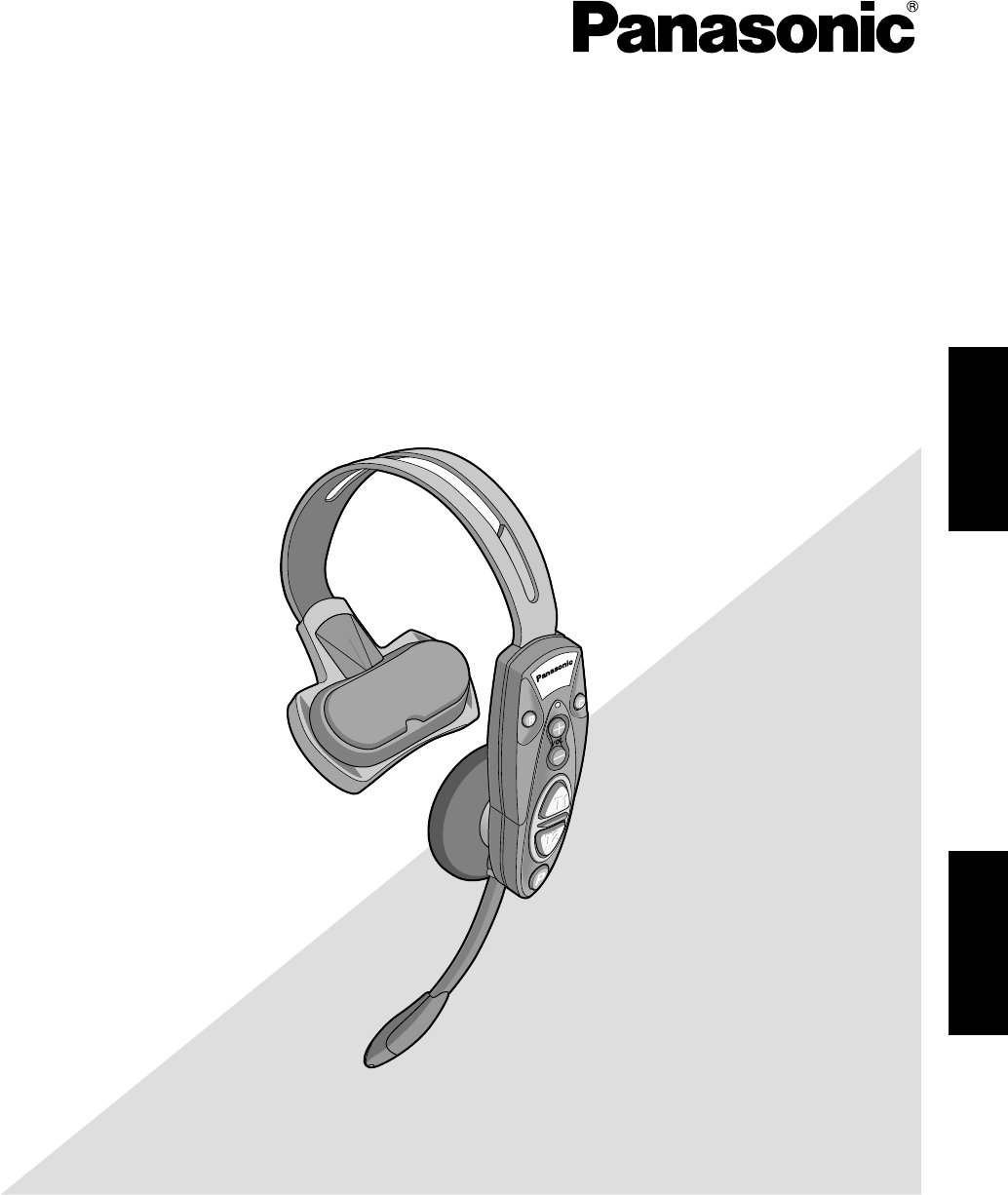

WX-H3050
All-in-One Headset
Operating Instructions
Model No. WX-H3050
Before attempting to connect or operate this product,
please read these instructions carefully and save this manual for future use.
No model number suffix is shown in this Operating Instructions.
ENGLISHFRANÇAIS
2
FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE STATEMENT
This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is
operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instruction manual, may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be
required to correct the interference at his own expense.
FCC Warning: This transmitter must not be co-located or operated in conjunction with any other antenna or transmitter.
FCC Warning: The available scientific evidence does not show that any health problems are associated with using low
power wireless devices. There is no proof, however, that these low power wireless devices are absolutely safe. Low power
wireless devices emit low levels of radio frequency energy (RF) in the microwave range while being used. Whereas high lev-
els of RF can produce health effects (by heating tissue), exposure to low-level RF that does not produce heating effects
causes no known adverse health effects. Many studies of low-level RF exposures have not found any biological effects.
Some studies have suggested that some biological effects might occur, but such findings have not been confirmed by addi-
tional research. WX-H3050 has been tested and found to comply with FCC radiation exposure limits set forth for an uncon-
trolled equipment and meets the FCC radio frequency (RF) Exposure Guidelines in Supplement C to OET65.
FCC Warning: To assure continued FCC emission limit compliance, use only the provided power supply cord and shielded
interface cable when connecting this device to the computer. Also, any unauthorized changes or modifications to this equip-
ment would void the user's authority to operate this device.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) this device must accept any interference received, including interference that
may cause undesired operation.
DoC Responsible Party: Panasonic Corporation of North America
One Panasonic Way, Secaucus, NJ 07094
Technical Support Party: Panasonic Consumer Electronics Company
1707 N. Randall Rd., Elgin IL. 60123
Technical Support Tel No.: 886-472-6767
The model number and serial number of this product may be
found on the surface of the unit.
You should note the model number and serial number of this
unit in the space provided and retain this book as a perma-
nent record of your purchase to aid identification in the event
of theft.
Model No.
Serial No.
For U.S.A.
For U.S.A.
CAUTION
It is a violation of Federal Law to begin operating this system prior
to obtaining an FCC Radio License. The FCC ID number for this
radio equipment is listed below.
FCC ID: ACJ9TAWX-H3050
RSS-213
Operation is subject to the following two conditions:(1) this
device may not cause interference, and (2) this device must
accept any interference, including interference that may cause
undesired operation of the device.
For U.S.A.
CAUTION:
• Danger of explosion if battery is incorrectly replaced. Replace
only with the same or equivalent type.
• These servicing instructions are for use by qualified service per-
sonnel only. To reduce the risk of electric shock do not perform
any servicing other than that contained in the operating instruc-
tions unless you are qualified to do so.
For Canada
ENGLISH VERSION
Responsible Party:
The FCC ID number for this radio equipment is listed below.
ICES-003
This Class A digital apparatus complies with Canadian ICES-003.
For Canada
FCC
Installation of this equipment is subject to
notification and coordination with UTAM, Inc. Any
relocation of this equipment must be
coordinated through, and approved by UTAM.
UTAM may be contacted at 1-800-429-8826.
3
WARNING:
• This apparatus must be earthed.
• Apparatus shall be connected to a main socket outlet with a pro-
tective earthing connection.
• The mains plug or an appliance coupler shall remain readily
operable.
• To reduce the risk of fire or electric shock, do not expose this
apparatus to rain or moisture.
• The apparatus should not be exposed to dripping or splashing
and that no objects filled with liquids, such as vases, should be
placed on the apparatus.
• All work related to the installation of this product should be made
by qualified service personnel or system installers.
• To prevent injury, this apparatus must be securely attached to
the floor/wall in accordance with the installation instructions.
• The connections should comply with local electrical code.
• The risk of hearing impairment due to exposure to excessive
sound levels may be reduced by listening at lower volumes and
for shorter durations.
ATTENTION:
A lithium-ion battery that is recyclable powers the prod-
uct you have purchased. Please call 1-800-8-BATTERY
for information on how to recycle this battery.
Limitation of Liability
THIS PUBLICATION IS PROVIDED "AS IS" WITHOUT WARRANTY OF ANY KIND, EITHER EXPRESS OR IMPLIED, INCLUDING
BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR ANY PARTICULAR PURPOSE, OR
NON-INFRINGEMENT OF THE THIRD PARTY'S RIGHT.
Disclaimer of Warranty
IN NO EVENT SHALL MATSUSHITA ELECTRIC INDUSTRI-
AL CO,. LTD. BE LIABLE TO ANY PARTY OR ANY PERSON,
EXCEPT FOR REPLACEMENT OR REASONABLE MAINTE-
NANCE OF THE PRODUCT, FOR THE CASES, INCLUDING
BUT NOT LIMITED TO BELOW:
(1) ANY DAMAGE AND LOSS, INCLUDING WITHOUT LIMI-
TATION, DIRECT OR INDIRECT, SPECIAL, CONSE-
QUENTIAL OR EXEMPLARY, ARISING OUT OF OR
RELATING TO THE PRODUCT;
(2) PERSONAL INJURY OR ANY DAMAGE CAUSED BY
INAPPROPRIATE USE OR NEGLIGENT OPERATION OF
THE USER;
(3) UNAUTHORIZED DISASSEMBLE, REPAIR OR MODIFI-
CATION OF THE PRODUCT BY THE USER;
(4) ANY PROBLEM, CONSEQUENTIAL INCONVENIENCE,
OR LOSS OR DAMAGE, ARISING OUT OF THE SYSTEM
COMBINED BY THE DEVICES OF THIRD PARTY.
ENGLISH
4
Important Safety Instructions
1) Read these instructions.
2) Keep these instructions.
3) Heed all warnings.
4) Follow all instructions.
5) Do not use this apparatus near water.
6) Clean only with dry cloth.
7) Do not block any ventilation openings. Install in accordance with the manufacturer's instructions.
8) Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that
produce heat.
9) Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider
than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are
provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obso-
lete outlet.
10) Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point
where they exit from the apparatus.
11) Only use attachments/accessories specified by the manufacturer.
12) Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart
is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.
13) Unplug this apparatus during lightning storms or when unused for long periods of time.
14) Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way,
such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the appa-
ratus has been exposed to rain or moisture, does not operate normally, or has been dropped.
S3125A
5
Limitation of Liability ................................................................................................................................... 3
Disclaimer of Warranty ............................................................................................................................... 3
Important Safety Instructions ...................................................................................................................... 4
Preface ....................................................................................................................................................... 6
Features ...................................................................................................................................................... 6
Precautions ................................................................................................................................................. 6
Major Operating Controls and Their Functions ........................................................................................... 7

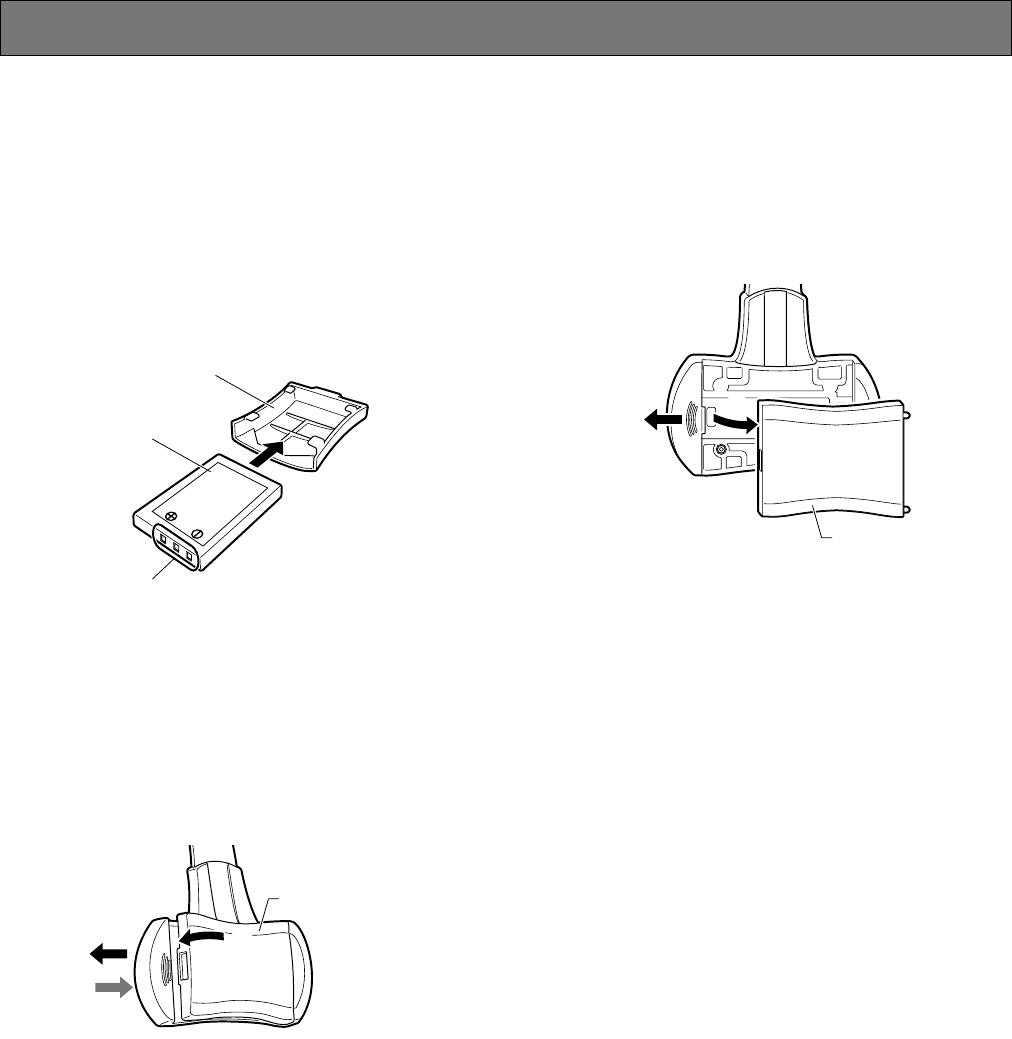

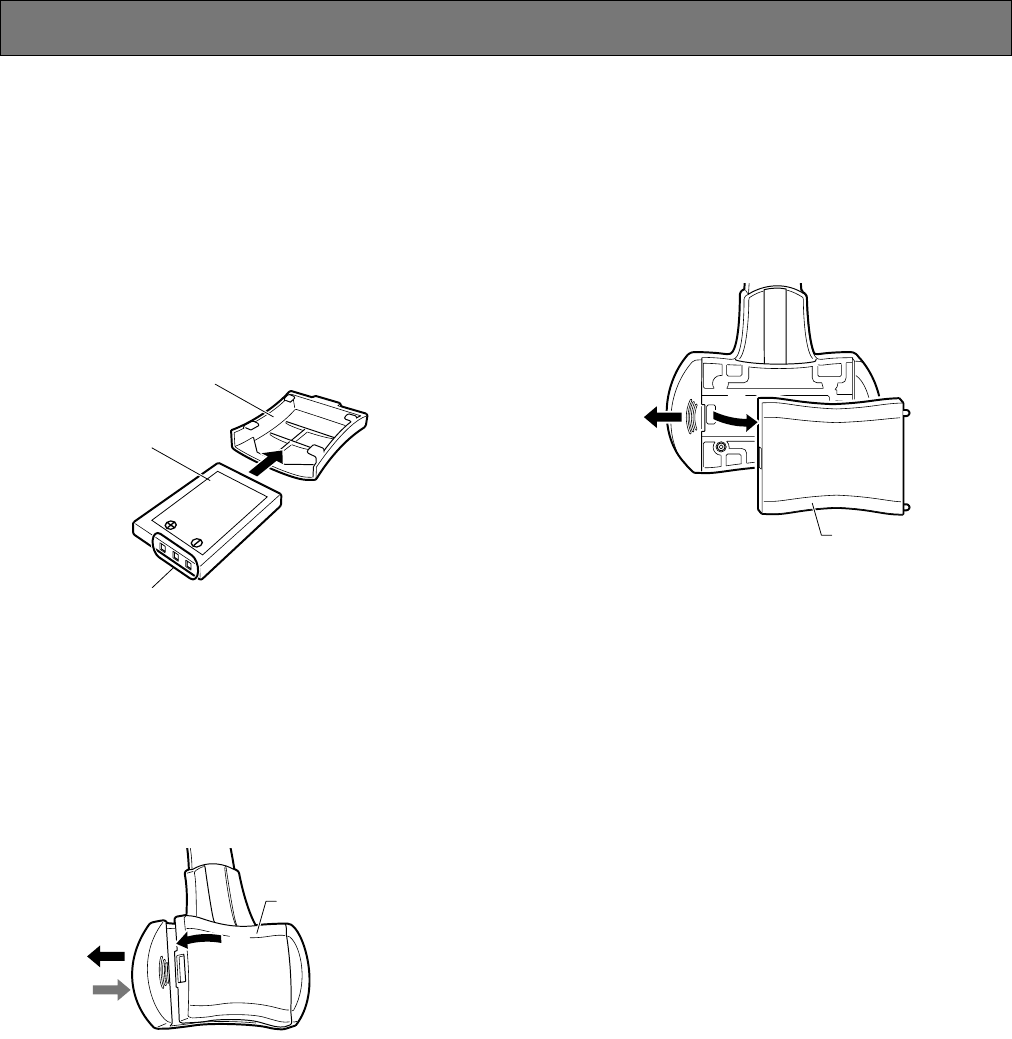

Battery Loading & Replacement ................................................................................................................ 9
■Installation ............................................................................................................................................ 9
■Loading ................................................................................................................................................ 9
■Replacement ........................................................................................................................................ 9
Operating Procedures ................................................................................................................................ 10
■Preparations ......................................................................................................................................... 10
■Communications with Customers [TALK] ............................................................................................. 11
■Communications with Other Store Personnel [PAGE] .......................................................................... 11
■Control of the device control terminals ................................................................................................. 12
■Double-Drive-Thru connections ........................................................................................................... 12
■Manager Mode (Only one headset) ..................................................................................................... 13
■Canceling the Manager Mode ............................................................................................................. 13
■Auto-Talk-Lock setup (for only one headset) ....................................................................................... 14
Maintenance ............................................................................................................................................... 15
Setup Procedures ....................................................................................................................................... 16

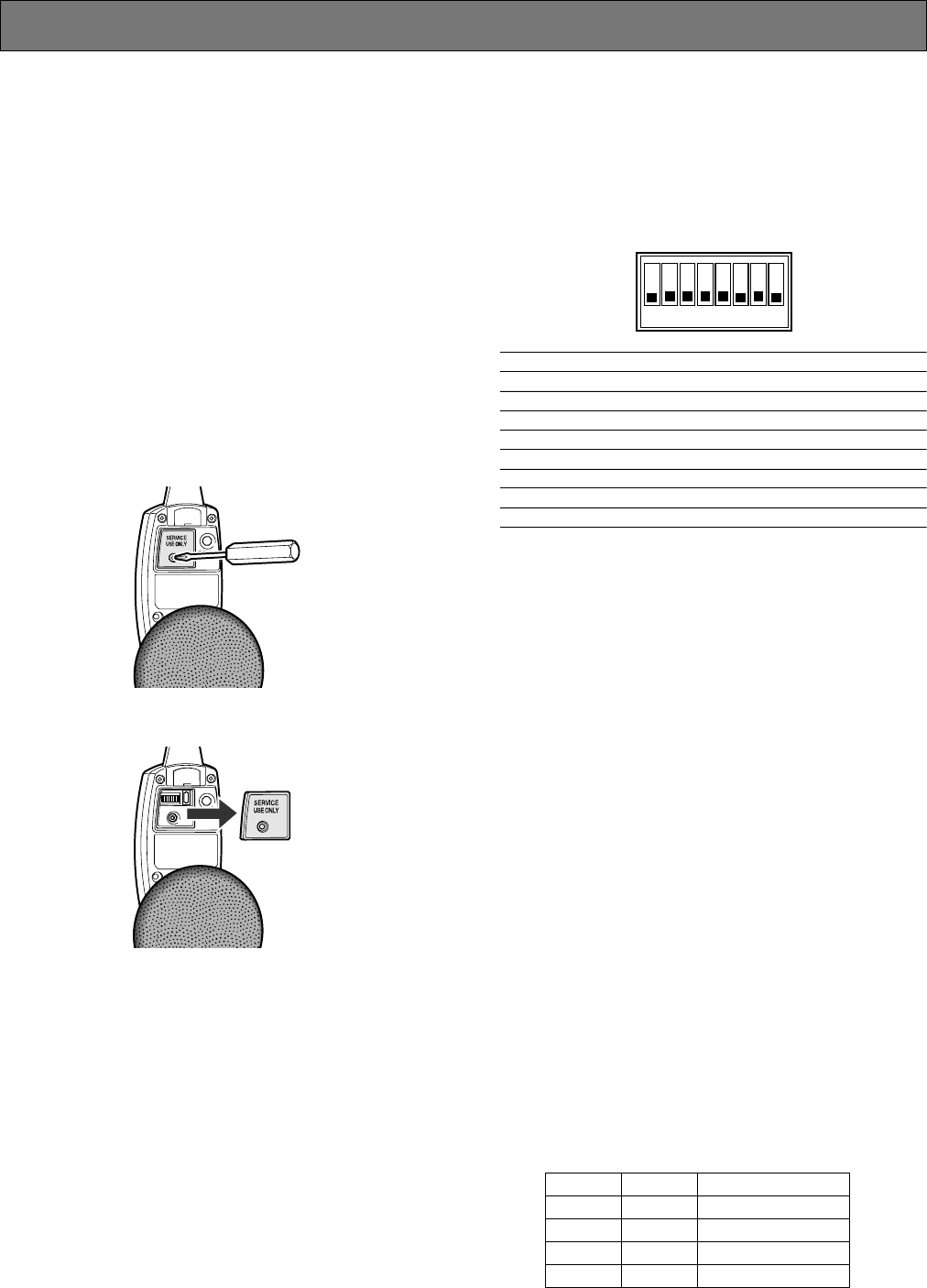

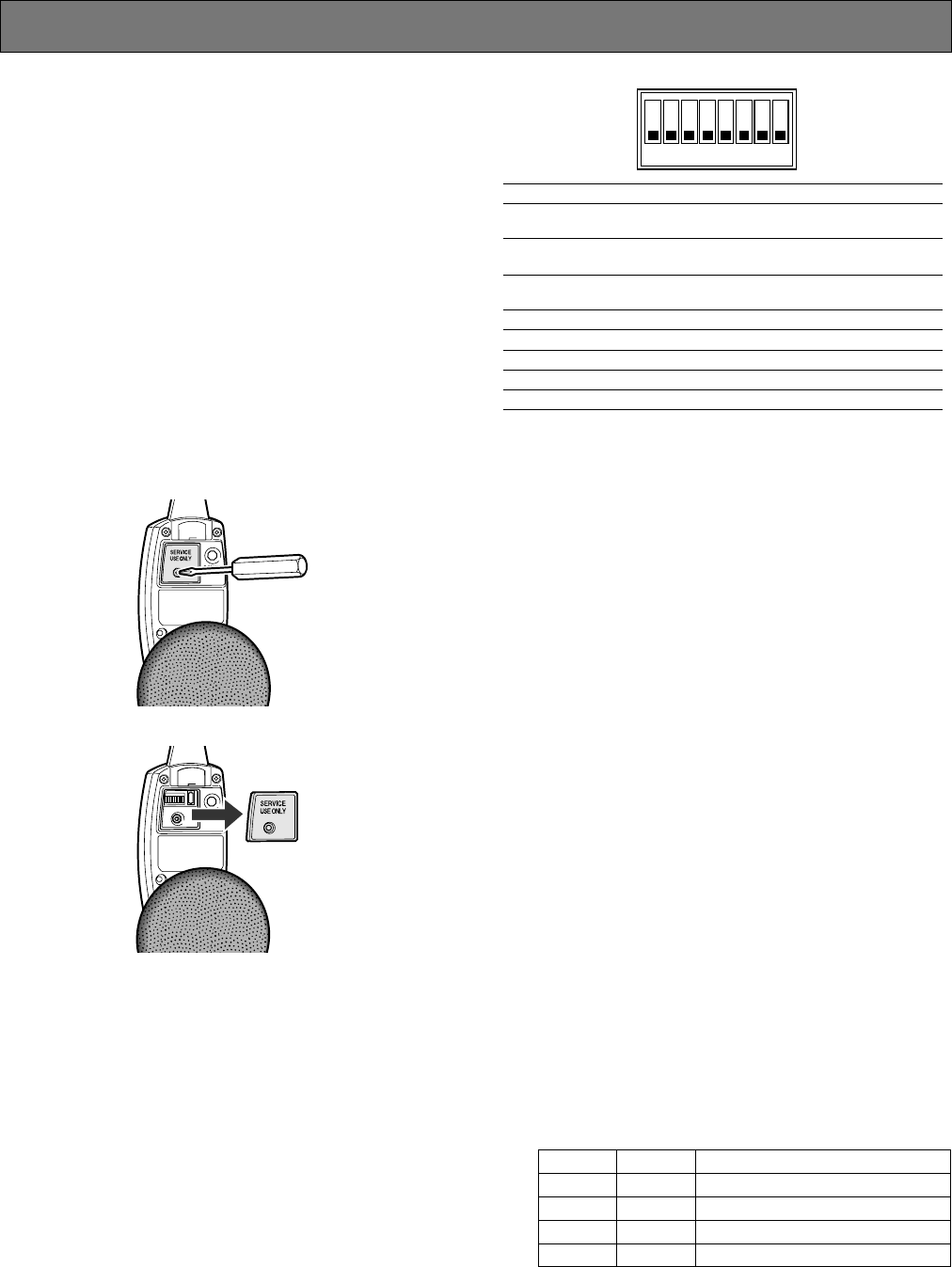

■Opening the Switch Compartment ....................................................................................................... 16
■DIP Switch Setup .................................................................................................................................. 16
■ID Registration ...................................................................................................................................... 17
■Deletion of ID ....................................................................................................................................... 17
Troubleshooting........................................................................................................................................... 18
Specifications ............................................................................................................................................. 19
Standard Accessories ................................................................................................................................ 20
Optional Accessories ................................................................................................................................. 20
CONTENTS
6
Preface
All-in-One Headset WX-H3050 is exclusively designed for Panasonic Wireless Communication System, which is used with drive-
thru menu boards, etc. This headset is equipped with the microphone, earphone as well as battery compartment and control
buttons. With the built-in antennas, transmitter, and receiver, users can communicate with other store personnel and customers.
Features
• This headset can be used with Center Module WX-C3010.
• 1.9 GHz DECT* is used with headset to prevent the interference from microwave ovens or wireless LAN used with 2.4 GHz
DECT.
* Digital Enhanced Cordless Telecommunications
• Manager mode
It is possible to set the manager mode to one of the headsets registered in the center module. A person using this headset
has the priority of communication.
• When the Auto Talk Lock function is activated, With the Auto Talk Lock function, users can communicate with customers
without holding down the button.
• When a customer approaches the menu board, this headset automatically enters the Auto Talk Lock mode.
• It is possible to use voice prompt to check the settings of headset.
• When using this headset in the double-drive-thru system, it is possible to communicate without changing the lane setting.
• It is possible to select Direct Lane or A/B Lane according to double-drive-thru layouts.
• It is possible to select the Talk-Lock or Press-To-Talk mode.
• It is possible to select the Page-Lock or Press-To-Page mode.

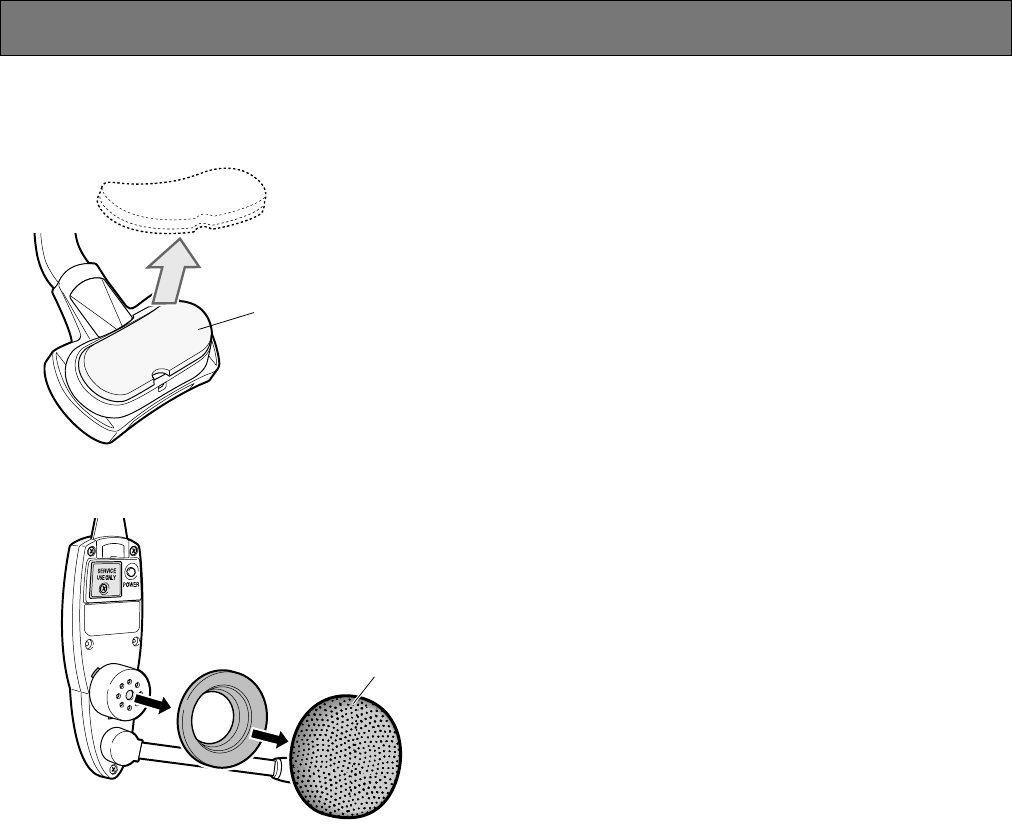

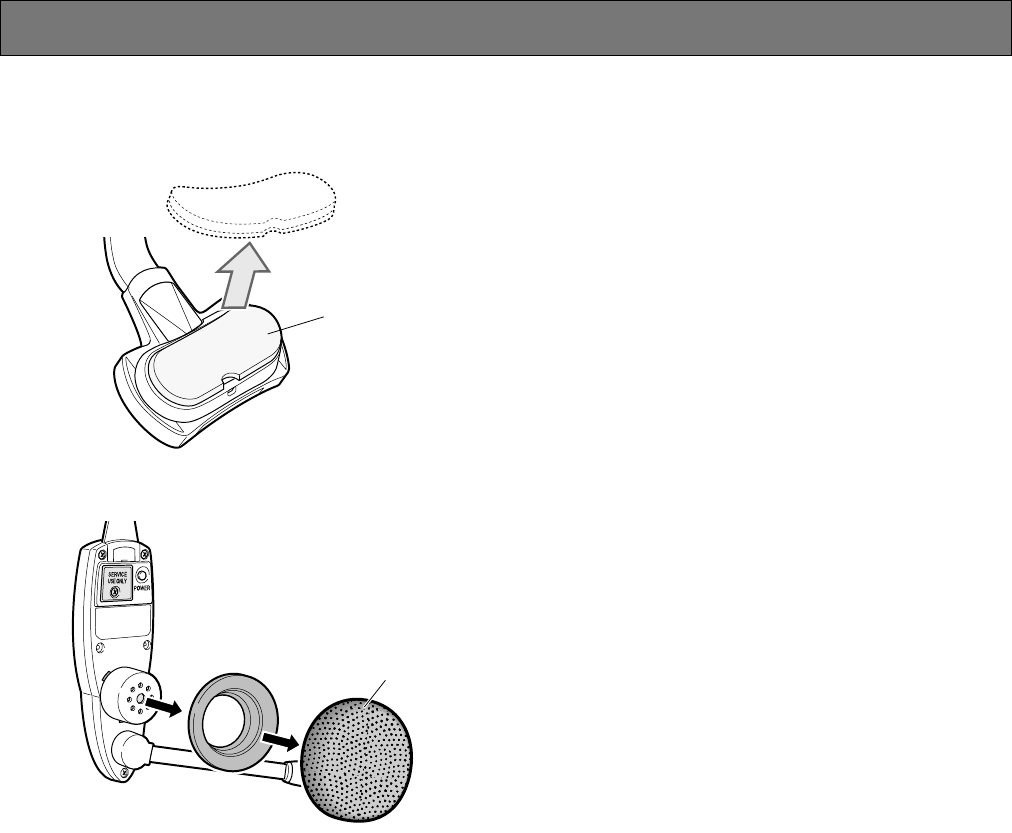

• Headpad cushion and earphone cushion is easy to be replaced.
Precautions
• Use only Battery WX-B3030.
• Follow the instructions of battery for care and handling.
• In combination with this product, refer to Battery Charger WX-Z3040 Operating Instructions.
• Use the headset with the earphone pad attached. Otherwise, voice may become distorted or you may have difficulty in hear-
ing the voice.
• Turn off the headset when not in use, in order to save the battery life.
• Do not use this product if you use an implanted electric medical equipment. That may cause the equipment to malfunction.
7

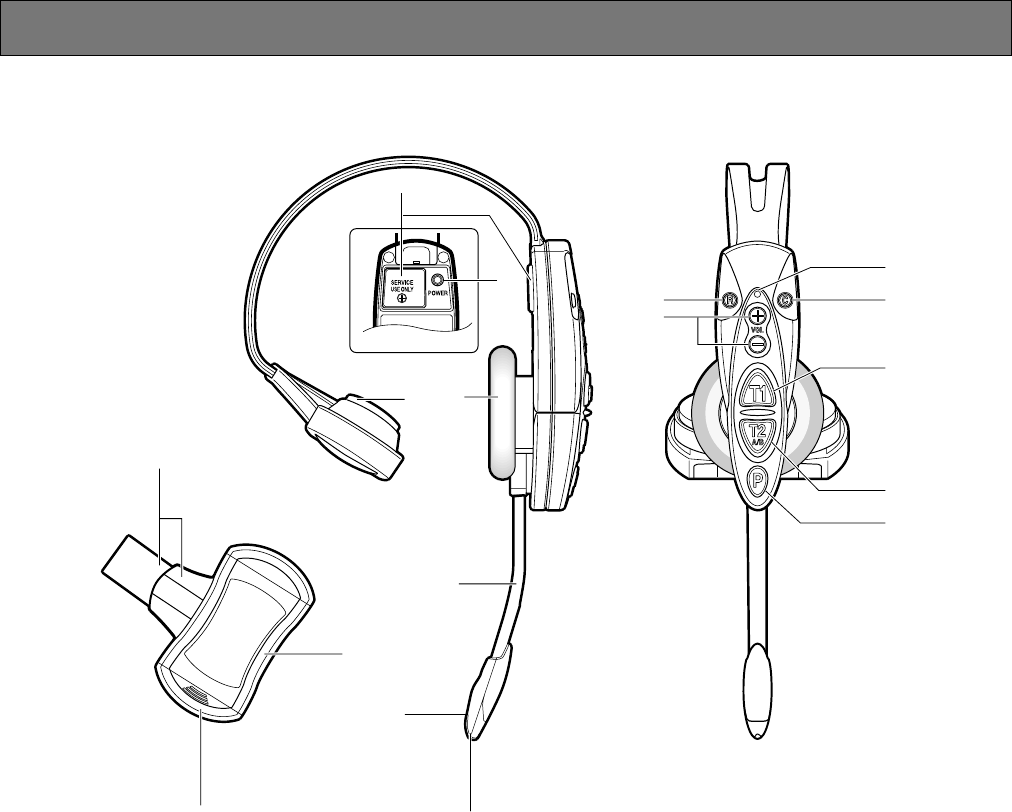

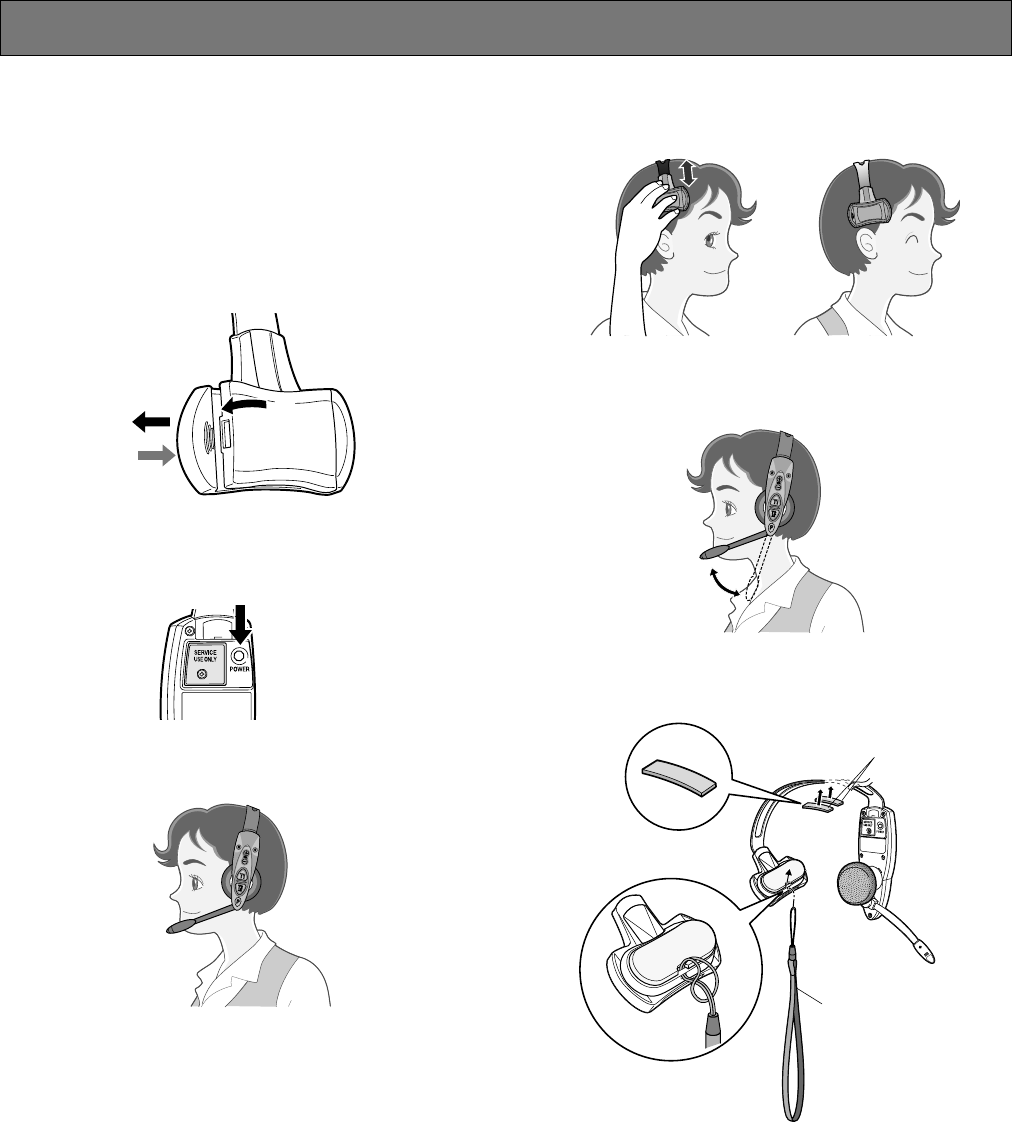

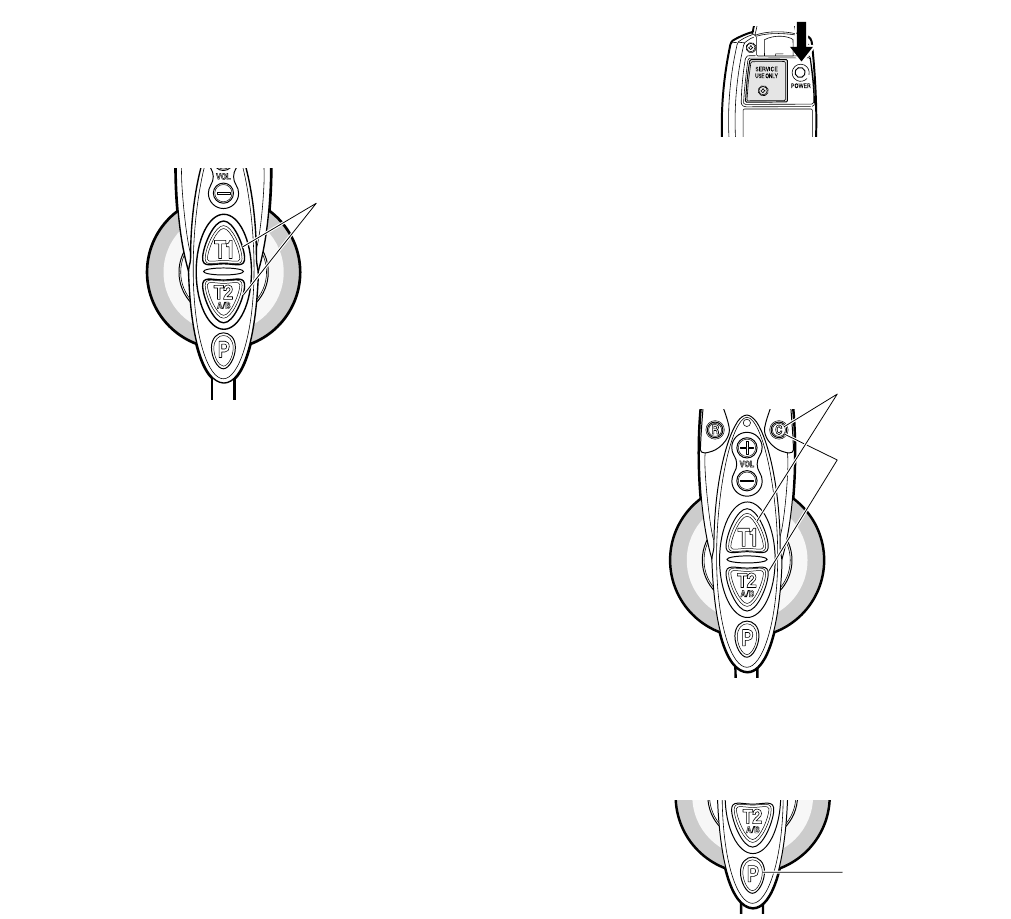

Major Operating Controls and Their Functions
8
qHead Band and Head Pad
Adjustable to your head by sliding the head pad.
wBattery Lock [EJECT]
When removing the battery, slide out the lock.
When loading a battery, insert the battery until the lock
clicks.
eBattery Case / Battery (Optional accessory)
Refer to p. 6 "Precautions".
rHead Pad Cushion
tSwitch Compart ment
Do not open the cover of this compartment. It should be
opened only by qualified service personnel or system
installers.

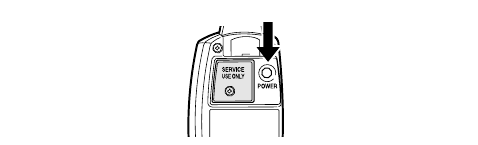

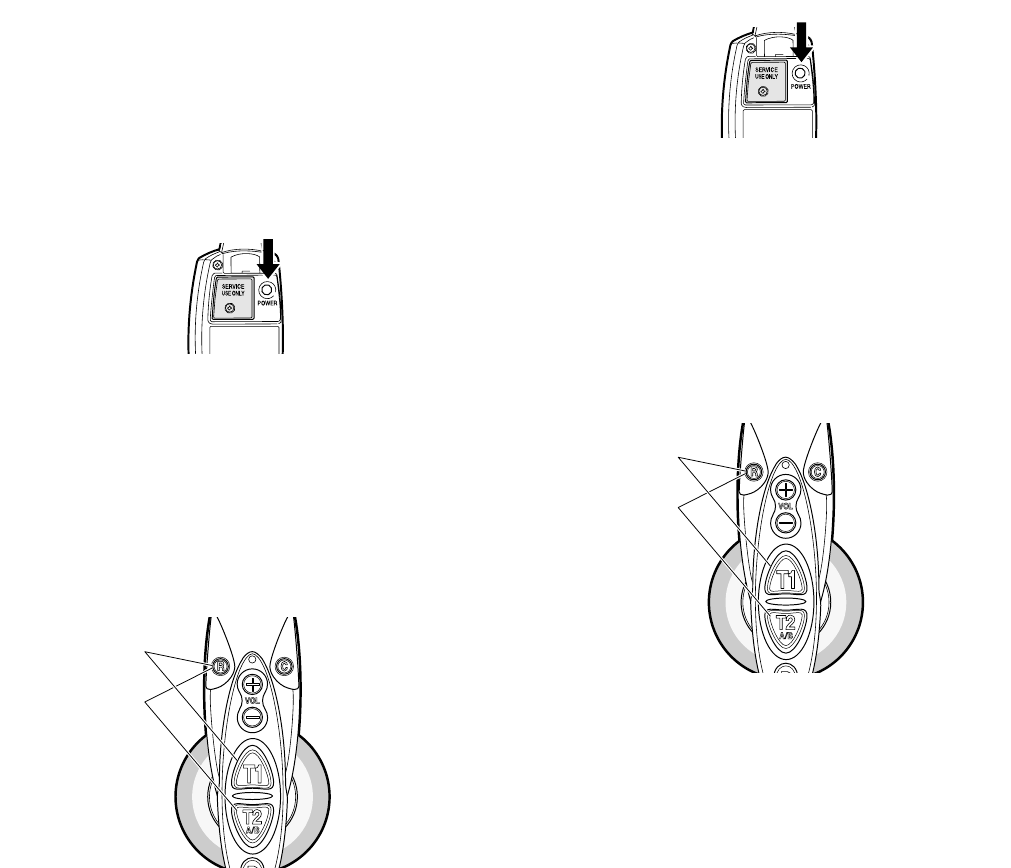

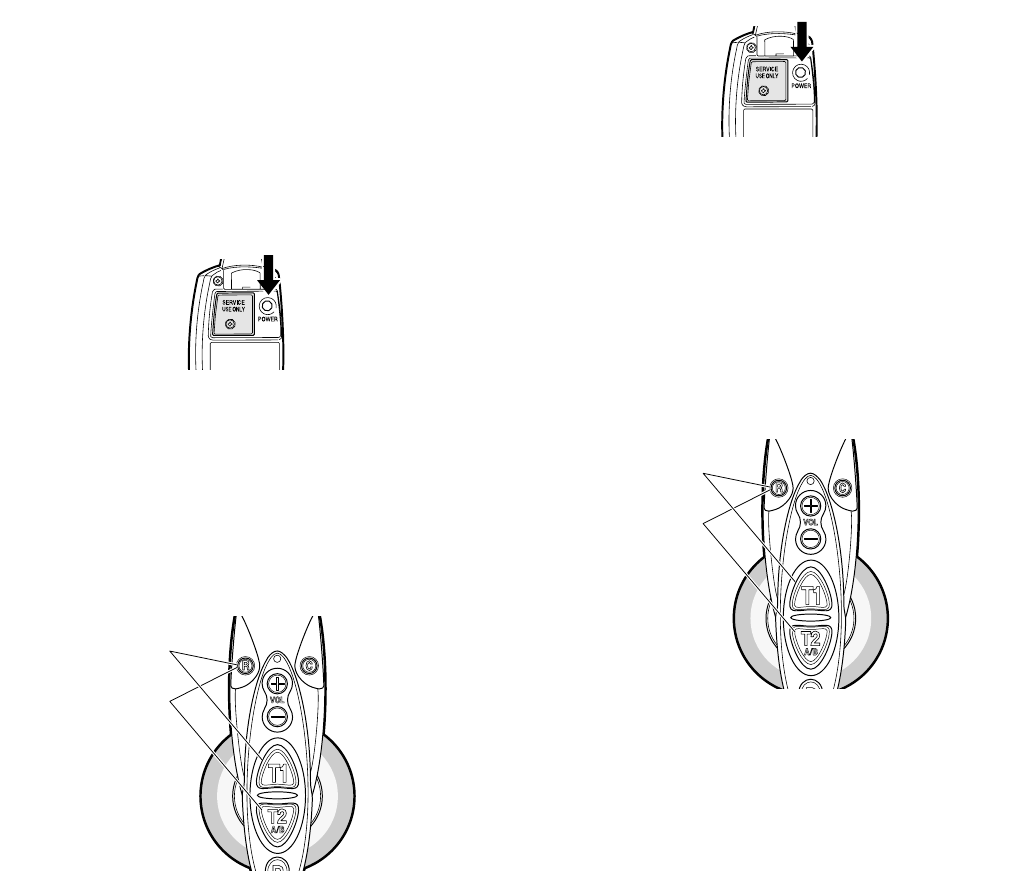

yPower Button [POWER]
Pressing the button will turn the headset on.
Pressing the button again for 2 seconds or more will turn
the headset off.
uEarphone Pad
iMicrophone Boom
Adjust the microphone position to your mouth by rotating
and bending the boom.
oMicrophone
!0 Lane Indicator
Lights yellow or green to indicate which the lane is in
operation.
Yellow: Lane A is selected.
Green: Lane B is selected.
Yellow blinking: Lane A is being selected, and either
the Talk or Page mode is activated.
Green blinking: Lane B is being selected, and either
the Talk or Page mode is activated.
!1 Power Indicator
The indicator shows the status as follows.
Green: Power is supplied and the unit is operating.
Green blinking: Power is supplied and Manager mode
is activated.
Red: The battery requires recharging.
Red blinking: ID is not registered, or the center module
is set to the ID Registration mode.
!2 Phone Button [R]
Not used.
!3 External Device Control Button [C]
Press and hold the C button to turn on the external
device.
!4 Volume Control Buttons [VOL !@
]
Pressing the buttons will increase or decrease the sound
level.
!5 Talk 1 Button [T1]
This button controls communications with the customer.
When the button is released, you can hear any customer
who is at the menu-board.
While the button is held down in the Press-To-Talk
mode, you can speak to the customer.
When the button is pressed in the Talk-Lock mode, you
can speak to the customer until you press the button a
second time.
!6 Talk 2 / A/B Lane Selection Button [T2, A/B]
This button can be set to two functions by the DIP switch
setting. (Refer to p.16 "DIP Switch Setup".)
[T2]
This button controls communications with the customer
on lane B of double-drive-thru.
When the button is released, you can hear any customer
who is at the menu board.
While the button is held down in the Press-To-Talk
mode, you can speak to the customer who is at the
menu board.
When the button is pressed in the Talk Lock mode, you
can speak to the customer until you press the button a
second time.
[A/B]
This button switches from Lane A to B and vice versa.
The Lane indicator !0 displays the selected Lane in yel-
low (A) or green (B).
!7 Page Button [P]
This button controls communications with store person-
nel.
When the button is released, you can hear the communi-
cations among store personnel.
While the button is held down in the Press-To-Page
mode, you can speak to store personnel.
When the button is pressed in the Page-Lock mode, you
can speak to the store personnel until you press the but-
ton a second time.
9
Notes:
• Refer to operating instructions included with the battery
and battery charger.
• Battery replacement is recommended when the power
indicator lights up in red and a pulsing beep is heard in
the headphone.
■Installation
1. Insert the battery in the battery case as shown in the fig-
ure.
■Loading
1. Prepare a fully charged battery.
2. Insert the battery as shown in the figure.
Note: Be sure to insert it until the lock clicks.
■Replacement
1. Slide the battery lock to the outside.
2. Remove the battery.
3. Proceed as described in "Loading" above.
qw
e
Battery Case
qw
Battery Case
Battery Case
Battery
Terminal
Battery Loading & Replacement
When inserting the battery,
check the positive and
negative sides.
10

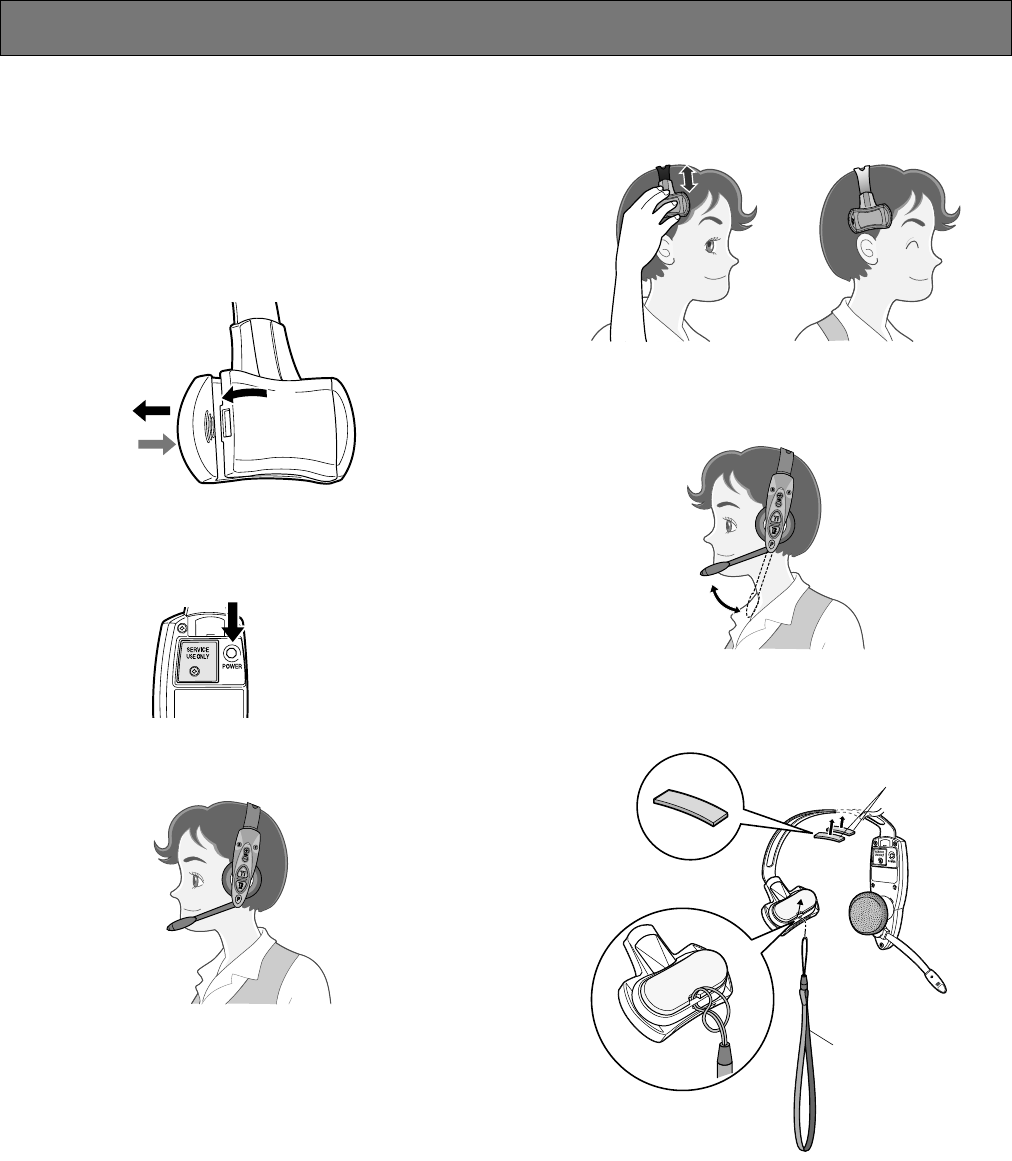

■Preparations
Prior to operating the headset, confirm that the system setup
for the headset, center module, and other devices has been
completed.
1. Install a battery in the battery compartment. Refer to p. 9
Battery Loading & Replacement.
2. Press the power button to turn on the headset.
3. Wear the headset.
4. Adjust the head pad so that the earphone is placed on
your ear.
5. Rotate and bend the microphone boom so that the
microphone is placed near your mouth.
6. Attach a strap or the head protectors (provided) if nec-
essary.
Use a strap that meets the following conditions.
• A commercially available strap is attachable.
• Width of string is 9 mm {11/32"} or more.
• The strap has a joint and is designed to go off when
hung up on the structure.
The provided head protector is attachable.
Strap (locally procured)
Head protectors
(provided)
qw
e
Power button
Operating Procedures
11

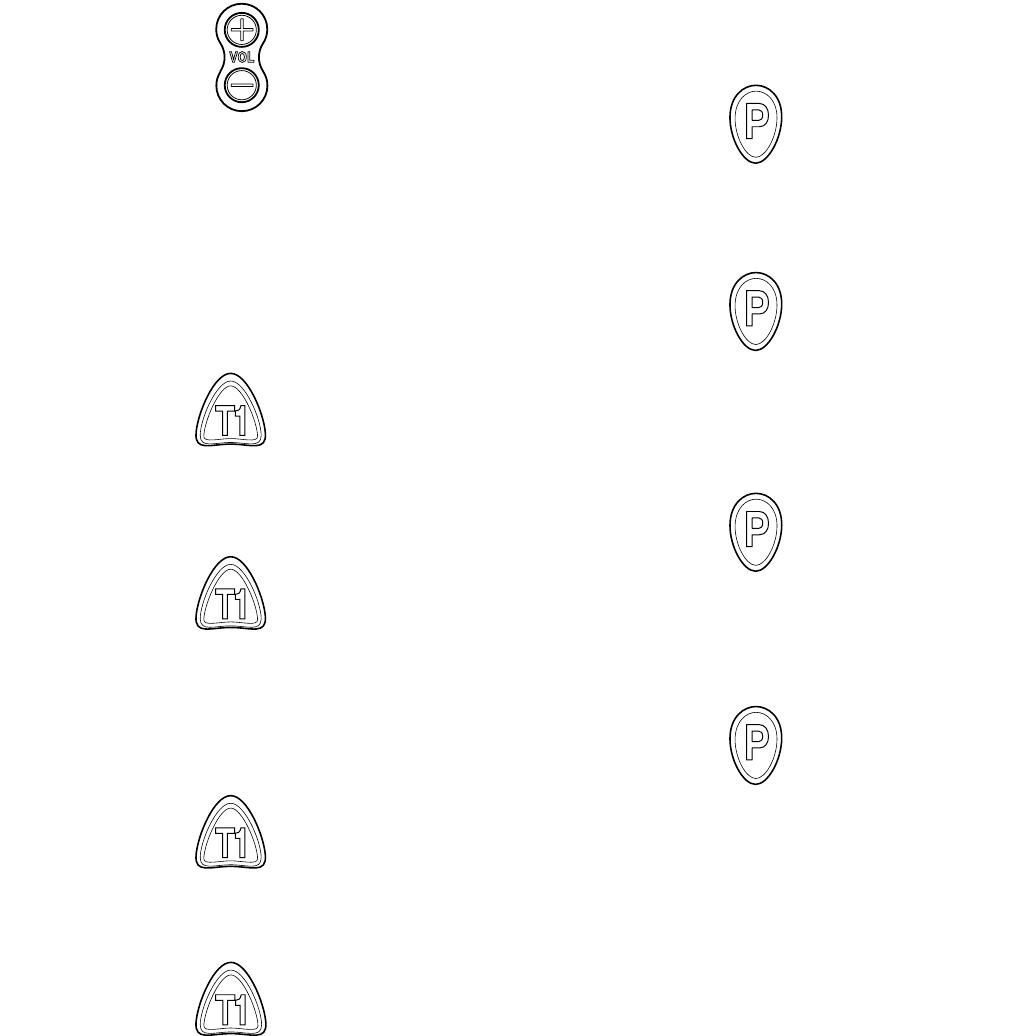

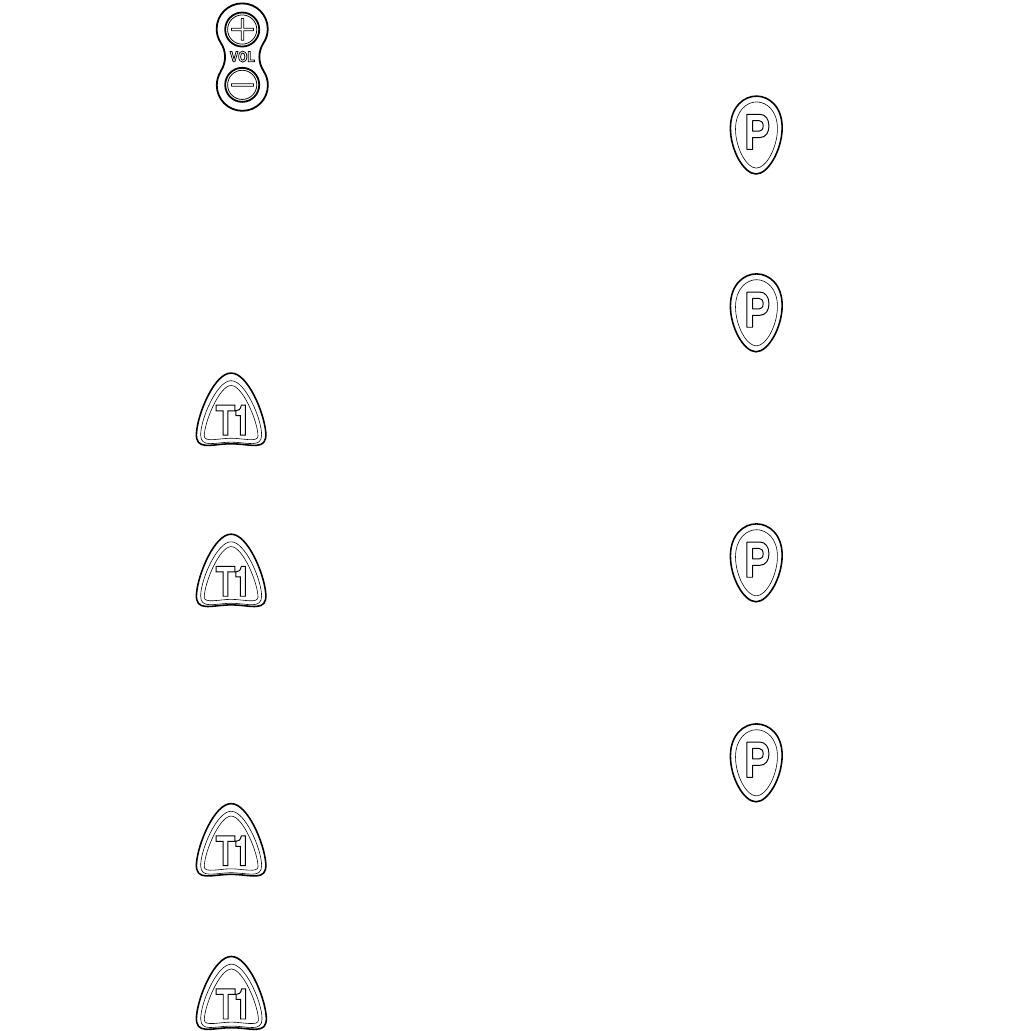

■Communications with
Customers [TALK]
Any store personnel wearing the headset can communicate
bidirectionally with any customer who is at the menu board.
1. Select a proper sound level by pressing the !or @ but-
ton.
2. You will hear a beep in the headset when a vehicle
arrives at the menu board.
<When the Press-To-Talk (PTT) mode is pre-
set>
1. Hold down the T1 button and speak to the customer.
A short beep is heard in the headset.
2. Release the button. Your voice is not heard by the cus-
tomer.
<When the Talk-Lock mode is preset>
1. Press the T1 button and speak to the customer.
A short beep is heard in the headset.
2. Press the button again. The lock is released, and your
voice is not be heard by the customer.
■Communications with Other
Store Personnel [PAGE]
Store personnel wearing the headset can communicate with
each other without being heard by customers.
<When the Press-To-Page (PTP) mode is pre-
set>
1. Hold down the P button and speak into the microphone
at a normal level.
2. Release the button. Your voice will not be heard by the
other store personnel.
<When the Page-Lock mode is preset>
1. Press the P button and speak into the microphone at a
normal level.
2. Press the P button again. The lock will be released, and
your voice will not be heard by the other store person-
nel.
Note: A maximum of 4 operators can have a conversation at
the same time.
Press
Hold down
Release
Press
Press again
Hold down
Release
Press again

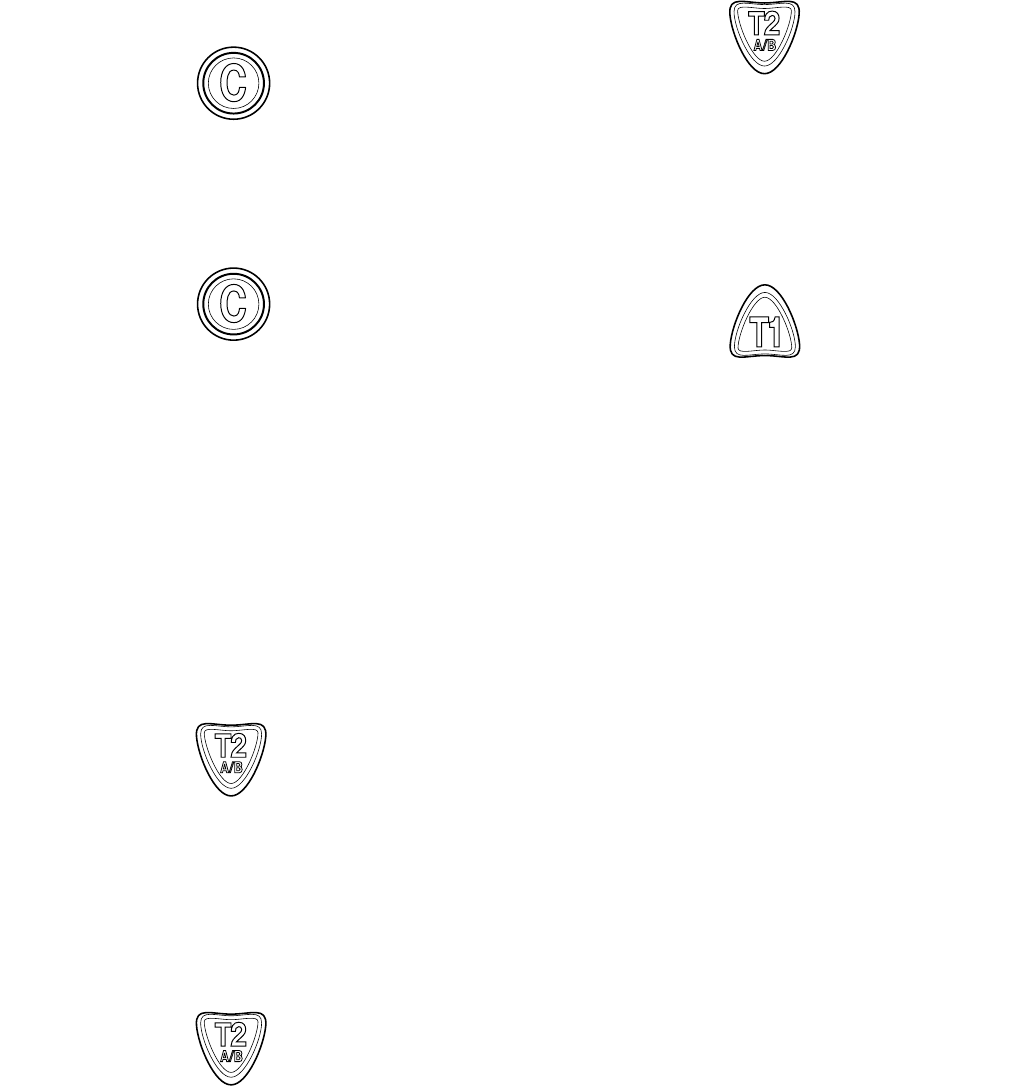

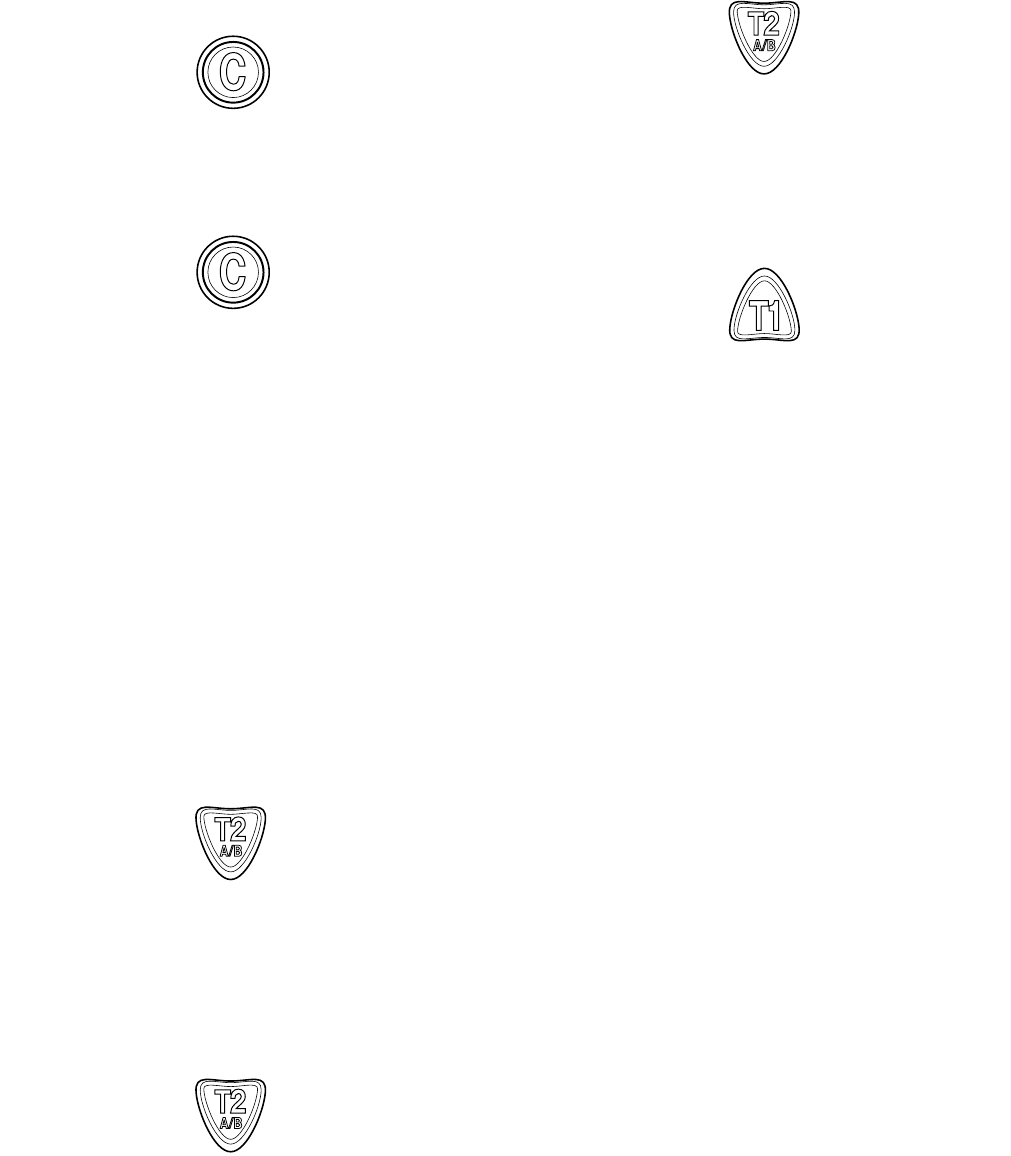

■Control of the device control ter-
minals
The device control terminals of the center module can be
controlled through the headset.
1. Hold down the C button. A short beep is heard from the
speaker of the headset and a connection will be made
toward the device control terminals of the center mod-
ule.
2. Release the C button. A short beep is heard twice from
the speaker of the headset and the connection will be
disconnected toward the device control terminals of the
center module.
■Double-Drive-Thru connections
When Double-Drive-Thru connections are made with the
center module, any headset is required to select the center
module of either Lane A or Lane B.
<For Normal setup>
1. When a connection is made to Lane A, the lane indicator
is lit in yellow. Press the T2 button if you want to make a
connection changeover to Lane B. When connected to
Lane B, a voice of [Lane B] is heard from the speaker of
the headset and the lane indicator is lit in green.
2. While a connection is maintained to Lane B, the lane
indicator is lit in green. Press the T2 button if you want to
make a connection changeover to Lane A. When con-
nected to Lane A, a voice of [Lane A] is heard from the
speaker of the headset and the lane indicator is lit in yel-
low.
<For Direct Lane Select setup>
1. While a connection is maintained to Lane A, the lane
indicator is lit in yellow. Press the T2 button if you want
to make a connection changeover to Lane B. When con-
nected to Lane B, a voice of [Lane B] is heard from the
speaker of the headset and the lane indicator is lit in
green.
2. While a connection is maintained to Lane B, the lane
indicator is lit in green. Press the T1 button if you want to
make a connection changeover to Lane A. When con-
nected to Lane A, a voice of [Lane A] is heard from the
speaker of the headset and the lane indicator is lit in yel-
low.
When Direct Lane Select is set, TALK is available by
selecting either lane pressing T1 or T2 button.
12
Press
Hold down
Press
Press
Press
Release
13

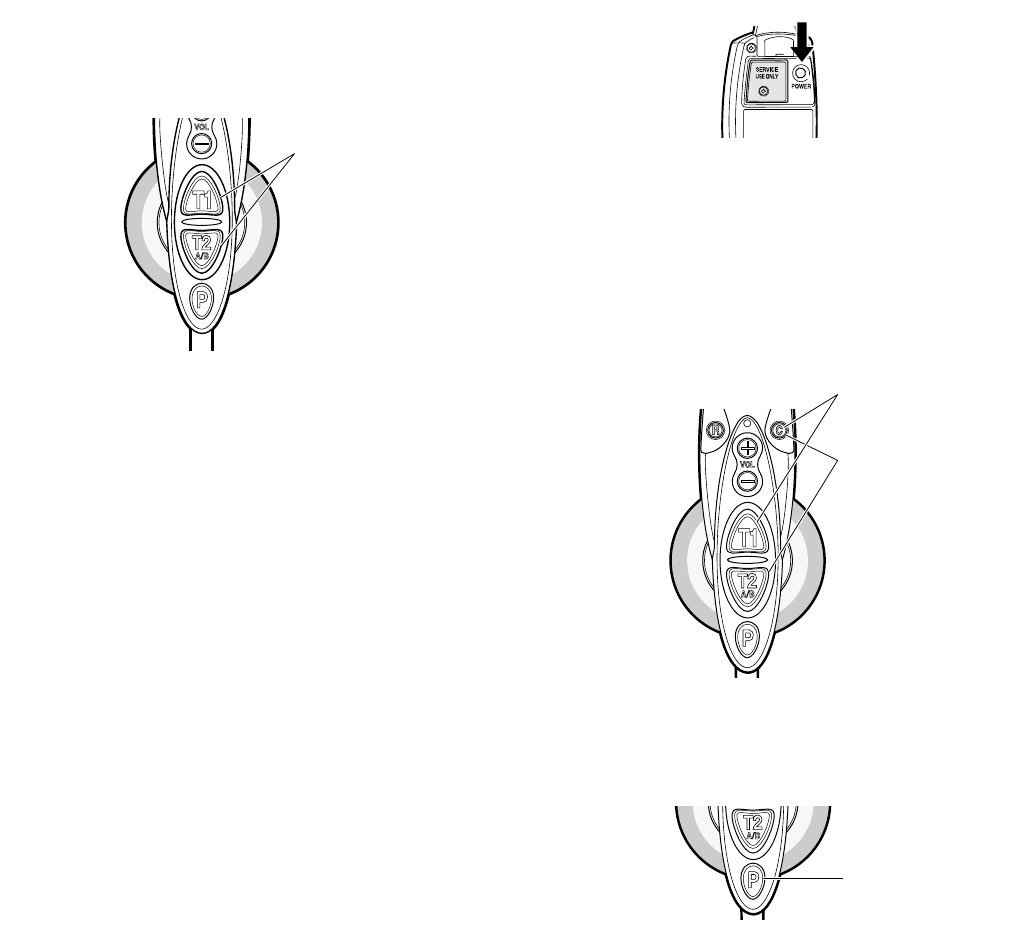

■Manager Mode (Only one head-
set)
Complete ID Registration, to do this setting.
The headset set to the Manager mode has following func-
tionality.
• The manager can interrupt store personnel's TALK or
PAGE at any time by monopolizing one channel by prior-
ity.
• The Manager hears audio from POS alone.
1. Hold down the power button for two seconds or more to
turn off the headset.
2. While holding R and T1 simultaneously, press the power
button to turn on the headset.
The headset enters manager setting mode where the
indicators and buttons have different functions than in
normal operation. You can hear "Connecting center
module A" and power indicator is an alternate blinking of
red and green. Also the Lane indicator A is blinking yel-
low.
When you want to register the manager in another cen-
ter module in a double-drive-thru environment, while
holding R and T2 simultaneously, press the power but-
ton to turn on the headset. You can hear "Connecting
center module B" and the power indicator blinks red and
green. Also the Lane indicator B blinks green.
3. If manager mode setting is successful, you can hear
"Manager" and the power indicator blinks green.
■Canceling the Manager Mode
1. Turn off the power of All-in-One Headset that has been
set for the manager mode.
2. When LANE A is set in the manager mode, keep press-
ing the R and T1 buttons simultaneously and start up the
power of All-in-One Headset.
When LANE B is set in the manager mode, keep press-
ing the R and T2 buttons simultaneously and start up the
power of All-in-One Headset.
The power indicator then blinks reciprocally in red and
green. A message of "Connecting Center Module A (or
B)" is heard from the All-in-One Headset speaker.
3. When canceling of the manager mode is complete, reci-
procal blinking of the power indicator turns to continu-
ous lighting in green.
Keep holding
down (LANE A)
Keep holding
down (LANE B)
Power button
Power button
Keep holding
down (LANE A)
Keep holding
down (LANE B)
14
■Auto-Talk-Lock setup (for only
one headset)
For a headset where Auto-Talk-Lock is set up, it has a func-
tion to select [Talk] automatically when the vehicle detector
has become active, and you can talk with the customer at
the menu board.
1. Confirm that the DIP Switch 1 of the headset is ON, the
DIP Switch 2 is set at the objective lane, and the power
of the headset is OFF.
2. Turn on the headset. The message "Hello Headset **" (**
is the number of headset) is output from the speaker of
the headset, and the power indicator blinks green and
red alternately for 3 seconds. While the indicator is blink-
ing, press the T1 or T2 button. (LANE A: T1 button,
LANE B: T2 button)
Auto-Talk-Lock will be set up, The message "Auto-Talk-
Lock ON" is heard from the speaker of the headset.
When the T1 or T2 button is not pressed, the headset
assumes an ordinary operation mode.
3. In the case of a failure in Auto-Talk-Lock setup, a voice
of [Failed] is heard from the speaker of the headset. In
this case, the same procedures should be followed from
Step 1 again.
Note: If the power of the headset is turned OFF, all the set-
ting conditions for Auto-Talk-Lock will be canceled. This
setting should be carried out without fail when the power
supply is started up.
Power button
15
The head-pad cushion and earphone-pad are replaceable. Replace when necessary.
Head-pad cushion
Earphone-pad
Maintenance
16
Caution: Setup of this product should only be performed by
qualified service personnel or system installers.
■Opening the Switch
Compartment
1. Press the power button for 2 seconds or more to turn off
the headset.
2. Unscrew the screw and open the switch compartment.
3. Set the switches as described below.
4. After finishing the setup, replace the cover.
5. Turn on the headset.
■DIP Switch Setup
An eight-bit DIP switch is provided for system setups. The
initial setting is marked with an asterisk *.
Note: Be sure to turn off the headset in Step 1. Otherwise,
the DIP Switch will not be activated until you turn the
power off and on again.
1. Press the power button for 2 seconds or more to turn off
the headset. headset.
2. Set the switches as follows.
SW#1: This switch selects Auto Talk Lock ON/OFF
ON: Auto Talk Lock ON
OFF: Auto Talk Lock OFF
SW#2: This switch selects the target lane for "SW#1:
Auto Talk Lock".
ON: Lane B
OFF: Lane A
SW#3: This switch selects Direct Lane Select Mode or
Normal.
ON: Direct Lane Select Mode
When double-drive-thru, the T1 button is for lane
A, the T2 button is for lane B.
OFF: Normal
For double-drive-thru, the T2 button is A/B Lane
Selection.
SW#4: This switch selects Talk Lock or Press-To-Talk
ON: Talk Lock
OFF: PTT (Press-To-Talk)
SW#5: This switch selects Page Lock or Press-To-Page.
ON: PAGE Lock
OFF: PTP (Press-To-Page)
SW#6, SW#7: This switch selects language of Voice
Prompt.
Setup Procedures
1
SW#
2
3
4
5
6
7
8
Auto TALK Lock ON/OFF
Function
Voice Prompt Language Select
Voice Prompt Language Select
ON
ON
OFF*
OFF
Auto TALK Lock LANE B A*
T2 Button Setting Direct Lane Select Normal*
Talk Lock/Press-To-Talk TALK Lock PTT*
Page Lock/Press-To-Talk PAGE Lock PTP*
RF Power Reduce Power Full Power*
1
2
3
4
5
6
7
8
Initial Setting
ON
OFF
SW#6
OFF*
OFF
ON
ON
OFF*
ON
OFF
ON
English
Spanish
French
Voice Prompt OFF
SW#7 Language
17
SW#8: This switch selects RF Power.
ON: Reduce Power
OFF: Full power
■ ID Registration
1. Press the ID Registration of the center module for 2 sec-
onds or more. The system is changed to the ID
Registration mode.
2. While holding down the T1 and T2 buttons simultaneous-
ly, hold down the power button to turn on the headset.
The headset enters the ID Registration setting mode
where the indicators and buttons have different func-
tions than in normal operation. You will hear "ID
Registration Mode" and the power indicator will blink yel-
low.
3. Press the T1 button, the headset searches for the center
module. You can hear "Connecting center module A"
and the lane Indicator will blink yellow.
* Press the T2 button (at double-drive-thru), for other cen-
ter modules. You can hear "Connecting center module
B" and the lane indicator will blink green.
When the ID Registration succeeds, you will hear
"Registration complete" and the headset number, and
the power indicator stops blinking and stays on.
4. When IDs are registered on all headsets, press the ID
Registration button of the center module, ID registration
mode is completed. The power indicator of the headset
will change from yellow to green.
Notes:
• If ID registration fails, a warning sounds "beep" and then
you will hear a voice prompt say "Failed". If registration
fails, the ID is not registered and the "Power" indicator
blinks red.
If this happens, turn off the power and try registering
again.
• All-in-One Headset or Order Taker that can register in
one center module is up to 32.
If you register IDs exceeding 32, the unused ID that has
been registered is automatically deleted in chronological
order.
• If ID registration is performed for 2 or more headsets,
follow the steps 2-4 individually.
■Deletion of ID
To delete the registered ID of All-in-One Headset, follow the
steps below.
1. Hold down the POWER button for more than 2 seconds
to turn off the power of All-in-On-Headset.
2. To delete an ID that is registered for LANE A, keep
pressing the T1 and C buttons simultaneously and start
up the power of All-in-One Headset.
To delete an ID that is registered for LANE B, keep
pressing the T2 and C buttons simultaneously and start
up the power of All-in-One Headset. The power indicator
then blinks in yellow.
3. Press the P button while the power indicator keeps blink-
ing in yellow. The ID that is registered for LANE A (or
LANE B) is deleted.
4. The power indicator turns to blinking in red. A message
of "ID is not registered" is heard from the All-in-One
Headset speaker.
Power button
Keep holding
down (LANE A)
Keep holding
down (LANE B)
Keep holding
down
Keep holding
down
18
The headset ID is not registered in the center module of the tar-
get.
→Register ID in the center module of the target.
The battery is almost exhausted.
→Recharge the battery.
(Refer to the operating instructions of the battery charger.)
The center module may be turned off.
→Turn on the power switch of the center module. (Refer to the
operating instructions of the center module.) If no remedy
exists, consult your dealer for repairs.
The headset ID is not registered in the center module of the tar-
get.
→Register ID in the center module of the target.
The vehicle detector may be malfunctioning because the detec-
tor is not plugged into the center module, no power is supplied,
or the detecting function is out of order.
→Check that the vehicle detector is plugged in and has power.
(Refer to the operating instructions of the center module.)
If no remedy exists, consult your dealer for repairs.
Radio waves cannot reach the area.
→Remove any metal obstacles blocking radio waves.
Reference
pages
Cause/solution
17
–
–
17
–
–
Symptom
The power indicator blinks red.
The power indicator lights red
and a constant beep is heard in
the headphone.
Cannot communicate with other
store personnel or the customer
at the menu board.
Cannot hear or talk to the cus-
tomer, but communications with
the store personnel are OK.
Cannot "page" or "talk" in certain
areas.
The battery is exhausted.
The battery is not inserted correctly.
→Recharge the battery.
Position the battery properly.
9
Cannot turn on the headset.
Troubleshooting
19
Operating Frequency: 1 920 - 1 930 MHz
Required Power Supply: Rechargeable Li-ion Battery, 3.7 V DC
Control Function: Power (On/Off)
Volume (Up/Down)
Talk (T1/T2)
Page
Lane Selection (A/B)
External Device Control (C)
DIP Switch Setup (8 bit)
Dimensions: 157 mm(W) x 269 mm(H) x 82 mm (D)
{6-3/16" (W) x 10-5/8" (H) x 3-1/4" (D)}
Weight (excluding battery): 150 g{0.33 lbs}
Ambient operating temperature: –10 °C to +50 °C {14 °F to 122 °F}
Dimensions and weights indicated are approximate.
Specifications are subject to change without notice.
Specifications
20
Battery (Li-ion 3.7 V DC, 1 100 mAh) ............................... WX-B3030
Battery Charger ................................................................ WX-Z3040
Optional Accessories
Standard Accessories
Operating Instructions (this manual) ................................ 1 pc.
Head protector ................................................................. 2 pcs.
21
VERSION FRANÇAISE
(FRENCH VERSION)
FRANÇAIS
RSS-213
L'utilisation de ce dispositif est autorisée seulement aux deux
conditions suivantes : (1) il ne doit pas produire de brouillage,et
(2) l'utilisateur du dispositif doit être prêt à accepter tout brouil-
lage radioélectrique reçu, même si ce brouillage est susceptible
de compromettre le fonctionnement du dispositif.
ATTENTION:
• Risque d'explosion si la batterie n'est pas placée correctement.
Remplacer uniquement avec le même type ou un type
équivalent.
• Ces instructions de dépannage sont uniquement destinées au
personnel technique professionnel. Afin de limiter tout risque
d'électrocution, ne jamais exécuter de dépannage autre que
celui spécifié dans la notice d'instructions à moins que vous
possédiez des qualifications pour le faire.
Le numéro de modèle et le numéro de série de ce produit se
trouvent sur la surface de l'appareil.
Nous vous conseillons de relever le numéro de série de votre
appareil dans l'espace réservé ci-dessous et de conserver
précieusement votre notice d'instructions en tant que
justificatif d'achat aux fins d'identification en cas de vol.
No. de modèle
No. de série
AVERTISSEMENT:
• Cet appareil doit être mis à la terre.
• Le périphérique doit être connecté à une prise de sortie secteur
munie d'une connexion de mise à la terre de sécurité.
• La prise de sortie secteur ou l'adaptateur d'alimentation du
périphérique doit toujours être prêt à être utiliser.
• Ne jamais exposer cet appareil à la pluie ni le laisser dans un lieu
humide sous peine de créer un amorçage électrique ou une
électrocution.
• L'appareil ne devrait pas être exposé à des éclaboussures ou
des projections d'eau et aucun récipient rempli de liquide tels que
des vases ne devraient être posé sur l'appareil.
• Tous les travaux d'installation de ce produit devraient être confiés
à des techniciens et dépanneurs professionnels ou des
installateurs de système.
• Pour éviter tout accident corporel, cet appareil doit être
solidement fixé au sol/au mur conformément aux directives
d'installation.
• Les connexions doivent être conformes au code électrique local.
• Le risque d'affaiblissement du système auditif dû à une
exposition à des niveaux sonores excessifs peut être limité par
une écoute à des volumes inférieurs et de plus courtes durées.
NMB-003
Cet appareil numérique de la classe A est conforme à la norme
NMB-003 du Canada.
22
Limitation de responsabilité
CETTE PUBLICATION EST FOURNIE "COMME TEL" SANS GARANTIE DE TOUTE SORTE, EXPRÈS OU IMPLICITE, ÉTANT
INCLUSE MAIS NON LIMITÉE AUX GARANTIES IMPLICITES DE LA VALEUR MARCHANDE, ADAPTATION POUR TOUT BUT
PARTICULIER OU NON-INFRACTION DES DROITS D'UN TIERS.
Déni de la garantie
EN AUCUN CAS MATSUSHITA ELECTRIC INDUSTRIAL
CO., LTD. NE SERA TENU POUR RESPONSABLE POUR
TOUTE PARTIE OU TOUTE PERSONNE, À L'EXCEPTION
DU REMPLACEMENT OU D'UNE MAINTENANCE
RAISONNABLE DE CE PRODUIT POUR LES CAS CITÉS,
INCLUS MAIS NON LIMITÉS À CE QUI SUIT:
(1) TOUT DÉGÂT ET PERTE, Y COMPRIS SANS
LIMITATION, DIRECT OU INDIRECT, SPÉCIAL,
IMPORTANT OU EXEMPLAIRE, SURVENANT OU
CONCERNANT LE PRODUIT;
(2) BLESSURE PERSONNELLE OU TOUT DÉGÂT CAUSÉS
PAR UN USAGE NON APPROPRIÉ OU UNE
UTILISATION NÉGLIGENTE DE L'UTILISATEUR;
(3) DÉMONTAGE, RÉPARATION OU MODIFICATION NON
AUTORISÉS DU PRODUIT EFFECTUÉS PAR
L'UTILISATEUR;
(4) TOUT PROBLÈME, INCOMMODITÉ IMPORTANTE OU
PERTE OU ENDOMMAGEMENT, SURVENANT DU
SYSTÈME COMBINÉ PAR LES APPAREILS DE TIERS.
23
Instructions de sécurité importantes
1) Veiller à lire ces instructions.
2) Conserver ces instructions.
3) Tenir compte de tous les avertissements.
4) Se conformer à toutes les instructions.
5) Ne pas utiliser cet appareil près de lieux en présence d'eau.
6) Nettoyer uniquement avec un chiffon sec.
7) N'obturer aucune des ouvertures d'aération. Installer conformément aux instructions du fabricant.
8) Ne pas utiliser à proximité de sources de chaleur telles que des radiateurs, des bouches de chauffage, des appareils de
chauffage ou tout autre appareil (y compris les amplificateurs) produisant de la chaleur.
9) Ne pas asservir l'objectif de sécurité de la prise polarisée ou de la prise de mise à la terre. Une prise polarisée possède
deux lames dont l'une est plus large que l'autre. Une prise de mise à la terre possède deux lames ainsi qu'un troisième
élément, un ergot de mise à la terre. La lame qui est large ou le troisième élément, l'ergot, sont installés pour assurer votre
sécurité. Si la prise fournie ne s'engage pas correctement dans votre prise, veuillez consulter un électricien pour qu'il
effectue le remplacement de l'ancienne prise de sortie secteur.
10) Protéger le cordon d'alimentation afin que personne ne puisse marcher dessus ni ne soit pincé, notamment près des prises,
les prises pratiques et les points de sortie de l'appareil.
11) Utiliser uniquement les fixations ou les accessoires spécifiés par le fabricant.
12) Utiliser uniquement le chariot, le support, le trépied, la platine de fixation ou la tablette spécifiée par le fabricant ou vendu
avec l'appareil. Quand un chariot est utilisé, prendre toutes les précautions nécessaires lors du déplacement de la
combinaison chariot-appareil afin que le tout ne se renverse pas.
13) Débrancher cet appareil pendant les orages électriques ou s'il n'est pas utilisé sur de longues périodes de temps.
14) Toute réparation ou dépannage doit être confié à un personnel qualifié. Un dépannage est nécessaire lorsque l'appareil a
été endommagé d'une manière quelconque, par exemple, lorsque le cordon d'alimentation électrique ou la prise ont été
endommagés, quand du liquide s'est répandu dessus ou si des objets sont tombés dans l'appareil, lorsque l'appareil a été
exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou s'il a fait une chute.
S3125A
24
Limitation de responsabilité ....................................................................................................................... 22
Déni de la garantie ..................................................................................................................................... 22
Instructions de sécurité importantes .......................................................................................................... 23
Préface ....................................................................................................................................................... 25
Caractéristiques dominantes ..................................................................................................................... 25
Mesures de précaution .............................................................................................................................. 25
Principaux organes de commande et fonctions ......................................................................................... 26
Chargement et remplacement de la batterie ............................................................................................. 28
■Installation ............................................................................................................................................ 28
■Chargement .......................................................................................................................................... 28
■Remplacement ..................................................................................................................................... 28
Modes d'utilisation ...................................................................................................................................... 29
■Préparatifs ............................................................................................................................................ 29
■Communications avec les clients [TALK] ............................................................................................. 30
■Communication avec d'autres membres du personnel du magasin [PAGE] ...................................... 30
■Bornes de commande de périphérique extérieur ................................................................................ 31
■Connexion de système double de service clientèle de passage (Double-Drive-Thru) ....................... 31
■Mode de gérant (seulement un combiné microcasque d'écoute) ....................................................... 32
■Annulation du mode gérant .................................................................................................................. 32
■Configuration de la fonction de verrouillage automatique pour parler
(pour seulement un combiné microcasque d'écoute) (Auto-Talk-Lock) .............................................. 33
Maintenance ............................................................................................................................................... 34
Procédures de configuration ...................................................................................................................... 35
■Ouverture du logement de commutateur ............................................................................................. 35
■Configuration d'interrupteur DIP ........................................................................................................... 35
■Enregistrement d'identification ............................................................................................................. 36
■Suppression d'une identification .......................................................................................................... 36
Dépannage.................................................................................................................................................. 37
Caractéristiques techniques ...................................................................................................................... 38
Accessoires standard ................................................................................................................................ 38
Accessoires optionnels .............................................................................................................................. 39
TABLE DES MATIÈRES
25
Préface
Le WX-H3050 est un combiné microcasque tout intégré exclusivement conçu pour être utilisé avec les systèmes de
communication à liaison radio Panasonic dont on se sert dans les tableaux de menu de service clientèle de passage, etc. Ce
combiné microcasque est équipé d'un microphone, un écouteur ainsi que le logement de batterie et des boutons de contrôle.
Avec les antennes, l'émetteur et le récepteur incorporés, les utilisateurs peuvent communiquer en mode vocal avec les autres
personnes du personnel de magasin et les clients.
Caractéristiques dominantes
• Ce combiné microcasque d'écoute peut être utilisé avec le module central WX-C3010.
• 1,9 GHz DECT* est employé avec le combiné microcasque d'écoute afin d'empêche toute interférence par les fours à
micro-ondes ou de réseau local sans fil utilisés avec 2,4 GHz DECT.
* Télécommunications sans fil améliorées par numérique
• Mode administrateur
Il est possible de régler le mode de gérant sur un des combinés microcasque d'écoute enregistrés dans le module central.
Une personne se servant de ce combiné microcasque d'écoute a la priorité de communication.
• Quand la fonction de verrouillage automatique pour parler est activée, avec la fonction de verrouillage automatique pour
parler, les utilisateurs peuvent communiquer avec des clients sans avoir à maintenir enfoncé le bouton.
• Quand un client s'approche du tableau de menu, ce combiné microcasque d'écoute entre automatiquement en mode de
verrouillage automatique pour parler.
• Il est possible d'employer l'incitation de voix pour vérifier les paramétrages du combiné microcasque d'écoute.
• Lorsque ce combiné microcasque d'écoute est utilisé dans un système double de service clientèle de passage, il est
possible de communiquer sans changer le réglage de passage.
• Il est possible de sélectionner le passage direct ou le passage A/B selon les dispositions de système double de service
clientèle de passage.
• Il est possible de sélectionner le mode de verrouillage pour parler ou mode presser pour parler.
• Il est possible de sélectionner le mode de verrouillage page ou le mode presser pour page.
• Le rembourrage de casque d'écoute et le rembourrage d'écouteur est facile à remplacer.
Mesures de précaution
• Utiliser seulement la batterie WX-B3030.
• Se conformer aux instructions de précaution et d'utilisation de la batterie.
• En combination avec ce produit, se référer aux instructions d'utilisation du chargeur de batterie WX-Z3040.
• Utiliser le combiné microcasque d'écoute avec le rembourrage d'écouteur fixé. Autrement, la voix risque d'être déformée ou
l'on peut éprouver des difficultés à entendre la voix.
• Arrêter le combiné microcasque d'écoute quand celui-ci n'est pas utilisé de manière à économiser la vie de la batterie.
• Ne pas utiliser ce produit si vous utilisez un équipement médical électrique implanté. Ceci peut provoquer un
dysfonctionnement de l'équipement.
26
t
y
u
r
i
o
e
q
w!0
!2
!4
!1
!3
!5
!6
!7
Principaux organes de commande et fonctions
27
qBande de casque d'écoute et rembourrage de casque
S'ajuste à la taille de la tête par coulissement du
rembourrage de casque.
wVerrouillage de batterie [EJECT]
Faire coulisser le verrouillage pour retirer la batterie.
Lors du chargement d'une batterie, introduire la batterie
jusqu'à ce que le verrouillage émette un déclic.
eBoîtier de batterie / Batterie (accessoire optionnel)
Se référer à la page 25 à "Mesures de précaution".
rRembourrage de casque d'écoute
tLogement d'interrupteur
Ne pas ouvrir le couvercle de ce logement. Ne doit être
ouvert que par un technicien professionnel ou des
installateurs de système qualifiés.
yBouton d'alimentation [POWER]
Le fait d'appuyer sur le bouton met le combiné
microcasque en marche.
Une autre pression du bouton pendant au moins 2
secondes permet d'arrêter le combiné microcasque
d'écoute.
uRembourrage d'écouteur
iPerche de microphone
Ajuster la position du microphone par rapport à la
bouche en faisant tourner et en pliant la perche.
oMicrophone
!0 Indicateur de passage
Il s'allume en jaune ou en vert pour indiquer quel est le
passage en service.
Jaune: Le passage A est sélectionné.
Vert: Le passage B est sélectionné.
Jaune clignotant: Le passage A est sélectionné et soit
le mode parler soit le mode page est activé.
Clignote en vert: Le passage B est sélectionné et soit
le mode parler soit le mode page est activé.
!1 Indicateur d'alimentation
L'indicateur montre l'état actuel comme suit.
Vert: L'alimentation est appliquée et l'appareil est en
fonction.
Clignote en vert: L'alimentation est appliquée et le
mode de gérant est activé.
Rouge: La batterie doit être rechargée.
Rouge clignotant: L'identification n'est pas enregistrée
ou le module central est réglé en mode
d'enregistrement d'identification.
!2 Touche de téléphone [R]
N'est pas utilisé.
!3 Bouton de commande de périphérique externe [C]
Appuyer et maintenir le bouton C enfoncé pour mettre
en marche le périphérique externe.
!4 Boutons de réglage de volume [VOL !@]
Une pression des boutons a pour effet d'augmenter ou
de diminuer le niveau de sortie son.
!5 Bouton Parler 1 [T1]
Ce bouton contrôle les communications avec le client.
Lorsque le bouton est relâché, tout ce que dit le client
au tableau de menu est entendu.
Alors que le bouton est maintenu pressé en mode
presser pour parler, il est possible de parler au client.
Alors que le bouton est maintenu pressé en mode de
verrouillage pour parler, il est possible de parler au
client jusqu'à ce que le bouton soit pressé une seconde
fois.
!6 Bouton de sélection Parler 2 / Passage A/B [T2, A/B]
Ce bouton peut être réglé sur deux fonctions suivant le
réglage de l'interrupteur à positions multiples. (Se
référer à p.35 à "Configuration d'interrupteur DIP".)
[T2]
Ce bouton contrôle les communications avec le client
sur le passage B d'un système double de service
clientèle de passage.
Lorsque le bouton est relâché, tout ce que dit le client
au tableau de menu est entendu.
Alors que le bouton est maintenu pressé en mode
presser pour parler, il est possible de parler au client se
trouvant à la hauteur du tableau de menu.
Alors que le bouton est maintenu pressé en mode de
verrouillage pour parler, il est possible de parler au
client jusqu'à ce que le bouton soit pressé une seconde
fois.
[A/B]
Ce bouton commute entre le passage A et le passage B
et vice versa. L'indicateur de passage !0 affiche le
passage actuellement sélectionné en rouge (A) ou vert
(B).
!7 Bouton Page [P]
Ce bouton contrôle les communications avec le
personnel du magasin.
Lorsque le bouton est relâché, les communications entre
les membres du personnel du magasin peuvent être
entendues.
Alors que le bouton est maintenu pressé en mode
Presser pour parler, il est possible de parler au
personnel du magasin.
Alors que le bouton est maintenu pressé en mode de
verrouillage page, il est possible de parler au personnel
du magasin jusqu'à ce que le bouton soit pressé une
seconde fois.
28
Remarques:
• Se référer aux manuel d'utilisation qui accompagnent la
batterie et le chargeur de batterie.
• Le remplacement de la batterie est recommandé quand
le témoin d'alimentation s'allume en rouge et qu'un bip
répété est entendu régulièrement dans le combiné
microcasque.
■Installation
1. Introduire la batterie dans le boîtier de batterie comme
représenté sur la figure.
■Chargement
1. Se munir d'une batterie complètement chargée.
2. Introduire la batterie comme représenté sur la figure.
Remarque: Faire en sorte de l'introduire jusqu'à son
verrouillage.
■Remplacement
1. Faire coulisser le verrouillage vers l'extérieur.
2. Retirer la batterie.
3. Procéder de la façon indiquée plus haut à la rubrique
"Chargement".
qw
e
Boîtier de batterie
qw
Boîtier de batterie
Boîtier de batterie
Batterie
Borne
Chargement et remplacement de la batterie
Vérifier les pôles positif et
négatif au moment de
l'introduction de la batterie.
29
■Préparatifs
Avant d'utiliser le combiné microcasque, confirmer que la
configuration du système pour le combiné microcasque, le
module central et d'autres périphériques est complètement
terminée.
1. Installer une batterie dans le logement de batterie. Se
référer à la page 28. Chargement et remplacement de la
batterie.
2. Appuyer sur le bouton d'alimentation pour mettre le
combiné microcasque en marche.
3. Porter le combiné microcasque d'écoute.
4. Ajuster le rembourrage de casque pour que l'écouteur
soit placé sur l'oreille.
5. Faire pivoter et replier la perche de microphone pour
que le microphone soit placé près de la bouche.
6. Fixer la courroie ou les protecteurs de tête (fournies)
selon les besoins.
Utiliser une courroie remplissant les conditions
suivantes.
• Une courroie disponible dans le commerce est con-
nectable.
• La largeur de la sangle est de 9 mm {11/32"} ou
plus.
• La courroie a une articulation qui est conçue pour se
dégager une fois raccrochée à la structure.
Le protecteur de tête fourni est connectable.
Courroie
(à se procurer localement)
Protecteurs de tête
(fournies)
qw
e
Bouton d'alimentation
Modes d'utilisation
30
■Communications avec les
clients [TALK]
Tout membre du personnel portant un combiné
microcasque peut communiquer en mode bidirectionnel
avec n'importe quel client qui se trouve à la hauteur du
tableau de menu.
1. Sélectionner un niveau sonore approprié en appuyant
sur le bouton !ou @.
2. Une tonalité est entendue dans le combiné microcasque
quand un véhicule arrive à la hauteur du tableau de
menu.
<Lorsque le mode presser pour parler (PTT)
est préréglé>
1. Presser et immobiliser le bouton T1 et parler au client.
Un bip très court se manifeste dans le combiné
microcasque.
2. Libérer le bouton. Votre voix ne sera pas perceptible par
le client.
<Lorsque le mode de verrouillage pour parler
est préréglé>
1. Presser le bouton T1 et parler au client.
Un bip très court se manifeste dans le combiné
microcasque.
2. Presser le bouton encore une fois. Le verrouillage sera
libéré et votre voix ne sera plus perceptible par le client.
■Communication avec d'autres
membres du personnel du
magasin [PAGE]
Tous les membres du personnel portant un combiné
microcasque peuvent communiquer entre eux sans être des
clients.
<Lorsque le mode presser pour page (PTP) est
préréglé>
1. Presser et immobiliser le bouton P et parler dans le
microphone avec un réglage de niveau normal.
2. Libérer le bouton. Votre voix ne sera pas perceptible par
les autres personnes du personnel du magasin.
<Lorsque le mode de verrouillage page est
préréglé>
1. Presser le bouton P et parler dans le microphone avec
un réglage de niveau normal.
2. Presser le bouton P encore une fois. Le verrouillage sera
libéré et votre voix ne sera pas perceptible par les
autres personnes du personnel du magasin.
Remarque: Un nombre maximum de quatre opérateurs
peuvent tenir une conversation en même temps.
Presser
Presser et
immobiliser
Libérer Presser
Presser encore
une fois
Presser et
immobiliser
Libérer
Presser encore
une fois
31
■Bornes de commande de
périphérique extérieur
Les bornes de commande de périphérique du module
central peuvent être contrôlées par l'intermédiaire du
combiné microcasque d'écoute.
1. Immobiliser le bouton C en position basse. Un bip court
est entendu par le haut-parleur du combiné
microcasque d'écoute et une connexion sera établie à
destination des bornes de commande de périphérique
du module central.
2. Libérer le bouton C. Un bip court est entendu deux fois
par le haut-parleur du combiné microcasque d'écoute et
la connexion sera coupée vers les bornes de
commande de périphérique du module central.
■Connexion de système double
de service clientèle de passage
(Double-Drive-Thru)
Quand les connexions de système double de service
clientèle de passage sont établies avec le module central,
n'importe quel combiné microcasque d'écoute est obligé de
sélectionner le module central du passage A ou du passage
B.
<Pour une configuration normale>
1. Quand une connexion est établie au passage A,
l'indicateur de passage s'allume en jaune. Presser le
bouton T2 si l'on souhaite faire un changement de
connexion vers le passage B. Une fois connecté au
passage B, une voix [Lane B] est entendue par le haut-
parleur du combiné microcasque d'écoute et l'indicateur
de passage s'allume en vert.
2. Quand une connexion est maintenue sur le passage B,
l'indicateur de passage s'allume en vert. Presser le
bouton T2 si l'on souhaite faire un changement de
connexion vers le passage A. Une fois connecté au
passage A, une voix [Lane A] est entendue par le haut-
parleur du combiné microcasque d'écoute et l'indicateur
de passage s'allume en jaune.
<Pour une configuration de système double de
service clientèle de passage>
1. Quand une connexion est maintenue sur le passage A,
l'indicateur de passage s'allume en jaune. Presser le
bouton T2 si l'on souhaite faire un changement de
connexion vers le passage B. Une fois connecté au
passage B, une voix [Lane B] est entendue par le haut-
parleur du combiné microcasque d'écoute et l'indicateur
de passage s'allume en vert.
2. Quand une connexion est maintenue sur le passage B,
l'indicateur de passage s'allume en vert. Presser le
bouton T1 si l'on souhaite faire un changement de
connexion vers le passage A. Une fois connecté au
passage A, une voix [Lane A] est entendue par le haut-
parleur du combiné microcasque d'écoute et l'indicateur
de passage s'allume en jaune.
Quand Sélection de passage direct est réglée, TALK est
disponible en sélectionnant l'un ou l'autre passage en
appuyant sur le bouton T1 ou le bouton T2.
Presser et
immobiliser
Presser
Presser
Presser
Libérer
Presser
32
■Mode de gérant (seulement un
combiné microcasque d'écoute)
Effectuer l'enregistrement d'identification, pour faire ce
réglage.
Le combiné microcasque d'écoute réglé en mode de gérant
a la fonctionnalité suivante.
• Le gérant peut interrompre le mode TALK ou PAGE de
tout membre du personnel à tout moment en
monopolisant un canal par priorité.
• Le gérant entend le son de POS seulement.
1. Appuyer et immobiliser le bouton d'alimentation pendant
au moins 2secondes pour arrêter le preneur de
commande.
2. Tout en pressant et immobilisant simultanément les
boutons R et T1, presser le bouton d'alimentation pour
mettre le combiné microcasque d'écoute en marche.
Le combiné microcasque d'écoute passe en mode de
gérant quand les témoins et les boutons ont des
fonctions différentes de celles du fonctionnement
normal. Il est possible d'entendre "Connecting center
module A" et le témoin d'alimentation clignote
alternativement du rouge au vert. En outre, l'indicateur
de passage A clignote en jaune.
Quand on souhaite enregistrer le gérant dans un autre
module central dans un environnement de système
double de service clientèle de passage, tout en
maintenant R et T2 enfoncés simultanément, presser le
bouton d'alimentation pour mettre en marche le combiné
microcasque d'écoute. Il est possible d'entendre
"Connecting center module B" et le témoin d'alimentation
clignote alternativement du rouge au vert. En outre,
l'indicateur de passage B clignote au vert.
3. Si le réglage de mode de gérant se déroule avec
succès, il est possible d'entendre "Manager" et le témoin
d'alimentation clignote en vert.
■Annulation du mode gérant
1. Couper l'alimentation du combiné microcasque tout
intégré qui a été réglé pour le mode de gérant.
2. Quand PASSAGE A est réglé en mode de gérant,
continuer à presser les boutons R et T1 simultanément
et mettre en marche le combiné microcasque tout
intégré.
Quand PASSAGE B est réglé en mode de gérant,
continuer à presser les boutons R et T2 simultanément
et mettre en marche le combiné microcasque tout
intégré.
Le témoin d'alimentation clignote alternativement en
rouge et en vert. Un message "Connecting center
module A (ou B)" est entendu par le haut-parleur du
combiné microcasque tout intégré.
3. Quand le mode de gérant est annulé, un clignotement
réciproque du témoin d'alimentation commence pour
rester allumé en vert.
Maintenir pressé
(PASSAGE A)
Maintenir pressé
(PASSAGE B)
Bouton d'alimentation
Bouton d'alimentation
Maintenir pressé
(PASSAGE A)
Maintenir pressé
(PASSAGE B)
33
■Configuration de la fonction de
verrouillage automatique pour
parler (pour seulement un
combiné microcasque d'écoute)
(Auto-Talk-Lock)
Pour un combiné microcasque d'écoute où la fonction de
verrouillage automatique pour parler est configurée, il a une
fonction pour sélectionner [Parler] automatiquement quand
le détecteur de véhicule est devenu actif, et si l'on parle
avec le client au tableau de menu.
1. Confirmer que l'interrupteur à positions multiples 1 du
combiné microcasque d'écoute est en fonction, que
l'interrupteur à positions multiples 2 est réglé sur le
passage objectif et que l'alimentation du combiné
microcasque d'écoute est coupée.
2. Mettre le combiné microcasque d'écoute sous tension.
Le message "Hello Headset **" (** correspond au
numéro du combiné microcasque d'écoute) est émis
par le haut-parleur du combiné microcasque d'écoute et
le témoin d'alimentation clignote en vert et en rouge
alternativement pendant 3 secondes. Tandis que le
témoin d'alimentation clignote, presser le bouton T1 ou
T2. (PASSAGE A: Bouton T1, PASSAGE B: Bouton T2)
La fonction de verrouillage automatique pour parler sera
paramétrée, le message "Auto-Talk-Lock ON" est
entendu par le haut-parleur du combiné microcasque
d'écoute. Quand le bouton T1 ou T2 n'est pas pressé, le
combiné microcasque d'écoute assume un mode
ordinaire de fonctionnement.
3. Dans le cas d'une défaillance de la configuration de la
fonction de verrouillage automatique pour parler, une
voix [Failed] est entendue par le haut-parleur du
combiné microcasque d'écoute. Dans ce cas de figure,
se conformer à nouveau aux instructions des mêmes
procédures indiquées à l'étape 1.
Remarque: Si le courant d'alimentation du combiné
microcasque d'écoute est coupé, toutes les conditions
de réglage pour la fonction de verrouillage automatique
pour parler seront annulées. Ce réglage devrait être
effectué sans faute quand l'alimentation électrique est
appliquée.
Bouton d'alimentation
34
Le rembourrage de casque d'écoute et le coussin d'écouteur sont des éléments remplaçables. Remplacer si nécessaire.
Rembourrage de casque d'écoute
Coussin d'écouteur
Maintenance
35
Précautions: La configuration de ce produit doit être
exécutée par un personnel de dépannage qualifié ou
des installateurs professionnels.
■Ouverture du logement de
commutateur
1. Appuyer et immobiliser le bouton d'alimentation pendant
au moins 2 secondes pour arrêter le combiné
microcasque.
2. Dévisser la vis et ouvrir le logement de commutateur.
3. Régler les commutateurs comme indiqué ci-dessous.
4. Après avoir positionné l'interrupteur, remonter le
couvercle.
5. Mettre le combiné microcasque d'écoute sous tension.
■Configuration d'interrupteur DIP
Un interrupteur DIP à huit bits est installé pour effectuer les
configurations de système. Le réglage initial est identifié par
un astérisque *.
Remarque: Ne pas oublier de couper l'alimentation du
combiné microcasque d'écoute au cours de l'étape 1.
En ne procédant pas ainsi, l'interrupteur à positions
multiples ne sera pas activé tant que l'alimentation ne
sera pas coupée puis rétablie.
1. Appuyer et immobiliser le bouton d'alimentation pendant
au moins 2 secondes pour arrêter le combiné
microcasque.
2. Régler les commutateurs comme indiqué ci-dessous.
SW#1: Ce commutateur sélectionne l'activation ou la
désactivation de la fonction de verrouillage
automatique pour parler
ON: Fonction de verrouillage automatique pour
parler activée
OFF: Fonction de verrouillage automatique pour
parler désactivée
SW#2: Ce commutateur sélectionne le passage ciblé
pour for "SW#1: Fonction de verrouillage
automatique pour parler".
ON: Passage B
OFF: Passage A
SW#3: Ce commutateur sélectionne le mode de
sélection directe de passage ou le mode normal.
ON: Mode de sélection directe de passage
Avec un système double de service clientèle de
passage, le bouton T1 est pour le passage A, le
bouton T2 est pour le passage B.
OFF: Normal
Pour le système double de service clientèle de
passage, le bouton T2 est pour la sélection de
passage A/B.
SW#4: Ce commutateur sélectionne Verrouillage pour
parler ou presser pour parler
ON: Verrouillage pour parler
OFF : PTT (Presser pour parler)
SW#5: Ce commutateur sélectionne verrouillage page
ou presser pour page.
ON: Verrouillage page
OFF: PTP (Presser pour page)
SW#6, SW#7: Ce commutateur sélectionne la langue de
messages de vocaux.
Procédures de configuration
1
SW#
2
3
4
5
6
7
8
Verrouillage automatique pour
parler activée/désactivée
Fonction
Sélection de langue de message vocal
Sélection de langue de message vocal
ON
ON
OFF*
OFF
Passage de verrouillage
automatique pour parler
BA*
Paramétrage de bouton T2
Sélection directe
de passage
Normal*
Verrouillage pour parler/Presser pour parler
Verrouillage pour parler PTT*
Verrouillage page/Presser pour page
Verrouillage page PTP*
Alimentation RF
Réduit l'alimentation Pleine puissance*
1
2
3
4
5
6
7
8
Paramétrage initial
ON
OFF
SW#6
OFF*
OFF
ON
ON
OFF*
ON
OFF
ON
Anglais
Espagnol
Français
Désactivation de message vocal
SW#7 Langue
SW#8: Ce commutateur sélectionne l'alimentation RF.
ON: Réduit l'alimentation
OFF: Pleine puissance
36
■Enregistrement d'identification
1. Presser le bouton d'enregistrement ID du module central
pendant au moins 2 secondes. Le système passe en
mode d'enregistrement d'identification.
2. Tout en pressant et immobilisant simultanément les
boutons T1 et T2, presser et maintenir le bouton
d'alimentation enfoncé pour mettre le combiné
microcasque en marche. Le combiné microcasque
passe en mode de paramétrage d'enregistrement
d'identification quand les témoins et les boutons ont des
fonctions différentes de celles du fonctionnement
normal. On entend alors "ID Registration Mode" et le
témoin d'alimentation clignote en jaune.
3. Presser le bouton T1 pour que le combiné microcasque
d'écoute recherche le module central. On entend alors
"Connecting center module A" et l'indicateur de passage
clignote en jaune.
* Presser le bouton T2 (pour le système double de service
clientèle de passage) pour la sélection d'autres modules
centraux. On entend alors "Connecting center module B"
et l'indicateur de passage clignote en vert.
Quand l'enregistrement d'identification a réussi avec
succès, on entend alors "Registration Complete" et le
numéro de combiné microcasque d'écoute et le témoin
d'alimentation cessent de clignoter et restent allumés.
4. Quand des identifications sont enregistrées sur tous les
combinés microcasque d'écoute, presser le bouton
d'identification du module central, le mode d'enregistre-
ment d'identification se termine. Le témoin d'alimenta-
tion du combiné microcasque d'écoute passera du
jaune au vert.
Remarques:
• Si l'enregistrement d'identification échoue, des sons de
rappel "bip-bip" sont produits et l'on entend alors un
message de rappel qui dit "Failed". Si l'enregistrement
échoue, l'identification n'est pas enregistrée et le témoin
"Power" clignote en rouge.
Quand cela se produit, couper l'alimentation et refaire
une tentative d'enregistrement.
• Le combiné microcasque tout intégré ou le preneur de
commande qui peut être enregistré dans un module
central est jusqu'à 32.
Si l'on enregistre une identification dépassant un
nombre de 32, l'identification enregistrée inutilisée est
automatiquement effacée dans l'ordre chronologique.
• Si l'enregistrement d'identification est exécuté pour 2
davantage de combinés microcasque d'écoute, se
conformer aux étapes 2-4 individuellement.
■Suppression d'une identification
Pour supprimer une identification enregistrée d'un combiné
microcasque tout intégré, suivre les étapes indiquées ci-
dessous.
1. Presser et immobiliser le bouton d'alimentation POWER
pendant au moins 2secondes pour arrêter le combiné
microcasque tout intégré.
2. Pour supprimer une identification enregistrée pour
PASSAGE A, continuer à presser les boutons T1 et C
simultanément et mettre en marche le combiné
microcasque tout intégré.
Pour supprimer une identification enregistrée pour
PASSAGE B, continuer à presser les boutons T2 et C
simultanément et mettre en marche le combiné
microcasque tout intégré. Le témoin d'alimentation
clignote en jaune.
3. Presser le bouton P tandis que le témoin d'alimentation
continue à clignoter en jaune. L'identification qui est
enregistrée pour PASSAGE A (ou PASSAGE B) est
effacée.
4. Le témoin d'alimentation passe en clignotement rouge.
Un message "ID is not registered" est entendu par le
haut-parleur du combiné microcasque tout intégré.
Bouton d'alimentation
Maintenir pressé
(PASSAGE A)
Maintenir pressé
(PASSAGE B)
Maintenir
pressé
Maintenir pressé
37
L'identification du combiné microcasque d'écoute n'est pas
enregistrée dans le module central ciblé.
→L'identification du combiné microcasque d'écoute n'est pas
enregistrée dans le module central ciblé.
La batterie est presque épuisée.
→Recharger la batterie.
(Se reporter au manuel d'instructions du chargeur de
batterie.)
Le module central est peut être arrêté.
→Mettre le module central sous tension avec l'interrupteur
d'alimentation. (Se reporter au manuel d'instructions du
module central.) S'il n'existe aucun moyen de rectifier,
consulter le distributeur pour qu'il effectue les réparations
nécessaires.
L'identification du combiné microcasque d'écoute n'est pas
enregistrée dans le module central ciblé.
→L'identification du combiné microcasque d'écoute n'est pas
enregistrée dans le module central ciblé.
Le détecteur de véhicule est peut être en dysfonctionnement
parce qu'il n'est pas branché dans le module central ou bien
parce que l'alimentation n'est pas fournie ou encore que la
fonction de détection est déréglée.
→Vérifier que le détecteur de véhicule est branché et est
alimenté.
(Se reporter au manuel d'instructions du module central.)
S'il n'existe aucun moyen de rectifier, consulter le
distributeur pour qu'il effectue les réparations nécessaires.
Les ondes radio ne peuvent pas atteindre la zone.
→Retirer les obstacles métalliques bloquant les ondes radio.
Pages de
référence
Origine/Solution
36
–
–
36
–
–
Symptôme
Le témoin d'alimentation
clignote en rouge.
Le témoin d'alimentation
s'allume en rouge tandis qu'un
bip continu est entendu dans le
casque d'écoute.
Impossibilité de communiquer
avec les autres membres du
personnel du magasin ou avec
le client qui se trouve à la
hauteur du tableau de menu.
Impossibilité d'entendre ni de
parler au client alors que la
communication avec les autres
membres du personnel du
magasin est normale.
Impossibilité de passer en
mode "page" ou en mode
"parler" dans certaines zones.
La batterie est épuisée.
La batterie n'est pas introduite correctement.
→Recharger la batterie.
Orienter correctement la batterie.
28
Impossibilité de mettre le
combiné microcasque en
marche.
Dépannage
38
Fréquence d'utilisation: 1 920 - 1 930 MHz
Alimentation requise: Batterie rechargeable Li-ion, 3,7 V à courant continu
Fonction de commande: Alimentation (marche/arrêt)
Volume (accroissement/réduction)
Parler (T1/T2)
Page
Sélection de passage (A/B)
Commande de périphérique externe téléphonique (C)
Configuration d'interrupteur à positions multiples (8 bits)
Dimensions: 157 mm (L) x 269 mm (H) x 82 mm (P)
{6-3/16" (L) x 10-5/8" (H) x 3-1/4" (P)}
Poids (à l'exclusion de la batterie): 150 g{0,33 lbs}
Température ambiante en service: –10 °C à +50 °C {14 °F à 122 °F}
Les poids et dimensions indiqués sont approximatifs.
Sous réserve de modification des renseignements techniques sans préavis.
Caractéristiques techniques
39
Batterie (Li-ion 3,7 V c.c., 1 100 mAh) ................................... WX-B3030
Chargeur de batterie ............................................................. WX-Z3040
Accessoires optionnels
Accessoires standard
Manuel d'utilisation (cette documentation) ............................ 1 él.
Protecteur de tête .................................................................. 2 él.
Panasonic Sales Company
Division of Panasonic Puerto Rico Inc.
San Gabriel Industrial Park 65th Infantry Ave. KM. 9.5
Carolina
P.R. 00985(809)750-4300
Panasonic System Solutions Company,
Unit Company of Panasonic Corporation of North America
www.panasonic.com/business/
For customer support, call 1.800.528.6747
Three Panasonic Way 2H-2, Secaucus, New Jersey 07094
Panasonic Canada Inc.
5770 Ambler Drive,Mississauga,
Ontario, L4W 2T3 Canada (905)624-5010
http://www.panasonic.ca
Printed in Japan
© 2008 Matsushita Electric Industrial Co., Ltd. All Rights Reserved. NM0708-1088 3TR005571BAA Imprimé au Japon
