ENGLISH OPERATING INSTRUCTIONS

Introduction ..................................................... 3

Precautions .....................................................5

First-time Operation .......................................6

How to use ......................................................7

Speciﬁ cations .................................................7

FRANÇAIS INSTRUCTIONS D’UTILISATION

Introduction ..................................................... 8

Précautions d’utilisation ..............................10

Première utilisation ......................................11

Méthode d’utilisation ....................................12

Spéciﬁ cations ...............................................12

Keyboard Base/

Base du clavier

Model No. CF-VEK33 series

Printed in Taiwan

HS0317-0

DHQX1326ZA/T1

DHQX1326ZA_T1_VEK33_OI_EF.indb 1DHQX1326ZA_T1_VEK33_OI_EF.indb 1 2017/03/02 17:23:022017/03/02 17:23:02

For U.S.A.

Federal Communications Commission Radio Frequency Interference Statement

Note: This equipment has been tested and found to comply with the limits for a Class

B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause harmful interference

to radio communications. However, there is no guarantee that interference will not occur

in a particular installation. If this equipment does cause harmful interference to radio

or television reception, which can be determined by turning the equipment oﬀ and on,

the user is encouraged to try to correct the interference by one or more of the following

measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

Consult the Panasonic Service Center or an experienced radio/TV technician for help.

Warning

To assure continued compliance, use only shielded interface cables when connecting to a

computer or peripheral. Also, any changes or modiﬁ cations not expressly approved by the

party responsible for compliance could void the user’s authority to operate this equipment.

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, including interference that may

cause undesired operation.

This device is Class B conﬁ rmed to comply with Part 15 of FCC Rules when used with

Panasonic Notebook Computer.

Responsible Party: Panasonic Corporation of North America

Two Riverfront Plaza,

Newark NJ 07102

Support Contact: http://www.panasonic.com/support-computerstablets

6-M-1

For Canada

Canadian ICES-003

CAN ICES-003(B) / NMB-003(B)

7-M-2

DHQX1326ZA_T1_VEK33_OI_EF.indb 2DHQX1326ZA_T1_VEK33_OI_EF.indb 2 2017/03/02 17:23:032017/03/02 17:23:03

Thank you for purchasing this Panasonic product.

This is the Keyboard Base for the Panasonic CF-33 computer series*1.

*1 Not compatible with other products.

Parts Included

Operating Instructions (This book) ................................................. 1

Introduction

Declaration of Conformity (DoC)

“Hereby, Panasonic declares that this Keyboard Base is in compliance with the

essential requirements and other relevant provisions of EU Council Directives.”

Authorised Representative:

Panasonic Testing Centre

Panasonic Marketing Europe GmbH

Winsbergring 15, 22525 Hamburg, Germany 18-E-0

For Europe

 Trademarks

SDXC Logo is a registered trademark of SD-3C, LLC.

HDMI, the HDMI Logo and High-Deﬁ nition Multimedia Interface are trademarks or registered

trademarks of HDMI Licensing LLC in the United States and other countries.

Names of products, brands, etc., appearing in this manual are trademarks or registered trademarks

of their respective own companies.

Disposal of Old Equipment

Only for European Union and countries with recycling systems

This symbol on the products, packaging, and/or accompanying documents means that

used electrical and electronic products must not be mixed with general house hold

waste. For proper treatment, recovery and recycling of old products, please take them

to ap plicable collection points in accordance with your national legislation.

By disposing of them correctly, you will help to save valuable resources and prevent

any potential negative eﬀ ects on human health and the environment. For more

infor mation about collection and recycling, please contact your local municipality.

Penalties may be applicable for incorrect disposal of this waste, in accordance with

national legislation.

36-E-2

DHQX1326ZA_T1_VEK33_OI_EF.indb 3DHQX1326ZA_T1_VEK33_OI_EF.indb 3 2017/03/02 17:23:032017/03/02 17:23:03

Introduction

Interface Cable

Use of an interface cable longer than 3 m is not recommended. 11-E-1

For India

Declaration of Conformity with the requirements of the e-waste (Management and Handling)

Rules, 2011. (adopted by Notiﬁ cation S.O.1035(E) of Ministry of Environment and Forests)

The Product is in conformity with the requirements of Rule 13 of the e-waste Rules.

The content of hazardous substance with the exemption of the applications listed in

SCHEDULE II of the e-waste Rules:

1. Lead (Pb) - not over 0.1% by weight;

2. Cadmium (Cd) - not over 0.01% by weight;

3. Mercury (Hg) - not over 0.1% by weight;

4. Hexavalent chromium (Cr6+) - not over 0.1% by weight;

5. Polybrominated biphenyls (PBBs) - not over 0.1% by weight;

6. Polybrominated diphenyl ethers (PBDEs) - not over 0.1% by weight.

For the purpose of recycling to facilitate effective utilization of resources, please

return this product to a nearby authorized collection center, registered dismantler or

recycler, or Panasonic service center when disposing of this product.

Please see the Panasonic website for further information on collection centers, etc.

http://www.panasonic.com/in/corporate/sustainability/panasonic-india-i-recycle-

program.html

Service helpline: 1800 103 1333 or 1800 108 1333

68-M-1

DHQX1326ZA_T1_VEK33_OI_EF.indb 4DHQX1326ZA_T1_VEK33_OI_EF.indb 4 2017/03/02 17:23:032017/03/02 17:23:03

Precautions

Do Not Place Containers of Liquid or Metal

Objects on Top of This Product

If water or other liquid spills, or if paper

clips, coins, or foreign matter get inside this

product, ﬁ re or electric shock may result.

• If foreign matter has found its way inside,

immediately unplug the AC plug and remove

the unit from this product. Then contact your

technical support oﬃ ce.

If a Malfunction or Trouble Occurs,

Immediately Stop Use

If a Malfunction Occurs, Immediately

Unplug the AC Plug and Remove the Unit

From This Product

• This product is damaged

• A foreign object is inside this product

• Smoke is emitted

• An unusual smell is emitted

• Unusually hot

Continuing to use this product while any of

the above conditions are present may result in

ﬁ re or electric shock.

• If a malfunction or trouble occurs,

immediately unplug the AC plug and remove

the unit from this product. Then, contact

your technical support oﬃ ce for repair.

Use Only the Speciﬁ ed AC Adaptor With

This Product

Using an AC adaptor other than the one

supplied (supplied with the unit or one sold

separately as an accessory) may result in a

ﬁ re.

Do Not Touch This Product In a

Thunderstorm If Connected with the AC

Cable or Any Other Cables

Electric shock may result.

Do Not Place This Product on Unstable

Surfaces

If balance is lost, this product may fall over or

drop, resulting in an injury.

Do Not Connect a Telephone Line, or

a Network Cable Other Than the One

Speciﬁ ed, Into the LAN Port

If the LAN port is connected to a network

such as the ones listed below, a ﬁ re or electric

shock may result.

• Networks other than 1000BASE-T,

100BASE-TX or 10BASE-T

• Phone lines (IP phone (Internet Protocol

Telephone), Telephone lines, internal phone

lines (on-premise switches), digital public

phones, etc.)

Do Not Keep This Product Wherever There

is a Lot of Water, Moisture, Steam, Dust,

Oily Vapors, etc.

Otherwise, possibly resulting in ﬁ re or electric

shock.

Do Not Leave This Product in High

Temperature Environment for a Long Period

of Time

Leaving this product where it will be exposed to

extremely high temperatures such as near ﬁ re or

in direct sunlight may deform the cabinet and/

or cause trouble in the internal parts. Continued

use in such a resulting condition may lead to

short circuiting or insulation defects, etc. which

may in turn lead to a ﬁ re or electric shocks.

When Carrying the Computer, Attach the

Tablet To the Keyboard Base Tightly Until

Orange-colored Signs above the Detach

Lock Are Concealed.

Using this product continuously in a hot

environment will shorten the product life.

Avoid use in these types of environments.

When using in hot or cold environment,

some peripherals may fail to work properly.

Check the operation environment of the

peripherals.

DHQX1326ZA_T1_VEK33_OI_EF.indb 5DHQX1326ZA_T1_VEK33_OI_EF.indb 5 2017/03/02 17:23:032017/03/02 17:23:03

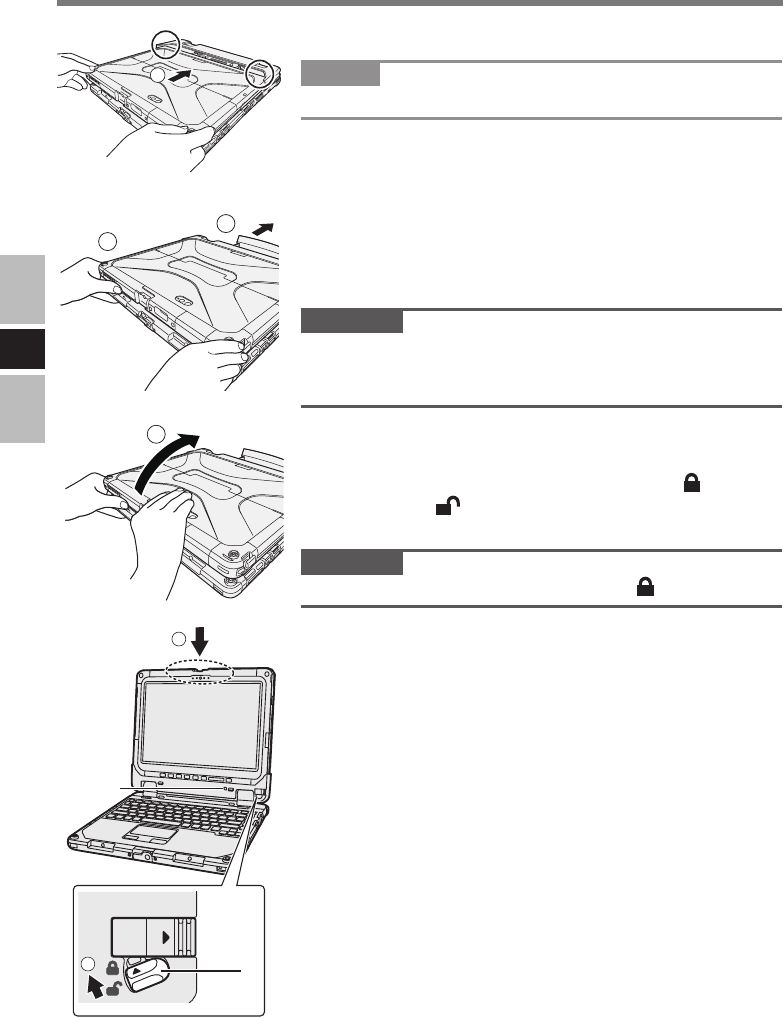

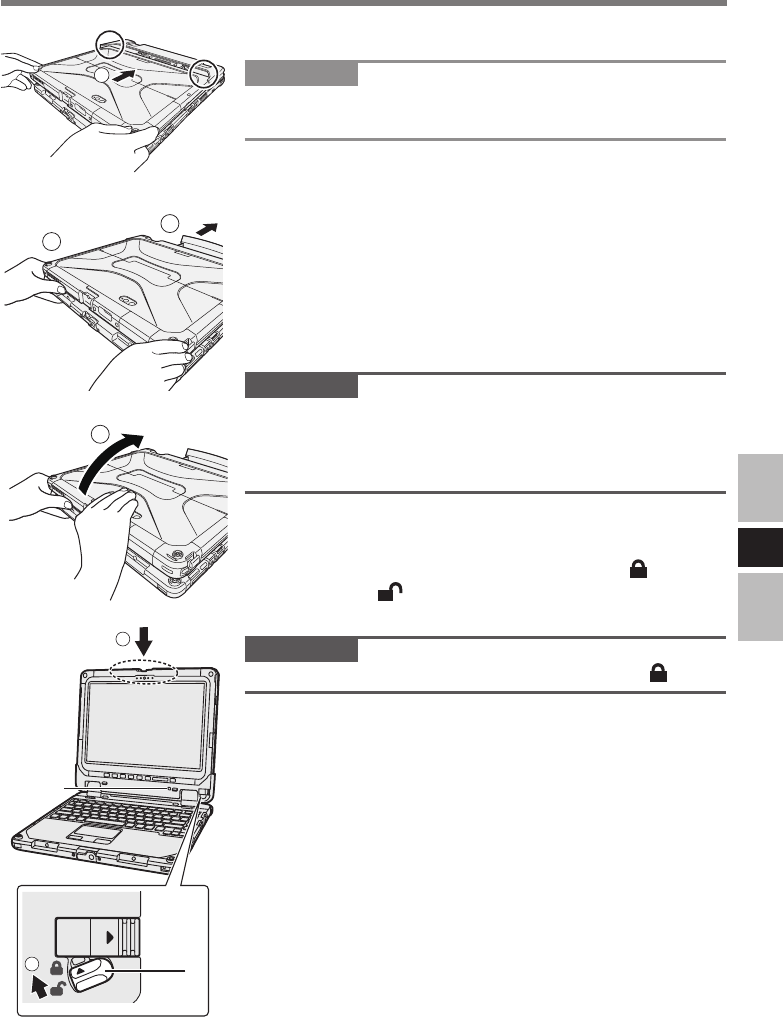

First-time Operation

Attach the tablet according to the following procedure.

NOTE

Make sure no foreign objects are on the Keyboard Base.

 Align the tablet with the indicated circled parts of the Keyboard

Base, and insert it.

 Pull out the handle.

● If you do not pull out the handle before opening the display,

the computer may fall over due to the weight of the display.

 Hold the dents with both hands, and lift the display slightly.

 Hold the side of the computer with either of your hands and then

lift up the display to open.

CAUTION

Do not open the display wider than necessary (180° or more), and

do not apply excessive pressure to the LCD. Do not open or close

the computer holding the edge of the LCD segment.

 Push the tablet at the locations dashed line circled in the

illustration in a downward direction.

The detach indicator (B) will be changed to black ( ) from

orange-colored ( ).



Lock the detach lock (A).

CAUTION

Conﬁ rm that the detach indicator (B) is black ( ).

For detailed descriptions, see Operating Instructions (Read Me

First/Reference Manual).

DHQX1326ZA_T1_VEK33_OI_EF.indb 6DHQX1326ZA_T1_VEK33_OI_EF.indb 6 2017/03/02 17:23:032017/03/02 17:23:03

Item Description

Power Supply Input

DC 15.6 V (Use the speciﬁ ed AC adaptor supplied with

the computer or one sold separately as an accessory.

(Model No. CF-AA5713A))

LAN Port IEEE 802.3 10Base-T / IEEE 802.3u 100Base-TX /

IEEE 802.3ab 1000Base-T

USB Port*1 USB 3.0

2 / USB 2.0

Serial Port (Dsub 9-pin male)

HDMI Port*1*2 Type A × 1

VGA Port (Mini Dsub 15-pin female)

SD Memory Card Slot*3 × 1

Dimensions (width × depth × height)

(excluding projecting parts)

Approx. 313 mm × 288.4 mm × 18 mm

{12.3" × 11.4" × 0.7"}

Weight Approx. 1.23 kg {2.7 lb.}

*1 Does not guarantee operation of all USB and HDMI-compatible peripherals.

*2 When connecting the HDMI compatible display, speciﬁ cations such as maximum resolutions available to

output diﬀ er, depending on the speciﬁ cations of the connected devices. See the speciﬁ cations of the connected

device for details.

*3 Operation has been tested and conﬁ rmed using Panasonic SD/SDHC/SDXC Memory Cards with a capacity of

up to 64 GB. Operation on other SD equipment is not guaranteed.

Speciﬁ cations

How to use

Refer to  Operating Instructions - Reference Manual stored on the computer and

Operating Instructions - Read Me First.

DHQX1326ZA_T1_VEK33_OI_EF.indb 7DHQX1326ZA_T1_VEK33_OI_EF.indb 7 2017/03/02 17:23:042017/03/02 17:23:04

Nous vous remercions pour votre achat d’un produit Panasonic.

Ce produit est un Base du clavier pour ordinateur Panasonic série CF-33*1.

*1 Incompatible avec les autres produits.

Pièces incluses

Instructions d’utilisation (le présent manual) ................................ 1

Introduction

Déclaration de conformité (DoC)

“Panasonic déclare par la présente que ce Base du clavier est conforme aux exigences

fondamentales et autres dispositions pertinentes prévues par les Directives du Conseil de

l’UE.”

Représentant agréé:

Panasonic Testing Centre

Panasonic Marketing Europe GmbH

Winsbergring 15, 22525 Hambourg, Allemagne 18-F-0

Pour l’Europe

 Marques commerciales

Les logos SDXC sont des marques déposées de SD-3C, LLC.

HDMI, le logo HDMI et Hight-Deﬁ nition Multimedia Interface sont des marques déposées ou des

marques commerciales de HDMI Licensing LLC aux États-Unis et dans d’autres pays.

Les noms de produits, marques, etc., qui apparaissent dans ce manuel sont soit des marques

commerciales soit des marques déposées de leurs compagnies respectives.

DHQX1326ZA_T1_VEK33_OI_EF.indb 8DHQX1326ZA_T1_VEK33_OI_EF.indb 8 2017/03/02 17:23:042017/03/02 17:23:04

L’élimination des équipements usagés

Applicable uniquement dans les pays membres de l’Union eu-

ropéenne et les pays disposant de systèmes de recyclage

Apposé sur le produit lui-même, sur son emballage, ou ﬁ gurant dans la documentation

qui l’accompagne, ce pictogramme indique que les appareils électriques et

électroniques usagés, doivent être séparés des ordures ménagères. Aﬁ n de permettre

le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les

porter à l’un des points de collecte prévus, conformément à la législation nationale en

vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à

éviter le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et

l’environnement. Pour de plus amples renseignements sur la collecte et le recyclage,

veuillez vous renseigner auprès des collectivités locales. Le non-respect de la

réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

36-F-2

Cable d’interface

Nous vous déconseillons d’utiliser un câble d’interface d’une longueur supérieure à 3 m.

11-F-1

DHQX1326ZA_T1_VEK33_OI_EF.indb 9DHQX1326ZA_T1_VEK33_OI_EF.indb 9 2017/03/02 17:23:042017/03/02 17:23:04

Précautions d’utilisation

Ne pas placer d’objets métalliques ou con-

tenant du liquide au-dessus de ce produit

Si de l’eau ou d’autres liquides se déversent

ou si des trombones, des pièces ou des corps

étrangers pénètrent dans ce produit, un incend-

ie ou une décharge électrique sont possibles.

• Si un corps étranger a pénétré dans ce produ-

it, débrancher immédiatement la ﬁ che C.A.

et retirer l’unité de ce produit. Contacter

ensuite l’assistance technique.

En cas de dysfonctionnement ou de prob-

lème, cesser immédiatement l’utilisation

En cas de dysfonctionnement, débrancher

immédiatement la ﬁ che C.A. et déconnecter

l’unité de ce produit

• Ce produit est endommagé

• Un corps étranger est entré dans ce produit

• Émission de fumée

• Émission d’une odeur inhabituelle

• Ce produit est anormalement chaud

Continuer à utiliser ce produit si l’une des

conditions ci-dessus est remplie peut provo-

quer un incendie ou une décharge électrique.

•

En cas de dysfonctionnement ou de problème,

débrancher immédiatement la ﬁ che C.A. et retirer

l’unité de ce produit. Contacter ensuite l’assis-

tance technique pour fare réparer le produit.

N’utiliser que l’adaptateur secteur spéciﬁ é

pour ce produit

Utiliser un adaptateur secteur autre que celui

fourni (ﬁ xé à ce produit ou fourni par

Panasonic) risque de provoquer un incendie.

Ne pas toucher ce produit ni le câble en cas

d’orage

Un choc électrique risque de se produire.

Ne touchez pas ce produit en cas d’orage, s’il

est branché à l’aide du câble CA ou de tout

autre câble

S’il est déséquilibré, ce produit risque de

tomber et d’entraîner des blessures.

Ne pas brancher de ligne téléphonique ni

de câble réseau autres que ceux spéciﬁ és,

dans le port pour reseau local

Connecter le port pour reseau local à un des

réseaux ﬁ gurant dans la liste ci-dessous risque

de provoquer un incendie ou une décharge

électrique.

• Réseaux autres que 1000BASE-T,

100BASE-TX ou 10BASE-T

• Lignes téléphoniques (téléphone IP (télé-

phone à protocole Internet), lignes télé-

phoniques, lignes internes (commutateurs

téléphoniques présents chez l’abonné),

téléphones publics numériques, etc.)

Ne pas mettre ce produit en présence d’eau,

d’humidité, de vapeur, de poussière, de

vapeurs graisseuses, etc.

Sinon, un incendie ou une décharge électrique

sont possibles.

Ne pas laisser ce produit dans un endroit

à température élevée pendant une période

prolongée

Laisser ce produit dans un endroit où il sera

exposé à des températures extrêmement élevé-

es, comme près du feu ou à la lumière directe

du soleil, risque de déformer le boîtier et/ou

d’endommager les éléments internes. Une

utilisation continue dans ces conditions risque

d’entraîner un court-circuit ou une défaillance

de l’isolation, par exemple, pouvant égale-

ment provoquer un incendie ou une décharge

électrique.

Lorsque vous transportez l’ordinateur,

ﬁ xez fermement la tablette sur la base du

clavier jusqu’à ce que les signes oranges

Dessus du Déverrouillage soient dissimulés.

L’utilisation de ce produit en continu dans

un environnement chaud réduira sa durée

de vie. Évitez de l’utiliser dans ce type

d’environnement.

Lors d’une utilisation dans un envi-

ronnement chaud ou froid, certains

périphériques peuvent ne pas fonctionner

correctement. Vériﬁ ez l’environnement de

fonctionnement des périphériques.

DHQX1326ZA_T1_VEK33_OI_EF.indb 10DHQX1326ZA_T1_VEK33_OI_EF.indb 10 2017/03/02 17:23:042017/03/02 17:23:04

Première utilisation

Fixez la tablette selon la procédure suivante.

REMARQUE

Assurez-vous qu'aucun corps étranger ne se trouve sur la base du

clavier.

 Alignez la tablette avec les parties entourées indiquées de la

base du clavier, et insérez-la.

 Retirez la poignée.

● Si vous ne retirez pas la poignée avant d'ouvrir l'écran,

l'ordinateur risque de se renverser en raison du poids de

l'écran.

 Tenez les bosses avec vos deux mains, et soulevez légèrement

l'écran.

 Tenez le côté de l'ordinateur avec l'une de vos mains, puis

soulevez l'écran pour l'ouvrir.

ATTENTION

N'ouvrez pas l'écran plus que nécessaire (180° ou plus), et

n'appliquez pas une pression excessive sur l'écran LCD. N'ouvrez

pas ou ne fermez pas l'ordinateur en tenant le bord du segment

LCD.

 Poussez la tablette vers le bas au niveau de la ligne en pointillés

entourée dans l'illustration.

L'indicateur de déverrouillage (B) deviendra noir ([ ]) de

couleur orange ( ).



Verrouillez le loquet de séparation (A).

ATTENTION

Conﬁ rmez que le l'indicateur de séparation (B) est noir ( ).

Pour des descriptions détaillées, consultez les instructions

d'utilisation (Lecture préliminaire/Manuel de référence).

DHQX1326ZA_T1_VEK33_OI_EF.indb 11DHQX1326ZA_T1_VEK33_OI_EF.indb 11 2017/03/02 17:23:042017/03/02 17:23:04

Caractéristiques Description

Alimentation 15,6 V CC

(Utilisez l’adaptateur secteur spéciﬁ que

fourni avec l’ordinateur ou un vendu séparément

comme accessoire. (

Numéro de modèle CF-AA5713A

))

Port LAN IEEE 802.3 10Base-T / IEEE 802.3u 100Base-TX /

IEEE 802.3ab 1000Base-T

Port USB*1 USB 3.0

2 / USB 2.0

Port série (Prise mâle Dsub à 9 broches)

Port pour HDMI*1*2 Type A × 1

Port pour VGA (Mini prise femelle Dsub à 15 broches)

Emplacement pour carte mémoire SD*3

Dimensions

(largeur × hauteur × profondeur)

(sans les pièces saillantes)

Environ 313 mm × 288,4 mm × 18 mm

Poids Environ 1,23 kg

*1 Ne garantit pas le fonctionnement de tous les périphériques compatibles USB et HDMI.

*2 Lors de la connexion de l'aﬃ cheur compatible HDMI, des spéciﬁ cations telles que les résolutions maximales

disponibles en sortie peuvent être diﬀ érentes selon les spéciﬁ cations des périphériques connectés. Voir les

spéciﬁ cations du périphérique raccordé pour plus de détails.

*3 Le fonctionnement a été testé et conﬁ rmé en utilisant des cartes mémoires SD/SDHC/SDXC Panasonic avec

une capacité allant jusqu'à 64 Go. Le fonctionnement sur un autre modèle SD n'est pas garanti.

Spéciﬁ cations

Méthode d’utilisation

Consulter le  Instructions d’utilisation - Manuel de référence enregistré dans

l’ordinateur et Instructions d’utilisation - Lecture préliminaire.

DHQX1326ZA_T1_VEK33_OI_EF.indb 12DHQX1326ZA_T1_VEK33_OI_EF.indb 12 2017/03/02 17:23:052017/03/02 17:23:05

MEMO

DHQX1326ZA_T1_VEK33_OI_EF.indb 13DHQX1326ZA_T1_VEK33_OI_EF.indb 13 2017/03/02 17:23:052017/03/02 17:23:05

MEMO

DHQX1326ZA_T1_VEK33_OI_EF.indb 14DHQX1326ZA_T1_VEK33_OI_EF.indb 14 2017/03/02 17:23:052017/03/02 17:23:05

DHQX1326ZA_T1_VEK33_OI_EF.indb 15DHQX1326ZA_T1_VEK33_OI_EF.indb 15 2017/03/02 17:23:052017/03/02 17:23:05

Panasonic Corporation

Osaka, Japan

Panasonic System Communications Company of North America

Two Riverfront Plaza,

Newark NJ 07102

Panasonic Canada Inc.

5770 Ambler Drive Mississauga, Ontario L4W 2T3

DHQX1326ZA_T1_VEK33_OI_EF.indb 16DHQX1326ZA_T1_VEK33_OI_EF.indb 16 2017/03/02 17:23:052017/03/02 17:23:05

Panasonic Manual : Operating Instructions (English / French) Cfvek331 Oi Dhqx1326za T1 Enfr

Navigation menu

Versions of this User Manual:

Views

Navigation
