Kompernaß GmbH

Burgstraße 21

44867 Bochum (Germany)

Stand der Informationen · Version des informations

Versione delle informazioni · Stand van de informatie ·

Estado das informações: 03/ 2008 · Ident.-No.: X18V032008-1

Akku

BOHRSCHRAUBER

DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 5

FR / CH Instructions d‘utilisation et consignes de sécurité Page 15

IT / CH Indicazioni per l’uso e per la sicurezza Pagina 25

NL Bedienings- en veiligheidsinstructies Pagina 35

PT Instruções de utilização e de segurança Página 45

Akku-BohrschrAuBer

Bedienungs- und Sicherheitshinweise

APArAFusADorA coM

AcuMuLADor

Instruções de utilização e de segurança

Accu-Boor- / schroeFMAchINe

Bedienings- en veiligheidsinstructies

TrAPANo AVVITATore A BATTerIA

Indicazioni per l’uso e per la sicurezza

Perceuse VIsseuse Accu

Instructions d‘utilisation et consignes de sécurité

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend

mit allen Funktionen des Gerätes vertraut.

Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite

avec toutes les fonctions de l‘appareil.

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni

dell’apparecchio.

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies

van het apparaat.

Antes de começar a ler abra na página com as imagens e, de seguida, familiarize-se com todas as

funções do aparelho.

X18V

8

7

6

5

4

1

2 3

10 9

A B C D

11

12

13

5 DE/AT/CH

Inhaltsverzeichnis

Einleitung

Bestimmungsgemäßer Gebrauch ................................................................................... Seite 6

Ausstattung ...................................................................................................................... Seite 7

Lieferumfang ..................................................................................................................... Seite 7

Technische Daten ............................................................................................................. Seite 7

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Arbeitsplatz-Sicherheit ..................................................................................................... Seite 8

Elektrische Sicherheit ....................................................................................................... Seite 8

Sicherheit von Personen ................................................................................................... Seite 9

Verwendung und Behandlung des Elektrowerkzeugs ................................................... Seite 9

Sorgfältiger Umgang und Gebrauch von Akkugeräten ................................................ Seite 10

Sicherheitshinweise für Akku-Bohrschrauber .................................................................. Seite 10

Achtung Leitungen! .......................................................................................................... Seite 11

Originalzubehör / -zusatzgeräte ..................................................................................... Seite 11

Vor der Inbetriebnahme

Akku-Pack laden ............................................................................................................... Seite 11

Akku-Pack ins Gerät einsetzen / entnehmen ................................................................... Seite 11

Akkuzustand prüfen ......................................................................................................... Seite 11

Werkzeuge wechseln ...................................................................................................... Seite 12

Drehmomentvorwahl ........................................................................................................ Seite 12

2-Gang Getriebe ............................................................................................................. Seite 12

Inbetriebnahme

Ein- / Ausschalten ............................................................................................................. Seite 12

Geschwindigkeit einstellen .............................................................................................. Seite 12

Drehrichtung umschalten ................................................................................................. Seite 13

Tipps und Tricks ................................................................................................................ Seite 13

Wartung und Reinigung .................................................................................. Seite 13

Entsorgung ................................................................................................................... Seite 14

Informationen

Service .............................................................................................................................. Seite 14

Konformitätserklärung / Hersteller ................................................................................... Seite 14

6 DE/AT/CH

Einleitung

Akku-Bohrschrauber X18V

QEinleitung

Machen Sie sich vor der ersten Inbetrieb-

nahme mit den Funktionen des Gerätes

vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen.

Lesen Sie die nachfolgende Bedienungsanleitung.

Bewahren Sie diese Anleitung auf. Händigen Sie

alle Unterlagen bei Weitergabe des Gerätes an

Dritte aus.

Q Bestimmungsgemäßer

Gebrauch

Dieses Gerät ist zum Bohren und Schrauben in Holz,

Kunststoff und Metall bestimmt. Benutzen Sie das

Gerät nur wie beschrieben und für die angegebenen

Einsatzbereiche. Jede andere Verwendung oder

Veränderung des Gerätes gilt als nicht bestimmungs-

gemäß und birgt erhebliche Unfallgefahren. Für

aus bestimmungswidriger Verwendung entstandene

Schäden übernimmt der Hersteller keine Haftung.

Nicht für den gewerblichen Einsatz bestimmt.

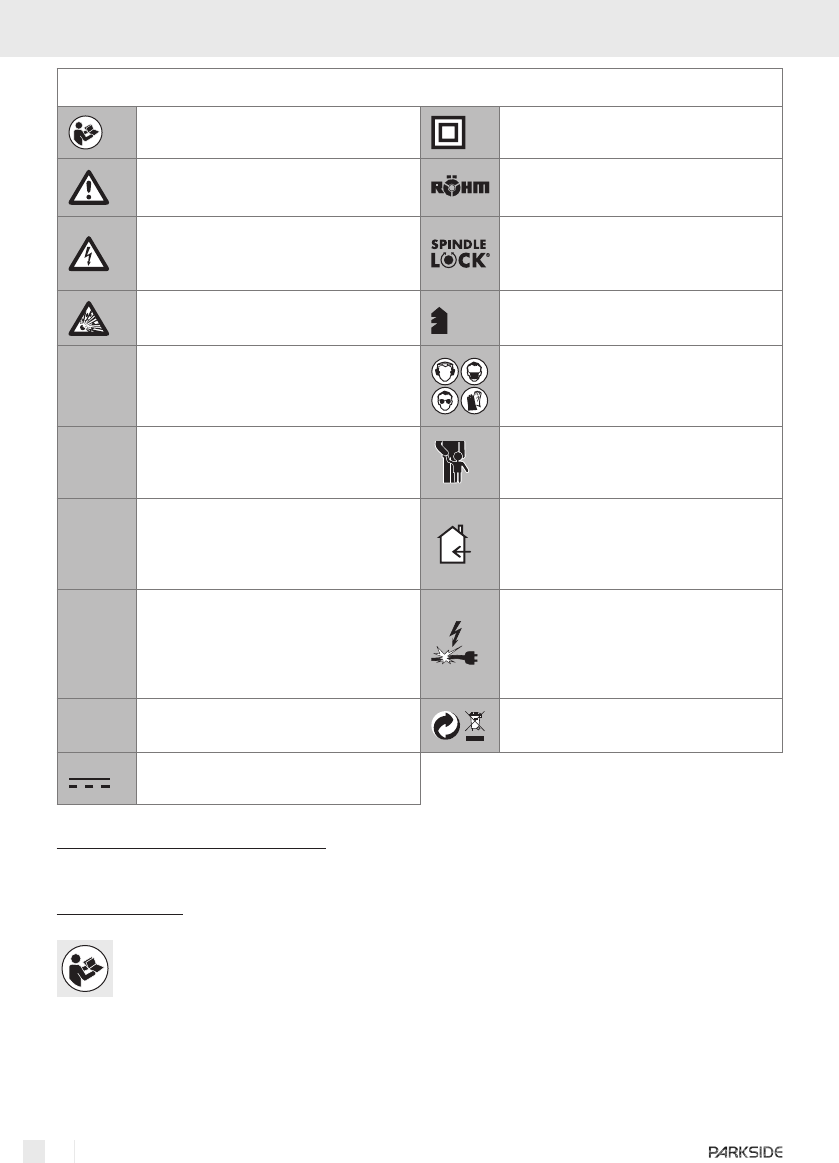

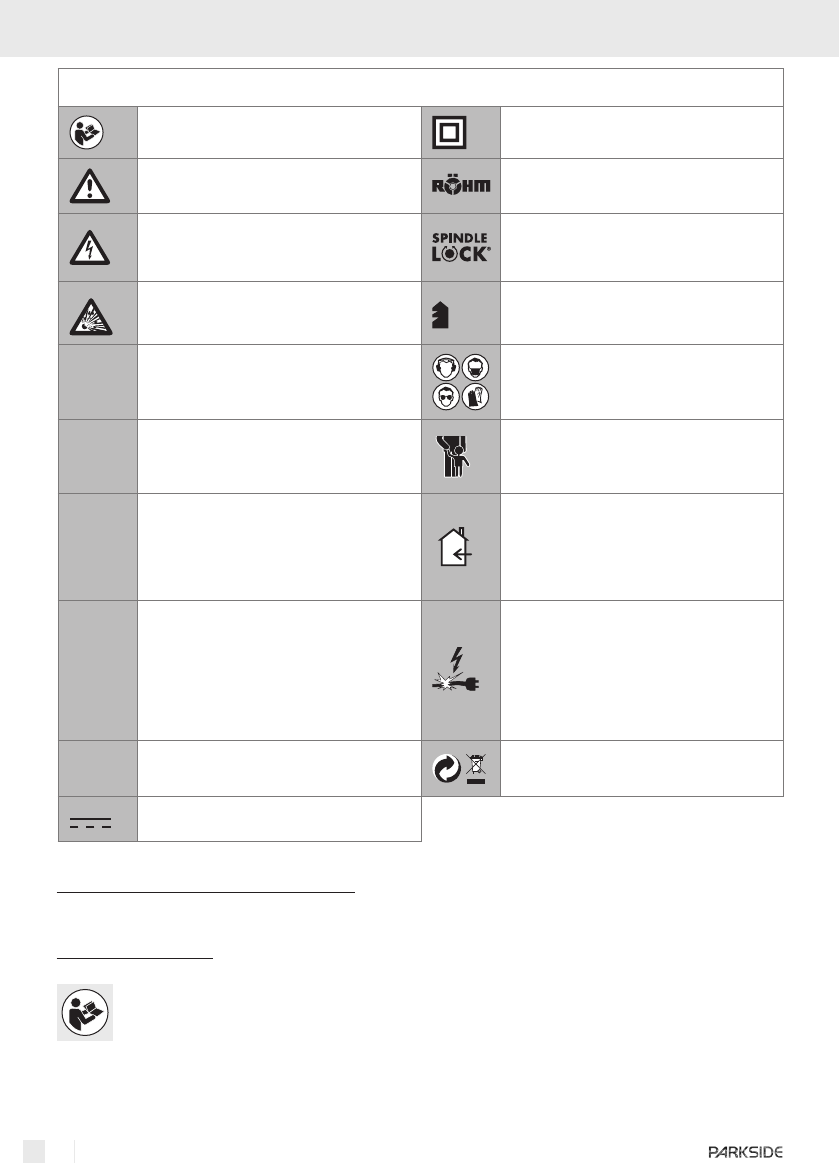

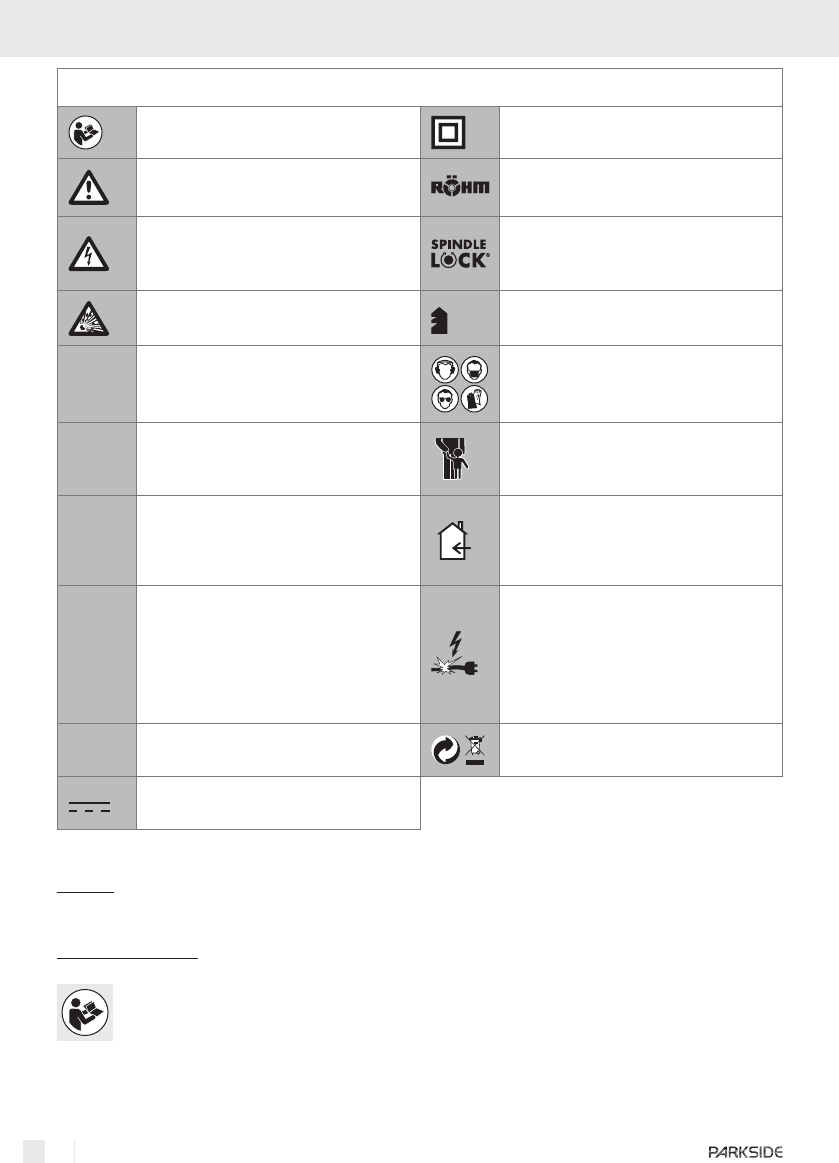

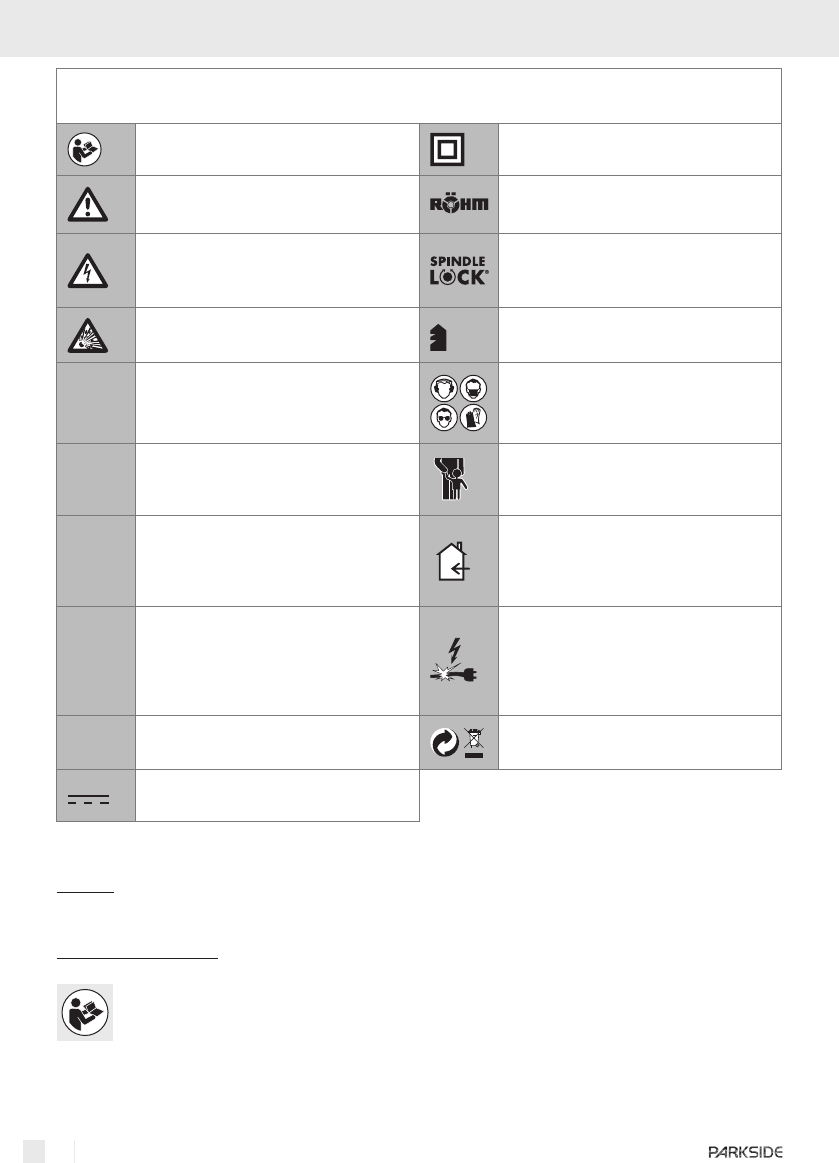

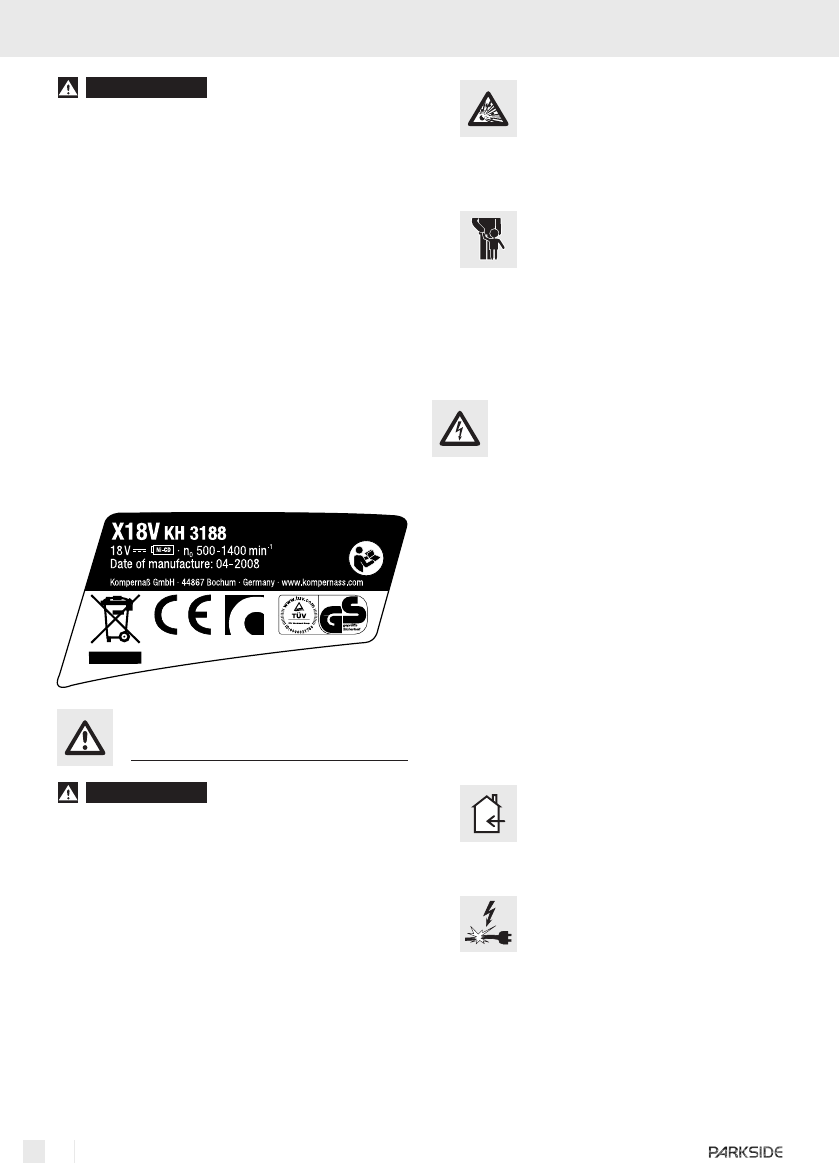

In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:

Bedienungsanleitung lesen! Schutzklasse II

Warn- und Sicherheitshinweise

beachten! Schnellspannbohrfutter

Vorsicht vor elektrischem Schlag!

Gefährliche elektrische Spannung –

Lebensgefahr!

Spindelarretierung

Explosionsgefahr! Bohrstufe

WWatt (Wirkleistung)

Tragen Sie einen Gehörschutz, eine

Atem- / Staubschutzmaske, eine

Schutzbrille und Schutzhandschuhe.

n0Bemessungs-Leerlaufdrehzahl

Halten Sie Kinder und andere

Personen während der Benutzung

des Elektrowerkzeugs fern.

V~Volt (Wechselspannung)

Halten Sie das Gerät von Regen

oder Nässe fern. Das Eindringen von

Wasser in ein Elektrogerät erhöht das

Risiko eines elektrischen Schlages.

Ah Ampere-Stunde (Akku-Kapazität)!

Ein beschädigtes Gerät, Netzkabel oder

Netzstecker bedeuten Lebensgefahr

durch elektrischen Schlag. Kontrollieren

Sie regelmäßig den Zustand von

Gerät, Netzkabel, Netzstecker.

Nm Newtonmeter (Drehmoment) Entsorgen Sie Verpackung und Gerät

umweltgerecht!

Gleichstrom

(Strom- und Spannungsart)

7 DE/AT/CH

Einleitung

Q Ausstattung

1 Gangwahlschalter

2 Wasserwaage

3 Taste Akkuzustand / Akku-Display-LED

4 Drehrichtungsumschalter/Sperre

5 EIN- / AUS-Schalter / Drehzahlregulierung

6 Bitgarage

7 Taste zur Entriegelung des Akkus

8 Akku-Pack

9 Drehmomentvorwahl

10 Schnellspannbohrfutter

11 Schnell-Ladegerät

12 grüne Ladekontroll-LED

13 rote Ladekontroll-LED

Q Lieferumfang

1 Akku-Bohrschrauber X18V mit Akku-Pack

2 Doppelbits

1 Schnell-Ladegerät

1 Tasche

1 Bedienungsanleitung

1 Heft „Garantie und Service“

Q Technische Daten

X18V Akku-Bohrschrauber / KH 3188:

Nennleerlaufdrehzahl: 1. Gang: n0 0 - 500 min-1

Nennleerlaufdrehzahl: 2. Gang: n0 0 - 1400 min-1

Nennspannung: 18 V

Spannfutterweite: 1,0 - 10 mm

Maximaler

Bohrdurchmesser: Stahl: 10 mm,

Holz: 30 mm

Drehmoment-Stufen: 1 - 8 Nm

Max. Drehmoment: 18 Nm

X18V-1 Akku-Pack / KH 3191:

Nennspannung: 18 V

Kapazität: 1,5 Ah

Energiegehalt: 27 Wh

X18V-2 Schnell-Ladegerät / KH 3192:

Primär:

Nennspannung: 230 V ~ 50 Hz

Nennleistung: 60 W

Sekundär:

Nennspannung: 18 V

Ladestrom: 2600 mA

Ladedauer: ca. 60 min

Schutzklasse: II /

Geräusch- / Vibrationsinformation:

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Schalldruckpegel des Gerätes

beträgt typischerweise 66 dB (A). Unsicherheit K=3 dB.

Der Geräuschpegel beim Arbeiten kann 77 dB (A)

überschreiten.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

Bohren in Metall: Schwingungsemissionswert

ah, D= 1,944 m / s2,

Unsicherheit K= 1,5 m / s2,

Schrauben: Schwingungsemissionswert

ah= 2,101 m / s2,

Unsicherheit K= 1,5 m / s2.

WARNUNG!

Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend

einem in EN 60745 genormten Messverfahren

gemessen worden und kann für den Gerätevergleich

verwendet werden.

Der Schwingungspegel wird sich entsprechend dem

Einsatz des Elektrowerkzeugs verändern und kann

in manchen Fällen über dem in diesen Anweisungen

angegebenen Wert liegen. Die Schwingungs-

belastung könnte unterschätzt werden, wenn das

Elektrowerkzeug regelmäßig in solcher Weise ver-

wendet wird.

Hinweis: Für eine genaue Abschätzung der

Schwingungsbelastung während eines bestimmten

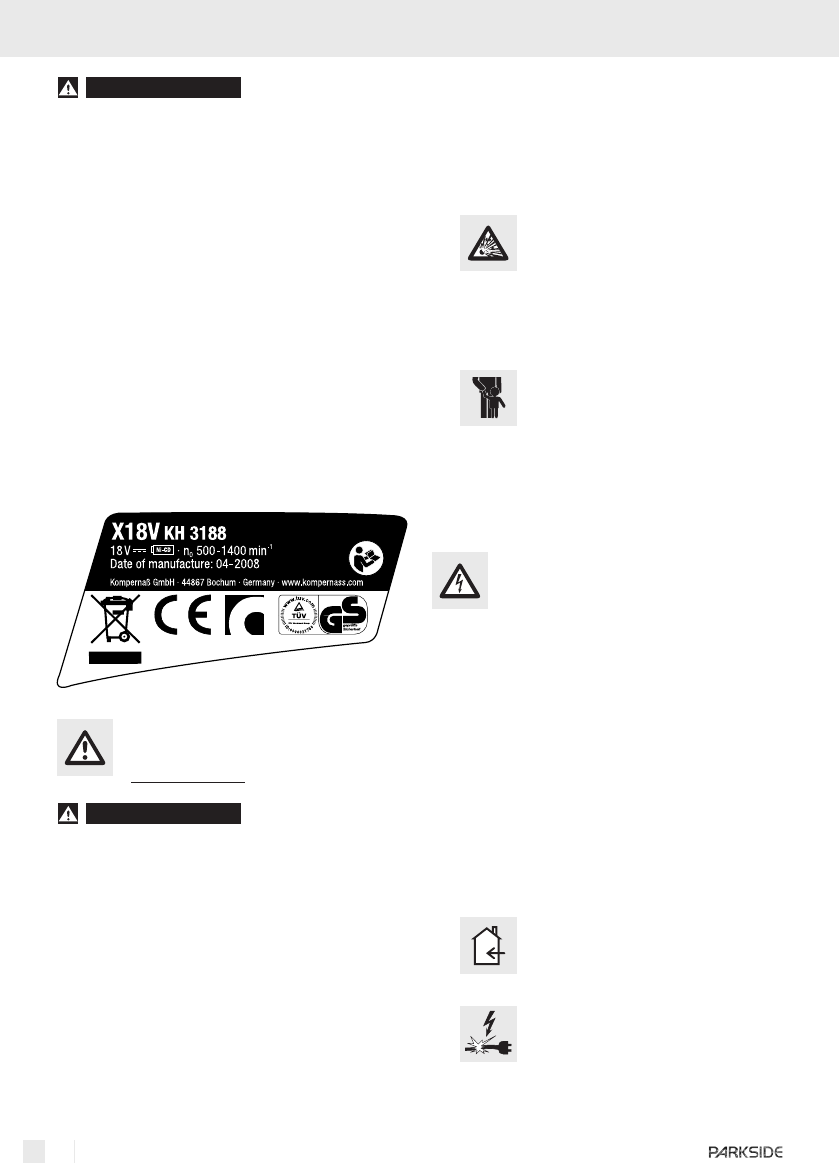

8 DE/AT/CH

Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Arbeitszeitraumes sollten auch die Zeiten berück-

sichtigt werden, in denen das Gerät abgeschaltet

ist oder zwar läuft, aber nicht tatsächlich im Einsatz

ist. Dies kann die Schwingungsbelastung über den

gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine

Sicherheitshinweise

für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheits-

hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und

Anweisungen können elektrischen Schlag, Brand

und / oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE

UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF.

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung und unbe-

leuchtete Arbeitsbereiche können zu Unfällen

führen.

b) Arbeiten Sie mit dem Elektro-

werkzeug nicht in explosions-

gefährdeter Umgebung, in

der sich brennbare Flüssigkeiten, Gase

oder Stäube befinden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die

Dämpfe entzünden können.

c) Halten Sie Kinder und andere

Personen während der Benut-

zung des Elektrowerkzeugs

fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr

durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verän-

dert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit

schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-

erdeten Oberflächen, wie von Rohren,

Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen

Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge

von Regen oder Nässe fern.

Das Eindringen von Wasser in ein

Elektrogerät erhöht das Risiko eines elektrischen

Schlages.

d) Zweckentfremden Sie das

Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzu-

hängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das

Kabel fern von Hitze, Öl, scharfen

Kanten oder sich bewegenden Gerä-

teteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur

Verlängerungskabel, die auch für den

Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich

geeigneten Verlängerungskabels verringert

das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerk-

zeuges in feuchter Umgebung nicht

vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz

eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

9 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

3. Sicherheit von Personen

a)

Seien Sie stets aufmerksam, achten Sie

darauf, was Sie tun und gehen Sie mit

Vernunft an die Arbeit mit einem Elektro-

werkzeug. Benutzen Sie kein Elektro-

werkzeug, wenn Sie müde sind oder un-

ter dem Einfluss von Drogen, Alkohol

oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerk-

zeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutz-

ausrüstung und immer eine

Schutzbrille. Das Tragen persön-

licher Schutzausrüstung wie Staubmaske,

rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von

Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie

sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die

Stromversorgung anschliessen, es

aufnehmen oder tragen. Wenn Sie beim

Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät bereits einge-

schaltet an die Stromversorgung anschließen,

kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das

Elektrowerkzeug einschalten. Ein Werk-

zeug oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen

besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden

Teilen. Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen

erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese

angeschlossen sind und richtig ver-

wendet werden. Die Verwendung einer

Staubabsaugung kann Gefährdungen durch

Staub verringern.

4. Verwendung und Behandlung

des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektro-

werkzeug, das sich nicht mehr ein- oder

ausschalten lässt, ist gefährlich und muss

repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose und / oder entfernen Sie den

Akku, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln

oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeab-

sichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von

Kindern auf. Lassen Sie Personen das

Gerät nicht benutzen, die mit diesem

nicht vertraut sind oder diese Anwei-

sungen nicht gelesen haben. Elektrowerk-

zeuge sind gefährlich, wenn sie von unerfah-

renen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit

Sorgfalt. Kontrollieren Sie, ob beweg-

liche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen

oder so beschädigt sind, dass die Funk-

tion des Elektrowerkzeuges beeinträch-

tigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht

gewarteten Elektrowerkzeugen.

10 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Vor der Inbetriebnahme Allgemeine Sicherheitshinweise für Elektrowerkzeuge

f) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten verklem-

men sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw.

entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeits-

bedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeu-

gen für andere als die vorgesehenen Anwen-

dungen kann zu gefährlichen Situationen führen.

5. Sorgfältiger Umgang und

Gebrauch von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten

auf, die vom Hersteller empfohlen

werden. Für ein Ladegerät, das für eine

bestimmte Art von Akkus geeignet ist, besteht

Brandgefahr, wenn es mit anderen Akkus

verwendet wird.

b) Verwenden Sie nur die dafür vorgese-

henen Akkus in den Elektrowerkzeugen.

Der Gebrauch von anderen Akkus kann zu

Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku

fern von Büroklammern, Münzen,

Schlüsseln, Nägeln, Schrauben oder

anderen kleinen Metallgegenständen,

die eine Überbrückung der Kontakte

verursachen könnten. Ein Kurzschluss zwi-

schen den Akkukontakten kann Verbrennungen

oder Feuer zur Folge haben.

d) WARNUNG! Bei falscher Anwen-

dung kann Flüssigkeit aus dem Akku

austreten. Vermeiden Sie den Kontakt

damit. Bei zufälligem Kontakt mit

Wasser abspülen. Wenn die Flüssigkeit

in die Augen kommt, nehmen Sie

zusätzlich ärztliche Hilfe in Anspruch.

Austretende Akkuflüssigkeit kann zu Hautrei-

zungen oder Verbrennungen führen.

Sicherheitshinweise für

Akku-Bohrschrauber

J Sichern Sie das Werkstück. Ein mit Spannvor-

richtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit Ihrer Hand.

WARNUNG!

GIFTIGE

STÄUBE!

Die durch die Bearbeitung entstehenden

schädlichen / giftigen Stäube stellen eine

Gesundheitsgefährdung für die Bedienperson

oder in der Nähe befindliche Personen dar.

 Tragen Sie Schutzbrille und

Staubmaske!

J Bearbeiten Sie kein asbesthaltiges

Material. Asbest gilt als krebserregend.

J Halten Sie das Elektrowerkzeug fest.

Beim Festziehen und Lösen von Schrauben kön-

nen kurzfristig hohe Reaktionsmomente auftreten.

J

Schalten Sie das Elektrowerkzeug sofort

aus, wenn das Einsatzwerkzeug blo-

ckiert. Seien Sie auf hohe Reaktionsmomente

gefasst, die einen Rückschlag verursachen.

Das Einsatzwerkzeug blockiert, wenn das

Elektrowerkzeug überlastet wird oder es im zu

bearbeitenden Werkstück verkantet.

WARNUNG!

Fassen Sie das Elektro-

werkzeug nur an den isolierten Griffflä-

chen an, wenn Sie Arbeiten ausführen,

bei denen das Einsatzwerkzeug ver-

borgene Stromleitungen treffen kann.

Kontakt mit einer spannungsführenden Leitung

setzt auch Metallteile des Elektrowerkzeuges

unter Spannung und führt zu einem elektrischen

Schlag.

J Bei Arbeiten am Gerät, sowie Trans-

port bzw. Aufbewahrung bringen Sie

den Drehrichtungsumschalter in die

Mittelposition (Sperre). So verhindern

Sie unbeabsichtigtes Anlaufen des Elektrowerk-

zeuges.

11 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Vor der Inbetriebnahme

Q Achtung Leitungen!

m GEFAHR!

Vergewissern Sie sich, dass Sie nicht

auf Strom-, Gas- oder Wasserlei-

tungen stoßen, wenn Sie mit einem

Elektrowerkzeug arbeiten. Prüfen Sie

ggf. mit einem Leitungssucher, bevor Sie in eine

Wand bohren bzw. aufschlitzen.

Q Originalzubehör / -zusatzgeräte

J Benutzen Sie nur Zubehör und

Zusatzgeräte, die in der Gebrauchs-

anweisung angegeben sind.

Der Gebrauch anderer als in der Bedienungs-

anleitung empfohlener Einsatzwerkzeuge oder

anderen Zubehörs kann eine Verletzungsge-

fahr für Sie bedeuten.

QVor der Inbetriebnahme

Q Akku-Pack laden

J Ziehen Sie vor Reinigung und Wartung von

L

adegerät oder Akku-Pack immer den Netzstecker.

Hinweis! Ein neuer oder lange Zeit nicht

genutzter Akku-Pack muss vor der ersten / erneuten

Benutzung aufgeladen werden.

Seine volle Kapazität erreicht der Akku-Pack nach

ca. 3-5 Ladezyklen.

m VORSICHT! Ziehen Sie immer den Netzstecker,

bevor Sie den Akku-Pack aus dem Ladegerät

nehmen bzw. einsetzen.

J Laden Sie den Akku-Pack nie, wenn die

Umgebungstemperatur unterhalb 10 °C oder

oberhalb 40 °C liegt.

1. Setzen Sie den Akku-Pack 8 in das Schnell-La-

degerät 11 ein (siehe Abb. C).

2. Stecken Sie den Netzstecker in die Steckdose.

Die nun leuchtende rote Ladekontroll-LED 13

zeigt den Beginn des Ladevorgangs an. Die

rote Ladekontroll-LED 13 erlischt, sobald der

Akku-Pack geladen ist.

3. Die grüne Ladekontroll-LED 12 signalisiert

Ihnen, dass der Ladevorgang abschlossen und

der Akku-Pack 8 einsatzbereit ist.

J Laden Sie einen Akku-Pack niemals unmittelbar

nach dem Schnell-Ladevorgang ein zweites

Mal auf. Es besteht die Gefahr, dass der Akku-

Pack überladen und dadurch die Lebensdauer

von Akku und Ladegerät verringert wird.

j Schalten Sie das Ladegerät zwischen aufeinan-

derfolgenden Ladevorgängen für mindestens

15 Minuten ab. Ziehen Sie dazu den Netzstecker.

Q Akku-Pack ins Gerät

einsetzen / entnehmen

Stellen Sie sicher, dass das Gerät ausgeschaltet ist,

bevor Sie den Akku einsetzen. Das Einsetzen eines

Akkus in ein Elektrowerkzeug, das eingeschaltet ist,

kann zu Unfällen führen.

Akku-Pack einsetzen:

j Bringen Sie den Drehrichtungsumschalter 4 in

Position Sperre und lassen Sie den Akku-Pack 8

in den Griff einrasten.

Akku-Pack entnehmen:

j Drücken Sie gleichzeitig die seitlichen Tasten

zur

Entriegelung

6

und entnehmen Sie den

Akku-Pack.

Q Akkuzustand prüfen

j Drücken Sie hierfür die Taste (siehe auch Abb. D)

am Akku-Display-LED 3. Die Restleistung wird

angezeigt.

12 DE/AT/CH

Vor der Inbetriebnahme / Inbetriebnahme

Q Werkzeuge wechseln

Ihr Akku-Bohrschrauber hat eine vollautomatische

Spindelarretierung und ist mit einem einhül-

sigen Bohrfutter „Made in Germany“ von

ausgestattet.

Beim Stillstand des Motors wird der Antriebsstrang

verriegelt, so dass Sie das Schnellspannbohrfutter 10

durch Drehen öffnen können.

Nachdem Sie das gewünschte Werkzeug eingesetzt

und durch Drehen des Bohrfutters festgespannt

haben, können Sie sofort weiter arbeiten. Die Spin-

delarretierung löst sich automatisch mit Starten des

Motors (Betätigung des EIN- / AUS-Schalters 5).

Q Drehmomentvorwahl

Sie können über die Drehmomentvorwahl 9 die

Drehkraft einstellen. Die Drehmomentstufen regeln

den Bereich bis ca. 8 Nm.

Ist die eingestellte Drehkraft erreicht, trennt die

Kupplung den Antrieb. Dadurch können Sie Schrau-

ben in eine vorbestimmte Tiefe einschrauben, ideal

z.B. für Serienverschraubungen.

j Wählen Sie eine niedrige Stufe für kleine

Schrauben, bzw. weiche Werkstoffe.

j Wählen Sie eine hohe Stufe für große Schrauben,

harte Werkstoffe, bzw. beim Herausdrehen von

Schrauben.

j Wählen Sie für Bohrarbeiten die Bohrstufe,

indem Sie die Drehmomentvorwahl in die

Position einstellen.

j Schieben Sie für Bohrarbeiten auch den Gang-

wahlschalter 1 nach vorne (Position: 2).

Q 2-Gang Getriebe

m VORSICHT! Betätigen Sie den Gangwahl-

schalter 1 nur bei Stillstand des Gerätes.

Ansonsten droht Beschädigung des Gerätes.

Im ersten Gang (Gangwahlschalter 1 in

Position: 1)

erreichen Sie eine Drehzahl von ca. 500 min-1 und

ein hohes Drehmoment. Diese Einstellung eignet

sich für alle Schraubarbeiten, aber auch zur Ver-

wendung von Zubehör.

Im zweiten Gang (Gangwahlschalter 1

in Position: 2)

erreichen Sie eine Drehzahl von ca. 1400 min-1 zur

Durchführung von Bohrarbeiten.

QInbetriebnahme

Q Ein- / Ausschalten

m VORSICHT! Setzen Sie das Gerät nur

ausgeschaltet auf die Schraube auf. Sich drehende

Einsatzwerkzeuge können abrutschen.

Verletzungen und Beschädigungen am Werkstück

können die Folge sein.

Einschalten:

j Drücken Sie zur Inbetriebnahme des Gerätes

den EIN- / AUS-Schalter 5 und halten Sie ihn

gedrückt.

Ausschalten:

j Lassen Sie zum Ausschalten des Gerätes den

EIN- / AUS-Schalter 5 los.

Q Geschwindigkeit einstellen

Der EIN- / AUS-Schalter 5 verfügt über eine varia-

ble Geschwindigkeitsregelung.

j Durch Drücken des EIN- / AUS-Schalters 5

erhöhen Sie die Drehzahl.

Hinweis: Die integrierte Motorbremse sorgt für

schnellen Stillstand – ideal z.B. für Serienverschrau-

bungen.

13 DE/AT/CH

Inbetriebnahme / Wartung und Reinigung

Q Drehrichtung umschalten

j Wechseln Sie die Drehrichtung, indem Sie den

Drehrichtungsumschalter 4 nach rechts bzw.

links durchdrücken.

Q Tipps und Tricks

Beim Schrauben in Holz, Metall und ande-

ren Materialien unbedingt berücksichtigen:

j Überprüfen Sie vor dem Betrieb, ob der

Schraub- bzw. Bohreinsatz korrekt angebracht

ist, d.h. zentriert im Bohrfutter sitzt.

j Schraub-Bits sind mit ihren Maßen und der

Form gekennzeichnet. Falls Sie sich unsicher

sind probieren Sie immer zuerst aus, ob das Bit

ohne Spiel im Schraubkopf sitzt.

Drehmoment:

j Speziell kleinere Schrauben und Bits können

beschädigt werden, wenn Sie ein zu hohen

Drehmoment oder / und eine zu hohe Drehzahl

an der Maschine einstellen.

Harter Schraubfall:

j Besonders hohe Drehmomente entstehen z.B.

bei Metallverschraubungen unter Verwendung

von Steckschlüsseleinsätzen. Wählen Sie eine

niedrige Drehzahl.

Weicher Schraubfall:

j Schrauben Sie auch hier mit geringer Drehzahl,

um z.B. die Holzoberfläche beim Kontakt mit

dem Schraubkopf aus Metall nicht zu beschädi-

gen. Verwenden Sie einen Senker.

Beim Bohren in Holz, Metall und anderen

Materialien unbedingt berücksichtigen:

j Benutzen Sie bei kleinem Bohrer-Durchmesser

eine hohe Drehzahl und bei großem Bohrer-

Durchmesser eine niedrige Drehzahl.

j Wählen Sie bei harten Materialien eine niedrige

Drehzahl, bei weichem Material eine hohe

Drehzahl.

j Sichern oder befestigen Sie (wenn möglich)

das Werkstück in einer Spannvorrichtung.

j Markieren Sie die Stelle, an der gebohrt werden

soll mit einem Körner oder einem Nagel und

wählen Sie zum Anbohren eine niedrige Dreh-

zahl.

j Ziehen Sie den drehenden Bohrer mehrmals

aus dem Bohrloch, um Späne oder Bohrmehl

zu entfernen und es zu lüften.

Bohren in Metall:

j Verwenden Sie Metallbohrer (HSS). Für beste

Ergebnisse sollten Sie den Bohrer mit Öl kühlen.

Metallbohrer können Sie auch zum Bohren in

Kunststoff verwenden.

Bohren in Gestein:

j Verwenden Sie einen Hartmetallbestückten

Steinbohrer.

Bohren in Holz:

j Verwenden Sie einen Holzbohrer mit Zentrier-

spitze, für tiefe Bohrungen verwenden Sie einen

„Schlangenbohrer”, für großen Bohr-Durchmes-

ser einen Forstner-Bohrer. Kleine Schrauben in

weichem Holz können Sie auch ohne Vorbohren

direkt eindrehen.

QWartung und Reinigung

m VORSICHT! Bringen Sie vor sämtlichen Arbeiten

am Gerät, z.B. Werkzeugwechsel oder Wartung,

sowie beim Transport oder der Aufbewahrung

des Gerätes den Drehrichtungsumschalter 3

in Mittelstellung. Bei unabsichtlicher Betätigung

des EIN- / AUS-Schalters 4 besteht ansonsten

Verletzungsgefahr.

Ziehen Sie vor allen Reinigungs- und Wartungsar-

beiten den Netzstecker aus der Steckdose und

entnehmen Sie den Akku.

Der Akku-Bohrschrauber ist wartungsfrei.

j Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

j Reinigen Sie das Gerät direkt nach Abschluss

der Arbeit.

14 DE/AT/CH

Wartung und Reinigung / Entsorgung / Informationen

j Es dürfen keine Flüssigkeiten in das Innere des

Gerätes gelangen. Verwenden Sie zum Reini-

gen des Gehäuses ein Tuch. Verwenden Sie

niemals Benzin, Lösungsmittel oder Reiniger,

die Kunststoff angreifen.

QEntsorgung

Die Verpackung besteht aus umwelt-

freundlichen Materialien, die Sie über

die örtlichen Recyclingstellen entsorgen

können.

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EG

über Elektro- und Elektronik-Altgeräte und Umset-

zung in nationales Recht müssen verbrauchte

Elektro werkzeuge getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt

werden.

Defekte oder verbrauchte Akkus müssen gemäß

Richtlinie 91 / 157 / EEC recycelt werden.

Lesen Sie hierzu auch die speziellen Sicherheitshin-

weise für Ladegerät und Akku-Pack.

Geben Sie Akku und / oder Gerät über die ange-

botenen Sammeleinrichtungen zurück.

Möglichkeiten zur Entsorgung des ausgedienten

Gerätes erfahren Sie bei Ihrer Gemeinde- oder

Stadtverwaltung.

QInformationen

QService

Die zuständige Servicestelle Ihres Landes entnehmen

Sie bitte den Garantieunterlagen.

J Lassen Sie Ihre Geräte von der Servicestelle

oder einer Elektrofachkraft und nur mit Original-

Ersatzteilen reparieren. Damit wird sichergestellt,

dass die Sicherheit des Gerätes erhalten bleibt.

J Lassen Sie den Austausch des Steckers oder

der Netzleitung immer vom Hersteller des

Gerätes oder seinem Kundendienst ausführen.

Q Konformitätserklärung /

Hersteller

Wir, Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Deutschland, erklären

hiermit für dieses Produkt die Übereinstimmung

mit folgenden EG-Richtlinien:

Maschinenrichtlinie (98 / 37 / EG)

EG-Niederspannungsrichtlinie

(2006 / 95 / EG)

Elektromagnetische Verträglichkeit

(2004 / 108 / EG)

Typ / Gerätebezeichnung:

Parkside Akku-Bohrschrauber X18V

Bochum, 31.03.2008

Hans Kompernaß

- Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung

sind vorbehalten.

15 FR/CH

Sommaire

Introduction

Utilisation conforme à sa destination .............................................................................. Page 16

Equipement ....................................................................................................................... Page 17

Volume de livraison .......................................................................................................... Page 17

Caractéristiques techniques ............................................................................................. Page 17

Instructions de sécurité générales pour les outils électriques

Sécurité du poste de travail ............................................................................................. Page 18

Sécurité électrique ........................................................................................................... Page 18

Sécurité personnelle ........................................................................................................ Page 19

Manipulation prudente et usage d’outils électriques ..................................................... Page 19

Manipulation prudente et usage d’outils sans fil ........................................................... Page 20

Consignes de sécurité pour la perceuse visseuse sans fil ............................................. Page 20

Attention, conducteurs électriques ! ............................................................................... Page 21

Accesoires d’origine / appareils supplémentaires d’origine .......................................... Page 21

Avant la mise en service

Charger le pack d’accumulateurs ................................................................................... Page 21

Installer le pack d’accumulateurs dans l’appareil / le sortir .......................................... Page 21

Vérifier l’état des accus .................................................................................................... Page 22

Remplacement des outils ................................................................................................. Page 22

Présélection du couple de serrage ................................................................................. Page 22

Engrenage à 2 vitesses .................................................................................................... Page 22

Mise en service

Mettre en marche / Arrêter ............................................................................................ Page 22

Réglage de la vitesse ....................................................................................................... Page 22

Changer le sens de rotation ............................................................................................ Page 23

Conseils et astuces ........................................................................................................... Page 23

Entretien et nettoyage ...................................................................................... Page 23

Mise au rebut ............................................................................................................. Page 24

Informations

Service après-vente .......................................................................................................... Page 24

Déclaration de conformité / Constructeur....................................................................... Page 24

16 FR/CH

Perceuse visseuse accu X18V

QIntroduction

Familiarisez-vous avec les fonctions de

l’appareil avant la première mise en ser-

vice et informez-vous sur la manipulation

correcte des outils électriques. Lisez la présente

notice d’utilisation. Conservez soigneusement ce

mode d’emploi. Et remettez également tous les

documents à la personne à laquelle vous cédez

l’appareil.

Q Utilisation conforme

à sa destination

Cet appareil est conçu pour percer des trous et visser

dans le bois, les matières plastiques et le métal.

Utilisez l’appareil uniquement tel qu’il est expliqué

dans la description et pour les domaines d’utilisations

Introduction

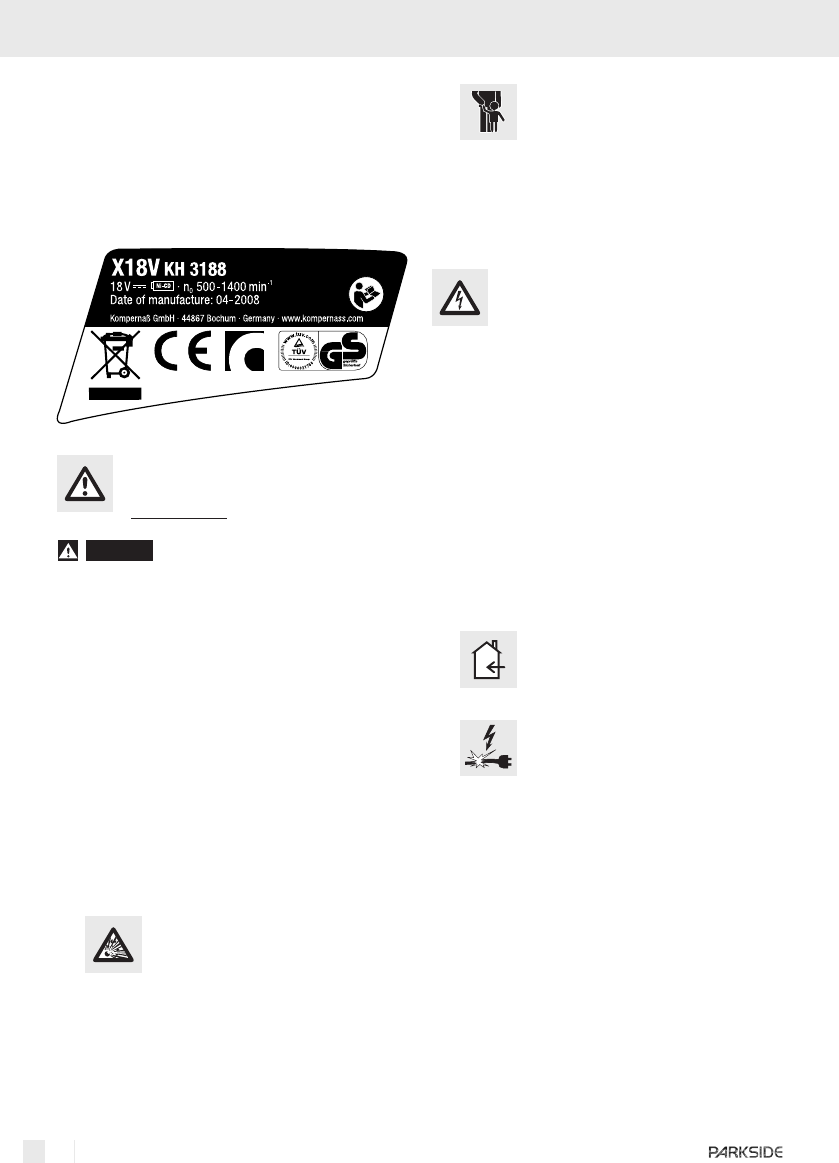

Ce mode d‘emploi utilise les pictogrammes et symboles suivants :

Lire le mode d‘emploi ! Classe de protection II

Respecter les avertissements et les

consignes de sécurité ! Mandrin, Made In Germany

Risque d‘électrocution ! Tension élec-

trique dangereuse – Danger de mort ! Blocage de broche

Risque d‘explosion ! Position de perçage

(présélection du couple)

WWatt (Puissance appliquée)

Porter des lunettes protectrices, un

masque antipoussières, un casque

auditif et des gants de protection.

n0Régime à vide mesuré

Tenez les enfants et d’autres

personnes à l’écart pendant

l’utilisation de l’outil électrique.

V~Tension alternative

Maintenez l’appareil à l’abri de la pluie

et de l’humidité. Le risque d’un choc

électrique augmente dans le cas où de

l’eau pénètre dans l’appareil électrique.

Ah Ampères (capacité de l‘accu)

Tout dommage sur l’appareil, le cordon

d’alimentation ou la fiche secteur

représente un danger de mort en cas

de choc électrique. Contrôlez réguliè-

rement l’état de l’appareil, du cordon

d’alimentation et de la fiche secteur.

Nm Newtonmètre (couple) Mettez l’emballage et l’appareil au re-

but dans le respect de l’environnement.

Courant continu (type de courant

17 FR/CH

Introduction

indiqués. Toute autre utilisation ou modification de

l’appareil est considérée comme non conforme et

présente d’importants risques d’accident. Le fabricant

n’endosse aucune responsabilité pour des dommages

causés résultant d’une utilisation non conforme. Ne

convient pas pour un usage commercial.

Q Equipement

1 Commutateur de sélection de vitesse

2 Niveau à bulle d’air

3 Touche du niveau d’accus / affichage DEL des

accus

4 Commutateur de changement de direction /

blocage

5 Commutateur MARCHE / ARRET / réglage de

vitesse

6 Range-mèches

7 Touche de déverrouillage des accus

8 Pack accus

9 Présélection du couple de serrage

10 Mandrin

11 Dispositif de chargement rapide

12 DEL de contrôle de chargement vert

13 DEL de contrôle de chargement rouge

Q Volume de livraison

1 Perceuse-visseuse à accus X18V avec pack accus

2 Doubles mèchees

1 Dispositif de chargement rapide

1 Sac

1 Mode d’emploi

1 Carnet „Garantie et Entretien“

Q Caractéristiques techniques

X18V Perceuse-visseuse à accus / KH3188 :

Vitesse à vide nominale : 1ère vitesse:

n0 0 - 500 min-1

Vitesse à vide nominale : 2ème vitesse:

n0 0 - 1400 min-1

Tension nominale : 18 V

Largeur du mandrin

de serrage : 1,0 - 10 mm

Diamètre maximal

de capacité de percage : Acier : 10 mm,

bois : 30 mm

Niveaux de couple

de serrage : 1 - 8 Nm

Couple de serrage maxi : 18 Nm

X18V Pack d’accumulateurs / KH3191 :

Tension nominale : 18 V

Capacité : 1,5 Ah

Capacité énergétique : 27 Wh

X18V Chargeur d’accu rapide / KH3192 :

Primaire :

Tension nominale : 230 V ~ 50 Hz

Puissance nominale : 60 W

Secondaire :

Tension nominale : 18 V

Courant de charge : 2600 mA

Durée de charge : env. 60 min

Classe de protection : II / &

Informations bruit / vibrations :

Valeurs mesurées conformes à EN 60745.

Niveau de pression acoustique avec référence A

de l’appareil est normalement de 66 dB (A). Incerti-

tude K=3 dB.

Le niveau de bruit pendant le travail peut dépasser

77 dB (A).

Porter un casque auditif !

Valeurs totales de vibration (somme vectorielle de

trois direction) calculées selon EN 60745 :

Percer dans le métal : valeur d’émission de vibrations

ah, D= 1,944 m / s2,

Incertitude K= 1,5 m / s2,

Visser : valeur d’émission de vibrations

ah= 2,101 m / s2,

Incertitude K= 1,5 m / s2.

18 FR/CH

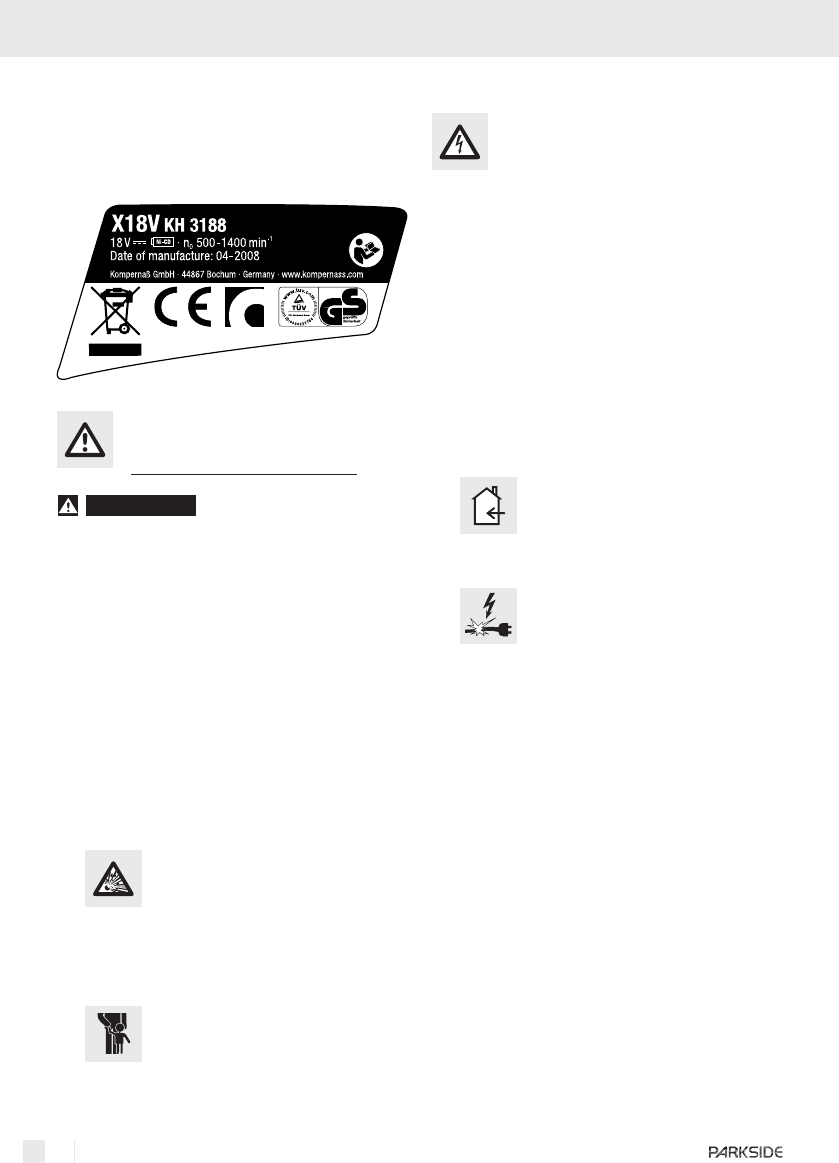

Introduction / Instructions de sécurité générales pour les outils électriques

AVERTISSEMENT ! Le niveau de vibrations

indiqué dans ces instructions a été mesuré confor-

mément aux méthodes de mesure décrites dans la

norme EN 60745 et peut être utilisé pour la com-

paraison d’outils.

Le niveau des vibrations varie en fonction de l’usage

de l’outil électrique et peut, dans certains cas, excé-

der les valeurs indiquées dans ces instructions. La

charge due aux vibrations pourrait être sous-estimée

si l’outil électrique est utilisé régulièrement de cette

manière.

Remarque : Afin d’obtenir une estimation précise

de la sollicitation vibratoire pendant un certain

temps de travail, il faut aussi tenir compte des

périodes pendant lesquelles l’appareil est éteint ou

allumé, mais n’est pas effectivement utilisé. Ceci

peut réduire considérablement la sollicitation vibra-

toire pendant toute la durée du travail.

Instructions de sécurité

générales pour les outils

électriques

AVERTISSEMENT ! Lire toutes les

consignes de sécurité et instructions !

Tout manquement aux consignes de sécurité et ins-

tructions peut causer une électrocution, un incendie

et de graves blessures.

CONSERVER TOUTES LES CONSIGNES DE

SÉCURITÉ ET INSTRUCTION POUR POUVOIR

VOUS Y REPORTER ULTÉRIEUREMENT !

1.Sécurité du poste de travail

a) Veillez à ce que votre zone de travail

soit propre et bien éclairée. Le désordre

et un éclairage insuffisant peuvent être à l’origi-

ne d’accidents.

b) Ne pas utiliser l’appareil

dans une atmosphère explo-

sive contenant des liquides,

des gaz ou des poussières inflamma-

bles. Les étincelles produites par les outils

électriques peuvent faire exploser la poussière

ou les gaz.

c) Tenir les enfants et les

autres personnes à l’écart

lors de l’utilisation de cet

outil électrique. Toute distraction peut vous

faire perdre le contrôle de l’appareil.

2.Sécurité électrique

Prévention de risques mortels

par électrocution :

a) La fiche de branchement secteur de

l’appareil doit s’enficher aisément

dans la prise de courant. La fiche ne

doit jamais être modifiée. Ne pas utili-

ser d’adaptateur avec des appareils

reliés à la terre. Une fiche intacte et une

prise de courant adéquate permettent de

réduire les risques d’électrocution.

b) Éviter tout contact physique avec les

surfaces reliées à la terre, par ex.

conduites, chauffages, fours et réfri-

gérateurs. Risque élevé d’électrocution

lorsque vous êtes relié à la terre.

c) Ne pas exposer cet appareil

à la pluie, ni à l’humidité.

L’infiltration d’eau dans un appareil

électrique augmente les risques d’électrocution.

d) Ne jamais utiliser le câble

de manière non conforme,

pour porter l’appareil ou le

suspendre, voire pour débrancher la fi-

che secteur de la prise de courant. Tenir

19 FR/CH

Instructions de sécurité générales pour les outils électriques

le câble à l’écart de toute source de cha-

leur, d’arêtes coupantes ou de parties

mobiles de l’appareil. Un câble tordu ou

enchevêtré augmente les risques d’électrocution.

e) Lorsque vous utilisez un outil électrique

en plein air, uniquement utiliser un

câble de rallonge homologué pour

l’usage à l’extérieur. L’utilisation d’un

câble de rallonge homologué pour l’usage en

plein-air réduit les risques d’électrocution.

f) Si l’utilisation de l’outil électrique

dans une ambiance humide est incon-

tournable, il faut utiliser un disjoncteur

différentiel. L’usage d’un disjoncteur diffé-

rentiel réduit les risques de décharge électrique.

3. Sécurité personnelle

a) Soyez toujours attentif et vigilant quel-

le que soit la tâche exécutée et procé-

dez toujours avec prudence lors du

travail avec un outil électrique. Ne

pas utiliser l’appareil si vous n’êtes

pas concentré ou fatigué ou sous l’in-

fluence de drogues, d’alcool ou de

médicaments. Le moindre instant de distrac-

tion lors de l’usage de l’appareil peut causer

de sérieuses blessures.

b) Portez une tenue de protec-

tion personnelle et toujours

des lunettes de protection.

Le port d’équipement personnel de protection

tel que masque antipoussières, chaussures de

sécurité antidérapantes, casque ou protection

auditive, selon le type et l’utilisation de l’appa-

reil électrique, diminue les risques de blessures.

c) Éviter toute mise en marche involon-

taire. Vérifier que l’outil électrique

est éteint avant de le raccorder à

l’alimentation électrique, le déplacer

ou le transporter. Lors du transport de

l’appareil, si le doigt est sur l’interrupteur

MARCHE / ARRÊT ou si l’appareil est allumé,

vous risquez de provoquer des accidents.

d) Avant de mettre en marche l’appareil,

il faut retirer les outils de réglage ou

les clés à vis. Un outil ou une clé pris dans

un élément en rotation peut provoquer des

blessures.

e) Éviter toute position anormale. Veiller

à avoir des appuis fermes et à contrô-

ler votre équilibre à tout moment.

Ceci vous permet de mieux contrôler l’appa-

reil, surtout en cas de situations inattendues.

f) Porter des vêtements adéquats. Ne

pas porter de vêtements ou bijoux

amples. Tenir les cheveux, vêtements

et gants à l’écart des pièces mobiles.

Les cheveux longs dénoués, les bijoux et vête-

ments amples peuvent être happés par les par-

ties mobiles.

g) Si les dispositifs d’aspiration et de

récupération des poussières sont

montés, il faut veiller à ce qu’ils

soient correctement raccordés et uti-

lisés. L’utilisation de ces dispositifs réduit les

dangers causés par les poussières.

4. Manipulation prudente et

usage d’outils électriques

a) Nepas surcharger l’appareil. Utiliser

l’outil électrique adéquat pour réali-

ser votre travail. L’outil adéquat vous per-

met de mieux travailler et en toute sécurité

dans la plage de puissance prescrite.

b) Ne pas utiliser un outil électrique si

son interrupteur est défectueux. Un

outil électrique dont l’allumage et l’extinction

ne fonctionnent plus correctement est dange-

reux et doit être réparé.

c) Débrancher la fiche électrique de la

prise de courant, avant d’ajuster

l’outil, de changer des accessoires ou

de ranger l’appareil. Cette mesure de

précaution empêche toute remise en marche

involontaire de l’appareil.

d) Ranger les outils électriques inutilisés

hors de portée des enfants. Ne

jamais laisser des personnes sans

expérience ou qui n’ont pas lu ces

instructions utiliser l’appareil. Les outils

20 FR/CH

Instructions de sécurité générales pour les outils électriques

électriques sont dangereux dans les mains de

personnes sans expérience.

e) Entretenir l’appareil avec soin. Contrô-

ler si les parties mobiles fonctionnent

irréprochablement et ne coincent

pas, si des pièces sont cassées ou

endommagées, ainsi que le bon

fonctionnement de l’appareil. Faire

réparer les pièces endommagées

avant de réutiliser l’appareil. Les outils

électriques mal entretenus sont à l’origine de

nombreux accidents.

f) Toujours conserver les outils de coupe

tranchants et propres. Un outil de coupe

tranchant et bien entretenu se coince moins et

est plus facile à guider.

g) Utiliser l’outil électrique, les accessoi-

res, les outils d’usinage, etc. confor-

mément à ces instructions et aux spé-

cifications de l’outil. Tenir compte des

conditions de travail et de la tâche à

exécuter. L’usage d’outils électriques dans

un but différent de celui prescrit peut être à

l’origine de situations dangereuses.

5. Manipulation prudente et

usage d’outils sans fil

a) Uniquement recharger les accus dans

les chargeurs recommandés par le

fabricant. Un chargeur compatible pour cer-

tains types d’accus, peut provoquer un incendie

s’il est utilisé avec d’autres accus.

b) Uniquement utiliser les accus spécifiés

dans les outils électriques. L’usage d’autres

accus peut provoquer des blessures ou un in-

cendie.

c) Tenir les accus inutilisés à l’abri des

agrafes, pièces de monnaie, clés, clous,

vis et autres objets en métal suscepti-

bles de court-circuiter les contacts. Un

court-circuit entre les contacts des accus peut

provoquer des brûlures ou un incendie.

d) AVERTISSEMENT ! L’accu peut

couler en cas d’usage incorrect. Éviter

tout contact avec ce liquide. Laver à

l’eau en cas de contact involontaire.

En cas de contact du liquide avec les

yeux, il faut en plus consulter un mé-

decin. Le liquide qui s’écoule des accus peut

causer des irritations de la peau ou des brûlures.

Consignes de sécurité pour

la perceuse visseuse sans fil

J Fixer la pièce usinée. Une pièce usinée fixée

au moyen de dispositifs de serrage ou d’un

étau est plus sûrement tenue qu’à la main.

AVERTISSEMENT ! POUSSIÈRES

TOXIQUES !

J Les poussières nocives / toxiques produites lors

de l’usinage sont dangereuses pour la santé

de l’utilisateur ou des personnes séjournant à

proximité.

Porter des lunettes protectrices et un

masque antipoussières !

J Ne pas usiner de matériaux à base

d’amiante. L’amiante est considérée cancéri-

gène.

J Tenir fermement l’outil électrique. Lors

du vissage et dévissage de vis peuvent se pro-

duire des moments de retour élevés.

J Immédiatement éteindre l’outil si

l’outil utilisé se bloque. Soyez prêts à faire

face à des moments de retour élevés pouvant

causer un contrecoup. L’outil utilisé se bloque

lorsque l’outil électrique est surchargé ou se

coince dans la pièce usinée.

AVERTISSEMENT ! Uniquement saisir

l’outil électrique par les prises isolées,

lorsque vous exécutez des travaux au

cours desquels l’outil électrique peut

toucher des câbles électriques cachés.

Tout contact avec un câble sous tension met

également les pièces métalliques de l’outil sous

tension et provoque une décharge électrique.

J Lors des travaux sur l’appareil, ainsi

que le transport ou le rangement, le

sélecteur de sens de rotation doit être

en position médiane (verrouillage).

Afin d’empêcher toute remise en marche invo-

lontaire de l’outil électrique.

21 FR/CH

Instructions de sécurité générales pour les outils électriques / Avant la mise en service

Q Attention, conducteurs

électriques !

c DANGER !

Prenez soin de ne pas tomber sur des

lignes électriques, des conduites de gaz

ou des canalisations d’eau lorsque

vous travaillez avec un outil électrique.

Au besoin, effectuez une recherche avec un

détecteur de lignes avant de percer ou de fen-

dre un mur.

Q Accesoires d’origine / appareils

supplémentaires d’origine

J Utilisez exclusivement des accessoires

et des appareils de remplacement qui

sont mentionnés dans les instructions

d’utilisation.

L’utilisation d’ appareils de remplacement

différents de ceux qui sont recommandés dans

ces instructions d’utilisation, ou bien d’autres

accessoires, peut vous faire courir un risque de

blessures.

QAvant la mise en service

Q Charger le pack

d’accumulateurs

J Avant tout nettoyage ou entretien du chargeur

ou du pack d’accumulateurs, sortez toujours la

fiche d’alimentation secteur de la prise.

Remarque ! Un pack d’accumulateurs neuf ou

qui n’a pas été utilisé depuis pas mal de temps doit

être rechargé avant sa première / sa nouvelle

utilisation.

Le pack d’accumulateurs atteindra sa pleine capa-

cité au bout d’environ 3 à 5 cycles de charge.

m PRUDENCE ! Sortez toujours la fiche d’alimen-

tation de la prise de courant secteur avant de sortir

le pack d’accumulateurs du chargeur ou bien de

l’installer dessus.

J Ne chargez jamais le pack d’accumulateurs si

la température ambiante est inférieure à 10 °C

ou supérieure à 40 °C.

1. Insérer le bloc accu 8 dans le chargeur rapide

11 (voir ill. C).

2. Enfichez la fiche secteur dans la prise de courant.

La DEL de contrôle de charge rouge 13 qui

s’allume maintenant signale le début de l’opé-

ration de charge. La DEL de contrôle de charge

rouge 13 s’éteint dès que le pack d’accumula-

teurs est chargé.

3. La DEL de contrôle de charge verte 12 vous

signale que le processus de charge est achevé

et que le pack d’accumulateurs 8 est prêt à

l’utilisation.

J Ne chargez jamais un pack d’accumulateurs

une deuxième fois aussitôt après l’opération de

charge rapide. Car le pack d’accumulateurs

risque alors d’être chargé de manière excessive

et de ce fait, la durée de vie de l’accumu-lateur

et du chargeur risque d’en être réduite.

j Mettez le chargeur hors tension pendant au

moins 15 minutes entre deux processus de

charge successifs. A cet effet, débranchez la

fiche d’alimentation secteur.

Q Installer le pack d’accumula-

teurs dans l’appareil / le sortir

Assurez-vous que l’appareil est hors tension avant

d’y installer l’accu. La mise en place d’un accu dans

un outil électrique qui est en marche peut provoquer

des accidents.

Mise en place du pack d’accumulateurs :

j Amenez le commutateur de sens de marche 4

sur la position de blocage et laissez le pack

d’accumulateurs 8 venir en prise sur la poignée.

Sortir le pack d’accumulateurs :

j Appuyez en même temps sur les touches laté-

rales pour le

déverrouillage

6

, puis sortez le

pack d’accumulateurs.



22 FR/CH

Avant la mise en service / Mise en service

Q Vérifier l’état des accus

j Appuyez à cette fin sur la touche (voir aussi la

Fig. D) sur la DEL d’affichage de l’accu 3.

La capacité résiduelle vous est indiquée en

conséquence.

Q Remplacement des outils

Votre visseuse-foreuse à accus possède un arrêt de

broche entièrement automatique et elle est

équipée d‘un mandrin de perceuse à une gaine

„Made in Germany“ par .

Lors de l‘arrêt du moteur, la corde d‘entraînement

est verrouillée, de telle sorte que vous pouvez ouvrir

le mandrin à serrage rapide 10 en tournant .

Après avoir inséré l‘outil souhaité et après l‘avoir

bloqué en tournant le mandrin de perceuse, vous

pouvez tout de suite continuer à travailler. L’arrêt

de broche se déclenche automatiquement au dé-

marrage du moteur (activation du commutateur de

MARCHE / ARRET 5).

Q Présélection du couple

de serrage

Vous pouvez régler par la présélection du couple

de serrage 9 la force de serrage. Les niveaux de

couple de serrage permettent de régler la plage

allant jusqu’à 8 Nm.

Lorsque la force de rotation réglée est atteinte,

l’accouplement interrompt l’entraînement. Cela vous

permet de visser des vis jusqu’à une profondeur

déterminée à l’avance : c’est l’idéal par ex. pour

des vissages en série.

j Choisissez un niveau faible pour les petites vis,

les matériaux tendres.

j Choisissez un niveau élevé pour les grandes

vis, les matériaux durs, ou bien pour dévisser

des vis.

j Choisissez le niveau de forage adéquat pour

les travaux de forage en amenant la présélection

du couple de serrage sur la position .

j Pour les travaux de forage, poussez également

le commutateur sélecteur de rapports 1 vers

l’avant (position : 2).

Q Engrenage à 2 vitesses

m PRUDENCE ! Uniquement actionner le sélec-

teur de vitesse 1 lorsque l’outil est à l’arrêt

sous peine d’endommager l’appareil.

En première vitesse (Commutateur sélec-

teur de rapports 1 en position : 1)

vous atteignez une vitesse d’environ 500 min-1 et un

couple de serrage élevé. Ce réglage convient pour

tous les travaux de vissage, mais aussi pour l’utilisa-

tion d’accessoires.

En deuxième vitesse (Commutateur sélec-

teur de rapports 1 en position : 2)

vous atteignez une vitesse d’environ 1400 min-1

pour effectuer des travaux de forage.

QMise en service

Q Mettre en marche / Arrêter

m PRUDENCE ! Uniquement appliquer l’appareil

à l’arrêt contre la vis. Les outils utilisés en rotation

peuvent déraper. Vous risquez de vous blesser et

d’endommager la pièce usinée.

Mise en marche :

j Pour mettre l’appareil en marche, appuyez sur

le commutateur de MARCHE / ARRET 5 et

maintenez-le enfoncé.

Extinction :

j Pour éteindre l’appareil, relâchez le commuta-

teur de MARCHE / ARRET 5.

Q Réglage de la vitesse

Le commutateur MARCHE / ARRET 5 dispose

d’une régulation de vitesse variable.

23 FR/CH

Mise en service / Entretien et nettoyage

j En appuyant sur le commutateur de MARCHE /

ARRET 5 vous augmentez la vitesse de rotation.

Remarque : Le frein moteur intégré permet une

immobilisation rapide - idéale par ex. pour des vis-

sages en série.

Q Changer le sens de rotation

j Vous pouvez changer de sens de rotation en

appuyant sur le commutateur de sens de mar-

che 4 vers la droite ou vers la gauche.

Q Conseils et astuces

Lorsque vous vissez dans le bois, le métal

et d’autres matériaux, tenez compte à

tout prix des éléments suivants :

j Vérifiez avant la mise en service si l’insert de

vissage ou de forage a été correctement installé,

autrement dit centré dans le mandrin porte-foret.

j Les mèches de vissage sont identifiées par

leurs dimensions et leur forme. Si vous n’êtes

pas sûr, essayez toujours au préalable de voir

si la mèche est bien fixée dans la tête filetée,

sans jeu.

Couple de serrage :

j Les petites vis et mèches en particulierpeuvent

être endommagées si vous réglez sur la machine

un couple de serrage trop élevé et / ou une

vitesse de rotation trop élevée.

Cas de vissage dur :

j Des couples de serrage particulièrement élevés

se produisent par ex. lors de vissages dans le

métal avec l’utilisation de clés à douille. Choi-

sissez une vitesse de rotation peu élevée.

Cas de vissage tendre :

j Vissez là aussi à faible vitesse, pour ne pas

endommager par ex. la surface en bois lors du

contact avec la tête filetée en métal. Utilisez un

foret aléseur.

Lors du forage dans le bois, le métal et

d’autres matériaux, veuillez tenir compte

absolument des éléments suivants :

j Utilisez une vitesse de rotation élevée avec un

petit diamètre de foret et une vitesse de rotation

faible avec un gros diamètre de foret.

j Pour les matériaux durs, choisissez une vitesse

de rotation faible, et pour les matériaux tendres

une vitesse de rotation élevée.

j Verrouillez ou fixez (si possible) la pièce à

usiner dans un dispositif de serrage.

j Marquez l’endroit où le perçage doit être

effectué avec un pointeau ou un clou et choisis-

sez pour amorcer le forage une vitesse de rota-

tion faible.

j Sortez plusieurs fois le foret tournant du trou de

forage, pour enlever les copeaux ou la pous-

sière de forage et pour le ventiler.

Forage dans du métal :

j Utilisez des forets à métaux (HSS). Pour obtenir

les meilleurs résultats, vous pouvez refroidir le

foret avec de l’huile. Vous pouvez aussi utiliser

des forets à métaux pour faire des trous dans

de la matière plastique.

Forage dans de la pierre :

j Utilisez une mèche à pierre à plaquette en

métal dur.

Forage dans le bois :

j Utilisez un foret à bois avec une pointe de

centrage, pour les forages profonds, utilisez

une „mèche à bois à simple spirale”, et pour

les forages à grand diamètre, utilisez un foret à

pointe de centrage. Dans le bois tendre vous

pouvez poser également les petites vis directe-

ment sans préforage.

Q Entretien et nettoyage

m PRUDENCE ! Avant d’effectuer tous les travaux

sur l’appareil, par ex. le remplacement d’outil

ou l’entretien et de le transporter ou le ranger,

il faut amener le sélecteur du sens de rotation

3 en position médiane. Autrement, il existe un

24 FR/CH

Entretien et nettoyage / Mise au rebut / Informations

risque de blessures en cas d’actionnement invo-

lontaire de l’interrupteur MARCHE / ARRÊT 4.

Avant d’effectuer toutes les tâches de nettoyage et

d’entretien, débrancher la fiche électrique de la prise

de courant et enlever l’accu.

La visseuse-foreuse à accus est sans entretien.

j L’appareil doit toujours rester propre, sec et

exempt d’huiles ou de graisses.

j Nettoyer l’appareil directement après avoir

terminé le travail.

j Éviter toute infiltration de liquides dans le boîtier

de l’appareil. Utiliser un chiffon pour essuyer le

boîtier. Ne jamais utiliser d’essence, de solvant

ou détergent attaquant le plastique.

Q Mise au rebut

L’emballage est constitué exclusivement

de matériaux écologiques. Mettez-les au

rebut dans les poubelles de recyclage

locales.

Ne jetez jamais des outils

électriques dans les ordures

ménagères !

Selon la directive européenne 2002 / 96 / CE sur

les appareils électriques et électroniques usagés et

la mise en oeuvre dans le cadre du droit national,

les outils électriques usés doivent être collectés de

manière séparée et être déposés dans un système

de recyclage écologique.

Des accumulateurs défectueux ou usés doivent être

recyclés selon la directive 91 / 157 / CEE.

Lisez également à ce propos les consignes spéciales

de sécurité applicables au chargeur et au pack

d’accumulateurs.

Confiez l’accu et / ou l’appareil à l’un des points

de collecte proposés.

Votre administration communale ou votre mairie

vous informera des possibilités de mise au rebut de

l’appareil usé.

QInformations

Q Service après-vente

Le service après-vente compétent de votre pays

figure dans les documents relatifs à la garantie.

J Confier la réparation de vos appareils au S.A.V.

ou à un électricien qualifié et exiger l’utilisation

exclusive de pièces de rechange d’origine.

Ceci permet d’assurer la sécurité de fonction-

nement de l’appareil.

J Toujours confier le remplacement de la fiche

ou du cordon secteur au fabricant de

l’appareil ou à son S.A.V.

Q Déclaration de conformité /

Constructeur

Nous, Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Allemagne, déclarons par la

présente que ce produit est conforme aux Directives

communautaires suivantes :

Directive «machines» (98 / 37 / EG)

Directive basse tension CE

(2006 / 95 / EG)

Compatibilité électromagnétique

(2004 / 108 / EG)

Type/ désignation de l’appareil:

Parkside Perceuse visseuse accu X18V

Bochum, le 31.03.2008

Hans Kompernaß

- Gérant -

Sous réserve de modifications techniques servant au

perfectionnement du produit.

25 IT/CH

Contenuto

Introduzione

Uso conforme ................................................................................................................... Pagina 26

Dotazione ........................................................................................................................ Pagina 27

Volume della fornitura ..................................................................................................... Pagina 27

Dati tecnici ........................................................................................................................ Pagina 27

Istruzioni di sicurezza generali per utensili elettrici

Sicurezza dell’area di lavoro .......................................................................................... Pagina 28

Sicurezza elettrica ........................................................................................................... Pagina 28

Sicurezza delle persone .................................................................................................. Pagina 29

Utilizzo attento di dispositivi elettrici ............................................................................... Pagina 29

Utilizzo attento degli accumulatori ................................................................................. Pagina 30

Indicazioni di sicurezza per trapani avvitatori ad accumulatore ................................. Pagina 30

Attenzione linee! ............................................................................................................. Pagina 31

Accessori originali / apparecchi aggiuntivi .................................................................... Pagina 31

Prima della messa in funzione

Carica dell’accumulatore ................................................................................................ Pagina 31

 Inserimento / rimozione dell’accumulatore nell’apparecchio ....................................... Pagina 31

 Controllo della carica dell’accumulatore ....................................................................... Pagina 32

Sostituzione degli utensili ................................................................................................ Pagina 32

 Preselezione del momento torcente ................................................................................ Pagina 32

Funzionamento a 2 marce .............................................................................................. Pagina 32

Messa in funzione

Accensione / spegnimento ............................................................................................. Pagina 32

 Impostazione della velocità ............................................................................................ Pagina 32

 Commutazione della direzione di rotazione.................................................................. Pagina 33

Consigli e suggerimenti ................................................................................................... Pagina 33

Manutenzione e pulizia ................................................................................... Pagina 33

Smaltimento ................................................................................................................ Pagina 34

Informazioni

Assistenza ......................................................................................................................... Pagina 34

Dichiarazione di conformità /produttore ........................................................................ Pagina 34

26 IT/CH

Trapano avvitatore a batteria

X18V

QIntroduzione

Prima della prima messa in funzione,

familiarizzarsi con le funzioni dell’appa-

recchio e informarsi sull’uso corretto degli

elettroutensili. Leggere il presente manuale di istru-

zioni per l’uso. Conservare con cura il manuale.

In caso di cessione dell’apparecchio a terzi, conse-

gnare anche tutta la documentazione relativa.

Q Uso conforme

Questo apparecchio è destinato alla foratura e

avvitamento nel legno, plastica e metallo. Utilizzare

l’apparecchio solo come descritto e per i campi di

impiego indicati.

Qualunque altro impiego o modifica dell’appa-

recchio è da considerarsi non conforme alla desti-

Introduzione

Nel presente manuale di istruzioni per l’uso vengono utilizzati i seguenti

pittogrammi / simboli:

Leggere il manuale di istruzioni

per l’uso! Classe di protezione II

Rispettare le avvertenze e le

indicazioni per la sicurezza! Mandrino portapunta,

Made In Germany

Attenzione, rischio di scossa elettrica!

Tensione elettrica pericolosa –

pericolo di morte! Arresto mandrino

Pericolo di esplosione! Livello di foratura

(preselezione momento torcente)

WWatt (potenza attiva) Indossare occhiali protettivi, protezioni

per l’udito, mascherina antipolvere e

guanti protettivi.

n0Velocità a vuoto di misurazione Tenere lontani i bambini e altre persone

durante l’uso dell’elettroutensile.

V~Volt (tensione alternata)

Tenere l’apparecchio al riparo da

pioggia o umidità. La penetrazione

di acqua nell’apparecchio elettrico

aumenta il rischio di scossa elettrica.

Ah Ampere (Capacità dell’accumulatore)

I danni all’apparecchio, al cavo o alla

spina com-portano il pericolo di morte

a causa di scossa elettrica. Controllare

regolarmente le condizioni dell’appa-

recchio, del cavo e della spina.

Nm Newtonmetro (momento torcente) Smaltire l’imballaggio dell’apparecchio

in modo ecocompatibile!

Corrente continua (Tipo di energia

elettrica e di tensione)

27 IT/CH

Introduzione

nazione e comporta gravi rischi di infortunio. Il pro-

duttore non si assume alcuna responsabilità per i

danni derivanti da un utilizzo non conforme. Non

destinato all’uso commerciale.

Q Dotazione

1 Selettore di marcia

2 Livella manuale ad acqua

3 Tasto Livello accumulatore /

LED display accumulatore

4 Commutatore direzione di rotazione / blocco

5 Interruttore ON / OFF / Regolazione numero

di giri

6 Cassetta di bit

7 Tasto per lo sbloccaggio dell’accumulatore

8 Accumulatore

9 Preselezione del momento torcente

10 Mandrino portapunta

11 Caricabatteria rapido

12 LED verde per il controllo di carica

13 LED rosso per il controllo di carica

Q Volume della fornitura

1 Trapano avvitatore X18V con accumulatore

2 Bit doppi

1 Caricabatteria rapido

1 Borsa

1 Manuale di istruzioni per l’uso

1 Libretto „Garanzia e assistenza“

Q Dati tecnici

X18V Trapano avvitatore a 2 marce

con accumulatore / KH 3188:

Numero di giri minimo

nominale: 1ª marcia: n0 0 - 500 min-1

Numero di giri minimo

nominale: 2ª marcia: n0 0 - 1400 min-1

Tensione nominale: 18 V

Ampiezza mandrino: 1,0 - 10 mm

Diametro massimo

di foratura: acciaio: 10 mm,

legno: 30 mm

Livelli del momento

torcente: 1 - 8 Nm

Momento torcente max.: 18 Nm

X18V Accumulatore / KH 3191

Tensione nominale: 18 V

Capacità: 1,5 Ah

Contenuto energetico: 27 Wh

X18V Caricabatteria rapido / KH 3192

Primario:

Tensione nominale: 230 V ~ 50 Hz

Potenza nominale: 60 W

Secondario:

Tensione nominale: 18 V

Corrente di carica: 2600 mA

Durata della carica: ca. 60 min.

Classe di protezione: II / &

Informazioni relative al rumore / e alle

vibrazioni

I valori di misurazione sono stati rilevati in conformità

alle disposizioni della norma EN 60745.

Generalmente il valore di livello sonoro ponderato

A generato dall’apparecchio è di 66 dB (A).

Scostamento di K=3 dB.

Il valore di livello sonoro nel corso di esecuzione di

una lavorazione può superare gli 77 dB (A).

Utilizzare strumenti di

protezione dell‘udito!

I valori complessivi di vibrazione (somma vettoriale

relativa a tre direzioni) sono stati rilevati in confor-

mità alle disposizioni della norma EN 60745:

Esecuzione di foro

in metallo: Valore di emissione di vibrazione

ah, D= 1,944 m / s2,

Scostamento K= 1,5 m / s2,

Viti: Valore di emissione di vibrazione

ah= 2,101 m / s2,

Scostamento K= 1,5 m / s2.

28 IT/CH

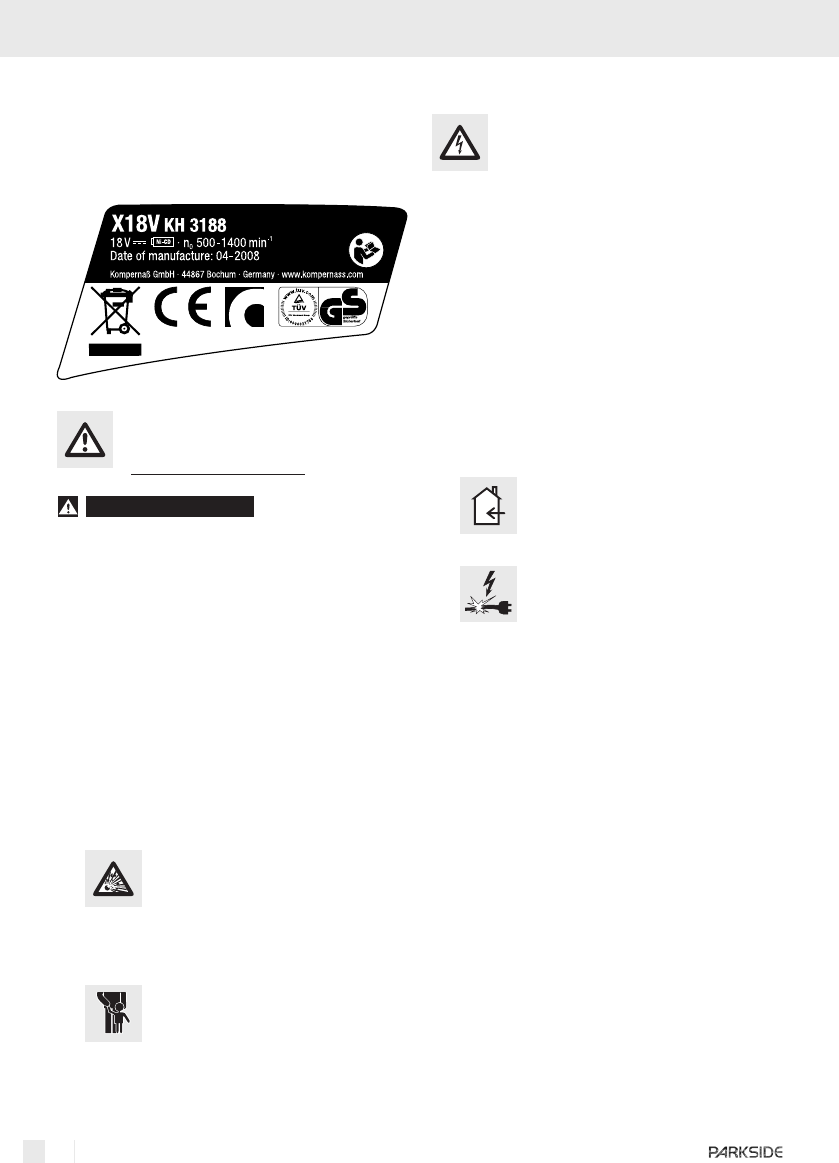

Introduzione / Istruzioni di sicurezza generali per utensili elettrici

ATTENZIONE! Il valore relativo al livello di

vibrazioni indicato nelle presenti istruzioni d’uso è

stato misurato in conformità alla procedura di misu-

razione esplicata nella norma EN 60745 e può

essere utilizzato per il confronto tra apparecchi.

Il livello di vibrazioni si modifica a seconda del tipo

di utilizzo dell’apparecchio elettrico, ed in alcuni

casi può essere superiore al valore indicato nelle

presenti istruzioni d’uso. Il carico di vibrazione

potrebbe essere sottostimato qualora l’apparecchio

elettrico fosse regolarmente utilizzato in tale modo.

Nota: Per una corretta valutazione dell’affaticamento

da vibrazioni durante un determinato periodo di

lavorazione devono essere considerati anche i tempi

in cui l’apparecchio è disinserito o è funzionante,

senza però essere utilizzato. Ciò può ridurre in

misura notevole l’affaticamento da vibrazioni lungo

il periodo di lavorazione complessivo.

Istruzioni di sicurezza

generali per utensili elettrici

ATTENZIONE! Leggere tutte le indi-

cazioni e gli avvisi di sicurezza!

Eventuali mancanze nell’osservanza delle indicazioni

e degli avvisi di sicurezza possono provocare una

scossa elettrica, un incendio e / o gravi lesioni.

CONSERVARE TUTTE LE INDICAZIONI E GLI AVVISI

DI SICUREZZA PER EVENTUALI NECESSITA’ FUTURE!

1.Sicurezza dell’area di lavoro

a) Mantenere l’area di lavoro pulita e

ben illuminata. Il disordine ed aree di lavoro

poco illuminate possono determinare incidenti.

b) Non lavorare con l’apparec-

chio in un’atmosfera dove si

trovino liquidi infiammabili,

esplosiva, gas e polveri. Gli utensili elettrici

generano scintille che possono infiammare la

polvere o i gas.

c)  Durante l’utilizzo del disposi-

tivo elettrico tenere lontani

bambini e persone estranee.

In caso di distrazione potreste perdere il con-

trollo dell’apparecchio.

2.Sicurezza elettrica

Evitare il pericolo di morte

a seguito di scossa elettrica:

a) La spina di connessione dell’apparec-

chio deve essere adatta alla presa elet-

trica nella quale essa viene inserita.

In nessun caso l’adattatore deve

essere modificato. Non utilizzare

spine con apparecchi messi a terra.

Spine non modificate e prese adatte riducono

il rischio di una scossa elettrica.

b)

Evitare il contatto del corpo con superfici

messe a terra, quali ad esempio quelle

di tubi, caloriferi, cucine economiche

e frigoriferi. Sussiste un elevato rischio di

scossa elettrica, qualora il Vostro corpo fosse

messo a terra.

c) Mantenere l’apparecchio

lontano da pioggia o umidità.

La penetrazione di acqua in un

apparecchio elettrico accresce il rischio di

scossa elettrica.

d) Non utilizzare il cavo in modo

non conforme, cioè per tirare

l’apparecchio, per appenderlo

o per estrarre la spina dalla presa elet-

trica. Tenere il cavo lontano da calore,

olio, spigoli acuti o di parti in movimento

dell’apparecchio. Cavi danneggiati o attor-

cigliati accrescono il rischio di scossa elettrica.

e) In caso di lavori all’aperto utilizzare

solamente prolunghe ammesse anche

29 IT/CH

Istruzioni di sicurezza generali per utensili elettrici

per un loro utilizzo all‘aperto. L’utilizzo

di una tale prolunga riduce il rischio di scossa

elettrica.

f) Qualora non si possa evitare l‘eserci-

zio dell’elettroutensile in un ambiente

umido, fare uso di un interruttore

differenziale, circostanza che riduce il

rischio di una scossa elettrica.

3. Sicurezza delle persone

a) Fare sempre estrema attenzione a

ciò che si fa e accostarsi al lavoro con

il dispositivo elettrico sempre in modo

cosciente. Non utilizzare l’apparec-

chio quando si è stanchi o sotto l’in-

flusso di droghe, alcol o medicinali.

Un solo attimo di disattenzione nell’utilizzo

dell’apparecchio può provocare serie lesioni.

b) Indossare sempre l’equipag-

giamento di protezione perso-

nale e gli occhiali protettivi.

Indossando l’equipaggiamento di protezione

personale, quale una mascherina antipolvere,

scarpe di sicurezza antisdrucciolevoli, un ca-

sco di protezione o una protezione auricolare,

a seconda del tipo e dell’utilizzo dell’apparec-

chiatura elettrica, riduce il rischio di lesioni.

c) Evitare qualsiasi avvio involontario

dell’utensile. Assicurarsi che l’utensile

sia disinserito prima di collegarlo

alla rete di alimentazione elettrica,

di sollevarlo o di trasportarlo. Se

durante il trasporto dell’apparecchio il dito

dell’utilizzatore si trova sull’interruttore

ON / OFF oppure l’apparecchio è inserito,

possono determinarsi incidenti.

d) Prima di avviare l’apparecchio,

rimuovere il dispositivo di regolazione

o la chiave per dadi. Un utensile o una

chiave che si trovi in una parte di apparecchio

in rotazione può provocare lesioni.

e) Mantenere una postura del corpo

normale. Assicurarsi di avere un sostegno

sicuro e mantenere sempre l’equilibrio. In questo

modo è possibile controllare meglio l’apparec-

chio, in modo particolare in caso di situazioni

impreviste.

f) Indossare un abbigliamento appro-

priato. Non indossare un abbiglia-

mento largo o bigiotteria. Mantenere

capelli, abbigliamento e guanti lon-

tano da parti in movimento. Abbiglia-

mento sciolto, gioielli o capelli lunghi possono

essere trascinati da parti in movimento.

g) Quando vengono montati dispositivi

di aspirazione e di cattura della pol-

vere, assicurarsi che questi siano stati

montati ed utilizzati correttamente.

L’utilizzo di questi dispositivi riduce i pericoli

provocati dalla polvere.

4. Utilizzo attento

di dispositivi elettrici

a) Non sovraccaricare l’apparecchio. Per

un determinato lavoro utilizzare sem-

pre il dispositivo elettrico a ciò appro-

priato. Con il dispositivo elettrico appropriato

si lavora meglio e con maggiore sicurezza nello

specifico ambito di utilizzo.

b) Non utilizzare dispositivi elettrici il cui

interruttore sia difettoso. Un dispositivo

elettrico che non si può più accendere e spegnere

rappresenta un pericolo, e deve essere riparato.

c) Estrarre la spina dalla presa elettrica

prima di eseguire regolazioni all‘ap-

parecchio, di sostituire di accessori o di

riporre l’apparecchio. Queste misure di

prudenza impediscono l’avvio involontario

dell’apparecchio.

d) Mantenere dispositivi elettrici non uti-

lizzati fuori dalla portata di bambini.

Non fare utilizzare l’apparecchio da

persone che non lo conoscano o del

quale non abbiano letto le istruzioni

d’uso. I dispositivi elettrici sono pericolosi se

utilizzati da persone inesperte.

e) Avere cura dell’apparecchio. Control-

lare se parti mobili dell’apparecchio

funzionano perfettamente e non si

bloccano, se parti di esso sono rotte o

30 IT/CH

Istruzioni di sicurezza generali per utensili elettrici

danneggiate, che la funzionalità

dell’apparecchio non sia messa a

rischio. Fare riparare le parti danneg-

giate prima di utilizzare di nuovo l’ap-

parecchio. Molti incidenti sono provocati

dal fatto che i dispositivi elettrici non vengono

sottoposti ad una corretta manutenzione.

f) Mantenere gli utensili di taglio affilati

e puliti. Utensili di taglio curati con attenzione

e fornitidi bordi taglienti si incastrano meno fre-

quentemente e sono semplici da guidare durante

il lavoro.

g) Utilizzare dispositivi elettrici, acces-

sori, i dispositivi da inserire ecc, in

conformità alle presenti istruzioni e

nel modo descritto per questo parti-

colare tipologia di apparecchio. In

questo senso, tenere presente le

condizioni di lavoro e l’attività da

eseguire. L’utilizzo di dispositivi elettrici per

scopi diversi da quelli previsti può provocare

situazioni di pericolo.

5. Utilizzo attento degli

accumulatori

a) Collegare gli accumulatori solo in cari-

catori suggeriti dal produttore. Un cari-

catore adatto ad un particolare tipo di accu-

mulatore può provocare un incendio se utilizzato

con altri accumulatori.

b) Utilizzare nell’apparecchio elettrico

solamente accumulatori previsti per

tale tipologia di apparecchi. L’utilizzo di

altri accumulatori può provocare lesioni e

determinare un pericolo di incendio.

c) Mantenere l’accumulatore non utiliz-

zato lontano da graffette per ufficio,

monete, chiavi, chiodi, viti o altri piccoli

oggetti metallici, i quali potrebbero

provocare un cavallottamento dei

contatti. Un cortocircuito tra i contatti dell’ac-

cumulatore può avere come conseguenza

bruciature o incendi.

d) ATTENZIONE! Del liquido può fuo-

riuscire dall’accumulatore in caso di

suo errato utilizzo. Evitare qualsiasi

contatto con tale liquido. In caso di

contatto accidentale risciacquare con

acqua. Se il liquido viene a contatto

con gli occhi, chiedere l’intervento di

un medico. Il liquido fuoriuscito dall’accumu-

latore può provocare irritazioni alla pelle o

bruciature.

Indicazioni di sicurezza

per trapani avvitatori

ad accumulatore

J Bloccare il pezzo da lavorare. Un pezzo bloc-

cato con un dispositivo di bloccaggio o da una

morsa a vite viene trattenuto con maggiore

sicurezza che non nella mano dell’utilizzatore.

ATTENZIONE! POLVERI VELENOSE!

J Le polveri dannose / velenose generate durante

la lavorazione rappresentano un pericolo per

la salute dell’operatore e delle persone che si

trovano nelle vicinanze.

Indossare occhiali protettivi e una

mascherina antipolvere!

J Non lavorare materiale contenente

asbesto. L’asbesto è ritenuto un materiale

cancerogeno.

J Mantenere ben fermo l’apparecchio

elettrico. Stringendo o allentando viti si pos-

sono generare improvvise ed elevate coppie di

reazione.

J Disinserire immediatamente l’utensile

elettrico quando l’utensile utilizzato si

blocca. L’utilizzatore deve essere pronto per

elevate coppie di reazione che provocano un

contraccolpo. L’utensile utilizzato si blocca

quando l’utensile elettrico viene sovraccaricato

o si ribalta nel pezzo da lavorare.

ATTENZIONE! Qualora si eseguissero

lavori nel corso dei quali l’utensile uti-

lizzato potrebbe incontrare cavi in

tensione nascosti, afferrare l’apparec-

chio elettrico solamente per le superfici

di presa isolate. Il contatto con un cavo in

tensione mette in tensione anche gli elementi

metallici dell’apparecchio elettrico e determina

31 IT/CH

Istruzioni di sicurezza generali per utensili elettrici / Prima della messa in funzione

una scossa elettrica.

J In caso di interventi sull’apparecchio

o di sua movimentazione o immagaz-

zinaggio è necessario portare il selet-

tore di senso di rotazione in posizione

centrale (di fermo). In questo modo si evita

qualsiasi avvio involontario dell‘apparecchio.

Q Attenzione linee!

c PERICOLO!

Accertarsi di non intercettare linee di

corrente, condutture di gas o acqua,

mentre si lavora con un elettroutensile.

Controllare eventualmente con un rilevatore di

linee, prima di perforare o fendere una parete.

Q Accessori originali /

apparecchi aggiuntivi

J Utilizzare solo accessori e apparecchi

aggiuntivi indicati nel manuale di

istruzioni.

L’uso di apparecchi diversi da quelli consigliati

o da altri accessori indicati nel manuale di

istruzioni può comportare il pericolo di lesioni.

QPrima della messa in funzione

Q Carica dell’accumulatore

J Prima della pulizia o della manutenzione del

caricabatteria o dell’accumulatore, staccare

sempre la spina dalla presa.

Nota! Un accumulatore nuovo o non utilizzato per

lungo tempo dev’essere caricato prima dell’uso.

L’accumulatore raggiunge la piena capacità dopo

ca. 3-5 cicli di carica.

m ATTENZIONE! Staccare sempre la spina dalla

presa prima di prelevare o inserire l’accumulatore

nell’apparecchio.

J Non caricare l’accumulatore se la temperatura

ambiente è al di sotto di 10 °C o al di sopra

di 40 °C.

1. Inserire l’accumulatore 8 nel caricatore veloce

11 (vedi fig. C).

2. Inserire la spina nella presa di corrente. Il LED

rosso per il controllo di carica 13, a segnalare

l’inizio del procedimento di carica. Il LED rosso 13

si spegne non appena l’accumulatore è carico.

3. Il LED verde 12 segnala che il procedimento di

carica è concluso e che l’accumulatore 8 è

pronto per l’uso.

J Non caricare mai per la seconda volta l’accu-

mulatore subito dopo un procedimento di carica

rapida. Sussiste il pericolo di sovraccarico

dell’accumulatore e conseguente riduzione della

durata di vita dell’accumulatore e del carica-

batteria.

j Spegnere il caricatore per almeno 15 minuti

fra due procedimenti di carica consecutivi.

Staccare la spina dalla presa di corrente.

Q  Inserimento / rimozione

dell’accumulatore

nell’apparecchio

Assicurarsi che l’apparecchio sia spento, prima di

inserire l’accumulatore.

L’inserimento di un accumulatore in un elettro-utensile

acceso può dare luogo a infortuni.

Inserimento dell’accumulatore:

j Portare il commutatore della direzione di rota-

zione 4 in posizione di blocco e inserire l’ac-

cumulatore 8 nel manico.

Prelevamento dell’accumulatore:

j Premere contemporaneamente i tasti laterali per

lo

sbloccaggio

6

e prelevare l’accumulatore.



32 IT/CH

Prima della messa in funzione / Messa in funzione

Q  Controllo della carica

dell’accumulatore

j A tale scopo premere il tasto (v. anche ill. D) sul

LED del display dell’accumulatore 3. Verrà

così visualizzata la carica residua.

Q Sostituzione degli utensili

Il trapano avvitatore con accumulatore è provvisto

di arresto del mandrino completamente automatiz-

zato e di un mandrino a manicotto singolo

„Made in Germany“ di .

Con motore fermo, la trasmissione viene bloccata,

per consentire di aprire il mandrino a serraggio

rapido 10 tramite rotazione .

Dopo aver inserito l’utensile desiderato e averlo fis-

sato tramite rotazione del mandrino , si può con-

tinuare immediatamente con il lavoro. L’ arresto del

mandrino si disattiva automaticamente con l’avvio

del motore (azionamento dell’interruttore

ON / OFF 5).

Q  Preselezione del

momento torcente

Tramite la preselezione del momento torcente 9 si

può regolare la forza di torsione. I livelli del momento

torcente regolano il campo fino a ca. 8 Nm.

Una volta raggiunta la forza di torsione impostata,

l’innesto stacca la trasmissione. In tal modo si pos-

sono avvitare le viti alla profondità preimpostata,

opzione ideale ad es. per l’avvitamento in serie.

j Selezionare un livello basso per viti piccole,

materiali morbidi.

j Selezionare un livello alto per viti grandi, mate-

riali duri, o nell’estrazione di viti.

j Per i lavori di perforazione, selezionare il livello

di perforazione, impostando la preselezione

del momento torcente in posizione .

j Per i lavori di perforazione, spingere anche l’in-

terruttore per la selezione di marcia 1 in

avanti (posizione: 2).

Q Funzionamento a 2 marce

m ATTENZIONE! Operare l’interruttore di sele-

zione della velocità 1 solo ad apparecchio disin-

serito. In caso contrario l’apparecchio potrebbe

subire dei danni.

Nella prima marcia (selettore di marcia 1

in posizione: 1)

si ottiene un numero di giri di ca. 500 min-1 e un

elevato momento torcente. Questa impostazione è

idonea per tutti i lavori di avvitamento, ma anche

per l’impiego di accessori.

Nella seconda marcia (selettore di mar-

cia 1 in posizione: 2)

si ottiene un numero di giri di ca. 1400 min-1 per

l’esecuzione di lavori di perforazione.

QMessa in funzione

Q Accensione / spegnimento

m ATTENZIONE! Porre l’apparecchio sulle vita

solamente quando è disinserito. Gli utensili rotanti

potrebbero provocare uno scivolamento, provocando

lesioni e danneggiamenti al pezzo da lavorare.

Accensione:

j Per mettere in funzione l’apparecchio, premere

l’ interruttore ON / OFF 5 e tenerlo premuto.

Spegnimento:

j Per spegnere l’apparecchio, rilasciare l’interrut-

tore ON / OFF 5.

Q  Impostazione della velocità

L’interruttore ON / OFF 5 è provvisto di una regola-

zione variabile della velocità.

j Premendo l’interruttore ON / OFF 5 si aumenta

il numero di giri.

33 IT/CH

Messa in funzione / Manutenzione e pulizia

Nota: Il freno motore integrato fornisce un arresto

rapido, ideale ad es. per l’avvitamento in serie.

Q  Commutazione della

direzione di rotazione

j Per commutare la direzione di rotazione, premere

il commutatore di direzione di rotazione 4 a

destra o a sinistra.

Q Consigli e suggerimenti

Nell’avvitare in materiali come legno,

metallo e altro, tenere assolutamente

presente quanto segue:

j prima della messa in funzione, controllare che

l’accessorio per l’avvitamento o la perforazione

sia stato inserito correttamente, cioè centrato

nel mandrino.

j I bit per l’avvitamento sono contrassegnati con

dimensioni e forma. In caso di dubbio, control-

lare prima che il bit entri nella testa della vite

senza gioco.

Momento torcente:

j Viti speciali più piccole e bit possono danneg-

giarsi se si regola un momento torcente e / o

un numero di giri troppo elevato sull’apparecchio.

Avvitamento duro:

j momenti torcenti particolarmente elevati si for-

mano ad es. in caso di avvitamento di metalli

con l’uso di inserti con chiave a bussola. Sele-

zionare un numero di giri inferiore.

Avvitamento morbido:

j avvitare anche qui con un numero di giri inferiore,

per ad es. non danneggiare la superficie di legno

al contatto con la testa della vite in metallo. Uti-

lizzare un allargatore.

Nella perforazione di materiali come le-

gno, metallo e altro, tenere assolutamente

presente quanto segue:

j in caso di diametro di perforazione ridotto,

utilizzare un alto numero di giri, e in caso di

diametro di perforazione più ampio un numero

di giri inferiore.

j Per i materiali duri scegliere un numero di giri bas-

so, per i materiali morbidi un numero di giri alto.

j Fissare o assicurare (se possibile) il pezzo da

lavorare con un dispositivo apposito.

j Marcare il punto da perforare con un punzone

o un chiodo e per perforare scegliere un numero

di giri basso.

j Estrarre più volte la punta del trapano dal foro,

per rimuovere i trucioli o la segatura e per farla

aerare.

Perforazione del metallo:

j Utilizzare punte in metallo (HSS). Per ottenere

i risultati migliori, raffreddare la punta con olio.

La punta in metallo può essere anche utilizzata

per perforare la plastica.

Perforazione della pietra:

j Utilizzare una punta per pietre in metallo duro.

Perforazione del legno:

j Utilizzare una punta in legno con punta centrata,

per perforazioni profonde utilizzare una „punta

a elica”, per diametri di foratura maggiori una

punta Forstner. Le viti piccole nel legno morbido

possono essere inserite anche senza precedente

foratura.

Q Manutenzione e pulizia

m ATTENZIONE! Prima di ogni intervento

sull’apparecchio, ad esempio di cambio utensile

o di manutenzione, nonché in caso di sua

movimentazione o immagazzinaggio, portare

il selettore di senso di rotazione 3 in posizione

centrale. in caso di azionamento involontario

dell’interruttore di ON / OFF 4 sussiste il peri-

colo di lesioni.

Estrarre la spina dalla presa di rete e rimuovere

l‘accumulatore prima di eseguire qualsiasi intervento

di pulizia o di manutenzione.

34 IT/CH

Manutenzione e pulizia / Smaltimento / Informazioni

Il trapano avvitatore con accumulatore non neces-

sita di manutenzione.

j L’apparecchio deve essere sempre pulito, asciutto

e privo di olio o grasso.

j Pulire l’apparecchio subito dopo avere terminato

il lavoro.

j Nessun liquido deve penetrare nell’interno

dell‘apparecchio. Per la pulizia dell’alloggia-

mento utilizzare un panno; non utilizzare mai

benzina, solventi o detersivi aggressivi per la

plastica.

QSmaltimento

L’imballaggio consiste esclusivamente di

materiali ecocompatibili. Smaltirli negli

appositi contenitori di riciclaggio locali.

Non gettare mai gli elettrouten-

sili insieme ai normali rifiuti

domestici!

A norma della direttiva europea 2002 / 96 / CE sui

rifiuti da apparecchiature elettriche ed elettroniche

e relativa trasformazione in legge nazionale, gli

elettrodomestici usati devono essere raccolti sepa-

ratamente e destinati al riciclaggio nel rispetto

dell’ambiente.

Gli accumulatori difettosi o esausti devono essere

riciclati in base alla direttiva 91 / 157 / CEE.

Leggere al riguardo anche le speciali indicazioni

di sicurezza per caricabatteria e accumulatori.

Riconsegnare gli accumulatori e / o i caricabatteria

presso gli appositi centri di raccolta.

Per lo smaltimento dell’apparecchio usato, informarsi

presso l’amministrazione comunale o municipale.

QInformazioni

Q Assistenza

Il centro di assistenza competente è indicato sulla

documentazione di garanzia.

J Fare riparare l’apparecchio dal Centro di Assi-

stenza o da un elettricista specializzato e solo

con pezzi di ricambio originali. In questo modo

viene garantita la sicurezza dell’apparecchio.

J Fare eseguire una sostituzione della spina o del

cavo di alimentazione solamente dal produttore

dell’apparecchio o dal suo Centro di Assistenza.

Q Dichiarazione di conformità /

produttore

Noi sottoscritti, Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Germania, dichiariamo qui di

seguito che il presente prodotto è conforme alle

seguenti direttive CE:

Direttiva macchine (98 / 37 / EG)

Direttiva CE Bassa tensione

(2006 / 95 / EG)

Compatibilità elettromagnetica

(2004 / 108 / EG)

Tipo / contrassegno apparecchio:

Parkside Trapano avvitatore a batteria X18V

Bochum, 31.03.2008

Hans Kompernaß

- Direttore -

Con riserva di modifiche tecniche volte al miglioramento del prodotto.

35 NL

Inhoud

Inleiding

Gebruik volgens de bestemming .................................................................................... Pagina 36

Uitrusting ........................................................................................................................... Pagina 37

Inhoud van het pakket ..................................................................................................... Pagina 37

Technische gegevens ....................................................................................................... Pagina 37

Algemene veiligheidsinstructies voor elektrische gereedschappen

Veiligheid op de werkplek ............................................................................................... Pagina 38

Elektrische veiligheid ........................................................................................................ Pagina 38

Veiligheid van personen .................................................................................................. Pagina 39

Zorgvuldige omgang met en gebruik van elektrische apparaten ................................. Pagina 39

Zorgvuldige omgang met en gebruik van accuapparaten ........................................... Pagina 40

Veiligheidsinstructies voor accu-boorschroevendraaier ................................................. Pagina 40

Let op leidingen! ............................................................................................................. Pagina 41

Originele toebehoren en aanvullende apparaten ......................................................... Pagina 41

Vóór de ingebruikname

Accupack laden ............................................................................................................... Pagina 41

Accupack in het apparaat plaatsen / eruit halen .......................................................... Pagina 41

Status van de accu controleren ....................................................................................... Pagina 41

Gereedschappen vervangen .......................................................................................... Pagina 42

Voorselectie draaimoment ............................................................................................... Pagina 42

2-standen aandrijving ...................................................................................................... Pagina 42

Ingebruikname

AAN- / Uitschakelen ........................................................................................................ Pagina 42

Toerental instellen ............................................................................................................ Pagina 42

Draairichting veranderen ................................................................................................. Pagina 43

Tips en trucs ...................................................................................................................... Pagina 43

Onderhoud en reiniging ................................................................................. Pagina 43

Afvalverwerking .................................................................................................... Pagina 44

Informatie

Service .............................................................................................................................. Pagina 44

Conformiteitsverklaring / Fabrikant ................................................................................. Pagina 44

36 NL

Inleiding

Accu-boor- / Schroefmachine X18V

QInleiding

Maak u voor de eerste ingebruikname

vertrouwd met de functies van het appa-

raat en zorg dat u weet hoe u moet

omgaan met elektrische gereedschappen.

Lees hiervoor de volgende gebruiksaanwijzing door.

Berg deze gebruiksaanwijzing zorgvuldig op. Als u

het apparaat aan derden geeft, vergeet dan niet

alle bijbehorende documenten toe te voegen.

Q Gebruik volgens de bestemming

Dit apparaat is bedoeld voor het boren en schroeven

in hout, kunststof en metaal. Gebruik het apparaat

uitsluitend op de voorgeschreven wijze en voor de

aangegeven doeleinden.

Elk ander gebruik of wijziging van het apparaat geldt

als niet in overeenstemming zijnde met het gebruiks-

doel en brengt gevaar voor ongelukken met zich mee.

De fabrikant aanvaardt geen enkele aansprakelijk-

heid voor schade die voortvloeit uit gebruik in strijd

met de bestemming. Het apparaat is niet bedoeld

voor commerciële doeleinden.

In deze gebruiksaanwijzing worden de volgende pictogrammen / symbolen gebruikt:

Lees de gebruiksaanwijzing! Beschermingsklasse II

Waarschuwings- en

veiligheidsinstructies in acht nemen! Boorhouder, Made in Germany

Let op voor elektrische schokken!

Gevaarlijke elektrische spanning –

levensgevaar! Spilblokkering

Explosiegevaar! Boorstand

(voorselectie aandraaimoment)

WWatt (werkvermogen) Draag een veiligheidsbril,

gehoorbescherming, stofmasker en

veiligheidshandschoenen.

n0Gemeten nullasttoerental Houd kinderen en andere personen

uit de buurt, tijdens het gebruik van

het elektrisch gereedschap.

V~Wisselspanning

Stel het apparaat niet bloot aan regen

en vocht. Het binnendringen van water

in een elektrisch apparaat verhoogt

het risico van elektrische schokken.

Ah Ampère (accucapaciteit)

Een beschadigd apparaat, netsnoer

of netstekker betekent levensgevaar

door stroomschokken. Controleer

regelmatig de toestand van het appa-

raat, het netsnoer en de netstekker.

Nm Newtonmeter (aandraaimoment) Dank de verpakking en het apparaat

op een milieu-vriendelijke manier af!

Gelijkstroom

(stroom- en spanningssoort)

37 NL

Q Uitrusting

1 Keuzeschakelaar

2 Waterpas

3 Accu-indicator

4 Draairichtingschakelaar / Vergrendeling

5 AAN- / UIT-schakelaar / Toerentalregeling

6 Bithouder

7 Toets voor de ontgrendeling van de accu

8 Accupack

9 Voorselectie draaimoment

10 Boorhouder

11 Snellader

12 Groene controlelampje

13 Rode controlelampje

Q Inhoud van het pakket

1 Accuboormachine X18V met accupack

2 Dubbele bits

1 Snellader

1 Tas

1 Gebruiksaanwijzing

1 Boekje “Garantie en service”

Q Technische gegevens

X18V Accuboormachine met twee

snelheden / KH3188:

Nominaal toerental: 1e stand: n0 0 - 500 min-1

Nominaal toerental: 2e stand: n0 0 - 1400 min-1

Nominale spanning: 18 V

Wijdte boorhouder: 1,0 - 10 mm

Maximale

boordiameter: staal: 10 mm,

hout: 30 mm

Draaimomentstanden: 1 - 8 Nm

Max. draaimoment: 18 Nm

X18V Accupack / KH3191:

Nominale spanning: 18 V

Capaciteit: 1,5 Ah

Energie-inhoud: 27 Wh

X18V Accusnellader / KH3192:

Primair:

Nominale spanning: 230 V ~ 50 Hz

Nominaal vermogen: 60 W

Secundair:

Nominale spanning: 18 V

Oplaadstroom: 2600 mA

Laadduur: ca. 60 min

Beveiligingsklasse: II / &

Informatie over geluid en trillingen:

Meetwaarden berekend conform EN 60745

Het A-geluidsdrukniveau van het apparaat bedraagt

karakteristiek 66 dB(A). Onzekerheid K=3dB.

Het geluidsniveau tijdens het werken kan boven

77 dB(A) liggen.

Gehoorbescherming dragen!

Totale trillingswaarde (vectortotaal uit drie richtingen)

berekend overeenkomstig EN 60745:

Boren in metaal: trillingsemissiewaarde

ah, D= 1,944 m/s2,

onzekerheid K= 1,5 m/s2,

Schroeven: trillingsemissiewaarde

ah= 2,101 m/s2,

onzekerheid K= 1,5 m/s2.

WAARSCHUWING! Het in deze aanwij-

zingen vermelde trillingsniveau werd gemeten con-

form een in EN 60745 genormeerde meetprocedure

en kan voor de vergelijking met andere apparaten

worden gebruikt.

Het trillingsniveau zal overeenkomstig het gebruik

van het elektrische gereedschap veranderen en

kan in sommige gevallen boven de in deze aanwij-

zingen vermelde waarde liggen. De trillingsbelasting

zou kunnen worden onderschat wanneer het elek-

trische gereedschap regelmatig op een dergelijke

wijze wordt gebruikt.

Opmerking: Voor een nauwkeurige inschatting

van de trillingsdruk tijdens een bepaalde werkperi-

Inleiding

38 NL

ode moet ook rekening worden gehouden met de

tijd waarin het apparaat uitgeschakeld is of wel

loopt, maar niet werkelijk gebruikt wordt. Dit kan

de trillingsdruk over de hele werkperiode aanzien-

lijk verminderen.

Algemene veiligheidsin-

structies voor elektrische

gereedschappen

WAARSCHUWING! Lees alle veilig-

heidsinstructies en aanwijzingen!

Nalatigheden bij de naleving van de veiligheidsin-

structies en aanwijzingen kunnen elektrische schokken,

brand en / of ernstig letsel tot gevolg hebben.

BEWAAR ALLE VEILIGHEIDSTECHNISCHE

INSTRUCTIES EN AANWIJZINGEN OM DEZE

EVENTUEEL LATER TE KUNNEN RAADPLEGEN!

1.Veiligheid op de werkplek

a) Houd het werkbereik schoon en

goed verlicht. Door wanorde en onverlichte

werkbereiken kunnen ongevallen ontstaan.

b) Werk met het apparaat niet

in een explosiegevaarlijke

omgeving met brandbare

vloeistoffen, gassen of stof. Elektrische

gereedschappen veroorzaken vonken die stof

of dampen zouden kunnen ontsteken.

c) Houd kinderen en andere

personen tijdens het gebruik

weg van het elektrische

gereedschap. In geval van afleiding zou u

de controle over het apparaat kunnen verliezen.

2.Elektrische veiligheid

Waarschuwing! Levensgevaar

door elektrische schokken:

a) De netsteker van het apparaat moet in

de contactdoos passen. De steker mag

op geen enkele wijze worden veran-

derd. Gebruik géén adaptersteker in

combinatie met geaarde apparaten.

Ongewijzigde stekers en passende contactdo-

zen verminderen het risico van elektrische

schokken.

b) Vermijd lichaamscontact met geaarde

oppervlakken zoals buizen, verwar-

mingen, fornuizen en koelkasten. Er

bestaat een verhoogd risico voor elektrische

schokken wanneer uw lichaam geaard is.

c)

Stel het apparaat niet bloot aan

regen en vocht.

Het binnendringen

van water in een elektrisch apparaat

verhoogt het risico van elektrische schokken.

d)

Gebruik de kabel nooit ondoel-

matig, bijv. om het apparaat te

dragen, op te hangen of om de

steker uit de con

tactdoos te trekken.

Houd de kabel verwijderd van hitte,

olie, scherpe randen of bewegende

apparaatonderdelen. Verwarde of

beschadigde kabels verhogen het risico van

elektrische schokken.

e) Gebruik alléén verlengkabels die

ook voor het buitenbereik geschikt

zijn wanneer u met een elektrisch

gereedschap in de openlucht werkt.

Het gebruik van een voor het buitenbereik

geschikte kabel vermindert het risico van

elektrische schokken.

f) Wanneer u met een elektrisch ge-

reedschap in een vochtige omgeving

moet werken, dient u een foutstroom-

veiligheidsschakelaar te gebruiken.

Het gebruik van een foutstroom-veiligheids-

schakelaar vermindert het risico van elektrische

schokken.

Inleiding / Algemene veiligheidsinstructies voor elektrische gereedschappen

39 NL

3. Veiligheid van personen

a) Wees steeds opmerkzaam, let op wat

u doet en ga met overleg te werk met

een elektrisch gereedschap. Gebruik

het apparaat niet wanneer u moe

bent of onder de invloed van drugs,

alcohol of medicijnen staat. Een moment

van onachtzaamheid tijdens het gebruik van het

apparaat kan tot ernstig letsel leiden.

b) Draag naast de persoonlijke

veiligheidsuitrusting altijd

een veiligheidsbril. Het dragen

van een persoonlijke veiligheidsuitrusting zoals

stofmasker, slipvaste veiligheidsschoenen, -helm

of gehoorbescherming helpt, al naargelang

het soort en de toepassing van het elektrische

gereedschap, het risico voor letsel te verminderen.

c) Vermijd een ongewenste ingebruik-

name van het apparaat. Waarborg

dat het elektrische gereedschap

uitgeschakeld is voordat u het op de

stroomvoorziening aansluit, in de

hand neemt of draagt. Wanneer u tij-

dens het dragen van het apparaat de vinger

aan de AAN- / UIT-schakelaar hebt of het

apparaat ingeschakeld is, kan dit tot onge-

vallen leiden.

d) Verwijder de instelgereedschappen

of schroefsleutel voordat u het appa-

raat inschakelt. Een gereedschap of sleu-

tel dat/die zich in een draaiend onderdeel van

het apparaat bevindt, kan letsel veroorzaken.

e) Vermijd een abnormale lichaamshou-

ding. Zorg altijd voor een veilige stand

en houd te allen tijde het evenwicht.

Op deze wijze kunt u het apparaat vooral in

onverwachte situaties beter controleren.

f) Draag geschikte werkkleding. Draag

géén wijde kleding of sieraden. Houd

haren, kleding en handschoenen van

bewegende onderdelen verwijderd.

Vlotte kleding, sieraden of haren kunnen door

bewegende onderdelen wordt ingetrokken.

g) Wanneer stofafzuigingsinrichtingen

en -opvanginrichtingen gemonteerd

worden, dient u te waarborgen dat

deze zijn aangesloten en correct

worden gebruikt. Het gebruik van deze

inrichtingen vermindert het gevaar door stof.

4. Zorgvuldige omgang met en

gebruik van elektrische

apparaten

a) Belast het apparaat nooit te zwaar.

Gebruik voor uw werkzaamheden

het daarvoor bestemde gereedschap.

Met het geschikte elektrische gereedschap

werkt u beter en veiliger in het voorgeschreven

vermogensbereik.

b) Gebruik géén elektrisch gereedschap

met een defecte schakelaar. Een elektrisch

gereedschap dat niet meer in- of uitgeschakeld

kan worden, is gevaarlijk en moet worden

gerepareerd.

c) Trek de steker uit de contactdoos voor-

dat u apparaatinstellingen uitvoert,

toebehoren vervangt of het apparaat

weglegt. Hierdoor voorkomt u dat het apparaat

abusievelijk ingeschakeld wordt.

d) Bewaar niet-gebruikte elektrische

gereedschappen buiten het bereik van

kinderen. Laat géén personen met het

apparaat werken die niet vertrouwd

zijn met het apparaat of die deze aan-

wijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer

ze door onervaren personen worden gebruikt.

e) Onderhoud het apparaat zorgvuldig.

Controleer of bewegende apparaat-

onderdelen optimaal functioneren en

niet klemmen en of onderdelen gebro-

ken of zodanig beschadigd zijn dat de

functie van het apparaat belemmerd

wordt. Laat beschadigde onderdelen

vóór het gebruik van het apparaat

repareren. Veel ongelukken zijn terug te

voeren op slecht onderhouden elektrische

apparaten.

f) Houd snijgereedschappen scherp en

schoon. Zorgvuldig gereinigde snijgereed-

schappen met scherpe snijranden gaan minder

Algemene veiligheidsinstructies voor elektrische gereedschappen

40 NL

vaak klemmen en kunnen eenvoudiger worden

geleid.

g) Gebruik elektrisch gereedschap,

toebehoren, hulpgereedschap enz.

overeenkomstig deze aanwijzingen

en zoals het voor dit apparaattype

voorgeschreven is. Houd daarbij re-

kening met de werkomstandigheden

en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen

voor andere dan de bestemde toepassingen

kan tot gevaarlijke situaties leiden.

5. Zorgvuldige omgang met en

gebruik van accuapparaten

a) Laad de accu’s alleen in laadtoestellen

die door de fabrikant worden aanbe-

volen. Voor een laadtoestel dat bestemd is

voor een bepaalde soort accu’s, bestaat

brandgevaar indien u het apparaat met andere

accu‘s gebruikt.

b) Gebruik in elektrische gereedschappen

alléén de daarvoor bestemde accu‘s.

Het gebruik van andere accu’s kan leiden tot

letsel en brandgevaar.

c) Houd niet-gebruikte accu’s verwijderd

van paperclips, munten, sleutels, spij-

kers, schroeven of andere kleine

metalen voorwerpen die de contacten

van de accu zouden kunnen overbrug-

gen. Een kortsluiting tussen de accucontacten

kan leiden tot brand en verbrandingen.

d) WAARSCHUWING! Bij verkeerd

gebruik kan vloeistof uit de accu’s

lekken. Vermijd contact met de vloei-

stof. In geval van contact direct onder

water afspoelen. Wanneer u de vloei-

stof in uw ogen krijgt, dient u boven-

dien een arts te raadplegen. Lekkende

accuvloeistof kan leiden tot huidirritaties of

verbrandingen.

Veiligheidsinstructies voor

accu-boorschroevendraaier

J Beveilig het gereedschap. U werkt veiliger met

een in een spaninrichting of bankschroef vast-

gehouden gereedschap dan wanneer u het

met uw hand vasthoudt.

WAARSCHUWING! GIFTIGE STOFFEN!

J De door de bewerking onstane schadelijke /

giftige stoffen vormen een gevaar voor de

gezondheid van de bedienende persoon of in

de buurt aanwezige personen.

 Draag een veiligheidsbril en een

stofmasker!

J Bewerk géén asbesthoudend materi-

aal. Asbest geldt als kankerverwek-

kend.

J Houd het elektrische gereedschap vast.

Wanneer u schroeven vast- of losdraait, kunnen

kortstondig grote reactiemomenten optreden.

J Schakel het elektrische gereedschap

per omgaande uit wanneer het ge-

reedschap klem raakt. Houd rekening met

hoge reactiemomenten die een terugslag kunnen

veroorzaken. Het elektrische gereedschap

blokkeert wanneer het overbelast wordt of in

het te bewerken werkstuk klemraakt.

WAARSCHUWING! Grijp het elektri-

sche gereedschap alléén aan de ge-

ïsoleerde grepen vast wanneer u

werkzaamheden uitvoert waarbij het

gereedschap verborgen stroomleidin-

gen zou kunnen raken. Het contact met

een spanningvoerende leiding zet ook de me-

talen onderdelen van het elektrische gereedschap

onder spanning en leidt tot een elektrische schok.

J Zet bij werkzaamheden aan het ap-

paraat evenals bij transport of opslag

de draairichtingsschakelaar in de

middenstand (blokkering). Zo voorkomt

u dat het elektrische gereedschap abusievelijk

wordt ingeschakeld.

Algemene veiligheidsinstructies... / Vóór de ingebruiknameAlgemene veiligheidsinstructies voor elektrische gereedschappen

41 NL

Q Let op leidingen!

c GEVAAR!

Controleer eerst dat u niet op een

stroom-, gas- of waterleidingen boort,

als u met een elektrisch gereedschap

werkt. Controleer zo nodig met een leiding-

zoeker, voordat u in een muur gaat boren of

slijpen.

Q Originele toebehoren en

aanvullende apparaten

J Gebruik alleen toebehoren en aanvul-

lende apparaten die in de gebruiks-

aanwijzing staan aangegeven.

Het gebruik van andere inzetgereedschappen

of andere toebehoren dan degene die aanbe-

volen zijn in de gebruiksaanwijzing, kan letsel-

gevaar voor u betekenen.

QVóór de ingebruikname

Q Accupack laden

J Trek voor het reinigen en onderhoud van het

laadapparaat of de accupack altijd de netstek-

ker uit het stopcontact.

Opmerking! Een nieuwe of lang niet gebruikte

accupack, moet eerst voor gebruik worden

opgeladen.

De volledige capaciteit bereikt de accupack pas

na circa 3-5 laadcycli.

m OPGELET! Trek altijd de netstekker uit het stop-

contact, voordat u de accupack uit het laad-appa-

raat haalt resp. op de lader plaatst.

J Laad het accupack nooit als de omgevingstem-

peratuur lager is dan 10 °C of hoger is dan

40 °C.

1. Plaats het accupak 8 in het snellaadstation

11 (zie afb. C).

2. Steek de netstekker in het stopcontact. Het rode

controlelampje 13 branden en geeft het begin

van het laadproces weer. Het rode controle-

lampje 13 gaat uit zodra de accupack is

opgeladen.

3. Het groene controlelampje 12 geeft aan dat

het laadproces is afgesloten en de accupack 8

kan worden gebruikt.

J Laad een accupack nooit onmiddellijk voor de

tweede keer na het snellaadproces op. Er bestaat

dan het gevaar dat de accupack te ver wordt

doorgeladen, waardoor de levensduur van de

accu en het laadapparaat afneemt.

j Schakel het laadapparaat tussen twee opeen-

volgende laadprocessen minstens 15 minuten

uit. Trek daarvoor de stekker uit het stopcontact.

Q Accupack in het apparaat

plaatsen / eruit halen

Controleer eerst of het apparaat is uitgeschakeld

voordat u de accu gebruikt.

Het gebruik van een accu in een elektrisch

gereedschap dat ingeschakeld is, kan tot

ongelukken leiden.

Accupack plaatsen:

j Zet de draairichtingschakelaar 4 op de stand

vergrendeling en laat de accupack 8 in de

handgreep klikken.

Accupack eruit halen:

j Druk tegelijkertijd de beide toetsen aan de

zijkant in, om de accu te ontgrendelen 6

en

haal de accupack uit het apparaat.

Q Status van de accu controleren

j Druk hiervoor op de toets (zie ook afb. D) bij het

display van de accu 3. De restcapaciteit

wordt weergegeven.

Algemene veiligheidsinstructies... / Vóór de ingebruikname

42 NL

Q Gereedschappen vervangen

Uw accuboormachine beschikt over een volledige

automatische asvergrendeling en is met een

eenhulsige boorhouder „Made in Germany“ uit-

gerust .

Bij een stilstaande motor wordt de aandrijfas ver-

grendeld, zodat de snelspanhouder 10 door draaien

kan worden geopend .

Nadat u het gewenste gereedschap hebt ingezet

en door het draaien van de boorhouder hebt

vastgezet, kunt u onmiddellijk weer verder werken.

De asvergrendeling wordt automatisch ontgrendeld

bij het starten van de motor (druk op de AAN- /

UIT-schakelaar 5).

Q Voorselectie draaimoment

U kunt via de voorselectie draaimoment 9 de draai-

kracht instellen. De draaimomentniveaus regelen

het bereik tot circa 8 Nm.

Is de ingestelde draaikracht bereikt, scheidt de kop-

peling de aandrijving. Daardoor kunt u schroeven

in een vooraf bepaalde diepte erin schroeven, ideaal

voor bijvoorbeeld seriematige schroefverbindingen.

j Selecteer een lager niveau voor kleine schroeven,

zachte materialen.

j Selecteer een hoger niveau voor grote schroeven,

harde materialen, resp. bij het eruit draaien

van schroeven.

j Selecteer voor boorwerkzaamheden de boor-

stand, door de voorselectie van het draaimo-

ment op deze stand in te stellen .

j Schuif voor boorwerkzaamheden de keuze-

schakelaar 1 ook naar voren (stand: 2).

Q 2-standen aandrijving

c VOORZICHTIG! Bedien de standenschake-

laar 1 alléén wanneer het apparaat stilstaat.

In het andere geval dreigt gevaar voor schade aan

het apparaat.

In de 1e stand (keuzeschakelaar 1 op

stand: 1)

bereikt u een toerental van circa 500 min-1 en een

hoog draaimoment. Deze instelling is geschikt voor

alle schroefwerkzaamheden, maar ook voor het

gebruik van toebehoren.

In de 2e stand (keuzeschakelaar 1 op

stand: 2)

bereikt u een toerental van circa 1400 min-1 voor

het uitvoeren van boorwerkzaamheden.

QIngebruikname

Q AAN- / Uitschakelen

c VOORZICHTIG! Plaats het apparaat alléén

uitgeschakeld op de schroef. Draaiende gereed-

schappen kunnen wegglijden. Lichamelijk letsel en

schade aan het werkstuk zouden het gevolg kun-

nen zijn.

Inschakelen:

j Druk voor de ingebruikname van het apparaat

op de AAN- / UIT-schakelaar 5 en houd deze

ingedrukt.

Uitschakelen:

j Als u het apparaat wilt uitschakelen dient u de

AAN- / UIT-schakelaar 5 los te laten.

Q Toerental instellen

De AAN- / UIT-schakelaar 5 beschikt over een

vari-abele toerentalregeling.

j Als u de AAN- / UIT-schakelaar 5 indrukt

verhoogt u het toerental.

Opmerking: De geïntegreerde motorrem brengt

het toerental snel tot stilstand - ideaal voor bijvoor-

beeld seriematige schroefverbindingen.

Vóór de ingebruikname / Ingebruikname

43 NL

Q Draairichting veranderen

j Verander de draairichting, door de draairich-

tingschakelaar 4 naar rechts resp. naar links

te drukken.

Q Tips en trucs

N eem bij het schroeven in hout, metaal en

andere materialen strikt de onderstaande

punten in acht:

j Controleer vóór de werking of de schroefbit of

boor correct is aangebracht, dat wil zeggen of

deze gecentreerd in de boorhouder is bevestigd.

j De schroefbits zijn met maat en vorm geken-

merkt. Als u niet zeker bent probeer dan eerst

of de bit zonder speling in de schroefkop past.

Draaimoment:

j Vooral kleinere schroeven en bits kunnen

worden beschadigd, als u een te hoog draai-

moment of / en een te hoog toerental op de

machine instelt.

Snelle schroefbeweging:

j Bijzonder hoge draaimomenten ontstaan bij-

voorbeeld bij metalen schroefverbindingen met

gebruik van steeksleutelinzetstukken. Selecteer

een laag toerental.

Langzame schroefbeweging:

j Schroef hierbij echter ook op een laag toerental,

om bijvoorbeeld het oppervlak van het hout bij

het contact met de metalen schroefkop niet te

beschadigen. Gebruik geen verzinkboor.

Neem bij het boren in hout, metaal en

andere materialen strikt de onderstaan-

de punten in acht:

j Gebruik bij een boor met een kleine diameter

een hoog toerental en bij een boor met een

grote diameter een laag toerental.

j Selecteer bij harde materialen een laag toeren-

tal en bij zachte materialen een hoog toerental.

j Borg of bevestig het (indien mogelijk) werkstuk

in een kleminrichting.

j Markeer de plaats waar geboord moet worden

met een center of een spijker en selecteer voor

het aanboren een laag toerental.

j Trek de draaiende boor regelmatig uit het

boorgat om spanen of zaagsel te verwijderen

en de boor te koelen.

Boren in metaal:

j Gebruik metaalboren (HSS). Voor het beste re-

sultaat moet de boor met olie worden gekoeld.

Metaalboren kunnen ook worden gebruikt

voor het boren in kunststof.

Boren in steen:

j Gebruik een hardmetalen steenboor.

Boren in hout:

j Gebruik een houtboor met centerspits. Voor

diepe boringen gebruikt u een “Slangschroef-

boor” en voor boorgaten met een grote diameter

gebruikt u een Forstner-boor. Kleine schroeven

in zacht hout kunnen ook zonder voorboren

erin worden geschroefd.

QOnderhoud en reiniging

c VOORZICHTIG! Zet de draairichtingsscha-

kelaar 3 vóór alle werkzaamheden aan het

apparaat, zoals bijv. gereedschapswissel of

onderhoud, maar ook tijdens het transport of

bij de opslag van het apparaat, in de midden-

stand. Bij abusievelijke bediening van de AAN- /

UIT-schakelaar 4 bestaat anders gevaar voor

letsel.

Trek vóór alle reinigings- en onderhoudswerkzaam-

heden de netsteker uit de contactdoos en verwijder

de accu.

De accuboormachine is onderhoudsvrij.

j Het apparaat moet steeds schoon, droog en

vrij van olie of andere smeermiddelen zijn.

j Reinig het apparaat direct na beëindiging van

de werkzaamheden.

j Er mogen géén vloeistoffen in het apparaat

dringen. Gebruik een doek voor het reinigen van

Ingebruikname / Onderhoud en reiniging

44 NL

de behuizing. Gebruik nooit benzine, oplos-

middelen of reinigingsmiddelen die de kunst-

stof aantasten.

QAfvalverwerking

De verpakking bestaat uitsluitend uit

milieuvriendelijke materialen. Dank het

apparaat af bij de lokale recycleplaatsen.

Gooi elektrische gereedschappen

nietbij het huisvuil!

Conform de Europese Richtlijn 2002 / 96 / EG

betreffende afgedankte elektrische en elektronische

apparaten en de vertaling hiervan in nationaal

recht moeten afgedankte elektrische apparaten

gescheiden worden ingezameld en worden ingezet

voor milieuvriendelijk hergebruik.

Defecte of afgedankte accu’s moeten conform

Richtlijn 91 / 157 / EEC worden gerecycled.

Lees hiervoor ook de speciale veiligheidsvoorschrif-

ten voor het laadapparaat en de accupack.

Dank de accu en / of apparaat via de desbetref-

fende verzamelplaatsen af.

Informeer bij uw gemeentereinigingsdienst naar de

mogelijkheden voor het afvoeren van het afge-

dankte apparaat.

QInformatie

Q Service

Het serviceadres voor uw land vindt u in het

garantiedocument.

J Laat uw apparaten door het servicepunt of een

gekwalificeerd vakpersoneel en alléén met ori-

ginele onderdelen repareren. Op deze wijze

wordt gewaarborgd dat de veiligheid van het

apparaat behouden blijft.

J Laat de steker of de aansluitleiding altijd door

de fabrikant van het apparaat of door diens

technische dienst repareren.

Q Conformiteitsverklaring /

Fabrikant

Wij, Kompernaß GmbH, Burgstr. 21, 44867 Bochum,

Duitsland, verklaren hiermee voor dit product de

overeenstemming met de volgende EG-richtlijnen:

Machinerichtlijn

(98 / 37 / EG)

EU-laagspanningsrichtlijn

(2006 / 95 / EG)

Elektromagnetische tolerantie

(2004 / 108 / EG)

Type / Apparaatbeschrijving:

Parkside Accu-boor- / Schroefmachine X18V

Bochum, 31.03.2008

Hans Kompernaß

- Bedrijfsleider -

Technische veranderingen in kader van doorontwikkeling blijven

voorbehouden.

Onderhoud en reiniging / Afvalverwerking / Informatie

45 PT

Conteúdo

Introdução

Utilização correcta .......................................................................................................... Página 46

Equipamento ................................................................................................................... Página 47

Volume de fornecimento .................................................................................................. Página 47

Dados técnicos ................................................................................................................. Página 47

Indicações de segurança gerais para ferramentas eléctricas

Segurança no local de trabalho .......................................................................................... Página 48

Segurança eléctrica ......................................................................................................... Página 48

Segurança pessoal .......................................................................................................... Página 49

Manuseamento e utilização cuidada de ferramentas eléctricas .................................. Página 49

Manuseamento e utilização cuidadosos de aparelhos sem fio ................................... Página 50

Indicações de segurança para aparafusadora sem fio ................................................ Página 50

Atenção cabos! ............................................................................................................... Página 51

Aparelhos adicionais e acessórios de origem ............................................................... Página 51

Antes da utilização

Carregar conjunto de baterias ....................................................................................... Página 51

Colocar / retirar conjunto de baterias no aparelho ....................................................... Página 51

Verificar o estado da bateria .......................................................................................... Página 51

Substituir ferramenta ........................................................................................................ Página 52

Pré-selecção do binário ................................................................................................... Página 52

Engrenagem de 2 velocidades ....................................................................................... Página 52

Colocação em funcionamento

Ligar / desligar ................................................................................................................ Página 52

Ajustar velocidade ........................................................................................................... Página 52

Mudar de direcção de rotação ...................................................................................... Página 53

Sugestões ......................................................................................................................... Página 53

Manutenção e limpeza .................................................................................... Página 53

Eliminação ..................................................................................................................... Página 54

Informações

Assistência ........................................................................................................................ Página 54

Declaração de conformidade /fabricante ......................................................................... Página 54

46 PT

Aparafusadora com acumulador

X18V

QIntrodução

Antes da primeira colocação em funcio-

namento familiarize-se com as funções

do aparelho e informe-se acerca do

mnuseio correcto com as ferramentas eléctricas.

Leia o seguinte manual de instruções. Guarde bem

este manual. Ao entregar o aparelho a terceiros

também entregue todos os documentos.

Q Utilização correcta

Este aparelho é concebido para furar e aparafusar

em madeira, material sintético e metal. Utilize o

aparelho apenas como descrito e nas áreas de

aplicação indicadas.

Qualquer outra utilização ou alteração do aparelho

é tida como incorrecta e acarreta perigo de aci-

dentes graves. O fabricante não se responsabiliza

por quaisquer danos causados por uma utilização

incorrecta. Não é destinado para a utilização

comercial.

Introdução

Neste manual de instruções são utilizados os seguintes símbolos / gráficos:

Ler o manual de instruções! Classe de protecção II

Considerar as indicações de aviso e

de segurança! Mandril de brocas, Fabricado

na Alemanha

Perigo de choque eléctrico! Tensão

eléctrica perigosa – perigo de morte! Retenção do fuso

Perigo de explosão! Nível de perfuração

(pré-selecção do binário)

WWatt (Potência efectiva) Utilize uns óculos de protecção, protec-

tor de ouvidos, máscara de protecção

contra o pó e luvas de protecção.

n0Medição da rotação ao ralenti Mantenha as crianças e outras

pessoas afastadas durante a

utilização da ferramenta eléctrica.

V~Volt (tensão alternada)

Mantenha o aparelho afastado de

chuva ou humidade. A penetração

da água no aparelho eléctrico eleva

o risco de um choque eléctrico.

Ah Amperios (Capacidad de la batería)

Um aparelho, um cabo de rede ou uma

ficha de rede danificados significam

perigo de morte provocado por um

choque eléctrico. Controle regular-

mente o estado do aparelho, cabo

de rede ficha de rede.

Nm Newton metro (binário) Elimine a embalagem e o aparelho

de forma adequada!

Corrente contínua

(tipos de corrente e tensão)

47 PT

Introdução

Q Equipamento

1 Interruptor selectivo de velocidades

2 Nível de bolha

3 Botão estado da bateria / LED do visor da bateria

4 Conversor da direcção rotativa / bloqueio

5 Interruptor LIGAR / DESLIGAR / regulação da

rotação

6 Conjunto de brocas

7 Botão para desbloqueio da bateria

8 Conjunto de baterias

9 Pré-selecção do binário

10 Mandril de brocas

11 Aparelho de carregamento rápido

12 LED verde do controlo de carga

13 LED vermelho do controlo de carga

Q Volume de fornecimento

1 Aparafusadeira a bateria X18 V com

conjunto de bateria

2 Brocas duplas

1 Aparelho de carregamento rápido

1 Bolsa

1 Manual de instruções

1 Caderno “Garantia e assistência“

Q Dados técnicos

X18V Aparafusadeira a bateria de 2

velocidades / KH3188:

Velocidade nominal: 1. Velocidade

n0 0 - 500 min-1

Velocidade nominal: 2. Velocidade

n0 0 - 1400 min-1

Tensão nominal: 18 V

Largura da broca do

mandril: 1,0 - 10 mm

Diâmetro máximo

da perfuração: Aço: 10 mm,

Madeira: 30 mm

Níveis dos binários: 1 - 8 Nm

Binário máx.: 18 Nm

X18V Conjunto de baterias / KH3191:

Tensão nominal: 18 V

Capacidade: 1,5 Ah

Quantidade de energia: 27 Wh

X18V Aparelho de carregamento rápido

da bateria / KH3192:

Primário:

Tensão nominal: 230 V ~ 50 Hz

Potência nominal: 60 W

Secundário:

Tensão nominal: 18 V

Corrente de carregamento: 2600 mA

Duração do carregamento: aprox. 60 min

Classe de protecção: II / &

Informação sonora/vibratória

Valores determinados segundo EN 60745.

O nível de pressão sonora do aparelho avaliada

com A é tipicamente 66 dB(A). Tolerância K=3 dB.

O nível sonoro pode exceder 77 dB (A) durante a

utilização.

Utilizar protecção de ouvidos!

Valores de vibração total (soma de vectores de três

direcções) determinados segundo EN 60745:

Perfurar metal: Valor de emissão de vibração

ah, D= 1,944 m / s2,

tolerância K= 1,5 m / s2,

Aparafusar: Valor de emissão de vibração

ah= 2,101 m / s2,

tolerância K= 1,5 m / s2.

AVISO! O nível de ruído indicado nas instru-

ções foi medido através de um processo de medi-

ção segundo a norma EN 60745 e pode ser utili-

zado para fins comparativos de aparelhos.

O nível de ruído altera de acordo com a aplica-

ção da ferramenta eléctrica, excedendo, em al-

guns casos, o valor indicado. O grau de vibração

pode ser subestimado quando a ferramenta é utili-

zada frequentemente desta forma.

48 PT

Introdução / Indicações de segurança gerais para ferramentas eléctricas

Nota: Para uma avaliação exacta do grau de

vibração durante um determinado período de tra-

balho, deve-se também ter em conta os períodos

de tempo em que o aparelho está desligado ou

está ligado, mas não está a ser utilizado. Isto pode

reduzir significativamente o grau de vibração

durante o período total de trabalho.

Indicações de segurança

gerais para ferramentas

eléctricas

AVISO! Leia todas as indicações de

segurança e instruções!

A inobservância das indicações de segurança

e instruções pode conduzir a choques eléctricos,

incêndios e / ou ferimentos graves.

GUARDE TODAS AS INDICAÇÕES DE

SEGURANÇA E INSTRUÇÕES PARA CONSULTA

FUTURA!

1.Segurança no local de trabalho

a) Mantenha o seu local de trabalho

limpo e bem iluminado. A desordem e a

má iluminação da área de trabalho podem

provocar acidentes.

b) Não utilize o aparelho em

áreas potencialmente explo-

sivas, nas quais se encontrem

líquidos, gases ou poeiras inflamá-

veis. As ferramentas eléctricas produzem

faíscas que podem inflamar as poeiras ou os

vapores.

c) Não deixe que crianças ou

quaisquer outras pessoas se

aproximem quando utilizar

a ferramenta eléctrica. Se se distrair

pode perder o controlo do aparelho.

2.Segurança eléctrica

Evite o perigo de vida

por choque eléctrico:

a)

A ficha de ligação do aparelho tem de

estar em conformidade com a tomada.

A ficha não deve ser alterada, de forma

alguma. Não utilize fichas adaptadoras

com aparelhos protegidos por ligação à

terra.

As fichas não sujeitas a modificações e as

r

espectivas tomadas reduzem o risco de

choque eléctrico.

b) Evite o contacto físico com superfícies

ligadas à terra tais como tubos,

aquecedores, fogões e frigoríficos.

Se o seu corpo estiver ligado à terra, existe

um risco elevado de choque eléctrico.

c) Mantenha o aparelho afas-

tado de chuva ou humidade.

A penetração da água no aparelho

eléctrico aumenta o risco de choque eléctrico.

d) Não use o cabo para fins

inadequados, como para

transportar o aparelho, para

o pendurar ou para puxar a ficha da

tomada. Mantenha o cabo afastado do

calor, óleos, arestas afiadas ou peças

móveis do aparelho. Um cabo danificado

ou mal enrolado aumenta o risco de um cho-

que eléctrico.

e) Quando trabalhar com um aparelho

eléctrico ao ar livre, utilize apenas

extensões que sejam adequadas

para áreas exteriores. A utilização de

uma extensão destinada a áreas exteriores

diminui o risco de choque eléctrico.

f) Se não for possível evitar a utilização

da ferramenta eléctrica num ambiente

húmido, utilize um disjuntor de corrente

49 PT

Indicações de segurança gerais para ferramentas eléctricas

de avaria. A utilização de um disjuntor de

corrente de avaria reduz o risco de choque

eléctrico.

3. Segurança pessoal

a) Seja prudente, preste sempre atenção

àquilo que está a fazer e utilize a fer-

ramenta eléctrica de forma sensata.

Não utilize o aparelho quando estiver

cansado ou sob a influência de drogas,

álcool ou medicamentos. Mesmo um pe-

queno descuido, durante a utilização do apa-

relho, pode causar ferimentos graves.

b) Utilize equipamento de pro-

tecção individual e nunca se

esqueça dos óculos de pro-

tecção. A utilização de equipamento de pro-

tecção individual como máscara anti-poeiras,

calçado de protecção anti-derrapante, capa-

cete ou protecção auditiva, conforme o tipo e

a aplicação da ferramenta eléctrica, diminui o

risco de ferimentos.

c) Evite uma colocação em funciona-

mento acidental. Certifique-se de

que a ferramenta eléctrica está desli-

gada, antes de a ligar à fonte de ali-

mentação, levantar ou transportar.

Se, durante o transporte do aparelho, tiver

colocado o dedo no interruptor LIGAR /

DESLIGAR ou se o aparelho estiver ligado,

este pode causar acidentes.

d)

Afaste a ferramenta de ajuste ou a cha-

ve de porcas, antes de ligar o aparelho.

Uma ferramenta ou chave que esteja colocada

numa peça rotativa do aparelho pode causar

ferimentos.

e) Evite uma postura anormal do corpo.

Certifique-se de que se encontra

numa posição estável e mantenha

sempre o equilíbrio. Desta forma, pode

controlar melhor o aparelho, particularmente

em imprevistos.

f) Use vestuário adequado. Não utilize

roupas largas ou bijutaria.

Mantenha o cabelo, a roupa e as luvas

afastados de peças móveis. O vestuário

largo, a bijutaria ou os cabelos compridos

podem ficar presos nas peças móveis.

g) Quando montar dispositivos de aspi-

ração ou recolha de poeiras, certifi-

que-se de que estes estão bem ligados

e são utilizados correctamente. A utili-

zação destes dispositivos diminui a existência

de perigos potenciados por poeiras.

4.Manuseamento e utilização

cuidada de ferramentas

eléctricas

a) Não sobrecarregue o aparelho. Utilize

a ferramenta eléctrica mais adequa-

da para o seu trabalho. Trabalhará

melhor e de forma mais segura se utilizar a fer-

ramenta eléctrica adequada à respectiva área

de trabalho.

b) Não utilize ferramentas eléctricas,

cujo interruptor esteja avariado. Uma

ferramenta eléctrica que não possa mais ser

ligada ou desligada constitui perigo e tem de

ser reparada.

c) Retire a ficha da tomada antes de

efectuar ajustes no aparelho, trocar

acessórios ou quando deixar de utili-

zar o aparelho. Esta medida de segurança

impede o arranque involuntário do aparelho.

d) Mantenha as ferramentas eléctricas

que não estejam a ser utilizadas fora

do alcance das crianças. Não deixe

que pessoas que não estejam fami-

liarizadas com o aparelho, ou que

não tenham lido estas instruções, o

utilizem. As ferramentas eléctricas são peri-

gosas, quando manuseadas por pessoas inex-

perientes.

e) Trate do aparelho com cuidado. Veri-

fique se as peças móveis do aparelho

funcionam correctamente, se não

ficam encravadas e se estão partidas

ou danificadas a ponto de prejudicar

o bom funcionamento do aparelho.

Repare as peças danificadas antes

50 PT

Indicações de segurança gerais para ferramentas eléctricas

da utilização do aparelho. Muitos aci-

dentes ocorrem devido à má manutenção das

ferramentas eléctricas.

f) Mantenha a ferramenta de corte

afiada e limpa. Ferramentas de corte bem

tratadas com gume afiado ficam encravadas

com menor regularidade e podem ser utiliza-

das mais facilmente.

g) Utilize a ferramenta eléctrica, aces-

sórios, ferramentas de aplicação,

etc. de acordo com estas instruções

e tal como é indicado para este tipo

específico de aparelho. Tenha em

atenção as condições de trabalho e

a actividade que vai desempenhar.

A utilização de ferramentas eléctricas para

outras aplicações que não as previstas, pode

originar situações de perigo.

5. Manuseamento e utilização

cuidadosos de aparelhos sem fio

a) Carregue as baterias apenas nos car-

regadores recomendados pelo fabri-

cante. Num carregador apropriado para um

tipo específico de bateria, existe o risco de in-

cêndio, se este for utilizado com outras baterias.

b) Utilize apenas nos aparelhos eléctricos

as baterias previstas para o efeito. O

uso de outras baterias pode representar perigo

de ferimentos e de incêndio.

c) Mantenha a bateria não utilizada

afastada de clips, moedas, chaves,

pregos, parafusos ou outros objectos

metálicos pequenos, pois estes podem

originar uma ligação em ponte dos

contactos. Um curto-circuito entre contactos de

bateria pode causar queimaduras ou incêndio.

d) AVISO! Se a bateria estiver a ser

incorrectamente utilizada, esta poderá

verter. Nesse caso, evite o contacto.

Em caso de contacto acidental, lavar

bem com água. Se este líquido entrar

em contacto com os olhos, dirijase

imediatamente a um médico. O líquido

vertido da bateria pode provocar irritações na

pele ou queimaduras.

Indicações de segurança

para aparafusadora

sem fio

J Fixe a peça de trabalho. Uma peça de trabalho

fixa mediante dispositivos de fixação ou um

torno de bancada estará mais segura do que

se for fixa com a sua mão.

AVISO! POEIRAS TÓXICAS!

J As poeiras nocivas / tóxicas resultantes do tra-

balho colocam em perigo a saúde do operante

ou das pessoas que se encontrarem nas proxi-

midades.

Use óculos de protecção e máscara

anti-pó!

J Não trabalhe material que contenha

amianto. O amianto é cancerígeno.

J Fixe a ferramenta eléctrica. Ao apertar

e soltar os parafusos podem ocorrer brevemente

elevados binários de reacção.

J Desligue imediatamente a ferramenta

eléctrica quando a ferramenta de

aplicação bloquear. Esteja atento aos

elevados binários de reacção que originam um

rebate. A ferramenta de aplicação bloqueia

quando a ferramenta eléctrica está sobrecarre-

gada ou quando engata na peça a trabalhar.

AVISO! Segure a ferramenta eléctrica

apenas nas superfícies isoladas do

punho, enquanto realiza trabalhos

nos quais a ferramenta de aplicação

pode atingir cabos eléctricos torcidos.

O contacto com um cabo condutor de tensão

coloca também as peças metálicas da ferramenta

eléctrica sob tensão e pode conduzir a um

choque eléctrico.

J Durante os trabalhos no aparelho,

bem como aquando do transporte e

armazenamento, coloque o inversor

do sentido de rotação na posição in-

termédia (bloqueio). Desta forma, evita

um arranque acidental da ferramenta eléctrica.

51 PT

Indicações de segurança gerais para ferramentas eléctricas / Antes da utilização

Q Atenção cabos!

c PERIGO!

Certifique-se de que não entra em

contacto com cabos de electricidade,

gás ou de tubos de água quando esti-

ver a trabalhar com uma ferramenta

eléctrica. Se necessário, verifique com um

localizador de cabos antes de perfurar ou

abrir uma parede.

Q Aparelhos adicionais

e acessórios de origem

J Utilize apenas acessórios e aparelho

adicionais que estão mencionados no

manual de instruções.

A utilização de outras ferramentas eléctricas

ou acessórios do que os recomendados no

manual de instruções pode significar perigo

de ferimentos para si.

QAntes da utilização

Q Carregar conjunto de baterias

J Retire sempre a ficha de rede antes da limpeza

ou da manutenção do aparelho de carrega-

mento ou do conjunto de baterias.

Nota! Um conjunto de baterias novo ou há muito

tempo inutilizado deve ser carregado antes da pri-

meira utilização.

O conjunto de baterias alcança a sua capacidade

completa após aprox. 3-5 cíclos de carregamento.

m CUIDADO! Retire sempre a ficha de rede

antes de colocar ou retirar o conjunto de baterias.

J Nunca carregue o conjunto de baterias se a

temperatura ambiente for inferior a 10 °C ou

superior a 40 °C .

1. Insira o conjunto da bateria 8 no carregador

rápido 11 (ver Fig. C).

2. Encaixe a ficha de rede na tomada. O LED

vermelho do controlo de carga aceso 13 indica

o inicío do processo de carregamento. O LED

vermelho do controlo de carga 13 apaga logo

qua o conjunto de baterias estiver carregado.

3. O LED verde de controlo de carga 12 sinaliza

que o processo de carregamento terminou e

que o conjunto de baterias 8 está operacional.

J Nunca carregue um conjunto de baterias, uma

segunda vez, imediatamente após o procedi-

mento do carregamento rápido. Existe perigo

de que o conjunto de baterias seja sobrecarre-

gado, e dessa forma diminui a vida útil da

bateria e do aparelho de carregamento.

j Desligue o aparelho de carregamento entre os

processos sequenciais durante, no mínimo,

15 minutos. Para isso, retire a ficha da tomada.

Q Colocar / retirar conjunto

de baterias no aparelho

Certifique-se de que o aparelho está desligado

antes de aplicar a bateria.

A aplicação de uma bateria numa ferramenta eléc-

trica que se encontra ligada pode causar acidentes.

Colocar conjunto de baterias:

j Coloque o conversor da direcção rotativa 4

para a posição bloqueio e deixe o conjunto

de baterias 8 encaixar na pega.

Retirar conjunto de baterias:

j Pressione simultaneamente os botões laterais

para desbloqueio 6 e retire o conjunto de

baterias.



Q Verificar o estado da bateria

j Para tal, prima o botão (ver fig. D) no LED do

visor da bateria 3. A potência residual é

respectivament e indicada.

52 PT

Antes da utilização / Colocação em funcionamento

Q Substituir ferramenta

A sua aparafusadeira a bateria tem uma retenção

do fuso automática e está equipada com um

mandril de broca revestido „Made in Germany“

de .

No caso da paragem do motor a cablagem de

accionamento é bloqueada, de forma a que possa

abrir o mandril de broca rápido 10 rodando .

Depois de ter aplicado a ferramenta desejada e

apertando-a com o mandril de broca pode con-

tinuar a trabalhar. A retenção do fuso solta-se auto-

maticamente com o arranque do motor (activação

do interruptor LIGAR / DESLIGAR 5).

Q Pré-selecção do binário

Pode ajustar a força de torqeu através da pré-selec-

ção do binário 9. Os níveis do binário regularizam

a área até aprox. 8 Nm.

Se a força de tracção ajustada for alcançada, o

engate separa o accionamento. Dessa forma, pode

aparafusar parafusos numa profundidade préde-

terminada ideal para, p.ex., uniões roscadas em

série.

j Seleccione um nível mais baixo para parafusos

pequenos, materiais macios.

j Seleccione um nível elevado para parafusos

grandes, materiais duros ou ao desaparafusar

os parafusos.

j Seleccione, para trabalho de perfurações, o

nível de furo ao ajustar a pré-selecção do biná-

rio para a posição.

j Para trabalho de perfurações desloque o inter-

ruptor selectivo das velocidades 1 para a

frente (posição: 2).

Q Engrenagem de 2 velocidades

m CUIDADO! Accione o selector de velocidades

1 apenas com o aparelho imobilizado.

Caso contrário, o aparelho pode ser danificado.

Na primeira velocidade (interruptor se-

lectivo das velocidades 1 na posição: 1)

alcança uma rotação de aprox. 500 min-1 e um

binário elevado. Este ajuste apropria-se para todos

os trabalhos de aparafusar, mas também para a

utilização de acessórios.

Na primeira velocidade (interruptor se-

lectivo das velocidades 1 na posição: 2)

alcança uma rotação de aprox. 1400 min-1 para

efectuar trabalho de perfuração.

QColocação em funcionamento

Q Ligar / desligar

m CUIDADO! Coloque o aparelho desligado

sobre o parafuso. As ferramentas de aplicação

rotativas podem escorregar. Por conseguinte, o

operador pode ferir-se e a peça de trabalho

danificar-se.

Ligar:

j Para colocação em funcionamento do aparelho

prima o interruptor LIGAR / DESLIGAR 5 e

mantenha-o premido.

Desligar:

j Solte o interruptor LIGAR / DESLIGAR para

desligar o aparelho 5.

Q Ajustar velocidade

O interruptor LIGAR / DESLIGAR 5 dispões de

uma regulação variável da velocidade.

j Ao primir o interruptor LIGAR / DESLIGAR 5

aumenta a rotação.

Nota: O travão do motor integrado trata para

uma paragem rápida - ideal para, por exemplo,

uniões roscadas em série.

53 PT

Colocação em funcionamento / Manutenção e limpeza

Q Mudar de direcção de rotação

j Mude a direcção de rotação, premindo o con-

versor da direcção de rotação 4 para a direita

ou para a esquerda.

Q Sugestões

Ao aparafusar em madeira, metal ou

outros materiais deve considerar:

j Antes do funcionamento verifique se a broca

ou o parafuso está correctamente colocado,

isto quer dizer se está centrado no mandril de

broca.

j Brocas de aparafusar estão identificadas com

as suas medidas e a forma. Se não tiver a cer-

teza experimente sempre primeiro se a broca

assenta sem folga na cabeça do parafuso.

Binário:

j Especialmente brocas e parafusos pequenos

podem ficar danificados se tiverem um binário

demasiado elevado ou / e ajustar uma rotação

demasiadamente elevada na máquina.

Caso duro de aparafusamento:

j Binários extremamente elevados originam-se,

por exemplo, nas uniões metálicas roscadas

utilizando aplicadores de chaves de caixa.

Seleccione uma rotação mais baixa.

Caso macio de aparafusamento:

j Aparafuse também aqui com uma rotação

reduzida, para não danificar, por exemplo, a

superfície de madeira no contacto com a ca-

beça do parafuso em metal. Utilize uma fresa.

Ao aparafusar em madeira, metal ou

outros materiais deve considerar:

j Utilize no caso de um diâmetro de broca pe-

queno uma rotação elevada e no caso de um

diâmetro de broca grande uma rotação baixa.

j Seleccione uma rotação baixa em matérias du-

ros e uma rotação alta em materiais macios.

j Segure e fixe (se possível) a peça a ser traba-

lhada numa ferramenta de fixação.

j Marque o ponto onde pretende furar com um

ponto de centragem ou um prego e seleccione

para iniciar o furo numa rotação baixa.

j Puxe a broca rotativa várias vezes do buraco

para remover aparas ou pó de perfuração e

para ventilá-lo.

Furar em metal:

j Utilize uma broca de metal (HSS). Para melho-

res resultados deverá arrefecer a broca com

óleo. Também pode utilizar a broca de metal

para perfurar material sintético.

Furar em pedra:

j Utilize uma broca de pedra revestida a mate-

rial duro.

Furar em madeira:

j Utilize uma broca de madeira com ponto de

centragem, para furos fundos utilize uma

„Broca para madeira”, para diâmetros de fu-

ros grandes utilize uma broca com ponto de

centragem. Pode aparafusar directamente os

parafusos pequenos em madeira macia sem

pré-perfuração.

QManutenção e limpeza

m CUIDADO! Antes de iniciar todos os trabalhos

no aparelho, por ex. mudança de ferramenta

ou manutenção, bem como aquando do trans-

porte ou armazenamento, coloque o inversor

do sentido de rotação 3 na posição intermédia.

Se o interruptor LIGAR / DESLIGAR 4 for aci-

dentalmente accionado, existe o perigo de

ferimentos.

Antes de qualquer trabalho de limpeza e de manu-

tenção, retire a ficha da tomada e remova a bateria.

A aparafusadora a bateria está livre de manutenção.

j O aparelho deve estar sempre limpo, seco e

sem óleo nem lubrificantes.

j Limpe o aparelho imediatamente após a con-

clusão do trabalho.

j Não devem entrar líquidos para o interior do

54 PT

Manutenção e limpeza / Eliminação / Informações

aparelho. Utilize um pano para a limpeza da

caixa. Nunca utilize gasolina, produtos de lim-

peza ou detergentes que sejam agressivos

para o plástico.

QEliminação

A embalagem consiste exclusivamente

de materiais amigos do ambiente.

Elimineos nos pontos de recolha de

reciclagem local.

Não deite as ferramentas

eléctricas no lixo doméstico!

Em conformidade com a directiva europeia

2002 / 96 / UE relativamente a aparelhos eléctricos

e electrónicos usados e a aplicação no direito

nacional, as ferramentas eléctricas usadas têm de

ser recolhidas em separado e reencaminhadas para

uma entidade de recuperação amiga do ambiente.

As baterias avariadas ou usadas têm de ser recicla-

das em conformidade com a directiva 91 / 157 / CEE.

Para tal, leia também as indicações de segurança

especiais para o aparelho de carregamento e

para o conjunto de baterias.

Devolva as baterias e / ou aparelho aos pontos de

recolha oferecidos.

Relativamente à possibilidade de eliminação dos

aparelho usados, informe-se junto da sua junta de

freguesia ou câmara municipal.

QInformações

Q Assistência

Os pontos de assistência técnica competentes no

seu país podem ser consultados na documentação

da garantia.

J Os seus aparelhos devem ser reparados apenas

pelo serviço de assistência técnica ou por

pessoal técnico qualificado, e apenas com peças

de substituição originais. Deste modo, assegura

a preservação da segurança do aparelho.

J A substituição da ficha ou do cabo de alimen-

tação deve ser efectuada pelo fabricante do

aparelho ou pelo serviço de apoio ao cliente.

Q Declaração de conformidade /

fabricante

Nós, Kompernaß GmbH, Burgstr. 21, 44867

Bochum, Alemanha, declaramos a conformidade

deste produto com as seguintes directivas da UE:

Directivas da máquina (98 /37 / EG)

Directiva de baixa tensão da UE

(2006 / 95 / EG)

Compatibilidade Electromagnética

(2004 / 108 / EG)

Tipo/Designação do aparelho:

Parkside Aparafusadora com acumulador X18V

Bochum, 31.03.2008

Hans Kompernaß

- Gerente -

São reservadas as alterações técnicas no âmbito do

desenvolvimento.
