Kompernaß GmbH

Burgstraße 21

44867 Bochum (Germany)

Last Information Update · Stan informacji

Információk állása · Stanje informacij · Stav informací

Stav informácií · Stanje informacija · Stand der Informationen:

11 / 2007 · Ident.-No.: XQ600112007-4

GB Operation and Safety Notes Page 5

PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 15

HU Kezelési és biztonsági utalások Oldal 25

SI Navodila za upravljanje in varnostna opozorila Stran 35

CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 45

SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 55

HR Upute za posluživanje i za Vašu sigurnost Stranica 63

DE / AT Bedienungs- und Sicherheitshinweise Seite 73

Orbital

SANDER

XQ600

Orbital Sander

Operation and Safety Notes Szlifierka mimOśrOdOwa

Wskazówki dotyczące obsługi i bezpieczeństwa

rezgőcSiSzOló

Kezelési és biztonsági utalások wekScentrični bruSilnik

Navodila za upravljanje in varnostna opozorila

excentrická bruSka

Pokyny pro obsluhu a bezpečnostní pokyny excentrická brúSka

Pokyny pre obsluhu a bezpečnostné pokyny

excenterScHleifer

Bedienungs- und Sicherheitshinweise

ekScentrična bruSilica

Upute za posluživanje i za Vašu sigurnost

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit

allen Funktionen des Gerätes vertraut.

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions

of the device.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi

funkcjami urządzenia.

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik

funkcióját.

Pred branjem stran s slikami odprite navzven in se nato seznanite z vsemi funkcijami naprave.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Prije nego što pročitate tekst, otvorite stranicu sa slikama i upoznajte se na osnovu toga sa svim

funkcijama uređaja.

110 2 3

478 569

5 GB

Introduction

Intended utilisation ..................................................................................................... Page 6

Features and Fittings ................................................................................................... Page 6

Items supplied ............................................................................................................. Page 6

Technical data ............................................................................................................. Page 7

General safety advice

Your working area ...................................................................................................... Page 7

Electrical safety ........................................................................................................... Page 7

Personal safety ............................................................................................................ Page 8

Careful handling and use of electrical power tools ................................................ Page 8

Safety advice relating speciﬁcally to random orbital sanders ............................... Page 9

Original accessories / tools ....................................................................................... Page 9

Understood everything? ............................................................................................. Page 10

Before use

Changing sanding sheets ......................................................................................... Page 10

Selecting rotation speeds and sanding sheets ....................................................... Page 10

Commissioning

Switching on and oﬀ .................................................................................................. Page 10

Dust suction ................................................................................................................. Page 11

Advice about ways of working when sanding ......................................................... Page 12

Maintenance and Cleaning ..................................................................... Page 12

Disposal .................................................................................................................... Page 12

Information

Servicing ...................................................................................................................... Page 12

Declaration of conformity / Manufacturer ................................................................ Page 13

Table of Content

6 GB

Rotary Sander XQ 600

Sanding of large areas.

For wood, plastics and metal

Q Introduction

Please make sure you familiarise yourself

fully with the way the device works before

you use it for the ﬁrst time and that you

understand how to handle electrical power tools

correctly. Further details can be found in the operating

instructions. Keep these instructions in a safe place. If

you pass the device on to anyone else, please ensure

that you also pass on all the documentation.

Q Intended utilisation

The appliance is suitable for the dry sanding and

buﬃng of wood, metal and paint. Any other uses,

and modiﬁcations to the appliance, are deemed to

be improper usage and may result in serious physi-

cal injury. The manufacturer will not accept liability

for loss or damage arising from improper use.

This appliance is not intended for commercial appli-

cations.

Q Features and Fittings

1 Handswitch

DUO-START

2 On / Oﬀ switch

3 Locking button

4 Dust collection box

5 Adjusting wheel - rotation speed selector

6 Release button - dust collection box

7 Suction ring

8 Sanding plate

9 Sanding pad

10 Front switch

DUO-START

11 Adaptor for external dust suction (Fig. D)

Q Items supplied

1 Rotary Sander XQ 600

2 Sanding sheets (1x Grit 80, 1x Grit 120)

1 Dust collection box

1 Suction adaptor

Introduction

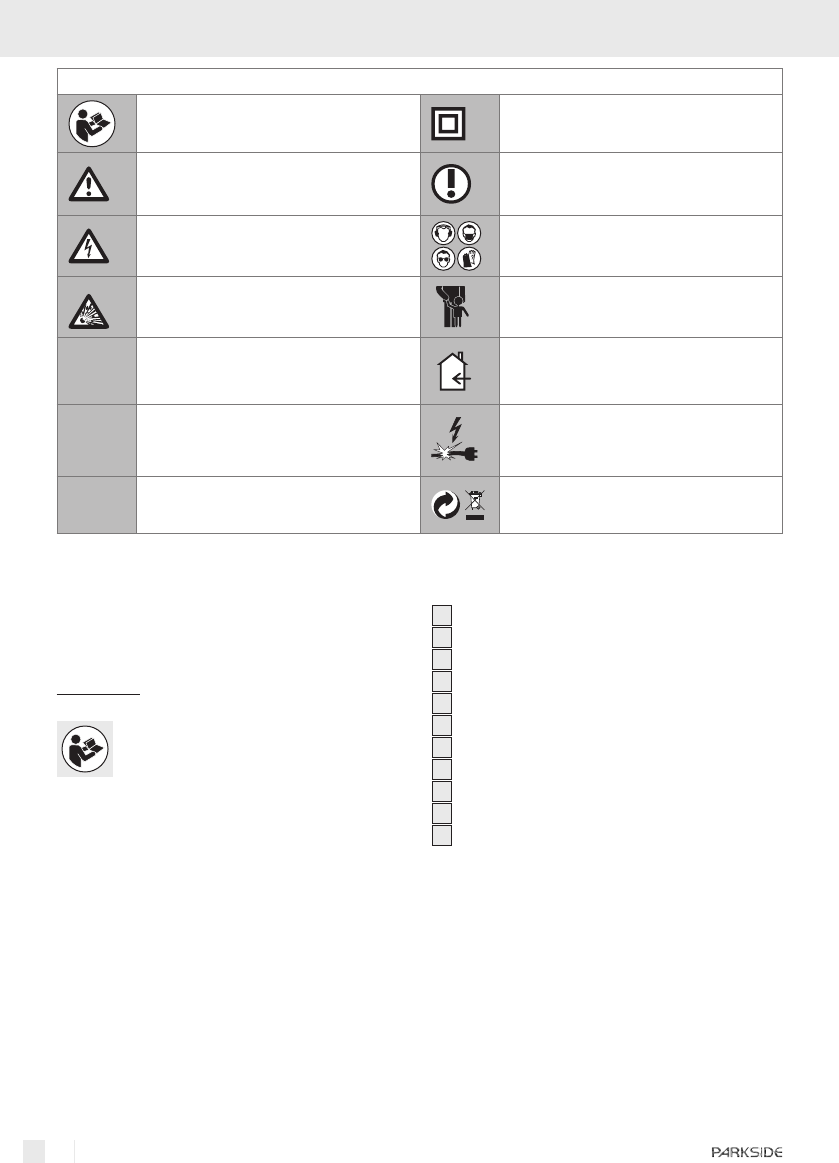

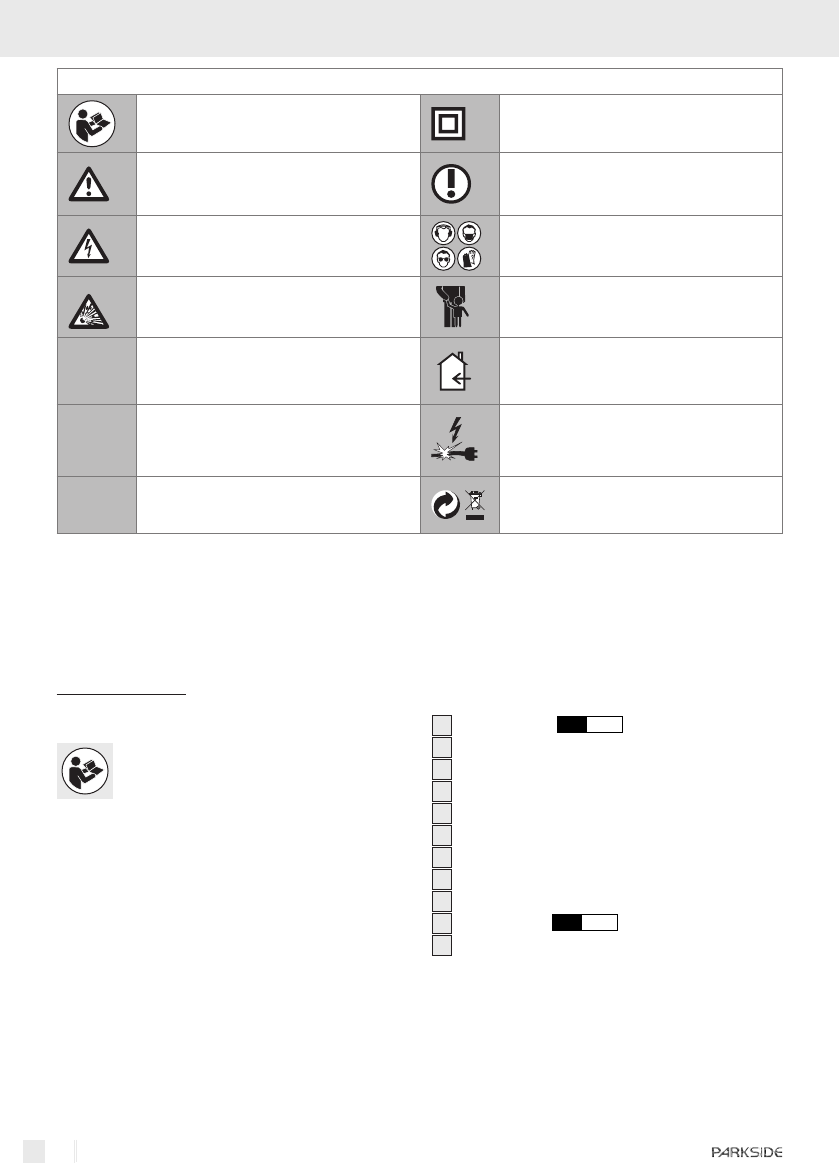

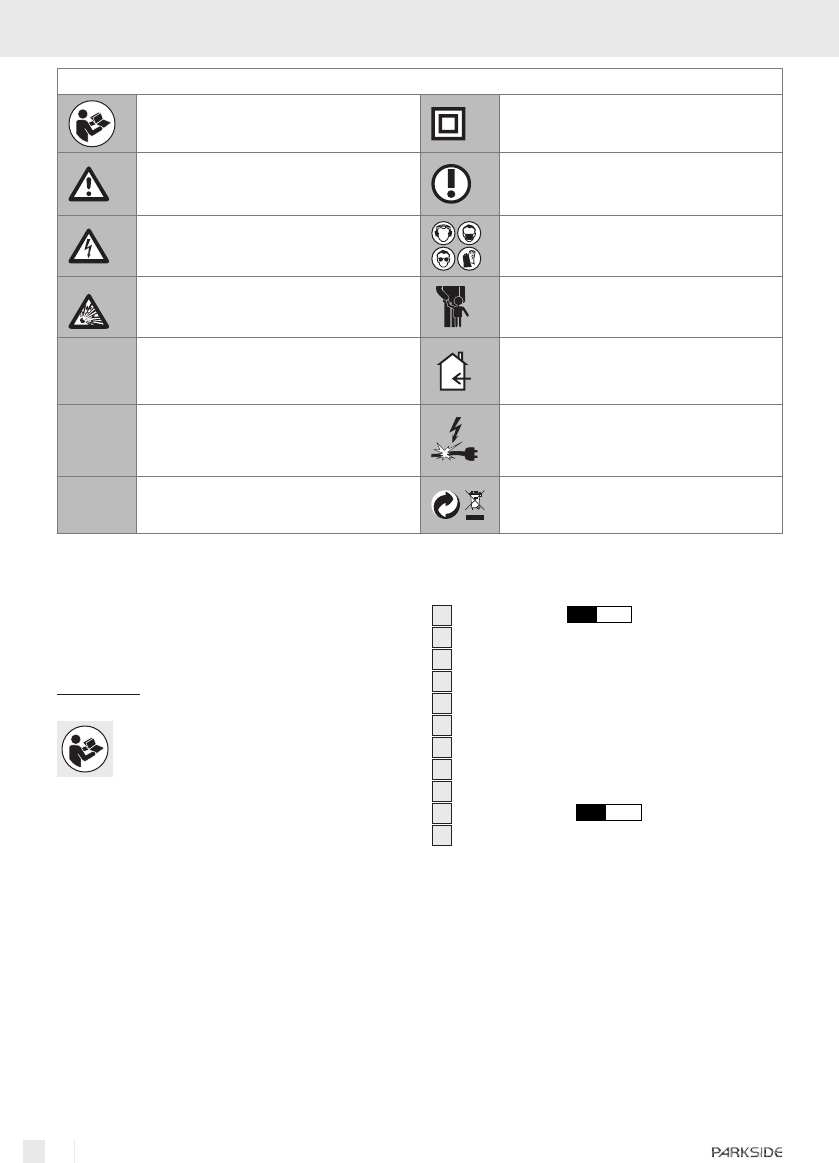

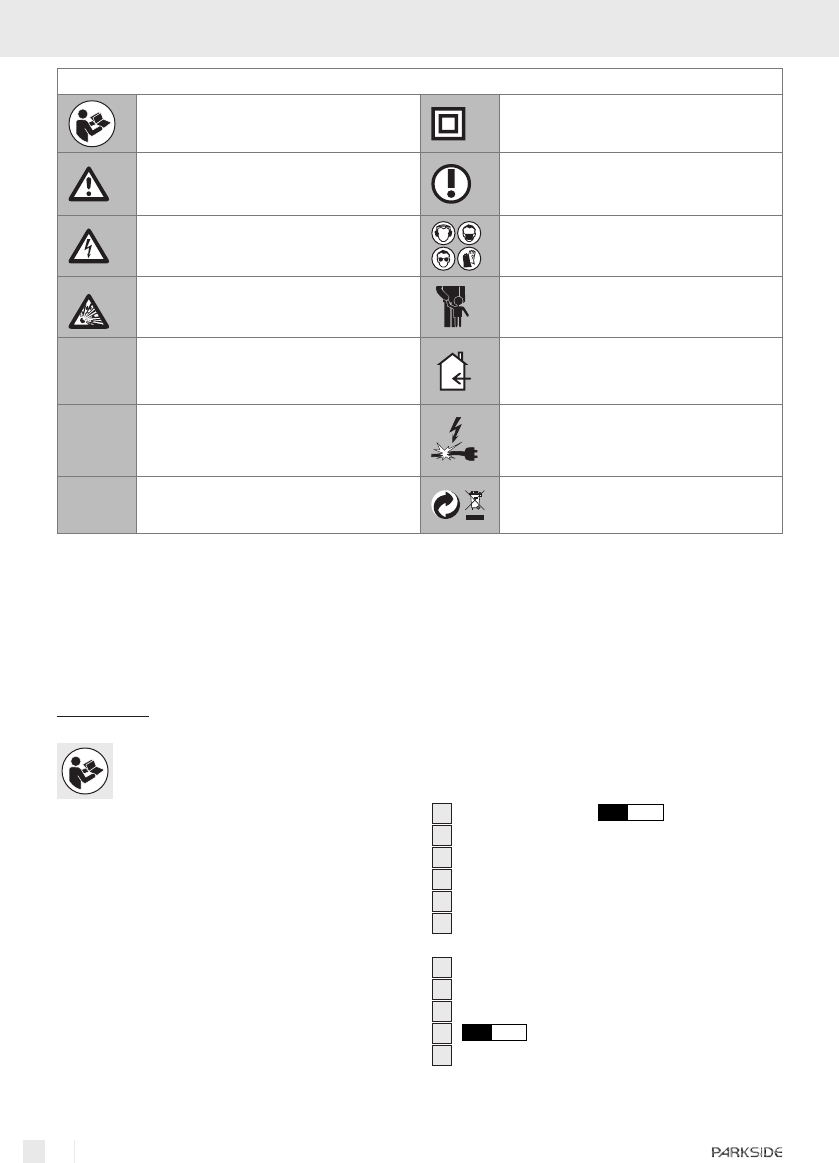

The following icons / symbols are used in this instruction manual:

Read instruction manual! Safety class II

Observe caution and safety notes! Proper procedure and handling.

Caution – electric shock!

Dangerous electric current – danger to life!

Wear hearing protection, dust protection mask,

protective glasses and protective gloves.

Explosive material! Keep children and other unauthorised personnel

at a safe distance when using electrical tools.

V~Voltage

Keep the device away from rain or moisture.

Water entering an electrical device increases the

risk of electric shock.

WWatts (Eﬀective power)

Damaged appliances, power cables and power

plugs mean potentially fatal risks from electric

shock. Regularly check the condition of the appli-

ance, the power cables and the power plugs.

n0Rated idle running speed Dispose packaging and appliance in an

environmentally-friendly way!

7 GB

1 Operating manual

1 Booklet “Warranty and Service”

Q Technical data

Rated voltage: 230 V ~ 50 Hz

Rated power: 600 W

Nominal oscillations: n0 5.000 - 16.000 min-1

Nominal revolutions: n0 2.500 - 8.000 min-1

Excentricity: 5 mm

Sanding plate: ø 150 mm

Protection class: II /

Noise and vibration data:

Values determined in accordance with EN 60745

The sound pressure level (A-weighted) of the

device is typically 84 dB(A). Uncertainty K=3 dB.

The sound level while working can exceed 85 dB (A).

Wear ear protection!

Evaluated acceleration, typical:

Hand / arm vibration ah = 2,309 m / s2

Uncertainty K = 1,5 m / s2

WARNING! The vibration level given in these

instructions has been measured in accordance with a

standardised measurement procedure speciﬁed in

EN 60745 and can be used to compare devices.

Diﬀerent uses of the device give rise to diﬀerent vibra-

tion levels and in many cases they may exceed the

values given in these instructions. It is easy to underes-

timate the vibration load if the electrical power tool is

used regularly in particular circumstances.

Note: If you wish to make an accurate assessment

of the vibration loads experienced during a particu-

lar period of working, you should also take into ac-

count the intervening periods of time when the de-

vice is switched oﬀ or is running but is not actually

in use. This can result in a much lower vibration

load over the whole of the period of working.

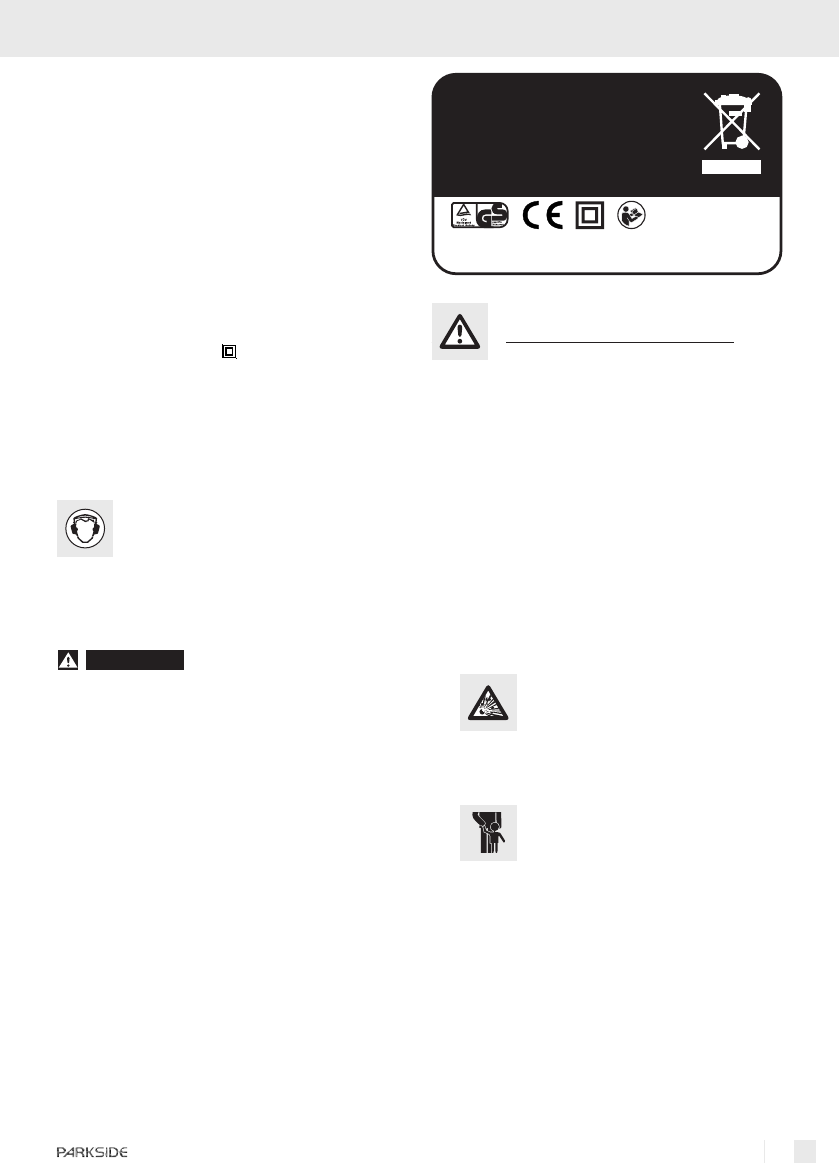

Kompernaß GmbH · 44867 Bochum

Germany · www.kompernass.de

XQ 600 KH 3168

230 V

50 Hz · 600 W

2.500-8.000 min-1

Schwingzahl: 5.000-16.000 min-1

Date of manufacture: 02-2008

General safety advice

J ATTENTION! Please read all the instructions

and advice. Failure to observe the instructions

and advice given below may result in electric

shock, ﬁre and / or serious injury.

MAKE SURE THAT YOU KEEP THESE INSTRUC-

TIONS AND SAFETY ADVICE IN A SAFE PLACE.

1. Your working area

a) Keep your working area clean and

clutter-free. Untidy or poorly lit working

areas can lead to accidents.

b) Do not work with the device

in potentially explosive en-

vironments in which there

are inflammable liquids, gases or

dusts. Electrical power tools create sparks,

which can ignite dusts or fumes.

Keep children and other people

away while you are operating

the electrical tool. Distractions can

cause you to lose control of the device.

2. Electrical safety

The mains plug on the device must match

the mains socket. The plug must not be

modified in any way. Do not use an

adapter plug with devices fitted with a

protective earth.

Unmodiﬁed plugs and

matching sockets reduce the risk of electric shock.

Introduction / General safety advice

8 GB

Avoid touching earthed surfaces such as

pipes, radiators, ovens and refrigerators

with any part of your body. There is an in-

creased risk of electric shock if your body is earthed.

c) Keep the device away from

rain or moisture. Water entering

an electrical device increases the risk

of electric shock.

d) Do not use the mains lead for

any purpose for which it was

not intended, e.g. to carry the

device, to hang up the device or to pull

the mains plug out of the mains socket.

Keep the mains lead away from heat,

oil, sharp edges or moving parts of the

device. Damaged or tangled mains leads in-

crease the risk of electric shock.

e) When working outdoors with an electri-

cal power tool always use extension ca-

bles that are also approved for use out-

doors. The use of an extension cable suitable for

outdoor use reduces the risk of electric shock.

f) Use a residual current device (RCD)

for protection if operating the electri-

cal power tool in a moist environ-

ment is unavoidable. The use of an RCD

reduces the risk of electric shock.

3. Personal safety

Remain alert at all times, watch what you

are doing and always proceed with cau-

tion. Do not use the device if you are tired

or under the influence of drugs, alcohol or

medication.

One moment of carelessness

when using the device can lead to serious injury.

b) Wear personal protective

equipment and always

wear safety glasses. The

wearing of personal protective equipment such

as dust masks, non-slip safety shoes, safety

helmets or ear protectors, appropriate to the

type of electrical power tool used and work

undertaken, reduces the risk of injury.

Avoid unintentional operation of the de-

vice. Make sure that the switch is in the

“OFF” position before you insert the

mains plug into the mains socket. Acci-

dents can happen if you carry the device with your

ﬁnger on the switch or you have already switched

the device on before you connect it to the mains.

d) Remove any setting tools or spanners

before you switch the device on. A

tool or spanner left attached to a rotating part

of a device can lead to injury.

e) Do not overestimate your own abili-

ties. Keep proper footing and balance

at all times. By doing this you will be in a

better position to control the device, especially

in unforeseen circumstances.

f) Wear suitable clothing. Do not wear

loose clothing or jewellery. Keep your

hair, clothing and gloves clear of mov-

ing parts. Loose clothing, jewellery or long

hair can become trapped in moving parts.

g) If vacuum dust extraction and collec-

tion devices are fitted do not forget to

check that they are properly connect-

ed and correctly used. The use of these

devices reduces the hazard presented by dust.

4. Careful handling and use of

electrical power tools

a) Do not overload the device. Always use

an electrical power tool that is intended

for the task you are undertaking. By us-

ing the right electrical power tool for the job you

will work more safely and achieve a better result.

b) Do not use an electrical power tool if

its switch is defective. An electrical pow-

er tool that can no longer be switched on and

oﬀ is dangerous and must be repaired.

c) When not in use always ensure that

electrical power tools are kept out of

reach of children. Do not let anyone use

the device if he or she is not familiar

with it or has not read the instructions

and advice. Electrical power tools are danger-

ous when they are used by inexperienced people.

General safety advice

9 GB

Look after the device carefully. Check that

moving parts are working properly and

move freely. Check for any parts that are

broken or damaged enough to detrimen-

tally affect the functioning of the device.

Have damaged parts repaired before

you use the device. Many accidents have their

origins in poorly maintained electrical power tools.

Keep cutting tools clean and sharp. Care-

fully maintained cutting tools with sharp cutting edg-

es are less likely to jam and are easier to control.

f) Use the electrical power tool, accesso-

ries, inserted tools etc. in accordance

with these instructions and advice, and

the stipulations drawn up for this

particular type of device. In doing this,

take into account the working condi-

tions and the task in hand. The use of

electrical power tools for purposes other than

those intended can lead to dangerous situations.

Safety advice relating

speciﬁcally to random

orbital sanders

J When working in outside areas, protect your-

self against leakage current by ﬁtting an FI pro-

tection switch with a max. activation rating of

30 mA.

J Secure the workpiece ﬁrmly. Use clamps or a

vice to ﬁrmly hold the workpiece. This results

in a safer grip than with your hand.

J Under no circumstances should you place your

hands next to or in front of the appliance or on

the area to be worked, you could be seriously

injured if you slip or stumble.

J In event of danger, immediately remove the

power plug from the socket.

J Always run the power cable away from the

appliance to the rear.

J FIRE HAZARD DUE TO FLYING SPARKS!

When sanding metals, there is a risk of ﬂying

sparks. For this reason, always make certain

that no one is at risk and that no ﬂammable

materials are located near the working area.

WARNING! TOXIC VAPOURS!

The working of materials that can produce harm-

ful / toxic dusts presents a health risk for the oper-

ator and for people located in the close vicinity.

Wear safety glasses and a dust

protection mask!

J When working for extended periods on wood

and, in particular, materials that produce dusts

that are hazardous to health, connect the appli-

ance to an appropriate external suction device.

J Provide for suﬃcient ventilation when working

plastics, varnishes and paints.

J Do not soak materials or surfaces to be worked

with liquids containing solvents. The heat gene-

rated during sanding can give rise to vapours

that are toxic or hazardous to health.

J Avoid sanding lead-based paints or other

materials that are hazardous to health.

J Material containing asbestos may not be worked.

Asbestos is considered to be a carcinogen.

J Avoid contact with the moving sanding sheet.

J Use the appliance only with a sanding sheet in

place.

J Never use the appliance for purposes other

than those intended and only with original

components / accessories.

J Introduce the appliance to the work piece with

it switched on. On task completion, lift the appli-

ance from the work piece and then switch it oﬀ.

J Permit the switched oﬀ appliance to come to a

complete standstill before putting it down.

J The appliance must always be kept clean, dry

and free of oil or grease.

Q Original accessories / tools

J Use only the accessories detailed in the operat-

ing instructions. The use of inserted tools or ac-

cessories other than those recommended in the

operating instructions could lead to you suﬀer-

ing an injury.

General safety advice

10 GB

Q Understood everything?

J You may begin to work with the appliance when

you have familiarised yourself with the instructions,

functions and handling of the appliance. The

safest work is possible by heeding all informa-

tion and instructions of the manufacturer.

QBefore use

Q Changing sanding sheets

WARNING! Before carrying out work on the

appliance, always remove the plug from the power

socket.

The rotary sander is ﬁtted with a velcro rapid attach-

ment, making possible a quick and easy exchange

of sanding sheets.

Note: Before securing a new sanding sheet 9,

remove all dust and dirt from the sander plate 8.

j Ensure that the openings in the sanding sheet 9

concur with the boreholes of the sanding plate

Q Selecting rotation speeds

and sanding sheets

Removal rate and surface quality

The removal rate and the surface quality are deter-

mined by the rotation speed and the gritting of the

sanding sheet.

j Please take note that, for working the various

materials, you must select the appropriate

sanding sheet, one with a suitable gritting, and

match it to an appropriate rotation speed.

Material / Working

range

Softwood

Rough ﬁnish (Gritting) 60

Fine ﬁnish (Gritting) 240

Rotation speed preselection high (E+)

Material / Working

range

Hardwood

Rough ﬁnish (Gritting) 60

Fine ﬁnish (Gritting) 180

Rotation speed preselection high (E+)

Material / Working

range

Abrade varnish

Rough ﬁnish (Gritting) 180

Fine ﬁnish (Gritting) 400

Rotation speed preselection medium (- F)

Material / Working

range

Remove paint / varnish

Rough ﬁnish (Gritting) 40

Fine ﬁnish (Gritting) 80

Rotation speed preselection medium to high

Material / Working

range

Metals

Rough ﬁnish (Gritting) 80

Fine ﬁnish (Gritting) 240

Rotation speed preselection medium to high

These are noncommittal declarations and recommen-

dations.

Q Commissioning

The voltage of the power source must tally with the

details given on the rating plate of the appliance.

Appliances requiring 230 V can also be run on 220 V.

Q Switching on and oﬀ

Notice! Always switch the rotary sander on be-

fore applying it to the material to be worked, then

make contact with it.

When operating the device you can select be-

tween intermittent or continuous operation mode

To switch on intermittent operation mode:

j Press the On / Oﬀ switch 2.

General safety advice / Before use / Commissioning

11 GB

To switch off intermittent operation mode:

j Release the On / Oﬀ switch 2.

Switching on for sustained operation:

j Press the On / Oﬀ switch 2 and, at the same

time, secure it with the locking button 3.

Switching off after sustained operation:

j Press the On / Oﬀ switch 2 and then release it.

Rotation preselection:

j Select the desired rotation with the adjusting

wheel rotation speed selector 5.

DUO-START function / Reduced idling

rotation speed:

The appliance is ﬁtted with a reducer for the rotation

speed when idling.The full motor performance resp.

the preselected rotation speed becomes available with

the additional activation of a DUO-START switch.

j Activate either the Front switch

DUO-START

10 or

the Hand switch

DUO-START

1 (see Figs. A, B, C).

This makes possible a gentler touch down onto the

work piece.

Note: The front switch

DUO-START

10 springs back

into the starting position on being released.

Q Dust suction

WARNING! FIRE HAZARD! A risk of ﬁre

exists when working with electrical appliances that

have a dust collection box or can be connected to

an external collection unit via a dust suction adapt-

er! Under unfavourable conditions, such as ﬂying

sparks, grinding of metal or metal remnants in

wood, the wood dust in the dust sack (or in the dust

sack of a vacuum cleaner) can ignite.This can hap-

pen especially if the wood dust has paint particles on

it or is mixed with other chemical substances and

the material being sanded is hot after extensive

working. You should therefore avoid an overheat-

ing of the items being sanded, as well of as the ap-

pliance itself, and always empty the dust collection

box or the dust bag of the suction unit before work

pauses.

Wear a dust protection mask!

WARNING! Before carrying out work on the

appliance, always remove the plug from the power

socket.

Installing the suction ring:

The suction ring 7 makes possible an optimal dust

suction.

j Place the suction ring 7 in the housing guide.

Close the clamp bracket on the housing rear side.

Dust suction with the dust collection box:

j Slide the dust collection box 4 onto the adap-

tor opening on the appliance rear side.

Emptying the dust collection box:

j Press the release buttons 6 on both sides,

then remove the dust collection box 4 from

the appliance.

Note: To maintain an optimal suction perform-

ance, empty the dust collection box 4 regularly.

Adapter for external suction (Fig. D)

Connection:

j Slide the adaptor for external suction 11 exactly

and completely onto the adapter opening on the

appliance rear side.

j Slide the tube of an authorised dust collection

unit (e.g. a workshop vacuum cleaner) onto the

adaptor for external suction 11

Removal:

j Remove the tube of the dust collection unit from

the adaptor for external suction 11

j Press both release buttons and remove the

adaptor for external dust collection 11 from

the appliance.

Commissioning

12 GB

Q Advice about ways of working

when sanding

Note: Apply light pressure only!

j Move the appliance parallel, in extensive cir-

cles or alternatively to and across.

j Clean the sanding pad occasionally with the

vacuum cleaner.

j Never sand diﬀerent materials with the same

sanding pad (e.g. wood then metal).

j Only with faultless sanding sheets can you

obtain a good sanding performance and

spare the appliance.

Q Maintenance and Cleaning

WARNING! Before carrying out work on the

appliance, always remove the plug from the power

socket.

The rotary sander is maintenance free.

j Clean the appliance regularly, preferably di-

rectly on completion of the task.

j Always keep the device and the ventilation

slots clean. If the ventilation slots become

blocked it may lead to overheating and/or

damage to the device.

j Do not allow any liquids to enter the device.

Use a dry cloth to clean the housing. Never

use petrol, solvents or cleaning agents that

might attack plastic.

j Remove dust clinging to the sander

with a brush.

Q Disposal

The packaging is wholly composed of envi-

ronmentally-friendly materials that can be

disposed of at a local recycling centre.

Do not dispose of electrical

appliances in household waste.

In accordance with European Directive

2002 / 96 / EC on used electrical and electronic ap-

pliances and its implementation in national law, used

power tools must be collected separately and recy-

cled in an ecologically compatible manner. Please

return the tool via the available collection facilities.

Information on options for disposing of electrical

appliances after their useful life can be obtained

from your local or city council.

Q Information

Q Servicing

The service centre for your country is shown in the

guarantee documentation.

J Have your device repaired only by qualiﬁed

specialist personnel using original manufactur-

er parts only. This will ensure that your device

remains safe to use.

J If the plug or mains lead needs to be replaced,

always have the replacement carried out by

the manufacturer or its service centre. This will

ensure that your device remains safe to use.

Commissioning / Maintenance and Cleaning / Disposal / Information

13 GB

Information

Q Declaration of conformity /

Manufacturer

We, Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Germany, hereby declare

that this product conforms to the following

EU Directives:

Machinery Directive (98 / 37 / EC)

EC Low-Voltage Directive (2006 / 95 / EC)

Electromagnetic Compatibility

( 2 0 0 4 / 1 0 8 / E C)

Product designation:

Parkside Rotary Sander XQ 600

Bochum, 30.11.2007

Hans Kompernaß

- Managing Director -

We reserve the right to make technical modiﬁcations in the course

of product development.

15 PL

Wstęp

Przeznaczenie............................................................................................................. Strona 16

Wyposażenie .............................................................................................................. Strona 16

Zakres dostawy .......................................................................................................... Strona 17

Dane techniczne ......................................................................................................... Strona 17

Wskazówki ogólne dotyczące bezpieczeństwa

Stanowisko pracy ....................................................................................................... Strona 17

Bezpieczeństwo elektryczne ..................................................................................... Strona 18

Bezpieczeństwo osób ................................................................................................ Strona 18

Staranne obchodzenie się i użytkowanie narzędzi elektrycznych ........................ Strona 19

Wskazówki bezpieczeństwa specyﬁczne dla szliﬁerki mimośrodowej ............... Strona 19

Oryginalne akcesoria i części zamienne ................................................................. Strona 20

Wszystko jasne ? ........................................................................................................ Strona 20

Przed uruchomieniem

Wymiana krążka ściernego ...................................................................................... Strona 20

Ustawienie obrotów i wybór krążka ściernego ....................................................... Strona 20

Uruchomienie

Włączanie i wyłączanie ............................................................................................ Strona 21

Odciąg pyłu ................................................................................................................ Strona 22

Instrukcja robocza odnośnie szlifowania ................................................................ Strona 22

Konserwacja i czyszczenie ...................................................................... Strona 23

Usuwanie ................................................................................................................ Strona 23

Informacje

Serwis .......................................................................................................................... Strona 23

Deklaracja zgodności / Producent ............................................................................ Strona 24

Spis zawartości

16 PL

Wstęp

Szliﬁerka mimośrodowa XQ 600

Do szlifowania dużych powierzchni

Do drewna, tworzyw sztucznych oraz

metalu

Q Wstęp

Przed pierwszym uruchomieniem urządze-

nia należy zapoznać się koniecznie z

wszystkimi funkcjami niniejszego urzą-

dzenia oraz zasięgnąć informacji dotyczących właści-

wego obchodzenia się z narzędziami elektrycznymi.

Proszę w tym celu przeczytać niniejszą instrukcję

obsługi w całości i starannie. Przechowuj niniejszą

instrukcję. Przy przekazywaniu urządzenia osobom

trzecim wręcz im wszystkie podkładki dokumentacyjne.

Q Przeznaczenie

Urządzenie jest przeznaczone do szlifowania

i polerowania na sucho powierzchni drewnianych,

metalowych oraz lakierowanych. Stosowanie urzą-

dzenie do innych celów lub dokonywanie jego mo-

dyﬁkacji jest uznawane jako sprzeczne z jego prze-

znaczeniem i stwarza znaczne zagrożenie

wypadkiem. Za szkody powstałe wskutek sprzecz-

nego z przeznaczeniem użytkowania producent

nie ponosi żadnej odpowiedzialności.

Urządzenie nie jest przeznaczone zastosowań

przemysłowych.

Q Wyposażenie

1 Ręczny przełącznik

DUO-START

2 Włącznik / Wyłącznik

3 Przycisk blokady

4 Pojemnik zbiorczy na pył

5 Pokrętło regulacji obrotów

Przycisk zwalniający blokadę pojemnika zbior-

czego na pył

7 Kołnierz odciągu pyłu

8 Tarcza cierna

9 Krążek ścierny

DUO-START

przełącznik frontowy

Nasadka do podłączenia odciągu pyłu (rys. D)

W niniejszej instrukcji obsługi zastosowano następujące znaki / symbole:

Przeczytaj instrukcję obsługi! Klasa bezpieczeństwa II

Przestrzegaj wskazówek ostrzegawczych

i bezpieczeństwa! Prawidłowe postępowanie.

Ostrzeżenie przed porażeniem prądem elek-

trycznym! Niebezpieczne napięcie elektryczne -

zagrożenie dla życia!

Zakładać okulary ochronne, ochronniki słuchu,

maskę przeciwpyłową i rękawice ochronne.

Niebezpieczeństwo wybuchu!

W czasie użytkowania urządzenia dopilnuj,

aby w pobliżu nie przebywały dzieci ani żadne

inne osoby.

V~Volt (Napięcie przemienne)

Chronić urządzenie przed deszczem i wilgocią. Prze-

dostanie się wody do wnętrza elektronarzędzia

zwiększa niebezpieczeństwo porażenia prądowego.

WWatt (Moc skuteczna)

Uszkodzenie urządzenia, kabla sieciowego

lub wtyczki sieciowej zwiększa ryzyko porażenia

prądem elektrycznym. Regularnie sprawdzaj

stan urządzenia, kabla sieciowego, wtyczki.

n0Projektowe obroty biegu jałowego Opakowanie i urządzenie przekaż do utylizacji

zgodnie z przepisami o ochronie środowiska!

17 PL

Wstęp / Wskazówki ogólne dotyczące bezpieczeństwa

Q Zakres dostawy

1 szliﬁerka mimośrodowa XQ 600

2 krążki ścierne (ziarnistość 80 - 1x, 120 - 1x)

1 pojemnik zbiorczy na pył

1 nasadka do podłączenia odciągu pyłu

1 instrukcja obsługi

1 książka „Gwarancja i serwis“

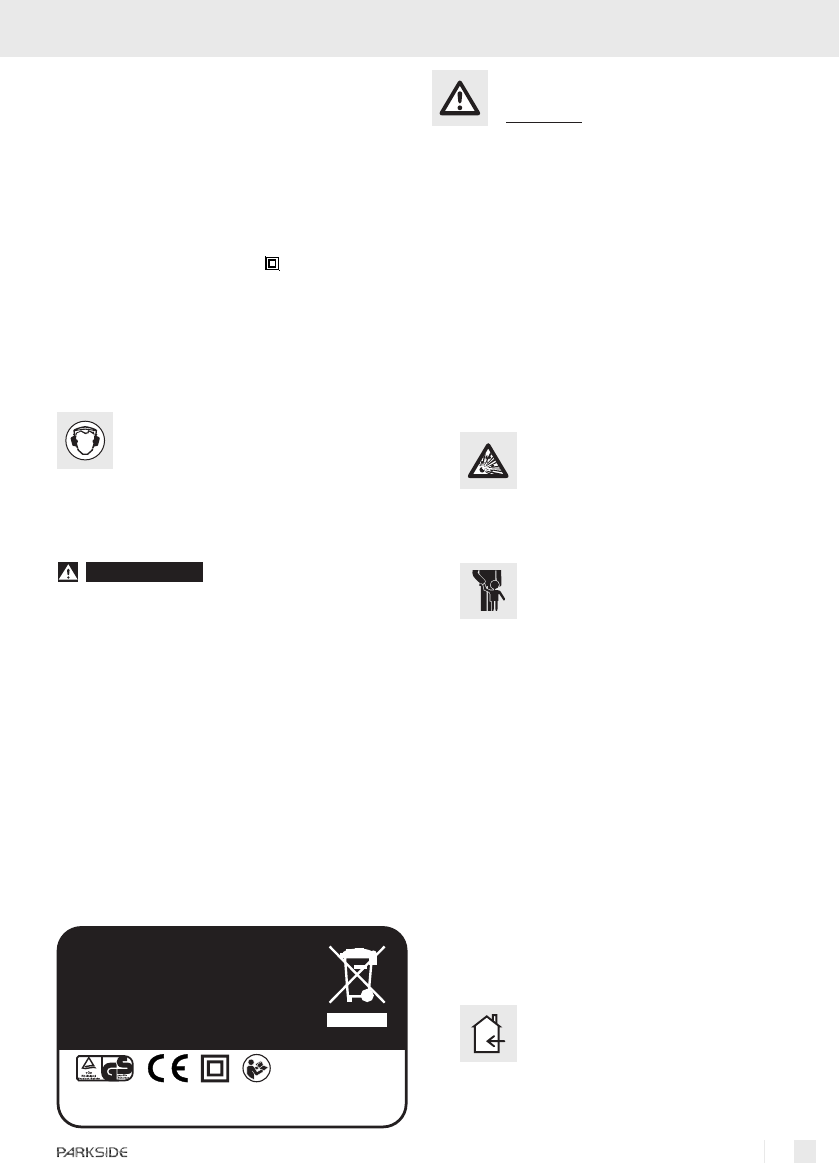

Q Dane techniczne

Napięcie znamionowe: 230 V ~ 50 Hz

Moc znamionowa: 600 W

Znamionowa

częstotliwość drgań: od 5.000 do

16.000 obr / min

Znamionowa prędkość

obrotowa: od 2.500 do

8.000 obr / min

Mimośrodowość: 5 mm

Tarcza cierna: ø 150 mm

Klasa ochrony: II /

Informacje dotyczące hałasu i wibracji:

Wartości pomiarowe wyznaczone zgodnie z

EN 60745.

Poziom ciśnienia hałasu urządzenia według oceny A

wynosi 84 dB (A). Niepewność pomiaru K=3 dB.

Poziom hałasu podczas pracy może przekroczyć

85 dB (A).

Zakładać ochronniki słuchu!

Określone przyśpieszenie, typowe:

Przenoszenie wibracji ah = 2,309 m / s2

Niepewność K = 1,5 m / s2

OSTRZEŻENIE! Podany w niniejszych instruk-

cjach poziom drgań wyznaczony został za pomocą

metody pomiarowej określonej w normie EN 60745 i

może zostać użyty do porównania urządzeń.

Poziom wibracji będzie się różnił w zależności od

zastosowania elektronarzędzia i w niektórych

przypadkach może przekroczyć wartość podaną

w niniejszej instrukcji. Obciążenie drganiami może

być mniej uciążliwe, jeśli elektronarzędzie będzie

regularnie trzymane w ten sposób.

Wskazówka: Celem dokładnego oszacowania

obciążenia wibracjami w okresie określonego okresu

czasu pracy należy uwzględnić również te okresy, w

których urządzenie jest wyłączone lub wprawdzie

jest włączone, ale w rzeczywistości nie pracuje.

Może to przyczynić się do znacznej redukcji obcią-

żenia wibracjami w całym okresie czasu pracy.

Kompernaß GmbH · 44867 Bochum

Germany · www.kompernass.de

XQ 600 KH 3168

230 V

50 Hz · 600 W

2.500-8.000 min-1

Schwingzahl: 5.000-16.000 min-1

Date of manufacture: 02-2008

Wskazówki ogólne doty-

czące bezpieczeństwa

UWAGA! Wszystkie instrukcje należy przeczytać.

Błędy przy zachowywaniu wymienionych poniżej

instrukcji mogą spowodować porażenie prądem

elektrycznym, pożar i / lub ciężkie obrażenia ciała.

PROSZĘ PRZECHOWYWAĆ STARANNIE

NINIEJSZE INSTRUKCJE.

1. Stanowisko pracy

a) Utrzymuj swój obszar roboczy w

stanie czystym i posprzątanym.

Nieporządek i nieoświetlone obszary robocze

mogą prowadzić do wypadków.

b) Nie pracuj przy użyciu urzą-

dzenia w otoczeniu zagrożo-

nym eksplozją, w którym

znajdują się palne ciecze, gazy lub

pyły. Urządzenia elektryczne wytwarzają

iskry, które mogą zapalić pył lub opary.

18 PL

Wskazówki ogólne dotyczące bezpieczeństwa

c) Podczas użytkowania urzą-

dzenia elektrycznego trzymaj

dzieci i inne osoby z daleka

o d urządzenia. Przy dekoncentracji możesz

stracić kontrolę nad urządzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyk sieciowy urządzenia musi

pasować do wtykowego gniazdka sie-

ciowego. W żaden sposób nie wolno

zmieniać wtyku sieciowego urządze-

nia. Nie używaj żadnych wtyków ada-

pterowych razem z urządzeniami wy-

posażonymi w uziemienie ochronne.

Niezmienione wtyki sieciowe i pasujące wtykowe

gniazdka sieciowe zmniejszają ryzyko porażenia

prądem elektrycznym.

b) Unikaj kontaktu fizycznego z po-

wierzchniami uziemionymi takimi jak

powierzchnie rur, grzejników, kuchni

elektrycznych i lodówek. Istnieje podwyż-

szone niebezpieczeństwo porażenia prądem

elektrycznym, gdy twoje ciało jest uziemione.

c) Trzymaj urządzenie z daleka

od deszczu i wilgoci. Wniknięcie

wody do urządzenia elektrycznego

zwiększa ryzyko porażenia prądem elektrycznym.

Nie używaj kabla sieciowego w

sposób sprzeczny z jego prze-

znaczeniem, tj. do noszenia

urządzenia, zawieszania urządzenie lub

do wyciągania wtyku sieciowego z wty-

kowego gniazdka sieciowego. Trzymaj

kabel z daleka od gorąca, oleju, ostrych

krawędzi lub poruszających się części

urządzeń. Uszkodzone lub poplątane kable

zwiększają ryzyko porażenia prądem elektrycznym.

Gdy pracujesz z urządzeniem elektrycz-

nym na dworze używaj wyłącznie prze-

dłużaczy, które są dopuszczone również

do pracy na dworze. Użycie przedłużacza

przystosowanego do stosowania na dworze

zmniejsza ryzyko porażenia prądem elektrycznym.

f) Jeśli praca elektronarzędzia w oto-

czeniu wilgotnym jest nie do uniknię-

cia, należy zastosować wyłącznik

prądu uszkodzeniowego.

Zastosowanie wyłącznika prądu uszkodzenio-

wego zapobiega niebezpieczeństwu poraże-

nia prądem elektrycznym.

3. Bezpieczeństwo osób

a) Bądź stale uważny, zwracaj uwagę na

to co robisz i postępuj rozsądnie w trak-

cie pracy z narzędziem elektrycznym.

Nie używaj narzędzia, gdy jesteś zmę-

czony lub znajdujesz się pod wpływem

narkotyków, alkoholu lub lekarstw.

Chwila nieuwagi przy użytkowaniu urządzenia

może prowadzić do poważnych obrażeń ciała.

b) Noś osobiste wyposażenie

ochronne i zawsze okulary

ochronne.

Noszenie osobistego wy-

posażenia ochronnego takiego jak maska

przeciwpyłowa, buty antypoślizgowe, kask

ochronny lub ochrona słuchu stosownie do

sposobu użytkowania narzędzia elektrycznego

zmniejsza ryzyko obrażeń ciała.

c) Unikaj niezamierzonego uruchomienia

urządzenia. Upewnij się, że przełącznik

znajduje się w pozycji „WYŁĄCZ.” za-

nim wetkniesz wtyk sieciowy do wty-

kowego gniazdka sieciowego. Jeżeli pod-

czas przenoszenia urządzenia będziesz trzymał

palec na przełączniku lub gdy podłączysz włą-

czone już urządzenie do zasilania sieciowego, to

może to prowadzić do wypadków.

d) Usuń narzędzia do nastawiania

urządzenia lub klucze płaskie zanim

włączysz urządzenie. Narzędzie lub klucz,

który znajduje się w obracającej się części

urządzenia może prowadzić do obrażeń ciała.

Nie przeceniaj swoich możliwości. Za-

dbaj o bezpieczne stanowisko i utrzy-

muj w każdej chwili równowagę. Dzięki

temu możesz w nieoczekiwanych sytuacjach le-

piej kontrolować urządzenie.

f) Noś odpowiednią odzież. Nie noś ob-

szernej odzieży ani biżuterii. Trzymaj

włosy, odzież i rękawice z daleka od

19 PL

Wskazówki ogólne dotyczące bezpieczeństwa

poruszających się części. Luźna odzież, bi-

żuteria lub długie włosy mogą zostać uchwycone

przez poruszające się części.

Jeżeli zostaną zamontowane urządzenia

do odsysania i wychwytywania pyłu, to

upewnij się, że są one podłączone i że

będą prawidłowo używane. Używanie tych

urządzeń zmniejsza zagrożenie wywoływane pyłem.

4. Staranne obchodzenie

się i użytkowanie narzędzi

elektrycznych

a) Nie przeciążaj urządzenia. Używaj

do swojej pracy przeznaczonego do

niej narzędzia elektrycznego. Za po-

mocą odpowiedniego narzędzia elektrycznego

pracujesz lepiej i bezpieczniej w danym

zakresie robót.

b) Nie używaj żadnego narzędzia elek-

trycznego, którego przełącznik jest

uszkodzony. Narzędzie elektryczne, które

nie daje się już więcej włączyć lub wyłączyć,

jest niebezpieczne i musi zostać naprawione.

c) Przechowuj nieużywane narzędzia

elektryczne poza zasięgiem dzieci.

Nie pozwól na użytkowanie urzą-

dzenia osobom, które nie są z nim

obznajomione lub nie przeczytały ni-

niejszych instrukcji. Narzędzia elektryczne

są niebezpieczne, gdy są używane przez

osoby niedoświadczone.

d) Pielęgnuj starannie urządzenie.

Sprawdź, czy ruchome części urzą-

dzenia funkcjonują nienagannie i nie

zakleszczają się, czy części urządzenia

nie są złamane lub uszkodzone w

takim stopniu, że funkcjonowanie

urządzenia jest uszczuplone. Zleć na-

prawę uszkodzonych części przed użyciem

urządzenia. Przyczyną wielu wypadków są źle

konserwowane narzędzia elektryczne.

Utrzymuj narzędzia tnące w stanie

ostrym i czystym. Starannie pielęgnowane

narzędzia tnące o ostrych krawędziach tnących

mniej zakleszczają się i dają się łatwiej prowadzić.

f) Używaj narzędzia elektrycznego,

osprzętu, narzędzi wymiennych itp.

odpowiednio do niniejszych instruk-

cji i w taki sposób, jaki jest zalecany

dla tego specjalnego typu urządzenia.

Uwzględniaj przy tym warunki robo-

cze i wykonywane czynności. Użycie

narzędzi elektrycznych do innych zastosowań

niż to przewidziano może prowadzić do

niebezpiecznych sytuacji.

Wskazówki bezpieczeń-

stwa specyﬁczne dla

szliﬁerki mimośrodowej

J Podczas pracy na zewnątrz podłącz urządzenie

poprzez wyłącznik prądowy różnicowy o mak-

symalnym prądzie wyzwalającym 30 mA.

J Zabezpiecz przedmiot obrabiany. Do unieru-

chomienia przedmiotu obrabianego stosuj

wszelkiego rodzaju urządzenia mocujące / imadło.

Dzięki temu przedmiot obrabiany jest lepiej

unieruchomiony, niż w przypadku trzymania

go w ręku.

J W żadnym wypadku nie opieraj rąk obok urzą-

dzenia lub przed nim i obrabianą powierzchnią,

gdyż w razie obsunięcia się urządzenia powstaje

zagrożenie odniesieniem obrażeń.

J W sytuacji zagrożenia natychmiast wyciągnij

wtyczkę sieciową z gniazdka zasilania.

Kabel sieciowy prowadź zawsze za urządzeniem.

J ISKRZENIE POWODUJE ZAGROŻENIE

POŻAROWE! Iskry powstają podczas szlifowa-

nia metalu. Dlatego koniecznie uważaj, aby nie

stwarzać zagrożenia dla osób oraz aby w streﬁe

pracy nie znajdowały się żadne palne materiały.

OSTRZEŻENIE! TRUJĄCE OPARY!

Obróbka powodująca powstawanie szkodli-

wych (trujących) pyłów stanowi sytuację zagro-

żenia zdrowia osoby obsługującej urządzenie

lub osób znajdujących się w pobliżu.

Noś okulary ochronne oraz maskę

przeciwpyłową!

J Podczas dłuższego obrabiania drewna, a

w szczególności materiałów, które powodują po-

wstawanie pyłów szkodliwych dla zdrowia,

20 PL

Wskazówki ogólne dotyczące bezpieczeństwa / Przed uruchomieniem

podłącz urządzenie do odpowiedniego ze-

wnętrznego urządzenia do odciągu pyłów.

J Podczas obróbki tworzyw sztucznych, po-

wierzchni pokrytych farbą lub lakierem zapewnij

odpowiednią wentylację.

J Obrabianych materiałów lub powierzchni nie na-

sączaj cieczami zawierającymi rozpuszczalniki.

Wzrost temperatury spowodowany szlifowaniem

mógłby doprowadzić do uwolnienia

się oparów

szkodliwych dla zdrowia (trujących).

J Unikaj szlifowania powierzchni pokrytych far-

bą zawierającą ołów lub innych materiałów

szkodliwych dla zdrowia.

J Obróbka materiału zawierającego azbest jest

zabroniona. Azbest jest uważany za materiał

wywołujący raka.

J Nie dotykaj obracającego się krążka ściernego.

J Używaj urządzenia tylko z nałożonym krąż-

kiem ściernym.

J Nigdy nie używaj urządzenia niezgodnie z

przeznaczeniem; stosuj wyłącznie oryginalne

części zamienne i akcesoria.

J Prowadź urządzenie na element obrabiany,

gdy jest już ono włączone. Po skończeniu ob-

róbki podnieś urządzenie znad obrabianego

elementu, a następnie wyłącz je.

J Po wyłączeniu urządzenia zaczekaj, aż się ono

zatrzyma, a dopiero później odłóż je na bok.

J Pamiętaj, aby urządzenie było zawsze

czyste, suche oraz aby nie było zabrudzone

olejem lub smarem.

Q Oryginalne akcesoria i

części zamienne

J Używaj wyłącznie osprzętu, który jest podany

w instrukcji obsługi. Użycie innych niż zalecane

w instrukcji obsługi narzędzi wymiennych lub

innego osprzętu może oznaczać dla ciebie

niebezpieczeństwo obrażeń ciała.

Q Wszystko jasne?

J Po zapoznaniu się z wskazówkami dotyczący-

mi urządzenia, jego działaniem i obsługą moż-

na rozpocząć pracę. Tylko stosowanie się do

informacji oraz wskazówek producenta po-

zwoli na zachowanie maksymalnego bezpie-

czeństwa podczas pracy.

QPrzed uruchomieniem

Q Wymiana krążka ściernego

OSTRZEŻENIE! Przed wykonywaniem ja-

kichkolwiek czynności przy urządzeniu zawsze

wyciągnij wtyczkę sieciową z gniazdka zasilania.

Szliﬁerka mimośrodowa wyposażona jest w mocowa-

nie na rzep, co pozwala na szybką i prostą wymianę

krążków ściernych.

Wskazówka: Przed zamocowaniem nowego

krążka ściernego 9 oczyść tarczę cierną 8 z

pyłu i zabrudzeń.

j Pamiętaj, aby otwory w krążku ściernym 9

znajdowały się nad otworami w tarczy

ciernej 8.

Q Ustawienie obrotów i

wybór krążka ściernego

Ubytek materiału oraz powierzchnia

Ilość usuwanego materiału podczas obróbki oraz

jakość powierzchni zależą od prędkości obrotowej

oraz ziarnistości krążka ściernego.

j Pamiętaj, aby do obróbki poszczególnych ma-

teriałów stosować odpowiednie krążki ścierne o

zróżnicowanej ziarnistości i aby dobrać pręd-

kość obrotową odpowiednią do materiału.

Materiał /

Zastosowanie

Drewno miękkie

Szlifowanie zgrubsze

(ziarnistość) 60

Szlifowanie dokładne (ziar-

nistość) 240

Ustawienie obrotów wysokie (E+)

21 PL

Przed uruchomieniem / Uruchomienie

Materiał /

Zastosowanie

Drewno twarde

Szlifowanie zgrubsze

(ziarnistość) 60

Szlifowanie dokładne (ziar-

nistość) 180

Ustawienie obrotów wysokie (E+)

Materiał /

Zastosowanie

Szlifowanie powierzchni

lakierowanych

Szlifowanie zgrubsze

(ziarnistość) 180

Szlifowanie dokładne (ziar-

nistość) 400

Ustawienie obrotów średnie (- F)

Materiał /

Zastosowanie

Usuwanie farby / lakieru

Szlifowanie zgrubsze

(ziarnistość) 40

Szlifowanie dokładne (ziar-

nistość) 80

Ustawienie obrotów od średnich do wysokich

Materiał /

Zastosowanie

Metale

Szlifowanie zgrubsze

(ziarnistość) 80

Szlifowanie dokładne (ziar-

nistość) 240

Ustawienie obrotów od średnich do wysokich

Powyższe informacje należy traktować jedynie jako

niezobowiązujące zalecenia.

Q Uruchomienie

Przestrzegaj danych dotyczących napięcia zasilania.

Napięcie w sieci elektrycznej musi być zgodne z

danymi podanymi na tabliczce znamionowej urzą-

dzenia. Urządzenia, które jako wartość napięcia

mają podane 230 V, mogą pracować także na na-

pięciu 220 V.

Q Włączanie i wyłączanie

Wskazówka! Włączaj szliﬁerkę mimośrodową

zawsze przed kontaktem z materiałem i dopiero

po włączeniu prowadź ją na obrabiany element.

Można dokonać wyboru pomiędzy pracą ciągłą i

pracą chwilową

Włączenie pracy chwilowej:

j Naciśnij Włącznik / Wyłącznik 2.

Wyłączenie pracy chwilowej:

j Zwolnij Włącznik / Wyłącznik 2.

Włączenie trybu ciągłego:

j Naciśnij Włącznik / Wyłącznik 2 i zablokuj

go poprzez jednoczesne wciśnięcie przycisku

blokady 3.

Wyłączenie trybu ciągłego:

j Naciśnij Włącznik / Wyłącznik 2 i następnie

zwolnij go.

Ustawienie obrotów:

j Wybrane obroty można nastawić pokrętłem

regulacji obrotów 5.

Funkcja DUO START / zmniejszone obro-

ty na biegu jałowym:

W urządzeniu można zmniejszyć obroty biegu ja-

łowego. Dopiero po dodatkowym naciśnięciu przy-

cisku DUO-START urządzenie będzie pracowało z

pełną mocą lub na ustawionych obrotach.

j Naciśnij albo

DUO-START

przełącznik

frontowy 10 lub

DUO-START

przełącznik

ręczny 1 (patrz rys. A, B, C).

Dzięki temu urządzenie można delikatnie

naprowadzić na obrabiany przedmiot.

Wskazówka: Po zwolnieniu przełącznik frontowy

DUO-START

10 powraca do swej pozycji wyjściowej.

22 PL

Uruchomienie

Q Odciąg pyłu

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO

POŻARU! Przy używaniu urządzeń elektrycznych

wyposażonych w pojemnik zbiorczy na pył lub

podłączonych do odkurzacza poprzez urządzenie

do odciągu pyłów istnieje zagrożenie pożarowe!

W niekorzystnych warunkach, takich jak iskrzenie

przy szlifowaniu metalu lub metalowych części

znajdujących się w drewnie, może dojść do zapa-

lenia się pyłów drewna w worku na pył (lub w wor-

ku do odkurzacza). W szczególności może to na-

stąpić, gdy pyły drewna są zmieszane z resztkami

lakieru lub innych substancji chemicznych, a szlifowa-

na powierzchnia jest gorąca wskutek długiego szlifo-

wania. Z tego powodu unikaj zawsze przegrzania

szlifowanej powierzchni oraz samego urządzenia,

a także opróżniaj pojemnik zbiorczy na pył lub wo-

rek odkurzacza przed przerwami w pracy.

Noś zawsze maskę

przeciwpyłową!

OSTRZEŻENIE! Przed wykonywaniem

jakichkolwiek czynności przy urządzeniu zawsze

wyciągnij wtyczkę sieciową z gniazdka zasilania.

Montaż kołnierza odciągu pyłu:

Kołnierz odciągu pyłu 7 pozwala na optymalny

odciąg pyłu.

j Zamontuj kołnierz odciągu pyłu 7 do pro-

wadnicy w obudowie. Zamknij zaciski umiesz-

czone z tyłu urządzenia.

Odciąg pyłu przy wykorzystaniu po-

jemnika zbiorczego na pył:

j Nasuń pojemnik zbiorczy na pył 4 na otwór

nasadki umieszczonej z tyłu urządzenia.

Opróżnianie pojemnika zbiorczego na pył:

j Naciśnij przyciski zwalniające blokadę 6

z obu stron urządzenia i zdejmij z niego

pojemnik zbiorczy na pył 4.

Wskazówka: Regularne opróżnianie pojemnika

zbiorczego na pył 4 pozwala na optymalne

odciąganie pyłu.

Nasadka do podłączenia odciągu pyłu

(rys. D)

Podłączenie:

j Załóż dokładnie i do końca nasadkę do odciągu

pyłu 11 na otwór umieszczony na tylnej stronie

urządzenia.

j Nasuń wąż odpowiedniego urządzenia do

odciągu pyłu (np. odkurzacza warsztatowego)

na nasadkę do odciągu pyłu 11 .

Zdejmowanie:

j Ściągnij wąż urządzenia do odciągu pyłu

z nasadki do odciągu pyłu 11 .

j Naciśnij oba przyciski zwalniające blokadę

i zdejmij nasadkę do odciągu pyłu 11

z urządzenia.

Q Instrukcja robocza odnośnie

szlifowania

Wskazówka: Pracować stosując niewielki

docisk!

j Prowadź urządzenie równolegle, koliście lub

na zmianę wzdłuż i w poprzek.

j Od czasu do czasu wyczyść odkurzaczem krą-

żek ścierny.

j Tego samego krążka ściernego nie stosuj nig-dy

do szlifowania różnych materiałów (jak np.

najpierw drewna, a potem metalu).

j Tylko stosowanie nieuszkodzonych krążków

ściernych pozwoli na osiągnięcie dobrych wy-

ników podczas szlifowania i ochronę urządzenia.

23 PL

Konserwacja i czyszczenie / Usuwanie / Informacje

Q Konserwacja i czyszczenie

OSTRZEŻENIE! Przed wykonywaniem ja-

kichkolwiek czynności przy urządzeniu zawsze

wyciągnij wtyczkę sieciową z gniazdka zasilania.

Szliﬁerka mimośrodowa nie wymaga wykonywania

prac konserwacyjnych.

j Urządzenie czyść regularnie, zaraz po

zakończeniu pracy.

j Urządzenie oraz otwory wentylacyjne należy

zawsze utrzymywać w czystości. Zatkane

otwory wentylacyjne grożą przegrzaniem

urządzenia.

j Do wnętrza urządzenia nie mogą przedostać się

żadne ciecze. Do czyszczenia obudowy używać

suchej ściereczki. Nie stosować nigdy benzyny,

rozpuszczalników lub środków czyszczących

agresywnych wobec tworzyw sztucznych.

j Przyklejony pył ze szlifowania usu-

waj za pomocą pędzla.

Q Usuwanie

Opakowanie składa się z materiałów

nieszkodliwych dla środowiska, które

można usuwać w miejscowych ﬁrmach

recyklingowych.

Proszę nie wyrzucać urządzeń

elektrycznych do odpadów

pochodzących z gospodarstw

domowych!

Na podstawie Wytycznej Europejskiej 2002 / 96 / EG

co do przedsięwzięć obowiązujących przy usuwaniu

wysłużonych urządzeń elektycznych oraz elekto-

nicznych oraz jej zastosowania w prawie narodowym,

wyeksploatowane urządzenia elektryczne muszą

być oddzielnie składowane oraz oddane do po-

nownego użytku zgodnie z zaleceniami ochrony

środowiska. Proszę oddać je do lokalnych, specjalnie

do tego celu przeznaczonych pojemników.

Co do przedsięwzięć obowiązujących przy usuwaniu

wysłużonych urządzeń elektrycznych proszę do-

wiedzieć się w zarządzie państwa gminy lub miasta.

Q Informacje

Q Serwis

Kompetentny punkt serwisowy w Twoim kraju jest

podany w dokumentach gwarancyjnych.

J Zlecaj naprawę urządzeń wyłącznie specjali-

stycznemu personelowi fachowemu i wyłącznie

przy użyciu oryginalnych części zamiennych.

W ten sposób zapewnisz, że bezpieczeństwo

urządzenia pozostanie zachowane.

J Zlecaj wymianę wtyku lub przewodów siecio-

wych zawsze producentowi urządzenia lub jego

serwisowi. W ten sposób zapewnisz, że bezpie-

czeństwo urządzenia pozostanie zachowane.

24 PL

Informacje

Q Deklaracja zgodności /

Producent

My, ﬁrma Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Niemcy, deklarujemy niniejszym

dla niniejszego produktu jego zgodność z następu-

jącymi wytycznymi WE:

Wytyczne maszyn (98 / 37 / EC)

Wytyczna dla niskiego napięcia

(2006 / 95 / EC)

Odpowiedniość elektromagnetyczna

( 2 0 0 4 / 1 0 8 / E C)

Oznaczenie produktu:

Parkside Szliﬁerka mimośrodowa XQ 600

Bochum, 30.11.2007

Hans Kompernaß

- Kierownictwo ﬁrmy -

Zmiany techniczne są w myśl dalszego rozwoju zastrzeżone.

25 HU

Tartalomjegyzék

Bevezetés

Rendeltetésszerű használat ....................................................................................... Oldal 26

Felszereltség ................................................................................................................ Oldal 26

A csomag tartalma ..................................................................................................... Oldal 26

Műszaki adatok .......................................................................................................... Oldal 27

Általános biztonsági tudnivalók

Munkahelyi biztonság ................................................................................................ Oldal 27

Elektromos biztonság ................................................................................................. Oldal 27

Személyek biztonsága ............................................................................................... Oldal 28

Az elektromos szerszámokkal való gondos járás és azok gondos használata ... Oldal 29

Excentrikus csíszolóra vonatkozó készülékspeciﬁkus biztonsági tudnivalók ................ Oldal 29

Originál tartozékok / -kiegészítő készülékek ............................................................ Oldal 30

Minden érthető? ......................................................................................................... Oldal 30

Az üzembevétel előtt

A csiszolólap cseréje .................................................................................................. Oldal 30

A fordulatszám és a csiszolólap kiválasztása ......................................................... Oldal 30

Üzembevétel

Be- és kikapcsolás ...................................................................................................... Oldal 31

Porelszívás ................................................................................................................... Oldal 31

A csiszolásra vonatkozó utalások ............................................................................. Oldal 32

Karbantartás és tisztítás ........................................................................... Oldal 32

Mentesítés .............................................................................................................. Oldal 32

Információk

Szerviz ......................................................................................................................... Oldal 32

Konformitásnyilatkozat / Gyártó ............................................................................... Oldal 33

26 HU

Bevezetés

Excentercsiszoló XQ 600

Nagy felületek csiszolása.

Fához, műanyaghoz és fémhez

Q Bevezetés

Az első üzembevétel előtt ismerje meg

feltétlenül a készülék funkcióit és infor-

málódjon a villamos szer számokkal

való helyes járásról. Ehhez olvassa el a következő

kezelési utasítást. Őrizze meg ezt az utasítást.

A készülék továbbadása esetén harmadiknak kéz-

besítse azzal együtt a dokumentációt is.

Q Rendeltetésszerű használat

A készülék fa, fém és lakkok száraz csiszolására és

polírozására alkalmas. Minden egyéb felhasználá-

si mód vagy a gép megváltoztatása rendeltetéselle-

nesnek minősül és jelentős balesetveszélyt rejt ma-

gában. A rendeltetésétől eltérő alkalmazásból

származó károkért a gyártó nem áll jót. Nem alkal-

mas kereskedelmi használatra.

Q Felszereltség

1 kézi kapcsoló

DUO-START

2 be- / ki-kapcsolót

3 rögzítőgomb

4 porfelfogó rekesz

5 fordulatszám előkiválasztójának állítókereke

6 porfelfogó rekesz kioldó gombja

7 leszívógyűrű

8 csiszolótányér

9 csiszolólap

10 elülső kapcsoló

DUO-START

11 a külső porelszívás adaptere (D ábra)

Q A csomag tartalma

1 db excentercsiszoló XQ 600

2 db csiszolólap

(1db 80-as, 1db 120-as ﬁnomságú)

1 db porfelfogó rekesz

1 db porelszívó adapter

1 használati útmutató

1 „Garancia és szervíz” füzet

A használati útmutatóban az alábbi piktogrammokat / jeleket használjuk:

Olvassa el a kezelési útmutatót! Védelmi osztály: II

Vegye ﬁgyelembe a ﬁgyelmeztető és a

biztonsági utasításokat! Tak sa správajte správne!

Vigyázat, elektromos áramütés veszélye!

Veszélyes elektromos feszültség – életveszély!

Viseljen védőszemüveget, hallásvédőt, porvédő

álarcot és védőkesztyűt.

Robbanásveszély! Az elektromos szerszám használata közben

tartsa távol a gyermekeket és más személyeket.

V~Volt (Váltófeszültség)

Tartsa a készüléket esőtől vagy nedvességtől tá-

vol. Víznek az elektromos készülékekbe való be-

hatolása növeli az áramütés kockázatát.

WWatt (Teljesítmény)

A sérült készülék, hálózati vezeték vagy csatlakozó

elektromos áramütés okozta veszélyt hordoz ma-

gában. Rendszeresen ellenőrizze a készülék, háló-

zati vezeték és a hálózati csatlakozó állapotát.

n0Névleges üresjárati fordulatszám Környzetbarát módon távolítsa el a

csomagolóanyagot!

27 HU

Bevezetés / Általános biztonsági tudnivalók

Q Műszaki adatok

Névleges feszültség: 230 V ~ 50 Hz

Névleges teljesítmény: 600 W

Névleges rezgésszám: n0 5.000 - 16.000 min-1

Névleges fordulatszám: n0 2.500 - 8.000 min-1

Excentritás: 5 mm

Csiszolótányér: ø 150 mm

Védettségi osztály: II /

Zaj- és rezgésinformációk:

A mért értékek az EN 60745 szerint megállapítva.

A készülék A-értékelt zajnyomásszintje jellemző

mértékben 84 dB (A). Bizonytalansági tényező K=3 dB.

A zajszint munka közben nem lépheti túl a 85 dB (A)-t.

Viseljen hallásvédőt!

Értékelt gyorsulás, jellemző:

Kéz-kar-rezgé ah = 2,309 m / s2

Bizonytalansági tényező K = 1,5 m / s2

FIGYELMEZTETÉS!

Az ebben az utasításban

megadott rezgésszintet egy EN 60745-ben megszabott

mérési eljárásnak megfelelően mérték és az a készülé-

kek összehasonlítására felhasználható. A rezgésszint

az elektromos készülék felhasználásának a módjától

függően változhat és az értéke egyes esetekben az eb-

ben az utasításban megadott értékeket túllépheti. A rez-

gésterhelést alá lehet becsülni, ha az elektromos szer-

számot rendszeresen ilyen módon használják.

Utalás: A rezgésterhelésnek egy bizonyos munka-

időszak időtartama alatti pontos felbecsülésére

azokat az időket is ﬁgyelembe kell venni, amelyek

alatt a készülék ki van kapcsolva, vagy habár jár,

valójában nem használják. Ez a teljes munkaidő-

szak alatti rezgésterhelést jelentősen lecsökkentheti.

Kompernaß GmbH · 44867 Bochum

Germany · www.kompernass.de

XQ 600 KH 3168

230 V

50 Hz · 600 W

2.500-8.000 min-1

Schwingzahl: 5.000-16.000 min-1

Date of manufacture: 02-2008

Általános biztonsági

tudnivalók

J FIGYELEM! Mindegyik utasítást el kell olvasni.

A következőkben leírt utasítások betartása köz-

ben elkövetett hibák áramütéshez, tűz kitörésé-

hez és / vagy súlyos sérülésekhez vezethetnek.

ŐRIZZE MEG JÓL EZEKET AZ UTASÍTÁSOKAT.

1. Munkahelyi biztonság

a) Tartsa a munka területét tisztán és

rendben. Rendetlenség és kivilágítatlan

munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon a készülékkel

robbanásveszélyes környe-

zetben, amelyben gyúlékony

folyadékok, gázak vagy porok talál-

hatók. Az elektromos szerszámok szikrákat

hoznak létre, amelyek azokat a porokat, vagy

a gőzöket meggyújthatják.

c) Az elektromos szerszámok

használata közben tartsa a

gyerekeket és más személye-

ket magától távol. Ha a ﬁgyelme elterelő-

dik elveszítheti a készülék feletti uralmát.

2. Elektromos biztonság

a) A készülék csatlakozó dugójának

találni kell a dugaljzatba. A dugót

semmilyen módon sem szabad

megváltoztatni. Ne alkalmazzon

28 HU

Általános biztonsági tudnivalók

adapterdugót védőföldeléses készü-

lékekkel együtt. Változatlan és találó

dugaljzatok csökkentik az áramütés veszélyét.

b) Kerülje el a testrészeinek a földelt

felületekkel, mint pld. csövekkel, fűtőtes-

tekkel, tűzhelyekkel és hűtőszekrényekkel való

érintkezését. Az áramütés veszélye nagyobb,

ha a teste földelve van.

c) Tartsa a készüléket esőtől

vagy nedvességtől távol.

Víznek a készülékbe való behatolása

megnöveli az áramütés kockázatát.

d) Ne használja a készülék ká-

belét a rendeltetésétől eltérő-

en a készülék hordozására,

felakasztására, vagy a hálózati dugó-

nak a dugaljzatból való kihúzására.

Tartsa a kábelt hőtől, olajtól, éles szé-

lektől, vagy mozgásban levő készülék-

részektől távol. Sérült, vagy összekuszálodott

kábelek növelik az áramütés kockázatát.

e) Ha egy ekektromos készülékkel a

szabadban dolgozik, csak olyan

hosszabbító kábeleket használjon,

amelyek külterületre is engedélye-

zettek. A külterületre engedélyezett kábel al-

kalmazása csökkenti az áramütés kockázatát.

f) Ha az elektromos szerszámnak ned-

ves környezetben való üzemeltetése

nem kerülhető el, alkalmazzon hiba-

áram védőkapcsolót.

A hibaáram védőkapcsoló alkalmazása csök-

kenti az áramütés kockázatát.

3. Személyek biztonsága

a) Legyen mindig figyelmes, ügyeljen

arra, amit tesz és járjon el mindig

meggondoltan amikor egy elektromos

szerszámmal egy munkát elkezd.

Ne használja a készüléket ha fáradt,

vagy ha drogok, alkohol, vagy or-

vosságok hatása alatt áll. A készülék

használata közben már egy pillanat ﬁgyelmet-

lenség is komoly sérülésekhez vezethet.

b) Viseljen személyi védőfel-

szereléseket és mindig védő-

szemüveget. A személyi védőfel-

szereléseknek mint pld. porvédő álarcnak,

csúszásbiztos cipőnek, védősisaknak vagy

hallásvédőnek az elektromos szerszám alkal-

mazásának a módja és alkalmazása szerinti

viselése csökkenti a sérülések veszélyét.

c) Kerülje el a nem szándékos üzembe-

vételt. Bizonyosodjon meg róla,

hogy mielőtt a hálózati dugót a

dugaljzatba dugná a kapcsoló a

„KI“-helyzetben legyen. Ha az áramel-

látáshoz való csatlakoztatáskor a készülék

hordozása közben az ujját a kapcsolón tartja,

vagy a készülék máris be van kapcsolva, az

balesetekhez vezethet.

d) Mielőtt a készüléket bekapcsolná,

távolítsa el a beállító szerszámokat,

vagy csavarkulcsokat. Egy forgásban

levő készülékrészben található szerszám vagy

kulcs sérülésekhez vezethet.

e) Ne becsülje magát túl. Gondoskodjon

egy biztos állásról és tartsa meg min-

dig az egyensúlyát. Ezáltal a váratlan

helyzetek előállása esetén a készüléket jobban

az ellenőrzése alatt tudja tartani.

f) Viseljen megfelelő ruházatot. Ne visel-

jen laza ruházatot, vagy ékszereket.

Tartsa a haját, a ruházatát és a kesz-

tyűjét távol a mozgó részektől. A laza

ruházatot, az ékszereket, vagy a hosszú hajat

a mozgásban levő részek elkaphatják.

g) Ha porelszívó vagy felfogó berendezé-

seket szereltek fel, bizonyosodjon meg

róla, hogy azok csatlakoztatva vannak

e és hogy az alkalmazásuk helyes e.

Ezeknek a berendezéseknek az alkalmazása

csökkenti a porok általi veszélyeztetéseket.

29 HU

Általános biztonsági tudnivalók

4. Az elektromos szerszámokkal

való gondos járás és azok

gondos használata

a) A készüléket ne terhelje túl. A munkájá-

hoz használja az arra a célra való elekt-

romos szerszámot. A találó elektromos szer-

számmal a megadott teljesítménytartományban

jobban és biztonságosabban dolgozik.

b) Ne használjon olyan elektromos

szerszámot, amelynek a kapcsolója

hibás. Egy elektromos szerszám, amelyet

nem lehet be- vagy kikapcsolni, veszélyes és

azt meg kell javíttatni.

c) Tárolja a nem használatban levő

elektromos készülékeket a gyerekek

hatótávolságán kívül. Ne hagyja,

hogy a készüléket olyan személyek

használják, amelyek a készülék

használatában nem jártasok, vagy

ezeket az utasításokat nem olvasták

el. Az elektromos szerszámok veszélyesek, ha

azokat tapasztalatlan személyek használják.

d) Ápolja gondosan a készüléket. Ellen-

őrizze, hogy a mozgó készülékrészek

kifogástalanul működnek, nem akad-

nak, részek nem törtek e el, vagy nem

érte azokat olyan károsodás, amely

a gép működését befolyásolná. A

készülék használata előtt javíttassa

meg a megkárosodott részeket. Sok

baleset oka az elektromos szerszámok rosszul

végzett karbantartása.

e) Tartsa a vágószerszámokat élesen és

tisztán. Az éles vágószélekkel rendelkező

gondosan ápolt vágószerszámok kevésbbé

szorulnak be és könnyebb azoknak vezetni.

f) Alkalmazza az elektromos szerszá-

mot, a tartozékokat, a betétszerszá-

mokat stb. ennek az utasításnak

megfelelően és úgy, ahogy ennek a

speciális készüléknek azt előírták.

Eközben vegye figyelembe a munka-

feltételeket és az elvégzendő tevé-

kenységet. Az elektromos szerszámoknak

az előírt alkalmazásoktól eltérő használata

veszélyes helyzetekhez vezethet.

Excentrikus csíszolóra vo-

natkozó készülékspeciﬁkus

biztonsági tudnivalók

J Ha a szabadban dolgozik, csatlakoztassa

a készüléket egy max. 30 mA kiváltóáramú

érintővédős kapcsolóval.

J Biztosítsa a munkadarabot. Használjon a munka-

darab beszorításához feszítőszerkezetet / satut.

Ezzel biztosabban tudja tartani, mint kézzel.

J Ne támassza le a kezét a készülék vagy a

megmunkálandó felület mellett vagy előtt, mert

balesetveszélyes, ha megcsúszik.

J Veszély esetén azonnal húzza ki a csatlakozót

a konnektorból.

J A hálózati vezetéket minden esetben a

készülék mögött vezesse el.

J A SZIKRAKÉPZŐDÉS MIATT TŰZVE-

SZÉLY

ÁLL FENN! Fém csiszolása közben szik-

ra képződik.

Ezért mindenképpen ügyeljen arra,

hogy ne veszélyeztessen személyeket és ne le-

gyenek gyúlékony anyagok a munkaterület kö-

zelében.

FIGYELMEZTETÉS! MÉRGEZŐ GŐZÖK!

A káros / mérgező porok megmunkálása a

kezelő vagy a közelben tartózkodó személyek

számára egészségkárosító lehet.

Viseljen védőszemüveget és

porvédő maszkot!

J Fa hosszabb ideig tartó megmunkálása során

vagy olyan anyagoknál, amelyeknél egészség-

károsító por keletkezik, csatlakoztassa a készü-

léket erre alkalmas külső porelszívóval.

Gondoskodjon megfelelő szellőzésről műanyagok,

festékek, lakkok, stb. megmunkálása közben.

J Ne itassa át az anyagokat vagy a megmunká-

landó felületet oldószertartalmú folyadékokkal.

A hántolás közbeni felmelegedés által egész-

ségkárosító / mérgező gőzök keletkezhetnek.

J Kerülje el az ólomtartalmú festékek vagy más

egészségkárosító anyagok csiszolását.

J Azbeszttartalmú anyagokat nem szabad meg-

munkálni. Az azbeszt rákkeltőnek számít.

J Kerülje el a mozgó csiszolólappal történő érint-

kezést.

J Csak a meglévő csiszolólappal együtt használ-

ja a készüléket.

30 HU

Általános biztonsági tudnivalók / Az üzembevétel előtt

J Ne használja a készüléket rendeltetésével el-

lentétesen és csak eredeti alkatrészekkel és tar-

tozékokkal használja.

J A készüléket bekapcsolt állapotban vezesse a

munkadarab irányába. Megmunkálás után

emelje meg a készüléket a munkadarabról és

utána pedig kapcsolja ki.

J Mielőtt letenné a készüléket, hagyja, hogy tel-

jesen megálljon.

J A készülék mindig legyen tiszta, száraz és olaj-

vagy kenőanyagmentes.

Q Originál tartozékok / -

kiegészítő készülékek

J Csak a Kezelési utasításban megadott tartozé-

kokat és kiegészítő készülékeket használja. A

Kezelési utasításban megadottaktól eltérő

betétszerszámok, vagy más tartozékok haszná-

lata az ön számára sérülésveszélyt jelenthet.

Q Minden érthető?

J Elkezdheti a munkát, ha tisztában van a készü-

lék utasításaival, funkcióival és kezelésével. A

gyártó adatainak és utasításainak ﬁgyelembe-

vételével dolgozhat a legbiztonságosabban.

QAz üzembevétel előtt

Q A csiszolólap cseréje

FIGYELMEZTETÉS! Mielőtt a készüléken csi-

nálna valamit, húzza ki a csatlakozót a konnektorból.

Az excentercsiszoló tépőzárral tapad a készülékhez,

mely a csiszolólapok gyors és egyszerű cseréjét te-

szi lehetővé.

Tudnivaló: Mielőtt új csiszolólapot 9 helyezne

a készülékre, távolítsa el a csiszolótányérról 8 a

port és szennyeződést.

j Ügyeljen arra, hogy a csiszolólapon 9 található

lyukak megegyezzenek a csiszolótányér 8 fu-

rataival.

Q A fordulatszám és a csiszoló-

lap kiválasztása

Levitel és felület

A leviteli teljesítményt és a felület minőségét a for-

dulatsebesség és a csiszolólap szemcséjének ﬁ-

nomsága határozza meg.

j Vegye ﬁgyelembe, hogy a különböző anyagok

megmunkálására különböző szemcséjű csiszo-

lólapot használjon, és fordulatszámot pedig

szintén az anyaghoz igazítsa.

Munkaanyag /

munkaterület

puha fa

durva csiszolás (szemcse) 60

ﬁnom csiszolás (szemcse) 240

Fordulatszám előválasztás magas (E+)

Munkaanyag /

munkaterület

kemény fa

durva csiszolás (szemcse) 60

ﬁnom csiszolás (szemcse) 180

Fordulatszám előválasztás magas (E +)

Munkaanyag /

munkaterület

lakkok

megcsiszolása

durva csiszolás (szemcse) 180

ﬁnom csiszolás (szemcse) 400

Fordulatszám előválasztás közepes (- F)

Munkaanyag /

munkaterület

Festékek / lakkok

eltávolítása

durva csiszolás (szemcse) 40

ﬁnom csiszolás (szemcse) 80

Fordulatszám előválasztás közepestől magasig

Munkaanyag /

munkaterület

Fémek

durva csiszolás (szemcse) 80

ﬁnom csiszolás (szemcse) 240

31 HU

Az üzembevétel előtt / Üzembevétel

Fordulatszám előválasztás közepestől magasig

Ezek kötelezettség nélküli adatok és javaslatok.

Q Üzembevétel

Vegye ﬁgyelembe a hálózati feszültséget. Az áram-

forrás hálózati feszültségének meg kell

felelnie a készülék típusjelzésén megadott adatok-

kal. Azon készülékek, melyek 230 V-tal vannak meg-

jelölve, 220 V-tal is lehet üzemeltetni.

Q Be- és kikapcsolás

Tanács! Az excenterkapcsolót mindig az anyag-

gal való érintkezés előtt kapcsolja be és csak azu-

tán helyezze a munkadarabra.

Üzemeltetésnél választhat a pillanat- és a tartós

üzemet között

A pillanatüzem bakapcsolása:

j Nyomja meg a BE- / KI-kapcsolót 2.

A pillanatüzem kikapcsolása:

j Ismét engedje el a BE- / KI-kapcsolót 2.

A tartós üzemelés bekapcsolása:

j Nyomja meg a BE- / KI-kapcsolót 2 és a

rögzítőgomb egyidejű megnyomásával 3

rögzítse.

A tartós üzemelés kikapcsolása:

j Nyomja meg a BE- / KI-kapcsolót 2 és utána

engedje el.

A fordulatszám előválasztása:

j A kívánt fordulatszámot a fordulatszám előválasz-

tásának állítógörgőjével 5 választhatja ki előre.

DUO-START-funkció / csökkentett üresjá-

rati fordulatszám:

A készülék a fordulatszám üresjáratcsökkentésével

rendelkezik. Csak a DUO-START-kapcsoló működte-

tésekor kapcsol be a teljes motorteljesítmény, ill. az

előre kiválasztott fordulatszám.

j Vagy az elülső kapcsolót

DUO-START

10 vagy a

kézi kapcsolót

DUO-START

1 (lásd az A, B, C

ábrát) működtesse.

Ez lehetővé teszi a munkadarabra történő kímélő

felhelyezést.

Információ: Az elülső kapcsoló

DUO-START

10 is-

mét visszarugózik eredeti helyzetébe, ha elengedjük.

Q Porelszívás

FIGYELMEZTETÉS! Tűzveszély! Égésve-

szély áll fenn olyan elektromos szerszámokkal való

munka közben, melyek porfelfogó rekesszel rendel-

keznek vagy porelszívó berendezéssel csatlakoztat-

hatóak a készülékhez! Kedvezőtlen körülmények

között, mint pl. szikrázás, fában található fém vagy

fémmaradványok csiszolásakor a fűrészpor meg-

gyulladhat a porzsákban (vagy a porszívó por-

zsákjában). Ez különösen akkor történhet meg, ha a

fapor festékmaradvánnyal vagy egyéb vegyi

anyaggal keveredik és a csiszolt anyag hosszú

megmunkálás után felforrósodik. Ezért mindenkép-

pen kerülje el a csiszolandó munkadarab és a ké-

szülék felhevülését és mindig ürítse ki a porfelfogó

rekeszt vagy a porszívó porzsákját, ha hosszabb

szünet után újból használja a készüléket.

Viseljen por ellen védő

maszkot!

FIGYELMEZTETÉS! Mielőtt a készüléken csi-

nálna valamit, húzza ki a csatlakozót a konnektorból.

Az elszívógyűrű felszerelése:

Az elszívógyűrű 7 optimális porelszívást tesz

lehetővé.

j Helyezze az elszívógyűrűt 7 a burkolat

menetébe. Csukja be a készülék hátoldalán ta-

lálható leszorítókengyelt.

Porelszívás a porfelfogó rekesszel:

j Tolja a porfelfogó rekeszt 4 a készülék

hátulján található adapternyílásba.

32 HU

Üzembevétel / Karbantartás és tisztítás / Mentesítés / Információk

A porfelfogó rekesz kiürítése:

j Nyomja meg mindkét oldalon a kioldógombot

6 és húzza le a készülékről a porfelfogó re-

keszt 4.

Tudnivaló: Az optimális szívóteljesítmény biztosí-

tásának érdekében rendszeresen ürítse ki a porfel-

fogó rekeszt 4.

A külső porelszívás adaptere (D ábra)

Csatlakoztatása:

j Dugja pontosan illeszkedve és teljesen a külső

porelszívás adapterét 11 a készülék hátoldalán

található adapternyílásra.

j Nyomja rá egy megfelelő porelszívó készülék

(pl. műhelyporszívó) tömlőjét a külső porelszí-

vás adapterére 11 .

Levétele:

j Húzza le a porszívó készülék tömlőjét a külső

porelszívás adapteréről 11 .

j Nyomja meg mindkét kioldógombot és húzza

le a készülékről a külső porszívó adapterét 11 .

Q A csiszolásra vonatkozó

utalások

Utalás: Dolgozzon kisméretű rányomással!

j Párhuzamosan, körkörösen és váltakozva hosz-

szanti és keresztirányba mozgassa a

készüléket.

Időnként tisztítsa meg a csiszolólapot a porszívóval.

j Soha ne csiszoljon különböző anyagokat ugyan-

azzal a csiszolólappal (pl. fát és utána fémet).

j Csak kifogástalan csiszolólappal ér el jó

csiszolási eredményt és védi a készüléket.

Q Karbantartás és tisztítás

FIGYELMEZTETÉS! Mielőtt a készüléken

csinálna valamit, húzza ki a csatlakozót a konnek-

torból.

Az excentercsiszoló nem igényel karbantartást.

j Rendszeresen tisztogassa meg a készüléket

közvetlenül a munka befejezése után.

j A készüléket és a szellőztető nyílásokat tartsa min-

dig tisztán. Eldugult szellőztetőnyílásoknál túlhevü-

lés és/vagy a készülék megkárosodása fenyeget

j Nem szabad folyadékoknak a készülék belse-

jébe jutni. A ház tisztításához használjon egy

száraz törlőrongyot. Sohase használjon ben-

zint, oldószereket vagy tisztítószereket, ame-

lyek a műanyagokat megtámadják.

j A ráragadó csiszolóport ecsettel tá-

volítsa el.

Q Mentesítés

A csomagolás környezetbarát anyagok-

ból áll, amelyeket a helyi újraértékesíté-

si helyeken mentesíthet.

Ne dobja az elektromos készü-

lékeket a háztartási szemétbe!

A 2002 / 96 / EG elektromos és elektronikus régi

készülékekre vonatkozó Európai irányelv és annak

a nemzeti jogszabályokba való átvétele szerint az

elektromos szerszámokat külön kell összegyűjteni

és egy környezetvédelmi szempontoknak megfelelő

újraértékesítéshez eljuttatni.

A kiszolgált készülék mentesítésének lehetőségeiről ér-

deklődjön a községe vagy városa illetékes hivatalánál.

Q Információk

Q Szerviz

Országa illetékes szervizét a garancia-doku-

mentációból nézheti ki.

J A készülékét csak szakképzett szakemberrel és

originál cserealkatrészekkel javíttassa.

Ezáltal biztosítja, hogy a készülékének a biz-

tonsága megmarad.

33 HU

Információk

J A hálózati dugó, vagy a hálózati vezeték cseréjét

mindig a gyártóval, vagy annak a vevőszolgá-

latával végeztesse. Ezáltal biztosítja, hogy a

készülékének a biztonsága megmarad.

Q Konformitásnyilatkozat /

Gyártó

Mi, a Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Németország, ezúton azt

nyilatkozzuk hogy ez a termék összhangban áll

a következő EG-irányelvekkel:

Gépészeti irányelv (98 / 37 / EC)

EG-alacsonyfeszültségű irányelv

(2006 /95 / EC)

Elektromagnetikus összeférhetőség

( 2 0 0 4 / 1 0 8 / E C)

A termék megnevezése:

Parkside Excentercsiszoló XQ 600

Bochum, 30.11.2007

Hans Kompernaß

- Üzletvezető -

Fenntartjuk a jogot a továbbfejlesztés érdekében

történő műszaki változtatásokra.

35 SI

Uvod

Uporaba v skladu z določili ...................................................................................... Stran 36

Oprema ....................................................................................................................... Stran 36

Obseg dobave ........................................................................................................... Stran 36

Tehnični podatki .......................................................................................................... Stran 37

Splošna varnostna navodila

Delovno mesto ............................................................................................................ Stran 37

Električna varnost ....................................................................................................... Stran 37

Varnost oseb ............................................................................................................... Stran 38

Skrbno ravnanje in uporaba električnih orodij ........................................................ Stran 38

Za ekscentrični brusilnik speciﬁčna varnostna navodila ......................................... Stran 39

Originalna oprema / originalne dodatne naprave .................................................. Stran 39

Ste vse razumeli? ........................................................................................................ Stran 40

Pred začetkom obratovanja

Menjava brusilnega lista............................................................................................ Stran 40

Izbira števila vrtljajev in brusilnega lista ................................................................... Stran 40

Začetek uporabe

Vklop in izklop ............................................................................................................ Stran 40

Odsesavanje prahu .................................................................................................... Stran 41

Delovna navodila za brušenje .................................................................................. Stran 42

Vzdrževanje in čiščenje .............................................................................. Stran 42

Odstranitev ........................................................................................................... Stran 42

Informacije

Servis .......................................................................................................................... Stran 42

Izjava o skladnosti / Proizvajalec .............................................................................. Stran 43

Kazalo

36 SI

Uvod

Ekscentrični brusilnik XQ 600

Za brušenje velikih površin.

Za les, plastiko in kovino.

Q Uvod

Pred prvim začetkom obratovanja se

obvezno seznanite s funkcijami naprave

in se informirajte o pravilnem rokovanju z

električnim orodjem. Preberite naslednja navodila

za uporabo. To navodilo shranite. Če napravo

predate tretjim osebam, jim zraven izročite tudi vse

dokumente.

Q Uporaba v skladu z določili

Naprava je primerna za suho brušenje in poliranje

lesa, kovine in lakov. Kakršnakoli drugačna

uporaba ali sprememba naprave ni v skladu z

določili in predstavlja znatno nevarnost nesreč. Za

škodo, nastalo pri uporabi, ki ni v skladu z določili,

izdelovalec ne prevzame jamstva. Naprava ni

namenjena za profesionalno uporabo.

Q Oprema

1 ročno stikalo (piktogram)

2 stikalo za VKLOP / IZKLOP

3 gumb za aretiranje

4 prestrezna škatla za prah

5 nastavno kolesce za predizbiro števila vrtljajev

6 tipka za sprostitev prestrezne škatle za prah

7 sesalni obroč

8 brusilni krožnik

9 brusilni list

10 čelno stikalo (piktogram)

11 adapter za dodatno odsesavanje (sl. D)

Q Obseg dobave

1 ekscentrični brusilnik XQ 600

2 brusilna lista (1 x z granulacijo 80, 1 x 120)

1 prestrezna škatla za prah

1 adapter za odsesavanje

1 navodilo za uporabo

1 knjižica “Garancija in servis”

V teh navodilih za uporabo se uporabljajo sledeči piktogrami / simboli:

Navodila za uporabo preberite! Električno orodje zaščitnega razreda II; dvojno

izolirano

Upoštevajte opozorila in varnostne napotke! Tako ravnate varno!

Pozor, nevarnost električnega udara! Nevarna

električna napetost – smrtna nevarnost!

Nosite zaščitna očala, ščitnike sluha, protiprašno

zaščitno masko in zaščitne rokavice.

Nevarnost eksplozije Otrok in drugih oseb med uporabo električnega

orodja ne pustite blizu.

V~Volti (Izmenična napetost)

Napravo zavarujte pred dežjem in mokroto.

Vdor vode v električno napravo zviša tveganje

za udar električnega toka.

WWatt (Delovna moč)

Poškodovana naprava, omrežni kabel ali vtič

pomenijo smrtno nevarnost zaradi električnega

udara. Redno preverjajte stanje naprave, omre-

žnega kabla, omrežnega vtiča.

n0Osnovno število vrtljajev v prostem teku Embalažo in napravo odstranite okolju prijazno!

37 SI

Uvod / Splošna varnostna navodila

Q Tehnični podatki

Nazivna napetost: 230 V ~ 50 Hz

Nazivna moč: 600 W

Nazivno število nihajev: n0 5.000 - 16.000 min-1

Nazivno število vrtljajev: n0 2.500 - 8.000 min-1

Ekscentričnost: 5 mm

Brusilni krožnik ø 150 mm

Zaščitni razred: II /

Podatki o hrupu in vibracijah:

Merjene vrednosti so bile določene v skladu z

EN 60745.

Nivo zvočnega tlaka naprave po A-vrednotenju ti-

pično znaša 84 dB (A). Negotovost K= 3 dB. Nivo

hrupa pri delu lahko presega 85 dB (A).

Nosite zaščitne glušnike!

Ocenjeni pospešek, tipično:

Vibracije dlan / roka ah = 2,309 m/s2

Negotovost K= 1,5 m/s2

OPOZORILO! Nivo nihanja, ki je naveden

v teh navodilih, je bil merjen skladno z merilnim

postopkom, normiranim po standardu EN 60745,

in se ga lahko uporablja za primerjavo naprav.

Nivo nihanja se bo spreminjal skladno z uporabo

električnega orodja in lahko v nekaterih primerih

leži nad vrednostjo, navedeno v teh navodilih.

Kadar se električno orodje redno uporablja na tak

način, bi nihajno obremenitev lahko podcenili.

Opozorilo: Za natančno oceno nihajne obreme-

nitve med določenim delovnim časom je treba upo-

števati tudi čas, v katerem je naprava izklopljena

ali sicer teče, vendar pa dejansko ni v uporabi. To

lahko nihajno obremenitev glede na celotni delovni

čas občutno zmanjša.

Kompernaß GmbH · 44867 Bochum

Germany · www.kompernass.de

XQ 600 KH 3168

230 V

50 Hz · 600 W

2.500-8.000 min-1

Schwingzahl: 5.000-16.000 min-1

Date of manufacture: 02-2008

Splošna varnostna

navodila

J Pozor! Navodila za uporabo preberite v ce-

loti. Napake zaradi neupoštevanja navodil, ki

sledijo, lahko povzročijo električni udar, požar

in / ali hude poškodbe.

NAVODILA ZA UPORABO SKRBNO SHRANITE.

1. Delovno mesto

Poskrbite, da bo vaše delovno mesto

vedno čisto in pospravljeno. Nered in

neosvetljena delovna mesta so lahko vzrok za

nezgode.

b) Orodja ne uporabljajte v

okolici, kjer obstaja nevar-

nost eksplozije, v kateri se

nahajajo vnetljive tekočine, plini ali

prah. Električna orodja proizvajajo iskre, ki

lahko povzročijo vžig prahu ali pare.

Med uporabo električnega

orodja v bližini ne sme biti otrok

in drugih oseb. Pri preusmer-

janju pozornosti lahko izgubite nadzor nad orodjem.

2. Električna varnost

Priključni vtič mora ustrezati električni

vtičnici. Vtiča v nobenem primeru ne

smete spreminjati. Skupaj z ozemljenimi

stroji ne uporabljajte dodatnih nastav-

kov vtiča. Originalen nespremenjen vtič in

38 SI

Splošna varnostna navodila

ustrezna vtičnica zmanjšata tveganje električnega

udara.

Preprečite telesni stik z ozemljenimi

površinami, kot so cevi, grelci, štedilni-

ki in hladilniki. Obstaja povečano tveganje

električnega udara, če je vaše telo ozemljeno.

Preprečite stik orodja z vodo ali

vlago. Vdor vode v električno orodje

poveča tveganje električnega udara.

Kabla ne uporabljajte za nošenje

orodja, za obešanje orodja ali za

vlečenje vtiča iz vtičnice.

Kabel zavarujte pred vročino, olji,

ostrimi robovi ali gibljivim delom orodja.

Poškodovani ali zavozlani kabli povečajo tveganje

električnega udara.

e) Kadar z električnim orodjem delate na

prostem, uporabljajte samo električne

podaljške, ki so primerni in namenjeni

uporabi na prostem. Uporaba električnega

podaljška, ki je izdelan za uporabo na prostem,

zmanjša tveganje električnega udara.

f) Če se uporabi električnega orodja v

vlažnem okolju ne da izogniti, upo-

rabljajte zaščitno stikalo za okvarni

tok. Uporaba zaščitnega stikala za okvarni

tok zmanjša tveganje električnega udara.

3. Varnost oseb

a) Ves čas bodite pozorni in pazite, kaj

delate. Z električnim orodjem ravnajte

razumno. Orodja ne uporabljajte, če ste

utrujeni, pod vplivom drog, alkohola

ali zdravil. En sam trenutek nepazljivosti pri

uporabi orodja lahko povzroči resne poškodbe.

Nosite osebno zaščitno opremo

in vedno tudi zaščitna očala.

Nošenje osebne zaščitne opreme kot je

zaščitna maska proti prahu, zaščitni škornji pred

zdrsom, zaščitna čelada ali zaščita sluha, odvisno

od vrste in načina uporabe orodja, zmanjša tvega-

nje nastanka poškodb.

c) Preprečite neželen zagon. Prepričajte

se, da bo stikalo na položaju »IZKLOP«

preden boste vtič vključili v vtičnico. Če

držite prst med nošenjem orodja na stikalu ali

priključite na električno napajanje že vklopljeno

orodje, lahko takšno ravnanje povzroči nezgodo.

d) Preden boste orodje vklopili, odstranite

vsa orodja, ki ste jih potrebovali za

namestitev izbranih vrednosti in odstra-

nite vse vijačne ključe. Orodje ali ključ, ki se

nahaja v delih orodja, lahko povzroči poškodbe.

e) Ne precenjujte se. Poskrbite za varno

in stabilno držo in v vsakem trenutku

ohranjajte ravnotežje. Tako boste orodje

tudi v nepričakovanih situacijah lažje ohranili

pod nadzorom.

Uporabljajte primerna oblačila. Ne nosi-

te širokih oblek ali nakita. Poskrbite, da

bodo obleka, lasje in rokavice dovolj od-

daljene od gibljivih delov orodja, da to

ne bo predstavljalo nevarnosti. Ohlapne

obleke ali nakit lahko zaidejo v gibljive dele orodja

g) Ko vgrajujete opremo za odsesavanje

in zbiranje žagovine, se prepričajte,

da je pravilno priključena in je njena

uporaba pravilna. Uporaba tovrstne

opreme zmanjšuje ogroženost zaradi prahu.

4. Skrbno ravnanje in uporaba

električnih orodij

Orodja ne preobremenjujte. Za svoje

delo izberite ustrezno električno orodje.

Z ustreznim električnim orodjem boste delo v

navedenem območju zmogljivosti opravili bolje

in varneje.

b) Ne uporabljajte električnega orodja,

če je njegovo stikalo pokvarjeno.

Električno orodje, ki ga ni mogoče vklopiti ali

izklopiti, je nevarno in ga je potrebno popraviti.

adar električnega orodja ne upora-

bljate, ga hranite izven dosega otrok.

Ne dovolite, da bi orodje uporabljale

osebe, ki ga ne znajo uporabljati ali

niso prebrale navodil za uporabo.

Električna orodja so nevarna, če jih uporablja-

jo neizkušene osebe.

39 SI

Splošna varnostna navodila

d) Orodje skrbno negujte. Preverjajte, če

gibljivi deli brezhibno delujejo in niso

stisnjeni, če so deli morda zlomljeni

ali poškodovani, tako da to vpliva

na delovanje orodja. Poskrbite, da

bodo poškodovani deli pred uporabo

orodja popravljeni. Vzrok mnogih nezgod

je v slabo vzdrževanih električnih orodjih.

e) Poskrbite, da bodo orodja za rezanje

vedno ostra in čista. Skrbno negovana

rezalna orodja z ostrimi rezalnimi robovi se

manj zatikajo in so lažje vodljiva.

Električna orodja, dodatno opremo, orod-

ja za nastavitve itd. uporabljajte kot je

opisano v navodilih za uporabo in tako,

kot je za ta specialni tip orodja predpisa-

no. Pri tem upoštevajte delovne pogoje

in dejavnost, ki jo želite opraviti. Uporaba

električnega orodja v namene, za katere orodje

ni predvideno, lahko povzroči nastanek nevarnih

situacij.

Za ekscentrični brusilnik

speciﬁčna varnostna

navodila

J Kadar delate na prostem, napravo preko

zaščitnega stikala (FI) za okvarni tok priključite

z maksimalnim sprožilnim tokom 30 mA.

J Za delo v zunanjih prostorih uporabljajte atesti-

rane podaljševalne kable.

J Obdelovanec zavarujte. Za ﬁksiranje obdelo-

vanca uporabljajte vpenjalne priprave / primež.

Tako je bolj varno ﬁksiran, kot v vaši roki.

J Z rokami se nikoli ne opirajte pred ali za

napravo in na površino, ki jo nameravate ob-

delovati, ker v primeru zdrsa obstaja nevarnost

poškodb.

J V primeru nevarnosti takoj potegnite vtič iz

vtičnice.

J Kabel vedno speljite stran od naprave nazaj.

J NEVARNOST POŽARA ZARADI LETENJA

ISKER! Kadar brusite kovine nastajajo iskre.

Zaradi tega obvezno pazite na to, da ne ogro-

žate oseb in se v bližini delovnega območja ne

nahajajo vnetljivi materiali.

OPOZORILO! STRUPENI HLAPI!

Obdelovanje škodljivega / strupenega prahu

predstavlja ogrožanje zdravja za upravljavca

naprave ali osebe, ki se nahajajo v bližini.

Nosite zaščitna očala in zaščitno

protiprašno masko!

J Pri dolgotrajnejšem obdelovanju lesa in še po-

sebno, kadar obdelujete materiale, pri katerih

nastajajo zdravju škodljivi prahi, napravo pri-

ključite na ustrezno napravo za sesanje prahu.

J Pri obdelavi plastičnih mas, barv, lakov itn.

skrbite za zadostno zračenje.

J Materialov ali površin, ki jih nameravate

obdelovati, na impregnirajte s tekočinami, ki

vsebujejo topila.

J Izogibajte se brušenju barv, ki vsebujejo svi-

nec, ali drugih materialov, ki vsebujejo zdravju

škodljive snovi.

J Materialov, ki vsebujejo azbest, se ne sme

obdelovati. Azbest velja za kancerogeno snov.

J Izogibajte se stiku z gibajočim se brusilnim listom.

J Napravo uporabljajte le, če je brusilni list pritrjen.

J Naprave nikoli ne uporabljajte z druge

namene in samo z originalnimi deli / originalno

opremo.

J Obdelovancu se približajte z vklopljeno napra-

vo. Po končani obdelavi napravo dvignite stran

od obdelovanca in jo nato izklopite.

J Preden izklopljeno napravo odložite, počakaj-

te, da se popolnoma zaustavi.

J Naprava mora biti vedno čista, suha in očišče-

na olj ali maziv.

Q Originalna oprema / originalne

dodatne naprave

J Uporabljajte samo dodatno opremo, ki je

navedena v navodilu za uporabo. Uporaba

drugih orodij ali opreme, kot je navedeno v

navodilu za uporabo, lahko za vas predstavlja

nevarnost poškodb.

40 SI

Splošna varnostna navodila / Pred začetkom obratovanja / Začetek uporabe

Q Ste vse razumeli?

J Če ste se seznanili z navodili, funkcijami in

rokovanjem z vašo napravo, lahko začnete

z delom. Z upoštevanjem vseh podatkov in

navodil izdelovalca boste delali najbolj varno.

Q Pred začetkom obratovanja

Q Menjava brusilnega lista

OPOZORILO! Preden izvajate dela na

napravi, vedno potegnite električni vtič in vtičnice.

Ekscentrični brusilnik razpolaga z sprijemalnim

pritrdilnim mehanizmom, ki omogoča hitro in eno-

stavno menjavo brusilnih listov.

Opozorilo: Pred pritrditvijo novega brusilnega

lista 9 z brusilnega krožnika 8 odstranite prah in

umazanijo.

j Pazite na to, da se odprtine brusilnega lista 9

ujemajo z vrtinami v brusilnem krožniku 8.

Q Izbira števila vrtljajev in brusil-

nega lista

Odstranjevanje in površina

Zmogljivost odstranjevanja in dosežena površina

sta odvisni od hitrosti vrtenja in jakosti granulacije

brusilnega lista.

j Upoštevajte, da morate za obdelovanje različ-

nih materialov uporabiti ustrezne brusilne liste

z različno granulacijo in tudi število vrtljajev

prilagoditi materialu.

material / delovno

območje

mehak les

grobo brušenje (granulacija) 60

ﬁno brušenje (granulacija) 240

predizbira števila vrtljajev visoko (E +)

material / delovno

območje

trd les

grobo brušenje (granulacija) 60

ﬁno brušenje (granulacija) 180

predizbira števila vrtljajev visoko (E +)

material / delovno

območje

brušenje lakov

grobo brušenje (granulacija) 180

ﬁno brušenje (granulacija) 400

predizbira števila vrtljajev srednje (- F)

material / delovno

območje

odstranjevanje barve /

laka

grobo brušenje (granulacija) 40

ﬁno brušenje (granulacija) 80

predizbira števila vrtljajev srednje do visoko

material / delovno

območje

kovine

grobo brušenje (granulacija) 80

ﬁno brušenje (granulacija) 240

predizbira števila vrtljajev srednje do visoko

To so neobvezujoči podatki in priporočila.

Q Začetek uporabe

Napetost omrežja vira električne energije se mora

ujemati s podatki na tipski ploščici naprave. Napra-

ve, ki so označene z 230 V, lahko priključite tudi

na omrežje z 220 V.

Q Vklop in izklop

Opozorilo! Ekscentrični brusilnik pred stikom

z materialom vedno najprej vklopite in šele nato

napravo približajte obdelovancu.

Pri obratovanju lahko izbirate med trenutnim in

nepretrganim obratovanjem.

Vklop trenutnega obratovanja:

j Pritisnite stikalo za VKLOP / IZKLOP 2.

41 SI

Začetek uporabe

Izklop trenutnega obratovanja:

j Stikalo za VKLOP / IZKLOP 2 zopet izpustite.

Vklop nepretrganega obratovanja:

j Pritisnite stikalo za VKLOP / IZKLOP 2 in ga z

istočasnim pritiskom na gumb za aretiranje 3

zablokirajte.

Izklop nepretrganega obratovanja:

j Pritisnite stikalo za VKLOP / IZKLOP 2 in ga

izpustite.

Predizbira števila vrtljajev:

j Želeno število vrtljajev lahko nastavite s pomo-

čjo nastavnega kolesca za predizbiro števila

vrtljajev 5.

Funkcija DUO-START / zmanjšano število

vrtljajev v prostem teku:

Naprava razpolaga z možnostjo zmanjšanja

števila vrtljajev. Šele z dodatnim pritiskom na

stikalo DUO-START se aktivira popolna zmogljivost

motorja oz. predizbrano število vrtljajev.

j Pritisnite ali čelno stikalo

DUO-START

10 ali

ročno stikalo

DUO-START

1 (glejte sl. A, B, C)

To omogoča pazljivi stik z materialom.

Opozorilo: Čelno stikalo

DUO-START

10 se pri

sprostitvi zopet vrne nazaj v izhodiščni položaj.

Q Odsesavanje prahu

OPOZORILO! NEVARNOST POŽARA!

Pri delu z električnimi napravami, ki razpolagajo s

škatlo za prah ali se jih s pomočjo neke priprave

za odsesavanje prahu lahko priključi na sesalnik za

prah, obstaja nevarnost požara! Pod neugodnimi

pogoji, kot npr. pri letenju isker, pri brušenju kovin

ali ostankov kovin v lesu, se lahko lesni prah v škatli

za prah (ali v vrečki za prah sesalnika za prah)

sam vname. To se še posebno lahko zgodi takrat,

kadar je lesni prah pomešan z ostanki laka ali

drugih kemičnih snovi in je po dolgotrajnem delu

vroč. Zaradi tega se obvezno izogibajte pregreva-

nju brušenega materiala in naprave in pred odmori

med delom prestrezno škatlo za prah oz. vrečko za

prah v sesalniku za prah vedno izpraznite.

Nosite protiprašno

zaščitno masko.

OPOZORILO! Preden izvajate dela na

napravi, vedno potegnite električni vtič in vtičnice.

Montaža sesalnega obroča

Sesalni obroč 7 omogoča optimalno odsesavanje

prahu.

j Sesalni obroč 7 vstavite v vodilo ohišja.

Vpenjalni zatič pripnite na hrbtno stran

naprave.

Odsesavanje prahu s prestrezno škatlo

za prah:

j Prestrezno škatlo za prah 4 potisnite na

odprtino za adapter na hrbtni strani naprave.

Praznjenje prestrezne škatle za prah:

j Na obeh straneh pritisnite tipki za sprostitev škatle

za prah 6 in prestrezno škatlo za prah 4

snemite z naprave.

Opozorilo: Da se zagotovi optimalno zmoglji-

vost odsesavanja, je treba prestrezno škatlo za

prah redno prazniti.

Adapter za dodatno odsesavanje (sl. D)

Priključitev:

j Adapter za dodatno odsesavanje 11 nata-

knite na odprtino za adapter na hrbtni strani

naprave, tako da se mu v celoti in popolnoma

natančno prilega.

j Cev neke atestirane naprave za odsesavanje

prahu (npr. sesalnika za prah za uporabo v

delavnicah) nataknite na adapter za dodatno

odsesavanje 11 .

Snemanje:

j Cev naprave za odsesavanje prahu potegnite

z adapterja za dodatno odsesavanje 11 .

j Na obeh straneh pritisnite tipki za sprostitev in

adapter za dodatno odsesavanje 11 snemite z

naprave.

42 SI

Začetek uporabe / Vzdrževanje in čiščenje / Odstranitev / Informacije

Q Delovna navodila za brušenje

Opozorilo: Delajte tako, da na obdelo-

vanec izvajate majhen pritisk!

j Napravo premikajte vzporedno, s krožnimi gibi

ali izmenjujoče vzporedno in počez.

j Od časa do časa brusilni list očistite s sesalni-

kom za prah.

j Z istim brusilnim listom nikoli na brusite različ-

nih materialov (npr. lesa in nato kovine).

j Samo z brezhibnimi brusilnimi listi boste

dosegli dobre rezultate brušenja in varovali

napravo.

Q Vzdrževanje in čiščenje

OPOZORILO! Preden izvajate dela na

napravi, vedno potegnite električni vtič in vtičnice.

Ekscentrični brusilnik ne terja vzdrževanja.

j Napravo redno čistite, takoj po zaključku del.

j Naprava in prezračevalne reže morajo biti

vedno čiste. Pri zamašenih prezračevalnih re-

žah grozi nevarnost pregrevanja in /ali okvare

naprave.

j Tekočine ne smejo prodreti v notranjost napra-

ve. Za čiščenje ohišja uporabljajte suho krpo.

Nikoli ne uporabljajte bencina, topil ali čistilnih

sredstev, ki lahko poškodujejo plastiko.

j (priktogram) Prah od brušenja odstranite s

čopičem.

Q Odstranitev

Embalaža sestoji iz naravi prijaznih

materialov, ki jih lahko odvržete v lokalne

zbiralnike za recikliranje odpadkov.

Električnih orodij ne odvrzite

v hišne smeti!

V skladu z evropsko direktivo 2002 / 96 / ES o

starih električnih napravah in njenim izvajanjem

v narodnem pravu je treba električno orodje

zbirati ločeno in vrniti v naravi primerno ponovno

predelavo. Napravo oddajte na enem od ponu-

jenih zbirnih mest.Vse možnosti za odstranjevanje

odsluženih naprav boste izvedeli pri Vaši občinski

ali mestni upravi.

Q Informacije

Q Servis

Pristojno servisno poslovalnico svoje dežele najdete

v garancijskih dokumentih.

J Napravo dajte v popravilo samo kvaliﬁciranemu

strokovnemu osebju in samo z uporabo origi-

nalnih nadomestnih delov. S tem se zagotovi,

da varnost naprave ostane ohranjena.

J Zamenjavo električnega vtiča ali priključne

napeljave vedno dajte v delo izdelovalcu

naprave ali njegovi službi za pomoč strankam.

S tem se zagotovi, da varnost naprave ostane

ohranjena.

43 SI

Informacije

Q Izjava o skladnosti /

Proizvajalec

Mi, Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Nemčija, izjavljamo, da z

a ta proizvod velja skladnost s sledečimi

ES-direktivami:

Direktiva o strojih (98 / 37 / EC)

Direktiva ES o nizkionapetostni električni

opremi (2006 / 95 / EC)

Elektromagnetna kompatibilnost

( 2 0 0 4 / 1 0 8 / E C)

Oznaka izdelka:

Parkside Ekscentrični brusilnik XQ 600

Bochum, 30.11.2007

Hans Kompernaß

- direktor -

Pridržujemo si pravico do tehničnih sprememb.

45 CZ

Úvod

Účel použití ................................................................................................................. Strana 46

Vybavení přístroje ....................................................................................................... Strana 46

Rozsah dodávky ......................................................................................................... Strana 46

Technické údaje .......................................................................................................... Strana 47

Všeobecné bezpečnostní pokyny

Pracoviště .................................................................................................................... Strana 47

Elektrická bezpečnost ................................................................................................ Strana 47

Bezpečnost osob ........................................................................................................ Strana 48

Pečlivé zacházení s elektrickými nástroji a jejich použití .......................................... Strana 48

Bezpečnostní pokyny pro excentrickou brusku speciﬁcké pro zařízení ................ Strana 49

Originální příslušenství / originální přídavné nástroje ............................................. Strana 49

Rozuměli jste všemu? .................................................................................................. Strana 50

Před uvedením do provozu

Výměna brusného listu ............................................................................................... Strana 50

Volba počtu otáček a brusného listu ........................................................................ Strana 50

Uvedení do provozu

Zapínání a vypínání ................................................................................................... Strana 50

Odsávání prachu ........................................................................................................ Strana 51

Pracovní pokyny k broušení ....................................................................................... Strana 52

Údržba a čištění ................................................................................................ Strana 52

Zlikvidování ......................................................................................................... Strana 52

Informace

Servis ........................................................................................................................... Strana 52

Evropské prohlášení o shodě / Výrobce ................................................................... Strana 53

Seznam obsahu

46 CZ

Úvod

Excentrická bruska XQ 600

Broušení velkých ploch.

Na dřevo, umělou hmotu a kovy

Q Úvod

Před prvním uvedením do provozu se las-

kavě bezpodmínečně seznamte s funkce-

mi přístroje a informujte se o

správném zacházení s elektrickými nástroji. K tomu

si přečtěte následující návod k obsluze. Uschovejte

si, prosím, tento návod. Předejte veškeré podklady

při dalším předání přístroje třetím stranám.

Q Účel použití

Přístroj je určen k suchému broušení a leštění dřeva,

kovů a laků. Jakékoliv jiné použití nebo úprava stroje je

pokládána za rozpor s účelem použití a představuje

značné nebezpečí poranění.

Za škody vzniklé z

použití k nestanovenému účelu nepřevezme výrobce

ručení

. Výrobek není určen pro průmyslové použití.

Q Vybavení přístroje

1 ruční spínač

DUO-START

2 spínač ZAP / VYP

3 aretační knoﬂík

4 přihrádka na zachycování prachu

5 regulační kolečko předvolby počtu otáček

tlačítko otevírání přihrádky na zachytávání prachu

7 odsávací kroužek

8 brusný talíř

9 brusný list

10 čelní spínač

DUO-START

adaptér pro externí odsávání (obr. D)

Q Rozsah dodávky

1 excentrická bruska XQ 600

2 brusné listy (1 x zrnitost 80, 1 x 120)

1 přihrádka na zachytávání prachu

1 odsávací adaptér

1 návod k obsluze

1 sešit „Záruka a servis“

V tomto návodu k obsluze se používají následující piktogramy / symboly:

Čtěte návod k obsluze! Třída ochrany II

Dodržujte bezpečnostní pokyny a řiďte se upo-

zorněními! Tak se budete bezpečně chovat.

Pozor na zranění elektrickým proudem! Nebez-

pečné elektrické napětí – nebezpečí smrtelného

úrazu!

Noste ochranné brýle, ochranu sluchu, ochrannou

masku proti prachu a ochranné rukavice.

Nebezpečí výbuchu!

Nedovolte dětem ani jiným osobám, aby se přibližo-

valy k elektrickému nástroji v době, kdy jej používáte.

V~Voltů (Střídavé napětí)

Zařízení chraňte před deštěm nebo vlhkem. Vniknutí

vody do elektrického zařízení zvyšuje riziko úrazu

elektrickým proudem.

WWattů (Příkon)

Poškozený přístroj, síťový kabel nebo zástrčka

představují riziko ohrožení života elektrickým

proudem. Pravidelně kontrolujte stav zařízení, sí-

ťového kabelu, síťové zástrčky.

n0dimenzační otáčky při chodě na prázdno Obal i přístroj nechte zlikvidovat v souladu s

předpisy o ochraně životního prostředí!

47 CZ

Úvod / Všeobecné bezpečnostní pokyny

Q Technické údaje

Jmenovité napětí: 230 V ~ 50 Hz

Jmenovitý výkon: 600 W

Jmenovitý počet

brusných kmitů: n0 5 000 - 16 000 min-1

Jmenovitý počet otáček: n0 2 500 - 8 000 min-1

Excentrita: 5 mm

Brusný talíř: ø 150 mm

Třída ochrany: II /

Informace o hluku a vibracích:

Naměřené hodnoty byly zjištěny podle EN 60745.

Úroveň hluku zařízení ohodnocená A činí vzhle-

dem k typu 84 dB (A). Nejistota K=3 dB.

Hladinu hluku při práci lze překročit 85 dB (A).

Noste ochranu sluchu!

Hodnocené zrychlení, typické:

Vibrace přenášené do rukou

a paží: ah = 2,309 m / s2

Nejistota K = 1,5 m / s2

VÝSTRAHA! Hladina vibrací udaní v těchto

návodech byla naměřena měřicí metodou normovanou

podle EN 60745 a lze ji použít pro srovnání zařízení.

Hladina vibrací se mění podle použití elektrického

nástroje a může v mnohých případech přesahovat

hodnotu udanou v těchto návodech. Zátěž vibrace-

mi by mohla být podceněna, používá-li se elektric-

kého nástroje pravidelně tímto způsobem.

Upozornění: Pro přesný odhad zatížení vibrace-

mi během určité pracovní časové oblasti by se měly

vzít na zřetel i doby, v nichž je zařízení vypnuto,

nebo je-li zařízení v chodu, avšak není skutečně

použito. Tím lze zatížení vibracemi přes celou pra-

covní časovou oblast zřetelně zredukovat.

Kompernaß GmbH · 44867 Bochum

Germany · www.kompernass.de

XQ 600 KH 3168

230 V

50 Hz · 600 W

2.500-8.000 min-1

Schwingzahl: 5.000-16.000 min-1

Date of manufacture: 02-2008

Všeobecné bezpečnostní

pokyny

J POZOR! Je zapotřebí si přečíst veškeré návody.

Chyby u dodržování níže uvedených návodů

mohou způsobit úraz elektrickým proudem,

požár a / nebo těžká poranění.

TYTO NÁVODY DOBŘE USCHOVEJTE.

1. Pracoviště

a) Svou pracovní oblast udržujte tak, aby

byla čistá a uklizená. Nepořádek a neo-

světlené pracovní oblasti mohou vést k úrazům.

b) Nepracujte se zařízením

v okolí ohroženém výbuchem,

v němž se nacházejí kapaliny,

p lyny nebo prachy. Elektrické nástroje vyrá-

bějí jiskry, které mohou zapálit prach nebo páry.

c) Elektrické nástroje během

používání chraňte před dětmi

a jinými osobami. Při rozptýlení

byste mohli ztratit kontrolu nad zařízením.

2. Elektrická bezpečnost

a) Síťová zástrčka zařízení se musí hodit

do zásuvky. Zástrčka se nesmí žád-

ným způsobem změnit. Nepoužívejte

zástrčky s adaptérem společně a se

zařízeními s ochranným uzemněním.

Nezměněné zástrčky a lícující zásuvky snižují

riziko úrazu elektrickým proudem.

48 CZ

Všeobecné bezpečnostní pokyny

b) Vyhněte se tělesnému kontaktu s

uzemněnými povrchy, jako jsou po-

trubí, topení, sporáky a chladničky.

Existuje zvýšené riziko úrazu elektrickým prou-

dem, je-li vaše tělo uzemněno.

c) Zařízení chraňte před deš-

těm nebo vlhkem. Vniknutí vody

do elektrického zařízení zvyšuje

riziko úrazu elektrickým proudem.

d) Kabel nepoužívejte k nesta-

novenému účelu jako je nošení

zařízení, pověšení nebo vy-

táhnutí zástrčky ze zásuvky. Chraňte

kabel před horkem, olejem, ostrými

hranami nebo se pohybujícími díly

zařízení. Poškozené nebo zapletené kabely

zvyšují riziko úrazu elektrickým proudem.

e) Při práci s elektrickým nástrojem

venku použijte jen prodlužovací ka-

bely, které jsou povoleny pro vnější

oblast. Použití prodlužovacího kabelu povo-

leného pro vnější oblast snižuje riziko úrazu

elektrickým proudem.

f) Nelze-li se vyhnout provozu elektric-

kého nástroje ve vlhkém okolí, pou-

žijte ochranný spínač proti chybné-

mu proudu. Použití ochranného spínače

proti chybnému proudu snižujte riziko úrazu

elektrickým proudem.

3. Bezpečnost osob

a) Buďte neustále pozorní, dbejte na

to, co činíte a dejte se s rozumem do

práce s elektrickým nástrojem. Nikdy

nepoužívejte zařízení, jste-li unaveni

nebo pod vlivem drog, alkoholu a

léků. Už okamžik nepozornosti při použití

zařízení může vést k závažným poraněním.

b) Noste osobní ochranné vyba-

vení a vždy ochranné brýle.

Nošení osobního ochranného vyba-

vení, jako je maska proti prachu, protiskluzná

bezpečnostní obuv, ochranná přilba nebo ochra-

na proti sluchu, vždy podle druhu a použití

elektrického nástroje, zmenšuje riziko poranění.

c) Zabraňte nechtěnému uvedení do pro-

vozu. Před zastrčením zástrčky do

zásuvky se ujistěte se, že se spínač

nachází v poloze „VYP“. Máte-li při nošení

zařízení prst na spínači nebo připojili-li jste už zaří-

zení k zásobování proudem, může dojít k úrazům.

d) Před zapnutím zařízení odstraňte na-

stavovací nářadí nebo šroubováky.

Nástroj nebo šroubovák, který se nachází v ro-

tujícím dílu zařízení může způsobit poranění.

e) Nepřeceňte se. Pečujte vždy o bez-

pečnou stabilní polohu a udržujte

neustále rovnováhu. Tím můžete zařízení

zejména v neočekávaných situacích lépe

kontrolovat.

f) Noste vhodný oděv. Nenoste volný

oděv nebo šperky. Chraňte vlasy,

oděv a rukavice před pohyblivými

díly. Volný oděv, šperk nebo vlasy mohou být

zachyceny samopohyblivými díly.

g) Jsou-li namontována zařízení k vysá-

vání a zachycování prachu, ujistěte

se, že jsou tato připojena a správně

použita. Použití těchto zařízení snižuje

ohrožení prachem.

4. Pečlivé zacházení s elektrickými

nástroji a jejich použití

a) Zařízení nepřetěžujte. Pro práci pou-

žijte k tomu určených elektrických

nástrojů. S vhodným elektrickým nástrojem

pracujete lépe a bezpečněji v udaném výkon-

nostním rozsahu.

b) Nepoužívejte elektrický nástroj,

jehož vypínač je defektní. Elektrický

nástroj, který nelze zapínat a vypínat, je

nebezpečný a musí se opravit.

c) Nepoužité elektrické nástroje skla-

dujte tak, aby byly z dosahu dětí. Za-

řízení nenechejte používat osobami,

které s ním nejsou seznámeny nebo

které si nepřečetly tyto návody. Elek-

trické nástroje jsou nebezpečné, používají-li je

nezkušené osoby.

49 CZ

Všeobecné bezpečnostní pokyny

d) Ošetřujte zařízení s pečlivostí. Zkont-

rolujte, fungují-li pohyblivé díly zaří-

zení a neuvázly-li, jsou-li díly zlome-

né nebo poškozené, takže je funkce

zařízení ohrožena. Před použitím

zařízení nechejte poškozené díly

opravit. Příčina mnohých úrazů tkví ve špatně

udržovaných elektrických nástrojích.

d) Udržujte řezací nástroje ostré a čisté.

Pečlivě ošetřované řezací nástroje s ostrými

řeznými hranami neuvíznou tak často a lze je

snadněji vést.

e) Použijte elektrické nástroje, příslu-

šenství, náhradní nástroje atd. podle

těchto návodů a tak, jak je pro tento

speciální typ nástroje předepsáno.

Přitom přihlédněte k pracovním pod-

mínkám a prováděné činnosti. Použití

elektrických nástrojů pro jiná než určená

použití může vést k nebezpečným situacím.

Bezpečnostní pokyny

pro excentrickou brusku

speciﬁcké pro zařízení

J Pokud pracujete venku, připojte přístroj pomocí

přerušovače obvodu chybného proudu (FI) s

vybavovacím proudem max. 30 mA.

J Zajistěte opracovávaný díl. K upevnění opraco-

vávaného dílu používejte upínací náčiní / svěrák.

Opracovávaný díl je tím zajištěn bezpečněji

než vaší rukou.

J V žádném případě si neopírejte ruce vedle pří-

stroje nebo před ním, respektive před plochou,

kterou opracováváte, jelikož v případě sklouz-

nutí přístroje hrozí nebezpečí zranění.

J V případě nebezpečí ihned vytáhněte zástrčku

ze sítě.

J Síťový kabel veďte od přístroje vždy zadem.

J NEBEZPEČÍ POŽÁRU V DŮSLEDKU

ODLÉTÁVAJÍCÍCH JISKER! Brousíte-li kovy,

dochází k odlétávání jisker. Proto dbejte bez-

podmínečně na to, aby nebyly ohroženy žádné

osoby a aby se v blízkosti pracovního prostředí

nenacházely žádné hořlavé materiály.

VÝSTRAHA!

JEDOVATÉ VÝPARY!

Vznik škodlivých / jedovatých prachů při brou-

šení představuje ohrožení zdraví pro obslužný

personál i pro osoby, které se zdržují v blízkosti

prací.

Noste ochranné brýle a ochrannou

masku proti prachu!

J Při delším opracovávání dřeva a zejména ma-

teriálů, při jejichž opracovávání vzniká zdraví

škodlivý prach, připojte přístroj na vhodné ex-

terní zařízení pro odsávání prachu.

J Při opracovávání umělých hmot, barev, laků

atd. zajistěte dostatečné odvětrávání.

J Materiály nebo plochy, které opracováváte,

nenapouštějte tekutinami s obsahem rozpouště-

del. Zahříváním při seškrabávání mohou vzni-

kat zdraví škodlivé / jedovaté výpary.

J Vyhýbejte se broušení barev s obsahem olova

nebo jiných zdraví ohrožujících materiálů.

J Nesmíte opracovávat materiál s obsahem az-

bestu. Azbest je rakovinotvorný.

J Vyhýbejte se kontaktu s brusným listem v pohybu.

Přístroj používejte pouze s vhodným brusným listem.

J Přístroj nikdy nepoužívejte v rozporu s jeho

určením. Vždy jej používejte výhradně s origi-

nálními díly / příslušenstvím.

J Zapnutý přístroj směřujte k opracovávanému dílu.

Po opracování dílu od něj přístroj zvedněte a

poté jej vypněte.

J Než přístroj odložíte, počkejte, až se vypnutý

přístroj zcela zastaví.

J Přístroj musí být vždy čistý, suchý a zbavený

oleje nebo mazacích tuků.

Q Originální příslušenství /

originální přídavné nástroje

J Použijte jen příslušenství, které je uvedeno v

návodu k použití. Použití jiných nástrojů použití

než doporučených v tomto návodu k obsluze

nebo jiného příslušenství může pro vás zname-

nat nebezpečí poranění.

50 CZ

Před uvedením do provozu / Uvedení do provozu

Q Rozuměli jste všemu?

J Pokud jste se seznámili s pokyny, funkcemi a

manipulací s vaším přístrojem, můžete začít s

prací. Pokud dodržíte všechny údaje a pokyny

výrobce, bude vaše práce nejbezpečnější.

Q Před uvedením do provozu

Q Výměna brusného listu

VÝSTRAHA!

Než začnete provádět práce

na přístroji, vytáhněte vždy zástrčku ze sítě.

Excentrická bruska je vybavena suchým zipem, kte-

rý umožňuje rychlou a jednoduchou výměnu brus-

ných listů.

Poznámka: Před upevněním nového brusného

listu 9 odstraňte prach a špínu z brusného

talíře 8.

j Dbejte na to, aby se otvory brusného listu 9

shodovaly s vývrty brusného talíře 8.

Q Volba počtu otáček a

brusného listu

Záběr a povrch

Záběr a kvalita povrchu jsou závislé na rychlosti

otáčení a zrnitosti brusného listu.

j Mějte prosím na paměti, abyste k opracovává-

ní různých materiálů volili odpovídající brusné

listy s různou zrnitostí a abyste materiálů při-

způsobovali také počet otáček.

opracovávaný díl /

pracovní oblast

měkké dřevo

hrubé broušení (zrnitost) 60

jemné broušení (zrnitost) 240

předvolba počtu otáček vysoký (E+)

opracovávaný díl /

pracovní oblast

tvrdé dřevo

hrubé broušení (zrnitost) 60

jemné broušení (zrnitost) 180

předvolba počtu otáček vysoký (E +)

opracovávaný díl /

pracovní oblast

broušení laků

hrubé broušení (zrnitost) 180

jemné broušení (zrnitost) 400

předvolba počtu otáček střední (- F)

opracovávaný díl /

pracovní oblast

odstraňování barvy /

laku

hrubé broušení (zrnitost) 40

jemné broušení (zrnitost) 80

předvolba počtu otáček střední až vysoký

opracovávaný díl /

pracovní oblast

kovy

hrubé broušení (zrnitost) 80

jemné broušení (zrnitost) 240

předvolba počtu otáček střední až vysoký

Toto jsou nezávazné údaje a doporučení.

Q Uvedení do provozu

Dbejte na správné síťové napětí. Síťové napětí

zdroje proudu se musí shodovat s údaji na typovém

štítku přístroje. Přístroje, které mají označení 230 V,

se mohou používat i při 220 V.

Q Zapínání a vypínání

Poznámka! Excentrickou brusku zapínejte vždy

před kontaktem s materiálem a teprve poté veďte

přístroj směrem k opracovávanému dílu.

Při provozu můžete volit mezi mžikovým a trvalým

provozem.

Zapínání mžikového provozu:

j Stiskněte spínač ZAP / VYP 2.

51 CZ

Uvedení do provozu

Vypínání mžikového provozu:

j Spínač ZAP / VYP 2 znovu uvolněte.

Zapnutí trvalého provozu:

j Stiskněte spínač ZAP / VYP 2 a ﬁxujte ho sou-

časným stisknutím aretačního knoﬂíku 3.

Vypnutí trvalého provozu:

j Stiskněte spínač ZAP / VYP 2 a uvolněte jej.

Předvolba počtu otáček:

j Požadovaný počet otáček můžete předvolit re-

gulačním kolečkem předvolby počtu otáček 5.

Funkce DUO-START / Omezený počet otá-

ček při běhu naprázdno:

Přístroj je vybaven omezováním počtu otáček při

běhu naprázdno. Až při dodatečné aktivaci spínače

DUO-START se spustí motor na plný výkon, respek-

tive na předvolený počet otáček.

j Aktivujte buď

čelní spínač

DUO-START

10 nebo

ruční spínač

DUO-START

1 (viz obr. A, B, C).

Tím je umožněno šetrné nasazení na opracovávaný díl.

Poznámka: Čelní spínač

DUO-START

10 se při

uvolnění samovolně vrátí do výchozí polohy.

Q Odsávání prachu

VÝSTRAHA!

NEBEZPEČÍ POŽÁRU! Při

práci s elektropřístroji, které jsou vybaveny přihrád-

kou na prach nebo mohou být pomocí nástroje na

odsávání prachu propojeny s odsávačem prachu,

hrozí nebezpečí vzniku požáru! Za nepříznivých

podmínek, např. při odlétávání jisker, při broušení

kovů nebo zbytků kovu ve dřevě, se může dřevěný

prach v sáčku na prach (nebo v sáčku odsávače

prachu) samovznítit. K tomu může dojít zejména

tehdy, je-li dřevěný prach smíchán se zbytky laku

nebo jinými chemickými látkami a je-li broušený

materiál po dlouhé práci horký. Proto se bezpodmí-

nečně vyhněte přehřívání opracovávaného materiá-

lu a zařízení a před pracovními přestávkami vždy

vyprázdněte přihrádku na prach nebo sáček na

prach odsávače prachu.

Noste ochrannou masku proti

prachu!

VÝSTRAHA!

Než začnete provádět práce

na přístroji, vytáhněte vždy zástrčku ze sítě.

Montáž odsávacího kroužku:

Odsávací kroužek 7 umožňuje optimální odsávání

prachu.

j Odsávací kroužek 7 nasaďte do kolejniček

v krytu. Uzavřete třmenovou svorku na zadní

straně přístroje.

Odsávání prachu s přihrádkou na za-

chytávání prachu:

j Přihrádku na zachytávání prachu 4 posuňte

na otvor adaptéru na zadní straně přístroje.

Vyprazdňování přihrádky na zachytá-

vání prachu:

j Stiskněte tlačítko otevírání na obou stranách 6

a přihrádku na zachytávání prachu 4 vytáh-

něte z přístroje.

Poznámka: Pro dosažení optimálního odsávacího

výkonu přihrádku na zachytávání prachu 4 pravi-

delně vyprazdňujte.

Adaptér pro externí odsávání (obr. D)

Připojení:

j Adaptér pro externí odsávání 11 nasaďte

přesně a úplně na otvor adaptéru na zadní

straně přístroje.

j Hadici vhodného zařízení na odsávání

prachu (např. dílenského odsávače prachu)

nasuňte na adaptér externího odsávání 11 .

Sejmutí:

j Hadici zařízení na odsávání prachu sejměte

z adaptéru externího odsávání 11 .

j Stiskněte obě tlačítka otevírání a adaptér exter-

ního odsávání 11 sejměte z přístroje.

52 CZ

Uvedení do provozu / Údržba a čištění / Zlikvidování / Informace

Q Pracovní pokyny k broušení

Upozornění: Pracujte s nepatrným

přítlačným tlakem!!

j Pohybujte přístrojem paralelně, plošnými krou-

živými pohyby nebo střídavě podélně a napříč.

j Občas očistěte brusný list odsávačem prachu.

j Stejným brusným listem nikdy nebruste různé ma-

teriály (např. dřevo a poté kov).

j Pouze s nepoškozenými brusnými listy dosáh-

nete dobrých výsledků při broušení a zároveň

budete ohleduplní ke stroji.

Q Údržba a čištění

VÝSTRAHA!

Než začnete provádět práce

na přístroji, vytáhněte vždy zástrčku ze sítě.

Excentrická bruska je bezúdržbová.

j Zařízení čistěte pravidelně, bezprostředně po

ukončení práce.

j Zařízení a větrací štěrbinu udržujte neustále čisté.

Při ucpaných větracích štěrbinách hrozí přehřátí

a /nebo poškození zařízení.

j Do vnitřku zařízení se nesmí dostat kapaliny.

K čistění zařízení používejte suché tkaniny.

Nikdy nepoužívejte benzinu, rozpouštědel nebo

čističů, které působí agresivně na umělou hmotu.

j Ulpívající brusný prach odstraňujte

štětečkem.

Q Zlikvidování

Obal se skládá z ekologicky vhodných

materiálů, které můžete zlikvidovat v

místních recyklačních střediscích.

Elektrické přístroje neodhazujte

do domácího smetí!

Podle Evropské směrnice 2002 / 96/ES o elektric-

kých a elektronických vysloužilých přístrojích a rea-

lizace národního práva se musí opotřebované elek-

trické přístroje odděleně sebrat a odevzdat k

ekologicky vhodnému opětnému zužitkování.

Přístroj odevzdejte do nabízených sběren.

O možnostech ke zlikvidování vysloužilých přístrojů

se dozvíte ve správě Vaší obce či města.

Q Informace

Q Servis

Příslušné místo servisu vaší země naleznete laskavě

v záručních dokumentech.

JSvé přístroje nechejte opravovat pouze kvaliﬁ-

kovaným odborným personálem a pouze s

originálními náhradními díly. Tím se zajistí, že

zůstane zachována bezpečnost přístroje.

JVýměnu zástrčky nebo síťového vedení nechejte

vždy provést výrobcem přístroje nebo jeho

zákaznickým servisem. Tím se zajistí, že zůstane

zachována bezpečnost přístroje.

53 CZ

Informace

Q Evropské prohlášení o shodě /

Výrobce

My, Kompernaß GmbH, Burgstr. 21, 44867 Bochum,

Německo, tímto prohlašujeme pro tento výrobek

shodu s následujícími směrnicemi EU:

Směrnice o strojích (98 / 37 / EC)

Směrnice ES o bezpečnosti elektrického

zařízení nízkého napětí (2006 / 95 / EC)

Elektromagnetická kompatibilita

( 2 0 0 4 / 1 0 8 / E C)

Název výrobku:

Parkside Excentrická bruska XQ 600

Bochum, 30.11.2007

Hans Kompernaß

- obchodní vedoucí -

Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

55 SK

Úvod

Používanie primerané účelu ....................................................................................... Strana 56

Výbava ........................................................................................................................ Strana 56

Obsah dodávky .......................................................................................................... Strana 56

Technické údaje .......................................................................................................... Strana 57

Všeobecné bezpečnostné pokyny

Pracovisko ................................................................................................................... Strana 57

Elektrická bezpečnosť ................................................................................................ Strana 57

Bezpečnosť osôb ........................................................................................................ Strana 58

Starostlivé zaobchádzanie a používanie elektrického náradia ............................. Strana 58

Bezpečnostné pokyny špeciﬁcké pre excentrickú brúsku ....................................... Strana 59

Originálne príslušenstvo / prídavné zariadenia....................................................... Strana 59

Všetko pochopené? .................................................................................................... Strana 59

Pred uvedením do prevádzky

Výmena brúsneho listu ............................................................................................... Strana 60

Voľba počtu otáčok a brúsneho listu ............................................................................. Strana 60

Uvedenie do prevádzky

Zapínanie a vypínanie ............................................................................................... Strana 60

Odsávanie prachu ...................................................................................................... Strana 61

Pracovné pokyny pre brúsenie .................................................................................. Strana 61

Údržba a čistenie ............................................................................................. Strana 61

Likvidácia ............................................................................................................... Strana 62

Informácie

Servis ........................................................................................................................... Strana 62

Prehlásenie o konformite / Výrobca .......................................................................... Strana 62

Zoznam obsahu

56 SK

Úvod

Excentrická brúska XQ 600

Brúsenie veľkých plôch.

Na drevo, umelé hmoty a kovy

Q Úvod

Pred prvým spustením sa prosím bez-

podmienečne oboznámte s funkciami nástro-

ja a informujte sa o správnom zaobchádza-

ní s elektrickým náradím. Za týmto úče lom si prečítajte

nasledujúci návod na obsluhu. Tento návod na používa-

nie uschovajte. Ak poskytnete prístroj ďalším osobám,

dajte im k dispozícii všetky podklady.

Q Používanie primerané účelu

Prístroj je vhodný na suché brúsenie a leštenie dre-

va, kovov a lakov. Akékoľvek iné použitie alebo

úprava prístroja sa považujú za nezodpovedajúce

účelu a skrývajú v sebe výrazné nebezpečenstvo

úrazu. Výrobca nepreberá ručenie za škody vznik-

nuté v dôsledku použitia odporujúceho určeniu.

Prístroj nie je určený na komerčné používanie.

Q Výbava

1 Ručný spínač

DUO-START

2 Vypínač

3 Aretovacie tlačidlo

4 Nádoba na prach

5 Koliesko na nastavenie otáčok

6 Uvoľňovacie tlačidlo nádoby na prach

7 Odsávanie

8 Brúsny kotúč

9 Brúsny list

10 Predný spínač

DUO-START

11 Adaptér na cudzie odsávanie (obr. D)

Q Obsah dodávky

1 excentrická brúska XQ 600

2 brúsne listy (1x drsnosť 80, 1 x 120)

1 nádoba na prach

1 odsávací adaptér

1 návod na používanie

1 zošit „Záruka a servis“

V tomto návode na používanie sú použité nasledujúce piktogramy a symboly:

Prečítajte si návod na používanie! Trieda ochrany (Krytie) II

Dbajte na výstražné a bezpečnostné pokyny! Tak sa správajte správne!

Pozor na úraz elektrickým prúdom! Nebezpečné

elektrické napätie – smrteľné nebezpečenstvo!

Noste ochranné okuliare, ochranu sluchu, masku

proti prachu a ochranné rukavice.

Nebezpečenstvo výbuchu! Pri práci s elektrickým náradím udržiavajte deti

a iné osoby v dostatočnom odstupe.

V~Volt (Striedavé napätie)

Chráňte prístroj pred dažďom a vlhkosťou. Pre-

niknutie vody do elektrického prístroja zvyšuje ri-

ziko zásahu elektrickým prúdom.

WWatt (Užitočný výkon)

Poškodený prístroj, sieťová šnúra alebo zástrčka

znamenajú smrteľné nebezpečenstvo úrazu

elektrickým prúdom. Pravidelne kontrolujte stav

prístroja, sieťovej šnúry a zástrčky.

n0Dimenzačné otáčky pri chode na prázdno Balenie prístroja a prístroj zlikvidujte ekologickým

spôsobom!

57 SK

Úvod / Všeobecné bezpečnostné pokyny

Q Technické údaje

Menovité napätie: 230 V ~ 50 Hz

Menovitý výkon: 600 W

Menovité kmity: 5 000 - 16 000 min-1

Menovité otáčky: 2 500 - 8 000 min-1

Excentricita: 5 mm

Brúsny kotúč: ø 150 mm

Trieda ochrany: II /

Informácie o hluku a vibráciách:

Hodnoty namerané podľa EN 60745.

Hladina akustického tlaku vyhodnotená ako A má

zvyčajnú hodnotu 84 dB (A). Odchýlka K=3 dB.

Hladina hluku môže pri prácach prekročiť 85 dB (A).

Nosiť ochranu sluchu!

Vážené zrýchlenie, typické:

Vibrácia ruky a ramena ah = 2,309 m / s2

Odchýlka K = 1,5 m / s2

VAROVANIE! Hladina vibrácií udaných v

týchto pokynoch bola nameraná pomocou mera-

cieho postupu normovaného v EN 60745 a môže

sa použiť na porovnanie prístrojov.

Hladina vibrácií sa zmení podľa použitého elektric-

kého prístroja a v niektorých prípadoch môže byť

vyššia ako hodnota stanovená v týchto pokynoch.

Môže dôjsť k podceneniu vibračnej záťaže, ak sa

elektrické náradie bežne používa týmto spôsobom.

Upozornenie: Pre presný odhad kmitavého

namáhania počas doby určitej pracovnej činnosti

by sa mali zohľadniť aj časy, keď je prístroj vypnutý

resp. je síce zapnutý, ale sa s ním v skutočnosti

nepracuje. Toto môže výrazne zredukovať kmitavé

namáhanie počas celej doby pracovnej činnosti.

Kompernaß GmbH · 44867 Bochum

Germany · www.kompernass.de

XQ 600 KH 3168

230 V

50 Hz · 600 W

2.500-8.000 min-1

Schwingzahl: 5.000-16.000 min-1

Date of manufacture: 02-2008

Všeobecné bezpečnostné

pokyny

J POZOR! Je potrebné prečítať si všetky pokyny.

Chyby pri dodržiavaní nižšie uvedených poky-

nov môžu zapríčiniť zásah elektrickým prúdom,

požiar a/alebo závažné poranenia.

TIETO POKYNY DÔKLADNE USCHOVAJTE.

1. Pracovisko

a) Pracovnú oblasť udržujte v čistom

a upratanom stave. Neporiadok a ne-

osvetlené pracovné oblasti môžu viesť k úrazom.

b) S prístrojom nepracujte

v prostredí ohrozenom výbu-

chom, v ktorom sa nachádzajú

horľavé kvapaliny, plyny alebo prach.

Elektrické náradie vytvára iskry, ktoré môžu zapá-

liť prach alebo výpary.

Počas používania elektrického

náradia zamedzte prístup deťom

a iným osobám.

Odvrátenie pozor-

nosti môže znamenať stratu kontroly nad prístrojom.

2. Elektrická bezpečnosť

a) Sieťová zástrčka prístroja musí byť

zladená so zásuvkou. Sieťová zástrčka

sa nesmie nijako upravovať. Nepou-

žívajte adaptéry spolu s prístrojmi

vybavenými ochranným uzemnením.

Neupravované sieťové zástrčky a vhodné zá-

suvky znižujú riziko zásahu elektrickým prúdom.

b) Zabráňte telesnému kontaktu

s uzemnenými povrchmi, napr. u rúr,

vykurovacích zariadení, sporákov a

chladničiek. Ak je vaše telo uzemnené, exis-

tuje zvýšené riziko zásahu elektrickým prúdom.

c) Prístroj chráňte pred dažďom

alebo vlhkosťou. Vniknutie vody

do elektrického prístroja zvyšuje riziko

zásahu elektrickým prúdom.

58 SK

Všeobecné bezpečnostné pokyny

d) Kábel nepoužívajte na nose-

nie a vešanie prístroja, alebo

na vyťahovanie sieťovej zá-

strčky zo zásuvky. Kábel chráňte pred

vysokými teplotami, olejom, ostrými

hranami alebo pohybujúcimi sa časťami

prístroja. Poškodené alebo zamotané káble

zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s elektrickým náradím

vonku, používajte iba také predlžo-

vacie káble, ktoré sú schválené aj

pre exteriéry. Používanie predlžovacieho

kábla vhodného pre exteriéry znižuje riziko

zásahu elektrickým prúdom.

f) Ak sa nedá zabrániť prevádzke elek-

trického prístroja vo vlhkom prostre-

dí, použite ochranný vypínač proti

chybnému prúdu. Použitie tohto vypínača

znižuje riziko zásahu elektrickým prúdom.

3. Bezpečnosť osôb

a) Buďte vždy opatrní, dávajte pozor

na to, čo robíte a k práci s elektrickým

náradím pristupujte s rozvahou. Prí-

stroj nepoužívajte vtedy, ak ste

unavení, alebo ak ste pod vplyvom

drog, alkoholu či medikamentov. Jedi-

ný moment nepozornosti pri používaní prístroja

môže viesť k závažným poraneniam.

b) Noste osobný ochranný

výstroj a vždy používajte

ochranné okuliare. Nosenie

osobného ochranného výstroja, ako je proti-

prachová maska, protišmyková bezpečnostná

obuv, ochranná prilba alebo ochrana sluchu,

v závislosti od druhu a použitia elektrického

náradia, znižuje riziko poranení.

c) Zabráňte neúmyselnému uvedeniu

do prevádzky. Skôr, než vložíte sie-

ťovú zástrčku do zásuvky, uistite sa,

že spínač je v polohe „VYP“. Ak máte

pri prenášaní prístroja prst na spínači, alebo ak

prístroj zapojíte do siete už zapnutý, môže to

viesť k úrazom.

d) Skôr než prístroj zapnete, odstráňte

nastavovacie náradie alebo skrutkový

kľúč. Náradie alebo kľúč, ktorý sa nachádza

v otáčajúcej sa časti prístroja, môže viesť k

poraneniam.

e) Nepreceňujte sa. Zabezpečte si

stabilný postoj a vždy udržiavajte

rovnováhu. Vďaka tomu budete môcť prístroj

v nepredvídaných situáciách lepšie kontrolovať.

f) Noste vhodný odev. Nenoste široké

oblečenie alebo ozdoby. Vlasy, oble-

čenie a rukavice držte čím ďalej od

pohybujúcich sa častí. Voľné oblečenie,

ozdoby alebo dlhé vlasy sa môžu zachytiť do

pohybujúcich sa častí.

g) Keď montujete zariadenia na odsá-

vanie a zachytávanie prachu, uistite

sa, či sú napojené a správne použí-

vané. Použitie týchto zariadení znižuje

ohrozenia prachom.

4. Starostlivé zaobchádzanie

a používanie elektrického

náradia

a) Prístroj nepreťažujte. Pri práci použí-

vajte elektrické náradie, ktoré je na

to určené. S vhodným elektrickým náradím

budete v danom rozsahu výkonu pracovať lepšie

a bezpečnejšie.

b) Nepoužívajte elektrické náradie,

ktorého spínač je chybný. Elektrické

náradie, ktoré sa nedá zapnúť alebo vypnúť,

je nebezpečné a musí sa opraviť.

c) Nepoužívané elektrické náradie

uschovajte mimo dosahu detí.

Nedovoľte používať prístroj osobám,

ktoré s ním nie sú oboznámené alebo

si neprečítali tieto pokyny. Elektrické

náradie je nebezpečné, ak ho používajú ne-

skúsené osoby.

d) O prístroj sa dôkladne starajte.

Skontrolujte, či pohyblivé časti prístro-

ja fungujú bezchybne a nezasekávajú

sa, či časti nie sú zlomené alebo

natoľko poškodené, že je narušená

59 SK

Všeobecné bezpečnostné pokyny

funkcia prístroja. Poškodené časti dajte

pred použitím prístroja opraviť. Príčinou mno-

hých úrazov je zlá údržba elektrického náradia.

e) Rezné nástroje udržiavajte ostré a

čisté. Starostlivo ošetrované rezné nástroje

s ostrými reznými hranami sa menej zasekávajú

a dajú sa ľahšie viesť.

f) Elektrické náradie, príslušenstvo,

vkladané nástroje, atď. používajte

v súlade s týmito pokynmi a tak, ako

je to predpísané pre tento špeciálny

typ prístroja. Pritom zohľadnite pra-

covné podmienky a vykonávanú čin-

nosť. Používanie elektrického náradia na iné

než vyhradené účely môže viesť k nebezpeč-

ným situáciám.

Bezpečnostné pokyny

špeciﬁcké pre excentrickú

brúsku

J Keď pracujete vonku, pripojte prístroj cez prú-

dový chránič s maximálnym prúdom 30 mA.

J Upevnite obrábaný kus. Používajte upínacie

zariadenia alebo zveráky na uchytenie obrá-

banej súčasti. Je to bezpečnejšie než držať ju

rukou.

J V žiadnom prípade si neopierajte ruky vedľa

alebo pred prístrojom, ani o opracovávanú

plochu, lebo pri pošmyknutí hrozí nebezpečen-

stvo poranenia.

J Pri nebezpečenstve ihneď vytiahnite zástrčku zo

zásuvky.

J Sieťovú šnúru veďte vždy dozadu od prístroja.

J NEBEZPEČENSTVO POŽIARU OD OD-

LIETAVAJÚCICH ISKIER! Keď brúsite kovy,

môžu odlietavať iskry. Dajte preto bezpodmie-

nečne pozor na to, aby neboli ohrozené žiad-

ne osoby, a aby žiadne horľavé materiály ne-

boli v blízkosti pracoviska.

VAROVANIE! JEDOVATÉ PLYNY!

Práca so škodlivým alebo jedovatým prachom

znamená ohrozenie zdravia pre obsluhujúce

alebo v blízkosti sa nachádzajúce osoby.

Noste ochranné okuliare a masku

proti prachu!

J Pri dlhšie trvajúcej práci s drevom a hlavne pri

opracovávaní materiálov, kde vzniká zdraviu

škodlivý prach, pripojte prístroj k vhodnému

externému odsávaciemu zariadeniu.

J Pri opracovávaní umelých hmôt, farieb, lakov a

pod. zabezpečte dostatočné vetranie.

J Nenapúšťajte materiály ani obrábané plochy

tekutinami obsahujúcimi rozpúšťadlá.

Zohriatím pri škrabaní by mohli vzniknúť zdra-

viu škodlivé alebo jedovaté plyny.

J Vyhnite sa brúseniu olovo obsahujúcich farieb

alebo iných zdraviu škodlivých materiálov.

J Materiály obsahujúce azbest sa nesmú

opracovávať. Azbest sa považuje za rakovino-

tvornú látku.

J Vyhnite sa styku s bežiacim brúsnym listom.

Prístroj používajte len s nasadeným brúsnym listom.

J Nikdy nepoužívajte prístroj na iné účely, než

na ktoré bol určený. Používajte len originálne

diely a príslušenstvo.

J Prístroj veďte proti obrobku zapnutý. Po opra-

covaní prístroj zdvihnite nad obrobok a až po-

tom ho vypnite.

J Pred odložením nechajte vypnutý prístroj cel-

kom zastať.

J Prístroj musí byť vždy čistý, suchý a nezaolejovaný.

Q Originálne príslušenstvo /

prídavné zariadenia

J Používajte iba také príslušenstvo, ktoré je uve-

dené v návode na použitie. Používanie iných

vkladaných nástrojov alebo iného príslušenstva,

než je odporúčané v návode na použitie, môže

pre vás znamenať riziko poranenia.

Q Všetko pochopené?

J Po oboznámení sa s pokynmi, funkciami a

ovládaním prístroja môžete začať s prácou.

Len pri zohľadnení všetkých údajov a pokynov

výrobcu pracujete najbezpečnejšie.

60 SK

Pred uvedením do prevádzky / Uvedenie do prevádzky

Q Pred uvedením do prevádzky

Q Výmena brúsneho listu

VAROVANIE! Pred akoukoľvek prácou na

prístroji vždy vytiahnite zástrčku zo zásuvky.

Excentrická brúska má upínacie zariadenie, ktoré

umožňuje, rýchlu a jednoduchú výmenu brúsnych listov.

Upozornenie: Pred uchytením nového brúsneho

listu 9 odstráňte z brúsneho kotúča prach a nečis-

toty 8.

j Dajte pozor na to, aby otvory v brúsnom liste

9 súhlasili s otvormi na brúsnom kotúči 8.

Q Voľba počtu otáčok a brúsneho

listu

Úber a povrch

Veľkosť úberu a kvalita povrchu sú určené otáčka-

mi a drsnosťou brúsneho listu.

j Majte na pamäti, že na opracovanie rôznych

materiálov treba použiť zodpovedajúce brúsne

listy s rôznou drsnosťou, a otáčky treba tiež pri-

spôsobiť materiálu.

Materiál / Práca Mäkké drevo

Hrubé brúsenie (drsnosť) 60

Jemné brúsenie (drsnosť) 240

Otáčky vysoké (E +)

Materiál / Práca Tvrdé drevo

Hrubé brúsenie (drsnosť) 60

Jemné brúsenie (drsnosť) 180

Otáčky vysoké (E+)

Materiál / Práca Brúsenie laku

Hrubé brúsenie (drsnosť) 180

Jemné brúsenie (drsnosť) 400

Otáčky stredné (- F)

Materiál / Práca Odstraňovanie farieb a

lakov

Hrubé brúsenie (drsnosť) 40

Jemné brúsenie (drsnosť) 80

Otáčky stredné až vysoké

Materiál / Práca Kovy

Hrubé brúsenie (drsnosť) 80

Jemné brúsenie (drsnosť) 240

Otáčky stredné až vysoké

To sú nezáväzné údaje a odporúčania.

Q Uvedenie do prevádzky

Skontrolujte sieťové napätie. Sieťové napätie musí

zodpovedať údajom na typovom štítku prístroja.

Prístroje označené 230 V možno prevádzkovať aj

na 220 V.

Q Zapínanie a vypínanie

Upozornenie! Vždy zapnite excentrickú brúsku

predtým, než príde k dotyku s obrábaným materiá-

lom a až potom veďte prístroj na obrobok.

Môžete si zvoliť krátkodobú alebo trvalú prevádzku

Zapnutie krátkodobej prevádzky:

j Stlačte vypínač 2.

Vypnutie krátkodobej prevádzky:

j Znova pusťte vypínač 2.

Zapnutie trvalej prevádzky:

j Stlačte vypínač 2 a súčasným stlačením are-

tačného tlačidla 3 ho zaistite.

Vypnutie trvalej prevádzky:

j Stlačte vypínač 2 a uvoľnite ho.

Predvoľba otáčok:

j Požadované otáčky môžete nastaviť

kolieskom 5.

61 SK

Uvedenie do prevádzky / Údržba a čistenie

Funkcia DUO-START / zníženie voľnobež-

ných otáčok:

Prístroj má funkciu zníženia voľnobežných otáčok. Až

pri dodatočnom stlačení spínača DUO-START sa

aktivuje plný výkon motora, resp. predvolené otáčky.

j Stlačte buď predný spínač

DUO-START

10 alebo

ručný spínač

DUO-START

1 (pozri obr. A, B, C).

Tým sa umožní šetrné nasadenie na obrobok.

Upozornenie: Predný spínač

DUO-START

10 pri

uvoľnení vyskočí znova do východiskovej polohy.

Q Odsávanie prachu

VAROVANIE! NEBEZPEČENSTVO

POŽIARU! Pri prácach s elektrickým náradím,

ktoré má nádobu na prach alebo sa dá pripojiť k

zariadeniu na odsávanie prachu, hrozí nebezpečen-

stvo požiaru! Za nepriaznivých podmienok, napr. pri

lietaní iskier, pri brúsení kovov alebo zvyškov kovov

v dreve, sa môže drevený prach v nádobe (alebo

vo ﬁltračnom vrecku vysávača) vznietiť. Môže sa to

stať hlavne vtedy, keď sa drevený prach zmieša so

zvyškami laku alebo inými chemickými látkami a brú-

sený materiál je po dlhom obrábaní horúci. Vyhnite

sa preto prehriatiu brúseného materiálu a prístroja,

a pred pracovnými prestávkami vždy vyprázdnite

nádobu na prach alebo vrecko vysávača.

Noste masku proti prachu!

VAROVANIE! Pred akoukoľvek prácou na

prístroji vždy vytiahnite zástrčku zo zásuvky.

Namontovanie odsávacieho krúžku:

Odsávací krúžok 7 umožňuje optimálne

odsávanie prachu.

j Nasaďte odsávací krúžok 7 do vodidiel na

prístroji. Zatvorte sponu na zadnej strane prí-

stroja.

Odsávanie prachu s nádobou na prach:

j Posuňte nádobu na prach 4 na otvor adapté-

ra na zadnej strane prístroja.

Vyprázdnenie nádoby na prach:

Stlačte na oboch stranách uvoľňovacie tlačidlá

a vytiahnite nádobu na prach 4 z prístroja.

Upozornenie: Pre dosiahnutie optimálneho

odsávania treba nádobu na prach 4 pravidelne

vyprázdňovať.

Adaptér na cudzie odsávanie (obr. D)

Pripojenie:

j Zasuňte adaptér na cudzie odsávanie 11 presne

a úplne na otvor pre adaptér na zadnej strane

prístroja.

j Nasuňte hadicu vhodného odsávacieho

zariadenia (napr. dielenského vysávača) na

adaptér na cudzie odsávanie 11 .

Odpojenie:

j Vytiahnite hadicu odsávacieho zariadenia

z adaptéra na cudzie odsávanie 11 .

j Stlačte obe uvoľňovacie tlačidlá a vytiahnite

adaptér na cudzie odsávanie 11 z prístroja.

Q Pracovné pokyny pre brúsenie

Pokyn: Pracujte s nízkou prítlačnou silou!

j Prístrojom pohybujte paralelne, v plochých kru-

hoch alebo striedavo pozdĺžne a priečne.

j Občas vyčistite brúsny list vysávačom.

j Nikdy nebrúste tým istým brúsnym listom rôzne

materiály (napr. drevo a potom kov).

j Len s dobrými brúsnymi listami dosiahnete dobrý

výkon pri brúsení a šetríte stroj.

Q Údržba a čistenie

VAROVANIE! Pred akoukoľvek prácou na

prístroji vždy vytiahnite zástrčku zo zásuvky.

Excentrická brúska je bezúdržbová.

j Pravidelne čistite prístroj hneď po skončení práce.

j Prístroj a vetraciu štrbinu udržiavajte stále v čis-

tom stave. V prípade upchanej vetracej štrbiny

62 SK

Údržba a čistenie / Likvidácia / Informácie

hrozí prehriatie a/alebo poškodenie prístroja.

j Dovnútra prístroja nesmú preniknúť žiadne kva-

paliny. Na čistenie krytu používajte suchú handru.

Nikdy nepoužívajte benzín, rozpúšťadlá alebo

čistiace prostriedky, ktoré poškodzujú plast.

j Zachytený brúsny prach odstráňte

štetcom.

Q Likvidácia

Obal pozostáva z ekologických materiá-

lov, ktoré sa môžu dať recyklovať ma

miestnych recyklačných staniciach.

Neodhadzujte elektrické prístroje

do domáceho odpadu!

Podľa európskej smernice 2002 / 96 / ES o starých

elektrických a elektronických prístrojoch a realizá-

cie v národnom práve sa musí opotrebované elek-

trické náradie zbierať separovane a priviesť na

opätovné ekologické zhodnotenie. Nástroj vráťte

prostredníctvom ponúkaných zberných zariadení.

O možnostiach likvidácie vyslúženého nástroja sa

dozviete na vašej obecnej alebo mestskej správe.

Q Informácie

Q Servis

Vezmite prosím, záručný list do príslušného servis-

ného strediska vo Vašej krajine.

JSvoje prístroje nechajte opraviť u odborného

personálu a s originálnymi náhradnými dielmi.

Tým sa zaistí to, že zostane zachovaná bez-

pečnosť prístroja.

JVýmenu zástrčky alebo sieťového kábla prene-

chajte výrobcovi prístroja alebo jeho servisu.

Tým sa zaistí to, že zostane zachovaná bez-

pečnosť prístroja.

Q Prehlásenie o konformite /

Výrobca

My, Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Nemecko, týmto vyhlasujeme, že

tento výrobok je v súlade s nasledujúcimi EG smer-

nicami:

Smernica o strojoch (98 / 37 / EC)

Smernica ES o nízkom napätí

(2006 / 95 / EC)

Elektromagnetická znesiteľnosť

( 2 0 0 4 / 1 0 8 / E C)

Označenie výrobku:

Parkside Excentrická brúska XQ 600

v Bochume, 30.11.2007

Hans Kompernaß

- konateľ -

Technické zmeny v zmysle ďalšieho vývoja sú vyhradené.

63 HR

Popis sadržaja

Uvod

Uporaba u skladu sa namjenom .......................................................................................... Stranica 64

Oprema ....................................................................................................................... Stranica 64

Obim isporuke ............................................................................................................ Stranica 64

Tehnički podaci ........................................................................................................... Stranica 65

Opće Sigurnosne upute

Radno mjesto .............................................................................................................. Stranica 65

Električna sigurnost ..................................................................................................... Stranica 65

Sigurnost osoba .......................................................................................................... Stranica 66

Pažljivo rukovanje i korištenjeelektričnog alata ....................................................... Stranica 66

Za dotični uređaj karakteristične sigurnosne upute za ekscentričnu brusilicu ....... Stranica 67

Originalna oprema /dodatni uređaji ........................................................................ Stranica 67

Sve ste razumjeli? ....................................................................................................... Stranica 68

Prije puštanja u pogon

Zamjena lista za brušenje .......................................................................................... Stranica 68

Odabir broja okretaja i lista za brušenje ................................................................. Stranica 68

Puštanje u rad

Uključivanje i isključivanje .......................................................................................... Stranica 68

Odsisavanje prašine ................................................................................................... Stranica 69

Radne upute za brušenje ................................................................................................. Stranica 70

Održavanje i čišćenje ........................................................................................ Stranica 70

Zbrinjavanje .............................................................................................................. Stranica 70

Informacije

Servis ........................................................................................................................... Stranica 70

Izjava o konformitetu / Proizvođač ........................................................................... Stranica 71

64 HR

Uvod

Ekscentarska brusilica XQ 600

Brušenje velikih površina.

Za drvo, plastiku i metal

Q Uvod

Prije prvog puštanja u rad se upoznajte

sa funkcijama uređaja i informirajte se o

ispravnom načinu ophođenja sa električ-

nim uređajima. Pročitajte sa time u vezi i slijedeće

upute za rukovanje. Sačuvajte ove upute. Izručite sve

dokumente, u slučaju predaje stroja trećim osobama.

Q Uporaba u skladu sa namjenom

Uređaj je namijenjen za suho brušenje i poliranje

drveta, metala i lakova. Svaki drugi oblik upotrebe,

kao i svaka promjena stroja smatra se nenamjen-

skom i sa sobom nosi znatne opasnosti od nezgo-

de. Za štete nastale iz nenamjenske uporabe ne

preuzimamo nikakvu odgovornost. Nije namijenjen

za komercijalnu uporabu.

Q Oprema

1 Ručni prekidač

DUO-START

2 Prekidač UKLJ./ISKLJ

3 Tipka za aretiranje

4 Kutija za prihvat prašine

5 Točak za podešavanje broja okretaja

Tipka za deblokadu kutije za prihvat prašine

7 Odsisni prsten

8 Brusni tanjur

9 List za brušenje

10 Prednji prekidač

DUO-START

11 Adapter za vanjsko odsisavanje (slika D)

Q Obim isporuke

1 Ekscentarska brusilica XQ 600

2 Lista za brušenje (1x ﬁnoća 80, 1x 120)

1 Kutija za prihvat prašine

1 Odsisni adapter

1 Upute za uporabu

1 Teka „Jamstvo i servis“

U ovim uputama za rukovanje će slijedeći piktogrami / simboli biti korišteni:

Čitati upute za rukovanje! Električni alat zaštitne klase II, dvostruko zaštitno

izolirano

Obratiti pažnju na upozoravajuće i

sigurnosne upute! Tako se ponašate sigurno.

Čuvajte se strujnog udara! Opasan električni

napon – Opasnost po život!

Nosite zaštitne naočale, zaštitu za uši, zaštitnu

masku i zaštitne rukavice.

Opasnost od eksplozije! Djecu i druge osobe za vrijeme rukovanja

električnim uređajima držite na odstojanju.

V~V (Naizmjenični napon)

Uređaj držite podalje od kiše i vlage. Prodiranje

vode u unutrašnjost uređaja povećava opasnost

električnog udara.

WW (Efektivna snaga)

Oštećen uređaj, mrežni kabel ili mrežni utikač

uvjetuju opasnost po život od strujnog udara.

Redovno kontrolirajte stanje uređaja, mrežnog

kabela i mrežnog utikača.

n0Dimenzionirana brzina vrtnje praznog hoda Materijal ambalaže i uređaj zbrinite na način

neškodljiv za okoliš

65 HR

Uvod / Opće Sigurnosne upute

Q Tehnički podaci

Nominalni napon: 230 V ~ 50Hz

Nominalna snaga 600 W

Nominalan broj

vibracijskih pokreta: n0 5.000 - 16.000 min-1

Nominalni broj okretaja: n0 2.500 - 8.000 min-1

Ekscentričnost: 5 mm

Brusni tanjur: ø 150 mm

Zaštitna klasa: II /

Informacija o buci i vibraciji:

Vrijednosti mjerenja su istražene sukladno EN 60745.

Procjenjeni zvučni pritisak A stroja iznosi karakteri-

stično 84 dB (A). Nesigurnost K=3 dB.

Razina buke tijekom rada može prelaziti 85 dB (A).

Potrebno je nositi štitnike za uši!

Ocjenjeno ubrzavanje, karakteristično:

Vibracija ruke ah = 2,309 m / s2

Nesigurnost K = 1,5 m / s2

UPOZORENJE! Razina titranja, navedena u

ovim uputama, je istražena i određena sukladno nor-

miranom postupku mjerenja, koji je naveden u

EN 60745 i koji je prikladan za uspoređivanje stroja.

Razina titranja je promijenljiva, ovisno o korištenju

električnog alata, te može u pojedinim slučajevima le-

žati iznad vrijednosti, navedene u ovim uputama. Ra-

zina opterećenja titranja može biti podcjenjena, ako

se električni alat redovito koristi na takav način.

Uputa: Za precizno ocjenjivanje titrajnog otperećenja

tijekom određenog radnog vremena, potrebno je tako-

đer uzeti u obzir vremena kad je stroj isključen, ili je

uključen ali se zapravo ne rabi. To može znatno smanji-

ti titrajno opterećenje, tijekom cijelog radnog vremena.

Kompernaß GmbH · 44867 Bochum

Germany · www.kompernass.de

XQ 600 KH 3168

230 V

50 Hz · 600 W

2.500-8.000 min-1

Schwingzahl: 5.000-16.000 min-1

Date of manufacture: 02-2008

Opće Sigurnosne upute

J PAŽNJA! Potrebno je pročitati sve upute.

Greške koje mogu nastati kod nepridržavanja

dolje navedenih uputa, mogu uzrokovati elek-

trični udar, požar / ili teže ozljede.

DOBRO ČUVAJTE OVE UPUTE.

1. Radno mjesto

a) Vaše radno mjesto držite uvijek čistim

i pospremljenim. Neuredne i slabo osvijet-

ljene radne površine mogu dovesti do nezgoda.

b) Ne radite s uređajem u okru-

ženju u kojoj postoji opasnost

od eksplozije tj. u kojoj se

nalazi lako zapaljiva tekućina, plino-

vi ili prašina. Električni alat proizvodi iskru

koja bi mogla zapaliti prašinu ili plinove.

c) Djecu i ostale osobe držite

podalje za vrijeme rada s

električnim alatom. Kod ome-

tanja možete izgubiti kontrolu nad uređajem.

2. Električna sigurnost

a) Mrežni utikač uređaja mora odgova-

rati utičnici. Utikač se ni na kakav

način ne smije mijenjati. Ne koristite

adapterske utičnice zajedno s zaštitno

uzemljenim uređajima. Neizmijenjeni

utikači i odgovarajuće utičnice smanjuju rizik

66 HR

Opće Sigurnosne upute

električnog udara.

b) I z bjegavajte dodir tijela s uzemljenim

površinama kao što su cijevi, radija-

tori, pećnice i hladnjaci. Postoji povećana

opasnost od električnog udara ukoliko je vaše

tijelo uzemljeno.

c) Uređaj držite podalje od kiše

i vlage. Prodiranje vode u unutraš-

njost uređaja povećava opasnost

električnog udara.

d) Ne koristite kabel u neke

druge svrhe, npr. za nošenje

uređaja, vješanje uređaja ili

z a izvlačenje utikača iz utičnice. Kabel

držite podalje od topline, ulja, oštrih

rubova i pokretnih dijelova uređaja.

Oštećeni ili spetljani kabel ili utikač povećava

rizik električnog udara.

e) Kod rada na otvorenome koristite

samo produžni kabel koji je dozvoljen

za korištenje na otvorenome. Upotreba

produžnog kabla namijenjenog za korištenje

na otvorenome smanjuje rizik električnog udara.

f) Ako je korištenje električnog alata u

vlažnim prostorima neizbježno, rabite

zaštitnu strujnu sklopku. Korištenje za-

štitne strujne sklopke, smanjuje rizik strujnog

udara.

3. Sigurnost osoba

a) Budite uvijek pažljivi, i uvijek vodite

računa o onome što radite. U radu s

električnim alatom postupajte uvijek

razumno. Uređaj ne koristite ako ste

dekoncentrirani ili umorni, pod utje-

cajem droga, alkohola ili lijekova.

Samo mali trenutak nepažnje kod upotrebe

uređaja može dovesti do težih ozljeda.

b) Nosite zaštitnu opremu i uvi-

jek zaštitne naočale. Nošenjem

zaštitne opreme, kao na primjer

maske, čvrstih zaštitnih cipela, zaštitnih rukavica,

zaštitne kacige ili štitnika za uši, ovisno o vrsti i

načinu kako koristimo električni alat, smanjujemo

rizik od ozljeđivanja.

c) Izbjegnite nenamjerno uključivanje

uređaja. Prije nego što umetnete

utikač u utičnicu provjerite da li se

prekidač nalazi u poziciji „ISKLJUČE-

NO“. Ukoliko kod nošenja uređaja imate pr-

ste na prekidaču ili je uređaj već kod priključi-

vanja na napajanje uključeno, može doći do

nezgoda.

d) Prije nego uključite uređaj maknite

sav alat za namještanje i vijčane klju-

čeve. Alat ili ključevi koji se nalaze u rotirajućem

dijelu uređaja mogu dovesti do ozljeda.

e) Nemojte se precijeniti. Vodite računa

da uvijek čvrsto stojite i da ste u svako

vrijeme imate ravnotežu. Tako možete

bolje upravljati uređajem u neočekivanim situa-

cijama.

f) Nosite odgovarajuću odjeću. Ne nosite

široku odjeću i nakit. Kosu, odjeću i

rukavice držite podalje od pokretnih

dijelova uređaja. Labava, ne pripijena

odjeća, nakit ili kosa mogu biti zahvaćeni od

pokretnih dijelova.

g) Kada se montira naprava za usisava-

nje prašine, provjerite da li je ona

ispravno priključena. Korištenjem ove

naprave smanjuje se ugrožavanje zdravlja

posredstvom prašine.

4. Pažljivo rukovanje i korištenje

električnog alata

a) Ne preopterećujte uređaj. Za vaš rad

koristite samo za to namijenjeni elek-

trični alat. Odgovarajućim električnim alatom

lakše i sigurnije se radi u dotičnom području.

b) Ne koristite električni alat koji ima

oštećeni prekidač. Električni alat koji se

ne da isključiti ili uključiti je opasan i mora se

popraviti.

c) Električni alat koji se ne koristi držite

van dohvata djece. Ne dozvolite da

uređajem rukuju osobe koje nisu njime

upoznate ili koje nisu pročitale ove

upute. Električni je alat opasan, ukoliko njime

rukuju neiskusne osobe.

67 HR

Opće Sigurnosne upute

d) Održavajte uređaj. Provjeravajte da li

pokretni dijelovi uređaja besprijekorno

rade i da ne zapinju, da li su neki dijelo-

vi oštećeni ili slomljeni tako da je sma-

njena funkcija uređaja. Popravite ošte-

ćene dijelove prije upotrebe uređaja.

Mnoge nezgode imaju svoj izvor u slabo održa-

vanim električnim uređajima.

e) Alat za rezanje držite uvijek oštrim i

čistim. Redovito održavani alat za rezanje s

oštrim bridovima za rezanje teže se zaglavi te

je njime lakše rukovati.

f) Električni alat, opremu, alat za kori-

štenje itd. koristite sukladno ovim

uputama i na način kako su propisani

za određeni tip uređaja. Kod toga

obratite pozornost na uvjete rada i

posao koji se namjerava napraviti.

Upotreba električnih uređaja na način drugačiji

nego što je to propisano, može dovesti do

opasnih situacija.

Za dotični uređaj karakte-

ristične sigurnosne upute

za ekscentričnu brusilicu

J Uređaj priključite, kada radite vani, preko FI-

zaštitne sklopke sa aktivacijskom strujom od

maksimalno 30 mA.

J Osigurajte predmet rada. Koristite uređaje

za stezanje/škripac, kako biste učvrstili pred-

met obrade. Na taj način on će imati čvršći

oslonac nego u ruci.

J Niukom slučaju se ne oslonite rukom pokraj ili

ispred uređaja i površine za obradu, jer u slučaju

otklizavanja postoji opasnost od ozljede.

J U slučaju opasnosti neizostavno izvucite mrežni

utikač iz utičnice.

J Mrežni kabel uvijek vodite prema natrag od

uređaja.

J OPASNOST OD POŽARA USLIJED

ISKRENJA! Kada brusite metale, dolazi do

iskrenja. Stoga obavezno vodite računa o

tome, da ne dođe do ugrožavanja osoba i da

se u blizini radnog područja ne nalaze zapalji-

ve tvari.

UPOZORENJE!

TROVNA ISPARENJA!

Obrađivanje štetnih/otrovnih prašina predstav-

lja ugrožavanje zdravlja osobe koja rukuje sa

uređajem, kao i osoba koje se nalaze u blizini.

Nosite zaštitne naočale i masku za

zaštitu od prašine

J U slučaju dugotrajnije obrade drveta, a poseb-

no kada obrađujete materijale kod kojih nasta-

ju štetne prašine, uređaj priključite na prikladan

eksterni sustav za usisavanje prašine.

J Prilikom obrade plastike, boja, lakova itd.osigu-

rajte dostatnu ventilaciju.

J Materijale ili površine, koje obrađujete, ne na-

topite tekućinama koje sadrže otapala. Zagri-

javanjem prilikom brušenja mogu

nastati štetna/otrovna isparenja.

J Izbjegavajte brušenje boja sa sadržajem olova

ili drugih materijala štetnih po zdravlje.

J Materijal sa sadržajem azbesta ne smije biti

obrađivan. Azbest se smatra kancerogenim.

J Izbjegavajte kontakt sa listom za brušenje, dok

je u pokretu.

J Uređaj koristite samo sa montiranim listom za

brušenje.

J Uređaj nikada ne koristite za druge namjene, i

uvijek samo sa originalnim dijelovima/original-

nom opremom.

J Uređaj prislonite na površinu predmeta obrade

samo u uključenom stanju.

Uređaj nakon obrade odignite sa predmeta

obrade, te ga zatim isključite.

J Isključeni uređaj pustite da se potpuno umiri,

prije nego što ga odlažete.

J Uređaj uvijek mora biti čist, suh i na njemu ne

smije biti ulje ili mast za podmazivanje.

Q Originalna oprema /dodatni

uređaji

J Koristite pribor koji je naveden u uputama za

korištenje. Upotreba drugačijeg pribora ili

dodatnih uređaja nego što su opisan u uputama

za korištenje mogu dovesti do ozljeđivanja.

68 HR

Opće Sigurnosne upute / Prije puštanja u pogon / Puštanje u rad

Q Sve ste razumjeli?

J Nakon što ste se upoznali sa napomenama,

funkcijama i rukovanjem sa uređajemmožete

započeti sa radom. Uz uzimanje u obzir svih

navoda i napomena proizvođača najsigurnije

ćete raditi.

Prije puštanja u pogon

Q Zamjena lista za brušenje

m Upozorenje! Prije nego što izvodite radove

na uređaju, uvijek izvucite mrežni utikač iz utičnice.

Ekscentarska brusilica raspolaže držačem na či-

čak, koji omogućava brzu i jednostavnu zamjenu

listova za brušenje.

Napomena: Prije učvršćavanja novog lista za

brušenje 9 odstranite prašinu i nečistoću sa

tanjura za brušenje 8.

j Obratite pažnju na to, da otvori lista za

brušenje 9 odgovaraju otvorima tanjura

za brušenje 8.

Q Odabir broja okretaja

i lista za brušenje

Skidanje i površina

Učinak skidanja i svojstva površine određeni su br-

zinom okretanja i veličinom zrna na površini lista

za brušenje.

j Molimo Vas da uzmete u obzir, da za obradu

različitih materijala trebate upotrijebiti odgova-

rajuće listove za brušenje sa različitom veliči-

nom zrna,a broj okretaja također prilagodite

materijalu.

Materijal/Radno područje Meko drvo

Grubo brušenje (Veličina zrna) 60

Fino brušenje (Veličina zrna) 240

Predodređen broj okretaja visok (E +)

Materijal/Radno područje Tvrdo drvo

Grubo brušenje (Veličina

zrna)

Fino brušenje (Veličina zrna) 180

Predodređen broj okretaja visok (E+)

Materijal/Radno područje Brušenje lakova

Grubo brušenje (Veličina

zrna)

180

Fino brušenje (Veličina zrna) 400

Predodređen broj okretaja srednje (- F)

Materijal/Radno područje Uklanjanje boje/ lakov

Grubo brušenje (Veličina

zrna)

Fino brušenje (Veličina zrna) 80

Predodređen broj okretaja srednje do visoko

Materijal/Radno područje Metali

Grubo brušenje (Veličina zrna) 80

Fino brušenje (Veličina zrna) 240

Predodređen broj okretaja srednje do visoko

To su neobavezni navodi i preporuke.

Q Puštanje u rad

Obratite pažnju na mrežni napon. Mrežni napon

izvora struje mora odgovarati navodima na tipskoj

ploči uređaja. Uređaji označeni sa naponom

230 V mogu biti pogonjeni i sa 220 V.

Q Uključivanje i isključivanje

Napomena! Ekscentarsku brusilicu uvijek uključi-

te prije kontakta sa materijalom za obradu, a tek

zatim je postavite na predmet obrade.

Za vrijeme rada uređaja, možete birati između krat-

kog i trajnog pogona.

Uključenje kratkog pogona.

j Pritisnite prekidač UKLJ/ISKLJ 2.

69 HR

Puštanje u rad

Isključenje kratkog pogona:

j Prekidač UKLJ / ISKLJ 2 ponovo otpustite.

Uključivanje stalnog modusa:

j Pritisnite prekidač UKLJ / ISKLJ 2 i ﬁksirajte ga

istovremenim pritiskanjem tipke za aretiranje 3.

Isključivanje stalnog modusa:

j Pritisnite prekidač UKLJ / ISKLJ 2 i otpustite ga.

Predodabir broja okretaja:

j Željeni broj okretaja možete pomoću odgova-

rajućeg kotača za podešavanje 5 unaprijed

odrediti.

DUO-START-funkcija / Reduciran broj

okretaja u praznome hodu:

Uređaj raspolaže reduciranjem broja okretaja u

praznome hodu. Tek nakon dodatnog aktiviranja

DUO-START-prekidača dolazi do aktiviranja pune

snage motora, odnosno unaprijed odabranog bro-

ja okretaja.

j Aktivirajte prekidač na prednjoj strani

DUO-START

10 ili ručni prekidač

DUO-START

1 (vidi slike A, B, C).

To omogućava blago postavljanje na predmet za

obradu.

Napomena: Prekidač na prednjoj strani

DUO-START

10 se nakon otpuštanja opet vraća

u svoj izvorni položaj.

QOdsisavanje prašine

UPOZORENJE! OPASNOST OD

POŽARA! Prilikom rada sa električnim uređajima,

koji raspolažu kutijom za prihvat prašine, ili koji

preko uređaja za odsisavanje prašine mogu biti

povezani sa usisavačem, postoji opasnost od izbi-

janja požara! Pod nepovoljnim okolnostima, primje-

rice kod iskrenja, brušenja metala ili ostataka meta-

la u drvetu, može se drvena prašina u sabirnoj

vreći za prašinu (ili u vreći usisavača) sama po sebi

zapaliti. Do toga može doći posebno onda, kada

je drvena prašina pomiješana sa ostacima laka ili

drugim kemijskim tvarima i kada je brušeni materi-

jal nakon dugotrajnog rada vrlo vruć. Iz tog razlo-

ga obavezno izbjegavajte pregrijavanje brušenog

predmeta i uređaja, a prije stanke u radu uvijek

ispraznite prihvatnu kutiju za prašinu, odnosno pri-

hvatnu vreću usisavača.

Nosite masku za zaštitu

od prašine!

UPOZORENJE! Prije nego što izvodite ra-

dove na uređaju, uvijek izvucite utikač iz mrežne

utičnice.

Montiranje odsisnog prstena:

Odsisni prsten 7 omogućava optimalno odsisava-

nje prašine.

j Uvedite odsisni prsten 7 u vodilicu kućišta.

Zatvorite stezni zatvarač na stražnjoj strani ure-

đaja.

Odsisavanje prašine sa prihvatnom

kutijom:

j Gurnite kutiju za prihvat prašine 4 na adap-

terski otvor na stražnjoj strani uređaja.

Pražnjenje kutije za prihvat prašine:

j Na obje strane pritisnite tipke za deblokadu 6

i kutiju za prihvat prašine 4 povlačenjem ski-

nite sa uređaja.

Napomena: Za optimalan učinak odsisavanja

trebate kutiju za prihvat prašine 4 prazniti u

redovnim vremenskim razmacima.

Adapter za vanjsko odsisavanje (slika D)

Priključivanje:

J Nataknite adapter za vanjsko odsisavanje 11

precizno i potpuno na adapterski otvor na stra-

žnjoj strani uređaja.

J Gurnite crijevo odgovarajućeg uređaja za od-

sisavanje prašine (na primjer radioničkogusisa-

vača) na adapter za vanjsko odsisavanje 11 .

Vađenje:

J Povlačenjem skinite crijevo uređaja za odsi-

savanje prašine sa adaptera za vanjsko odsi-

savanje 11

70 HR

Puštanje u rad / Održavanje i čišćenje / Zbrinjavanje / Informacije

J Pritisnite obje tipke za deblokadu i povlače-

njem skinite adapter za vanjsko odsisavanje 11

sa uređaja.

Q Radne upute za brušenje

Uputa: Radite sa neznatnom tlačnom silom!

j Pokrećite uređaj paralelno, površinskim kruže-

njem ili na smjenu dužinski i popreko.

j Sa vremena na vrijeme usisavačem očistite list

za brušenje.

Nikada sa istim listom za brušenje ne obrađujte ra-

zličite materijale (na primjer drvo, pa zatim metal).

j Samo sa besprijekornim listovima za brušenje

možete postići dobar učinak brušenja, te isto-

vremeno čuvate uređaj.

Q Održavanje i čišćenje

UPOZORENJE! Prije nego što izvodite ra-

dove na uređaju, uvijek izvucite mrežni utikač iz

utičnice.

Ekscentarska brusilica je samoodržavajuća.

j Čistite uređaj u redovnim vremenskim

razmacima, neposredno nakon završetka rada.

j Držite uređaj i zračne otvore uvijek čisto. U slu-

čaju začepljenja zračnih otvora prijeti opa-

snost od pregrijavanja i/ ili oštećenja uređaja.

j Nikakve tekućine nesmiju doprijeti u unutraš-

njost uređaja. Za čišćenje kućišta rabite suhu

krpu. Ne koristite nikada benzin, razrijeđivače

ili sredstva za čišćenja, koja nagrizaju plastiku.

j Brusnu prašinu odstranite pomoću kista.

Q Zbrinjavanje

Ambalaža se sastoji od okolini primjere-

nih materijala koju možete zbrinuti u mje-

snim stanicama za reciklažu.

Električne uređaje ne bacajte

u kućno smeće

Prema Europskom Pravilniku 2002 / 96 / EG

o električnim i elektronskim rabljenim u ređajima i

ostvarivanju nacionalnog prava, električni alati se

moraju odvojeno sakupljati da bi se isti mogli eko-

loški reciklirati. Odložite zastarjeli uređaj na ponu-

đenim sabirnim mjestima.

O mogućnostima zbrinjavanja zastarjelog uređaja

informirati će Vas Vaša općinska ili gradska uprava.

QInformacije

Q Servis

Servisnu ispostavu Vaše zemlje možete pronaći u

jamstvenoj dokumentaciji.

J Popravak Vaših uređaja dozvolite isključivo

stručnom osoblju i to samo sa originalnim re-

zervnim dijelovima. Na taj način održavate si-

gurnost Vašeg stroja.

J Izmjenu utikača ili mrežne veze, dozvolite isključi-

vo proizvođaču stroja ili njegovoj servisnoj službi.

Na taj način održavate sigurnost Vašeg stroja.

71 HR

Informacije

Q Izjava o konformitetu /

Proizvođač

Mi, Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Njemačka, ovime za ovaj

proizvod izjavljujemo konformitet sa slijedećim

EU-smjernicama:

Pravilnik o strojevima (98 / 37 / EC),

Pravilnik EZ o niskom naponu

(2006/ 95 / EC)

Elektromagnetska podnošljivost

( 2 0 0 4 / 1 0 8 / E C)

Naziv proizvoda:

Parkside Ekscentarska brusilica XQ 600

Bochum, 30.11.2007

Hans Kompernaß

- Direktor -

Pridržavamo pravo tehničkih izmjena u smislu daljnjeg razvoja.

73 DE/AT

Inhaltsverzeichnis

Einleitung

Bestimmungsgemäßer Gebrauch............................................................................................. Seite 74

Ausstattung .................................................................................................................. Seite 74

Lieferumfang ............................................................................................................... Seite 74

Technische Daten ........................................................................................................ Seite 75

Allgemeine Sicherheitshinweise

Arbeitsplatz ................................................................................................................. Seite 75

Elektrische Sicherheit .................................................................................................. Seite 75

Sicherheit von Personen ............................................................................................. Seite 76

Verwendung und Behandlung des Elektrowerkzeugs ............................................. Seite 76

Gerätespeziﬁsche Sicherheitshinweise für Exzenterschleifer ................................. Seite 77

Originalzubehör / -zusatzgeräte ..................................................................................... Seite 78

Alles verstanden? ........................................................................................................ Seite 78

Vor der Inbetriebnahme

Schleifblatt wechseln .................................................................................................. Seite 78

Drehzahl und Schleifblatt wählen ............................................................................. Seite 78

Inbetriebnahme

Ein- und ausschalten ................................................................................................... Seite 79

Staubabsaugung ........................................................................................................ Seite 79

Arbeitshinweise zum Schleifen .................................................................................. Seite 80

Wartung und Reinigung ............................................................................. Seite 80

Entsorgung............................................................................................................. Seite 80

Informationen

Service ......................................................................................................................... Seite 80

Konformitätserklärung / Hersteller ............................................................................. Seite 81

73 DE/AT

74 DE/AT

Einleitung

Exzenterschleifer XQ 600

Schleifen von großen Flächen.

Für Holz, Kunststoff und Metall

Q Einleitung

Machen Sie sich vor der ersten Inbetrieb-

nahme mit den Funktionen des Gerätes

vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen.

Lesen Sie die nachfolgende Bedienungsanleitung.

Bewahren Sie diese Anleitung auf.

Händigen Sie alle Unterlagen bei Weitergabe des

Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum trockenen Schleifen und Polieren

von Holz, Metall und Lacken geeignet. Jede ande-

re Verwendung oder Veränderung der Maschine

gilt als nicht bestimmungsgemäß und birgt erheb-

liche Unfallgefahren. Für aus bestimmungswidriger

Verwendung entstandene Schäden übernimmt der

Hersteller keine Haftung. Nicht für den gewerb-

lichen Gebrauch bestimmt.

Q Ausstattung

1 Handschalter

DUO-START

2 EIN- / AUS-Schalter

3 Arretierknopf

4 Staubfangbox

5 Stellrad Drehzahlvorwahl

6 Entriegelungstaste Staubfangbox

7 Absaugring

8 Schleifteller

9 Schleifblatt

10 Frontschalter

DUO-START

11 Adapter zur Fremdabsaugung (Abb. D)

Q Lieferumfang

1 Exzenterschleifer XQ 600

2 Schleifblätter (1x Körnung 80, 1x 120)

1 Staubfangbox

In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:

Bedienungsanleitung lesen! Elektrowerkzeug der Schutzklasse II;

doppelschutzisoliert

Warn- und Sicherheitshinweise beachten! Tipp! So verhalten Sie sich richtig!

Vorsicht vor elektrischem Schlag! Gefährliche

elektrische Spannung – Lebensgefahr!

Tragen Sie einen Gehörschutz, eine

Atem- / Staubschutzmaske, eine Schutzbrille und

Schutzhandschuhe.

Explosionsgefahr! Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern.

V~Volt (Wechselspannung)

Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät

erhöht das Risiko eines elektrischen Schlages.

WWatt (Wirkleistung)

Ein beschädigtes Gerät, Netzkabel oder Netz-

stecker bedeuten Lebensgefahr durch elektrischen

Schlag. Kontrollieren Sie regelmäßig den Zustand

von Gerät, Netzkabel, Netzstecker.

n0Bemessungs-Leerlaufdrehzahl Entsorgen Sie Verpackung und Gerät

umweltgerecht!

75 DE/AT

Einleitung / Allgemeine Sicherheitshinweise

1 Absaugadapter

1 Bedienungsanleitung

1 Heft „Garantie und Service“

Q Technische Daten

Nennspannung: 230 V ~ 50 Hz

Nennleistung: 600 W

Nennschwingzahl: n0 5.000 - 16.000 min-1

Nenndrehzahl: n0 2.500 - 8.000 min-1

Exzentrität: 5 mm

Schleifteller: ø 150 mm

Schutzklasse: II /

Geräusch- und Vibrationsinformationen:

Messwerte ermittelt entsprechend EN 60745. Der

A-bewertete Schalldruckpegel des Gerätes beträgt

typischerweise 84 dB (A). Unsicherheit K = 3 dB.

Der Geräuschpegel beim Arbeiten kann 85 dB (A)

überschreiten.

Gehörschutz tragen!

Bewertete Beschleunigung, typischerweise:

Hand-/ Armvibration ah = 2,309 m/s2

Unsicherheit K = 1,5 m/s2

WARNUNG! Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend

einem in EN 60745 genormten Messverfahren

gemessen worden und kann für den Gerätevergleich

verwendet werden.

Der Schwingungspegel wird sich entsprechend

dem Einsatz des Elektrowerkzeugs verändern und

kann in manchen Fällen über dem in diesen Anwei-

sungen angegebenen Wert liegen. Die Schwingungs-

belastung könnte unterschätzt werden, wenn das

Elektrowerkzeug regelmäßig in solcher Weise ver-

wendet wird.

Hinweis: Für eine genaue Abschätzung der

Schwingungsbelastung während eines bestimmten

Arbeitszeitraumes sollten auch die Zeiten berück-

sichtigt werden, in denen das Gerät abgeschaltet

ist oder zwar läuft, aber nicht tatsächlich im Einsatz

ist. Dies kann die Schwingungsbelastung über den

gesamten Arbeitszeitraum deutlich reduzieren.

Kompernaß GmbH · 44867 Bochum

Germany · www.kompernass.de

XQ 600 KH 3168

230 V

50 Hz · 600 W

2.500-8.000 min-1

Schwingzahl: 5.000-16.000 min-1

Date of manufacture: 02-2008

Allgemeine

Sicherheitshinweise

VORSICHT

! Sämtliche Anweisungen sind zu lesen.

Fehler bei der Einhaltung der nachstehend aufgeführ-

ten Anweisungen können elektrischen Schlag, Brand

und / oder schwere Verletzungen verursachen.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

1. Arbeitsplatz

a) Halten Sie Ihren Arbeitsbereich sauber

und aufgeräumt. Unordnung und unbeleuch-

tete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät

nicht in explosionsgefährdeter

Umgebung, in der sich brenn-

bare Flüssigkeiten, Gase oder Stäube

beﬁnden. Elektrowerkzeuge erzeugen Funken,

die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere

Personen während der Benut-

zung des Elektrowerkzeugs

fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss

in die Steckdose passen. Der Stecker

darf in keiner Weise verändert werden.

76 DE/AT

Allgemeine Sicherheitshinweise

Verwenden Sie keine Adapterstecker

gemeinsam mit schutzgeerdeten Ge-

räten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektri-

schen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-

erdeten Oberﬂächen, wie von Rohren,

Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen

Schlag, wenn Ihr Körper geerdet ist.

c)

Halten Sie das Gerät von Regen

oder Nässe fern. Das Eindringen

von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel

nicht um das Gerät zu tragen,

aufzuhängen oder um den

Stecker aus der Steckdose zu ziehen.

Halten Sie das Kabel fern von Hitze, Öl,

scharfen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte Ka-

bel erhöhen das Risiko eines elektrischen Schlages.

Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch für den Außen-

bereich zugelassen sind. Die Anwendung eines

für den Außenbereich geeigneten Verlängerungska-

bels verringert das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeidbar

ist, verwenden Sie einen Fehlerstrom-

schutzschalter. Der Einsatz eines Fehlerstrom-

schutzschalters vermindert das Risiko eines elektri-

schen Schlages

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie

darauf, was Sie tun und gehen Sie mit

ernunft an die Arbeit mit einem Elektro-

werkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter

dem Einﬂuss von Drogen, Alkohol oder

Medikamenten stehen. Ein Moment der Un-

achtsamkeit beim Gebrauch des Gerätes kann zu

ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutz-

ausrüstung und immer eine

Schutzbrille. Das Tragen persönlicher

Schutzausrüstung wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehör-

schutz, je nach Art und Einsatz des Elektrowerk-

zeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich,

dass der Schalter in der „AUS“-Position

ist, bevor Sie den Stecker in die Steckdo-

se stecken. Wenn Sie beim Tragen des Gerätes

den Finger am Schalter haben oder das Gerät

bereits eingeschaltet an die Stromversorgung

anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Ge-

rät einschalten. Ein Werkzeug oder Schlüs-

sel, der sich in einem drehenden Geräteteil

beﬁndet, kann zu Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie

für einen sicheren Stand und halten Sie

jederzeit das Gleichgewicht. Dadurch kön-

nen Sie das Gerät in unerwarteten Situationen

besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare kön-

nen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auﬀangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet

werden.

Das Verwenden dieser Einrichtungen

verringert Gefährdungen durch Staub.

4. Verwendung und Behandlung

des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

77 DE/AT

Allgemeine Sicherheitshinweise

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder ausschalten

lässt, ist gefährlich und muss repariert werden.

Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn sie von unerfahrenen Personen benutzt werden.

d)

Pﬂegen Sie das Gerät mit Sorgfalt. Kont-

rollieren Sie, ob bewegliche Geräteteile

einwandfrei funktionieren und nicht

klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des

Gerätes beeinträchtigt ist. Lassen Sie be-

schädigte Teile vor dem Einsatz des Ge-

rätes reparieren. Viele Unfälle haben ihre Ur-

sache in schlecht gewarteten Elektrowerkzeugen.

e) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepﬂegte Schneid-

werkzeuge mit scharfen Schneidkanten ver-

klemmen sich weniger und sind leichter zu führen.

f)

Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entsprechend

diesen Anweisungen und so, wie es für

diesen speziellen Gerätetyp vorgeschrie-

ben ist. Berücksichtigen Sie dabei die Ar-

beitsbedingungen und die auszuführende

Tätigkeit.

Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen

kann zu gefährlichen Situationen führen.

Gerätespeziﬁsche

Sicherheitshinweise für

Exzenterschleifer

J Schließen Sie, wenn Sie im Freien arbeiten,

das Gerät über einen Fehlerstrom (FI)-Schutz-

schalter mit maximal 30 mA Auslösestrom an.

J Verwenden Sie nur ein für den Außenbereich

zugelassenes Verlängerungskabel.

J Sichern Sie das Werkstück. Benutzen Sie

Spannvorrichtungen / Schraubstock um das

Werkstück festzuhalten. Es ist damit sicherer

gehalten, als mit Ihrer Hand.

J Stützen Sie auf keinen Fall die Hände neben

oder vor dem Gerät und der zu bearbeitenden

Fläche ab, da bei einem Abrutschen Verlet-

zungsgefahr besteht.

J Ziehen Sie bei Gefahr sofort den Netzstecker

aus der Steckdose.

J Führen Sie das Netzkabel immer nach hinten

vom Gerät weg.

J BRANDGEFAHR DURCH FUNKENFLUG!

Wenn Sie Metalle schleifen, entsteht Funken-

ﬂug. Achten Sie deshalb unbedingt darauf,

dass keine Personen gefährdet werden und

sich keine brennbaren Materialien in der Nähe

des Arbeitsbereiches beﬁnden.

W ARNUNG! GIFTIGE DÄMPFE!

Das Bearbeiten von schädlichen / giftigen

Stäuben stellt eine Gesundheitsgefährdung für

die Bedienperson oder in der Nähe beﬁndliche

Personen dar.

Tragen Sie Schutzbrille und

Staubschutzmaske!

J Schließen Sie bei längerem Bearbeiten von

Holz und insbesondere wenn Materialien bear-

beitet werden, bei denen gesundheitsgefähr-

dende Stäube entstehen, das Gerät an eine

geeignete externe Staubabsaugvorrichtung an.

J Sorgen Sie bei der Bearbeitung von Kunststoﬀen,

Farben, Lacken, etc. für ausreichende Belüftung.

J Tränken Sie Materialien oder zu bearbeitende

Flächen nicht mit lösungsmittelhaltigen Flüssig-

keiten.

J Vermeiden Sie das Schleifen von bleihaltigen

Farben oder anderen gesundheitsschädlichen

Materialien.

J Asbesthaltiges Material darf nicht bearbeitet

werden. Asbest gilt als krebserregend.

J Vermeiden Sie den Kontakt mit dem laufenden

Schleifblatt.

J Verwenden Sie das Gerät nur mit ange-

brachtem Schleifblatt.

J Verwenden Sie das Gerät niemals zweckent-

fremdet und nur mit Originalteilen / -zubehör.

J Führen Sie das Gerät eingeschaltet gegen das

Werkstück. Heben Sie das Gerät nach der

Bearbeitung vom Werkstück ab und schalten

Sie es dann aus.

78 DE/AT

Allgemeine Sicherheitshinweise / Vor der Inbetriebnahme

J Lassen Sie das ausgeschaltete Gerät zum

Stillstand kommen, bevor Sie es ablegen.

J Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

Q Originalzubehör / -zusatzgeräte

J Benutzen Sie nur Zubehör, das in der Gebrauchs-

anweisung angegeben ist. Der Gebrauch an-

derer als in der Bedienungsanleitung empfohlener

Einsatzwerkzeuge oder anderen Zubehörs

kann eine Verletzungsgefahr für Sie bedeuten.

Q Alles verstanden?

J Wenn Sie sich mit den Hinweisen, Funktionen und

Handhabungen Ihres Gerätes vertraut gemacht

haben, können Sie mit der Arbeit beginnen. Unter

Berücksichtigung aller Angaben und Hinweise

des Herstellers arbeiten Sie am sichersten.

Q Vor der Inbetriebnahme

Q Schleifblatt wechseln

WARNUNG! Bevor Sie Arbeiten am Gerät

durchführen, immer den Netzstecker aus der Steck-

dose ziehen.

Der Exzenterschleifer verfügt über eine Klett-Haftung,

die ein schnelles und einfaches Wechseln der

Schleifblätter ermöglicht.

Hinweis: Entfernen Sie vor dem Befestigen eines

neuen Schleifblattes 9 Staub und Schmutz

vom Schleifteller 8.

j Achten Sie darauf, dass die Löcher des

Schleifblattes 9 mit den Bohrungen des

Schleiftellers 8 übereinstimmen.

Q Drehzahl und

Schleifblatt wählen

Abtrag und Oberfläche

Die Abtragsleistung und die Oberﬂächengüte werden

von der Drehgeschwindigkeit und der Kornstärke

des Schleifblattes bestimmt.

j Beachten Sie bitte, dass Sie zur Bearbeitung

der verschiedenen Materialien entsprechende

Schleifblätter mit unterschiedlicher Körnung ein-

setzen und die Drehzahl ebenfalls dem Material

anpassen.

Werkstoff / Arbeitsbe-

reich

Weichholz

Grobschliﬀ (Körnung) 60

Feinschliﬀ (Körnung) 240

Drehzahlvorwahl hoch (E+)

Werkstoff / Arbeitsbe-

reich

Hartholz

Grobschliﬀ (Körnung) 60

Feinschliﬀ (Körnung) 180

Drehzahlvorwahl hoch (E+)

Werkstoff / Arbeitsbe-

reich

Lacke anschleifen

Grobschliﬀ (Körnung) 180

Feinschliﬀ (Körnung) 400

Drehzahlvorwahl mittel (- F)

Werkstoff / Arbeitsbe-

reich

Farbe/Lacke entfernen

Grobschliﬀ (Körnung) 40

Feinschliﬀ (Körnung) 80

Drehzahlvorwahl mittel bis hoch

Werkstoff / Arbeitsbe-

reich

Metalle

Grobschliﬀ (Körnung) 80

Feinschliﬀ (Körnung) 240

Drehzahlvorwahl mittel bis hoch

Dies sind unverbindliche Angaben und Empfehlungen.

79 DE/AT

Inbetriebnahme

Q Inbetriebnahme

Die Netzspannung der Stromquelle muss mit den

Angaben auf dem Typenschild des Gerätes über-

einstimmen. Geräte, die mit 230 V bezeichnet sind,

können auch mit 220 V betrieben werden.

Q Ein- und ausschalten

Hinweis! Schalten Sie den Exzenterschleifer immer

vor Materialkontakt ein und führen Sie das Gerät

erst dann auf das Werkstück.

Sie können beim Betrieb zwischen Moment- und

Dauerbetrieb auswählen

Momentbetrieb einschalten:

j Drücken Sie den EIN- / AUS-Schalter 2.

Momentbetrieb ausschalten:

j Lassen Sie den EIN- / AUS-Schalter 2

wieder los.

Dauerbetrieb einschalten:

j Drücken Sie den EIN- / AUS-Schalter 2 und

stellen Sie ihn durch gleichzeitiges Drücken

des Arretierknopfs 3 fest.

Dauerbetrieb ausschalten:

j Drücken Sie den EIN- / AUS-Schalter 2 und

lassen Sie ihn los.

Drehzahl vorwählen:

j Die gewünschte Drehzahl können Sie mit dem

Stellrad Drehzahlvorwahl 5 vorwählen.

DUO-START-Funktion / Reduzierte Leerlauf-

drehzahl:

Das Gerät verfügt über eine Leerlaufreduzierung

der Drehzahl. Erst bei zusätzlicher Betätigung eines

DUO-START-Schalters wird die volle Motorleistung,

bzw. die vorgewählte Drehzahl aktiviert.

j Betätigen Sie entweder den

Frontschalter

DUO-START

10 oder den

Handschalter

DUO-START

1 (siehe Abb. A, B, C).

Dies ermöglicht ein schonendes Aufsetzen auf

das Werkstück.

Hinweis: Der Frontschalter

DUO-START

10 federt

beim Loslassen wieder in die Ausgangsstellung zurück.

QStaubabsaugung

WARNUNG! BRANDGEFAHR! Beim

Arbeiten mit Elektrogeräten, die über eine Staub-

fangbox verfügen oder durch eine Staubabsaug-

vorrichtung mit dem Staubsauger verbunden werden

können, besteht Brandgefahr! Unter ungünstigen

Bedingungen, wie z.B. bei Funkenﬂug, beim Schleifen

von Metall oder Metallresten in Holz, kann sich

Holzstaub im Staubsack (oder im Staubbeutel des

Staubsaugers) selbst entzünden. Dies kann insbeson-

dere dann geschehen, wenn der Holzstaub mit

Lackresten oder anderen chemischen Stoﬀen vermischt

ist und das Schleifgut nach langem Arbeiten heiß ist.

Vermeiden Sie deshalb unbedingt eine Überhitzung

des Schleifguts und des Gerätes und entleeren Sie

vor Arbeitspausen stets die Staubfangbox bzw.

den Staubbeutel des Staubsaugers.

Tragen Sie eine

Staubschutzmaske!

WARNUNG! Bevor Sie Arbeiten am Gerät

durchführen, immer den Netzstecker aus der Steck-

dose ziehen.

Absaugring montieren:

Der Absaugring 7 ermöglicht eine optimale

Staubabsaugung.

j Setzen Sie den Absaugring 7 in die Gehäuse-

führung ein. Schließen Sie den Klemmbügel an

der Geräterückseite.

Staubabsaugung mit Staubfangbox:

j Schieben Sie die Staubfangbox 4 auf die

Adapteröﬀnung an der Geräterückseite.

Staubfangbox entleeren:

j Drücken Sie die beidseitigen Entriegelungs-

tasten 6 und ziehen Sie die Staubfangbox 4

vom Gerät ab.

80 DE/AT

Inbetriebnahme / Wartung und Reinigung / Entsorgung / Informationen

Hinweis: Um eine optimale Absaugleistung zu ge-

währleisten, die Staubfangbox 4 regelmäßig ent-

leeren.

Adapter zur Fremdabsaugung (Abb. D)

Anschließen:

Stecken Sie den Adapter zur Fremdabsaugung

passgenau und vollständig auf die Adapteröﬀ-

nung an der Geräterückseite.

j Schieben Sie den Schlauch einer zulässigen

Staubabsaugvorrichtung (z.B. eines Werkstatt-

staubsaugers) auf den Adapter zur Fremdabsau-

gung 11 .

Entnehmen:

j Ziehen Sie den Schlauch der Staubabsaugvorrich-

tung vom Adapter zur Fremdabsaugung 11 ab.

j Drücken Sie die beiden Entriegelungstasten

und ziehen Sie den Adapter zur Fremdabsau-

gung 11 vom Gerät ab.

Q Arbeitshinweise zum Schleifen

Hinweis: Arbeiten Sie mit geringem

Anpressdruck!

j Bewegen Sie das Gerät parallel, ﬂächig krei-

send oder wechselnd längs und quer.

j Reinigen Sie hin und wieder das Schleifblatt

mit dem Staubsauger.

j Schleifen Sie nie mit dem gleichen Schleifblatt

unterschiedliche Materialien (z.B. Holz und

anschließend Metall).

j Nur mit einwandfreien Schleifblättern erreichen

Sie gute Schleiﬂeistungen und schonen die

Maschine.

Q Wartung und Reinigung

WARNUNG! Bevor Sie Arbeiten am Gerät

durchführen, immer den Netzstecker aus der Steck-

dose ziehen.

Der Exzenterschleifer ist wartungsfrei.

j Reinigen Sie das Gerät regelmäßig, direkt

nach Abschluss der Arbeit.

j Halten Sie das Gerät und die Lüftungsschlitze

stets sauber. Bei verstopften Lüftungsschlitzen

droht eine Überhitzung und/ oder eine Be-

schädigung des Gerätes.

j Es dürfen keine Flüssigkeiten in das Innere des

Gerätes gelangen. Verwenden Sie zum Reini-

gen des Gehäuses ein trockenes Tuch. Verwen-

den Sie niemals Benzin, Lösungsmittel oder Rei-

niger, die Kunststoﬀ angreifen.

j Entfernen Sie anhaftenden Schleif-

staub mit einem Pinsel.

QEntsorgung

Die Verpackung besteht aus umwelt-

freundlichen Materialien, die Sie über die

örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EG

müssen verbrauchte Elektrowerkzeuge getrennt ge-

sammelt und einer umweltgerechten Wiederver-

wertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten

Gerätes erfahren Sie bei Ihrer Gemeinde- oder

Stadtverwaltung.

QInformationen

QService

Die zuständige Servicestelle Ihres Landes entnehmen

Sie bitte den Garantieunterlagen.

81 DE/AT

Informationen

J Lassen Sie Ihre Geräte nur von qualiﬁziertem

Fachpersonal und nur mit Originalersatzteilen

reparieren. Damit wird sichergestellt, dass die

Sicherheit des Gerätes erhalten bleibt.

J Lassen Sie den Austausch des Netzsteckers

oder des Netzkabels immer vom Hersteller des

Elektrowerkzeugs oder seinem Kundendienst

ausführen. Damit wird sichergestellt, dass die

Sicherheit des Gerätes erhalten bleibt.

QKonformitätserklärung /

Hersteller

Wir, Kompernaß GmbH, Burgstr. 21,

44867 Bochum,

Deutschland, erklären hiermit für

dieses Produkt die Übereinstimmung mit folgenden

EG-Richtlinien:

Maschinenrichtlinie 98/37/EG

EG-Niederspannungsrichtlinie 2006/95/EG

Elektromagnetische Verträglichkeit

2004/108/EG

Typ / Gerätebezeichnung:

Parkside Exzenterschleifer XQ 600

Bochum, 30.11.2007

Hans Kompernaß

- Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind

vorbehalten.

Parkside Xq600 Users Manual

XQ600 to the manual 11b2d403-0b9e-4064-a1a8-e0ba3c0262b1

Navigation menu

Versions of this User Manual:

Views

Navigation
