Package Includes:

• T1 Pro Thermostat

• UWP™ Mounting System

• Honeywell Standard Installation

Adapter (J-box adapter)

• Honeywell Decorative Cover Plate –

Small; size 449/64 in x 449/64 in x

11/32 in (121 mm x 121 mm x 9 mm)

• Screws and anchors

• 2 AA Batteries

• Installation Instructions and User

Guide

T1 Pro

Non-Programmable

Thermostat

Installation Instructions

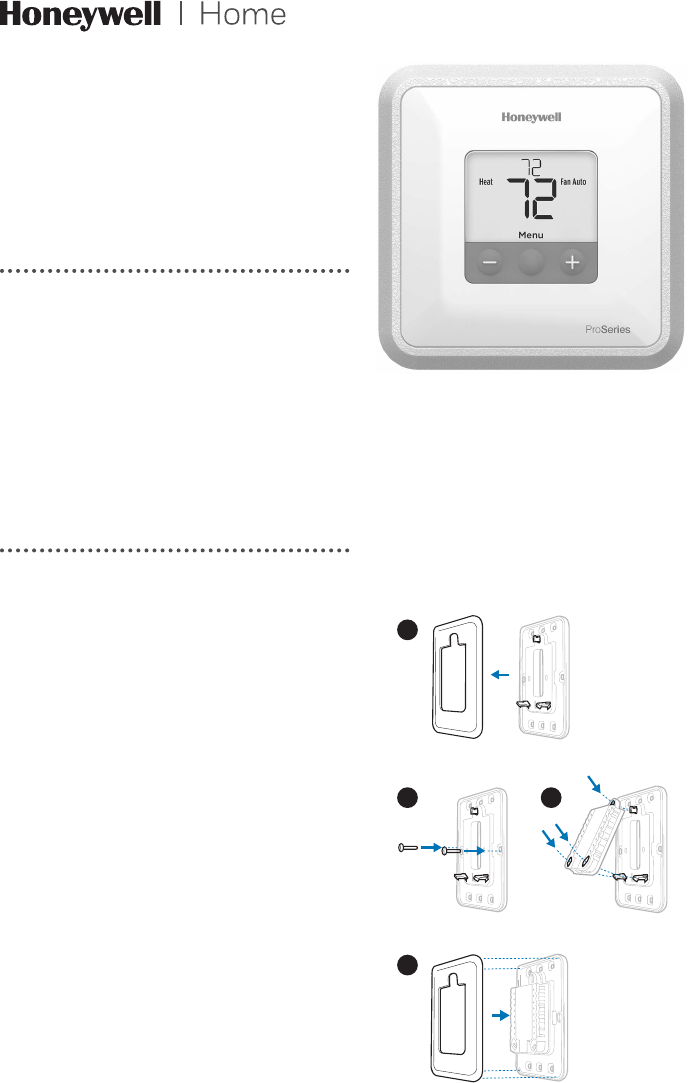

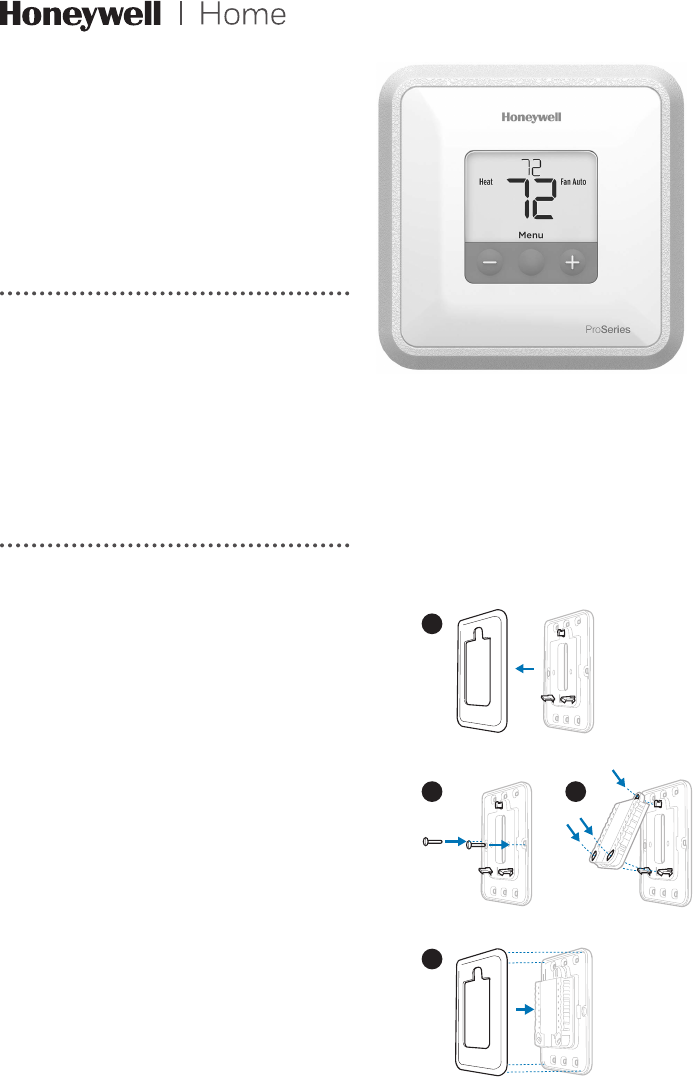

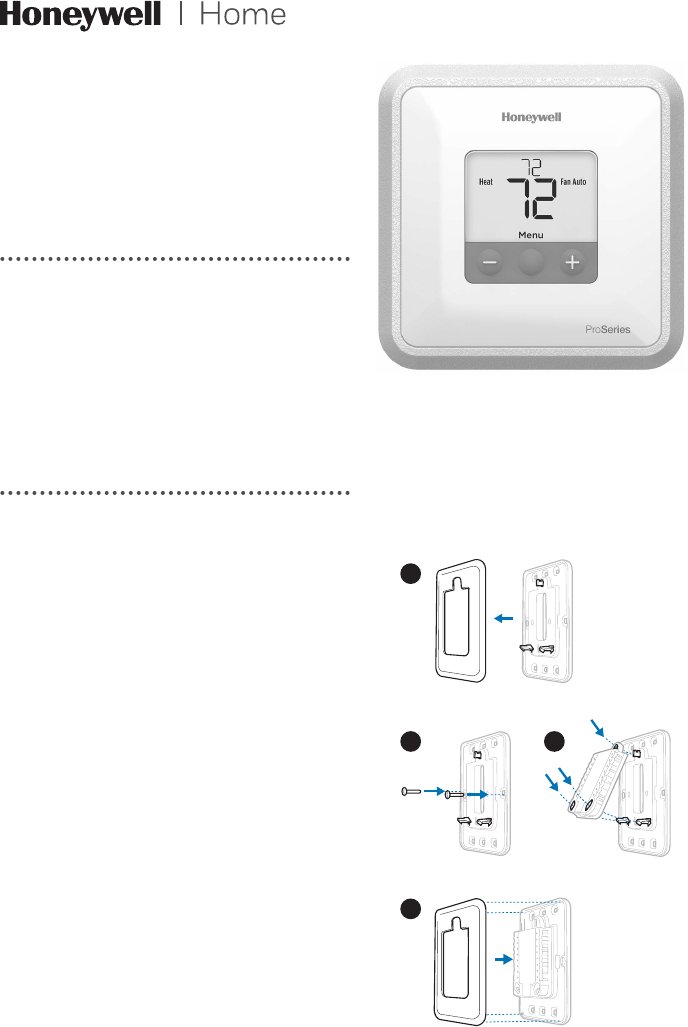

Optional Cover Plate installation

NOTE: If Optional Cover Plate is not required,

see “UWP Mounting System installation” on

next page.

Use the Optional Cover Plate when:

• Mounting the thermostat to an electrical

junction box

• Or when you need to cover paint gap from

old thermostat.

1. Before starting, turn the power off at

the breaker box or switch. Separate the

Junction Box Adapter from the Cover

Plate. See Figure 1.

2. Mount the Junction Box Adapter to the

wall or an electrical box using any of the

eight screw holes. Insert and tighten

mounting screws supplied with Cover

Plate Kit. Do not overtighten. See Figure 2.

Make sure the Adapter Plate is level.

3. Attach the UWP by hanging it on the top

hook of the Junction Box Adapter and

then snapping the bottom of the UWP in

place. See Figure 3.

4. Snap the Cover Plate onto the Junction

Box Adapter. See Figure 4.

Use 2x

supplied

screws #6

5/8”

4

3

2

1

2

S

S

Y

U

U

G

C

Y

A

Rc

W

K

W2

R

L/A

O/B

AUX

E

Power options

Insert R and C wires into

designated terminals for primary

AC power (C terminal is optional

if batteries are installed, but it is

recommended). Remove wires by

depressing the terminal tabs.

Insert AA batteries for primary or backup

power.

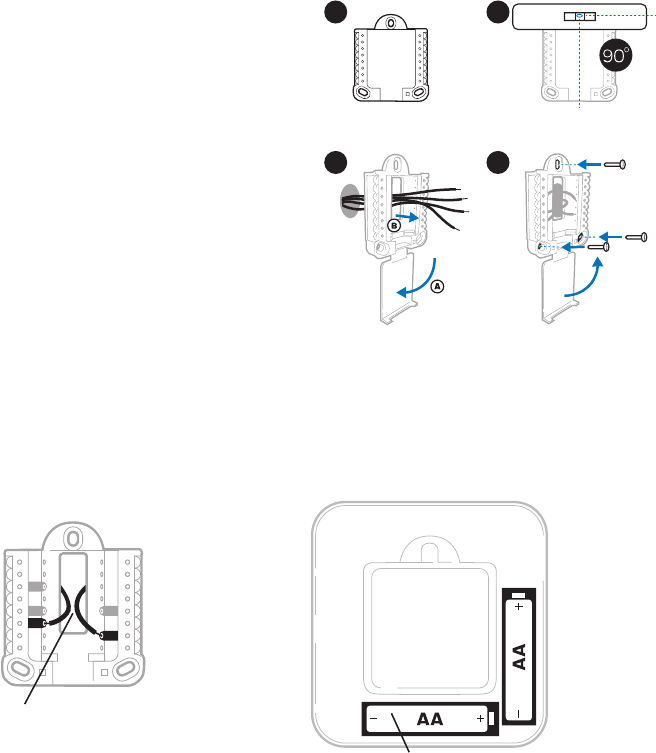

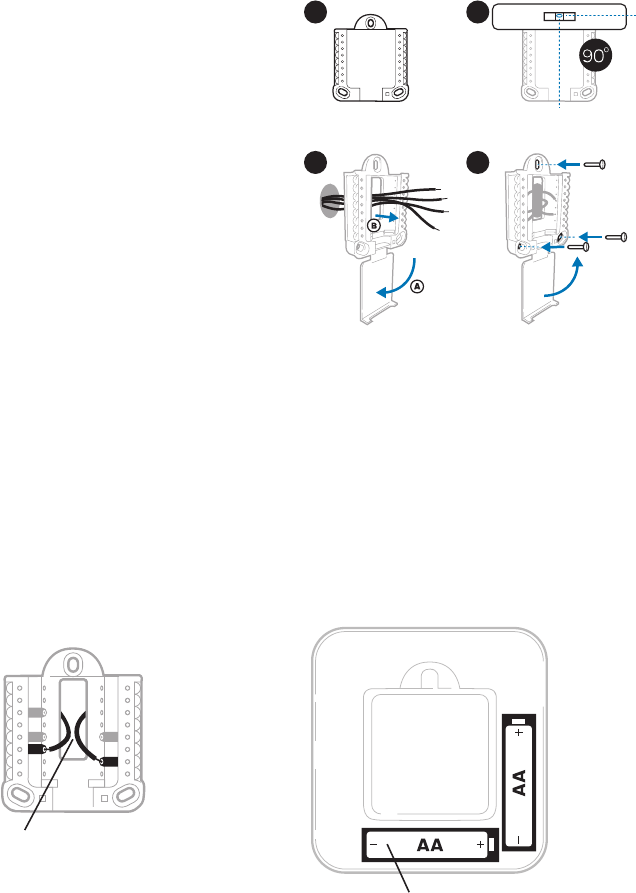

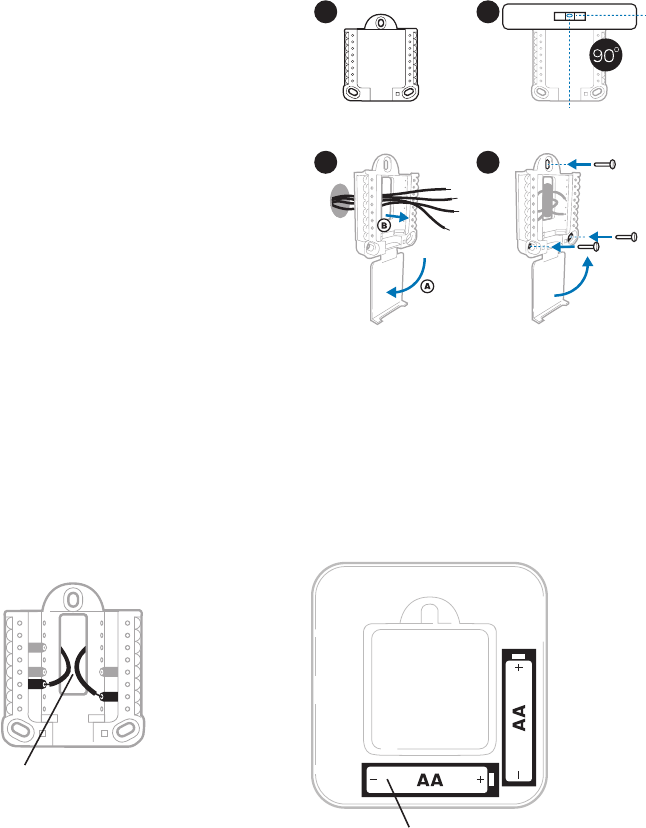

UWP Mounting System installation

Use 3x supplied

screws #8 11/2”

1. Before starting, turn the power off

at the breaker box or switch. Open

package to find the UWP. See Figure 5.

2. Position the UWP on wall. Level and

mark hole positions. See Figure 6.

Drill holes at marked positions, and

then lightly tap supplied wall anchors

into the wall using a hammer.

‒Drill 7/32” holes for drywall.

3. Pull the door open and insert the wires

through wiring hole of the UWP. See

Figure 7.

4. Place the UWP over the wall anchors.

Insert and tighten mounting screws

supplied with the UWP. Do not

overtighten. Tighten until the UWP

no longer moves. Close the door. See

Figure 8.

8

5

6

7

3

UWP Wiring terminal designations

SNot used for T1

thermostat.

L/A

- A Not used for T1 thermostat.

SO/B Changeover Valve (TH1110D

only)

YCompressor contactor

(stage 1)

AUX -

W2 Not used for T1 thermostat.

Y2 Not used for T1

thermostat. ENot used for T1 thermostat.

GFan Relay WHeat relay (stage 1)

C

24VAC common. For 2

transformer systems,

use common wire from

cooling transformer.

KNot used for T1 thermostat.

UNot used for T1

thermostat.

R24VAC power from heating

transformer*

URc 24VAC power from cooling

transformer*

Note: Not all

terminals may be

used, depending

on the system

type that is being

wired. The most

commonly used

terminals are

shaded.

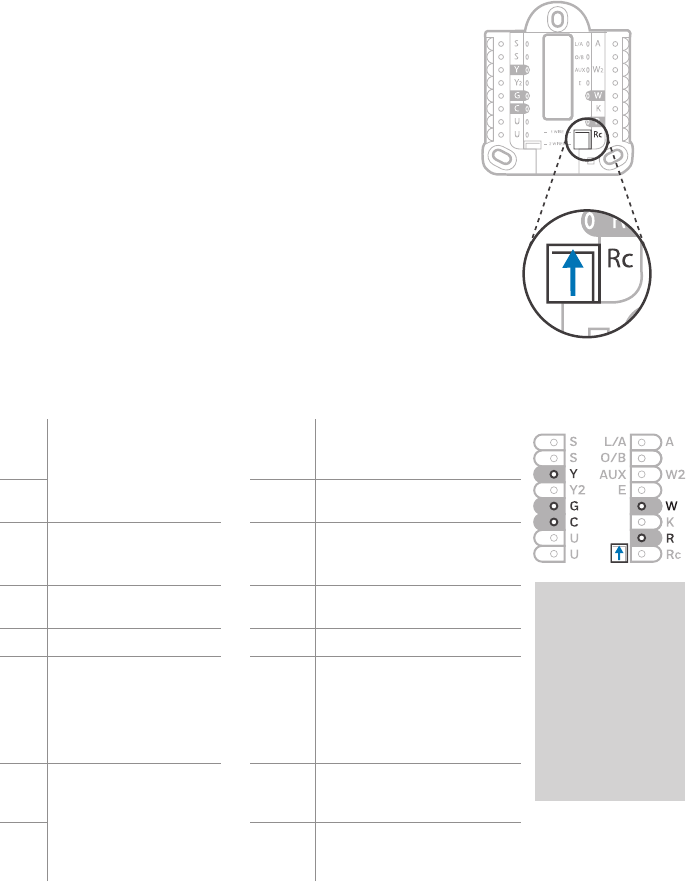

* Terminal can be jumped using Slider Tab. See “Setting Slider Tabs” above.

Set R Slider Tab.

• Use built-in jumper (R Slider Tab)

to differentiate between one or two

transformer systems.

• If there is only one R wire, and it is

connected to the R, Rc, or RH terminal, set

the slider to the up position (1 wire).

• If there is one wire connected to the R

terminal and one wire connected to the Rc

terminal, set the slider to the down position

(2 wires).

NOTE: Slider Tab for U terminals should be left

in place for T1 Pro models.

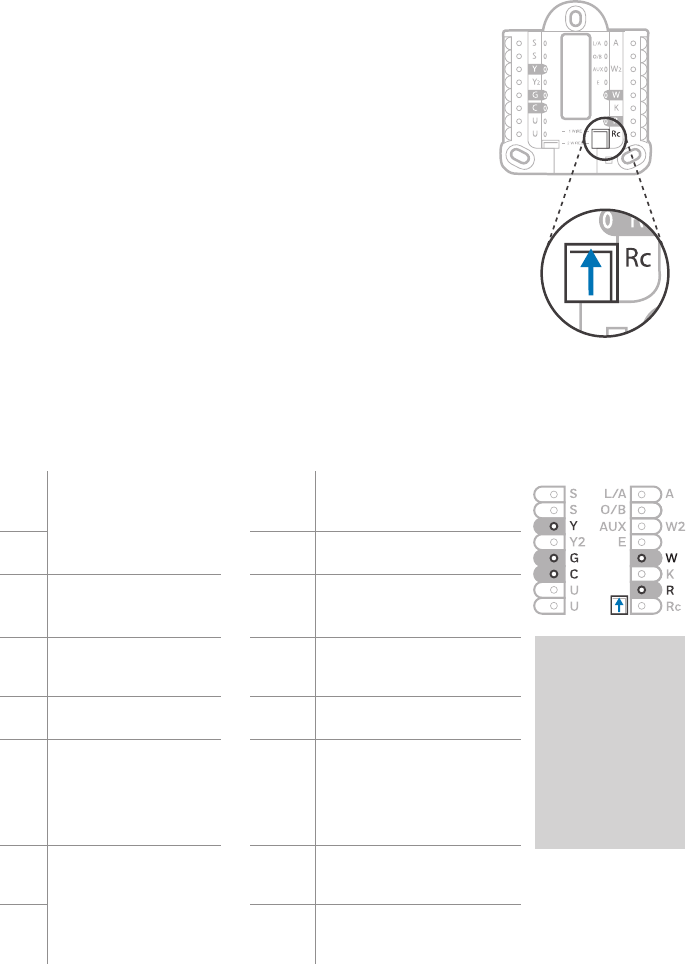

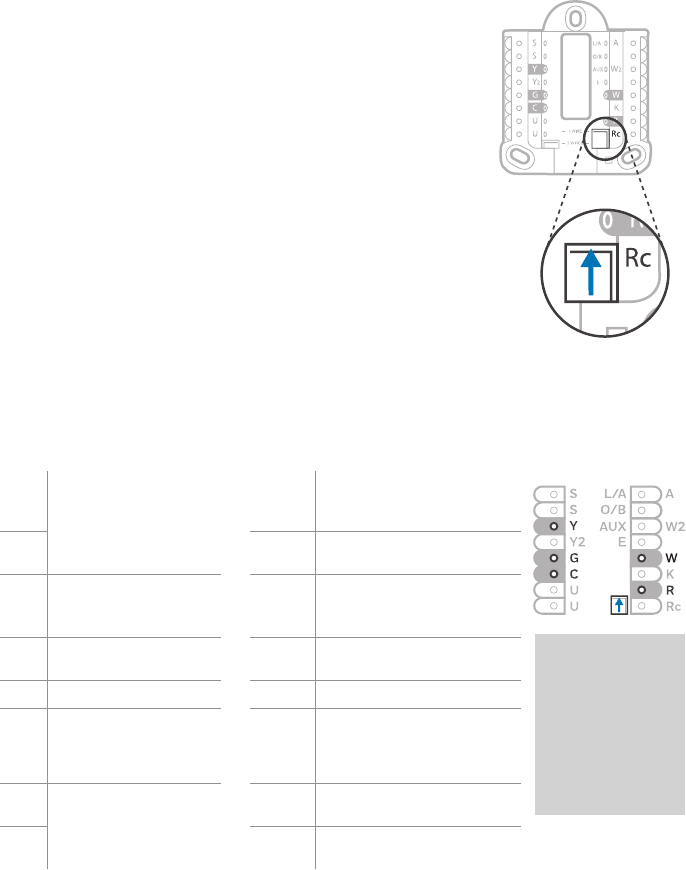

Setting Slider Tabs (built-in jumper)

R/Rc Slider Tab

(built-in jumper)

UWP Mounting System

4

Wiring conventional systems: forced air and hydronics

NOTES

Wire specifications: Use 18 to 22-gauge thermostat wire. Shielded cable is not required.

[1] Power supply. Provide disconnect means and overload

protection as required.

[2] Move RSlider Tab on UWP to the R setting. For more

information, see “Setting Slider Tabs (built-in jumper)” on

page 3

[3] Optional 24VAC common connection.

[4] Common connection must come from cooling transformer.

[5] In ISU set Heat system type to Radiant Heat. Set number of

cool stages to 0.

[7] In Installer Setup, set changeover valve to O (for cool

changeover) or B (for heat changeover).

1H/1C System (1 transformer)

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

Y Compressor contactor

C 24VAC common [3]

W Heat relay

G Fan relay

Heat-only System

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

C 24VAC common [3]

W Heat relay

Heat-only System (Series 20) [5]

R Series 20 valve terminal “R” [1]

Rc [R+Rc joined by Slider Tab] [2]

Y Series 20 valve terminal “W”

C 24VAC common [3]

W Series 20 valve terminal “B”

Heat-only System

(power open zone valve) [5]

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

W Valve

C 24VAC common [3]

1H/1C System (2 transformers)

R Power (heating transformer) [1]

Rc Power (cooling transformer) [1]

Y Compressor contactor

C 24VAC common [3, 4]

W Heat relay

G Fan relay

Heat-only System with Fan

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

C 24VAC common [3]

W Heat relay

G Fan relay

Cool-only System

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

Y Compressor contactor

C 24VAC common [3]

G Fan relay

1H/1C Heat Pump System

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

Y Compressor contactor

C 24VAC common [3]

O/B Changeover valve [7]

G Fan relay

Wiring heat pump systems

Wiring conventional systems: forced air and hydronics

Shaded areas below apply only to TH1110D.

5

Fan operation settings

1 Press Menu to cause the Mode and Fan

menus to appear.

2 Press Fan ( ) to cycle through Fan modes.

NOTE: Available Fan modes vary with system

settings.

Fan modes:

‒Auto: Fan runs only when the heating or

cooling system is on.

‒On: Fan is always on.

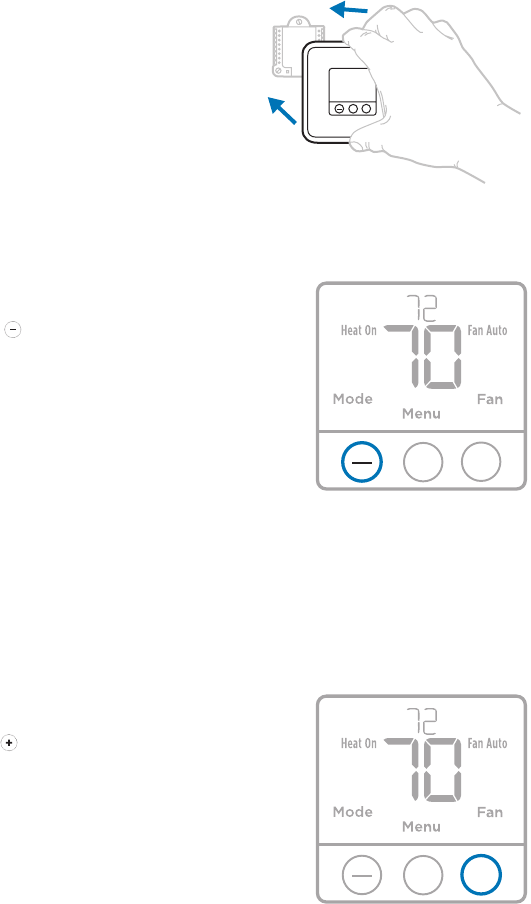

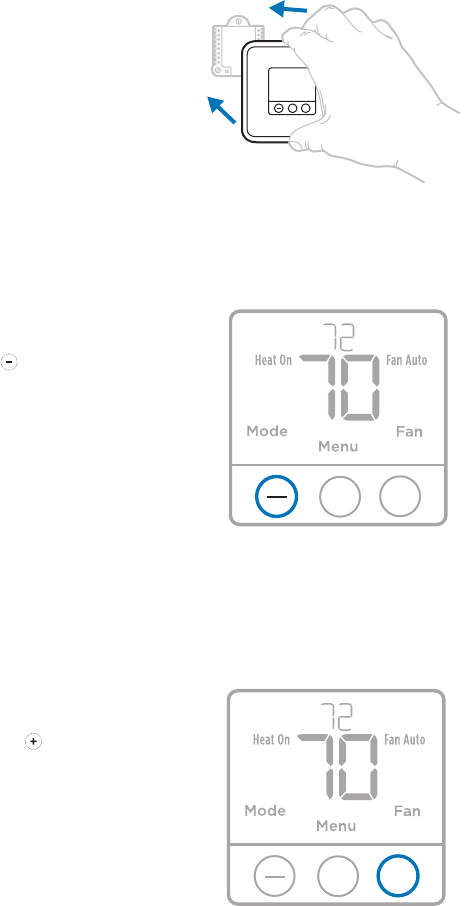

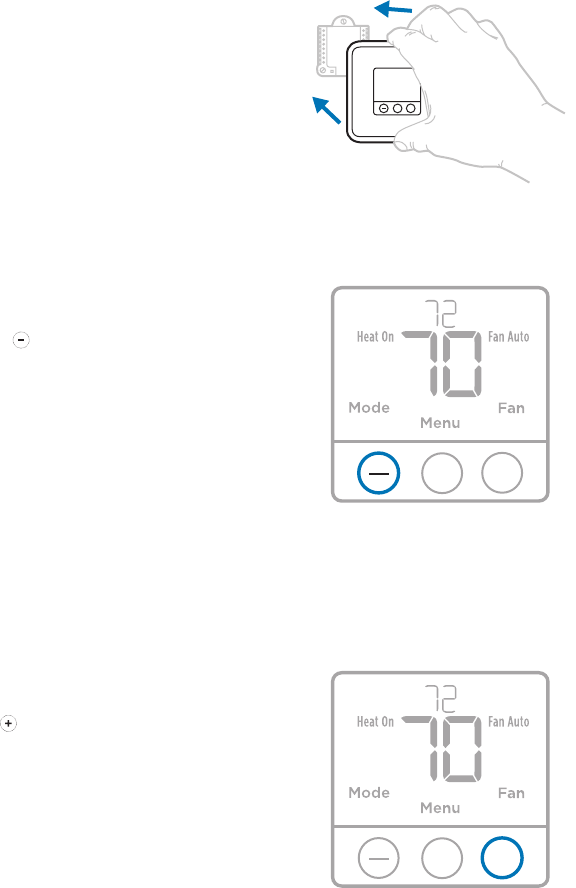

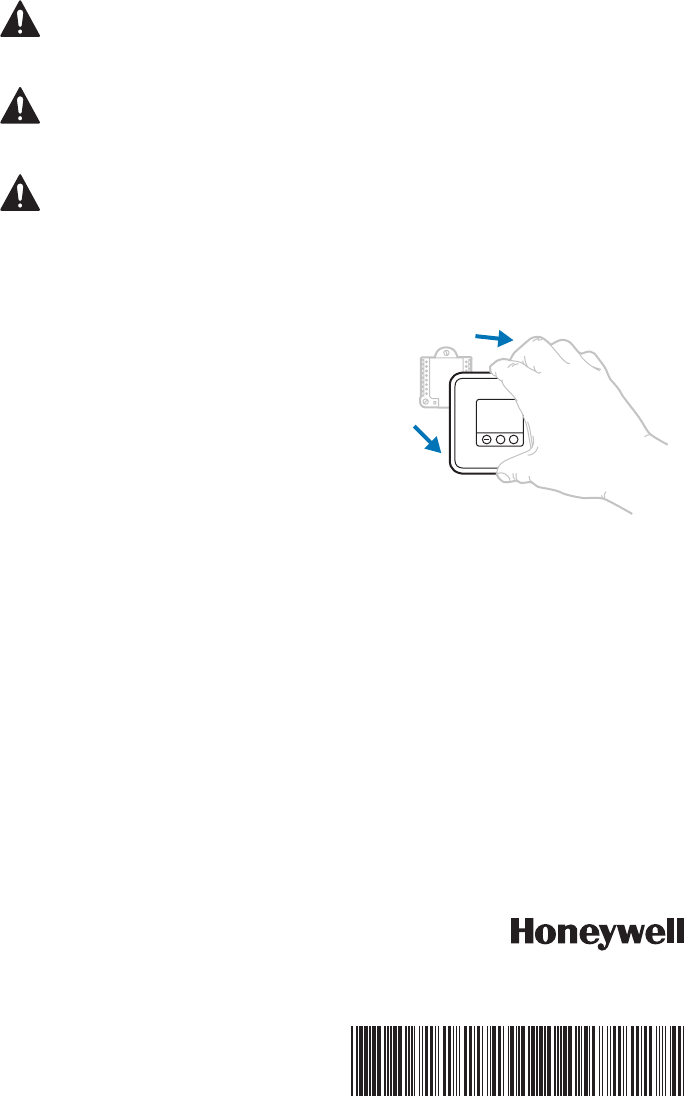

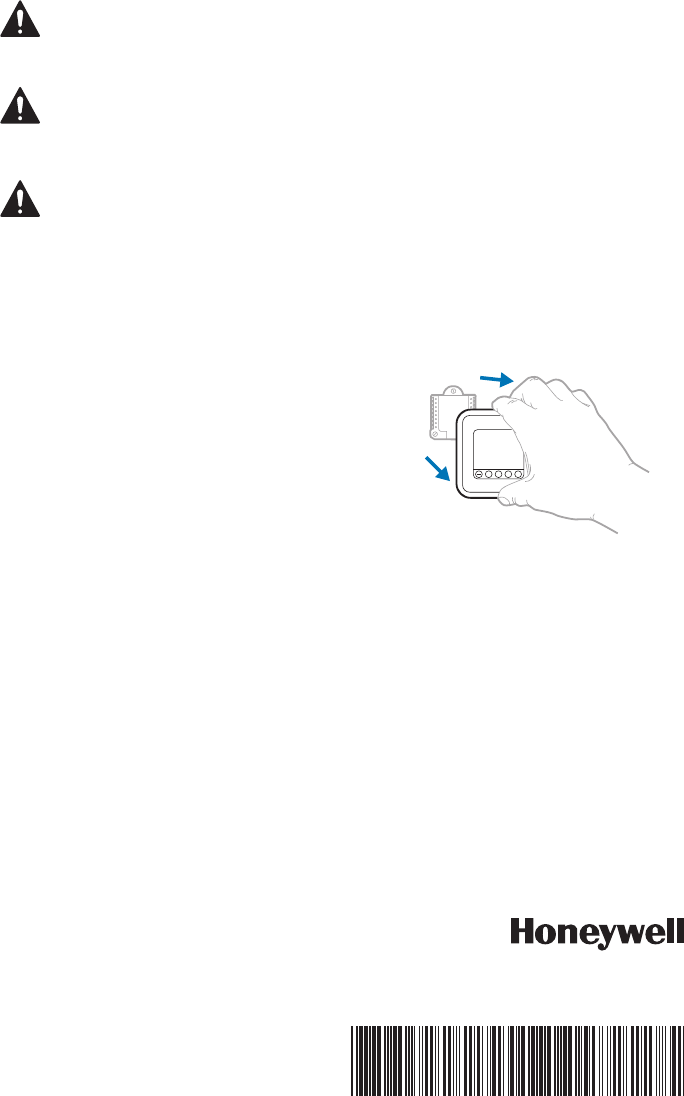

Thermostat mounting

1. Push excess wire back into the wall

opening.

2. Close the UWP door. It should remain

closed without bulging.

3. Align the UWP with the thermostat, and

push gently until the thermostat snaps in

place.

4. Turn the power on at the breaker box or

switch.

System operation settings

1 Press the Menu to cause the Mode and Fan

menus to appear.

2 Press Mode ( ) to cycle through the

available modes.

NOTE: Available System modes vary by model

and system settings.

System modes:

‒Heat: Thermostat controls only the heating

system.

‒Cool: Thermostat controls only the cooling

system.

‒Off: Heating and cooling system is off. Fan will

still operate if fan is set to On.

+

+

+

6

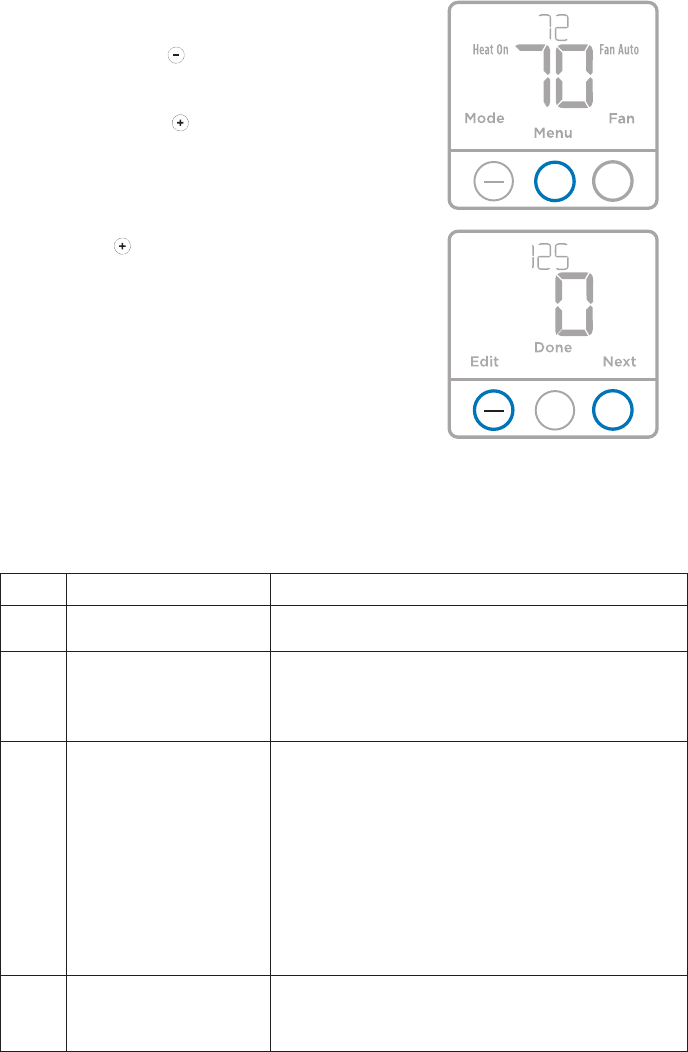

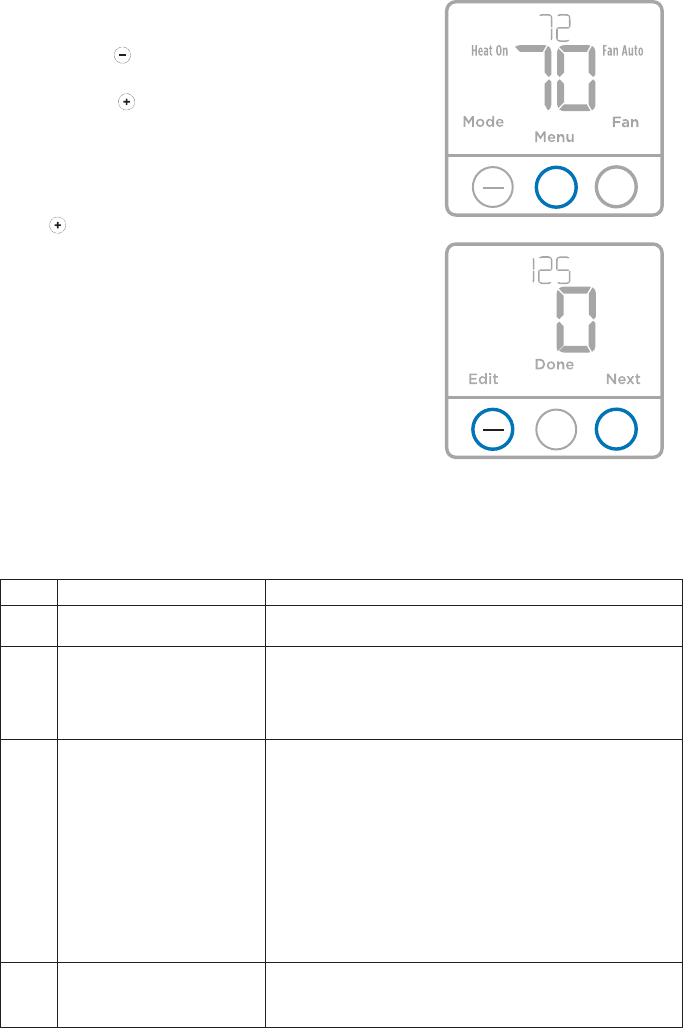

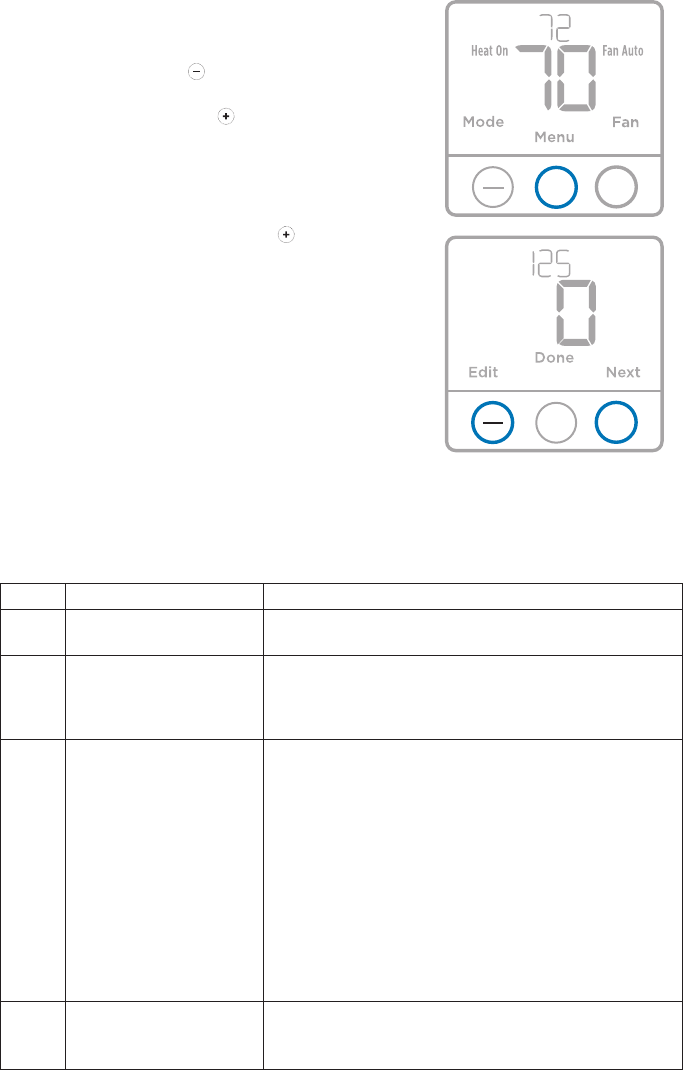

1 Press and hold Menu (center) for

approximately 3 seconds to enter menu.

2 Press Edit ( ) to change values within a

setup option.

3 Press Next ( ) to advance to the next setup

option.

4 Press Done to Save and return to the main

menu screen.

NOTE: To keep the factory default settings,

press to advance through the setup options.

Once you pass the last option, the thermostat

will automatically save and return you to the

main menu.

NOTE: A complete list of all setup (ISU)

parameters and options starts below and

continues through page 7.

Installer setup (ISU)

Installer setup options (ISU)

NOTE: Depending on system settings, not all options may be available.

# ISU ISU Name ISU Options (factory default in bold)

125 Temperature Indication Scale 0 = Fahrenheit

1 = Celsius

200 Heating System Type 1 = Conventional Forced Air Heat

2 = Heat Pump (TH1110D only)

3 = Radiant Heat

5 = None (Cool Only)

Note: This option selects the basic system type your thermostat will

control.

205 Heating Equipment Type Conventional Forced Air Heat:

1 = Standard Efficiency Gas Forced Air

2 = High Efficiency Gas Forced Air

3 = Oil Forced Air

4 = Electric Forced Air

5 = Hot Water Fan Coil

Heat Pump:

7 = Air to Air Heat Pump

8 = Geothermal Heat Pump

Radiant Heat:

9 = Hot Water Radiant Heat

12 = Steam

Note: This option selects the equipment type your thermostat will control.

Note: This feature is NOT displayed if feature 200 is set to Cool Only.

218 Reversing Valve O/B 0 = O (O/B in Cool)

1 = B (O/B in Heat)

Note: This option is only displayed if the Heat Pump configured. Select

whether reversing valve O/B should energize in cool or in heat.

+

+

7

# ISU ISU Name ISU Options (factory default in bold)

220 Cool Stages / Compressor Stages

200=Conv / 200=HP 0, 1

Note:

Select how many Cool or Compressor stages of your equipment the

thermostat will control. Set value to 0 if you do not have Cool Stage/

Compressor Stage. This ISU will not be shown on TH1010D model.

221 Heat Stages 0, 1

Note: Select how many Heat stages of your equipment the thermostat will

control. This ISU will not be shown on TH1010D model.

230 Fan Control in Heat 1 = Equipment Controls Fan

2 = Thermostat Controls Fan

Note: This ISU is only displayed if ISU 205 is set to Electric Forced Air or

Fan Coil.

430 Minimum Cool Setpoint 50 °F to 99 °F (50 °F)

10.0 °C to 37.0 °C (10.0 °C)

Note: The cool temperature cannot be set below this level. This ISU will

not be shown on TH1010D model unless ISU 200 is set to 5 (cool only).

431 Maximum Heat Setpoint 32 °F to 90 °F (90 °F)

0 °C to 32.0 °C (32 °C)

Note: The heat temperature cannot be set above this level. This ISU will

not be shown on TH1010D model unless ISU 200 is not set to 5 (cool

only).

1400 Backlighting 0 = On Demand

1 = Continuous

Note: Common wire needed for continuous. This ISU will not be shown if

the device is powered only by battery.

1420 Temperature Display Offset 3 to 3F (0)

1.5 to 1.5C (0)

Note: 0 °F - No difference in displayed temperature and the actual room

temperature. The thermostat can display up to 3 °F (1.5 C) lower or

higher than the actual measured temperature.

Installer setup options (ISU) (continued)

Specifications

Temperature Ranges

Heat: 32 °F to 90 °F (0 °C to 32.0 °C)

Cool: 50 °F to 99 °F (10.0 °C to 37.0 °C)

Operating Ambient Temperature

32 °F to 102 °F (0 °C to 38.9 °C)

Shipping Temperature

20 °F to 120 °F (28.9 °C to 48.9 °C)

Operating Relative Humidity

5% to 90% (non-condensing)

Physical Dimensions in inches (mm) (H x W x D)

41/16” H x 41/16” W x 15/32” D

103.5 mm H x 103.5 mm W x 29 mm D

Electrical Ratings

Terminal Voltage

(50/60Hz) Running

Current

W Heating 2030 Vac 0.021.0 A

(Powerpile) 750 mV DC 100 mA DC

Y Compressor Stage 1 2030 Vac 0.021.0 A

G Fan 2030 Vac 0.020.5 A

O/B Changeover (TH1110D only) 2030 Vac 0.020.5 A

Home and Building Technologies

In the U.S.:

Honeywell

715 Peachtree Street NE

Atlanta, GA 30308

customer.honeywell.com

® U.S. Registered Trademark.

© 2018 Honeywell International Inc.

33-00189EFS—03 M.S. Rev. 01-18

Printed in U.S.A.

33-00189EFS-03

For assistance with this product, please visit

customer.honeywell.com.

Or call Honeywell Customer Care toll-free at

18004681502.

Customer assistance

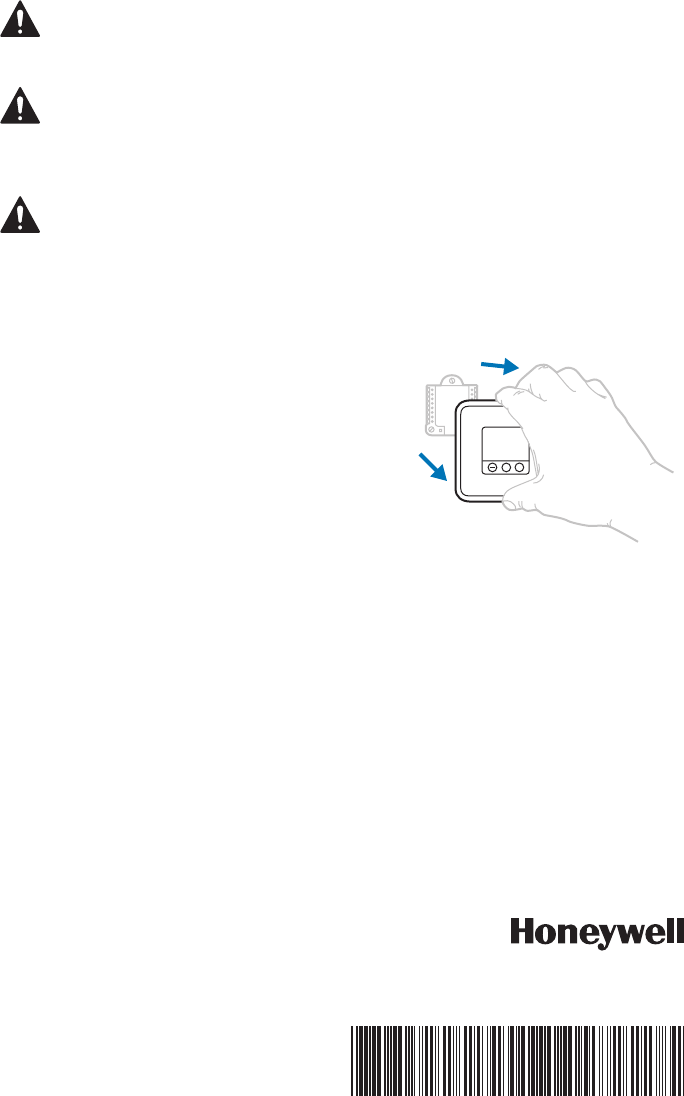

Pull to remove the thermostat

from the UWP.

CAUTION: MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed

tube, do not place the old control in the trash. Contact your local waste

management authority for instructions regarding recycling and proper

disposal.

CAUTION: EQUIPMENT DAMAGE HAZARD

Compressor protection is bypassed during testing. To prevent equipment

damage, avoid cycling the compressor quickly.

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power before

beginning installation.

+

La boîte comprend :

• Thermostat T1 Pro

• Système de montage UWP™

• Adaptateur d’installation standard Honeywell

(adaptateur boîtier de raccordement)

• Plaque de couvercle décorative Honeywell –

Petite; dimension

449/64 in x 449/64 in x 11/32 in (121 mm

x 121 mm x 9 mm).

• Vis et chevilles

• 2 piles AA

• Notice d’installation et Guide de l’utilisateur

T1 Pro

Thermostat non

programmable

Notice d’installation

REMARQUE : Si la plaque de couvercle en

option n’est pas requise, voir « Installation

du système de montage UWP » sur la page

suivante.

Utiliser la plaque de couvercle en option

lorsque:

• Le thermostat est monté à un boîtier de

raccordement

• Ou lorsqu’il faut couvrir l’espace peint

laissé par l’ancien thermostat.

1. Avant de commencer, coupez

l’alimentation au panneau de distribution

ou au disjoncteur. Séparer l’adaptateur du

boîtier de raccordement de la plaque de

couvercle. Voir la Figure 1.

2. Monter l’adaptateur du boîtier de

raccordement sur le mur ou sur un boîtier

de raccordement à l’aide de l’un des huit

trous de vis. Insérer et serrer les vis de

montage fournies avec le nécessaire de

plaque de couvercle. Ne pas trop serrer.

Voir la Figure 2. S’assurer que la plaque

de l’adaptateur est à niveau.

3. Attacher le UWP en le suspendant sur

le crochet supérieur de l’adaptateur

du boîtier de raccordement puis en

enclenchant le bas du UWP en place. Voir

la Figure 3.

4. Enclencher la plaque de couvercle sur

l’adaptateur du boîtier de raccordement.

Voir la Figure 4.

Utiliser les

2 vis no 6

de 5/8 po

fournies

4

3

2

1

Installation de la plaque de couvercle en option

2

S

S

Y

U

U

G

C

Y

A

Rc

W

K

W2

R

L/A

O/B

AUX

E

Options d’alimentation

Insérer les fils R et C dans

les bornes désignées pour

l’alimentation principale en courant

alternatif (la borne C est facultative

si les piles sont installées, mais elle

est recommandée). Retirer les fils

en appuyant sur les languettes de

la borne.

Insérer les piles AA pour assurer

l’alimentation principale ou de secours.

Installation du système de montage UWP

Utiliser les 3 vis no 8

de 1 1/2 po fournies

8

56

7

1. Avant le démarrage, éteindre

l’alimentation au niveau du disjoncteur

du circuit ou de l’interrupteur. Ouvrir

l’emballage du UWP. Voir la Figure 5.

2. Placer le UWP sur le mur. Le mettre à

niveau et marquer les positions des

trous. Voir la Figure 6.

Percer des trous aux emplacements

marqués, puis taper légèrement sur les

chevilles murales fournies dans le mur

à l’aide d’un marteau.

‒Percer des trous de 7/32 po pour les

cloisons sèches.

3. Ouvrir le couvercle et faire passer les fils

par l’ouverture réservée aux fils du UWP.

Voir la Figure 7.

4. Placer le UWP sur les chevilles murales.

Insérer et serrer les vis de montage

fournies avec le UWP. Ne pas trop

serrer. Serrer jusqu’à ce que le UWP ne

bouge plus. Fermer le couvercle. Voir la

Figure 8.

3

Caractéristiques du terminal de câblage UWP

SNe peut être utilisé

pour le câblage du

thermostat T1.

L/A

- A

Ne peut être utilisé pour le

câblage du thermostat T1.

SO/B Vanne de commutation

(TH1110D seulement)

YContacteur de

compresseur (étage 1)

AUX -

W2

Ne peut être utilisé pour le

câblage du thermostat T1.

Y2 Ne peut être utilisé

pour le câblage du

thermostat T1.

ENe peut être utilisé pour le

câblage du thermostat T1.

GRelais de ventilateur WRelais de chauffage

(étage 1)

C

24 V c.a. commune.

Pour les systèmes à

deux transformateurs,

utiliser le fil commun

du transformateur de

refroidissement.

KNe peut être utilisé pour le

câblage du thermostat T1.

UNe peut être utilisé

pour le câblage du

thermostat T1.

R

Alimentation 24 V c.a.

du transformateur de

chauffage*

URc

Alimentation 24 V c.a.

du transformateur de

refroidissement*

Remarque : Les

bornes ne peuvent

pas toutes être

utilisées, selon le

type de système

qui est connecté.

Les bornes les

plus couramment

utilisées sont

ombrées.

* La borne peut être reliée à l’aide du curseur. Voir « Réglage des curseurs » ci-dessus.

Régler le curseur R.

• Utiliser le commutateur de liaison intégré

(curseur R) pour différencier entre un

l’autre système de transformateur.

• S’il n’y a qu’un seul fil R et s’il est connecté

à la borne R, Rc ou RH, régler le curseur sur

la position haute (1 fil).

• S’il y a un fil connecté à la borne R et un fil

connecté à la borne Rc, régler le curseur

sur la position basse (2 fils).

REMARQUE : Les curseur des bornes U

doivent être laissé en position pour les

modèles T1 Pro.

Réglages des curseurs (cavalier intégré)

Curseur R/Rc

(cavalier intégré)

Système de montage UWP

4

Les cases grises ci-dessous s’appliquent uniquement au TH1110D.

Système à 1 étage de chauffage/1 étage de

refroidissement (1 transformateur)

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

Y Contacteur du compresseur

C Borne commune 24 V c.a. [3]

W Relais de chauffage

G Relais de ventilateur

Système de chauffage uniquement

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

C Borne commune 24 V c.a. [3]

W Relais de chauffage

Système de chauffage uniquement (Série 20) [5]

R Borne R de vanne série 20 [1]

Rc [R+Rc liés par le curseur] [2]

Y Borne W de vanne série

C Borne commune 24 V c.a. [3]

W Borne B de vanne série 20

Système de chauffage uniquement

(vanne de zone à ouverture motorisée) [5]

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

W Vanne

C Borne commune 24 V c.a. [3]

Système à 1 étage de chauffage/1 étage de

refroidissement (2 transformateurs)

R Alimentation (transformateur de chauffage) [1]

Rc Alimentation (transformateur de

refroidissement) [1]

Y Contacteur du compresseur

C Borne commune 24 V c.a. [3, 4]

W Relais de chauffage

G Relais de ventilateur

Système de chauffage uniquement avec

ventilateur

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

C Borne commune 24 V c.a. [3]

W Relais de chauffage

G Relais de ventilateur

Système de refroidissement uniquement

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

Y Contacteur du compresseur

C Borne commune 24 V c.a. [3]

G Relais de ventilateur

Câblage des systèmes conventionnels : air forcé et hydronique

REMARQUES

Caractéristiques de câblage : Utiliser un fil de thermostat de calibre 18 à 22. Câble blindé non requis.

[1] Alimentation. Assurer au besoin un dispositif de coupure et

une protection contre les surcharges.

[2] Mettre le curseur R de la plaque murale sur R. Pour des

informations supplémentaires, consulter « Réglage des

curseurs » à la page 3.

[3] Connexion commune 24 V c.a. facultative.

[4] La connexion commune doit venir du transformateur de

refroidissement.

[5] Dans la configuration installateur (ISU), régler le type de

système de chauffage sur chauffage rayonnant. Régler le

nombre d’étages de refroidissement sur 0.

[7] Dans la configuration installateur, régler la vanne de com-

mutation sur O (pour commutation de refroidissement) ou

B (pour commutation de chauffage).

Système de thermopompe à 1 étage de

chauffage/1 étage de refroidissement

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

Y Contacteur du compresseur

C Borne commune 24 V c.a. [3]

O/B Vanne de commutation [7]

G Relais de ventilateur

Câblage des systèmes à thermopompe

5

Réglages pour le fonctionnement

du ventilateur

1 Appuyer sur Menu pour afficher les menus Mode et

Fan (ventilateur).

2 Appuyer sur Fan ( ) pour faire défiler les modes du

Fan (ventilateur) disponibles.

REMARQUE : Les modes de ventilateur varient en fonction

des paramètres du système.

Modes Ventilateur :

‒Auto : Le ventilateur fonctionne uniquement lorsque

le système de chauffage ou de refroidissement est en

marche.

‒On (Marche) : Le ventilateur est toujours activé.

Montage du thermostat

1. Repousser le fil en excès dans l’ouverture du mur.

2. Fermer le couvercle du UWP. Elle doit rester

fermée sans renflement.

3. Aligner l’UWP sur le thermostat, et appuyer

doucement jusqu’à ce que le thermostat

s’enclenche en place.

4. Mettre l’alimentation en marche au niveau du

disjoncteur du circuit ou de l’interrupteur.

Réglages pour le fonctionnement

du système

1 Appuyer sur Menu pour afficher les menus Mode et Fan

(ventilateur).

2 Appuyer sur Mode ( ) pour faire défiler les modes

disponibles.

REMARQUE : Les modes de système disponibles varient en

fonction du modèle et des paramètres du système.

Modes Système :

‒Heat (Chauffage) : Le thermostat commande

uniquement le système de chauffage.

‒Cool (Refroidissement) : Le thermostat commande

uniquement le système de refroidissent.

‒Off (Arrêt) : Le système de chauffage et de

refroidissement est arrêté. Le ventilateur continue de

fonctionner sil est réglé sur Marche.

+

+

+

6

1 Appuyer et maintenir Menu (centre) pendant

environ 3 secondes pour accéder au menu.

2 Appuyer sur Edit ( ) pour modifier le

réglage du paramètre de configuration

affiché.

3 Appuyer sur Next ( ) pour passer au

paramètre de configuration suivant.

4 Appuyer sur Done pour enregistrer et revenir à

l’écran du menu principal.

REMARQUE : Pour garder un réglage d’usine,

appuyer sur ( ) pour faire défiler les options

de réglage. Une fois que vous aurez dépassé

la dernière option, le thermostat sauvegardera

automatiquement le réglage d’usine et vous

retournera au menu principal.

REMARQUE : Une liste complète de tous les

paramètres de configuration et options de

l’installateur (ISU) commence ci-dessous et

continue jusqu’à la page 7.

Configuration de l’installateur (ISU)

Options de configuration

REMARQUE : En fonction des paramètres du système, ces options peuvent

ne pas être toutes disponibles.

N° du

paramètre Nom du paramètre Options du paramètre (réglage d’usine en gras)

125 Échelle d’indication de température 0 = Fahrenheit

1 = Celsius

200 Type de système de chauffage

1 = Chauffage à air pulsé conventionnel

2 = Thermopompe (TH1110D uniquement)

3 = Chauffage rayonnant

5 = Aucun (refroidissement uniquement)

Remarque : Ce paramètre sélectionne le type de système de base contrôlé par le

thermostat.

205 Type d’équipement de chauffage

Chauffage à air pulsé conventionnel :

1 = Air pulsé à gaz efficacité standard

2 = Air pulsé à gaz haute efficacité

3 = Air pulsé au mazout

4 = Air pulsé électrique

5 = Ventiloconvecteur à eau chaude

Thermopompe :

7 = Thermopompe air-air

8 = Thermopompe géothermique

Chauffage rayonnant :

9 = Chauffage rayonnant à eau chaude

12 = Vapeur

Remarque : Ce paramètre sélectionne le type d’équipement contrôlé par le

thermostat. Remarque : Ce paramètre ne s’affichera que si le paramètre 200 est

réglée sur Refroidissement uniquement.

218 Robinet inverseur O/B

0 = O (O/B sur refroidissement)

1 = B (O/B sur chauffage)

Remarque : Ce paramètre ne s’affichera que si la thermopompe est configurée.

Sélectionnez si la vanne d’inversion O/B doit s’activer lors du chauffage ou du

refroidissement.

+

+

7

N° du

paramètre Nom du paramètre Options du paramètre (réglage d’usine en gras)

220 Étages de refroidissement / Étages du

compresseur 200=Conv / 200=HP

0, 1

Remarque : Sélectionnez le nombre d’étages de refroidissement ou de

compresseur contrôlés par le thermostat. Réglez la valeur sur 0 s’il n’y a pas

d’étage de refroidissement/compresseur. Ce paramètre n’apparait pas sur le

modèle TH1010D.

221 Étages de chauffage 0, 1

Remarque : Sélectionnez le nombre d’étages de chauffage contrôlés par le

thermostat. Ce paramètre n’apparait pas sur le modèle TH1010D.

230 Réglage du ventilateur pour le

chauffage

1 = L’équipement contrôle le ventilateur

2 = Le thermostat contrôle le ventilateur

Remarque : Ce paramètre ne s’affichera que si la configuration ISU 205 est

réglée à air pulsé électrique ou ventilo-convecteur.

430 Point de consigne minimum pour le

refroidissement

50 °F à 99 °F (50 °F)

10,0 °C à 37,0 °C (10,0 °C)

Remarque : La température de refroidissement ne peut pas être réglée en

dessous de ce niveau. Ce paramètre ne s’affichera pas sur le modèle TH1010D à

moins que la configuration no. 200 soit réglée à 5 (refroidissement uniquement).

431 Point de consigne maximum pour le

chauffage

32 °F à 90 °F (90 °F)

0 °C à 32,0 °C (32 °C)

Remarque : La température de chauffage ne peut pas être réglée au-dessus de ce

niveau. Ce paramètre ne s’affichera pas sur le modèle TH1010D à moins que la

configuration no. 200 soit réglée à 5 (refroidissement uniquement).

1400 Rétroéclairage

0 = Sur demande

1 = Continu

Remarque : Fil commun nécessaire pour fonctionnement continu. Ce paramètre

ne s’affichera pas si l’appareil est alimenté par des piles.

1420 Décalage d’affichage de température

3 °F à 3 °F (0)

1,5 °C à 1,5 °C (0)

Remarque : 0 °F – aucune différence entre la température affichée et la

température réelle de la pièce. Le thermostat peut afficher une température

jusqu’à 1,5 °C (3 °F) plus ou moins élevée que la température réelle.

Options de configuration (suite)

Caractéristiques techniques

Plages de température

Chauffage : 32 °F à 90 °F (0 °C à 32,0 °C)

Refroidissement : 50 °F à 99 °F (10,0 °C à 37,0 °C)

Température de service

32 °F à 102 °F (0 °C à 38,9 °C)

Température d’expédition

20 °F à 120 °F (28,9 °C à 48,9 °C)

Humidité relative de service

5 % à 90 % (sans condensation)

Encombrement en po (mm) (H x L x P)

41/16 po de haut x 41/16 po de large x 15/32 po de profondeur

103,5 mm de haut x 103,5 mm de large x 29 mm de profondeur

Caractéristiques électriques

Borne Tension (50/60 Hz) Courant de

fonctionnement

W Chauffage 2030 V c.a. 0,021,0 A

(Powerpile) 750 mV c.c. 100 mA c.c.

Y Étage de compresseur 2030 V c.a. 0,021,0 A

G Ventilateur 2030 V c.a. 0,020,5 A

O/B Commutation (TH1110D seulement) 2030 V c.a. 0,020,5 A

33-00189EFS-03

® Marque de commerce déposée aux É.-U.

© 2018 Honeywell International Inc.

33-00189EFS—03 M.S. Rev. 01-18

Imprimé aux états-Unis

Home and Building Technologies

Aux États-Unis:

Honeywell

715 Peachtree Street NE

Atlanta, GA 30308

customer.honeywell.com

Pour obtenir de l’aide avec ce produit, prière de

visiter customer.honeywell.com.

Ou appeler le numéro gratuit du service à

la clientèle de Honeywell en composant le

18004681502.

Service à la clientèle

Tirer pour retirer le thermostat

du UWP.

MISE EN GARDE : AVIS RELATIF AU MERCURE

Si ce produit remplace un régulateur contenant du mercure dans un

tube scellé, ne pas mettre l’ancien régulateur à la poubelle. Contacter le

responsable de gestion des déchets local pour les instructions concernant

le recyclage et l’élimination.

MISE EN GARDE: RISQUE DE DOMMAGES DE L’ÉQUIPEMENT

La protection du compresseur est annulée durant le test. Pour éviter

d’endommager l’équipement, éviter d’actionner le compresseur trop

rapidement.

MISE EN GARDE: RISQUE DE CHOC ÉLECTRIQUE

Peut provoquer des chocs électriques ou endommager le matériel. Couper

l’alimentation électrique avant d’effectuer le raccordement.

+

El paquete incluye:

• Termostato T1 Pro

• Sistema de montaje UWP™

• Adaptador de instalación estándar de

Honeywell (adaptador para cajetín de

empalmes)

• Placa de cubierta decorativa Honeywell –

pequeña; tamaño 449/64 in x 449/64 in x

11/32 in (121 mm x 121 mm x 9 mm)

• Tornillos y tarugos

• 2 baterías AA

• Instrucciones de instalación y Guía del

usuario

T1 Pro

Termostato no programable

Instrucciones para la

instalación

Instalación de la placa de cubierta opcional

NOTA: Si no se necesita la placa de cubierta

opcional, consulte “Instalación del sistema de

montaje con UWP” en la página siguiente.

Utilice la placa de cubierta opcional cuando:

• Monte el termostato en un cajetín de

empalmes eléctricos

• O cuando necesite cubrir un espacio de

pintura que haya dejado el termostato

existente.

1. Antes de comenzar, desconecte la

alimentación del interruptor o la caja de

disyuntores. Separe el adaptador del cajetín

de empalmes de la placa de cubierta.

Consulte la Figura 1.

2. Monte el adaptador del cajetín de empalmes

a la pared o a un cajetín eléctrico utilizando

cualquiera de los ocho agujeros para los

tornillos. Inserte y apriete los tornillos de

montaje que se suministran con el kit de

placa de cubierta. No apriete demasiado.

Consulte la Figura 2. Asegúrese de que la

placa del adaptador esté nivelada.

3. Fije la UWP suspendiéndola del gancho

superior del adaptador del cajetín de

empalmes y luego fijando a presión la parte

inferior del UWP en su lugar. Consulte la

Figura 3.

4. Fije la placa de cubierta a presión en

el adaptador del cajetín de empalmes.

Consulte la Figura 4.

Utilice los

2 tornillos

N.º 6 de

5/8” que se

suministran

4

3

2

1

2

S

S

Y

U

U

G

C

Y

A

Rc

W

K

W2

R

L/A

O/B

AUX

E

Opciones de suministro eléctrico

Inserte los cables R y C en los

terminales designados para

el suministro primario de de

energía de CA (el terminal C es

opcional si se instalan baterías,

pero se recomienda). Retire los

cables presionando las lengüetas

terminales.

Inserte las baterías AA para suministro

de energía primaria o de reserva.

Instalación del sistema de montaje con UWP

Utilice los 3 tornillos

N.º 8 de 11/2” que

se suministran

8

5

6

7

1. Antes de comenzar, desconecte

el suministro de electricidad en la

caja de interruptores de circuito

o el interruptor. Abra el paquete

para encontrar la UWP. Consulte la

Figura 1.

2. Coloque la UWP en la pared. Nivele

y marque la posición de los tornillos.

Consulte la Figura 2.

Perfore agujeros en las posiciones

marcadas y después introduzca

en la pared los tarugos que se

suministran golpeando ligeramente

con un martillo.

‒Perfore orificios de 7/32”

(5.6 mm) en el panel de yeso.

3. Hale para abrir la tapa e inserte

los cables a través del agujero de

cableado en el UWP. Consulte la

Figura 3.

4. Coloque la UWP sobre los tarugos

de pared. Inserte y apriete los

tornillos de montaje que se

suministran con la UWP. No apriete

demasiado. Apriete solo hasta que

la UWP no se mueva. Cierre la tapa.

Consulte la Figura 4.

3

Designaciones de los terminales del cableado del UWP

SNo se utiliza para el

termostato T1.

L/A - A No se utiliza para el

termostato T1.

SO/B Válvula de cambio

(únicamente TH1110D)

YContactor del

compresor (etapa 1)

AUX -

W2

No se utiliza para el

termostato T1.

Y2 No se utiliza para el

termostato T1. ENo se utiliza para el

termostato T1.

GRelé del ventilador WRelé de calefacción (etapa 1)

C

Común de 24 V CA.

Para sistemas de 2

transformadores,

utilice el cable común

del transformador de

refrigeración.

KNo se utiliza para el

termostato T1.

U

No se utiliza para el

termostato T1.

R

Alimentación de 24 V CA

desde el transformador de

calefacción*

URc

Alimentación de 24 V CA

desde el transformador de

refrigeración*

Nota: No todos

los terminales se

pueden utilizar,

dependiendo del

tipo de sistema

que se está

cableando. Los

terminales de uso

más común están

sombreados.

Configure la lengüeta del control

deslizante R.

• Utilice el puente integrado (lengüeta

deslizante R) para diferenciar entre uno o

dos sistemas de transformadores.

• Si hay solo un cable R y está conectado

al terminal R, Rc o RH, coloque el control

deslizante en la posición superior (1 cable).

• Si hay solo un cable conectado al terminal

R y un cable conectado al terminal Rc,

configure el control deslizante en la

posición inferior (2 cables).

NOTA: Las pestañas de la corredera

U-terminal deben dejarse en su lugar en los

modelos T1 Pro.

Configuración de las lengüetas de los controles deslizantes

(puente incorporado)

Lengüeta

del control

deslizante

R/Rc

(puente

incorporado)

Sistema de montaje con UWP

* El terminal se puede puentear utilizando la lengüeta del control deslizante. Consulte “Configuración de

las lengüetas de los controles deslizantes”

4

Las siguientes áreas sombreadas se aplican solo al TH1110D.

Sistema de 1 etapa de calefacción/1 etapa de

refrigeración (1 transformador)

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del

control deslizante] [2]

Y Contactor del compresor

C Común de 24 V CA [3]

W Relé de calefacción

G Relé del ventilador

Sistema de calefacción únicamente

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del

control deslizante] [2]

C Común de 24 V CA [3]

W Relé de calefacción

Sistema de calefacción únicamente

(Series 20) [5]

R Terminal “R” de la válvula de la Serie 20 [1]

Rc [R+Rc unidos por la lengüeta del control

deslizante] [2]

Y Terminal “W” de la válvula de la Serie 20

C Común de 24 V CA [3]

W Terminal “B” de la válvula de la Serie 20

Sistema de calefacción únicamente (Válvula

de zona accionada por electricidad) [5]

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del

control deslizante] [2]

W Válvula

C Común de 24 V CA [3]

Sistema de 1 etapa de calefacción/1 etapa de

refrigeración (2 transformadores)

R Alimentación (transformador de

calefacción) [1]

Rc Alimentación (transformador de

refrigeración) [1]

Y Contactor del compresor

C Común de 24 V CA [3, 4]

W Relé de calefacción

G Relé del ventilador

Sistema de calefacción únicamente con ventilador

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del control

deslizante] [2]

C Común de 24 V CA [3]

W Relé de calefacción

G Relé del ventilador

Sistema de refrigeración únicamente

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del control

deslizante] [2]

Y Contactor del compresor

C Común de 24 V CA [3]

G Relé del ventilador

Cableado de sistemas convencionales: aire forzado e hidrónico

NOTAS

Especificaciones del cable: Utilice cable para termostato de calibre 18 a 22. No se requiere cable blindado.

[1] Suministro de energía. Proporcione los medios de descon-

exión y de protección contra sobrecargas según se requi-

era.

[2] Mueva la lengüeta del control deslizante R de la placa

de pared a la posición R. Para obtener más información,

consulte “Configuración de las lengüetas de los controles

deslizantes” en la página 3.

[3] Conexión común de 24 V CA opcional.

[4] La conexión común deberá realizarse desde el transforma-

dor de refrigeración.

[5] En ISU, configure el tipo de sistema en calefacción a

calefacción radiante. Configure la cantidad de etapas de

refrigeración a 0.

[7] En la configuración por el instalador, configure la válvula

de cambio en O (para un cambio a refrigeración) o B (para

cambio a calefacción).

Sistema de bomba de calor de 1 etapa de calefacción/1

etapa de refrigeración

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del control

deslizante] [2]

Y Contactor del compresor

C Común de 24 V CA [3]

O/B Válvula de cambio [7]

G Relé del ventilador

Cableado de sistemas de bomba de calor

5

Configuraciones de funcionamiento del ventilador

1 Presione Menu (Menú) para que aparezcan los

menús Mode (Modo) y Fan (Ventilador).

2 Presione Fan (Ventilador) ( ) para ver las

opciones de modos de ventilador.

NOTA: Los modos disponibles del ventilador varían

según las configuraciones del sistema.

Modos del ventilador:

‒Auto (Automático): El ventilador funciona solo

cuando el sistema de calefacción o de refrigeración

está encendido.

‒On (encendido): El ventilador está siempre

encendido.

Montaje del termostato

1. Introduzca el excedente de cable en la

abertura de la pared.

2. Cierre la tapa de la placa de la UWP.

Debe permanecer cerrada sin quedar

protuberante.

3. Alinee la UWP con el termostato y presione

suavemente hasta que el termostato calce

en su lugar.

4. Conecte el suministro de electricidad en

la caja de interruptores de circuito o en el

interruptor.

Configuraciones del sistema operativo

1 Presione Menu (Menú) para que aparezcan los

menús Mode (Modo) y Fan (Ventilador).

2 Presione Mode (Modo) ( ) para ver las opciones

de modos disponibles.

NOTA: Los modos disponibles del sistema varían según

el modelo y las configuraciones del sistema.

Modos del sistema:

‒Heat (Calefacción): El termostato controla

solamente el sistema de calefacción.

‒Cool (Refrigeración): El termostato controla

solamente el sistema de refrigeración.

‒Off (Apagado): El sistema de calefacción y

refrigeración está apagado. El ventilador aún

funcionará si está configurado en On (Encendido).

+

+

+

6

1 Mantenga presionado Menu (Menú) (botón

central) durante aproximadamente 3 segundos

para acceder al menú.

2 Presione Edit (Editar) ( ) para cambiar los

valores dentro de una opción de configuración.

3 Presione Next (Siguiente) ( ) para avanzar a la

siguiente opción de configuración.

4 Presione Done (Listo) para guardar y volver a la

pantalla de menú principal.

NOTA: Para mantener la configuración

predeterminada de fábrica, presione ( ) para

avanzar entre las opciones de configuración. Una

vez que haya pasado la última opción, el termostato

guardará automáticamente y volverá al menú

principal.

NOTA: Una lista completa de todos los parámetros

de configuración y opciones se muestra a

continuación y continúa hasta la página 7.

Configuración por el instalador (ISU)

Opciones de configuración del instalador (ISU)

NOTA: Dependiendo de las configuraciones del sistema, es posible que no todas

las opciones estén disponibles.

N.º del ISU Nombre del ISU Opciones del ISU (las configuraciones predeterminadas de fábrica están en negrita)

125 Escala de indicación de temperatura 0 = Fahrenheit

1 = Centígrados

200 Tipo de sistema de calefacción

1 = Calefacción de aire forzado convencional

2 = Bomba de calor (TH1110D únicamente)

3 = Calefacción radiante

5 = Ninguna (refrigeración únicamente)

Nota: Esta opción selecciona el tipo de sistema básico que controlará el termostato.

205 Tipo de equipo de calefacción

Calefacción de aire forzado convencional:

1 = Aire forzado por gas de eficiencia estándar

2 = Aire forzado por gas de alta eficiencia

3 = Aire forzado por aceite

4 = Aire forzado por electricidad

5 = Serpentín del ventilador agua caliente

Bomba de calor:

7 = Bomba de calor aire a aire

8 = Bomba de calor geotérmica

Calefacción radiante:

9 = Agua caliente por calefacción radiante

12 = Vapor

Nota: Esta opción selecciona el tipo de equipo que controlará su termostato. Nota:

Esta característica NO aparecerá si la característica 200 se configura en Cool Only

(Solo refrigeración).

218 Válvula de inversión O/B

0 = O (O/B en refrigeración)

1 = B (O/B en calefacción)

Nota: Esta opción solo aparece si se configura la bomba de calor. Seleccione si la

válvula de inversión O/B debe suministrar energía en refrigeración o en calefacción.

+

+

7

N.º del ISU Nombre del ISU Opciones del ISU (las configuraciones predeterminadas de fábrica están en negrita)

220 Etapas de refrigeración / etapas del

compresor 200=Conv / 200=HP

0, 1

Nota: Seleccione cuántas etapas de refrigeración o del compresor de su equipo

controlará el termostato. Configure el valor en 0 si no tiene etapa de refrigeración/

etapa del compresor. Esta ISU no se mostrará en el modelo TH1010D.

221 Fases de calefacción

0, 1

Nota: Seleccione cuántos niveles de calefacción de su equipo controlará el

termostato. Esta ISU no se mostrará en el modelo TH1010D.

230 Control del ventilador en calefacción

1 = El equipo controla el ventilador

2 = El termostato controla el ventilador

Nota: este ISU solo se muestra si se configuró ISU 205 como aire forzado eléctrico o

como ventiloconvector.

430 Punto de referencia mínimo de

refrigeración

50 °F a 99 °F (50 °F)

10.0 °C a 37.0 °C (10.0 °C)

Nota: La temperatura de refrigeración no puede configurarse por debajo de este

nivel. Esta ISU no se mostrará en el modelo TH1010D, a menos que la ISU 200 esté

en 5 (refrigeración únicamente).

431 Punto de referencia máximo de

calefacción

32 °F a 90 °F (90 °F)

0 °C a 32.0 °C (32 °C)

Nota: La temperatura de calefacción no puede configurarse por encima de este

nivel. Esta ISU no se mostrará, a menos que la ISU 200 no esté en 5 (refrigeración

únicamente).

1400 Iluminación de fondo

0 = A petición

1 = Continua

Nota: El cable común es necesario para la iluminación continua. El ISU no será

mostrado si el termostato es alimentado únicamente por baterías.

1420 Ajuste del indicador de temperatura

3 a 3F (0)

1.5 a 1.5C (0)

Nota: 0 °F. No hay diferencia entre la temperatura que se muestra y la temperatura

ambiente real. El termostato puede mostrar hasta 3 °F (1,5 C) menos o más que la

temperatura medida real.

Opciones de configuración del instalador (ISU) (continuado)

Especificaciones

Rangos de temperatura

Calefacción: de 32 °F a 90 °F (0 °C a

32.0 °C)

Refrigeración : de 50 °F a 99 °F (10.0 °C a

37.0 °C)

Temperatura ambiente de funcionamiento

de 32 °F a 102 °F (de 0 °C a 38.9 °C)

Temperatura de envío

de 20 °F a 120 °F (de 28.9 °C a 48.9 °C)

Humedad relativa de funcionamiento

5% al 90% (sin condensación)

Dimensiones físicas en pulgadas (mm)

(alto x ancho x profundidad)

41/16” H x 41/16” W x 15/32” D

103.5 mm de alto x 103.5 mm de ancho x

29 mm de profundidad

Clasificaciones eléctricas

Terminal Voltaje

(50/60Hz

Corriente de

funcionamiento

W Calefacción 2030 V CA 0.021.0 A

(Powerpile) 750 mV CC 100 mA CC

Y Etapa 1 del compresor 2030 V CA 0.021.0 A

G Ventilador 2030 V CA 0.020.5 A

O/B Cambio (únicamente TH1110D) 2030 V CA 0.020.5 A

33-00189EFS-03

® Marca registrada en los Estados Unidos

© 2018 Honeywell International Inc.

33-00189EFS—03 M.S. Rev. 01-18

Impreso en EE. UU.

Home and Building Technologies

En los EE. UU.:

Honeywell

715 Peachtree Street NE

Atlanta, GA 30308

customer.honeywell.com

Para obtener asistencia con este producto,

visite customer.honeywell.com.

O llame al número gratuito del servicio de

atención al cliente, 18004681502.

Asistencia al cliente

Hale para retirar el termostato

de la UWP.

+

PRECAUCIÓN: AVISO SOBRE EL MERCURIO

Si este producto está reemplazando a un equipo de control existente que

contiene mercurio en un tubo sellado, no coloque dicho equipo en la basura.

Contacte al organismo encargado del manejo y disposición de desechos

de su localidad para obtener instrucciones sobre cómo reciclar y desechar

adecuadamente.

PRECAUCIÓN: RIESGOS DE DAÑOS AL EQUIPO

Se evita la protección del compresor durante la prueba. Para prevenir daños

al equipo, evite encender y apagar rápidamente el compresor.

PRECAUCIÓN: PELIGRO DE ELECTROCUCIÓN

Puede causar descargas eléctricas o daños al equipo. Desconecte el

suministro eléctrico antes de comenzar la instalación.
