EJN2301AOW

.................................................. ...............................................

EN FRIDGE FREEZER USER MANUAL 2

FR RÉFRIGÉRATEUR/

CONGÉLATEUR NOTICE D'UTILISATION 24

DE KÜHL - GEFRIERSCHRANK BENUTZERINFORMATION 47

ES FRIGORÍFICO-

CONGELADOR MANUAL DE

INSTRUCCIONES 71

CONTENTS

SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

HELPFUL HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

WHAT TO DO IF… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

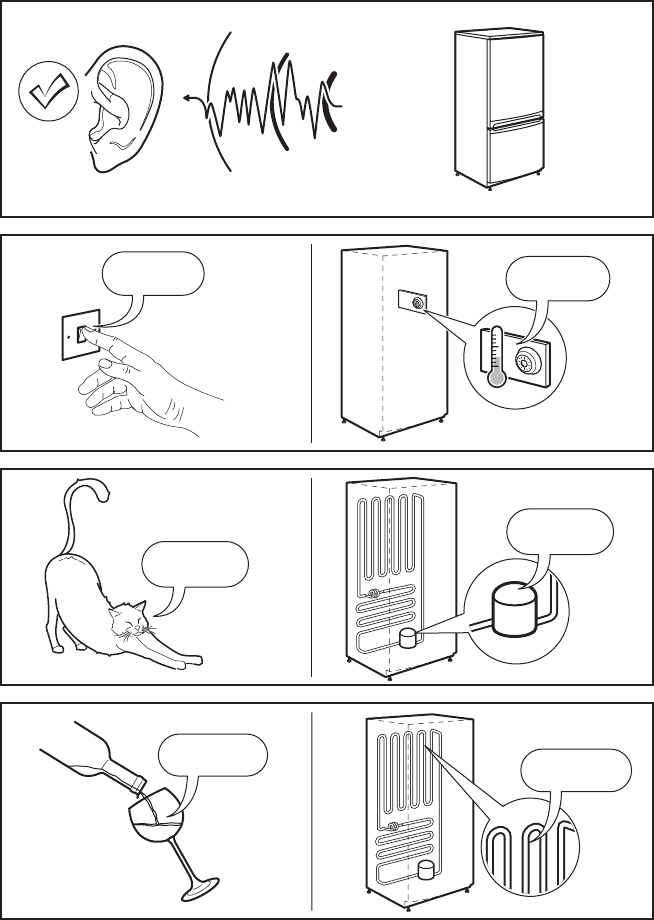

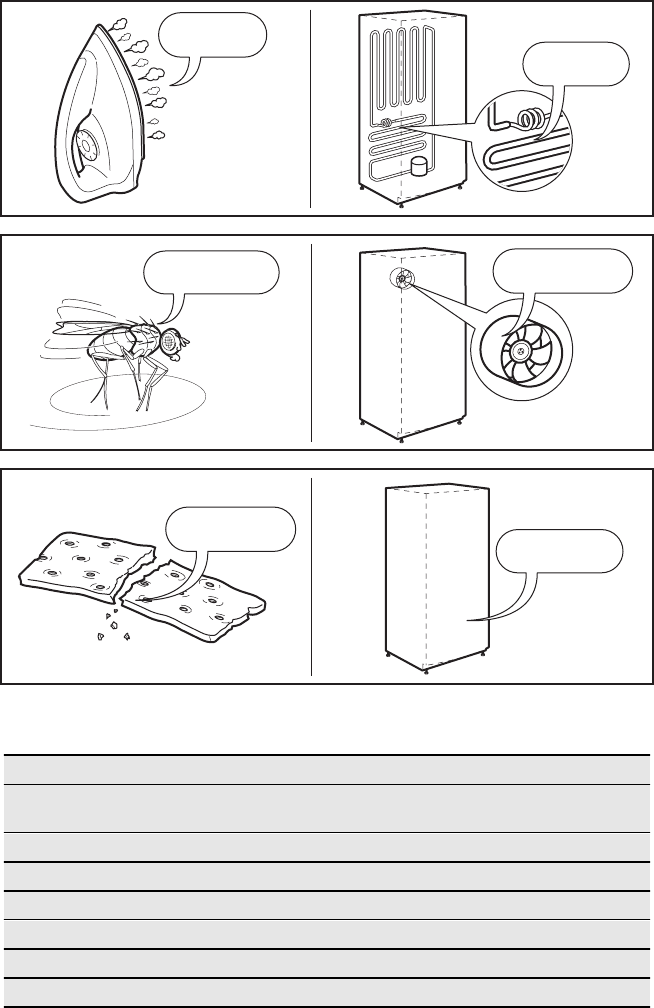

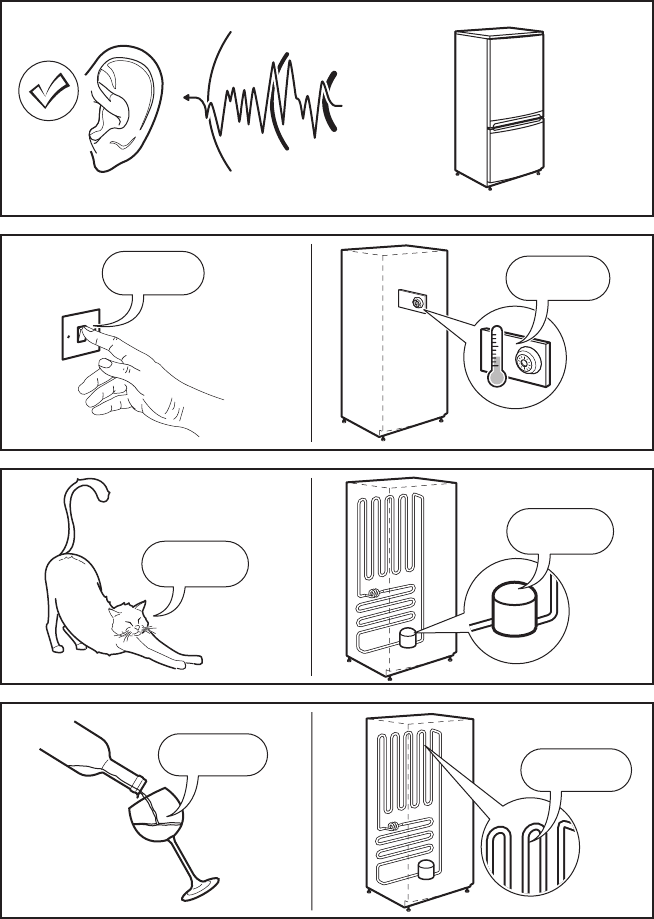

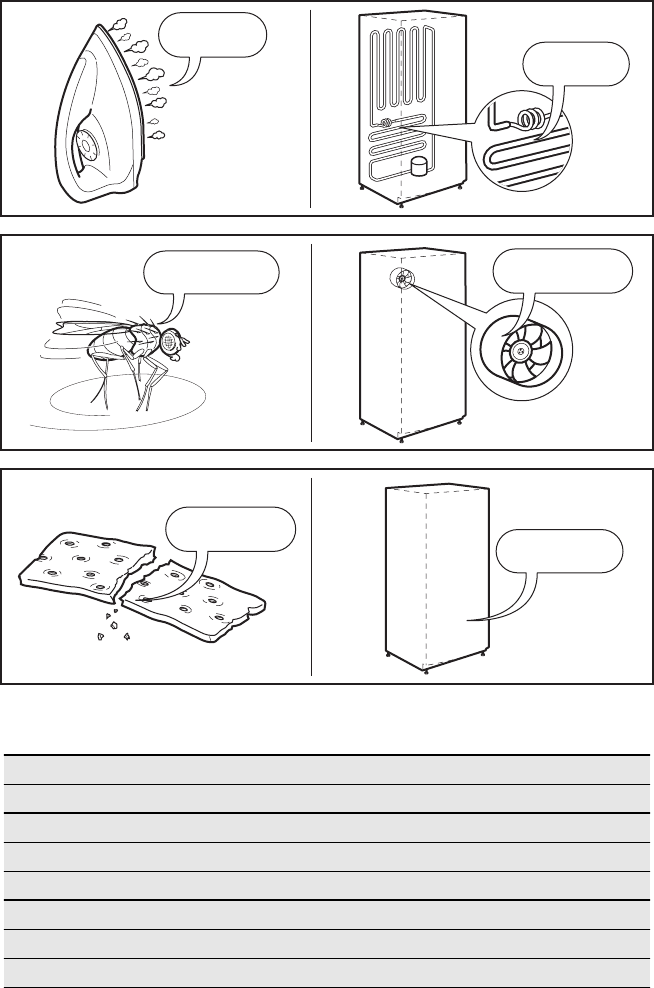

NOISES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

ENVIRONMENT CONCERNS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it

decades of professional experience and innovation. Ingenious and stylish, it has been designed with

you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great results

every time.

Welcome to Electrolux.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com

www.electrolux.com/productregistration

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts.

When contacting Service, ensure that you have the following data available.

The information can be found on the rating plate. Model, PNC, Serial Number.

Warning / Caution-Safety information

General information and tips

Environmental information

Subject to change without notice.

2www.electrolux.com

SAFETY INFORMATION

In the interest of your safety and to ensure

the correct use, before installing and first

using the appliance, read this user manual

carefully, including its hints and warnings.

To avoid unnecessary mistakes and acci-

dents, it is important to ensure that all peo-

ple using the appliance are thoroughly fa-

miliar with its operation and safety features.

Save these instructions and make sure that

they remain with the appliance if it is moved

or sold, so that everyone using it through

its life will be properly informed on appli-

ance use and safety.

For the safety of life and property keep the

precautions of these user's instructions as

the manufacturer is not responsible for

damages caused by omission.

CHILDREN AND VULNERABLE

PEOPLE SAFETY

• This appliance is not intended for use by

persons (including children) with reduced

physical, sensory or mental capabilities,

or lack of experience and knowledge,

unless they have been given supervision

or instruction concerning use of the ap-

pliance by a person responsible for their

safety.

Children should be supervised to ensure

that they do not play with the appliance.

• Keep all packaging well away from chil-

dren. There is risk of suffocation.

• If you are discarding the appliance pull

the plug out of the socket, cut the con-

nection cable (as close to the appliance

as you can) and remove the door to pre-

vent playing children to suffer electric

shock or to close themselves into it.

• If this appliance featuring magnetic door

seals is to replace an older appliance

having a spring lock (latch) on the door

or lid, be sure to make that spring lock

unusable before you discard the old ap-

pliance. This will prevent it from becom-

ing a death trap for a child.

GENERAL SAFETY

WARNING!

Keep ventilation openings, in the appliance

enclosure or in the built-in structure, clear

of obstruction.

• The appliance is intended for keeping

foodstuff and/or beverages in a normal

household as explained in this instruction

booklet.

• Do not use a mechanical device or any

artificial means to speed up the thawing

process.

• Do not use other electrical appliances

(such as ice cream makers) inside of re-

frigerating appliances, unless they are

approved for this purpose by the manu-

facturer.

• Do not damage the refrigerant circuit.

• The refrigerant isobutane (R600a) is con-

tained within the refrigerant circuit of the

appliance, a natural gas with a high level

of environmental compatibility, which is

nevertheless flammable.

During transportation and installation of

the appliance, be certain that none of the

components of the refrigerant circuit be-

come damaged.

If the refrigerant circuit should become

damaged:

– avoid open flames and sources of igni-

tion

– thoroughly ventilate the room in which

the appliance is situated

• It is dangerous to alter the specifications

or modify this product in any way. Any

damage to the cord may cause a short-

circuit, fire and/or electric shock.

WARNING!

Any electrical component (power

cord, plug, compressor) must be

replaced by a certified service

agent or qualified service personnel

to avoid hazard.

Power cord must not be lengthened.

Make sure that the power plug is not

squashed or damaged by the back

of the appliance. A squashed or

damaged power plug may overheat

and cause a fire.

Make sure that you can come to the

mains plug of the appliance.

Do not pull the mains cable.

ENGLISH 3

If the power plug socket is loose, do

not insert the power plug. There is a

risk of electric shock or fire.

You must not operate the appliance

without the lamp cover (if foreseen)

of interior lighting.

• This appliance is heavy. Care should be

taken when moving it.

• Do not remove nor touch items from the

freezer compartment if your hands are

damp/wet, as this could cause skin

abrasions or frost/freezer burns.

• Avoid prolonged exposure of the appli-

ance to direct sunlight.

• Bulb lamps (if foreseen) used in this ap-

pliance are special purpose lamps selec-

ted for household appliances use only.

They are not suitable for household room

illumination.

DAILY USE

• Do not put hot pot on the plastic parts in

the appliance.

• Do not store flammable gas and liquid in

the appliance, because they may ex-

plode.

• Do not place food products directly

against the air outlet on the rear wall. (If

the appliance is Frost Free)

• Frozen food must not be re-frozen once

it has been thawed out.

• Store pre-packed frozen food in accord-

ance with the frozen food manufacturer's

instructions.

• Appliance's manufacturers storage rec-

ommendations should be strictly ad-

hered to. Refer to relevant instructions.

• Do not place carbonated or fizzy drinks

in the freezer compartment as it creates

pressure on the container, which may

cause it to explode, resulting in damage

to the appliance.

• Ice lollies can cause frost burns if con-

sumed straight from the appliance.

CARE AND CLEANING

• Before maintenance, switch off the appli-

ance and disconnect the mains plug

from the mains socket.

• Do not clean the appliance with metal

objects.

• Do not use sharp objects to remove frost

from the appliance. Use a plastic scra-

per.

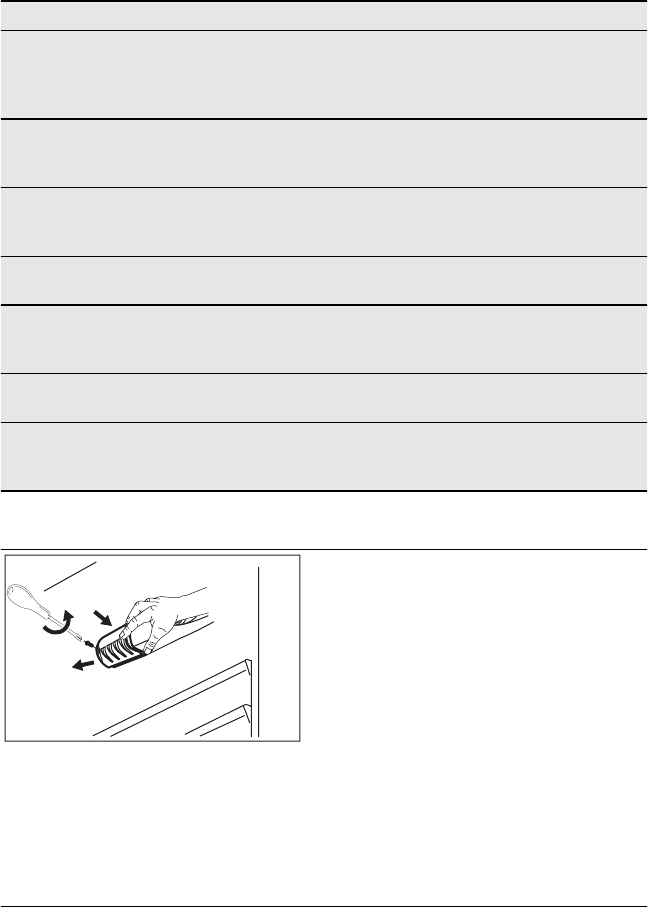

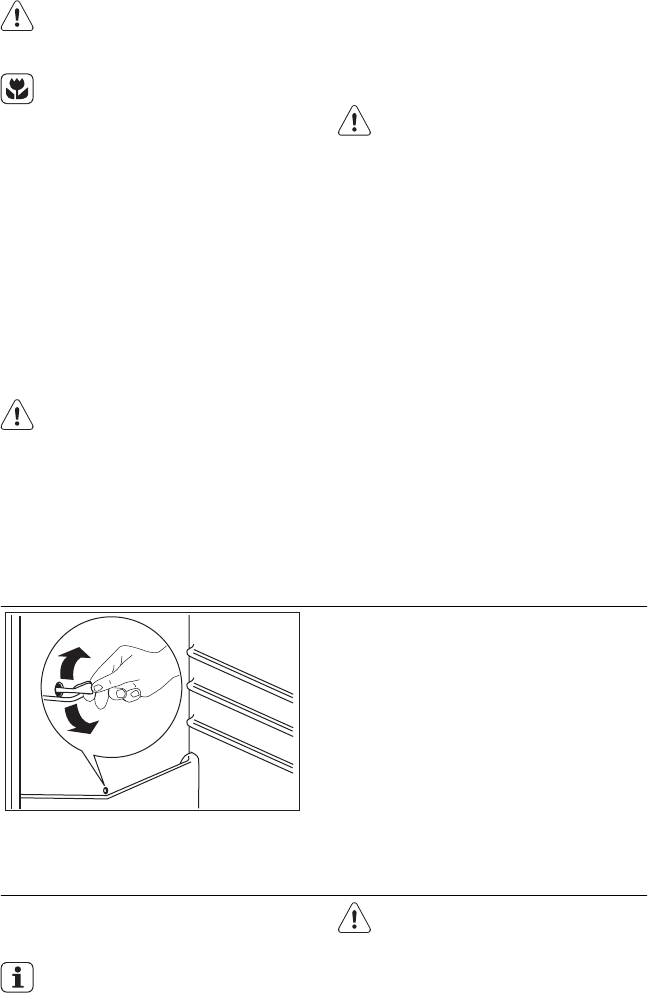

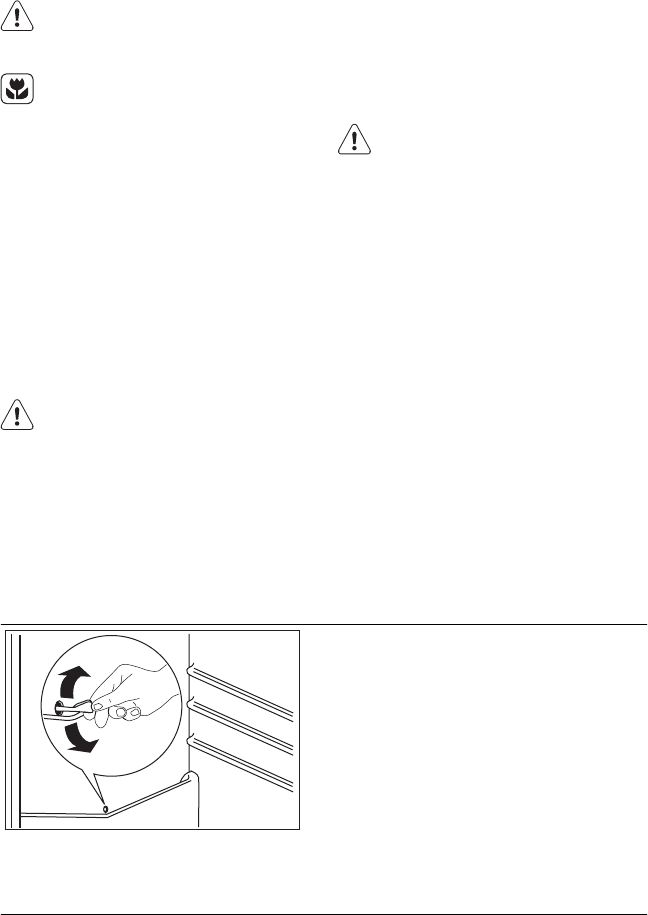

• Regularly examine the drain in the refrig-

erator for defrosted water. If necessary,

clean the drain. If the drain is blocked,

water will collect in the bottom of the ap-

pliance.

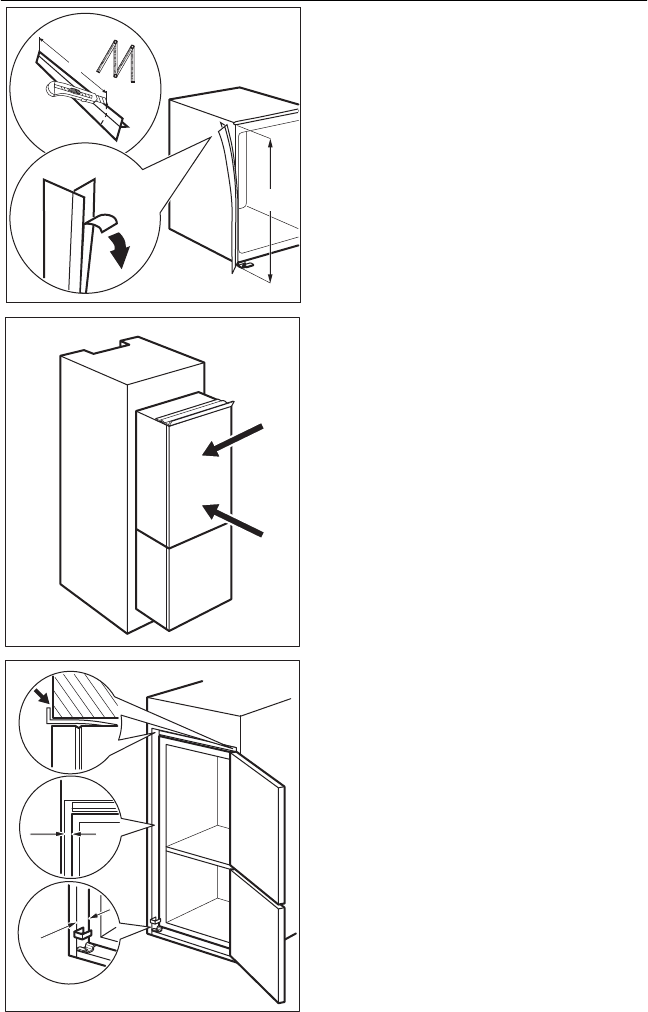

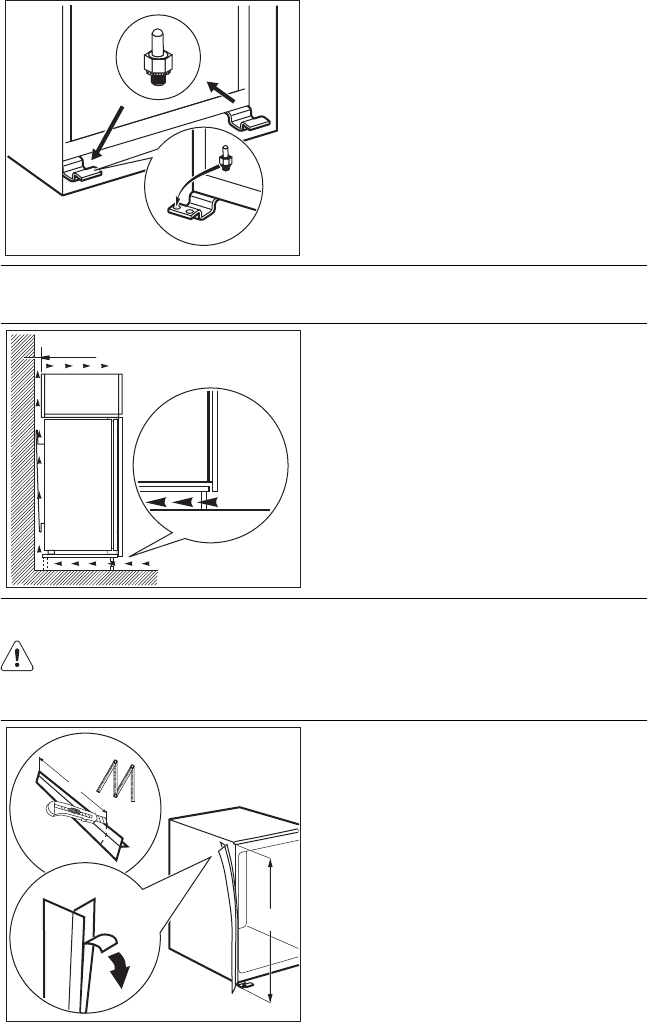

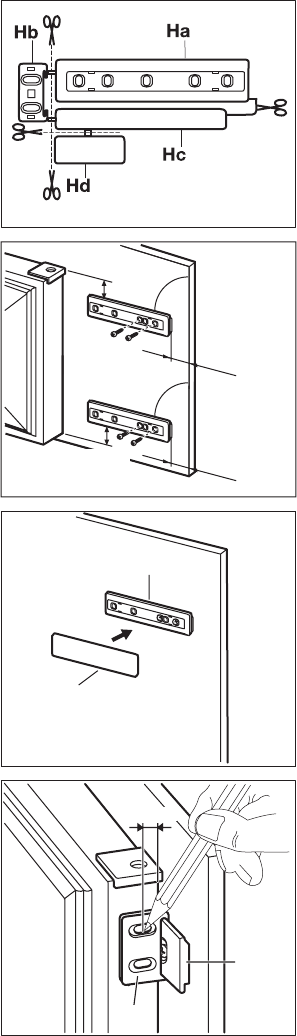

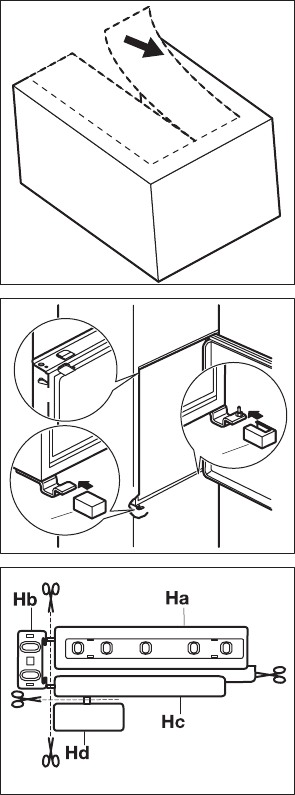

INSTALLATION

For electrical connection carefully

follow the instructions given in spe-

cific paragraphs.

• Unpack the appliance and check if there

are damages on it. Do not connect the

appliance if it is damaged. Report possi-

ble damages immediately to the place

you bought it. In that case retain pack-

ing.

• It is advisable to wait at least four hours

before connecting the appliance to allow

the oil to flow back in the compressor.

• Adequate air circulation should be

around the appliance, lacking this leads

to overheating. To achieve sufficient ven-

tilation follow the instructions relevant to

installation.

• Wherever possible the back of the prod-

uct should be against a wall to avoid

touching or catching warm parts (com-

pressor, condenser) to prevent possible

burn.

• The appliance must not be located close

to radiators or cookers.

• Make sure that the mains plug is acces-

sible after the installation of the appli-

ance.

• Connect to potable water supply only (If

a water connection is foreseen).

SERVICE

• Any electrical work required to do the

servicing of the appliance should be car-

ried out by a qualified electrician or com-

petent person.

• This product must be serviced by an au-

thorized Service Centre, and only genu-

ine spare parts must be used.

4www.electrolux.com

ENVIRONMENT PROTECTION

This appliance does not contain

gasses which could damage the

ozone layer, in either its refrigerant

circuit or insulation materials. The

appliance shall not be discarded

together with the urban refuse and

rubbish. The insulation foam con-

tains flammable gases: the appli-

ance shall be disposed according

to the applicable regulations to ob-

tain from your local authorities.

Avoid damaging the cooling unit,

especially at the rear near the heat

exchanger. The materials used on

this appliance marked by the sym-

bol are recyclable.

ENGLISH 5

OPERATION

SWITCHING ON

Insert the plug into the wall socket.

Turn the Temperature regulator clockwise

to a medium setting.

SWITCHING OFF

To turn off the appliance, turn the Temper-

ature regulator to the "O" position.

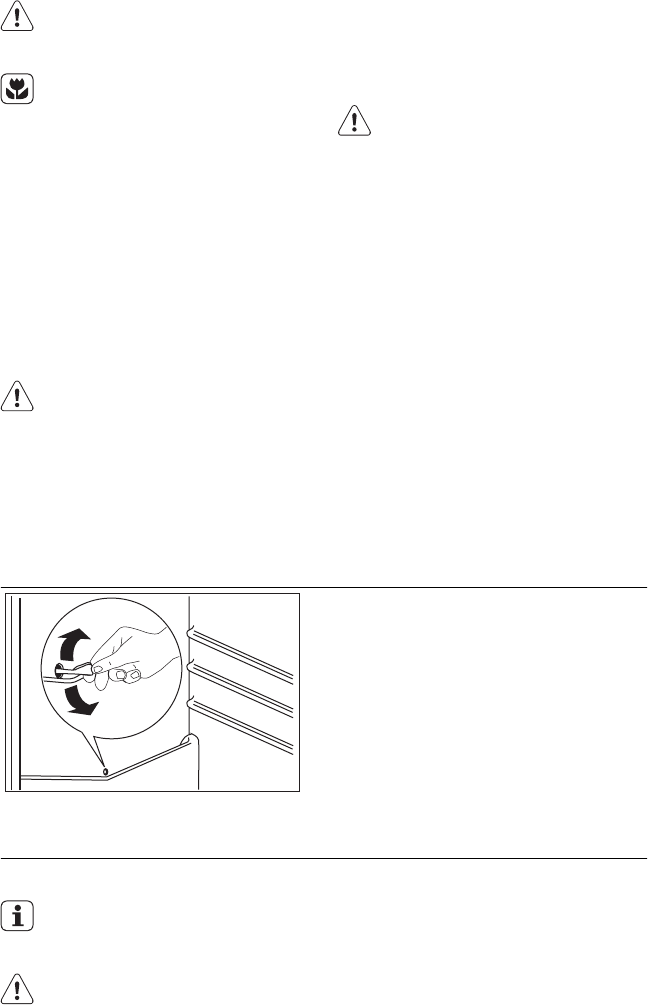

TEMPERATURE REGULATION

The temperature is automatically regulated.

To operate the appliance, proceed as fol-

lows:

• turn the Temperature regulator toward

lower settings to obtain the minimum

coldness.

• turn the Temperature regulator toward

higher settings to obtain the maximum

coldness.

A medium setting is generally the

most suitable.

However, the exact setting should be

chosen keeping in mind that the tempera-

ture inside the appliance depends on:

• room temperature

• how often the door is opened

• the quantity of food stored

• the location of the appliance.

If the ambient temperature is high

or the appliance is fully loaded, and

the appliance is set to the lowest

temperatures, it may run continu-

ously causing frost to form on the

rear wall. In this case the dial must

be set to a higher temperature to

allow automatic defrosting and

therefore reduced energy con-

sumption.

6www.electrolux.com

DAILY USE

CLEANING THE INTERIOR

Before using the appliance for the first time,

wash the interior and all internal accesso-

ries with lukewarm water and some neutral

soap so as to remove the typical smell of a

brand-new product, then dry thoroughly.

Do not use detergents or abrasive

powders, as these will damage the

finish.

FREEZING FRESH FOOD

The freezer compartment is suitable for

freezing fresh food and storing frozen and

deep-frozen food for a long time.

To freeze fresh foods it is not necessary to

change the medium setting.

However, for a faster freezing operation,

turn the temperature regulator toward high-

er settings to obtain the maximum cold-

ness.

In this condition, the refrigerator

compartment temperature might

drop below 0°C. If this occurs reset

the temperature regulator to a

warmer setting.

Place the fresh food to be frozen on the

top compartment.

STORAGE OF FROZEN FOOD

When first starting-up or after a period out

of use, before putting the products in the

compartment let the appliance run at least

2 hours on the higher settings.

In the event of accidental defrost-

ing, for example due to a power

failure, if the power has been off for

longer than the value shown in the

technical characteristics chart un-

der "rising time", the defrosted food

must be consumed quickly or

cooked immediately and then re-

frozen (after cooling).

THAWING

Deep-frozen or frozen food, prior to being

used, can be thawed in the refrigerator

compartment or at room temperature, de-

pending on the time available for this oper-

ation.

Small pieces may even be cooked still fro-

zen, directly from the freezer: in this case,

cooking will take longer.

ICE-CUBE PRODUCTION

This appliance is equipped with one or

more trays for the production of ice-cubes.

Fill these trays with water, then put them in

the freezer compartment.

Do not use metallic instruments to

remove the trays from the freezer.

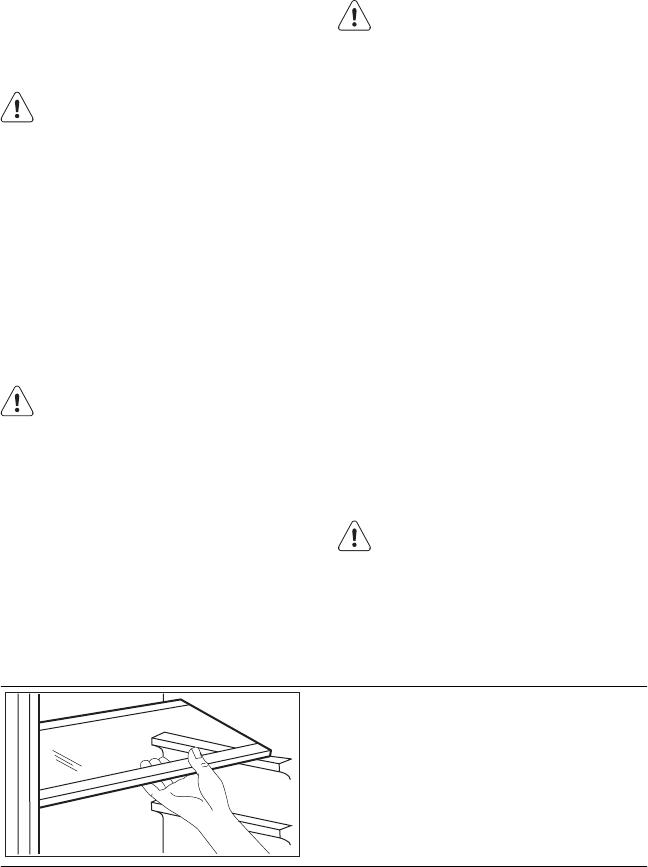

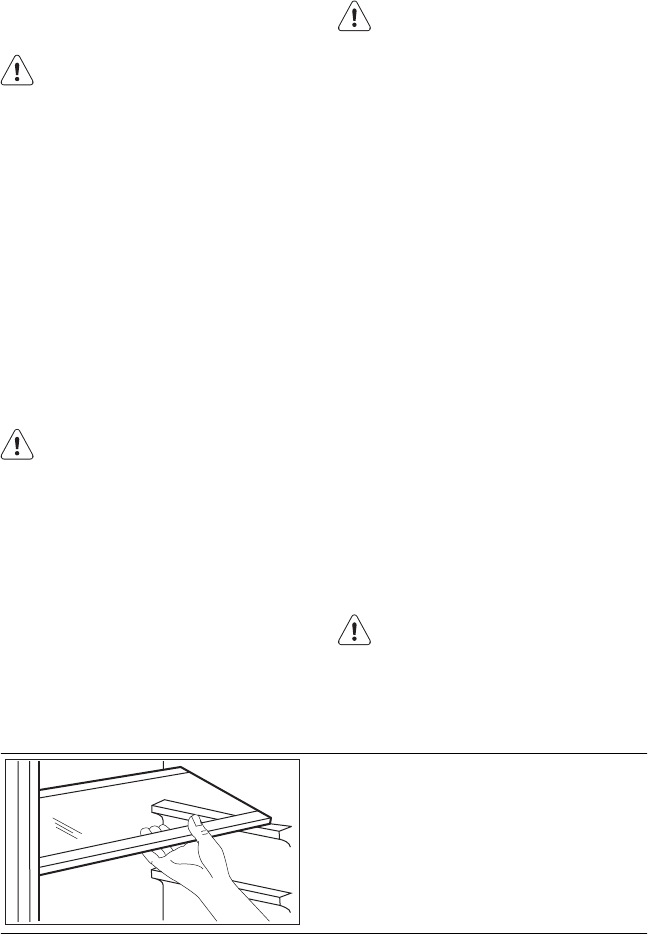

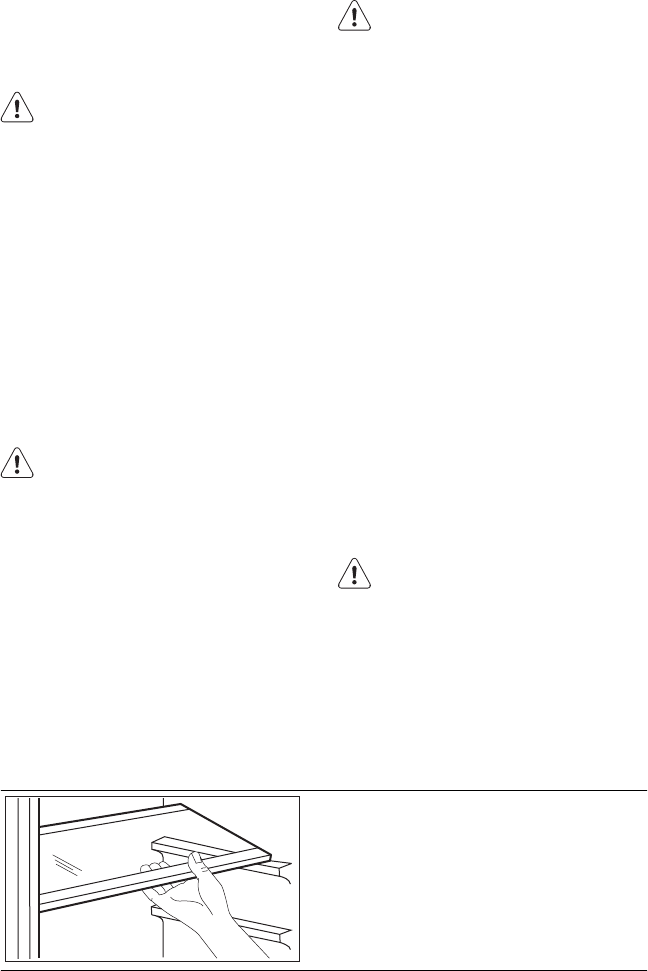

MOVABLE SHELVES

The walls of the refrigerator are equipped

with a series of runners so that the shelves

can be positioned as desired.

ENGLISH 7

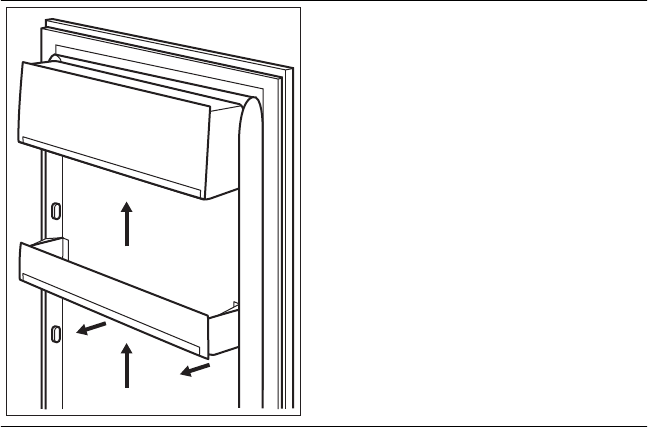

POSITIONING THE DOOR SHELVES

To permit storage of food packages of vari-

ous sizes, the door shelves can be placed

at different heights.

To make these adjustments proceed as fol-

lows:

gradually pull the shelf in the direction of

the arrows until it comes free, then reposi-

tion as required.

8www.electrolux.com

HELPFUL HINTS AND TIPS

HINTS FOR ENERGY SAVING

• Do not open the door frequently or leave

it open longer than absolutely necessary.

• If the ambient temperature is high and

the Temperature Regulator is set to low

temperature and the appliance is fully

loaded, the compressor may run contin-

uously, causing frost or ice on the evap-

orator. If this happens, set the Tempera-

ture Regulator toward warmer settings to

allow automatic defrosting and so a sav-

ing in electricity consumption.

HINTS FOR FRESH FOOD

REFRIGERATION

To obtain the best performance:

• do not store warm food or evaporating

liquids in the refrigerator

• do cover or wrap the food, particularly if

it has a strong flavour

• position food so that air can circulate

freely around it

HINTS FOR REFRIGERATION

Useful hints:

Meat (all types) : wrap in polythene bags

and place on the glass shelf above the veg-

etable drawer.

For safety, store in this way only one or two

days at the most.

Cooked foods, cold dishes, etc..: these

should be covered and may be placed on

any shelf.

Fruit and vegetables: these should be thor-

oughly cleaned and placed in the special

drawer(s) provided.

Butter and cheese: these should be placed

in special airtight containers or wrapped in

aluminium foil or polythene bags to exclude

as much air as possible.

Milk bottles: these should have a cap and

should be stored in the bottle rack on the

door.

Bananas, potatoes, onions and garlic, if not

packed, must not be kept in the refrigera-

tor.

HINTS FOR FREEZING

To help you make the most of the freezing

process, here are some important hints:

• the maximum quantity of food which can

be frozen in 24 hrs. is shown on the rat-

ing plate;

• the freezing process takes 24 hours. No

further food to be frozen should be add-

ed during this period;

• only freeze top quality, fresh and thor-

oughly cleaned, foodstuffs;

• prepare food in small portions to enable

it to be rapidly and completely frozen

and to make it possible subsequently to

thaw only the quantity required;

• wrap up the food in aluminium foil or pol-

ythene and make sure that the packages

are airtight;

• do not allow fresh, unfrozen food to

touch food which is already frozen, thus

avoiding a rise in temperature of the lat-

ter;

• lean foods store better and longer than

fatty ones; salt reduces the storage life of

food;

• water ices, if consumed immediately af-

ter removal from the freezer compart-

ment, can possibly cause the skin to be

freeze burnt;

• it is advisable to show the freezing in

date on each individual pack to enable

you to keep tab of the storage time.

HINTS FOR STORAGE OF

FROZEN FOOD

To obtain the best performance from this

appliance, you should:

• make sure that the commercially frozen

foodstuffs were adequately stored by the

retailer;

• be sure that frozen foodstuffs are trans-

ferred from the foodstore to the freezer

in the shortest possible time;

• not open the door frequently or leave it

open longer than absolutely necessary;

• once defrosted, food deteriorates rapidly

and cannot be refrozen;

• do not exceed the storage period indica-

ted by the food manufacturer.

ENGLISH 9

CARE AND CLEANING

CAUTION!

Unplug the appliance before carry-

ing out any maintenance operation.

This appliance contains hydrocar-

bons in its cooling unit; mainte-

nance and recharging must there-

fore only be carried out by author-

ized technicians.

PERIODIC CLEANING

The equipment has to be cleaned regularly:

• clean the inside and accessories with

lukewarm water and some neutral soap.

• regularly check the door seals and wipe

clean to ensure they are clean and free

from debris.

• rinse and dry thoroughly.

Do not pull, move or damage any

pipes and/or cables inside the cab-

inet.

Never use detergents, abrasive

powders, highly perfumed cleaning

products or wax polishes to clean

the interior as this will damage the

surface and leave a strong odour.

Clean the condenser (black grill) and the

compressor at the back of the appliance

with a brush. This operation will improve

the performance of the appliance and save

electricity consumption.

Take care of not to damage the

cooling system.

Many proprietary kitchen surface cleaners

contain chemicals that can attack/damage

the plastics used in this appliance. For this

reason it is recommended that the outer

casing of this appliance is only cleaned with

warm water with a little washing-up liquid

added.

After cleaning, reconnect the equipment to

the mains supply.

DEFROSTING OF THE REFRIGERATOR

Frost is automatically eliminated from the

evaporator of the refrigerator compartment

every time the motor compressor stops,

during normal use. The defrost water drains

out through a trough into a special contain-

er at the back of the appliance, over the

motor compressor, where it evaporates.

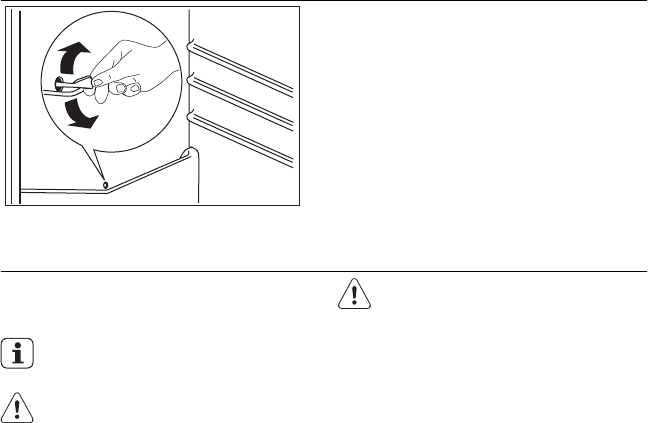

Periodically clean the defrost water drain

hole in the middle of the refrigerator com-

partment channel to prevent the water

overflowing and dripping onto the food in-

side. Use the special cleaner provided,

which you will find already inserted into the

drain hole.

DEFROSTING THE FREEZER

A certain amount of frost will al-

ways form around the top com-

partment.

Defrost the freezer when the frost

layer reaches a thickness of about

3-5 mm.

To remove the frost, do these steps:

Switch off the appliance.

Remove any stored food, wrap it in

several layers of newspaper and put it

in a cool place.

Open the door.

When defrosting is completed, dry the

interior thoroughly.

10 www.electrolux.com

Switch on the appliance.

Set the temperature regulator to obtain

the maximum coldness and run the

appliance for two or three hours using

this setting.

Reload the previously removed food in-

to the compartment.

WARNING!

Never use sharp metal tools to

scrape off frost from the evaporator

as you could damage it. Do not

use a mechanical device or any ar-

tificial means to speed up the

thawing process other than those

recommended by the manufactur-

er. A temperature rise of the frozen

food packs, during defrosting, may

shorten their safe storage life.

PERIODS OF NON-OPERATION

When the appliance is not in use for long

periods, take the following precautions:

•disconnect the appliance from elec-

tricity supply

• remove all food

• defrost (if foreseen) and clean the appli-

ance and all accessories

• leave the door/doors ajar to prevent un-

pleasant smells.

If the cabinet will be kept on, ask some-

body to check it once in a while to prevent

the food inside from spoiling in case of a

power failure.

ENGLISH 11

WHAT TO DO IF…

WARNING!

Before troubleshooting, disconnect

the mains plug from the mains

socket.

Only a qualified electrician or com-

petent person must do the trouble-

shooting that is not in this manual.

There are some sounds during nor-

mal use (compressor, refrigerant

circulation).

Problem Possible cause Solution

The appliance does

not operate. The

lamp does not oper-

ate.

The appliance is switched

off. Switch on the appliance.

The mains plug is not con-

nected to the mains socket

correctly.

Connect the mains plug to

the mains socket correctly.

The appliance has no pow-

er. There is no voltage in

the mains socket.

Connect a different electrical

appliance to the mains sock-

et.

Contact a qualified electri-

cian.

The lamp does not

work. The lamp is in stand-by. Close and open the door.

The lamp is defective. Refer to "Replacing the

lamp".

The compressor op-

erates continually. The temperature is not set

correctly. Set a higher temperature.

The door is not closed cor-

rectly. Refer to "Closing the door".

The door has been opened

too frequently. Do not keep the door open

longer than necessary.

The product temperature is

too high. Let the product temperature

decrease to room tempera-

ture before storage.

The room temperature is

too high. Decrease the room temper-

ature.

Water flows on the

rear plate of the re-

frigerator.

During the automatic de-

frosting process, frost de-

frosts on the rear plate.

This is correct.

Water flows into the

refrigerator. The water outlet is clogged. Clean the water outlet.

Products prevent that wa-

ter flows into the water col-

lector.

Make sure that products do

not touch the rear plate.

12 www.electrolux.com

Problem Possible cause Solution

Water flows on the

ground. The melting water outlet

does not flow in the evapo-

rative tray above the com-

pressor.

Attach the melting water

outlet to the evaporative

tray.

The temperature in

the appliance is too

low.

The temperature regulator

is not set correctly. Set a higher temperature.

The temperature in

the appliance is too

high.

The temperature regulator

is not set correctly. Set a lower temperature.

The door is not closed cor-

rectly. Refer to "Closing the door".

The product temperature is

too high. Let the product temperature

decrease to room tempera-

ture before storage.

Many products are stored

at the same time. Store less products at the

same time.

There is no cold air circula-

tion in the appliance. Make sure that there is cold

air circulation in the appli-

ance.

REPLACING THE LAMP

Disconnect the mains plug from the

mains socket.

Remove the screw from the lamp cov-

er.

Remove the lamp cover (refer to the il-

lustration).

Replace the used lamp with a new

lamp of the same power and specifi-

cally designed for household applian-

ces. (the maximum power is shown on

the lamp cover).

Install the lamp cover.

Tighten the screw to the lamp cover.

Connect the mains plug to the mains

socket.

Open the door. Make sure that the

lamp comes on.

CLOSING THE DOOR

Clean the door gaskets.

If necessary, adjust the door. Refer to

"Installation".

If necessary, replace the defective door

gaskets. Contact the Service Center.

ENGLISH 13

INSTALLATION

WARNING!

Read the "Safety Information" care-

fully for your safety and correct op-

eration of the appliance before in-

stalling the appliance.

POSITIONING

Install this appliance at a location where the

ambient temperature corresponds to the

climate class indicated on the rating plate

of the appliance:

Cli-

mate

class

Ambient temperature

SN +10°C to + 32°C

N+16°C to + 32°C

ST +16°C to + 38°C

T+16°C to + 43°C

ELECTRICAL CONNECTION

Before plugging in, ensure that the voltage

and frequency shown on the rating plate

correspond to your domestic power sup-

ply.

The appliance must be earthed. The power

supply cable plug is provided with a con-

tact for this purpose. If the domestic power

supply socket is not earthed, connect the

appliance to a separate earth in compli-

ance with current regulations, consulting a

qualified electrician.

The manufacturer declines all responsibility

if the above safety precautions are not ob-

served.

This appliance complies with the E.E.C. Di-

rectives.

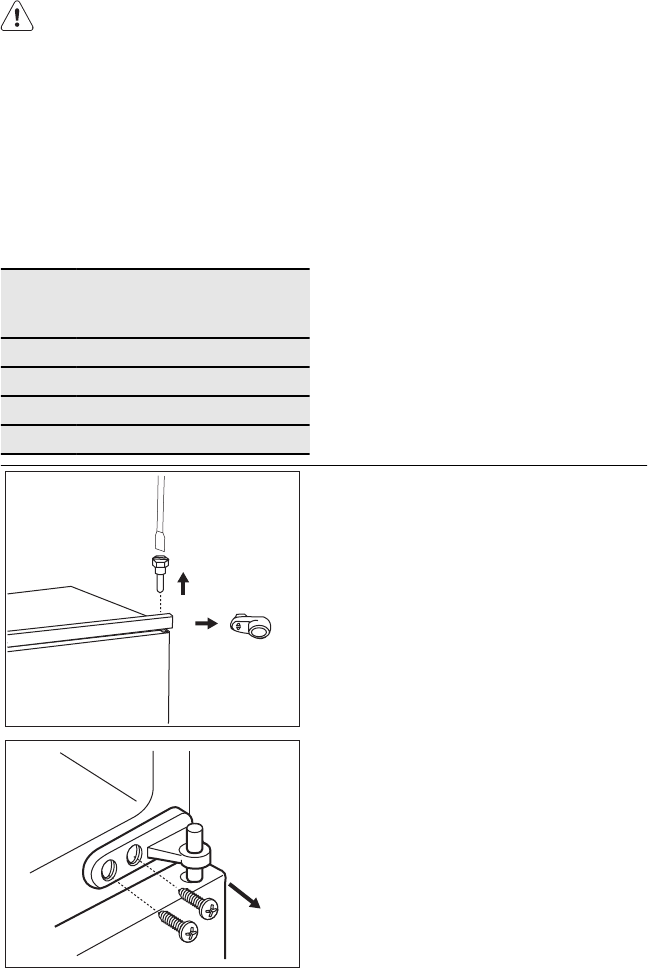

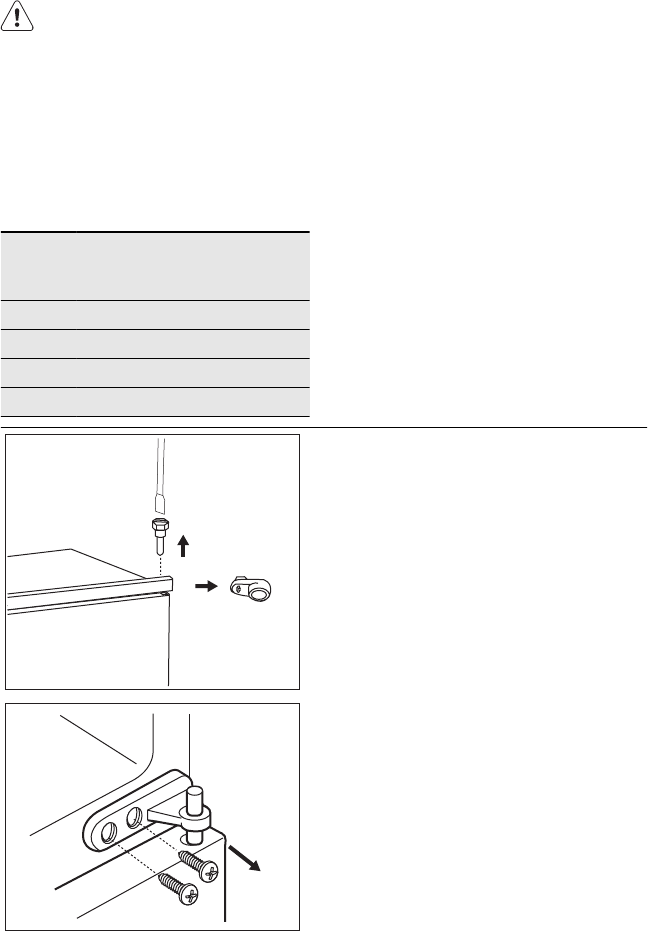

DOOR REVERSIBILITY

The door of the appliance opens to the

right. To open the door to the left, do these

steps before you install the appliance.

• Loosen and remove the upper pin.

• Remove the upper door.

• Remove the spacer.

• Loosen the middle hinge.

• Remove the lower door.

14 www.electrolux.com

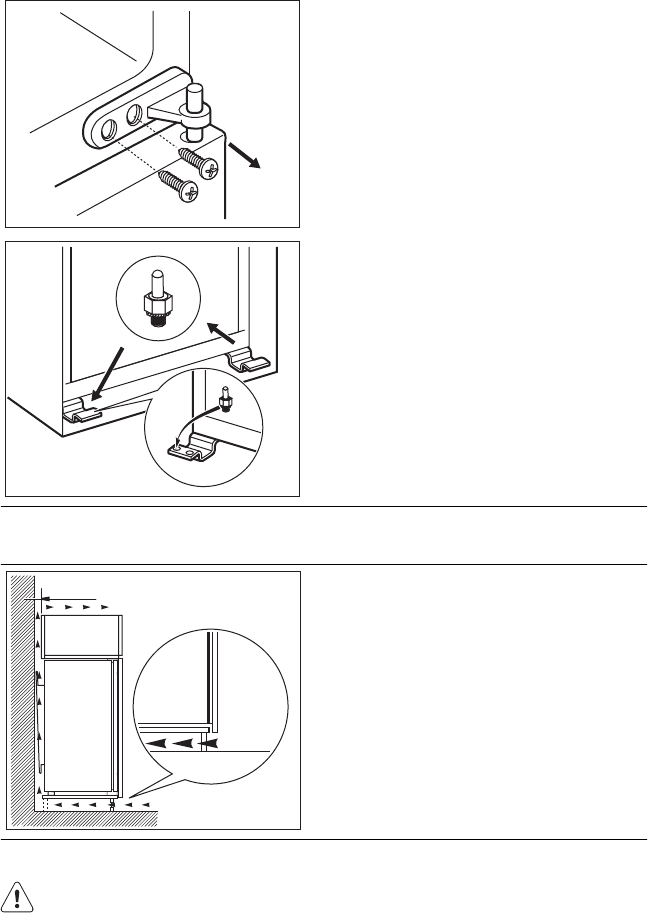

• Loosen and remove the lower pin.

On the opposite side:

• Tighten the lower pin.

• Install the lower door.

• Tighten the middle hinge.

• Install the spacer.

• Install the upper door.

• Tighten the upper pin.

VENTILATION REQUIREMENTS

5 cm min.

200 cm2

min.

200 cm2

The airflow behind the appliance must be

sufficient.

INSTALLING THE APPLIANCE

CAUTION!

Make sure that the mains cable

can move freely.

Do the following steps:

If necessary cut the adhesive sealing strip

and apply it to the appliance as shown in

figure.

ENGLISH 15

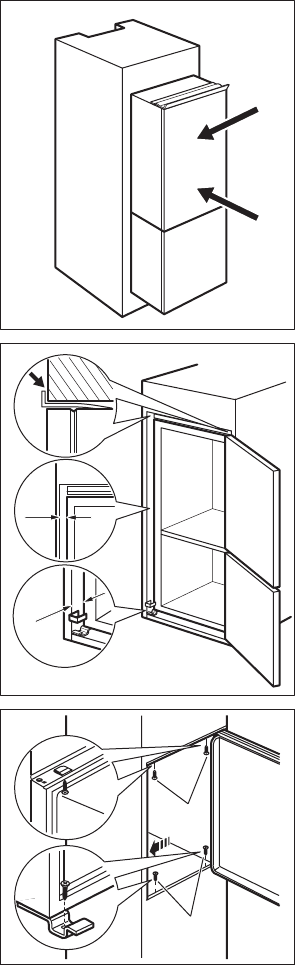

Install the appliance in the niche.

Push the appliance in the direction of the

arrow (1) until the upper gap cover stops

against the kitchen furniture.

Push the appliance in the direction of the

arrow (2) against the cupboard on the op-

posite side of the hinge.

4 mm

44 mm

Adjust the appliance in the niche.

Make sure that the distance between the

appliance and the cupboard front-edge is

44 mm.

The lower hinge cover (in the accessories

bag) makes sure that the distance between

the appliance and the kitchen furniture is

correct.

Make sure that the clearance between the

appliance and the cupboard is 4 mm.

Open the door. Put the lower hinge cover

in position.

Attach the appliance to the niche with 4

screws.

16 www.electrolux.com

Remove the correct part from the hinge

cover (E). Make sure to remove the part

DX, in the case of right hinge, SX in oppo-

site case.

Attach the covers (C, D) to the lugs and the

hinge holes.

Attach the hinge covers (E) to the hinge.

Disconnect the parts (Ha), (Hb), (Hc) and

(Hd).

ENGLISH 17

ca. 50 mm

21 mm

90°

21 mm

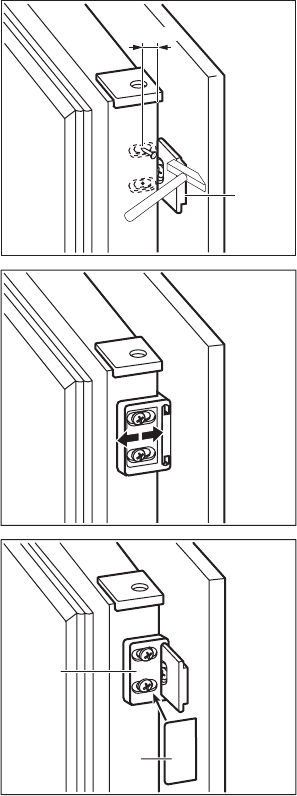

Install the part (Ha) on the inner side of the

kitchen furniture door.

Push the part (Hc) on the part (Ha).

8 mm

Open the appliance door and the kitchen

furniture door at an angle of 90°.

Insert the small square (Hb) into guide (Ha).

Put together the appliance door and the

furniture door and mark the holes.

18 www.electrolux.com

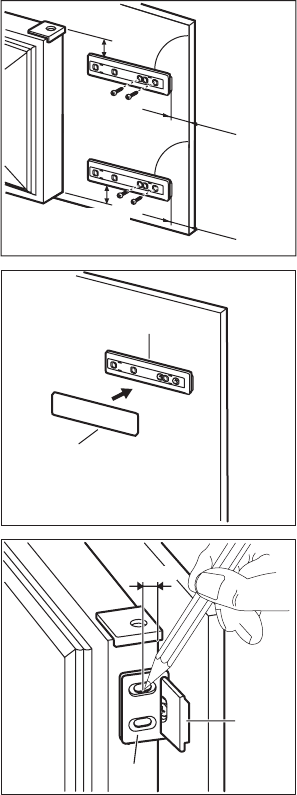

8 mm

Remove the brackets and mark a distance

of 8 mm from the outer edge of the door

where the nail must be fitted (K).

Place the small square on the guide again

and fix it with the screws supplied.

Align the kitchen furniture door and the ap-

pliance door by adjusting the part (Hb).

Press the part (Hd) on the part (Hb).

ENGLISH 19

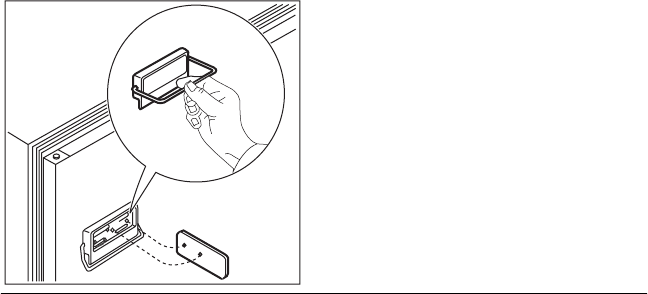

To open the doors do these steps:

Use the sliding system previously illustrated

or open one of the two doors by fitting the

small handle supplied as an accessory.

Do a final check to make sure that:

• All screws are tightened.

• The sealing strip is attached tightly to the

cabinet.

• The door opens and closes correctly.

20 www.electrolux.com

NOISES

There are some sounds during normal run-

ning (compressor, refrigerant circulation).

BRRR!

HISSS!

CLICK!

BLUBB!

CRACK!

SSSRRR!

CLICK!

BRRR!

BLUBB! BLUBB!

ENGLISH 21

HISSS!

SSSRRR! SSSRRR!

CRACK!

TECHNICAL DATA

Dimension of the recess

Height 1446 mm

Width 560 mm

Depth 550 mm

Rising Time 20 h

Voltage 230-240 V

Frequency 50 Hz

The technical information are situated in the

rating plate on the internal left side of the

appliance and in the energy label.

22 www.electrolux.com

ENVIRONMENT CONCERNS

Recycle the materials with the symbol .

Put the packaging in applicable containers

to recycle it.

Help protect the environment and human

health and to recycle waste of electrical

and electronic appliances. Do not dispose

appliances marked with the symbol with

the household waste. Return the product

to your local recycling facility or contact

your municipal office.

ENGLISH 23

SOMMAIRE

CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

BRUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années

d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour

vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre

appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes :

Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

24 www.electrolux.com

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisa-

tion correcte de l'appareil, lisez attentive-

ment cette notice, y compris les conseils et

avertissements, avant d'installer et d'utiliser

l'appareil pour la première fois. Pour éviter

toute erreur ou accident, veillez à ce que

toute personne qui utilise l'appareil con-

naisse bien son fonctionnement et ses

fonctions de sécurité. Conservez cette noti-

ce avec l'appareil. Si l'appareil doit être

vendu ou cédé à une autre personne, veil-

lez à remettre cette notice au nouveau pro-

priétaire, afin qu'il puisse se familiariser

avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des

biens, conservez et respectez les consi-

gnes de sécurité figurant dans cette notice.

Le fabricant décline toute responsabilité en

cas de dommages dus au non-respect de

ces instructions.

SÉCURITÉ DES ENFANTS ET

DES PERSONNES

VULNÉRABLES

• Cet appareil n'est pas destiné à être utili-

sé par des enfants ou des personnes

dont les capacités physiques, sensoriel-

les ou mentales, ou le manque d'expé-

rience et de connaissance les empê-

chent d'utiliser l'appareil sans risque

lorsqu'ils sont sans surveillance ou en

l'absence d'instruction d'une personne

responsable qui puisse leur assurer une

utilisation de l'appareil sans danger.

Empêchez les enfants de jouer avec

l'appareil.

• Ne laissez pas les différents emballages

à portée des enfants. Ils pourraient s'as-

phyxier.

• Si l'appareil doit être mis au rebut, veillez

à couper le câble d'alimentation électri-

que au ras de l'appareil pour éviter les

risques d'électrocution. Démontez la

porte pour éviter que des enfants ne res-

tent enfermés à l'intérieur.

• Cet appareil est muni de fermetures ma-

gnétiques. S'il remplace un appareil

équipé d'une fermeture à ressort, nous

vous conseillons de rendre celle-ci inutili-

sable avant de vous en débarrasser. Ce-

ci afin d'éviter aux enfants de s'enfermer

dans l'appareil et de mettre ainsi leur vie

en danger.

CONSIGNES GÉNÉRALES DE

SÉCURITÉ

AVERTISSEMENT

Veillez à ce que les orifices de ventilation,

situés dans l'enceinte de l'appareil ou la

structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement

à la conservation des aliments et/ou des

boissons dans le cadre d’un usage do-

mestique normal, tel que celui décrit

dans la présente notice.

• N'utilisez pas d'appareils électriques,

d'agents chimiques ou tout autre systè-

me artificiel pour accélérer le processus

de dégivrage.

• Ne faites pas fonctionner d'appareils

électriques (comme des sorbetières

électriques, ...) à l'intérieur des appareils

de réfrigération à moins que cette utilisa-

tion n'ait reçu l'agrément du fabricant.

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil con-

tient de l’isobutane (R600a), un gaz na-

turel offrant un haut niveau de compatibi-

lité avec l’environnement mais qui est

néanmoins inflammable.

Pendant le transport et l'installation de

votre appareil, assurez-vous qu'aucune

partie du circuit frigorifique n'est endom-

magée.

Si le circuit frigorifique est endommagé :

– évitez les flammes vives et toute autre

source d'allumage

– aérez soigneusement la pièce où se

trouve l'appareil

• Ne modifiez pas les spécifications de

l'appareil. Si le câble d'alimentation est

endommagé, il peut causer un court cir-

cuit, un incendie et/ou une électrocution.

FRANÇAIS 25

AVERTISSEMENT

Les éventuelles réparations ou in-

terventions sur votre appareil, ainsi

que le remplacement du câble

d'alimentation, ne doivent être ef-

fectuées que par un professionnel

qualifié.

Ne branchez pas le cordon d'ali-

mentation à une rallonge.

Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arriè-

re de l'appareil. Une prise de cou-

rant écrasée ou endommagée peut

s'échauffer et causer un incendie.

Vérifiez que la prise murale de l'ap-

pareil est accessible.

Ne débranchez pas l'appareil en ti-

rant sur le câble.

Si la prise murale n'est pas bien fi-

xée, n'introduisez pas de prise de-

dans. Risque d'électrocution ou

d'incendie.

N'utilisez pas l'appareil sans le diffu-

seur de l'ampoule (si présent) de

l'éclairage intérieur.

• Cet appareil est lourd. Faite attention lors

de son déplacement.

• Ne touchez pas avec les mains humides

les surfaces givrées et les produits con-

gelés (risque de brûlure et d'arrachement

de la peau).

• Évitez une exposition prolongée de l'ap-

pareil aux rayons solaires.

• Les ampoules (si présentes) utilisées

dans cet appareil sont des ampoules

spécifiques uniquement destinées à être

utilisées sur des appareils ménagers.

Elles ne sont pas du tout adaptées à un

éclairage quelconque d'une habitation.

UTILISATION QUOTIDIENNE

• Ne posez pas d'éléments chauds sur les

parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in-

flammables dans l'appareil (risque d'ex-

plosion).

• Ne placez pas d'aliments directement

contre la sortie d'air sur la paroi arrière

de l'appareil. (Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être

recongelé.

• Conservez les aliments emballés confor-

mément aux instructions de leur fabri-

cant.

• Respectez scrupuleusement les conseils

de conservation donnés par le fabricant

de l'appareil. Consultez les instructions

respectives.

• Ne mettez pas de bouteilles ni de boîtes

de boissons gazeuses dans le comparti-

ment congélateur, car la pression se for-

mant à l'intérieur du contenant pourrait le

faire éclater et endommager ainsi l'appa-

reil.

• Ne consommez pas certains produits

tels que les bâtonnets glacés dès leur

sortie de l'appareil, car ils peuvent pro-

voquer des brûlures.

ENTRETIEN ET NETTOYAGE

• Avant toute opération d'entretien, mettez

l'appareil hors tension et débranchez-le

de la prise de courant.

• N'utilisez pas d'objets métalliques pour

nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour

gratter la couche de givre. Utilisez une

spatule en plastique.

• Contrôlez régulièrement l'orifice d'éva-

cuation de l'eau de dégivrage dans le

compartiment réfrigérateur. Nettoyez-le,

si besoin. Si l'orifice est bouché, l'eau

s'écoulera en bas de l'appareil.

INSTALLATION

Avant de procéder au branche-

ment électrique, respectez scrupu-

leusement les instructions fournies

dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est

pas endommagé. Ne branchez pas l'ap-

pareil s'il est endommagé. Signalez im-

médiatement au revendeur de l'appareil

les dommages constatés. Dans ce cas,

gardez l'emballage.

• Il est conseillé d'attendre au moins qua-

tre heures avant de brancher l'appareil

pour que le circuit frigorifique soit stabili-

sé.

• Veillez à ce que l'air circule librement au-

tour de l'appareil pour éviter qu'il ne sur-

chauffe. Pour assurer une ventilation suf-

fisante, respectez les instructions de la

notice (chapitre Installation).

26 www.electrolux.com

• Placez l'appareil dos au mur pour éviter

tout contact avec le compresseur et le

condenseur (risque de brûlure).

• Placez de préférence votre appareil loin

d'une source de chaleur (chauffage,

cuisson ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste

accessible après l'installation de l'appa-

reil.

• Branchez à l'alimentation en eau potable

uniquement. (Si un branchement sur le

réseau d'eau est prévu.)

MAINTENANCE

• Les branchements électriques nécessai-

res à l'entretien de l'appareil doivent être

réalisés par un électricien qualifié ou une

personne compétente.

• Cet appareil ne doit être entretenu et ré-

paré que par un Service après-vente au-

torisé, exclusivement avec des pièces

d'origine.

PROTECTION DE

L'ENVIRONNEMENT

Le système frigorifique et l'isolation

de votre appareil ne contiennent

pas de C.F.C. contribuant ainsi à

préserver l'environnement. L'appa-

reil ne doit pas être mis au rebut

avec les ordures ménagères et les

déchets urbains. La mousse d'iso-

lation contient des gaz inflamma-

bles : l'appareil sera mis au rebut

conformément aux règlements ap-

plicables disponibles auprès des

autorités locales. Veillez à ne pas

détériorer les circuits frigorifiques,

notamment au niveau du conden-

seur. Les matériaux utilisés dans

cet appareil identifiés par le symbo-

le sont recyclables.

FRANÇAIS 27

FONCTIONNEMENT

MISE EN FONCTIONNEMENT

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le

sens des aiguilles d'une montre sur une

position moyenne.

MISE À L'ARRÊT

Pour mettre à l'arrêt l'appareil, tournez le

bouton du thermostat sur la position "O".

RÉGLAGE DE LA

TEMPÉRATURE

La température est réglée automatique-

ment.

Pour faire fonctionner l'appareil, procédez

comme suit :

• tournez le bouton du thermostat vers le

bas pour obtenir un réglage de froid mi-

nimum.

• tournez le bouton du thermostat vers le

haut pour obtenir un réglage de froid

maximum.

Une position moyenne est la plus

indiquée.

Toutefois, le réglage doit être choisi en te-

nant compte du fait que la température à

l'intérieur de l'appareil dépend de plusieurs

facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Si le thermostat est réglé sur la po-

sition de froid maximum, lorsque la

température ambiante est élevée et

que l'appareil est plein, il est pos-

sible que le compresseur fonction-

ne en régime continu. Dans ce cas,

il y a un risque de formation exces-

sive de givre sur la paroi postérieu-

re à l'intérieur de l'appareil. Pour

éviter cet inconvénient, placez le

thermostat sur une température

plus élevée de façon à permettre

un dégivrage automatique et, par

conséquent, des économies de

courant.

28 www.electrolux.com

UTILISATION QUOTIDIENNE

NETTOYAGE INTÉRIEUR

Avant d'utiliser l'appareil pour la première

fois, nettoyez l'intérieur et tous les acces-

soires internes avec de l'eau tiède savon-

neuse pour supprimer l'odeur caractéristi-

que du "neuf" puis séchez soigneusement.

N'utilisez pas de produits abrasifs,

poudre à récurer, éponge métalli-

que pour ne pas abîmer la finition.

CONGÉLATION D'ALIMENTS

FRAIS

Le compartiment congélateur est idéal

pour congeler des denrées fraîches et con-

server les aliments surgelés ou congelés

pendant longtemps.

Pour congeler les denrées fraîches, il n'est

pas nécessaire de modifier le réglage

moyen.

Toutefois, pour une congélation plus rapi-

de, tournez le bouton du thermostat vers le

haut pour obtenir un réglage de froid maxi-

mum.

Dans ce cas, la température du

compartiment réfrigérateur peut

chuter au-dessous de 0°C. Si cela

se produit, repositionnez le bouton

du thermostat sur un réglage plus

chaud.

Placez les denrées fraîches à congeler

dans le compartiment supérieur.

CONSERVATION DES

ALIMENTS CONGELÉS

À la mise en service ou après un arrêt pro-

longé, placez le thermostat sur la position

Max pendant 2 heures environ, avant d'in-

troduire les produits dans le compartiment.

En cas de dégivrage accidentel, dû

par exemple à une panne de cou-

rant, si la panne doit se prolonger

plus longtemps qu'il n'est indiqué à

la rubrique "temps d'augmentation"

dans la section Caractéristiques

techniques, consommez les ali-

ments décongelés le plus rapide-

ment possible ou recongelez-les

après les avoir cuits (une fois refroi-

dis).

LA DÉCONGÉLATION

Les aliments surgelés ou congelés peuvent

être décongelés dans le compartiment ré-

frigérateur ou à température ambiante,

avant d'être utilisés, en fonction du temps

disponible pour cette opération.

Les petites pièces peuvent même être cui-

tes sans décongélation préalable : dans ce

cas, la cuisson est plus longue.

FABRICATION DE GLAÇONS

Cet appareil est équipé d'un ou de plu-

sieurs bacs à glaçons. Remplissez d'eau

ces bacs et mettez-les dans le comparti-

ment congélateur.

N'utilisez pas d'instruments métalli-

ques pour décoller les bacs du

congélateur.

CLAYETTES AMOVIBLES

Les parois du réfrigérateur sont équipées

d'une série de glissières afin que les clayet-

tes puissent être positionnées comme vous

le souhaitez.

FRANÇAIS 29

METTEZ EN PLACE LES BALCONNETS DE LA PORTE.

Selon la taille des emballages des aliments

conservés, les balconnets de la porte peu-

vent être positionnés à différentes hau-

teurs.

Pour les ajuster, procédez comme suit :

tirez progressivement sur le balconnet dans

le sens des flèches pour le dégager, puis

repositionnez-le selon vos besoins.

30 www.electrolux.com

CONSEILS UTILES

CONSEILS POUR L'ÉCONOMIE

D'ÉNERGIE

• N'ouvrez pas la porte trop souvent ou

plus longtemps que nécessaire.

• Si la température ambiante est élevée, le

dispositif de réglage de température est

sur la position de froid maximum et l'ap-

pareil est plein : il est possible que le

compresseur fonctionne en régime con-

tinu, d'où un risque de formation exces-

sive de givre sur l'évaporateur. Pour évi-

ter ceci, modifiez la position du dispositif

de réglage de température de façon à

obtenir des périodes d'arrêt du com-

presseur et ainsi permettre un dégivrage

automatique, d'où des économies

d'énergie.

CONSEILS POUR LA

RÉFRIGÉRATION DE DENRÉES

FRAÎCHES

Pour obtenir les meilleures performances

possibles :

• N'introduisez pas d'aliments encore

chauds ou de liquides en évaporation

dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement

les aliments, surtout s'ils sont aromati-

ques.

• Placez les aliments pour que l'air puisse

circuler librement autour.

CONSEILS POUR LA

RÉFRIGÉRATION

Conseils utiles :

Viande (tous les types) : enveloppez-la

dans des sachets en plastique et placez-la

sur la tablette en verre au-dessus du bac à

légumes.

La période de conservation est de 1 à 2

jours au maximum.

Aliments cuits, plats froids, etc. : placez-les

bien couverts sur une clayette.

Fruits et légumes : placez-les une fois net-

toyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des ré-

cipients étanches spéciaux ou enveloppez-

les soigneusement dans des feuilles d'alu-

minium ou de polyéthylène, pour emmaga-

siner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le

dans le balconnet de la contreporte réservé

aux bouteilles.

Bananes, pommes de terre, oignons et ail

ne se conservent pas au réfrigérateur, s'ils

ne sont pas correctement emballés.

CONSEILS POUR LA

CONGÉLATION

Pour obtenir les meilleurs résultats, voici

quelques conseils importants :

• la quantité maximale de denrées que

vous pouvez congeler par 24 heures est

indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heu-

res. Aucune autre denrée à congeler ne

doit être ajoutée pendant cette période.

• congelez seulement les denrées alimen-

taires fraîches, de qualité supérieure (une

fois nettoyées).

• préparez la nourriture en petits paquets

pour une congélation rapide et uniforme,

adaptés à l'importance de la consom-

mation.

• enveloppez les aliments dans des feuilles

d'aluminium ou de polyéthylène et assu-

rez-vous que les emballages sont étan-

ches ;

• ne laissez pas des aliments frais, non

congelés, toucher des aliments déjà

congelés pour éviter une remontée en

température de ces derniers.

• les aliments maigres se conservent

mieux et plus longtemps que les ali-

ments gras ; le sel réduit la durée de

conservation des aliments

• la température très basse à laquelle se

trouvent les bâtonnets glacés, s'ils sont

consommés dès leur sortie du comparti-

ment congélateur, peut provoquer des

brûlures.

• L'identification des emballages est im-

portante : indiquez la date de congéla-

tion du produit, et respectez la durée de

conservation indiquée par le fabricant.

CONSEILS POUR LA

CONSERVATION DES

FRANÇAIS 31

PRODUITS SURGELÉS ET

CONGELÉS DU COMMERCE

Pour une bonne conservation des produits

surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conser-

vés au magasin ;

• prévoir un temps réduit au minimum

pour leur transport du magasin d'alimen-

tation à votre domicile ;

• éviter d'ouvrir trop souvent la porte du

congélateur et ne la laisser ouverte que

le temps nécessaire.

• une fois décongelés, les aliments se dé-

tériorent rapidement et ne peuvent pas

être recongelés.

• respecter la durée de conservation indi-

quée par le fabricant.

32 www.electrolux.com

ENTRETIEN ET NETTOYAGE

ATTENTION

débrancher l'appareil avant toute

opération d'entretien.

Cet appareil contient des hydrocar-

bures dans son circuit réfrigérant :

l'entretien et la recharge ne doivent

donc être effectués que par du

personnel autorisé.

NETTOYAGE PÉRIODIQUE

Cet appareil doit être nettoyé régulière-

ment :

• Nettoyez l'intérieur et tous les accessoi-

res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte

et nettoyez-les en les essuyant pour évi-

ter toute accumulation de déchets.

• Rincez et séchez soigneusement.

Ne pas tirer, déplacer ou endom-

mager les tuyaux et/ou câbles qui

se trouvent à l'intérieur de l'appa-

reil.

Ne JAMAIS utiliser de produits

abrasifs ou caustiques ni d'épon-

ges avec grattoir pour nettoyer l'in-

térieur de façon à ne pas l'abîmer

et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le

compresseur situés à l'arrière de l'appareil

avec une brosse ou un aspirateur. Cette

opération améliore les performances de

l'appareil et permet des économies d'éner-

gie.

Attention à ne pas endommager le

système de réfrigération.

De nombreux détergents pour la cuisine re-

commandés par les fabricants contiennent

des produits chimiques qui peuvent atta-

quer/endommager les pièces en plastique

utilisées dans cet appareil. Il est par consé-

quent recommandé d'utiliser seulement de

l'eau chaude additionnée d'un peu de sa-

von liquide pour nettoyer la carrosserie de

l'appareil.

Après le nettoyage, rebranchez l'appareil.

DÉGIVRAGE DU RÉFRIGÉRATEUR

En fonctionnement normal, le givre est au-

tomatiquement éliminé de l'évaporateur du

compartiment réfrigérateur à chaque fois

que le compresseur s'arrête. L'eau de dé-

givrage est collectée dans un récipient spé-

cial situé à l'arrière de l'appareil, au-dessus

du compresseur, d'où elle s'évapore.

Nettoyez régulièrement l'orifice d'écoule-

ment de la goulotte d'évacuation de l'eau

de dégivrage située au milieu du comparti-

ment réfrigérateur pour empêcher l'eau de

déborder et de couler à l'intérieur de l'ap-

pareil. Nettoyez l'orifice d'écoulement de

l'eau de dégivrage avec le bâtonnet spécial

se trouvant déjà dans l'orifice.

FRANÇAIS 33

DÉGIVRAGE DU

COMPARTIMENT

CONGÉLATEUR

Une certaine quantité de givre se

forme toujours autour du comparti-

ment supérieur.

Dégivrez le compartiment congéla-

teur lorsque l'épaisseur de la cou-

che de givre est d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions

ci-dessous :

Mettez l'appareil à l'arrêt.

Sortez les denrées congelées, enve-

loppez celles-ci dans plusieurs feuilles

de papier journal et conservez-les dans

un endroit frais.

Ouvrez la porte.

Le dégivrage terminé, épongez et sé-

chez bien l'intérieur.

Mettez l'appareil en fonctionnement.

Réglez le thermostat pour obtenir plus

de froid et faites fonctionner l'appareil

pendant deux ou trois heures en utili-

sant ce réglage.

Replacez les produits surgelés ou con-

gelés dans le compartiment.

AVERTISSEMENT

N'utilisez en aucun cas de couteau

ou tout autre objet tranchant, d'ob-

jet métallique pour gratter la cou-

che de givre, vous risquez de dété-

riorer irrémédiablement l'évapora-

teur. N'utilisez aucun autre disposi-

tif mécanique ou moyen artificiel

que ceux qui sont recommandés

par le fabricant pour accélérer le

dégivrage de votre appareil. Une

élévation de la température des

denrées congelées, pendant la dé-

congélation, peut réduire leur durée

de conservation.

EN CAS D'ABSENCE

PROLONGÉE OU DE NON-

UTILISATION

Prenez les précautions suivantes :

•débranchez l'appareil

• retirez tous les aliments

• dégivrez si nécessaire et nettoyez l'ap-

pareil ainsi que tous les accessoires

• laissez la porte/les portes entrouverte(s)

pour prévenir la formation d'odeurs dés-

agréables.

Si, toutefois, vous n'avez pas la possibilité

de débrancher et vider l'appareiI, faites vé-

rifier régulièrement son bon fonctionnement

pour éviter la détérioration des aliments en

cas de panne de courant.

34 www.electrolux.com

EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT

Avant de résoudre les problèmes,

débranchez l'appareil.

La résolution des problèmes, non

mentionnés dans le présent ma-

nuel, doit être exclusivement con-

fiée à un électricien qualifié ou une

personne compétente.

Certains bruits pendant le fonction-

nement (compresseur, système ré-

frigérant) sont normaux.

Anomalie Cause possible Remède

L'appareil ne fonc-

tionne pas. L'ampou-

le ne fonctionne pas.

L'appareil est à l'arrêt. Mettez l'appareil en fonc-

tionnement.

La fiche n'est pas correcte-

ment branchée sur la prise

de courant.

Branchez correctement la fi-

che sur la prise de courant.

Le courant n'arrive pas à

l'appareil. La prise de cou-

rant n'est pas alimentée.

Branchez un autre appareil

électrique sur la prise de

courant.

Faites appel à un électricien

qualifié.

L'ampoule ne fonc-

tionne pas. L'ampoule est en mode

veille. Ouvrez et fermez la porte.

L'ampoule est défectueu-

se. Consultez le paragraphe

"Remplacement de l'ampou-

le".

Le compresseur

fonctionne en per-

manence.

La température n'est pas

correctement réglée. Sélectionnez une températu-

re plus élevée.

La porte n'est pas correc-

tement fermée. Consultez le paragraphe

"Fermeture de la porte".

La porte a été ouverte trop

souvent. Ne laissez pas la porte ou-

verte plus longtemps que

nécessaire.

La température du produit

est trop élevée. Laissez le produit revenir à

température ambiante avant

de le ranger dans l'appareil.

La température ambiante

est trop élevée. Réduisez la température

ambiante.

De l'eau s'écoule sur

la plaque arrière du

compartiment réfri-

gérateur.

Pendant le dégivrage auto-

matique, le givre fond sur la

plaque arrière.

Ce phénomène est normal.

De l'eau s'écoule

dans le comparti-

ment réfrigérateur.

La gouttière d'évacuation

de l'eau de dégivrage est

obstruée.

Nettoyez la gouttière d'éva-

cuation.

FRANÇAIS 35

Anomalie Cause possible Remède

Des produits empêchent

l'eau de s'écouler dans le

réservoir d'eau.

Assurez-vous que les pro-

duits ne touchent pas la pla-

que arrière.

De l'eau coule sur le

sol. L'eau de dégivrage ne

s'écoule pas dans le pla-

teau d'évaporation situé

au-dessus du compres-

seur.

Fixez la gouttière d'évacua-

tion de l'eau au plateau

d'évaporation.

La température à

l'intérieur de l'appa-

reil est trop basse.

La température n'est pas

correctement réglée. Sélectionnez une températu-

re plus élevée.

La température à

l'intérieur de l'appa-

reil est trop élevée.

La température n'est pas

correctement réglée. Sélectionnez une températu-

re plus basse.

La porte n'est pas correc-

tement fermée. Consultez le paragraphe

"Fermeture de la porte".

La température du produit

est trop élevée. Laissez le produit revenir à

température ambiante avant

de le ranger dans l'appareil.

Trop de produits ont été in-

troduits simultanément. Introduisez moins de pro-

duits en même temps.

L'air froid ne circule pas

dans l'appareil. Assurez-vous que l'air froid

circule dans l'appareil.

REMPLACEMENT DE L'ÉCLAIRAGE

Débranchez l'appareil de la prise sec-

teur.

Retirez la vis du diffuseur.

Retirez le diffuseur (voir l'illustration).

Remplacez l'ampoule défectueuse par

une ampoule neuve de puissance

identique, spécifiquement conçue pour

les appareils électroménagers. (La

puissance maximale est indiquée sur le

diffuseur.)

Installez le diffuseur de l'ampoule.

Serrez la vis du diffuseur.

Branchez l'appareil sur le secteur.

Ouvrez la porte. Vérifiez que l'ampoule

s'allume.

FERMETURE DE LA PORTE

Nettoyez les joints de la porte.

Si nécessaire, ajustez la porte. Repor-

tez-vous au chapitre « Installation ».

Si nécessaire, remplacez les joints de

porte défectueux. Contactez votre ser-

vice après-vente.

36 www.electrolux.com

INSTALLATION

AVERTISSEMENT

Pour votre sécurité et le bon fonc-

tionnement de l'appareil, veuillez li-

re attentivement les "Consignes de

sécurité" avant d'installer l'appareil.

EMPLACEMENT

Installez cet appareil à un endroit où la

température ambiante correspond à la

classe climatique indiquée sur la plaque si-

gnalétique de l'appareil :

Classe

clima-

tique

Température ambiante

SN +10 à + 32 °C

N+16 à + 32 °C

ST +16 à + 38 °C

T+16 à + 43 °C

BRANCHEMENT ÉLECTRIQUE

Contrôlez, avant de brancher l'appareil, si

la tension et la fréquence indiquées sur la

plaque signalétique correspondent à celles

de votre réseau.

L'appareil doit être relié à la terre. La fiche

du câble d'alimentation comporte un loge-

ment pour mise à la terre. Si la prise de

courant murale n'est pas mise à la terre,

branchez l'appareil sur une prise de terre

conformément aux normes en vigueur, en

demandant conseil à un électricien qualifié.

Le fabricant décline toute responsabilité en

cas d'incident suite au non-respect des

consignes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives

communautaires.

RÉVERSIBILITÉ DE LA PORTE

La porte de l'appareil s'ouvre vers la droite.

Pour modifier le sens d'ouverture de la por-

te (vers la gauche), effectuez les opérations

suivantes avant d'installer définitivement

l'appareil :

• Dévissez, puis retirez le pivot supérieur.

• Retirez la porte supérieure.

• Retirez l'entretoise.

• Desserrez la charnière intermédiaire.

• Retirez la porte inférieure.

FRANÇAIS 37

• Dévissez, puis retirez le pivot inférieur.

Du côté opposé :

• Serrez le pivot inférieur.

• Mettez en place la porte inférieure.

• Serrez la charnière intermédiaire.

•

• Mettez en place la porte supérieure.

• Serrez le pivot supérieur.

VENTILATION

5 cm min.

200 cm2

min.

200 cm2

Veillez à garantir une circulation d'air suffi-

sante à l'arrière de l'appareil.

INSTALLATION DE L'APPAREIL

ATTENTION

Assurez-vous que le cordon d'ali-

mentation n'est pas coincé sous

l'appareil.

Procédez comme suit :

Si nécessaire, coupez la bande d'étanchéi-

té adhésive puis appliquez-la sur l'appareil,

comme indiqué sur la figure.

38 www.electrolux.com

Insérez l'appareil dans le meuble d'encas-

trement.

Poussez l'appareil dans la direction indi-

quée par la flèche (1) jusqu'à ce que la par-

tie couvrant l'interstice en haut de l'appareil

butte contre le meuble de cuisine.

Poussez l'appareil dans la direction indi-

quée par la flèche (2) contre le meuble, du

côté opposé à la charnière.

4 mm

44 mm

Ajustez la position de l'appareil dans le

meuble d'encastrement.

Assurez-vous que la distance entre l'appa-

reil et le bord avant du meuble est de

44 mm.

Le cache de la charnière inférieure (dans le

sachet d'accessoires) vous permet de véri-

fier que la distance entre l'appareil et le

meuble de cuisine est correcte.

Assurez-vous que l'écart entre l'appareil et

le meuble est de 4 mm.

Ouvrez la porte. Mettez en place le cache

de la charnière inférieure.

Fixez l'appareil au meuble d'encastrement

à l'aide de 4 vis.

FRANÇAIS 39

Retirez la pièce correcte du cache-charniè-

re (E). Assurez-vous que vous retirez bien

la pièce DX s'il s'agit de la charnière droite,

SX s'il s'agit de l'autre charnière.

Fixez les protections (C, D) sur les ergots et

dans les trous des charnières.

Fixez les cache-charnières (E) sur la char-

nière.

Détachez les pièces (Ha), (Hb), (Hc) et (Hd).

40 www.electrolux.com

ca. 50 mm

21 mm

90°

21 mm

Mettez en place la pièce (Ha) sur la face in-

térieure du meuble de cuisine.

Poussez la pièce (Hc) sur la pièce (Ha).

8 mm

Ouvrez la porte de l'appareil et la porte du

meuble de cuisine à un angle de 90°.

Insérez le petit carré (Hb) dans le guide

(Ha).

Joignez la porte de l'appareil et la porte du

meuble et repérez les trous.

FRANÇAIS 41

8 mm

Retirez les supports et repérez une distan-

ce de 8 mm à partir de l'arête extérieure de

la porte où le clou doit être posé (K).

Placez de nouveau le petit carré sur le gui-

de et fixez-le à l'aide des vis fournies.

Alignez la porte du meuble de cuisine et

celle de l'appareil en réglant la pièce (Hb).

Appuyez la pièce (Hd) sur la pièce (Hb).

42 www.electrolux.com

Pour ouvrir les portes, procédez comme

suit :

Servez-vous du système à glissière précé-

demment illustré.

ou ouvrez l'un des deux portes en installant

la petite poignée fournie avec les accessoi-

res.

Faites une dernière vérification pour vous

assurer que :

• Toutes les vis sont bien serrées.

• Le joint d'étanchéité est solidement fixé

au meuble.

• La porte s'ouvre et se ferme correcte-

ment.

FRANÇAIS 43

BRUITS

L'appareil émet certains bruits pendant son

fonctionnement (compresseur, circuit frigo-

rifique).

BRRR!

HISSS!

CLICK!

BLUBB!

CRACK!

SSSRRR!

CLICK!

BRRR!

BLUBB! BLUBB!

44 www.electrolux.com

HISSS!

SSSRRR! SSSRRR!

CRACK!

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la niche

d'encastrement

Hauteur 1446 mm

Largeur 560 mm

Profondeur 550 mm

Temps de levée 20 h

Tension 230-240 V

Fréquence 50 Hz

Les caractéristiques techniques figurent sur

la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'éti-

quette énergétique.

FRANÇAIS 45

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité,

recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils

portant le symbole avec les ordures

ménagères. Emmenez un tel produit dans

votre centre local de recyclage ou

contactez vos services municipaux.

46 www.electrolux.com

INHALT

SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

BETRIEB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

PRAKTISCHE TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

WAS TUN, WENN … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

GERÄUSCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

UMWELTTIPPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt

gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der

Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei

jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu

erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

www.electrolux.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden

(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),

Seriennummer.

Warnungs-/ Sicherheitshinweise.

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Änderungen vorbehalten.

DEUTSCH 47

SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für die

optimale Geräteanwendung vor der Instal-

lation und dem Gebrauch des Gerätes die

vorliegende Benutzerinformation aufmerk-

sam durch, einschließlich der Ratschläge

und Warnungen. Es ist wichtig, dass zur

Vermeidung von Fehlern und Unfällen alle

Personen, die das Gerät benutzen, mit der

Bedienung und den Sicherheitsvorschriften

vertraut sind. Heben Sie die Benutzerinfor-

mation gut auf und übergeben Sie sie bei

einem Weiterverkauf des Gerätes dem neu-

en Besitzer, so dass jeder während der ge-

samten Lebensdauer des Gerätes über

Gebrauch und Sicherheit informiert ist.

Halten Sie sich zu Ihrer Sicherheit und zum

Schutz Ihres Eigentums strikt an die Vor-

sichtsmaßnahmen der vorliegenden Benut-

zerinformation, da der Hersteller bei Miss-

achtung derselben von jeder Haftung frei-

gestellt ist.

SICHERHEIT VON KINDERN

UND HILFSBEDÜRFTIGEN

PERSONEN

•Das Gerät darf von Personen (einschließ-

lich Kindern), deren physische, sensori-

sche Fähigkeiten und deren Mangel an

Erfahrung und Kenntnissen einen siche-

ren Gebrauch des Gerätes ausschließen

nur unter Aufsicht oder nach ausreichen-

der Einweisung durch eine verantwor-

tungsbewusste Person benutzt werden,

die sicherstellt, dass sie sich der Gefah-

ren des Gebrauchs bewusst sind.

Kinder müssen beaufsichtigt werden, da-

mit sie nicht am Gerät herumspielen kön-

nen.

• Halten Sie das Verpackungsmaterial un-

bedingt von Kindern fern. Erstickungsge-

fahr!

• Ziehen Sie vor der Entsorgung des Gerä-

tes den Netzstecker, schneiden Sie das

Netzkabel (so nah wie möglich am Gerät)

ab und entfernen Sie die Tür, so dass

spielende Kinder vor elektrischem Schlag

geschützt sind und sich nicht in dem Ge-

rät einschließen können.

• Wenn dieses Gerät mit magnetischer

Türdichtung ein älteres Modell mit

Schnappverschluss (Türlasche) an der

Tür oder auf dem Deckel ersetzt, ma-

chen Sie den Schnappverschluss vor

dem Entsorgen des Altgerätes un-

brauchbar. So verhindern Sie, dass das

Gerät nicht zu einer Todesfalle für Kinder

wird.

ALLGEMEINE

SICHERHEITSHINWEISE

WARNUNG!

Achten Sie darauf, dass die Belüftungsöff-

nungen im Gehäuse oder in der Einbauni-

sche nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von

Lebensmitteln und/oder Getränken in ei-

nem normalen Haushalt bestimmt, wie in

der vorliegenden Gebrauchsanweisung

beschrieben wird.

• Benutzen Sie keine mechanischen oder

sonstigen Hilfsmittel, um den Abtaupro-

zess zu beschleunigen.

• Verwenden Sie keine anderen Elektroge-

räte (wie Speiseeisbereiter) in Kühlgerä-

ten, wenn solche Geräte nicht ausdrück-

lich vom Hersteller für diesen Zweck zu-

gelassen sind.

• Beschädigen Sie nicht den Kältekreis-

lauf.

• Das Kältemittel Isobutan (R600a) im Käl-

tekreislauf des Gerätes ist ein natürliches

und sehr umweltfreundliches Gas, das

jedoch leicht entflammbar ist.

Achten Sie beim Transport und bei der

Aufstellung des Gerätes darauf, nicht die

Komponenten des Kältekreislaufs zu be-

schädigen.

Bei einer eventuellen Beschädigung des

Kältekreislaufs:

– Offene Flammen und Zündfunken ver-

meiden

– Den Raum, in dem das Gerät installiert

ist, gut lüften

• Technische und anderweitige Änderun-

gen am Gerät sind gefährlich. Ein defek-

tes Netzkabel kann Kurzschlüsse und ei-

nen Brand verursachen und/oder zu

Stromschlägen führen.

48 www.electrolux.com

WARNUNG!

Elektrische Bauteile (Netzkabel,

Stecker, Kompressor) dürfen zur

Vermeidung von Gefahren nur vom

Kundendienst oder einer Fachkraft

ausgewechselt werden.

Das Netzkabel darf nicht verlängert

werden.

Vergewissern Sie sich, dass der

Netzstecker nicht von der Geräte-

rückseite geklemmt oder beschädigt

wird. Ein geklemmter oder beschä-

digter Netzstecker überhitzt und

kann einen Brand verursachen.

Vergewissern Sie sich, dass der

Netzstecker des Geräts frei zugäng-

lich ist.

Ziehen Sie nicht am Netzkabel.

Stecken Sie den Netzstecker nie in

eine lockere Steckdose. Es besteht

Brand- und Stromschlaggefahr.

Betreiben Sie das Gerät nicht ohne

Lampenabdeckung (wenn vorgese-

hen) der internen Beleuchtung.

• Dieses Gerät ist schwer. Vorsicht beim

Transport.

• Entnehmen oder berühren Sie nie mit

nassen/feuchten Händen Tiefkühlgut, da

dies zu Hautverletzungen oder Kältever-

brennungen führen kann.

• Das Gerät nicht direkter Sonneneinstrah-

lung aussetzen.

• Die Leuchtmittel (wenn vorgesehen) in

diesem Gerät sind Speziallampen, die

nur für Haushaltsgeräte geeignet sind.

Sie eignen sich nicht zur Raumbeleuch-

tung.

TÄGLICHER GEBRAUCH

• Stellen Sie keine heißen Töpfe auf die

Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase

oder Flüssigkeiten in dem Gerät. Explosi-

onsgefahr.

• Legen Sie Lebensmittel nicht direkt vor

den Luftauslass in der Rückwand. (Wenn

es ein No-Frost-Gerät ist)

• Ein aufgetautes Produkt darf nicht wie-

der eingefroren werden.

• Abgepackte Tiefkühlkost immer entspre-

chend den Herstellerangaben aufbewah-

ren.

• Die Lagerempfehlungen des Gerätehers-

tellers sollten strikt eingehalten werden.

Halten Sie sich an die betreffenden An-

weisungen.

• Keine kohlensäurehaltigen Getränke oder

Sprudel in den Tiefkühlschrank stellen,

da der Druckanstieg in den Behältern zur

Explosion führen und das Gerät beschä-

digen kann.

• Eis am Stiel kann Kälteverbrennungen

verursachen, wenn es direkt nach der

Entnahme aus dem Gefrierschrank ge-

gessen wird.

REINIGUNG UND PFLEGE

• Schalten Sie vor Wartungsarbeiten im-

mer das Gerät ab und ziehen Sie den

Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metall-

gegenständen.

• Keine scharfen Gegenstände zum Ent-

fernen von Reif und Eis im Gerät verwen-

den. Verwenden Sie einen Kunststoffsc-

haber.

• Kontrollieren Sie den Tauwasserabfluss

im Kühlraum in regelmäßigen Abständen.

Reinigen Sie den Ablauf, falls nötig. Bei

verstopftem Wasserabfluss sammelt sich

das Wasser auf dem Boden des Geräts

an.

MONTAGE

Halten Sie sich für den elektrischen

Anschluss strikt an die Anweisun-

gen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken

das Gerät auf eventuelle Beschädigun-

gen. Nehmen Sie das Gerät nicht in Be-

trieb, wenn es beschädigt ist. Melden Sie

die Schäden umgehend dem Händler,

bei dem Sie es erworben haben. Bewah-

ren Sie in diesem Fall die Verpackung

auf.

• Lassen Sie das Gerät mindestens vier

Stunden stehen, bevor Sie es elektrisch

anschließen, damit das Öl in den Kom-

pressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulati-

on um das Gerät lassen; anderenfalls

besteht Überhitzungsgefahr. Halten Sie

sich für die Belüftung an die Installations-

anweisungen.

DEUTSCH 49

• Das Gerät sollte zur Vermeidung von

Verbrennungen durch Berührung von

heißen Bauteilen (Kompressor, Konden-

sator) möglichst mit der Rückseite gegen

eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von

Heizkörpern oder Kochern installiert wer-

den.

• Vergewissern Sie sich, dass der Netzste-

cker des Gerätes nach der Installation

frei zugänglich ist.

• Wenn ein Wasseranschluss vorgesehen

ist, verbinden Sie das Gerät nur mit dem

Trinkwasseranschluss.

KUNDENDIENST

• Sollte die Wartung des Gerätes elektri-

sche Arbeiten verlangen, so dürfen diese

nur von einem qualifizierten Elektriker

oder einem Elektro-Fachmann durchge-

führt werden.

• Wenden Sie sich für Reparaturen und

Wartung nur an Fachkräfte der autori-

sierten Kundendienststellen und verlan-

gen Sie stets Original-Ersatzteile.

UMWELTSCHUTZ

Das Gerät enthält im Kältekreis

oder in dem Isoliermaterial keine

ozonschädigenden Gase. Das Ge-

rät darf nicht wie normaler Haus-

müll entsorgt werden. Die Isolie-

rung enthält entzündliche Gase:

das Gerät muss gemäß den gelten-

den Vorschriften entsorgt werden;

sie erhalten diese bei Ihrer Gemein-

deverwaltung. Nicht das Kälteag-

gregat beschädigen, insbesondere

nicht in der Nähe des Wärmetau-

schers. Die Materialien, die bei der

Herstellung dieses Geräts verwen-

det wurden und mit dem Symbol

markiert sind, können recycelt

werden.

50 www.electrolux.com

BETRIEB

EINSCHALTEN DES GERÄTS

Stecken Sie den Stecker in die Wandsteck-

dose.

Drehen Sie den Temperaturregler im Uhr-

zeigersinn auf eine mittlere Einstellung.

AUSSCHALTEN DES GERÄTS

Drehen Sie den Temperaturregler zum Aus-

schalten des Geräts in die Position "O".

TEMPERATURREGELUNG

Die Temperatur wird automatisch geregelt.

Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf ei-

ne niedrigere Einstellung, um die minimal

mögliche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf ei-

ne höhere Einstellung, um die maximal

mögliche Kühlung zu erreichen.

eine mittlere Einstellung ist im All-

gemeinen am besten geeignet.

Allerdings muss für eine exakte Einstellung

berücksichtigt werden, dass die Tempera-

tur im Innern des Gerätes von verschiede-

nen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Le-

bensmittel

• und vom Standort des Geräts.

Ist die Umgebungstemperatur hoch

oder das Gerät voll beladen, dieses

aber auf die niedrigste Temperatur

eingestellt, so kann es bei andau-

erndem Betrieb des Geräts an der

Rückwand zu Frostbildung kom-

men. In diesem Fall muss eine hö-

here Temperatur gewählt werden,

die ein automatisches Abtauen er-

möglicht und damit auch einen

niedrigeren Energieverbrauch.

DEUTSCH 51

TÄGLICHER GEBRAUCH

REINIGUNG DES INNENRAUMS

Bevor Sie das Gerät in Betrieb nehmen,

beseitigen Sie den typischen „Neugeruch“

am besten durch Reinigen der Innenteile

mit lauwarmem Wasser und einer neutralen

Seife. Sorgfältig nachtrocknen.

Verwenden Sie keine aggressiven

Reinigungsmittel oder Scheuerpul-

ver, die die Oberfläche beschädi-

gen.

EINFRIEREN FRISCHER

LEBENSMITTEL

Das Gefrierfach eignet sich zum Einfrieren

von frischen Lebensmitteln und zum La-

gern von gefrorenen und tiefgefrorenen Le-

bensmitteln für einen längeren Zeitraum.

Für das Einfrieren frischer Lebensmittel ist

eine Änderung der mittleren Einstellung

nicht erforderlich.

Möchten Sie den Gefriervorgang beschleu-

nigen, drehen Sie bitte den Temperaturreg-

ler auf eine höhere Einstellung, um die ma-

ximal mögliche Kühlung zu erreichen.

In diesem Fall kann die Temperatur

im Kühlschrank unter 0°C fallen. Ist

dies der Fall, drehen Sie den Tem-

peraturregler auf eine wärmere Ein-

stellung.

Legen Sie die einzufrierenden frischen Le-

bensmittel in das obere Fach.

LAGERUNG GEFRORENER

PRODUKTE

Lassen Sie das Gerät vor der ersten In-

betriebnahme oder nach einer Zeit, in der

das Gerät nicht benutzt wurde, mindestens

zwei Stunden lang auf den höheren Einstel-

lungen laufen, bevor Sie Lebensmittel in

das Gefrierfach hinein legen.

Kam es zum Beispiel durch einen

Stromausfall, der länger dauerte als

der in der Tabelle mit den techni-

schen Daten angegebene Wert

(siehe "Ausfalldauer") zu einem un-

gewollten Abtauen, dann müssen

die aufgetauten Lebensmittel sehr

rasch verbraucht oder sofort ge-

kocht und (nach dem Abkühlen) er-

neut eingefroren werden.

AUFTAUEN

Tiefgefrorene oder gefrorene Lebensmittel

können vor der Verwendung je nach der

zur Verfügung stehenden Zeit im Kühl-

schrank oder bei Raumtemperatur aufge-

taut werden.

Kleinere Gefriergutteile können unter Um-

ständen sogar direkt aus dem Gefrier-

schrank entnommen und anschließend so-

fort gekocht oder gegart werden: in diesem

Fall dauert der Garvorgang allerdings etwas

länger.

EISWÜRFELBEREITUNG

Dieses Gerät ist mit einer oder mehreren

Schalen für die Herstellung von Eiswürfeln

ausgestattet. Füllen Sie die Schalen mit

Wasser und stellen Sie diese in das Gefrier-

fach.

Bitte verwenden Sie zum Heraus-

holen der Schalen aus dem Gefrier-

schrank keine Utensilien aus Metall.

VERSTELLBARE ABLAGEN/EINSÄTZE

Die Wände des Kühlschranks sind mit einer

Reihe von Führungsschienen ausgestattet,

die verschiedene Möglichkeiten für das Ein-

setzen der Ablagen bieten.

52 www.electrolux.com

POSITIONIEREN DER TÜRABLAGEN

Die Türablagen können in unterschiedlicher

Höhe positioniert werden, womit das La-

gern verschieden großer Lebensmittelpa-

ckungen ermöglicht wird.

Gehen Sie dazu wie folgt vor:

Ziehen Sie den Einsatz langsam in Pfeilrich-

tung, bis er sich herausheben lässt, und

setzen Sie ihn dann nach Wunsch wieder

ein.

DEUTSCH 53

PRAKTISCHE TIPPS UND HINWEISE

ENERGIESPARTIPPS

• Öffnen Sie die Tür nicht zu häufig, und

lassen Sie diese nicht länger offen als

unbedingt notwendig.

• Wenn die Umgebungstemperatur hoch

ist und der Temperaturregler auf eine

niedrige Temperatur eingestellt und das

Gerät voll beladen ist, kann es zu andau-

erndem Betrieb des Kompressors und

damit zu Reif- oder Eisbildung am Ver-

dampfer kommen. Stellen Sie in diesem

Fall den Temperaturregler auf eine höhe-

re Einstellung ein, die ein automatisches

Abtauen und damit auch einen niedrig-

eren Energieverbrauch ermöglicht.

HINWEISE FÜR DIE KÜHLUNG

FRISCHER LEBENSMITTEL

So erzielen Sie beste Ergebnisse:

• Legen Sie bitte keine warmen Lebens-

mittel oder dampfende Flüssigkeiten in

den Kühlschrank.

• Decken Sie die Lebensmittel ab oder

verpacken Sie diese entsprechend, be-

sonders wenn diese stark riechen.

• Legen Sie die Lebensmittel so hinein,

dass um sie Luft frei zirkulieren kann.

HINWEISE FÜR DIE KÜHLUNG

Tipps:

Fleisch (alle Sorten): wickeln Sie Fleisch in

lebensmittelechte Tüten und legen Sie die-

se auf die Glasablage über der Gemüse-

schublade.

Bitte lagern Sie Fleisch aus Sicherheits-

gründen nur einen oder maximal zwei Tage

auf diese Weise.

Gekochte Lebensmittel, kalte Gerichte

usw.: diese können abgedeckt auf eine Ab-

lage gelegt werden.

Obst und Gemüse: bitte waschen Sie Obst

und Gemüse gründlich und legen Sie es in

die speziell dafür vorgesehene(n) Schubla-

de(n).

Butter und Käse: diese sollten stets in spe-

ziellen luftdichten Behältern verpackt sein

oder in Aluminiumfolie bzw. in lebensmitte-

lechte Tüten eingepackt werden, um so

wenig Luft wie möglich in der Verpackung

zu haben.

Milchflaschen: bitte bewahren Sie Milchfla-

schen stets mit Deckel im Flaschenregal in

der Tür auf.

Bananen, Kartoffeln, Zwiebeln und Knob-

lauch sollten nicht im Kühlschrank aufbe-

wahrt werden, außer diese sind dafür spe-

ziell verpackt.

HINWEISE ZUM EINFRIEREN

Im Folgenden finden Sie einige wertvolle

Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln,

die innerhalb von 24 Stunden eingefroren

werden kann. ist auf dem Typschild an-

gegeben;

• der Gefriervorgang dauert 24 Stunden.

Legen Sie während dieses Zeitraums

keine weiteren einzufrierenden Lebens-

mittel in das Gefrierfach;

• frieren Sie ausschließlich frische und

gründlich gewaschene Lebensmittel von

sehr guter Qualität ein;

• teilen Sie die Lebensmittel in kleinere

Portionen ein, damit diese schnell und

vollständig gefrieren und Sie später nur

die Menge auftauen müssen, die Sie ge-

rade benötigen;

• die einzufrierenden Lebensmittelportio-

nen sollten stets luftdicht in Aluminiumfo-

lie oder in lebensmittelechte Gefrierbeutel

verpackt werden, um so wenig Luft wie

möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von fri-

schen, noch ungefrorenen Lebensmitteln

darauf, dass diese keinen Kontakt mit

Gefriergut bekommen, da dieses sonst

antauen kann;

• weniger fetthaltige Lebensmittel lassen

sich besser lagern als fetthaltigere; Salz

verkürzt die Lagerzeit von Lebensmitteln

im Gefrierfach;

• werden Gefrierwürfel direkt nach der

Entnahme aus dem Gefrierfach verwen-

det, können Sie zu Frostbrand auf der

Haut führen;

• es empfiehlt sich, das Einfrierdatum auf

jeder einzelnen Packung zu notieren, um

einen genauen Überblick über die Lager-

zeit zu haben.

54 www.electrolux.com

HINWEISE ZUR LAGERUNG

GEFRORENER PRODUKTE

So erzielen Sie die besten Ergebnisse mit

Ihrem Gerät:

• Vergewissern Sie sich, dass die gefrore-

nen Lebensmittel vom Händler ange-

messen gelagert wurden.

• Achten Sie unbedingt darauf, die einge-

kauften gefrorenen Lebensmittel in der

kürzest möglichen Zeit in das Gefrierge-

rät zu bringen.

• Öffnen Sie die Tür nicht zu häufig, und

lassen Sie die Tür nicht länger offen als

notwendig.

• Aufgetaute Lebensmittel verderben sehr

schnell und eignen sich nicht für ein er-

neutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühl-

kostverpackung darf nicht überschritten

werden.

DEUTSCH 55

REINIGUNG UND PFLEGE

VORSICHT!

Ziehen Sie bitte vor jeder Reini-

gungsarbeit immer den Netzste-

cker aus der Steckdose.

Der Kältekreis des Gerätes enthält

Kohlenwasserstoffe; Wartungsar-

beiten und Nachfüllen von Kältemit-

tel dürfen daher nur durch vom

Hersteller autorisiertes Fachperso-

nal ausgeführt werden.

REGELMÄSSIGE REINIGUNG

Der gesamte Kühlschrank muss regelmäßig

gereinigt werden:

• Reinigen Sie die Innenseiten und die Zu-

behörteile mit lauwarmem Wasser und

etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtun-

gen in regelmäßigen Abständen und

kontrollieren Sie, dass diese sauber und

frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig

ab.

Ziehen Sie nicht an Leitungen und/

oder Kabeln im Innern des Kühl-

schranks und achten Sie darauf,

diese nicht zu verschieben oder zu

beschädigen.

Benutzen Sie zur Reinigung des In-

nenraums keinesfalls Putzmittel,

Scheuerpulver, stark parfümierte

Reinigungsmittel oder Wachspolitu-

ren, da diese die Oberfläche des

Innenraums beschädigen und ei-

nen starken Eigengeruch hinterlas-

sen können.

Reinigen Sie den Kondensator (schwarzes

Gitter) und den Kompressor auf der Gerä-

terückseite mit einer Bürste. Dadurch ver-

bessert sich die Leistung des Geräts und

es verbraucht weniger Strom.

Bitte achten Sie darauf, das Kühl-

system nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthal-

ten Chemikalien, die den im Gerät verwen-

deten Kunststoff angreifen können. Aus

diesem Grund ist es empfehlenswert, das

Gerät außen nur mit warmem Wasser und

etwas flüssigem Tellerspülmittel zu reinigen.

Schließen Sie das Gerät nach der Reini-

gung wieder an die Netzversorgung an.

56 www.electrolux.com

ABTAUEN DES KÜHLSCHRANKS

Bei normalem Betrieb wird Reif bei jedem

Anhalten des Kompressors automatisch

aus dem Verdampfer des Kühlschranks

entfernt. Das Tauwasser läuft durch eine

Rinne in einen speziellen Behälter an der

Rückseite des Geräts über dem Motorkom-

pressor, wo es verdampft.

Reinigen Sie deshalb regelmäßig die Ab-

flussöffnung des Tauwassers in der Mitte

des Kühlschrankkanals, damit das Wasser

nicht überfließt und auf die gelagerten Le-

bensmittel tropft. Benutzen Sie dazu bitte

das mitgelieferte Reinigungswerkzeug, das

sich bereits in der Ablauföffnung befindet.

ABTAUEN DES

GEFRIERFACHES

Im Innern des Gefrierfachs wird

sich stets etwas Reif bilden.

Tauen Sie das Gefrierfach ab,

wenn die Reifschicht eine Stärke

von etwa 3 bis 5 mm erreicht hat.

Entfernen Sie den Reif wie nachstehend er-

läutert:

Schalten Sie das Gerät aus.

Nehmen Sie das gesamte Gefriergut

heraus, verpacken Sie es in mehrere

Schichten Zeitungspapier und lagern

Sie es an einem kühlen Ort.

Öffnen Sie die Tür.

Wenn das Gefrierfach vollständig ab-

getaut ist, wischen Sie das Fachinnere

sorgfältig trocken.

Schalten Sie das Gerät ein.

Drehen Sie den Temperaturregler auf

eine höhere Einstellung, um die maxi-

mal mögliche Kühlung zu erreichen,

und lassen Sie das Gerät zwei bis drei

Stunden mit dieser Einstellung laufen.

Legen Sie die ausgelagerten Lebens-

mittel wieder in das Fach hinein.

WARNUNG!

Verwenden Sie niemals scharfe

Gegenstände zum Entfernen von

Reif und Eis vom Verdampfer, da

dieser dadurch beschädigt werden

könnte. Benutzen Sie keine me-

chanischen oder sonstigen Hilfs-

mittel, um den Abtauprozess zu

beschleunigen; halten Sie sich da-

zu ausschließlich an die Angaben

des Geräteherstellers. Ein Tempe-

raturanstieg des Gefrierguts wäh-

rend des Abtauens des Gerätes

kann die Lagerzeit dieser Lebens-

mittel verkürzen.

STILLSTANDZEITEN

Bei längerem Stillstand des Gerätes müs-

sen Sie folgendermaßen vorgehen:

•trennen Sie das Gerät von der Netz-

versorgung

• entnehmen Sie alle Lebensmittel

• Tauen Sie das Gerät ab (sofern vorgese-

hen). Reinigen Sie den Innenraum und

das gesamte Zubehör.

• lassen Sie die Türen offen/angelehnt, um

das Entstehen unangenehmer Gerüche

zu vermeiden.

Möchten Sie bei einer längeren Abwesen-

heit den Gefrierschrank weiter laufen las-

sen, bitten Sie jemanden, gelegentlich die

Temperatur zu prüfen, damit das Gefriergut

bei einem möglichen Stromausfall nicht im

Innern des Gerätes verdirbt.

DEUTSCH 57

WAS TUN, WENN …

WARNUNG!

Ziehen Sie vor der Fehlersuche im-

mer den Netzstecker aus der

Steckdose.

Die Fehlersuche, die in der vorlie-

genden Gebrauchsanweisung nicht

beschrieben ist, darf nur von einem

qualifizierten Elektriker oder einer

kompetenten Person durchgeführt

werden.

Während das Gerät in Betrieb ist,

entstehen bestimmte Geräusche

(Kompressor und Kühlkreislauf).

Störung Mögliche Ursache Abhilfe

Das Gerät funktio-

niert nicht. Die Lam-

pe funktioniert nicht.

Das Gerät ist abgeschaltet. Gerät einschalten.

Der Netzstecker steckt

nicht richtig in der Steckdo-

se.

Stecken Sie den Netzste-

cker richtig in die Steckdose.

Das Gerät bekommt keinen

Strom. Es liegt keine Span-

nung an der Netzsteckdose

an.

Testen Sie bitte, ob ein an-

deres Gerät an dieser Steck-

dose funktioniert.

Kontaktieren Sie gegebe-

nenfalls einen qualifizierten

Elektriker.

Die Lampe funktio-

niert nicht. Die Lampe befindet sich im

Standby-Modus. Schließen und öffnen Sie die

Tür.

Die Lampe ist defekt. Siehe hierzu „Austauschen

der Lampe“.

Der Kompressor ar-

beitet ständig. Die Temperatur ist nicht

richtig eingestellt. Stellen Sie eine höhere Tem-

peratur ein.

Die Tür ist nicht richtig ge-

schlossen. Siehe hierzu „Schließen der

Tür“.

Die Tür wurde zu häufig ge-

öffnet. Lassen Sie die Tür nicht län-

ger als erforderlich offen.

Die Temperatur der einzu-

frierenden Lebensmittel ist

zu hoch.

Lassen Sie Lebensmittel auf

Raumtemperatur abkühlen,

bevor Sie sie in das Gerät le-

gen.

Die Raumtemperatur ist zu

hoch. Senken Sie die Raumtempe-

ratur.

Wasser fließt an der

Rückwand des Kühl-

schranks hinunter.

Beim automatischen Ab-

tauen fließt das abgetaute

Wasser an der Rückwand

des Kühlschranks hinunter.

Das ist normal.

Wasser fließt in den

Kühlschrank. Der Wasserablauf ist ver-

stopft. Reinigen Sie den Ablauf.

58 www.electrolux.com

Störung Mögliche Ursache Abhilfe

Die eingelagerten Lebens-

mittel verhindern, dass das

Wasser zum Wasserablauf

fließt.

Stellen Sie sicher, dass die

Lebensmittel nicht die Rück-

wand berühren.

Wasser fließt auf den

Boden. Der Tauwasserablauf läuft

nicht in die Verdampfer-

schale über dem Kompres-

sor.

Befestigen Sie den Tauwas-

serablauf an der Verdamp-

ferschale.

Die Temperatur im

Gerät ist zu niedrig. Die Temperatur ist nicht

richtig eingestellt. Stellen Sie eine höhere Tem-

peratur ein.

Die Temperatur im

Gerät ist zu hoch. Die Temperatur ist nicht

richtig eingestellt. Stellen Sie eine niedrigere

Temperatur ein.

Die Tür ist nicht richtig ge-

schlossen. Siehe hierzu „Schließen der

Tür“.

Die Temperatur der einzu-

frierenden Lebensmittel ist

zu hoch.

Lassen Sie Lebensmittel auf

Raumtemperatur abkühlen,

bevor Sie sie in das Gerät le-

gen.

Es wurden zu viele Lebens-

mittel auf einmal eingelegt. Legen Sie weniger Lebens-

mittel auf einmal ein.

Die Kaltluft kann nicht im

Gerät zirkulieren. Stellen Sie sicher, dass die

Kaltluft im Gerät zirkulieren

kann.

ERSETZEN DER LAMPE

Ziehen Sie den Netzstecker aus der

Netzsteckdose.

Lösen Sie die Schraube an der Lam-

penabdeckung.

Nehmen Sie die Lampenabdeckung ab

(siehe hierzu die Abbildung).

Ersetzen Sie die defekte Lampe durch

eine Lampe mit der gleichen Leistung,

die speziell für Haushaltsgeräte vorge-

sehen ist. (Die maximale Leistung ist

auf der Lampenabdeckung angege-

ben.)

Bringen Sie die Lampenabdeckung an.

Ziehen Sie die Schraube an der Lam-

penabdeckung fest.

Stecken Sie den Netzstecker in die

Netzsteckdose.

Öffnen Sie die Tür. Prüfen Sie, ob die

Lampe brennt.

SCHLIESSEN DER TÜR

Reinigen Sie die Türdichtungen.

Stellen Sie die Tür nach Bedarf ein.

Siehe hierzu „Montage“.

DEUTSCH 59

Ersetzen Sie die defekten Türdichtun-

gen, falls erforderlich. Wenden Sie sich

hierzu an den Kundendienst.

60 www.electrolux.com

MONTAGE

WARNUNG!

Lesen Sie bitte die "Sicherheitshin-

weise" sorgfältig vor der Aufstellung

des Geräts durch, um Gefahren für

Sie selbst zu vermeiden und einen

korrekten Betrieb des Geräts zu

gewährleisten.

AUFSTELLUNG

Installieren Sie dieses Gerät an einem Ort,

an dem die Umgebungstemperatur mit der

Klimaklasse übereinstimmt, die auf dem

Typschild des Geräts angegeben ist:

Klima-

klasse Umgebungstemperatur

SN +10°C bis + 32°C

N+16°C bis + 32°C

ST +16°C bis + 38°C

T+16°C bis + 43°C

ELEKTRISCHER ANSCHLUSS

Kontrollieren Sie vor der ersten Benutzung

des Gerätes, ob die Netzspannung und -

frequenz Ihres Hausanschlusses mit den

auf dem Typenschild angegebenen An-

schlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Zu diesem

Zweck ist die Netzkabelsteckdose mit ei-

nem Schutzkontakt ausgestattet. Falls die

Steckdose Ihres Hausanschlusses nicht

geerdet sein sollte, lassen Sie das Gerät

bitte gemäß den geltenden Vorschriften er-

den und fragen Sie dafür einen qualifizier-

ten Elektriker.

Der Hersteller übernimmt keinerlei Haftung

für Schäden oder Verletzungen, die durch

Missachtung der oben genannten Sicher-

heitshinweise entstehen.

Das Gerät entspricht den EU- Richtlinien.

WECHSEL DES

TÜRANSCHLAGS

Die Tür des Geräts öffnet sich nach rechts.

Wenn die Tür sich nach links öffnen soll,

gehen Sie vor der Montage des Geräts bit-

te nach den folgenden Anweisungen vor:

• Lösen und entfernen Sie den oberen

Bolzen.

• Entfernen Sie die obere Tür.

• Nehmen Sie das Distanzstück ab.

DEUTSCH 61

• Lösen Sie das mittlere Scharnier.

• Entfernen Sie die untere Tür.

• Lösen und entfernen Sie den unteren

Bolzen.

Auf der gegenüberliegenden Seite:

• Ziehen Sie den unteren Bolzen fest.

• Bringen Sie die untere Tür an.

• Ziehen Sie das mittlere Scharnier fest.

• Setzen Sie das Distanzstück ein.

• Bringen Sie die obere Tür an.

• Ziehen Sie den oberen Bolzen fest.

ANFORDERUNGEN AN DIE BELÜFTUNG

5 cm min.

200 cm2

min.

200 cm2

Hinter dem Gerät muss genug Platz für ei-

ne ausreichende Luftzirkulation sein.

EINBAU DES GERÄTES

VORSICHT!

Vergewissern Sie sich, dass sich

das Netzkabel des Gerätes frei be-

wegen lässt.

Gehen Sie wie folgt vor:

62 www.electrolux.com

Schneiden Sie bei Bedarf den Dichtungs-

streifen zu und bringen Sie ihn, wie in der

Abbildung gezeigt, am Gerät an.

Setzen Sie das Gerät in die Einbaunische.

Schieben Sie das Gerät in Pfeilrichtung (1),

bis die obere Spaltabdeckung am Küchen-

möbel anliegt.

Schieben Sie das Gerät auf der den Schar-

nieren gegenüberliegenden Seite in Pfeil-

richtung (2) soweit wie möglich gegen die

Seitenwand des Küchenmöbels.

4 mm

44 mm

Richten Sie das Gerät in der Einbaunische

aus.

Vergewissern Sie sich, dass der Abstand

zwischen dem Gerät und der Schrankvor-

derkante 44 mm beträgt.

Mit der unteren Scharnierabdeckung (im

Beipack) können Sie sicherstellen, dass der

Abstand zwischen dem Gerät und dem Kü-

chenmöbel richtig ist.

Achten Sie darauf, dass der Abstand zwi-

schen dem Gerät und dem Schrank 4 mm

beträgt.

Öffnen Sie die Tür. Stecken Sie die untere

Scharnierabdeckung auf.

DEUTSCH 63

Befestigen Sie das Gerät mit 4 Schrauben

in der Einbaunische.

Entfernen Sie das entsprechende Teil aus

der Scharnierabdeckung (E). Achten Sie

darauf, im Falle eines rechten Scharniers

Teil DX bzw. bei einem gegenüberliegen-

den Scharnier Teil SX zu entfernen.

Setzen Sie die beiliegenden Abdeckkappen

(C, D) in die Befestigungs- und Scharnierlö-

cher ein.

Stecken Sie die Scharnierabdeckungen (E)

auf das Scharnier auf.

64 www.electrolux.com

Trennen Sie die Teile (Ha), (Hb), (Hc) und

(Hd) ab.

ca. 50 mm

21 mm

90°

21 mm

Montieren Sie die Führungsschiene (Ha) an

der Innenseite der Tür des Küchenmöbels.

Drücken Sie das Teil (Hc) auf das Teil (Ha).

8 mm

Öffnen Sie die Gerätetür und die Möbeltüre

in einem Winkel von 90°.

Setzen Sie das Führungsstück (Hb) in die

Führungsschiene (Ha) ein.

Halten Sie die Gerätetür an die Tür des Kü-

chenmöbels, und markieren Sie die Boh-

rungen.

DEUTSCH 65

8 mm

Nehmen Sie die Halterungen wieder ab.

Markieren Sie 8 mm ab der Türaußenkante

die Stelle, an der der Nagel (K) eingesetzt

werden muss.

Setzen Sie das Führungsstück erneut auf

die Führungsschiene und schrauben Sie es

mit den mitgelieferten Schrauben fest.

Richten Sie die Tür des Einbaumöbels und

die Gerätetür mit dem Führungsstück (Hb)

aus.

Drücken Sie Abdeckung (Hd) auf das Füh-

rungsstück (Hb).

66 www.electrolux.com

Sie können die Türen wie folgt öffnen:

Verwenden Sie die zuvor erläuterte

Schlepptür-Technik

oder bringen Sie an einer der beiden Türen

den kleinen Türgriff an, der sich im Beipack

befindet.

Führen Sie eine Endkontrolle durch, um si-

cherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der Dichtungsstreifen sicher am Gerät

befestigt ist.

• Die Tür ordnungsgemäß öffnet und

schließt.

DEUTSCH 67

GERÄUSCHE

Während das Gerät in Betrieb ist, entste-

hen bestimmte Geräusche (Kompressor

und Kühlkreislauf).

BRRR!

HISSS!

CLICK!

BLUBB!

CRACK!

SSSRRR!

CLICK!

BRRR!

BLUBB! BLUBB!

68 www.electrolux.com

HISSS!

SSSRRR! SSSRRR!

CRACK!

TECHNISCHE DATEN

Abmessung der Ausspa-

rung

Höhe 1446 mm

Breite 560 mm

Tiefe 550 mm

Ausfalldauer 20 h

Spannung 230-240 V

Frequenz 50 Hz

Die technischen Informationen befinden

sich auf dem Typenschild innen links im

Gerät sowie auf der Energieplakette.

DEUTSCH 69

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern.

Recyceln Sie zum Umwelt- und

Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol nicht mit dem

Hausmüll. Bringen Sie das Gerät zu Ihrer

örtlichen Sammelstelle oder wenden Sie

sich an Ihr Gemeindeamt.

70 www.electrolux.com

ÍNDICE DE MATERIAS

INFORMACIÓN SOBRE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

FUNCIONAMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

USO DIARIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

CONSEJOS ÚTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

MANTENIMIENTO Y LIMPIEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

QUÉ HACER SI… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

RUIDOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

DATOS TÉCNICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

ASPECTOS MEDIOAMBIENTALES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

PENSAMOS EN USTED

Gracias por adquirir un producto Electrolux. Ha escogido un producto que contiene décadas de

experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted.

Así que, siempre que lo utilice puede tener la seguridad de que conseguirá excelentes resultados.

Bienvenido a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio:

www.electrolux.com

Registrar su producto para recibir un mejor servicio:

www.electrolux.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con el Servicio, cerciórese de tener la siguiente información a mano.

La información se puede encontrar en la placa de características. Modelo, PNC, Número de serie.

Advertencia - Precaución-Información sobre seguridad.

Datos y recomendaciones generales

Información medioambiental

Salvo modificaciones.

ESPAÑOL 71

INFORMACIÓN SOBRE SEGURIDAD

Por su seguridad y para garantizar el fun-

cionamiento correcto del aparato, antes de

instalarlo y utilizarlo por primera vez lea

atentamente este manual del usuario, in-

cluidos los consejos y advertencias. Para

evitar errores y accidentes, es importante

que todas las personas que utilicen el apa-

rato estén perfectamente al tanto de su

funcionamiento y de las características de

seguridad. Conserve estas instrucciones y

no olvide mantenerlas junto al aparato en

caso de su desplazamiento o venta para

que quienes lo utilicen a lo largo de su vida

útil dispongan siempre de la información

adecuada sobre el uso y la seguridad.

Por la seguridad de personas y bienes, si-

ga las normas de seguridad indicadas en

estas instrucciones, ya que el fabricante no

se hace responsable de daños provocados

por omisiones.

SEGURIDAD DE NIÑOS Y

PERSONAS VULNERABLES

• Este electrodoméstico no está diseñado

para que lo usen personas (incluidos ni-

ños) con discapacidad física, sensorial o

mental, o con experiencia y conocimien-

to insuficientes, a menos que una perso-

na responsable de su seguridad les su-

pervise o instruya en el uso del electro-

doméstico.

No permita que los niños jueguen con el

electrodoméstico.

• Mantenga los materiales de embalaje

alejados de los niños. Existe riesgo de

asfixia.

• Si va a desechar el aparato, extraiga el

enchufe de la toma, corte el cable de co-

nexión (tan cerca del aparato como pue-

da) y retire la puerta para impedir que los

niños al jugar puedan sufrir descargas

eléctricas o quedar atrapados en su inte-

rior.

• Si este aparato, que cuenta con juntas

de puerta magnéticas, sustituirá a un

aparato más antiguo con cierre de mue-

lle (pestillo) en la puerta, cerciórese de

inutilizar el cierre de muelle antes de de-

sechar el aparato antiguo. Evitará así

que se convierta en una trampa mortal

para niños.

INSTRUCCIONES GENERALES

DE SEGURIDAD

ADVERTENCIA

Mantenga libres de obstrucciones las aber-

turas de ventilación del alojamiento del

aparato o de la estructura empotrada

• El aparato está diseñado para conservar

los alimentos y bebidas de una vivienda

normal, como se explica en este folleto

de instrucciones.

• No utilice dispositivos mecánicos ni me-

dios artificiales para acelerar el proceso

de descongelación.

• No utilice otros aparatos eléctricos (co-

mo máquinas para hacer helados) den-

tro de los aparatos de refrigeración, a

menos que el fabricante haya autorizado

su utilización para estos fines.

• No dañe el circuito del refrigerante.

• El circuito del refrigerante del aparato

contiene isobutano (R600a). Se trata de

un gas natural con un alto nivel de com-

patibilidad medioambiental, aunque es

inflamable.

Durante el transporte y la instalación del

aparato, cerciórese de no provocar da-

ños en el circuito de refrigeración.

Si el circuito de refrigeración se daña:

– mantenga el aparato alejado de las lla-

mas y de cualquier fuente de encendi-

– ventile bien la habitación en la que se

encuentra el aparato

• Es peligroso alterar las especificaciones

o modificar este producto en modo algu-

no. Cualquier daño en el cable de ali-

mentación puede provocar un cortocir-

cuito, un incendio o una descarga eléc-

trica.

ADVERTENCIA

Los componentes eléctricos (cable

de alimentación, enchufe, compre-

sor) debe sustituirlos un técnico

autorizado o personal de repara-

ciones profesional a fin de evitar

riesgos.

72 www.electrolux.com

El cable de alimentación no se debe

prolongar.

Compruebe que la parte posterior

del aparato no aplaste ni dañe el en-

chufe. Un enchufe aplastado o da-

ñado puede recalentarse y provocar

un incendio.

Cerciórese de que tiene acceso al

enchufe del aparato.

No tire del cable de alimentación.

Si la toma de red está floja, no intro-

duzca el enchufe. Existe riesgo de

descarga eléctrica o incendio.

No utilice el aparato sin la tapa de la

bombilla (si está provisto de ella) de

iluminación interior.

• Este aparato es pesado. Debe tener pre-

cauciones durante su desplazamiento.

• No retire ni toque elementos del compar-

timento congelador con las manos hú-

medas o mojadas, ya que podría sufrir

abrasión de la piel o quemaduras por

congelación.

• Evite la exposición prolongada del apa-

rato a la luz solar directa.

• Las bombillas que se utilizan en este

aparato (si está provisto de ellas) son es-

peciales, y se han seleccionado exclusi-

vamente para uso en aparatos domésti-

cos. No pueden utilizarse para la ilumina-

ción de la vivienda.

USO DIARIO

• No coloque recipientes calientes sobre

las piezas plásticas del aparato.

• No almacene gas ni líquido inflamable en

el aparato, ya que podrían estallar.

• No coloque alimentos directamente con-

tra la salida de aire de la pared posterior.

(Si el aparato es No Frost, es decir, no

acumula escarcha.)

• Los alimentos que se descongelen no

deben volver a congelarse.

• Guarde los alimentos congelados, que

se adquieren ya envasados, siguiendo

las instrucciones del fabricante.

• Se deben seguir estrictamente las reco-

mendaciones del fabricante del aparato

sobre el almacenamiento. Consulte las

instrucciones correspondientes.

• No coloque bebidas carbonatadas o con

gas en el congelador, ya que se genera

presión en el recipiente, que podría esta-

llar y dañar el aparato.

• Si se consumen polos helados retirados

directamente del aparato, se pueden su-

frir quemaduras causadas por el hielo.

CUIDADO Y LIMPIEZA

• Antes de realizar tareas de mantenimien-

to, apague el aparato y desconecte el

enchufe de la toma de red.

• No limpie el aparato con objetos metáli-

cos.

• No utilice objetos afilados para eliminar

el hielo del aparato. Utilice un raspador

plástico.

• Inspeccione habitualmente el desagüe

del agua descongelada del frigorífico. Si

es necesario, limpie el desagüe. Si el de-

sagüe se bloquea, el agua se acumulará

en la base del aparato.

INSTALACIÓN

Para realizar la conexión eléctrica,

siga atentamente las instrucciones

de los párrafos correspondientes.

• Desembale el aparato y compruebe que

no tiene daños. No conecte el aparato si

está dañado. Informe de los posibles da-

ños de inmediato a la tienda donde lo

adquirió. En ese caso, conserve el mate-

rial de embalaje.

• Es recomendable esperar al menos dos

horas antes de conectar el aparato, para

permitir que el aceite regrese al compre-

sor.

• El aparato debe contar con circulación

de aire adecuada alrededor, ya que de lo

contrario se produce recalentamiento.

Para conseguir una ventilación suficien-

te, siga las instrucciones correspondien-

tes a la instalación.

• Siempre que sea posible, la parte poste-

rior del producto debe estar contra una

pared, para evitar que se toquen las par-

tes calientes (compresor, condensador)

y se produzcan quemaduras.

• El aparato no debe colocarse cerca de

radiadores ni de hornillas de cocina.

• Asegúrese de que es posible acceder al

enchufe después de instalar el electro-

doméstico.

ESPAÑOL 73

• Realice la conexión sólo a un suministro

de agua potable (si está prevista una co-

nexión de agua).

SERVICIO TÉCNICO

• Un electricista homologado deberá reali-

zar las tareas que se requieran para eje-

cutar el servicio o mantenimiento de este

electrodoméstico.

• Las reparaciones de este aparato debe

realizarlas un centro de servicio técnico

autorizado y sólo se deben utilizar re-

cambios originales.

PROTECCIÓN DEL MEDIO

AMBIENTE

Este aparato no contiene gases

perjudiciales para la capa de ozo-

no, ni en el circuito de refrigerante

ni en los materiales aislantes. El

aparato no se debe desechar junto

con los residuos urbanos. La espu-

ma aislante contiene gases infla-

mables: el aparato se debe dese-

char de acuerdo con la normativa

vigente, que puede solicitar a las

autoridades locales. No dañe la

unidad de refrigeración, en especial

la parte trasera, cerca del inter-

cambiador de calor. Los materiales

de este aparato marcados con el

símbolo son reciclables.

74 www.electrolux.com

FUNCIONAMIENTO

ENCENDIDO

Introduzca el enchufe en la toma.

Gire el regulador de temperatura hacia la

derecha, a un ajuste intermedio.

APAGADO

Para apagar el aparato, gire el regulador de

temperatura hasta la posición "O".

REGULACIÓN DE LA

TEMPERATURA

La temperatura se regula automáticamen-

te.

Para utilizar el aparato, proceda de la ma-

nera siguiente:

• Gire el regulador de temperatura hacia

ajustes más bajos para obtener el frío

mínimo.

• Gire el regulador de temperatura hacia

ajustes más altos para obtener el frío

máximo.

Lo más conveniente es ajustar la

temperatura en una posición inter-

media.

Sin embargo, el ajuste exacto debe elegir-

se teniendo en cuenta que la temperatura

interior del aparato depende de:

• la temperatura ambiente

• la frecuencia con que se abre la puerta

• la cantidad de alimentos guardados

• la ubicación del aparato.

Si la temperatura ambiente es ele-

vada o el aparato está totalmente

lleno y se ha ajustado a las tempe-

raturas más bajas, puede mante-

nerse en marcha de manera conti-

nua provocando la formación de

escarcha en la pared posterior. En

tal caso, el mando debe colocarse

a temperatura más elevada para

permitir la descongelación automá-

tica y reducir así el consumo ener-

gético.

ESPAÑOL 75

USO DIARIO

LIMPIEZA DE LAS PARTES

INTERNAS

Antes del empleo limpiar todas las partes

internas con agua tibia y jabón neutro, a fin

de eliminar el característico olor de nuevo y

secarlas luego cuidadosamente.

No utilice detergentes ni polvos

abrasivos, ya que podrían dañar el

acabado

CONGELACIÓN DE ALIMENTOS

FRESCOS

El compartimento congelador está ideado

para la congelación de alimentos frescos y

para la conservación a largo plazo de ali-

mentos congelados y ultracongelados.

Para congelar alimentos frescos no es ne-

cesario cambiar el ajuste intermedio.

Sin embargo, para lograr una congelación

más rápida, gire el regulador de temperatu-

ra a un ajuste más alto para obtener el frío

máximo.

En esa situación, la temperatura

del compartimento frigorífico puede

descender por debajo de 0 °C. En

ese caso, sitúe el regulador de

temperatura en un ajuste menos

frío.

Coloque los alimentos que vaya a congelar

en el compartimento superior.

ALMACENAMIENTO DE

ALIMENTOS CONGELADOS

Al poner en marcha el aparato por primera

vez o después de un periodo sin uso, déje-

lo en marcha al menos durante 2 horas

con un ajuste alto antes de colocar los pro-

ductos en el compartimento.

En caso de producirse una des-

congelación accidental, por ejem-

plo, por un corte del suministro

eléctrico, si la interrupción ha sido

más prolongada que el valor indi-

cado en la tabla de características

técnicas bajo "tiempo de eleva-

ción", los alimentos descongelados

deben consumirse cuanto antes o

cocinarlos de inmediato y volverlos

a congelar (después de que se ha-

yan enfriado).

DESCONGELACIÓN

Los alimentos ultracongelados o congela-

dos, antes de utilizarlos, se pueden des-

congelar en el compartimento frigorífico o a

temperatura ambiente, dependiendo del

tiempo de que se disponga.

Es posible incluso cocinar piezas pequeñas

congeladas, tomadas directamente del

congelador; en tal caso, el tiempo de coc-

ción será más prolongado.

PRODUCCIÓN DE CUBITOS DE

HIELO

Este aparato cuenta con una o varias ban-

dejas para la producción de cubitos de hie-

lo. Llene las bandejas con agua y colóque-

las en el compartimento congelador.

No utilice instrumentos metálicos

para retirar las bandejas del conge-

lador.

ESTANTES MÓVILES

Las paredes del frigorífico cuentan con una

serie de guías para colocar los estantes del

modo que se prefiera.

76 www.electrolux.com

COLOCACIÓN DE LOS ESTANTES DE LA PUERTA

Para poder guardar alimentos de distintos

tamaños, los estantes de la puerta se pue-

den colocar a diferentes alturas.

Para cambiar la posición de los estantes:

mueva paulatinamente el estante en la di-

rección de las flechas hasta retirarlo del so-

porte y colóquelo en la posición que desee.

ESPAÑOL 77

CONSEJOS ÚTILES

CONSEJOS PARA AHORRAR

ENERGÍA

• No abra la puerta con frecuencia ni la

deje abierta más tiempo del estrictamen-

te necesario.

• Si la temperatura ambiente es elevada, la

temperatura del aparato se ha ajustado

en los valores más altos y está totalmen-

te lleno, el compresor podría funcionar

de manera continua, provocando la for-

mación de escarcha o hielo en el evapo-

rador. Si esto sucede, gire el regulador

de temperatura a valores inferiores para

permitir la descongelación automática y

ahorrar en el consumo eléctrico.

CONSEJOS PARA LA

REFRIGERACIÓN DE

ALIMENTOS FRESCOS

Para obtener los mejores resultados:

• no guarde en el frigorífico alimentos ca-

lientes ni líquidos en evaporación;

• cubra o envuelva los alimentos, en espe-

cial si tienen sabores fuertes;

• coloque los alimentos de modo que el

aire pueda circular libremente entre ellos.

CONSEJOS PARA LA

REFRIGERACIÓN

Consejos útiles:

Carne (de todo tipo): guárdela en bolsas de

plástico y colóquela en el estante de vidrio,

sobre el cajón de las verduras.

Por razones de seguridad, guárdela de ese

modo durante uno o dos días, como máxi-

mo.

Alimentos cocinados, platos fríos, etc..: los

debe cubrir y puede colocarlos en cual-

quiera de los estantes.

Frutas y verduras: se deben limpiar a con-

ciencia y colocar en los cajones especiales

suministrados a tal efecto.

Mantequilla y queso: colóquelos en reci-

pientes herméticos especiales o envueltos

en papel de aluminio o en bolsas de plásti-

co, para excluir tanto aire como sea posi-

ble.

Botellas de leche: deben tener tapa y se

colocarán en el estante para botellas de la

puerta.

Los plátanos, las patatas, las cebollas y los

ajos, si no están empaquetados, no deben

guardarse en el frigorífico.

CONSEJOS SOBRE LA

CONGELACIÓN

Estos consejos son importantes para po-

der aprovechar al máximo el proceso de

congelación:

• la cantidad máxima de alimentos que

puede congelarse en 24 horas se mues-

tra en la placa de datos técnicos;

• el proceso de congelación requiere 24

horas. Durante ese periodo no deben

añadirse otros alimentos para congela-

ción;

• congele sólo productos alimenticios de

máxima calidad, frescos y perfectamente

limpios;

• prepare los alimentos en porciones pe-

queñas para que se congelen de manera

rápida y total, así como para poder des-

congelar posteriormente sólo las canti-

dades necesarias;

• envuelva los alimentos en papel de alu-

minio o polietileno y compruebe que los

envoltorios quedan herméticamente ce-

rrados;

• no permita que alimentos frescos y sin

congelar entren en contacto con alimen-

tos ya congelados, para evitar el aumen-

to de temperatura de los segundos;

• los alimentos magros se congelan mejor

que los grasos; la sal reduce el tiempo

de almacenamiento de los alimentos;

• el hielo, si se consume inmediatamente

después de retirarlo del compartimento

congelador, puede provocar quemadu-

ras por congelación en la piel;

• es recomendable etiquetar cada paque-

te con la fecha de congelación para con-

trolar el tiempo que permanecen alma-

cenados.

CONSEJOS PARA EL

ALMACENAMIENTO DE

ALIMENTOS CONGELADOS

Para obtener el máximo rendimiento de es-

te aparato, deberá:

78 www.electrolux.com

• comprobar que el comerciante ha man-

tenido los productos congelados correc-

tamente almacenados;

• procurar que los alimentos congelados

pasen de la tienda al congelador en el

menor tiempo posible;

• evitar la apertura frecuente de la puerta o

dejarla abierta más del tiempo estricta-

mente necesario;

• los alimentos descongelados se deterio-

ran con rapidez y no pueden congelarse

de nuevo;

• no supere el tiempo de almacenamiento

indicado por el fabricante de los alimen-

tos.

ESPAÑOL 79

MANTENIMIENTO Y LIMPIEZA

PRECAUCIÓN

Antes de realizar tareas de mante-

nimiento, desenchufe el aparato.

Este equipo contiene hidrocarbu-

ros en la unidad de refrigeración;

por tanto, el mantenimiento y la re-

carga deben estar a cargo exclusi-

vamente de técnicos autorizados.

LIMPIEZA PERIÓDICA

El equipo debe limpiarse de manera habi-

tual:

• Limpie el interior y los accesorios con

agua templada y un jabón neutro.

• Revise y limpie periódicamente las juntas

de la puerta para mantenerlas limpias y

sin restos.

• Aclare y seque a fondo.

No mueva, dañe ni tire de los con-

ductos o cables del interior del ar-

mario.

No utilice detergentes, polvos

abrasivos, productos de limpieza

perfumados ni cera para limpiar el

interior, ya que dañarán la superfi-

cie y dejarán un fuerte olor.

Limpie el condensador (rejilla negra) y el

compresor de la parte posterior del aparato

con un cepillo. Esa operación mejorará el

rendimiento del aparato y reducirá el con-

sumo eléctrico.

Tenga cuidado para no dañar el

sistema de refrigeración.

Muchas marcas de limpiadores de superfi-

cies de cocina contienen químicos que

pueden atacar o dañar los plásticos del

aparato. Por tal razón, se recomienda que

el exterior del aparato se limpie sólo con

agua templada a la que se añadirá un poco

de líquido lavavajillas.

Después de la limpieza, vuelva a conectar

el aparato a la toma de red.

DESCONGELACIÓN DEL FRIGORÍFICO

La escarcha se elimina automáticamente

del evaporador del frigorífico cada vez que

se detiene el compresor, durante el funcio-

namiento normal. El agua de la desconge-

lación se descarga por un canal hacia un

recipiente especial situado en la parte pos-

terior del aparato, sobre el motor compre-

sor, desde donde se evapora.

Limpie periódicamente el orificio de salida

del agua de descongelación situado en la

mitad del canal del compartimento frigorífi-

co para evitar que el agua se desborde y

caiga sobre los alimentos del interior Utilice

el limpiador especial suministrado, que ha-

llará ya colocado en el orificio de desagüe.

DESCONGELACIÓN DEL

CONGELADOR

Junto al compartimento superior

suele formarse siempre cierta can-

tidad de escarcha

Descongele el congelador sólo

cuando la capa de escarcha alcan-

ce un grosor de unos 3 a 5 mm.

Para eliminar la escarcha, siga estos pa-

sos:

Apague el aparato.

80 www.electrolux.com

Retire los alimentos congelados, en-

vuélvalos en varias hojas de papel pe-

riódico y colóquelos en un sitio fresco.

Abra la puerta.

Cuando la descongelación haya termi-

nado, seque a fondo el interior del

aparato.

Encienda el aparato.

Ajuste el regulador de temperatura pa-

ra obtener el máximo frío y haga fun-

cionar el aparato durante dos o tres

horas con dicho ajuste.

Vuelva a introducir los alimentos que

retiró previamente.

ADVERTENCIA

No utilice herramientas metálicas

afiladas para raspar la escarcha del

evaporador, ya que podría dañarlo.

No utilice dispositivos mecánicos ni

medios artificiales para acelerar el

proceso de descongelación, ex-

cepto los recomendados por el fa-

bricante. El aumento de la tempe-

ratura de los paquetes de alimen-

tos congelados durante la descon-

gelación puede acortar su tiempo

de almacenamiento.

PERIODOS SIN

FUNCIONAMIENTO

Si el aparato no se utiliza durante un tiem-

po prolongado, tome las siguientes pre-

cauciones:

•desconecte el aparato de la red

eléctrica;

• extraiga todos los alimentos;

• descongele (si así está previsto) y limpie

el aparato y todos sus accesorios.

• deje la puerta(s) entreabierta para preve-

nir olores desagradables.

Si va a mantener el armario en marcha, so-

licite a alguien que lo inspeccione de vez

en cuando para evitar que los alimentos se

echen a perder en caso de un corte de

energía.

ESPAÑOL 81

QUÉ HACER SI…

ADVERTENCIA

Antes de realizar cualquier repara-

ción, desconecte el enchufe del

aparato de la toma de red.

Sólo un electricista o un técnico

profesional debe llevar a cabo cual-

quier reparación que no figure en

este manual.

Se producen ruidos durante el fun-

cionamiento normal (compresor,

circulación del refrigerante).

Problema Causa probable Solución

El aparato no funcio-

na. La bombilla no

funciona.

El aparato está apagado. Encienda el aparato.

El aparato no está correc-

tamente enchufado a la to-

ma de corriente.

Enchufe el aparato correcta-

mente a la toma de corrien-

te.

El aparato no recibe co-

rriente. No hay tensión en

la toma de corriente.

Enchufe otro aparato eléctri-

co a la toma de corriente.

Llame a un electricista cuali-

ficado.

La bombilla no fun-

ciona. La bombilla está en espera. Cierre y abra la puerta.

La bombilla está defectuo-

sa. Consulte "Cambio de la

bombilla".

El compresor funcio-

na continuamente. La temperatura no se ha

ajustado correctamente. Seleccione una temperatura

más alta.

La puerta no está bien ce-

rrada. Consulte "Cierre de la puer-

ta".

La puerta se ha abierto con

excesiva frecuencia. No mantenga abierta la

puerta más tiempo del nece-

sario.

La temperatura de los pro-

ductos es demasiado alta. Deje que la temperatura de

los alimentos descienda a la

temperatura ambiente antes

de guardarlos.

La temperatura ambiente

es demasiado alta. Reduzca la temperatura am-

biente.

El agua fluye por la

placa posterior del

frigorífico.

Durante el proceso de des-

congelación automática, el

hielo se descongela en la

placa posterior.

Esto es normal.

El agua fluye al inte-

rior del frigorífico. La salida de agua está obs-

truida. Limpie la salida de agua.

Los productos impiden que

el agua fluya al colector de

agua.

Asegúrese de que los ali-

mentos no entran en con-

tacto con la placa posterior.

82 www.electrolux.com

Problema Causa probable Solución

El agua fluye hacia el

suelo. El agua de la descongela-

ción no fluye hacia la ban-

deja de evaporación situa-

da sobre el compresor.

Fije la salida de agua de

descongelación a la bandeja

de evaporación.

La temperatura del

aparato es demasia-

do baja.

El regulador de temperatu-

ra no se ha ajustado co-

rrectamente.

Seleccione una temperatura

más alta.

La temperatura del

aparato es demasia-

do alta.

El regulador de temperatu-

ra no se ha ajustado co-

rrectamente.

Seleccione una temperatura

más baja.

La puerta no está bien ce-

rrada. Consulte "Cierre de la puer-

ta".

La temperatura de los pro-

ductos es demasiado alta. Deje que la temperatura de

los alimentos descienda a la

temperatura ambiente antes

de guardarlos.

Se han guardado muchos

productos al mismo tiem-

po.

Guarde menos productos al

mismo tiempo.

No hay circulación de aire

frío en el aparato. Compruebe que el aire frío

circula libremente en el apa-

rato.

CAMBIO DE LA BOMBILLA

Desenchufe el aparato de la toma de

red.

Retire el tornillo de la tapa de la bombi-

lla.

Extraiga la tapa de la bombilla (consul-

te la ilustración).

Cambie la bombilla usada por otra de

la misma potencia diseñada específi-

camente para aparatos domésticos (la

potencia máxima se indica en la tapa

de la bombilla).

Instale la tapa de la bombilla.

Apriete el tornillo de la tapa de la bom-

billa.

Conecte el enchufe a la toma de red.

Abra la puerta. Compruebe que la

bombilla se ilumina.

CIERRE DE LA PUERTA

Limpie las juntas de la puerta.

Si es necesario, ajuste la puerta. Con-

sulte "Instalación".

Si es necesario, cambie las juntas de-

fectuosas. Póngase en contacto con el

servicio técnico.

ESPAÑOL 83

INSTALACIÓN

ADVERTENCIA

Lea atentamente la "Información

sobre seguridad" para garantizar

su propia seguridad y el correcto

funcionamiento del electrodomésti-

co antes de instalar el electrodo-

méstico.

COLOCACIÓN

Instale el aparato en un punto en el que la

temperatura ambiente se corresponda con

la clase climática indicada en la placa de

datos técnicos del aparato:

Clase

climá-

tica

Temperatura ambiente

SN +10°C a + 32°C

N+16°C a + 32°C

ST +16°C a + 38°C

T+16°C a + 43°C

CONEXIÓN ELÉCTRICA

Antes de conectar el aparato, compruebe

que el voltaje y la frecuencia que aparecen

en la placa de datos técnicos se corres-

ponden con el suministro de la vivienda.

El aparato debe tener conexión a tierra. El

enchufe del cable de alimentación se sumi-

nistra con un contacto para tal fin. Si la to-

ma de red de la vivienda carece de cone-

xión a tierra, conecte el aparato a una toma

de tierra conforme con la normativa, des-

pués de consultar a un electricista profe-

sional.

El fabricante rechaza toda responsabilidad

si no se toman las precauciones antes indi-

cadas.

Este aparato es conforme con las directi-

vas de la CEE.

PUERTA REVERSIBLE

La puerta del aparato se abre hacia la de-

recha. Si desea abrir la puerta hacia la iz-

quierda, siga estas instrucciones antes de

instalar el aparato.

• Afloje y retire el perno superior.

• Retire la puerta superior.

• Retire el separador.

• Desatornille la bisagra central.

• Retire la puerta inferior.

84 www.electrolux.com

• Afloje y retire el perno inferior.

En el lado opuesto:

• Apriete el perno inferior.

• Vuelva a colocar la puerta inferior.

• Apriete la bisagra central.

• Coloque el separador.

• Coloque la puerta superior.

• Apriete el perno superior.

REQUISITOS DE VENTILACIÓN

5 cm min.

200 cm2

min.

200 cm2

El aire debe poder circular libremente por la

parte posterior del aparato.

INSTALACIÓN DEL APARATO

PRECAUCIÓN

Compruebe que el cable de ali-

mentación puede moverse con fa-

cilidad.

Ejecute los pasos siguientes:

Si es necesario, corte la cinta selladora ad-

hesiva y péguela al aparato como se mues-

tra en la figura.

ESPAÑOL 85

Instale el aparato en el hueco.

Empuje el aparato en el sentido de la flecha

(1) hasta que la cubierta de la separación

superior haga tope contra el mueble de co-

cina.

Empuje el aparato en el sentido de la flecha

(2) contra el mueble en el lado opuesto de

la bisagra.

4 mm

44 mm

Ajuste el aparato en el hueco.

Asegúrese de que haya una distancia de

44 mm entre el aparato y el borde delante-

ro del mueble.

La tapa de la bisagra inferior (incluida en la

bolsa de accesorios) garantiza que la sepa-

ración entre el aparato y el mueble de coci-

na sea la adecuada.

Asegúrese de que quede un espacio de 4

mm entre el aparato y el mueble.

Abra la puerta. Coloque la tapa de la bisa-

gra inferior en su lugar.

Fije el aparato al hueco con cuatro tornillos.

86 www.electrolux.com

Retire la parte correcta de la tapa de la bi-

sagra (E). No olvide extraer la pieza DX, en

el caso de la bisagra derecha, y la pieza SX

en el caso contrario.

Fije las tapas (C, D) a las lengüetas y a los

orificios de la bisagra.

Fije las tapas (E) a la bisagra.

Desconecte las piezas (Ha), (Hb), (Hc) y

(Hd).

ESPAÑOL 87

ca. 50 mm

21 mm

90°

21 mm

Instale la pieza (Ha) en el lado interno del

mueble de cocina.

Empuje la pieza (Hc) contra la pieza (Ha).

8 mm

Abra la puerta del aparato y la puerta del

mueble de cocina en un ángulo de 90°.

Introduzca el cuadrado pequeño (Hb) en la

guía (Ha).

Coloque juntas la puerta del aparato y la

puerta del mueble de cocina y marque los

orificios.

88 www.electrolux.com

8 mm

Quite los soportes y ponga una marca a

una distancia de 8 mm desde el borde ex-

terior de la puerta en la que se debe colo-

car el clavo (K).

Vuelva a colocar el cuadrado pequeño en

la guía y fíjelo con los tornillos suministra-

dos.

Alinee las puertas del mueble de cocina y

del aparato mediante el ajuste de la pieza

(Hb).

Presione la pieza (Hd) contra la pieza (Hb).

ESPAÑOL 89

Para abrir la puerta, siga estos pasos:

Utilice el sistema deslizante indicado ante-

riormente

o bien, coloque el pequeño tirador suminis-

trado como accesorio en una de las dos

puertas.

Finalmente, compruebe que:

• Todos los tornillos están apretados.

• La cinta selladora se ha fijado con firme-

za al armario.

• La puerta abre y cierra correctamente.

90 www.electrolux.com

RUIDOS

Durante el funcionamiento normal del apa-

rato suelen producirse ciertos ruidos (com-

presor, circulación del refrigerante).

BRRR!

HISSS!

CLICK!

BLUBB!

CRACK!

SSSRRR!

CLICK!

BRRR!

BLUBB! BLUBB!

ESPAÑOL 91

HISSS!

SSSRRR! SSSRRR!

CRACK!

DATOS TÉCNICOS

Medidas de la cavidad

Altura 1446 mm

Anchura 560 mm

Profundidad 550 mm

Tiempo de estabilización 20 h

Voltaje 230-240 V

Frecuencia 50 Hz

La información técnica se encuentra en la

placa de características, situada en el lado interior izquierdo del aparato, y en la eti-

queta de consumo energético.

92 www.electrolux.com

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo .

Coloque el material de embalaje en los

contenedores adecuados para su reciclaje.

Ayude a proteger el medio ambiente y la

salud pública, así como a reciclar residuos

de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el

símbolo junto con los residuos

domésticos. Lleve el producto a su centro

de reciclaje local o póngase en contacto

con su oficina municipal.

ESPAÑOL 93

94 www.electrolux.com

ESPAÑOL 95

www.electrolux.com/shop 212358631-A-502011

3328dd0cebcda5747d412adbc44cd177

Navigation menu

Versions of this User Manual:

Views

Navigation
