Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-garden.com

F 016 L70 837 (2011.03) O / 101 UNI

Rotak

34 | 37

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimat

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководст-

во по эксплуатации

uk Оригінальна інструкція з

експлуатації

ro Instrucţiuni originale

bg Оригинална инструкция

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

OBJ_DOKU-24794-003.fm Page 1 Wednesday, March 23, 2011 8:41 AM

F 016 L70 837 | (23.3.11) Bosch Power Tools

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 9

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 13

Español . . . . . . . . . . . . . . . . . . . . . . . . . . Página 17

Português. . . . . . . . . . . . . . . . . . . . . . . . . Página 21

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 25

Nederlands. . . . . . . . . . . . . . . . . . . . . . . . Pagina 29

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 32

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 35

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 38

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 41

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 44

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 48

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 51

Česky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 55

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . Strana 58

Magyar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 62

Русский. . . . . . . . . . . . . . . . . . . . . . . . Страница 66

Українська . . . . . . . . . . . . . . . . . . . . . . Сторінка 70

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 74

Български . . . . . . . . . . . . . . . . . . . . . . Страница 78

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 82

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 85

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 88

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 91

Latviešu. . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 94

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . Puslapis 98

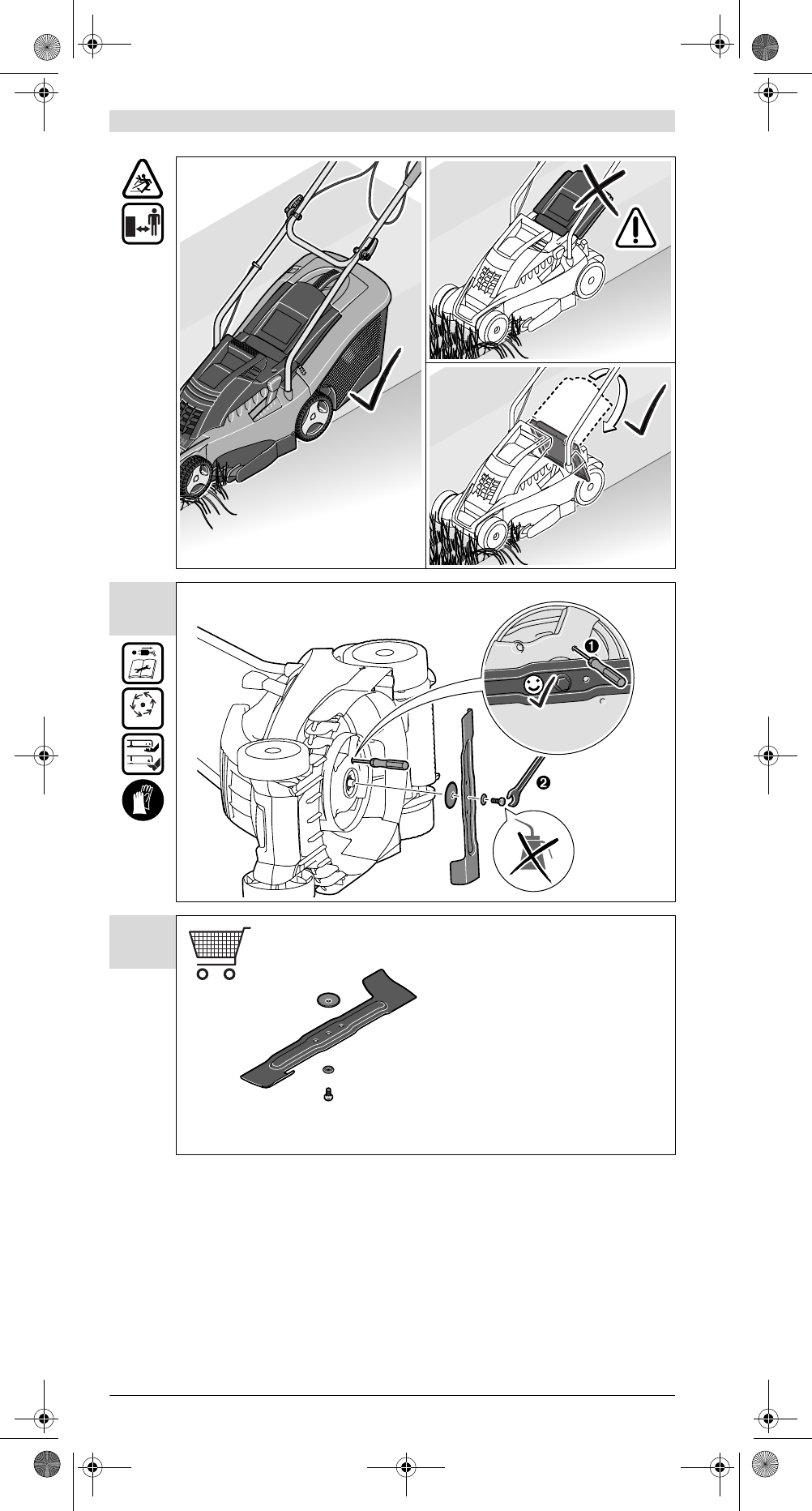

STOP

CLICK!

2x 2x 1x

1x 1x

11,5 kg

OBJ_BUCH-1394-003.book Page 2 Wednesday, March 23, 2011 1:47 PM

| 3

Bosch Power Tools F 016 L70 837 | (23.3.11)

STOP

60 sec

Auto-Stop Start

70 mm 20 mm

OBJ_BUCH-1394-003.book Page 3 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

4 |

STOP

Rotak 34.....F 016 800 271

Rotak 37.....F 016 800 272

OBJ_BUCH-1394-003.book Page 4 Wednesday, March 23, 2011 1:47 PM

Deutsch | 5

Bosch Power Tools F 016 L70 837 | (23.3.11)

Sicherheitshinweise

Achtung! Lesen Sie die nachfolgenden Anweisungen

sorgfältig durch. Machen Sie sich mit den Bedienele-

menten und dem ordnungsgemäßen Gebrauch des

Gartengeräts vertraut. Bewahren Sie die Betriebsan-

leitung für eine spätere Verwendung bitte sicher auf.

Erläuterung der Bildsymbole

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung durch.

Achten Sie darauf, dass in der Nähe stehen-

de Personen nicht durch weggeschleuderte

Fremdkörper verletzt werden.

Halten Sie in der Nähe stehende Personen

auf sicheren Abstand zum Gartengerät.

Scharfe(s) Messer. Hüten Sie sich vor dem

Verlust von Zehen und Fingern.

Nicht zutreffend.

Schalten Sie das Gartengerät aus und zie-

hen Sie den Netzstecker aus der Steckdo-

se, bevor Sie Geräteeinstellungen oder ei-

ne Reinigung vornehmen, wenn sich das

Kabel verfangen hat oder wenn Sie das Gar-

tengerät auch nur für kurze Zeit unbeauf-

sichtigt lassen. Halten Sie das Stromkabel

von den Schneidmessern fern.

Warten Sie, bis alle Teile des Gartengeräts

vollständig zur Ruhe gekommen sind, bevor

Sie diese anfassen. Die Messer rotieren

nach dem Abschalten des Gartengeräts

noch weiter und können Verletzungen ver-

ursachen.

Das Gartengerät nicht bei Regen benutzen

oder dem Regen aussetzen.

Schützen Sie sich vor elektrischem Schlag.

Halten Sie das Anschlusskabel von den

Schneidmessern fern.

Bedienung

fNiemals Kindern oder mit diesen Anweisungen

nicht vertrauten Personen erlauben das Gartenge-

rät zu benutzen. Nationale Vorschriften beschrän-

ken möglicherweise das Alter des Bedieners. Be-

wahren Sie das Gartengerät für Kinder

unerreichbar auf, wenn es nicht in Gebrauch ist.

fDieses Gartengerät ist nicht dafür bestimmt, von

Personen (einschließlich Kinder) mit einge-

schränkten physischen, sensorischen oder geisti-

gen Fähigkeiten oder mangelnder Erfahrung

und/oder mangelndem Wissen benutzt zu werden,

es sei denn, sie werden durch eine für ihre Sicher-

heit zuständige Person beaufsichtigt oder erhalten

von ihr Anweisungen, wie das Gartengerät zu be-

nutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzu-

stellen, dass sie nicht mit dem Gartengerät spie-

len.

fMähen Sie niemals während sich Personen, insbe-

sondere Kinder oder Haustiere, in unmittelbarer

Nähe aufhalten.

fDer Bediener oder Nutzer ist für Unfälle oder Schä-

den an anderen Menschen oder deren Eigentum

verantwortlich.

fBenutzen Sie das Gartengerät nicht barfuß oder

mit offenen Sandalen. Tragen Sie stets festes

Schuhwerk und eine lange Hose.

fInspizieren Sie die zu bearbeitende Fläche sorgfäl-

tig und beseitigen Sie Steine, Stöcke, Drähte, Kno-

chen und sonstige Fremdkörper.

fPrüfen Sie vor der Benutzung immer, ob Messer,

Messerschrauben und Schneidbaugruppe abge-

nutzt oder beschädigt sind. Tauschen Sie abge-

nutzte oder beschädigte Messer sowie Messer-

schrauben immer im ganzen Satz aus, um Unwucht

zu vermeiden.

fMähen Sie nur bei Tageslicht oder gutem künstli-

chem Licht.

fBetreiben Sie das Gartengerät nach Möglichkeit

nicht bei nassem Gras.

fStets ruhig gehen, niemals schnell laufen.

fBetreiben Sie das Gartengerät niemals mit defek-

ten Schutzvorrichtungen, Abdeckungen oder ohne

Sicherheitseinrichtungen, wie z. B. Prallschutz

und/oder Grasfangkorb.

fDas Arbeiten an Böschungen kann gefährlich sein.

– Mähen Sie keine besonders steilen Abhänge.

– Achten Sie auf schrägen Flächen oder auf nas-

sem Gras stets auf sicheren Tritt.

– Mähen Sie auf schrägen Flächen immer quer

und niemals auf- und abwärts.

– Gehen Sie beim Richtungswechsel an Abhän-

gen äußerst vorsichtig vor.

– Gehen Sie beim Rückwärtsgehen oder Ziehen

des Gartengeräts äußerst vorsichtig vor.

– Schieben Sie das Gartengerät beim Mähen im-

mer vorwärts und ziehen Sie dieses niemals

zum Körper hin.

fDie Messer müssen stehen, wenn Sie das Garten-

gerät für den Transport kippen müssen, wenn Sie

nicht mit Gras bepflanzte Flächen überqueren und

wenn Sie das Gartengerät zu und von dem zu mä-

henden Bereich transportieren.

fKippen Sie das Gartengerät beim Starten oder An-

lassen des Motors nicht, außer dies ist zum Starten

in hohem Gras erforderlich. In diesem Fall, die vom

Bediener abgewandte Seite durch Niederdrücken

des Handgriffes nicht weiter als unbedingt nötig

anheben. Achten Sie darauf, dass sich Ihre Hände

am Griff befinden, wenn Sie das Gartengerät wie-

der ablassen.

fSchalten Sie das Gartengerät wie in der Be-

triebsanleitung beschrieben ein und achten Sie

darauf, dass Ihre Füße ausreichend weit von rotie-

renden Teilen entfernt sind.

fBringen Sie Ihre Hände und Füße nicht in die Nähe

oder unter rotierende Teile.

fHalten Sie Abstand zur Auswurfzone, wenn Sie mit

dem Gartengerät arbeiten.

fHeben bzw. tragen Sie das Gartengerät niemals

bei laufendem Motor.

fHalten Sie Strom- und Verlängerungskabel vom

Messer fern. Das Messer kann die Kabel beschädi-

gen und Sie mit spannungsführenden Teilen in Be-

rührung bringen. Vorsicht, es besteht die Gefahr

eines elektrischen Schlages.

Netzstecker aus der Steckdose ziehen:

– immer wenn Sie sich vom Gartengerät entfernen,

– vor dem Beseitigen von Blockierungen,

– wenn Sie das Gartengerät überprüfen, reinigen

oder an ihm arbeiten,

– nach der Kollision mit einem Fremdkörper.

Überprüfen Sie das Gartengerät sofort auf Be-

schädigungen und lassen Sie es wenn notwen-

dig instandsetzen,

– wenn das Gartengerät ungewöhnlich zu vibrie-

ren beginnt (sofort prüfen).

Stromanschluss

fTragen Sie immer Gartenhandschuhe, wenn Sie

im Bereich der scharfen Messer hantieren oder

arbeiten.

fDie Spannung der Stromquelle muss mit den Anga-

ben auf dem Typenschild des Gerätes übereinstim-

men.

fEs wird empfohlen, dieses Gerät nur an eine Steck-

dose anzuschließen, die mit einem 30 mA Fehler-

strom-Schutzschalter abgesichert ist.

fBeim Austausch des Kabels an diesem Gerät, nur

die vom Hersteller vorgesehene Netzanschlusslei-

tung verwenden, Bestell-Nr. und Typ siehe Be-

triebsanleitung.

fDen Netzstecker niemals mit nassen Händen anfas-

sen.

fDie Netzanschlussleitung oder das Verlängerungs-

kabel nicht überfahren, quetschen oder daran zer-

ren, da es beschädigt werden könnte. Schützen

Sie das Kabel vor Hitze, Öl und scharfen Kanten.

fDas Verlängerungskabel muss den in der Be-

triebsanleitung aufgeführten Querschnitt haben

und spritzwassergeschützt sein. Die Steckverbin-

dung darf nicht im Wasser liegen.

STOP

OBJ_BUCH-1394-003.book Page 5 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

6 | Deutsch

Wartung

fTragen Sie immer Gartenhandschuhe, wenn Sie

im Bereich der scharfen Messer hantieren oder

arbeiten.

fStellen Sie den Festsitz aller Muttern, Bolzen und

Schrauben sicher, damit ein sicherer Arbeitszu-

stand des Gartengeräts gewährleistet ist.

fÜberprüfen Sie regelmäßig den Grasfangkorb auf

Zustand und Abnutzung.

fÜberprüfen Sie das Gartengerät und ersetzen Sie

sicherheitshalber abgenutzte oder beschädigte

Teile.

fStellen Sie sicher, dass auszuwechselnde Teile von

Bosch stammen.

Elektrische Sicherheit

fAchtung! Vor Wartungs- oder Reinigungsarbeiten

das Gerät ausschalten und den Netzstecker zie-

hen. Gleiches gilt, wenn das Stromkabel beschä-

digt, angeschnitten oder verwickelt ist.

fNachdem das Gartengerät abgeschaltet wurde,

drehen sich die Messer noch einige Sekunden

weiter.

fVorsicht – das rotierende Schneidmesser nicht

berühren.

Ihr Gartengerät ist zur Sicherheit schutzisoliert und

benötigt keine Erdung. Die Betriebsspannung beträgt

230 V AC, 50 Hz (für Nicht-EU-Länder 220 V, 240 V je

nach Ausführung). Nur zugelassene Verlängerungska-

bel verwenden. Informationen erhalten Sie bei Ihrer

autorisierten Kundendienststelle.

Es dürfen nur Verlängerungskabel der Bauart H05VV-F,

H05RN-F oder IEC (60227 IEC 53, 60245 IEC 57) ver-

wendet werden.

Falls Sie für den Betrieb des Gerätes ein Verlänge-

rungskabel verwenden, dürfen nur Kabel mit folgen-

den Leiterquerschnitten verwendet werden:

–1,0mm

2: maximale Länge 40 m

–1,5 mm

2: maximale Länge 60 m

–2,5 mm

2: maximale Länge 100 m

Hinweis: Wird ein Verlängerungskabel benutzt, muss

dieses – wie bei den Sicherheitsvorschriften beschrie-

ben – einen Schutzleiter besitzen, der über den Ste-

cker mit dem Schutzleiter Ihrer elektrischen Anlage

verbunden ist.

In Zweifelsfällen fragen Sie einen ausgebildeten Elek-

triker oder die nächste Bosch Service-Vertretung.

fVORSICHT: Nicht vorschriftsmäßige Verlänge-

rungskabel können gefährlich sein. Verlänge-

rungskabel, Stecker und Kupplung müssen was-

serdichte, für den Außenbereich zugelassene

Ausführungen sein.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-

Schalter (RCD) mit einem Fehlerstrom von maximal

30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder

Benutzung überprüft werden.

Wenn die Anschlussleitung beschädigt ist, darf sie nur von

einer autorisierten Bosch-Werkstatt repariert werden.

Hinweis für Produkte, die nicht in GB verkauft werden:

ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass

der am Gartengerät angebrachte Stecker mit dem Ver-

längerungskabel verbunden wird. Die Kupplung des

Verlängerungskabels muss vor Spritzwasser geschützt

sein, aus Gummi bestehen oder mit Gummi überzogen

sein. Das Verlängerungskabel muss mit einer Zugent-

lastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadens-

merkmale überprüft werden und darf nur in einwand-

freiem Zustand verwendet werden.

Symbole

Die nachfolgenden Symbole sind für das Lesen und

Verstehen der Betriebsanleitung von Bedeutung. Prä-

gen Sie sich die Symbole und ihre Bedeutung ein. Die

richtige Interpretation der Symbole hilft Ihnen, das

Gartengerät besser und sicherer zu gebrauchen.

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist dazu bestimmt, um im privaten Be-

reich den Rasen zu mähen.

Technische Daten

Geräusch-/Vibrationsinformation

Symbol Bedeutung

Bewegungsrichtung

Tragen Sie Schutzhandschuhe

Gewicht

Einschalten

Ausschalten

Gestattete Handlung

Verbotene Handlung

Zubehör/Ersatzteile

Rasenmäher Rotak 34 Rotak 37

Sachnummer 3 600 H82 0.. 3 600 H82 1..

Nennaufnahmeleistung W 1300 1400

Messerbreite cm 34 37

Schnitthöhe mm 20 –70 20 –70

Volumen, Grasfangkorb l4040

Gewicht entsprechend EPTA-Procedure 01/2003 kg 11,0 11,2

Schutzklasse /II /II

Seriennummer siehe Typenschild am Gartengerät

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifi-

schen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzel-

ner Gartengeräte können variieren.

Messwerte für Geräusch ermittelt entsprechend 2000/14/EG

(1,60 m Höhe, 1 m Abstand). 3 600 ... H82 0.. H82 1..

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

Schalldruckpegel

Schallleistungspegel

Unsicherheit K

Gehörschutz tragen!

dB(A)

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entspre-

chend EN 60335:

Schwingungsemissionswert ah

Unsicherheit K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

OBJ_BUCH-1394-003.book Page 6 Wednesday, March 23, 2011 1:47 PM

Deutsch | 7

Bosch Power Tools F 016 L70 837 | (23.3.11)

Konformitätserklärung

Produktkategorie: 32

Benannte Stelle:

SRL, Sudbury, England, Nr. 1088

Technische Unterlagen bei:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montage und Betrieb

Fehlersuche

Kundendienst und Kundenberatung

www.bosch-garden.com

Geben Sie bei allen Rückfragen und Ersatzteilbestel-

lungen bitte unbedingt die 10-stellige Sachnummer

laut Typenschild des Gartengerätes an.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus

Mobilfunknetzen)

E-Mail: Servicezentrum.Elektrowerkzeu-

ge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus

Mobilfunknetzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

3 600 ... H82 0.. H82 1..

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ be-

schriebene Produkt mit den folgenden Normen oder normativen Dokumenten

übereinstimmt: EN 60335 gemäß den Bestimmungen der Richtlinien

2004/108/EG, 2006/42/EG, 2000/14/EG.

2000/14/EG: Garantierter Schallleistungspegel

Bewertungsverfahren der Konformität gemäß Anhang VI. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Handlungsziel Bild

Lieferumfang 1

Montage der Griffbügel 2

Grasfangkorb zusammenfügen 3

Grasfangkorb einsetzen/abnehmen 3

Schnitthöhe einstellen 4

Verlängerungskabel anbringen 5

Einschalten 5

Ausschalten 5

Arbeitshinweise 5 –6

Messerwartung 7

Zubehör auswählen 8

STOP

Symptome Mögliche Ursache Abhilfe

Motor läuft nicht an Netzspannung fehlt Überprüfen und einschalten

Netzsteckdose defekt Andere Steckdose benutzen

Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be-

schädigt

Sicherung hat ausgelöst Sicherung austauschen

Gras zu lang Größere Schnitthöhe einstellen und Garten-

gerät kippen, um die Anfangsbelastung zu re-

duzieren

Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitt-

höhe einstellen

Gartengerät läuft

mit Unterbrechun-

gen

Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be-

schädigt

Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen

Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitt-

höhe einstellen

Gartengerät hinter-

lässt unregelmäßi-

ges Schnittbild

und/oder

Motor arbeitet

schwer

Schnitthöhe zu niedrig Größere Schnitthöhe einstellen

Messer stumpf Messer wechseln

Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf.

frei machen (tragen Sie immer Gartenhand-

schuhe)

Messer falsch herum montiert Messer richtig herum montieren

Nach Einschalten

des Gartengeräts

dreht sich das Mes-

ser nicht

Messer durch Gras behindert Gartengerät ausschalten

Verstopfung entfernen (tragen Sie immer

Gartenhandschuhe)

Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm)

Starke Vibrationen/

Geräusche Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm)

Messer beschädigt Messer wechseln

OBJ_BUCH-1394-003.book Page 7 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

8 | Deutsch

Entsorgung

Werfen Sie Gartengeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in nationa-

les Recht müssen nicht mehr gebrauchs-

fähige Elektro- und Elektronikgeräte ge-

trennt gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

OBJ_BUCH-1394-003.book Page 8 Wednesday, March 23, 2011 1:47 PM

English | 9

Bosch Power Tools F 016 L70 837 | (23.3.11)

Safety Notes

Warning! Read these instructions carefully, be famil-

iar with the controls and the proper use of the ma-

chine. Please keep the instructions safe for later use!

Explanation of symbols

General hazard safety alert.

Read instruction manual.

Pay attention that bystanders are not in-

jured through foreign objects thrown from

the machine.

Keep bystanders a safe distance away from

the machine.

Sharp blade(s). Beware of severing toes or

fingers.

Not applicable.

Switch off and remove plug from mains be-

fore adjusting, cleaning or if the cable is en-

tangled and before leaving the garden

product unattended for any period. Keep

the supply flexible cord away from the cut-

ting blades.

Wait until all machine components have

completely stopped before touching them.

The blades continue to rotate after the ma-

chine is switched off, a rotating blade can

cause injury.

Do not use the machine in the rain or leave

it outdoors when it is raining.

Beware electric shock hazard.

Keep supply flexible cord away from cut-

ting means.

Operation

fNever allow children or people unfamiliar with

these instructions to use the machine. Local regu-

lations may restrict the age of the operator. When

not in use store the machine out of reach of chil-

dren.

fThis tool is not intended for use by persons (in-

cluding children) with reduced physical, sensory

or mental capabilities, or lack of experience and

knowledge, unless they have been given supervi-

sion or instruction concerning use of the appliance

by a person responsible for their safety.

Children should be supervised to ensure that they

do not play with the appliance.

fNever mow while people, especially children or

pets, are nearby.

fThe operator or user is responsible for accidents

or hazards occurring to other people or their prop-

erty.

fDo not operate the machine when barefoot or

wearing open sandals, always wear substantial

footwear and long trousers.

fThoroughly inspect the area where the machine is

to be used and remove all stones, sticks, wires,

bones and other foreign objects.

fBefore using, always visually inspect to see that

the blades, blade bolts and cutter assembly are

not worn or damaged. Replace worn or damaged

blades and bolts in sets to preserve balance.

fMow only in daylight or in good artificial light.

fAvoid operating the machine in wet grass, where

feasible.

fWalk, never run.

fNever operate the appliance with defective guards

or shields, or without safety devices, for example

deflectors and/or grass catchers in place.

fWorking on banks can be dangerous.

– Do not mow excessively steep slopes.

– Always be sure of your footing on slopes or wet

grass.

– Mow across the face of slopes – never up and

down.

– Exercise extreme caution when changing direc-

tion on slopes.

– Use extreme caution when stepping back or

pulling the machine towards you.

– Never mow by pulling the mower towards you.

fStop the blades if the machine has to be tilted for

transportation when crossing surfaces other than

grass and when transporting the machine to and

from the area to be mowed.

fDo not tilt the machine when starting or switching

on the motor, except if the machine has to be tilted

for starting in long grass. In this case, do not tilt it

more than absolutely necessary and tilt only the

part which is away from the operator. Always en-

sure that both hands are in the operating position

before returning the machine to the ground.

fSwitch on the motor according to the instructions

with feet well away from rotating parts.

fDo not put hands or feet near or under rotating

parts.

fAlways stand clear of the discharge zone when op-

erating the machine.

fNever pick up or carry the machine while the motor

is running.

fKeep supply cables and extension cables away

from the blade. The blade can cause damage to

the cables and lead to contact with live parts. Be-

ware electric shock hazard.

Remove the plug from the socket:

– whenever you leave the machine,

– before clearing a blockage,

– before checking, cleaning or working on the

machine,

– after striking a foreign object. Inspect the ma-

chine for damage and make repairs as neces-

sary,

– if the machine starts to vibrate abnormally

(check immediately).

Power supply

fAlways wear gardening gloves when handling or

working near the sharp blades.

fThe voltage indicated on the rating plate must cor-

respond to the voltage of the power source.

fWe recommend that this equipment is only con-

nected into a socket which is protected by a cir-

cuit-breaker that would be actuated by a 30 mA re-

sidual current.

fOnly use or replace power supply cables for this

unit which correspond to the types indicated by

the manufacturer. See the operating instructions

for the order no. and types.

fNever touch the mains plug with wet hands.

fDo not run over, crush or pull the power supply ca-

ble or extension lead, otherwise it may be dam-

aged. Protect the cable from heat, oil and sharp

edges.

fThe extension lead must have a cross section in ac-

cordance with the operating instructions and be

protected against splashed water. The connection

must not be in water.

Maintenance

fAlways wear gardening gloves when handling or

working near the sharp blades.

fKeep all nuts, bolts and screws tight to be sure

that the machine is in safe working condition.

fCheck the grass catcher frequently for wear or de-

terioration.

fExamine the machine and replace worn or dam-

aged parts for safety.

fEnsure replacement parts fitted are Bosch ap-

proved.

STOP

OBJ_BUCH-1394-003.book Page 9 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

10 | English

Electrical Safety

fWarning! Switch off, remove plug from mains be-

fore adjusting, cleaning or if cable is cut, dam-

aged or entangled.

fThe blades continue to rotate for a few seconds

after the machine is switched off.

fCaution – do not touch the rotating blade.

Your machine is double insulated for safety and re-

quires no earth connection. The operating voltage is

230 V AC, 50 Hz (for non-EU countries 220 V, 240 V as

applicable). Only use approved extension cables. Con-

tact your Bosch Service Centre for details.

Extension cords/leads should only be used if they

comply with H05VV-F, H05RN-F types or IEC type de-

sign (60227 IEC 53, 60245 IEC 57).

If you want to use an extension cable when operating

your product, only the following cable dimensions

should be used:

–1.0mm

2: max. length 40 m

–1.5 mm

2: max. length 60 m

–2.5 mm

2: max. length 100 m

Note: If an extension cable is used it must be earthed

and connected through the plug to the earth cable of

your supply network in accordance with prescribed

safety regulations.

If in doubt contact a qualified electrician or the near-

est Bosch Service Centre.

fWARNING! Inadequate extension cables can be

dangerous. Extension cable, plug and socket

must be of watertight construction and intended

for outdoor use.

It is recommended for increased electrical safety to

use a Residual Current Device (RCD) with a tripping

current of not more than 30 mA. Always check your

RCD every time you use it.

If the supply cord is damaged, it must be replaced by

a Bosch Service Centre.

For products not sold in GB:

WARNING: For your safety, it is required that the plug

attached to the machine is connected with the exten-

sion cord. The coupling of the extension cord must be

protected against splash water, be made of rubber or

coated with rubber. The extension cord must be used

with a cable strain relief.

The connection lead must be inspected for signs of

damage at regular intervals and may only be used if in

perfect condition.

Products sold in GB only: Your product is fitted with

a BS 1363/A approved electric plug with internal fuse

(ASTA approved to BS 1362).

If the plug is not suitable for your socket outlets, it

should be cut off and an appropriate plug fitted in its

place by an authorised customer service agent. The re-

placement plug should have the same fuse rating as

the original plug.

The severed plug must be disposed of to avoid a pos-

sible shock hazard and should never be inserted into a

mains socket elsewhere.

Products sold in AUS and NZ only: Use a residual cur-

rent device (RCD) with a rated residual current of

30 mA or less.

Symbols

The following symbols are important for reading and

understanding the operating instructions. Please take

note of the symbols and their meaning. The correct in-

terpretation of the symbols will help you to use the

garden product in a better and safer manner.

Intended Use

The garden product is intended for domestic lawn

mowing.

Technical Data

Noise/Vibration Information

Symbol Meaning

Movement direction

Wear protective gloves

Weight

Switching On

Switching Off

Permitted action

Prohibited action

Accessories/Spare Parts

Lawnmower Rotak 34 Rotak 37

Article number 3 600 H82 0.. 3 600 H82 1..

Rated power input W 1300 1400

Blade width cm 34 37

Height of cut mm 20 –70 20 –70

Grassbox, capacity l4040

Weight according to EPTA-Procedure 01/2003 kg 11.0 11.2

Protection class /II /II

Serial number see type plate on the garden product

The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific coun-

tries, these values can vary.

Please observe the article number on the type plate of your garden product. The trade names of the individual

garden products may vary.

Measured sound values determined according to 2000/14/EC (1.60 m height,

1 m distance away). 3 600 ... H82 0.. H82 1..

Typically the A-weighted noise levels of the product are:

Sound pressure level

Sound power level

Uncertainty K

Wear hearing protection!

dB(A)

Vibration total values (triax vector sum) determined according to EN 60335:

Vibration emission value ah

Uncertainty K m/s2

m/s2<2.5

=1.5 <2.5

=1.5

OBJ_BUCH-1394-003.book Page 10 Wednesday, March 23, 2011 1:47 PM

English | 11

Bosch Power Tools F 016 L70 837 | (23.3.11)

Declaration of Conformity

Equipment category: 32

Notified body:

SRL, Sudbury, England, Nr. 1088

Technical file at:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Mounting and Operation

Troubleshooting

After-sales Service and Customer

Assistance

www.bosch-garden.com

In all correspondence and spare parts orders, please

always include the 10-digit article number given on the

type plate of the garden product.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax: +61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

3 600 ... H82 0.. H82 1..

We declare under our sole responsibility that the product described under “Tech-

nical data” is in conformity with the following standards or standardization docu-

ments: EN 60335 according to the provisions of the directives 2004/108/EC,

2006/42/EC, 2000/14/EC.

2000/14/EC: Guaranteed sound power level

Conformity assessment procedure according to Annex VI. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Action Figure

Delivery Scope 1

Handle Assembly 2

Snap together the Grassbox 3

Grassbox fitting/removing 3

Adjusting the Cutting Height 4

Connecting the Extension Lead 5

Starting 5

Stopping 5

Working Advice 5 –6

Blade Maintenance 7

Selecting Accessories 8

STOP

Problem Possible Cause Corrective Action

Motor refuses to

start Power turned off Turn power on

Mains socket faulty Use another socket

Extension cable damaged Inspect cable, replace if damaged

Fuse faulty/blown Replace fuse

Grass too long Increase height of cut and tilt garden prod-

uct to reduce starting load

Motor protector has activated Allow motor to cool and increase height of

cut

Garden product

functions

intermittently

Extension cable damaged Inspect cable, replace if damaged

Internal wiring of garden product damaged Contact Service Agent

Motor protector has activated Allow motor to cool and increase height of

cut

Garden product

leaves ragged finish

and/or

Motor labours

Height of cut too low Increase height of cut

Cutting blade blunt Replace the blade

Possible clogging Check underneath the garden product and

clear out as necessary (always wear garden-

ing gloves)

Blade fitted upside down Refit blade correctly

Blade not rotating

while garden prod-

uct switched on

Cutting blade obstructed Switch off garden product

Clear obstruction (always wear gardening

gloves)

Blade nut/bolt loose Tighten blade nut/bolt (17 Nm)

Excessive

vibrations/noise Blade nut/bolt loose Tighten blade nut/bolt (17 Nm)

Cutting blade damaged Replace the blade

OBJ_BUCH-1394-003.book Page 11 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

12 | English

Republic of South Africa

Customer service

Hotline: +27 (011) 6 51 96 00

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: +27 (011) 4 93 93 75

Fax: +27 (011) 4 93 01 26

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: +27 (031) 7 01 21 20

Fax: +27 (031) 7 01 24 46

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: +27 (021) 5 51 25 77

Fax: +27 (021) 5 51 32 23

E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng

Tel.: +27 (011) 6 51 96 00

Fax: +27 (011) 6 51 98 80

E-Mail: rbsa-hq.pts@za.bosch.com

Disposal

Do not dispose of garden products into household

waste!

Only for EC countries:

According to the European directive

2002/96/EC for Waste Electrical and Elec-

tronic Equipment and its implementation

into national law, electrical and electronic

equipment that are no longer usable must

be collected separately and disposed of in an environ-

mentally correct manner.

Subject to change without notice.

OBJ_BUCH-1394-003.book Page 12 Wednesday, March 23, 2011 1:47 PM

Français | 13

Bosch Power Tools F 016 L70 837 | (23.3.11)

Avertissements de sécurité

Attention ! Lisez avec attention toutes les instruc-

tions suivantes. Familiarisez-vous avec les éléments

de commande et l’utilisation appropriée de l’outil de

jardin. Conservez les instructions d’utilisation pour

une utilisation ultérieure.

Explication des symboles

Indications générales sur d’éventuels dan-

gers.

Lisez soigneusement ces instructions d’uti-

lisation.

Faites attention à ce que les personnes se

trouvant à proximité ne soient pas blessées

par des projections provenant de la machi-

ne.

Gardez une distance de sécurité entre

l’outil de jardin et les personnes se trou-

vant à proximité.

Lame(s) coupante(s). Attention à ne pas se

couper les orteils ou les doigts.

Non valable.

Arrêtez l’outil de jardin et retirez la fiche de

la prise de courant avant d’effectuer des ré-

glages sur l’appareil ou de le nettoyer, lors-

que le câble se trouve coincé ou que l’appa-

reil soit laissé sans surveillance même pour

une courte durée. Maintenez le câble d’ali-

mentation à distance des lames.

Attendez l’arrêt total de tous les éléments

de l’outil de jardin avant de les toucher.

Après la mise hors tension de l’outil de jar-

din, les lames continuent à tourner, pou-

vant provoquer ainsi des blessures.

N’utilisez l’outil de jardin pas par temps de

pluie et ne l’exposez pas à la pluie.

Protégez-vous contre les chocs électriques.

Maintenez le câble de raccordement hors

de portée des lames.

Mode d’emploi

fNe laissez jamais un enfant ou une autre personne

n’ayant pas pris connaissance des instructions

d’utilisation se servir de l’outil de jardin. Il est pos-

sible que les réglementations locales fixent une li-

mite d’âge minimum de l’utilisateur. Gardez l’outil

de jardin non utilisé hors de la portée des enfants.

fCet outil de jardin n’est pas conçu pour être utilisé

par des personnes (enfants compris) souffrant

d’un handicap physique, sensoriel ou mental ou

par des personnes n’ayant l’expérience et/ou les

connaissances nécessaires, à moins qu’elles ne

soient surveillées par une personne responsable

de leur sécurité ou qu’elles aient été instruites

quant au maniement de l’outil de jardin.

Les enfants doivent être surveillés pour assurer

qu’ils ne jouent pas avec l’outil de jardin.

fNe tondez jamais la pelouse lorsque des person-

nes, en particulier des enfants ou des animaux do-

mestiques se trouvent à proximité.

fL’opérateur ou l’utilisateur de la tondeuse est res-

ponsable des accidents et des dommages causés à

autrui ou à ses biens.

fNe faites jamais fonctionner l’outil de jardin si vous

marchez pieds nus ou portez des sandales ouver-

tes. Portez toujours des chaussures fermées et des

pantalons longs.

fInspectez soigneusement la surface à travailler et

éliminez pierres, bâtons, fils métalliques, os et

autres objets étrangers.

fAvant de mettre l’appareil en fonctionnement, con-

trôlez toujours si les lames, les vis des lames et le

sous-groupe de coupage sont usés ou endomma-

gés. Remplacez les lames usées ou endommagées

toujours en même temps que les vis des lames

pour éviter tout balourd.

fNe tondez que de jour ou sous un bon éclairage ar-

tificiel.

fSi possible, n’utilisez pas l’outil de jardin lorsque

l’herbe est mouillée.

fNe menez l’appareil qu’au pas, ne jamais courir.

fN’utilisez jamais l’outil de jardin quand les équipe-

ments de sécurité sont défectueux, sans coque ou

sans équipements de protection tels que par

exemple le pare-chocs et/ou le bac de ramassage.

fTravailler sur des talus peut être dangereux.

– Ne tondez pas des pentes très abruptes.

– Sur des pentes ou de l’herbe mouillée, faites

attention à ne pas perdre l’équilibre.

– Tondez toujours perpendiculairement à la pen-

te – jamais de haut en bas ou de bas en haut.

– Faites très attention lors d’un changement de

direction sur une pente.

– Faites très attention en reculant ou en tirant

l’outil de jardin vers vous.

– Lors des travaux de tonte, poussez l’outil de

jardin toujours vers l’avant et ne le tirez jamais

vers vous.

fLes lames doivent être totalement à l’arrêt quand

vous devez incliner l’outil de jardin pour le trans-

porter, quand vous traversez des surfaces autres

que le gazon ou quand vous transportez l’outil de

jardin entre deux surfaces à tondre.

fN’inclinez pas l’outil de jardin lors du démarrage

ou lorsque vous mettez le moteur en fonctionne-

ment, sauf si ceci est nécessaire pour la mettre en

marche quand l’herbe est haute. Dans ce cas-là,

soulevez alors l’outil de jardin juste ce qu’il faut et

uniquement sur le côté opposé à l’utilisateur en

poussant le guidon vers le bas. Veillez toujours à ce

que vos mains soient placées sur le guidon lorsque

vous posez l’outil de jardin sur le sol.

fMettez l’outil de jardin en marche conformément

aux instructions du mode d’emploi et veillez à

maintenir les pieds bien à l’écart des parties en ro-

tation.

fTenez les pieds et les mains éloignés des parties

rotatives de l’outil de jardin.

fGardez une distance suffisante par rapport à la zo-

ne d’éjection lorsque vous travaillez avec l’outil de

jardin.

fNe soulevez ni transportez jamais l’outil de jardin

pendant que le moteur est en marche.

fMaintenez les câbles d’alimentation et de rallon-

ge à distance de la lame. La lame peut endomma-

ger les câbles et vous mettre en contact avec des

parties sous tension. Attention, il y a risque de

choc électrique.

Retirer la fiche de la prise de courant :

– à chaque fois que vous vous éloignez de l’outil

de jardin,

– avant d’éliminer un engorgement,

– pour contrôler, nettoyer ou effectuer des tra-

vaux sur l’outil de jardin,

– après avoir heurté un objet étranger. Vérifiez

immédiatement que l’outil de jardin ne présen-

te pas d’endommagements, et, si nécessaire,

faites-le réparer,

– si l’outil de jardin commence à vibrer anorma-

lement (vérifier immédiatement).

Branchement électrique

fPortez toujours des gants de jardin, si vous mani-

pulez l’appareil ou travaillez à proximité des la-

mes aigues.

fLa tension de la source de courant doit coïncider

avec les indications se trouvant sur la plaque signa-

létique de l’appareil.

fIl est recommandé de ne brancher cet appareil que

sur une prise de courant protégée par un dispositif

à courant différentiel résiduel avec un courant de

défaut de 30 mA.

fEn cas de remplacement du câble, n’utilisez que le

câble d’alimentation prévu par le fabricant de l’ap-

pareil, pour le numéro de commande et le type,

voir les instructions de service.

fNe touchez jamais la prise électrique avec des

mains humides.

fN’écrasez pas le câble d’alimentation ou la rallon-

ge, ne les coincez pas et ne les tirez pas sous ris-

que de les endommager. Protégez le câble contre

la chaleur, l’huile et les bords tranchants.

STOP

OBJ_BUCH-1394-003.book Page 13 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (29.3.11) Bosch Power Tools

14 | Français

fLa rallonge doit disposer de la section indiquée

dans les instructions d’utilisation et être étanche

aux projections d’eau. La connexion électrique ne

doit pas se trouver dans l’eau.

Entretien

fPortez toujours des gants de jardin, si vous mani-

pulez l’appareil ou travaillez à proximité des la-

mes aigues.

fVérifiez que tous les écrous, boulons et vis sont

bien serrés afin d’assurer que l’outil de jardin se

trouve dans un état de fonctionnement ne présen-

tant aucun danger.

fContrôlez régulièrement le bac de ramassage pour

vous assurer de son état d’usure.

fContrôlez l’outil de jardin et, pour des raisons de

sécurité, remplacez les pièces usées ou endomma-

gées.

fVeillez à ce que les pièces de rechange soient des

pièces d’origine Bosch.

Sécurité électrique

fAttention ! Avant d’effectuer des travaux de

maintenance ou de nettoyage, arrêtez l’appareil

et débranchez la fiche de la prise de courant. Ce-

ci vaut également lorsque le câble électrique est

endommagé, coupé ou emmêlé.

fUne fois l’outil de jardin mis hors tension, les la-

mes continuent encore à bouger pendant quel-

ques secondes.

fAttention – ne pas toucher la lame en rotation.

Pour des raisons de sécurité, l’outil de jardin est équi-

pé d’une double isolation et ne nécessite pas de prise

de terre. La tension de fonctionnement est de 230 V

CA, 50 Hz (pour les pays hors de l’Union européenne

220 V, 240 V suivant la version). N’utiliser qu’une ral-

longe électrique homologuée. Pour des renseigne-

ments supplémentaires, contactez le Service Après-

Vente autorisé.

Seules les rallonges de type H05VV-F, H05RN-F ou IEC

(60227 IEC 53, 60245 IEC 57) doivent être utilisées.

Au cas où vous utiliseriez une rallonge pendant le tra-

vail avec l’appareil, n’utilisez que des câbles ayant les

sections de conducteur suivantes :

–1,0mm

2 : longueur maximale 40 m

–1,5mm

2 : longueur maximale 60 m

–2,5mm

2 : longueur maximale 100 m

Remarque : Au cas où une rallonge devrait être utili-

sée, celle-ci doit disposer, conformément à la descrip-

tion figurant dans les instructions de sécurité, d’un câ-

ble de protection de terre raccordé à la terre de

l’installation électrique par l’intermédiaire de la fiche.

En cas de doute, consultez un électricien de formation

ou le Service Après-Vente Bosch le plus proche.

fPRECAUTION : Des rallonges non conformes aux

instructions peuvent être dangereuses. Les ver-

sions de câble de rallonge, fiche et accouplement

doivent être étanches à l’eau et autorisées pour

l’extérieur.

Pour plus de sécurité, il est recommandé d’utiliser un

disjoncteur différentiel avec un courant de défaut de

30 mA maximum. Avant chaque utilisation de la machi-

ne, contrôlez ce disjoncteur différentiel.

Si le câble d’alimentation est endommagé, il ne doit

être réparé que dans un atelier agréé Bosch.

Remarque concernant les produits non commerciali-

sés en GB :

ATTENTION : Pour votre propre sécurité, il est néces-

saire que la fiche montée sur l’outil de jardin soit rac-

cordée à la rallonge. Le dispositif de couplage de la ral-

longe doit être protégé des projections d’eau, être en

caoutchouc ou être recouvert de caoutchouc. La ral-

longe doit être utilisée avec un serre-câble.

Contrôlez régulièrement le câble d’alimentation afin

de détecter des dommages éventuels. Il ne doit être

utilisé que s’il est en bon état.

Symboles

Les symboles suivants sont importants pour pouvoir li-

re et mieux comprendre le mode d’emploi. Veuillez

mémoriser ces symboles et leur signification. L’inter-

prétation correcte des symboles vous permettra de

mieux utiliser votre outil de jardin en toute sécurité.

Utilisation conforme

L’outil de jardin est conçu pour tondre le gazon dans

le domaine privé.

Caractéristiques techniques

Niveau sonore et vibrations

Symbole Signification

Direction de déplacement

Portez des gants de protection

Poids

Mise en marche

Arrêt

Action autorisée

Interdit

Accessoires/pièces de rechange

Tondeuse Rotak 34 Rotak 37

N° d’article 3 600 H82 0.. 3 600 H82 1..

Puissance nominale absorbée W 1300 1400

Largeur de la lame cm 34 37

Hauteur de coupe mm 20 –70 20 –70

Volume, bac de ramassage l4040

Poids suivant EPTA-Procedure 01/2003 kg 11,0 11,2

Classe de protection /II /II

Numéro de série voir plaque signalétique sur l’outil de jardin

Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des

tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil de jardin. Les dé-

signations commerciales des différents outils de jardin peuvent varier.

Valeurs de mesure du niveau sonore relevées conformément à 2000/14/CE

(hauteur 1,60 m, distance 1 m). 3 600 ... H82 0.. H82 1..

Les mesures réelles (A) des niveaux sonores de l’appareil sont :

Niveau de pression acoustique

Niveau d’intensité acoustique

Incertitude K

Porter une protection acoustique !

dB(A)

Valeurs totales des vibrations (somme vectorielle des trois axes directionnels)

relevées conformément à la norme EN 60335 :

Valeur d’émission vibratoire ah

Incertitude K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

OBJ_DOKU-24825-002.fm Page 14 Tuesday, March 29, 2011 3:41 PM

Français | 15

Bosch Power Tools F 016 L70 837 | (29.3.11)

Déclaration de conformité

Catégorie des produits : 32

Office désigné :

SRL, Sudbury, England, Nr. 1088

Dossier technique auprès de :

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montage et mise en service

Dépistage d’erreurs

Service Après-Vente et Assistance

Des Clients

www.bosch-garden.com

Pour toute demande de renseignement ou commande

de pièces de rechange, précisez-nous impérativement

le numéro d’article à dix chiffres de l’outil de jardin in-

diqué sur la plaque signalétique.

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0 811 36 01 22

(coût d’une communication locale)

Fax : +33 (0) 1 49 45 47 67

E-Mail :

contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : +33 (0) 1 43 11 90 06

Fax : +33 (0) 1 43 11 90 33

E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 (070) 22 55 65

Fax : +32 (070) 22 55 75

E-Mail : outillage.gereedschap@be.bosch.com

3 600 ... H82 0.. H82 1..

Nous déclarons sous notre propre responsabilité que le produit décrit sous

« Caractéristiques Techniques » est en conformité avec les normes ou documents

normatifs suivants : EN 60335 conformément aux termes des réglementations en

vigueur 2004/108/CE, 2006/42/CE, 2000/14/CE.

2000/14/CE : Niveau d’intensité acoustique garanti

Procédures d’évaluation de la conformité conformément à l’annexe VI. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Opération Figure

Accessoires fournis 1

Montage des guidons 2

Assembler le bac de ramassage 3

Monter/retirer le bac de ramassage 3

Réglage de la hauteur de coupe 4

Montage de la rallonge 5

Mise en marche 5

Arrêt 5

Instructions d’utilisation 5–6

Entretien des lames 7

Sélection des accessoires 8

STOP

Problème Cause possible Remède

Le moteur ne dé-

marre pas Pas de tension du secteur Vérifier et mettre en fonctionnement

Prise secteur défectueuse Utiliser une autre prise

Rallonge endommagée Vérifier le câble et le remplacer, s’il est en-

dommagé

Le fusible a sauté Remplacer le fusible

Herbe trop haute Régler sur une hauteur de coupe plus élevée

et basculer l’outil de jardin pour réduire la

sollicitation initiale

Le dispositif de protection de surcharge est

déclenché Laisser refroidir le moteur et régler sur une

hauteur de coupe plus élevée

L’outil de jardin

fonctionne par in-

termittence

Rallonge endommagée Vérifier le câble et le remplacer, s’il est en-

dommagé

Le câblage interne de l’outil de jardin est dé-

fectueux Contactez le Service Après-Vente

Le dispositif de protection de surcharge est

déclenché Laisser refroidir le moteur et régler sur une

hauteur de coupe plus élevée

L’outil de jardin

donne un résultat

irrégulier

et/ou

Le moteur fonction-

ne avec difficulté

Hauteur de coupe trop basse Régler sur une hauteur de coupe plus élevée

Les lames sont émoussées Remplacement de la lame

Obturation possible Le cas échéant, contrôler la face inférieure

de l’outil de jardin et la dégager (portez tou-

jours des gants de jardin)

Lames montées dans le faux sens Monter les lames dans le bon sens

La lame ne tourne

pas après avoir mis

en marche l’outil de

jardin

La lame est bloquée par l’herbe Eteindre l’outil de jardin

Eliminer l’obturation (portez toujours des

gants de jardin)

Ecrou/vis de la lame desserré Serrer l’écrou/la vis de la lame (17 Nm)

Vibrations/bruits

excessifs Ecrou/vis de la lame desserré Serrer l’écrou/la vis de la lame (17 Nm)

La lame est endommagée Remplacement de la lame

OBJ_DOKU-24825-002.fm Page 15 Tuesday, March 29, 2011 3:41 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

16 | Français

Suisse

Tel. : +41 (044) 8 47 15 12

Fax : +41 (044) 8 47 15 52

Elimination des déchets

Ne jetez pas les outils de jardin avec les ordures

ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne

2002/96/CE relative aux déchets d’équi-

pements électriques et électroniques et

sa mise en vigueur conformément aux lé-

gislations nationales, les équipements

électriques et électroniques dont on ne peut plus se

servir doivent être isolés et suivre une voie de recycla-

ge appropriée.

Sous réserve de modifications.

OBJ_BUCH-1394-003.book Page 16 Wednesday, March 23, 2011 1:47 PM

Español | 17

Bosch Power Tools F 016 L70 837 | (23.3.11)

Instrucciones de seguridad

¡Atención! Lea detenidamente las siguientes instruc-

ciones. Familiarícese con los elementos de manejo y

el uso reglamentario del aparato para jardín. Guarde

estas instrucciones de servicio en un lugar seguro

para posteriores consultas.

Explicación de la simbología

Advertencia general de peligro.

Lea las instrucciones de servicio con dete-

nimiento.

Preste atención a que las personas circun-

dantes no resulten lesionadas por los cuer-

pos extraños que pudieran salir proyecta-

dos.

Cuide que las personas circundantes man-

tengan una distancia segura respecto al

aparato para jardín.

Cuchilla(s) afilada(s). Tenga cuidado de no

cercenarse los dedos de los pies y de las

manos.

No procede.

Desconecte el aparato para jardín y saque

el enchufe de la red antes de realizar un

ajuste, al limpiarlo, si se hubiese engancha-

do el cable, o siempre que deje desatendi-

do el aparato para jardín, incluso durante

un tiempo breve. Mantenga el cable de red

alejado de las cuchillas.

Espere a que todas las piezas del aparato

para jardín se hayan detenido por completo

antes de tocarlas. Al desconectar el apara-

to para jardín, las cuchillas se mantienen

todavía en movimiento cierto tiempo, y

pueden lesionarle.

No trabajar con el aparato para jardín en la

lluvia, ni exponerlo a ésta.

Evite exponerse a una descarga eléctrica.

Mantenga el cable de conexión alejado de

las cuchillas.

Manejo

fJamás permita que usen el aparato para jardín ni-

ños, ni aquellas personas que no estén familiariza-

das con estas instrucciones. Tenga en cuenta la

edad mínima que pudiera prescribirse en su país

para el usuario. Guarde el aparato para jardín fuera

del alcance de los niños cuando no lo utilice.

fEste aparato para jardín no ha sido diseñado para

ser utilizado por personas o niños que presenten

una discapacidad física, sensorial o mental, o que

dispongan de una experiencia y/o conocimientos

insuficientes, a no ser que sean supervisados por

una persona encargada de velar por su seguridad o

de instruirles en el manejo del aparato para jardín.

Los niños deberán ser vigilados con el fin de evitar

que jueguen con el aparato para jardín.

fNunca corte el césped si en las inmediaciones se

encuentran personas, y muy en especial niños, así

como animales domésticos.

fEl usuario es responsable de los accidentes o da-

ños provocados a otras personas o a sus pertenen-

cias.

fNo utilice el aparato para jardín si está descalzo o

si lleva puestas sandalias. Siempre lleve puesto

calzado fuerte y pantalones largos.

fExamine con detenimiento la superficie a trabajar

y retire piedras, palos, alambres, huesos, y demás

cuerpos extraños que pudieran existir.

fAntes de su uso, verifique siempre que las cuchi-

llas, los tornillos de sujeción de las mismas y el

conjunto de corte no estén demasiado desgasta-

dos ni dañados. Siempre sustituya a la vez las cu-

chillas y tornillos de sujeción desgastados o daña-

dos para evitar que se produzca un desequilibrio.

fÚnicamente corte el césped con luz diurna o con

buena iluminación artificial.

fSiempre que sea posible, evite utilizar el aparato

para jardín si el césped estuviese mojado.

fSiempre marche de forma pausada y nunca de for-

ma apresurada.

fJamás trabaje con el aparato para jardín si los dis-

positivos protectores o cubiertas estuviesen de-

fectuosos, o sin estar montados los dispositivos de

seguridad como, p. ej., la cubierta de protección

y/o el cesto colector de césped.

fEl trabajo en pendientes puede resultar peligro-

so.

– No corte el césped en pendientes muy pronun-

ciadas.

– Cuide en mantener un paso seguro al trabajar

superficies inclinadas o césped húmedo.

– Siempre corte el césped en superficies inclina-

das procediendo de un lado a otro y jamás ha-

cia arriba o hacia abajo.

– Proceda con especial cautela al invertir la di-

rección de marcha en pendientes.

– Preste gran atención al andar hacia atrás o al ti-

rar del aparato para jardín hacia Ud.

– Siempre corte el césped empujando el aparato

para jardín hacia delante y jamás atrayéndolo

hacia su cuerpo.

fLas cuchillas deberán estar detenidas si tuviese

que inclinar el aparato para jardín para transpor-

tarlo, al sobrepasar áreas sin césped y al aproxi-

marse o apartarse del lugar en el que desee cortar

el césped.

fNo incline el aparato para jardín al poner en mar-

cha el motor, a no ser que ello sea necesario por

ser el césped muy alto. En este caso, presione ha-

cia abajo la empuñadura lo imprescindible nada

más, para bascular hacia arriba el lado contrario

del aparato para jardín al que se encuentra Ud.

Cuide que ambas manos estén sujetando la empu-

ñadura cuando vuelva a descender el aparato para

jardín.

fConecte el aparato para jardín según se indica en

las instrucciones de uso, prestando atención a que

sus pies mantengan una separación suficiente res-

pecto a las piezas en rotación.

fNo aproxime sus manos ni los pies a las piezas en

rotación.

fGuarde una separación respecto a la zona de ex-

pulsión al trabajar con el aparato para jardín.

fJamás alce o sustente el aparato para jardín con el

motor en marcha.

fMantenga apartados de las cuchillas los cables

de red y prolongación. La cuchilla puede dañar los

cables exponiéndose Ud. así a tocar partes que se

encuentren bajo tensión. Atención, podría sufrir

una descarga eléctrica.

Extraiga el enchufe de la toma de corriente:

– Siempre que se aparte del aparato para jardín.

– Antes de eliminar una obstrucción de material.

– Al examinar, limpiar o manipular en el aparato

para jardín.

– Tras chocar contra un cuerpo extraño. Examine

de inmediato si está dañado el aparato para jar-

dín y hágalo reparar, si procede.

– Si el aparato para jardín comienza a vibrar de

forma anormal (verificarlo de inmediato).

Conexión eléctrica

fPóngase siempre unos guantes de protección al

manipular o trabajar en el área de las cuchillas.

fLa tensión de alimentación deberá coincidir con

las indicaciones en la placa de características del

aparato.

fRecomendamos conectar este aparato solamente

a tomas de corriente protegidas por un fusible di-

ferencial para una corriente de fuga de 30 mA.

fEn caso de cambiar el cable de red de este apara-

to, deberá emplearse exclusivamente el cable pre-

visto por el fabricante, cuyo nº de pedido y tipo fi-

guran en las instrucciones de servicio.

fJamás toque el enchufe de red con las manos mo-

jadas.

fNo pasar por encima, ni aplastar, ni dar tirones del

cable de red o de prolongación, para no dañarlos.

Proteja el cable del calor, del aceite y de las esqui-

nas agudas.

STOP

OBJ_BUCH-1394-003.book Page 17 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

18 | Español

fEl cable de prolongación debe tener la sección indi-

cada en las instrucciones de servicio y debe ir pro-

tegido contra salpicaduras de agua. La conexión de

empalme no deberá encontrarse en el agua.

Mantenimiento

fPóngase siempre unos guantes de protección al

manipular o trabajar en el área de las cuchillas.

fAsegúrese de que todas las tuercas, pernos y tor-

nillos están firmemente sujetos para garantizar un

trabajo seguro con el aparato para jardín.

fControle con regularidad el estado y el nivel de

desgaste del cesto colector de césped.

fControle el aparato para jardín y sustituya las pie-

zas desgastadas o dañadas para mayor seguridad.

fÚnicamente deberán emplearse piezas de recam-

bio originales Bosch.

Seguridad eléctrica

f¡Atención! Desconecte el aparato y saque el en-

chufe de red antes de realizar trabajos de mante-

nimiento o limpieza. Lo mismo deberá realizarse

en caso de que se dañe, corte, o enrede el cable

de alimentación.

fTras la desconexión del aparato para jardín, las

cuchillas se mantienen en movimiento durante al-

gunos segundos.

fAtención – no tocar la cuchilla en rotación.

Para su seguridad, el aparato para jardín dispone de

un aislamiento de protección y no precisa por lo tanto

ser conectado a tierra. La tensión de régimen es de

230 V AC, 50 Hz (para países no pertenecientes a la

CE 220 V ó 240 V según ejecución). Solamente em-

plear cables de prolongación homologados. Informa-

ciones al respecto las obtiene Ud. en su taller de ser-

vicio técnico habitual.

Únicamente deberán emplearse cables de prolonga-

ción del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53,

60245 IEC 57).

Si precisa un cable de prolongación para trabajar con

el aparato, solamente deberá emplear cables con las

siguientes secciones y longitudes:

–1,0mm

2: longitud máxima 40 m

–1,5mm

2: longitud máxima 60 m

–2,5mm

2: longitud máxima 100 m

Observación: Al utilizar un cable de prolongación, éste

deberá disponer de un conductor de protección – tal

como se describe en las prescripciones de seguridad

– conectado a través del enchufe con el conductor de

protección de su instalación eléctrica.

En caso de duda, pregunte a un profesional electricis-

ta o al servicio técnico autorizado Bosch más próximo.

fPRECAUCIÓN: Los cables de prolongación no re-

glamentarios pueden resultar peligrosos. Los ca-

bles de prolongación, enchufes y empalmes de-

berán ser estancos al agua y aptos para su uso a

la intemperie.

Para una mayor seguridad se recomienda emplear un

fusible diferencial (RCD) para una corriente de fuga

máxima de 30 mA. Comprobar el funcionamiento co-

rrecto del fusible diferencial antes de cada uso.

En caso de estar dañado el cable de conexión, éste so-

lamente deberá hacerse reparar en un taller de servi-

cio autorizado Bosch.

Observación para aquellos productos que no son de

venta en GB:

ATENCIÓN: Para su seguridad es necesario conectar

el enchufe del aparato para jardín con el cable de pro-

longación. El enchufe de empalme del cable de prolon-

gación deberá ser o ir revestido de goma y estar pro-

tegido contra salpicaduras de agua. El cable de

prolongación deberá utilizarse con un seguro contra

tracción.

El cable de conexión deberá inspeccionarse con regu-

laridad en cuanto a posibles daños y solamente deberá

utilizarse si se encuentra en perfectas condiciones.

Símbolos

Los símbolos siguientes le ayudarán a entender las ins-

trucciones de servicio al leerlas. Es importante que re-

tenga en su memoria estos símbolos y su significado.

La interpretación correcta de estos símbolos le ayuda-

rá a manejar mejor, y de forma más segura, el aparato

para jardín.

Utilización reglamentaria

El aparato para jardín ha sido diseñado para cortar

césped en el área doméstica.

Datos técnicos

Información sobre ruidos y vibraciones

Simbología Significado

Dirección de movimiento

Utilice guantes de protección

Peso

Conexión

Desconexión

Acción permitida

Acción prohibida

Accesorios/Piezas de recambio

Cortacésped Rotak 34 Rotak 37

Nº de artículo 3 600 H82 0.. 3 600 H82 1..

Potencia absorbida nominal W 1300 1400

Ancho de la cuchilla cm 34 37

Altura de corte mm 20 –70 20 –70

Capacidad del cesto colector de césped l4040

Peso según EPTA-Procedure 01/2003 kg 11,0 11,2

Clase de protección /II /II

Número de serie ver placa de características del aparato para jardín

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones

y en ejecuciones específicas para ciertos países.

Preste atención al nº de artículo en la placa de características de su aparato para jardín. Las denominaciones

comerciales de algunos aparatos para jardín pueden variar.

Valores de ruido determinados según 2000/14/CE (altura 1,60 m,

separación 1 m). 3 600 ... H82 0.. H82 1..

El nivel de presión sonora típico del aparato, determinado con un filtro A,

asciende a:

Nivel de presión sonora

Nivel de potencia acústica

Tolerancia K

¡Colóquese unos protectores auditivos!

dB(A)

Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según

EN 60335:

Valor de vibraciones generadas ah

Tolerancia K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

OBJ_BUCH-1394-003.book Page 18 Wednesday, March 23, 2011 1:47 PM

Español | 19

Bosch Power Tools F 016 L70 837 | (23.3.11)

Declaración de conformidad

Categoría de producto: 32

Centro oficial de inspección citado:

SRL, Sudbury, England, Nr. 1088

Expediente técnico en:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montaje y operación

Localización de fallos

Servicio técnico y atención al cliente

www.bosch-garden.com

Para cualquier consulta o pedido de piezas de repues-

to es imprescindible indicar el nº de artículo de

10 dígitos que figura en la placa de características del

aparato para jardín.

España

Robert Bosch España, S.A.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: +34 (0901) 11 66 97

Fax: +34 (91) 902 53 15 54

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: +58 (02) 207 45 11

México

Robert Bosch S.A. de C.V.

Tel. Interior: +52 (01) 800 627 1286

Tel. D.F.: +52 (01) 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: +54 (0810) 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: +51 (01) 475-5453

E-Mail: vhe@autorex.com.pe

3 600 ... H82 0.. H82 1..

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos

técnicos” está en conformidad con las normas o documentos normalizados si-

guientes: EN 60335 de acuerdo con las disposiciones en las directivas

2004/108/CE, 2006/42/CE, 2000/14/CE.

2000/14/CE: Nivel de potencia acústica garantizado

Procedimiento para evaluación de la conformidad según anexo VI. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Objetivo Figura

Material que se adjunta 1

Montaje de la empuñadura de estribo 2

Ensamble del cesto colector de césped 3

Montaje y desmontaje del cesto colector de

césped 3

Ajuste de la altura de corte 4

Conexión del cable de prolongación 5

Conexión 5

Desconexión 5

Instrucciones para la operación 5 –6

Mantenimiento de la cuchilla 7

Selección de los accesorios opcionales 8

STOP

Síntomas Posible causa Solución

El motor no funcio-

na No hay tensión de red Verificar y conectar

Toma de corriente defectuosa Emplear otra toma de corriente

Cable de prolongación defectuoso Verificar y sustituir el cable, si procede

El fusible se ha fundido Cambiar el fusible

Césped demasiado alto Ajustar una altura de corte mayor e inclinar

hacia arriba la parte delantera del aparato

para jardín al iniciar el corte, para reducir

la carga

El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una

altura de corte mayor

El aparato para jar-

dín funciona de for-

ma intermitente

Cable de prolongación defectuoso Verificar y sustituir el cable, si procede

Cableado interior de la máquina defectuoso Acudir al servicio técnico

El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una

altura de corte mayor

El corte del césped

es irregular

y/o

el motor trabaja

con dificultad

Altura de corte muy baja Ajustar una altura de corte mayor

Cuchilla mellada Cambiar cuchilla

Puede que exista una obstrucción Examine la parte inferior del aparato para

jardín y desobstrúyala, si procede (utilice

siempre unos guantes de protección)

Cuchilla montada al revés Montar la cuchilla en la posición correcta

Al conectar el apa-

rato para jardín, la

cuchilla de corte no

gira

Cuchilla obstaculizada por la hierba Desconectar el aparato para jardín

Desobstruirlo (utilice siempre unos guan-

tes de protección)

Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la

cuchilla (17 Nm)

Vibraciones o rui-

dos intensos Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la

cuchilla (17 Nm)

Cuchilla dañada Cambiar cuchilla

OBJ_BUCH-1394-003.book Page 19 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

20 | Español

Chile

EMASA S.A.

Irarrázaval 259 – Ñuñoa

Santiago

Tel.: +56 (02) 520 3100

E-Mail: emasa@emasa.cl

Eliminación

¡No arroje los aparatos para jardín a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea

2002/96/CE sobre aparatos eléctricos y

electrónicos inservibles, tras su transposi-

ción en ley nacional, deberán acumularse

por separado los aparatos eléctricos y

electrónicos para ser sometidos a un reciclaje ecológi-

co.

Reservado el derecho de modificación.

OBJ_BUCH-1394-003.book Page 20 Wednesday, March 23, 2011 1:47 PM

Português | 21

Bosch Power Tools F 016 L70 837 | (23.3.11)

Indicações de segurança

Atenção! Leia atentamente as seguintes instruções.

Familiarize-se com os elementos de comando e com

a utilização do aparelho de jardinagem. Guarde as

instruções de serviço em lugar seguro para uma uti-

lização posterior.

Descrição dos pictogramas

Indicação geral de perigos.

Leia atentamente estas instruções de servi-

ço.

Observe que as pessoas ao redor não pos-

sam ser feridas por objectos catapultados

para longe.

As pessoas ao redor devem ser mantidas

suficientemente afastadas do aparelho de

jardinagem.

Lâmina(s) afiada(s). Proteja-se contra a

perda de dedos dos pés e das mãos.

Não aplicável.

Desligar o aparelho e puxar a ficha da toma-

da antes realizar ajustes no aparelho ou da

limpeza, se o cabo tiver se enganchado ou

se deixar o aparelho de jardinagem sem vi-

gilância, mesmo que apenas por curto tem-

po. Manter o cabo de rede eléctrica afasta-

do das lâminas de corte.

Aguarde até que todas as peças do apare-

lho de jardinagem parem por completo an-

tes de tocar nelas. As lâminas ainda conti-

nuam a girar após o desligamento do

aparelho de jardinagem e podem causar le-

sões.

Não utilizar o aparelho de jardim na chuva

nem expô-lo à chuva.

Proteja-se contra choque eléctrico.

Manter o cabo de conexão afastado das lâ-

minas de corte.

Operação

fJamais permitir que crianças ou pessoas não fami-

liarizadas com as instruções utilizem o aparelho de

jardim. É possível que directivas nacionais limitem

a idade do operador. Quando não estiver em uso,

o aparelho de jardim deverá ser guardado em local

inacessível para crianças.

fEste aparelho de jardim não deve ser usado por

pessoas (inclusive crianças) com limitadas capaci-

dades físicas, sensoriais ou mentais ou com falta

de experiência e/ou falta de conhecimento, a não

ser que, sejam supervisionadas por uma pessoa

responsável pela sua segurança ou que sejam ins-

truídas por elas quanto à utilização do aparelho de

jardim.

Crianças deveriam ser vigiadas para assegurar que

não brinquem com o aparelho de jardim.

fJamais cortar a relva enquanto pessoas, especial-

mente crianças, ou animais, estiverem ao redor.

fO operador ou o utilizador é responsável por aci-

dentes ou danos, se outras pessoas forem feridas

e se as suas propriedades forem danificadas.

fNão usar o aparelho de jardinagem com os pés

descalços nem com sandalhas abertas. Sempre

usar sapatos firmes e calças longas.

fControlar cuidadosamente a superfície a ser traba-

lhada e remover pedras, gravetos, arames, ossos e

quaisquer outros corpos estranhos.

fAntes a utilização deverá sempre controlar se as lâ-

minas, os parafusos das lâminas e o módulo de

corte estão gastos ou danificados. Lâminas e para-

fusos de lâminas gastos ou danificados devem

sempre ser substituídos por completo, para evitar

desequilíbrios.

fSó cortar relva à luz do dia ou com boa iluminação

artificial.

fSe possível não deverá operar o aparelo de jardina-

gem com a relva molhada.

fSempre andar com calma, jamais andar com rapi-

dez.

fJamais operar o aparelho de jardinagem se os dis-

positivos de protecção e coberturas estiverem de-

feituosos ou se os dispositivos de segurança, co-

mo por exemplo a protecção contra colisão e/ou o

cesto de recolha da relva, não estiverem monta-

dos.

fO trabalho em taludes pode ser perigoso.

– Não cortar a relva em locais extremamente in-

clinados.

– Ao trabalhar em superfícies inclinadas ou so-

bre relva molhada deverá sempre andar com

cuidado.

– Em superfícies inclinadas, a relva deverá sem-

pre ser cortada transversalmente à inclinação,

jamais na direcção da inclinação.

– Ao mudar de direcção em declives deverá sem-

pre tomar muito cuidado.

– Ao andar para trás ou ao puxar o aparelho de

jardinagem deverá proceder com muito cuida-

do.

– Ao cortar a relva deverá sempre empurrar o

aparelho de jardinagem para frente e jamais

puxá-lo na direcção do corpo.

fAs lâminas devem estar paradas se tiver que incli-

nar o aparelho de jardinagem para o transporte, se

tiver que passar por superfícies sem relva e se tiver

que transportar o aparelho de jardinagem de ou

para a área onde a relva deverá ser cortada.

fNão inclinar o aparelh de jardinagem ao ligá-lo nem

ao dar partida no motor, a não ser que isto seja ne-

cessário para a partida em relva alta. Neste caso

deverá elevar o lado afastado do operador, premin-

do o punho para baixo, no entanto não mais do que

estritamente necessário. Observe que as suas

mãos se encontrem no punho ao abaixar novamen-

te o aparelho de jardinagem.

fDesligar o aparelho de jardinagem como descrito

nas instruções de serviço e observe que os seus

pés estejam numa distância suficiente das peças

em rotação.

fNão permita que as suas mãos e os seus pés se en-

contrem perto nem sob as partes em rotação.

fManter-se afastado da zona de expulsão ao traba-

lhar com o aparelho de jardinagem.

fJamais levantar e transportar o aparelho de jardi-

nagem com o motor ligado.

fManter o cabo de corrente eléctrica e o cabo de

extensão afastados das lâminas. As lâminas po-

dem danificar o cabo de modo que o operador pos-

sa entrar em contacto com as peças sob tensão.

Cuidado, há perigo de um choque eléctrico.

Puxar a ficha da tomada de corrente:

– sempre que se afastar do aparelho de jardim,

– antes de eliminar bloqueios,

– ao controlar e limpar o aparelho de jardim ou

antes de trabalhar nele,

– após a colisão com um corpo estranho. Contro-

lar imediatamente se o aparelho de jardim

apresenta danos e, se necessário, permita que

seja reparado,

– se o aparelho de jardim começar a vibrar de

forma anormal (controlar imediatamente).

Conexão de rede eléctrica

fSempre usar luvas de jardinagem se estiver a tra-

balhar na área das lâminas afiadas.

fA tensão da fonte de corrente deve coincidir com

a placa de características do aparelho.

fÉ recomendável conectar este aparelho a uma to-

mada protegida com um dispositivo de corrente

residual de 30 mA.

fAo substituir o cabo neste aparelho, só deverá usar

cabos de ligação à rede previstos pelo fabricante,

com o n° de encomenda e tipo indicado nas instru-

ções de serviço.

fJamais tocar na ficha de rede com as mãos molha-

das.

STOP

OBJ_BUCH-1394-003.book Page 21 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

22 | Português

fNão passar por cima do cabo conexão à rede ou do

cabo de extensão, nem esmagá-lo ou esticá-lo,

pois isto poderia danificá-lo. Proteger o cabo con-

tra calor, óleo e cantos afiados.

fO cabo de extensão deve ter o diâmetro indicado

na instrução de serviço e deve ser protegido con-

tra respingos de água. A conexão de encaixe não

deve estar na água.

Manutenção

fSempre usar luvas de jardinagem se estiver a tra-

balhar na área das lâminas afiadas.

fControlar se todas as porcas, cavilhas e parafusos

estão firmes, para assegurar-se de que o aparelho

de jardinagem trabalhe de forma impecável.

fVerificar regularmente o estado e o desgaste do

cesto de recolha para a relva.

fControlar o aparelho de jardinagem e, se necessá-

rio, substituir as peças gastas ou danificadas.

fAssegure-se de que as peças substituídas sejam da

Bosch.

Segurança eléctrica

fAtenção! Desligar o aparelho e puxar a ficha de

rede da tomada antes de trabalhos de manuten-

ção ou de limpeza. O mesmo vale, se o cabo de

corrente eléctrica estiver danificado, cortado ou

emaranhado.

fA lâmina ainda continua a girar durante alguns

minutos após ter desligado o aparelho de jardina-

gem.

fCuidado –não tocar nas lâminas de corte em ro-

tação.

Para a sua segurança, este aparelho de jardinagem

tem um isolamento de proteção e não necessita uma

ligação à terra. A tensão de funcionamento é de

230 V AC, 50 Hz (para países fora da União Europeia

220 V, 240 V conforme o modelo). Só utilizar cabos de

extensão homologados. As informações podem ser ob-

tidas numa oficina de serviço pós-venda Bosch.

Só devem ser utilizados cabos de extensão do modelo

H05VV-F, H05RN-F ou IEC (60227 IEC 53, 60245

IEC 57).

Se utilizar um cabo de extensão para colocar o apare-

lho em funcionamento, só devem ser utilizados cabos

com os seguintes diâmetros de condutor:

–1,0mm

2 máximo comprimento de 40 m

–1,5mm

2 máximo comprimento de 60 m

–2,5mm

2 máximo comprimento de 100 m

Nota: Se for utilizado um cabo de extensão, este deve

possuir um condutor de protecção – como descrito

nas directivas de segurança – conectado através de

uma ficha ao condutor de protecção do seu equipa-

mento eléctrico.

No caso de dúvidas consulte um electricista especiali-

zado ou a representação de serviço pós-venda Bosch

mais próxima.

fCUIDADO: Cabos de extensão incorrectos podem

ser perigosos. Cabos de extensão, fichas e aco-

plamentos devem ser de modelos homologados

para a utilização em áreas exteriores.

Para uma maior segurança, recomendamos a utiliza-

ção de um disjuntor de corrente de avaria (DCA), com

uma corrente de avaria inferior a 30 mA. Este disposi-

tivo de corrente residual deveria ser controlado antes

de cada funcionamento.

Se o cabo de ligação estiver danificado, este só deve

ser reparado numa oficina de serviço autorizada

Bosch.

Indicação para produtos, que não foram vendidos na

GB:

ATENÇÃO: Para a sua segurança é necessário que a fi-

cha de rede do aparelho de jardinagem esteja conec-

tada ao cabo de extenção. O acoplamento do cabo de

extensão deve ser protegido contra respingos de água,

ser de borracha ou ter um revestimento de borracha.

O cabo de extensão deve ser utilizado com um protec-

tor contra esforços mecânicos.

O cabo de conexão deve ser controlado em intervalos

regulares quanto a sinais de danos e só deve ser utili-

zado se estiver em estado impecável.

Símbolos

Os símbolos a seguir são importantes para a leitura e

para a compreensão destas instruções de serviço. Os

símbolos e os seus significados devem ser memoriza-

dos. A interpretação correcta dos símbolos facilita a

utilização segura e aprimorada do aparelho de jardina-

gem.

Utilização conforme as disposições

O aparelho de jardinagem é destinado para cortar rel-

va em áreas privadas.

Dados técnicos

Símbolo Significado

Direcção do movimento

Usar luvas de protecção

Peso

Ligar

Desligar

Acção permitida

Acção proibida

Acessórios/peças sobressalentes

Corta relvas Rotak 34 Rotak 37

N° do produto 3 600 H82 0.. 3 600 H82 1..

Potência nominal consumida W 1300 1400

Largura da lâmina cm 34 37

Altura de corte mm 20 –70 20 –70

Volume, cesto para recolha de relva l4040

Peso conforme EPTA-Procedure 01/2003 kg 11,0 11,2

Classe de protecção /II /II

Número de série veja a placa de características do aparelho de

jarginagem

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões

inferiores e dos modelos específicos dos países.

Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comer-

cial dos aparelhos de jardinagem individuais pode variar.

OBJ_BUCH-1394-003.book Page 22 Wednesday, March 23, 2011 1:47 PM

Português | 23

Bosch Power Tools F 016 L70 837 | (25.3.11)

Informação sobre ruídos/vibrações

Declaração de conformidade

Categoria de produto: 32

Entidade mencionada:

SRL, Sudbury, England, Nr. 1088

Processo técnico em:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montagem de funcionamento

Busca de erros

Valores de medição para ruídos, determinados conforme 2000/14/CE

(1,60 m de altura, 1 m de distância). 3 600 ... H82 0.. H82 1..

O nível de ruído avaliado A, do aparelho, é tipicamente de:

nível de pressão acústica

nível de potência acústica

incerteza K

Usar protecção auricular!

dB(A)

Valores totais de vibração (soma de vectores de três direcções)

averiguada conforme EN 60335:

valores totais de vibração ah

incerteza K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Declaramos sob nossa exclusiva responsabilidade, que o produto descrito nos

“Dados técnicos” cumpre as seguintes normas ou documentos normativos:

EN 60335 conforme as determinações das directivas 2004/108/CE, 2006/42/CE,

2000/14/CE.

2000/14/CE: Nível de potência acústica garantido

Processo de avaliação da conformidade de acordo com o anexo VI. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Meta de acção Figura

Volume de fornecimento 1

Montagem dos punhos 2

Adicionar o cesto de recolha da relva 3

Montar/retirar o cesto de recolha da relva 3

Ajustar a altura de corte 4

Aplicar o cabo de extensão 5

Ligar 5

Desligar 5

Indicações de trabalho 5 –6

Manutenção da lâmina 7

Seleccionar acessórios 8

STOP

Sintomas Possível causa Solução

O motor não arran-

ca Falta tensão de rede Controlar e ligar

Tomada de rede eléctrica com defeito Utilizar uma outra tomada

Cabo de extensão danificado Controlar o cabo e substituir se estiver dani-

ficado

O fusível foi accionado Substituir o fusível

Relva longa demais Ajustar uma altura de corte maior e inclinar o

aparelho de jardinagem para reduzir a carga

inicial

A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura

de corte

O aparelho de jardi-

nagem funciona

com interrupções

Cabo de extensão danificado Controlar o cabo e substituir se estiver dani-

ficado

A cablagem interna do aparelho de jardina-

gem está com defeito Dirija-se a uma oficina de serviço pós-venda

A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura

de corte

O aparelho de jardi-

nagem produz um

resultado de corte

irregular

e/ou

O motor trabalha

com dificuldades

Altura de corte pequena demais Aumentar a altura de corte

As lâminas estão embotadas Substituir a lâmina

É possível que haja uma obstrução Controlar o lado de baixo do aparelho de jar-

dinagem e eliminar a obstrução, se for ne-

cessário (sempre usar luvas de jardinagem)

Lâmina montada do lado errado Montar a lâmina do lado certo

Após ligar o apare-

lho de jardinagem,

a lâmina de corte

não gira

A lâmina é impedida pela relva Desligar o aparelho de jardinagem

Remover a obstrução (sempre usar luvas de

jardinagem)

Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (17 Nm)

Fortes vibrações/

ruídos Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (17 Nm)

Lâmina danificada Substituir a lâmina

OBJ_DOKU-24827-002.fm Page 23 Friday, March 25, 2011 11:43 AM

F 016 L70 837 | (23.3.11) Bosch Power Tools

24 | Português

Serviço pós-venda e assistência ao

cliente

www.bosch-garden.com

Para todas as questões e encomendas de peças so-

bressalentas é imprescindível indicar o número de

produto de 10 dígitos como consta na placa de carac-

terísticas do aparelho de jardim.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Tel.: +351 (021) 8 50 00 00

Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: +55 (0800) 70 45446

www.bosch.com.br/contacto

Eliminação

Não deitar aparelhos de jardinagem no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva européia

2002/96/CE para aparelhos eléctricos e

electrónicos velhos, e com as respectivas

realizações nas leis nacionais, os apare-

lhos eléctricos e electrónicos que não ser-

vem mais para a utilização, devem ser enviados sepa-

radamente a uma reciclagem ecológica.

Sob reserva de alterações.

OBJ_BUCH-1394-003.book Page 24 Wednesday, March 23, 2011 1:47 PM

Italiano | 25

Bosch Power Tools F 016 L70 837 | (23.3.11)

Norme di sicurezza

Attenzione! Leggere attentamente le istruzioni sotto

indicate. Acquisire dimestichezza con gli elementi di

comando ed il corretto utilizzo dell’apparecchio per

il giardinaggio. Conservare in luogo sicuro il presente

manuale di istruzioni d’uso per ogni necessità futura.

Descrizione dei simboli

Allarme generale di pericolo.

Leggere le istruzioni d’uso.

Attenzione a non mettere in pericolo l’inco-

lumità di persone che si trovano nelle vici-

nanze attraverso corpi lanciati o fatti volare

per aria.

Fare in modo che persone che si trovano

nelle vicinanze rimangano a distanza di si-

curezza dall’apparecchio per il giardinag-

gio.

Lame/a affilate/a Prestare attenzione a non

tagliarsi le dita dei piedi e delle mani.

Non applicabile.

Spegnere l’apparecchio per il giardinaggio

ed estrarre la spina dalla presa elettrica pri-

ma di effettuare regolazioni oppure pulizia

allo stesso, prima di sciogliere il cavo attor-

cigliato oppure prima di lasciare l’apparec-

chio per il giardinaggio incustudito anche

per un breve periodo. Tenere il cavo elettri-

co lontano dalle lame da taglio.

Prima di intervenire sui componenti

dell’apparecchio per il giardinaggio, atten-

dere che gli stessi si siano completamente

fermati. Le lame continuano a ruotare dopo

lo spegnimento dell’apparecchio per il giar-

dinaggio e possono provocare lesioni gravi.

Non utilizzare l’apparecchio per il giardi-

naggio quando piove e neppure esporlo alla

pioggia.

Proteggersi contro scosse elettriche.

Tenere il cavo di collegamento lontano dal-

le lame da taglio.

Impiego

fNon permettere a bambini oppure a persone che

non abbiano preso visione delle presenti istruzioni

di utilizzare l’apparecchio per il giardinaggio. Le

norme nazionali prevedono eventualmente dei li-

miti di restrizione relativamente all’età dell’opera-

tore. Se l’apparecchio per il giardinaggio non viene

impiegato, conservarlo fuori della portata dei bam-

bini.

fQuesto apparecchio per il giardinaggio non è desti-

nato all’uso da parte di persone (bambini compre-

si) con capacità fisiche, sensoriali o mentali ridotte

oppure a cui manchi esperienza e/o conoscenza,

se le stesse non sono sorvegliate oppure istruite

relativamente all’uso dell’apparecchio per il giardi-

naggio da parte di una persona responsabile per la

loro sicurezza.

I bambini dovrebbero essere sorvegliati per assicu-

rarsi che non giochino con l’apparecchio per il giar-

dinaggio.

fNon utilizzare mai il tosaerba quando nelle imme-

diate vicinanze vi sono persone ed in modo parti-

colare bambini oppure animali domestici.

fL’operatore o l’utente è responsabile degli inciden-

ti o dei rischi in cui possono incorrere le altre per-

sone o le loro proprietà.

fMai utilizzare l’apparecchio per il giardinaggio a

piedi nudi né calzando sandali aperti. Portare sem-

pre robuste scarpe di sicurezza e pantaloni lunghi.

fIspezionare accuratamente la superficie da lavora-

re ed avere cura di rimuovere eventuali pietre, ba-

stoni, fili metallici, ossi e qualunque altro tipo di

corpo estraneo.

fPrima dell’impiego controllare sempre visivamente

che le lame, le viti delle lame ed il gruppo di taglio

non siano usurati o danneggiati. Al fine di evitare

squilibri, in caso di usura o danneggiamento delle

lame e delle viti delle lame, sostituire sempre la se-

rie completa.

fProcedere alla tosatura dell’erba solamente di

giorno o con una buona illuminazione artificiale.

fSe possibile, evitare di utilizzare l’apparecchio per

il giardinaggio sull’erba bagnata.

fCamminare sempre e non correre mai.

fMai utilizzare l’apparecchio per il giardinaggio con

dispositivi di protezione e coperture difettosi op-

pure senza dispositivi di sicurezza, come per esem-

pio deflettore protettivo e/o cestello raccoglierba.

fLa tosatura dell’erba sulle scarpate può essere

pericolosa.

– Non tosare l’erba su pendenze eccessivamente

ripide.

– In caso di superfici con una certa pendenza op-

pure in caso di erba bagnata, attenzione a non

scivolare.

– In caso di superfici con una certa pendenza, to-

sare l’erba trasversalmente e non procedere

mai in senso perpendicolare alla pendenza.

– Porre estrema cautela nell’invertire direzione

sulle pendenze.

– Operare con estrema attenzione quando si ar-

retra o quando si tira l’apparecchio per il giar-

dinaggio.

– Durante la tosatura dell’erba avere cura di spin-

gere l’apparecchio per il giardinaggio sempre

in avanti e di non tirarla mai in direzione del

proprio corpo.

fLe lame devono essere sempre completamente

ferme prima di ribaltare l’apparecchio per il giardi-

naggio per trasportarla su superfici non erbose e

alla/dalla zona da trattare.

fDurante l’operazione di accensione oppure avvia-

mento del motore non ribaltare l’apparecchio per

il giardinaggio a meno che questo non sia indispen-

sabile per l’avviamento nell’erba alta. In questo ca-

so, premendo verso il basso l’impugnatura, solle-

vare la parte lontana dall’operatore non più di

quanto strettamente necessario. Al momento di

abbassare di nuovo l’apparecchio per il giardinag-

gio, fare attenzione a tenere entrambe le mani

sull’impugnatura.

fAccendere l’apparecchio per il giardinaggio come

descritto nelle istruzioni d’uso e fare attenzione

che i piedi siano a distanza sufficiente dalle parti

rotanti.

fNon mettere le mani ed i piedi vicino o sotto le par-

ti rotanti.

fLavorando con l’apparecchio per il giardinaggio

mantenere sempre una certa distanza dalla zona di

espulsione.

fNon sollevare, né trasportare mai l’apparecchio

per il giardinaggio con il motore in funzione.

fTenere il cavo elettrico ed il cavo di prolunga lon-

tano dalle lame. La lama può danneggiare i cavi e

far toccare di conseguenza parti sotto tensione. At-

tenzione, esiste il pericolo di una scossa elettrica.

Estrarre la spina dalla presa:

– ogniqualvolta si lascia l’apparecchio per il giar-

dinaggio incustodito,

– prima dell’eliminazione di bloccaggi,

– quando si effettuano controlli, interventi di pu-

lizia oppure lavori all’apparecchio per il giardi-

naggio,

– in seguito ad una collisione con corpi estranei.

Controllare immediatamente l’apparecchio per

il giardinaggio in merito a danneggiamenti e, se

necessario, far effettuare le dovute riparazioni,

– se l’apparecchio per il giardinaggio inizia a vi-

brare in modo insolito (controllare immediata-

mente).

Collegamento all’alimentazione elettrica

fMettere sempre guanti da giardino maneggiando

o lavorando nel settore delle lame taglienti.

fLa tensione riportata sulla targhetta di identifica-

zione dell’apparecchio deve corrispondere alla

tensione della rete elettrica di alimentazione.

fSi consiglia di collegare questo apparecchio sol-

tanto ad una presa di corrente protetta con un in-

terruttore di sicurezza per correnti di guasto con

30 mA.

STOP

OBJ_BUCH-1394-003.book Page 25 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

26 | Italiano

fIn caso di sostituzione del cavo su questo apparec-

chio, utilizzare esclusivamente il cavo di collega-

mento alla rete previsto dal produttore, per quanto

riguarda No. di ordinazione e tipo vedi istruzioni

d’uso.

fNon afferrare mai la spina di rete con mani bagna-

te.

fNon passare con veicoli sul cavo di collegamento

alla rete oppure sul cavo di prolunga, non schiac-

ciarli né sottoporli a strappi in quanto potrebbero

subire dei danni. Proteggere il cavo da calore trop-

po forte, da olio e da spigoli taglienti.

fIl cavo di prolunga deve avere il diametro riportato

nelle istruzioni d’uso e deve essere protetto contro

gli spruzzi dell’acqua. Il collegamento a spina non

deve trovarsi in acqua.

Manutenzione

fMettere sempre guanti da giardino maneggiando

o lavorando nel settore delle lame taglienti.

fPer essere certi che la tagliasiepi possa operare in

condizioni di assoluta sicurezza, assicurarsi sem-

pre che tutti i dadi, i bulloni e le viti siano ben av-

vitati.

fControllare regolarmente la condizione e lo stato

di usura del cestello raccoglierba.

fControllare l’apparecchio per il giardinaggio e per

ragioni di sicurezza sostituire parti usurate o dan-

neggiate.

fAccertarsi che le parti di ricambio montate siano

approvate da Bosch.

Sicurezza elettrica

fAttenzione! Prima di effettuare interventi di puli-

zia oppure di manutenzione spegnere l’apparec-

chio e staccare la spina di rete. Lo stesso vale se

il cavo della corrente dovesse essere danneggia-

to, tagliato oppure aggrovigliato.

fLe lame continuano a ruotare ancora per alcuni

secondi dopo lo spegnimento dell’apparecchio

per il giardinaggio.

fAttenzione – mai toccare la lama di taglio in ro-

tazione.

Per sicurezza, il Vostro apparecchio per il giardinaggio

è equipaggiato con un isolamento di protezione e non

richiede nessuna messa a terra. La tensione di eserci-

zio corrisponde a 230 V AC, 50 Hz (per paesi non ap-

partenenti all’UE 220 V, 240 V a seconda del modello).

Utilizzare esclusivamente cavi di prolunga omologati.

Per ulteriori informazioni rivolgersi ad un Centro di as-

sistenza Clienti autorizzato.

Possono essere utilizzati esclusivamente cavi di pro-

lunga del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53,

60245 IEC 57).

In caso di utilizzo della macchina con un cavo di pro-

lunga, devono essere impiegati esclusivamente cavi

che abbiano le seguenti sezioni trasversali:

–1,0mm

2: lunghezza massima 40 m

–1,5mm

2: lunghezza massima 60 m

–2,5mm

2: lunghezza massima 100 m

Avvertenza: Se si utilizza un cavo di prolunga è neces-

sario che questo – come indicato nelle norme di sicu-

rezza – sia dotato di un conduttore di protezione che,

attraverso la spina, sia collegato al conduttore di pro-

tezione del Vostro impianto elettrico.

In caso di dubbi, rivolgersi ad un elettricista professio-

nista oppure alla rappresentanza Bosch Service più vi-

cina.

fATTENZIONE: Cavi di prolunga non conformi alle

norme possono essere pericolosi. I cavi di prolun-

ga, le spine ed i raccordi devono essere di tipo

impermeabile all’acqua e devono essere omolo-

gati per l’uso in ambienti esterni.

Per una maggiore sicurezza, si consiglia di usare un in-

terruttore a corrente di guasto (RCD) con una corrente

di guasto massima di 30 mA. Questo interruttore a cor-

rente di guasto dovrebbe essere controllato prima di

ogni impiego.

Se il cavo di collegamento è danneggiato, lo stesso

può essere riparato esclusivamente da un’ Officina Bo-

sch autorizzata.

Indicazione per prodotti che non vengono venduti in

GB:

ATTENZIONE: Per la Vostra sicurezza è necessario che

la spina applicata all’apparecchio per il giardinaggio

sia collegata al cavo di prolunga. Il raccordo del cavo

di prolunga deve essere protetto contro gli spruzzi

dell’acqua, deve essere di gomma oppure essere co-

perto da gomma. Il cavo di prolunga deve essere usato

con un dispositivo di scarico della trazione.

Il cavo di collegamento deve essere controllato rego-

larmente in merito ad eventuali danneggiamenti e può

essere impiegato esclusivamente in perfette condizio-

ni.

Simboli

I simboli seguenti sono importanti per la lettura e la

comprensione delle istruzioni d’uso. Memorizzare i

simboli ed il loro significato. L’interpretazione corretta

dei simboli contribuisce ad un utilizzo migliore e più si-

curo dell’apparecchio per il giardinaggio.

Uso conforme alle norme

Questo apparecchio per il giardinaggio è stato proget-

tato per tosare l’erba di prati in settori privati.

Dati tecnici

Simbolo Significato

Direzione di movimento

Mettere i guanti di protezione

Peso

Accensione

Spegnimento

Operazione permessa

Operazione vietata

Accessori opzionali/pezzi di ricambio

Tosaerba Rotak 34 Rotak 37

Codice prodotto 3 600 H82 0.. 3 600 H82 1..

Potenza nominale assorbita W 1300 1400

Larghezza lame cm 34 37

Altezza di taglio mm 20 –70 20 –70

Capacità cestello raccoglierba l4040

Peso in funzione della EPTA-Procedure 01/2003 kg 11,0 11,2

Classe di sicurezza /II /II

Numero di serie vedi targhetta del tipo sull’apparecchio per il

giardinaggio

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei

paesi di impiego, questi dati possono variare.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell’apparecchio per il

giardinaggio. Le denominazioni commerciali di apparecchi per il giardinaggio possono essere differenti.

OBJ_BUCH-1394-003.book Page 26 Wednesday, March 23, 2011 1:47 PM

Italiano | 27

Bosch Power Tools F 016 L70 837 | (23.3.11)

Informazioni sulla rumorosità e sulla vibrazione

Dichiarazione di conformità

Categoria di prodotto: 32

Ente designato:

SRL, Sudbury, England, Nr. 1088

Fascicolo tecnico presso:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montaggio ed uso

Individuazione dei guasti e rimedi

Valori misurati per la rumorosità rilevati conformemente alla norma 2000/14/CE

(1,60 m altezza, 1,0 m distanza). 3 600 ... H82 0.. H82 1..

Il livello di rumore stimato A dell’apparecchio ammonta normalmente a:

Livello di pressione acustica

Livello di potenza sonora

Incertezza della misura K

Usare la protezione acustica!

dB(A)

Valori totali delle oscillazioni (somma dei vettori in tre direzioni) rilevati confor-

memente alla norma EN 60335:

Valore di emissione dell’oscillazione ah

incertezza della misura K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei

«Dati tecnici» è conforme alle seguenti normative oppure ai relativi documenti:

EN 60335 in base alle prescrizioni delle direttive 2004/108/CE, 2006/42/CE,

2000/14/CE.

2000/14/CE: Llivello di potenza sonora garantito

Procedimento di valutazione della conformità secondo appendice VI. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Scopo dell’operazione Figura

Volume di fornitura 1

Montaggio dell’impugnatura 2

Assemblaggio del cestello raccoglierba 3

Inserimento/rimozione del cestello

raccoglierba 3

Regolazione dell’altezza di taglio 4

Collegamento del cavo di prolunga 5

Avviamento 5

Arresto 5

Indicazioni operative 5 –6

Manutenzione della lama 7

Selezione accessori 8

STOP

Problema Possibili cause Rimedi

Il motore non fun-

ziona Tensione di rete assente Controllare ed inserire

Presa elettrica difettosa Utilizzare un’altra presa

Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo

Il fusibile è scattato Sostituire il fusibile

Erba troppo lunga Regolare un’altezza di taglio maggiore e ribal-

tare l’apparecchio per il giardinaggio per ri-

durre la sollecitazione iniziale

La protezione del motore è scattata Lasciare raffreddare il motore e regolare

un’altezza di taglio maggiore

L’apparecchio per il

giardinaggio funzio-

na con interruzioni

Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo

Cablaggio interno dell’apparecchio per il

giardinaggio difettoso Contattare il centro assistenza clienti

La protezione del motore è scattata Lasciare raffreddare il motore e regolare

un’altezza di taglio maggiore

L’apparecchio per il

giardinaggio lascia

tracce di taglio irre-

golari

e/o

Il motore lavora con

difficoltà

Altezza di taglio troppo bassa Regolare una maggiore altezza di taglio

Lame senza filo Sostituzione della lama

Possibile ostruzione Controllare la parte inferiore dell’apparecchio

per il giardinaggio e, se necessario, eliminare

l’ostruzione (portare sempre guanti per giar-

dinaggio)

Lama montata in posizione errata Montare la lama nella posizione corretta

La lama da taglio

non ruota dopo

aver acceso l’appa-

recchio per il giardi-

naggio

Lama bloccata da erba Spegnere l’apparecchio per il giardinaggio

Eliminare l’ostruzione (portare sempre guanti

per giardinaggio)

Dado/vite della lama allentato/allentata Serrare saldamente il dado/vite della lama

(17 Nm)

Vibrazioni e rumore

eccessivi Dado/vite della lama allentato/allentata Serrare saldamente il dado/vite della lama

(17 Nm)

Lama danneggiata Sostituzione della lama

OBJ_BUCH-1394-003.book Page 27 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

28 | Italiano

Servizio di assistenza ed assistenza

clienti

www.bosch-garden.com

Per ogni tipo di richiesta o di ordinazione di pezzi di ri-

cambio, è indispensabile comunicare sempre il codice

prodotto a dieci cifre riportato sulla targhetta di fab-

bricazione dell’apparecchio per il giardinaggio.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: +39 (02) 36 96 26 63

Fax: +39 (02) 36 96 26 62

Fax: +39 (02) 36 96 86 77

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Tel.: +41 (044) 8 47 15 13

Fax: +41 (044) 8 47 15 53

Smaltimento

Non gettare gli apparecchi per il giardinaggio tra i rifiu-

ti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea

2002/96/CE sui rifiuti di apparecchiature

elettriche ed elettroniche ed all’attuazio-

ne del recepimento nel diritto nazionale,

le apparecchiature elettriche ed elettroni-

che diventate inservibili devono essere raccolte sepa-

ratamente ed essere inviati ad una riutilizzazione eco-

logica.

Con ogni riserva di modifiche tecniche.

OBJ_BUCH-1394-003.book Page 28 Wednesday, March 23, 2011 1:47 PM

Nederlands | 29

Bosch Power Tools F 016 L70 837 | (23.3.11)

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig

door. Maak uzelf vertrouwd met de bedieningsele-

menten en het juiste gebruik van het tuingereed-

schap. Bewaar de gebruiksaanwijzing om deze later

te kunnen raadplegen.

Verklaring van de pictogrammen

Algemene waarschuwing.

Lees de gebruiksaanwijzing door.

Voorkom dat personen in de buurt gewond

raken door weggeslingerde voorwerpen.

Houd in de buurt staande personen op een

veilige afstand tot het tuingereedschap.

Scherp(e) mes(sen). Wees uiterst voorzich-

tig met tenen en vingers.

Niet van toepassing.

Schakel het tuingereedschap uit en trek de

netstekker uit het stopcontact voordat u

het gereedschap instelt of reinigt, als de ka-

bel ergens blijft vastzitten of als u het ge-

reedschap onbeheerd laat, ook als dat

slechts voor korte tijd is. Houd de stroom-

kabel uit de buurt van de snijmessen.

Wacht tot alle delen van het tuingereed-

schap volledig tot stilstand zijn gekomen

voordat u deze aanraakt. De messen

draaien na het uitschakelen van het tuinge-

reedschap nog. Letsel kan het gevolg zijn.

Gebruik het tuingereedschap niet in de re-

gen en laat het niet in de regen liggen of

staan.

Bescherm uzelf tegen een elektrische

schok.

Houd de aansluitkabel uit de buurt van de

snijmessen.

Bediening

fLaat kinderen of personen die deze voorschriften

niet hebben gelezen dit tuingereedschap nooit ge-

bruiken. In uw land gelden eventueel voorschriften

ten aanzien van de leeftijd van de bediener. Be-

waar het tuingereedschap buiten het bereik van

kinderen wanneer het niet wordt gebruikt.

fDit tuingereedschap is er niet voor bestemd om te

worden gebruikt door personen (inclusief kinde-

ren) met beperkte fysieke, zintuiglijke of geeste-

lijke vermogens of gebrekkige ervaring en/of ge-

brekkige kennis, tenzij zij onder toezicht staan van

een voor hun veiligheid verantwoordelijke per-

soon, of zij van deze persoon instructies ontvangen

ten aanzien van het gebruik van het tuingereed-

schap.

Kinderen moeten onder toezicht staan, om zeker te

stellen dat zij niet met het tuingereedschap spelen.

fMaai nooit dicht in de buurt van personen, in het

bijzonder kinderen, of huisdieren.

fDe bediener of gebruiker is verantwoordelijk voor

ongevallen, persoonlijk letsel of schade aan het ei-

gendom van anderen.

fGebruik het tuingereedschap niet met blote voe-

ten of met open sandalen. Draag altijd stevige

schoenen en een lange broek.

fControleer het te bewerken oppervlak zorgvuldig

op stenen, stokken, metaaldraad, botten en ande-

re voorwerpen en verwijder deze.

fControleer vóór gebruik altijd of de messen, de

messchroeven of het maaimechanisme versleten

of beschadigd zijn. Vervang versleten of beschadig-

de messen en messchroeven altijd als complete

set, om onbalans te voorkomen.

fMaai alleen bij daglicht of goed kunstlicht.

fGebruik het tuingereedschap bij voorkeur niet

wanneer het gras nat is.

fLoop altijd rustig, nooit te snel.

fGebruik het tuingereedschap nooit met defecte

veiligheidsvoorzieningen of afschermingen of zon-

der veiligheidsvoorzieningen zoals stootbescher-

ming en/of grasvanger.

fHet werken op hellingen kan gevaarlijk zijn.

– Maai geen bijzonder steile hellingen.

– Zorg ervoor dat u op een helling of op nat gras

altijd stevig staat.

– Maai altijd dwars op een helling, nooit naar bo-

ven of naar beneden.

– Ga altijd uiterst voorzichtig te werk bij het ver-

anderen van richting op een helling.

– Ga uiterst voorzichtig te werk bij het achteruit-

lopen of bij het trekken van het tuingereed-

schap.

– Duw het tuingereedschap tijdens het maaien

altijd voorwaarts en trek het nooit naar het

lichaam toe.

fDe messen moeten stilstaan als u het tuingereed-

schap voor het vervoer moet kantelen, als u rijdt

over een plaats waar geen gras groeit en als u het

tuingereedschap verplaatst naar een plaats waar u

wilt maaien.

fKantel het tuingereedschap bij het starten of aan-

trekken van de motor niet, behalve wanneer dit no-

dig is voor het starten in hoog gras. Til in dit geval

de van de bediener afgewende zijde door het om-

laagduwen van de handgreep niet verder dan nodig

omhoog. Let erop dat uw handen zich op de greep

bevinden wanneer u het tuingereedschap weer

laat lopen.

fSchakel het tuingereedschap in zoals in de ge-

bruiksaanwijzing beschreven en let erop dat uw

voeten ver genoeg van ronddraaiende delen verwij-

derd zijn.

fBreng handen en voeten niet in de buurt van of on-

der ronddraaiende delen.

fHoud afstand tot de uitworpzone terwijl u met het

tuingereedschap werkt.

fHet tuingereedschap nooit optillen of dragen ter-

wijl de motor loopt.

fHoud stroom- en verlengkabels uit de buurt van

het mes. Het mes kan de kabels beschadigen en

deze met spanningvoerende delen in aanraking

brengen. Voorzichtig, er bestaat gevaar voor een

elektrische schok.

Trek de stekker uit het stopcontact:

– altijd wanneer u zich van het tuingereedschap

verwijdert,

– vóór het verwijderen van blokkeringen,

– als u het tuingereedschap controleert, reinigt

of eraan werkt,

– na het raken van een voorwerp. Controleer het

tuingereedschap onmiddellijk op beschadigin-

gen en laat het indien nodig repareren,

– als het tuingereedschap op een ongewone ma-

nier begint te trillen (onmiddellijk controle-

ren).

Stroomaansluiting

fDraag altijd tuinhandschoenen wanneer u de

scherpe messen vastpakt of er aan werkt.

fDe spanning van de stroombron moet overeenko-

men met de gegevens op het typeplaatje van het

apparaat.

fGeadviseerd wordt om dit apparaat alleen aan te

sluiten op een stopcontact dat is beveiligd met

aardlekschakelaar van 30 mA.

fGebruik bij het vervangen van de kabel van appa-

raat alleen de door de fabrikant geadviseerde aan-

sluitkabel. Zie de gebruiksaanwijzing voor bestel-

nummer en type.

fPak de stekker nooit met natte handen vast.

fRijd niet over de aansluitkabel of de verlengkabel,

klem deze niet vast en trek er niet aan. De kabel

kan anders beschadigd raken. Bescherm de kabel

tegen hitte, olie en scherpe randen.

fDe verlengkabel moet de in de gebruiksaanwijzing

vermelde diameter hebben en moet spatwaterbe-

schermd zijn. De verbinding van stekker en con-

trastekker mag niet in het water liggen.

STOP

OBJ_BUCH-1394-003.book Page 29 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

30 | Nederlands

Onderhoud

fDraag altijd tuinhandschoenen wanneer u de

scherpe messen vastpakt of er aan werkt.

fControleer of alle moeren, bouten en schroeven

vastzitten, zodat een veilige toestand van het tuin-

gereedschap gewaarborgd is.

fControleer de grasbak regelmatig op toestand en

slijtage.

fControleer het tuingereedschap. Versleten of be-

schadigde delen moeten veiligheidshalve worden

vervangen.

fZorg ervoor dat vervangingsonderdelen van Bosch

afkomstig zijn.

Elektrische veiligheid

fLet op! Schakel het apparaat vóór onderhouds-

en reinigingswerkzaamheden uit en trek de stek-

ker uit het stopcontact. Hetzelfde geldt wanneer

de stroomkabel beschadigd, doorgesneden of in

de war is.

fNadat het tuingereedschap is uitgeschakeld,

draaien de messen nog enkele seconden.

fVoorzichtig! Raak het ronddraaiende snijmes niet

aan.

Het tuingereedschap is voor uw veiligheid geïsoleerd

en heeft geen aarding nodig. De bedrijfsspanning be-

draagt 230 V AC, 50 Hz (voor landen buiten de EU

220 V of 240 V, afhankelijk van de uitvoering). Gebruik

alleen goedgekeurde verlengkabels. Informatie is ver-

krijgbaar bij de erkende klantenservice.

Er mogen alleen verlengkabels van het type H05VV-F,

H05RN-F of IEC (60227 IEC 53, 60245 IEC 57) worden

gebruikt.

Als u een verlengkabel voor het gereedschap gebruikt,

moeten dat kabels met de volgende aderdiameters

zijn:

–1,0mm

2: maximale lengte 40 m

–1,5mm

2: maximale lengte 60 m

–2,5mm

2: maximale lengte 100 m

Opmerking: Als u een verlengkabel gebruikt, moet de-

ze (zoals bij de veiligheidsvoorschriften beschreven)

een aardedraad bezitten die via de stekker met de aar-

dedraad van uw elektrische installatie verbonden is.

Vraag bij twijfel een vakman voor elektriciteit of de

Bosch-klantenservice om advies.

fVOORZICHTIG: Verlengkabels die niet volgens de

voorschriften zijn, kunnen gevaarlijk zijn. Ver-

lengkabels, stekkers en contrastekkers moeten

waterdicht uitgevoerd en voor gebruik buitens-

huis goedgekeurd zijn.

Voor extra veiligheid wordt het gebruik van een aard-

lekschakelaar met een uitschakelstroom van maximaal

30 mA geadviseerd. De aardlekschakelaar moet vóór

gebruik altijd worden gecontroleerd.

Als de aansluitkabel beschadigd is, mag deze alleen

door een erkende Bosch-werkplaats worden gerepa-

reerd.

Informatie over producten die niet in Groot-Brittannië

worden verkocht:

LET OP: Voor uw veiligheid is het noodzakelijk dat de

aan het tuingereedschap aangebrachte stekker met de

verlengkabel wordt verbonden. De stekker van de ver-

lengkabel moet tegen spatwater bestemd zijn en uit

rubber bestaan of met rubber bekleed zijn. De verleng-

kabel moet met een trekontlasting worden gebruikt.

De aansluitkabel moet regelmatig op beschadigingen

worden gecontroleerd en mag alleen in onbeschadig-

de toestand worden gebruikt.

Symbolen

De volgende symbolen zijn van betekenis voor het le-

zen en begrijpen van de gebruiksaanwijzing. Zorg er-

voor dat u de symbolen en hun betekenis herkent. Het

juiste begrip van de symbolen helpt u het tuingereed-

schap goed en veilig te gebruiken.

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor het maaien van

tuinen, alleen voor particulier gebruik.

Technische gegevens

Informatie over geluid en trillingen

Symbool Betekenis

Bewegingsrichting

Draag werkhandschoenen

Gewicht

Inschakelen

Uitschakelen

Toegestane handeling

Verboden handeling

Toebehoren en vervangingsonderde-

len

Gazonmaaier Rotak 34 Rotak 37

Zaaknummer 3 600 H82 0.. 3 600 H82 1..

Opgenomen vermogen W 1300 1400

Mesbreedte cm 34 37

Maaihoogte mm 20 –70 20 –70

Inhoud grasbak l4040

Gewicht volgens EPTA-Procedure 01/2003 kg 11,0 11,2

Isolatieklasse /II /II

Serienummer zie typeplaatje op tuingereedschap

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillen-

de uitvoeringen kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van uw tuingereedschap. De handelsbenamingen van sommige tuin-

gereedschappen kunnen afwijken.

Meetwaarden voor geluid bepaald volgens 2000/14/EG

(1,60 m hoogte, 1 m afstand). 3 600 ... H82 0.. H82 1..

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukniveau

Geluidsvermogenniveau

Onzekerheid K

Draag een gehoorbescherming.

dB(A)

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens

EN 60335:

Trillingsemissiewaarde ah

Onzekerheid K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

OBJ_BUCH-1394-003.book Page 30 Wednesday, March 23, 2011 1:47 PM

Nederlands | 31

Bosch Power Tools F 016 L70 837 | (23.3.11)

Conformiteitsverklaring

Productcategorie: 32

Benoemde instantie:

SRL, Sudbury, England, Nr. 1088

Technisch dossier bij:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montage en gebruik

Storingen opsporen

Klantenservice en advies

www.bosch-garden.com

Vermeld bij vragen en bestellingen van vervangingson-

derdelen altijd het uit tien cijfers bestaande zaaknum-

mer volgens het typeplaatje van het tuingereedschap.

Nederland

Tel.: +31 (076) 579 54 54

Fax: +31 (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België en Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-mail: outillage.gereedschap@be.bosch.com

Afvalverwijdering

Gooi tuingereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG

betreffende oude elektrische en elektroni-

sche apparaten en de omzetting van de

richtlijn in nationaal recht moeten niet

meer bruikbare elektrische en elektroni-

sche apparaten worden ingezameld en op een voor het

milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

3 600 ... H82 0.. H82 1..

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens”

beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60335 volgens de bepalingen van de richtlijnen 2004/108/EG, 2006/42/EG en

2000/14/EG.

2000/14/EG: Gegarandeerd geluidsvermogenniveau

Wegingsmethode van de conformiteit volgens aanhangsel VI. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Handelingsdoel Afbeelding

Meegeleverd 1

Montage van de greepbeugels 2

Grasbak in elkaar zetten 3

Gasbak inzetten en verwijderen 3

Maaihoogte instellen 4

Verlengkabel aanbrengen 5

Inschakelen 5

Uitschakelen 5

Tips voor de werkzaamheden 5 –6

Onderhoud van de messen 7

Toebehoren kiezen 8

STOP

Symptomen Mogelijke oorzaak Oplossing

Motor start niet Netspanning ontbreekt Controleren en inschakelen

Stopcontact defect Gebruik een ander stopcontact

Verlengkabel beschadigd Kabel controleren en vervangen, indien be-

schadigd

Zekering doorgeslagen Zekering vervangen

Gras te lang Grotere maaihoogte instellen en tuingereed-

schap kantelen om de startbelasting te ver-

minderen

Motorbeveiliging aangesproken Laat de motor afkoelen en stel een grotere

maaihoogte in

Tuingereedschap

loopt met onder-

brekingen

Verlengkabel beschadigd Kabel controleren en vervangen, indien be-

schadigd

Interne bekabeling van tuingereedschap de-

fect Neem contact op met klantenservice

Motorbeveiliging aangesproken Laat de motor afkoelen en stel een grotere

maaihoogte in

Tuingereedschap

maait onregelmatig

en/of

Motor loopt moei-

lijk

Maaihoogte te laag Grotere maaihoogte instellen

Messen bot Mes vervangen

Verstopping mogelijk Onderzijde van het tuingereedschap contro-

leren en indien nodig vrij maken (draag altijd

tuinhandschoenen)

Mes omgekeerd gemonteerd Mes goed monteren

Na het inschakelen

van het tuingereed-

schap draait het

mes niet

Mes wordt gehinderd door gras Tuingereedschap uitschakelen

Verstopping verwijderen (draag altijd tuin-

handschoenen)

Moer of schroef van mes los Draai de moer of de schroef van het mes vast

(17 Nm)

Sterke trillingen of

geluiden Moer of schroef van mes los Draai de moer of de schroef van het mes vast

(17 Nm)

Mes beschadigd Mes vervangen

OBJ_BUCH-1394-003.book Page 31 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

32 | Dansk

Sikkerhedsinstrukser

Pas på! Læs efterfølgende instrukser omhyggeligt.

Gør dig fortrolig med haveværktøjets betjeningsan-

ordninger og korrekte anvendelse. Opbevar betje-

ningsvejledningen til senere brug.

Forklaring af billedsymbolerne

Generel sikkerhedsadvarsel.

Læs betjeningsvejledningen.

Pas på udkastede eller flyvende genstande,

der kan kvæste tilskuere.

Hold tilskuere i sikker afstand fra haveværk-

tøjet.

Skarp tand (skarpe tænder). Pas på tæerne

og fingrene – de kan blive skåret af.

Gælder ikke.

Sluk for haveværktøjet og træk stikket ud af

stikdåsen, før værktøjet indstilles eller ren-

gøres, hvis ledningen er sammenfiltret eller

før haveværktøjet forlades uden opsyn i

længere tid. Hold elledningen borte fra

skæreknivene.

Vent til alle haveværktøjets dele er standset

helt, før de berøres. Knivene fortsætter

med at rotere, efter at der er blevet slukket

for haveværktøjet. En roterende kniv kan

forårsage kvæstelser.

Brug ikke haveværktøjet, når det regner, og

udsæt ikke værktøjet for regn.

Beskyt dig selv mod elektrisk stød.

Hold tilslutningskablet borte fra skærekni-

vene.

Betjening

fLad aldrig børn eller personer, der ikke har gen-

nemlæst denne betjeningsvejledning, anvende ha-

veværktøjet. Lokale regler kan bestemme alderen

på den person, som må betjene haveværktøjet. Ha-

veværktøjet skal opbevares utilgængeligt for børn,

når det ikke er i brug.

fDette haveværktøj er ikke egnet til at blive brugt af

personer (inkl. børn) med begrænsede fysiske,

sensoriske eller psykiske evner eller manglende er-

faring og/eller manglende viden, medmindre de

overvåges af en sikkerhedsansvarlig person eller

modtager instruktioner fra denne person om, hvor-

dan haveværktøjet skal håndteres.

Bør skal overvåges for at sikre, at de ikke leger med

haveværktøjet.

fSlå aldrig græs, mens der er nogen, især børn eller

kæledyr, i nærheden.

fBrugeren er ansvarlig for ulykker og skader, der

sker på andre mennesker eller deres ejendom.

fBetjen ikke haveværktøjet med bare fødder eller

åbne sandaler. Bær altid fastsiddende fodtøj og

lange bukser.

fUndersøg det område, der skal bearbejdes, og

fjern sten, pinde, ståltråd, kødben og andre frem-

medlegemer.

fKontrollér altid inden brug, at knivene, knivboltene

og klippeenheden ikke er slidte eller beskadigede.

Udskift altid slidte eller beskadigede knive samt

knivbolte sammen for at undgå ubalance.

fSlå kun græs i dagslys eller i god kunstig belysning.

fHaveværktøjet må helst ikke anvendes i vådt græs.

fGå altid – løb aldrig.

fBrug aldrig haveværktøjet med defekte beskyttel-

sesanordninger, afdækninger eller uden sikker-

hedsudstyr som f.eks. udkastningsskærm og/eller

græsboks.

fDet kan være farligt at arbejde på skråninger:

– Slå aldrig græs på alt for stejle skråninger.

– Man skal altid passe på ikke at miste fodfæstet

på skråninger eller vådt græs.

– Slå altid græs på tværs af skråninger – aldrig

op og ned.

– Vær altid meget forsigtig, når du vender.

– Vær altid meget forsigtig, når haveværktøjet kø-

rer tilbage eller trækkes.

– Skub altid haveværktøjet frem under græsslå-

ningen og træk det aldrig hen mod kroppen.

fKnivene skal stå stille, når haveværktøjet vippes til

transport, når der køres hen over andre overflader

end græs og ved transport af haveværktøjet til og

fra det område, hvor plænen skal slås.

fVip ikke haveværktøjet ved start eller når motoren

startes, medmindre dette er nødvendigt for at star-

te det i højt græs. I dette tilfælde hæves den side

af haveværktøjet, som vender bort fra brugeren,

ved at trykke håndgrebet ned. Haveværktøjet må

ikke hæves mere end nødvendigt. Sørg for, at beg-

ge hænder er på grebet, når haveværktøjet sænkes

ned igen.

fTænd for haveværktøjet som beskrevet i betje-

ningsvejledningen og sørg for, at dine fødder er til-

strækkeligt langt væk fra roterende dele.

fAnbring ikke hænder eller fødder i nærheden af el-

ler under roterende dele.

fHold afstand til udkastningszonen, når haveværk-

tøjet kører.

fLøft eller bær aldrig haveværktøjet, når motoren

kører.

fHold strøm- og forlængerledninger borte fra kni-

ven. Kniven kan beskadige ledningerne og bringe

dig i berøring med spændingsførende dele. Fare

for elektrisk stød.

Man skal altid tage stikket ud af stikkon-

takten:

– før du fjerner dig fra haveværktøjet,

– inden man fjerner en blokering,

– før du kontrollerer, rengør eller arbejder på ha-

veværktøjet,

– efter at man har ramt et fremmedlegeme. Kon-

troller straks haveværktøjet for beskadigelser

og få det repareret, hvis det er nødvendigt,

– hvis haveværktøjet begynder at vibrere unor-

malt meget (kontrollér omgående).

Strømtilslutning

fBrug altid havehandsker, hvis du håndterer eller

arbejder i nærheden af skarpe knive.

fStrømkildens spænding skal stemme overens med

angivelserne på maskinens typeskilt.

fDet anbefales, at denne maskine kun tilsluttes til

en stikdåse, der er sikret med en afbrydelsesstrøm

på 30 mA.

fSkal ledningen udskiftes, må man kun benytte den

af fabrikanten fastlagte nettilslutningsledning (be-

stil.nr. und type, se betjeningsvejledning).

fTag aldrig fat omkring netstikket med våde hæn-

der.

fKør ikke hen over ledningen eller forlængerlednin-

gen, mas dem ikke og træk ikke i dem, da de kan

blive beskadiget. Beskyt ledningen mod varme,

olie og skarpe kanter.

fForlængerledningen skal være stænkvandsbeskyt-

tet og have det tværsnit, der er angivet i betje-

ningsvejledningen. Stikforbindelsen må ikke ligge i

vand.

Vedligeholdelse

fBrug altid havehandsker, hvis du håndterer eller

arbejder i nærheden af skarpe knive.

fKontroller, at alle møtrikker, bolte og skruer sidder

rigtigt, så haveværktøjets arbejdstilstand er sikret.

fKontrollér græsboksens tilstand og slidniveau med

regelmæssige mellemrum.

fKontroller haveværktøjet og erstat for en sikker-

heds skyld slidte eller beskadigede dele.

fSørg for kun at montere reservedele, der er god-

kendt af Bosch.

STOP

OBJ_BUCH-1394-003.book Page 32 Wednesday, March 23, 2011 1:47 PM

Dansk | 33

Bosch Power Tools F 016 L70 837 | (25.3.11)

Elektrisk sikkerhed

fPas på! Sluk maskinen og træk stikket ud, før

vedligeholdelses- eller rengøringsarbejde påbe-

gyndes. Gør det samme, når strømkablet er be-

skadiget, hvis der er blevet skåret i kablet eller

hvis kablet har viklet sig sammen.

fNår haveværktøjet slukkes, roterer knivene sig i

endnu et par sekunder.

fPas på –berør ikke den roterende skærekniv.

Dit haveværktøj er for din egen sikkerheds skyld be-

skyttelsesisoleret og har ikke brug for nogen jordfor-

bindelse. Driftsspændingen er 230 V AC, 50 Hz (for ik-

ke-EU-lande 220 V, 240 V afhængigt af modellen). Brug

kun godkendte forlængerledninger. Nærmere oplys-

ninger fås ved henvendelse til din nærmeste autorise-

rede forhandler.

De benyttede forlængerledninger skal være af typen

H05VV-F, H05RN-F eller IEC (60227 IEC 53, 60245

IEC 57).

Er der brug for en forlængerledning, må der kun bru-

ges ledninger med følgende ledertværsnit:

–1,0mm

2: max. længde 40 m

–1,5mm

2: max. længde 60 m

–2,5mm

2: max. længde 100 m

Henvisning: Hvis der benyttes en forlængerledning,

skal denne – som beskrevet under sikkerhedsforskrif-

terne – være forsynet med en jordledning, der skal

være forbundet med jordledningen til det elektriske

anlæg via stikket.

Hvis du er i tvivl: Kontakt en uddannet elektriker eller

henvend dig til det nærmeste Bosch serviceværksted.

fVÆR FORSIGTIG: Ikke forskriftsmæssige forlæn-

gerledninger kan være farlige. Forlængerledning,

stik og kobling skal være vandtætte og de skal

være godkendt til udendørs brug.

Det anbefales, at man for ekstra elektrisk sikkerhed

anvender et fejlstrømsrelæ med en afbrydelsesstrøm

på ikke over 30 mA. Dette fejlstrømsrelæ skal altid

kontrolles, før maskinen anvendes.

En beskadiget ledning må kun repareres på et autori-

seret Bosch værksted.

Tips vedr. produkter, der ikke sælges i GB:

PAS PÅ: For din sikkerheds skyld er det nødvendigt, at

stikket på haveværktøjet forbindes med forlængerled-

ningen. Koblingen på forlængerledningen skal være

beskyttet mod stænkvand, være fremstillet af gummi

eller være overtrukket med gummi. Forlængerlednin-

gen skal benyttes med en trækaflastning.

Tilslutningsledningen skal kontrolleres for beskadigel-

ser med regelmæssige mellemrum og må kun benyt-

tes, når den er i fejlfri tilstand.

Symboler

De efterfølgende symboler er af betydning for at kunne

læse og forstå betjeningsvejledningen. Læg mærke til

symbolerne og overhold deres betydning. En rigtig for-

ståelse af symbolerne er med til at sikre en god og sik-

ker brug af haveværktøjet.

Beregnet anvendelse

Haveværktøjet er beregnet til græsslåning i private ha-

ver.

Tekniske data

Støj-/vibrationsinformation

Overensstemmelseserklæring

Symbol Betydning

Bevægelsesretning

Brug beskyttelseshandsker

Vægt

Start

Stop

Tilladt handling

Forbudt handling

Tilbehør/reservedele

Plæneklipper Rotak 34 Rotak 37

Typenummer 3 600 H82 0.. 3 600 H82 1..

Nominel optagen effekt W13001400

Knivbredde cm 34 37

Slåhøjde mm 20 –70 20 –70

Volumen, græsboks l4040

Vægt svarer til EPTA-Procedure 01/2003 kg 11,0 11,2

Beskyttelsesklasse /II /II

Serienummer se typeskilt på haveværktøjet

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændin-

ger og i landespecifikke udførelser.

Læg mærke til typenummeret på typeskiltet til dit haveværktøj. Handelsbetegnelserne for de enkelte haveværk-

tøjer kan variere.

Måleværdier for støj beregnet iht. 2000/14/EF (1,60 m højde, 1 m afstand). 3 600 ... H82 0.. H82 1..

Maskinens A-vurderede støjniveau er typisk:

Lydtryksniveau

Lydeffektniveau

Usikkerhed K

Brug høreværn!

dB(A)

Samlede svingningsværdier (vektorsum for tre retninger) beregnet iht. EN 60335:

Svingningsemissionsværdi ah

Usikkerhed K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tek-

niske data“, er i overensstemmelse med følgende standarder eller normative do-

kumenter: EN 60335 iht. bestemmelserne i direktiverne 2004/108/EF,

2006/42/EF, 2000/14/EF.

2000/14/EF: Garanteret lydeffektniveau

Procedurer for overensstemmelsesvurdering iht. bilag VI. dB(A) 94 95

OBJ_DOKU-24830-002.fm Page 33 Friday, March 25, 2011 11:44 AM

F 016 L70 837 | (23.3.11) Bosch Power Tools

34 | Dansk

Produktkategori: 32

Bemyndiget kontrolorgan:

SRL, Sudbury, England, Nr. 1088

Teknisk dossier hos:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montering og drift

Fejlsøgning

Kundeservice og kunderådgivning

www.bosch-garden.com

Det 10-cifrede typenummer på haveværktøjets type-

skilt skal altid angives ved forespørgsler og bestilling

af reservedele.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Tel. Service Center: +45 (4489) 8855

Fax: +45 (4489) 87 55

E-Mail: vaerktoej@dk.bosch.com

Bortskaffelse

Smid ikke haveværktøjet ud sammen med det alminde-

lige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF

om affald af elektrisk og elektronisk ud-

styr (WEEE) og omsætning af dette til na-

tional ret skal kasseret elektrisk og elek-

tronisk udstyr indsamles separat og

genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Handlingsmål Fig.

Leveringsomfang 1

Montering af bøjlegrebene 2

Græsboks føjes sammen 3

Græsboks sættes i/tages af 3

Slåhøjde indstilles 4

Forlængerledning anbringes 5

Tænding 5

Slukning 5

Arbejdsanvisninger 5 –6

Vedligeholdelse af kniv 7

Valg af tilbehør 8

STOP

Symptom Mulig årsag Afhjælpning

Motor går ikke i

gang Strøm er afbrudt Kontroller og tænd for strømmen

Stikkontakt er defekt Prøv en anden stikkontakt

Forlængerledning er beskadiget Ledning kontrolleres og skiftes, hvis den er

beskadiget

Defekt/sprunget sikring Udskift sikring

Græs for langt Indstil en større slåhøjde og vip haveværktø-

jet for at reducere belastningen i starten

Motorværn er aktiveret Lad motoren afkøle og indstil en større slå-

højde

Haveværktøj kører i

intervaller Forlængerledning er beskadiget Ledning kontrolleres og skiftes, hvis den er

beskadiget

Haveværktøjets indvendige ledninger er be-

skadiget Kontakt serviceforhandleren

Motorværn er aktiveret Lad motoren afkøle og indstil en større slå-

højde

Haveværktøj klip-

per ikke jævnt

og/eller

Motoren arbejder

tungt

Slåhøjden er for lav Indstil en større slåhøjde

Knive er sløve Kniv skiftes

Tilstopning mulig Kontrollér haveværktøjet og frigør det evt.

for græs (brug altid havehandsker)

Kniven er monteret forkert Montér kniven rigtigt

Når haveværktøjet

tændes, drejer kni-

ven ikke

Kniven bremses af græsset Sluk for haveværktøjet

Fjern tilstopning (brug altid havehandsker)

Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (17 Nm)

For stor vibration/

støj Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (17 Nm)

Knivene er beskadigede Kniv skiftes

OBJ_BUCH-1394-003.book Page 34 Wednesday, March 23, 2011 1:47 PM

Svenska | 35

Bosch Power Tools F 016 L70 837 | (23.3.11)

Säkerhetsanvisningar

Obs! Läs noggrant igenom anvisningarna. Gör dig för-

trogen med trädgårdsredskapets manöverorgan och

dess korrekta användning. Förvara bruksanvisningen

för senare behov.

Förklaring till bildsymbolerna

Allmän varning för riskmoment.

Läs noga igenom bruksanvisningen.

Se till att personer som står i närheten inte

skadas av föremål som eventuellt slungas

ut.

Håll personer på betryggande avstånd från

trädgårdsredskapet.

Skarpa knivar. Se till att tår eller fingrar inte

skadas.

Gäller inte.

Före inställningar eller rengöring av träd-

gårdsredskapet, om kabeln blivit hängande

eller när trädgårdsredskapet även under en

kort tid lämnas utan uppsikt ska det slås

från och stickproppen dras ur nätuttaget.

Håll nätsladden på betryggande avstånd

från skärknivarna.

Vänta tills trädgårdsredskapets alla delar

stannat fullständigt innan du berör dem.

Knivarna roterar en stund efter det träd-

gårdsredskapet stängts av och detta kan le-

da till kroppsskada.

Använd inte trädgårdsredskapet i regn och

utsätt det inte heller för regn.

Skydda dig mot elstöt.

Håll anslutningskabeln på betryggande av-

stånd från skärknivarna.

Användning

fLåt aldrig barn eller personer som inte är förtrogna

med bruksanvisningen använda trädgårdsredska-

pet. Nationella föreskrifter begränsar eventuellt

tillåten ålder för användning. När trädgårdsredska-

pet inte används ska det förvaras oåtkomligt för

barn.

fTrädgårdsredskapet får inte användas av person

(inklusive barn) med begränsad fysisk, sensorisk

eller psykisk förmåga och/eller som saknar den er-

farenhet och kunskap som krävs för hantering. Un-

dantag görs om personen övervakas av en ansvarig

person som kan undervisa i trädgårdsredskapets

användning.

Barn bör övervakas för att säkerställa att de inte le-

ker med trädgårdsredskapet.

fKlipp aldrig gräset när personer, speciellt då barn

eller husdjur, uppehåller sig i närheten.

fAnvändaren eller ägaren ansvarar för olyckor och

skador som drabbar andra människor eller deras

egendom.

fDu får inte använda trädgårdsredskapet barfota el-

ler med öppna sandaler. Använd alltid kraftiga skor

och långa byxor.

fGranska noga gräsmattan innan du startar och

plocka bort stenar, kvistar, ståltrådar, ben och an-

dra främmande föremål.

fKontrollera innan arbetet påbörjas att knivarna,

knivskruvarna och skärgruppen inte är slitna eller

skadade. Byt alltid samtidigt ut slitna eller skadade

knivar och knivskruvar för att undvika obalans.

fArbeta endast i dagsljus eller vid god belysning.

fAnvänd trädgårdsredskapet helst inte i vått gräs.

fGå lugnt, gå aldrig snabbt.

fAnvänd aldrig trädgårdsredskapet med defekta

skyddsanordningar, kåpor eller säkerhetsutrust-

ning som t. ex. avledningsskydd och/eller uppsam-

lingskorg.

fArbete på sluttning kan innebära fara.

– Klipp inte gräset på mycket brant sluttning.

– Se till att du har bra fotfäste på lutande mark

och vått gräs.

– Klipp gräset på lutande mark alltid tvärs över

och aldrig upp- och nedför.

– Var ytterst försiktig när riktningen växlas.

– Var ytterst försiktig när du går bakåt eller drar

trädgårdsredskapet.

– Skjut trädgårdsredskapet vid gräsklippning all-

tid framåt och dra det inte mot kroppen.

fKnivarna måste stå stilla när trädgårdsredskapet

tippas för transport, när det körs över ytor utan

gräs och när trädgårdsredskapet transporteras till

eller från området som ska klippas.

fTippa inte trädgårdsredskapet när motorn startas

om inte högt gräs kräver tippning. I detta fall tryck

inte ned handtaget på motsatt sida mer än vad som

är nödvändigt för lyftning. Se till att du håller hän-

derna på handtaget när du åter lägger ned träd-

gårdsredskapet.

fKoppla på trädgårdsredskapet enligt beskrivning i

bruksanvisningen och se till att du håller fötterna

på betryggande avstånd från roterande delar.

fHåll händerna och fötterna på betryggande av-

stånd från roterande delar.

fHåll dig på avstånd till utkastningszonen när du an-

vänder trädgårdsredskapet.

fTrädgårdsredskapet får aldrig lyftas upp eller bä-

ras med motorn igång.

fHåll nät- och skarvsladdarna på betryggande av-

stånd från knivarna. Knivarna kan skada sladdarna

och leda till att spänningsförande delar berörs. Se

upp, risk finns för elstöt.

Dra stickproppen ur stickuttaget:

– alltid när trädgårdsredskapet lämnas utan upp-

sikt,

– innan blockeringar åtgärdas,

– när kontroll, rengöring eller arbeten utförs på

trädgårdsredskapet,

– efter kontakt med främmande föremål. Kontrol-

lera genast trädgårdsredskapet avseende ska-

da och låt det vid behov repareras,

– när trädgårdsredskapet börjar vibrerar på

ovanligt sätt (kontrollera genast).

Strömanslutning

fAnvänd alltid trädgårdshandskar när åtgärder

krävs i närheten av skarpa knivar.

fKontrollera att strömkällans spänning överens-

stämmer med uppgifterna på redskapets data-

skylt.

fVi rekommenderar att ansluta redskapet endast till

ett stickuttag som har säkrats med en jordfelsbry-

tare på 30 mA.

fVid byte av redskapets nätsladd får endast en av

tillverkaren godkänd nätsladd användas, för arti-

kel-nr och -typ se bruksanvisningen.

fGrip aldrig tag i stickproppen med våta händer.

fNätsladden eller skarvsladden får inte överköras,

komma i kläm eller rivas i, då risk finns för att den

skadas. Skydda sladden mot hetta, olja och vassa

kanter.

fSkarvsladden måste ha det tvärsnitt som anges i

bruksanvisningen och dessutom vara spolsäker.

Stickanslutningen får inte ligga i vatten.

Service

fAnvänd alltid trädgårdshandskar när åtgärder

krävs i närheten av skarpa knivar.

fGranska att alla muttrar, bultar och skruvar sitter

stadigt fast; detta garanterar att trädgårdsredska-

pets tillförlitlighet upprätthålls.

fKontrollera regelbundet uppsamlingskorgens till-

stånd och förslitning.

fKontrollera trädgårdsredskapet och byt av säker-

hetsskäl ut förslitna och skadade delar.

fKontrollera att reservdelarna är av Bosch-fabrikat.

STOP

OBJ_BUCH-1394-003.book Page 35 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

36 | Svenska

Elektrisk säkerhet

fObs! Före underhålls- och rengöringsarbeten

skall redskapet kopplas ifrån. Detta gäller även

om nätsladden skadats eller är tilltrasslad.

fEfter frånkoppling av trädgårdsredskapet rör sig

knivarna ännu några sekunder.

fVarning –berör inte den roterande kniven.

Trädgårdsredskapet är skyddsisolerat och kräver där-

för ingen jordning. Driftspänningen är 230 V AC, 50 Hz

(för icke EU-länder 220 V, 240 V alltefter utförande).

Använd endast godkända skarvsladdar. För informa-

tion kontakta auktoriserad kundservice.

Använd endast förlängningssladdar med beteckningen

H05VV-F, H05RN-F eller IEC (60227 IEC 53, 60245

IEC 57).

För redskapet får endast en förlängningssladd med föl-

jande ledararea användas:

–1,0mm

2: maximal längd 40 m

–1,5mm

2: maximal längd 60 m

–2,5mm

2: maximal längd 100 m

Anvisning: Om en skarvsladd används måste den – en-

ligt beskrivning i säkerhetsföreskrifterna – ha en

skyddsledare som via stickproppen anslutits till

skyddsledaren i elsystemet.

I tveksamma fall hör med en utbildad elektriker eller

närmaste Bosch servicestation.

fSE UPP: Skarvsladdar av annat slag kan innebära

fara. Skarvsladden, stickproppen och kontaktdo-

nen måste vara vattentäta och godkända för an-

vändning utomhus.

För ökat skydd rekommenderar vi att använda en FI-

jordfelsbrytare (RCD) med en utlösningsström på

högst 30 mA. Denna FI-jordfelsbrytare ska kontrolleras

före varje användning.

Om anslutningssladden skadats får den repareras en-

dast i en auktoriserad Bosch-verkstad.

Anvisningar för produkter som inte säljs i GB:

OBSERVERA: För din säkerhet krävs att trädgårdsred-

skapets stickpropp ansluts till skarvsladden. Skarv-

sladdens koppling måste skyddas mot stänkvatten, be-

stå av gummi eller ha gummimantel. Skarvsladden ska

vara försedd med dragavlastning.

Anslutningssladden måste regelbundet kontrolleras

avseende skador och får endast användas i felfritt till-

stånd.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och för-

stå bruksanvisningen. Lägg symbolerna och deras be-

tydelse på minnet. Korrekt tolkning av symbolerna bi-

drar till bättre och säkrare användning av

trädgårdsredskapet.

Ändamålsenlig användning

Trädgårdsredskapet är avsett för gräsklippning i en

hemträdgård.

Tekniska data

Buller-/vibrationsdata

Försäkran om överensstämmelse

Symbol Betydelse

Rörelseriktning

Bär skyddshandskar

Vikt

Inkoppling

Urkoppling

Tillåten hantering

Förbjuden handling

Tillbehör/reservdelar

Gräsklippare Rotak 34 Rotak 37

Produktnummer 3 600 H82 0.. 3 600 H82 1..

Upptagen märkeffekt W 1300 1400

Knivbredd cm 34 37

Snitthöjd mm 20 –70 20 –70

Volym, uppsamlingskorg l4040

Vikt enligt EPTA-Procedure 01/2003 kg 11,0 11,2

Skyddsklass /II /II

Serienummer se dataskylten på trädgårdsredskapet

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder

kan uppgifterna variera.

Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap

kan variera.

Mätvärdena för buller har tagits fram baserande på 2000/14/EG

(1,60 m höjd, 1 m avstånd). 3 600 ... H82 0.. H82 1..

Verktygets A-vägda ljudnivå är i typiska fall:

ljudtrycksnivå

ljudeffektnivå

onoggrannhet K

Använd hörselskydd!

dB(A)

Totala vibrationsemissionsvärden (vektorsumma i tre riktningar) framtaget enligt

EN 60335:

vibrationsemissionsvärde ah

onoggrannhet K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tek-

niska data” överensstämmer med följande normer och normativa dokument:

EN 60335 uppfyller bestämmelserna i direktiven 2004/108/EG, 2006/42/EG,

2000/14/EG.

2000/14/EG: Garanterad ljudeffektnivå

Bedömningsmetod för överensstämmelse enligt bilaga VI. dB(A) 94 95

OBJ_BUCH-1394-003.book Page 36 Wednesday, March 23, 2011 1:47 PM

Svenska | 37

Bosch Power Tools F 016 L70 837 | (23.3.11)

Produktkategori: 32

Nämnd provningsanstalt:

SRL, Sudbury, England, Nr. 1088

Teknisk tillverkningsdokumentation finns hos:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montering och drift

Felsökning

Kundservice och kundkonsulter

www.bosch-garden.com

Var vänlig ange vid förfrågningar och reservdelsbeställ-

ningar produktnumret som består av 10 siffror och

som finns på trädgårdsredskapets typskylt.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: +46 (020) 41 44 55

Fax: +46 (011) 18 76 91

Avfallshantering

Släng inte trädgårdsredskap i hushållsavfall!

Endast för EU-länder:

Enligt det europeiska direktivet

2002/96/EG för elektriska och elektronis-

ka apparater och dess modifiering till na-

tionell lag måste obrukbara elektriska och

elektroniska apparater omhändertas se-

parat och lämnas in för återvinning på miljövänligt sätt.

Ändringar förbehålles.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Handlingsmål Figur

Leveransen omfattar 1

Montering av bygelhandtag 2

Hopsättning av uppsamlingskorgen 3

Insättning/borttagning av uppsamlingskorgen 3

Inställning av snitthöjd 4

Anslut skarvsladden 5

Inkoppling 5

Urkoppling 5

Arbetsanvisningar 5 –6

Underhåll av kniv 7

Välj tillbehör 8

STOP

Symptom Möjlig orsak Åtgärd

Motorn startar inte Nätspänning saknas Kontrollera och slå på

Nätuttaget defekt Använd ett annat nätuttag

Skarvsladden har skadats Kontrollera kabeln och byt ut om den skadats

Säkringen har löst ut Byt ut säkringen

Gräset är för långt Ställ in större snitthöjd och tippa trädgårdsred-

skapet för att i början reducera belastningen

Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd

Trädgårdsredska-

pet går med avbrott Skarvsladden har skadats Kontrollera kabeln och byt ut om den skadats

Trädgårdsredskapets inre kablar defekta Uppsök kundservicen

Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd

Trädgårdsredska-

pet klipper oregel-

bundet

och/eller

Motorn går tungt

Snitthöjden för liten Ställ in större snitthöjd

Kniven är trubbig Byte av knivar

Eventuellt tilltäppt Kontrollera trädgårdsredskapets undre sida

och rensa vid behov (använd alltid trädgårds-

handskar)

Kniven monterad i fel riktning Montera kniven i rätt riktning

Efter trädgårdsred-

skapets tillslag ro-

terar inte kniven

Kniven blockeras av gräs Slå från trädgårdsredskapet

Åtgärda tilltäppningen (använd alltid träd-

gårdshandskar)

Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (17 Nm)

Kraftiga vibrationer/

buller Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (17 Nm)

Kniven skadad Byte av knivar

OBJ_BUCH-1394-003.book Page 37 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

38 | Norsk

Sikkerhetsinformasjon

OBS! Les nøye gjennom nedenstående instrukser.

Gjør deg kjent med betjeningselementene og den

korrekte bruken av hageredskapet. Ta godt vare på

driftsinstruksen til senere bruk.

Forklaring av bildesymbolene

Generell fareinformasjon.

Les gjennom denne driftsinstruksen.

Pass på at personer som står i nærheten

ikke skades av fremmedlegemer som slyn-

ges bort.

Hold personer i nærheten på sikker avstand

fra hageredskapet.

Skarp(e) kniv(er). Beskytt tær og fingre.

Stemmer ikke.

Slå av hageredskapet og trekk støpselet ut

av stikkontakten før du utfører innstillinger

eller en rengjøring, hvis ledningen har ho-

pet seg opp eller hvis du må la hageredska-

pet stå uten oppsyn – også hvis det kun er

en kort stund. Hold ledningen unna knive-

ne.

Ikke berør noen av delene på hageredska-

pet før de er helt stanset. Knivene fortset-

ter å rotere etter at hageredskapet er slått

av og kan forårsake skader.

Ikke bruk hageredskapet i regn eller la den

stå ute i regnvær.

Beskytt deg mot elektriske støt.

Hold ledningen unna knivene.

Betjening

fLa aldri barn eller personer som ikke er kjent med

disse instruksene få lov til å bruke hageredskapet.

Nasjonale forskrifter innskrenker eventuelt bruke-

rens alder. Oppbevar hageredskapet utilgjengelig

for barn når det ikke er i bruk.

fDette hageredskapet er ikke beregnet til å brukes

av personer (inklusive barn) med innskrenkede fy-

siske, sensoriske eller intellektuelle evner eller

manglende erfaring og/eller manglende kunnska-

per, hvis de ikke er under oppsyn eller får instruk-

ser om bruken av en person som er ansvarlig for

deres sikkerhet.

Barn må være under oppsyn for å forhindre at de

leker med hageredskapet.

fKlipp aldri plenen når det oppholder seg personer,

særskilt barn eller husdyr, like i nærheten.

fBrukeren er ansvarlig for uhell eller skader på an-

dre mennesker eller deres eiendom.

fIkke bruk hageredskapet barbent eller med åpne

sandaler. Bruk alltid solide sko og lange bukser.

fUndersøk flaten som skal bearbeides nøye og fjern

steiner, stokker, tråder eller andre fremmedlege-

mer.

fFør bruk må du alltid sjekke om knivene, knivskru-

ene og klippekomponenten er slitt eller skadet.

Skift slitte eller skadede kniver og knivskruer alltid

ut som komplett sett, slik at det ikke oppstår en

ubalanse.

fKlipp kun i dagslys eller ved bra kunstig lys.

fBruk hageredskapet helst ikke i vått gress.

fDu må alltid gå rolig, aldri løpe.

fBruk aldri hageredskapet med defekte beskyttelse-

sinnretninger, deksler eller uten sikkerhetsinnret-

ninger, som f. eks. avbøyervern og/eller gressopp-

samlerkurv.

fDet kan være farlig å arbeide i skråninger:

– Klipp ikke spesielt bratte skråninger.

– På skrå flater eller vått gress må du passe på å

stå stødig.

– På skrå flater må du klippe på tvers og ikke

opp- og nedover.

– Vær svært forsiktig når du skifter retning i skrå-

ninger.

– Vær spesielt forsiktig når du går bakover eller

trekker hageredskapet.

– Skyv hageredskapet alltid fremover når du klip-

per gressplenen og trekk det aldri mot krop-

pen.

fKnivene må stå stille når du vipper hageredskapet

til transport, når du går over flater uten gress og

når du transporterer hageredskapet til og fra områ-

det som skal klippes.

fIkke vipp hageredskapet når motoren startes, unn-

tatt hvis dette er nødvendig til starting i høyt gress.

I dette tilfellet må siden som peker bort fra bruke-

ren ikke løftes lenger opp med håndtaket enn nød-

vendig. Pass på at hendene dine holder i grepet når

du slipper hageredskapet ned igjen.

fSlå hageredskapet på som beskrevet i driftsin-

struksen, og pass på at føttene dine er godt unna

de roterende delene.

fSørg for at hender og føtter ikke kommer i nærhe-

ten av eller under roterende deler.

fHold deg på avstand til utkastsonen når du arbei-

der med hageredskapet.

fDu må aldri løfte eller bære hageredskapet mens

motoren går.

fHold strøm- og skjøteledninger unna kniven. Kni-

ven kan skade ledningen og medføre at du berører

spenningsførende deler. OBS! Det er fare for elek-

triske støt.

Trekk støpselet ut av stikkontakten:

– alltid når du forlater hageredskapet,

– før blokkeringer fjernes,

– når du sjekker, rengjør eller arbeider på hage-

redskapet,

– etter kollisjon med et fremmedlegeme. Sjekk

straks om hageredskapet er skadet og la det

om nødvendig repareres,

– hvis hageredskapet begynner å vibrere uvanlig

sterkt (må straks sjekkes).

Strømtilkobling

fBruk alltid arbeidshansker når du håndterer eller

arbeider i nærheten av de skarpe knivene.

fSpenningen til strømkilden må stemme overens

med angivelsene på maskinens typeskilt.

fDet anbefales å koble denne maskinen kun til en

stikkontakt som er sikret med en 30 mA jordfeil-

bryter.

fVed utskifting av kabelen på denne maskinen må

det kun brukes en strømledning som anbefales av

produsenten, bestillings-nr. og type se bruksanvis-

ningen.

fTa aldri i støpselet med våte hender.

fIkke kjør over, press eller dra i strøm- eller skjøte-

ledningen, ellers kan den ta skade. Beskytt lednin-

gen mot varme, olje og skarpe kanter.

fSkjøteledningen må ha det tverrsnittet som er an-

gitt i bruksanvisningen og må være vannsprut-

beskyttet. Stikkforbindelsen må ikke ligge i vannet.

Vedlikehold

fBruk alltid arbeidshansker når du håndterer eller

arbeider i nærheten av de skarpe knivene.

fSørg for at alle mutre, bolter og skruer sitter godt

fast, slik at hageredskapet befinner seg i en sikker

arbeidstilstand.

fKontroller gressoppsamlerkurvens tilstand og sli-

tasje med jevne mellomrom.

fSjekk hageredskapet og skift for sikkerhets skyld

ut slitte eller skadede deler.

fPass på at deler som skal skiftes ut er fra Bosch.

STOP

OBJ_BUCH-1394-003.book Page 38 Wednesday, March 23, 2011 1:47 PM

Norsk | 39

Bosch Power Tools F 016 L70 837 | (23.3.11)

Elektrisk sikkerhet

fOBS! Før vedlikeholds- eller rengjøringsarbeider

må maskinen slås av og støpselet trekkes ut. Det

samme gjelder hvis strømledningen er skadet,

kuttet eller oppviklet.

fEtter at hageredskapet er slått av, fortsetter kni-

vene å dreie seg i noen få sekunder.

fVær forsiktig –ikke ta på den roterende kniven.

Hageredskapet er verneisolert for din egen sikkerhet

og trenger ingen jording. Driftsspenningen er på

230 V AC, 50 Hz (for ikke-EU land 220 V, 240 V avhen-

gig av modellen). Bruk kun godkjente skjøteledninger.

Informasjon får du av ditt autoriserte serviceverksted.

Det må kun brukes skjøteledninger av typen H05VV-F,

H05RN-F eller IEC (60227 IEC 53, 60245 IEC 57).

Hvis du bruker skjøteledning for maskinen, må du kun

bruke ledninger med følgende ledertverrsnitt:

–1,0mm

2: maksimal lengde 40 m

–1,5mm

2: maksimal lengde 60 m

–2,5mm

2: maksimal lengde 100 m

Merk: Hvis det brukes en skjøteledning må denne ha

en jordingstråd – som beskrevet i sikkerhetsforskrif-

tene – som via støpselet er forbundet med jordings-

tråden i det elektriske anlegget.

I tvilstilfeller må du spørre en utdannet elektriker eller

nærmeste Bosch serviceverksted.

fOBS! Ikke forskriftsmessige skjøteledninger kan

være farlige. Skjøteledninger, støpsler og koblin-

ger må være vanntette modeller som er godkjent

for utendørs bruk.

Til øking av sikkerheten anbefales det å bruke en jord-

feilbryter (RCD) med en jordfeilstrøm på maksimalt

30 mA. Denne jordfeilbryteren skal kontrolleres før

hver bruk.

Hvis tilkoplingsledningen er skadet må den kun repa-

reres av et autorisert Bosch-verksted.

Informasjon for produkter som ikke selges i GB:

OBS! For din egen sikkerhet er det nødvendig at støp-

selet på hageredskapet forbindes med skjøtelednin-

gen. Koplingen til skjøteledningen må være beskyttet

mot vannsprut, bestå av gummi eller ha gummitrekk.

Skjøteledningen må brukes med strekkavlastning.

Tilkoplingsledningen må sjekkes mht. skader med jev-

ne mellomrom og må kun brukes i en feilfri tilstand.

Symboler

Nedenstående symboler er viktige for lesing og forstå-

else av driftsinstruksen. Legg merke til symbolene og

deres betydning. En riktig tolkning av symbolene hjel-

per deg med å bruke hageredskapet på en bedre og

sikrere måte.

Formålsmessig bruk

Hageredskapet er beregnet til å klippe gressplener på

private områder.

Tekniske data

Støy-/vibrasjonsinformasjon

Samsvarserklæring

Symbol Betydning

Bevegelsesretning

Bruk vernehansker

Vekt

Innkobling

Utkobling

Tillatt aksjon

Dette er forbudt

Tilbehør/reservedeler

Gressklipper Rotak 34 Rotak 37

Produktnummer 3 600 H82 0.. 3 600 H82 1..

Opptatt effekt W13001400

Knivbredde cm 34 37

Klippehøyde mm 20 –70 20 –70

Volum, gressoppsamlerkurv l4040

Vekt tilsvarende EPTA-Procedure 01/2003 kg 11,0 11,2

Beskyttelsesklasse /II /II

Serienummer se typeskiltet på hageredskapet

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale mo-

deller kan disse informasjonene variere noe.

Legg merke til produktnummeret på typeskiltet til hageredskapet ditt. Handelsbetegnelsene for de enkelte ha-

geredskapene kan variere.

Måleverdier for lyden funnet i henhold til 2000/14/EF

(1,60 m høyde, 1 m avstand). 3 600 ... H82 0.. H82 1..

Maskinens A-bedømte typiske støynivå er:

lydtrykknivå

lydeffektnivå

usikkerhet K

Bruk hørselvern!

dB(A)

Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60335:

Svingningsemisjonsverdi ah

Usikkerhet K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data»

stemmer overens med følgende standarder eller standardiserte dokumenter:

EN 60335 jf. bestemmelsene i direktivene 2004/108/EF, 2006/42/EF,

2000/14/EF.

2000/14/EF: Garantert lydeffektnivå

samsvarsbedømmelsesmetode jf. vedlegg VI. dB(A) 94 95

OBJ_BUCH-1394-003.book Page 39 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

40 | Norsk

Produktkategori: 32

Angitt instans:

SRL, Sudbury, England, Nr. 1088

Tekniske underlag hos:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montering og drift

Feilsøking

Kundeservice og kunderådgivning

www.bosch-garden.com

Ved alle forespørsler og reservedelsbestillinger må du

oppgi det 10-sifrede produktnummeret som er angitt

på hageredskapets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: (+47) 64 87 89 50

Faks: (+47) 64 87 89 55

Deponering

Hageredskaper må ikke kastes i vanlig søppel!

Kun for EU-land:

Jf. det europeiske direktivet 2002/96/EF

vedr. gamle elektriske og elektroniske ap-

parater og tilpassingen til nasjonale lover

må gamle elektriske og elektroniske mas-

kiner som ikke lenger kan brukes samles

inn og leveres inn til en miljøvennlig resir-

kulering.

Rett til endringer forbeholdes.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Mål for aktiviteten Bilde

Leveranseomfang 1

Montering av bøylehåndtaket 2

Sammensetting av gressoppsamler-kurven 3

Innsetting/fjerning av gressoppsamlerkurven 3

Innstilling av klippehøyde 4

Montering av skjøteledningen 5

Innkopling 5

Utkopling 5

Arbeidshenvisninger 5 –6

Vedlikehold av kniven 7

Valg av tilbehør 8

STOP

Symptomer Mulig årsak Utbedring

Motoren starter

ikke Nettspenningen finnes ikke Sjekk og slå på

Nett-stikkontakten er defekt Bruk en annen stikkkontakt

Skjøteledningen er skadet Sjekk ledningen og skift den ut hvis den er

skadet

Sikringen er utløst Utskifting av sikringen

For høyt gress Innstill en større klippehøyde og vipp hage-

redskapet for å redusere startbelastningen

Motorvernet er utløst La motoren avkjøle og innstill større klippe-

høyder

Hageredskapet går

rykkvis Skjøteledningen er skadet Sjekk ledningen og skift den ut hvis den er

skadet

Interne kabelforbindelser i hageredskapet er

defekt Ta kontakt med kundeservice

Motorvernet er utløst La motoren avkjøle og innstill større klippe-

høyder

Hageredskapet et-

terlater et uregel-

messig klippebilde

og/eller

motoren går tungt

For liten klippehøyde Innstill en høyere klippehøyde

Kniven er butt Utskifting av kniven

Tetting mulig Sjekk undersiden av hageredskapet og fri-

gjør den eventuelt igjen (bruk alltid arbeids-

hansker)

Kniven er galt montert Monter kniven riktig

Etter innkopling av

hageredskapet

dreier kniven seg

ikke

Knivene blokkeres av gress Slå av hageredskapet

Fjern tettingen (bruk alltid arbeidshansker)

Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (17 Nm)

Sterke vibrasjoner/

lyder Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (17 Nm)

Skadet kniv Utskifting av kniven

OBJ_BUCH-1394-003.book Page 40 Wednesday, March 23, 2011 1:47 PM

Suomi | 41

Bosch Power Tools F 016 L70 837 | (23.3.11)

Turvallisuusohjeita

Huom! Lue seuraavat ohjeet tarkasti. Tutustu puutar-

halaitteen käyttöelementteihin ja asianmukaiseen

käyttöön. Säilytä käyttöohje huolellisesti myöhem-

pää käyttöä varten.

Kuvatunnusten selitys

Yleiset varoitusohjeet.

Lue käyttöohje huolellisesti.

Varmista, että sivulle sinkoutuvat vieraat

esineet eivät loukkaa lähellä seisovia ihmi-

siä.

Pidä lähistöllä olevat henkilöt turvallisella

etäisyydellä puutarhalaitteesta.

Terävä(t) terä(t). Suojele varpaat ja sormet,

jotta et menettäisi niitä.

Ei sopiva.

Ennen puutarhalaitteeseen tehtäviä säätöjä

tai puhdistusta, kun johto on tarttunut kiin-

ni tai jättäessäsi laitteen ilman valvontaa

edes hetkeksi, tulee se pysäyttää ja pisto-

tulppa irrottaa pistorasiasta. Pidä verkko-

johto kaukana leikkuuteristä.

Odota, että puutarhalaitteen kaikki osat

ovat pysähtyneet täysin, ennen kuin koske-

tat niitä. Terät pyörivät vielä puutarhalait-

teen poiskytkennän jälkeen ja voivat aiheut-

taa loukkaantumisia.

Älä käytä puutarhalaitetta sateessa äläkä

aseta sitä alttiiksi sateelle.

Suojele itsesi sähköiskulta.

Pidä verkkojohto kaukana leikkuuteristä.

Käyttö

fÄlä koskaan anna lasten tai henkilöiden, jotka eivät

ole tutustuneet näihin ohjeisiin käyttää puutarha-

laitetta. Kansalliset säännökset saattavat määrätä

käyttäjän alaikärajan. Säilytä puutarhalaite lasten

ulottumattomissa, kun sitä ei käytetä.

fTätä puutarhalaitetta eivät saa käyttää henkilöt

(lapset mukaan lukien), joilla on rajalliset fyysiset,

aistilliset tai henkiset kyvyt tahi puuttuva kokemus

ja/tai puuttuva tieto paitsi, jos he ovat turvallisuu-

desta vastaavan henkilön valvonnassa tai saamassa

häneltä ohjeita puutarhalaitteen oikeasta käytöstä.

Lapsia tulisi valvoa varmistaakseen, etteivät leiki

puutarhalaitteen kanssa.

fÄlä koskaan leikkaa ruohoa, jos ihmisiä, etenkin

lapsia tai eläimiä ovat välittömässä läheisyydessä.

fKäyttäjä on vastuussa onnettomuuksista ja toisille

ihmisille tai heidän omaisuudelleen aiheuttamis-

taan vaurioista.

fÄlä käytä puutarhalaitetta paljain jaloin tai avoimis-

sa sandaaleissa. Käytä aina tukevia jalkineita ja pit-

kälahkeisia housuja.

fTarkista perusteellisesti työstettävä alue ja poista

siitä kivet, oksat, langat, luut ja muut vieraat esi-

neet.

fTarkista aina silmämääräisesti ennen käyttöä, ett-

eivät terät, teränpultit tai leikkuriosa ole loppuun

käytetyt tai vaurioituneet. Vaihda loppuunkäytetyt

tai vaurioituneet terät sekä teränpultit aina yhdes-

sä epätasapainon estämiseksi.

fKäytä laitetta vain valoisaan aikaan tai hyvässä kei-

novalossa.

fVältä puutarhalaitteen käyttöä märässä ruohossa.

fKävele aina rauhallisesti, älä koskaan juokse.

fÄlä koskaan käytä puutarhalaitetta, jos suojalait-

teet tai suojukset ovat viallisia tai ilman turvalaittei-

ta, kuten esimerkiksi silpunohjainta ja/tai ruohon-

kokoojasäiliötä.

fKäyttö rinteessä saattaa olla vaarallista.

– Älä koskaan leikkaa erityisen jyrkissä rinteissä.

– Varmista aina kaltevalla pinnalla ja märässä

ruohossa tukeva askellus.

– Leikkaa kaltevissa pinnoissa poikittain rintee-

seen nähden äläkä koskaan ylös- alas suunnas-

sa.

– Ole erityisen varovainen suunnanmuutoksissa

rinteissä.

– Liiku taaksepäin tai vedä puutarhalaitetta ää-

rimmäisen varovasti.

– Työnnä aina puutarhalaitetta leikatessa eteen-

päin äläkä koskaan vedä sitä kehoasi kohti.

fTerien tulee olla pysähdyksissä, kun puutarhalai-

tetta tule kallistaa kuljetusta varten, jos joutuu ylit-

tämään pintoja, joissa ei ole ruohoa tai siirtää puu-

tarhalaite työstettävälle alueelle tai siitä pois.

fÄlä kallista puutarhalaitetta moottoria käynnistet-

täessä paitsi, jos se on välttämätöntä korkean ruo-

hon takia. Tässä tapauksessa tulee ainoastaan nos-

taa käyttäjästä poispäin suunnattua puolta

painamalla kahva alaspäin juuri niin paljon, kun on

välttämätöntä. Tarkista, että molemmat kädet ovat

kahvassa, kun puutarhalaite taas lasketaan alas.

fKäynnistä puutarhalaite käyttöohjeessa neuvotulla

tavalla ja varmista, että jalkasi ovat riittävän kauka-

na teristä.

fÄlä pidä käsiä tai jalkoja lähellä pyöriviä osia.

fPysy puutarhalaitteen kanssa työskentelyn aikana

etäällä laitteen poistovyöhykkeestä.

fÄlä koskaan nosta tai kanna puutarhalaitetta moot-

torin käydessä.

fPidä verkkojohto ja jatkojohto loitolla leikkuute-

rästä. Terä voi vaurioittaa johtoa ja voit joutua kos-

ketukseen jännitteisten osien kanssa. Varo, on ole-

massa sähköiskun vaara.

Irrota pistotulppa pistorasiasta:

– kun poistut puutarhalaitteen luota,

– ennen tukosten poistamista,

– tarkistaessasi, puhdistaessasi puutarhalaitetta

tai tehdessäsi puutarhalaitteeseen kohdistuvia

töitä,

– törmättyäsi vieraaseen esineeseen. Tarkista vä-

littömästi puutarhalaitteen mahdolliset vauriot

ja anna kunnostaa se tarvittaessa,

– jos puutarhalaite alkaa täristä poikkeuksellises-

ti (tarkista heti).

Sähköliitäntä

fKäytä aina puutarhakäsineitä, kun työskentelet

terävien terien alueella.

fVirtalähteen jännitteen tulee vastata laitteen tyyp-

pikilvessä olevia tietoja.

fSuositellaan, että tämä laite liitetään vain pistora-

siaan, jota suojaa 30 mA vikavirtasuojakytkin.

fVaihdettaessa tämän laitteen verkkojohto tulee

käyttää ainoastaan valmistajan suunnitelman mu-

kaista verkkojohtoa, katso tilaus nro ja malli käyttö-

ohjeesta.

fÄlä koskaan tartu pistotulppaan käsien ollessa kos-

teita.

fVerkkojohdon tai jatkojohdon yli ei saa ajaa, niitä ei

saa litistää eikä murtaa, koska ne saattavat vahin-

goittua. Suojaa johtoa kuumuudelta, öljyltä ja terä-

viltä reunoilta.

fJatkojohdon halkaisijan tulee olla käyttöohjeen

mukainen ja sen tulee olla roiskevesisuojattu. Pis-

tokeliitäntä ei saa olla vedessä.

Huolto

fKäytä aina puutarhakäsineitä, kun työskentelet

terävien terien alueella.

fVarmista kaikkien muttereiden, pulttien ja ruuvien

hyvä kiinnitys, jotta puutarhalaitteen turvallinen

työkunto olisi taattu.

fTarkista säännöllisesti ruohonkokoojasäiliön kunto

ja kuluneisuus.

fTarkista puutarhalaite ja vaihda varmuuden vuoksi

kaikki loppuun kuluneet tai vaurioituneet osat uu-

siin.

fVarmista, että vaihto-osat ovat Bosch-tuotantoa.

STOP

OBJ_BUCH-1394-003.book Page 41 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

42 | Suomi

Sähköturvallisuus

fHuom! Katkaise virta ja vedä pistotulppa irti pis-

torasiasta ennen huoltotoimenpiteitä tai puhdis-

tusta. Sama sääntö pätee, jos verkkojohto on vau-

rioitunut, leikattu tai sotkeutunut.

fTerät pyörivät vielä muutama sekunti sen jälkeen,

kun puutarhalaite on sammutettu.

fVaroitus –älä kosketa pyörivää leikkuuterää.

Puutarhalaitteesi on turvallisuussyistä suojaeristetty,

eikä sitä tarvitse maadoittaa. Käyttöjännite on

230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mal-

lista riippuen). Käytä ainoastaan hyväksyttyjä jatkojoh-

toja. Tietoa saat Bosch-sopimushuollosta.

Vain rakenteita H05VV-F, H05RN-F tai IEC (60227

IEC 53, 60245 IEC 57) vastaavia jatkojohtoja saa käyt-

tää.

Jos käytät jatkojohtoa laitteen kanssa, tulee johtimien

poikkipinnan olla jokin seuraavista:

–1,0mm

2: suurin pituus 40 m

–1,5mm

2: suurin pituus 60 m

–2,5mm

2: suurin pituus 100 m

Huomio: Jos käytät jatkojohtoa, on siinä – kuten tur-

vaohjeissa on selostettu – oltava suojajohdin, joka pis-

totulpan kautta on yhteydessä verkon maadoitukseen.

Kysy epävarmoissa tapauksissa sähkömieheltä tai lä-

himmästä Bosch-sopimushuollosta.

fVAROITUS: Sääntöjenvastaiset jatkojohdot saat-

tavat olla vaarallisia. Jatkojohdon, pistotulpan ja

liittimen tulee olla vesitiiviitä ulkokäyttöön hy-

väksyttyä mallia.

Turvallisuuden parantamiseksi suositellaan käyttä-

mään FI-kytkintä (RCD), jonka vikavirta on korkeintaan

30 mA. Tätä FI-kytkintä tulisi tarkistaa ennen jokaista

käyttöä.

Jos liitäntäjohto on vahingoittunut, sen saa korjata

vain Bosch-sopimushuolto.

Ohjeita tuotteille, joita ei myydä alueella GB:

HUOMIO: Turvallisuutesi takia on välttämätöntä, että

puutarhalaitteen pistotulppa kiinnitetään jatkojoh-

toon. Jatkojohdon liitin on oltava roiskevesisuojattu,

kumia tai kumipäällysteinen. Jatkojohdossa on oltava

vedonpoistin.

On säännöllisesti tarkistettava, että liitäntäjohdossa ei

ole merkkejä vaurioista, ainoastaan moitteettomassa

kunnossa olevaa johtoa saa käyttää.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lu-

kemisessa ja ymmärtämisessä. Paina mieleesi tunnus-

merkit ja niiden merkitys. Tunnusmerkkien oikea tul-

kinta auttaa sinua käyttämään puutarhalaitettasi

paremmin ja turvallisemmin.

Määräyksenmukainen käyttö

Puutarhalaite on tarkoitettu ruohonleikkuun yksityis-

alueella.

Tekniset tiedot

Melu-/tärinätiedot

Standardinmukaisuusvakuutus

Tunnusmerkki Merkitys

Liikesuunta

Käytä suojakäsineitä

Paino

Käynnistys

Poiskytkentä

Sallittu käsittely

Kielletty menettely

Lisälaitteet/varaosat

Ruohonleikkuri Rotak 34 Rotak 37

Tuotenumero 3 600 H82 0.. 3 600 H82 1..

Ottoteho W 1300 1400

Terän leveys cm 34 37

Leikkuukorkeus mm 20 –70 20 –70

Kokoojasäiliön tilavuus l4040

Paino vastaa EPTA-Procedure 01/2003 kg 11,0 11,2

Suojausluokka /II /II

Sarjanumero katso sarjanumero puutarhalaitteen tyyppikil-

vestä

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voi-

vat vaihdella.

Ota huomioon puutarhalaitteesi mallikilvessä oleva tuotenumero. Yksittäisten puutarhalaitteiden kauppanimitys

saattaa vaihdella.

Melun mittausarvot on määritetty 2000/14/EY mukaan (1,60 m korkeus,

1 m etäisyys). 3 600 ... H82 0.. H82 1..

Laitteen tyypillinen A-painotettu melutaso on:

Äänen painetaso

Äänen tehotaso

Epävarmuus K

Käytä kuulonsuojaimia!

dB(A)

Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60335

mukaan:

Värähtelyemissioarvo ah

Epävarmuus m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu

tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60335 direk-

tiivien 2004/108/EY, 2006/42/EY, 2000/14/EY määräysten mukaan.

2000/14/EY: Taattu äänen tehotaso

Yhteensopivuuden arviointimenetelmä liitteen VI mukaan. dB(A) 94 95

OBJ_BUCH-1394-003.book Page 42 Wednesday, March 23, 2011 1:47 PM

Suomi | 43

Bosch Power Tools F 016 L70 837 | (23.3.11)

Tuotelaji: 32

Nimetty tarkastusasema:

SRL, Sudbury, England, Nr. 1088

Tekninen tiedosto kohdasta:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Asennus ja käyttö

Vianetsintä

Huolto ja asiakasneuvonta

www.bosch-garden.com

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-nu-

meroinen tuotenumero, joka löytyy puutarhalaitteen

mallikilvestä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: +358 102 961 838

www.bosch.fi

Hävitys

Älä heitä puutarhalaitteita talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektro-

niikkalaitteita koskevan direktiivin

2002/96/EY ja sen kansallisten lakien

muunnosten mukaan, tulee käyttökelvot-

tomat sähkö- ja elektroniikkalaitteet kerä-

tä erikseen ja toimittaa ympäristöystävälliseen uusio-

käyttöön.

Oikeus teknisiin muutoksiin pidätetään.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Tehtävä Kuva

Toimitukseen kuuluu 1

Sankakahvan asennus 2

Ruohonkokoojasäiliön kokoaminen 3

Ruohonkokoojasäiliön asennus/irrotus 3

Leikkuukorkeuden säätö 4

Jatkojohdon kiinnitys 5

Käynnistys 5

Poiskytkentä 5

Työskentelyohjeita 5 –6

Teränhoito 7

Lisälaitteen valinta 8

STOP

Vian oire Mahdolliset vikalähteet Korjaus

Moottori ei käynnis-

ty Verkkojännitettä ei ole Tarkista ja kytke

Verkkopistorasia on viallinen Käytä toista pistorasiaa

Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioi-

tunut

Varoke on lauennut Vaihda sulake

Ruoho on liian pitkä Aseta suurempi leikkuukorkeus ja kallista

puutarhalaitetta lähtökuormituksen pienen-

tämiseksi

Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi

leikkuukorkeus

Puutarhalaite käy

katkonaisesti Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioi-

tunut

Puutarhalaitteen sisäisessä johdotuksessa

vika Hakeudu asiakaspalveluun

Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi

leikkuukorkeus

Puutarhalaite jättää

epätasaisen leik-

kuujäljen

ja/tai

Moottori työskente-

lee raskaasti

Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus

Terä on tylsä Terän vaihto

Tukkeutuma mahdollinen Tarkista puutarhalaitteen alapinta ja puhdis-

ta se tarvittaessa (käytä aina puutarhakäsi-

neitä)

Terä asennettu väärinpäin Asenna terä oikeinpäin

Puutarhalaitteen

käynnistyksen jäl-

keen terä ei pyöri

Ruoho tukkii terän Sammuta puutarhalaite

Poista tukkeutuma (käytä aina puutarhakäsi-

neitä)

Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (17 Nm)

Voimakas värinä/

melu Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (17 Nm)

Terä on vahingoittunut Terän vaihto

OBJ_BUCH-1394-003.book Page 43 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

44 | Eλληνικά

Υποδείξεις ασφαλείας

Προσοχή! Διαβάστε προσεκτικά τις οδηγίες που

ακολουθούν. Εξοικειωθείτε με τα στοιχεία χειρισμού

και τη σωστή χρήση του μηχανήματος κήπου.

Παρακαλούμε διαφυλάξτε καλά τις οδηγίες

χειρισμού για κάθε μελλοντική χρήση.

Ερμηνεία των εικονοσυμβόλων

Υπόδειξη κινδύνου, γενικά.

Διαβάστε όλες τις οδηγίες χειρισμού.

Φροντίζετε να μην διατρέχουν κίνδυνο

τραυματισμού από εκσφενδονιζόμενα ξένα

σώματα τυχόν παρευρισκόμενα άτομα.

Να κρατάτε τυχόν παρευρισκόμενα άτομα

σε ασφαλή απόσταση από το μηχάνημα

κήπου.

Κοφτερό(ά) μαχαίρι(α). Να προστατεύετε τα

δάχτυλα των χεριών και των ποδιών σας από

τυχόν τραυματισμούς.

Δεν ευσταθεί.

Να θέτετε το μηχάνημα κήπου εκτός

λειτουργίας και να βγάζετε το φις δικτύου

από την πρίζα όταν πρόκειται να το

ρυθμίσετε, να το καθαρίσετε ή να το

αφήσετε ακόμη και για λίγο χρόνο

ανεπιτήρητο καθώς και όταν μπερδεύεται το

ηλεκτρικό καλώδιο. Να κρατάτε το

ηλεκτρικό καλώδιο μακριά από τα μαχαίρια

κοπής.

Περιμένετε να ακινητοποιηθούν όλα τα

εξαρτήματα του μηχανήματος κήπου πριν τα

αγγίξετε. Τα μαχαίρια συνεχίζουν να

περιστρέφονται μετά την απενεργοποίηση

του μηχανήματος κήπου και μπορεί να

προκαλέσουν τραυματισμούς.

Να μη χρησιμοποιείτε το μηχάνημα κήπου

υπό βροχή ούτε να το εκθέτετε στη βροχή.

Να προστατεύετε τον εαυτό σας από

ηλεκτροπληξία.

Να κρατάτε το ηλεκτρικό καλώδιο μακριά

από τα μαχαίρια κοπής.

Χειρισμός

fΝα μην επιτρέψετε ποτέ σε παιδιά ή σε άτομα που

δεν είναι εξοικειωμένα με τις παρούσες οδηγίες να

χρησιμοποιήσουν το μηχάνημα κήπου. Εθνικές

διατάξεις μπορεί να περιορίζουν ενδεχομένως την

ηλικία του χειριστή. Να διαφυλάγετε/αποθηκεύετε

το μηχάνημα κήπου απρόσιτο στα παιδιά όταν δεν το

χρησιμοποιείτε.

fΑυτό το μηχάνημα κήπου δεν προορίζεται για χρήση

από πρόσωπα (συμπεριλαμβανομένων και των

παιδιών) με περιορισμένες φυσικές, αισθητήριες ή

πνευματικές ικανότητες ή με ελλιπή εμπειρία ή/και

ελλιπείς γνώσεις, εκτός αν εποπτεύονται από ένα

αρμόδιο για την ασφάλειά τους πρόσωπο ή

παίρνουν οδηγίες από το άτομο αυτό, πως πρέπει να

χειρίζονται το μηχάνημα κήπου.

Τα παιδιά θα πρέπει να επιτηρούνται για να

εξασφαλιστεί ότι δεν θα παίξουν με το μηχάνημα

κήπου.

fΜην εργαστείτε ποτέ με το μηχάνημα κήπου όταν

βρίσκονται άμεσα κοντά άλλα άτομα, ιδιαίτερα

παιδιά ή οικιακά ζώα.

fΟ χειριστής ή ο χρήστης ευθύνονται για τυχόν

ατυχήματα ή ζημιές σε ανθρώπους ή την περιουσία

τους.

fΜην χρησιμοποιείτε το μηχάνημα κήπου όταν είστε

ξυπόλητοι ή όταν φοράτε ανοιχτά σανδάλια. Να

φοράτε πάντοτε στερεά παπούτσια και μακριά

παντελόνια.

fΝα επιθεωρείτε την υπό επεξεργασία επιφάνεια

προσεκτικά και να απομακρύνετε τυχόν πέτρες,

ράβδους, σύρματα, κόκαλα και κάθε άλλο ξένο

αντικείμενο.

fΠριν τη χρήση του μηχανήματος κήπου να ελέγχετε

πάντοτε, μήπως έχουν φθαρεί ή χαλάσει τα

μαχαίρια, οι βίδες των μαχαιριών και το σετ κοπής.

Να μην αντικαθιστάτε τα χαλασμένα ή φθαρμένα

μαχαίρια, καθώς και τις βίδες των μεμονωμένα αλλά

να αλλάζετε ολόκληρο το σετ. Έτσι αποφεύγονται οι

κραδασμοί.

fΝα εργάζεστε πάντοτε υπό το φως της ημέρας ή υπό

καλό τεχνητό φως.

fΜην εργαστείτε με το μηχάνημα κήπου όταν το

χορτάρι είναι υγρό.

fΝα προχωράτε πάντοτε με ησυχία, χωρίς να τρέχετε.

fΜην εργαστείτε με το μηχάνημα κήπου με

χαλασμένες προστατευτικές διατάξεις, καλύπτρες ή

διατάξεις ασφαλείας, π.χ. χωρίς αποκρουστήρα

ή/και κάλαθο συλλογής χορταριού.

fΗ εργασία σε κατηφοριές μπορεί να καταστεί

επικίνδυνη.

–Να μη κόβετε σε ιδιαίτερα απότομες

κατηφοριές.

–Όταν εργάζεστε σε επικλινείς επιφάνειες ή

επάνω υγρό γρασίδι να φροντίζετε για την

ασφαλή στάση του σώματός σας.

–Όταν εργάζεστε σε επικλινείς επιφάνειες να

κόβετε πάντοτε εγκάρσια (οριζόντια) και ποτέ

προς τα πάνω και/ή προς τα κάτω.

–Να δίνετε ιδιαίτερη προσοχή όταν αλλάζετε

κατεύθυνση στις επικλινείς επιφάνειες.

–Να είστε ιδιαίτερα προσεκτικός/προσεκτική

όταν εργάζεστε με το μηχάνημα κήπου

βαδίζοντας προς τα πίσω ή όταν το τραβάτε.

–Όταν κόβετε να ωθείτε το μηχάνημα κήπου

πάντοτε προς τα μπροστά και να μην το τραβάτε

ποτέ προς το σώμα σας.

fΤα μαχαίρια πρέπει να είναι ακίνητα όταν γέρνετε το

μηχάνημα κήπου για να το μεταφέρετε, όταν το

περνάτε πάνω από επιφάνειες που δεν έχουν

χορτάρι καθώς και όταν μεταφέρετε το μηχάνημα

κήπου από τη μια υπό κοπή επιφάνεια στην άλλη.

fΝα μην γέρνετε το μηχάνημα κήπου όταν ξεκινάτε ή

όταν βάζετε εμπρός τον κινητήρα, εκτός αν αυτό

είναι απαραίτητο για την εκκίνηση επειδή το χορτάρι

έχει μεγάλο ύψος. Σε μια τέτοια περίπτωση

ανασηκώστε, μόνο όσο είναι απαραίτητο, την

πλευρά που βρίσκεται αντίθετα από το χειριστή

πατώντας τη χειρολαβή προς τα κάτω.

fΝα θέτετε το μηχάνημα κήπου σε λειτουργία όπως

περιγράφεται στις οδηγίες χρήσης και να

προσέχετε, τα πόδια σας να βρίσκονται σε επαρκή

απόσταση από τα περιστρεφόμενα εξαρτήματα.

fΝα μην βάζετε τα χέρια σας και τα πόδια σας κοντά

σε ή κάτω από περιστρεφόμενα εξαρτήματα.

fΌταν εργάζεστε με το μηχάνημα κήπου να κρατάτε

απόσταση από τη ζώνη απόρριψης.

fΜην ανασηκώσετε και μη μεταφέρετε ποτέ το

μηχάνημα κήπου όταν ο κινητήρας του λειτουργεί.

fΝα κρατάτε το ηλεκτρικό καλώδιο και το καλώδιο

επιμήκυνσης μακριά από τα μαχαίρια κοπής. Το

μαχαίρι μπορεί να κόψει το καλώδιο κι εσείς να

έρθετε έτσι σε επαφή με ηλεκτροφόρα εξαρτήματα.

Προσοχή, κίνδυνος ηλεκτροπληξίας.

Να βγάζετε το φις από την πρίζα δικτύου:

–όταν αφήνετε το μηχάνημα κήπου ανεπιτήρητο,

–όταν εξουδετερώνετε τυχόν μπλοκαρίσματα,

–όταν ελέγχετε ή καθαρίζετε το μηχάνημα κήπου

ή διεξάγετε κάποια εργασία σ’ αυτό,

–όταν το μηχάνημα κήπου προσκρούσει σε

κάποιο ξένο αντικείμενο. Ελέγξτε αμέσως

μήπως το μηχάνημα κήπου παρουσιάζει ζημιές ή

βλάβες και, αν χρειαστεί, δώστε το για

επισκευή,

–όταν τομηχάνημα κήπου αρχίζει να δονείται

ασυνήθιστα (ελέγξτε το αμέσως).

Σύνδεση στο δίκτυο

fΝα φοράτε πάντοτε γάντια κηπουρικής όταν

βάζετε τα χέρια σας στην περιοχή των μαχαιριών

ή όταν εργάζεστε.

fΗ τάση της πηγής ρεύματος πρέπει να εκπληρώνει

τις απαιτήσεις που αναγράφονται στην πινακίδα

κατασκευαστή του μηχανήματος κήπου.

fΣας συμβουλεύουμε να συνδέετε μηχάνημα κήπου

στην πρίζα δικτύου μέσω ενός προστατευτικού

διακόπτη διαρροής 30 mA.

fΌταν χρειαστεί να αλλάξετε το ηλεκτρικό καλώδιο

να χρησιμοποιήσετε το ηλεκτρικό καλώδιο που

προβλέπει ο κατασκευαστής. Τον τύπο και τον

κωδικό αριθμό θα τον βρείτε στις οδηγίες χρήσης.

STOP

OBJ_BUCH-1394-003.book Page 44 Wednesday, March 23, 2011 1:47 PM

Eλληνικά | 45

Bosch Power Tools F 016 L70 837 | (23.3.11)

fΜην πιάσετε ποτέ το φις του ηλεκτρικού καλωδίου

με υγρά χέρια.

fΝα μην ζουλίζετε και να μην τραβάτε με δύναμη το

ηλεκτρικό καλώδιο και το καλώδιο επιμήκυνσης και

να μην περνάτε με το μηχάνημα πάνω απ’ αυτά,

επειδή αυτά μπορεί να υποστούν ζημιά. Να

προστατεύετε το καλώδιο από υπερβολική ζέστη,

λάδια και κοφτερές ακμές.

fΤο καλώδιο επιμήκυνσης πρέπει να έχει τη διατομή

που αναφέρεται στις οδηγίες χρήσης και να αντέχει

στον ψεκασμό με νερό. Ο συμπλέκτης δεν

επιτρέπεται να βρίσκεται μέσα σε νερό.

Συντήρηση

fΝα φοράτε πάντοτε γάντια κηπουρικής όταν

βάζετε τα χέρια σας στην περιοχή των μαχαιριών

ή όταν εργάζεστε.

fΝα βεβαιώνεστε ότι κάθονται γερά και ασφαλώς

όλα τα παξιμάδια, οι πίροι και οι βίδες. Έτσι έχετε

την εγγύηση ότι το μηχάνημα κήπου λειτουργεί

ασφαλώς.

fΝα βεβαιώνεστε τακτικά ότι το καλάθι συλλογής

χορταριού βρίσκεται σε άριστη κατάσταση και ότι

δεν παρουσιάζει φθορές.

fΝα ελέγχετε το μηχάνημα κήπου και για λόγους

ασφαλείας να αντικαθιστάτε τυχόν φθαρμένα ή/και

χαλασμένα εξαρτήματα.

fΝα βεβαιώνεστε ότι τα ανταλλακτικά προέρχονται

από την Bosch.

Ηλεκτρική ασφάλεια

fΠροσοχή! Πριν διεξάγετε οποιαδήποτε εργασία

συντήρησης ή/και καθαρισμού στο ίδιο το

μηχάνημα θέστε το εκτός λειτουργίας και βγάλτε

το φις από την πρίζα. Το ίδιο ισχύει, αν το

ηλεκτρικό καλώδιο χαλάσει, κοπεί ή μπερδευτεί.

fΜετά την απενεργοποίηση του μηχανήματος

κήπου τα μαχαίρια συνεχίζουν να κινούνται για

μερικά δευτερόλεπτα ακόμη.

fΠροσοχή –μην αγγίξετε το περιστρεφόμενο

μαχαίρι κοπής.

Για λόγους ασφαλείας το μηχάνημα κήπου διαθέτει μια

προστατευτική μόνωση και επομένως δε χρειάζεται

γείωση. Η τάση λειτουργίας ανέχεται σε 230 V AC,

50 Hz (για χώρες εκτός της ΕΕ 220 V, 240 V ανάλογα με

τον εκάστοτε τύπο). Να χρησιμοποιείτε μόνο

εγκεκριμένες μπαλαντέζες. Σχετικές πληροφορίες

μπορείτε να πάρετε από το αρμόδιο για σας Service.

Επιτρέπεται μόνο η χρήση καλωδίων επιμήκυνσης

τύπου H05VV-F, H05RN-F ή IEC (60227 IEC 53, 60245

IEC 57).

Όταν θελήσετε να χρησιμοποιήσετε μηχάνημα κήπου

μέσω ενός καλωδίου επιμήκυνσης (μιας μπαλαντέζας)

τότε οι πρέπει απαιτούνται οι εξής διατομές καλωδίων:

–1,0 mm2: για μέγ. μήκος έως 40 m

–1,5 mm2: για μέγ. μήκος έως 60 m

–2,5 mm2: για μέγ. μήκος έως 100 m

Υπόδειξη: Όταν χρησιμοποιείτε ένα καλώδιο

επιμήκυνσης αυτό πρέπει να διαθέτει – όπως

περιγράφεται στις αντίστοιχες διατάξεις ασφαλείας –

έναν προστατευτικό αγωγό, ο οποίος θα συνδέεται

μέσω του φις με τον προστατευτικό αγωγό της

ηλεκτρικής εγκατάστασης.

Σε αμφίβολες περιπτώσεις ρωτήστε έναν εκπαιδευμένο

ηλεκτρολόγο ή το πλησιέστερο κατάστημα Service της

Bosch.

fΠΡΟΣΟΧΗ: Αντικανονικά καλώδια επιμήκυνσης

μπορεί να είναι επικίνδυνα. Το καλώδιο

επιμήκυνσης, το φις και ο συνδετήρας πρέπει να

είναι στεγανά και εγκριμένα για χρήση σε

εξωτερικούς χώρους.

Για να αυξήσετε την προστασία σας συνιστάμε τη χρήση

ενός αυτόματου διακόπτη διαρροής διακόπτης

(FI/RCD) 30 mA. Να ελέγχετε αυτόν το διακόπτη πριν

από κάθε χρήση του μηχανήματος κήπου.

Η επιδιόρθωση ενός τυχόν χαλασμένου ηλεκτρικού

καλωδίου επιτρέπεται να διεξαχθεί μόνο από ένα

εξουσιοδοτημένο συνεργείο της Bosch.

Υπόδειξη για προϊόντα που δεν πωλούνται στη Μεγάλη

Βρετανία:

ΠΡΟΣΟΧΗ: Το φις του μηχανήματος κήπου πρέπει να

είναι συνδεμένο με την μπαλαντέζα. Έτσι συμβάλλετε

στην ασφάλειά σας. Η πρίζα της μπαλαντέζας πρέπει να

αντέχει στον ψεκασμό με νερό, να είναι λαστιχένια ή

επιστρωμένη με λάστιχο. Η μπαλαντέζα πρέπει να

χρησιμοποιείται σε συνδυασμό με ένα σφιγκτήρα

καλωδίου.

Το ηλεκτρικό καλώδιο πρέπει να ελέγχεται τακτικά

μήπως παρουσιάζει ζημιές ή/και φθορές και να το

χρησιμοποιείτε μόνο όταν βρίσκεται σε άριστη

κατάσταση.

Σύμβολα

Τα σύμβολα που ακολουθούν είναι σημαντικά για την

ανάγνωση και την κατανόηση των οδηγιών χρήσης.

Παρακαλούμε να αποτυπώσετε στο μυαλό σας τα

σύμβολα και τη σημασία τους. Η σωστή ερμηνεία των

συμβόλων συμβάλλει στον καλύτερο και ασφαλέστερο

χειρισμό του μηχανήματος κήπου.

Χρήση σύμφωνα με τον προορισμό

Το μηχάνημα κήπου προορίζεται για την κοπή γρασιδιού

στον ιδιωτικό τομέα.

Τεχνικά χαρακτηριστικά

Σύμβολο Σημασία

Κατεύθυνση κίνησης

Φορέστε προστατευτικά γάντια

Βάρος

Θέση σε λειτουργία

Θέση εκτός λειτουργίας

Εγκεκριμένη ενέργεια

Απαγορευμένη ενέργεια

Εξαρτήματα/Ανταλλακτικά

Χλοοκοπτικό μηχάνημα Rotak 34 Rotak 37

Αριθμός ευρετηρίου 3 600 H82 0.. 3 600 H82 1..

Ονομαστική ισχύς W13001400

Πλάτος μαχαιριών cm 34 37

Ύψος κοπής mm 20 –70 20 –70

Όγκος, κάλαθος συλλογής χορταριού l4040

Βάρος σύμφωνα με EPTA-Procedure 01/2003 kg 11,0 11,2

Κατηγορία μόνωσης /II /II

Αριθμός σειράς βλέπε την πινακίδα κατασκευαστή στο μηχάνημα

κήπου

Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό διαφορετικές τάσεις και σε εκδόσεις ειδικές για τις

διάφορες χώρες τα στοιχεία αυτά μπορεί να διαφέρουν.

Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου στην πινακίδα κατασκευαστή του μηχανήματος κήπου. Οι

εμπορικοί χαρακτηρισμοί ορισμένων μηχανημάτων κήπου μπορεί να διαφέρουν.

OBJ_BUCH-1394-003.book Page 45 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

46 | Eλληνικά

Πληροφορίες για θόρυβο και δονήσεις

Δήλωση συμβατότητας

Κατηγορία προϊόντος: 32

Δηλωμένος οργανισμός:

SRL, Sudbury, England, Nr. 1088

Τεχνικός φάκελος από:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Συναρμολόγηση και λειτουργία

Αναζήτηση σφαλμάτων

Οι τιμές μέτρησης του θορύβου εξακριβώθηκαν κατά 2000/14/EΚ (ύψος 1,60 m,

απόσταση 1 m).

3 600 ... H82 0.. H82 1..

Η χαρακτηριστική στάθμη θορύβου του μηχανήματος κήπου εξακριβώθηκε

σύμφωνα με την καμπύλη Α και ανέρχεται σε:

Στάθμη ακουστικής πίεσης

Στάθμη ακουστικής ισχύος

Ανασφάλεια μέτρησης K

Φοράτε ωτασπίδες!

dB(A)

Οι ολικές τιμές κραδασμών (άθροισμα ανυσμάτων τριών κατευθύνσεων)

εξακριβώθηκαν κατά EN 60335:

Τιμή εκπομπής κραδασμών ah

Ανασφάλεια μέτρησης K

m/s2

<2,5

=1,5

<2,5

=1,5

3 600 ... H82 0.. H82 1..

Δηλώνουμε υπευθύνως ότι το προϊόν που περιγράφεται στα «Τεχνικά

χαρακτηριστικά» εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις:

EN 60335 σύμφωνα με τις διατάξεις των οδηγιών 2004/108/EK, 2006/42/EK,

2000/14/EK.

2000/14/EK: Εγγυόμαστε στάθμη ακουστικής ισχύος

Διαδικασία αξιολόγησης της Δήλωσης συμβατότητας σύμφωνα με το παράρτημα VI.

dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Στόχος ενέργειας Εικόνα

Περιεχόμενο συσκευασίας 1

Συναρμολόγηση των ελασμάτων λαβής 2

Συναρμολόγηση του καλαθιού συλλογής

χορταριού 3

Τοποθέτηση/Αφαίρεση του καλαθιού

συλλογής χορταριού 3

Ρύθμιση ύψους κοπής 4

Σύνδεση της μπαλαντέζας 5

Θέση σε λειτουργία 5

Θέση εκτός λειτουργίας 5

Υποδείξεις εργασίας 5 –6

Συντήρηση των μαχαιριών 7

Επιλογή εξαρτημάτων/παρελκομένων 8

STOP

Συμπτώματα Πιθανή αιτία Θεραπεία

Ο κινητήρας δεν

ξεκινάει

Λείπει η τάση δικτύου Ελέγξτε και θέστε σε λειτουργία

Χαλασμένη πρίζα δικτύου Βάλτε το φις σε άλλη πρίζα

Χαλασμένο καλώδιο επιμήκυνσης Ελέγξτε το καλώδιο και, αν είναι χαλασμένο,

αντικαταστήστε το

«Έπεσε/Κάηκε» η ασφάλεια Αλλάξτε την ασφάλεια

Πολύ μακρύ χορτάρι Ρυθμίστε μεγαλύτερο ύψος κοπής και γείρετε

λίγο το μηχάνημα κήπου για να μειώσετε την

επιβάρυνση κατά την εκκίνηση

Ενεργοποιήθηκε η προστασία κινητήρα Αφήστε τον κινητήρα να κρυώσει και ρυθμίστε

μεγαλύτερο ύψος κοπής

Το μηχάνημα κήπου

κάνει διακοπές

Χαλασμένο καλώδιο επιμήκυνσης Ελέγξτε το καλώδιο και, αν είναι χαλασμένο,

αντικαταστήστε το

Σφάλμα στην εσωτερική καλωδίωση του

μηχανήματος κήπου

Απευθυνθείτε στο Service

Ενεργοποιήθηκε η προστασία κινητήρα Αφήστε τον κινητήρα να κρυώσει και ρυθμίστε

μεγαλύτερο ύψος κοπής

Το μηχάνημα κήπου

κόβει

ανομοιόμορφα

και/ή

ο κινητήρας

εργάζεται με

δυσκολία

Πολύ χαμηλό ύψος κοπής Ρυθμίστε μεγαλύτερο ύψος κοπής

Τα μαχαίρια δεν είναι κοφτερά Αλλαγή μαχαιριού

Πιθανός φραγμός Ελέγξτε την κάτω πλευρά του μηχανήματος

κήπου και, αν χρειαστεί, καθαρίστε την (να

φοράτε πάντοτε γάντια κηπουρικής)

Μαχαίρια λάθος συναρμολογημένα Συναρμολογήστε σωστά τα μαχαίρια

Το μαχαίρι δεν

γυρίζει όταν το

μηχάνημα κήπου

τίθεται σε

λειτουργία

Το χορτάρι εμποδίζει τα μαχαίρια Θέστε το μηχάνημα κήπου εκτός λειτουργίας

Εξουδετερώστε το φραγμό (να φοράτε

πάντοτε γάντια κηπουρικής)

Χαλαρή/Χαλαρό βίδα/παξιμάδι μαχαιριού Σφίξτε τη βίδα/το παξιμάδι μαχαιριού (17 Nm)

Ισχυροί κραδασμοί/

θόρυβοι

Χαλαρή/Χαλαρό βίδα/παξιμάδι μαχαιριού Σφίξτε τη βίδα/το παξιμάδι μαχαιριού (17 Nm)

Χαλασμένο μαχαίρι Αλλαγή μαχαιριού

OBJ_BUCH-1394-003.book Page 46 Wednesday, March 23, 2011 1:47 PM

Eλληνικά | 47

Bosch Power Tools F 016 L70 837 | (23.3.11)

Service και σύμβουλος πελατών

www.bosch-garden.com

Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν

παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε

οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που

αναγράφεται στην πινακίδα κατασκευαστή του

μηχανήματος κήπου.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Tel.: +30 (0210) 57 01 270

Fax: +30 (0210) 57 01 283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: +30 (0210) 57 01 380

Fax: +30 (0210) 57 01 607

Απόσυρση

Μην ρίξετε τα μηχανήματα κήπου στα απορρίμματα του

σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία

2002/96/EΚ σχετικά με τις παλαιές

ηλεκτρικές και ηλεκτρονικές συσκευές και

τη μεταφορά της οδηγίας αυτής σε εθνικό

δίκαιο δεν είναι πλέον υποχρεωτικό τα

άχρηστα ηλεκτρικά και ηλεκτρονικά μηχανήματα να

συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο

φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

OBJ_BUCH-1394-003.book Page 47 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

48 | Türkçe

Güvenlik Talimat

Dikat! Aşağdaki talimat dikkatle okuyun. Bahçe

aletinin usulüne uygun olarak kullanmn ve

kumanda elemanlarnn işlevlerini tam olarak

öğrenin. Bu kullanm klavuzunu ileride başvurmak

üzere güvenli bir yerde saklayn.

Resimli semboller hakknda açklamalar

Genel tehlike uyars.

Kullanm klavuzunu tam olarak okuyun.

Çalşrken yaknnzda bulunan kişilerin

etrafa savrulabilicek yabanc cisimler

tarafndan yaralanmamas için gerekli

önlemleri aln.

Çalşrken çevrenizdeki kişileri bahçe

aletinden güvenli bir uzaklkta tutun.

Keskin bçak(lar). El ve ayak

parmaklarnzn kaybndan kendinizi

koruyun.

Aletle ilgili değildir.

Ayarlama veya temizlik işlemleri yapmadan

önce, kablo skştğnda ve aleti ksa süre

için de olsa denetiminiz dşnda

brakmadan önce bahçe aletini kapatn ve

şebeke bağlant fişini prizden çekin. Akm

kablosunu kesici bçaklardan uzak tutun.

Bahçe aletinin herhangi bir parçasn

tutmadan önce, bütün parçalarn tam

olarak durmasn bekleyin. Bahçe aleti

kapandktan sonra da bçaklar bir süre

serbest dönüşte dönerler ve yaralanmalara

neden olabilirler.

Bu bahçe aletini yağmur altnda

kullanmayn ve yağmur altnda brakmayn.

Elektrik çarpmasna karş kendinizi

koruyun.

Bağlant kablosunu kesici bçaklardan uzak

tutun.

Kullanm

fÇocuklarn veya bu talimat okumamş kişilerin

bahçe aletini kullanmasna hiçbir zaman izin

vermeyin. Ulusal güvenlik yönetmelikleri baz

ülkelerde bu aleti kullanma yaşn kstlamaktadr.

Kullanm dşndaki bahçe aletini çocuklarn

erişemeyeceği bir yerde saklayn.

fBu bahçe aleti; fiziksel, duyusal veya zihinsel

yetenekleri kstl, yetersiz deneyime ve/veya eksik

bilgiye sahip kişiler (çocuklar dahil) tarafndan

kullanlmaya uygun değildir. Bu kişiler aleti ancak

güvenliklerinden sorumlu bir kişinin gözetiminde

veya onlardan bahçe aletinin nasl kullanlacağ

hakknda talimat alarak kullanabilirler.

Çocuklarn bahçe aleti ile oynamamasna dikkat

edilmelidir.

fYaknnzda başkalar, özellikle de çocuklar ve evcil

hayvanlar varken hiçbir zaman biçme yapmayn.

fBu aleti kullananlar başkalarnn başna gelebilecek

kazalardan veya bunlarn özel mülkiyetinde

bulunan mallarda meydana gelebilecek

hasarlardan sorumludur.

fBahçe aletini çplak ayakla veya açk sandaletlerle

kullanmayn. Sağlam iş ayakkablar ve uzun

pantolon kullann.

fİşleyeceğiniz yüzeyi dikkatli biçimde inceleyin ve

taş, dal, tel, kemik ve benzeri yabanc nesneleri

temizleyin.

fAleti kullanmaya başlamadan önce daima

bçaklarn, bçak cvatalarnn veya kesme

modülünün aşnmş veya hasarl olup olmadğn

kontrol edin. Balanssz çalşmay önlemek için

aşnmş veya hasar görmüş bçaklar ve bçak

cvatalarn her zaman takm halinde değiştirin.

fSadece gün şğnda veya iyi aydnlatma

koşullarnda biçme yapn.

fBahçe aletini mümkün olduğu kadar slak çimlerde

kullanmayn.

fHer zaman sakin çalşn, acele etmeyin.

fBahçe aletini arzal koruma donanmlaryla,

kapaklarla ve örneğin çarpma emniyeti ve/veya çim

tutma selesi gibi emniyet donanmlar olmadan

kullanmayn.

fMeyilli yüzeylerde çalşmak tehlikeli olabilir.

–Çok meyilli yüzeylerde biçme yapmayn.

–Meyilli yüzeylerde veya slak çimlerde yere

sağlam basmaya dikkat edin.

–Dik yüzeylerde her zaman enine biçme yapn,

aşağ yukar yapmayn.

–Dik yerlerde yön değiştirirken özellikle dikkatli

olun.

–Geriye doğru giderken veya bahçe aletini

çekerken çok dikkatli olun.

–Biçme yaparken bahçe aletini daima öne doğru

itin ve hiçbir zaman kendinize doğru çekmeyin.

fTaşmak için bahçe aletini devirdiğinizde, çimle

kapl olmayan yüzeylerden geçerken ve bahçe

aletini çim alanlarna getirir götürürken bçaklarn

duruyor olmas gerekir.

fUzun çimlerin bulunduğu yerlerde start için gerekli

olmas haricinde motoru çalştrrken bahçe aletini

devirmeyin. Buna zorunlu olduğunuz durumlarda,

kullancnn karşsndaki taraf tutamağa bastrmak

suretiyle gerektiğinden fazla kaldrmayn. Bahçe

aletini brakrken ellerinizin tutamakta olmasna

dikkat edin.

fBahçe aletini kullanm klavuzunda belirtildiği gibi

çalştrn ve ayaklarnzn dönen bçaklardan yeterli

uzaklkta olmasna dikkat edin.

fEllerinizi ve ayaklarnz aletin dönen parçalarnn

yaknna getirmeyin.

fBahçe aleti ile çalşrken aletin atma bölgesinden

yeterli uzaklkta durun.

fMotor çalşr durumda iken bahçe aletini hiçbir

zaman kaldrmayn veya taşmayn.

fAkm ve uzatma kablosunu bçaktan uzak tutun.

Bçak kabloya hasar verebilir ve sizi gerilim

altndaki parçalarla temasa getirebilir. Dikkat,

elektrik çarpma tehlikesi vardr.

Şu durumlarda şebeke fişini prizden çekin:

–bahçe aletinin yanndan ayrlrken,

–blokajlar giderirken,

–bahçe aletini kontrol ederken, temizlerken veya

kendinde bir çalşma yaparken,

–yabanc bir nesneye çarptğnzda. Hemen

bahçe aletinde bir hasar olup olmadğn

kontrol edin ve gerekiyorsa onarma yollayn,

–bahçe aleti alşlmşn dşnda titreşim yapmaya

başlaynca (hemen kontrol edin).

Akm bağlants

fKeskin bçaklarn alannda meşgul olurken veya

çalşrken daima bahçe eldivenleri kullann.

fAkm kaynağnn gerilimi aletin tip etiketinde

belirtilen gerilime uygun olmaldr.

fBu aletin sadece 30 mA’lik hatal akm koruma

şalteri ile sigortalanmş bir prize bağlanmas

tavsiye olunur.

fBu aletin kablosunu değiştirirken sadece üretici

tarafndan öngörülen şebeke bağlant kablolarn

kullann; sipariş numaras ve tip için kullanm

klavuzuna bakn.

fŞebeke fişini hiçbir zaman slak elle tutmayn.

fŞebeke bağlant kablosunu veya uzatma kablosunu

krmayn, ezmeyin veya aleti bunlarn üzerinden

geçirmeyin, aksi takdirde hasar görebilirler.

Kabloyu scaktan, yağdan ve keskin kenarl

cisimlerden koruyun.

fUzatma kablosu kullanm klavuzunda belirtilen

kesite sahip olmal ve püskürme suyuna karş

korunmal olmaldr. Fiş bağlants suya

girmemelidir.

STOP

OBJ_BUCH-1394-003.book Page 48 Wednesday, March 23, 2011 1:47 PM

Türkçe | 49

Bosch Power Tools F 016 L70 837 | (23.3.11)

Bakm

fKeskin bçaklarn alannda meşgul olurken veya

çalşrken daima bahçe eldivenleri kullann.

fÇit kesme makinesini güvenli bir durumda

kullanabilmek için bütün somunlarn, cvatalarn ve

pimlerin yerlerine iyice oturmasn sağlayn.

fÇim toplama selesinin aşnmş olup olmadğn

düzenli aralklarla kontrol edin.

fBahçe aletini kontrol edin ve güvenlik önlemi

olarak aşnmş veya hasar görmüş parçalar

değiştirin.

fYenilenen parçalarn orijinal Bosch ürünü

olduğundan emin olun.

Elektrik güvenliği

fDikkat! Bakm ve temizlik işlerinden önce aleti

kapatn ve fişi prizden çekin. Akm kablosu hasar

görürse, kesilirse veya sarlrsa da aynsn yapn.

fBahçe aleti kapatldktan sonra da bçaklar birkaç

saniye serbest dönüşte dönerler.

fDikkat –Dönmekte olan kesici bçağa

dokunmayn.

Bahçe aletiniz güvenlik sağlamak üzere koruyucu

izolasyonludur ve topraklama gerektirmez. İşletme

gerilimi 230 V AC, 50 Hz’dir (AB üyesi olmayan ülkeler

için tipe göre 220 V, 240 V). Sadece bahçe aletinizle

kullanlmaya müsaadeli uzatma kablosu kullann. Bu

konudaki bilgileri yetkili müşteri servisinden

alabilirsiniz.

Bu aletle sadece H05VV-F, H05RN-F veya IEC (60227

IEC 53, 60245 IEC 57) tipi uzatma kablosu

kullanlabilir.

Aleti uzatma kablosu ile kullanyorsanz, sadece şu

kesitli kablolar kullanmalsnz:

–1,0 mm2: maksimum uzunluk 40 m

–1,5 mm2: maksimum uzunluk 60 m

–2,5 mm2: maksimum uzunluk 100 m

Uyar: Bir uzatma kablosu kullanlrken, bu kablo –

güvenlik talimatnda belirtildiği gibi – fiş üzerinden

elektrik sisteminize bağl bir koruyucu iletkene sahip

olmald.

Emin olmadğnz durumlarda eğitimli bir elektrik

teknisyenine veya en yaknnzdaki Bosch servis

temsilcisine danşn.

fDİKKAT: Usulüne uygun olmayan uzatma

kablolar tehlikeli olabilir. Uzatma kablosu, fiş ve

kuplaj su szdrmaz ve açk havada kullanlmaya

müsaadeli olmaldr.

Güvenliği artrmak için maksimum 30 mA’lik hatal

akml bir FI-Şalterin (RCD) kullanlmas tavsiye olunur.

Bu FI-Şalteri her kullanmdan önce kontrol edilmelidir.

Bağlant kablosu hasar görecek olursa sadece yetkili

Bosch servis atölyesinde onarlmaldr.

İngiltere’de satlmayan ürünler için uyar:

DİKKAT: Güvenliğiniz için bahçe aletinize monte

edilmiş olan fişin bağlant kablosuna bağlanmas

gereklidir. Uzatma kablosunun kuplaj püskürme

suyuna karş korunmal olmal, kauçuktan yaplmş

olmal veya kauçuk kapl olmaldr. Uzatma kablosu bir

gerginlik giderme tertibat ile kullanlmaldr.

Bağlant kablosunun hasarl olup olmadğ düzenli

aralklarla kontrol edilmeli ve sadece kusursuz

durumda kullanlmaldr.

Semboller

Aşağdaki semboller kullanm klavuzunu okumak ve

anlamak için önemlidir. Bu sembolleri ve anlamlarn

zihninize iyice yerleştirin. Sembollerini doğru

yorumlamak size bahçe aletini daha iyi ve daha güvenli

kullanmada yardmc olur.

Usulüne uygun kullanm

Bu bahçe aleti özel alanlarda çim biçme için

tasarlanmştr.

Teknik veriler

Gürültü/Titreşim bilgisi

Sembol Anlam

Hareket yönü

Koruyucu eldiven kullann

Ağrlğ

Açma

Kapama

Müsaade edilen davranş

Yasak işlem

Akesesuar/Yedek parça

Çim biçme makinesi Rotak 34 Rotak 37

Ürün kodu 3 600 H82 0.. 3 600 H82 1..

Giriş gücü W13001400

Bçak genişliği cm 34 37

Kesme yüksekliği mm 20 –70 20 –70

Çim toplama selesi hacmi l4040

Ağrlğ EPTA-Procedure 01/2003’e göre kg 11,0 11,2

Koruma snf /II /II

Seri numaras bahçe aletindeki tip etiketine bakn

Veriler 230 Volt’luk bir anma gerilimi [U] için geçerlidir. Farkl gerilimlerde ve farkl ülkelere özgü tiplerde bu

veriler değişebilir.

Lütfen bahçe aletinizin tip etiketindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir.

Gürültüye ait ölçme değerleri 2000/14/AT’ye göre belirlenmektedir

(1,60 m yükseklik, 1 m mesafe).

3 600 ... H82 0.. H82 1..

Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir:

Ses basnc seviyesi

Gürültü emisyonu seviyesi

Tolerans K

Koruyucu kulaklk kullann!

dB(A)

Toplam titreşim değeri (üç yönün vektör toplam) EN 60335’e göre

belirlenmektedir:

Titreşim emisyon değeri ah

Tolerans K

m/s2

m/s2<2,5

=1,5

<2,5

=1,5

OBJ_BUCH-1394-003.book Page 49 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

50 | Türkçe

Uygunluk beyan

Ürün kategorisi: 32

Resmen tannmş merkez:

SRL, Sudbury, England, Nr. 1088

Teknik belgelerin bulunduğu merkez:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montaj ve işletim

Hata arama

Müşteri servisi ve müşteri

danşmanlğ

www.bosch-garden.com

Lütfen bütün başvuru ve yedek parça siparişlerinizde

bahçe aletinin tip etiketi üzerindeki 10 haneli ürün

kodunu belirtiniz.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Müşteri Danşman: +90 (0212) 335 06 66

Müşteri Servis Hatt: +90 (0212) 335 07 52

Tasfiye

Bahçe aletlerini evsel çöplerin içine atmayn!

Sadece AB üyesi ülkeler için:

Elektronik ve elektrikli aletlere ilişkin

2002/96/AT syl Avrupa yönetmeliği ve

bu yönetmeliğin ulusal hukuka uyarlanmş

hükümleri uyarnca kullanm ömrünü

tamamlamş elektronik ve elektrikli aletler

ayr ayr toplanmak ve çevre dostu tasfiye amacyla geri

kazanm merkezlerine gönderilmek zorundadr.

Değişiklik haklarmz sakldr.

3 600 ... H82 0.. H82 1..

Tek sorumlu olarak “Teknik veriler” bölümünde tanmlanana ürünün aşağdaki

norm veya normatif belgelere uygun olduğunu beyan ederiz: 2004/108/AT,

2006/42/AT, 2000/14/AT yönetmelik hükümleri uyarnca EN 60335.

2000/14/AT: Garanti edilen gürültü emisyonu seviyesi

Uyumluluk değerlendirme yöntemi ek VI uyarnca.

dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

İşlemin amac Şekil

Teslimat kapsam 1

Tutamak kolunun taklmas 2

Çim tutma selesinin taklmas 3

Çim tutma selesinin taklmas/çkarlmas 3

Kesme yüksekliğinin ayarlanmas 4

Uzatma kablosunun taklmas 5

Açma 5

Kapama 5

Çalşrken dikkat edilecek hususlar 5 –6

Bçaklarn bakm 7

Aksesuar seçimi 8

STOP

Hata göstergesi Olas neden Giderilme yolu

Motor çalşmyor Şebeke gerilimi yok Kontrol edin ve açn

Şebeke prizi arzal Başka bir priz kullann

Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarl ise değiştirin

Sigorta atmş durumda Sigortay değiştirin

Çimler çok uzun Daha büyük bir kesme yüksekliği ayarlayn ve

başlangç yükünü azaltmak için bahçe aletini

devirin

Motor koruma sistemi devreye girmiş

durumda

Motoru soğutun ve daha büyük kesme

yüksekliği ayarlayn

Bahçe aleti kesintili

olarak çalşyor

Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarl ise değiştirin

Bahçe aletinin içindeki kablo sisteminde

hata var

Müşteri servisine başvurun

Motor koruma sistemi devreye girmiş

durumda

Motoru soğutun ve daha büyük kesme

yüksekliği ayarlayn

Bahçe aleti

düzensiz kesme izi

brakyor

ve/veya

Motor ağr çalşyor

Kesme yüksekliği çok düşük Daha büyük kesme yüksekliği ayaralayn

Bçaklar körelmiş Bçak değiştirme

Tkanma olabilir Bahçe aletinin alt tarafn kontrol edin ve

gerekiyorsa temizleyin (daima bahçe

eldivenleri kullann)

Bçaklar yanlş taklmş Bçaklar doğru takn

Bahçe aleti

açldktan sonra

bçak dönmüyor

Bçaklarn dönmesi çim tarafndan

engelleniyor

Bahçe aletini kapatn

Tkanmaya giderin (daima bahçe eldivenleri

kullann)

Bçak somunu/-cvatas gevşek Bçak somununu/-cvatasn skn (17 Nm)

Aşr titreşim ve

gürültü var

Bçak somunu/-cvatas gevşek Bçak somununu/-cvatasn skn (17 Nm)

Bçaklar hasarl Bçak değiştirme

OBJ_BUCH-1394-003.book Page 50 Wednesday, March 23, 2011 1:47 PM

Polski | 51

Bosch Power Tools F 016 L70 837 | (23.3.11)

Wskazówki bezpieczeństwa

Uwaga! Poniższe wskazówki należy dokładnie przec-

zytać. Należy zapoznać się z elementami sterującymi

i prawidłową obsługą narzędzia ogrodowego. In-

strukcję eksploatacji należy zachować i starannie

przechowywać w celu dalszego zastosowania.

Opis symboli obrazkowych

Ogólna wskazówka ostrzegająca przed

potencjalnym zagrożeniem.

Przed przystąpieniem do pracy należy

przeczytać niniejszą instrukcję

eksploatacji.

Należy zwracać uwagę, aby osoby,

przebywające w pobliżu, nie zostały

skaleczone przez odrzucone podczas pracy

ciała obce.

Osoby, przebywające się w pobliżu,

powinny zachować bezpieczną odległość

od narzędzia ogrodowego.

Ostre(y) noże(nóż). Istnieje niebezpie-

czeństwo utraty palców u rąk i nóg.

Nie dotyczy.

Przed przystąpieniem do wykonywania

jakichkolwiek czynności regulacyjnych lub

konserwacyjnych przy narzędziu

ogrodowym, w przypadku zablokowania się

przewodu sieciowego, a także w czasie

(nawet krótkich) przerw w pracy należy

wyłączyć narzędzie i wyjąć wtyk z gniazda

sieciowego. Przewód sieciowy należy

trzymać z dala od noży tnących.

Nie wolno dotykać żadnego z elementów

narzędzia ogrodowego przed ich

całkowitym zatrzymaniem się. Noże

obracają się jeszcze przez jakiś czas po

wyłączeniu silnika narzędzia ogrodowego i

mogą spowodować obrażenia.

Nie wolno stosować narzędzia ogrodowego

podczas deszczu, ani wystawiać go na

działanie deszczu.

Należy strzec się przed porażeniem prądem

elektrycznym.

Przewód zasilający należy trzymać z dala od

noży tnących.

Obsługa urządzenia

fNie wolno udostępniać narzędzia ogrodowego do

użytkowania dzieciom, a także osobom, które nie

zapoznały się z niniejszymi zaleceniami. Należy

zwrócić uwagę, czy w danym kraju nie istnieją

przepisy, ograniczające wiek użytkownika

podobnych narzędzi. Nieużywane narzędzie

ogrodowe należy przechowywać w miejscu

niedostępnym dla dzieci.

fNiniejsze narzędzie ogrodowe nie jest

dostosowane do obsługi przez osoby (łącznie z

dziećmi) ograniczone fizycznie, emocjonalnie, lub

psychicznie, a także przez osoby z

niewystarczającym doświadczeniem i/lub

niedostateczną wiedzą. Wyjątek stanowi sytuacja,

w której znajdują się one pod nadzorem osoby

odpowiedzialnej za ich bezpieczeństwo i otrzymują

od tej osoby instrukcje dotyczące posługiwania się

narzędziem ogrodowym.

Dzieci powinny znajdować się pod nadzorem, a

narzędzie ogrodowe zabezpieczone w taki sposób,

żeby nie mogły się one nim bawić.

fNie wolno nigdy kosić trawy, jeżeli w pobliżu

znajdują się osoby postronne, w szczególności

dzieci lub zwierzęta domowe.

fOsoba obsługująca lub użytkująca urządzenie

odpowiedzialna jest za wypadki i szkody na osobie

i mieniu, wyrządzone innym osobom.

fNie wolno używać narzędzia ogrodowego boso ani

w odkrytym obuwiu. Podczas pracy należy zawsze

zakładać stabilne obuwie robocze i długie spodnie.

fPrzed przystąpieniem do pracy dokładnie zbadać

teren, na którym będzie użyte urządzenie i usunąć

z niego wszystkie kamienie, gałęzie, druty, kości i

inne przedmioty.

fPrzed każdym przystąpieniem do pracy należy

sprawdzić stan techniczny noży, śrub i zespołów

tnących pod kątem ich zużycia lub uszkodzenia.

Zużyte bądź uszkodzone noże, jak i śruby,

przytrzymujące noże należy wymieniać całymi

zestawami dla zachowania prawidłowego

wyważenia.

fPracować tylko w ciągu dnia lub przy dobrym

sztucznym oświetleniu.

fW miarę możliwości należy unikać koszenia mokrej

trawy.

fPodczas pracy należy iść spokojnym krokiem, nie

wolno w żadnym wypadku biec.

fNie wolno eksploatować narzędzia ogrodowego,

jeżeli urządzenia zabezpieczające i pokrywy są

uszkodzone lub gdy zabezpieczenia, takie jak na

przykład osłona i/lub pojemnik na trawę, nie są

zamontowane.

fPraca na terenie o dużym nachyleniu może być

niebezpieczna.

–Nie wolno kosić na zbyt stromych zboczach.

–Na pochyłych powierzchniach lub wilgotnej

trawie należy pracować ostrożnie, aby nie

stracić równowagi.

–Urządzenie prowadzić należy tylko w poprzek

zbocza, nigdy nie należy kosić w górę lub w dół.

–Zachować szczególną ostrożność podczas

nawrotów (zmianie kierunku) przy pracy na

zboczach.

–Cofając się z narzędziem ogrodowym lub

ciągnąc je, należy zachować szczególną

ostrożność.

–Podczas pracy narzędzie ogrodowe należy

przesuwać zawsze do przodu, nie wolno nigdy

ciągnąć je do siebie.

fNarzędzia ogrodowego nie wolno przechylać (w

celu transportu), przeprowadzać go przez

powierzchnie nie pokryte trawą, a także

transportować na miejsce pracy i z powrotem,

przed całkowitym zatrzymaniem się noży.

fUruchamiając narzędzie ogrodowe lub włączając

silnik, nie wolno go przechylać, chyba że jest to

niezbędne do włączenia narzędzia w wysokiej

trawie. W tym przypadku należy, naciskając na

uchwyt, unieść tylną część narzędzia, ale tylko na

tyle, na ile jest to niezbędnie konieczne. Zwrócić

uwagę, by przy ponownym opuszczaniu narzędzia

ogrodowego na podłoże, obie dłonie znajdowały

się na uchwycie.

fWłączyć narzędzie ogrodowe zgodnie ze

wskazówkami zawartymi w instrukcji obsługi,

zwracając przy tym uwagę, by stopy znajdowały się

w dostatecznej odległości od obracających się

elementów.

fZachować bezpieczną odległość dłoni i stóp od

obracających się elementów maszyny.

fPodczas pracy należy zawsze stawać poza

zasięgiem materiału wyrzucanego przez narzędzie

ogrodowe.

fNie podnosić i nie przenosić narzędzia

ogrodowego z pracującym silnikiem.

fPrzewód sieciowy i przedłużacz należy trzymać w

bezpiecznej odległości od noża. Nóż może

uszkodzić przewód i narazić operatora na kontakt

z elementami przewodzącymi prąd. Zachować

ostrożność – istnieje niebezpieczeństwo

porażenia prądem elektrycznym.

Wyjmować wtyczkę sieciową z gniazda:

–zawsze, gdy oddalamy się od narzędzia

ogrodowego,

–przed przystąpieniem do usuwania materiału

blokującego,

–przed kontrolą funkcjonowania, czyszczeniem,

a także przed przystąpieniem do wszelkich

prac obsługowych przy narzędziu ogrodowym,

–po zderzeniu z twardym przedmiotem.

Natychmiast sprawdzić, czy narzędzie

ogrodowe nie zostało uszkodzone, a w

przypadku stwierdzenia uszkodzenia oddać je

do naprawy,

–gdy narzędzie ogrodowe zaczyna wibrować w

nietypowy sposób (natychmiast zbadać tego

przyczynę).

Zasilanie

fPodczas wykonywania prac obsługowych w

pobliżu ostrych noży, należy zawsze nosić

rękawice ogrodowe.

STOP

OBJ_BUCH-1394-003.book Page 51 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

52 | Polski

fNapięcie źródła prądu musi zgadzać się z danymi

na tabliczce znamionowej urządzenia.

fZaleca się podłączanie urządzenia wyłącznie do

gniazda zabezpieczonego w wyłącznik różnicowo-

prądowy z prądem wyzwalającym równym 30 mA.

fW razie konieczności wymiany przewodu w tym

urządzeniu, stosować wolno tylko przewody

sieciowe przewidziane do tego celu przez

producenta. Numer zamówieniowy i typ zob.

Instrukcja eksploatacji.

fNigdy nie dotykać wtyczki zasilania mokrymi

rękami.

fNie wolno najeżdżać na przewód sieciowy lub na

przedłużacz, zginać go lub szarpać, gdyż mogłoby

to spowodować jego uszkodzenie. Chronić

przewód przed działaniem wysokiej temperatury,

olejem/smarami oraz ostrymi krawędziami.

fStosować przedłużacze o przekroju zgodnym z

instrukcją obsługi, zaopatrzone w zabezpieczenie

przez rozpryskami wody. Połączenie wtykowe

przewodu z przedłużaczem nie może leżeć w

wodzie.

Konserwacja

fPodczas wykonywania prac obsługowych w

pobliżu ostrych noży, należy zawsze nosić

rękawice ogrodowe.

fAby mieć pewność, że stan techniczny narzędzia

ogrodowego gwarantuje bezpieczną pracę, należy

regularnie sprawdzać, czy wszystkie nakrętki,

trzpienie i śruby są mocno dokręcone.

fRegularnie sprawdzać stan kosza zbierającego

trawę, a także jego zużycie.

fSkontrolować narzędzie ogrodowe i w trosce o

własne bezpieczeństwo, wymienić zużyte lub

uszkodzone części.

fUpewnić się, czy części zamienne zostały

wyprodukowane przez firmę Bosch.

Bezpieczeństwo elektryczne

fUwaga! Przed przystąpieniem do prac kon-

serwacyjnych lub do czyszczenia urządzenia,

urządzenie należy wyłączyć i wyjąć wtyczkę z

gniazdka. Powyższe dotyczy również

przypadków, gdy przewód zasilający jest

przecięty, uszkodzony lub splątany.

fPo wyłączeniu narzędzia ogrodowego noże tnące

obracają się jeszcze przez parę sekund.

fZachować ostrożność –nie dotykać obracającego

się noża.

Nabyte narzędzie ogrodowe jest zaopatrzone w

izolację ochronną i nie wymaga uziemienia. Napięcie

robocze wynosi 230 V AC, 50 Hz (dla krajów nie

należących do UE 220 V, 240 V – w zależności od

modelu). Stosować wolno jedynie przedłużacze

posiadające atest. Szczegółowych informacji można

uzyskać w autoryzowanym punkcie serwisowym.

Stosować wolno jedynie przedłużacze H05VV-F,

H05RN-F lub IEC (60227 IEC 53, 60245 IEC 57).

W przypadku, gdy do uruchomienia urządzenia

konieczne jest użycie kabla przedłużającego, należy

zastosować przedłużacze z następującymi przekrojami

(żyły) przewodu:

–1,0 mm2: maks. długość 40 m

–1,5 mm2: maks. długość 60 m

–2,5 mm2: maks. długość 100 m

Wskazówka: Jeśli stosowany jest przedłużacz, powi-

nien on być – zgodnie z przepisami bezpieczeństwa –

uziemiony i podłączony za pomocą wtyczki z

przewodem uziemiającym instalacji elektrycznej.

W razie wątpliwości należy skonsultować wy-

kwalifikowanego elektryka albo zwrócić się do naj-

bliższego punktu serwisowego firmy Bosch.

fUWAGA: Przedłużacze niezgodne z przepisami

mogą stanowić zagrożenie. Przedłużacz, wtyczka

i łącznik wtykowy powinny mieć wodoszczelną

budowę i być przeznaczone do zastosowań na

zewnątrz pomieszczeń.

Dla podwyższenia bezpieczeństwa pracy zaleca się

stosowanie wyłącznika różnicowoprądowego (RCD) o

prądzie różnicowym, nie większym niż 30 mA.

Wyłącznik ten powinien być kontrolowany przed

każdym użyciem.

Naprawy uszkodzonego przewodu przyłączeniowego

może dokonać wyłącznie autoryzowany warsztat

serwisowy firmy Bosch.

Wskazówka dla produktów, nie sprzedawanych w

Wielkiej Brytanii:

UWAGA: Ze względu na bezpieczeństwo użytkownika

wymagane jest, aby wtyk znajdujący się przy narzędziu

ogrodowym połączony był z kablem przedłużającym

Złącza przewodu przedłużającego powinny być zabez-

pieczone przed bryzgami wody, a także być wykonane

z gumy lub posiadać osłonę gumową. Przedłużacz

musi być zaopatrzony w uchwyt kablowy odciążający

(zabezpieczeniem przed wyrwaniem).

Przewód przyłączeniowy należy regularnie

kontrolować pod kątem uszkodzeń; można go

użytkować wyłącznie w nienagannym stanie.

Symbole

Następujące symbole mają istotne znaczenie podczas

czytania i zrozumienia instrukcji eksploatacji. Należy

zapamiętać te symbole i ich znaczenia. Właściwa

interpretacja symboli sprzyja lepszemu i

bezpieczniejszemu użytkowaniu elektronarzędzia.

Użycie zgodne z przeznaczeniem

Narzędzie ogrodowe przeznaczone jest do koszenia

trawników w prywatnym zakresie.

Dane techniczne

Symbol Znaczenie

Kierunek ruchu

Należy nosić rękawice ochronne

Masa

Uruchomienie

Wyłączenie

Dozwolone czynności

Zabronione czynności

Osprzęt dodatkowy/części zamienne

Kosiarka Rotak 34 Rotak 37

Numer katalogowy 3 600 H82 0.. 3 600 H82 1..

Moc znamionowa W13001400

Odstęp między nożami cm 34 37

Wysokość cięcia mm 20 –70 20 –70

Pojemność pojemnika na trawę l4040

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 11,0 11,2

Klasa ochrony /II /II

Numer seryjny zob tabliczkę znamionową na narzędziu

ogrodowym

Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w

przypadku modeli specyficznych dla danego kraju dane te mogą się różnić.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego narzędzia ogrodowego. Nazwy

handlowe poszczególnych modeli narzędzi ogrodowych mogą się różnić.

OBJ_BUCH-1394-003.book Page 52 Wednesday, March 23, 2011 1:47 PM

Polski | 53

Bosch Power Tools F 016 L70 837 | (23.3.11)

Informacja na temat hałasu i wibracji

Deklaracja zgodności

Kategoria produktów: 32

Jednostka certyfikująca:

SRL, Sudbury, England, Nr. 1088

Dokumentacja techniczna:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montaż i praca

Lokalizacja usterek

Zmierzone wartości hałasu wyznaczono zgodnie z dyrektywą 2000/14/WE

(wysokość 1,60 m, odstęp 1 m). 3 600 ... H82 0.. H82 1..

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi

standardowo:

Poziom ciśnienia akustycznego

Poziom natężenia dźwięku

Niepewność pomiaru K

Stosować środki ochrony słuchu!

dB(A)

Wartości łączne drgań (suma wektorowa z trzech kierunków) oznaczone zgodnie

z EN 60335 wynoszą:

Poziom emisji drgań ah

Niepewność pomiaru K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale

„Dane techniczne“ odpowiada wymaganiom następujących norm i dokumentów

normatywnych: EN 60335 – zgodnie z wymaganiami dyrektyw: 2004/108/WE,

2006/42/WE, 2000/14/WE.

2000/14/WE: Gwarantowany poziom natężenia dźwięku

Sposób oceny zgodności wg załącznika VI. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Planowane działanie Rysunek

Zakres dostawy 1

Montaż uchwytu prowadzącego 2

Składanie pojemnika na trawę 3

Montaż/demontaż pojemnika na trawę 3

Ustawianie wysokości cięcia 4

Montaż przedłużacza 5

Włączanie 5

Wyłączanie 5

Wskazówki robocze 5 –6

Konserwacja noża 7

Wybór osprzętu 8

STOP

Symptomy Możliwa przyczyna Usunięcie usterki

Brak rozruchu

silnika Brak napięcia sieciowego Skontrolować i włączyć

Uszkodzone gniazdko sieciowe Podłączyć urządzenie do innego gniazdka

Przedłużacz jest uszkodzony Skontrolować przewód, w razie potrzeby

wymienić

Zadziałał bezpiecznik Wymienić bezpiecznik

Zbyt długa trawa Ustawić wyższą wysokość cięcia i przechylić

narzędzia ogrodowego, aby zredukować

obciążenie początkowe

Zadziałał wyłącznik przeciwprzeciążeniowy

silnika Doprowadzić do ochłodzenia silnika i

ustawić wyższą wysokość cięcia

Narzędzie

ogrodowe pracuje z

przerwami

Przedłużacz jest uszkodzony Skontrolować przewód, w razie potrzeby

wymienić

Nastąpiło uszkodzenie wewnętrznego

okablowania narzędzia ogrodowego Zwrócić się do punktu serwisowego

Zadziałał wyłącznik przeciwprzeciążeniowy

silnika Doprowadzić do ochłodzenia silnika i

ustawić wyższą wysokość cięcia

Narzędzie

ogrodowe tnie

nierównomiernie

lub niedokładnie

i/lub

Silnik ciężko

pracuje

Za nisko ustawiona wysokość cięcia Ustawić wyższą wysokość cięcia

Tępy nóż Wymiana ostrza

Możliwość zablokowania maszyny

wyrzucanym materiałem Skontrolować spód narzędzia ogrodowego i

w razie potrzeby oczyścić (zawsze stosować

rękawice ogrodowe)

Nóż został nieprawidłowo zamontowany Właściwie osadzić nóż

Po włączeniu

narzędzia

ogrodowego, nóż

nie obraca się

Nóż zablokowany trawą Wyłączyć narzędzie ogrodowe

Usunąć przyczynę blokady (zawsze stosować

rękawice ogrodowe)

Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża (17 Nm)

Silne wibracje/

dźwięki Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża (17 Nm)

Uszkodzony nóż Wymiana ostrza

OBJ_BUCH-1394-003.book Page 53 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

54 | Polski

Obsługa klienta oraz doradztwo

techniczne

www.bosch-garden.com

Przy wszystkich zgłoszeniach i zamówieniach części

zamiennych konieczne jest podanie

dziesięciocyfrowego numeru katalogowego,

znajdującego się na tabliczce znamionowej narzędzia

ogrodowego.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Nie wolno wyrzucać narzędzi ogrodowych do

odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytycznymi

Europejskiej Dyrektywy 2002/96/WE o

starych, zużytych narzędziach

elektrycznych i elektronicznych i jej

stosowania w prawie krajowym,

wyeliminowane niezdatne do użycia narzędzia

elektryczne i elektroniczne należy zbierać osobno i

doprowadzić do ponownego przetworzenia zgodnego

z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

OBJ_BUCH-1394-003.book Page 54 Wednesday, March 23, 2011 1:47 PM

Česky | 55

Bosch Power Tools F 016 L70 837 | (23.3.11)

Bezpečnostní upozornění

Pozor! Pročtěte si pozorně následující pokyny.

Seznamte se s obslužnými prvky a řádným

používáním zahradního nářadí. Uschovejte si prosím

pečlivě návod k použití pro pozdější potřebu.

Vysvětlivky obrázkových symbolů

Všeobecné upozornění na nebezpečí.

Pročtěte si návod k použití.

Dbejte na to, aby osoby stojící v blízkosti

nebyly poraněny odmrštěnými cizími tělesy.

Poblíž stojící osoby zadržte v bezpečné

vzdálenosti vůči zahradnímu nářadí.

Ostrý(é) nůž(nože). Chraňte se před

ztrátou prstů na nohou a rukou.

Nehodící se.

Než budete stroj nastavovat nebo čistit,

pokud se zamotá kabel nebo necháte

zahradní nářadí i jen krátkou dobu bez

dozoru, pak zahradní nářadí vypněte a

vytáhněte síťovou zástrčku ze zásuvky.

Elektrický kabel udržujte v dostatečné

vzdálenosti od střižných nožů.

Než se dotknete dílů zahradního nářadí,

počkejte, až se všechny zcela dostanou do

stavu klidu. Nože po vypnutí zahradního

nářadí ještě dále rotují a mohou způsobit

zranění.

Zahradní nářadí nepoužívejte v dešti ani je

dešti nevystavujte.

Chraňte se před zásahem elektrickým

proudem.

Udržujte napájecí kabel daleko od střižných

nožů.

Obsluha

fNikdy nedovolte dětem nebo osobám, jež nejsou

obeznámeny s těmito pokyny, zahradní nářadí

používat. Národní předpisy mohou vymezovat věk

obsluhy. Pokud zahradní nářadí nepoužíváte,

uschovávejte je mimo dosah dětí.

fToto zahradní nářadí není určeno k tomu, aby jej

používaly osoby (včetně dětí) s omezenými

fyzickými, smyslovými a duševními schopnostmi

nebo nedostatečnou zkušeností a/nebo

nedostatečnými vědomostmi, možné je to pouze

tehdy, budou-li pro svou bezpečnost pod

dohledem kompetentní osoby nebo od ní obdrží

pokyny, jak se zahradní nářadí používá.

Děti by měly být pod dohledem, aby bylo zajištěno,

že si se zahradním nářadím nehrají.

fNikdy nesečte zatímco se v bezprostřední blízkosti

zdržují osoby, zvláště děti, nebo domácí zvířata.

fObsluha nebo uživatel je zodpovědný za nehody

nebo ublížení jiným osobám nebo jejich majetku.

fZahradní nářadí nepoužívejte bosí nebo s

otevřenými sandály. Neustále noste pevnou obuv a

dlouhé kalhoty.

fObdělávanou plochu si pečlivě prohlédněte a

odstraňte kameny, klacky, dráty, kosti a ostatní cizí

tělesa.

fPřed použitím vždy zkontrolujte, zda nejsou nože,

šrouby nožů a stříhací sestava opotřebované nebo

poškozené. Opotřebované nebo poškozené nože a

též šrouby nožů vyměňte vždy v celé sadě, aby se

zamezilo nevyváženosti.

fSečte jen za denního světla nebo dobrého umělého

osvětlení.

fZahradní nářadí podle možnosti neprovozujte při

mokré trávě.

fChoďte stále klidným tempem, nikdy neběhejte.

fNikdy neprovozujte zahradní nářadí s vadnými

ochrannými přípravky, kryty nebo bez

bezpečnostních zařízení, jako např. bez ochrany

proti odmrštění a/nebo bez sběrného koše na

trávu.

fPráce na svazích může být nebezpečná.

–Nesečte žádné obzvlášť příkré stráně.

–Na skloněných plochách nebo na mokré trávě

dbejte neustále na bezpečnou stopu.

–Na skloněných plochách sečte vždy napříč a

nikdy směrem nahoru a dolů.

–Při změně směru na svazích si počínejte

nanejvýš opatrně.

–Při chůzi pozpátku nebo při tažení zahradního

nářadí si počínejte nanejvýš opatrně.

–Zahradní nářadí posunujte při sečení vždy

kupředu a nikdy ho netáhněte k tělu.

fPokud musíte zahradní nářadí kvůli přepravě

naklopit, když přejíždíte nezatravněné plochy nebo

když přepravujete zahradní nářadí k sečené a od

sečené oblasti, pak musí nože stát.

fZahradní nářadí při zapnutí nebo rozběhu motoru

nenaklánějte, ledaže je to potřeba ke startu ve

vysoké trávě. V tom případě nadzdvihněte jen tolik,

jak je nezbytně nutné, od obsluhy odvrácenou

stranu stlačením rukojeti dolů. Když zahradní

nářadí zase spouštíte dolů, dbejte na to, aby se

Vaše ruce nacházely na rukojeti.

fZahradní nářadí zapněte jak je popsáno v návodu k

obsluze a dbejte na to, aby byly Vaše nohy vzdáleny

dostatečně daleko od rotujících dílů.

fNedávejte své ruce a nohy do blízkosti nebo pod

rotující díly.

fKdyž pracujete se zahradním nářadím, udržujte

odstup vůči chrlící zóně.

fNikdy nezvedejte resp. nenoste zahradní nářadí s

běžícím motorem.

fUdržujte přívodní a prodlužovací kabel v

dostatečné vzdálenosti od nožů. Nůž může kabely

poškodit a Vy se dostanete do kontaktu s díly pod

napětím. Pozor, existuje nebezpečí zásahu

elektrickým proudem.

Síťovou zástrčku vytáhněte ze zásuvky:

–když se od zahradního nářadí vzdálíte,

–před odstraněním zablokování,

–když zahradní nářadí kontrolujete, čistíte nebo

na něm pracujete,

–po kolizi s cizím tělesem. Ihned zkontrolujte

poškození zahradního nářadí a, pokud je to

nutné, nechte jej opravit,

–když zahradní nářadí začne nezvykle vibrovat

(okamžitě zkontrolujte).

Připojení do sítě

fKdyž manipulujete nebo pracujete v oblasti

ostrých nožů, vždy noste zahradní rukavice.

fNapětí zdroje proudu musí souhlasit s údaji na

typovém štítku stroje.

fJe doporučeno připojit tento stroj jen na zásuvku,

která je jištěna proudovým chráničem s

vybavovacím proudem 30 mA.

fPři výměně kabelu na tomto stroji použijte pouze

výrobcem určený připojovací síťový kabel, obj. č. a

typ viz návod k provozu.

fSíťovou zástrčku nikdy neuchopujte mokrýma

rukama.

fPřipojovací síťový kabel nebo prodlužovací kabel

nepřejíždějte, nepřiskřípněte nebo jím neškubejte,

poněvadž jinak by se mohl poškodit. Kabel chraňte

před horkem, olejem a ostrými hranami.

fProdlužovací kabel musí mít průřez uvedený v

návodu k provozu a musí být chráněný proti

stříkající vodě. Zástrčkový spoj nesmí ležet ve

vodě.

Údržba

fKdyž manipulujete nebo pracujete v oblasti

ostrých nožů, vždy noste zahradní rukavice.

fZajistěte pevné usazení všech matic, čepů a

šroubů, aby byl zaručen bezpečný pracovní stav

zahradního nářadí.

fPravidelně kontrolujte stav a opotřebení sběrného

koše na trávu.

fZahradní nářadí kontrolujte a opotřebované nebo

poškozené díly pro jistotu nahraďte.

fZajistěte, aby vyměněné díly pocházely od firmy

Bosch.

STOP

OBJ_BUCH-1394-003.book Page 55 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

56 | Česky

Elektrická bezpečnost

fPozor! Před pracemi údržby a čištění stroj

vypněte a vytáhněte síťovou zástrčku. Totéž

platí, pokud se elektrický kabel poškodí, nařízne

nebo zamotá.

fPoté, co bylo zahradní nářadí vypnuto, se nože

ještě několik sekund dále točí.

fPozor – nedotýkejte se rotujícího střižného

nože.

Vaše zahradní nářadí má kvůli bezpečnosti ochrannou

izolaci a nepotřebuje uzemnění. Provozní napětí činí

230 V AC, 50 Hz (pro země mimo EU 220 V, 240 V

podle provedení). Používejte pouze schválené

prodlužovací kabely. Informace obdržíte ve Vašem

autorizovaném zákaznickém servisu.

Smí se používat pouze prodlužovací kabely typu

H05VV-F, H05RN-F nebo IEC (60227 IEC 53, 60245

IEC 57).

Jestliže pro provoz stroje použijete prodlužovací

kabel, smí se používat pouze kabely s následujícími

průřezy vodičů:

–1,0 mm2: maximální délka 40 m

–1,5 mm2: maximální délka 60 m

–2,5 mm2: maximální délka 100 m

Upozornění: Pokud se použije prodlužovací kabel,

musí mít – jak je popsáno v bezpečnostních

předpisech – ochranný vodič, který je přes zástrčku

spojený s ochranným vodičem Vašeho elektrického

rozvodu.

Ve sporných případech se zeptejte vyškoleného

elektrikáře nebo v nejbližším servisním zastoupení

firmy Bosch.

fPOZOR: Prodlužovací kabely nevyhovující

předpisu mohou být nebezpečné. Prodlužovací

kabel, zástrčka a spojka musejí být vodotěsné a v

provedení přípustném pro použití venku.

Pro zvýšení bezpečnosti se doporučuje použít

proudový chránič FI (RCD) s vybavovacím proudem

maximálně 30 mA. Tento proudový chránič FI by měl

být před každým použitím přezkoušen.

Je-li připojovací kabel poškozený, smí jej opravit pouze

v autorizovaném servisu Bosch.

Upozornění pro výrobky prodávané mimo Velkou

Británii:

POZOR: pro Vaši bezpečnost je nutné, aby byla

zástrčka, umístěná na zahradním nářadí, spojena s

prodlužovacím kabelem. Spojka prodlužovacího

kabelu musí být chráněná proti stříkající vodě, musí

sestávat z gumy nebo být gumou potažena.

Prodlužovací kabel se musí používat s odlehčením

tahu.

Připojovací kabel musí být pravidelně kontrolován na

příznaky poškození a smí se používat pouze v

nepoškozeném stavu.

Symboly

Následující symboly mají význam pro čtení a

pochopení návodu k obsluze. Zapamatujte si symboly

a jejich význam. Správná interpretace symbolů Vám

pomůže zahradní nářadí lépe a bezpečněji používat.

Určené použití

Zahradní nářadí je určeno k sečení trávy v soukromém

sektoru.

Technická data

Informace o hluku a vibracích

Prohlášení o shodě

Symbol Význam

Směr pohybu

Noste ochranné rukavice

Hmotnost

Zapnutí

Vypnutí

Dovolené počínání

Zakázané počínání

Příslušenství/náhradní díly

Travní sekačka Rotak 34 Rotak 37

Objednací číslo 3 600 H82 0.. 3 600 H82 1..

Jmenovitý příkon W13001400

Šířka nože cm 34 37

Výška sečení mm 20 –70 20 –70

Objem, sběrný koš na trávu l4040

Hmotnost podle EPTA-Procedure 01/2003 kg 11,0 11,2

Třída ochrany /II /II

Sériové číslo viz typový štítek na zahradním nářadí

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou

tyto údaje lišit.

Dbejte prosím objednacího čísla na typovém štítku Vašeho zahradního nářadí. Obchodní označení jednotlivých

zahradních nářadí se mohou měnit.

Naměřené hodnoty hluku zjištěny podle 2000/14/ES (výška 1,60 m,

vzdálenost 1 m). 3 600 ... H82 0.. H82 1..

Hodnocená hladina hluku A stroje činí typicky:

hladina akustického tlaku

hladina akustického výkonu

nepřesnost K

Noste ochranu sluchu!

dB(A)

Celkové hodnoty vibrací (vektorový součet tří os) zjištěny podle EN 60335:

hodnota emise vibrací ah

nepřesnost K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Prohlašujeme ve výhradní zodpovědnosti, že v odstavci „Technická data“ popsaný

výrobek je v souladu s následujícími normami nebo normativními dokumenty:

EN 60335 podle ustanovení směrnic 2004/108/ES, 2006/42/ES, 2000/14/ES.

2000/14/ES: garantovaná hladina akustického výkonu

Metoda posouzení shody podle dodatku VI. dB(A) 94 95

OBJ_BUCH-1394-003.book Page 56 Wednesday, March 23, 2011 1:47 PM

Česky | 57

Bosch Power Tools F 016 L70 837 | (23.3.11)

Kategorie výrobků: 32

Jmenované místo:

SRL, Sudbury, England, Nr. 1088

Technická dokumentace u:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montáž a provoz

Hledání závad

Zákaznická a poradenská služba

www.bosch-garden.com

Při všech dotazech a objednávkách náhradních dílů

nezbytně prosím uvádějte 10-místné objednací číslo

podle typového štítku zahradního nářadí.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Zpracování odpadů

Nevyhazujte zahradní nářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES o

starých elektrických a elektronických

zařízeních a jejím prosazení v národních

zákonech musejí být neupotřebitelná

elektrická a elektronická zařízení

rozebraná shromážděna a dodána k opětovnému

zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Cíl počínání Obrázek

Obsah dodávky 1

Montáž rukojeti 2

Sestavení sběrného koše na trávu 3

Nasazení/odejmutí sběrného koše na trávu 3

Nastavení výšky sečení 4

Upevnění prodlužovacího kabelu 5

Zapnutí 5

Vypnutí 5

Pracovní pokyny 5 –6

Údržba nožů 7

Volba příslušenství 8

STOP

Příznaky Možná příčina Náprava

Motor se

nerozeběhne Chybí síťové napětí Zkontrolujte a zapněte

Vadná síťová zásuvka Použijte jinou zásuvku

Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený

Vypnula pojistka Pojistku vyměňte

Příliš dlouhá tráva Nastavte větší výšku sečení a zahradní nářadí

naklopte, abyste snížili počáteční zatížení

Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší

výšku sečení

Zahradní nářadí

běží přerušovaně Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený

Vadná vnitřní kabeláž zahradního nářadí Vyhledejte servis

Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší

výšku sečení

Zahradní nářadí

zanechává

nepravidelný obraz

sečení

a/nebo

Motor pracuje

těžce

Příliš nízká výška sečení Nastavte větší výšku sečení

Tupé nože Výměna nožů

Možné ucpání Zkontrolujte a popř. uvolněte spodní stranu

zahradního nářadí (noste vždy zahradní

rukavice)

Nesprávně okolo namontované nože Nože namontujte okolo správně

Po zapnutí

zahradního nářadí

se nůž netočí

Noži překáží tráva Zahradní nářadí vypněte

Odstraňte ucpání (noste vždy zahradní

rukavice)

Uvolněná matice/šroub nože Matici/šroub nože utáhněte (17 Nm)

Silné vibrace/hluk Uvolněná matice/šroub nože Matici/šroub nože utáhněte (17 Nm)

Poškozené nože Výměna nožů

OBJ_BUCH-1394-003.book Page 57 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

58 | Slovensky

Bezpečnostné pokyny

Dôležité upozornenie! Starostlivo si prečítajte

pokyny uvedené v nasledujúcom texte. Dobre sa

oboznámte s obslužnými prvkami a so správnym

používaním tohto záhradníckeho náradia. Návod na

používanie si láskavo starostlivo uschovajte na

neskoršie používanie.

Vysvetlenie obrázkových symbolov

Všeobecné upozornenie na

nebezpečenstvo.

Pozorne si prečítajte tento Návod na

používanie.

Dávajte pozor na to, aby ste pri práci

nezranili blízko stojace osoby odletujúcimi

cudzími telieskami.

Postarajte sa o to, aby osoby, ktoré sa

nachádzajú v blízkosti, mali bezpečný

odstup od pracovného priestoru

záhradníckeho náradia.

Ostrý nôž/ostré nože. Chráňte sa pred

stratou prstov na nohách alebo na rukách.

Netýka sa daného typu.

Záhradnícke náradie vypnite a vytiahnite aj

zástrčku zo zásuvky vždy predtým, ako

budete náradie nastavovať prípadne čistiť,

alebo v situácii, keď sa sieťová šnúra o

niečo zachytila, alebo v takom prípade, keď

náradie čo len na krátku chvíľu opustíte zo

svojho dohľadu. Sieťovú šnúru majte vždy v

takej polohe, aby bola v dostatočnej

vzdialenosti od rezacích nožov.

Skôr ako sa budete dotýkať niektorých

súčiastok náradia, počkajte, kým sa všetky

súčiastky úplne zastavia. Po vypnutí tohto

záhradníckeho náradia nože ešte rotujú

ďalej a mohli by Vám spôsobiť poranenie.

Nepoužívajte toto záhradnícke náradie v

daždi, ani ho vplyvom dažďa nevystavujte.

Chráňte sa pred zásahom elektrickým

prúdom.

Sieťovú šnúru majte vždy v takej polohe,

aby bola v dostatočnej vzdialenosti od

rezacích nožov.

Obsluha

fNikdy nedovoľte používať toto záhradnícke náradie

deťom ani žiadnym iným osobám, ktoré nie sú

dôkladne oboznámené s jeho používaním.

Predpisy niektorej krajiny môžu prípadne

obmedzovať vek obsluhujúcej osoby. Keď

záhradnícke náradie nepoužívate, uschovávajte ho

tak, aby nebolo dosiahnuteľné pre deti.

fToto záhradnícke náradie nie je určené na

používanie pre osoby (vrátane detí) s

obmedzenými psychickými, senzorickými alebo

duševnými schopnosťami alebo s nedostatočnými

skúsenosťami a/alebo nedostatočnými

vedomosťami, s výnimkou prípadu, ak na ne dozerá

kompetentná osoba, alebo ak od nej dostali presné

pokyny, ako majú toto záhradnícke náradie

používať.

Dávajte pozor na deti, aby ste zabezpečili, že sa

nebudú môcť s týmto záhradníckym náradím hrať.

fNikdy nekoste vtedy, keď sa v bezprostrednej

blízkosti zdržiavajú nejaké osoby, predovšetkým

deti, alebo domáce zvieratá.

fObsluhujúca osoba alebo užívateľ je zodpovedný

za úrazy a škody spôsobené iným ľuďom alebo za

škody na ich majetku.

fNepracujte s týmto záhradníckym náradím vtedy,

keď ste bosý, alebo keď máte obuté otvorené

sandále. Pri práci noste vždy pevnú obuv a dlhé

nohavice.

fDôkladne preskúmajte plochu, ktorú budete

kultivovať a odstráňte kamene, palice, drôty, kosti

a iné cudzie telesá.

fPred použitím vždy zrakom skontrolujte, či nie sú

nôž, skrutky noža a konštrukčná rezacia skupina

opotrebované alebo poškodené. Opotrebované

alebo poškodené nože a skrutky nožov vymieňajte

vždy po celých súpravách, aby ste zabránili

nevyváženosti.

fPracujte iba za denného svetla alebo za dobrého

umelého osvetlenia.

fPodľa možnosti nepoužívajte záhradnícke náradie

vtedy, keď je tráva mokrá.

fKráčajte vždy pokojne, nikdy rýchlo nebežte.

fToto záhradnícke náradie sa zásadne nesmie

používať s poškodenými ochrannými prvkami,

krytmi alebo bez bezpečnostných zariadení, ako sú

napríklad ochranný kryt a/alebo zberací kôš na

trávu.

fPráca na svahu môže byť nebezpečná.

–Nekoste žiadne príliš strmé svahy.

–Na šikmých plochách alebo na mokrej tráve

dávajte vždy pozor na bezpečnú chôdzu.

–Na šikmých plochách vždy postupujte pri

kosení priečne, nikdy nie smerom hore a

smerom dole.

–Mimoriadne opatrne postupujte pri zmene

smeru na svahoch.

–Mimoriadnu opatrnosť zachovávajte pri chôdzi

dozadu alebo pri ťahaní záhradníckeho náradia

smerom dozadu.

–Pri kosení trávnika posúvajte záhradnícke

náradie vždy smerom dopredu a nikdy ho

neťahajte smerom k svojmu telu.

fNože musia byť vždy zastavené, keď potrebujete

záhradnícke náradie preklopiť kvôli transportu,

keď prechádzate krížom cez plochy, ktoré nie sú

zarastené trávou, a keď plánujete záhradnícke

náradie prepraviť na inú plochu, ktorú chcete

pokosiť, a takisto aj späť.

fZáhradnícke náradie pri štartovaní alebo pri

spúšťaní motora nenakláňajte, s výnimkou

prípadu, ak je to potrebné na spustenie vo vysokej

tráve. V takomto prípade stranu odvrátenú od

obsluhy nenadvihujte stláčaním rukoväte viac, ako

je bezpodmienečne potrebné. Dávajte pozor na to,

aby ste mali ruky položené na rukoväti, keď náradie

opätovne spúšťate do pracovnej polohy.

fZapnite záhradnícke náradie podľa popisu v

Návode na používanie a dávajte pozor na to, aby

ste mali chodidlá v dostatočnej vzdialenosti od

rotujúcich súčiastok.

fNedávajte svoje ruky ani chodidlá do blízkosti

rotujúcich súčiastok ani pod ne.

fKeď budete pracovať s týmto záhradníckym

náradím, buďte vždy v dostatočnej vzdialenosti od

vyhadzovacej zóny.

fZáhradnícke náradie nikdy nezdvíhajte ani

neprenášajte vtedy, keď je motor v chode.

fSieťovú a predlžovaciu šnúru majte vždy v takej

polohe, aby bola v dostatočnej vzdialenosti od

noža. Nôž môže spôsobiť poškodenie sieťovej

šnúry a zapríčiniť, že sa dostanete do kontaktu s

takými súčiastkami náradia, ktoré sú pod prúdom.

Buďte veľmi opatrný, hrozí nebezpečenstvo zásahu

elektrickým prúdom.

Zástrčku prívodnej šnúry vytiahnite zo

zásuvky:

–vždy vtedy, keď sa od záhradníckeho náradia

vzdialite,

–keď chcete odstrániť blokovanie (blokujúce

nečistoty),

–keď budete záhradnícke náradie kontrolovať,

čistiť, alebo na ňom niečo iné robiť (opravovať

ho),

–napríklad po kolízii s cudzím telesom. Ihneď

záhradnícke náradie prezrite, či nie je

poškodené a dajte ho podľa potreby opraviť,

–ak začne záhradnícke náradie nezvyčajne

vibrovať (okamžite skontrolujte).

Pripojenie na elektrickú sieť

fKeď s niečím manipulujete, alebo keď niečo

robíte v priestore ostrých nožov, používajte vždy

záhradnícke pracovné rukavice.

fNapätie zdroja elektrického prúdu sa musí

zhodovať s údajmi na typovom štítku náradia.

fOdporúčame pripájať tento výrobok len na takú

elektrickú zásuvku, ktorá je vybavená ochranným

spínačom pri poruchových prúdoch s hodnotou

30 mA.

STOP

OBJ_BUCH-1394-003.book Page 58 Wednesday, March 23, 2011 1:47 PM

Slovensky | 59

Bosch Power Tools F 016 L70 837 | (23.3.11)

fPri výmene sieťovej šnúry tohto produktu použite

len sieťovú šnúru schválenú výrobcom, pozri

objednávacie číslo a typ v Návode na používanie.

fNikdy sa nedotýkajte zástrčky sieťovej šnúry

mokrými rukami.

fNeprechádzajte po prívodnej šnúre ani po

predlžovacej šnúre motorovým vozidlom,

nestláčajte ich nadmieru, ani ich neťahajte,

pretože by sa mohli poškodiť. Chráňte sieťovú

šnúru pred horúčavou, olejom a ostrými hranami.

fPredlžovacia šnúra musí mať vodiče s priemerom

uvedeným v Návode na používanie a musí byť v

takom vyhotovení, aby bola chránená pred

ostrekujúcou vodou. Zástrčkové spojenie sa

nesmie nachádzať vo vode.

Údržba

fKeď s niečím manipulujete, alebo keď niečo

robíte v priestore ostrých nožov, používajte vždy

záhradnícke pracovné rukavice.

fPostarajte sa o to, aby boli všetky matice, zavŕtané

skrutky a ostatné skrutky dobre utiahnuté, aby bol

zaručený bezpečný prevádzkový stav

záhradníckeho náradia.

fPravidelne kontrolujte stav a opotrebovanie

zberacieho kôša na trávu.

fKontrolujte pravidelne svoje záhradnícke náradie a

keď zistíte, že niektoré súčiastky sú opotrebované

alebo poškodené, preventívne ich kvôli vlastnej

bezpečnosti vymeňte.

fPostarajte sa o to, aby boli použité originálne

náhradné súčiastky značky Bosch.

Elektrická bezpečnosť

fPozor! Pre údržbou a čistením prístroj vždy

vypnite a zástrčku sieťovej šnúry vytiahnite zo

zásuvky. To isté platí v prípade, ak je poškodená,

narezaná alebo zauzlená prívodná šnúra.

fPo vypnutí záhradníckeho náradia sa nože ešte

niekoľko sekúnd otáčajú ďalej.

fPozor –nedotýkajte sa rotujúceho rezacieho

noža.

Vaše záhradnícke náradie je kvôli bezpečnosti

vybavené ochrannou izoláciou a nepotrebuje žiadne

uzemnenie. Prevádzkové napätie náradia je 230 V AC

(striedavý prúd), 50 Hz (pre krajiny mimo EÚ 220 V,

240 V – podľa konkrétneho vyhotovenia). Používajte

len schválené predlžovacie šnúry zodpovedajúce

predpisom. Bližšie informácie Vám poskytne Vaše

autorizované servisné stredisko.

Smú sa používať výlučne iba predlžovacie šnúry

konštrukčného typu H05VV-F, H05RN-F alebo IEC

(60227 IEC 53, 60245 IEC 57).

Ak budete pri práci s týmto náradím musieť používať

predlžovaciu šnúru, smie sa používať iba predlžovacia

šnúra s nasledujúcim prierezom vodičov:

–1,0 mm2: maximálna dĺžka 40 m

–1,5 mm2: maximálna dĺžka 60 m

–2,5 mm2: maximálna dĺžka 100 m

Upozornenie: Ak používate pri práci predlžovaciu

šnúru, musí byť táto vybavená – ako je to popísané v

Bezpečnostných predpisoch – ochranným vodičom,

ktorý je prostredníctvom zástrčky prepojený s

ochranným vodičom Vášho elektrického zariadenia.

V prípade pochybností prekonzultujte problém s

vyučeným elektrikárom alebo s najbližším

autorizovaným servisným strediskom Bosch.

fBUĎTE OPATRNÝ: Nevhodné predlžovacie šnúry,

ktoré nezodpovedajú predpisom, môžu byť

nebezpečné. Predlžovacia šnúra, zástrčka a

spojka musia byť na používanie vo vonkajšom

prostredí vyrobené vo vodotesnom vyhotovení,

ktoré je schválené na používanie vo vonkajšom

prostredí.

Na zaručenie bezpečnosti odporúčame používať

ochranný spínač pri poruchových prúdoch (FI) s

maximálnym chybovým 30 mA. Tento ochranný spínač

pri poruchových prúdoch (FI) treba pred každým

použitím prekontrolovať.

Keď je prívodná šnúra poškodená, smie sa zveriť do

opravy len autorizovanému servisnému stredisku

Bosch.

Pokyny k produktom, ktoré sa vo Veľkej Británii

nepredávajú:

UPOZORNENIE: Pre Vašu bezpečnosť je potrebné,

aby zástrčka namontovaná na záhradníckom náradí

bola spojená s predlžovacou šnúrou. Spojenie

predlžovacej šnúry musí byť chránené pred

ostrekujúcou vodou, musí byť vyrobené z gumy, alebo

musí byť potiahnuté gumou. Predlžovacia šnúra musí

byť vybavená odľahčovacími prípravkami pri namáhaní

na ťah.

Prívodné vedenie treba pravidelne kontrolovať, či

nevykazuje znaky poškodenia a smie sa používať len

vtedy, keď je v bezchybnom stave.

Symboly

Nasledujúce symboly sú pre čítanie a pochopenie

tohto Návodu na používanie veľmi dôležité. Dobre si

tieto symboly a ich významy zapamätajte. Správna

interpretácia týchto symbolov Vám bude pomáhať

lepšie a bezpečnejšie používať toto ručné elektrické

náradie.

Používanie podľa určenia

Toto záhradnícke náradie je určené na kosenie

trávnika pri súkromnom používaní.

Technické údaje

Symbol Význam

Smer pohybu

Používajte ochranné pracovné

rukavice

Hmotnosť

Zapnutie

Vypnutie

Dovolená manipulácia

Zakázaný druh manipulácie

Príslušenstvo/náhradné súčiastky

Kosačka na trávu Rotak 34 Rotak 37

Vecné číslo 3 600 H82 0.. 3 600 H82 1..

Menovitý príkon W13001400

Šírka nožov cm 34 37

Pracovná výška nožov mm 20 –70 20 –70

Objem zberacieho koša na trávu l4040

Hmotnosť podľa EPTA-Procedure 01/2003 kg 11,0 11,2

Trieda ochrany /II /II

Sériové číslo pozri typový štítok na záhradníckom náradí

Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri

vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať.

Všimnite si láskavo vecné číslo na typovom štítku svojho záhradníckeho náradia. Obchodné názvy jednotlivých

kusov záhradníckeho náradia sa môžu odlišovať.

OBJ_BUCH-1394-003.book Page 59 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

60 | Slovensky

Informácia o hlučnosti/vibráciách

Vyhlásenie o konformite

Kategória produktu: 32

Poverené pracovisko:

SRL, Sudbury, England, Nr. 1088

Súbory technickej dokumentácie sa nachádzajú na

adrese:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montáž a používanie

Hľadanie porúch

Namerané hodnoty pre hlučnosť zisťované podľa 2000/14/ES (výška 1,60 m,

vzdialenosť 1 m). 3 600 ... H82 0.. H82 1..

Vyhodnotená hladina hluku A tohto náradia je typicky:

Hladina akustického tlaku

Hladina akustického výkonu

Nespoľahlivosť merania K

Používajte chrániče sluchu!

dB(A)

Celkové hodnoty vibrácií (súčet vektorov troch smerov) zisťované podľa normy

EN 60335:

Hodnota emisie vibrácií ah

Nespoľahlivosť merania K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Na vlastnú zodpovednosť vyhlasujeme, že tento výrobok, popísaný nižšie v časti

„Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normatívnymi

dokumentmi: EN 60335 podľa ustanovení smerníc 2004/108/ES, 2006/42/ES,

2000/14/ES.

2000/14/ES: Garantovaná hladina akustického výkonu

Spôsob hodnotenia konformity podľa prílohy VI. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Cieľ činnosti Obrázok

Obsah dodávky (základná výbava) 1

Montáž oblúkov rukoväte 2

Poskladanie zberacieho koša na trávu 3

Vyberanie/vkladanie zberacieho koša na

trávu 3

Nastavenie pracovnej výšky nožov 4

Zapojenie predlžovacej šnúry 5

Zapnutie 5

Vypnutie 5

Pokyny na používanie 5 –6

Údržba nožov 7

Voľba príslušenstva 8

STOP

Symptómy Možná príčina Odstránenie príčiny

Motor sa

nerozbehne Výpadok sieťového napätia Skontrolujte a zapnite

Zásuvka elektrickej siete je chybná Použite inú zásuvku

Predlžovacia šnúra je poškodená Skontrolovať prívodnú šnúru a v prípade, že

je poškodená, ju vymeniť

Poistka vypadla Vymeňte poistku

Tráva je príliš vysoká Nastavte väčšiu pracovnú výšku nožov

záhradníckeho náradia a naklopte stroj tak,

aby ste znížili začiatočné zaťaženie motora

Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu

pracovnú výšku nožov

Záhradnícke

náradie beží

prerušovane

Predlžovacia šnúra je poškodená Skontrolovať prívodnú šnúru a v prípade, že

je poškodená, ju vymeniť

Vnútorná kabeláž záhradníckeho náradia je

porušená Vyhľadajte autorizovanú servisnú opravov

Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu

pracovnú výšku nožov

Záhradnícke

náradie zanecháva

nepravidelne

pokosený trávnik

a/alebo

Motor pracuje

ťažko

Pracovná výška nožov je príliš nízka Nastavte väčšiu pracovnú výšku nožov

Nože sú tupé Výmena nožov

Náradie môže byť upchaté (zablokované) Skontrolujte dolnú stranu náradia a v

prípade potreby ju uvoľnite (vyčistite)

(používajte pritom vždy záhradnícke

pracovné rukavice)

Nôž je namontovaný nesprávne Nôž je namontovaný nesprávne (naopak)

Po zapnutí

záhradníckeho

náradia sa nôž

neotáča

Nôž je zablokovaný trávou Záhradnícke náradie vypnite

Odstráňte blokujúce nečistoty (používajte

pritom vždy záhradnícke pracovné rukavice)

Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža (17 Nm)

Silné vibrácie/hluk Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža (17 Nm)

Nôž je poškodený Výmena nožov

OBJ_BUCH-1394-003.book Page 60 Wednesday, March 23, 2011 1:47 PM

Slovensky | 61

Bosch Power Tools F 016 L70 837 | (23.3.11)

Servisné stredisko a poradenská

služba pre zákazníkov

www.bosch-garden.com

Pri všetkých dopytoch a objednávkach náhradných

súčiastok uvádzajte láskavo bezpodmienečne 10-

miestne vecné číslo uvedené na typovom štítku

záhradníckeho náradia.

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Likvidácia

Neodhadzujte záhradnícke náradie do komunálneho

odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2002/96/ES o

starých elektrických a elektronických

výrobkoch a podľa jej aplikácií v

národnom práve Vášho štátu sa musia už

nepoužiteľné elektrické a elektronické

prístroje zbierať separovane a dávať na recykláciu

zodpovedajúcu ochrane životného prostredia.

Zmeny vyhradené.

OBJ_BUCH-1394-003.book Page 61 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

62 | Magyar

Biztonsági előírások

Figyelem! Gondosan olvassa el a következő

utasításokat. Ismerkedjen meg a kezelőelemekkel és

a kerti kisgép előírásszerű használatával. Őrizze meg

biztos helyen a későbbi használathoz az

Üzemeltetési Utasítást.

A képjelek magyarázata

Általános tájékoztató a veszélyekről.

Gondosan olvassa el az Üzemeltetési

útmutatót.

Ügyeljen arra, hogy a berendezésből

kirepülő idegen anyagok ne sebesithessék

meg a közelben álló személyeket.

Gondoskodjon arról, hogy a közelben álló

személyek a kerti kisgéptől biztonságos

távolságban maradjanak.

Éles kés(ek). Vigyázzon, nehogy levágja a

kéz- vagy lábujjait.

Nem vonatkozik rá.

A berendezésen végzett beállítások, vagy

egy tisztítás előtt, ha a kábel beakadt

valamibe, vagy ha a kerit kisgépet csak

rövid időre felügyelet nélkül hagyja,

kapcsolja ki a kerti kisgépet és húzza ki a

csatlakozó dugót a dugaszolóaljzatból.

Tartsa távol a hálózati csatlakozóvezetéket

a vágókésektől.

Várja meg, amíg a kerti kisgép minden része

teljesen leállt, mieltt hozzáérne valamelyik

alkatrészhez. A kések a kerti kisgép

kikapcsolása után még tovább forognak és

sérüléseket okozhatnak.

Ne használja a kerti kisgépet esőben és ne

tegye ki az eső hatásának.

Védekezzen az áramütés lehetősége ellen.

Tartsa távol a csatlakozóvezetéket a

vágókésektől.

Kezelés

fSohase engedje meg gyerekeknek, vagy az ezen

előírásokat nem ismerő személyeknek, hogy a kerti

kisgépet használják. Az Ön országában érvényes

előírások lehet hogy korlatozzák a kezelő korát. Ha

a kerti kisgépet nem használja, azt gyermekek

számára nem elérhető helyen tárolja.

fEz a kerti kisgép nincs arra előirányozva, hogy azt

olyan személyek (beleértve a gyerekeket)

használják, akiknek a fizikai, érzékelési, vagy

értelmi képességeik korlátozottak, vagy nincsenek

meg a megfelelő tapasztalataik, illetve tudásuk,

kivéve ha az ilyen személyekre a biztonságukért

felelős más személy felügyel, vagy utasításokat ad

arra, hogyan kell használni a kerti kisgépet.

Gyerekeket nem szabad a kerti kisgéppel

felügyelet nélkül hagyni, nehogy a kerti kisgéppel

játsszanak.

fSohase nyírjon füvet, ha a berendezés közvetlen

közelében személyek, mindenek előtt gyerekek

vagy háziállatok, tartózkodnak.

fA más személyek által elszenvedett balesetekért,

illetve a más tulajdonában keletkezett károkért a

kezelő vagy felhasználó felel.

fNe használja a kerti kisgépet mezítláb vagy nyitott

szandálban. Viseljen mindig stabil lábbelit és egy

hosszú nadrágot.

fGondosan vizsgálja meg a megmunkálni kívánt

területet, és távolítsa el a köveket, botokat,

drótokat, csontokat és egyéb idegen tárgyakat.

fA használat előtt mindig ellenőrizze, nincsenek-e

elkopva vagy megrongálódva a kés, a kés csavarjai

és a vágó egység. Az elhasználódott vagy

megrongálódott késeket és késcsavarokat mindig

teljes készletként cserélje ki, hogy elkerülje a

kiegyensúlyozatlanságot.

fCsak nappali fénynél vagy jó mesterséges

megvilágitás mellett nyírjon füvet.

fA kerti kisgépet nedves fűben lehetőség szerint ne

használja.

fMindig nyugodtan menjen, sohase fusson gyorsan.

fA kerti kisgépet sohase üzemeltesse

meghibásodott védőberendezésekkel, vagy

fedéllel, illetve biztonsági berendezések, mint

például ütközésvédő és/vagy fűgyűjtő kosár nélkül.

fA lejtőkön végzett munka veszélyes lehet.

–Különösen meredek lejtőkön ne nyírjon füvet.

–Ferde felületeken, vagy nedves fűben mindig

ügyeljen arra, hogy csak biztonságos, szilárd

helyekre lépjen.

–Ferde felületeken mindig keresztben haladva,

sohase fel- vagy lefelé haladva nyírjon füvet.

–A lejtőkön irányváltoztatás esetén különösen

óvatosan kell eljárni.

–Hátrafelé menés vagy a kerti kisgép húzása

esetén igen óvatosan kell eljárni.

–A kerti kisgépet a a fűnyírás közben mindig

előrefelé tolja és sohase a teste felé húzza.

fA késeknek nyugalmi helyzetben kell lenniük, ha a

kerti kisgépet a szállításhoz meg kell billenteni, ha

a kerti kisgéppel fűmentes területen halad

keresztül, valamint amikor a kerti kisgépet a

nyírásra kerülő területhez illetve attól elszállítja.

fA kerti kisgépet az elindításnál vagy a motor

bekapcsolásánál ne billentse meg, kivéve ha ehhez

a magas fűben való munkához okvetlenül szükség

van. Ebben az esetben a kerti kisgépnek a kezelőtől

távolabbi oldalát a fogantyú lenyomásával ne

emelje fel jobban, mint amennyire okvetlenül

szükséges. Ügyeljen arra, hogy mindkét keze a

fogantyún legyen, amikor a kerti kisgépet ismét

leereszti.

fAz Üzemeltetési útmutatónak megfelelően

kapcsolja be a kerti kisgépet, és ügyeljen arra, hogy

a lábai elég messze legyenek a forgó

alkatrészektől.

fA kezeit és a lábait sohase tegye a forgó

alkatrészek közelébe vagy azok alá.

fTartson be megfelelő távolságot a kivető zóna felé,

ha a kerti kisgéppel dolgozik.

fSohase emelje fel és sohase vigye a kerti kisgépet

működő motor mellett.

fTartsa távol a késektől a hálózati csatlakozó és

hosszabbító kábelt. A kések megsérthetik a kábelt

és a kezelő feszültség alatt álló alkatrészekkel

juthat érintkezésbe. Vigyázat, ez áramütéshez

vezethet.

Húzza ki a csatlakozó dugót a dugaszoló

aljzatból:

–minden olyan esetben, ha őrizet nélkül hagyja a

kerti kisgépet,

–a beékelődések elhárítása előtt,

–mieltt a kerti kisgépet ellenőrizné,

megtisztítaná, vagy azon valamilyen munkát

végezne,

–egy idegen testtel való ütközés után. Azonnal

ellenőrizze a kerti kisgép esetleges

megrongálódásait és szükség esetén javíttassa

meg,

–ha a kerti kisgép szokatlan módon rezgésbe jön

(azonnal ellenőrizze).

Áramcsatlakozás

fViseljen mindig kerti védőkesztyűt, ha az éles

kések körül végez munkát.

fAz áramforrás feszültségének meg kell egyeznie a

berendezés típustábláján található adatokkal.

fCélszerű a berendezést csak olyan

dugaszolóaljzathoz csatlakoztatni, amely fel van

szerelve egy 30 mA hibaáram védőkapcsolóval.

fEzen készülék kábelének kicseréléséhez csak a

gyártó által előirányzott hálózati csatlakozó

vezetéket használja, a megrendelési szám és

típusjel az Üzemeltetési útmutatóban található.

fSohase fogja meg nedves kézzel a hálózati

csatlakozó dugót.

fNe menjen keresztül járművel a hálózati csatlakozó

vezetéken vagy a hosszabbító kábelen, ne préselje

össze és ne húzza meg erősen azt, mert

megrongálódhat. A kábelt óvja meg az éles

peremektől, magas hőmérséklettől és olajtól.

STOP

OBJ_BUCH-1394-003.book Page 62 Wednesday, March 23, 2011 1:47 PM

Magyar | 63

Bosch Power Tools F 016 L70 837 | (23.3.11)

fA hosszabbító kábelnek legalább az Üzemeltetési

útmutatóban megadott vezetékkeresztmetszettel

kell rendelkeznie és fröccsenő víz ellen védett

kivitelűnek kell lennie. A dugós csatlakozó nem

feküdhet vízben.

Karbantartás

fViseljen mindig kerti védőkesztyűt, ha az éles

kések körül végez munkát.

fGondoskodjon arról, hogy valamennyi anya,

csapszeg és csavar biztonságosan rögzítve legyen,

hogy garantálhassa a kerti kisgép biztonságos

munkavégzési állapotát.

fRendszeresen ellenőrizze a fűgyűjtő kosár

állapotát és elhasználódását.

fVizsgálja felül a kerti kisgépet és a biztonság

érdekében cserélje ki az elhasználódott vagy

megrongálódott alkatrészeket.

fGondoskodjon arról, hogy a cserealkatrészként

csak Bosch gyártmányú alkatrészeket

használjanak.

Elektromos biztonsági előírások

fFigyelem! A berendezés karbantartása vagy

tisztítása előtt kapcsolja ki a berendezést és

húzza ki a hálózati csatlakozó dugót. Ugyanez

érvényes azokra az esetekre is, amikor a hálózati

csatlakozó kábel megrongálódott, belevágtak,

vagy beakadt valamibe.

fA kerti kisgép kikapcsolása után a kések még

néhány másodpercig tovább forognak.

fVigyázat – ne érintse meg a forgó vágókést.

Az Ön kerti kisgépe biztonsági meggondolásokból

védőszigeteléssel van ellátva és földelésre nincs

szüksége. Az üzemi feszültség 230 V AC, 50 Hz (az

EU-n kívüli országokban a kiviteltől függően 220 V,

240 V). Csak engedélyezett hosszabbító kábelt

használjon. További információkat az erre feljogosított

vevőszolgálattól kaphat.

Csak a H05VV-F, H05RN-F vagy IEC (60227 IEC 53,

60245 IEC 57) kivitelnek megfelelő hosszabbító kábelt

szabad használni.

Ha a berendezés üzemeltetéséhez hosszabbítókábelt

használ, akkor csak a következő keresztmetszetű

vezetékeket tartalmazó hosszabbítókábelt szabad

használni:

–1,0 mm2: Maximális hosszúság 40 m

–1,5 mm2: Maximális hosszúság 60 m

–2,5 mm2: Maximális hosszúság 100 m

Megjegyzés: Ha egy hosszabbító kábelt használ, akkor

annak – amint az a biztonsági előírásokban leírásra

került – egy védővezetékkel kell rendelkeznie, amely a

csatlakozó dugón keresztül össze van kötve az Ön

elektromos berendezésének védővezetékével.

Kétséges esetekben kérdezzen meg erről egy

megfelelő képzésű villanyszerelőt vagy a következő

Bosch szerviz képviseletet.

fVIGYÁZAT: A nem előírásszerű hosszabbító

kábelek veszélyesek lehetnek. A hosszabbító

kábeleknek, csatlakozó dugóknak és

csatlakozásoknak vízhatlan, szabadtéri

használatra engedélyezett kivitelűeknek kell

lenniük.

A biztonság megnövelése érdekében célszerű egy

legfeljebb 30 mA hibaáram-kapcsolót használni. Ezt a

hibaáram kapcsolót minden használat előtt külön

ellenőrizni kell.

Ha a csatlakozó vezeték megrongálódott, azt csak egy

feljogosított Bosch-műhellyel szabad megjavíttatni.

Tájékoztató azon termékekről, amelyek nem

Nagybritanniában kerülnek eladásra:

FIGYELEM: A kerti kisgépre szerelt csatlakozó dugót

az Ön biztonsága érdekében össze kell kapcsolni a

hosszabbító kábellel. A hosszabbító csatlakozójának

fröccsenő víz ellen védett kivitelűnek kell lennie,

gumiból kell készülnie, vagy gumival kell bevonva

lennie. A hosszabbítókábelt csak egy

húzásmentesítővel felszerelve szabad használni.

A csatlakozó vezeték megrongálódásának esetleges

jeleit rendszeresen ellenőrizni kell, a vezetéket csak

kifogástalan állapotban szabad használni.

Jelképes ábrák

Az ezt követő jelmagyarázat az Üzemeltetési útmutató

elolvasásának és megértésének megkönnyítésére

szolgál. Jegyezze meg ezeket a szimbólumokat és

jelentésüket. A szimbólumok helyes interpretálása

segítségére lehet a kerti kisgép jobb és

biztonságosabb használatában.

Rendeltetésszerű használat

A kerti kisgép magánterületeken végzett fűnyírásra

szolgál.

Műszaki adatok

Jel Magyarázat

Mozgásirány

Viseljen védő kesztyűt

Tömeg

Bekapcsolás

Kikapcsolás

Megendedett tevékenység

Tilos tevékenység

Tartozékok/pótalkatrészek

Fűnyírógép Rotak 34 Rotak 37

Cikkszám 3 600 H82 0.. 3 600 H82 1..

Névleges felvett teljesítmény W13001400

Kés szélessége cm 34 37

Vágási magasság mm 20 –70 20 –70

Térfogat, fűgyűjtő kosár l4040

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás)

szerint kg 11,0 11,2

Érintésvédelmi osztály /II /II

Gyári szám lásd a kerti kisgépen elhelyezett típustáblát

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok

számára készült különleges kivitelekben ezek az adatok változhatnak.

Kérjük vegye figyelembe a kerti kisgép típustábláján található alkatrészszámot. Egyes kerti kisgépeknek több

különböző kereskedelmi megnevezése is lehet.

OBJ_BUCH-1394-003.book Page 63 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

64 | Magyar

Zaj és vibráció értékek

Megfelelőségi nyilatkozat

Termék kategória: 32

Megnevezett vizsgálóhely:

SRL, Sudbury, England, Nr. 1088

A műszaki dokumentáció a következő helyen található:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Felszerelés és üzemeltetés

Hibakeresés

A zajmérési eredmények a 2000/14/EK szabványnak (1,60 m magasságban,

1 m távolságban) megfelelően kerültek meghatározásra. 3 600 ... H82 0.. H82 1..

A készülék A-értékelésű zajszintjének tipikus értékei:

Hangnyomásszint

Hangteljesítményszínt

Szórás, K

Viseljen fülvédőt!

dB(A)

Rezgési összértékek (a három irány vektorösszege) az EN 60335 szabvány szerint:

Rezgés kibocsátási érték ah

Szórás, K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék

megfelel a következő szabványoknak, illetve irányadó dokumentumoknak:

EN 60335 a 2004/108/EK, 2006/42/EK, 2000/14/EK irányelveknek megfelelően.

2000/14/EK: Garantált hangteljesítmény-szint

A konformítás megállapítási eljárás leírása a VI függelékben található. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

A tevékenység célja Ábra

Szállítmány tartalma 1

A kengyeles fogantyúk felszerelése 2

Rakja össze a fűgyűjtő kosarat 3

A fűgyűjtő kosár behelyezése/levétele 3

A vágási magasság beállítása 4

A hosszabbító kábel felszerelése 5

Bekapcsolás 5

Kikapcsolás 5

Munkavégzési tanácsok 5 –6

A kések karbantartása 7

Tartozék kiválasztása 8

STOP

Tünetek Lehetséges ok Elhárítás módja

A motor nem indul

el Hálózati feszültség hiányzik Ellenőrizze és kapcsolja be

A dugaszoló aljzat hibás Használjon egy másik dugaszolóaljzatot

A hosszabbító kábel megrongálódott A kábelt vizsgálja meg, és ha

megrongálódott, cserélje ki

A biztosíték leoldott Cserélje ki a biztosítékot

A fű túl hosszú Állítson be egy nagyobb vágási magasságot

és billentse meg a kerti kisgépet, hogy ezzel

csökkentse az indítási terhelést

A motorvédelem kioldott Hagyja lehűlni a motort és állítson be egy

nagyobb vágási magasságot

A kerti kisgép csak

megszakításokkal

működik

A hosszabbító kábel megrongálódott A kábelt vizsgálja meg, és ha

megrongálódott, cserélje ki

A kerti kisgép belső vezetékei

meghibásodtak Keressen fel egy vevőszolgálatot

A motorvédelem kioldott Hagyja lehűlni a motort és állítson be egy

nagyobb vágási magasságot

A kerti kisgép

egyenetlen vágási

mintát hoz létre

és/vagy

A motor nehezen

működik

A vágási magasság túl alacsony Állítsa be nagyobbra a vágási magasságot

A kés eltompult Késcsere

Dugulás lehetséges Ellenőrizze és szükség esetén tegye

szabaddá a kerti kisgép alsó részét (viseljen

mindig kerti védőkesztyűt)

A kés fordítva van felszerelve Szerelje fel helyes helyzetben a kést

A kerti kisgép

bekapcsolása után

a vágókés nem

forog

A kést a fű leblokkolja A kerti kisgép kikapcsolása

Távolítsa el a dugulást (viseljen mindig kerti

védőkesztyűt)

A kés anyája/csavarja kilazult Húzza meg szorosra a kés anyáját/csavarját

(17 Nm)

Erős rezgések/

zajok A kés anyája/csavarja kilazult Húzza meg szorosra a kés anyáját/csavarját

(17 Nm)

A kés megrongálódott Késcsere

OBJ_BUCH-1394-003.book Page 64 Wednesday, March 23, 2011 1:47 PM

Magyar | 65

Bosch Power Tools F 016 L70 837 | (23.3.11)

Vevőszolgálat és tanácsadás

www.bosch-garden.com

Ha kérdései vannak, vagy pótalkatrészeket akar

megrendelni, okvetlenül adja meg a kerti kisgép

típustábláján található 10-jegyű megrendelési számot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Eltávolítás

Ne dobja ki a kerti kisgépeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus

berendezésekre vonatkozó 2002/96/EK

európai irányelvnek és a megfelelő

országos törvényekbe való átültetésének

megfelelően a már nem használható

elektromos és elektronikus berendezéseket külön

össze kell gyűjteni és a környezetvédelmi

szempontoknak megfelelően kell újrafelhasználásra

leadni.

A változtatások joga fenntartva.

OBJ_BUCH-1394-003.book Page 65 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

66 | Русский

Указания по безопасности

Внимание! Внимательно прочитайте следующие

указания. Ознакомьтесь с элементами управления

и правильным пользованием садового

инструмента. Сохраняйте руководство по

эксплуатации для дальнейшего использования.

Пояснение пиктограмм

Общее указание на наличие опасности.

Прочитайте руководство по эксплуатации.

Следите за тем, чтобы отбрасываемые

работающей машиной предметы не

травмировали находящихся вблизи

людей.

Держите стоящих рядом людей на

безопасном расстоянии от садового

инструмента.

Острый/е нож/и. Берегите пальцы ног и

рук.

Неприменимо.

Выключайте садовый инструмент и

вытаскивайте штепсельную вилку из

розетки перед изменением настроек на

садовом инструменте или его очисткой,

если запутался шнур или если Вам нужно

оставить садовый инструмент без

присмотра даже на короткое время.

Держите шнур питания на расстоянии от

ножей.

Прежде чем прикасаться к деталям

садового инструмента, подождите, пока

все его детали полностью не остановятся.

Ножи продолжают вращаться некоторое

время после выключения садового

инструмента и могут причинить телесные

повреждения.

Не используйте садовый инструмент в

дождь и не подвергайте его воздействию

дождя.

Берегитесь удара электрическим током.

Держите шнур питания на расстоянии от

ножей.

Эксплуатация

fНикогда не позволяйте пользоваться садовым

инструментом детям или лицам, не знакомым с

этими указаниями. Национальные предписания

могут ограничивать возраст оператора. Если Вы

не пользуйтесь садовым инструментом, храните

его в недосягаемом для детей месте.

fЭтот садовый инструмент не предназначен для

использования лицами (включая детей) с

ограниченными психическими или сенсорными

способностями, с нарушениями психического

здоровья, а также с недостаточным

опытом/знаниями, исключая случаи, когда

эксплуатация осуществляется такими лицами под

наблюдением ответственного за их безопасность

либо после получения от ответственного за

безопасность соответствующих разъяснений

относительно эксплуатации данного садового

инструмента.

Необходимо проследить, чтобы дети не играли с

садовым инструментом.

fНикогда не осуществляйте стрижку газона, если

поблизости находятся другие люди, в

особенности дети или домашние животные.

fОператор или пользователь ответственен за

несчастные случаи и ущерб, нанесенный другим

лицам или их имуществу.

fНе работайте с садовым инструментом босяком

или в открытых сандалиях. Всегда одевайте

прочную обувь и длинные брюки.

fТщательно осмотрите участок работы и уберите

камни, палки, проволоку, кости и прочие

посторонние предметы.

fПеред использованием всегда проверяйте ножи,

винты ножей и ножевой узел на предмет износа

и повреждения. Во избежание дисбаланса всегда

меняйте сразу все износившиеся или

поврежденные ножи и винты ножей.

fКосите только при дневном свете либо хорошем

искусственном освещении.

fПо возможности не пользуйтесь садовым

инструментом на влажной траве.

fПередвигайтесь всегда спокойно, никогда не

бегите.

fНикогда не используйте садовый инструмент с

поврежденными защитными устройствами и

крышками или без предохранительных

приспособлений, как напр., без дефлектора

и/или травосборника.

fРабота на склонах может быть опасной.

–Не косите на особенно крутых склонах.

–На склонах и на мокрой траве всегда следите

за уверенным шагом.

–На наклонных поверхностях всегда

работайте поперек и никогда не работайте в

направлении вверх или вниз.

–Будьте особенно осторожны при смене

направления на склонах.

–Будьте крайне осторожны, если Вы идете

спиной вперед или тянете садовый

инструмент за собой.

–При скашивании травы всегда толкайте

садовый инструмент перед собой и никогда

не подтягивайте его к себе.

fНожи должны быть полностью остановлены, если

Вам нужно наклонить садовый инструмент для

транспортировки, пересечь участок, не

засеянный травой, или убрать садовый

инструмент с участка/переместить на участок,

где Вы производили/намерены производить

скашивание.

fНе наклоняйте садовый инструмент, начиная

работу с ним или запуская двигатель, за

исключением тех случаев, когда это необходимо

для работы в высокой траве. В таком случае

приподнимите садовый инструмент с

противоположной Вам стороны нажатием на

рукоятку, однако не больше нужного. Следите за

тем, чтобы Ваши руки были на рукоятке, когда

будете опять опускать садовый инструмент.

fВключите садовый инструмент, как описано в

инструкции по эксплуатации, следите за тем,

чтобы Ваши ноги были на достаточном

расстоянии от вращающихся ножей.

fДержите руки и ноги на расстоянии от

вращающихся частей и не подставляйте их под

вращающиеся части.

fПри работе с садовым инструментом держитесь

на расстоянии от зоны выброса.

fНикогда не поднимайте и не переносите садовый

инструмент при работающем двигателе.

fДержите шнур питания и удлинительный

кабель на расстоянии от ножа. Нож может

повредить шнур и привести к соприкосновению

с частями, находящимися под напряжением.

Осторожно, имеется опасность поражения

электрическим током.

Вытягивайте штепсель из розетки:

–всегда, когда оставляете садовый инструмент

без присмотра,

–перед устранением застрявания,

–перед проверкой, очисткой или

выполнением прочих работ на садовом

инструменте,

–после столкновения с чужеродными

предметами. Немедленно проверьте садовый

инструмент на предмет повреждений и при

необходимости отремонтируйте его,

–если садовый инструмент начнет необычно

вибрировать (немедленно проверить).

Электроподключение

fПри манипуляциях или работах в зоне острых

ножей всегда одевайте садовые рукавицы.

fНапряжение источника питания должно

соответствовать данным на заводской табличке

агрегата.

fРекомендуется включать этот агрегат только в

розетку, оборудованную устройством защитного

отключения на 30 мА.

STOP

OBJ_BUCH-1394-003.book Page 66 Wednesday, March 23, 2011 1:47 PM

Русский | 67

Bosch Power Tools F 016 L70 837 | (23.3.11)

fПри замене шнура используйте только шнур,

рекомендованный изготовителем агрегата, №

для заказа и тип см. в инструкции по

эксплуатации.

fНикогда не беритесь за штепсель мокрыми

руками.

fНе переезжайте через шнур питания и через

удлинитель, не сдавливайте их и не тяните за них,

поскольку этим Вы можете повредить их.

Защищайте шнур от высоких температур, масел и

острых краев.

fУдлинитель должен иметь указанное в

инструкции по эксплуатации сечение и быть

защищен от брызг воды. Штепсельный разъем не

должен лежать в воде.

Техобслуживание

fПри манипуляциях или работах в зоне острых

ножей всегда одевайте садовые рукавицы.

fПроверяйте все гайки, болты и винты на предмет

прочной посадки с целью обеспечения

безопасного рабочего состояния садового

инструмента.

fРегулярно проверяйте состояние и степень

износа травосборника.

fПроверяйте садовый инструмент и на всякий

случай меняйте износившиеся или

поврежденные детали.

fДля замены используйте оригинальные запасные

части фирмы Bosch.

Электробезопасность

fВнимание! До начала работ по

техобслуживанию или очистке выключайте

аппарат и вынимайте вилку сети из

штепсельной розетки. То же самое следует

сделать, если будет поврежден, перерезан или

перекручен сетевой шнур.

fПосле выключения садового инструмента ножи

еще несколько секунд продолжают вращаться.

fОсторожно – не касайтесь вращающегося

ножа.

Из соображений безопасности Ваш садовый

инструмент имеет защитную изоляцию и не

нуждается в заземлении. Рабочее напряжение

составляет 230 В ~, 50 Гц (для стран, не входящих в

ЕС: 220 В или 240 В в зависимости от исполнения).

Используйте только разрешенный кабель-

удлинитель. Информацию можно получить в

авторизированной сервисной мастерской.

Разрешается использовать только удлинители типа

H05VV-F, H05RN-F или IEC (60227 IEC 53, 60245

IEC 57).

Если Вам нужен удлинитель к агрегату, разрешается

использовать только удлинители с сечением

провода:

–1,0 мм2: максимальная длина 40 м

–1,5 мм2: максимальная длина 60 м

–2,5 мм2: максимальная длина 100 м

Указание: Кабель-удлинитель должен, по

предписаниям техники безопасности, иметь

защитный проводник, который соединен через

вилку сети с защитным проводником Вашей

электрической сети.

В сомнительных случаях обратитесь к профес-

сиональному электрику или в ближайшую сервисную

мастерскую фирмы Bosch.

fОСТОРОЖНО: От кабелей-удлинителей, не

отвечающих предписаниям, может исходить

опасность. Кабель-удлинитель, вилка и муфта

должны быть выполнены в

водонепроницаемом исполнении и допущены

для использования под открытым небом.

Для повышения безопасности рекомендуется

использовать устройство защитного отключения

(УЗО), срабатывающее при макс. 30 мА. УЗО следует

проверять перед каждым использованием аппарата.

Поврежденный сетевой шнур разрешается

ремонтировать только в авторизированной

мастерской Bosch.

Указание для продуктов за пределами

Великобритании:

ВНИМАНИЕ: В интересах Вашей безопасности

необходимо соединить штекер садового

инструмента с кабелем-удлинителем.

Соединительная муфта кабеля-удлинителя должна

быть защищена от водяных брызг, сделана из

резины или покрыта резиной. Кабель-удлинитель

должен использоваться с приспособлением для

разгрузки провода от натяжения.

Шнур необходимо регулярно проверять на наличие

признаков повреждения, его можно использовать

только в безупречном состоянии.

Символы

Следующие символы помогут Вам при чтении и

понимании руководства по эксплуатации.

Запомните символы и их значение. Правильная

интерпретация символов поможет Вам правильнее и

надежнее работать с садовым инструментом.

Применение по назначению

Садовый инструмент предназначен для скашивания

травы на частных газонах.

Технические данные

Символ Значение

Направление движения

Надевайте защитные рукавицы

Вес

Включение

Выключение

Разрешенное действие

Запрещенное действие

Принадлежности/запчасти

Газонокосилка Rotak 34 Rotak 37

Товарный № 3 600 H82 0.. 3 600 H82 1..

Ном. потребляемая мощность Вт 1300 1400

Ширина ножа см 34 37

Высота скашивания мм 20 –70 20 –70

Вместимость травосборника л4040

Вес согласно EPTA-Procedure 01/2003 кг 11,0 11,2

Класс защиты /II /II

Серийный номер см. заводскую табличку садового

инструмента

Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в

специфическом для страны исполнении инструмента возможны иные параметры.

Обращайте внимание на товарный номер на заводской табличке Вашего садового инструмента. Торговые

названия отдельных садовых инструментов могут различаться.

OBJ_BUCH-1394-003.book Page 67 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

68 | Русский

Данные по шуму и вибрации

Заявление о соответствии

Категория продукта: 32

Указанный испытательный пункт:

SRL, Sudbury, England, Nr. 1088

Техническая документация:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Монтаж и эксплуатация

Поиск неисправностей

Измеренные значения уровня шума получены в соответствии с 2000/14/EС

(высота 1,60 м, расстояние 1 м).

3 600 ... H82 0.. H82 1..

А-взвешенный уровень шума от электроинструмента составляет обычно:

уровень звукового давления

уровень звуковой мощности

погрешность K

Одевайте наушники!

дБ(А)

дБ

Суммарная величина вибрации (векторная сумма трех направлений)

определена в соответствии с европейской нормой EN 60335:

вибрация ah

погрешность K

м/с2

<2,5

=1,5

<2,5

=1,5

3 600 ... H82 0.. H82 1..

Мы заявляем с полной ответственностью, что описанный в «Технических

данных» продукт отвечает следующим стандартам и нормативам: EN 60335 в

соответствии с положениями директив 2004/108/EС, 2006/42/EС, 2000/14/EС.

2000/14/EС: гарантированный уровень звуковой мощности

Процедура оценки соответствия согласно приложения VI.

дБ(А) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Действие Рисунок

Комплект поставки 1

Монтаж рукоятки 2

Сборка травосборника 3

Установка/снятие травосборника 3

Настройка высоты скашивания 4

Монтаж кабеля-удлинителя 5

Включение 5

Выключение 5

Указания по работе 5 –6

Техническое обслуживание ножей 7

Выбор принадлежностей 8

STOP

Проблема Возможная причина Устранение

Двигатель не

включается

Отсутствует питание Проверьте и включите

Неисправна розетка Воспользуйтесь другой штепсельной

розеткой

Поврежден кабель-удлинитель Проверьте кабель-удлинитель и замените

его в случае повреждения

Сработал предохранитель Замените предохранитель

Трава слишком высокая Настройте большую высоту скашивания и

наклоните садовый инструмент, чтобы

снизить начальную нагрузку

Сработала защита двигателя Дайте двигателю остыть и установите

большую высоту скашивания

Садовый

инструмент

работает с

перебоями

Поврежден кабель-удлинитель Проверьте кабель-удлинитель и замените

его в случае повреждения

Повреждена внутренняя проводка

садового инструмента

Обратитесь в сервисную мастерскую

Сработала защита двигателя Дайте двигателю остыть и установите

большую высоту скашивания

Садовый

инструмент

скашивает

неравномерно

и/или

Двигатель работает

с трудом

Высота скашивания слишком мала Установите большую высоту скашивания

Затупился нож Замените нож

Возможно, агрегат забился Проверьте нижнюю часть садового

инструмента и при необходимости

устраните причину (обязательно одевайте

садовые рукавицы)

Нож установлен неправильной стороной Установите нож правильной стороной

После включения

садового

инструмента нож

не вращается

На нож намоталась трава Выключите садовый инструмент

Устраните причину (обязательно одевайте

садовые рукавицы)

Ослабились гайка ножа/винт ножа Затяните гайку ножа/винт ножа (17 Нм)

Чрезмерная

вибрация/шум

Ослабились гайка ножа/винт ножа Затяните гайку ножа/винт ножа (17 Нм)

Нож поврежден Замените нож

OBJ_BUCH-1394-003.book Page 68 Wednesday, March 23, 2011 1:47 PM

Русский | 69

Bosch Power Tools F 016 L70 837 | (23.3.11)

Сервиснoe обслуживаниe и

консультация покупатeлeй

www.bosch-garden.com

При всех дополнительных вопросах и заказе

запчастей, пожалуйста, обязательно указывайте 10-

значный товарный номер, указанный на заводской

табличке садового инструмента.

Для региона: Россия, Беларусь, Казахстан

Гарантийное обслуживание и ремонт электро-

инструмента, с соблюдением требований и норм

изготовителя производятся на территории всех

стран только в фирменных или авторизованных

сервисных центрах «Роберт Бош».

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной

продукции опасно в эксплуатации, может привести к

ущербу для Вашего здоровья. Изготовление и

распространение контрафактной продукции

преследуется по Закону в административном и

уголовном порядке.

Россия

ООО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

ул. Академика Королева, стр. 13/5

129515, Москва

Россия

Тел.: +7 (800) 100 800 7

E-Mail: pt-service@ru.bosch.com

Полную информацию о расположении сервисных

центров Вы можете получить на официальном сайте

www.bosch-pt.ru либо по телефону справочно-

сервисной службы Bosch 8-800-100-8007 (звонок

бесплатный).

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию

электроинструмента

ул. Тимирязева, 65А-020

220035, г. Минск

Беларусь

Тел.: +375 (17) 254 78 71

Тел.: +375 (17) 254 79 15/16

Факс: +375 (17) 254 78 75

E-Mail: pt-service@by.bosch.com

Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

ул. Сейфуллина 51

050037 г. Алматы

Казахстан

Тел.: +7 (727) 232 37 07

Факс: +7 (727) 251 13 36

E-Mail: pt-service@kz.bosch.com

Официальный сайт: www.bosch-pt.kz

Утилизация

Не выбрасывайте садовые инструменты в бытовой

мусор!

Только для стран-членов ЕС:

В соответствии с европейской

директивой 2002/96/EС об

отработанных электрических и

электронных приборах и ее

претворением в национальное

законодательство отслужившие электрические и

электронные приборы и инструменты нужно

собирать отдельно и сдавать на экологически чистую

рекуперацию.

Возможны изменения.

ME77

OBJ_BUCH-1394-003.book Page 69 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

70 | Українська

Вказівки з техніки безпеки

Увага! Уважно прочитайте наступні вказівки.

Ознайомтеся з елементами управління і

правильним користуванням садовим

інструментом. Добре зберігайте інструкцію з

експлуатації для подальшого користування нею.

Пояснення щодо символів

Загальна вказівка на небезпеку.

Прочитайте цю інструкцію з експлуатації.

Слідкуйте за тим, щоб чужорідні тіла, що

відлітають, не поранили людей поблизу.

Тримайте інших осіб на безпечній відстані

від садового приладу.

Гострий(і) ніж(ножі). Бережіть пальці рук

і ніг.

Не стосується.

Вимикайте садовий інструмент та

витягайте штепсель з розетки, якщо Ви

хочете перенастроїти або очистити його,

якщо шнур заплутався або якщо Ви

залишаєте садовий інструмент без

нагляду навіть на короткий проміжок

часу. Не допускайте потрапляння шнура

живлення під ножі.

Перш ніж торкатися до деталей садового

інструменту, зачекайте, доки всі деталі не

зупиняться. Після вимкнення садового

інструменту ножі ще продовжують

обертатися і можуть призвести до

поранень.

Не користуйтеся садовим інструментом в

дощ, на прилад взагалі не повинен

попадати дощ.

Захищайте себе від удару електричним

струмом.

Не допускайте потрапляння шнура

живлення під ножі.

Експлуатація

fНі в якому разі не дозволяйте користуватися

садовим інструментом дітям і особам, що не

знайомі з цими вказівками. Національні приписи

можуть обмежувати допустимий вік користувача.

Якщо Ви не працюєте з садовим інструментом,

зберігайте його в недоступному для дітей місці.

fЦей садовий інструмент не призначений для

використання особами (включаючи дітей) з

обмеженими психічними, чуттєвими або

розумовими здатностями або недостатнім

досвідом та/або недостатніми знаннями – це

дозволяється робити лише у тому випадку, якщо

за ними спостерігає особа, що відповідає за їхню

безпеку, або вони отримують від неї вказівки

щодо того, як слід використовувати прилад.

Необхідно спостерігати за дітьми, щоб

переконатися, що вони не грають з садовим

інструментом.

fНіколи не скошуйте траву, коли поблизу

знаходяться люди, зокрема діти, або домашні

тварини.

fЗа нещасні випадки, тілесні ушкодження інших

людей і пошкодження чужого майна відповідає

користувач.

fНе працюйте з садовими інструментом босоніж

або у відкритих сандалях. Завжди майте на собі

міцне взуття і довгі штани.

fУважно огляньте ділянку, на якій Ви збираєтеся

працювати, і приберіть каміння, дрючки, дроти,

кістки і інші чужорідні предмети.

fПеред користуванням газонокосаркою завжди

продивляйтеся, чи не зносилися і чи не

пошкоджені ножі, гвинти ножів і ножовий вузол.

Щоб уникнути дисбалансу, ножі і гвинти ножів,

що зносилися або пошкоджені, завжди міняйте

усі разом.

fСкошуйте траву лише при денному світлі або при

доброму штучному освітленні.

fЗа можливістю не користуйтесь садовим

інструментом на мокрій траві.

fЗавжди йдіть спокійним кроком, ніколи не біжіть.

fНіколи не користуйтеся садовим інструментом з

пошкодженими захисними пристроями і

кришками або без запобіжних пристроїв, як

напр., без дефлектора та/або без кошика для

скошеної трави.

fСкошування трави на косогорах може бути

небезпечним.

–Не скошуйте траву на занадто крутих схилах.

–На схилах та на мокрій траві завжди слідкуйте

за тим, щоб Ви стійко стояли на ногах.

–На схилах завжди косіть газон поперек, а не

вгору-вниз.

–Якщо Ви працюєте на схилах, будьте

особливо обережними на поворотах.

–Будьте особливо обережними, коли Ви

задкуєте або тягнете садовий інструмент за

собою.

–При скошуванні трави завжди штовхайте

садовий інструмент поперед себе і ніколи не

тягніть його до себе.

fНахиляти садовий інструмент для його

перевезення, перевозити його через голі

ділянки, а також до місця, де Ви збираєтесь

скошувати траву, або з такого місця

дозволяється лише, коли ножі стоять.

fПри запуску садового інструменту і вмиканні

мотора не нахиляйте садовий інструмент – за

винятком тих випадків, коли це необхідно

зважаючи на високу траву. У такому випадку

піднімайте садовий інструмент, притискаючи

рукоятку, лише наскільки це необхідно і лише з

протилежного до Вас боку. Коли будете опускати

садовий інструмент, слідкуйте за тим, щоб Ваші

руки були на рукоятці.

fВмикайте садовий інструмент, як описано в

інструкції з експлуатації, і слідкуйте за тим, щоб

Ваші ноги були на достатній відстані від ножів, що

обертаються.

fНе підсовуйте руки і ноги під деталі, що

обертаються, і не тримайте поблизу від таких

деталей.

fТримайтеся на відстані від викидної зони, коли

працюєте із садовим інструментом.

fНіколи не піднімайте і не переносьте садовий

інструмент, коли працює мотор.

fНе допускайте потрапляння шнура живлення та

подовжувального кабелю під ніж. Ніж може

пошкодити шнур і призвести до контакту з

частинами приладу, що знаходяться під

напругою. Обережно, існує небезпека удару

електричним струмом.

Витягуйте штепсель з розетки:

–завжди, коли залишаєте садовий інструмент

без нагляду,

–перед тим, як звільнити шипи що застряли,

–перед тим, як перевірити або прочистити

садовий інструмент, або виконати якісь

роботи в ньому,

–після зіткнення з чужорідним тілом. Негайно

перевірте садовий інструмент на предмет

пошкоджень і за необхідністю відремонтуйте,

–якщо садовий інструмент почав незвичайно

вібрувати (негайно перевірте).

Підключення до джерела струму

fВдягайте завжди садові рукавиці, якщо Ви

збираєтесь орудувати або працювати поблизу

гострих ножів.

fНапруга в джерелі струму повинна відповідати

даним на заводській табличці приладу.

fРадимо підключати цей прилад лише до розетки,

що захищена автоматом захисного вимкнення

на 30 мА.

fПри заміні шнура на цьому приладі

використовуйте лише мережний шнур, що

передбачений виробником, номер для

замовлення та тип див. в інструкції з експлуатації.

fНіколи не беріться за штепсель мокрими руками.

STOP

OBJ_BUCH-1394-003.book Page 70 Wednesday, March 23, 2011 1:47 PM

Українська | 71

Bosch Power Tools F 016 L70 837 | (23.3.11)

fНе переїжджайте, не здавлюйте та не смикайте

мережний шнур або подовжувальний шнур,

оскільки його можна пошкодити. Захищайте

шнур від високої температури, масла і гострих

країв.

fПодовжувальний шнур повинен мати вказаний в

інструкції з експлуатації переріз та бути

захищений від бризок води. Штепсельний роз’єм

не повинен лежати в воді.

Технічне обслуговування

fВдягайте завжди садові рукавиці, якщо Ви

збираєтесь орудувати або працювати поблизу

гострих ножів.

fПеревіряйте всі гайки, прогоничі і гвинти на

предмет міцної посадки, щоб забезпечити

безпечний робочий стан садового інструменту.

fРегулярно перевіряйте стан і відсутність слідів

зношення на кошику для трави.

fПеревіряйте садовий інструмент і про всяк

випадок міняйте зношені або пошкоджені деталі.

fСлідкуйте за тим, щоб нові деталі були від Bosch.

Електрична безпека

fУвага! Перед технічним обслуговуванням або

очищенням вимкніть прилад і витягніть

штепсель з розетки. Це саме має чинність і

якщо електрокабель пошкоджений, надрізаний

або заплутався.

fПісля вимкнення садового інструменту ножі

обертаються ще декілька секунд.

fОбережно – не торкайтеся до ножа, що

обертається.

З міркувань техніки безпеки Ваш садовий

інструмент має захисну ізоляцію і не потребує

заземлення. Робоча напруга становить 230 В ~,

50 Гц (для країн, що не належать до ЄС, в залежності

від виконання 220 В або 240 В). Використовуйте

лише дозволені подовжувальні кабелі. Інформацію

можна отримати в авторизований сервісній

майстерні.

Дозволяється користуватися лише подовжувачами

типу H05VV-F, H05RN-F або IEC (60227 IEC 53, 60245

IEC 57).

Якщо Ви будете користуватися приладом через

подовжувач, дозволяється користуватися лише

шнуром з таким діаметром:

–1,0 мм2: максимальна довжина 40 м

–1,5 мм2: максимальна довжина 60 м

–2,5 мм2: максимальна довжина 100 м

Вказівка: якщо використовується подовжувальний

кабель, він повинен мати захисний провід, який

через штекер поєднаний з захисним проводом

Вашої електромережі (як описано в правилах

техніки безпеки).

При сумнівах запитайте кваліфікованого електрика

або найближче представництво компанії Bosch, що

здійснює сервісне обслуговування.

fОБЕРЕЖНО: Не передбачений подовжувальний

кабель може бути небезпечним.

Подовжувальний кабель, штекер та муфта

повинні мати водонепроникне, дозволене для

використання надворі виконання.

З метою збільшення безпеки рекомендується

користуватися захисним автоматом макс. на 30 мА.

Цей захисний автомат слід перевіряти перед кожним

користуванням.

Пошкоджений під’єднувальний кабель дозволяється

ремонтувати лише в авторизованій майстерні Bosch.

Вказів к а щ од о продуктів , щ о б ули куплені за межами

Великобританії:

УВАГА: З міркувань техніки безпеки потрібно, щоб

штепсель садового інструменту був з’єднаний з

подовжувальним кабелем. З’єднувальна муфта

подовжувального кабелю повинна бути захищена від

водяних бризок, зроблена з гуми або покрита

гумою. Подовжувальний кабель має

використовуватися з елементом, що компенсує

натяг.

Під’єднувальний кабель треба регулярно перевіряти

на предмет пошкоджень; його дозволяється

використовувати лише в бездоганному стані.

Символи

Наступні символи стануть Вам в пригоді, коли Ви

будете читати та щоб зрозуміти інструкцію з

експлуатації. Запам’ятайте ці символи та їх значення.

Правильне розуміння символів допоможе Вам

правильно та небезпечно користуватися садовим

інструментом.

Призначення приладу

Садовий інструмент призначений для косіння

газонів в приватному господарстві.

Технічні дані

Символ Значення

Напрямок руху

Вдягайте захисні рукавиці

Вага

Вмикання

Вимикання

Дозволена дія

Заборонена дія

Приладдя/запчастини

Газонокосарка Rotak 34 Rotak 37

Товарний номер 3 600 H82 0.. 3 600 H82 1..

Ном. споживана потужність Вт 1300 1400

Ширина ножа см 34 37

Висота скошування мм 20 –70 20 –70

Місткість кошика для трави л4040

Вага відповідно до EPTA-Procedure 01/2003 кг 11,0 11,2

Клас захисту /II /II

Серійний номер див. заводську табличку на садовому

інструменті

Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у

специфічному для країни виконанні можливі інші параметри.

Зважайте на товарний номер, що зазначений на заводській табличці Вашого садового інструменту.

Торговельна назва окремих садових інструментів може розрізнятися.

OBJ_BUCH-1394-003.book Page 71 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

72 | Українська

Інформація щодо шуму і вібрації

Заява про відповідність

Категорія продукту: 32

Призначений центр:

SRL, Sudbury, England, Nr. 1088

Технічні документи в:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Монтаж та експлуатація

Пошук несправностей

Результати вимірювання рівня шуму отримані відповідно 2000/14/EС (висота

1,60 м, відстань 1 м).

3 600 ... H82 0.. H82 1..

А-зважений рівень звукового тиску від приладу, як правило, становить:

звукове навантаження

звукова потужність

похибка K

Вдягайте навушники!

дБ(А)

дБ

Загальна вібрація (векторна сума трьох напрямків) визначена відповідно до

європейської норми EN 60335:

вібрація ah

похибка K

м/с2

<2,5

=1,5

<2,5

=1,5

3 600 ... H82 0.. H82 1..

Ми заявляємо під нашу виключну відповідальність, що описаний в «Технічних

даних» продукт відповідає таким нормам або нормативним документам:

EN 60335 у відповідності до положень директиви 2004/108/EС, 2006/42/EС,

2000/14/EС.

2000/14/EС: гарантована звукова потужність

Процедура оцінки відповідності згідно з додатком VI.

дБ(А) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Дія Малюнок

Обсяг поставки 1

Монтаж рукоятки 2

Збирання кошика для трави 3

Монтаж/демонтаж кошика для трави 3

Регулювання висоти скошування трави 4

Монтаж подовжувального кабелю 5

Вмикання 5

Вимкнення 5

Вказівки щодо роботи 5 –6

Технічне обслуговування ножа 7

Вибір приладдя 8

STOP

Симптоми Можлива причина Що робити

Мотор не

запускається

Відсутнє живлення Перевірте і увімкніть

Несправна розетка Користуйтеся іншою розеткою

Пошкоджений подовжувальний кабель Перевірте та замініть кабель у разі його

пошкодження

Спрацював запобігач Поміняйте запобіжник

Трава занадто висока Встановіть більшу висоту скошування і

нахиліть садовий інструмент, щоб

зменшити початкову навантаження

Спрацював захисний автомат мотора Дайте мотору охолонути і встановіть більшу

висоту скошування

Садовий

інструмент працює

з перебоями

Пошкоджений подовжувальний кабель Перевірте та замініть кабель у разі його

пошкодження

Пошкоджена внутрішня проводка садового

інструменту

Зверніться в сервісну майстерню

Спрацював захисний автомат мотора Дайте мотору охолонути і встановіть більшу

висоту скошування

Садовий

інструмент скошує

траву

нерівномірно

і/або

Мотор працює

важко

Занадто мала висота скошування Встановіть більшу висоту скошування

Затупився ніж Замініть ножи

Можливо, прилад забився Перевірте нижню частину садового

інструменту і за необхідністю усуньте

причину (завжди вдягайте садові рукавиці)

Ніж неправильно монтований Монтуйте ніж правильно

Після вмикання

садового

інструменту ніж не

обертається

На ніж накрутилася трава Вимкніть садовий інструмент

Усуньте причину (завжди вдягайте садові

рукавиці)

Послабилися гайка/гвинт ножа Затягніть гайку/гвинт ножа (17 Нм)

Сильна вібрація/

шум

Послабилися гайка/гвинт ножа Затягніть гайку/гвинт ножа (17 Нм)

Ніж пошкодився Замініть ножи

OBJ_BUCH-1394-003.book Page 72 Wednesday, March 23, 2011 1:47 PM

Українська | 73

Bosch Power Tools F 016 L70 837 | (23.3.11)

Cервіснa мaйcтepня i

обслуговування клiєнтiв

www.bosch-garden.com

При всіх додаткових запитаннях та замовленні

запчастин, будь ласка, зазначайте 10-значний номер

для замовлення, що стоїть на заводській табличці

садового інструменту.

Гарантійне обслуговування і ремонт

електроінструменту здійснюються відповідно до

вимог і норм виготовлювача на території всіх країн

лише у фірмових або авторизованих сервісних

центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної

продукції небезпечне в експлуатації і може мати

негативні наслідки для здоров’я. Виготовлення і

розповсюдження контрафактної продукції

переслідується за Законом в адміністративному і

кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Cервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: +38 (044) 4 90 24 07 (багатоканальний)

E-Mail: pt-service@ua.bosch.com

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних

майстерень зазначена в Національному

гарантійному талоні.

Утилізація

Не викидайте садові інструменти в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви

2002/96/EС про відпрацьовані електро- і

електронні прилади і її перетворення в

національному законодавстві електро- і

електронні прилади, що вийшли з

вживання, повинні здаватися окремо і утилізуватися

екологічно чистим способом.

Можливі зміни.

OBJ_BUCH-1394-003.book Page 73 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

74 | Română

Instrucţiuni privind siguranţa şi

protecţia muncii

Atenţie! Citiţi cu grijă următoarele instrucţiuni.

Familiarizaţi-vă cu elementele de operare şi

utilizarea reglementară a sculei electrice de grădină.

Păstraţi la loc sigur instrucţiunile de folosire în

vederea unei utilizări ulterioare.

Explicarea pictogramelor

Indicaţie generală de avertizare a

periculozităţii.

Citiţi instrucţiunile de folosire.

Averţi grijă ca persoanele aflate în

apropiere să nu fie rănite de corpurile

străine aruncate de scula electrică.

Ţineţi persoanele aflate în preajmă la o

distanţă sigură faţă de scula electrică de

grădină.

Cuţit(e) ascuţit(e). Feriţi-vă degetele

pentru a nu fi amputate.

Nu este aplicabil.

Înaintea reglajelor sau a curăţării sculei

electrice de grădină, în cazul în care s-a

agăţat cablul sau dacă o lăsaţi

nesupravegheată chiar numai pentru scurt

timp, deconectaţi scula electrică de

grădină şi scoateţi ştecherul afară din priza

de curent. Ţineţi cablul de alimentare

departe de cuţite.

Înainte de a atinge scula electrică de

grădină, aşteptaţi până când toate

componentele acesteia se opresc complet.

Cuţitele continuă să se se mai rotească şi

după deconectarea sculei electrice de

grădină, putând cauza răniri.

Nu folosiţi scula electrică de grădină pe

timp de ploaie şi nu o expuneţi acţiunii

ploii.

Protejaţi-vă împotriva electrocutării.

Ţineţi cablul de racordare departe de

cuţitele de tăiere.

Manevrare

fNu permiteţi niciodată copiilor sau persoanelor

nefamiliarizate cu prezentele instrucţiuni, să

folosească scula electrică de grădină. Este posibil

ca normele naţionale să limiteze vârsta

operatorului. În caz de nefolosire, păstraţi scula

electrică de grădină la loc inaccesibil copiilor.

fAceastă sculă electrică de grădină nu este

destinată utilizării de către persoane (inclusiv

copii) cu deficienţesenzoriale sau intelectuale sau

cu o experienţă insuficientă şi/sau cunoştinţe

insuficiente, în afara cazului în care se află sub

supravegherea unei persoane răspunzătoare de

siguranţa lor sau primesc îndrumări de la aceasta,

cu privire la utilizarea sculei electrice de grădină.

Copiii trebuie supravegheaţi pentru a ne asigura că

aceştia nu se joacă cu scula electrică de grădină.

fÎn nici un caz nu cosiţi atunci când în imediata

apropiere staţionează persoane, în special copii

sau animale de casă.

fOperatorul sau utilizatorul este ţinut răspunzător

pentru accidente sau pagube provocate altor

oameni sau bunurilor acesora.

fNu folosiţi scula electrică de grădină dacă sunteţi

desculţi sau încălţaţi cu sandale deschise. Purtaţi

încălţăminte solidă şi pantaloni lungi.

fInspectaţi atent suprafaţa pe care urmează să o

lucraţi şi îndepărtaţi cu grijă pietrele, beţele,

sârmele, oasele şi alte corpuri străine.

fÎnainte de utilizare verificaţi vizual întotdeauna

dacă, cuţitele, şuruburile cuţitelor cât şi blocul de

cuţite nu sunt uzate sau deteriorate. Pentru

evitarea dezechilibrelor, înlocuiţi întotdeauna

întregul set de cuţite şi şuruburi de cuţite uzate

sau deteriorate.

fCosiţi numai la lumina zilei sau la lumină artificială

bună.

fPe cât posibil nu folosiţi scula electrică de grădină

la tunderea ierbii ude.

fPăşiţi întotdeauna încet, nu alergaţi niciodată

repede.

fNu folosiţi în niciun caz scula electrică de grădină

în cazul în care aceasta prezintă dispozitive de

protecţie, capace defecte sau echipamente de

siguranţă care lipsesc, ca de exemplu bara de

protecţie sau coşul colector de iarbă.

fCosirea ierbii pe taluzuri poate fi periculoasă.

–Nu cosiţi în pantă foarte abruptă.

–Fiţi întotdeauna atenţi, astfel încât să păşiţi în

siguranţă pe suprafeţele înclinate sau pe iarba

udă.

–Pe suprafeţele înclinate cosiţi întotdeauna

transversal şi niciodată în sus şi în jos.

–La schimbarea direcţiei în pante fiţi extrem de

precauţi.

–Fiţi extrem de precauţi atunci când mergeţi

înapoi cu scula electrică de grădină sau o

trageţi spre dumneavoastră.

–În timpul cosirii împingeţi scula electrică de

grădină întotdeauna spre înainte şi nu o trageţi

niciodată în direcţia corpului dumneavoastră.

fCuţitele trebuie să se afle în repaus, atunci când

sunteţi nevoiţi să răsturnaţi scula electrică de

grădină în vederea transportului, când traversaţi

suprafeţe neplantate cu iarbă şi când transportaţi

scula electrică spre şi de la sectorul de cosit.

fNu răsturnaţi scula electrică de grădină în

momentul pornirii motorului sau al demarării, în

afara cazului în care motorul trebuie pornit în iarbă

înaltă. În acest caz, ridicaţi, nu mai mult decât este

necesar, partea opusă operatorului, împingând în

jos mâneul. Aveţi grijă să ţineţi mâinile pe mâner

atunci când lăsaţi din nou jos scula electrică de

gădină.

fPorniţi scula electrică de grădină conform celor

descrise în instrucţiunile de folosire şi aveţi grijă să

vă ţineţi picioarele departe de componentele care

se rotesc.

fNu ţineţi mâinile şi picioareţe în apropierea sau

sub piesele care se rotesc.

fPăstraţi o distanţă sigură faţă de zona de aruncare

a materialului tocat în timpul lucrului cu scula

electrică de grădină.

fNu ridicaţi respectiv nu transportaţi scula electrică

de grădină cu motorul pornit.

fŢineţi cablurile de alimentare şi prelungitoarele

departe de cuţit. Cuţitul poate deteriora cablurile

şi vă poate pune în contact cu piesele componente

aflate sub tensiune. Atenţie, există pericol de

electrocutare.

Scoateţi ştecherul de la reţea afară din

priză:

–întotdeauna când vă îndepărtaţi de scula

electrică de grădină,

–înainte de a îndepărta blocajele,

–când verificaţi, curăţaţi sau lucraţi la scula

electrică de grădină,

–după o coliziune cu un corp străin. Controlaţi

imediat scula electrică de grădină cu privire la

deteriorări iar dacă este necesar, reparaţi-o,

–când scula electrică începe să vibreze în mod

neobişnuit (verificaţi imediat).

Racordarea la curent electric

fPutaţi întotdeauna mănuşi pentru grădină, atunci

când manipulaţi cuţitele ascuţite sau dacă lucraţi

în apropierea acestora.

fTensiunea sursei de curent trebuie să coincidă cu

datele de pe plăcuţa indicatoare a tipului sculei

electrice.

fSe recomandă racordarea sculei electrice numai la

o priză de curent asigurată cu un întrerupător

automat de protecţie de 30 mA.

fPentru înlocuirea cordonului la această sculă

electrică folosiţi numai cablurile de alimentare

prevăzute de producător, număr de comandă şi

tipuri vezi instrucţiunile de folosire.

fNu atingeţi niciodată cu mâinile ude ştecherul de la

reţea.

STOP

OBJ_BUCH-1394-003.book Page 74 Wednesday, March 23, 2011 1:47 PM

Română | 75

Bosch Power Tools F 016 L70 837 | (23.3.11)

fNu călcaţi cu roţile maşinii, nu striviţi sau nu trageţi

de cablul de alimentaresau de cablul prelungitor

deoarece acesta s-ar putea deteriora. Feriţi cablulu

de căldură, ulei şi muchii ascuţite.

fCablul prelungitor trebuie să aibă secţiunea

indicată în instrucţiunile de folosire şi să fie

protejat împotriva stropilor de apă. Nu este permis

ca priza cu fişa de contact să fie cufundată în apă.

Întreţinere

fPutaţi întotdeauna mănuşi pentru grădină, atunci

când manipulaţi cuţitele ascuţite sau dacă lucraţi

în apropierea acestora.

fControlaţi dacă piuliţele, bolţurile şi şuruburile

sunt bine fixate pentru garantarea funcţionării în

condiţii de siguranţă a foarfecelui de tăiat gard viu.

fControlaţi regulat starea şi gradul de uzură al

coşului colector de iarbă.

fControlaţi scula electrică de grădină şi, din

considerente legate siguranţă, înlocuiţi

componentele uzate sau deteriorate ale acesteia.

fAsiguraţi-vă că piesele noi utilizate la schimbare

provin de la Bosch.

Siguranţă electrică

fAtenţie! Înaintea lucrărilor de întreţinere sau

curăţare, opriţi maşina şi scoateţi din priză

ştecherul de la reţea. Acelaşi lucru este valabil şi

în cazul în care cablul electric este deteriorat,

tăiat sau încurcat.

fDupă deconectarea sculei electrice de grădină,

cuţitele continuă să se mai rotească încă câteva

secunde.

fFiţi precauţi – nu atingeţi cuţitul de tăiere care

se roteşte.

Pentru siguranţă, scula dumneavoastră electrică de

grădină este izolată de protecţie şi nu necesită

împământare. Tensiunea de lucru este 230 V AC, 50 Hz

(pentru ţările nemembre UE 220 V, 240 V în funcţie de

modelul de execuţie). Utilizaţi numai cabluri

prelungitoare admise. Informaţii în acest sens găsiţi la

centrul dumneavoastră autorizat pentru asistenţă

tehnică post-vânzare.

Pot fi folosite numai cabluri prelungitoare de tipul

H05VV-F, H05RN-F sau IEC (60227 IEC 53, 60245

IEC 57).

În cazul în care pentru exploatarea sculei electrice

folosiţi un cablu prelungitor, este permisă numai

utilizarea unor cabluri cu următoarea secţiune de

conductori:

–1,0 mm2: lungime maximă 40 m

–1,5 mm2: lungime maximă 60 m

–2,5 mm2: lungime maximă 100 m

Indicaţie: În cazul folosirii unui cablu prelungitor,

acesta trebuie să fie prevăzut cu conductor de

protecţie – întocmai celor descrise în normele privind

siguranţa şi protecţia muncii – legat prin ştecher cu

cvonductorul de protecţie al instalaţiei dumneavoastră

electrice.

În caz de nesiguranţă întrebaţi un electrician calificat

sau cea mai apropiată reprezentanţă service Bosch.

fFIŢI PRECAUŢI: Cablurile prelungitoare

neconforme normelor pot fi periculoase.

Cablurile prelungitoare, ştecherele şi mufele de

cuplare trebuie să fie execuţii impermeabile la

apă, certificate pentru utilizare în mediul

exterior.

Pentru mărirea siguranţei se recomandă folosirea unui

întrerupător de protecţie (RCD) cu un curent de

declanşare de maximum 30 mA. Acest întrerupător de

protecţie ar trebui controlat înainte de fiecare

utilizare.

Dacă, cablul de racordare este deteriorat, repararea

acestuia se va executa numai de către un atelier

autorizat Bosch.

Indicaţie privind produsele care nu se

comercializează în GB:

ATENŢIE: Pentru siguranţa dumneavoastră este

necesar ca ştecherul sculei electrice de grădină să fie

racordat la cablul prelungitor. Cupla cablului

prelungitor trebuie să fie protejată împotriva stropilor

de apă, să fie confecţionată din cauciuc sau învelită în

cauciuc. Cablul prelungitor trebuie folosit cu un

dispozitiv de blocare la tracţiunea accidentală a

cablului.

Cablul prelungitor trebuie folosit cu un dispozitiv de

blocare la tracţiunea accidentală a cablului.

Simboluri

Următoarele simboluri sunt importante pentru citirea

şi înţelegerea instrucţiunilor de folosire. Reţineţi

simbolurile şi semnificaţia acestora. Interpretarea

corectă a simbolurilor vă ajută să utilizaţi mai bine şi

mai sigur scula electrică de grădină.

Utilizare conform destinaţiei

Scula electrică de grădină este destinată pentru

cosirea gazonului în sectorul privat.

Date tehnice

Simbol Semnificaţie

Direcţie de deplasare

Purtaţi mănuşi de protecţie

Greutate

Pornire

Oprire

Acţiune permisă

Acţiune interzisă

Accesorii/piese de schimb

Maşină de tuns iarba Rotak 34 Rotak 37

Număr de identificare 3 600 H82 0.. 3 600 H82 1..

Putere nominală W13001400

Lăţime cuţite cm 34 37

Înălţime de tăiere mm 20 –70 20 –70

Volum, coş colector de iarbă l4040

Greutate conform EPTA-Procedure 01/2003 kg 11,0 11,2

Clasa de protecţie /II /II

Număr de serie vezi plăcuţa indicatoare a tipului sculei

electrice de grădină

Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor

modele de execuţie specifice anumitor ţări, aceste speificaţii pot varia.

Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice

de grădină. Denumirile comerciale ale diferitelor scule electrice de grădină pot varia.

OBJ_BUCH-1394-003.book Page 75 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

76 | Română

Informaţie privind zgomotul/vibraţiile

Declaraţie de conformitate

Categorie produs: 32

Laborator desemnat:

SRL, Sudbury, England, Nr. 1088

Documentaţie tehnică la:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montare şi funcţionare

Detectarea defecţiunilor

Valorile măsurate ale zgomotului au fost determinate conform 2000/14/CE

(înălţime 1,60 m, distanţă 1 m). 3 600 ... H82 0.. H82 1..

Nivelul de zgomot evaluat A al sculei electrice este în mod normal de:

nivel presiune sonoră

nivel putere sonoră

incertitudine K

Purtaţi aparat de protecţie auditivă!

dB(A)

Valorile totale ale vibraţiilor emise (suma vectiorială a trei direcţii) au fost

determinate conform EN 60335:

valoarea vibraţiilor emise ah

incertitudine K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“

este în conformitate cu următoarele standarde sau documrnte normative:

EN 60335 potrivit dispoziţiilor Directivelor 2004/108/CE, 2006/42/CE,

2000/14/CE.

2000/14/CE: nivel garantat al puterii sonore

Procedură de evaluare a conformităţii potrivit Anexei VI. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Scopul acţiunii Figura

Set de livrare 1

Montarea mânerului de ghidare 2

Asamblarea coşulului colector de iarbă 3

Montarea/demontarea coşului colector de

iarbă 3

Reglarea înălţimii de tăiere 4

Montarea cablului prelungitor 5

Pornire 5

Oprire 5

Indicaţii de lucru 5 –6

Întreţinerea cuţitelor 7

Alegerea accesoriilor 8

STOP

Simptome Cauză posibilă Remediere

Motorul nu

porneşte Nu există tensiune de alimentare Verificaţi şi conectaţi

Priza de curent este defectă Folosiţi altă priză

Cablu prelungitor defect Verificaţi şi înlocuiţi cablul, în cazul în care

acesta este deteriorat

Siguranţa a întrerupt circuitul Înlocuiţi siguranţa

Iarba are firul prea lung Reglaţi o înălţime de tăiere mai mare şi

basculaţi scula electrică de grădină pentru a

reduce sarcina la pornire

S-a activat protecţia motorului Lăsaţi motorul să se răcească şi reglaţi o

înălţime de tăiere mai mare

Scula electrică de

grădină

funcţionează cu

întreruperi

Cablu prelungitor defect Verificaţi şi înlocuiţi cablul, în cazul în care

acesta este deteriorat

Cablajul intern al sculei electrice de grădină

este defect Adresaţi-vă centrului de asistenţă tehnică

post-vânzări

S-a activat protecţia motorului Lăsaţi motorul să se răcească şi reglaţi o

înălţime de tăiere mai mare

Scula electrică de

grădină lasă în

urmă un aspect

neregulat de tăiere

şi/sau

Motorul merge greu

Înălţimea de tăiere este prea mică Reglaţi o înălţime de tăiere mai mare

Cuţitul este tocit Schimbarea cuţitelor

Înfundare posibilă Verificaţi partea inferioară a sculei electrice

de grădină şi, dacă este cazul, îndepărtaţi

resturile de iarbă (purtaţi întotdeauna

mănuşi pentru grădină)

Cuţitul a fost montat greşit Montaţi corect cuţitul

Cuţitul nu se

roteşte după

pornirea sculei

electrice de grădină

Cuţitul este blocat de resturi de iarbă Opriţi scula electrcă de grădină

Îndepărtaţi blocajul (purtaţi întotdeauna

mănuşi pentru grădină)

Piuliţa/şurubul cuţitului este slăbit Strângeţi bine piuliţa/şurubul cuţitului

(17 Nm)

Vibraţii/zgomote

puternice Piuliţa/şurubul cuţitului este slăbit Strângeţi bine piuliţa/şurubul cuţitului

(17 Nm)

Cuţitul este deteriorat Schimbarea cuţitelor

OBJ_BUCH-1394-003.book Page 76 Wednesday, March 23, 2011 1:47 PM

Română | 77

Bosch Power Tools F 016 L70 837 | (23.3.11)

Serviciu de asistenţă tehnică post-

vânzări şi consultanţă clienţi

www.bosch-garden.com

În caz de reclamaţii şi comenzi de piese de schimb vă

rugăm să indicaţi neapărtat numărul de identificare

compus din 10 cifre al sculei electrice de grădină.

România

Robert Bosch SRL

Bosch Service Center

Str. Horia Măcelariu Nr. 30–34,

013937 Bucureşti

Tel. Service scule electrice: +40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. Consultanţă tehnică: +40 (021) 4 05 75 39

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Eliminare

Nu aruncaţi sculele electrice de grădină în gunoiul

menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2002/96/CE

privind deşeurile de echipamente

electrice şi electronice şi transpunerea

acesteia în legislaţia naţională,

echipamentele electrice şi electronice

scoase din uz trebuie colectate separat şi direcţionate

către o staţie de reciclare ecologică.

Sub rezerva modificărilor.

OBJ_BUCH-1394-003.book Page 77 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

78 | Български

Указания за безопасна работа

Внимание! Прочетете указанията по-долу

внимателно. Запознайте се добре с обслужващите

елементи и начинът на работа с Вашия градински

електроинструмент. Запазете ръководството за

експлоатация за ползване по-късно.

Пояснения на графичните символи

Общо указание за опасност.

Прочетете ръководството за

експлоатация.

Внимавайте намиращи се наблизо лица да

не бъдат наранени от отхвърчащи

частици.

Дръжте намиращи се наблизо лица на

безопасно разстояние от градинския

електроинструмент.

Остър нож/остри ножове. Взимайте

предпазни мерки, за да не загубите

пръсти на ръцете или краката си.

Не се отнася до настоящия

електроинструмент.

Винаги спирайте градинския

електроинструмент и изключвайте

щепсела от контакта преди да извършвате

настройки по градинския

електроинструмент или да го почиствате,

когато захранващият кабел се е усукал

или ако няма да използвате по

градинския електроинструмент дори и за

кратко време.

Преди да допирате градинския

електроинструмент, изчакайте всичките

му подвижни елементи да спрат да се

движат. След изключване ножовете

продължават да се въртят по инерция и

могат да предизвикат наранявания.

Не използвайте градинския

електроинструмент при дъжд; не го

излагайте на дъжд.

Предпазвайте се от токов удар.

Дръжте захранващия кабел на безопасно

разстояние от ножовете.

Обслужване

fВ никакъв случай не допускайте с този градински

електроинструмент да работят деца или лица,

незапознати с указанията за работа с него.

Възможно е националното законодателство да

налага допълнителни ограничения за работа с

този градински електроинструмент. Когато

електроинструментът не се използва, го

съхранявайте на места, недостъпни за деца.

fТози градински електроинструмент не е

предназначен за ползване от лица с ограничени

физически, сензорни или психически

възможности или от лица с недостатъчен опит

или недостатъчни познания (включително и от

деца), освен когато те са наблюдавани от лице,

отговарящо за безопасността или когато са

обучавани за работа с градинския

електроинструмент.

Трябва да се внимава деца да не играят с

градинския електроинструмент.

fВ никакъв случай не косете, докато в

непосредствена близост се намират други лица,

особено деца или домашни животни.

fОтговорен за травми на други лица или за

материални щети е работещият с

тревокосачката.

fНе работете с градинския инструмент боси или

със сандали. Носете винаги стабилни плътно

затворени обувки и дълъг панталон.

fГрижливо проверявайте предварително

обработваната площ и отстранявайте камъни,

пръчки, кокали и други чужди тела.

fВинаги преди употреба проверявайте, дали

ножовете, застопоряващите винтове и режещият

модул не са повредени или износени. Заменяйте

износени или повредени ножове и

застопоряващи винтове винаги в комплект, за да

избегнете биене по време на работа.

fКосете винаги на дневна светлина или при много

добро изкуствено осветление.

fПо възможност не ползвайте градинския

инструмент, когато тревата е влажна.

fРаботете винаги със спокоен ход, никога не

ходете бързо.

fНикога не работете с градинския инструмент,

ако предпазните му съоръжения или капаци са

повредени или с демонтирани предпазни

съоръжения, напр. предпазен екран или кош.

fРаботата по неравен терен може да бъде

опасна.

–Не косете особено стръмни склонове.

–На склонове или при влажна трева

внимавайте винаги да сте стъпвате стабилно.

–По наклонен терен косете винаги напречно

на наклона, никога надолу и нагоре.

–При обръщане на посоката на движение по

склонове бъдете особено внимателни.

–Когато ходите назад или дърпате градинския

инструмент бъдете изключително

внимателни.

–Когато косите, винаги бутайте градинския

инструмент напред, никога не го дърпайте

към тялото си.

fКогато вдигате градинския инструмент, за да го

пренесете, когато пресичате площи, незасети с

трева и когато занасяте или връщате градинския

инструмент до или от площите, които ще косите,

ножовете трябва да са неподвижни.

fКогато включвате електродвигателя, не

накланяйте граднския инструмент, освен ако

това не е необходимо за развъртането му при

висока трева. В подобни случаи повдигайте

отдалечената от Вас страна, като натиснете

дръжката надолу, и то само колкото е

необходимо за развъртането на

електродвигателя. Когато пускате обратно

градинския инструмент на земята, го дръжте

ръкохватката здраво с двете ръце.

fВключвайте градинския инструмент по начина,

описан в ръководството за експлоатация, като

внимавате краката Ви да са на безопасно

разстояние от въртящите се звена.

fНе поставяйте ръцете или краката си в близост

или под въртящи се елементи.

fДокато работите с електроинструмента, се

дръжте на безопасно разстояние от зоната на

изхвърляне.

fНикога не повдигайте, респ. не пренасяйте

градинския електроинструмент, докато

електродвигателят работи.

fДръжте захранващия кабел и евентуално

ползван удължителен кабел на безопасно

разстояние от ножа. Ножът може да повреди

кабела, вследствие на което по токопроводящите

детайли да се появи електрическо напрежение.

Внимание, съществува опасност от токов удар.

Изключвайте щепсела от контакта:

–когато се отдалечавате от градинския

електроинструмент,

–преди отстраняване на елементи, блокирали

машината,

–когато проверявате, почиствате или

извършвате техническо обслужване на

градинския електроинструмент,

–след попадане на чуждо тяло. Веднага

проверете градинския електроинструмент за

повреди и при необходимост го предайте за

ремонт,

–ако градинският електроинструмент започне

да вибрира необикновено (извършете

незабавна проверка).

Захранване на машината

fКогато трябва да извършвате дейности в

близост до ножовете, работете винаги с

предпазни ръкавици.

fНапрежението на захранващата мрежа трябва да

съответства на данните, изписани на табелката

на машината.

STOP

OBJ_BUCH-1394-003.book Page 78 Wednesday, March 23, 2011 1:47 PM

Български | 79

Bosch Power Tools F 016 L70 837 | (23.3.11)

fПрепоръчва се включването на тази машина към

верига, която е защитена с устройство за

дефектнотокова защита с праг на задействане

30 mA.

fПри замяна на захранващия кабел на тази

машина използвайте само предвидения от

производителя кабел, за тип и каталожен номер

вижте ръководството за експлоатация.

fНикога не докосвайте щепсела, когато ръцете Ви

са мокри.

fНе прегазвайте и не прегъвайте захранващия

кабел, тъй като можете да го повредите;

внимавайте да не повредите защитната му

изолация. Предпазвайте кабела от нагряване,

омасляване и допир до остри ръбове.

fУдължителният кабел, който ползвате, трябва да е

с посоченото в ръководството за експлоатация

напречно сечение и да е осигурен срещу

напръскване с вода. Не се допуска контактът и

щепселът да са потопени във вода.

Поддържане

fКогато трябва да извършвате дейности в

близост до ножовете, работете винаги с

предпазни ръкавици.

fЗа да бъде гарантирано безопасно работно

състояние на градинския инструмент, се

уверявайте, че всички гайки, щифтове и винтове

са затегнати.

fПериодично проверявайте кошът за трева да не

се е износил и да не е повреден.

fПроверете градинския електроинструмент и за

по-голяма сигурност заменяйте износени или

повредени детайли.

fУверявайте се, че резервните части, които

поставяте, са произведени от Бош.

Безопасност при работа с електрически

ток

fВнимание! Преди почистване и техническо

обслужване изключете електроинструмента и

извадете щепсела от контакта. Същото се

отнася и в случай, че захранващият кабел бъде

повреден, прерязан, или се усуче.

fСлед като градинският инструмент бъде

изключен, ножовете продължават да се въртят

няколко секунди по инерция.

fВнимание –не допирайте въртящия се нож.

За повишаване на сигурността Вашият градински

електроинструмент е със защитна изолация и не се

нуждае от заземяване. Работното напрежение е

230 V променлив ток, 50 Hz (за страни извън ЕС

220 V, 240 V в зависимост от изпълнението).

Използвайте само сертифицирани удължителни

кабели. Информация можете да получите в

оторизирания за Вашия район сервиз.

Допуска се използването на удължителни кабели

само от тип H05VV-F, H05RN-F или IEC (60227 IEC 53,

60245 IEC 57).

Ако при работа с машината използвате удължителен

кабел, той трябва да има най-малко следното

напречно сечение на проводниците:

–1,0 mm2: максимална дължина 40 m

–1,5 mm2: максимална дължина 60 m

–2,5 mm2: максимална дължина 100 m

Упътване: когато се използва удължителен кабел, той

трябва да бъде със защитен проводник, който, така

както е описано в указанията за безопасна работа,

през щепсела е свързан със защитния проводник на

захранващата мрежа.

При необходимост се консултирайте с

квалифициран електротехник или най-близкото

представителство на Бош.

fВНИМАНИЕ: удължителни кабели, които не

отговарят на изискванията, могат да застрашат

безопасността Ви. Удължителните кабели,

щепселите и съединителите трябва да са в

изпълнение за ползване на открито и да са

уплътнени срещу проникване на вода.

За повишаване на сигурността се препоръчва

използването на предпазен прекъсвач за утечни

токове (Fl или RCD) с праг на задействане макс.

30 mA. Изправността на прекъсвача трябва да се

проверява преди всяко ползване на

електроинструмента.

Ако захранващият кабел бъде повреден, ремонтът

му трябва да се извърши само в оторизиран сервиз

за електроинструменти на Бош.

Указание за продукти, които не се продават във

Великобритания:

ВНИМАНИЕ: за Вашата безопасност е необходимо

щепселът на градинския електроинструмент да бъде

включен към удължителен кабел. Куплунгът на

удължителния кабел трябва да е защитен срещу

напръскване с вода, да е изработен от гума или да

има гумено покритие. Удължителният кабел трябва

да има възможност за отпускане при обтягане.

Периодично трябва да проверявате захранващия

кабел за видими повреди; използвайте

електроинструмента само ако захранващият кабел е

в безукорно състояние.

Символи

Символите по-долу са важни за прочитането и

разбирането на ръководството за експлоатация.

Запомнете символите и значенията им. Правилното

интерпретиране на символите ще Ви помогне да

ползвате градинския електроинструмент по-добре и

по-сигурно.

Предназначение на електро-

инструмента

Градинският електроинструмент е предназначен за

косене на трева в домашни условия.

Технически данни

Символ Значение

Посока на движение

Работете с предпазни ръкавици

Маса

Включване

Изключване

Допустимо действие

Забранено действие

Допълнителни приспособления/

резервни части

Градинска тревокосачка Rotak 34 Rotak 37

Каталожен номер 3 600 H82 0.. 3 600 H82 1..

Номинална консумирана мощност W13001400

Широчина на ножа cm 34 37

Височина на рязане mm 20 –70 20 –70

Обем, кош за трева l4040

Маса съгласно EPTA-Procedure 01/2003 kg 11,0 11,2

Клас на защита /II /II

Сериен номер вижте табелката на градинския инструмент

Данните се отнасят до номинално напрежение [U] 230 V. При различно напрежение, както и при

специалните изпълнения за някои страни данните могат да се различават.

Моля, обърнете внимание на каталожния номер на табелката на Вашия градински електроинструмент.

Търговските наименования на някои електроинструменти могат да бъдат променяни.

OBJ_BUCH-1394-003.book Page 79 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

80 | Български

Информация за излъчван шум и вибрации

Декларация за съответствие

Категория на продукта: 32

Упълномощена сертифицираща организация:

SRL, Sudbury, England, Nr. 1088

Подробни технически описания при:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Монтиране и работа

Отстраняване на дефекти

Стойностите за генерирания шум са определени съгласно 2000/14/EO

(височина 1,60 m, разстояние 1 m).

3 600 ... H82 0.. H82 1..

Равнището А на излъчвания от електроинструмента шум обикновено е:

равнище на звуковото налягане

равнище на мощността на звука

неопределеност K

Работете с шумозаглушители (антифони)!

dB(A)

Пълната стойност на вибрациите (векторната сума по трите направления) е

определена съгласно EN 60335:

генерирани вибрации ah

неопределеност K

m/s2

<2,5

=1,5

<2,5

=1,5

3 600 ... H82 0.. H82 1..

С пълна отговорност ние декларираме, че продуктът, описан в раздела

«Технически данни», съответства на изискванията на следните стандарти или

нормативни документи: EN 60335 съгласно изискванията на Директиви

2004/108/EO, 2006/42/EO, 2000/14/EO.

2000/14/EO: гарантирано ниво на мощността на звука

Метод за оценка на съответствието съгласно Приложение VI.

dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Дейност Фигура

Окомплектовка 1

Монтиране на ръкохватката 2

Сглобяване на коша за трева 3

Поставяне/демонтиране на коша за трева 3

Регулиране на височината на рязане 4

Включване на удължителен кабел 5

Включване 5

Изключване 5

Указания за работа 5 –6

Поддръжка на ножовете 7

Избор на допълнителни приспособления 8

STOP

Симптоми Възможна причина Отстраняване

Електродвигателят

не се включва

Няма захранващо напрежение Проверете и включете

Повреден е контактът на захранващата

мрежа

Използвайте друг контакт

Удължителният кабел е повреден Проверете и заменете кабела, ако е

повреден

Задействал се е предпазен прекъсвач Заменете предпазния прекъсвач

Тревата е твърде дълга Увеличете височината на рязане и

наклонете градинския електроинструмент,

за да намалите натоварването при

включване

Защитата на електродвигателя се е

задействала

Изчакайте охлаждането на

електродвигателя и настройте по-голяма

височина на рязане

Градинският

електроинструмент

работи с

прекъсвания

Удължителният кабел е повреден Проверете и заменете кабела, ако е

повреден

Вътрешен електрически дефект на

градинския електроинструмент

Потърсете помощ в оторизиран сервиз за

електроинструменти

Защитата на електродвигателя се е

задействала

Изчакайте охлаждането на

електродвигателя и настройте по-голяма

височина на рязане

Градинският

електроинструмент

коси

неравномерно

и/или

Електродвигателят

работи тежко

Височината на рязане е твърде малка Настройте по-голяма височина на рязане

Ножовете са затъпени Смяна на ножовете

Възможно е машината да е зацапана и

блокирана

Проверете долната страна на градинския

електроинструмент и при необходимост

отстранете захванатите растения (работете

винаги с предпазни ръкавици)

Ножът е монтиран неправилно Монтирайте ножа правилно

След включване на

градинския

електроинструмент

ножът не се завърта

Ножът е силно зацапан с трева Изключете градинския електроинструмент

Почистете и освободете барабана

(работете винаги с предпазни ръкавици)

Гайката/винта на ножа е разхлабена Затегнете гайката/винта на ножа (17 Nm)

Силни вибрации/

шум

Гайката/винта на ножа е разхлабена Затегнете гайката/винта на ножа (17 Nm)

Ножът е повреден Смяна на ножовете

OBJ_BUCH-1394-003.book Page 80 Wednesday, March 23, 2011 1:47 PM

Български | 81

Bosch Power Tools F 016 L70 837 | (23.3.11)

Сервиз и консултации

www.bosch-garden.com

Винаги когато се обръщате с въпроси към

представителите на Бош непременно посочвайте 10-

цифрения каталожен номер на градинския

електроинструмент.

Роберт Бош EООД – България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти

yл. Сребърна № 3–9

1907 София

Тел.: +359 (02) 962 5302

Тел.: +359 (02) 962 5427

Тел.: +359 (02) 962 5295

Факс: +359 (02) 62 46 49

www.bosch.bg

Бракуване

Не изхвърляйте градински електроинструменти при

битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива

2002/96/EО относно излязла от

употреба електрическа и електронна

апаратура и утвърждаването й като

национален закон електрическите и

електронни устройства, които не могат да се

използват повече, трябва да се събират отделно и да

бъдат подлагани на подходяща преработка за

оползотворяване на съдържащите се в тях суровини.

Правата за изменения запазени.

OBJ_BUCH-1394-003.book Page 81 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

82 | Srpski

Uputstva o sigurnosti

Pažnja! Pročitajte pažljivo sledeća uputstva.

Upoznajte se sa elementima za rad i propisnom

upotrebom baštenskog uredjaja. Molimo sačuvajte

sigurno uputstvo za rad za kasniju upotrebu.

Objašnjenja simbola sa slika

Opšte uputstvo o opasnosti.

Pročitajte uputstvo za rad.

Paziti da osobe koje stoje u blizini ne budu

povređene usled odbačenih stranih tela.

Držite osobe koje stoje u blizini na

sigurnom rastojanju od baštenskog

uredjaja.

Oštri nož(evi). Čuvajte se da ne izgubite

prste na nogama i rukama.

Ne odnosi se na to.

Isključite baštenski uredjaj i izvucite mrežni

utikač iz utičnice, pre nego što preduzmete

podešavanja uredjaja ili čišćenje, ili ako se

je kabl upleo ili ako baštenski uredjaj samo

na kratko ostavite bez nadzora. Držite

podalje od noževa kabl za struju.

Sačekajte da se svi delovi baštenskog

uređaja zaustave pre nego što ih dodirnete.

Noževi nakon isključivanja baštenskog

uređaja rotiraju još neko vreme i tako mogu

da izazovu povrede.

Baštenski uredjaj ne koristiti po kiši ili

izlagati kiši.

Zaštitite se od električnog udara.

Priključni kabl držite dalje od noževa.

Rad

fNikaka deci ili osobama koje nisu upoznate sa ovim

uputstvima ne dozvoliti korišćenje baštenskog

uredjaja. Nacionalni propisi ograničavaju moguće

starost radnika. Čuvajte baštenski uredjaj da bude

za decu nedostupan, kada nije u upotrebi.

fOvaj baštenski uredjaj nije zamišljen za to, da ga

koriste osobe (uključujući i decu) sa ograničenim

fizičkim, umnim ili duševnim sposobnostima ili

nedostajućim iskustvom i/ili nedostajućim

znanjem, čak ni onda, ako su pod nadzorom osobe

koja je nadležna za njihovu sigurnost ili dobijaju od

nje uputstva, kako se koristi baštenski uredjaj.

Decu bi trebalo nadzirati, da bi bili sigurni da se ne

igraju sa baštenskim uredjajem.

fNe kosite nikada, dok se osoblje, naročito deca ili

kućne životinje nalaze u neposrednoj blizini.

fRadnik ili korisnik je odgovoran za nesreće ili štete

kod drugih ljudi ili na njihovoj imovini.

fBaštenski uređaj nemojte da koristite kada ste bosi

ili ako nosite sandale. Uvek nosite solidne cipele i

dugačke pantalone.

fPre rada sa mašinom pažljivo proverite obrađivanu

površinu i sklonite kamenje, komade drva, žicu,

kosti i ostala strana tela.

fUvek pre upotrebe prekontrolišite, da li su noževi,

zavrtnji noževa i konstrukciona grupa za sečenje

istrošeni ili oštećeni. Promenite istrošene ili

oštećene noževe kao i zavrtnje noževa i to uvek

celu garnituru, da bi izbegli debalans.

fKosite samo pri dnevnom svetlu ili dobrom

veštačkom svetlu.

fAko je moguće, baštenski uređaj nemojte da

koristite kada je trava mokra.

fUvek sa mašinom hodajte polako, nikada ne žurite.

fBaštenski uređaj nikada nemojte da koristite ako

su neispravni zaštitni uređaji i poklopci, ili ako oni

nisu montirani, npr. bez zaštite od udara i/ili bez

korpe za prihvatanje trave.

fRad na kosinama može biti opasan.

–Ne koriste posebno strme kosine.

–Na kosim površinama ili na vlažnoj travi uvek

pazite na sigurno hodanje.

–Kosite na kosim površinama uvek popreko i

nikada gore – dole.

–Uvek postupajte oprezno kod promene smera

rada sa mašinom na nagibima.

–Posebno budite pažljivi ako se sa baštenskim

uređajem krećete unazad ili ako ga vučete za

sobom.

–Prilikom košenja baštenski uređaj uvek gurajte

prema napred i nikada nemojte da ga privlačite

prema telu.

fNoževi moraju da miruju ako zbog transporta

baštenski uređaj morate da nagnete, ako prelazite

preko površina na kojima ne raste trava, i kada

baštenski uređaj transportujete do ili sa područja

za košenje.

fPrilikom pokretanja ili uključivanja motora nemojte

da naginjete baštenski uređaj, osim ako je to

neophodno za pokretanje na visokoj travi. U tom

slučaju pritiskanjem drške uređaj podignite prema

suprotnoj strani udaljeno od korisnika samo koliko

je to neophodno. Pazite na to da se Vaše ruke

nalaze na ručkama kada spuštate baštenski uređaj.

fBaštenski uređaj uključite kao što je to opisano u

uputstvu za upotrebu i pazite na to da Vaše noge

budu dovoljno udaljene od rotirajućih delova.

fVaše ruke i stopala ne stavljajte blizu ili ispod

rotacionih delova.

fDržite rastojanje do zone pražnjenja kada radite sa

baštenskim uredjajem.

fNikada ne podižite odnosno nosite baštenski

uredjaj sa motorom u radu.

fDržite strujni ili produžni kabl dalje od noževa.

Nož može oštetiti kabl i doći u dodir sa delovima

koji provode napon. Oprez, postoji opasnost od

električnog udara.

Mrežni utikač izvucite iz utičnice:

–uvek kada se udaljavate od baštenskog

uredjaja,

–pre odstranjivanja blokada,

–kada kontrolišete baštenski uredjaj, čistite ili

radite na njemu,

–posle kolizije sa nekim stranim telom.

Prekontrolišite baštenski uredjaj odmah da li je

oštećen i popravite ga ako je potrebno,

–ada baštenski uredjaj neobično počne da

vibrira (odmah prekontrolisati).

Priključak struje

fNosite uvek baštenske rukavice, ako se bavite u

području oštrih noževa ili radite.

fNapon izvora struje mora se poklopiti sa podacima

na tipskoj pločici uređaja.

fPreporučuje se da se ova mašina priključi samo na

utičnicu koja je osigurana sa 30 mA strujnom

zaštitom pri kvaru.

fKod zamene kabela na ovoj mašini treba primeniti

samo mrežni priključni kabl koji je propisao

proizvođač mašine, a za kataloški broj i tip videti u

uputstvima za upotrebu.

fMrežni utikač nikada ne dodirujte golim rukama.

fPreko mrežnog priključnog kabela ili produžnog

kabela nemojte voziti, ne gnječite ga niti navlačite,

jer bi se mogao oštetiti. Zaštitite kabl od izvora

toplote, ulja i oštrih ivica.

fProdužni kabel mora imati presek naveden u

uputstvima za upotrebu i mora biti zaštićen od

prskanja vode. Utikački spoj ne sme biti u vodi.

Održavanje

fNosite uvek baštenske rukavice, ako se bavite u

području oštrih noževa ili radite.

fPazite da sve navrtke, klinovi i zavrtnji budu dobro

učvršćeni da bi se obezbedilo sigurno radno stanje

baštenskog uređaja.

fKontrolišite redovno stanje i istrošenost korpe za

prihvatanje trave.

fPrekontrolišite baštenski uredjaj i zamenite radi

sigurnosti istrošene ili oštećene delove.

fUverite se da li delovi koje treba promeniti potiču

od Bosch-a.

STOP

OBJ_BUCH-1394-003.book Page 82 Wednesday, March 23, 2011 1:47 PM

Srpski | 83

Bosch Power Tools F 016 L70 837 | (23.3.11)

Električna sigurnost

fPažnja! Pre radova održavanja i čišćenja isključiti

uredjaj i izvući utikač. Isto važi, ako je oštećen

kabl za struju, presečen ili umotan.

fNoževi se okreću i dalje nekoliko sekundi nakon

isključivanja baštenskog uređaja.

fOprez –ne dodirujte rotirajući nož za košenje.

Vaš baštenski uređaj je iz razloga bezbednosti zaštitno

izolovan i nije mu potrebno uzemljenje. Radni napon

iznosi 230 V AC, 50 Hz (za zemlje van EU-a 220 V,

240 V, zavisno od verzije). Koristite samo odobrene

produžne kablove. Informacije možete da dobijete u

Vašoj ovlašćenoj servisnoj podružnici.

Smeju se primeniti samo produžni kablovi tipa

H05VV-F, H05RN-F ili IEC (60227 IEC 3, 60245 IEC 57).

Ako za rad mašine koristite produžni kabl, smeju se

koristiti samo kablovi sledećih presjeka vodiča:

–1,0 mm2: maksimalne dužine 40 m

–1,5 mm2: maksimalne dužine 60 m

–2,5 mm2: maksimalne dužine 100 m

Pažnja: Ako se koristi produžni kabl, mora on – kao što

je opisano u sigurnosnim propisima – posedovati

zaštitni provodnik, koji je preko utikača povezan sa

zaštitnim vodom Vašeg električnog uredjaja.

U slučajevima sumnje pitajte nekog izučenog

električara ili sledeći Bosch servis- predstavništvo.

fOPREZ: Nepropisni produžni kablovi mogu biti

opasni. Produžni kabl, utikač i spojnica moraju

biti zaptiveni za vodu i dozvoljene konstrukcije za

spoljnu upotrebu.

Radi povećanja sigurnosti preporučuje se, da se koristi

jedna FI-sklopka (RCD) sa maksimalno 30 mA. Ova FI-

sklopka bi trebala da se kontroliše pre upotrebe.

Ako je priključni vod oštećen, sme ga popraviti samo

neka stručna Bosch-radionica.

Napomena za proizvode koji se ne prodaju u Velikoj

Britaniji:

PAŽNJA: Zbog Vaše bezbednosti je neophodno da se

utikač postavljen na baštenskom uređaju spoji sa

produžnim kabelom. Spoj produžnog kabla mora da

bude zaštićen od prskanja vode, mora da bude od

gume ili da bude prevučen gumom. Produžni kabl mora

da se koristi sa kablovskom uvodnicom odn.

rasterećenjem zatezanja.

Priključni kabl se redovno mora kontrolisati u pogledu

znakova oštećenja i sme se samo upotrebljavati u

besprekornom stanju.

Simboli

Sledeći simboli su važni za čitanje i shvatanje uputstva

za upotrebu. Zapamtite simbole i njihovo značenje.

Pravilna interpretacija simbola Vam pomaže da

baštenski uređaj koristite bolje i bezbednije.

Upotreba prema svrsi

Baštenski uredjaj je odredjen za to, da bi u privatnom

području kosili travu.

Tehnički podaci

Informacije o šumovima/vibracijama

Izjava o usaglašenosti

Simbol Značenje

Pravac kretanja

Nosite zaštitne rukavice

Težina

Uključivanje

Isključivanje

Dozvoljena radnja

Zabranjeno rukovanje

Pribor/rezervni delovi

Kosačica za travu Rotak 34 Rotak 37

Broj predmeta 3 600 H82 0.. 3 600 H82 1..

Nominalna primljena snaga W13001400

Širina noža cm 34 37

Visina sečenja mm 20 –70 20 –70

Zapremina koša za sakupljanje trave l4040

Težina prema EPTA-Procedure 01/2003 kg 11,0 11,2

Klasa zaštite /II /II

Serijski broj vidi tipsku tablicu na baštenskom uređaju

Podaci važe za nominalne napone [U] od 230 V. Kod napona koji odstupaju i izvodjenja specifičnih za zemlje

mogu ovi podaci varirati.

Molimo da obratite pažnju na broj predmeta na tipskoj tablici Vašeg baštenskog uredjaja. Trgovačke oznake

pojedinih baštenskih uredjaja mogu varirati.

Merne vrednosti za šumove su dobijene prema 2000/14/EG (1,60 m visine,

1m rastojanja). 3 600 ... H82 0.. H82 1..

A-vrednovan nivo šumova uredjaja iznosi tipično:

Nivo zvučnog pritiska

Nivo snage zvuka

Nesigurnost K

Nosite zaštitu za sluh!

dB(A)

Ukupne vrednosti vibracija( zbir vektora tri pravca) su dobijene prema EN 60335:

Emisiona vrednost vibracija ah

Nesigurnost K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Izjavljujemo na sopstvenu odgovornost da je pod „tehnički podaci“ opisani

proizvod usaglašen sa sledećim standardima ili normativnim aktima: EN 60335

prema odredbama smernica 2004/108/EG, 2006/42/EG, 2000/14/EG.

2000/14/EG: Garantovani nivo snage zvuka

Postupak vrednovanja usaglašenosti je prema prilogu VI. dB(A) 94 95

OBJ_BUCH-1394-003.book Page 83 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

84 | Srpski

Kategorija proizvoda: 32

Navedeno mesto:

SRL, Sudbury, England, Nr. 1088

Tehnička dokumentacija kod:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montaža i Rad

Traženje grešaka

Servis i savetovanja kupaca

www.bosch-garden.com

Molimo navedie kod svih pitanja i naručivanje

rezervnih delova neizostavno broj predmeta sa

10 mesta prema tipskoj tablici baštenskog uredjaja.

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 (011) 244 85 46

Fax: +381 (011) 241 62 93

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Ne bacajte baštenski uredjaj u kućno djubre!

Samo za EU-zemlje:

Prema evropskoj smernici 2002/96/EG o

starim električnim i elektronskim

uredjajima i njijhovom pretvaranju u

nacionalno dobro ne moraju više

neupotrebljivi električni i elektronski

uredjaji da se odvojeno sakupljaju i odvoze reciklaži

koja odgovara zaštiti čovekove sredine.

Zadržavamo pravo na promene.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Cilj rukovanja Slika

Obim isporuke 1

Montaža rama za prihvat 2

Sastavljanje korpe za prihvatanje trave 3

Ubacivanje/vadjenje korpe za prihvatanje

trave 3

Podešavanje visine sečenja 4

Postavljanje produžnog kabla 5

Uključivanje 5

Isključivanje 5

Uputstva za rad 5 –6

Održavanje noža 7

Biranje pribora 8

STOP

Simptomi Mogući uzroci Pomoć

Motor ne kreće Nema mrežnog napona Prokontrolisati i uključiti

Neispravna mrežna utičnica Koristite drugu utičnicu

Oštećen produžni kabl Ispitajte i zamenite kabl ako je oštećen

Osigurač je izbio Promeniti osigurač

Previsoka trava Podesiti veću visinu presecanja i baštenski

uredjaj iskrenuti, da bi redukovali početno

opterećenje

Motorna zaštita je reagovala Motor ostaviti da se ohladi i podesiti veću

visinu košenja

Baštenski uredjaj

radi sa prekidima Oštećen produžni kabl Ispitajte i zamenite kabl ako je oštećen

Interni kablovi baštenskog uredjaja su u

kvaru Potražiti ovlašćeni servis

Motorna zaštita je reagovala Motor ostaviti da se ohladi i podesiti veću

visinu košenja

Baštenski uredjaj

ostavlja iza

neurednu sliku

sečenja

I/ili

Motor radi teško

Visina košenja je preniska Podesiti veću visinu košenja

Nož je tup Promena noža

Moguće je začepljenje Ispitajte donju stranu baštenskog uredjaja i u

datom slučaju je oslobodite (uvek nosite

zaštitne rukavice za rad u bašti)

Nož je okolo pogrešno montiran Nož montirati okolo ispravno

Posle uključivanja

baštenskog

uredjaja ne okreće

se nož

Nožu smeta trava Isključiti baštenski uredjaj

Otkloniti začepljenje (uvek nosite zaštitne

rukavice za rad u bašti)

Odpušteni navrtka/zavrtanj noža Steći navrtku/zavrtanj noža (17 Nm)

Jake vibracije/

šumovi Odpušteni navrtka/zavrtanj noža Steći navrtku/zavrtanj noža (17 Nm)

Nož je oštećen Promena noža

OBJ_BUCH-1394-003.book Page 84 Wednesday, March 23, 2011 1:47 PM

Slovensko | 85

Bosch Power Tools F 016 L70 837 | (23.3.11)

Varnostna navodila

Pozor! Skrbno si preberite naslednja navodila.

Seznanite se z upravljalnimi elementi in s pravilno

uporabo vrtnega orodja. Prosimo, da to navodilo za

obratovanje varno shranite za kasnejšo uporabo.

Razlaga slikovnih simbolov

Splošno opozorilo na nevarnost.

Preberite si to navodilo za obratovanje.

Pazite, da predmeti, ki bi odleteli od škarij,

ne bodo poškodovali oseb, ki stojijo v

bližini.

Poskrbite za to, da se bodo vse osebe, ki

stojijo v bližini, nahajale v varni razdalji do

naprave.

Ostri nož(i). Pazite se pred izgubo prstov

na nogah in rokah.

Ne ustreza.

Preden želite opraviti nastavitve na stroju

ali pa ga občistiti ali če se je zamotal kabel

oziroma, če morate vrtno orodje za kratek

čas pustiti brez nadozora, morate izklopiti

vrtno orodje in potegniti omrežni vtič iz

vtičnice. Poskrbite za to, da bo električni

kabel oddaljen od rezalnih nožev.

Počakajte na to, da se vsi deli vrtnega

orodja popolnoma ustavijo, preden se je

dotaknete. Noži po izklopu vrtnega orodja

nadaljujejo z rotiranjem in lahko povzročijo

poškodbe.

Vrtnega orodja ne uporabljajte, ko dežuje in

ga ne izpostavljajte dežju.

Zaščitite se pred električnim udarom.

Poskrbite za to, da bo priključni kabel

oddaljen od rezalnih nožev.

Uporaba

fNikoli ne dovolite otrokom ali osebam, ki niso

seznanjene s temi navodili, da bi uporabljale to

vrtno orodje. Nacionalni predpisi morebiti

omejujejo starost uporabnika. Kadar vrtno orodje

ni v uporabi, ga hranite izven dosega otrok.

fTo vrtno orodje ni namenjeno za uporabo s strani

oseb (vključno z otroki) z omejenimi fizičnimi,

senzoričnimi ali umskimi sposobnostmi ali

pomanjkljivimi izkušnjami in/ali pomanjkljivim

znanjem, razen, če jih nadzoruje oseba, ki je

odgovorna za varnost ali pa če slednji s strani te

odgovorne osebe dobijo navodila, kako se mora to

vrtno orodje uporabljati.

Nadzorujte otroke in tako zagotovite, da se ne

igrajo z napravo.

fNikoli ne kosite, ko se v neposredni bližini nahajajo

osebe, še posebej otroci ali domače živali.

fZa nezgode ali škodo, povzročeno na drugih

osebah ali njihovi lastnini, je odgovoren uporabnik

ali lastnik.

fNe uporabljajte vrtnega orodja, ko ste bosi ali z

odprtimi sandali. Nosite le fiksno obutev in dolge

hlače.

fSkrbno preglejte površino, ki jo želite obdelati in

odstranite kamne, palice, žice, kosti in druge tujke.

fPred pričetkom uporabe poglejte, ali so morda

obrabljeni ali poškodovani noži, vijaki nožev ali

rezilni skop. Da bi preprečili neuravnoteženost,

morate obrabljene ali poškodovane nože ter vijake

nožev zamenjati le v celotnem setu.

fKosite le pri dnevni svetlobi ali dobri umetni

svetlobi.

fPo možnosti ne uporabljajte vrtnega orodja, ko je

trava mokra.

fVedno hodite mirno, nikoli ne tekajte.

fNikoli ne uporabljajte vrtnega orodja s

poškodovanimi zaščitnimi pripravami, pokrovi ali

brez varnostnih naprav, kot npr. odbojnika in/ali

posode za prestrezanje trave.

fDelo na pobočjih je lahko nevarno.

–Ne kosite tam, kjer so pobočja zelo strma.

–Na poševnih površinah ali na mokri travi pazite

na varno hojo.

–Na poševnih površinah kosite vedno v smeri

prečno in nikoli navzgor in navzdol.

–Bodite zelo previdni pri spremembi smeri na

pobočjih.

–Bodite zelo previdni pri ritenski hoji ali vleki

vrtnega orodja.

–Med košnjo potiskajte vrtno orodje vedno v

smeri naprej in ga nikoli ne vlecite v proti

telesu.

fNoži morajo stati, ko nagnete vrtno orodje za

transport ali če prečkate netravnate površine in

med transportom vrtnega orodja k površinam, ki jih

želite pokositi.

fNe nagibajte vrtnega orodja pri startu ali vklopu

motorja, razen če je to potrebno za start v visoki

travi. V tem primeru s pritiskom na ročaj ne

dvignite več kot je potrebno tiste strani, ki je

obrnjena vstran od uporabnika. Pazite na to, da se

med spuščanjem vrtnega orodja vaši roki nahajata

na ročaju.

fVklopite vrtno orodje, kot je opisano v navodilu za

obratovanje in pazite na to, da se bodo vaše noge

nahajale dovolj daleč stran od rotirajočih se delov.

fPoskrbite za to, da se roki in nogi ne nahajata v

bližini ali pod rotirajočimi deli.

fPri delu z vrtnim orodjem se ne približujte se

področju izmeta.

fNikoli ne vzdigujte oz. ne nosite vrtnega orodja z

vklopljenim motorjem.

fPoskrbite za to, da se električni in podaljševalni

kabli ne približajo nožem. Lahko bi poškodovali

kable in tako povzročili, da se dotaknite delov, ki

so pod napetostjo. Previdno, obstaja nevarnost

električnega udara.

Potegnite omrežni vtič iz vtičnice v

naslednjih primerih:

–vedno, ko se oddaljite od vrtnega orodja,

–pred odstranitvijo blokad,

–med kontrolo ali čiščenjem vrtnega orodja oz.

ko neposredno delate na stroju,

–po koliziji s tujkom. Preverite vrtno orodje

glede na poškodbe in če je potrebno, morate

poskrbeti za popravilo v primeru,

–če vrtno orodje prične nenavadno vibrirati

(takojšnja kontrola).

Električni priključek

fVselej nosite vrtne rokavice, ko rokujete z ostrimi

noži ali delate na področju ostrih nožev.

fNapetost električnega vira mora ustrezati

podatkom, ki so navedeni na tipski ploščici

naprave.

fPriporočamo, da to napravo priključite le na

vtičnico, ki je zavarovana s tokovno zaščitnim

stikalom 30 mA (FI-stikalo).

fPri zamenjavi kabla na napravi uporabite le

omrežne priključne kable, ki jih je predvidel

proizvajalec – številka naročila in tip glejte v

navodilu za uporabo.

fOmrežnega vtiča se nikoli ne dotaknite z mokrimi

rokami.

fNe smete peljati preko omrežnega priključka, ne

smete ga stiskati ali vlačiti za njega, saj bi ga lahko

poškodovali. Zaščitite kabel pred vročino, oljem in

ostrimi robovi.

fPrerez podaljševalnega kabla mora ustrezati

meram, ki so navedeni v navodilu za uporabo ter

mora biti zaščiten pred škropljenjem. Vtična

povezava ne sme ležati v vodi.

Vzdrževanje

fVselej nosite vrtne rokavice, ko rokujete z ostrimi

noži ali delate na področju ostrih nožev.

fPrepričajte se, da bodo vse matice, vsi sorniki in

vijaki varno pritrjeni, le tako boste zagotovili varno

delovno stanje vrtnega orodja.

fRedno preverjajte stanje in obrabljenost posode za

prestrezanje trave.

STOP

OBJ_BUCH-1394-003.book Page 85 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

86 | Slovensko

fPreverite vrtno orodje in zaradi varnosti

nadomestite obrabljene ali poškodovane dele.

fPoskrbite, da bodo vsi deli, ki jih boste zamenjali,

izdelani v tovarni Bosch.

Električna varnost

fPozor! Izključite napravo pred pričetkom

vzdrževalnih ali čistilnih opravil in potegnite

omrežni vtič. Enako storite v primeru, da je

omrežni kabel poškodovan, narezan ali zamotan.

fPo izključitvi vrtnega orodja se vrtijo noži še

nekaj sekund naprej.

fBodite previdni – ne dotikajte se vrtečega noža.

Vaše vrtno orodje je v varnostne namene zaščitno

izolirano in ne potrebuje ozemljitve. Omrežna

napetost znaša 230 V AC, 50 Hz (za nečlanice EU

220 V, 240 V glede na izvedbo). Uporabite le odobrene

podaljševalne kable. Informacije dobite pri

pooblaščenem servisu.

Uporabljati se smejo samo podaljški vrste H05VV-F,

H05RN-F ali IEC (60227 IEC 53, 60245 IEC 57).

Če pri uporabi stroja uporabljate podaljšek, smete

vzeti le kabel z naslednjimi prerezi prevodnikov:

–1,0 mm2: maksimalna dolžina 40 m

–1,5 mm2: maksimalna dolžina 60 m

–2,5 mm2: maksimalna dolžina 100 m

Opozorilo: Če uporabite podaljševalni kabel, mora

slednji v skladu z varnostnimi navodili imeti zaščitni

vodnik, ki je s vtičem povezan z zaščitnim vodnikom

vaše električne naprave.

V primeru dvoma vprašajte kvalificiranega električarja

ali najbližje zastopstvo servisa Bosch.

fPOZOR: Nepravilno izvedeni podaljševalni kabli

so lahko nevarni. Podaljševalni kabli, vtiči in

mesta priključka morajo biti izvedeni vodotesno

in dovoljeni za zunanjo uporabo.

Za povečanje varnosti vam priporočamo, da uporabite

FI-stikalo (RCD) z okvarnim tokom maks. 30 mA. To FI-

stikalo morate pred vsako uporabo preveriti.

Če je priključni vodnik poškodovan, ga sme popraviti le

pooblaščena servisna delavnica Bosch.

Opozorilo za izdelke, ki se ne prodajajo v Veliki

Britaniji:

POZOR: Za vašo varnost je potrebno, da se vtič na

vrtnem orodju poveže s podaljševalnim kablom.

Priključno mesto podaljševalnega kabla se mora

zaščititi proti škropljenjem. Slednje mora biti iz gume

ali biti prevlečeno z gumo. Podaljševalni kabel se mora

uporabljati z razbremenitvijo natega.

Priključni vodnik morate redno pregledovati glede na

znake poškodb in ga smete uporabljati le v brezhibnem

stanju.

Simboli

Naslednji simboli so pomembni za branje in

razumevanje navodila za obratovanje. Zapomnite si

simbole in njihov pomen. Pravilna interpretacija

simbolov vam pomaga, da vrtno orodje lahko bolje in

varneje uporabljate.

Uporaba v skladu z namenom

Električno orodje je nenjeno za košnjo trate v privatne

namene.

Tehnični podatki

Podatki o hrupu/vibracijah

Izjava o skladnosti

Simbol Pomen

Smer premikanja

Nosite zaščitne rokavice

Teža

Vklop

Izklop

Dovoljeno dejanje

Prepovedano dejanje

Pribor/nadomestni deli

Kosilnica Rotak 34 Rotak 37

Številka artikla 3 600 H82 0.. 3 600 H82 1..

Nazivna odjemna moč W13001400

Širina noža cm 34 37

Višina reza mm 20 –70 20 –70

Volumen, prestrezna posoda za travo l4040

Teža po EPTA-Procedure 01/2003 kg 11,0 11,2

Zaščitni razred /II /II

Serijska številka glejte tipsko tablico na vrtnem orodju

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te

navedbe variirajo.

Upoštevajte številko izdelka na tipski tablici sesalnika. Trgovski nazivi posameznih vrtnih orodij so lahko različni.

Merilne vrednosti hrupa so izračunane v skladu z 2000/14/ES (višina 1,60 m,

odmik 1 m). 3 600 ... H82 0.. H82 1..

Z A-ocenjeni nivo hrupa naprave znaša običajno:

Nivo hrupa

Moč hrupa

Negotovost K

Nosite zaščito sluha!

dB(A)

Skupne vrednosti vibracij (vektorska vsota treh smeri) so izračunane v skladu z

EN 60335:

Emisijska vrednost vibracij ah

Negotovost K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Izjavljamo pod izključno odgovornostjo, da proizvod, ki je opisan pod „Tehnični

podatki“ ustreza naslednjim standardom oz. standardiziranim dokumentom:

EN 60335 v skladu z določili Direktiv 2004/108/ES, 2006/42/ES, 2000/14/ES.

2000/14/ES: Garantirana moč hrupa

Postopek ocenjevanja skladnosti v skladu z dodatkom VI. dB(A) 94 95

OBJ_BUCH-1394-003.book Page 86 Wednesday, March 23, 2011 1:47 PM

Slovensko | 87

Bosch Power Tools F 016 L70 837 | (23.3.11)

Kategorija izdelka: 32

Priglašeni organ:

SRL, Sudbury, England, Nr. 1088

Tehnična dokumentacija se nahaja pri:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montaža in obratovanje

Iskanje napak

Servis in svetovanje

www.bosch-garden.com

Pri vseh vprašanjih in naročilih nadomestnih delov

morate nujno navesti desetmestno številko izdelka s

tipske tablice vrtnega orodja.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

Odlaganje

Vrtnih orodij ne vrzite med gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES

Evropskega Parlamenta in Sveta o

odpadni električni in elektronski opremi

(OEEO) in njeni uresničitvi v nacionalnem

pravu se morajo električna in elektronska

oprema, ki ni več v uporabi, ločeno zbirati ter okolju

prijazno reciklirati.

Pridržujemo si pravico do sprememb.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Cilj dejanja Slika

Obseg pošiljke 1

Montaža ročajev 2

Montaža prestrezne posode za travo 3

Namestitev/odstranitev prestrezne posode

za travo 3

Nastavitev višine reza 4

Namestitev podaljševalnega kabla 5

Vklop 5

Izklop 5

Delovna navodila 5 –6

Vzdrževanje noža 7

Izbor pribora 8

STOP

Simptomi Možen vzrok Pomoč

Motor ne zažene Brez omrežne napetosti Preveriti in vklopiti

Omrežna vtičnica je okvarjena Uporabite drugo vtičnico

Podaljševalni kabel je poškodovan Preverite kabel in ga po potrebi zamenjajte,

če je poškodovan

Varovalka je sprožila Zamenjajte varovalko

Trava je predolga Nastavite večjo višino reza in nagnite vrtno

orodje, s tem se zmanjša začetna

obremenitev

Sprožila se je zaščita motorja Pustite, da se motor ohladi in z nastavitvijo

povečajte višino reza

Vrtno orodje deluje

s prekinitvami Podaljševalni kabel je poškodovan Preverite kabel in ga po potrebi zamenjajte,

če je poškodovan

Okvarjena interna kabelska napeljava

vrtnega orodja Poiščite pomoč v servisu

Sprožila se je zaščita motorja Pustite, da se motor ohladi in z nastavitvijo

povečajte višino reza

Vrtno orodje

zapušča

neenakomerno

pokošeno trato

in/ali

Motor deluje s

težavo

Višina reza je prenizka Nastavite večjo višino reza

Topi noži Zamenjava nožev

Možna zamašitev Preverite in po potrebi očistite spodnjo stran

vrtnega orodja (pri tem morate vedno nositi

vrtne rokavice)

Nož je montiran narobe obrnjeno Montirajte nož pravilno obrnjeno

Po vklopu vrtnega

orodja se nož ne

obrača

Trava ovira nože Izklopite vrtno orodje

Odstranite zamašitev (pri tem morate vedno

nositi vrtne rokavice)

Matica oz. vijak noža sta zrahljana Privijte matico oz. vijak noža (17 Nm)

Močne vibracije/

šum Matica oz. vijak noža sta zrahljana Privijte matico oz. vijak noža (17 Nm)

Poškodovan nož Zamenjava nožev

OBJ_BUCH-1394-003.book Page 87 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

88 | Hrvatski

Upute za sigurnost

Pažnja! Pažljivo pročitajte slijedeće upute.

Upoznajte se sa elementima posluživanja i

propisnom uporabom vrtnog uređaja. Upute za rad

molimo spremite na sigurno mjesto za kasniju

primjenu.

Objašnjenje simbola sa slikama

Opće napomene za opasnost.

Pročitajte upute za rad.

Pazite da odbačena strana tijela ne ozljede

osobe koje se nalaze oko uređaja.

Ako radite blizu drugih osoba, neka se iste

nalaze na sigurnom razmaku od vrtnog

uređaja.

Oštar(ri) nož(evi). Zaštitite nožne prste i

prste na ruci.

Ne odgovara.

Isključite vrtni uređaj i izvucite mrežni

utikač iz utičnice prije podešavanja ili

čišćenja uređaja, ako bi se kabel zapleo ili

ako bi se vrtni uređaj i na kratko vrijeme

ostavio bez nadzora. Priključni kabel držite

dalje od noževa.

Prije njihovog zahvaćanja pričekajte da se

svi dijelovi vrtnog uređaja potpuno

zaustave. Nakon isključivanja vrtnog

uređaja noževi rotiraju još neko vrijeme i

mogu prouzročiti ozljede.

Vrtni uređaj ne koristiti na kiši niti izlagati

kiši.

Zaštitite se od strujnog udara.

Priključni kabel držite dalje od noževa.

Rukovanje

fNikada ne dopustiti djeci ili osobama koje nisu

upoznate sa ovim uputama da koriste vrtni uređaj.

U nekim se zemljama zakonskim propisima

ograničava starost korisnika. Kada vrtni uređaj ne

koristite, spremite ga na mjesto nedostupno za

djecu.

fOvaj vrtni uređaj nije predviđen da s njime rade

osobe (uključujući djeca) sa ograničenim fizičkim,

senzornim ili psihičkim sposobnostima ili

nedovoljnim iskustvom i/ili nedovoljnim stručnim

znanjima. U takvim slučajevima ovakve osobe

trebaju raditi pod nadzorom stručne osobe

zadužene za sigurnost ili trebaju dobiti upute kako

se sa uređajem radi.

Djecu treba držati pod nadzorom, kako se ne bi

igrala sa vrtnim uređajem.

fNe kosite nikada dok se osobe, osobito djeca ili

domaće životinje nalaze u neposrednoj blizini.

fOsoba koja radi sa uređajem ili korisnik odgovorna

je za nezgode ili za štete počinjene drugim ljudima

ili njihovoj imovini.

fSa škarama za živicu ne radite bosi ili u otvorenim

sandalama. Nosite uvijek čvrstu obuću i duge

hlače.

fPrije rada sa strojem pažljivo provjerite obrađivanu

površinu i odstranite kamenje, komade drva, žicu,

kosti i ostala strana tijela.

fPrije korištenja uvijek provjerite da li su noževi,

vijci noževa i sklopovi za rezanje istrošeni ili

oštećeni. Kako bi se izbjegla neravnoteža,

istrošene ili oštećene noževe kao i vijke noževa

zamijenite uvijek u kompletu.

fKosite samo pri dnevnom svjetlu ili kod dobre

umjetne rasvjete.

fSa vrtnim uređajem po mogućnosti ne radite na

mokroj travi.

fUvijek sa strojem hodajte polako, nikada ne žurite.

fVrtni uređaj nikada ne koristite sa neispravnim

zaštitnim napravama, poklopcima ili bez

sigurnosnih uređaja, kao što je npr. zaštita od

udara i/ili košara za hvatanje trave.

fRad na nagibima može biti opasan.

–Ne kosite na posebno strmim padinama.

–Na kosim površinama ili na mokroj travi uvijek

pazite na sigurno hodanje.

–Na kosim površinama kosite uvijek poprečno, a

nikada uzbrdo i nizbrdo.

–Uvijek postupajte oprezno kod promjene

smjera rada sa strojem na padinama.

–Izuzetno oprezno postupajte kod hodanja u

natrag ili povlačenja vrtnog uređaja.

–Kod košnje vrtni uređaj uvijek pomičite uvijek

prema naprijed i nikada ga ne povlačite prema

tijelu.

fNoževi moraju mirovati kada vrtni uređaj morate

nagnuti u svrhu transporta, kada se krećete

površinama koje nisu obrasle travom i kada vrtni

uređaj transportirate prema i dalje od košene

površine.

fKod startanja ili pokretanja motora ne naginjite

vrtni uređaj, osim ako je to potrebno za startanje u

visokoj travi. U tom slučaju, stranu okrenutu dalje

od rukovatelja, ne podizati više nego što je

neizostavno potrebno. Kod toga pazite da se vaše

ruke nalaze na ručci kada vrtni uređaj ponovno

ispuštate.

fVrtni uređaj uključite kako je opisano u uputama za

rad i pazite da vaše noge budu dovoljno

odmaknute od rotirajućih dijelova.

fVaše ruke i stopala ne stavljajte blizu ili ispod

rotirajućih dijelova.

fKod rada sa vrtnim uređajem održavajte razmak do

zone izbacivanja.

fVrtni uređaj nikada ne dižite niti nosite dok radi

motor.

fPriključni i produžni kabel držite dalje od noža.

Nož može oštetiti kabel i može doći u kontakt sa

dijelovima pod naponom. Oprez, postoji opasnost

od strujnog udara.

Mrežni utikač izvucite iz utičnice:

–kada vrtni uređaj ostavljate bez nadzora,

–prije odstranjivanja blokada,

–kada vrtni uređaj kontrolirate, čistite ili na

njemu radite,

–nakon sudara sa stranim tijelom. Odmah

kontrolirajte vrtni uređaj na oštećenja i prema

potrebi ga dajte na popravak,

–kada vrtni uređaj počne neuobičajeno vibrirati

(odmah ga treba kontrolirati).

Električni priključak

fKada rukujete ili radite oko oštrih noževa, uvijek

nosite rukavice za rad u vrtu.

fNapon izvora struje mora se podudarati sa

podacima na tipskoj pločici uređaja.

fPreporučuje se ovaj uređaj priključiti samo na

električnu utičnicu koja je osigurana sa zaštitnom

sklopkom struje kvara od 30 mA.

fKod zamjene kabela na ovom uređaju treba

koristiti samo mrežni priključni kabel koji je

previdio proizvođač, a za njegov kataloški broj i tip

vidjeti u uputama za rukovanje.

fMrežni utikač nikada ne hvatati mokrim rukama.

fPreko mrežnog priključnog kabela ili produžnog

kabela ne vozite, ne gnječite ga niti navlačite, jer bi

se mogao oštetiti. Zaštitite kabel od izvora topline,

ulja i oštrih rubova.

fProdužni kabel mora imati presjek naveden u

uputama za rukovanje i mora biti zaštićen od

prskanja vode. Utični spoj ne smije ležati u vodi.

Održavanje

fKada rukujete ili radite oko oštrih noževa, uvijek

nosite rukavice za rad u vrtu.

fSve matice, svornjaci i vijci moraju biti čvrsto

stegnuti, kako bi se zajamčilo sigurno radno stanje

vrtnog uređaja.

fRedovito provjeravajte košaru za sakupljanje trave

na njeno stanje i istrošenost.

fKontrolirajte vrtni uređaj i u interesu sigurnosti

zamijenite istrošene ili oštećene dijelove.

fProvjerite da li dijelovi za zamjenu potječu od

Boscha.

STOP

OBJ_BUCH-1394-003.book Page 88 Wednesday, March 23, 2011 1:47 PM

Hrvatski | 89

Bosch Power Tools F 016 L70 837 | (23.3.11)

Električna sigurnost

fPažnja! Prije radova čišćenja i održavanja uređaj

treba isključiti i izvući mrežni utikač. Isto vrijedi

ako je oštećen, zarezan ili usukan priključni

kabel.

fNakon isključivanja vrtnog uređaja noževi

rotiraju još nekoliko sekundi.

fOprez –ne dirati rotirajući nož.

Vaš vrtni uređaj je u svrhu sigurnosti zaštitno izoliran i

ne zahtjeva nikakvo uzemljenje. Radni napon iznosi

230 V AC, 50 Hz (za zemlje izvan EU 220 V, 240 V,

ovisno od izvedbe). Smiju se koristiti samo odobreni

produžni kabeli. Informacije možete dobiti u

ovlaštenom servisu.

Smiju se koristiti samo produžni kablovi izvedbe

H05VV-F, H05RN-F ili IEC (60227 IEC 53, 60245

IEC 57).

Ukoliko za rad stroja koristite produžni kabel, smiju se

koristiti samo kablovi slijedećih presjeka vodiča:

–1,0 mm2: maksimalne dužine 40 m

–1,5 mm2: maksimalne dužine 60 m

–2,5 mm2: maksimalne dužine 100 m

Napomena: Ako se koristi produžni kabel, tada on kao

što je opisano u propisima za sigurnost, mora imati

zaštitni vodič, koji je preko utikača spojen sa zaštitnim

vodičem vaše električne instalacije.

U slučaju sumnje zatražite pomoć kvalificiranog

električara ili najbližeg Bosch servisa.

fOPREZ: Nepropisan produžni kabel može biti

opasan. Produžni kabel, utikač i spojnica moraju

biti vodonepropusni i moraju biti izvedbe

odobrene za primjenu na otvorenom prostoru.

Za povišenje sigurnosti preporučuje se korištenje FI-

sklopke (RCD) sa strujom kvara od max. 30 mA. Ova FI-

sklopka se treba kontrolirati prije svake primjene.

Ako je priključni kabel oštećen, isti se smije popraviti

samo u ovlaštenom Bosch servisu.

Napomene za proizvode koji se ne prodaju u Vel.

Britaniji:

PAŽNJA: Za vašu sigurnost utikač koji se nalazi na

vrtnim uređaju treba spojiti sa produžnim kabelom.

Spojnica produžnog kabela mora biti zaštićena od

prskanja vode, te mora biti izrađena od gume ili

prevučena gumom. Produžni kabel mora se koristiti sa

vlačnim rasterećenjem.

Priključni kabel mora se redovito kontrolirati na

znakove oštećenja i smije se koristiti samo u

besprijekornom stanju.

Simboli

Donji simboli namijenjeni su za čitanje i razumijevanje

uputa za rad. Zapamtite ove simbole i njihovo

značenje. Ispravno tumačenje simbola pomoći će vam

da vrtni uređaj bolje i sigurnije koristite.

Uporaba za određenu namjenu

Vrtni uređaj je predviđen za šišanje tratine na

privatnim parcelama.

Tehnički podaci

Informacije o buci i vibracijama

Izjava o usklađenosti

Simbol Značenje

Smjer gibanja

Nosite zaštitne rukavice

Težina

Uključivanje

Isključivanje

Dopuštene radnje

Zabranjena radnja

Pribor/rezervni dijelovi

Šišač tratine Rotak 34 Rotak 37

Kataloški br. 3 600 H82 0.. 3 600 H82 1..

Nazivna primljena snaga W13001400

Širina noža cm 34 37

Visina rezanja mm 20 –70 20 –70

Volumen košare za sakupljanje trave l4040

Težina odgovara EPTA-Procedure 01/2003 kg 11,0 11,2

Klasa zaštite /II /II

Serijski broj vidjeti tipsku pločicu na vrtnom uređaju

Podaci vrijede za nazivni napon [U] od 230 V. U slučaju odstupanja napona i u izvedbama specifičnim za dotičnu

zemlju, ovi podaci mogu varirati.

Molimo pridržavajte se kataloškog broja na tipskoj pločici vrtnog uređaja. Trgovačke oznake pojedinih vrtnih

uređaja mogu varirati.

Izmjerene vrijednosti za buku određene su prema 2000/14/EG

(na visini 1,60 m i na razmaku 1 m). 3 600 ... H82 0.. H82 1..

Razina buke uređaja vrednovana sa A obično iznosi:

Razina zvučnog tlaka

Razina učinka buke

Nesigurnost K

Nosite štitnike za sluh!

dB(A)

Ukupne vrijednosti vibracija (vektorski zbroj u tri smjera) određene su prema

EN 60335:

Vrijednost emisija vibracija ah

Nesigurnost K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Izjavljujemo uz punu odgovornost da je proizvod opisan u „Tehničkim podacima“

usklađen sa slijedećim normama ili normativnim dokumentima: EN 60335, prema

odredbama smjernica 2004/108/EG, 2006/42/EG, 2000/14/EG.

2000/14/EG: Zajamčena razina učinka buke

Postupci vrednovanja usklađenosti prema Dodatku VI. dB(A) 94 95

OBJ_BUCH-1394-003.book Page 89 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

90 | Hrvatski

Kategorija proizvoda: 32

Imenovani institut za ispitivanje:

SRL, Sudbury, England, Nr. 1088

Tehnička dokumentacija se može dobiti kod:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montaža i rad

Traženje greške

Servis za kupce i savjetovanje

kupaca

www.bosch-garden.com

Kod svih upita i naručivanja rezervnih dijelova molimo

neizostavno navedite 10-znamenkasti kataloški broj sa

tipske pločice vrtnog uređaja.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Vrtne uređaje ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama

2002/96/EG za električne i elektroničke

stare uređaje, neuporabivi električni i

elektronički uređaji moraju se odvojeno

sakupljati i dovoditi na ekološki

prihvatljivo recikliranje.

Zadržavamo pravo na promjene.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Radnja Slika

Opseg isporuke 1

Montaža stremena ručke 2

Sastavljanje košare za sakupljanje trave 3

Umetanje/skidanje košare za sakupljanje

trave 3

Namještanje visine rezanja 4

Spajanje produžnog kabela 5

Uključivanje 5

Isključivanje 5

Upute za rad 5 –6

Održavanje noževa 7

Biranje pribora 8

STOP

Simptomi Mogući uzroci Pomoć

Motor ne radi Nema mrežnog napona Provjeriti i uključiti

Neispravna mrežna utičnica Koristiti drugu utičnicu

Produžni kabel je oštećen Kontrolirati priključni kabel i zamijeniti ga

ako je oštećen

Osigurač je reagirao Zamijeniti osigurač

Previsoka trava Da bi se smanjilo početno opterećenje, treba

namjestiti veću visinu rezanja i nagnuti vrtni

uređaj

Reagirala je zaštita motora Ostaviti motor da se ohladi i namjestiti veću

visinu rezanja

Vrtni uređaj radi sa

prekidima Produžni kabel je oštećen Kontrolirati priključni kabel i zamijeniti ga

ako je oštećen

Neispravno unutarnje ožičenje vrtnog

uređaja Zatražiti pomoć ovlaštenog servisa

Reagirala je zaštita motora Ostaviti motor da se ohladi i namjestiti veću

visinu rezanja

Vrtni uređaj ostavlja

iza sebe nepravilnu

sliku rezanja

i/ili

Motor radi otežano

Premala visina rezanja Namjestiti veću visinu rezanja

Nož je tup Zamjena noža

Moguće je začepljenje Kontrolirati donju stranu vrtnog uređaja i

prema potrebi je osloboditi (uvijek nosite

zaštitne rukavice za rad u vrtu)

Noževi su pogrešno montirani Noževe ispravno montirati

Nož se ne vrti nakon

uključivanja vrtnog

uređaja

Nožu smeta trava Isključiti vrtni uređaj

Otkloniti začepljenje (uvijek nosite zaštitne

rukavice za rad u vrtu)

Otpuštena matica/vijak noža Stegnuti maticu/vijak noža (17 Nm)

Jake vibracije/

šumovi Otpuštena matica/vijak noža Stegnuti maticu/vijak noža (17 Nm)

Nož je oštećen Zamjena noža

OBJ_BUCH-1394-003.book Page 90 Wednesday, March 23, 2011 1:47 PM

Eesti | 91

Bosch Power Tools F 016 L70 837 | (23.3.11)

Ohutusnõuded

Tähelepanu! Lugege järgmised juhised

tähelepanelikult läbi. Tutvuge aiatööriista

käsitsuselementide ja nõuetekohase kasutamisega.

Hoidke kasutusjuhend hilisemaks kasutamiseks

hoolikalt alles.

Piltsümbolite selgitus

Üldine oht.

Lugege läbi kasutusjuhend.

Veenduge, et eemalepaiskuvad võõrkehad

ei vigasta läheduses viibivaid inimesi.

Läheduses viibivad inimesed peavad

paiknema seadmest ohutus kauguses.

Teravad lõiketerad. Varvaste ja sõrmede

vigastamise oht.

Ei ole oluline.

Enne tööriista seadistamist ja puhastamist,

samuti juhul, kui toitejuhe on kinni jäänud

või kui jätate tööriista kas või lühikeseks

ajaks järelevalveta, lülitage tööriist välja ja

eemaldage toitepistik pistikupesast Hoidke

toitejuhe lõiketeradest eemal.

Enne aiatööriista puudutamist oodake, kuni

tööriista kõik osad on täielikult seiskunud.

Lõiketerad pöörlevad pärast aiatööriista

väljalülitamist edasi ja võivad põhjustada

vigastusi.

Ärge kasutage aiatööriista vihma käes ja

ärge jätke seda vihma kätte.

Kaitske ennast elektrilöögi eest.

Hoidke toitejuhe lõiketeradest eemal.

Käsitsemine

fÄrge lubage aiatööriista kasutada lastel ja

inimestel, kes ei täida käesolevaid ohutusnõudeid.

Seadme kasutaja iga võib olla piiratud konkreetse

riigi seadustega. Kasutusvälisel ajal hoidke

aiatööriista lastele kättesaamatus kohas.

fSeda aiatööriista ei tohi kasutada inimesed

(sealhulgas lapsed), kelle füüsilised või vaimsed

võimed on piiratud või kellel puuduvad seadme

kasutamiseks vajalikud kogemused ja teadmised,

välja arvatud juhul, kui nad kasutavad tööriista

nende turvalisuse eest vastutava isiku järelevalve

all, kes annab neile juhiseid seadme kasutamiseks.

Et välistada aiatööriistaga mängimise võimalust, ei

tohi jätta lapsi aiatööriista lähedusse järelevalveta.

fÄrge niitke muru, kui vahetus läheduses viibivad

inimesed, eeskätt lapsed, või koduloomad.

fSeadme käsitseja või kasutaja vastutab

õnnetusjuhtumite ja teistele inimestele või nende

varale tekitatud kahju eest.

fÄrge töötage aiatööriistaga, kui olete paljajalu või

kannate lahtisi jalanõusid. Kandke alati turvalisi

jalatseid ja pikki pükse.

fKontrollige töödeldav ala hoolikalt üle ja

kõrvaldage kivid, traaditükid, kondid, puupulgad

jm võõrkehad.

fEnne kasutamist kontrollige, kas lõiketerad ja

lõiketerade kruvid ning seibid on terved.

Vigastatud ja kulunud lõiketerad ja kruvid vahetage

välja komplektina, et tagada massi tasakaal.

fNiitke muru ainult päevavalgel või hea kunstliku

valgustuse korral.

fVõimaluse korral ärge kasutage aiatööriista, kui

muru on niiske.

fLiikuge alati mõõduka tempoga, ärge kunagi

jookske.

fÄrge kasutage aiatööriista, kui kaitseseadised või

katted, näiteks põrkekaitse ja/või

rohukogumiskorv, on defektsed või puuduvad.

fTöötamine kallakutel võib olla ohtlik.

–Ärge kasutage seadet väga järskudel nõlvadel.

–Nõlvadel ja märjal rohul säilitage stabiilne

asend.

–Kallakutel liikuge alati vasakule-paremale ja

mitte üles-alla.

–Nõlvadel suunda muutes olge äärmiselt

ettevaatlik.

–Aiatööriistaga tagurpidi liikudes või aiatööriista

tõmmates olge äärmiselt ettevaatlik.

–Niitmisel lükake aiatööriista alati ettepoole ja

ärge tõmmake seda enda suunas.

fLõiketerad ei tohi liikuda, kui aiatööriista

transportimiseks kallutate, kui sõidate üle alade,

mis ei ole muruga kaetud, ning kui toimetate

aiatööriista niidetavale alale või sealt ära.

fÄrge kallutage aiatööriista mootori käivitamisel,

välja arvatud juhul, kui see on vajalik kõrges rohus

käivitamiseks. Sellisel juhul kergitage aiatööriista

seda külge, mis ei jää kasutaja poole, vajutades

käepidet alla vaid niipalju kui tingimata vajalik.

Veenduge, et tagasi allalaskmisel hoiate

aiatööriista käepidemest.

fLülitage aiatööriist kasutusjuhendis toodud viisil

sisse ja veenduge, et Teie jalad on pöörlevatest

osadest piisaval kaugusel.

fÄrge viige oma käsi ja jalgu pöörlevate osade

lähedusse või alla.

fAiatööriistaga töötades olge väljaviskeavast

piisaval kaugusel.

fÄrge kunagi tõstke ega kandke töötava mootoriga

aiatööriista.

fHoidke toite- ja pikendusjuhe lõiketeradest

eemal. Lõiketera võib juhtmeid vigastada, mistõttu

võite kokku puutuda pingestatud osadega.

Ettevaatust, elektrilöögi oht.

Tõmmake võrgupistik pistikupesast välja:

–alati, kui aiatööriista juurest lahkute,

–enne kinnikiildumiste kõrvaldamist,

–enne aiatööriista kontrollimist, puhastamist või

seadistustööde tegemist,

–pärast võõrkehaga kokkupuutumist.

Kontrollige aiatööriista kohe kahjustuste

suhtes ja laske see vajaduse korral parandada,

–kui aiatööriist hakkab ebaharilikult vibreerima

(kohe kontrollida).

Vooluvõrguga ühendamine

fKandke alati aiakindaid, kui reguleerite seadet

teravate lõiketerade piirkonnas.

fVõrgupinge peab vastama seadme andmesildil

märgitud pingele.

fSeadet soovitame ühendada üksnes pistikupessa,

mis on varustatud 30 mA käivitusvooluga

rikkevoolukaitselülitiga.

fSeadme toitejuhtme vahetamisel kasutage üksnes

tootja poolt ettenähtud toitejuhet, mille

tellimisnumber ja tüüp on toodud kasutusjuhendis.

fÄrge puudutage seadme võrgupistikut kunagi

märgade kätega.

fÄrge sõitke toitejuhtmest ega pikendusjuhtmest

üle, ärge pigistage ega tõmmake seda, kuna see

võib juhet vigastada. Kaitske toitejuhet kuumuse,

õli ja teravate servade eest.

fPikendusjuhe peab olema kasutusjuhendis toodud

ristlõikega ja pritsmekindel. Pistikühendus ei tohi

olla vees.

Hooldus

fKandke alati aiakindaid, kui reguleerite seadet

teravate lõiketerade piirkonnas.

fVeenduge, et kõik mutrid, poldid ja kruvid on

kõvasti kinni keeratud ja et aiatööriist on

korrektselt kokku pandud.

fKontrollige regulaarselt rohukogumiskorvi

seisundit ja kulumise astet.

fKontrollige aiatööriista ja asendage kulunud ja

vigastatud osad tööohutuse tagamiseks uutega.

fVeenduge, et varuosad pärinevad Boschilt.

STOP

OBJ_BUCH-1394-003.book Page 91 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

92 | Eesti

Elektriline ohutus

fTähelepanu! Enne hooldus- ja puhastustöid

lülitage seade välja ja eemaldage võrgupistik

pistikupesast. Samamoodi lülitage seade välja,

kui toitejuhe on vigastatud või keerdu läinud.

fPärast aiatööriista väljalülitamist jätkavad

lõiketerad veel paari sekundi jooksul pöörlemist.

fEttevaatust –ärge puudutage pöörlevat

lõiketera.

Aiatööriist on topeltisoleeritud ja ei vaja maandamist.

Tööpinge on 230 V AC, 50 Hz (EL-i mittekuuluvates

riikides 220 V, 240 V sõltuvalt mudelist). Kasutage

üksnes heakskiidetud pikendusjuhtmeid. Lisateavet

saate volitatud müügiesindustest.

Kasutada tohib üksnes H05VV-F, H05RN-F või IEC

(60227 IEC 53, 60245 IEC 57) tüüpi

pikendusjuhtmeid.

Kasutatav pikendusjuhe peab olema ühega järgmistest

ristlõigetest:

–1,0 mm2: maksimaalne pikkus 40 m

–1,5 mm2: maksimaalne pikkus 60 m

–2,5 mm2: maksimaalne pikkus 100 m

Märkus: Kui kasutate pikendusjuhet, peab see

vastavalt ohutusnõuetele olema varustatud

kaitsejuhiga, mis on pistiku kaudu ühendatud

elektrilise tööriista kaitsejuhiga.

Kahtluse korral pöörduge elektriala asjatundja poole

või lähimasse Boschi müügiesindusse.

fETTEVAATUST: Nõuetele mittevastavad

pikendusjuhtmed võivad olla ohtlikud.

Pikendusjuhe, pistik ja pistikupesa peavad olema

veekindlad ja ette nähtud kasutamiseks

välistingimustes.

Turvalisuse suurendamiseks soovitame kasutada max

30 mA käivitusvooluga rikkevoolukaitselülitit (RCD).

Rikkevoolukaitselüliti tuleks iga kord enne seadme

kasutamist üle kontrollida.

Kui toitejuhe on vigastatud, tuleb see lasta parandada

Boschi elektriliste tööriistade volitatud

remonditöökojas.

Märkus toodete kohta, mida ei turustata

Suurbritannias:

TÄHELEPANU: Teie ohutuse huvides tuleb aiatööriista

küljes olev pistik ühendada pikendusjuhtmega.

Pikendusjuhtme pistik peab olema kaitstud

veepritsmete eest, valmistatud kummist või kaetud

kummiga. Pikendusjuhet tuleb kasutada koos veojõu

leevendiga.

Toitejuhet tuleb korrapäraselt kontrollida vigastuste

suhtes ja seda tohib kasutada üksnes siis, kui see on

laitmatus seisukorras.

Sümbolid

Järgmised piltsümbolid on olulised kasutusjuhendi

lugemisel ja mõistmisel. Pidage palun piltsümbolid ja

nende tähendus meeles. Piltsümbolite õige

tõlgendamine aitab Teil aiatööriista tõhusamalt ja

ohutumalt käsitseda.

Nõuetekohane kasutamine

Seade on ette nähtud muru niitmiseks koduaias.

Tehnilised andmed

Andmed müra/vibratsiooni kohta

Vastavus normidele

Sümbol Tähendus

Liikumissuund

Kandke kaitsekindaid

Kaal

Sisselülitamine

Väljalülitamine

Lubatud toiming

Keelatud toiming

Lisatarvikud/varuosad

Muruniiduk Rotak 34 Rotak 37

Tootenumber 3 600 H82 0.. 3 600 H82 1..

Nimivõimsus W13001400

Lõiketera laius cm 34 37

Lõikekõrgus mm 20 –70 20 –70

Murukogumiskorvi maht l4040

Kaal EPTA-Procedure 01/2003 järgi kg 11,0 11,2

Kaitseaste /II /II

Seerianumber vt aiatööriista andmesilti

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad

toodud andmed varieeruda.

Pöörake palun tähelepanu oma aiatööriista andmesildil toodud tootenumbrile. Aiatööriistade kaubanduslik

tähistus võib olla erinev.

Müra mõõdetud vastavalt direktiivile 2000/14/EÜ (1,60 m kõrgusel, 1 m

kaugusel). 3 600 ... H82 0.. H82 1..

Seadme A-korrigeeritud müratase on üldjuhul:

Helirõhu tase

Helivõimsuse tase

Mõõtemääramatus K

Kasutage kuulmiskaitsevahendeid!

dB(A)

Üldvibratsioon (kolme telje vektorsumma), mõõdetud vastavalt standardile

EN 60335:

Vibratsioonitase ah

Mõõtemääramatus K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode

vastab järgmistele standarditele või õigusaktidele: EN 60335 vastavalt direktiivide

2004/108/EÜ, 2006/42/EÜ, 2000/14/EÜ sätetele.

2000/14/EÜ: Garanteeritud helivõimsuse tase

Vastavuse hindamise meetod vastavalt lisale VI. dB(A) 94 95

OBJ_BUCH-1394-003.book Page 92 Wednesday, March 23, 2011 1:47 PM

Eesti | 93

Bosch Power Tools F 016 L70 837 | (23.3.11)

Tootekategooria: 32

Volitatud asutus:

SRL, Sudbury, England, Nr. 1088

Tehniline toimik saadaval aadressil:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Kokkupanek ja kasutamine

Vea otsing

Müügijärgne teenindus ja

nõustamine

www.bosch-garden.com

Järelepärimiste esitamisel ja varuosade tellimisel

näidake kindlasti ära seadme andmesildil olev 10-

kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Fax: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud

seadmete käitlus

Ärge visake kasutusressursi ammendanud aiatööriistu

olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile

2002/96/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta

ning direktiivi kohaldamisele

liikmesriikides tuleb kasutusressursi

ammendanud elektrilised tööriistad eraldi kokku

koguda ja keskkonnasäästlikult ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Toimingu eesmärk Joonis

Tarnekomplekt 1

Kaarkäepideme kokkupanek 2

Rohukogumiskorvi kokkupanek 3

Rohukogumiskorvi paigaldamine/

eemaldamine 3

Lõikekõrguse reguleerimine 4

Pikendusjuhtme ühendamine 5

Sisselülitamine 5

Väljalülitamine 5

Tööjuhised 5 –6

Lõiketerade hooldus 7

Lisatarviku valik 8

STOP

Tunnused Võimalik põhjus Kõrvaldamine

Mootor ei tööta Puudub võrgupinge Kontrollige ja lülitage sisse

Pistikupesa on defektne Kasutage teist pistikupesa

Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja,

kui see on vigastatud

Kaitse on rakendunud Vahetage kaitse välja

Muru on liiga kõrge Reguleerige välja suurem lõikekõrgus ja

kallutage aiatööriista, et esialgset koormust

vähendada

Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja

suurem lõikekõrgus

Seade töötab

katkendlikult Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja,

kui see on vigastatud

Seadme siseühendused ei ole korras Pöörduge remonditöökotta

Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja

suurem lõikekõrgus

Niitmistulemus on

ebaühtlane

ja/või

Mootor töötab

raskelt

Lõikekõrgus on liiga madal Reguleerige välja suurem lõikekõrgus

Lõiketera on nüri Lõiketerade vahetus

Võimalik on ummistus Kontrollige aiatööriista alumist külge ja

vajaduse korral puhastage see (kandke alati

aiakindaid)

Lõiketera on valepidi monteeritud Monteerige lõiketera õigetpidi

Pärast seadme

sisselülitamist

lõiketera ei pöörle

Rohi takistab lõiketera tööd Lülitage seade välja

Eemaldage ummistus (kandke alati

aiakindaid)

Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm)

Tugev vibratsioon/

müra Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm)

Lõiketera on vigastatud Lõiketerade vahetus

OBJ_BUCH-1394-003.book Page 93 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

94 | Latviešu

Drošības noteikumi

Uzmanību! Rūpīgi izlasiet tālāk sniegtos

norādījumus. Iepazīstieties ar dārza instrumenta

vadības elementiem un tā pareizu lietošanu. Pēc

izlasīšanas saglabājiet lietošanas pamācību

turpmākai izmantošanai.

Simbolu skaidrojums

Vispārēja rakstura brīdinājuma zīme.

Izlasiet šo lietošanas pamācību.

Nodrošiniet, lai tuvumā esošās personas

neapdraudētu dažādi priekšmeti, kas var

lidot prom no darba vietas.

Sekojiet, lai tuvumā esošās personas

atrastos drošā attālumā no dārza

instrumenta darbības vietas.

Ass asmens. Sargieties pazaudēt roku vai

kāju pirkstus.

Ievērojiet piesardzību.

Izslēdziet dārza instrumentu un atvienojiet

tā elektrokabeļa kontaktdakšu no

elektrotīkla kontaktligzdas pirms

instrumenta regulēšanas vai tīrīšanas,

gadījumā, ja ir aizķēries vai samezglojies tā

elektrokabelis, kā arī, kaut uz neilgu laiku

atstājot dārza instrumentu bez

uzraudzības. Sekojiet, lai elektrokabelis

nenonāktu griezējasmeņu tuvumā.

Nepieskarieties dārza instrumenta

kustīgajām daļām, bet nogaidiet, līdz tās

pilnīgi apstājas. Pēc dārza instrumenta

izslēgšanas tā asmeņi zināmu laiku turpina

rotēt un var izraisīt savainojumus.

Nelietojiet dārza instrumentu lietus laikā un

neatstājiet to lietū.

Sargieties no elektriskā trieciena.

Sekojiet, lai savienojošais kabelis

nenonāktu griezējasmeņu tuvumā.

Darbs ar instrumentu

fNeļaujiet lietot dārza instrumentu bērniem vai

personām, kuras ar to neprot apieties. Minimālais

vecums dārza instrumentu lietotājiem tiek noteikts

atbilstoši nacionālajai likumdošanai. Laikā, kad

dārza instruments netiek lietots, uzglabājiet to

vietā, kas nav sasniedzama bērniem.

fŠis dārza instruments nav paredzēts, lai to lietotu

personas (tai skaitā arī bērni) ar traucētām

fiziskajām, sensorajām vai garīgajām spējām vai

nepietiekošu pieredzi un/vai nepietiekošām

zināšanām, izņemot gadījumus, kad dārza

instrumenta lietošana notiek par minēto personu

drošību atbildīgas personas uzraudzībā vai

saņemot no tās norādījumus, kā lietojams dārza

instruments.

Bērniem jānodrošina vajadzīgā uzraudzība, lai viņi

nesāktu rotaļāties ar dārza instrumentu.

fNeveiciet zāliena appļaušanu, ja darba vietas tiešā

tuvumā atrodas citas personas (it īpaši bērni) vai

mājdzīvnieki.

fInstrumenta lietotājs nes atbildību par kaitējumu,

kas tā darbības rezultātā tiek nodarīts citām

personām vai viņu īpašumam.

fNestrādājiet ar dārza instrumentu basām kājām vai

vaļējās sandalēs. Darba laikā vienmēr nēsājiet

stabilus apavus un garās bikses.

fPirms darba rūpīgi pārbaudiet apstrādājamo vietu

un attīriet to no akmeņiem, auklām, stieplēm,

kauliem un citiem svešķermeņiem.

fIk reizi pirms darba pārbaudiet, vai instrumenta

asmens, tā stiprinājuma skrūves un griezējmezgls

nav nolietojies vai bojāts. Lai saglabātos

griezējmezgla līdzsvarojums, nomainiet nolietoto

vai bojāto asmeni un tā stiprinājuma skrūves tikai

komplekta sastāvā.

fVeiciet appļaušanu tikai diennakts gaišajā laikā vai

labā mākslīgajā apgaismojumā.

fJa iespējams, nelietojiet dārza instrumentu mitrā

zālē.

fDarba laikā vienmēr pārvietojieties mērenā gaitā,

ejot vienmērīgiem soļiem.

fNelietojiet dārza instrumentu ar bojātām

aizsargierīcēm un pārsegiem vai arī bez

aizsargierīcēm, piemēram, bez aizsargvāka un/vai

bez zāles savācējtvertnes.

fDarbs nogāzēs var būt bīstams.

–Neappļaujiet stipri stāvas nogāzes.

–Apstrādājot nogāzes vai strādājot mitrā zālē,

ieturiet drošu līdzsvaru.

–Vienmēr pārvietojiet zāliena pļāvēju gar nogāzi,

bet ne augšup vai lejup pa to.

–Ievērojiet īpašu piesardzību, mainot apstrādes

virzienu slīpā vietā.

–Īpaši uzmanieties, ja darba gaitā nākas kāpties

atpakaļ vai pārvietot dārza instrumentu virzienā

uz sevi.

–Zāliena appļaušanas laikā vienmēr pārvietojiet

dārza instrumentu uz priekšu, bet nekad ne

virzienā uz sevi.

fJa dārza instruments tiek pārvietots pa vietām bez

zāles pārklājuma, uz zāliena appļaušanas vietu vai

no tās, kā arī laikā, kad tas transportēšanas laikā

tiek sasvērts, instrumenta asmeņiem jābūt

nekustīgiem.

fDārza instrumenta palaišanas brīdī tam jāatrodas

horizontālā stāvoklī, izņemot gadījumus, kad

instruments nedaudz jāsasver, lai atvieglotu tā

iedarbināšanu garā zālē. Šādās reizēs sasveriet

dārza instrumentu tikai par minimāli nepieciešamo

leņķi, nospiežot lejup tā rokturi un paceļot augšup

no sevis tālāko instrumenta daļu. Pirms dārza

instrumenta nolaišanas atpakaļ horizontālā

stāvoklī novietojiet abas rokas uz tā roktura.

fIeslēdziet dārza instrumentu, kā norādīts tā

lietošanas pamācībā, stāvot drošā attālumā no

rotējošajām daļām.

fNenovietojiet rokas vai kājas tuvu instrumenta

rotējošajām daļām vai zem tām.

fStrādājot ar dārza instrumentu, ieturiet drošu

attālumu no atkritumu izmešanas zonas.

fNeceliet un nenesiet dārza instrumentu, ja

darbojas tā dzinējs.

fSekojiet, lai elektrokabelis un pagarinātājkabelis

nenonāktu asmens tuvumā. Asmens var bojāt

kabeli un saskarties ar spriegumnesošām daļām,

Ievērojiet piesardzību, jo tas rada elektriskā

trieciena briesmas.

Atvienojiet instrumenta kontaktdakšu no

elektrotīkla kontaktligzdas:

–vienmēr, kad dārza instruments tiek atstāts bez

uzraudzības,

–atbrīvojot iestrēgušās daļas,

–veicot dārza instrumenta pārbaudi, tīrīšanu vai

citus darbus ar to,

–pēc dārza instrumenta saskaršanās ar

svešķermeni; šādā gadījumā nekavējoties

pārbaudiet, vai dārza instruments nav bojāts,

un vajadzības gadījumā nodrošiniet, lai tam

tiktu veikts nepieciešamais remonts,

–ja dārza instruments sāk neparasti stipri vibrēt

(šādā gadījumā tas nekavējoties jāpārbauda).

Pievienošana elektrotīklam

fRīkojoties ar aso asmeni vai strādājot tā tuvumā,

vienmēr uzvelciet dārznieka aizsargcimdus.

fElektrobarošanas avota spriegumam jāatbilst

vērtībai, kas norādīta uz instrumenta marķējuma

plāksnītes.

fŠo instrumentu ieteicams pievienot pie elektrotīkla

kontaktligzdas, kas aprīkota ar 30 mA noplūdes

strāvas aizsargreleju.

fNomainiet šā instrumenta elektrokabeli tikai ar

ražotājfirmas ieteiktu kabeli, kura pasūtījuma

numurs un tips ir norādīts lietošanas pamācībā.

fNepieskarieties elektrokabeļa kontaktdakšai ar

mitrām rokām.

STOP

OBJ_BUCH-1394-003.book Page 94 Wednesday, March 23, 2011 1:47 PM

Latviešu | 95

Bosch Power Tools F 016 L70 837 | (23.3.11)

fNepieļaujiet transporta līdzekļu pārvietošanos pāri

instrumenta elektrokabelim un

pagarinātājkabelim, nesaspiediet un nestiepiet

kabeļus, jo šāda apiešanās tos var sabojāt.

Sargājiet kabeļus no karstuma, eļļas un asām

malām.

fPagarinātājkabelim jābūt veidotam ūdensdrošā

izpildījumā, un tā vadu šķērsgriezuma laukumam

jāatbilst lietošanas pamācībā norādītajai vērtībai.

Kabeļu savienojums nedrīkst atrasties ūdenī.

Apkalpošana

fRīkojoties ar aso asmeni vai strādājot tā tuvumā,

vienmēr uzvelciet dārznieka aizsargcimdus.

fPārbaudiet, vai ir stingri pieskrūvēti visi dārza

instrumenta uzgriežņi un skrūves un vai tas atrodas

apmierinošā tehniskā stāvoklī.

fRegulāri pārbaudiet zāles savācējtvertnes stāvokli

un nolietošanās pakāpi.

fLai panāktu augstu darba drošību, pārbaudiet

dārza instrumentu un nomainiet tā izdilušās vai

bojātās daļas.

fNodrošiniet, lai nomaiņai tiktu izmantotas vienīgi

oriģinālās rezerves daļas, kas ražotas firmā Bosch.

Elektriskā drošība

fUzmanību! Pirms apkalpošanas vai tīrīšanas

izslēdziet instrumentu un atvienojiet tā

kontaktdakšu no elektrotīkla kontaktligzdas.

Rīkojieties šādi arī tad, ja instrumenta

elektrokabelis ir samezglojies, bojāts vai

pārgriezts.

fPēc dārza instrumenta izslēgšanas tā asmeņi vēl

dažas sekundes turpina griezties.

fIevērojiet piesardzību –nepieskarieties

rotējošajam griezējasmenim.

Drošības apsvērumu dēļ šis dārza instruments ir

apgādāts ar aizsargizolāciju un var tikt lietots bez

aizsargzemējuma. Tas darbojas no maiņsprieguma

230 V, 50 Hz (instrumenti, kas paredzēti lietošanai

ārpus ES, atkarībā no izpildījuma var būt paredzēti arī

spriegumam 220 V vai 240 V). Izmantojiet darbam tikai

lietošanai atļautos pagarinātājkabeļus. Sīkāku

informāciju varat saņemt pilnvarotā klientu

apkalpošanas iestādē.

Kopā ar instrumentu izmantojiet tikai tādus

pagarinātājkabeļus, kuru uzbūve ir saderīga ar tipiem

H05VV-F, H05RN-F vai IEC (60227 IEC 53, 60245

IEC 57).

Ja instrumenta darbināšanai tiek izmantots

pagarinātājkabelis, tā vadu minimālajam

šķērsgriezumam jābūt šādam:

–1,0 mm2 pie maksimālā garuma 40 m,

–1,5 mm2 pie maksimālā garuma 60 m,

–2,5 mm2 pie maksimālā garuma 100 m.

Piezīme. Izmantojamajam pagarinātājkabelim jābūt

apgādātam ar aizsargzemējuma vadu, kas ļauj

instrumenta aizsargzemējuma ķēdi caur kontaktdakšu

savienot ar elektroapgādes sistēmas aizsargzemējuma

ķēdi, kā norādīts elektrodrošības noteikumos.

Šaubu gadījumā konsultējieties ar kvalificētu elektriķi

vai griezieties tuvākajā Bosch pilnvarotā remonta

darbnīcā.

fIEVĒRĪBAI! Nepiemērotu pagarinātājkabeļu

izmantošana var būt bīstama.

Pagarinātājkabelim, kontaktdakšai un

savienotājam jābūt ūdensdrošiem un

piemērotiem izmantošanai ārpus telpām.

Lai paaugstinātu elektrodrošību, ieteicams lietot

noplūdes strāvas aizsargreleju (RCD) ar maksimālo

aizsargstrāvu 30 mA. Šis aizsargrelejs ikreiz pirms

darba jāpārbauda.

Atklājot elektrokabelī bojājumu, nodrošiniet, lai

nepieciešamais remonts tiktu veikts Bosch pilnvarotā

remonta darbnīcā.

Piezīme par izstrādājumiem, kas nav iegādāti

Lielbritānijā.

UZMANĪBU! Drošības apsvērumu dēļ dārza

instrumenta kontaktdakšu nepieciešams mehāniski

sasaistīt ar pagarinātājkabeli. Pagarinātājkabeļa

savienotājiem jābūt nodrošinātiem pret ūdens

šļakatām; tiem jābūt pagatavotiem no gumijas vai

pārklātiem ar gumiju. Pagarinātājkabelis jālieto kopā ar

īpašu pretstiepes stiprinājumu.

Regulāri pārbaudiet, vai savienojošajos kabeļos nav

vērojamas bojājumu pazīmes, un izmantojiet tos tikai

tad, ja kabeļi ir nevainojamā stāvoklī.

Simboli

Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai

varētu lasīt un pareizi izprast šo lietošanas pamācību.

Iegaumējiet šos simbolus un to nozīmi. Simbolu

pareiza interpretācija ļaus vieglāk un drošāk lietot

dārza instrumentu.

Pielietojums

Šis dārza instruments ir paredzēts piemājas zāliena

appļaušanai.

Tehniskie parametri

Simbols Nozīme

Kustības virziens

Nēsājiet aizsargcimdus

Svars

Ieslēgšana

Izslēgšana

Atļauta darbība

Aizliegta darbība

Piederumi/rezerves daļas

Zāliena pļāvējs Rotak 34 Rotak 37

Izstrādājuma numurs 3 600 H82 0.. 3 600 H82 1..

Nominālā patērējamā jauda W13001400

Appļaušanas platums cm 34 37

Appļaušanas augstums mm 20 –70 20 –70

Zāles savācējtvertnes tilpums l4040

Svars atbilstoši EPTA-Procedure 01/2003 kg 11,0 11,2

Elektroaizsardzības klase /II /II

Sērijas numurs skatīt marķējuma plāksnīti uz dārza

instrumenta

Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas paredzētas

citam spriegumam vai ir modificētas atbilstoši nacionālajiem standartiem, šie parametri var atšķirties.

Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz dārza instrumenta marķējuma plāksnītes.

Atsevišķiem dārza instrumentiem tirdzniecības apzīmējums var mainīties.

OBJ_BUCH-1394-003.book Page 95 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

96 | Latviešu

Informācija par troksni un vibrāciju

Atbilstības deklarācija

Izstrādājuma kategorija: 32

Pārbaudes vieta:

SRL, Sudbury, England, Nr. 1088

Tehniskā dokumentācija no:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montāža un lietošana

Kļūmju uzmeklēšana

Izmērītās trokšņa parametru vērtības ir noteiktas atbilstoši direktīvai 2000/14/EK

(1,60 m augstumā un 1 m attālumā). 3 600 ... H82 0.. H82 1..

Instrumenta radītā pēc raksturlīknes A izsvērtā trokšņa parametru tipiskās

vērtības ir šādas.

Trokšņa spiediena līmenis

Trokšņa jaudas līmenis

Izkliede K

Nēsājiet ausu aizsargus!

dB(A)

Kopējā vibrācijas paātrinājuma vērtība (vektoru summa trijos virzienos) ir noteikta

atbilstoši standartam EN 60335.

Vibrācijas paātrinājuma vērtība ah

Izkliede K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais

izstrādājums atbilst šādiem standartiem un normatīvajiem dokumentiem:

EN 60335, kā arī direktīvām 2004/108/EK, 2006/42/EK un 2000/14/EK.

Direktīva 2000/14/EK: garantētais trokšņa jaudas līmenis ir

Atbilstība ir noteikta saskaņā ar pielikumu VI. dB(A) 94 95

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Darbība un tās mērķis Attēls

Piegādes komplekts 1

Lokveida roktura montāža 2

Zāles savācējtvertnes salikšana 3

Zāles savācējtvertnes nostiprināšana un

noņemšana 3

Appļaušanas augstuma regulēšana 4

Pagarinātājkabeļa nostiprināšana 5

Ieslēgšana 5

Izslēgšana 5

Norādījumi darbam 5 –6

Asmeņu apkalpošana 7

Piederumu izvēle 8

STOP

Pazīme Iespējamais cēlonis Novēršana

Nedarbojas dzinējs Elektrotīklā nav sprieguma Pārbaudiet elektrotīklu un ieslēdziet

spriegumu

Ir bojāta kontaktligzda Izmantojiet citu kontaktligzdu

Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir

bojāts

Ir pārdedzis drošinātājs Nomainiet drošinātāju

Zāle ir pārāk gara Palieliniet appļaušanas augstumu un

palaišanas brīdī sasveriet instrumentu, lai

samazinātu slodzi

Ir nostrādājusi dzinēja aizsardzība Ļaujiet dzinējam atdzist un palieliniet

appļaušanas augstumu

Dārza instruments

darbojas ar

pārtraukumiem

Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir

bojāts

Ir bojāti dārza instrumenta iekšējie savieno-

jumi Griezieties remonta darbnīcā

Ir nostrādājusi dzinēja aizsardzība Ļaujiet dzinējam atdzist un palieliniet

appļaušanas augstumu

Dārza instruments

veic appļaušanu

nelīdzeni

un/vai

Dzinējs darbojas ar

grūtībām

Appļaušanas augstums ir pārāk mazs Palieliniet appļaušanas augstumu

Asmeņi ir kļuvuši neasi Nomainiet asmeni

Iespējams nosprostojums Pārbaudiet telpu zem dārza instrumenta un

vajadzības gadījumā atbrīvojiet asmeni

(vienmēr uzvelciet dārznieka aizsargcimdus)

Asmens ir nepareizi iestiprināts Iestipriniet asmeni pareizi

Pēc dārza

instrumenta

ieslēgšanas tā

asmens negriežas

Asmens ir iestrēdzis zālē Izslēdziet dārza instrumentu

Likvidējiet nosprostojumu (vienmēr uzvelciet

dārznieka aizsargcimdus)

Ir vaļīgs asmens stiprinājuma uzgrieznis/

skrūve Pievelciet asmens stiprinājuma uzgriezni/

skrūvi (17 Nm)

Dārza instruments

stipri vibrē un/vai

trokšņo

Ir vaļīgs asmens stiprinājuma uzgrieznis/

skrūve Pievelciet asmens stiprinājuma uzgriezni/

skrūvi (17 Nm)

Asmens ir bojāts Nomainiet asmeni

OBJ_BUCH-1394-003.book Page 96 Wednesday, March 23, 2011 1:47 PM

Latviešu | 97

Bosch Power Tools F 016 L70 837 | (23.3.11)

Tehniskā apkalpošana un

konsultācijas klientiem

www.bosch-garden.com

Pieprasot konsultācijas un pasūtot rezerves daļas,

lūdzam noteikti paziņot desmitzīmju pasūtījuma

numuru, kas norādīts uz iekārtas marķējuma

plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Atbrīvošanās no nolietotajiem

izstrādājumiem

Neizmetiet dārza instrumentu sadzīves atkritumu

tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu

2002/96/EK par nolietotajām

elektriskajām un elektroniskajām ierīcēm

un šīs direktīvas atspoguļojumiem

nacionālajā likumdošanā, lietošanai

nederīgās elektriskās un elektroniskās ierīces jāsavāc

atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.

OBJ_BUCH-1394-003.book Page 97 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

98 | Lietuviškai

Saugos nuorodos

Dėmesio! Atidžiai perskaitykite žemiau pateiktus

nurodymus. Susipažinkite su sodo priežiūros įrankio

valdymo elementais bei išmokite tinkamai juo

naudotis. Išsaugokite šią naudojimo instrukciją, kad

ir ateityje galėtumėte ja pasinaudoti.

Pavaizduotų simbolių paaiškinimas

Bendrasis įspėjimas apie pavojų.

Atidžiai perskaitykite šią naudojimo

instrukciją.

Saugokite, kad netoli esančių žmonių

nesužalotų skriejančios dalelės.

Pasirūpinkite, kad netoli esantys žmonės

būtų saugiu atstumu nuo sodo priežiūros

įrankio.

Aštrūs(-us) peiliai (peilis). Saugokite kojų ir

rankų pirštus.

Netaikoma.

Prieš pradėdami sodo priežiūros įrankį

reguliuoti ar valyti, susipainiojus laidui arba

prieš palikdami sodo priežiūros įrankį be

priežiūros net ir trumpam laikui, jį išjunkite

ir iš kištukinio lizdo ištraukite kištuką.

Saugokite, kad maitinimo laido nepasiektų

pjovimo peiliai.

Prieš liesdami sodo priežiūros įrankio dalis

palaukite, kol jos visiškai nustos veikti.

Išjungus sodo priežiūros įrankio variklį,

peiliai dar kurį laiką sukasi ir gali sužeisti.

Nenaudokite sodo priežiūros įrankio, kai

lyja, ir nepalikite jo lyjant lauke.

Imkitės apsaugos priemonių nuo elektros

smūgio.

Saugokite, kad jungiamojo laido nepasiektų

pjovimo peiliai.

Darbas su prietaisu

fNiekada neleiskite sodo priežiūros įrankiu naudotis

vaikams arba su šia instrukcija nesusipažinusiems

asmenims. Nacionalinėse direktyvose gali būti

numatyti tokių prietaisų naudotojų amžiaus

apribojimai. Kai su sodo priežiūros įrankiu

nedirbate, laikykite jį vaikams nepasiekiamoje

vietoje.

fŠis sodo priežiūros įrankis nėra skirtas, kad juo

dirbtų asmenys (įskaitant ir vaikus) su fizinėmis,

jutiminėmis ar dvasinėmis negaliomis arba

asmenys, kuriems trūksta patirties arba žinių,

nebent juos prižiūri už jų saugumą atsakingas

asmuo arba iš atsakingo asmens jie gauna

nurodymus, kaip dirbti su sodo priežiūros įrankiu.

Vaikus reikia prižiūrėti, kad jie su sodo priežiūros

įrankiu nežaistų.

fNiekada nepjaukite žolės, jei netoli yra žmonių,

ypač vaikų, ar naminių gyvūnų.

fSu prietaisu dirbantis arba juo besinaudojantis

asmuo yra atsakingas už nelaimingus atsitikimus ir

žmonėms ar jų nuosavybei padarytą žalą.

fNedirbkite sodo priežiūros įrankiu basi ar atvirais

batais. Visada avėkite tvirtus batus ir mūvėkite

ilgomis kelnėmis.

fRūpestingai patikrinkite plotą, kuriame dirbsite, ir

pašalinkite akmenis, vielas, kaulus bei kitokius

pašalinius daiktus.

fPrieš pradėdami naudoti mašiną, visada

patikrinkite, ar nesusidėvėję arba nepažeisti

peiliai, peilių varžtai ir pjovimo mazgas.

Susidėvėjusius ir pažeistus peilius bei peilių

varžtus visuomet keiskite iškart visus, kad

nesusidarytų disbalansas.

fPjaukite tik dienos šviesoje arba esant geram

dirbtiniam apšvietimui.

fSodo priežiūros įrankiu stenkitės nedirbti, kai žolė

šlapia.

fDirbdami eikite lėtai, niekada neskubėkite.

fNiekada nedirbkite sodo priežiūros įrankiu, jei

pažeisti apsauginiai įtaisai, gaubtai arba nėra

saugos įtaisų, pvz., apsauginio dangčio ar žolės

surinkimo krepšio.

fDirbti šlaituose gali būti pavojinga.

–Nepjaukite ypač stačiuose šlaituose.

–Aeruodami nuožulnioje vietoje ar šlapią žolę,

visada atsargiai eikite.

–Nuožulniose vietose visada pjaukite tik skersai

šlaito, o ne aukštyn – žemyn.

–Keisdami kryptį šlaituose būkite ypač atsargūs.

–Eidami atbuli ar traukdami sodo priežiūros

įrankį būkite ypač atsargūs.

–Pjaudami žolę, sodo priežiūros įrankį visada

stumkite pirmyn ir niekada jo netraukite link

savęs.

fNorint sodo priežiūros įrankį paversti ir pervežti

per neapželdintą teritoriją arba pergabenti iš

vienos darbo vietos į kitą, būtina, kad sodo

priežiūros įrankio peiliai būtų sustoję.

fĮjungdami variklį, sodo priežiūros įrankio

neverskite, nebent tai yra būtina jį įjungiant

aukštoje žolėje. Tokiu atveju, paspaudžiant

rankeną žemyn jį galima paversti tik tiek, kiek yra

būtina, ir tik į priešingą nuo naudotojo pusę. Sodo

priežiūros įrankį nuleidžiant žemyn, abi jūsų rankos

turi būti ant rankenos.

fSodo priežiūros įrankį įjunkite laikydamiesi

naudojimo instrukcijoje pateiktų nuorodų ir

stebėkite, kad jūsų kojos būtų pakankamai toli nuo

besisukančių dalių.

fNiekada nekiškite rankų arti besisukančių dalių

arba po jomis.

fDirbdami su sodo priežiūros įrankiu laikykitės

saugaus atstumo nuo išmetimo zonos.

fNiekad nekelkite ir neneškite sodo priežiūros

įrankio, kai veikia variklis.

fMaitinimo ir ilginamąjį laidą laikykite toliau nuo

peilių. Peiliai gali pažeisti laidus, o jums iškils

pavojus prisiliesti prie dalių su įtampa. Atsargiai –

iškyla elektros smūgio pavojus.

Ištraukite kištuką iš kištukinio lizdo:

–visada, kai pasišalinate nuo sodo priežiūros

įrankio,

–prieš šalindami įstrigusias kliūtis,

–kai sodo priežiūros įrankį tikrinate, valote arba

reguliuojate,

–atsitrenkę kliūtį. Nedelsdami patikrinkite, ar

sodo priežiūros įrankis nepažeistas ir, jei reikia,

kreipkitės į specialistus dėl remonto,

–jei sodo priežiūros įrankis pradeda neįprastai

vibruoti (nedelsdami patikrinkite).

Įjungimas į elektros tinklą

fKai atliekate darbus aštrių peilių srityje, visada

mūvėkite sodininko pirštinėmis.

fMaitinimo šaltinio įtampa turi sutapti su prietaiso

firminėje lentelėje nurodytais duomenimis.

fPrietaisą rekomenduoja jungti tik į tokį kištukinį

lizdą, kuris yra su 30 mA nuotėkio srovės

apsauginiu jungikliu.

fKeisdami prietaiso laidą naudokite tik gamintojo

nurodytą maitinimo laidą, užsakymo Nr. ir tipas

nurodyti naudojimo instrukcijoje.

fKištuko niekada nelieskite šlapiomis rankomis.

fMaitinimo laido arba ilginamojo laido niekada

nepervažiuokite, nesuspauskite ir už jo

netempkite, nes jį galite pažeisti. Saugokite laidą

nuo karščio, tepalų ir aštrių briaunų.

fIlginamasis laidas turi būti naudojimo instrukcijoje

nurodyto skerspjūvio ir apsaugotas nuo

aptaškymo. Kištukinė jungtis jokiu būdu negali būti

vandenyje.

Techninė priežiūra

fKai atliekate darbus aštrių peilių srityje, visada

mūvėkite sodininko pirštinėmis.

fPatikrinkite, ar gerai priveržtos visos veržlės,

sraigtai ir varžtai, kad būtų užtikrinta, jog sodo

priežiūros įrankis yra saugus naudoti.

fReguliariai tikrinkite, ar gera žolės surinkimo

krepšio būklė, ar jis nesusidėvėjo.

fPatikrinkite sodo priežiūros įrankį ir dėl saugumo

pakeiskite susidėvėjusias ir pažeistas dalis.

fĮsitikinkite, kad keičiamos dalys yra pagamintos

(aprobuotos) Bosch.

STOP

OBJ_BUCH-1394-003.book Page 98 Wednesday, March 23, 2011 1:47 PM

Lietuviškai | 99

Bosch Power Tools F 016 L70 837 | (23.3.11)

Elektrosauga

fDėmesio! Prieš pradėdami techninės priežiūros

arba valymo darbus prietaisą išjunkite ir iš lizdo

ištraukite kištuką. Tą patį būtina padaryti, jei

buvo pažeistas, įpjautas ar susipainiojo

maitinimo laidas.

fIšjungus sodo priežiūros įrankį, peiliai dar kelias

sekundes sukasi.

fAtsargiai –nelieskite besisukančio peilio.

Jūsų sodo priežiūros įrankis yra su apsaugine

izoliacija, jo įžeminti nereikia. Darbinė įtampa yra

230 V AC, 50 Hz (ne ES šalyse 220 V, 240 V atitinkamai

pagal modelį). Naudoti tik aprobuotus ilginamuosius

laidus. Informacijos galite gauti įgaliotame klientų

aptarnavimo skyriuje.

Leidžiama naudoti tik H05VV-F, H05RN-F arba IEC

(60227 IEC 53, 60245 IEC 57) tipo ilginamuosius

laidus.

Jei su prietaisu naudojate ilginamąjį laidą, jo skersmuo

turi atitikti žemiau pateiktus reikalavimus:

–1,0 mm2: maksimalus ilgis 40 m

–1,5 mm2: maksimalus ilgis 60 m

–2,5 mm2: maksimalus ilgis 100 m

Nuoroda: jei naudojamas ilginamasis laidas, jis pagal

darbo saugos reikalavimus turi būti su įžeminimo laidu,

kuris kištuku yra sujungtas su jūsų elektrinio įrenginio

įžeminimo laidu.

Jei abejojate, kreipkitės į elektriką arba į artimiausią

Bosch techninės priežiūros centrą.

fATSARGIAI: reikalavimų neatitinkantys

ilginamieji laidai gali būti pavojingi. Ilginamasis

laidas, kištukas ir lizdas turi būti nepralaidūs

vandeniui ir skirti naudoti lauke.

Saugumui užtikrinti patariama naudoti nuotėkio srovės

jungiklį (RCD), kurio maksimali nuotėkio srovė yra

30 mA. Šis nuotėkio srovės jungiklis turi būti

tikrinamas prieš kiekvieną naudojimą.

Jei jungiamasis laidas yra pažeistas, jis turi būti

sutaisytas įgaliotose Bosch remonto dirbtuvėse.

Nuorodos gaminiams, kurie parduodami ne DB:

DĖMESIO: siekiant užtikrinti jūsų saugumą reikia, kad

prie sodo priežiūros įrankio pritvirtintas kištukas būtų

sujungtas su ilginamuoju laidu. Ilginamojo laido jungtis

turi būti apsaugota nuo aptaškymo, pagaminta iš

gumos arba aptraukta guma. Ilginamasis laidas turi

būti su laido įtempimo sumažinimo įtaisu.

Reguliariai reikia tikrinti, ar nėra jungiamojo laido

pažeidimo požymių; jį leidžiama naudoti tik

nepriekaištingos būklės.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją,

svarbu žinoti žemiau pateiktų simbolių reikšmę.

Prašome įsiminti simbolius ir jų reikšmes. Teisingai

suprasdami simbolius galėsite geriau ir saugiau

naudotis sodo priežiūros įrankiu.

Elektrinio įrankio paskirtis

Sodo priežiūros įrankis skirtas žolei privačiose valdose

pjauti.

Techniniai duomenys

Informacija apie triukšmą ir vibraciją

Atitikties deklaracija

Simbolis Reikšmė

Judėjimo kryptis

Mūvėkite apsauginėmis pirštinėmis

Masė

Įjungimas

Išjungimas

Leidžiamas veiksmas

Draudžiamas veiksmas

Papildoma įranga ir atsarginės dalys

Žoliapjovė Rotak 34 Rotak 37

Gaminio numeris 3 600 H82 0.. 3 600 H82 1..

Nominali naudojamoji galia W13001400

Pjovimo plotis cm 34 37

Pjovimo aukštis mm 20 –70 20 –70

Žolės surinkimo krepšio talpa l4040

Svoris pagal „EPTA-Procedure 01/2003“ kg 11,0 11,2

Apsaugos klasė /II /II

Serijos numeris žr. firminėje lentelėje ant sodo priežiūros

įrankio

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus,

tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Prašome atkreipti dėmesį į jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių

sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis.

Triukšmo matavimų vertės nustatytos pagal 2000/14/EB (1,60 m aukštyje,

1 m atstumu). 3 600 ... H82 0.. H82 1..

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:

Garso slėgio lygis

Garso galios lygis

Paklaida K

Dirbkite su klausos apsaugos priemonėmis!

dB(A)

Vibracijos bendroji vertė (trijų krypčių atstojamasis vektorius) nustatyta pagal

EN 60335:

Vibracijos emisijos vertė ah

Paklaida K m/s2

m/s2<2,5

=1,5 <2,5

=1,5

3 600 ... H82 0.. H82 1..

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys

atitinka žemiau pateiktus standartus ir norminius dokumentus: EN 60335 pagal

2004/108/EB, 2006/42/EB, 2000/14/EB direktyvų reikalavimus.

2000/14/EB: garantuotas garso galios lygis

Atitikties įvertinimas atliktas pagal priedą VI. dB(A) 94 95

OBJ_BUCH-1394-003.book Page 99 Wednesday, March 23, 2011 1:47 PM

F 016 L70 837 | (23.3.11) Bosch Power Tools

100 | Lietuviškai

Produkto kategorija: 32

Notifikuota įstaiga:

SRL, Sudbury, England, Nr. 1088

Techninė byla laikoma:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

10.03.2011

Montavimas ir naudojimas

Gedimų nustatymas

Klientų aptarnavimo skyrius ir

klientų konsultavimo tarnyba

www.bosch-garden.com

Ieškant informacijos ir užsakant atsargines dalis būtina

nurodyti sodo priežiūros įrankio dešimtženklį numerį,

esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Šalinimas

Nemeskite sodo priežiūros įrankių į buitinių atliekų

konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB dėl

elektros ir elektroninės įrangos atliekų ir

šios direktyvos perkėlimo į nacionalinę

teisę aktus, naudoti nebetinkami

elektriniai ir elektroniniai įrankiai turi būti

surenkami atskirai ir perdirbami aplinkai

nekenksmingu būdu.

Galimi pakeitimai.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Veiksmas Pav.

Tiekiamas komplektas 1

Rankenos montavimas 2

Žolės surinkimo krepšio montavimas 3

Žolės surinkimo krepšio uždėjimas ir

nuėmimas 3

Pjovimo aukščio nustatymas 4

Ilginamojo laido prijungimas 5

Įjungimas 5

Išjungimas 5

Darbo nuorodos 5 –6

Peilio priežiūra 7

Papildomos įrangos pasirinkimas 8

STOP

Požymiai Galima priežastis Pašalinimas

Variklis neužsiveda Nėra tinklo įtampos Patikrinkite ir įjunkite

Pažeistas kištukinis lizdas Naudokitės kitu kištukiniu lizdu

Pažeistas ilginamasis laidas Patikrinkite laidą ir, jei pažeistas, pakeiskite

Suveikė saugiklis Pakeiskite saugiklį

Žolė per aukšta Nustatykite didesnį pjovimo aukštį ir

paverskite sodo priežiūros įrankį, kad

sumažintumėte pradinę apkrovą

Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite

didesnį pjovimo aukštį

Sodo priežiūros

įrankis veikia su

pertrūkiais

Pažeistas ilginamasis laidas Patikrinkite laidą ir, jei pažeistas, pakeiskite

Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į remonto dirbtuves

Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite

didesnį pjovimo aukštį

Sodo priežiūros

įrankis pjauna

nelygiai

ir (arba)

Sunkiai veikia

variklis

Per mažas pjovimo aukštis Nustatykite didesnį pjovimo aukštį

Atšipę peiliai Peilio keitimas

Gali būti susidaręs kamštis Patikrinkite sodo priežiūros įrankio apatinę

pusę ir, jei yra kamštis, jį pašalinkite (visada

mūvėkite sodininko pirštinėmis)

Atvirkščiai sumontuotas peilis Tinkamai sumontuokite peilį

Sodo priežiūros

įrankį įjungus,

nesisuka pjovimo

peilis

Peilį blokuoja užstrigusi žolė Sodo priežiūros įrankį išjunkite

Kamštį pašalinkite (visada mūvėkite

sodininko pirštinėmis)

Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (17 Nm)

Labai stipriai

vibruoja, kelia

didelį triukšmą

Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (17 Nm)

Pažeistas peilis Peilio keitimas

OBJ_BUCH-1394-003.book Page 100 Wednesday, March 23, 2011 1:47 PM
