Surgelogic® Surge Protective Devices (SPDs)
ANSI/IEEE Performance Testing 1
ANSI/IEEE C62.41.1, C62.41.2 &
C62.45 Surge Performance Testing
Test performance values
contained within this document are
representative of Square D® brand
Surgelogic Surge Protective Devices
(SPDs) when tested in accordance
with the waveforms as defined in the
ANSI/IEEE C62.41.2 – 1991 and 2002
standards.
The testing was conducted inside the
Schneider Electric industry certified
surge laboratory. Standard testing
processes and procedures were
followed.
The representative unit from each
group (listed in italics) was tested in
all of its modes of operation (L-N, L-G,
N-G, L-L) and the let-through voltage
recorded for each of the modes. The
tables in this document provide these
measured let-through values. The
actual plots can be provided upon
request.
2
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
Category Peak Voltage
(kV)
Peak Current
(kA)
Effective
A1* 20.067 30 Ohms
A 6 0.2 30 Ohms
B 6 0.5 12 Ohms
Category C Voltage Peak (kV) Peak Current (kA)
C (low) 6 (Minimum) 3 (Actual)
C (high)* 10 (Minimum) 10 (Actual)

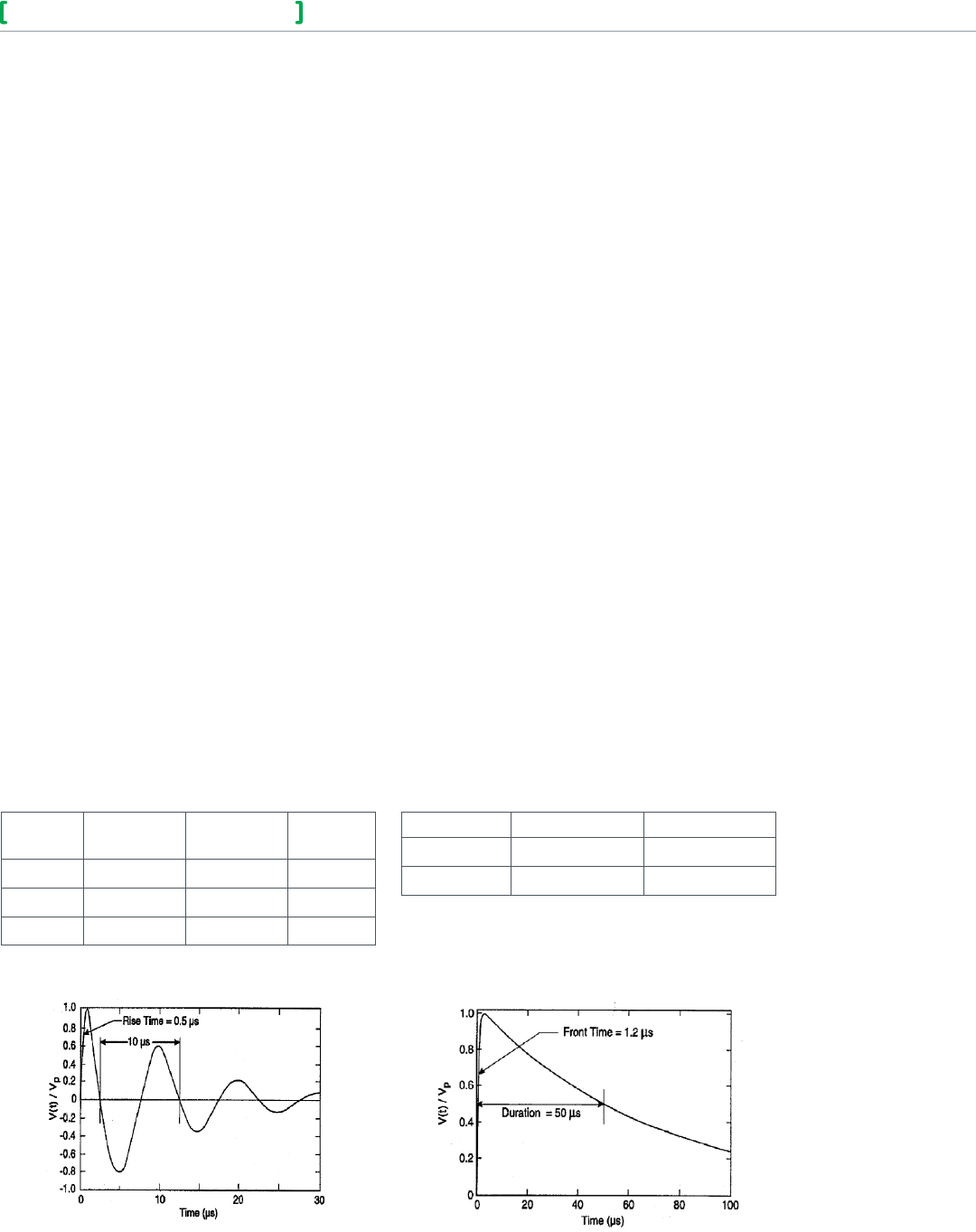

Table 1: Standard 0.5 micro second –
100 kHz Ring Wave
Table 2: Standard 1.2/50 micro second –
8/20 micro second Combination Wave
TEST SETUP AND INFORMATION
Connection
• All integral and external panel type products
(IMA, EMA, EBA) were connected using #6
AWG wire.
• Hard-Wired Assembly (HWA) products were
connected using #10 AWG wire.
Surge Injection Phase Angle
The transient was injected at the 90° point of the
sine wave unless otherwise noted.
Dynamic Testing
All testing was dynamic, applying the respective
nominal system voltages.
Measurements
Measurements were taken with:
• 6” of lead outside the panels for external type
products (EMA, EBA)
• 6” of lead from the nipple for the hard wired
type products (HWA)
• Backplane connection points for the Internal/
Integral (IMA) products
Let-Through Values
• Recorded let-through values are the averaged
value across the similar modes of a 3-phase
system +/-10%. ( L-N = Ave(L1L2L3–N),
L-G = Ave(L1L2L3-G), L-L = Ave(L1L2, L2L3,
L1L3)
• All let-through values are peak values
referenced from the zero reference point or
zero crossing (See Fig. 1).
Note
The voltage peak to which an SPD limits an
incoming surge has been given or has taken on
many different names, including: clamping voltage,
surge residual, surge remnant, protection level,
let through voltage and Voltage Protection Level
(VPR). Even though all these terms are technically
correct it is important when making any product
comparison to understand how a manufacturer may
be representing their performance numbers.

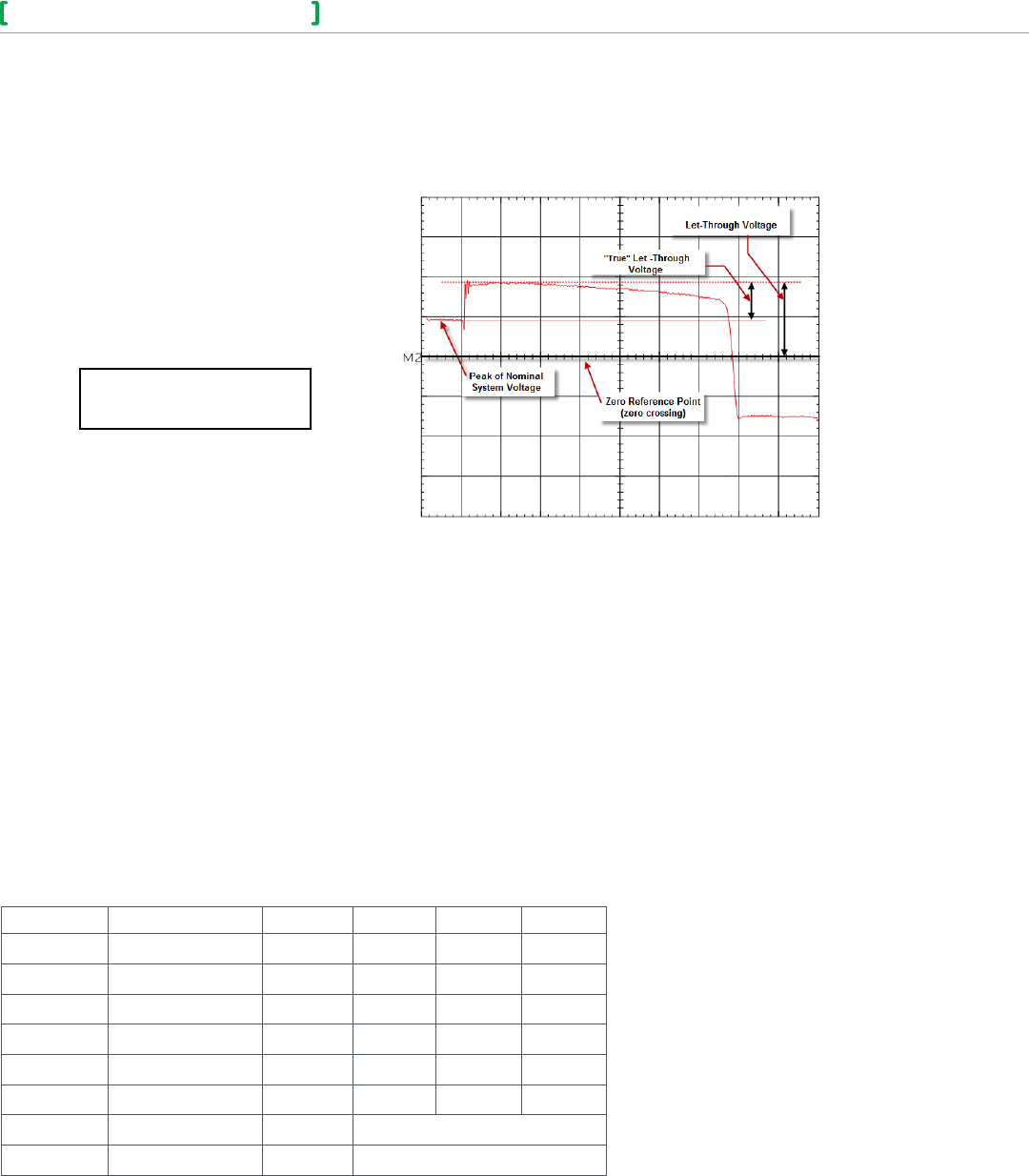

Figure 1
Figure 2
*A1-Ringwave used on sine wave tracking systems only
*C (high) impulse testing was conducted at 20 kV, 10 kA
3
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
Manufacturer Description Model Serial # Last Cal. Cal. Due
Tektronix Oscilloscope TDS3054B B010034 3-24-2010 3-24-2011
Tektronix High Voltage Probe P0615A B050063 3-24-2010 3-24-2011
Tektronix High Voltage Probe P0615A B050064 3-23-2010 3-23-2011
Pearson Current Transformer 101 108855 6-22-2010 6-22-2011
Pearson Current Transformer 101 108856 7-19-2010 7-19-2011
Fluke Digital Multi-meter 175 78590012 4-25-2010 4-25-2011
Haefley Surge Generator 20430 Calibrated before each use
Haefley Surge Generator P-8000 Calibrated before each use
Table 3: Test Equipment
Let-Through Denition
For the purpose of this document we have also
introduced the term “True Let-Through” (see Figure
3). True Let-Through we have defined as the
amount of surge voltage above the nominal system
voltage. If this value is needed for specification
purposes it can be easily obtained by a simple
calculation:
LTV – Let-Through Voltage
TLTV – True Let-Through Voltage
Vnom – Peak value of the nominal AC voltage
Example
An SPD used in a 120 Vac system with a
Let-Through voltage of 370 Vac will have a “True
Let-Through” voltage of: 370(LTV) – 170(Vnom) =
200 V.
CONTACT INFORMATION
For additional information or supporting
documentation regarding these tests please
contact the Surgelogic Technical Assistance
Group.
Telephone: (800) 577-7353
Email: tvsstag@us.schneider-electric.com
TLTV=LTV-Vnom
Figure 3
4
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
Table 4: 120/240V and 208Y/120V 120 kA - 240 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
369 375 399 420 428 455 429 428 468 607 627 650
Table 5: 120/240V and 208Y/120V 320 kA - 480 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
384 387 355 670 408 392 391 723 427 416 407 743 583 520 523 863
INTERNAL/INTEGRAL MODELS (IMA SERIES)
Voltages measured at the backplane
Internal
(panelboards/switchboards/
switchgear) I-Line Plug-on QMB Plug-on MCC Busway
TVS1IMA12
TVS1IMA16
TVS1IMA24
TVS2IMA12
TVS2IMA16
TVS2IMA24
HL1IMA12
HL1IMA16
HL1IMA24
HL2IMA12
HL2IMA16
HL2IMA24
FI1IMA12
FI1IMA16
FI1IMA24
FI2IMA12
FI2IMA16
FI2IMA24
QMB2IMA12
QMB2IMA16
QMB2IMA24
MCC2IMA12
MCC2IMA16
MCC2IMA24
PIU2IMA12
PIU2IMA16
PIU2IMA24
Internal
(panelboards/switchboards/
switchgear)
TVS1IMA32
TVS1IMA48
TVS2IMA36
TVS2IMA48
Internal
(panelboards/switchboards/
switchgear) I-Line Plug-on QMB Plug-on MCC Busway
TVS3IMA12
TVS3IMA16
TVS3IMA24
HL3IMA12
HL3IMA16
HL3IMA24
FI3IMA12
FI3IMA16
FI3IMA24
QMB3IMA12
QMB3IMA16
QMB3IMA24
MCC3IMA12
MCC3IMA16
MCC3IMA24
PIU3IMA12
PIU3IMA16
PIU3IMA24
Table 6: 240/120V High-leg Delta 120 kA - 240 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
369 375 355 420 428 391 429 428 407 607 627 523
668 655 355 783 703 391 767 763 407 990 990 523
Row 1 = 120 V leg, Row 2 = 240 V leg
5
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
Table 8: 480Y/277V 120 kA - 240 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
780 773 793 823 827 780 913 880 930 1057 1070 1160
INTERNAL/INTEGRAL MODELS (IMA SERIES)
Internal
(panelboards/switchboards/
switchgear) I-Line Plug-on QMB Plug-on MCC Busway
TVS4IMA12
TVS4IMA16
TVS4IMA24
HL4IMA12
HL4IMA16
HL4IMA24
FI4IMA12
FI4IMA16
FI4IMA24
QMB4IMA12
QMB4IMA16
QMB4IMA24
MCC4IMA12
MCC4IMA16
MCC4IMA24
PIU4IMA12
PIU4IMA16
PIU4IMA24
Internal
(panelboards/switchboards/
switchgear)
TVS4IMA32
TVS4IMA48
Table 9: 480Y/277V 320 kA - 480 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
750 757 793 1390 823 807 893 1450 853 853 887 1523 997 963 937 1693
Internal
(panelboards/switchboards/
switchgear)
TVS3IMA32
TVS3IMA48
Table 7: 240/120V High-leg Delta 320 kA - 480 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
384 387 356 670 408 392 400 723 427 416 423 743 583 520 523 863
635 628 356 903 683 680 400 945 727 707 423 1008 873 890 523 1070
Row 1 = 120 V leg, Row 2 = 240 V leg
6
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
Table 10: 600Y/347 V 120 kA - 240 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
983 970 1043 1053 1080 1107 1093 1113 1173 1327 1327 1437
Table 11: 600Y/347V 320 kA - 480 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
960 973 887 1793 977 1003 920 1813 1040 1083 1050 1930 1210 1197 1070 2167
INTERNAL/INTEGRAL MODELS (IMA SERIES)
Internal
(panelboards/switchboards/
switchgear) I-Line Plug-on QMB Plug-on MCC Busway
TVS8IMA12
TVS8IMA16
TVS8IMA24
FI8IMA12
FI8IMA16
FI8IMA24
QMB8IMA12
QMB8IMA16
QMB8IMA24
MCC8IMA12
MCC8IMA16
MCC8IMA24
PIU8IMA12
PIU8IMA16
PIU8IMA24
Internal
(panelboards/switchboards/
switchgear)
TVS8IMA32
TVS8IMA48
7
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
EXTERNAL PANEL MOUNT MODELS (EMA, EBA SERIES)
Voltages measured with 6 inches of lead outside housing
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
489 496 457 833 640 679 633 993 605 621 600 943 1090 1057 1023 1640
TVS1EMA12A
TVS1EMA16A
TVS1EMA24A
TVS1EBA12A
TVS1EBA16A
TVS1EBA24A
TVS2EMA12A
TVS2EMA16A
TVS2EMA24A
TVS2EBA12A
TVS2EBA16A
TVS2EBA24A
Table 12: 120/240V and 208Y/120V 120 kA - 240 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
523 543 505 873 740 783 740 1067 673 678 667 997 1527 1497 1467 1993
TVS1EMA12AI
TVS1EMA16AI
TVS1EMA24AI
TVS1EBA12AI
TVS1EBA16AI
TVS1EBA24AI
TVS2EMA12AI
TVS2EMA16AI
TVS2EMA24AI
TVS2EBA12AI
TVS2EBA16AI
TVS2EBA24AI
Table 13: 120/240 V and 208Y/120V 120 kA - 240 kA with Integral Switch
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
513 533 425 817 720 760 700 1007 663 639 619 950 1417 1257 1283 1743
TVS1EMA32A
TVS1EMA48A
TVS2EMA32A
TVS2EMA48A
Table 14: 120/240 V and 208Y/120V 320 kA - 480 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
556 556 465 867 850 840 747 1107 737 743 677 1043 1680 1713 1543 2037
TVS1EMA32AI
TVS1EMA48AI
TVS2EMA32AI
TVS2EMA48AI
Table 15: 120/240 V and 208Y/120V 320 kA - 480 kA with Integral Switch
IEEE C62.41.2-2002 Waveform Let-Through Voltages
8
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
EXTERNAL PANEL MOUNT MODELS (EMA, EBA SERIES)
TVS3EMA12A
TVS3EMA16A
TVS3EMA24A
TVS3EBA12A
TVS3EBA16A
TVS3EBA24A
TVS3EMA32A
TVS3EMA48A
TVS3EMA12AI
TVS3EMA16AI
TVS3EMA24AI
TVS3EBA12AI
TVS3EBA16AI
TVS3EBA24AI
TVS3EMA32AI
TVS3EMA48AI
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
489 496 457 833 640 679 633 993 605 621 600 943 1090 1057 1023 1640
757 773 485 1083 960 1027 677 1290 927 937 623 1250 1577 1610 1270 1905
Row 1 = 120 V leg, Row 2 = 240 V leg
Table 16: 240/120V High-leg Delta 120 kA - 240 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
513 533 425 817 720 760 700 1007 663 639 619 950 1417 1257 1283 1743
800 817 493 1075 1050 1080 813 1325 987 993 700 1258 1987 1920 1530 1987
Row 1 = 120 V leg, Row 2 = 240 V leg
Table 18: 240/120V High-leg Delta 320 kA - 480 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
523 543 505 873 740 783 740 1067 673 678 667 997 1527 1497 1467 1993
867 870 573 965 1147 1167 843 1402 1057 1070 757 1315 2030 2000 1693 2220
Row 1 = 120 V leg, Row 2 = 240 V leg
Table 17: 240/120V High-leg Delta 120 kA - 240 kA with Integral Switch
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
556 556 465 867 850 840 747 1107 737 743 677 1043 1680 1713 1543 2037
860 853 507 1093 1173 1160 840 1405 1063 1053 737 1300 2230 2280 1797 2287
Row 1 = 120 V leg, Row 2 = 240 V leg
Table 19: 240/120V High-leg Delta 320 kA - 480 kA with Integral Switch
IEEE C62.41.2-2002 Waveform Let-Through Voltages
9
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
EXTERNAL PANEL MOUNT MODELS (EMA, EBA SERIES)
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
840 857 860 1550 997 1013 1043 1727 997 1007 973 1723 1673 1660 1623 2513
TVS4EMA12A
TVS4EMA16A
TVS4EMA24A
TVS4EBA12A
TVS4EBA16A
TVS4EBA24A
Table 20: 480Y/277V 120 kA - 240 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
900 897 807 1603 1117 1040 970 1823 1060 1057 1030 1797 1990 1997 1950 2833
TVS4EMA12AI
TVS4EMA16AI
TVS4EMA24AI
TVS4EBA12AI
TVS4EBA16AI
TVS4EBA24AI
Table 21: 480Y/277V 120 kA - 240 kA with Integral Switch
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
840 850 807 1550 1093 1063 1030 1793 1023 1017 917 1707 1917 1777 1640 2613
TVS4EMA32A
TVS4EMA48A
Table 22: 480Y/277V 320 kA - 480 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
937 973 883 1590 1193 1233 1147 1817 1093 1130 1050 1777 2230 2317 2133 2813
TVS4EMA32AI
TVS4EMA48AI
Table 23: 480Y/277V 320 kA - 480 kA with Integral Switch
IEEE C62.41.2-2002 Waveform Let-Through Voltages
10
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
EXTERNAL PANEL MOUNT MODELS (EMA, EBA SERIES)
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
1100 1107 1090 1967 1323 1327 1267 2180 1233 1260 1197 2167 1947 1953 1870 2967
TVS8EMA12A
TVS8EMA16A
TVS8EMA24A
TVS8EBA12A
TVS8EBA16A
TVS8EBA24A
Table 24: 600Y/347V 120 kA - 240 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
1167 1160 1130 2000 1397 1400 1353 2233 1350 1327 1287 2203 2373 2307 2147 3313
TVS8EMA12AI
TVS8EMA16AI
TVS8EMA24AI
TVS8EBA12AI
TVS8EBA16AI
TVS8EBA24AI
Table 25: 600Y/347V 120 kA - 240 kA with Integral Switch
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
1123 1130 1013 1937 1323 1343 1263 2127 884 1267 1247 2107 2227 2073 1913 3027
TVS8EMA32A
TVS8EMA48A
Table 26: 600Y/347V 320 kA - 480 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
1137 1160 1050 1960 1433 1460 1343 2200 1340 1347 2187 1303 2387 2407 2207 3267
TVS8EMA32AI
TVS8EMA48AI
Table 27: 600Y/347V 320 kA - 480 kA with Integral Switch
IEEE C62.41.2-2002 Waveform Let-Through Voltages
11
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
EXTERNAL PANEL MOUNT 10-MODE MODELS (MEMA SERIES)
Voltages measured with 6 inches of lead outside housing
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
591 597 520 850 833 860 707 1057 730 733 617 953 1757 1647 1380 1750
TVS2MEMA12A
TVS2MEMA18A
TVS2MEMA27A
TVS2MEMA36A
Table 28: 208Y/120V 120 kA - 360 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
427 520 520 547 677 733 707 807 707 733 617 980 1717 1647 1380 1750
TVS2MEMA12ASWT
TVS2MEMA18ASWT
TVS2MEMA27ASWT
TVS2MEMA36ASWT
Table 29: 208Y/120V 120 kA - 360 kA with Sine Wave Tracking
IEEE C62.41.2-2002 Waveform Let-Through Voltages
2 kV, 67A
@ 90°
2 kV, 67A
@ 180°
2 kV, 67A
@ 270°
L-N L-G N-G L-L L-N L-G
88 85 88 81 88 85
TVS2MEMA12ASWT
TVS2MEMA18ASWT
TVS2MEMA27ASWT
TVS2MEMA36ASWT
Table 30: 208Y/120V 120 kA - 360 kA with Sine Wave Tracking
IEEE C62.41.2 A1 Ringwave (100 kHz)
Values shown in Table 30 reference true let-through
12
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
EXTERNAL PANEL MOUNT 10-MODE MODELS (MEMA SERIES)
Voltages measured with 6 inches of lead outside housing
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
923 947 880 1390 1157 1140 1060 1647 1130 1093 1000 1643 2173 2107 1840 2560
TVS4MEMA12A
TVS4MEMA18A
TVS4MEMA27A
TVS4MEMA36A
Table 31: 480Y/277V 120 kA - 360 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
690 947 880 917 997 810 1060 1177 1070 1093 1000 1693 2160 2107 1840 2587
TVS4MEMA12ASWT
TVS4MEMA18ASWT
TVS4MEMA27ASWT
TVS4MEMA36ASWT
Table 32: 480Y/277V 120 kA - 360 kA with Sine Wave Tracking
IEEE C62.41.2-2002 Waveform Let-Through Voltages
2 kV, 67A
@ 90°
2 kV, 67A
@ 180°
2 kV, 67A
@ 270°
L-N L-G N-G L-L L-N L-G
88 80 85 80 87 81
TVS4MEMA12ASWT
TVS4MEMA18ASWT
TVS4MEMA27ASWT
TVS4MEMA36ASWT
Table 33: 480Y/277V 120 kA - 360 kA with Sine Wave Tracking
IEEE C62.41.2 A1 Ringwave (100 kHz)
Values shown in Table 30 reference true let-through
13
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
HARDWIRE NIPPLE MODELS (HWA SERIES)
Voltages measured with 6 inches of lead
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
423 547 512 797 680 843 743 1070 923 1143 673 1317 1813 2093 1370 2193
TVS1HWA50X
TVS1HWA80X
TVS1HWA10X
TVS2HWA50X
TVS2HWA80X
TVS2HWA10X
Table 34: 120/240V and 208Y/120V 50 kA - 100 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
TVS3HWA50X
TVS3HWA80X
TVS3HWA10X
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
663 960 887 1163 890 1327 1073 1660 1217 2020 1037 2100 2207 3007 1827 3173
TVS4HWA50X
TVS4HWA80X
TVS4HWA10X
Table 36: 480Y/277V 50 kA - 100 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
1313 2080 2613 3760
TVS5HWA50X
TVS5HWA80X
TVS5HWA10X
Table 37: 480V Delta 50 kA - 100 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
423 547 512 797 680 843 743 1070 923 1143 673 1317 1813 2093 1370 2193
577 635 515 877 870 980 720 1250 1183 1490 1603 673 2127 2393 1347 2467
Row 1 = 120 V leg, Row 2 = 240 V leg
Table 35: 240/120V High-leg Delta 50 kA - 100 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
14
© 20010 Schneider Electric. All rights reserved.
Document Number 9990-0200A September 2010 bt
Schneider Electric USA, Inc. 1751 S. 4800 W., Salt Lake City, UT, 84104 Telephone: (801) 976-9009 Fax: (801) 976-0200 www.schneider-electric.com
Surgelogic Surge Protective Devices
ANSI/IEEE Performance Testing
HARDWIRE NIPPLE MODELS (HWA SERIES)
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
883 1110 1387 2160
TVS6HWA50X
TVS6HWA80X
TVS6HWA10X
Table 38: 240V Delta 50 kA - 100 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
723 1157 1107 1313 1083 1497 1277 2080 1570 2527 1303 2613 2507 3547 2093 3760
TVS8HWA50X
TVS8HWA80X
TVS8HWA10X
Table 39: 600Y/347V 50 kA - 100 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages
Category A Ringwave
(6 kV, 200 A) 100 kHz
Category B Ringwave
(6 kV, 500 A) 100 kHz
Category C (low)
Impulse (6 kV, 3 kA)
Category C (high)
Impulse (20 kV, 10 kA)
L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L L-N L-G N-G L-L
1313 2080 2613 3760
TVS9HWA50X
TVS9HWA80X
TVS9HWA10X
Table 40: 600V Delta 50 kA - 100 kA
IEEE C62.41.2-2002 Waveform Let-Through Voltages

Navigation menu
