HRVATSKI

Kombinirani sobni klima uređaj

(Hlađenje i grijanje)

UPUTE ZA UPORABU i UGRADNJU

AC-35 CH-NT Bio

Silver Ion Filter

A Energy class

Inverter

Prijateljski odnos prema okolišu

Prema Pravilniku o Gospodarenju otpadnim električnim i elektroničkim uređajima i opremom (N.N. br. 74 od

18.07.07.) i EU Directive: 2002/96/EC za proizvode uz koji je prikazan znak prekrižene kante za otpatke,

skrećemo pozornost da se taj proizvod ne smije tretirati kao standardni kućni otpad.

Ispravnim postupanjem, zbrinjavanjem i recikliranjem proizvoda, sprječavate potencijalne

negativne posljedice na ljudsko zdravlje i okoliš, koji mogu nastati zbog neadekvatnoga

zbrinjavanja ili bacanja ovog proizvoda. Za više informacija o recikliranju i zbrinjavanju ovog

proizvoda, molim kontaktirajte vaš lokalni ured za zbrinjavanje opasnog otpada ili vašu trgovinu

gdje ste kupili proizvod.

Zadržavamo pravo izmjene uređaja i/ili njegovih karakteristika bez prethodne najave.

EU Izjava o sukladnosti

Ovaj uređaj proizveden je u skladu sa važećim Europskim normama o sigurnosti (LVD) i

elektromagnetskoj kompatibilnosti (EMC). U skladu je s Pravilnikom o elektroničkoj

opremi namjenjenoj za uporabu unutar određenih naponskih granica (NN br. 41/2010),

Pravilnikom o elektromagnetskoj kompatibilnosti (EMC) (NN br. 23/2011), Pravilnikom o

označavanju energetske učinkovitosti klima uređaja (NN br. 48/2013) te Pravilnikom o

utvrđivanju zahtjeva za ekološki dizajn proizvoda povezanih s energijom (NN br.

80/2013).

Dodatne informacije i Izjave o sukladnosti možete pronaći na internet stranici: www.inem.hr.

Zaštita okoliša

Ovaj aparat izrađen je od recikliranog materijala ili materijala koji se može ponovno reciklirati. Odlaganje

se mora provoditi u skladu s lokalnim propisima za zbrinjavanje otpada. Prije nego odlažete dotrajali

uređaj, pobrinite se da odsiječete kabel napajanja, tako da se uređaj ne može ponovno koristiti.

Za detaljnije informacije o rukovanju i recikliranju ovog proizvoda, obratite se lokalnom uredu koji se bavi

odvojanjem i prikupljanjem elektroničkog otpada.

Reciklaža ambalaže

Pakiranje uređaja može se reciklirati 100% što potvrđuje i simbol recikliranja . Različiti dijelovi

ambalaže ne smiju se odbaciti biti u okolinu, a odlaganje i zbrinjavanje mora biti u skladu s lokalnim

propisima.

Hvala Vam na izboru ovog klima uređaja. Molimo, pažljivo pročitajte ove UPUTE ZA UPORABU prije uporabe

uređaja i sačuvajte ih za kasnija objašnjenja.

Instalaciju uređaja povjerite isključivo ovlaštenom serviseru.

Quadro ne prihvaća nikakvu odgovornost za štete koje su nastale kao posljedica nepravilne uporabe uređaja ili

montaže i popravaka obavljene od strane neovlaštenog servisera.

Sadržaj

HRVATSKI - 1

Prije uporabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Mjere opreza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Dijelovi uređaja

Unutarnja jedinica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Vanjska jedinica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Izgled zaslona. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Daljinski upravljač . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Rad s uređajem

Modovi rada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Usmjeravanje protoka zraka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Načini rada uređaja

Smart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Sleep . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Super . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Održavanje klima uređaja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Zaštita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Rješavanje problema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Upute za ugradnju

Instalacijski dijagram. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Odabir mjesta za instalaciju . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Instalacija unutarnje jedinice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Instalacija vanjske jedinice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Čišćenje cijevne instalacije . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Opaske i Upozorenja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Tehnički podaci i Informacijski list. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

HRVATSKI - 2

Prije uporabe

Prije uporabe uređaja, provjerite sljedeće:

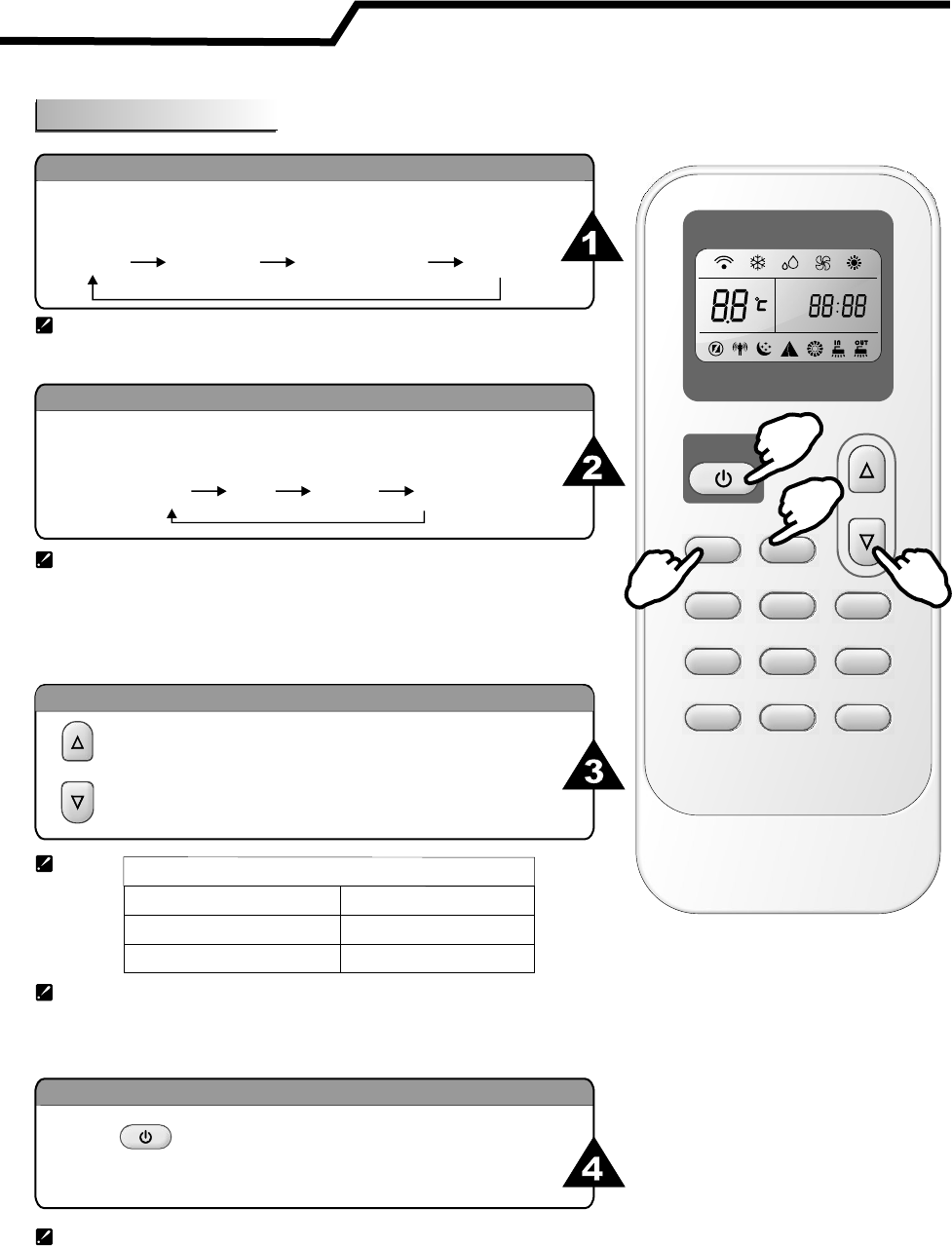

Ugađanje daljinskog upravljača

Daljinski upravljač klima uređaja je tvornički postavljen i prilagođen za komunikaciju sa vašim klima

uređajem.

Ukoliko kojim slučajem vidite da se na zaslonu daljinskog upravljača nakon umetanja baterija prikazuju i

trepere indikatori potrebno je ugoditi mod rada daljinskog upravljača (model grijanje/hlađenje ili

samo hlađenje).

• Ukoliko pritisnete bilo koju tipku daljinskog upravljača za vrijeme treperenja indikatora ugađate

daljinski za uređaj koji ima funkciju grijanje/hlađenje

• Ukoliko pritisnete bilo koju tipku daljinskog upravljača za vrijeme treperenja indikatora ugađate

daljinski za uređaj koji ima funkciju samo hlađenja

Ukoliko ne pritisnete ni jednu tipku daljinski se sam ugađa na mod rada: grijanje/hlađenje.

Napomena:

Ukoliko vaš model klima uređaja ima samo funkciju hlađenja, a daljinski upravljač je

tvornički ugođen za model grijanje/hlađenje, daljinski će se moći normalno koristiti za

funkciju hlađenja.

Ukoliko vaš model klima uređaja ima funkciju grijanje/hlađenje, a daljinski upravljač je

tvornički ugođen za model samo hlađenja, daljinski se neće moći koristiti za funkciju

grijanja. U tom slučaju morate ugoditi daljinski upravljač za uređaj grijanje/hlađenje prema

gore navedenim uputama.

Osvjetljenje zaslona daljinskog upravljača (*opcija, ne svi modeli)

Za uključenje osvjetljenja zaslona, pritisnite bilo koju tipku daljinskog upravljača dulje od 2 sekunde.

Osvjetljenje se automatski isključuje nakon 10 sekundi.

Ugađanje Auto uključenja

Klima uređaj posjeduje funkciju Auto uključenja (Auto restart). Ova funkcija omogućuje ponovno

uključenje uređaja na mod rada u kojem je uređaj bio prije nestanka električne energije.

Funkciju možete uključiti ili isključiti za vrijeme rada klima uređaja na način da pritisnete i držite pritisnutu

tipku za ručno uključenje/isključenje (nalazi se ispod prednje ploče unutarnje jedinice), dok se uređaj ne

oglasi zvučnim signalom (2x beep).

Ukoliko se uređaj oglasi s jednim zvučnim signalom (1x beep) funkcija je isključena.

Ne priključujte uređaj na produžni kabel

bilo kakve vrste. To može dovesti do

strujnog udara zbog lošeg spoja,

nedovoljne izolacije ili prekoračenja

dozvoljenog strujnog opterećenja

produžnog kabela.

Provjerite da li

nazivni napon

n a v e d e n n a

natpisnoj pločici

uređaja odgovara

n a p o nu vaše

utičnice. Klima

uređaj mora biti uzemljen. Nepotpuno

uzemljenje može uzrokovati električni

udar. Ne spajajte kabel uzemljenja na

plinovod, vodovodne cjevi, gromobran ili

telefonski kabel.

HRVATSKI - 3

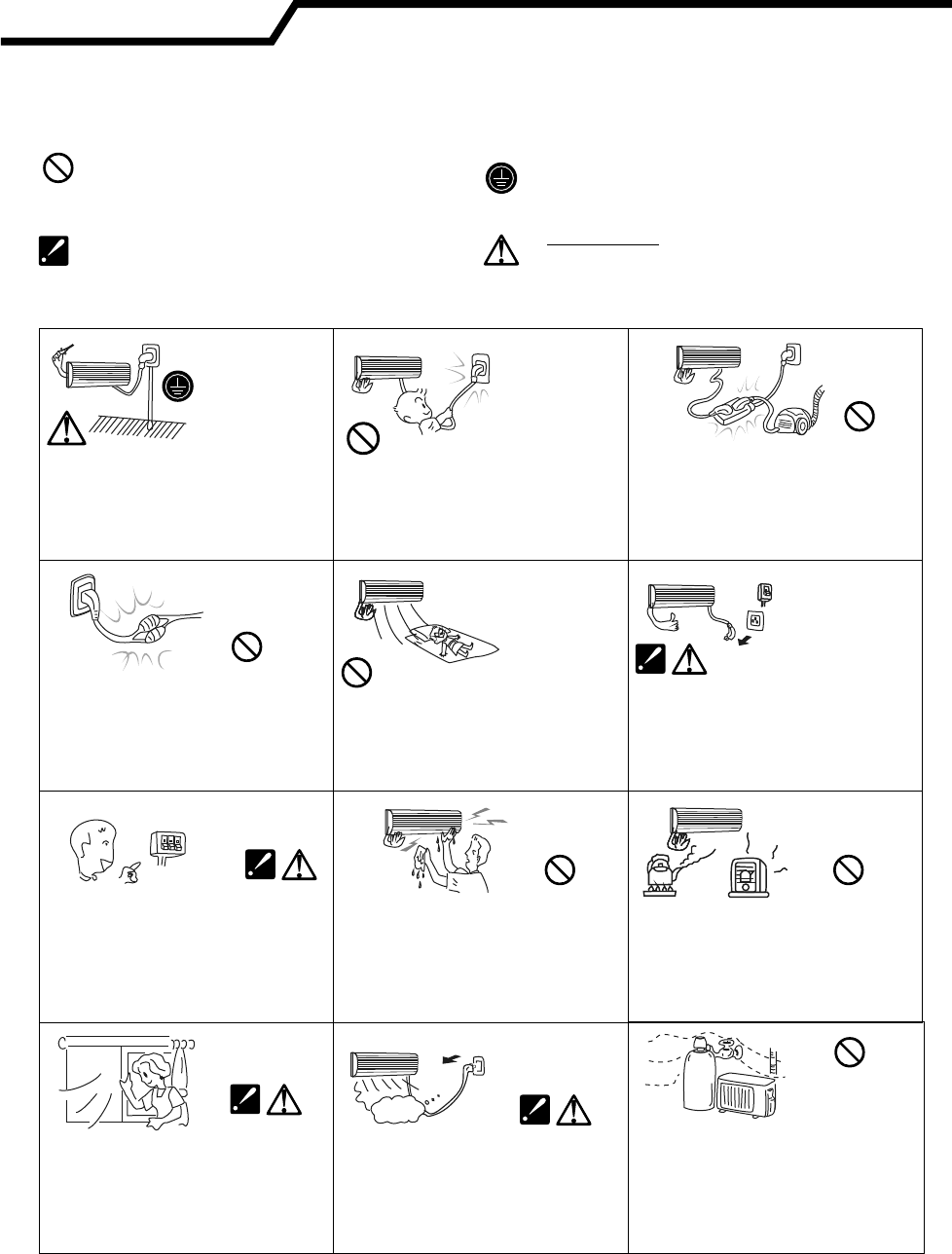

Molimo sljedite navedene upute. Slikovni prikazi postavljeni su u svrhu ilustracije.

NE ČINITI

OBRATITE POZORNOST

UZEMLJENJE JE OBAVEZNO

Upozorenje: Nepravilno rukovanje može

prouzročiti opasnosti koje mogu dovesti

do smrt ili teških tjelesnih ozljeda

Ne isključujte

uređaj

povlačenjem za

mrežni kabel.

Primite za utikač

i izvucite ga iz

utičnice.

Povlačenjem za kabel možete oštetiti

kabel što može uzrokovati požar ili

strujni udar.

Ne oštećujte mrežni kabel i ne

prespajajte kabele. To može dovesti do

kratkog spoja te do pojave požara ili

električnog udara.

Ne dopustite da dulje vrijeme na vas

direktno puše hladni zrak. To može

uzrokovati ozbiljne zdravstvene

probleme.

Ne isključujte

kabel za vrijeme

uporabe

uređaja.To

može

prouzrokovati

iskrenje te nastanak požara. Izvucite

utikač iz mreže ili ga isključite iz

napajanja kada uređaj nećete koristiti

dulje vrijeme. (Nakupljena prašina

može prouzrokovati požar).

Potrebno je u strujnom krugu imati

instalirani osigurač koji mora biti

instaliran u sukladnosti sa svim

mjerama opreza i na način da se

izbjegne eventualni strujni udar.

Klima uređaj čistite mekom i suhom

krpom. Ne koristite kemijska sredstva,

insekticide, zapaljive sprejeve ili

nagrizajuće materijale koje mogu

oštetiti klima uređaj.

Ne stavljajte uređaje za zagrijavanje

na mjesto direktnog puhanja zraka jer

to može dovesti do nepotpunog

zagrijavanja.

Zatvorite vrata i prozore dok je uređaj u

uporabi. Ukoliko za vrijeme uporabe

osjetite "težak" zrak, otvorite vrata ili

prozor na kraći vremenski period kako

bi u prostoriju ušao svježi zrak.

Zaustavite i isključite uređaj iz mreže

napajanja ukoliko primijetite da uređaj

ne radi ispravno (miris paljevine i sl.)

Klima uređaj nemojte postavljati u u

blizini prostora koje sadrže zapaljive

plinove. Postoji opasnost od pojave

požara ili nastanka eksplozije.

Mjere opreza

Klima uređaj nemojte koristiti u svrhu

posebne namjene. Ne koristite ga za

rashlađivanje ili grijanje prostorija u

kojima čuvate precizne strojeve, hranu,

boje itd. koji zahtijevaju posebnu

regulaciju vlanosti i temperature jer to

može uzrokovati promjene u kvaliteti.

HRVATSKI - 4

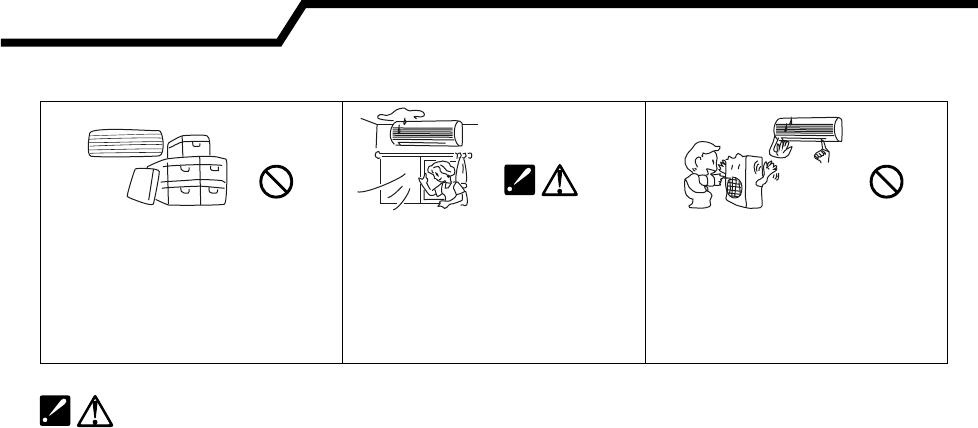

Mjere opreza

Ne koristite uređaj u COOL/DRY

(hlađenje / isušivanje) načinu dulje

vrijeme ukoliko je u prostoriji visoka

vlažnost (preko 80%). Isto tako, dok su

vrata/prozor otvoreni ili u slučaju visoke

vlažnosti, na uređaju može doći do

kondenzacije vlage.

Ne stavljajte ruke ili neke predmete u

otvore uređaja. Ako uređaj radi, okretni

dijelovi unutar uređaja mogu uzrokovati

ozljede.

Uređaj mora biti instaliran u skladu lokalnim propisima i zakonima.

Ne instalirajte uređaj u prostoriji za pranje rublja.

Uređaj instalirajte 2.3m iznad poda.

Uređaj mora biti pozicioniran na način da je pristup utičnici napajanja dostupan.

Za modele čiji je kapacitet hlađenja veći od 4600W (17000BTU/h), prekidač napajanja ili osigurač moraju imati minimalnu

udaljenost između odvojenih kontakata od 3 mm i struje protoka (RCD) u otvorenom stanju maksimalno 10mA. Svi

priključci moraju biti izvedeni prema pravilima struke i u skladu s lokalnim standardima.

Kako bi sigurno i optimalno koristili klima uređaj, naša preporuka je da pažljivo i u potpunosti pročitate ove upute i sva

sigurnosna upozorenja.

Nemojte ispuštati rashladni plin u atmosferu prilikom servisiranja ili deinstalacije klima uređaja.

Pravilno uzemljite vaš uređaj kako bi spriječili neželjene posljedice kao što su električni udar i druge ozljede.

Prije priključenja uređaja na električno napajanje, pažljivo provjerite sve priključke i spojeve.

Električna isntalacija klima uređaja mora sadržavati i osigurač koji prekida napajanje uređaja u slučaju bilo kakvog

problema ili neispravnosti.

Nakon instalacije uređaja, korisnik mora upotrebljavati klima uređaj isključivo prema uputama danim u uputi za

uporabu. Upute spremite na znano mjesto kako bi ih u slučaju potrebe mogli ponovno koristiti.

Pažnja: Opasnost od električnog udara! Mogu se dogoditi ozljede opasne po život. Obavezno odspojite napajanje

uređaja prilikom održavanja ili servisiranja uređaja.

Ovaj aparat nije namjenjen da ga koriste djeca mlađa od 8 godina i osobe sa umanjenim tjelesnim, osjetilnim ili

mentalnim sposobnostima ili osobe kojima nedostaje znanje i iskustvo za korištenje aparata, osim ako nisu pod

nadzorom osobe koja je zadužena za njihovu sigurnost ili ako od nje nisu dobile poduku o uporabi aparata i

opasnostima kojma mogu biti izložena. Djeca se ne smiju igrati uređajem. Čišćenje i korisničko održavanje uređaja ne

smije se povjeriti djeci bez nadzora.

Ugradnja, održavanje i servis uređaja mora biti izveden od strane ovlaštenog servisera. Neispravna instalacija,

ugradnja i održavanje uređaja mogu izazvati nezgode i opasne situacije. Ne koristite dijelove i priključke koje nisu

preporučene od strane proizvođača uređaja, jer oni mogu biti uzrok nezgoda i neipravnosti na uređaju.

Proizvođač nije odgovoran za bilo kakvu štetu koja bi mogla biti uzrokovana neispravnom instalacijom uređaja i

instalacijom od strane neovlaštenih i nestručnih osoba.

Ako uređaj nećete koristiti dulji vremenski period, odspojite ga sa električnog napajanja. Postavite glavnu sklopku

(osigurač) u isključen položaj.

U slučaju da primjetite oštećenje kabela napajanja, odmah kontaktirajte ovlaštenog servisera koji će zamijeniti kabel i

otkloniti opasnost od mogućeg strujnog udara.

Ugradnja, održavanje i servis uređaja mora biti izveden od strane ovlaštenog servisera. Neispravna instalacija, ugradnja i

održavanje uređaja mogu izazvati nezgode i opasne situacije. Ne koristite dijelove i priključke koje nisu preporučene od

strane proizvođača uređaja, jer oni mogu biti uzrok nezgoda i neipravnosti na uređaju.

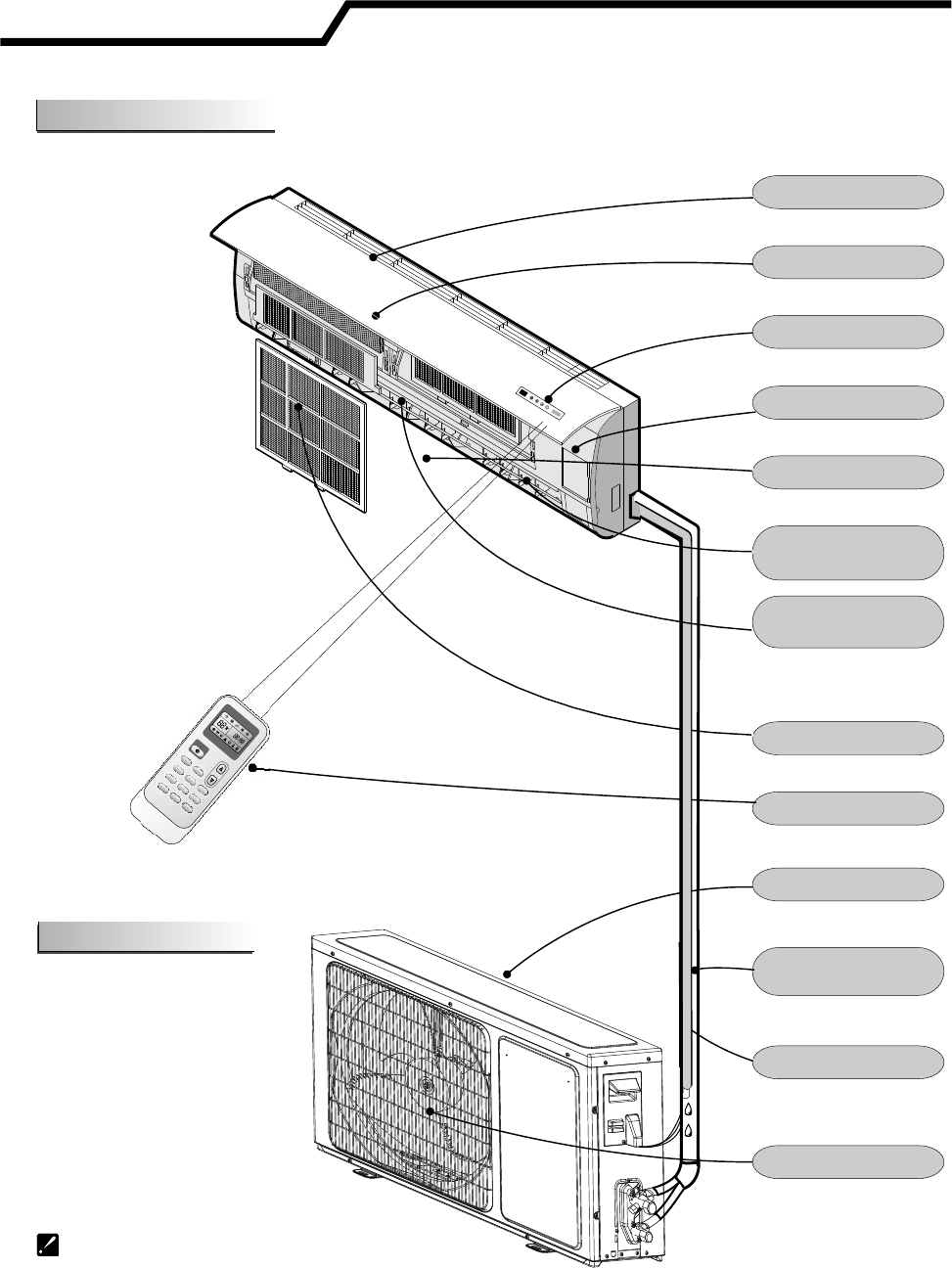

Dovod zraka

Otvori za zrak

Izlaz zraka

protoka zraka

Vertikalni usmjerivači

Filtar (opcija)

Daljinski upravljač

Odvodno crijevo

Prednja maska

Upravljačka ploča

Zaslon

Napomena: Odvod kondenzata vode

pri modu rada hlađenje i odvlaživanje

Vanjska jedinica

Unutarnja jedinica

ON/OFF

MODEFAN

SWINGSLEEPSUP ER

SMART IFEEL DIM MER

TIMER ONTIMER OF FCLOCK

OFF

HRVATSKI - 5

Dijelovi uređaja

protoka zraka

Horizontalni usmjerivači

NAPOMENA:

Izgled vanjske i unutarnje

jedinice klima uređaja može se

razlikovati kod nekih modela.

Cijevi i kablovi

napajanja

Indikator temperature 1

Timer

Comp.

Run

Sleep

ON/OFF

HRVATSKI - 6

Prikaz ugođene temperature

Ukoliko se umjesto temperature prikazuje poruka FC (obično se ispisuje nakon 200 sati

korištenja) potrebno je očistiti filtar. Nakon čišćenje filtra pritisnite reset tipku smještenu na

unutarnjoj jedinici iza prednje maske kako bi vratili prikaz temperature. (*opcija)

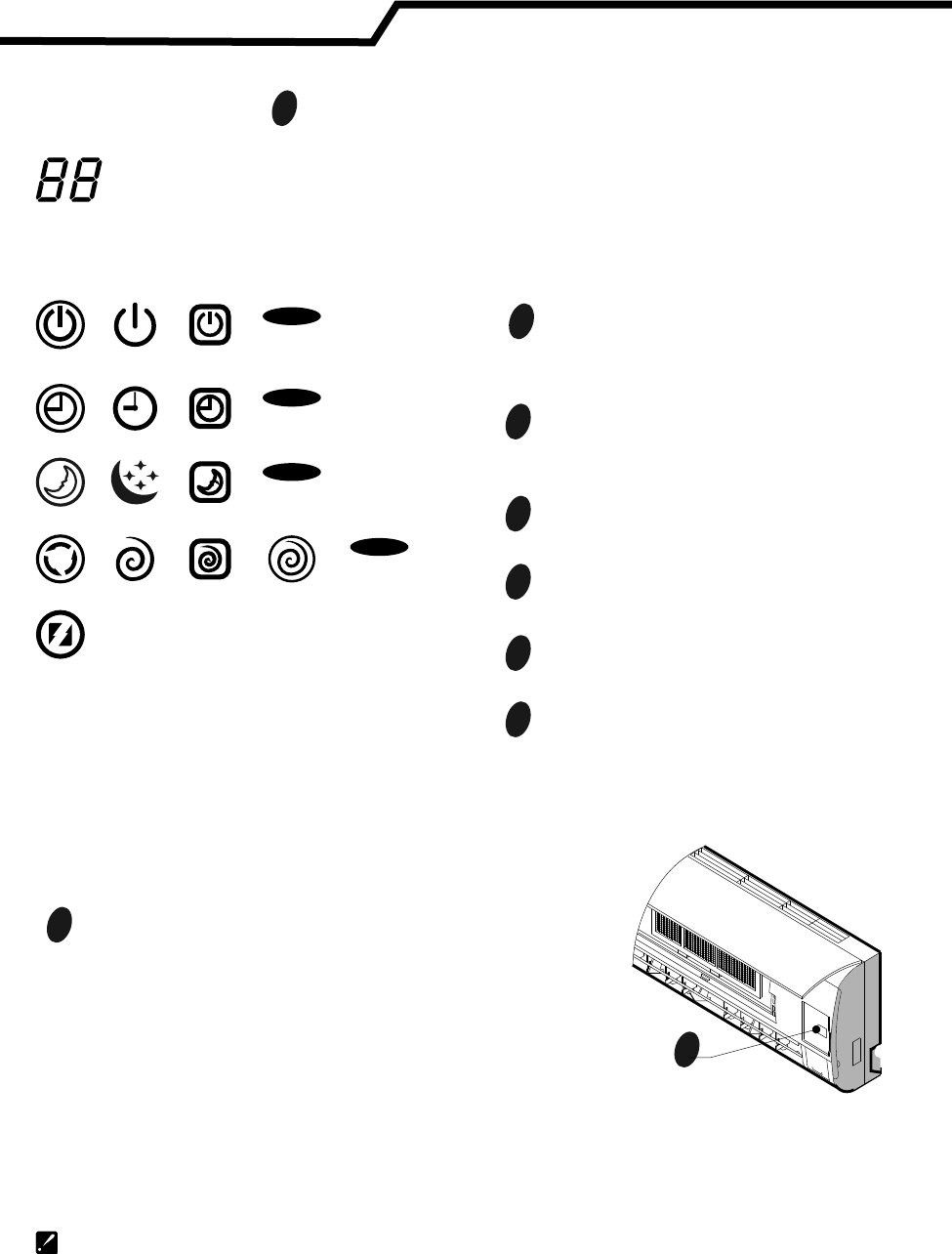

Indikator rada

Uključuje se ukoliko je uređaj u radu. Za vrijeme

odmrzavanja indikator treperi.

Timer Indikator

Uključuje se za vrijeme ugađanja timera i kada je

Timer aktivan (odgođeno uključivanje i iključivanje).

Sleep Indikator

Uključuje se u sleep modu rada (Noćni mod).

Indikator kompresora

Uključuje se za vrijeme rada kompresora.

Super Indikator

Uključuje se za vrijeme super moda rada.

Prijem signala

8Tipka za ručno uključenje / isključenje

Smještena je na upravljačkoj ploči same unutarnje jedinice

i služi za uključenje/isključenje uređaja

NAPOMENA:

Prikaz indikatora rada klima uređaja može se razlikovati od modela do modela.

Oznake na zaslonu

HRVATSKI - 7

NT serija - izgled zaslona

NAPOMENA:

Prikaz indikatora rada klima uređaja može se razlikovati od modela do modela.

Oznake na zaslonu

Tumačenje simbola sa zaslona:

Odašiljavanje signala

Isušivanje

Provjetravanje

Grijanje

Hlađenje

Jako provjetravanje

Srednje provjetravanje

Laganije provjetravanje Prikaz ugođene

Prikaz timera

Prikaz trenutnog

Auto provjetravanje Smart (*opcija)

Noćni mod rada

Ifeel (*opcija)

Super mod rada

OFF

ON/OFF

MODE FAN

SWING SLEEP SUPER

SMART IFEEL DIMMER

TIMER ON TIMER OFF CLOCK

OFF

HRVATSKI - 8

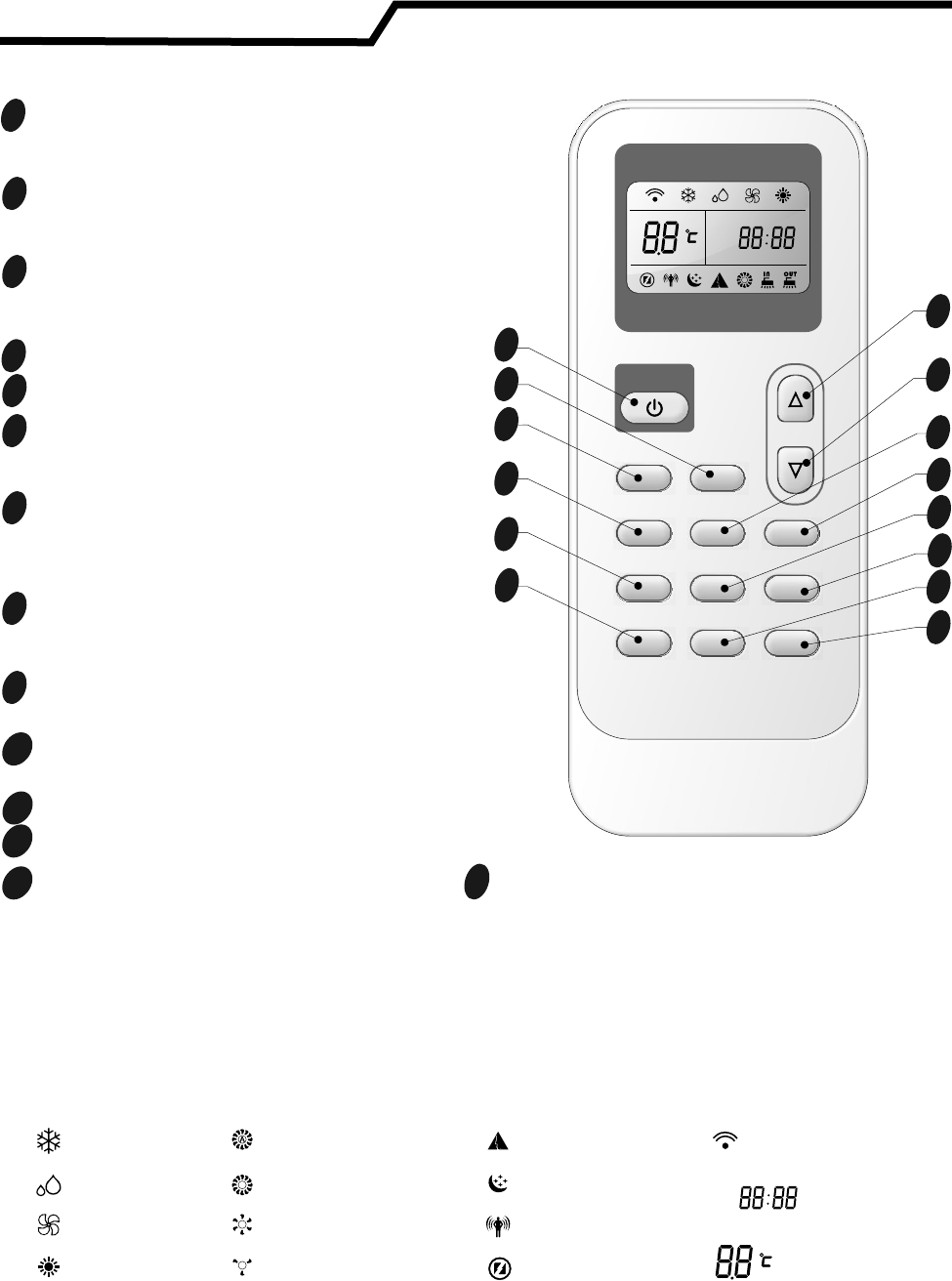

Uključenje/isključenje

Pritiskom na ovu tipku uključujete / isključujete

klima uređaj.

MODE - Odabir moda rada

Pritiskom na ovu tipku odabirete mod rada (način

rada) klima uređaja.

FAN - Brzina protoka zraka

Pritiskom na ovu tipku odabirete jačinu protoka

zraka: auto, visoka, srednja ili niska.

Ugađanje temperature

Pritiskom na ove tipke ugađate temperaturu,

timer i sat.

Smart tipka

Pomoću ove tipke omogućuje se automatski rad

klima uređaja.

Usmjeravanje protoka zraka

Ovom tipkom ugađate promjenu smjera strujanja

zraka (gore/dolje). U skladu s promjenom mijenja

se i kut krilaca.

SLEEP - Tipka za noćni rad

Pritiskom na ovu tipku uključujete / isključujete

noćni mod rada.

Ifeel tipka (*opcija)

* samo neki modeli

Tipka za ugađanje sata

Pritiskom na ovu tipku ugađate trenutno vrijeme.

Timer

Pritiskom na ovu tipku uključujete / isključujete

Timer.

Super tipka

Pritiskom na ovu tipku uključujete / isključujete

funkcija brzog hlađenja/grijanja. (Brzo hlađenje radi

na najvišoj brzini protoka zraka s temperaturom

automatski ugođenom na 18°C; Brzo grijanje radi

na automatskoj brzini protoka zraka s

temperaturom automatski ugođenom na 32°C;

Dimmer tipka (*opcija)

Pritiskom na ovu tipku isključujete prikaz zaslona na

unutarnjoj jedinici klima uređaja. Za ponovni prikaz

pritisnite bilo koju tipku.

* opcija, ne svi modeli

vremena

temperature

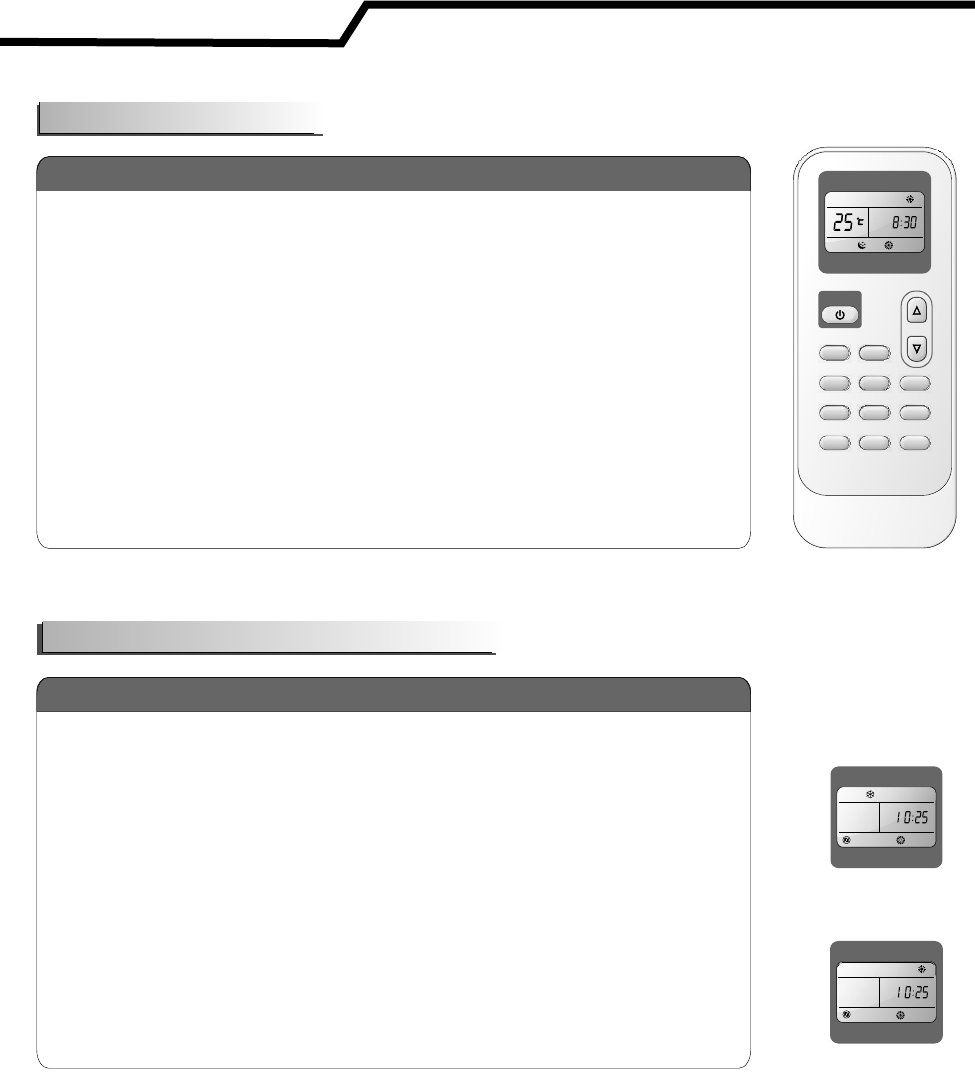

Daljinski upravljač

Senzor prijama

ON/OFF

MODEFAN

SWING SLEEP SUPER

SMARTIFEELDIMMER

TIMER ONTIMER OFFCLOCK

OFF

HRVATSKI - 9

Daljinski upravljač

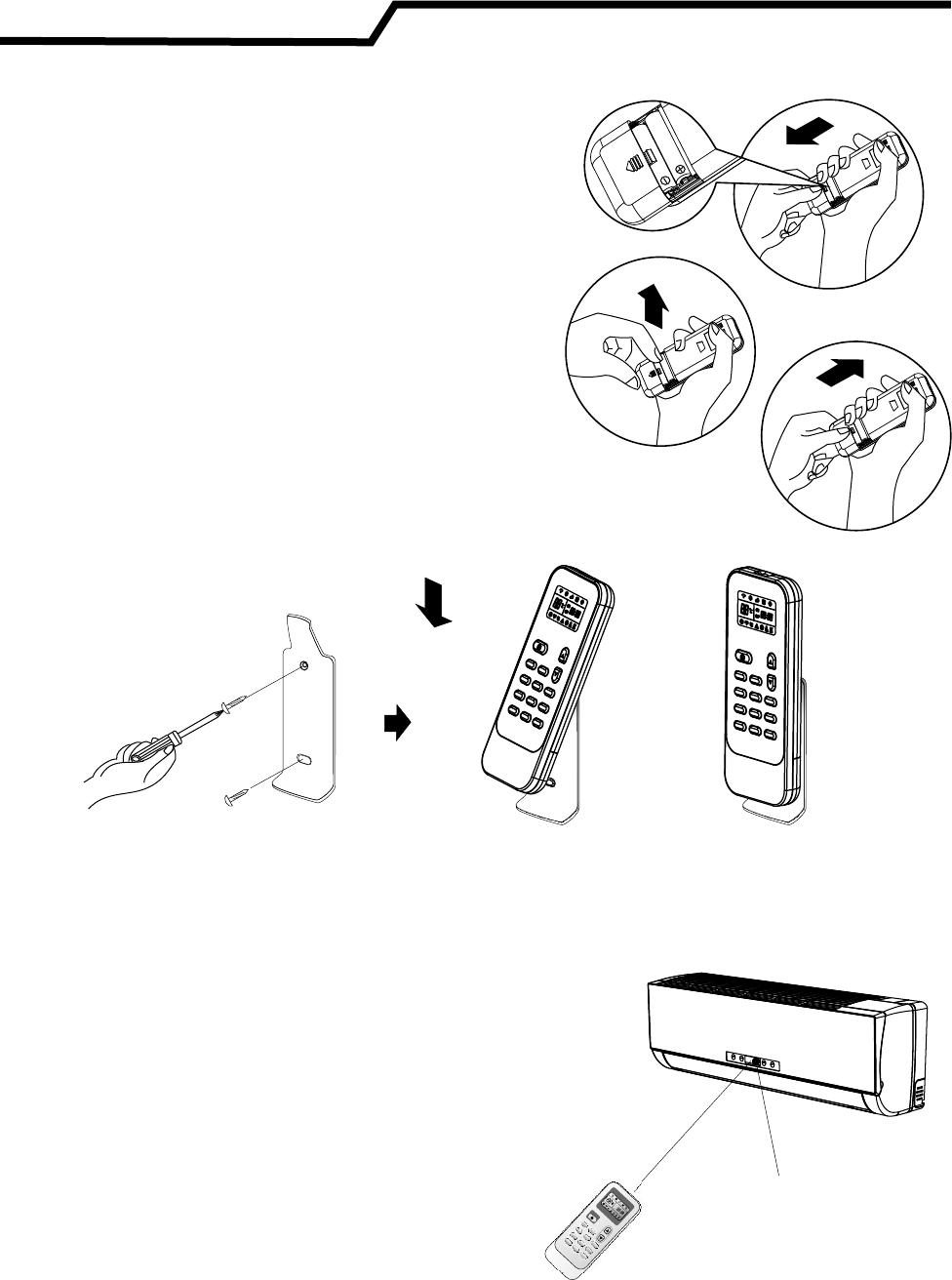

Umetanje baterija u daljinski upravljač

Uklonite poklopac prostora u kojem su smještene baterije kao što

je prikazano na slici. Umetnite 2 baterije pazeći pritom na

polaritet (+) i (-). Vratite poklopac.

Koristite 2 LR03 AAA (1.5V) baterije. Ne koristite punjive baterije.

Redovito mijenjate baterije.

Smještaj i korištenje daljinskog upravljača

Daljinski upravljač možete smjestiti na držač koji se montira na

zid kao što je prikazano na slici.

Držač za daljinski upravljač je opcija i ne sadrže ga svi modeli.

Daljinski upravljač koristite na način da ga usmjerite prema

unutarnoj jedinici, prema prijemnom senzoru (kao što je

prikazano na slici). Doseg u kojem je moguće upravljanje je do

7m udaljenosti pod uvjetom da je daljinski pravilno usmjeren

prema unutarnjoj jedinici.

Automatski Jako Srednje Nisko

Modovi rada

ON/OFF

MODE FAN

SWING SLEEP SUPER

SMART IFEEL DIMMER

TIMER ON TIMER OFF CLOCK

OFF

HRVATSKI - 10

Rad s uređajem

Odabir moda rada

Svakim pritiskom na tipku MODE mijenjate način (mod) rada

klima uređaja kako slijedi:

GRIJANJE

HLAĐENJE ISUŠIVANJE PROVJETRAVNJE

Mod grijanja nije dostupan kod modela koji imaju isključivo i

jedino opciju hlađenja.

FAN - Brzina protoka zraka

Svakim pritiskom na tipku FUN mijenjate brzinu protoka zraka

kako slijedi:

Ukoliko je odabran mod rada: PROVJETRAVANJE (FUN ONLY)

dostupne brzine protoka su: Jako, Srednje i Laganije provjetravanje.

Ukoliko je odabran mod rada: ISUŠIVANJE (DRY mode), brzina

provjetravanja ugođena je na automatsko provjetravanje i FAN tipka

u tom slučaju nema funkcije.

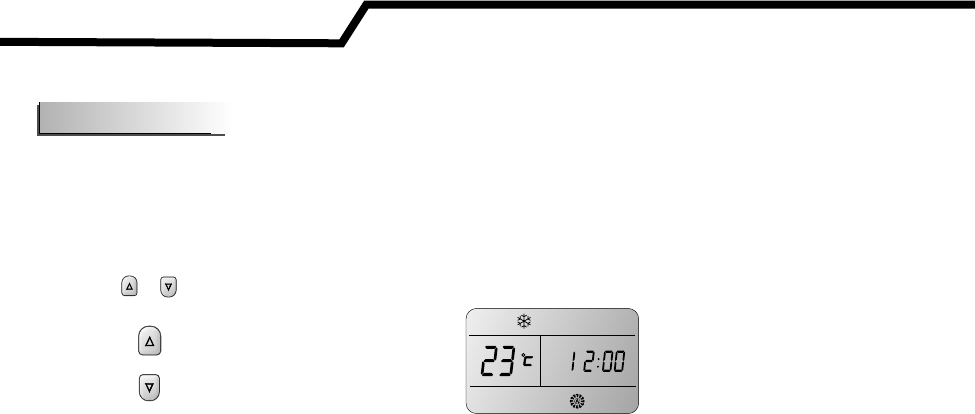

Ugađanje temperature

Svakim pritiskom povećavate temperaturu za 1°C

Svakim pritiskom smanjujete temperaturu za 1°C

Raspon ugađanja temperature

*GRIJANJE, HLAĐENJE

ISUŠIVANJE

SAMO PROVJETRAVANJE /

-7°C ~ 7°C

18°C ~ 32°C

Mod grijanja nije dostupan kod modela koji imaju isključivo i

jedino opciju hlađenja.

Uključivanje uređaja

Pritisnite tipku za uključenje uređaja. Primitkom signala

na zaslonu unutarnje jedinice klima uređaja uključuje se RUN

indikator (indikator rada).

Prilikom promjene moda rada uređaj neće odmah početi s radom u odabranom modu (HLAĐENJE -> GRIJANJE i

obrnuto). Za početak rada pričekajte oko 3 minute i za to vrijeme nemojte mijenjati mod rada.

Za vrijeme moda grijanja, protok zraka neće se osjetiti odmah veću tek nakon 2-5 minuta.

SWING

ON/OFF

MODE FAN

SWING SLEEP SUPER

SMART IFEEL DIMMER

TIMER ON TIMER OFF CLOCK

OFF

Mod rada Smjer strujanja zraka

HLAĐENJE, ISUŠIVANJE

*GRIJANJE,

SAMO PROVJETRAVANJE

horizontalni

prema dolje

Vertikalni pomak protoka zraka (pomoću daljinskog upravljača)

Konstantno kretanje krilaca

HRVATSKI - 11

Rad s uređajem

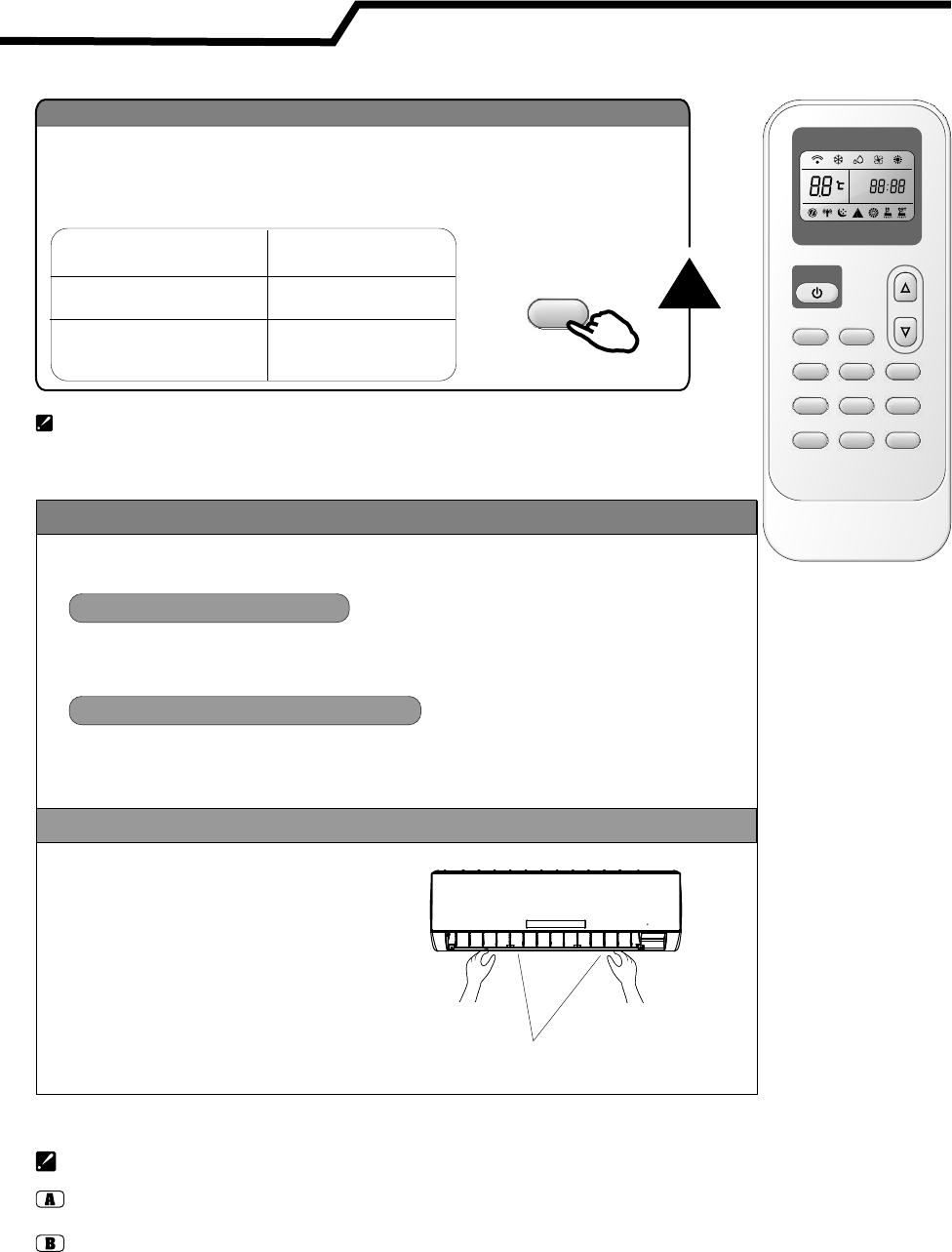

Usmjeravanje protoka zraka

Prilikom uključenja uređaja krilca koja usmjeravaju protok zraka vertikalno,

automatski se postavljaju pod određenim kutem. Kut protoka zraka moguće je

promjeniti pritiskom na tipku SWING na daljinskom upravljaču. preporučeni

položaj krilaca ovisi o modu rada:

Mod grijanja dostupan je kod modela koji imaju i opciju grijanja u svojim

specifikacijama rada.

Uz pomoć daljinskog upravljača moguće je ugoditi kut krilca kojim se usmjerava protok

zraka.

Pritisnite tipku SWING jednom, krilca za usmjeravanje protoka zraka automatski se

kreću gore/dolje čime se zrak ravnomjerno raspoređuje po prostoru.

Odabir željenog kuta protoka zraka

Pritisnite tipku SWING još jednom u trenutku kada se krilca za protok zraka nađu u

željenom položaju. Time zaustavljate njihovo kretanje i osiguravate željeni smjer

protok zraka.

Horizontalni pomak protoka zraka (ručno ugađanje)

Okretanjem horizontalnih usmjerivača

ugodite horizontalni protok zraka kao

što je prikazano na slici.

NAPOMENA:

Slika unutarnje jedinice je referentna i

moguće je da odstupa izgledom od

vašeg modela.

NAPOMENA:

Ne ugađajte vertikalni pomak protoka zraka ručno. Kvarovi nastali nepravilnim korištenjem uređaja ne podliježu

jamstvu.

Preporuka je da vertikalan pomak ne bude u donjem položaju dulji period vremena (kod modova rada: hlađenje

i isušivanje) kako bi se spriječila pojava kondenzacije, a time i mogućnost kapanja kondenzirane vlage iz

unutarnje jedinice klima uređaja.

Horizontalni usmjerivači

za ugađanje horizontalnog

protoka zraka

Vanjska temepratura

21°C ili niža 22°C

26°C

Iznad 26°C

21°C -23°C

23°C-26°C

Okolnosti Tipka Proces prilagodbe

Mod rada

GRIJANJE

SAMO PROVJETRAVANJE

ISUŠIVANJE

HLAĐENJE

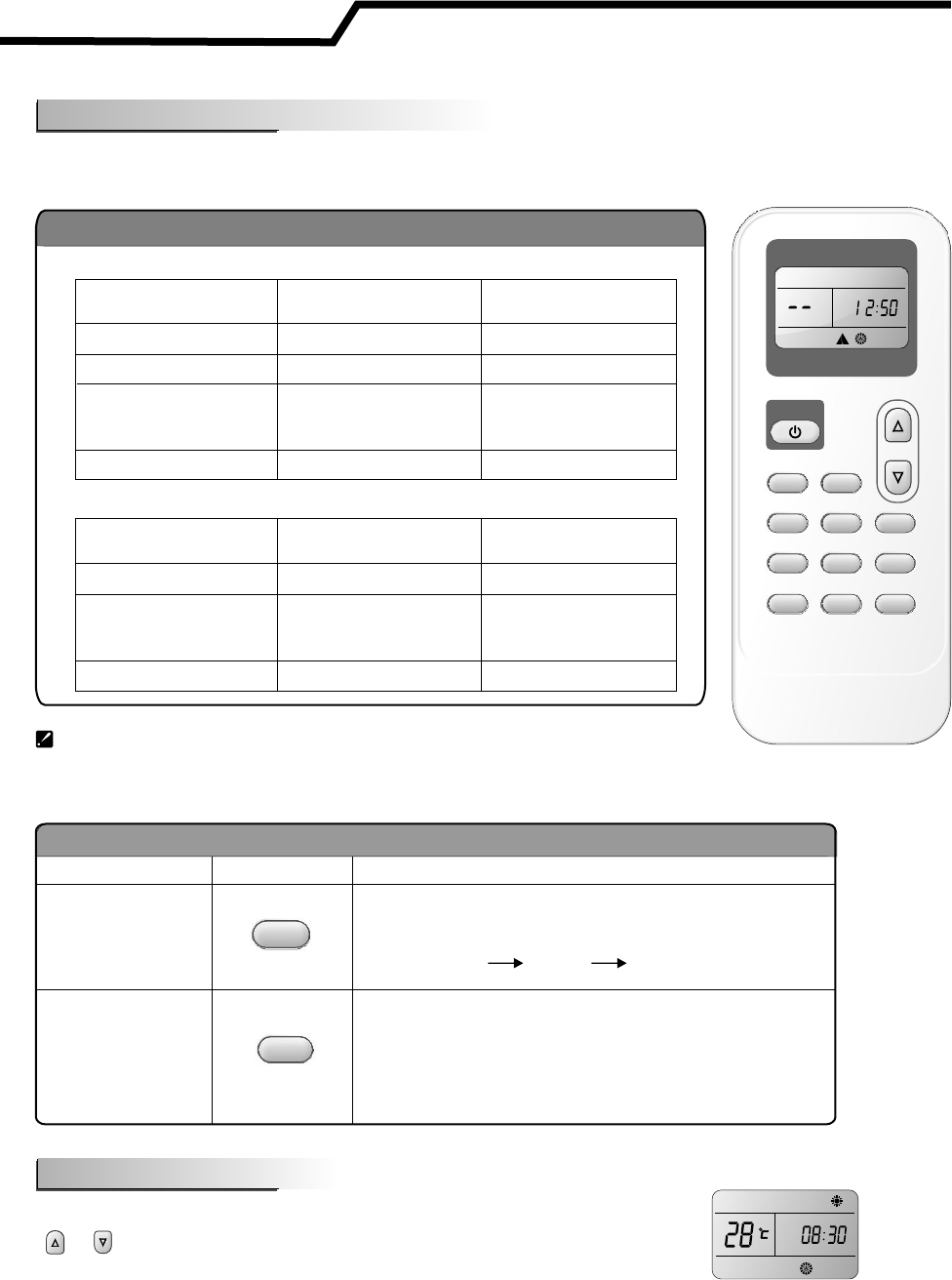

Način rada i temperatura rada uređaja određena je unutarnjom temperaturom

SMART mod rada (*opcija, ne svi modeli)

Modeli koji sadrže i funkciju grijanja u svojim specifikacijama

ON/OFF

MODE FAN

SWING SLEEP SUPER

SMART IFEEL DIMMER

TIMER ON TIMER OFF CLOCK

OFF

FAN

SWING

HRVATSKI - 12

Rad s uređajem

Za rad klima uređaja u modu SMART, pritisnite tipku SMART. U ovom načinu rada, temperatura i brzina ventilatora se

automatski ugađaju na temelju stvarne sobne temperature i uvjeta u prostoriji.

Temperatura u

SMART modu rada

Sobna temperatura

smanjuje se za 1.5°C

nakon 3 min. rada

Modeli koji imaju samo funkciju hlađenja u svojim specifikacijama

Vanjska temepratura

21°C ili niža

26°C

Iznad 26°C

23°C-26°C

Mod rada

ISUŠIVANJE

HLAĐENJE

Temperatura u

SMART modu rada

Sobna temperatura

smanjuje se za 1.5°C

nakon 3 min. rada

SAMO PROVJETRAVANJE

U SUPER modu rada tipka SMART nije aktivna.

NAPOMENA: U SMART modu rada temperatura i protok zraka ugađaju su automatski.

Ručno ugađanje temperature moguće je u rasponu od -2°C do 2°C od automatski ugođene temperature.

Za inverter klima uređaj moguće je ručno ugađanje temperature od -7°C do 7°C (*opcija)

Dodatne opcije SMART moda rada klima uređaja

Ukoliko se osjećate

neugodno zbog

nedovoljnog

protoka zraka.

Ukoliko se osjećate

neugodno zbog

krivo usmjerenog

smjera protoka

zraka.

Za promjenu jačine protoka zraka pritisnite tipku FUN

čime mijenajte jačinu protoka na jednu od navedenih opcija:

Za promjenu smjera protoka zraka pritisnite tipku SWING

čime mijenajte vertikalni pomak krilaca koja usmjeravaju

zrak. Ponovni pritisak zaustavlja krilca.

Za horizontalni pomak krilca pogledajte prethodnu stranicu

uputa za uporabu.

Jako Srednje Nisko

Tipka za ugađanje sata

Trenutno vrijeme moguće je ugoditi pritiskom na tipku CLOCK. Dodatno tipkama

i odabirete točno vrijeme. Ponovni pritiskom na tipku CLOCK

potvrđujete odabrano vrijeme.

Timer

Povećavate vrijednost vremena

HRVATSKI - 13

Uz pomoć funkcije TIMERA moguće je ugoditi uključenje ili isključenje klima uređaja u odabrano vrijeme.

UKLJUČENJE TIMERA

1.) Pritiskom na tipku TIMER ON odabirete funkciju uključenje klima uređaja u odabrano vrijeme.

Prvim pritiskom na tipku TIMER ON na zaslonu daljinskog upravljača treperi oznaka «ON 12:00". Pritiskom na

tipke ili odaberite željeno vrijeme uključenja uređaja.

Rad s uređajem

Smanjujete vrijednost vremena

Za povećanje ili smanjenje vremena u vrijednosti od po 1 minute pritisnite tipku TIMER ON jednom.

Za povećanje ili smanjenje vremena u vrijednosti od po 10 minuta pritisnite tipku TIMER ON i držite pritisnuto

sekundu i pol.

Za povećanje ili smanjenje vremena u vrijednosti od po 1 sat pritisnite tipku TIMER ON i držite pritisnuto

nekoliko sekundi.

NAPOMENA:

Ukoliko u 10 sekundi od trenutka u kojem ste pritisnuli tipku TIMER ON, ne ugodite vrijeme,

daljinski upravljač automatski izlazi iz moda ugađanja timera.

2.) Kada je na zaslonu daljisnkog upravljača prikazano željeno (odabrano) vrijeme ponovno pritisnite tipku TIMER

ON za potvrdu postavki uključenja uređaja. Moguće je da će se klima uređaj oglasiti zvukom «beep». Oznaka

«ON» prestaje s treperenjem. Na zaslonu unutarnje jedinice prikazuje se TIMER indikator.

3.) Nakon 5 sekundi na zaslonu daljinskog upravljača ponovno se prikazuje sat.

PONIŠTENJE TIMERA

Ponovnim pritiskom na tipku TIMER ON oglašava se unutarnja jedinica klima uređaja zvukom «beep» (ovisno o

modelu) te se indikator timera sa zaslona unutarnje jednice isključuje.

NAPOMENA:

Na isti način kao što je opisano uključenje ugađate i opciju isključenja uređaja pomoću tipke

TIMER OFF.

Noćni mod rada

SUPER mod rada

brzo hlađenje

Noćni mod rada (SLEEP)

SUPER mod rada (*opcija, ne svi modeli)

ON/OFF

MODE FAN

SWING SLEEP SUPER

SMART IFEEL DIMMER

TIMER ON TIMER OFF CLOCK

OFF

HRVATSKI - 14

Rad s uređajem

Noćni mod rada moguće je ugoditi kod funkcija: hlađenja, grijanja i isušivanja.

U noćnom modu rada:

• Uređaj automatski prestaje s radom po isteku vremena od 8 sati.

• Brzina protoka zraka automatski je ugođena na najnižu brzinu.

• * Ugođena temperatura automatski će se povećavati za 1°C svaki sat vremena

ukoliko uređaj radi u funkciji hlađenja.

• Ugođena temperatura automatski će se smanjiviti za 3°C nakon svakih 3 sata

ukoliko uređaj radi u funkciji grijanja.

Napomena:

* Ukoliko je temperatura prostora 26°C ili viša, ugođena temperatura neće

se mijenjati.

Funkcija grijanja nije moguća kod uređaja koji su prema specifikaciji

isključivo za hlađenje.

brzo grijanje

• SUPER mod rada koristi se za uključenje/isključenje funkcije brzog grijanja odnosno

brzog hlađenja.

Brzo hlađenje djeluje na principu visokog protoka zraka čime se automatski mijenja

zadana temperatura do 18°C. Funkcija brzog grijanja radi na principu autmatskog

protoka zraka čime se automatski mijenja zadana temperatura do 32°C.

• SUPER mod rada moguće je ugoditi samo za vrijeme rada klima uređaja.

• U SUPER modu rada možete mijenjati smjer protoka zraka te koristiti timer funkciju.

Ukoliko želite isključiti SUPER mod rada pritisnite jednu od tipki na daljinskom

upravljaču: SUPER, MODE, FAN, ON/OFF, SLEEP ili tipke za ugađanje temperature.

Na zaslonu daljinskog upravljača vraća se prikaz normalnog rada.

Napomena:

U SUPER modu rada, SMART tipka nema funkciju.

Uređaj će raditi u SUPER modu rada sve do trenutka dok ne pritisnete

jednu od gore spomenutih tipki za prekid ovog moda rada.

Čišćenje prednje ploče

HRVATSKI - 15

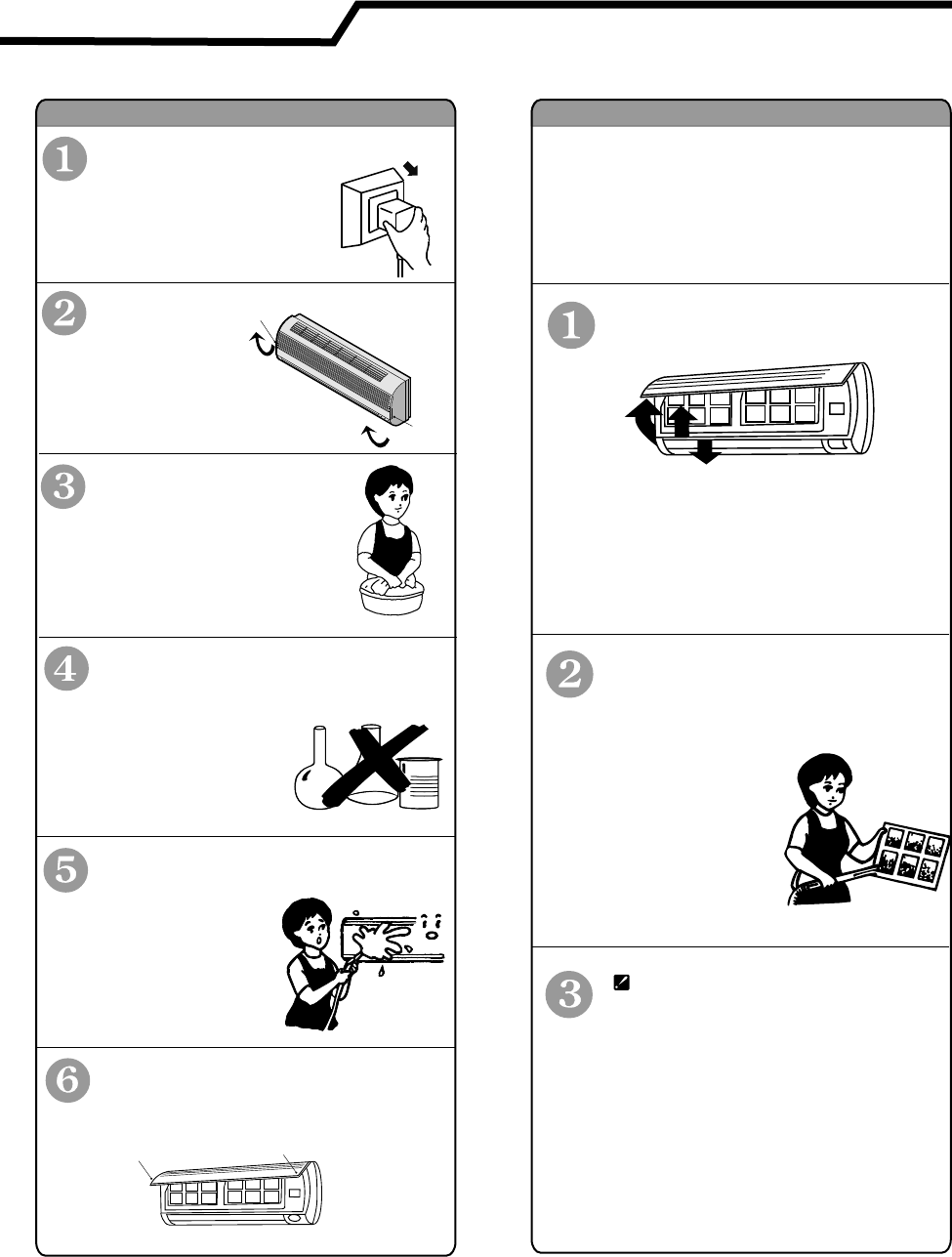

Održavanje

Isključite uređaj s napajanja.

Prije isključenja uređaja s

napajanja isključite uređaj

pritiskom na tipku za

isključenje/isključenje na

daljinskom upravljaču

Primite prednju ploču za

rubove "A" i povucite prema

van kako bi ju uklonili.

Obrišite mekom i suhom

krpom

Ukoliko je uređaj jako prljav,

krpu namočite u toploj vodi i

dobro ju iscjedite prije

brisanja uređaja.

Nikada ne koristite

benzin, razređivač

ili bilo koja druga

kemijska i abrazivna

sredstva.

Nikada ne prskajte

uređaj vodom jer

u protivnom može

doći do strujnog

udara.

Nakon čišćenja vratite prednju

ploču u prvotan položaj na način

kao što je prikazano na slici.

Čišćenje filtera

Neophodno je čistiti filter nakon otprilike

100 sati rada klima uređaja.

Filtere čistite na način kako je opisanu u

nastavku uputa:

Isključite uređaj

1. Otvorite prednju ploču.

2. Pritisnite ručicu filtra nježno s prednje

strane.

3. Uhvatite ručicu i izvadite filter

Očistite filtere i vratite ih u uređaj

Očistite filtre usisavačem

za prašinu ili laganim

otprašivanjem.

(Ako su jako prljavi, operite

ih otopinom neutralnog

abrazivnog sredstva i

tople vode temperature

ispod 45°C.)

Zatvorite prednju ploču

klima uređaja

Ukoliko uređaj radi u prašnjavoj okolini,

filtere čistite svakih 2 tjedna.

Uvjeti za ispravan rad uređaja

GRIJANJE

Vanjska temperatura veća od 24°C

HLAĐENJE

ISUŠIVANJE

Vanjska temperatura niža od -7°C

Sobna temperatura veća od 27°C

Vanjska temperatura veća od *43°C

Sobna temperatura manja od 21°C

Sobna temperatura manja od 18°C

Karakteristike zaštitnog sklopa

HRVATSKI - 16

U ovisnosti o uvjetima u kojima uređaj radi moguće je

prekid rada uređaja ukoliko:

*Za modele s tropskom klimatskom klasom (T3) vanjska

temperatura mora biti veća od 52°C (umesto navedenih

43°C) da bi uređaj prestao s radom.

U slučaju da uređaj radi u modovima ISUŠIVANJE ili

HLAĐENJE, uz otvoren prozor ili vrata prostora dulji

period vremena i relativna vlažnsot prostora bude veća

od 80% moguća je pojava kondenzacije na uređaju, a

time i kapanje vode iz uređaja.

Buka

Instalirajte klimu na stabilan, čvrsti zid odnosno

mjesto gdje uređaj svojom težinom neće stvarati

dodatnu vibraciju, a time i buku.

Instalirajte vanjsku jedinicu na mjesto gdje

rad vanjske jedinice neće ometati vaše susjede.

Ne stavljajte nikakve prepreke ispred dijela

vanjske jedinice gdje je izlaz zraka kako se nebi

povećala razina buke.

Zaštita

Karakteristike moda GRIJANJA

U sljedećim slučajevima aktivira se zaštitni sklop:

Između isključenja i sljedećeg ponovnog uključenja mora proći najmanje 3 minute. Ukoliko pokušate

uređaj uključiti unutar toga vremena, aktivira se zaštitni sklop čime sprečava uključenje uređaja.

Prilikom priključenja uređaja na napajanje, uključenje će nastupiti sa zakašnjenjem od 20 sekundi.

Ukoliko se potpuno zaustavio rad uređaja, pritisnite tipku za uključenje/isključenje kako bi ponovno

pokrenuli uređaj. Funkciju TIMERA potrebno je ponovno ugoditi.

Početak rada

Na početku rada moda GRIJANJA, izlaz toplog zraka iz jedinice kreće tek 2-5 minuta nakon uključenja moda.

Odmrzavanje

U modu grijanja vanjska jedinica automatski će povremeno pokretati proces odmrzavanja (topljenja

nakupljenog leda) kako bi se povećala efikasnost rada. Postupak odmrzavanja obično traje 2-10 minuta.

Za vrijeme odmrzavanja ventilator ne radi. Po završetku odmrzavanja uređaj ponovno pokreće mod grijanja

automatski.

HRVATSKI - 17

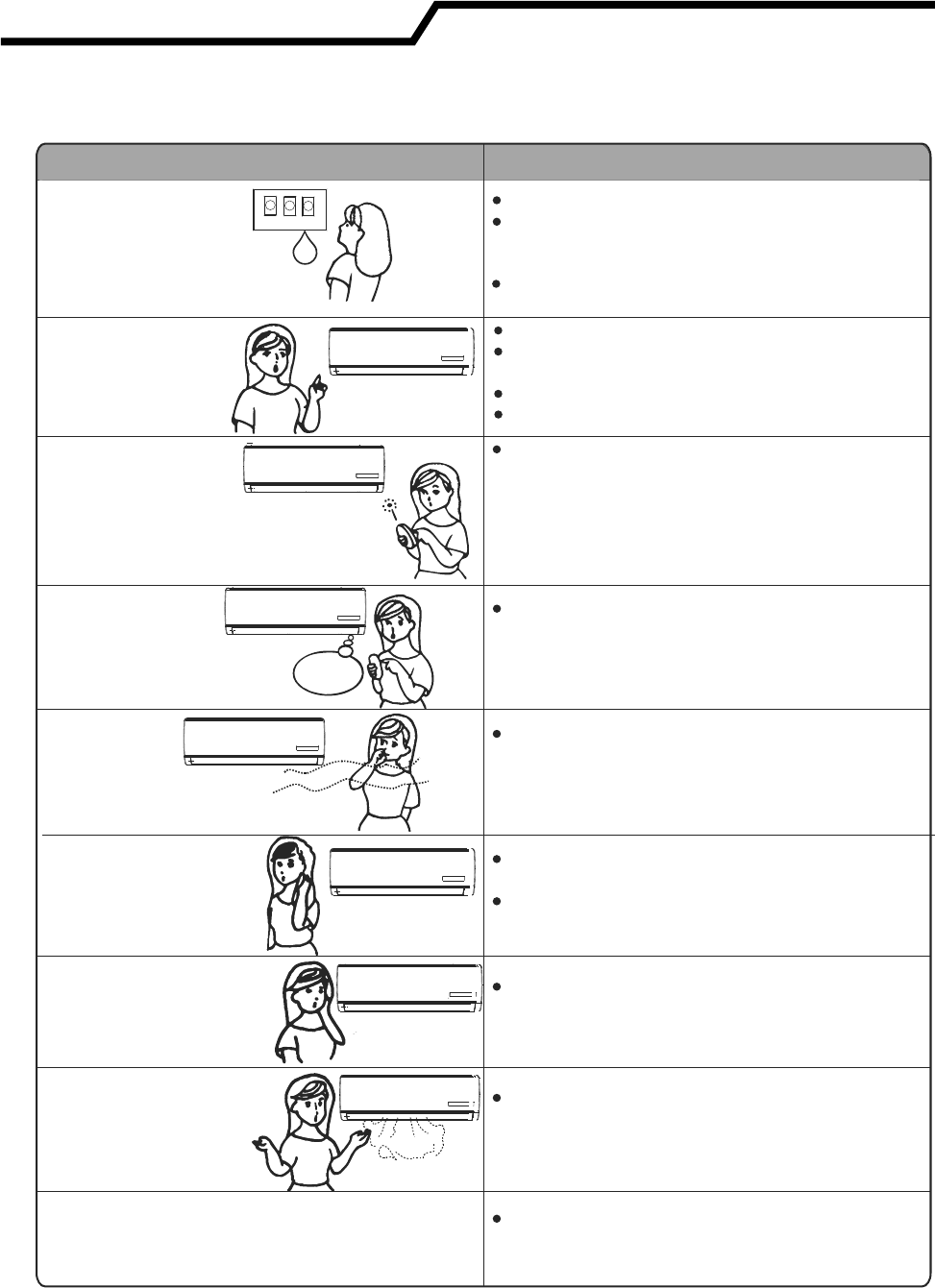

Rješavanje problema

Da li ima napona, Da li je uređaj isključen iz mreže?

Da li je osigurač uređaja uključen ili isključen?

Pričekajte 3 minute, možda se aktivirao zaštitni sklop

koji sprečava uključenje uređaja.

Provjerite baterije daljinskog upravljača

Provjerite da li su filtri možda jako zaprljani.

Provjerite da li kojim slučajem nije bloiran ulaz ili izlaz

zraka na klima uređaju.

Da li je postavljena ispravna temperatura?

Da li su prozori ili vrata ostali otvoreni?

Ukoliko postoji jaka vanjska interferencija (vanjski

statički elektricitet ili neispravnost u električnom

napajanju), može se dogoditi da uređaj ne radi

ispravno. Isključite napajanje uređaja i nakon nekoliko

minuta ponovno uključite uređaj. Provjerite da li su

baterije u daljinskom upravljaču upotrebljive i da li su

polovi baterija dobro postavljeni.

Pričekajte 3 minute, možda se aktivirao zaštitni sklop

koji sprečava uključenje uređaja.

Provjerite da li neugodan miris možda ne dolazi iz

nekog drugog izvora, npr. namještaja, dima od cigareta

i sl., koji je usisan u unutarnju jedinicu i onda ispuhan

van iz unutarnje jedinice.

Ova pojava je normalna. nastaje uslijed protoka

rashladnog plina kroz isparivač unutarnje jedinice.

Aktivirano je odleđivanje unutarnje jedinice.

Zvuk može nastati uslijed skupljanja ili rastezanja

kućišta uslijed rada uređaja. Ovo je potpuno normalno.

Ova pojava se događa kada se iz unutarnje jedinice u

prostoriju upuhuje vrlo hladan i suh zrak. Ovo je

potpuno normalno.

Uređaj se prebacio iz moda Grijanja u mod odleđivanja

(Defrost). Nakon nekoliko minuta, uređaj će

automatski ponovno prijeći u mod Grijanja.

Klima uređaj uopće ne radi.

Ne radi hlađenje

ili grijanje ili je

efikasnost rada

smanjena

Daljinsko upravljanje

nije dostupno i zaslon na upravljaču

nema prikaza.

Uređaj ne radi

nakon što ste

pritisnuli tipku I/O.

Širi se

neprijatan miris

Zvuk preljevanja

tekučine

Zvuk pucketanja

Signalizacija rada kompresora

neprestano svjetli, indikator moda

rada treperi i unutarnja jedinica ne

Iz unutanje jedinice

izlazi magla

Navedeni slučajevi nisu problemi koji će vas omesti u korištenju Vašeg klima uređaja. Molimo Vas slijedite navedene upute

i nastavite koristiti uređaj.

don't run

Postoji li problem? Otklanjanje problema?

Upute za ugradnju

HRVATSKI - 18

Udaljenost od bočnog

zida mora biti veća

od 50mm

Udaljenost od bočnog

zida mora biti veća

od 250mm

Udaljenost od stražnjeg

zida mora biti veća

od 250mm

Udaljenost od bočnog

zida mora biti veća

od 50mm

Udaljenost od plafona

mora biti veća

od 200mm

Udaljenost od poda

mora biti veća od 2400mm

više odr 250mm

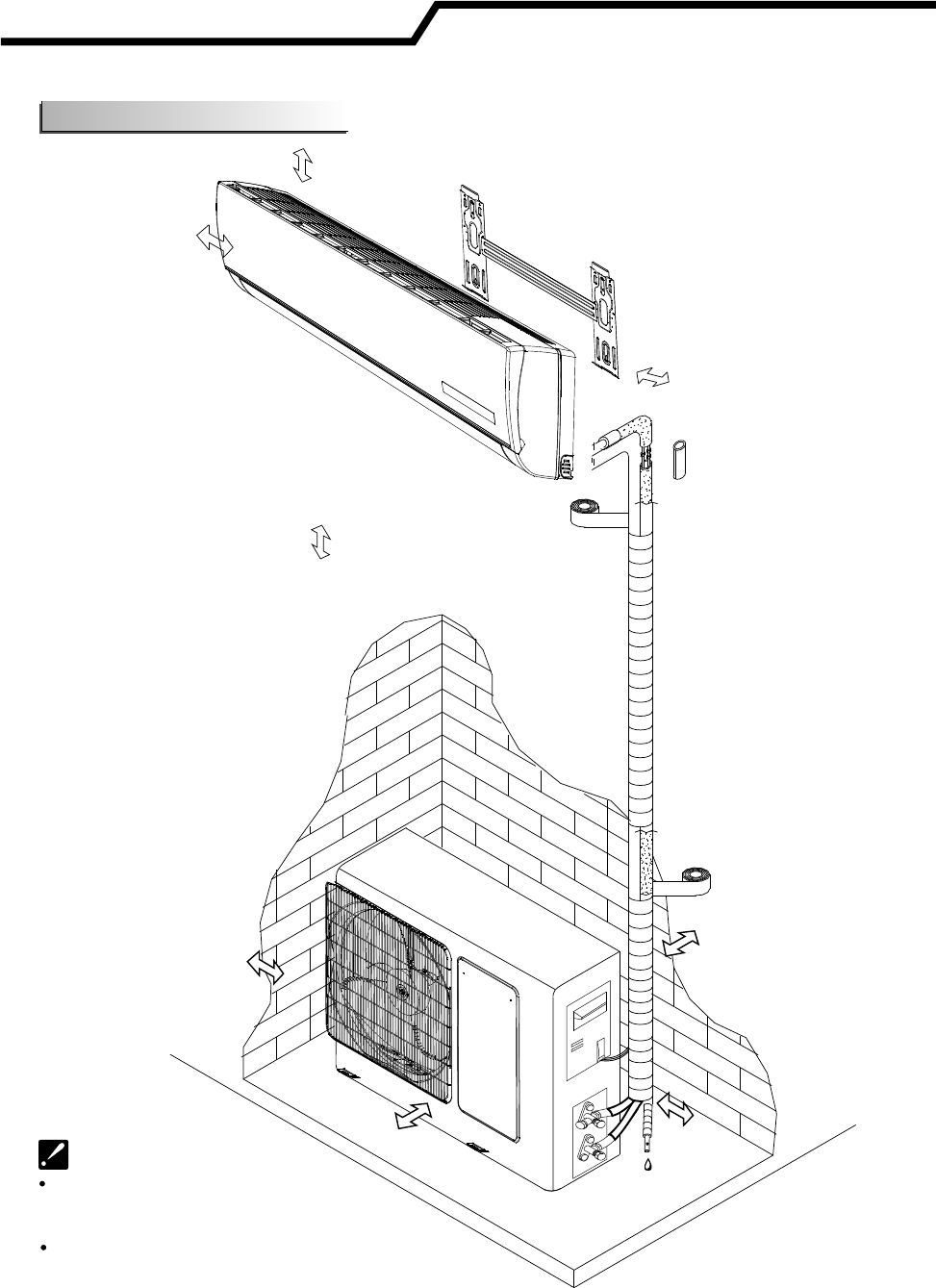

Instalacijski dijagram

Udaljenost od zida

mora biti veća od 500mm

Gornje slike su samo za informaciju.

Vaš uređaj se može oblikom razlikovati od

gore prikazanog uređaja.

Instalacija i ugradnja uređaja mora se izvesti u

skladu s nacionalnim standardom i zakonima, te

mora biti izvedena od ovlaštene i stručne osobe-

tehničara.

Upute za ugradnju

HRVATSKI - 19

Smjestite jedinicu tako da na izlazu zraka ispred ili na rubovima uređaja

nema mikakvih objekata koji mogu sprečavati ili blokirati izlaz zraka.

Tamo gdje je jednostavno provući strujnu i cijevnu instalaciju.

Tamo gdje možete osigurati adekvatnu udaljenost uređaja od zidova ili

stropa prostorije, u skladu sa uputama na prethodnoj stranici.

Tamo gdje možete lagano ukloniti i čistiti filtre.

Smjestite unutarnju jedinicu najmanje 1m udaljenu od TV ili Radio

uređaja.

Smjestite unutarnju jedinicu podalje od florescentnog svjetla.

Nemojte stavljati blizu ulaza zraka unutarnje jedinice nikakve objekte i

predmete koji mogu upasti ili blokirati ulaz zraka.

Smjestite uređaj na zid koji je dovoljno stabilan i čvrst i koji može nositi

unutarnju jedinicu.

Smjestite uređaj na mjesto koje neće rezonirati ili pojačavati buku rada

uređaja.

Postavite unutarnju jedinicu podalje od direktnog sunčevog svjetla ili

izvora topline. Nemojte na ili iznad unutarnje jedinice stavljati zapaljive

ili eksplozivne materijale ili tekučine.

Smjestite jedinicu tamo gdje je to uobičajeno i na mjesto koje ima

dobro provjetravanje

Izbjegavajte instalaciju u blizini zapaljivih plinova.

Držite se uputa za instalaciju i minimalnih preporučenih udaljenosti

uređaja od okolnih zidova.

Udaljenosti između unutarnje i vanjske jedinice treba biti 5m, a

maksimalno 15 metara (uz nadopunu rashladnog plina).

Smjestite jedinicu podalje od izvora nečistoča, prašine i ostalih

agresivnih utjecaja.

Smjestite jedinicu podalje od ceste gdje može biti izložena

zapljuskivanju blatnjave vode.

Smjestite jedinicu na stabilno i čvrsto postolje (zid ili pod), kako bi

izbjegli neželjene vibracije i buku.

Smjestite jedinicu tako da nije moguće blokiranje ulaza ili izlaza zraka.

Izbjegavajte smještaj jedinice na direktnom sunčevom svjetlu ili u blizini

drugih izvora topline. Postavite jedinicu podalje od zapaljivih materijala,

ulja ili vlažnih prostora.

Odabir mjesta za instalaciju

Model

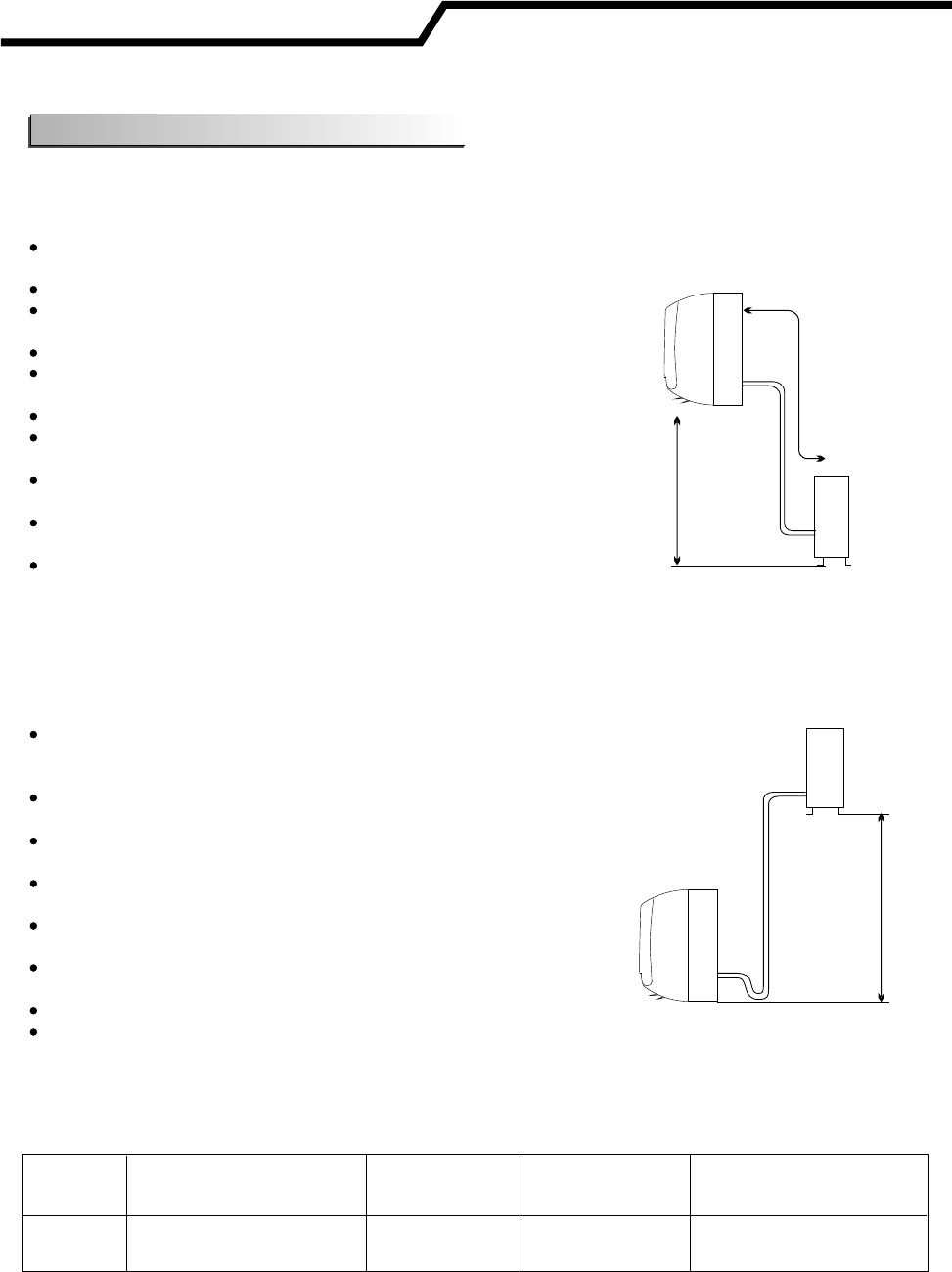

5K~30K 515 520

Max. preporučena

duljina cijevi (m)

Max.

duljina cijevi (m)

Max. visinska

razlika (m)

Nadopuna plina za duljinu

cijevi veću od 5m (g/m)

Vanjska jedinica

Duljina cijevi

15 metara Max.

Vanjska jedinica

Unutarnja jedinica

Duljina cijevi

15 metara Max.

Visina jedinice Max 5m

Smještaj Unutarnje jedinice

Smještaj Vanjske jedinice

Upute za ugradnju

HRVATSKI - 20

Smjer cijevi

kroz

Dio koji se

može isječi

Dio koji se ijeca ovisi o

smjeru cijevi

Vanjska strana

Unutarnja strana

Rupa u zidu

5mm

(nagib prema dolje)

Mountažna ploča

Vijci

Instalacija Unutarnje jedinice

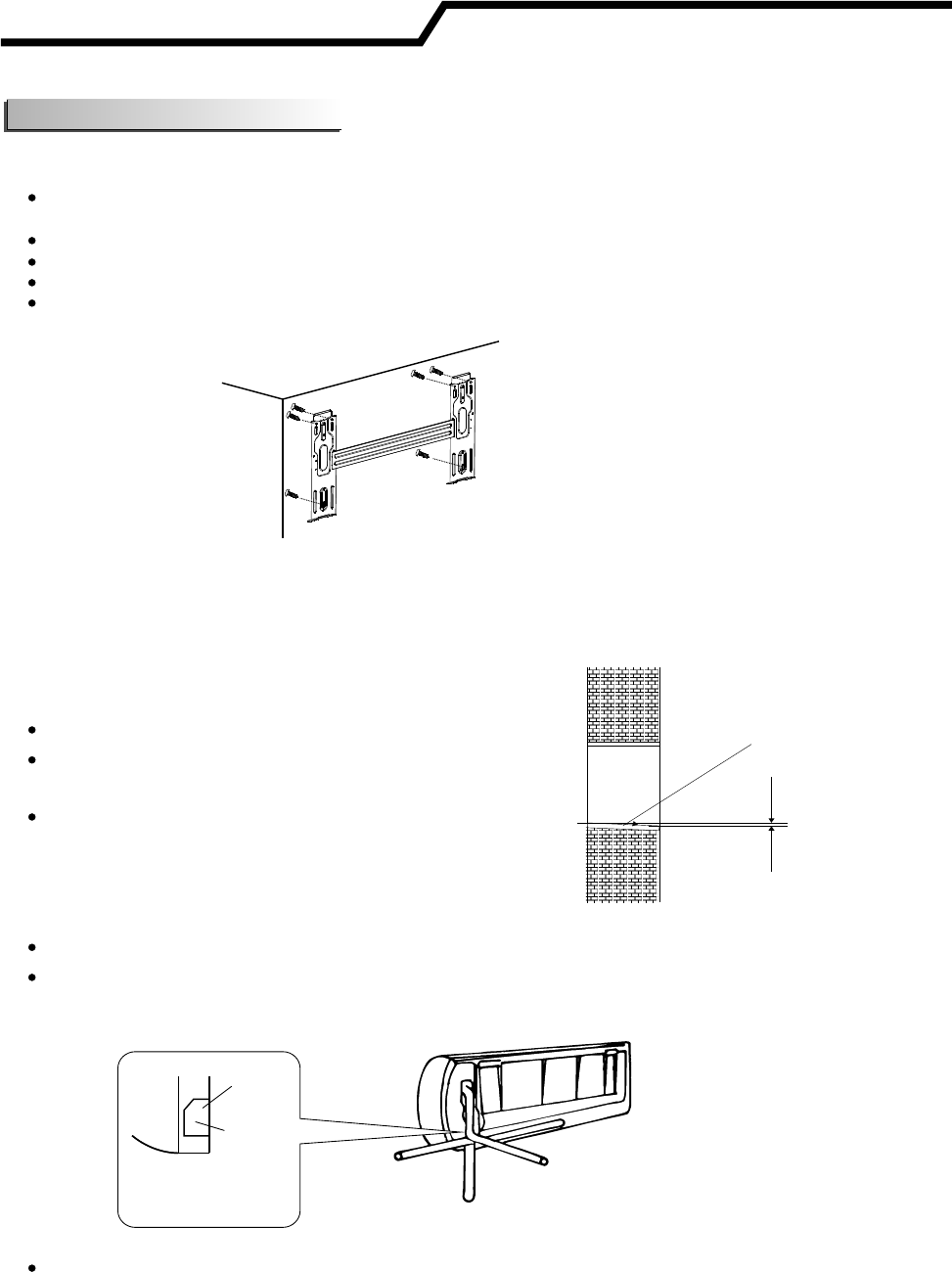

Smjestite montažnu ploču u skladu s prethodnim preporukama o smještaju i ugradnji unutarnje jedinice i smjeru

instalacije.

Postavite ploču u horizontalni položaj uz pomoć libele.

Izbušite rupe u zidu dubine 32mm.

Postavite plastične tiple u rupe i pričvrstite ploču na zid.

Provjerite da li je ploča dobro pričvršćena. Tada, probušite rupe za cijevnu instalaciju.

Stavite cijevi (dolazna i odlazna cijev) i kablove kroz zid sa vanjske strane ili priključite sve cijevi i kablove na

unutarnju jedinicu i onda provucite cijevi i kablove sa unutarnje strane prema van.

Odlučite u kojem smjeru idu cijevi i prema tome odrežite plastični dio na kućištu unutarnje jedinice, kao što je

prikazano na donjim slikama.

Odredite mjesto rupe na zidu, prema položaju Montažne ploče.

Probušite rupu u zidu. Nagib rupe treba biti lagano nagnut

prema vanjskoj strani.

Postavite cijev unutar rupe, kako bi držali cijev čistu i urednu.

Nakon što ste postavili cijevi, postavit i cijev odvoda kondenzacije. Tada, priključite kablove napajanja. Nakon svih

spajanja, sve cijevi i kablove omotajte trakom zajedno sa izolacijskim omotačom.

1. Ugradnja montažne ploče

3. Ugradnja cijevi unutarnje jedinice

2. Bušenje rupe u zidu za cijevnu instalaciju

Opaska: Gornje slike su samo za informaciju. Vaš uređaj se može oblikom razlikovati od gore prikazanog uređaja

ali način montaže je isti.

Opaska: Kao što je prikazano na gornjoj slici, montažna ploča mora se pričvrstiti sa 6 vijaka i tipli.

Instalacija i ugradnja uređaja mora se izvesti u skladu s nacionalnim standardom i zakonima, te mora

biti izvedena od ovlaštene i stručne osobe-tehničara.

Opaska: Kada instalacijske cijevi imaju smjer

1,2 ili 4, odrežite Rubni Dio na

unutarnjoj jedinici.

Upute za ugradnju

HRVATSKI - 21

Termo izolacija

zamotati sa ljepljivom trakom

B. Pritisnite i uglavite pričvrsnicu za kučište unutarnje jedinice

A. Umetnite pričvrsnicu u utor

Kabinet Kabinet Kabinet

Pričvrsnica cijevi Pričvrsnica Zakači ovdje

Umetnuti ovdje

cijev

kond.

cijev

kond.

Velika

cijev

Velika

cijev

Mala

cijev

Mala

cijev

Mala cijev

Široka cijev Termo zaštita

Kabel napajanja

Cijev odvoda kondenzata

Veličina cijevi

Model

Liquid Side (6mm or 1/4 inch)

7,9,12,18K

12*,18K

7,9,12K

18*,22,24,30K

15~20 Nm

17mm 0.5mm

0.6mm

22mm

24mm

22mm

27mm

30~35 Nm

50~55 Nm

60~65 Nm

Liquid Side (9.53mm or 3/8 inch)

Gas Side (12mm or 1/2 inch)

Gas Side (9.53mm or 3/8 inch)

Gas Side (16mm or 5/8 inch)

Torque Šir. matice Min debljina

Izolacija spoja cijevi

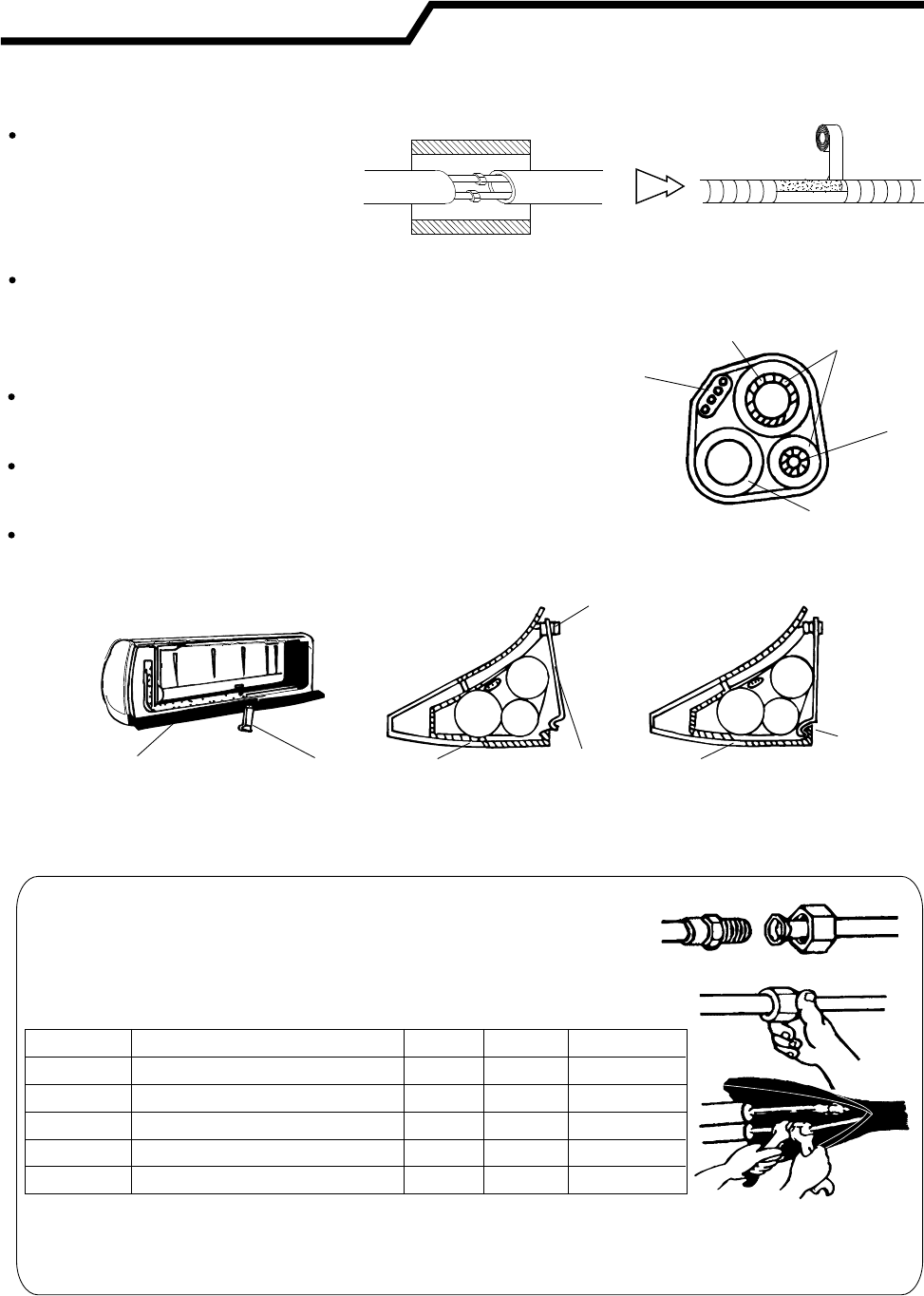

Cijevi i svaki spoj cijevi treba termalno

izolirati i nakon toga omotati

samoljepljivom vinilnom trakom.

Izolacija cijevi

a. Postavite cijev odvodnje kondenzata ispod ostalih

cijevi.

b. Kao izolacijski materijal koristite Politilensku pjenu

debljine preko 6mm.

Cijevi kondenzata ne smije biti presavijena, stisnuta, ne

smije slobodno visiti i mora biti ravna. Kraj cijevi

kondenzata ne smije biti uranjen u vodu.

Ukoliko produžujete cijev odvoda kondenzata, posebno

provjerite spoj kako bi spriječili curenje kondenzata unutar

unutarnje jedinice ili unutar zida i instalacije.

Kada je smjer pružanja instalacije na stranu od unutarnje

jedinice, instalacija cijevi i kabela napajanja mora biti

pričvršćena pomoću pričvrsnice na kučište unutarnje

jedinice, kao što je prikazano na donjim slikama.

Spajanje cijevi

a. Spojte dvije cijevi zajedno pomoču pričvrsne matice tako da zetegnete

matice pomoču dva ključa. Obratite pažnju na silu zatezanja, kako bi

sprječili oštećenje spoja ili matica.

b. Prvo spoj zategnite ručno, a tek onda koristite ključeve.

Za modele sa T3 klimatskom klasom, 18K i 24K, promjer cijevi je: 6mm ili 1/4" za

tanju cijev (Liquid gas) i 16mm ili 5/8" za veću cijev (Gas side).

Uređaj 18K* je veća nego 18K. Uređaj 12K* je veći nego 12K.

Upute za ugradnju

HRVATSKI - 22

Kapacitet (Btu/h)

9K (2,5kW) H07RN-FH05VV-F

H05VV-F H07RN-F

12K (3,5kW)

Kabel napajanja spoj vanjska

-unutarnja jedinica

Kabel napajanja

Tip Tip

Presjek kabela Presjek kabela

1.0/1.5mm X4

1.0/1.5mm X3

H07RN-F

24K 30K

H07RN-F 2

2.5mm X3 2

2.5mm X4

0.75mm X4

2.5mm X3

H07RN-F

H07RN-F18K (5,1kW) 2

1.5/2.5mm X3

H05VV-F

RVV 2

1.5mm X4

Šasija

Kabinet

Prednji poklopac

Priključni terminal

(ispod poklopca)

Servisni otvor

Priključni Terminal

Unutarnja jedinicaI

Outdoor unit

24K* 30K*

22K*

Unutarnja jedinica

Priključite kabel napajanja na unutarnju jedinicu tako da

spojite žice na terminalu na kontrolnoj ploči unutarnje

jedinice i prema priključcima na vanjskoj jedinici.

Opaska: Neki modeli zahtjevaju skidanje kućišta

unutarnje jedinice kako bi priključni terminali bili

dostupni.

Vanjska jedinica

1) Uklonite poklopac Servisnog otvora tako da odvinete

vijke. Spojite žice kabela na priključni terminal na

električnoj ploči vanjske jedinice, kako slijedi u

daljnjim uputama.

2) Osigurajte kabel napajanja sa obujmicom.

3) Vratite Servisni poklopac na svoje mjesto i natrag

pričvrstite vijke na poklopac.

4.) Električna instalacija na koju priključujete klima uređaj

mora u strujnom krugu imati odgovarajući osigurač

koji odspaja sve vodiče u strujnom krugu.

Oprez:

2.Uvjerite se da kabel napajanja udovoljava zahtjevima

izvora napajanja.

3.Uvijek dodatno provjerite sve spojeve, priključke da li

su ispravno i čvrsto spojeni.

4.Uvijek provjerite da je osigurač ispravan, te ukoliko je

uređaj instaliran u vlažnom okruženju, da se

upotrebljava sistem zaštite s osiguračem koji osigurava

curenje struje prema zemlji (fid osigurač)

Specifikacija kabela

Nikada nemojte spajati klima uređaj na zajedničku

instalaciju sa nekim drugim uređajima, već isključivo na

instalaciju pripremljenu za klima uređaj. Upute i shema

spajanja nalaze se i na unutarnjoj strani poklopcas

servisnog otvora.

4. Priključenje kabela napajanja i signalizacije

Gornje slike su samo za informaciju.

Vaš uređaj se može oblikom razlikovati od

gore prikazanog uređaja.

Instalacija i ugradnja uređaja mora se izvesti u

skladu s nacionalnim standardom i zakonima, te

mora biti izvedena od ovlaštene i stručne osobe-

tehničara.

OPASKA: Uređaj 22K*, 24K* ili 30K* znaći da napajanje vanjske jedinice dolazi iz Unutarnje jedinice.

Pažnja:

Utikač mora biti dostupan čak i nakon ugradnje aparata u slučaju da postoji potreba da ga isključite. Ako to nije

moguće, priključenje uređaja na napajanje mora biti izvedeno uz pomoć dvopolnog prekidača čiji kontakti u

odspojenom stanju imaju najmanji razmak od 3 mm te koji se nalazi na pristupačnom mjestu nakon instalacije.

Upute za ugradnju

HRVATSKI - 23

9K,12K Model

Vanjska j.

Unutarnja j.

Unutarnja j. Unutarnja j.

Terminal Terminal

Terminal

Plava

Crna

1(L)1(L)

2(N)2(N)

4(SI) 4(SI)

Crna

24K,30K Modeli

Terminal Terminal

1(N)

2(L)

3(SI) 3(SI)

1(N)

2(L)

Za 9K,12K modele, priključni kabel napajanja

ima utikač za utičnicu.

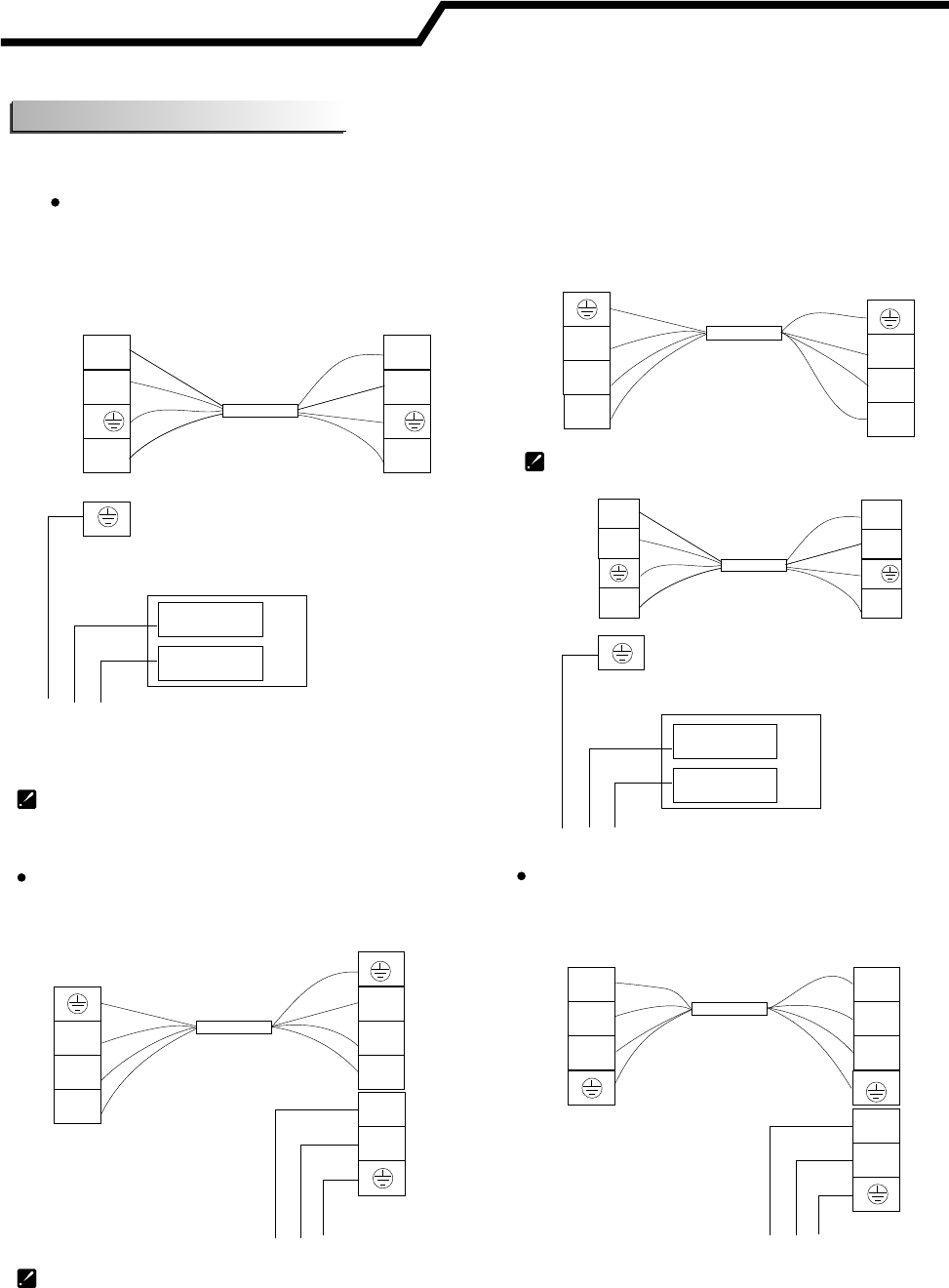

Dijagram spajanja

YE/GN

18K,22K*,24K*,30K* Modeli

Terminal

1(N)

2(L)

3(SI)

1(N)

3(SI)

2(L)

Spojni Kabel

napajanja

Spojni Kabel

napajanja

Spojni Kabel

napajanja

Spojni Kabel

napajanja

Spojni Kabel

napajanja

Plava (Siva)

Crna

Smeđa

1(N)

2(L)

3(SI)

1(N)

3(SI)

2(L)

Žuto-Zelena

Žuto-zelena

YE/GN

RY1 ACIN-L

CN10 ACIN-N

Smeđa

Isparivač

Žuto/Zelena

Žuto-Zelena

Za 18K,22K*, 24K*, 30K* modele, Priključak napajanja je je izveden iz unutarnje jedinice sa strujnim

osiguračem.

Za 24K, 30K modele, priključak napajanja izveden je iz vanjske jedinice sa strujnim osiguračem.

Terminal

Unutarnja j.

Neki modeli imaju malo drugačiju shemu spajanja

kao što je prikazano dolje:

Terminal

Smeđa

Izvor napajanja

Izvor napajanja Izvor napajanja

Žuto-zelena

RY1 ACIN-L

CN10 ACIN-N

09 i 12 Ostali Modeli 09 i 12 NT Modeli

1(L)

2(N)

1(L)

2(N)

Plava

Blue

Crna

Smeđa

Žuto-Zelena

Žuto-zelena

Smeđa

AC L-IN

AC N-IN

Izvor napajanja

Žuto-Zelena

Kontrolna ploča unutarnje j.

isparivač

Uvijek provjerite da boje žica u kabelu odgovaraju bojama na spojnim terminalima vanjske i

unutarnje jedinice.

Upute za ugradnju

HRVATSKI - 24

Čišćenje cijevne instalacije

Instalacija vanjske jedinice

Smjer protoka plina 2-smjerni ventil

(6) Otvori1/4 okreta

Kapa ventila

(1) Otvaranje

(8) Zatezanje

(2) Otvaranje

3-smjerni ventil

(8) Zatezanje

(1) Otvaranje

(7) Okreni do punog

otvaranja

(7) Okreni do punog otvaranja

(8) Zatezanje

3-smjerni ventil

Priključak za unutarnju j.

otvoreni položaj

osovina

servisni priključak

Servisni

priključak

priključak prema vanjskoj j.

jezgra ventila

igla

Vakumska pumpa

Unutarnja j.

Kapa ventila

Crijevo kondenzata

Obujmica

Priključak kondenzata

Gumeni podlošci (opcija)

Podloške postavite ispod nosača

1.Instaliranje priključka kondenzata i crijeva kondenzata

Kondenzat odvod iz vanjske jedinice odvodi kondenziranu vodu kada

uređaj radi u načinu grijanja. Kako ne bi smetali vaše susjede i kako bi

zaštitili okoliš, potrebno je instalirati ispust kondenzata i odvodnu cijev

za usmjeravanje kondenzata. Dovoljno je instalirati ispusni priključak i

gumicu za kućište vanjske jedinice, a zatim spojite odvodnu cijev na

priključak, kao što pokazuje slika.

2.Instalacija Vanjske jedinice

Pričvrstite s vijcima i maticama vanjsku jedinicu na ravnu i čvrstu

podlogu. Ako instalirate jedinicu na zid ili krov, pobrinite se da čvrsto

pričvrstite nosač i kako bi se spriječila trešnja i vibracije.

3.Priključenje cijevi na Vanjsku jedinicu

Skinite kapice ventila od 2-smjernog i 3-smjernog ventila.

Spojite cijevi na 2-smjerni i 3-smjerni ventil te stegnite matice cijevi

prema zahtjevanoj snazi moment stezanja matice (torque)

4.Spajanje kabela na vanjsku jedinicu

(vidi prethodnu stranicu)

Zrak koji se nalazi u cijevima sadrži nečistoće i vlagu koja može uzrokovati probleme u radu i neispravnost rada

klima uređaja i kompresora. Nakon što ste priključili sve cijevi na klima uređaj, potrebno je iz sistema cijevi izvuči

zrak kako bi se nečistoće i vlaga uklonili iz sistema. U tu svrhu, koristitie vakuumsku pumpu, kao što je prikazano na

donjim slikama.

Opaska: kako bi zaštitili okoliš, budite sigurni da ne praznite rashladni plin izravno u atmosferu. Pogledajte slijedeću

stranicu za postupak čišćenja zraka iz sustava.

Upute za ugradnju

HRVATSKI - 25

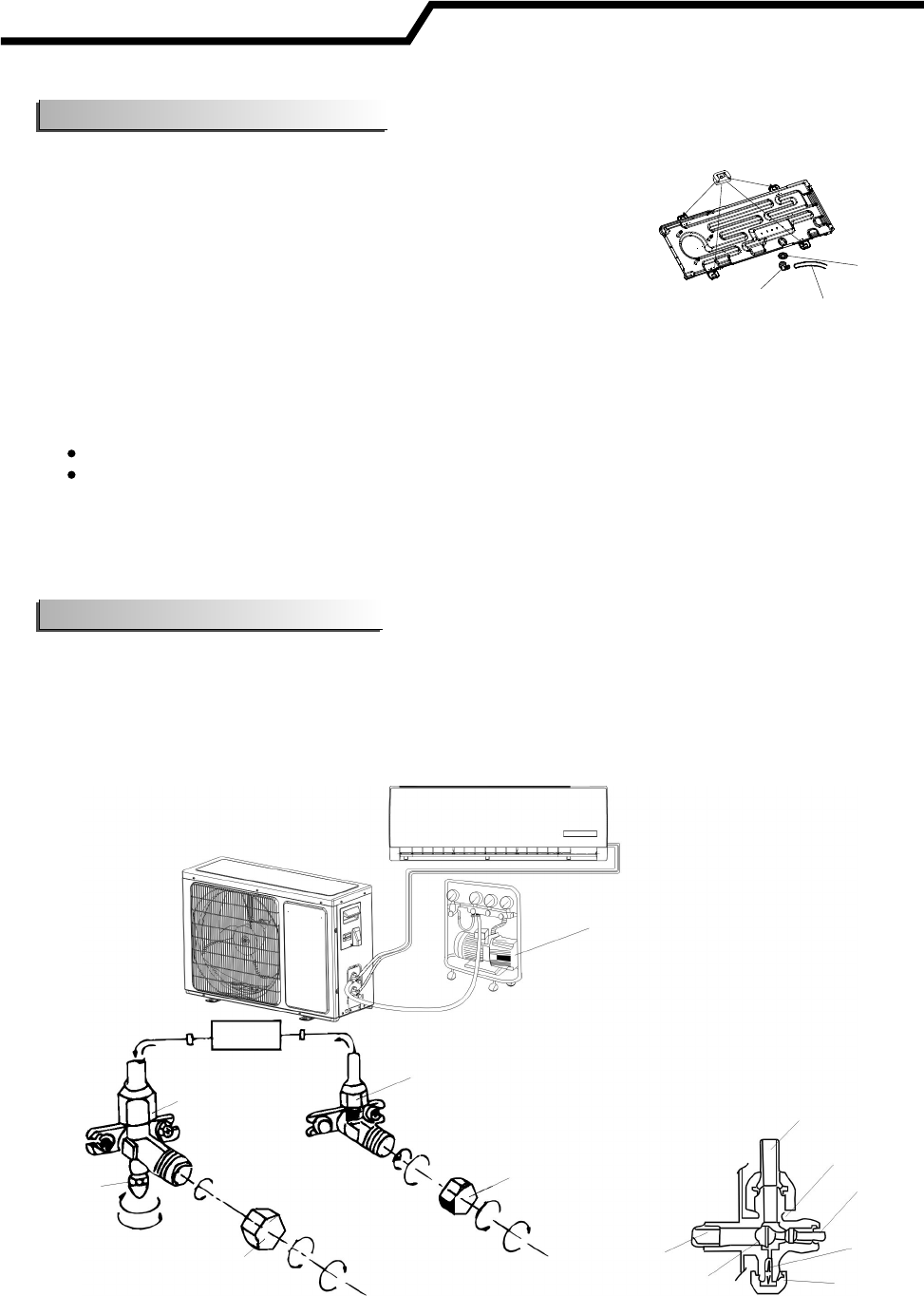

Kako očistiti Cijevi

1. Odvinite i uklonite zaštitne kape sa 2-smjernog i 3-smjernog ventila.

2. Odvinite i uklonite zaštitnu kapu sa servisnog ventila

3. Priključite crijevo vakuumske pumpe na servisni ventil.

4. Uključite vakuumsku pumpu na 10-15 minuta dok se ne dosegne vakuum od 10mm Hg.

5. Dok Vacuum pumpa još radi, zatvorite niskotlačni ventil. Tada isključite Vakuumsku pumpu.

6. Otvorite 2-smejrni ventil za 1/4 okretaja, i nakon 10 sekundi ga zatvorite. Provjerite nepropusnost sistema i sve

spojeve uporabom sapunice

7. Otvorite 2 i 3-smjerni ventil potpuno. Odspojite crijevo Vakuumske pumpe.

8. Vratite i pritegnite sve zaštitne kape.

Kako bi sigurno i optimalno koristili klima uređaj, naša preporuka je da pažljivo i u potpunosti pročitate ove upute i

sva sigurnosna upozorenja.

Nemojte ispuštati rashladni plin u atmosferu prilikom servisiranja ili deinstalacije klima uređaja.

Pravilno uzemljite vaš uređaj kako bi spriječili neželjene posljedice kao što su električni udar i druge ozljede.

Prije priključenja uređaja na električno napajanje, pažljivo provjerite sve priključke i spojeve.

Električna isntalacija klima uređaja mora sadržavati i osigurač koji prekida napajanje uređaja u slučaju bilo kakvog

problema ili neispravnosti.

Nakon instalacije uređaja, korisnik mora upotrebljavati klima uređaj isključivo prema uputama danim u uputi za

uporabu. Upute spremite na znano mjesto kako bi ih u slučaju potrebe mogli ponovno koristiti.

Osigurač unutarnje jedinice: 3,15A, 250V

Osigurač za 9K, 12K i 18K modele vanjske jedinice: 20A, 250V

Osigurač za 24K, 30K 24K* i 30K* modele vanjske jedinice: 32A, 250V

Oprez: Postavite klima uređaj najmanje 2,4m od poda kako bi spriječili potencijalne ozljede od rotirajučih dijelova

uređaja.

Pažnja: Opasnost od električnog udara! Mogu se dogoditi ozljede opasne po život. Obavezno odspojite napajanje

uređaja prilikom održavanja ili servisiranja uređaja.

Maksimalna duljina priključnih cijevi između vanjske i unutarnje jedinice trebala bi biti krača od 5m. Dulje cijevi

smanjuju efikasnost rada uređaja.

Ovaj aparat nije namjenjen da ga koriste djeca mlađa od 8 godina i osobe sa umanjenim tjelesnim, osjetilnim ili

mentalnim sposobnostima ili osobe kojima nedostaje znanje i iskustvo za korištenje aparata, osim ako nisu pod

nadzorom osobe koja je zadužena za njihovu sigurnost ili ako od nje nisu dobile poduku o uporabi aparata i

opasnostima kojma mogu biti izložena. Djeca se ne smiju igrati uređajem. Čišćenje i korisničko održavanje uređaja

ne smije se povjeriti djeci bez nadzora.

Ugradnja, održavanje i servis uređaja mora biti izveden od strane ovlaštenog servisera. Neispravna instalacija,

ugradnja i održavanje uređaja mogu izazvati nezgode i opasne situacije. Ne koristite dijelove i priključke koje nisu

preporučene od strane proizvođača uređaja, jer oni mogu biti uzrok nezgoda i neipravnosti na uređaju.

Uređaj mora biti instaliran i stavljen u uporabu od strane ovlaštenog servisera ili druge stručne osobe. Ugradnja

mora biti izvedena prema pravilima struke, u skladu sa ovim uputama i u sukladnosti sa tekućim sigurnosnim

regulativama u zemlji ugradnje.

Proizvođač nije odgovoran za bilo kakvu štetu koja bi mogla biti uzrokovana neispravnom instalacijom uređaja i

instalacijom od strane neovlaštenih i nestručnih osoba.

Ako uređaj nećete koristiti dulji vremenski period, odspojite ga sa električnog napajanja. Postavite glavnu sklopku

(osigurač) u isključen položaj.

U slučaju da primjetite oštećenje kabela napajanja, odmah kontaktirajte ovlaštenog servisera

Opaske i Sigurnosna upozorenja

Upute za ugradnju

HRVATSKI - 26

Bilo kakvo nepropisno priključenje na električno napajanje može oštetiti uređaj i ugroziti vašu sigurnost.

Proizvođač se odriče bilo kakve odgovornosti za štete ili ozljede nastale neispravnim priključivanjem uređaja na električnu

mrežu ili priključenjem uređaja od strane neovlaštenog ili nestručnog osoblja.

Utikač mora biti dostupan čak i nakon ugradnje aparata u slučaju da postoji potreba da ga isključite. Ako to nije moguće,

priključenje uređaja na napajanje mora biti izvedeno uz pomoć dvopolnog prekidača čiji kontakti u odspojenom stanju

imaju najmanji razmak od 3 mm te koji se nalazi na pristupačnom mjestu nakon instalacije (ukoliko se kabel napajanja

priključuje direktno na električnu instalaciju).

Kada nadopunjujete rashladni plin R410A, uvijek provjerite da je rashladni plin u tekućem stanju. U suprotnom, može

doći do promjene kemijskog sastava plina u sistemu i sukladno tome i do promjene performansi rada klima uređaja.

Plin R410A u tubi je pod vrlo velikim pritiskom. Budite vrlo oprezni prilikom rukovanja i servisiranja klima uređaja.

U slučaju da primjetite oštećenje kabela napajanja, odmah kontaktirajte ovlaštenog servisera koji će zamijeniti kabel i

otkloniti opasnost od mogućeg strujnog udara.

Ugradnja, održavanje i servis uređaja mora biti izveden od strane ovlaštenog servisera. Neispravna instalacija, ugradnja i

održavanje uređaja mogu izazvati nezgode i opasne situacije. Ne koristite dijelove i priključke koje nisu preporučene od

strane proizvođača uređaja, jer oni mogu biti uzrok nezgoda i neipravnosti na uređaju.

Ugradnja mora biti izvedena prema pravilima struke, u skladu sa ovim uputama i u sukladnosti sa tekućim

sigurnosnim regulativama u zemlji ugradnje.

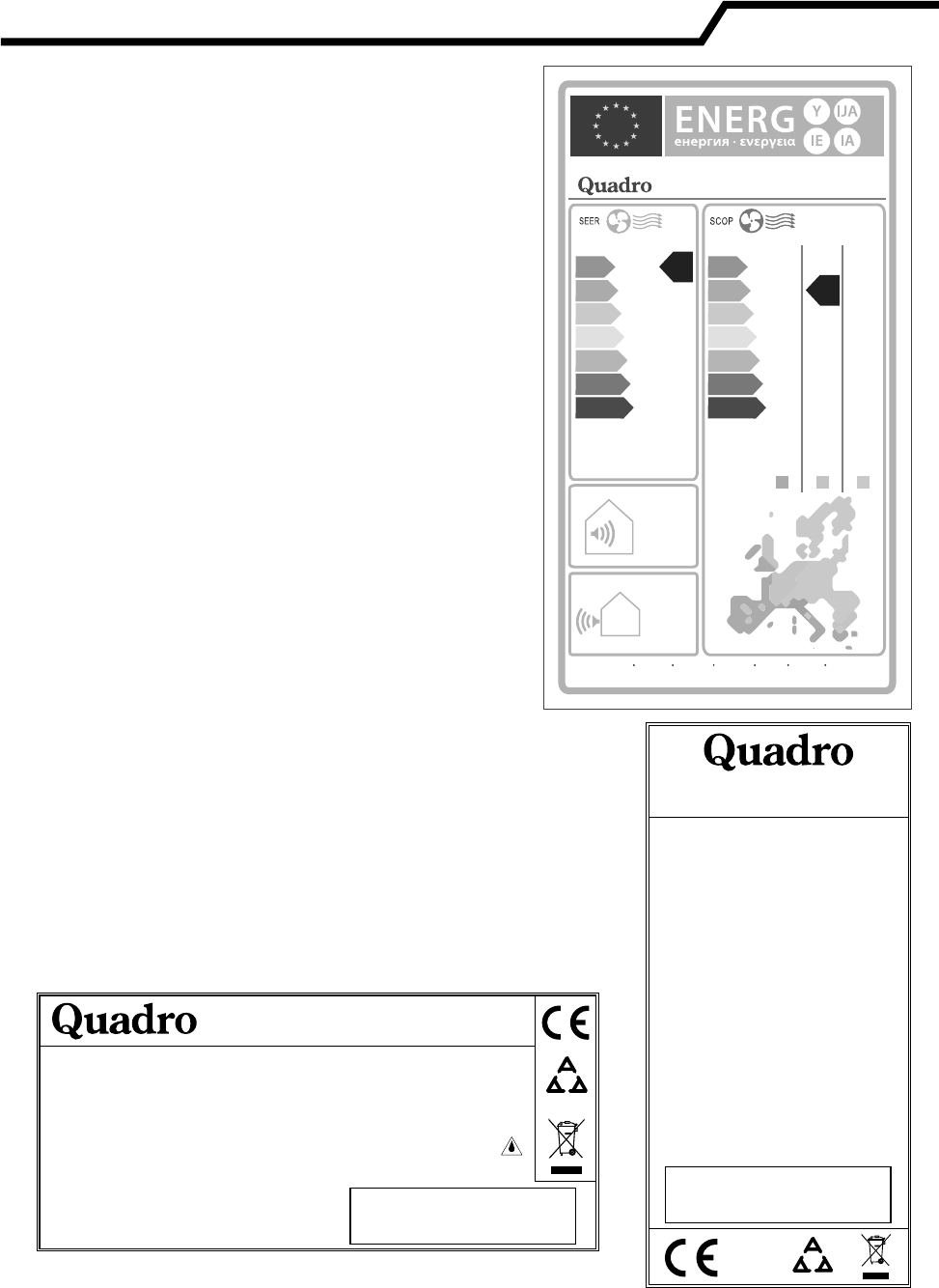

Tehnički podaci i Informacijski listi

HRVATSKI - 27

Inverter Klima Uređaj sa Hlađenjem i Grijanjem

GRIJANJE:

Napajanje: 220-240V, 50Hz

Nazivna snaga Hlađenje/Grijanje: 1090W / 1080W

Radni uvjeti Hlađenje / Grijanje: -7°C / +42°C

Kapacitet odvlaživanja: 1,5 l/h

Protok zraka: 600m /h

Dimenzije (unutarnja jedinica (mm)): 843x270x212

Dimenzije (vanjska jedinica (mm)): 715x482x240

Težina (unutarnja jedinica (kg)): 8,5 kg

: 29 kg

Razine zvučne snage unutarnja/vanjska: 54dB / 65dB

Rashladno sredstvo (plin): R410A

Količina rashladnog sredstva 1,0 kg

GWP (Potencijal Globalnog Zagrijavanja)* 1975

HLAĐENJE:

SEER: 5.6

Razred Energetske učinkovitosti: A+

Indikativna godišnja potrošnja **: 219 kWh/god

Projektno opterećenje uređaja Pdesignc: 3500 W

SCOP (Klimatski tip: Prosječna): 3.4

Razred Energetske učinkovitosti: A

Indikativna godišnja potrošnja **: 1524 kWh/god

Projektno opterećenje uređaja Pdesignh: 3700 W

Deklarirani učinak i oznaka rezervnog

učinka grijanja koji se pretpostavlja za

izračun vrijednosti SCOP pri referentnim

projektnim uvjetima.: - kW

Težina (vanjska jedinica (kg))

Model:

Quadro AC-35 CH-NT Bio

AC-35CH-NT Bio

3.5

5.6

3.7

3.4

626/2011

EHEPГИЯ

ENERGIA

ENEPГEIA

ENERGIJA

ENERGY

ENERGIE

ENERGI

SEER

kWh/annum

SCOP

kWh/annum

219 1524

+ +

И005 13

INVERTER SPLIT AIR CONDITIONER

WALL MOUNTED TYPE - Indoor unit

Model: AC-35 CH-NT BIO

INVERTER SPLIT AIR CONDITIONER

WALL MOUNTED TYPE - Outdoor unit

Model: AC-35 CH-NT Bio

3500W/3700W (Average)

5.6/3.4 (Avarage)

3500W

3900W

1090W

1080W

4.8A/4.8A

1550W/1600W

7.5A/8.0A

220-240V~/50Hz

1.6MPa

4.15MPa

20MPa

R410/1.00kg

600m /h

54dB(A)/65dB(A)

Class I

8.5 kg

Design Load (Pdesignc/Pdesignh)

SEER/SCOP

Cooling Capacity

Heating Capacity

Cooling Power Input

Heating Power Input

Current (Cooling/Heating)

Rated Power Input(Cooling/Heating)

Rated Current (Cooling/Heating)

Voltage/Frequency

Max Suction pressure

Max Discharge Pressure

Max Pressure of Coil

Refrigerant

Circulation Air Flow

Sound Power (Indoor/Outdoor)

Anti-electric

Climate Type

Net Weight

Serial No.

Cooling Power Input

Heating Power Input

Cooling Current

Heating Current

Voltage/Frequency

Refrigerant

1090W

1080W

4.8A

220-240V~/50Hz

R410A/1.00kg

Climate Type

Net Weight

Water Proof Class

Serial No.

29 kg

IPX4

* Istjecanje rashladnih sredstava doprinosi klimatskim promjenama. U slučaju

ispuštanja u atmosferu, rashladno sredstvo s nižim potencijalom globalnog

zagrijavanja (GWP) manje bi utjecalo na globalno zagrijavanje od rashladnog

sredstva s višim GWP-om. Ovaj uređaj sadrži rashladnu tekućinu s GWP-om

vrijednosti navedene u gornjoj tablici. To znači da bi u slučaju istjecanja 1 kg te

rashladne tekućine u atmosferu, njezin utjecaj na globalno zagrijavanje bio

toliko puta veći od utjecaja 1 kg CO2 tijekom razdoblja od 100 godina.

Nikada sami ne pokušavajte raditi bilo kakve zahvate na rashladnom krugu, niti

rastavljati proizvod i za to uvijek zovite stručnjaka

** Potrošnja energije »XYZ« kWh na godinu, na temelju rezultata standardnih

ispitivanja. Stvarna potrošnja energije ovisi o načinu uporabe uređaja i o mjestu

na kojem se nalazi.

Proizvođač: Quadro, Inem-Electronic d.o.o., Kovinska 28, 10090 Zagreb,

Croatia, E-mail: inem1@inem.hr

Uvoznik za RH: Intronic d.o.o., Kovinska 28, 10090 Zagreb, Croatia, E-mail: inem1@inem.hr

www.quadro-electronic.com

AC 35 CH NT BIO UM CRO Upute Za Uporabu Hr

Navigation menu

Versions of this User Manual:

Views

Navigation
