1078-00/05

SEM ESCALA

THEATER FAMA 260 e FAMA 260N

Manual de instruções - User Manual

PROJ.

DES.

VERIF.

APROV.

DATA

DATA

DATA

DATA

MATERIAL

TRATAMENTO

PRODUTO

TÍTULO

QUANTIDADE

TOL. Ñ ESPECIF.

ESTRUTURA

NÚMERO

ESCALA

FOLHA

1/11/1

Martins

Ruwer

Guilherme

713387

Nº MODIFICAÇÃO REG.VISTO POR DATA

MDEJ.

14-02-2013

09-10-2012

000-00 Jeferson

Liberado para produção

0

2

REV.

MP3 Player

Picture CD

HOME THEATER

FAMA 260 e FAMA 260N

HOME THEATER

FAMA 260 e FAMA 260N

MANUAL DE INSTRUÇÕES

14-02-2013

000-00 Amanda

Remoção do Zoom

1

20-06-2013

000-00 Amanda

Inclusão do FAMA 260N

2

Parabéns pela escolha de um produto Britânia.

Para garantir o melhor desempenho do produto, ler atentamente as

recomendações a seguir.

Seguir corretamente as instruções do manual para não invalidar a garantia.

Devido aos avanços tecnológicos e ao sistema de produção por lotes, algumas das

telas e ilustrações deste manual poderão ser um pouco diferentes das telas e

ilustrações do seu aparelho.

RECOMENDAÇÕES 03

CONTEÚDO DA EMBALAGEM 07

PRINCIPAIS CARACTERÍSTICAS 07

O APARELHO 08

O CONTROLE REMOTO 10

MONTAGEM E INSTALAÇÃO 13

MODO DE OPERAÇÃO 18

AJUSTES E CONFIGURAÇÕES 25

PROBLEMAS E SOLUÇÃO 30

GLOSSÁRIO 32

ESPECIFICAÇÕES TÉCNICAS 34

ÍNDICE

A Britânia garante o bom funcionamento deste aparelho. Porém, é necessário que sua utilização seja

adequada para que o usuário desfrute do máximo que o aparelho pode proporcionar sem prejudicar a

saúde do usuário.

Os cuidados com o LOCAL DE INSTALAÇÃO, a PRECAUÇÕES QUANTO À SEGURANÇA, o MANUSEIO e a

LIMPEZA, os CUIDADOS COM O DISCO e o MEIO AMBIENTE são descritos a seguir e devem ser

obedecidos.

INSTRUÇÕES AO USUÁRIO

Muitos dos “problemas” que acometem os produtos eletrônicos têm como causa, não somente a

desinformação em relação ao aparelho, mas uma conexão equivocada por parte do usuário. Existe uma

grande probabilidade de o usuário resolver eventuais contratempos de operação ou funcionamento

insatisfatório do aparelho apenas consultando o Manual de Instruções. Antes de submeter o aparelho a

um posto de Assistência Técnica Autorizada Britânia, o usuário deve ler atentamente o Manual de

Instrução.

LOCAL DE INSTALAÇÃO

•A ventilação normal do produto não deve ser bloqueada. Os orifícios de ventilação devem ficar sempre

desobstruídos. Não envolver o aparelho todo em espuma.

•Não deixar o aparelho exposto à luz solar direta.

•O produto não deve ser exposto a gotejamentos nem a respingos. Objetos com líquidos, como vasos,

não devem ser colocados sobre o produto.

•Instalar o aparelho de modo que o cabo de alimentação possa ser desconectado imediatamente da

tomada da rede elétrica em caso de alguma anormalidade.

•Não tocar o interior do produto nem inserir um objeto metálico. Qualquer uma dessas operações

poderá causar choque elétrico ou falhas no aparelho.

•Quando houver tempestades, desligar o cordão elétrico da tomada elétrica e se estiver sendo utilizado

ao ar livre interromper o uso.

•Não imergir o cordão elétrico, o plugue ou o próprio aparelho na água ou em qualquer outro líquido.

PRECAUÇÕES QUANTO À SEGURANÇA

RECOMENDAÇÕES

03

•O uso de acessórios que não sejam originais pode prejudicar o funcionamento do produto e a perda da

garantia.

•Não tentar consertar o aparelho em casa. Quando precisar, levar a uma Assistência Técnica Autorizada

Britânia.

•Não utilizar aparelhos apresentando qualquer tipo de dano no cordão elétrico, no plugue ou em outros

componentes.

•É recomendável que o usuário anote o número de série presente na região inferior do aparelho.

Não instalar vários equipamentos numa mesma tomada. Isso sobrecarregará o circuito e aumentará o

risco de incêndios.

•Proteger o cabo elétrico contra danos físicos ou mecânicos, tais como: ao ser dobrado, torcido, pisado,

preso por uma porta ou calçado.

•Não retirar o cabo elétrico da tomada puxando pelo fio. Sempre segurar na base do plugue.

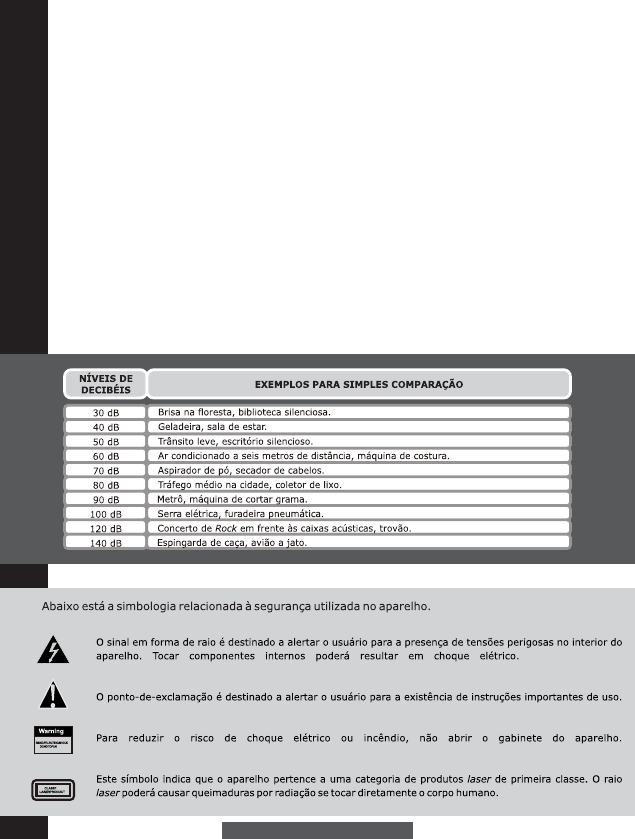

•Evitar o uso prolongado do aparelho com volume superior a 85 dB. Níveis de ruídos acima deste valor

podem ser prejudiciais à audição humana.

04

MANUSEIO E LIMPEZA

CUIDADOS COM O DISCO

•Não limpar o gabinete do aparelho com detergentes nem solventes.

•Não deixar o aparelho ligado sem ninguém por perto.

•O aparelho em modo Stand-by consome uma quantidade mínima de energia necessária para

responder ao comando do controle remoto.

•Não inserir nenhum objeto dentro do compartimento do disco. Isso pode causar danos ao mecanismo.

•A nota fiscal e o certificado de garantia são documentos importantes e devem ser guardados para

efeito de garantia.

Sempre proteger o disco contra arranhões, sujeira, poeira, etc. Recomendamos que durante os

períodos em que não sejam usados, os discos permaneçam guardados em suas caixas originais.

IMPORTANTE:

•Alguns deles podem não ser reproduzidos pelo aparelho dependendo da qualidade da gravação,

condições físicas do disco ou características do dispositivo de gravação. Além disso, o disco NÃO será

reproduzido caso não tenha sido devidamente finalizado.

•As trepidações podem interromper a leitura do disco.

•Dependendo do software utilizado (ITUNE / Media Player) podem não ser corretamente exibidas as

informações de texto no display para a edição.

•Não utilizar "Dual Discs". Estes frequentemente são danificados (riscados) durante o carregamento e a

ejeção do aparelho. Discos com riscos profundos podem emperrar dentro do aparelho além de causar

problemas ao leitor (informações sobre DualDisc, consultar glossário).

•Não utilizar discos com formato irregular (por exemplo, com forma de coração ou octogonais), o que

poderia resultar em mau funcionamento do aparelho.

05

MEIO AMBIENTE

Embalagem

Um terço do consumo de papel destina-se a embalagens. E alguns têm um período de uso inferior a 30

segundos. É necessário, portanto, contribuir para a redução do consumo dos recursos naturais.

É reciclável o material utilizado para a embalagem e a proteção do aparelho e dos acessórios. Ex.: Caixas

de papelão, plásticos, isopores, etc. Podem e devem ser reciclados sempre que possível.

Pilhas

Todos os tipos de pilhas devem receber atenção especial. Uma só pilha contamina o solo durante 50

anos.

As pilhas incorporam metais pesados tóxicos. Portanto, é preciso observar a legislação local quanto ao

destino adequado dos materiais que serão descartados. As pilhas e as baterias nunca devem ser jogadas

no lixo comum.

Produto

O simples fato de o usuário ter adquirido este modelo já demonstra certa responsabilidade ecológica,

pois se sabe que eletroeletrônicos recentes e de qualidade gastam menos energia.

Este produto é constituído de várias partes que podem ser reaproveitadas (recicladas) por empresas

especializadas. Logo, ao descartá-lo, o usuário deve manter a mesma consciência ecológica da época da

compra; não destiná-lo ao lixo comum. É importante informar-se sobre os locais corretos para o descarte

das pilhas.

A consciência depende de cada um, porém, é um ato que afeta a todos.

06

1 Manual de Instrução.

2 Certificado de Garantia.

3 Controle Remoto.

4 Cabo A& V

CONTEÚDO DA EMBALAGEM

5 Microfone

6 Cabo HDMI

•Subwoofer e 5 caixas acústicas;

•Entrada para USB;

•Entrada auxiliar de áudio estéreo;

•Compatível com VCD | SVCD | CD | CD-R/RW ;

•Reproduz vídeos e CDs musicais em arquivos MP3 e WMA;

•Saída de Vídeo Composto;

•Saída HDMI;

•Saída de áudio digital coaxial;

•Karaokê com pontuação;

•Função program, repeat, zoom play, goto, pause e protetor de tela;

•Função Ripping;

•Função Prologic.

•Controle remoto com todas as funções;

•Bivolt;

PRINCIPAIS CARACTERÍSTICAS

07

POWER: liga / desliga o aparelho.

GAVETA DE DISCOS.

DISPLAY: exibe informações relacionadas a reprodução.

USB: entrada usb.

VOLUME: ajusta a intensidade do volume.

MIC: entrada para microfone.

NEXT/PREV: avança e retrocesso de faixa ou capítulo.

STOP: para a reprodução.

PLAY/PAUSE: inicia e interrompe a reprodução.

OPEN/CLOSE: abre a gaveta de discos.

01

O APARELHO

É essencial conhecer profundamente o aparelho antes do uso inicial para o correto manuseio dele. Nesta

sessão o usuário irá encontrar a localização dos botões de operação, das conexões possíveis e

necessárias.

08

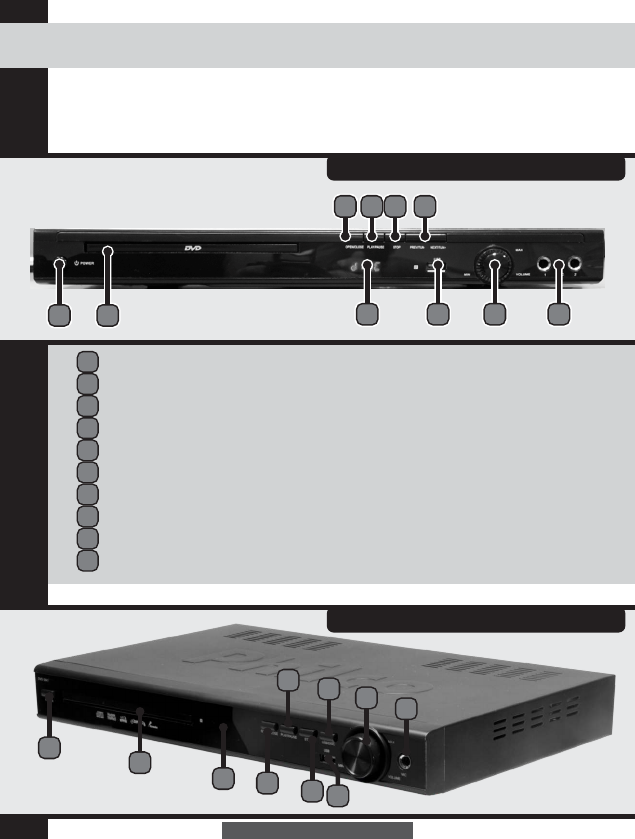

VISTA FRONTAL FAMA 260

01 02 05 060403

10 09 08 07

02

03

04

05

06

07

08

09

10

VISTA FRONTAL FAMA 260N

01

02

10

04 05 06

09 08 04

03

POWER: liga / desliga o aparelho.

GAVETA DE DISCOS.

DISPLAY: exibe informações relacionadas a reprodução.

OPEN/CLOSE: abre a gaveta de discos.

STOP: para a reprodução.

USB: entrada usb.

MIC: entrada para microfone.

VOLUME: ajusta a intensidade do volume.

USB/DISC: alterna entre os modos disco e USB.

PLAY/PAUSE: inicia e interrompe a reprodução.

01

02

03

04

05

06

07

08

09

10

TERMINAIS DE SAÍDA PARA AS CAIXAS ACÚSTICAS.

SAÍDA HDMI.

ENTRADA AUXILIAR PARA ÁUDIO ESTÉREO (2 CANAIS).

COAXIAL: saída para áudio digital coaxial.

SAÍDA VÍDEO COMPOSTO.

11

12

13

14

15

09

VISTA TRASEIRA

11 12 13 14 15

01

02

03

04

05

08 07

06

09

10

11

12

13

14

16

15

17

18

19

21 22

20

23

24

25

26

28

27

29 30

31 32

33 34

O CONTROLE REMOTO

STAND-BY: liga / desliga (standby).

PROG: ajusta na memória a ordem dos

capítulos, títulos ou faixas.

V-MODE: alterna a resolução da saída

HDMI

A-MODE: indisponível para este modelo.

SETUP: menu de ajustes e configurações.

AUDIO / MEMORY:

•Modo Disco - seleciona a trilha

sonora do disco.

•Modo Karaokê - habilita função do

L/R/ST .

MENU / RIPPING:

•Modo Disco - MENU do disco a ser

reproduzido.

•Modo DISCO CD-DA - função

Ripping.

TITLE: seleciona diferentes títulos em um

mesmo disco.

ENTER: confirmar a seleção.

TECLAS DE NAVEGAÇÃO.

SOURCE SELECT: alterna entre as

entradas de sinais.

01

10

RADIO +/-: avança faixa ou capítulo.

MUTE: desliga a saída de áudio da

unidade principal.

CH-LEVEL: seleciona um canal, em

seguida pressionar VOLUME + ou - para

ajustar o nível.

USB: alterna entre USB e disco.

02

03

04

05

06

07

08

12

09

10

11

13

14

15

KEY: acelera ou reduz a velocidade de

reprodução do áudio.

OSD: exibe informações do disco.

OPEN/CLOSE: ejetar ou recolher a

bandeja para o disco.

BOTÕES NUMÉRICOS: seleciona a faixa

desejada.

GO TO: selecionar um determinado

tempo do título.

0/10: serve tanto para o dígito 0 (no

momento em que se está inserindo

caracteres numéricos em um menu)

quanto para entrar em um capitulo ou

faixa 10 de um disco.

+10: selecionar este botão para o dígito

0 "zero" ou para entrar no capítulo de um

disco.

SUBTITLE / AUTO: alterna entre as

legendas disponíveis.

ANGLE: selecionar diferentes ângulos

de visão (deve estar disponível no disco).

PLAY/PAUSE: inicia ou pausa a execução

do disco.

16 26 STOP: pressionar este botão uma vez

para parar momentaneamente a

execução de um disco ou pressionar uma

segunda vez para parar definitivamente

a execução.

VOLUME+/-: ajusta o volume.

SEARCH: busca ponto específico em uma

faixa ou capítulo.

S.EFFECT: seleciona diferentes tipos de

efeitos de som (hall, salão, teatro, etc.).

TONE: regula a tonalidade do som

(regula a sensação dos sons graves,

médios e agudos).

A-B: repete seções entre dois pontos

específicos (A-B).

REPEAT: repete a execução de um

capítulo ou título (para filmes), ou repetir

a execução da faixa atual ou todas as

faixas (para VCDs/CDs).

ZOOM: amplia ou reduz o tamanho da

imagem.

STEP: visualiza as imagens quadro a

quadro.

11

17

18

19 27

28

20

29

21

30

31

22

32

23

24 33

25 34

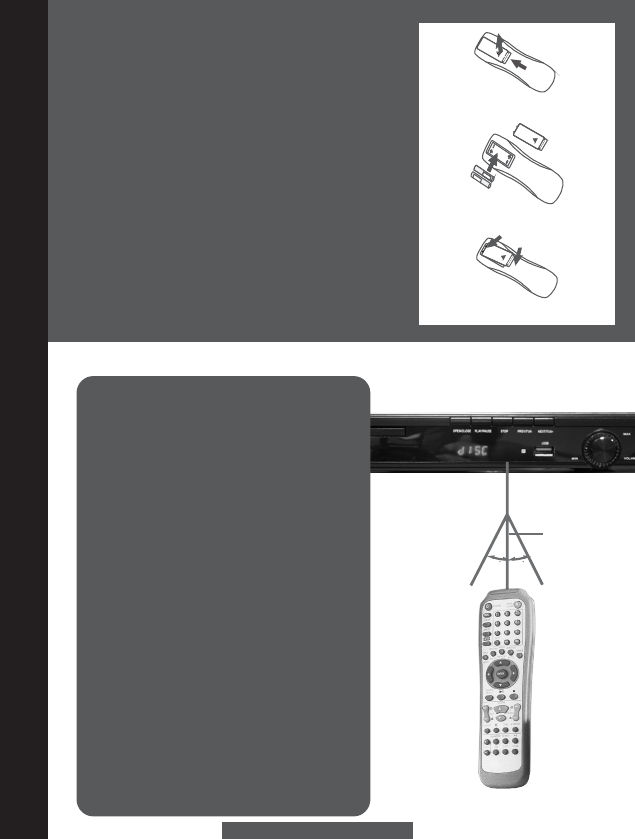

INSTALAÇÃO DAS PILHAS

1º Passo – Remover a tampa do compartimento da pilha do

controle remoto pressionando a trava com o polegar e

puxando-o para fora.

2º Passo – Inserir duas pilhas do tipo (AAA), assegurando-se

de que a polaridade das mesmas corresponda às marcas

dentro do compartimento ( + ) para cima.

3º Passo – Recolocar a tampa no lugar, empurrar o suporte

cuidadosamente até ficar bem travado na posição original.

Para substituir a bateria do controle remoto, é preciso proceder

da seguinte forma: 1º Passo

2º Passo

3º Passo

RECOMENDAÇÕES

•O controle remoto atua sobre um sensor na

unidade. Tem um alcance de 5 metros, e deve ser

utilizado dentro de uma abertura de 30º em

relação ao sensor do controle remoto presente no

painel frontal.

•Se o usuário não for usar o controle por um longo

período de tempo, ele deve retirar as pilhas.

•Manter a pilha fora do alcance de crianças. Em

caso de ingestão, deve-se consultar um médico

imediatamente.

•Não deixar objetos entre o sensor e o controle

remoto. Isso poderá causar mau funcionamento

do controle pois interromperá o sinal enviado ao

aparelho.

30 30

5m

12

•Remover os conectores puxando pelo cabo pode danificar o mesmo .

•A Britânia não efetuará a troca das caixas acústicas caso ocorra danos ao conector.

MONTAGEM E INSTALAÇÃO

Conexões caixas acústicas

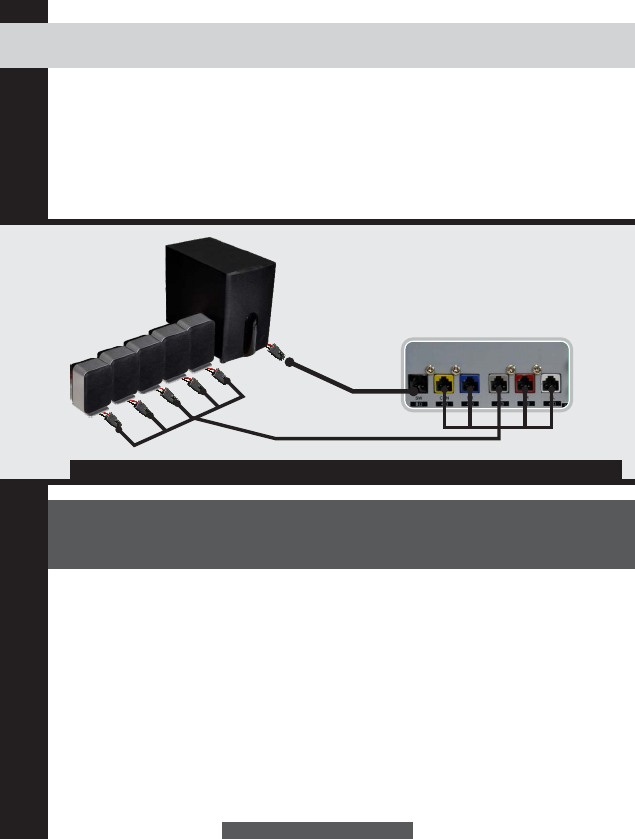

Cada caixa acústica possui um conector independente e o mesmo tem que ser encaixado no painel

traseiro do aparelho conforme ilustração ao lado.

faça coincidir as cores dos conectores com as cores das saídas do amplificador

Posicionamento Das Caixas Acústicas

O sistema acompanha 4 caixas acústicas satélites, 1 caixa acústica de centro e um subwoofer. As

caixas acústicas satélite e a de centro reproduzem apenas as freqüências médias e altas. Todos os

sons de baixa freqüência (graves) são produzidos pelo subwoofer.

O posicionamento adequado das caixas acústicas é importante para fornecer a melhor experiência de

som surround (tridimensional). Porém, em virtude do tamanho e do formato da sala de audição e da

localização dos móveis, pode não ser possível distribuir as caixas acústicas de acordo com o

diagrama a seguir.

13

Imagem da caixas meramente ilustrativas

No entanto, essas orientações ajudarão a maximizar os efeitos de áudio.

Deve-se notar que os níveis das caixas acústicas vêm pré-ajustados de fábrica e na maioria dos casos

não será necessário proceder a um ajuste fino em cada caixa acústica. Sugere-se que inicialmente os

níveis da caixa acústica não sejam mexidos. Mas existe a possibilidade de se ajustar o nível de som

de cada caixa acústica individualmente.

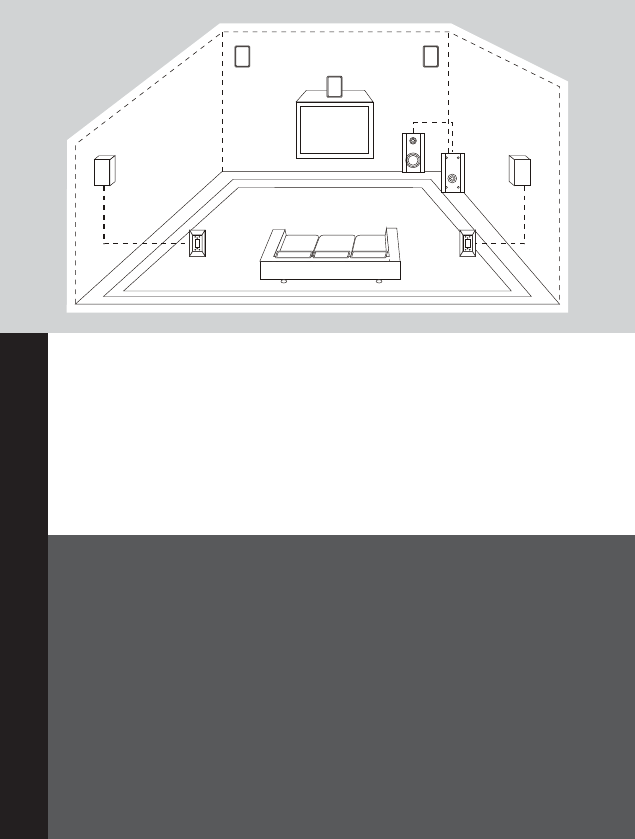

Posicionar as 5 caixas acústicas aproximadamente à mesma distância da posição do ouvinte.

Posicionar o subwoofer como indicado no desenho a seguir. O usuário deve lembrar que o som do

subwoofer é mais sentido do que ouvido.

•Todos as 4 caixas acústicas satélite e o central devem ser colocados aproximadamente na mesma

distância da posição de audição.

•A caixa acústica central deve ser colocada diretamente acima (ou abaixo) do aparelho de TV. As

caixas acústicas dianteiras direita e esquerda devem estar aproximadamente à mesma altura que a

central.

•As caixas acústicas traseiras devem estar ou em linha ou atrás da sua posição de audição,

aproximadamente no nível dos ouvidos ou ligeiramente acima deles.

•O subwoofer deve ficar no chão, próximo à TV, ou em qualquer canto, com o furo central de frente

para a sua posição de audição dele.

•Todas as caixas acústicas devem ficar visíveis; não se deve escondê-las atrás de cortinas, de

móveis, etc., pois afetará o som das caixas.

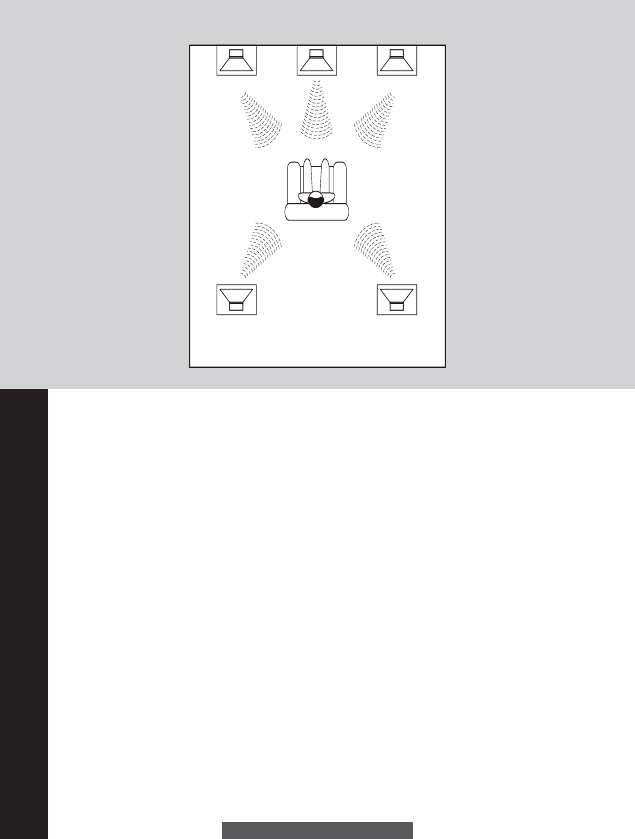

APARELHO DE TV

POSIÇÃO DE AUDIÇÃO

Dianteiro

Esquerdo

Dianteiro

Direito

Traseiro Direito

Subwoofer

Traseiro Esquerdo

Central

OU OU

OU

14

CAIXA ACÚSTICA

DIANTEIRO ESQUERDO

CAIXA ACÚSTICA CENTRAL

(ACIMA DA TV) CAIXA ACÚSTICA

DIANTEIRO DIREITO

CAIXA ACÚSTICA

TRASEIRO ESQUERDO

CAIXA ACÚSTICA

TRASEIRO DIREITO

Saída de áudio 5.1ch

O áudio de um filme reproduzido por um sistema de 5.1 canais é muito mais envolvente (efeito

tridimensional) que um som estéreo. Isto porque o áudio é separado em 5 canais independentes mais

um subwoofer. Desta maneira, cada canal transporta uma parcela do áudio, podendo ser explicado de

forma resumida.

•Caixas acústicas surround ou traseiras (esquerda e direita): essas são as caixas responsáveis por

reproduzir os sons que não podem ser ouvidos na cena do filme, como os sons de fundo.

Consequentemente, durante várias partes do filme o usuário não perceberá o seu funcionamento,

porém essas duas caixas fazem uma grande diferença na sensação de realidade do áudio reproduzido.

•Caixa acústica central: essa é a caixa responsável, principalmente, por reproduzir as falas dos atores

vistos em cena.

•Subwoofer: o subwoofer tem a função de reproduzir apenas os sons de baixa freqüência; por isso

representa a parcela “.1” do sistema 5.1. Importante lembrar que os sons graves são mais sentidos que

ouvidos. Deixar o subwoofer próximo ao chão.

Este recurso é utilizado quando o disco foi gravado com áudio em formato 5.1 canais.

Para discos com áudio no formato 5.1 canais, a função PROLOGIC deve estar desligada.

15

FUNÇÃO

PRO LOGIC é uma função que torna possível ouvir discos com áudio 2.0 CH em todas as caixas acústicas

com efeito surround. É necessário deixar a opção PRO LOGIC II ativada no SETUP (selecionar ON) para

que tal recurso entre em funcionamento.

Atenção: Para usufruir do recurso 5.1, ajustar a opção Saída de som no SETUP para desligada.

PRO LOGIC II

Canal

esquerdo

Canal

direito

{

Áudio

estéreo

Canal frontal esquerdo

Canal frontal direito

Canal surround esquerdo

Canal surround direito

Canal central

Subwoofer

PRO LOGIC II

ON (Ligado)

Canal

esquerdo

Canal

direito

{

Áudio

estéreo

Canal frontal esquerdo

Canal frontal direito

Sem som

Sem som

Sem som

Sem som

PRO LOGIC II

OFF

(Desligado)

ENTRADA AUXILIAR

Este aparelho possui entrada auxiliar de áudio estéreo, tornando possível a amplificação de fontes de

audio externas tais como: (televisores, video-games, computadores, Mp3 Player e outros).

faça coincidir as cores do plug com as cores das saídas e entradas.

cabo RCA padrão

Home Theater

Televisor

SAÍDA DE VÍDEO COMPOSTO

Conector Amarelo: transmite sinal de vídeo utilizando apenas um cabo (conector amarelo) misturando

informações de cor e imagem no mesmo sinal.

1. Efetuar as conexões de vídeo conforme figura abaixo.

cabo RCA padrão

Home Theater

Televisor

faça coincidir as cores do plug com as cores das saídas e entradas.

16

IMPORTANTE:

•Não é possível fazer conexão de áudio entre home theater e o televisor via cabo RCA. O home theater

não possui saída de áudio estéreo.

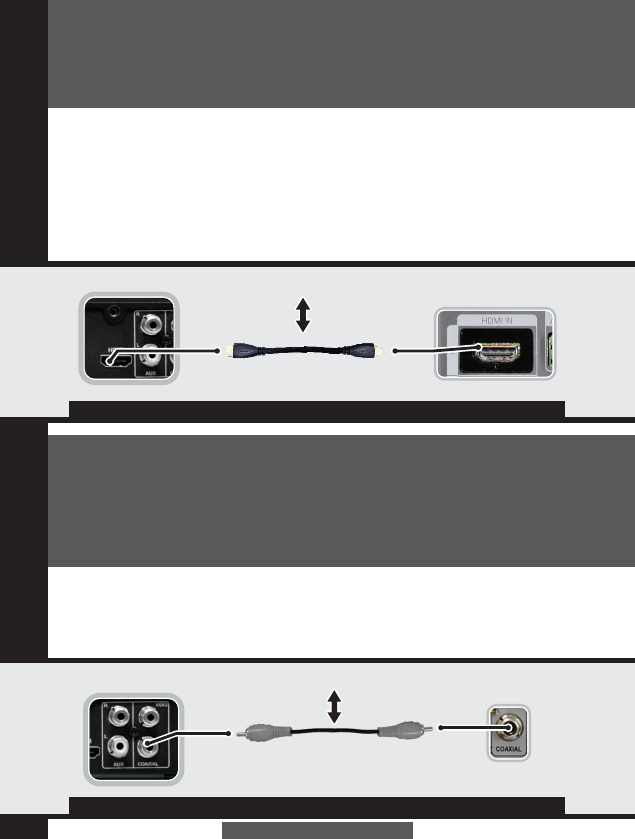

SAÍDA HDMI

O HDMI (High Definition Multimedia Interface) é uma interface audiovisual totalmente digital.

1-Conectar uma extremidade do cabo a saída HDMI do Home Theater e a outra na entrada entrada HDMI

do televisor.

faça coincidir as cores do plug com as cores das saídas e entradas.

cabo HDMI

Home Theater

Televisor

IMPORTANTE:

•O correto funcionamento de cada uma das resoluções depende da TV conectada.

•Este aparelho vem configurado para detectar a máxima resolução suportada pelo televisor.

•Ao escolher uma nova resolução, é normal que a imagem se torne corrompida por alguns instantes .

•Deve ser evitado utilizar a entrada HDMI simultaneamente com qualquer outra entrada de vídeo.

SAÍDA DE ÁUDIO DIGITAL COAXIAL

Consiste num sistema de reprodução do Áudio Digital transmitido por um cabo coaxial.

Este meio permite uma transmissão sem ruídos e sem interferência elétrica ou magnética.

faça coincidir as cores do plug com as cores das saídas e entradas.

Home Theater cabo RCA

17

MODOS DE OPERAÇÃO

Modo de Reprodução

Reprodução de disco

1Pressione o botão OPEN/CLOSE para abrir o

compartimento de discos.

2Inserir um DISCO.

•Lado impresso virado para cima.

3A reprodução do disco é automática.

•Caso não aconteça, pressionar o botão

PLAY/PAUSE.

4Para reprodução de FILMES, um menu é

exibido para ajustes de idioma e legenda.

•Utilize as teclas de navegação para se

movimentar entre os itens e pressione o

ENTER para confirmar.

5A reprodução pode começar diretamente sem

passar pelo menu do disco.

•Caso isso aconteça, pressione os botões

IMPORTANTE: Você pode reproduzir os CDs de

áudio e os seguintes discos e arquivos.

• CD-R: CDs graváveis.

• CD-RW: CDs regraváveis.

• MP3: contendo arquivos do tipo MP3.

• WMA: contendo arquivos do tipo WMA.

ÁUDIO e SUBTITLE para mudar o idioma de

áuido e legenda.

6Para interromper momentaneamente a

reprodução pressionar o botão PLAY/PAUSE.

•Para cancelar a reprodução pressione o

botão STOP.

Reprodução de dispositivo USB.

1Inserir um dispositivo USB .

•Para acessar o conteúdo do dispositivo

pressiona o botão USB no controle remoto.

2Os comandos de reprodução são os mesmos

da reprodução de disco.

IMPORTANTE:

•Verificar se o dispositivo possui arquivos

compatíveis.

IMPORTANTE:

•Antes de remover o dispositivo USB, desligar

o aparelho ou mudar para o modo rádio.

•A Britânia não se responsabiliza por perdas

de dados contidos em dispositivos USB.

•Dispositivos USB com memória particionada

não são compatíveis com estes aparelhos.

18

IMPORTANTE:

•Os arquivos serão exibidos e listagem única.

•Para visualizar os arquivos em modo de pastas, pressionar o botão PROG.

REPRODUÇÃO DE ARQUIVOS DE FOTO / ÁUDIO / VÍDEO

Ao reproduzir um disco ou o conteúdo de um dispositivo USB, os arquivos serão dispostos na tela do

televisor de maneira organizada através de um navegador (browser). Utillizar as teclas de navegação

para selecionar uma pasta, acessá-la e executar o arquivo desejado.

19

DICA

•Para facilitar a execução de arquivos de ÁUDIO sem precisar conectar a um televisor, O aparelho

organiza automaticamente todos os arquivos contidos no dispositivo em uma única lista.

•Se o usuário gravar arquivos na raiz do DISPOSITIVO ou CD será necessário que o primeiro seja de

áudio (Mp3), caso contrário a reprodução ficará comprometida.

Esse aparelho possui compatibilidade com as

seguintes extensões de arquivos:

-FOTO: JPEG

-ÁUDIO: MP3 / WMA

-VÍDEO: AVI / MPEG

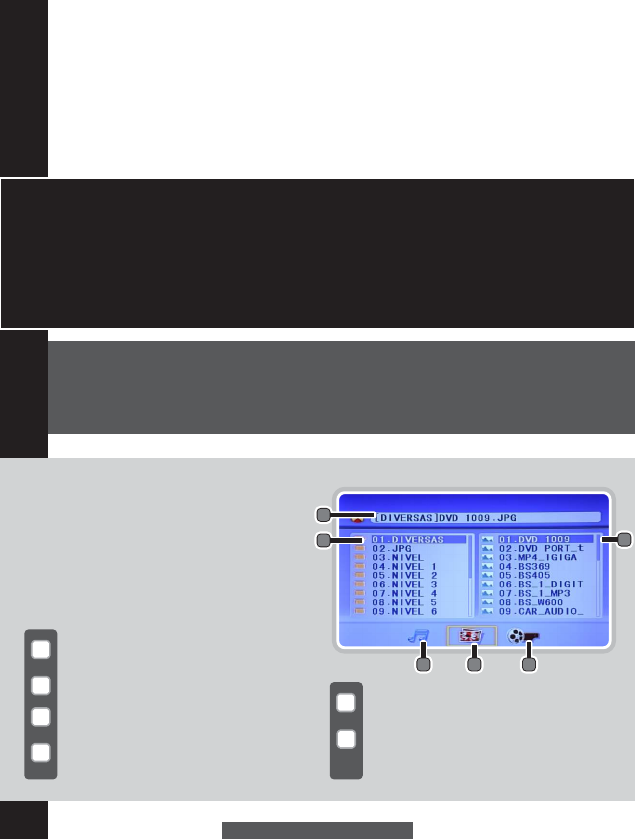

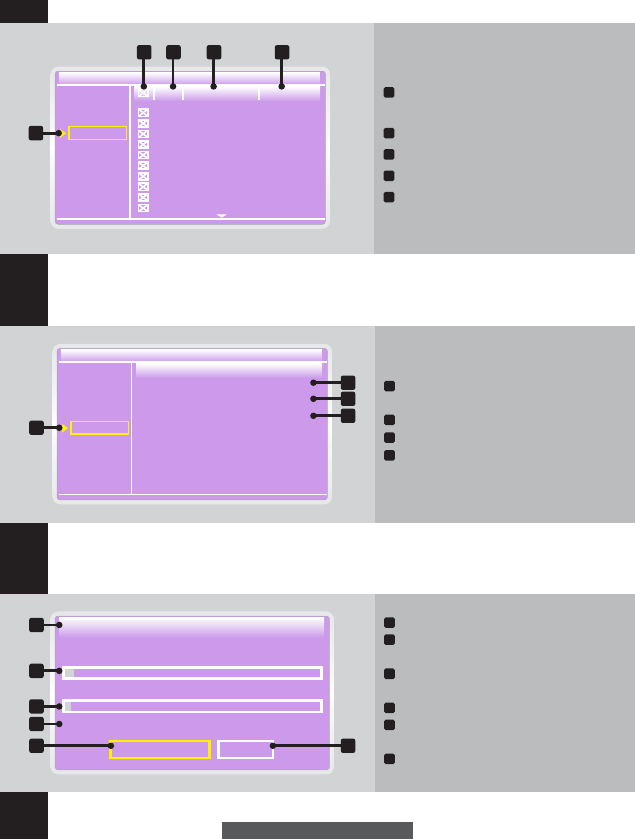

ARQUIVO EM REPRODUÇÃO.

LISTA DE DIRETÓRIOS.

FILTRO PARA MÚSICA.

FILTRO PARA IMAGENS.

FILTRO PARA VÍDEOS.

LISTA DE ARQUIVOS.

1

2

3

4

5

6

01

02

03 04 05

06

IMPORTANTE:

• Alguns arquivos podem ser incompatíveis devido a diferentes formatos ou estado do disco.

• O número total de arquivos e pastas gravados no disco deve ser inferior a 999.

•Os consumidores devem estar cientes de que é necessária uma autorização para se fazer o download

de arquivos de ÁUDIO / FOTO / VÍDEO a partir da internet. A Britânia não tem o direito de distribuir esta

autorização.

20

Recursos para visualização de arquivos JPEG

Durante a reprodução de arquivos de imagem em formato JPEG, estarão disponíveis os recursos de

visualização descritos abaixo:

IMPORTANTE:

•Para visualizar as fotos em modo miniatura, pressionar STOP durante a reprodução (12 fotos por tela).

APRESENTAÇÃO DE SLIDES: Selecionar a foto e aguardar cerca de 5 segundos para que a unidade exiba

a imagem seguinte, em ordem alfabética.

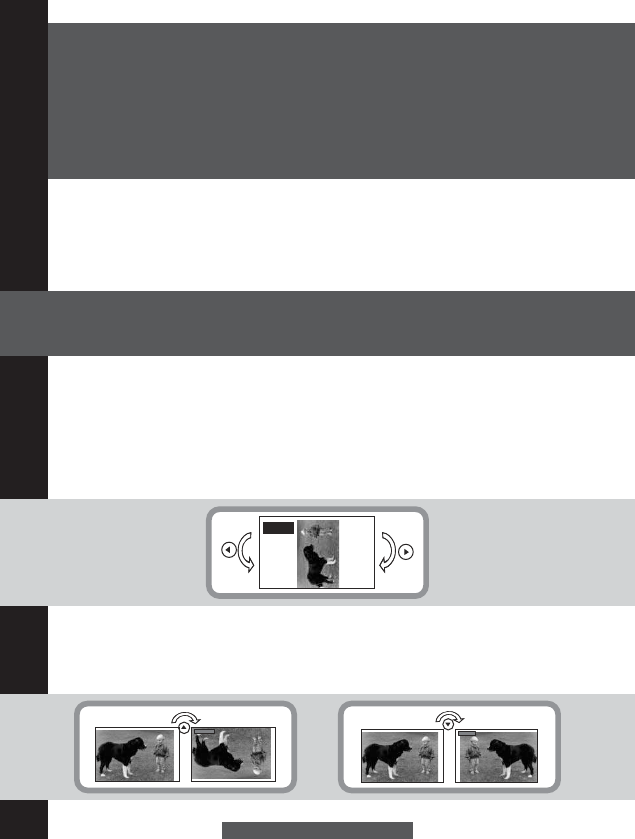

ROTACIONANDO AS FOTOS: Com a foto exposta na tela, pressionar os botões de navegação para

ESQUERDA ou DIREITA para girar as fotos em sentido horário ou anti-horário.

Rotate anti-

Clockwise

INVERTENDO AS FOTOS: Com a foto exposta na tela, pressionar os botões de navegação para CIMA ou

BAIXO para inverter as fotos em sentido horizontal ou vertical.

UP-DOWN LEFT-RIGHT

21

MODO KARAOKÊ

A função karaokê permite que o usuário utilize o microfone que acompanha o produto para cantar uma

música em modo clipe acompanhando a voz do artista. No final da execução, o aparelho dará uma nota

de acordo com a performance do usuário.

TIPOS DE DISCOS

- Na grande maioria das vezes, os discos de karaokê são gravados num formato conhecido como VCD.

Possuem as seguintes peculiaridades:

- permite que vídeos sejam reproduzidos à partir de um CD;

- possibilidade de reprodução em players e computadores;

- resolução máxima de 352 x 288 pixels (VCD 2.0);

- compressão de vídeo em formato MPEG.

1Conectar o microfone na respectiva entrada.

•Ligar o microfone deslizando a chave para

a posição ON.

2Use os botões RÁDIO+/- para trocar entre as

estações pré-gravadas.

3Inserir um DISCO.

•Lado impresso virado para cima.

4Utilize o teclado numérico para selecionar.

•Pressione a tecla enter para validar e

iniciar a reprodução.

AJUSTAR O VOLUME DO MICROFONE

Acesse o SETUP do aparelho e efetuar o ajuste

através da opção CONFIGURAÇÕES DE

ÁUDIO/ CONFIG. KARAOKÊ/AJUSTE DO

MIC/VOL DO MIC.

AJUSTAR O ECO DO MICROFONE

Acesse o SETUP do aparelho e ajuste a opção

CONFIGURAÇÕES DE ÁUDIO/CONFIG.

KARAOKÊ/ AJUSTE DO MIC/NÍVEL DE ECO.

IMPORTANTE

•Esta configuração pode distorcer a voz do

usuário durante a performance e influenciar a

nota recebida.

SUPRIMIR A VOZ DO ARTISTA

Pressionar repetidamente o botão AUDIO no

controle remoto do aparelho.

22

INFORMAÇÕES ADICIONAIS SOBRE O KARAOKÊ

MODO RIPPING

1Inserir um CD de áudio com músicas gravadas no formato CD-DA.

2 Inserir um dispositivo USB na respectiva entrada.

3Pressionar o botão RIPPING.

4A interface abaixo será exibida.

Permite extrair músicas de um CD de áudio para um dispositivo USB .

C D R I P P I N G

OP ÇÕ ES

FA IX AS

IN IC IA R

SA IR

OP ÇÕ ES D E C O N V E R S Ã O

VE LOC ID A D E 1 X

BI TR AT E 1 2 8 K BP S

OP ÇÕ ES D E A R Q U I V O

CR IA R I D 3

CR IA R P L AYL I S T

12

4

3

5

OPÇÕES: painel de ajuste na conversão, arquivo e

destino.

VELOCIDADE: alterna a velocidade de conversão.

Bitrate (kbps): permite ajustar a taxa de

transferênciade bits 128/160/192/256/320 kbps

ID3: habilita a função ID3 tag

PLAYLIST: Cria uma lista de reprodução

após a conversão.

1

2

3

4

5

5Com base nas informações acima, configurar conforme desejado e selecionar a opção FAIXAS.

6 Após clicar no botão FAIXAS, a interface a seguir contendo o conteúdo do disco será exibida no

televisor.

23

C D R I P P I N G

OP ÇÕ ES

IN IC IA R

SA IR

FA IX A S

TR K

1. FA IX A 1 4: 2 6

2. FA IX A 2 2: 4 4

3. FA IX A 3 2: 2 3

4. FA IX A 4 2: 5 6

5. FA IX A 5 2: 2 5

6. FA IX A 6 3: 3 4

7. FA IX A 7 3: 0 7

8. FA IX A 8 3: 2 7

9. FA IX A 9 6: 5 2

10 . FAI XA 1 0 2: 3 6

TI TU LO

DU RA ÇÃ O

1

2 3 4 5

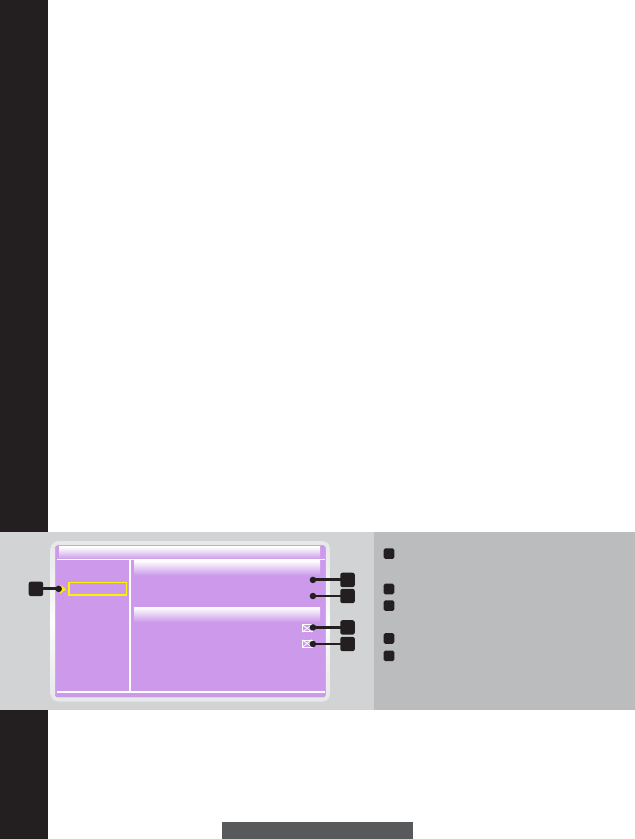

FAIXAS: painel de seleção das faixas para

conversão

CAIXA DE SELEÇÃO.

NUMERO DA FAIXA.

TÍTULO DA FAIXA.

DURAÇÃO DA FAIXA.

1

2

3

4

5

C D R I P P I N G

OP ÇÕ E S

FA IX AS

SA IR

IN IC I A R

RE SU M O

FA IX A[ S ] : 1 3

TE MP O TOTA L : 4 3: 3 6

ES PA Ç O TOTA L : 3 9. 9M B

PRESSIONE ENTER PARA INICIAR

1

2

4

3

INICIAR: painel de visualização dos arquivos

selecionados.

FAIXAS: quantidade de faixas selecionadas.

TEMPO TOTAL: tempo total das faixas.

ESPAÇO TOTAL: espaço total dos arquivos.

1

2

3

4

7Utilizando os marcadores, selecionar as faixas desejadas para a conversão e em seguida selecionar o

menu INICIAR. Após isso, a interface abaixo será exibida.

8Pressionar INICIAR para confirmar a conversão. A interface exibindo a evolução do processo será

exibida conforme abaixo.

F A I X A 1

FAI X A AT U A L :

TOTA L:

VE L O CI D A D E

MUDAR VELOC. PARAR

2

6

1

3

5

1

FAIXA: faixa corrente.

FAIXA ATUAL: progresso de conversão em relação

a pasta.

TOTAL: progresso de conversão em relação a todas

as pastas.

VELOCIDADE: velocidade de conversão.

MUDAR VELOC.: alterna entre as velocidades

disponíveis.

PARAR: para a conversão.

2

3

4

5

6

4

24

9Após terminada a conversão, a interface abaixo será exibida. Pressionar OK para confirmar e em

seguida selecionar a opção SAIR para sair.

STARUS

RI P P I NG F I N A L IZ A D O

OK

AJUSTES E CONFIGURAÇÕES

A próxima seção objetiva familiarizar o usuário com todas as páginas de configurações disponíveis no

Setup do aparelho.

Seguir as instruções abaixo:

•Pressionar a tecla SETUP para que a tela exiba a página de configuração.

•Pressionar novamente a tecla SETUP para sair da página de configuração.

•Pressionar as teclas de direção para selecionar a função desejada e ENTER para confirmar a escolha.

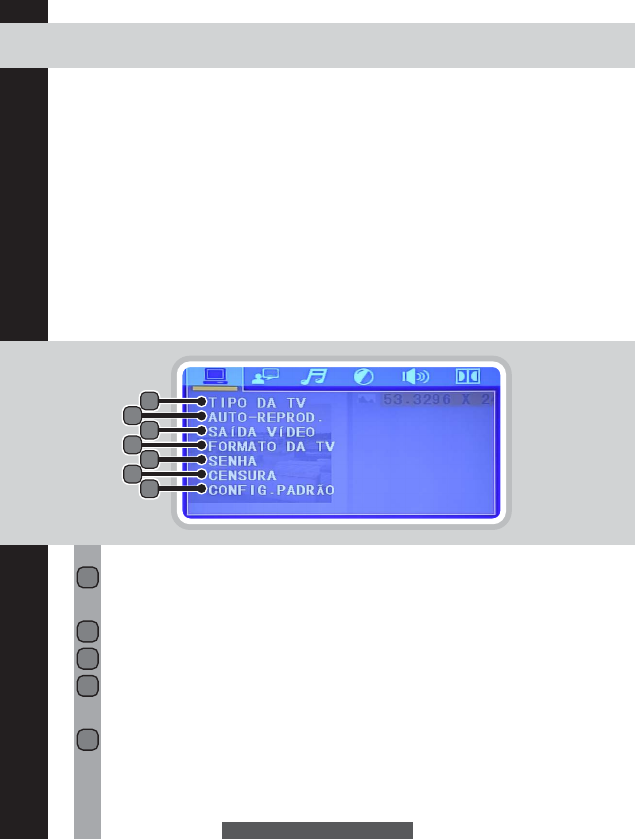

CONFIGURAÇÕES GERAIS

Permite ajustar as configurações de forma geral.

TIPO DE TV (TV MODE) : Ajusta o tipo de modulação do sinal de vídeo.

•NTSC, PAL, PAL-M, PAL-N e AUTO.

AUTO-REPROD. (Auto-Play): o

RESOLUÇÃO HDMI (Vídeo): Alterna entre as resoluções da saída HDMI

SENHA (PASSWORD): altera a censura do aparelho.

•Para alterar a código basta desbloquear utilizando o código padrão e bloquear utilizando

senha de sua escolha.

mitir a exibição do menu do disco reproduzido.

FORMATO DA TV (Tv Type): alterna entre os formatos de tela 4:3 TELA CHEIA, 4:3 ORIGINAL e

16:9 WIDE.

01

02

05

25

01

02

03

05

07

04

06

03

04

IDIOMA OSD (OSD Language): alterna entre os idiomas disponíveis para a exibição do SETUP.

ÁUDIO (Áudio Language): alterna entre os idiomas (audio) para início dos discos (opção deve

estar disponível no disco).

LEGENDA (Subtitle Language): alterna entre as legendas (audio) para início dos discos (opção

deve estar disponível no disco).

MENU DO DISCO (Menu Language): alterna entre os idiomas de exibição do menu dos discos

(opção deve estar disponível no disco).

01

•A código de acesso é 8888.

CENSURA (RATING): permite controlar o conteúdo que será exibido pelo disco.

•Se o nível do disco a ser reproduzido for superior ao nível de controle configurado no

aparelho, ele não poderá ser reproduzido, esta opção deve estar disponível no disco.

PADRÃO (DEFAULT): reinicializa o player com a configuração inicial de fábrica. aparelho em

modo STAND-BY.

06

26

01

02

03

04

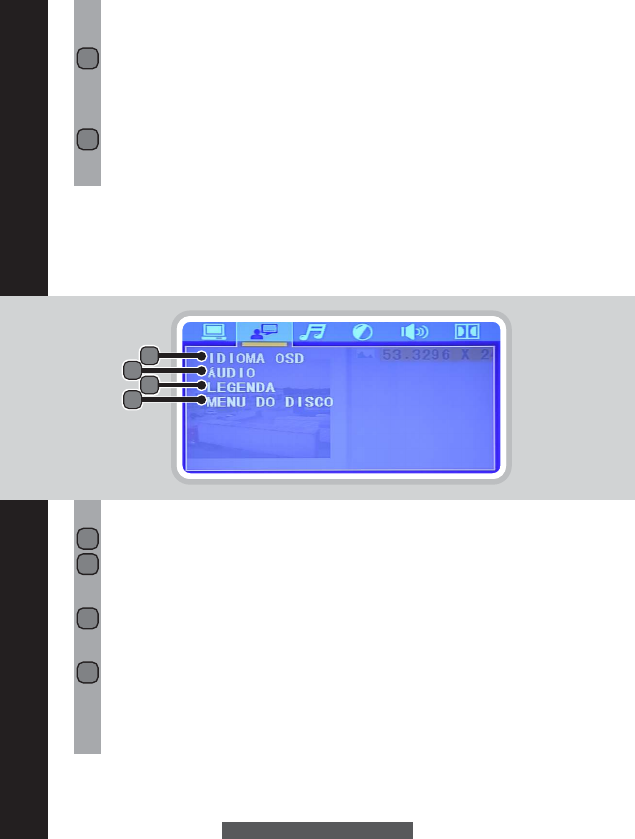

CONFIGURAÇÃO DO IDIOMA

Permite ajustar as opções de áudio para legenda, OSD, menu e áudio dos discos.

07

02

03

04

01

27

01

02

03

04

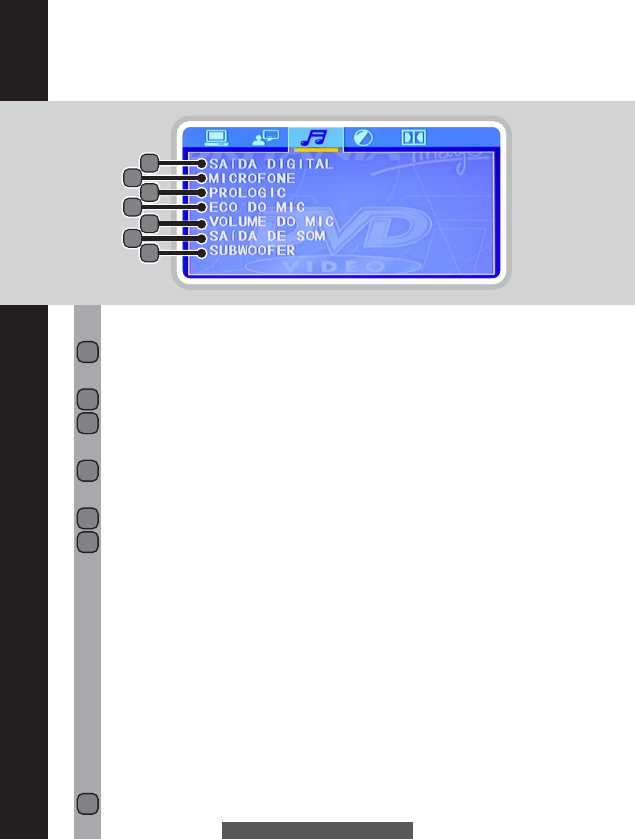

CONFIGURAÇÃO DO ÁUDIO

Permite ajustar as opções de áudio.

05

06

07

SAÍDA DIGITAL: alterna entre as opções de saída de áudio [deligada / modo 5.1ch / modo

2.1ch].

MICROFONE: habilita o sinal do microfone.

PROLOGIC: habilita a função prologic [t

ECO DO MIC.: alterna a intensidade do eco [

orna possível ouvir discos com áudio 2.0CH em todas as

caixas acústicas com efeito surround].

utilizado para dar um efeito de retorno da voz do

cantor].

VOLUME DO MIC: ajusta o volume do microfone.

SAÍDA DE SOM: configura o formato da Saída do som, nesta opção configura-se a saída de

áudio analógico para MONO ou ESTÉREO.

•Es/Di: escolher este modo para aparelhos de possuam entrada MONO ou quando

desejar reproduzir apenas um canal do disco.

•Estéreo: escolher este modo para reproduzir o áudio em modo estéreo. Neste caso,

ambos os canais de áudio estarão com sons independentes.

•Surrond 3D: a saída de áudio será em sons virtuais ambientes. Tenta simular o som

tridimensional usando apenas duas caixas acústicas.

•5.1 CH : Para reproduzir discos 5.1CH, esta opção deverá ser selecionada.

Obs.: De acordo com a opção selecionada será possível ajustar a saída das caixas de

som que estão habilitadas.

SUBWOOFER - Liga e desliga o subwoofer.

02

03

04

05

06

07

28

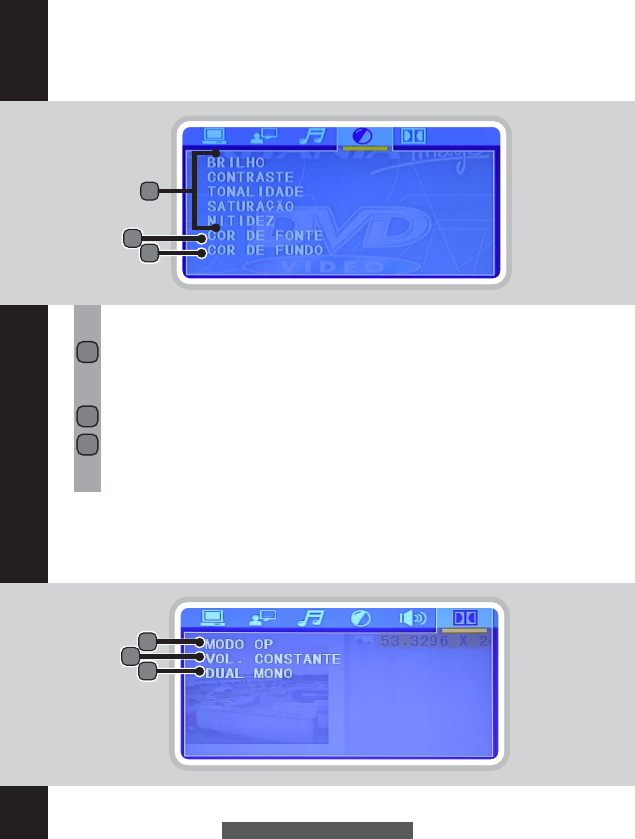

CONFIGURAÇÃO DO VÍDEO

Permite configurar os ajustes da imagem.

02

03

01 BRILHO, CONTRASTE, TONALIDADE, SATURAÇÃO E NITIDEZ: estas opções permitem tornar

a imagem mais nítida, clara e visível conforme desejado.

COR DE FONTE: alterna entre as cores disponíveis para legendas de vídeo no formato AVI.

COR DE FUNDO: alterna entre as cores disponíveis para o fundo da legendas de vídeo no

formato AVI.

01

CONFIGURAÇÕES DO DOLBY DIGITAL

Permite ajustar as configurações de áudio.

01

02

03

02

03

01 MODO OP: alterna entre os modos de operação.

VOL CONSTANTE:

DUAL MONO: O usuário deve escolher para obter como saída de áudio o som estéreo, o mono

esquerdo, o mono direito e a mistura dos dois canais mono (mix mono).

Selecionar esta opção para reduzir o volume como um todo, e ainda manter

um som de áudio definido.

02

03

29

PROBLEMAS E SOLUÇÕES

1 APARELHO NÃO LIGA.

•Tomada sem energia ou com mal

contato. Ligar o aparelho em outra tomada.

•Influência de estática ou interferência.

Não ligar o aparelho próximo a

equipamentos que gerem campo

magnético (motores, alto-falantes) e nem

em tomadas carregadas. Caso o aparelho

trave ou deixe de responder aos comandos,

o usuário deve desconectá-lo da tomada

por 5 minutos e então religá-lo.

2 CONTROLE REMOTO NÃO FUNCIONA.

•Pilhas gastas. Trocar as pilhas.

•Pilhas inseridas com a polaridade

contrária. Verificar se a posição das pilhas

está de acordo com o informado no controle

remoto.

•Ângulo e distância fora de alcance.

Apontar o controle diretamente para o

aparelho. Se as pilhas estiverem gastas o

alcance diminuirá.

3 NÃO LÊ CD.

•Disco sujo, danificado ou de região

incompatível. Trocar o disco utilizado por

um novo; não usar disco pirata.

•CD mal encaixado ou colocado ao

contrário. Verificar se o CD está

devidamente encaixado e com a face

estampada para cima.

4 SEM IMAGEM.

•Ligação incorreta do cabo amarelo de

A&V. Verificar a ligação dos cabos. Se for

usar a saída de vídeo composta, consultar

manual para ver se a ligação correta está

sendo efetuada. Caso a ligação esteja

correta e mesmo assim a imagem não

aparecer, trocar o cabo utilizado por outro.

•Canal da TV incorreto. Selecionar o canal

correto da TV. EX.: AV1, AV2.

5 I M A G E M D I S T O R C I D A O U

QUADRICULANDO.

•Padrão de TV incorreto. No SETUP,

selecionar PAL-M ou NTSC de acordo com a

TV.

•Disco sujo ou danificado. Trocar o disco

utilizado por um novo, não usar disco

pirata. Para discos de filmes, o mesmo deve

ser de região 4.

•Formato de arquivo incompatível. Se

estiver reproduzindo arquivos em formato

MPEG, ele mesmo pode estar em

codificação incompatível. Gravar outro

arquivo no CD.

6 SEM SOM EM UMA OU TODAS AS CAIXAS DE

SOM OU SOM BAIXO.

•Função MUTE ligada. Pressionar o botão

MUTE no controle remoto do aparelho.

•Controle de volume na posição mínima

-. Pressionar o botão de volume +.

30

•Disco com áudio no formato DTS. Trocar

o disco por um que use codificação de áudio

em formato DOLBY.

•Disco com áudio em formato

incompatível. Esse aparelho é capaz de

simular efeito 5.1CH apenas para discos

gravados com som em formato STEREO

2.0CH. Trocar o disco.

7 NÃO DA NOTA NO KARAOKÊ.

•Tipo de disco incompatível. Esses

modelos de aparelho são capazes de dar

nota com discos em formato VCD 2.0. Tentar

a marca MULTIOKÊ.

•Canto muito baixo. Aproximar o

microfone próximo ao usuário e cantar com

voz alta.

•Microfone desligado ou desconectado.

Certificar-se de que o(s) microfone(s)

estejam conectado(s) e ligado(s).

•Função NOTA desligada. No SETUP,

certificar-se de que a função SCORE (nota)

esteja em ON.

9 ENTRADA USB NÃO FUNCIONA.

•O dispositivo não é compatível. O

dispositivo USB deve ser compatível com

padrão 1.0.

•Dispositivo USB desligado. Alguns

dispositivos do tipo MP3 e MP4 devem estar

com pilhas e serem ligados antes de serem

conectados.

•O dispositivo não contém arquivos ou

não são compatíveis. Copiar arquivos

compatíveis para a memória do dispositivo

USB. Consultar tópico de ESPECIFICAÇÕES

TÉCNICAS.

10 NÃO INICIA A RIPAGEM.

•Música selecionada já foi ripada no

dispositivo USB conectado. Selecionar OK

para substittuir ou CANCELAR para iniciar a

ripagem da próxima música.

11 APÓS UTILIZAR A FUNÇÃO RIPPING, OS

ARQUIVOS FORAM CRIADOS NO DISPOSITIVO

USB, MAS O ÁUDIO NÃO ESTÁ PRESENTE.

APENAS UM RUÍDO BRANCO É REPRODUZIDO.

•A música a ser convertida foi codificada

utilizando-se o método LPCM com uma

resolução maior do que a suportada pelo

player. Utilizar outro CD de áudio.

12 O PROCESSO DE CONVERSÃO UTILIZANDO

A FUNÇÃO RIPPING NÃO FOI FINALIZADO.

•Memória do dispositivo USB está cheia.

Apagar alguns arquivos ou formatar a

memória do dispositivo USB.

13 AS MÚSICAS CONVERTIDAS PARA MP3

ATRAVÉS DA FUNÇÃO RIPPING FICARAM COM

A VOZ DO ARTISTA DISTORCIDA.

•Durante a compressão do áudio para o

formato MP3 existe perda de qualidade

na informação. Efetuar AJUSTES de áudio

no aparelho reprodutor para amenizar a

distorção.

31

GLOSSÁRIO

16:9 Widescreen

Formato de tela dos cinemas, formato

retangular. Se sua TV for 16:9 não ocorrerá

distorção, mas se sua TV for 4:3, a imagem

ficará “esticada”.

Analógico

São dados que não foram digitalizados. É o

meio de transmissão dos sinais de áudio e

vídeo utilizados pela maioria dos players

atuais, como o vídeo composto e as saídas

de áudio estéreo.

CD-A ou CD-DA

Som digitalizado sem compressão.

Capacidade de até 700 MB, 80 minutos.

Utilizado amplamente pelo mercado

fonográfico.

Closed Caption

É uma legenda completa de filme ou um

programa de TV. A maioria dos DISCOS traz

este recurso. Ela é desenvolvida para os

deficientes auditivos.

Digital

Dados no formato de bits convertidos do

analógico para o digital (digitalizados). Os

arquivos de música no formato MP3 e de

fotos no formato JPEG são exemplos de

dados digitalizados. Os dados digitais

transmitidos são feitos pela saída coaxial e

óptica.

DOLBY 5.1 canais

Sistema de som que reproduz o som em 6

canais independentes (o disco deve ser

gravado em 5.1 canais). São 2 frontais, 2

laterais, 1 de voz e um subwoofer. Este

sistema é utilizado nas salas de cinemas

mais modernas e passa um incrível

sensação de som 3D.

Dolby Digital

Sistema Surround Sound desenvolvido para

reproduzir o áudio em 6 canais diferentes,

como, por exemplo, DOLBY 5.1 canais.

DTS

Digital Theater Sound. É um sistema de

som, assim como o Dolby, que permite a

reprodução de um sistema de som surround

de alto realismo.

HDCD

É um CD-Áudio sem compressão cuja taxa de

amostragem (sampling) utilizada possui 4 bits a

mais (20 ao invés de 16).

JPEG

Joint Photographic Expert Group.

Compressão de imagens com perda de

32

dados. Podem ter extensões ".jpeg, jfif, jpe,

jpg". O princípio é o de retirar detalhes que o

olho humano não percebe.

MP3

MPEG Audio layer 3. Compressão de áudio

com perdas onde o princípio é o de retirar do

áudio tudo o que o ouvido humano não

percebe. Compressão de cerca 10:1. Na

média, 1 minuto de música representa 1

MB.

•OSD

On screen display. Caracteres que aparecem

no display, como tempo, título, capítulo e

menus em geral.

PBC0

Playback control. Função para controlar a

reprodução do conteúdo gravado em CDs,

como menus iterativos. Ex.: discos gravados

no formato VCD (karaokê, clips, pequenos

vídeos, etc.). O disco deve ter sido gravado

com esse recurso.

PROLOGIC

Sistema de decodificação de áudio, que

separa o som proveniente de áudio 2.0

canais em 5.1canais - efeitos frontais,

traseiros (surround), central (voz) e

subwoofer (gaves).

Surround Sound

Sistema de som criado para transmitir a

sensação de som em 3 dimensões.

VCD

Significa vídeo CD. É um formato de

digitalização de vídeo com áudio com

qualidade VHS. O formato é MPEG1 com

capacidade de até 700 MB, 80 minutos.

Armazena também fotos e áudio com

menus iterativos. É o formato utilizado na

maioria de discos de karaokê.

WMA

um formato de compactação de áudio

desenvolvido pela Microsoft, que permite

gerar arquivos até 50% menores que o

MP3, mas com uma pequena perda de

qualidade. menor sensibilidade do ouvido

humano a baixos volumes.

LCD

Liquid Cristal Display (Display de Cristal

Líquido). Monitor muito leve e fino, sem

partes móveis com alta aplicabilidade nos

aparelhos eletroeletrônicos atuais.

MP3

MPEG Audio layer 3. Compressão de áudio

com perdas onde o princípio é o de retirar do

áudio tudo o que o ouvido humano não

percebe. Compressão de cerca 10:1. Na

média, 1 minuto de música representa 1

MB.

33

ESPECIFICAÇÕES TÉCNICAS

Caixas Acústicas Subwoofer

Frontais Central Surrounds Total

POTÊNCIA DE SAÍDA [Watts RMS]

Home Theater

40 40 40 60 260

Relação sinal Ruído: 80 dB [1 KHz]

Diâmetro de discos compatíveis: 80 mm e 120

mm

Formatos de mídia reproduzidos:

VCD | SVCD | CD | CD-R/RW | MP3 | WMA |

JPEG

ENTRADA FLASH

USB: 1.1/2.0

GERAL

Alimentação (AC): 127 V / 220 V ~ | 50-60 Hz

Consumo Máximo: < 280 W

Consumo em Stand-by: < 17 W

Condições de funcionamento: 0ºC a 40ºC

AUDIO

Alto-falantes: 2 polegadas | 8 Ohms

Subwoofer: 6 polegadas | 4 Ohms

Faixa de resposta das caixas acústicas: 120 Hz a

20 KHz (+/- 1,5 dB)

Faixa de resposta do subwoofer: 20 Hz a 170

Hz (+/- 1,5 dB)

Sensibilidade do sinal de entrada: < 350 mV |

Máxima de 2 V

Decodificador de áudio: 96 Khz | 24 bits

VIDEO

Sistema de cor: PAL-M / NTSC

Formatos de tela: 16:9 e 4:3

Resolução máxima: 720 x 480 pixels

Decodificador de vídeo: 108 MHz | 12 bits

DIGITAL (HDMI)

Resoluções - 480p | 720p | 1080i |1080p

Largura de banda - 5 Gbps

1 canal - 1.0 Vp-p

Impedância de carga - 75 Ω

LEITOR

IMPORTANTE

•A Britânia reserva-se o direito de proceder, sem aviso prévio, às modificações técnicas que julgar

conveniente.

•As figuras apresentadas neste Manual são de caráter ilustrativo; portanto, não necessitam ser

totalmente fiéis ao produto.

34

www.britania.com.br

www.britania.com.br/FaleConosco.aspx

06/13 1078-00/05 713387 Rev2
