Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-pt.com

2 609 140 852 (2011.05) T / 105 EEU

OEU OEU

PMD 10

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Îðèãèíàëüíîå ðóêîâîäñòâî ïî

ýêñïëóàòàöèè

uk Îðèã³íàëüíà ³íñòðóêö³ÿ ç

åêñïëóàòàö³¿

ro Instrucţiuni originale

bg Îðèãèíàëíà èíñòðóêöèÿ

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

OBJ_BUCH-1408-004.book Page 1 Thursday, April 21, 2011 8:39 AM

2 |

2 609 140 852 | (21.4.11) Bosch Power Tools

Polski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 6

Česky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 13

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 20

Magyar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 27

Ðóññêèé. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 34

Óêðà¿íñüêà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòîð³íêà 43

Română. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 50

Áúëãàðñêè. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 58

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 65

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 71

Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 78

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 84

Latviešu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 91

Lietuviškai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 98

OBJ_BUCH-1408-004.book Page 2 Thursday, April 21, 2011 8:32 AM

Bosch Power Tools 2 609 140 852 | (21.4.11)

| 3

PMD 10

cab ad

OBJ_BUCH-1408-004.book Page 3 Thursday, April 21, 2011 8:32 AM

2 609 140 852 | (21.4.11) Bosch Power Tools

4 |

OBJ_BUCH-1408-004.book Page 4 Thursday, April 21, 2011 8:32 AM

Bosch Power Tools 2 609 140 852 | (21.4.11)

| 5

x10

OBJ_BUCH-1408-004.book Page 5 Thursday, April 21, 2011 8:32 AM

6 | Polski

2 609 140 852 | (21.4.11) Bosch Power Tools

Polski

Wskazówki bezpieczeństwa

Należy przeczytać i zastosować wszystkie instrukcje

iwskazówki. PROSIMY ZACHOWAĆ I STARANNIE

PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI.

fNapraw urządzenia pomiarowego powinien dokonywać jedynie

wykwalifikowany personel, przy użyciu oryginalnych części zamien-

nych. Tylko w ten sposób można zapewnić bezpieczną eksploatację

przyrządu.

fNie należy stosować tego urządzenia pomiarowego w otoczeniu

zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy

lub pyły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które

mogą spowodować zapłon pyłów lub oparów.

fUrządzenie pomiarowe nie jest w stanie – ze względu na swoją

technologię – zagwarantować stuprocentową pewność pomiarów. Aby

wykluczyć ewentualne zagrożenia, przed przystąpieniem do wiercenia,

cięcia, frezowania w ścianach, sufitach i podłogach, należy zabezpieczyć

się dodatkowo, sięgając do innych źródeł informacji, takich jak plany

budowlane, zdjęcia z poszczególnych etapów budowy itp. Wpływy ze-

wnętrzne, takie jak wilgotność powietrza lub znajdujące się w pobliżu inne

instrumenty elektroniczne mogą mieć wpływ na dokładność pomiarową

urządzenia pomiarowego. Rodzaj ścian i ich stan (np. stopień wilgotności,

materiały budowlane zawierające metal, tapety przewodzące prąd, materiał

wyciszający, płytki ceramiczne), jak również ilość, rodzaj, wielkość i

położenie obiektów mogą zakłamywać wyniki pomiarowe.

Opis urządzenia i jego zastosowania

Użycie zgodne z przeznaczeniem

Urządzenie pomiarowe przeznaczone jest do wykrywania metali (żelaza i metali

nieżelaznych, np, żelazo zbrojeniowe), belek drewnianych, a także będących

pod napięciem przewodów w ścianach, stropach i podłogach.

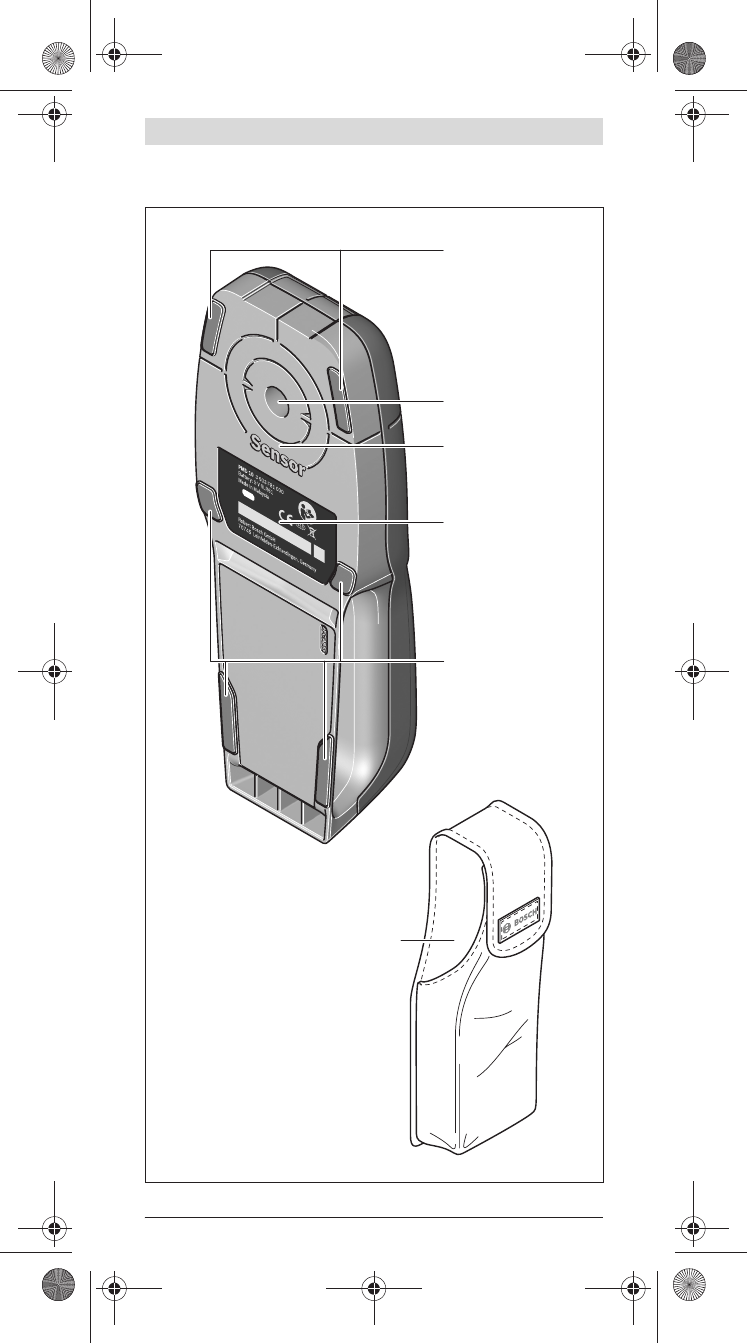

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu urządzenia

pomiarowego, znajdującego się na stronie graficznej.

1Przycisk do zmiany trybu pracy „Konstrukcje prefabrykowane“

2Przycisk podświetlenia wyświetlacza

3Pokrywa wnęki na baterie

4Przycisk sygnalizatora dźwiękowego

5Wyłącznik urządzenia

6Przycisk do zmiany trybu pracy „Metal“

7Wyświetlacz

8Otwór zaznaczania

9Dioda (w kształcie pierścienia)

10 Ślizgacz

11 Zakres czujnika

12 Tabliczka znamionowa

13 Futerał

Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia

standardowego.

OBJ_BUCH-1408-004.book Page 6 Thursday, April 21, 2011 8:32 AM

Polski | 7

Bosch Power Tools 2 609 140 852 | (21.4.11)

Elementy wskaźników

aWskaźnik rodzaju wykrytego obiektu „Przewód pod napięciem“

bWskaźnik funkcji ostrzegania

cPodziałka dla „Przewodu pod napięciem“

dWskaźnik kontroli temperatury

eWskaźnik naładowania baterii

fPodziałka dla trybów pracy „Metal“ i „Konstrukcje prefabrykowane“

gWskaźnik rodzaju wykrytego obiektu „Obiekt niemetalowy“

hWskaźnik dla trybu pracy „Konstrukcje prefabrykowane“

iWskaźnik rodzaju wykrytego obiektu „Metal magnetyczny“

jWskaźnik dla trybu pracy „Metal“

kWskaźnik rodzaju wykrytego obiektu „Obiekt niemagnetyczny“

lWskaźnik wyłączonego sygnału dźwiękowego

Dane techniczne

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w

rozdziale „Dane techniczne“, odpowiada wymaganiom następujących norm i

dokumentów normatywnych: EN 61010-1:2010-10, EN 61326-1:2006-05,

EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02,

EN 300330-2:2010-02 zgodnie z wymaganiami dyrektyw 2004/108/WE,

1999/5/WE.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Wykrywacz PMD 10

Numer katalogowy 3 603 F81 000

maks. głębokość pomiaru*

–Metale żelazne

–Metale nieżelazne (miedź)

–przewody elektryczne pod napięciem 110–230V

(przy doprowadzonym napięciu)**

–Drewno

100 mm

80 mm

50 mm

25 mm

Automatyczne wyłączanie po ok. 5min

Temperatura pracy –10 °C...+50 °C

Temperatura przechowywania –20 °C...+70 °C

Bateria 1x9V6LR61

Czas pracy ok. 5h

Ciężar odpowiednio do EPTA-Procedure 01/2003 289 g

*w zależności od trybu pracy, materiału i wielkości obiektów, a także rodzaju materiału i stanu

podłoża

**mniejsza głębokość pomiarowa przy przewodach nie będących pod napięciem

fWynik pomiaru może okazać się nie dokładny, w przypadku niekorzystnego składu

podłoża.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego narzędzia

pomiarowego, poszczególne nazwy handlowe pojedynczych narzędzi pomiarowych mogą się

różnić.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 7 Thursday, April 21, 2011 8:32 AM

8 | Polski

2 609 140 852 | (21.4.11) Bosch Power Tools

Montaż

Wkładanie/wymiana baterii

Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-

manganowych.

Aby otworzyć pokrywkę wnęki na baterie 3, należy ją przesunąć w kierunku

ukazanym strzałką. Umieścić we wnęce załączoną w dostawie baterię. Należy

przy tym zwrócić uwagę na zachowanie prawidłowej biegunowości zgodnie ze

schematem umieszczonym wewnątrz wnęki.

Wskaźnik baterii e zawsze ukazuje aktualny stan naładowania baterii:

–Bateria jest całkowicie naładowana.

–Bateria ma 2/3 pojemności lub mniej

–Bateria ma 1/3 pojemności lub mniej

–Proszę wymienić baterię

fJeżeli urządzenie jest przez dłuższy czas nieużywane, należy wyjąć z

niego baterie. Mogą one, przy dłuższej przerwie w używaniu, ulec korozji lub

się rozładować.

Praca urządzenia

fUrządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim

napromieniowaniem słonecznym.

fNarzędzie należy chronić przed ekstremalnie wysokimi lub niskimi

temperaturami, a także przed wahaniami temperatury. W przypadku,

gdy urządzenie pomiarowe poddane było większym wahaniom tempera-

tury, należy przed włączeniem odczekać, aż powróci ono do normalnej

temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne

wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru, a

także na wskazanie wyświetlane na wyświetlaczu.

fZastosowanie lub praca stacji nadawczych, np. WLAN, UMTS, radaru

samolotowego, masztów lub kuchenek mikrofalowych w pobliżu

urządzenia pomiarowego może mieć wpływ na pracę urządzenia.

Włączenie

Włączanie/wyłączanie

fPrzed włączeniem urządzenia pomiarowego należy upewnić się, czy

okolice czujnika 11 nie uległy zawilgoceniu. Wprzypadku stwierdzenia

wilgoci, urządzenie pomiarowe należy wytrzeć do sucha ściereczką.

fJeżeli urządzenie pomiarowe poddane zostało dużym wahaniom

temperatury, należy przed włączeniem pozwolić powrócić mu do

normalnej temperatury.

Aby włączyć urządzenie pomiarowe, należy nacisnąć włącznik/wyłącznik 5.

Aby wyłączyć urządzenie pomiarowe, należy ponownie nacisnąć włącznik/

wyłącznik 5.

Jeżeli przez ok. 5 min. na urządzeniu pomiarowym nie zostanie naciśnięty żaden

przycisk, ani nie nastąpi lokalizacja żadnych obiektów, urządzenie pomiarowe

wyłącza się automatycznie w celu oszczędzania baterii.

Włączanie/wyłączanie oświetlenia wyświetlacza

Za pomocą przycisku oświetlenie wyświetlacza 2 można włączyć lub wyłączyć

oświetlenie.

Włączanie/wyłączanie sygnału dźwiękowego

Za pomocą przycisku sygnał dźwiękowy 4 można włączyć lub wyłączyć dźwięk.

Przy wyłączonym sygnale dźwiękowym na wyświetlaczu pojawi się wskaźnik l.

OBJ_BUCH-1408-004.book Page 8 Thursday, April 21, 2011 8:32 AM

Polski | 9

Bosch Power Tools 2 609 140 852 | (21.4.11)

Sposób funkcjonowania (zob. rys. A)

Za pomocą urządzenia pomiarowego kontrolowane jest całe podłoże zakresu

czujnika 11 w kierunku z, aż do osiągnięcia maksymalnie możliwej głębokości

pomiaru (zob. „Dane techniczne“). Wykryte zostaną wszystkie obiekty, które

zostały wykonane z materiału innego niż ściana.

Urządzenie pomiarowe należy przesuwać zawsze po linii prostej, wywierając

lekko nacisk na podłoże, unikając unoszenia urządzenia lub zmiany siły nacisku.

Podczas pomiaru ślizgacze 10 muszą mieć zawsze kontakt z podłożem.

Pomiar

Przyłożyć urządzenie pomiarowe do badanej powierzchni i przesuwać je w

kierunku osi x i y. Gdy urządzenie pomiarowe zbliża się do ukrytego obiektu,

wzrasta słupek na podziałce f, a pierścień 9 świeci się kolorem żółtym.

Oddalenie się urządzenia od ukrytego obiektu sygnalizowane jest opadnięciem

słupka. Na podziałce f, dokładnie ponad środkiem lokalizowanego obiektu,

zaobserwować można maksymalne wychylenie słupka; pierścień 9 świeci się

wówczas na czerwono, rozlega się też sygnał dźwiękowy. W przypadku

mniejszych lub głębiej położonych obiektów może się zdarzyć, że pierścień 9

świeci się w dalszym ciągu na żółto, a sygnał dźwiękowy nie rozbrzmiewa.

fSzersze obiekty nie są lokalizowane przez pierścień i sygnał dźwiękowy

na całej ich szerokości.

Aby dokładnej zlokalizować obiekt, należy przesuwać urządzenie pomiarowe

kilkakrotnie (3x) ponad lokalizowanym obiektem.

Szersze obiekty ukryte można rozpoznać dzięki stałemu wysokiemu wzrostowi

słupka na podziałce f. Pierścień 9 świeci się na żółto. Czas trwania silnego

odchylenia wskaźnika odpowiada mniej więcej szerokości obiektu.

W przypadku małych lub głęboko leżących obiektów, gdy podziałka f wykazuje

jedynie bardzo nieznaczne odchylenie, należy ponownie przesunąć urządzenie

pomiarowe w poziomie (x) i w pionie (y) ponad obiektem.

fPrzed przystąpieniem do wiercenia otworów w ścianach, cięcia lub

frezowania, należy zabezpieczyć się dodatkowo, sięgając do innych

źródeł informacji. Ponieważ na wyniki pomiarów wpływ mogą mieć zarówno

czynniki zewnętrzne, jak i właściwości ściany, niebezpieczeństwo może

zaistnieć też mimo niewykazania zakresie sensora żadnego obiektu (nie

rozbrzmiewa żaden sygnał dźwiękowy, a pierścień 9 świeci się na zielono).

Rodzaje pracy

Najlepsze wyniki pomiarowe osiąga się wybierając właściwy tryb pracy.

Najlepszy wynik, jeśli chodzi o głębokość lokalizacji obiektów metalowych,

można osiągnąć w trybie pracy „Metal“. Najlepszy wynik, jeśli chodzi o

głębokość lokalizacji obiektów niemetalowych, można osiągnąć w trybie pracy

„Konstrukcje prefabrykowane“. Przewody znajdujące się pod napięciem

rozpoznawane są we wszystkich trybach pracy.

Prefabrykaty

Tryb pracy „Konstrukcje prefabrykowane“ przeznaczony jest do lokalizowania

obiektów drewnianych i metalowych, jak również przewodów będących pod

napięciem, w ścianach z prefabrykatów.

Wcisnąć przycisk 1, aby dokonać aktywacji trybu „Konstrukcje

prefabrykowane“. Wskaźnik h zaświeca się. Natychmiast po przyłożeniu

urządzenia pomiarowego do podłoża, pierścień 9 zaświeca się na zielono,

sygnalizując w ten sposób gotowość do pracy.

W trybie pracy „Prefabrykaty“ następuje lokalizacja i ukazanie wszystkich

rodzajów obiektów:

–materiały niemetaliczne, np. belki drewniane

–o właściwościach magnetycznych, np. żelazo zbrojeniowe

OBJ_BUCH-1408-004.book Page 9 Thursday, April 21, 2011 8:32 AM

10 | Polski

2 609 140 852 | (21.4.11) Bosch Power Tools

–o właściwościach niemagnetycznych, np. rury miedziane

–pod napięciem, np. przewody elektryczne

Wskazówki: W trybie pracy „Prefabrykaty“ oprócz obiektów metalowych i

drewnianych, jak również przewodów znajdujących się pod napięciem,

lokalizowane są również inne obiekty, takie jak na przykład rury z tworzywa

sztucznego wypełnione wodą. W przypadku takich obiektów na wyświetlaczu 7

ukazuje się wskaźnik g dla obiektów niemetalowych.

Ukryte gwoździe i śruby mogą prowadzić do tego, że belka drewniana ukazana

zostanie na wyświetlaczu jako obiekt metalowy.

Jeżeli na wyświetlaczu 7 widoczne jest stałe silne odchylenie na podziałce f i c,

wskazane jest rozpoczęcie procesu pomiarowego na nowo poprzez

umiejscowienie urządzenia pomiarowego w innym miejscu na podłożu.

Jeżeli pierścień 9 nie sygnalizuje podczas przykładania do podłoża gotowości do

pracy, oznacza to, że urządzenie pomiarowe nie jest w stanie jednoznacznie

rozpoznać rodzaju podłoża.

–Należy naciskać przycisk 1 tak długo, aż pierścień zaświeci się na zielono.

–Jeżeli następnie rozpoczęty ma być nowy pomiar, a urządzenie pomiarowe

przyłożone do innej ściany, należy krótko nacisnąć przycisk 1.

–W rzadkich wypadkach może się zdarzyć, że urządzenie pomiarowe nie

rozpozna podłoża – gdy strona z czujnikiem 11 i tabliczką znamionową 12

jest zanieczyszczona. Urządzenie pomiarowe należy oczyścić suchą miękką

szmatką i ponownie rozpocząć pomiar.

Jeżeli w trybie pracy „Konstrukcje prefabrykowane“ pojawiają się na tej samej

pozycji pomiarowej na zmianę – wskaźnik k (metale niemagnetyczne) lub i

(metale magnetyczne), zaleca się przejście do trybu pracy „Metal“, gdyż tryb

ten jest lepiej dostosowany do lokalizacji magnetycznych i niemagnetycznych

obiektów i do ich identyfikacji.

Metal

Tryb pracy „Metal“ przeznaczony jest do lokalizowania magnetycznych i

niemagnetycznych obiektów, jak również przewodów znajdujących się pod

napięciem (niezależnie od materiału, z jakiego wykonana została ściana).

Wcisnąć przycisk 6, aby dokonać aktywacji trybu „Metal“. Pierścień 9 świeci się

zielonym światłem, a wskaźnik j zapala się.

Jeżeli zlokalizowany obiekt metaliczny wykonany został z materiału

magnetycznego (np. żelazo), na wyświetlaczu 7 ukaże się symbol i. W przypadku

metali niemetalicznych wyświetlany jest symbol k. Aby skonkretyzować o jaki

rodzaj metalu chodzi, urządzenie pomiarowe musi się znajdować dokładnie

ponad zlokalizowanym obiektem metalicznym (pierścień 9 świeci się

czerwonym światłem).

Wskazówka: W przypadku mat stalowych i zbrojeń w badanym podłożu

wychylenie wykazane na podziałce f ma miejsce na całej ich powierzchni.

Charakterystyczne w przypadku mat stalowych jest to, że nad prętami żelaznymi

ukazywany jest na wyświetlaczu symbol i dla metali magnetycznych, a pomiędzy

prętami stalowymi wyświetlany jest symbol k dla metali niemagnetycznych.

Szukanie przewodów pod napięciem

Przewody znajdujące się pod napięciem ukazywane są we wszystkich trybach

pracy.

Znalezienie przewodu znajdującego się pod napięciem sygnalizowane jest

ukazaniem się na wyświetlaczu 7 wskaźnika a, a na podziałce c wykazywane jest

odchylenie. Aby dokładniej zlokalizować przewód znajdujący się pod napięciem,

należy kilkakrotnie przesunąć urządzenie pomiarowe nad badaną powierzchnią.

Kilkakrotne „przejechanie“ nad przewodem przewodzącym prąd spowoduje, iż

przewód ten zostanie dokładnie zlokalizowany. Gdy urządzenie pomiarowe

znajduje się bardzo blisko przewodu, pierścień 9 świeci się czerwonym

OBJ_BUCH-1408-004.book Page 10 Thursday, April 21, 2011 8:32 AM

Polski | 11

Bosch Power Tools 2 609 140 852 | (21.4.11)

światłem, a sygnał dźwiękowy rozlega się krótkimi szybko następującymi po

sobie dźwiękami.

Wskazówki:

–Szybsze znalezienie przewodów znajdujących się pod napięciem może

nastąpić dzięki podłączeniu do poszukiwanego przewodu odbiorników prądu

elektrycznego (np. lamp, urządzeń elektrycznych) i włączeniu ich.

–W określonych warunkach (jak na przykład za powierzchniami

metalowymi lub za powierzchniami o dużej zawartości wody) może się

zdarzyć, że przewody znajdujące się pod napięciem nie zostaną

zlokalizowane. Sygnał przewodu znajdującego się pod napięciem

uzależniony jest od położenia przewodów. Należy zatem zawsze się upewnić

poprzez dodatkowe pomiary w bezpośrednim otoczeniu, lub przez

skorzystanie z innych źródeł informacji, czy w badanej powierzchni znajduje

się przewód znajdujący się pod napięciem.

–Przewody nie znajdujące się pod napięciem można zlokalizować w trybie

pracy „Metal“ jako obiekty metalowe. Przewody splecione nie są przy tym

ukazywane (w odróżnieniu od przewodów litych).

–Elektryczność statyczna może być przyczyną nieprecyzyjnej lokalizacji

przewodów, np. ukazana zostanie większa powierzchnia. Aby uzyskać

dokładniejsze wyniki, należy przyłożyć wolną dłoń płasko do ściany, tuż koło

urządzenia pomiarowego, aby rozładować naładowanie statyczne.

Wskazówki dotyczące pracy

fNa dokładność wyników pomiarowych mogą zasadniczo wpłynąć

określone warunki otoczenia. Zaliczają się do nich np. bliskość

przyrządów, które wytwarzają silne pola magnetyczne lub elektromag-

netyczne, wilgoć, materiały budowlane zawierające metal, materiały

izolacyjne laminowane folią aluminiową, jak również tapety

przewodzące prąd lub płytki ceramiczne. Przed przystąpieniem do

wiercenia, frezowania lub dokonywania cięć w ścianach, sufitach, podłogach

należy dlatego skonsultować również inne źródła informacji (np. plany

budowlane).

Zaznaczanie obiektów

Zlokalizowane obiekty można, jeśli zaistnieje taka potrzeba, zaznaczyć. Dokonać

pomiaru jak dotąd. Po znalezieniu granic lub środka obiektu, zaznaczyć

zlokalizowane miejsce znacznikiem poprzez otwór 8.

Kontrola temperatury

Urządzenie pomiarowe wyposażone zostało w czujnik temperatury, gdyż dla

dokładnego pomiaru konieczna jest stała temperatura we wnętrzu urządzenia

pomiarowego.

Jeżeli wskaźnik kontroli temperatury d zapala się, oznacza to, że urządzenie

pomiarowe znajduje się poza dopuszczalną temperaturą roboczą lub zostało

poddane silnym wahaniom temperatury. Wyłączyć urządzenie pomiarowe i –

przed ponownym włączeniem – odczekać, aż powróci ono do normalnej

temperatury.

Funkcja ostrzegania

Gdy na wyświetlaczu zaświeci się wskaźnik b, pomiar należy powtórzyć.

Urządzenie pomiarowe należy odsunąć od ściany i przyłożyć je do podłoża w

innym miejscu.

Jeżeli na wyświetlaczu 7 miga wskaźnik b, urządzenie pomiarowe należy odesłać

do autoryzowanego punktu serwisowego, po uprzednim zapakowaniu go do

dołączonego w dostawie futerału ochronnego.

OBJ_BUCH-1408-004.book Page 11 Thursday, April 21, 2011 8:32 AM

12 | Polski

2 609 140 852 | (21.4.11) Bosch Power Tools

Kalibrowanie precyzyjne

Jeżeli w trybie pracy „Metal“ podziałka f wykazuje stałe wychylenie, choć

żadnego obiektu metalowego w pobliżu urządzenia pomiarowego nie ma,

urządzenie pomiarowe należy ręcznie skalibrować.

–Wyłączyć urządzenie pomiarowe.

–Usunąć z pobliża urządzenia pomiarowego wszelkie obiekty, które mogłyby

zostać przez nie wykazane, także zegarek, pierścionki z metalu itp. – i

utrzymać urządzenie pomiarowe w powietrzu.

Zwrócić przed tym uwagę, by wskaźnik naładowania baterii e wykazywał co

najmniej 1/3 pojemności:

Urządzenie pomiarowe trzymać w taki sposób, aby tabliczka znamionowa 12

skierowana była ku dołowi. Zakresy 11 i 12 nie powinny być naświetlone

jasnym światłem sztucznym lub silnymi promieniami słonecznymi, bez ich

zakrywania.

–Wcisnąć równocześnie przyciski 5 i 4 i przytrzymać je oba tak długo, aż

pierścień 9 zaświeci się czerwonym światłem. Puścić oba przyciski.

–Jeżeli kalibracja przebiegła skutecznie, urządzenie pomiarowe włączy się po

paru sekundach samo w sposób automatyczny i jest ponownie gotowe do

pracy.

Wskazówka: Jeżeli urządzenie pomiarowe nie włącza się automatycznie,

kalibrację należy powtórzyć. Jeżeli i wówczas urządzenie pomiarowe nie włączy

się, należy je wysłać w załączonym futerale ochronnym do autoryzowanego

punktu serwisowego.

Konserwacja i serwis

Konserwacja i czyszczenie

fPrzed każdym użyciem należy skontrolować urządzenie pomiarowe. W

przypadku widocznych uszkodzeń lub oderwanych części wewnątrz

urządzenia, prawidłowe funkcjonowanie nie jest zagwarantowane.

Urządzenie pomiarowe należy utrzymywać w czystości i przechowywać w

suchym miejscu, aby zagwarantować jego prawidłowe i bezpieczne

funkcjonowanie.

Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach.

Zanieczyszczenia należy wycierać suchą, miękką ściereczką. Nie należy używać

żadnych środków czyszczących lub rozpuszczalników.

Aby nie zakłócać funkcji pomiaru, nie wolno umieszczać w polu działania

czujnika 11 na przedniej i tylnej stronie urządzenia, żadnych naklejek ani

tabliczek, a w szczególności tabliczek metalowych.

Nie wolno zdejmować ślizgaczy 10, umieszczonych z tyłu urządzenia

pomiarowego.

Jeśli urządzenie pomiarowe, mimo starannych metod produkcji i kontroli

uległoby awarii, naprawę powinien przeprowadzić autoryzowany serwis

elektronarzędzi firmy Bosch. Nie wolno samemu otwierać urządzenia

pomiarowego.

Przy wszystkich zapytaniach i zamówieniach części zamiennych, proszę podać

koniecznie 10 cyfrowy numer katalogowy podany na tabliczce znamionowej

urządzenia pomiarowego.

Urządzenie pomiarowe należy przechowywać i transportować tylko w

znajdującej się w wyposażeniu standardowym torbie ochronnej.

W przypadku konieczności naprawy, urządzenie pomiarowe należy odesłać w

futerale 13.

OBJ_BUCH-1408-004.book Page 12 Thursday, April 21, 2011 8:32 AM

Česky | 13

Bosch Power Tools 2 609 140 852 | (21.4.11)

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego

produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów

obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych

można znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań

związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i

osprzętu.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Urządzenia pomiarowe, osprzęt i opakowanie powinny zostać dostarczone do

utylizacji zgodnie z przepisami ochrony środowiska.

Urządzeń pomiarowych i akumulatorów/baterii nie wolno wyrzucać do odpadów

domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2002/96/WE, niezdatne do

użytku urządzenia pomiarowe, a zgodnie z europejską wytyczną

2006/66/WE uszkodzone lub zużyte akumulatory/baterie,

należy zbierać osobno i doprowadzić do ponownego

przetworzenia zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Veškeré pokyny je třeba číst a dbát jich. TYTO POKYNY DOBŘE

USCHOVEJTE.

fMěřící přístroj nechte opravit kvalifikovaným odborným personálem a

jen originálními náhradními díly. Tím bude zajištěno, že bezpečnost

přístroje zůstane zachována.

fNepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v

němž se nacházejí hořlavé kapaliny, plyny nebo prach. V měřícím přístroji

se mohou vytvářet jiskry, jež zapálí prach nebo plyny.

fMěřicí přístroj nemůže zaručit stoprocentní jistotu, což je podmíněno

technologicky. Pro vyloučení nebezpečí se proto pojistěte před každým

vrtáním, řezáním nebo frézování do stěn, stropů či podlah i z jiných

OBJ_BUCH-1408-004.book Page 13 Thursday, April 21, 2011 8:32 AM

14 | Česky

2 609 140 852 | (21.4.11) Bosch Power Tools

informačních zdrojů jako jsou stavební plány, fotografie stavebních fází

atd. Vlivy okolního prostředí, jako vlhkost vzduchu nebo blízkost jiných

elektrických zařízení, mohou negativně ovlivnit přesnost měřicího přístroje.

Charakter a stav stěn (např. vlhkost, stavební hmoty s obsahem kovu,

elektricky vodivé tapety, izolační materiály, obkládačky) a též počet, druh,

velikost a poloha objektů mohou výsledky měření zkreslit.

Popis výrobku a specifikací

Určující použití

Měřící přístroj je určen ke hledání kovů (železných a neželezných kovů, např.

armovací oceli), dřevěných trámů a též elektrických vedení ve stěnách, stropech

a podlahách.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení měřícího přístroje

na obrázkové straně.

1Tlačítko druhu provozu „Suchá výstavba“

2Tlačítko osvětlení displeje

3Kryt přihrádky baterie

4Tlačítko signálního tónu

5Tlačítko zapnutí/vypnutí

6Tlačítko druhu provozu „Kov“

7Displej

8Značkovací otvor

9Svítící kroužek

10 Kluzátko

11 Oblast čidla

12 Typový štítek

13 Ochranná taška

Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.

Zobrazované prvky

aUkazatel druhu objektu „el. vedení pod napětím“

bUkazatel varovné funkce

cStupnice pro „el. vedení pod napětím“

dUkazatel kontroly teploty

eUkazatel baterie

fStupnice pro druhy provozu „Kov“ a „Suchá výstavba“

gUkazatel druhu objektu „nekovový objekt“

hUkazatel druhu provozu „Suchá výstavba“

iUkazatel druhu objektu „magnetický kov“

jUkazatel druhu provozu „Kov“

kUkazatel druhu objektu „nemagnetický kov“

lUkazatel vypnutého signálního tónu

OBJ_BUCH-1408-004.book Page 14 Thursday, April 21, 2011 8:32 AM

Česky | 15

Bosch Power Tools 2 609 140 852 | (21.4.11)

Technická data

Prohlášení o shodě

Prohlašujeme ve výhradní zodpovědnosti, že v odstavci „Technická data“

popsaný výrobek je v souladu s následujícími normami nebo normativními

dokumenty: EN 61010-1:2010-10, EN 61326-1:2006-05,

EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02,

EN 300330-2:2010-02 podle ustanovení směrnic 2004/108/ES, 1999/5/ES.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Montáž

Vložení/výměna baterie

Pro provoz měřícího přístroje je doporučeno používaní alkalicko-manganových

baterií.

Pro otevření krytu přihrádky baterie 3 posuňte tento ve směru šipky od

přihrádky pro baterii. Vložte dodanou baterii. Dbejte přitom na správnou

polaritu podle vyobrazení na vnitřní straně přihrádky pro baterii.

Ukazatel baterie e neustále ukazuje aktuální stav baterie:

–Baterie je plně nabitá

–Baterie má 2/3 kapacity nebo méně

–Baterie má 1/3 kapacity nebo méně

–Baterii prosím vyměňte

fVyjměte baterie, pokud měřící přístroj delší dobu nepoužíváte. Baterie

může při delším skladování korodovat nebo se sama vybít.

Digitální detektor PMD 10

Objednací číslo 3 603 F81 000

max. hloubka měření*

–železné kovy

–neželezné kovy (měď)

–elektrická vedení pod napětím 110–230 V

(při přiloženém napětí)**

–Dřevo

100 mm

80 mm

50 mm

25 mm

Vypínací automatika po ca. 5min

Provozní teplota –10 °C...+50 °C

Skladovací teplota –20 °C...+70 °C

Baterie 1x9V6LR61

Provozní doba ca. 5h

Hmotnost podle EPTA-Procedure 01/2003 289 g

*závislé na druhu provozu, materiálu a velikosti objektu a též materiálu a stavu podkladu

**menší hloubka měření u neelektrických vedení

fVýsledek měření může, pokud jde o přesnost při nepříznivých vlastnostech

podkladu, skončit hůře.

Dbejte prosím objednacího čísla na typovém štítku Vašeho měřícího přístroje, obchodní

označení jednotlivých měřících přístrojů se může měnit.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 15 Thursday, April 21, 2011 8:32 AM

16 | Česky

2 609 140 852 | (21.4.11) Bosch Power Tools

Provoz

fChraňte měřící přístroj před vlhkem a přímým slunečním zářením.

fNevystavujte měřící přístroj žádným extrémním teplotám nebo

teplotním výkyvům. Při větších teplotních výkyvech nechte měřící

přístroj nejprve vytemperovat, než jej zapnete. Při extrémních teplotách

nebo teplotních výkyvech může být omezena přesnost přístroje a narušeno

zobrazení na displeji.

fPoužívání nebo provoz vysílacích zařízení, jako např. WLAN, UMTS,

letecký radar, vysílací stožáry nebo mikrovlnné trouby, v blízkém okolí

může ovlivnit funkci měření.

Uvedení do provozu

Zapnutí – vypnutí

fPřed zapnutím měřícího přístroje zajistěte, aby oblast čidla 11 nebyla

vlhká. Případně přístroj vytřete do sucha hadříkem.

fPokud byl přístroj vystaven silné změně teplot, potom jej nechte před

zapnutím vytemperovat.

Pro zapnutí měřícího přístroje stlačte tlačítko zapnutí/vypnutí 5.

Pro vypnutí měřícího přístroje znovu stlačte tlačítko zapnutí/vypnutí 5.

Nestiskne-li se ca. 5 min žádné tlačítko na měřicím přístroji a nedetekují-li se

žádné objekty, pak se měřicí přístroj kvůli šetření baterie automaticky vypne.

Zapnutí/vypnutí osvětlení displeje

Tlačítkem osvětlení displeje 2 můžete osvětlení displeje zapnout a vypnout.

Zapnutí/vypnutí signálního tónu

Tlačítkem signálního tónu 4 můžete signální tón zapnout a vypnout. Při

vypnutém signálním tónu se na displeji objeví ukazatel l.

Funkce (viz obr. A)

Pomocí měřicího přístroje se zkontroluje podklad oblasti čidla 11 ve směru

měření z až do max. hloubky zachycení (viz „Technická data“). Rozpoznány

budou objekty, jež se odlišují od materiálu stěny.

Pohybujte měřicím přístrojem po podkladu vždy přímočaře s lehkým tlakem, bez

zvedání nebo změny přítlaku. Během měření musejí mít kluzátka 10 stále kontakt

s podkladem.

Postup měření

Měřicí přístroj posaďte na prozkoumávaný povrch a pohybujte jím ve směru osy

x a osy y. Blíží-li se měřicí přístroj nějakému objektu, pak přibývá výchylka na

stupnici f a kroužek 9 svítí žlutě, vzdaluje-li se od objektu, pak výchylka ubývá.

Nad středem objektu ukazuje stupnice f maximální výchylku; kroužek 9 svítí

červeně a zazní signální tón. U malých nebo hluboko položených objektů může

kroužek 9 svítit nadále žlutě a signální tón nenastane.

fŠirší objekty nebudou v celé šířce zobrazeny svítícím kroužkem resp.

signálním tónem.

Pro přesnější lokalizaci objektu pohybujte měřicím přístrojem opakovaně (3x)

nad objektem sem a tam.

Širší objekty v podkladu jsou rozpoznatelné trvající, vysokou výchylkou stupnice

f. Kroužek 9 svítí žlutě. Trvání vysoké výchylky odpovídá přibližně šířce objektu.

Budou-li nalezeny velmi malé nebo hluboko ležící objekty a stupnice f se vychýlí

jen nepatrně, pak pohybujte měřicím přístrojem opakovaně vodorovně (osa x) a

svisle (osa y) nad objektem.

fDříve, než budete do stěny vrtat, řezat nebo frézovat, měli byste se ještě

pojistit před nebezpečím i z jiných informačních zdrojů. Poněvadž

OBJ_BUCH-1408-004.book Page 16 Thursday, April 21, 2011 8:32 AM

Česky | 17

Bosch Power Tools 2 609 140 852 | (21.4.11)

výsledky měření mohou být ovlivněny vlivy okolního prostředí nebo

charakterem stěny, může existovat nebezpečí, i když ukazatel nezobrazí v

oblasti senzoru žádný objekt (nezazní žádný signální tón a svítící kroužek 9

svítí zeleně).

Druhy provozu

Volbou druhu provozu docílíte nejlepší možné výsledky měření. Maximální

hloubky zachycení kovových objektů dosáhnete v druhu provozu „Kov“.

Maximální hloubky zachycení nekovových objektů dosáhnete v druhu provozu

„Suchá výstavba“. El. vedení pod napětím se rozpoznají v každém druhu

provozu.

Suchá výstavba

Druh provozu „Suchá výstavba“ je vhodný pro nalezení dřevěných a kovových

objektů a též el. vedení pod napětím ve stěnách zhotovených suchým zděním.

Stiskněte tlačítko 1 pro aktivování druhu provozu „Suchá výstavba“. Ukazatel h

se rozsvítí. Jakmile položíte měřicí přístroj na prozkoumávaný podklad, rozsvítí

se kroužek 9 zeleně a signalizuje připravenost k měření.

V druhu provozu „Suchá výstavba“ budou nalezeny a indikovány všechny druhy

objektu:

–nekovový, např. dřevěné trámy

–magnetický, např. armovací železo

–nemagnetický, ale kovový, např. měděná trubka

–pod napětím, např. el. vedení

Upozornění: v druhu provozu „Suchá výstavba“ budou vedle dřevěných a

kovových objektů a též vedení pod napětím indikovány i další objekty, např.

vodou naplněné umělohmotné trubky. Na displeji 7 se pro tyto objekty objeví

ukazatel g pro nekovové objekty.

Hřebíky a šrouby v podkladu mohou vést k tomu, že se dřevěný trám ukáže na

displeji jako kovový objekt.

Ukazuje-li displej 7 trvající, vysokou výchylku stupnice f a stupnice c, nastartujte

proces měření znovu tím, že položíte měřicí přístroj na jiné místo podkladu.

Nesignalizuje-li svítící kroužek 9 při nasazení na prohledávaný podklad

připravenost k měření, nemůže měřicí přístroj podklad správně rozpoznat.

–Stlačte na tak dlouho tlačítko 1, až svítící kroužek svítí zeleně.

–Když následně startujete nový proces měření a měřicí přístroj nasadíte na

jinou stěnu, musíte krátce stisknout tlačítko 1.

–Ve vzácných případech nemůže měřicí přístroj podklad rozpoznat, protože je

strana s oblastí čidla 11 a typvým štítkem 12 znečistěná. Měřicí přístroj

očistěte suchým, měkkým hadříkem a měřicí proces znovu nastartujte.

Objeví-li se v druhu provozu „Suchá výstavba“ na měřené pozici střídavě

ukazatel k (nemagnetický kov) nebo i (magnetický kov), měli byste změnit na

druh provozu „Kov“, který je lépe vhodný pro nalezení a rozlišení magnetických

a nemagnetických objektů.

Kov

Druh provozu „Kov“ je vhodný pro nalezení magnetických a nemagnetických

objektů a též el. vedení pod napětím (nezávisle na charakteru stěny).

Stiskněte tlačítko 6 pro aktivování druhu provozu „Kov“. Svíticí kroužek 9 svítí

zeleně a ukazatel j se rozsvítí.

Jedná-li se u nalezeného kovového objektu o magnetický kov (např. železo), tak

se na displeji 7 zobrazí symbol i. U nemagnetických kovů se zobrazí symbol k.

Pro rozlišení mezi druhy kovů se musí měřicí přístroj nacházet nad nalezeným

kovovým objektem (kroužek 9 svítí červeně).

Upozornění: U ocelových vyztužovacích sítí a armování v prozkoumávaném

podkladu se přes celou plochu ukáže jedna výchylka na stupnici f. Typicky u

OBJ_BUCH-1408-004.book Page 17 Thursday, April 21, 2011 8:32 AM

18 | Česky

2 609 140 852 | (21.4.11) Bosch Power Tools

ocelových sítí se přímo nad železnými tyčemi ukáže na displeji symbol i pro

magnetické kovy, mezi železnými tyčemi se objeví symbol k pro nemagnetické

kovy.

Hledání elektrických vedení

Elektrická vedení pod napětím se ukážou v každém druhu provozu.

Nalezne-li se el. vedení pod napětím, pak se na displeji 7 objeví ukazatel a a

stupnice c se vychýlí. Pohybujte měřicím přístrojem opakovaně nad plochou,

aby se vedení pod napětím přesněji lokalizovalo. Po několikerém přejetí lze

vedení pod napětím velmi přesně ukázat. Je-li měřicí přístroj velmi blízko k

vedení, pak bliká svíticí kroužek 9 červeně a zazní signální tón s rychlejším

sledem tónů.

Upozornění:

–Elektrická vedení pod napětím lze snáze najít, když se na hledané el. vedení

připojí elektrické spotřebiče (např. světla, přístroje) a zapnou se.

–Za určitých podmínek (jako např. za kovovými povrchy nebo za povrchy

s vysokým obsahem vody) nelze elektrická vedení pod napětím

spolehlivě nalézt. Síla signálu el. vedení pod napětím je závislá na umístění

kabelu. Zkontrolujte proto dalšími měřeními v blízkém okolí nebo jinými

informačními zdroji, zda el. vedení pod napětím existuje.

–El. vedení bez napětí můžete nalézt jako kovové objekty v druhu provozu

„Kov“. Splétané lankové kabely se přitom neukážou (v protikladu ke kabelům

z plného materiálu).

–Statická elektřina může vést k tomu, že se Vaše el. vedení ukáže např. ve velké

oblasti nepřesně. Pro zlepšení zobrazení položte svou volnou ruku vedle

měřicího přístroje naplocho na stěnu, aby se statická elektřina vybila.

Pracovní pokyny

fVýsledky měření mohou být omezeny určitými okolními podmínkami,

což musí být zohledněno. K tomu patří např. blízkost zařízení, jež

vytvářejí silná magnetická nebo elektromagnetická pole, vlhko, stavební

materiály obsahující kov, izolační hmoty potažené hliníkem a též vodivé

tapety nebo obkládačky. Respektujte proto před vrtáním, řezáním nebo

frézováním do stěn, stropů a podlah i jiné informační zdroje (např. stavební

plány).

Označení objektů

Nalezené objekty můžete podle potřeby označit. Měřte jak je obvyklé. Pokud jste

nalezli hranice nebo střed objektu, pak označte nalezené místo skrz značkovací

otvor 8.

Kontrola teploty

Měřicí přístroj je vybavený kontrolou teploty, poněvadž přesné měření je možné

jen tehdy, pokud teplota va Vašem měřicím přístroji zůstává konstantní.

Rozsvítí-li se ukazatel kontroly teploty d, nachází se měřicí přístroj vně provozní

teploty nebo byl vystaven silným teplotním výkyvům. Měřicí přístroj vypněte a

nechte jej nejprve vytemperovat, než jej opět zapnete.

Varovná funkce

Rozsvítí-li se na displeji ukazatel b, musíte měření nastartovat znovu. Sejměte

měřicí přístroj ze stěny a položte jej na podklad na jiném místě.

Bliká-li na displeji 7 ukazatel b, zašlete měřicí přístroj v dodávané ochranné tašce

do autorizovaného zákaznického servisu.

Rekalibrace

Vychýlí-li se v druhu provozu „Kov“ trvale stupnice f, ačkoli se v blízkosti

měřicího přístroje nenachází žádný objekt z kovu, lze měřicí přístroj ručně

zkalibrovat.

OBJ_BUCH-1408-004.book Page 18 Thursday, April 21, 2011 8:32 AM

Česky | 19

Bosch Power Tools 2 609 140 852 | (21.4.11)

–Měřicí přístroj vypněte.

–Odstraňte z blízkosti měřicího přístroje všechny objekty, které by mohly být

indikovány, i náramkové hodinky nebo prsteny z kovu, a podržte měřicí

přístroj ve vzduchu.

Dejte pozor na to, aby ukazatel baterie e ukazoval ještě minimálně 1/3

kapacity:

Podržte měřicí přístroj tak, aby typový štítek 12 ukazoval k zemi. Vyhněte se

jasným zdrojům světla nebo přímému slunečnímu záření na oblasti 11 a 12,

aniž byste tuto oblast zakryli.

–Stiskněte současně tlačítka 5 a 4 a podržte obě tlačítka tak dlouho stlačená,

až svítící kroužek 9 svítí červeně. Obě tlačítka poté uvolněte.

–Pokud proběhla kalibrace úspěšně, měřicí přístroj po několika sekundách

automaticky nastartuje a je opět připravený k provozu.

Upozornění: Nenastartuje-li měřicí přístroj automaticky, opakujte rekalibraci.

Pokud by měřicí přístroj přesto nenastartoval, zašlete jej prosím v dodávané

ochranné tašce do autorizovaného zákaznického servisu.

Údržba a servis

Údržba a čištění

fPřed každým použitím měřící přístroj zkontrolujte. Při viditelných

poškozeních nebo uvolněných dílech uvnitř měřícího přístroje už není

zaručena spolehlivá funkce.

Měřící přístroj udržujte neustále čistý a suchý, aby dobře a spolehlivě pracoval.

Měřící přístroj neponořujte do vody nebo jiných kapalin.

Nečistoty otřete suchým, měkkým hadříkem. Nepoužívejte žádné čistící

prostředky nebo rozpouštědla.

Aby nebyla ovlivněna funkce měření, nesmí být v oblasti čidla 11 na přední a

zadní straně měřícího přístroje umístěny žádné nálepky nebo štítky, zvláště ne

štítky z kovu.

Neodstraňujte kluzátka 10 na zadní straně měřicího přístroje.

Pokud by došlo přes pečlivou výrobu a zkušební metody u měřícího přístroje

někdy k výpadku, nechte opravu provést v autorizovaném servisu pro

elektronářadí Bosch. Měřící přístroj sami neotvírejte.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte

10-místné objednací číslo podle typového štítku měřícího přístroje.

Uskladňujte a převážejte měřící přístroj pouze v dodávané ochranné tašce.

V případě opravy zašlete měřící přístroj v ochranné tašce 13.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též

k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete

i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání

a nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

OBJ_BUCH-1408-004.book Page 19 Thursday, April 21, 2011 8:32 AM

20 | Slovensky

2 609 140 852 | (21.4.11) Bosch Power Tools

Zpracování odpadů

Měřící přístroje, příslušenství a obaly by měly být dodány k opětovnému

zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte měřicí přístroje a akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES musejí být neupotře-

bitelné měřící přístroje a podle evropské směrnice

2006/66/ES vadné nebo opotřebované akumulátory/baterie

rozebrané shromážděny a dodány k opětovnému zhodnocení

nepoškozujícímu životní prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Starostlivo si prečítajte a dodržiavajte všetky pokyny. TIETO

POKYNY SI DOBRE USCHOVAJTE.

fMerací prístroj nechávajte opravovať len kvalifikovanému personálu,

ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť

meracieho prístroja zostane zachovaná.

fNepracujte s týmto meracím prístrojom v prostredí ohrozenom

výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo

horľavý prípadne výbušný prach. V tomto meracom prístroji sa môžu

vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť.

fTento merací prístroj Vám nemôže zaručiť stopercentnú technologicky

podmienenú bezpečnosť. Aby ste predišli možným zdrojom

nebezpečenstva, pred každým vŕtaním, rezaním alebo frézovaním do

stien, stropov alebo podláh si zabezpečte informácie aj z iných

prameňov, ako sú stavebné plány, fotografie z príslušnej fázy stavby a

podobne. Vplyvy životného prostredia, ako aj vlhkosť vzduchu a blízkosť

iných elektrických prístrojov môžu negatívne ovplyvňovať presnosť

meracieho prístroja. Vlastnosti a stav stien (napríklad vlhkosť, stavebné

materiály obsahujúce kovy, tapety s dobrou elektrickou vodivosťou, izolačné

materiály, obkladačky) ako aj počet, druh, veľkosť a poloha objektov môžu

výsledky merania výrazne skresliť.

Popis produktu a výkonu

Používanie podľa určenia

Tento merací prístroj je určený na hľadanie kovov (železných a neželezných

kovov, napr. armovacieho železa), drevených nosníkov ako aj vedení

elektrického prúdu pod napätím v stenách, v stropoch a v podlahách.

Vyobrazené komponenty

Číslovanie jednotlivých zobrazených komponentov sa vzťahuje na vyobrazenie

meracieho prístroja na grafickej strane tohto Návodu na používanie.

1Tlačidlo pre režim prevádzky „Suchá stavba“

2Tlačidlo Osvetlenie displeja

OBJ_BUCH-1408-004.book Page 20 Thursday, April 21, 2011 8:32 AM

Slovensky | 21

Bosch Power Tools 2 609 140 852 | (21.4.11)

3Viečko priehradky na batérie

4Tlačidlo zvukový signál

5Tlačidlo vypínača

6Tlačidlo pre režim prevádzky „Kov“

7Displej

8Značkovací otvor

9Svietiaci krúžok

10 Klzné nálepky

11 Priestor senzora

12 Typový štítok

13 Ochranná taška

Zobrazené alebo popísané príslušenstvo nepatrí do základnej výbavy produktu.

Zobrazovacie (indikačné) prvky

aIndikácia druhu objektu „Elektrické vedenie pod napätím“

bIndikácia funkcie Varovanie (výstraha)

cStupnica pre „Elektrické vedenie pod napätím“

dIndikácia kontroly teploty

eIndikácia batérie

fStupnica pre režimy prevádzky „Kov“ a „Suchá stavba“

gIndikácia druhu objektu „nekovový objekt“

hIndikácia režimu prevádzky „Suchá stavba“

iIndikácia druhu objektu „magnetický kov“

jIndikácia režimu prevádzky „Kov“

kIndikácia druhu objektu „nemagnetický objekt“

lIndikácia vypnutia zvukového signálu

Technické údaje

Digitálny hľadací prístroj PMD 10

Vecné číslo 3 603 F81 000

max. vyhľadávacia hĺbka*

–Železné kovy

–Neželezné kovy (meď)

–Elektrické vodiče pod prúdom 110–230 V

(v prípade pripojeného napätia)**

–Drevo

100 mm

80 mm

50 mm

25 mm

Vypínacia automatika po cca 5min

Prevádzková teplota –10 °C...+50 °C

Skladovacia teplota –20 °C...+70 °C

Batéria 1x9V6LR61

Doba prevádzky cca 5h

Hmotnosť podľa EPTA-Procedure 01/2003 289 g

*v závislosti od druhu prevádzky, materiálu a veľkosti objektov, ako aj v závislosti od materiálu

a stavu podkladu

**malá vyhľadávacia hĺbka pri elektrickom vedení, ktoré nie je pod prúdom

fV prípade nepriaznivých vlastností podkladu môže byť dosiahnutý výsledok merania

z hľadiska presnosti horší.

Všimnite si láskavo vecné číslo na typovom štítku Vášho produktu, pretože obchodné názvy

meracích prístrojov sa môžu odlišovať.

OBJ_BUCH-1408-004.book Page 21 Thursday, April 21, 2011 8:32 AM

22 | Slovensky

2 609 140 852 | (21.4.11) Bosch Power Tools

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že tento výrobok, popísaný nižšie v časti

„Technické údaje“, sa zhoduje s nasledujúcimi normami alebo normatívnymi

dokumentmi: EN 61010-1:2010-10, EN 61326-1:2006-05,

EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02,

EN 300330-2:2010-02 podľa ustanovení smerníc 2004/108/ES a

1999/5/ES.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Montáž

Vkladanie/výmena batérie

Pri prevádzke tohto meracieho prístroja odporúčame používanie alkalicko-

mangánových batérií.

Keď chcete otvoriť viečko priehradky na batérie 3, posuňte ho od priehradky na

batérie v smere šípky. Vložte batériu, ktoré bola dodaná ako súčasť základnej

výbavy produktu. Dajte pritom pozor na správne pólovanie podľa vyobrazenia na

vnútornej strane priehradky na batérie.

Indikácia batérie e indikuje vždy aktuálny stav batérie:

–Batéria je úplne nabitá

–Batéria má kapacitu v hodnote 2/3 alebo menej

–Batéria má kapacitu v hodnote 1/3 alebo menej

–Batériu vymeňte

fKeď merací prístroj dlhší čas nepoužívate, vyberte z neho batérie. Počas

dlhšieho skladovania by mohli batérie korodovať, alebo by sa mohli

samočinne vybíjať.

Používanie

fMerací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením.

fMerací prístroj nevystavujte extrémnym teplotám ani veľkému kolísaniu

teplôt. V prípade väčšieho kolísania teploty nechajte prístroj najprv

temperovať, až potom ho zapnite. V prípade extrémnych teplôt alebo

veľkého kolísania teploty môže nastať zníženie precíznosti merania a indi-

kácie na displeji.

fPoužívanie alebo prevádzka vysielacích zariadení, ako napr. bezdrôtovej

počítačovej siete WLAN alebo univerzálny mobilný telekomunikačný

systém UMTS, leteckých radarov, stožiarov vysielačiek alebo

mikrovlnových žiaričov, v tesnej blízkosti môže mať negatívny vplyv na

meraciu funkciu.

Uvedenie do prevádzky

Zapínanie/vypínanie

fPred zapnutím meracieho prístroja zabezpečte, aby priestor senzora 11

nebol vlhký. Vyutierajte merací prístroj v prípade potreby dosucha

handričkou.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 22 Thursday, April 21, 2011 8:32 AM

Slovensky | 23

Bosch Power Tools 2 609 140 852 | (21.4.11)

fAk bol merací prístroj vystavený veľkej zmene teploty, nechajte ho v

takomto prípade pred zapnutím temperovať na teplotu prostredia, v

ktorom ho použijete.

Keď chcete merací prístroj zapnúť, stlačte tlačidlo vypínača 5.

Na vypnutie meracieho prístroja stlačte znova tlačidlo vypínača 5.

Ak sa počas cca 5 minút nestlačí žiadne tlačidlo meracieho prístroja a

nedetekujú sa žiadne objekty, merací prístroj sa kvôli úspore spotreby energie

batérie automaticky vypne.

Zapnutie/vypnutie osvetlenia displeja

Pomocou tlačidla Osvetlenie displeja 2 môžete zapínať alebo vypínať osvetlenie

displeja.

Zapnutie/vypnutie zvukového signálu

Pomocou tlačidla Zvukový signál 4 môžete zapínať alebo vypínať zvukový signál.

Keď je zvukový signál vypnutý, na displeji sa zobrazuje indikácia l.

Spôsob činnosti (pozri obrázok A)

Pomocou tohto meracieho prístroja sa kontroluje podklad v priestore senzora

11 v smere merania z až do maximálnej indikovanej hĺbky (pozri odsek

„Technické údaje“). Prístroj spozná – indikuje objekty, ktoré sa odlišujú od

materiálu steny.

Pohybujte merací prístroj priamočiaro a jemným prítlakom po kontrolovanom

podklade bez toho, aby ste prístroj nadvihovali alebo menili prítlak. Počas

merania musia mať klzné nálepky 10 stály kontakt s kontrolovanou plochou.

Meranie

Položte merací prístroj na plochu, ktorú budete kontrolovať, a pohybujte ním v

smere osí x a y. Keď sa merací prístroj priblíži k nejakému objektu, výchylka

indikácie merania na stupnici f sa zväčší a svietiaci krúžok 9 svieti žltým svetlom,

keď sa merací prístroj od objektu vzďaľuje, vtedy sa výchylka indikácie merania

zmenšuje. Nad stredom objektu ukazuje stupnica f maximálnu výchylku;

svietiaci krúžok 9 svieti červeným svetlom a zaznieva zvukový signál. Pri malých

objektoch alebo pri takých objektoch, ktoré sa nachádzajú hlboko, môže svietiť

krúžok 9 naďalej žltým svetlom a zvukový signál môže chýbať.

fŠiršie objekty nie sú v celej šírke indikované svietiacim krúžkom resp.

zvukovým signálom.

Aby ste mohli objekt presnejšie lokalizovať, pohybujte meracím prístrojom

opakovane (3-krát) nad objektom sem a tam.

Širšie objekty v podklade sa dajú spoznať podľa trvajúcej a veľkej výchylky

stupnice f. Krúžok 9 svieti žltým svetlom. Doba trvania veľkej výchylky

zodpovedá približne šírke príslušného objektu.

Keď sa vyhľadávajú veľmi malé objekty alebo objekty, ktoré sa nachádzajú

hlboko, a stupnica f má len veľmi malú výchylku, pohybujte meracím prístrojom

opakovane nad objektom vodorovne (os x) a zvislo (os y).

fPredtým ako začnete vŕtať do stien, stropov alebo podláh by ste sa mali

chrániť pred možnými nebezpečenstvami aj pomocou informácií aj z

iných informačných zdrojov. Pretože výsledky merania môžu byť negatívne

ovplyvnené vplyvmi vonkajšieho prostredia alebo vlastnosťami steny, môže

hroziť nebezpečenstvo, hoci indikácia v oblasti senzora žiaden objekt

nezobrazuje (neozýva sa zvukový signál a prstenec – svietiaci krúžok 9 svieti

zeleným svetlom).

Druhy prevádzky

Výberom jednotlivých režimov prevádzky dosiahnete najlepšie možné výsledky

merania. Maximálnu hĺbku pri identifikácii kovových objektov dosiahnete v

režime prevádzky „Kov“. Maximálnu hĺbku pri identifikácii nekovových objektov

OBJ_BUCH-1408-004.book Page 23 Thursday, April 21, 2011 8:32 AM

24 | Slovensky

2 609 140 852 | (21.4.11) Bosch Power Tools

dosiahnete v režime prevádzky „Suchá stavba“. Elektrické vedenia pod

napätím sú indikované v každom režime prevádzky.

Suchá stavba

Režim prevádzky „Suchá stavba“ je vhodný na vyhľadávanie drevených a

kovových objektov a takisto aj elektrických vedení pod napätím v stenách

postavených technológiou suchej stavby.

Stlačte tlačidlo 1, keď chcete aktivovať režim prevádzky „Suchá stavba“.

Rozsvieti sa indikácia h. Len čo priložíte merací prístroj na podklad, ktorý

plánujete kontrolovať, krúžok 9 svieti zeleným svetlom a signalizuje pripravenosť

prístroja na meranie.

V režime prevádzky „Suchá stavba“ sa vyhľadávajú a indikujú všetky druhy

objektov:

–nekovový, napríklad drevené nosníky

–magnetický, napr. armovacie železo (stavebná oceľ)

–nemagnetický, ale kovový, napríklad medená rúrka

–objekt pod prúdom, napríklad elektrické vedenie

Upozornenie: V režime prevádzky „Suchá stavba“ sa okrem drevených a

kovových objektov a tiež elektrických vodičov pod napätím vyhľadávajú aj iné

objekty, napríklad vodovodné plastové rúrky. Na displeji 7 budú tieto objekty

indikované indikáciou g pre nekovové objekty.

Klince a skrutky v podklade môžu spôsobiť to, že drevený nosník sa bude na

displeji zobrazovať ako kovový objekt.

Ak vykazuje displej 7 trvalú veľkú výchylku stupnice f a stupnice c, spustite

meranie znova takým spôsobom, že merací prístroj položíte na kontrolovaný

podklad na inom mieste.

Ak svietiaci krúžok 9 pri priložení na kontrolovaný podklad nesignalizuje

pripravenosť na meranie, merací prístroj nevie podklad správne identifikovať.

–Stlačte a podržte stlačené tlačidlo 1 tak dlho, až bude svietiaci krúžok svietiť

zeleným svetlom.

–Keď potom spustíte nové meranie a merací prístroj priložíte na inú stenu,

musíte stlačiť krátko tlačidlo 1.

–V zriedkavých prípadoch nevie merací prístroj identifikovať podklad preto, že

tá strana, na ktorej sa nachádza priestor senzora 11 a typový štítok 12, je

znečistená. Vyčistite merací prístroj pomocou suchej mäkkej handričky a

spustite meranie znova.

Ak sa pri režime prevádzky „Suchá stavba“ zobrazuje na niektorom meranom

mieste striedavo indikácia k (nemagnetický kov) alebo i (magnetický kov), mali

by ste zmeniť režim prevádzky na „Kov“, ktorý sa lepšie hodí na vyhľadávanie a

rozlišovanie magnetických a nemagnetických objektov.

Kov

Režim prevádzky „Kov“ je vhodný na vyhľadávanie magnetických a

nemagnetických objektov, a takisto aj elektrických vedení pod napätím (bez

ohľadu na to, aké vlastnosti má príslušná stena).

Stlačte tlačidlo 6, ak chcete aktivovať režim prevádzky „Kov“. Svietiaci krúžok 9

svieti zeleným svetlom a indikácia j sa rozsvieti.

Ak ide pri nájdenom kovovom objekte o magnetický kov (napr. železo), zobrazí

sa na displeji 7 symbol i. V prípade nemagnetických kovov sa zobrazí symbol k.

Na rozlíšenie medzi jednotlivými druhmi kovov sa musí merací prístroj nachádzať

nad nájdeným kovovým objektom (prstenec 9 svieti červeným svetlom).

Upozornenie: Ak sa v kontrolovanom podklade nachádzajú oceľové

vystužovacie rohože a armovacia oceľ, stupnica f zobrazí výchylku po celej

ploche. V prípade oceľových vystužovacích rohoží sa zvyčajne priamo nad

oceľovými tyčami zobrazí na displeji symbol i pre magnetické kovy, medzi

železnými tyčami sa objaví symbol k pre nemagnetické kovy.

OBJ_BUCH-1408-004.book Page 24 Thursday, April 21, 2011 8:32 AM

Slovensky | 25

Bosch Power Tools 2 609 140 852 | (21.4.11)

Hľadanie elektrických vedení pod napätím

Elektrické vedenia pod napätím sú indikované v každom režime prevádzky.

Keď prístroj vyhľadá elektrické vedenie pod napätím, na displeji 7 sa objaví

indikácia a a na stupnici c sa ukáže výchylka.Pohybujte meracím prístrojom

opakovane po kontrolovanej ploche, aby ste elektrické vedenie pod napätím

mohli presnejšie lokalizovať. Po viacnásobnom prejdení po kontrolovanej ploche

bude elektrické vedenie pod napätím indikované veľmi presne. Ak sa merací

prístroj nachádza veľmi blízko elektrického vedenia, svietiaci krúžok 9 bliká

červeným svetlom a zvukový signál zaznieva v rýchlom slede.

Upozornenie:

–Elektrické vedenia pod napätím sa dajú ľahšie vyhľadať vtedy, keď sú na

hľadané elektrické vedenie pripojené a zapnuté spotrebiče elektrického

prúdu (napríklad osvetľovacie telesá, elektrické spotrebiče).

–Za určitých okolností (ako napr. za kovovými povrchmi alebo za

povrchmi s vysokým obsahom vody) nemusia byť elektrické vedenia

spoľahlivo vyhľadané. Intenzita signálu elektrického vedenia pod napätím

(pod prúdom) závisí od polohy elektrického vodiča. Skontrolujte preto

ďalšími meraniami v bližšom okolí alebo pomocou iných informačných

zdrojov, či sa tam nachádzajú elektrické vedenia pod napätím.

–Elektrické vedenia, ktoré nie sú pod napätím, môžete vyhľadať ako kovové

objekty v režime prevádzky „Kov“. Duté káble sa pritom nezobrazia (na

rozdiel od káblov z plného materiálu).

–Statická elektrina môže spôsobovať to, že sa elektrické vodiče zobrazia

nepresne, napríklad na väčšej ploche. Ak chcete indikáciu zlepšiť, priložte

svoju voľnú ruku vedľa meracieho prístroja plochou na stenu, aby ste statickú

elektrinu odviedli.

Pokyny na používanie

fPrincipiálne môžu byť výsledky merania negatívne ovplyvnené určitými

vonkajšími podmienkami okolia merania. Sem patrí napr. blízkosť

prístrojov, ktoré vytvárajú okolo seba silné magnetické alebo elektro-

magnetické polia, ďalej vlhkosť, stavebné materiály, ktoré obsahujú

kov, izolačné materiály ako aj vodivé tapety alebo obkladačky

kašírované hliníkovou fóliou a pod. Pred vŕtaním, pílením alebo pred frézo-

vaním do stien, stropov alebo podláh využite aj iné zdroje informácií

(napríklad stavebné plány).

Označovanie objektov

Nájdené objekty môžete v prípade potreby označovať. Merajte ako zvyčajne.

Keď ste našli hranice alebo stred nejakého objektu, označte hľadané miesto cez

značkovací otvor 8.

Tepelná poistka

Merací prístroj je vybavený tepelnou poistkou, pretože presné meranie je možné

iba vtedy, keď zostáva teplota vo vnútri meracieho prístroja na konštantnej

hodnote.

Ak sa rozsvieti indikácia tepelnej poistky d, nachádza sa merací prístroj mimo

rozsahu prevádzkovej teploty, alebo bol vystavený veľkým tepelným výchylkám.

Merací prístroj vypnite a nechajte ho najprv vytemperovať, až potom ho

opäť zapnite.

Funkcia Varovanie (výstraha)

Keď sa na displeji rozsvieti indikácia b, treba meranie spustiť znova. Vezmite

merací prístroj od steny preč a nasaďte ho na kontrolovaný podklad na inom

mieste.

Ak na displeji 7 bliká indikácia b, pošlite merací prístroj do autorizovaného

servisného strediska v ochrannej taške, ktorá bola súčasťou základnej výbavy

prístroja.

OBJ_BUCH-1408-004.book Page 25 Thursday, April 21, 2011 8:32 AM

26 | Slovensky

2 609 140 852 | (21.4.11) Bosch Power Tools

Kalibrácia prístroja

Keď má v režime prevádzky „Kov“stupnica f trvalú výchylku, hoci sa v blízkosti

meracieho prístroja nenachádza žiaden objekt z kovu, možno merací prístroj

kalibrovať manuálne.

–Vypnite merací prístroj.

–Na tento účel odstráňte z blízkosti meracieho prístroja všetky objekty, ktoré

by mohli spôsobiť indikáciu, aj náramkové hodinky alebo kovové prstene a

podržte merací prístroj vo vzduchu.

Dajte pozor na to, aby indikácia batérie e ukazovala ešte minimálne 1/3

kapacity:

Merací prístroj držte tak, aby bol typový štítok 12 obrátený k zemi. Vyhýbajte

sa dopadu svetelných zdrojov alebo priameho slnečného žiarenia do

priestoru 11 a 12 bez toho, aby ste tento priestor prikryli.

–Stlačte súčasne tlačidlá 5 a 4 a obe tieto tlačidlá držte stlačené tak dlho, až sa

rozsvieti svietiaci krúžok 9 červeným svetlom. Obe tlačidlá potom uvoľnite.

–Keď prebehla kalibrácia úspešne, merací prístroj sa po niekoľkých sekundách

znova spustí a je opäť pripravený na používanie.

Upozornenie: Keď sa merací prístroj automaticky nespustí, kalibrovanie

zopakujte. Ak by sa merací prístroj napriek všetkému nespustil, pošlite ho do

autorizovaného servisného strediska v ochrannej taške, ktorá bola súčasťou

základnej výbavy prístroja.

Údržba a servis

Údržba a čistenie

fPred každým použitím merací prístroj skontrolujte. V prípade viditeľného

poškodenia, alebo ak sú uvoľnené nejaké súčiastky vo vnútri meracieho

prístroja, nie je zaručené jeho spoľahlivé fungovanie.

Merací prístroj udržiavajte vždy v čistote a v suchu, aby ste mohli pracovať

kvalitne a bezpečne.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite suchou mäkkou handričkou. Nepoužívajte žiadne čistiace

prostriedky ani rozpúšťadlá.

Aby nebola funkcia merania negatívne ovplyvnená, nesmiete do priestoru

senzora 11 na prednej ani na zadnej strane meracieho prístroja umiestňovať

žiadne nálepky alebo štítky, predovšetkým žiadne štítky z kovového materiálu.

Klzné nálepky 10 na zadnej strane meracieho prístroja neodstraňujte.

Ak by merací prístroj napriek starostlivej výrobe a kontrole predsa len prestal

niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni

ručného elektrického náradia Bosch. Merací prístroj sami nikdy neotvárajte.

Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte

bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Merací prístroj skladujte a transportujte v ochrannej taške, ktorá sa dodáva

spolu s meracím prístrojom.

V prípade potreby zasielajte merací prístroj do opravy v ochrannej taške 13.

Servisné stredisko a poradenská služba pre zákazníkov

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho

produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k

náhradným súčiastkam nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri

problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva.

OBJ_BUCH-1408-004.book Page 26 Thursday, April 21, 2011 8:32 AM

Magyar | 27

Bosch Power Tools 2 609 140 852 | (21.4.11)

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Likvidácia

Výrobok, príslušenstvo a obal treba dať na recykláciu šetriacu životné

prostredie.

Neodhadzujte opotrebované meracie prístroje ani akumulátory/batérie do

komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2002/96/ES sa musia už

nepoužiteľné meracie prístroje a podľa európskej smernice

2006/66/ES sa musia poškodené alebo opotrebované

akumulátory/batérie zbierať separovane a treba ich dávať na

recykláciu zodpovedajúcu ochrane životného prostredia.

Zmeny vyhradené.

Magyar

Biztonsági előírások

Olvassa el valamennyi és tartsa be valamennyi előírást.

KÉRJÜK GONDOSAN ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT.

fA mérőműszert csak szakképzett személyzet csak eredeti

pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a

mérőműszer biztonságos műszer maradjon.

fNe dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben,

ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszerben

szikrák keletkezhetnek, amelyek a port vagy a gőzöket meggyújthatják.

fA mérőműszer az alkalmazott technológia következtében nem

garantálhat százszázalékos biztonságot. A veszélyek kizárására ezért

falakban, mennyezetekben és padlóborításokban végrehajtandó fúrás,

fűrészelés vagy marás megkezdése előtt használjon más

információforrásokat (pl. építési terveket, az építés közben készített

fényképfelvételeket stb.) is. Környezeti behatások, például a levegő

nedvességtartalma, közeli elektromos berendezések, befolyással lehetnek a

mérőműszer pontosságára. A mérési eredményeket a fal felépítése és

állapota (például nedvesség, fémeket tartalmazó építési anyagok,

elektromosan vezető tapéták, szigetelő anyagok, csempék) valamint a falon

és a falban található tárgyak száma, fajtája, mérete és elhelyezkedése

meghamisíthatja.

A termék és alkalmazási lehetőségei leírása

Rendeltetésszerű használat

A mérőműszer a falakban, mennyezetekben és padlóborításokban fémek (vas és

könnyűfémek, pl. betonvas), fagerendák, valamint feszültség alatt álló

vezetékek keresésére szolgál.

OBJ_BUCH-1408-004.book Page 27 Thursday, April 21, 2011 8:32 AM

28 | Magyar

2 609 140 852 | (21.4.11) Bosch Power Tools

Az ábrázolásra kerülő komponensek

Az ábrázolásra kerülő alkatrészek számozása a mérőműszernek az ábrákat

tartalmazó oldalon található ábráira vonatkozik.

1„Szárazépítészet” üzemmód gomb

2Kijelző megvilágítás gomb

3Az elemtartó fedele

4Hangjel kiadó gomb

5Be-/ki-gomb

6„Fém” üzemmód gomb

7Kijelző

8Jelölőnyílás

9Világító gyűrű

10 Csúszóléc

11 Érzékelő tartomány

12 Hajtóműház

13 Védőtáska

A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard

szállítmányhoz.

Kijelző elemek

aA „Feszültség alatt álló vezeték” tárgy típus kijelzése

bA figyelmeztető funkció kijelzése

cSkála a „Feszültség alatt álló vezeték” üzemmódhoz

dA hőmérsékletellenőrző berendezés kijelzése

eElem-kijelzés

fSkála a „Fém” és „Szárazépítészet” üzemmódhoz

gA „Nem fémes tárgy” tárgy típus kijelzése

hA „Szárazépítészet” üzemmód kijelzése

iA „Mágneses fém” tárgy típus kijelzése

jA „Fém” üzemmód kijelzése

kA „Nem mágneses fém” tárgy típus kijelzése

lA kikapcsolt hangjelzés kijelzése

Műszaki adatok

Univerzális keresőkészülék PMD 10

Cikkszám 3 603 F81 000

Legnagyobb felvételi mélység*

–Vasfémek

–Vason kívüli fémek (réz)

–feszültség alatt álló vezetékek 110–230 V

(bekapcsolt feszültség esetén)**

–Fában

100 mm

80 mm

50 mm

25 mm

Automatikus kikapcsolás kb. 5perc

Üzemi hőmérséklet –10 °C...+50 °C

Tárolási hőmérséklet –20 °C...+70 °C

*az üzemmódtól, a tárgyak anyagától és méretétől, valamint az alap anyagától és állapotától

függ

**feszültségmentes vezetékeknél a behatolási mélység kisebb

fA mérési eredmény pontossága hátrányos jellegű alapfelület esetén csökkenhet.

Kérem, ügyeljen a mérőműszer helyes cikkszámára a típustáblán, egyes mérőműszereknek

több különböző kereskedelmi megnevezése is lehet.

OBJ_BUCH-1408-004.book Page 28 Thursday, April 21, 2011 8:32 AM

Magyar | 29

Bosch Power Tools 2 609 140 852 | (21.4.11)

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék

megfelel a következő szabványoknak, illetve irányadó dokumentumoknak:

EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08,

EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 a

2004/108/EK, 1999/5/EK irányelvek rendelkezéseinek megfelelően.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Összeszerelés

Elem behelyezése/kicserélése

A mérőműszer üzemeltetéséhez alkáli-mangánelemek használatát javasoljuk.

Az 3 elemfiók fedél felnyításához tolja le a fedelet a nyíl által jelzett irányba az

elemfiókról. Tegye be a készülékkel szállított elemet. Ekkor ügyeljen az elemfiók

belső oldalán ábrázolt helyes polaritásra.

Az e akkumulátor kijelző mindig az akkumulátor pillanatnyi állapotát mutatja:

–Az akkumulátor teljesen fel van töltve

–Az akkumulátor kapacitása 2/3, vagy kevesebb

–Az akkumulátor kapacitása 1/3, vagy kevesebb

–Cserélje ki az akkumulátort

fVegye ki az elemet a mérőműszerből, ha hosszabb ideig nem használja.

Az elem egy hosszabb tárolás során korrodálhat, vagy magától kimerülhet.

Üzemeltetés

fÓvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás

behatásától.

fNe tegye ki a mérőműszert extrém hőmérsékleteknek vagy

hőmérsékletingadozásoknak. Nagyobb hőmérsékletingadozások után

hagyja a mérőműszert temperálódni, mielőtt azt bekapcsolná. Extrém

hőmérsékletek vagy hőmérsékletingadozások esetén a mérőműszer

pontossága és a kijelzőn megjelenő értékek hibásakká válhatnak.

fHa a mérőműszer közelében adóberendezések vannak, például WLAN,

UMTS, repülőtéri radar, rádióadó, vagy mikrohullámú berendezések, ez

befolyással lehet a mérési funkcióra.

Elem 1x9V6LR61

Üzemidő kb. 5óra

Súly az „EPTA-Procedure 01/2003”

(2003/01 EPTA-eljárás) szerint 289 g

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Univerzális keresőkészülék PMD 10

*az üzemmódtól, a tárgyak anyagától és méretétől, valamint az alap anyagától és állapotától

függ

**feszültségmentes vezetékeknél a behatolási mélység kisebb

fA mérési eredmény pontossága hátrányos jellegű alapfelület esetén csökkenhet.

Kérem, ügyeljen a mérőműszer helyes cikkszámára a típustáblán, egyes mérőműszereknek

több különböző kereskedelmi megnevezése is lehet.

OBJ_BUCH-1408-004.book Page 29 Thursday, April 21, 2011 8:32 AM

30 | Magyar

2 609 140 852 | (21.4.11) Bosch Power Tools

Üzembevétel

Be- és kikapcsolás

fA mérőműszer bekapcsolása előtt győződjön meg arról, hogy a 11

érzékelő tartomány nem nedves. Szükség esetén egy kendővel dörzsölje

szárazra a mérőműszert.

fHa a mérőműszert erős hőmérsékletváltozásoknak vetették alá, akkor a

bekapcsolás előtt várja meg, amíg az megfelelően temperálódik.

A mérőműszer bekapcsolásához nyomja meg az 5 be-/kikapcsoló billentyűt

A mérőműszer kikapcsolásához nyomja meg ismét az 5 be-/kikapcsoló

billentyűt.

Ha a mérőműszeren kb. 5 percig egyik billentyűt sem nyomják meg, és nem

detektálnak azzal tárgyakat, a mérőműszer az akkumulátor kímélésére

automatikusan kikapcsol.

A kijelző megvilágítás be- és kikapcsolása

A 2 kijelző megvilágítás gombbal a kijelző megvilágítását lehet be- és kikapcsolni.

A hangjelzés be- és kikapcsolása

A 4 hangjelzés gomb a hangjelzés be- és kikapcsolására szolgál. Kikapcsolt

hangjelzés esetén a kijelzőben megjelenik az l jel.

Működési mód (lásd az „A” ábrát)

A mérőműszerrel a 11 érzékelő tartomány alatti alapot lehet a z mérési irányban

a maximális érzékelési mélységig (lásd „Műszaki adatok”) megvizsgálni. A

készülék olyan tárgyakat ismer fel, amelyek anyaga különbözik a fal anyagától.

A mérőműszert mindig egyenes irányban, az alapra nem túl erős nyomással

rányomva mozgassa az alap felett, anélkül, hogy felemelné az alapról vagy hogy

megváltoztatná a berendezésre gyakorolt nyomást. A mérés közben a 10

csúszókáknak állandóan érintkezésben kell lenniük a vizsgált felülettel.

Mérési folyamat

Helyezze fel a mérőműszert a megvizsgálandó felületre és mozgassa az x- és y-

tengely irányában. Ha a mérőműszer egy tárgyhoz közeledik, akkor az f skálán

jelzett érték növekszik és a 9 gyűrű sárga színben világít. Ha a mérőműszer

távolodik a tárgytól, a kitérés csökken. Egy tárgy középpontja felett az f skála a

legnagyobb kitérést mutatja; a 9 gyűrű piros színben világít és felhangzik egy

hangjelzés. Kisebb, vagy mélyebben fekvő tárgyak esetén előfordul, hogy a 9

gyűrű továbbra is csak sárga színben világít és nem hangzik fel hangjelzés.

fSzélesebb tárgyak esetén a lámpagyűrű nem világít végig, illetve a

hangjelzés nem kerül az egész tárgy mentén kibocsátásra.

Ha pontosan lokalizálni akar egy megtalált tárgyat, mozgassa el a mérőműszert

többször (3x) ugyanazon mérési szakasz mentén oda-vissza.

Ha az alapban szélesebb tárgyak találhatók, akkor ezt az f skálán kijelzett

tartósan magas érték jelzi. A 9 gyűrű sárga színben világít. A magas kitérés

időtartama nagyjából megfelel a tárgy szélességének.

Ha nagyon kicsi, vagy nagyon mélyen fekvő tárgyakat keres és az f skála kijelző

csak kisebb mértékben tér ki, mozgassa a mérőműszert többször egymás után

vízszintes (x-tengely) és függőleges (y-tengely) irányban a tárgy felett.

fA falakban végrehajtandó fúrás, fűrészelés vagy marás megkezdése

előtt a veszélyek kizárására használjon más információforrásokat is.

Mivel a mérési eredményekre a fal állapota és környezeti hatások is kihatással

lehetnek, előfordulhat, hogy annak ellenére veszély áll fenn, hogy a kijelző az

érzékelési tartományban nem jelzi tárgyak jelenlétét (nem hangzik fel

hangjelzés és a 9 gyűrűs lámpa zöld színben világít).

OBJ_BUCH-1408-004.book Page 30 Thursday, April 21, 2011 8:32 AM

Magyar | 31

Bosch Power Tools 2 609 140 852 | (21.4.11)

Üzemmódok

A lehető legjobb eredményeket a megfelelő üzemmód kiválasztásával lehet

elérni. Fémtárgyak mérésénél a legnagyobb észlelési mélységet a „Fém”

üzemmódban lehet elérni. Nem fémtárgyak mérésénél a legnagyobb észlelési

mélységet a „Szárazépítészet” üzemmódban lehet elérni. A műszer a feszültség

alatt álló vezetékeket valamennyi üzemmódban felismeri és kijelzi.

Száraz építési szerkezetek

A „Szárazépítészet” üzemmód szárazépítészeti falakban fekvő fa- és

fémtárgyak, valamint feszültség alatt álló vezetékek megkeresésére szolgál.

Nyomja meg az 1 gombot, hogy aktiválja a „Szárazépítészet” üzemmódot. A h

kijelző kigyullad. Mihelyt felhelyezi a mérőműszert a megvizsgálásra kerülő

alapra, a 9 gyűrű zöld színben világítani kezd és jelzi, hogy a mérőműszer készen

áll a mérésre.

A „Szárazépítészet” üzemmódban minden típusú tárgy megkereshető és

kijelezhető:

–nem fémes tárgy, például fagerenda

–mágneses, például betonvas

–nem mágneses, de fémes, például vörösrézcső

–feszültség alatt álló tárgy, például vezeték

Tájékoztató: A „Szárazépítészet” üzemmódban a mérőműszer a fa- és

fémtárgyakon, valamint a feszültség alatt álló vezetékeken kívül az egyéb

tárgyakat, például a vízzel telt műanyag csöveket is kijelzi. Az ilyen tárgyak

észlelésekor a 7 kijelzőn a nem fémes tárgyak g kijelzése jelenik meg.

Ha az alapban szögek és csavarok is találhatók, ez ahhoz vezethet, hogy a

mérőműszer egy fagerenda észlelésekor egy fémes tárgy észlelését jelzi.

Ha a 7 kijelzőn az f és c skálák tartósan magas kitérést jeleznek, indítsa újra a

mérési eljárást, és ehhez helyezze fel egy más helyen a mérőműszert az alapra.

Ha a 9 lámpagyűrű a mérőműszernek az alapra való felhelyezésekor nem jelzi azt,

hogy a mérőműszer készen áll a mérésre, akkor a mérőműszer nem ismeri fel az

alapot.

–Nyomja be addig az 1 gombot, amíg a lámpagyűrű zöld színben világítani kezd.

–Ha ezután egy új mérést indít el és a mérőműszert egy másik falra teszi fel,

akkor rövid időre be kell nyomnia az 1 gombot.

–Egyes ritka esetekben a mérőműszer nem képes felismerni az alapot, mivel a

11 érzékelő terület és a 12 típustábla felőli oldal el van szennyeződve. Egy

száraz, puha kendővel tisztítsa meg a mérőműszert és indítsa újra a mérést.

Ha „Szárazépítészet” üzemmódban egy mérési pontban a k (nem mágneses

fém) vagy i (mágneses fém) kijelzés váltakozva jelenik meg, kapcsoljon át a

„Fém” üzemmódra, mert ez alkalmasabb a mágneses és nem mágneses tárgyak

megkeresésére és megkülönböztetésére.

Fém

A „Fém” üzemmód – a falfelület tulajdonságaitól függetlenül – mágneses és

nem mágneses tárgyak, valamint feszültség alatt álló vezetékek helyének

meghatározására szolgál.

Nyomja meg a 6 gombot, hogy aktiválja a „Fém” üzemmódot. A 9 lámpagyűrű

zöld színben világít és a j kijelzés kigyullad.

Ha a mérőműszer által megtalált fémtárgy mágneses fémből (pl.vasból) áll,

akkor a 7 kijelzőn megjelenik az i jel. Nem mágneses fémeknél ezzel szemben a k

jel jelenik meg. A két fémfajta megkülönböztetéséhez a mérőműszernek a

megtalált fémtárgy felett kell elhelyezkednie (a 9 gyűrű piros színben világít).

Megjegyzés: Ha a vizsgált felület alatt építkezési gömbvashálók vagy vasbetétek

találhatók, az f skála az egész tartomány felett kitérést jelez. Az építkezési

gömbvashálók esetén közvetlenül a vasrudak felett a kijelzőn tipikus esetben a

mágneses fémek i jele jelenik meg, míg a vasrudak közötti területeken a nem

mágneses fémek k jele látható.

OBJ_BUCH-1408-004.book Page 31 Thursday, April 21, 2011 8:32 AM

32 | Magyar

2 609 140 852 | (21.4.11) Bosch Power Tools

Feszültség alatt álló vezetékek keresése

Feszültség alatt álló vezetékek valamennyi üzemmódban kijelzésre kerülnek.

Ha a műszer egy feszültség alatt álló vezetéket talál, akkor a 7 kijelzőn megjelenik

az a kijelzés és a c skálán megjelenik a megfelelő érték. Mozgassa ismét a

mérőműszert a felületen, hogy pontosabban meghatározhassa a feszültség alatt

álló vezeték helyzetét. A felület felett való többszöri áthaladás után a feszültség

alatt álló vezeték helyzetét igen pontosan ki lehet mutatni. Ha a mérőműszer

nagyon közel van a vezetékhez, akkor a 9 világító gyűrű piros színben villog és a

hangjelzés többször, gyorsan ismétlésre kerül.

Tájékoztató:

–A feszültség alatt álló vezetékeket könnyebb megtalálni, ha a keresett

vezetékhez tartozó áramfogyasztókat (például lámpák, berendezések)

csatlakoztatják és bekapcsolják.

–Bizonyos feltételek között (például fémfelületek mögött, vagy magas

víztartalmú felületek mögött) a feszültség alatt álló vezetékeket nem

lehet teljes biztonsággal kimutatni. Egy feszültség alatt álló vezeték

kijelzésének jelerőssége a vezeték helyzetétől függ. Ezért a közeli

környezetben végrehajtott további mérésekkel, vagy más információforrások

segítségével ellenőrizze, van-e a vizsgált helyen egy feszültség alatt álló

vezeték.

–Feszültségmentes vezetékeket a „Fém” üzemmódban fémtárgyként lehet

keresni. A sodrott vezetékeket ezzel az eljárással (ellentétben a tömör

vezetékekkel) nem lehet kimutatni.

–A statikus elektromosság ahhoz vezethet, hogy a mérőműszer a vezetékeke

pontatlanul, például egy nagyobb területen jelzi. A kijelzés minőségének

megjavítására tegye rá a szabad tenyerét a mérőműszer mellett a falra, hogy

levezesse a statikus elektromosságot.

Munkavégzési tanácsok

fA mérési eredményekre bizonyos környezeti feltételek a mérési elv

következtében hatással lehetnek. Ezek közé tartoznak például a mérés

közelében található, villamos, vagy mágneses mezőket gerjesztő készü-

lékek, nedvesség, fémeket tartalmazó építőanyagok, alumíniummal

kasírozott szigetelő anyagok valamint vezetőképes tapéták vagy

csempék. A falakban, mennyezetekben és padlóborításokban végrehajtandó

fúrás, fűrészelés vagy marás megkezdése előtt használjon ezért más

információforrásokat (pl. építési terveket) is.

Tárgyak megjelölése

A megtalált tárgyakat szükség esetén meg lehet jelölni. A mérést ezután a

szokásos módon hajtsa végre. Ha megtalálta egy tárgy határait vagy közepét,

akkor azt a 8 jelzőnyílással jelölje meg.

Hőmérséklet felügyelet

A mérőműszer egy hőmérsékletellenőrző berendezéssel van felszerelve, mivel

egy precíz mérésre csak addig van lehetőség, amíg a hőmérséklet a mérőműszer

belsejében állandó marad.

Ha a hőmérsékletellenőrző berendezés d kijelzője kigyullad, a mérőműszer az

üzemi hőmérsékleti tartományon kívül van, vagy erős

hőmérsékletingadozásoknak volt kitéve. Kapcsolja ki a mérőműszert, és várja

meg, amíg kiegyenlítődik a hőmérséklete, mielőtt ismét bekapcsolná.

Figyelmeztetési funkció

Ha a kijelzőn a b kijelzés jelenik meg, a mérést újra el kell indítani. Vegye le a

mérőműszert a falról és tegye fel egy másik pontban az alapra.

Ha a 7 displayen kigyullad a b kijelzés, küldje el a mérőműszert a készülékkel

szállított védőtáskában egy feljogosított Vevőszolgálatnak.

OBJ_BUCH-1408-004.book Page 32 Thursday, April 21, 2011 8:32 AM

Magyar | 33

Bosch Power Tools 2 609 140 852 | (21.4.11)

Utókalibrálás

Ha az f skála a „Fém” üzemmódban tartósan kitér a nyugalmi helyzetből, pedig a

mérőműszer közelében nincs semmiféle fémtárgy, a mérőműszert ismét

kalibrálni kell.

–Kapcsolja ki a mérőműszert.

–Ehhez távolítson el minden fémtárgyat a mérőműszer közeléből (a karóráját

és a fémgyűrűit is), amelyet a mérőműszer esetleg jelezhetne, és tartsa a

levegőbe a mérőműszert.

Ügyeljen arra, hogy az e akkumulátor kijelző még legalább 1/3 kapacitást

mutasson:

Tartsa úgy a mérőműszert, hogy a típustábla 12 típustábla a padló felé

mutasson. Kerülje el, hogy erős fényforrások fénye, vagy közvetlen

napsugárzás jusson a 11 és 12 területre, anélkül, hogy ezeket a területeket

letakarná.

–Nyomja meg egyidejűleg az 5 és 4 gombot, és tartsa mindkét gombot addig

benyomva, amíg a 9 lámpagyűrű piros színben világítani kezd. Engedje el

mind a két billentyűt.

–Ha a kalibrálás sikeres volt, akkor a mérőműszer néhány másodperc elteltével

automatikusan újra indul és ismét üzemkész lesz.

Megjegyzés: Ha a mérőműszer nem indul el automatikusan, ismételje meg az

utókalibrálást. Ha a mérőműszer még ezután sem indul el, küldje el a

mérőműszert a készülékkel szállított védőtáskában egy feljogosított

Vevőszolgálatnak.

Karbantartás és szerviz

Karbantartás és tisztítás

fA mérőműszert minden egyes használat előtt ellenőrizze. Ha a

mérőműszeren kívülről látható rongálódásokat észlel, vagy a készülék

belsejében lazán vagy egyáltalán nem rögzített alkatrészek vannak, a készülék

biztonságos működése nem garantálható.

A mérőszerszámot mindig tartsa tisztán és szárazon, hogy jól és biztonságosan

dolgozhasson.

Ne merítse vízbe vagy más folyadékokba a mérőszerszámot.

A szennyeződéseket egy száraz, puha kendővel törölje le. Ne használjon tisztító-

vagy oldószereket.

A mérési funkció befolyásolásának megelőzésére a 11 érzékelő tartományban a

mérőműszer első és hátsó oldalára semmiféle ragasztós címkét és táblát

(mindenek előtt fémtáblát) felrakni tilos.

Ne távolítsa el a mérőműszer hátoldaláról a 10 csúszókákat.

Ha a mérőműszer a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis

meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely

ügyfélszolgálatát szabad megbízni. Ne nyissa fel saját maga a mérőműszert.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja

meg a mérőműszer típustábláján található 10-jegyű rendelési számot.

A mérőműszert csak az azzal együtt szállított védőtáskában tárolja és szállítsa.

Ha javításra van szükség, a 13 védőtáskába csomagolva küldje be a

mérőműszert.

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a

pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékal-

katrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő

címen találhatók:

www.bosch-pt.com

OBJ_BUCH-1408-004.book Page 33 Thursday, April 21, 2011 8:32 AM

34 | Ðóññêèé

2 609 140 852 | (21.4.11) Bosch Power Tools

A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és tartozékok

vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Eltávolítás

A mérőműszereket, a tartozékokat és a csomagolást a környezetvédelmi

szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki a mérőműszereket és az akkumulátorokat/elemeket a háztartási

szemétbe!

Csak az EU-tagországok számára:

Az elhasznált mérőműszerekre vonatkozó 2002/96/EK európai

irányelvnek és az elromlott vagy elhasznált

akkumulátorokra/elemekre vonatkozó 2006/66/EK európai

irányelvnek megfelelően a már nem használható

akkumulátorokat/elemeket külön össze kell gyűjteni és a

környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra leadni.

A változtatások joga fenntartva.

Ðóññêèé

Óêàçàíèÿ ïî áåçîïàñíîñòè

Ïðî÷èòàéòå è âûïîëíÿéòå âñå óêàçàíèÿ. ÑÎÕÐÀÍÈÒÅ ÝÒÈ

ÓÊÀÇÀÍÈß.

fÐåìîíò Âàøåãî èçìåðèòåëüíîãî èíñòðóìåíòà ïîðó÷àéòå òîëüêî

êâàëèôèöèðîâàííîìó ïåðñîíàëó, èñïîëüçóÿ òîëüêî îðèãèíàëüíûå

çàïàñíûå ÷àñòè. Ýòèì îáåñïå÷èâàåòñÿ áåçîïàñíîñòü èçìåðèòåëüíîãî èí-

ñòðóìåíòà.

fÍå ðàáîòàéòå ñ èçìåðèòåëüíûì èíñòðóìåíòîì âî âçðûâîîïàñíîé

ñðåäå, ïîáëèçîñòè îò ãîðþ÷èõ æèäêîñòåé, ãàçîâ è ïûëè. Â

èçìåðèòåëüíîì èíñòðóìåíòå ìîãóò îáðàçîâàòüñÿ èñêðû, îò êîòîðûõ ìîæåò

âîñïëàìåíèòüñÿ ïûëü èëè ïàðû.

fÏî òåõíîëîãè÷åñêèì ïðè÷èíàì èçìåðèòåëüíûé èíñòðóìåíò íå äàåò

ñòîïðîöåíòíîé ãàðàíòèè. Âî èçáåæàíèå îïàñíîñòè ïåðåä ñâåðëåíèåì,

ðàñïèëèâàíèåì èëè ôðåçåðîâàíèåì â ñòåíàõ, ïîòîëêàõ è â ïîëó

îáåçîïàñüòå ñåáÿ èíôîðìàöèåé èç äîïîëíèòåëüíûõ èñòî÷íèêîâ,

òàêèõ êàê, ñòðîèòåëüíûå ÷åðòåæè, èçãîòîâëåííûå âî âðåìÿ

ñòðîèòåëüñòâà ôîòîãðàôèè è ò.ï. Ôàêòîðû îêðóæàþùåé ñðåäû, íàïð.,

âëàæíîñòü âîçäóõà, èëè ðàñïîëîæåííûå ïîáëèçîñòè äðóãèå ýëåêòðè÷åñêèå

ïðèáîðû ìîãóò îòðèöàòåëüíî ïîâëèÿòü íà òî÷íîñòü èçìåðèòåëüíîãî

èíñòðóìåíòà. Êîíñòðóêöèÿ è ñîñòîÿíèå ñòåí (íàïð., âëàæíîñòü, ñòðîèòåëü-

íûå ìàòåðèàëû ñ ñîäåðæàíèåì ìåòàëëà, îáîè ñ òîêîïðîâîäÿùèìè

ñâîéñòâàìè, èçîëÿöèîííûå ìàòåðèàëû, ïëèòêà), à òàêæå êîëè÷åñòâî, âèä,

ðàçìåð è ïîëîæåíèå îáúåêòîâ ìîãóò èñêàæàòü ðåçóëüòàòû èçìåðåíèé.

OBJ_BUCH-1408-004.book Page 34 Thursday, April 21, 2011 8:32 AM

Ðóññêèé | 35

Bosch Power Tools 2 609 140 852 | (21.4.11)

Îïèñàíèå ïðîäóêòà è óñëóã

Ïðèìåíåíèå ïî íàçíà÷åíèþ

Íàñòîÿùèé èçìåðèòåëüíûé èíñòðóìåíò ïðåäíàçíà÷åí äëÿ ïîèñêà â ñòåíàõ,

ïîòîëêàõ è ïîëàõ ìåòàëëîâ (÷åðíûõ è öâåòíûõ ìåòàëëîâ, íàïðèìåð,

àðìàòóðû), äåðåâÿííûõ áàëîê, à òàêæå ýëåêòðîêàáåëåé ïîä íàïðÿæåíèåì.

Èçîáðàæåííûå ñîñòàâíûå ÷àñòè

Íóìåðàöèÿ ïðåäñòàâëåííûõ ñîñòàâíûõ ÷àñòåé âûïîëíåíà ïî èçîáðàæåíèþ

èçìåðèòåëüíîãî èíñòðóìåíòà íà ñòðàíèöå ñ èëëþñòðàöèÿìè.

1Êíîïêà ðåæèìà ðàáîòû «ãèïñîêàðòîí»

2Êíîïêà ïîäñâåòêè äèñïëåÿ

3Êðûøêà áàòàðåéíîãî îòñåêà

4Êíîïêà çâóêîâîãî ñèãíàëà

5Âûêëþ÷àòåëü

6Êíîïêà ðåæèìà ðàáîòû «ìåòàëë»

7Äèñïëåé

8Îòâåðñòèå äëÿ ìàðêèðîâêè

9Ñâåòÿùååñÿ êîëüöî

10 Êîíòàêòíûå ïîëîñêè

11 Ñåíñîðíàÿ çîíà

12 Çàâîäñêàÿ òàáëè÷êà

13 Çàùèòíûé ÷åõîë

Èçîáðàæåííûå èëè îïèñàííûå ïðèíàäëåæíîñòè íå âõîäÿò â ñòàíäàðòíûé êîìïëåêò

ïîñòàâêè.

Ýëåìåíòû èíäèêàöèè

aÈíäèêàòîð âèäà îáúåêòà «ïðîâîäêà ïîä íàïðÿæåíèåì»

bÈíäèêàòîð ôóíêöèè ïðåäóïðåæäåíèÿ

cØêàëà äëÿ «ïðîâîäêè ïîä íàïðÿæåíèåì»

dÈíäèêàòîð êîíòðîëÿ òåìïåðàòóðû

eÈíäèêàòîð çàðÿäà áàòàðåè

fØêàëà äëÿ ðåæèìîâ ðàáîòû «ìåòàëë» è «ãèïñîêàðòîí»

gÈíäèêàòîð âèäà îáúåêòà «íåìåòàëë»

hÈíäèêàòîð ðåæèìà ðàáîòû «ãèïñîêàðòîí»

iÈíäèêàòîð âèäà îáúåêòà «ìàãíèòíûé ìåòàëë»

jÈíäèêàòîð ðåæèìà ðàáîòû «ìåòàëë»

kÈíäèêàòîð âèäà îáúåêòà «íåìàãíèòíûé ìåòàëë»

lÈíäèêàòîð âûêëþ÷åííîãî àêóñòè÷åñêîãî ñèãíàëà

OBJ_BUCH-1408-004.book Page 35 Thursday, April 21, 2011 8:32 AM

36 | Ðóññêèé

2 609 140 852 | (21.4.11) Bosch Power Tools

Òåõíè÷åñêèå äàííûå

Çàÿâëåíèå î ñîîòâåòñòâèè

Ìû çàÿâëÿåì ñ ïîëíîé îòâåòñòâåííîñòüþ, ÷òî îïèñàííûé â ðàçäåëå

«Òåõíè÷åñêèå äàííûå» ïðîäóêò ïîëíîñòüþ ñîîòâåòñòâóåò ñëåäóþùèì íîðìàì

è íîðìàòèâíûì äîêóìåíòàì: EN 61010-1:2010-10, EN 61326-1:2006-05,

EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02,

EN 300330-2:2010-02 â ñîîòâåòñòâèè ñ ïîëîæåíèÿìè äèðåêòèâ

2004/108/EÑ, 1999/5/EÑ.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Ñáîðêà

Âñòàâêà/çàìåíà áàòàðåè

Â èçìåðèòåëüíîì èíñòðóìåíòå ðåêîìåíäóåòñÿ èñïîëüçîâàòü ùåëî÷íî-

ìàðãàíöåâûå áàòàðåéêè.

×òîáû îòêðûòü êðûøêó áàòàðåéíîãî îòñåêà 3, ñäâèíüòå åå â íàïðàâëåíèè

ñòðåëêè áàòàðåéíîãî îòñåêà. Âñòàâüòå ïðèëàãàþùóþñÿ áàòàðåéêó. Ñëåäèòå çà

ïðàâèëüíîé ïîëÿðíîñòüþ â ñîîòâåòñòâèè ñ èçîáðàæåíèåì íà âíóòðåííåé

ñòîðîíå êðûøêè áàòàðåéíîãî îòñåêà.

Èíäèêàòîð çàðÿäà áàòàðåè e âñåãäà îòîáðàæàåò àêòóàëüíóþ ñòåïåíü

çàðÿæåííîñòè áàòàðåè:

–Áàòàðåÿ ïîëíîñòüþ çàðÿæåíà.

–Áàòàðåÿ çàðÿæåíà íà 2/3 îò åå åìêîñòè èëè ìåíåå

Öèôðîâîé äåòåêòîð PMD 10

Òîâàðíûé ¹ 3 603 F81 000

Ãëóáèíà îáíàðóæåíèÿ, ìàêñ.*

–÷åðíûå ìåòàëëû

–öâåòíûå ìåòàëëû (ìåäü)

–òîêîïðîâîäÿùàÿ ïðîâîäêà 110–230 Â

(ïîä íàïðÿæåíèåì)**

–Äðåâåñèíà

100 ìì

80 ìì

50 ìì

25 ìì

Àâòîìàòè÷åñêîå âûêëþ÷åíèå ïðèáë. ÷åðåç 5ìèí

Ðàáî÷àÿ òåìïåðàòóðà –10 °C...+50 °C

Òåìïåðàòóðà õðàíåíèÿ –20 °C...+70 °C

Áàòàðåÿ 1x9Â6LR61

Ïðîäîëæèòåëüíîñòü ðàáîòû, îê. 5÷

Âåñ ñîãëàñíî EPTA-Procedure 01/2003 289 ã

*â çàâèñèìîñòè îò ðåæèìà ðàáîòû, ìàòåðèàëà è ðàçìåðà îáúåêòà, à òàêæå ìàòåðèàëà è

ñîñòîÿíèÿ îñíîâàíèÿ

**ìåíüøàÿ ãëóáèíà îáíàðóæåíèÿ, åñëè ýëåêòðîêàáåëü íå íàõîäèòñÿ ïîä íàïðÿæåíèåì

fÏðè íåáëàãîïðèÿòíûõ ñâîéñòâàõ îñíîâàíèÿ òî÷íîñòü ðåçóëüòàòà èçìåðåíèÿ

ìîæåò óõóäøèòüñÿ.

Ó÷èòûâàéòå òîâàðíûé íîìåð íà çàâîäñêîé òàáëè÷êå Âàøåãî èçìåðèòåëüíîãî èíñòðóìåíòà,

òîðãîâûå íàçâàíèÿ îòäåëüíûõ èíñòðóìåíòîâ ìîãóò ðàçëè÷àòüñÿ.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 36 Thursday, April 21, 2011 8:32 AM

Ðóññêèé | 37

Bosch Power Tools 2 609 140 852 | (21.4.11)

–Áàòàðåÿ çàðÿæåíà íà 1/3 îò åìêîñòè èëè ìåíåå

–Áàòàðåþ íóæíî çàìåíèòü

fÅñëè Âû ïðîäîëæèòåëüíîå âðåìÿ íå ïîëüçóéòåñü èçìåðèòåëüíûì

èíñòðóìåíòîì, òî áàòàðåÿ äîëæíà áûòü âûíóòà èç èíñòðóìåíòà. Ïðè

ïðîäîëæèòåëüíîì õðàíåíèè èíñòðóìåíòà áàòàðåÿ ìîæåò îêèñëèòüñÿ è

ðàçðÿäèòüñÿ.

Ðàáîòà ñ èíñòðóìåíòîì

fÇàùèùàéòå èçìåðèòåëüíûé èíñòðóìåíò îò âëàãè è ïðÿìûõ ñîëíå÷íûõ

ëó÷åé.

fÍå ïîäâåðãàéòå èçìåðèòåëüíûé èíñòðóìåíò âîçäåéñòâèþ

ýêñòðåìàëüíûõ òåìïåðàòóð è òåìïåðàòóðíûõ ïåðåïàäîâ. Ïðè

çíà÷èòåëüíûõ êîëåáàíèÿõ òåìïåðàòóðû äàéòå èíñòðóìåíòó ïåðåä

âêëþ÷åíèåì ñíà÷àëà ñòàáèëèçèðîâàòü òåìïåðàòóðó. Ýêñòðåìàëüíûå

òåìïåðàòóðû è òåìïåðà-òóðíûå ïåðåïàäû ìîãóò îòðèöàòåëüíî âëèÿòü íà

òî÷íîñòü èçìåðèòåëüíîãî èíñòðóìåíòà è èíäèêàöèþ íà äèñïëåå.

fÐàáîòà ïåðåäàþùèõ óñòðîéñòâ, òàêèõ êàê WLAN, UMTS, àâèàðàäàðîâ,

ðàäèîìà÷ò è ìèêðîâîëíîâûõ ïå÷åé, ìîæåò ïîâëèÿòü íà

èçìåðèòåëüíóþ ôóíêöèþ èíñòðóìåíòà, åñëè îíè ðàñïîëîæåíû â

íåïîñðåäñòâåííîé áëèçîñòè.

Ýêñïëóàòàöèÿ

Âêëþ÷åíèå/âûêëþ÷åíèå

fÏåðåä âêëþ÷åíèåì èçìåðèòåëüíîãî èíñòðóìåíòà óáåäèòåñü â ñóõîì

ñîñòîÿíèè ñåíñîðíîé çîíû 11. Ïðè íåîáõîäèìîñòè âûòðèòå

èçìåðèòåëüíûé èíñòðóìåíò íàñóõî òðÿïêîé.

fÏîñëå ðåçêîãî èçìåíåíèÿ òåìïåðàòóðû èçìåðèòåëüíûé èíñòðóìåíò

ñëåäóåò âûäåðæàòü ïåðåä âêëþ÷åíèåì äî âûðàâíèâàíèÿ

òåìïåðàòóðû.

Äëÿ âêëþ÷åíèÿ èçìåðèòåëüíîãî èíñòðóìåíòà íàæìèòå íà âûêëþ÷àòåëü 5.

Äëÿ âûêëþ÷åíèÿ èçìåðèòåëüíîãî èíñòðóìåíòà îïÿòü íàæìèòå íà

âûêëþ÷àòåëü 5.

Åñëè â òå÷åíèå ïðèáë. 5 ìèí. íà èçìåðèòåëüíîì èíñòðóìåíòå íå áóäåò

íàæèìàòüñÿ íèêàêèõ êíîïîê è èì íå áóäåò îáíàðóæåíî íèêàêèõ îáúåêòîâ,

èçìåðèòåëüíûé èíñòðóìåíò ñ öåëüþ ýêîíîìèè áàòàðåè àâòîìàòè÷åñêè

âûêëþ÷àåòñÿ.

Âêëþ÷åíèå/âûêëþ÷åíèå ïîäñâåòêè äèñïëåÿ

Ñ ïîìîùüþ êíîïêè ïîäñâåòêè äèñïëåÿ 2 Âû ìîæåòå âêëþ÷àòü è âûêëþ÷àòü

ïîäñâåòêó äèñïëåÿ.

Âêëþ÷åíèå/âûêëþ÷åíèå çâóêîâîãî ñèãíàëà

Ñ ïîìîùüþ êíîïêè çâóêîâîãî ñèãíàëà 4 Âû ìîæåòå âêëþ÷àòü è âûêëþ÷àòü

çâóêîâîé ñèãíàë. Ïðè âûêëþ÷åííîì çâóêîâîì ñèãíàëå íà äèñïëåå ïîÿâëÿåòñÿ

èíäèêàòîð l.

Ïðèíöèï äåéñòâèÿ (ñì. ðèñ. À)

Èçìåðèòåëüíûì èíñòðóìåíòîì ïðîâåðÿåòñÿ îñíîâàíèå ïîä ñåíñîðíîé çîíîé

11 â íàïðàâëåíèè z äî ìàêñ. ãëóáèíû èçìåðåíèÿ (ñì. «Òåõíè÷åñêèå

äàííûå»). Èíñòðóìåíò ðàñïîçíàåò îáúåêòû, ñîñòîÿùèå èç èíîãî, ÷åì ñòåíà,

ìàòåðèàëà.

Ïåðåìåùàéòå èçìåðèòåëüíûé èíñòðóìåíò ïî ïîâåðõíîñòè ðàâíîìåðíî è

ïðÿìîëèíåéíî, ñ ëåãêèì íàæèìîì, íå ïðèïîäíèìàÿ åãî è íå èçìåíÿÿ ñèëû

íàäàâëèâàíèÿ. Âî âðåìÿ èçìåðåíèÿ êîíòàêòíûå ïîëîñêè 10 äîëæíû

ïîñòîÿííî ñîïðèêàñàòüñÿ ñ îñíîâàíèåì.

OBJ_BUCH-1408-004.book Page 37 Thursday, April 21, 2011 8:32 AM

38 | Ðóññêèé

2 609 140 852 | (21.4.11) Bosch Power Tools

Èçìåðåíèå

Ïðèñòàâüòå èçìåðèòåëüíûé èíñòðóìåíò ê èññëåäóåìîé ïîâåðõíîñòè è

ïåðåìåùàéòå åãî â íàïðàâëåíèè îñè x è y. Ïî ìåðå ïðèáëèæåíèÿ

èçìåðèòåëüíîãî èíñòðóìåíòà ê îáúåêòó áàëêà íà øêàëå f ðàñòåò è êîëüöî 9

ñâåòèòñÿ æåëòûì öâåòîì, ïî ìåðå óäàëåíèÿ îò îáúåêòà áàëêà óìåíüøàåòñÿ.

Íàä ñåðåäèíîé îáúåêòà øêàëà f äîñòèãàåò ìàêñèìàëüíîãî ðàçìåðà; êîëüöî 9

ñâåòèòñÿ êðàñíûì öâåòîì è ðàçäàåòñÿ çâóêîâîé ñèãíàë. Ïðè íåáîëüøèõ èëè

î÷åíü ãëóáîêî çàëåãàþùèõ îáúåêòàõ êîëüöî 9 ìîæåò ïðîäîëæàòü ñâåòèòüñÿ

æåëòûì öâåòîì, çâóêîâîé ñèãíàë ìîæåò íå ðàçäàâàòüñÿ.

fØèðîêèå îáúåêòû îòîáðàæàþòñÿ ñâå÷åíèåì êîëüöà è çâó÷àíèåì

ñèãíàëà íå ïî âñåé øèðèíå.

Äëÿ áîëåå òî÷íîé ëîêàëèçàöèè îáúåêòà âîäèòå èçìåðèòåëüíûì èíñòðóìåíòîì

íàä îáúåêòîì âïåðåä-íàçàä (3 ðàçà).

Øèðîêèå îáúåêòû â èññëåäóåìîì îñíîâàíèè ðàñïîçíàþòñÿ ïî

ñîõðàíÿþùåéñÿ äëèòåëüíîå âðåìÿ äëèííîé áàëêå øêàëû f. Êîëüöî 9 ñâåòèòñÿ

æåëòûì öâåòîì. Äëèòåëüíîñòü îòîáðàæåíèÿ äëèííûõ áàëîê ñîîòâåòñòâóåò

ïðèáëèçèòåëüíî øèðèíå îáúåêòà.

Ïðè ïîèñêå ìàëûõ èëè ãëóáîêî çàëåãàþùèõ îáúåêòîâ, êîãäà øêàëà f ðåàãèðóåò

ñëàáî, ïðîâåäèòå èçìåðèòåëüíûì èíñòðóìåíòîì íåîäíîêðàòíî â

ãîðèçîíòàëüíîì (îñü x) è âåðòèêàëüíîì íàïðàâëåíèè (îñü y) íàä îáúåêòîì.

fÏðåæäå ÷åì îñóùåñòâëÿòü ñâåðëåíèå, ðàñïèëèâàíèå èëè

ôðåçåðîâàíèå, Âàì íåîáõîäèìî îáåçîïàñèòü ñåáÿ èíôîðìàöèåé èç

äðóãèõ èñòî÷íèêîâ. Ïîñêîëüêó ôàêòîðû îêðóæàþùåé ñðåäû èëè

êîíñòðóêöèÿ ñòåí ìîãóò îòðèöàòåëüíî âëèÿòü íà ðåçóëüòàòû èçìåðåíèÿ,

âîçìîæíà îïàñíîñòü äàæå â òîì ñëó÷àå, åñëè èíäèêàòîð íå îòîáðàæàåò

îáúåêòîâ â ñåíñîðíîé çîíå (îòñóòñòâèå çâóêîâîãî ñèãíàëà, ñâåòÿùååñÿ

êîëüöî 9 ãîðèò çåëåíûì öâåòîì).

Ðåæèìû ðàáîòû

Âûáðàâ ñîîòâåòñòâóþùèé ðåæèì ðàáîòû, Âû äîñòèãíèòå íàèëó÷øèõ

ðåçóëüòàòîâ èçìåðåíèÿ. Ìàêñèìàëüíàÿ ãëóáèíà èçìåðåíèÿ äëÿ

ìåòàëëè÷åñêèõ îáúåêòîâ äîñòèãàåòñÿ â ðåæèìå ðàáîòû «ìåòàëë».

Ìàêñèìàëüíàÿ ãëóáèíà èçìåðåíèÿ äëÿ íåìåòàëëè÷åñêèõ îáúåêòîâ

äîñòèãàåòñÿ â ðåæèìå ðàáîòû «ãèïñîêàðòîí». Ïðîâîäêà ïîä íàïðÿæåíèåì

ðàñïîçíàåòñÿ âî âñåõ ðåæèìàõ ðàáîòû.

Ãèïñîêàðòîí

Ðåæèì ðàáîòû «ãèïñîêàðòîí» ïîäõîäèò äëÿ îáíàðóæåíèÿ äåðåâÿííûõ è

ìåòàëëè÷åñêèõ îáúåêòîâ è ïðîâîäêè ïîä íàïðÿæåíèåì â ãèïñîêàðòîííûõ

ïëèòàõ.

Íàæìèòå êíîïêó 1, ÷òîáû àêòèâèðîâàòü ðåæèì ðàáîòû «ãèïñîêàðòîí».

Çàãîðàåòñÿ èíäèêàòîð h. Ïðè ïîìåùåíèè èçìåðèòåëüíîãî èíñòðóìåíòà íà

èññëåäóåìîå îñíîâàíèå êîëüöî 9 ñâåòèòñÿ çåëåíûì öâåòîì, ñèãíàëèçèðóÿ

ãîòîâíîñòü ê ðàáîòå.

Â ðåæèìå ðàáîòû «ãèïñîêàðòîí» ðàñïîçíàþòñÿ è îòîáðàæàþòñÿ ñëåäóþùèå

âèäû îáúåêòîâ:

–íåìåòàëëû, íàïð., äåðåâÿííûå áàëêè,

–ìàãíèòíûå îáúåêòû, íàïð., àðìàòóðà,

–íå ìàãíèòíûå, íî ìåòàëëè÷åñêèå îáúåêòû, íàïð., ìåäíûå òðóáû,

–òîêîïðîâîäÿùèå îáúåêòû, íàïð., ïðîâîäêà.

Óêàçàíèÿ: Â ðåæèìå ðàáîòû «ãèïñîêàðòîí», ïîìèìî äåðåâÿííûõ è

ìåòàëëè÷åñêèõ îáúåêòîâ, à òàêæå ïðîâîäêè ïîä íàïðÿæåíèåì, îòîáðàæàþòñÿ

òàêæå è äðóãèå îáúåêòû, íàïð., çàïîëíåííûå âîäîé ïëàñòèêîâûå òðóáû. Íà

äèñïëåå 7 ýòè îáúåêòû îòîáðàæàþòñÿ èíäèêàòîðîì íåìåòàëëîâ g.

Íàëè÷èå ãâîçäåé è øóðóïîâ â îñíîâàíèè ìîæåò ïðèâåñòè ê òîìó, ÷òî

äåðåâÿííûå áàëêè íà äèñïëåå áóäóò îòîáðàæàòüñÿ êàê ìåòàëëè÷åñêèé îáúåêò.

OBJ_BUCH-1408-004.book Page 38 Thursday, April 21, 2011 8:32 AM

Ðóññêèé | 39

Bosch Power Tools 2 609 140 852 | (21.4.11)

Åñëè íà äèñïëåå 7 äëÿ øêàëû f è øêàëû c ïðîäîëæèòåëüíîå âðåìÿ

îòîáðàæàåòñÿ áîëüøàÿ áàëêà, ïîâòîðèòå èçìåðåíèå, ïðèñòàâèâ

èçìåðèòåëüíûé èíñòðóìåíò ê èññëåäóåìîìó îñíîâàíèþ â äðóãîì ìåñòå.

Åñëè ñâåòÿùååñÿ êîëüöî 9 ïðè êîíòàêòå ñ èññëåäóåìîé ïîâåðõíîñòüþ íå

ïîêàçûâàåò ãîòîâíîñòü ê ðàáîòå, ýòî çíà÷èò, ÷òî èçìåðèòåëüíûé èíñòðóìåíò

íåïðàâèëüíî ðàñïîçíàåò îñíîâàíèå.

–Íàæìèòå è óäåðæèâàéòå íàæàòîé êíîïêó 1 äî òåõ ïîð, ïîêà êîëüöî íå

íà÷íåò ñâåòèòüñÿ çåëåíûì öâåòîì.

–Åñëè Âû ïîñëå ýòîãî íà÷íåòå íîâîå èçìåðåíèå, ïðèñòàâèâ èçìåðèòåëüíûé

èíñòðóìåíò ê äðóãîé ñòåíå, íåîáõîäèìî êîðîòêî íàæàòü êíîïêó 1.

–Â ðåäêèõ ñëó÷àÿõ èçìåðèòåëüíûé èíñòðóìåíò 11 íå ðàñïîçíàåò îñíîâàíèå

ïî ïðè÷èíå çàãðÿçíåíèé ñ òîé ñòîðîíû èíñòðóìåíòà, ãäå ðàñïîëàãàþòñÿ

ñåíñîðíàÿ çîíà è çàâîäñêàÿ òàáëè÷êà 12. Î÷èñòèòå èçìåðèòåëüíûé

èíñòðóìåíò ñóõîé, ìÿãêîé òðÿïêîé è çàíîâî íà÷íèòå èçìåðåíèå.

Åñëè â ðåæèìå ðàáîòû «ãèïñîêàðòîí» â îäíîé òî÷êå èçìåðåíèÿ ïîî÷åðåäíî

îòîáðàæàåòñÿ èíäèêàòîð k (íåìàãíèòíûé ìåòàëë) èëè i (ìàãíèòíûé ìåòàëë),

ïåðåéäèòå â ðåæèì ðàáîòû «ìåòàëë», êîòîðûé ëó÷øå ïîäõîäèò äëÿ ïîèñêà è

ðàñïîçíàâàíèÿ ìàãíèòíûõ è íåìàãíèòíûõ îáúåêòîâ.

Ìåòàëë

Ðåæèì ðàáîòû «ìåòàëë» ïðåäíàçíà÷åí äëÿ ïîèñêà ìàãíèòíûõ è íåìàãíèòíûõ

îáúåêòîâ è ïðîâîäêè ïîä íàïðÿæåíèåì (íåçàâèñèìî îò ìàòåðèàëà ñòåíû).

Íàæìèòå êíîïêó 6, ÷òîáû àêòèâèðîâàòü ðåæèì ðàáîòû «ìåòàëë». Ñâåòÿùååñÿ

êîëüöî 9 ñâåòèòñÿ çåëåíûì öâåòîì, è çàãîðàåòñÿ èíäèêàòîð j.

Åñëè îáíàðóæåííûé ìåòàëëè÷åñêèé îáúåêò ÿâëÿåòñÿ ìàãíèòíûì ìåòàëëîì

(íàïð., æåëåçîì), íà äèñïëåå 7 îòîáðàæàåòñÿ ñèìâîë i. Â ñëó÷àå îáíàðóæåíèÿ

íåìàãíèòíûõ ìåòàëëîâ îòîáðàæàåòñÿ ñèìâîë k. Äëÿ òîãî, ÷òîáû

èçìåðèòåëüíûé èíñòðóìåíò ìîã ðàçëè÷èòü âèäû ìåòàëëà, îí äîëæåí

íàõîäèòüñÿ íàä îáíàðóæåííûì ìåòàëëè÷åñêèì îáúåêòîì (êîëüöî 9 ñâåòèòñÿ

êðàñíûì öâåòîì).

Óêàçàíèå: Ïðè íàëè÷èè â èññëåäóåìîì îñíîâàíèè ñòàëüíûõ ñåòîê è

àðìàòóðû îíè îòîáðàæàþòñÿ áàëêîé íà øêàëå f ïî âñåé èõ ïëîùàäè. Îáû÷íî

ïðè îáíàðóæåíèè ñòàëüíûõ ñåòîê íåïîñðåäñòâåííî íàä æåëåçíûìè ïðóòàìè

íà äèñïëåå çàãîðàåòñÿ ñèìâîë ìàãíèòíûõ ìåòàëëîâ i, à ìåæäó ïðóòàìè –

ñèìâîë íåìàãíèòíûõ ìåòàëëîâ k.

Ïîèñê ýëåêòðîïðîâîäêè ïîä íàïðÿæåíèåì

Ïðîâîäêà ïîä íàïðÿæåíèåì îòîáðàæàåòñÿ âî âñåõ ðåæèìàõ ðàáîòû.

Ïðè îáíàðóæåíèè ïðîâîäêè ïîä íàïðÿæåíèåì íà äèñïëåå îòîáðàæàåòñÿ 7

èíäèêàòîð a è áàëêà øêàëû c ðàñòåò. ×òîáû òî÷íåå ëîêàëèçîâàòü

ìåñòîíàõîæäåíèå ïðîâîäêè ïîä íàïðÿæåíèåì, âíîâü ïðîâåäèòå

èçìåðèòåëüíûì èíñòðóìåíòîì ïî ïîâåðõíîñòè. Ïîñëå íåñêîëüêèõ

ïåðåìåùåíèé ïðîâîäêà ïîä íàïðÿæåíèåì îòîáðàæàåòñÿ ñ âûñîêîé

òî÷íîñòüþ. Åñëè èçìåðèòåëüíûé èíñòðóìåíò íàõîäèòñÿ î÷åíü áëèçêî îò

ïðîâîäêè, ñâåòÿùååñÿ êîëüöî 9 ìèãàåò êðàñíûì öâåòîì è ðàçäàåòñÿ ñåðèÿ

çâóêîâûõ ñèãíàëîâ ñ êîðîòêèìè ïàóçàìè.

Óêàçàíèÿ:

–Ïðîâîäêó ïîä íàïðÿæåíèåì ëåã÷å îáíàðóæèòü, åñëè ê èñêîìîé ïðîâîäêå

ïîäêëþ÷åíû ïîòðåáèòåëè òîêà (íàïð., ëàìïû èëè ïðèáîðû) è îíè

âêëþ÷åíû.

–Ïðè îïðåäåëåííûõ óñëîâèÿõ (íàïð., ïîä ìåòàëëè÷åñêèìè

ïîâåðõíîñòÿìè èëè ïîâåðõíîñòÿìè ñ âûñîêèì ñîäåðæàíèåì âîäû)

ïðîâîäêà ïîä íàïðÿæåíèåì ìîæåò áûòü íå îáíàðóæåíà. Ñèëà ñèãíàëà

äëÿ ïðîâîäêè ïîä íàïðÿæåíèåì çàâèñèò îò ïîëîæåíèÿ ýëåêòðîïðîâîäêè.

Ïîýòîìó ïåðåïðîâåðüòå ñ ïîìîùüþ äàëüíåéøèõ èçìåðåíèé â

íåïîñðåäñòâåííîé áëèçîñòè èëè ñâåðüòåñü ñ äðóãèìè èñòî÷íèêàìè

èíôîðìàöèè, ÷òîáû âûÿñíèòü, ïðèñóòñòâóåò ëè ïðîâîäêà ïîä íàïðÿæåíèåì.

OBJ_BUCH-1408-004.book Page 39 Thursday, April 21, 2011 8:32 AM

40 | Ðóññêèé

2 609 140 852 | (21.4.11) Bosch Power Tools

–Ïðîâîäêà íå ïîä íàïðÿæåíèåì íàõîäèòñÿ êàê ìåòàëë â ðåæèìå ðàáîòû

«ìåòàëë». Ìíîãîæèëüíûé êàáåëü ïðè ýòîì íå îòîáðàæàåòñÿ (â îòëè÷èå îò

êàáåëÿ ñ öåëüíîé æèëîé).

–Ñòàòè÷åñêîå ýëåêòðè÷åñòâî ìîæåò ïðèâåñòè ê òîìó, ÷òî ïðîâîäêà áóäåò

îòîáðàæàòüñÿ íåòî÷íî, íàïð., íà áîëüøîì ó÷àñòêå. ×òîáû óëó÷øèòü

ïîêàçàíèÿ, ïðèëîæèòå ñâîáîäíóþ ðóêó ïëàøìÿ ê ñòåíå ðÿäîì ñ

èçìåðèòåëüíûì èíñòðóìåíòîì, ÷òîáû ñíÿòü ñòàòè÷åñêèé çàðÿä.

Óêàçàíèÿ ïî ïðèìåíåíèþ

fÂ ñèëó ïðèíöèïà ðàáîòû èçìåðèòåëüíîãî èíñòðóìåíòà íåêîòîðûå

óñëîâèÿ îêðóæàþùåé ñðåäû ìîãóò âëèÿòü íà ðåçóëüòàòû èçìåðåíèÿ.

Ñþäà îòíîñèòñÿ, íàïð., áëèçîñòü ïðèáîðîâ, èçëó÷àþùèõ ñèëüíûå

ìàãíèòíûå èëè ýëåêòðîìàãíèòíûå ïîëÿ, âëàãà, ñòðîèòåëüíûå

ìàòåðèàëû ñ ñîäåðæàíèåì ìåòàëëà, èçîëÿöèîííûå ìàòåðèàëû,

êàøèðîâàííûå àëþìèíèåì, òîêîïðîâîäÿùèå îáîè èëè ïëèòêà.

Ïîýòîìó, ïðåæäå ÷åì íà÷àòü ñâåðëèòü, ïèëèòü èëè ôðåçåðîâàòü â ñòåíàõ,

ïîòîëêå èëè ïîëó, ïðèìèòå âî âíèìàíèå òàêæå è äðóãèå èñòî÷íèêè

èíôîðìàöèè (íàïð., ñòðîèòåëüíûå ÷åðòåæè).

Ìàðêèðîâêà îáúåêòîâ

Ïðè íåîáõîäèìîñòè Âû ìîæåòå îòìåòèòü ìåñòîíàõîæäåíèå îáíàðóæåííûõ

îáúåêòîâ. Ïðîâåäèòå ïîèñê êàê îáû÷íî. Ïîñëå îáíàðóæåíèÿ ãðàíèö èëè

ñåðåäèíû îáíàðóæåííîãî îáúåêòà ïîìåòüòå èñêîìîå ìåñòî ÷åðåç îòâåðñòèå

äëÿ ìàðêèðîâêè 8.

Êîíòðîëü òåìïåðàòóðû

Èçìåðèòåëüíûé èíñòðóìåíò îñíàùåí óñòðîéñòâîì êîíòðîëÿ òåìïåðàòóðû,

ïîñêîëüêó òî÷íîå èçìåðåíèå âîçìîæíî òîëüêî ïðè ñòàáèëüíîé òåìïåðàòóðå

âíóòðè èçìåðèòåëüíîãî èíñòðóìåíòà.

Çàãîðàíèå èíäèêàòîðà êîíòðîëÿ òåìïåðàòóðû d ñâèäåòåëüñòâóåò î âûõîäå

èçìåðèòåëüíîãî èíñòðóìåíòà çà ïðåäåëû äèàïàçîíà ðàáî÷åé òåìïåðàòóðû

ëèáî î ñèëüíûõ òåìïåðàòóðíûõ êîëåáàíèÿõ. Âûêëþ÷èòå èçìåðèòåëüíûé

èíñòðóìåíò è äàéòå åìó ñòàáèëèçèðîâàòü òåìïåðàòóðó, ïðåæäå ÷åì

ñíîâà âêëþ÷àòü åãî.

Ôóíêöèÿ ïðåäóïðåæäåíèÿ

Åñëè íà äèñïëåå ñâåòèòñÿ èíäèêàòîð b, íåîáõîäèìî ïîâòîðèòü èçìåðåíèå.

Ñíèìèòå èçìåðèòåëüíûé èíñòðóìåíò ñî ñòåíû è ïðèëîæèòå åãî ê îñíîâàíèþ

â äðóãîì ìåñòå.

Åñëè íà äèñïëåå 7 ìèãàåò èíäèêàòîð b, îòîøëèòå èçìåðèòåëüíûé èíñòðóìåíò

âî âõîäÿùåé â êîìïëåêò ïîñòàâêè çàùèòíîé ñóìêå â àâòîðèçèðîâàííóþ

ìàñòåðñêóþ.

Êàëèáðîâêà

Åñëè â ðåæèìå ðàáîòû «ìåòàëë» ïîñòîÿííî îòîáðàæàåòñÿ áîëüøàÿ áàëêà

øêàëû f, õîòÿ ïîáëèçîñòè îò èçìåðèòåëüíîãî èíñòðóìåíòà íåò ìåòàëëè÷åñêèõ

îáúåêòîâ, íåîáõîäèìî âðó÷íóþ âûïîëíèòü êàëèáðîâêó èçìåðèòåëüíîãî

èíñòðóìåíòà.

–Âûêëþ÷èòå èçìåðèòåëüíûé èíñòðóìåíò.

–Â ðàäèóñå äåéñòâèÿ èçìåðèòåëüíîãî èíñòðóìåíòà óäàëèòå âñå îáúåêòû, íà

êîòîðûå îí ìîã áû ñðåàãèðîâàòü, âêëþ÷àÿ ðó÷íûå ÷àñû èëè

ìåòàëëè÷åñêèå êîëüöà, è äåðæèòå èíñòðóìåíò â âîçäóõå.

Ñëåäèòå çà òåì, ÷òîáû íà èíäèêàòîðå çàðÿäà áàòàðåè e îòîáðàæàëîñü ìèí.

1/3 åìêîñòè:

Äåðæèòå èçìåðèòåëüíûé èíñòðóìåíò òàêèì îáðàçîì, ÷òîáû çàâîäñêàÿ

òàáëè÷êà 12 áûëà îáðàùåíà íà ïîë. Èçáåãàéòå ïîïàäàíèÿ ÿðêîãî ñâåòà èëè

ïðÿìûõ ñîëíå÷íûõ ëó÷åé íà ó÷àñòîê 11 è 12, íå ïðèêðûâàÿ èõ, îäíàêî.

OBJ_BUCH-1408-004.book Page 40 Thursday, April 21, 2011 8:32 AM

Ðóññêèé | 41

Bosch Power Tools 2 609 140 852 | (21.4.11)

–Îäíîâðåìåííî íàæìèòå êíîïêè 5 è 4 è äåðæèòå èõ íàæàòûìè äî òåõ ïîð,

ïîêà ñâåòÿùååñÿ êîëüöî 9 íå çàãîðèòñÿ êðàñíûì öâåòîì. Çàòåì îòïóñòèòå

îáå êíîïêè.

–Åñëè êàëèáðîâêà ïðîøëà óñïåøíî, ÷åðåç íåñêîëüêî ñåêóíä

èçìåðèòåëüíûé èíñòðóìåíò àâòîìàòè÷åñêè âêëþ÷àåòñÿ àâòîìàòè÷åñêè è

îïÿòü ãîòîâ ê ðàáîòå.

Óêàçàíèå: Åñëè èçìåðèòåëüíûé èíñòðóìåíò íå âêëþ÷èëñÿ àâòîìàòè÷åñêè,

ïîâòîðèòå êàëèáðîâêó. Åñëè èçìåðèòåëüíûé èíñòðóìåíò íå âêëþ÷èòñÿ è

ïîñëå ýòîãî, îòïðàâüòå åãî, ïîæàëóéñòà, âî âõîäÿùåé â êîìïëåêò ïîñòàâêè

çàùèòíîé ñóìêå â àâòîðèçèðîâàííóþ ìàñòåðñêóþ.

Òåõîáñëóæèâàíèå è ñåðâèñ

Òåõîáñëóæèâàíèå è î÷èñòêà

fÊàæäûé ðàç ïåðåä ïðèìåíåíèåì ïðîâåðÿéòå èçìåðèòåëüíûé

èíñòðóìåíò. Ïðè âèäèìûõ ïîâðåæäåíèÿõ èëè ðàñøàòàâøèõñÿ äåòàëÿõ

âíóòðè èçìåðèòåëüíîãî èíñòðóìåíòà íàäåæíàÿ ðàáîòà áîëüøå íå

ãàðàíòèðóåòñÿ.

Äëÿ îáåñïå÷åíèÿ êà÷åñòâåííîé è áåçîïàñíîé ðàáîòû ñëåäóåò ïîñòîÿííî

ñîäåðæàòü èçìåðèòåëüíûé èíñòðóìåíò â ÷èñòîòå è ñóõèì.

Íèêîãäà íå ïîãðóæàéòå èçìåðèòåëüíûé èíñòðóìåíò â âîäó èëè äðóãèå

æèäêîñòè.

Âûòèðàéòå çàãðÿçíåíèÿ ñóõîé è ìÿãêîé òðÿïêîé. Íå ïðèìåíÿéòå íèêàêèå

î÷èùàþùèå ñðåäñòâà èëè ðàñòâîðèòåëè.

×òîáû íå èñêàæàòü ïðîöåññ èçìåðåíèÿ, íåëüçÿ ðàñïîëàãàòü íàêëåéêè èëè

òàáëè÷êè, â îñîáåííîñòè òàáëè÷êè èç ìåòàëëà, â ñåíñîðíîé çîíå 11 ñ

ïåðåäíåé è çàäíåé ñòîðîíû èçìåðèòåëüíîãî èíñòðóìåíòà.

Íå óäàëÿéòå êîíòàêòíûå ïîëîñêè 10 íà òûëüíîé ñòîðîíå èçìåðèòåëüíîãî

èíñòðóìåíòà.

Åñëè íåñìîòðÿ íà òùàòåëüíóþ ïðîöåäóðó èçãîòîâëåíèÿ è èñïûòàíèÿ

èçìåðèòåëüíûé èíñòðóìåíò âñå-òàêè âûéäåò èç ñòðîÿ, ðåìîíò äîëæíà ïðîèç-

âîäèòü àâòîðèçèðîâàííàÿ ñåðâèñíàÿ ìàñòåðñêàÿ äëÿ ýëåêòðîèíñòðóìåíòîâ

Bosch. Íå âñêðûâàéòå ñàìîñòîÿòåëüíî èçìåðèòåëüíûé èíñòðóìåíò.

Ïîæàëóéñòà, âî âñåõ çàïðîñàõ è çàêàçàõ çàï÷àñòåé îáÿçàòåëüíî óêàçûâàéòå

10-çíà÷íûé òîâàðíûé íîìåð ïî çàâîäñêîé òàáëè÷êå èçìåðèòåëüíîãî

èíñòðóìåíòà.

Õðàíèòå è ïåðåíîñèòå èçìåðèòåëüíûé èíñòðóìåíò òîëüêî â ïðèëàãàþùåìñÿ

çàùèòíîì ÷åõëå.

Íà ðåìîíò îòïðàâëÿéòå èçìåðèòåëüíûé èíñòðóìåíò â çàùèòíîì ÷åõëå 13.

Ñåðâèñíoe îáñëóæèâàíèe è êîíñóëüòàöèÿ ïîêóïàòeëeé

Ñåðâèñíûé îòäåë îòâåòèò íà âñå Âàøè âîïðîñû ïî ðåìîíòó è îáñëóæèâàíèþ

Âàøåãî ïðîäóêòà, à òàêæå ïî çàï÷àñòÿì. Ìîíòàæíûå ÷åðòåæè è èíôîðìàöèþ

ïî çàï÷àñòÿì Âû íàéäåòå òàêæå ïî àäðåñó:

www.bosch-pt.com

Êîëëåêòèâ êîíñóëüòàíòîâ Bosch îõîòíî ïîìîæåò Âàì â âîïðîñàõ ïîêóïêè,

ïðèìåíåíèÿ è íàñòðîéêè ïðîäóêòîâ è ïðèíàäëåæíîñòåé.

Äëÿ ðåãèîíà: Ðîññèÿ, Áåëàðóñü, Êàçàõñòàí

Ãàðàíòèéíîå îáñëóæèâàíèå è ðåìîíò ýëåêòðîèíñòðóìåíòà, ñ ñîáëþäåíèåì

òðåáîâàíèé è íîðì èçãîòîâèòåëÿ ïðîèçâîäÿòñÿ íà òåððèòîðèè âñåõ ñòðàí

òîëüêî â ôèðìåííûõ èëè àâòîðèçîâàííûõ ñåðâèñíûõ öåíòðàõ «Ðîáåðò Áîø».

ÏÐÅÄÓÏÐÅÆÄÅÍÈÅ! Èñïîëüçîâàíèå êîíòðàôàêòíîé ïðîäóêöèè îïàñíî â

ýêñïëóàòàöèè, ìîæåò ïðèâåñòè ê óùåðáó äëÿ Âàøåãî çäîðîâüÿ. Èçãîòîâëåíèå

è ðàñïðîñòðàíåíèå êîíòðàôàêòíîé ïðîäóêöèè ïðåñëåäóåòñÿ ïî Çàêîíó â

àäìèíèñòðàòèâíîì è óãîëîâíîì ïîðÿäêå.

OBJ_BUCH-1408-004.book Page 41 Thursday, April 21, 2011 8:32 AM

42 | Ðóññêèé

2 609 140 852 | (21.4.11) Bosch Power Tools

Ðîññèÿ

ÎÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Àêàäåìèêà Êîðîëåâà, ñòð. 13/5

129515, Ìîñêâà

Ðîññèÿ

Òåë.: +7 (800) 100 800 7

E-Mail: pt-service@ru.bosch.com

Ïîëíóþ èíôîðìàöèþ î ðàñïîëîæåíèè ñåðâèñíûõ öåíòðîâ Âû ìîæåòå

ïîëó÷èòü íà îôèöèàëüíîì ñàéòå www.bosch-pt.ru ëèáî ïî òåëåôîíó

ñïðàâî÷íî-ñåðâèñíîé ñëóæáû Bosch 8-800-100-8007 (çâîíîê áåñïëàòíûé).

Áåëàðóñü

ÈÏ «Ðîáåðò Áîø» ÎÎÎ

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Òèìèðÿçåâà, 65À-020

220035, ã. Ìèíñê

Áåëàðóñü

Òåë.: +375 (17) 254 78 71

Òåë.: +375 (17) 254 79 15/16

Ôàêñ: +375 (17) 254 78 75

E-Mail: pt-service@by.bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.by

Êàçàõñòàí

ÒÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Ñåéôóëëèíà 51

050037 ã. Àëìàòû

Êàçàõñòàí

Òåë.: +7 (727) 232 37 07

Ôàêñ: +7 (727) 251 13 36

E-Mail: pt-service@kz.bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.kz

Óòèëèçàöèÿ

Îòñëóæèâøèå ñâîé ñðîê èçìåðèòåëüíûå èíñòðóìåíòû, ïðèíàäëåæíîñòè è

óïàêîâêó ñëåäóåò ñäàâàòü íà ýêîëîãè÷åñêè ÷èñòóþ ðåêóïåðàöèþ îòõîäîâ.

Íå âûáðàñûâàéòå èçìåðèòåëüíûå èíñòðóìåíòû è àêêóìóëÿòîðíûå

áàòàðåè/áàòàðåéêè â áûòîâîé ìóñîð!

Òîëüêî äëÿ ñòðàí-÷ëåíîâ ÅÑ:

Â ñîîòâåòñòâèè ñ åâðîïåéñêîé äèðåêòèâîé 2002/96/EÑ

îòñëóæèâøèå èçìåðèòåëüíûå èíñòðóìåíòû è â ñîîòâåòñòâèè

ñ åâðîïåéñêîé äèðåêòèâîé 2006/66/ÅÑ ïîâðåæäåííûå ëèáî

îòðàáîòàííûå àêêóìóëÿòîðû/áàòàðåéêè íóæíî ñîáèðàòü

îòäåëüíî è ñäàâàòü íà ýêîëîãè÷åñêè ÷èñòóþ ðåêóïåðàöèþ.

Âîçìîæíû èçìåíåíèÿ.

OBJ_BUCH-1408-004.book Page 42 Thursday, April 21, 2011 8:32 AM

Óêðà¿íñüêà | 43

Bosch Power Tools 2 609 140 852 | (21.4.11)

Óêðà¿íñüêà

Âêàç³âêè ç òåõí³êè áåçïåêè

Ïðî÷èòàéòå ³ âèêîíóéòå óñ³ âêàç³âêè. ÄÎÁÐÅ ÇÁÅÐ²ÃÀÉÒÅ Ö²

ÂÊÀÇ²ÂÊÈ.

fÂ³ääàâàéòå ñâ³é âèì³ðþâàëüíèé ïðèëàä íà ðåìîíò ëèøå êâàë³ô³-

êîâàíèì ôàõ³âöÿì òà ëèøå ç âèêîðèñòàííÿì îðèã³íàëüíèõ çàï÷àñòèí.

Ò³ëüêè çà òàêèõ óìîâ Âàø âèì³ðþâàëüíèé ïðèëàä ³ íàäàë³ áóäå çàëèøàòèñÿ

áåçïå÷íèì.

fÍå ïðàöþéòå ç âèì³ðþâàëüíèì ïðèëàäîì ó ñåðåäîâèù³, äå ³ñíóº

íåáåçïåêà âèáóõó âíàñë³äîê ïðèñóòíîñò³ ãîðþ÷èõ ð³äèí, ãàç³â àáî

ïèëó. Ó âèì³ðþâàëüíîìó ïðèëàä³ ìîæóòü óòâîðþâàòèñÿ ³ñêðè, â³ä ÿêèõ

ìîæå çàéìàòèñÿ ïèë àáî ïàðè.

fÇ òåõíîëîã³÷íèõ ïðè÷èí âèì³ðþâàëüíèé ³íñòðóìåíò íå äàº

ñòîâ³äñîòêîâî¿ ãàðàíò³¿. Ùîá óíèêíóòè íåáåçïåêè, ïåðåä ñâåðäëåí-

íÿì, ðîçïèëþâàííÿì àáî ôðåçåðóâàííÿì â ñò³íàõ, ñòåë³ àáî ï³äëîç³

ï³äñòðàõóéòåñÿ ³íôîðìàö³ºþ ç ³íøèõ äæåðåë, òàêèõ ÿê, áóä³âåëüí³

êðåñëåííÿ, âèãîòîâëåí³ ï³ä ÷àñ áóä³âíèöòâà ôîòîãðàô³¿ òîùî. Ôàêòîðè

íàâêîëèøíüîãî ñåðåäîâèùà, íàïð., âîëîã³ñòü ïîâ³òðÿ, àáî ³íø³ åëåêòðè÷í³

ïðèëàäè, ùî çíàõîäÿòüñÿ ïîáëèçó, ìîæóòü íåãàòèâíî âïëèíóòè íà òî÷í³ñòü

âèì³ðþâàëüíîãî ³íñòðóìåíòó. Êîíñòðóêö³ÿ òà ñòàí ñò³í (íàïð., âîëîã³ñòü,

áóä³âåëüí³ ìàòåð³àëè ³ç âì³ñòîì ìåòàëó, øïàëåðè ³ç ñòðóìîïðîâ³äíèìè

âëàñòèâîñòÿìè, ³çîëÿö³éí³ ìàòåð³àëè, ïëèòêà), à òàêîæ ê³ëüê³ñòü, âèä,

ðîçì³ð òà ïîëîæåííÿ îá’ºêò³â ìîæóòü ñïîòâîðèòè ðåçóëüòàòè âèì³ðþâàííÿ.

Îïèñ ïðîäóêòó ³ ïîñëóã

Ïðèçíà÷åííÿ

Âèì³ðþâàëüíèé ïðèëàä ïðèçíà÷åíèé äëÿ ïîøóêó ìåòàë³â (÷îðíèõ ³

êîëüîðîâèõ ìåòàë³â, íàïð., çàë³çíî¿ àðìàòóðè), äåðåâ’ÿíèõ áàëîê, à òàêîæ

åëåêòðîïðîâîäêè â ñò³íàõ, ñòåë³ ³ ï³äëîç³.

Çîáðàæåí³ êîìïîíåíòè

Íóìåðàö³ÿ çîáðàæåíèõ êîìïîíåíò³â ïîñèëàºòüñÿ íà çîáðàæåííÿ

âèì³ðþâàëüíîãî ïðèëàäó íà ñòîð³íö³ ç ìàëþíêîì.

1Êíîïêà ðåæèìó ðîáîòè «ã³ïñîêàðòîíí³ ïëèòè»

2Êíîïêà ï³äñâ³÷óâàííÿ äèñïëåÿ

3Êðèøêà ñåêö³¿ äëÿ áàòàðåéîê

4Êíîïêà çâóêîâîãî ñèãíàëó

5Âèìèêà÷

6Êíîïêà ðåæèìó ðîáîòè «ìåòàë»

7Äèñïëåé

8Îòâ³ð äëÿ íàíåñåííÿ ïîçíà÷îê

9Ñâ³òëÿíå ê³ëüöå

10 Êîíòàêòí³ ñìóæêè

11 Ñåíñîðíà çîíà

12 Çàâîäñüêà òàáëè÷êà

13 Çàõèñíà ñóìêà

Çîáðàæåíå ÷è îïèñàíå ïðèëàääÿ íå íàëåæèòü äî ñòàíäàðòíîãî îáñÿãó ïîñòàâêè.

OBJ_BUCH-1408-004.book Page 43 Thursday, April 21, 2011 8:32 AM

44 | Óêðà¿íñüêà

2 609 140 852 | (21.4.11) Bosch Power Tools

Åëåìåíòè ³íäèêàö³¿

a²íäèêàòîð âèäó îá’ºêòà «åëåêòðîïðîâîäêà ï³ä íàïðóãîþ»

b²íäèêàòîð ôóíêö³¿ ïîïåðåäæåííÿ

cØêàëà äëÿ «åëåêòðîïðîâîäêè ï³ä íàïðóãîþ»

d²íäèêàòîð êîíòðîëþ çà òåìïåðàòóðîþ

e²íäèêàòîð çàðÿäæåíîñò³ áàòàðåéîê

fØêàëà äëÿ ðåæèì³â ðîáîòè «ìåòàë» òà «ã³ïñîêàðòîíí³ ïëèòè»

g²íäèêàòîð âèäó îá’ºêòà «íåìåòàëåâèé îá’ºêò»

h²íäèêàòîð ðåæèìó ðîáîòè «ã³ïñîêàðòîíí³ ïëèòè»

i²íäèêàòîð âèäó îá’ºêòà «ìàãí³òíèé ìåòàë»

j²íäèêàòîð ðåæèìó ðîáîòè «ìåòàë»

k²íäèêàòîð âèäó îá’ºêòà «íåìàãí³òíèé ìåòàë»

l²íäèêàòîð âèìêíóòîãî çâóêîâîãî ñèãíàëó

Òåõí³÷í³ äàí³

Çàÿâà ïðî â³äïîâ³äí³ñòü

Ìè çàÿâëÿºìî ï³ä íàøó âèêëþ÷íó â³äïîâ³äàëüí³ñòü, ùî îïèñàíèé â «Òåõí³÷íèõ

äàíèõ» ïðîäóêò â³äïîâ³äàº òàêèì íîðìàì àáî íîðìàòèâíèì äîêóìåíòàì:

EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08,

EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 ó

â³äïîâ³äíîñò³ äî ïîëîæåíü äèðåêòèâ 2004/108/EÑ, 1999/5/EÑ.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Äåòåêòîð PMD 10

Òîâàðíèé íîìåð 3 603 F81 000

Ìàêñ. ãëèáèíà ÷óòëèâîñò³*

–÷îðí³ ìåòàëè

–êîëüîðîâ³ ìåòàëè (ì³äü)

–åëåêòðîïðîâîäêà 110–230 Â (ï³ä íàïðóãîþ)**

–Äåðåâèíà

100 ìì

80 ìì

50 ìì

25 ìì

Àâòîìàòè÷íå âèìèêàííÿ ïðèáë. ÷åðåç 5õâèë.

Ðîáî÷à òåìïåðàòóðà –10 °C...+50 °C

Òåìïåðàòóðà çáåð³ãàííÿ –20 °C...+70 °C

Áàòàðåÿ 1x9Â6LR61

Ðîáî÷èé ðåñóðñ, ïðèáë. 5ãîä.

Âàãà â³äïîâ³äíî äî EPTA-Procedure 01/2003 289 ã

*â çàëåæíîñò³ â³ä ðåæèìó ðîáîòè, ìàòåð³àëó ³ ðîçì³ð³â îá’ºêòó, à òàêîæ ìàòåð³àëó ³ ñòàíó

îñíîâè

**ìåíøà ãëèáèíà ÷óòëèâîñò³ íà ïðîâîäêó âèìêíåíî¿ åëåêòðîìåðåæ³

fÏðè íåñïðèÿòëèâ³é ñòðóêòóð³ îñíîâè òî÷í³ñòü ðåçóëüòàòó âèì³ðþâàííÿ

ïîã³ðøóºòüñÿ.

Áóäü ëàñêà, çâàæàéòå íà òîâàðíèé íîìåð, ùî çàçíà÷åíèé íà çàâîäñüê³é òàáëè÷ö³ Âàøîãî

âèì³ðþâàëüíîãî ïðèëàäó, àäæå òîðãîâåëüí³ íàçâè îêðåìèõ ïðèëàä³â ìîæóòü ðîçð³çíÿòèñÿ.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 44 Thursday, April 21, 2011 8:32 AM

Óêðà¿íñüêà | 45

Bosch Power Tools 2 609 140 852 | (21.4.11)

Ìîíòàæ

Âñòðîìëÿííÿ/çàì³íà áàòàðå¿

Äëÿ âèì³ðþâàëüíîãî ïðèëàäó ðåêîìåíäóºòüñÿ âèêîðèñòîâóâàòè âèêëþ÷íî

ëóæíî-ìàðãàíöåâ³ áàòàðå¿.

Ùîá â³äêðèòè êðèøêó ñåêö³¿ äëÿ áàòàðåéîê 3, ïîñóíüòå ¿¿ ó íàïðÿìêó ñòð³ëêè.

Âñòðîì³òü äîäàíó áàòàðåþ. Ñë³äêóéòå ïðè öüîìó çà ïðàâèëüíèì

ðîçòàøóâàííÿì ïîëþñ³â, ÿê öå ïîêàçàíî âñåðåäèí³ ñåêö³¿ äëÿ áàòàðåéîê.

²íäèêàòîð çàðÿäæåíîñò³ áàòàðåéîê e çàâæäè â³äîáðàæàº àêòóàëüíèé ñòóï³íü

çàðÿäæåíîñò³ áàòàðåéîê:

–áàòàðåÿ ïîâí³ñòþ çàðÿäæåíà

–áàòàðåÿ çàðÿäæåíà íà 2/3 â³ä ¿¿ ºìíîñò³ àáî ìåíøå

–áàòàðåÿ çàðÿäæåíà íà 1/3 â³ä ¿¿ ºìíîñò³ àáî ìåíøå

–áàòàðåþ ïîòð³áíî çàì³íèòè

fßêùî Âè íå áóäåòå êîðèñòóâàòèñÿ âèì³ðþâàëüíèì ïðèëàäîì

ïðîòÿãîì òðèâàëîãî ÷àñó, âèéìàéòå áàòàðåþ. Ïðè òðèâàëîìó çáåð³ãàíí³

áàòàðåÿ ìîæå êîðîäóâàòè àáî ñàìîðîçðÿäæàòèñÿ.

Åêñïëóàòàö³ÿ

fÇàõèùàéòå âèì³ðþâàëüíèé ïðèëàä â³ä âîëîãè ³ ñîíÿ÷íèõ ïðîìeí³â.

fÍå äîïóñêàéòå âïëèâó íà âèì³ðþâàëüíèé ïðèëàä åêñòðåìàëüíèõ

òåìïåðàòóð òà òåìïåðàòóðíèõ ïåðåïàä³â. ßêùî âèì³ðþâàëüíèé

ïðèëàä çàçíàâ âïëèâó ïåðåïàäó òåìïåðàòóð, ïåðø í³æ âìèêàòè éîãî,

äàéòå éîìó ñòàá³ë³çóâàòè ñâîþ òåìïåðàòóðó. Åêñòðåìàëüí³ òåìïåðàòóðè

òà òåìïåðàòóðí³ ïåðåïàäè ìîæóòü ïîã³ðøóâàòè òî÷í³ñòü âèì³ðþâàëüíîãî

ïðèëàäó òà âïëèâàòè íà ÿê³ñòü çîáðàæåííÿ íà äèñïëå¿.

fÂèêîðèñòàííÿ àáî åêñïëóàòàö³ÿ â áåçïîñåðåäí³é áëèçüêîñò³

ïåðåäàâà÷³â, òàêèõ, ÿê íàïð., áåçïðîâ³äí³ ëîêàëüí³ îá÷èñëþâàëüí³

ìåðåæ³, ÓÌÒÑ, ðàäàðè êîíòðîëþ ïîâ³òðÿíîãî ïðîñòîðó, ðàä³îùîãëè

àáî ì³êðîõâèëüîâ³ ïå÷³, ìîæå âïëèíóòè íà ðåçóëüòàòè âèì³ðþâàííÿ.

Ïî÷àòîê ðîáîòè

Âìèêàííÿ/âèìèêàííÿ

fÏåðåä âìèêàííÿì âèì³ðþâàëüíîãî ïðèëàäó ïåðåâ³ðòå, ùîá ñåíñîðíà

çîíà 11 íå áóëà âîëîãîþ. ßêùî íåîáõ³äíî, âèòð³òü âèì³ðþâàëüíèé ïðèëàä

ãàí÷³ðêîþ.

fÍå âìèêàéòå âèì³ðþâàëüíèé ïðèëàä ï³ñëÿ ïåðåïàäó òåìïåðàòóð

ïåâíèé ÷àñ, äîêè òåìïåðàòóðà ïðèëàäó íå ñòàá³ë³çóºòüñÿ.

Ùîá óâ³ìêíóòè âèì³ðþâàëüíèé ïðèëàä, íàòèñí³òü íà âèìèêà÷ 5.

Ùîá âèìêíóòè âèì³ðþâàëüíèé ïðèëàä, íàòèñí³òü íà âèìèêà÷ 5.

ßêùî ïðîòÿãîì ïðèáë. 5 õâèë. íà âèì³ðþâàëüíîìó ïðèëàä³ íå áóäå íàòèñíóòà

æîäíà êíîïêà ³ ïðèëàä íå âèÿâèòü í³ÿêèõ îá’ºêò³â, òî ïðèëàä, ùîá çàîùàäèòè

áàòàðåþ, àâòîìàòè÷íî âèìèêàºòüñÿ.

Ââ³ìêíåííÿ/âèìêíåííÿ ï³äñâ³÷óâàííÿ äèñïëåÿ

Çà äîïîìîãîþ êíîïêè ï³äñâ³÷óâàííÿ äèñïëåÿ 2 Âè ìîæåòå âìèêàòè àáî

âèìèêàòè ï³äñâ³÷óâàííÿ äèñïëåÿ.

Ââ³ìêíåííÿ/âèìêíåííÿ çâóêîâîãî ñèãíàëó

Çà äîïîìîãîþ êíîïêè çâóêîâîãî ñèãíàëó 4 Âè ìîæåòå âìèêàòè àáî âèìèêàòè

çâóêîâèé ñèãíàë. Êîëè çâóêîâèé ñèãíàë âèìêíóòèé, íà äèñïëå¿ ç’ÿâëÿºòüñÿ

³íäèêàòîð l.

OBJ_BUCH-1408-004.book Page 45 Thursday, April 21, 2011 8:32 AM

46 | Óêðà¿íñüêà

2 609 140 852 | (21.4.11) Bosch Power Tools

Ïðèíöèï ðîáîòè (äèâ. ìàë. A)

Âèì³ðþâàëüíèì ïðèëàäîì ïåðåâ³ðÿºòüñÿ ïîâåðõíÿ ï³ä ñåíñîðíîþ çîíîþ 11 â

íàïðÿìêó âèì³ðþâàííÿ z äî ìàêñ. ãëèáèíè âèì³ðþâàííÿ (äèâ. ðîçä³ë «Òåõí³÷í³

äàí³»). Ïðèëàä ðîçï³çíàº îá’ºêòè, ìàòåð³àë ÿêèõ â³äð³çíÿºòüñÿ â³ä ñò³íè.

Ïåðåñóâàéòå âèì³ðþâàëüíèé ïðèëàä ïðÿìîë³í³éíî ïî ïîâåðõí³, çëåãêà

íàòèñêóþ÷è íà íüîãî, íå ï³ä³éìàþ÷è éîãî ³ íå çì³íþþ÷è ñèëó íàòèñêóâàííÿ.

Ï³ä ÷àñ âèì³ðþâàííÿ êîíòàêòí³ ñìóæêè 10 çàâæäè ïîâèíí³ ìàòè êîíòàêò ç

ïîâåðõíåþ.

Ïðîöåäóðà âèì³ðþâàííÿ

Ïðèñòàâòå âèì³ðþâàëüíèé ïðèëàä äî îáñòåæóâàíî¿ ïîâåðõí³ ³ ïî÷èíàéòå

ïåðåñóâàòè éîãî â íàïðÿìêó îñ³ x – ³ y. Ïðè íàáëèæåíí³ âèì³ðþâàëüíîãî

ïðèëàäó äî îá’ºêòà áàëêà íà øêàë³ f çðîñòàº ³ ê³ëüöå 9 ñâ³òèòüñÿ æîâòèì

êîëüîðîì, ïðè â³ääàëåíí³ â³ä îá’ºêòà áàëêà çìåíøóºòüñÿ. Íàä ñåðåäèíîþ

îá’ºêòà øêàëà f äîñÿãàº ìàêñèìàëüíîãî ðîçì³ðó; ê³ëüöå 9 ñâ³òèòüñÿ ÷åðâîíèì

êîëüîðîì ³ ëóíàº çâóêîâèé ñèãíàë. Ïðè íåâåëèêèõ îá’ºêòàõ àáî îá’ºêòàõ, ùî

çíàõîäÿòüñÿ äóæå ãëèáîêî, ê³ëüöå 9 ìîæå ïðîäîâæóâàòè ñâ³òèòèñÿ æîâòèì

êîëüîðîì, çâóêîâèé ñèãíàë ìîæå íå ëóíàòè.

fÑâ³òëÿíå ê³ëüöå àáî çâóêîâèé ñèãíàë â³äîáðàæàþòü øèðîê³ îá’ºêòè íå

ïî âñ³é ¿õ øèðèí³.

Äëÿ á³ëüø òî÷íî¿ ëîêàë³çàö³¿ îá’ºêòà ïðîâåä³òü âèì³ðþâàëüíèì ïðèëàäîì íàä

îá’ºêòîì äåê³ëüêà ðàç³â (3 ðàçè) òóäè-ñþäè.

Øèðîê³ îá’ºêòè íà äîñë³äæóâàí³é ïîâåðõí³ ìîæíà ðîçï³çíàòè ïî òðèâàëî

äîâã³é áàëö³ íà øêàë³ f. Ê³ëüöå 9 ñâ³òèòüñÿ æîâòèì êîëüîðîì. Òðèâàë³ñòü

â³äîáðàæåííÿ äîâãî¿ áàëêè â³äïîâ³äàº ïðèáëèçí³é øèðèí³ îá’ºêòà.

Ï³ä ÷àñ ïîøóêó äð³áíèõ àáî ãëèáîêî ðîçòàøîâàíèõ îá’ºêò³â, êîëè øêàëà f

ðåàãóº ñëàáêî, ïðîâåä³òü äåê³ëüêà ðàç³â âèì³ðþâàëüíèì ïðèëàäîì íàä

îá’ºêòîì â ãîðèçîíòàëüíîìó (â³ñü x) ³ âåðòèêàëüíîìó íàïðÿìêó (â³ñü y).

fÏåðø í³æ âèêîíàòè ñâåðäëåííÿ, ðîçïèëþâàííÿ àáî ôðåçåðóâàííÿ â

ñò³í³, Âàì ïîòð³áíî ï³äñòðàõóâàòèñÿ ³íôîðìàö³ºþ ç ³íøèõ äæåðåë

³íôîðìàö³¿. Îñê³ëüêè íà ðåçóëüòàòè âèì³ðþâàííÿ ìîæóòü âïëèâàòè

ôàêòîðè íàâêîëèøíüîãî ñåðåäîâèùà òà êîíñòðóêö³ÿ ñò³íè, íåáåçïåêà

ìîæå âèíèêíóòè íàâ³òü íåçâàæàþ÷è íà òå, ùî ³íäèêàòîð íå ïîêàçóº

íàÿâí³ñòü îá’ºêòà â ñåíñîðí³é çîí³ (çâóêîâèé ñèãíàë íå ëóíàº, à ñâ³òëÿíå

ê³ëüöå 9 ñâ³òèòüñÿ çåëåíèì êîëüîðîì).

Ðåæèìè ðîáîòè

Âèáèðàþ÷è â³äïîâ³äíèé ðåæèì ðîáîòè, Âè äîñÿãíåòå íàéêðàùèõ ðåçóëüòàò³â

âèì³ðþâàííÿ. Ìàêñèìàëüíà ãëèáèíà ÷óòëèâîñò³ äëÿ ìåòàëåâèõ îá’ºêò³â

äîñÿãàºòüñÿ â ðåæèì³ ðîáîòè «ìåòàë». Ìàêñèìàëüíà ãëèáèíà ÷óòëèâîñò³ äëÿ

íåìåòàëåâèõ îá’ºêò³â äîñÿãàºòüñÿ â ðåæèì³ ðîáîòè «ã³ïñîêàðòîíí³ ïëèòè».

Åëåêòðîïðîâîäêà ï³ä íàïðóãîþ ðîçï³çíàºòüñÿ ó âñ³õ ðåæèìàõ ðîáîòè.

Ã³ïñîêàðòîíí³ ïëèòè

Ðåæèì ðîáîòè «ã³ïñîêàðòîíí³ ïëèòè» ïðèçíà÷åíèé äëÿ ïîøóêó äåðåâ’ÿíèõ ³

ìåòàëåâèõ îá’ºêò³â òà åëåêòðîïðîâîäêè ï³ä íàïðóãîþ.

Íàòèñí³òü êíîïêó 1, ùîá àêòèâóâàòè ðåæèì ðîáîòè «ã³ïñîêàðòîíí³ ïëèòè».

Çàãîðàºòüñÿ ³íäèêàòîð h. Ï³ñëÿ âñòàíîâëåííÿ âèì³ðþâàëüíîãî ïðèëàäó íà

äîñë³äæóâàíó ïîâåðõíþ ê³ëüöå 9 çàãîðàºòüñÿ çåëåíèì êîëüîðîì,

ñèãíàë³çóþ÷è ãîòîâí³ñòü äî ðîáîòè.

Â ðåæèì³ ðîáîòè «ã³ïñîêàðòîíí³ ïëèòè» ðîçï³çíàþòüñÿ ³ â³äîáðàæàþòüñÿ âñ³

âèäè îá’ºêò³â:

–íåìåòàëåâ³ îá’ºêòè, íàïð., äåðåâ’ÿí³ áàëêè,

–ìàãí³òí³ îá’ºêòè, íàïð., çàë³çíà àðìàòóðà,

–íå ìàãí³òí³ ìåòàëåâ³ îá’ºêòè, íàïð., ì³äíà òðóáà,

–ñòðóìîïðîâ³äí³ îá’ºêòè, íàïð., åëåêòðîïðîâîäêà.

OBJ_BUCH-1408-004.book Page 46 Thursday, April 21, 2011 8:32 AM

Óêðà¿íñüêà | 47

Bosch Power Tools 2 609 140 852 | (21.4.11)

Âêàç³âêè: Â ðåæèì³ ðîáîòè «ã³ïñîêàðòîíí³ ïëèòè» îêð³ì äåðåâ’ÿíèõ,

ìåòàëåâèõ îá’ºêò³â ³ åëåêòðîïðîâîäêè ï³ä íàïðóãîþ â³äîáðàæàþòüñÿ òàêîæ ³

³íø³ îá’ºêòè, íàïð., çàïîâíåí³ âîäîþ ïëàñòìàñîâ³ òðóáè. Ïðè çíàõîäæåíí³ öèõ

îá’ºêò³â íà äèñïëå¿ 7 ç’ÿâëÿºòüñÿ ³íäèêàòîð íåìåòàëåâèõ îá’ºêò³â g.

Íàÿâí³ñòü öâÿõ³â òà ãâèíò³â â äîñë³äæóâàí³é ïîâåðõí³ ìîæå ïðèçâåñòè äî òîãî,

ùî äåðåâ’ÿí³ áàëêè áóäóòü â³äîáðàæàòèñÿ íà äèñïëå¿ ÿê ìåòàëåâ³ îá’ºêòè.

ßêùî íà äèñïëå¿ 7 òðèâàëî çáåð³ãàºòüñÿ âåëèêà äîâæèíà áàëîê íà øêàë³ f ³

øêàë³ c, ïîâòîð³òü îïåðàö³þ âèì³ðþâàííÿ, ïðèñòàâèâøè âèì³ðþâàëüíèé

ïðèëàä äî äîñë³äæóâàíî¿ ïîâåðõí³ â ³íøîìó ì³ñö³.

ßêùî ïðè êîíòàêò³ ç äîñë³äæóâàíîþ ïîâåðõíåþ ñâ³òëÿíå ê³ëüöå 9 íå ïîêàçóº

ãîòîâíîñò³ äî ðîáîòè, öå îçíà÷àº, ùî âèì³ðþâàëüíèé ïðèëàä íå ìîæå

ïðàâèëüíî ðîçï³çíàòè îñíîâó.

–Íàòèñêóéòå êíîïêó 1 äî òèõ ï³ð, ïîêè ñâ³òëÿíå ê³ëüöå íå çàãîðèòüñÿ çåëåíèì

êîëüîðîì.

–ßêùî Âè ï³ñëÿ öüîãî ïî÷íåòå íîâå âèì³ðþâàííÿ, ïðèñòàâèâøè

âèì³ðþâàëüíèé ïðèëàä äî ³íøî¿ ñò³íè, Âè ïîâèíí³ êîðîòêî íàòèñíóòè

êíîïêó 1.

–Ó ð³äêèõ âèïàäêàõ âèì³ðþâàëüíèé ïðèëàä íå ìîæå ðîçï³çíàòè îñíîâó

âíàñë³äîê çàáðóäíåíü ç òîãî áîêó ïðèëàäó, äå ðîçì³ùåí³ ñåíñîðíà çîíà 11

³ çàâîäñüêà òàáëè÷êà 12. Î÷èñò³òü âèì³ðþâàëüíèé ïðèëàä çà äîïîìîãîþ

ñóõî¿, ì’ÿêî¿ ãàí÷³ðêè ³ çíîâó ðîçïî÷í³òü îïåðàö³þ âèì³ðþâàííÿ.

ßêùî â ðåæèì³ ðîáîòè «ã³ïñîêàðòîíí³ ïëèòè» â îäíîìó ïîëîæåíí³

âèì³ðþâàííÿ ïîïåðåì³ííî â³äîáðàæàºòüñÿ ³íäèêàòîð k (íåìàãí³òíèé ìåòàë)

àáî i (ìàãí³òíèé ìåòàë), ïåðåéä³òü â ðåæèì âèì³ðþâàííÿ «ìåòàë», ÿêèé

êðàùå ï³äõîäèòü äëÿ ïîøóêó òà ðîçï³çíàâàííÿ ìàãí³òíèõ ³ íåìàãí³òíèõ

îá’ºêò³â.

Ìåòàë

Ðåæèì ðîáîòè «ìåòàë» ïðèçíà÷åíèé äëÿ ïîøóêó ìàãí³òíèõ ³ íåìàãí³òíèõ

îá’ºêò³â òà åëåêòðîïðîâîäêè ï³ä íàïðóãîþ (íåçàëåæíî â³ä ìàòåð³àëó ñò³íè).

Íàòèñí³òü êíîïêó 6, ùîá àêòèâóâàòè ðåæèì ðîáîòè «ìåòàë». Ñâ³òëÿíå ê³ëüöå 9

ñâ³òèòüñÿ çåëåíèì êîëüîðîì, ³ çàãîðàºòüñÿ ³íäèêàòîð j.

ßêùî çíàéäåíèé ìåòàë íàëåæèòü äî ðîçðÿäó ìàãí³òíèõ ìåòàë³â (íàïð., º

çàë³çîì), íà äèñïëå¿ 7 ç’ÿâëÿºòüñÿ ñèìâîë i. ßêùî çíàéäåíèé ìåòàë íàëåæèòü

äî ðîçðÿäó íåìàãí³òíèõ ìåòàë³â, íà äèñïëå¿ ç’ÿâëÿºòüñÿ ñèìâîë k. Äëÿ

ðîçð³çíÿííÿ âèä³â ìåòàë³â âèì³ðþâàëüíèé ïðèëàä ïîâèíåí çíàõîäèòèñÿ íàä

çíàéäåíèì ìåòàëåâèì îá’ºêòîì (ê³ëüöå 9 ñâ³òèòüñÿ ÷åðâîíèì êîëüîðîì).

Âêàç³âêà: Ïðè ðóëîííèõ àðìàòóðíèõ ñ³òêàõ ³ àðìàòóð³ â îáñòåæóâàí³é îñíîâ³

áàëêà íà øêàë³ f ç’ÿâëÿºòüñÿ íà âñ³é øèðèí³ îá’ºêòà. ßê ïðàâèëî, ïðè ðóëîííèõ

àðìàòóðíèõ ñ³òêàõ áåçïîñåðåäíüî íàä ìåòàëåâèìè ñòðèæíÿìè íà äèñïëå¿

ç’ÿâëÿºòüñÿ çíà÷îê i, ÿêèì ïîçíà÷àþòüñÿ ìàãí³òí³ ìåòàëè, ì³æ ñòðèæíÿìè

ç’ÿâëÿºòüñÿ çíà÷îê k, ÿêèì ïîçíà÷àþòüñÿ íåìàãí³òí³ ìåòàëè.

Ïîøóê åëåêòðîïðîâîäêè

Åëåêòðîïðîâîäêà ï³ä íàïðóãîþ â³äîáðàæàºòüñÿ ó âñ³õ ðåæèìàõ ðîáîòè.

Ïðè çíàõîäæåíí³ åëåêòðîïðîâîäêè ï³ä íàïðóãîþ íà äèñïëå¿ 7 â³äîáðàæàºòüñÿ

³íäèêàòîð a ³ áàëêà øêàëè c çðîñòàº. Ùîá òî÷í³øå ëîêàë³çóâàòè

åëåêòðîïðîâîäêó, ùå ðàç ïðîâåä³òü âèì³ðþâàëüíèì ïðèëàäîì ïî ïîâåðõí³.

Ï³ñëÿ ê³ëüêàðàçîâîãî ïðîõîäæåííÿ ïðèëàä äóæå òî÷íî ïîêàçóº

åëåêòðîïðîâîäêó. ßêùî âèì³ðþâàëüíèé ïðèëàä çíàõîäèòüñÿ äóæå áëèçüêî â³ä

åëåêòðîïðîâîäêè, ñâ³òëÿíå ê³ëüöå 9 ïî÷èíàº ìèãàòè ÷åðâîíèì êîëüîðîì ³

øâèäêî ï³êàº çâóêîâèé ñèãíàë.

Âêàç³âêè:

–Åëåêòðîïðîâîäêó ï³ä íàïðóãîþ çíàéòè ëåãøå, ÿêùî äî ïðîâîäêè, ÿêó Âè

øóêàºòå, ï³äêëþ÷åí³ ³ óâ³ìêíåí³ ñïîæèâà÷³ åëåêòðîåíåðã³¿ (íàïð.,

îñâ³òëþâàëüí³ ÷è ³íø³ ïðèëàäè).

OBJ_BUCH-1408-004.book Page 47 Thursday, April 21, 2011 8:32 AM

48 | Óêðà¿íñüêà

2 609 140 852 | (21.4.11) Bosch Power Tools

–Çà ïåâíèõ óìîâ (íàïð., ï³ä ìåòàëåâîþ ïîâåðõíåþ àáî ï³ä ïîâåðõíåþ

ç âåëèêèì âì³ñòîì âîäè) ïðèëàä íå çàâæäè íàä³éíî çíàõîäèòü

åëåêòðîïðîâîäêó. Ñèëà ñèãíàëó äëÿ åëåêòðîïðîâîäêè çàëåæèòü â³ä

ïîëîæåííÿ åëåêòðîïðîâîäêè. Òîìó ïåðåâ³ðòå íàÿâí³ñòü åëåêòðîïðîâîäêè

çà äîïîìîãîþ ïîäàëüøèõ âèì³ðþâàíü â áåçïîñåðåäí³é áëèçüêîñò³ àáî çà

äîïîìîãîþ ³íøèõ äæåðåë ³íôîðìàö³¿.

–Åëåêòðîïðîâîäêà, ùî íå çíàõîäèòüñÿ ï³ä íàïðóãîþ, çíàõîäèòüñÿ ÿê

ìåòàëåâèé îá’ºêò â ðåæèì³ «ìåòàë». Ïðè öüîìó ïðèëàä íå ïîêàçóº

áàãàòîäðîòîâèé ïðîâ³ä (íà â³äì³íó â³ä ìàñèâíîãî).

–Ñòàòè÷íà åëåêòðèêà ìîæå ïðèçâåñòè äî òîãî, ùî åëåêòðîïðîâîäêà áóäå

â³äîáðàæàòèñÿ íåòî÷íî, íàïð., íà âåëèê³é ä³ëÿíö³. Ùîá ïîêðàùèòè

ïîêàçíèêè, ïðèêëàä³òü â³ëüíó ðóêó äîëîíåþ äî ñò³íè ïîðó÷ ç

âèì³ðþâàëüíèì ïðèëàäîì, ùîá çíÿòè ñòàòè÷íèé çàðÿä.

Âêàç³âêè ùîäî ðîáîòè

fÇâàæàþ÷è íà ïðèíöèï ðîáîòè ïðèëàäó, ïåâí³ îòî÷óþ÷³ óìîâè ìîæóòü

ïîçíà÷èòèñÿ íà ðåçóëüòàòàõ âèì³ðþâàííÿ. Äî íèõ â³äíîñÿòüñÿ,

íàïðèêëàä, áëèçüê³ñòü ïðèëàä³â, ùî ãåíåðóþòü ñèëüí³ ìàãí³òí³ àáî

åëåêòðîìàãí³òí³ ïîëÿ, âîëîãà, áóä³âåëüí³ ìàòåð³àëè, ùî ì³ñòÿòü

ìåòàë, ³çîëÿö³éí³ ìàòåð³àëè, ïîêðèò³ àëþì³í³ºì, åëåêòðîïðîâ³äí³

øïàëåðè òà êàõë³. Òîìó ïåðåä ñâåðäë³ííÿì, ðîçïèëþâàííÿì àáî

ôðåçåðóâàííÿì ó ñò³íàõ, ñòåë³ àáî ï³äëîç³ çâàæàéòå òàêîæ ³ íà ³íø³ äæåðåëà

³íôîðìàö³¿ (íàïðèêëàä, íà áóä³âåëüí³ ïëàíè).

Ïîçíà÷åííÿ îá’åêò³â

Çà íåîáõ³äí³ñòþ Âè ìîæåòå ïîçíà÷èòè çíàéäåí³ îá’ºêòè. Âèêîíàéòå ïîøóê, ÿê

çâè÷àéíî. Ïðè çíàõîäæåíí³ ãðàíèöü àáî ñåðåäèíè îá’ºêòà ïîçíà÷òå ¿õ ì³ñöå

÷åðåç îòâ³ð äëÿ íàíåñåííÿ ïîçíà÷îê 8.

Êîíòðîëü çà òåìïåðàòóðîþ

Âèì³ðþâàëüíèé ïðèêëàä îñíàùåíèé ³íäèêàòîðîì êîíòðîëþ çà òåìïåðàòóðîþ,

îñê³ëüêè òî÷íå âèì³ðþâàííÿ ìîæëèâå ëèøå ïðè ñòàá³ëüí³é òåìïåðàòóð³

âñåðåäèí³ âèì³ðþâàëüíîãî ïðèëàäó.

Çàãîðàííÿ ³íäèêàòîðà êîíòðîëþ çà òåìïåðàòóðîþ d ñâ³ä÷èòü ïðî âèõ³ä

âèì³ðþâàëüíîãî ïðèëàäó çà ìåæ³ ä³àïàçîíó ðîáî÷î¿ òåìïåðàòóðè àáî ïðî

ñèëüí³ òåìïåðàòóðí³ ïåðåïàäè. Âèìêí³òü âèì³ðþâàëüíèé ïðèëàä ³, ïåðø

í³æ âìèêàòè éîãî, äàéòå éîìó ñòàá³ë³çóâàòè ñâîþ òåìïåðàòóðó.

Ôóíêö³ÿ ïîïåðåäæåííÿ

ßêùî íà äèñïëå¿ çàãîðàºòüñÿ ³íäèêàòîð b, âèì³ðþâàííÿ ïîòð³áíî ïî÷àòè

ñïî÷àòêó. Çí³ì³òü âèì³ðþâàëüíèé ïðèëàä ç³ ñò³íè ³ ïðèêëàä³òü éîãî äî ïîâåðõí³

â ³íøîìó ì³ñö³.

ßêùî íà äèñïëå¿ 7 ìèãàº ³íäèêàòîð b, â³äïðàâòå âèì³ðþâàëüíèé ïðèëàä â

äîäàí³é çàõèñí³é ñóìö³ â àâòîðèçîâàíó ñåðâ³ñíó ìàéñòåðíþ.

Êàë³áðóâàííÿ

ßêùî â ðåæèì³ ðîáîòè «ìåòàë» òðèâàëî çðîñòàº áàëêà øêàëè f, íåçâàæàþ÷è

íà òå, ùî ïîáëèçó âèì³ðþâàëüíîãî ïðèëàäó íåìàº ìåòàëó, âèì³ðþâàëüíèé

ïðèëàä òðåáà âðó÷íó â³äêàë³áðóâàòè.

–Âèìêí³òü âèì³ðþâàëüíèé ïðèëàä.

–Â ðàä³óñ³ ä³¿ âèì³ðþâàëüíîãî ïðèëàäó ïðèáåð³òü âñ³ îá’ºêòè, íà ÿê³ â³í çì³ã

áè â³äðåàãóâàòè, âêëþ÷àþ÷è íàðó÷íèé ãîäèííèê àáî ìåòàëåâ³ ê³ëüöÿ, ³

òðèìàéòå éîãî â ïîâ³òð³.

Ñë³äêóéòå çà òèì, ùîá íà ³íäèêàòîð³ çàðÿäæåíîñò³ áàòàðåéîê e

â³äîáðàæàëîñÿ ì³í. 1/3 ºìíîñò³:

Òðèìàéòå âèì³ðþâàëüíèé ïðèëàä òàêèì ÷èíîì, ùîá çàâîäñüêà òàáëè÷êà

12 äèâèëàñÿ íà ï³äëîãó. Óíèêàéòå ïîïàäàííÿ ÿñêðàâîãî ñâ³òëà àáî ïðÿìîãî

ñîíÿ÷íîãî ïðîì³ííÿ íà ä³ëÿíêó 11 ³ 12, íå ïðèêðèâàþ÷è, îäíàê, öþ

ä³ëÿíêó.

OBJ_BUCH-1408-004.book Page 48 Thursday, April 21, 2011 8:32 AM

Óêðà¿íñüêà | 49

Bosch Power Tools 2 609 140 852 | (21.4.11)

–Íàòèñí³òü îäíî÷àñíî êíîïêè 5 ³ 4, ³ òðèìàéòå îáèäâ³ êíîïêè íàòèñíóòèìè äî

òèõ ï³ð, ïîêè ñâ³òëÿíå ê³ëüöå 9 íå çàãîðèòüñÿ ÷åðâîíèì êîëüîðîì. Ï³ñëÿ

öüîãî â³äïóñò³òü îáèäâ³ êíîïêè.

–ßêùî êàë³áðóâàííÿ áóëî óñï³øíèì, ÷åðåç äåê³ëüêà ñåêóíä âèì³ðþâàëüíèé

ïðèëàä çíîâó àâòîìàòè÷íî âìèêàºòüñÿ ³ ãîòîâèé äî ðîáîòè.

Âêàç³âêà: ßêùî âèì³ðþâàëüíèé ïðèëàä àâòîìàòè÷íî íå âìèêàºòüñÿ,

ïîâòîð³òü êàë³áðóâàííÿ. ßêùî âèì³ðþâàëüíèé ïðèëàä íå âìèêàºòüñÿ ³ ï³ñëÿ

öüîãî, â³äïðàâòå éîãî, áóäü ëàñêà, â äîäàí³é çàõèñí³ ñóìö³ â àâòîðèçîâàíó

ñåðâ³ñíó ìàéñòåðíþ.

Òåõí³÷íå îáñëóãîâóâàííÿ ³ ñåðâ³ñ

Òåõí³÷íå îáñëóãîâóâàííÿ ³ î÷èùåííÿ

fÏåðåâ³ðÿéòå âèì³ðþâàëüíèé ïðèëàä ïåðåä êîæíèì âèêîðèñòàííÿì.

ßêùî íà íüîìó âèäí³ ïîøêîäæåííÿ àáî óñåðåäèí³ ðîçõèòàëèñÿ äåòàë³,

íàä³éíà ðîáîòà âèì³ðþâàëüíîãî ïðèëàäó íå ãàðàíòîâàíà.

Äëÿ ÿê³ñíî¿ ³ áåçïå÷íî¿ ðîáîòè òðèìàéòå âèì³ðþâàëüíèé ïðèëàä ÷èñòèì ³

ñóõèì.

Íå çàíóðþéòå âèì³ðþâàëüíèé ïðèëàä ó âîäó àáî ³íø³ ð³äèíè.

Ñòèðàéòå çàáðóäíåííÿ ñóõîþ, ì’ÿêîþ ãàí÷³ðêîþ. Íå âèêîðèñòîâóéòå ìèéí³

çàñîáè ³ ðîç÷èííèêè.

Ùîá íå âïëèâàòè íà âèì³ðþâàííÿ, â ñåíñîðí³é çîí³ 11 íà ïåðåäíüîìó ³

çàäíüîìó áîö³ ïðèëàäó íå ïîâèííî áóòè íàêëåéîê àáî òàáëè÷îê, çîêðåìà, ç

ìåòàëó.

Íå çí³ìàéòå êîíòàêòí³ ñìóæêè 10 ç çàäíüîãî áîêó âèì³ðþâàëüíîãî ïðèëàäó.

ßêùî íåçâàæàþ÷è íà ðåòåëüíó ïðîöåäóðó âèãîòîâëåííÿ ³ âèïðîáóâàííÿ

âèì³ðþâàëüíèé ïðèëàä âñå-òàêè âèéäå ç ëàäó, ðåìîíò ìàº âèêîíóâàòè ëèøå

ìàéñòåðíÿ, àâòîðèçîâàíà äëÿ åëåêòðî³íñòðóìåíò³â Bosch. Íå â³äêðèâàéòå

ñàìîñò³éíî âèì³ðþâàëüíèé ³íñòðóìåíò.

Ïðè áóäü-ÿêèõ çàïèòàííÿõ ³ çàìîâëåíí³ çàï÷àñòèí, áóäü ëàñêà, îáîâ’ÿçêîâî

çàçíà÷àéòå 10-çíà÷íèé òîâàðíèé íîìåð, ùî çíàõîäèòüñÿ íà çàâîäñüê³é

òàáëè÷ö³ âèì³ðþâàëüíîãî ïðèëàäó.

Çáåð³ãàéòå ³ ïåðåíîñüòå âèì³ðþâàëüíèé ïðèëàä ëèøå â çàõèñí³é ñóìö³, ÿêà ³äå

â êîìïëåêò³.

Íàäñèëàéòå âèì³ðþâàëüíèé ïðèëàä íà ðåìîíò â çàõèñí³é ñóìö³ 13.

Cåðâ³ñía ìaécòepíÿ i îáñëóãîâóâàííÿ êëiºíòiâ

Â ñåðâ³ñí³é ìàéñòåðí³ Âè îòðèìàºòå â³äïîâ³äü íà Âàø³ çàïèòàííÿ ñòîñîâíî

ðåìîíòó ³ òåõí³÷íîãî îáñëóãîâóâàííÿ Âàøîãî ïðîäóêòó. Ìàëþíêè â äåòàëÿõ ³

³íôîðìàö³þ ùîäî çàï÷àñòèí ìîæíà çíàéòè çà àäðåñîþ:

www.bosch-pt.com

Êîíñóëüòàíòè Bosch ç ðàä³ñòþ äîïîìîæóòü Âàì ïðè çàïèòàííÿõ ñòîñîâíî

êóï³âë³, çàñòîñóâàííÿ ³ íàëàãîäæåííÿ ïðîäóêò³â ³ ïðèëàääÿ äî íèõ.

Ãàðàíò³éíå îáñëóãîâóâàííÿ ³ ðåìîíò åëåêòðî³íñòðóìåíòó çä³éñíþþòüñÿ

â³äïîâ³äíî äî âèìîã ³ íîðì âèãîòîâëþâà÷à íà òåðèòîð³¿ âñ³õ êðà¿í ëèøå ó

ô³ðìîâèõ àáî àâòîðèçîâàíèõ ñåðâ³ñíèõ öåíòðàõ ô³ðìè «Ðîáåðò Áîø».

ÏÎÏÅÐÅÄÆÅÍÍß! Âèêîðèñòàííÿ êîíòðàôàêòíî¿ ïðîäóêö³¿ íåáåçïå÷íå â

åêñïëóàòàö³¿ ³ ìîæå ìàòè íåãàòèâí³ íàñë³äêè äëÿ çäîðîâ’ÿ. Âèãîòîâëåííÿ ³

ðîçïîâñþäæåííÿ êîíòðàôàêòíî¿ ïðîäóêö³¿ ïåðåñë³äóºòüñÿ çà Çàêîíîì â

àäì³í³ñòðàòèâíîìó ³ êðèì³íàëüíîìó ïîðÿäêó.

Óêðà¿íà

ÒÎÂ «Ðîáåðò Áîø»

Cåðâ³ñíèé öåíòð åëåêòðî³íñòðóìåíò³â

âóë. Êðàéíÿ, 1, 02660, Êè¿â-60

Óêðà¿íà

OBJ_BUCH-1408-004.book Page 49 Thursday, April 21, 2011 8:32 AM

50 | Română

2 609 140 852 | (21.4.11) Bosch Power Tools

Òåë.: +38 (044) 4 90 24 07 (áàãàòîêàíàëüíèé)

E-Mail: pt-service@ua.bosch.com

Îô³ö³éíèé ñàéò: www.bosch-powertools.com.ua

Àäðåñà Ðåã³îíàëüíèõ ãàðàíò³éíèõ ñåðâ³ñíèõ ìàéñòåðåíü çàçíà÷åíà â

Íàö³îíàëüíîìó ãàðàíò³éíîìó òàëîí³.

Óòèë³çàö³ÿ

Âèì³ðþâàëüí³ ïðèëàäè, ïðèëàääÿ ³ óïàêîâêó òðåáà çäàâàòè íà åêîëîã³÷íî

÷èñòó ïîâòîðíó ïåðåðîáêó.

Íå âèêèäàéòå âèì³ðþâàëüí³ ³íñòðóìåíòè òà àêóìóëÿòîðí³ áàòàðå¿/áàòàðåéêè â

ïîáóòîâå ñì³òòÿ!

Ëèøå äëÿ êðà¿í ªÑ:

Â³äïîâ³äíî äî ºâðîïåéñüêî¿ äèðåêòèâè 2002/96/EÑ òà

ºâðîïåéñüêî¿ äèðåêòèâè 2006/66/EÑ â³äïðàöüîâàí³

âèì³ðþâàëüí³ ïðèëàäè, ïîøêîäæåí³ àáî â³äïðàöüîâàí³

àêóìóëÿòîðí³ áàòàðå¿/áàòàðåéêè ïîâèíí³ çäàâàòèñÿ îêðåìî ³

óòèë³çóâàòèñÿ åêîëîã³÷íî ÷èñòèì ñïîñîáîì.

Ìîæëèâ³ çì³íè.

Română

Instrucţiuni privind siguranţa şi protecţia muncii

Citiţi şi respectaţi toate instrucţiunile. PĂSTRAŢI ÎN CONDIŢII

BUNE PREZENTELE INSTRUCŢIUNI.

fNu permiteţi repararea aparatului de măsură decât de către personal de

specialitate corespunzător calificat şi numai cu piese de schimb

originale. Numai în acest mod poate fi garantată siguranţa de exploatare a

aparatului de măsură.

fNu lucraţi cu aparatul de măsură în mediu cu pericol de explozie în care

se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot

produce scântei care să aprindă praful sau vaporii.

fPe baza tehnologiei sale de fabricaţie, aparatul de măsură nu poate oferi

rezultate sigure 100 %. Pentru a exclude situaţiile periculoase, de

fiecare dată înainte de a găuri, a tăia sau a freza pereţi, plafoane sau

podele, pentru protecţia dumneavoastră consultaţi şi alte surse de

informaţii precum planurile de construcţie, fotografii din faza de

construcţie, etc. Influenţele mediului, ca umiditatea aerului sau vecinătatea

altor aparate electrice, pot afecta precizia aparatului de măsură. Structura şi

starea pereţilor (de exemplu, materiale de construcţii cu metal, tapet

conducător electric, materiale de izolaţie, faianţă) cât şi numărul, tipul,

dimensiunile şi poziţia obiectelor pot falsifica rezultatele de măsurare.

Descrierea produsului şi a performanţelor

Utilizare conform destinaţiei

Instrumentul de măsurat este destinat detectării de metale (metale feroase şi

neferoase, de exemplu bare de armare), grinzi de lemn şi conductori sub

tensiune ascunşi în pereţi, plafoane şi pardoseli.

OBJ_BUCH-1408-004.book Page 50 Thursday, April 21, 2011 8:32 AM

Română | 51

Bosch Power Tools 2 609 140 852 | (21.4.11)

Elemente componente

Numerotarea componentelor ilustrate se referă la schiţa de la pagina grafică.

1Tastă pentru modul de funcţionare „gips carton“

2Tastă pentru iluminare display

3Capac compartiment baterie

4Tastă pentru semnal acustic

5Tastă pornit-oprit

6Tastă pentru modul de funcţionare „metal“

7Display

8Orificiu de marcare

9Inel luminscent

10 Patine

11 Sector senzor

12 Plăcuţă indicatoare a tipului

13 Geantă de protecţie

Accesoriile ilustrate sau descrise nu sunt incluse în setul de livrare standard.

Elemente afişaj

aIndicator tip obiect „conductor sub tensiune“

bIndicator funcţie de avertizare

cScală gradată pentru „conductori sub tensiune“

dIndicator de supraveghere a temperaturii

eIndicator baterii

fScală gradată pentru modurile de funcţionare „metal“ şi „gips carton“

gIndicator tip obiect „obiect nemetalic“

hIndicator mod de funcţionare „gips carton“

iIndicator tip obiect „metal magnetic“

jIndicator mod de funcţinoare „metal“

kIndicator tip obiect „obiect nemagnetic“

lIndicator semnal sonor deconectat

Date tehnice

Detector digital PMD 10

Număr de identificare 3 603 F81 000

Adâncime maximă de detectare*

–Metale feroase

–Metale neferoase (cupru)

–Conductori sub tensiune 110–230 V

(cu tensiune aplicată)**

–Lemn

100 mm

80 mm

50 mm

25 mm

Deconectare automată după aprox. 5min

*în funcţie de modul de funcţionare, material, dimensiunile obiectelor şi ale materialului

precum şi în funcţie de starea suprafeţei scanate

**adâncime de detectare mai mică la conductele şi conductorii care nu sunt sub tensiune

fRezultatul de măsurare poate fi mai puţin precis în cazul unei structuri nefavorabile a

suprafeţei scanate.

Vă rugăm să luaţi în considerare numărul de identificare de pe plăcuţa indicatoare a tipului

aparatului dumneavoastră de măsură, denumirile comerciale ale diferitelor aparate de măsură

pot varia.

OBJ_BUCH-1408-004.book Page 51 Thursday, April 21, 2011 8:32 AM

52 | Română

2 609 140 852 | (21.4.11) Bosch Power Tools

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“

corespunde următoarelor standarde sau documente normative:

EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08,

EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02

conform dispoziţiilor Directivelor 2004/108/CE, 1999/5/CE.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Montare

Montarea/schimbarea bateriei

Pentru buna funcţionare a aparatului de măsură se recomandă folosirea

bateriilor alcaline cu mangan.

Pentru deschiderea capacului compartimentului bateriei 3 împingeţi-l pe acesta

din urmă în direcţia săgeţii de pe compartimentul bateriei. Introduceţi bateria

din setul de livrare. Respectaţi polaritatea corectă conform schiţei din interiorul

compartimentului bateriei.

Indicatorul de baterie e arată întotdeauna nivelul de încărcare al bateriei:

–Bateria este complet încărcată

–Bateria mai este încă încărcată la 2/3 din capacitate sau mai puţin

–Bateria mai este încă încărcată la 1/3 din capacitate sau mai puţin

–Înlocuiţi bateria

fScoateţi bateria afară din aparatul de măsură dacă nu-l veţi folosi mai

mult timp. Bateria se poate coroda sau autodescărca în caz de depozitare

mai îndelungată.

Funcţionare

fFeriţi aparatul de măsură de umezeală şi de expunere directă la radiaţii

solare.

Temperatură de lucru –10 °C...+50 °C

Temperatură de depozitare –20 °C...+70 °C

Baterie 1x9V6LR61

Durată de funcţionare aprox. 5h

Greutate conform EPTA-Procedure 01/2003 289 g

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Detector digital PMD 10

*în funcţie de modul de funcţionare, material, dimensiunile obiectelor şi ale materialului

precum şi în funcţie de starea suprafeţei scanate

**adâncime de detectare mai mică la conductele şi conductorii care nu sunt sub tensiune

fRezultatul de măsurare poate fi mai puţin precis în cazul unei structuri nefavorabile a

suprafeţei scanate.

Vă rugăm să luaţi în considerare numărul de identificare de pe plăcuţa indicatoare a tipului

aparatului dumneavoastră de măsură, denumirile comerciale ale diferitelor aparate de măsură

pot varia.

OBJ_BUCH-1408-004.book Page 52 Thursday, April 21, 2011 8:32 AM

Română | 53

Bosch Power Tools 2 609 140 852 | (21.4.11)

fNu expuneţi aparatul de măsură unor temperaturi extreme sau unor

variaţii foarte mari de temperatură. În cazul unor variaţii mai mari de

temperatură lăsaţi aparatul să se acomodeze înainte de a-l conecta. În caz

de temperaturi extreme sau variaţii foarte mari de temperatură, precizia

aparatului de măsură şi afişajul displayului pot fi afectate.

fUtilizarea sau funcţionarea emiţătoarelor, ca de ex. WLAN, UMTS, radare

de aviaţie, antene de emisie sau microunde, în imediata apropiere a

aparatului poate influenţa funcţia de măsurare a acestuia.

Punere în funcţiune

Conectare/deconectare

fÎnainte de conectarea aparatului de măsură asiguraţi-vă că zona

senzorului 11 nu este umedă. Dacă este necesar, uscaţi aparatul de măsură

prin ştergere cu o lavetă.

fDacă aparatul de măsură a fost expus unei schimbări puternice de

temperatură, înainte de conectare lăsaţi-l mai întâi să se acomodeze.

Pentru conectarea aparatului de măsură apăsaţi tasta pornit-oprit 5.

Pentru deconectarea aparatului de măsură apăsaţi din nou tasta pornit-oprit 5.

Dacă timp de aprox. 5 min nu se apasă nicio tastă la aparatul de măsură şi nu este

detectat niciun obiect, atunci, pentru menajarea bateriei, aparatul de măsură se

deconectează automat.

Aprindere/stingere lumină display

Cu tasta pentru iluminare display 2 puteţi aprrinde şi stinge în orice moment

lumina pe display.

Conectarea/deconectarea semnalului sonor

Cu tasta pentru semnal sonor 4 puteţi conecta şi deconecta în orice moment

semnalul sonor. Când semnalul sonor este deconectat, pe display apare

indicatorul l.

Mod de funcţionare (vezi figura A)

Cu aparatul de măsură se verifică suprafaţa de sub zona senzorului 11 în direcţia

de măsurare z până la adâncimea de detectare maximă (vezi „Date tehnice“).

Sunt identificate acele obiecte care diferă de materialul din care este construit

peretele.

Deplasaţi întotdeauna aparatul de măsură în linie dreaptă, apăsându-l uşor,

deasupra suprafeţei explorate, fără a-l ridica sau a modifica presiunea de

apăsare. În timpul măsurării patinele 10 trebuie să rămână întotdeauna în

contact cu suprafaţa.

Procesul de măsurare

Aşezaţi aparatul de măsură pe suprafaţa care trebuie verificată şi deplasaţi-o în

direcţia axei x şi y. Când aparatul de măsură se apropie de un obiect, creşte

deviaţia liniei de semnal pe scala gradată f iar inelul 9 luminează galben, în

schimb atunci când aparatul se depărtează de obiect, deviaţia liniei de semnal

scade. Deasupra centrului unui obiect scala gradată f prezintă deviaţia maximă a

liniei de semnal; inelul 9 luminează roşu şi se aude un semnal sonor. În cazul

obiectelor mici sau situate la adâncime inelul 9 poate emite în continuare lumină

galbenă şi este posibil ca semnalul sonor să lipsească.

fObiectele mai late, nu sunt semnalizate cu întreaga lor lăţime de către

inelul luminiscent, respectiv prin semnalul sonor.

Pentru a localiza mai precis obiectul, deplasaţi în mod repetat (3x) aparatul de

măsură înainte şi înapoi deasupra obiectului.

Obiectele mai late aflate sub suprafaţa scanată pot fi identificate prin deviaţia

continuă, mare, a liniei de semnal pe scala gradată f. Inelul 9 luminează galben.

OBJ_BUCH-1408-004.book Page 53 Thursday, April 21, 2011 8:32 AM

54 | Română

2 609 140 852 | (21.4.11) Bosch Power Tools

Durata deviaţiei mari a liniei de semnal corespunde aproximativ lăţimii

obiectului.

Dacă se caută obiecte foarte mici sau poziţionate adânc iar linia de semnal

înregistrează numai o deviaţie mică pe scala gradată f, deplasaţi aparatul de

măsură în mod repetat orizontal (axa x) şi vertical (axa y) deasupra obiectului.

fÎnainte de a găuri, tăia sau freza un perete, pentru a vă proteja împotriva

eventualelor pericole, trebuie să consultaţi şi alte surse de informaţii.

Deoarece rezultatele de măsurare pot fi afectate de influenţe ale mediului sau

de structura pereţilor, poate exista o situaţie periculoasă, chiar dacă aparatul

nu indică niciun obiect în zona de detecţie a senzorilor (nu se aude niciun

semnal sonor şi inelul luminiscent 9 luminează verde).

Moduri de funcţionare

Puteţi obţine cele mai bune rezultate prin selectarea modurilor de funcţionare

potrivite. Adâncimea maximă de detectare pentru obiecte metalice se obţine în

modul de funcţionare „metal“. Adâncimea maximă de detectare pentru obiecte

nemetalice se obţine în modul de funcţionare „gips carton“. Conductorii sub

tensiune sunt detectaţi în toate modurile de funcţionare.

Gips carton

Modul de funcţionare „gips carton“ este adecvat pentru localizarea obiectelor

de lemn şi metal cât şi a conductorilor sub tensiune în pereţii din gips carton.

Apăsaţi tasta 1, pentru a activa modul de funcţionare „gips carton“. Se aprinde

indicatorul h. De îndată ce veţi aşeza aparatul de măsură pe suprafaţa explorată,

inelul 9 va lumina verde, semnalizând disponibilitatea de măsurare.

În modul de funcţionare „gips carton“ sunt localizate şi afişate toate tipurile de

obiecte:

–nemetalic, de ex. grindă de lemn

–magnetic, de ex. armături de fier

–nemagnetic, dar metalic, de ex. ţeavă de cupru

–sub tensiune, de ex. cablu electric

Indicaţii: în modul de funcţionare „gips carton“ pe lângă obiectele de lemn şi de

metal cât şi conductorii sub tensiune, sunt detectate şi alte obiecte, de exemplu

conducte din material plastic pline cu apă. Pentru aceste obiecte pe displayul 7

apare indicatorul g pentru obiecte nemetalice.

Cuiele şi şuruburile de sub suprafaţa scanată pot face ca grinzile de lemn să fie

semnalizate pe display ca fiind obiecte metalice.

Dacă displayul 7 indică o deviaţie continuă, mare, a liniei de semnal pe scala

gradată f şi pe scala gradată c, reluaţi de la capăt procesul de măsurare, aşezând

aparatul de măsură într-un alt loc pe suprafaţa scanată.

Dacă, atunci când este aşezat pe suprafaţa scanată, inelul luminiscent 9 nu

semnalizează disponibilitatea de măsurare, este posibil ca aparatul de măsură să

nu identifice corect suprafaţa scanată.

–Apăsaţi tasta 1, atât timp cât este necesar pentru ca inelul luminiscent să

lumineze verde.

–Dacă în continuare începeţi un alt proces de măsurare şi puneţi aparatul de

măsură pe un alt perete, trebuie să apăsaţi scurt tasta 1.

–În cazuri rare, aparatul de măsură nu poate identifica suprafaţa scanată,

pentru că latura cu sectorul senzorului 11 şi plăcuţa indicatoare a tipului 12

sunt murdare. Curăţaţi aparatul de măsură cu o lavetă uscată, moale şi

reîncepeţi procesul de măsurare.

Dacă în modul de funcţionare „gips carton“ într-o poziţie de măsurare apare

alternativ indicatorul k (metale nemagnetice) sau i (metale magnetice), ar trebui

să comutaţi în modul de funcţionare „metal“, care este mai potrivit pentru

localizarea şi diferenţierea obiectelor magnetice şi nemagnetice.

OBJ_BUCH-1408-004.book Page 54 Thursday, April 21, 2011 8:32 AM

Română | 55

Bosch Power Tools 2 609 140 852 | (21.4.11)

Metal

Modul de funcţionare „metal“ este adecvat pentru localizarea obiectelor

magnetice şi nemagnetice cât şi a conductorilor sub tensiune (indiferent de

structura peretelui).

Apăsaţi tasta 6, pentru a activa modul de funcţionare „metal“. Inelul luminiscent

9 luminează verde şi se aprinde indicatorul j.

Dacă în cazul obiectului metalic detectat este vorba despre un metal magnetic

(de exemplu fier), pe displayul 7 va apărea simbolul i. În cazul metalelor

nemagnetice va fi afişat simbolul k. Pentru a putea diferenţia între diferitele

tipuri de metale, aparatul de măsură trebuie să se afle deasupra obiectului

metalic detectat (inelul 9 luminează roşu).

Indicaţie: În cazul existenţei plaselor sudate din oţel beton şi a barelor de armare

sub suprafaţa scanată, pe toată această suprafaţă se va înregistra o deviaţie a

liniei de semnal pe scala gradată f. În mod normal în cazul plaselor sudate din oţel

beton, direct deasupra barelor de fier va apărea pe display simbolul i pentru

metale magnetice, iar între barele de fier va apărea simbolul k pentru metale fără

proprietăţi magnetice.

Detectarea conductorilor sub tensiune

Conductorii sub tensiune sunt detectaţi în toate modurile de funcţionare.

Dacă este detectat un conductor sub tensiune, pe displayul 7 apare indicatorul a

iar scala gradată c prezintă o deviaţie a liniei de semnal. Deplasaţi în mod repetat

aparatul de măsură deasupra suprafeţei scanate, pentru a localiza mai exact

conductorul aflat sub tensiune. După mai multe parcurgeri ale suprafeţei

scanate, conductorul sub tensiune poate fi localizat foarte precis. Dacă aparatul

de măsură este foarte aproape de conductor, atunci inelul luminiscent 9

luminează intermitent în roşu iar semnalul sonor se aude în cadenţă rapidă.

Indicaţii:

–Conductorii sub tensiune pot fi detectaţi mai uşor, dacă consumatorii (de

exemplu lămpile, aparatura electrică) sunt racordaţi la conductorul căutat şi

sunt în funcţiune.

–În anumite condiţii (ca de exemplu în spatele suprafeţelor metalice sau al

suprafeţelor cu un conţinut ridicat de apă) conductorii sub tensiune nu

pot fi localizaţi în mod fiabil. Intensitatea semnalului în cazul detectării unui

conductor sub tensiune depinde de poziţia cablului. De aceea, verificaţi prin

alte măsurători efectuate în apropiere sau consultând alte surse de informare,

dacă există conductori sub tensiune în zona explorată.

–În modul de funcţionare „metal“ puteţi detecta conductorii care nu sunt sub

tensiune, ca obiecte metalice. Cablurile multifilare nu sunt detectate (contrar

cablurilor pline).

–Electricitatea statică poate face ca, conductorii să fie localizaţi imprecis, pe

un sector mai întins. În scopul îmbunătăţirii preciziei de localizare, puneţi-vă

mâna liberă lângă aparatul de măsură, pe perete, pentru a reduce

electricitatea statică.

Instrucţiuni de lucru

fÎn baza principiului de funcţionare, rezultatele de măsurare pot fi

influenţate negativ de anumite condiţii de mediu. Printre acestea se

numără de ex. apropierea de aparate care generează câmpuri magnetice

sau electromagnetice puternice, umezeala, materiale de construcţii care

conţin metale, materiale de izolaţie caşerate cu folie de aluminiu

deasemeni tapet sau plăci de faianţă conductibile. De aceea, înainte de a

găuri, tăia sau freza în pereţi, plafoane sau podele, aveţi în vedere şi alte surse

de informaţii (de ex. planurile de construcţie).

OBJ_BUCH-1408-004.book Page 55 Thursday, April 21, 2011 8:32 AM

56 | Română

2 609 140 852 | (21.4.11) Bosch Power Tools

Marcarea obiectelor

În caz de necesitate puteţi marca obiectele detectate. Măsuraţi ca de obicei.

Dacă aţi găsit limitele unui obiect, marcaţi locul căutat prin orificiul de marcare 8.

Supravegherea temperaturii

Aparatul de măsură este echipat cu un sistem de supraveghere a temperaturii,

deoarece o măsurare exactă este posibilă numai cât timp temperatura din

interiorul aparatului de măsură rămâne constantă.

Dacă indicatorul de supraveghere a temperaturii d se aprinde pe display, atunci

aparatul de măsură se află în afara temperaturii de lucru sau este expus unor

variaţii puternice de temperatură. Deconectaţi aparatul de măsură şi lăsaţi-l

să se acomodeze la temperatura ambiantă înainte de a-l conecta din nou.

Funcţia de avertizare

Dacă pe display se aprinde indicatorul b, trebuie să reluaţi de la capăt

măsurătoarea. Luaţi aparatul de măsură de pe perete şi poziţionaţi-l în alt punct

al suprafeţei scanate.

Dacă pe displayul 7 pâlpâie indicatorul b expediaţi aparatul de măsură ambalat

în geanta de protecţie din setul de livrare la un centru autorizat de asistenţă

tehnică şi service post-vânzări.

Recalibrare

Dacă în modul de funcţionare „metal“ linia de semnal înregistrează o deviaţie

continuă pe scala gradată f, cu toate că în apropierea aparatului de măsură nu se

află niciun obiect de metal, aparatul de măsură poate fi recalibrat manual.

–Deconectaţi aparatul de măsură.

–Îndepărtaţi obiectele din apropierea aparatului de măsură care ar putea fi

semnalizate de acesta, deasemeni ceasul de mână sau inelele de metal, şi

ţineţi aparatul de măsură în aer.

Aveţi grijă ca indicatorul bateriei e să arate că bateria mai este încă încărcată

la cel puţin la 1/3 din capacitate:

Ţineţi astfel aparatul de măsură încât plăcuţa indicatoare a tipului 12 să fie

îndreptată spre podea. Evitaţi sursele de lumină puternică sau expunerea la

radiaţie solară directă a sectoarelor 11 şi 12, fără a le acoperi în prealabil.

–Apăsaţi simultan tastele 5 şi 4 şi ţineţi apăsate ambele taste până când inelul

luminiscent 9 va lumina roşu. Atunci eliberaţi ambele taste.

–În cazul în care calibrarea a reuşit, aparatul de măsură porneşte automat după

câteva secunde şi este din nou gata de funcţionare.

Indicaţie: Dacă aparatul de măsură nu porneşţe automat, repetaţi recalibrarea.

În cazul în care aparatul de măsură totuşi nu porneşte, vă rugăm să-l expediaţi

ambalat în geanta de protecţie din setul de livrare la un centru autorizat de

asistenţă tehnică şi service post-vânzări.

Întreţinere şi service

Întreţinere şi curăţare

fVerificaţi aparatul de măsură înainte de fiecare utilizare. În caz de

deteriorări vizibile sau dacă există piese desprinse sau slăbite în interiorul

aparatului, nu mai este garantată funcţionarea sigură a acestuia.

Menţineţi întotdeauna aparatul curat şi uscat, pentru a putea lucra bine şi sigur.

Nu cufundaţi aparatul de măsură în apă sau în alte lichide.

Ştergeţi impurităţile cu o lavetă uscată, moale. Nu folosiţi detergenţi sau

solvenţi.

OBJ_BUCH-1408-004.book Page 56 Thursday, April 21, 2011 8:32 AM

Română | 57

Bosch Power Tools 2 609 140 852 | (21.4.11)

Pentru a nu influenţa funcţia de măsurare, în zona senzorului 11 pe partera

anterioară şi posterioară a aparatului de măsură, nu este permisă aplicarea de

etichete sau plăcuţe indicatoare, în special cele de metal.

Nu îndepărtaţi patinele 10 de pe partea posterioară a aparatului de măsură.

Dacă, în ciuda procedeelor de fabricaţie şi verificare riguroase, aparatul de

măsură are totuşi o defecţiune, repararea acesteia se va efectua la un centru

autorizat de service şi asistenţă post-vânzări pentru scule electrice Bosch. Nu

deschideţi singuri aparatul de măsură.

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat

numărul de identificare format din 10 cifre, conform plăcuţei indicatoare a

tipului aparatului dumneavoastră de măsură.

Depozitaţi şi transportaţi aparatul de măsură numai în geanta de protecţie din

setul de livrare.

Expediaţi aparatul de măsură în vederea reparării, ambalat în geanta sa de

protecţie 13.

Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi

Serviciul nostru de asistenţă tehnică post-vânzări răspunde întrebărilor

dumneavoastră privind întreţinerea şi repararea produsului dumneavoastră cât

şi privitor la piesele de schimb. Desene descompuse ale ansamblelor cât şi

informaţii privind piesele de schimb găsiţi şi la:

www.bosch-pt.com

Echipa de consultanţă clienţi Bosch răspunde cu plăcere la întrebările privind

cumpărarea, utilizarea şi reglarea produselor şi accesoriior lor.

România

Robert Bosch SRL

Bosch Service Center

Str. Horia Măcelariu Nr. 30–34,

013937 Bucureşti

Tel. Service scule electrice: +40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. Consultanţă tehnică: +40 (021) 4 05 75 39

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Eliminare

Aparatele de măsură, accesoriile şi ambalajele trebuie direcţionate către o staţie

de revalorificare ecologică.

Nu aruncaţi aparatele de măsură şi acumulatorii/bateriile în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2002/96/CE aparatele de

măsură scoase din uz şi, conform Directivei Europene

2006/66/CE, acumulatorii/bateriile defecte sau consumate

trebuie colectate separat şi dirijate către o staţie de reciclare

ecologică.

Sub rezerva modificărilor.

OBJ_BUCH-1408-004.book Page 57 Thursday, April 21, 2011 8:32 AM

58 | Áúëãàðñêè

2 609 140 852 | (21.4.11) Bosch Power Tools

Áúëãàðñêè

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Íåîáõîäèìî å äà ïðî÷åòåòå è ñïàçâàòå ñòðèêòíî âñè÷êè

óêàçàíèÿ. ÑÚÕÐÀÍßÂÀÉÒÅ ÒÅÇÈ ÓÊÀÇÀÍÈß ÍÀ ÑÈÃÓÐÍÎ

ÌßÑÒÎ.

fÄîïóñêàéòå èçìåðâàòåëíèÿò óðåä äà áúäå ðåìîíòèðàí ñàìî îò

êâàëèôèöèðàíè òåõíèöè è ñàìî ñ èçïîëçâàíå íà îðèãèíàëíè ðåçåðâíè

÷àñòè. Ñ òîâà ñå ãàðàíòèðà çàïàçâàíåòî íà ôóíêöèèòå, îñèãóðÿâàùè áåç-

îïàñíîñòòà íà èçìåðâàòåëíèÿ óðåä.

fÍå ðàáîòåòå ñ èçìåðâàòåëíèÿ óðåä â ñðåäà ñ ïîâèøåíà îïàñíîñò îò

åêñïëîçèè, â êîÿòî èìà ëåñíîçàïàëèìè òå÷íîñòè, ãàçîâå èëè ïðàõîâå.

Â èçìåðâàòåëíèÿ óðåä ìîãàò äà âúçíèêíàò èñêðè, êîèòî äà âúçïëàìåíÿò

ïðàõà èëè ïàðèòå.

fÏîðàäè ïðèíöèïà ñè íà äåéñòâèå èçìåðâàòåëíèÿò óðåä íå ìîæå äà

îñèãóðè 100-ïðîöåíòîâà ñèãóðíîñò. Çà äà áúäàò èçêëþ÷åíè îïàñíè

ñèòóàöèè, ïðåäè ïðîáèâàíå, ðÿçàíå èëè ôðåçîâàíå â ñòåíè, òàâàíè

èëè ïîäîâå ñè îñèãóðÿâàéòå äîïúëíèòåëíà èíôîðìàöèÿ, íàïð. îò

ñòðîèòåëíè ÷åðòåæè, ñíèìêè îò ïåðèîäà íà ñòðîåæà è ò.í. Âëèÿíèÿ íà

îêîëíàòà ñðåäà, íàïð. âëàæíîñò íà âúçäóõà è áëèçîñò äî äðóãè

åëåêòðè÷åñêè óðåäè, ìîãàò äà âëîøàò òî÷íîñòòà íà èçìåðâàíåòî.

Ñòðóêòóðàòà è ñúñòîÿíèåòî íà ñòåíèòå (íàïð. âëàæíîñò, ñúäúðæàùè ìåòàë

ñòðîèòåëíè ìàòåðèàëè, òîêîïðîâåæäàùè òàïåòè, èçîëàöèîííè ìàòåðèàëè,

ôàÿíñîâè ïëî÷êè è ò.í.), êàêòî è áðîÿò, âèäúò, ãîëåìèíàòà è ïîëîæåíèåòî

íà îáåêòèòå ìîãàò äà íàïðàâÿò èçìåðâàíåòî íåâàëèäíî.

Îïèñàíèå íà ïðîäóêòà è âúçìîæíîñòèòå ìó

Ïðåäíàçíà÷åíèå íà óðåäà

Èçìåðâàòåëíèÿò óðåä å ïðåäíàçíà÷åí çà îòêðèâàíå íà ìåòàëè (÷åðíè è

öâåòíè, íàïð. àðìèðîâêà), äúðâåíè ãðåäè, êàêòî è ïðîâîäíèöè ïîä

íàïðåæåíèå, ñêðèòè â ñòåíè, òàâàíè è ïîäîâå.

Èçîáðàçåíè åëåìåíòè

Íîìåðèðàíåòî íà åëåìåíòèòå ñå îòíàñÿ äî èçîáðàæåíèåòî íà èçìåðâàòåëíèÿ

óðåä íà ñòðàíèöàòà ñ ôèãóðèòå.

1Áóòîí çà ðåæèì íà ðàáîòà «Ñóõî ñòðîèòåëñòâî»

2Áóòîí çà îñâåòëåíèåòî íà äèñïëåÿ

3Êàïàê íà ãíåçäîòî çà áàòåðèè

4Áóòîí çà çâóêîâ ñèãíàë

5Ïóñêîâ ïðåêúñâà÷

6Áóòîí çà ðåæèì íà ðàáîòà «Ìåòàë»

7Äèñïëåé

8Îòâîð çà ìàðêèðàíå

9Ñâåòåù ïðúñòåí

10 Ïëúçãà÷è

11 Ñåíçîðíà çîíà

12 Òàáåëêà

13 Ïðåäïàçíà ÷àíòà

Èçîáðàçåíèòå íà ôèãóðèòå èëè îïèñàíè â ðúêîâîäñòâîòî çà åêñïëîàòàöèÿ

äîïúëíèòåëíè ïðèñïîñîáëåíèÿ íå ñà âêëþ÷åíè â îêîìïëåêòîâêàòà.

OBJ_BUCH-1408-004.book Page 58 Thursday, April 21, 2011 8:32 AM

Áúëãàðñêè | 59

Bosch Power Tools 2 609 140 852 | (21.4.11)

Åëåìåíòè íà äèñïëåÿ

aÏîëå çà âèäà îáåêò – «ïðîâîäíèê ïîä íàïðåæåíèå»

bÏîëå çà ïðåäóïðåäèòåëåí ñèìâîë

cÑêàëà çà «ïðîâîäíèöè ïîä íàïðåæåíèå»

dÑâåòîäèîä çà òåìïåðàòóðíèÿ êîíòðîë

eÈíäèêàòîð çà ñúñòîÿíèåòî íà áàòåðèèòå

fÑêàëà çà ðåæèìè íà ðàáîòà «Ìåòàë» è «Ñóõî ñòðîèòåëñòâî»

gÏîëå çà âèäà îáåêò – «íåìåòàëåí îáåêò»

hÏîëå íà äèñïëåÿ çà ðåæèì íà ðàáîòà «Ñóõî ñòðîèòåëñòâî»

iÏîëå çà âèäà îáåêò – «ìàãíèòåí ìåòàë»

jÏîëå íà äèñïëåÿ çà ðåæèì íà ðàáîòà «Ìåòàë»

kÏîëå çà âèäà îáåêò – «íåìàãíèòåí ìåòàë»

lÑèìâîë çà èçêëþ÷åíà çâóêîâà ñèãíàëèçàöèÿ

Òåõíè÷åñêè äàííè

Äåêëàðàöèÿ çà ñúîòâåòñòâèå

Ñ ïúëíà îòãîâîðíîñò íèå äåêëàðèðàìå, ÷å îïèñàíèÿò â ðàçäåëà «Òåõíè÷åñêè

äàííè» ïðîäóêò ñúîòâåòñòâà íà ñëåäíèòå ñòàíäàðòè è íîðìàòèâíè äîêóìåíòè:

EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08,

EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02

ñúãëàñíî èçèñêâàíèÿòà íà Äèðåêòèâè 2004/108/EÎ, 1999/5/EÎ.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Óðåä çà îòêðèâàíå íà ìåòàë è äúðâî PMD 10

Êàòàëîæåí íîìåð 3 603 F81 000

ìàêñ. äúëáî÷èíà íà ñêàíèðàíå*

–÷åðíè ìåòàëè

–öâåòíè ìåòàëè (ìåä)

–åëåêòðè÷åñêè ïðîâîäíèöè 110–230 V

(ïðè íàëè÷èå íà íàïðåæåíèå)**

–â äúðâî

100 mm

80 mm

50 mm

25 mm

Àâòîìàòè÷íî èçêëþ÷âàíå ñëåä ïðèáë. 5min

Ðàáîòåí òåìïåðàòóðåí äèàïàçîí –10 °C...+50 °C

Òåìïåðàòóðåí äèàïàçîí çà ñúõðàíÿâàíå –20 °C...+70 °C

Áàòåðèÿ 1x9V6LR61

Ïðîäúëæèòåëíîñò íà ðàáîòà, ïðèáë. 5h

Ìàñà ñúãëàñíî EPTA-Procedure 01/2003 289 g

*â çàâèñèìîñò îò ðåæèìà íà ðàáîòà, ìàòåðèàëà è ãîëåìèíàòà íà îáåêòà, êàêòî è îò

ìàòåðèàëà è ñúñòîÿíèåòî íà îñíîâàòà

**ïî-ìàëêà äúëáî÷èíà íà îòêðèâàíå ïðè ïðîâîäíèöè áåç íàïðåæåíèå

fÏðè íåáëàãîïðèÿòíà ñòðóêòóðà íà îñíîâàòà òî÷íîñòòà íà ðåçóëòàòà îò

èçìåðâàíåòî ìîæå äà ñå âëîøè.

Ìîëÿ, îáúðíåòå âíèìàíèå íà êàòàëîæíèÿ íîìåð íà òàáåëêàòà íà èçìåðâàòåëíèÿ óðåä,

òúðãîâñêèòå íàèìåíîâàíèÿ ìîãàò â íÿêîè ñëó÷àè äà áúäàò ïðîìåíÿíè.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 59 Thursday, April 21, 2011 8:32 AM

60 | Áúëãàðñêè

2 609 140 852 | (21.4.11) Bosch Power Tools

Ìîíòèðàíå

Ïîñòàâÿíå/ñìÿíà íà áàòåðèÿòà

Ïðåïîðú÷âà ñå çà ðàáîòà ñ èçìåðâàòåëíèÿ óðåä äà ñå ïîëçâàò àëêàëíî-

ìàíãàíîâè áàòåðèè.

Çà îòâàðÿíå íà êàïàêà íà ãíåçäîòî çà áàòåðèè 3 ãî ïðåìåñòåòå â ïîñîêàòà,

óêàçàíà ñúñ ñòðåëêà. Ïîñòàâåòå âêëþ÷åíàòà â îêîìïëåêòîâêàòà áàòåðèÿ. Ïðè

òîâà âíèìàâàéòå çà ïðàâèëíàòà ïîëÿðíîñò, èçîáðàçåíà îò âúòðåøíàòà ñòðàíà

íà ãíåçäîòî çà áàòåðèè.

Ñèìâîëúò «Áàòåðèÿ» e ïîêàçâà âèíàãè òåêóùîòî ñúñòîÿíèå íà áàòåðèÿòà:

–áàòåðèÿòà å çàðåäåíà íàïúëíî

–êàïàöèòåòúò íà áàòåðèÿòà å 2/3 èëè ïî-ìàëêî

–êàïàöèòåòúò íà áàòåðèÿòà å 1/3 èëè ïî-ìàëêî

–çàìåíåòå áàòåðèÿòà

fÀêî íÿìà äà èçïîëçâàòå èçìåðâàòåëíèÿ óðåä ïðîäúëæèòåëíî âðåìå,

èçâàäåòå îò íåãî áàòåðèÿòà. Ïðè ïðîäúëæèòåëíî ñúõðàíÿâàíå áàòåðèÿòà

ìîæå äà êîðîäèðà èëè äà ñå ñàìîðàçðåäè.

Ðàáîòà ñ óðåäà

fÏðåäïàçâàéòå èçìåðâàòåëíèÿ ïðèáîð îò îâëàæíÿâàíå è äèðåêòíî

ïîïàäàíå íà ñëúí÷åâè ëú÷è.

fÍå èçëàãàéòå èçìåðâàòåëíèÿ óðåä íà åêñòðåìíè òåìïåðàòóðè èëè

ðåçêè òåìïåðàòóðíè ïðîìåíè. Ïðè ãîëåìè òåìïåðàòóðíè ðàçëèêè

èç÷àêàéòå óðåäúò äà ñå òåìïåðèðà, ïðåäè äà ãî âêëþ÷èòå. Ïðè åêñòðåì-

íè òåìïåðàòóðè èëè ðåçêè òåìïåðàòóðíè èçìåíåíèÿ òî÷íîñòòà íà

èçìåðâàòåëíèÿ óðåä è èçîáðàæåíèåòî íà äèñïëåÿ ìîãàò äà ñå âëîøàò.

fÏðîöåñúò íà èçìåðâàíå ìîæå äà áúäå ïîâëèÿí îò ðàáîòàòà â áëèçîñò

íà èçëú÷âàùè ðàäèîâúëíè óñòðîéñòâà, íàïð. áåçæè÷íè ìðåæîâè

óñòðîéñòâà, UMTS-óñòðîéñòâà, âúçäóøíè ðàäàðè, ïðåäàâàùè àíòåíè

èëè ìèêðîâúëíîâè ôóðíè.

Ïóñêàíå â åêñïëîàòàöèÿ

Âêëþ÷âàíå è èçêëþ÷âàíå

fÏðåäè âêëþ÷âàíå íà èçìåðâàòåëíèÿ óðåä ñå óâåðåòå, ÷å ñåíçîðíàòà

çîíà 11 íå å âëàæíà. Ïðè íåîáõîäèìîñò ïîäñóøåòå óðåäà ñ ìåêà êúðïà.

fÀêî óðåäúò å áèë ïîäëîæåí íà ðåçêè òåìïåðàòóðíè ïðîìåíè, ïðåäè äà

ãî âêëþ÷èòå, ãî îñòàâåòå äà ñå òåìïåðèðà.

Çà âêëþ÷âàíå íà èçìåðâàòåëíèÿ óðåä íàòèñíåòå ïóñêîâèÿ ïðåêúñâà÷ 5.

Çà èçêëþ÷âàíå íà èçìåðâàòåëíèÿ óðåä íàòèñíåòå îòíîâî ïóñêîâèÿ

ïðåêúñâà÷ 5.

Àêî â ïðîäúëæåíèå íà ïðèáë. 5 min íå áúäå íàòèñíàò áóòîí è íå áúäàò îòêðèòè

îáåêòè, çà ïðåäïàçâàíå íà áàòåðèÿòà èçìåðâàòåëíèÿò óðåä ñå èçêëþ÷âà

àâòîìàòè÷íî.

Âêëþ÷âàíå è èçêëþ÷âàíå íà îñâåòëåíèåòî íà äèñïëåÿ

Ñ áóòîíà 2 ìîæåòå äà âêëþ÷âàòå è èçêëþ÷âàòå îñâåòëåíèåòî íà äèñïëåÿ.

Âêëþ÷âàíå/èçêëþ÷âàíå íà çâóêîâàòà ñèãíàëèçàöèÿ

Ñ áóòîíà 4 ìîæåòå äà âêëþ÷âàòå è èçêëþ÷âàòå çâóêîâèÿ ñèãíàë. Ïðè èçêëþ÷åí

çâóêîâ ñèãíàë íà äèñïëåÿ ñå èçîáðàçÿâà ñèìâîëúò l.

Íà÷èí íà ðàáîòà (âèæòå ôèã. À)

Ñ ïîìîùòà íà èçìåðâàòåëíèÿ óðåä ñå èçñëåäâà îñíîâàòà â çîíàòà ïîä ñåíçîðà

11 ïî íàïðàâëåíèå z äî ìàêñèìàëíàòà äúëáî÷èíà íà ðåãèñòðèðàíå íà îáåêòè

(âèæòå ðàçäåëà «Òåõíè÷åñêè äàííè»). Ðàçïîçíàâàò ñå îáåêòè, êîèòî ñå

ðàçëè÷àâàò îò ìàòåðèàëà íà ñòåíàòà.

OBJ_BUCH-1408-004.book Page 60 Thursday, April 21, 2011 8:32 AM

Áúëãàðñêè | 61

Bosch Power Tools 2 609 140 852 | (21.4.11)

Ìåñòåòå èçìåðâàòåëíèÿ óðåä âèíàãè ïî ïðàâà ëèíèÿ, ñ ëåêî ïðèòèñêàíå êúì

ïîâúðõíîñòòà è áåç äà ãî ïîâäèãàòå èëè äà ïðîìåíÿòå ñèëàòà íà ïðèòèñêàíå.

Ïî âðåìå íà èçìåðâàíåòî ïëúçãà÷èòå 10 òðÿáâà äà èìàò íåïðåêúñíàò êîíòàêò

ñ èçñëåäâàíàòà ïîâúðõíîñò.

Èçìåðâàíå

Ïîñòàâåòå èçìåðâàòåëíèÿ óðåä âúðõó èçñëåäâàíàòà ïîâúðõíîñò è ãî

ïðåìåñòåòå ïî íàïðàâëåíèå íà îñèòå x è y. Êîãàòî èçìåðâàòåëíèÿò óðåä ñå

äîáëèæàâà äî îáåêò, áðîÿò íà ëèíèèòå íà ñêàëàòà f ñå óâåëè÷àâà è ïðúñòåíúò 9

ñâåòè ñúñ æúëòà ñâåòëèíà, êîãàòî ñå îòäàëå÷àâà, áðîÿò íà ëèíèèòå íàìàëÿâà.

Íàä öåíòúðà íà îáåêòà áðîÿò íà ëèíèèòå íà ñêàëàòà f äîñòèãà ìàêñèìàëíàòà ñè

ñòîéíîñò; ïðúñòåíúò 9 ñâåòè ñ ÷åðâåíà ñâåòëèíà è ñå ÷óâà çâóêîâ ñèãíàë. Ïðè

ìàëêè îáåêòè èëè îáåêòè íà ãîëÿìà äúëáî÷èíà ìîæå ïðúñòåíúò 9 äà ïðîäúëæè

äà ñâåòè ñ æúëòà ñâåòëèíà è çâóêîâèÿò ñèãíàë äà ëèïñâà.

fØèðîêè îáåêòè íå ñå ñèãíàëèçèðàò ïî öÿëàòà ñè øèðî÷èíà ñúñ ñâåòåíå

íà ïðúñòåíà è çâóêîâà ñèãíàëèçàöèÿ.

Çà äà ëîêàëèçèðàòå îáåêòà ïî-òî÷íî, ïðåìåñòâàéòå èçìåðâàòåëíèÿ óðåä

íåêîëêîêðàòíî (3 ïúòè) íàïðåä è íàçàä íàä îáåêòà.

Øèðîêè îáåêòè â èçñëåäâàíàòà çîíà ñå ðàçïîçíàâàò ïî çàïàçâàíåòî íà ãîëÿì

áðîé ëèíèè íà ñêàëàòà f. íà èçâåñòíî ðàçñòîÿíèå ïðè ïðåìåñòâàíå íà

èçìåðâàòåëíèÿ óðåä. Ïðúñòåíúò 9 ñâåòè ñ æúëòà ñâåòëèíà. Ðàçñòîÿíèåòî, íà

êîåòî áðîÿò íà ëèíèèòå ñå çàïàçâà ãîëÿì, ñúîòâåòñòâà ïðèáëèçèòåëíî íà

ðàçìåðà íà îáåêòà ïî òîâà íàïðàâëåíèå.

Êîãàòî ñå èçñëåäâàò òâúðäå ìàëêè èëè ðàçïîëîæåíè íàäúëáîêî îáåêòè è áðîÿò

íà ëèíèèòå íà ñêàëàòà f îñòàâà ñðàâíèòåëíî ìàëúê, ïðåìåñòâàéòå

èçìåðâàòåëíèÿ óðåä íåêîëêîêðàòíî õîðèçîíòàëíî (ïî îñòà x) è âåðòèêàëíî

(ïî îñòà y).

fÏðåäè äà ïðîáèâàòå, ðåæåòå èëè ôðåçîâàòå ñòåíàòà, òðÿáâà äà ñå

îñèãóðèòå ñðåùó åâåíòóàëíè îïàñíîñòè ÷ðåç äîïúëíèòåëíè èçòî÷íèöè

íà èíôîðìàöèÿ. Òúé êàòî ðåçóëòàòèòå îò èçìåðâàíåòî ìîãàò äà áúäàò ïî-

âëèÿíè îò îêîëíàòà ñðåäà èëè ñòðóêòóðàòà íà ñòåíàòà, å âúçìîæíî äà

âúçíèêíå îïàñíîñò, âúïðåêè ÷å íà äèñïëåÿ íå ñå èçîáðàçÿâà îáåêò â çîíàòà

íà ñåíçîðà (íå ñå ÷óâà ïðåäóïðåäèòåëåí çâóêîâ ñèãíàë è ñâåòåùèÿò

ïðúñòåí 9 ñâåòè çåëåíî).

Ðåæèìè íà ðàáîòà

Íàé-äîáðè ðåçóëòàòè ùå ïîñòèãàòå ÷ðåç èçáîðà íà ïîäõîäÿù ðåæèì íà ðàáîòà.

Ìàêñèìàëíàòà äúëáî÷èíà íà ðåãèñòðèðàíå íà ìåòàëíè îáåêòè ñå äîñòèãà â

ðåæèìà íà ðàáîòà «Ìåòàë». Ìàêñèìàëíàòà äúëáî÷èíà íà ðåãèñòðèðàíå íà

íåìåòàëíè îáåêòè ñå äîñòèãà â ðåæèì íà ðàáîòà «Ñóõî ñòðîèòåëñòâî».

Ïðîâîäíèöè ïîä íàïðåæåíèå ñå ðàçïîçíàâàò âúâ âñè÷êè ðåæèìè íà ðàáîòà.

Ñóõî ñòðîèòåëñòâî

Ðåæèìúò íà ðàáîòà «Ñóõî ñòðîèòåëñòâî» å ïîäõîäÿù çà îòêðèâàíå íà

äúðâåíè è ìåòàëíè îáåêòè, êàêòî è ïðîâîäíèöè ïîä íàïðåæåíèå â ñòåíè,

èçãðàäåíè ïî òåõíîëîãèèòå íà ñóõîòî ñòðîèòåëñòâî.

Íàòèñíåòå áóòîíà 1, çà äà àêòèâèðàòå ðåæèìà íà ðàáîòà «Ñóõî

ñòðîèòåëñòâî». Íà äèñïëåÿ ñå ïîÿâÿâà èíäèêàòîðúò h. Êîãàòî äîïðåòå

èçìåðâàòåëíèÿ óðåä äî èçñëåäâàíàòà ïîâúðõíîñò, ïðúñòåíúò 9 ñâåòâà ñúñ

çåëåíà ñâåòëèíà, êàòî ñèãíàëèçèðà ãîòîâíîñò çà ðàáîòà.

Â ðåæèì íà ðàáîòà «Ñóõî ñòðîèòåëñòâî» ñå îòêðèâàò è ïîêàçâàò âñè÷êè

âèäîâå îáåêòè:

–íåìåòàëíè, íàïð. äúðâåíè ãðåäè

–ìàãíèòíè, íàïð. àðìèðîâú÷íà ñòîìàíà

–íåìàãíèòíè, íî ìåòàëíè, íàïð. ìåäíà òðúáà

–ïðîâîäíèöè ïîä íàïðåæåíèå, íàïð. êàáåëè

OBJ_BUCH-1408-004.book Page 61 Thursday, April 21, 2011 8:32 AM

62 | Áúëãàðñêè

2 609 140 852 | (21.4.11) Bosch Power Tools

Óêàçàíèÿ: Â ðåæèìà íà ðàáîòà «Ñóõî ñòðîèòåëñòâî» íàðåä ñ äúðâåíè è

ìåòàëíè îáåêòè, êàêòî è ïðîâîäíèöè ïîä íàïðåæåíèå, ñå îòêðèâàò è äðóãè

îáåêòè, íàïð. çàïúëíåíè ñ âîäà ïëàñòìàñîâè òðúáè. Íà äèñïëåÿ 7 çà òåçè

îáåêòè ñå ïîÿâÿâà ñèìâîëúò g çà îòêðèòè íåìåòàëíè îáåêòè.

Íàëè÷èåòî íà ïèðîíè è âèíòîâå ìîæå äà ïðåäèçâèêà èçîáðàçÿâàíåòî íà

äúðâåíà ãðåäà êàòî ìåòàëåí îáåêò.

Êîãàòî íà äèñïëåÿ 7 áðîÿò íà ëèíèèòå íà ñêàëèòå f è c ñå çàïàçè

ïðîäúëæèòåëíî âðåìå âèñîê, çàïî÷íåòå èçìåðâàíåòî îòíà÷àëî, êàòî

ïîñòàâèòå èçìåðâàòåëíèÿ óðåä íà äðóãî ìÿñòî.

Àêî ïðè ïîñòàâÿíå âúðõó èçñëåäâàíàòà ïîâúðõíîñò ñâåòåùèÿò ïðúñòåí 9 íå

ñèãíàëèçèðà ãîòîâíîñò çà ðàáîòà, èçìåðâàòåëíèÿò óðåä íÿìà äà ìîæå äà

ïðîâåðè çîíàòà ïðàâèëíî.

–Íàòèñíåòå è çàäðúæòå áóòîíà 1, äîêàòî ñâåòåùèÿò ïðúñòåí ñâåòíå çåëåíî.

–Àêî ñëåä òîâà ñòàðòèðàòå íîâî èçìåðâàíå è ïîñòàâèòå èçìåðâàòåëíèÿ óðåä

âúðõó äðóãà ïîâúðõíîñò, òðÿáâà äà íàòèñíåòå êðàòêîòðàéíî áóòîíà 1.

–Â ðåäêè ñëó÷àè èçìåðâàòåëíèÿò óðåä íå ìîæå äà ðàçïîçíàå âèäà íà

îñíîâàòà, òúé êàòî ñòðàíàòà ñúñ çîíàòà íà ñåíçîðà 11 è òàáåëêàòà 12 å

çàìúðñåíà. Ïî÷èñòåòå èçìåðâàòåëíèÿ óðåä ñúñ ñóõà ìåêà êúðïà è ñòàðòè-

ðàéòå ïðîöåñúò íà èçìåðâàíå îòíîâî.

Àêî â ðåæèì íà ðàáîòà «Ñóõî ñòðîèòåëñòâî» â îïðåäåëåíà çîíà íà äèñïëåÿ

çàïî÷íàò äà ìèãàò ñ ðåäóâàíå ñèìâîëúò k (íåìàãíèòåí ìåòàë) èëè i (ìàãíèòåí

ìåòàë), òðÿáâà äà ïðåâêëþ÷èòå â ðåæèì «Ìåòàë», êîéòî å ïî-ïîäõîäÿù çà

ðåãèñòðèðàíå è îòêðèâàíå íà ìàãíèòíè è íåìàãíèòíè ìåòàëíè îáåêòè.

Ìåòàë

Ðåæèìúò íà ðàáîòà «Ìåòàë» å ïîäõîäÿù çà îòêðèâàíå íà ìàãíèòíè è

íåìàãíèòíè ìåòàëíè îáåêòè, êàêòî è ïðîâîäíèöè ïîä íàïðåæåíèå

(íåçàâèñèìî îò âèäà íà ñòåíàòà).

Íàòèñíåòå áóòîíà 6, çà äà àêòèâèðàòå ðåæèì íà ðàáîòà «Ìåòàë». Ñâåòåùèÿò

ïðúñòåí 9 ñâåòâà ñúñ çåëåíà ñâåòëèíà è íà äèñïëåÿ ñå ïîÿâÿâà ñèìâîëúò j.

Àêî îòêðèòèÿò ìåòàëåí îáåêò å ìàãíèòåí (íàïð. æåëÿçî), íà äèñïëåÿ 7 ñå

èçîáðàçÿâà ñèìâîëúò i. Ïðè íåìàãíèòíè ìåòàëè ñå èçîáðàçÿâà ñèìâîëúò k. Çà

äà áúäàò ðàçëè÷åíè äâàòà âèäà ìåòàëè, èçìåðâàòåëíèÿò óðåä òðÿáâà äà ñå

íàìèðà íàä îòêðèòèÿ ìåòàëåí îáåêò (ïðúñòåíúò 9 ñâåòè ÷åðâåíî).

Óïúòâàíå: Ïðè íàëè÷èå íà ìðåæè îò ñòîìàíåíà òåë èëè àðìèðîâêà â

èçñëåäâàíàòà çîíà áðîÿò íà ëèíèèòå íà ñêàëàòà f å ãîëÿì ïî öÿëàòà ïëîù.

Îáèêíîâåíî ïðè àðìèðîâú÷íè ñòîìàíåíè ìðåæè íåïîñðåäñòâåíî íàä

ñòîìàíåíàòà òåë íà äèñïëåÿ ñå ïîÿâÿâà ñèìâîëúò i çà ìàãíèòíè ìåòàëè, â

çîíèòå ìåæäó òåëòà – ñèìâîëúò k çà íåìàãíèòíè ìåòàëè.

Îòêðèâàíå íà ïðîâîäíèöè ïîä íàïðåæåíèå

Ïðîâîäíèöè ïîä íàïðåæåíèå ñå îòêðèâàò è ïîêàçâàò âúâ âñè÷êè ðåæèìè.

Àêî áúäå îòêðèò ïðîâîäíèê ïîä íàïðåæåíèå, íà äèñïëåÿ 7 ñå ïîÿâÿâà

ñèìâîëúò a è áðîÿò íà ëèíèèòå íà ñêàëàòà c ñå óâåëè÷àâà ðÿçêî. Çà äà

îïðåäåëèòå ïî-òî÷íî ïîëîæåíèåòî íà ïðîâîäíèêà ïîä íàïðåæåíèå,

ïðåìåñòâàéòå èçìåðâàòåëíèÿ óðåä ìíîãîêðàòíî ïî ïîâúðõíîñòòà. Ñëåä

íåêîëêîêðàòíî ïðåìèíàâàíå íàä ïðîâîäíèêà íåãîâàòà ïîçèöèÿ ìîæå äà áúäå

îïðåäåëåíà ìíîãî òî÷íî. Àêî èçìåðâàòåëíèÿò óðåä å ìíîãî áëèçêî äî

ïðîâîäíèê, ñâåòåùèÿò ïðúñòåí 9 ìèãà ñ ÷åðâåíà ñâåòëèíà è ñå ÷óâà ÷åñòî

ïîâòàðÿù ñå çâóêîâ ñèãíàë.

Óêàçàíèÿ:

–Ïðîâîäíèê ïîä íàïðåæåíèå ìîæå äà áúäå îòêðèò ïî-ëåñíî, àêî êúì íåãî

áúäàò âêëþ÷åíè è ïóñíàòè êîíñóìàòîðè (íàïð. ëàìïè, óðåäè è äð.ï.).

–Ïðè îïðåäåëåíè óñëîâèÿ (íàïð. çàä ìåòàëíè ïîâúðõíîñòè èëè çàä

ïîâúðõíîñòè ñ âèñîêî ñúäúðæàíèå íà âîäà) ïðîâîäíèöè ïîä

íàïðåæåíèå ìîãàò äà îñòàíàò è íåîòêðèòè. Ñèëàòà íà ñèãíàëà íà

ïðîâîäíèê ïîä íàïðåæåíèå çàâèñè îò ïîëîæåíèåòî íà ïðîâîäíèêà. Çàòîâà

OBJ_BUCH-1408-004.book Page 62 Thursday, April 21, 2011 8:32 AM

Áúëãàðñêè | 63

Bosch Power Tools 2 609 140 852 | (21.4.11)

ïðîâåðÿâàéòå äàëè â ñúîòâåòíàòà çîíà èìà ïðîâîäíèê ïîä íàïðåæåíèå è

÷ðåç äðóãè ìåòîäè èëè îò äðóãè èçòî÷íèöè íà èíôîðìàöèÿ.

–Ïðîâîäíèöè, êîèòî íå ñà ïîä íàïðåæåíèå, ìîæåòå äà îòêðèåòå êàòî

ìåòàëíè îáåêòè â ðåæèìà «Ìåòàë». Ïðè òîâà íå ñå îòêðèâàò ìíîãîæèëíè

êàáåëè (çà ðàçëèêà îò åäíîæèëíè êàáåëè).

–Íàëè÷èåòî íà ñòàòè÷íî åëåêòðè÷åñòâî ìîæå äà ïðåäèçâèêà íåòî÷íî

èçîáðàçÿâàíå íà ïðîâîäíèöèòå â ïî-ãîëÿìà îò íîðìàëíàòà çîíà. Çà äà

ïîäîáðèòå òî÷íîñòòà, äîïðåòå ñâîáîäíàòà ñè ðúêà äî èçìåðâàòåëíèÿ óðåä

íà ñòåíàòà, çà äà îòíåìåòå ñòàòè÷íîòî åëåêòðè÷åñòâî.

Óêàçàíèÿ çà ðàáîòà

fÏîðàäè ïðèíöèïà íà ðàáîòà òî÷íîñòòà íà ðåçóëòàòèòå îò èçìåðâàíåòî

ìîãæå äà áúäå âëîøåíà îò îïðåäåëåíè óñëîâèÿ íà îêîëíàòà ñðåäà. Â

òîâà ÷èñëî âëèçàò íàïð. áëèçîñòòà íà óðåäè, êîèòî ñúçäàâàò ñèëíè

ìàãíèòíè èëè åëåêòðîìàãíèòíè ïîëåòà, ïîâèøåíàòà âëàæíîñò,

ñúäúðæàùè ìåòàë ñòðîèòåëíè åëåìåíòè, êàøèðàíè ñ àëóìèíèé

èçîëàöèîííè ìàòåðèàëè, êàêòî è ïðîâåæäàùè åëåêòðè÷åñòâî òàïåòè

èëè ïëî÷êè. Çàòîâà, ïðåäè äà ïðîáèâàòå, ðåæåòå èëè ïðîêîïàâàòå êàíàëè

â ñòåíè, òàâàíè èëè ïîäîâå, îò÷èòàéòå è èíôîðìàöèÿòà îò äðóãè èçòî÷íèöè

(íàïð. ñòðîèòåëíè ïëàíîâå).

Ìàðêèðàíå íà îáåêòè

Ïðè íåîáõîäèìîñò ìîæåòå äà îòáåëåæèòå ìÿñòîòî íà îòêðèòè îáåêòè.

Èçâúðøåòå èçìåðâàíåòî. Ñëåä êàòî îòêðèåòå ãðàíèöèòå èëè ñðåäàòà íà îáåêò,

ìàðêèðàéòå ìÿñòîòî, êàòî èçïîëçâàòå ìàðêèðîâú÷íèÿ îòâîð 8.

Êîíòðîë íà òåìïåðàòóðàòà

Èçìåðâàòåëíèÿò óðåä å ñúîðúæåí ñ òåìïåðàòóðåí êîíòðîë, òúé êàòî òî÷íî

èçìåðâàíå å âúçìîæíî ñàìî àêî âúòðåøíàòà òåìïåðàòóðà íà óðåäà îñòàâà

ïîñòîÿííà.

Àêî ñâåòíå èíäèêàòîðúò çà òåìïåðàòóðíèÿ êîíòðîë d, èçìåðâàòåëíèÿò óðåä å

èçâúí äèàïàçîíà íà ðàáîòíàòà òåìïåðàòóðà èëè å ïîäëîæåí íà ñèëíè

òåìïåðàòóðíè êîëåáàíèÿ. Èçêëþ÷åòå èçìåðâàòåëíèÿ óðåä è èç÷àêàéòå äà

ñå òåìïåðèðà, ïðåäè äà ãî âêëþ÷èòå îòíîâî.

Ôóíêöèÿ çà ñèãíàëèçèðàíå íà ïðîáëåì

Àêî íà äèñïëåÿ ñå ïîÿâè ñèìâîëúò b èçìåðâàíåòî òðÿáâà äà ñå èçâúðøè

îòíîâî. Îòäåëåòå èçìåðâàòåëíèÿ óðåä îò ñòåíàòà è ãî äîïðåòå îòíîâî íà äðóãî

ìÿñòî.

Àêî íà äèñïëåÿ 7 çàïî÷íå äà ìèãà ñèìâîëúò b èçïðàòåòå èçìåðâàòåëíèÿ óðåä

âúâ âêëþ÷åíàòà â îêîìïëåêòîâêàòà ïðåäïàçíà ÷àíòà â îòîðèçèðàí ñåðâèç çà

åëåêòðîèíñòðóìåíòè íà Áîø.

Êàëèáðèðàíå

Àêî â ðåæèì íà ðàáîòà «Ìåòàë» áðîÿò íà ëèíèèòå íà ñêàëàòà f å ãîëÿì,

âúïðåêè ÷å â áëèçîñò äî èçìåðâàòåëíèÿ óðåä íÿìà îáåêò îò ìåòàë, ìîæå äà

áúäå èçâúðøåíî ðú÷íî êàëèáðèðàíå íà èçìåðâàòåëíèÿ óðåä.

–Èçêëþ÷åòå èçìåðâàòåëíèÿ óðåä.

–Îòäàëå÷åòå âñè÷êè îáåêòè â áëèçîñò äî èçìåðâàòåëíèÿ óðåä, êîèòî áèõà

ìîãëè äà áúäàò çàñå÷åíè, ñúùî è ðú÷íè ÷àñîâíèöè è ïðúñòåíè îò ìåòàë, è

çàäðúæòå èçìåðâàòåëíèÿ óðåä âúâ âúçäóõà.

Âíèìàâàéòå ñèìâîëúò çà áàòåðèÿòà e äà ïîêàçâà, ÷å å íàëè÷åí íàé-ìàëêî

1/3 îò êàïàöèòåòà é:

Çàäðúæòå èçìåðâàòåëíèÿ óðåä òàêà, ÷å òàáåëêàòà 12 äà å îáúðíàòà êúì

ïîäà. Áåç äà ïîêðèâàòå çîíèòå 11 è 12, âíèìàâàéòå òå äà íå áúäàò

îñâåòÿâàíè îò ÿðêè èçòî÷íèöè íà ñâåòëèíà è äèðåêòíè ñëúí÷åâè ëú÷è.

–Íàòèñíåòå åäíîâðåìåííî áóòîíèòå 5 è 4 è ãè çàäðúæòå, äîêàòî ñâåòëèííèÿò

ïðúñòåí 9 ñâåòíå ñ ÷åðâåíà ñâåòëèíà. Ñëåä òîâà îòïóñíåòå äâàòà áóòîíà.

OBJ_BUCH-1408-004.book Page 63 Thursday, April 21, 2011 8:32 AM

64 | Áúëãàðñêè

2 609 140 852 | (21.4.11) Bosch Power Tools

–Àêî êàëèáðèðàíåòî å ïðîòåêëî óñïåøíî, èçìåðâàòåëíèÿò óðåä ñå âêëþ÷âà

àâòîìàòè÷íî ñëåä íÿêîëêî ñåêóíäè è å îòíîâî ãîòîâ çà ðàáîòà.

Óïúòâàíå: Àêî èçìåðâàòåëíèÿò óðåä íå ñå âêëþ÷è àâòîìàòè÷íî, ïîâòîðåòå

êàëèáðèðàíåòî. Àêî èçìåðâàòåëíèÿò óðåä âúïðåêè òîâà íå ñå âêëþ÷è, ãî

èçïðàòåòå â îòîðèçèðàí ñåðâèç çà åëåêòðîèíñòðóìåíòè íà Áîø, êàòî ãî ïîñòà-

âèòå âúâ âêëþ÷åíàòà â îêîìïëåêòîâêàòà ïðåäïàçíà ÷àíòà.

Ïîääúðæàíå è ñåðâèç

Ïîääúðæàíå è ïî÷èñòâàíå

fÂèíàãè ïðåäè óïîòðåáà ïðîâåðÿâàéòå èçìåðâàòåëíèÿ óðåä. Ïðè

âèäèìè ïîâðåäè èëè ðàçõëàáåíè åëåìåíòè âúòðå â íåãî èçïîëçâàíåòî ìó íå

å áåçîïàñíî.

Çà äà ðàáîòèòå êà÷åñòâåíî è ñèãóðíî, äðúæòå èçìåðâàòåëíèÿ óðåä âèíàãè

÷èñò è ñóõ.

Íå ïîòîïÿâàéòå èçìåðâàòåëíèÿ óðåä âúâ âîäà èëè äðóãè òå÷íîñòè.

Èçáúðñâàéòå çàìúðñÿâàíèÿ ñúñ ñóõà ìåêà êúðïà. Íå èçïîëçâàéòå ïî÷èñòâàùè

ïðåïàðàòè èëè ðàçòâîðèòåëè.

Çà äà íå ïîâëèÿåòå íà ñïîñîáíîñòòà çà èçìåðâàíå íà óðåäà, â ñåíçîðíàòà çîíà

11, íà ïðåäíàòà ñòðàíà è íà ãúðáà íà óðåäà íå òðÿáâà äà ñå çàêà÷àò ôèðìåíè

òàáåëêè, îñîáåíî òàáåëêè îò ìåòàë.

Íå äåìîíòèðàéòå ïëúçãà÷èòå 10 îò çàäíàòà ñòðàíà íà èçìåðâàòåëíèÿ óðåä.

Àêî âúïðåêè ïðåöèçíîòî ïðîèçâîäñòâî è âíèìàòåëíî èçïèòâàíå

èçìåðâàòåëíèÿò óðåä ñå ïîâðåäè, ðåìîíòúò òðÿáâà äà áúäå èçâúðøåí â

îòîðèçèðàí ñåðâèç çà åëåêòðîèíñòðóìåíòè íà Áîø. Íå ñå îïèòâàéòå äà

îòâàðÿòå èçìåðâàòåëíèÿ óðåä.

Ìîëÿ, êîãàòî ñå îáðúùàòå êúì ïðåäñòàâèòåëèòå íà Áîø ñ âúïðîñè è êîãàòî

ïîðú÷âàòå ðåçåðâíè ÷àñòè, íåïðåìåííî ïîñî÷âàéòå 10-öèôðåíèÿ êàòàëîæåí

íîìåð îò òàáåëêàòà íà èçìåðâàòåëíèÿ óðåä.

Ñúõðàíÿâàéòå è ïðåíàñÿéòå óðåäà ñàìî âúâ âêëþ÷åíàòà â îêîìïëåêòîâêàòà

ïðåäïàçíà ÷àíòà.

Ïðè íåîáõîäèìîñò îò ðåìîíò ïðåäîñòàâÿéòå èçìåðâàòåëíèÿ óðåä â ÷àíòàòà 13.

Ñåðâèç è êîíñóëòàöèè

Ñåðâèçúò ùå îòãîâîðè íà âúïðîñèòå Âè îòíîñíî ðåìîíòè è ïîääðúæêà íà

çàêóïåíèÿ îò Âàñ ïðîäóêò, êàêòî è îòíîñíî ðåçåðâíè ÷àñòè. Ìîíòàæíè

÷åðòåæè è èíôîðìàöèÿ çà ðåçåðâíè ÷àñòè ìîæåòå äà íàìåðèòå ñúùî è íà

www.bosch-pt.com

Åêèïúò îò êîíñóëòàíòè íà Áîø ùå Âè ïîìîãíå ñ óäîâîëñòâèå ïðè âúïðîñè

îòíîñíî çàêóïóâàíå, ïðèëîæåíèå è âúçìîæíîñòè çà íàñòðîéâàíå íà ðàçëè÷íè

ïðîäóêòè îò ïðîèçâîäñòâåíàòà ãàìà íà Áîø è äîïúëíèòåëíè ïðèñïîñîáëåíèÿ

çà òÿõ.

Ðîáåðò Áîø EÎÎÄ – Áúëãàðèÿ

Áîø Ñåðâèç Öåíòúð

Ãàðàíöèîííè è èçâúíãàðàíöèîííè ðåìîíòè

yë. Ñðåáúðíà ¹ 3–9

1907 Ñîôèÿ

Òåë.: +359 (02) 962 5302

Òåë.: +359 (02) 962 5427

Òåë.: +359 (02) 962 5295

Ôàêñ: +359 (02) 62 46 49

www.bosch.bg

OBJ_BUCH-1408-004.book Page 64 Thursday, April 21, 2011 8:32 AM

Srpski | 65

Bosch Power Tools 2 609 140 852 | (21.4.11)

Áðàêóâàíå

Èçìåðâàòåëíèÿ óðåä, äîïúëíèòåëíèòå ïðèñïîñîáëåíèÿ è îïàêîâêèòå òðÿáâà

äà áúäàò ïîäëîæåíè íà åêîëîãè÷íà ïðåðàáîòêà çà óñâîÿâàíå íà ñúäúðæàùèòå

ñå â òÿõ ñóðîâèíè.

Íå èçõâúðëÿéòå èçìåðâàòåëíè óðåäè è àêóìóëàòîðíè áàòåðèè/áàòåðèè ïðè

áèòîâèòå îòïàäúöè!

Ñàìî çà ñòðàíè îò ÅÑ:

Ñúãëàñíî Åâðîïåéñêà äèðåêòèâà 2002/96/EÎ èçìåðâàòåëíè

óðåäè è ñúãëàñíî Åâðîïåéñêà äèðåêòèâà 2006/66/ÅÎ

àêóìóëàòîðíè èëè îáèêíîâåíè áàòåðèè, êîèòî íå ìîãàò äà ñå

èçïîëçâàò ïîâå÷å, òðÿáâà äà ñå ñúáèðàò îòäåëíî è äà áúäàò

ïîäëàãàíè íà ïîäõîäÿùà ïðåðàáîòêà çà îïîëçîòâîðÿâàíå íà

ñúäúðæàùèòå ñå â òÿõ ñóðîâèíè.

Ïðàâàòà çà èçìåíåíèÿ çàïàçåíè.

Srpski

Uputstva o sigurnosti

Sva uputstva se moraju čitati i na njih obraćati pažnja.

ČUVAJTE OVA UPUTSTVA DOBRO.

fNeka Vam merni alat popravlja stručno osoblje i samo sa originalnim

rezervnim delovima. Time se obezbedjuje, da sigurnost mernog alata ostaje

sačuvana.

fNe radite sa mernim alatom u okolini gde postoji opasnost od eksplozija,

u kojoj se nalaze zapaljive tečnosti, gasovi ili prašine. U mernom alatu se

mogu proizvesti varnice, koje bi zapalite prašinu ili isparenja.

fMerni alat može tehnološki uslovljeno da ne garantuje stopostotnu

sigurnost. Da bi isključili opasnosti, obezbedite se pre svakog bušenja,

testerisanja ili glodanja u zidovima, plafonima ili podovima preko drugih

informacionih izvora kao o gradjevinskim planovima, fotografijama iz

faze gradnje, itd. Uticaji vremena, kao vlage iz vazduha ili blizina drugih

električnih uredjaja može loše uticati na tačnost mernog alata. Osobina i

stanje zidova (na primer vlaga, gradjevinski materijali koji sadrže metale,

provodljivi tapeti, materijali kao prigušivači, pločice) kao i broj, vrsta, veličina

i položaj objekta mogu krivotvoriti merne rezultate.

Opis proizvoda i rada

Upotreba koja odgovara svrsi

Merni pribor je odredjen za traženje metala (metali gvoždja i nemetala, naprimer

gvoždja od armatura), drvenih greda kao i vodova u zidovima, plafonima i

podovima koji provode napon.

Komponente sa slike

Označavanje brojevima komponenti sa slike odnosi se na prikaz mernog alata na

grafičkoj stranici.

1Taster za vrstu rada „Suvi postupak gradnje“

2Taster za osvetlenje displeja

OBJ_BUCH-1408-004.book Page 65 Thursday, April 21, 2011 8:32 AM

66 | Srpski

2 609 140 852 | (21.4.11) Bosch Power Tools

3Poklopac prostora za bateriju

4Taster za signalni ton

5Taster za uključivanje-isključivanje

6Taster za vrstu rada „Metal“

7Displej

8Markirani otvor

9Svetleći prsten

10 Klizač

11 Senzorsko područje

12 Tipska tablica

13 Zaštitna torba

Pribor sa slike ili koji je opisan ne spada u standardni obim isporuka.

Elementi za pokazivanje

aPokazivač vrste objekta „vod koji provodi napon“

bPokazivač za funkciju opomene

cSkala za „provodnik napona“

dPokazivač kontrole temperature

ePokazivač baterije

fSkala za vrste rada „Metal“ i „Suvi postupak gradnje“

gPokazivač vrste objekta „objekat od nemetala“

hPokazivač vrste rada „Suvi postupak gradnje“

iPokazivač vrste objekta „magnetni metal“

jPokazivač vrste rada „Metal“

kPokazivač vrste objekta „nemagnegni metal“

lPokazivanje isključenog signalnog tona

Tehnički podaci

Aparat za detekciju PMD 10

Broj predmeta 3 603 F81 000

Maks. dubina rada*

–Metal gvoždja

–Nemetali (bakar)

–Vodovi koji provode napon 110–230 V

(kada je pušten napon)**

–Drvo

100 mm

80 mm

50 mm

25 mm

Automatika za isključivanje posle ca. 5min

Radna temperatura –10 °C...+50 °C

Temperatura skladišta –20 °C...+70 °C

Baterija 1x9V6LR61

Trajanje rada ca. 5h

Težina prema EPTA-Procedure 01/2003 289 g

*zavisno od vrste rada, materijala i veličine objekata kao i materijala i stanja podloge.

**Manja dubina rada kod provodnika koji ne provode napon

fMerni rezultat može loše da ispadne u pogledu tačnosti kod nepovoljnih osobina

podloge.

Molimo obratite pažnju na broj predmeta na tipskoj tablici Vašeg mernog alata, trgovačke

oznake pojedinih mernih alata mogu varirati.

OBJ_BUCH-1408-004.book Page 66 Thursday, April 21, 2011 8:32 AM

Srpski | 67

Bosch Power Tools 2 609 140 852 | (21.4.11)

Izjava o usaglašenosti

Izjavljujemo na vlastitu odgovornost da je proizvod opisan pod „Tehničkim

podacima“ usaglašen sa sledećim standardima ili normativnim aktima:

EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08,

EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02

prema odredbama smernica 2004/108/EG, 1999/5/EG.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Montaža

Ubacivanje baterije/promena

Za rad mernog alata preporučuje se primena alkalno-manganskih baterija.

Za otvaranje poklopca prostora za bateriju 3 pomerite ga u pravcu strelice sa

prostora za bateriju. Ubacite isporučenu bateriju. Pazite pritom na pravi pol

prema prikazu na unutrašnjoj strani prostora za bateriju.

Pokazivač baterije e pokazuje uvek aktuelni status baterije.

–Baterija puna napunjena

–Baterija ima 2/3 kapaciteta ili manje

–Baterija ima 1/3 kapacitetga ili manje

–Molimo promenite bateriju.

fIzvadite bateriju iz mernog alata, ako ga duže vreme ne koristite. Baterija

može kod dužeg čuvanja korodirati ili se isprazniti.

Rad

fČuvajte merni alat od vlage i direktnog sunčevog zračenja.

fNe izlažite merni alat ekstremnim temperaturama ili temperaturnim

kolebanjima. Pustite ga pri većim temperaturnim kolebanjima da se prvo

temperira, pre nego ga uključite. Pri ekstremnim temperaturama ili

temperaturnim kolebanjima može se oštetiti preciznost mernog alata i

pokazivač na displeju.

fKorišćenje ili rad odašiljača kao na primer WLAN, UMTS, avionski radari,

odašiljačke antene ili mikro talasi u bližoj okolini mogu uticati na mernu

funkciju.

Puštanje u rad

Uključivanje-isključivanje

fUverite se pre uključivanja mernog pribora, da područje senzora 11 nije

vlažno. Osušite brišući merni pribor u datom slučaju sa nekom krpom.

fAko je merni pribor bio izložen jakoj promeni temperature, onda posle

uključivanja pustite da se temperature izjednače.

Za uključivanje mernog alata pritisnite taster za uključivanje-isključivanje 5.

Za isključivanje mernog alata pritisnite ponovo taster za uključivanje-

isključivanje 5.

Ako se ca. 5 min dugo ne pritisne nijedan taster na mernom alatu i ne otkrivaju

objekti, onda se merni alat automatski isključuje radi čuvanja baterije.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 67 Thursday, April 21, 2011 8:32 AM

68 | Srpski

2 609 140 852 | (21.4.11) Bosch Power Tools

Uključivanje-isključivanje osvetlenja displeja

Sa tasterom osvetlenje displeja 2 možete uključiti i isključiti osvetlenje displeja.

Uključivanje-isključivanje signalnog tona

Sa tasterom signalni ton 4 možete uključiti i isključiti signalni ton. Pri isključenom

signalnom tonu pojavljuje se na displeju pokazivač l.

Način funkcionisanja (pogledajte sliku A)

Sa mernim alatom se kontroliše podloga područja senzora 11 u pravcu merenja

z do maks. dubine „hvatanja“ (pogledajte „Tehnički podaci“). Prepoznaju se

objekti koji se razlikuju od materijala zida.

Pokrećite merni alat uvek pravolinijski sa istim pritiskom iznad podloge, ne

podižući ga ili ne menjajući pritisak. Za vreme merenja mora klizač 10 uvek da

ima kontakt sa podlogom.

Radnja merenja

Postavite merni alat na površinu koju treba ispitivati i pokrećite ga u pravcu x- i

y-ose. Ako se merni alat približava nekom objektu, onda raste otklon na skali f i

prsten 9 svetli žuto, ako se udaljava od objekta onda otklon opada. Preko sredine

objekta pokazuje skala f maksimalni otklon; prsten 9 svetli crveno i čuje se

singnalni ton. Kod malih ili objekata koji su duboko može prsten 9 i dalje da sija

žuto a izostaje signalni ton.

fŠiri objekti, ne pokazuju se celom širinom kroz svetleći prsten odnosno

signalni ton.

Da bi objekat tačnije lokalizovali, pokrećite merni alat ponovo (3x) preko objekta

tamo amo.

Širi objekti u podlozi se mogu raspoznati sa stalno velikim otklonom skale f.

Prsten 9 svetli žuto. Trajanje većeg otklona odgovara otprilike širini objekta.

Ako se traže vrlo mali ili duboki objekti i skala f daje samo mali otklon, pokrećite

merni alat ponovo horizontalno (x-osa) i vertikalno (y-osa) preko objekta.

fPre nego što bušite u zid, testerišete ili glodate, trebalo bi da se

obezbedite i o drugim izvorima informacija zbog opasnosti. Pošto

rezultati merenja mogu biti pod uticajem okoline ili osobina zida, može

postojati opasnost mada pokazivač ne pokazuje neki objekat u području

senzora (ne čuje se signalni ton i svetleći prsten 9 svetli zeleno).

Vrste rada

Biranjem vrste rada postižete najbolje moguće merne rezultate. Maksimalna

dubina „hvatanja“ za metalne objekte postižete u vrsti rada „Metal“. Maksimalnu

dubinu „hvatanja“ za nemetalne objekte postižete u vrsti rada „Suvi postupak

gradnje“. Vodovi koji provode napon se prepoznaju u svakoj vrsti rada.

Suvi gradjevinski elementi

Vrsta rada „Suvi postupak gradnje“ je pogodan, da bi našli drvene i metalne

objekte kao i vodove koji provode napon u zidovima suve gradnje.

Pritisnite taster 1, da bi aktivirali vrstu rada „Suvi postupak gradnje“.

Pokazivač h zasvetli. Čim stavite merni alat na podlogu koju treba ispitivati, svetli

prsten 9 zaleno i signalizuje spremnost za merenje.

U vrsti rada „suva gradnja“ nalaze se i pokazuju sve vrste objekata.

–nemetani, na primer drvene grede

–magnetne, na primer armaturno gvoždje

–ne magnetne, medjutim metalne, na primer bakarna cev

–koji provode napon, na primer vod struje

Pažnja: U vrsti rada „suva gradnja“ prikazuju se pored drvenih i metalnih

objekata kao i vodova koji provode napon i drugi objekti, na primer cevi od

plastike napunjene vodom. Na displeju 7 se pojavljuje za ove objekte pokazivač

g za nemetalne objekte.

OBJ_BUCH-1408-004.book Page 68 Thursday, April 21, 2011 8:32 AM

Srpski | 69

Bosch Power Tools 2 609 140 852 | (21.4.11)

Ekseri i zavrtnji u podlozi mogu uticati na to, da se pokazuje na displeju drvena

greda kao metalni objekat.

Ako displej 7 pokazuje stalno veliki otklon skale f i skale c, startujte ponovo merni

alat, postavljajući merni alat na nekom drugom mestu na podlozi.

Ako svetleći prsten signalizuje 9 pri postavljanju na podlogu koju treba ispitivati

da merenje nije spremno, ne može merni alat da ispravno prepozna podlogu.

–Pritiskajte toliko dugo taster 1, sve dok svetleći prsten ne zasija zeleno.

–Ako na kraju startujete novo merenje i merni alat postavite na drugi zid,

morate na kratko pritisnuti taster 1.

–U redjim slučajevima ne može merni alat da prepozna podlogu, jer je strana sa

senzorskim područjem 11 i tipskom tablicom 12 zaprljana. Očistite merni alat

sa nekom suvom mekom krpom i startujte ponovo merenje.

Ako se u vrsti rada „suvi postupak gradnje“ pojavljuju na jednoj mernoj poziciji

naizmenično pokazivač k (nemagnetni metal) ili i (magnetini metal), trebali bi da

promenite u vrstu rada „Metal“, koja je bolje pogodna, da se nadju magnetni i

nemagnetni objekti i razlikuju.

Metal

Vrsta rada „Metal“ je pogodna, da bi našli magnetne i nemagnetne objekte kao i

vodove koji provode napon(nezavisno od spremnosti za rad).

Pritisnite taster 6, da bi aktivirali vrstu rada „Metal“. Svetleći prsten 9 svetli

zeleno i svetlo pokazivača se pali j.

Ako se kod nadjenog metalnog objekta radi o magnetnom metalu (na primer

gvoždje), onda se na dispelju 7 prikazuje simbol i. Kod nemagnetnih metala

pokazuje se simbol k. Za razliku izmedju vrsti metala mora se merni alat naći

iznad nadjenog metalnog objekta (prsten 9 svetli crveno).

Pažnja: Kod gradjevinskih čeličnih uložaka i armatura u ispitanoj podlozi se

pokazuje otklon preko cele površine na skali f. Tipično se pokazuje kod

gradjevinskih čeličnih uložaka direktno preko gvozdenih štapova na displeju

simbol i za magnetne metale, izmedju gvozdenih štapova simbol k za

nemagnetne metale.

Traženje vodova koji provode napon

Vodovi koji provode napon se pokazuju u svakoj vrsti rada.

Ako se nadje jedan vod koji provodi napon, onda se na displeju pojavljuje 7

pokazivač a i skala c daje otklon. Pokrećite merni alat ponovo preko površine, da

bi tačnije lokalizovali vod koji provodi napon. Posle višekratnih prelaza može se

vod koji provodi napon veoma precizno prikazati. Ako je merni alat vrlo blizu

voda, onda će trepereti svetleći prsten 9 crveno i signalni ton će se začuti u

brzom redusledu.

Pažnja:

–Vodovi koji treba da provode napon se lakše nalaze, ako je na traženom vodu

priključen strujni potrošač (na primer sijalice, uredjaji) i uključen.

–Pod odredjenim uslovima (kao na primer ispod metalnih površina ili iza

površina sa visokim sadržajem vode) ne mogu se vodovi sigurno pronaći.

Jačina signala nekog voda koji provodi napon zavisi od položaja kabla.

Prekontrolišite stoga daljim merenjima u bliskoj okolini ili druge informativne

izvore, da li postoji neki vod koji provodi napon.

–Vodove koji ne provode napon možete naći kao metalni objekti u vrsti rada

„Metal“. Kablovi od pletene tanke žice se pritom ne pokazuju (nasuprot

kablovima sa punim materijalom).

–Statični elektricitet može uticati na to, da Vam se prikazuju vodovi neprecizno

na primer preko nekog velikog područja. Da bi poboljšali pokazivač, stavite

svoju slobodnu ruku pored mernog alata da bi neutralisali statički elektricitet.

OBJ_BUCH-1408-004.book Page 69 Thursday, April 21, 2011 8:32 AM

70 | Srpski

2 609 140 852 | (21.4.11) Bosch Power Tools

Uputstva za rad

fMerni rezultati mogu uslovljeni principima da budu oštećeni odredjenim

uslovima okoline. U to spadaju na primer blizina uredjaja, koji proizvode

jaka magnetna ili elektromagnetna polja, gradjevinski materijali koji

sadrže metale, izolacioni materijali kaširani aluminijumom kao i

provodljivi tapeti ili pločice. Obratite pažnju stoga pre bušenja, testerisanja

ili glodanja u zidovima, plafonima ili podovima i na druge izvore informacija

(na primer gradjevinski planovi).

Markiranje objekata

Možete nadjene objekte pri potrebi markirati. Merite kao što je uobičajeno. Ako

ste našli granice ili sredinu nekog objekta, onda markirajte traženo mesto

otvorom za markiranje 8.

Kontrola temperature

Merni alat je opremljen sa kontrolom temperature, pošto je tačno merenje samo

onda moguće, koliko dugo temperatura ostane konstantna u unutrašnjosti

mernog alata.

Ako zasvetli pokazivač kontrole temperature d, nalazi se merni alat izvan radne

temperature ili je bio izložen jakim temperaturnim kolebanjima. Isključite merni

alat i pustite ga prvo da se temperira, pre nego što ga ponovo uključite.

Funkcija opomene

Ako na displeju zasvetli pokazivač b, morate merenje ponovo startovati. Uzmite

merni alat sa zida i postavite ga na drugo mesto na podlozi.

Ako na displeju treperi 7 pokazivač b šaljite merni alat u isporučenoj zaštitnoj

torbi nekom stručnom servisu.

Kasnije kalibriranje

Ako u vrsti rada „Metal“ skala f stalno daje otklon, mada se u blizini mernog alata

ne nalazi nikakav objekat, može se merni alat manuelno dodatno kalibrisati.

–Isključite merni alat.

–Uklonite sve objekte iz blizine mernog alata, koji bi mogli pokazivati, čak i

ručni sat ili prstenje od metala, i držite merni alat u vazduhu.

Pazite pritom, da pokazivač baterije e pokazuje još najmanje

1/3 kapaciteta:

Držite merni alat tako, da tablica sa tipom 12 pokazuje prema podu.

Izbegavajte svetle svetlosne izvore ili direktno sunčevo zračenje na područje

11 i 12, bez pokrivanja ovoga područja.

–Pritisnite istovremeno tastere 5 i 4 i držite oba tastera toliko dugo pritisnut a,

sve dok svetlosni prsten 9 ne zasija crveno. Pustite potom oba tastera.

–Ako je kalibracija protekla uspešno, startuje merni alat automatski posle

nekoliko sekundi i ponovo je spreman za rad.

Pažnja: Ako merni alat ne bude startovao automatski, ponovite kalibriranje. Ako

merni alat ipak ne bi startovao, pošaljite ga molimo u isporučenoj zaštitnoj torbi

nekom stručnom servisu.

Održavanje i servis

Održavanje i čišćenje

fPrekontrolišite merni alat pre svake upotrebe. Kod vidljivih oštećenja ili

odpuštenih delova u unutrašnjosti mernog alata nije više obezbedjena sigurna

funkcija.

Držite merni alat uvek čist i suv, da bi dobro i sigurno radili.

Ne uranjajte merni alat u vodu ili druge tečnosti.

Izbrišite zaprljanja sa suvom i mekom krpom. Ne upotrebljavajte nikakva

sredstva za čišćenje ili rastvarače.

OBJ_BUCH-1408-004.book Page 70 Thursday, April 21, 2011 8:32 AM

Slovensko | 71

Bosch Power Tools 2 609 140 852 | (21.4.11)

Da ne bi uticali na mernu funkciju, nesme se u područje senzora 11 na prednjoj i

zadnjoj strani mernog pribora nameštati neka nalepnica ili tablica, posebno

nikakve tablice od metala.

Ne uklanjajte klizače 10 na poledjini mernog alata.

Ako bi merni alat i pored brižljivog postupka proizvodnje i kontrole nekada

otkazao, popravku mora vršiti neki stručni servis za Bosch-električne alate. Ne

otvarajte merni alat sami.

Kod svih pitanja i naručivanja rezervnih delova navedite neizostavno broj

predmeta prema tipskoj tablici mernog alata koja ima 10 brojčanih mesta.

Čuvajte i transportujte merni pribor samo u isporučenoj zaštitnoj futroli.

U slučaju popravke šaljite merni alat u zaštitnoj torbi 13.

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi popravke i održavanja Vašeg proizvoda

kao i u vezi rezervnih delova. Šematske prikaze i informacije u vezi rezervnih

delova naći ćete i pod:

www.bosch-pt.com

Bosch-ov tim savetnika će Vam pomoći kod pitanja u vezi kupovine, primene i

podešavanja proizvoda i pribora.

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 (011) 244 85 46

Fax: +381 (011) 241 62 93

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Merni alati, pribor i pakovanja treba da se dovoze na regeneraciju koja odgovara

zaštiti čovekove okoline.

Ne bacajte merne alate i akumulatore (baterije u kućno djubre).

Samo za EU-zemlje:

Prema evropskoj smernici 2002/96/EG ne moraju više

neupotrebljivi merni alati a prema evropskoj smernici

2006/66/EG ne moraju više akumulatori/baterije u kvaru i

istrošeni da se odvojeno sakupljaju i odvoze reciklaži koja

odgovara zaštiti čovekove sredine.

Zadržavamo pravo na promene.

Slovensko

Varnostna navodila

Vsa navodila morate prebrati in jih upoštevati. TA NAVODILA

DOBRO SHRANITE.

fMerilno orodje lahko popravlja samo kvalificirano strokovno osebje z

origialnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilnega

orodja.

OBJ_BUCH-1408-004.book Page 71 Thursday, April 21, 2011 8:32 AM

72 | Slovensko

2 609 140 852 | (21.4.11) Bosch Power Tools

fZ merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije

in kjer se nahajajo gorljive tekočine, plini ali prah. Merilno orodje lahko

povzroči iskrenje, ki lahko vname prah ali hlape.

fMerilno orodje tehnološko pogojeno ne more zagotoviti stoodstotne

varnosti. Da bi preprečili nevarnost, se zaradi tega zavarujte pred

vsakim vrtanjem, žaganjem ali rezkanjem v stene, stropove ali tla še s po-

močjo drugih virov informacij kot npr. z gradbenimi načrti, fotografijami

iz gradbene faze, ipd. Okoljski vplivi, kot vlažnost zraka ali bližina drugih

električnih naprav, lahko negativno vplivajo na natančnost merilnega orodja.

Struktura in stanje sten (npr. vlažnost, gradbeni materiali z vsebnostjo

kovine, prevodne tapete, izolacijski materiali, ploščice) ter število, vrsta,

velikost in položaj objektov lahko izkrivijo merilne rezultate.

Opis in zmogljivost izdelka

Uporaba v skladu z namenom

Merilno orodje je namenjeno za iskanje kovin (železove in neželezne kovine, na

primer armaturno železo), lesenih tramov ter vodnikov pod napetostjo, ki so

speljani v stenah, stropovih in tleh.

Komponente na sliki

Oštevilčenje naslikanih komponent se nanaša na prikaz merilnega orodja na

strani z grafiko.

1Tipka za vrsto delovanja „suha gradnja“

2Tipka za osvetlitev displeja

3Pokrov predalčka za baterije

4Tipka zvočni signal

5Vklopno/izklopna tipka

6Tipka za vrsto delovanja „kovina“

7Zaslon

8Markacijska odprtina

9Svetleči prstan

10 Drsnik

11 Območje senzorja

12 Tipska tablica

13 Zaščitna torba

Prikazan ali opisan pribor ne spada v standardni obseg dobave.

Prikazovalni elementi

aPrikaz vrste objekta „napeljava pod napetostjo“

bPrikaz opozorilne funkcije

cSkala za „vodnik pod napetostjo“

dPrikaz nadzora temperature

ePrikaz napolnjenosti baterije

fSkala za vrsti delovanja „kovina“ in „suha gradnja“

gPrikaz vrste objekta „nekovinski objekt“

hPrikaz vrste delovanja „suha gradnja“

iPrikaz vrste objekta „magnetna kovina“

jPrikaz vrste delovanja „kovina“

kPrikaz vrste objekta „nemagnetna kovina“

lPrikaz izključenega tonskega signala

OBJ_BUCH-1408-004.book Page 72 Thursday, April 21, 2011 8:32 AM

Slovensko | 73

Bosch Power Tools 2 609 140 852 | (21.4.11)

Tehnični podatki

Izjava o skladnosti

Izjavljamo pod izključno odgovornostjo, da proizvod, ki je opisan pod „Tehnični

podatki“ ustreza naslednjim standardom oz. standardiziranim dokumentom:

EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08,

EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02

ustrezno določilom Direktiv 2004/108/ES, 1999/5/ES.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Montaža

Namestitev/zamenjava baterije

Pri uporabi merilnega orodja priporočamo uporabo alkalnih manganskih baterij.

Če želite odpreti pokrov predalčka za baterijo 3, potisnite pokrov v smeri

puščice, ki je na predalčku. Vstavite priloženo baterijo. Pri tem pazite na

pravilnost polov, kot je prikazano na notranji strani predalčka za baterije.

Prikaz napolnjenosti baterije e vselej prikazuje aktualni status baterije:

–baterija je polno napolnjena

–baterija s kapaciteto 2/3 ali manj

–baterija s kapaciteto 1/3 ali manj

–prosimo menjajte baterijo

fČe merilnega orodja dalj časa ne boste uporabljali, odstranite iz njega

baterijo. Med daljšim skladiščenjem lahko baterija korodira ali se samodejno

izprazni.

Digitalni lokator PMD 10

Številka artikla 3 603 F81 000

Maks. globina iskanja*

–železove kovine

–neželezne kovine (baker)

–napeljava, ki je pod napetostjo 110–230 V

(pri priključeni napetosti)**

–les

100 mm

80 mm

50 mm

25 mm

Izklopna avtomatika po približno 5min

Delovna temperatura –10 °C...+50 °C

Temperatura skladiščenja –20 °C...+70 °C

Baterija 1x9V6LR61

Trajanje obratovanja pribl. 5h

Teža po EPTA-Procedure 01/2003 289 g

*odvisno od vrste obratovanja, materiala in velikosti objektov ter materiala in stanja podloge

**manjša globina iskanja pri vodnikih, ki niso pod napetostjo

fMerilni rezultat je lahko glede natančnosti slab tudi pri neugodni strukturi tal.

Prosimo upoštevajte številko artikla na tipski ploščici Vašega merilnega orodja – trgovske

oznake posameznih merilnih orodij so lahko drugačne.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 73 Thursday, April 21, 2011 8:32 AM

74 | Slovensko

2 609 140 852 | (21.4.11) Bosch Power Tools

Delovanje

fZavarujte merilno orodje pred vlago in direktnim sončnim sevanjem.

fMerilnega orodja ne izpostavljajte extremnim temperaturam ali

temperaturnim nihanjem. Pustite, da se temperatura pri večjih

temperaturnih nihanjih najprej uravna, preden jo vklopite. Ekstremne

temperature ali temperaturna nihanja lahko negativno vplivajo na natančnost

merilnega orodja in prikaz na displeju.

fUporaba ali obratovanje oddajniniških naprav, kot so npr. WLAN, UMTS,

letališki radar, oddajniki ali mikrovalovi, lahko v bližnji okolici vplivajo na

merilno funkcijo.

Zagon

Vklop/izklop

fPred vklopom merilnega orodja preverite, če je območje senzorja 11

suho. Merilno orodje po potrebi obrišite s krpo.

fČe je bilo merilno orodje izpostavljeno močnim temperaturnim

spremembam, pred vklopom počakajte, da se temperatura izravna.

Za vklop merilnega orodja prosimo pritisnite vklopno/izklopno tipko 5.

Za izklop merilnega orodja ponovno pritisnite vklopno/izklopno tipko 5.

Če pribl. 5 min ne pritisnite tipke na merilnem orodju in če ne iščete objektov,

potem se merilno orodje zaradi varovanja baterije avtomatsko izklopi.

Vklop/izklop osvetlitve displeja

S tipko za osvetlitev displeja 2 lahko vklopite/izklopite osvetlitev displeja.

Vklop/izklop zvočnega signala

S tipko za zvočni signal 4 lahko tipko za zvočni signal vklopite in izklopite. Pri

izklopljenem zvočnem signalu se na displeju pojavi prikaz l.

Način delovanja (glejte sliko A)

Z merilnim orodjem se preizkuša podloga senzorskega območja 11 v smeri

merjenja z do maks. globine registriranja (glejte „Tehnični podatki“). Prepoznajo

se objekti, ki se razlikujejo od materiala stene.

Premikajte merilno orodje vedno ravno z rahlim pritiskom nad podlago, brez da

bi jo vzdignili ali spremenili pritisni tlak. Med merjenjem se morajo drsniki 10

vedno stikati s podlago.

Postopek meritve

Namestite merilno orodje na površino, ki jo želite pregledati in jo premikajte v

smeri osi x in y. Ko se prebližuje merilno orodje objektu, potem se odklon v skali

f povečuje in obroč 9 sveti rumeno. Ko pa se oddaljuje, odklon pojenjuje. Nad

sredino objekta se na skali f prikazuje maksimalni odklon; obroč 9 sveti rdeče in

zaslišite zvočni signal. Pri manjših ali globlje ležečih objektih lahko sveti obroč 9

še rumeno, zvočni signal pa izostane.

fŠirši objekti se ne prikazujejo po celotni dolžini skozi svetleč obroč oz.

zvočni signal.

Da bi objekt lahko še bolj natančno lokalizirali, se premikajte z merilnim orodjem

ponovno (3x) nad objektom sem ter tja.

Širši objekti v podlogi se prikazujejo s trajnim, visokim odklonom skale f. Obroč

9 sveti rumeno. Trajanje visokega odklona ustreza približno širini objekta.

Če iščete zelo majhne ali globlje ležeče objekte in je odklon skale f zelo majhen,

morate premikati merilno orodje ponovno vodoravno (os x) in navpično (os y)

nad objektom.

fPreden boste pričeli z vrtanjem, žaganjem ali rezkanjem v steno, se

morate zavarovati tudi s pomočjo drugih virov informacij. Vplivi okolice ali

OBJ_BUCH-1408-004.book Page 74 Thursday, April 21, 2011 8:32 AM

Slovensko | 75

Bosch Power Tools 2 609 140 852 | (21.4.11)

struktura stene lahko vplivajo na rezultate merjenja, zato lahko kljub temu

obstaja nevarnost, čeprav prikazovalnik ne prikazuje objekta v senzorskem

območju (zvočni signal se ne pojavi in svetilni prstan 9 sveti zeleno).

Vrste delovanja

Z izbiro vrste delovanja dosežete najboljše možne merilne rezultate. Maksimalno

globino lokaliziranja za kovinske objekte dosežete v vrsti delovanja „kovina“.

Maksimalno globino lokaliziranja za nekovinske objekte dosežete v vrsti

delovanja „suha gradnja“. Vodniki, ki so pod napetostjo, se prepoznajo pri vsaki

vrsti delovanja.

Suha gradnja

Vrsta delovanja „suha gradnja“ je primerna za lokaliziranje lesenih in kovinskih

objektov ter vodnikov pod napetostjo, ki se nahajajo v stenah suhe gradnje.

Pritisnite tipko 1 za aktiviranje vrste delovanja „suha gradnja“. Prikaz h zasveti.

Takoj ko namestite merilno orodje na podlogo, ki jo želite preizkati, zasveti obroč

9 zeleno in s tem signalizira pripravljenost za merjenje.

V vrsti delovanja „suha gradnja“ se najdejo in prikažejo vse vrste objektov, ki

imajo naslednje lastnosti:

–nekovinske, npr. leseni tramovi

–magnetno, npr. armirano železo

–ni magnetno, vendar kovinsko, npr. bakrena cev

–objekti pod napetostjo, npr. električni vod

Opozorila: V vrsti delovanja „suha gradnja“ se poleg lesenih in kovinskih

objektov ter napeljave pod napetostjo prikazujejo tudi drugi objekti, npr. z vodo

napolnjene cevi iz umetne mase. Na displeju 7 se za te objekte pojavi prikaz g za

nekovinske objekte.

Žeblji in vijaki v podlogi lahko vodijo do tega, da se lesena gred na displeju

prikazuje kot kovinski objekt.

Če prikazuje displej 7 trajni, visok odklon skale f in skale c, morate ponovno

startati postopek merjenja tako, da namestite merilno orodje na drugem mestu

podloge.

Če svetlobni obroč 9 pri nastavitvi na podlago, ki se prikazuje ne signalizira

pripravljenosti za merjenje, merilno orodje ne more pravilno prepoznati

podlage.

–Pritiskajte tako dolgo na tipko 1, dokler svetlobni obroč sveti zeleno.

–Če nato zaženete nov merilni postopek in nastavite merilno orodje na drugo

steno, morate za kratek čas pritisniti tipko 1.

–V redkih primerih merilno orodje ne more prepoznati podlage, ker je stran s

senzorskim območjem 11 in tipsko tablico 12 umazana. S suho, mehko krpo

očistite merilno orodje in ponovno startajte merilni postopek.

Če se v vrsti delovanja „suha gradnja“ na enem položaju merjenja izmenično

prikazuje k (nemagnetna kovina) ali i (magnetna kovina), morate menjati v vrsto

delovanja „kovina“, ki je bolj primerna za razlikovanje in najdbo objektov

magnetnih in nemagnetih kovin.

Kovina

Vrsta delovanja „kovina“ je primerna za najdbo magnetnih in nemagnetnih

objektov ter vodnikov pod napetostjo (neodvisno od strukture stene).

Pritisnite tipko 6, da bi s tem aktivirali vrsto delovanja „kovina“. Svetleč obroč 9

sveti zeleno in prikaz j zasveti.

Če je najden kovinski objekt magneten (npr. železo), se na displeju 7 pojavi

simbol i. Pri nemagnetnih kovinah se prikaže simbol k. Za razlikovanje med

vrstami kovin se mora merilno orodje nahajati nad najdenim kovinskim objektom

(obroč 9 sveti rdeče).

OBJ_BUCH-1408-004.book Page 75 Thursday, April 21, 2011 8:32 AM

76 | Slovensko

2 609 140 852 | (21.4.11) Bosch Power Tools

Opozorilo: Mreže pri gradnji in armiranja se prikazujejo na podlogi preko celotne

površine z odklonom v skali f. Običajno se pri gradbenih mrežah neposredno nad

železnimi palicami prikazuje na displeju simbol i za magnetne kovine, med

železnimi palicami pa se prikazuje simbol k za nemagnetne kovine.

Iskanje vodnikov pod napetostjo

Vodniki, ki so pod napetostjo se prikazujejo v vsaki vrsti delovanja.

Če se najde vodnik, ki je pod napetosjo, se na displeju prikaže 7 Prikaz a in skala

c se odkloni. Ponovno premaknite merilno orodje preko površine, da bi tako

lahko natančneje določili pozicijo vodnika, ki je pod napetostjo. Po večkratnem

pomikanju lahko natančno lokalizirate vodnik, ki je pod napetostjo. Če je merilno

orodje v bližini vodnika, potem zasveti prstan 9 rdeče in signalni ton zadoni s

hitrim zaporedjem zvoka.

Opozorila:

–Vodnike pod napetostjo boste lažje lokalizirali, če boste vodnik uporabnikov

toka (npr. svetilke, naprave), ki ga iščete, priklučili in vklopili.

–Pod določenimi pogoji (kot npr. za kovinskimi površinami ali za

površinami z visoko vsebnostjo vode) se vodniki, ki so pod napetostjo, ne

morejo z gotovostjo najti. Jakost signala vodnika pod napetostjo je odvisna

od položaja kablov. Zaradi tega preverite z drugimi meritvami v bližnji okolici

ali z drugimi viri informacije, ali obstaja vodnik pod napetostjo.

–Vodnike, ki niso pod napetostjo, lahko lokalizirate v vrsti delovanja „kovina“.

Pramenaste žice se ne prikazujejo (v nasprotju s kabli iz polnega materiala).

–Statična elektrika lahko povzroči neprecizno prikazovanje vodnikov, npr.

preko velikega območja. Da bi izboljšali prikazovanje, položite svojo prosto

roko poleg merilnega orodja plosko na steno. Na ta način boste zmanjšali

statično elektriko.

Navodila za delo

fNačelno so lahko merilni rezultati zaradi določenih pogojev v okolici

okrnjeni. K tem spadajo npr. bližina naprav, ki povzročajo močna

magnetna ali elektromagnetna polja, mokrota, kovinski materiali

sestavnih delov, z aluminijem prekrita izolacijska sredstva ter prevodne

tapete ali ploščice. Zaradi tega upoštevajte pred vrtanjem, žaganjem ali

rezkanjem v stene, stropove ali tla tudi druge informacijske vire (npr. grad-

bene načrte).

Označevanje predmetov

Najdene objekte lahko po potrebi markirate. Merite kot običajno. Če ste našli

meje ali sredino objekta, označite iskano mesto skozi markacijsko odprtino 8.

Nadzor temperature

Na merilnem orodju se temperatura nadzoruje, saj je natančno merjenje možno

samo v primeru konstantne temperature notranjosti merilnega orodja.

Če zasveti prikaz nadzora temperature d, se nahaja merilno orodje izven

obratovalne temperature ali pa je izpostavljeno močnim temperaturnim

nihanjem. Izklopite merilno orodje in pustite, da se temperira, preden ga

ponovno vklopite.

Opozorilna funkcija

Če na displeju zasveti prikaz b, morate ponovno startati merjenje. Vzemite

merilno orodje s stene in ga postavite na drugem mestu na podlogo.

Če na displeju 7 utripa prikaz b pošljite merilno orodje v priloženi zaščitni torbi

na naslov pooblaščenega servisa.

Ponovno kalibriranje

Če v vrsti delovanja „kovina“ skala f trajno odklanja, čeprav se v bližini merinega

orodja ne nahaja nobena kovina, se lahko merilno orodje ročno kalibrira.

–Izklopite merilno orodje.

OBJ_BUCH-1408-004.book Page 76 Thursday, April 21, 2011 8:32 AM

Slovensko | 77

Bosch Power Tools 2 609 140 852 | (21.4.11)

–V ta namen odstranite vse objekte iz bližine merilnega orodja, ki bi se prav

tako lahko lokalitirali, tudi kovinske ročne ure ali prstane in držite merilno

orodje v zrak.

Pazite na to, da bo prikaz napolnjenosti baterije e prikazoval še najmanj 1/3

kapacitete:

Držite merilno orodje tako, da bo tipska tablica 12 usmerjena v tla. Preprečite

svetle svetlobne vire ali direktno izpostavljenost soncu na območjih 11 in 12,

ne da bi predhodno to območje pokrili.

–Istočasno pritisnite tipki 5 in 4 in jih pridržite toliko časa, da bo svetlobni

obroč 9 svetil rdeče. Nato spustite obe tipki.

–Če je kalibriranje bilo uspešno, se merilno orodje po nekaj sekundah

avtomastko zažene in je tako ponovno pripravljeno za uporabo.

Opozorilo: Če merilno orodje ne zažene avtomasko, ponovite postopek

ponovnega kalibriranja. Če merilno orodje kljub temu ne zažene, ga prosimo

pošljite v priloženem zaščitni torbi na pooblaščen servis.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

fMerilno orodje preverite pred vsako uporabo. Pri vidnih poškodbah ali

razrahljanih delih v notranjosti merilnega orodja ni več moč zagotoviti varnega

delovanja.

Za dobro in varno delovanje morate poskrbeti za to, da bo merilno orodje vselej

čisto in suho.

Merilnega orodja nikoli ne potapljajte v vodo ali v druge tekočine.

Umazanijo odstranite s suho, mehko krpo. Uporaba čistil ali razredčil ni

dovoljena.

V področju senzorja 11 na sprednji in hrbtni strani merilnega orodja ne

nameščajte nalepk ali ploščic, še posebno ne kovinskih. Le-te moteče vplivajo na

funkcijo merjenja.

Ne odstranite drsnikov 10 na hrbtni strani merilnega orodja.

Če merilna naprava kljub skrbnim postopkom proizvodnje in preizkusov ne

deluje, morate poskrbeti za to, da se popravilo izvede s strani pooblaščenega

servisa za električna orodja Bosch. Merilnega orodja sami ne smete odpirati.

V primeru kakršnihkoli vprašanj in pri naročanju nadomestnih delov obvezno

navedite 10-mestno številko artikla, ki se nahaja na tipski ploščici merilnega

orodja.

Merilno orodje lahko hranite in transportirate samo v priloženi zaščitni torbi.

Merilno orodje pošljite na popravilo v zaščitni torbi 13.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja

izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede

nadomestnih delov se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih

glede nakupa, uporabe in nastavitve izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

OBJ_BUCH-1408-004.book Page 77 Thursday, April 21, 2011 8:32 AM

78 | Hrvatski

2 609 140 852 | (21.4.11) Bosch Power Tools

Odlaganje

Merilna orodja, pribor in embalažo oddajte v okolju prijazno ponovno predelavo.

Merilna orodja in akumulatorskih baterij/baterij ne smete odvreči med hišne

odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES se morajo merilna orodja, ki

niso več v uporabi ter v skladu z Direktivo 2006/66/ES morate

okvarjene ali obrabljene akumulatorske baterije/baterije zbirati

ločeno in jih okolju prijazno reciklirati.

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost

Sve upute treba pročitati i pridržavati ih se. MOLIMO

SPREMITE OVE UPUTE NA SIGURNO MJESTO.

fPopravak mjernog alata prepustite samo kvalificiranom stručnom

osoblju i samo sa originalnim rezervnim dijelovima. Na taj će se način

postići da ostane zadržana sigurnost mjernog alata.

fSa mjernim alatom ne radite u okolini ugroženoj eksplozijom, u kojoj se

nalaze zapaljive tekućine, plinovi ili prašina. U mjernom alatu mogu nastati

iskre koje mogu zapaliti prašinu ili pare.

fMjerni alat zbog tehničkih razloga ne može jamčiti stopostotnu

sigurnost. Kako biste izbjegli opasnosti, zbog toga prije bušenja, piljenja

ili glodanja u zidove, stropove ili podove potražite i ostale izvore

informacija (npr. građevne nacrte, fotografije iz faze izgradnje itd.).

Vremenske prilike, npr. vlažnost zraka ili blizina drugih električnih uređaja,

mogu utjecati na preciznost mjernog alata. Svojstva i stanje zidova (npr.

vlaga, metalni materijali, vodljive tapete, izolacijski materijali, keramičke

pločice) te količina, vrsta, veličina i položaj objekta mogu utjecati na rezultate

mjerenja.

Opis proizvoda i radova

Uporaba za određenu namjenu

Mjerni alat je namijenjen za traženje metala (željeznih i neželjeznih metala, npr.

armaturnog čelika), drvenih greda, kao i električnih vodova pod naponom, u

zidovima, stropovima i podovima.

Prikazani dijelovi uređaja

Numeriranje prikazanih komponenti odnosi se na prikaz mjernog alata na stranici

sa slikama.

1Tipka za način rada „Suho građenje“

2Tipka za osvjetljenje displeja

3Poklopac pretinca za baterije

4Tipka signalnog tona

5Tipka za uključivanje/isključivanje

OBJ_BUCH-1408-004.book Page 78 Thursday, April 21, 2011 8:32 AM

Hrvatski | 79

Bosch Power Tools 2 609 140 852 | (21.4.11)

6Tipka za način rada „Metal“

7Displej

8Otvor za označavanje

9Svjetleći prsten

10 Klizač

11 Područje senzora

12 Tipska pločica

13 Zaštitna torbica

Prikazan ili opisan pribor ne pripada standardnom opsegu isporuke.

Pokazni elementi

aPokazivač vrste objekta „električni vod pod naponom“

bPokazivač funkcije upozorenja

cSkala za „električni vod pod naponom“

dPokazivač kontrole temperature

ePokazivač baterije

fSkala za načine rada „Metal“ i „Suho građenje“

gPokazivač vrste objekta „nemetalni objekt“

hPokazivač načina rada „Suho građenje“

iPokazivač vrste objekta „magnetizirajući metal“

jPokazivač načina rada „Metal“

kPokazivač vrste objekta „nemagnetični metal“

lPokazivač za isključen ton signala

Tehnički podaci

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je proizvod opisan u „Tehničkim

podacima“; usklađen sa slijedećim normama ili normativnim dokumentima:

EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08,

EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02

prema odredbama smjernica 2004/108/EG, 1999/5/EG.

Digitalni uređaj za lociranje PMD 10

Kataloški br. 3 603 F81 000

Max. dubina registriranja*

–Željezni metali

–Neželjezni metali (bakar)

–Električni vodovi pod naponom 110–230 V

(kod narinutog napona)**

–Drvo

100 mm

80 mm

50 mm

25 mm

Automatika isključivanja nakon cca. 5min

Radna temperatura –10 °C...+50 °C

Temperatura uskladištenja –20 °C...+70 °C

Baterija 1x9V6LR61

Trajanje rada cca 5h

Težina odgovara EPTA-Procedure 01/2003 289 g

*ovisno od načina rada, materijala i veličine predmeta, kao i materijala i stanja podloge

**manja dubina registriranja električnih vodova koji nisu pod naponom

fRezultat mjerenja može biti neispravan i zbog preciznosti kod nepovoljnih svojstava

podloge.

Molimo pridržavajte se kataloškog broja na tipskoj pločici vašeg mjernog alata, jer trgovačke

oznake pojedinih mjernih alata mogu varirati.

OBJ_BUCH-1408-004.book Page 79 Thursday, April 21, 2011 8:32 AM

80 | Hrvatski

2 609 140 852 | (21.4.11) Bosch Power Tools

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Montaža

Stavljanje/zamjena baterija

Za rad mjernog alata preporučuje se primjena alkalno-manganskih baterija.

Za otvaranje poklopca pretinca za baterije 3 pomaknite ga u smjeru strelice od

pretinca za baterije. Stavite isporučenu bateriju. Kod toga pazite na ispravan

polaritet prema shemi na unutarnjoj strani pretinca za baterije.

Pokazivač baterije e pokazuje uvijek stvarno stanje baterije:

–Baterija je potpuno napunjena

–Baterija ima 2/3 kapaciteta ili manje

–Baterija ima 1/3 kapaciteta ili manje

–Molimo zamijeniti bateriju

fAko mjerni alat dulje vrijeme ne koristite izvadite iz njega bateriju. Kod

duljeg uskladištenja baterija može korodirati ili se sama isprazniti.

Rad

fZaštitite mjerni alat od vlage i izravnog djelovanja sunčevih zraka.

fMjerni alat ne izlažite ekstremnim temperaturama ili oscilacijama

temperatura. Kod većih oscilacija temperature, prije uključivanja ga

temperirajte. Kod ekstremnih temperatura ili oscilacija temperature, to

može umanjiti preciznost mjernog alata i pokazivanja na displeju.

fNa funkciju mjerenja može utjecati korištenje ili rad odašiljačkih

uređaja, kao npr. WLAN, UMTS, radara kontrole leta, odašiljača ili

mikrovalova u neposrednoj okolini.

Puštanje u rad

Uključivanje/isključivanje

fPrije uključivanja mjernog alata, područje senzora 11 ne smije biti

vlažno. Prema potrebi sa krpom istrljajte mjerni alat na suho.

fAko bi mjerni alat bio izložen jakim temperaturnim promjenama, tada ga

prije uključivanja treba temperirati.

Za uključivanje mjernog alata pritisnite tipku za uključivanje-isključivanje 5.

Za isključivanje mjernog alata ponovno pritisnite tipku za uključivanje-

isključivanje 5.

Ako se cca. 5 min. ne bi pritisnula niti jedna tipka na mjernom alatu i ako se ne bi

detektirao niti jedan objekt, u tom slučaju će se mjerni alat automatski isključiti u

svrhu čuvanja baterije.

Uključivanje/isključivanje osvjetljenja displeja

Sa tipkom za osvjetljenje displeja 2 možete uključiti i isključiti osvjetljenje

displeja.

Uključivanje/isključivanje signalnog tona

Sa tipkom signalnog tona 4 možete uključiti i isključiti signalni ton. Kod

isključenog signalnog tona na displeju se pojavljuje pokazivanje l.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 80 Thursday, April 21, 2011 8:32 AM

Hrvatski | 81

Bosch Power Tools 2 609 140 852 | (21.4.11)

Način djelovanja (vidjeti sliku A)

S mjernim alatom se provjerava podloga područja senzora 11 u smjeru mjerenja

z, do max. dubine registriranja (vidjeti „Tehničke podatke“). Prepoznaju se

objekti koji se razlikuju od materijala zida.

Mjerni alat uvijek pomičite pravolinijski, uz lagani pritisak na podlogu, bez

podizanja ili promjene pritiska. Tijekom mjerenja klizači 10 moraju uvijek imati

kontakt sa podlogom.

Postupak mjerenja

Mjerni alat stavite na ispitivanu površinu i pomičite ga u smjeru osi x i y. Kada se

mjerni alat približi objektu, povećat će se otklon u skali f i prsten 9 će zasvijetliti

kao žuti, a kada se udalji od objekta, ovaj će se otklon smanjiti. Iznad sredine

objekta skala f pokazuje maksimalni otklon; prsten 9 će zasvijetliti kao crveni i

oglasit će se ton signala. Za manje ili veće dubine objekta, prsten 9 može i dalje

svijetliti kao žuti, a ton signala će izostati.

fObjekti veće širine se u ukupnoj širini neće pokazati svjetlećim prstenom

odnosno signalnim tonom.

Za točnije lociranje objekta, mjerni alat ponavljano pomičite (3x) amo-tamo

iznad objekta.

Objekti veće širine u podlozi prepoznaju se preko stalno velikog otklona skale f.

Prsten 9 će svijetliti kao žuti. Trajanje velikog otklona odgovara približno širini

objekta.

Ako se traže vrlo mali ili dublje položeni objekti, a skala f ima samo mali otklon,

mjerni alat pomičite iznad objekta ponavljano vodoravno (x-os) i okomito (y-os).

fPrije bušenja u zidove, piljenja ili glodanja trebali biste potražiti i ostale

izvore informacija radi zaštite od opasnosti. Budući da na rezultate

mjerenja mogu utjecati utjecaji okoline ili svojstva zidova, može nastati opa-

sna situacija iako pokazivač ne prikazuje nikakav objekt u području senzora

(nema zvučnog signala, a svjetlosni prsten 9 svijetli zeleno).

Načini rada

Izborom načina rada postići ćete najbolje moguće rezultate mjerenja.

Maksimalnu dubinu registriranja za metalne objekte postići ćete u načinu rada

„Metal“. Maksimalnu dubinu registriranja za nemetalne objekte postići ćete u

načinu rada „Suho građenje“. Električni vodovi pod naponom prepoznat će se u

svakom načinu rada.

Suho građenje

Način rada „Suho građenje“ prikladan je za drvene i metalne objekte, kao i za

električne vodove pod naponom u zidovima suhog građenja.

Pritisnite tipku 1 za aktiviranje načina rada „Suho građenje“. Upalit će se

pokazivač h. Čim mjerni alat stavite na ispitivanu podlogu, prsten 9 će zasvijetliti

kao zeleni i signalizirati pripravnost za mjerenje.

U načinu rada „Suho građenje“ pronalaze se i pokazuju sve vrste objekata:

–nemetalni, npr. drvene grede

–magnetično, npr. čelična armatura

–nemagnetično, ali metalno, npr. bakrena cijev

–pod naponom, npr. električni vod

Napomena: U načinu rada „Suho građenje“, osim drvenih i metalnih objekata

kao i električnih vodova pod naponom, pokazuju se i ostali objekti, npr. plastične

cijevi napunjene vodom. Na displeju 7 se za ove objekte pojavljuje pokazivanje g

za nemetalne objekte.

Čavli i vijci u podlozi mogu dovesti do toga da se drvena greda na displeju pokaže

kao metalni objekt.

OBJ_BUCH-1408-004.book Page 81 Thursday, April 21, 2011 8:32 AM

82 | Hrvatski

2 609 140 852 | (21.4.11) Bosch Power Tools

Ako se na displeju 7 pokaže stalno veliki otklon skale f i skale c, ponovno

pokrenite postupak mjerenja, tako što ćete mjerni alat staviti na neko drugo

mjesto na podlogu.

Ako kod stavljanja na ispitivanu podlogu, svjetleći prsten 9 ne signalizira

pripravnost za mjerenje, mjerni alat neće moći ispravno prepoznati podlogu.

–Pritišćite toliko dugo na tipku 1 sve dok svjetleći prsten ne zasvijetli kao

zeleni.

–Kada nakon toga započinjete sa novim mjerenjem i mjerni alat postavite na

neki drugi zid, morate na kratko pritisnuti tipku 1.

–U rijetkim slučajevima mjerni alat neće prepoznati podlogu, jer je zaprljana

strana sa područjem senzora 11 i tipskom pločicom 12. Očistite mjerni alat sa

suhom, mekom krpom i ponovno započnite sa postupkom mjerenja.

Ako se u načinu rada „Suho građenje“ na jednoj poziciji mjerenja naizmjenično

pojavljuje pokazivač k (nemagnetični metal) ili pokazivač i (magnetični metal),

trebate promijeniti u način rada „Metal“, koji je prikladniji za traženje i

razlikovanje magnetičnih i nemagnetičnih objekata.

Metal

Način rada „Metal“ prikladan je za traženje magnetičnih i nemagnetičnih

objekata, kao i električnih vodova pod naponom (neovisno od svojstava zida).

Pritisnite tipku 6 za aktiviranje načina rada „Metal“. Svjetleći prsten 9 će

zasvijetliti kao zeleni i upalit će se pokazivač j.

Ako je pronađeni metalni objekt magnetizirajući metal (npr. željezo), tada će se

na displeju 7 pokazati simbol i. Ako se radi o nemagnetičnim metalima, pokazat

će se simbol k. Za razlikovanje između vrsta metala, mjerni alat se mora nalaziti

iznad pronađenog metalnog objekta (prsten 9 svijetli kao crveni).

Napomena: Za mreže i armature od betonskog čelika u ispitivanoj podlozi, preko

čitave površine će se pokazati otklon na skali f. Obično će se za armaturne mreže

od građevinskog čelika, neposredno iznad čeličnih šipki, na displeju pokazati

simbol i za magnetične metale, a između čeličnih šipki će se pojaviti simbol k za

nemagnetične metale.

Traženje električnih vodova pod naponom

Električni vodovi pod naponom će se pokazati u svakom načinu rada.

Ako se traži električni vod pod naponom, u tom će se slučaju na displeju 7

pojaviti pokazivač a i na skali c će se pojaviti otklon. Za točnije lociranje

električnog voda pod naponom, mjerni alat pomičite ponavljano po površini.

Električni vod pod naponom moći će se vrlo točno pokazati nakon višekratnih

prolaza po površini. Ako se mjerni alat nalazi vrlo blizu električnog voda, u tom će

slučaju svjetleći prsten 9 treperiti kao crveni, i s bržim tonskim slijedom oglasit

će se ton signala.

Napomena:

–Električni vodovi pod naponom mogu se lakše pronaći kada se električno

trošilo (npr. svjetla, uređaji) priključe na traženi električni vod i uključe.

–Pod određenim uvjetima (kao npr. iza metalnih površina ili iza površina

sa visokim sadržajem vode), električni vodovi pod naponom neće se

moći sa sigurnošću pronaći. Jačina signala električnog voda pod naponom

ovisna je od položaja kabela. Zbog toga dodatnim mjerenjima ili iz ostalih

izvora informacija provjerite da li postoji električni vod pod naponom.

–Električne vodove koji nisu pod naponom možete pronaći kao metalne

objekte u načinu rada „Metal“. Kabel od sukanih vodiča kod toga se neće

pokazati (za razliku od kabela od punog materijala).

–Statički elektricitet može dovesti do toga da se vaši električni vodovi pokažu

neprecizno, npr. preko velikog područja. Da bi se poboljšalo pokazivanje,

položite vašu slobodnu ruku plošno pored mjernog alata, na zid, da bi se

smanjio statički elektricitet.

OBJ_BUCH-1408-004.book Page 82 Thursday, April 21, 2011 8:32 AM

Hrvatski | 83

Bosch Power Tools 2 609 140 852 | (21.4.11)

Upute za rad

fNa rezultate mjerenja zbog principa rada samog mjernog alata mogu

utjecati određeni uvjeti okoline. Tu spada npr. blizina uređaja koji

proizvode jaka magnetska ili elektromagnetska polja, vlaga, građevni

materijali sa sadržajem metala, alu-kaširani izolacijski materijali, kao i

vodljive tapete ili keramičke pločice. Zbog toga prije bušenja, piljenja ili

glodanja u zidovima, stropovima ili podovima, koristite i druge izvore

informacija (npr. građevinske nacrte).

Označavanje objekata

Pronađene objekte možete prema potrebi označiti. Mjerite kao što je

uobičajeno. Ako ste pronašli granice ili sredinu objekta, tada označite traženo

mjesto otvorom za označavanje 8.

Kontrola temperature

Mjerni alat je opremljen kontrolom temperature, budući da je precizno mjerenje

moguće sve dok temperatura unutar mjernog alata ostane konstantna.

Ako bi se upalio pokazivač kontrole temperature d, znači da se mjerni alat nalazi

izvan područja radne temperature ili je bio izložen većim oscilacijama

temperature. Isključite mjerni alat i prije ponovnog uključivanja ostavite ga

da se prvo temperira.

Funkcija upozorenja

Ako bi se na displeju upalio pokazivač b, znači da morate ponovno započeti s

mjerenjem. Skinite mjerni alat sa zida i stavite ga na neko drugo mjesto na

podlozi.

Ako u displeju 7 treperi pokazivač b, mjerni alat zapakiran u isporučenoj zaštitnoj

torbici pošaljite u ovlašteni servis.

Naknadno baždarenje

Ako bi u načinu rada „Metal“ skala f imala stalni otklon, iako se nikakav metalni

objekt ne nalazi blizu mjernog alata, mjerni alat se može ručno naknadno

baždariti.

–Isključite mjerni alat.

–Uklonite sve objekte koji se nalaze blizu mjernog alata, a koji bi se mogli

pokazati, kao što je metalni ručni sat ili prstenje i držite mjerni alat u zraku.

Kod toga pazite da pokazivač baterije e pokazuje još najmanje

1/3 kapaciteta:

Mjerni alat držite tako da tipska pločica 12 bude okrenuta prema podu.

Izbjegavajte jake izvore svjetla ili izravno Sunčevo zračenje na područje 11 i

12, bez da se ova područja pokrivaju.

–Istodobno pritisnite tipke 5 i 4 i držite obje tipke tako dugo pritisnutim sve dok

svjetleći prsten 9 svijetli kao crveni. Nakon toga otpustite obje tipke.

–Ako baždarenje protekne uspješno, mjerni alat će nakon nekoliko sekundi

automatski startati i ponovno će biti spreman za rad.

Napomena: Ako mjerni alat ne starta automatski, u tom slučaju ponovite

naknadno baždarenje. Ako mjerni alat ne bi ipak startao, zapakiranog u

isporučenoj zaštitnoj torbici pošaljite ga u ovlašteni servis.

Održavanje i servisiranje

Održavanje i čišćenje

fPrije svake uporabe provjerite mjerni alat. U slučaju vidljivih oštećenja ili

otpuštenih dijelova unutar mjernog alata, više nije zajamčena njegova sigurna

funkcija.

Mjerni alat uvijek održavajte čistim i suhim, kako bi se s njim moglo dobro i

sigurno raditi.

OBJ_BUCH-1408-004.book Page 83 Thursday, April 21, 2011 8:32 AM

84 | Eesti

2 609 140 852 | (21.4.11) Bosch Power Tools

Ne uranjajte mjerni alat u vodu ili u druge tekućine.

Obrišite prljavštinu suhom, mekom krpom. U tu svrhu ne koristite nikakva

sredstva za čišćenje i otapala.

Kako se ne bi utjecalo na funkciju mjerenja, u području senzora 11, na prednjoj i

stražnjoj strani mjernog alata ne smiju se nalazi nikakve naljepnice ili natpisne

pločice, a osobito ne natpisne pločice od metala.

Ne skidajte klizač 10 na stražnjoj strani mjernog alata.

Ako bi mjerni alat unatoč brižljivih postupaka izrade i ispitivanja ipak prestao

raditi, popravak treba prepustiti ovlaštenom servisu za Bosch električne alate.

Ne otvarajte sami mjerni alat.

Kod svih povratnih upita i naručivanja rezervnih dijelova, molimo neizostavno

navedite 10-znamenkasti kataloški broj sa tipske pločice mjernog alata.

Mjerni alat spremite i transportirajte samo u za to isporučenoj zaštitnoj torbici.

U slučaju popravka pošaljite mjerni alat u zaštitnoj torbici 13.

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o popravku i održavanju vašeg

proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i

informacije o rezervnim dijelovima možete naći i na našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će odgovoriti na vaša pitanja o kupnji,

primjeni i podešavanju proizvoda i pribora.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Mjerne alate, pribor i ambalažu treba dostaviti na ekološki prihvatljivo

recikliranje.

Mjerni alat, aku-bateriju/baterije ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama 2002/96/EG, neuporabivi

mjerni alati i prema Smjernicama 2006/66/EG neispravne ili

istrošene aku-baterije/baterije moraju se odvojeno sakupljati i

dovesti na ekološki prihvatljivo recikliranje.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Lugege kõik juhised läbi ja järgige neid. HOIDKE KÕIK JUHISED

HOOLIKALT ALLES.

fLaske mõõteseadet parandada üksnes vastava ala asjatundjatel, kes

kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö.

OBJ_BUCH-1408-004.book Page 84 Thursday, April 21, 2011 8:32 AM

Eesti | 85

Bosch Power Tools 2 609 140 852 | (21.4.11)

fÄrge kasutage mõõteseadet plahvatusohtlikus keskkonnas, kus leidub

süttivaid vedelikke, gaase või tolmu. Mõõteseadmes võivad tekkida

sädemed, mille toimel võib tolm või aur süttida.

fTehnoloogilistel põhjustel ei saa mõõteseade tagada sajaprotsendilist

ohutust. Ohtude välistamiseks tutvuge iga kord enne seinte, lagede või

põrandate puurimist, saagimist või freesimist teiste infoallikatega, nt

ehitusprojektiga, ehituse eri etappidel tehtud fotodega jmt.

Keskkonnamõjud, näiteks õhuniiskus või teiste elektriseadmete lähedus,

võivad mõjutada mõõteseadme täpsust. Seinte struktuur ja seisund (nt

niiskus, metallisisaldusega ehitusmaterjalid, elektrit juhtivad tapeedid,

isolatsioonimaterjalid, keraamilised plaadid) ning objektide arv, liik, suurus ja

asend võivad mõõtetulemusi moonutada.

Seadme ja selle funktsioonide kirjeldus

Nõuetekohane kasutus

Seade on ette nähtud metallide (mustade ja värviliste metallide, nt

armatuurraua), puittalade ja elektrijuhtmete lokaliseerimiseks seintes, lagedes

ja põrandates.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

1Töörežiimi „kipsplaat“ nupp

2Ekraanivalgustuse nupp

3Patareikorpuse kaas

4Helisignaali nupp

5Lüliti (sisse/välja)

6Töörežiimi „metall“ nupp

7Ekraan

8Märgistusava

9Helendav rõngas

10 Liugur

11 Sensorpiirkond

12 Andmesilt

13 Kaitsekott

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või

kasutusjuhendis nimetatud lisatarvikuid.

Ekraani näidud

aObjekti liigi näit: „pingestatud juhe“

bHoiatuse näit

cSkaala: „pingestatud juhtmed“

dTemperatuurikontrolli indikaator

ePatarei madala pinge sümbol

fTöörežiimide „metall“ ja „kipsplaat“ skaala

gObjekti liigi näit: „mittemetalliline objekt“

hTöörežiimi näit: „kipsplaat“

iObjekti liigi näit: „magnetiline metall“

jTöörežiimi näit: „metall“

kObjekti liigi näit: „mittemagnetiline metall“

lVäljalülitatud helisignaali näit

OBJ_BUCH-1408-004.book Page 85 Thursday, April 21, 2011 8:32 AM

86 | Eesti

2 609 140 852 | (21.4.11) Bosch Power Tools

Tehnilised andmed

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode

vastab järgmistele standarditele või õigusaktidele: EN 61010-1:2010-10,

EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04,

EN 300330-1:2010-02, EN 300330-2:2010-02 kooskõlas direktiivide

2004/108/EÜ, 1999/5/EÜ sätetega.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Montaaž

Patarei paigaldamine/vahetamine

Mõõteseadmes on soovitav kasutada leelis-mangaan-patareisid.

Patareikorpuse kaane 3 avamiseks lükake seda patareikorpusest noole suunas.

Paigaldage komplekti kuuluv patarei. Jälgige seejuures patareide õiget

polaarsust vastavalt patareikorpuse siseküljel toodud sümbolitele.

Patarei näit e näitab alati patarei laetuse astet:

–Patarei on täis laetud.

–Patarei on laetud 2/3 ulatuses või vähem

–Patarei on laetud 1/3 ulatuses või vähem

–Vahetage patarei välja

fKui Te mõõteseadet pikemat aega ei kasuta, võtke patarei seadmest

välja. Patarei võib pikemal seismisel korrodeeruda või iseeneslikult

tühjeneda.

Digitaalne lokaliseerimisseade PMD 10

Tootenumber 3 603 F81 000

max lokaliseerimissügavus*

–mustad metallid

–värvilised metallid (vask)

–pingestatud elektrijuhtmed 110–230 V

(kui juhtmed on pinge all)**

–Puit

100 mm

80 mm

50 mm

25 mm

Automaatne väljalülitus ca 5min

Töötemperatuur –10 °C...+50 °C

Hoiutemperatuur –20 °C...+70 °C

Patarei 1x9V6LR61

Tööaeg ca 5h

Kaal EPTA-Procedure 01/2003 järgi 289 g

*sõltuvalt töörežiimist, objektide materjalist ja suurusest ning aluspinna materjalist ja

seisundist

**väiksem lokaliseerimissügavus juhtmete puhul, mis ei ole pinge all

fKui aluspind ei ole hea kvaliteediga, võib mõõtetulemus olla ebatäpne.

Pöörake tähelepanu oma mõõteseadme tootenumbrile, mõõteseadmete kaubanduslik

tähistus võib olla erinev.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 86 Thursday, April 21, 2011 8:32 AM

Eesti | 87

Bosch Power Tools 2 609 140 852 | (21.4.11)

Kasutamine

fKaitske mõõteseadet niiskuse ja otsese päikesekiirguse eest.

fÄrge hoidke mõõteseadet väga kõrgetel ja väga madalatel

temperatuuridel, samuti vältige temperatuurikõikumisi. Suuremate

temperatuurikõikumiste korral laske mõõteseadmel enne sisselülitamist

kõigepealt ruumi temperatuuriga kohaneda. Äärmuslikel temperatuuridel ja

temperatuurikõikumiste korral võib seadme ja ekraani näidu täpsus väheneda.

fSaatjate, nt WLAN, UMTS, lennuradarite, saatemastide või mikrolainete

kasutamine või töö mõõteseadme läheduses võib mõõteseadme tööd

mõjutada.

Kasutuselevõtt

Sisse-/väljalülitus

fEnne seadme sisselülitamist veenduge, et sensorpiirkond 11 ei ole

niiske. Vajadusel pühkige seade lapiga kuivaks.

fKui seadme hoiutemperatuur erineb kasutustemperatuurist, tuleb

seadmel enne sisselülitamist lasta temperatuuriga kohaneda.

Mõõteseadme sisselülitamiseks vajutage lülitile (sisse/välja) 5.

Mõõteseadme väljalülitamiseks vajutage uuesti lülitile (sisse/välja) 5.

Kui umbes 5 minuti jooksul ei vajutata mõõteseadme ühelegi nupule ja ei

lokaliseerita ühtegi objekti, lülitub mõõteseade patareide säästmiseks

automaatselt välja.

Ekraani valgustuse sisse-/väljalülitamine

Ekraanivalgustuse nupuga 2 saate ekraani valgustust sisse ja välja lülitada.

Helisignaali sisse-/väljalülitamine

Helisignaali saate sisse ja välja lülitada helisignaali nupuga 4. Kui helisignaal on

välja lülitatud, ilmub ekraanile näit l.

Tööviis (vt joonist A)

Mõõteseadmega kontrollitakse sensorpiirkonna 11 alla jäävat ala mõõtesuunas

z kuni max lokaliseerimissügavuseni (vt „Tehnilised andmed“). Tuvastatakse

objektid, mis on seina materjalist erinevad.

Juhtige seadet kogu aeg ühtlase survega otse üle pinna, tõstmata seda pinnalt

üles ja muutmata rakendatavat survet. Mõõtmise ajal peavad liugurid 10 pinnaga

kogu aeg kokku puutuma.

Mõõtmine

Asetage mõõteseade uuritavale pinnale ja juhtige seda x- ja y-telje suunas. Kui

mõõteseade läheneb objektile, siis skaala f täitub ja rõngas 9 süttib kollase

tulega, kui mõõteseade kaugeneb objektist, siis skaala tühjeneb. Objekti

keskpunkti kohal on skaala f maksimaalselt täitunud; rõngas 9 põleb punase

tulega ja kõlab helisignaal. Väikeste või sügaval asetsevate objektide puhul võib

rõngas 9 põleda endiselt kollase tulega ja helisignaal ei pruugi kõlada.

fLaiemate objektide puhul ei näita helendav rõngas ja/või helisignaal

objekti kogu laiuses.

Objekti täpsemaks lokaliseerimiseks liigutage mõõteseadet objekti kohal

korduvalt (3x) edasi-tagasi.

Laiemate objektidega on tegemist siis, kui skaala f jääb pikemaks ajaks

täitunuks. Rõngas 9 põleb kollase tulega. Maksimaalse täituvuse kestus vastab

ligikaudu objekti laiusele.

Kui tegemist on väga väikeste ja sügaval olevate objektidega ning skaala f on vaid

vähesel määral täitunud, viige mõõteseadet korduvalt horisontaalselt (x-teljel) ja

vertikaalselt (y-teljel) üle objekti.

OBJ_BUCH-1408-004.book Page 87 Thursday, April 21, 2011 8:32 AM

88 | Eesti

2 609 140 852 | (21.4.11) Bosch Power Tools

fEnne seina puurimist, saagimist või freesimist tutvuge ohtude

välistamiseks teiste infoallikatega. Kuna mõõtetulemusi võivad mõjutada

keskkonnamõjud või seina kvaliteet, võib puurimine olla ohtlik, kuigi

mõõteseade ei näita sensoripiirkonnas ühtegi objekti (helisignaali ei kõla ja

helendav rõngas 9 põleb rohelise tulega).

Kasutusviisid

Töörežiimi valiku võimalus tagab parimad mõõtetulemused. Metallobjektide

puhul saavutate maksimaalse lokaliseerimissügavuse töörežiimis „metall“.

Mittemetallobjektide puhul saavutate parima lokaliseerimissügavuse

töörežiimis „kipsplaat“. Pingestatud elektrijuhtmeid tuvastatakse igas

töörežiimis.

Kergvaheseinad

Töörežiim „kipsplaat“ on ette nähtud puit- ja metallobjektide ning pingestatud

elektrijuhtmete lokaliseerimiseks kipsplaatseintes.

Vajutage nupule 1, et sisse lülitada töörežiim „kipsplaat“. Näit h süttib. Kohe

pärast seda, kui olete asetanud mõõteseadme uuritavale pinnale, süttib rõngas

9 rohelise tulega ja annab märku töövalmidusest.

Töörežiimis „Kergvaheseinad“ lokaliseeritakse ja kuvatakse igat liiki objekte:

–mittemetallilised, nt puittalad

–magnetiline, nt armatuurraud

–mittemagnetiline, kuid metallist, nt vasktoru

–pingestatud, nt elektrijuhtmed

Märkused: Töörežiimis „Kergvaheseinad“ kuvatakse puit- ja metallobjektide

ning pingestatud elektrijuhtmete kõrval ka teisi objekte, nt veega täidetud

plasttorusid. Nende objektide puhul ilmub ekraanile 7 mittemetalliliste

objektide näit g.

Pinnas olevad naelad ja kruvid võivad kaasa tuua selle, et puittala kuvatakse

ekraanil metallobjektina.

Kui ekraan 7 näitab skaalat f ja skaalat c, mis on püsivalt maksimaalselt täitunud,

käivitage mõõtmisprotsess uuesti, asetades seadme uuritaval pinnal mõnda

teise kohta.

Kui helendav rõngas 9 ei näita asetamisel uuritavale pinnale töövalmidust, ei saa

mõõteseade pinda korrektselt tuvastada.

–Vajutage nupule 1 seni, kuni helendav rõngas rohelise tulega süttib.

–Kui kävitate seejärel uue mõõtmise ja asetate mõõteseadme teisele seinale,

peate vajutama korraks nupule 1.

–Harvadel juhtudel ei suuda seade aluspinda tuvastada, kuna

sensorpiirkonnaga 11 ja andmesildiga 12 külg on määrdunud. Puhastage

mõõteseadet kuiva, pehme lapiga ja käivitage mõõtmine uuesti.

Kui töörežiimis „kipsplaat“ ilmub ühes mõõtepositsioonis vaheldumisi näit k

(mittemagnetiline metall) või i (magnetiline metall), peaksite ümber lülituma

mõõterežiimi „metall“, mis on magnetiliste ja mittemagnetiliste objektide

leidmiseks ja eristamiseks rohkem sobiv.

Metall

Töörežiim „metall“ on ette nähtud magnetiliste ja mittemagnetiliste objektide

ning pingestatud juhtmete lokaliseerimiseks (sõltumata seina struktuurist).

Vajutage nupule 6, et sisse lülitada töörežiimi „metall“. Helendav rõngas 9 süttib

rohelise tulega ja näit j hakkab põlema.

Kui leitud metallilise objekti puhul on tegemist magnetilise metalliga (nt raud),

ilmub ekraanile 7 sümbol i. Mittemagnetilise metalli puhul kuvatakse sümbolit k.

Eri liiki metallide eristamiseks peab mõõteseade asuma leitud metallobjekti

kohal (rõngas 9 põleb punase tulega).

OBJ_BUCH-1408-004.book Page 88 Thursday, April 21, 2011 8:32 AM

Eesti | 89

Bosch Power Tools 2 609 140 852 | (21.4.11)

Märkus: Pinnas olevate terasmattide ja armatuurraua puhul täitub skaala f kogu

pinna ulatuses. Üldjuhul ilmub terasmattide puhul vahetult metallvarraste kohal

ekraanile magnetiliste metallide sümbol i, metallvarraste vahel ilmub ekraanile

mittemagnetiliste metallide sümbol k.

Pinge all olevate juhtmete lokaliseerimine

Pingestatud elektrijuhtmeid kuvatakse igas töörežiimis.

Pingestatud juhtme tuvastamisel ilmub ekraanile 7 näit a ja skaala c täitub.

Pingestatud juhtme täpseks lokaliseerimiseks juhtige seadet korduvalt üle

pinna. Pärast mitmekordset üle pinna liikumist saab pingestatud juhtme

asukohta lokaliseerida väga täpselt. Kui seade on juhtmele väga lähedal, hakkab

helendav rõngas 9 punase tulega vilkuma ja kõlab kiire sagedusega helisignaal.

Märkused:

–Pingestatud elektrijuhtmeid on lihtsam leida, kui otsitava elektrijuhtmega

ühendatud elektritarvitid (lambid, elektriseadmed) sisse lülitada.

–Teatud tingimustes (nt metallpindade või suure veesisaldusega pindade

taga) ei suuda seade pingestatud juhtmeid usaldusväärselt

lokaliseerida. Pingestatud elektrijuhtme puhul sõltub signaali tugevus

juhtme asukohast. Seetõttu kontrollige pingestatud juhtme olemasolu samas

piirkonnas tehtavate lisamõõtmistega või teiste infoallikate abil.

–Pingestamata juhtmeid saate lokaliseerida metallobjektidena töörežiimis

„metall“. Seejuures ei kuvata kiudkaableid (erinevalt täismaterjalist

kaablitest).

–Staatiline elekter võib kaasa tuua selle, et juhtmeid kuvatakse ebatäpselt, nt

suure pinna ulatuses. Näidu täpsustamiseks asetage vaba käsi mõõteseadme

kõrvale seinale, et staatilist elektrit ära juhtida.

Tööjuhised

fMõõtetulemusi võivad seadme tööpõhimõttest tingituna mõjutada

ümbritseva keskkonna teatud tingimused. Nende hulka kuuluvad

näiteks tugevaid magnetilisi või elektromagnetilisi välju tekitavate

seadmete lähedus, niiskus, metallisisaldavad ehitusmaterjalid,

alumiiniumkattega isolatsioonimaterjalid ja elektritjuhtivad

seinakatted. Seetõttu tutvuge enne puurimise, saagimise või freesimise

alustamist seintes, lagedes ja põrandates ka teiste infoallikatega (nt

ehitusprojektiga või tööjoonistega).

Objektide märgistamine

Leitud objektide asukoha võite vajadusel märgistada. Teostage mõõtmine

tavalisel viisil. Kui olete leidnud objekti piirjooneid või keskkoha, märkige objekti

asukoht märgistusava 8 kaudu seinale.

Temperatuurikontroll

Mõõteseade on varustatud temperatuurikontrolliga, mis lubab teostada täpseid

mõõtmisi seni, kuni mõõteseadme sisetemperatuur on ühtlane.

Kui temperatuurikontrolli näit d süttib, on mõõteseadme temperatuur lubatust

kõrgem või madalam või oli seade järjest väga kõrgel ja väga madalal

temperatuuril. Lülitage mõõteseade välja ja laske enne sisselülitamist

temperatuuril ühtlustuda.

Hoiatus

Kui ekraanil süttib näit b, peate mõõtmise uuesti käivitama. Võtke mõõteseade

seinalt ja asetage see teise kohta.

Kui ekraanil 7 vilgub näit b, saatke mõõteseade komplekti kuuluvas kaitsekotis

volitatud remonditöökotta.

OBJ_BUCH-1408-004.book Page 89 Thursday, April 21, 2011 8:32 AM

90 | Eesti

2 609 140 852 | (21.4.11) Bosch Power Tools

Kalibreerimine

Kui mõõterežiimis „metall“ täitub skaala f püsivalt, kuigi seadme läheduses ei

ole ühtegi metallobjekti, saab mõõteseadet kalibreerida käsitsi.

–Lülitage mõõteseade välja.

–Eemaldage mõõteseadme lähedusest kõik metallobjektid, ka metallist

käekellad ja sõrmused, ning hoidke mõõteseadet õhus.

Veenduge, et patarei näit e annab märku, et patarei on veel vähemalt

1/3 ulatuses laetud:

Hoidke mõõteseadet nii, et andmesilt 12 jääb põranda poole. Vältige eredaid

valgusallikaid ja otsest päikesekiirgust piirkonnas 11 ja 12, katmata seda

piirkonda kinni.

–Vajutage üheaegselt nuppudele 5 ja 4 ning hoidke mõlemat nuppu seni all,

kuni helendav rõngas 9 põleb punase tulega. Seejärel vabastage mõlemad

nupud.

–Kui kalibreerimine oli edukas, käivitub mõõteseade mõne sekundi pärast

automaatselt uuesti ja on taas töövalmis.

Märkus: Kui mõõteseade automaatselt ei käivitu, korrake kalibreerimist. Kui

mõõteseade ikkagi ei käivitu, saatke see komplekti kuuluvas kaitsekotis volitatud

remonditöökotta.

Hooldus ja teenindus

Hooldus ja puhastus

fKontrollige seade iga kord enne kasutamist üle. Nähtavate vigastuste või

lahtiste detailide puhul seadme sisemuses ei ole seadme täpne töö enam

tagatud.

Seadme laitmatu ja ohutu töö tagamiseks hoidke seade alati puhas ja kuiv.

Ärge kastke mõõteseadet vette ega teistesse vedelikesse.

Puhastage seadet kuiva pehme lapiga. Ärge kasutage puhastusvahendeid ega

lahusteid.

Lokaliseerimisfunktsiooni säilitamiseks ei tohi sensorpiirkonda 11 seadme esi-

ja tagaküljele paigaldada kleebiseid ega silte, eelkõige metallsilte.

Ärge eemaldage seadme tagaküljel olevaid liugureid 10.

Mõõteseade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki

läheb, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud

remonditöökojas. Ärge avage mõõteseadet ise.

Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära

seadme andmesildil olev 10-kohaline tootenumber.

Hoidke ja transportige seadet üksnes komplekti kuuluvas kaitsekotis.

Parandustöökotta toimetamisel asetage seade kaitsekotti 13.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja hooldusega ning

varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate

ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise,

kasutamise ja seadistamisega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Fax: + 372 (0679) 1129

OBJ_BUCH-1408-004.book Page 90 Thursday, April 21, 2011 8:32 AM

Latviešu | 91

Bosch Power Tools 2 609 140 852 | (21.4.11)

Kasutuskõlbmatuks muutunud seadmete käitlus

Mõõteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse

võtta.

Ärge käidelge mõõteseadmeid ja akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ja vastavalt direktiivile

2006/66/EÜ tuleb kasutusressursi ammendanud

mõõteseadmed ja defektsed või kasutusressursi ammendanud

akud/patareid eraldi kokku koguda ja keskkonnasäästlikult

korduskasutada.

Tootja jätab endale õiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi

Izlasiet un ievērojiet visus šeit sniegtos norādījumus. PĒC

IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS.

fNodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists,

nomaiņai izmantojot vienīgi oriģinālās rezerves daļas. Tas ļaus saglabāt

vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.

fNestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas

viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties

dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.

fTehnoloģisku iemeslu dēļ mērinstruments nevar garantēt

simtprocentīgu drošību. Lai novērstu bīstamu situāciju rašanos, ik reizi

pirms urbšanas, zāģēšanas vai frēzēšanas sienās, griestos vai grīdā

pārbaudiet apstrādes vietas izvēles pareizību, izmantojot arī citus

informācijas avotus, piemēram, būvplānus, celtniecības gaitā izdarītus

fotouzņēmumus u.t.t. Apkārtējās vides ietekme, piemēram, gaisa mitrums

vai citu elektroierīču tuvums, var nelabvēlīgi ietekmēt mērinstrumenta

precizitāti. Pārbaudāmo sienu īpašības un stāvoklis (piemēram, mitrums,

metālu saturošs materiāls, elektrovadošas tapetes, gaismu pietumšojoši

materiāli un flīzes), kā arī objektu veids, lielums un novietojums var būt par

cēloni kļūdainiem mērījumu rezultātiem.

Izstrādājuma un tā darbības apraksts

Pielietojums

Mērinstruments ir paredzēts metāla priekšmetu (melno un krāsaino metālu,

piemēram, dzelzsbetona stiegrojuma), koka siju, kā arī spriegumnesošu vadu

uzmeklēšanai sienās, griestos un grīdās.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas

sniegts grafiskajā lappusē.

1Taustiņš darba režīmam „Sausbūve“

2Displeja apgaismojuma taustiņš

OBJ_BUCH-1408-004.book Page 91 Thursday, April 21, 2011 8:32 AM

92 | Latviešu

2 609 140 852 | (21.4.11) Bosch Power Tools

3Baterijas nodalījuma vāciņš

4Tonālā signāla taustiņš

5Ieslēgšanas/izslēgšanas taustiņš

6Taustiņš darba režīmam „Metāls“

7Ekrāns

8Marķēšanas atvērums

9Gaismas gredzens

10 Slīdplāksne

11 Sensora lauks

12 Marķējuma plāksnīte

13 Aizsargsoma

Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā.

Indikācijas elementi

aObjekta veida indikators „Spriegumnesošs vads“

bBrīdinājuma indikators

cSkala „Spriegumnesošiem vadiem“

dTemperatūras kontroles indikators

eBaterijas indikators

fSkala darba režīmiem „Metāls“ un „Sausbūve“

gObjekta veida indikators „Nemetāla objekts“

hIndikators darba režīmam „Sausbūve“

iObjekta veida indikators „Magnētisks metāls“

jIndikators darba režīmam „Metāls“

kObjekta veida indikators „Nemagnētisks metāls“

lTonālā signāla izslēgšanas indikators

Tehniskie parametri

Digitālā meklēšanas ierīce PMD 10

Izstrādājuma numurs 3 603 F81 000

Maks. uzmeklēšanas dziļums*

–melnajiem metāliem

–krāsainajiem metāliem (varam)

–spriegumnesošiem vadiem ar spriegumu 110–230 V

(ja uz tiem ir spriegums)**

–kokam

100 mm

80 mm

50 mm

25 mm

Automātiska izslēgšanās pēc apt. 5min.

Darba temperatūra –10 °C...+50 °C

Uzglabāšanas temperatūra –20 °C...+70 °C

Baterija 1x9V6LR61

Darbības laiks, apt. 5st.

Svars atbilstoši EPTA-Procedure 01/2003 289 g

*atkarībā no darba režīma, objekta materiāla un lieluma, kā arī no seguma materiāla un tā

stāvokļa

**mazākais uzmeklēšanas dziļums, ja uz vadiem nav sprieguma

fPie nelabvēlīgām seguma materiāla īpašībām mērījumu rezultātu precizitāte var būt

manāmi zemāka.

Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz mērinstrumenta marķējuma

plāksnītes, jo tā tirdzniecības apzīmējums var mainīties.

OBJ_BUCH-1408-004.book Page 92 Thursday, April 21, 2011 8:32 AM

Latviešu | 93

Bosch Power Tools 2 609 140 852 | (21.4.11)

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais

izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:

EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08,

EN 301489-1:2008-04, EN 300330-1:2010-02 un EN 300330-2:2010-02,

kā arī direktīvām 2004/108/EK un 1999/5/EK.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Montāža

Baterijas ievietošana vai nomaiņa

Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas.

Lai atvērtu baterijas nodalījuma vāciņu 3, izbīdiet to no baterijas nodalījuma,

pārvietojot bultas virzienā. Ievietojiet nodalījumā kopā ar instrumentu piegādāto

bateriju. Ievērojiet pareizu pievienošanas polaritāti, kas attēlota bateriju

nodalījuma iekšpusē.

Baterijas indikators e vienmēr parāda baterijas pašreizējo stāvokli:

–baterija satur pilnu enerģiju

–baterija satur 2/3 enerģijas vai mazāk

–baterija satur 1/3 enerģijas vai mazāk

–nomainiet bateriju

fJa mērinstruments ilgāku laiku netiek lietots, izņemiet no tā bateriju.

Ilgstošas uzglabāšanas laikā var notikt baterijas korozija vai pašizlāde.

Lietošana

fSargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.

fNepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras

iedarbībai un stiprām temperatūras izmaiņām. Stipru temperatūras

izmaiņu gadījumā pirms mērinstrumenta ieslēgšanas nogaidiet, līdz

izlīdzinās temperatūra. Ekstremālu temperatūras vērtību vai stipru

temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt

tā precizitāti un displeja rādījumus.

fMērinstrumenta lietošana radioraidošo iekārtu, piemēram, bezvadu

datortīklu, UMTS, aviācijas radaru, raidītāju torņu vai mikroviļņu iekārtu

tuvumā var nelabvēlīgi ietekmēt tā funkcionēšanu.

Uzsākot lietošanu

Ieslēgšana un izslēgšana

fPirms mērinstrumenta ieslēgšanas pārliecinieties, ka tā sensora lauks

11 nav mitrs. Ja izrādās, ka tā ir, apslaukiet mērinstrumentu ar auduma

gabaliņu, līdz tas kļūst sauss.

fJa mērinstruments ir ticis pakļauts stiprām temperatūras izmaiņām,

pirms ieslēgšanas nogaidiet, līdz temperatūra izlīdzinās.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 93 Thursday, April 21, 2011 8:32 AM

94 | Latviešu

2 609 140 852 | (21.4.11) Bosch Power Tools

Lai ieslēgtu mērinstrumentu, nospiediet tā ieslēgšanas/izslēgšanas taustiņu 5.

Lai izslēgtu mērinstrumentu, vēlreiz nospiediet tā ieslēgšanas/izslēgšanas

taustiņu 5.

Ja aptuveni 5 minūtes netiek nospiests neviens no mērinstrumenta taustiņiem

un netiek atklāts neviens objekts, mērinstruments automātiski izslēdzas, šādi

taupot baterijas.

Displeja apgaismojuma ieslēgšana un izslēgšana

Ar displeja apgaismojuma taustiņu 2 var ieslēgt un izslēgt displeja

apgaismojumu.

Tonālā signāla ieslēgšana un izslēgšana

Ar tonālā signāla taustiņu 4 var ieslēgt un izslēgt tonālo signālu. Ja tonālais

signāls ir izslēgts, uz displeja parādās indikators l.

Funkcionēšana (attēls A)

Ar mērinstrumenta palīdzību tiek pārbaudīts seguma materiāls zem tā sensora

lauka 11 virzienā z līdz maksimālajam uzmeklēšanas dziļumam (skatīt sadaļu

„Tehniskie parametri“). Tiek uzmeklēti objekti, kuru īpašības atšķiras no sienas

materiāla īpašībām.

Vienmēr pārvietojiet mērinstrumentu pāri seguma materiālam taisnā virzienā ar

nelielu spiedienu, to nepaceļot un neizmainot spiedienu uz to. Mērīšanas laikā

slīdplāksnei 10 nepārtraukti jāsaskaras ar seguma materiāla virsmu.

Mērīšana

Novietojiet mērinstrumentu uz pārmeklējamās virsmas un pārvietojiet x un y asu

virzienā. Ja mērinstruments tuvojas kādam objektam, skalas f aizpildījuma

līmenis pieaug un gaismas gredzens 9 izgaismojas dzeltenā krāsā, bet, ja

mērinstruments attālinās no objekta, skalas aizpildījuma līmenis samazinās. Virs

objekta vidus skalas f aizpildījuma līmenis sasniedz maksimālo vērtību, gaismas

gredzens 9 izgaismojas sarkanā krāsā un skan tonāls signāls. Ja objekts ir neliels

vai atrodas dziļi, gaismas gredzena 9 izgaismojums var saglabāties dzeltens un

tonālais signāls var nesākt skanēt.

fPlatāki objekti ar gaismas gredzena un tonālā signāla palīdzību netiek

parādīti pilnā platumā.

Lai precīzi noteiktu objekta atrašanās vietu, atkārtoti (3x) pārvietojiet

mērinstrumentu virs objekta turp un atpakaļ.

Seguma materiālā slēptus platākus objektus var atklāt pēc ilgstoši novērojama

augsta skalas f aizpildījuma līmeņa. Gaismas gredzens 9 izgaismojas dzeltenā

krāsā. Augsta aizpildījuma līmeņa novērošanas ilgums aptuveni atbilst objekta

platumam.

Ja tiek meklēti ļoti mazi vai dziļi esoši objekti un skalas f aizpildījuma līmenis ir

neliels, vairākkārt pārvietojiet mērinstrumentu pāri objektam horizontālā (pa x

asi) un vertikālā (pa y asi) virzienā.

fLai nodrošinātos pret bīstamām situācijām, pirms urbšanas, zāģēšanas

vai frēzēšanas sienās apstrādes vietas izvēles pareizība jāpārbauda arī

pēc citiem informācijas avotiem. Tā kā mērījumu rezultātus var ietekmēt

apkārtējā vide un pārbaudāmās sienas īpašības, bīstamas situācijas var

rasties arī tad, ja sensora lauka robežās netiek parādīts neviens objekts

(neskan tonālais signāls un gaismas gredzens 9 izgaismojas zaļā krāsā).

Darba režīmi

Pareiza darba režīma izvēle nodrošina optimālus mērījumu rezultātus.

Maksimāls metāla objektu uzmeklēšanas dziļums tiek nodrošināts darba režīmā

„Metāls“. Maksimāls nemetāla objektu uzmeklēšanas dziļums tiek nodrošināts

darba režīmā „Sausbūve“. Spriegumnesoši vadi tiek parādīti jebkurā darba

režīmā.

OBJ_BUCH-1408-004.book Page 94 Thursday, April 21, 2011 8:32 AM

Latviešu | 95

Bosch Power Tools 2 609 140 852 | (21.4.11)

Sausbūve

Darba režīms „Sausbūve“ ir paredzēts koka un metāla objektu, kā arī

spriegumnesošu vadu uzmeklēšanai sausbūves sienās.

Nospiediet taustiņu 1, lai aktivizētu darba režīmu „Sausbūve“. Kļūst redzams

indikators h. Pēc mērinstrumenta novietošanas uz pārmeklējamās virsmas

gaismas gredzens 9 iedegas zaļā krāsā, signalizējot par gatavību mērījumiem.

Darba režīmā „Sausbūve“ tiek uzmeklēti un parādīti visu veidu objekti:

–nemetāla objekti, piemēram, koka sijas

–magnētiski metāla objekti, piemēram, dzelzs stiegrojuma elementi

–nemagnētiski metāla objekti, piemēram, vara caurules

–spriegumnesoši objekti, piemēram, elektriskie vadi

Piezīme. Darba režīmā „Sausbūve“ bez koka un metāla objektiem un

spriegumnesošiem vadiem tiek atklāti un parādīti arī citi objekti, piemēram, ar

ūdeni pildītas plastmasas caurules. Šie objekti uz displeja 7 tiek parādīti ar

indikatora g palīdzību kā nemetāla objekti.

Seguma materiālā izvietotās naglas un skrūves var radīt efektu, kura dēļ koka

sijas uz displeja tiek parādītas kā metāla objekti.

Ja uz displeja 7 ir ilgstoši vērojams augsts skalas f un skalas c aizpildījuma

līmenis, sāciet mērījumu no jauna, šim nolūkam pārvietojot mērinstrumentu citā

seguma materiāla vietā.

Ja pēc mērinstrumenta novietošanas uz pārmeklējamās virmas, neiedegas tā

gaismas gredzens 9, signalizējot par gatavību mērījumiem, iespējams, ka

mērinstruments nav pareizi noteicis seguma materiāla īpašības.

–Šādā gadījumā nospiediet taustiņu 1 un turiet to nospiestu, līdz gaismas

gredzens iedegas zaļā krāsā.

–Uzsākot jaunu mērījumu un šim nolūkam novietojot mērinstrumentu uz kādas

citas sienas, īslaicīgi nospiediet taustiņu 1.

–Retumis mērinstruments var neatpazīt seguma materiālu, jo tā virsma ar

sensora lauku 11 un marķējuma plāksnīti 12 ir kļuvusi netīra. Šādā gadījumā

notīriet mērinstrumentu ar sausu, mīkstu auduma gabaliņu un no jauna

uzsāciet mērījumu.

Ja darba režīmā „Sausbūve“ kādā mērinstrumenta stāvoklī pārmaiņus kļūst

redzami indikatori k (nemagnētisks metāls) un i (magnētisks metāls), jāpāriet

darba režīmā „Metāls“, kas ir labāk piemērots, lai uzmeklētu un izšķirtu

magnētiskus un nemagnētiskus metāla objektus.

Metāls

Darba režīms „Metāls“ ir paredzēts magnētisku un nemagnētisku metāla

objektu, kā arī spriegumnesošu vadu uzmeklēšanai (neatkarīgi no sienas

īpašībām).

Nospiediet taustiņu 6, lai aktivizētu darba režīmu „Metāls“. Gaismas gredzens 9

izgaismojas zaļā krāsā un kļūst redzams indikators j.

Ja uzmeklētais metāla objekts sastāv no magnētiska metāla (piemēram, no

dzelzs), uz displeja 7 kļūst redzams indikators i. Nemagnētiska metāla gadījumā

uz displeja kļūst redzams indikators k. Lai mērinstruments spētu noteikt metāla

veidu, tam jāatrodas virs uzmeklētā metāla objekta (gaismas gredzens 9 iedegas

sarkanā krāsā).

Piezīme. Ja seguma materiāls satur konstrukciju tērauda tīklu vai stiegrojuma

elementus, visā pārmeklējamās virsmas laukumā ir novērojams augsts skalas f

aizpildījuma līmenis. Parasti, mērinstrumentam atrodoties tieši virs konstrukciju

tērauda stiegrojuma elementa, uz displeja parādās magnētiskus metālus

apzīmējošs simbols i, bet starp stiegrojuma elementiem kļūst redzams simbols

k, kas apzīmē nemagnētiskus metālus.

OBJ_BUCH-1408-004.book Page 95 Thursday, April 21, 2011 8:32 AM

96 | Latviešu

2 609 140 852 | (21.4.11) Bosch Power Tools

Spriegumnesošu vadu meklēšana

Spriegumnesoši vadi tiek parādīti jebkurā darba režīmā.

Atklājot spriegumnesošu vadu, uz displeja 7 kļūst redzams indikators a un

pieaug skalas c aizpildījuma līmenis. Lai precīzi noteiktu spriegumnesošā vada

atrašanās vietu, atkārtoti pārvietojiet mērinstrumentu pa seguma materiāla

virsmu. Pēc vairākkārtējas mērinstrumenta pārvietošanas pāri

spriegumnesošajam vadam tā atrašanās vieta var tikt parādīta ļoti precīzi.

Mērinstrumentam nonākot ļoti tuvu spriegumnesošanam vadam, gaismas

gredzens 9 mirgo sarkanā krāsā un skan ātrā tempā pulsējošs tonālais signāls.

Piezīme.

–Spriegumnesošus vadus var vieglāk uzmeklēt, ja meklējamajam vadam ir

pievienota un ieslēgta strāvu patērējoša elektroierīce (piemēram,

elektroapgaismošanas vai cita ierīce).

–Noteiktos apstākļos (piemēram, ja seguma materiāla aizmugurējā

virsma ir no metāla vai materiāls satur daudz ūdens) spriegumnesošo

vadu uzmeklēšana var būt apgrūtināta. Spriegumnesošā vada radītā

signāla stiprums ir atkarīgs no elektrokabeļa stāvokļa. Tāpēc pārliecinieties,

ka tuvumā nav spriegumnesošu vadu, izdarot papildu mērījumus vai arī

izmantojot šim nolūkam citus informācijas avotus.

–Vadus, kuriem nav pievadīts spriegums, var uzmeklēt kā metāla objektus

darba režīmā „Metāls“. Mērinstruments neparāda daudzdzīslu

elektrokabeļus (atšķirībā no monolīta materiāla kabeļiem).

–Statiskās elektrības dēļ elektriskie vadi var tikt uzmeklēti neprecīzi,

piemēram, to atrašanās vieta var tikt parādīta izkliedētā veidā. Lai uzlabotu

rādījumu precizitāti, piespiediet brīvo roku pie sienas blakus

mērinstrumentam, šādi veicinot statiskā elektrības lādiņa aizplūšanu.

Norādījumi darbam

fMērīšanas rezultātus var ietekmēt noteikti apstākļi un apkārtējās vides

īpašības, ko nosaka pielietotais mērīšanas princips. Pie tādiem pieder,

piemēram, stipri magnētiskie vai elektromagnētiskie lauki, mitrums,

metālu saturoši būvmateriāli, aluminēti gaismu aizturoši materiāli, kā arī

elektrovadošas tapetes vai flīzes. Tāpēc pirms urbšanas, zāģēšanas vai

frēzēšanas sienās, griestos vai grīdā izmantojiet arī citus informācijas avotus

(piemēram, būvplānus).

Objektu marķēšana

Uzmeklētos objektus vajadzības gadījumā iespējams marķēt. Veiciet mērījumus,

kā parasti. Nosakiet objekta robežu vai vidus atrašanās vietas un tad tās

marķējiet caur marķēšanas atvērumu 8.

Temperatūras kontrole

Mērinstruments ir apgādāts ar temperatūras kontroles sistēmu, jo augsta

mērījumu precizitāte tiek nodrošināta vienīgi tad, ja mērinstrumenta iekšpusē

saglabājas pastāvīga temperatūra.

Ja kļūst redzams temperatūras kontroles indikators d, tas nozīmē, ka

mērinstrumenta temperatūra ir ārpus pieļaujamā darba temperatūras vērtību

diapazona robežām vai arī tas ir ticis pakļauts stiprām temperatūras izmaiņām.

Šādā gadījumā izslēdziet mērinstrumentu un pirms atkārtotas ieslēgšanas

nogaidiet, līdz tā temperatūra nonāk pieļaujamo vērtību robežās.

Brīdinājuma funkcija

Ja uz displeja kļūst redzams indikators b, mērījums jāsāk no jauna. Noņemiet

mērinstrumentu no sienas un novietojiet to citā vietā uz seguma materiāla

virsmas.

Ja uz displeja 7 mirgo indikators b, ievietojiet mērinstrumentu kopā ar to

piegādātajā aizsargsomā un nosūtiet uz pilnvarotu klientu apkalpošanas iestādi.

OBJ_BUCH-1408-004.book Page 96 Thursday, April 21, 2011 8:32 AM

Latviešu | 97

Bosch Power Tools 2 609 140 852 | (21.4.11)

Kalibrēšana

Ja darba režīmā „Metāls“ ir ilgstoši novērojams skalas f aizpildījums,

neraugoties uz to, ka mērinstrumenta tuvumā neatrodas neviens metāla objekts,

mērinstrumentam var rokas režīmā veikt kalibrēšanu.

–Izslēdziet mērinstrumentu.

–Novāciet visus objektus, kas atrodas mērinstrumenta tuvumā un varētu uz to

iedarboties, tai skaitā arī metāla rokas pulksteni un gredzenu, un turiet

mērinstrumentu paceltu gaisā.

Pārliecinieties, ka baterijas indikators e rāda, ka baterijā ir atlicis vismaz 1/3

no nominālās enerģijas:

Turiet mērinstrumentu tā, lai tā marķējuma plāksnīte 12 būtu vērsta grīdas

virzienā. Sekojiet, lai laukumi 11 un 12 nebūtu nosegti un tos neapspīdētu

spoži gaismas avoti vai tieši krītoši saules stari.

–Vienlaicīgi nospiediet taustiņus 5 un 4 un turiet tos nospiestus, līdz gaismas

gredzens 9 iedegas sarkanā krāsā. Tad atlaidiet abus taustiņus.

–Ja kalibrēšana ir bijusi veiksmīga, mērinstruments pēc dažām sekundēm sāk

darboties automātiski un no jauna ir gatavs lietošanai.

Piezīme. Ja mērinstruments automātiski nesāk darboties, veiciet kalibrēšanu

atkārtoti. Ja mērinstruments arī tad nesāk darboties, ievietojiet to piegādes

komplektā ietilpstošajā aizsargsomā un nosūtiet uz pilnvarotu klientu

apkalpošanas iestādi.

Apkalpošana un apkope

Apkalpošana un tīrīšana

fIk reizi pirms lietošanas pārbaudiet mērinstrumentu. Ja mērinstru-

mentam ir ārēji redzami bojājumi vai tā iekšpusē ir nenostiprinātas daļas,

vairs netiek garantēta mērinstrumenta droša un precīza funkcionēšana.

Lai mērinstruments droši un nevainojami darbotos, uzturiet to sausu un tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos.

Ja mērinstruments ir kļuvis netīrs, apslaukiet to ar sausu, mīkstu auduma

gabaliņu. Nelietojiet mērinstrumenta apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Lai netiktu ietekmētas mērīšanas funkcijas, uz sensora lauka 11 mērinstrumenta

priekšpusē un mugurpusē nedrīkst pielīmēt uzlīmes vai uzrakstus, īpaši uzlīmes

ar metāla pārklājumu.

Nenoņemiet mērinstrumenta mugurpusē nostiprināto slīdplāksni 10.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas

pārbaudi, mērinstruments tomēr sabojājas, tas jāremontē Bosch pilnvarotā

elektroinstrumentu remonta darbnīcā. Neatveriet mērinstrumentu saviem

spēkiem.

Pieprasot konsultācijas un nomainot rezerves daļas, lūdzam noteikti norādīt

10 zīmju izstrādājuma numuru, kas atrodams uz mērinstrumenta marķējuma

plāksnītes.

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to

piegādātajā aizsargsomā.

Nosūtot mērinstrumentu remontam, ievietojiet to aizsargsomā 13.

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu

remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un

informāciju par rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā,

atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un

regulēšanu.

OBJ_BUCH-1408-004.book Page 97 Thursday, April 21, 2011 8:32 AM

98 | Lietuviškai

2 609 140 852 | (21.4.11) Bosch Power Tools

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā

apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos mērinstrumentus un akumulatorus vai baterijas sadzīves

atkritumu tvertnē!

Tikai ES valstīm

Atbilstoši Eiropas Savienības direktīvai 2002/96/EK,

lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši direktīvai

2006/66/EK, bojātie vai nolietotie akumulatori un baterijas

jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos

Būtina perskaityti visą instrukciją ir jos laikytis. IŠSAUGOKITE

ŠIĄ INSTRUKCIJĄ.

fMatavimo prietaisą taisyti turi tik kvalifikuoti meistrai ir naudoti tik

originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas

išliks saugus naudoti.

fNedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių

skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių

gali užsidegti dulkės arba susikaupę garai.

fDėl specialios matavimo prietaiso technologijos šimtaprocentinio

saugumo užtikrinti negalima. Kad išvengtumėte pavojų, kaskart prieš

pradėdami gręžti, pjauti arba frezuoti sieną, lubas ar grindis, remdamiesi

kitais informacijos šaltiniais, pvz., statybiniais planais, tam tikrose

statybos fazėse darytomis nuotraukomis ir kt., patikrinkite, ar galėsite

tai saugiai atlikti. Aplinkos įtaka, pvz., oro drėgnis, netoli esantys kiti

elektriniai prietaisai, gali pabloginti matavimo prietaiso tikslumą. Dėl tam

tikrų sienų savybių ir būklės (pvz., drėgmės, statybinių medžiagų, kurių

sudėtyje yra metalų, laidžių tapetų, izoliacinių medžiagų, plytelių) bei objektų

kiekio, tipo, dydžio ir padėties, matavimų rezultatai gali būti klaidingi.

Gaminio ir techninių duomenų aprašas

Prietaiso paskirtis

Prietaisas yra skirtas metalinių objektų (juodųjų ir spalvotųjų metalų, pvz.,

armatūros), medinių sijų, laidų, kuriuose yra įtampa, paieškai lubose, sienose ir

grindyse.

OBJ_BUCH-1408-004.book Page 98 Thursday, April 21, 2011 8:32 AM

Lietuviškai | 99

Bosch Power Tools 2 609 140 852 | (21.4.11)

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos

numerius.

1Veikimo režimo „Sausoji statyba“ mygtukas

2Ekrano apšvietimo mygtukas

3Baterijų skyriaus dangtelis

4Garsinio signalo mygtukas

5Įjungimo-išjungimo mygtukas

6Veikimo režimo „Metalai“ mygtukas

7Ekranas

8Anga objektams žymėti

9Šviečiantis žiedas

10 Šliaužikliai

11 Jutiklio zona

12 Firminė lentelė

13 Apsauginis krepšys

Pavaizduota ar aprašyta papildoma įranga į standartinį komplektą neįeina.

Ekrano simboliai

aObjekto tipo „Laidai su įtampa“ indikatorius

bĮspėjamosios funkcijos indikatorius

c„Laidų su įtampa“ skalė

dTemperatūros kontrolinio įtaiso indikatorius

eBaterijų įkrovos indikatorius

fVeikimo režimų „Metalai“ ir „Sausoji statyba“ skalė

gObjekto tipo „Nemetalinis objektas“ indikatorius

hVeikimo režimo „Sausoji statyba“ indikatorius

iObjekto tipo „Magnetinis metalas“ indikatorius

jVeikimo režimo „Metalai“ indikatorius

kObjekto tipo „Nemagnetinis metalas“ indikatorius

lIšjungto garsinio signalo indikatorius

Techniniai duomenys

Skaitmeninis ieškiklis PMD 10

Gaminio numeris 3 603 F81 000

Maks. randamų objektų gylis*

–juodieji metalai

–spalvotieji metalai (varis)

–laidai, kuriais teka elektros srovė 110–230 V

(esant įtampai)**

–Mediena

100 mm

80 mm

50 mm

25 mm

Automatinis išsijungimas po maždaug 5min

Darbinė temperatūra –10 °C...+50 °C

Sandėliavimo temperatūra –20 °C...+70 °C

Maitinimo šaltinio baterija 1x9V6LR61

Veikimo laikas apie 5val.

Svoris pagal „EPTA-Procedure 01/2003“ 289 g

*priklausomai nuo veikimo režimo, objekto medžiagos ir dydžio bei pagrindo medžiagos ir

bkkls

**jei laide nėra įtampos, prietaisas randa tik mažesniame gylyje esančius laidus

fEsant netinkamoms pagrindo savybėms, matavimo rezultatai gali būti mažiau tikslūs.

Atkreipkite dėmesį į jūsų matavimo prietaiso gaminio numerį, nes atskirų matavimo prietaisų

modelių pavadinimai gali skirtis.

OBJ_BUCH-1408-004.book Page 99 Thursday, April 21, 2011 8:32 AM

100 | Lietuviškai

2 609 140 852 | (21.4.11) Bosch Power Tools

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys

atitinka žemiau pateiktus standartus arba norminius dokumentus:

EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08,

EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02

pagal Direktyvs 2004/108/EB, 1999/5/EB reikalavimus.

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 01.04.2011

Montavimas

Baterijos įdėjimas ir keitimas

Matavimo prietaisą patariama naudoti su šarminėmis mangano baterijomis.

Norėdami atidaryti baterijų skyriaus dangtelį 3, pastumkite jį rodyklės kryptimi

nuo baterijų skyriaus. Įdėkite kartu su prietaisu pateiktą bateriją. Įdėdami

baterijas atkreipkite dėmesį į baterijų skyriaus viduje nurodytus baterijų polius.

Baterijų įkrovos indikatorius e visada rodo esamąją baterijų būklę:

–Baterija visiškai įkrauta.

–Baterijos įkrova 2/3 arba mažesnė.

–Baterijos įkrova 1/3 arba mažesnė.

–Pakeiskite bateriją.

fJei ilgesnį laiką nenaudojate prietaiso, išimkite iš jo bateriją. Ilgai

sandėliuojant prietaisą, bateriją gali paveikti korozija arba ji gali išsikrauti.

Naudojimas

fSaugokite matavimo prietaisą nuo drėgmės ir tiesioginio saulės

spindulių poveikio.

fSaugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros

bei temperatūros svyravimų. Esant didesniems temperatūros

svyravimams, prieš prietaisą įjungdami, palaukite, kol stabilizuosis jo

temperatūra. Esant ypač aukštai ar žemai temperatūrai arba temperatūros

svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui ir ekrano

rodmenims.

fNetoli naudojamos perdavimo stotys, pvz., WLAN, UMTS, lėktuvo

radaras, perdavimo bokštai, mikrobangos, gali padaryti įtaką matavimo

funkcijai.

Parengimas naudoti

Įjungimas ir išjungimas

fPrieš įjungdami prietaisą įsitikinkite, kad jutiklio zona 11 nėra drėgna.

Jei reikia, sausai nušluostykite matavimo prietaisą šluoste.

fJei prietaiso aplinkos temperatūra gerokai pasikeitė, prieš įjungdami

prietaisą leiskite susivienodinti prietaiso ir aplinkos temperatūrai.

Norėdami matavimo prietaisą įjungti, paspauskite įjungimo-išjungimo mygtuką 5.

Norėdami prietaisą išjungti, dar kartą paspauskite įjungimo-išjungimo mygtuką 5.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1408-004.book Page 100 Thursday, April 21, 2011 8:32 AM

Lietuviškai | 101

Bosch Power Tools 2 609 140 852 | (21.4.11)

Jei per maždaug 5 min. nepaspaudžiamas joks matavimo prietaiso mygtukas ir

neaptinkamas joks objektas, prietaisas, kad būtų tausojamos baterijos,

išsijungia automatiškai.

Ekrano apšvietimo įjungimas ir išjungimas

Ekrano apšvietimo mygtuku 2 galite įjungti ar išjungti ekrano apšvietimą.

Garsinio signalo įjungimas ir išjungimas

Garsinio signalo mygtuku 4 galite įjungti ar išjungti garsinį signalą. Kai garsinis

signalas yra išjungtas, ekrane rodomas indikatorius l.

Veikimo principas (žiūr. pav. A)

Matavimo prietaisu tikrinamas pagrindas jutiklio veikimo zonoje 11 matavimo

kryptimi z iki maks. aptikimo gylio (žr. „Techniniai duomenys“). Aptinkami tokie

objektai, kurių medžiaga kitokia nei sienos.

Matavimo prietaisą šiek tiek spausdami veskite per pagrindą tiesia linija jo

nepakeldami ir nekeisdami prispaudimo jėgos. Matavimo metu šliaužikliai 10

visada turi būti prigludę prie pagrindo.

Matavimas

Uždėkite prietaisą ant tiriamojo paviršiaus ir stumkite jį x ir y ašies kryptimi.

Matavimo prietaisui artėjant prie objekto, skalės f amplitudė didėja ir žiedas 9

šviečia geltonai, matavimo prietaisui tolstant nuo objekto, amplitudė mažėja.

Objekto viduryje skalės f amplitudė yra maksimali; žiedas 9 šviečia raudonai ir

pasigirsta garsinis signalas. Jei aptinkamas mažas arba giliai esantis objektas,

gali būti, kad žiedas 9 ir toliau švies geltonai, o garsinio signalo nebus.

fJei objektai platūs, šviečiančiu žiedu ar garsiniu signalu nėra

identifikuojamas visas jų plotis.

Norėdami objektą nustatyti tiksliau, matavimo prietaisą pakartotinai (3x)

praveskite per objektą pirmyn ir atgal.

Apie tai, kad pagrinde yra platus objektas, galima spręsti iš ilgiai rodomos

didelės skalės f amplitudės. Žiedas 9 šviečia geltonai. Didelės amplitudės

rodymo trukmė apytiksliai atitinka objekto plotį.

Jei ieškoma labai mažų ar giliai esančių objektų ir skalės f amplitudė labai

nedidelė, matavimo prietaisą pakartotinai veskite per objektą horizontaliai

(xašimi) ir vertikaliai (yašimi).

fPrieš pradėdami gręžti, pjauti arba frezuoti sieną, remdamiesi kitais

informacijos šaltiniais patikrinkite, ar galėsite tai saugiai atlikti. Kadangi

matavimo rezultatams įtakos gali turėti aplinka ir sienos savybės, pavojus gali

būti, nors jutiklio veikimo zonoje nebus rodomas joks objektas (nepasigirsta

joks garsinis signalas ir šviečiantis žiedas 9 dega žaliai).

Veikimo režimai

Pasirinkę veikimo režimą, gausite geresnius matavimų rezultatus. Maksimalų

metalinių objektų aptikimo gylį pasieksite pasirinkę „Metalų“ režimą. Maksimalų

nemetalinių objektų aptikimo gylį pasieksite pasirinkę „Sausosios statybos“

režimą. Laidai su įtampa aptinkami esant bet kokiam veikimo režimui.

Sausoji statyba

Veikimo režimas „Sausoji statyba“ skirtas mediniams ir metaliniams objektams

bei laidams su įtampa sausosios statybos sienose aptikti.

Paspauskite mygtuką 1, kad suaktyvintumėte „Sausosios statybos“ veikimo

režimą. Užsidega indikatorius h. Kai tik matavimo prietaisą padedate ant

tikrinamo paviršiaus, žiedas 9 pradeda degti žaliai ir praneša apie parengtį

matuoti.

OBJ_BUCH-1408-004.book Page 101 Thursday, April 21, 2011 8:32 AM

102 | Lietuviškai

2 609 140 852 | (21.4.11) Bosch Power Tools

Pasirinkus „Sausosios statybos“ veikimo režimą, rodomi visų tipų objektai:

–nemetaliniai, pvz., medinės sijos

–magnetinis, pvz., armatūra

–nemagnetinis, bet metalinis, pvz., varinis vamzdis

–objektai su įtampa, pvz., elektros laidai

Nuoroda: pasirinkus „Sausosios statybos“ režimą rodomi ne tik mediniai ir

metaliniai objektai, bet ir laidai, kuriais teka elektros srovė, o taip pat kitokio tipo

objektai, pvz., vandens pripildyti plastikiniai vamzdžiai. Ekrane 7 šie objektai

rodomi nemetalinių objektų indikatoriumi g.

Jei pagrinde yra vinių ar varžtų gali būti, kad medinė sija ekrane bus parodyta

kaip metalinis objektas.

Jei ekrane 7 ilgai rodoma didelė skalės f ir c amplitudė, matavimo operaciją

pradėkite iš naujo, t. y. matavimo prietaisą padėkite ant pagrindo kitoje vietoje.

Jei uždedant matavimo prietaisą ant tikrinamo paviršiaus šviečiantis žiedas 9

praneša, kad prietaisas dar nėra parengtas matuoti, tai matavimo prietaisas

pagrindą gali identifikuoti netinkamai.

–Spauskite mygtuką 1 tol, kol užsidegs žalias šviečiantis žiedas.

–Jei iškart po to pradedate kitą matavimą ir matavimo prietaisą pridedate prie

sienos, turite trumpai paspausti 1 mygtuką.

–Pasitaiko, kad matavimo prietaisas neidentifikuoja pagrindo, nes užteršta

pusė, kurioje yra jutiklio zona 11 ir firminė lentelė 12. Nuvalykite matavimo

prietaisą švariu, minkštu skudurėliu ir pradėkite matavimo operaciją iš naujo.

Jei veikiant „Sausosios satybos“ režimu vienoje matavimo padėtyje pakaitomis

rodomas k (nemagnetinis metalas) arba i (magnetinis metalas) indikatorius,

perjunkite į veikimo režimą „Metalai“, kuris geriau pritaikytas magnetiniams ir

nemagnetiniams objektams aptikti ir atskirti.

Metalai

Veikimo režimas „Metalai“ skirtas magnetiniams ir nemagnetiniams objektams

bei laidams su įtampa aptikti (nepriklausomai nuo sienos savybių).

Paspauskite mygtuką 6, kad suaktyvintumėte „Metalų“ režimą. Žiedas 9 šviečia

žaliai ir užsidega j indikatorius.

Jei aptiktas metalinis objektas yra magnetinis metalas (pvz., geležis), ekrane 7

rodomas simbolis i. Aptikus nemagnetinius metalus, rodomas simbolis k. Kad

būtų galima atskirti metalo rūšį, matavimo prietaisas turi būti virš aptikto

metalinio objekto (žiedas 9 šviečia raudonai).

Nuoroda: pagrinde aptikus plieno tinklus ar armatūras, per visą plotą rodoma

skalės f amplitudė. Aptikus plieno tinklus, tiesiai virš geležies strypelių ekrane

paprastai rodomas magnetinių metalų simbolis i, tarp geležies strypelių

rodomas nemagnetinių metalų simbolis k.

Laidininkų, kuriuose yra įtampa, paieška

Laidai su įtampa rodomi visuose veikimo režimuose.

Jei aptinkamas laidas su įtampa, ekrane 7 pasirodo indikatorius a ir padidėja skalės

c amplitudė. Kad nustatytumėte tikslesnę laidų su įtampa vietą, matavimo prietaisą

per paviršių praveskite dar kartą. Kelis kartus pravedus prietaisą per paviršių,

laidas su įtampa parodomas labai tiksliai. Jei matavimo prietaisas yra labai arti

laido, žiedas 9 šviečia raudonai ir pasigirsta greito dažnio garsinis signalas.

Nuoroda:

–Laidus su įtampa aptikti lengviau, jei prie ieškomo laido yra prijungti ir įjungti

srovės naudotojai (pvz., šviestuvai, prietaisai).

–Esant tam tikroms slygoms (pvz., po metaliniu paviršiumi arba po

paviršiumi, kuriame yra didelis vandens kiekis), laidai su įtampa gali būti

nepatikimai aptinkami. Laido su įtampa signalo stiprumas priklauso nuo

laido padė-ties. Todėl gretimai atlikite papildomus matavimus ar iš kitų

informacijos šaltinių patikrinkite, ar yra laidų su įtampa.

OBJ_BUCH-1408-004.book Page 102 Thursday, April 21, 2011 8:32 AM

Lietuviškai | 103

Bosch Power Tools 2 609 140 852 | (21.4.11)

–Laidus be įtampos galite rasti kaip metalinius objektus, pasirinkę veikimo

režimą „Metalai“. Laidai, susidedantys iš atskirų plonų gyslų, nebus rodomi

(priešingai nei vientisieji laidai).

–Dėl statinės elektros įkrovos laidai gali būti parodomi netiksliai, pvz., didelėje

srityje. Kad rodmenys būtų tikslesni, šalia matavimo prietaiso ant sienos

pridėkite savo ranką – tada sumažės statinė elektros įkrova.

Darbo patarimai

fMatavimo rezultatams gali pakenkti aplinkos sąlygos. Tokie veiksniai

yra, pvz., netoliese esantys prietaisai, kurie sukuria stiprų magnetinį

arba elektromagnetinį lauką, statybinės medžiagos, kuriose yra metalo,

aliuminiu dengtos garso izoliacijos medžiagos, taip pat tapetai ir

plytelės. Todėl prieš pradėdami gręžti, pjauti ar frezuoti sienas, lubas ar

grindis, atsižvelkite ir į kituose šaltiniuose pateiktą informaciją (pvz.,

statybinius planus).

Objektų žymėjimas

Surastus objektus, jei reikia, galite pažymėti. Matuokite įprastai. Suradę objekto

ribas ar vidurį, surastą vietą pažymėkite per angą objektams žymėti 8.

Temperatūros kontrolė

Matavimo prietaisas yra su temperatūros kontrolės įtaisu, nes tiksliai matuoti

galima tik tada, kai temperatūra matavimo prietaiso viduje yra pastovi.

Jei užsidega temperatūros kontrolės įtaiso indikatorius d, vadinasi matavimo

prietaiso temperatūra yra už darbinės temperatūros ribų arba temperatūra labai

svyruoja. Matavimo prietaisą išjunkite, palaukite, kol nusistovės

temperatūra, ir tik tada vėl įjunkite.

Įspėjamoji funkcija

Jei ekrane užsidega b indikatorius, matavimą turite pradėti iš naujo. Patraukite

matavimo prietaisą nuo sienos ir padėkite ant pagrindo kitoje vietoje.

Jei ekrane 7 mirksi indikatorius b, matavimo prietaisą apsauginiame krepšyje

išsiųskite į įgaliotas remonto dirbtuves.

Papildomas kalibravimas

Jei veikiant „Metalų“ režimu, skalės f amplitudė yra nuolat didelė, nors netoli

matavimo prietaiso nėra jokio metalinio objekto, matavimo prietaisą galima

sukalibruoti rankiniu būdu.

–Matavimo prietaisą išjunkite.

–Tuo tikslu pašalinkite visus netoli matavimo prietaiso esančius objektus,

kuriuos prietaisas galėtų rodyti, taip pat ir rankinį laikrodį, metalinius žiedus,

ir laikykite matavimo prietaisą ore.

Baterijų įkrovos indikatorius e turi rodyti ne mažiau kaip 1/3 įkrovos:

Matavimo prietaisą laikykite taip, kad firminė lentelė 12 būtų nukreipta

žemyn. Pasirūpinkite, kad į zoną 11 ir 12 nešviestų ryškūs šviesos šaltiniai ar

nekristų tiesioginės saulės spinduliai, tačiau šios zonos neapdenkite.

–Kartu paspauskite mygtukus 5 ir 4 ir laikykite juos paspaustus tol, kol

šviečiantis žiedas 9 užsidegs raudonai. Tada abu mygtukus atleiskite.

–Jei kalibravimas buvo atliktas sėkmingai, po kelių sekundžių matavimo

prietaisas automatiškai įsijungia iš naujo ir vėl yra paruoštas naudoti.

Nuoroda: Jei matavimo prietaisas automatiškai neįsijungia, kalibravimą

pakartokite. Jei matavimo prietaisas ir tada neįsijungs, jį apsauginiame krepšyje

nusiųskite į įgaliotas remonto dirbtuves.

OBJ_BUCH-1408-004.book Page 103 Thursday, April 21, 2011 8:32 AM

104 | Lietuviškai

2 609 140 852 | (21.4.11) Bosch Power Tools

Priežiūra ir servisas

Priežiūra ir valymas

fPrieš kiekvieną naudojimą matavimo prietaisą patikrinkite. Jei matavimo

prietaisas pažeistas arba jo viduje yra atsilaisvinusių dalių, jis veiks

nepatikimai.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad matavimo prietaisas

visada būtų švarus ir sausas.

Nepanardinkite matavimo prietaiso į vandenį ir kitokius skysčius.

Nešvarumus nuvalykite sausa, minkšta šluoste. Nenaudokite jokių valiklių ir

tirpiklių.

Jutiklio zonoje 11 nei priekinėje, nei nugarėlės pusėje neturi būti jokių lipdukų ar

etikečių, ypač kokių nors metalinių ženklų, nes jie gali turėti įtakos matavimo

funkcijoms.

Nenuimkite matavimo prietaiso užpakalinėje pusėje esančių šliaužiklių 10.

Jei, nepaisant kruopščios gamybos ir patikrinimo, matavimo prietaisas sugestų,

jo remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto

dirbtuvėse. Patys neatidarykite matavimo prietaiso.

Teiraudamiesi informacijos ir užsakydami atsargines dalis, būtinai nurodykite

dešimtženklį gaminio numerį, nurodytą prietaiso firminėje lentelėje.

Sandėliuokite ir transportuokite matavimo prietaisą tik įdėję jį į komplekte esantį

apsauginį krepšį.

Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje 13.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų

gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius

ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir

papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Šalinimas

Matavimo prietaisai, papildoma įranga ir pakuotė turi būti surenkami ir

perdirbami aplinkai nekenksmingu būdu.

Matavimo prietaisų, akumuliatorių bei baterijų nemeskite į buitinių atliekų

konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB, naudoti nebetinkami

matavimo įrankiai ir, pagal Europos direktyvą 2006/66/EB,

pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti

surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

OBJ_BUCH-1408-004.book Page 104 Thursday, April 21, 2011 8:32 AM

Instruction 0921ab3fe4154f99bd7deb8e22f486f8

Navigation menu

Versions of this User Manual:

Views

Navigation
