Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-garden.com

F 016 L70 847 (2012.08) O / 242 UNI

Rotak

32 LI | 32 High Power

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Ðñùôüôõðï ïäçãéþí ÷ñÞóçò

tr Orijinal işletme talimat

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Îðèãèíàëüíîå ðóêîâîäñòâî ïî

ýêñïëóàòàöèè

uk Îðèã³íàëüíà ³íñòðóêö³ÿ ç

åêñïëóàòàö³¿

ro Instrucţiuni originale

bg Îðèãèíàëíà èíñòðóêöèÿ

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ΕΎϤϴϠόΗϞϴϐθΘϟ΍ΔϴϠλϷ΍

̶Ϡλ΍ έΎ̯ ίήσ ̵ΎϤϨϫ΍έ

OBJ_DOKU-28503-003.fm Page 1 Friday, August 17, 2012 10:53 AM

2 |

F 016 L70 847 | (17.8.12) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 11

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 19

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 27

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 35

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 44

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 52

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 60

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 67

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 74

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 81

ÅëëçíéêÜ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Óåëßäá 89

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 97

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 105

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 114

Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 121

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 129

Ðóññêèé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 137

Óêðà¿íñüêà. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòîð³íêà 146

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 154

Áúëãàðñêè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 163

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 171

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 180

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 187

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 194

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 201

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 209

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233

cc

cc



ΔΤϔλ

vÝ—U

ϪΤϔλ

OBJ_DOKU-28504-003.fm Page 2 Friday, August 17, 2012 11:03 AM

Deutsch | 3

Bosch Power Tools F 016 L70 847 | (17.8.12)

Deutsch

Sicherheitshinweise

Achtung! Lesen Sie die nachfolgenden Anweisungen sorg-

fältig durch. Machen Sie sich mit den Bedienelementen

und dem ordnungsgemäßen Gebrauch des Gartengeräts

vertraut. Bewahren Sie die Betriebsanleitung für eine

spätere Verwendung bitte sicher auf.

Erläuterung der Symbole auf dem Gartengerät

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Achten Sie darauf, dass in der Nähe stehende

Personen nicht durch weggeschleuderte Fremd-

körper verletzt werden.

Halten Sie in der Nähe stehende Personen auf si-

cheren Abstand zum Gartengerät.

Scharfe(s) Messer. Hüten Sie sich vor dem Ver-

lust von Zehen und Fingern.

Schalten Sie das Gartengerät aus und lösen Sie

den Stromkreisunterbrecher bevor Sie Wartungs-

oder Reinigungsarbeiten durchführen oder wenn

Sie das Gartengerät auch nur für kurze Zeit unbe-

aufsichtigt lassen.

Nicht zutreffend.

Warten Sie, bis alle Teile des Gartengeräts voll-

ständig zur Ruhe gekommen sind, bevor Sie diese

anfassen. Die Messer rotieren nach dem Abschal-

ten des Gartengeräts noch weiter und können

Verletzungen verursachen.

Das Gartengerät nicht bei Regen benutzen oder

dem Regen aussetzen.

Schützen Sie sich vor elektrischem Schlag.

Nicht zutreffend.

Verwenden Sie das Ladegerät nur in trockenen

Räumen.

Das Ladegerät ist mit einem Sicherheitstransfor-

mator ausgestattet.

Bedienung

fNiemals Kindern oder mit diesen Anweisungen nicht ver-

trauten Personen erlauben das Gartengerät zu benutzen.

Nationale Vorschriften beschränken möglicherweise das

Alter des Bedieners. Bewahren Sie das Gartengerät für

Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.

fDieses Gartengerät ist nicht dafür bestimmt, von Personen

(einschließlich Kinder) mit eingeschränkten physischen,

sensorischen oder geistigen Fähigkeiten oder mangelnder

Erfahrung und/oder mangelndem Wissen benutzt zu wer-

den, es sei denn, sie werden durch eine für ihre Sicherheit

zuständige Person beaufsichtigt oder erhalten von ihr An-

weisungen, wie das Gartengerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gartengerät spielen.

fMähen Sie niemals während sich Personen, insbesondere

Kinder oder Haustiere, in unmittelbarer Nähe aufhalten.

fDer Bediener oder Nutzer ist für Unfälle oder Schäden an

anderen Menschen oder deren Eigentum verantwortlich.

fBenutzen Sie das Gartengerät nicht barfuß oder mit offe-

nen Sandalen. Tragen Sie stets festes Schuhwerk und eine

lange Hose.

fInspizieren Sie die zu bearbeitende Fläche sorgfältig und

beseitigen Sie Steine, Stöcke, Drähte, Knochen und sons-

tige Fremdkörper.

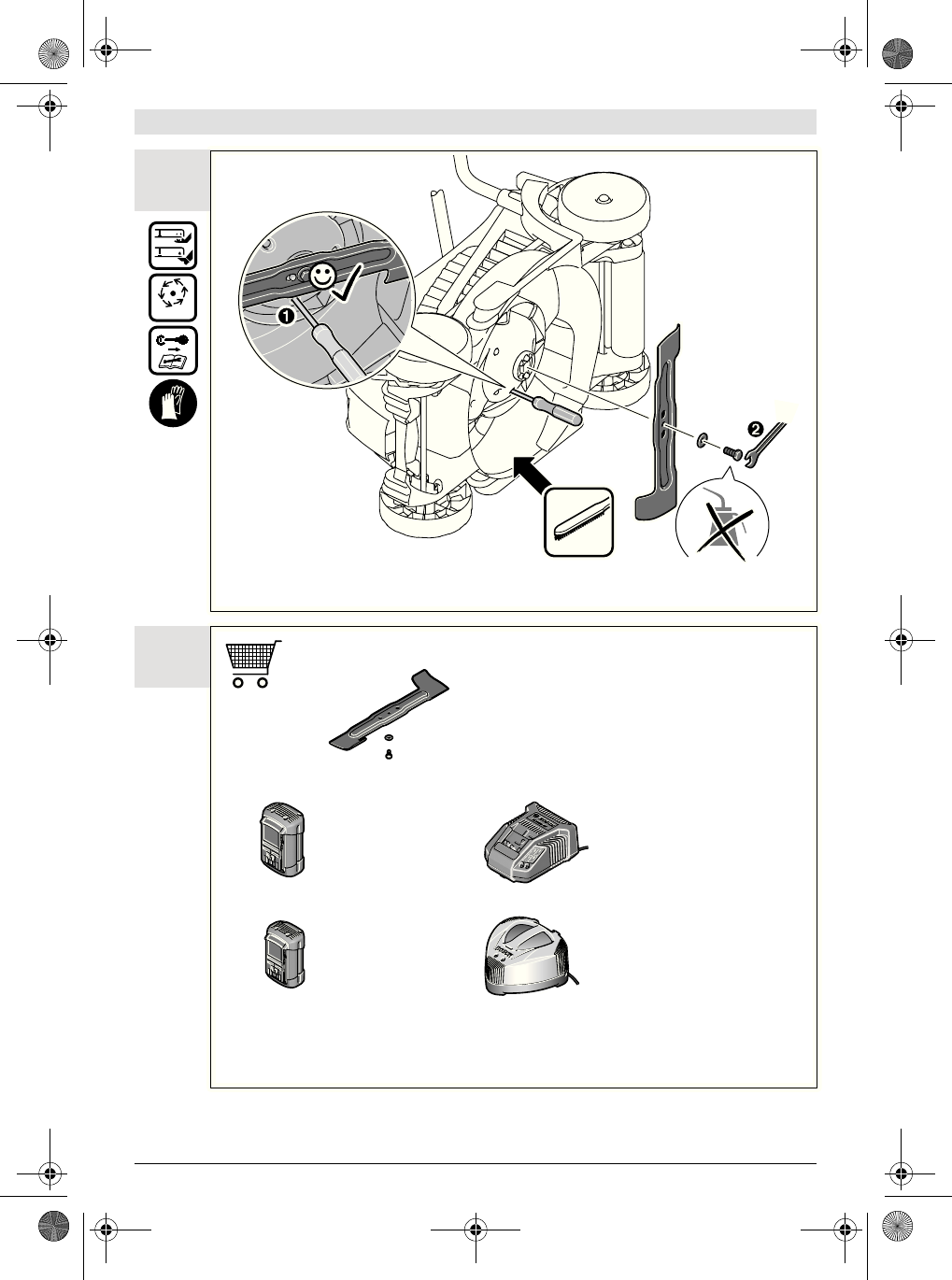

fPrüfen Sie vor der Benutzung immer, ob Messer, Messer-

schrauben und Schneidbaugruppe abgenutzt oder be-

schädigt sind. Tauschen Sie abgenutzte oder beschädigte

Messer sowie Messerschrauben immer im ganzen Satz

aus, um Unwucht zu vermeiden.

fMähen Sie nur bei Tageslicht oder gutem künstlichem

Licht.

fBetreiben Sie das Gartengerät nach Möglichkeit nicht bei

nassem Gras.

fStets ruhig gehen, niemals schnell laufen.

fBetreiben Sie das Gartengerät niemals mit defekten

Schutzvorrichtungen, Abdeckungen oder ohne Sicher-

heitseinrichtungen, wie z. B. Prallschutz und/oder Gras-

fangkorb.

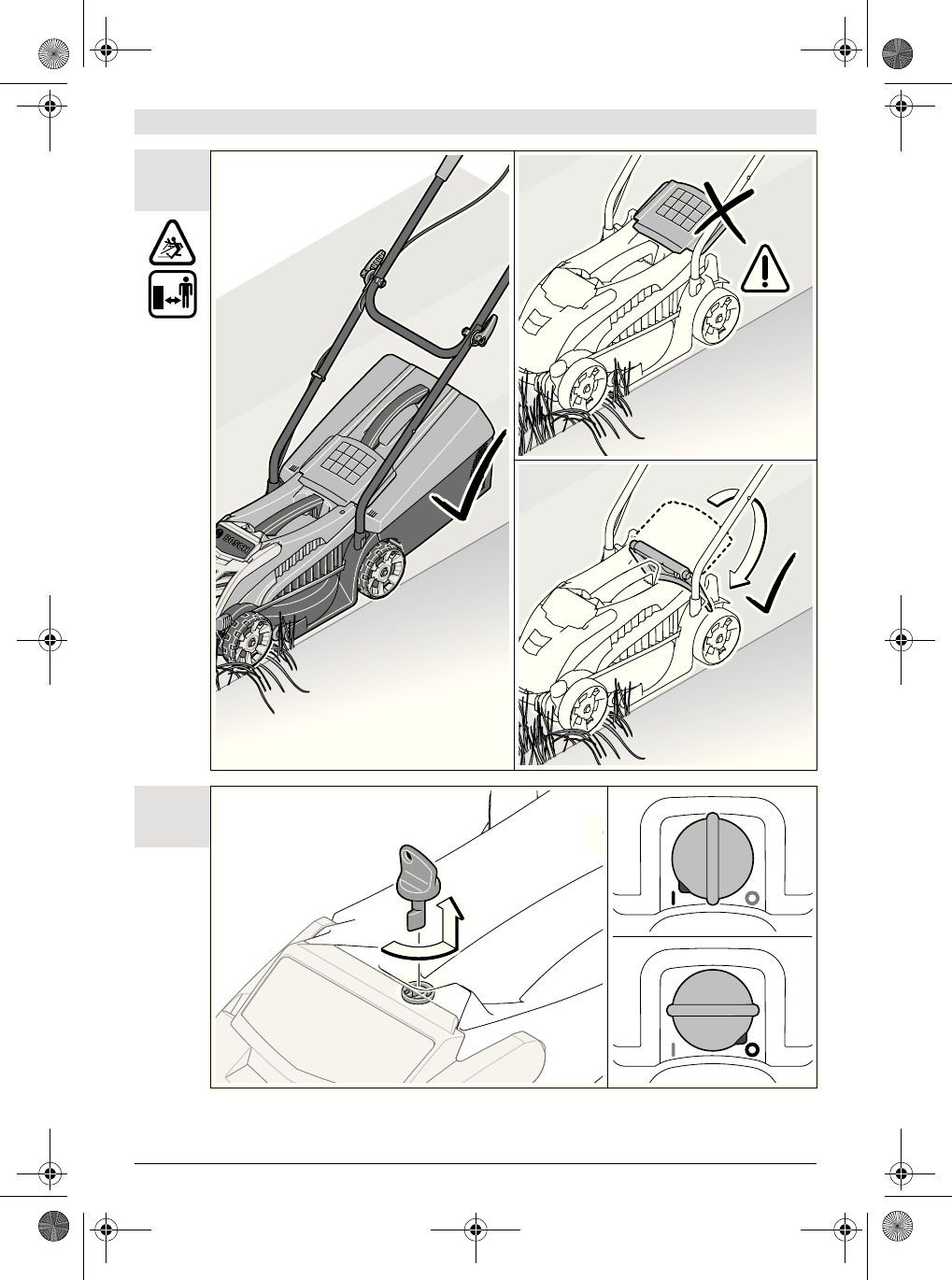

fDas Arbeiten an Böschungen kann gefährlich sein.

– Mähen Sie keine besonders steilen Abhänge.

– Achten Sie auf schrägen Flächen oder auf nassem Gras

stets auf sicheren Tritt.

– Mähen Sie auf schrägen Flächen immer quer und niemals

auf- und abwärts.

– Gehen Sie beim Richtungswechsel an Abhängen äußerst

vorsichtig vor.

STOP

OBJ_BUCH-1584-003.book Page 3 Friday, August 17, 2012 10:28 AM

4 | Deutsch

F 016 L70 847 | (17.8.12) Bosch Power Tools

– Gehen Sie beim Rückwärtsgehen oder Ziehen des Garten-

geräts äußerst vorsichtig vor.

– Schieben Sie das Gartengerät beim Mähen immer vor-

wärts und ziehen Sie dieses niemals zum Körper hin.

fDie Messer müssen stehen, wenn Sie das Gartengerät für

den Transport kippen müssen, wenn Sie nicht mit Gras be-

pflanzte Flächen überqueren und wenn Sie das Gartenge-

rät zu und von dem zu mähenden Bereich transportieren.

fKippen Sie das Gartengerät beim Starten oder Anlassen

des Motors nicht, außer dies ist zum Starten in hohem Gras

erforderlich. In diesem Fall, die vom Bediener abgewandte

Seite durch Niederdrücken des Handgriffes nicht weiter

als unbedingt nötig anheben. Achten Sie darauf, dass sich

Ihre Hände am Griff befinden, wenn Sie das Gartengerät

wieder ablassen.

fSchalten Sie das Gartengerät wie in der Betriebsanleitung

beschrieben ein und achten Sie darauf, dass Ihre Füße aus-

reichend weit von rotierenden Teilen entfernt sind.

fBringen Sie Ihre Hände und Füße nicht in die Nähe oder un-

ter rotierende Teile.

fHalten Sie Abstand zur Auswurfzone, wenn Sie mit dem

Gartengerät arbeiten.

fHeben bzw. tragen Sie das Gartengerät niemals bei laufen-

dem Motor.

fNehmen Sie keine Veränderungen am Gartengerät vor.

Unzulässige Veränderungen können die Sicherheit Ihres

Gartengerätes beeinträchtigen und zu verstärkten Geräu-

schen und Vibrationen führen.

fPrüfen Sie regelmäßig das Anschlusskabel und ein verwen-

detes Verlängerungskabel. Schließen Sie ein beschädigtes

Kabel nicht an das Stromnetz an oder berühren Sie es

nicht, bevor Sie es vom Stromnetz getrennt haben. Bei ei-

nem beschädigten Kabel können spannungsführende Teile

berührt werden. Schützen Sie sich vor Gefahren durch

elektrischen Schlag.

Stromkreisunterbrecher lösen:

– immer wenn Sie sich vom Gartengerät entfernen,

– vor dem Beseitigen von Blockierungen,

– wenn Sie das Gartengerät überprüfen, reinigen oder an

ihm arbeiten,

– nach der Kollision mit einem Fremdkörper. Überprüfen Sie

das Gartengerät sofort auf Beschädigungen und lassen Sie

es wenn notwendig instandsetzen,

– wenn das Gartengerät ungewöhnlich zu vibrieren beginnt

(sofort prüfen).

Wartung

fTragen Sie immer Gartenhandschuhe, wenn Sie im Be-

reich der scharfen Messer hantieren oder arbeiten.

fStellen Sie den Festsitz aller Muttern, Bolzen und Schrau-

ben sicher, damit ein sicherer Arbeitszustand des Garten-

geräts gewährleistet ist.

fÜberprüfen Sie regelmäßig den Grasfangkorb auf Zustand

und Abnutzung.

fÜberprüfen Sie das Gartengerät und ersetzen Sie sicher-

heitshalber abgenutzte oder beschädigte Teile.

fVerwenden Sie ausschließlich für das Gartengerät vorge-

sehene Schneidmesser.

fStellen Sie sicher, dass auszuwechselnde Teile von Bosch

stammen.

Hinweise für den optimalen Umgang mit dem

Akku

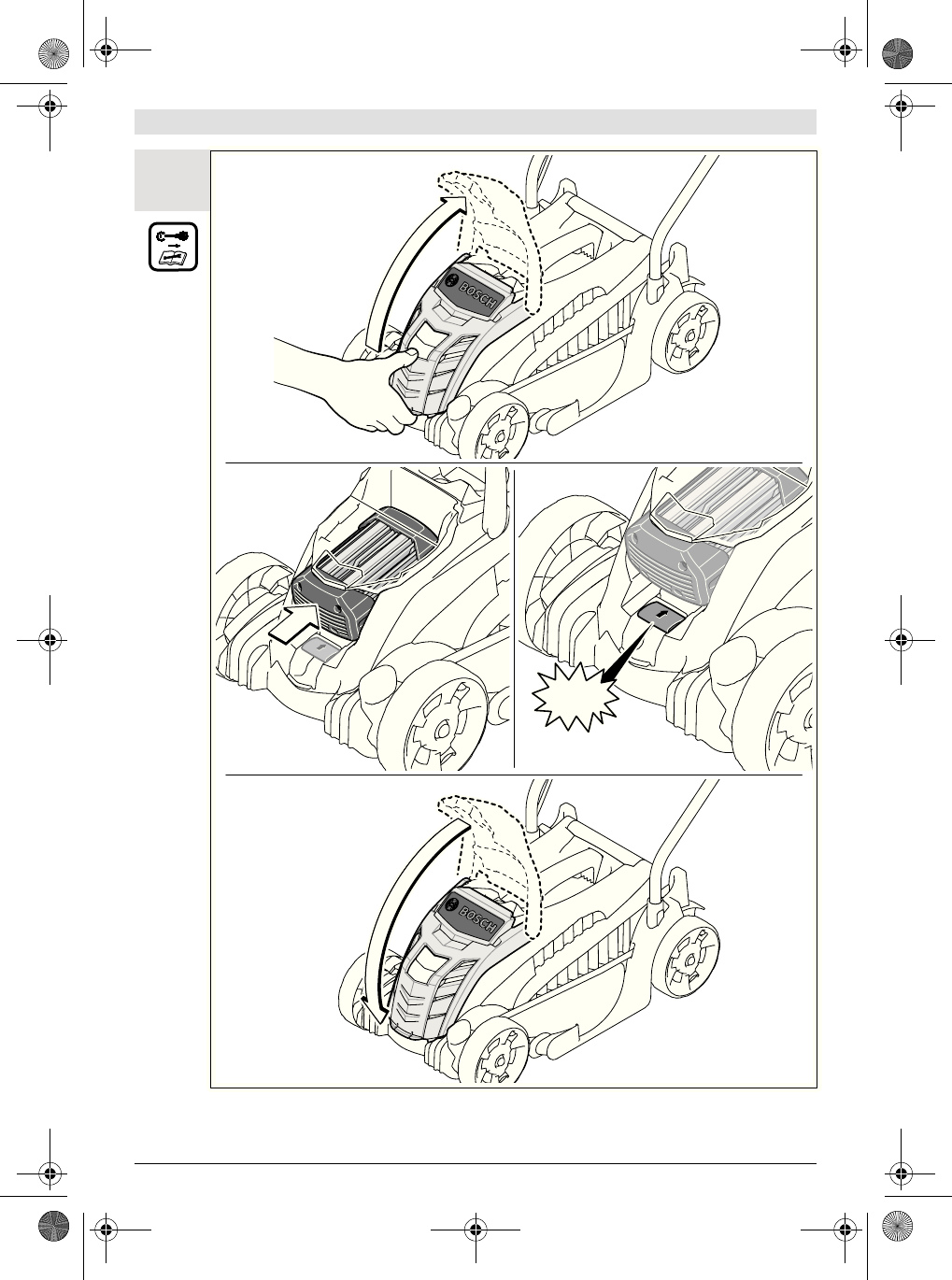

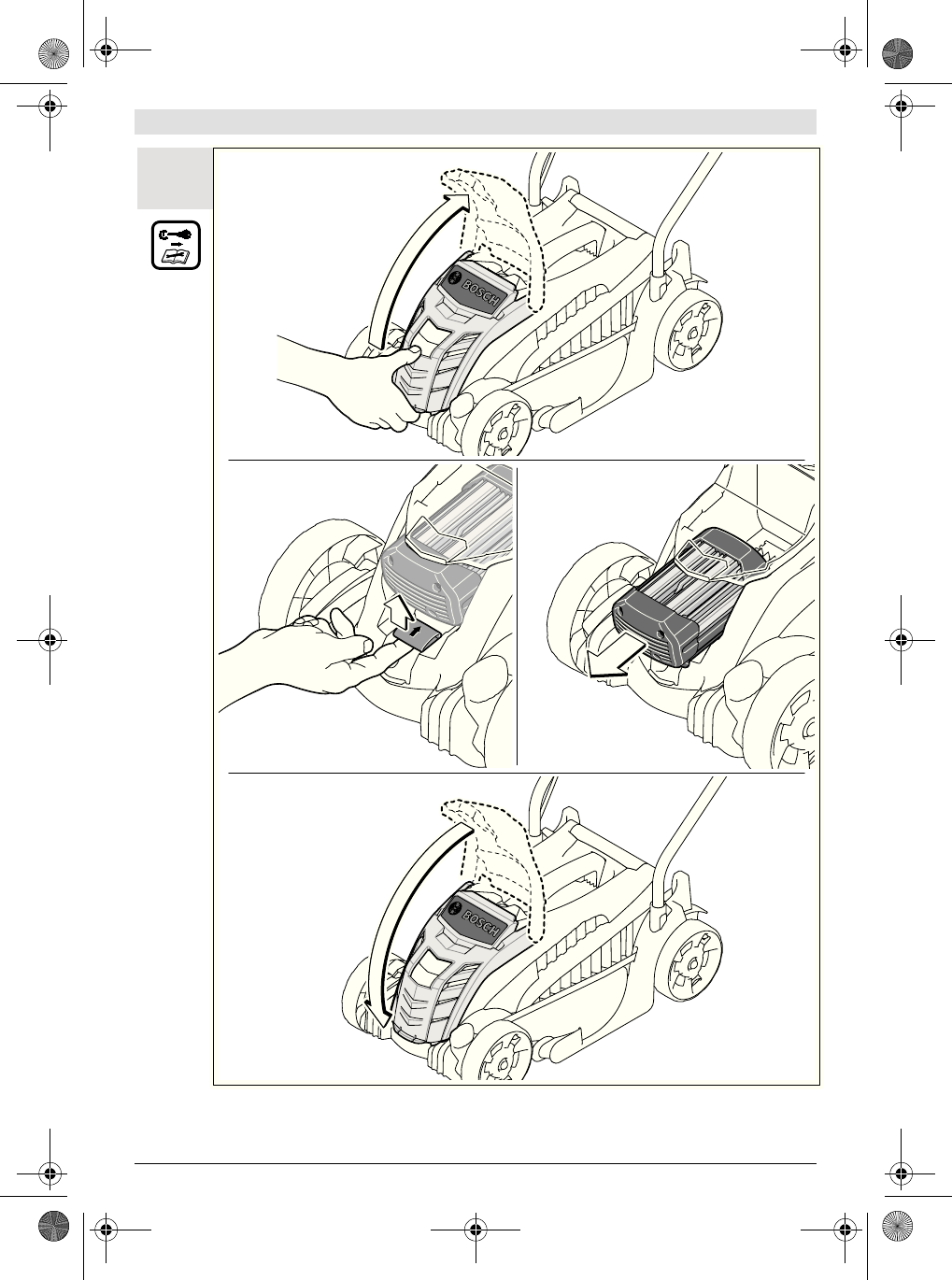

fStellen Sie sicher, dass das Gartengerät ausgeschaltet

ist, bevor Sie den Akku einsetzen. Das Einsetzen eines

Akkus in ein Gartengerät, das eingeschaltet ist, kann zu Un-

fällen führen.

fHalten Sie das Ladegerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Ladegerät erhöht das Ri-

siko eines elektrischen Schlages.

fLaden Sie die Akkus nur mit Ladegeräten auf, die vom

Hersteller empfohlen werden. Durch ein Ladegerät, das

für eine bestimmte Art von Akkus geeignet ist, besteht

Brandgefahr, wenn es mit anderen Akkus verwendet wird.

fLaden Sie keine Fremd-Akkus. Das Ladegerät ist nur zum

Laden von Bosch Li-Ionen-Akkus mit den in den Techni-

schen Daten angegebenen Spannungen geeignet. Ansons-

ten besteht Brand- und Explosionsgefahr.

fHalten Sie das Ladegerät sauber. Durch Verschmutzung

besteht die Gefahr eines elektrischen Schlages.

fÜberprüfen Sie vor jeder Benutzung Ladegerät, Kabel

und Stecker. Benutzen Sie das Ladegerät nicht, sofern

Sie Schäden feststellen. Öffnen Sie das Ladegerät

nicht selbst und lassen Sie es nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Beschädigte Ladegeräte, Kabel und Stecker erhö-

hen das Risiko eines elektrischen Schlages.

fBetreiben Sie das Ladegerät nicht auf leicht brennba-

rem Untergrund (z.B. Papier, Textilien etc.) bzw. in

brennbarer Umgebung. Wegen der beim Laden auftre-

tenden Erwärmung des Ladegerätes besteht Brandgefahr.

fVerwenden Sie nur die für dieses Gartengerät vorgese-

henen Bosch Akkus. Der Gebrauch anderer Akkus kann

zu Verletzungen und Brandgefahr führen.

fHalten Sie den nicht benutzten Akku fern von Büro-

klammern, Münzen, Schlüsseln, Nägeln, Schrauben

oder anderen kleinen Metallgegenständen, die eine

Überbrückung der Kontakte verursachen könnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbren-

nungen oder Feuer zur Folge haben.

fBei falscher Anwendung kann Flüssigkeit aus dem Ak-

ku austreten. Vermeiden Sie den Kontakt damit. Bei zu-

fälligem Kontakt mit Wasser abspülen. Wenn die Flüs-

sigkeit in die Augen kommt, nehmen Sie zusätzlich

ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit

kann zu Hautreizungen oder Verbrennungen führen.

fÖffnen Sie den Akku nicht. Es besteht die Gefahr eines

Kurzschlusses.

fSchützen Sie den Akku vor Hitze, z. B. auch vor dauern-

der Sonneneinstrahlung, Feuer, Wasser und Feuchtig-

keit. Es besteht Explosionsgefahr.

OBJ_BUCH-1584-003.book Page 4 Friday, August 17, 2012 10:28 AM

Deutsch | 5

Bosch Power Tools F 016 L70 847 | (17.8.12)

fSchließen Sie den Akku nicht kurz. Es besteht Explosi-

onsgefahr.

fBei Beschädigung und unsachgemäßem Gebrauch des

Akkus können Dämpfe austreten. Führen Sie Frischluft

zu und suchen Sie bei Beschwerden einen Arzt auf. Die

Dämpfe können die Atemwege reizen.

fSchützen Sie den Akku vor Feuchtigkeit und Wasser.

fLagern Sie den Akku nur im Temperaturbereich von 0 °C

bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im

Auto liegen.

fReinigen Sie gelegentlich die Lüftungsschlitze des Akkus

mit einem weichen, sauberen und trockenen Pinsel.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen

der Betriebsanleitung von Bedeutung. Prägen Sie sich die

Symbole und ihre Bedeutung ein. Die richtige Interpretation

der Symbole hilft Ihnen, das Gartengerät besser und sicherer

zu gebrauchen.

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist dazu bestimmt, um im privaten Bereich

den Rasen zu mähen.

Technische Daten

Symbol Bedeutung

Reaktionsrichtung

Bewegungsrichtung

Tragen Sie Schutzhandschuhe

Gewicht

Einschalten

Ausschalten

Gestattete Handlung

Verbotene Handlung

Zubehör/Ersatzteile

Symbol Bedeutung

Akku-Rasenmäher Rotak 32 LI Rotak 32 High Power

Sachnummer 3 600 H85 D*0 3 600 H85 D*1

Messerbreite cm 32 32

Schnitthöhe mm 30 – 60 30 – 60

Volumen, Grasfangkorb l3131

Gewicht entsprechend EPTA-Procedure 01/2003 kg 10,4 10,4

Seriennummer siehe Typenschild am Gartengerät

Akku Li-Ionen Li-Ionen

Sachnummer F 016 800 302 F 016 800 301

Nennspannung V= 36 36

Kapazität Ah 1,3 2,6

Ladezeit (Akku entladen)** min 60 95

Anzahl der Akkuzellen 10 20

Ladegerät AL 3620 CV

Professional AL 3620 CV

Professional

Sachnummer EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Ladestrom A2,02,0

Zulässiger Ladetemperaturbereich °C 0–45 0–45

Gewicht entsprechend EPTA-Procedure 01/2003 kg 0,6 0,6

Schutzklasse /II /II

**mit Ladegerät AL 3620 CV Professional

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren.

OBJ_BUCH-1584-003.book Page 5 Friday, August 17, 2012 10:28 AM

6 | Deutsch

F 016 L70 847 | (17.8.12) Bosch Power Tools

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend

2000/14/EG (1,60 m Höhe, 1 m Abstand).

Der A-bewertete Geräuschpegel des Gerätes beträgt typi-

scherweise: Schalldruckpegel 74 dB(A); Schallleistungspe-

gel 86 dB(A). Unsicherheit K =0,42 dB.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen)

ermittelt entsprechend EN 60335: Schwingungsemissions-

wert ah<2,5m/s2, Unsicherheit K=1,5 m/s2.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt mit den folgenden

Normen oder normativen Dokumenten übereinstimmt:

EN 60335, EN 50338 (Akku-Gerät) und EN 60335 (Akku-La-

degerät) gemäß den Bestimmungen der Richtlinien

2011/65/EU, 2004/108/EG, 2006/42/EG, 2000/14/EG.

2000/14/EG: Gemessener Schallleistungspegel 87 dB(A).

Bewertungsverfahren der Konformität gemäß Anhang VI.

Produktkategorie: 32

Benannte Stelle:

SRL, Sudbury, England, Nr. 1088

Technische Unterlagen (2000/14/EG, 2011/65/EU) bei:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montage und Betrieb

Inbetriebnahme

Zu Ihrer Sicherheit

fAchtung! Schalten Sie das Gartengerät aus, lösen Sie

den Stromkreisunterbrecher und entfernen Sie den

Akku bevor Sie Wartungs- oder Reinigungsarbeiten

durchführen. Gleiches gilt, wenn das Schalterkabel be-

schädigt, angeschnitten oder verwickelt ist.

fNachdem das Gartengerät abgeschaltet wurde, drehen

sich die Messer noch einige Sekunden weiter.

fVorsicht – das rotierende Schneidmesser nicht berüh-

ren.

Akku laden

fBenutzen Sie kein anderes Ladegerät. Das mitgelieferte

Ladegerät ist auf den in Ihr Gartengerät eingebauten Li-Io-

nen-Akku abgestimmt.

Ladegerät AL 3640 CV

Professional AL 3640 CV

Professional

Sachnummer EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Ladestrom A4,04,0

Zulässiger Ladetemperaturbereich °C 0–45 0–45

Gewicht entsprechend EPTA-Procedure 01/2003 kg 1,0 1,0

Schutzklasse /II /II

Akku-Rasenmäher Rotak 32 LI Rotak 32 High Power

**mit Ladegerät AL 3620 CV Professional

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Handlungsziel Bild

Lieferumfang 1

Montage der Griffbügel 2

Grasfangkorb zusammenfügen 3

Grasfangkorb einsetzen/abnehmen 4

Akku laden 5

Akku einsetzen 6

Stromkreisunterbrecher lösen und in

Parkposition bringen 7

Akku entnehmen 8

Schnitthöhe einstellen 9

Einschalten 10

Ausschalten 10

Arbeitshinweise 10 – 11

Messerwartung 12

Zubehör auswählen 13

OBJ_BUCH-1584-003.book Page 6 Friday, August 17, 2012 10:28 AM

Deutsch | 7

Bosch Power Tools F 016 L70 847 | (17.8.12)

fBeachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typenschild

des Ladegerätes übereinstimmen. Mit 230 V gekennzeich-

nete Ladegeräte können auch an 220 V betrieben werden.

Der Akku ist mit einer Temperaturüberwachung ausgestattet,

welche Ladung nur im Temperaturbereich zwischen 0 °C und

45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer er-

reicht.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle

Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-

ten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne

die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-

vorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection

(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku

wird das Gartengerät durch eine Schutzschaltung abgeschal-

tet: Das Schneidmesser bewegt sich nicht mehr.

Drücken Sie nach dem automatischen

Abschalten des Gartengerätes nicht

weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt

werden.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Lade-

gerätes in die Steckdose gesteckt und der Akku in den

Ladeschacht eingesteckt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand

des Akkus automatisch erkannt und abhängig von Akkutem-

peratur und -spannung mit dem jeweils optimalen Ladestrom

geladen.

Dadurch wird der Akku geschont und bleibt bei Aufbewah-

rung im Ladegerät immer vollständig aufgeladen.

Schnellladevorgang

Der Schnellladevorgang wird durch Blinken der grünen LED-

Anzeige signalisiert.

Anzeigeelement am Akku: Während des Ladevorganges

leuchten die drei grünen LEDs nacheinander auf und erlö-

schen kurzzeitig. Der Akku ist vollständig geladen, wenn die

drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nach-

dem der Akku vollständig geladen wurde, erlöschen die drei

grünen LEDs wieder.

Hinweis: Der Schnellladevorgang ist nur möglich, wenn die

Temperatur des Akkus im zulässigen Ladetemperaturbereich

ist, siehe Abschnitt „Technische Daten“.

Akku geladen

Das Dauerlicht der grünen LED-Anzeige signalisiert, dass

der Akku vollständig aufgeladen ist.

Zusätzlich ertönt für die Zeitdauer von ca. 2 Sekunden ein Si-

gnalton, welcher die vollständige Aufladung des Akkus akus-

tisch signalisiert.

Der Akku kann anschließend zum sofortigen Gebrauch ent-

nommen werden.

Ohne eingesteckten Akku signalisiert das Dauerlicht der grü-

nen LED-Anzeige, dass der Netzstecker in die Steckdose ein-

gesteckt ist und das Ladegerät betriebsbereit ist.

Akku-Temperatur unter 0 °C oder über 45 °C

Das Dauerlicht der roten LED-Anzeige signalisiert, dass die

Temperatur des Akkus außerhalb des Schnellladetemperatur-

bereiches von 0 °C – 45 °C liegt. Sobald der zulässige Tem-

peraturbereich erreicht ist, schaltet das Ladegerät automa-

tisch auf Schnellladung um.

Liegt die Temperatur des Akkus außerhalb des zulässigen La-

detemperaturbereiches, leuchtet beim Einsetzen in das Lade-

gerät die rote LED des Akkus.

Kein Ladevorgang möglich

Liegt eine andere Störung des Ladevorganges vor, so wird

dies durch Blinken der roten LED-Anzeige signalisiert.

Der Ladevorgang kann nicht gestartet werden und das Laden

des Akkus ist nicht möglich (siehe Abschnitt „Fehlersuche“).

AL 3640 CV

Professional

AL 3620 CV

Professional

ACHTUNG

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 7 Friday, August 17, 2012 10:28 AM

8 | Deutsch

F 016 L70 847 | (17.8.12) Bosch Power Tools

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden

Ladezyklen ohne Unterbrechung kann sich das Ladegerät er-

wärmen. Dies ist jedoch unbedenklich und deutet nicht auf ei-

nen technischen Defekt des Ladegerätes hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung

zeigt an, dass der Akku verbraucht ist und ersetzt werden

muss.

Beachten Sie die Hinweise zur Entsorgung.

Akku-Kühlung (Active Air Cooling)

Die in das Ladegerät integrierte Lüftersteuerung überwacht

die Temperatur des eingesetzten Akkus. Liegt die Akkutem-

peratur über 30 °C, wird der Akku durch einen Ventilator auf

die optimale Ladetemperatur gekühlt. Der eingeschaltete

Ventilator erzeugt ein Lüftungsgeräusch.

Läuft der Ventilator nicht, liegt die Akkutemperatur im opti-

malen Ladetemperaturbereich oder der Ventilator ist defekt.

In diesem Fall verlängert sich die Ladezeit des Akkus.

Arbeitshinweise

Akku-Ladezustandsanzeige

Der Akku ist mit einer Ladezustandsanzeige ausgestattet, die

den Ladezustand des Akkus anzeigt. Die

Ladezustandsanzeige besteht aus 3 grünen LED.

Betätigen Sie die Taste für die Ladezustandsanzeige, um die

Ladezustandsanzeige zu aktivieren. Nach ca. 5 Sekunden er-

lischt die Ladezustandsanzeige selbsttätig.

Der Ladezustand kann auch bei abgenommenem Akku ge-

prüft werden.

Leuchtet nach Betätigung der Taste keine LED, ist der Akku

defekt und muss ausgetauscht werden.

Aus Sicherheitsgründen kann die Abfrage des Ladezustandes

nur beim stillstehenden Gartengerät erfolgen.

Während des Ladevorganges leuchten die drei grünen LEDs

nacheinander auf und erlöschen kurzzeitig. Der Akku ist voll-

ständig geladen, wenn die drei grünen LEDs dauerhaft leuch-

ten. Etwa 5 Minuten nachdem der Akku vollständig geladen

wurde, erlöschen die drei grünen LEDs wieder.

Anzeige für Temperaturüberwachung

Die rote LED der Anzeige für die Temperaturüberwachung si-

gnalisiert, dass der Akku oder die Elektronik des Gartengerä-

tes (bei eingesetztem Akku) nicht im optimalen Temperatur-

bereich ist. In diesem Fall arbeitet das Gartengerät nicht oder

nicht mit voller Leistung.

Temperaturüberwachung des Akkus

Die rote LED blinkt beim Drücken der Taste oder des Ein-/

Ausschalters (bei eingesetztem Akku): Der Akku ist außer-

halb des Betriebstemperaturbereiches von – 10 °C bis

+60 °C.

Bei einer Temperatur über 70 °C schaltet der Akku ab, bis er

wieder im zulässigen Betriebstemperaturbereich ist.

Temperaturüberwachung der Elektronik des

Gartengerätes

Die rote LED leuchtet beim Drücken des Ein-/Ausschalters

dauerhaft: Die Temperatur der Elektronik des Gartengerätes

beträgt weniger als 5 °C oder mehr als 75 °C.

Bei einer Temperatur über 90 °C schaltet die Elektronik des

Gartengerätes ab, bis diese wieder im zulässigen Betriebs-

temperaturbereich ist.

Schnittleistung (Akku-Laufzeit)

Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Ei-

genschaften des Rasens z. B. Grasdichte, Feuchtigkeit, Gras-

länge sowie der Schnitthöhe.

Häufiges Ein- und Ausschalten des Gartengeräts während des

Mähvorgangs reduziert ebenfalls die Schnittleistung (Akku-

Laufzeit).

Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird

empfohlen, öfters zu mähen, die Schnitthöhe zu vergrößern

und in angemessenem Tempo zu gehen.

Das unten aufgeführte Beispiel zeigt den Zusammenhang zwi-

schen Schnitthöhe und Schnittleistung in Bezug auf eine Ak-

kuladung.

Um die Laufzeit zu verlängern kann ein zusätzlicher Akku oder

ein Akku mit größerer Kapazität (Ah) über eine autorisierte

Kundendienststelle für Bosch Gartengeräte erworben wer-

den.

LED-Anzeige Akku-Kapazität

Dauerlicht 3 grüne LED ≥2/3

Dauerlicht 2 grüne LED ≥1/3

Dauerlicht 1 grüne LED ≤1/3

Blinklicht 1 grüne LED Reserve

Schnittbedingungen

Sehr dünnes, trockenes Gras Dünnes, trockenes Gras

Schnittleistung (Rotak 32 LI)

bis zu 150 m2bis zu 100 m2

Schnittleistung (Rotak 32 LI High Power)

bis zu 300 m2bis zu 150 m2

6cm

4cm

8cm

4cm

OBJ_BUCH-1584-003.book Page 8 Friday, August 17, 2012 10:28 AM

Deutsch | 9

Bosch Power Tools F 016 L70 847 | (17.8.12)

Fehlersuche

STOP

Symptome Mögliche Ursache Abhilfe

Gartengerät läuft nicht Verstopfung möglich Stromkreisunterbrecher lösen:

Unterseite des Gartengeräts prüfen und ggf. frei

machen (tragen Sie immer Gartenhandschuhe)

Akku nicht voll geladen Akku laden

Akku nicht (richtig) eingesteckt Akku einsetzen

Gras zu lang Größere Schnitthöhe einstellen und Gartengerät

kippen, um die Anfangsbelastung zu reduzieren

Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe

einstellen

Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen

Stromkreisunterbrecher nicht richtig/nicht voll-

ständig eingesetzt Richtig einsetzen

Der Motor startet nach Betätigen des Ein-/

Ausschalters mit einer geringen Zeitverzögerung Ein-/Ausschalter für ca. 1 – 3 s gedrückt halten,

um den Motor zu starten

Motor startet und

stoppt anschließend

wieder

Akku nicht voll geladen Akku laden

Stromkreisunterbrecher nicht richtig/nicht voll-

ständig eingesetzt Richtig einsetzen

Akku nicht (richtig) eingesteckt Akku einsetzen

Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen

Größere Schnitthöhe einstellen

Gartengerät läuft mit

Unterbrechungen Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen

Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe

einstellen

Gartengerät hinter-

lässt unregelmäßiges

Schnittbild

und/oder

Motor arbeitet schwer

Schnitthöhe zu niedrig Größere Schnitthöhe einstellen

Messer stumpf Messer wechseln

Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf. frei

machen (tragen Sie immer Gartenhandschuhe)

Messer falsch herum montiert Messer richtig herum montieren

Schnittleistung

(Akku-Laufzeit) nicht

ausreichend

Schnitthöhe zu niedrig Größere Schnitthöhe einstellen und langsamer

gehen

Gras zu hoch Größere Schnitthöhe einstellen und langsamer

gehen

Gras zu nass oder feucht Warten bis das Gras trocken ist und langsamer

gehen

Gras zu dicht Größere Schnitthöhe einstellen, langsamer gehen

und öfters mähen

Ein zusätzlicher Akku kann über eine autorisierte

Kundendienststelle für Bosch Gartengeräte erwor-

ben werden

Kundendienst aufsuchen

Nach Einschalten des

Gartengeräts dreht

sich das Schneidmes-

ser nicht

Messer durch Gras behindert Gartengerät ausschalten

Verstopfung entfernen (tragen Sie immer Garten-

handschuhe)

Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm)

Starke Vibrationen/

Geräusche Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm)

Messer beschädigt Messer wechseln

OBJ_BUCH-1584-003.book Page 9 Friday, August 17, 2012 10:28 AM

10 | Deutsch

F 016 L70 847 | (17.8.12) Bosch Power Tools

Wartung und Service

Akku-Pflege

fAchtung! Schalten Sie das Gartengerät aus, lösen Sie

den Stromkreisunterbrecher und entfernen Sie den

Akku sowie den Grasfangkorb bevor Sie Wartungs-

oder Reinigungsarbeiten durchführen.

fTragen Sie immer Gartenhandschuhe, wenn Sie im Be-

reich der scharfen Messer hantieren oder arbeiten.

Um eine optimale Nutzung des Akkus zu gewährleisten, be-

achten Sie folgende Hinweise und Maßnahmen:

– Schützen Sie den Akku vor Feuchtigkeit und Wasser.

– Lagern Sie den Akku nur im Temperaturbereich von 0 °C

bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im

Auto liegen.

– Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht

im Gartengerät.

– Die optimale Temperatur zur Aufbewahrung des Akkus be-

trägt 5 °C.

– Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus

mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung

zeigt an, dass der Akku verbraucht ist und ersetzt werden

muss.

Kundendienst und Kundenberatung

www.bosch-garden.com

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Gartengerätes an.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil-

funknetzen)

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk-

netzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gereedschap@be.bosch.com

Transport

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun-

gen des Gefahrgutrechts. Die Akkus können durch den Benut-

zer ohne weitere Auflagen auf der Straße transportiert wer-

den.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti-

on) sind besondere Anforderungen an Verpackung und Kenn-

zeichnung zu beachten. Hier muss bei der Vorbereitung des

Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt

ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak-

ku so, dass er sich nicht in der Verpackung bewegt.

Bitte beachten Sie auch eventuelle weiterführende nationale

Vorschriften.

Entsorgung

Werfen Sie Gartengeräte, Ladegeräte und Akkus/Batterien

nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie

2002/96/EG müssen nicht mehr gebrauchsfä-

hige Elektro- und Elektronikgeräte und gemäß

der europäischen Richtlinie 2006/66/EG müs-

sen defekte oder verbrauchte Akkus/Batterien

getrennt gesammelt und einer umweltgerechten Wiederver-

wendung zugeführt werden.

Kein Ladevorgang

möglich Akkukontakte verschmutzt Akkukontakte reinigen; z.B. durch mehrfaches

Ein- und Ausstecken des Akkus, ggf. Akku ersetzen

Akku defekt, da eine Leistungsunterbrechung in-

nerhalb des Akkus (Einzelzellen) vorliegt Akku ersetzen

Die LED-Anzeigen

leuchten nach dem

Einstecken des Netz-

steckers in die Steck-

dose nicht auf

Netzstecker des Ladegerätes nicht (richtig) einge-

steckt Netzstecker (vollständig) in die Steckdose einste-

cken

Steckdose, Netzkabel oder Ladegerät defekt Die Netzspannung prüfen und das Ladegerät ggf.

von einer autorisierten Kundendienststelle für

Bosch-Elektrowerkzeuge überprüfen lassen

Symptome Mögliche Ursache Abhilfe

OBJ_BUCH-1584-003.book Page 10 Friday, August 17, 2012 10:28 AM

English | 11

Bosch Power Tools F 016 L70 847 | (17.8.12)

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt

abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Ab-

schnitt „Transport“.

Änderungen vorbehalten.

English

Safety Notes

Warning! Read these instructions carefully, be familiar

with the controls and the proper use of the machine.

Please keep the instructions safe for later use!

Explanation of symbols on the machine

General hazard safety alert.

Read instruction manual.

Pay attention that bystanders are not injured

through foreign objects thrown from the ma-

chine.

Keep bystanders a safe distance away from the

machine.

Sharp blade(s). Beware of severing toes or fin-

gers.

Switch off and remove isolator key before adjust-

ing, cleaning and before leaving the product unat-

tended for any period.

Not applicable.

Wait until all machine components have com-

pletely stopped before touching them. The blades

continue to rotate after the machine is switched

off, a rotating blade can cause injury.

Do not use the machine in the rain or leave it out-

doors when it is raining.

Beware electric shock hazard.

Not applicable.

Only use the battery charger indoors.

Battery charger contains a safety transformer.

Operation

fNever allow children or people unfamiliar with these in-

structions to use the machine. Local regulations may re-

strict the age of the operator. When not in use store the

machine out of reach of children.

fThis tool is not intended for use by persons (including chil-

dren) with reduced physical, sensory or mental capabili-

ties, or lack of experience and knowledge, unless they

have been given supervision or instruction concerning use

of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not

play with the appliance.

fNever mow while people, especially children or pets, are

nearby.

fThe operator or user is responsible for accidents or haz-

ards occurring to other people or their property.

fDo not operate the machine when barefoot or wearing

open sandals, always wear substantial footwear and long

trousers.

fThoroughly inspect the area where the machine is to be

used and remove all stones, sticks, wires, bones and other

foreign objects.

fBefore using, always visually inspect to see that the

blades, blade bolts and cutter assembly are not worn or

damaged. Replace worn or damaged blades and bolts in

sets to preserve balance.

fMow only in daylight or in good artificial light.

fAvoid operating the machine in wet grass, where feasible.

fWalk, never run.

fNever operate the appliance with defective guards or

shields, or without safety devices, for example deflectors

and/or grass catchers in place.

fWorking on banks can be dangerous.

– Do not mow excessively steep slopes.

– Always be sure of your footing on slopes or wet grass.

– Mow across the face of slopes – never up and down.

STOP

OBJ_BUCH-1584-003.book Page 11 Friday, August 17, 2012 10:28 AM

12 | English

F 016 L70 847 | (17.8.12) Bosch Power Tools

– Exercise extreme caution when changing direction on

slopes.

– Use extreme caution when stepping back or pulling the ma-

chine towards you.

– Never mow by pulling the mower towards you.

fStop the blades if the machine has to be tilted for transpor-

tation when crossing surfaces other than grass and when

transporting the machine to and from the area to be

mowed.

fDo not tilt the machine when starting or switching on the

motor, except if the machine has to be tilted for starting in

long grass. In this case, do not tilt it more than absolutely

necessary and tilt only the part which is away from the op-

erator. Always ensure that both hands are in the operating

position before returning the machine to the ground.

fSwitch on the motor according to the instructions with feet

well away from rotating parts.

fDo not put hands or feet near or under rotating parts.

fAlways stand clear of the discharge zone when operating

the machine.

fNever pick up or carry the machine while the motor is run-

ning.

fDo not modify this product. Unauthorized modifications

may impair the safety of your product and may result in in-

creased noise and vibration.

fRegularly inspect the supply cable and any extension ca-

bles. Do not connect damaged cables to the supply or

touch a damaged cable before it is disconnected from the

supply. A damaged cable can lead to contact with live

parts. Beware electric shock hazard.

Remove the isolator key:

– whenever you leave the machine,

– before clearing a blockage,

– before checking, cleaning or working on the machine,

– after striking a foreign object. Inspect the machine for

damage and make repairs as necessary,

– if the machine starts to vibrate abnormally (check immedi-

ately).

Maintenance

fAlways wear gardening gloves when handling or work-

ing near the sharp blades.

fKeep all nuts, bolts and screws tight to be sure that the ma-

chine is in safe working condition.

fCheck the grass catcher frequently for wear or deteriora-

tion.

fExamine the machine and replace worn or damaged parts

for safety.

fEnsure replacement cutting means of the right type are

used.

fEnsure replacement parts fitted are Bosch approved.

Recommendations for Optimal Handling of the

Battery

fEnsure the switch is in the off position before inserting

battery pack. Inserting the battery pack into machines

that have the switch on invites accidents.

fKeep the battery charger away from rain or moisture.

Penetration of water in the battery charger increases the

risk of an electric shock.

fRecharge only with the charger specified by the manu-

facturer. A charger that is suitable for one type of battery

pack may create a risk of fire when used with another bat-

tery pack.

fDo not charge other batteries. The battery charger is

suitable only for charging Bosch lithium ion batteries with-

in the listed voltage range. Otherwise there is danger of fire

and explosion.

fKeep the battery charger clean. Contamination can lead

to danger of an electric shock.

fBefore each use, check the battery charger, cable and

plug. If damage is detected, do not use the battery

charger. Never open the battery charger yourself. Have

repairs performed only by a qualified technician and

only using original spare parts. Damaged battery charg-

ers, cables and plugs increase the risk of an electric shock.

fDo not operate the battery charger on easily inflamma-

ble surfaces (e. g., paper, textiles, etc.) or surround-

ings. The heating of the battery charger during the charg-

ing process can pose a fire hazard.

fUse only Bosch battery packs intended specifically for

the machine. Use of any other battery packs may create a

risk of injury and fire.

fWhen battery pack is not in use, keep it away from oth-

er metal objects like paper clips, coins, keys, nails,

screws, or other small metal objects that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

fUnder abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally oc-

curs, flush with water. If liquid contacts eyes, addition-

ally seek medical help. Liquid ejected from the battery

may cause irritations or burns.

fDo not open the battery. Danger of short-circuiting.

fProtect the battery against heat, e. g., against continu-

ous intense sunlight, fire, water, and moisture. Danger

of explosion.

fDo not short-circuit the battery. There is danger of explo-

sion.

fIn case of damage and improper use of the battery, va-

pours may be emitted. Ventilate the area and seek

medical help in case of complaints. The vapours can irri-

tate the respiratory system.

fProtect the battery against moisture and water.

fStore the battery only within a temperature range between

0 °C and 50 °C. As an example, do not leave the battery in

the car in summer.

fOccasionally clean the venting slots of the battery using a

soft, clean and dry brush.

OBJ_BUCH-1584-003.book Page 12 Friday, August 17, 2012 10:28 AM

English | 13

Bosch Power Tools F 016 L70 847 | (17.8.12)

Symbols

The following symbols are important for reading and under-

standing the operating instructions. Please take note of the

symbols and their meaning. The correct interpretation of the

symbols will help you to use the garden product in a better

and safer manner.

Intended Use

The garden product is intended for domestic lawn mowing.

Technical Data

Symbol Meaning

Reaction direction

Movement direction

Wear protective gloves

Weight

Switching On

Switching Off

Permitted action

Prohibited action

Accessories/Spare Parts

Symbol Meaning

Cordless Lawnmower Rotak 32 LI Rotak 32 High Power

Article number 3 600 H85 D*0 3 600 H85 D*1

Blade width cm 32 32

Height of cut mm 30 – 60 30 – 60

Grassbox, capacity l3131

Weight according to EPTA-Procedure 01/2003 kg 10.4 10.4

Serial number see type plate on the garden product

Battery Li-Ion Li-Ion

Article number F 016 800 302 F 016 800 301

Rated voltage V= 36 36

Capacity Ah 1.3 2.6

Charging period (battery discharged)** min 60 95

Number of battery cells 10 20

Battery Charger AL 3620 CV

Professional AL 3620 CV

Professional

Article number EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Charging current A2.02.0

Allowable charging temperature range °C 0–45 0–45

Weight according to EPTA-Procedure 01/2003 kg 0.6 0.6

Protection class /II /II

Battery Charger AL 3640 CV

Professional AL 3640 CV

Professional

Article number EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

**with AL 3620 CV Professional charger

Please observe the article number on the type plate of your garden product. The trade names of the individual garden products may vary.

OBJ_BUCH-1584-003.book Page 13 Friday, August 17, 2012 10:28 AM

14 | English

F 016 L70 847 | (17.8.12) Bosch Power Tools

Noise/Vibration Information

Measured sound values determined according to

2000/14/EC (1.60 m height, 1 m distance away).

Typically the A-weighted noise levels of the product are:

Sound pressure level 74 dB(A); sound power level 86 dB (A).

Uncertainty K =0.42 dB.

Vibration total values (triax vector sum) determined accord-

ing to EN 60335: Vibration emission value ah<2.5m/s2, Un-

certainty K=1.5 m/s2.

Declaration of Conformity

We declare under our sole responsibility that the product de-

scribed under “Technical data” is in conformity with the fol-

lowing standards or standardization documents: EN 60335,

EN 50338 (battery powered product) and EN 60335 (bat-

tery charger) according to the provisions of the directives

2011/65/EU, 2004/108/EC, 2006/42/EC, 2000/14/EC.

2000/14/EC: Measured sound power level 87 dB(A). Con-

formity assessment procedure according to Annex VI.

Equipment category: 32

Notified body:

SRL, Sudbury, England, Nr. 1088

Technical file (2000/14/EC, 2011/65/EU) at:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Mounting and Operation

Starting

For Your Safety

fWarning! Switch off, remove the isolator key and the

battery before adjusting, cleaning or if cable is cut,

damaged or entangled.

fThe blades continue to rotate for a few seconds after

the machine is switched off.

fCaution – do not touch the rotating blade.

Battery Charging

fDo not use other battery chargers. The supplied battery

charger is designed for the Lithium-Ion battery in your gar-

den product.

fObserve the mains voltage! The voltage of the power

supply must correspond with the data given on the name-

plate of the battery charger. Battery chargers marked with

230 V can also be operated with 220 V.

The battery is equipped with temperature monitoring that al-

lows charging only in the temperature range between 0 °C and

45 °C. In this manner, a high battery service life is achieved.

Note: The battery is supplied partially charged. To ensure full

capacity of the battery, completely charge the battery in the

battery charger before using your power tool for the first time.

The Lithium-Ion battery can be charged at any time without

reducing its service life. Interrupting the charging procedure

does not damage the battery.

The “Electronic Cell Protection (ECP)” protects the lithium ion

battery against deep discharging. When the battery is run

down or discharged, the garden product is shut off by means

of a protective circuit: The blade no longer moves.

Do not continue to press the On/Off

switch after the garden product has

been automatically switched off. The battery can be dam-

aged.

Charging current A4.04.0

Allowable charging temperature range °C 0–45 0–45

Weight according to EPTA-Procedure 01/2003 kg 1.0 1.0

Protection class /II /II

Cordless Lawnmower Rotak 32 LI Rotak 32 High Power

**with AL 3620 CV Professional charger

Please observe the article number on the type plate of your garden product. The trade names of the individual garden products may vary.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Action Figure

Delivery Scope 1

Handle Assembly 2

Snap together the Grassbox 3

Grassbox fitting/removing 4

Battery Charging 5

Inserting the Battery 6

Remove Isolator Key and fit in the Storage

Position 7

Removing the Battery 8

Adjusting the Cutting Height 9

Starting 10

Stopping 10

Working Advice 10– 11

Blade Maintenance 12

Selecting accessories 13

Action Figure

ARN

OBJ_BUCH-1584-003.book Page 14 Friday, August 17, 2012 10:28 AM

English | 15

Bosch Power Tools F 016 L70 847 | (17.8.12)

Charging Procedure

The charging procedure starts as soon as the mains plug of

the battery charger is plugged into the socket outlet and the

battery is inserted into the charging compartment.

Due to the intelligent charging method, the charging condi-

tion of the battery is automatically detected and the battery is

charged with the optimum charging current, depending on

battery temperature and voltage.

This gives longer life to the battery and always leaves it fully

charged when kept in the charger for storage.

Rapid-charging Procedure

The rapid-charging procedure is indicated by flashing of the

green charge control LED.

Indication element of the battery: During the charging proce-

dure, the three green LEDs light up one after the other and

briefly go out. The battery is fully charged when the three

green LEDs light up continuously. The three LEDs go out again

approx. 5 minutes after the battery has been fully charged.

Note: The rapid-charging procedure is only possible when the

battery temperature is within the allowable charging temper-

ature range, see section “Technical Data”.

Battery Charged

Continuous lighting of the green charge control LED sig-

nals that the battery is fully charged.

Additionally, a signal tone sounds for approx. 2 seconds,

which acoustically indicates that the battery is fully charged.

Afterwards, the battery can be removed for immediate use.

With no battery inserted, continuous lighting of the green

charge control LED indicates that the mains plug is plugged in-

to the socket and that the battery charger is ready for operation.

Battery Temperature below 0 °C or above 45 °C

Continuous lighting of the red LED indicates that the battery

temperature is not within the rapid-charging temperature

range of 0 °C – 45 °C. As soon as the allowable temperature

range is reached, the battery charger automatically switches

to rapid charging.

When the battery is not within the allowable temperature

range, the red battery LED lights up when inserting the bat-

tery into the battery charger.

No charging procedure possible

If a different malfunction of the charging procedure is

present, this will be indicated through flashing of the red

charge control LED.

The charging procedure cannot be started and the battery

cannot be charged (see section “Troubleshooting”).

Charging Advice

With continuous or several repetitive charging cycles without

interruption, the charger can warm up. This is not meaningful

and does not indicate a technical defect of the battery charg-

er.

A significantly reduced working period after charging indi-

cates that the battery is used and must be replaced.

Observe the notes for disposal.

Battery Cooling (Active Air Cooling)

The fan control integrated in the battery charger controls the

temperature of the inserted battery. When the battery tem-

perature is above 30 °C, a fan cools down the battery to the

optimal charging temperature. The switched-on fan produces

a fan noise.

The battery temperature is within the optimal charging tem-

perature range when the fan is not running. Another reason

for a non working fan might be that it is defective. In this case,

the charging time of the battery might be extended.

Working Advice

Battery Charge-control Indication

The battery is equipped with a charge-control indicator which

indicates its charge condition. The charge-control indicator

consists of 3 green LEDs.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 15 Friday, August 17, 2012 10:28 AM

16 | English

F 016 L70 847 | (17.8.12) Bosch Power Tools

Press the button to actuate the charge-control indicator. Af-

ter approx. 5 seconds, the charge-control indicator goes out

automatically.

The charge condition can also be checked when the battery is

removed.

When no LED lights up after actuating the button , the battery

is defective and must be replaced.

For safety reasons, the charge condition of the battery can

only be checked when the garden product is at a standstill.

During the charging procedure, the three green LEDs light up

one after the other and briefly go out. The battery is fully

charged when the three green LEDs light up continuously. The

three LEDs go out again approx. 5 minutes after the battery

has been fully charged.

Temperature Control Indicator

The red LED signals that the battery or the electronics of the

garden product (with battery inserted) are not within the op-

timum temperature range. When this occurs the garden prod-

uct will not operate or not at full capacity.

Temperature Control of the Battery

The red LED flashes when pushing button or pressing the

On/Off switch (when the battery is inserted): The battery is

not wihin the temperature range for operation of –10 °C to

+60 °C.

The battery switches off at a temperature above 70 °C until

the optimum temperature range is reached again.

Temperature Control of the Garden Product

Electronics

The red LED lights up continuously when pressing the On/Off

switch: The temperature of the garden product electronics is

below 5 °C or above 75 °C.

At a temperature above 90 °C, the electronics of the garden

product switch off until the temperature is within the allowa-

ble temperature range again.

Area of Cut (Battery Duration)

The area of cut (battery duration) depends on lawn condi-

tions, grass density, mositure content, grass length and

height of cut.

Switching the machine on and off frequently during cutting

will also reduce the area of cut (battery duration).

To improve the area of cut (battery duration) it is recommend-

ed to cut more frequently, raise the cutting height and walk at

a normal pace.

The example below shows impact of conditions against run

time, for one battery.

To increase the run time an additional battery or higher capac-

ity battery (Ah) can be purchased from an authorised custom-

er service agent for Bosch garden products.

Troubleshooting

LED Indicators Battery Capacity

Continuous lighting of 3 green LEDs ≥2/3

Continuous lighting of 2 green LEDs ≥1/3

Continuous lighting of 1 green LED ≤1/3

Flashing of 1 green LED Reserve

Cutting Conditions

Very light, dry grass Light, dry grass

Area of cut (Rotak 32 LI)

up to 150 m2up to 100 m2

Area of cut (Rotak 32 LI High Power)

up to 300 m2up to 150 m2

6cm

4cm

8cm

4cm

STOP

Problem Possible Cause Corrective Action

Tool fails to operate Possible clogging Remove the isolator key:

Check underneath the garden product and clear

out as necessary (always wear gardening gloves)

Battery not fully charged Battery Charging

Battery not inserted (properly) Inserting the battery

Grass too long Increase height of cut and tilt garden product to re-

duce starting load

Motor protector has activated Allow motor to cool and increase height of cut

Battery too hot/cold Allow to cool/warm

Isolator key not inserted correctly/fully Fit correctly

There is a short delay in the motor starting after

engaging the On/Off switch Hold On/Off switch for 1 – 3 s to start motor

OBJ_BUCH-1584-003.book Page 16 Friday, August 17, 2012 10:28 AM

English | 17

Bosch Power Tools F 016 L70 847 | (17.8.12)

Maintenance and Service

Battery Maintenance

fWarning! Switch off, remove the isolator key, battery

and grassbox before adjusting or cleaning.

fAlways wear gardening gloves when handling or work-

ing near the sharp blades.

Use the following procedures to enable optimum usage of the

battery:

– Protect the battery against moisture and water.

– Store the battery only within a temperature range between

0 °C and 50 °C. As an example, do not leave the battery in

the car in summer.

– Do not leave the battery in the product in direct sunlight.

– The ideal storage condition for the battery is 5 °C.

– Occasionally clean the venting slots of the battery using a

soft, clean and dry brush.

A significantly reduced working period after charging indi-

cates that the battery is used and must be replaced.

Motor starts and stops

immediately Battery not fully charged Battery Charging

Isolator key not inserted correctly/fully Fit correctly

Battery not inserted (properly) Inserting the battery

Battery too hot/cold Allow to cool/warm

Increase height of cut

Tool functions

intermittently Internal wiring of garden product damaged Contact Service Agent

Motor protector has activated Allow motor to cool and increase height of cut

Garden product leaves

ragged finish

and/or

Motor labours

Height of cut too low Increase height of cut

Cutting blade blunt Replace the blade

Possible clogging Check underneath the garden product and clear

out as necessary (always wear gardening gloves)

Blade fitted upside down Refit blade correctly

Area of cut (battery

duration) not large

enough

Height of cut too low Increase height of cut and walk slower

Grass too high Increase height of cut and walk slower

Grass wet or damp Wait until grass is dry and walk slower

Grass is dense Increase height of cut, walk slower and cut more

frequently

An additional battery can be purchased from an au-

thorised customer service agent for Bosch garden

products

Contact Service Agent

Cutting blade not

rotating while garden

product switched on

Cutting blade obstructed Switch off garden product

Clear obstruction (always wear gardening gloves)

Blade nut/bolt loose Tighten blade nut/bolt (17 Nm)

Excessive vibra-

tions/noise Blade nut/bolt loose Tighten blade nut/bolt (17 Nm)

Cutting blade damaged Replace the blade

No charging procedure

possible Battery contacts contaminated Clean the battery contacts (e.g. by inserting and

removing the battery several times) or replace the

battery

The battery is defective, due to a disconnection in

the battery (individual cells) Replace the battery

The charge control

LEDs and respectively,

do not light up after in-

serting the mains plug

into the socket

Mains plug of battery charger not plugged in (prop-

erly) Insert mains plug (fully) into the socket outlet

Socket outlet, mains cable or battery charger de-

fective Check the mains voltage and if necessary, have the

battery charger checked by an authorized custom-

er service station for Bosch power tools

Problem Possible Cause Corrective Action

OBJ_BUCH-1584-003.book Page 17 Friday, August 17, 2012 10:28 AM

18 | English

F 016 L70 847 | (17.8.12) Bosch Power Tools

After-sales Service and Customer Assistance

www.bosch-garden.com

In all correspondence and spare parts orders, please always

include the 10-digit article number given on the type plate of

the garden product.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax: +61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: +27 (011) 6 51 96 00

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: +27 (011) 4 93 93 75

Fax: +27 (011) 4 93 01 26

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: +27 (031) 7 01 21 20

Fax: +27 (031) 7 01 24 46

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: +27 (021) 5 51 25 77

Fax: +27 (021) 5 51 32 23

E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng

Tel.: +27 (011) 6 51 96 00

Fax: +27 (011) 6 51 98 80

E-Mail: rbsa-hq.pts@za.bosch.com

Transport

The contained lithium-ion batteries are subject to the Danger-

ous Goods Legislation requirements. The user can transport

the batteries by road without further requirements.

When being transported by third parties (e.g.: air transport or

forwarding agency), special requirements on packaging and

labelling must be observed. For preparation of the item being

shipped, consulting an expert for hazardous material is re-

quired.

Dispatch batteries only when the housing is undamaged.

Tape or mask off open contacts and pack up the battery in

such a manner that it cannot move around in the packaging.

Please also observe possibly more detailed national regula-

tions.

Disposal

Do not dispose of garden products, battery chargers and bat-

teries/rechargeable batteries into household waste!

Only for EC countries:

According to the European law 2002/96/EC,

electrical and electronic equipments that are no

longer usable, and according to the European

law 2006/66/EC, defective or used battery

packs/batteries, must be collected separately

and disposed of in an environmentally correct manner.

Batteries no longer suitable for use can be directly returned

at:

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Battery packs/batteries:

Li-Ion:

Please observe the instructions in section

“Transport”.

Subject to change without notice.

OBJ_BUCH-1584-003.book Page 18 Friday, August 17, 2012 10:28 AM

Français | 19

Bosch Power Tools F 016 L70 847 | (17.8.12)

Français

Avertissements de sécurité

Attention ! Lisez avec attention toutes les instructions sui-

vantes. Familiarisez-vous avec les éléments de comman-

de et l’utilisation appropriée de l’outil de jardin. Conser-

vez les instructions d’utilisation pour vous y reporter

ultérieurement.

Explication des symboles se trouvant sur l’outil

de jardin

Indications générales sur d’éventuels dangers.

Lisez soigneusement ces instructions d’utilisa-

tion.

Faites attention à ce que les personnes se trou-

vant à proximité ne soient pas blessées par des

projections provenant de la machine.

Gardez une distance de sécurité entre l’outil de

jardin et les personnes se trouvant à proximité.

Lame(s) coupante(s). Attention à ne pas se cou-

per les orteils ou les doigts.

Arrêtez l’outil de jardin et retirez le sectionneur

avant d’effectuer des réparations ou de nettoyer

l’outil de jardin ou s’il est laissé sans surveillance

même pour une courte durée.

Non valable.

Attendez l’arrêt total de tous les éléments de

l’outil de jardin avant de les toucher. Après la mise

hors tension de l’outil de jardin, les lames conti-

nuent à tourner, pouvant provoquer ainsi des

blessures.

N’utilisez l’outil de jardin pas par temps de pluie et

ne l’exposez pas à la pluie.

Protégez-vous contre les chocs électriques.

Non valable.

N’utilisez le chargeur que dans des locaux secs.

Le chargeur dispose d’un transformateur de sécu-

rité.

Mode d’emploi

fNe laissez jamais un enfant ou une autre personne n’ayant

pas pris connaissance des instructions d’utilisation se ser-

vir de l’outil de jardin. Il est possible que les réglementa-

tions locales fixent une limite d’âge minimum de l’utilisa-

teur. Gardez l’outil de jardin non utilisé hors de la portée

des enfants.

fCet outil de jardin n’est pas conçu pour être utilisé par des

personnes (enfants compris) souffrant d’un handicap phy-

sique, sensoriel ou mental ou par des personnes n’ayant

l’expérience et/ou les connaissances nécessaires, à moins

qu’elles ne soient surveillées par une personne responsa-

ble de leur sécurité ou qu’elles aient été instruites quant au

maniement de l’outil de jardin.

Les enfants doivent être surveillés pour assurer qu’ils ne

jouent pas avec l’outil de jardin.

fNe tondez jamais la pelouse lorsque des personnes, en

particulier des enfants ou des animaux domestiques se

trouvent à proximité.

fL’opérateur ou l’utilisateur de la tondeuse est responsable

des accidents et des dommages causés à autrui ou à ses

biens.

fNe faites jamais fonctionner l’outil de jardin si vous mar-

chez pieds nus ou portez des sandales ouvertes. Portez

toujours des chaussures fermées et des pantalons longs.

fInspectez soigneusement la surface à travailler et éliminez

pierres, bâtons, fils métalliques, os et autres objets étran-

gers.

fAvant de mettre l’appareil en fonctionnement, contrôlez

toujours si les lames, les vis des lames et le sous-groupe de

coupage sont usés ou endommagés. Remplacez les lames

usées ou endommagées toujours en même temps que les

vis des lames pour éviter tout balourd.

fNe tondez que de jour ou sous un bon éclairage artificiel.

fSi possible, n’utilisez pas l’outil de jardin lorsque l’herbe

est mouillée.

fNe menez l’appareil qu’au pas, ne jamais courir.

fN’utilisez jamais l’outil de jardin quand les équipements de

sécurité sont défectueux, sans coque ou sans équipe-

ments de protection tels que par exemple le pare-chocs

et/ou le bac de ramassage.

fTravailler sur des talus peut être dangereux.

– Ne tondez pas des pentes très abruptes.

– Sur des pentes ou de l’herbe mouillée, faites attention à ne

pas perdre l’équilibre.

– Tondez toujours perpendiculairement à la pente – jamais

de haut en bas ou de bas en haut.

STOP

OBJ_BUCH-1584-003.book Page 19 Friday, August 17, 2012 10:28 AM

20 | Français

F 016 L70 847 | (17.8.12) Bosch Power Tools

– Faites très attention lors d’un changement de direction sur

une pente.

– Faites très attention en reculant ou en tirant l’outil de jardin

vers vous.

– Lors des travaux de tonte, poussez l’outil de jardin toujours

vers l’avant et ne le tirez jamais vers vous.

fLes lames doivent être totalement à l’arrêt quand vous de-

vez incliner l’outil de jardin pour le transporter, quand vous

traversez des surfaces autres que le gazon ou quand vous

transportez l’outil de jardin entre deux surfaces à tondre.

fN’inclinez pas l’outil de jardin lors du démarrage ou lorsque

vous mettez le moteur en fonctionnement, sauf si ceci est

nécessaire pour la mettre en marche quand l’herbe est

haute. Dans ce cas-là, soulevez alors l’outil de jardin juste

ce qu’il faut et uniquement sur le côté opposé à l’utilisateur

en poussant le guidon vers le bas. Veillez toujours à ce que

vos mains soient placées sur le guidon lorsque vous posez

l’outil de jardin sur le sol.

fMettez l’outil de jardin en marche conformément aux ins-

tructions du mode d’emploi et veillez à maintenir les pieds

bien à l’écart des parties en rotation.

fTenez les pieds et les mains éloignés des parties rotatives

de l’outil de jardin.

fGardez une distance suffisante par rapport à la zone

d’éjection lorsque vous travaillez avec l’outil de jardin.

fNe soulevez ni transportez jamais l’outil de jardin pendant

que le moteur est en marche.

fN’effectuez aucune modification sur l’outil de jardin.

Des modifications non autorisées peuvent s’avérer préju-

diciables à la sécurité de votre outil de jardin et conduiront

à une augmentation des émissions de bruit et des vibra-

tions.

fContrôlez régulièrement le câble de secteur et la rallonge

utilisée. Ne raccordez jamais un câble endommagé au ré-

seau et ne le touchez pas avant qu’il ne soit déconnecté du

réseau. Un câble endommagé pourrait vous mettre en con-

tact avec des pièces sous tension. Protégez-vous contre

les chocs électriques.

Retirer le sectionneur :

– à chaque fois que vous vous éloignez de l’outil de jardin,

– avant d’éliminer un engorgement,

– pour contrôler, nettoyer ou effectuer des travaux sur l’outil

de jardin,

– après avoir heurté un objet étranger. Vérifiez immédiate-

ment que l’outil de jardin ne présente pas d’endommage-

ments, et, si nécessaire, faites-le réparer,

– si l’outil de jardin commence à vibrer anormalement (véri-

fier immédiatement).

Entretien

fPortez toujours des gants de jardin, si vous manipulez

l’appareil ou travaillez à proximité des lames aiguës.

fVérifiez que tous les écrous, boulons et vis sont bien serrés

afin d’assurer que l’outil de jardin se trouve dans un état de

fonctionnement ne présentant aucun danger.

fContrôlez régulièrement le bac de ramassage pour vous as-

surer de son état d’usure.

fContrôlez l’outil de jardin et, pour des raisons de sécurité,

remplacez les pièces usées ou endommagées.

fN’utilisez que des lames prévues pour l’outil de jardin.

fVeillez à ce que les pièces de rechange soient des pièces

d’origine Bosch.

Indications pour le maniement optimal de l’accu

fVérifier que l’outil de jardin est effectivement en posi-

tion d’arrêt avant de monter l’accumulateur. Le fait de

monter un accumulateur dans un outil de jardin en position

de fonctionnement peut causer des accidents.

fNe pas exposer le chargeur à la pluie ou à l’humidité. La

pénétration d’eau dans un chargeur augmente le risque

d’un choc électrique.

fNe charger les accus que dans des chargeurs recom-

mandés par le fabricant. Un chargeur approprié à un type

spécifique d’accumulateur peut engendrer un risque d’in-

cendie lorsqu’il est utilisé avec d’autres accumulateurs.

fNe pas charger des accus autres que ceux indiqués ci-

dessous. Le chargeur n’est approprié que pour charger

des accus à ions lithium Bosch des tensions indiquées

dans les caractéristiques techniques. Sinon, il y a risque

d’incendie et d’explosion.

fMaintenir le chargeur propre. Un encrassement augmen-

te le risque de choc électrique.

fAvant toute utilisation, contrôler le chargeur, la fiche

et le câble. Ne pas utiliser le chargeur si des défauts

sont constatés. Ne pas démonter le chargeur soi-même

et ne le faire réparer que par une personne qualifiée et

seulement avec des pièces de rechange d’origine. Des

chargeurs, câbles et fiches endommagés augmentent le

risque d’un choc électrique.

fNe pas utiliser le chargeur sur un support facilement in-

flammable (tel que papier, textiles etc.) ou dans un en-

vironnement inflammable. L’échauffement du chargeur

lors du processus de charge augmente le risque d’incen-

die.

fN’utiliser l’outil de jardin qu’avec des accumulateurs

Bosch spécifiquement désignés. L’utilisation de tout

autre accumulateur peut entraîner des blessures et des ris-

ques d’incendie.

fTenez l’accumulateur non utilisé à l’écart de toutes sor-

tes d’objets métalliques tels qu’agrafes, pièces de

monnaie, clés, clous, vis ou autres, étant donné qu’un

pontage peut provoquer un court-circuit. Un court-cir-

cuit entre les contacts d’accu peut provoquer des brûlures

ou un incendie.

fDans de mauvaises conditions, du liquide peut s’écou-

ler de la batterie ; évitez tout contact. En cas de contact

accidentel, nettoyez à l’eau. Si le liquide entre en con-

tact avec les yeux, recherchez en plus une aide médica-

le. Le liquide qui s’écoule des batteries peut causer des ir-

ritations ou des brûlures.

OBJ_BUCH-1584-003.book Page 20 Friday, August 17, 2012 10:28 AM

Français | 21

Bosch Power Tools F 016 L70 847 | (17.8.12)

fNe pas ouvrir l’accu. Risque de court-circuit.

fProtéger l’accu de toute source de chaleur, comme

p. ex. l’exposition directe au soleil, au feu, à l’eau et à

l’humidité. Il y a risque d’explosion.

fNe pas court-circuiter l’accu. Il y a risque d’explosion.

fEn cas d’endommagement et d’utilisation non confor-

me de l’accu, des vapeurs peuvent s’échapper. Ventiler

le lieu de travail et, en cas de malaises, consulter un

médecin. Les vapeurs peuvent entraîner des irritations

des voies respiratoires.

fProtégez l’accu de l’humidité et de l’eau.

fNe stockez l’accu que dans la plage de température de 0 °C

à 50 °C. Ne stockez pas l’accu trop longtemps dans une

voiture par ex. en été.

fNettoyez de temps en temps les orifices de ventilation de

l’accu à l’aide d’un pinceau doux, propre et sec.

Symboles

Les symboles suivants sont importants pour pouvoir lire et

mieux comprendre le mode d’emploi. Veuillez mémoriser ces

symboles et leur signification. L’interprétation correcte des

symboles vous permettra de mieux utiliser votre outil de jar-

din en toute sécurité.

Utilisation conforme

L’outil de jardin est conçu pour tondre le gazon dans le domai-

ne privé.

Caractéristiques techniques

Symbole Signification

Direction de réaction

Direction de déplacement

Portez des gants de protection

Poids

Mise en marche

Arrêt

Action autorisée

Interdit

Accessoires/pièces de rechange

Tondeuse sans fil Rotak 32 LI Rotak 32 High Power

N° d’article 3 600 H85 D*0 3 600 H85 D*1

Largeur de la lame cm 32 32

Hauteur de coupe mm 30 – 60 30 – 60

Volume, bac de ramassage l3131

Poids suivant EPTA-Procedure 01/2003 kg 10,4 10,4

Numéro de série voir plaque signalétique sur l’outil de jardin

Batterie Lithium ion Lithium ion

N° d’article F 016 800 302 F 016 800 301

Tension nominale V= 36 36

Capacité Ah 1,3 2,6

Temps de chargement (accu déchargé)** min 60 95

Nombre cellules de batteries rechargeables 10 20

Chargeur AL 3620 CV

Professional AL 3620 CV

Professional

N° d’article EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Courant de charge A2,02,0

**avec chargeur AL 3620 CV Professional

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil de jardin. Les désignations commerciales des différents

outils de jardin peuvent varier.

OBJ_BUCH-1584-003.book Page 21 Friday, August 17, 2012 10:28 AM

22 | Français

F 016 L70 847 | (17.8.12) Bosch Power Tools

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore relevées conformément

à 2000/14/CE (hauteur 1,60 m, distance 1 m).

Les mesures réelles (A) des niveaux sonores de l’appareil

sont : Niveau de pression acoustique 74 dB(A) ; niveau d’in-

tensité acoustique 86 dB(A). Incertitude K =0,42 dB.

Valeurs totales des vibrations (somme vectorielle des trois

axes directionnels) relevées conformément à la norme

EN 60335 : Valeur d’émission vibratoire ah<2,5m/s2, Incer-

titude K=1,5 m/s2.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le pro-

duit décrit sous « Caractéristiques Techniques » est en con-

formité avec les normes ou documents normatifs suivants :

EN 60335, EN 50338 (appareil à accus) et EN 60335 (char-

geur d’accus) conformément aux règlements des directives

2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE.

2000/14/CE : Mesure d’intensité acoustique 87 dB(A). Pro-

cédures d’évaluation de la conformité conformément à l’an-

nexe VI.

Catégorie des produits : 32

Office désigné :

SRL, Sudbury, England, Nr. 1088

Dossier technique (2000/14/CE, 2011/65/UE) auprès de :

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montage et mise en service

Mise en fonctionnement

Pour votre sécurité

fAttention ! Arrêtez l’outil de jardin, déconnectez le sec-

tionneur et retirez l’accumulateur avant d’effectuer

des réparations ou de nettoyer l’outil de jardin. Ceci

vaut également lorsque le câble électrique est endom-

magé, coupé ou emmêlé.

fUne fois l’outil de jardin mis hors tension, les lames

continuent encore à bouger pendant quelques secon-

des.

fAttention – ne pas toucher la lame en rotation.

Plage de température de charge admissible °C 0–45 0–45

Poids suivant EPTA-Procedure 01/2003 kg 0,6 0,6

Classe de protection /II /II

Chargeur AL 3640 CV

Professional AL 3640 CV

Professional

N° d’article EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Courant de charge A4,04,0

Plage de température de charge admissible °C 0–45 0–45

Poids suivant EPTA-Procedure 01/2003 kg 1,0 1,0

Classe de protection /II /II

Tondeuse sans fil Rotak 32 LI Rotak 32 High Power

**avec chargeur AL 3620 CV Professional

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil de jardin. Les désignations commerciales des différents

outils de jardin peuvent varier.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Opération Figure

Accessoires fournis 1

Montage des guidons 2

Assembler le bac de ramassage 3

Monter/retirer le bac de ramassage 4

Chargement de l’accu 5

Montage de l’accu 6

Déconnecter le sectionneur et le mettre en

position d’arrêt 7

Retrait de l’accu 8

Réglage de la hauteur de coupe 9

Mise en marche 10

Arrêt 10

Instructions d’utilisation 10 – 11

Entretien des lames 12

Sélection des accessoires 13

OBJ_BUCH-1584-003.book Page 22 Friday, August 17, 2012 10:28 AM

Français | 23

Bosch Power Tools F 016 L70 847 | (17.8.12)

Chargement de l’accu

fN’utilisez pas un autre chargeur. Le chargeur fourni avec

l’outil de jardin est adapté à l’accumulateur Lithium-ion in-

tégré dans votre outil de jardin.

fTenez compte de la tension du réseau ! La tension de la

source de courant doit correspondre aux indications se trou-

vant sur la plaque signalétique du chargeur. Les chargeurs

marqués 230 V peuvent également fonctionner sous 220 V.

L’accu est équipé d’un contrôle de température qui ne permet

de charger l’accu que dans la plage de température entre 0 ° C

et 45 °C. La durée de vie de l’accu s’en trouve augmentée.

Note : L’accu est fourni en état de charge faible. Afin de garan-

tir la puissance complète de l’accu, chargez complètement

l’accu dans le chargeur avant la première mise en service.

La batterie Lithium-ion peut être rechargée à tout moment,

sans que sa durée de vie n’en soit réduite. Le fait d’interrom-

pre le processus de charge n’endommage pas la batterie.

Grâce à l’« Electronic Cell Protection (ECP) », l’accu à ions li-

thium est protégé contre une décharge profonde. Lorsque

l’accumulateur est déchargé, l’outil de jardin est arrêté par un

dispositif d’arrêt de protection : La lame ne tourne plus.

N’appuyez plus sur l’interrupteur

Marche/Arrêt après la mise hors

fonctionnement automatique de l’outil de jardin. Ceci

pourrait endommager l’accu.

Processus de charge

Le processus de charge commence dès que la fiche du sec-

teur du chargeur est introduite dans la prise de courant et que

l’accu est mis dans la douille du chargeur.

Le processus intelligent de charge permet de déterminer

automatiquement l’état de charge de l’accu et de charger ce

dernier avec le courant de charge optimal en fonction de sa

température et de sa tension.

Grâce à cela, l’accu est ménagé et reste toujours complète-

ment chargé lorsqu’il est stocké dans le chargeur.

Processus de charge rapide

Le processus de charge rapide est signalé par un clignote-

ment de la LED verte.

Affichage sur l’accu : Lors du processus de charge les 3 LED ver-

tes s’allument l’une après l’autre et s’éteignent pour une courte

durée. L’accu est complètement chargé lorsque les 3 LED vertes

restent constamment allumées. Les 3 LED vertes s’éteignent en-

viron 5 minutes après la charge complète de l’accu.

Note : Le processus de charge rapide n’est possible que si la

température de l’accu se situe dans la plage de température

de charge admissible, voir chapitre « Caractéristiques

Techniques ».

Accu chargé

La LED verte allumée en permanence indique que l’accu est

complètement chargé.

En plus, un signal acoustique se fait entendre pour une durée

de 2 secondes env. pour indiquer que l’accu est complète-

ment chargé.

Puis l’accu peut être retiré pour être utilisé immédiatement.

Quand l’accu n’est pas inséré, la LED verte allumée en per-

manence indique que la fiche de secteur est connectée dans

la prise et que le chargeur est prêt à être mis en service.

Température d’accu au-dessous de 0 °C ou au-

dessus de 45 °C

La LED rouge allumée en permanence indique que la tem-

pérature de l’accu se situe en dehors de la plage de tempéra-

ture admissible pour un chargement rapide de 0 °C – 45 °C.

Dès que la plage de températures admissibles est atteinte, le

chargeur se met automatiquement en mode de chargement

rapide.

Si la température de l’accu se trouve en dehors de la plage de

température de charge admissible, la LED rouge s’allume lors-

que l’accu est inséré dans le chargeur.

Aucun processus de charge possible

Au cas où il y aurait une autre perturbation du processus de

charge, celle-ci est signalée par un clignotement de la LED

rouge.

Il n’est pas possible de démarrer le processus de charge et de

charger l’accu (voir chapitre « Dépistage d’erreurs »).

AL 3640 CV

Professional

AL 3620 CV

Professional

ATTENTION

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 23 Friday, August 17, 2012 10:28 AM

24 | Français

F 016 L70 847 | (17.8.12) Bosch Power Tools

Indications pour le chargement

Des cycles de charge continus ou successifs et sans interrup-

tion peuvent entraîner un réchauffement du chargeur. Ceci

est sans importance et ne doit pas être interprété comme un

défaut technique du chargeur.

Si l’autonomie de l’accu diminue considérablement après les

recharges effectuées, cela signifie que l’accu est usagé et qu’il

doit être remplacé.

Respectez les indications concernant l’élimination.

Refroidissement de l’accu (Active Air Cooling)

La commande de la ventilation, intégrée dans le chargeur,

surveille la température de l’accu inséré. Lorsque la tempéra-

ture de l’accu est supérieure à 30 °C, l’accu est refroidi par un

ventilateur jusqu’à ce qu’il retrouve sa température optimale

de charge. Le ventilateur mis en marche se fait entendre.

Lorsque le ventilateur n’est pas en service, c’est que la tempé-

rature de l’accu se trouve dans la plage optimale de tempéra-

ture de charge ou que le ventilateur est défectueux. Dans un

tel cas, la durée de charge de l’accu est prolongée.

Instructions d’utilisation

Voyant lumineux indiquant l’état de charge de

l’accu

L’accu dispose d’un voyant lumineux indiquant l’état de char-

ge de l’accu. Le voyant lumineux se compose de 3 LED vertes.

Appuyez sur la touche du voyant lumineux indiquant l’état de

charge de l’accu pour activer le voyant lumineux indiquant

l’état de charge de l’accu. Le voyant lumineux s’éteint automa-

tiquement au bout de 5 secondes environ.

Il est également possible de contrôler l’état de charge lorsque

l’accu a été retiré de l’appareil.

Si aucune LED n’est allumée après avoir appuyé sur la touche,

l’accu est défectueux et doit être remplacé.

Pour des raisons de sécurité, l’interrogation de l’état de char-

ge n’est possible que lorsque l’outil de jardinage est à l’arrêt.

Lors du processus de charge les 3 LED vertes s’allument l’une

après l’autre et s’éteignent pour une courte durée. L’accu est

complètement chargé lorsque les 3 LED vertes restent cons-

tamment allumées. Les 3 LED vertes s’éteignent environ

5 minutes après la charge complète de l’accu.

Affichage contrôle de température

La LED rouge de l’affichage contrôle de température signale

que l’accu ou l’électronique de l’outil de jardinage (l’accu étant

mis en place) ne se trouvent pas dans la plage de température

optimale. Dans un tel cas l’outil de jardinage ne tourne pas du

tout ou pas à pleine puissance.

Contrôle de température de l’accu

La LED rouge clignote lorsque l’on appuie sur la touche ou l’in-

terrupteur Marche/Arrêt (l’accu étant mis en place) : L’accu

se trouve en dehors de la plage de température de service de

–10°C à +60°C.

L’accu s’éteint lorsque la température est supérieure à 70 °C

jusqu’à ce qu’il se retrouve dans la plage de température de

service admissible.

Contrôle de température de l’électronique de

l’outil de jardinage

La LED rouge est constamment allumée lorsque l’interrupteur

Marche/Arrêtest appuyé : La température de l’électronique

de l’outil de jardinage est inférieure à 5 °C ou supérieure à

75 °C.

L’électronique de l’outil de jardinage s’éteint lorsque la tem-

pérature est supérieure à 90 °C jusqu’à ce qu’elle se retrouve

dans la plage de température de service admissible.

Puissance de coupe

(durée de fonctionnement de l’accu)

La puissance de coupe (durée de fonctionnement de l’accu)

dépend des propriétés du gazon, p. ex. de l’épaisseur du ga-

zon, de l’humidité, de la longueur du gazon et de la hauteur de

coupe.

Mettre en marche/arrêter fréquemment l’outil de jardin pen-

dant la tonte réduit également la puissance de coupe (autono-

mie de l’accu).

Pour optimiser la puissance de coupe (durée de fonctionne-

ment de l’accu), il est recommandé de tondre plus souvent,

d’augmenter la hauteur de coupe et d’avance à une vitesse ap-

propriée.

L’exemple indiqué ci-dessous montre la relation entre hau-

teur de coupe et puissance de coupe pour un chargement

d’accu.

Afin de prolonger l’autonomie, il est possible de se procurer

un deuxième accu ou un accu d’une capacité élevée (Ah)

auprès d’une agence de Service Après-Vente agréée pour

outils de jardin Bosch.

Affichage LED Capacité de l’accu

3 LED vertes restent constamment

allumées ≥2/3

2 LED vertes restent constamment

allumées ≥1/3

1 LED verte reste constamment

allumée ≤1/3

1 LED verte clignote Réserve

Conditions de coupe

Herbe très fine, sèche Herbe fine, sèche

Puissance de coupe (Rotak 32 LI)

jusqu’à 150 m2jusqu’à 100 m2

Puissance de coupe (Rotak 32 LI High Power)

jusqu’à 300 m2jusqu’à 150 m2

6cm

4cm

8cm

4cm

OBJ_BUCH-1584-003.book Page 24 Friday, August 17, 2012 10:28 AM

Français | 25

Bosch Power Tools F 016 L70 847 | (17.8.12)

Dépistage d’erreurs

STOP

Problème Cause possible Remède

L’outil de jardin ne

fonctionne pas Obturation possible Retirer le sectionneur :

Le cas échéant, contrôler la face inférieure de

l’outil de jardin et la dégager (portez toujours des

gants de jardin)

La batterie n’est pas complètement chargée Chargement de l’accu

L’accu n’a pas été (correctement) posé Montage de l’accu

Herbe trop haute Régler sur une hauteur de coupe plus élevée et bas-

culer l’outil de jardin pour réduire la sollicitation ini-

tiale

Le dispositif de protection de surcharge est dé-

clenché Laisser refroidir le moteur et régler sur une hauteur

de coupe plus élevée

La batterie est trop chaude/trop froide Laisser refroidir/chauffer la batterie

Le sectionneur n’est pas correctement/complète-

ment mis en place Mettre en bonne place

Une fois l’interrupteur Marche/Arrêt actionné, le

moteur démarre avec un léger temps de retard Actionner l’interrupteur Marche/Arrêt pendant 1 –

3 secondes environ pour démarrer le moteur

Le moteur démarre et

s’arrête aussitôt La batterie n’est pas complètement chargée Chargement de l’accu

Le sectionneur n’est pas correctement/complète-

ment mis en place Mettre en bonne place

L’accu n’a pas été (correctement) posé Montage de l’accu

La batterie est trop chaude/trop froide Laisser refroidir/chauffer la batterie

Régler sur une hauteur de coupe plus élevée

L’outil de jardin fonc-

tionne par intermitten-

Le câblage interne de l’outil de jardin est défec-

tueux Contactez le Service Après-Vente

Le dispositif de protection de surcharge est dé-

clenché Laisser refroidir le moteur et régler sur une hauteur

de coupe plus élevée

L’outil de jardin donne

un résultat irrégulier

et/ou

Le moteur fonctionne

avec difficulté

Hauteur de coupe trop basse Régler sur une hauteur de coupe plus élevée

Les lames sont émoussées Remplacer la lame

Obturation possible Le cas échéant, contrôler la face inférieure de

l’outil de jardin et la dégager (portez toujours des

gants de jardin)

Lames montées dans le faux sens Monter les lames dans le bon sens

La puissance de coupe

(durée de fonctionne-

ment de l’accu) est in-

suffisante

Hauteur de coupe trop basse Régler sur une hauteur de coupe plus élevée et

avancer plus lentement

Herbe trop haute Régler sur une hauteur de coupe plus élevée et

avancer plus lentement

L’herbe est mouillée ou humide Attendre jusqu’à ce que l’herbe soit sèche et avan-

cer plus lentement

L’herbe est trop épaisse Régler sur une hauteur de coupe plus élevée, avan-

cer plus lentement et tondre plus souvent

Il est possible de se procurer un deuxième accu

auprès d’une agence de service après-vente

agréée pour appareils de jardin Bosch

Contactez le Service Après-Vente

OBJ_BUCH-1584-003.book Page 25 Friday, August 17, 2012 10:28 AM

26 | Français

F 016 L70 847 | (17.8.12) Bosch Power Tools

Entretien et Service Après-Vente

Entretien de l’accu

fAttention ! Arrêtez l’outil de jardin, déconnectez le sec-

tionneur et retirez l’accumulateur ainsi que le bac de

ramassage avant d’effectuer des réparations ou de net-

toyer l’outil de jardin.

fPortez toujours des gants de jardin, si vous manipulez

l’appareil ou travaillez à proximité des lames aiguës.

Respectez les indications et mesures suivantes qui permet-

tent une utilisation optimale de l’accu :

– Protégez l’accu de l’humidité et de l’eau.

– Ne stockez l’accu que dans la plage de température de 0 ° C

à 50 °C. Ne stockez pas l’accu trop longtemps dans une

voiture par ex. en été.

– Ne laissez pas l’accu dans l’outil de jardin dans le cas d’en-

soleillement direct.

– La température optimale de stockage de l’accu est de 5 °C.

– Nettoyez de temps en temps les orifices de ventilation de

l’accu à l’aide d’un pinceau doux, propre et sec.

Si l’autonomie de l’accu diminue considérablement après les

recharges effectuées, cela signifie que l’accu est usagé et qu’il

doit être remplacé.

Service Après-Vente et Assistance Des Clients

www.bosch-garden.com

Pour toute demande de renseignement ou commande de piè-

ces de rechange, précisez-nous impérativement le numéro

d’article à dix chiffres de l’outil de jardin indiqué sur la plaque

signalétique.

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0 811 36 01 22

(coût d’une communication locale)

Fax : +33 (0) 1 49 45 47 67

E-Mail : contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : +33 (0) 1 43 11 90 06

Fax : +33 (0) 1 43 11 90 33

E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 2 588 0589

Fax : +32 2 588 0595

E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Tel. : +41 (044) 8 47 15 12

Fax : +41 (044) 8 47 15 52

Transport

Les batteries Lithium-ion sont soumises aux règlements de

transport des matières dangereuses. L’utilisateur peut trans-

porter les batteries par voie routière sans mesures supplé-

mentaires.

Lors d’une expédition par tiers (par ex. : transport aérien ou

entreprise de transport), les mesures à prendre spécifiques à

l’emballage et au marquage doivent être observées. Dans un

tel cas, lors de la préparation de l’envoi, il est impératif de fai-

re appel à un expert en transport des matières dangereuses.

La lame ne tourne pas

après avoir mis en

marche l’outil de jardin

La lame est bloquée par l’herbe Eteindre l’outil de jardin

Eliminer l’obturation (portez toujours des gants de

jardin)

Ecrou/vis de la lame desserré Serrer l’écrou/la vis de la lame (17 Nm)

Vibrations/bruits ex-

cessifs Ecrou/vis de la lame desserré Serrer l’écrou/la vis de la lame (17 Nm)

La lame est endommagée Remplacer la lame

Aucun processus de

charge possible Contacts de l’accu encrassés Nettoyer les contacts ; p.ex. en mettant et en reti-

rant l’accu à plusieurs reprises, le cas échéant,

remplacer l’accu

L’accu est défectueux étant donné qu’il y a une in-

terruption de puissance au sein de l’accu (éléments

uniques)

Remplacer l’accu

Les affichages LED ’ne

s’allument pas après

branchement de la fi-

che du secteur sur la

prise de courant

La fiche de secteur du chargeur n’est pas (correc-

tement) branchée Brancher la fiche (complètement) sur la prise de

courant

Prise de courant, câble de secteur ou chargeur dé-

fectueux Contrôler la tension du secteur et, le cas échéant,

faire contrôler le chargeur par une station de servi-

ce après-vente agréée pour outillage Bosch

Problème Cause possible Remède

OBJ_BUCH-1584-003.book Page 26 Friday, August 17, 2012 10:28 AM

Español | 27

Bosch Power Tools F 016 L70 847 | (17.8.12)

N’expédiez les accus que si le carter n’est pas endommagé.

Recouvrez les contacts non protégés et emballez l’accu de

manière à ce qu’il ne puisse pas se déplacer dans l’emballage.

Veuillez également respecter les règlementations supplémen-

taires éventuellement en vigueur.

Elimination des déchets

Ne jetez pas les outils de jardin, les chargeurs et les batte-

ries/piles avec les ordures ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne

2002/96/CE, les équipements électriques et

électroniques dont on ne peut plus se servir, et

conformément à la directive européenne

2006/66/CE, les batteries/piles usées ou dé-

fectueuses doivent être isolées et suivre une voie de recycla-

ge appropriée.

Les batteries/piles dont on ne peut plus se servir peuvent être

déposées directement auprès de :

Suisse

Batrec AG

3752 Wimmis BE

Batteries/piles :

Ion lithium :

Veuillez respecter les indications se trou-

vant dans le chapitre « Transport ».

Sous réserve de modifications.

Español

Instrucciones de seguridad

¡Atención! Lea detenidamente las siguientes instruccio-

nes. Familiarícese con los elementos de manejo y el uso

reglamentario del aparato para jardín. Guarde estas ins-

trucciones de servicio en un lugar seguro para posteriores

consultas.

Explicación de la simbología utilizada en el apara-

to para jardín

Advertencia general de peligro.

Lea las instrucciones de servicio con detenimien-

to.

Preste atención a que las personas circundantes

no resulten lesionadas por los cuerpos extraños

que pudieran salir proyectados.

Cuide que las personas circundantes mantengan

una distancia segura respecto al aparato para jar-

dín.

Cuchilla(s) afilada(s). Tenga cuidado de no cerce-

narse los dedos de los pies y de las manos.

Desconecte el aparato para jardín y desenchufe el

disyuntor antes de realizar trabajos de manteni-

miento o limpieza, o siempre que deje desatendi-

do el aparato para jardín, incluso durante un tiem-

po breve.

No procede.

Espere a que todas las piezas del aparato para jar-

dín se hayan detenido por completo antes de to-

carlas. Al desconectar el aparato para jardín, las

cuchillas se mantienen todavía en movimiento

cierto tiempo, y pueden lesionarle.

No trabajar con el aparato para jardín en la lluvia,

ni exponerlo a ésta.

Evite exponerse a una descarga eléctrica.

No procede.

Solamente emplee el cargador en recintos secos.

El cargador incorpora un transformador de segu-

ridad.

Manejo

fJamás permita que usen el aparato para jardín niños, ni

aquellas personas que no estén familiarizadas con estas

instrucciones. Tenga en cuenta la edad mínima que pudie-

ra prescribirse en su país para el usuario. Guarde el apara-

to para jardín fuera del alcance de los niños cuando no lo

utilice.

fEste aparato para jardín no ha sido diseñado para ser utili-

zado por personas o niños que presenten una discapaci-

dad física, sensorial o mental, o que dispongan de una ex-

periencia y/o conocimientos insuficientes, a no ser que

sean supervisados por una persona encargada de velar por

su seguridad o de instruirles en el manejo del aparato para

jardín.

Los niños deberán ser vigilados con el fin de evitar que jue-

guen con el aparato para jardín.

STOP

OBJ_BUCH-1584-003.book Page 27 Friday, August 17, 2012 10:28 AM

28 | Español

F 016 L70 847 | (17.8.12) Bosch Power Tools

fNunca corte el césped si en las inmediaciones se encuen-

tran personas, y muy en especial niños, así como animales

domésticos.

fEl usuario es responsable de los accidentes o daños provo-

cados a otras personas o a sus pertenencias.

fNo utilice el aparato para jardín si está descalzo o si lleva

puestas sandalias. Siempre lleve puesto calzado fuerte y

pantalones largos.

fExamine con detenimiento la superficie a trabajar y retire

piedras, palos, alambres, huesos, y demás cuerpos extra-

ños que pudieran existir.

fAntes de su uso, verifique siempre que las cuchillas, los

tornillos de sujeción de las mismas y el conjunto de corte

no estén demasiado desgastados ni dañados. Siempre

sustituya a la vez las cuchillas y tornillos de sujeción des-

gastados o dañados para evitar que se produzca un des-

equilibrio.

fÚnicamente corte el césped con luz diurna o con buena ilu-

minación artificial.

fSiempre que sea posible, evite utilizar el aparato para jar-

dín si el césped estuviese mojado.

fSiempre marche de forma pausada y nunca de forma apre-

surada.

fJamás trabaje con el aparato para jardín si los dispositivos

protectores o cubiertas estuviesen defectuosos, o sin es-

tar montados los dispositivos de seguridad como, p. ej., la

cubierta de protección y/o el cesto colector de césped.

fEl trabajo en pendientes puede resultar peligroso.

– No corte el césped en pendientes muy pronunciadas.

– Cuide en mantener un paso seguro al trabajar superficies

inclinadas o césped húmedo.

– Siempre corte el césped en superficies inclinadas proce-

diendo de un lado a otro y jamás hacia arriba o hacia abajo.

– Proceda con especial cautela al invertir la dirección de

marcha en pendientes.

– Preste gran atención al andar hacia atrás o al tirar del apa-

rato para jardín hacia Ud.

– Siempre corte el césped empujando el aparato para jardín

hacia delante y jamás atrayéndolo hacia su cuerpo.

fLas cuchillas deberán estar detenidas si tuviese que incli-

nar el aparato para jardín para transportarlo, al sobrepasar

áreas sin césped y al aproximarse o apartarse del lugar en

el que desee cortar el césped.

fNo incline el aparato para jardín al poner en marcha el mo-

tor, a no ser que ello sea necesario por ser el césped muy

alto. En este caso, presione hacia abajo la empuñadura lo

imprescindible nada más, para bascular hacia arriba el la-

do contrario del aparato para jardín al que se encuentra

Ud. Cuide que ambas manos estén sujetando la empuña-

dura cuando vuelva a descender el aparato para jardín.

fConecte el aparato para jardín según se indica en las ins-

trucciones de uso, prestando atención a que sus pies man-

tengan una separación suficiente respecto a las piezas en

rotación.

fNo aproxime sus manos ni los pies a las piezas en rotación.

fGuarde una separación respecto a la zona de expulsión al

trabajar con el aparato para jardín.

fJamás alce o sustente el aparato para jardín con el motor

en marcha.

fNo modifique en manera alguna el aparato para jardín.

Las modificaciones improcedentes pueden afectar a la se-

guridad de su aparato para jardín y provocar mayor ruido y

vibraciones.

fExamine periódicamente el estado del cable de conexión y

del cable de prolongación utilizado. No conecte a la red un

cable dañado, y si éste se daña estando conectado a la red,

no lo toque antes de haberlo dejado sin tensión. Si el cable

está dañado corre peligro de que alcance a tocar las partes

bajo tensión. No se arriesgue a exponerse a una descarga

eléctrica.

Desenchufe el disyuntor:

– Siempre que se aparte del aparato para jardín.

– Antes de eliminar una obstrucción de material.

– Al examinar, limpiar o manipular en el aparato para jardín.

– Tras chocar contra un cuerpo extraño. Examine de inme-

diato si está dañado el aparato para jardín y hágalo repa-

rar, si procede.

– Si el aparato para jardín comienza a vibrar de forma anor-

mal (verificarlo de inmediato).

Mantenimiento

fPóngase siempre unos guantes de protección al mani-

pular o trabajar en el área de las cuchillas.

fAsegúrese de que todas las tuercas, pernos y tornillos es-

tán firmemente sujetos para garantizar un trabajo seguro

con el aparato para jardín.

fControle con regularidad el estado y el nivel de desgaste

del cesto colector de césped.

fControle el aparato para jardín y sustituya las piezas des-

gastadas o dañadas para mayor seguridad.

fUtilice exclusivamente las cuchillas previstas para este

aparato para jardín.

fÚnicamente deberán emplearse piezas de recambio origi-

nales Bosch.

Indicaciones para el trato óptimo del acumulador

fAntes de montar el acumulador asegúrese de que el

aparato para jardín esté desconectado. El montaje del

acumulador en un aparato para jardín conectado puede

causar un accidente.

fNo exponga el cargador a la lluvia ni a la humedad. La

penetración de agua en el cargador aumenta el riesgo de

electrocución.

fSolamente cargue los acumuladores con los cargado-

res recomendados por el fabricante. Existe el riesgo de

incendio al intentar cargar acumuladores de un tipo dife-

rente al previsto para el cargador.

fNo cargue acumuladores de otra marca. El cargador so-

lamente es adecuado para cargar acumuladores Bosch de

iones de Li de las tensiones indicadas en los datos técni-

cos. En caso de no atenerse a ello podría originarse un in-

cendio o explosión.

OBJ_BUCH-1584-003.book Page 28 Friday, August 17, 2012 10:28 AM

Español | 29

Bosch Power Tools F 016 L70 847 | (17.8.12)

fSiempre mantenga limpio el cargador. La suciedad pue-

de comportar un riesgo de electrocución.

fAntes de cada utilización verificar el estado del carga-

dor, cable y enchufe. No utilice el cargador en caso de

detectar algún desperfecto. Jamás intente abrir el car-

gador por su propia cuenta, y solamente hágalo reparar

por personal técnico cualificado empleando exclusiva-

mente piezas de repuesto originales. Un cargador, cable

y enchufe deteriorados comportan un mayor riesgo de

electrocución.

fNo utilice el cargador sobre una base fácilmente infla-

mable (p.ej. papel, tela, etc.) ni en un entorno inflama-

ble. Puesto que el cargador se calienta durante el proceso

de carga existe un peligro de incendio.

fSolamente utilice los acumuladores Bosch previstos

para este aparato para jardín. El uso de otro tipo de acu-

muladores puede acarrear lesiones e incluso un incendio.

fSi no utiliza el acumulador, guárdelo separado de clips,

monedas, llaves, clavos, tornillos o demás objetos me-

tálicos que pudieran puentear sus contactos. El corto-

circuito de los contactos del acumulador puede causar

quemaduras o un incendio.

fLa utilización inadecuada del acumulador puede provo-

car fugas de líquido. Evite el contacto con él. En caso de

un contacto accidental enjuagar el área afectada con

abundante agua. En caso de un contacto con los ojos re-

curra además inmediatamente a un médico. El líquido

del acumulador puede irritar la piel o producir quemadu-

ras.

fNo intente abrir el acumulador. Podría provocar un cor-

tocircuito.

fProteja el acumulador del calor excesivo como, p. ej.,

de una exposición prolongada al sol, del fuego, del agua

y de la humedad. Existe el riesgo de explosión.

fNo cortocircuite el acumulador. Existe el riesgo de explo-

sión.

fSi el acumulador se daña o usa de forma inapropiada

puede que éste emane vapores. Ventile con aire fresco

el recinto y acuda a un médico si nota alguna molestia.

Los vapores pueden llegar a irritar las vías respiratorias.

fProteja el acumulador de la humedad y del agua.

fÚnicamente almacene el acumulador sin exceder el mar-

gen de temperatura de 0 °C a 50 °C. P.ej., no deje el acu-

mulador en el coche en verano.

fLimpie de vez en cuando las rejillas de refrigeración del

acumulador con un pincel suave, limpio y seco.

Símbolos

Los símbolos siguientes le ayudarán a entender las instruccio-

nes de servicio al leerlas. Es importante que retenga en su me-

moria estos símbolos y su significado. La interpretación co-

rrecta de estos símbolos le ayudará a manejar mejor, y de

forma más segura, el aparato para jardín.

Utilización reglamentaria

El aparato para jardín ha sido diseñado para cortar césped en

el área doméstica.

Datos técnicos

Simbología Significado

Dirección de reacción

Dirección de movimiento

Utilice guantes de protección

Peso

Conexión

Desconexión

Acción permitida

Acción prohibida

Accesorios/Piezas de recambio

Cortacésped accionado por acumulador Rotak 32 LI Rotak 32 High Power

Nº de artículo 3 600 H85 D*0 3 600 H85 D*1

Ancho de la cuchilla cm 32 32

Altura de corte mm 30 – 60 30 – 60

Capacidad del cesto colector de césped l3131

Peso según EPTA-Procedure 01/2003 kg 10,4 10,4

Número de serie ver placa de características del aparato para jardín

**con cargador AL 3620 CV Professional

Preste atención al nº de artículo en la placa de características de su aparato para jardín. Las denominaciones comerciales de algunos aparatos para

jardín pueden variar.

OBJ_BUCH-1584-003.book Page 29 Friday, August 17, 2012 10:28 AM

30 | Español

F 016 L70 847 | (17.8.12) Bosch Power Tools

Información sobre ruidos y

vibraciones

Valores de ruido determinados según 2000/14/CE (altura

1,60 m, separación 1 m).

El nivel de presión sonora típico del aparato, determinado con

un filtro A, asciende a: Nivel de presión sonora 74 dB(A); ni-

vel de potencia acústica 86 dB(A). Tolerancia K =0,42 dB.

Nivel total de vibraciones (suma vectorial de tres direcciones)

determinado según EN 60335: Valor de vibraciones genera-

das ah<2,5m/s2, Tolerancia K=1,5 m/s2.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el producto

descrito bajo “Datos técnicos” está en conformidad con las

normas o documentos normalizados siguientes: EN 60335,

EN 50338 (aparato con acumuladores) y EN 60335 (carga-

dor de acumuladores) de acuerdo con las disposiciones en las

directivas 2011/65/UE, 2004/108/CE, 2006/42/CE,

2000/14/CE.

2000/14/CE: Nivel de potencia acústica medido 87 dB(A).

Procedimiento para evaluación de la conformidad según

anexo VI.

Categoría de producto: 32

Centro oficial de inspección citado:

SRL, Sudbury, England, Nr. 1088

Expediente técnico (2000/14/CE, 2011/65/UE) en:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Acumulador Iones Li Iones Li

Nº de artículo F 016 800 302 F 016 800 301

Tensión nominal V= 36 36

Capacidad Ah 1,3 2,6

Tiempo de carga (acumulador descargado)** min 60 95

Nº de celdas 10 20

Cargador AL 3620 CV

Professional AL 3620 CV

Professional

Nº de artículo EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Corriente de carga A2,02,0

Margen admisible de la temperatura de carga °C 0–45 0–45

Peso según EPTA-Procedure 01/2003 kg 0,6 0,6

Clase de protección /II /II

Cargador AL 3640 CV

Professional AL 3640 CV

Professional

Nº de artículo EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Corriente de carga A4,04,0

Margen admisible de la temperatura de carga °C 0–45 0–45

Peso según EPTA-Procedure 01/2003 kg 1,0 1,0

Clase de protección /II /II

Cortacésped accionado por acumulador Rotak 32 LI Rotak 32 High Power

**con cargador AL 3620 CV Professional

Preste atención al nº de artículo en la placa de características de su aparato para jardín. Las denominaciones comerciales de algunos aparatos para

jardín pueden variar.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

OBJ_BUCH-1584-003.book Page 30 Friday, August 17, 2012 10:28 AM

Español | 31

Bosch Power Tools F 016 L70 847 | (17.8.12)

Montaje y operación

Puesta en marcha

Para su seguridad

f¡Atención! Desconecte el aparato para jardín, retire el

disyuntor, y desmonte el acumulador antes de realizar

trabajos de mantenimiento y limpieza. Lo mismo debe-

rá realizarse en caso de que se dañe, corte, o enrede el

cable del interruptor.

fTras la desconexión del aparato para jardín, las cuchillas

se mantienen en movimiento durante algunos segundos.

fAtención – no tocar la cuchilla en rotación.

Carga del acumulador

fNo utilice un cargador diferente. El cargador adjunto ha

sido especialmente adaptado al acumulador de iones de li-

tio que incorpora el aparato para jardín.

f¡Preste atención a la tensión de red! La tensión de ali-

mentación deberá coincidir con aquella indicada en la pla-

ca de características del cargador. Los cargadores para

230 V pueden funcionar también a 220 V.

El acumulador viene equipado con un control de temperatura

que únicamente permite su recarga dentro de un margen de

temperatura entre 0 °C y 45 °C. De esta manera se consigue

una elevada vida útil del acumulador.

Observación: El acumulador se suministra parcialmente carga-

do. Con el fin de obtener la plena potencia del acumulador, an-

tes de su primer uso, cárguelo completamente en el cargador.

El acumulador de iones de litio puede recargarse siempre que

se quiera, sin que ello merme su vida útil. Una interrupción del

proceso de carga no afecta al acumulador.

El acumulador de iones de litio va protegido contra altas des-

cargas por “Electronic Cell Protection (ECP) (Protección Elec-

trónica de Celdas)”. Si el acumulador está descargado, un cir-

cuito de protección se encarga de desconectar el aparato

para jardín: La cuchilla deja de moverse.

No mantenga accionado el interruptor

de conexión/desconexión si el apara-

to para jardín se hubiese desconectado automáticamente.

Ello podría perjudicar al acumulador.

Proceso de carga

Una vez conectado el cargador a la red, el proceso de carga

comienza nada más insertar el acumulador en el alojamiento

para carga.

Gracias al inteligente procedimiento de carga utilizado, el es-

tado de carga del acumulador es detectado automáticamen-

te, y es recargado con la corriente de carga óptima de acuerdo

a su temperatura y tensión.

Con ello se protege al acumulador, el cual se mantiene siem-

pre completamente cargado, al conservarlo en el cargador.

Proceso de carga rápida

El proceso de carga rápida es señalizado mediante el parpa-

deo del indicador LED verde.

Indicador del acumulador: Durante el proceso de carga se en-

cienden uno tras otro los tres LED verdes y se apagan breve-

mente. El acumulador se encuentra completamente cargado

al encenderse permanentemente los tres LED verdes. Aprox.

5 minutos después de haber sido completamente cargado el

acumulador, los tres LED verdes se vuelven a apagar.

Observación: El proceso de carga rápida solamente puede

llevarse a cabo si la temperatura del acumulador se encuentra

dentro del margen admisible, ver apartado “Datos técnicos”.

Acumulador cargado

La luz permanente del indicador LED verde señaliza que el

acumulador está plenamente cargado.

Adicionalmente se emite una señal acústica durante aprox. 2

segundos para notificar acústicamente que el acumulador es-

tá plenamente cargado.

Seguidamente puede retirarse el acumulador e utilizarse in-

mediatamente.

Si no está montado ningún acumulador, la luz permanente

del indicador LED verde señaliza que el enchufe está conec-

tado a la red y que el cargador se encuentra en disposición de

funcionamiento.

Objetivo Figura

Material que se adjunta 1

Montaje de la empuñadura de estribo 2

Ensamble del cesto colector de césped 3

Montaje y desmontaje del cesto colector de

césped 4

Carga del acumulador 5

Montaje del acumulador 6

Extracción del disyuntor y colocación en la

posición para guardarlo 7

Desmontaje del acumulador 8

Ajuste de la altura de corte 9

Conexión 10

Desconexión 10

Instrucciones para la operación 10 – 11

Mantenimiento de la cuchilla 12

Selección de los accesorios opcionales 13

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

ATENCIÓN

OBJ_BUCH-1584-003.book Page 31 Friday, August 17, 2012 10:28 AM

32 | Español

F 016 L70 847 | (17.8.12) Bosch Power Tools

Temperatura del acumulador por debajo de 0 °C

o superior a 45 °C

La luz permanente del indicador LED rojo informa que la

temperatura del acumulador se encuentra fuera del margen

para la carga rápida de 0 °C – 45 °C. En el momento de alcan-

zarse una temperatura situada dentro del margen admisible,

el cargador cambia automáticamente a la carga rápida.

Si la temperatura del acumulador se encuentra fuera del mar-

gen admisible para la carga, al insertarlo en el cargador se en-

ciende el LED rojo del acumulador.

No es posible realizar el proceso de carga

Si el fallo en el proceso de carga obedeciese a otro motivo, ello

es señalizado mediante el parpadeo del indicador LED rojo.

El acumulador no puede cargarse, ya que no es posible iniciar

el proceso de carga (ver apartado “Localización de fallos”).

Indicaciones para la carga

En caso de efectuar recargas continuas o muy seguidas puede

que llegue a calentarse el cargador. Ello no supone ningún in-

conveniente, ni tampoco es síntoma de un defecto técnico del

cargador.

Si después de una recarga, el tiempo de funcionamiento del

acumulador fuese muy reducido, ello es señal de que éste es-

tá agotado y deberá sustituirse.

Observe las indicaciones referentes a la eliminación.

Refrigeración del acumulador

(Active Air Cooling)

El mando del ventilador integrado en el cargador, se encarga

de controlar la temperatura del acumulador. Si la temperatura

del acumulador fuese superior a 30 °C, éste es refrigerado

por el ventilador hasta conseguir que la temperatura de carga

sea óptima. El sonido que produce el aire de ventilación per-

mite percibir si está funcionando el ventilador.

Si el ventilador no funciona, ello es señal de que, o bien, la

temperatura del acumulador se encuentra dentro del margen

óptimo para la carga, o que el ventilador está dañado. En este

último caso se alarga el tiempo precisado para cargar el acu-

mulador.

Instrucciones para la operación

Indicador del estado de carga del acumulador

El acumulador dispone de un indicador que señaliza su esta-

do de carga. El indicador de estado de carga está compuesto

por 3 LED verdes.

Pulse la tecla para activar el indicador de estado de carga.

Después de 5 segundos, aprox., se apaga automáticamente

el indicador de estado de carga.

El nivel de carga puede determinarse también con el acumula-

dor desmontado.

Si al pulsar la tecla no se ilumina ningún LED, ello es señal de

que el acumulador está deteriorado y deberá reemplazarse.

Por motivos de seguridad solamente es posible determinar el

estado de carga con el aparato para jardín detenido.

Durante el proceso de carga se encienden uno tras otro los

tres LED verdes y se apagan brevemente. El acumulador se

encuentra completamente cargado al encenderse permanen-

temente los tres LED verdes. Aprox. 5 minutos después de

haber sido completamente cargado el acumulador, los tres

LED verdes se vuelven a apagar.

Piloto de control de temperatura

El LED rojo de control de temperatura señaliza que el acumu-

lador o el circuito electrónico del aparato para jardín (con el

acumulador montado) no se encuentran dentro del margen

de temperatura óptimo. En este caso, el aparato para jardín

no trabaja o lo hace a potencia reducida.

Control de la temperatura del acumulador

El LED rojo parpadea al pulsar la tecla o al accionar el inte-

rruptor de conexión/desconexión (con el acumulador monta-

do): La temperatura de servicio del acumulador se encuentra

fuera del margen admisible de – 10 °C a +60 °C.

Si la temperatura es superior a 70 °C, el acumulador se des-

conecta hasta volver a alcanzar una temperatura admisible.

Control de temperatura del circuito electrónico

del aparato para jardín

El LED rojo se enciende permanentemente al accionar el in-

terruptor de conexión/desconexión: La temperatura del cir-

cuito electrónico del aparato para jardín es inferior a 5 °C o

superior a 75 °C.

A una temperatura superior a 90 °C, el circuito electrónico

desconecta el aparato para jardín hasta que se vuelva a alcan-

zar una temperatura de operación admisible.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

Indicador LED Capacidad del

acumulador

Luz permanente 3 LED verdes ≥2/3

Luz permanente 2 LED verdes ≥1/3

Luz permanente 1 LED verde ≤1/3

Luz intermitente 1 LED verde Reserva

OBJ_BUCH-1584-003.book Page 32 Friday, August 17, 2012 10:28 AM

Español | 33

Bosch Power Tools F 016 L70 847 | (17.8.12)

Rendimiento de corte (autonomía del

acumulador)

El rendimiento de corte (autonomía del acumulador) depen-

de de las propiedades del césped como, p. ej., su densidad,

grado de humedad, longitud y de la altura de corte.

La conexión y desconexión frecuente del aparato para jardín

al cortar el césped reduce asimismo el rendimiento de corte

(autonomía del acumulador).

Para optimizar el rendimiento de corte (autonomía del acu-

mulador) se recomienda cortar el césped con mayor frecuen-

cia con una altura de corte mayor y guiando el cortacésped a

una velocidad apropiada.

En el ejemplo abajo indicado se refleja la relación existente

entre la altura y el rendimiento de corte partiendo de un acu-

mulador completamente cargado.

Para aumentar el tiempo de funcionamiento puede adquirirse

un acumulador adicional o uno de mayor capacidad (Ah) a tra-

vés de un servicio técnico de aparatos para jardinería Bosch.

Localización de fallos

Condiciones de corte

Césped seco y muy fino Césped seco y fino

Rendimiento de corte (Rotak 32 LI)

hasta 150 m2hasta 100 m2

Rendimiento de corte (Rotak 32 LI High Power)

hasta 300 m2hasta 150 m2

6cm

4cm

8cm

4cm

STOP

Síntomas Posible causa Solución

El aparato para jardín

no funciona Puede que exista una obstrucción Desenchufe el disyuntor:

Examine la parte inferior del aparato para jardín y

desobstrúyala, si procede (utilice siempre unos

guantes de protección)

El acumulador no ha sido cargado completamente Carga del acumulador

Acumulador sin introducir del todo Montaje del acumulador

Césped demasiado alto Ajustar una altura de corte mayor e inclinar hacia

arriba la parte delantera del aparato para jardín al

iniciar el corte, para reducir la carga

El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura de

corte mayor

Acumulador demasiado frío o caliente Dejar que se caliente/enfríe el acumulador

Disyuntor enchufado de forma incorrecta o incom-

pleta Montarlo correctamente

Tras accionar el interruptor de conexión/desco-

nexión el motor comienza a funcionar con un ligero

retardo

Accionar 1– 3 s, aprox., el interruptor de conexión/

desconexión para poner en marcha el motor

El motor se pone en

marcha y se detiene a

continuación

El acumulador no ha sido cargado completamente Carga del acumulador

Disyuntor enchufado de forma incorrecta o incom-

pleta Montarlo correctamente

Acumulador sin introducir del todo Montaje del acumulador

Acumulador demasiado frío o caliente Dejar que se caliente/enfríe el acumulador

Ajustar una altura de corte mayor

El aparato para jardín

funciona de forma in-

termitente

Cableado interior de la máquina defectuoso Acudir al servicio técnico

El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura de

corte mayor

OBJ_BUCH-1584-003.book Page 33 Friday, August 17, 2012 10:28 AM

34 | Español

F 016 L70 847 | (17.8.12) Bosch Power Tools

Mantenimiento y servicio

Cuidado del acumulador

f¡Atención! Desconecte el aparato para jardín, desen-

chufe el disyuntor, y desmonte el acumulador y el cesto

colector de césped antes de realizar trabajos de mante-

nimiento y limpieza.

fPóngase siempre unos guantes de protección al mani-

pular o trabajar en el área de las cuchillas.

Para asegurar un aprovechamiento óptimo del acumulador

tenga en cuenta las siguientes indicaciones y medidas:

– Proteja el acumulador de la humedad y del agua.

– Únicamente almacene el acumulador sin exceder el mar-

gen de temperatura de 0 °C a 50 °C. P.ej., no deje el acu-

mulador en el coche en verano.

– No deje el acumulador en el aparato para jardín si éste es-

tuviese directamente expuesto a sol.

– La temperatura ideal para almacenar el acumulador es de

5°C.

– Limpie de vez en cuando las rejillas de refrigeración del

acumulador con un pincel suave, limpio y seco.

Si después de una recarga, el tiempo de funcionamiento del

acumulador fuese muy reducido, ello es señal de que éste es-

tá agotado y deberá sustituirse.

El corte del césped es

irregular

y/o

el motor trabaja con

dificultad

Altura de corte muy baja Ajustar una altura de corte mayor

Cuchilla mellada Cambiar cuchilla

Puede que exista una obstrucción Examine la parte inferior del aparato para jardín y

desobstrúyala, si procede (utilice siempre unos

guantes de protección)

Cuchilla montada al revés Montar la cuchilla en la posición correcta

Rendimiento de corte

(autonomía del acu-

mulador) insuficiente

Altura de corte muy baja Ajustar una altura de corte mayor y empujar el apa-

rato más lentamente

Césped demasiado alto Ajustar una altura de corte mayor y empujar el apa-

rato más lentamente

Césped demasiado mojado o húmedo Esperar a que se seque el césped y empujar el apa-

rato más lentamente

Césped demasiado denso Ajustar una altura de corte mayor, empujar el apa-

rato más lentamente, y cortar el césped con mayor

frecuencia

Un acumulador adicional puede adquirirse a través

de un servicio técnico de aparatos para jardinería

Bosch.

Acudir al servicio técnico

Al conectar el aparato

para jardín, la cuchilla

de corte no gira

Cuchilla obstaculizada por la hierba Desconectar el aparato para jardín

Desobstruirlo (utilice siempre unos guantes de

protección)

Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cuchilla

(17 Nm)

Vibraciones o ruidos

intensos Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cuchilla

(17 Nm)

Cuchilla dañada Cambiar cuchilla

No es posible realizar

el proceso de carga Contactos sucios del acumulador Limpiar los contactos del acumulador; p. ej. me-

tiéndolo y sacándolo repetidamente, o bien, susti-

tuir el acumulador

Acumulador defectuoso con conexión interna en-

tre las celdas interrumpida Sustituir el acumulador

Los indicadores LED

no se encienden al

conectar el enchufe a

la red

El enchufe de red del cargador no está correcta-

mente conectado Introducir completamente el enchufe en la toma de

corriente

Toma de corriente, cable de red o cargador defec-

tuoso Verifique la tensión de red, y si fuese preciso, acu-

da a un servicio técnico autorizado para herramien-

tas eléctricas Bosch para que le revise el cargador

Síntomas Posible causa Solución

OBJ_BUCH-1584-003.book Page 34 Friday, August 17, 2012 10:28 AM

Português | 35

Bosch Power Tools F 016 L70 847 | (17.8.12)

Servicio técnico y atención al cliente

www.bosch-garden.com

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características del aparato para jardín.

España

Robert Bosch Espana S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: +34 902 53 15 53

Fax: +34 902 53 15 54

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: +58 (02) 207 45 11

México

Robert Bosch S. de R.L. de C.V.

Circuito G. Gonzáles Camarena 333

Centro de Ciudad Santa Fe - 01210 - Mexico DF

Tel. Interior: +52 (01) 800 627 1286

Tel. D.F.: +52 (01) 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: +54 (0810) 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Robert Bosch S.A.C.

Av. Republica de Panama 4045

Buzón Postal Lima 34 (Surquillo) - Lima

Tel.: +51 1706 1100

Chile

Robert Bosch S.A.

Calle San Eugênio, 40

Ñuñoa - Santiago

Buzón Postal 7750000

Tel.: +56 (02) 520 3100

E-Mail: emasa@emasa.cl

Transporte

Los acumuladores de iones de litio incorporados están suje-

tos a los requerimientos estipulados en la legislación sobre

mercancías peligrosas. Los acumuladores pueden ser trans-

portados por carretera por el usuario sin más imposiciones.

En el envío por terceros (p. ej., transporte aéreo o por agencia

de transportes) deberán considerarse las exigencias especia-

les en cuanto a su embalaje e identificación. En este caso de-

berá recurrirse a los servicios de un experto en mercancías

peligrosas al preparar la pieza para su envío.

Únicamente envíe acumuladores si su carcasa no está daña-

da. Si los contactos no van protegidos cúbralos con cinta ad-

hesiva y embale el acumulador de manera que éste no se pue-

da mover dentro del embalaje.

Observe también las prescripciones adicionales que pudieran

existir al respecto en su país.

Eliminación

¡No arroje los aparatos para jardín, ni los cargadores, ni los

acumuladores o pilas a la basura!

Sólo para los países de la UE:

Los aparatos eléctricos y electrónicos inservi-

bles, así como los acumuladores/pilas defec-

tuosos o agotados deberán acumularse por se-

parado para ser sometidos a un reciclaje

ecológico tal como lo marcan las Directivas Eu-

ropeas 2002/96/CE y 2006/66/CE, respectivamente.

Los acumuladores/pilas agotados pueden entregarse direc-

tamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Polig. Ind. II, 27

Cabanillas del Campo

Tel.: +34 9 01 11 66 97

Acumuladores/pilas:

Iones de Litio:

Observe las indicaciones comprendidas en

el apartado “Transporte”.

Reservado el derecho de modificación.

Português

Indicações de segurança

Atenção! Leia atentamente as seguintes instruções. Fami-

liarize-se com os elementos de comando e com a utiliza-

ção do aparelho de jardinagem. Guarde as instruções de

serviço em lugar seguro para uma utilização posterior.

Explicação dos símbolos no aparelho de jardina-

gem

Indicação geral de perigos.

OBJ_BUCH-1584-003.book Page 35 Friday, August 17, 2012 10:28 AM

36 | Português

F 016 L70 847 | (17.8.12) Bosch Power Tools

Leia atentamente estas instruções de serviço.

Observe que as pessoas ao redor não possam ser

feridas por objectos catapultados para longe.

As pessoas ao redor devem ser mantidas suficien-

temente afastadas do aparelho de jardinagem.

Lâmina(s) afiada(s). Proteja-se contra a perda de

dedos dos pés e das mãos.

Desligar o aparelho de jardinagem e soltar o

disjuntor de corrente eléctrica antes de executar

trabalhos de manutenção ou de limpeza ou se o

aparelho de jardinagem permanecer sem vigilân-

cia, mesmo que durante curto tempo.

Não aplicável.

Aguarde até que todas as peças do aparelho de

jardinagem parem por completo antes de tocar

nelas. As lâminas ainda continuam a girar após o

desligamento do aparelho de jardinagem e po-

dem causar lesões.

Não utilizar o aparelho de jardim na chuva nem ex-

pô-lo à chuva.

Proteja-se contra choque eléctrico.

Não aplicável.

Só utilizar o carregador em locais secos.

O carregador está equipado com um transforma-

dor de segurança.

Operação

fJamais permitir que crianças ou pessoas não familiariza-

das com as instruções utilizem o aparelho de jardim. É pos-

sível que directivas nacionais limitem a idade do operador.

Quando não estiver em uso, o aparelho de jardim deverá

ser guardado em local inacessível para crianças.

fEste aparelho de jardim não deve ser usado por pessoas

(inclusive crianças) com limitadas capacidades físicas,

sensoriais ou mentais ou com falta de experiência e/ou

falta de conhecimento, a não ser que, sejam supervisiona-

das por uma pessoa responsável pela sua segurança ou

que sejam instruídas por elas quanto à utilização do apare-

lho de jardim.

Crianças deveriam ser vigiadas para assegurar que não

brinquem com o aparelho de jardim.

fJamais cortar a relva enquanto pessoas, especialmente

crianças, ou animais, estiverem ao redor.

fO operador ou o utilizador é responsável por acidentes ou

danos, se outras pessoas forem feridas e se as suas propri-

edades forem danificadas.

fNão usar o aparelho de jardinagem com os pés descalços

nem com sandalhas abertas. Sempre usar sapatos firmes e

calças longas.

fControlar cuidadosamente a superfície a ser trabalhada e

remover pedras, gravetos, arames, ossos e quaisquer ou-

tros corpos estranhos.

fAntes a utilização deverá sempre controlar se as lâminas,

os parafusos das lâminas e o módulo de corte estão gastos

ou danificados. Lâminas e parafusos de lâminas gastos ou

danificados devem sempre ser substituídos por completo,

para evitar desequilíbrios.

fSó cortar relva à luz do dia ou com boa iluminação artificial.

fSe possível não deverá operar o aparelo de jardinagem

com a relva molhada.

fSempre andar com calma, jamais andar com rapidez.

fJamais operar o aparelho de jardinagem se os dispositivos

de protecção e coberturas estiverem defeituosos ou se os

dispositivos de segurança, como por exemplo a protecção

contra colisão e/ou o cesto de recolha da relva, não estive-

rem montados.

fO trabalho em taludes pode ser perigoso.

– Não cortar a relva em locais extremamente inclinados.

– Ao trabalhar em superfícies inclinadas ou sobre relva mo-

lhada deverá sempre andar com cuidado.

– Em superfícies inclinadas, a relva deverá sempre ser corta-

da transversalmente à inclinação, jamais na direcção da in-

clinação.

– Ao mudar de direcção em declives deverá sempre tomar

muito cuidado.

– Ao andar para trás ou ao puxar o aparelho de jardinagem

deverá proceder com muito cuidado.

– Ao cortar a relva deverá sempre empurrar o aparelho de

jardinagem para frente e jamais puxá-lo na direcção do

corpo.

fAs lâminas devem estar paradas se tiver que inclinar o apa-

relho de jardinagem para o transporte, se tiver que passar

por superfícies sem relva e se tiver que transportar o apa-

relho de jardinagem de ou para a área onde a relva deverá

ser cortada.

STOP

OBJ_BUCH-1584-003.book Page 36 Friday, August 17, 2012 10:28 AM

Português | 37

Bosch Power Tools F 016 L70 847 | (17.8.12)

fNão inclinar o aparelh de jardinagem ao ligá-lo nem ao dar

partida no motor, a não ser que isto seja necessário para a

partida em relva alta. Neste caso deverá elevar o lado afas-

tado do operador, premindo o punho para baixo, no entan-

to não mais do que estritamente necessário. Observe que

as suas mãos se encontrem no punho ao abaixar novamen-

te o aparelho de jardinagem.

fDesligar o aparelho de jardinagem como descrito nas ins-

truções de serviço e observe que os seus pés estejam nu-

ma distância suficiente das peças em rotação.

fNão permita que as suas mãos e os seus pés se encontrem

perto nem sob as partes em rotação.

fManter-se afastado da zona de expulsão ao trabalhar com

o aparelho de jardinagem.

fJamais levantar e transportar o aparelho de jardinagem

com o motor ligado.

fNão efectuar quaisquer alterações no aparelho de jar-

dinagem. Alterações inadmissíveis podem prejudicar a

segurança do seu aparelho de jardinagem e aumentar os

ruídos e as vibrações.

fControlar regularmente o cabo de conexão e um cabo de

extensão que esteja sendo utilizado. Não conectar um ca-

bo danificado à rede eléctrica nem toque nele antes de se-

pará-lo da rede eléctrica. Um cabo danificado pode entrar

em contacto com peças sob tensão. Proteja-se contra pe-

rigos devido a choque eléctrico.

Soltar o disjuntor de circuito eléctrico:

– sempre que se afastar do aparelho de jardim,

– antes de eliminar bloqueios,

– ao controlar e limpar o aparelho de jardim ou antes de tra-

balhar nele,

– após a colisão com um corpo estranho. Controlar imedia-

tamente se o aparelho de jardim apresenta danos e, se ne-

cessário, permita que seja reparado,

– se o aparelho de jardim começar a vibrar de forma anormal

(controlar imediatamente).

Manutenção

fSempre usar luvas de jardinagem se estiver a trabalhar

na área das lâminas afiadas.

fControlar se todas as porcas, cavilhas e parafusos estão

firmes, para assegurar-se de que o aparelho de jardinagem

trabalhe de forma impecável.

fVerificar regularmente o estado e o desgaste do cesto de

recolha para a relva.

fControlar o aparelho de jardinagem e, se necessário, subs-

tituir as peças gastas ou danificadas.

fSó utilizar as lâminas de corte previstas para o aparelho de

jardinagem.

fAssegure-se de que as peças substituídas sejam da Bosch.

Indicações sobre o manuseio ideal do acumulador

fAssegure-se de que o aparelho de jardinagem esteja

desligado antes de colocar o acumulador. A introdução

de um acumulador num aparelho de jardinagem ligado po-

de levar a acidentes.

fManter o carregador afastado de chuva ou humidade.

A infiltração de água num carregador aumenta o risco de

choque eléctrico.

fSó carregar acumuladores em carregadores recomen-

dados pelo fabricante. Para um carregador apropriado

para um certo tipo de acumuladores há perigo de incêndio,

se for utilizado para carregar outros acumuladores.

fNão carregar acumuladores de outras marcas. O carre-

gador só é apropriado para carregar acumuladores Bosch

de iões de lítio com as tensões indicadas nos dados técni-

cos. Caso contrário, há risco de incêndio e explosão.

fManter o carregador limpo. Há risco de choque eléctrico

devido a sujidade.

fAntes de cada utilização é necessário verificar o carre-

gador, o cabo e a ficha. Não utilizar o carregador se fo-

rem verificados danos. Não abrir pessoalmente o carre-

gador e só permita que seja reparado por pessoal

qualificado e que só sejam utilizadas peças sobressa-

lentes originais. Carregadores, cabos e fichas danifica-

dos aumentam o risco de um choque eléctrico.

fNão operar o carregador sobre uma base facilmente in-

flamável (p. ex. papel, tecidos etc.) ou em ambiente

combustível. Há perigo de incêndio devido ao aquecimen-

to do carregador durante o carregamento.

fSó devem ser utilizados acumuladores Bosch previstos

para este aparelho de jardinagem. A utilização de outros

acumuladores pode levar a lesões e perigo de incêndio.

fManter o acumulador que não está sendo utilizado

afastado de clipes, moedas, chaves, parafusos ou ou-

tros pequenos objectos metálicos que possam causar

um curto-circuito dos contactos. Um curto-circuito entre

os contactos do acumulador pode ter como consequência

queimaduras ou fogo.

fNo caso de aplicação incorrecta pode vazar líquido do

acumulador. Evitar o contacto. No caso de um contacto

acidental, deverá enxaguar com água. Se o líquido en-

trar em contacto com os olhos, também deverá consul-

tar um médico. Líquido que escapa do acumulador pode

levar a irritações da pele ou a queimaduras.

fNão abrir o acumulador. Há risco de um curto-circuito.

fProteger o acumulador contra calor, p. ex. também

contra uma permanente radiação solar, fogo, água e

humidade. Há risco de explosão.

fNão curto-circuitar o acumulador. Há risco de explosão.

fEm caso de danos e de utilização incorrecta do acumu-

lador, podem escapar vapores. Arejar bem o local de

trabalho e consultar um médico se forem constatados

quaisquer sintomas. É possível que os vapores irritem as

vias respiratórias.

fProteger o acumulador contra humidade e água.

fSempre guardar o acumulador a uma temperatura de 0 °C

a 50 °C. Por exemplo, não deixe o acumulador dentro do

automóvel no verão.

fLimpar de vez em quando as aberturas de ventilação do

acumulador com um pincel macio, limpo e seco.

OBJ_BUCH-1584-003.book Page 37 Friday, August 17, 2012 10:28 AM

38 | Português

F 016 L70 847 | (17.8.12) Bosch Power Tools

Símbolos

Os símbolos a seguir são importantes para a leitura e para a

compreensão destas instruções de serviço. Os símbolos e os

seus significados devem ser memorizados. A interpretação

correcta dos símbolos facilita a utilização segura e aprimora-

da do aparelho de jardinagem.

Utilização conforme as disposições

O aparelho de jardinagem é destinado para cortar relva em

áreas privadas.

Dados técnicos

Símbolo Significado

Direcção da reacção

Direcção do movimento

Usar luvas de protecção

Peso

Ligar

Desligar

Acção permitida

Acção proibida

Acessórios/peças sobressalentes

Símbolo Significado

Corta relvas sem fio Rotak 32 LI Rotak 32 High Power

N° do produto 3 600 H85 D*0 3 600 H85 D*1

Largura da lâmina cm 32 32

Altura de corte mm 30 – 60 30 – 60

Volume, cesto para recolha de relva l3131

Peso conforme EPTA-Procedure 01/2003 kg 10,4 10,4

Número de série veja a placa de características do aparelho de jarginagem

Acumulador Li-Iões Li-Iões

N° do produto F 016 800 302 F 016 800 301

Tensão nominal V= 36 36

Capacidade Ah 1,3 2,6

Tempo de carga (acumulador descarregado)** min 60 95

Número de elementos do acumulador 10 20

Carregador AL 3620 CV

Professional AL 3620 CV

Professional

N° do produto EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Corrente de carga A2,02,0

Faixa de temperatura de carga admissível °C 0–45 0–45

Peso conforme EPTA-Procedure 01/2003 kg 0,6 0,6

Classe de protecção /II /II

Carregador AL 3640 CV

Professional AL 3640 CV

Professional

N° do produto EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

**com carregador AL 3620 CV Professional

Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem indi-

viduais pode variar.

OBJ_BUCH-1584-003.book Page 38 Friday, August 17, 2012 10:28 AM

Português | 39

Bosch Power Tools F 016 L70 847 | (17.8.12)

Informação sobre ruídos/vibrações

Valores de medição para ruídos, determinados conforme

2000/14/CE (1,60 m de altura, 1 m de distância).

O nível de ruído avaliado como A do aparelho é tipicamente:

Nível de pressão acústica 74 dB(A); Nível de potência acústi-

ca 86 dB(A). Incerteza K =0,42 dB.

Valores totais de vibração (soma de vectores de três direc-

ções) averiguada conforme EN 60335: valores totais de vi-

bração ah<2,5m/s2, incerteza K=1,5 m/s2.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o pro-

duto descrito nos “Dados técnicos” cumpre as seguintes nor-

mas ou documentos normativos: EN 60335, EN 50338 (apa-

relho sem fio) e EN 60335 (carregador de acumulador)

conforme as determinações das directivas 2011/65/UE,

2004/108/CE, 2006/42/CE, 2000/14/CE.

2000/14/CE: Nível de potência acústica medido de

87 dB(A). Processo de avaliação da conformidade de acordo

com o anexo VI.

Categoria de produto: 32

Entidade mencionada:

SRL, Sudbury, England, Nr. 1088

Processo técnico (2000/14/CE, 2011/65/UE) em:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montagem de funcionamento

Colocação em serviço

Para sua segurança

fAtenção! Desligar o aparelho de jardinagem, soltar o

disjuntor de corrente eléctrica e remover o acumulador

antes de executar trabalhos de manutenção e de limpe-

za. O mesmo vale, se o cabo de contacto estiver danifi-

cado, cortado ou emaranhado.

fA lâmina ainda continua a girar durante alguns minutos

após ter desligado o aparelho de jardinagem.

fCuidado – não tocar nas lâminas de corte em rotação.

Carregar o acumulador

fNão utilizar outro carregador. O carregador fornecido

está adaptado ao acumulador de iões de lítio montado no

seu aparelho de jardim.

fObservar a tensão de rede! A tensão da fonte de corrente

deve coincidir com a chapa de identificação do carrega-

dor. Carregadores marcados para 230 V também podem

ser operados com 220 V.

O acumulador está equipado com uma monitorização de tem-

peratura que só permite uma carga na faixa de temperatura

entre 0 ° C e 45 °C. Desta forma é alcançada uma alta vida útil

do acumulador.

Nota: O acumulador é fornecido parcialmente carregado. Pa-

ra assegurar a completa potência do acumulador, o acumula-

dor deverá ser carregado completamente no carregador an-

tes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer

altura, sem que a sua vida útil seja reduzida. Uma interrupção

do processo de carga não danifica o acumulador.

Corrente de carga A4,04,0

Faixa de temperatura de carga admissível °C 0–45 0–45

Peso conforme EPTA-Procedure 01/2003 kg 1,0 1,0

Classe de protecção /II /II

Corta relvas sem fio Rotak 32 LI Rotak 32 High Power

**com carregador AL 3620 CV Professional

Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem indi-

viduais pode variar.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Meta de acção Figura

Volume de fornecimento 1

Montagem dos punhos 2

Adicionar o cesto de recolha da relva 3

Montar/retirar o cesto de recolha da relva 4

Carregar o acumulador 5

Colocar o acumulador 6

Soltar o disjuntor de corrente eléctrica e

colocar na posição de estacionamento 7

Retirar o acumulador 8

Ajustar a altura de corte 9

Ligar 10

Desligar 10

Indicações de trabalho 10 – 11

Manutenção da lâmina 12

Seleccionar acessórios 13

Meta de acção Figura

OBJ_BUCH-1584-003.book Page 39 Friday, August 17, 2012 10:28 AM

40 | Português

F 016 L70 847 | (17.8.12) Bosch Power Tools

A “Electronic Cell Protection (ECP)” protege o acumulador de

iões de lítio contra descarga total. O aparelho de jardim é des-

ligado através de um disjuntor de protecção, logo que o acu-

mulador estiver descarregado. A lâmina de corte não se movi-

menta mais.

Não continuar a premir o interruptor

de ligar-desligar após o desligamento

automático do aparelho de jardim. O acumulador pode ser

danificado.

Processo de carga

O processo de carga começa assim que introduzir a ficha de

rede do carregador na tomada e que colocar o acumulador no

compartimento de carga.

Com o processo de carga inteligente, o estado de carga do

acumulador é reconhecido automaticamente e o acumulador

é carregado de acordo com a temperatura e com a tensão do

acumulador, com a corrente de carga ideal.

Desta forma o acumulador é poupado e permanece completa-

mente carregado, mesmo durante a arrecadação no carrega-

dor.

Processo de carga rápido

O processo de carga rápido é sinalizado por piscar do LED in-

dicador verde.

Elemento de indicação no acumulador: Os três LEDs verdes

iluminam-se sequencialmente e apagam-se por instantes du-

rante o processo de carga. O acumulador está completamen-

te carregado, se os três LEDs verdes permanecerem ilumina-

dos. Aprox. 5 minutos depois do acumulador estar

completamente carregado, apagam-se novamente os três

LEDs verdes.

Nota: O processo de carga rápida só pode ser realizado se a

temperatura do acumulador estiver na faixa de temperatura

de carga admissível, veja trecho “Dados técnicos”.

Acumulador carregado

A iluminação permanente da indicação LED verde indica,

que o acumulador está completamente carregado.

Adicionalmente soa durante aprox. 2 segundos um sinal acús-

tico, que sinaliza o carregamento completo do acumulador.

Em seguida o acumulador pode ser colocado imediatamente

em funcionamento.

Quando o acumulador não está introduzido, a iluminação

permanente do LED verde indica, que a ficha de rede está

encaixada na tomada e que o carregador está pronto para fun-

cionar.

Temperatura do acumulador abaixo de 0 °C ou

acima de 45 °C

A iluminação permanente do LED indicador vermelho sina-

liza que a temperatura do acumulador está além da faixa de

temperatura para o carregamento rápido, que é de

0 °C – 45 °C. Assim que a faixa de temperatura admissiva for

alcançada, o carregador comutar-se-á automaticamente para

o carregamento rápido.

Se a tempertura do acumulador estiver fora da faixa de tem-

peratura de carga admissível, o LED vermelho do acumulador

iluminar-se-á assim que o acumulador for introduzido no car-

regador.

Nenhum processo de carga possível

Se houver uma outra falha no processo de carga, esta será si-

nalizada pelo piscar do LED indicador vermelho.

O processo de carga não pode ser iniciado e não é possível

carregar o acumulador (veja capítulo “Busca de erros”).

Indicações para carregar

No caso de contínuos e repetidos ciclos de carga, sem inter-

rupção, é possível que o carregador se esquente. Isto no en-

tanto não tem importância e não apresenta qualquer defeito

técnico do carregador.

Um período de funcionamento reduzido após o carregamen-

to, indica que o acumulador está gasto e que deve ser substi-

tuido.

Observar a indicação sobre a eliminação de forma ecológica.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

ATENÇÃO

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 40 Friday, August 17, 2012 10:28 AM

Português | 41

Bosch Power Tools F 016 L70 847 | (17.8.12)

Arrefecimento do acumulador

(Active Air Cooling)

O comando do ventilador integrado no carregador controla a

temperatura do acumulador introduzido. Se a temperatura do

acumulador estiver acima de 30 °C, o acumulador será arre-

fecido por um ventilador até alcançar a temperatura ideal de

carga. O ventilador ligado produz um ruído de ventilação.

Se o ventilador não estiver funcionando, significa que a tem-

peratura do acumulador se incontra na faixa de temperatura

de carga ideal ou que o ventilador está com defeito. Neste ca-

so o período de carga do acumulador é prolongado.

Indicações de trabalho

Indicação do estado de carga do acumulador

O acumulador está equipado com uma indicação do estado

de carga, que indica o estado de carga do acumulador. A indi-

cação do estado de carga consiste de 3 LEDs verdes.

Accionar a tecla para a indicação do estado de carga, para ac-

tivar a indicação do estado de carga. A indicação do estado

de carga apaga-se automaticamente após aprox. 5 segundos.

O estado da carga também pode ser controlado com o acumu-

lador retirado.

Se após premir a tecla de pressão não se iluminar nenhum

LED, significa que o acumulador está com defeito e deve ser

substituido.

Por motivos de segurança, a consulta do estado de carga só

pode ser realizada com o aparelho de jardinagem desligado.

Os três LEDs verdes iluminam-se sequencialmente e apagam-

se por instantes durante o processo de carga. O acumulador

está completamente carregado, se os três LEDs verdes per-

manecerem iluminados. Aprox. 5 minutos depois do acumu-

lador estar completamente carregado, apagam-se novamen-

te os três LEDs verdes.

Indicação do controle da temperatura

O LED vermelho da indicação da monitorização de

temperatura indica que o acumulador ou a electrónica do

aparelho de jardinagem (com o acumulador introduzido) não

se encontram na faixa ideal de temperatura. Neste caso o apa-

relho de jardinagem não funciona ou não funciona com plena

potência.

Controlo de temperatura do acumulador

O LED vermelho pisca ao premir a tecla ou o interruptor de li-

gar-desligar (com o acumulador introduzido): A temperatura

do acumulador está além da faixa de temperatura de funcio-

namento de – 10 °C a + 60 °C.

O acumulador desliga-se a uma temperatura superior a 70 °C,

até ser alcançada a faixa de temperatura admissível.

Monitorização de temperatura da electrónica do

aparelho de jardinagem

Ao premir o interruptor de ligar-desligar, o LED vermelho ilu-

mina-se permanentemente: A temperatura da electrónica

do aparelho de jardinagem é inferior a 5 °C ou superior a

75 °C.

A electrónica do aparelho de jardinagem desliga-se a uma

temperatura superior a 90 °C, e permanece desligada até a

temperatura admissível para o funcionamento se encontrar

novamente na faixa admissível de temperatura de funciona-

mento.

Potência de corte (tempo de funcionamento do

acumulador)

A potência de corte (tempo de funcionamento do acumula-

dor) depende das características da relva, da densidade da

relva, da humidade, do comprimento da relva e da altura de

corte.

Se o aparelho de jardinagem for ligado e desligado frequente-

mente durante o processo de cortar a relva, a potência de cor-

te (tempo de funcionamento do acumulador) também poderá

ser reduzida.

Para optimizar a potência de corte (tempo de funcionamento

do acumulador) é recomendável cortar com maior frequên-

cia, aumentar a altura de corte e proceder com uma velocida-

de adequada.

O exemplo abaixo indica a relação entre a altura de corte e a

potência de corte durante uma carga do acumulador.

Para prolongar o tempo de funcionamento, pode ser adquiri-

do um acumulador adicional ou um acumulador com maior ca-

pacidade (Ah) num centro de serviço pós-venda autorizado

para aparelhos de jardinagem Bosch.

Indicação LED Capacidade do

acumulador

Luz permanente 3 LEDs verdes ≥2/3

Luz permanente 2 LEDs verdes ≥1/3

Luz permanente 1 LEDs verdes ≤1/3

Luz intermitente 1 LED verde Reserva

Condições de corte

Relva muito fina e seca Relva fina e seca

Potência de corte (Rotak 32 LI)

até 150 m2até 100 m2

Potência de corte (Rotak 32 LI High Power)

até 300 m2até 150 m2

6cm

4cm

8cm

4cm

OBJ_BUCH-1584-003.book Page 41 Friday, August 17, 2012 10:28 AM

42 | Português

F 016 L70 847 | (17.8.12) Bosch Power Tools

Busca de erros

STOP

Sintomas Possível causa Solução

O aparelho de jardina-

gem não funciona É possível que haja uma obstrução Soltar o disjuntor de circuito eléctrico:

Controlar o lado de baixo do aparelho de jardina-

gem e eliminar a obstrução, se for necessário

(sempre usar luvas de jardinagem)

O acumulador não está completamente carregado Carregar o acumulador

O acumulador não foi (correctamente) introduzido Colocar o acumulador

Relva longa demais Ajustar uma altura de corte maior e inclinar o apa-

relho de jardinagem para reduzir a carga inicial

A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura de

corte

Acumulador muito frio/muito quente Permitir que o acumulador se aqueça/arrefeça

O disjuntor do circuito eléctrico não foi introduzido

de forma correcta/completamente Colocar de forma correcta

Após accionar o interruptor de ligar-desligar, o mo-

tor começa a funcionar com um curto tempo de

atraso

Manter o interruptor de ligar-desligar premido du-

rante aprox. 1 – 3 seg. para dar partida no motor

Em seguida o motor

arranca e pára nova-

mente

O acumulador não está completamente carregado Carregar o acumulador

O disjuntor do circuito eléctrico não foi introduzido

de forma correcta/completamente Colocar de forma correcta

O acumulador não foi (correctamente) introduzido Colocar o acumulador

Acumulador muito frio/muito quente Permitir que o acumulador se aqueça/arrefeça

Aumentar a altura de corte

O aparelho de jardina-

gem funciona com in-

terrupções

A cablagem interna do aparelho de jardinagem es-

tá com defeito Dirija-se a uma oficina de serviço pós-venda

A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura de

corte

O aparelho de jardina-

gem produz um resul-

tado de corte irregular

e/ou

O motor trabalha com

dificuldades

Altura de corte pequena demais Aumentar a altura de corte

As lâminas estão embotadas Substituir a lâmina

É possível que haja uma obstrução Controlar o lado de baixo do aparelho de jardina-

gem e eliminar a obstrução, se for necessário

(sempre usar luvas de jardinagem)

Lâmina montada do lado errado Montar a lâmina do lado certo

Potência de corte

(tempo de funciona-

mento do acumulador)

insuficiente

Altura de corte pequena demais Aumentar a altura de corte e andar mais devagar

Relva alta demais Aumentar a altura de corte e andar mais devagar

Relva molhada ou húmida demais Aguardar até que a relva esteja seca e andar mais

devagar

Relva densa demais Aumentar a altura de corte, andar mais devagar e

cortar a relva com maior frequência

Um acumulador adicional pode ser adquirido atra-

vés de um centro de serviço pós-venda autorizado

para aparelhos de jardinagem Bosch

Dirija-se a uma oficina de serviço pós-venda

Após ligar o aparelho

de jardinagem, a lâmi-

na de corte não gira

A lâmina é impedida pela relva Desligar o aparelho de jardinagem

Remover a obstrução (sempre usar luvas de jardi-

nagem)

Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (17 Nm)

OBJ_BUCH-1584-003.book Page 42 Friday, August 17, 2012 10:28 AM

Português | 43

Bosch Power Tools F 016 L70 847 | (17.8.12)

Manutenção e serviço

Tratamento do acumulador

fAtenção! Desligar o aparelho de jardinagem, soltar o

disjuntor de corrente eléctrica e remover o acumulador

e o cesto de recolha de relva antes de executar traba-

lhos de manutenção e de limpeza.

fSempre usar luvas de jardinagem se estiver a trabalhar

na área das lâminas afiadas.

Para assegurar a utilização optimizada do acumulador, deve-

rá observar as seguintes indicações e medidas:

– Proteger o acumulador contra humidade e água.

– Sempre guardar o acumulador a uma temperatura de 0 °C

a 50 °C. Por exemplo, não deixe o acumulador dentro do

automóvel no verão.

– Não deixe o acumulador no aparelho de jardinagem, no ca-

so de radiação solar directa.

– A temperatura ideal para a arrecadação do acumulador é

de 5 °C.

– Limpar de vez em quando as aberturas de ventilação do

acumulador com um pincel macio, limpo e seco.

Um período de funcionamento reduzido após o carregamento,

indica que o acumulador está gasto e que deve ser substituido.

Serviço pós-venda e assistência ao cliente

www.bosch-garden.com

Para todas as questões e encomendas de peças sobressalen-

tas é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características do apare-

lho de jardim.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Tel.: +351 (021) 8 50 00 00

Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: +55 (0800) 70 45446

www.bosch.com.br/contato

Transporte

Os acumuladores de iões de lítio, contidos, estão sujeitos ao

direito de materiais perigosos. Os acumuladores podem ser

transportados na rua pelo utilizador, sem mais obrigações.

Na expedição por terceiros (por ex: transporte aéreo ou expe-

dição), devem ser observadas as especiais exigências quanto

à embalagem e à designação. Neste caso é necessário consul-

tar um especialista de materiais perigosos ao preparar a peça

a ser trabalhada.

Só enviar acumuladores se a carcaça não estiver danificada.

Colar contactos abertos e embalar o acumulador de modo

que não possa se movimentar dentro da embalagem.

Por favor observe também eventuais directivas nacionais su-

plementares.

Eliminação

Não deitar os aparelhos de jardinagem, carregadores e acu-

muladores/pilhas no lixo doméstico!

Apenas países da União Europeia:

Conforme as Directivas Europeias

2002/96/CE relativa aos resíduos aparelhos

eléctricos e electrónicos velhos e conforme a

directiva europeia 2006/66/CE relativa a acu-

muladores/pilhas defeituosos ou gastos, estes

devem ser recolhidos separadamente e conduzidos a uma re-

ciclagem ecológica.

Acumuladores/pilhas:

Iões de lítio:

Observar as indicações no capítulo “Trans-

porte”.

Sob reserva de alterações.

Fortes vibrações/

ruídos Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (17 Nm)

Lâmina danificada Substituir a lâmina

Nenhum processo de

carga possível Contactos do acumulador sujos Limpar os contactos do acumulador, p. ex. colo-

cando e retirando repetidamente o acumulador, se

necessário substituir o acumulador

Acumulador com defeito, pois há uma interrupção

de potência dentro do acumulador (células indivi-

duais)

Substituir o acumulador

Os LED indicadores

não se acendem após

a ficha de rede ser in-

troduzida na tomada

A ficha de rede do carregador não está (correcta-

mente) introduzida Introduzir a ficha de rede (totalmente) na tomada

Tomada, cabo de rede ou carregador com defeito Se necessário deverá permitir que a tensão de re-

de e o carregador sejam controlados por uma ofici-

na de serviço autorizada para ferramentas eléctri-

cas Bosch

Sintomas Possível causa Solução

OBJ_BUCH-1584-003.book Page 43 Friday, August 17, 2012 10:28 AM

44 | Italiano

F 016 L70 847 | (17.8.12) Bosch Power Tools

Italiano

Norme di sicurezza

Attenzione! Leggere attentamente le istruzioni sotto indi-

cate. Acquisire dimestichezza con gli elementi di coman-

do ed il corretto utilizzo dell’apparecchio per il giardinag-

gio. Conservare in luogo sicuro il presente manuale di

istruzioni d’uso per ogni necessità futura.

Spiegazione dei simboli presenti sull’apparec-

chio per il giardinaggio

Allarme generale di pericolo.

Leggere le istruzioni d’uso.

Attenzione a non mettere in pericolo l’incolumità

di persone che si trovano nelle vicinanze attraver-

so corpi lanciati o fatti volare per aria.

Fare in modo che persone che si trovano nelle vi-

cinanze rimangano a distanza di sicurezza dall’ap-

parecchio per il giardinaggio.

Lame/a affilate/a Prestare attenzione a non ta-

gliarsi le dita dei piedi e delle mani.

Spegnere l’apparecchio per il giardinaggio e ri-

muovere il ruttore del circuito elettrico prima di

procedere ad interventi di manutenzione o di pu-

lizia oppure prima di lasciare l’apparecchio per il

giardinaggio incustodito anche per un breve peri-

odo.

Non applicabile.

Prima di intervenire sui componenti dell’apparec-

chio per il giardinaggio, attendere che gli stessi si

siano completamente fermati. Le lame continua-

no a ruotare dopo lo spegnimento dell’apparec-

chio per il giardinaggio e possono provocare le-

sioni gravi.

Non utilizzare l’apparecchio per il giardinaggio

quando piove e neppure esporlo alla pioggia.

Proteggersi contro scosse elettriche.

Non applicabile.

Utilizzare il dispositivo di carica esclusivamente in

ambienti asciutti.

Il dispositivo di carica è dotato di un trasformato-

re di sicurezza.

Impiego

fNon permettere a bambini oppure a persone che non ab-

biano preso visione delle presenti istruzioni di utilizzare

l’apparecchio per il giardinaggio. Le norme nazionali pre-

vedono eventualmente dei limiti di restrizione relativa-

mente all’età dell’operatore. Se l’apparecchio per il giardi-

naggio non viene impiegato, conservarlo fuori della portata

dei bambini.

fQuesto apparecchio per il giardinaggio non è destinato

all’uso da parte di persone (bambini compresi) con capaci-

tà fisiche, sensoriali o mentali ridotte oppure a cui manchi

esperienza e/o conoscenza, se le stesse non sono sorve-

gliate oppure istruite relativamente all’uso dell’apparec-

chio per il giardinaggio da parte di una persona responsa-

bile per la loro sicurezza.

I bambini dovrebbero essere sorvegliati per assicurarsi

che non giochino con l’apparecchio per il giardinaggio.

fNon utilizzare mai il tosaerba quando nelle immediate vici-

nanze vi sono persone ed in modo particolare bambini op-

pure animali domestici.

fL’operatore o l’utente è responsabile degli incidenti o dei

rischi in cui possono incorrere le altre persone o le loro

proprietà.

fMai utilizzare l’apparecchio per il giardinaggio a piedi nudi

né calzando sandali aperti. Portare sempre robuste scarpe

di sicurezza e pantaloni lunghi.

fIspezionare accuratamente la superficie da lavorare ed

avere cura di rimuovere eventuali pietre, bastoni, fili metal-

lici, ossi e qualunque altro tipo di corpo estraneo.

fPrima dell’impiego controllare sempre visivamente che le

lame, le viti delle lame ed il gruppo di taglio non siano usu-

rati o danneggiati. Al fine di evitare squilibri, in caso di usu-

ra o danneggiamento delle lame e delle viti delle lame, so-

stituire sempre la serie completa.

fProcedere alla tosatura dell’erba solamente di giorno o con

una buona illuminazione artificiale.

fSe possibile, evitare di utilizzare l’apparecchio per il giardi-

naggio sull’erba bagnata.

fCamminare sempre e non correre mai.

fMai utilizzare l’apparecchio per il giardinaggio con disposi-

tivi di protezione e coperture difettosi oppure senza dispo-

sitivi di sicurezza, come per esempio deflettore protettivo

e/o cestello raccoglierba.

fLa tosatura dell’erba sulle scarpate può essere perico-

losa.

– Non tosare l’erba su pendenze eccessivamente ripide.

– In caso di superfici con una certa pendenza oppure in caso

di erba bagnata, attenzione a non scivolare.

STOP

OBJ_BUCH-1584-003.book Page 44 Friday, August 17, 2012 10:28 AM

Italiano | 45

Bosch Power Tools F 016 L70 847 | (17.8.12)

– In caso di superfici con una certa pendenza, tosare l’erba

trasversalmente e non procedere mai in senso perpendi-

colare alla pendenza.

– Porre estrema cautela nell’invertire direzione sulle pen-

denze.

– Operare con estrema attenzione quando si arretra o quan-

do si tira l’apparecchio per il giardinaggio.

– Durante la tosatura dell’erba avere cura di spingere l’appa-

recchio per il giardinaggio sempre in avanti e di non tirarla

mai in direzione del proprio corpo.

fLe lame devono essere sempre completamente ferme pri-

ma di ribaltare l’apparecchio per il giardinaggio per tra-

sportarla su superfici non erbose e alla/dalla zona da trat-

tare.

fDurante l’operazione di accensione oppure avviamento del

motore non ribaltare l’apparecchio per il giardinaggio a

meno che questo non sia indispensabile per l’avviamento

nell’erba alta. In questo caso, premendo verso il basso l’im-

pugnatura, sollevare la parte lontana dall’operatore non

più di quanto strettamente necessario. Al momento di ab-

bassare di nuovo l’apparecchio per il giardinaggio, fare at-

tenzione a tenere entrambe le mani sull’impugnatura.

fAccendere l’apparecchio per il giardinaggio come descrit-

to nelle istruzioni d’uso e fare attenzione che i piedi siano a

distanza sufficiente dalle parti rotanti.

fNon mettere le mani ed i piedi vicino o sotto le parti rotanti.

fLavorando con l’apparecchio per il giardinaggio mantenere

sempre una certa distanza dalla zona di espulsione.

fNon sollevare, né trasportare mai l’apparecchio per il giar-

dinaggio con il motore in funzione.

fNon effettuare alcuna modifica all’apparecchio per il

giardinaggio. Modifiche illecite possono pregiudicare la

sicurezza dell’apparecchio per il giardinaggio e causare un

aumento della rumorosità e delle vibrazioni.

fControllare regolarmente il cavo di collegamento ed il cavo

di prolunga utilizzato. Non collegare un cavo danneggiato

alla rete elettrica o non toccarlo prima di averlo staccato

dalla rete elettrica. In caso di cavo danneggiato possono

venire a contatto parti sotto tensione. Proteggersi contro

pericoli causati da scosse elettriche.

Rimuovere il ruttore del circuito elettrico:

– ogniqualvolta si lascia l’apparecchio per il giardinaggio in-

custodito,

– prima dell’eliminazione di bloccaggi,

– quando si effettuano controlli, interventi di pulizia oppure

lavori all’apparecchio per il giardinaggio,

– in seguito ad una collisione con corpi estranei. Controllare

immediatamente l’apparecchio per il giardinaggio in meri-

to a danneggiamenti e, se necessario, far effettuare le do-

vute riparazioni,

– se l’apparecchio per il giardinaggio inizia a vibrare in modo

insolito (controllare immediatamente).

Manutenzione

fMettere sempre guanti da giardino maneggiando o la-

vorando nel settore delle lame taglienti.

fPer essere certi che la tagliasiepi possa operare in condi-

zioni di assoluta sicurezza, assicurarsi sempre che tutti i

dadi, i bulloni e le viti siano ben avvitati.

fControllare regolarmente la condizione e lo stato di usura

del cestello raccoglierba.

fControllare l’apparecchio per il giardinaggio e per ragioni

di sicurezza sostituire parti usurate o danneggiate.

fPer la macchina da giardinaggio utilizzare esclusivamente

lame da taglio previste.

fAccertarsi che le parti di ricambio montate siano approva-

te da Bosch.

Indicazioni per l’uso ottimale della batteria

ricaricabile

fAssicurarsi che l’apparecchio per il giardinaggio sia

spento prima di inserire la batteria ricaricabile. L’inseri-

mento di una batteria ricaricabile in un apparecchio per il

giardinaggio acceso può causare incidenti.

fCustodire il caricabatteria al riparo dalla pioggia o

dall’umidità. L’eventuale infiltrazione di acqua in un cari-

cabatteria va ad aumentare il rischio d’insorgenza di scos-

se elettriche.

fRicaricare le batterie ricaricabili solo ed esclusivamen-

te nei dispositivi di carica consigliati dal produttore.

Per un dispositivo di ricarica previsto per un determinato

tipo di batteria sussiste il pericolo di incendio se viene uti-

lizzato con un tipo diverso di batteria ricaricabile.

fNon caricare batterie di altra fabbricazione. Il caricabat-

teria è idoneo esclusivamente per operazioni di ricarica di

batterie Bosch agli ioni di litio con tensioni indicate sotto

dati tecnici. In caso contrario si viene a creare il pericolo di

incendio e di esplosione.

fAvere cura di mantenere il caricabatteria sempre puli-

to. Attraverso accumuli di sporcizia si crea il pericolo di

una scossa elettrica.

fPrima di ogni impiego controllare il caricabatteria, il

cavo e la spina. Non utilizzare il caricabatteria in caso

doveste riscontrare dei danni. Non aprire mai personal-

mente il caricabatteria e farlo riparare soltanto da per-

sonale qualificato e soltanto con pezzi di ricambio ori-

ginali. In caso di caricabatterie per batterie, cavi e spine

danneggiate si aumenta il pericolo di una scossa elettrica.

fNon utilizzare il caricabatteria su basi facilmente in-

fiammabili (p. es. carta, tessuti ecc.) oppure in ambien-

ti infiammabili. Per via del riscaldamento del caricabatte-

ria che si ha durante la fase di ricarica si viene a creare il

pericolo di incendio.

fUtilizzare esclusivamente batterie ricaricabili Bosch

previste per questo apparecchio per il giardinaggio.

L’impiego di batterie ricaricabili diverse da quelle consi-

gliate potrà comportare il pericolo di lesioni e d’incendio.

fNon avvicinare batterie non utilizzate a fermagli, mo-

nete, chiavi, chiodi, viti oppure altri piccoli oggetti me-

tallici che potrebbero provocare un cavallottamento

dei contatti. Un corto circuito tra i contatti delle batterie

ricaricabili può provocare bruciature oppure lo sviluppo di

incendi.

OBJ_BUCH-1584-003.book Page 45 Friday, August 17, 2012 10:28 AM

46 | Italiano

F 016 L70 847 | (17.8.12) Bosch Power Tools

fIn caso d’impiego errato si provoca il pericolo di fuoriu-

scita di liquido dalla batteria ricaricabile. Evitarne asso-

lutamente il contatto. In caso di contatto accidentale,

sciacquare accuratamente con acqua. Rivolgersi imme-

diatamente al medico, qualora il liquido dovesse entrare

in contatto con gli occhi. Il liquido fuoriuscito dalla batteria

ricaricabile potrà causare irritazioni cutanee o ustioni.

fNon aprire la batteria. Vi è il pericolo di un corto circuito.

fProteggere la batteria ricaricabile dal calore, p. es. an-

che dall’irradiamento solare continuo, dal fuoco,

dall’acqua e dall’umidità. Esiste pericolo di esplosione.

fNon mettere la batteria ricaricabile in corto circuito. Vi

è concreto pericolo di esplosione!

fIn caso di difetto e di uso improprio della batteria rica-

ricabile vi è il pericolo di una fuoriuscita di vapori. Far

entrare aria fresca e farsi visitare da un medico in caso

di disturbi. I vapori possono irritare le vie respiratorie.

fProteggere la batteria ricaricabile da umidità ed acqua.

fConservare la batteria ricaricabile esclusivamente nel

campo di temperatura da 0 °C fino a 50 °C. Non lasciare la

batteria ricaricabile p.es. in estate nell’automobile.

fPulire di tanto in tanto le fessure di ventilazione della batte-

ria ricaricabile con un pennello morbido, pulito ed asciutto.

Simboli

I simboli seguenti sono importanti per la lettura e la compren-

sione delle istruzioni d’uso. Memorizzare i simboli ed il loro si-

gnificato. L’interpretazione corretta dei simboli contribuisce

ad un utilizzo migliore e più sicuro dell’apparecchio per il giar-

dinaggio.

Uso conforme alle norme

Questo apparecchio per il giardinaggio è stato progettato per

tosare l’erba di prati in settori privati.

Dati tecnici

Simbolo Significato

Direzione di reazione

Direzione di movimento

Mettere i guanti di protezione

Peso

Accensione

Spegnimento

Operazione permessa

Operazione vietata

Accessori opzionali/pezzi di ricambio

Tosaerba a batteria Rotak 32 LI Rotak 32 High Power

Codice prodotto 3 600 H85 D*0 3 600 H85 D*1

Larghezza lame cm 32 32

Altezza di taglio mm 30 – 60 30 – 60

Capacità cestello raccoglierba l3131

Peso in funzione della EPTA-Procedure 01/2003 kg 10,4 10,4

Numero di serie vedi targhetta del tipo sull’apparecchio per il giardinaggio

Batteria ricaricabile Li-Ionen Li-Ionen

Codice prodotto F 016 800 302 F 016 800 301

Tensione nominale V= 36 36

Autonomia Ah 1,3 2,6

Tempo di ricarica (a batteria scaricata)** min 60 95

Numero degli elementi della batteria ricaricabile 10 20

Stazione di ricarica AL 3620 CV

Professional AL 3620 CV

Professional

Codice prodotto EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Corrente di carica A2,02,0

**con stazione di ricarica (AL 3640 CV Professional)

Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell’apparecchio per il giardinaggio. Le denominazioni com-

merciali di apparecchi per il giardinaggio possono essere differenti.

OBJ_BUCH-1584-003.book Page 46 Friday, August 17, 2012 10:28 AM

Italiano | 47

Bosch Power Tools F 016 L70 847 | (17.8.12)

Informazioni sulla rumorosità e sulla

vibrazione

Valori misurati per la rumorosità rilevati conformemente alla

norma 2000/14/CE (1,60 m altezza, 1,0 m distanza).

Il livello di rumore stimato A dell’apparecchio ammonta nor-

malmente: Livello di pressione acustica 74 dB(A); livello di po-

tenza sonora 86 dB(A). Incertezza della misura K=0,42 dB.

Valori totali delle oscillazioni (somma dei vettori in tre direzio-

ni) rilevati conformemente alla norma EN 60335: Valore di

emissione dell’oscillazione ah<2,5m/s2. incertezza della mi-

sura K=1,5 m/s2.

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il pro-

dotto descritto nei «Dati tecnici» è conforme alle seguenti nor-

mative ed ai relativi documenti: EN 60335, EN 50338 (appa-

recchio a batteria ricaricabile) e EN 60335 (dispositivo di

carica batteria) secondo le norme delle direttive

2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE.

2000/14/CE: livello di potenza sonora misurato 87 dB(A).

Procedimento di valutazione della conformità secondo ap-

pendice VI.

Categoria di prodotto: 32

Ente designato:

SRL, Sudbury, England, Nr. 1088

Fascicolo tecnico (2000/14/CE, 2011/65/UE) presso:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montaggio ed uso

Messa in funzione

Per la Vostra sicurezza

fAttenzione! Spegnere l’apparecchio per il giardinag-

gio, rimuovere il ruttore del circuito elettrico e togliere

la batteria ricaricabile prima di effettuare interventi di

manutenzione o di pulizia. Lo stesso vale se il cavo

dell’interruttore dovesse essere danneggiato, tagliato

oppure aggrovigliato.

fLe lame continuano a ruotare ancora per alcuni secondi

dopo lo spegnimento dell’apparecchio per il giardinag-

gio.

fAttenzione – mai toccare la lama di taglio in rotazione.

Campo ammesso di temperatura di ricarica °C 0–45 0–45

Peso in funzione della EPTA-Procedure 01/2003 kg 0,6 0,6

Classe di sicurezza /II /II

Stazione di ricarica AL 3640 CV

Professional AL 3640 CV

Professional

Codice prodotto EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Corrente di carica A4,04,0

Campo ammesso di temperatura di ricarica °C 0–45 0–45

Peso in funzione della EPTA-Procedure 01/2003 kg 1,0 1,0

Classe di sicurezza /II /II

Tosaerba a batteria Rotak 32 LI Rotak 32 High Power

**con stazione di ricarica (AL 3640 CV Professional)

Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell’apparecchio per il giardinaggio. Le denominazioni com-

merciali di apparecchi per il giardinaggio possono essere differenti.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Scopo dell’operazione Figura

Volume di fornitura 1

Montaggio dell’impugnatura 2

Assemblaggio del cestello raccoglierba 3

Inserimento/rimozione del cestello

raccoglierba 4

Caricare la batteria 5

Inserimento della batteria ricaricabile 6

Rimuovere il ruttore del circuito elettrico

e metterlo in posizione di stazionamento 7

Rimozione della batteria ricaricabile 8

Regolazione dell’altezza di taglio 9

Avviamento 10

Arresto 10

Indicazioni operative 10 – 11

Manutenzione della lama 12

Selezione accessori 13

OBJ_BUCH-1584-003.book Page 47 Friday, August 17, 2012 10:28 AM

48 | Italiano

F 016 L70 847 | (17.8.12) Bosch Power Tools

Caricare la batteria

fNon utilizzare un’altra stazione di ricarica. La stazione

di ricarica fornita in dotazione è adatta alla batteria ricari-

cabile agli ioni di litio montata nell’apparecchio per il giar-

dinaggio.

fOsservare la tensione di rete! La tensione della rete deve

corrispondere a quella indicata sulla stazione di ricarica.

Stazioni di ricarica previste per l’uso con 230 V possono

essere azionate anche a 220 V.

La batteria ricaricabile è dotata di un sensore per il controllo

della temperatura che permette operazioni di ricarica solo en-

tro un campo di temperatura tra 0 ° C e 45 °C. In questo modo

si permette di raggiungere una lunga durata della batteria.

Nota bene: La batteria ricaricabile viene fornita parzialmente

carica. Per garantire l’intera potenza della batteria ricaricabi-

le, prima del primo impiego ricaricare completamente la bat-

teria ricaricabile nella stazione di ricarica.

La batteria ricaricabile a ioni di litio può essere ricaricata in

qualsiasi momento senza ridurne la durata. Un’interruzione

dell’operazione di ricarica non danneggia la batteria ricarica-

bile.

La batteria ricaricabile Li-Ion è protetta dalla «Electronic Cell

Protection (ECP)» contro lo scaricamento totale. In caso di

batteria scarica, l’apparecchio per il giardinaggio si spegne

tramite un interruttore automatico. La lama da taglio non si

muove più.

Dopo lo spegnimento automatico

dell’apparecchio per il giardinaggio

non continuare a premere l’interruttore di avvio/arresto.

La batteria ricaricabile potrebbe venir danneggiata.

Processo di ricarica

L’operazione di ricarica inizia non appena la spina di rete della

stazione di ricarica viene inserita nella presa per la corrente e

la batteria ricaricabile viene inserita nella sede di ricarica.

Grazie all’intelligente procedimento di ricarica, lo stato di ri-

carica della batteria viene riconosciuto automaticamente e

l’operazione di ricarica avviene con la rispettiva ottimale cor-

rente di carica in base alla temperatura della batteria e della

tensione.

Questa procedura consente di non sottoporre a sforzi ecces-

sivi la batteria che in caso di deposito nella stazione di ricarica

resta sempre completamente carica.

Operazione veloce di ricarica

L’operazione veloce di ricarica viene segnalata tramite un

lampeggio dell’indicatore LED verde.

Elemento di visualizzazione sulla batteria ricaricabile: Duran-

te il processo di carica i tre LED verdi sono illuminati uno dopo

l’altro e si spengono brevemente. La batteria ricaricabile è

completamente carica quando i tre LED verdi sono illuminati

permanentemente. Circa 5 minuti dopo che la batteria ricari-

cabile è stata caricata completamente, i tre LED verdi si spen-

gono di nuovo.

Nota bene: L’operazione veloce di ricarica è possibile esclusi-

vamente se la temperatura della batteria ricaricabile si trova

nel campo di temperatura di carica ammissibile, vedi paragra-

fo «Dati tecnici».

Batteria caricata

La luce continua dell’indicatore LED verde segnala che la

batteria è stata ricaricata completamente.

Inoltre, per la durata di ca. 2 secondi viene emesso un segnale

acustico che segnala che la batteria è stata ricaricata comple-

tamente.

Una volta terminata l’operazione, la batteria può essere

estratta ed è pronta per l’uso immediato.

Quando la batteria ricaricabile non è inserita, la luce continua

dell’indicatore LED verde segnala che la spina di rete è inse-

rita nella presa di corrente e che la stazione di ricarica è pron-

ta per l’uso.

Temperatura della batteria ricaricabile inferiore

a 0 °C oppure superiore a 45 °C

La luce continua dell’indicatore LED rosso segnala che la

temperatura della batteria ricaricabile si trova al di fuori del

campo di temperatura per operazione veloce di ricarica di

0 °C – 45 °C. Non appena viene raggiunto il campo di tempe-

ratura ammesso, il dispositivo di ricarica passa automatica-

mente alla ricarica veloce.

Se la temperatura della batteria ricaricabile si trova al di fuori

del campo di temperatura di ricarica, inserendo la batteria nel

dispositivo di ricarica si accende il LED rosso della batteria ri-

caricabile.

AL 3640 CV

Professional

AL 3620 CV

Professional

ATTENZIONE

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 48 Friday, August 17, 2012 10:28 AM

Italiano | 49

Bosch Power Tools F 016 L70 847 | (17.8.12)

Operazione di ricarica impossibile

In caso di un’altra disfunzione dell’operazione di ricarica, la

stessa viene segnalata tramite un lampeggio dell’ indicatore

LED rosso.

L’operazione di ricarica non può essere avviata e la batteria

non può essere ricaricata (vedi paragrafo «Individuazione dei

guasti e rimedi»).

Istruzioni per la ricarica

In caso di cicli di ricarica continui oppure in caso di operazioni

di ricarica successivi senza interruzioni, la stazione di ricarica

si può riscaldare. Questo fatto non è comunque preoccupante

e non è indice di un difetto tecnico della stazione di ricarica.

Una sensibile riduzione della durata del funzionamento dopo

l’operazione di ricarica sta ad indicare che la batteria ricarica-

bile dovrà essere sostituita.

Si prega di attenersi alle indicazioni relative allo smaltimento.

Raffreddamento della batteria ricaricabile

(Active Air Cooling)

Il comando del ventilatore integrato nel dispositivo di ricarica

controlla la temperatura della batteria ricaricabile inserita. Se

la temperatura della batteria ricaricabile supera i 30 °C, tra-

mite un ventilatore la batteria ricaricabile viene raffreddata ad

una temperatura di ricarica ottimale. Il ventilatore acceso svi-

luppa il tipico rumore di ventilazione.

Se il ventilatore non funziona significa che la temperatura del-

la batteria ricaricabile si trova in un campo ottimale di tempe-

ratura di ricarica oppure che il ventilatore è difettoso. In que-

sto caso si allunga la durata dell’operazione di ricarica della

batteria ricaricabile.

Indicazioni operative

Indicatore dello stato di carica della batteria

La batteria ricaricabile è dotata di un indicatore dello stato di

ricarica che visualizza lo stato di carica della batteria ricarica-

bile. L’indicatore dello stato di carica della batteria è costitui-

to da 3 LED verdi.

Azionare il tasto per l’indicatore dello stato di carica per atti-

vare l’indicatore dello stato di carica. Dopo ca. 5 secondi l’in-

dicatore dello stato di carica si spegne automaticamente.

Lo stato di ricarica può essere controllato anche a batteria ri-

caricabile estratta.

Se dopo aver premuto il tasto non vi è alcun LED illuminato, la

batteria ricaricabile è difettosa e deve essere sostituita.

Per motivi di sicurezza il controllo dello stato di ricarica può

avvenire solo ad apparecchio per il giardinaggio fermo.

Durante il processo di carica i tre LED verdi sono illuminati

uno dopo l’altro e si spengono brevemente. La batteria ricari-

cabile è completamente carica quando i tre LED verdi sono il-

luminati permanentemente. Circa 5 minuti dopo che la batte-

ria ricaricabile è stata caricata completamente, i tre LED verdi

si spengono di nuovo.

Indicatore per il controllo della temperatura

Il LED rosso dell’indicatore per il controllo della temperatura

segnala che la batteria ricaricabile oppure l’elettronica

dell’apparecchio per il giardinaggio (in caso di batteria ricari-

cabile inserita) non è nel campo di temperatura ottimale. In

questo caso l’apparecchio per il giardinaggio non funziona op-

pure non funziona alla potenza massima.

Controllo della temperatura della batteria

ricaricabile

Il LED rosso lampeggia premendo il tasto oppure l’interrutto-

re di avvio/arresto (con batteria ricaricabile inserita): La bat-

teria ricaricabile è al di fuori del campo di temperatura d’eser-

cizio da – 10 °C fino a +60 °C.

In caso di una temperatura superiore a 70 °C la batteria rica-

ricabile si disinserisce fino a quando la stessa è di nuovo in un

campo di temperatura d’esercizio ammissibile.

Controllo della temperatura dell’elettronica

dell’apparecchio per il giardinaggio

Il LED rosso è illuminato costantemente premendo l’interrut-

tore di avvio/arresto: la temperatura dell’elettronica dell’ap-

parecchio per il giardinaggio è inferiore a 5 °C oppure supe-

riore a 75 °C.

In caso di una temperatura superiore a 90 °C l’elettronica

dell’apparecchio per il giardinaggio si disinserisce fino a

quando la stessa è di nuovo in un campo di temperatura

d’esercizio ammissibile.

AL 3640 CV

Professional

AL 3620 CV

Professional

Indicatore LED Autonomia batteria

ricaricabile

Luce continua 3 LED verde ≥2/3

Luce continua 2 LED verde ≥1/3

Luce continua 1 LED verde ≤1/3

Luce intermittente 1 LED verde Riserva

OBJ_BUCH-1584-003.book Page 49 Friday, August 17, 2012 10:28 AM

50 | Italiano

F 016 L70 847 | (17.8.12) Bosch Power Tools

Potenza di taglio (durata della batteria

ricaricabile)

La potenza di taglio (durata della batteria ricaricabile) dipen-

de dalle caratteristiche del prato, p. es. dallo spessore dell’er-

ba, dall’umidità, dalla lunghezza dell’erba e dall’altezza di ta-

glio.

Se durante il taglio dell’erba l’apparecchio per il giardinaggio

viene acceso e spento ripetutamente, si riduce anche in que-

sto caso la potenza di taglio (durata della batteria ricaricabi-

le).

Per ottimizzare la potenza di taglio (durata della batteria rica-

ricabile) si consiglia di tagliare l’erba spesso, di ridurre l’altez-

za di taglio e di camminare a velocità normale.

L’esempio riportato di seguito illustra la correlazione tra l’al-

tezza di taglio e la potenza di taglio riferita ad una carica della

batteria ricaricabile.

Per prolungare la durata è possibile acquistare una batteria ri-

caricabile supplementare oppure una batteria ricaricabile con

maggiore autonomia (Ah) tramite un Centro di Assistenza

Clienti autorizzato per apparecchi per il giardinaggio Bosch.

Individuazione dei guasti e rimedi

Condizioni di taglio

Erba molto rada, asciutta Erba rada, asciutta

Potenza di taglio (Rotak 32 LI)

fino a 150 m2fino a 100 m2

Potenza di taglio (Rotak 32 LI High Power)

fino a 300 m2fino a 150 m2

6cm

4cm

8cm

4cm

STOP

Problema Possibili cause Rimedi

L’apparecchio per il

giardinaggio non fun-

ziona

Possibile ostruzione Rimuovere il ruttore del circuito elettrico:

Controllare la parte inferiore dell’apparecchio per

il giardinaggio e, se necessario, eliminare l’ostru-

zione (portare sempre guanti per giardinaggio)

Batteria non ricaricata completamente Caricare la batteria

La batteria ricaricabile non è inserita

(correttamente) Applicazione della batteria ricaricabile

Erba troppo lunga Regolare un’altezza di taglio maggiore e ribaltare

l’apparecchio per il giardinaggio per ridurre la sol-

lecitazione iniziale

La protezione del motore è scattata Lasciare raffreddare il motore e regolare un’altezza

di taglio maggiore

Batteria troppo fredda/troppo calda Riscaldare/raffreddare la batteria

Ruttore del circuito elettrico è stato inserito non

correttamente/non completamente Inserire correttamente

Il motore si avvia con un leggero ritardo dopo

l’azionamento dell’interruttore di avvio/arresto Tenere premuto l’interruttore di avvio/arresto per

ca. 1 –3 s per avviare il motore

Il motore si avvia e si

arresta successiva-

mente di nuovo

Batteria non ricaricata completamente Caricare la batteria

Ruttore del circuito elettrico è stato inserito non

correttamente/non completamente Inserire correttamente

La batteria ricaricabile non è inserita

(correttamente) Applicazione della batteria ricaricabile

Batteria troppo fredda/troppo calda Riscaldare/raffreddare la batteria

Regolare una maggiore altezza di taglio

L’apparecchio per il

giardinaggio funziona

con interruzioni

Cablaggio interno dell’apparecchio per il giardinag-

gio difettoso Contattare il centro assistenza clienti

La protezione del motore è scattata Lasciare raffreddare il motore e regolare un’altezza

di taglio maggiore

OBJ_BUCH-1584-003.book Page 50 Friday, August 17, 2012 10:28 AM

Italiano | 51

Bosch Power Tools F 016 L70 847 | (17.8.12)

Manutenzione ed assistenza

Cura della batteria ricaricabile

fAttenzione! Spegnere l’apparecchio per il giardinag-

gio, rimuovere il ruttore del circuito elettrico, togliere

la batteria ricaricabile ed il cestello raccoglierba prima

di effettuare interventi di manutenzione o di pulizia.

fMettere sempre guanti da giardino maneggiando o la-

vorando nel settore delle lame taglienti.

Osservare le seguenti indicazioni e provvedimenti per garan-

tire un utilizzo ottimale della batteria ricaricabile:

– Proteggere la batteria ricaricabile da umidità ed acqua.

– Conservare la batteria ricaricabile esclusivamente nel

campo di temperatura da 0 °C fino a 50 °C. Non lasciare la

batteria ricaricabile p.es. in estate nell’automobile.

– In caso di irradiamento solare diretto non lasciare la batte-

ria ricaricabile nell’apparecchio per il giardinaggio.

– La temperatura ottimale per la conservazione della batte-

ria ricaricabile è di 5 °C.

– Pulire di tanto in tanto le fessure di ventilazione della batte-

ria ricaricabile con un pennello morbido, pulito ed asciutto.

Una sensibile riduzione della durata del funzionamento dopo

l’operazione di ricarica sta ad indicare che la batteria ricarica-

bile dovrà essere sostituita.

L’apparecchio per il

giardinaggio lascia

tracce di taglio irrego-

lari

e/o

Il motore lavora con

difficoltà

Altezza di taglio troppo bassa Regolare una maggiore altezza di taglio

Lame senza filo Sostituzione della lama

Possibile ostruzione Controllare la parte inferiore dell’apparecchio per

il giardinaggio e, se necessario, eliminare l’ostru-

zione (portare sempre guanti per giardinaggio)

Lama montata in posizione errata Montare la lama nella posizione corretta

Potenza di taglio (du-

rata della batteria rica-

ricabile) non sufficien-

Altezza di taglio troppo bassa Regolare una maggiore altezza di taglio e cammina-

re lentamente

Erba troppo alta Regolare una maggiore altezza di taglio e cammina-

re lentamente

Erba troppo bagnata oppure umida Attendere fino a quando l’erba è asciutta e cammi-

nare lentamente

Erba troppo spessa Regolare una maggiore altezza di taglio, cammina-

re lentamente e tagliare l’erba spesso

È possibile acquistare una batteria ricaricabile sup-

plementare tramite un Centro di Assistenza Clienti

autorizzato per utensili da giardinaggio Bosch

Contattare il centro assistenza clienti

La lama da taglio non

ruota dopo aver acce-

so l’apparecchio per il

giardinaggio

Lama bloccata da erba Spegnere l’apparecchio per il giardinaggio

Eliminare l’ostruzione (portare sempre guanti per

giardinaggio)

Dado/vite della lama allentato/allentata Serrare saldamente il dado/vite della lama

(17 Nm)

Vibrazioni e rumore

eccessivi Dado/vite della lama allentato/allentata Serrare saldamente il dado/vite della lama

(17 Nm)

Lama danneggiata Sostituzione della lama

Operazione di ricarica

non possibile I contatti delle batterie ricaricabili sono sporchi Pulire i contatti delle batterie ricaricabili; p.es. in-

serendo ed estraendo più volte le batterie o la bat-

teria ricaricabile

La batteria è difettosa poiché all’interno della bat-

teria vi è un’interruzione della linea di collegamento

(elementi della batteria singoli)

Sostituire la batteria

Gli indicatori LED non

sono accesi dopo che

la spina di rete è stata

inserita nella presa

La spina di collegamento alla rete della stazione di

ricarica non è inserita (correttamente) Inserire la spina di rete (completamente) nella pre-

sa per la corrente

Difetto della presa per la corrente, del cavo di rete

oppure della stazione di ricarica Controllare la tensione di rete e, se necessario, far

controllare il dispositivo di ricarica da un Centro di

Assistenza Clienti autorizzato per elettroutensili

Bosch

Problema Possibili cause Rimedi

OBJ_BUCH-1584-003.book Page 51 Friday, August 17, 2012 10:28 AM

52 | Nederlands

F 016 L70 847 | (17.8.12) Bosch Power Tools

Servizio di assistenza ed assistenza clienti

www.bosch-garden.com

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio,

è indispensabile comunicare sempre il codice prodotto a die-

ci cifre riportato sulla targhetta di fabbricazione dell’apparec-

chio per il giardinaggio.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: +39 (02) 36 96 26 63

Fax: +39 (02) 36 96 26 62

Fax: +39 (02) 36 96 86 77

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Tel.: +41 (044) 8 47 15 13

Fax: +41 (044) 8 47 15 53

Trasporto

Le batterie ricaricabili agli ioni di litio contenute sono soggette

ai requisiti di legge relativi a merci pericolose. Le batterie rica-

ricabili possono essere trasportate su strada tramite l’utente

senza ulteriori precauzioni.

In caso di spedizione tramite terzi (p. es.: trasporto aereo op-

pure spedizioniere) devono essere osservati particolari re-

quisiti relativi ad imballo e marcatura. In questo caso per la

preparazione del pezzo da spedire è necessario ricorrere ad

un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è

danneggiata. Coprire con nastro adesivo i contatti scoperti ed

imballare la batteria ricaricabile in modo tale che non si muo-

va nell’imballo.

Vi preghiamo di osservare anche eventuali ulteriori norme na-

zionali.

Smaltimento

Non gettare apparecchi per il giardinaggio, stazioni di ricarica

e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea

2002/96/CE le apparecchiature elettriche ed

elettroniche diventate inservibili e, in base alla

direttiva europea 2006/66/CE, le batterie rica-

ricabili/batterie difettose o consumate devono

essere raccolte separatamente ed essere inviate ad una riuti-

lizzazione ecologica.

Per le batterie ricaricabili/le batterie non funzionanti rivolger-

si al Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Batterie ricaricabili/Batterie:

Ioni di litio:

Osservare le istruzioni riportate nel para-

grafo «Trasporto».

Con ogni riserva di modifiche tecniche.

Nederlands

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig door.

Maak uzelf vertrouwd met de bedieningselementen en

het juiste gebruik van het tuingereedschap. Bewaar de ge-

bruiksaanwijzing om deze later te kunnen raadplegen.

Verklaring van de symbolen op het tuingereed-

schap

Algemene waarschuwing.

Lees de gebruiksaanwijzing door.

Voorkom dat personen in de buurt gewond raken

door weggeslingerde voorwerpen.

Houd in de buurt staande personen op een veilige

afstand tot het tuingereedschap.

Scherp(e) mes(sen). Wees uiterst voorzichtig

met tenen en vingers.

Schakel het tuingereedschap uit en maak de

stroomkringonderbreker los voordat u onder-

houds- of reinigingswerkzaamheden uitvoert of

wanneer u het tuingereedschap onbeheerd laat,

ook als dat slechts voor korte tijd is.

Niet van toepassing.

Wacht tot alle delen van het tuingereedschap vol-

ledig tot stilstand zijn gekomen voordat u deze

aanraakt. De messen draaien na het uitschakelen

van het tuingereedschap nog. Letsel kan het ge-

volg zijn.

STOP

OBJ_BUCH-1584-003.book Page 52 Friday, August 17, 2012 10:28 AM

Nederlands | 53

Bosch Power Tools F 016 L70 847 | (17.8.12)

Gebruik het tuingereedschap niet in de regen en

laat het niet in de regen liggen of staan.

Bescherm uzelf tegen een elektrische schok.

Niet van toepassing.

Gebruik het oplaadapparaat alleen in een droge

ruimte.

Het oplaadapparaat is voorzien van een veilig-

heidstransformator.

Bediening

fLaat kinderen of personen die deze voorschriften niet heb-

ben gelezen dit tuingereedschap nooit gebruiken. In uw

land gelden eventueel voorschriften ten aanzien van de

leeftijd van de bediener. Bewaar het tuingereedschap bui-

ten het bereik van kinderen wanneer het niet wordt ge-

bruikt.

fDit tuingereedschap is er niet voor bestemd om te worden

gebruikt door personen (inclusief kinderen) met beperkte

fysieke, zintuiglijke of geestelijke vermogens of gebrekkige

ervaring en/of gebrekkige kennis, tenzij zij onder toezicht

staan van een voor hun veiligheid verantwoordelijke per-

soon, of zij van deze persoon instructies ontvangen ten

aanzien van het gebruik van het tuingereedschap.

Kinderen moeten onder toezicht staan, om zeker te stellen

dat zij niet met het tuingereedschap spelen.

fMaai nooit dicht in de buurt van personen, in het bijzonder

kinderen, of huisdieren.

fDe bediener of gebruiker is verantwoordelijk voor ongeval-

len, persoonlijk letsel of schade aan het eigendom van an-

deren.

fGebruik het tuingereedschap niet met blote voeten of met

open sandalen. Draag altijd stevige schoenen en een lange

broek.

fControleer het te bewerken oppervlak zorgvuldig op ste-

nen, stokken, metaaldraad, botten en andere voorwerpen

en verwijder deze.

fControleer vóór gebruik altijd of de messen, de mes-

schroeven of het maaimechanisme versleten of bescha-

digd zijn. Vervang versleten of beschadigde messen en

messchroeven altijd als complete set, om onbalans te

voorkomen.

fMaai alleen bij daglicht of goed kunstlicht.

fGebruik het tuingereedschap bij voorkeur niet wanneer

het gras nat is.

fLoop altijd rustig, nooit te snel.

fGebruik het tuingereedschap nooit met defecte veilig-

heidsvoorzieningen of afschermingen of zonder veilig-

heidsvoorzieningen zoals stootbescherming en/of gras-

vanger.

fHet werken op hellingen kan gevaarlijk zijn.

– Maai geen bijzonder steile hellingen.

– Zorg ervoor dat u op een helling of op nat gras altijd stevig

staat.

– Maai altijd dwars op een helling, nooit naar boven of naar

beneden.

– Ga altijd uiterst voorzichtig te werk bij het veranderen van

richting op een helling.

– Ga uiterst voorzichtig te werk bij het achteruitlopen of bij

het trekken van het tuingereedschap.

– Duw het tuingereedschap tijdens het maaien altijd voor-

waarts en trek het nooit naar het lichaam toe.

fDe messen moeten stilstaan als u het tuingereedschap

voor het vervoer moet kantelen, als u rijdt over een plaats

waar geen gras groeit en als u het tuingereedschap ver-

plaatst naar een plaats waar u wilt maaien.

fKantel het tuingereedschap bij het starten of aantrekken

van de motor niet, behalve wanneer dit nodig is voor het

starten in hoog gras. Til in dit geval de van de bediener af-

gewende zijde door het omlaagduwen van de handgreep

niet verder dan nodig omhoog. Let erop dat uw handen

zich op de greep bevinden wanneer u het tuingereedschap

weer laat lopen.

fSchakel het tuingereedschap in zoals in de gebruiksaanwij-

zing beschreven en let erop dat uw voeten ver genoeg van

ronddraaiende delen verwijderd zijn.

fBreng handen en voeten niet in de buurt van of onder rond-

draaiende delen.

fHoud afstand tot de uitworpzone terwijl u met het tuinge-

reedschap werkt.

fHet tuingereedschap nooit optillen of dragen terwijl de mo-

tor loopt.

fVerander het tuingereedschap niet. Ongeoorloofde ver-

anderingen kunnen de veiligheid van het tuingereedschap

beïnvloeden en tot meer geluiden en trillingen leiden.

fControleer regelmatig de aansluitkabel en de gebruikte

verlengkabel. Sluit een beschadigde kabel niet aan op het

stroomnet en raak een beschadigde kabel niet aan voordat

u de verbinding met het stroomnet verbroken heeft. Bij

een beschadigde kabel kunnen spanningvoerende delen

aangeraakt worden. Bescherm uzelf tegen gevaren door

een elektrische schok.

Stroomkringonderbreker losmaken:

– altijd wanneer u zich van het tuingereedschap verwijdert,

– vóór het verwijderen van blokkeringen,

– als u het tuingereedschap controleert, reinigt of eraan

werkt,

– na het raken van een voorwerp. Controleer het tuingereed-

schap onmiddellijk op beschadigingen en laat het indien

nodig repareren,

– als het tuingereedschap op een ongewone manier begint te

trillen (onmiddellijk controleren).

OBJ_BUCH-1584-003.book Page 53 Friday, August 17, 2012 10:28 AM

54 | Nederlands

F 016 L70 847 | (17.8.12) Bosch Power Tools

Onderhoud

fDraag altijd tuinhandschoenen wanneer u de scherpe

messen vastpakt of er aan werkt.

fControleer of alle moeren, bouten en schroeven vastzitten,

zodat een veilige toestand van het tuingereedschap ge-

waarborgd is.

fControleer de grasbak regelmatig op toestand en slijtage.

fControleer het tuingereedschap. Versleten of beschadigde

delen moeten veiligheidshalve worden vervangen.

fGebruik uitsluitend voor het tuingereedschap voorziene

maaimessen.

fZorg ervoor dat vervangingsonderdelen van Bosch afkom-

stig zijn.

Aanwijzingen voor de optimale omgang met de

accu

fControleer dat het tuingereedschap uitgeschakeld is

voordat u de accu in het gereedschap plaatst. Het plaat-

sen van een accu in tuingereedschap dat ingeschakeld is,

kan tot ongevallen leiden.

fHoud het oplaadapparaat uit de buurt van regen en

vocht. Het binnendringen van water in het oplaadapparaat

vergroot het risico van een elektrische schok.

fLaad accu’s alleen op in oplaadapparaten die door de

fabrikant worden geadviseerd. Voor een oplaadappa-

raat dat voor een bepaald type accu geschikt is, bestaat

brandgevaar wanneer het met andere accu’s wordt ge-

bruikt.

fLaad geen accu’s van andere fabrikanten op. Het op-

laadapparaat is alleen geschikt voor het opladen van

Bosch-lithiumionaccu’s met de in de technische gegevens

vermelde spanningen. Anders bestaat er brand- en explo-

siegevaar.

fHoud het oplaadapparaat schoon. Door vervuiling be-

staat gevaar voor een elektrische schok.

fControleer voor elk gebruik oplaadapparaat, kabel en

stekker. Gebruik het oplaadapparaat niet als u een be-

schadiging hebt vastgesteld. Open het oplaadapparaat

niet zelf en laat het alleen door gekwalificeerd perso-

neel en alleen met originele vervangingsonderdelen re-

pareren. Beschadigde oplaadapparaten, kabels en stek-

kers vergroten het risico van een elektrische schok.

fGebruik het oplaadapparaat niet op een gemakkelijk

brandbare ondergrond (zoals papier of textiel) of in

een brandbare omgeving. Vanwege de bij het opladen

optredende verwarming van het oplaadapparaat bestaat

brandgevaar.

fGebruik alleen de voor dit tuingereedschap voorziene

Bosch-accu’s. Het gebruik van andere accu’s kan tot letsel

en brandgevaar leiden.

fVoorkom aanraking van de niet-gebruikte accu met pa-

perclips, munten, sleutels, spijkers, schroeven en an-

dere kleine metalen voorwerpen die overbrugging van

de contacten kunnen veroorzaken. Kortsluiting tussen

de accucontacten kan brandwonden of brand tot gevolg

hebben.

fBij verkeerd gebruik kan vloeistof uit de accu lekken.

Voorkom contact daarmee. Spoel bij onvoorzien con-

tact met water af. Wanneer de vloeistof in de ogen

komt, dient u bovendien een arts te raadplegen. Gelek-

te accuvloeistof kan tot huidirritaties en verbrandingen lei-

den.

fOpen de accu niet. Er bestaat gevaar voor kortsluiting.

fBescherm de accu tegen hitte, bijvoorbeeld ook tegen

voortdurend zonlicht, vuur, water en vocht. Er bestaat

explosiegevaar.

fSluit de accu niet kort. Er bestaat explosiegevaar.

fBij beschadiging en onjuist gebruik van de accu kunnen

er dampen vrijkomen. Zorg voor frisse lucht en raad-

pleeg bij klachten een arts. De dampen kunnen de lucht-

wegen irriteren.

fBescherm de accu tegen vocht en water.

fBewaar de accu alleen bij een temperatuur tussen 0 °C en

50 °C. Laat de accu bijvoorbeeld in de zomer niet in de au-

to liggen.

fReinig de ventilatieopeningen van de accu af en toe met

een zachte, schone en droge doek.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en

begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de

symbolen en hun betekenis herkent. Het juiste begrip van de

symbolen helpt u het tuingereedschap goed en veilig te ge-

bruiken.

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor het maaien van tuinen,

alleen voor particulier gebruik.

Symbool Betekenis

Reactierichting

Bewegingsrichting

Draag werkhandschoenen

Gewicht

Inschakelen

Uitschakelen

Toegestane handeling

Verboden handeling

Toebehoren en vervangingsonderdelen

OBJ_BUCH-1584-003.book Page 54 Friday, August 17, 2012 10:28 AM

Nederlands | 55

Bosch Power Tools F 016 L70 847 | (17.8.12)

Technische gegevens

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens 2000/14/EG

(1,60 m hoogte, 1 m afstand).

Het A-gewogen geluidsniveau van het apparaat bedraagt ken-

merkend: geluidsdrukniveau 74 dB(A); geluidsvermogenni-

veau 86 dB(A). Onzekerheid K =0,42 dB.

Totale trillingswaarden (vectorsom van drie richtingen) be-

paald volgens EN 60335: Trillingsemissiewaarde

ah<2,5m/s2, Onzekerheid K=1,5 m/s2.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder

„Technische gegevens” beschreven product voldoet aan de

volgende normen en normatieve documenten: EN 60335,

EN 50338 (accugereedschap) en EN 60335 (acculader)

volgens de bepalingen van de richtlijnen 2011/65/EU,

2004/108/EG, 2006/42/EG, 2000/14/EG.

2000/14/EG: Gemeten geluidsdrukniveau 87 dB(A). We-

gingsmethode van de conformiteit volgens aanhangsel VI.

Productcategorie: 32

Benoemde instantie:

SRL, Sudbury, England, Nr. 1088

Technisch dossier (2000/14/EG, 2011/65/EU) bij:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Accu-grasmaaier Rotak 32 LI Rotak 32 High Power

Zaaknummer 3 600 H85 D*0 3 600 H85 D*1

Mesbreedte cm 32 32

Maaihoogte mm 30 – 60 30 – 60

Inhoud grasbak l3131

Gewicht volgens EPTA-Procedure 01/2003 kg 10,4 10,4

Serienummer zie typeplaatje op tuingereedschap

Accu Li-Ion Li-Ion

Zaaknummer F 016 800 302 F 016 800 301

Nominale spanning V= 36 36

Capaciteit Ah 1,3 2,6

Oplaadtijd (bij lege accu)** min 60 95

Aantal accucellen 10 20

Oplaadapparaat AL 3620 CV

Professional AL 3620 CV

Professional

Zaaknummer EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Laadstroom A2,02,0

Toegestaan oplaadtemperatuurbereik °C 0–45 0–45

Gewicht volgens EPTA-Procedure 01/2003 kg 0,6 0,6

Isolatieklasse /II /II

Oplaadapparaat AL 3640 CV

Professional AL 3640 CV

Professional

Zaaknummer EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Laadstroom A4,04,0

Toegestaan oplaadtemperatuurbereik °C 0–45 0–45

Gewicht volgens EPTA-Procedure 01/2003 kg 1,0 1,0

Isolatieklasse /II /II

**met oplaadapparaat AL 3620 CV Professional

Let op het zaaknummer op het typeplaatje van uw tuingereedschap. De handelsbenamingen van sommige tuingereedschappen kunnen afwijken.

OBJ_BUCH-1584-003.book Page 55 Friday, August 17, 2012 10:28 AM

56 | Nederlands

F 016 L70 847 | (17.8.12) Bosch Power Tools

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montage en gebruik

Ingebruikneming

Voor uw veiligheid

fLet op! Schakel het tuingereedschap, maak de stroom-

kringonderbreker los en verwijder de accu voordat u

instel- of reinigingswerkzaamheden uitvoert. Hetzelf-

de geldt als de schakelaarkabel beschadigd, doorge-

sneden of in de war is.

fNadat het tuingereedschap is uitgeschakeld, draaien

de messen nog enkele seconden.

fVoorzichtig! Raak het ronddraaiende snijmes niet aan.

Accu opladen

fGebruik geen ander oplaadapparaat. Het meegeleverde

oplaadapparaat is afgestemd op de in het tuingereedschap

ingebouwde lithiumionaccu.

fLet op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het typeplaatje

van het oplaadapparaat. Met 230 V aangeduide oplaadap-

paraten kunnen ook met 220 V worden gebruikt.

De accu is voorzien van een thermische beveiliging die ervoor

zorgt dat de accu alleen in het temperatuurbereik tussen 0 °C

en 45 °C kan worden opgeladen. Daardoor wordt een lange

levensduur van de accu bereikt.

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd.

Om de volledige capaciteit van de accu te verkrijgen, laadt u

voor het eerste gebruik de accu volledig in het oplaadappa-

raat op.

De lithiumionaccu kan op elk moment worden opgeladen zon-

der de levensduur te verkorten. Een onderbreking van het op-

laden schaadt de accu niet.

De lithiumionaccu is met „Electronic Cell Protection (ECP)”

tegen te sterk ontladen beschermd. Als de accu leeg is, wordt

het tuingereedschap door een veiligheidsschakeling uitge-

schakeld: Het snijmes beweegt niet meer.

Druk na het automatisch uitschakelen van

het tuingereedschap niet meer op de

aan/uit-schakelaar. De accu kan anders beschadigd wor-

den.

Opladen

Het opladen begint zodra de netstekker van het oplaadappa-

raat in het stopcontact en de accu in de oplaadschacht wordt

gestoken.

Door de intelligente oplaadmethode wordt de oplaadtoe-

stand van de accu automatisch herkend en wordt de accu af-

hankelijk van de accutemperatuur en -spanning met de opti-

male laadstroom opgeladen.

Daardoor wordt de accu ontzien en blijft deze, indien in het

oplaadapparaat bewaard, altijd volledig opgeladen.

Snel opladen

Snel opladen wordt aangegeven door knipperen van de groe-

ne LED-indicatie.

Indicatie-element op de accu: Tijdens het opladen gaan de

drie groene LED’s na elkaar branden en gaan deze kort uit. De

accu is volledig opgeladen als de drie groene LED’s continu

branden. Ongeveer 5 minuten nadat de accu volledig is opge-

laden, gaan de drie groene LED’s weer uit.

Opmerking: Het snel opladen is alleen mogelijk als de tempe-

ratuur van de accu zich binnen het toegestane oplaadtempe-

ratuurbereik bevindt, zie het gedeelte „Technische gege-

vens”.

Accu opgeladen

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Handelingsdoel Afbeelding

Meegeleverd 1

Montage van de greepbeugels 2

Grasbak in elkaar zetten 3

Gasbak inzetten en verwijderen 4

Accu opladen 5

Accu plaatsen 6

Stroomkringonderbreker losmaken en in

parkeerstand brengen 7

Accu verwijderen 8

Maaihoogte instellen 9

Inschakelen 10

Uitschakelen 10

Tips voor de werkzaamheden 10 – 11

Onderhoud van de messen 12

Toebehoren kiezen 13

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

LET OP

OBJ_BUCH-1584-003.book Page 56 Friday, August 17, 2012 10:28 AM

Nederlands | 57

Bosch Power Tools F 016 L70 847 | (17.8.12)

Continu branden van de groene LED-indicatie geeft aan dat

de accu volledig opgeladen is.

Bovendien klinkt gedurende ca. 2 seconden een geluidssig-

naal waardoor akoestisch wordt aangegeven dat de accu vol-

ledig is opgeladen.

De accu kan vervolgens worden verwijderd en onmiddellijk

worden gebruikt.

Als de accu niet in het oplaadapparaat is gestoken, geeft con-

tinu branden van de groene LED-indicatie aan dat de stek-

ker in het stopcontact is gestoken en het oplaadapparaat ge-

reed is voor gebruik.

Accutemperatuur onder 0 °C of boven 45 °C

Continu branden van de rode LED-indicatie geeft aan dat de

temperatuur van de accu buiten het snellaadtemperatuurbe-

reik van 0 °C – 45 °C ligt. Zodra het toegestane temperatuur-

bereik bereikt is, schakelt het oplaadapparaat automatisch

over op snelladen.

Als de temperatuur van de accu buiten het toegestane oplaad-

temperatuurbereik ligt, gaat de rode LED van de accu bran-

den wanneer u de accu in het oplaadapparaat zet.

Geen opladen mogelijk

Een andere storing tijdens het opladen wordt aangegeven

door knipperen van de rode LED-indicatie.

Het opladen kan niet worden gestart en het opladen van de

accu is niet mogelijk (zie gedeelte „Storingen opsporen”).

Aanwijzingen voor het opladen

Bij langdurig opladen of meermaals opladen zonder onder-

breking kan het oplaadapparaat warm worden. Dit is echter

zonder bezwaar en wijst niet op een technisch defect van het

oplaadapparaat.

Een duidelijk kortere gebruiksduur na het opladen duidt erop

dat de accu versleten is en moet worden vervangen.

Neem de voorschriften ten aanzien van de afvalverwijdering

in acht.

Accukoeling (Active Air Cooling)

De in het oplaadapparaat geïntegreerde ventilatorregeling

bewaakt de temperatuur van de ingezette accu. Als de accu-

temperatuur boven 30 °C ligt, wordt de accu door een venti-

lator op de optimale oplaadtemperatuur gekoeld. De inge-

schakelde ventilator maakt een ventilatiegeluid.

Als de ventilator niet loopt, ligt de accutemperatuur in het op-

timale oplaadtemperatuurbereik, of is de ventilator defect. In

dit geval wordt de oplaadtijd van de accu langer.

Tips voor de werkzaamheden

Accu-oplaadindicatie

De accu is voorzien van een oplaadindicatie die de oplaadtoe-

stand van de accu aangeeft. De oplaadindicatie bestaat uit

drie groene LED’s.

Bedien de toets voor de oplaadindicatie om de oplaadindictie

te activeren. Na ca. 5 seconden gaat de oplaadindicatie auto-

matisch uit.

De oplaadtoestand kan ook worden gecontroleerd terwijl de

accu verwijderd is.

Als na het bedienen van de toets geen van de LED’s brandt, is

de accu defect en moet deze worden vervangen.

Om veiligheidsredenen kan de oplaadtoestand alleen worden

opgevraagd als het tuingereedschap stilstaat.

Tijdens het opladen gaan de drie groene LED’s na elkaar bran-

den en gaan deze kort uit. De accu is volledig opgeladen als de

drie groene LED’s continu branden. Ongeveer 5 minuten na-

dat de accu volledig is opgeladen, gaan de drie groene LED’s

weer uit.

Indicatie voor temperatuurbewaking

De rode LED van de indicatie voor de temperatuurbewaking

geeft aan dat de accu of de elektronica van het tuingereed-

schap (als de accu in het gereedschap is geplaatst) zich in niet

het optimale temperatuurbereik bevindt. In dit geval werkt

het tuingereedschap niet, of niet met volledig vermogen.

Temperatuurbewaking van de accu

De rode LED knippert als de knop of de aan/uit-schakelaar

wordt ingedrukt (terwijl de accu in het gereedschap is ge-

plaatst): De bedrijfstemperatuur van de accu ligt buiten het

temperatuurbereik van –10 °C tot + 60 °C.

Bij een temperatuur boven 70 °C wordt de accu uitgescha-

keld tot deze zich weer in het toegestane bedrijfstempera-

tuurbereik bevindt.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

LED-indicatie Accucapaciteit

Continu branden 3 groene LED’s ≥2/3

Continu branden 2 groene LED’s ≥1/3

Continu brandt 1 groene LED ≤1/3

Knipperlicht 1 groene LED Reserve

OBJ_BUCH-1584-003.book Page 57 Friday, August 17, 2012 10:28 AM

58 | Nederlands

F 016 L70 847 | (17.8.12) Bosch Power Tools

Temperatuurbewaking van de elektronica van

het tuingereedschap

De rode LED brandt bij het indrukken van de aan/uit-schake-

laar continu: De temperatuur van de elektronica van het tuin-

gereedschap bedraagt minder dan 5 °C of meer dan 75 °C.

Bij een temperatuur boven 90 °C wordt de elektronica van

het tuingereedschap uitgeschakeld tot deze zich weer in het

toegestane bedrijfstemperatuurbereik bevindt.

Maaivermogen (gebruiksduur accu)

Het maaivermogen (de gebruiksduur van de accu) is afhanke-

lijk van de eigenschappen van het gazon, zoals de grasdicht-

heid, de vochtigheid, de lengte van het gras en de maaihoogte.

Vaak in- en uitschakelen van het tuingereedschap tijdens het

maaien vermindert eveneens het maaivermogen (looptijd van

de accu).

Als u het maaivermogen (de gebruiksduur van de accu) wilt

optimaliseren, is het raadzaam om vaker te maaien, de maai-

hoogte te vergroten en in een passend tempo te lopen.

Het onderstaande voorbeeld toont de samenhang tussen

maaihoogte en maaivermogen met betrekking tot één accula-

ding.

Om de looptijd te verlengen, kunt u een extra accu of een accu

met een grotere capaciteit (Ah) via een erkende klantenservi-

ce voor Bosch tuingereedschappen aanschaffen.

Storingen opsporen

Maaiomstandigheden

Zeer dun en droog gazon Dun en droog gazon

Maaivermogen (Rotak 32 LI)

tot 150 m2tot 100 m2

Maaivermogen (Rotak 32 LI High Power)

tot 300 m2tot 150 m2

6cm

4cm

8cm

4cm

STOP

Symptomen Mogelijke oorzaak Oplossing

Tuingereedschap

loopt niet Verstopping mogelijk Stroomkringonderbreker losmaken:

Onderzijde van het tuingereedschap controleren

en indien nodig vrij maken (draag altijd tuinhand-

schoenen)

Accu niet vol opgeladen Accu opladen

Accu niet (goed) ingestoken Accu plaatsen

Gras te lang Grotere maaihoogte instellen en tuingereedschap

kantelen om de startbelasting te verminderen

Motorbeveiliging aangesproken Laat de motor afkoelen en stel een grotere maai-

hoogte in

Accu te koud of te heet Accu laten opwarmen of afkoelen

Stroomkringonderbreker is niet goed of niet

volledig ingezet Goed inzetten

De motor start na het bedienen van de aan/uit-

schakelaar met een geringe vertraging Bedien de aan/uit-schakelaar ca. 1–3 seconden

om de motor te starten

Motor start en stopt

vervolgens weer Accu niet vol opgeladen Accu opladen

Stroomkringonderbreker is niet goed of niet

volledig ingezet Goed inzetten

Accu niet (goed) ingestoken Accu plaatsen

Accu te koud of te heet Accu laten opwarmen of afkoelen

Grotere maaihoogte instellen

Tuingereedschap

loopt met onderbre-

kingen

Interne bekabeling van tuingereedschap defect Neem contact op met klantenservice

Motorbeveiliging aangesproken Laat de motor afkoelen en stel een grotere maai-

hoogte in

OBJ_BUCH-1584-003.book Page 58 Friday, August 17, 2012 10:28 AM

Nederlands | 59

Bosch Power Tools F 016 L70 847 | (17.8.12)

Onderhoud en service

Onderhoud van de accu

fLet op! Schakel het tuingereedschap, maak de stroom-

kringonderbreker los en verwijder de accu en de gras-

mand voordat u instel- of reinigingswerkzaamheden

uitvoert.

fDraag altijd tuinhandschoenen wanneer u de scherpe

messen vastpakt of er aan werkt.

Neem de volgende aanwijzingen en maatregelen in acht om

een optimaal gebruik van de accu te waarborgen.

– Bescherm de accu tegen vocht en water.

– Bewaar de accu alleen bij een temperatuur tussen 0 °C en

50 °C. Laat de accu bijvoorbeeld in de zomer niet in de au-

to liggen.

– Laat de accu bij fel zonlicht de accu niet in het tuingereed-

schap zitten.

– De optimale temperatuur voor het bewaren van de accu

bedraagt 5 °C.

– Reinig de ventilatieopeningen van de accu af en toe met

een zachte, schone en droge doek.

Een duidelijk kortere gebruiksduur na het opladen duidt erop

dat de accu versleten is en moet worden vervangen.

Klantenservice en advies

www.bosch-garden.com

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het tuingereedschap.

Nederland

Tel.: +31 (076) 579 54 54

Fax: +31 (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-mail: outillage.gereedschap@be.bosch.com

Tuingereedschap

maait onregelmatig

en/of

Motor loopt moeilijk

Maaihoogte te laag Grotere maaihoogte instellen

Messen bot Mes vervangen

Verstopping mogelijk Onderzijde van het tuingereedschap controleren

en indien nodig vrij maken (draag altijd tuinhand-

schoenen)

Mes omgekeerd gemonteerd Mes goed monteren

Maaivermogen (ge-

bruiksduur accu) on-

voldoende

Maaihoogte te laag Stel een grotere maaihoogte in en maai langzamer

Gras te hoog Stel een grotere maaihoogte in en maai langzamer

Gras te nat of vochtig Wacht tot het gras droog is en loop langzamer

Gras te dicht Stel een grotere maaihoogte in, loop langzamer en

maai vaker

Een extra accu kunt u via een erkende klantenservi-

ce voor Bosch tuingereedschappen aanschaffen Neem contact op met klantenservice

Na het inschakelen van

het tuingereedschap

draait het maaimes

niet

Mes wordt gehinderd door gras Tuingereedschap uitschakelen

Verstopping verwijderen (draag altijd tuinhand-

schoenen)

Moer of schroef van mes los Draai de moer of de schroef van het mes vast

(17 Nm)

Sterke trillingen of ge-

luiden Moer of schroef van mes los Draai de moer of de schroef van het mes vast

(17 Nm)

Mes beschadigd Mes vervangen

Opladen niet mogelijk Accucontacten vuil Reinig de accucontacten, bijvoorbeeld door de ac-

cu enkele keren te plaatsen en te verwijderen, of

vervang de accu indien nodig

De accu is defect door een verbindingsbreuk in de

accu (afzonderlijke cellen) Vervang de accu

De led-indicaties bran-

den niet nadat de stek-

ker in het stopcontact

is gestoken

Netsnoer van het oplaadapparaat is niet (of niet

goed) vastgestoken Steek de stekker (volledig) in het stopcontact

Stopcontact, netsnoer of oplaadapparaat defect Controleer de netspanning en laat het oplaadappa-

raat eventueel nazien door een erkende klanten-

service voor Bosch elektrische gereedschappen

Symptomen Mogelijke oorzaak Oplossing

OBJ_BUCH-1584-003.book Page 59 Friday, August 17, 2012 10:28 AM

60 | Dansk

F 016 L70 847 | (17.8.12) Bosch Power Tools

Vervoer

Op de meegeleverde lithiumionaccu’s zijn de eisen voor het

vervoer van gevaarlijke stoffen van toepassing. De accu’s kun-

nen door de gebruiker zonder verdere voorwaarden over de

weg worden vervoerd.

Bij de verzending door derden (bijv. luchtvervoer of expedi-

tiebedrijf) moeten bijzondere eisen ten aanzien van verpak-

king en markering in acht worden genomen. In deze gevallen

moet bij de voorbereiding van de verzending een deskundige

voor gevaarlijke goederen worden geraadpleegd.

Verzend accu’s alleen als de behuizing onbeschadigd is. Plak

blootliggende contacten af en verpak de accu zodanig dat de-

ze niet in de verpakking beweegt.

Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Gooi tuingereedschappen, oplaadapparaten, accu’s en batte-

rijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG

moeten niet meer bruikbare elektrische en

elektronische apparaten en volgens de Europe-

se richtlijn 2006/66/EG moeten defecte of lege

accu’s en batterijen apart worden ingezameld

en op een voor het milieu verantwoorde wijze worden herge-

bruikt.

Accu’s en batterijen:

Li-ion:

Lees de aanwijzingen in het gedeelte „Ver-

voer” en neem deze in acht.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Pas på! Læs efterfølgende instrukser omhyggeligt. Gør

dig fortrolig med haveværktøjets betjeningsanordninger

og korrekte anvendelse. Opbevar betjeningsvejledningen

til senere brug.

Forklaring af symboler på haveværktøjet

Generel sikkerhedsadvarsel.

Læs brugsanvisningen.

Pas på udkastede eller flyvende genstande, der

kan kvæste tilskuere.

Hold tilskuere i sikker afstand fra haveværktøjet.

Skarp tand (skarpe tænder). Pas på tæerne og

fingrene – de kan blive skåret af.

Sluk for haveværktøjet og løsn strømkredsafbry-

deren, før vedligeholdelses- eller rengøringsar-

bejde gennemføres; dette gælder også, hvis ha-

veværktøjet også kun forlades uden opsyn i kort

tid.

Gælder ikke.

Vent til alle haveværktøjets dele er standset helt,

før de berøres. Knivene fortsætter med at rotere,

efter at der er blevet slukket for haveværktøjet.

En roterende kniv kan forårsage kvæstelser.

Brug ikke haveværktøjet, når det regner, og ud-

sæt ikke værktøjet for regn.

Beskyt dig selv mod elektrisk stød.

Gælder ikke.

Anvend kun ladeaggregatet i tørre rum.

Ladeaggregatet er udstyret med en sikkerheds-

transformator.

Betjening

fLad aldrig børn eller personer, der ikke har gennemlæst

denne betjeningsvejledning, anvende haveværktøjet. Lo-

kale regler kan bestemme alderen på den person, som må

betjene haveværktøjet. Haveværktøjet skal opbevares util-

gængeligt for børn, når det ikke er i brug.

fDette haveværktøj er ikke egnet til at blive brugt af perso-

ner (inkl. børn) med begrænsede fysiske, sensoriske eller

psykiske evner eller manglende erfaring og/eller manglen-

de viden, medmindre de overvåges af en sikkerhedsan-

svarlig person eller modtager instruktioner fra denne per-

son om, hvordan haveværktøjet skal håndteres.

Bør skal overvåges for at sikre, at de ikke leger med have-

værktøjet.

fSlå aldrig græs, mens der er nogen, især børn eller kæle-

dyr, i nærheden.

STOP

OBJ_BUCH-1584-003.book Page 60 Friday, August 17, 2012 10:28 AM

Dansk | 61

Bosch Power Tools F 016 L70 847 | (17.8.12)

fBrugeren er ansvarlig for ulykker og skader, der sker på an-

dre mennesker eller deres ejendom.

fBetjen ikke haveværktøjet med bare fødder eller åbne san-

daler. Bær altid fastsiddende fodtøj og lange bukser.

fUndersøg det område, der skal bearbejdes, og fjern sten,

pinde, ståltråd, kødben og andre fremmedlegemer.

fKontrollér altid inden brug, at knivene, knivboltene og klip-

peenheden ikke er slidte eller beskadigede. Udskift altid

slidte eller beskadigede knive samt knivbolte sammen for

at undgå ubalance.

fSlå kun græs i dagslys eller i god kunstig belysning.

fHaveværktøjet må helst ikke anvendes i vådt græs.

fGå altid – løb aldrig.

fBrug aldrig haveværktøjet med defekte beskyttelsesan-

ordninger, afdækninger eller uden sikkerhedsudstyr som

f.eks. udkastningsskærm og/eller græsboks.

fDet kan være farligt at arbejde på skråninger:

– Slå aldrig græs på alt for stejle skråninger.

– Man skal altid passe på ikke at miste fodfæstet på skrånin-

ger eller vådt græs.

– Slå altid græs på tværs af skråninger – aldrig op og ned.

– Vær altid meget forsigtig, når du vender.

– Vær altid meget forsigtig, når haveværktøjet kører tilbage

eller trækkes.

– Skub altid haveværktøjet frem under græsslåningen og

træk det aldrig hen mod kroppen.

fKnivene skal stå stille, når haveværktøjet vippes til trans-

port, når der køres hen over andre overflader end græs og

ved transport af haveværktøjet til og fra det område, hvor

plænen skal slås.

fVip ikke haveværktøjet ved start eller når motoren startes,

medmindre dette er nødvendigt for at starte det i højt

græs. I dette tilfælde hæves den side af haveværktøjet,

som vender bort fra brugeren, ved at trykke håndgrebet

ned. Haveværktøjet må ikke hæves mere end nødvendigt.

Sørg for, at begge hænder er på grebet, når haveværktøjet

sænkes ned igen.

fTænd for haveværktøjet som beskrevet i betjeningsvejled-

ningen og sørg for, at dine fødder er tilstrækkeligt langt

væk fra roterende dele.

fAnbring ikke hænder eller fødder i nærheden af eller under

roterende dele.

fHold afstand til udkastningszonen, når haveværktøjet kø-

rer.

fLøft eller bær aldrig haveværktøjet, når motoren kører.

fUdør ikke ændringer på haveværktøjet. Ikke tilladte æn-

dringer kan forringe dit haveværktøjs sikkerhed og føre til

mere støj og større vibrationer.

fKontroller tilslutningsledningen og en anvendt forlænger-

ledning med regelmæssige mellemrum. Tilslut ikke en be-

skadiget ledning til strømnettet eller berør den ikke, før du

har afbrudt den fra strømnettet. Er ledningen beskadiget,

kan spændingsførende dele berøres. Beskyt dig selv mod

farer fra elektrisk stød.

Strømkredsafbryder løsnes:

– før du fjerner dig fra haveværktøjet,

– inden man fjerner en blokering,

– før du kontrollerer, rengør eller arbejder på haveværktøjet,

– efter at man har ramt et fremmedlegeme. Kontroller straks

haveværktøjet for beskadigelser og få det repareret, hvis

det er nødvendigt,

– hvis haveværktøjet begynder at vibrere unormalt meget

(kontrollér omgående).

Vedligeholdelse

fBrug altid havehandsker, hvis du håndterer eller arbej-

der i nærheden af skarpe knive.

fKontroller, at alle møtrikker, bolte og skruer sidder rigtigt,

så haveværktøjets arbejdstilstand er sikret.

fKontrollér græsboksens tilstand og slidniveau med regel-

mæssige mellemrum.

fKontroller haveværktøjet og erstat for en sikkerheds skyld

slidte eller beskadigede dele.

fBrug udelukkende de specielle knive til haveværktøjet.

fSørg for kun at montere reservedele, der er godkendt af

Bosch.

Henvisninger til optimal håndtering af akkuen

fSikre, at haveværktøjet er slukket, før akku’en sættes

i. Der kan opstå uheld, hvis en akku sættes i et haveværk-

tøj, der er tændt.

fLadeaggregatet må ikke udsættes for regn eller fugtig-

hed. Indtrængning af vand i ladeaggregatet øger risikoen

for elektrisk stød.

fOplad kun akku’er i ladeaggregater, der er anbefalet af

fabrikanten. Et ladeaggregat, der er egnet til en bestemt

type batterier, må ikke benyttes med andre batterier –

brandfare.

fLad ikke fremmede akkuer. Ladeaggregatet er kun be-

regnet til ladning af Bosch Li-ion-akkuer med de spændin-

ger, der er angivet i de tekniske data. Ellers er der fare for

brand og eksplosion.

fRenhold ladeaggregatet. Snavs øger faren for elektrisk

stød.

fKontrollér ladeaggregat, kabel og stik før brug. Anvend

ikke ladeaggregatet, hvis det er beskadiget. Forsøg ik-

ke at åbne ladeaggregatet og sørg for at det repareres

af kvalificerede fagfolk, og at der kun benyttes origina-

le reservedele. Beskadigede ladeaggregater, kabler og

stik øger risikoen for elektrisk stød.

fAnvend ikke ladeaggregatet på let brændbar under-

grund (f.eks. papir, tekstiler osv.) eller i brændbare

omgivelser. Pas på! Ladeaggregatet bliver varmt under

opladningen. Brandfare!

fBrug kun Bosch akkuerne, der er beregnet til dette ha-

veværktøj. Brug af andre akkuer kan føre til kvæstelser og

er forbundet med brandfare.

fIkke benyttede akku’er må ikke komme i berøring med

kontorclips, mønter, nøgler, søm, skruer eller andre

små metalgenstande, da disse kan kortslutte kontak-

terne. En kortslutning mellem akku-kontakterne øger risi-

koen for personskader i form af forbrændinger.

OBJ_BUCH-1584-003.book Page 61 Friday, August 17, 2012 10:28 AM

62 | Dansk

F 016 L70 847 | (17.8.12) Bosch Power Tools

fHvis akku’en anvendes forkert, kan der slippe væske

ud af akku’en. Undgå at komme i kontakt med denne

væske. Hvis det alligevel skulle ske, skylles med vand.

Søg læge, hvis væsken kommer i øjnene. Akku-væske

kan give hudirritation eller forbrændinger.

fÅben ikke akkuen. Fare for kortslutning.

fBeskyt akkuen mod varme (f.eks. også mod varige sol-

stråler, brand, vand og fugtighed). Fare for eksplosion.

fKortslut ikke akkuen. Fare for eksplosion.

fBeskadiges akkuen eller bruges den forkert, kan der si-

ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler

dig utilpas. Dampene kan irritere luftvejene.

fBeskyt akkuen mod fugtighed og vand.

fOpbevar kun akkuen i et temperaturområde mellem 0 °C

og 50 °C. Opbevar ikke akkuen i bilen f.eks. om somme-

ren.

fRengør akkuens ventilationsåbninger en gang imellem med

en blød, ren og tør pensel.

Symboler

De efterfølgende symboler er af betydning for at kunne læse

og forstå brugsanvisningen. Læg mærke til symbolerne og

overhold deres betydning. En rigtig forståelse af symbolerne

er med til at sikre en god og sikker brug af haveværktøjet.

Beregnet anvendelse

Haveværktøjet er beregnet til græsslåning i private haver.

Tekniske data

Symbol Betydning

Reaktionsretning

Bevægelsesretning

Brug beskyttelseshandsker

Vægt

Start

Stop

Tilladt handling

Forbudt handling

Tilbehør/reservedele

Akku-plæneklipper Rotak 32 LI Rotak 32 High Power

Typenummer 3 600 H85 D*0 3 600 H85 D*1

Knivbredde cm 32 32

Slåhøjde mm 30 – 60 30 – 60

Volumen, græsboks l3131

Vægt svarer til EPTA-Procedure 01/2003 kg 10,4 10,4

Serienummer se typeskilt på haveværktøjet

Akku Li-Ion Li-Ion

Typenummer F 016 800 302 F 016 800 301

Nominel spænding V= 36 36

Kapacitet Ah 1,3 2,6

Ladetid (tom akku)** min 60 95

Antal akkuceller 10 20

Ladeaggregat AL 3620 CV

Professional AL 3620 CV

Professional

Typenummer EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Ladestrøm A2,02,0

Tilladt temperaturområde for opladning °C 0–45 0–45

Vægt svarer til EPTA-Procedure 01/2003 kg 0,6 0,6

Beskyttelsesklasse /II /II

**med ladeaggregat AL 3620 CV Professional

Læg mærke til typenummeret på typeskiltet til dit haveværktøj. Handelsbetegnelserne for de enkelte haveværktøjer kan variere.

OBJ_BUCH-1584-003.book Page 62 Friday, August 17, 2012 10:28 AM

Dansk | 63

Bosch Power Tools F 016 L70 847 | (17.8.12)

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. 2000/14/EF (1,60 m høj-

de, 1 m afstand).

Maskinens A-vægtede støjniveau er typisk:

Lydtryksniveau 74 dB(A); lydeffektniveau 86 dB(A). Usik-

kerhed K =0,42 dB.

Samlede svingningsværdier (vektorsum for tre retninger) be-

regnet iht. EN 60335: Svingningsemissionsværdi

ah<2,5m/s2, Usikkerhed K=1,5 m/s2.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er

beskrevet under „Tekniske data“, er i overensstemmelse med

følgende standarder eller normative dokumenter: EN 60335,

EN 50338 (akku-enhed) og EN 60335 (akku-ladeaggregt)

iht. bestemmelserne i direktiverne 2011/65/EU,

2004/108/EF, 2006/42/EF, 2000/14/EF.

2000/14/EF: Målt lydeffektniveau 87 dB(A). Procedurer for

overensstemmelsesvurdering iht. bilag VI.

Produktkategori: 32

Bemyndiget kontrolorgan:

SRL, Sudbury, England, Nr. 1088

Teknisk dossier (2000/14/EF, 2011/65/EU) ved:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montering og drift

Ibrugtagning

For din egen sikkerheds skyld

fPas på! Sluk for haveværktøjet, løsn strømkredsafbry-

deren og fjern akkuen, før vedligeholdelses- eller ren-

gøringsarbejde gennemføres. Gør det samme, hvis

kontaktledningen er beskadiget, hvis der er blevet skå-

ret i den eller hvis den har viklet sig sammen.

fNår haveværktøjet slukkes, roterer knivene sig i endnu

et par sekunder.

fPas på – berør ikke den roterende skærekniv.

Opladning af akku

fAnvend ikke noget andet ladeaggregat. Det medlevere-

de ladeaggregat er afstemt i forhold til den Li-ion-akku, der

er monteret i haveværktøjet.

fKontrollér netspændingen! Strømkildens spænding skal

stemme overens med angivelserne på ladeaggregatets ty-

peskilt. Ladeaggregater til 230 V kan også tilsluttes 220 V.

Akkuen er udstyret med en temperaturovervågning, som kun

tillader en ladning i et temperaturområde mellem 0 °C og

45 °C. Derved opnås en høj levetid for akkuen.

Bemærk: Akkuen er til dels oplades ved udleveringen. For at

sikre at akkuen fungerer 100 % oplades akkuen helt før første

ibrugtagning.

Ladeaggregat AL 3640 CV

Professional AL 3640 CV

Professional

Typenummer EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Ladestrøm A4,04,0

Tilladt temperaturområde for opladning °C 0–45 0–45

Vægt svarer til EPTA-Procedure 01/2003 kg 1,0 1,0

Beskyttelsesklasse /II /II

Akku-plæneklipper Rotak 32 LI Rotak 32 High Power

**med ladeaggregat AL 3620 CV Professional

Læg mærke til typenummeret på typeskiltet til dit haveværktøj. Handelsbetegnelserne for de enkelte haveværktøjer kan variere.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Handlingsmål Fig.

Leveringsomfang 1

Montering af bøjlegrebene 2

Græsboks føjes sammen 3

Græsboks sættes i/tages af 4

Opladning af akku 5

Akku sættes i 6

Strømkredsafbryder løsnes og stilles i

parkeringsposition 7

Akku tages ud 8

Slåhøjde indstilles 9

Tænding 10

Slukning 10

Arbejdsanvisninger 10 – 11

Vedligeholdelse af kniv 12

Valg af tilbehør 13

Handlingsmål Fig.

OBJ_BUCH-1584-003.book Page 63 Friday, August 17, 2012 10:28 AM

64 | Dansk

F 016 L70 847 | (17.8.12) Bosch Power Tools

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for-

kortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell

Protection (ECP)“. Er akkuen afladet, slukkes haveværktøjet

med en beskyttelseskontakt: Skærekniven bevæger sig ikke

mere.

Tryk efter automatisk slukning af have-

værktøjet ikke mere på start-stop-kontak-

ten. Akkuen kan blive beskadiget.

Opladning

Opladningen starter, så snart netstikket netstikket til ladeag-

gregatet stættes i stikdåsen og akkuen placeres i ladeskakten.

Den intelligente ladeproces gør, at akkumulatorens ladetil-

stand automatisk erkendes og lades med den mest velegnede

ladestrøm, afhængigt af akkumulatorens temperatur og

spænding.

Derved skånes akkumulatoren og er altid opladet 100 %, når

den opbevares i ladeaggregatet.

Hurtig opladning

Hurtigopladningen signaliseres ved, at den grønne LED-

lampe blinker.

Lampeelement på akkuen: Under opladningen lyser og sluk-

ker akkuens tre grønne LED-lamper kort en ad gangen. Akku-

en er helt opladet, når de tre grønne LED-lamper lyser hele ti-

den. Ca. 5 minutter efter at akkuen er helt opladet, slukker de

tre grønne LED-lamper igen.

Bemærk: Hurtigopladningen er kun mulig, hvis akkumulato-

rens temperatur er i det tilladte ladetemperaturområde, se af-

snit „Tekniske data“.

Akkuopladning

Når den grønne LED-lampe lyser konstant, betyder det, at

akkuen er helt opladet.

Der høres desuden en signaltone i ca. 2 sekunder, hvilket sig-

naliserer, at akkuen er 100 % opladt.

Herefter kan akkumulatoren tages ud til øjelikkelig brug.

Er akkuen ikke sat i, betyder et konstant grønt lys i LED-

lampen, at netstikket er sat i stikdåsen og at ladeaggregatet

er klart.

Akku-temperatur under 0 °C eller over 45 °C

Ses et konstant rødt lys i LED-lampen, ligger akkuens tem-

peratur uden for hurtigopladningstemperaturområdet på

0 ° C – 45 ° C. Så snart det tilladte temperaturområde er nået,

kobler ladeaggregatet automatisk om til hurtigopladning.

Er akkuens temperatur uden for det tilladte ladetemperatur-

område, lyser akkuens røde LED-lampe, når akkuen sættes i

ladeaggregatet.

Opladning er ikke mulig

Hvis opladningen ikke er mulig på grund af en anden fejl, sig-

naliseres dette ved, at den røde LED-lampe blinker.

Opladningen kan ikke starte og det er ikke muligt at oplade ak-

kuen (se afsnit „Fejlsøgning“).

Tips vedr. opladning

Opladningsaggregatet kan blive varmt, hvis det oplades hele

tiden eller en opladningscyklus følger den næste uden afbry-

delser. Dette er dog uden betydning og er ikke tegn på en tek-

nisk defekt af ladeaggregatet.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn

på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mhr. bortskaffelse.

Akku-køling (Active Air Cooling)

Ventilatorstyringen, der er integreret i ladeaggregatet, over-

våger temperaturen for den isatte akku. Ligger akkutempera-

turen over 30 °C, køles akkuen til den optimale ladetempera-

tur vha. en ventilator. Den tændte ventilator producerer en

ventilatorlyd.

Går ventilatoren ikke, ligger akkutemperaturen i det optimale

ladetemperaturområde eller ventilatoren er defekt. I dette til-

fælde forlænges akkuens ladetid.

Arbejdsvejledning

Akku-ladetilstandsindikator

Akkuen er udstyret med en ladetilstandsindikator , der viser

akkuens ladetilstand. Ladetilstandsindikatoren består af 3

grønne LED-lamper.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

PAS PÅ

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 64 Friday, August 17, 2012 10:28 AM

Dansk | 65

Bosch Power Tools F 016 L70 847 | (17.8.12)

Betjen tasten til ladetilstandsindikatoren for at aktivere

ladetilstandsindikatoren. Ladetilstandsindikatoren slukker

automatisk efter ca. 5 sekunder.

Ladetilstanden kan også kontrolleres, når akkuen er fjernet.

Lyser der ikke nogen LED-lampe, når der trykkes på tasten, er

akkuen defekt og skal skiftes.

Af sikkerhedstekniske grunde kan ladetilstanden kun kontrol-

leres, når haveværktøjet står stille.

Under opladningen lyser og slukker akkuens tre grønne LED-

lamper kort en ad gangen. Akkuen er helt opladet, når de tre

grønne LED-lamper lyser hele tiden. Ca. 5 minutter efter at ak-

kuen er helt opladet, slukker de tre grønne LED-lamper igen.

Visning for temperaturovervågning

Den røde LED-lampe i indikatoren til temperaturovervågning

signaliserer, at akkuen eller haveværktøjets elektroniske sy-

stem (når akkuen er sat i) ikke er i det optimale temperatur-

område. I dette tilfælde arbejder haveværktøjet ikke eller ikke

med fuld kapacitet.

Temperaturovervågning af akkuen

Den røde LED-lampe blinker, når der trykkes på tasten eller

start-stop-kontakten (når akkuen er sat i): Akkuen er uden for

driftstemperaturområdet fra – 10 °C til +60 °C.

Ved temperaturer over 70 °C slukker akkuen, til den befinder

sig i det tilladte temperaturområde igen.

Temperaturovervågning for haveværktøjets

elektroniske system

Den røde LED-lampe lyser konstant, når der trykkes på start-

stop-kontakten: Temperaturen for haveværktøjets elektroni-

ske system er under 5 °C eller mere end 75 °C.

Ved temperaturer over 90 °C slukker haveværktøjets elektro-

niske system, til det befinder sig i det tilladte driftstempera-

turområde igen.

Snitkapacitet (akku-løbetid)

Slåkapaciteten (akku-løbetid) afhænger af græssets egenska-

ber f.eks. græssets tæthed, fugtighed, græslængde og slåhøjde.

Tændes og slukkes haveværktøjet hyppigt under græslånin-

gen, reduceres slåkapaciteten ligeledes (akku-løbetid).

For at optimere slåkapaciteten (akku-løbetid) anbefales det at slå

græsset noget oftere, øge slåhøjden og gå med normalt tempo.

Eksemplet forneden viser sammenhængen mellem slåhøjde

og slåkapacitet for en akkuopladning.

Løbetiden forlænges ved at købe en ekstra akku eller en akku

med større kapacitet (Ah) hos et autoriseret servicecenter for

Bosch haveværktøj.

Fejlsøgning

Kontrollampe Akku-kapacitet

Konstant lys 3 grøn LED-lampe ≥2/3

Konstant lys 2 grøn LED-lampe ≥1/3

Konstant lys 1 grøn LED-lampe ≤1/3

Blinklys 1 grøn LED-lampe Reserve

Snitbetingelser

Meget lyst, tørt græs Lyst, tørt græs

Slåkapacitet (Rotak 32 LI)

op til 150 m2op til 100 m2

Slåkapacitet (Rotak 32 LI High Power)

op til 300 m2op til 150 m2

6cm

4cm

8cm

4cm

STOP

Symptom Mulig årsag Afhjælpning

Haveværktøj kører

ikke Tilstopning mulig Strømkredsafbryder løsnes:

Kontrollér haveværktøjet og frigør det evt. for græs

(brug altid havehandsker)

Akkuen er ikke helt opladet Opladning af akku

Akkuen er ikke sat (rigtigt) i Isæt akku

Græs for langt Indstil en større slåhøjde og vip haveværktøjet for

at reducere belastningen i starten

Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde

Akkuen er for kold/varm Opvarm/afkøl akkuen

Strømkredsafbryderen er ikke blevet sat rigtigt i/

fuldstændigt i Sæt den rigtigt i

Motoren starter efter betjening af start-stop-kon-

takten med en lille tidsforsinkelse Tryk på start-stop-kontakten og hold den nede i ca.

1 – 3 s for at starte motoren

OBJ_BUCH-1584-003.book Page 65 Friday, August 17, 2012 10:28 AM

66 | Dansk

F 016 L70 847 | (17.8.12) Bosch Power Tools

Vedligeholdelse og service

Akku-pleje

fPas på! Sluk for haveværktøjet, løsn strømkredsafbry-

deren og fjern akkuen samt græsboksen, før vedlige-

holdelses- eller rengøringsarbejde gennemføres.

fBrug altid havehandsker, hvis du håndterer eller arbej-

der i nærheden af skarpe knive.

Overhold følgende forskrifter og foranstaltninger for at mulig-

gøre en optimal brug af akkuen:

– Beskyt akkuen mod fugtighed og vand.

– Opbevar kun akkuen i et temperaturområde mellem 0 °C

og 50 °C. Opbevar ikke akkuen i bilen f.eks. om somme-

ren.

– Lad ikke akkuen blive siddende i haveværktøjet i solskins-

vejr.

– Den optimale temperatur til opbevaring af akkuen er 5 °C.

– Rengør akkuens ventilationsåbninger en gang imellem med

en blød, ren og tør pensel.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn

på, at akkuerne er slidt op og skal udskiftes.

Kundeservice og kunderådgivning

www.bosch-garden.com

Det 10-cifrede typenummer på haveværktøjets typeskilt skal

altid angives ved forespørgsler og bestilling af reservedele.

Motoren starter og

stopper herefter igen Akkuen er ikke helt opladet Opladning af akku

Strømkredsafbryderen er ikke blevet sat rigtigt i/

fuldstændigt i Sæt den rigtigt i

Akkuen er ikke sat (rigtigt) i Isæt akku

Akkuen er for kold/varm Opvarm/afkøl akkuen

Indstil en større slåhøjde

Haveværktøj kører i

intervaller Haveværktøjets indvendige ledninger er beskadi-

get Kontakt serviceforhandleren

Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde

Haveværktøj klipper

ikke jævnt

og/eller

Motoren arbejder

tungt

Slåhøjden er for lav Indstil en større slåhøjde

Knive er sløve Kniv skiftes

Tilstopning mulig Kontrollér haveværktøjet og frigør det evt. for græs

(brug altid havehandsker)

Kniven er monteret forkert Montér kniven rigtigt

Slåkapaciteten (akku-

løbetid) er ikke til-

strækkelig

Slåhøjden er for lav Indstil en større slåhøjde og gå noget langsommere

Græsset er for højt Indstil en større slåhøjde og gå noget langsommere

Græsset er for vådt eller fugtigt Vent til græsset er tørt og gå noget langsommere

Græsset er for tæt Indstil en større slåhøjde, gå noget langsommere

og slå græsset noget oftere

En ekstra akku kan fås hos et autoriseret kunde-

center for Bosch haveværktøj Kontakt serviceforhandleren

Når haveværktøjet

tændes, drejer klippe-

kniven ikke

Kniven bremses af græsset Sluk for haveværktøjet

Fjern tilstopning (brug altid havehandsker)

Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (17 Nm)

For stor vibration/støj Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (17 Nm)

Knivene er beskadigede Kniv skiftes

Opladning er ikke

mulig Akkukontakter er snavset Rengør akkukontakter; f.eks. ved at sætte akkuen i

og tage den ud flere gange eller erstatte den

Akkuen er defekt, da en kapacitet er blevet afbrudt

i akkuen (enkeltceller) Skift akkuen

LED-lamperne lyser

ikke, når netstikket

sættes i stikdåsen

Ladeaggregatets netstik er ikke sat (rigtigt) i Sæt netstikket (helt) ind i stikdåsen

Stikdåse, netkabel eller ladeaggregat er defekt Kontrollér netspændingen og få evt. opladningsag-

gregatet blive kontrolleret af et autoriseret service-

værksted for Bosch-elektroværktøj

Symptom Mulig årsag Afhjælpning

OBJ_BUCH-1584-003.book Page 66 Friday, August 17, 2012 10:28 AM

Svenska | 67

Bosch Power Tools F 016 L70 847 | (17.8.12)

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Tlf. Service Center: +45 (4489) 8855

Fax: +45 (4489) 87 55

E-Mail: vaerktoej@dk.bosch.com

Transport

De indeholdte Li-Ion-akkuer overholder bestemmelserne om

farligt gods. Akkuerne kan transporteres af brugeren på of-

fentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport el-

ler spedition) skal særlige krav vedr. emballage og mærkning

overholdes. Her skal man kontakte en faregodsekspert, før

forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne

kontakter og indpak akkuen på en sådan måde, at den ikke

kan bevæge sig i emballagen.

Følg venligst også eventuelle, videreførende, nationale for-

skrifter.

Bortskaffelse

Smid ikke haveværktøj, ladeaggregater og akkuer/batterier

ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF skal

affald af elektrisk og elektronisk udstyr (WEEE)

og iht. det europæiske direktiv 2006/66/EF

skal defekte eller opbrugte akkuer/batterier

indsamles separat og genbruges iht. gældende

miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Følg venligst henvisninger i afsnit „Trans-

port“.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Obs! Läs noggrant igenom anvisningarna. Gör dig förtro-

gen med trädgårdsredskapets manöverorgan och dess

korrekta användning. Förvara bruksanvisningen för

senare behov.

Beskrivning av symbolerna på trädgårdsredska-

pet

Allmän varning för riskmoment.

Läs noga igenom bruksanvisningen.

Se till att personer som står i närheten inte skadas

av föremål som eventuellt slungas ut.

Håll personer på betryggande avstånd från träd-

gårdsredskapet.

Skarpa knivar. Se till att tår eller fingrar inte ska-

das.

Före underhåll och rengöringsåtgärder koppla

från trädgårdsredskapet och ta bort strömkrets-

brytaren även om trädgårdsredskapet endast

under en kort tid lämnas utan uppsikt.

Gäller inte.

Vänta tills trädgårdsredskapets alla delar stannat

fullständigt innan du berör dem. Knivarna roterar

en stund efter det trädgårdsredskapet stängts av

och detta kan leda till kroppsskada.

Använd inte trädgårdsredskapet i regn och utsätt

det inte heller för regn.

Skydda dig mot elstöt.

Gäller inte.

Laddaren får endast användas i torr lokal.

Laddaren är försedd med en säkerhetstransfor-

mator.

Användning

fLåt aldrig barn eller personer som inte är förtrogna med

bruksanvisningen använda trädgårdsredskapet. Natio-

nella föreskrifter begränsar eventuellt tillåten ålder för

användning. När trädgårdsredskapet inte används ska det

förvaras oåtkomligt för barn.

fTrädgårdsredskapet får inte användas av person (inklusive

barn) med begränsad fysisk, sensorisk eller psykisk för-

måga och/eller som saknar den erfarenhet och kunskap

som krävs för hantering. Undantag görs om personen över-

vakas av en ansvarig person som kan undervisa i träd-

gårdsredskapets användning.

STOP

OBJ_BUCH-1584-003.book Page 67 Friday, August 17, 2012 10:28 AM

68 | Svenska

F 016 L70 847 | (17.8.12) Bosch Power Tools

Barn bör övervakas för att säkerställa att de inte leker med

trädgårdsredskapet.

fKlipp aldrig gräset när personer, speciellt då barn eller hus-

djur, uppehåller sig i närheten.

fAnvändaren eller ägaren ansvarar för olyckor och skador

som drabbar andra människor eller deras egendom.

fDu får inte använda trädgårdsredskapet barfota eller med

öppna sandaler. Använd alltid kraftiga skor och långa

byxor.

fGranska noga gräsmattan innan du startar och plocka bort

stenar, kvistar, ståltrådar, ben och andra främmande före-

mål.

fKontrollera innan arbetet påbörjas att knivarna, knivskru-

varna och skärgruppen inte är slitna eller skadade. Byt all-

tid samtidigt ut slitna eller skadade knivar och knivskruvar

för att undvika obalans.

fArbeta endast i dagsljus eller vid god belysning.

fAnvänd trädgårdsredskapet helst inte i vått gräs.

fGå lugnt, gå aldrig snabbt.

fAnvänd aldrig trädgårdsredskapet med defekta skyddsan-

ordningar, kåpor eller säkerhetsutrustning som t. ex.

avledningsskydd och/eller uppsamlingskorg.

fArbete på sluttning kan innebära fara.

– Klipp inte gräset på mycket brant sluttning.

– Se till att du har bra fotfäste på lutande mark och vått gräs.

– Klipp gräset på lutande mark alltid tvärs över och aldrig

upp- och nedför.

– Var ytterst försiktig när riktningen växlas.

– Var ytterst försiktig när du går bakåt eller drar trädgårds-

redskapet.

– Skjut trädgårdsredskapet vid gräsklippning alltid framåt

och dra det inte mot kroppen.

fKnivarna måste stå stilla när trädgårdsredskapet tippas för

transport, när det körs över ytor utan gräs och när träd-

gårdsredskapet transporteras till eller från området som

ska klippas.

fTippa inte trädgårdsredskapet när motorn startas om inte

högt gräs kräver tippning. I detta fall tryck inte ned handta-

get på motsatt sida mer än vad som är nödvändigt för lyft-

ning. Se till att du håller händerna på handtaget när du åter

lägger ned trädgårdsredskapet.

fKoppla på trädgårdsredskapet enligt beskrivning i bruks-

anvisningen och se till att du håller fötterna på betryg-

gande avstånd från roterande delar.

fHåll händerna och fötterna på betryggande avstånd från

roterande delar.

fHåll dig på avstånd till utkastningszonen när du använder

trädgårdsredskapet.

fTrädgårdsredskapet får aldrig lyftas upp eller bäras med

motorn igång.

fGör inga förändringar på trädgårdsredskapet. Otillåtna

förändringar kan menligt påverka trädgårdsredskapets

säkerhet och leda till kraftigare buller och vibrationer.

fKontrollera regelbundet anslutningskabeln och den

använda skarvsladden. Anslut inte en skadad kabel till

elnätet och berör inte kabeln innan den frånkopplats

från elnätet. Risk finns att en skadad kabel berör spän-

ningsförande delar. Skydda dig mot elstöt.

Lossa strömkretsbrytaren:

– alltid när trädgårdsredskapet lämnas utan uppsikt,

– innan blockeringar åtgärdas,

– när kontroll, rengöring eller arbeten utförs på trädgårds-

redskapet,

– efter kontakt med främmande föremål. Kontrollera genast

trädgårdsredskapet avseende skada och låt det vid behov

repareras,

– när trädgårdsredskapet börjar vibrerar på ovanligt sätt

(kontrollera genast).

Service

fAnvänd alltid trädgårdshandskar när åtgärder krävs i

närheten av skarpa knivar.

fGranska att alla muttrar, bultar och skruvar sitter stadigt

fast; detta garanterar att trädgårdsredskapets tillförlitlig-

het upprätthålls.

fKontrollera regelbundet uppsamlingskorgens tillstånd och

förslitning.

fKontrollera trädgårdsredskapet och byt av säkerhetsskäl

ut förslitna och skadade delar.

fAnvänd endast knivar som är avsedda för detta trädgårds-

redskap.

fKontrollera att reservdelarna är av Bosch-fabrikat.

Anvisningar för korrekt hantering av batterimo-

dulen

fKontrollera att trädgårdsredskapet är frånkopplat

innan batteriet sätts in. Sätt inte in batteriet i ett inkopp-

lat trädgårdsredskap detta kan leda till olyckor.

fSkydda laddaren mot regn och väta. Tränger vatten in i

laddaren ökar risken för elektrisk stöt.

fLadda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en viss

typ av batterier används för andra batterityper finns risk

för brand.

fLadda inte batterimoduler av främmande fabrikat. Lad-

daren är lämplig endast för laddning av Bosch li-jonbatteri-

moduler med den spänning som anges i Tekniska data. I

annat fall finns risk för brand och explosion.

fHåll laddaren ren. Förorening kan leda till elektrisk stöt.

fKontrollera laddare, kabel och stickkontakt före varje

användning. En skadad laddare får inte användas. Du

får själv aldrig öppna laddaren, låt den repareras av

kvalificerad fackman och endast med originalreserv-

delar. Skadade laddare, ledningar eller stickkontakter

ökar risken för elektrisk stöt.

fAnvänd inte laddaren på lättantändligt underlag (t. ex.

papper, textilier mm) resp. i brännbar omgivning. Vid

laddningen värms laddaren upp vilket kan medföra brand-

risk.

fAnvänd endast Bosch batterier som är avsedda för

trädgårdsredskapet. Om andra batterier används, finns

risk för kroppsskada och brand.

OBJ_BUCH-1584-003.book Page 68 Friday, August 17, 2012 10:28 AM

Svenska | 69

Bosch Power Tools F 016 L70 847 | (17.8.12)

fHåll gem, mynt, nycklar, spikar, skruvar och andra små

metallföremål på avstånd från reservbatterier för att

undvika en bygling av kontakterna. En kortslutning av

batterimodulens kontakter kan leda till brännskador eller

brand.

fOm batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med väts-

kan. Vid oavsiktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen uppsök dess-

utom läkare. Batterivätskan kan medföra hudirritation

och brännskada.

fÖppna inte batteriet. Detta kan leda till kortslutning.

fSkydda batteriet mot hög värme som t. ex. längre solbe-

strålning, eld, vatten och fukt. Explosionsrisk föreligger.

fKortslut inte batterimodulen. Explosionsrisk föreligger.

fI skadat eller felanvänt batteri kan ångor uppstå. Tillför

friskluft och uppsök läkare vid åkommor. Ångorna kan

leda till irritation i andningsvägarna.

fSkydda batterimodulen mot fukt och vatten.

fBatterimodulen får endast lagras inom ett temperaturom-

råde mellan 0 °C och 50 °C. Låt därför inte batterimodu-

len t. ex. på sommaren ligga kvar i bilen.

fRengör vid tillfälle batterimodulens ventilationsöppningar

med en mjuk, ren och torr pensel.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå

bruksanvisningen. Lägg symbolerna och deras betydelse på

minnet. Korrekt tolkning av symbolerna bidrar till bättre och

säkrare användning av trädgårdsredskapet.

Ändamålsenlig användning

Trädgårdsredskapet är avsett för gräsklippning i en hemträd-

gård.

Tekniska data

Symbol Betydelse

Reaktionsriktning

Rörelseriktning

Bär skyddshandskar

Vikt

Inkoppling

Urkoppling

Tillåten hantering

Förbjuden handling

Tillbehör/reservdelar

Sladdlös gräsklippare Rotak 32 LI Rotak 32 High Power

Produktnummer 3 600 H85 D*0 3 600 H85 D*1

Knivbredd cm 32 32

Snitthöjd mm 30 – 60 30 – 60

Volym, uppsamlingskorg l3131

Vikt enligt EPTA-Procedure 01/2003 kg 10,4 10,4

Serienummer se dataskylten på trädgårdsredskapet

Sekundärbatteri Li-jon Li-jon

Produktnummer F 016 800 302 F 016 800 301

Märkspänning V= 36 36

Kapacitet Ah 1,3 2,6

Laddningstid (batteriet urladdat)** min 60 95

Antal battericeller 10 20

Laddare AL 3620 CV

Professional AL 3620 CV

Professional

Produktnummer EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Laddningsström A2,02,0

**med laddare AL 3620 CV Professional

Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap kan variera.

OBJ_BUCH-1584-003.book Page 69 Friday, August 17, 2012 10:28 AM

70 | Svenska

F 016 L70 847 | (17.8.12) Bosch Power Tools

Buller-/vibrationsdata

Mätvärdena för buller har tagits fram baserande på

2000/14/EG (1,60 m höjd, 1 m avstånd).

Redskapets A-vägda ljudnivå uppnår i typiska fall: Ljud-

trycksnivå 74 dB(A); ljudeffektnivå 86 dB(A). Onoggrannhet

K =0,42 dB.

Totala vibrationsemissionsvärden (vektorsumma i tre rikt-

ningar) framtaget enligt EN 60335: vibrationsemissions-

värde ah<2,5m/s2, onoggrannhet K=1,5 m/s2.

Försäkran om

överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt

som beskrivs i ”Tekniska data” överensstämmer med följande

normer och normativa dokument: EN 60335, EN 50338

(sladdlösa redskap) och EN 60335 (batteriladdare) enligt

bestämmelserna i direktiven 2011/65/EU, 2004/108/EG,

2006/42/EG, 2000/14/EG.

2000/14/EG: Uppmätt ljudeffektnivå 87 dB(A). Bedöm-

ningsmetod för överensstämmelse enligt bilaga VI.

Produktkategori: 32

Nämnd provningsanstalt:

SRL, Sudbury, England, Nr. 1088

Teknisk tillverkningsdokumentation (2000/14/EG,

2011/65/EU) fås från:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montering och drift

Driftstart

För din säkerhet

fObs! Före underhåll och rengöringsåtgärder koppla

från trädgårdsredskapet, ta loss strömkretsbrytaren

och bort batteriet. Detta gäller även för skadad, snittad

eller tilltrasslad nätsladd.

fEfter frånkoppling av trädgårdsredskapet rör sig kni-

varna ännu några sekunder.

fVarning –berör inte den roterande kniven.

Tillåtet temperaturområde för laddning °C 0–45 0–45

Vikt enligt EPTA-Procedure 01/2003 kg 0,6 0,6

Skyddsklass /II /II

Laddare AL 3640 CV

Professional AL 3640 CV

Professional

Produktnummer EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Laddningsström A4,04,0

Tillåtet temperaturområde för laddning °C 0–45 0–45

Vikt enligt EPTA-Procedure 01/2003 kg 1,0 1,0

Skyddsklass /II /II

Sladdlös gräsklippare Rotak 32 LI Rotak 32 High Power

**med laddare AL 3620 CV Professional

Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap kan variera.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Handlingsmål Figur

Leveransen omfattar 1

Montering av bygelhandtag 2

Hopsättning av uppsamlingskorgen 3

Insättning/borttagning av uppsamlingskorgen 4

Batteriets laddning 5

Så här sätts batteriet in 6

Ta loss strömkretsbrytaren och ställ den i

parkeringsläge 7

Så här tas batteriet bort 8

Inställning av snitthöjd 9

Inkoppling 10

Urkoppling 10

Arbetsanvisningar 10 – 11

Underhåll av kniv 12

Välj tillbehör 13

OBJ_BUCH-1584-003.book Page 70 Friday, August 17, 2012 10:28 AM

Svenska | 71

Bosch Power Tools F 016 L70 847 | (17.8.12)

Batteriets laddning

fAnvänd inte en laddare av annat fabrikat. Den medleve-

rerade laddaren är anpassad till i trädgårdsredskapet mon-

terat li-jonbatteri.

fBeakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på laddarens

typskylt. Laddare märkta med 230 V kan även anslutas till

220 V.

Batterimodulen är försedd med en temperaturövervakning

som endast tillåter uppladdning inom ett temperaturområde

mellan 0 ° C och 45 ° C. Härvid uppnår batterimodulen en lång

livslängd.

Anvisning: Batteriet levereras ofullständigt uppladdat. För

full effekt ska batteriet före första användningen laddas upp i

laddaren.

Litiumjonbatteriet kan när som helst laddas upp eftersom

detta inte påverkar livslängden. Batteriet skadas inte om

laddning avbryts.

Litium-jonbatteriet är genom ”Electronic Cell Protection

(ECP)” skyddat mot djupurladdning. Vid urladdat batteri

kopplar skyddskopplingen från trädgårdsredskapet: Kniven

roterar inte längre.

Tryck inte på strömställaren efter det träd-

gårdsredskapet automatiskt kopplats från.

Risk finns för att batterimodulen skadas.

Laddning

Laddningen startar när stickproppen anslutits till vägguttaget

och batterimodulen placerats i laddningsschaktet.

Den intelligenta laddningsmetoden registrerar automatiskt

batterimodulens laddningstillstånd och laddar i relation till

batteriets temperatur och spänning med optimal laddström.

Härvid skonas batteriet samtidigt som det alltid är fulladdat

när det sitter kvar i laddaren.

Snabbladdning

Pågående snabbladdning signaleras med blinkande grön

lysdiod.

Indikeringselement på batteriet: Under laddning tänds batte-

rimodulens tre gröna lysdioder i följd och slocknar efter en

kort stund. Batterimodulen är fullständigt uppladdad när de

tre gröna lysdioderna är permanent tända. Ungefär 5 minuter

efter det batterimodulen är fullständigt uppladdad slocknar

de tre gröna lysdioderna.

Anvisning: Snabbladdning är endast möjlig när batteriets

temperatur ligger inom tillåtet laddtemperaturområde, se

avsnitt ”Tekniska data”.

Batterimodulen laddad

En konstant tänd grön lysdiod signalerar att batterimodulen

är fullständigt uppladdad.

Dessutom avges under ca 2 sekunder en signal som akustiskt

signalerar att batteriet är fulladdat.

Batterimodulen kan nu genast tas ut och användas.

Utan insatt batterimodul signalerar den konstant tända

gröna lysdioden att nätsladden är ansluten till vägguttaget

och att laddaren är klar för användning.

Batteriets temperatur underskrider 0 °C eller

överskrider 45 °C

Den konstant tända röda lysdioden signalerar att batteri-

modulens temperatur ligger utanför temperaturområdet för

snabbladdning på 0 °C – 45 °C. När tillåtet temperaturom-

råde uppnås, kopplar laddaren automatiskt om till snabbladd-

ning.

Om batterierna inte ligger inom tillåtet temperaturområde för

laddning tänds den röda lysdioden när batterimodulen place-

ras i laddaren.

Laddning inte möjlig

Uppstår en störning under laddningen signaleras detta med

blinkande röd lysdiod.

Laddning kan inte startas och batteriet kan inte laddas upp

(se avsnitt ”Felsökning”).

AL 3640 CV

Professional

AL 3620 CV

Professional

OBS

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 71 Friday, August 17, 2012 10:28 AM

72 | Svenska

F 016 L70 847 | (17.8.12) Bosch Power Tools

Anvisningar för laddning

Vid kontinuerliga resp. efter varandra upprepade laddnings-

cykler utan avbrott kan laddaren bli varm. Detta är utan bety-

delse och är inte ett tecken på att laddaren har en teknisk

defekt.

Är brukstiden efter uppladdning onormalt kort tyder det på

att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Kylning av batterimodul (Active Air Cooling)

Fläktstyrningen i laddaren övervakar temperaturen i batteri-

modulen. Om batteritemperaturen överskrider 30 °C kyler

fläkten batterimodulen tills en optimal laddningstemperatur

uppnåtts. Den påkopplade fläkten alstrar ett visst ljud.

Om fläkten inte startar ligger batteritemperaturen inom opti-

malt temperaturområde för laddning eller så är fläkten defekt.

I detta fall förlängs batterimodulens laddningstid.

Arbetsanvisningar

Batteriets laddningsindikering

Batterimodulen är försedd med en laddningsdisplay som

visar batteriernas laddningstillstånd. Laddningsindikatorn

har 3 gröna lysdioder.

Tryck på knappen för laddningsindikatorn för aktivering av

laddningsindikatorn. Efter ca 5 sekunder slocknar laddnings-

indikatorn automatiskt.

Laddningstillståndet kan kontrolleras även på uttagen batteri-

modul.

Om ingen lysdiod tänds när knappen trycks ned, är batteri-

modulen defekt och måste bytas ut.

Av säkerhetsskäl kan laddningstillståndet endast avfrågas när

trädgårdsredskapet är avstängt.

Under laddning tänds batterimodulens tre gröna lysdioder i

följd och slocknar efter en kort stund. Batterimodulen är full-

ständigt uppladdad när de tre gröna lysdioderna är perma-

nent tända. Ungefär 5 minuter efter det batterimodulen är

fullständigt uppladdad slocknar de tre gröna lysdioderna.

Display för temperaturövervakning

Den röda lysdioden i displayen för temperaturövervakning

signalerar om batterimodulen eller trädgårdsredskapets elek-

tronik (vid monterad batterimodul) inte ligger inom optimalt

temperaturområde. I detta fall fungerar trädgårdsredskapet

inte alls eller med nedsatt effekt.

Batterimodulens temperaturövervakning

Den röda lysdioden blinkar när knappen eller strömställaren

Till/Från trycks (vid insatt batterimodul): Batterimodulen lig-

ger utanför temperaturområdet för drift mellan – 10 °C och

+60 °C.

Vid en temperatur över 70 °C kopplas batterimodulen från

tills den åter ligger inom optimalt temperaturområde.

Temperaturövervakning av trädgårdsredskapets

elektronik

Den röda lysdioden lyser vid tryckt strömställare Till/Från

permanent: Temperaturen i trädgårdsredskapets elektronik

underskrider 5 °C eller överskrider 75 °C.

Vid en temperatur över 90 °C kopplar trädgårdsredskapets

elektronik från tills elektroniken åter ligger inom tillåtet tem-

peraturområde för drift.

Snittkapacitet (batteriets livslängd)

Snittkapaciteten (batteriets livslängd) är beroende av gräsets

egenskaper, täthet, fuktighet, längd och snitthöjd.

Ofta upprepat till- och frånslag av trädgårdsredskapet under

gräsklippning reducerar även snitteffekten (batteriets bruks-

tid).

För optimering av snittkapaciteten (batterimodulens livs-

längd) rekommenderar vi att ofta klippa gräset, öka snitthöj-

den och att gå fram med måttlig hastighet.

Nedan angivet exempel visar sammanhanget mellan snitthöjd

och snittkapacitet för en batteriladdning.

För att öka brukstiden kan ett extra batteri eller ett batteri

med högre kapacitet (Ah) beställas hos en auktoriserad servi-

cestation för Bosch trädgårdsredskap.

Lysdiodindikering Batterikapacitet

3 gröna lysdioder lyser konstant ≥2/3

2 gröna lysdioder lyser konstant ≥1/3

1 grön lysdiod lyser konstant ≤1/3

1 grön lysdiod blinkar Reserv

Snittvillkor

Mycket glest, torrt gräs Glest, torrt gräs

Snittkapacitet (Rotak 32 LI)

upp till 150 m2upp till 100 m2

Snittkapacitet (Rotak 32 LI High Power)

upp till 300 m2upp till 150 m2

6cm

4cm

8cm

4cm

OBJ_BUCH-1584-003.book Page 72 Friday, August 17, 2012 10:28 AM

Svenska | 73

Bosch Power Tools F 016 L70 847 | (17.8.12)

Felsökning

STOP

Symptom Möjlig orsak Åtgärd

Trädgårdsredskapet

fungerar inte Eventuellt tilltäppt Lossa strömkretsbrytaren:

Kontrollera trädgårdsredskapets undre sida och

rensa vid behov (använd alltid trädgårdshandskar)

Sekundärbatteriet inte fulladdat Batteriets laddning

Batterimodulen inte (korrekt) insatt Insättning av batteri

Gräset är för långt Ställ in större snitthöjd och tippa trädgårdsredska-

pet för att i början reducera belastningen

Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd

Sekundärbatteriet för kallt/hett Värm/kyl sekundärbatteriet

Strömkretsbrytaren inte korrekt/ordentligt insatt Sätt korrekt in

Motorn startar med en kort fördröjning när ström-

ställaren manövreras Starta motorn genom att hålla strömställaren

Till/Från nedtryckt för ca 1 – 3 s

Motorn startar och

stannar igen Sekundärbatteriet inte fulladdat Batteriets laddning

Strömkretsbrytaren inte korrekt/ordentligt insatt Sätt korrekt in

Batterimodulen inte (korrekt) insatt Insättning av batteri

Sekundärbatteriet för kallt/hett Värm/kyl sekundärbatteriet

Ställ in större snitthöjd

Trädgårdsredskapet

går med avbrott Trädgårdsredskapets inre kablar defekta Uppsök kundservicen

Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd

Trädgårdsredskapet

klipper oregelbundet

och/eller

Motorn går tungt

Snitthöjden för liten Ställ in större snitthöjd

Kniven är trubbig Byte av knivar

Eventuellt tilltäppt Kontrollera trädgårdsredskapets undre sida och

rensa vid behov (använd alltid trädgårdshandskar)

Kniven monterad i fel riktning Montera kniven i rätt riktning

Snittkapaciteten (bat-

teriets livslängd)

räcker inte till

Snitthöjden för liten Ställ in större snitthöjd och gå fram långsammare

För högt gräs Ställ in större snitthöjd och gå fram långsammare

Gräset är vått eller fuktigt Vänta tills gräset torkat och gå långsammare

Gräset är för tätt Ställ in större snitthöjd, gå fram långsammare och

klipp oftare

En extra batterimodul kan beställas hos en auktori-

serad servicestation för Bosch trädgårdsredskap Uppsök kundservicen

Efter trädgårdsredska-

pets tillslag roterar

inte kniven

Kniven blockeras av gräs Slå från trädgårdsredskapet

Åtgärda tilltäppningen (använd alltid trädgårds-

handskar)

Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (17 Nm)

Kraftiga vibrationer/

buller Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (17 Nm)

Kniven skadad Byte av knivar

Laddning inte möjlig Batterikontakterna är förorenade Rengör kontakterna t.ex. genom att upprepade

gånger sätta in och ta ut batterimodulen, eller byt

batterimodulen vid behov

Batterimodulen defekt, då ett avbrott i batterierna

uppstått (enskilda celler) Ersätt batterimodulen

OBJ_BUCH-1584-003.book Page 73 Friday, August 17, 2012 10:28 AM

74 | Norsk

F 016 L70 847 | (17.8.12) Bosch Power Tools

Underhåll och service

Batterimodulens skötsel

fObs! Före underhåll och rengöringsåtgärder koppla

från trädgårdsredskapet, ta loss strömkretsbrytaren

och bort batteriet samt uppsamlingskorgen.

fAnvänd alltid trädgårdshandskar när åtgärder krävs i

närheten av skarpa knivar.

Beakta följande anvisningar och åtgärder för optimal använd-

ning av batterimodulen:

– Skydda batterimodulen mot fukt och vatten.

– Batterimodulen får endast lagras inom ett temperaturom-

råde mellan 0 °C och 50 °C. Låt därför inte batterimodu-

len t. ex. på sommaren ligga kvar i bilen.

– Låt inte batteriet sitta kvar i trädgårdsredskapet i direkt

solsken.

– Optimal temperatur för förvaring av batterimodulen är 5 °C.

– Rengör vid tillfälle batterimodulens ventilationsöppningar

med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på

att batterierna är förbrukade och måste bytas mot nya.

Kundservice och kundkonsulter

www.bosch-garden.com

Var vänlig ange vid förfrågningar och reservdelsbeställningar

produktnumret som består av 10 siffror och som finns på

trädgårdsredskapets typskylt.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: +46 (020) 41 44 55

Fax: +46 (011) 18 76 91

Transport

De litiumjonbatterier som ingår är underkastade kraven för

farligt gods. Användaren kan utan ytterligare förpliktelser

transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex. flygfrakt eller spedi-

tion) ska speciella villkor för förpackning och märkning beak-

tas. I detta fall bör vid förberedelse av transport en expert för

farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa

öppna kontakter och förpacka batteriet så att det inte kan

röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Släng inte trädgårdsredskap, laddare och inte heller batterier

i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG

måste obrukbara elektriska och elektroniska

apparater och enligt europeiska direktivet

2006/66/EG felaktiga eller förbrukade batte-

rier separat omhändertas och på miljövänligt

sätt lämnas in för återvinning.

Sekundär-/primärbatterier:

Li-jon:

Beakta anvisningarna i avsnittet ”Trans-

port”.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

OBS! Les nøye gjennom nedenstående instrukser. Gjør

deg kjent med betjeningselementene og den korrekte

bruken av hageredskapet. Ta godt vare på driftsinstruk-

sen til senere bruk.

Forklaring av symbolene på hageredskapet

Generell fareinformasjon.

Les gjennom denne driftsinstruksen.

Pass på at personer som står i nærheten ikke ska-

des av fremmedlegemer som slynges bort.

Hold personer i nærheten på sikker avstand fra

hageredskapet.

Skarp(e) kniv(er). Beskytt tær og fingre.

Lysdiodsindikato-

rerna tänds inte när

stickproppen ansluts

till nätuttaget

Laddarens stickpropp är inte (korrekt) kopplad Anslut stickproppen korrekt i vägguttaget

Vägguttaget, nätsladden eller laddaren är defekt Kontrollera nätspänningen och låt vid behov ladda-

ren granskas av en auktoriserad serviceverkstad

för Bosch-elverktyg

Symptom Möjlig orsak Åtgärd

OBJ_BUCH-1584-003.book Page 74 Friday, August 17, 2012 10:28 AM

Norsk | 75

Bosch Power Tools F 016 L70 847 | (17.8.12)

Slå av hageredskapet og utløs skillebryteren før

du utfører vedlikeholds- eller rengjøringsarbeider

eller når du lar hageredskapet stå et øyeblikk uten

oppsyn.

Stemmer ikke.

Ikke berør noen av delene på hageredskapet før

de er helt stanset. Knivene fortsetter å rotere et-

ter at hageredskapet er slått av og kan forårsake

skader.

Ikke bruk hageredskapet i regn eller la den stå ute

i regnvær.

Beskytt deg mot elektriske støt.

Stemmer ikke.

Bruk ladeapparatet kun i tørre rom.

Ladeapparatet er utstyrt med en sikkerhetstrans-

formator.

Betjening

fLa aldri barn eller personer som ikke er kjent med disse in-

struksene få lov til å bruke hageredskapet. Nasjonale for-

skrifter innskrenker eventuelt brukerens alder. Oppbevar

hageredskapet utilgjengelig for barn når det ikke er i bruk.

fDette hageredskapet er ikke beregnet til å brukes av perso-

ner (inklusive barn) med innskrenkede fysiske, sensoriske

eller intellektuelle evner eller manglende erfaring og/eller

manglende kunnskaper, hvis de ikke er under oppsyn eller

får instrukser om bruken av en person som er ansvarlig for

deres sikkerhet.

Barn må være under oppsyn for å forhindre at de leker med

hageredskapet.

fKlipp aldri plenen når det oppholder seg personer, særskilt

barn eller husdyr, like i nærheten.

fBrukeren er ansvarlig for uhell eller skader på andre men-

nesker eller deres eiendom.

fIkke bruk hageredskapet barbent eller med åpne sandaler.

Bruk alltid solide sko og lange bukser.

fUndersøk flaten som skal bearbeides nøye og fjern steiner,

stokker, tråder eller andre fremmedlegemer.

fFør bruk må du alltid sjekke om knivene, knivskruene og

klippekomponenten er slitt eller skadet. Skift slitte eller

skadede kniver og knivskruer alltid ut som komplett sett,

slik at det ikke oppstår en ubalanse.

fKlipp kun i dagslys eller ved bra kunstig lys.

fBruk hageredskapet helst ikke i vått gress.

fDu må alltid gå rolig, aldri løpe.

fBruk aldri hageredskapet med defekte beskyttelsesinnret-

ninger, deksler eller uten sikkerhetsinnretninger, som

f. eks. avbøyervern og/eller gressoppsamlerkurv.

fDet kan være farlig å arbeide i skråninger:

– Klipp ikke spesielt bratte skråninger.

– På skrå flater eller vått gress må du passe på å stå stødig.

– På skrå flater må du klippe på tvers og ikke opp- og ned-

over.

– Vær svært forsiktig når du skifter retning i skråninger.

– Vær spesielt forsiktig når du går bakover eller trekker hage-

redskapet.

– Skyv hageredskapet alltid fremover når du klipper gress-

plenen og trekk det aldri mot kroppen.

fKnivene må stå stille når du vipper hageredskapet til trans-

port, når du går over flater uten gress og når du transporte-

rer hageredskapet til og fra området som skal klippes.

fIkke vipp hageredskapet når motoren startes, unntatt hvis

dette er nødvendig til starting i høyt gress. I dette tilfellet

må siden som peker bort fra brukeren ikke løftes lenger

opp med håndtaket enn nødvendig. Pass på at hendene di-

ne holder i grepet når du slipper hageredskapet ned igjen.

fSlå hageredskapet på som beskrevet i driftsinstruksen, og

pass på at føttene dine er godt unna de roterende delene.

fSørg for at hender og føtter ikke kommer i nærheten av el-

ler under roterende deler.

fHold deg på avstand til utkastsonen når du arbeider med

hageredskapet.

fDu må aldri løfte eller bære hageredskapet mens motoren

går.

fIkke utfør endringer på hageredskapet. Ikke tillatte end-

ringer kan innskrenke sikkerheten til hageredskapet og fø-

re til mer støy og vibrasjoner.

fKontroller tilkoplingsledningen og en eventuell skjøteled-

ning med jevne mellomrom. En skadet ledning må ikke ko-

ples til strømnettet og må ikke berøres før du har adskilt

den fra strømnettet. På en skadet ledning kan spennings-

førende deler berøres. Beskytt deg mot farer pga. elektris-

ke støt.

Løsning av skillebryteren:

– alltid når du forlater hageredskapet,

– før blokkeringer fjernes,

– når du sjekker, rengjør eller arbeider på hageredskapet,

– etter kollisjon med et fremmedlegeme. Sjekk straks om ha-

geredskapet er skadet og la det om nødvendig repareres,

– hvis hageredskapet begynner å vibrere uvanlig sterkt (må

straks sjekkes).

Vedlikehold

fBruk alltid arbeidshansker når du håndterer eller arbei-

der i nærheten av de skarpe knivene.

fSørg for at alle mutre, bolter og skruer sitter godt fast, slik

at hageredskapet befinner seg i en sikker arbeidstilstand.

fKontroller gressoppsamlerkurvens tilstand og slitasje med

jevne mellomrom.

STOP

OBJ_BUCH-1584-003.book Page 75 Friday, August 17, 2012 10:28 AM

76 | Norsk

F 016 L70 847 | (17.8.12) Bosch Power Tools

fSjekk hageredskapet og skift for sikkerhets skyld ut slitte

eller skadede deler.

fBruk utelukkende kniver som er beregnet for dette hage-

redskapet.

fPass på at deler som skal skiftes ut er fra Bosch.

Regler for optimal bruk av oppladbare batterier

fSørg for at hageredskapet er slått av før du setter inn

batteriet. Hvis du setter et batteri inn i et hageredskap

som er slått på, kan det føre til ulykker.

fHold ladeapparatet unna regn eller fuktighet. Dersom

det kommer vann i et ladeapparat, øker risikoen for elek-

triske støt.

fLad batteriet kun opp i ladeapparater som er anbefalt

av produsenten. Det oppstår brannfare hvis et ladeappa-

rat som er egnet til en bestemt type batterier, brukes med

andre batterier.

fIkke lad opp oppladbare batterier fra andre produsen-

ter. Ladeapparatet er kun egnet til opplading av Bosch li-

ion-batterier med spenninger som angitt i Tekniske data.

Ellers er det fare for brann og eksplosjoner.

fHold ladeapparatet rent. Smuss fører til fare for elektris-

ke støt.

fFør hver bruk må du kontrollere ladeapparatet, lednin-

gen og støpselet. Ikke bruk ladeapparatet hvis du re-

gistrerer skader. Du må ikke åpne ladeapparatet selv

og la det alltid kun repareres av kvalifisert fagpersona-

le og kun med originale reservedeler. Skadet ladeappa-

rat, ledning og støpsel øker risikoen for elektriske støt.

fIkke bruk ladeapparatet på lett brennbar undergrunn

(f. eks. papir, tekstiler etc.) eller i brennbare omgivel-

ser. Ladeapparatet oppvarmes under oppladingen og det

er derfor fare for brann.

fBruk kun Bosch batterier som er beregnet til dette ha-

geredskapet. Bruk av andre batterier kan føre til skader

og brannfare.

fHold batteriet som ikke er i bruk unna binders, mynter,

nøkler, spikre, skruer eller andre mindre metallgjen-

stander, som kan lage en forbindelse mellom kontakte-

ne. En kortslutning mellom batterikontaktene kan føre til

forbrenninger eller brann.

fVed gal bruk kan det lekke væske ut av batteriet. Unngå

kontakt med denne væsken. Ved tilfeldig kontakt må

det skylles med vann. Hvis det kommer væske i øynene,

må du i tillegg oppsøke en lege. Batterivæske som renner

ut kan føre til irritasjoner på huden eller forbrenninger.

fBatteriet må ikke åpnes. Det er fare for kortslutning.

fBeskytt batteriet mot varme, f. eks. også mot perma-

nent solinnvirkning, ild, vann og fuktighet. Det er fare

for eksplosjoner.

fBatteriet må ikke kortsluttes. Det er fare for eksplosjo-

ner.

fVed skader og usakkyndig bruk av batteriet kan det

slippe ut damp. Tilfør frisk luft og gå til lege hvis det

oppstår helseproblemer. Dampene kan irritere ånde-

drettsorganene.

fBeskytt batteriet mot fuktighet og vann.

fBatteriet må kun lagres i et temperaturområde på 0 °C til

50 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren.

fRengjør ventilasjonssprekkene på batteriet regelmessig

med en myk, ren og tørr pensel.

Symboler

Nedenstående symboler er viktige for lesing og forståelse av

driftsinstruksen. Legg merke til symbolene og deres betyd-

ning. En riktig tolkning av symbolene hjelper deg med å bruke

hageredskapet på en bedre og sikrere måte.

Formålsmessig bruk

Hageredskapet er beregnet til å klippe gressplener på private

områder.

Tekniske data

Symbol Betydning

Reaksjonsretning

Bevegelsesretning

Bruk vernehansker

Vekt

Innkobling

Utkobling

Tillatt aksjon

Dette er forbudt

Tilbehør/reservedeler

Batteridrevet gressklipper Rotak 32 LI Rotak 32 High Power

Produktnummer 3 600 H85 D*0 3 600 H85 D*1

Knivbredde cm 32 32

Klippehøyde mm 30 – 60 30 – 60

**med ladeapparat AL 3620 CV Professional

Legg merke til produktnummeret på typeskiltet til hageredskapet ditt. Handelsbetegnelsene for de enkelte hageredskapene kan variere.

OBJ_BUCH-1584-003.book Page 76 Friday, August 17, 2012 10:28 AM

Norsk | 77

Bosch Power Tools F 016 L70 847 | (17.8.12)

Støy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til 2000/14/EF

(1,60 m høyde, 1 m avstand).

Maskinens A-bedømte typiske støynivå er: Lydtrykknivå

74 dB(A); lydeffektnivå 86 dB(A). Usikkerhet K =0,42 dB.

Totale svingningsverdier (vektorsum fra tre retninger) bereg-

net jf. EN 60335: Svingningsemisjonsverdi ah<2,5m/s2,

Usikkerhet K=1,5 m/s2.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskrives un-

der «Tekniske data» stemmer overens med følgende standar-

der eller standardiserte dokumenter: EN 60335, EN 50338

(batteri-verktøy) og EN 60335 (batteri-ladeapparat) jf. be-

stemmelsene i direktivene 2011/65/EU, 2004/108/EF,

2006/42/EF, 2000/14/EF.

2000/14/EF: Målt lydeffektnivå 87 dB(A) Samsvarsbedøm-

melsesmetode jf. vedlegg VI.

Produktkategori: 32

Angitt instans:

SRL, Sudbury, England, Nr. 1088

Tekniske data (2000/14/EF, 2011/65/EU) hos:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montering og drift

Volum, gressoppsamlerkurv l3131

Vekt tilsvarende EPTA-Procedure 01/2003 kg 10,4 10,4

Serienummer se typeskiltet på hageredskapet

Oppladbart batteri Li-ioner Li-ioner

Produktnummer F 016 800 302 F 016 800 301

Nominell spenning V= 36 36

Kapasitet Ah 1,3 2,6

Ladetid (utladet batteri)** min 60 95

Antall battericeller 10 20

Ladeapparat AL 3620 CV

Professional AL 3620 CV

Professional

Produktnummer EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Ladestrøm A2,02,0

Godkjent ladetemperaturområde °C 0–45 0–45

Vekt tilsvarende EPTA-Procedure 01/2003 kg 0,6 0,6

Beskyttelsesklasse /II /II

Ladeapparat AL 3640 CV

Professional AL 3640 CV

Professional

Produktnummer EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Ladestrøm A4,04,0

Godkjent ladetemperaturområde °C 0–45 0–45

Vekt tilsvarende EPTA-Procedure 01/2003 kg 1,0 1,0

Beskyttelsesklasse /II /II

Batteridrevet gressklipper Rotak 32 LI Rotak 32 High Power

**med ladeapparat AL 3620 CV Professional

Legg merke til produktnummeret på typeskiltet til hageredskapet ditt. Handelsbetegnelsene for de enkelte hageredskapene kan variere.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Mål for aktiviteten Bilde

Leveranseomfang 1

Montering av bøylehåndtaket 2

Sammensetting av gressoppsamler-kurven 3

OBJ_BUCH-1584-003.book Page 77 Friday, August 17, 2012 10:28 AM

78 | Norsk

F 016 L70 847 | (17.8.12) Bosch Power Tools

Igangsetting

For din egen sikkerhet

fOBS! Slå av hageredskapet, utløs skillebryteren og

fjern batteriet før du utfører vedlikeholds- og rengjø-

ringsarbeider. Det samme gjelder hvis bryterledningen

er skadet, kuttet eller oppviklet.

fEtter at hageredskapet er slått av, fortsetter knivene å

dreie seg i noen få sekunder.

fVær forsiktig – ikke ta på den roterende kniven.

Opplading av batteriet

fIkke bruk et annet ladeapparat. Det medleverte ladeap-

paratet er tilpasset til Li-ion-batteriet som er innebygget i

hageredskapet.

fTa hensyn til strømspenningen! Spenningen til strømkil-

den må stemme overens med angivelsene på ladeappara-

tets typeskilt. Ladeapparater som er merket med 230 V

kan også brukes med 220 V.

Batteriet er utstyrt med en temperaturovervåking som kun

muliggjør en opplading i temperaturområdet mellom 0 °C og

45 °C. Slik oppnås en lang levetid for batteriet.

Merk: Batteriet leveres delvis oppladet. For å sikre full effekt

fra batteriet, må du lade det fullstendig opp i ladeapparatet

før førstegangs bruk.

Litium-ion-batteriet kan lades opp til enhver tid uten at leveti-

den forkortes. Det skader ikke batteriet å avbryte oppladingen.

Li-ion-batteriet er beskyttet av «Electronic Cell Protection

(ECP)» mot total utlading. Når batteriet er utladet, kobles ha-

geredskapet ut med en beskyttelseskobling: Kniven beveger

seg ikke lenger.

Trykk etter automatisk utkobling av hagered-

skapet ikke videre på på-/av-bryteren. Batteri-

et kan ta skade.

Opplading

Oppladingen begynner med en gang nettstøpselet til ladeap-

paratet settes inn i stikkontakten og batteriet settes inn i

ladesjakten.

Med den intelligente oppladingsmetoden registreres batteriets

oppladingstilstand automatisk og lades opp med optimal opp-

ladingsstrøm avhengig av batteri-temperatur og -spenning.

Slik skånes batteriet og er alltid fullt oppladet ved oppbeva-

ring i ladeapparatet.

Hurtigopplading

Hurtigoppladingen signaliseres med blinking i den grønne

LED-indikatoren.

Anvisningselement på batteriet: I løpet av oppladingen be-

gynner de tre grønne LED’ene å lyse etter hverandre og slok-

ner igjen ett øyeblikk. Batteriet er fullt oppladet når de tre

grønne LED’ene lyser kontinuerlig. Ca. 5 minutter etter at bat-

teriet er helt oppladet, slokner de tre grønne LED’ene igjen.

Merk: Hurtigoppladingen er kun mulig hvis temperaturen på

batteriet er i godkjent ladetemperaturområde, se avsnitt

«Tekniske data».

Oppladet batteri

Konstant lys i den grønne LED-indikatoren signaliserer at

batteriet er helt oppladet.

I tillegg kommer et lydsignal i ca. 2 sekunder, som akustisk

signaliserer den fullstendige oppladingen av batteriet.

Batteriet kan deretter tas ut til omgående bruk.

Uten innsatt batteri signaliserer konstant lys i den grønne

LED-indikatoren at støpselet er satt inn i stikkontakten og at

ladeapparatet er driftsklart.

Batteri-temperatur under 0 °C eller over 45 °C

Det konstante lyset i den røde LED-indikatoren signaliserer

at temperaturen til batteriet er utenfor hurtigoppladingstem-

peraturområdet på 0 °C – 45 °C. Så snart det tillatte tempe-

raturområdet er nådd, kobler ladeapparatet automatisk om til

hurtigopplading.

Innsetting/fjerning av gressoppsamlerkurven 4

Opplading av batteriet 5

Innsetting av batteriet 6

Utløs skillebryteren og sett den i parkerings-

posisjon 7

Fjerning av batteriet 8

Innstilling av klippehøyde 9

Innkopling 10

Utkopling 10

Arbeidshenvisninger 10 – 11

Vedlikehold av kniven 12

Valg av tilbehør 13

Mål for aktiviteten Bilde

OBS

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 78 Friday, August 17, 2012 10:28 AM

Norsk | 79

Bosch Power Tools F 016 L70 847 | (17.8.12)

Når batteriets temperatur er utenfor det godkjente ladetem-

peraturområdet lyser den røde LED’en til batteriet når batte-

riet settes inn i ladeapparatet.

Ingen opplading mulig

Hvis det finnes en annen forstyrrelse av oppladingen, signali-

seres dette med blinking i den røde LED-indikatoren.

Oppladingen kan ikke starte og det er ikke mulig å lade opp

batteriet (se avsnitt «Feilsøking»).

Informasjoner om opplading

Ved kontinuerlige oppladingssykluser hhv. oppladingssyklu-

ser som følger rett etter hverandre uten avbrudd kan ladeap-

paratet bli varmt. Dette er ikke farlig og er ikke tegn på en tek-

nisk defekt.

En vesentlig kortere driftstid etter oppladingen er et tegn på

at batteriet er oppbrukt og må skiftes ut.

Følg informasjonene om kassering.

Batteri-avkjøling (Active Air Cooling)

Viftestyringen som er integrert i ladeapparatet overvåker

temperaturen til innsatt batteri. Hvis batteritemperaturen lig-

ger over 30 °C, avkjøles batteriet av en ventilator til optimal

ladetemperatur. Den innkoblede ventilatoren lager ventila-

sjonslyder.

Hvis ventilatoren ikke går, er batteriets temperatur i optimalt

ladetemperaturområde eller ventilatoren er defekt. I dette til-

fellet forlenges batteriets ladetid.

Arbeidshenvisninger

Batteri-ladeindikator

Batteriet er utstyrt med en ladetilstandsindikator som anvi-

ser batteriets ladetilstand. Ladetilstandsindikatoren består

av 3 grønne LED’er.

Trykk på tasten for ladetilstandsindikatoren, for å aktivere

ladetilstandsindikatoren. Etter ca. 5 sekunder slokner ladetil-

standsindikatoren automatisk.

Ladetilstanden kan også kontrolleres når batteriet er tatt ut.

Hvis det ikke lyser en LED etter trykking av tasten er batteriet

defekt og må skiftes ut.

Av sikkerhetsgrunner må ladetilstanden kun sjekkes når hage-

redskapet står stille.

I løpet av oppladingen begynner de tre grønne LED’ene å lyse

etter hverandre og slokner igjen ett øyeblikk. Batteriet er fullt

oppladet når de tre grønne LED’ene lyser kontinuerlig. Ca. 5

minutter etter at batteriet er helt oppladet, slokner de tre

grønne LED’ene igjen.

Indikator for temperaturovervåking

Den røde LED’en på indikatoren for temperaturovervåking

signaliserer at batteriet eller elektronikken til hageredskapet

(ved innsatt batteri) ikke er i optimalt temperaturområde. I

dette tilfellet arbeider hageredskapet ikke eller ikke med full

effekt.

Temperaturovervåking av batteriet

Den røde LED’en blinker når tasten eller på-/av-bryteren tryk-

kes (ved innsatt batteri): Batteriet er utenfor driftstempera-

turområdet på – 10 °C opp til +60 °C.

Ved en temperatur på over 70 °C kopler batteriet ut til det er

i godkjent driftstemperaturområde igjen.

Temperaturovervåking av elektronikken til

hageredskapet

Den røde LEDen lyser ved trykking på på-/av-bryteren konti-

nuerlig: Temperaturen på elektronikken til hageredskapet er

mindre enn 5 °C eller mer enn 75 °C.

Ved en temperatur på over 90 °C kopler elektronikken til ha-

geredskapet ut, til dette er i godkjent driftstemperaturområ-

de igjen.

Klippeytelse (batteriets levetid)

Klippeytelsen (batteriets levetid) er avhengig av gressets

egenskaper, f. eks. gressets tetthet, fuktighet, gressets leng-

de og klippehøyde.

Hyppig inn- og utkopling av hageredskapet i løpet av klippin-

gen reduserer også klippeytelsen (batteriets levetid).

Til optimering av klippeytelsen (batteriets levetid) anbefales

det å klippe oftere, øke klippehøyden og gå i passende tempo.

Eksempelet nedenfor viser sammenhengen mellom klippe-

høyde og klippeytelse i henhold til batteriets opplading.

Til øking av levetiden kan det kjøpes et ekstra batteri eller et

batteri med større kapasitet (Ah) hos en autorisert kundeser-

vice for Bosch hageredskaper.

AL 3640 CV

Professional

AL 3620 CV

Professional

LED-indikator Batteri-kapasitet

Kontinuerlig lys 3 grønn LED ≥2/3

Kontinuerlig lys 2 grønn LED ≥1/3

Kontinuerlig lys 1 grønn LED ≤1/3

Blinkende lys 1 grønn LED Reserve

Klippeforhold

Svært tynt, tørt gress Tynt, tørt gress

Klippeytelse (Rotak 32 LI)

opp til 150 m2opp til 100 m2

Klippeytelse (Rotak 32 LI High Power)

opp til 300 m2opp til 150 m2

6cm

4cm

8cm

4cm

OBJ_BUCH-1584-003.book Page 79 Friday, August 17, 2012 10:28 AM

80 | Norsk

F 016 L70 847 | (17.8.12) Bosch Power Tools

Feilsøking

STOP

Symptomer Mulig årsak Utbedring

Hageredskapet går

ikke Tetting mulig Løsning av skillebryteren:

Sjekk undersiden av hageredskapet og frigjør den

eventuelt igjen (bruk alltid arbeidshansker)

Batteriet er ikke fullstendig oppladet Opplading av batteriet

Batteriet er ikke satt (riktig) inn Innsetting av batteriet

For høyt gress Innstill en større klippehøyde og vipp hageredska-

pet for å redusere startbelastningen

Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder

For kaldt/varmt batteri Varm opp/avkjøl batteriet

Skillebryteren er ikke satt riktig/ikke komplett inn Sett den riktig inn

Motoren starter med en liten forsinkelse etter

trykking på på-/av-bryteren Hold på-/av-bryteren trykt i ca. 1 – 3 s for å starte

motoren

Motoren starter og

stanser deretter igjen Batteriet er ikke fullstendig oppladet Opplading av batteriet

Skillebryteren er ikke satt riktig/ikke komplett inn Sett den riktig inn

Batteriet er ikke satt (riktig) inn Innsetting av batteriet

For kaldt/varmt batteri Varm opp/avkjøl batteriet

Innstill en høyere klippehøyde

Hageredskapet går

rykkvis Interne kabelforbindelser i hageredskapet er

defekt Ta kontakt med kundeservice

Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder

Hageredskapet etter-

later et uregelmessig

klippebilde

og/eller

motoren går tungt

For liten klippehøyde Innstill en høyere klippehøyde

Kniven er butt Utskifting av kniven

Tetting mulig Sjekk undersiden av hageredskapet og frigjør den

eventuelt igjen (bruk alltid arbeidshansker)

Kniven er galt montert Monter kniven riktig

Klippeytelsen (batteri-

ets levetid) er ikke til-

strekkelig

For liten klippehøyde Innstill en større klippehøyde og gå langsommere

For høyt gress Innstill en større klippehøyde og gå langsommere

For vått eller fuktig gress Vent til gresset er tørt og gå langsommere

For tett gress Innstill større klippehøyder, gå langsommere og

klipp oftere

Et ekstra batteri kan kjøpes hos en autorisert

kundeservice for Bosch hageapparater Ta kontakt med kundeservice

Etter innkopling av

hageredskapet dreier

kniven seg ikke

Knivene blokkeres av gress Slå av hageredskapet

Fjern tettingen (bruk alltid arbeidshansker)

Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (17 Nm)

Sterke vibrasjoner/

lyder Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (17 Nm)

Skadet kniv Utskifting av kniven

Ingen opplading mulig Batterikontaktene er tilsmusset Rengjør batterikontaktene; f.eks. ved hyppig inn-

setting og fjerning av batteriet, skift eventuelt ut

batteriet

Batteriet er defekt, fordi det foreligger et effekt-

brudd inne i batteriet (enkeltceller) Skift ut batteriet

OBJ_BUCH-1584-003.book Page 80 Friday, August 17, 2012 10:28 AM

Suomi | 81

Bosch Power Tools F 016 L70 847 | (17.8.12)

Service og vedlikehold

Stell av batteriet

fOBS! Slå av hageredskapet, utløs skillebryteren og

fjern batteriet og gressoppsamlingskurven før du utfø-

rer vedlikeholds- og rengjøringsarbeider.

fBruk alltid arbeidshansker når du håndterer eller arbei-

der i nærheten av de skarpe knivene.

For å sikre en optimal bruk av batteriet, må du ta hensyn til føl-

gende informasjoner og tiltak:

– Beskytt batteriet mot fuktighet og vann.

– Batteriet må kun lagres i et temperaturområde på 0 °C til

50 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren.

– Ikke la batteriet stå i hageredskapet ved direkte sol.

– Den optimale temperaturen til oppbevaring av batteriet er

5°C.

– Rengjør ventilasjonssprekkene på batteriet regelmessig

med en myk, ren og tørr pensel.

En vesentlig kortere driftstid etter oppladingen er et tegn på

at batteriet er oppbrukt og må skiftes ut.

Kundeservice og kunderådgivning

www.bosch-garden.com

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på hagered-

skapets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: (+47) 64 87 89 50

Faks: (+47) 64 87 89 55

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig

gods. Batteriene kan transporteres på veier av brukeren uten

ytterligere krav.

Ved forsendelse gjennom tredje personer (f. eks.: lufttran-

sport eller spedisjon) må det oppfylles spesielle krav til em-

ballasje og merking. Du må da konsultere en ekspert for farlig

gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åp-

ne kontaktene og pakk batteriet slik at det ikke beveger seg i

emballasjen.

Ta også hensyn til eventuelle videreførende nasjonale for-

skrifter.

Deponering

Hageredskaper, ladeapparater og batterier må ikke kastes i

vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2002/96/EF om

gamle elektriske og elektroniske maskiner og

iht. det europeiske direktivet 2006/66/EF må

defekte eller oppbrukte batterier/oppladbare

batterier samles inn adskilt og leveres inn til en

miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Li-Ion:

Ta hensyn til informasjonene i avsnittet

«Transport».

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Huom! Lue seuraavat ohjeet tarkasti. Tutustu puutarha-

laitteen käyttöelementteihin ja asianmukaiseen käyt-

töön. Säilytä käyttöohje huolellisesti myöhempää käyttöä

varten.

Puutarhalaitteessa olevien tunnuskuvien selvitys

Yleiset varoitusohjeet.

Lue käyttöohje huolellisesti.

Varmista, että sivulle sinkoutuvat vieraat esineet

eivät loukkaa lähellä seisovia ihmisiä.

Pidä lähistöllä olevat henkilöt turvallisella etäisyy-

dellä puutarhalaitteesta.

Terävä(t) terä(t). Suojele varpaat ja sormet, jotta

et menettäisi niitä.

LED-indikatorene ly-

ser ikke etter at støp-

selet er satt inn i stikk-

kontakten

Strømstøpselet til ladeapparatet er ikke satt

(riktig) inn Sett strømstøpselet (helt) inn i stikkontakten

Stikkontakt, strømledning eller ladeapparat er

defekt Kontroller nettspenningen og få ladeapparatet

kontrollert av et autorisert serviceverksted for

Bosch-elektroverktøy

Symptomer Mulig årsak Utbedring

OBJ_BUCH-1584-003.book Page 81 Friday, August 17, 2012 10:28 AM

82 | Suomi

F 016 L70 847 | (17.8.12) Bosch Power Tools

Ennen puutarhalaitteen säätöä tai puhdistusta,

kun johto on juuttunut kiinni tai kun jätät puutar-

halaitteen vaikka vain lyhyeksi aikaa ilman valvon-

taa, tulee se pysäyttää, ja virtapiirin katkaisin ir-

rottaa.

Ei sopiva.

Odota, että puutarhalaitteen kaikki osat ovat py-

sähtyneet täysin, ennen kuin kosketat niitä. Terät

pyörivät vielä puutarhalaitteen poiskytkennän jäl-

keen ja voivat aiheuttaa loukkaantumisia.

Älä käytä puutarhalaitetta sateessa äläkä aseta si-

tä alttiiksi sateelle.

Suojele itsesi sähköiskulta.

Ei sopiva.

Käytä latauslaitetta ainoastaan kuivassa tilassa.

Lataislaite on varustettu varmuusmuuntajalla.

Käyttö

fÄlä koskaan anna lasten tai henkilöiden, jotka eivät ole tu-

tustuneet näihin ohjeisiin käyttää puutarhalaitetta. Kansal-

liset säännökset saattavat määrätä käyttäjän alaikärajan.

Säilytä puutarhalaite lasten ulottumattomissa, kun sitä ei

käytetä.

fTätä puutarhalaitetta eivät saa käyttää henkilöt (lapset mu-

kaan lukien), joilla on rajalliset fyysiset, aistilliset tai henki-

set kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto pait-

si, jos he ovat turvallisuudesta vastaavan henkilön

valvonnassa tai saamassa häneltä ohjeita puutarhalaitteen

oikeasta käytöstä.

Lapsia tulisi valvoa varmistaakseen, etteivät leiki puutar-

halaitteen kanssa.

fÄlä koskaan leikkaa ruohoa, jos ihmisiä, etenkin lapsia tai

eläimiä ovat välittömässä läheisyydessä.

fKäyttäjä on vastuussa onnettomuuksista ja toisille ihmisille

tai heidän omaisuudelleen aiheuttamistaan vaurioista.

fÄlä käytä puutarhalaitetta paljain jaloin tai avoimissa san-

daaleissa. Käytä aina tukevia jalkineita ja pitkälahkeisia

housuja.

fTarkista perusteellisesti työstettävä alue ja poista siitä ki-

vet, oksat, langat, luut ja muut vieraat esineet.

fTarkista aina silmämääräisesti ennen käyttöä, etteivät te-

rät, teränpultit tai leikkuriosa ole loppuun käytetyt tai vau-

rioituneet. Vaihda loppuunkäytetyt tai vaurioituneet terät

sekä teränpultit aina yhdessä epätasapainon estämiseksi.

fKäytä laitetta vain valoisaan aikaan tai hyvässä keinovalos-

sa.

fVältä puutarhalaitteen käyttöä märässä ruohossa.

fKävele aina rauhallisesti, älä koskaan juokse.

fÄlä koskaan käytä puutarhalaitetta, jos suojalaitteet tai

suojukset ovat viallisia tai ilman turvalaitteita, kuten esi-

merkiksi silpunohjainta ja/tai ruohonkokoojasäiliötä.

fKäyttö rinteessä saattaa olla vaarallista.

– Älä koskaan leikkaa erityisen jyrkissä rinteissä.

– Varmista aina kaltevalla pinnalla ja märässä ruohossa tuke-

va askellus.

– Leikkaa kaltevissa pinnoissa poikittain rinteeseen nähden

äläkä koskaan ylös- alas suunnassa.

– Ole erityisen varovainen suunnanmuutoksissa rinteissä.

– Liiku taaksepäin tai vedä puutarhalaitetta äärimmäisen va-

rovasti.

– Työnnä aina puutarhalaitetta leikatessa eteenpäin äläkä

koskaan vedä sitä kehoasi kohti.

fTerien tulee olla pysähdyksissä, kun puutarhalaitetta tule

kallistaa kuljetusta varten, jos joutuu ylittämään pintoja,

joissa ei ole ruohoa tai siirtää puutarhalaite työstettävälle

alueelle tai siitä pois.

fÄlä kallista puutarhalaitetta moottoria käynnistettäessä

paitsi, jos se on välttämätöntä korkean ruohon takia. Tässä

tapauksessa tulee ainoastaan nostaa käyttäjästä poispäin

suunnattua puolta painamalla kahva alaspäin juuri niin pal-

jon, kun on välttämätöntä. Tarkista, että molemmat kädet

ovat kahvassa, kun puutarhalaite taas lasketaan alas.

fKäynnistä puutarhalaite käyttöohjeessa neuvotulla tavalla

ja varmista, että jalkasi ovat riittävän kaukana teristä.

fÄlä pidä käsiä tai jalkoja lähellä pyöriviä osia.

fPysy puutarhalaitteen kanssa työskentelyn aikana etäällä

laitteen poistovyöhykkeestä.

fÄlä koskaan nosta tai kanna puutarhalaitetta moottorin

käydessä.

fÄlä tee mitään muutoksia puutarhalaitteeseen. Luvat-

tomat muutokset voivat vaikuttaa puutarhalaitteesi turval-

lisuuteen ja johtaa voimakkaaseen meluun sekä värinään.

fTarkista liitäntäjohto ja mahdollinen jatkojohto säännölli-

sesti. Älä liitä vaurioitunutta johtoa sähköverkkoon äläkä

kosketa sitä, ennen kuin se on irrotettu sähköverkosta.

Johdon ollessa viallinen voi syntyä kosketusta jännitteisiin

osiin. Suojele itsesi sähköiskujen muodostamilta vaaroilta.

Irrota virtapiirin katkaisin:

– kun poistut puutarhalaitteen luota,

– ennen tukosten poistamista,

– tarkistaessasi, puhdistaessasi puutarhalaitetta tai tehdes-

säsi puutarhalaitteeseen kohdistuvia töitä,

– törmättyäsi vieraaseen esineeseen. Tarkista välittömästi

puutarhalaitteen mahdolliset vauriot ja anna kunnostaa se

tarvittaessa,

– jos puutarhalaite alkaa täristä poikkeuksellisesti (tarkista

heti).

STOP

OBJ_BUCH-1584-003.book Page 82 Friday, August 17, 2012 10:28 AM

Suomi | 83

Bosch Power Tools F 016 L70 847 | (17.8.12)

Huolto

fKäytä aina puutarhakäsineitä, kun työskentelet terävi-

en terien alueella.

fVarmista kaikkien muttereiden, pulttien ja ruuvien hyvä

kiinnitys, jotta puutarhalaitteen turvallinen työkunto olisi

taattu.

fTarkista säännöllisesti ruohonkokoojasäiliön kunto ja kulu-

neisuus.

fTarkista puutarhalaite ja vaihda varmuuden vuoksi kaikki

loppuun kuluneet tai vaurioituneet osat uusiin.

fKäytä ainoastaan puutarhalaitteeseen tarkoitettuja leik-

kuuteriä.

fVarmista, että vaihto-osat ovat Bosch-tuotantoa.

Ohjeita akun optimaaliseen käsittelyyn

fVarmista, että puutarhalaite on poiskytkettynä, ennen

kuin asennat akun siihen. Akun asennus puutarhalaittee-

seen, jonka käynnistyskytkin on käyntiasennossa altistaa

onnettomuuksille.

fPidä sähkötyökalu poissa sateesta ja kosteudesta. Ve-

den tunkeutuminen latauslaitteen sisään kasvattaa sähkö-

iskun riskiä.

fLataa akku vain valmistajan suosittelemassa latauslait-

teessa. Latauslaite, joka soveltuu määrätyntyyppiselle

akulle, saattaa muodostaa tulipalovaaran erilaista akkua la-

dattaessa.

fÄlä lataa vieraita akkuja. Latauslaite soveltuu ainoastaan

Bosch-litiumioni akkujen lataukseen, joiden jännite on tek-

nisissä tiedoissa mainittu. Muussa tapauksessa syntyy tuli-

palo- ja räjähdysvaara.

fPidä latauslaite puhtaana. Likaantuminen lisää sähköis-

kun vaaraa.

fTarkista latauslaite, johto ja pistoke, ennen jokaista

käyttöä. Älä käytä latauslaitetta jos huomaat siinä ole-

van vaurioita. Älä avaa latauslaitetta itse. Anna ainoas-

taan ammattitaitoisten henkilöiden korjata se alkupe-

räisiä varaosia käyttäen. Vahingoittuneet latauslaitteet,

johdot tai pistokkeet kasvattavat sähköiskun vaaraa.

fÄlä käytä latauslaitetta helposti palavalla alustalla

(esim. paperi, kangas jne.) tai palavassa ympäristössä.

Latauslaitteen kuumeneminen latauksen aikana synnyttää

tulipalovaaran.

fKäytä ainoastaan kyseiseen puutarhalaitteeseen tar-

koitettua Bosch-akkua. Muiden akkujen käyttö saattaa

johtaa loukkaantumiseen ja tulipaloon.

fPidä irrallista akkua loitolla metalliesineistä, kuten pa-

perinliittimistä, kolikoista, avaimista, nauloista, ruu-

veista tai muista pienistä metalliesineistä, jotka voivat

oikosulkea akun koskettimet. Akkukoskettimien välinen

oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa-

loon.

fVäärästä käytöstä johtuen akusta saattaa vuotaa nes-

tettä. Vältä koskettamasta nestettä. Jos nestettä va-

hingossa joutuu iholle, huuhtele kosketuskohta vedel-

lä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi

lääkärin apua. Akusta vuotava neste saattaa aiheuttaa är-

sytystä ja palovammoja.

fÄlä avaa akkua. On olemassa oikosulun vaara.

fSuojaa akku kuumuudelta esim. myös pitkäaikaiselta

auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On

olemassa räjähdysvaara.

fÄlä oikosulje akkua. Syntyy räjähdysvaara.

fJos akku vaurioituu tai sitä käytetään asiaankuulumat-

tomalla tavalla, siitä saattaa purkautua höyryjä. Tuule-

ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme-

nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä.

fSuojaa akku kosteudelta ja vedeltä.

fVarastoi akku vain lämpötila-alueella 0 °C ... 50 °C. Älä

esim. jätä akkua autoon makaamaan kesällä.

fPuhdista akun tuuletusaukot silloin tällöin pehmeällä, puh-

taalla ja kuivalla siveltimellä.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi-

sessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja nii-

den merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua

käyttämään puutarhalaitettasi paremmin ja turvallisemmin.

Määräyksenmukainen käyttö

Puutarhalaite on tarkoitettu ruohonleikkuun yksityisalueella.

Tunnusmerkki Merkitys

Reaktiosuunta

Liikesuunta

Käytä suojakäsineitä

Paino

Käynnistys

Poiskytkentä

Sallittu käsittely

Kielletty menettely

Lisälaitteet/varaosat

OBJ_BUCH-1584-003.book Page 83 Friday, August 17, 2012 10:28 AM

84 | Suomi

F 016 L70 847 | (17.8.12) Bosch Power Tools

Tekniset tiedot

Melu-/tärinätiedot

Melun mittausarvot on määritetty 2000/14/EY mukaan

(1,60 m korkeus, 1 m etäisyys).

Laitteen tyypillinen A-painotettu melutaso on: äänen paineta-

so 74 dB(A); äänen tehotaso 86 dB(A). Epävarmuus

K=0,42 dB.

Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mi-

tattuna EN 60335 mukaan: Värähtelyemissioarvo

ah<2,5m/s2, Epävarmuus K=1,5 m/s2.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni-

set tiedot” selostettu tuote vastaa seuraavia standardeja tai

standardoituja asiakirjoja: EN 60335, EN 50338 (akkulaite)

ja EN 60335 (akun latauslaite) direktiivien 2011/65/EU,

2004/108/EY, 2006/42/EY, 2000/14/EY määräysten mu-

kaan.

2000/14/EY: Mitattu äänen tehotaso 87 dB(A). Yhteensopi-

vuuden arviointimenetelmä liitteen VI mukaan.

Tuotelaji: 32

Nimetty tarkastusasema:

SRL, Sudbury, England, Nr. 1088

Tekninen tiedosto (2000/14/EY, 2011/65/EU) bei:

Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England

Akkuruohonleikkuri Rotak 32 LI Rotak 32 High Power

Tuotenumero 3 600 H85 D*0 3 600 H85 D*1

Terän leveys cm 32 32

Leikkuukorkeus mm 30 – 60 30 – 60

Kokoojasäiliön tilavuus l3131

Paino vastaa EPTA-Procedure 01/2003 kg 10,4 10,4

Sarjanumero katso sarjanumero puutarhalaitteen tyyppikilvestä

Akku Li-ioni Li-ioni

Tuotenumero F 016 800 302 F 016 800 301

Nimellisjännite V= 36 36

Kapasiteetti Ah 1,3 2,6

Latausaika (akku purkautunut)** min 60 95

Akkukennojen lukumäärä 10 20

Latauslaite AL 3620 CV

Professional AL 3620 CV

Professional

Tuotenumero EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Latausvirta A2,02,0

Sallittu latauslämpötila-alue °C 0–45 0–45

Paino vastaa EPTA-Procedure 01/2003 kg 0,6 0,6

Suojausluokka /II /II

Latauslaite AL 3640 CV

Professional AL 3640 CV

Professional

Tuotenumero EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Latausvirta A4,04,0

Sallittu latauslämpötila-alue °C 0–45 0–45

Paino vastaa EPTA-Procedure 01/2003 kg 1,0 1,0

Suojausluokka /II /II

**latauslaitteella AL 3620 CV Professional

Ota huomioon puutarhalaitteesi mallikilvessä oleva tuotenumero. Yksittäisten puutarhalaitteiden kauppanimitys saattaa vaihdella.

OBJ_BUCH-1584-003.book Page 84 Friday, August 17, 2012 10:28 AM

Suomi | 85

Bosch Power Tools F 016 L70 847 | (17.8.12)

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Asennus ja käyttö

Käyttöönotto

Turvallisuussyistä

fHuom! Pysäytä puutarhalaite, avaa virtapiirin katkai-

sin ja irrota akku, ennen kuin suoritat säätö- tai puhdis-

tustöitä. Sama sääntö pätee, jos liitäntäjohto on vauri-

oitunut, leikattu tai sotkeutunut.

fTerät pyörivät vielä muutama sekunti sen jälkeen, kun

puutarhalaite on sammutettu.

fVaroitus – älä kosketa pyörivää leikkuuterää.

Akun lataus

fÄlä käytä mitään muuta latauslaitetta. Toimitukseen

kuuluva latauslaite on sovitettu puutarhalaitteen sisäänra-

kennetulle Li-ioni-akulle.

fOta huomioon verkkojännite! Virtalähteen jännitteen tu-

lee vastata laitteen tyyppikilvessä olevia tietoja. 230 V

merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Akku on varustettu lämpötilanvalvonnalla, joka sallii lataami-

sen vain akun lämpötilan ollessa alueella 0 °C...45 °C. Täten

saavutetaan pitkä käyttöikä akulle.

Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi

teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön-

ottoa ladata täyteen latauslaitteessa.

Litiumioniakkua voidaan ladata milloin vain lyhentämättä

akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Li-ioni-akkua suojaa syväpurkaukselta ”Electronic Cell Pro-

tection (ECP)”. Akun tyhjetessä suojakytkentä pysäyttää puu-

tarhalaitteen: Leikkuuterä ei enää liiku.

Älä enää paina käynnistyskytkintä puutar-

halaitteen automaattisen poiskytkennän

jälkeen. Akku saattaa vahingoittua.

Lataustapahtuma

Lataustapahtuma käynnistyy heti, kun latauslaitteen pisto-

tulppa on liitetty pistorasiaan ja akku on asetettu

lataussyvennykseen.

Älykkään lataustoiminnan ansiosta akun lataustila tunniste-

taan automaattisesti ja akku ladataan aina optimaalisella la-

tausvirralla huomioiden akun lämpötila ja jännite.

Täten akkua säästetään ja se pysyy latauslaitteessa aina täy-

dessä latauksessa.

Pikalataus

Pikalatauksesta viestittää vilkkuva vihreä LED-näyttö.

Akun näyttöelementti: Lataustapahtuman aikana akun

3 vihreää LED:iä syttyy peräkkäin ja sammuu hetkeksi. Akku

on täysin ladattu, kun 3 vihreää LED:iä palaa pysyvästi. Noin

5 minuuttia sen jälkeen, kun akku on täysin ladattu, 3 vihreää

LED:iä sammuu.

Huomio: Pikalataus on mahdollinen vain, jos akun lämpötila

on sallitulla latauslämpötila-alueella, katso kappaletta ”Tekni-

set tiedot”.

Akku ladattu

Vihreän LED-merkkivalon pysyvä valo osoittaa, että akku

on ladattu täyteen.

Lisäksi kuuluu n. 2 sekunnin aikana merkkiääni, joka viestittää

akun olevan täysin ladattu.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Tehtävä Kuva

Vakiovarusteet 1

Sankakahvan asennus 2

Ruohonkokoojasäiliön kokoaminen 3

Ruohonkokoojasäiliön asennus/irrotus 4

Akun lataus 5

Akun asennus 6

Avaa virtapiirin katkaisin ja saata se

lepoasentoon 7

Akun irrotus 8

Leikkuukorkeuden säätö 9

Käynnistys 10

Poiskytkentä 10

Työskentelyohjeita 10 – 11

Teränhoito 12

Lisälaitteen valinta 13

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

HUOM

OBJ_BUCH-1584-003.book Page 85 Friday, August 17, 2012 10:28 AM

86 | Suomi

F 016 L70 847 | (17.8.12) Bosch Power Tools

Akun voi tällöin heti ottaa käyttöön.

Ilman asennettua akkua osoittaa vihreän LED-merkkivalon

jatkuva valo, että pistotulppa on liitetty pistorasiaan ja lata-

uslaite on käyttövalmis.

Akun lämpötila on alle 0 °C tai yli 45 °C

Punaisen LED-merkkivalon kestovalo viestittää, että akun

lämpötila on pikalatauslämpötila-alueen 0 °C – 45 °C ulko-

puolella. Heti, kun sallittu lämpötila-alue on saavutettu, lata-

uslaite kytkee automaattisesti pikalataukselle.

Jos akku on sallitun latauslämpötila-alueen ulkopuolella, syt-

tyy akun punainen LED, kun se asennetaan latauslaitteeseen.

Lataus ei ole mahdollinen

Jos lataustapahtuman aikana syntyy muu häiriö osoitetaan tä-

mä punaisen LED-merkkivalon vilkkumisella.

Lataustapahtumaa ei voi käynnistää, eikä akun lataaminen ole

mahdollista (katso ”Vianetsintä”).

Latausohjeita

Jatkuvassa käytössä tai usean peräkkäisen tauottoman la-

tausjakson aikana saattaa latauslaite lämmetä. Tämä on kui-

tenkin vaaratonta, eikä se viittaa latauslaitteessa olevaan tek-

niseen vikaan.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jäl-

keen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa

uuteen.

Ota huomioon hävitysohjeet.

Akun jäähdytys (Active Air Cooling)

Latauslaitteeseen asennettu tuuletinohjaus valvoo ladattavan

akun lämpötilaa. Jos akun lämpötila on yli 30 °C, jäähdyte-

tään akku optimaaliseen lämpötilaan tuulettimen avulla. Si-

säänrakennettu tuuletin aikaansaa tuuletusäänen.

Ellei tuuletin käynnisty, on akun lämpötila sallitulla latausläm-

pötila-alueella tai tuuletin on viallinen. Tässä tapauksessa

akun latausaika pitenee.

Työskentelyohjeita

Akun lataustilan näyttö

Akussa on latausvalvontanäyttö, joka osoittaa akun varausti-

lan. Latausvalvontanäytössä on 3 vihreää LED:iä.

Käynnistä latausvalvontanäyttö painamalla sen painiketta.

Noin 5 sekunnin kuluttua latausvalvontanäyttö sammuu itses-

tään.

Varaustilaa voidaan tarkistaa myös akun ollessa irrotettuna.

Jos painiketta painettaessa ei yhtään LED:iä syty, on akku vi-

allinen, ja se täytyy vaihtaa.

Turvallisuussyistä voidaan akun lataustilan tarkistus suorittaa

vain puutarhalaitteen ollessa pysähdyksissä.

Lataustapahtuman aikana akun 3 vihreää LED:iä syttyy peräk-

käin ja sammuu hetkeksi. Akku on täysin ladattu, kun

3 vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jäl-

keen, kun akku on täysin ladattu, 3 vihreää LED:iä sammuu.

Lämpötilavalvonnan näyttö

Punainen lämpötilavalvonnan LED viestittää, että akku tai

puutarhalaitteen elektroniikka (asennetulla akulla) ei ole par-

haalla lämpötila-alueella. Tässä tapauksessa puutarhalaite ei

toimi tai toimii vajaalla teholla.

Akun lämpötilavalvonta

Punainen LED vilkkuu, kin painetaan painiketta tai

käynnistyskytkintä (akun ollessa paikallaan): Akku on käyttö-

lämpötila-alueen – 10 °C ... +60 °C ulkopuolella.

Yli 70 °C lämpötilassa akku kytkeytyy pois, kunnes se jälleen

saavuttaa optimaalisen lämpötila-alueen.

Puutarhalaitteen elektroniikan

lämpötilavalvonta

Punainen LED palaa pysyvästi, kun käynnistyskytkintä pai-

netaan: Puutarhalaitteen elektroniikan lämpötila on alle 5 °C

tai yli 75 °C.

Yli 90 °C lämpötilassa puutarhalaitteen elektroniikka kytkey-

tyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alu-

een.

Leikkuuteho (akun käyttöaika)

Leikkuuteho (akun käyttöaika) riippuu nurmikon ominaisuuk-

sista, ruohon tiheydestä, kosteudesta, pituudesta ja leikkuu-

korkeudesta.

Puutarhalaitteen tiheä käynnistys ja pysäytys ruohonleikkuun

aikana vähentää niinikään leikkuutehoa (akun käyttöaikaa).

Leikkuutehon (akun käyttöajan) optimoimiseksi, on suositel-

tavaa leikata nurmikko useammin, suurentaa leikkuukorkeut-

ta ja liikkua kohtuullisella nopeudella.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

LED-merkkivalo Akun kapasiteetti

3 vihreä LED palaa jatkuvasti ≥2/3

2 vihreä LED palaa jatkuvasti ≥1/3

1 vihreä LED palaa jatkuvasti ≤1/3

1 vihreä LED vilkkuu Varalla

OBJ_BUCH-1584-003.book Page 86 Friday, August 17, 2012 10:28 AM

Suomi | 87

Bosch Power Tools F 016 L70 847 | (17.8.12)

Alla esitetty esimerkki osoittaa leikkuukorkeuden ja leikkuute-

hon yhteyden akun yhden latauksen puitteissa.

Käyttöajan pidentämiseksi voit hankkia lisäakun tai akun, jon-

ka kapasiteetti (Ah) on suurempi Bosch-puutarhatuotteiden

sopimusmyymälän kautta.

Vianetsintä

Leikkuuolosuhteet

Hyvin kevyt, kuiva ruoho Kevyt, kuiva ruoho

6cm

4cm

8cm

4cm

Leikkuuteho (Rotak 32 LI)

jopa 150 m2jopa 100 m2

Leikkuuteho (Rotak 32 LI High Power)

jopa 300 m2jopa 150 m2

Leikkuuolosuhteet

STOP

Vian oire Mahdolliset vikalähteet Korjaus

Puutarhalaite ei toimi Tukkeutuma mahdollinen Irrota virtapiirin katkaisin:

Tarkista puutarhalaitteen alapinta ja puhdista se

tarvittaessa (käytä aina puutarhakäsineitä)

Akku ei ole täydessä latauksessa Akun lataus

Akkua ei ole asennettu tai se on asennettu väärin Akun asennus

Ruoho on liian pitkä Aseta suurempi leikkuukorkeus ja kallista puutar-

halaitetta lähtökuormituksen pienentämiseksi

Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuu-

korkeus

Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä

Virtapiirin katkaisinta ei ole asennettu oikein/

kokonaan Asenna oikein

Moottori käynnistyy pienellä viiveellä kun käynnis-

tyskytkintä painetaan Pidä käynnistyskytkintä painettuna n. 1–3 s,

moottorin käynnistämiseksi

Moottori käynnistyy ja

pysähtyy sitten uudel-

leen

Akku ei ole täydessä latauksessa Akun lataus

Virtapiirin katkaisinta ei ole asennettu oikein/

kokonaan Asenna oikein

Akkua ei ole asennettu tai se on asennettu väärin Akun asennus

Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä

Aseta suurempi leikkuukorkeus

Puutarhalaite käy kat-

konaisesti Puutarhalaitteen sisäisessä johdotuksessa vika Hakeudu asiakaspalveluun

Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuu-

korkeus

Puutarhalaite jättää

epätasaisen leikkuujäl-

jen

ja/tai

Moottori työskentelee

raskaasti

Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus

Terä on tylsä Terän vaihto

Tukkeutuma mahdollinen Tarkista puutarhalaitteen alapinta ja puhdista se

tarvittaessa (käytä aina puutarhakäsineitä)

Terä asennettu väärinpäin Asenna terä oikeinpäin

OBJ_BUCH-1584-003.book Page 87 Friday, August 17, 2012 10:28 AM

88 | Suomi

F 016 L70 847 | (17.8.12) Bosch Power Tools

Hoito ja huolto

Akun hoito

fHuom! Pysäytä puutarhalaite, avaa virtapiirin katkai-

sin ja irrota akku ja ruohonkokoojasäiliö, ennen kuin

suoritat säätö- tai puhdistustöitä.

fKäytä aina puutarhakäsineitä, kun työskentelet terävi-

en terien alueella.

Akun optimaalisen hyödyn takaamiseksi, ota huomioon seu-

ravat ohjeet ja toimenpiteet:

– Suojaa akku kosteudelta ja vedeltä.

– Varastoi akku vain lämpötila-alueella 0 °C ... 50 °C. Älä

esim. jätä akkua autoon makaamaan kesällä.

– Älä jätä akkua laitteeseen suoraan auringonpaisteeseen.

– Akun optimaalinen säilytyslämpötila on 5 °C.

– Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puh-

taalla ja kuivalla siveltimellä.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jäl-

keen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa

uuteen.

Huolto ja asiakasneuvonta

www.bosch-garden.com

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy puutarhalaitteen mallikilvestä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: +358 102 961 838

www.bosch.fi

Kuljetus

Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain

määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman

erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin-

ta) on noudatettava pakkausta ja merkintää koskevia erikois-

vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas-

ti käytettävä vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teip-

paa avoimet liittimet ja pakkaa akku niin, että se ei pääse liik-

kumaan pakkauksessa.

Ota myös huomioon mahdolliset tarkemmat kansalliset mää-

räykset.

Leikkuuteho (akun

käyttöaika) ei ole

riittävä

Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus ja kävele hitaam-

min

Ruoho liian pitkä Aseta suurempi leikkuukorkeus ja kävele hitaam-

min

Ruoho on liian kosteaa tai märkää Odota, kunnes ruoho on kuivunut ja kävele hitaam-

min

Ruoho on tiheää Suurenna leikkuukorkeutta, liiku hitaammin ja leik-

kaa useammin

Voit hankkia lisäakun Bosch-puutarhatuotteiden

sopimusmyymälän kautta Hakeudu asiakaspalveluun

Puutarhalaitteen käyn-

nistyksen jälkeen leik-

kuuterä ei pyöri

Ruoho tukkii terän Sammuta puutarhalaite

Poista tukkeutuma (käytä aina puutarhakäsineitä)

Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (17 Nm)

Voimakas värinä/melu Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (17 Nm)

Terä on vahingoittunut Terän vaihto

Lataaminen ei ole

mahdollista Akun kosketuspinnat ovat likaisia Puhdista akun kosketuspinnat esim. asentamalla ja

irrottamalla akku useamman kerran, vaihda tarvit-

taessa akku uuteen

Akku on viallinen, koska akun sisällä on tehokatkos

(kennoissa) Vaihda akku uuteen

LED-näytöt eivät syty,

kun pistotulppa on lii-

tetty pistorasiaan

Latauslaitteen verkkopistotulppaa ei ole liitetty

(oikein) Liitä pistotulppa (kunnolla) pistorasiaan

Pistorasia, verkkojohto tai latauslaite on viallinen Tarkista verkkojännite ja anna tarvittaessa Bosch-

sähkötyökalujen sopimushuollon tarkistaa lataus-

laite/verkkojohto

Vian oire Mahdolliset vikalähteet Korjaus

OBJ_BUCH-1584-003.book Page 88 Friday, August 17, 2012 10:28 AM

EëëçíéêÜ | 89

Bosch Power Tools F 016 L70 847 | (17.8.12)

Hävitys

Älä heitä puutarhalaitteita, latauslaitteita tai akkuja/paristoja

talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2002/96/EY mu-

kaan käyttökelvottomat sähkö- ja elektroniikka-

laitteet ja eurooppalaisen direktiivin

2006/66/EY mukaan vialliset tai loppuun käy-

tetyt akut/paristot täytyy kerätä erikseen ja toi-

mittaa ympäristöystävälliseen kierrätykseen.

Akut/paristot:

Litiumioni:

Katso ohjeita kappaleessa ”Kuljetus”.

Oikeus teknisiin muutoksiin pidätetään.

ÅëëçíéêÜ

Õðïäåßîåéò áóöáëåßáò

Ðñïóï÷Þ! ÄéáâÜóôå ðñïóåêôéêÜ ôéò ïäçãßåò ðïõ

áêïëïõèïýí. Åîïéêåéùèåßôå ìå ôá óôïé÷åßá ÷åéñéóìïý êáé ôç

óùóôÞ ÷ñÞóç ôïõ ìç÷áíÞìáôïò êÞðïõ. Ðáñáêáëïýìå

äéáöõëÜîôå êáëÜ ôéò ïäçãßåò ÷åéñéóìïý ãéá êÜèå

ìåëëïíôéêÞ ÷ñÞóç.

Åñìçíåßá ôùí óõìâüëùí åðÜíù óôï ìç÷Üíçìá

êÞðïõ

Õðüäåéîç êéíäýíïõ, ãåíéêÜ.

ÄéáâÜóôå üëåò ôéò ïäçãßåò ÷åéñéóìïý.

Öñïíôßæåôå íá ìçí äéáôñÝ÷ïõí êßíäõíï

ôñáõìáôéóìïý áðü åêóöåíäïíéæüìåíá îÝíá

óþìáôá ôõ÷üí ðáñåõñéóêüìåíá Üôïìá.

Íá êñáôÜôå ôõ÷üí ðáñåõñéóêüìåíá Üôïìá óå

áóöáëÞ áðüóôáóç áðü ôï ìç÷Üíçìá êÞðïõ.

Êïöôåñü(Ü) ìá÷áßñé(á). Íá ðñïóôáôåýåôå ôá

äÜ÷ôõëá ôùí ÷åñéþí êáé ôùí ðïäéþí óáò áðü ôõ÷üí

ôñáõìáôéóìïýò.

Íá èÝôåôå ôï ìç÷Üíçìá êÞðïõ åêôüò ëåéôïõñãßáò

êáé íá ëýíåôå ôï äéáêüðôç çëåêôñéêïý êõêëþìáôïò

üôáí ðñüêåéôáé íá ôï ñõèìßóåôå, íá ôï êáèáñßóåôå Þ

íá ôï áöÞóåôå áêüìç êáé ãéá ëßãï ÷ñüíï

áíåðéôÞñçôï.

Äåí åõóôáèåß.

ÐåñéìÝíåôå íá áêéíçôïðïéçèïýí üëá ôá

åîáñôÞìáôá ôïõ ìç÷áíÞìáôïò êÞðïõ ðñéí ôá

áããßîåôå. Ôá ìá÷áßñéá óõíå÷ßæïõí íá

ðåñéóôñÝöïíôáé ìåôÜ ôçí áðåíåñãïðïßçóç ôïõ

ìç÷áíÞìáôïò êÞðïõ êáé ìðïñåß íá ðñïêáëÝóïõí

ôñáõìáôéóìïýò.

Íá ìç ÷ñçóéìïðïéåßôå ôï ìç÷Üíçìá êÞðïõ õðü

âñï÷Þ ïýôå íá ôï åêèÝôåôå óôç âñï÷Þ.

Íá ðñïóôáôåýåôå ôïí åáõôü óáò áðü

çëåêôñïðëçîßá.

Äåí åõóôáèåß.

Íá ÷ñçóéìïðïéåßôå ôï öïñôéóôÞ ìüíï óå óôåãíïýò

÷þñïõò.

Ï öïñôéóôÞò åßíáé åîïðëéóìÝíïò ìå Ýíáí

ìåôáó÷çìáôéóôÞ áóöáëåßáò.

×åéñéóìüò

fÍá ìçí åðéôñÝøåôå ðïôÝ óå ðáéäéÜ Þ óå Üôïìá ðïõ äåí åßíáé

åîïéêåéùìÝíá ìå ôéò ðáñïýóåò ïäçãßåò íá ÷ñçóéìïðïéÞóïõí

ôï ìç÷Üíçìá êÞðïõ. ÅèíéêÝò äéáôÜîåéò ìðïñåß íá

ðåñéïñßæïõí åíäå÷ïìÝíùò ôçí çëéêßá ôïõ ÷åéñéóôÞ. Íá

äéáöõëÜãåôå/áðïèçêåýåôå ôï ìç÷Üíçìá êÞðïõ áðñüóéôï

óôá ðáéäéÜ üôáí äåí ôï ÷ñçóéìïðïéåßôå.

fÁõôü ôï ìç÷Üíçìá êÞðïõ äåí ðñïïñßæåôáé ãéá ÷ñÞóç áðü

ðñüóùðá (óõìðåñéëáìâáíïìÝíùí êáé ôùí ðáéäéþí) ìå

ðåñéïñéóìÝíåò öõóéêÝò, áéóèçôÞñéåò Þ ðíåõìáôéêÝò

éêáíüôçôåò Þ ìå åëëéðÞ åìðåéñßá Þ/êáé åëëéðåßò ãíþóåéò,

åêôüò áí åðïðôåýïíôáé áðü Ýíá áñìüäéï ãéá ôçí áóöÜëåéÜ

ôïõò ðñüóùðï Þ ðáßñíïõí ïäçãßåò áðü ôï Üôïìï áõôü, ðùò

ðñÝðåé íá ÷åéñßæïíôáé ôï ìç÷Üíçìá êÞðïõ.

Ôá ðáéäéÜ èá ðñÝðåé íá åðéôçñïýíôáé ãéá íá åîáóöáëéóôåß üôé

äåí èá ðáßîïõí ìå ôï ìç÷Üíçìá êÞðïõ.

fÌçí åñãáóôåßôå ðïôÝ ìå ôï ìç÷Üíçìá êÞðïõ üôáí âñßóêïíôáé

Üìåóá êïíôÜ Üëëá Üôïìá, éäéáßôåñá ðáéäéÜ Þ ïéêéáêÜ æþá.

fÏ ÷åéñéóôÞò Þ ï ÷ñÞóôçò åõèýíïíôáé ãéá ôõ÷üí áôõ÷Þìáôá Þ

æçìéÝò óå áíèñþðïõò Þ ôçí ðåñéïõóßá ôïõò.

fÌçí ÷ñçóéìïðïéåßôå ôï ìç÷Üíçìá êÞðïõ üôáí åßóôå

îõðüëçôïé Þ üôáí öïñÜôå áíïé÷ôÜ óáíäÜëéá. Íá öïñÜôå

ðÜíôïôå óôåñåÜ ðáðïýôóéá êáé ìáêñéÜ ðáíôåëüíéá.

fÍá åðéèåùñåßôå ôçí õðü åðåîåñãáóßá åðéöÜíåéá ðñïóåêôéêÜ

êáé íá áðïìáêñýíåôå ôõ÷üí ðÝôñåò, ñÜâäïõò, óýñìáôá,

êüêáëá êáé êÜèå Üëëï îÝíï áíôéêåßìåíï.

STOP

OBJ_BUCH-1584-003.book Page 89 Friday, August 17, 2012 10:28 AM

90 | EëëçíéêÜ

F 016 L70 847 | (17.8.12) Bosch Power Tools

fÐñéí ôç ÷ñÞóç ôïõ ìç÷áíÞìáôïò êÞðïõ íá åëÝã÷åôå ðÜíôïôå,

ìÞðùò Ý÷ïõí öèáñåß Þ ÷áëÜóåé ôá ìá÷áßñéá, ïé âßäåò ôùí

ìá÷áéñéþí êáé ôï óåô êïðÞò. Íá ìçí áíôéêáèéóôÜôå ôá

÷áëáóìÝíá Þ öèáñìÝíá ìá÷áßñéá, êáèþò êáé ôéò âßäåò ôùí

ìåìïíùìÝíá áëëÜ íá áëëÜæåôå ïëüêëçñï ôï óåô. ¸ôóé

áðïöåýãïíôáé ïé êñáäáóìïß.

fÍá åñãÜæåóôå ðÜíôïôå õðü ôï öùò ôçò çìÝñáò Þ õðü êáëü

ôå÷íçôü öùò.

fÌçí åñãáóôåßôå ìå ôï ìç÷Üíçìá êÞðïõ üôáí ôï ÷ïñôÜñé åßíáé

õãñü.

fÍá ðñï÷ùñÜôå ðÜíôïôå ìå çóõ÷ßá, ÷ùñßò íá ôñÝ÷åôå.

fÌçí åñãáóôåßôå ìå ôï ìç÷Üíçìá êÞðïõ ìå ÷áëáóìÝíåò

ðñïóôáôåõôéêÝò äéáôÜîåéò, êáëýðôñåò Þ äéáôÜîåéò

áóöáëåßáò, ð.÷. ÷ùñßò áðïêñïõóôÞñá Þ/êáé êÜëáèï

óõëëïãÞò ÷ïñôáñéïý.

fÇ åñãáóßá óå êáôçöïñéÝò ìðïñåß íá êáôáóôåß

åðéêßíäõíç.

–Íá ìç êüâåôå óå éäéáßôåñá áðüôïìåò êáôçöïñéÝò.

–¼ôáí åñãÜæåóôå óå åðéêëéíåßò åðéöÜíåéåò Þ åðÜíù õãñü

ãñáóßäé íá öñïíôßæåôå ãéá ôçí áóöáëÞ óôÜóç ôïõ óþìáôüò

óáò.

–¼ôáí åñãÜæåóôå óå åðéêëéíåßò åðéöÜíåéåò íá êüâåôå ðÜíôïôå

åãêÜñóéá (ïñéæüíôéá) êáé ðïôÝ ðñïò ôá ðÜíù êáé/Þ ðñïò ôá

êÜôù.

–Íá äßíåôå éäéáßôåñç ðñïóï÷Þ üôáí áëëÜæåôå êáôåýèõíóç óôéò

åðéêëéíåßò åðéöÜíåéåò.

–Íá åßóôå éäéáßôåñá ðñïóåêôéêüò/ðñïóåêôéêÞ üôáí åñãÜæåóôå

ìå ôï ìç÷Üíçìá êÞðïõ âáäßæïíôáò ðñïò ôá ðßóù Þ üôáí ôï

ôñáâÜôå.

–¼ôáí êüâåôå íá ùèåßôå ôï ìç÷Üíçìá êÞðïõ ðÜíôïôå ðñïò ôá

ìðñïóôÜ êáé íá ìçí ôï ôñáâÜôå ðïôÝ ðñïò ôï óþìá óáò.

fÔá ìá÷áßñéá ðñÝðåé íá åßíáé áêßíçôá üôáí ãÝñíåôå ôï

ìç÷Üíçìá êÞðïõ ãéá íá ôï ìåôáöÝñåôå, üôáí ôï ðåñíÜôå

ðÜíù áðü åðéöÜíåéåò ðïõ äåí Ý÷ïõí ÷ïñôÜñé êáèþò êáé üôáí

ìåôáöÝñåôå ôï ìç÷Üíçìá êÞðïõ áðü ôç ìéá õðü êïðÞ

åðéöÜíåéá óôçí Üëëç.

fÍá ìçí ãÝñíåôå ôï ìç÷Üíçìá êÞðïõ üôáí îåêéíÜôå Þ üôáí

âÜæåôå åìðñüò ôïí êéíçôÞñá, åêôüò áí áõôü åßíáé áðáñáßôçôï

ãéá ôçí åêêßíçóç åðåéäÞ ôï ÷ïñôÜñé Ý÷åé ìåãÜëï ýøïò. Óå ìéá

ôÝôïéá ðåñßðôùóç áíáóçêþóôå, ìüíï üóï åßíáé áðáñáßôçôï,

ôçí ðëåõñÜ ðïõ âñßóêåôáé áíôßèåôá áðü ôï ÷åéñéóôÞ ðáôþíôáò

ôç ÷åéñïëáâÞ ðñïò ôá êÜôù.

fÍá èÝôåôå ôï ìç÷Üíçìá êÞðïõ óå ëåéôïõñãßá üðùò

ðåñéãñÜöåôáé óôéò ïäçãßåò ÷ñÞóçò êáé íá ðñïóÝ÷åôå, ôá

ðüäéá óáò íá âñßóêïíôáé óå åðáñêÞ áðüóôáóç áðü ôá

ðåñéóôñåöüìåíá åîáñôÞìáôá.

fÍá ìçí âÜæåôå ôá ÷Ýñéá óáò êáé ôá ðüäéá óáò êïíôÜ óå Þ êÜôù

áðü ðåñéóôñåöüìåíá åîáñôÞìáôá.

f¼ôáí åñãÜæåóôå ìå ôï ìç÷Üíçìá êÞðïõ êÞðïõ íá êñáôÜôå

áðüóôáóç áðü ôç æþíç áðüññéøçò.

fÌçí áíáóçêþóåôå êáé ìç ìåôáöÝñåôå ðïôÝ ôï ìç÷Üíçìá

êÞðïõ üôáí ï êéíçôÞñáò ôïõ ëåéôïõñãåß.

fÍá ìçí ðñïâáßíåôå óå ìåôáôñïðÝò óôï ìç÷Üíçìá êÞðïõ.

Ìç åãêåêñéìÝíåò ìåôáôñïðÝò ìðïñåß íá åðçñåÜóïõí

áñíçôéêÜ ôçí áóöÜëåéá ôïõ ìç÷áíÞìáôïò êÞðïõ êáé

ðñïêáëÝóïõí áýîçóç ôùí êñáäáóìþí.

fÍá åëÝã÷åôå ôáêôéêÜ ôï çëåêôñéêü êáëþäéï êáé, áí öõóéêÜ

÷ñçóéìïðïéåßôå, ôï êáëþäéï åðéìÞêõíóçò. Ìç óõíäÝóåôå óôï

äßêôõï Ýíá ÷áëáóìÝíï êáëþäéï êáé ìçí ôï áããßîåôå ðñéí

äéáêüøåôå ôçí ôñïöïäïóßá ôïõ áðü ôï çëåêôñéêü äßêôõï.

¸íá ÷áëáóìÝíï êáëþäéï ìðïñåß íá áããßæåé õðü ôÜóç

åõñéóêüìåíá åîáñôÞìáôá. Ðñïóôáôåõôåßôå áðü ôïõò

êéíäýíïõò åîáéôßáò çëåêôñïðëçîßáò.

Íá ëýíåôå ôï äéáêüðôç çëåêôñéêïý êõêëþìáôïò

üôáí:

–üôáí áöÞíåôå ôï ìç÷Üíçìá êÞðïõ áíåðéôÞñçôï,

–üôáí åîïõäåôåñþíåôå ôõ÷üí ìðëïêáñßóìáôá,

–üôáí åëÝã÷åôå Þ êáèáñßæåôå ôï ìç÷Üíçìá êÞðïõ Þ äéåîÜãåôå

êÜðïéá åñãáóßá ó’ áõôü,

–üôáí ôï ìç÷Üíçìá êÞðïõ ðñïóêñïýóåé óå êÜðïéï îÝíï

áíôéêåßìåíï. ÅëÝãîôå áìÝóùò ìÞðùò ôï ìç÷Üíçìá êÞðïõ

ðáñïõóéÜæåé æçìéÝò Þ âëÜâåò êáé, áí ÷ñåéáóôåß, äþóôå ôï ãéá

åðéóêåõÞ,

–üôáí ôïìç÷Üíçìá êÞðïõ áñ÷ßæåé íá äïíåßôáé áóõíÞèéóôá

(åëÝãîôå ôï áìÝóùò).

ÓõíôÞñçóç

fÍá öïñÜôå ðÜíôïôå ãÜíôéá êçðïõñéêÞò üôáí âÜæåôå ôá

÷Ýñéá óáò óôçí ðåñéï÷Þ ôùí ìá÷áéñéþí Þ üôáí

åñãÜæåóôå.

fÍá âåâáéþíåóôå üôé êÜèïíôáé ãåñÜ êáé áóöáëþò üëá ôá

ðáîéìÜäéá, ïé ðßñïé êáé ïé âßäåò. ¸ôóé Ý÷åôå ôçí åããýçóç üôé ôï

ìç÷Üíçìá êÞðïõ ëåéôïõñãåß áóöáëþò.

fÍá âåâáéþíåóôå ôáêôéêÜ üôé ôï êáëÜèé óõëëïãÞò ÷ïñôáñéïý

âñßóêåôáé óå Üñéóôç êáôÜóôáóç êáé üôé äåí ðáñïõóéÜæåé

öèïñÝò.

fÍá åëÝã÷åôå ôï ìç÷Üíçìá êÞðïõ êáé ãéá ëüãïõò áóöáëåßáò

íá áíôéêáèéóôÜôå ôõ÷üí öèáñìÝíá Þ/êáé ÷áëáóìÝíá

åîáñôÞìáôá.

fÍá ÷ñçóéìïðïéåßôå áðïêëåéóôéêÜ ôá ìá÷áßñéá êïðÞò ðïõ

ðñïâëÝðïíôáé ãéá ôï ìç÷Üíçìá êÞðïõ.

fÍá âåâáéþíåóôå üôé ôá áíôáëëáêôéêÜ ðñïÝñ÷ïíôáé áðü ôçí

Bosch.

Õðïäåßîåéò ãéá ôïí Üñéóôï ÷åéñéóìü ôçò ìðáôáñßáò

fÐñéí ôçí ôïðïèÝôçóç ôçò ìðáôáñßáò íá âåâáéþíåóôå üôé

ôï ìç÷Üíçìá êÞðïõ åßíáé áðåíåñãïðïéçìÝíï. Ç

ôïðïèÝôçóç ôçò ìðáôáñßáò óôï ìç÷Üíçìá êÞðïõ, üôáí áõôü

åßíáé åíåñãïðïéçìÝíï, ìðïñåß íá ïäçãÞóåé óå áôõ÷Þìáôá.

fÌçí åêèÝôåôå ôç óõóêåõÞ óôç âñï÷Þ êáé ôçí õãñáóßá. Ç

äéåßóäõóç íåñïý ó’ Ýíá öïñôéóôÞ áõîÜíåé ôïí êßíäõíï

çëåêôñïðëçîßáò.

fÍá öïñôßæåôå ôéò ìðáôáñßåò ìüíï ìå öïñôéóôÝò ðïõ

ðñïôåßíïíôáé áðü ôïí êáôáóêåõáóôÞ. ¼ôáí Ýíáò

öïñôéóôÞò ðïõ ðñïïñßæåôáé ìüíï ãéá Ýíá óõãêåêñéìÝíï åßäïò

ìðáôáñéþí ÷ñçóéìïðïéçèåß ãéá ôç öüñôéóç Üëëùí ìðáôáñéþí

ìðïñåß íá ðñïêáëÝóåé ðõñêáãéÜ.

fÌç öïñôßæåôå îÝíåò ìðáôáñßåò. Ï öïñôéóôÞò ðñïïñßæåôáé

ìüíï ãéá ôç öüñôéóç ìðáôáñéþí éüíôùí ëéèßïõ ôçò Bosch ìå

ôéò ôÜóåéò ðïõ áíáöÝñïíôáé óôá Ôå÷íéêÜ ×áñáêôçñéóôéêÜ.

ÄéáöïñåôéêÜ õðÜñ÷åé êßíäõíïò Ýêñçîçò êáé ðõñêáãéÜò.

fÄéáôçñåßôå ôï öïñôéóôÞ êáèáñü. Ç ñýðáíóç ôçò óõóêåõÞò

äçìéïõñãåß êßíäõíï çëåêôñïðëçîßáò.

OBJ_BUCH-1584-003.book Page 90 Friday, August 17, 2012 10:28 AM

EëëçíéêÜ | 91

Bosch Power Tools F 016 L70 847 | (17.8.12)

fÅëÝã÷åôå ðñéí áðü êÜèå ÷ñÞóç ôï öïñôéóôÞ, ôï

çëåêôñéêü êáëþäéï êáé ôï öéò. Ìç ÷ñçóéìïðïéÞóåôå ôï

öïñôéóôÞ óå ðåñßðôùóç ðïõ èá åîáêñéâþóåôå êÜðïéåò

âëÜâåò Þ æçìéÝò. Ìçí áíïßîåôå ï ßäéïò/ç ßäéá ôï

öïñôéóôÞ áëëÜ äþóôå ôïí ïðùóäÞðïôå óå åéäéêÜ åêðáé-

äåõìÝíï ôå÷íéêü ðñïóùðéêü ãéá íá ôïí åðéóêåõÜóåé ìå

ãíÞóéá åîáñôÞìáôá. ×áëáóìÝíïé öïñôéóôÝò, êáëþäéá êáé

öéò áõîÜíïõí ôïí êßíäõíï çëåêôñïðëçîßáò.

fÌçí áöÞóåôå ôï öïñôéóôÞ íá ëåéôïõñãÞóåé åðÜíù óå

ìéá åýöëåêôç åðéöÜíåéá (ð.÷. ÷áñôß, õöÜóìáôá êôë.) Þ

ìÝóá óå åýöëåêôï ðåñéâÜëëïí. Äçìéïõñãåßôáé êßíäõíïò

ðõñêáãéÜò åîáéôßáò ôçò èÝñìáíóçò ôïõ öïñôéóôÞ.

fÍá ÷ñçóéìïðïéåßôå ìüíï ìðáôáñßåò ðïõ ðñïïñßæïíôáé ãé’

áõôü ôï ìç÷Üíçìá êÞðïõ. Ç ÷ñÞóç äéáöïñåôéêþí

ìðáôáñéþí ìðïñåß íá ãßíåé áéôßá áðñüóéôï êáé ðõñêáãéÜò.

fÍá êñáôÜôå ôéò ìðáôáñßåò ðïõ äåí ÷ñçóéìïðïéåßôå

ìáêñéÜ áðü óõíäåôÞñåò ãñáöåßïõ, íïìßóìáôá, êëåéäéÜ,

êáñöéÜ, âßäåò Þ/êáé áðü Üëëá ìåôáëëéêÜ

ìéêñïáíôéêåßìåíá ðïõ ìðïñåß íá âñá÷õêëþóïõí ôéò

åðáöÝò ôïõò. Ôï âñá÷õêýêëùìá ôùí åðáöþí ìéáò

ìðáôáñßáò ìðïñåß íá ðñïêáëÝóåé åãêáýìáôá Þ/êáé öùôéÜ.

fÌéá ôõ÷üí åóöáëìÝíç ÷ñçóéìïðïßçóç ìðïñåß íá

ïäçãÞóåé óå äéáññïÞ õãñþí áðü ôçí ìðáôáñßá.

Áðïöåýãåôå êÜèå åðáöÞ ì’ áõôÜ. Óå ðåñßðôùóç ôõ÷áßáò

åðáöÞò îåðëýíåôå êáëÜ ìå íåñü. Óå ðåñßðôùóç ðïõ ôá

õãñÜ èá Ýñèïõí óå åðáöÞ ìå ôá ìÜôéá, ðñÝðåé íá

æçôÞóåôå åðßóçò êáé éáôñéêÞ âïÞèåéá. ÄéáññÝïíôá õãñÜ

ìðáôáñßáò ìðïñåß íá ïäçãÞóïõí óå åñåèéóìïýò ôïõ

äÝñìáôïò Þ óå åãêáýìáôá.

fÌçí áíïßãåôå ôçí ìðáôáñßá. ÕðÜñ÷åé êßíäõíïò

âñá÷õêõêëþìáôïò.

fÍá ðñïóôáôåýåôå ôçí ìðáôáñßá áðü õðåñâïëéêÝò

èåñìïêñáóßåò, ð. ÷. áêüìç êáé áðü óõíå÷Þ çëéáêÞ

áêôéíïâïëßá, öùôéÜ, íåñü êáé õãñáóßá. ÕðÜñ÷åé êßíäõíïò

Ýêñçîçò.

fÌç âñá÷õêõêëþíåôå ôçí ìðáôáñßá. ÕðÜñ÷åé êßíäõíïò

Ýêñçîçò.

fÓå ðåñßðôùóç âëÜâçò Þ/êáé áíôéêáíïíéêÞò ÷ñÞóçò ôçò

ìðáôáñßáò ìðïñåß íá åîÝëèïõí áíáèõìéÜóåéò áðü ôçí

ìðáôáñßá. ÁöÞóôå íá ìðåé öñÝóêïò áÝñáò êáé

åðéóêåöôåßôå Ýíá ãéáôñü áí áéóèáíèåßôå åíï÷ëÞóåéò. Ïé

áíáèõìéÜóåéò ìðïñåß íá åñåèßóïõí ôéò áíáðíåõóôéêÝò ïäïýò.

fÍá ðñïóôáôåýåôå ôçí ìðáôáñßá áðü õãñáóßá êáé íåñü.

fÍá áðïèçêåýåôå ôçí ìðáôáñßá ìüíï ìÝóá óå ìéá ðåñéï÷Þ

èåñìïêñáóßáò áðü 0 °C Ýùò 50 °C. Ôï êáëïêáßñé íá ìçí

áöÞíåôå ãéá ðáñÜäåéãìá ôçí ìðáôáñßá ìÝóá óôï áõôïêßíçôï.

fÍá êáèáñßæåôå êÜðïõ-êÜðïõ ôéò ó÷éóìÝò áåñéóìïý ôçò

ìðáôáñßáò ìå Ýíá ìáëáêü, êáèáñü êáé óôåãíü ðéíÝëï.

Óýìâïëá

Ôá óýìâïëá ðïõ áêïëïõèïýí åßíáé óçìáíôéêÜ ãéá ôçí áíÜãíùóç

êáé ôçí êáôáíüçóç ôùí ïäçãéþí ÷ñÞóçò. Ðáñáêáëïýìå íá

áðïôõðþóåôå óôï ìõáëü óáò ôá óýìâïëá êáé ôç óçìáóßá ôïõò. Ç

óùóôÞ åñìçíåßá ôùí óõìâüëùí óõìâÜëëåé óôïí êáëýôåñï êáé

áóöáëÝóôåñï ÷åéñéóìü ôïõ ìç÷áíÞìáôïò êÞðïõ.

×ñÞóç óýìöùíá ìå ôïí ðñïïñéóìü

Ôï ìç÷Üíçìá êÞðïõ ðñïïñßæåôáé ãéá ôçí êïðÞ ãñáóéäéïý óôïí

éäéùôéêü ôïìÝá.

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ

Óýìâïëï Óçìáóßá

Êáôåýèõíóç áíôßäñáóçò

Êáôåýèõíóç êßíçóçò

ÖïñÝóôå ðñïóôáôåõôéêÜ ãÜíôéá

ÂÜñïò

ÈÝóç óå ëåéôïõñãßá

ÈÝóç åêôüò ëåéôïõñãßáò

ÅãêåêñéìÝíç åíÝñãåéá

ÁðáãïñåõìÝíç åíÝñãåéá

ÅîáñôÞìáôá/ÁíôáëëáêôéêÜ

×ëïïêïðôéêü ìðáôáñßáò Rotak 32 LI Rotak 32 High Power

Áñéèìüò åõñåôçñßïõ 3 600 H85 D*0 3 600 H85 D*1

ÐëÜôïò ìá÷áéñéþí cm 32 32

¾øïò êïðÞò mm 30 –60 30 –60

¼ãêïò, êÜëáèïò óõëëïãÞò ÷ïñôáñéïý l3131

ÂÜñïò óýìöùíá ìå EPTA-Procedure 01/2003 kg 10,4 10,4

Áñéèìüò óåéñÜò âëÝðå ôçí ðéíáêßäá êáôáóêåõáóôÞ óôï ìç÷Üíçìá êÞðïõ

**ìå öïñôéóôÞ AL 3640 CV Professional AL 3620 CV Professional

Ðáñáêáëïýìå íá ðñïóÝîåôå ôïí áñéèìü åõñåôçñßïõ óôçí ðéíáêßäá êáôáóêåõáóôÞ ôïõ ìç÷áíÞìáôïò êÞðïõ. Ïé åìðïñéêïß ÷áñáêôçñéóìïß ïñéóìÝíùí

ìç÷áíçìÜôùí êÞðïõ ìðïñåß íá äéáöÝñïõí.

OBJ_BUCH-1584-003.book Page 91 Friday, August 17, 2012 10:28 AM

92 | EëëçíéêÜ

F 016 L70 847 | (17.8.12) Bosch Power Tools

Ðëçñïöïñßåò ãéá èüñõâï êáé äïíÞóåéò

Ïé ôéìÝò ìÝôñçóçò ôïõ èïñýâïõ åîáêñéâþèçêáí êáôÜ

2000/14/EÊ (ýøïò 1,60 m, áðüóôáóç 1 m).

Ç ÷áñáêôçñéóôéêÞ óôÜèìç èïñýâïõ ôçò óõóêåõÞò

åîáêñéâþèçêå óýìöùíá ìå ôçí êáìðýëç Á êáé áíÝñ÷åôáé óå:

ÓôÜèìç áêïõóôéêÞò ðßåóçò 74 dB(A). ÓôÜèìç áêïõóôéêÞò

éó÷ýïò 86 dB(A). ÁíáóöÜëåéá ìÝôñçóçò K =0,42 dB.

Ïé ïëéêÝò ôéìÝò êñáäáóìþí (Üèñïéóìá áíõóìÜôùí ôñéþí

êáôåõèýíóåùí) åîáêñéâþèçêáí êáôÜ EN 60335: ÔéìÞ

åêðïìðÞò êñáäáóìþí ah<2,5 m/s2, ÁíáóöÜëåéá ìÝôñçóçò

K=1,5 m/s2.

ÄÞëùóç óõìâáôüôçôáò

Äçëþíïõìå õðåõèýíùò üôé ôï ðñïúüí ðïõ ðåñéãñÜöåôáé óôá

«Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ» åêðëçñþíåé ôïõò åîÞò êáíïíéóìïýò Þ

êáôáóêåõáóôéêÝò óõóôÜóåéò: EN 60335, EN 50338 (ÓõóêåõÞ

ìðáôáñßáò) êáé EN 60335 (ÖïñôéóôÞò ìðáôáñéþí) óýìöùíá ìå

ôéò äéáôÜîåéò ôùí ïäçãéþí 2011/65/EE, 2004/108/EK,

2006/42/EK, 2000/14/EK.

2000/14/EÊ: Ìåôñçèåßóá óôÜèìç áêïõóôéêÞò ðßåóçò

87 dB(A). Äéáäéêáóßá áîéïëüãçóçò ôçò ÄÞëùóçò óõìâáôüôçôáò

óýìöùíá ìå ôï ðáñÜñôçìá VI.

Êáôçãïñßá ðñïúüíôïò: 32

ÄçëùìÝíïò ïñãáíéóìüò:

SRL, Sudbury, England, Nr. 1088

Ôå÷íéêüò öÜêåëïò (2000/14/EK, 2011/65/EE) áðü:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Óõíáñìïëüãçóç êáé ëåéôïõñãßá

Ìðáôáñßá Éüíôùí ëéèßïõ Éüíôùí ëéèßïõ

Áñéèìüò åõñåôçñßïõ F 016 800 302 F 016 800 301

ÏíïìáóôéêÞ ôÜóç V= 36 36

×ùñçôéêüôçôá Ah 1,3 2,6

×ñüíïò öüñôéóçò (Üäåéá ìðáôáñßá)** min 60 95

Áñéèìüò ôùí óôïé÷åßùí ìðáôáñßáò 10 20

ÖïñôéóôÞò AL 3620 CV

Professional

AL 3620 CV

Professional

Áñéèìüò åõñåôçñßïõ EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Ñåýìá öüñôéóçò A2,02,0

ÅãêñéìÝíç ðåñéï÷Þ èåñìïêñáóßáò °C0–45 0–45

ÂÜñïò óýìöùíá ìå EPTA-Procedure 01/2003 kg 0,6 0,6

Êáôçãïñßá ìüíùóçò /II /II

ÖïñôéóôÞò AL 3640 CV

Professional

AL 3640 CV

Professional

Áñéèìüò åõñåôçñßïõ EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Ñåýìá öüñôéóçò A4,04,0

ÅãêñéìÝíç ðåñéï÷Þ èåñìïêñáóßáò °C0–45 0–45

ÂÜñïò óýìöùíá ìå EPTA-Procedure 01/2003 kg 1,0 1,0

Êáôçãïñßá ìüíùóçò /II /II

×ëïïêïðôéêü ìðáôáñßáò Rotak 32 LI Rotak 32 High Power

**ìå öïñôéóôÞ AL 3640 CV Professional AL 3620 CV Professional

ìç÷áíçìÜôùí êÞðïõ ìðïñåß íá äéáöÝñïõí.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Óôü÷ïò åíÝñãåéáò Åéêüíá

Ðåñéå÷üìåíï óõóêåõáóßáò 1

Óõíáñìïëüãçóç ôùí åëáóìÜôùí ëáâÞò 2

Óõíáñìïëüãçóç ôïõ êáëáèéïý óõëëïãÞò

÷ïñôáñéïý

OBJ_BUCH-1584-003.book Page 92 Friday, August 17, 2012 10:28 AM

EëëçíéêÜ | 93

Bosch Power Tools F 016 L70 847 | (17.8.12)

Åêêßíçóç

Ãéá ôçí áóöÜëåéÜ óáò

fÐñïóï÷Þ! ÈÝóôå ôï ìç÷Üíçìá êÞðïõ åêôüò ëåéôïõñãßáò,

ëýóôå ôï äéáêüðôç çëåêôñéêïý êõêëþìáôïò êáé

áöáéñÝóôå ôçí ìðáôáñßá ðñéí äéåîÜãåôå ïðïéáäÞðïôå

åñãáóßá ñýèìéóçò Þ/êáé óõíôÞñçóçò êáèþò êáé üôáí

êïðåß Þ ìðåñäåõôåß ôï çëåêôñéêü êáëþäéï.

fÌåôÜ ôçí áðåíåñãïðïßçóç ôïõ ìç÷áíÞìáôïò êÞðïõ ôá

ìá÷áßñéá óõíå÷ßæïõí íá êéíïýíôáé ãéá ìåñéêÜ

äåõôåñüëåðôá áêüìç.

fÐñïóï÷Þ –ìçí áããßîåôå ôï ðåñéóôñåöüìåíï ìá÷áßñé

êïðÞò.

Öüñôéóç ìðáôáñßáò

fÍá ìçí ÷ñçóéìïðïéÞóåôå êÜðïéïí Üëëï öïñôéóôÞ. Íá

÷ñçóéìïðïéåßôå ôï öïñôéóôÞ ðïõ ðåñéÝ÷åôáé óôç áôõ÷çìÜôùí

óôç ìðáôáñßá éüíôùí ëéèßïõ ðïõ ÷ñçóéìïðïéåßôáé óôï äéêüò

óáò ìç÷Üíçìá êÞðïõ.

fÐñïóÝîôå ôçí ôÜóç ôïõ äéêôýïõ! Ç ôÜóç ôçò ðçãÞò

çëåêôñéêïý ñåýìáôïò ðñÝðåé íá ôáõôßæåôáé ìå ôá óôïé÷åßá

óôçí ðéíáêßäá êáôáóêåõáóôÞ ôïõ öïñôéóôÞ. ÖïñôéóôÝò ìå

ôÜóç 230 V ìðïñïýí íá ëåéôïõñãÞóïõí êáé ìå 220 V.

Ç ìðáôáñßá äéáèÝôåé ìéá äéÜôáîç åðéôÞñçóçò ôçò èåñìïêñáóßáò

ç ïðïßá åðéôñÝðåé ôç öüñôéóç ìüíï óôçí ðåñéï÷Þ èåñìïêñáóßáò

ìåôáîý 0 °C êáé 45 °C. ¸ôóé åðéôõã÷Üíåôáé ìéá ìåãÜëç äéÜñêåéá

æùÞò ôçò ìðáôáñßáò.

Õðüäåéîç: Ç ìðáôáñßá ðáñáäßäåôáé ìåñéêþò öïñôéóìÝíç. Ãéá

íá åîáóöáëßóåôå ôçí ðëÞñç éó÷ý ôçò ìðáôáñßáò ðñÝðåé íá ôçí

öïñôßóåôå óôï öïñôéóôÞ ðñéí ôçí ÷ñçóéìïðïéÞóåôå ãéá ðñþôç

öïñÜ.

Ç ìðáôáñßá éüíôùí ëéèßïõ ìðïñåß íá öïñôéóôåß áíÜ ðÜóá óôéãìÞ.

Ç äéáêïðÞ ôçò öüñôéóçò äåí âëÜðôåé ôçí ìðáôáñßá.

Ç ìðáôáñßá éüíôùí ëéèßïõ ðñïóôáôåýåôáé áðü ôõ÷üí ïëïó÷åñÞ

åêöüñôéóç áðü ôç äéÜôáîç «Electronic Cell Protection (ECP)».

¼ôáí ç ìðáôáñßá áäåéÜóåé ç ðñïóôáôåõôéêÞ äéÜôáîç äéáêüðôåé

ôç ëåéôïõñãßá ôïõ ìç÷áíÞìáôïò êÞðïõ: Ôï ìá÷áßñé êïðÞò äåí

êéíåßôáé ðëÝïí.

Íá ìçí óõíå÷ßóåôå íá ðáôÜôå ôï

äéáêüðôç ON/OFF ìåôÜ ôçí áõôüìáôç

äéáêïðÞ ôçò ëåéôïõñãßáò ôïõ ìç÷áíÞìáôïò êÞðïõ. Ìðïñåß

íá õðïóôåß æçìéÜ ç ìðáôáñßá.

Öüñôéóç

Ç öüñôéóç áñ÷ßæåé ìüëéò ôïðïèåôçèåß óôçí ðñßæá ôï öéò äéêôýïõ

ôïõ öïñôéóôÞ êáé ç ìðáôáñßá ôïðïèåôçèåß óôï êáíÜëé öüñôéóçò.

×Üñç óôçí Ýîõðíç äéáäéêáóßá öüñôéóçò áíáãíùñßæåôáé áìÝóùò

ç êáôÜóôáóç öüñôéóçò ôçò ìðáôáñßáò ç ïðïßá áêïëïýèùò

öïñôßæåôáé, áíÜëïãá ìå ôç èåñìïêñáóßá êáé ôçí ôÜóç ôçò, ìå

Üñéóôï ñåýìá öüñôéóçò.

¸ôóé ç ìðáôáñßá ðñïóôáôåýåôáé êáé, üôáí äåí áöáéñåèåß áðü ôï

öïñôéóôÞ, ðáñáìÝíåé äéáñêþò åíôåëþò öïñôéóìÝíç.

Ôá÷õöüñôéóç

Ç ôá÷õöüñôéóç óçìáôïäïôåßôáé ìå áíáâüóâçìá ôçò ðñÜóéíçò

Ýíäåéîçò öùôïäéüäïõ.

Óôïé÷åßï Ýíäåéîçò óôçí ìðáôáñßá: ÊáôÜ ôç äéÜñêåéá ôçò

öüñôéóçò ïé ôñåéò ðñÜóéíåò öùôïäßïäïé áíÜâïõí ãéá ëßãï ç ìéá

ìåôÜ ôçí Üëëç êáé áêïëïýèùò óâÞíïõí. Ç ìðáôáñßá åßíáé öïñ-

ôùìÝíç åíôåëþò ìüëéò áíÜâïõí äéáñêþò êáé ïé ôñåéò ðñÜóéíåò

öùôïäßïäïé. Ðåñßðïõ 5 ëåðôÜ ìåôÜ ôçí ðëÞñç öüñôéóç ôçò

ìðáôáñßáò óâÞíïõí ðÜëé ïé ôñåéò ðñÜóéíåò öùôïäßïäïé.

Õðüäåéîç: Ç ôá÷õöüñôéóç åßíáé åöéêôÞ ìüíï üôáí ç

èåñìïêñáóßá ôçò ìðáôáñßáò âñßóêåôáé åíôüò ôçò åãêåêñéìÝíçò

ðåñéï÷Þò èåñìïêñáóßáò, âëÝðå êåöÜëáéï «Ôå÷íéêÜ

×áñáêôçñéóôéêÜ».

Öüñôéóç ôçò ìðáôáñßáò

Ôï äéáñêÝò öùò ôçò ðñÜóéíçò Ýíäåéîçò öùôïäéüäïõ

óçìáôïäïôåß ôçí ðëÞñç öüñôéóç ôçò ìðáôáñßáò.

Ç ðëÞñçò öüñôéóç ôçò ìðáôáñßáò óçìáôïäïôåßôáé

óõìðëçñùìáôéêÜ êáé ìå Ýíá áêïõóôéêü óÞìá äéÜñêåéáò 2

äåõôåñïëÝðôùí ðåñßðïõ.

Ç ìðáôáñßá ìðïñåß ôþñá íá áöáéñåèåß êáé íá ÷ñçóéìïðïéçèåß

áìÝóùò.

¼ôáí ç ìðáôáñßá äåí åßíáé ôïðïèåôçìÝíç ôï äéáñêÝò öùò ôçò

ðñÜóéíçò Ýíäåéîçò öùôïäéüäïõ óçìáôïäïôåß üôé ôï öéò Ý÷åé

ôïðïèåôåß óôçí ðñßæá äéêôýïõ êáé ï öïñôéóôÞò åßíáé Ýôïéìïò ãéá

ëåéôïõñãßá.

ÔïðïèÝôçóç/Áöáßñåóç ôïõ êáëáèéïý óõëëïãÞò

÷ïñôáñéïý

Öüñôéóç ìðáôáñßáò 5

ÔïðïèÝôçóç ìðáôáñßáò 6

Ëýóôå ôï äéáêüðôç çëåêôñéêïý êõêëþìáôïò êáé

ïäçãÞóôå ôï ìç÷Üíçìá êÞðïõ óôç èÝóç

óôÜèìåõóçò

Áöáßñåóç ìðáôáñßáò 8

Ñýèìéóç ýøïõò êïðÞò 9

ÈÝóç óå ëåéôïõñãßá 10

ÈÝóç åêôüò ëåéôïõñãßáò 10

Õðïäåßîåéò åñãáóßáò 10 –11

ÓõíôÞñçóç ôùí ìá÷áéñéþí 12

ÅðéëïãÞ åîáñôçìÜôùí/ðáñåëêïìÝíùí 13

Óôü÷ïò åíÝñãåéáò Åéêüíá

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 93 Friday, August 17, 2012 10:28 AM

94 | EëëçíéêÜ

F 016 L70 847 | (17.8.12) Bosch Power Tools

Ç èåñìïêñáóßá ôçò ìðáôáñßáò åßíáé ÷áìçëüôåñç

áðü 0 °C Þ õøçëüôåñç áðü 45 °C

Ôï äéáñêÝò öùò ôçò êüêêéíçò Ýíäåéîçò öùôïäéüäïõ

óçìáôïäïôåß üôé ç èåñìïêñáóßá ôçò ìðáôáñßáò âñßóêåôáé åêôüò

ôçò åãêåêñéìÝíçò ðåñéï÷Þò áðü 0 °C–45 °C. Ìüëéò åðéôåõ÷èåß

ðÜëé ç åãêåêñéìÝíç ðåñéï÷Þ èåñìïêñáóßáò ï öïñôéóôÞò

ìåôáâáßíåé áõôüìáôá óôçí ôá÷õöüñôéóç.

¼ôáí ç èåñìïêñáóßá ôçò ìðáôáñßáò âñßóêåôáé åêôüò ôçò

åãêåêñéìÝíçò ðåñéï÷Þò ôüôå üôáí ôïðïèåôåßôå ôçí ìðáôáñßá

áíÜâåé ç êüêêéíç öùôïäßïäïò ôçò ìðáôáñßáò.

ÁíÝöéêôç öüñôéóç

Óå ðåñßðôùóç êÜðïéáò Üëëçò áíùìáëßáò áíáâïóâÞíåé ç

êüêêéíç Ýíäåéîç öùôïäéüäïõ.

Ç ôá÷õöüñôéóç äåí îåêéíÜ êáé ç öüñôéóç ôçò ìðáôáñßáò åßíáé

áíÝöéêôç (âëÝðå êåöÜëáéï «ÁíáæÞôçóç óöáëìáôùí»).

Õðïäåßîåéò ãéá ôç öüñôéóç

Óå ðåñéðôþóåéò äéáñêïýò öüñôéóçò Þ áëëåðÜëëçëùí, ÷ùñßò

äéáêïðÞ êýêëùí öüñôéóçò, ï öïñôéóôÞò ìðïñåß íá æåóôáèåß.

Áõôü, üìùò, åßíáé áêßíäõíï êáé äåí áðïôåëåß Ýíäåéîç üôé ï

öïñôéóôÞò ðáñïõóéÜæåé êÜðïéá ôå÷íéêÞ âëÜâç.

¸íáò óçìáíôéêÜ ìåéùìÝíïò ÷ñüíïò ëåéôïõñãßáò ìåôÜ ôç öüñôéóç

óçìáßíåé üôé ç ìðáôáñßá åîáíôëÞèçêå êáé ðñÝðåé íá

áíôéêáôáóôáèåß.

Äþóôå ðñïóï÷Þ óôéò õðïäåßîåéò áðüóõñóçò.

Øýîç ìðáôáñßáò (Active Air Cooling)

Ï åíóùìáôùìÝíïò óôï öïñôéóôÞ Ýëåã÷ïò åðéôçñåß ôç

èåñìïêñáóßá ôçò ôïðïèåôçìÝíçò ìðáôáñßáò. ¼ôáí ç

èåñìïêñáóßá ôçò ìðáôáñßáò îåðåñÜóåé ôïõò 30 °C ç ìðáôáñßá

øý÷åôáé áðü Ýíáí áíåìéóôÞñá ìÝ÷ñé íá áðïêôÞóåé ôçí Üñéóôç

èåñìïêñáóßá. ¼ôáí ï áíåìéóôÞñáò ëåéôïõñãåß ðáñÜãåé Ýíá

èüñõâï áåñéóìïý.

¼ôáí ï áíåìéóôÞñáò äåí ëåéôïõñãåß ôüôå Þ ç èåñìïêñáóßá

âñßóêåôáé ìÝóá óôçí åãêåêñéìÝíç ðåñéï÷Þ öüñôéóçò Þ ï

áíåìéóôÞñáò åßíáé ÷áëáóìÝíïò. Óôç äåýôåñç ðåñßðôùóç

áõîÜíåé ï ÷ñüíïò öüñôéóçò.

Õðïäåßîåéò åñãáóßáò

¸íäåéîç êáôÜóôáóçò öüñôéóçò ôçò ìðáôáñßáò

Ç ìðáôáñßá äéáèÝôåé ìéá Ýíäåéîç êáôÜóôáóçò öüñôéóçò, ç ïðïßá

äåß÷íåé ôçí êáôÜóôáóç öüñôéóçò ôçò ìðáôáñßáò. Ç Ýíäåéîç

êáôÜóôáóçò öüñôéóçò áðïôåëåßôáé áðü 3 ðñÜóéíåò

öùôïôéüäïõò.

Ìå ðÜôçìá ôïõ ðëÞêôñïõ ãéá Ýíäåéîç êáôÜóôáóçò öüñôéóçò

åíåñãïðïéåßôáé ç Ýíäåéîç êáôÜóôáóçò öüñôéóçò. Ç Ýíäåéîç

êáôÜóôáóçò öüñôéóçò óâÞíåé áõôüìáôá ìåôÜ áðü 5

äåõôåñüëåðôá ðåñßðïõ.

Ç êáôÜóôáóç öüñôéóçò ìðïñåß íá åëåã÷èåß áêüìç êáé üôáí ç

ìðáôáñßá Ý÷åé áöáéñåèåß áðü ôï öïñôéóôÞ.

Óå ðåñßðôùóç ðïõ ìåôÜ ôï ðÜôçìá ôïõ ðëÞêôñïõ äåí áíÜøåé

êáìéÜ öùôïäßïäïò, ôüôå ç ìðáôáñßá Ý÷åé ÷áëÜóåé êáé ðñÝðåé íá

áíôéêáôáóôáèåß.

Ãéá ëüãïõò áóöáëåßáò ï Ýëåã÷ïò ôçò êáôÜóôáóçò öüñôéóçò ôçò

ìðáôáñßáò ìðïñåß íá äéåîá÷èåß ìüíï üôáí ôï ìç÷Üíçìá êÞðïõ

äåí êéíåßôáé.

ÊáôÜ ôç äéÜñêåéá ôçò öüñôéóçò ïé ôñåéò ðñÜóéíåò öùôïäßïäïé

áíÜâïõí ãéá ëßãï ç ìéá ìåôÜ ôçí Üëëç êáé áêïëïýèùò óâÞíïõí.

Ç ìðáôáñßá åßíáé öïñôùìÝíç åíôåëþò ìüëéò áíÜâïõí äéáñêþò

êáé ïé ôñåéò ðñÜóéíåò öùôïäßïäïé. Ðåñßðïõ 5 ëåðôÜ ìåôÜ ôçí

ðëÞñç öüñôéóç ôçò ìðáôáñßáò óâÞíïõí ðÜëé ïé ôñåéò ðñÜóéíåò

öùôïäßïäïé.

¸íäåéîç ãéá åðéôÞñçóç èåñìïêñáóßáò

Ç êüêêéíç öùôïäßïäïò óôçí Ýíäåéîç åðéôÞñçóçò èåñìïêñáóßáò

óçìáôïäïôåß üôé ç äéÜôáîç çëåêôñïíéêþí ôïõ ìç÷áíÞìáôïò

êÞðïõ äåí âñßóêåôáé ìÝóá óôçí Üñéóôç ðåñéï÷Þ èåñìïêñáóßáò.

Óå ìéá ôÝôïéá ðåñßðôùóç áõôÞ ôï ìç÷Üíçìá êÞðïõ Þ äåí

åñãÜæåôáé Þ åñãÜæåôáé ìå ìåéùìÝíç éó÷ý.

ÅðéôÞñçóç èåñìïêñáóßáò ôçò ìðáôáñßáò

¼ôáí ç êüêêéíç öùôïäßïäïò áíáâïóâÞíåé ìüëéò ðáôÞóåôå ôï

ðëÞêôñï Þ ôï äéáêüðôç ON/OFF (üôáí ç ìðáôáñßá åßíáé

ôïðïèåôçìÝíç): Ç ìðáôáñßá âñßóêåôáé Ýîù áðü ôçí ðåñéï÷Þ ôçò

èåñìïêñáóßáò ëåéôïõñãßáò ìåôáîý –10 °C êáé +60 °C.

¼ôáí ç èåñìïêñáóßá åßíáé ìåãáëýôåñç áðü 70 °C ç ìðáôáñßá

áðåíåñãïðïéåßôáé áõôüìáôá ìÝ÷ñé íá åðéôåõ÷ôåß ðÜëé ç

åãêåêñéìÝíç ðåñéï÷Þ èåñìïêñáóßáò.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

Öùôïäßïäïé Ýíäåéîçò ×ùñçôéêüôçôá ìðáôáñßáò

ÄéáñêÝò öùò, 3 ðñÜóéíåò

öùôïäßïäïé ≥2/3

ÄéáñêÝò öùò, 2 ðñÜóéíåò

öùôïäßïäïé ≥1/3

ÄéáñêÝò öùò, 1 ðñÜóéíç

öùôïäßïäïò ≤1/3

ÁíáâïóâÞíïí öùò, 1 ðñÜóéíç

öùôïäßïäïò Åöåäñåßá

OBJ_BUCH-1584-003.book Page 94 Friday, August 17, 2012 10:28 AM

EëëçíéêÜ | 95

Bosch Power Tools F 016 L70 847 | (17.8.12)

ÅðéôÞñçóç èåñìïêñáóßáò ôçò äéÜôáîçò

çëåêôñïíéêþí ôïõ ìç÷áíÞìáôïò êÞðïõ

Ç êüêêéíç öùôïäßïäïò áíÜâåé, üôáí ðáôÞóåôå ôï ðëÞêôñï

OÍ/OFF, äéáñêþò: Ç èåñìïêñáóßá ôçò äéÜôáîçò çëåêôñïíéêþí

ôïõ ìç÷áíÞìáôïò êÞðïõ åßíáé ç ìéêñüôåñç áðü 5 °C Þ

ìåãáëýôåñç áðü 75 °C.

¼ôáí ç èåñìïêñáóßá îåðåñÜóåé ôïõò 90 °C ç äéÜôáîç

çëåêôñïíéêþí äéáêüðôåé ôç ëåéôïõñãßá ôïõ ìç÷áíÞìáôïò êÞðïõ

ìÝ÷ñé ç èåñìïêñáóßá íá åðáíÝëèåé óôçí åãêåêñéìÝíç ðåñéï÷Þ

èåñìïêñáóßáò ëåéôïõñãßá.

Áðüäïóç êïðÞò (ÄéÜñêåéá åñãáóßáò ìðáôáñßáò)

Ç áðüäïóç êïðÞò (ç äéÜñêåéá åñãáóßáò ìðáôáñßáò) åîáñôÜôáé

áðü ôéò éäéüôçôåò ôïõ ãñáóéäéïý, ð. ÷. áðü ôçí ðõêíüôçôá ôïõ

÷ïñôáñéïý, áðü ôçí õãñáóßá êáèþò êáé áðü ôï ýøïò êïðÞò.

Ç áðüäïóç êïðÞò ìåéþíåôáé åðßóçò üôáí êáôÜ ôç äéÜñêåéá ôçò

êïðÞò èÝôåôå ôï ìç÷Üíçìá êÞðïõ óõ÷íÜ åêôüò ëåéôïõñãßáò êáé

óå ëåéôïõñãßá (ÄéÜñêåéá åñãáóßáò ìðáôáñßáò).

Ãéá íá âåëôéóôïðïéÞóåôå ôçí áðüäïóç êïðÞò (ôç äéÜñêåéá

åñãáóßáò ìðáôáñßáò) óáò óõìâïõëåýïõìå íá êüâåôå

óõ÷íüôåñá, íá áõîÜíåôå ôï ýøïò êïðÞò êáé íá åñãÜæåóôå ìå ôïí

êáôÜëëçëï ñõèìü âáäßóìáôïò.

Ôï ðáñÜäåéãìá ðïõ ðåñéãñÜöåôáé ðáñáêÜôù äåß÷íåé ôçí

åîÜñôçóç ìåôáîý ýøïõò êïðÞò êáé áðüäïóçò êïðÞò ìå âÜóç

ìéá öüñôéóç ôçò ìðáôáñßáò.

Ìðïñåßôå íá áõîÞóåôå ôç äéÜñêåéá åñãáóßáò ìå ôç âïÞèåéá ìéá

óõìðëçñùìáôéêÞò ìðáôáñßáò Þ ìéáò ìðáôáñßáò ìå ìåãáëýôåñç

÷ùñçôéêüôçôá (Ah) áðü Ýíá åîïõóéïäïôçìÝíï êáôÜóôçìá

Service ãéá ìç÷áíÞìáôá êÞðïõ ôçò Bosch.

ÁíáæÞôçóç óöáëìÜôùí

ÓõíèÞêåò êïðÞò

Ðïëý ëåðôü, îåñü ÷ïñôÜñé Ëåðôü, îåñü ÷ïñôÜñé

Áðüäïóç êïðÞò (Rotak 32 LI)

Ýùò êáé 150 m2Ýùò êáé 100 m2

Áðüäïóç êïðÞò (Rotak 32 LI High Power)

Ýùò êáé 300 m2Ýùò êáé 150 m2

6cm

4cm

8cm

4cm

STOP

Óõìðôþìáôá ÐéèáíÞ áéôßá Èåñáðåßá

Ôï ìç÷Üíçìá êÞðïõ

äåí ëåéôïõñãåß

Ðéèáíüò öñáãìüò Íá ëýíåôå ôï äéáêüðôç çëåêôñéêïý êõêëþìáôïò

üôáí:

ÅëÝãîôå ôçí êÜôù ðëåõñÜ ôïõ ìç÷áíÞìáôïò êÞðïõ

êáé, áí ÷ñåéáóôåß, êáèáñßóôå ôçí (íá öïñÜôå ðÜíôïôå

ãÜíôéá êçðïõñéêÞò)

Ç ìðáôáñßá äåí åßíáé åíôåëþò öïñôéóìÝíç Öüñôéóç ìðáôáñßáò

Ç ìðáôáñßá äåí åßíáé (óùóôÜ) ôïðïèåôçìÝíç ÔïðïèÝôçóç ôçò ìðáôáñßáò

Ðïëý ìáêñý ÷ïñôÜñé Ñõèìßóôå ìåãáëýôåñï ýøïò êïðÞò êáé ãåßñåôå ëßãï ôï

ìç÷Üíçìá êÞðïõ ãéá íá ìåéþóåôå ôçí åðéâÜñõíóç

êáôÜ ôçí åêêßíçóç

ÅíåñãïðïéÞèçêå ç ðñïóôáóßá êéíçôÞñá ÁöÞóôå ôïí êéíçôÞñá íá êñõþóåé êáé ñõèìßóôå

ìåãáëýôåñï ýøïò êïðÞò

Ðïëý êñýá/Ðïëý æåóôÞ ìðáôáñßá ÈåñìÜíåôå ôçí ìðáôáñßá/ÁöÞóôå ôçí ìðáôáñßá íá

êñõþóåé

Ï äéáêüðôçò çëåêôñéêïý êõêëþìáôïò äåí

ôïðïèåôÞèçêå óùóôÜ/ðëÞñùò

ÔïðïèåôÞóôå ôïí óùóôÜ/ðëÞñùò

ÌåôÜ ôï ðÜôçìá ôïõ äéáêüðôç ON/OFF ï êéíçôÞñáò

îåêéíÜ ìå ìéá ìéêñÞ êáèõóôÝñçóç

Ãéá íá îåêéíÞóåé ï êéíçôÞñáò êñáôÞóôå ôï äéáêüðôç

ON/OFF ãéá 1 –3 s ðåñßðïõ ðáôçìÝíï

Ï êéíçôÞñáò îåêéíÜ

ìåí, óôáìáôÜåé, üìùò,

áìÝóùò ìåôÜ

Ç ìðáôáñßá äåí åßíáé åíôåëþò öïñôéóìÝíç Öüñôéóç ìðáôáñßáò

Ï äéáêüðôçò çëåêôñéêïý êõêëþìáôïò äåí

ôïðïèåôÞèçêå óùóôÜ/ðëÞñùò

ÔïðïèåôÞóôå ôïí óùóôÜ/ðëÞñùò

Ç ìðáôáñßá äåí åßíáé (óùóôÜ) ôïðïèåôçìÝíç ÔïðïèÝôçóç ôçò ìðáôáñßáò

Ðïëý êñýá/Ðïëý æåóôÞ ìðáôáñßá ÈåñìÜíåôå ôçí ìðáôáñßá/ÁöÞóôå ôçí ìðáôáñßá íá

êñõþóåé

Ñõèìßóôå ìåãáëýôåñï ýøïò êïðÞò

OBJ_BUCH-1584-003.book Page 95 Friday, August 17, 2012 10:28 AM

96 | EëëçíéêÜ

F 016 L70 847 | (17.8.12) Bosch Power Tools

ÓõíôÞñçóç êáé Service

Ðåñéðïßçóç ôçò ìðáôáñßáò

fÐñïóï÷Þ! ÈÝóôå ôï ìç÷Üíçìá êÞðïõ åêôüò ëåéôïõñãßáò,

ëýóôå ôï äéáêüðôç çëåêôñéêïý êõêëþìáôïò êáé

áöáéñÝóôå ôçí ìðáôáñßá êáé ôï êáëÜèé óõëëïãÞò

÷ïñôáñéïý ðñéí äéåîÜãåôå ïðïéáäÞðïôå åñãáóßá

ñýèìéóçò Þ/êáé óõíôÞñçóçò.

fÍá öïñÜôå ðÜíôïôå ãÜíôéá êçðïõñéêÞò üôáí âÜæåôå ôá

÷Ýñéá óáò óôçí ðåñéï÷Þ ôùí ìá÷áéñéþí Þ üôáí åñãÜæåóôå.

Ãéá íá åîáóöáëßóåôå ôçí Üñéóôç åêìåôÜëëåõóç ôçò ìðáôáñßáò

ðñÝðåé íá ôçñåßôå ôéò Ýîçò õðïäåßîåéò êáé íá ëáìâÜíåôå ôá åîÞò

ìÝôñá:

–Íá ðñïóôáôåýåôå ôçí ìðáôáñßá áðü õãñáóßá êáé íåñü.

–Íá áðïèçêåýåôå ôçí ìðáôáñßá ìüíï ìÝóá óå ìéá ðåñéï÷Þ

èåñìïêñáóßáò áðü 0 °C Ýùò 50 °C. Ôï êáëïêáßñé íá ìçí

áöÞíåôå ãéá ðáñÜäåéãìá ôçí ìðáôáñßá ìÝóá óôï áõôïêßíçôï.

–Ìçí áöÞíåôå ôçí ìðáôáñßá ìÝóá óôï ìç÷Üíçìá êÞðïõ üôáí

áõôü åßíáé Üìåóá åêôåèåéìÝíï óôïí Þëéï.

–Ç Üñéóôç èåñìïêñáóßá áðïèÞêåõóçò/äéáöýëáîçò ôçò

ìðáôáñßáò áíÝñ÷åôáé óå 5 °C.

–Íá êáèáñßæåôå êÜðïõ-êÜðïõ ôéò ó÷éóìÝò áåñéóìïý ôçò

ìðáôáñßáò ìå Ýíá ìáëáêü, êáèáñü êáé óôåãíü ðéíÝëï.

¸íáò óçìáíôéêÜ ìåéùìÝíïò ÷ñüíïò ëåéôïõñãßáò ìåôÜ ôç öüñôéóç

óçìáßíåé üôé ç ìðáôáñßá åîáíôëÞèçêå êáé ðñÝðåé íá áíôéêáôáóôáèåß.

Ôï ìç÷Üíçìá êÞðïõ

êÜíåé äéáêïðÝò

ÓöÜëìá óôçí åóùôåñéêÞ êáëùäßùóç ôïõ

ìç÷áíÞìáôïò êÞðïõ

Áðåõèõíèåßôå óôï Service

ÅíåñãïðïéÞèçêå ç ðñïóôáóßá êéíçôÞñá ÁöÞóôå ôïí êéíçôÞñá íá êñõþóåé êáé ñõèìßóôå

ìåãáëýôåñï ýøïò êïðÞò

Ôï ìç÷Üíçìá êÞðïõ

êüâåé áíïìïéüìïñöá

êáé/Þ

ï êéíçôÞñáò åñãÜæåôáé

ìå äõóêïëßá

Ðïëý ÷áìçëü ýøïò êïðÞò Ñõèìßóôå ìåãáëýôåñï ýøïò êïðÞò

Ôá ìá÷áßñéá äåí åßíáé êïöôåñÜ ÁëëáãÞ ìá÷áéñéïý

Ðéèáíüò öñáãìüò ÅëÝãîôå ôçí êÜôù ðëåõñÜ ôïõ ìç÷áíÞìáôïò êÞðïõ

êáé, áí ÷ñåéáóôåß, êáèáñßóôå ôçí (íá öïñÜôå ðÜíôïôå

ãÜíôéá êçðïõñéêÞò)

Ìá÷áßñéá ëÜèïò óõíáñìïëïãçìÝíá ÓõíáñìïëïãÞóôå óùóôÜ ôá ìá÷áßñéá

ÁíåðáñêÞò áðüäïóç

êïðÞò (äéÜñêåéá

åñãáóßáò ìðáôáñßáò)

Ðïëý ÷áìçëü ýøïò êïðÞò Ñõèìßóôå Ýíá ìåãáëýôåñï ýøïò êïðÞò êáé âáäßæåôå

ðéï áñãÜ

Ðïëý õøçëü ÷ïñôÜñé Ñõèìßóôå Ýíá ìåãáëýôåñï ýøïò êïðÞò êáé âáäßæåôå

ðéï áñãÜ

×ïñôÜñé ðïëý âñåãìÝíï Þ õãñü ÐåñéìÝíåôå íá óôåãíþóåé ôï ÷ïñôÜñé êáé íá âáäßæåôå

ðéï áñãÜ

Ðïëý ðõêíü ÷ïñôÜñé Ñõèìßóôå ìåãáëýôåñï ýøïò êïðÞò, íá âáäßæåôå áñãÜ

êáé íá êüâåôå óõ÷íüôåñá

Ìðïñåßôå íá áãïñÜóåôå ìéá óõìðëçñùìáôéêÞ

ìðáôáñßá áðü Ýíá åîïõóéïäïôçìÝíï êáôÜóôçìá

Service ôçò Bosch

Áðåõèõíèåßôå óôï Service

ÌåôÜ ôç èÝóç ôïõ

ìç÷áíÞìáôïò êÞðïõ óå

ëåéôïõñãßá ôï ìá÷áßñé

êïðÞò äåí ãõñßæåé

Ôï ÷ïñôÜñé åìðïäßæåé ôá ìá÷áßñéá ÈÝóôå ôï ìç÷Üíçìá êÞðïõ åêôüò ëåéôïõñãßáò

Åîïõäåôåñþóôå ôï öñáãìü (íá öïñÜôå ðÜíôïôå

ãÜíôéá êçðïõñéêÞò)

×áëáñÞ/×áëáñü âßäá/ðáîéìÜäé ìá÷áéñéïý Óößîôå ôç âßäá/ôï ðáîéìÜäé ìá÷áéñéïý (17 Nm)

Éó÷õñïß

êñáäáóìïß/èüñõâïé

×áëáñÞ/×áëáñü âßäá/ðáîéìÜäé ìá÷áéñéïý Óößîôå ôç âßäá/ôï ðáîéìÜäé ìá÷áéñéïý (17 Nm)

×áëáóìÝíï ìá÷áßñé ÁëëáãÞ ìá÷áéñéïý

Ç öüñôéóç äåí åßíáé

åöéêôÞ

ËåñùìÝíåò åðáöÝò ìðáôáñßáò Êáèáñßóôå ôéò åðáöÝò ìðáôáñßáò ð.÷. ôïðïèåôþíôáò

êáé áöáéñþíôáò ðïëëÝò öïñÝò áëëåðÜëëçëá ôçí

ìðáôáñßá, Þ, áí ÷ñåéáóôåß, áíôéêáôáóôÞóôå ôçí

ìðáôáñßá

×áëáóìÝíç ìðáôáñßá åðåéäÞ äéáêüðçêå ç óýíäåóç

óôï åóùôåñéêü ôçò ìðáôáñßáò (óôïé÷åßá ìðáôáñßáò)

ÁíôéêáôáóôÞóôå ôçí ìðáôáñßá

Ïé öùôïäßïäïé

Ýíäåéîçò äåí áíÜâïõí

ìåôÜ ôçí ôïðïèÝôçóç

ôïõ öéò óôçí ðñßæá

äéêôýïõ

Ôï öéò äéêôýïõ ôïõ öïñôéóôÞ äåí åßíáé (óùóôÜ)

ôïðïèåôçìÝíï

ÔïðïèåôÞóôå ôï öéò äéêôýïõ (ôÝñìá) óôçí ðñßæá

×Üëáóå ç ðñßæá, ôï çëåêôñéêü êáëþäéï Þ ï öïñôéóôÞò ÅëÝãîôå ôçí ôÜóç äéêôýïõ êáé, áí ÷ñåéáóôåß, äþóôå ôï

öïñôéóôÞ ãéá Ýëåã÷ï óå Ýíá åîïõóéïäïôçìÝíï

êáôÜóôçìá Service ôçò Bosch

Óõìðôþìáôá ÐéèáíÞ áéôßá Èåñáðåßá

OBJ_BUCH-1584-003.book Page 96 Friday, August 17, 2012 10:28 AM

Türkçe | 97

Bosch Power Tools F 016 L70 847 | (17.8.12)

Service êáé óýìâïõëïò ðåëáôþí

www.bosch-garden.com

¼ôáí æçôÜôå äéáóáöçôéêÝò ðëçñïöïñßåò êáèþò êáé üôáí

ðáñáããÝëíåôå áíôáëëáêôéêÜ ðñÝðåé íá áíáöÝñåôå ïðùóäÞðïôå

ôï 10øÞöéï áñéèìü åõñåôçñßïõ ðïõ áíáãñÜöåôáé óôçí

ðéíáêßäá êáôáóêåõáóôÞ ôïõ ìç÷áíÞìáôïò êÞðïõ.

ÅëëÜäá

Robert Bosch A.E.

Åñ÷åßáò 37

19400 Êïñùðß – ÁèÞíá

Tel.: +30 (0210) 57 01 270

Fax: +30 (0210) 57 01 283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: +30 (0210) 57 01 380

Fax: +30 (0210) 57 01 607

ÌåôáöïñÜ

Ïé ðåñéå÷üìåíåò ìðáôáñßåò éüíôùí ëéèßïõ õðüêåéíôáé óôéò

áðáéôÞóåéò ôùí åðéêßíäõíùí áãáèþí. Ïé ìðáôáñßåò ìðïñïýí íá

ìåôáöåñèïýí ïäéêþò áðü ôï ÷ñÞóôç ÷ùñßò Üëëïõò üñïõò.

¼ôáí, üìùò, ïé ìðáôáñßåò áðïóôÝëëïíôáé áðü ôñßôïõò (ð.÷.

áåñïðïñéêþò Þ ìå åôáéñßá ìåôáöïñþí) ðñÝðåé íá ôçñïýíôáé

äéÜöïñåò éäéáßôåñåò áðáéôÞóåéò ãéá ôç óõóêåõáóßá êáé ôç

óÞìáíóç. Åäþ ðñÝðåé, êáôÜ ôçí ðñïåôïéìáóßá ôïõ õðü

áðïóôïëÞ ôåìá÷ßïõ, íá æçôçèåß ïðùóäÞðïôå êáé ç óõìâïõëÞ

åíüò åéäéêïý ãéá åðéêßíäõíá áãáèÜ.

Íá áðïóôÝëëåôå ôéò ìðáôáñßåò ìüíï üôáí ôï ðåñßâëçìá åßíáé

Üèéêôï. Íá êïëëÜôå ôéò ãõìíÝò åðáöÝò ìå êïëëçôéêÞ ôáéíßá êáé

íá óõóêåõÜæåôå ôçí ìðáôáñßá êáôÜ ôÝôïéï ôñüðï, þóôå áõôÞ íá

ìçí êïõíéÝôáé ìÝóá óôç óõóêåõáóßá.

Ðáñáêáëïýìå íá ëáìâÜíåôå åðßóçò õðüøç óáò êáé ôõ÷üí ðéï

áõóôçñÝò åèíéêÝò äéáôÜîåéò.

Áðüóõñóç

Ìçí ñßîåôå ôá ìç÷áíÞìáôá êÞðïõ, ôïõò öïñôéóôÝò êáé ôéò

ìðáôáñßåò óôá áðïññßììáôá ôïõ óðéôéïý óáò!

Ìüíï ãéá ÷þñåò ôçò ÅÅ:

Óýìöùíá ìå ôçí ÊïéíïôéêÞ Ïäçãßá 2002/96/EÊ

ïé Ü÷ñçóôåò çëåêôñéêÝò êáé çëåêôñïíéêÝò

óõóêåõÝò êáé óýìöùíá ìå ôçí ÊïéíïôéêÞ Ïäçãßá

2006/66/EÊ ïé ÷áëáóìÝíåò Þ áíáëùìÝíåò

ìðáôáñßåò äåí åßíáé ðëÝïí õðï÷ñåùôéêü íá

óõëëÝãïíôáé îå÷ùñéóôÜ ãéá íá áíáêõêëùèïýí ìå ôñüðï öéëéêü

ðñïò ôï ðåñéâÜëëïí.

Ìðáôáñßåò/Åðáíáöïñôéæüìåíåò ìðáôáñßåò:

Ìðáôáñßåò éüíôùí ëéèßïõ:

Ðáñáêáëïýìå äþóôå ðñïóï÷Þ óôï êåöÜëáéï

«ÌåôáöïñÜ».

Ôçñïýìå ôï äéêáßùìá áëëáãþí.

Türkçe

Güvenlik Talimat

Dikat! Aşağdaki talimat dikkatle okuyun. Bahçe aletinin

usulüne uygun olarak kullanmn ve kumanda

elemanlarnn işlevlerini tam olarak öğrenin. Bu kullanm

klavuzunu ileride başvurmak üzere güvenli bir yerde

saklayn.

Bahçe aleti üzerindeki sembollerin açklamas

Genel tehlike uyars.

Kullanm klavuzunu tam olarak okuyun.

Çalşrken yaknnzda bulunan kişilerin etrafa

savrulabilicek yabanc cisimler tarafndan

yaralanmamas için gerekli önlemleri aln.

Çalşrken çevrenizdeki kişileri bahçe aletinden

güvenli bir uzaklkta tutun.

Keskin bçak(lar). El ve ayak parmaklarnzn

kaybndan kendinizi koruyun.

Bakm veya temizlik işlerine başlamadan önce

veya bahçe aletini ksa süreliğine de olsa

denetiminiz dşnda brakmadan önce bahçe

aletini kapatn ve akm devresi kesicisini gevşetin.

Aletle ilgili değildir.

Bahçe aletinin herhangi bir parçasn tutmadan

önce, bütün parçalarn tam olarak durmasn

bekleyin. Bahçe aleti kapandktan sonra da

bçaklar bir süre serbest dönüşte dönerler ve

yaralanmalara neden olabilirler.

Bu bahçe aletini yağmur altnda kullanmayn ve

yağmur altnda brakmayn.

Elektrik çarpmasna karş kendinizi koruyun.

Aletle ilgili değildir.

STOP

OBJ_BUCH-1584-003.book Page 97 Friday, August 17, 2012 10:28 AM

98 | Türkçe

F 016 L70 847 | (17.8.12) Bosch Power Tools

Şarj cihazn sadece kuru mekanlarda kullann.

Bu şarj cihaz bir emniyet tranformatörü ile

donatlmştr.

Kullanm

fÇocuklarn veya bu talimat okumamş kişilerin bahçe

aletini kullanmasna hiçbir zaman izin vermeyin. Ulusal

güvenlik yönetmelikleri baz ülkelerde bu aleti kullanma

yaşn kstlamaktadr. Kullanm dşndaki bahçe aletini

çocuklarn erişemeyeceği bir yerde saklayn.

fBu bahçe aleti; fiziksel, duyusal veya zihinsel yetenekleri

kstl, yetersiz deneyime ve/veya eksik bilgiye sahip kişiler

(çocuklar dahil) tarafndan kullanlmaya uygun değildir. Bu

kişiler aleti ancak güvenliklerinden sorumlu bir kişinin

gözetiminde veya onlardan bahçe aletinin nasl

kullanlacağ hakknda talimat alarak kullanabilirler.

Çocuklarn bahçe aleti ile oynamamasna dikkat

edilmelidir.

fYaknnzda başkalar, özellikle de çocuklar ve evcil

hayvanlar varken hiçbir zaman biçme yapmayn.

fBu aleti kullananlar başkalarnn başna gelebilecek

kazalardan veya bunlarn özel mülkiyetinde bulunan

mallarda meydana gelebilecek hasarlardan sorumludur.

fBahçe aletini çplak ayakla veya açk sandaletlerle

kullanmayn. Sağlam iş ayakkablar ve uzun pantolon

kullann.

fİşleyeceğiniz yüzeyi dikkatli biçimde inceleyin ve taş, dal,

tel, kemik ve benzeri yabanc nesneleri temizleyin.

fAleti kullanmaya başlamadan önce daima bçaklarn, bçak

cvatalarnn veya kesme modülünün aşnmş veya hasarl

olup olmadğn kontrol edin. Balanssz çalşmay önlemek

için aşnmş veya hasar görmüş bçaklar ve bçak

cvatalarn her zaman takm halinde değiştirin.

fSadece gün şğnda veya iyi aydnlatma koşullarnda

biçme yapn.

fBahçe aletini mümkün olduğu kadar slak çimlerde

kullanmayn.

fHer zaman sakin çalşn, acele etmeyin.

fBahçe aletini arzal koruma donanmlaryla, kapaklarla ve

örneğin çarpma emniyeti ve/veya çim tutma selesi gibi

emniyet donanmlar olmadan kullanmayn.

fMeyilli yüzeylerde çalşmak tehlikeli olabilir.

–Çok meyilli yüzeylerde biçme yapmayn.

–Meyilli yüzeylerde veya slak çimlerde yere sağlam

basmaya dikkat edin.

–Dik yüzeylerde her zaman enine biçme yapn, aşağ yukar

yapmayn.

–Dik yerlerde yön değiştirirken özellikle dikkatli olun.

–Geriye doğru giderken veya bahçe aletini çekerken çok

dikkatli olun.

–Biçme yaparken bahçe aletini daima öne doğru itin ve

hiçbir zaman kendinize doğru çekmeyin.

fTaşmak için bahçe aletini devirdiğinizde, çimle kapl

olmayan yüzeylerden geçerken ve bahçe aletini çim

alanlarna getirir götürürken bçaklarn duruyor olmas

gerekir.

fUzun çimlerin bulunduğu yerlerde start için gerekli olmas

haricinde motoru çalştrrken bahçe aletini devirmeyin.

Buna zorunlu olduğunuz durumlarda, kullancnn

karşsndaki taraf tutamağa bastrmak suretiyle

gerektiğinden fazla kaldrmayn. Bahçe aletini brakrken

ellerinizin tutamakta olmasna dikkat edin.

fBahçe aletini kullanm klavuzunda belirtildiği gibi çalştrn

ve ayaklarnzn dönen bçaklardan yeterli uzaklkta

olmasna dikkat edin.

fEllerinizi ve ayaklarnz aletin dönen parçalarnn yaknna

getirmeyin.

fBahçe aleti ile çalşrken aletin atma bölgesinden yeterli

uzaklkta durun.

fMotor çalşr durumda iken bahçe aletini hiçbir zaman

kaldrmayn veya taşmayn.

fAlette bir değişiklik yapmayn. Müsaade edilmeyen

değişiklikler bahçe aletinizin güvenliğini olumsuz yönde

etkileyebilir ve şiddetli gürültü ile titreşimlere neden

olabilir.

fBağlant kablosu ile kullanlan uzatma kablosunu düzenli

aralklarla kontrol edin. Hasarl bir kabloyu akm

şebekesine bağlamayn veya akm şebekesinden

ayrmadan önce hasarl kabloya dokunmayn. Kablo hasar

gördüğünde gerilim ileten parçalara temas edilebilir.

Elektrik çarpma tehlikesine karş kendinizi koruyun.

Akm devresi kesicisinin gevşetilmesi:

–bahçe aletinin yanndan ayrlrken,

–blokajlar giderirken,

–bahçe aletini kontrol ederken, temizlerken veya kendinde

bir çalşma yaparken,

–yabanc bir nesneye çarptğnzda. Hemen bahçe aletinde

bir hasar olup olmadğn kontrol edin ve gerekiyorsa

onarma yollayn,

–bahçe aleti alşlmşn dşnda titreşim yapmaya başlaynca

(hemen kontrol edin).

Bakm

fKeskin bçaklarn alannda meşgul olurken veya

çalşrken daima bahçe eldivenleri kullann.

fÇit kesme makinesini güvenli bir durumda kullanabilmek

için bütün somunlarn, cvatalarn ve pimlerin yerlerine

iyice oturmasn sağlayn.

fÇim toplama selesinin aşnmş olup olmadğn düzenli

aralklarla kontrol edin.

fBahçe aletini kontrol edin ve güvenlik önlemi olarak

aşnmş veya hasar görmüş parçalar değiştirin.

fSadece bahçe aleti için öngörülen kesici bçaklar kullann.

fYenilenen parçalarn orijinal Bosch ürünü olduğundan

emin olun.

OBJ_BUCH-1584-003.book Page 98 Friday, August 17, 2012 10:28 AM

Türkçe | 99

Bosch Power Tools F 016 L70 847 | (17.8.12)

Akünün optimum verimle kullanlmasna ilişkin

açklamalar

fAküyü takmadan önce bahçe aletinin kapal

olduğundan emin olun. Bahçe aleti açk durumda iken akü

taklacak olursa kazalara neden olunabilir.

fŞarj cihazn yağmur ve neme karş koruyun. Şarj

cihaznn içine su szmas elektrik çarpma tehlikesini artrr.

fŞarj cihazlarnda daima üretici tarafndan tavsiye

edilen aküleri şarj edin. Berlirli bir tür akü için geliştirilmiş

bir şarj cihaznda farkl bir akü şarj edildiğinde yangn

tehlikesi ortaya çkar.

fYabanc marka akü şarj etmeyin. Bu şarj cihaz sadece

teknik veriler bölümünde belirtilen gerilime sahip Bosch Li-

Ionen-Akülerin şarjna uygundur. Yabanc marka akülerin

şarj yangn ve patlama tehlikesinin oluşmasna neden

olabilir.

fŞarj cihazn temiz tutun. Kirlenme nedeniyle elektrik

çarpma tehlikesi ortaya çkar.

fHer kullanmdan önce şarj cihazn, kabloyu ve fişi

kontrol edin. Hasar tespit ederseniz şarj cihazn

kullanmayn. Şarj cihazn kendiniz açmayn, sadece

kalifiye elemanlara veya uzmanlara açtrn ve sadece

orijinal yedek parçalar kullann. Hasarl şarj cihaz, kablo

ve fişler elektrik çarpma tehlikesini artrr.

fŞarj cihazn kolay tutuşan zeminlerde kullanmayn

(örneğin kağt, tekstil malzemesi vb.). Şarj işlemi

srasnda şarj cihaznda meydana gelen snma yangn

tehlikesi doğurur.

fSadece bu bahçe aleti için öngörülen Bosch aküleri

kullann. Başka marka akülerin kullanlmas yaralanmalara

veya yangna neden olabilir.

fKullanm dşndaki aküleri büro ataçlar, madeni

paralar, çiviler, vidalar veya küçük madeni

nesnelerden uzak tutun. Bunlar akü kontaklar

arasnda köprüleme yapabilir. Akü kontaklar arasnda

oluşabilecek bir ksa devre yanmalara veya yangnlara

neden olabilir.

fYanlş kullanm durumunda aküden sv dşar szabilir.

Bu sv ile temasa gelmeyin. Yanlşlkla temasa

gelirseniz su ile iyice ykayn. Eğer sv gözlerinize gele-

cek olursa hemen bir hekime başvurun. Dşar szan akü

svs cilt tahrişlerine ve yanmalara neden olabilir.

fAküyü açmayn. Ksa devre tehlikesi vardr.

fAküyü aşr ölçüde snmaya karş; örneğin sürekli

güneş şnna karş ve ayrca, ateşe, suya ve neme karş

koruyun. Patlama tehlikesi vardr.

fAküye ksa devre yaptrmayn. Patlama tehlikesi vardr.

fHasar gördüklerinde veya usulüne uygun

kullanlmadklarnda aküler buhar çkarabilir.

Çalştğnz yeri havalandrn ve şikayet olursa hekime

başvurun. Akülerden çkan buharlar nefes yollarn tahriş

edebilir.

fAküyü nemden ve sudan koruyun.

fAküyü 0–50 derece arasnda bir scaklkta saklayn.

Örneğin aküyü yaz aylarnda otomobil içinde brakmayn.

fAkünün havalandrma aralklarn düzenli olarak yumuşak,

temiz ve kuru bir frça ile temizleyin.

Semboller

Aşağdaki semboller kullanm klavuzunu okumak ve anlamak

için önemlidir. Bu sembolleri ve anlamlarn zihninize iyice

yerleştirin. Sembollerini doğru yorumlamak size bahçe aletini

daha iyi ve daha güvenli kullanmada yardmc olur.

Usulüne uygun kullanm

Bu bahçe aleti özel alanlarda çim biçme için tasarlanmştr.

Teknik veriler

Sembol Anlam

Reaksiyon yönü

Hareket yönü

Koruyucu eldiven kullann

Ağrlğ

Açma

Kapama

Müsaade edilen davranş

Yasak işlem

Akesesuar/Yedek parça

Akülü çim biçme makinesi Rotak 32 LI Rotak 32 High Power

Ürün kodu 3 600 H85 D*0 3 600 H85 D*1

Bçak genişliği cm 32 32

Kesme yüksekliği mm 30 –60 30 –60

**Şarj cihaz AL 3620 CV Professional ile birlikte

Lütfen bahçe aletinizin tip etiketindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir.

OBJ_BUCH-1584-003.book Page 99 Friday, August 17, 2012 10:28 AM

100 | Türkçe

F 016 L70 847 | (17.8.12) Bosch Power Tools

Gürültü/Titreşim bilgisi

Gürültüye ait ölçme değerleri 2000/14/AT’ye göre

belirlenmektedir (1,60 m yükseklik, 1 m mesafe).

Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir:

Ses basnc seviyesi 74 dB(A); gürültü emisyonu seviyesi

86 dB(A). Tolerans K =0,42 dB.

Toplam titreşim değeri (üç yönün vektör toplam) EN 60335’e

göre belirlenmektedir: Titreşim emisyon değeri ah<2,5m/s2,

Tolerans K=1,5 m/s2.

Uygunluk beyan

Tek sorumlu olarak Teknik Veriler bölümünde tanmlanan

ürünün aşağdaki norm veya normatif belgelere uygun

olduğunu beyan ederiz: 2011/65/AB, 2004/108/AT,

2006/42/AT, 2000/14/AT yönetmelik hükümüleri uyarnca

EN 60335, EN 50338 (akülü aletler) ve EN 60335 (akü şarj

cihazlar).

2000/14/AT: Ölçülen gürültü emisyonu seviyesi 87 dB(A).

Uygunluğun değerlendirme yöntemi Ek VI uyarnca.

Ürün kategorisi: 32

Resmen tannmş merkez:

SRL, Sudbury, England, Nr. 1088

Teknik belgelerin bulunduğu merkez (2000/14/AT,

2011/65/AB):

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Çim toplama selesi hacmi l3131

Ağrlğ EPTA-Procedure 01/2003’e göre kg 10,4 10,4

Seri numaras bahçe aletindeki tip etiketine bakn

Akü Li-Ionen Li-Ionen

Ürün kodu F 016 800 302 F 016 800 301

Anma gerilimi V= 36 36

Kapasitesi Ah 1,3 2,6

Şarj süresi (akü boş durumda)** dak 60 95

Akü hücrelerinin says 10 20

Şarj cihaz AL 3620 CV

Professional

AL 3620 CV

Professional

Ürün kodu EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Şarj akm A2,02,0

Müsaade edilen şarj scaklk aralğ °C0–45 0–45

Ağrlğ EPTA-Procedure 01/2003’e göre kg 0,6 0,6

Koruma snf /II /II

Şarj cihaz AL 3640 CV

Professional

AL 3640 CV

Professional

Ürün kodu EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Şarj akm A4,04,0

Müsaade edilen şarj scaklk aralğ °C0–45 0–45

Ağrlğ EPTA-Procedure 01/2003’e göre kg 1,0 1,0

Koruma snf /II /II

Akülü çim biçme makinesi Rotak 32 LI Rotak 32 High Power

**Şarj cihaz AL 3620 CV Professional ile birlikte

Lütfen bahçe aletinizin tip etiketindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

OBJ_BUCH-1584-003.book Page 100 Friday, August 17, 2012 10:28 AM

Türkçe | 101

Bosch Power Tools F 016 L70 847 | (17.8.12)

Montaj ve işletim

Çalştrma

Güvenliğiniz için

fDikkat! Bakm veya temizlik işlemlerine başlamadan

önce bahçe aletini kapatn, akm devresi kesiciyi

gevşetin ve aküyü çkarn. Şalter kablosu hasarl,

kesilmiş veya sarlmş ise ayn şekilde hareket edin.

fBahçe aleti kapatldktan sonra da bçaklar birkaç

saniye serbest dönüşte dönerler.

fDikkat –Dönmekte olan kesici bçağa dokunmayn.

Akünün şarj

fBaşka şarj cihaz kullanmayn. Birlikte teslim edilen şarj

cihaz bahçe aletinizdeki Li-Ionen akülerin şarjna

uyarlanmştr.

fŞebeke gerilimine dikkat edin! Akm kaynağnn gerilimi

şarj cihaznn tip etiketindeki verilere uymaldr. 230 V

işaretli şarj cihazlar 220 V ile de çalştrlabilir.

Aletinizdeki akü bir scaklk kontrol sistemi ile donatlmş olup,

bu sistem akünün sadece 0 °C–45 °C dereceler arasnda

şarjna izin verir. Bu sayede akünün kullanm ömrü uzar.

Açklama: Akü ksmi şarjl olarak teslim edilir. Aküden tam

performans elde edebilmek için ilk kullanmdan önce aküyü

şarj cihaznda tam olarak şarj edin.

Li-Ionen aküler kullanm ömürleri ksalmadan istendiği zaman

şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.

Li-Ionen akü derin deşarja karş “Electronic Cell Protection

(ECP) ile korunmaktadr”. Akü boşaldğ zaman bahçe aleti bir

koruyucu sistem tarafndan kapatlr: Kesici bçak artk

hareket etmez.

Bahçe aleti otomatik olarak kapandktan

sonra açma/kapama şalterine basmaya

devam etmeyin. Akü hasar görebilir.

Şarj işlemi

Şarj cihaznn şebeke fişi prize taklnca ve akü şarj yuvasna

yerleştirilince şarj işlemi başlar.

Akll şarj yöntemi sayesinde akünün şarj durumu otomatik

olarak alglanr ve akü scaklğ ile akü geriliminden bağmsz

olarak optimum şarj akm ile şarj işlemi gerçekleştirilir.

Bu yolla akü korunur ve şarj cihaz içinde daima tam şarjl

olarak kalr.

Hzl şarj işlemi

Hzl şarj işlemi yeşil LED göstergelerinin yanp sönmesi ile

bildirilir.

Aküdeki gösterge eleman: Şarj işlemi süresince üç yeşil LED

ksa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED

sürekli olarak yanmaya başladğnda akü tam olarak şarj

edilmiş demektir. Akü tam olarak şarj olduktan yaklaşk

5 dakika sonra üç yeşil LED tekrar söner.

Açklama: Hzl şarj işlemi ancak akü müsaade edilen scaklk

aralğnda iken mümkündür, baknz: bölüm “Teknik veriler”.

Akü şarj edilmiş durumda

Yeşil LED göstergesinin sürekli yanmas akünün tam olarak

şarj edildiğini bildirir.

Ayrca akünün tam olarak şarj olduğu yaklaşk 2 saniyelik sesli

sinyalle de bildirilir.

Bu durumda akü hemen kullanlmak üzere alnabilir.

Akü takl değilken yeşil LED göstergesinin sürekli yanmas,

fişin prize takl olduğunu ve şarj cihaznn işletime hazr

olduğunu bildirir.

Akü scaklğ 0 °C altnda veya 45 °Cüstünde

İşlemin amac Şekil

Teslimat kapsam 1

Tutamak kolunun taklmas 2

Çim tutma selesinin taklmas 3

Çim tutma selesinin taklmas/çkarlmas 4

Akünün şarj 5

Akünün taklmas 6

Akm devresi kesiciyi gevşetin ve park

konumuna getirin

Akünün çkarlmas 8

Kesme yüksekliğinin ayarlanmas 9

Açma 10

Kapama 10

Çalşrken dikkat edilecek hususlar 10 –11

Bçaklarn bakm 12

Aksesuar seçimi 13

DIKKAT

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 101 Friday, August 17, 2012 10:28 AM

102 | Türkçe

F 016 L70 847 | (17.8.12) Bosch Power Tools

Krmz LED göstergesinin sürekli yanmas, akü scaklğnn

0°C–45 °C arasndaki hzl şarj scaklğ dşnda olduğunu

bildirir. Müsaade edilen scaklğa erişilince şarj cihaz

otomatik olarak hzl şarj konumuna geçer.

Akü scaklğ müsaade edilen şarj aralğ içinde değilse, akü

şarj cihazna yerleştirilince akünün krmz LED’i yanar.

Şarj işlemi mümkün değil

Şarj işleminde başka bir hata varsa, bu, krmz LED

göstergesinin yanp sönmesi ile bildirilir.

Şarj işlemi başlatlamaz ve akünün şarj mümkün değildir

(Baknz: bölüm “Hata arama”).

Şarj işlemine ilişkin açklamalar

Kesintisiz veya arka arkaya gerçekleştirilen şarj çevrimlerinde

şarj cihaz snabilir. Bu normaldir ve şarj cihaznda teknik bir

arzann olduğu anlamna gelmez.

Şarj işleminden sonra çok ksa süre çalşlabiliyorsa akü

ömrünü tamamlamş ve değiştirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hükümlerine uyun.

Akünün soğutulmsa (Active Air Cooling)

Şarj cihazna entegre edilmiş olan fan kontrolü cihaz içindeki

akünün scaklğn kontrol edir. Akü scaklğ 30 °C üzerinde

ise, akü bir fan üzerinden optimum şarj scaklğna kadar

soğutulur. Devreye giren fan bir havalandrma sesi çkarr.

Fan dönmüyorsa akü scaklğ optimum şarj aralğ içinde veya

fan arzal demektir. Bu durumda akünün şarj süresi uzar.

Çalşrken dikkat edilecek hususlar

Akü şarj durumu göstergesi

Akü akünün şarj durumunu gösteren bir akü şarj durumu

göstergesi ile donatlmştr. Şarj durumu göstergesi 3 yeşil

LED’ten oluşur.

Şarj durumu göstergesi tuşuna basarak şarj durumu

göstergesini aktif hale getirin. Yaklaşk 5 saniye sonra şarj

durumu göstergesi kendiliğinden söner.

Şarj durumu akü çkarlmş durumda iken de kontrol edilebilir.

Tuşa basldktan sonra hiç LED yanmazsa, akü arzal

demektir ve değiştirilmelidir.

Güvenlik gerekçesiyle şarj durumu ancak bahçe aleti

dururken sorgulanabilir.

Şarj işlemi süresince üç yeşil LED ksa bir süre arka arkaya

yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya

başladğnda akü tam olarak şarj edilmiş demektir. Akü tam

olarak şarj olduktan yaklaşk 5 dakika sonra üç yeşil LED

tekrar söner.

Scaklk kontrol göstergesi

Scak kontrolüne ait göstergenin krmz LED’i akünün veya

bahçe aletinin elektronik sisteminin (akü takl iken) optimum

scaklk aralğnda olmadğn bildirir. Bu durumda bahçe aleti

çalşmaz veya tam performansla çalşmaz.

Akünün scaklk kontrolü

Krmz LED şarj durumu gösterge tuşuna veya açma/kapama

şalterine basldğnda yanp sönüyor (akü takl iken): Akü

–10 ... +60 derecelik işletim scaklğ dşnda bulunuyor.

70 °C üstündeki scaklkta akü, tekrar müsaade edilen işletme

scaklkk aralğna gelinceye kadar, kesme yapar.

Bahçe aleti elektronik sisteminin scaklk

kontrolü

Krmz LED açma/kapama şalterine baslnca sürekli

yanarsa: Bahçe aletinin elektronik sisteminin scaklğ

5°C’nin altnda veya 75 °C’nin üstünde demektir.

90 °C üzerindeki scaklkta bahçe aletinin elektronik sistemi

tekrar müsaade edilen scaklk aralğna ulaşlncaya kadar

kapanr.

Kesme performans (akü işletme süresi)

Kesme performans (akü işletme süresi) çim yoğunluğu, nem,

çim uzunluğu gibi çimin özelliklerine ve kesme yüksekliğine

bağldr.

Biçme yaparken bahçe aletinin sk sk açlp kapanmas da

kesme performansn düşürür (akü işletme süresi).

Kesme performansn (akü işletme süresi) optimum düzeye

getirmek için sk sk biçme yaplmas, kesme yüksekliğinin

büyütülmesi ve makul bir tempo ile çalşlmas tavsiye olunur.

Aşağdaki örnek, kesme yüksekliği ile kesme performansnn

akü şarj temelindeki ilişkisini göstermektedir.

İşletme süresini uzatmak için Bosch bahçe aletleri için yetkili

bir servisten bir yedek akü veya daha yüksek kapasiteli bir akü

temin edilebilir.

AL 3640 CV

Professional

AL 3620 CV

Professional

LED-Gösterge Akü kapasitesi

Sürekli şk 3 yeşil LED ≥2/3

Sürekli şk 2 yeşil LED ≥1/3

Sürekli şk 1 yeşil LED ≤1/3

Yanp sönme 1 yeşil LED Rezerve

Kesme koşullar

Çok ince, kuru çim İnce, kuru çim

Kesme performans (Rotak 32 LI)

150 m2’ye kadar 100 m2’ye kadar

Kesme performans (Rotak 32 LI High Power)

300 m2’ye kadar 150 m2’ye kadar

6cm

4cm

8cm

4cm

OBJ_BUCH-1584-003.book Page 102 Friday, August 17, 2012 10:28 AM

Türkçe | 103

Bosch Power Tools F 016 L70 847 | (17.8.12)

Hata arama

STOP

Hata göstergesi Olas neden Giderilme yolu

Bahçe aleti çalşmyor Tkanma olabilir Akm devresi kesicisinin gevşetilmesi:

Bahçe aletinin alt tarafn kontrol edin ve

gerekiyorsa temizleyin (daima bahçe eldivenleri

kullann)

Akü tam olarak şarj edilmemiş Akünün şarj

Akü doğru olarak taklmamş Akünün yerleştirilmesi

Çimler çok uzun Daha büyük bir kesme yüksekliği ayarlayn ve

başlangç yükünü azaltmak için bahçe aletini

devirin

Motor koruma sistemi devreye girmiş durumda Motoru soğutun ve daha büyük kesme yüksekliği

ayarlayn

Akü çok soğuk veya çok scak Aküyü stn veya soğutun

Akm devresi kesicisi doğru veya tam olarak

yerleştirilmemiş

Doğru yerleştirin

Açma/kapama şalterine basldktan sonra motor

ksa bir gecikme ile çalşyor

Motoru çalştrmak için açma/kapama şalterini

yaklaşk 1 –3 saniye basl tutun

Motor çalşyor ve

tekrar stop ediyor

Akü tam olarak şarj edilmemiş Akünün şarj

Akm devresi kesicisi doğru veya tam olarak

yerleştirilmemiş

Doğru yerleştirin

Akü doğru olarak taklmamş Akünün yerleştirilmesi

Akü çok soğuk veya çok scak Aküyü stn veya soğutun

Daha büyük kesme yüksekliği ayaralayn

Bahçe aleti kesintili

olarak çalşyor

Bahçe aletinin içindeki kablo sisteminde hata var Müşteri servisine başvurun

Motor koruma sistemi devreye girmiş durumda Motoru soğutun ve daha büyük kesme yüksekliği

ayarlayn

Bahçe aleti düzensiz

kesme izi brakyor

ve/veya

Motor ağr çalşyor

Kesme yüksekliği çok düşük Daha büyük kesme yüksekliği ayaralayn

Bçaklar körelmiş Bçak değiştirme

Tkanma olabilir Bahçe aletinin alt tarafn kontrol edin ve

gerekiyorsa temizleyin (daima bahçe eldivenleri

kullann)

Bçaklar yanlş taklmş Bçaklar doğru takn

Kesme performans

(akü işletme süresi)

yeterli değil

Kesme yüksekliği çok düşük Daha büyük kesme yüksekliği ayarlayn ve yavaş

tempoyla çalşn

Çimler çok yüksek Daha büyük kesme yüksekliği ayarlayn ve yavaş

tempoyla çalşn

Çimler çok slak veya nemli Çimler kuruyuncaya kadar bekleyin ve yavaş tempo

ile çalşn

Çimler çok sk Daha büyük kesme yüksekliği ayarlayn, daha

yavaş tempoyla çalşn ve daha sk biçme yapn

Bosch Bahçe Aletleri için yetkili bir Bosch Müşteri

Servisinden yedek akü alnabilir

Müşteri servisine başvurun

Bahçe aleti açldktan

sonra kesici bçak

dönmüyor

Bçaklarn dönmesi çim tarafndan engelleniyor Bahçe aletini kapatn

Tkanmaya giderin (daima bahçe eldivenleri

kullann)

Bçak somunu/-cvatas gevşek Bçak somununu/-cvatasn skn (17 Nm)

OBJ_BUCH-1584-003.book Page 103 Friday, August 17, 2012 10:28 AM

104 | Türkçe

F 016 L70 847 | (17.8.12) Bosch Power Tools

Bakm ve servis

Akü bakm

fDikkat! Bakm veya temizlik işlemlerine başlamadan

önce bahçe aletini kapatn, akm devresi kesicisini

gevşetin ve aküyü ve çim tutma selesini çkarn.

fKeskin bçaklarn alannda meşgul olurken veya

çalşrken daima bahçe eldivenleri kullann.

Aküden optimum ölçüde yararlanabilmek için aşağdaki uyar

ve önlemlere uyun:

–Aküyü nemden ve sudan koruyun.

–Aküyü 0–50 derece arasnda bir scaklkta saklayn.

Örneğin aküyü yaz aylarnda otomobil içinde brakmayn.

–Aküyü şiddetli güneş şn altndaki bahçe aleti içinde

brakmayn.

–Akünün saklanmas için optimum scaklk 5 derecedir.

–Akünün havalandrma aralklarn düzenli olarak yumuşak,

temiz ve kuru bir frça ile temizleyin.

Şarj işleminden sonra çok ksa süre çalşlabiliyorsa akü

ömrünü tamamlamş ve değiştirilmesi gerekiyor demektir.

Müşteri servisi ve müşteri danşmanlğ

www.bosch-garden.com

Lütfen bütün başvuru ve yedek parça siparişlerinizde bahçe

aletinin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Bosch Uzman Ekibi +90 (0212) 367 18 88

Işklar LTD.ŞTİ.

Kzlay Cad. No: 16/C Seyhan

Adana

Tel.: 0322 359 97 10

Tel.: 0322 359 13 79

İdeal Eletronik Bobinaj

Yeni San. Sit. Cami arkas No: 67

Aksaray

Tel.: 0382 215 19 39

Tel.: 0382 215 12 46

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşs

No: 48/29 İskitler

Ankara

Tel.: 0312 341 51 42

Tel.: 0312 341 02 03

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: 0242 346 58 76

Tel.: 0242 346 28 85

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: 0258 262 06 66

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşs

Elazğ

Tel.: 0424 218 35 59

Körfez Elektrik

Sanayi Çarşs 770 Sok. No: 71

Erzincan

Tel.: 0446 223 09 59

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasaras Fethiye

Fethiye

Tel.: 0252 614 57 01

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: 0342 231 64 32

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi alt Cad. No: 3/C

Gaziantep

Tel.: 0342 231 95 00

Aşr titreşim ve

gürültü var

Bçak somunu/-cvatas gevşek Bçak somununu/-cvatasn skn (17 Nm)

Bçaklar hasarl Bçak değiştirme

Şarj işlemi mümkün

değil

Akü kontaklar kirli Akü kontaklarn temizleyin; örneğin aküyü birkaç

kez takp çkararak. Gerekiyorsa aküyü yenileyin

Akü arzal; çünkü akü içinde bir iletken kesintisi

(tekil hücrede) var

Aküyü yenileyin

Şebeke bağlant fişi

prize takldktan sonra

LED göstergeler

yanmyor

Şarj cihaznn şebeke fişi takl değil veya doğru

takl değil

Şebeke fişini tam olarak prize takn

Priz, şebeke kablosu veya şarj cihaz arzal Şebeke gerilimi kontrol edin ve gerekiyorsa şarj

cihazn Bosch Elektrikli El Aletleri için yetkili bir

Müşteri Servisinde kontrol ettirin

Hata göstergesi Olas neden Giderilme yolu

OBJ_BUCH-1584-003.book Page 104 Friday, August 17, 2012 10:28 AM

Polski | 105

Bosch Power Tools F 016 L70 847 | (17.8.12)

Onarm Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: 0326 613 75 46

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: 0212 872 00 66

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0232 376 80 74

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: 0232 457 14 65

Ankaral Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: 0352 336 42 16

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: 0362 228 90 90

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyaclar Aralğ No: 9

Tekirdağ

Tel.: 0282 651 28 84

Nakliye

Alet içindeki lityum iyon (Li-Ionen) aküler tehlikeli madde

taşma yönetmeliği hükümlerine tabidir. Aküler başka bir

yükümlülük olmakszn kullanc tarafndan caddeler üzerinde

taşnabilir.

Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu

ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin

özel hükümlere uyulmaldr. Bu nedenle gönderi

paketlenirken bir tehlikeli madde uzmanndan yardm

alnmaldr.

Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin.

Açk kontaklar kapatn ve aküyü ambalaj içinde hareket

etmeyecek biçimde paketleyin.

Lütfen olas ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Bahçe aletlerini, şarj cihazlarn ve aküleri/bataryalar evsel

çöplerin içine atmayn!

Sadece AB üyesi ülkeler için:

2002/96/AT yönetmeliği uyarnca kullanm

ömrünü tamamlamş elektronik ve elektrikli

aletler ve 2006/66/AT yönetmeliği uyarnca

arzal veya kullanm ömrünü tamamlamş

aküler/bataryalar ayr ayr toplanmak ve çevre

dostu tasfiye için geri kazanm merkezlerine gönderilmek

zorundadr.

Aküler/Bataryalar:

Li-Ion:

Lütfen “Nakliye” bölümündeki uyar ve

açklamalara uyun.

Değişiklik haklarmz sakldr.

Polski

Wskazówki bezpieczeństwa

Uwaga! Poniższe wskazówki należy dokładnie przeczytać.

Należy zapoznać się z elementami sterującymi i

prawidłową obsługą narzędzia ogrodowego. Instrukcję

eksploatacji należy zachować i starannie przechowywać

w celu dalszego zastosowania.

Wyjaśnienie symboli umieszczonych na

narzędziu ogrodowym

Ogólna wskazówka ostrzegająca przed

potencjalnym zagrożeniem.

Przed przystąpieniem do pracy należy przeczytać

niniejszą instrukcję eksploatacji.

Należy zwracać uwagę, aby osoby, przebywające

w pobliżu, nie zostały skaleczone przez

odrzucone podczas pracy ciała obce.

Osoby, przebywające się w pobliżu, powinny

zachować bezpieczną odległość od narzędzia

ogrodowego.

Ostre(y) noże(nóż). Istnieje niebezpieczeństwo

utraty palców u rąk i nóg.

Przed przystąpieniem do wykonywania

jakichkolwiek czynności regulacyjnych czy

obsługowych, a także w czasie (nawet krótkich)

przerw w pracy, należy wyłączyć narzędzie

ogrodowe i uruchomić przerywacz obwodu

elektrycznego.

Nie dotyczy.

Nie wolno dotykać żadnego z elementów

narzędzia ogrodowego przed ich całkowitym

zatrzymaniem się. Noże obracają się jeszcze

przez jakiś czas po wyłączeniu silnika narzędzia

ogrodowego i mogą spowodować obrażenia.

STOP

OBJ_BUCH-1584-003.book Page 105 Friday, August 17, 2012 10:28 AM

106 | Polski

F 016 L70 847 | (17.8.12) Bosch Power Tools

Nie wolno stosować narzędzia ogrodowego

podczas deszczu, ani wystawiać go na działanie

deszczu.

Należy strzec się przed porażeniem prądem

elektrycznym.

Nie dotyczy.

Ładowarkę należy stosować tylko w suchych

pomieszczeniach.

Ładowarka wyposażona została w transformator

bezpieczeństwa.

Obsługa urządzenia

fNie wolno udostępniać narzędzia ogrodowego do

użytkowania dzieciom, a także osobom, które nie

zapoznały się z niniejszymi zaleceniami. Należy zwrócić

uwagę, czy w danym kraju nie istnieją przepisy,

ograniczające wiek użytkownika podobnych narzędzi.

Nieużywane narzędzie ogrodowe należy przechowywać w

miejscu niedostępnym dla dzieci.

fNiniejsze narzędzie ogrodowe nie jest dostosowane do

obsługi przez osoby (łącznie z dziećmi) ograniczone

fizycznie, emocjonalnie, lub psychicznie, a także przez

osoby z niewystarczającym doświadczeniem i/lub

niedostateczną wiedzą. Wyjątek stanowi sytuacja, w której

znajdują się one pod nadzorem osoby odpowiedzialnej za

ich bezpieczeństwo i otrzymują od tej osoby instrukcje

dotyczące posługiwania się narzędziem ogrodowym.

Dzieci powinny znajdować się pod nadzorem, a narzędzie

ogrodowe zabezpieczone w taki sposób, żeby nie mogły

się one nim bawić.

fNie wolno nigdy kosić trawy, jeżeli w pobliżu znajdują się

osoby postronne, w szczególności dzieci lub zwierzęta

domowe.

fOsoba obsługująca lub użytkująca urządzenie

odpowiedzialna jest za wypadki i szkody na osobie i

mieniu, wyrządzone innym osobom.

fNie wolno używać narzędzia ogrodowego boso ani w

odkrytym obuwiu. Podczas pracy należy zawsze zakładać

stabilne obuwie robocze i długie spodnie.

fPrzed przystąpieniem do pracy dokładnie zbadać teren, na

którym będzie użyte urządzenie i usunąć z niego wszystkie

kamienie, gałęzie, druty, kości i inne przedmioty.

fPrzed każdym przystąpieniem do pracy należy sprawdzić

stan techniczny noży, śrub i zespołów tnących pod kątem

ich zużycia lub uszkodzenia. Zużyte bądź uszkodzone

noże, jak i śruby, przytrzymujące noże należy wymieniać

całymi zestawami dla zachowania prawidłowego

wyważenia.

fPracować tylko w ciągu dnia lub przy dobrym sztucznym

oświetleniu.

fW miarę możliwości należy unikać koszenia mokrej trawy.

fPodczas pracy należy iść spokojnym krokiem, nie wolno w

żadnym wypadku biec.

fNie wolno eksploatować narzędzia ogrodowego, jeżeli

urządzenia zabezpieczające i pokrywy są uszkodzone lub

gdy zabezpieczenia, takie jak na przykład osłona i/lub

pojemnik na trawę, nie są zamontowane.

fPraca na terenie o dużym nachyleniu może być

niebezpieczna.

–Nie wolno kosić na zbyt stromych zboczach.

–Na pochyłych powierzchniach lub wilgotnej trawie należy

pracować ostrożnie, aby nie stracić równowagi.

–Urządzenie prowadzić należy tylko w poprzek zbocza,

nigdy nie należy kosić w górę lub w dół.

–Zachować szczególną ostrożność podczas nawrotów

(zmianie kierunku) przy pracy na zboczach.

–Cofając się z narzędziem ogrodowym lub ciągnąc je, należy

zachować szczególną ostrożność.

–Podczas pracy narzędzie ogrodowe należy przesuwać

zawsze do przodu, nie wolno nigdy ciągnąć je do siebie.

fNarzędzia ogrodowego nie wolno przechylać (w celu

transportu), przeprowadzać go przez powierzchnie nie

pokryte trawą, a także transportować na miejsce pracy i z

powrotem, przed całkowitym zatrzymaniem się noży.

fUruchamiając narzędzie ogrodowe lub włączając silnik, nie

wolno go przechylać, chyba że jest to niezbędne do

włączenia narzędzia w wysokiej trawie. W tym przypadku

należy, naciskając na uchwyt, unieść tylną część

narzędzia, ale tylko na tyle, na ile jest to niezbędnie

konieczne. Zwrócić uwagę, by przy ponownym

opuszczaniu narzędzia ogrodowego na podłoże, obie

dłonie znajdowały się na uchwycie.

fWłączyć narzędzie ogrodowe zgodnie ze wskazówkami

zawartymi w instrukcji obsługi, zwracając przy tym uwagę,

by stopy znajdowały się w dostatecznej odległości od

obracających się elementów.

fZachować bezpieczną odległość dłoni i stóp od

obracających się elementów maszyny.

fPodczas pracy należy zawsze stawać poza zasięgiem

materiału wyrzucanego przez narzędzie ogrodowe.

fNie podnosić i nie przenosić narzędzia ogrodowego z

pracującym silnikiem.

fNie wolno przeprowadzać żadnych zmian na narzędziu

ogrodowym. Niedopuszczalne przeróbki mogą wpłynąć

na obniżenie bezpieczeństwa narzędzia ogrodowego, a

także zwiększyć szumy i wibracje.

fNależy regularnie kontrolować przewód przyłączeniowy i

zastosowany przedłużacz. Uszkodzonego przewodu nie

wolno podłączać do źródła zasilania; nie wolno go też

dotykać zanim nie zostanie on odłączony od źródła prądu.

W przypadku uszkodzenia przewodu może dojść do

kontaktu z elementami znajdującymi się pod napięciem.

Należy uważać, aby nie zostać porażonym prądem

elektrycznym.

OBJ_BUCH-1584-003.book Page 106 Friday, August 17, 2012 10:28 AM

Polski | 107

Bosch Power Tools F 016 L70 847 | (17.8.12)

Zwalnianie przerywacza obwodu elektrycznego:

–zawsze, gdy oddalamy się od narzędzia ogrodowego,

–przed przystąpieniem do usuwania materiału blokującego,

–przed kontrolą funkcjonowania, czyszczeniem, a także

przed przystąpieniem do wszelkich prac obsługowych

przy narzędziu ogrodowym,

–po zderzeniu z twardym przedmiotem. Natychmiast

sprawdzić, czy narzędzie ogrodowe nie zostało

uszkodzone, a w przypadku stwierdzenia uszkodzenia

oddać je do naprawy,

–gdy narzędzie ogrodowe zaczyna wibrować w nietypowy

sposób (natychmiast zbadać tego przyczynę).

Konserwacja

fPodczas wykonywania prac obsługowych w pobliżu

ostrych noży, należy zawsze nosić rękawice ogrodowe.

fAby mieć pewność, że stan techniczny narzędzia

ogrodowego gwarantuje bezpieczną pracę, należy

regularnie sprawdzać, czy wszystkie nakrętki, trzpienie i

śruby są mocno dokręcone.

fRegularnie sprawdzać stan kosza zbierającego trawę, a

także jego zużycie.

fSkontrolować narzędzie ogrodowe i w trosce o własne

bezpieczeństwo, wymienić zużyte lub uszkodzone części.

fNależy używać wyłącznie noży przewidzianych dla danego

narzędzia ogrodowego.

fUpewnić się, czy części zamienne zostały wyprodukowane

przez firmę Bosch.

Wskazówki dotyczące optymalnego obchodzenia

się z akumulatorem

fPrzed wstawieniem akumulatora należy upewnić się,

że narzędzie ogrodowe jest wyłączone. Umieszczanie

akumulatora w włączonym narzędziu ogrodowym może

stać się przyczyną wypadków.

fChronić ładowarkę przed deszczem i wilgocią.

Przedostanie się wody do ładowarki zwiększa ryzyko

porażenia prądem.

fAkumulatory należy ładować wyłącznie w ładowarkach

zalecanych przez producenta. Ładowanie akumulatorów

innych, niż przewidziane dla danej ładowarki, może

spowodować zagrożenie pożarowe.

fNie wolno używać ładowarki do ładowania

akumulatorów innego producenta. Ładowarka

przystosowana jest do ładowania akumulatorów litowo-

jonowych firmy Bosch o napięciach, podanych w Danych

Technicznych. Ładowanie akumulatorów innego typu

może grozić pożarem lub wybuchem.

fŁadowarkę należy utrzymywać w czystości.

Zabrudzenie może stać się przyczyną porażenia

elektrycznego.

fPrzed użyciem każdorazowo sprawdzić stan ładowarki,

przewodu i wtyku. Nie używać ładowarki w przypadku

stwierdzenia uszkodzeń. Nie otwierać samodzielnie

ładowarki. Naprawa powinna zostać przeprowadzona

wyłącznie przez wykwalifikowany personel serwisu

przy użyciu oryginalnych części zamiennych.

Uszkodzone ładowarki, przewody i wtyki zwiększają

ryzyko porażenia elektrycznego.

fNie korzystać z ładowarki umieszczonej na

łatwopalnym podłożu (np. papier, tekstylia itp.) ani w

sąsiedztwie łatwopalnych substancji. Ze względu na

wzrost temperatury ładowarki podczas procesu ładowania

istnieje niebezpieczeństwo pożaru.

fStosować wyłącznie akumulatory firmy Bosch, które

zostały przewidziane dla danego narzędzia

ogrodowego. Zastosowanie akumulatorów innego typu

może może być przyczyną obrażeń oraz pożaru.

fNieużywany akumulator należy przechowywać z dala

od spinaczy, monet, kluczy, gwoździ, śrub oraz innych

drobnych przedmiotów metalowych, które mogłyby

spowodować zwarcie styków akumulatora. Zwarcie

styków akumulatora może spowodować oparzenia lub

doprowadzić do pożaru.

fPrzy niewłaściwym użyciu możliwe jest wydostanie się

elektrolitu z akumulatora. Należy unikać kontaktu z

nim, a w przypadku niezamierzonego zetknięcia się

z elektrolitem, należy umyć dane miejsce ciała wodą.

Jeżeli ciecz dostała się do oczu, należy dodatkowo

skonsultować się z lekarzem. Elektrolit może

doprowadzić do podrażnienia skóry lub spowodować

oparzenia.

fNie otwierać akumulatora. Istnieje niebezpieczeństwo

zwarcia.

fAkumulator należy chronić przed wysokimi tempera-

turami, np. przed stałym nasłonecznieniem, przed

ogniem, wodą i wilgocią. Istnieje zagrożenie wybuchem.

fNie należy doprowadzać do zwarcia akumulatora.

Istnieje niebezpieczeństwo wybuchu.

fW przypadku uszkodzenia i niewłaściwego

użytkowania akumulatora może dojść do wydzielenia

się gazów. Wywietrzyć pomieszczenie i w razie

dolegliwości skonsultować się z lekarzem. Gazy mogą

uszkodzić drogi oddechowe.

fAkumulator należy chronić przed wilgocią i wodą.

fAkumulator należy przechowywać wyłącznie

w temperaturze od 0 °C do 50 °C. Nie wolno pozostawiać

akumulatora np. latem w samochodzie.

fOtwory wentylacyjne należy regularnie czyścić za pomocą

miękkiego, czystego i suchego pędzelka.

Symbole

Następujące symbole mają istotne znaczenie podczas

czytania i zrozumienia instrukcji eksploatacji. Należy

zapamiętać te symbole i ich znaczenia. Właściwa

interpretacja symboli sprzyja lepszemu i bezpieczniejszemu

użytkowaniu elektronarzędzia.

OBJ_BUCH-1584-003.book Page 107 Friday, August 17, 2012 10:28 AM

108 | Polski

F 016 L70 847 | (17.8.12) Bosch Power Tools

Użycie zgodne z przeznaczeniem

Narzędzie ogrodowe przeznaczone jest do koszenia

trawników w prywatnym zakresie.

Dane techniczne

Symbol Znaczenie

Kierunek reakcji

Kierunek ruchu

Należy nosić rękawice ochronne

Masa

Uruchomienie

Wyłączenie

Dozwolone czynności

Zabronione czynności

Osprzęt dodatkowy/części zamienne

Symbol Znaczenie

Kosiarka akumulatorowa Rotak 32 LI Rotak 32 High Power

Numer katalogowy 3 600 H85 D*0 3 600 H85 D*1

Odstęp między nożami cm 32 32

Wysokość cięcia mm 30 –60 30 –60

Pojemność pojemnika na trawę l3131

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 10,4 10,4

Numer seryjny zob tabliczkę znamionową na narzędziu ogrodowym

Akumulator litowo-jonowy litowo-jonowy

Numer katalogowy F 016 800 302 F 016 800 301

Napięcie znamionowe V= 36 36

Pojemność Ah 1,3 2,6

Czas ładowania (przy rozładowanym akumulatorze)** min 60 95

Liczba ogniw akumulatora 10 20

Ładowarka AL 3620 CV

Professional AL 3620 CV

Professional

Numer katalogowy EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Prąd ładowania A (amper) 2,0 2,0

Dopuszczalny zakres temperatur ładowania °C0–45 0–45

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 0,6 0,6

Klasa ochrony /II /II

Ładowarka AL 3640 CV

Professional AL 3640 CV

Professional

Numer katalogowy EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Prąd ładowania A (amper) 4,0 4,0

**z ładowarką AL 3620 CV Professional

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego narzędzia ogrodowego. Nazwy handlowe poszczególnych modeli

narzędzi ogrodowych mogą się różnić.

OBJ_BUCH-1584-003.book Page 108 Friday, August 17, 2012 10:28 AM

Polski | 109

Bosch Power Tools F 016 L70 847 | (17.8.12)

Informacja na temat hałasu i wibracji

Zmierzone wartości hałasu wyznaczono zgodnie z dyrektywą

2000/14/WE (wysokość 1,60 m, odstęp 1 m).

Określony wg skali A poziom hałasu emitowanego przez

urządzenie wynosi standardowo: Poziom ciśnienia

akustycznego 74 dB(A); poziom mocy akustycznej 86 dB (A).

Niepewność pomiaru K =0,42 dB.

Toplam titreţim deđeri (üç yönün vektör toplamý)

EN 60335 e göre belirlenmektedir: Titreţim emisyon deđeri

ah<2,5m/s2, Tolerans K=1,5 m/s2.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt,

przedstawiony w rozdziale „Dane techniczne“, odpowiada

wymaganiom następujących norm i dokumentów

normatywych: EN 60335, EN 50338 (Akumulator) i

EN 60335 (ładowarka akumulatorów) zgodnie z

wymaganiami dyrektyw 2011/65/UE, 2004/108/WE,

2006/42/WE, 2000/14/WE.

2000/14/WE: Zmierzony poziom mocy akustycznej

87 dB(A). Sposób oceny zgodności wg załącznika VI.

Kategoria produktów: 32

Jednostka certyfikująca:

SRL, Sudbury, England, Nr. 1088

Dokumentacja techniczna (2000/14/WE, 2011/65/UE):

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montaż i praca

Uruchomienie urządzenia

Dla własnego bezpieczeństwa

fUwaga! Przed przystąpieniem do regulacji i

czyszczenia narzędzia ogrodowego, należy zwolnić

przerywacz obwodu elektrycznego i wyjąć z narzędzia

akumulator. Powyższe dotyczy również przypadków,

gdy przewód przełączeniowy jest przecięty,

uszkodzony lub splątany.

fPo wyłączeniu narzędzia ogrodowego noże tnące

obracają się jeszcze przez parę sekund.

fZachować ostrożność –nie dotykać obracającego się

noża.

Ładowanie akumulatora

fNie wolno stosować ładowarek innego typu.

Ładowarka, wchodząca w zakres dostawy, dopasowana

jest do wbudowanego w nabytym narzędziu ogrodowym

akumulatora litowo-jonowego.

fZwrócić uwagę na napięcie w sieci! Napięcie źródła

prądu musi zgadzać się z danymi na tabliczce znamionowej

ładowarki. Ładowarki o napięciu 230 V można podłączyć

do sieci 220 V.

Akumulator wyposażony został w czujnik temperatury, który

dopuszcza ładowanie tylko w zakresie temperatur, leżącym

między 0 °C i 45 °C. W ten sposób zagwarantowana jest

długa żywotność akumulatora.

Wskazówka: W momencie dostawy akumulator jest

naładowany częściowo. Aby zagwarantować wykorzystanie

najwyższej wydajności akumulatora, należy przed pierwszym

użyciem całkowicie naładować akumulator w ładowarce.

Akumulator litowo-jonowy można doładować w dowolnej

chwili, nie powodując tym skrócenia jego żywotności.

Przerwanie procesu ładowania nie niesie za sobą ryzyka

uszkodzenia ogniw akumulatora.

Dopuszczalny zakres temperatur ładowania °C0–45 0–45

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 1,0 1,0

Klasa ochrony /II /II

Kosiarka akumulatorowa Rotak 32 LI Rotak 32 High Power

**z ładowarką AL 3620 CV Professional

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego narzędzia ogrodowego. Nazwy handlowe poszczególnych modeli

narzędzi ogrodowych mogą się różnić.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Planowane działanie Rysunek

Zakres dostawy 1

Montaż uchwytu prowadzącego 2

Składanie pojemnika na trawę 3

Montaż/demontaż pojemnika na trawę 4

Ładowanie akumulatora 5

Wkładanie akumulatora 6

Zwolnić przerywacz obwodu elektrycznego i

ustawić w pozycji „parkowania“.7

Wyjmowanie akumulatora 8

Ustawianie wysokości cięcia 9

Włączanie 10

Wyłączanie 10

Wskazówki robocze 10 –11

Konserwacja noża 12

Wybór osprzętu 13

Planowane działanie Rysunek

OBJ_BUCH-1584-003.book Page 109 Friday, August 17, 2012 10:28 AM

110 | Polski

F 016 L70 847 | (17.8.12) Bosch Power Tools

Dzięki systemowi elektronicznej ochrony ogniw „Electronic

Cell Protection (ECP)“ akumulator litowo-jonowy jest

zabezpieczony przed głębokim rozładowaniem. Przy

rozładowanym akumulatorze układ ochronny narzędzia

ogrodowego wyłącza je. Nóż tnący zatrzymuje się.

Po automatycznym wyłączeniu narzędzia

ogrodowego nie należy naciskać

ponownie włącznika/wyłącznika. Może to spowodować

uszkodzenie akumulatora.

Ładowanie akumulatora

Ładowanie rozpoczyna się w momencie włożenia wtyczki

ładowarki do gniazdka sieciowego i wstawienia akumulatora

do wnęki ładowania.

Inteligentny proces ładowania pozwala na automatyczne

rozpoznawanie stanu naładowania akumulatora i optymalny

dobór prądu ładowania, w zależności od temperatury i

napięcia akumulatora.

Ma to wpływ na przedłużenie żywotności akumulatora, a poza

tym akumulator będzie stale całkowicie naładowany przez

cały czas przechowywania w ładowarce.

Szybkie ładowanie

Proces szybkiego ładowania sygnalizowany jest miganiem

zielonego wskaźnika LED.

Element wskaźnika na akumulatorze: Podczas procesu

ładowania akumulatora trzy zielone diody LED zapalają się

jedna po drugiej i gasną na krótki okres czasu. Akumulator jest

naładowany całkowicie, gdy wszystkie trzy diody LED palą się

światłem ciągłym. Ponowne wygaśnięcie wszystkich trzech

zielonych diod LED nastąpi około 5 minut po całkowitym

naładowaniu akumulatora.

Wskazówka: Szybkie ładowanie jest możliwe tylko wtedy,

gdy temperatura akumulatora znajduje się w dopuszczalnym

zakresie temperatur, zob. rozdział „Dane techniczne“.

Naładowany akumulator

Ciągłe zielone światło wskaźnika LED oznacza, że

akumulator został całkowicie naładowany.

Dodatkowo rozlega się na okres ok. 2 sekund sygnał

dźwiękowy, sygnalizujący całkowite naładowanie

akumulatora.

Po zakończeniu ładowania akumulator można wyjąć i

rozpocząć natychmiastowe użytkowanie.

Ciągłe zielone światło wskaźnika LED bez wsadzonego

akumulatora oznacza, wtyczka sieciowa znajduje się w

gnieździe i ładowarka gotowa jest do pracy.

Temperatura akumulatora nie sięgająca 0 °C lub

przekraczająca 45 °C

Ciągłe czerwone światło czerwonego wskaźnika LED

oznacza, że temperatura akumulatora leży poza zakresem

temperatur dozwolonych do szybkiego ładowania,

znajdującego się pomiędzy 0 °C–45 °C. Po osiągnięciu

dopuszczalnego zakresu temperatur, ładowarka przechodzi

automatycznie na szybkie ładowanie.

Jeżeli temperatura akumulatora znajduje się poza

dopuszczalnym zakresem temperatur, po włożeniu

akumulatora do ładowarki zapala się czerwona dioda LED.

Nie jest możliwe ładowanie

Każde inne zakłócenie procesu ładowania sygnalizowane jest

miganiem czerwonego wskaźnika LED.

Niemożliwe jest rozpoczęcie procesu ładowania; akumulator

nie daje się naładować (zob. rozdział „Lokalizacja usterek“).

Wskazówki dotyczące ładowania

Ładowanie ciągłe akumulatora, jak również kilka

następujących bezpośrednio po sobie cykli ładowania, może

spowodować nagrzanie się ładowarki. Jest to zjawisko

normalne i nie świadczy o żadnej wadzie technicznej

urządzenia.

Zdecydowanie krótszy czas prac po ładowaniu wskazuje na

zużycie akumulatora i konieczność wymiany na nowy.

Przestrzegać wskazówek dotyczących usuwania odpadów.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

UWAGA

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 110 Friday, August 17, 2012 10:28 AM

Polski | 111

Bosch Power Tools F 016 L70 847 | (17.8.12)

Chłodzenie akumulatora (Active Air Cooling)

Wbudowany do ładowarki sterownik wentylatora nadzoruje

temperaturę przeznaczonego do ładowania akumulatora.

Jeżeli temperatura akumulatora przekracza 30 °C,

akumulator schładzany jest wentylatorem do optymalnej

temperatury. Załączony wentylator wytwarza

charakterystyczny dźwięk.

Jeżeli wentylator nie pracuje, oznacza to, że temperatura

akumulatora jest właściwa lub że wentylator jest uszkodzony.

W tym wypadku czas ładowania akumulatora przedłuża się.

Wskazówki dotyczące pracy

Wskaźnik stanu naładowania akumulatora

Akumulator wyposażony jest we wskaźnik naładowania

akumulatora, ukazujący stan naładowania akumulatora

Wskaźnik naładowania akumulatora składa się z 3 zielonych

diod LED.

W celu aktywacji wskaźnika naładowania akumulatora należy

wskaźnik naładowania akumulatora dotknąć. Po ok. 5

sekundach wskaźnik naładowania akumulatora wygasa

samoczynnie.

Stan naładowania akumulatora można skontrolować także w

wyjętym akumulatorze.

Jeżeli po naciśnięciu przycisku żadna dioda LED się nie pali,

oznacza to, że akumulator jest uszkodzony i należy go

wymienić.

Ze względu na bezpieczeństwo odczyt stanu naładowania

akumulatora możliwy jest tylko przy wyłączonym narzędziu

ogrodowym.

Podczas procesu ładowania akumulatora trzy zielone diody

LED zapalają się jedna po drugiej i gasną na krótki okres

czasu. Akumulator jest naładowany całkowicie, gdy wszystkie

trzy diody LED palą się światłem ciągłym. Ponowne

wygaśnięcie wszystkich trzech zielonych diod LED nastąpi

około 5 minut po całkowitym naładowaniu akumulatora.

Wskaźnik kontroli temperatury

Czerwona dioda LED, znajdująca się na wskaźniku kontroli

temperatury sygnalizuje, że akumulator lub układ

elektroniczny narzędzia ogrodowego (przy włożonym

akumulatorze) znajduje się poza optymalnym zakresem

temperatur. W takim przypadku narzędzie ogrodowe

przestaje pracować, lub pracuje ze zmniejszoną wydajnością.

Kontrola temperatury akumulatora

Czerowna dioda LED miga podczas naciskania przycisku lub

włączania/wyłączania (przy włożonym akumulatorze) –

temperatura akumulatora znajduje się poza dopuszczalnym

zakresem temperatury roboczej (wynoszącym

–10 °C... +60 °C).

Jeżeli temperatura akumulatora przekroczy 70 °C,

akumulator wyłączy się do momentu, aż ponownie znajdzie

się on w dopuszczalnym zakresie temperatur.

Kontrola temperatury układu elektronicznego

narzędzia ogrodowego

Czerwona dioda LED świeci się przy wciśniętym

włączniku/wyłączniku światłem ciągłym: Temperatura

układu elektronicznego narzędzia ogrodowego spadła

poniżej 5 °C lub przekroczyła 75 °C.

Jeżeli temperatura przekroczy 90 °C, układ elektroniczny

narzędzia ogrodowego wyłączy się aż do jego powrotu do

dopuszczalnego zakresu temperatur.

Wydajność cięcia (czas pracy akumulatora)

Wydajność cięcia (czas pracy akumulatora) uzależniona jest

od właściwości trawnika, np. do gęstości trawy, wilgotności,

wysokości jak również od ustawionej wysokości cięcia.

Częste włączanie i wyłączanie narzędzia ogrodowego

podczas koszenia również redukuje wydajność cięcia (czas

pracy akumulatora).

Aby zoptymalizować wydajność cięcia (czas pracy

akumulatora), zaleca się często kosić trawnik, ustawiać dużą

wysokość cięcia i nie iść w zbyt szybkim tempie.

Niżej przedstawiony przykład ukazuje związek między

wysokością cięcia i wydajnością cięcia w odniesieniu do

jednego naładowania akumulatora.

Aby przedłużyć czas pracy, można nabyć dodatkowy

akumulator lub akumulator o wyższej pojemności (Ah) w

jednym z autoryzowanych punktów serwisowym narzędzi

ogrodowych firmy Bosch.

Wskaźnik diody LED Pojemność akumulatora

3 zielone diody LED palą się

światłem ciągłym ≥2/3

2 zielone diody LED palą się

światłem ciągłym ≥1/3

1 zielona dioda LED pali się

światłem ciągłym ≤1/3

1 zielona dioda LED miga Rezerwa

Warunki cięcia

Rzadka, sucha trawa Rzadka, sucha trawa

Wydajność cięcia (Rotak 32 LI)

do 150 m2do 100 m2

Wydajność cięcia (Rotak 32 LI High Power)

do 300 m2do 150 m2

6cm

4cm

8cm

4cm

OBJ_BUCH-1584-003.book Page 111 Friday, August 17, 2012 10:28 AM

112 | Polski

F 016 L70 847 | (17.8.12) Bosch Power Tools

Lokalizacja usterek

STOP

Symptomy Możliwa przyczyna Usunięcie usterki

Narzędzie ogrodowe

nie działa Możliwość zablokowania maszyny wyrzucanym

materiałem Zwalnianie przerywacza obwodu elektrycznego:

Skontrolować spód narzędzia ogrodowego i w

razie potrzeby oczyścić (zawsze stosować

rękawice ogrodowe)

Akumulator nie naładowany do pełna Ładowanie akumulatora

Akumulator nie (właściwie) wstawiony Włożenie akumulatora

Zbyt długa trawa Ustawić wyższą wysokość cięcia i przechylić

narzędzia ogrodowego, aby zredukować

obciążenie początkowe

Zadziałał wyłącznik przeciwprzeciążeniowy silnika Doprowadzić do ochłodzenia silnika i ustawić

wyższą wysokość cięcia

Akumulator za zimny/za gorący Przywrócić prawidłową temperaturę akumulator

(ogrzać/ochłodzić)

Przerywacz obwodu elektrycznego zamontowany

został niewłaściwie Skorygować położenie

Po wciśnięciu włącznika/wyłącznika silnik

uruchamia się z niewielkim opóźnieniem Wcisnąć włącznik/wyłącznik na ok. 1 –3sekund,

aby uruchomić silnik

Silnik włącza się, a

następnie wyłącza Akumulator nie naładowany do pełna Ładowanie akumulatora

Przerywacz obwodu elektrycznego zamontowany

został niewłaściwie Skorygować położenie

Akumulator nie (właściwie) wstawiony Włożenie akumulatora

Akumulator za zimny/za gorący Przywrócić prawidłową temperaturę akumulator

(ogrzać/ochłodzić)

Ustawić wyższą wysokość cięcia

Narzędzie ogrodowe

pracuje z przerwami Nastąpiło uszkodzenie wewnętrznego

okablowania narzędzia ogrodowego Zwrócić się do punktu serwisowego

Zadziałał wyłącznik przeciwprzeciążeniowy silnika Doprowadzić do ochłodzenia silnika i ustawić

wyższą wysokość cięcia

Narzędzie ogrodowe

tnie nierównomiernie

lub niedokładnie

i/lub

Silnik ciężko pracuje

Za nisko ustawiona wysokość cięcia Ustawić wyższą wysokość cięcia

Tępy nóż Wymiana ostrza

Możliwość zablokowania maszyny wyrzucanym

materiałem Skontrolować spód narzędzia ogrodowego i w

razie potrzeby oczyścić (zawsze stosować

rękawice ogrodowe)

Nóż został nieprawidłowo zamontowany Właściwie osadzić nóż

Wydajność cięcia

(czas pracy

akumulatora) nie

wystarczająca

Za nisko ustawiona wysokość cięcia Ustawić wyższą wysokość cięcia i iść w

wolniejszym tempie

Za wysoka trawa Ustawić wyższą wysokość cięcia i iść w

wolniejszym tempie

Trawa jest za mokra lub wilgotna Odczekać, aż trawa wyschnie i iść w wolniejszym

tempie

Za gęsta trawa Ustawić wyższą wysokość cięcia, iść w

wolniejszym tempie i częściej kosić

Dodatkowy akumulator można nabyć w

autoryzowanym punkcie serwisowym narzędzi

ogrodowych firmy Bosch

Zwrócić się do punktu serwisowego

OBJ_BUCH-1584-003.book Page 112 Friday, August 17, 2012 10:28 AM

Polski | 113

Bosch Power Tools F 016 L70 847 | (17.8.12)

Konserwacja i serwis

Pielęgnacja akumulatora

fUwaga! Przed przystąpieniem do regulacji i

czyszczenia narzędzia ogrodowego, należy zwolnić

przerywacz obwodu elektrycznego i wyjąć z narzędzia

akumulator, jak również zdemontować pojemnik na

trawę.

fPodczas wykonywania prac obsługowych w pobliżu

ostrych noży, należy zawsze nosić rękawice ogrodowe.

Aby zapewnić optymalne wykorzystanie akumulatora, należy

przestrzegać następujących wskazówek i zaleceń:

–Akumulator należy chronić przed wilgocią i wodą.

–Akumulator należy przechowywać wyłącznie

w temperaturze od 0 °C do 50 °C. Nie wolno pozostawiać

akumulatora np. latem w samochodzie.

–Jeżeli narzędzie ogrodowe poddane jest bezpośrednim

promieniom słońca, nie należy pozostawiać w nim

akumulatora.

–Optymalna temperatura przechowywania akumulatora

wynosi 5 °C.

–Otwory wentylacyjne należy regularnie czyścić za pomocą

miękkiego, czystego i suchego pędzelka.

Zdecydowanie krótszy czas prac po ładowaniu wskazuje na

zużycie akumulatora i konieczność wymiany na nowy.

Obsługa klienta oraz doradztwo techniczne

www.bosch-garden.com

Przy wszystkich zgłoszeniach i zamówieniach części

zamiennych konieczne jest podanie dziesięciocyfrowego

numeru katalogowego, znajdującego się na tabliczce

znamionowej narzędzia ogrodowego.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Transport

Załączone w dostawie akumulatory litowo jonowe podlegają

wymaganiom przepisów dotyczących towarów

niebezpiecznych. Akumulatory mogą być transportowane

drogą lądową przez użytkownika bez konieczności spełnienia

jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport

drogą powietrzną lub za pośrednictwem firmy spedycyjnej)

należy dostosować się do szczególnych wymogów

dotyczących opakowania i znaczenia towaru. W takim

wypadku podczas przygotowywania towaru do wysyłki należy

skonsultować się z ekspertem d/s towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa

nie jest uszkodzona. Odsłonięte styki należy zakleić, a

akumulator zapakować w taki sposób, aby nie mógł on się

poruszać (przesuwać) w opakowaniu.

Należy wziąć też pod uwagę ewentualne przepisy prawa

krajowego.

Po włączeniu

narzędzia

ogrodowego, nóż

tnący nie obraca się

Nóż zablokowany trawą Wyłączyć narzędzie ogrodowe

Usunąć przyczynę blokady (zawsze stosować

rękawice ogrodowe)

Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża (17 Nm)

Silne wibracje/dźwięki Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża (17 Nm)

Uszkodzony nóż Wymiana ostrza

Nie można naładować

akumulatora Styki akumulatora są zabrudzone Wyczyścić styki akumulatora, np. przez wie lo krot

ne włożenie i wyjęcie akumulatora. W razie

niepowodzenia akumulator wymienić na nowy

Akumulator uszkodzony, przerwa w poborze mocy

wewnątrz akumulatora (pomiędzy ogniwami) Wymienić akumulator na nowy

Wskaźniki LED nie

zapalają się po

włożeniu wtyczki do

gniazdka sieciowego

Wtyczka ładowarki nie (właściwie) podłączona do

sieci Wsadzić wtyczkę (całkowicie) do gniazdka

Gniazdko, przewód sieciowy lub ładowarka są

uszkodzone Skontrolować napięcie sieciowe i w razie potrzeby

oddać ładowarkę do kontroli do autoryzowanego

punktu serwisowego elektronarzędzi firmy Bosch

Symptomy Możliwa przyczyna Usunięcie usterki

OBJ_BUCH-1584-003.book Page 113 Friday, August 17, 2012 10:28 AM

114 | Česky

F 016 L70 847 | (17.8.12) Bosch Power Tools

Usuwanie odpadów

Narzędzi ogrodowych, ładowarek, a także

akumulatorów/baterii nie wolno wyrzucać do odpadów z

gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2002/96/WE,

niezdatne do użytku elektronarzędzia i

urządzenia elektroniczne, a zgodnie z

europejską wytyczną 2006/66/WE

uszkodzone lub zużyte akumulatory/baterie,

należy zbierać osobno i doprowadzić do ponownego

przetworzenia zgodnego z zasadami ochrony środowiska.

Akumulatory/Baterie:

Li-Ion:

Prosimy postępować zgodnie ze

wskazówkami umieszczonymi w rozdziale

„Transport“.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Pozor! Pročtěte si pozorně následující pokyny. Seznamte

se s obslužnými prvky a řádným používáním zahradního

nářadí. Uschovejte si prosím pečlivě návod k použití pro

pozdější potřebu.

Vysvětlení symbolů na zahradním nářadí

Všeobecné upozornění na nebezpečí.

Pročtěte si návod k použití.

Dbejte na to, aby osoby stojící v blízkosti nebyly

poraněny odmrštěnými cizími tělesy.

Poblíž stojící osoby zadržte v bezpečné

vzdálenosti vůči zahradnímu nářadí.

Ostrý(é) nůž(nože). Chraňte se před ztrátou

prstů na nohou a rukou.

Před prováděním prací údržby nebo čištění nebo

když necháte zahradní nářadí i jen krátký čas bez

dozoru, vypněte zahradní nářadí a rozpojte

přerušovač okruhu el. proudu.

Nehodící se.

Než se dotknete dílů zahradního nářadí, počkejte,

až se všechny zcela dostanou do stavu klidu. Nože

po vypnutí zahradního nářadí ještě dále rotují a

mohou způsobit zranění.

Zahradní nářadí nepoužívejte v dešti ani je dešti

nevystavujte.

Chraňte se před zásahem elektrickým proudem.

Nehodící se.

Nabíječku používejte pouze v suchých

prostorech.

Nabíječka je vybavena bezpečnostním

transformátorem.

Obsluha

fNikdy nedovolte dětem nebo osobám, jež nejsou

obeznámeny s těmito pokyny, zahradní nářadí používat.

Národní předpisy mohou vymezovat věk obsluhy. Pokud

zahradní nářadí nepoužíváte, uschovávejte je mimo dosah

dětí.

fToto zahradní nářadí není určeno k tomu, aby jej používaly

osoby (včetně dětí) s omezenými fyzickými, smyslovými a

duševními schopnostmi nebo nedostatečnou zkušeností

a/nebo nedostatečnými vědomostmi, možné je to pouze

tehdy, budou-li pro svou bezpečnost pod dohledem

kompetentní osoby nebo od ní obdrží pokyny, jak se

zahradní nářadí používá.

Děti by měly být pod dohledem, aby bylo zajištěno, že si se

zahradním nářadím nehrají.

fNikdy nesečte zatímco se v bezprostřední blízkosti zdržují

osoby, zvláště děti, nebo domácí zvířata.

fObsluha nebo uživatel je zodpovědný za nehody nebo

ublížení jiným osobám nebo jejich majetku.

fZahradní nářadí nepoužívejte bosí nebo s otevřenými

sandály. Neustále noste pevnou obuv a dlouhé kalhoty.

fObdělávanou plochu si pečlivě prohlédněte a odstraňte

kameny, klacky, dráty, kosti a ostatní cizí tělesa.

fPřed použitím vždy zkontrolujte, zda nejsou nože, šrouby

nožů a stříhací sestava opotřebované nebo poškozené.

Opotřebované nebo poškozené nože a též šrouby nožů

vyměňte vždy v celé sadě, aby se zamezilo nevyváženosti.

fSečte jen za denního světla nebo dobrého umělého

osvětlení.

STOP

OBJ_BUCH-1584-003.book Page 114 Friday, August 17, 2012 10:28 AM

Česky | 115

Bosch Power Tools F 016 L70 847 | (17.8.12)

fZahradní nářadí podle možnosti neprovozujte při mokré

trávě.

fChoďte stále klidným tempem, nikdy neběhejte.

fNikdy neprovozujte zahradní nářadí s vadnými ochrannými

přípravky, kryty nebo bez bezpečnostních zařízení, jako

např. bez ochrany proti odmrštění a/nebo bez sběrného

koše na trávu.

fPráce na svazích může být nebezpečná.

–Nesečte žádné obzvlášť příkré stráně.

–Na skloněných plochách nebo na mokré trávě dbejte

neustále na bezpečnou stopu.

–Na skloněných plochách sečte vždy napříč a nikdy směrem

nahoru a dolů.

–Při změně směru na svazích si počínejte nanejvýš opatrně.

–Při chůzi pozpátku nebo při tažení zahradního nářadí si

počínejte nanejvýš opatrně.

–Zahradní nářadí posunujte při sečení vždy kupředu a nikdy

ho netáhněte k tělu.

fPokud musíte zahradní nářadí kvůli přepravě naklopit,

když přejíždíte nezatravněné plochy nebo když

přepravujete zahradní nářadí k sečené a od sečené oblasti,

pak musí nože stát.

fZahradní nářadí při zapnutí nebo rozběhu motoru

nenaklánějte, ledaže je to potřeba ke startu ve vysoké

trávě. V tom případě nadzdvihněte jen tolik, jak je

nezbytně nutné, od obsluhy odvrácenou stranu stlačením

rukojeti dolů. Když zahradní nářadí zase spouštíte dolů,

dbejte na to, aby se Vaše ruce nacházely na rukojeti.

fZahradní nářadí zapněte jak je popsáno v návodu k obsluze

a dbejte na to, aby byly Vaše nohy vzdáleny dostatečně

daleko od rotujících dílů.

fNedávejte své ruce a nohy do blízkosti nebo pod rotující

díly.

fKdyž pracujete se zahradním nářadím, udržujte odstup

vůči chrlící zóně.

fNikdy nezvedejte resp. nenoste zahradní nářadí s běžícím

motorem.

fNeprovádějte na zahradním nářadí žádné změny.

Nepřípustné změny mohou negativně ovlivnit bezpečnost

Vašeho zahradního nářadí a vést ke zvýšenému hluku a

vibracím.

fPravidelně kontrolujte připojovací kabel a použitý

prodlužovací kabel. Poškozený kabel nepřipojujte na

elektrickou síť a ani se jej nedotýkejte dříve, než jej

odpojíte od elektrické sítě. Při poškozeném kabelu mohou

být zasaženy vodivé části. Chraňte se před nebezpečím

zásahu elektrickým proudem.

Přerušovač okruhu el. proudu rozpojte:

–když se od zahradního nářadí vzdálíte,

–před odstraněním zablokování,

–když zahradní nářadí kontrolujete, čistíte nebo na něm

pracujete,

–po kolizi s cizím tělesem. Ihned zkontrolujte poškození

zahradního nářadí a, pokud je to nutné, nechte jej opravit,

–když zahradní nářadí začne nezvykle vibrovat (okamžitě

zkontrolujte).

Údržba

fKdyž manipulujete nebo pracujete v oblasti ostrých

nožů, vždy noste zahradní rukavice.

fZajistěte pevné usazení všech matic, čepů a šroubů, aby

byl zaručen bezpečný pracovní stav zahradního nářadí.

fPravidelně kontrolujte stav a opotřebení sběrného koše na

trávu.

fZahradní nářadí kontrolujte a opotřebované nebo

poškozené díly pro jistotu nahraďte.

fPoužívejte výhradně pro toto zahradní nářadí určené nože.

fZajistěte, aby vyměněné díly pocházely od firmy Bosch.

Upozornění pro optimální zacházení s

akumulátorem

fDříve než vložíte akumulátor, zajistěte, aby bylo

zahradní nářadí vypnuté. Vložení akumulátoru do

zahradního nářadí, jež je zapnuté, může vést k úrazům.

fChraňte nabíječku před deštěm a vlhkem. Vniknutí vody

do nabíječky zvyšuje riziko úrazu elektrickým proudem.

fAkumulátory nabíjejte pouze v nabíječkách, jež jsou

doporučeny výrobcem. Pro nabíječku, která je vhodná

pro určitý druh akumulátorů, existuje nebezpečí požáru,

je-li používána s jinými akumulátory.

fNenabíjejte žádné cizí akumulátory. Nabíječka je

vhodná pouze k nabíjení akumulátorů Li-ion firmy Bosch s

napětími uvedenými v technických datech. Jinak existuje

nebezpečí požáru a výbuchu.

fUdržujte nabíječku čistou. Znečištěním vzniká nebezpečí

úrazu elektrickým proudem.

fPřed každým použitím zkontrolujte nabíječku, kabel a

zástrčku. Pokud jste zjistili závady, nabíječku

nepoužívejte. Nabíječku sami neotvírejte a nechte ji

opravit pouze kvalifikovaným odborným personálem a

originálními náhradními díly. Poškozená nabíječka,

kabel a zástrčka zvyšují riziko úrazu elektrickým proudem.

fNabíječku neprovozujte na lehce hořlavém podkladu

(např. papír, textil apod.) popř. v hořlavém prostředí. Z

důvodu zahřívání nabíječky, jež vzniká při nabíjení,

existuje nebezpečí požáru.

fPoužívejte pouze pro toto zahradní nářadí určené

akumulátory Bosch. Použití jiných akumulátorů může

vést k poraněním a k nebezpečí požáru.

fNepoužívaný akumulátor uchovávejte mimo

kancelářské sponky, mince, klíče, hřebíky, šrouby

nebo jiné drobné kovové předměty, které by mohly

způsobit přemostění kontaktů. Zkrat mezi kontakty

akumulátoru může mít za následek opáleniny nebo požár.

fPři špatném použití může z akumulátoru vytéci

kapalina. Zabraňte kontaktu s ní. Při náhodném

kontaktu opláchněte místo vodou. Pokud kapalina

vnikne do očí, navštivte navíc i lékaře. Vytékající

akumulátorová kapalina může způsobit podráždění

pokožky nebo popáleniny.

fNeotvírejte akumulátor. Existuje nebezpečí zkratu.

OBJ_BUCH-1584-003.book Page 115 Friday, August 17, 2012 10:28 AM

116 | Česky

F 016 L70 847 | (17.8.12) Bosch Power Tools

fChraňte akumulátor před horkem, např. i před trvalým

slunečním zářením, ohněm, vodou a vlhkostí. Existuje

nebezpečí výbuchu.

fAkumulátor nezkratujte. Existuje nebezpečí exploze.

fPři poškození a nesprávném použití akumulátoru

mohou vystupovat páry. Přivádějte čerstvý vzduch a

při potížích vyhledejte lékaře. Páry mohou dráždit

dýchací cesty.

fAkumulátor chraňte před vlhkostí a vodou.

fAkumulátor skladujte pouze v rozsahu teploty od 0 °C do

50 °C. Nenechávejte akumulátor ležet např. v létě v autě.

fPříležitostně vyčistěte větrací otvory akumulátoru

měkkým, čistým a suchým štětcem.

Symboly

Následující symboly mají význam pro čtení a pochopení

návodu k obsluze. Zapamatujte si symboly a jejich význam.

Správná interpretace symbolů Vám pomůže zahradní nářadí

lépe a bezpečněji používat.

Určené použití

Zahradní nářadí je určeno k sečení trávy v soukromém

sektoru.

Technická data

Symbol Význam

Směr reakce

Směr pohybu

Noste ochranné rukavice

Hmotnost

Zapnutí

Vypnutí

Dovolené počínání

Zakázané počínání

Příslušenství/náhradní díly

Symbol Význam

Akumulátorová travní sekačka Rotak 32 LI Rotak 32 High Power

Objednací číslo 3 600 H85 D*0 3 600 H85 D*1

Šířka nože cm 32 32

Výška sečení mm 30 –60 30 –60

Objem, sběrný koš na trávu l3131

Hmotnost podle EPTA-Procedure 01/2003 kg 10,4 10,4

Sériové číslo viz typový štítek na zahradním nářadí

Akumulátor Li-Ion Li-Ion

Objednací číslo F 016 800 302 F 016 800 301

Jmenovité napětí V= 36 36

Kapacita Ah 1,3 2,6

Doba nabíjení (vybitý akumulátor)** min 60 95

Počet článků akumulátoru 10 20

Nabíječka AL 3620 CV

Professional AL 3620 CV

Professional

Objednací číslo EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Nabíjecí proud A2,02,0

Dovolený rozsah teploty nabíjení °C0–45 0–45

Hmotnost podle EPTA-Procedure 01/2003 kg 0,6 0,6

Třída ochrany /II /II

**s nabíječkou AL 3620 CV Professional

Dbejte prosím objednacího čísla na typovém štítku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit.

OBJ_BUCH-1584-003.book Page 116 Friday, August 17, 2012 10:28 AM

Česky | 117

Bosch Power Tools F 016 L70 847 | (17.8.12)

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle 2000/14/ES (výška

1,60 m, vzdálenost 1 m).

Hodnocená hladina hluku A stroje činí typicky: hladina

akustického tlaku 74 dB(A); hladina akustického výkonu

86 dB(A). Nepřesnost K =0,42 dB.

Toplam titreţim deđeri (üç yönün vektör toplamý)

EN 60335 e göre belirlenmektedir: Titreţim emisyon deđeri

ah<2,5m/s2, Tolerans K=1,5 m/s2.

Prohlášení o shodě

Prohlašujeme ve výhradní zodpovědnosti, že v odstavci

„Technická data“ popsaný výrobek je v souladu s

následujícími normami nebo normativními dokumenty:

EN 60335, EN 50338 (akumulátorový stroj) a EN 60335

(nabíječka akumulátorů) podle ustanovení směrnic

2011/65/EU, 2004/108/ES, 2006/42/ES, 2000/14/ES.

2000/14/ES: naměřená hladina akustického výkonu

87 dB(A). Metoda posouzení shody podle dodatku VI.

Kategorie výrobků: 32

Jmenované místo:

SRL, Sudbury, England, Nr. 1088

Technická dokumentace (2000/14/ES, 2011/65/EU) u:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montáž a provoz

Uvedení do provozu

Pro Vaši bezpečnost

fPozor! Dříve, než provedete práce údržby nebo čištění,

zahradní nářadí vypněte, rozpojte přerušovač okruhu

el. proudu a odstraňte akumulátor. Totéž platí, když je

poškozený, naříznutý nebo zamotaný kabel spínače.

fPoté, co bylo zahradní nářadí vypnuto, se nože ještě

několik sekund dále točí.

fPozor – nedotýkejte se rotujícího střižného nože.

Nabíjení akumulátoru

fNepoužívejte žádnou jinou nabíječku. Dodaná nabíječka

je sladěna s Li-iontovým akumulátorem vestavěným do

Vašeho zahradního nářadí.

fDbejte síťového napětí! Napětí zdroje proudu musí

souhlasit s údaji na typovém štítku nabíječky. Nabíječky

označené 230 V mohou být provozovány i při 220 V.

Akumulátor je vybavený kontrolou teploty, jež dovolí nabíjení

pouze v rozsahu teploty mezi 0 °C a 45 °C. Tím se dosáhne

vysoké životnosti akumulátoru.

Upozornění: Akumulátor se expeduje částečně nabitý.

Pro zaručení plného výkonu akumulátoru jej před prvním

nasazením v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít.

Přerušení procesu nabíjení nepoškozuje akumulátor.

Nabíječka AL 3640 CV

Professional AL 3640 CV

Professional

Objednací číslo EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Nabíjecí proud A4,04,0

Dovolený rozsah teploty nabíjení °C0–45 0–45

Hmotnost podle EPTA-Procedure 01/2003 kg 1,0 1,0

Třída ochrany /II /II

Akumulátorová travní sekačka Rotak 32 LI Rotak 32 High Power

**s nabíječkou AL 3620 CV Professional

Dbejte prosím objednacího čísla na typovém štítku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Cíl počínání Obrázek

Obsah dodávky 1

Montáž rukojeti 2

Sestavení sběrného koše na trávu 3

Nasazení/odejmutí sběrného koše na trávu 4

Nabíjení akumulátoru 5

Nasazení akumulátoru 6

Rozpojení přerušovače okruhu el. proudu a

uvedení do parkovací polohy 7

Odejmutí akumulátoru 8

Nastavení výšky sečení 9

Zapnutí 10

Vypnutí 10

Pracovní pokyny 10 –11

Údržba nožů 12

Volba příslušenství 13

Cíl počínání Obrázek

OBJ_BUCH-1584-003.book Page 117 Friday, August 17, 2012 10:28 AM

118 | Česky

F 016 L70 847 | (17.8.12) Bosch Power Tools

Li-iontový akumulátor je díky „Electronic Cell Protection

(ECP)“ chráněn proti hlubokému vybití. Při vybitém

akumulátoru se zahradní nářadí ochranným obvodem vypne:

střižný nůž se už nepohybuje.

Po automatickém vypnutí zahradního

nářadí už dále nestlačujte spínač.

Akumulátor se může poškodit.

Proces nabíjení

Proces nabíjení začíná, jakmile je síťová zástrčka nabíječky

zastrčena do zásuvky a akumulátor do nabíjecí šachty.

Díky inteligentnímu způsobu nabíjení se automaticky

rozpozná stav nabití akumulátoru a v závislosti na teplotě a

napětí akumulátoru se nabije právě optimálním nabíjecím

proudem.

Tím se šetří akumulátor a zůstává při uložení v nabíječce vždy

zcela nabitý.

Proces rychlonabíjení

Proces rychlonabíjení je signalizován blikáním zeleného

ukazatele LED.

Indikační prvek na akumulátoru: Během procesu nabíjení se

tři zelené kontrolky LED po sobě krátce rozsvěcují a zhasínají.

Akumulátor je plně nabitý, když tyto tři zelené kontrolky LED

svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři

zelené kontrolky LED opět zhasnou.

Upozornění: Proces rychlonabíjení je možný jen tehdy, když

je teplota akumulátoru v přípustném rozsahu nabíjecí teploty,

viz odstavec „Technická data“.

Nabitý akumulátor

Trvalé světlo zeleného ukazatele LED signalizuje, že

akumulátor je zcela nabitý.

Navíc se ozve na dobu ca. 2 sekund signální tón, který

akusticky signalizuje plné nabití akumulátoru.

Akumulátor lze následně odejmout k okamžitému použití.

Bez nastrčeného akumulátoru signalizuje trvalé světlo

zeleného ukazatele LED, že je sítová zástrčka zastrčena do

zásuvky a nabíječka je připravena k provozu.

Teplota akumulátoru pod 0 °C nebo přes 45 °C

Trvalé světlo červeného ukazatele LED signalizuje, že teplota

akumulátoru leží vně rozsahu teploty pro rychlonabíjení

0°C–45 °C. Jakmile se dosáhne přípustného rozsahu teploty,

přepne nabíječka automaticky na rychlonabíjení.

Leží-li teplota akumulátoru vně přípustného rozsahu teploty

nabíjení, svítí při nasazení do nabíječky červená LED

akumulátoru.

Nabíjecí proces není možný

Existuje-li jiné narušení procesu nabíjení, pak je to

signalizováno blikáním červeného ukazatele LED.

Proces nabíjení nelze nastartovat a nabíjení akumulátoru není

možné (viz „Hledání závad“).

Upozornění k nabíjení

Při nepřetržitých popř. několikrát po sobě následujících

nabíjecích cyklech bez přerušení se může nabíječka zahřát.

To však není znepokojující a nepoukazuje to na technickou

závadu nabíječky.

Výrazně nižší provozní doba po nabití ukazuje, že je

akumulátor opotřebován a musí být vyměněn.

Dbejte upozornění k zpracování odpadu.

Chlazení akumulátoru (Active Air Cooling)

V nabíječce integrované řízení ventilátoru sleduje teplotu

vloženého akumulátoru. Leží-li teplota akumulátoru nad

30 °C, je akumulátor ventilátorem ochlazován na optimální

teplotu nabíjení. Zapnutý ventilátor vytváří ventilační šum.

Pokud ventilátor neběží, pak leží teplota akumulátoru v

optimálním rozsahu teploty nabíjení nebo je ventilátor vadný.

V tom případě se prodlužuje doba nabíjení akumulátoru.

Pracovní pokyny

Ukazatel stavu nabití akumulátoru

Akumulátor je vybavený ukazatelem stavu nabití, jež indikuje

stav nabití akumulátoru. Ukazatel stavu nabití sestává ze 3

zelených LED.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

POZOR

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 118 Friday, August 17, 2012 10:28 AM

Česky | 119

Bosch Power Tools F 016 L70 847 | (17.8.12)

Stiskněte tlačítko ukazatele stavu nabití, aby se ukazatel

stavu nabití aktivoval. Po ca. 5 sekundách ukazatel stavu

nabití automaticky zhasne.

Stav nabití lze zkontrolovat i při odejmutém akumulátoru.

Nesvítí-li po stisknutí tlačítka žádná LED, je akumulátor vadný

a musí se vyměnit.

Z bezpečnostních důvodů lze dotaz na stav nabití uskutečnit

pouze u zahradního nářadí stojícího v klidu.

Během procesu nabíjení se tři zelené kontrolky LED po sobě

krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když

tyto tři zelené kontrolky LED svítí trvale. Asi 5 minut poté, co

byl akumulátor plně nabit, tři zelené kontrolky LED opět

zhasnou.

Ukazatel kontroly teploty

Červená kontrolka LED ukazatele kontroly teploty signalizuje,

že akumulátor nebo elektronika zahradního nářadí (při

nasazeném akumulátoru) nejsou v optimálním rozsahu

teploty. V tom případě zahradní nářadí nepracuje nebo

nepracuje s plným výkonem.

Kontrola teploty akumulátoru

Červená kontrolka LED při stlačení tlačítka nebo spínače (při

nasazeném akumulátoru) bliká: akumulátor je vně rozsahu

provozní teploty od –10 °C do +60 °C.

Při teplotě přes 70 °C se akumulátor vypne, než se opět

dostane do přípustného rozsahu provozní teploty.

Kontrola teploty elektroniky zahradního nářadí

Červená kontrolka LED při stlačení spínače svítí trvale:

teplota elektroniky zahradního nářadí činí méně než 5 °C

nebo více jak 75 °C.

Při teplotě přes 90 °C se elektronika zahradního nářadí vypne,

než se opět dostane do přípustného rozsahu provozní teploty.

Výkon stříhání (doba chodu akumulátoru)

Výkon stříhání (doba chodu akumulátoru) je závislý na

vlastnostech trávníku např. na hustotě trávy, vlhkosti, délce

trávy a též výšce stříhání.

Časté zapínání a vypínání zahradního nářadí během procesu

sečení rovněž snižuje výkon stříhání (dobu chodu na

akumulátor).

Pro optimalizaci výkonu stříhání (doby chodu akumulátoru)

se doporučuje sekat častěji, zvětšit výšku stříhání a chodit

přiměřeným tempem.

Níže uvedený příklad ukazuje souvislost mezi výškou stříhání

a výkonem stříhání ve vztahu k jednomu nabití akumulátoru.

Pro prodloužení doby chodu lze zakoupit v autorizovaném

servisním středisku pro zahradní nářadí Bosch dodatečný

akumulátor nebo akumulátor s větší kapacitou (Ah).

Hledání závad

Ukazatel LED Kapacita akumulátoru

Trvalé světlo 3 zelené LED ≥2/3

Trvalé světlo 2 zelené LED ≥1/3

Trvalé světlo 1 zelená LED ≤1/3

Blikající 1 zelená LED rezerva

Podmínky stříhání

Velmi řídká, suchá tráva Řídká, suchá tráva

Výkon stříhání (Rotak 32 LI)

až do 150 m2až do 100 m2

Výkon stříhání (Rotak 32 LI High Power)

až do 300 m2až do 150 m2

6cm

4cm

8cm

4cm

STOP

Příznaky Možná příčina Náprava

Zahradní nářadí

neběží Možné ucpání Přerušovač okruhu el. proudu rozpojte:

Zkontrolujte a popř. uvolněte spodní stranu

zahradního nářadí (noste vždy zahradní rukavice)

Akumulátor není zcela nabit Nabíjení akumulátoru

Akumulátor není (správně) zastrčen Nasazení akumulátoru

Příliš dlouhá tráva Nastavte větší výšku sečení a zahradní nářadí

naklopte, abyste snížili počáteční zatížení

Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší výšku

sečení

Příliš studený/horký akumulátor Akumulátor nechte ohřát/ochladit

Přerušovač okruhu el. proudu není správně/není

zcela nasazený Nasaďte správně

Motor startuje po stisknutí spínače s nepatrným

časovým zpožděním Spínač podržte stlačený ca. 1 –3s, aby se motor

nastartoval

OBJ_BUCH-1584-003.book Page 119 Friday, August 17, 2012 10:28 AM

120 | Česky

F 016 L70 847 | (17.8.12) Bosch Power Tools

Údržba a servis

Péče o akumulátor

fPozor! Dříve, než provedete práce údržby nebo čištění,

zahradní nářadí vypněte, rozpojte přerušovač okruhu

el. proudu a odstraňte akumulátor a též sběrný koš na

trávu.

fKdyž manipulujete nebo pracujete v oblasti ostrých

nožů, vždy noste zahradní rukavice.

Pro zaručení optimálního používání akumulátoru dbejte

následujících upozornění a opatření:

–Akumulátor chraňte před vlhkostí a vodou.

–Akumulátor skladujte pouze v rozsahu teploty od 0 °C do

50 °C. Nenechávejte akumulátor ležet např. v létě v autě.

–Při přímém slunečním záření nenechávejte akumulátor v

zahradním nářadí.

–Optimální teplota pro uskladnění akumulátoru činí 5 °C.

–Příležitostně vyčistěte větrací otvory akumulátoru

měkkým, čistým a suchým štětcem.

Výrazně nižší provozní doba po nabití ukazuje, že je

akumulátor opotřebován a musí být vyměněn.

Motor nastartuje a

následně opět zastaví Akumulátor není zcela nabit Nabíjení akumulátoru

Přerušovač okruhu el. proudu není správně/není

zcela nasazený Nasaďte správně

Akumulátor není (správně) zastrčen Nasazení akumulátoru

Příliš studený/horký akumulátor Akumulátor nechte ohřát/ochladit

Nastavte větší výšku sečení

Zahradní nářadí běží

přerušovaně Vadná vnitřní kabeláž zahradního nářadí Vyhledejte servis

Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší výšku

sečení

Zahradní nářadí

zanechává

nepravidelný obraz

sečení

a/nebo

Motor pracuje těžce

Příliš nízká výška sečení Nastavte větší výšku sečení

Tupé nože Výměna nožů

Možné ucpání Zkontrolujte a popř. uvolněte spodní stranu

zahradního nářadí (noste vždy zahradní rukavice)

Nesprávně okolo namontované nože Nože namontujte okolo správně

Nedostatečný výkon

stříhání (doba chodu

akumulátoru)

Příliš nízká výška sečení Nastavte větší výšku stříhání a choďte pomaleji

Příliš vysoká tráva Nastavte větší výšku stříhání a choďte pomaleji

Příliš mokrá nebo vlhká tráva Počkejte až bude tráva suchá a choďte pomaleji

Příliš hustá tráva Nastavte větší výšku stříhání, choďte pomaleji a

častěji sečte

Dodatečný akumulátor lze zakoupit v

autorizovaném servisním středisku pro zahradní

nářadí Bosch

Vyhledejte servis

Po zapnutí zahradního

nářadí se nůž netočí Noži překáží tráva Zahradní nářadí vypněte

Odstraňte ucpání (noste vždy zahradní rukavice)

Uvolněná matice/šroub nože Matici/šroub nože utáhněte (17 Nm)

Silné vibrace/hluk Uvolněná matice/šroub nože Matici/šroub nože utáhněte (17 Nm)

Poškozené nože Výměna nožů

Není možný žádný

proces nabíjení Znečištěné kontakty akumulátoru Kontakty akumulátoru očistěte; např. několikerým

zasunutím a vytažením akumulátoru, popř.

akumulátor nahraďte

Vadný akumulátor, poněvadž je přerušený vodič

uvnitř akumulátoru (jednotlivých článků) Akumulátor nahraďte

Ukazatelé LED se po

zasunutí síťové

zástrčky do zásuvky

nerozsvítí

Síťová zástrčka nabíječky není (správně) zastrčena Síťovou zástrčku (zcela) zastrčte do zásuvky

Zásuvka, síťový kabel nebo nabíječka mají poruchu Zkontrolujte napětí sítě a nabíječku příp. nechte

zkontrolovat v autorizovaném servisním středisku

pro elektronářadí Bosch

Příznaky Možná příčina Náprava

OBJ_BUCH-1584-003.book Page 120 Friday, August 17, 2012 10:28 AM

Slovensky | 121

Bosch Power Tools F 016 L70 847 | (17.8.12)

Zákaznická a poradenská služba

www.bosch-garden.com

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku zahradního nářadí.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Přeprava

Obsažené lithium-iontové akumulátory podléhají požadavkům

zákona o nebezpečných nákladech. Tyto akumulátory mohou

být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká

přeprava nebo spedice) je třeba brát zřetel na zvláštní

požadavky na balení a označení. Zde musí být při přípravě

zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud je těleso

nepoškozené. Otevřené kontakty přelepte lepicí páskou a

akumulátor zabalte tak, aby se v obalu nemohl pohybovat.

Dbejte prosím i případných navazujících národních předpisů.

Zpracování odpadů

Nevyhazujte zahradní nářadí, nabíječky a

akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES musejí

být neupotřebitelná elektrická a elektronická

zařízení a podle evropské směrnice 2006/66/ES

vadné nebo opotřebované akumulátory/baterie

rozebrané shromážděny a dodány k opětovnému

zhodnocení nepoškozujícímu životní prostředí.

Akumulátory/baterie:

Li-ion:

Dbejte prosím upozornění v odstavci

„Přeprava“.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Dôležité upozornenie! Starostlivo si prečítajte pokyny

uvedené v nasledujúcom texte. Dobre sa oboznámte s

obslužnými prvkami a so správnym používaním tohto

záhradníckeho náradia. Návod na používanie si láskavo

starostlivo uschovajte na neskoršie používanie.

Vysvetlenia symbolov na záhradníckom náradí

Všeobecné upozornenie na nebezpečenstvo.

Pozorne si prečítajte tento Návod na používanie.

Dávajte pozor na to, aby ste pri práci nezranili

blízko stojace osoby odletujúcimi cudzími

telieskami.

Postarajte sa o to, aby osoby, ktoré sa nachádzajú

v blízkosti, mali bezpečný odstup od pracovného

priestoru záhradníckeho náradia.

Ostrý nôž/ostré nože. Chráňte sa pred stratou

prstov na nohách alebo na rukách.

Záhradnícke náradie vypnite a uvoľnite

odpojovač elektrického obvodu pred každou

údržbou alebo pred každým čistením, alebo vždy

vtedy, keď záhradnícke náradie nechávate hoci

len na krátku chvíľu bez dozoru.

Netýka sa daného typu.

Skôr ako sa budete dotýkať niektorých súčiastok

náradia, počkajte, kým sa všetky súčiastky úplne

zastavia. Po vypnutí tohto záhradníckeho náradia

nože ešte rotujú ďalej a mohli by Vám spôsobiť

poranenie.

Nepoužívajte toto záhradnícke náradie v daždi,

ani ho vplyvom dažďa nevystavujte.

Chráňte sa pred zásahom elektrickým prúdom.

Netýka sa daného typu.

Nabíjačku používajte len v suchých

miestnostiach.

Táto nabíjačka je vybavená bezpečnostným

transformátorom.

Obsluha

fNikdy nedovoľte používať toto záhradnícke náradie deťom

ani žiadnym iným osobám, ktoré nie sú dôkladne

oboznámené s jeho používaním. Predpisy niektorej krajiny

môžu prípadne obmedzovať vek obsluhujúcej osoby.

STOP

OBJ_BUCH-1584-003.book Page 121 Friday, August 17, 2012 10:28 AM

122 | Slovensky

F 016 L70 847 | (17.8.12) Bosch Power Tools

Keď záhradnícke náradie nepoužívate, uschovávajte ho

tak, aby nebolo dosiahnuteľné pre deti.

fToto záhradnícke náradie nie je určené na používanie pre

osoby (vrátane detí) s obmedzenými psychickými,

senzorickými alebo duševnými schopnosťami alebo s

nedostatočnými skúsenosťami a/alebo nedostatočnými

vedomosťami, s výnimkou prípadu, ak na ne dozerá

kompetentná osoba, alebo ak od nej dostali presné

pokyny, ako majú toto záhradnícke náradie používať.

Dávajte pozor na deti, aby ste zabezpečili, že sa nebudú

môcť s týmto záhradníckym náradím hrať.

fNikdy nekoste vtedy, keď sa v bezprostrednej blízkosti

zdržiavajú nejaké osoby, predovšetkým deti, alebo

domáce zvieratá.

fObsluhujúca osoba alebo užívateľ je zodpovedný za úrazy

a škody spôsobené iným ľuďom alebo za škody na ich

majetku.

fNepracujte s týmto záhradníckym náradím vtedy, keď ste

bosý, alebo keď máte obuté otvorené sandále. Pri práci

noste vždy pevnú obuv a dlhé nohavice.

fDôkladne preskúmajte plochu, ktorú budete kultivovať a

odstráňte kamene, palice, drôty, kosti a iné cudzie telesá.

fPred použitím vždy zrakom skontrolujte, či nie sú nôž,

skrutky noža a konštrukčná rezacia skupina opotrebované

alebo poškodené. Opotrebované alebo poškodené nože a

skrutky nožov vymieňajte vždy po celých súpravách, aby

ste zabránili nevyváženosti.

fPracujte iba za denného svetla alebo za dobrého umelého

osvetlenia.

fPodľa možnosti nepoužívajte záhradnícke náradie vtedy,

keď je tráva mokrá.

fKráčajte vždy pokojne, nikdy rýchlo nebežte.

fToto záhradnícke náradie sa zásadne nesmie používať s

poškodenými ochrannými prvkami, krytmi alebo bez

bezpečnostných zariadení, ako sú napríklad ochranný kryt

a/alebo zberací kôš na trávu.

fPráca na svahu môže byť nebezpečná.

–Nekoste žiadne príliš strmé svahy.

–Na šikmých plochách alebo na mokrej tráve dávajte vždy

pozor na bezpečnú chôdzu.

–Na šikmých plochách vždy postupujte pri kosení priečne,

nikdy nie smerom hore a smerom dole.

–Mimoriadne opatrne postupujte pri zmene smeru na

svahoch.

–Mimoriadnu opatrnosť zachovávajte pri chôdzi dozadu

alebo pri ťahaní záhradníckeho náradia smerom dozadu.

–Pri kosení trávnika posúvajte záhradnícke náradie vždy

smerom dopredu a nikdy ho neťahajte smerom k svojmu

telu.

fNože musia byť vždy zastavené, keď potrebujete

záhradnícke náradie preklopiť kvôli transportu, keď

prechádzate krížom cez plochy, ktoré nie sú zarastené

trávou, a keď plánujete záhradnícke náradie prepraviť na

inú plochu, ktorú chcete pokosiť, a takisto aj späť.

fZáhradnícke náradie pri štartovaní alebo pri spúšťaní

motora nenakláňajte, s výnimkou prípadu, ak je to

potrebné na spustenie vo vysokej tráve. V takomto prípade

stranu odvrátenú od obsluhy nenadvihujte stláčaním

rukoväte viac, ako je bezpodmienečne potrebné. Dávajte

pozor na to, aby ste mali ruky položené na rukoväti, keď

náradie opätovne spúšťate do pracovnej polohy.

fZapnite záhradnícke náradie podľa popisu v Návode na

používanie a dávajte pozor na to, aby ste mali chodidlá v

dostatočnej vzdialenosti od rotujúcich súčiastok.

fNedávajte svoje ruky ani chodidlá do blízkosti rotujúcich

súčiastok ani pod ne.

fKeď budete pracovať s týmto záhradníckym náradím,

buďte vždy v dostatočnej vzdialenosti od vyhadzovacej

zóny.

fZáhradnícke náradie nikdy nezdvíhajte ani neprenášajte

vtedy, keď je motor v chode.

fV žiadnom nerobte prípade na záhradníckom náradí

nejaké zmeny. Nedovolené zmeny by mohli negatívne

ovplyvniť bezpečnosť Vášho záhradníckeho náradia a mať

za následok zvýšenie hluku a vibrácií.

fPravdelne kontrolujte prívodnú šnúru aj použitú

predlžovaciu šnúru. Poškodenú šnúru nepripájajte na

elektrickú sieť, resp. nedotýkajte sa jej predtým, ako ju

odpojíte od elektrickej siete. Ak je šnúra poškodená, môže

sa dotýkať súčiastok, ktoré sú pod prúdom. Chráňte sa

pred nebezpečenstvom zásahu elektrickým prúdom.

Uvoľnenie odpojovača elektrického obvodu:

–vždy vtedy, keď sa od záhradníckeho náradia vzdialite,

–keď chcete odstrániť blokovanie (blokujúce nečistoty),

–keď budete záhradnícke náradie kontrolovať, čistiť, alebo

na ňom niečo iné robiť (opravovať ho),

–napríklad po kolízii s cudzím telesom. Ihneď záhradnícke

náradie prezrite, či nie je poškodené a dajte ho podľa

potreby opraviť,

–ak začne záhradnícke náradie nezvyčajne vibrovať

(okamžite skontrolujte).

Údržba

fKeď s niečím manipulujete, alebo keď niečo robíte v

priestore ostrých nožov, používajte vždy záhradnícke

pracovné rukavice.

fPostarajte sa o to, aby boli všetky matice, zavŕtané skrutky

a ostatné skrutky dobre utiahnuté, aby bol zaručený

bezpečný prevádzkový stav záhradníckeho náradia.

fPravidelne kontrolujte stav a opotrebovanie zberacieho

kôša na trávu.

fKontrolujte pravidelne svoje záhradnícke náradie a keď

zistíte, že niektoré súčiastky sú opotrebované alebo

poškodené, preventívne ich kvôli vlastnej bezpečnosti

vymeňte.

fPoužívajte výlučne rezacie nože, ktoré sú určené pre dané

záhradnícke náradie.

fPostarajte sa o to, aby boli použité originálne náhradné

súčiastky značky Bosch.

OBJ_BUCH-1584-003.book Page 122 Friday, August 17, 2012 10:28 AM

Slovensky | 123

Bosch Power Tools F 016 L70 847 | (17.8.12)

Pokyny pre optimálne zaobchádzanie s

akumulátorom

fPostarajte sa o to, aby bolo záhradnícke náradie

vypnuté, keď doň idete vkladať akumulátor. Vkladanie

akumulátorov do záhradníckeho náradia, ktoré je zapnuté,

môže spôsobiť úraz.

fChráňte nabíjačku pred účinkami dažďa a vlhkosti.

Vniknutie vody do nabíjačky zvyšuje riziko zásahu

elektrickým prúdom.

fAkumulátory nabíjajte len v takých nabíjačkách, ktoré

odporúča výrobca akumulátora. Ak sa používa

nabíjačka, určená na nabíjanie určitého druhu

akumulátorov, na nabíjanie iných akumulátorov, hrozí

nebezpečenstvo požiaru.

fNenabíjajte žiadne cudzie akumulátory (iných

značiek). Táto nabíjačka je určená len na nabíjanie lítiovo-

iónových akumulátorov Bosch s napätiami uvedeným v

časti Technické údaje. Inak hrozí nebezpečenstvo požiaru

a výbuchu.

fUdržiavajte nabíjačku v čistote. Následkom znečistenia

hrozí nebezpečenstvo zásahu elektrickým prúdom.

fPred každým použitím produktu prekontrolujte

nabíjačku, prívodnú šnúru aj zástrčku. Nepoužívajte

nabíjačku v prípade, ak ste zistili nejaké poškodenie.

Nabíjačku sami neotvárajte a dávajte ju opravovať len

kvalifikovanému personálu a výlučne iba s použitím

originálnych náhradných súčiastok. Poškodené

nabíjačky, prívodné šnúry a zástrčky zvyšujú riziko zásahu

elektrickým prúdom.

fNepoužívajte nabíjačku položenú na ľahko horľavom

podklade (ako je napr. papier, textil a podobne) resp.

ani v horľavom prostredí. Zohrievanie nabíjačky, ktoré

vzniká pri nabíjaní, predstavuje nebezpečenstvo požiaru.

fPoužívajte do tohto záhradníckeho náradia len určené

akumulátory značky Bosch. Používanie iných

akumulátorov môže mať za následok poranenie alebo

spôsobiť požiar.

fNepoužívané akumulátory neuschovávajte tak, aby

mohli prísť do styku s kancelárskymi sponkami,

mincami, kľúčmi, klincami, skrutkami alebo s inými

drobnými kovovými predmetmi, ktoré by mohli

spôsobiť premostenie kontaktov. Skrat medzi kontaktmi

akumulátora môže mať za následok popálenie alebo môže

spôsobiť vznik požiaru.

fZ akumulátora môže pri nesprávnom používaní vytekať

kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou.

Po náhodnom kontakte miesto opláchnite vodou. Ak sa

dostane kvapalina z akumulátora do kontaktu s očami,

po výplachu očí vyhľadajte aj lekára. Unikajúca kvapa-

lina z akumulátora môže mať za následok podráždenie

pokožky alebo popáleniny.

fAkumulátor neotvárajte. Hrozí nebezpečenstvo

skratovania.

fChráňte akumulátor pred horúčavou, napr. aj pred

trvalým slnečným žiarením, pred ohňom, vodou a

vlhkosťou. Hrozí nebezpečenstvo výbuchu.

fAkumulátor neskratujte. Hrozí nebezpečenstvo

výbuchu.

fPo poškodení akumulátora alebo v prípade

neodborného používania môžu z akumulátora

vystupovať škodlivé výpary. Zabezpečte prívod

čerstvého vzduchu a v prípade nevoľnosti vyhľadajte

lekársku pomoc. Tieto výpary môžu podráždiť dýchacie

cesty.

fChráňte akumulátor pred vlhkosťou a vodou.

fAkumulátor skladujte iba pri rozsahu teploty od 0 °C do

50 °C. Nenechávajte napríklad akumulátor v lete položený

v automobile.

fObčas prečistite vetracie štrbiny akumulátora čistým

jemným a suchým štetcom.

Symboly

Nasledujúce symboly sú pre čítanie a pochopenie tohto

Návodu na používanie veľmi dôležité. Dobre si tieto symboly a

ich významy zapamätajte. Správna interpretácia týchto

symbolov Vám bude pomáhať lepšie a bezpečnejšie používať

toto ručné elektrické náradie.

Používanie podľa určenia

Toto záhradnícke náradie je určené na kosenie trávnika pri

súkromnom používaní.

Symbol Význam

Smer reakcie

Smer pohybu

Používajte ochranné pracovné rukavice

Hmotnosť

Zapnutie

Vypnutie

Dovolená manipulácia

Zakázaný druh manipulácie

Príslušenstvo/náhradné súčiastky

OBJ_BUCH-1584-003.book Page 123 Friday, August 17, 2012 10:28 AM

124 | Slovensky

F 016 L70 847 | (17.8.12) Bosch Power Tools

Technické údaje

Informácia o hlučnosti/vibráciách

Namerané hodnoty pre hlučnosť zisťované podľa

2000/14/ES (výška 1,60 m, vzdialenosť 1 m).

Vyhodnotená hodnota hladiny hluku A tohto náradia je

typicky: Hladina akustického tlaku 74 dB(A); hladina

akustického výkonu 86 dB(A). Nespoľahlivosť merania

K =0,42 dB.

Celkové hodnoty vibrácií (súčet vektorov troch smerov)

zisťované podľa normy EN 60335: Hodnota emisie vibrácií

ah<2,5m/s2, Nespoľahlivosť merania K=1,5 m/s2.

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že tento výrobok,

popísaný nižšie v časti „Technické údaje“, sa zhoduje s

nasledujúcimi normami alebo normatívnymi dokumentmi:

EN 60335, EN 50338 (akumulátorové náradie) a EN 60335

(nabíjačka akumulátorov) podľa ustanovení smerníc

2011/65/EÚ, 2004/108/ES, 2006/42/ES, 2000/14/ES.

2000/14/ES: Nameraná hladina akustického tlaku 87 dB(A).

Spôsob hodnotenia konformity podľa prílohy VI.

Kategória produktu: 32

Poverené pracovisko:

SRL, Sudbury, England, Nr. 1088

Akumulátorová kosačka na trávu Rotak 32 LI Rotak 32 High Power

Vecné číslo 3 600 H85 D*0 3 600 H85 D*1

Šírka nožov cm 32 32

Pracovná výška nožov mm 30 –60 30 –60

Objem zberacieho koša na trávu l3131

Hmotnosť podľa EPTA-Procedure 01/2003 kg 10,4 10,4

Sériové číslo pozri typový štítok na záhradníckom náradí

Akumulátor lítiovo-iónový lítiovo-iónový

Vecné číslo F 016 800 302 F 016 800 301

Menovité napätie V= 36 36

Kapacita Ah 1,3 2,6

Nabíjacia doba (akumulátor vybitý)** min 60 95

Počet akumulátorových článkov 10 20

Nabíjačka AL 3620 CV

Professional AL 3620 CV

Professional

Vecné číslo EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Nabíjací prúd A2,02,0

Prípustný rozsah teploty nabíjania °C0–45 0–45

Hmotnosť podľa EPTA-Procedure 01/2003 kg 0,6 0,6

Trieda ochrany /II /II

Nabíjačka AL 3640 CV

Professional AL 3640 CV

Professional

Vecné číslo EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Nabíjací prúd A4,04,0

Prípustný rozsah teploty nabíjania °C0–45 0–45

Hmotnosť podľa EPTA-Procedure 01/2003 kg 1,0 1,0

Trieda ochrany /II /II

**s nabíjačkou AL 3620 CV Professional

Všimnite si láskavo vecné číslo na typovom štítku svojho záhradníckeho náradia. Obchodné názvy jednotlivých kusov záhradníckeho náradia sa môžu

odlišovať.

OBJ_BUCH-1584-003.book Page 124 Friday, August 17, 2012 10:28 AM

Slovensky | 125

Bosch Power Tools F 016 L70 847 | (17.8.12)

Súbor technickej dokumentácie (2000/14/ES,

2011/65/EÚ) sa nachádza u:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montáž a používanie

Uvedenie do prevádzky

Pre Vašu bezpečnosť

fDôležité upozornenie! Záhradnícke náradie vypnite,

uvoľnite odpojovač elektrického obvodu a demontujte

z náradia akumulátor pred každou údržbou a pred

každým čistením náradia. To isté platí v prípade, ak je

poškodený, narezaný alebo zauzlený kábel vypínača.

fPo vypnutí záhradníckeho náradia sa nože ešte

niekoľko sekúnd otáčajú ďalej.

fPozor –nedotýkajte sa rotujúceho rezacieho noža.

Nabíjanie akumulátorov

fNepoužívajte žiadnu inú nabíjačku. Dodávaná nabíjačka

je priamo konštruovaná na nabíjanie lítiovo-iónových

akumulátorov zabudovaných do Vášho záhradníckeho

náradia.

fVšimnite si napätie siete! Napätie zdroja prúdu musí mať

hodnotu zhodnú s údajmi na typovom štítku ručného

elektrického náradia. Ručné elektrické náradie označené

pre napätie 230 V sa smie používať aj s napätím 220 V.

Akumulátor je vybavený tepelnou poistkou, ktorá dovolí

nabíjanie akumulátora len v rozsahu teplôt medzi 0 °C a

45 °C. Vďaka tomu sa zabezpečí vyššia životnosť

akumulátora.

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom

stave. Aby ste zaručili plný výkon akumulátora, pred prvým

použitím akumulátor v nabíjačke úplne nabite.

Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez

toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie

nabíjania takýto akumulátor nepoškodzuje.

Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu

pomocou elektronickej ochrany článku „Electronic Cell

Protection (ECP)“. Keď je akumulátor vybitý, záhradnícke

náradie sa pomocou ochranného obvodu vypne: Rezací nôž

sa už nepohybuje.

Po automatickom vypnutí záhradníckeho

náradia už viac vypínač nestláčajte.

Akumulátor by sa mohol poškodiť.

Nabíjanie

Nabíjanie začína vo chvíli, keď sa zasunie zástrčka nabíjačky

do zásuvky a akumulátor je zasunutý do nabíjacej šachty.

Inteligentné nabíjanie automaticky spozná stav nabitia

akumulátora a nabíja ho optimálnym nabíjacím prúdom v

závislosti od konkrétnej teploty a napätia akumulátora.

Takýmto spôsobom sa šetrí akumulátor a počas uloženia v

nabíjačke zostáva vždy úplne nabitý.

Rýchlonabíjanie

Rýchlonabíjanie je signalizované blikaním zelenej indikácie

LED.

Indikačný prvok na akumulátore: Počas nabíjacieho procesu

sa tri zelené diódy LED akumulátora rozsvecujú jedna po

druhej a zakrátko zhasínajú. Akumulátor je úplne nabitý

vtedy, keď všetky tri zelené diódy LED svietia trvalo. Asi

5 minút po úplnom nabití akumulátora tri zelené diódy LED

opäť zhasnú.

Upozornenie: Rýchlonabíjanie je možné len vtedy, keď leží

teplota akumulátora v prípustnom rozsahu nabíjacích teplôt,

pozri odsek „Technické údaje“.

Akumulátor nabitý

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Cieľ činnosti Obrázok

Obsah dodávky (základná výbava) 1

Montáž oblúkov rukoväte 2

Poskladanie zberacieho koša na trávu 3

Vyberanie/vkladanie zberacieho koša na trávu 4

Nabíjanie akumulátorov 5

Vkladnie akumulátora 6

Uvoľnite odpojovač elektrického obvodu a dajte

ho do parkovacej polohy 7

Vyberanie akumulátora 8

Nastavenie pracovnej výšky nožov 9

Zapnutie 10

Vypnutie 10

Pokyny na používanie 10 –11

Údržba nožov 12

Voľba príslušenstva 13

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

POZOR

OBJ_BUCH-1584-003.book Page 125 Friday, August 17, 2012 10:28 AM

126 | Slovensky

F 016 L70 847 | (17.8.12) Bosch Power Tools

Trvalé svetlo zelenej diódy LED signalizuje, že akumulátor je

úplne nabitý.

Okrem toho sa ozve na dobu cca 2 sekundy zvukový signál,

ktorý akusticky signalizuje úplné nabitie akumulátora.

Akumulátor sa potom dá ihneď vybrať na okamžité

používanie.

Bez zasunutého akumulátora signalizuje trvalé svetlo

zelenej indikácie LED, že zástrčka nabíjačky je zasunutá v

sieti a nabíjačka je pripravená na prevádzku.

Teplota akumulátora pod 0 °C alebo nad 45 °C

Trvalé svetlo červenej indikácie LED signalizuje, že teplota

akumulátora sa nachádza mimo dovoleného rozsahu teploty

0°C–45 °C. Len čo sa dosiahne teplota v prípustnom

rozsahu, nabíjačka sa automaticky prepne na rýchlonabíjanie.

Ak sa akumulátor nachádza mimo dovoleného rozsahu

teploty, zasvieti pri vložení akumulátora do nabíjačky červená

dióda LED akumulátora.

Nabíjanie nie je možné

Ak sa vyskytne iná porucha nabíjacieho procesu, bude táto

signalizovaná blikaním červenej indikácie LED.

Proces nabíjania sa nemôže spustiť a nabíjanie akumulátora

nie je možné (pozri odsek „Hľadanie porúch“).

Pokyny pre nabíjanie

Pri nepretržitých nabíjacích cykloch, resp. pri ich opakovaní

jeden za druhým bez prerušenia, sa nabíjačka môže

zohrievať. To je však neškodné a nie je to prejavom technickej

poruchy nabíjačky.

Výrazne skrátená prevádzková doba akumulátora po nabití

signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť

za nový.

Dodržiavajte pokyny na likvidáciu.

Chladenie akumulátora (Active Air Cooling)

Regulácia ventilátora zabudovaná do nabíjačky kontroluje

teplotu vloženého akumulátora. Ak je táto teplota vyššia ako

30 °C, akumulátor sa pomocou ventilátora ochladí na

optimálnu nabíjaciu teplotu. Zapnutý ventilátor vydáva

ventilačný hluk.

Keď ventilátor nebeží, teplota akumulátora sa nachádza v

optimálnom rozsahu teploty nabíjania, alebo ventilátor je

pokazený. V takomto prípade sa doba nabíjania akumulátora

predĺži.

Pokyny na používanie

Indikácia stavu nabitia akumulátora

Akumulátor je vybavený indikáciou stavu nabitia, ktorá

indikuje stav nabitia akumulátora. Indikácia stavu nabitia

akumulátora sa skladá z 3 zelených diód LED.

Stlačte tlačidlo indikácie stavu nabitia akumulátora, keď

chcete aktivovať indikáciu stavu nabitia akumulátora. Po cca

5 sekundách indikácia stavu nabitia akumulátora automaticky

zhasne.

Stav nabitia akumulátora sa dá skontrolovať aj vtedy, keď je

akumulátor vybratý.

Ak po stlačení tlačidla nezasvieti žiadna dióda LED, je

akumulátor pokazený a treba ho vymeniť.

Z bezpečnostných dôvodov sa dá uskutočniť kontrola stavu

nabitia akumulátora len vtedy, keď záhradnícke náradie

nebeží.

Počas nabíjacieho procesu sa tri zelené diódy LED

akumulátora rozsvecujú jedna po druhej a zakrátko zhasínajú.

Akumulátor je úplne nabitý vtedy, keď všetky tri zelené diódy

LED svietia trvalo. Asi 5 minút po úplnom nabití akumulátora

tri zelené diódy LED opäť zhasnú.

Indikácia kontroly teploty

Červená dióda LED indikácie kontroly teploty signalizuje, že

akumulátor alebo elektronika záhradníckeho náradia (pri

vloženom akumulátore) sa nenachádza v optimálnom rozsahu

teploty. V takomto prípade záhradnícke náradie nepracuje,

alebo nepracuje na plný výkon.

Monitorovanie (kontrola) teploty akumulátora

Červená kontrolná dióda LED bliká pri stlačení tlačidla alebo

vypínača (pri vloženom akumulátore): Akumulátor sa

nachádza mimo prevádzkového rozsahu teploty od –10 °C

do +60 °C.

Pri teplote nad 70 °C sa akumulátor vypne dovtedy, kým sa

teplota dostane do optimálneho rozsahu.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

Indikácia LED Kapacita

akumulátora

Trvalé svetlo 3 zelené diódy LED ≥2/3

Trvalé svetlo 2 zelené diódy LED ≥1/3

Trvalé svetlo 1 zelená dióda LED ≤1/3

Blikajúce svetlo 1 zelená dióda LED Rezerva

OBJ_BUCH-1584-003.book Page 126 Friday, August 17, 2012 10:28 AM

Slovensky | 127

Bosch Power Tools F 016 L70 847 | (17.8.12)

Kontrola teploty elektroniky záhradníckeho

náradia

Červená dióda LED pri stlačení vypínača trvalo svieti:

Teplota elektroniky náradia je nižšia ako 5 °C alebo vyššia ako

75 °C.

Pri teplote nad 90 °C sa elektronika záhradníckeho náradia

vypne dovtedy, kým sa opäť dosiahne teplota v rámci

prípustného prevádzkového rozsahu teploty.

Rezací výkon (doba použitia akumulátora)

Rezací výkon kosačky (doba použitia akumulátora) závisí od

vlastností trávnika, napr. od hustoty trávy, jej vlhkosti, od

dĺžky trávy a nastavenej pracovnej výšky nožov.

Časté zapínanie a vypínanie záhradníckeho náradia počas

kosenia takisto znižuje rezací výkon (skracuje dobu použitia

akumulátora).

Na dosiahnutie optimálneho rezacieho výkonu (doby použitia

akumulátora) odporúčame kosiť častejšie, zväčšiť pracovnú

výšku nožov a pri práci postupovať primeraným tempom.

Príklad uvedený v ďalšom texte ukazuje súvislosti medzi

nastavenou pracovnou výškou nožov a rezacím výkonom

kosačky na jedno nabitie akumulátora.

Aby ste zvýšili dobu použitia kosačky, môžete si v

autorizovanom servisnom stredisku pre záhradnícke náradie

značky Bosch zakúpiť akumulátor s väčšou kapacitou (Ah).

Hľadanie porúch

Podmienky na kosenie

Veľmi riedka suchá tráva Riedka suchá tráva

Rezací výkon (Rotak 32 LI)

do 150 m2do 100 m2

Rezací výkon (Rotak 32 LI High Power)

do 300 m2do 150 m2

6cm

4cm

8cm

4cm

STOP

Symptómy Možná príčina Odstránenie príčiny

Záhradnícke náradie

nebeží Náradie môže byť upchaté (zablokované) Uvoľnenie odpojovača elektrického obvodu:

Skontrolujte dolnú stranu náradia a v prípade

potreby ju uvoľnite (vyčistite) (používajte pritom

vždy záhradnícke pracovné rukavice)

Akumulátor nie je celkom nabitý Nabíjanie akumulátorov

Akumulátor nie je (celkom alebo správne) zasunutý Vloženie akumulátora

Tráva je príliš vysoká Nastavte väčšiu pracovnú výšku nožov

záhradníckeho náradia a naklopte stroj tak, aby ste

znížili začiatočné zaťaženie motora

Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu

pracovnú výšku nožov

Akumulátor je príliš studený/príliš horúci Akumulátor zohrejte/nechajte vychladnúť

Odpojovač elektrického obvodu nebol vložený

správne/nebol vložený úplne Vložte správne

Po zapnutí vypínača sa motor spustí s malým

časovým oneskorením Podržte vypínač v stlačenej polohe na dobu cca

1–3 sek., aby ste spustili motor

Motor sa spustí a

potom sa hneď znova

zastaví

Akumulátor nie je celkom nabitý Nabíjanie akumulátorov

Odpojovač elektrického obvodu nebol vložený

správne/nebol vložený úplne Vložte správne

Akumulátor nie je (celkom alebo správne) zasunutý Vloženie akumulátora

Akumulátor je príliš studený/príliš horúci Akumulátor zohrejte/nechajte vychladnúť

Nastavte väčšiu pracovnú výšku nožov

Záhradnícke náradie

beží prerušovane Vnútorná kabeláž záhradníckeho náradia je

porušená Vyhľadajte autorizovanú servisnú opravovňu

Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu

pracovnú výšku nožov

OBJ_BUCH-1584-003.book Page 127 Friday, August 17, 2012 10:28 AM

128 | Slovensky

F 016 L70 847 | (17.8.12) Bosch Power Tools

Údržba a servis

Ošetrovanie akumulátora

fDôležité upozornenie! Záhradnícke náradie vypnite,

uvoľnite odpojovač elektrického obvodu a demontujte

z náradia akumulátor a takisto zberací kôš na trávu

pred každou údržbou a pred každým čistením náradia.

fKeď s niečím manipulujete, alebo keď niečo robíte v

priestore ostrých nožov, používajte vždy záhradnícke

pracovné rukavice.

Aby ste dosiahli optimálne využitie akumulátora, dodržiavajte

nasledujúce pokyny a opatrenia:

–Chráňte akumulátor pred vlhkosťou a vodou.

–Akumulátor skladujte iba pri rozsahu teploty od 0 °C do

50 °C. Nenechávajte napríklad akumulátor v lete položený

v automobile.

–Ak svieti na záhradnícke náradie priame slnečné svetlo,

nenechávajte akumulátor v náradí.

–Akumulátor v kosačke 5 °C.

–Občas prečistite vetracie štrbiny akumulátora čistým

jemným a suchým štetcom.

Výrazne skrátená prevádzková doba akumulátora po nabití

signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť

za nový.

Servisné stredisko a poradenská služba pre

zákazníkov

www.bosch-garden.com

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte láskavo bezpodmienečne 10-miestne vecné číslo

uvedené na typovom štítku záhradníckeho náradia.

Záhradnícke náradie

zanecháva

nepravidelne

pokosený trávnik

a/alebo

Motor pracuje ťažko

Pracovná výška nožov je príliš nízka Nastavte väčšiu pracovnú výšku nožov

Nože sú tupé Výmena nožov

Náradie môže byť upchaté (zablokované) Skontrolujte dolnú stranu náradia a v prípade

potreby ju uvoľnite (vyčistite) (používajte pritom

vždy záhradnícke pracovné rukavice)

Nôž je namontovaný nesprávne Nôž je namontovaný nesprávne (naopak)

Rezací výkon (doba

použitia akumulátora)

nie je dostatočný/

dostatočná

Pracovná výška nožov je príliš nízka Nastavte väčšiu pracovnú výšku a pri práci

postupujte pomalšie

Tráva je príliš vysoká Nastavte väčšiu pracovnú výšku a pri práci

postupujte pomalšie

Tráva je príliš mokrá alebo vlhká Počkajte, kým tráva vyschne a pracujte pomalšie

Tráva je príliš hustá Nastavte väčšiu pracovnú výšku nožov, pri kosení

postupujte pomalšie a koste častejšie

Prídavný akumulátor si môžete objednať

prostredníctvom autorizovaného servisného

strediska pre záhradné náradie značky Bosch

Vyhľadajte autorizovanú servisnú opravovňu

Po zapnutí

záhradníckeho náradia

sa rezací nôž neotáča

Nôž je zablokovaný trávou Záhradnícke náradie vypnite

Odstráňte blokujúce nečistoty (používajte pritom

vždy záhradnícke pracovné rukavice)

Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža (17 Nm)

Silné vibrácie/hluk Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža (17 Nm)

Nôž je poškodený Výmena nožov

Nabíjanie nie je možné Kontakty akumulátora sú znečistené Vyčistite kontakty akumulátora; napríklad

viacnásobným zasunutím a vysunutím akumu-

látora, prípadne akumulátor vymeniť za nový

Akumulátor je poškodený, pretože je prerušený

spoj vo vnútri akumulátora (medzi jednotlivými

článkami)

Akumulátor vymeniť za nový

Indikácie LED sa po

zasunutí zástrčky do

zásuvky elektrickej

siete nerozsvietia

Zástrčka nabíjačky nie je (nie je správne) zasunutá

do zásuvky Zástrčku zasuňte do zásuvky (zasuňte ju celkom)

Zásuvka, sieťová šnúra alebo nabíjačka je

poškodená Skontrolujte sieťové napätie a prípadne dajte

nabíjačku skontrolovať v autorizovanej servisnej

opravovni elektrického náradia Bosch

Symptómy Možná príčina Odstránenie príčiny

OBJ_BUCH-1584-003.book Page 128 Friday, August 17, 2012 10:28 AM

Magyar | 129

Bosch Power Tools F 016 L70 847 | (17.8.12)

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Transport

Priložené lítiovo-iónové akumulátory podliehajú požiadavkám

pre transport nebezpečného nákladu. Tieto akumulátory smie

používateľ náradia prepravovať po cestách bez ďalších

opatrení.

Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo

prostredníctvom špedície) treba rešpektovať osobitné

požiadavky na obaly a označenie. V takomto prípade treba pri

príprave zásielky bezpodmienečne konzultovať s expertom

pre prepravu nebezpečného tovaru.

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal.

Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa

v obale nemohol posúvať.

Rešpektujte aj prípadné doplňujúce národné predpisy.

Likvidácia

Neodhadzujte opotrebované záhradnícke náradie, nabíjačky

ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2002/96/ES sa

musia nepoužiteľné ručné elektrické a

elektronické prístroje (elektrospotrebiče) a

podľa európskej smernice 2006/66/ES sa

musia poškodené alebo opotrebované

akumulátory/batérie zbierať separovane a treba ich dávať na

recykláciu zodpovedajúcu ochrane životného prostredia.

Akumulátory/batérie:

Lítiovo-iónové akumulátory:

Dodržte láskavo pokyny uvedené v odseku

„Transport“.

Zmeny vyhradené.

Magyar

Biztonsági előírások

Figyelem! Gondosan olvassa el a következő utasításokat.

Ismerkedjen meg a kezelőelemekkel és a kerti kisgép

előírásszerű használatával. Őrizze meg biztos helyen a

későbbi használathoz az Üzemeltetési Utasítást.

A kerti kisgépen található jelek és jelzések

magyarázata

Általános tájékoztató a veszélyekről.

Gondosan olvassa el az Üzemeltetési útmutatót.

Ügyeljen arra, hogy a berendezésből kirepülő

idegen anyagok ne sebesithessék meg a közelben

álló személyeket.

Gondoskodjon arról, hogy a közelben álló

személyek a kerti kisgéptől biztonságos

távolságban maradjanak.

Éles kés(ek). Vigyázzon, nehogy levágja a kéz-

vagy lábujjait.

A kerti kisgépen végzett karbantartási vagy

tisztítási munkák megkezdése előtt, valamint ha a

kerti kisgépet akár csak rövid időre is felügyelet

nélkül hagyja, kapcsolja ki a kerti kisgépet és oldja

ki az áramkör megszakítót.

Nem vonatkozik rá.

Várja meg, amíg a kerti kisgép minden része

teljesen leállt, mieltt hozzáérne valamelyik

alkatrészhez. A kések a kerti kisgép kikapcsolása

után még tovább forognak és sérüléseket

okozhatnak.

Ne használja a kerti kisgépet esőben és ne tegye ki

az eső hatásának.

Védekezzen az áramütés lehetősége ellen.

Nem vonatkozik rá.

A töltőkészüléket csak száraz helyiségekben

szabad használni.

A töltőkészülék egy biztonsági transzformátorral

van felszerelve.

Kezelés

fSohase engedje meg gyerekeknek, vagy az ezen

előírásokat nem ismerő személyeknek, hogy a kerti

kisgépet használják. Az Ön országában érvényes előírások

lehet hogy korlatozzák a kezelő korát. Ha a kerti kisgépet

nem használja, azt gyermekek számára nem elérhető

helyen tárolja.

STOP

OBJ_BUCH-1584-003.book Page 129 Friday, August 17, 2012 10:28 AM

130 | Magyar

F 016 L70 847 | (17.8.12) Bosch Power Tools

fEz a kerti kisgép nincs arra előirányozva, hogy azt olyan

személyek (beleértve a gyerekeket) használják, akiknek a

fizikai, érzékelési, vagy értelmi képességeik korlátozottak,

vagy nincsenek meg a megfelelő tapasztalataik, illetve

tudásuk, kivéve ha az ilyen személyekre a biztonságukért

felelős más személy felügyel, vagy utasításokat ad arra,

hogyan kell használni a kerti kisgépet.

Gyerekeket nem szabad a kerti kisgéppel felügyelet nélkül

hagyni, nehogy játsszanak a készülékkel.

fSohase nyírjon füvet, ha a berendezés közvetlen

közelében személyek, mindenek előtt gyerekek vagy

háziállatok, tartózkodnak.

fA más személyek által elszenvedett balesetekért, illetve a

más tulajdonában keletkezett károkért a kezelő vagy

felhasználó felel.

fNe használja a kerti kisgépet mezítláb vagy nyitott

szandálban. Viseljen mindig stabil lábbelit és egy hosszú

nadrágot.

fGondosan vizsgálja meg a megmunkálni kívánt területet,

és távolítsa el a köveket, botokat, drótokat, csontokat és

egyéb idegen tárgyakat.

fA használat előtt mindig ellenőrizze, nincsenek-e elkopva

vagy megrongálódva a kés, a kés csavarjai és a vágó

egység. Az elhasználódott vagy megrongálódott késeket és

késcsavarokat mindig teljes készletként cserélje ki, hogy

elkerülje a kiegyensúlyozatlanságot.

fCsak nappali fénynél vagy jó mesterséges megvilágitás

mellett nyírjon füvet.

fA kerti kisgépet nedves fűben lehetőség szerint ne

használja.

fMindig nyugodtan menjen, sohase fusson gyorsan.

fA kerti kisgépet sohase üzemeltesse meghibásodott

védőberendezésekkel, vagy fedéllel, illetve biztonsági

berendezések, mint például ütközésvédő és/vagy fűgyűjtő

kosár nélkül.

fA lejtőkön végzett munka veszélyes lehet.

–Különösen meredek lejtőkön ne nyírjon füvet.

–Ferde felületeken, vagy nedves fűben mindig ügyeljen

arra, hogy csak biztonságos, szilárd helyekre lépjen.

–Ferde felületeken mindig keresztben haladva, sohase fel-

vagy lefelé haladva nyírjon füvet.

–A lejtőkön irányváltoztatás esetén különösen óvatosan kell

eljárni.

–Hátrafelé menés vagy a kerti kisgép húzása esetén igen

óvatosan kell eljárni.

–A kerti kisgépet a a fűnyírás közben mindig előrefelé tolja

és sohase a teste felé húzza.

fA késeknek nyugalmi helyzetben kell lenniük, ha a kerti

kisgépet a szállításhoz meg kell billenteni, ha a kerti

kisgéppel fűmentes területen halad keresztül, valamint

amikor a kerti kisgépet a nyírásra kerülő területhez illetve

attól elszállítja.

fA kerti kisgépet az elindításnál vagy a motor

bekapcsolásánál ne billentse meg, kivéve ha ehhez a

magas fűben való munkához okvetlenül szükség van.

Ebben az esetben a kerti kisgépnek a kezelőtől távolabbi

oldalát a fogantyú lenyomásával ne emelje fel jobban, mint

amennyire okvetlenül szükséges. Ügyeljen arra, hogy

mindkét keze a fogantyún legyen, amikor a kerti kisgépet

ismét leereszti.

fAz Üzemeltetési útmutatónak megfelelően kapcsolja be a

kerti kisgépet, és ügyeljen arra, hogy a lábai elég messze

legyenek a forgó alkatrészektől.

fA kezeit és a lábait sohase tegye a forgó alkatrészek

közelébe vagy azok alá.

fTartson be megfelelő távolságot a kivető zóna felé, ha a

kerti kisgéppel dolgozik.

fSohase emelje fel és sohase vigye a kerti kisgépet működő

motor mellett.

fA kerti kisgépen változtatásokat végrehajtani tilos. A

nem megengedett változtatások befolyásolhatják a kerti

kisgépe biztonságát és megnövekedett zajokhoz és

rezgésekhez vezethetnek.

fRendszeresen ellenőrizze a csatlakozó kábelt és az

esetleges hosszabbítót. Ha a kábel megrongálódott, ne

csatlakoztassa azt a hálózathoz, illetve ne érintse meg,

mielőtt leválasztotta volna a hálózatról. Egy

megrongálódott kábel esetén fennáll annak a veszélye,

hogy valaki hozzáér feszültség alatt álló részekhez.

Védekezzen az áramütés lehetősége és veszélyei ellen.

Oldja ki az áramkör megszakítót:

–minden olyan esetben, ha őrizet nélkül hagyja a kerti

kisgépet,

–a beékelődések elhárítása előtt,

–mieltt a kerti kisgépet ellenőrizné, megtisztítaná, vagy

azon valamilyen munkát végezne,

–egy idegen testtel való ütközés után. Azonnal ellenőrizze a

kerti kisgép esetleges megrongálódásait és szükség esetén

javíttassa meg,

–ha a kerti kisgép szokatlan módon rezgésbe jön (azonnal

ellenőrizze).

Karbantartás

fViseljen mindig kerti védőkesztyűt, ha az éles kések

körül végez munkát.

fGondoskodjon arról, hogy valamennyi anya, csapszeg és

csavar biztonságosan rögzítve legyen, hogy garantálhassa

a kerti kisgép biztonságos munkavégzési állapotát.

fRendszeresen ellenőrizze a fűgyűjtő kosár állapotát és

elhasználódását.

fVizsgálja felül a kerti kisgépet és a biztonság érdekében

cserélje ki az elhasználódott vagy megrongálódott

alkatrészeket.

fKizárólag a kerti kisgéphez előirányzott vágókéseket

használjon.

fGondoskodjon arról, hogy a cserealkatrészként csak

Bosch gyártmányú alkatrészeket használjanak.

OBJ_BUCH-1584-003.book Page 130 Friday, August 17, 2012 10:28 AM

Magyar | 131

Bosch Power Tools F 016 L70 847 | (17.8.12)

Tájékoztató az akkumulátor optimális

kezeléséhez

fGyőződjön meg róla, hogy a kerti kisgép ki van

kapcsolva, mielőtt beszerelné az akkumulátort. Ha egy

bekapcsolt kerti kisgépbe szerel be egy akkumulátort, ez

balesetekhez vezethet.

fTartsa távol a töltőkészüléket az esőtől vagy

nedvességtől. Ha víz hatol be egy töltőkészülékbe, ez

megnöveli az áramütés veszélyét.

fAz akkumulátort csak a gyártó által ajánlott

töltőkészülékekben töltse fel. Ha egy bizonyos

akkumulátortípus feltöltésére szolgáló töltőkészülékben

egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

fNe töltsőn a töltőkészülékkel idegen gyártmányú

akkumulátorokat. A töltőkészülék csak a műszaki

adatoknál megadott feszültségű Bosch lítium-ion

akkumulátorok töltésére alkalmas. Ellenkező esetben tűz-

és robbanásveszély áll fenn.

fTartsa tisztán a töltőkészüléket. Elszennyeződés esetén

megnövekedik az áramütés veszélye.

fMinden használat előtt ellenőrizze a töltőkészüléket, a

kábelt és a csatlakozó dugót. Ha valamilyen

megrongálódást észlel, ne használja a töltőkészüléket.

Sohase nyissa fel saját maga a töltőkészüléket, és csak

megfelelően kiképzett szakembereket bízzon meg a

töltőkészülék javításával. A javításhoz csak eredeti

alkatrészeket szabad használni. Egy megrongálódott

töltőkészülék, kábel, vagy csatlakozó dugó megnöveli az

áramütés veszélyét.

fNe üzemeltesse a töltőkészüléket könnyen gyulladó

alátéten (például papíron, textilanyagokon, stb.)

illetve gyúlékony környezetben. A töltőkészülék a töltési

folyamat során felmelegszik, ennek következtében

tűzveszély áll fenn.

fA kerti kisgépben csak az ahhoz előirányozott Bosch

akkumulátorokat használja. Más akkumulátorok

használata személyi sérüléseket és tüzet okozhat.

fTartsa távol a használaton kívüli akkumulátort irodai

kapcsoktól, pénzérméktől, kulcsoktól, szögektől,

csavaroktól és más kisméretű fémtárgyaktól, amelyek

áthidalhatják az érintkezőket. Az akkumulátor érintkezői

közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.

fHibás alkalmazás esetén az akkumulátorból folyadék

léphet ki. Kerülje el az érintkezést a folyadékkal.

Ha véletlenül mégis érintkezésbe jutott az akkumulá-

torfolyadékkal, azonnal öblítse le vízzel az érintett

felületet. Ha a folyadék a szemébe jutott, keressen fel

ezen kívül egy orvost. A kilépő akkumulátorfolyadék

irritációkat vagy égéses bőrsérüléseket okozhat.

fNe nyissa fel az akkumulátort. Ekkor fennáll egy

rövidzárlat veszélye.

fÓvja meg az akkumulátort a forróságtól, például a

tartós napsugárzástól, a tűztől, a víztől és a

nedvességtől. Robbanásveszély.

fSohase zárja rövidre az akkumulátor pólusait.

Robbanásveszély.

fAz akkumulátor megrongálódása vagy szakszerűtlen

kezelése esetén abból gőzök léphetnek ki. Azonnal

juttasson friss levegőt a helyiségbe, és ha panaszai

vannak, keressen fel egy orvost. A gőzök ingerelhetik a

légutakat.

fÓvja meg az akkumulátort a nedvességtől és a víztől.

fAz akkumulátort csak a 0 °C... 50 °C hőmérséklet

tartományban szabad tárolni. Ne hagyja például az

akkumulátort nyáron egy gépjárműben.

fIdőnként tisztítsa meg az akkumulátor szellőzőrését egy

puha, tiszta és száraz ecsettel.

Jelképes ábrák

Az ezt követő jelmagyarázat az Üzemeltetési útmutató

elolvasásának és megértésének megkönnyítésére szolgál.

Jegyezze meg ezeket a szimbólumokat és jelentésüket. A

szimbólumok helyes interpretálása segítségére lehet a kerti

kisgép jobb és biztonságosabb használatában.

Rendeltetésszerű használat

A kerti kisgép magánterületeken végzett fűnyírásra szolgál.

Jel Magyarázat

A reakció iránya

Mozgásirány

Viseljen védő kesztyűt

Tömeg

Bekapcsolás

Kikapcsolás

Megendedett tevékenység

Tilos tevékenység

Tartozékok/pótalkatrészek

OBJ_BUCH-1584-003.book Page 131 Friday, August 17, 2012 10:28 AM

132 | Magyar

F 016 L70 847 | (17.8.12) Bosch Power Tools

Műszaki adatok

Zaj és vibráció értékek

A zajmérési eredmények a 2000/14/EK szabványnak

(1,60 m magasságban, 1 m távolságban) megfelelően

kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei:

Hangnyomásszint 74 dB(A); hangteljesítményszint

86 dB(A). Bizonytalanság K =0,42 dB.

Rezgési összértékek (a három irány vektorösszege) az

EN 60335 szabvány szerint: Rezgés kibocsátási érték

ah<2,5m/s2, Bizonytalanság, K=1,5 m/s2.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”

alatt leírt termék megfelel a következő szabványoknak, illetve

irányadó dokumentumoknak: EN 60335, EN 50338

(akkumulátoros berendezés) és EN 60335 (akkumulátor

töltőkészülék) a 2011/65/EU, 2004/108/EK, 2006/42/EK,

2000/14/EK irányelvek rendelkezései szerint.

2000/14/EK: Mért hangteljesítmény-szint 87 dB(A). A

konformítás megállapítási eljárás leírása a VI függelékben

található.

Akkumulátoros fűnyírógép Rotak 32 LI Rotak 32 High Power

Cikkszám 3 600 H85 D*0 3 600 H85 D*1

Kés szélessége cm 32 32

Vágási magasság mm 30 –60 30 –60

Térfogat, fűgyűjtő kosár l3131

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás)

szerint kg 10,4 10,4

Gyári szám lásd a kerti kisgépen elhelyezett típustáblát

Akkumulátor Li-ion Li-ion

Cikkszám F 016 800 302 F 016 800 301

Névleges feszültség V= 36 36

Kapacitás Aó 1,3 2,6

Töltési idő (kimerült akkumulátor esetén)** perc 60 95

Akkucellák száma 10 20

Töltőkészülék AL 3620 CV

Professional AL 3620 CV

Professional

Cikkszám EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Töltőáram A2,02,0

Megengedett töltési hőmérséklet tartomány °C0–45 0–45

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás)

szerint kg 0,6 0,6

Érintésvédelmi osztály /II /II

Töltőkészülék AL 3640 CV

Professional AL 3640 CV

Professional

Cikkszám EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Töltőáram A4,04,0

Megengedett töltési hőmérséklet tartomány °C0–45 0–45

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás)

szerint kg 1,0 1,0

Érintésvédelmi osztály /II /II

**AL 3620 CV Professional töltőkészülékkel

Kérjük vegye figyelembe a kerti kisgép típustábláján található alkatrészszámot. Egyes kerti kisgépeknek több különböző kereskedelmi megnevezése is

lehet.

OBJ_BUCH-1584-003.book Page 132 Friday, August 17, 2012 10:28 AM

Magyar | 133

Bosch Power Tools F 016 L70 847 | (17.8.12)

Termék kategória: 32

Megnevezett vizsgálóhely:

SRL, Sudbury, England, Nr. 1088

A műszaki dokumentációja (2000/14/EK, 2011/65/EU) a

következő helyen található:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Felszerelés és üzemeltetés

Üzembe helyezés

Az Ön biztonságáért

fFigyelem! Kapcsolja ki a kerti kisgépet, oldja ki az

áramkör megszakítót és távolítsa el az akkumulátort,

mielőtt karbantartási vagy tisztítási munkákat

végezne. Ugyanez érvényes azokra az esetekre is,

amikor a kapcsoló kábel megrongálódott, belevágtak,

vagy beakadt valamibe.

fA kerti kisgép kikapcsolása után a kések még néhány

másodpercig tovább forognak.

fVigyázat – ne érintse meg a forgó vágókést.

Az akkumulátor feltöltése

fNe használjon más töltőkészüléket. A kerti kisgéppel

szállított töltőkészülék pontosan az Ön kerti kisgépébe

beszerelt Li-ion-akkumulátorra van méretezve.

fÜgyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie a töltőkészülék

típustábláján található adatokkal. A 230 V-os

töltőkészülékeket 220 V hálózati feszültségről is szabad

üzemeltetni.

Az akkumulátor egy hőmérsékletellenőrző berendezéssel van

felszerelve, amely az akkumulátor töltését csak 0 °C és

45 °Cközötti hőmérséklet esetén teszi lehetővé. Ez igen

magas akkumulátor-élettartamot biztosít.

Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra.

Az akkumulátor teljes teljesítményének biztosítására az első

alkalmazás előtt töltse fel teljesen az akkumulátort a töltő-

készülékben.

A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy

ez megrövidítené az élettartamát. A töltési folyamat

megszakítása nem árt az akkumulátornak.

A lithium-ionos-akkumulátort az „Electronic Cell Protection

(ECP)” védi a túl erős kisülés ellen. Ha az akkumulátor

kimerült, a kerti kisgépet egy védőkapcsoló kikapcsolja:

Ekkor a vágókés nem mozog tovább.

A kerti kisgép automatikus

kikapcsolása után ne nyomja tovább a

be-/kikapcsolót. Ez megrongálhatja az akkumulátort.

A töltési folyamat

A töltési folyamat azonnal megkezdődik, mihelyt bedugja a

töltőkészülék hálózati csatlakozó dugóját a dugaszoló aljzatba

és a akkumulátort a akkumulátor-töltőkosárba.

Az intelligens töltési eljárás alkalmazásának

eredményeképpen a készülék automatikusan felismeri az

akkumulátor töltési szintjét és az akkumulátor

hőmérsékletétől és feszültségétől függően mindig az

optimális töltőárammal tölti az akkumulátort.

Ez az eljárás kíméli az akkumulátort, és az akkumulátor a

töltőkészülékben való tárolás esetén mindig teljesen feltöltött

állapotban marad.

Gyorstöltési eljárás

A gyorstöltési eljárást a zöld LED-kijelző villogása jelzi.

Kijelzőelem az akkumulátoron: A töltési folyamat során az

akkumulátor három zöld LED-je egymás után rövid időre

kigyullad, majd kialszik. Az akkumulátor akkor van teljesen

feltöltve, ha a három zöld LED tartósan világítani kezd. Az

akkumulátor teljes feltöltésének befejezése után kb.

5 perccel a három zöld LED ismét kialszik.

Megjegyzés: A gyorstöltési eljárásra csak akkor van

lehetőség, ha az akkumulátor hőmérséklete a megengedett

töltési hőmérséklet tartományon belül van, lásd a „Műszaki

adatok” fejezetet.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

A tevékenység célja Ábra

Szállítmány tartalma 1

A kengyeles fogantyúk felszerelése 2

Rakja össze a fűgyűjtő kosarat 3

A fűgyűjtő kosár behelyezése/levétele 4

Az akkumulátor feltöltése 5

Az akkumulátor beszerelése 6

Oldja ki és állítsa a parkolási helyzetbe az

áramkör megszakítót 7

Az akkumulátor kivétele 8

A vágási magasság beállítása 9

Bekapcsolás 10

Kikapcsolás 10

Munkavégzési tanácsok 10 –11

A kések karbantartása 12

Tartozék kiválasztása 13

AL 3640 CV

Professional

AL 3620 CV

Professional

FIGYELEM

OBJ_BUCH-1584-003.book Page 133 Friday, August 17, 2012 10:28 AM

134 | Magyar

F 016 L70 847 | (17.8.12) Bosch Power Tools

Akkumulátor feltöltve

Ha a zöld LED-kijelző folytonosan világít, ez azt jelzi, hogy az

akkumulátor teljesen fel van töltve.

Ezen felül felhangzik egy kb. 2 másodperces hangjelzés,

amely az akkumulátor teljes feltöltését akusztikus jellel jelzi.

Az akkumulátort ekkor azonnal ki lehet venni a töltőkosárból

és használni lehet.

Ha nincs akkumulátor bedugva a töltőkészülékbe, akkor a

zöld LED-kijelzőfolyamatos fénye azt jelzi, hogy a hálózati

csatlakozó dugó be van dugva a dugaszolóaljzatba és a

töltőkészülék üzemkész.

Az akkumulátor hőmérséklete 0 °C alatt vagy

45 °C felett van

Ha a piros LED-kijelző tartós fénnyel világít, ez azt jelzi,

hogy az akkumulátor hőmérséklete a 0 °C–45 °C

gyorstöltési tartományon kívül van. Mihelyt az akkumulátor

ismét eléri a megengedett hőmérséklet tartományt, a

töltőkészülék automatikusan átkapcsol gyorstöltésre.

Ha az akkumulátor hőmérséklete a megengedett töltési

hőmérséklet tartományon kívül van az akkumulátornak a

töltőkészülékbe való behelyezésekor kigyullad az

akkumulátoron elhelyezett piros LED.

A készülékkel nem lehet tölteni

Ha a töltési folyamatban zavar áll fenn, ezt a piros LED-kijelző

villogása jelzi.

A töltési folyamatot nem lehet elindítani és az akkumulátort

nem lehet felölteni (lásd „Hibakeresés”).

Töltési tájékoztató

Ha a készüléket folyamatosan vagy többször egymás után

szünet nélkül használja akkumulátorok feltöltésére, akkor a

töltőkészülék felmelegedhet. Ez a jelenség nem veszélyes és

nem jelenti azt, hogy a töltőkészülék műszaki szempontból

meghibásodott.

Ha az akkumulátor feltöltése után a készülék már csak

lényegesen rövidebb ideig üzemeltethető, akkor az

akkumulátor elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos

előírásokat.

Az akkumulátor hűtése (Active Air Cooling)

A töltőkészülékbe beépített ventillátorvezérlés ellenőrzi a

töltőkészülékbe behelyezett akkumulátor hőmérsékletét. Ha

az akkumulátor hőmérséklete meghaladja a 30 °C értéket, az

akkumulátort egy ventillátor lehűti az optimális töltési

hőmérsékletre. A bekapcsolt ventillátor bizonyos

szellőztetési zajt kelt.

Ha a ventillátor nem jár, az akkumulátor hőmérséklete az

optimális töltési hőmérséklet tartományon belül van, vagy a

ventillátor meghibásodott. Ez utóbbi esetben az akkumulátor

töltési ideje meghosszabbodik.

Munkavégzési tanácsok

Akkumulátor feltöltési kijelző

A akkumulátor egy feltöltési szintjelző displayjel van

felszerelve, amely az akkumulátor töltési szintjét jelzi. A

feltöltési szintjelző display 3 zöld LED-ből áll.

Nyomja meg a feltöltési szintjelző display gombját, ha

aktiválni akarja a feltöltési szintjelző displayt. A feltöltési

szintjelző display kb. 5 másodperc elteltével magától kialszik.

A töltési szintet a berendezésről levett akkumulátornál is

ellenőrizni lehet.

Ha a nyomógomb megnyomása után egy LED sem gyullad ki,

akkor az akkumulátor hibás és ki kell cserélni.

A töltési szint lekérdezését biztonsági meggondolásokból

csak álló kerti kisgépen lehet végrehajtani.

A töltési folyamat során az akkumulátor három zöld LED-je

egymás után rövid időre kigyullad, majd kialszik. Az

akkumulátor akkor van teljesen feltöltve, ha a három zöld LED

tartósan világítani kezd. Az akkumulátor teljes feltöltésének

befejezése után kb. 5 perccel a három zöld LED ismét kialszik.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

LED-kijelző Az akkumulátor kapacitása

Tartós fény 3 zöld LED ≥2/3

Tartós fény 2 zöld LED ≥1/3

Tartós fény 1 zöld LED ≤1/3

Villogó fény 1 zöld LED tartalék

OBJ_BUCH-1584-003.book Page 134 Friday, August 17, 2012 10:28 AM

Magyar | 135

Bosch Power Tools F 016 L70 847 | (17.8.12)

A hőmérsékletellenőrző berendezés kijelzése

A hőmérséklet-felügyelő berendezésen kigyulladó piros LED

azt jelzi, hogy a kerti kisgép elektronikája (a gépbe

behelyezett akkumulátor mellett) nincs az optimális

hőmérséklet tartományban. Ebben az esetben a kerti kisgép

egyáltalán nem vagy nem a teljes teljesítményével működik.

Az akkumulátor hőmérsékletellenőrző

berendezése

A piros LED a gomb vagy a be-/kikapcsoló megnyomásakor

(behelyezett akkumulátor mellett) villog: Az akkumulátor a

–10 °C... +60 °C üzemi hőmérséklet tartományon kívül van.

Ha a hőmérséklet meghaladja a 70 °C-ot, az akkumulátor

kikapcsol, amíg ismét el nem éri a megengedett üzemi

hőmérséklet tartományt.

A kerti kisgép elektronikájának hőmérséklet-

felügyelete

A piros LED a be-/kikapcsoló megnyomásakor tartósan

világít: A kerti kisgép elektronikájának hőmérséklete 5 °C

alatt vagy 75 °C felett van.

Ha a hőmérséklet meghaladja a 90 °C értéket, a kerti kisgép

elektronikája kikapcsol, amíg vissza nem jut a megengedett

üzemi hőmérséklet tartományba.

Vágási teljesítmény (akkumulátor futási idő)

A vágási teljesítmény (az akkumulátor futási ideje) a gyep

tulajdonságaitól, például a fű sűrűségétől, nedvességétől és

hosszától, valamint a vágási magasságtól függ.

A kerti kisgépnek a fűnyírás közben történő gyakori ki- és

bekapcsolása szintén csökkenti a vágási teljesítményt (az

akkumulátor futási idejét).

A vágási teljesítmény (az akkumulátor futási ideje)

optimalizáláshoz célszerű gyakrabban füvet nyírni, magasabb

vágási magasságot használni és megfelelő sebességgel

haladni.

Az alábbi példán az egyszeri feltöltéshez tartozó vágási

magasság és vágási teljesítmény közötti összefüggés látható.

A futási idő megnövelésére a Bosch kerti gépek

vevőszolgálatánál egy pótakkumulátort, vagy egy nagyobb

kapacitású (Aó) akkumulátort is be lehet szerezni.

Hibakeresés

Vágási feltételek

Nagyon vékony, száraz fű Vékony, száraz fű

Vágási teljesítmény (Rotak 32 LI)

150 m2-ig 100 m2-ig

Vágási teljesítmény (Rotak 32 LI High Power)

300 m2-ig 150 m2-ig

6cm

4cm

8cm

4cm

STOP

Probléma Lehetséges ok Elhárítás módja

A kerti kisgép nem

működik Dugulás lehetséges Oldja ki az áramkör megszakítót:

Ellenőrizze és szükség esetén tegye szabaddá a

kerti kisgép alsó részét (viseljen mindig kerti

védőkesztyűt)

Az akkumulátor nincs teljesen feltöltve Az akkumulátor feltöltése

Az akkumulátor nincs (helyesen) bedugva Az akkumulátor beszerelése

A fű túl hosszú Állítson be egy nagyobb vágási magasságot és

billentse meg a kerti kisgépet, hogy ezzel

csökkentse az indítási terhelést

A motorvédelem kioldott Hagyja lehűlni a motort és állítson be egy nagyobb

vágási magasságot

Az akkumulátor túl hideg/túl meleg Hagyja a felmelegedni/lehűlni az akkumulátort

Az áramkör megszakító nincs helyesen/teljesen

behelyezve Helyezze be helyesen

A motor a be-/kikapcsoló működtetése után némi

késéssel indul el Nyomja be kb. 1 – 3 másodpercre a be-/

kikapcsolót, hogy elindítsa a motort

OBJ_BUCH-1584-003.book Page 135 Friday, August 17, 2012 10:28 AM

136 | Magyar

F 016 L70 847 | (17.8.12) Bosch Power Tools

A motor elindul, majd

azonnal ismét leáll Az akkumulátor nincs teljesen feltöltve Az akkumulátor feltöltése

Az áramkör megszakító nincs helyesen/teljesen

behelyezve Helyezze be helyesen

Az akkumulátor nincs (helyesen) bedugva Az akkumulátor beszerelése

Az akkumulátor túl hideg/túl meleg Hagyja a felmelegedni/lehűlni az akkumulátort

Állítsa be nagyobbra a vágási magasságot

A kerti kisgép csak

megszakításokkal

működik

A kerti kisgép belső vezetékei meghibásodtak Keressen fel egy vevőszolgálatot

A motorvédelem kioldott Hagyja lehűlni a motort és állítson be egy nagyobb

vágási magasságot

A kerti kisgép

egyenetlen vágási

mintát hoz létre

és/vagy

A motor nehezen

működik

A vágási magasság túl alacsony Állítsa be nagyobbra a vágási magasságot

A kés eltompult Késcsere

Dugulás lehetséges Ellenőrizze és szükség esetén tegye szabaddá a

kerti kisgép alsó részét (viseljen mindig kerti

védőkesztyűt)

A kés fordítva van felszerelve Szerelje fel helyes helyzetben a kést

A vágási teljesítmény

(az akkumulátor futási

ideje) nem kielégítő

A vágási magasság túl alacsony Állítson be nagyobb vágási magasságot és menjen

lassabban

A fű túl magas Állítson be nagyobb vágási magasságot és menjen

lassabban

A fű túl vizes vagy nedves Várja meg, amíg a fű megszárad és menjen

lassabban

A fű túl sűrű Állítson be nagyobb vágási magasságot, menjen

lassabban és gyakrabban nyírja le a füvet

A Bosch kerti gépek vevőszolgálatánál egy

pótakkumulátort is be lehet szerezni Keressen fel egy vevőszolgálatot

A kerti kisgép

bekapcsolása után a

vágókés nem forog

A kést a fű leblokkolja A kerti kisgép kikapcsolása

Távolítsa el a dugulást (viseljen mindig kerti

védőkesztyűt)

A kés anyája/csavarja kilazult Húzza meg szorosra a kés anyáját/csavarját

(17 Nm)

Erős rezgések/zajok A kés anyája/csavarja kilazult Húzza meg szorosra a kés anyáját/csavarját

(17 Nm)

A kés megrongálódott Késcsere

A készülékkel nem

lehet tölteni Az akkumulátor érintkezői elszennyeződtek Tisztítsa meg az akkumulátor étrintkezőit, ezt töb-

bek között az akkumulátor többszöri bedugásával

és kihúzásával is el lehet érni, szükség esetén

cserélje ki az akkumulátort

Az akkumulátor meghibásodott, mivel a belsejében

(az egyes akkumulátorcellák között) megszakadt

egy vezeték

Cserélje ki az akkumulátort

A LED-kijelzők a

hálózati csatlakozó

dugónak a dugaszoló

aljzatba való bedugása

után nem gyulladnak ki

A töltőkészülék hálózati csatlakozó dugója nincs

(helyesen) bedugva a dugaszoló aljzatba Dugja be (helyesen és teljesen) a hálózati csatla-

kozó dugót a dugaszoló aljzatba

A dugaszoló aljzat, a hálózati csatlakozó kábel vagy

a töltőkészülék hibás Ellenőrizze a hálózati feszültséget és szükség

esetén egy Bosch elektromos kéziszerszám-

műhely ügyfélszolgálatával ellenőriztesse a

töltőkészüléket

Probléma Lehetséges ok Elhárítás módja

OBJ_BUCH-1584-003.book Page 136 Friday, August 17, 2012 10:28 AM

Ðóññêèé | 137

Bosch Power Tools F 016 L70 847 | (17.8.12)

Karbantartás és szerviz

Az akkumulátor ápolása

fFigyelem! Kapcsolja ki a kerti kisgépet, oldja ki az

áramkör megszakítót és távolítsa el az akkumulátort és

a fűgyűjtő kosarat, mielőtt karbantartási vagy tisztítási

munkákat végezne.

fViseljen mindig kerti védőkesztyűt, ha az éles kések

körül végez munkát.

Az akkumulátor optimális használatának biztosítására tartsa

be a következő előírásokat és intézkedéseket:

–Óvja meg az akkumulátort a nedvességtől és a víztől.

–Az akkumulátort csak a 0 °C... 50 °C hőmérséklet

tartományban szabad tárolni. Ne hagyja például az

akkumulátort nyáron egy gépjárműben.

–Közvetlen napsugárzás esetén ne hagyja az akkumulátort a

kerti kisgépben.

–Az akkumulátor optimális tárolási hőmérséklete 5 °C.

–Időnként tisztítsa meg az akkumulátor szellőzőrését egy

puha, tiszta és száraz ecsettel.

Ha az akkumulátor feltöltése után a készülék már csak

lényegesen rövidebb ideig üzemeltethető, akkor az

akkumulátor elhasználódott és ki kell cserélni.

Vevőszolgálat és tanácsadás

www.bosch-garden.com

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg a kerti kisgép típustábláján található 10-

jegyű megrendelési számot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Szállítás

A benne található lithium-ionos-akkumulátorokra a veszélyes

árukra vonatkozó előírások érvényesek. A felhasználók az

akkumulátorokat a közúti szállításban minden további nélkül

szállíthatják.

Ha az akkumulátorok szállításával harmadik személyt

(például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor

figyelembe kell venni a csomagolásra és a megjelölésre

vonatkozó különleges követelményeket. Ebben az esetben a

küldemény előkészítésébe be kell vonni egy veszélyes áru

szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs

megrongálódva. Ragassza le a nyitott érintkezőket és

csomagolja be úgy az akkumulátort, hogy az a csomagoláson

belül ne mozoghasson.

Vegye figyelembe az adott országon belüli, az előbbieknél

esetleg szigorúbb helyi előírásokat.

Eltávolítás

Ne dobja ki a kerti kisgépeket, töltőkészülékeket és az

akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus

berendezésekre vonatkozó 2002/96/EK

európai irányelvnek és az elromlott vagy

elhasznált akkumulátorokra/elemekre

vonatkozó 2006/66/EK európai irányelvnek

megfelelően a már nem használható akkumulátorokat/

elemeket külön össze kell gyűjteni és a környezetvédelmi

szempontoknak megfelelően kell újrafelhasználásra leadni.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe a „Szállítás”

fejezetben leírtakat.

A változtatások joga fenntartva.

Ðóññêèé

Óêàçàíèÿ ïî áåçîïàñíîñòè

Âíèìàíèå! Âíèìàòåëüíî ïðî÷èòàéòå ñëåäóþùèå

óêàçàíèÿ. Îçíàêîìüòåñü ñ ýëåìåíòàìè óïðàâëåíèÿ è

ïðàâèëüíûì ïîëüçîâàíèåì ñàäîâîãî èíñòðóìåíòà.

Ñîõðàíÿéòå ðóêîâîäñòâî ïî ýêñïëóàòàöèè äëÿ

äàëüíåéøåãî èñïîëüçîâàíèÿ.

Ïîÿñíåíèÿ ê ñèìâîëàì íà ñàäîâîì èíñòðóìåíòå

Îáùåå óêàçàíèå íà íàëè÷èå îïàñíîñòè.

Ïðî÷èòàéòå ðóêîâîäñòâî ïî ýêñïëóàòàöèè.

Ñëåäèòå çà òåì, ÷òîáû îòáðàñûâàåìûå

ðàáîòàþùåé ìàøèíîé ïðåäìåòû íå

òðàâìèðîâàëè íàõîäÿùèõñÿ âáëèçè ëþäåé.

Äåðæèòå ñòîÿùèõ ðÿäîì ëþäåé íà áåçîïàñíîì

ðàññòîÿíèè îò ñàäîâîãî èíñòðóìåíòà.

Îñòðûé/å íîæ/è. Áåðåãèòå ïàëüöû íîã è ðóê.

Сертификаты соответствия

хранятся по адресу:

ООО «Роберт Бош»

ул. Акад. Королёва, 13, стр. 5

Россия, 129515, Москва

OBJ_BUCH-1584-003.book Page 137 Friday, August 17, 2012 10:28 AM

138 | Ðóññêèé

F 016 L70 847 | (17.8.12) Bosch Power Tools

Âûêëþ÷àéòå ñàäîâûé èíñòðóìåíò è

ðàñöåïëÿéòå ïðåðûâàòåëü ýëåêòðè÷åñêîé öåïè

ïåðåä ïðîâåäåíèåì ðàáîò ïî òåõîáñëóæèâàíèþ

ëèáî î÷èñòêå, à òàêæå â ñëó÷àå, êîãäà Âû

îñòàâëÿåòå èíñòðóìåíò áåç ïðèñìîòðà äàæå íà

êîðîòêîå âðåìÿ.

Íåïðèìåíèìî.

Ïðåæäå ÷åì ïðèêàñàòüñÿ ê äåòàëÿì ñàäîâîãî

èíñòðóìåíòà, ïîäîæäèòå, ïîêà âñå åãî äåòàëè

ïîëíîñòüþ íå îñòàíîâÿòñÿ. Íîæè ïðîäîëæàþò

âðàùàòüñÿ íåêîòîðîå âðåìÿ ïîñëå âûêëþ÷åíèÿ

ñàäîâîãî èíñòðóìåíòà è ìîãóò ïðè÷èíèòü

òåëåñíûå ïîâðåæäåíèÿ.

Íå èñïîëüçóéòå ñàäîâûé èíñòðóìåíò â äîæäü è

íå ïîäâåðãàéòå åãî âîçäåéñòâèþ äîæäÿ.

Áåðåãèòåñü óäàðà ýëåêòðè÷åñêèì òîêîì.

Íåïðèìåíèìî.

Èñïîëüçóéòå çàðÿäíîå óñòðîéñòâî òîëüêî â

ñóõèõ ïîìåùåíèÿõ.

Çàðÿäíîå óñòðîéñòâî îñíàùåíî çàùèòíûì

òðàíñôîðìàòîðîì.

Ýêñïëóàòàöèÿ

fÍèêîãäà íå ïîçâîëÿéòå ïîëüçîâàòüñÿ ñàäîâûì

èíñòðóìåíòîì äåòÿì èëè ëèöàì, íå çíàêîìûì ñ ýòèìè

óêàçàíèÿìè. Íàöèîíàëüíûå ïðåäïèñàíèÿ ìîãóò

îãðàíè÷èâàòü âîçðàñò îïåðàòîðà. Åñëè Âû íå

ïîëüçóéòåñü ñàäîâûì èíñòðóìåíòîì, õðàíèòå åãî â

íåäîñÿãàåìîì äëÿ äåòåé ìåñòå.

fÝòîò ñàäîâûé èíñòðóìåíò íå ïðåäíàçíà÷åí äëÿ

èñïîëüçîâàíèÿ ëèöàìè (âêëþ÷àÿ äåòåé) ñ îãðàíè÷åííûìè

ïñèõè÷åñêèìè èëè ñåíñîðíûìè ñïîñîáíîñòÿìè, ñ

íàðóøåíèÿìè ïñèõè÷åñêîãî çäîðîâüÿ, à òàêæå ñ

íåäîñòàòî÷íûì îïûòîì/çíàíèÿìè, èñêëþ÷àÿ ñëó÷àè,

êîãäà ýêñïëóàòàöèÿ îñóùåñòâëÿåòñÿ òàêèìè ëèöàìè ïîä

íàáëþäåíèåì îòâåòñòâåííîãî çà èõ áåçîïàñíîñòü ëèáî

ïîñëå ïîëó÷åíèÿ îò îòâåòñòâåííîãî çà áåçîïàñíîñòü

ñîîòâåòñòâóþùèõ ðàçúÿñíåíèé îòíîñèòåëüíî

ýêñïëóàòàöèè äàííîãî ñàäîâîãî èíñòðóìåíòà.

Íåîáõîäèìî ïðîñëåäèòü, ÷òîáû äåòè íå èãðàëè ñ

ñàäîâûì èíñòðóìåíòîì.

fÍèêîãäà íå îñóùåñòâëÿéòå ñòðèæêó ãàçîíà, åñëè

ïîáëèçîñòè íàõîäÿòñÿ äðóãèå ëþäè, â îñîáåííîñòè äåòè

èëè äîìàøíèå æèâîòíûå.

fÎïåðàòîð èëè ïîëüçîâàòåëü îòâåòñòâåíåí çà íåñ÷àñòíûå

ñëó÷àè è óùåðá, íàíåñåííûé äðóãèì ëèöàì èëè èõ

èìóùåñòâó.

fÍå ðàáîòàéòå ñ ñàäîâûì èíñòðóìåíòîì áîñÿêîì èëè â

îòêðûòûõ ñàíäàëèÿõ. Âñåãäà îäåâàéòå ïðî÷íóþ îáóâü è

äëèííûå áðþêè.

fÒùàòåëüíî îñìîòðèòå ó÷àñòîê ðàáîòû è óáåðèòå êàìíè,

ïàëêè, ïðîâîëîêó, êîñòè è ïðî÷èå ïîñòîðîííèå

ïðåäìåòû.

fÏåðåä èñïîëüçîâàíèåì âñåãäà ïðîâåðÿéòå íîæè, âèíòû

íîæåé è íîæåâîé óçåë íà ïðåäìåò èçíîñà è

ïîâðåæäåíèÿ. Âî èçáåæàíèå äèñáàëàíñà âñåãäà ìåíÿéòå

ñðàçó âñå èçíîñèâøèåñÿ èëè ïîâðåæäåííûå íîæè è

âèíòû íîæåé.

fÊîñèòå òîëüêî ïðè äíåâíîì ñâåòå ëèáî õîðîøåì

èñêóññòâåííîì îñâåùåíèè.

fÏî âîçìîæíîñòè íå ïîëüçóéòåñü ñàäîâûì èíñòðóìåíòîì

íà âëàæíîé òðàâå.

fÏåðåäâèãàéòåñü âñåãäà ñïîêîéíî, íèêîãäà íå áåãèòå.

fÍèêîãäà íå èñïîëüçóéòå ñàäîâûé èíñòðóìåíò ñ

ïîâðåæäåííûìè çàùèòíûìè óñòðîéñòâàìè è êðûøêàìè

èëè áåç ïðåäîõðàíèòåëüíûõ ïðèñïîñîáëåíèé, êàê íàïð.,

áåç äåôëåêòîðà è/èëè òðàâîñáîðíèêà.

fÐàáîòà íà ñêëîíàõ ìîæåò áûòü îïàñíîé.

–Íå êîñèòå íà îñîáåííî êðóòûõ ñêëîíàõ.

–Íà ñêëîíàõ è íà ìîêðîé òðàâå âñåãäà ñëåäèòå çà

óâåðåííûì øàãîì.

–Íà íàêëîííûõ ïîâåðõíîñòÿõ âñåãäà ðàáîòàéòå ïîïåðåê è

íèêîãäà íå ðàáîòàéòå â íàïðàâëåíèè ââåðõ èëè âíèç.

–Áóäüòå îñîáåííî îñòîðîæíû ïðè ñìåíå íàïðàâëåíèÿ íà

ñêëîíàõ.

–Áóäüòå êðàéíå îñòîðîæíû, åñëè Âû èäåòå ñïèíîé âïåðåä

èëè òÿíåòå ñàäîâûé èíñòðóìåíò çà ñîáîé.

–Ïðè ñêàøèâàíèè òðàâû âñåãäà òîëêàéòå ñàäîâûé

èíñòðóìåíò ïåðåä ñîáîé è íèêîãäà íå ïîäòÿãèâàéòå åãî ê

ñåáå.

fÍîæè äîëæíû áûòü ïîëíîñòüþ îñòàíîâëåíû, åñëè Âàì

íóæíî íàêëîíèòü ñàäîâûé èíñòðóìåíò äëÿ

òðàíñïîðòèðîâêè, ïåðåñå÷ü ó÷àñòîê, íå çàñåÿííûé

òðàâîé, èëè óáðàòü ñàäîâûé èíñòðóìåíò ñ

ó÷àñòêà/ïåðåìåñòèòü íà ó÷àñòîê, ãäå Âû

ïðîèçâîäèëè/íàìåðåíû ïðîèçâîäèòü ñêàøèâàíèå.

fÍå íàêëîíÿéòå ñàäîâûé èíñòðóìåíò, íà÷èíàÿ ðàáîòó ñ

íèì èëè çàïóñêàÿ äâèãàòåëü, çà èñêëþ÷åíèåì òåõ

ñëó÷àåâ, êîãäà ýòî íåîáõîäèìî äëÿ ðàáîòû â âûñîêîé

òðàâå. Â òàêîì ñëó÷àå ïðèïîäíèìèòå ñàäîâûé

èíñòðóìåíò ñ ïðîòèâîïîëîæíîé Âàì ñòîðîíû íàæàòèåì

íà ðóêîÿòêó, îäíàêî íå áîëüøå íóæíîãî. Ñëåäèòå çà òåì,

÷òîáû Âàøè ðóêè áûëè íà ðóêîÿòêå, êîãäà áóäåòå îïÿòü

îïóñêàòü ñàäîâûé èíñòðóìåíò.

fÂêëþ÷èòå ñàäîâûé èíñòðóìåíò, êàê îïèñàíî â

èíñòðóêöèè ïî ýêñïëóàòàöèè, ñëåäèòå çà òåì, ÷òîáû

Âàøè íîãè áûëè íà äîñòàòî÷íîì ðàññòîÿíèè îò

âðàùàþùèõñÿ íîæåé.

fÄåðæèòå ðóêè è íîãè íà ðàññòîÿíèè îò âðàùàþùèõñÿ

÷àñòåé è íå ïîäñòàâëÿéòå èõ ïîä âðàùàþùèåñÿ ÷àñòè.

STOP

OBJ_BUCH-1584-003.book Page 138 Friday, August 17, 2012 10:28 AM

Ðóññêèé | 139

Bosch Power Tools F 016 L70 847 | (17.8.12)

fÏðè ðàáîòå ñ ñàäîâûì èíñòðóìåíòîì äåðæèòåñü íà

ðàññòîÿíèè îò çîíû âûáðîñà.

fÍèêîãäà íå ïîäíèìàéòå è íå ïåðåíîñèòå ñàäîâûé

èíñòðóìåíò ïðè ðàáîòàþùåì äâèãàòåëå.

fÍè÷åãî íå ìåíÿéòå â ñàäîâîì èíñòðóìåíòå.

Íåäîïóñòèìûå èçìåíåíèÿ ìîãóò ñêàçàòüñÿ íà

áåçîïàñíîñòè Âàøåãî ñàäîâîãî èíñòðóìåíòà è

ïðèâîäèòü ê ñèëüíûì øóìàì è âèáðàöèÿì.

fÐåãóëÿðíî ïðîâåðÿéòå øíóð ïèòàíèÿ è èñïîëüçóåìûé

óäëèíèòåëü. Íå ïîäêëþ÷àéòå ïîâðåæäåííûé øíóð ê ñåòè

è íå ïðèêàñàéòåñü ê íåìó, íå îòêëþ÷èâ åãî îò ñåòè. Åñëè

øíóð ïîâðåæäåí, âîçìîæåí êîíòàêò ñ íàõîäÿùèìèñÿ ïîä

íàïðÿæåíèåì äåòàëÿìè. Çàùèòèòå ñåáÿ îò îïàñíîñòè

ïîðàæåíèÿ ýëåêòðè÷åñêèì òîêîì.

Îòêëþ÷àéòå ïðåðûâàòåëü ýëåêòðîöåïè:

–âñåãäà, êîãäà îñòàâëÿåòå ñàäîâûé èíñòðóìåíò áåç

ïðèñìîòðà,

–ïåðåä óñòðàíåíèåì çàñòðÿâàíèÿ,

–ïåðåä ïðîâåðêîé, î÷èñòêîé èëè âûïîëíåíèåì ïðî÷èõ

ðàáîò íà ñàäîâîì èíñòðóìåíòå,

–ïîñëå ñòîëêíîâåíèÿ ñ ÷óæåðîäíûìè ïðåäìåòàìè.

Íåìåäëåííî ïðîâåðüòå ñàäîâûé èíñòðóìåíò íà ïðåäìåò

ïîâðåæäåíèé è ïðè íåîáõîäèìîñòè îòðåìîíòèðóéòå åãî,

–åñëè ñàäîâûé èíñòðóìåíò íà÷íåò íåîáû÷íî

âèáðèðîâàòü (íåìåäëåííî ïðîâåðèòü).

Òåõîáñëóæèâàíèå

fÏðè ìàíèïóëÿöèÿõ èëè ðàáîòàõ â çîíå îñòðûõ íîæåé

âñåãäà îäåâàéòå ñàäîâûå ðóêàâèöû.

fÏðîâåðÿéòå âñå ãàéêè, áîëòû è âèíòû íà ïðåäìåò

ïðî÷íîé ïîñàäêè ñ öåëüþ îáåñïå÷åíèÿ áåçîïàñíîãî

ðàáî÷åãî ñîñòîÿíèÿ ñàäîâîãî èíñòðóìåíòà.

fÐåãóëÿðíî ïðîâåðÿéòå ñîñòîÿíèå è ñòåïåíü èçíîñà

òðàâîñáîðíèêà.

fÏðîâåðÿéòå ñàäîâûé èíñòðóìåíò è íà âñÿêèé ñëó÷àé

ìåíÿéòå èçíîñèâøèåñÿ èëè ïîâðåæäåííûå äåòàëè.

fÈñïîëüçóéòå òîëüêî ïðåäóñìîòðåííûå äëÿ ñàäîâîãî

èíñòðóìåíòà íîæè.

fÄëÿ çàìåíû èñïîëüçóéòå îðèãèíàëüíûå çàïàñíûå ÷àñòè

ôèðìû Bosch.

Óêàçàíèÿ ïî îïòèìàëüíîìó îáðàùåíèþ ñ

àêêóìóëÿòîðîì

fÓáåäèòåñü, ÷òî ñàäîâûé èíñòðóìåíò âûêëþ÷åí,

ïðåæäå ÷åì âñòàâëÿòü àêêóìóëÿòîðíóþ áàòàðåþ.

Óñòàíîâêà àêêóìóëÿòîðíîé áàòàðåè âî âêëþ÷åííûé

ñàäîâûé èíñòðóìåíò ìîæåò ïðèâåñòè ê íåñ÷àñòíîìó

ñëó÷àþ.

fÇàùèùàéòå çàðÿäíîå óñòðîéñòâî îò äîæäÿ è

ñûðîñòè. Ïðîíèêíîâåíèå âîäû â çàðÿäíîå óñòðîéñòâî

ïîâûøàåò ðèñê ïîðàæåíèÿ ýëåêòðîòîêîì.

fÇàðÿæàéòå àêêóìóëÿòîðû òîëüêî çàðÿäíûìè

óñòðîéñòâàìè, ðåêîìåíäóåìûìè èçãîòîâèòåëåì.

Çàðÿäíîå óñòðîéñòâî, ïðåäóñìîòðåííîå äëÿ

îïðåäåëåííîãî âèäà àêêóìóëÿòîðîâ, ìîæåò ïðèâåñòè ê

ïîæàðíîé îïàñíîñòè ïðè èñïîëüçîâàíèè åãî ñ äðóãèìè

àêêóìóëÿòîðàìè.

fÍå çàðÿæàéòå àêêóìóëÿòîðû äðóãèõ èçãîòîâèòåëåé.

Çàðÿäíîå óñòðîéñòâî ïðèãîäíî òîëüêî äëÿ çàðÿäêè

ëèòèé-èîííûõ àêêóìóëÿòîðîâ ôèðìû Bosch ñ

óêàçàííûì â òåõíè÷åñêèõ äàííûõ íàïðÿæåíèåì. Â

ïðîòèâíîì ñëó÷àå âîçíèêàåò îïàñíîñòü ïîæàðà è

âçðûâà.

fÑîäåðæèòå çàðÿäíîå óñòðîéñòâî â ÷èñòîòå.

Çàãðÿçíåíèÿ âûçûâàþò îïàñíîñòü ïîðàæåíèÿ

ýëåêòðîòîêîì.

fÏåðåä êàæäûì èñïîëüçîâàíèåì ïðîâåðÿéòå

çàðÿäíîå óñòðîéñòâî, êàáåëü è øòåïñåëüíóþ âèëêó.

Íå ïîëüçóéòåñü çàðÿäíûì óñòðîéñòâîì ñ

îáíàðóæåííûìè ïîâðåæäåíèÿìè. Íå âñêðûâàéòå

ñàìîñòîÿòåëüíî çàðÿäíîå óñòðîéñòâî, à ïîðó÷àéòå

ðåìîíò êâàëèôèöèðîâàííîìó ñïåöèàëèñòó è

îáÿçàòåëüíî ñ èñïîëüçîâàíèåì îðèãèíàëüíûõ çàï-

÷àñòåé. Ïîâðåæäåííûå çàðÿäíûå óñòðîéñòâà, êàáåëü è

øòåïñåëüíàÿ âèëêà ïîâûøàþò ðèñê ïîðàæåíèÿ ýëåêòðî-

òîêîì.

fÍå ñòàâüòå çàðÿäíîå óñòðîéñòâî âî âêëþ÷åííîì

ñîñòîÿíèè íà ëåãêî âîñïëàìåíÿþùèåñÿ ìàòåðèàëû

(íàïðèìåð, áóìàãó, òåêñòèëü è ò.ï.) èëè ðÿäîì ñ

ãîðþ÷èìè âåùåñòâàìè. Íàãðåâ çàðÿäíîãî óñòðîéñòâà

ïðè çàðÿäêå ñîçäàåò îïàñíîñòü âîçíèêíîâåíèÿ ïîæàðà.

fÈñïîëüçóéòå òîëüêî ïðåäóñìîòðåííûå äëÿ äàííîãî

ñàäîâîãî èíñòðóìåíòà àêêóìóëÿòîðíûå áàòàðåè

ïðîèçâîäñòâà Bosch. Èñïîëüçîâàíèå äðóãèõ

àêêóìóëÿòîðíûõ áàòàðåé ìîæåò ïðèâåñòè ê òðàâìàì è

÷ðåâàòî âîçíèêíîâåíèåì ïîæàðà.

fÇàùèùàéòå íåèñïîëüçóåìûé àêêóìóëÿòîð îò

êàíöåëÿðñêèõ ñêðåïîê, ìîíåò, êëþ÷åé, ãâîçäåé,

âèíòîâ è äðóãèõ ìàëåíüêèõ ìåòàëëè÷åñêèõ

ïðåäìåòîâ, êîòîðûå ìîãóò çàêîðîòèòü ïîëþñà.

Êîðîòêîå çàìûêàíèå ïîëþñîâ àêêóìóëÿòîðà ìîæåò

ïðèâåñòè ê îæîãàì èëè ïîæàðó.

fÏðè íåïðàâèëüíîì èñïîëüçîâàíèè èç àêêóìóëÿòîðà

ìîæåò ïîòå÷ü æèäêîñòü. Èçáåãàéòå

ñîïðèêîñíîâåíèÿ ñ íåé. Ïðè ñëó÷àéíîì êîíòàêòå

ïðîìîéòå âîäîé. Åñëè ýòà æèäêîñòü ïîïàäåò â ãëàçà,

òî äîïîëíèòåëüíî îáðàòèòåñü çà ïîìîùüþ ê âðà÷ó.

Âûòåêàþùàÿ àêêóìóëÿòîðíàÿ æèäêîñòü ìîæåò ïðèâåñòè

ê ðàçäðàæåíèþ êîæè èëè ê îæîãàì.

fÍå âñêðûâàéòå àêêóìóëÿòîð. Ïðè ýòîì âîçíèêàåò

îïàñíîñòü êîðîòêîãî çàìûêàíèÿ.

fÇàùèùàéòå àêêóìóëÿòîðíóþ áàòàðåþ îò âûñîêèõ

òåìïåðàòóð, íàïð., îò äëèòåëüíîãî íàãðåâàíèÿ íà

ñîëíöå, îò îãíÿ, âîäû è âëàãè. Ñóùåñòâóåò îïàñíîñòü

âçðûâà.

fÍå çàìûêàéòå íàêîðîòêî àêêóìóëÿòîð. Ýòî ñîçäàåò

îïàñíîñòü âçðûâà.

fÏðè ïîâðåæäåíèè è íåíàäëåæàùåì èñïîëüçîâàíèè

àêêóìóëÿòîðà ìîæåò âûäåëèòüñÿ ãàç. Îáåñïå÷üòå

ïðèòîê ñâåæåãî âîçäóõà è ïðè âîçíèêíîâåíèè æàëîá

îáðàòèòåñü ê âðà÷ó. Ãàçû ìîãóò âûçâàòü ðàçäðàæåíèå

äûõàòåëüíûõ ïóòåé.

fÇàùèùàéòå àêêóìóëÿòîð îò âëàãè è âîäû.

OBJ_BUCH-1584-003.book Page 139 Friday, August 17, 2012 10:28 AM

140 | Ðóññêèé

F 016 L70 847 | (17.8.12) Bosch Power Tools

fÕðàíèòå àêêóìóëÿòîð òîëüêî â äèàïàçîíå òåìïåðàòóð îò

0°C äî 50 °C. Íå îñòàâëÿéòå àêêóìóëÿòîð ëåòîì â

àâòîìîáèëå.

fÂðåìÿ îò âðåìåíè ïðî÷èùàéòå âåíòèëÿöèîííûå

ïðîðåçè àêêóìóëÿòîðà ìÿãêîé, ñóõîé è ÷èñòîé

êèñòî÷êîé.

Ñèìâîëû

Ñëåäóþùèå ñèìâîëû ïîìîãóò Âàì ïðè ÷òåíèè è ïîíèìàíèè

ðóêîâîäñòâà ïî ýêñïëóàòàöèè. Çàïîìíèòå ñèìâîëû è èõ

çíà÷åíèå. Ïðàâèëüíàÿ èíòåðïðåòàöèÿ ñèìâîëîâ ïîìîæåò

Âàì ïðàâèëüíåå è íàäåæíåå ðàáîòàòü ñ ñàäîâûì

èíñòðóìåíòîì.

Ïðèìåíåíèå ïî íàçíà÷åíèþ

Ñàäîâûé èíñòðóìåíò ïðåäíàçíà÷åí äëÿ ñêàøèâàíèÿ òðàâû

íà ÷àñòíûõ ãàçîíàõ.

Òåõíè÷åñêèå äàííûå

Ñèìâîë Çíà÷åíèå

Íàïðàâëåíèå ðåàêöèè

Íàïðàâëåíèå äâèæåíèÿ

Íàäåâàéòå çàùèòíûå ðóêàâèöû

Âåñ

Âêëþ÷åíèå

Âûêëþ÷åíèå

Ðàçðåøåííîå äåéñòâèå

Çàïðåùåííîå äåéñòâèå

Ïðèíàäëåæíîñòè/çàï÷àñòè

Ñèìâîë Çíà÷åíèå

Àêêóìóëÿòîðíàÿ ãàçîíîêîñèëêà Rotak 32 LI Rotak 32 High Power

Òîâàðíûé ¹ 3 600 H85 D*0 3 600 H85 D*1

Øèðèíà íîæà ñì 32 32

Âûñîòà ñêàøèâàíèÿ ìì 30 –60 30 –60

Âìåñòèìîñòü òðàâîñáîðíèêà ë3131

Âåñ ñîãëàñíî EPTA-Procedure 01/2003 êã 10,4 10,4

Ñåðèéíûé íîìåð ñì. çàâîäñêóþ òàáëè÷êó ñàäîâîãî èíñòðóìåíòà

Àêêóìóëÿòîð ëèòèé-èîííûé ëèòèé-èîííûé

Òîâàðíûé ¹ F 016 800 302 F 016 800 301

Íîìèíàëüíîå íàïðÿæåíèå Â= 36 36

Åìêîñòü À-÷ 1,3 2,6

Ïðîäîëæèòåëüíîñòü çàðÿäêè (àêêóìóëÿòîð ðàçðÿæåí)** ìèí 60 95

×èñëî ýëåìåíòîâ àêêóìóëÿòîðà 10 20

Çàðÿäíîå óñòðîéñòâî AL 3620 CV

Professional

AL 3620 CV

Professional

Òîâàðíûé ¹ EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Çàðÿäíûé òîê A2,02,0

Äîïóñòèìûé äèàïàçîí òåìïåðàòóðû ïðè çàðÿäêå °C0–45 0–45

Âåñ ñîãëàñíî EPTA-Procedure 01/2003 êã 0,6 0,6

Êëàññ çàùèòû /II /II

**ñ çàðÿäíûì óñòðîéñòâîì AL 3620 CV Professional

Îáðàùàéòå âíèìàíèå íà òîâàðíûé íîìåð íà çàâîäñêîé òàáëè÷êå Âàøåãî ñàäîâîãî èíñòðóìåíòà. Òîðãîâûå íàçâàíèÿ îòäåëüíûõ ñàäîâûõ

èíñòðóìåíòîâ ìîãóò ðàçëè÷àòüñÿ.

OBJ_BUCH-1584-003.book Page 140 Friday, August 17, 2012 10:28 AM

Ðóññêèé | 141

Bosch Power Tools F 016 L70 847 | (17.8.12)

Äàííûå ïî øóìó è âèáðàöèè

Èçìåðåííûå çíà÷åíèÿ óðîâíÿ øóìà ïîëó÷åíû â

ñîîòâåòñòâèè ñ 2000/14/EÑ (âûñîòà 1,60 ì, ðàññòîÿíèå

1ì).

À-âçâåøåííûé óðîâåíü øóìà îò ýëåêòðîèíñòðóìåíòà

ñîñòàâëÿåò îáû÷íî: óðîâåíü çâóêîâîãî äàâëåíèÿ 74 äÁ(A);

óðîâåíü çâóêîâîé ìîùíîñòè 86 äÁ(A). Ïîãðåøíîñòü

K =0,42 äÁ.

Ñóììàðíàÿ âåëè÷èíà âèáðàöèè (âåêòîðíàÿ ñóììà òðåõ

íàïðàâëåíèé) îïðåäåëåíà â ñîîòâåòñòâèè ñ åâðîïåéñêîé

íîðìîé EN 60335: âèáðàöèÿ ah<2,5m/s2, ïîãðåøíîñòü

K=1,5 m/s2.

Çàÿâëåíèå î ñîîòâåòñòâèè

Ìû çàÿâëÿåì ñ ïîëíîé îòâåòñòâåííîñòüþ, ÷òî îïèñàííûé â

ðàçäåëå «Òåõíè÷åñêèå äàííûå» ïðîäóêò ïîëíîñòüþ

ñîîòâåòñòâóåò ñëåäóþùèì íîðìàì è íîðìàòèâíûì

äîêóìåíòàì: EN 60335, EN 50338 (àêêóìóëÿòîðíûé

ïðèáîð) und EN 60335 (çàðÿäíîå óñòðîéñòâî

àêêóìóëÿòîðà) â ñîîòâåòñòâèè ñ ïîëîæåíèÿìè

2011/65/EÑ, 2004/108/EÑ, 2006/42/EÑ, 2000/14/EÑ.

2000/14/EÑ: Èçìåðåííûé óðîâåíü çâóêîâîé ìîùíîñòè

87 äÁ(A). Ïðîöåäóðà îöåíêè ñîîòâåòñòâèÿ ñîãëàñíî

ïðèëîæåíèÿ VI.

Êàòåãîðèÿ ïðîäóêòà: 32

Óêàçàííûé èñïûòàòåëüíûé ïóíêò:

SRL, Sudbury, England, Nr. 1088

Òåõíè÷åñêàÿ äîêóìåíòàöèÿ (2000/14/EÑ, 2011/65/EÑ):

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Ìîíòàæ è ýêñïëóàòàöèÿ

Âêëþ÷åíèå

Äëÿ Âàøåé áåçîïàñíîñòè

fÂíèìàíèå! Âûêëþ÷èòå ñàäîâûé èíñòðóìåíò,

ðàñöåïèòå ïðåðûâàòåëü ýëåêòðè÷åñêîé öåïè è

èçâëåêèòå àêêóìóëÿòîðíóþ áàòàðåþ èç èíñòðóìåíòà

ïåðåä ïðîâåäåíèåì ðàáîò ïî òåõîáñëóæèâàíèþ èëè

î÷èñòêå. Ýòè îïåðàöèè íåîáõîäèìî ïðîäåëûâàòü

òàêæå è â òîì ñëó÷àå, åñëè ïîâðåæäåí, îáðåçàí èëè

çàïóòàëñÿ øíóð ïèòàíèÿ.

fÏîñëå âûêëþ÷åíèÿ ñàäîâîãî èíñòðóìåíòà íîæè åùå

íåñêîëüêî ñåêóíä ïðîäîëæàþò âðàùàòüñÿ.

fÎñòîðîæíî – íå êàñàéòåñü âðàùàþùåãîñÿ íîæà.

Çàðÿäêà àêêóìóëÿòîðà

fÍå èñïîëüçóéòå äðóãîå çàðÿäíîå óñòðîéñòâî.

Âõîäÿùåå â êîìïëåêò çàðÿäíîå óñòðîéñòâî

ïðåäíàçíà÷åíî äëÿ âñòðîåííîé â Âàø ñàäîâûé

èíñòðóìåíò ëèòèåâî-èîííîé àêêóìóëÿòîðíîé áàòàðåè.

Çàðÿäíîå óñòðîéñòâî AL 3640 CV

Professional

AL 3640 CV

Professional

Òîâàðíûé ¹ EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Çàðÿäíûé òîê A4,04,0

Äîïóñòèìûé äèàïàçîí òåìïåðàòóðû ïðè çàðÿäêå °C0–45 0–45

Âåñ ñîãëàñíî EPTA-Procedure 01/2003 êã 1,0 1,0

Êëàññ çàùèòû /II /II

Àêêóìóëÿòîðíàÿ ãàçîíîêîñèëêà Rotak 32 LI Rotak 32 High Power

**ñ çàðÿäíûì óñòðîéñòâîì AL 3620 CV Professional

èíñòðóìåíòîâ ìîãóò ðàçëè÷àòüñÿ.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Äåéñòâèå Ðèñóíîê

Êîìïëåêò ïîñòàâêè 1

Ìîíòàæ ðóêîÿòêè 2

Ñáîðêà òðàâîñáîðíèêà 3

Óñòàíîâêà/ñíÿòèå òðàâîñáîðíèêà 4

Çàðÿäêà àêêóìóëÿòîðà 5

Óñòàíîâêà àêêóìóëÿòîðà 6

Ðàñöåïëåíèå ïðåðûâàòåëÿ ýëåêòðè÷åñêîé

öåïè è óñòàíîâêà åãî â ïîëîæåíèå ïîêîÿ

Èçúÿòèå àêêóìóëÿòîðà 8

Íàñòðîéêà âûñîòû ñêàøèâàíèÿ 9

Âêëþ÷åíèå 10

Âûêëþ÷åíèå 10

Óêàçàíèÿ ïî ðàáîòå 10 –11

Òåõíè÷åñêîå îáñëóæèâàíèå íîæåé 12

Âûáîð ïðèíàäëåæíîñòåé 13

OBJ_BUCH-1584-003.book Page 141 Friday, August 17, 2012 10:28 AM

142 | Ðóññêèé

F 016 L70 847 | (17.8.12) Bosch Power Tools

fÓ÷èòûâàéòå íàïðÿæåíèå ñåòè! Íàïðÿæåíèå èñòî÷íèêà

òîêà äîëæíî ñîîòâåòñòâîâàòü äàííûì íà çàâîäñêîé

òàáëè÷êå çàðÿäíîãî óñòðîéñòâà. Çàðÿäíûå óñòðîéñòâà

íà 230 Â ìîãóò ðàáîòàòü òàêæå è ïðè íàïðÿæåíèè 220 Â.

Àêêóìóëÿòîð îñíàùåí óñòðîéñòâîì êîíòðîëÿ òåìïåðàòóðû,

êîòîðîå ïîçâîëÿåò ïðîèçâîäèòü çàðÿäêó òîëüêî â ïðåäåëàõ

òåìïåðàòóðû îò 0 °C äî 45 °C. Ýòèì äîñòèãàåòñÿ

ïðîäîëæèòåëüíûé ñðîê ñëóæáû àêêóìóëÿòîðà.

Óêàçàíèå: Àêêóìóëÿòîð ïîñòàâëÿåòñÿ íå ïîëíîñòüþ

çàðÿæåííûì. Äëÿ îáåñïå÷åíèÿ ïîëíîé ìîùíîñòè

àêêóìóëÿòîðà çàðÿäèòå åãî ïîëíîñòüþ ïåðåä ïåðâûì

ïðèìåíåíèåì.

Ëèòèé-èîííûé àêêóìóëÿòîð ìîæåò áûòü çàðÿæåí â ëþáîå

âðåìÿ áåç ñîêðàùåíèÿ ñðîêà ñëóæáû. Ïðåêðàùåíèå

ïðîöåññà çàðÿäêè íå íàíîñèò âðåäà àêêóìóëÿòîðó.

Ëèòèåâî-èîííûå àêêóìóëÿòîðíûå áàòàðåè çàùèùåíû îò

ãëóáîêîé ðàçðÿäêè ñèñòåìîé «Electronic Cell Protection

(ECP)». Ïðè ðàçðÿæåííîé àêêóìóëÿòîðíîé áàòàðåå

ñàäîâûé èíñòðóìåíò âûêëþ÷àåòñÿ áëàãîäàðÿ ñõåìå

çàùèòû: Ðåæóùèé íîæ áîëüøå íå äâèãàåòñÿ.

Ïîñëå àâòîìàòè÷åñêîãî îòêëþ÷åíèÿ

ñàäîâîãî èíñòðóìåíòà íå

ïðîäîëæàéòå íàæèìàòü íà âûêëþ÷àòåëü. Âû ìîæåòå

ïîâðåäèòü àêêóìóëÿòîðíóþ áàòàðåþ.

Ïðîöåññ çàðÿäêè

Ïðîöåññ çàðÿäêè íà÷èíàåòñÿ ñðàçó, êàê òîëüêî âèëêà ñåòè

çàðÿäíîãî óñòðîéñòâà áóäåò âñòàâëåíà â øòåïñåëüíóþ

ðîçåòêó è àêêóìóëÿòîð áóäåò óñòàíîâëåí â çàðÿäíîå ãíåçäî.

Áëàãîäàðÿ èíòåëëèãåíòíîé ïðîöåäóðå çàðÿäêè çàðÿäíîå

óñòðîéñòâî àâòîìàòè÷åñêè ðàñïîçíàåò ñòåïåíü çàðÿäà

àêêóìóëÿòîðà è ïðîèçâîäèò çàðÿäêó îïòèìàëüíûì òîêîì â

çàâèñèìîñòè îò òåìïåðàòóðû è íàïðÿæåíèÿ àêêóìóëÿòîðà.

Ýòî ùàäèò àêêóìóëÿòîð, ïðè õðàíåíèè â çàðÿäíîì óñòðîéñòâå

àêêóìóëÿòîð áëàãîäàðÿ ýòîìó âñåãäà ïîëíîñòüþ çàðÿæåí.

Ðåæèì áûñòðîé çàðÿäêè

Ïðîöåññ áûñòðîé çàðÿäêè îòîáðàæàåòñÿ ìèãàíèåì

çåëåíîãî ñâåòîäèîäà.

Èíäèêàòîðíûé ýëåìåíò àêêóìóëÿòîðà: Âî âðåìÿ ïðîöåññà

çàðÿäêè çàãîðàþòñÿ ïîäðÿä 3 çåëåíûõ ñâåòîäèîäà è ãàñíóò

íà êîðîòêîå âðåìÿ. Àêêóìóëÿòîð ïîëíîñòüþ çàðÿæåí, åñëè

3 çåëåíûõ ñâåòîäèîäà ãîðÿò ïîñòîÿííî. Ïðèáëèçèòåëüíî

÷åðåç 5 ìèí ïî îêîí÷àíèè çàðÿäêè àêêóìóëÿòîðà

3 çåëåíûõ ñâåòîäèîäà ãàñíóò.

Óêàçàíèå: Áûñòðàÿ çàðÿäêà âîçìîæíà, òîëüêî åñëè

òåìïåðàòóðà àêêóìóëÿòîðíîé áàòàðåè íàõîäèòñÿ â

ïðåäåëàõ äîïóñòèìîãî äèàïàçîíà, ñì. ðàçäåë «Òåõíè÷åñêèå

äàííûå».

Àêêóìóëÿòîð çàðÿæåí

Íåïðåðûâíîå ñâå÷åíèå ñâåòîäèîäà ñèãíàëèçèðóåò î

ïîëíîñòüþ çàðÿæåííîì àêêóìóëÿòîðå.

Äîïîëíèòåëüíî â òå÷åíèå ïðèáë 2 ñåêóíä ïîäàåòñÿ

çâóêîâîé ñèãíàë, ñèãíàëèçèðóþùèé î ïîëíîñòüþ

çàðÿæåííîì àêêóìóëÿòîðå.

Íåïîñðåäñòâåííî ïîñëå ýòîãî àêêóìóëÿòîð ìîæåò áûòü

èçâëå÷åí, è èì ìîæíî ïîëüçîâàòüñÿ.

Áåç âñòàâëåííîãî àêêóìóëÿòîðà íåïðåðûâíîå ñâå÷åíèå

çåëåíîãî ñâåòîäèîäà ñèãíàëèçèðóåò î òîì, ÷òî

øòåïñåëüíàÿ âèëêà ïîäêëþ÷åíà ê ðîçåòêå è çàðÿäíîå

óñòðîéñòâî ãîòîâî ê ðàáîòå.

Òåìïåðàòóðà àêêóìóëÿòîðà íèæå 0 °C èëè

âûøå 45 °C

Íåïðåðûâíîå ñâå÷åíèå ñâåòîäèîäà ñèãíàëèçèðóåò î

òîì, ÷òî òåìïåðàòóðà àêêóìóëÿòîðà íàõîäèòñÿ çà

ïðåäåëàìè äîïóñòèìîãî äèàïàçîíà 0 °C–45 °C. Ïîñëå

âîçâðàùåíèÿ â äîïóñòèìûé òåìïåðàòóðíûé äèàïàçîí

çàðÿäíîå óñòðîéñòâî àâòîìàòè÷åñêè ïåðåêëþ÷àåòñÿ â

ðåæèì áûñòðîé çàðÿäêè.

Åñëè òåìïåðàòóðà àêêóìóëÿòîðà íàõîäèòñÿ çà ïðåäåëàìè

äîïóñòèìîãî äèàïàçîíà, ïðè óñòàíîâêå â çàðÿäíîå

óñòðîéñòâî çàãîðàåòñÿ êðàñíûé ñâåòîäèîä.

Àêêóìóëÿòîð íå çàðÿæàåòñÿ

Åñëè çàðÿäêà íåâîçìîæíà ïî ïðè÷èíå èíîé íåïîëàäêè,

ìèãàåòêðàñíûé ñâåòîäèîä.

Ïðîöåññ çàðÿäêè íå íà÷èíàåòñÿ, çàðÿäêà àêêóìóëÿòîðíîé

áàòàðåè íåâîçìîæíà (ñì. ðàçäåë «Ïîèñê

íåèñïðàâíîñòåé»).

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 142 Friday, August 17, 2012 10:28 AM

Ðóññêèé | 143

Bosch Power Tools F 016 L70 847 | (17.8.12)

Óêàçàíèÿ ïî çàðÿäêå àêêóìóëÿòîðà

Ïðè íåïðåðûâíûõ èëè ìíîãîêðàòíî ïîâòîðÿåìûõ öèêëàõ

çàðÿäêè áåç ïåðåðûâà çàðÿäíîå óñòðîéñòâî ìîæåò

íàãðåòüñÿ. Ýòî, îäíàêî, íå äîëæíî âûçûâàòü îïàñåíèé è íå

ñâèäåòåëüñòâóåò î òåõíè÷åñêîé íåèñïðàâíîñòè

ýëåêòðîèíñòðóìåíòà.

Çíà÷èòåëüíîå ñîêðàùåíèå ïðîäîëæèòåëüíîñòè ðàáîòû

ïîñëå çàðÿäà ñâèäåòåëüñòâóåò î ñòàðåíèè àêêóìóëÿòîðà è

óêàçûâàåò íà íåîáõîäèìîñòü åãî çàìåíû.

Ó÷èòûâàéòå óêàçàíèÿ ïî óòèëèçàöèè.

Îõëàæäåíèå àêêóìóëÿòîðà (Active Air Cooling)

Âñòðîåííîå â çàðÿäíîå óñòðîéñòâî óïðàâëåíèå

âåíòèëÿòîðîì êîíòðîëèðóåò òåìïåðàòóðó óñòàíîâëåííîãî

àêêóìóëÿòîðà. Åñëè òåìïåðàòóðà àêêóìóëÿòîðà ïðåâûøàåò

30 °C, âåíòèëÿòîð îõëàæäàåò åãî äî îïòèìàëüíîé äëÿ

çàðÿäêè òåìïåðàòóðû. Âêëþ÷åííûé âåíòèëÿòîð èçäàåò ïðè

ðàáîòå õàðàêòåðíûå øóìû.

Åñëè âåíòèëÿòîð íå çàïóñêàåòñÿ, òî òåìïåðàòóðà

àêêóìóëÿòîðà íàõîäèòñÿ â ïðåäåëàõ îïòèìàëüíîãî

òåìïåðàòóðíîãî äèàïàçîíà èëè âåíòèëÿòîð íåèñïðàâåí. Â

ýòîì ñëó÷àå âðåìÿ çàðÿäêè àêêóìóëÿòîðà óâåëè÷èâàåòñÿ.

Óêàçàíèÿ ïî ïðèìåíåíèþ

Èíäèêàòîð çàðÿæåííîñòè àêêóìóëÿòîðà

Àêêóìóëÿòîð îñíàùåí èíäèêàòîðîì çàðÿæåííîñòè,

êîòîðûé ïîêàçûâàåò åãî ñòåïåíü çàðÿæåííîñòè. Èíäèêàòîð

çàðÿæåííîñòè ñîñòîèò èç 3 çåëåíûõ ñâåòîäèîäîâ.

Äëÿ àêòèâèçàöèè èíäèêàòîðà çàðÿæåííîñòè íàæìèòå

êíîïêó èíäèêàòîðà çàðÿæåííîñòè. Ïðèáë. ÷åðåç 5 ñåêóíä

èíäèêàòîð çàðÿæåííîñòè ãàñíåò ñàìîñòîÿòåëüíî.

Ñòåïåíü çàðÿæåííîñòè ìîæíî ïðîâåðÿòü è íà âûíóòîì

àêêóìóëÿòîðå.

Åñëè ïîñëå íàæàòèÿ êíîïêè íå çàãîðàåòñÿ íè îäèí èç

ñâåòîäèîäîâ, ýòî çíà÷èò, ÷òî àêêóìóëÿòîð íåèñïðàâåí è

ïîäëåæèò çàìåíå.

Èç ñîîáðàæåíèé áåçîïàñíîñòè ïðîâåðêà ñòåïåíè

çàðÿæåííîñòè àêêóìóëÿòîðà ìîæåò ïðîèçâîäèòüñÿ òîëüêî

ïðè íåðàáîòàþùåì ñàäîâîì èíñòðóìåíòå.

Âî âðåìÿ ïðîöåññà çàðÿäêè çàãîðàþòñÿ ïîäðÿä 3 çåëåíûõ

ñâåòîäèîäà è ãàñíóò íà êîðîòêîå âðåìÿ. Àêêóìóëÿòîð

ïîëíîñòüþ çàðÿæåí, åñëè 3 çåëåíûõ ñâåòîäèîäà ãîðÿò

ïîñòîÿííî. Ïðèáëèçèòåëüíî ÷åðåç 5 ìèí ïî îêîí÷àíèè

çàðÿäêè àêêóìóëÿòîðà 3 çåëåíûõ ñâåòîäèîäà ãàñíóò.

Èíäèêàòîð êîíòðîëÿ òåìïåðàòóðû

Êðàñíûé ñâåòîäèîä èíäèêàòîðà êîíòðîëÿ òåìïåðàòóðû

ñèãíàëèçèðóåò î òîì, ÷òî àêêóìóëÿòîð èëè ýëåêòðîíèêà

ñàäîâîãî èíñòðóìåíòà (ïðè óñòàíîâëåííîì àêêóìóëÿòîðå)

íàõîäÿòñÿ çà ïðåäåëàìè îïòèìàëüíîãî òåìïåðàòóðíîãî

äèàïàçîíà. Â òàêîì ñëó÷àå ñàäîâûé èíñòðóìåíò íå

ðàáîòàåò èëè ðàáîòàåò íå íà ïîëíóþ ìîùíîñòü.

Êîíòðîëü çà òåìïåðàòóðîé àêêóìóëÿòîðà

Êðàñíûé ÑÈÄ ìèãàåò ïðè íàæàòèè íà êíîïêó èëè

âûêëþ÷àòåëü (ïðè óñòàíîâëåííîì àêêóìóëÿòîðå):

Òåìïåðàòóðà àêêóìóëÿòîðà çà ïðåäåëàìè ðàáî÷åãî

äèàïàçîíà îò –10 °C äî +60 °C.

Ïðè òåìïåðàòóðå âûøå 70 °C àêêóìóëÿòîð îòêëþ÷àåòñÿ íà

âðåìÿ, êîòîðîå òðåáóåòñÿ äëÿ âîçâðàùåíèÿ â äîïóñòèìûé

òåìïåðàòóðíûé äèàïàçîí.

Êîíòðîëü çà òåìïåðàòóðîé ýëåêòðîíèêè

ñàäîâîãî èíñòðóìåíòà

Êðàñíûé ñâåòîäèîä âûêëþ÷àòåëÿ ïîñòîÿííî ñâåòèòñÿ:

Òåìïåðàòóðà ýëåêòðîíèêè ñàäîâîãî èíñòðóìåíòà íèæå 5 °C

èëè âûøå 75 °C.

Ïðè òåìïåðàòóðå âûøå 90 °C ýëåêòðîíèêà ñàäîâîãî

èíñòðóìåíòà îòêëþ÷àåòñÿ íà âðåìÿ, êîòîðîå òðåáóåòñÿ äëÿ

âîçâðàùåíèÿ â äîïóñòèìûé òåìïåðàòóðíûé äèàïàçîí.

Ýôôåêòèâíîñòü (ïðîäîëæèòåëüíîñòü ðàáîòû

àêêóìóëÿòîðà)

Ýôôåêòèâíîñòü ñêàøèâàíèÿ (ïðîäîëæèòåëüíîñòü ðàáîòû

àêêóìóëÿòîðà) çàâèñèò îò ñâîéñòâ ãàçîíà, íàïð., ãóñòîòû

òðàâû, âëàæíîñòè, äëèíû òðàâû, à òàêæå âûñîòû

ñêàøèâàíèÿ.

×àñòîå âêëþ÷åíèå è âûêëþ÷åíèå ñàäîâîãî èíñòðóìåíòà âî

âðåìÿ ñêàøèâàíèÿ òàêæå ñíèæàåò ïðîèçâîäèòåëüíîñòü

ñêàøèâàíèÿ (ïðîäîëæèòåëüíîñòü ðàáîòû àêêóìóëÿòîðíîé

áàòàðåè).

Äëÿ îïòèìèçàöèè ïðîèçâîäèòåëüíîñòè ñêàøèâàíèÿ

(ïðîäîëæèòåëüíîñòè ðàáîòû àêêóìóëÿòîðà) ðåêîìåíäóåòñÿ

÷àùå êîñèòü, óâåëè÷èòü âûñîòó ñêàøèâàíèÿ è äâèãàòüñÿ ñ

óìåðåííåé ñêîðîñòüþ.

Íèæåïðèâåäåííûé ïðèìåð ïîêàçûâàåò çàâèñèìîñòü ìåæäó

âûñîòîé ñêàøèâàíèÿ è ïðîèçâîäèòåëüíîñòüþ ñêàøèâàíèÿ

ïî îòíîøåíèþ ê çàðÿäêå àêêóìóëÿòîðà.

×òîáû óâåëè÷èòü ïðîäîëæèòåëüíîñòü ðàáîòû, âîçìîæíî

èñïîëüçîâàíèå äîïîëíèòåëüíîãî àêêóìóëÿòîðà ëèáî

àêêóìóëÿòîðíîé áàòàðåè áîëüøåé ¸ìêîñòè, êîòîðûå ìîæíî

ïðèîáðåñòè ÷åðåç àâòîðèçèðîâàííóþ ñåðâèñíóþ

ìàñòåðñêóþ äëÿ ñàäîâûõ èíñòðóìåíòîâ Bosch.

Ñâåòîäèîäíàÿ èíäèêàöèÿ Åìêîñòü àêêóìóëÿòîðà

Íåïðåðûâíîå ñâå÷åíèå 3

çåëåíûõ ñâåòîäèîäîâ ≥2/3

Íåïðåðûâíîå ñâå÷åíèå 2

çåëåíûõ ñâåòîäèîäîâ ≥1/3

Íåïðåðûâíîå ñâå÷åíèå 1

çåëåíîãî ñâåòîäèîäà ≤1/3

Ìèãàíèå 1 çåëåíîãî ñâåòîäèîäà Ðåçåðâ

Óñëîâèÿ ñêàøèâàíèÿ

Î÷åíü òîíêàÿ, ñóõàÿ òðàâà Òîíêàÿ, ñóõàÿ òðàâà

Ïðîèçâîäèòåëüíîñòü ñêàøèâàíèÿ (Rotak 32 LI)

äî 150 ì2äî 100 ì2

Ïðîèçâîäèòåëüíîñòü ñêàøèâàíèÿ (Rotak 32 LI High Power)

äî 300 ì2äî 150 ì2

6cm

4cm

8cm

4cm

OBJ_BUCH-1584-003.book Page 143 Friday, August 17, 2012 10:28 AM

144 | Ðóññêèé

F 016 L70 847 | (17.8.12) Bosch Power Tools

Ïîèñê íåèñïðàâíîñòåé

STOP

Ïðîáëåìà Âîçìîæíàÿ ïðè÷èíà Óñòðàíåíèå

Ñàäîâûé èíñòðóìåíò

íå ðàáîòàåò

Âîçìîæíî, àãðåãàò çàáèëñÿ Îòêëþ÷àéòå ïðåðûâàòåëü ýëåêòðîöåïè:

Ïðîâåðüòå íèæíþþ ÷àñòü ñàäîâîãî èíñòðóìåíòà

è ïðè íåîáõîäèìîñòè óñòðàíèòå ïðè÷èíó

(îáÿçàòåëüíî îäåâàéòå ñàäîâûå ðóêàâèöû)

Àêêóìóëÿòîð çàðÿæåí íå ïîëíîñòüþ Çàðÿäêà àêêóìóëÿòîðà

Àêêóìóëÿòîð âñòàâëåí íå ïîëíîñòüþ Óñòàíîâêà àêêóìóëÿòîðà

Òðàâà ñëèøêîì âûñîêàÿ Íàñòðîéòå áîëüøóþ âûñîòó ñêàøèâàíèÿ è

íàêëîíèòå ñàäîâûé èíñòðóìåíò, ÷òîáû ñíèçèòü

íà÷àëüíóþ íàãðóçêó

Ñðàáîòàëà çàùèòà äâèãàòåëÿ Äàéòå äâèãàòåëþ îñòûòü è óñòàíîâèòå áîëüøóþ

âûñîòó ñêàøèâàíèÿ

Àêêóìóëÿòîð õîëîäíûé/ãîðÿ÷èé Äàéòå àêêóìóëÿòîðó íàãðåòüñÿ/îñòûòü

Ïðåðûâàòåëü òîêà âñòàâëåí íåïðàâèëüíî/íå äî

êîíöà

Óñòàíîâèòå åãî ïðàâèëüíî

Ïîñëå ïðèâåäåíèÿ â äåéñòâèå âûêëþ÷àòåëÿ

äâèãàòåëü çàïóñêàåòñÿ ñ íåáîëüøîé çàäåðæêîé

ïî âðåìåíè

Äåðæèòå âûêëþ÷àòåëü íàæàòûì îê. 1 –3ñåê.,

÷òîáû çàïóñòèòü äâèãàòåëü

Äâèãàòåëü

âêëþ÷àåòñÿ è ñíîâà

îñòàíàâëèâàåòñÿ

Àêêóìóëÿòîð çàðÿæåí íå ïîëíîñòüþ Çàðÿäêà àêêóìóëÿòîðà

Ïðåðûâàòåëü òîêà âñòàâëåí íåïðàâèëüíî/íå äî

êîíöà

Óñòàíîâèòå åãî ïðàâèëüíî

Àêêóìóëÿòîð âñòàâëåí íå ïîëíîñòüþ Óñòàíîâêà àêêóìóëÿòîðà

Àêêóìóëÿòîð õîëîäíûé/ãîðÿ÷èé Äàéòå àêêóìóëÿòîðó íàãðåòüñÿ/îñòûòü

Óñòàíîâèòå áîëüøóþ âûñîòó ñêàøèâàíèÿ

Ñàäîâûé èíñòðóìåíò

ðàáîòàåò ñ ïåðåáîÿìè

Ïîâðåæäåíà âíóòðåííÿÿ ïðîâîäêà ñàäîâîãî

èíñòðóìåíòà

Îáðàòèòåñü â ñåðâèñíóþ ìàñòåðñêóþ

Ñðàáîòàëà çàùèòà äâèãàòåëÿ Äàéòå äâèãàòåëþ îñòûòü è óñòàíîâèòå áîëüøóþ

âûñîòó ñêàøèâàíèÿ

Ñàäîâûé èíñòðóìåíò

ñêàøèâàåò

íåðàâíîìåðíî

è/èëè

Äâèãàòåëü ðàáîòàåò ñ

òðóäîì

Âûñîòà ñêàøèâàíèÿ ñëèøêîì ìàëà Óñòàíîâèòå áîëüøóþ âûñîòó ñêàøèâàíèÿ

Çàòóïèëñÿ íîæ Çàìåíèòå íîæ

Âîçìîæíî, àãðåãàò çàáèëñÿ Ïðîâåðüòå íèæíþþ ÷àñòü ñàäîâîãî èíñòðóìåíòà

è ïðè íåîáõîäèìîñòè óñòðàíèòå ïðè÷èíó

(îáÿçàòåëüíî îäåâàéòå ñàäîâûå ðóêàâèöû)

Íîæ óñòàíîâëåí íåïðàâèëüíîé ñòîðîíîé Óñòàíîâèòå íîæ ïðàâèëüíîé ñòîðîíîé

Ýôôåêòèâíîñòü

ñêàøèâàíèÿ

(ïðîäîëæèòåëüíîñòü

ðàáîòû

àêêóìóëÿòîðà)

íåäîñòàòî÷íà

Âûñîòà ñêàøèâàíèÿ ñëèøêîì ìàëà Óñòàíîâèòå áîëüøóþ âûñîòó ñêàøèâàíèÿ è

ïåðåäâèãàéòåñü ìåäëåííåå

Âûñîêàÿ òðàâà Óñòàíîâèòå áîëüøóþ âûñîòó ñêàøèâàíèÿ è

ïåðåäâèãàéòåñü ìåäëåííåå

Òðàâà ñëèøêîì ìîêðàÿ èëè âëàæíàÿ Ïîäîæäèòå, ïîêà òðàâà âûñîõíåò, è

ïåðåäâèãàéòåñü ìåäëåííåå

Òðàâà ñëèøêîì ãóñòàÿ Óñòàíîâèòå áîëüøóþ âûñîòó ñêàøèâàíèÿ,

ïåðåäâèãàéòåñü ìåäëåííåå è îñóùåñòâëÿéòå

ñêàøèâàíèå ÷àùå

Äîïîëíèòåëüíûé àêêóìóëÿòîð ìîæíî

ïðèîáðåñòè ÷åðåç àâòîðèçèðîâàííóþ

ñåðâèñíóþ ìàñòåðñêóþ äëÿ ñàäîâûõ

èíñòðóìåíòîâ Bosch

Îáðàòèòåñü â ñåðâèñíóþ ìàñòåðñêóþ

OBJ_BUCH-1584-003.book Page 144 Friday, August 17, 2012 10:28 AM

Ðóññêèé | 145

Bosch Power Tools F 016 L70 847 | (17.8.12)

Òåõîáñëóæèâàíèå è ñåðâèñ

Óõîä çà àêêóìóëÿòîðîì

fÂíèìàíèå! Âûêëþ÷èòå ñàäîâûé èíñòðóìåíò,

ðàñöåïèòå ïðåðûâàòåëü ýëåêòðè÷åñêîé öåïè è

èçâëåêèòå èç èíñòðóìåíòà àêêóìóëÿòîðíóþ

áàòàðåþ, à òàêæå òðàâîñáîðíèê, ïðåæäå ÷åì

ïðîâîäèòü ðàáîòû ïî òåõîáñëóæèâàíèþ èëè î÷èñòêå.

fÏðè ìàíèïóëÿöèÿõ èëè ðàáîòàõ â çîíå îñòðûõ íîæåé

âñåãäà îäåâàéòå ñàäîâûå ðóêàâèöû.

×òîáû ãàðàíòèðîâàòü îïòèìàëüíóþ ðàáîòó àêêóìóëÿòîðà,

ñîáëþäàéòå ñëåäóþùèå óêàçàíèÿ è âûïîëíÿéòå ñëåäóþùèå

ìåðû:

–Çàùèùàéòå àêêóìóëÿòîð îò âëàãè è âîäû.

–Õðàíèòå àêêóìóëÿòîð òîëüêî â äèàïàçîíå òåìïåðàòóð îò

0°C äî 50 °C. Íå îñòàâëÿéòå àêêóìóëÿòîð ëåòîì â

àâòîìîáèëå.

–Ïðè ïðÿìûõ ñîëíå÷íûõ ëó÷àõ íå îñòàâëÿéòå

àêêóìóëÿòîð â ñàäîâîì èíñòðóìåíòå.

–Îïòèìàëüíàÿ òåìïåðàòóðà õðàíåíèÿ àêêóìóëÿòîðà

ñîñòàâëÿåò 5 °C.

–Âðåìÿ îò âðåìåíè ïðî÷èùàéòå âåíòèëÿöèîííûå

ïðîðåçè àêêóìóëÿòîðà ìÿãêîé, ñóõîé è ÷èñòîé

êèñòî÷êîé.

Çíà÷èòåëüíîå ñîêðàùåíèå ïðîäîëæèòåëüíîñòè ðàáîòû

ïîñëå çàðÿäà ñâèäåòåëüñòâóåò î ñòàðåíèè àêêóìóëÿòîðà è

óêàçûâàåò íà íåîáõîäèìîñòü åãî çàìåíû.

Ñåðâèñíoe îáñëóæèâàíèe è êîíñóëüòàöèÿ

ïîêóïàòeëeé

www.bosch-garden.com

Ïðè âñåõ äîïîëíèòåëüíûõ âîïðîñàõ è çàêàçå çàï÷àñòåé,

ïîæàëóéñòà, îáÿçàòåëüíî óêàçûâàéòå 10-çíà÷íûé

òîâàðíûé íîìåð, óêàçàííûé íà çàâîäñêîé òàáëè÷êå

ñàäîâîãî èíñòðóìåíòà.

Äëÿ ðåãèîíà: Ðîññèÿ, Áåëàðóñü, Êàçàõñòàí

Ãàðàíòèéíîå îáñëóæèâàíèå è ðåìîíò ýëåêòðîèíñòðóìåíòà,

ñ ñîáëþäåíèåì òðåáîâàíèé è íîðì èçãîòîâèòåëÿ

ïðîèçâîäÿòñÿ íà òåððèòîðèè âñåõ ñòðàí òîëüêî â

ôèðìåííûõ èëè àâòîðèçîâàííûõ ñåðâèñíûõ öåíòðàõ

«Ðîáåðò Áîø».

ÏÐÅÄÓÏÐÅÆÄÅÍÈÅ! Èñïîëüçîâàíèå êîíòðàôàêòíîé

ïðîäóêöèè îïàñíî â ýêñïëóàòàöèè, ìîæåò ïðèâåñòè ê

óùåðáó äëÿ Âàøåãî çäîðîâüÿ. Èçãîòîâëåíèå è

ðàñïðîñòðàíåíèå êîíòðàôàêòíîé ïðîäóêöèè ïðåñëåäóåòñÿ

ïî Çàêîíó â àäìèíèñòðàòèâíîì è óãîëîâíîì ïîðÿäêå.

Ðîññèÿ

ÎÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Àêàäåìèêà Êîðîëåâà, ñòð. 13/5

129515, Ìîñêâà

Ðîññèÿ

Òåë.: +7 (800) 100 800 7

E-Mail: pt-service.ru@bosch.com

Ïîëíóþ èíôîðìàöèþ î ðàñïîëîæåíèè ñåðâèñíûõ öåíòðîâ

Âû ìîæåòå ïîëó÷èòü íà îôèöèàëüíîì ñàéòå

www.bosch-pt.ru ëèáî ïî òåëåôîíó ñïðàâî÷íî-ñåðâèñíîé

ñëóæáû Bosch 8-800-100-8007 (çâîíîê áåñïëàòíûé).

Áåëàðóñü

ÈÏ «Ðîáåðò Áîø» ÎÎÎ

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Òèìèðÿçåâà, 65À-020

220035, ã. Ìèíñê

Áåëàðóñü

Òåë.: +375 (17) 254 78 71

Òåë.: +375 (17) 254 79 15/16

Ôàêñ: +375 (17) 254 78 75

E-Mail: pt-service.by@bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.by

Ïîñëå âêëþ÷åíèÿ

ñàäîâîãî

èíñòðóìåíòà íîæ íå

âðàùàåòñÿ

Íà íîæ íàìîòàëàñü òðàâà Âûêëþ÷èòå ñàäîâûé èíñòðóìåíò

Óñòðàíèòå ïðè÷èíó (îáÿçàòåëüíî îäåâàéòå

ñàäîâûå ðóêàâèöû)

Îñëàáèëèñü ãàéêà íîæà/âèíò íîæà Çàòÿíèòå ãàéêó íîæà/âèíò íîæà (17 Íì)

×ðåçìåðíàÿ

âèáðàöèÿ/øóì

Îñëàáèëèñü ãàéêà íîæà/âèíò íîæà Çàòÿíèòå ãàéêó íîæà/âèíò íîæà (17 Íì)

Íîæ ïîâðåæäåí Çàìåíèòå íîæ

Çàðÿäêà íåâîçìîæíà Çàãðÿçíåíû êîíòàêòû àêêóìóëÿòîðà Î÷èñòèòå êîíòàêòû, íàïð., íåñêîëüêî ðàç ïîäðÿä

âûíóâ è âñòàâèâ àêêóìóëÿòîð â çàðÿäíîå ãíåçäî,

ïðè íåîáõîäèìîñòè çàìåíèòå àêêóìóëÿòîð

Àêêóìóëÿòîð íåèñïðàâåí, ïîñêîëüêó ïðîèçîøåë

îáðûâ ñâÿçè ìåæäó îòäåëüíûìè ýëåìåíòàìè

Çàìåíèòü àêêóìóëÿòîð

Ñâåòîäèîäû ïîñëå

óñòàíîâêè ñåòåâîãî

øòåêåðà â ðîçåòêó íå

çàãîðàþòñÿ

Âèëêà ñåòè çàðÿäíîãî óñòðîéñòâà âñòàâëåíà

íåïîëíîñòüþ â ðîçåòêó

Ïðàâèëüíî âñòàâèòü âèëêó â øòåïñåëüíóþ

ðîçåòêó

Íåèñïðàâíîñòü øòåïñåëüíîé ðîçåòêè, êàáåëÿ

ïèòàíèÿ èëè çàðÿäíîãî óñòðîéñòâà

Ïðîâåðüòå íàïðÿæåíèå â ñåòè, ïðè

íåîáõîäèìîñòè îòäàéòå çàðÿäíîå óñòðîéñòâî íà

ïðîâåðêó â àâòîðèçèðîâàííóþ ñåðâèñíóþ

ìàñòåðñêóþ äëÿ ýëåêòðîèíñòðóìåíòîâ Bosch

Ïðîáëåìà Âîçìîæíàÿ ïðè÷èíà Óñòðàíåíèå

OBJ_BUCH-1584-003.book Page 145 Friday, August 17, 2012 10:28 AM

146 | Óêðà¿íñüêà

F 016 L70 847 | (17.8.12) Bosch Power Tools

Êàçàõñòàí

ÒÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

ïð. Ðàéûìáåêà/óë. Êîììóíàëüíàÿ, 169/1

050050 ã. Àëìàòû

Êàçàõñòàí

Òåë.: +7 (727) 232 37 07

Ôàêñ: +7 (727) 233 07 87

E-Mail: pt-service.ka@bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.kz

Òðàíñïîðòèðîâêà

Íà âëîæåííûå ëèòèåâî-èîííûå àêêóìóëÿòîðíûå áàòàðåè

ðàñïðîñòðàíÿþòñÿ òðåáîâàíèÿ â îòíîøåíèè òðàíñïîðòèðîâêè

îïàñíûõ ãðóçîâ. Àêêóìóëÿòîðíûå áàòàðåè ìîãóò ïåðåâîçèòüñÿ

ñàìèì ïîëüçîâàòåëåì àâòîìîáèëüíûì òðàíñïîðòîì áåç

íåîáõîäèìîñòè ñîáëþäåíèÿ äîïîëíèòåëüíûõ íîðì.

Ïðè ïåðåâîçêå ñ ïðèâëå÷åíèåì òðåòüèõ ëèö (íàïð.:

ñàìîëåòîì èëè òðàíñïîðòíûì ýêñïåäèòîðîì) íåîáõîäèìî

ñîáëþäàòü îñîáûå òðåáîâàíèÿ ê óïàêîâêå è ìàðêèðîâêå. Â

ýòîì ñëó÷àå ïðè ïîäãîòîâêå ãðóçà ê îòïðàâêå íåîáõîäèìî

ó÷àñòèå ýêñïåðòà ïî îïàñíûì ãðóçàì.

Îòïðàâëÿéòå àêêóìóëÿòîðíóþ áàòàðåþ òîëüêî ñ

íåïîâðåæäåííûì êîðïóñîì. Çàêëåéòå îòêðûòûå êîíòàêòû è

óïàêóéòå àêêóìóëÿòîðíóþ áàòàðåþ òàê, ÷òîáû îíà íå

ïåðåìåùàëàñü âíóòðè óïàêîâêè.

Ïîæàëóéñòà, ñîáëþäàéòå òàêæå âîçìîæíûå

äîïîëíèòåëüíûå íàöèîíàëüíûå ïðåäïèñàíèÿ.

Óòèëèçàöèÿ

Íå âûáðàñûâàéòå ñàäîâûå èíñòðóìåíòû, çàðÿäíûå óñòðîéñòâà

è àêêóìóëÿòîðíûå áàòàðåè/áàòàðåéêè â áûòîâîé ìóñîð!

Òîëüêî äëÿ ñòðàí-÷ëåíîâ ÅÑ:

Â ñîîòâåòñòâèè ñ åâðîïåéñêîé äèðåêòèâîé

2002/96/EÑ îòñëóæèâøèå ýëåêòðè÷åñêèå è

ýëåêòðîííûå ïðèáîðû è â ñîîòâåòñòâèè ñ

åâðîïåéñêîé äèðåêòèâîé 2006/66/ÅÑ

ïîâðåæäåííûå ëèáî îòðàáîòàííûå

àêêóìóëÿòîðû/áàòàðåéêè íóæíî ñîáèðàòü îòäåëüíî è

ñäàâàòü íà ýêîëîãè÷åñêè ÷èñòóþ ðåêóïåðàöèþ.

Àêêóìóëÿòîðû, áàòàðåè:

Ëèòèåâî-èîííûé:

Ïîæàëóéñòà, ñîáëþäàéòå óêàçàíèÿ

ðàçäåëà «Òðàíñïîðòèðîâêà».

Âîçìîæíû èçìåíåíèÿ.

Óêðà¿íñüêà

Âêàç³âêè ç òåõí³êè áåçïåêè

Óâàãà! Óâàæíî ïðî÷èòàéòå íàñòóïí³ âêàç³âêè.

Îçíàéîìòåñÿ ç åëåìåíòàìè óïðàâë³ííÿ ³ ïðàâèëüíèì

êîðèñòóâàííÿì ñàäîâèì ³íñòðóìåíòîì. Äîáðå

çáåð³ãàéòå ³íñòðóêö³þ ç åêñïëóàòàö³¿ äëÿ ïîäàëüøîãî

êîðèñòóâàííÿ íåþ.

Ïîÿñíåííÿ ùîäî ñèìâîë³â íà ñàäîâîìó

³íñòðóìåíò³

Çàãàëüíà âêàç³âêà íà íåáåçïåêó.

Ïðî÷èòàéòå öþ ³íñòðóêö³þ ç åêñïëóàòàö³¿.

Ñë³äêóéòå çà òèì, ùîá ÷óæîð³äí³ ò³ëà, ùî

â³äë³òàþòü, íå ïîðàíèëè ëþäåé ïîáëèçó.

Òðèìàéòå ³íøèõ îñ³á íà áåçïå÷í³é â³äñòàí³ â³ä

ñàäîâîãî ïðèëàäó.

Ãîñòðèé(³) í³æ(íîæ³). Áåðåæ³òü ïàëüö³ ðóê ³ í³ã.

Ïåðåä ðîáîòàìè ç òåõí³÷íîãî îáñëóãîâóâàííÿ

àáî î÷èùåííÿ àáî ïåðø í³æ çàëèøèòè ñàäîâèé

³íñòðóìåíò áåç íàãëÿäó, âèìêí³òü éîãî ³

â³äêëþ÷³òü ðîç’ºäíóâà÷ ñòðóìó.

Íå ñòîñóºòüñÿ.

Ïåðø í³æ òîðêàòèñÿ äî äåòàëåé ñàäîâîãî

³íñòðóìåíòó, çà÷åêàéòå, äîêè âñ³ äåòàë³ íå

çóïèíÿòüñÿ. Ï³ñëÿ âèìêíåííÿ ñàäîâîãî

³íñòðóìåíòó íîæ³ ùå ïðîäîâæóþòü îáåðòàòèñÿ ³

ìîæóòü ïðèçâåñòè äî ïîðàíåíü.

Íå êîðèñòóéòåñÿ ñàäîâèì ³íñòðóìåíòîì â äîù,

íà ïðèëàä âçàãàë³ íå ïîâèíåí ïîïàäàòè äîù.

Çàõèùàéòå ñåáå â³ä óäàðó åëåêòðè÷íèì

ñòðóìîì.

Íå ñòîñóºòüñÿ.

Âèêîðèñòîâóéòå çàðÿäíèé ïðèëàä ëèøå ó ñóõèõ

ïðèì³ùåííÿõ.

Çàðÿäíèé ïðèñòð³é îáëàäíàíèé çàõèñíèì

òðàíñôîðìàòîðîì.

Åêñïëóàòàö³ÿ

fÍ³ â ÿêîìó ðàç³ íå äîçâîëÿéòå êîðèñòóâàòèñÿ ñàäîâèì

³íñòðóìåíòîì ä³òÿì ³ îñîáàì, ùî íå çíàéîì³ ç öèìè

âêàç³âêàìè. Íàö³îíàëüí³ ïðèïèñè ìîæóòü îáìåæóâàòè

STOP

OBJ_BUCH-1584-003.book Page 146 Friday, August 17, 2012 10:28 AM

Óêðà¿íñüêà | 147

Bosch Power Tools F 016 L70 847 | (17.8.12)

äîïóñòèìèé â³ê êîðèñòóâà÷à. ßêùî Âè íå ïðàöþºòå ç

ñàäîâèì ³íñòðóìåíòîì, çáåð³ãàéòå éîãî â íåäîñòóïíîìó

äëÿ ä³òåé ì³ñö³.

fÖåé ñàäîâèé ³íñòðóìåíò íå ïðèçíà÷åíèé äëÿ âèêîðèñòàííÿ

îñîáàìè (âêëþ÷àþ÷è ä³òåé) ç îáìåæåíèìè ïñèõ³÷íèìè,

÷óòòºâèìè àáî ðîçóìîâèìè çäàòíîñòÿìè àáî íåäîñòàòí³ì

äîñâ³äîì òà/àáî íåäîñòàòí³ìè çíàííÿìè – öå äîçâîëÿºòüñÿ

ðîáèòè ëèøå ó òîìó âèïàäêó, ÿêùî çà íèìè ñïîñòåð³ãàº

îñîáà, ùî â³äïîâ³äàº çà ¿õíþ áåçïåêó, àáî âîíè îòðèìóþòü

â³ä íå¿ âêàç³âêè ùîäî òîãî, ÿê ñë³ä âèêîðèñòîâóâàòè ïðèëàä.

Íåîáõ³äíî ñïîñòåð³ãàòè çà ä³òüìè, ùîá ïåðåêîíàòèñÿ, ùî

âîíè íå ãðàþòü ç ñàäîâèì ³íñòðóìåíòîì.

fÍ³êîëè íå ñêîøóéòå òðàâó, êîëè ïîáëèçó çíàõîäÿòüñÿ

ëþäè, çîêðåìà ä³òè, àáî äîìàøí³ òâàðèíè.

fÇà íåùàñí³ âèïàäêè, ò³ëåñí³ óøêîäæåííÿ ³íøèõ ëþäåé ³

ïîøêîäæåííÿ ÷óæîãî ìàéíà â³äïîâ³äàº êîðèñòóâà÷.

fÍå ïðàöþéòå ç ñàäîâèìè ³íñòðóìåíòîì áîñîí³æ àáî ó

â³äêðèòèõ ñàíäàëÿõ. Çàâæäè ìàéòå íà ñîá³ ì³öíå âçóòòÿ ³

äîâã³ øòàíè.

fÓâàæíî îãëÿíüòå ä³ëÿíêó, íà ÿê³é Âè çáèðàºòåñÿ

ïðàöþâàòè, ³ ïðèáåð³òü êàì³ííÿ, äðþ÷êè, äðîòè, ê³ñòêè ³

³íø³ ÷óæîð³äí³ ïðåäìåòè.

fÏåðåä êîðèñòóâàííÿì ãàçîíîêîñàðêîþ çàâæäè

ïðîäèâëÿéòåñÿ, ÷è íå çíîñèëèñÿ ³ ÷è íå ïîøêîäæåí³ íîæ³,

ãâèíòè íîæ³â ³ íîæîâèé âóçîë. Ùîá óíèêíóòè äèñáàëàíñó,

íîæ³ ³ ãâèíòè íîæ³â, ùî çíîñèëèñÿ àáî ïîøêîäæåí³,

çàâæäè ì³íÿéòå óñ³ ðàçîì.

fÑêîøóéòå òðàâó ëèøå ïðè äåííîìó ñâ³òë³ àáî ïðè

äîáðîìó øòó÷íîìó îñâ³òëåíí³.

fÇà ìîæëèâ³ñòþ íå êîðèñòóéòåñü ñàäîâèì ³íñòðóìåíòîì

íà ìîêð³é òðàâ³.

fÇàâæäè éä³òü ñïîê³éíèì êðîêîì, í³êîëè íå á³æ³òü.

fÍ³êîëè íå êîðèñòóéòåñÿ ñàäîâèì ³íñòðóìåíòîì ç

ïîøêîäæåíèìè çàõèñíèìè ïðèñòðîÿìè ³ êðèøêàìè àáî

áåç çàïîá³æíèõ ïðèñòðî¿â, ÿê íàïð., áåç äåôëåêòîðà

òà/àáî áåç êîøèêà äëÿ ñêîøåíî¿ òðàâè.

fÑêîøóâàííÿ òðàâè íà êîñîãîðàõ ìîæå áóòè

íåáåçïå÷íèì.

–Íå ñêîøóéòå òðàâó íà çàíàäòî êðóòèõ ñõèëàõ.

–Íà ñõèëàõ òà íà ìîêð³é òðàâ³ çàâæäè ñë³äêóéòå çà òèì,

ùîá Âè ñò³éêî ñòîÿëè íà íîãàõ.

–Íà ñõèëàõ çàâæäè êîñ³òü ãàçîí ïîïåðåê, à íå âãîðó-âíèç.

–ßêùî Âè ïðàöþºòå íà ñõèëàõ, áóäüòå îñîáëèâî

îáåðåæíèìè íà ïîâîðîòàõ.

–Áóäüòå îñîáëèâî îáåðåæíèìè, êîëè Âè çàäêóºòå àáî

òÿãíåòå ñàäîâèé ³íñòðóìåíò çà ñîáîþ.

–Ïðè ñêîøóâàíí³ òðàâè çàâæäè øòîâõàéòå ñàäîâèé

³íñòðóìåíò ïîïåðåä ñåáå ³ í³êîëè íå òÿãí³òü éîãî äî ñåáå.

fÍàõèëÿòè ñàäîâèé ³íñòðóìåíò äëÿ éîãî ïåðåâåçåííÿ,

ïåðåâîçèòè éîãî ÷åðåç ãîë³ ä³ëÿíêè, à òàêîæ äî ì³ñöÿ, äå

Âè çáèðàºòåñü ñêîøóâàòè òðàâó, àáî ç òàêîãî ì³ñöÿ

äîçâîëÿºòüñÿ ëèøå, êîëè íîæ³ ñòîÿòü.

fÏðè çàïóñêó ñàäîâîãî ³íñòðóìåíòó ³ âìèêàíí³ ìîòîðà íå

íàõèëÿéòå ñàäîâèé ³íñòðóìåíò – çà âèíÿòêîì òèõ

âèïàäê³â, êîëè öå íåîáõ³äíî çâàæàþ÷è íà âèñîêó òðàâó. Ó

òàêîìó âèïàäêó ï³äí³ìàéòå ñàäîâèé ³íñòðóìåíò,

ïðèòèñêàþ÷è ðóêîÿòêó, ëèøå íàñê³ëüêè öå íåîáõ³äíî ³

ëèøå ç ïðîòèëåæíîãî äî Âàñ áîêó. Êîëè áóäåòå îïóñêàòè

ñàäîâèé ³íñòðóìåíò, ñë³äêóéòå çà òèì, ùîá Âàø³ ðóêè

áóëè íà ðóêîÿòö³.

fÂìèêàéòå ñàäîâèé ³íñòðóìåíò, ÿê îïèñàíî â ³íñòðóêö³¿ ç

åêñïëóàòàö³¿, ³ ñë³äêóéòå çà òèì, ùîá Âàø³ íîãè áóëè íà

äîñòàòí³é â³äñòàí³ â³ä íîæ³â, ùî îáåðòàþòüñÿ.

fÍå ï³äñîâóéòå ðóêè ³ íîãè ï³ä äåòàë³, ùî îáåðòàþòüñÿ, ³ íå

òðèìàéòå ïîáëèçó â³ä òàêèõ äåòàëåé.

fÒðèìàéòåñÿ íà â³äñòàí³ â³ä âèêèäíî¿ çîíè, êîëè ïðàöþºòå

³ç ñàäîâèì ³íñòðóìåíòîì.

fÍ³êîëè íå ï³äí³ìàéòå ³ íå ïåðåíîñüòå ñàäîâèé

³íñòðóìåíò, êîëè ïðàöþº ìîòîð.

fÍ³÷îãî íå ì³íÿéòå â ïðèëàä³. Íåäîçâîëåí³ çì³íè ìîæóòü

âïëèíóòè íà áåçïåêó ñàäîâîãî ³íñòðóìåíòó ³ ïðèçâåñòè

äî ïîñèëåíèõ øóì³â ³ â³áðàö³é.

fÐåãóëÿðíî ïåðåâ³ðÿéòå øíóð æèâëåííÿ òà ïîäîâæóâà÷,

ÿêèì Âè êîðèñòóºòåñÿ. Íå ï³ä’ºäíóéòå ïîøêîäæåíèé

øíóð äî ìåðåæ³ æèâëåííÿ ³ íå òîðêàéòåñÿ äî íüîãî, ïîêè

Âè íå â³ä’ºäíàëè éîãî â³ä ìåðåæ³ æèâëåííÿ. Ïðè

ïîøêîäæåíîìó øíóð³ ìîæëèâèé êîíòàêò ç ÷àñòèíàìè, ùî

çíàõîäÿòüñÿ ï³ä íàïðóãîþ. Çàõèñò³òü ñåáå â³ä íåáåçïåêè

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

Â³äìèêàéòå ðîç’ºäíóâà÷ ñòðóìó:

–çàâæäè, êîëè çàëèøàºòå ñàäîâèé ³íñòðóìåíò áåç íàãëÿäó,

–ïåðåä òèì, ÿê çâ³ëüíèòè øèïè ùî çàñòðÿëè,

–ïåðåä òèì, ÿê ïåðåâ³ðèòè àáî ïðî÷èñòèòè ñàäîâèé

³íñòðóìåíò, àáî âèêîíàòè ÿê³ñü ðîáîòè â íüîìó,

–ï³ñëÿ ç³òêíåííÿ ç ÷óæîð³äíèì ò³ëîì. Íåãàéíî ïåðåâ³ðòå

ñàäîâèé ³íñòðóìåíò íà ïðåäìåò ïîøêîäæåíü ³ çà

íåîáõ³äí³ñòþ â³äðåìîíòóéòå,

–ÿêùî ñàäîâèé ³íñòðóìåíò ïî÷àâ íåçâè÷àéíî â³áðóâàòè

(íåãàéíî ïåðåâ³ðòå).

Òåõí³÷íå îáñëóãîâóâàííÿ

fÂäÿãàéòå çàâæäè ñàäîâ³ ðóêàâèö³, ÿêùî Âè

çáèðàºòåñü îðóäóâàòè àáî ïðàöþâàòè ïîáëèçó

ãîñòðèõ íîæ³â.

fÏåðåâ³ðÿéòå âñ³ ãàéêè, ïðîãîíè÷³ ³ ãâèíòè íà ïðåäìåò

ì³öíî¿ ïîñàäêè, ùîá çàáåçïå÷èòè áåçïå÷íèé ðîáî÷èé

ñòàí ñàäîâîãî ³íñòðóìåíòó.

fÐåãóëÿðíî ïåðåâ³ðÿéòå ñòàí ³ â³äñóòí³ñòü ñë³ä³â çíîøåííÿ

íà êîøèêó äëÿ òðàâè.

fÏåðåâ³ðÿéòå ñàäîâèé ³íñòðóìåíò ³ ïðî âñÿê âèïàäîê

ì³íÿéòå çíîøåí³ àáî ïîøêîäæåí³ äåòàë³.

fÂèêîðèñòîâóéòå ëèøå íîæ³, ùî ïåðåäáà÷åí³ äëÿ

ñàäîâîãî ³íñòðóìåíòó.

fÑë³äêóéòå çà òèì, ùîá íîâ³ äåòàë³ áóëè â³ä Bosch.

Âêàç³âêè ùîäî îïòèìàëüíîãî ïîâîäæåííÿ ç

àêóìóëÿòîðîì

fÏåðåä òèì, ÿê âñòàâëÿòè àêóìóëÿòîðíó áàòàðåþ,

ïåðåêîíàéòåñÿ, ùî ñàäîâèé ³íñòðóìåíò âèìêíåíî.

Âñòðîìëÿííÿ àêóìóëÿòîðíî¿ áàòàðå¿ ó ââ³ìêíóòèé ñàäîâèé

³íñòðóìåíò ìîæå ïðèçâåñòè äî íåùàñíîãî âèïàäêó.

fÇàõèùàéòå çàðÿäíèé ïðèñòð³é â³ä äîùó ³ âîëîãè.

Ïîòðàïëÿííÿ âîäè â çàðÿäíèé ïðèñòð³é çá³ëüøóº ðèçèê

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

OBJ_BUCH-1584-003.book Page 147 Friday, August 17, 2012 10:28 AM

148 | Óêðà¿íñüêà

F 016 L70 847 | (17.8.12) Bosch Power Tools

fÇàðÿäæóéòå àêóìóëÿòîðí³ áàòàðå¿ ëèøå â çàðÿäíèõ

ïðèñòðîÿõ, ùî ðåêîìåíäîâàí³ âèãîòîâëþâà÷åì.

Çàðÿäíèé ïðèñòð³é ìîæå çàéìàòèñÿ, ÿêùî â íüîìó áóäóòü

çàðÿäæàòèñÿ íåïåðåäáà÷åí³ àêóìóëÿòîðí³ áàòàðå¿.

fÍå çàðÿäæàéòå àêóìóëÿòîðí³ áàòàðå¿ ³íøèõ

âèðîáíèê³â. Çàðÿäíèé ïðèñòð³é ïðèäàòíèé ëèøå äëÿ

çàðÿäæàííÿ ë³ò³ºâî-³îííèõ àêóìóëÿòîðíèõ áàòàðåé

Bosch ç íàïðóãîþ, çàçíà÷åíîþ â òåõí³÷íèõ äàíèõ. Â

³íøîìó âèïàäêó ³ñíóº íåáåçïåêà ïîæåæ³ ³ âèáóõó.

fÒðèìàéòå çàðÿäíèé ïðèñòð³é â ÷èñòîò³. Çàáðóäíåííÿ

ìîæóòü ïðèçâîäèòè äî óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

fÊîæíèé ðàç ïåðåä âèêîðèñòàííÿì ïåðåâ³ðÿéòå

çàðÿäíèé ïðèñòð³é, êàáåëü ³ øòåïñåëü. Íå

êîðèñòóéòåñÿ çàðÿäíèì ïðèñòðîºì, ÿêùî ïîì³òèòå

ïîøêîäæåííÿ. Íå ðîçêðèâàéòå çàðÿäíèé ïðèñòð³é

ñàìîñò³éíî; ðåìîíòóâàòè éîãî äîçâîëÿºòüñÿ ëèøå

êâàë³ô³êîâàíèì ôàõ³âöÿì ç âèêîðèñòàííÿì

îðèã³íàëüíèõ çàï÷àñòèí. Ïîøêîäæåíèé çàðÿäíèé

ïðèñòð³é, øíóð àáî øòåïñåëü çá³ëüøóº ðèçèê óðàæåííÿ

åëåêòðè÷íèì ñòðóìîì.

fÍå êîðèñòóéòåñÿ çàðÿäíèì ïðèñòðîºì íà îñíîâ³, ùî

ìîæå ëåãêî çàéìàòèñÿ, (íàïð., íà ïàïåð³,

òåêñòèëüíèõ ìàòåð³àëàõ òîùî) àáî â ãîðþ÷îìó

ñåðåäîâèù³. Íàãð³âàííÿ çàðÿäíîãî ïðèñòðîþ ï³ä ÷àñ

çàðÿäæàííÿ ìîæå ïðèçâîäèòè äî ïîæåæ³.

fÂèêîðèñòîâóéòå ëèøå àêóìóëÿòîðí³ áàòàðå¿ Bosch,

ÿê³ ïåðåäáà÷åí³ äëÿ äàíîãî ñàäîâîãî ³íñòðóìåíòó.

Âèêîðèñòàííÿ ³íøèõ àêóìóëÿòîðíèõ áàòàðåé ìîæå

ïðèçâåñòè äî òðàâìè ³ íåáåçïåêè ïîæåæ³.

fÇáåð³ãàéòå àêóìóëÿòîðíó áàòàðåþ, ùî ñàìå íå

çàñòîñîâóºòüñÿ, â³ääàë³ê â³ä êàíöåëÿðñüêèõ ñêð³ïîê,

ìîíåò, ãâèíò³â òà ³íøèõ íåâåëèêèõ ìåòàëåâèõ

ïðåäìåò³â, ùî ìîæóòü ñïðè÷èíÿòè ïåðåìêíåííÿ

êîíòàêò³â. Êîðîòêå çàìèêàííÿ ì³æ êîíòàêòàìè

àêóìóëÿòîðíî¿ áàòàðå¿ ìîæå ïðèçâîäèòè äî îï³êó àáî

ïîæåæ³.

fÏðè íåïðàâèëüíîìó âèêîðèñòàíí³ ç àêóìóëÿòîðíî¿

áàòàðå¿ ìîæå ïîòåêòè ð³äèíà. Óíèêàéòå êîíòàêòó ç

íåþ. Ïðè âèïàäêîâîìó êîíòàêò³ ïðîìèéòå â³äïîâ³äíå

ì³ñöå âîäîþ. ßêùî ð³äèíà ïîòðàïèëà â î÷³,

äîäàòêîâî çâåðí³òüñÿ äî ë³êàðÿ. Àêóìóëÿòîðíà ð³äèíà

ìîæå ñïðè÷èíÿòè ïîäðàçíåííÿ øê³ðè àáî îï³êè.

fÍå â³äêðèâàéòå àêóìóëÿòîðíó áàòàðåþ. ²ñíóº

íåáåçïåêà êîðîòêîãî çàìèêàííÿ.

fÇàõèùàéòå àêóìóëÿòîðíó áàòàðåþ â³ä òåïëà,

çîêðåìà, íàïð., â³ä ñîíÿ÷íèõ ïðîìåí³â, âîãíþ, âîäè

òà âîëîãè. ²ñíóº íåáåçïåêà âèáóõó.

fÍå ìîæíà çàêîðî÷óâàòè àêóìóëÿòîðíó áàòàðåþ.

²ñíóº íåáåçïåêà âèáóõó.

fÏðè ïîøêîäæåíí³ àáî íåïðàâèëüí³é åêñïëóàòàö³¿

àêóìóëÿòîðíî¿ áàòàðå¿ ìîæå âèõîäèòè ïàð. Âïóñò³òü

ñâ³æå ïîâ³òðÿ ³ – ó ðàç³ ñêàðã – çâåðí³òüñÿ äî ë³êàðÿ.

Ïàð ìîæå ïîäðàçíþâàòè äèõàëüí³ øëÿõè.

fÇàõèùàéòå àêóìóëÿòîð â³ä âîëîãè ³ âîäè.

fÇáåð³ãàéòå àêóìóëÿòîð ëèøå ïðè òåìïåðàòóð³ â³ä 0 °C äî

50 °C. Çîêðåìà, íå çàëèøàéòå àêóìóëÿòîð âë³òêó â ìàøèí³.

f×àñ â³ä ÷àñó ïðî÷èùàéòå âåíòèëÿö³éí³ îòâîðè

àêóìóëÿòîðà ì’ÿêèì, ÷èñòèì ³ ñóõèì ïåíçëèêîì.

Ñèìâîëè

Íàñòóïí³ ñèìâîëè ñòàíóòü Âàì â ïðèãîä³, êîëè Âè áóäåòå

÷èòàòè òà ùîá çðîçóì³òè ³íñòðóêö³þ ç åêñïëóàòàö³¿.

Çàïàì’ÿòàéòå ö³ ñèìâîëè òà ¿õ çíà÷åííÿ. Ïðàâèëüíå

ðîçóì³ííÿ ñèìâîë³â äîïîìîæå Âàì ïðàâèëüíî òà

íåáåçïå÷íî êîðèñòóâàòèñÿ ñàäîâèì ³íñòðóìåíòîì.

Ïðèçíà÷åííÿ ïðèëàäó

Ñàäîâèé ³íñòðóìåíò ïðèçíà÷åíèé äëÿ êîñ³ííÿ ãàçîí³â â

ïðèâàòíîìó ãîñïîäàðñòâ³.

Òåõí³÷í³ äàí³

Ñèìâîë Çíà÷åííÿ

Íàïðÿìîê ðåàêö³¿

Íàïðÿìîê ðóõó

Âäÿãàéòå çàõèñí³ ðóêàâèö³

Âàãà

Âìèêàííÿ

Âèìèêàííÿ

Äîçâîëåíà ä³ÿ

Çàáîðîíåíà ä³ÿ

Ïðèëàääÿ/çàï÷àñòèíè

Àêóìóëÿòîðíà ãàçîíîêîñàðêà Rotak 32 LI Rotak 32 High Power

Òîâàðíèé íîìåð 3 600 H85 D*0 3 600 H85 D*1

Øèðèíà íîæà ñì 32 32

Âèñîòà ñêîøóâàííÿ ìì 30 –60 30 –60

**³ç çàðÿäíèì ïðèñòðîºì AL 3620 CV Professional

Çâàæàéòå íà òîâàðíèé íîìåð, ùî çàçíà÷åíèé íà çàâîäñüê³é òàáëè÷ö³ Âàøîãî ñàäîâîãî ³íñòðóìåíòó. Òîðãîâåëüíà íàçâà îêðåìèõ ñàäîâèõ

³íñòðóìåíò³â ìîæå ðîçð³çíÿòèñÿ.

OBJ_BUCH-1584-003.book Page 148 Friday, August 17, 2012 10:28 AM

Óêðà¿íñüêà | 149

Bosch Power Tools F 016 L70 847 | (17.8.12)

²íôîðìàö³ÿ ùîäî øóìó ³ â³áðàö³¿

Ðåçóëüòàòè âèì³ðþâàííÿ ð³âíÿ øóìó îòðèìàí³ â³äïîâ³äíî

2000/14/EÑ (âèñîòà 1,60 ì, â³äñòàíü 1 ì).

À-çâàæåíèé ð³âåíü çâóêîâîãî òèñêó â³ä ïðèëàäó, ÿê

ïðàâèëî, ñòàíîâèòü: çâóêîâå íàâàíòàæåííÿ 74 äÁ(A);

çâóêîâà ïîòóæí³ñòü 86 äÁ(A). Ïîõèáêà K =0,42 äÁ.

Çàãàëüíà â³áðàö³ÿ (âåêòîðíà ñóìà òðüîõ íàïðÿìê³â)

âèçíà÷åíà â³äïîâ³äíî äî ºâðîïåéñüêî¿ íîðìè EN 60335:

â³áðàö³ÿ ah<2,5 m/s2, ïîõèáêà K=1,5 m/s2.

Çàÿâà ïðî â³äïîâ³äí³ñòü

Ìè çàÿâëÿºìî ï³ä íàøó âèêëþ÷íó â³äïîâ³äàëüí³ñòü, ùî

îïèñàíèé â «Òåõí³÷íèõ äàíèõ» ïðîäóêò â³äïîâ³äàº òàêèì

íîðìàì àáî íîðìàòèâíèì äîêóìåíòàì: EN 60335,

EN 50338 (àêóìóëÿòîðíèé ïðèëàä) ³ EN 60335 (çàðÿäíèé

ïðèëàä äëÿ àêóìóëÿòîð³â) ó â³äïîâ³äíîñò³ äî ïîëîæåíü

äèðåêòèâ 2011/65/ªC, 2004/108/ªC, 2006/42/ªC,

2000/14/ªC.

2000/14/ªC: Âèì³ðÿíà çâóêîâà ïîòóæí³ñòü 87 äÁ(À).

Ïðîöåäóðà îö³íêè â³äïîâ³äíîñò³ çã³äíî ç äîäàòêîì VI.

Êàòåãîð³ÿ ïðîäóêòó: 32

Ïðèçíà÷åíèé öåíòð:

SRL, Sudbury, England, Nr. 1088

Òåõí³÷íà äîêóìåíòàö³ÿ (2000/14/ªC, 2011/65/ªC):

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Ì³ñòê³ñòü êîøèêà äëÿ òðàâè ë3131

Âàãà â³äïîâ³äíî äî EPTA-Procedure 01/2003 êã 10,4 10,4

Ñåð³éíèé íîìåð äèâ. çàâîäñüêó òàáëè÷êó íà ñàäîâîìó ³íñòðóìåíò³

Àêóìóëÿòîðíà áàòàðåÿ ³îííî-ë³ò³ºâà ³îííî-ë³ò³ºâà

Òîâàðíèé íîìåð F 016 800 302 F 016 800 301

Íîì. íàïðóãà Â= 36 36

ªìí³ñòü Àãîä. 1,3 2,6

Òðèâàë³ñòü çàðÿäæàííÿ (ðîçðÿäæåíà àêóìóëÿòîðíà

áàòàðåÿ)** õâèë. 60 95

Ê³ëüê³ñòü àêóìóëÿòîðíèõ åëåìåíò³â 10 20

Çàðÿäíèé ïðèñòð³é AL 3620 CV

Professional

AL 3620 CV

Professional

Òîâàðíèé íîìåð EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Çàðÿäíèé ñòðóì À2,02,0

Äîïóñòèìèé òåìïåðàòóðíèé ä³àïàçîí çàðÿäæàííÿ °C0–45 0–45

Âàãà â³äïîâ³äíî äî EPTA-Procedure 01/2003 êã 0,6 0,6

Êëàñ çàõèñòó /II /II

Çàðÿäíèé ïðèñòð³é AL 3640 CV

Professional

AL 3640 CV

Professional

Òîâàðíèé íîìåð EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Çàðÿäíèé ñòðóì À4,04,0

Äîïóñòèìèé òåìïåðàòóðíèé ä³àïàçîí çàðÿäæàííÿ °C0–45 0–45

Âàãà â³äïîâ³äíî äî EPTA-Procedure 01/2003 êã 1,0 1,0

Êëàñ çàõèñòó /II /II

Àêóìóëÿòîðíà ãàçîíîêîñàðêà Rotak 32 LI Rotak 32 High Power

**³ç çàðÿäíèì ïðèñòðîºì AL 3620 CV Professional

³íñòðóìåíò³â ìîæå ðîçð³çíÿòèñÿ.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

OBJ_BUCH-1584-003.book Page 149 Friday, August 17, 2012 10:28 AM

150 | Óêðà¿íñüêà

F 016 L70 847 | (17.8.12) Bosch Power Tools

Ìîíòàæ òà åêñïëóàòàö³ÿ

Ïî÷àòîê ðîáîòè

Äëÿ Âàøî¿ áåçïåêè

fÓâàãà! Ïåðåä ðîáîòàìè ç òåõí³÷íîãî îáñëóãîâóâàííÿ

àáî î÷èùåííÿ âèìêí³òü ñàäîâèé ³íñòðóìåíò,

â³äêëþ÷³òü ðîç’ºäíóâà÷ ñòðóìó ³ âèòÿãí³òü

àêóìóëÿòîðíó áàòàðåþ. Öå ñàìå ìàº ÷èíí³ñòü ³ ÿêùî

åëåêòðîêàáåëü ïîøêîäæåíèé, íàäð³çàíèé àáî

çàïëóòàâñÿ.

fÏ³ñëÿ âèìêíåííÿ ñàäîâîãî ³íñòðóìåíòó íîæ³

îáåðòàþòüñÿ ùå äåê³ëüêà ñåêóíä.

fÎáåðåæíî – íå òîðêàéòåñÿ äî íîæà, ùî îáåðòàºòüñÿ.

Çàðÿäæàííÿ àêóìóëÿòîðíî¿ áàòàðå¿

fÍå âèêîðèñòîâóéòå ³íø³ çàðÿäí³ ïðèñòðî¿.

Ïîñòàâëåíèé ðàçîì ç ñàäîâèì ³íñòðóìåíòîì çàðÿäíèé

ïðèñòð³é ðîçðàõîâàíèé íà ë³ò³ºâî-³îííèé àêóìóëÿòîð,

ùî ñòî¿òü â ³íñòðóìåíò³.

fÇâàæàéòå íà íàïðóãó â ìåðåæ³! Íàïðóãà äæåðåëà

æèâëåííÿ ìàº â³äïîâ³äàòè äàíèì íà çàâîäñüê³é òàáëè÷ö³

çàðÿäíîãî ïðèñòðîþ. Çàðÿäí³ ïðèñòðî¿, ðîçðàõîâàí³ íà

230 Â, ìîæóòü ïðàöþâàòè òàêîæ ³ â³ä 220 Â.

Àêóìóëÿòîðíà áàòàðåÿ ìàº åëåìåíò äëÿ êîíòðîëþ çà

òåìïåðàòóðîþ, ÿêèé äîïóñêàº çàðÿäæàííÿ ëèøå â

òåìïåðàòóðíîìó ä³àïàçîí³ â³ä 0 °C äî 45 °C. Öèì

çàáåçïå÷óºòüñÿ òðèâàëèé åêñïëóàòàö³éíèé ðåçåðâ

àêóìóëÿòîðà.

Âêàç³âêà: Àêóìóëÿòîð ïîñòà÷àºòüñÿ ÷àñòêîâî çàðÿäæåíèì.

Ùîá àêóìóëÿòîð ì³ã ðåàë³çóâàòè ñâîþ ïîâíó ºìí³ñòü, ïåðåä

òèì, ÿê ïåðøèé ðàç ïðàöþâàòè ç ïðèëàäîì, àêóìóëÿòîð

òðåáà ïîâí³ñòþ çàðÿäèòè ó çàðÿäíîìó ïðèñòðî¿.

Ë³ò³ºâî-³îííèé àêóìóëÿòîð ìîæíà çàðÿäæàòè êîëè çàâãîäíî,

öå íå ñêîðî÷óº éîãî åêñïëóàòàö³éíèé ðåñóðñ. Ïåðåðèâàííÿ

ïðîöåñó çàðÿäæàííÿ íå ïîøêîäæóº àêóìóëÿòîð.

Ë³ò³ºâî-³îííèé àêóìóëÿòîð çàõèùåíèé â³ä ãëèáîêîãî

ðîçðÿäæàííÿ çà äîïîìîãîþ «Electronic Cell Protection

(ECP)». Ïðè ðîçðÿäæåíîìó àêóìóëÿòîð³ ñàäîâèé

³íñòðóìåíò çàâäÿêè ñõåì³ çàõèñòó âèìèêàºòüñÿ: Í³æ á³ëüøå

íå ðóõàºòüñÿ.

Ï³ñëÿ àâòîìàòè÷íîãî âèìèêàííÿ

ñàäîâîãî ³íñòðóìåíòó á³ëüøå íå

íàòèñêóéòå íà âèìèêà÷. Öå ìîæå ïîøêîäèòè àêóìóëÿòîð.

Çàðÿäæàííÿ

Ïðîöåñ çàðÿäæàííÿ ïî÷èíàºòüñÿ, êîëè ìåðåæíèé øòåïñåëü

çàðÿäíîãî ïðèñòðîþ áóäå âñòðîìëåíèé â ðîçåòêó, à

àêóìóëÿòîðíà áàòàðåÿ áóäå âñòðîìëåíà ó çàðÿäíå ãí³çäî.

Çàâäÿêè ³íòåëåêòóàëüí³é ñèñòåì³ çàðÿäæàííÿ ñòóï³íü

çàðÿäæåíîñò³ àêóìóëÿòîðíî¿ áàòàðå¿ àâòîìàòè÷íî

ðîçï³çíàºòüñÿ òà çàðÿäæàííÿ çä³éñíþºòüñÿ îïòèìàëüíèì

ñòðóìîì â çàëåæíîñò³ â³ä òåìïåðàòóðè òà íàïðóãè

àêóìóëÿòîðà.

Öå çáåð³ãàº àêóìóëÿòîðíó áàòàðåþ, ³ – ïðè ¿¿ çáåðåæåíí³ ó

çàðÿäíîìó ïðèñòðî¿ – âîíà çàâæäè áóäå ïîâí³ñòþ

çàðÿäæåíà.

Øâèäêå çàðÿäæàííÿ

Ïðè øâèäêîìó çàðÿäæàíí³ ìèãàº çåëåíèé ñâ³òëîä³îäíèé

³íäèêàòîð.

²íäèêàòîðíèé åëåìåíò íà àêóìóëÿòîð³: Ï³ä ÷àñ çàðÿäæàííÿ

øâèäêî çàãîðÿþòüñÿ îäèí çà îäíèì ³ ïîò³ì ãàñíóòü òðè

çåëåí³ ñâ³òëîä³îäè. Àêóìóëÿòîðíà áàòàðåÿ ïîâí³ñòþ

çàðÿäæåíà, ÿêùî áåçïåðåðâíî ñâ³òÿòüñÿ òðè çåëåí³ ñâ³òëî-

ä³îäè. Ïðèáë. ÷åðåç 5 õâèëèí ï³ñëÿ òîãî, ÿê àêóìóëÿòîðíà

áàòàðåÿ áóäå ïîâí³ñòþ çàðÿäæåíà, òðè çåëåí³ ñâ³òëîä³îäè

çíîâó ãàñíóòü.

Âêàç³âêà: Øâèäêå çàðÿäæàííÿ ìîæëèâå ëèøå â òîìó

âèïàäêó, ÿêùî òåìïåðàòóðà àêóìóëÿòîðíî¿ áàòàðå¿

çíàõîäèòüñÿ â ìåæàõ äîïóñòèìîãî òåìïåðàòóðíîãî

ä³àïàçîíó çàðÿäæàííÿ, äèâ. ðîçä³ë «Òåõí³÷í³ äàí³».

Àêóìóëÿòîðíà áàòàðåÿ çàðÿäæåíà

Ä³ÿ Ìàëþíîê

Îáñÿã ïîñòàâêè 1

Ìîíòàæ ðóêîÿòêè 2

Çáèðàííÿ êîøèêà äëÿ òðàâè 3

Ìîíòàæ/äåìîíòàæ êîøèêà äëÿ òðàâè 4

Çàðÿäæàííÿ àêóìóëÿòîðíî¿ áàòàðå¿ 5

Óñòàíîâëåííÿ àêóìóëÿòîðíî¿ áàòàðå¿ 6

Â³äêëþ÷åííÿ ðîç’ºäíóâà÷à ñòðóìó ³

ïðèâåäåííÿ éîãî ó ðåçåðâíå ïîëîæåííÿ

Âèéìàííÿ àêóìóëÿòîðíî¿ áàòàðå¿ 8

Ðåãóëþâàííÿ âèñîòè ñêîøóâàííÿ òðàâè 9

Âìèêàííÿ 10

Âèìêíåííÿ 10

Âêàç³âêè ùîäî ðîáîòè 10 –11

Òåõí³÷íå îáñëóãîâóâàííÿ íîæà 12

Âèá³ð ïðèëàääÿ 13

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 150 Friday, August 17, 2012 10:28 AM

Óêðà¿íñüêà | 151

Bosch Power Tools F 016 L70 847 | (17.8.12)

Áåçïåðåðâíå ñâ³ò³ííÿ çåëåíîãî ñâ³òëîä³îäíîãî

³íäèêàòîðà ñâ³ä÷èòü ïðî òå, ùî àêóìóëÿòîðíà áàòàðåÿ

ïîâí³ñòþ çàðÿäèëàñÿ.

Äîäàòêîâî ïðîòÿãîì ïðèáë. 2 ñåêóíä ïîäàºòüñÿ çâóêîâèé

ñèãíàë, ÿêèé ñâ³ä÷èòü ïðî ïîâíó çàðÿäæåí³ñòü

àêóìóëÿòîðíî¿ áàòàðå¿.

Ï³ñëÿ öüîãî àêóìóëÿòîðíó áàòàðåþ ìîæíà âèéíÿòè ³ îäðàçó

æ âèêîðèñòîâóâàòè.

ßêùî àêóìóëÿòîðíà áàòàðåÿ íå âñòðîìëåíà, áåçïåðåðâíå

ñâ³ò³ííÿ çåëåíîãî ñâ³òëîä³îäíîãî ³íäèêàòîðà ñâ³ä÷èòü

ïðî òå, ùî øòåïñåëü âñòðîìëåíèé ó ðîçåòêó ³ çàðÿäíèé

ïðèñòð³é ãîòîâèé äî ðîáîòè.

Òåìïåðàòóðà àêóìóëÿòîðíî¿ áàòàðå¿ íèæ÷à

0°C àáî âèùà 45 °C

Áåçïåðåðâíå ñâ³ò³ííÿ ÷åðâîíîãî ñâ³òëîä³îäíîãî

³íäèêàòîðà ñâ³ä÷èòü ïðî òå, ùî òåìïåðàòóðà

àêóìóëÿòîðíî¿ áàòàðå¿ çíàõîäèòüñÿ çà ìåæàìè

òåìïåðàòóðíîãî ä³àïàçîíó øâèäêîãî çàðÿäæàííÿ

0°C–45 °C. Ò³ëüêè-íî áóäå äîñÿãíóòèé äîïóñòèìèé

òåìïåðàòóðíèé ä³àïàçîí çàðÿäæåííÿ, çàðÿäíèé ïðèñòð³é

àâòîìàòè÷íî ïåðåêëþ÷èòüñÿ íà øâèäêå çàðÿäæàííÿ.

ßêùî òåìïåðàòóðà àêóìóëÿòîðíî¿ áàòàðå¿ çíàõîäèòüñÿ çà

ìåæàìè äîïóñòèìîãî äëÿ çàðÿäæàííÿ ä³àïàçîíó, ïðè

âñòðîìëÿíí³ àêóìóëÿòîðíî¿ áàòàðå¿ â çàðÿäíèé ïðèñòð³é

çàãîðÿºòüñÿ ÷åðâîíèé ñâ³òëîä³îä áàòàðå¿.

Çàðÿäæàííÿ íå çä³éñíþºòüñÿ

Ïðè ³íøèõ íåïîëàäêàõ ³ç çàðÿäæàííÿì ìèãàº ÷åðâîíèé

ñâ³òëîä³îäíèé ³íäèêàòîð.

Ïðîöåñ çàðÿäæàííÿ íå ìîæå ðîçïî÷àòèñÿ, çàðÿäæàííÿ

àêóìóëÿòîðíî¿ áàòàðå¿ íåìîæëèâå (äèâ. ðîçä³ë «Ïîøóê

íåñïðàâíîñòåé»).

Âêàç³âêè ùîäî çàðÿäæàííÿ

Ïðè ïîñò³éíèõ öèêëàõ çàðÿäæàííÿ àáî òàêèõ, ùî

áåçïåðåðâíî ïîâòîðþþòüñÿ îäèí çà îäíèì äåê³ëüêà ðàç³â,

çàðÿäíèé ïðèñòð³é ìîæå íàãð³òèñÿ. Îäíàê öå íå º

íåáåçïå÷íèì ³ íå ñâ³ä÷èòü ïðî òåõí³÷íó íåñïðàâí³ñòü

çàðÿäíîãî ïðèñòðîþ.

Çàíàäòî êîðîòêà òðèâàë³ñòü ðîáîòè ï³ñëÿ çàðÿäæàííÿ

ñâ³ä÷èòü ïðî òå, ùî àêóìóëÿòîð âè÷åðïàâ ñåáå ³ éîãî òðåáà

ïîì³íÿòè.

Çâàæàéòå íà âêàç³âêè ùîäî âèäàëåííÿ.

Îõîëîäæåííÿ àêóìóëÿòîðíî¿ áàòàðå¿

(Active Air Cooling)

Âáóäîâàíå â çàðÿäíèé ïðèñòð³é óïðàâë³ííÿ âåíòèëÿòîðà

ñë³äêóº çà òåìïåðàòóðîþ âñòðîìëåíî¿ àêóìóëÿòîðíî¿

áàòàðå¿. ßêùî òåìïåðàòóðà àêóìóëÿòîðíî¿ áàòàðå¿

ïåðåá³ëüøóº 30 °C, àêóìóëÿòîðíà áàòàðåÿ îõîëîäæóºòüñÿ

âåíòèëÿòîðîì äî îïòèìàëüíî¿ òåìïåðàòóðè çàðÿäæàííÿ.

Óâ³ìêíóòèé âåíòèëÿòîð ñòâîðþº øóì.

ßêùî âåíòèëÿòîð íå âìèêàºòüñÿ, öå çíà÷èòü, ùî òåìïåðàòóðà

àêóìóëÿòîðíî¿ áàòàðå¿ çíàõîäèòüñÿ â îïòèìàëüíîìó

ä³àïàçîí³ àáî âåíòèëÿòîð âèéøîâ ç ëàäó. Â òàêîìó ðàç³

òðèâàë³ñòü çàðÿäæàííÿ àêóìóëÿòîðíî¿ áàòàðå¿ çá³ëüøóºòüñÿ.

Âêàç³âêè ùîäî ðîáîòè

²íäèêàòîð çàðÿäæåíîñò³ àêóìóëÿòîðíî¿ áàòàðå¿

Àêóìóëÿòîð îáëàäíàíèé ³íäèêàòîðîì ñòàíó àêóìóëÿòîðíî¿

áàòàðå¿, ÿêèé ïîêàçóº ñòóï³íü çàðÿäæåíîñò³ àêóìóëÿòîðà.

²íäèêàòîð ñòàíó àêóìóëÿòîðíî¿ áàòàðå¿ ñêëàäàºòüñÿ ç 3

çåëåíèõ ñâ³òëîä³îä³â.

Íàòèñí³òü íà êíîïêó ³íäèêàòîðà ñòàíó àêóìóëÿòîðíî¿

áàòàðå¿, ùîá àêòèâóâàòè ³íäèêàö³þ ñòàíó àêóìóëÿòîðíî¿

áàòàðå¿. Ïðèáë. ÷åðåç 5 ñåêóíä ³íäèêàòîð çàðÿäæåíîñò³

àêóìóëÿòîðíî¿ áàòàðå¿ ãàñíå ñàìî÷èííî.

Ñòóï³íü çàðÿäæåíîñò³ ìîæíà ïåðåâ³ðÿòè òàêîæ ³ êîëè

àêóìóëÿòîð âèéíÿòèé.

ßêùî ï³ñëÿ íàòèñêàííÿ íà êíîïêó í³ îäèí ñâ³òëîä³îä íå

çàãîðÿºòüñÿ, àêóìóëÿòîð âèéøîâ ç ëàäó ³ éîãî òðåáà

ïîì³íÿòè.

Ç ì³ðêóâàíü òåõí³êè áåçïåêè îïèòóâàòè ñòàí çàðÿäæåíîñò³

àêóìóëÿòîðíî¿ áàòàðå¿ ìîæíà ëèøå ïðè çóïèíåíîìó ïðèëàä³.

Ï³ä ÷àñ çàðÿäæàííÿ øâèäêî çàãîðÿþòüñÿ îäèí çà îäíèì ³

ïîò³ì ãàñíóòü òðè çåëåí³ ñâ³òëîä³îäè. Àêóìóëÿòîðíà áàòàðåÿ

ïîâí³ñòþ çàðÿäæåíà, ÿêùî áåçïåðåðâíî ñâ³òÿòüñÿ òðè

çåëåí³ ñâ³òëîä³îäè. Ïðèáë. ÷åðåç 5 õâèëèí ï³ñëÿ òîãî, ÿê àêó-

ìóëÿòîðíà áàòàðåÿ áóäå ïîâí³ñòþ çàðÿäæåíà, òðè çåëåí³

ñâ³òëîä³îäè çíîâó ãàñíóòü.

²íäèêàòîð êîíòðîëþ çà òåìïåðàòóðîþ

×åðâîíèé ñâ³òëîä³îä ³íäèêàòîðà êîíòðîëþ çà òåìïåðàòóðîþ

ñèãíàë³çóº, ÿêùî àêóìóëÿòîðíà áàòàðåÿ àáî åëåêòðîí³êà

ñàäîâîãî ³íñòðóìåíòó (ïðè âñòðîìëåí³é àêóìóëÿòîðí³é

áàòàðå¿) çíàõîäÿòüñÿ çà ìåæàìè îïòèìàëüíîãî

òåìïåðàòóðíîãî ä³àïàçîíó. Â òàêîìó âèïàäêó ñàäîâèé

³íñòðóìåíò íå ïðàöþº àáî ïðàöþº íå íà ïîâí³é ïîòóæíîñò³.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

Ñâ³òëîä³îäíèé ³íäèêàòîð ªìí³ñòü àêóìóëÿòîðà

Ñâ³÷åííÿ 3 çåëåíîãî ñâ³òëîä³îäà ≥2/3

Ñâ³÷åííÿ 2 çåëåíîãî ñâ³òëîä³îäà ≥1/3

Ñâ³÷åííÿ 1 çåëåíîãî ñâ³òëîä³îäà ≤1/3

Ìèãàííÿ 1 çåëåíîãî ñâ³òëîä³îäà ðåçåðâ

OBJ_BUCH-1584-003.book Page 151 Friday, August 17, 2012 10:28 AM

152 | Óêðà¿íñüêà

F 016 L70 847 | (17.8.12) Bosch Power Tools

Êîíòðîëü çà òåìïåðàòóðîþ àêóìóëÿòîðà

×åðâîíèé ñâ³òëîä³îä ìèãàº ïðè íàòèñíåíí³ íà êíîïêó àáî íà

âèìèêà÷ (ïðè âñòðîìëåí³é àêóìóëÿòîðí³é áàòàðå¿): àêó-

ìóëÿòîð çíàõîäèòüñÿ çà ìåæàìè äîïóñòèìîãî äëÿ çàðÿäæàííÿ

ä³àïàçîíó ðîáî÷î¿ òåìïåðàòóðè â³ä –10 °C äî +60 °C.

Ïðè òåìïåðàòóð³ ïîíàä 70 °C àêóìóëÿòîð âèìèêàºòüñÿ äî

òèõ ï³ð, ïîêè òåìïåðàòóðà íå âñòàíîâèòüñÿ â ìåæàõ

äîïóñòèìîãî ä³àïàçîíó.

Êîíòðîëü çà òåìïåðàòóðîþ åëåêòðîí³êè

ñàäîâîãî ³íñòðóìåíòó

×åðâîíèé ñâ³òëîä³îä áåçïåðåðâíî ñâ³òèòüñÿ ïðè

íàòèñíåíí³ íà âèìèêà÷ : Òåìïåðàòóðà åëåêòðîí³êè ñàäîâîãî

³íñòðóìåíòó ìåíøà çà 5 °C àáî á³ëüøà çà 75 °C.

Ïðè òåìïåðàòóð³ ïîíàä 90 °C åëåêòðîí³êà ñàäîâîãî

³íñòðóìåíòó âèìèêàºòüñÿ äî òèõ ï³ð, ïîêè òåìïåðàòóðà íå

âñòàíîâèòüñÿ â ìåæàõ äîïóñòèìîãî ä³àïàçîíó.

Ð³çàëüíà çäàòí³ñòü (òðèâàë³ñòü ðîáîòè

àêóìóëÿòîðíî¿ áàòàðå¿)

Ð³çàëüíà çäàòí³ñòü (òðèâàë³ñòü ðîáîòè àêóìóëÿòîðíî¿

áàòàðå¿) çàëåæèòü â³ä ÿêîñò³ ãàçîíó, íàïð., ãóñòîòè òðàâè,

âîëîãè, äîâæèíè òðàâè ³ âèñîòè ñêîøóâàííÿ.

×àñòå âìèêàííÿ òà âèìèêàííÿ ñàäîâîãî ³íñòðóìåíòó ï³ä ÷àñ

ñêîøóâàííÿ òðàâè òàêîæ ñêîðî÷óº ïðîäóêòèâí³ñòü

ñêîøóâàííÿ (òðèâàë³ñòü ðîáîòè àêóìóëÿòîðíî¿ áàòàðå¿).

Ùîá îïòèì³çóâàòè ð³çàëüíó çäàòí³ñòü (òðèâàë³ñòü ðîáîòè

àêóìóëÿòîðíî¿ áàòàðå¿), ðåêîìåíäóºòüñÿ ÷àñò³øå êîñèòè

ãàçîí, çá³ëüøèòè âèñîòó ñêîøóâàííÿ òà ïðàöþâàòè ç

â³äïîâ³äíîþ øâèäê³ñòþ.

Íàâåäåíèé íèæ÷å ïðèêëàä ïîêàçóº âçàºìîçâ’ÿçîê ì³æ

âèñîòîþ ñêîøóâàííÿ ³ ð³çàëüíîþ çäàòí³ñòþ â çàëåæíîñò³ â³ä

ñòóïåíþ çàðÿäæåíîñò³ àêóìóëÿòîðíî¿ áàòàðå¿.

Ùîá çá³ëüøèòè òðèâàë³ñòü ðîáîòè, â ìàéñòåðí³,

àâòîðèçîâàí³é äëÿ ñàäîâèõ ³íñòðóìåíò³â Bosch, ìîæíà

ïðèäáàòè äîäàòêîâó àêóìóëÿòîðíó áàòàðåþ àáî

àêóìóëÿòîðíó áàòàðåþ ç á³ëüøîþ ºìí³ñòþ (À·ãîä.).

Ïîøóê íåñïðàâíîñòåé

Óìîâè ðîáîòè

Äóæå òîíêà, ñóõà òðàâà Òîíêà, ñóõà òðàâà

Ïîòóæí³ñòü ñêîøóâàííÿ (Rotak 32 LI)

äî 150 ì2äî 100 ì2

Ïîòóæí³ñòü ñêîøóâàííÿ (Rotak 32 LI High Power)

äî 300 ì2äî 150 ì2

6cm

4cm

8cm

4cm

STOP

Ñèìïòîìè Ìîæëèâà ïðè÷èíà Ùî ðîáèòè

Ñàäîâèé ³íñòðóìåíò

íå ïðàöþº

Ìîæëèâî, ïðèëàä çàáèâñÿ Â³äìèêàéòå ðîç’ºäíóâà÷ ñòðóìó:

Ïåðåâ³ðòå íèæíþ ÷àñòèíó ñàäîâîãî ³íñòðóìåíòó ³

çà íåîáõ³äí³ñòþ óñóíüòå ïðè÷èíó (çàâæäè

âäÿãàéòå ñàäîâ³ ðóêàâèö³)

Àêóìóëÿòîðíà áàòàðåÿ íå ïîâí³ñòþ çàðÿäæåíà Çàðÿäæàííÿ àêóìóëÿòîðíî¿ áàòàðå¿

Àêóìóëÿòîðíà áàòàðåÿ íå (ïîâí³ñòþ) âñòðîìëåíà Âñòðîìëÿííÿ àêóìóëÿòîðíî¿ áàòàðå¿

Òðàâà çàíàäòî âèñîêà Âñòàíîâ³òü á³ëüøó âèñîòó ñêîøóâàííÿ ³ íàõèë³òü

ñàäîâèé ³íñòðóìåíò, ùîá çìåíøèòè ïî÷àòêîâó

íàâàíòàæåííÿ

Ñïðàöþâàâ çàõèñíèé àâòîìàò ìîòîðà Äàéòå ìîòîðó îõîëîíóòè ³ âñòàíîâ³òü á³ëüøó

âèñîòó ñêîøóâàííÿ

Àêóìóëÿòîðíà áàòàðåÿ çàíàäòî õîëîäíà/çàíàäòî

ãàðÿ÷à

Äàéòå àêóìóëÿòîðí³é áàòàðå¿ íàãð³òèñÿ/

îõîëîíóòè

Ðîç’ºäíóâà÷ ñòðóìó âñòðîìëåíèé íåïðàâèëüíî/

íå ïîâí³ñòþ

Âñòðîì³òü ïðàâèëüíî

Ï³ñëÿ íàòèñêàííÿ íà âèìèêà÷ ìîòîð

çàïóñêàºòüñÿ ç íåçíà÷íîþ çàòðèìêîþ

Óòðèìóéòå âèìèêà÷ ïðèáë. 1–3 ñ íàòèñíóòèì,

ùîá çàïóñòèòè ìîòîð

OBJ_BUCH-1584-003.book Page 152 Friday, August 17, 2012 10:28 AM

Óêðà¿íñüêà | 153

Bosch Power Tools F 016 L70 847 | (17.8.12)

Ìîòîð çàïóñêàºòüñÿ ³

ïîò³ì çíîâó

çóïèíÿºòüñÿ

Àêóìóëÿòîðíà áàòàðåÿ íå ïîâí³ñòþ çàðÿäæåíà Çàðÿäæàííÿ àêóìóëÿòîðíî¿ áàòàðå¿

Ðîç’ºäíóâà÷ ñòðóìó âñòðîìëåíèé

íåïðàâèëüíî/íå ïîâí³ñòþ

Âñòðîì³òü ïðàâèëüíî

Àêóìóëÿòîðíà áàòàðåÿ íå (ïîâí³ñòþ) âñòðîìëåíà Âñòðîìëÿííÿ àêóìóëÿòîðíî¿ áàòàðå¿

Àêóìóëÿòîðíà áàòàðåÿ çàíàäòî õîëîäíà/çàíàäòî

ãàðÿ÷à

Äàéòå àêóìóëÿòîðí³é áàòàðå¿ íàãð³òèñÿ/

îõîëîíóòè

Âñòàíîâ³òü á³ëüøó âèñîòó ñêîøóâàííÿ

Ñàäîâèé ³íñòðóìåíò

ïðàöþº ç ïåðåáîÿìè

Ïîøêîäæåíà âíóòð³øíÿ ïðîâîäêà ñàäîâîãî

³íñòðóìåíòó

Çâåðí³òüñÿ â ñåðâ³ñíó ìàéñòåðíþ

Ñïðàöþâàâ çàõèñíèé àâòîìàò ìîòîðà Äàéòå ìîòîðó îõîëîíóòè ³ âñòàíîâ³òü á³ëüøó

âèñîòó ñêîøóâàííÿ

Ñàäîâèé ³íñòðóìåíò

ñêîøóº òðàâó

íåð³âíîì³ðíî

³/àáî

Ìîòîð ïðàöþº âàæêî

Çàíàäòî ìàëà âèñîòà ñêîøóâàííÿ Âñòàíîâ³òü á³ëüøó âèñîòó ñêîøóâàííÿ

Çàòóïèâñÿ í³æ Çàì³í³òü íîæè

Ìîæëèâî, ïðèëàä çàáèâñÿ Ïåðåâ³ðòå íèæíþ ÷àñòèíó ñàäîâîãî ³íñòðóìåíòó ³

çà íåîáõ³äí³ñòþ óñóíüòå ïðè÷èíó (çàâæäè

âäÿãàéòå ñàäîâ³ ðóêàâèö³)

Í³æ íåïðàâèëüíî ìîíòîâàíèé Ìîíòóéòå í³æ ïðàâèëüíî

Íåäîñòàòíÿ ð³çàëüíà

çäàòí³ñòü (òðèâàë³ñòü

ðîáîòè àêóìóëÿòîðíî¿

áàòàðå¿)

Çàíàäòî ìàëà âèñîòà ñêîøóâàííÿ Âñòàíîâ³òü á³ëüøó âèñîòó ñêîøóâàííÿ òà

ïðàöþéòå ïîâ³ëüí³øå

Òðàâà çàíàäòî âèñîêà Âñòàíîâ³òü á³ëüøó âèñîòó ñêîøóâàííÿ òà

ïðàöþéòå ïîâ³ëüí³øå

Òðàâà çàíàäòî ìîêðà àáî âîëîãà Çà÷åêàéòå, ïîêè íå âèñîõíå òðàâà, òà ïðàöþéòå

ïîâ³ëüí³øå

Çàíàäòî ãóñòà òðàâà Âñòàíîâ³òü á³ëüøó âèñîòó ñêîøóâàííÿ, ³ä³òü

ïîâ³ëüí³øå ³ êîñèòü ÷àñò³øå

Ìîæíà ïðèäáàòè äîäàòêîâó àêóìóëÿòîðíó

áàòàðåþ â ìàéñòåðí³, àâòîðèçîâàí³é äëÿ ñàäîâèõ

åëåêòðî³íñòðóìåíò³â Bosch

Çâåðí³òüñÿ â ñåðâ³ñíó ìàéñòåðíþ

Ï³ñëÿ âìèêàííÿ

ñàäîâîãî ³íñòðóìåíòó

í³æ íå îáåðòàºòüñÿ

Íà í³æ íàêðóòèëàñÿ òðàâà Âèìêí³òü ñàäîâèé ³íñòðóìåíò

Óñóíüòå ïðè÷èíó (çàâæäè âäÿãàéòå ñàäîâ³

ðóêàâèö³)

Ïîñëàáèëèñÿ ãàéêà/ãâèíò íîæà Çàòÿãí³òü ãàéêó/ãâèíò íîæà (17 Íì)

Ñèëüíà â³áðàö³ÿ/øóì Ïîñëàáèëèñÿ ãàéêà/ãâèíò íîæà Çàòÿãí³òü ãàéêó/ãâèíò íîæà (17 Íì)

Í³æ ïîøêîäèâñÿ Çàì³í³òü íîæè

Çàðÿäæàííÿ íå

çä³éñíþºòüñÿ

Çàáðóäíèëèñÿ êîíòàêòè àêóìóëÿòîðíî¿ áàòàðå¿ Ïðî÷èñò³òü êîíòàêòè (íàïðèêëàä, äåê³ëüêà ðàç³â

âñòðîìèâøè òà âèéíÿâøè àêóìóëÿòîð), ïðè

íåîáõ³äíîñò³ çàì³í³òü àêóìóëÿòîðíó áàòàðåþ

Àêóìóëÿòîðíà áàòàðåÿ íåñïðàâíà, óñåðåäèí³

àêóìóëÿòîðà ðîç’ºäíàí³ ïðîâîäè (îêðåì³

åëåìåíòè)

Ïîì³íÿéòå àêóìóëÿòîðíó áàòàðåþ

Ñâ³òëîä³îäí³

³íäèêàòîðè íå

çàãîðÿþòüñÿ ï³ñëÿ

âñòàâëåííÿ øòåïñåëÿ

â ðîçåòêó

Íå (ïîâí³ñòþ) âñòðîìëåíèé øòåïñåëü çàðÿäíîãî

ïðèñòðîþ

(Äîáðå) âñòðîì³òü øòåïñåëü ó ðîçåòêó

Íåñïðàâíà ðîçåòêà, êàáåëü æèâëåííÿ àáî

çàðÿäíèé ïðèñòð³é

Ïåðåâ³ðòå íàïðóãó â ìåðåæ³ òà çà íåîáõ³äí³ñòþ

ïåðåâ³ðòå çàðÿäíèé ïðèñòð³é â ñåðâ³ñí³é

ìàéñòåðí³ Bosch

Ñèìïòîìè Ìîæëèâà ïðè÷èíà Ùî ðîáèòè

OBJ_BUCH-1584-003.book Page 153 Friday, August 17, 2012 10:28 AM

154 | Română

F 016 L70 847 | (17.8.12) Bosch Power Tools

Òåõí³÷íå îáñëóãîâóâàííÿ ³ ñåðâ³ñ

Äîãëÿä çà àêóìóëÿòîðíîþ áàòàðåºþ

fÓâàãà! Ïåðåä ðîáîòàìè ç òåõí³÷íîãî îáñëóãîâóâàííÿ

àáî î÷èùåííÿ âèìêí³òü ñàäîâèé ³íñòðóìåíò,

â³äêëþ÷³òü ðîç’ºäíóâà÷ ñòðóìó, âèòÿãí³òü

àêóìóëÿòîðíó áàòàðåþ òà êîøèê äëÿ òðàâè.

fÂäÿãàéòå çàâæäè ñàäîâ³ ðóêàâèö³, ÿêùî Âè

çáèðàºòåñü îðóäóâàòè àáî ïðàöþâàòè ïîáëèçó

ãîñòðèõ íîæ³â.

Çâàæàéòå íà òàê³ âêàç³âêè òà çàõîäè, ùîá çàáåçïå÷èòè

îïòèìàëüíå âèêîðèñòàííÿ àêóìóëÿòîðíî¿ áàòàðå¿:

–Çàõèùàéòå àêóìóëÿòîð â³ä âîëîãè ³ âîäè.

–Çáåð³ãàéòå àêóìóëÿòîð ëèøå ïðè òåìïåðàòóð³ â³ä 0 °C äî

50 °C. Çîêðåìà, íå çàëèøàéòå àêóìóëÿòîð âë³òêó â

ìàøèí³.

–Ïðè ïîòðàïëÿíí³ íà ñàäîâèé ³íñòðóìåíò ïðÿìèõ

ñîíÿ÷íèõ ïðîìåí³â íå çàëèøàéòå àêóìóëÿòîðíó áàòàðåþ

â ³íñòðóìåíò³.

–Îïòèìàëüíà òåìïåðàòóðà äëÿ çáåð³ãàííÿ àêóìóëÿòîðíî¿

áàòàðå¿ ñòàíîâèòü 5 °C.

–×àñ â³ä ÷àñó ïðî÷èùàéòå âåíòèëÿö³éí³ îòâîðè

àêóìóëÿòîðà ì’ÿêèì, ÷èñòèì ³ ñóõèì ïåíçëèêîì.

Çàíàäòî êîðîòêà òðèâàë³ñòü ðîáîòè ï³ñëÿ çàðÿäæàííÿ

ñâ³ä÷èòü ïðî òå, ùî àêóìóëÿòîð âè÷åðïàâ ñåáå ³ éîãî òðåáà

ïîì³íÿòè.

Cåðâ³ñía ìaécòepíÿ i îáñëóãîâóâàííÿ êëiºíòiâ

www.bosch-garden.com

Ïðè âñ³õ äîäàòêîâèõ çàïèòàííÿõ òà çàìîâëåíí³ çàï÷àñòèí,

áóäü ëàñêà, çàçíà÷àéòå 10-çíà÷íèé íîìåð äëÿ çàìîâëåííÿ,

ùî ñòî¿òü íà çàâîäñüê³é òàáëè÷ö³ ñàäîâîãî ³íñòðóìåíòó.

Ãàðàíò³éíå îáñëóãîâóâàííÿ ³ ðåìîíò åëåêòðî³íñòðóìåíòó

çä³éñíþþòüñÿ â³äïîâ³äíî äî âèìîã ³ íîðì âèãîòîâëþâà÷à íà

òåðèòîð³¿ âñ³õ êðà¿í ëèøå ó ô³ðìîâèõ àáî àâòîðèçîâàíèõ

ñåðâ³ñíèõ öåíòðàõ ô³ðìè «Ðîáåðò Áîø».

ÏÎÏÅÐÅÄÆÅÍÍß! Âèêîðèñòàííÿ êîíòðàôàêòíî¿ ïðîäóêö³¿

íåáåçïå÷íå â åêñïëóàòàö³¿ ³ ìîæå ìàòè íåãàòèâí³ íàñë³äêè

äëÿ çäîðîâ’ÿ. Âèãîòîâëåííÿ ³ ðîçïîâñþäæåííÿ

êîíòðàôàêòíî¿ ïðîäóêö³¿ ïåðåñë³äóºòüñÿ çà Çàêîíîì â

àäì³í³ñòðàòèâíîìó ³ êðèì³íàëüíîìó ïîðÿäêó.

Óêðà¿íà

ÒÎÂ «Ðîáåðò Áîø»

Cåðâ³ñíèé öåíòð åëåêòðî³íñòðóìåíò³â

âóë. Êðàéíÿ, 1, 02660, Êè¿â-60

Óêðà¿íà

Òåë.: +38 (044) 4 90 24 07 (áàãàòîêàíàëüíèé)

E-Mail: pt-service.ua@bosch.com

Îô³ö³éíèé ñàéò: www.bosch-powertools.com.ua

Àäðåñà Ðåã³îíàëüíèõ ãàðàíò³éíèõ ñåðâ³ñíèõ ìàéñòåðåíü çà-

çíà÷åíà â Íàö³îíàëüíîìó ãàðàíò³éíîìó òàëîí³.

Òðàíñïîðòóâàííÿ

Íà äîäàí³ ë³ò³ºâî-³îíí³ àêóìóëÿòîðí³ áàòàðå¿

ðîçïîâñþäæóþòüñÿ âèìîãè ùîäî òðàíñïîðòóâàííÿ

íåáåçïå÷íèõ âàíòàæ³â. Àêóìóëÿòîðí³ áàòàðå¿ ìîæóòü

ïåðåâîçèòèñÿ êîðèñòóâà÷åì àâòîìîá³ëüíèì òðàíñïîðòîì

áåç íåîáõ³äíîñò³ âèêîíàííÿ äîäàòêîâèõ íîðì.

Ïðè ïåðåñèëö³ òðåò³ìè îñîáàìè (íàïð.: ïîâ³òðÿíèì

òðàíñïîðòîì àáî òðàíñïîðòíèì åêñïåäèòîðîì) ïîòð³áíî

äîäåðæóâàòèñÿ îñîáëèâèõ âèìîã ùîäî óïàêîâêè òà

ìàðêóâàííÿ. Â öüîìó âèïàäêó ïðè ï³äãîòîâö³ ïîñèëêè

ïîâèíåí ïðèéìàòè ó÷àñòü åêñïåðò ç íåáåçïå÷íèõ âàíòàæ³â.

Â³äñèëàéòå àêóìóëÿòîðíó áàòàðåþ ëèøå ç íåïîøêîäæåíèì

êîðïóñîì. Çàêëåéòå â³äêðèò³ êîíòàêòè òà çàïàêóéòå

àêóìóëÿòîðíó áàòàðåþ òàê, ùîá âîíà íå ñîâàëàñÿ â

óïàêîâö³.

Äîòðèìóéòåñÿ, áóäü ëàñêà, òàêîæ ìîæëèâèõ äîäàòêîâèõ

íàö³îíàëüíèõ ïðèïèñ³â.

Óòèë³çàö³ÿ

Íå âèêèäàéòå ñàäîâ³ ³íñòðóìåíòè, çàðÿäí³ ïðèñòðî¿ òà

àêóìóëÿòîðí³ áàòàðå¿/áàòàðåéêè â ïîáóòîâå ñì³òòÿ!

Ëèøå äëÿ êðà¿í ªÑ:

Â³äïîâ³äíî äî ºâðîïåéñüêî¿ äèðåêòèâè

2002/96/EÑ òà ºâðîïåéñüêî¿ äèðåêòèâè

2006/66/EÑ â³äïðàöüîâàí³ åëåêòðî- ³

åëåêòðîíí³ ³íñòðóìåíòè, ïîøêîäæåí³ àáî

â³äïðàöüîâàí³ àêóìóëÿòîðí³ áàòàðå¿/

áàòàðåéêè ïîâèíí³ çäàâàòèñÿ îêðåìî ³ óòèë³çóâàòèñÿ

åêîëîã³÷íî ÷èñòèì ñïîñîáîì.

Àêóìóëÿòîðè/áàòàðåéêè:

Ë³ò³ºâî-³îíí³:

Áóäü ëàñêà, çâàæàéòå íà âêàç³âêè â ðîçä³ë³

«Òðàíñïîðòóâàííÿ».

Ìîæëèâ³ çì³íè.

Română

Instrucţiuni privind siguranţa şi

protecţia muncii

Atenţie! Citiţi cu grijă următoarele instrucţiuni.

Familiarizaţi-vă cu elementele de operare şi utilizarea

reglementară a sculei electrice de grădină. Păstraţi la loc

sigur instrucţiunile de folosire în vederea unei utilizări

ulterioare.

Explicarea simbolurilor de pe scula electrică de

grădină

Indicaţie generală de avertizare a periculozităţii.

OBJ_BUCH-1584-003.book Page 154 Friday, August 17, 2012 10:28 AM

Română | 155

Bosch Power Tools F 016 L70 847 | (17.8.12)

Citiţi instrucţiunile de folosire.

Averţi grijă ca persoanele aflate în apropiere să nu

fie rănite de corpurile străine aruncate de scula

electrică.

Ţineţi persoanele aflate în preajmă la o distanţă

sigură faţă de scula electrică de grădină.

Cuţit(e) ascuţit(e). Feriţi-vă degetele pentru a nu

fi amputate.

Opriţi scula electrică de grădină şi decuplaţi

disjunctorul înaintea efectuării lucrărilor de

întreţinere sau curăţare sau dacă veţi lăsa scula

electrică de grădină nesupravegheată chiar şi

pentru scurt timp.

Nu este aplicabil.

Înainte de a atinge scula electrică de grădină,

aşteptaţi până când toate componentele acesteia

se opresc complet. Cuţitele continuă să se se mai

rotească şi după deconectarea sculei electrice de

grădină, putând cauza răniri.

Nu folosiţi scula electrică de grădină pe timp de

ploaie şi nu o expuneţi acţiunii ploii.

Protejaţi-vă împotriva electrocutării.

Nu este aplicabil.

Folosiţi încărcătorul numai în spaţii uscate.

Încărcătorul este echipat cu un transformator de

siguranţă.

Manevrare

fNu permiteţi niciodată copiilor sau persoanelor

nefamiliarizate cu prezentele instrucţiuni, să folosească

scula electrică de grădină. Este posibil ca normele

naţionale să limiteze vârsta operatorului. În caz de

nefolosire, păstraţi scula electrică de grădină la loc

inaccesibil copiilor.

fAceastă sculă electrică de grădină nu este destinată

utilizării de către persoane (inclusiv copii) cu

deficienţesenzoriale sau intelectuale sau cu o experienţă

insuficientă şi/sau cunoştinţe insuficiente, în afara cazului

în care se află sub supravegherea unei persoane

răspunzătoare de siguranţa lor sau primesc îndrumări de la

aceasta, cu privire la utilizarea sculei electrice de grădină.

Copiii trebuie supravegheaţi pentru a ne asigura că aceştia

nu se joacă cu scula electrică de grădină.

fÎn nici un caz nu cosiţi atunci când în imediata apropiere

staţionează persoane, în special copii sau animale de casă.

fOperatorul sau utilizatorul este ţinut răspunzător pentru

accidente sau pagube provocate altor oameni sau

bunurilor acesora.

fNu folosiţi scula electrică de grădină dacă sunteţi desculţi

sau încălţaţi cu sandale deschise. Purtaţi încălţăminte

solidă şi pantaloni lungi.

fInspectaţi atent suprafaţa pe care urmează să o lucraţi şi

îndepărtaţi cu grijă pietrele, beţele, sârmele, oasele şi alte

corpuri străine.

fÎnainte de utilizare verificaţi vizual întotdeauna dacă,

cuţitele, şuruburile cuţitelor cât şi blocul de cuţite nu sunt

uzate sau deteriorate. Pentru evitarea dezechilibrelor,

înlocuiţi întotdeauna întregul set de cuţite şi şuruburi de

cuţite uzate sau deteriorate.

fCosiţi numai la lumina zilei sau la lumină artificială bună.

fPe cât posibil nu folosiţi scula electrică de grădină la

tunderea ierbii ude.

fPăşiţi întotdeauna încet, nu alergaţi niciodată repede.

fNu folosiţi în niciun caz scula electrică de grădină în cazul în

care aceasta prezintă dispozitive de protecţie, capace

defecte sau echipamente de siguranţă care lipsesc, ca de

exemplu bara de protecţie sau coşul colector de iarbă.

fCosirea ierbii pe taluzuri poate fi periculoasă.

–Nu cosiţi în pantă foarte abruptă.

–Fiţi întotdeauna atenţi, astfel încât să păşiţi în siguranţă pe

suprafeţele înclinate sau pe iarba udă.

–Pe suprafeţele înclinate cosiţi întotdeauna transversal şi

niciodată în sus şi în jos.

–La schimbarea direcţiei în pante fiţi extrem de precauţi.

–Fiţi extrem de precauţi atunci când mergeţi înapoi cu scula

electrică de grădină sau o trageţi spre dumneavoastră.

–În timpul cosirii împingeţi scula electrică de grădină

întotdeauna spre înainte şi nu o trageţi niciodată în direcţia

corpului dumneavoastră.

fCuţitele trebuie să se afle în repaus, atunci când sunteţi

nevoiţi să răsturnaţi scula electrică de grădină în vederea

transportului, când traversaţi suprafeţe neplantate cu

iarbă şi când transportaţi scula electrică spre şi de la

sectorul de cosit.

fNu răsturnaţi scula electrică de grădină în momentul

pornirii motorului sau al demarării, în afara cazului în care

motorul trebuie pornit în iarbă înaltă. În acest caz, ridicaţi,

nu mai mult decât este necesar, partea opusă operatorului,

împingând în jos mâneul. Aveţi grijă să ţineţi mâinile pe

mâner atunci când lăsaţi din nou jos scula electrică de

gădină.

STOP

OBJ_BUCH-1584-003.book Page 155 Friday, August 17, 2012 10:28 AM

156 | Română

F 016 L70 847 | (17.8.12) Bosch Power Tools

fPorniţi scula electrică de grădină conform celor descrise în

instrucţiunile de folosire şi aveţi grijă să vă ţineţi picioarele

departe de componentele care se rotesc.

fNu ţineţi mâinile şi picioareţe în apropierea sau sub piesele

care se rotesc.

fPăstraţi o distanţă sigură faţă de zona de aruncare a

materialului tocat în timpul lucrului cu scula electrică de

grădină.

fNu ridicaţi respectiv nu transportaţi scula electrică de

grădină cu motorul pornit.

fNu aduceţi modificări sculei electrice de grădină.

Modificările neautorizate pot afecta siguranţa în

exploatare a sculei dumneavoastră electrice de grădină şi

pot duce la amplificarea zgomotelor şi vibraţiilor acesteia.

fVerificaţi regulat cablul de racordare şi cablul prelungitor

folosit. Nu racordaţi la reţea un cablu deteriorat şi nu-l

atingeţi înainte de a-l fi debranşat de la reţea. Un cablu

deteriorat poate atinge componnte aflate sub tensiune.

Potejaţi-vă împtriva pericolelor cauzate de electrocutare.

Deonectaţi disjunctorul:

–întotdeauna când vă îndepărtaţi de scula electrică de

grădină,

–înainte de a îndepărta blocajele,

–când verificaţi, curăţaţi sau lucraţi la scula electrică de

grădină,

–după o coliziune cu un corp străin. Controlaţi imediat scula

electrică de grădină cu privire la deteriorări iar dacă este

necesar, reparaţi-o,

–când scula electrică începe să vibreze în mod neobişnuit

(verificaţi imediat).

Întreţinere

fPutaţi întotdeauna mănuşi pentru grădină, atunci când

manipulaţi cuţitele ascuţite sau dacă lucraţi în

apropierea acestora.

fControlaţi dacă piuliţele, bolţurile şi şuruburile sunt bine

fixate pentru garantarea funcţionării în condiţii de

siguranţă a foarfecelui de tăiat gard viu.

fControlaţi regulat starea şi gradul de uzură al coşului

colector de iarbă.

fControlaţi scula electrică de grădină şi, din considerente

legate siguranţă, înlocuiţi componentele uzate sau

deteriorate ale acesteia.

fFolosiţi numai cuţitele de tăiere prevăzute pentru scula

dumneavoastră electrică de grădină.

fAsiguraţi-vă că piesele noi utilizate la schimbare provin de

la Bosch.

Indicaţii privind manevrarea optimă a

acumulatorului

fÎnainte de a introduce acumulatorul în scula electrică

de grădină, asiguraţi-vă că aceasta este oprită.

Introducerea unui acumulator într-o sculă electrică de

grădină pornită poate duce la accidente.

fFeriţi încărcătorul de ploaie sau umerzeală.

Pătrunderea apei în încărcător măreşte riscul de

electrocutare.

fÎncărcaţi acumulatorii numai cu încărcătoare

recomandate de către producător. Un încărcător

recomandat pentru acumulatori de un anumit tip, poate lua

foc atunci când este folosit pentru încărcarea altori

acumulatori decât cei prevăzuţi pentru acesta.

fNu încărcaţi acumulatori de fabricaţie străină.

Încărcătorul este adecvat numai pentru încărcarea

acumulatorilor cu tehnologie litiu-ion, având tensiunile

indicate în datele tehnice. În caz contrar esistă pericol de

incendiu şi explozie.

fPăstraţi încărcătorul curat. Prin murdărire creşte

pericolul de electrocutare.

fÎnainte de utilizare controlaţi întotdeauna

încărcătorul, cablul şi ştecherul. Nu folosiţi

încărcătorul, în cazul în care constataţi deteriorarea

acestuia. Nu deschideţi singuri încărcătorul şi nu

permiteţi repararea acestuia decât de către personal

de specialitate şi numai cu piese de schimb originale.

Încărcătoarele, cablurile şi ştecherele deteriorate măresc

riscul de electrocutare.

fNu folosiţi încărcătorul pe un substrat inflamabil

(de ex. hârtie, textile etc.) resp. în mediu cu pericol de

explozie. Din cauza încălzirii care se produce în timpul

încărcării există pericol de incendiu.

fFolosiţi numai acumulatori Bosch prevăzuţi pentru

această sculă electrică de grădină. Întrebuinţarea altor

acumulatori poate duce la răniri şi pericol de incendiu.

fŢineţi acumulatorul nefolosit departe de agrafe de

birou, monezi, chei, cuie, şuruburi sau alte obiecte

metalice mici, care ar putea duce la şuntarea

contactelor. Un scurtcircuit între contactele

acumulatorului poate provoca arsuri sau incendii.

fÎn caz de utilizare greşită, din acumulator se poate

scurge lichid. Evitaţi contactul cu acesta. În caz de

contact accidental clătiţi bine cu apă. Dacă lichidul vă

intră în ochi, consultaţi şi un medic. Lichidul scurs din

acumulator poate duce la iritaţii ale pielii sau la arsuri.

fNu deschideţi acumulatorul. Există pericol de

scurtcircuit.

fFeriţi acumulatorul de căldură, de asemeni de ex. de

radiaţii solare continue, foc, apă şi umezeală. Există

pericol de explozie.

fNu scurtcircuitaţi acumulatorul. Există pericol de

explozie.

fÎn cazul deteriorării sau utilizării necorespunzătoare a

acumulatorului se pot degaja vapori. Aerisiţi cu aer

proaspăt iar dacă vi se face rău consultaţi un medic.

Vaporii pot irita căile respiratorii.

fProtejaţi acumulatorul împotriva umezelii şi a apei.

fDepozitaţi acumulatorul numai în domeniul de

temperatură de la 0 °C la 50 °C. Nu lăsaţi acumulatorul în

autovehicul, de exemplu pe timpul verii.

fOcazional curăţaţi fantele de ventilaţie ale acumulatorului

cu o pensulă moale, curată şi uscată.

OBJ_BUCH-1584-003.book Page 156 Friday, August 17, 2012 10:28 AM

Română | 157

Bosch Power Tools F 016 L70 847 | (17.8.12)

Simboluri

Următoarele simboluri sunt importante pentru citirea şi

înţelegerea instrucţiunilor de folosire. Reţineţi simbolurile şi

semnificaţia acestora. Interpretarea corectă a simbolurilor vă

ajută să utilizaţi mai bine şi mai sigur scula electrică de

grădină.

Utilizare conform destinaţiei

Scula electrică de grădină este destinată pentru cosirea

gazonului în sectorul privat.

Date tehnice

Simbol Semnificaţie

Direcţia reacţiei

Direcţie de deplasare

Purtaţi mănuşi de protecţie

Greutate

Pornire

Oprire

Acţiune permisă

Acţiune interzisă

Accesorii/piese de schimb

Simbol Semnificaţie

Maşină ce tuns iarba cu acumulator Rotak 32 LI Rotak 32 High Power

Număr de identificare 3 600 H85 D*0 3 600 H85 D*1

Lăţime cuţite cm 32 32

Înălţime de tăiere mm 30 –60 30 –60

Volum, coş colector de iarbă l3131

Greutate conform EPTA-Procedure 01/2003 kg 10,4 10,4

Număr de serie vezi plăcuţa indicatoare a tipului sculei electrice de grădină

Acumulator Tehnologie lithiu-ion Tehnologie lithiu-ion

Număr de identificare F 016 800 302 F 016 800 301

Tensiune nominală V= 36 36

Capacitate Ah 1,3 2,6

Timp de încărcare (acumulator descărcat)** min 60 95

Număr celule de acumulator 10 20

Încărcător AL 3620 CV

Professional AL 3620 CV

Professional

Număr de identificare EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Curent de încărcare A2,02,0

Domeniu admis al temperaturilor de încărcare °C0–45 0–45

Greutate conform EPTA-Procedure 01/2003 kg 0,6 0,6

Clasa de protecţie /II /II

Încărcător AL 3640 CV

Professional AL 3640 CV

Professional

Număr de identificare EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

**cu încărcător AL 3620 CV Professional

Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice de grădină. Denumirile comerciale ale

diferitelor scule electrice de grădină pot varia.

OBJ_BUCH-1584-003.book Page 157 Friday, August 17, 2012 10:28 AM

158 | Română

F 016 L70 847 | (17.8.12) Bosch Power Tools

Informaţie privind zgomotul/vibraţiile

Valorile măsurate ale zgomotului au fost determinate conform

2000/14/CE (înălţime 1,60 m, distanţă 1 m).

Nivelul de zgomot evaluat A al sculei electrice este în mod

normal de: nivel presiune sonoră 74 dB(A); nivel putere

sonoră 86 dB(A). Incertitudine K =0,42 dB.

Valorile totale ale vibraţiilor emise (suma vectiorială a trei

direcţii) au fost determinate conform EN 60335: valoarea

vibraţiilor emise ah<2,5m/s2, incertitudine K=1,5 m/s2.

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul descris la „Date

tehnice“ corespunde următoarelor standarde sau documente

normative: EN 60335, EN 50338 (sculă electrică cu

acumulator) şi EN 60335 (încărcător) conform dispoziţiilor

Directivelor 2011/65/UE, 2004/108/CE, 2006/42/CE,

2000/14/CE.

2000/14/CE: nivel măsurat al presiunii sonore 87 dB(A).

Procedură de evaluare a conformităţii conform anexei VI.

Categorie produs: 32

Laborator desemnat:

SRL, Sudbury, England, Nr. 1088

Documentaţie tehnică (2000/14/CE, 2011/65/UE) la:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montare şi funcţionare

Punere în funcţiune

Pentru siguranţa dumneavoastră

fAtenţie! Opriţi scula electrică de grădină, decuplaţi

disjunctorul şi îndepărtaţi acumulatorul înaintea

efectuării lucrărilor de întreţinere şi curăţare. Acest

lucru este valabil şi în cazul în care cablul acestuia este

deteriorat, tăiat sau încurcat.

fDupă deconectarea sculei electrice de grădină, cuţitele

continuă să se mai rotească încă câteva secunde.

fFiţi precauţi – nu atingeţi cuţitul de tăiere care se

roteşte.

Încărcarea acumulatorului

fNu folosiţi alt încărcător. Încărcătorul din setul de livrare

este adaptat acumulatorului litiu-ion incorporat în scula

dumneavoastră electrică de grădină.

fRespectaţi tensiunea de alimentare! Tensiunea sursei

de curent trebuie să coincidă cu datele de pe plăcuţa

indicatoare a tipului încărcătorului. Încărcătoarele

inscripţionate cu 230 V pot funcţiona şi la 220 V.

Acumulatorul este echipat cu un sistem de supraveghere a

temperaturi care-i permite încărcarea numai în domeniul de

temperaturi cuprins între 0 °C şi 45 °C. Astfel se obţine o

durată de viaţă îndelungată a acumulatorului.

Indicaţie: Acumulatorul se livrează parţial încărcat. Pentru a

asigura funcţionarea la capacitatea nominală a

acumulatorului, înainte de prima utilizare încărcaţi complet

acumulatorul în încărcător.

Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice

moment, fără ca prin aceasta să i se reducă durata de viaţă. O

întrerupere a procesului de încărcare nu dăunează acumula-

torului.

Curent de încărcare A4,04,0

Domeniu admis al temperaturilor de încărcare °C0–45 0–45

Greutate conform EPTA-Procedure 01/2003 kg 1,0 1,0

Clasa de protecţie /II /II

Maşină ce tuns iarba cu acumulator Rotak 32 LI Rotak 32 High Power

**cu încărcător AL 3620 CV Professional

Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice de grădină. Denumirile comerciale ale

diferitelor scule electrice de grădină pot varia.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Scopul acţiunii Figura

Set de livrare 1

Montarea mânerului de ghidare 2

Asamblarea coşulului colector de iarbă 3

Montarea/demontarea coşului colector de iarbă 4

Încărcarea acumulatorului 5

Introducerea acumulatorului 6

Decuplarea disjunctorului şi aducere în poziţie de

parcare 7

Extragerea acumulatorului 8

Reglarea înălţimii de tăiere 9

Pornire 10

Oprire 10

Indicaţii de lucru 10 –11

Întreţinerea cuţitelor 12

Alegerea accesoriilor 13

Scopul acţiunii Figura

OBJ_BUCH-1584-003.book Page 158 Friday, August 17, 2012 10:28 AM

Română | 159

Bosch Power Tools F 016 L70 847 | (17.8.12)

Acumulatorul Li-Ion este protejat prin „Electronic Cell

Protection (ECP)“ împotriva descărcării profunde. Când

acumulatorul este descărcat, scula electrică de grădină se

deconectează datorită unui circuit de protecţie: cuţitul de

tăiere nu se mai mişcă.

După deconectarea automată a sculei

electrice de grădină nu mai apăsaţi

întrerupătorul pornit/oprit. Acumulatorul se poate

deteriora.

Proces de încărcare

Procesul de încărcare începe imediat după introducerea în

priză a ştecherului încărcătorului şi a acumulatorului în

compartimentul de încărcare.

Prin procesul de încărcare inteligentă, starea de încărcare a

acumulatorului este sesizată automat iar acumulatorul va fi

încărcat cu un curent de încărcare întotdeauna optim, în

funcţie de temperatura şi tensiunea sa.

În acest mod acumulatorul este menajat, iar în cazul păstrării

sale în încărcător, el va fi întotdeauna încărcat la capacitate

maximă.

Încărcare rapidă

Procesul de încărcare rapidă este indicat de clipirea

indicatoarelor cu LED-uri verzi.

Element indicator pe acumulator: În timpul procesului de

încărcare cele trei LED-uri verzi se aprind unul după celălalt şi

se sting pentru scurt timp. Acumulatorul este complet

încărcat, atunci când cele trei LED-uri verzi luminează

continuu. Aproximativ 5 minute după ce acumulatorul s-a

încărcat complet, cele trei LED-uri verzi se sting din nou.

Indicaţie: Procesul de încărcare rapidă este posibil numai

dacă temperatura acumulatorului se situează în domeniul

temperaturilor admise, vezi paragraful „Date tehnice“.

Acumulator încărcat

Lumina continuă a indicatorului cu LED verde

semnalizează faptul că acumulatorul este încărcat la

capacitate maximă.

În plus se aude pentru un interval de apox. 2 secunde un

semnal sonor care semnalizează acustic încărcarea la

capacitatea maximă a acumulatorului.

În continuare acumulatorul poate fi scos şi folosit imediat.

În cazul în care acumulatorul nu este introdus în încărcător,

lumina continuă a indicatorului cu LED verde semnalizează

faptul că ştecherul este introdus în priză şi încărcătorul este

pregătit de funcţionare.

Temperatura acumulatorului sub 0 °C şi peste

45 °C

Lumina continuă a indicatorului cu LED roşu semnalizează

că temperatura acumulatorului se situează în afara

domeniului temperaturilor de încărcare rapidă de

0°C–45 °C. Imediat ce se atinge domeniul temperaturilor

admise, încărcătorul comută automat pe încărcare rapidă.

Dacă acumulatorul se află în afara domeniului temperaturilor

de încărcare admise, se aprinde LED-ul roşu ale

acumulatorului în momentul introducerii acestuia în

încărcător.

Nu este posibilă încărcarea

Dacă procesul de încărcare prezintă vre-un alt deranjament,

acesta este indicat prin clipirea indicatorului cu LED roşu.

Procesul de încărcare nu poate fi iniţiat iar încărcarea

acumulatorului nu este posibilă (vezi paragraful „Detectarea

defecţiunilor“).

Indicaţii privind încărcarea

În caz de încărcare continuă, respectiv în cazul unor cicluri de

încărcare care se succed fără întrerupere, încărcătorul se

poate încălzi. Acest fapt nu prezintă importanţă şi indică o

defecţiune tehnică a încărcătorului.

Un timp de funcţionare considerabil diminuat după încărcare

indică faptul că acumulatorul s-a uzat şi trebuie înlocuit.

Respectaţi instrucţiunile privind eliminarea.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 159 Friday, August 17, 2012 10:28 AM

160 | Română

F 016 L70 847 | (17.8.12) Bosch Power Tools

Răcirea acumulatorului (Active Air Cooling)

Sistemul de reglare a ventilatorului integrat în încărcător

supraveghează temperatura acumulatorului introdus. Dacă

temperatura acumulatorului depăşeşte 30 °C, acumulatorul

va fi răcit de un ventilator, până la temperatura optimă de

încărcare. Când este conectat, ventilatorul produce un

zgomot caracteristic.

În situaţia în care ventilatorul nu funcţionează, înseamnă că

temperatura acumulatorului se situează în domeniul

temperaturilor optime de încărcare sau ventilatorul este

defect. În acest ultim caz, timpul de încărcare a

acumulatorului se prelungeşte.

Instrucţiuni de lucru

Indicatorul nivelului de încărcare al acumula-

torului

Acumulatorul este echipat cu un indicator al nivelului de

încărcare, care semnalizează starea de încărcare a

acumulatorului. Indicatorul nivelului de încărcre al

acumulatorului constă din 3 LED-uri verzi.

Acţionaţi tasta pentru indicatorul nivelului de încărcare,

pentru a activa indicatorul nivelului de încărcare . După aprox.

5 secunde indicatorul nivelului de încărcare se stinge

automat.

Nivelul de încărcare se poate verifica şi la acumulatorul

extras.

Dacă, după acţionarea tastei nu se aprinde niciun LED,

înseamnă că acumulatorul este defect şi trebuie înlocuit.

Din motive de siguranţă verificarea nivelului de încărcare se

poate face numai atunci când scula electrică de grădină este

oprită.

În timpul procesului de încărcare cele trei LED-uri verzi se

aprind unul după celălalt şi se sting pentru scurt timp.

Acumulatorul este complet încărcat, atunci când cele trei

LED-uri verzi luminează continuu. Aproximativ 5 minute după

ce acumulatorul s-a încărcat complet, cele trei LED-uri verzi

se sting din nou.

Indicator de supraveghere a temperaturii

LED-ul roşu al indicatorului de supraveghere a temperaturii

semnalizează faptul că acumulatorul sau sistemul electronic

al sculei electrice de grădină (cu acumulatorul introdus) nu se

află în domeniul optim de temperaturi. În acest caz scula

electrică de grădină nu funcţionează deloc sau nu

funcţionează la puterea maximă.

Supravegherea temperaturii acumulatorului

LED-ul roşu clipeşte în momentul apăsării tastei sau a

întrerupătorului pornit/oprit (cu acumulatorul introdus):

acumulatorul se află în afara domeniului temperaturilor de

regim de la –10 °C la +60 °C.

La o temperatură de peste 70 °C acumulatorul întrerupe

alimentarea, până când se ajunge din nou în domeniul optim

al temperaturilor.

Supravegherea temperaturii sistemului

electronic al sculei electrice de grădină

LED-ul roşu luminează la apăsarea întrerupătorului

pornit/oprit în mod continuu: Temperatura sistemului

electronic al sculei electrice de grădină este sub 5 °C sau

peste 75 °C.

La o temperatură de peste 90 °C sistemul electronic al sculei

electronice de grădină se deconectează, până în momentul în

care temperatura ajunge din nou în domeniul temperaturilor

de lucru admise.

Capacitate de tăiere (durata de funcţionare a

acumulatorului)

Capacitatea de tăiere (durata de funcţionare a

acumulatorului) depinde de caracteristicile gazonului, de ex.

de desimea ierbii, umiditate, lungimea firului de iarbă şi de

înălţimea de tăiere.

Pornirea şi oprirea frecventă a sculei electrice de grădină în

timpul procesului de cosire reduce de asemeni capacitatea de

tăiere (durata de funcţionare a acumulatorului).

Pentru optimizarea capacităţii de tăiere (duratei de

funcţionare a acumulatorului) se recomandă cosirea mai

frecventă a ierbii, reducerea înălţimii de tăiere şi o viteză de

lucru adecvată.

Exemplul de mai jos arată relaţia dintre înălţimea de tăiere şi

capacitatea de tăiere pentru un acumulator încărcat.

Pentru prelungirea autonomiei de funcţionare se poate

achiziţiona un acumulator suplimentar sau un acumulator de o

capacitate mai mare (Ah) de la un centru autorizat de

asistenţă tehnică post-vânzări pentru scule electrice de

grădină Bosch.

LED-uri indicatoare Capacitate

acumulator

Luminează continuu 3 LED-uri verzi ≥2/3

Luminează continuu 2 LED-uri verzi ≥1/3

Luminează continuu 1 LED verde ≤1/3

Clipeşte 1 LED verde rezervă

Condţii de tăiere

Iarbă cu fir foarte subţire,

uscată Iarbă cu fir subţire, uscată

Capacitate de tăiere (Rotak 32 LI)

până la 150 m2până la 100 m2

Capacitate de tăiere (Rotak 32 LI High Power)

până la 300 m2până la 150 m2

6cm

4cm

8cm

4cm

OBJ_BUCH-1584-003.book Page 160 Friday, August 17, 2012 10:28 AM

Română | 161

Bosch Power Tools F 016 L70 847 | (17.8.12)

Detectarea defecţiunilor

STOP

Simptome Cauză posibilă Remediere

Scula electrică de

grădină nu

funcţionează

Înfundare posibilă Deonectaţi disjunctorul:

Verificaţi partea inferioară a sculei electrice de

grădină şi, dacă este cazul, îndepărtaţi resturile de

iarbă (purtaţi întotdeauna mănuşi pentru grădină)

Acumulatorul nu este încărcat complet Încărcarea acumulatorului

Acumulatorul nu este (corect) introdus Montarea acumulatorului

Iarba are firul prea lung Reglaţi o înălţime de tăiere mai mare şi basculaţi

scula electrică de grădină pentru a reduce sarcina

la pornire

S-a activat protecţia motorului Lăsaţi motorul să se răcească şi reglaţi o înălţime

de tăiere mai mare

Acumulatorul este prea rece/prea fierbinte Lăsaţi acumulatorul să se încălzească/răcească

Disjunctorul nu este introdus complet/corect A se introduce corect

După acţionarea întrerupătorului pornit/oprit,

motorul porneşte cu o mică întârziere Ţineţi apăsat întrerupătorul pornit/oprit

aproximativ 1 –3 s, pentru a porni motorul

Motorul porneşte şi

apoi se opreşte din

nou

Acumulatorul nu este încărcat complet Încărcarea acumulatorului

Disjunctorul nu este introdus complet/corect A se introduce corect

Acumulatorul nu este (corect) introdus Montarea acumulatorului

Acumulatorul este prea rece/prea fierbinte Lăsaţi acumulatorul să se încălzească/răcească

Reglaţi o înălţime de tăiere mai mare

Scula electrică de

grădină funcţionează

cu întreruperi

Cablajul intern al sculei electrice de grădină este

defect Adresaţi-vă centrului de asistenţă tehnică post-

vânzări

S-a activat protecţia motorului Lăsaţi motorul să se răcească şi reglaţi o înălţime

de tăiere mai mare

Scula electrică de

grădină lasă în urmă un

aspect neregulat de

tăiere

şi/sau

Motorul merge greu

Înălţimea de tăiere este prea mică Reglaţi o înălţime de tăiere mai mare

Cuţitul este tocit Schimbarea cuţitelor

Înfundare posibilă Verificaţi partea inferioară a sculei electrice de

grădină şi, dacă este cazul, îndepărtaţi resturile de

iarbă (purtaţi întotdeauna mănuşi pentru grădină)

Cuţitul a fost montat greşit Montaţi corect cuţitul

Capacitate de tăiere

(durată de funcţionare

a acumulatorului)

insuficientă

Înălţimea de tăiere este prea mică Reglaţi înălţimea de tăiere mai mare şi avansaţi mai

lent

Iarba este prea înaltă Reglaţi înălţimea de tăiere mai mare şi avansaţi mai

lent

Iarba este prea udă sau umedă Aşteptaţi până se usucă iarba şi avansaţi mai lent

Iarba este prea deasă Reglaţi mai mare înălţimea de tăiere, a se avansaţi

mai lent şi cosiţi mai des

Un acumulator suplimentar poate fi achiziţionat de

la un centru de asistenţă tehnică şi service post-

vânzări pentru scule electrice de grădină Bosch

Adresaţi-vă centrului de asistenţă tehnică post-

vânzări

După pornirea sculei

electrice de grădină

cuţitul de tăiere nu se

roteşte

Cuţitul este blocat de resturi de iarbă Opriţi scula electrcă de grădină

Îndepărtaţi blocajul (purtaţi întotdeauna mănuşi

pentru grădină)

Piuliţa/şurubul cuţitului este slăbit Strângeţi bine piuliţa/şurubul cuţitului (17Nm)

OBJ_BUCH-1584-003.book Page 161 Friday, August 17, 2012 10:28 AM

162 | Română

F 016 L70 847 | (17.8.12) Bosch Power Tools

Întreţinere şi service

Întreţinerea acumulatorului

fAtenţie! Opriţi scula electrică de grădină, decuplaţi

disjunctorul şi îndepărtaţi acumulatorul şi coşul de

colectare a ierbii înainte de a efectua lucrări de

întreţinere sau curăţare.

fPutaţi întotdeauna mănuşi pentru grădină, atunci când

manipulaţi cuţitele ascuţite sau dacă lucraţi în

apropierea acestora.

Respectaţi următoarele indicaţii şi luaţi următoarele măsuri

menite să permită utilizarea optimă a acumulatorului:

–Protejaţi acumulatorul împotriva umezelii şi a apei.

–Depozitaţi acumulatorul numai în domeniul de

temperatură de la 0 °C la 50 °C. Nu lăsaţi acumulatorul în

autovehicul, de exemplu pe timpul verii.

–Nu lăsaţi acumulatorul în scula electrică de grădină în cazul

expunerii la radiaţii solare directe.

–Temperatura optimă de depozitare a acumulatorului este

de 5 °C.

–Ocazional curăţaţi fantele de ventilaţie ale acumulatorului

cu o pensulă moale, curată şi uscată.

Un timp de funcţionare considerabil diminuat după încărcare

indică faptul că acumulatorul s-a uzat şi trebuie înlocuit.

Serviciu de asistenţă tehnică post-vânzări şi

consultanţă clienţi

www.bosch-garden.com

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm

să indicaţi neapărtat numărul de identificare compus din

10 cifre al sculei electrice de grădină.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30–34

013937 Bucureşti

Tel. service scule electrice: +40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. consultanţă clienţi: +40 (021) 4 05 75 00

Fax: +40 (021) 2 33 13 13

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Transport

Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei

privind transportul mărfurilor periculoase. Acumulatorii pot fi

transportaţi rutier fără restricţii de către utilizator.

În cazul transportului de către terţi (de exemplu: transport

aerian sau prin firmă de expediţii) trebuie respectate cerinţe

speciale privind ambalarea şi marcarea. În această situaţie, la

pregătirea expedierii trebuie consultat un expert în

transportul mărfurilor periculoase.

Expediaţi acumulatorii numai în cazul în care carcasa acestora

este intactă. Acoperiţi cu bandă de lipit contactele deschise şi

ambalaţi astfel acumulatorul încât să nu se poată deplasa în

interiorul ambalajului.

Vă rugăm să respectaţi eventualele norme naţionale

suplimentare.

Eliminare

Nu aruncaţi sculele electrice de grădină, încărcătoarele şi

acumulatorii/bateriile în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2002/96/CE,

echipamentele electrice şi electronice uzate şi,

conform Directivei Europene 2006/66/CE,

acumulatorii/bateriile defecte sau consumate

trebuie colectate separat şi direcţionate către o

staţie de reciclare ecologică.

Vibraţii/zgomote

puternice Piuliţa/şurubul cuţitului este slăbit Strângeţi bine piuliţa/şurubul cuţitului (17Nm)

Cuţitul este deteriorat Schimbarea cuţitelor

Nu este posibilă

încărcarea Contactele acumulatorului sunt murdare Curăţaţi contactele acumulatorului; de ex. intro-

ducând şi extrăgând de mai multe ori acumulatorul,

dacă este cazul înlocuiţi acumulatorul

Acumulatorul este defect din cauza unei

întreruperi de linie în interiorul acestuia (celelule

de acumulator)

Înlocuiţi acumulatorul

LED-urile indicatoare

nu se aprind după

introducerea

ştecherului de la reţea

în priza de curent

Ştecherul încărcătorului nu este introdus (corect)

în priza de curent Introduceţi (complet) ştecherul în priza de curent

Priza de curent, cablul de alimentare sau încăr-

cătorul sunt defecte Verificaţi tensiunea reţelei şi solicitaţi dacă este

necesar, verificarea încărcătorului de către un

centru autorizat de asistenţă service post-vânzări

pentru scule electrice Bosch

Simptome Cauză posibilă Remediere

OBJ_BUCH-1584-003.book Page 162 Friday, August 17, 2012 10:28 AM

Áúëãàðñêè | 163

Bosch Power Tools F 016 L70 847 | (17.8.12)

Acumulatori/baterii:

Li-Ion:

Vă rugăm să respectaţi indicaţiile de la

paragraful „Transport“.

Sub rezerva modificărilor.

Áúëãàðñêè

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Âíèìàíèå! Ïðî÷åòåòå óêàçàíèÿòà ïî-äîëó âíèìàòåëíî.

Çàïîçíàéòå ñå äîáðå ñ îáñëóæâàùèòå åëåìåíòè è

íà÷èíúò íà ðàáîòà ñ Âàøèÿ ãðàäèíñêè

åëåêòðîèíñòðóìåíò. Çàïàçåòå ðúêîâîäñòâîòî çà

åêñïëîàòàöèÿ çà ïîëçâàíå ïî-êúñíî.

Ïîÿñíåíèÿ íà ñèìâîëèòå íà ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò

Îáùî óêàçàíèå çà îïàñíîñò.

Ïðî÷åòåòå ðúêîâîäñòâîòî çà åêñïëîàòàöèÿ.

Âíèìàâàéòå íàìèðàùè ñå íàáëèçî ëèöà äà íå

áúäàò íàðàíåíè îò îòõâúð÷àùè ÷àñòèöè.

Äðúæòå íàìèðàùè ñå íàáëèçî ëèöà íà

áåçîïàñíî ðàçñòîÿíèå îò ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò.

Îñòúð íîæ/îñòðè íîæîâå. Âçèìàéòå ïðåäïàçíè

ìåðêè, çà äà íå çàãóáèòå ïðúñòè íà ðúöåòå èëè

êðàêàòà ñè.

Ïðåäè ïî÷èñòâàíå èëè òåõíè÷åñêî îáñëóæâàíå

íà ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò, êàêòî è

êîãàòî ãî îñòàâÿòå áåç ïðÿê íàäçîð äîðè è çà

êðàòêî, ãî ñïèðàéòå è çàäåéñòâàéòå ïðåêúñâà÷à

íà çàõðàíâàùàòà âåðèãà.

Íå ñå îòíàñÿ äî íàñòîÿùèÿ åëåêòðîèíñòðóìåíò.

Ïðåäè äà äîïèðàòå ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò, èç÷àêàéòå âñè÷êèòå ìó

ïîäâèæíè åëåìåíòè äà ñïðàò äà ñå äâèæàò. Ñëåä

èçêëþ÷âàíå íîæîâåòå ïðîäúëæàâàò äà ñå âúðòÿò

ïî èíåðöèÿ è ìîãàò äà ïðåäèçâèêàò

íàðàíÿâàíèÿ.

Íå èçïîëçâàéòå ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò

ïðè äúæä; íå ãî èçëàãàéòå íà äúæä.

Ïðåäïàçâàéòå ñå îò òîêîâ óäàð.

Íå ñå îòíàñÿ äî íàñòîÿùèÿ åëåêòðîèíñòðóìåíò.

Èçïîëçâàéòå çàðÿäíîòî óñòðîéñòâî ñàìî â ñóõè

ïîìåùåíèÿ.

Çàðÿäíîòî óñòðîéñòâî å ñúîðúæåíî ñ ïðåäïàçåí

òðàíñôîðìàòîð.

Îáñëóæâàíå

fÂ íèêàêúâ ñëó÷àé íå äîïóñêàéòå ñ òîçè ãðàäèíñêè

åëåêòðîèíñòðóìåíò äà ðàáîòÿò äåöà èëè ëèöà,

íåçàïîçíàòè ñ óêàçàíèÿòà çà ðàáîòà ñ íåãî. Âúçìîæíî å

íàöèîíàëíîòî çàêîíîäàòåëñòâî äà íàëàãà äîïúëíèòåëíè

îãðàíè÷åíèÿ çà ðàáîòà ñ òîçè ãðàäèíñêè

åëåêòðîèíñòðóìåíò. Êîãàòî åëåêòðîèíñòðóìåíòúò íå ñå

èçïîëçâà, ãî ñúõðàíÿâàéòå íà ìåñòà, íåäîñòúïíè çà äåöà.

fÒîçè ãðàäèíñêè åëåêòðîèíñòðóìåíò íå å ïðåäíàçíà÷åí

çà ïîëçâàíå îò ëèöà ñ îãðàíè÷åíè ôèçè÷åñêè, ñåíçîðíè

èëè ïñèõè÷åñêè âúçìîæíîñòè èëè îò ëèöà ñ íåäîñòàòú÷åí

îïèò èëè íåäîñòàòú÷íè ïîçíàíèÿ (âêëþ÷èòåëíî è îò

äåöà), îñâåí êîãàòî òå ñà íàáëþäàâàíè îò ëèöå,

îòãîâàðÿùî çà áåçîïàñíîñòòà èëè êîãàòî ñà îáó÷àâàíè çà

ðàáîòà ñ ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò.

Òðÿáâà äà ñå âíèìàâà äåöà äà íå èãðàÿò ñ ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò.

fÂ íèêàêúâ ñëó÷àé íå êîñåòå, äîêàòî â íåïîñðåäñòâåíà

áëèçîñò ñå íàìèðàò äðóãè ëèöà, îñîáåíî äåöà èëè

äîìàøíè æèâîòíè.

fÎòãîâîðåí çà òðàâìè íà äðóãè ëèöà èëè çà ìàòåðèàëíè

ùåòè å ðàáîòåùèÿò ñ òðåâîêîñà÷êàòà.

fÍå ðàáîòåòå ñ ãðàäèíñêèÿ èíñòðóìåíò áîñè èëè ñúñ

ñàíäàëè. Íîñåòå âèíàãè ñòàáèëíè ïëúòíî çàòâîðåíè

îáóâêè è äúëúã ïàíòàëîí.

fÃðèæëèâî ïðîâåðÿâàéòå ïðåäâàðèòåëíî îáðàáîòâàíàòà

ïëîù è îòñòðàíÿâàéòå êàìúíè, ïðú÷êè, êîêàëè è äðóãè

÷óæäè òåëà.

fÂèíàãè ïðåäè óïîòðåáà ïðîâåðÿâàéòå, äàëè íîæîâåòå,

çàñòîïîðÿâàùèòå âèíòîâå è ðåæåùèÿò ìîäóë íå ñà

ïîâðåäåíè èëè èçíîñåíè. Çàìåíÿéòå èçíîñåíè èëè

ïîâðåäåíè íîæîâå è çàñòîïîðÿâàùè âèíòîâå âèíàãè â

êîìïëåêò, çà äà èçáåãíåòå áèåíå ïî âðåìå íà ðàáîòà.

fÊîñåòå âèíàãè íà äíåâíà ñâåòëèíà èëè ïðè ìíîãî äîáðî

èçêóñòâåíî îñâåòëåíèå.

fÏî âúçìîæíîñò íå ïîëçâàéòå ãðàäèíñêèÿ èíñòðóìåíò,

êîãàòî òðåâàòà å âëàæíà.

STOP

OBJ_BUCH-1584-003.book Page 163 Friday, August 17, 2012 10:28 AM

164 | Áúëãàðñêè

F 016 L70 847 | (17.8.12) Bosch Power Tools

fÐàáîòåòå âèíàãè ñúñ ñïîêîåí õîä, íèêîãà íå õîäåòå

áúðçî.

fÍèêîãà íå ðàáîòåòå ñ ãðàäèíñêèÿ èíñòðóìåíò, àêî

ïðåäïàçíèòå ìó ñúîðúæåíèÿ èëè êàïàöè ñà ïîâðåäåíè

èëè ñ äåìîíòèðàíè ïðåäïàçíè ñúîðúæåíèÿ, íàïð.

ïðåäïàçåí åêðàí èëè êîø.

fÐàáîòàòà ïî íåðàâåí òåðåí ìîæå äà áúäå îïàñíà.

–Íå êîñåòå îñîáåíî ñòðúìíè ñêëîíîâå.

–Íà ñêëîíîâå èëè ïðè âëàæíà òðåâà âíèìàâàéòå âèíàãè äà

ñòå ñòúïâàòå ñòàáèëíî.

–Ïî íàêëîíåí òåðåí êîñåòå âèíàãè íàïðå÷íî íà íàêëîíà,

íèêîãà íàäîëó è íàãîðå.

–Ïðè îáðúùàíå íà ïîñîêàòà íà äâèæåíèå ïî ñêëîíîâå

áúäåòå îñîáåíî âíèìàòåëíè.

–Êîãàòî õîäèòå íàçàä èëè äúðïàòå ãðàäèíñêèÿ èíñòðóìåíò

áúäåòå èçêëþ÷èòåëíî âíèìàòåëíè.

–Êîãàòî êîñèòå, âèíàãè áóòàéòå ãðàäèíñêèÿ èíñòðóìåíò

íàïðåä, íèêîãà íå ãî äúðïàéòå êúì òÿëîòî ñè.

fÊîãàòî âäèãàòå ãðàäèíñêèÿ èíñòðóìåíò, çà äà ãî

ïðåíåñåòå, êîãàòî ïðåñè÷àòå ïëîùè, íåçàñåòè ñ òðåâà è

êîãàòî çàíàñÿòå èëè âðúùàòå ãðàäèíñêèÿ èíñòðóìåíò äî

èëè îò ïëîùèòå, êîèòî ùå êîñèòå, íîæîâåòå òðÿáâà äà ñà

íåïîäâèæíè.

fÊîãàòî âêëþ÷âàòå åëåêòðîäâèãàòåëÿ, íå íàêëàíÿéòå

ãðàäíñêèÿ èíñòðóìåíò, îñâåí àêî òîâà íå å íåîáõîäèìî

çà ðàçâúðòàíåòî ìó ïðè âèñîêà òðåâà. Â ïîäîáíè ñëó÷àè

ïîâäèãàéòå îòäàëå÷åíàòà îò Âàñ ñòðàíà, êàòî íàòèñíåòå

äðúæêàòà íàäîëó, è òî ñàìî êîëêîòî å íåîáõîäèìî çà

ðàçâúðòàíåòî íà åëåêòðîäâèãàòåëÿ. Êîãàòî ïóñêàòå

îáðàòíî ãðàäèíñêèÿ èíñòðóìåíò íà çåìÿòà, ãî äðúæòå

ðúêîõâàòêàòà çäðàâî ñ äâåòå ðúöå.

fÂêëþ÷âàéòå ãðàäèíñêèÿ èíñòðóìåíò ïî íà÷èíà, îïèñàí â

ðúêîâîäñòâîòî çà åêñïëîàòàöèÿ, êàòî âíèìàâàòå êðàêàòà

Âè äà ñà íà áåçîïàñíî ðàçñòîÿíèå îò âúðòÿùèòå ñå çâåíà.

fÍå ïîñòàâÿéòå ðúöåòå èëè êðàêàòà ñè â áëèçîñò èëè ïîä

âúðòÿùè ñå åëåìåíòè.

fÄîêàòî ðàáîòèòå ñ åëåêòðîèíñòðóìåíòà, ñå äðúæòå íà

áåçîïàñíî ðàçñòîÿíèå îò çîíàòà íà èçõâúðëÿíå.

fÍèêîãà íå ïîâäèãàéòå, ðåñï. íå ïðåíàñÿéòå ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò, äîêàòî åëåêòðîäâèãàòåëÿò ðàáîòè.

fÍå èçâúðøâàéòå ïðîìåíè ïî êîíñòðóêöèÿòà íà

ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò. Íåäîïóñòèìè

èçìåíåíèÿ ìîãàò äà íàðóøàò ñèãóðíîñòòà íà Âàøèÿ

ãðàäèíñêè åëåêòðîèíñòðóìåíò è äà ïðåäèçâèêàò çàñèëåí

øóì è óâåëè÷åíè âèáðàöèè.

fÐåäîâíî ïðîâåðÿâàéòå çàõðàíâàùèÿ êàáåë è åâåíòóàëíî

èçïîëçâàí óäúëæèòåëåí êàáåë. Íå âêëþ÷âàéòå

ïîâðåäåíè çàõðàíâàùè êàáåëè êúì ìðåæàòà, ðåñï. íå ãè

äîïèðàéòå, ïðåäè äà ãè èçêëþ÷èòå îò ìðåæàòà. Ïðè

ïîâðåäåíè çàõðàíâàùè êàáåëè ñúùåñòâóâà îïàñíîñò îò

êîíòàêò ñ ïðîâîäíèöè ïîä íàïðåæåíèå. Âçèìàéòå ìåðêè

çà ïðåäïàçâàíå îò òîêîâ óäàð.

Èçêëþ÷âàéòå ïðåêúñâà÷à íà åëåêòðè÷åñêàòà

âåðèãà:

–êîãàòî ñå îòäàëå÷àâàòå îò ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò,

–ïðåäè îòñòðàíÿâàíå íà åëåìåíòè, áëîêèðàëè ìàøèíàòà,

–êîãàòî ïðîâåðÿâàòå, ïî÷èñòâàòå èëè èçâúðøâàòå

òåõíè÷åñêî îáñëóæâàíå íà ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò,

–ñëåä ïîïàäàíå íà ÷óæäî òÿëî. Âåäíàãà ïðîâåðåòå

ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò çà ïîâðåäè è ïðè

íåîáõîäèìîñò ãî ïðåäàéòå çà ðåìîíò,

–àêî ãðàäèíñêèÿò åëåêòðîèíñòðóìåíò çàïî÷íå äà âèáðèðà

íåîáèêíîâåíî (èçâúðøåòå íåçàáàâíà ïðîâåðêà).

Ïîääúðæàíå

fÊîãàòî òðÿáâà äà èçâúðøâàòå äåéíîñòè â áëèçîñò äî

íîæîâåòå, ðàáîòåòå âèíàãè ñ ïðåäïàçíè ðúêàâèöè.

fÇà äà áúäå ãàðàíòèðàíî áåçîïàñíî ðàáîòíî ñúñòîÿíèå íà

ãðàäèíñêèÿ èíñòðóìåíò, ñå óâåðÿâàéòå, ÷å âñè÷êè ãàéêè,

ùèôòîâå è âèíòîâå ñà çàòåãíàòè.

fÏåðèîäè÷íî ïðîâåðÿâàéòå êîøúò çà òðåâà äà íå ñå å

èçíîñèë è äà íå å ïîâðåäåí.

fÏðîâåðåòå ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò è çà ïî-

ãîëÿìà ñèãóðíîñò çàìåíÿéòå èçíîñåíè èëè ïîâðåäåíè

äåòàéëè.

fÈçïîëçâàéòå ñàìî íîæîâå, ïðåäíàçíà÷åíè ñïåöèàëíî çà

ãðàäèíñêèÿ èíñòðóìåíò.

fÓâåðÿâàéòå ñå, ÷å ðåçåðâíèòå ÷àñòè, êîèòî ïîñòàâÿòå, ñà

ïðîèçâåäåíè îò Áîø.

Óêàçàíèÿ çà îïòèìàëíà ðàáîòà ñ

àêóìóëàòîðíàòà áàòåðèÿ

fÏðåäè äà ïîñòàâÿòå àêóìóëàòîðíàòà áàòåðèÿ, ñå

óâåðÿâàéòå, ÷å ãðàäèíñêèÿò åëåêòðîèíñòðóìåíò å

èçêëþ÷åí. Ïîñòàâÿíåòî íà àêóìóëàòîðíà áàòåðèÿ â

ãðàäèíñêè åëåêòðîèíñòðóìåíò, êîéòî å âêëþ÷åí, ìîæå

äà ïðåäèçâèêà çëîïîëóêè.

fÏðåäïàçâàéòå çàðÿäíîòî óñòðîéñòâî îò äúæä è

îâëàæíÿâàíå. Ïðîíèêâàíåòî íà âîäà â çàðÿäíîòî

óñòðîéñòâî óâåëè÷àâà îïàñíîñòòà îò òîêîâ óäàð.

fÇàðåæäàéòå àêóìóëàòîðíèòå áàòåðèè ñàìî ñúñ

çàðÿäíèòå óñòðîéñòâà, êîèòî ñå ïðåïîðú÷âàò îò

ïðîèçâîäèòåëÿ. Àêî çàðÿäíîòî óñòðîéñòâî áúäå

èçïîëçâàíî çà çàðåæäàíå íà ðàçëè÷íè îò ïðåäâèäåíèòå

àêóìóëàòîðíè áàòåðèè, ñúùåñòâóâà îïàñíîñò îò ïîæàð.

fÍå çàðåæäàéòå ÷óæäè àêóìóëàòîðíè áàòåðèè.

Çàðÿäíîòî óñòðîéñòâî å ïðåäíàçíà÷åíî ñàìî çà

çàðåæäàíå íà ëèòèåâî-éîííè àêóìóëàòîðíè áàòåðèè íà

Áîø ñ ïîñî÷åíèòå â ðàçäåëà Òåõíè÷åñêè ïàðàìåòðè

íàïðåæåíèÿ. Â ïðîòèâåí ñëó÷àé ñúùåñòâóâà îïàñíîñò îò

ïîæàð è åêñïëîçèè.

fÏîääúðæàéòå çàðÿäíîòî óñòðîéñòâî ÷èñòî.

Ñúùåñòâóâà îïàñíîñò îò âúçíèêâàíå íà òîêîâ óäàð

âñëåäñòâèå íà çàìúðñÿâàíå íà çàðÿäíîòî óñòðîéñòâî.

fÂèíàãè ïðåäè óïîòðåáà ïðîâåðÿâàéòå çàðÿäíîòî

óñòðîéñòâî, çàõðàíâàùèÿ êàáåë è ùåïñåëà. Íå

èçïîëçâàéòå çàðÿäíîòî óñòðîéñòâî â ñëó÷àé, ÷å

îòêðèåòå ïîâðåäè. Íå îòâàðÿéòå çàðÿäíîòî

óñòðîéñòâî, îñòàâåòå ðåìîíòèòå äà áúäàò

èçâúðøâàíè ñàìî îò êâàëèôèöèðàíè òåõíèöè è ñ îðè-

ãèíàëíè ðåçåðâíè ÷àñòè. Ïîâðåäè íà çàðÿäíîòî

óñòðîéñòâî, çàõðàíâàùèÿ êàáåë èëè ùåïñåëà óâåëè÷àâàò

îïàñíîñòòà îò òîêîâ óäàð.

OBJ_BUCH-1584-003.book Page 164 Friday, August 17, 2012 10:28 AM

Áúëãàðñêè | 165

Bosch Power Tools F 016 L70 847 | (17.8.12)

fÍå ïîñòàâÿéòå çàðÿäíîòî óñòðîéñòâî íà

ëåñíîçàïàëèìà ïîâúðõíîñò (íàïð. õàðòèÿ, òåêñòèë è

äð. ï.) èëè â ëåñíîçàïàëèìà ñðåäà. Ñúùåñòâóâà

îïàñíîñò îò âúçíèêâàíå íà ïîæàð âñëåäñòâèå íà

íàãðÿâàíåòî íà óñòðîéñòâîòî ïî âðåìå íà çàðåæäàíå.

fÈçïîëçâàéòå ñàìî àêóìóëàòîðíè áàòåðèè íà Áîø,

ïðåäâèäåíè çà òîçè ìîäåë ãðàäèíñêè

åëåêòðîèíñòðóìåíò. Èçïîëçâàíåòî íà äðóãè

àêóìóëàòîðíè áàòåðèè ìîæå äà ïðåäèçâèêà ïîæàðè è

íàðàíÿâàíèÿ.

fÊîãàòî àêóìóëàòîðíàòà áàòåðèÿ å èçâúí

åëåêòðîèíñòðóìåíòà, ÿ äðúæòå íà áåçîïàñíî

ðàçñòîÿíèå îò êëàìåðè, ìîíåòè, êëþ÷îâå, ïèðîíè,

âèíòîâå èëè äðóãè ìàëêè ìåòàëíè ïðåäìåòè, êîèòî

ìîãàò äà ïðåäèçâèêàò êúñî ñúåäèíåíèå.

Ïîñëåäñòâèÿòà îò êúñî ñúåäèíåíèå ìåæäó êëåìèòå íà

àêóìóëàòîðíàòà áàòåðèÿ ìîãàò äà áúäàò íàðàíÿâàíèÿ

è/èëè ïîæàð.

fÏðè íåïðàâèëíî èçïîëçâàíå îò àêóìóëàòîðíà

áàòåðèÿ îò íåÿ ìîæå äà èçòå÷å åëåêòðîëèò.

Èçáÿãâàéòå êîíòàêòà ñ íåãî. Àêî âúïðåêè òîâà íà

êîæàòà Âè ïîïàäíå åëåêòðîëèò, èçïëàêíåòå ìÿñòîòî

îáèëíî ñ âîäà. Àêî åëåêòðîëèò ïîïàäíå â î÷èòå Âè,

íåçàáàâíî ñå îáúðíåòå çà ïîìîù êúì î÷åí ëåêàð.

Åëåêòðîëèòúò ìîæå äà ïðåäèçâèêà èçãàðÿíèÿ íà êîæàòà.

fÍå îòâàðÿéòå àêóìóëàòîðíàòà áàòåðèÿ. Ñúùåñòâóâà

îïàñíîñò îò âúçíèêâàíå íà êúñî ñúåäèíåíèå.

fÏðåäïàçâàéòå àêóìóëàòîðíàòà áàòåðèÿ îò âèñîêè

òåìïåðàòóðè, íàïð. âñëåäñòâèå íà ïðîäúëæèòåëíî

èçëàãàíå íà äèðåêòíà ñëúí÷åâà ñâåòëèíà èëè îãúí,

êàêòî è îò âîäà è îâëàæíÿâàíå. Ñúùåñòâóâà îïàñíîñò

îò åêñïëîçèÿ.

fÂíèìàâàéòå äà íå ïðåäèçâèêàòå êúñî ñúåäèíåíèå

ìåæäó êëåìèòå íà àêóìóëàòîðíàòà áàòåðèÿ.

Ñúùåñòâóâà îïàñíîñò îò åêñïëîçèÿ.

fÏðè ïîâðåæäàíå è íåïðàâèëíà åêñïëîàòàöèÿ îò

àêóìóëàòîðíàòà áàòåðèÿ ìîãàò äà ñå îòäåëÿò ïàðè.

Ïðîâåòðåòå ïîìåùåíèåòî è, àêî ñå ïî÷óâñòâàòå

íåðàçïîëîæåíè, ïîòúðñåòå ëåêàðñêà ïîìîù. Ïàðèòå

ìîãàò äà ðàçäðàçíÿò äèõàòåëíèòå ïúòèùà.

fÏðåäïàçâàéòå àêóìóëàòîðíàòà áàòåðèÿ îò âëàãà è âîäà.

fÑúõðàíÿâàéòå àêóìóëàòîðíàòà áàòåðèÿ ñàìî â

òåìïåðàòóðíèÿ äèàïàçîí îò 0 °C äî 50 °C. Íàïð. íå

îñòàâÿéòå àêóìóëàòîðíàòà áàòåðèÿ ïðåç ëÿòîòî â

àâòîìîáèë íà ñëúíöå.

fÏåðèîäè÷íî ïî÷èñòâàéòå âåíòèëàöèîííèòå îòâîðè íà

àêóìóëàòîðíàòà áàòåðèÿ ñ ìåêà ÷èñòà è ñóõà ÷åòêà.

Ñèìâîëè

Ñèìâîëèòå ïî-äîëó ñà âàæíè çà ïðî÷èòàíåòî è ðàçáèðàíåòî

íà ðúêîâîäñòâîòî çà åêñïëîàòàöèÿ. Çàïîìíåòå ñèìâîëèòå è

çíà÷åíèÿòà èì. Ïðàâèëíîòî èíòåðïðåòèðàíå íà ñèìâîëèòå

ùå Âè ïîìîãíå äà ïîëçâàòå ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò

ïî-äîáðå è ïî-ñèãóðíî.

Ïðåäíàçíà÷åíèå íà åëåêòðî-

èíñòðóìåíòà

Ãðàäèíñêèÿò åëåêòðîèíñòðóìåíò å ïðåäíàçíà÷åí çà êîñåíå

íà òðåâà â äîìàøíè óñëîâèÿ.

Òåõíè÷åñêè äàííè

Ñèìâîë Çíà÷åíèå

Ïîñîêà íà ðåàêöèÿòà

Ïîñîêà íà äâèæåíèå

Ðàáîòåòå ñ ïðåäïàçíè ðúêàâèöè

Ìàñà

Âêëþ÷âàíå

Èçêëþ÷âàíå

Äîïóñòèìî äåéñòâèå

Çàáðàíåíî äåéñòâèå

Äîïúëíèòåëíè ïðèñïîñîáëåíèÿ/ðåçåðâíè

÷àñòè

Àêóìóëàòîðíà òðåâîêîñà÷êà Rotak 32 LI Rotak 32 High Power

Êàòàëîæåí íîìåð 3 600 H85 D*0 3 600 H85 D*1

Øèðî÷èíà íà íîæà cm 32 32

Âèñî÷èíà íà ðÿçàíå mm 30 –60 30 –60

Îáåì, êîø çà òðåâà l3131

Ìàñà ñúãëàñíî EPTA-Procedure 01/2003 kg 10,4 10,4

Ñåðèåí íîìåð âèæòå òàáåëêàòà íà ãðàäèíñêèÿ èíñòðóìåíò

**ñúñ çàðÿäíî óñòðîéñòâî AL 3620 CV Professional

Ìîëÿ, îáúðíåòå âíèìàíèå íà êàòàëîæíèÿ íîìåð íà òàáåëêàòà íà Âàøèÿ ãðàäèíñêè åëåêòðîèíñòðóìåíò. Òúðãîâñêèòå íàèìåíîâàíèÿ íà íÿêîè

åëåêòðîèíñòðóìåíòè ìîãàò äà áúäàò ïðîìåíÿíè.

OBJ_BUCH-1584-003.book Page 165 Friday, August 17, 2012 10:28 AM

166 | Áúëãàðñêè

F 016 L70 847 | (17.8.12) Bosch Power Tools

Èíôîðìàöèÿ çà èçëú÷âàí øóì è

âèáðàöèè

Ñòîéíîñòèòå çà ãåíåðèðàíèÿ øóì ñà îïðåäåëåíè ñúãëàñíî

2000/14/EO (âèñî÷èíà 1,60 m, ðàçñòîÿíèå 1 m).

Ðàâíèùåòî À íà èçëú÷âàíèÿ îò åëåêòðîèíñòðóìåíòà øóì

îáèêíîâåíî å: ðàâíèùå íà çâóêîâîòî íàëÿãàíå 74 dB(A);

ðàâíèùå íà ìîùíîñòòà íà çâóêà 86 dB(A). Íåîïðåäåëåíîñò

K =0,42 dB.

Ïúëíàòà ñòîéíîñò íà âèáðàöèèòå (âåêòîðíàòà ñóìà ïî òðèòå

íàïðàâëåíèÿ) å îïðåäåëåíà ñúãëàñíî EN 60335:

ãåíåðèðàíè âèáðàöèè ah<2,5 m/s2, íåîïðåäåëåíîñò

K=1,5 m/s2.

Äåêëàðàöèÿ çà ñúîòâåòñòâèå

Ñ ïúëíà îòãîâîðíîñò íèå äåêëàðèðàìå, ÷å îïèñàíèÿò â

ðàçäåëà «Òåõíè÷åñêè ïàðàìåòðè» ïðîäóêò ñúîòâåòñòâà íà

ñëåäíèòå ñòàíäàðòè è íîðìàòèâíè äîêóìåíòè: EN 60335,

EN 50338 (Àêóìóëàòîðíè åëåêòðîèíñòðóìåíòè) è

EN 60335 (Çàðÿäíè óñòðîéñòâà) ñúãëàñíî èçèñêâàíèÿòà íà

äèðåêòèâè 2011/65/EC, 2004/108/ÅÎ, 2006/42/ÅÎ,

2000/14/ÅÎ.

2000/14/EO: Èçìåðåíî ðàâíèùå íà çâóêîâîòî íàëÿãàíå

87 dB(A). Ìåòîä çà îöåíêà íà ñúîòâåòñòâèåòî ñúãëàñíî

Ïðèëîæåíèå VI.

Êàòåãîðèÿ íà ïðîäóêòà: 32

Óïúëíîìîùåíà ñåðòèôèöèðàùà îðãàíèçàöèÿ:

SRL, Sudbury, England, Nr. 1088

Òåõíè÷åñêà äîêóìåíòàöèÿ (2000/14/EO, 2011/65/EC)

ïðè:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Àêóìóëàòîðíà áàòåðèÿ Ëèòèåâî-éîííà Ëèòèåâî-éîííà

Êàòàëîæåí íîìåð F 016 800 302 F 016 800 301

Íîìèíàëíî íàïðåæåíèå V= 36 36

Êàïàöèòåò Ah 1,3 2,6

Âðåìå çà çàðåæäàíå (ïðè íàïúëíî ðàçðåäåíà àêóìóëàòîðíà

áàòåðèÿ)** min 60 95

Áðîé íà êëåòêèòå â àêóìóëàòîðíàòà áàòåðèÿ 10 20

Çàðÿäíî óñòðîéñòâî AL 3620 CV

Professional

AL 3620 CV

Professional

Êàòàëîæåí íîìåð EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Çàðÿäåí òîê A2,02,0

Äîïóñòèì òåìïåðàòóðåí äèàïàçîí íà çàðåæäàíå °C0–45 0–45

Ìàñà ñúãëàñíî EPTA-Procedure 01/2003 kg 0,6 0,6

Êëàñ íà çàùèòà /II /II

Çàðÿäíî óñòðîéñòâî AL 3640 CV

Professional

AL 3640 CV

Professional

Êàòàëîæåí íîìåð EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Çàðÿäåí òîê A4,04,0

Äîïóñòèì òåìïåðàòóðåí äèàïàçîí íà çàðåæäàíå °C0–45 0–45

Ìàñà ñúãëàñíî EPTA-Procedure 01/2003 kg 1,0 1,0

Êëàñ íà çàùèòà /II /II

Àêóìóëàòîðíà òðåâîêîñà÷êà Rotak 32 LI Rotak 32 High Power

**ñúñ çàðÿäíî óñòðîéñòâî AL 3620 CV Professional

åëåêòðîèíñòðóìåíòè ìîãàò äà áúäàò ïðîìåíÿíè.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

OBJ_BUCH-1584-003.book Page 166 Friday, August 17, 2012 10:28 AM

Áúëãàðñêè | 167

Bosch Power Tools F 016 L70 847 | (17.8.12)

Ìîíòèðàíå è ðàáîòà

Âêëþ÷âàíå

Çà Âàøàòà ñèãóðíîñò

fÂíèìàíèå! Ïðåäè ïî÷èñòâàíå èëè òåõíè÷åñêî

îáñëóæâàíå íà ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò ãî

ñïèðàéòå è çàäåéñòâàéòå ïðåêúñâà÷à íà

çàõðàíâàùàòà âåðèãà. Ñúùîòî ñå îòíàñÿ çà ñëó÷àèòå,

â êîèòî êàáåëúò íà ïðåêúñâà÷à áúäå ïîâðåäåí,

ïðåðÿçàí èëè óñóêàí.

fÑëåä êàòî ãðàäèíñêèÿò èíñòðóìåíò áúäå èçêëþ÷åí,

íîæîâåòå ïðîäúëæàâàò äà ñå âúðòÿò íÿêîëêî ñåêóíäè

ïî èíåðöèÿ.

fÂíèìàíèå –íå äîïèðàéòå âúðòÿùèÿ ñå íîæ.

Çàðåæäàíå íà àêóìóëàòîðíàòà áàòåðèÿ

fÍå èçïîëçâàéòå äðóãè çàðÿäíè óñòðîéñòâà. Âêëþ÷åíîòî

â îêîìïëåêòîâêàòà çàðÿäíî óñòðîéñòâî å ñ ïàðàìåòðè,

ïîäõîäÿùè çà âãðàäåíàòà â ãðàäèíñêèÿ Âè åëåêòðî-

èíñòðóìåíò ëèòèåâî-éîííà àêóìóëàòîðíà áàòåðèÿ.

fÂíèìàâàéòå çà íàïðåæåíèåòî íà çàõðàíâàùàòà

ìðåæà! Íàïðåæåíèåòî íà çàõðàíâàùàòà ìðåæà òðÿáâà

äà ñúîòâåòñòâà íà äàííèòå, íàïèñàíè íà òàáåëêàòà íà

çàðÿäíîòî óñòðîéñòâî. Çàðÿäíè óñòðîéñòâà, îáîçíà÷åíè

ñ 230 V, ìîãàò äà áúäàò çàõðàíâàíè è ñ 220 V.

Àêóìóëàòîðíàòà áàòåðèÿ èìà òåìïåðàòóðåí êîíòðîë, êîéòî

ïîçâîëÿâà çàðåæäàíåòî ñàìî â äèàïàçîíà ìåæäó 0 °C è

45 °C. Òàêà ñå óâåëè÷àâà äúëãîòðàéíîñòòà íà

àêóìóëàòîðíàòà áàòåðèÿ.

Óïúòâàíå: Àêóìóëàòîðíàòà áàòåðèÿ ñå äîñòàâÿ ÷àñòè÷íî

çàðåäåíà. Çà äà äîñòèãíåòå ïúëíèÿ êàïàöèòåò íà

àêóìóëàòîðíàòà áàòåðèÿ, ïðåäè ïúðâîòî é èçïîëçâàíå ÿ

çàðåäåòå äîêðàé â çàðÿäíîòî óñòðîéñòâî.

Ëèòåâî-éîííàòà àêóìóëàòîðíà áàòåðèÿ ìîæå äà áúäå

çàðåæäàíà ïî âñÿêî âðåìå, áåç òîâà äà ñúêðàùàâà

äúëãîòðàéíîñòòà é. Ïðåêúñâàíå íà çàðåæäàíåòî ñúùî íå é

âðåäè.

Ëèòèåâî-éîííàòà àêóìóëàòîðíà áàòåðèÿ å çàùèòåíà ñðåùó

ïúëíî ðàçðåæäàíå îò åëåêòðîííàòà ñèñòåìà «Electronic Cell

Protection (ECP)». Ïðè ðàçðåäåíà àêóìóëàòîðíà áàòåðèÿ

ãðàäèíñêèÿò åëåêòðîèíñòðóìåíò ñå èçêëþ÷âà îò ïðåäïàçåí

ïðåêúñâà÷: íîæúò ñïèðà äà ñå äâèæè.

Ñëåä àâòîìàòè÷íîòî èçêëþ÷âàíå íå

ïðîäúëæàâàéòå äà íàòèñêàòå

ïóñêîâèÿ ïðåêúñâà÷. Âúçìîæíî å äà ïîâðåäèòå

àêóìóëàòîðíàòà áàòåðèÿ.

Çàðåæäàíå

Ïðîöåñúò íà çàðåæäàíå çàïî÷âà, êîãàòî ùåïñåëúò íà

çàðÿäíîòî óñòðîéñòâî áúäå âêëþ÷åí â êîíòàêòà è

àêóìóëàòîðíà áàòåðèÿ áúäå ïîñòàâåíà â ãíåçäîòî.

Áëàãîäàðåíèå íà èíòåëèãåíòíîñòòà íà ïðîöåñà íà

çàðåæäàíå ñúñòîÿíèåòî íà àêóìóëàòîðíàòà áàòåðèÿ ñå

ðàçïîçíàâà è òÿ ñå çàðåæäà ñ îïòèìàëíèÿ òîê çà òåêóùèòå ñè

òåìïåðàòóðà è íàïðåæåíèå.

Òàêà æèâîòúò íà àêóìóëàòîðíàòà áàòåðèÿ ñå óäúëæàâà, à,

ïðè ñúõðàíÿâàíå âúðõó çàðÿäíîòî óñòðîéñòâî, òÿ å âèíàãè

íàïúëíî çàðåäåíà.

Ïðîöåñ íà áúðçî çàðåæäàíå

Ïðîöåñúò íà áúðçî çàðåæäàíå ñå ñèãíàëèçèðà ÷ðåç ìèãàíå

íà çåëåíèÿ ñâåòîäèîä.

Ñâåòëèíåí èíäèêàòîð íà àêóìóëàòîðíàòà áàòåðèÿ: Ïî

âðåìå íà ïðîöåñà íà çàðåæäàíå òðèòå çåëåíè ñâåòîäèîäà

ñâåòâàò ïîñëåäîâàòåëíî è ñëåä òîâà óãàñâàò. Êîãàòî òðèòå

çåëåíè ñâåòîäèîäà çàïî÷íàò äà ñâåòÿò íåïðåêúñíàòî,

àêóìóëàòîðíàòà áàòåðèÿ å çàðåäåíà. Ïðèáë. 5 ìèíóòè ñëåä

êàòî àêóìóëàòîðíàòà áàòåðèÿ ñå çàðåäè íàïúëíî òðèòå

çåëåíè ñâåòîäèîäà óãàñâàò.

Óïúòâàíå: Ðåæèìúò íà áúðçî çàðåæäàíå ñå âêëþ÷âà ñàìî

àêî òåìïåðàòóðàòà íà àêóìóëàòîðíàòà áàòåðèÿ å â

äîïóñòèìèÿ äèàïàçîí, âèæòå ðàçäåëà «Òåõíè÷åñêè äàííè».

Àêóìóëàòîðíàòà áàòåðèÿ çàðåäåíà

Íåïðåêúñíàòîòî ñâåòåíå íà çåëåíèÿ ñâåòîäèîä ïîêàçâà,

÷å àêóìóëàòîðíàòà áàòåðèÿ å çàðåäåíà íàïúëíî.

Äåéíîñò Ôèãóðà

Îêîìïëåêòîâêà 1

Ìîíòèðàíå íà ðúêîõâàòêàòà 2

Ñãëîáÿâàíå íà êîøà çà òðåâà 3

Ïîñòàâÿíå/äåìîíòèðàíå íà êîøà çà òðåâà 4

Çàðåæäàíå íà àêóìóëàòîðíàòà áàòåðèÿ 5

Ïîñòàâÿíå íà àêóìóëàòîðíàòà áàòåðèÿ 6

Îñâîáîæäàâàíå íà ïðåêúñâà÷à íà

çàõðàíâàùàòà âåðèãà è ïîñòàâÿíå â ïîçèöèÿ

«Ïàðêèðàíå»

Èçâàæäàíå íà àêóìóëàòîðíàòà áàòåðèÿ 8

Ðåãóëèðàíå íà âèñî÷èíàòà íà ðÿçàíå 9

Âêëþ÷âàíå 10

Èçêëþ÷âàíå 10

Óêàçàíèÿ çà ðàáîòà 10 –11

Ïîääðúæêà íà íîæîâåòå 12

Èçáîð íà äîïúëíèòåëíè ïðèñïîñîáëåíèÿ 13

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 167 Friday, August 17, 2012 10:28 AM

168 | Áúëãàðñêè

F 016 L70 847 | (17.8.12) Bosch Power Tools

Â äîïúëíåíèå â ïðîäúëæåíèå íà ïðèáë. 2 ñåêóíäè ñå ÷óâà

çâóêîâ ñèãíàë, êîéòî óêàçâà ïúëíîòî çàðåæäàíå íà

àêóìóëàòîðíàòà áàòåðèÿ.

Âåäíàãà ñëåä òîâà àêóìóëàòîðíàòà áàòåðèÿ ìîæå äà áúäå

èçâàäåíà, çà äà áúäå ïîëçâàíà.

Ñâåòåíåòî ñ íåïðåêúñíàòà ñâåòëèíà íà çåëåíèÿ

ñâåòîäèîä, êîãàòî íÿìà ïîñòàâåíà àêóìóëàòîðíà áàòåðèÿ,

ïîêàçâà, ÷å ùåïñåëúò å âêëþ÷åí è çàðÿäíîòî óñòðîéñòâî å

ãîòîâî çà ðàáîòà.

Òåìïåðàòóðàòà íà àêóìóëàòîðíàòà áàòåðèÿ å

ïîä 0 °C èëè íàä 45 °C

Íåïðåêúñíàòà ñâåòëèíà íà ÷åðâåíèÿ ñâåòîäèîä ïîêàçâà,

÷å òåìïåðàòóðàòà íà àêóìóëàòîðíàòà áàòåðèÿ å èçâúí

äèàïàçîíà çà áúðçî çàðåæäàíå îò 0 °C– 45 °C. Âåäíàãà,

ñëåä êàòî òåìïåðàòóðàòà íà áàòåðèÿòà ïîïàäíå â òîçè

èíòåðâàë, çàðÿäíîòî óñòðîéñòâî ñå ïðåâêëþ÷âà íà áúðçî

çàðåæäàíå.

Àêî òåìïåðàòóðàòà íà àêóìóëàòîðíàòà áàòåðèÿ å èçâúí

äîïóñòèìèÿ äèàïàçîí çà çàðåæäàíå, ïðè ïîñòàâÿíåòî é â

çàðÿäíîòî óñòðîéñòâî ñâåòâà ÷åðâåíèÿ ñâåòîäèîä íà

àêóìóëàòîðíàòà áàòåðèÿ.

Íå å âúçìîæíî çàðåæäàíå

Àêî èìà äðóãà ïðè÷èíà ïðîöåñúò íà çàðåæäàíå äà íå ìîæå

äà çàïî÷íå, òîâà ñå óêàçâà ÷ðåç ìèãàíå íà ÷åðâåíèÿ

ñâåòîäèîä.

Ïðîöåñúò íà çàðåæäàíå íå ìîæå äà çàïî÷íå è çàðåæäàíåòî

íà àêóìóëàòîðíàòà áàòåðèÿ å íåâúçìîæíî (âèæòå

«Îòñòðàíÿâàíå íà äåôåêòè»).

Óêàçàíèÿ çà çàðåæäàíå

Ïðè íåïðåêúñíàòî çàðåæäàíå, ðåñï. ïðè íåêîëêîêðàòíî

ïîñëåäîâàòåëíî çàðåæäàíå íà àêóìóëàòîðíè áàòåðèè áåç

ïðåêúñâàíå çàðÿäíîòî óñòðîéñòâî ìîæå äà ñå íàãðåå. Òîâà

å íîðìàëíî è íå óêàçâà çà íàëè÷èåòî íà òåõíè÷åñêè äåôåêò

íà çàðÿäíîòî óñòðîéñòâî.

Ñúùåñòâåíî ñúêðàòåíî âðåìå çà ðàáîòà ñëåä çàðåæäàíå

ïîêàçâà, ÷å àêóìóëàòîðíàòà áàòåðèÿ å èçõàáåíà è òðÿáâà äà

áúäå çàìåíåíà.

Ñïàçâàéòå óêàçàíèÿòà çà áðàêóâàíå.

Îõëàæäàíå íà àêóìóëàòîðíàòà áàòåðèÿ (Active

Air Cooling – Àêòèâíî âúçäóøíî îõëàæäàíå)

Âãðàäåíàòà â àêóìóëàòîðíàòà áàòåðèÿ ñèñòåìà çà âúçäóøíî

îõëàæäàíå ñëåäè òåìïåðàòóðàòà é. Àêî òåìïåðàòóðàòà íà

àêóìóëàòîðíàòà áàòåðèÿ íàäâèøè 30 °C, ñå âêëþ÷âà

âåíòèëàòîð, êîéòî ÿ îõëàæäà äî îïòèìàëíà çà çàðåæäàíå

òåìïåðàòóðà. Âêëþ÷åíèÿò âåíòèëàòîð ãåíåðèðà ñëàá øóì.

Àêî âåíòèëàòîðúò íå ðàáîòè, òåìïåðàòóðàòà íà

àêóìóëàòîðíàòà áàòåðèÿ å â îïòèìàëíèÿ äèàïàçîí çà

çàðåæäàíå èëè âåíòèëàòîðúò å ïîâðåäåí. Â ïîñëåäíèÿ

ñëó÷àé âðåìåòî çà çàðåæäàíå íà àêóìóëàòîðíàòà áàòåðèÿ

ñå óäúëæàâà.

Óêàçàíèÿ çà ðàáîòà

Ñâåòëèíåí èíäèêàòîð çà ñúñòîÿíèåòî íà

àêóìóëàòîðíàòà áàòåðèÿ

Àêóìóëàòîðíàòà áàòåðèÿ å ñúîðúæåíà ñúñ ñâåòëèíåí

èíäèêàòîð óêàçâàù ñòåïåíòà é íà çàðåäåíîñò. Ñâåòëèííèÿò

èíäèêàòîð ñå ñúñòîè îò 3 çåëåíè ñâåòîäèîäà.

Íàòèñíåòå áóòîíà çà ñâåòëèííèÿ èíäèêàòîð, çà äà

àêòèâèðàòå ñâåòëèííèÿ èíäèêàòîð . Ñëåä ïðèáë. 5 ñåêóíäè

ñâåòëèííèÿò èíäèêàòîð èçãàñâà àâòîìàòè÷íî.

Ñúñòîÿíèåòî íà àêóìóëàòîðíàòà áàòåðèÿ ìîæå äà áúäå

ïðîâåðÿâàíî è êîãàòî òÿ å èçâàäåíà.

Àêî ñëåä íàòèñêàíå íà áóòîíà íå ñâåòè íèòî åäèí

ñâåòîäèîä, àêóìóëàòîðíàòà áàòåðèÿ å ïîâðåäåíà è òðÿáâà

äà áúäå çàìåíåíà.

Ïîðàäè ñúîáðàæåíèÿ çà ñèãóðíîñò ïðîâåðêàòà çà ñòåïåíòà

íà çàðåäåíîñò íà àêóìóëàòîðíàòà áàòåðèÿ ìîæå äà ñå

èçâúðøâà ñàìî êîãàòî ãðàäèíñêèÿò åëåêòðîèíñòðóìåíò å â

ïîêîé.

Ïî âðåìå íà ïðîöåñà íà çàðåæäàíå òðèòå çåëåíè

ñâåòîäèîäà ñâåòâàò ïîñëåäîâàòåëíî è ñëåä òîâà óãàñâàò.

Êîãàòî òðèòå çåëåíè ñâåòîäèîäà çàïî÷íàò äà ñâåòÿò

íåïðåêúñíàòî, àêóìóëàòîðíàòà áàòåðèÿ å çàðåäåíà. Ïðèáë.

5 ìèíóòè ñëåä êàòî àêóìóëàòîðíàòà áàòåðèÿ ñå çàðåäè

íàïúëíî òðèòå çåëåíè ñâåòîäèîäà óãàñâàò.

Ñâåòîäèîä çà òåìïåðàòóðíèÿ êîíòðîë

×åðâåíèÿò ñâåòîäèîä íà ñèñòåìàòà çà òåìïåðàòóðåí

êîíòðîë óêàçâà, ÷å àêóìóëàòîðíàòà áàòåðèÿ èëè

åëåêòðîíèêàòà íà ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò (ïðè

ïîñòàâåíà àêóìóëàòîðíà áàòåðèÿ) íå ñà â îïòèìàëíèÿ

òåìïåðàòóðåí èíòåðâàë. Â òîçè ñëó÷àé ãðàäèíñêèÿò

åëåêòðîèíñòðóìåíò íå ðàáîòè èëè íå ðàáîòè ñ ïúëíàòà ñè

ìîùíîñò.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

Ñâåòîäèîäè Êàïàöèòåò íà

àêóìóëàòîðíàòà áàòåðèÿ

3 çåëåíè ñâåòîäèîäà ñâåòÿò

íåïðåêúñíàòî ≥2/3

2 çåëåíè ñâåòîäèîäà ñâåòÿò

íåïðåêúñíàòî ≥1/3

1 çåëåí ñâåòîäèîä ñâåòè

íåïðåêúñíàòî ≤1/3

1 çåëåí ñâåòîäèîä ìèãà ðåçåðâà

OBJ_BUCH-1584-003.book Page 168 Friday, August 17, 2012 10:28 AM

Áúëãàðñêè | 169

Bosch Power Tools F 016 L70 847 | (17.8.12)

Òåìïåðàòóðåí êîíòðîë íà àêóìóëàòîðíàòà

áàòåðèÿ

×åðâåíèÿò ñâåòîäèîä ìèãà ïðè íàòèñêàíå íà áóòîíà èëè íà

ïóñêîâèÿ ïðåêúñâà÷ (ïðè ïîñòàâåíà àêóìóëàòîðíà áàòåðèÿ):

òåìïåðàòóðàòà íà àêóìóëàòîðíàòà áàòåðèÿ å èçâúí ðàáîòíèÿ

òåìïåðàòóðåí äèàïàçîí îò –10 °C äî +60 °C.

Ïðè äîñòèãàíå íà òåìïåðàòóðè íàä 70 °C àêóìóëàòîðíàòà

áàòåðèÿ ñå èçêëþ÷âà, äîêàòî äîñòèãíå îòíîâî äîïóñòèìèÿ

òåìïåðàòóðåí èíòåðâàë çà ðàáîòà.

Ñèñòåìà çà òåìïåðàòóðåí êîíòðîë íà

åëåêòðîííîòî óïðàâëåíèå íà ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò

×åðâåíèÿò ñâåòîäèîä ñâåòè ïðè íàòèñêàíå íà ïóñêîâèÿ

ïðåêúñâà÷ íåïðåêúñíàòî: Òåìïåðàòóðàòà íà åëåêòðîííîòî

óïðàâëåíèå íà ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò å ïîä 5 °C

èëè íàä 75 °C.

Ïðè òåìïåðàòóðà íàä 90 °C ãðàäèíñêèÿò

åëåêòðîèíñòðóìåíò ñå èçêëþ÷âà, äîêàòî òåìïåðàòóðàòà

ïîïàäíå îòíîâî â äîïóñòèìèÿ çà ðàáîòà èíòåðâàë.

Ïðîèçâîäèòåëíîñò íà ðÿçàíå (âðåìå çà ðàáîòà

íà àêóìóëàòîðíàòà áàòåðèÿ)

Ïðîèçâîäèòåëíîñòòà íà ðÿçàíå (âðåìåòî çà ðàáîòà íà

àêóìóëàòîðíàòà áàòåðèÿ) çàâèñè îò ñâîéñòâàòà íà òðåâàòà,

íàïð. ãúñòîòàòà é, âëàæíîñòòà é, äúëæèíàòà è, êàêòî è îò

âèñî÷èíàòà íà ðÿçàíå.

Ïðîèçâîäèòåëíîñòòà ñå îãðàíè÷àâà ñúùî òàêà è âñëåäñòâèå

íà ÷åñòî âêëþ÷âàíå è èçêëþ÷âàíå íà ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò ïî âðåìå íà êîñåíå (âðåìå çà ðàáîòà

íà àêóìóëàòîðíàòà áàòåðèÿ).

Çà îïòèìèçèðàíå íà ïðîèçâîäèòåëíîñòòà íà ðÿçàíå

(âðåìåòî çà ðàáîòà íà àêóìóëàòîðíàòà áàòåðèÿ) ñå

ïðåïîðú÷âà ïî-÷åñòîòî êîñåíå, óâåëè÷àâàíåòî íà

âèñî÷èíàòà íà ðÿçàíå è ðàáîòàòà ñ óìåðåíà ñêîðîñò.

Ïîñî÷åíèÿò ïî-äîëó ïðèìåð ïîêàçâà çàâèñèìîñòòà ìåæäó

âèñî÷èíàòà íà ðÿçàíå è ïðîèçâîäèòåëíîñòòà ñ åäíî

çàðåæäàíå íà àêóìóëàòîðíàòà áàòåðèÿ.

Çà äà óäúëæèòå âðåìåòî çà ðàáîòà ìîæåòå äà ïîñòàâèòå

äîïúëíèòåëíà àêóìóëàòîðíà áàòåðèÿ èëè àêóìóëàòîðíà

áàòåðèÿ ñ ïî-ãîëÿì êàïàöèòåò (Ah); îáúðíåòå ñå êúì

îòîðèçèðàí òúðãîâåö çà ãðàäèíñêè åëåêòðîèíñòðóìåíòè íà

Áîø.

Îòñòðàíÿâàíå íà äåôåêòè

Óñëîâèÿ íà ðÿçàíå

Ìíîãî òúíêà ñóõà òðåâà Òúíêà ñóõà òðåâà

Ïðîèçâîäèòåëíîñò íà ðÿçàíå (Rotak 32 LI)

äî 150 m2äî 100 m2

Ïðîèçâîäèòåëíîñò íà ðÿçàíå (Rotak 32 LI High Power)

äî 300 m2äî 150 m2

6cm

4cm

8cm

4cm

STOP

Ñèìïòîìè Âúçìîæíà ïðè÷èíà Îòñòðàíÿâàíå

Ãðàäèíñêèÿò

åëåêòðîèíñòðóìåíò

íå ðàáîòè

Âúçìîæíî å ìàøèíàòà äà å çàöàïàíà è áëîêèðàíà Èçêëþ÷âàéòå ïðåêúñâà÷à íà åëåêòðè÷åñêàòà

âåðèãà:

Ïðîâåðåòå äîëíàòà ñòðàíà íà ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò è ïðè íåîáõîäèìîñò

îòñòðàíåòå çàõâàíàòèòå ðàñòåíèÿ (ðàáîòåòå

âèíàãè ñ ïðåäïàçíè ðúêàâèöè)

Àêóìóëàòîðíàòà áàòåðèÿ íå å çàðåäåíà íàïúëíî Çàðåæäàíå íà àêóìóëàòîðíàòà áàòåðèÿ

Àêóìóëàòîðíàòà áàòåðèÿ íå å ïîñòàâåíà

(ïðàâèëíî)

Ïîñòàâÿíå íà àêóìóëàòîðíàòà áàòåðèÿ

Òðåâàòà å òâúðäå äúëãà Óâåëè÷åòå âèñî÷èíàòà íà ðÿçàíå è íàêëîíåòå

ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò, çà äà íàìàëèòå

íàòîâàðâàíåòî ïðè âêëþ÷âàíå

Çàùèòàòà íà åëåêòðîäâèãàòåëÿ ñå å çàäåéñòâàëà Èç÷àêàéòå îõëàæäàíåòî íà åëåêòðîäâèãàòåëÿ è

íàñòðîéòå ïî-ãîëÿìà âèñî÷èíà íà ðÿçàíå

Àêóìóëàòîðíàòà áàòåðèÿ å òâúðäå ñòóäåíà/

ãîðåùà

Îñòàâåòå àêóìóëàòîðíàòà áàòåðèÿ äà ñå çàòîïëè/

îõëàäè

Ïðåêúñâà÷úò íà åëåêòðè÷åñêàòà âåðèãà íå å â

ïðàâèëíàòà ïîçèöèÿ/íå å âêàðàí ïðàâèëíî

Ïîñòàâåòå ãî ïðàâèëíî

Ñëåä íàòèñêàíå íà ïóñêîâèÿ ïðåêúñâà÷

åëåêòðîäâèãàòåëÿò ñå âêëþ÷âà ñ èçâåñòíî

çàêúñíåíèå

Çàäðúæòå ïóñêîâèÿ ïðåêúñâà÷ íàòèñíàò ïðèáë.

1–3 s ñåêóíäè, çà äà âêëþ÷èòå åëåêòðîäâèãàòåëÿ

OBJ_BUCH-1584-003.book Page 169 Friday, August 17, 2012 10:28 AM

170 | Áúëãàðñêè

F 016 L70 847 | (17.8.12) Bosch Power Tools

Åëåêòðîäâèãàòåëÿò ñå

ñòàðòèðà è âåäíàãà

ñëåä òîâà ñå èçêëþ÷âà

Àêóìóëàòîðíàòà áàòåðèÿ íå å çàðåäåíà íàïúëíî Çàðåæäàíå íà àêóìóëàòîðíàòà áàòåðèÿ

Ïðåêúñâà÷úò íà åëåêòðè÷åñêàòà âåðèãà íå å â

ïðàâèëíàòà ïîçèöèÿ/íå å âêàðàí ïðàâèëíî

Ïîñòàâåòå ãî ïðàâèëíî

Àêóìóëàòîðíàòà áàòåðèÿ íå å ïîñòàâåíà

(ïðàâèëíî)

Ïîñòàâÿíå íà àêóìóëàòîðíàòà áàòåðèÿ

Àêóìóëàòîðíàòà áàòåðèÿ å òâúðäå

ñòóäåíà/ãîðåùà

Îñòàâåòå àêóìóëàòîðíàòà áàòåðèÿ äà ñå

çàòîïëè/îõëàäè

Íàñòðîéòå ïî-ãîëÿìà âèñî÷èíà íà ðÿçàíå

Ãðàäèíñêèÿò

åëåêòðîèíñòðóìåíò

ðàáîòè ñ ïðåêúñâàíèÿ

Âúòðåøåí åëåêòðè÷åñêè äåôåêò íà ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò

Ïîòúðñåòå ïîìîù â îòîðèçèðàí ñåðâèç çà

åëåêòðîèíñòðóìåíòè

Çàùèòàòà íà åëåêòðîäâèãàòåëÿ ñå å çàäåéñòâàëà Èç÷àêàéòå îõëàæäàíåòî íà åëåêòðîäâèãàòåëÿ è

íàñòðîéòå ïî-ãîëÿìà âèñî÷èíà íà ðÿçàíå

Ãðàäèíñêèÿò

åëåêòðîèíñòðóìåíò

êîñè íåðàâíîìåðíî

è/èëè

Åëåêòðîäâèãàòåëÿò

ðàáîòè òåæêî

Âèñî÷èíàòà íà ðÿçàíå å òâúðäå ìàëêà Íàñòðîéòå ïî-ãîëÿìà âèñî÷èíà íà ðÿçàíå

Íîæîâåòå ñà çàòúïåíè Ñìÿíà íà íîæîâåòå

Âúçìîæíî å ìàøèíàòà äà å çàöàïàíà è áëîêèðàíà Ïðîâåðåòå äîëíàòà ñòðàíà íà ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò è ïðè íåîáõîäèìîñò

îòñòðàíåòå çàõâàíàòèòå ðàñòåíèÿ (ðàáîòåòå

âèíàãè ñ ïðåäïàçíè ðúêàâèöè)

Íîæúò å ìîíòèðàí íåïðàâèëíî Ìîíòèðàéòå íîæà ïðàâèëíî

Ïðîèçâîäèòåëíîñòòà

íà ðÿçàíå (âðåìåòî çà

ðàáîòà íà

àêóìóëàòîðíàòà

áàòåðèÿ) å ìàëêà

Âèñî÷èíàòà íà ðÿçàíå å òâúðäå ìàëêà Íàñòðîéòå ïî-ãîëÿìà âèñî÷èíà íà ðÿçàíå è

õîäåòå ïî-áàâíî

Òðåâàòà å òâúðäå âèñîêà Íàñòðîéòå ïî-ãîëÿìà âèñî÷èíà íà ðÿçàíå è

õîäåòå ïî-áàâíî

Òðåâàòà å òâúðäå âëàæíà Èç÷àêàéòå, äîêàòî òðåâàòà èçñúõíå è õîäåòå ïî-

áàâíî

Òðåâàòà å òâúðäå ãúñòà Íàñòðîéòå ïî-ãîëÿìà âèñî÷èíà íà ðÿçàíå, õîäåòå

ïî-áàâíî è êîñåòå ïî-÷åñòî

Ìîæåòå äà çàêóïèòå äîïúëíèòåëíà àêóìóëàòîðíà

áàòåðèÿ îò îòîðèçèðàí òúðãîâåö çà

åëåêòðîèíñòðóìåíòè íà Áîø

Ïîòúðñåòå ïîìîù â îòîðèçèðàí ñåðâèç çà

åëåêòðîèíñòðóìåíòè

Ñëåä âêëþ÷âàíå íà

ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò

íîæúò íå ñå âúðòè

Íîæúò å ñèëíî çàöàïàí ñ òðåâà Èçêëþ÷åòå ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò

Ïî÷èñòåòå è îñâîáîäåòå áàðàáàíà (ðàáîòåòå

âèíàãè ñ ïðåäïàçíè ðúêàâèöè)

Ãàéêàòà/âèíòà íà íîæà å ðàçõëàáåíà Çàòåãíåòå ãàéêàòà/âèíòà íà íîæà (17 Nm)

Ñèëíè âèáðàöèè/øóì Ãàéêàòà/âèíòà íà íîæà å ðàçõëàáåíà Çàòåãíåòå ãàéêàòà/âèíòà íà íîæà (17 Nm)

Íîæúò å ïîâðåäåí Ñìÿíà íà íîæîâåòå

Íå å âúçìîæíî

çàðåæäàíå

Êîíòàêòèòå íà àêóìóëàòîðíàòà áàòåðèÿ ñà

çàìúðñåíè

Ïî÷èñòåòå êîíòàêòèòå íà àêóìóëàòîðíàòà

áàòåðèÿ, íàïð. ÷ðåç íåêîëêîêðàòíîòî é

èçâàæäàíå è âêàðâàíå â ãíåçäîòî, ðåñï.

çàìåíåòå àêóìóëàòîðíàòà áàòåðèÿ

Àêóìóëàòîðíàòà áàòåðèÿ å ïîâðåäåí –

ñúùåñòâóâà ïðåêúñâàíå íà êîíòàêòà â íÿêîÿ îò

êëåòêèòå é

Çàìåíåòå àêóìóëàòîðíàòà áàòåðèÿ

Ñëåä âêëþ÷âàíå íà

ùåïñåëà â êîíòàêòà

ñâåòîäèîäèòå íå

ñâåòâàò

Ùåïñåëúò íà çàðÿäíîòî óñòðîéñòâî íå å âêàðàí â

êîíòàêòà (ïðàâèëíî)

Âêàðàéòå (äîêðàé) ùåïñåëà â êîíòàêòà

Êîíòàêòúò, çàõðàíâàùèÿ êàáåë èëè çàðÿäíîòî

óñòðîéñòâî ñà äåôåêòíè

Ïðîâåðåòå íàïðåæåíèåòî â ìðåæàòà è ïðè

íåîáõîäèìîñò ïðåäàéòå çàðÿäíîòî óñòðîéñòâî â

îòîðèçèðàí ñåðâèç çà åëåêòðîèíñòðóìåíòè íà

Áîø çà ïðîâåðêà

Ñèìïòîìè Âúçìîæíà ïðè÷èíà Îòñòðàíÿâàíå

OBJ_BUCH-1584-003.book Page 170 Friday, August 17, 2012 10:28 AM

Srpski | 171

Bosch Power Tools F 016 L70 847 | (17.8.12)

Ïîääúðæàíå è ñåðâèç

Ãðèæà çà àêóìóëàòîðíàòà áàòåðèÿ

fÂíèìàíèå! Ïðåäè ïî÷èñòâàíå èëè òåõíè÷åñêî

îáñëóæâàíå íà ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò ãî

ñïèðàéòå, çàäåéñòâàéòå ïðåêúñâà÷à íà

çàõðàíâàùàòà âåðèãà è äåìîíòèðàéòå

àêóìóëàòîðíàòà áàòåðèÿ è êîøà çà òðåâà.

fÊîãàòî òðÿáâà äà èçâúðøâàòå äåéíîñòè â áëèçîñò äî

íîæîâåòå, ðàáîòåòå âèíàãè ñ ïðåäïàçíè ðúêàâèöè.

Çà äà ñè îñèãóðèòå îïòèìàëíî ïîëçâàíå íà àêóìóëàòîðíàòà

áàòåðèÿ, ñïàçâàéòå ñëåäíèòå óêàçàíèÿ:

–Ïðåäïàçâàéòå àêóìóëàòîðíàòà áàòåðèÿ îò âëàãà è âîäà.

–Ñúõðàíÿâàéòå àêóìóëàòîðíàòà áàòåðèÿ ñàìî â

òåìïåðàòóðíèÿ äèàïàçîí îò 0 °C äî 50 °C. Íàïð. íå

îñòàâÿéòå àêóìóëàòîðíàòà áàòåðèÿ ïðåç ëÿòîòî â

àâòîìîáèë íà ñëúíöå.

–Íå îñòàâÿéòå àêóìóëàòîðíàòà áàòåðèÿ â ãðàäèíñêèÿ

åëåêòðîèíñòðóìåíò íà ïðÿêà ñëúí÷åâà ñâåòëèíà.

–Îïòèìàëíàòà òåìïåðàòóðà çà ñúõðàíÿâàíå íà

àêóìóëàòîðíàòà áàòåðèÿ å 5 °C.

–Ïåðèîäè÷íî ïî÷èñòâàéòå âåíòèëàöèîííèòå îòâîðè íà

àêóìóëàòîðíàòà áàòåðèÿ ñ ìåêà ÷èñòà è ñóõà ÷åòêà.

Ñúùåñòâåíî ñúêðàòåíî âðåìå çà ðàáîòà ñëåä çàðåæäàíå

ïîêàçâà, ÷å àêóìóëàòîðíàòà áàòåðèÿ å èçõàáåíà è òðÿáâà äà

áúäå çàìåíåíà.

Ñåðâèç è êîíñóëòàöèè

www.bosch-garden.com

Âèíàãè êîãàòî ñå îáðúùàòå ñ âúïðîñè êúì ïðåäñòàâèòåëèòå

íà Áîø íåïðåìåííî ïîñî÷âàéòå 10-öèôðåíèÿ êàòàëîæåí

íîìåð íà ãðàäèíñêèÿ åëåêòðîèíñòðóìåíò.

Ðîáåðò Áîø EÎÎÄ – Áúëãàðèÿ

Áîø Ñåðâèç Öåíòúð

Ãàðàíöèîííè è èçâúíãàðàíöèîííè ðåìîíòè

áyë. ×åðíè âðúx 51-Á

FPI Áèçíåñ öåíòúð 1407

1907 Ñîôèÿ

Òåë.: +359 (02) 960 10 61

Òåë.: +359 (02) 960 10 79

Ôàêñ: +359 (02) 962 53 02

www.bosch.bg

Òðàíñïîðòèðàíå

Âêëþ÷åíèòå â îêîìïëåêòîâêàòà ëèòèåâî-éîííè

àêóìóëóòàðîíè áàòåðèè ñà â îáõâàòà íà èçèñêâàíèÿòà íà

íîðìàòèâíèòå äîêóìåíòè, êàñàåùè ïðîäóêòè ñ ïîâèøåíà

îïàñíîñò. Àêóìóëàòîðíèòå áàòåðèè ìîãàò äà áúäàò

òðàíñïîðòèðàíè îò ïîòðåáèòåëÿ íà ïóáëè÷íè ìåñòà áåç

äîïúëíèòåëíè ðàçðåøèòåëíè.

Ïðè òðàíñïîðòèðàíå îò òðåòè ñòðàíè (íàïð. ïðè âúçäóøåí

òðàíñïîðò èëè ïîëçâàíå íà êóðèåðñêè óñëóãè) èìà

ñïåöèàëíè èçèñêâàíèÿ êúì îïàêîâàíåòî è îáîçíà÷àâàíåòî

èì. Çà öåëòà ñå êîíñóëòèðàéòå ñ åêñïåðò â ñúîòâåòíàòà

îáëàñò.

Èçïðàùàéòå àêóìóëàòîðíè áàòåðèè ñàìî àêî êîðïóñúò èì

íå å ïîâðåäåí. Èçîëèðàéòå îòêðèòè êîíòàêòíè êëåìè ñ

ëåïÿùè ëåíòè è îïàêîâàéòå àêóìóëàòîðíèòå áàòåðèè òàêà,

÷å äà íå ìîãàò äà ñå èçìåñòâàò â îïàêîâêàòà ñè.

Ìîëÿ, ñïàçâàéòå ñúùî è äîïúëíèòåëíè íàöèîíàëíè

ïðåäïèñàíèÿ.

Áðàêóâàíå

Íå èçõâúðëÿéòå ãðàäèíñêè åëåêòðîèíñòðóìåíòè, çàðÿäíè

óñòðîéñòâà è àêóìóëàòîðíè èëè îáèêíîâåíè áàòåðèè ïðè

áèòîâèòå îòïàäúöè!

Ñàìî çà ñòðàíè îò ÅÑ:

Ñúãëàñíî Åâðîïåéñêà äèðåêòèâà 2002/96/EÎ

îòíîñíî èçëÿçëà îò óïîòðåáà åëåêòðè÷åñêà è

åëåêòðîííà àïàðàòóðà è ñúãëàñíî Åâðîïåéñêà

äèðåêòèâà 2006/66/ÅÎ àêóìóëàòîðíè èëè

îáèêíîâåíè áàòåðèè, êîèòî íå ìîãàò äà ñå

èçïîëçâàò ïîâå÷å, òðÿáâà äà ñå ñúáèðàò îòäåëíî è äà áúäàò

ïîäëàãàíè íà ïîäõîäÿùà ïðåðàáîòêà çà îïîëçîòâîðÿâàíå

íà ñúäúðæàùèòå ñå â òÿõ ñóðîâèíè.

Àêóìóëàòîðíè èëè îáèêíîâåíè áàòåðèè:

Ëèòèåâî-éîííè:

Ìîëÿ, ñïàçâàéòå óêàçàíèÿòà â ðàçäåëà

«Òðàíñïîðòèðàíå».

Ïðàâàòà çà èçìåíåíèÿ çàïàçåíè.

Srpski

Uputstva o sigurnosti

Pažnja! Pročitajte pažljivo sledeća uputstva. Upoznajte se

sa elementima za rad i propisnom upotrebom baštenskog

uredjaja. Molimo sačuvajte sigurno uputstvo za rad za

kasniju upotrebu.

Objašnjenja simbola na baštenskom uredjaju

Opšte uputstvo o opasnosti.

Pročitajte uputstvo za rad.

Paziti da osobe koje stoje u blizini ne budu

povređene usled odbačenih stranih tela.

Držite osobe koje stoje u blizini na sigurnom

rastojanju od baštenskog uredjaja.

Oštri nož(evi). Čuvajte se da ne izgubite prste na

nogama i rukama.

OBJ_BUCH-1584-003.book Page 171 Friday, August 17, 2012 10:28 AM

172 | Srpski

F 016 L70 847 | (17.8.12) Bosch Power Tools

Isključite baštenski uredjaj i isključite prekidač

struje pre nego što izvršite radove održavanja i

čišćenja i kada baštenski uredjaj čak i na kratko

ostavljate bez nadzora.

Ne odnosi se na to.

Sačekajte da se svi delovi baštenskog uređaja

zaustave pre nego što ih dodirnete. Noževi nakon

isključivanja baštenskog uređaja rotiraju još neko

vreme i tako mogu da izazovu povrede.

Baštenski uredjaj ne koristiti po kiši ili izlagati kiši.

Zaštitite se od električnog udara.

Ne odnosi se na to.

Upotrebljavajte uredjaj za punjenje samo u suvim

prostorijama.

Uredjaj za punjenje je opremljen sa sigurnosnim

transformatorom.

Rad

fNikaka deci ili osobama koje nisu upoznate sa ovim

uputstvima ne dozvoliti korišćenje baštenskog uredjaja.

Nacionalni propisi ograničavaju moguće starost radnika.

Čuvajte baštenski uredjaj da bude za decu nedostupan,

kada nije u upotrebi.

fOvaj baštenski uredjaj nije zamišljen za to, da ga koriste

osobe (uključujući i decu) sa ograničenim fizičkim, umnim

ili duševnim sposobnostima ili nedostajućim iskustvom i/ili

nedostajućim znanjem, čak ni onda, ako su pod nadzorom

osobe koja je nadležna za njihovu sigurnost ili dobijaju od

nje uputstva, kako se koristi baštenski uredjaj.

Decu bi trebalo nadzirati, da bi bili sigurni da se ne igraju sa

baštenskim uredjajem.

fNe kosite nikada, dok se osoblje, naročito deca ili kućne

životinje nalaze u neposrednoj blizini.

fRadnik ili korisnik je odgovoran za nesreće ili štete kod

drugih ljudi ili na njihovoj imovini.

fBaštenski uređaj nemojte da koristite kada ste bosi ili ako

nosite sandale. Uvek nosite solidne cipele i dugačke

pantalone.

fPre rada sa mašinom pažljivo proverite obrađivanu

površinu i sklonite kamenje, komade drva, žicu, kosti i

ostala strana tela.

fUvek pre upotrebe prekontrolišite, da li su noževi, zavrtnji

noževa i konstrukciona grupa za sečenje istrošeni ili oštećeni.

Promenite istrošene ili oštećene noževe kao i zavrtnje noževa

i to uvek celu garnituru, da bi izbegli debalans.

fKosite samo pri dnevnom svetlu ili dobrom veštačkom

svetlu.

fAko je moguće, baštenski uređaj nemojte da koristite kada

je trava mokra.

fUvek sa mašinom hodajte polako, nikada ne žurite.

fBaštenski uređaj nikada nemojte da koristite ako su

neispravni zaštitni uređaji i poklopci, ili ako oni nisu

montirani, npr. bez zaštite od udara i/ili bez korpe za

prihvatanje trave.

fRad na kosinama može biti opasan.

–Ne koriste posebno strme kosine.

–Na kosim površinama ili na vlažnoj travi uvek pazite na

sigurno hodanje.

–Kosite na kosim površinama uvek popreko i nikada gore –

dole.

–Uvek postupajte oprezno kod promene smera rada sa

mašinom na nagibima.

–Posebno budite pažljivi ako se sa baštenskim uređajem

krećete unazad ili ako ga vučete za sobom.

–Prilikom košenja baštenski uređaj uvek gurajte prema

napred i nikada nemojte da ga privlačite prema telu.

fNoževi moraju da miruju ako zbog transporta baštenski

uređaj morate da nagnete, ako prelazite preko površina na

kojima ne raste trava, i kada baštenski uređaj

transportujete do ili sa područja za košenje.

fPrilikom pokretanja ili uključivanja motora nemojte da

naginjete baštenski uređaj, osim ako je to neophodno za

pokretanje na visokoj travi. U tom slučaju pritiskanjem drške

uređaj podignite prema suprotnoj strani udaljeno od

korisnika samo koliko je to neophodno. Pazite na to da se

Vaše ruke nalaze na ručkama kada spuštate baštenski uređaj.

fBaštenski uređaj uključite kao što je to opisano u uputstvu

za upotrebu i pazite na to da Vaše noge budu dovoljno

udaljene od rotirajućih delova.

fVaše ruke i stopala ne stavljajte blizu ili ispod rotacionih

delova.

fDržite rastojanje do zone pražnjenja kada radite sa

baštenskim uredjajem.

fNikada ne podižite odnosno nosite baštenski uredjaj sa

motorom u radu.

fNe preduzimajte nikakve promene na baštenskom

uredjaju. Nedozvoljene promene mogu oštetiti sigurnost

Vašeg baštenskog uredjaja i uticati na pojačane šumove i

vibracije.

fRedovno kontrolišite priključni kab l i upotrebljeni

produžni kabl. Ne priključujte oštećeni kabl na strujnu

mrežu ili ga ne dodirujte, pre nego što ga odvojite od

strujne mreže. Kod oštećenog kabla mogu se dodirnuti

delovi koji provode napon. Zaštitite se od opasnosti

električnog udara.

Isključivanje prekidača strujnog kruga:

–uvek kada se udaljavate od baštenskog uredjaja,

–pre odstranjivanja blokada,

–kada kontrolišete baštenski uredjaj, čistite ili radite na

njemu,

STOP

OBJ_BUCH-1584-003.book Page 172 Friday, August 17, 2012 10:28 AM

Srpski | 173

Bosch Power Tools F 016 L70 847 | (17.8.12)

–posle kolizije sa nekim stranim telom. Prekontrolišite

baštenski uredjaj odmah da li je oštećen i popravite ga ako

je potrebno,

–ada baštenski uredjaj neobično počne da vibrira (odmah

prekontrolisati).

Održavanje

fNosite uvek baštenske rukavice, ako se bavite u

području oštrih noževa ili radite.

fPazite da sve navrtke, klinovi i zavrtnji budu dobro

učvršćeni da bi se obezbedilo sigurno radno stanje

baštenskog uređaja.

fKontrolišite redovno stanje i istrošenost korpe za

prihvatanje trave.

fPrekontrolišite baštenski uredjaj i zamenite radi sigurnosti

istrošene ili oštećene delove.

fKoristite isključivo takve noževe koji su predviđeni za

baštenski uređaj.

fUverite se da li delovi koje treba promeniti potiču od

Bosch-a.

Uputstva za optimalno ophodjenje sa

akumulatorom

fUverite se da je baštenski uredjaj isključen pre nego

što ubacite akumulator. Ubacivanje akumulatora u

baštenski uredjaj koji je uključen može uticati na nesreće.

fDržite aparat za punjenje što dalje od kiše i vlage.

Prodiranje vode u aparat za punjenje povećava rizik od

električnog udara.

fAku-bateriju punite samo u uređajima za punjenje, koje

preporučuje proizvođač. Za uređaj za punjenje koji je

pogodan za odredjenu vrstu aku-baterije, postoji opasnost

od požara, ako se koristi sa drugim aku-baterijama.

fNe punite akumulatore drugih proizvodjača. Uredjaj za

punjenje je predvidjen samo za punjenje Bosch Li-jonskih

akumulatora sa naponima koji su navedeni u Tehničkim

podacima. Inače postoji opanost od požara i eksplozija.

fDržite aparat za punjenje čist. Prljanjem aparata postoji

opasnost od električnog udara.

fProkontrolišite pre svakog korišćenja aparat za

punjenje, kabl i utikač. Ne koristite aparat za punjenje

ako se konstatuju oštećenja. Ne otvarajte aparat sami i

neka Vam ga popravlja samo stučno osoblje i samo sa

originalnim rezervnim delovima. Oštećeni aparati za

punjenje, kablovi i utikači povećavaju rizik od električnog

udara.

fNe radite sa aparatom na lako zapaljivoj podlozi (na

primer papiru, tekstilu itd.) odnosno u zapaljivoj

okolini. Zbog zagrevanja aparata za punjenje koje nastaje

prilikom punjenja postoji opasnost od požara.

fUpotrebljavajte za ovaj baštenski uredjaj samo

predvidjene Bosch akumulatore. Upotreba drugih

akumulatora može uticati na povrede i opasnost od požara.

fDržite nekorišćenu aku-bateriju podalje od

kancelarijskih spajalica, novčića, ključeva, eksera,

zavrtanja ili drugih sitnih metalnih predmeta, koji bi

mogli prouzrokovati premošćavanje kontakta. Kratak

spoj izmedju kontakta aku-baterije može imati za posledicu

opekotine ili požar.

fKod pogrešne primene može tečnost da izadje iz akku.

Izbegavajte kontakt sa njom. Kod slučajnog kontakta

isperite sa vodom. Ako tečnost dospe u oči, iskoristite i

dodatnu lekarsku pomoć. Tečnost baterije koja izlazi

može voditi nadražajima kože ili opekotinama.

fNe otvarajte bateriju. Postoji opasnost od kratkog spoja.

fZaštitite aku bateriju od izvora toplote, npr. i od trajnog

Sunčevog zračenja, vatre, vode i vlage. Inače postoji

opasnost od eksplozije.

fNe prespajajte akku kratko. Postoji opasnost od

eksplozija.

fKod oštećenja i nestručne upotrebe akumulatora mogu

izlaziti pare. Dovedite svež vazduh i potražite lekara

ako dodje do tegoba. Para može nadražiti disajne puteve.

fZaštitite akumulator od vlade i vode.

fLagerujte akumulator samo u području temperature od

0°C do 50 °C. Ne ostavljajte akumulator na primer u leto u

autu.

fČistite povremeno proreze za ventilaciju akumulatora sa

mekom, čistom i suvom četkicom.

Simboli

Sledeći simboli su važni za čitanje i shvatanje uputstva za

upotrebu. Zapamtite simbole i njihovo značenje. Pravilna

interpretacija simbola Vam pomaže da baštenski uređaj

koristite bolje i bezbednije.

Upotreba prema svrsi

Baštenski uredjaj je odredjen za to, da bi u privatnom

području kosili travu.

Simbol Značenje

Pravac reakcije

Pravac kretanja

Nosite zaštitne rukavice

Težina

Uključivanje

Isključivanje

Dozvoljena radnja

Zabranjeno rukovanje

Pribor/rezervni delovi

OBJ_BUCH-1584-003.book Page 173 Friday, August 17, 2012 10:28 AM

174 | Srpski

F 016 L70 847 | (17.8.12) Bosch Power Tools

Tehnički podaci

Informacije o šumovima/vibracijama

Merne vrednosti za šumove su dobijene prema 2000/14/EG

(1,60 m visine, 1 m rastojanja).

A-vrednovan nivo šumova uredjaja iznosi tipično: Nivo

zvučnog pritiska 74 dB(A); Nivo snage zvuka 86 dB(A).

Nesigurnost K =0,42 dB.

Ukupne vrednosti vibracija (zbir vektora tri pravca) su

dobijene prema EN 60335: Emisiona vrednost vibracija

ah<2,5m/s2, Nesigurnost K=1,5 m/s2.

Izjava o usaglašenosti

Izjavljujemo na vlastitu odgovornost, da proizvod opisan pod

„Tehnički podaci“ je usaglašen sa sledećim standardima ili

normativnim aktima: EN 60335, EN 50338 (Akku-uredjaj) i

EN 60335 (Akku-uredjaj za punjenje) prema odredbama

smernica 2011/65/EU, 2004/108/EG, 2006/42/EG,

2000/14/EG.

2000/14/EG: Izmereni nivo snage zvuka 87 dB(A). Postupak

procenjivanja usaglašenosti je prema prilogu VI.

Kategorija proizvoda: 32

Navedeno mesto:

SRL, Sudbury, England, Nr. 1088

Akumulator-kosačica za travu Rotak 32 LI Rotak 32 High Power

Broj predmeta 3 600 H85 D*0 3 600 H85 D*1

Širina noža cm 32 32

Visina sečenja mm 30 –60 30 –60

Zapremina koša za sakupljanje trave l3131

Težina prema EPTA-Procedure 01/2003 kg 10,4 10,4

Serijski broj vidi tipsku tablicu na baštenskom uređaju

Akku Li-joni Li-joni

Broj predmeta F 016 800 302 F 016 800 301

Nominalni napon V= 36 36

Kapacitet Ah 1,3 2,6

Vreme punjenja (ispražnjene aku-baterije)** min 60 95

Broj akumulatorskih ćelija 10 20

Aparat za punjenje AL 3620 CV

Professional AL 3620 CV

Professional

Broj predmeta EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Struja punjenja A2,02,0

Dozvoljeno područje temperature punjenja °C0–45 0–45

Težina prema EPTA-Procedure 01/2003 kg 0,6 0,6

Klasa zaštite /II /II

Aparat za punjenje AL 3640 CV

Professional AL 3640 CV

Professional

Broj predmeta EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Struja punjenja A4,04,0

Dozvoljeno područje temperature punjenja °C0–45 0–45

Težina prema EPTA-Procedure 01/2003 kg 1,0 1,0

Klasa zaštite /II /II

**sa uredjajem za punjenje AL 3620 CV Professional

Molimo da obratite pažnju na broj predmeta na tipskoj tablici Vašeg baštenskog uredjaja. Trgovačke oznake pojedinih baštenskih uredjaja mogu

varirati.

OBJ_BUCH-1584-003.book Page 174 Friday, August 17, 2012 10:28 AM

Srpski | 175

Bosch Power Tools F 016 L70 847 | (17.8.12)

Tehnička dokumentacija (2000/14/EG, 2011/65/EU) kod:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montaža i Rad

Puštanje u rad

Radi vaše sigurnosti

fPažnja! Isključite baštenski uredjaj, odvrnite prekidač

strujnog kruga i uklonite akumulator pre nego što

izvedete radove održavanja i čišćenja. Isto važi kada je

oštećen, presečen ili uvrnut kabl prekidača.

fNoževi se okreću i dalje nekoliko sekundi nakon

isključivanja baštenskog uređaja.

fOprez –ne dodirujte rotirajući nož za košenje.

Punjenje akumulatora

fNe koristite neki drugi uredjaj za punjenje. Sporučeni

uredjaj za punjenje je usaglašen sa Li-jonskom

akumulatorom ugradjenim u Vaš baštenski uredjaj.

fObratite pažnju na napon mreže! Napon strujnog izvora

mora biti usaglašen sa podacima na tipskoj tablici aparata

za punjenje. Aparati za punjenje označeni sa 230 V mogu

da rade i sa 220 V.

Aku-baterija je opremljena kontrolom temperature koja

dozvoljava punjenje samo u temperaturnom području između

0°C i 45 °C. Na taj će se način postići dugi vek trajanja aku-

baterije.

Pažnja: Akumulator se isporučuje delimično napunjen. Da bi

osigurali punu snagu akumulatora, punite akumulator pre

prve upotrebe u aparatu za punjenje.

Li-jonski akumulator može da se puni u svako doba, a da ne

skraćujemo životni vek. Prekidanje radnje punjenja ne šteti

akumulatoru.

Li-jonski akumulator je zaštiećn preko „Electronic Cell

Protection (ECP)“ od dugokog pražnjenja. Kod ispražnjenog

akumulatora isključuje se baštenski uredjaj od strane zaštitne

veze: Nož za sečenje se ne kreće više.

Posle automatskog isključivanja ne

pritiskajte više na prekidač za

uključivanje/isključivanje. Akumulator se može oštetiti.

Postupak punjenja

Punjenje počinje, čim se mrežni utikač utakne u utičnicu i

akumulator utakne u otvor za punjenje.

Inteligentnim postupkom punjenja stanje punjenja

akumulatora se automatski prepoznaje i puni se zavisno od

napona i temperature akumulatora sa optimalnom strujom

punjenja.

Na ovaj način se čuva akumulator i ostaje uvek u potpunosti

napunjen ako se čuva u uredjaju za punjenje.

Brzo punjenje

Brzo punjenje se signalizuje treperenjem zelenog LED

pokazivača.

Pokazivač na akumulatoru: Za vreme radnje punjenja pale se

tri zelena LED jedan za drugim i za kratko vreme gase. Akumu-

lator je potpuno napunjen, kada tri zelena LED stalno svetle.

Oko 5 minuta pošto je akumulator potpuno napunjen, gase se

ponovo tri zelena LED.

Pažnja: Brzo punjenje je samo moguće, kada je temperatura

akumulatora u dozvoljenom području temperature punjenja,

pogledajte odeljak „Tehnički podaci“.

Napunjen akumulator

Trajno svetlo zelenog LED pokazivača signalizuje, da je

akumulator potpuno napunjen.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Cilj rukovanja Slika

Obim isporuke 1

Montaža rama za prihvat 2

Sastavljanje korpe za prihvatanje trave 3

Ubacivanje/vadjenje korpe za prihvatanje trave 4

Punjenje akumulatora 5

Ubaciti akumulator 6

Odvrnuti prekidač strujnog kruga i dovesti u

poziciju za čuvanje 7

Izvaditi akumulator 8

Podešavanje visine sečenja 9

Uključivanje 10

Isključivanje 10

Uputstva za rad 10 –11

Održavanje noža 12

Biranje pribora 13

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

PAŽNJA

OBJ_BUCH-1584-003.book Page 175 Friday, August 17, 2012 10:28 AM

176 | Srpski

F 016 L70 847 | (17.8.12) Bosch Power Tools

Dodatno je čuje signalni ton za vreme od ca. 2 sekundi, koji

signalizuje akustično potpuno punjenje akumulatora.

Akumulator se na kraju može odmah izvaditi za upotrebu.

Bez utaknutog akumulatora signalizuje trajno svetlo zelenog

LED pokazivača, da je mrežni utikač utaknut u utičnicu i da je

uredjaj za punjenje spreman za rad.

Temperatura akumulatora ispod 0 °C ili preko

45 °C

Trajno svetlo crvenog LED pokazivača signalizuje, da se

temperatura akumulatora nalazi izvan područja temperature

brzog punjenja od 0 °C–45 °C. Čim se dostigne dozvoljeno

područje temperature, uključuje uredjaj za punjenje

automatski na brzo punjenje.

Ako je temperatura akumulatora izvan dozvoljenog područja

temperature punjenja, svetli pri ubacivanju u uredjaj za

punjenje crveni LED akumulatora.

Nije moguće punjenje

Ako postoji neki drugi kvar uredjaja za punjenje, onda se ovo

signalizuje treperenjem crvenog LED pokazivača.

Punjenje ne može startovati, i punjenje akumulatora nije

moguće (pogledajte odeljak „Traženje grešaka“).

Napomene uz punjenje

Pri kontinuiranim odnosno ciklusima punjenja koji su bili više

puta jedan za drugim bez prekida može se uredjaj za punjenje

zagrejati. Ovo je medjutim bez nedoumice i ne ukazuje na

tehnički kvar uredjaja za punjenje.

Bitno skraćeno vreme rada posle punjenja pokazuje da je

baterija istrošena i da se mora zameniti.

Obratite pažnju na uputstva za uklanjanje djubreta.

Hladjenje akumulatora (Active Air Cooling)

Kontrola vazduha integrisana u uredjaj za punjenje kontroliše

temperaturu upotrebljenog akumulatora. Ako je temperatura

akumulatora iznad 30 °C, hladi se akumulator preko

ventilatora na optimalnu temperaturu za punjenje. Uključeni

ventilator proizvodi šum strujanja vazduha.

Ako ventilator ne radi, nalazi se temperatura akumulatora u

optimalnom području temperature punjenja ili je ventilator u

kvaru. U ovom slučaju se produžava vreme punjenja

akumulatora.

Uputstva za rad

Pokazivanje stanja punjenja akumulatora

Akumulator je opremljen sa pokazivačem stanja punjenja ,

koji pokazuje stanje punjenja akumulatora. Pokazivač stanja

punjenja sastoji se iz 3 zelena LED.

Aktivirajte taster za pokazivač stanja punjenja , da bi aktivirali

pokazivač stanja punjenja . Posle cca. 5 sekundi gasi se

automatski pokazivač stanja punjenja.

Stanje punjenja može se ispitati i pri skinutom akumulatoru.

Ako posle aktiviranja tastera ne sija nijedan LED, akumulator

je u kvaru i mora se zameniti.

Iz sigurnosnih razloga može se interesovnje o stanju punjenja

izvesti samo sa baštenskim uredjajem u stanju mirovanja.

Za vreme radnje punjenja pale se tri zelena LED jedan za

drugim i za kratko vreme gase. Akumulator je potpuno

napunjen, kada tri zelena LED stalno svetle. Oko 5 minuta

pošto je akumulator potpuno napunjen, gase se ponovo tri

zelena LED.

Pokazivač kontrole temperature

Crveni LED pokazivač za kontrolu temperature signalizuje, da

akumulator ili elektronika baštenskog uredjaja (pri ubačenom

akumulatoru) nije u optimalnom području temperature. U

ovom slučaju ne radi baštenski uredjaj ili ne radi punom

snagom.

Kontrola temperature akumulatora

Crveni LED treperi pri pritiskivanju tastera ili prekidača za

uključivanje/isključivanje (pri ubačenom akumulatoru):

Akumulator je izvan područja radne temperature od –10 °C

do +60 °C.

Pri temperaturi iznad 70 °C isključuje se akumulator, sve dok

se ponovo ne nadje u dozvoljenom području radne

temperature.

Kontrola temperature elektronike baštenskog

uredjaja

Crveni LED svetli pri pritiskivanju prekidača za uključivanje/

isključivanje stalno: Temperatura elektronike baštenskog

uredjaja iznosi manje od 5 °C ili više od 75 °C.

Pri temperaturi iznad 90 °C isključuje elektronika baštenskog

uredjaja, dok ne bude ponovo u dozvoljenom području radne

temperature.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

LED-pokazivač Kapacitet akumulatora

Trajno svetlo 3 zelena LED ≥2/3

Trajno svetlo 2 zelena LED ≥1/3

Trajno svetlo 1 zeleni LED ≤1/3

Trepćuće svetlo 1 zeleni LED Reserva

OBJ_BUCH-1584-003.book Page 176 Friday, August 17, 2012 10:28 AM

Srpski | 177

Bosch Power Tools F 016 L70 847 | (17.8.12)

Učinak sečenja (Vreme trajanja akumulatora)

Učinak sečenja (Vreme trajanja akumulatora) zavisi od

osobina trave, na primer gustine trave, vlage, dužine trave kao

i visine sečenja.

Često uključivanje i isključivanje baštenskog uredjaja za

vreme košenja redukuje isto tako i učinak košenja

(akumulatorsko radno vreme).

Za optimiranje učinka sečenja (Vreme trajanja akumulatora)

preporučuje se, da se češće kosi, povećava visina košenja i

korača umerenim tempom.

Dole navedeni primer pokazuje vezu izmedju visine sečenja i

učinka u vezi sa punjenjem akumulatora. Da bi produžili vek trajanja može dodatni akumulator ili

akumulator sa većim kapacitetom (Ah) da se dobije preko

stručnog servisa za Bosch baštenske uredjaje.

Traženje grešaka

Uslovi košenja

Vrlo tanka, suva trava Tanka, suva trava

Učinak košenja (Rotak 32 LI)

do 150 m2do 100 m2

Učinak košenja (Rotak 32 LI High Power)

do 300 m2do 150 m2

6cm

4cm

8cm

4cm

STOP

Simptomi Mogući uzroci Pomoć

Baštenski uredjaj ne

radi Moguće je začepljenje Isključivanje prekidača strujnog kruga:

Ispitajte donju stranu baštenskog uredjaja i u

datom slučaju je oslobodite (uvek nosite zaštitne

rukavice za rad u bašti)

Aku-baterija nije potpuno napunjena Punjenje akumulatora

Akumulator nije (ispravno) utaknut Ubacivanje baterije

Previsoka trava Podesiti veću visinu presecanja i baštenski uredjaj

iskrenuti, da bi redukovali početno opterećenje

Motorna zaštita je reagovala Motor ostaviti da se ohladi i podesiti veću visinu

košenja

Aku-baterija je prehladna/pretopla Zagrijati aku-bateriju/ostaviti da se ohladi

Prekidač strujnog kruga nije ispravan/nije

kompletno ubačen Ubaciti kako treba

Motor startuje posle aktiviranja prekidača za

uključivanje/isključivanje sa malim vremenskim

kašnjenjem

Držati prekidač za uključivanje/isključivanje ca.

1–3 s pritisnut, da bi motor startovao

Motor startuje i

ponovo se zaustavlja Aku-baterija nije potpuno napunjena Punjenje akumulatora

Prekidač strujnog kruga nije ispravan/nije

kompletno ubačen Ubaciti kako treba

Akumulator nije (ispravno) utaknut Ubacivanje baterije

Aku-baterija je prehladna/pretopla Zagrijati aku-bateriju/ostaviti da se ohladi

Podesiti veću visinu košenja

Baštenski uredjaj radi

sa prekidima Interni kablovi baštenskog uredjaja su u kvaru Potražiti ovlašćeni servis

Motorna zaštita je reagovala Motor ostaviti da se ohladi i podesiti veću visinu

košenja

Baštenski uredjaj

ostavlja iza neurednu

sliku sečenja

I/ili

Motor radi teško

Visina košenja je preniska Podesiti veću visinu košenja

Nož je tup Promena noža

Moguće je začepljenje Ispitajte donju stranu baštenskog uredjaja i u

datom slučaju je oslobodite (uvek nosite zaštitne

rukavice za rad u bašti)

Nož je okolo pogrešno montiran Nož montirati okolo ispravno

OBJ_BUCH-1584-003.book Page 177 Friday, August 17, 2012 10:28 AM

178 | Srpski

F 016 L70 847 | (17.8.12) Bosch Power Tools

Održavanje i servis

Održavanje akumulatora

fPažnja! Isključitge baštenski uredjaj, odvrnite

prekidač strujnog kruga i uklonite akumulator kao i

korpu za prihvatanje trave pre nego što uradite radove

održavanja ili čišćenja.

fNosite uvek baštenske rukavice, ako se bavite u

području oštrih noževa ili radite.

Da bi obezbedili optimalno iskorišćenje akumulatora, obratite

pažnju na sledeća uputstva i mere:

–Zaštitite akumulator od vlade i vode.

–Lagerujte akumulator samo u području temperature od

0°C do 50 °C. Ne ostavljajte akumulator na primer u leto u

autu.

–Ne ostavljajte akumulator pri direktnom sunčevom

zračenju u baštenskom uredjaju.

–Optimalna temperatura za čuvanje akumulatora iznosi

5°C.

–Čistite povremeno proreze za ventilaciju akumulatora sa

mekom, čistom i suvom četkicom.

Bitno skraćeno vreme rada posle punjenja pokazuje da je

baterija istrošena i da se mora zameniti.

Servis i savetovanja kupaca

www.bosch-garden.com

Molimo navedie kod svih pitanja i naručivanje rezervnih

delova neizostavno broj predmeta sa 10 mesta prema tipskoj

tablici baštenskog uredjaja.

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 (011) 244 85 46

Fax: +381 (011) 241 62 93

E-Mail: asboschz@EUnet.yu

Transport

Akumulatori koji sadrže litijum jon podležu zahtevima prava o

opasnim materijama. Akumulatore može korisnik

transportovati na putu bez drugih pakovanja.

Kod slanja preko trećih lica (na primer vazdušnih transportom

ili špedicijom) mora se obratiti pažnja na posebne zahteve u

pogledu pakovanja i označavanja. Ovde se mora pozvati kod

pripreme komada za slanje ekspert za opasne materije.

Šaljite akumuatore samo ako kućište nije oštećeno. Odlepite

otvorene kontakte i upakujte akumulator tako, da se ne

pokreće u paketu.

Molimo da obratite pažnju na eventualne dalje nationalne

propise.

Uklanjanje djubreta

Ne bacajte baštenske uredjaje, uredjaje za punjenje i

akumulatore/baterije u kućno djubre!

Samo za EU-zemlje:

Učinak košenja

(Vreme trajanja

akumulatora) nije

dovoljan

Visina košenja je preniska Podesiti veću visinu košenja i polako koračati

Trava je previsoka Podesiti veću visinu košenja i polako koračati

Trava je previše vlažna ili mokra Sačekajte da se trava osuši i polako koračajte

Trava je pregusta Podesite veću visinu košenja, polako koračajte i

češće kosite

Dodatni akumulator može da se nabavi preko

stručnog servisa za Bosch baštenske uredjaje Potražiti ovlašćeni servis

Posle uključivanja

baštenskog uredjaja

ne okreće se nož za

sečenje

Nožu smeta trava Isključiti baštenski uredjaj

Otkloniti začepljenje (uvek nosite zaštitne rukavice

za rad u bašti)

Odpušteni navrtka/zavrtanj noža Steći navrtku/zavrtanj noža (17 Nm)

Jake vibracije/šumovi Odpušteni navrtka/zavrtanj noža Steći navrtku/zavrtanj noža (17 Nm)

Nož je oštećen Promena noža

Nije moguće punjenje Kontakti akumulatora zaprljani Očistite kontakte akumulatora, na primer

naticanjem i svlačenjem akumulatora više puta, u

datom slučaju zamenite akumulator

Akumulator je u kvaru, jer je unutar akumulatora

prekinuta snaga (pojedinačne ćelije) Zameniti akumulator

LED-pokazivači ne

svetle posle uticanja

mrežnog utikača u

utičnicu

Mrežni utikač uredjaja za punjenje nije (ispavno)

utaknut Utaknite mrežni utikač (potpuno) u utičnicu

U kvaru utičnica, mrežni kabel ili uredjaj za

punjenje Prekontrolisati napon mreže i uredjaj za punjenje u

datom slučaju od strane nekog stručnog servisa za

Bosch električne uredjaje

Simptomi Mogući uzroci Pomoć

OBJ_BUCH-1584-003.book Page 178 Friday, August 17, 2012 10:28 AM

Slovensko | 179

Bosch Power Tools F 016 L70 847 | (17.8.12)

Prema evropskoj smernici 2002/96/EG ne

moraju više neupotrebljivi električni i

elektronski uredjaji a prema evropskoj smernici

2006/66/EG ne moraju ni akumulatori/baterije

koje su u kvaru ili istrošeni da se odvojeno

sakupljaju i odvoze reciklaži koja odgovara zaštiti čovekove

okoline.

Akku/baterije:

Li-Ion:

Molimo da obratite pažnju na uputstva u

odeljku „Transport“.

Zadržavamo pravo na promene.

Slovensko

Varnostna navodila

Pozor! Skrbno si preberite naslednja navodila. Seznanite

se z upravljalnimi elementi in s pravilno uporabo vrtnega

orodja. Prosimo, da to navodilo za obratovanje varno

shranite za kasnejšo uporabo.

Razlaga simbolov na vrtnem orodju

Splošno opozorilo na nevarnost.

Preberite si to navodilo za obratovanje.

Pazite, da predmeti, ki bi odleteli od škarij, ne

bodo poškodovali oseb, ki stojijo v bližini.

Poskrbite za to, da se bodo vse osebe, ki stojijo v

bližini, nahajale v varni razdalji do naprave.

Ostri nož(i). Pazite se pred izgubo prstov na

nogah in rokah.

Preden pričnete z opravili vzdrževanja ali čiščenja

ali če napravo tudi le za kratek čas pustite brez

nadzora, jo morate izklopiti in izključiti odklopnik

tokokroga.

Ne ustreza.

Počakajte na to, da se vsi deli vrtnega orodja

popolnoma ustavijo, preden se je dotaknete. Noži

po izklopu vrtnega orodja nadaljujejo z rotiranjem

in lahko povzročijo poškodbe.

Vrtnega orodja ne uporabljajte, ko dežuje in ga ne

izpostavljajte dežju.

Zaščitite se pred električnim udarom.

Ne ustreza.

Uporabljajte polnilno napravo le v suhih

prostorih.

Kosilnica je opremljena z zaščitnim

transformatorjem.

Uporaba

fNikoli ne dovolite otrokom ali osebam, ki niso seznanjene s

temi navodili, da bi uporabljale to vrtno orodje. Nacionalni

predpisi morebiti omejujejo starost uporabnika. Kadar

vrtno orodje ni v uporabi, ga hranite izven dosega otrok.

fTo vrtno orodje ni namenjeno za uporabo s strani oseb

(vključno z otroki) z omejenimi fizičnimi, senzoričnimi ali

umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali

pomanjkljivim znanjem, razen, če jih nadzoruje oseba, ki je

odgovorna za varnost ali pa če slednji s strani te odgovorne

osebe dobijo navodila, kako se mora to vrtno orodje

uporabljati.

Nadzorujte otroke in tako zagotovite, da se ne igrajo z

napravo.

fNikoli ne kosite, ko se v neposredni bližini nahajajo osebe,

še posebej otroci ali domače živali.

fZa nezgode ali škodo, povzročeno na drugih osebah ali

njihovi lastnini, je odgovoren uporabnik ali lastnik.

fNe uporabljajte vrtnega orodja, ko ste bosi ali z odprtimi

sandali. Nosite le fiksno obutev in dolge hlače.

fSkrbno preglejte površino, ki jo želite obdelati in

odstranite kamne, palice, žice, kosti in druge tujke.

fPred pričetkom uporabe poglejte, ali so morda obrabljeni

ali poškodovani noži, vijaki nožev ali rezilni skop. Da bi

preprečili neuravnoteženost, morate obrabljene ali

poškodovane nože ter vijake nožev zamenjati le v celotnem

setu.

fKosite le pri dnevni svetlobi ali dobri umetni svetlobi.

fPo možnosti ne uporabljajte vrtnega orodja, ko je trava

mokra.

fVedno hodite mirno, nikoli ne tekajte.

fNikoli ne uporabljajte vrtnega orodja s poškodovanimi

zaščitnimi pripravami, pokrovi ali brez varnostnih naprav,

kot npr. odbojnika in/ali posode za prestrezanje trave.

fDelo na pobočjih je lahko nevarno.

–Ne kosite tam, kjer so pobočja zelo strma.

STOP

OBJ_BUCH-1584-003.book Page 179 Friday, August 17, 2012 10:28 AM

180 | Slovensko

F 016 L70 847 | (17.8.12) Bosch Power Tools

–Na poševnih površinah ali na mokri travi pazite na varno

hojo.

–Na poševnih površinah kosite vedno v smeri prečno in

nikoli navzgor in navzdol.

–Bodite zelo previdni pri spremembi smeri na pobočjih.

–Bodite zelo previdni pri ritenski hoji ali vleki vrtnega

orodja.

–Med košnjo potiskajte vrtno orodje vedno v smeri naprej in

ga nikoli ne vlecite v proti telesu.

fNoži morajo stati, ko nagnete vrtno orodje za transport ali

če prečkate netravnate površine in med transportom

vrtnega orodja k površinam, ki jih želite pokositi.

fNe nagibajte vrtnega orodja pri startu ali vklopu motorja,

razen če je to potrebno za start v visoki travi. V tem primeru

s pritiskom na ročaj ne dvignite več kot je potrebno tiste

strani, ki je obrnjena vstran od uporabnika. Pazite na to, da

se med spuščanjem vrtnega orodja vaši roki nahajata na

ročaju.

fVklopite vrtno orodje, kot je opisano v navodilu za

obratovanje in pazite na to, da se bodo vaše noge nahajale

dovolj daleč stran od rotirajočih se delov.

fPoskrbite za to, da se roki in nogi ne nahajata v bližini ali

pod rotirajočimi deli.

fPri delu z vrtnim orodjem se ne približujte se področju

izmeta.

fNikoli ne vzdigujte oz. ne nosite vrtnega orodja z

vklopljenim motorjem.

fNa noben način ne spreminjajte vrtnega orodja.

Nedovoljene spremembe lahko negativno vplivajo na

varnost vašega vrtnega orodja in povzročijo povečanje

hrupa in vibracije.

fPriključni kabel in uporabljen podaljšek morate redno

preverjati. Poškodovanega kabla ne smete priključiti na

elektrnično omrežje ali se ga dotakniti, preden ga niste

ločili z omrežja. Pri poškodovanem kablu se lahko zgodi, da

se pride v stik z deli, ki so pod napetostjo. Zaščitite se pred

nevarnostmi zaradi električnega udara.

Izključite odklopnik tokokroga:

–vedno, ko se oddaljite od vrtnega orodja,

–pred odstranitvijo blokad,

–med kontrolo ali čiščenjem vrtnega orodja oz. ko

neposredno delate na stroju,

–po koliziji s tujkom. Preverite vrtno orodje glede na

poškodbe in če je potrebno, morate poskrbeti za popravilo

v primeru,

–če vrtno orodje prične nenavadno vibrirati (takojšnja

kontrola).

Vzdrževanje

fVselej nosite vrtne rokavice, ko rokujete z ostrimi noži

ali delate na področju ostrih nožev.

fPrepričajte se, da bodo vse matice, vsi sorniki in vijaki

varno pritrjeni, le tako boste zagotovili varno delovno

stanje vrtnega orodja.

fRedno preverjajte stanje in obrabljenost posode za

prestrezanje trave.

fPreverite vrtno orodje in zaradi varnosti nadomestite

obrabljene ali poškodovane dele.

fUporabljajte le tiste rezalne nože, ki so predvideni za to

vrtno orodje.

fPoskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani

v tovarni Bosch.

Opozorila za optimalno uporabo akumulatorske

baterije

fPreden vstavite akumulatorsko baterijo, se

prepričajte, ali je vrtno orodje izklopljeno. Vstavljanje

akumulatorske baterije v vrtno orodje, ki je vklopljeno,

lahko vodi do nesreč.

fZavarujte polnilnik pred dežjem ali vlago. Vdor vode v

polnilnik povečuje tveganje električnega udara.

fAkumulatorje polnite samo v polnilnikih, ki jih

priporoča proizvajalec. Polnilnik, ki je namenjen za

določeno vrsto akumulatorjev, se lahko vžge, če ga boste

uporabljali za polnjenje drugih vrst akumulatorjev.

fNe polnite akumulatorjev drugih znamk. Polnilnik je

namenjen samo za polnjenje litijevo-ionskih akumulatorjev

znamke Bosch z napetostmi, ki so navedene v tehničnih

podatkih. V nasprotnem primeru obstaja nevarnost

eksplozije.

fPolnilnik naj bo vedno čist. Zaradi umazanije lahko pride

do električnega udara.

fPred vsako uporabo je potrebno polnilnik, kabel in

vtikač preizkusiti. Če ugotovite poškodbe, polnilnika

ne uporabljajte. Polnilnika ne odpirajte, popravila pa

naj opravi samo kvalificirano strokovno osebje s

pomočjo originalnih nadomestnih delov. Poškodovani

polnilniki, kabli in vtikači povečujejo nevarnost

električnega udara.

fNe uporabljajte polnilnika na lahko gorljivi podlagi

(na primer na papirju, tekstilu in podobnem) oziroma v

okolju, kjer lahko pride do požara. Pri polnjenju se

polnilnik segreje – nevarnost požara.

fUporabljajte le akumulatorske baterije Bosch, ki so

predvidene za to vrtno orodje. Uporaba drugih

akumulatorskih baterij lahko povzroči poškodbe in vodi do

nevarnosti požara.

fAkumulator naj se ne nahaja v bližini pisarniških sponk,

kovancev, ključev, žebljev, vijakov in drugih kovinskih

predmetov, ki bi lahko povzročilipremostitev

kontaktov. Kratek stik med akumulatorskimi kontakti

lahko povzroči opekline ali požar.

fV primeru napačne uporabe lahko iz akumulatorske

baterije izteče tekočina. Izogibajte se kontaktu z njo.

Pri naključnem kontaktu s kožo spirajte z vodo. Če

pride tekočina v oko, dodatno poiščite tudi zdravniško

pomoč. Iztekajoča akumulatorska tekočina lahko povzroči

draženje kože ali opekline.

fAkumulatorske baterije ne odpirajte. Nevarnost

kratkega stika!

OBJ_BUCH-1584-003.book Page 180 Friday, August 17, 2012 10:28 AM

Slovensko | 181

Bosch Power Tools F 016 L70 847 | (17.8.12)

fZaščitite akumulatorsko baterijo pred vročino, npr.

tudi pred stalnim sončnim obsevanjem, ognjem, vodo

in vlažnostjo. Obstaja nevarnost eksplozije.

fKratko spajanje akumulatorja ni dovoljeno. Nevarnost

eksplozije.

fČe je akumulatorska baterija poškodovana ali če jo

nepravilno uporabljate, lahko iz nje uhajajo pare.

Poskrbite za dovod svežega zraka in pri težavah

poiščite zdravnika. Pare lahko povzročijo draženje

dihalnih poti.

fAkumulatorsko baterijo morate zavarovati pred vlago in

vodo.

fAkumulatorsko baterijo skladiščite samo v temperaturnem

območju od 0 °C do 50 °C. Poleti ne pustite, da bi

akumulatorska baterija obležala v avtomobilu.

fZračne reže akumulatorske baterije občasno očistite z

mehkim, čistim in suhim čopičem.

Simboli

Naslednji simboli so pomembni za branje in razumevanje

navodila za obratovanje. Zapomnite si simbole in njihov

pomen. Pravilna interpretacija simbolov vam pomaga, da

vrtno orodje lahko bolje in varneje uporabljate.

Uporaba v skladu z namenom

Električno orodje je nenjeno za košnjo trate v privatne

namene.

Tehnični podatki

Simbol Pomen

Smer reakcije

Smer premikanja

Nosite zaščitne rokavice

Teža

Vklop

Izklop

Dovoljeno dejanje

Prepovedano dejanje

Pribor/nadomestni deli

Akumulatorska kosilnica Rotak 32 LI Rotak 32 High Power

Številka artikla 3 600 H85 D*0 3 600 H85 D*1

Širina noža cm 32 32

Višina reza mm 30 –60 30 –60

Volumen, prestrezna posoda za travo l3131

Teža po EPTA-Procedure 01/2003 kg 10,4 10,4

Serijska številka glejte tipsko tablico na vrtnem orodju

Akumulatorska baterija Litijevo-ionski Litijevo-ionski

Številka artikla F 016 800 302 F 016 800 301

Nazivna napetost V= 36 36

Kapaciteta Ah 1,3 2,6

Čas polnjenja (akumulator izpraznjen)** min 60 95

Število akumulatorskih celic 10 20

Polnilnik AL 3620 CV

Professional AL 3620 CV

Professional

Številka artikla EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Polnilni tok A2,02,0

Dovoljeno temperaturno področje polnjenja °C0–45 0–45

**s polnilno napravo AL 3620 CV Professional

Upoštevajte številko izdelka na tipski tablici sesalnika. Trgovski nazivi posameznih vrtnih orodij so lahko različni.

OBJ_BUCH-1584-003.book Page 181 Friday, August 17, 2012 10:28 AM

182 | Slovensko

F 016 L70 847 | (17.8.12) Bosch Power Tools

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa so izračunane v skladu z

2000/14/ES (višina 1,60 m, odmik 1 m).

Z A-ocenjeni nivo hrupa naprave znaša običajno: nivo hrupa

74 dB(A); izmerjena moč hrupa 86 dB(A). Negotovost

K =0,42 dB.

Skupne vrednosti vibracij (vektorska vsota treh smeri) so

izračunane v skladu z EN 60335: Emisijska vrednost vibracij

ah<2,5m/s2, Negotovost K=1,5 m/s2.

Izjava o skladnosti

Izjavljamo pod izključno odgovornostjo, da proizvod, ki je

opisan pod „Tehnični podatki“ ustreza naslednjim

standardom oz. standardiziranim dokumentom: EN 60335,

EN 50338 (akumulatorska naprava) in EN 60335 (naprava

za polnjenje akumulatorja) v skladu z določili Direktiv

2011/65/EU, 2004/108/ES, 2006/42/ES, 2000/14/ES.

2000/14/ES: Izmerjen nivo hrupa 87 dB(A). Postopek

ocenjevanja skladnosti v skladu z dodatkom VI.

Kategorija izdelka: 32

Priglašeni organ:

SRL, Sudbury, England, Nr. 1088

Tehnična dokumentacija (2000/14/ES, 2011/65/EU) pri:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montaža in obratovanje

Zagon

Za vašo varnost

fPozor! Pred začetkom opravil vzdrževanja ali čiščenja

izklopite vrtno orodje, izključite odklopnik tokokroga

in odstranite akumulatorsko baterijo. Enako velja v

primeru, ko je kabel stikala poškodovan, narezan ali

zamotan.

fPo izključitvi vrtnega orodja se vrtijo noži še nekaj

sekund naprej.

fBodite previdni – ne dotikajte se vrtečega noža.

Polnjenje akumulatorske baterije

fNe uporabljate druge polnilne naprave. Priložena

polnilna naprava je usklajena z litij-ionsko akumulatorsko

baterijo, ki je vgrajena v vašem vrtnem orodju.

Teža po EPTA-Procedure 01/2003 kg 0,6 0,6

Zaščitni razred /II /II

Polnilnik AL 3640 CV

Professional AL 3640 CV

Professional

Številka artikla EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Polnilni tok A4,04,0

Dovoljeno temperaturno področje polnjenja °C0–45 0–45

Teža po EPTA-Procedure 01/2003 kg 1,0 1,0

Zaščitni razred /II /II

Akumulatorska kosilnica Rotak 32 LI Rotak 32 High Power

**s polnilno napravo AL 3620 CV Professional

Upoštevajte številko izdelka na tipski tablici sesalnika. Trgovski nazivi posameznih vrtnih orodij so lahko različni.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Cilj dejanja Slika

Obseg pošiljke 1

Montaža ročajev 2

Montaža prestrezne posode za travo 3

Namestitev/odstranitev prestrezne posode za

travo 4

Polnjenje akumulatorske baterije 5

Vstavljanje akumulatorske baterije 6

Odstranitev odklopnika tokokroga in postavitev

v pozicijo parkiranja 7

Odstranitev akumulatorske baterije 8

Nastavitev višine reza 9

Vklop 10

Izklop 10

Delovna navodila 10 –11

Vzdrževanje noža 12

Izbor pribora 13

OBJ_BUCH-1584-003.book Page 182 Friday, August 17, 2012 10:28 AM

Slovensko | 183

Bosch Power Tools F 016 L70 847 | (17.8.12)

fUpoštevajte omrežno napetost! Napetost vira električne

energije se mora ujemati s podatki na tipski ploščici

naprave. Polnilnike, označene z 230 V, lahko priključite

tudi na napetost 220 V.

Akumulator je opremljen z napravo za nadzor temperature, ki

dovoljuje samo polnjenje v temperaturnem območju med

0°C in 45 °C. Tako je zagotovljena dolga življenjska doba

akumulatorja.

Opozorilo: Akumulatorsko baterijo dobavimo delno

izpraznjeno. Da bi lahko akumulatorska baterija razvila svojo

polno zmogljivost, jo morate pred prvo uporabo v celoti

napolniti v vklopljeni polnilni napravi.

Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite,

ne da bi pri tem skrajšali življenjsko dobo. Prekinitev

postopka polnjenja akumulatorske baterije ne poškoduje.

Litij-ionske akumulatorske baterije so zavarovane pred

globoko izpraznitvijo z „Electronic Cell Protection (ECP)“. Pri

izpraznjeni akumulatorski bateriji zaščitno stikalo izklopi

vrtno orodje. Rezilni nož se ne premika več.

Po avtomatskem izklopu vrtnega orodja ne

smete ponovno pritisniti na stikalo za

vklop/izklop. Lahko bi poškodovali akumulatorsko baterijo.

Postopek polnjenja

Postopek polnjenja se prične takoj, ko vtaknete omrežni

vtikač polnilnika v vtičnico in namestite akumulator v

odprtino za polnjenje.

Inteligentni postopek polnjenja omogoča takojšnje

zaznavanje napolnjenosti akumulatorja in akumulator se bo

odvisno od temperature in napetosti vsakokrat polnil z

optimalnim polnilnim tokom.

Ta način zagotavlja ohranitev akumulatorja, ki bo – v kolikor

ga boste pustili v polnilniku – vedno do konca napolnjen.

Postopek hitrega polnjenja

Postopek hitrega polnjenja se signalizira z utripanjem zelene

svetilke LED.

Prikazovalni element na akumulatorski bateriji: Med

postopkom napolnitve zasvetijo LED druga za drugo in za

kratek čas izginejo. Akumulatorska baterija je v celoti

napolnjena, kadar LED trajno svetijo. Pribl. 5 minut po polni

popolni napolnitvi akumulatorske baterije tri zelene LED

ponovno ugasnejo.

Opozorilo: Postopek hitrega polnjenja je možen samo, ko je

temperatura akumulatorske baterije v dovoljenem območju

temperature, glejte odsek „Tehnični podatki“.

Akumulatorska baterija napolnjena

Trajno prižgana zelena svetilka LED signalizira, da je

akumulatorska baterija v celoti napolnjena.

Dodatno zaslišite za obdobje pribl. 2 sekund zvočni signal, ki

tudi akustično signalizira popolno napolnjenost

akumulatorske baterije.

Sedaj lahko vzamete akumulatorsko baterijo ven in jo

uporabite.

Brez vstavljene akumulatorske baterije signalizira trajno

prižgana zelena svetilka LED, da je omrežni vtič vstavljen v

vtičnico in da je polnilna naprava pripravljena za uporabo.

Temperatura akumulatorske baterije pod 0 °C ali

nad 45 °C

Trajno prižgana rdeča svetilka LED signalizira, da je

temperatura akumulatorske baterije zunaj temperaturnega

območja za hitro polnjenje, ki se nahaja pri 0 °C–45 °C. Pri

dosegu dovoljenega območja temperature se polnilna

naprava avtomatsko preklopi na postopek za hitro polnjenje.

Če se temperatura akumulatorske baterije nahaja zunaj

dovoljenega območja temperature za polnjenje, se pri

vstavljanju v polnilno napravo zasveti rdeča svetilka LED

akumulatorske baterije.

Polnjenje ni možno

Če se pri postopku polnjenja pojavi druga motnja, se to

signalizira z utripanjem rdeče svetilke LED.

Postopek polnjenja se ne more zagnati in polnjenje

akumulatorske baterije ni možno (glejte odsek „Iskanje

napak“).

AL 3640 CV

Professional

AL 3620 CV

Professional

POZOR

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 183 Friday, August 17, 2012 10:28 AM

184 | Slovensko

F 016 L70 847 | (17.8.12) Bosch Power Tools

Opozorila glede polnjenja

Pri neprekinjenih oziroma zaporednih ciklusih polnjenja brez

vmesne prekinitve se lahko polnilnik segreje. Vendar to ni

problematično in ne pomeni, da ima polnilnik kakšno

tehnično okvaro.

Bistveno krajši čas delovanja po polnjenju pomeni, da je

akumulatorska baterija izrabljena in da jo je potrebno

zamenjati.

Upoštevajte navodila za odstranjevanje odsluženih naprav.

Hlajenje akumulatorske baterije

(Active Air Cooling)

Krmilnik za prezračevanje, ki je integriran v polnilno napravo,

nadzoruje temperaturo vstavljene akumulatorske baterije. Če

je temperatura akumulatorske baterije nad 30 °C, se

akumulatorska baterija ohlajuje s pomočjo ventilatorja na

optimalno temperaturo za polnjenje. Vklopljeni ventilator pri

prezračevanju povzroči hrup.

Če ventilator ne deluje, se temperatura akumulatorske

baterije nahaja v optimalnem področju temperature za

polnjenje ali pa je ventilator okvarjen. V tem primeru se

podaljša čas polnjenja akumulatorske baterije.

Navodila za delo

Prikaz napolnjenosti akumulatorske baterije

Akumulatorska baterija je obremljena s prikazovalnikom

napolnjenosti, ki prikazuje stanje napolnjenosti

akumulatorske baterije. Prikazovalnik napolnjenosti sestoji iz

treh zelenih svetilk LED.

Aktivirajte tipko za prikaz napolnjenosti in s tem aktivirajte

prikazovalnik. Po pribl. 5 sek. se prikazovalnik stanja

napolnjenosti samostojno ugasne.

Stanje napolnjenosti lahko preverite tudi, ko akumulatorska

baterija ni v napravi.

Če po pritisku na tipko ne sveti nobena svetilka LED, je

akumulatorska baterija okvarjena in jo morate zamenjati.

Iz varnostnih razlogov je priklic stanja napolnjenosti možen le,

ko vrtno orodje miruje.

Med postopkom napolnitve zasvetijo LED druga za drugo in za

kratek čas izginejo. Akumulatorska baterija je v celoti

napolnjena, kadar LED trajno svetijo. Pribl. 5 minut po polni

popolni napolnitvi akumulatorske baterije tri zelene LED

ponovno ugasnejo.

Prikaz nadzora temperature

Rdeča LED za prikazovanje nadzora temperature baterije pri

vrtnem orodju signalizira napačno temperaturo baterije ali

elektronike (pri vstavljeni akumulatorski bateriji). V tem

primeru vrtno orodje ne deluje oz. ne deluje s s polno

zmogljivostjo.

Nadzor temperature akumulatorske baterije

Rdeča LED utripa pri pritisku na tipko ali vklopno/izklopno

stikalo (pri vstavljenei akumulatorski bateriji):

Akumulatorska baterija je izven temperaturnega območja za

obratovanje, ki znaša –10 °C do +60 °C.

Pri temperaturi nad 70 °C se akumulatorska baterija izklopi,

dokler ni ponovno v optimalnem temperaturnem območju za

delo.

Nadzor temperature elektronike vrtnega orodja

Rdeča svetilka LED po pritisku na vklopno-/izklopno stikalo

trajno sveti: Temperatura elektronike vrtnega orodja se

nahaja pod 5 °C ali nad 75 °C.

Pri temperaturi nad 90 °C elektronika vrtnega orodja

ponovno izklopi, dokler ni v območju dovoljene temperature

obratovanja.

Zmogljivost akumulatorske baterije

(čas delovanja akumulatorske baterije)

Zmogljivost (čas delovanja akumulatorske baterije) je

odvisna od lastnosti trave, npr. njene gostote, vlažnosti,

dolžine in višine reza.

Če vrtno orodje med postopkom košenja večrat vklopite in

izklopite, prav tako zmanjšate zmogljivost rezanja (čas

delovanja akumulatorske baterije).

Za optimiranje zmogljivosti rezanja (časa delovanja

akumulatorske baterije) priporočamo, da kosite večkrat,

povečajte višino reza in da hodite v normalnem tempu.

Spodaj naveden primer prikazuje, kako sta višina reza in

zmogljivost rezanja povezana z napolnjenostjo akumulatorske

baterije.

Da bi podaljšali čas delovanja, lahko pri avtoriziranem servisu

za vrtne naprave Bosch kupite dodatno akumulatorsko

baterijo ali akumulatorsko baterijo z večjo kapaciteto (Ah).

LED-prikaz Kapaciteta

akumulatorske baterije

3 zelene svetilke LED trajno

svetijo ≥2/3

2 zeleni svetilki LED trajno svetita ≥1/3

1 zelena svetilka LED trajno sveti ≤1/3

1 zelena svetilka LED utripa Rezerva

Rezalni pogoji

Zelo redka, suha trava Redka, suha trava

Zmogljivost rezanja (Rotak 32 LI)

do 150 m2do 100 m2

Zmogljivost rezanja (Rotak 32 LI High Power)

do 300 m2do 150 m2

6cm

4cm

8cm

4cm

OBJ_BUCH-1584-003.book Page 184 Friday, August 17, 2012 10:28 AM

Slovensko | 185

Bosch Power Tools F 016 L70 847 | (17.8.12)

Iskanje napak

STOP

Simptomi Možen vzrok Pomoč

Vrtno orodje ne deluje Možna zamašitev Izključite odklopnik tokokroga:

Preverite in po potrebi očistite spodnjo stran

vrtnega orodja (pri tem morate vedno nositi vrtne

rokavice)

Akumulator ni do konca napolnjen Polnjenje akumulatorske baterije

Akumulator ni (pravilno) vtaknjen Namestitev akumulatorske baterije

Trava je predolga Nastavite večjo višino reza in nagnite vrtno orodje,

s tem se zmanjša začetna obremenitev

Sprožila se je zaščita motorja Pustite, da se motor ohladi in z nastavitvijo

povečajte višino reza

Akumulator prehladen/prevroč Segrejte/ohladite akumulator

Odklopnik tokokroga se ni pravilno/v celoti vstavil Pravilno ga vstavite

Motor zažene z majhno časovno zakasnitvijo po

aktiviranju vklopno/izklopnega stikala Vklopno/izklopno stikalo držite pritisnjeno pribl.

1–3s, da bi zagnali motor

Motor zažene in se

nato ponovno ustavi Akumulator ni do konca napolnjen Polnjenje akumulatorske baterije

Odklopnik tokokroga se ni pravilno/v celoti vstavil Pravilno ga vstavite

Akumulator ni (pravilno) vtaknjen Namestitev akumulatorske baterije

Akumulator prehladen/prevroč Segrejte/ohladite akumulator

Nastavite večjo višino reza

Vrtno orodje deluje s

prekinitvami Okvarjena interna kabelska napeljava vrtnega

orodja Poiščite pomoč v servisu

Sprožila se je zaščita motorja Pustite, da se motor ohladi in z nastavitvijo

povečajte višino reza

Vrtno orodje zapušča

neenakomerno

pokošeno trato

in/ali

Motor deluje s težavo

Višina reza je prenizka Nastavite večjo višino reza

Topi noži Zamenjava nožev

Možna zamašitev Preverite in po potrebi očistite spodnjo stran

vrtnega orodja (pri tem morate vedno nositi vrtne

rokavice)

Nož je montiran narobe obrnjeno Montirajte nož pravilno obrnjeno

Zmogljivost rezanja

(akumulatorska

baterija ne deluje

dovolj dolgo) ne

zadošča

Višina reza je prenizka Nastavite večjo višino reza in hodite počasneje

Trava previsoka Nastavite večjo višino reza in hodite počasneje

Trava je premokra ali vlažna Počakajte, da se trava posuši in hodite počasneje

Trava je pregosta Nastavite večjo višino reza, hodite počasneje in

kosite bolj pogosto

Pri avtoriziranem servisu za vrtne naprave Bosch

lahko kupite dodatno akumulatorsko baterijo Poiščite pomoč v servisu

Po vklopu vrtnega

orodja se rezalni nož

ne obrača

Trava ovira nože Izklopite vrtno orodje

Odstranite zamašitev (pri tem morate vedno nositi

vrtne rokavice)

Matica oz. vijak noža sta zrahljana Privijte matico oz. vijak noža (17 Nm)

Močne vibracije/šum Matica oz. vijak noža sta zrahljana Privijte matico oz. vijak noža (17 Nm)

Poškodovan nož Zamenjava nožev

OBJ_BUCH-1584-003.book Page 185 Friday, August 17, 2012 10:28 AM

186 | Slovensko

F 016 L70 847 | (17.8.12) Bosch Power Tools

Vzdrževanje in servisiranje

Negovanje akumulatorske baterije

fPozor! Pred začetkom opravil vzdrževanja ali čiščenja

izklopite vrtno orodje, izključite odklopnik tokokroga

in odstranite akumulatorsko baterijo ter posodo za

prestrezanje trave.

fVselej nosite vrtne rokavice, ko rokujete z ostrimi noži

ali delate na področju ostrih nožev.

Da bi zagotovili optimalno uporabo akumulatorske baterije,

upoštevajte naslednja opozorila in ukrepe:

–Akumulatorsko baterijo morate zavarovati pred vlago in

vodo.

–Akumulatorsko baterijo skladiščite samo v temperaturnem

območju od 0 °C do 50 °C. Poleti ne pustite, da bi

akumulatorska baterija obležala v avtomobilu.

–Ne puščajte akumulatorske baterije v vrtnem orodju, ko

sonce direktno sije nanj.

–Optimalna temperatura za shranjevanje akumulatorske

baterije znaša 5 °C.

–Zračne reže akumulatorske baterije občasno očistite z

mehkim, čistim in suhim čopičem.

Bistveno krajši čas delovanja po polnjenju pomeni, da je

akumulatorska baterija izrabljena in da jo je potrebno

zamenjati.

Servis in svetovanje

www.bosch-garden.com

Pri vseh vprašanjih in naročilih nadomestnih delov morate

nujno navesti desetmestno številko izdelka s tipske tablice

vrtnega orodja.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

Transport

Priložene litij-ionske akumulatorske baterije so podvržene

zahtevam zakona o nevarnih snoveh. Uporabnik lahko

akumulatorske baterije brez nadaljnih pogojev transportina

na cesti.

Pri pošiljkah s strani tretjih (npr.: zračni transport ali

špedicija) se morajo upoštevati posebne zahteve glede

embalaže in označitve. Pri pripravi odpreme mora biti

obvezno nujno vključen strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, če je ohišje

nepoškodovano. Prelepite odprte kontakte in zapakirajte

akumulatorske baterije tako, da se v embalaži ne premika.

Prosimo upoštevajte tudi morebitne druge nacionalne

predpise.

Odlaganje

Vrtnih orodij, polnilnih naprav, akumulatorskih baterij/baterij

ne smete odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES se morajo

električne in elektronske naprave, ki niso več v

uporabi ter v skladu z Direktivo 2006/66/ES se

morajo okvarjene ali obrabljene akumulatorske

baterije/baterije zbirati ločeno in okolju

prijazno reciklirati.

Akumulatorji/baterije:

Li-Ion:

Prosimo upoštevajte opozorila, ki so

navedena v poglavju „Transport“.

Pridržujemo si pravico do sprememb.

Ni možno izvajati

postopka polnjenja Umazani akumulatorski kontakti Očistite akumulatorske kontakte, na primer z

večkratkim vtikanjem in iztikanjem akumulatorja,

akumulator po potrebi zamenjajte

Akumulatorska baterija je okvarjena, ker obstaja

prekinitev moči znotraj akumulatorske baterije (v

posameznih celicah)

Zamenjajte akumulator

LED prikazovalniki po

vtaknitvi omrežnega

vtiča v vtičnico ne

zasvetijo

Omrežni vtikač polnilnika ni (pravilno) vtaknjen Omrežni vtikač (do konca) vtaknite v vtičnico

Defektna vtičnica, omrežni kabel ali polnilnik Preverite omrežno napetost in pustite, da polnilno

napravo po potrebi preveri pooblaščeni servis za

električna orodja Bosch

Simptomi Možen vzrok Pomoč

OBJ_BUCH-1584-003.book Page 186 Friday, August 17, 2012 10:28 AM

Hrvatski | 187

Bosch Power Tools F 016 L70 847 | (17.8.12)

Hrvatski

Upute za sigurnost

Pažnja! Pažljivo pročitajte slijedeće upute. Upoznajte se

sa elementima posluživanja i propisnom uporabom vrtnog

uređaja. Upute za rad molimo spremite na sigurno mjesto

za kasniju primjenu.

Objašnjenje simbola na vrtnom uređaju

Opće napomene za opasnost.

Pročitajte upute za rad.

Pazite da odbačena strana tijela ne ozljede osobe

koje se nalaze oko uređaja.

Ako radite blizu drugih osoba, neka se iste nalaze

na sigurnom razmaku od vrtnog uređaja.

Oštar(ri) nož(evi). Zaštitite nožne prste i prste na

ruci.

Isključite vrtni uređaj i oslobodite prekidač

strujnog kruga prije izvođenja radova održavanja

ili čišćenja ili ako vrtni uređaj i na kratko vrijeme

ostavljate bez nadzora.

Ne odgovara.

Prije njihovog zahvaćanja pričekajte da se svi

dijelovi vrtnog uređaja potpuno zaustave. Nakon

isključivanja vrtnog uređaja noževi rotiraju još

neko vrijeme i mogu prouzročiti ozljede.

Vrtni uređaj ne koristiti na kiši niti izlagati kiši.

Zaštitite se od strujnog udara.

Ne odgovara.

Punjač koristite samo u suhim prostorijama.

Punjač je opremljen sa sigurnosnim

transformatorom.

Rukovanje

fNikada ne dopustiti djeci ili osobama koje nisu upoznate sa

ovim uputama da koriste vrtni uređaj. U nekim se zemljama

zakonskim propisima ograničava starost korisnika. Kada

vrtni uređaj ne koristite, spremite ga na mjesto

nedostupno za djecu.

fOvaj vrtni uređaj nije predviđen da s njime rade osobe

(uključujući djeca) sa ograničenim fizičkim, senzornim ili

psihičkim sposobnostima ili nedovoljnim iskustvom i/ili

nedovoljnim stručnim znanjima. U takvim slučajevima

ovakve osobe trebaju raditi pod nadzorom stručne osobe

zadužene za sigurnost ili trebaju dobiti upute kako se sa

uređajem radi.

Djecu treba držati pod nadzorom, kako se ne bi igrala sa

vrtnim uređajem.

fNe kosite nikada dok se osobe, osobito djeca ili domaće

životinje nalaze u neposrednoj blizini.

fOsoba koja radi sa uređajem ili korisnik odgovorna je za

nezgode ili za štete počinjene drugim ljudima ili njihovoj

imovini.

fSa škarama za živicu ne radite bosi ili u otvorenim

sandalama. Nosite uvijek čvrstu obuću i duge hlače.

fPrije rada sa strojem pažljivo provjerite obrađivanu

površinu i odstranite kamenje, komade drva, žicu, kosti i

ostala strana tijela.

fPrije korištenja uvijek provjerite da li su noževi, vijci noževa

i sklopovi za rezanje istrošeni ili oštećeni. Kako bi se

izbjegla neravnoteža, istrošene ili oštećene noževe kao i

vijke noževa zamijenite uvijek u kompletu.

fKosite samo pri dnevnom svjetlu ili kod dobre umjetne

rasvjete.

fSa vrtnim uređajem po mogućnosti ne radite na mokroj

travi.

fUvijek sa strojem hodajte polako, nikada ne žurite.

fVrtni uređaj nikada ne koristite sa neispravnim zaštitnim

napravama, poklopcima ili bez sigurnosnih uređaja, kao

što je npr. zaštita od udara i/ili košara za hvatanje trave.

fRad na nagibima može biti opasan.

–Ne kosite na posebno strmim padinama.

–Na kosim površinama ili na mokroj travi uvijek pazite na

sigurno hodanje.

–Na kosim površinama kosite uvijek poprečno, a nikada

uzbrdo i nizbrdo.

–Uvijek postupajte oprezno kod promjene smjera rada sa

strojem na padinama.

–Izuzetno oprezno postupajte kod hodanja u natrag ili

povlačenja vrtnog uređaja.

–Kod košnje vrtni uređaj uvijek pomičite uvijek prema

naprijed i nikada ga ne povlačite prema tijelu.

fNoževi moraju mirovati kada vrtni uređaj morate nagnuti u

svrhu transporta, kada se krećete površinama koje nisu

obrasle travom i kada vrtni uređaj transportirate prema i

dalje od košene površine.

STOP

OBJ_BUCH-1584-003.book Page 187 Friday, August 17, 2012 10:28 AM

188 | Hrvatski

F 016 L70 847 | (17.8.12) Bosch Power Tools

fKod startanja ili pokretanja motora ne naginjite vrtni

uređaj, osim ako je to potrebno za startanje u visokoj travi.

U tom slučaju, stranu okrenutu dalje od rukovatelja, ne

podizati više nego što je neizostavno potrebno. Kod toga

pazite da se vaše ruke nalaze na ručci kada vrtni uređaj

ponovno ispuštate.

fVrtni uređaj uključite kako je opisano u uputama za rad i

pazite da vaše noge budu dovoljno odmaknute od

rotirajućih dijelova.

fVaše ruke i stopala ne stavljajte blizu ili ispod rotirajućih

dijelova.

fKod rada sa vrtnim uređajem održavajte razmak do zone

izbacivanja.

fVrtni uređaj nikada ne dižite niti nosite dok radi motor.

fNe izvodite nikakve izmjene na vrtnom uređaju.

Nedopuštene izmjene mogu umanjiti sigurnost vašeg

vrtnog uređaja i dovesti do pojačanih šumova i vibracija.

fRedovito treba ispitati priključni kabel i korišteni produžni

kabel. Na električnu mrežu ne priključite oštećeni

priključni kabel i ne dodirujte ga prije nego što utikač

izvučete iz mrežne utičnice. Zbog oštećenog priključnog

kabela dijelovi uređaja mogu doći pod napon. Zaštitite se

od opasnosti zbog strujnog udara.

Otpustiti prekidač strujnog kruga:

–kada vrtni uređaj ostavljate bez nadzora,

–prije odstranjivanja blokada,

–kada vrtni uređaj kontrolirate, čistite ili na njemu radite,

–nakon sudara sa stranim tijelom. Odmah kontrolirajte vrtni

uređaj na oštećenja i prema potrebi ga dajte na popravak,

–kada vrtni uređaj počne neuobičajeno vibrirati (odmah ga

treba kontrolirati).

Održavanje

fKada rukujete ili radite oko oštrih noževa, uvijek nosite

rukavice za rad u vrtu.

fSve matice, svornjaci i vijci moraju biti čvrsto stegnuti,

kako bi se zajamčilo sigurno radno stanje vrtnog uređaja.

fRedovito provjeravajte košaru za sakupljanje trave na

njeno stanje i istrošenost.

fKontrolirajte vrtni uređaj i u interesu sigurnosti zamijenite

istrošene ili oštećene dijelove.

fKoristite isključivo noževe predviđene za vrtni uređaj.

fProvjerite da li dijelovi za zamjenu potječu od Boscha.

Upute za optimalno rukovanje sa aku-baterijom

fPrije stavljanja aku-baterije vrtni uređaj mora biti

isključen. Stavljanje aku-baterije u vrtni uređaj koji je

uključen može dovesti do nezgoda.

fPunjač držite dalje od kiše ili vlage. Prodiranje vode u

punjač povećava opasnost od električnog udara.

fAku-baterije punite samo u punjačima koje je

preporučio proizvođač. Za punjač prikladan za određenu

vrstu aku-baterije postoji opasnost od požara ako se koristi

sa nekom drugom aku-baterijom.

fNe punite aku-baterije drugih proizvođača. Punjač je

prikladan samo za punjenje Bosch Li-Ionskih aku-baterija,

sa naponima navedenim u tehničkim podacima. Inače

postoji opasnost od požara i eksplozije.

fPunjač održavajte čistim. Zbog zaprljanosti postoji

opasnost od električnog udara.

fPrije svakog korištenja provjerite punjač, kabel i

utikač. Punjač ne koristite ukoliko bi se ustanovile

greške. Punjač ne otvarajte sami, a popravak

prepustite samo kvalificiranom stručnom osoblju i

samo sa originalnim rezervnim dijelovima. Oštećeni

punjači, kabel i utikač povećavaju opasnost od električnog

udara.

fPunjač ne koristite na lako zapaljivoj podlozi (npr.

papiru, tekstilnim materijalima, itd.), odnosno u

zapaljivoj okolini. Zbog zagrijavanja punjača nastalog kod

punjenja, postoji opasnost od požara.

fKoristite samo Bosch aku-baterije predviđene za ovaj

vrtni uređaj. Uporaba neke druge aku-baterije može

dovesti do ozljeda i opasnosti od požara.

fAku-baterije koje se ne koriste treba držati dalje od

uredskih spajalica, kovanica, ključeva, čavala, vijaka i

ostalih sitnih predmeta koji mogu uzrokovati

premoštenje kontakata. Kratki spoj između kontakata

aku-baterije može dovesti do opeklina ili požara.

fKod pogrešne primjene iz aku-baterije može isteći

tekućina. Izbjegavajte kontakt s ovom tekućinom. Kod

slučajnog kontakta ugroženo mjesto treba isprati

vodom. Ako bi ova tekućina dospjela u oči, zatražite

pomoć liječnika. Istekla tekućina iz aku-baterije može

dovesti do nadražaja kože ili opeklina.

fNe otvarajte aku-bateriju. Postoji opasnost od kratkog

spoja.

fZaštitite aku-bateriju od izvora topline, npr. i od

trajnog Sunčevog zračenja, vatre, vode i vlage. Inače

postoji opasnost od eksplozije.

fAku-bateriju ne spajajte kratko. Postoji opasnost od

eksplozije.

fKod oštećenja i nestručne uporabe aku-baterije mogu

se pojaviti pare. Dovedite svježi zrak i u slučaju

poteškoća zatražite pomoć liječnika. Pare mogu

nadražiti dišne putove.

fZaštitite aku-bateriju od vlage i vode.

fPohranite aku-bateriju samo u prostoru temperaturnog

područja od 0 °C do 50 °C. Npr. aku-bateriju ljeti na

ostavljajte u automobilu.

fOtvore za hlađenje aku-baterije redovito čistite sa mekim,

čistim i suhim kistom.

Simboli

Donji simboli namijenjeni su za čitanje i razumijevanje uputa

za rad. Zapamtite ove simbole i njihovo značenje. Ispravno

tumačenje simbola pomoći će vam da vrtni uređaj bolje i

sigurnije koristite.

OBJ_BUCH-1584-003.book Page 188 Friday, August 17, 2012 10:28 AM

Hrvatski | 189

Bosch Power Tools F 016 L70 847 | (17.8.12)

Uporaba za određenu namjenu

Vrtni uređaj je predviđen za šišanje tratine na privatnim

parcelama.

Tehnički podaci

Simbol Značenje

Smjer reakcije

Smjer gibanja

Nosite zaštitne rukavice

Težina

Uključivanje

Isključivanje

Dopuštene radnje

Zabranjena radnja

Pribor/rezervni dijelovi

Simbol Značenje

Akumulatorska kosilica za travu Rotak 32 LI Rotak 32 High Power

Kataloški br. 3 600 H85 D*0 3 600 H85 D*1

Širina noža cm 32 32

Visina rezanja mm 30 –60 30 –60

Volumen košare za sakupljanje trave l3131

Težina odgovara EPTA-Procedure 01/2003 kg 10,4 10,4

Serijski broj vidjeti tipsku pločicu na vrtnom uređaju

Aku-baterija Li-ionska Li-ionska

Kataloški br. F 016 800 302 F 016 800 301

Nazivni napon V= 36 36

Kapacitet Ah 1,3 2,6

Vrijeme punjenja (ispražnjene aku-baterije)** min 60 95

Broj aku-ćelija 10 20

Punjač AL 3620 CV

Professional AL 3620 CV

Professional

Kataloški br. EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Struja punjenja A2,02,0

Dopušteno područje temperature punjenja °C0–45 0–45

Težina odgovara EPTA-Procedure 01/2003 kg 0,6 0,6

Klasa zaštite /II /II

Punjač AL 3640 CV

Professional AL 3640 CV

Professional

Kataloški br. EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Struja punjenja A4,04,0

Dopušteno područje temperature punjenja °C0–45 0–45

Težina odgovara EPTA-Procedure 01/2003 kg 1,0 1,0

Klasa zaštite /II /II

**sa punjačom AL 3620 CV Professional

Molimo pridržavajte se kataloškog broja na tipskoj pločici vrtnog uređaja. Trgovačke oznake pojedinih vrtnih uređaja mogu varirati.

OBJ_BUCH-1584-003.book Page 189 Friday, August 17, 2012 10:28 AM

190 | Hrvatski

F 016 L70 847 | (17.8.12) Bosch Power Tools

Informacije o buci i vibracijama

Izmjerene vrijednosti za buku određene su prema

2000/14/EG (na visini 1,60 m i na razmaku 1 m).

Razina buke uređaja vrednovana sa A obično iznosi: razina

zvučnog tlaka 74 dB(A); razina učinka buke 86 dB(A).

Nesigurnost K =0,42 dB.

Ukupne vrijednosti vibracija (vektorski zbroj u tri smjera)

određene su prema EN 60335: Vrijednost emisija vibracija

ah<2,5m/s2, Nesigurnost K=1,5 m/s2.

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je proizvod opisan u

„Tehničkim podacima“ usklađen sa slijedećim normama ili

normativnim dokumentima: EN 60335, EN 50338 (aku-

uređaj) i EN 60335 (punjač aku-baterije), prema odredbama

smjernica 2011/65/EU, 2004/108/EZ, 2006/42/EZ,

2000/14/EZ.

2000/14/EZ: Izmjeren prag učinka buke 87 dB(A). Postupci

vrednovanja usklađenosti prema Dodatku VI.

Kategorija proizvoda: 32

Imenovani institut za ispitivanje:

SRL, Sudbury, England, Nr. 1088

Tehnička dokumentacija (2000/14/EZ, 2011/65/EU) može

se dobiti kod:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montaža i rad

Puštanje u rad

Za vašu sigurnost

fPažnja! Isključite vrtni uređaj, oslobodite prekidač

strujnog kruga i prije radova održavanja ili čišćenja

izvadite aku-bateriju. Isto vrijedi ako je oštećen,

zarezan ili usukan kabel prekidača.

fNakon isključivanja vrtnog uređaja noževi rotiraju još

nekoliko sekundi.

fOprez –ne dirati rotirajući nož.

Punjenje aku-baterije

fNe koristite neki drugi punjač. Isporučeni punjač je

prilagođen je Li-ionskim aku-baterijama ugrađenim u

vrtnom uređaju.

fPridržavajte se mrežnog napona! Napon izvora struje

mora se podudarati s podacima na tipskoj pločici punjača.

Punjači označeni s 230 V mogu raditi i na 220 V.

Aku-baterija je opremljena kontrolom temperature koja

dopušta punjenje samo u temperaturnom području između

0°C i 45 °C. Na taj će se način postići dugi vijek trajanja aku-

baterije.

Napomena: Aku-baterija se isporučuje djelomično

napunjena. Kako bi se zajamčio puni učinak aku-baterije, prije

prve uporabe aku-baterije, napunite je do kraja u punjaču.

Li-ionska aku-baterija može se u svakom trenutku puniti, bez

skraćenja njenog vijeka trajanja. Prekid u procesu punjenja

neće oštetiti aku-bateriju.

Li-ionska aku-baterija je preko zaštite „Electronic Cell

Protection (ECP)“ zaštićena od dubinskog pražnjenja. Kada

se isprazni aku-baterija, vrtni uređaj će se isključiti preko

zaštitnog sklopa: Nož se više neće pomicati.

Nakon automatskog isključivanja vrtnog

uređaja ne pritišćite više na prekidač za

uključivanje/isključivanje. Aku-baterija bi se mogla oštetiti.

Proces punjenja

Proces punjenja započinje čim se mrežni utikač punjača

utakne u utičnicu i aku-baterija utakne u otvor punjača.

Inteligentnim postupcima punjenja se automatski prepoznaje

stanje napunjenosti aku-baterije i ovisno od temperature aku-

baterije i napona, puni se sa optimalnom strujom punjenja.

Na taj se način čuva aku-baterija i ostaje uvijek potpuno

napunjena kod spremanja u punjaču.

Proces brzog punjenja

Proces brzog punjenja signalizira se treperenjem zelenog

LED-pokazivača.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Radnja Slika

Opseg isporuke 1

Montaža stremena ručke 2

Sastavljanje košare za sakupljanje trave 3

Umetanje/skidanje košare za sakupljanje trave 4

Punjenje aku-baterije 5

Stavljanje aku-baterije 6

Osloboditi prekidač strujnog kruga i prebaciti

ga u parkirni položaj 7

Vađenje aku-baterije 8

Namještanje visine rezanja 9

Uključivanje 10

Isključivanje 10

Upute za rad 10 –11

Održavanje noževa 12

Biranje pribora 13

AL 3640 CV

Professional

AL 3620 CV

Professional

POZOR

OBJ_BUCH-1584-003.book Page 190 Friday, August 17, 2012 10:28 AM

Hrvatski | 191

Bosch Power Tools F 016 L70 847 | (17.8.12)

Pokazni element na aku-bateriji: Tijekom procesa punjenja,

jedna iza druge se na kratko pale i gase tri zelene LED. Aku-

baterija je potpuno napunjena kada tri zelene LED stalno

svijetle. Oko 5 minuta nakon što se aku-baterija potpuno

napuni, ponovno će se ugasiti tri zelene LED.

Napomena: Proces brzog punjenja moguć je samo ako se

temperatura aku-baterije nalazi u dopuštenom području

temperature punjenja, vidjeti odjeljak „Tehnički podaci“.

Punjenje aku-baterije

Stalno svjetlo zelenog LED-pokazivača signalizira da je aku-

baterija potpuno napunjena.

Dodatno će se u trajanju cca. 2 sekunde oglasiti signalni ton,

koji zvučnim signalom signalizira potpunu napunjenost aku-

baterije.

Aku-baterija se nakon toga može odmah koristiti.

Bez utaknute aku-baterije stalno svjetlo zelenog LED

pokazivača signalizira da je mrežni utikač utaknut u utičnicu i

da je punjač spreman za rad.

Temperatura aku-baterije niža od 0 °C ili viša od

45 °C

Stalno svjetlo crvenog LED-pokazivača signalizira da je

temperatura aku-baterije izvan temperaturnog područja za

brzo punjenje, od 0 °C–45 °C. Čim se dosegne dopušteno

temperaturno područje, punjač će se automatski prebaciti na

brzo punjenje.

Ako je temperatura aku-baterije izvan dopuštenog

temperaturnog područja, kod umetanja aku-baterije u punjač

upalit će se crvena LED aku-baterije.

Nije moguć proces punjenja

Ako postoji neka druga smetnja procesa punjenja, tada će se

to signalizirati treperenjem crvenog LED-pokazivača.

Proces punjenja ne može započeti i punjenje aku-baterije nije

moguće (vidjeti odjeljak „Traženje grešaka“).

Napomene uz punjenje

Kod kontinuiranih, odnosno višekratno uzastopnih ciklusa

punjenja bez prekida, punjač bi se mogao zagrijati. To nije

štetno i ne ukazuje na tehničku neispravnost punjača.

Bitno skraćenje vremena rada nakon punjenja pokazuje da je

aku-baterija istrošena i da je treba zamijeniti.

Pridržavajte se uputa za zbrinjavanje u otpad.

Hlađenje aku-baterije (Active Air Cooling)

Upravljanje ventilatorom integriranom u punjaču, nadzire

temperaturu umetnute aku-baterije. Ako je temperatura aku-

baterije viša od 30 °C, aku-baterija će se pomoću ventilatora

ohladiti na optimalnu temperaturu punjenja. Uključen

ventilator proizvodi šumove kod hlađenja.

Ako ventilator ne radi, znači da je temperatura aku-baterije u

optimalnom području temperature punjenja, ili je ventilator

neispravan. U tom slučaju će se produljiti vrijeme punjenja

aku-baterije.

Upute za rad

Pokazivač stanja napunjenosti aku-baterije

Aku-baterija opremljena je pokazivačem stanja napunjenosti ,

koji pokazuje stanje napunjenosti aku-baterije. Pokazivač

stanja napunjenosti sastoji se od 3 zelene LED.

Za aktiviranje pokazivača stanja napunjenosti pritisnite tipku

za pokazivač stanja napunjenosti. Nakon cca. 5 sekundi,

pokazivač stanja napunjenosti će se sam ugasiti.

Stanje napunjenosti može se ispitati i na izvađenoj aku-

bateriji.

Ako nakon pritiska na tipku ne svijetli niti jedan LED, znači da

je aku-baterija neispravna i da se mora zamijeniti.

Iz razloga sigurnosti, kontrolu stanja napunjenosti aku-

baterije treba provesti samo dok vrtni uređaj miruje.

Tijekom procesa punjenja, jedna iza druge se na kratko pale i

gase tri zelene LED. Aku-baterija je potpuno napunjena kada

tri zelene LED stalno svijetle. Oko 5 minuta nakon što se aku-

baterija potpuno napuni, ponovno će se ugasiti tri zelene LED.

Pokazivač kontrole temperature

Crvena LED pokazivača kontrole temperature signalizira da

se aku-baterija ili elektronika vrtnog uređaja (kod stavljene

aku-baterije) ne nalazi u optimalnom temperaturnom

području. U tom slučaju vrtni uređaj ne radi ili ne radi punim

učinkom.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

LED-pokazivač Kapacitet aku-baterije

Stalno svjetlo 3 zelene LED ≥2/3

Stalno svjetlo 2 zelene LED ≥1/3

Stalno svjetlo 1 zelene LED ≤1/3

Treperavo svjetlo 1 zelene LED Rezerva

OBJ_BUCH-1584-003.book Page 191 Friday, August 17, 2012 10:28 AM

192 | Hrvatski

F 016 L70 847 | (17.8.12) Bosch Power Tools

Nadzor temperature aku-baterije

Crvena LED treperi kod pritiska na tipku ili kod pritiska na

prekidač za uključivanje/isključivanje (kod stavljene aku-

baterije): Aku-baterija je izvan radnog temperaturnog

područja od –10 °C do +60 °C.

Kod temperature više od 70 °C, aku-baterija će se isključiti,

sve dok se ponovno ne nađe u dopuštenom području radnih

temperatura.

Kontrola temperature elektronike vrtnog uređaja

Crvena LED stalno svijetli kod pritiska na prekidač za

uključivanje/isključivanje: Temperatura elektronike vrtnog

uređaja iznosi manje od 5 °C ili više od 75 °C.

Kod temperature više od 90 °C elektronika vrtni uređaja će se

isključiti, sve dok se ponovno ne nađe u dopuštenom

području radnih temperatura.

Učinak rezanja (vrijeme rada aku-baterije)

Učinak rezanja (vrijeme rada aku-baterije) ovisan je od

svojstava tratine, npr. gustoće trave, vlažnosti, visine trave,

kao i od visine rezanja.

Čestim uključivanjem i isključivanjem vrtnog uređaja tijekom

postupka košnje isto tako smanjuje se učinak rezanja (vrijeme

rada aku-baterije).

Za optimiziranje učinka rezanja (vremena rada aku-baterije),

preporučujemo češću košnju, povećanje visine rezanja i

hodanje sa strojem umjerenim tempom.

Dolje navedeni primjer pokazuje povezanost između visine

rezanja i učinka rezanja, za jedno punjenje aku-baterije.

Kako bi se produljilo vrijeme rada, preko ovlaštenog servisa za

Bosch vrtne uređaje može se nabaviti dodatna aku-baterija ili

aku-baterija većeg kapaciteta (Ah).

Traženje greške

Uvjeti rezanja

Vrlo rijetka, suha trava Rijetka, suha trava

Učinak rezanja (Rotak 32 LI)

do 150 m2do 100 m2

Učinak rezanja (Rotak 32 LI High Power)

do 300 m2do 150 m2

6cm

4cm

8cm

4cm

STOP

Simptomi Mogući uzroci Pomoć

Vrtni uređaj ne radi Moguće je začepljenje Otpustiti prekidač strujnog kruga:

Kontrolirati donju stranu vrtnog uređaja i prema

potrebi je osloboditi (uvijek nosite zaštitne

rukavice za rad u vrtu)

Aku-baterija nije do kraja napunjena Punjenje aku-baterije

Aku-baterija nije (ispravno) utaknuta Stavljanje aku-baterije

Previsoka trava Da bi se smanjilo početno opterećenje, treba

namjestiti veću visinu rezanja i nagnuti vrtni uređaj

Reagirala je zaštita motora Ostaviti motor da se ohladi i namjestiti veću visinu

rezanja

Aku-baterija je suviše hladna/suviše topla Zagrijati aku-bateriju/ostaviti da se ohladi

Prekidač strujnog kruga nije ispravno/potpuno

ugrađen Ispravno ugraditi

Nakon pritiska na prekidač za uključivanje/

isključivanje motor starta sa manjom vremenskom

zadrškom

Za startanje motora prekidač za uključivanje/

isključivanje treba držati pritisnut cca. 1 –3s

Motor starta i odmah

nakon toga se

ponovno zaustavlja

Aku-baterija nije do kraja napunjena Punjenje aku-baterije

Prekidač strujnog kruga nije ispravno/potpuno

ugrađen Ispravno ugraditi

Aku-baterija nije (ispravno) utaknuta Stavljanje aku-baterije

Aku-baterija je suviše hladna/suviše topla Zagrijati aku-bateriju/ostaviti da se ohladi

Namjestiti veću visinu rezanja

OBJ_BUCH-1584-003.book Page 192 Friday, August 17, 2012 10:28 AM

Hrvatski | 193

Bosch Power Tools F 016 L70 847 | (17.8.12)

Održavanje i servisiranje

Održavanje aku-baterije

fPažnja! Isključite vrtni uređaj, oslobodite prekidač

strujnog kruga i prije radova održavanja ili čišćenja

uklonite aku-bateriju, kao i košaru za hvatanje trave.

fKada rukujete ili radite oko oštrih noževa, uvijek nosite

rukavice za rad u vrtu.

Kako bi se zajamčilo optimalno korištenje aku-baterije,

pridržavajte se slijedećih uputa i mjera:

–Zaštitite aku-bateriju od vlage i vode.

–Pohranite aku-bateriju samo u prostoru temperaturnog

područja od 0 °C do 50 °C. Npr. aku-bateriju ljeti na

ostavljajte u automobilu.

–Aku-bateriju ne ostavljajte u vrtnom uređaju koji je izložen

izravnom Sunčevom zračenju.

–Optimalna temperatura za spremanje aku-baterije iznosi

5°C.

–Otvore za hlađenje aku-baterije redovito čistite sa mekim,

čistim i suhim kistom.

Bitno skraćenje vremena rada nakon punjenja pokazuje da je

aku-baterija istrošena i da je treba zamijeniti.

Servis za kupce i savjetovanje kupaca

www.bosch-garden.com

Kod svih upita i naručivanja rezervnih dijelova molimo

neizostavno navedite 10-znamenkasti kataloški broj sa tipske

pločice vrtnog uređaja.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Vrtni uređaj radi sa

prekidima Neispravno unutarnje ožičenje vrtnog uređaja Zatražiti pomoć ovlaštenog servisa

Reagirala je zaštita motora Ostaviti motor da se ohladi i namjestiti veću visinu

rezanja

Vrtni uređaj ostavlja

iza sebe nepravilnu

sliku rezanja

i/ili

Motor radi otežano

Premala visina rezanja Namjestiti veću visinu rezanja

Nož je tup Zamjena noža

Moguće je začepljenje Kontrolirati donju stranu vrtnog uređaja i prema

potrebi je osloboditi (uvijek nosite zaštitne

rukavice za rad u vrtu)

Noževi su pogrešno montirani Noževe ispravno montirati

Nedovoljan učinak

rezanja (vrijeme rada

aku-baterije)

Premala visina rezanja Namjestiti veću visinu rezanja i hodati sporije

Previsoka trava Namjestiti veću visinu rezanja i hodati sporije

Trava je suviše vlažna ili mokra Pričekajte da se trava osuši i hodajte sporije

Trava je suviše gusta Namjestiti veću visinu rezanja, hodati sporije i

kositi češće

Dodatna aku-baterija se može nabaviti preko

ovlaštenog servisa za Bosch vrtne uređaje Zatražiti pomoć ovlaštenog servisa

Nož se ne okreće

nakon uključivanja

vrtnog uređaja

Nožu smeta trava Isključiti vrtni uređaj

Otkloniti začepljenje (uvijek nosite zaštitne

rukavice za rad u vrtu)

Otpuštena matica/vijak noža Stegnuti maticu/vijak noža (17 Nm)

Jake vibracije/šumovi Otpuštena matica/vijak noža Stegnuti maticu/vijak noža (17 Nm)

Nož je oštećen Zamjena noža

Nije moguć proces

punjenja Zaprljani kontakti aku-baterije Očistiti kontakte aku-baterije; npr. višekratnim

spajanjem i odspajanjem aku-baterije, prema

potrebi zamijeniti aku-bateriju

Neispravna aku-baterija, budući da postoji prekid

snage unutar aku-baterije (pojedinačne ćelije) Zamijeniti aku-bateriju

LED-pokazivači ne

svijetle nakon što se

mrežni utikač utakne u

utičnicu

Mrežni utikač punjača nije (ispravno) utaknut Mrežni utikač (do kraja) utaknuti u utičnicu

Neispravna utičnica, mrežni kabel ili punjač Ispitati mrežni napon i punjač prema potrebi dati

na provjeru u ovlašteni servis za Bosch električne

alate

Simptomi Mogući uzroci Pomoć

OBJ_BUCH-1584-003.book Page 193 Friday, August 17, 2012 10:28 AM

194 | Eesti

F 016 L70 847 | (17.8.12) Bosch Power Tools

Transport

Li-ionske aku-baterije ugrađene u električnom alatu podliježu

zakonu o transportu opasnih tvari. Aku-baterije korisnik može

bez ikakvih preduvjeta transportirati cestovnim transportom.

Ako transport obavlja treća strana (npr. transport

zrakoplovom ili špedicijom), treba se pridržavati posebnih

zahtjeva obzirom na ambalažu i označavanje. Kod pripreme

ovakvih pošiljki za transport prethodno se treba savjetovati sa

stručnjakom za transport opasnih tvari.

Aku-bateriju šaljite nekim transportnim sredstvom samo ako

je njeno kućište neoštećeno. Oblijepite otvorene kontakte i

zapakirajte aku-bateriju tako da se ne može pomicati u

ambalaži.

Molimo pridržavajte se i eventualnih dodatnih nacionalnih

propisa.

Zbrinjavanje

Vrtne uređaje, punjače i aku-bateriju/baterije ne bacajte u

kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama 2002/96/EG,

neuporabivi električni i elektronički uređaji i

prema Smjernicama 2006/66/EG neispravne

ili istrošene aku-baterije/baterije moraju se

odvojeno sakupljati i dovesti na ekološki

prihvatljivo recikliranje.

Aku-baterije/baterije:

Li-Ion:

Molimo pridržavajte se napomena u

odjeljku „Transport“.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Tähelepanu! Lugege järgmised juhised tähelepanelikult

läbi. Tutvuge aiatööriista käsitsuselementide ja

nõuetekohase kasutamisega. Hoidke kasutusjuhend

hilisemaks kasutamiseks hoolikalt alles.

Aiatööriistal olevate sümbolite selgitus

Üldine oht.

Lugege läbi kasutusjuhend.

Veenduge, et eemalepaiskuvad võõrkehad ei

vigasta läheduses viibivaid inimesi.

Läheduses viibivad inimesed peavad paiknema

seadmest ohutus kauguses.

Teravad lõiketerad. Varvaste ja sõrmede

vigastamise oht.

Enne hooldus- või puhastustööde tegemist,

samuti juhul, kui jätate aiatööriista kas või

lühikeseks ajaks järelevalveta, lülitage aiatööriist

välja ja laske kaitselülitil rakenduda.

Ei ole oluline.

Enne aiatööriista puudutamist oodake, kuni

tööriista kõik osad on täielikult seiskunud.

Lõiketerad pöörlevad pärast aiatööriista

väljalülitamist edasi ja võivad põhjustada

vigastusi.

Ärge kasutage aiatööriista vihma käes ja ärge

jätke seda vihma kätte.

Kaitske ennast elektrilöögi eest.

Ei ole oluline.

Laadimisseadet kasutage üksnes kuivades

ruumides.

Turvalisuse tagamiseks on laadimisseade

varustatud trafoga.

Käsitsemine

fÄrge lubage aiatööriista kasutada lastel ja inimestel, kes ei

täida käesolevaid ohutusnõudeid. Seadme kasutaja iga

võib olla piiratud konkreetse riigi seadustega.

Kasutusvälisel ajal hoidke aiatööriista lastele

kättesaamatus kohas.

fSeda aiatööriista ei tohi kasutada inimesed (sealhulgas

lapsed), kelle füüsilised või vaimsed võimed on piiratud või

kellel puuduvad seadme kasutamiseks vajalikud

kogemused ja teadmised, välja arvatud juhul, kui nad

kasutavad tööriista nende turvalisuse eest vastutava isiku

järelevalve all, kes annab neile juhiseid seadme

kasutamiseks.

Et välistada aiatööriistaga mängimise võimalust, ei tohi

jätta lapsi aiatööriista lähedusse järelevalveta.

fÄrge niitke muru, kui vahetus läheduses viibivad inimesed,

eeskätt lapsed, või koduloomad.

STOP

OBJ_BUCH-1584-003.book Page 194 Friday, August 17, 2012 10:28 AM

Eesti | 195

Bosch Power Tools F 016 L70 847 | (17.8.12)

fSeadme käsitseja või kasutaja vastutab õnnetusjuhtumite

ja teistele inimestele või nende varale tekitatud kahju eest.

fÄrge töötage aiatööriistaga, kui olete paljajalu või kannate

lahtisi jalanõusid. Kandke alati turvalisi jalatseid ja pikki

pükse.

fKontrollige töödeldav ala hoolikalt üle ja kõrvaldage kivid,

traaditükid, kondid, puupulgad jm võõrkehad.

fEnne kasutamist kontrollige, kas lõiketerad ja lõiketerade

kruvid ning seibid on terved. Vigastatud ja kulunud

lõiketerad ja kruvid vahetage välja komplektina, et tagada

massi tasakaal.

fNiitke muru ainult päevavalgel või hea kunstliku valgustuse

korral.

fVõimaluse korral ärge kasutage aiatööriista, kui muru on

niiske.

fLiikuge alati mõõduka tempoga, ärge kunagi jookske.

fÄrge kasutage aiatööriista, kui kaitseseadised või katted,

näiteks põrkekaitse ja/või rohukogumiskorv, on defektsed

või puuduvad.

fTöötamine kallakutel võib olla ohtlik.

–Ärge kasutage seadet väga järskudel nõlvadel.

–Nõlvadel ja märjal rohul säilitage stabiilne asend.

–Kallakutel liikuge alati vasakule-paremale ja mitte üles-alla.

–Nõlvadel suunda muutes olge äärmiselt ettevaatlik.

–Aiatööriistaga tagurpidi liikudes või aiatööriista tõmmates

olge äärmiselt ettevaatlik.

–Niitmisel lükake aiatööriista alati ettepoole ja ärge

tõmmake seda enda suunas.

fLõiketerad ei tohi liikuda, kui aiatööriista transportimiseks

kallutate, kui sõidate üle alade, mis ei ole muruga kaetud,

ning kui toimetate aiatööriista niidetavale alale või sealt

ära.

fÄrge kallutage aiatööriista mootori käivitamisel, välja

arvatud juhul, kui see on vajalik kõrges rohus

käivitamiseks. Sellisel juhul kergitage aiatööriista seda

külge, mis ei jää kasutaja poole, vajutades käepidet alla

vaid niipalju kui tingimata vajalik. Veenduge, et tagasi

allalaskmisel hoiate aiatööriista käepidemest.

fLülitage aiatööriist kasutusjuhendis toodud viisil sisse ja

veenduge, et Teie jalad on pöörlevatest osadest piisaval

kaugusel.

fÄrge viige oma käsi ja jalgu pöörlevate osade lähedusse või

alla.

fAiatööriistaga töötades olge väljaviskeavast piisaval

kaugusel.

fÄrge kunagi tõstke ega kandke töötava mootoriga

aiatööriista.

fÄrge modifitseerige aiatööriista mingil viisil.

Lubamatud muudatused võivad mõjutada aiatööriista

ohutut tööd ja põhjustada suuremat müra ja vibratsiooni.

fKontrollige regulaarselt toitejuhet ja kasutatud

pikendusjuhet. Ärge ühendage vigastatud toitejuhet

vooluvõrku ja ärge puudutage seda enne, kui olete selle

vooluvõrgust lahutanud. Kui toitejuhe on vigastatud,

esineb pingestatud osadega kokkupuutumise oht. Kaitske

ennast elektrilöögi eest.

Vabastage kaitselüliti:

–alati, kui aiatööriista juurest lahkute,

–enne kinnikiildumiste kõrvaldamist,

–enne aiatööriista kontrollimist, puhastamist või

seadistustööde tegemist,

–pärast võõrkehaga kokkupuutumist. Kontrollige

aiatööriista kohe kahjustuste suhtes ja laske see vajaduse

korral parandada,

–kui aiatööriist hakkab ebaharilikult vibreerima (kohe

kontrollida).

Hooldus

fKandke alati aiakindaid, kui reguleerite seadet

teravate lõiketerade piirkonnas.

fVeenduge, et kõik mutrid, poldid ja kruvid on kõvasti kinni

keeratud ja et aiatööriist on korrektselt kokku pandud.

fKontrollige regulaarselt rohukogumiskorvi seisundit ja

kulumise astet.

fKontrollige aiatööriista ja asendage kulunud ja vigastatud

osad tööohutuse tagamiseks uutega.

fKasutage üksnes selle aiatööriista jaoks ette nähtud

lõiketerasid.

fVeenduge, et varuosad pärinevad Boschilt.

Juhised aku käsitsemiseks

fEnne aku paigaldamist veenduge, et aiatööriist on välja

lülitatud. Aku paigaldamine aiatööriista, mis on sisse

lülitatud, võib põhjustada vigastusi.

fÄrge jätke akulaadijat vihma ega niiskuse kätte. Vee

sissetungimine elektrilisse tööriista suurendab elektrilöögi

ohtu.

fLaadige akut üksnes tootja poolt ette nähtud

akulaadimisseadmega. Ühte tüüpi akude jaoks sobiv

akulaadimisseade võib teist tüüpi akude laadimisel

põhjustada põlengu ohu.

fÄrge laadige teist tüüpi akusid. Akulaadijaga tohib

laadida ainult Boschi liitium-ioon-akusid, mille pinge jääb

tehnilistes andmetes nimetatud vahemikku. Selle nõude

eiramisel tekib tulekahju- ja plahvatusoht.

fHoidke akulaadija puhas. Mustus tekitab elektrilöögi ohu.

fIga kord enne kasutamist kontrollige üle laadija,

toitejuhe ja pistik. Vigastuste tuvastamisel ärge

akulaadijat kasutage. Ärge avage akulaadijat ise ja

laske seda parandada vaid vastava ala spetsialistidel,

kes kasutavad originaalvaruosi. Vigastatud akulaadija,

toitejuhe ja pistik suurendavad elektrilöögi ohtu.

fÄrge kasutage akulaadijat kergestisüttival pinnal

(nt paberil, tekstiilidel jmt) ja süttimisohtlikus

keskkonnas. Akulaadija kuumeneb laadimisel, mistõttu

tekkib tulekahjuoht.

fKasutage üksnes selle aiatööriista jaoks ettenähtud

Boschi akusid. Teiste akude kasutamine võib põhjustada

vigastuste ja tulekahju ohu.

fKasutusvälisel ajal hoidke akut eemal kirjaklambritest,

müntidest, võtmetest, naeltest, kruvidest ja teistest

väikestest metallesemetest, mis võivad aku kontaktid

omavahel ühendada. Metallesemetega kokkupuutest

põhjustatud lühis aku kontaktide vahel tekitab põlengu ohu.

OBJ_BUCH-1584-003.book Page 195 Friday, August 17, 2012 10:28 AM

196 | Eesti

F 016 L70 847 | (17.8.12) Bosch Power Tools

fVäärkasutuse korral võib akuvedelik välja voolata.

Vältige sellega kokkupuudet. Juhusliku kokkupuute

korral loputage kahjustatud kohta veega. Kui vedelik

satub silma, pöörduge lisaks arsti poole. Väljavoolav

akuvedelik võib põhjustada nahaärritusi või põletusi.

fÄrge avage akut. Esineb lühise oht.

fKaitske akut kuumuse, sealhulgas pideva

päikesekiirguse eest, samuti vee, tule ja niiskuse eest.

Esineb plahvatusoht.

fÄrge tekitage akukontaktide vahel lühist. Esineb

plahvatusoht.

fAku vigastamisel ja ebaõigel käsitsemisel võib akust

eralduda aure. Õhutage ruumi, halva enesetunde korral

pöörduge arsti poole. Aurud võivad ärritada hingamisteid.

fKaitske akut niiskuse ja vee eest.

fHoidke akut temperatuuril 0 °C kuni 50 °C. Ärge jätke akut

suvel autosse.

fPuhastage aku ventilatsiooniavasid pehme, puhta ja kuiva

pintsliga.

Sümbolid

Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel

ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus

meeles. Piltsümbolite õige tõlgendamine aitab Teil

aiatööriista tõhusamalt ja ohutumalt käsitseda.

Nõuetekohane kasutamine

Seade on ette nähtud muru niitmiseks koduaias.

Tehnilised andmed

Sümbol Tähendus

Reaktsioonisuund

Liikumissuund

Kandke kaitsekindaid

Kaal

Sisselülitamine

Väljalülitamine

Lubatud toiming

Keelatud toiming

Lisatarvikud/varuosad

Akumuruniiduk Rotak 32 LI Rotak 32 High Power

Tootenumber 3 600 H85 D*0 3 600 H85 D*1

Lõiketera laius cm 32 32

Lõikekõrgus mm 30 –60 30 –60

Murukogumiskorvi maht l3131

Kaal EPTA-Procedure 01/2003 järgi kg 10,4 10,4

Seerianumber vt aiatööriista andmesilti

Aku Li-ioonid Li-ioonid

Tootenumber F 016 800 302 F 016 800 301

Nimipinge V= 36 36

Mahtuvus Ah 1,3 2,6

Laadimisaeg (tühja aku puhul)** min 60 95

Akuelementide arv 10 20

Akulaadimisseade AL 3620 CV

Professional AL 3620 CV

Professional

Tootenumber EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Laadimisvool A2,02,0

Lubatud laadimistemperatuur °C0–45 0–45

Kaal EPTA-Procedure 01/2003 järgi kg 0,6 0,6

Kaitseaste /II /II

**laadijaga AL 3620 CV Professional

Pöörake palun tähelepanu oma aiatööriista andmesildil toodud tootenumbrile. Aiatööriistade kaubanduslik tähistus võib olla erinev.

OBJ_BUCH-1584-003.book Page 196 Friday, August 17, 2012 10:28 AM

Eesti | 197

Bosch Power Tools F 016 L70 847 | (17.8.12)

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt direktiivile 2000/14/EÜ (1,60 m

kõrgusel, 1 m kaugusel).

Seadme A-korrigeeritud müratase on üldjuhul: Helirõhu tase

74 dB(A); helivõimsuse tase 86 dB(A). Mõõtemääramatus

K=0,42 dB.

Üldvibratsioon (kolme telje vektorsumma), mõõdetud

vastavalt standardile EN 60335: Vibratsioonitase

ah<2,5m/s2, Mõõtemääramatus K=1,5 m/s2.

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“

kirjeldatud toode vastab järgmistele standarditele või

normdokumentidele: EN 60335, EN 50338 (akuga

seadmed) ja EN 60335 (akulaadimisseadmed) kooskõlas

direktiivide 2011/65/EL, 2004/108/EÜ, 2006/42/EÜ,

2000/14/EG.

2000/14/EÜ sätetega: Mõõdetud müravõimsuse tase

87 dB(A). Vastavuse hindamise meetod vastavalt lisale VI.

Tootekategooria: 32

Volitatud asutus:

SRL, Sudbury, England, Nr. 1088

Tehniline toimik (2000/14/EÜ, 2011/65/EL) saadaval:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Kokkupanek ja kasutamine

Kasutuselevõtt

Tööohutus

fTähelepanu! Enne puhastus- ja hooldustööde tegemist

lülitage aiatööriist välja, laske kaitselülitil rakenduda

ja eemaldage aku. Lülitage aiatööriist välja ka juhul, kui

toitejuhe on vigastatud või keerdu läinud.

fPärast aiatööriista väljalülitamist jätkavad lõiketerad

veel paari sekundi jooksul pöörlemist.

fEttevaatust –ärge puudutage pöörlevat lõiketera.

Aku laadimine

fTeiste akulaadimisseadmete kasutamine on keelatud.

Komplekti kuuluv akulaadimisseade on kohandatud Teie

elektrilisse tööriista paigaldatud li-ioon-akuga.

fPöörake tähelepanu võrgupingele! Võrgupinge peab

ühtima tööriista andmesildil märgitud pingega.

Andmesildil toodud 230 V seadmeid võib kasutada ka

220 V võrgupinge korral.

Aku on varustatud temperatuurikontrolliga, mis lubab akut

laadida üksnes temperatuuril 0 °C kuni 45 °C. See tagab aku

pika kasutusea.

Märkus: Aku on tarnimisel osaliselt laetud. Et tagada aku täit

mahtuvust, laadige aku enne esmakordset kasutamist

akulaadimisseadmes täiesti täis.

Akulaadimisseade AL 3640 CV

Professional AL 3640 CV

Professional

Tootenumber EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Laadimisvool A4,04,0

Lubatud laadimistemperatuur °C0–45 0–45

Kaal EPTA-Procedure 01/2003 järgi kg 1,0 1,0

Kaitseaste /II /II

Akumuruniiduk Rotak 32 LI Rotak 32 High Power

**laadijaga AL 3620 CV Professional

Pöörake palun tähelepanu oma aiatööriista andmesildil toodud tootenumbrile. Aiatööriistade kaubanduslik tähistus võib olla erinev.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Toimingu eesmärk Joonis

Tarnekomplekt 1

Kaarkäepideme kokkupanek 2

Rohukogumiskorvi kokkupanek 3

Rohukogumiskorvi paigaldamine/eemaldamine 4

Aku laadimine 5

Aku paigaldamine 6

Kaitselüliti rakendumine ja parkimisasendisse

seadmine

Aku eemaldamine 8

Lõikekõrguse reguleerimine 9

Sisselülitamine 10

Väljalülitamine 10

Tööjuhised 10 –11

Lõiketerade hooldus 12

Lisatarviku valik 13

Toimingu eesmärk Joonis

OBJ_BUCH-1584-003.book Page 197 Friday, August 17, 2012 10:28 AM

198 | Eesti

F 016 L70 847 | (17.8.12) Bosch Power Tools

Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku

kasutusiga. Laadimise katkestamine ei kahjusta akut.

Liitium-ioon-akut kaitseb süvatühjenemise eest elementide

elektrooniline kaitse „Electronic Cell Protection (ECP)“.

Tühjenenud aku korral lülitab kaitselüliti aiatööriista välja:

lõiketera ei liigu enam.

Pärast aiatööriista automaatset

väljalülitamist ärge vajutage enam

lülitile (sisse/välja). Aku võib kahjustuda.

Laadimine

Laadimine algab kohe pärast akulaadija pistiku ühendamist

pistikupessa ja aku asetamist laadimisalusele.

Intelligentne laadimine tuvastab aku laetuse astme

automaatselt ja akut laetakse sõltuvalt aku temperatuurist ja

pingest optimaalse laadimisvooluga.

See säästab akut ja aku jääb akulaadijas alati täielikult laetuks.

Kiirlaadimine

Kiirlaadimist näitab vilkuv roheline LED-tuli .

Aku indikaator: Laadimise ajal süttivad ja kustuvad kolm

rohelist indikaatortuld üksteise järel pidevalt. Aku on täiesti

laetud, kui indikaatorid põlevad pideva tulega. Umbes

5 minutit pärast aku täitumist kustuvad rohelised

indikaatortuled uuesti.

Märkus: Kiirlaadimine on võimalik üksnes siis, kui aku

temperatuur on laadimiseks ettenähtud vahemikus, vt punkt

„Tehnilised andmed“.

Aku laetud

Pidevalt põlev roheline LED-tuli näitab, et aku on täis

laetud.

Lisaks kõlab umbes 2 sekundi jooksul helisignaal, mis annab

samuti märku sellest, et aku on laetud.

Seejärel võib aku akulaadijast välja võtta ja seadmega

ühendada.

Kui aku ei ole sisse asetatud, annab pideva tulega põlev

roheline LED-tuli märku sellest, et pistik on ühendatud

pistikupessa ja et laadimisseade on töövalmis.

Aku temperatuur on alla 0 °C või üle 45 °C

Pidevalt põlev punane LED-tuli annab märku sellest, et aku

temperatuur on väljaspool kiirlaadimiseks ette nähtud

vahemikku 0 °C– 45 °C. Kohe kui aku on saavutanud vajaliku

temperatuuri, lülitub laadimisseade automaatselt kiirlaadimisele.

Kui aku temperatuur on väljaspool laadimiseks ettenähtud

vahemikku, süttib aku asetamisel akulaadijasse aku punane

LED-tuli.

Laadimine ei ole võimalik

Mõnda muud häiret laadimisprotsessis signaliseerib vilkuv

punane LED-tuli.

Laadimisprotsessi ei saa käivitada ja aku laadimine ei ole

võimalik (vt punkt „Vea otsing“).

Laadimisjuhised

Pideva või mitme üksteisele järgneva laadimistsükli puhul

võib akulaadimisseade soojeneda. See on normaalne ega viita

tehnilisele defektile.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku

on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.

Järgige kasutusressursi ammendanud seadmete käitlemise

juhiseid.

Aku jahutus (Active Air Cooling)

Laadimisseadmesse integreeritud jahutusseade teostab

järelevalvet sisseasetatud aku temperatuuri üle. Kui aku

temperatuur on üle 30 °C, jahutab ventilaator aku vajalikule

laadimistemperatuurile. Sisselülitatud ventilaator tekitab

õhutamisele iseloomuliku müra.

Kui ventilaator ei tööta, on aku temperatuur ette nähtud

vahemikus või on ventilaator katki. Sellisel juhul pikeneb aku

laadimisaeg.

Tööjuhised

Aku täituvusastme indikaator

Aku on varustatud laetuse astme indikaatoriga, mis näitab

aku laetuse astet. Aku laetuse astme indikaator koosneb 3

rohelisest LED-tulest.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

TÄHELEPANU

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1584-003.book Page 198 Friday, August 17, 2012 10:28 AM

Eesti | 199

Bosch Power Tools F 016 L70 847 | (17.8.12)

Vajutage aku laetuse astme indikaatori nupule, et aku laetuse

astme indikaatorit aktiveerida. 5 sekundi pärast kustub aku

laetuse astme indikaator automaatselt.

Laetuse astet saab kontrollida ka eemaldatud aku puhul.

Kui pärast nupule vajutamist ei sütti mitte ükski LED-tuli, on

aku defektne ja tuleb välja vahetada.

Turvalisuse huvides saab päringut aku laetuse astme kohta

esitada üksnes siis, kui aiatööriist ei tööta.

Laadimise ajal süttivad ja kustuvad kolm rohelist

indikaatortuld üksteise järel pidevalt. Aku on täiesti laetud,

kui indikaatorid põlevad pideva tulega. Umbes 5 minutit

pärast aku täitumist kustuvad rohelised indikaatortuled

uuesti.

Temperatuurikontrolli indikaator

Temperatuurikontrolli indikaatori punane tuli näitab, et

aiatööriista aku või elektroonika (paigaldatud aku puhul) ei

ole optimaalses temperatuurivahemikus. Sellisel juhul

aiatööriist ei tööta või töötab poole võimsusega.

Aku temperatuurikontroll

Punane tuli vilgub vajutamisel klahvile või lülitile (sisse/välja)

(paigaldatud aku korral): Aku temperatuur on lubatud

töötemperatuurist –10 °C kuni +60 °C kõrgem või madalam.

Kui temperatuur on üle 70 °C, lülitub aku välja seniks, kuni

jõuab uuesti lubatud temperatuurivahemikku.

Aiatööriista elektroonika temperatuurikontroll

Punane LED-tuli süttib vajutamisel lülitile (sisse/välja)

pideva tulega: Aiatööriista elektroonika temperatuur on alla

5°C või üle 75 °C.

Kui temperatuur on kõrgem kui 90 °C, lülitub aiatööriista

elektroonika välja seniks, kuni jõuab uuesti lubatud

temperatuurivahemikku.

Lõikejõudlus (aku tööaeg)

Lõikejõudlus (aku tööaeg) sõltub muru omadustest, näiteks

rohu tihedusest, niiskusest, pikkusest, samuti

lõikekõrgusest.

Aiatööriista sagedane sisse- ja väljalülitamine niitmise ajal

vähendab samuti lõikejõudlust (aku tööaega).

Lõikejõudluse (aku tööaja) parandamiseks soovitame niita

sagedamini, suurendada lõikekõrgust ja liikuda mõõdukas

tempos.

Allpool toodud näide näitab lõikekõrguse ja lõikejõudluse

suhet ühe akulaadimise puhul.

Tööaja pikendamiseks võib Boschi aiatööriistade volitatud

müügiesindustest osta täiendava aku või suurema

mahtuvusega (Ah) aku.

Vea otsing

LED-tuli Aku mahtuvus

Pidevalt põlevad 3 rohelist LED-

tuld ≥2/3

Pidevalt põlevad 2 rohelist LED-

tuld ≥1/3

Pidevalt põlev 1 roheline LED-tuli ≤1/3

Vilkuv 1 roheline LED-tuli Reserv

Niitmistingimused

Väga õhuke kuiv rohi Õhuke kuiv rohi

Lõikejõudlus (Rotak 32 LI)

kuni 150 m2kuni 100 m2

Lõikejõudlus (Rotak 32 LI High Power)

kuni 300 m2kuni 150 m2

6cm

4cm

8cm

4cm

STOP

Tunnused Võimalik põhjus Kõrvaldamine

Aiatööriist ei tööta Võimalik on ummistus Vabastage kaitselüliti:

Kontrollige aiatööriista alumist külge ja vajaduse

korral puhastage see (kandke alati aiakindaid)

Aku ei ole täis laetud Aku laadimine

Aku ei ole (korrektselt) laadimisalusele asetatud Aku paigaldamine

Muru on liiga kõrge Reguleerige välja suurem lõikekõrgus ja kallutage

aiatööriista, et esialgset koormust vähendada

Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja suurem

lõikekõrgus

Aku on liiga külm/liiga kuum Soojendage akut/laske akul jahtuda

Kaitselüliti ei ole õigesti paigaldatud Paigaldage õigesti

Mootor käivitub pärast vajutamist lülitile (sisse/

välja) kerge ajalise nihkega

Vajutage lülitile (sisse/välja) ca 1 –3sekundit, et

mootorit käivitada

OBJ_BUCH-1584-003.book Page 199 Friday, August 17, 2012 10:28 AM

200 | Eesti

F 016 L70 847 | (17.8.12) Bosch Power Tools

Hooldus ja teenindus

Aku hooldus

fTähelepanu! Enne puhastus- ja hooldustööde tegemist

lülitage aiatööriist välja, laske kaitselülitil rakenduda

ja eemaldage aku ning rohukogumiskorv.

fKandke alati aiakindaid, kui reguleerite seadet

teravate lõiketerade piirkonnas.

Aku hea töö tagamiseks pidage kinni järgmistest juhistest:

–Kaitske akut niiskuse ja vee eest.

–Hoidke akut temperatuuril 0 °C kuni 50 °C. Ärge jätke akut

suvel autosse.

–Otsese päikesekiirguse korral ärge jätke akut aiatööriista

sisse.

–Sobivaim temperatuur aku hoidmiseks on 5 °C.

–Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva

pintsliga.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku

on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.

Müügijärgne teenindus ja nõustamine www.bosch-garden.com

Mootor käivitub ja

seejärel seiskub

Aku ei ole täis laetud Aku laadimine

Kaitselüliti ei ole õigesti paigaldatud Paigaldage õigesti

Aku ei ole (korrektselt) laadimisalusele asetatud Aku paigaldamine

Aku on liiga külm/liiga kuum Soojendage akut/laske akul jahtuda

Reguleerige välja suurem lõikekõrgus

Seade töötab

katkendlikult

Seadme siseühendused ei ole korras Pöörduge remonditöökotta

Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja suurem

lõikekõrgus

Niitmistulemus on

ebaühtlane

ja/või

Mootor töötab raskelt

Lõikekõrgus on liiga madal Reguleerige välja suurem lõikekõrgus

Lõiketera on nüri Lõiketerade vahetus

Võimalik on ummistus Kontrollige aiatööriista alumist külge ja vajaduse

korral puhastage see (kandke alati aiakindaid)

Lõiketera on valepidi monteeritud Monteerige lõiketera õigetpidi

Lõikejõudlus (aku

tööaeg) ei ole piisav

Lõikekõrgus on liiga madal Reguleerige välja suurem lõikekõrgus ja liikuge

aeglasemalt

Muru on liiga kõrge Reguleerige välja suurem lõikekõrgus ja liikuge

aeglasemalt

Rohi on niiske või märg Oodake, kuni rohi on kuiv või liikuge aeglasemalt

Muru on liiga tihe Reguleerige välja suurem lõikekõrgus, liikuge

aeglasemalt ja niitke sagedamini

Boschi aiatööriistade volitatud müügiesindusest

saab soetada täiendava aku

Pöörduge remonditöökotta

Lõiketera ei pöörle

pärast aiatööriista

sisselülitamist

Rohi takistab lõiketera tööd Lülitage seade välja

Eemaldage ummistus (kandke alati aiakindaid)

Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm)

Tugev vibratsioon/

müra

Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm)

Lõiketera on vigastatud Lõiketerade vahetus

Laadimine ei õnnestu Aku kontaktid on määrdunud Puhastage aku kontakte, akut näiteks mitu korda

laadimisalusele asetades ja sealt eemaldades,

vajadusel vahetage aku välja

Aku on defektne, sest akuelementide vahel puudub

ühendus

Vahetage aku välja

LED-tuled ei sütti

pärast võrgupistiku

ühendamist

pistikupessa

Akulaadija pistik ei ole (korrektselt) pistikupessa

ühendatud

Ühendage pistik (korrektselt) pistikupessa

Pistikupesa, toitejuhe või akulaadija on defektne Kontrollige võrgupinget ja laske akulaadija

vajaduse korral üle vaadata Boschi elektriliste

tööriistade remonditöökojas

Tunnused Võimalik põhjus Kõrvaldamine

OBJ_BUCH-1584-003.book Page 200 Friday, August 17, 2012 10:28 AM

Latviešu | 201

Bosch Power Tools F 016 L70 847 | (17.8.12)

Järelepärimiste esitamisel ja varuosade tellimisel näidake

kindlasti ära seadme andmesildil olev 10-kohaline

tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Faks: + 372 (0679) 1129

Transport

Komplektis sisalduvate liitium-ioon-akude suhtes

kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid.

Akude puhul on lubatud kasutajapoolne piiranguteta

maanteevedu.

Kolmandate isikute teostatava veo korral (nt õhuvedu või

ekspedeerimine) tuleb järgida pakendi ja tähistuse osas

kehtivaid erinõudeid. Sellisel juhul peab pakendi

ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta.

Katke lahtised kontaktid teibiga ja pakkige aku nii, et see

pakendis ei liiguks.

Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.

Kasutuskõlbmatuks muutunud seadmete käitlus

Ärge käidelge aiatööriistu, akulaadijaid ja akusid/patareisid

koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile

2002/96/EÜ elektri- ja elektroonikaseadmete

jäätmete kohta ja vastavalt direktiivile

2006/66/EÜ tuleb defektsed või

kasutusressursi ammendanud aiatööriistad

ning akud/patareid eraldi kokku koguda ja

keskkonnasäästlikult korduskasutada.

Akud/patareid:

Li-Ion:

Järgige juhiseid, mis on toodud punktis

„Transport“.

Tootja jätab endale õiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi

Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus.

Iepazīstieties ar dārza instrumenta vadības elementiem

un tā pareizu lietošanu. Pēc izlasīšanas saglabājiet

lietošanas pamācību turpmākai izmantošanai.

Uz dārza instrumenta korpusa attēloto simbolu

skaidrojums

Vispārēja rakstura brīdinājuma zīme.

Izlasiet šo lietošanas pamācību.

Nodrošiniet, lai tuvumā esošās personas

neapdraudētu dažādi priekšmeti, kas var lidot

prom no darba vietas.

Sekojiet, lai tuvumā esošās personas atrastos

drošā attālumā no dārza instrumenta darbības

vietas.

Ass asmens. Sargieties pazaudēt roku vai kāju

pirkstus.

Pirms apkalpošanas vai tīrīšanas, kā arī, kaut uz

neilgu laiku atstājot dārza instrumentu bez

uzraudzības, izslēdziet to un atvienojiet strāvas

ķēdes pārtraucēju.

Ievērojiet piesardzību.

Nepieskarieties dārza instrumenta kustīgajām

daļām, bet nogaidiet, līdz tās pilnīgi apstājas. Pēc

dārza instrumenta izslēgšanas tā asmeņi zināmu

laiku turpina rotēt un var izraisīt savainojumus.

Nelietojiet dārza instrumentu lietus laikā un

neatstājiet to lietū.

Sargieties no elektriskā trieciena.

Ievērojiet piesardzību.

Lietojiet uzlādes ierīci tikai sausās telpās.

Uzlādes ierīce ir apgādāta ar atdalošo

transformatoru.

STOP

OBJ_BUCH-1584-003.book Page 201 Friday, August 17, 2012 10:28 AM

202 | Latviešu

F 016 L70 847 | (17.8.12) Bosch Power Tools

Lietošana

fNeļaujiet lietot dārza instrumentu bērniem vai personām,

kuras ar to neprot apieties. Minimālais vecums dārza

instrumentu lietotājiem tiek noteikts atbilstoši nacionālajai

likumdošanai. Laikā, kad dārza instruments netiek lietots,

uzglabājiet to vietā, kas nav sasniedzama bērniem.

fŠis dārza instruments nav paredzēts, lai to lietotu

personas (tai skaitā arī bērni) ar traucētām fiziskajām,

sensorajām vai garīgajām spējām vai nepietiekošu pieredzi

un/vai nepietiekošām zināšanām, izņemot gadījumus, kad

lietošana notiek par minēto personu drošību atbildīgas

personas uzraudzībā vai saņemot no tās norādījumus, kā

lietojams dārza instruments.

Bērniem jānodrošina vajadzīgā uzraudzība, lai viņi nesāktu

rotaļāties ar dārza instrumentu.

fNeveiciet zāliena appļaušanu, ja darba vietas tiešā tuvumā

atrodas citas personas (it īpaši bērni) vai mājdzīvnieki.

fInstrumenta lietotājs nes atbildību par kaitējumu, kas tā

darbības rezultātā tiek nodarīts citām personām vai viņu

īpašumam.

fNestrādājiet ar dārza instrumentu basām kājām vai vaļējās

sandalēs. Darba laikā vienmēr nēsājiet stabilus apavus un

garās bikses.

fPirms darba rūpīgi pārbaudiet apstrādājamo vietu un

attīriet to no akmeņiem, auklām, stieplēm, kauliem un

citiem svešķermeņiem.

fIk reizi pirms darba pārbaudiet, vai instrumenta asmens, tā

stiprinājuma skrūves un griezējmezgls nav nolietojies vai

bojāts. Lai saglabātos griezējmezgla līdzsvarojums,

nomainiet nolietoto vai bojāto asmeni un tā stiprinājuma

skrūves tikai komplekta sastāvā.

fVeiciet appļaušanu tikai diennakts gaišajā laikā vai labā

mākslīgajā apgaismojumā.

fJa iespējams, nelietojiet dārza instrumentu mitrā zālē.

fDarba laikā vienmēr pārvietojieties mērenā gaitā, ejot

vienmērīgiem soļiem.

fNelietojiet dārza instrumentu ar bojātām aizsargierīcēm un

pārsegiem vai arī bez aizsargierīcēm, piemēram, bez

aizsargvāka un/vai bez zāles savācējtvertnes.

fDarbs nogāzēs var būt bīstams.

–Neappļaujiet stipri stāvas nogāzes.

–Apstrādājot nogāzes vai strādājot mitrā zālē, ieturiet drošu

līdzsvaru.

–Vienmēr pārvietojiet zāliena pļāvēju gar nogāzi, bet ne

augšup vai lejup pa to.

–Ievērojiet īpašu piesardzību, mainot apstrādes virzienu

slīpā vietā.

–Īpaši uzmanieties, ja darba gaitā nākas kāpties atpakaļ vai

pārvietot dārza instrumentu virzienā uz sevi.

–Zāliena appļaušanas laikā vienmēr pārvietojiet dārza

instrumentu uz priekšu, bet ne virzienā uz sevi.

fJa dārza instruments tiek pārvietots pa vietām bez zāles

pārklājuma, uz zāliena appļaušanas vietu vai no tās, kā arī

laikā, kad tas transportēšanas laikā tiek sasvērts,

instrumenta asmeņiem jābūt nekustīgiem.

fDārza instrumenta palaišanas brīdī tam jāatrodas

horizontālā stāvoklī, izņemot gadījumus, kad instruments

nedaudz jāsasver, lai atvieglotu tā iedarbināšanu garā zālē.

Šādās reizēs sasveriet dārza instrumentu tikai par minimāli

nepieciešamo leņķi, nospiežot lejup tā rokturi un paceļot

augšup no sevis tālāko instrumenta daļu. Pirms dārza

instrumenta nolaišanas atpakaļ horizontālā stāvoklī

novietojiet abas rokas uz tā roktura.

fIeslēdziet dārza instrumentu, kā norādīts tā lietošanas

pamācībā, stāvot drošā attālumā no rotējošajām daļām.

fNenovietojiet rokas vai kājas tuvu instrumenta rotējošajām

daļām vai zem tām.

fStrādājot ar dārza instrumentu, ieturiet drošu attālumu no

atkritumu izmešanas zonas.

fNeceliet un nenesiet dārza instrumentu, ja darbojas tā

dzinējs.

fNeveiciet nekādas izmaiņas dārza instrumenta

konstrukcijā. Nesankcionētas izmaiņas var nelabvēlīgi

ietekmēt dārza instrumenta darbības drošumu un būt par

cēloni paaugstinātam trokšņa un vibrācijas līmenim.

fRegulāri pārbaudiet dārza instrumenta elektrokabeli un

izmantojamo pagarinātājkabeli. Nepievienojiet bojātu

kabeli pie elektrotīkla un nepieskarieties tam, pirms

kabelis nav atvienots no elektrotīkla. Ja kabelis ir bojāts,

spriegums var nonākt uz dārza elektroinstrumenta

spriegumnesošajām daļām. Rūpējieties par savu drošību

– sargieties no elektriskā trieciena.

Atvienojiet strāvas ķēdes pārtraucēju:

–vienmēr, kad dārza instruments tiek atstāts bez

uzraudzības,

–atbrīvojot iestrēgušās daļas,

–veicot dārza instrumenta pārbaudi, tīrīšanu vai citus

darbus ar to,

–pēc dārza instrumenta saskaršanās ar svešķermeni; šādā

gadījumā nekavējoties pārbaudiet, vai dārza instruments

nav bojāts, un vajadzības gadījumā nodrošiniet, lai tam

tiktu veikts nepieciešamais remonts,

–ja dārza instruments sāk neparasti stipri vibrēt (šādā

gadījumā tas nekavējoties jāpārbauda).

Apkalpošana

fRīkojoties ar asajiem asmeņiem vai strādājot to

tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.

fPārbaudiet, vai ir stingri pieskrūvēti visi dārza instrumenta

uzgriežņi un skrūves un vai tas atrodas apmierinošā

tehniskā stāvoklī.

fRegulāri pārbaudiet zāles savācējtvertnes stāvokli un

nolietošanās pakāpi.

fLai panāktu augstu darba drošību, pārbaudiet dārza

instrumentu un nomainiet tā izdilušās vai bojātās daļas.

fLietojiet vienīgi šim dārza instrumentam paredzēto

griezējasmeni.

fNodrošiniet, lai nomaiņai tiktu izmantotas vienīgi

oriģinālās rezerves daļas, kas ražotas firmā Bosch.

OBJ_BUCH-1584-003.book Page 202 Friday, August 17, 2012 10:28 AM

Latviešu | 203

Bosch Power Tools F 016 L70 847 | (17.8.12)

Pareiza apiešanās ar akumulatoru

fPirms akumulatora ievietošanas pārliecinieties, ka

dārza instruments ir izslēgts. Mēģinājums ievietot

akumulatoru ieslēgtā dārza instrumentā var beigties ar

nelaimes gadījumu.

fSargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes

ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko

triecienu.

fUzlādējiet akumulatorus vienīgi uzlādes ierīcē, ko šim

nolūkam ir ieteikusi ražotājfirma. Uzlādes ierīce ir

paredzēt tikai noteikta tipa akumulatoru uzlādei, un

mēģinājums to lietot cita tipa akumulatoru uzlādei var

izraisīt aizdegšanos.

fNelietojiet uzlādes ierīci citās firmās izgatavotu

akumulatoru uzlādei. Uzlādes ierīce ir paredzēta vienīgi

tādu Bosch litija-jonu akumulatoru uzlādei, kuru spriegums

atbilst ierīces tehniskajos parametros norādītajām

vērtībām. Citāda rīcība var izraisīt aizdegšanos vai

sprādzienu.

fUzturiet uzlādes ierīci tīru. Ja uzlādes ierīce ir netīra,

pieaug risks saņemt elektrisko triecienu.

fIk reizi pirms lietošanas pārbaudiet uzlādes ierīci, tās

elektrokabeli un kontaktdakšu. Nelietojiet uzlādes

ierīci, ja tā ir bojāta. Neatveriet uzlādes ierīci saviem

spēkiem, bet nodrošiniet, lai tās remontu veiktu kva-

lificēts speciālists, nomaiņai izmantojot oriģinālās

rezerves daļas. Ja ir bojāta uzlādes ierīce, tās

elektrokabelis un kontaktdakša, pieaug risks saņemt elek-

trisko triecienu.

fUzlādes ierīcei darbojoties, nenovietojiet to uz

ugunsnedroša paliktņa (piemēram, uz papīra, tekstil-

materiāliem u.t.t.); nedarbiniet uzlādes ierīci

ugunsnedrošos apstākļos. Uzlādes ierīces darbības laikā

no tās izdalās siltums, palielinot aizdegšanās iespēju.

fLietojiet tikai šim dārza instrumentam paredzētos

akumulatorus, kas izgatavoti firmā Bosch. Citu

akumulatoru lietošana var būt par cēloni savainojumiem

vai izraisīt aizdegšanos.

fJa akumulators netiek lietots, nepieļaujiet tā kontaktu

saskaršanos ar papīra saspraudēm, monētām,

atslēgām, naglām, skrūvēm vai citiem nelieliem metāla

priekšmetiem, kas varētu radīt īsslēgumu starp

akumulatora kontaktiem. Īsslēgums starp akumulatora

kontaktiem var būt par cēloni apdegumiem vai izraisīt

aizdegšanos.

fNepareizi lietojot akumulatoru, no tā var izplūst

šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu

saskarē ar ādu. Ja tas tomēr ir nejauši noticis,

noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk

acīs, nekavējoties griezieties pie ārsta. No akumulatora

izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat

apdegumu.

fNeatveriet akumulatoru. Tas var radīt īsslēgumu.

fSargājiet akumulatoru no karstuma, piemēram, no

ilgstošas atrašanās saules staros vai uguns tuvumā, kā

arī no ūdens un mitruma. Tas var izraisīt sprādzienu.

fNepieļaujiet īsslēguma veidošanos izsaukt starp

akumulatora kontaktiem. Tas var izsaukt sprādzienu.

fBojājuma vai nepareizas lietošanas rezultātā

akumulators var izdalīt kaitīgus izgarojumus. Šādā

gadījumā izvēdiniet telpu un, ja jūtaties slikti,

griezieties pie ārsta. Izgarojumi var izraisīt elpošanas ceļu

kairinājumu.

fSargājiet akumulatoru no mitruma un ūdens.

fUzglabājiet akumulatoru tikai pie temperatūras no 0 °C līdz

50 °C. Vasarā neatstājiet akumulatoru vietās ar

paaugstinātu temperatūru, piemēram, automašīnas

salonā.

fLaiku pa laikam iztīriet akumulatora ventilācijas atvērumus

ar mīkstu, tīru un sausu otu.

Simboli

Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt

un pareizi izprast šo lietošanas pamācību. Iegaumējiet šos

simbolus un to nozīmi. Simbolu pareiza interpretācija ļaus

vieglāk un drošāk lietot dārza instrumentu.

Pielietojums

Šis dārza instruments ir paredzēts piemājas zāliena

appļaušanai.

Simbols Nozīme

Reakcijas virziens

Kustības virziens

Nēsājiet aizsargcimdus

Svars

Ieslēgšana

Izslēgšana

Atļauta darbība

Aizliegta darbība

Piederumi/rezerves daļas

OBJ_BUCH-1584-003.book Page 203 Friday, August 17, 2012 10:28 AM

204 | Latviešu

F 016 L70 847 | (17.8.12) Bosch Power Tools

Tehniskie parametri

Informācija par troksni un vibrāciju

Izmērītās trokšņa parametru vērtības ir noteiktas atbilstoši

direktīvai 2000/14/EK (1,60 m augstumā un 1 m attālumā).

Izstrādājuma radītā pēc raksturlīknes A izsvērtā trokšņa

parametru tipiskās vērtības ir šādas: trokšņa spiediena

līmenis ir 74 dB(A); trokšņa jaudas līmenis ir 86 dB(A).

Izkliede K =0,42 dB.

Kopējā vibrācijas paātrinājuma vērtība (vektoru summa trijos

virzienos) ir noteikta atbilstoši standartam EN 60335.

Vibrācijas paātrinājuma vērtība ah<2,5m/s2, Izkliede

K=1,5m/s2.

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie

parametri“ aprakstītais izstrādājums atbilst šādiem

standartiem vai normatīvajiem dokumentiem: EN 60335,

EN 50338 (akumulatora instruments) un EN 60335

(akumulatora uzlādes ierīce), kā arī direktīvām 2011/65/ES,

2004/108/EK, 2006/42/EK, 2000/14/EK.

2000/14/EK: izmērītais trokšņa jaudas līmenis ir 87 dB(A).

Atbilstība ir noteikta saskaņā ar pielikumu VI.

Izstrādājuma kategorija: 32

Pārbaudes vieta:

SRL, Sudbury, England, Nr. 1088

Akumulatora zāliena pļāvējs Rotak 32 LI Rotak 32 High Power

Izstrādājuma numurs 3 600 H85 D*0 3 600 H85 D*1

Appļaušanas platums cm 32 32

Appļaušanas augstums mm 30 –60 30 –60

Zāles savācējtvertnes ietilpība l3131

Svars atbilstoši EPTA-Procedure 01/2003 kg 10,4 10,4

Sērijas numurs skatīt marķējuma plāksnīti uz dārza instrumenta

Akumulators litija-jonu litija-jonu

Izstrādājuma numurs F 016 800 302 F 016 800 301

Nominālais spriegums V= 36 36

Akumulatora uzlādes pakāpe Ah 1,3 2,6

Uzlādes laiks (tukšam akumulatoram)** min. 60 95

Akumulatora elementu skaits 10 20

Uzlādes ierīce AL 3620 CV

Professional AL 3620 CV

Professional

Izstrādājuma numurs EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Uzlādes strāva A2,02,0

Pieļaujamais uzlādes temperatūras diapazons °C0–45 0–45

Svars atbilstoši EPTA-Procedure 01/2003 kg 0,6 0,6

Elektroaizsardzības klase /II /II

Uzlādes ierīce AL 3640 CV

Professional AL 3640 CV

Professional

Izstrādājuma numurs EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Uzlādes strāva A4,04,0

Pieļaujamais uzlādes temperatūras diapazons °C0–45 0–45

Svars atbilstoši EPTA-Procedure 01/2003 kg 1,0 1,0

Elektroaizsardzības klase /II /II

**ar uzlādes ierīci AL 3620 CV Professional

Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz dārza instrumenta marķējuma plāksnītes. Atsevišķiem dārza instrumentiem tirdzniecības

apzīmējums var mainīties.

OBJ_BUCH-1584-003.book Page 204 Friday, August 17, 2012 10:28 AM

Latviešu | 205

Bosch Power Tools F 016 L70 847 | (17.8.12)

Tehniskā lieta (2000/14/EK, 2011/65/ES) no:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montāža un lietošana

Uzsākot lietošanu

Jūsu drošībai

fUzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet

dārza instrumentu, atvienojiet tā strāvas ķēdes

pārtraucēju un izņemiet akumulatoru. Rīkojieties šādi

arī tad, ja instrumenta elektrokabelis ir bojāts,

pārgriezts vai samezglojies.

fPēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas

sekundes turpina griezties.

fIevērojiet piesardzību –nepieskarieties rotējošajam

griezējasmenim.

Akumulatora uzlādes ierīce

fNelietojiet citu uzlādes ierīci. Kopā ar dārza instrumentu

piegādātā uzlādes ierīce ir piemērota tajā iebūvētā litija-

jonu akumulatora uzlādei.

fPievadiet uzlādes ierīcei pareizu barojošo spriegumu!

Spriegumam barojošajā elektrotīklā jāatbilst uzlādes

ierīces marķējuma plāksnītē norādītajai sprieguma

vērtībai. Uzlādes ierīces, kas paredzētas 230 V

spriegumam, var darboties arī no 220 V elektrotīkla.

Akumulators ir apgādāts ar NTC temperatūras kontroles

ierīci, kas ļauj veikt uzlādi vienīgi tad, ja tā temperatūra

atrodas robežās no 0 °C līdz 45 °C. Tas ļauj panākt lielu

akumulatora kalpošanas laiku.

Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī.

Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās

lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to

uzlādes ierīcei.

Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties

samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī

pārtraukums uzlādes procesā.

Litija – jonu akumulatori ir apgādāti ar elementu

elektroniskās aizsardzības funkciju „Electronic Cell

Protection (ECP),“ kas tos aizsargā pret dziļo izlādi. Ja

akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz

dārza instrumentu, kā rezultātā tā asmeņi pārtrauc kustēties.

Pēc dārza instrumenta automātiskās

izslēgšanās nemēģiniet to no jauna

ieslēgt, nospiežot ieslēdzēju. Šāda rīcība var sabojāt

akumulatoru.

Uzlāde

Akumulatora uzlāde sākas nekavējoties pēc tam, kad uzlādes

ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai

un akumulators ir ievietots uzlādes šahtā.

Īpašs procesors nodrošina adaptīvu uzlādi, kuras gaitā tiek

automātiski noteikti akumulatora parametri un izvēlēta

optimāla uzlādes strāva, atkarībā no akumulatora

temperatūras un sprieguma.

Tā tiek nodrošināta akumulatora uzlāde saudzējošā režīmā

un, atstājot to pievienotu uzlādes ierīcei, akumulators tiek

pastāvīgi uzturēts pilnīgi uzlādētā stāvoklī.

Paātrinātā uzlāde

Paātrinātās uzlādes laikā mirgo zaļais mirdzdiodes

indikators.

Indikācijas elementi uz akumulatora. Akumulatora uzlādes

laikā trīs zaļās mirdzdiodes secīgi uz īsu brīdi iedegas un tad

izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās

mirdzdiodes deg pastāvīgi. Aptuveni 5 minūtes pēc

akumulatora pilnīgas uzlādes trīs zaļās mirdzdiodes izdziest.

Piezīme. Paātrinātā uzlāde ir iespējama vienīgi tad, ja

akumulatora temperatūra atrodas pieļaujamajās uzlādes

temperatūras robežās, kas norādītas sadaļā „Tehniskie

parametri“.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Darbība un tās mērķis Attēls

Piegādes komplekts 1

Lokveida roktura montāža 2

Zāles savācējtvertnes salikšana 3

Zāles savācējtvertnes nostiprināšana un

noņemšana 4

Akumulatora uzlādes ierīce 5

Akumulatora ievietošana 6

Strāvas ķēdes pārtraucēja atvienošana un

pārvietošana miera stāvoklī 7

Akumulatora izņemšana 8

Appļaušanas augstuma regulēšana 9

Ieslēgšana 10

Izslēgšana 10

Norādījumi darbam 10 –11

Asmeņu apkalpošana 12

Piederumu izvēle 13 AL 3640 CV

Professional

AL 3620 CV

Professional

UZMANĪBU

OBJ_BUCH-1584-003.book Page 205 Friday, August 17, 2012 10:28 AM

206 | Latviešu

F 016 L70 847 | (17.8.12) Bosch Power Tools

Akumulators ir uzlādēts

Ja pastāvīgi deg zaļais mirdzdiodes indikators, tas liecina,

ka akumulators ir pilnīgi uzlādēts.

Bez tam aptuveni 2 sekundes ilgi skan tonālais signāls,

liecinot, ka ir sasniegta akumulatora maksimālā uzlādes

pakāpe.

Tūlīt pēc uzlādes beigām akumulatoru var izņemt no uzlādes

ierīces un sākt tā lietošanu.

Ja laikā, kad akumulators nav pievienots uzlādes ierīcei,

pastāvīgi deg zaļais mirdzdiodes indikators, tas liecina, ka

uzlādes ierīce ir pievienota elektrotīklam un gatava lietošanai.

Akumulatora temperatūra ir zemāka par 0°C vai

augstāka par 45 °C

Ja pastāvīgi deg sarkanais mirdzdiodes indikators, tas

liecina, ka akumulatora temperatūra ir ārpus pieļaujamā

paātrinātās uzlādes temperatūras diapazona, kas ir

0°C–45 °C. Akumulatora temperatūrai nonākot pieļaujamo

vērtību robežās, uzlādes ierīce automātiski pāriet paātrinātās

uzlādes režīmā.

Ja akumulatora temperatūra atrodas ārpus pieļaujamo

uzlādes temperatūras vērtību robežām, pēc akumulatora

ievietošanas uzlādes ierīcē iedegas tā sarkanā mirdzdiode.

Uzlāde nenotiek

Ja akumulatora uzlādes gaitā rodas kāda cita kļūme, mirgo

sarkanais mirdzdiodes indikators.

Šādā gadījumā uzlādes process nevar sākties, un akumulatora

uzlāde nenotiek (skatīt sadaļu „Kļūmju uzmeklēšana“).

Ieteikumi akumulatora uzlādei

Ilgstošas uzlādes laikā, piemēram, bez pārtraukuma veicot

vairākus uzlādes ciklus, uzlādes ierīce var sakarst. Tas ir

normāli un neliecina par tehnisku kļūmi uzlādes ierīcē.

Ja manāmi samazinās izstrādājuma darbības laiks starp

akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies

un to nepieciešams nomainīt.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem

izstrādājumiem.

Akumulatora dzesēšana (Active Air Cooling)

Uzlādes ierīcē iebūvētā gaisa appūtes ierīce kontrolē tajā

ievietotā akumulatora temperatūru. Ja akumulatora

temperatūra pārsniedz 30°C, sāk darboties ventilators un

atdzesē akumulatoru līdz optimālajai uzlādes temperatūrai.

Ventilatora darbības laikā ir dzirdams troksnis, ko rada

dzesējošā gaisa plūsma.

Ja ventilators nedarbojas, akumulatora temperatūra atrodas

pieļaujamā uzlādes temperatūras diapazona robežās vai arī

ventilatorā ir bojājums. Šādā gadījumā pieaug akumulatora

uzlādes laiks.

Norādījumi darbam

Akumulatora uzlādes pakāpes indikators

Akumulators ir apgādāts ar uzlādes pakāpes indikatoru, kas

ļauj kontrolēt tā uzlādes pakāpi. Uzlādes pakāpes indikatoru

veido 3 zaļas mirdzdiodes.

Nospiediet uzlādes pakāpes indikatora taustiņu, lai aktivizētu

uzlādes pakāpes indikatoru. Pēc aptuveni 5 sekundēm

uzlādes pakāpes indikators automātiski izdziest.

Akumulatora uzlādes pakāpi var pārbaudīt arī tad, ja tas ir

atvienots.

Ja pēc taustiņa nospiešanas neiedegas neviena mirdzdiode,

tas nozīmē, ka akumulators ir bojāts un to nepieciešams

nomainīt.

Vadoties no drošības apsvērumiem, akumulatora uzlādes

pakāpi var nolasīt tikai laikā, kad dārza instruments

nedarbojas.

Akumulatora uzlādes laikā trīs zaļās mirdzdiodes secīgi uz īsu

brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi

uzlādēts, visas trīs zaļās mirdzdiodes deg pastāvīgi. Aptuveni

5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās

mirdzdiodes izdziest.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

Mirdzdiožu indikatori Akumulatora uzlādes

pakāpe

Pastāvīgi deg 3 zaļas mirdzdiodes ≥2/3

Pastāvīgi deg 2 zaļas mirdzdiodes ≥1/3

Pastāvīgi deg 1 zaļa mirdzdiode ≤1/3

Mirgo 1 zaļa mirdzdiode Rezerve

OBJ_BUCH-1584-003.book Page 206 Friday, August 17, 2012 10:28 AM

Latviešu | 207

Bosch Power Tools F 016 L70 847 | (17.8.12)

Temperatūras kontroles indikators

Temperatūras kontroles indikatora sarkanā mirdzdiode

signalizē, ka akumulatora vai dārza instrumenta elektroniskā

mezgla (ja akumulators ir ievietots instrumentā) temperatūra

ir ārpus optimālo vērtību robežām. Šādā gadījumā dārza

instruments nedarbojas vai darbojas ar nepilnu jaudu.

Akumulatora temperatūras kontrole

Ja temperatūras kontroles indikatora sarkanā mirdzdiode

mirgo pēc taustiņa vai ieslēdzēja (ja ir ievietots akumulators)

nospiešanas, tas nozīmē, ka akumulatora temperatūra ir

ārpus darba temperatūras diapazona, kas ir no –10 °C līdz

+60 °C.

Ja akumulatora temperatūra pieaug virs 70 °C, tas izslēdzas

līdz brīdim, kad temperatūra pazeminās, atgriežoties

pieļaujamā darba temperatūras diapazona robežās.

Dārza instrumenta elektroniskā mezgla

temperatūras kontrole

Ja sarkanā mirdzdiode iedegas, nospiežot ieslēdzēju, un deg

pastāvīgi, tas nozīmē, ka dārza instrumenta elektroniskā

mezgla temperatūra ir mazāka par 5 °C vai ir lielāka par

75 °C.

Ja akumulatora temperatūra pieaug virs 90 °C, dārza

instrumenta elektroniskais mezgls izslēdzas līdz brīdim, kad

temperatūra pazeminās, atgriežoties pieļaujamo darba

temperatūras vērtību robežās.

Instrumenta veiktspēja

(akumulatora darbības laiks)

Instrumenta veiktspēja (akumulatora darbības laiks) ir

atkarīga no appļaujamo zālaugu īpašībām, piemēram, no

zālāja biezuma, mitruma, zāles garuma, kā arī no appļaušanas

augstuma.

Appļaušanas laikā bieži ieslēdzot un izslēdzot dārza instrumentu,

samazinās tā veiktspēja (akumulatora darbības laiks).

Lai nodrošinātu optimālu instrumenta veiktspēju

(akumulatora darbības laiku), ieteicams appļaušanu veikt

biežāk, samazināt appļaušanas augstumu un appļaušanas

laikā pārvietoties normālā gaitā.

Tālāk sniegtajā piemērā ir parādīta sakarība starp

appļaušanas augstumu un instrumenta veiktspēju ar vienu

pilnīgi uzlādētu akumulatoru.

Lai palielinātu dārza instrumenta darbības laiku, ieteicams

iegādāties papildu akumulatoru Bosch pilnvarotā dārza

instrumentu tehniskās apkalpošanas iestādē.

Kļūmju uzmeklēšana

Appļaušanas apstākļi

Ļoti reta, sausa zāle Reta, sausa zāle

Veiktspēja (Rotak 32 LI)

līdz 150 m2līdz 100 m2

Veiktspēja (Rotak 32 LI High Power)

līdz 300 m2līdz 150 m2

6cm

4cm

8cm

4cm

STOP

Pazīme Iespējamais cēlonis Novēršana

Dārza instruments

nedarbojas Iespējams nosprostojums Atvienojiet strāvas ķēdes pārtraucēju:

Pārbaudiet telpu zem dārza instrumenta un

vajadzības gadījumā atbrīvojiet asmeni (vienmēr

uzvelciet dārznieka aizsargcimdus)

Akumulators nav pilnīgi uzlādēts Akumulatora uzlādes ierīce

Akumulators nav pievienots vai ir slikti pievienots Akumulatora ievietošana

Zāle ir pārāk gara Palieliniet appļaušanas augstumu un palaišanas

brīdī sasveriet instrumentu, lai samazinātu slodzi

Ir nostrādājusi dzinēja aizsardzība Ļaujiet dzinējam atdzist un palieliniet appļaušanas

augstumu

Akumulatora temperatūra ir par zemu vai par

augstu Nogaidiet, līdz akumulators ir sasilis vai atdzisis

Strāvas ķēdes pārtraucējs nav pareizi vai pilnīgi

ievietots instrumentā Ievietojiet pārtraucēju pareizi

Pēc ieslēdzēja nospiešanas dzinējs sāk darboties

ar nelielu laika aizturi Lai iedarbinātu dzinēju, turiet nospiestu ieslēdzēju

apt. 1–3 s ilgi

OBJ_BUCH-1584-003.book Page 207 Friday, August 17, 2012 10:28 AM

208 | Latviešu

F 016 L70 847 | (17.8.12) Bosch Power Tools

Dzinējs sāk darboties

un tad atkal apstājas Akumulators nav pilnīgi uzlādēts Akumulatora uzlādes ierīce

Strāvas ķēdes pārtraucējs nav pareizi vai pilnīgi

ievietots instrumentā Ievietojiet pārtraucēju pareizi

Akumulators nav pievienots vai ir slikti pievienots Akumulatora ievietošana

Akumulatora temperatūra ir par zemu vai par

augstu Nogaidiet, līdz akumulators ir sasilis vai atdzisis

Palieliniet appļaušanas augstumu

Dārza instruments

darbojas ar

pārtraukumiem

Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties remonta darbnīcā

Ir nostrādājusi dzinēja aizsardzība Ļaujiet dzinējam atdzist un palieliniet appļaušanas

augstumu

Dārza instruments veic

appļaušanu nelīdzeni

un/vai

Dzinējs darbojas ar

grūtībām

Appļaušanas augstums ir pārāk mazs Palieliniet appļaušanas augstumu

Asmeņi ir kļuvuši neasi Nomainiet asmeni

Iespējams nosprostojums Pārbaudiet telpu zem dārza instrumenta un

vajadzības gadījumā atbrīvojiet asmeni (vienmēr

uzvelciet dārznieka aizsargcimdus)

Asmens ir nepareizi iestiprināts Iestipriniet asmeni pareizi

Instrumenta

veiktspēja

(akumulatora darbības

ilgums) nav pietiekoša

Appļaušanas augstums ir pārāk mazs Palieliniet appļaušanas augstumu un

pārvietojieties lēnāk

Zāle ir pārāk gara Palieliniet appļaušanas augstumu un

pārvietojieties lēnāk

Zāle ir pārāk mitra Nogaidiet, līdz zāle ir izžuvusi, un pārvietojieties

lēnāk

Zāle ir pārāk bieza Palieliniet appļaušanas augstumu, pārvietojieties

lēnāk un veiciet appļaušanu biežāk

Iegādājieties papildu akumulatoru Bosch

pilnvarotā dārza instrumentu tehniskās

apkalpošanas iestādē

Griezieties remonta darbnīcā

Pēc dārza instrumenta

ieslēgšanas tā asmens

negriežas

Asmens ir iestrēdzis zālē Izslēdziet dārza instrumentu

Izbrīvējiet asmeņus (vienmēr uzvelciet dārznieka

aizsargcimdus)

Ir vaļīgs asmens stiprinājuma uzgrieznis/skrūve Pievelciet asmens stiprinājuma uzgriezni/skrūvi

(17 Nm)

Dārza instruments

stipri vibrē un/vai

trokšņo

Ir vaļīgs asmens stiprinājuma uzgrieznis/skrūve Pievelciet asmens stiprinājuma uzgriezni/skrūvi

(17 Nm)

Ir bojāti asmeņi Nomainiet asmeni

Akumulatora uzlāde

nenotiek Akumulatora kontakti ir netīri Notīriet akumulatora kontaktus, piemēram,

vairākkārt pievienojot akumulatoru uzlādes ierīcei

un atvienojot no tās, vai arī nomainiet akumulatoru

Ir bojāti akumulatora iekšējie (starpelementu)

savienojumi Nomainiet akumulatoru

Pēc uzlādes ierīces

pievienošanas

elektrotīkla

kontaktligzdai

neiedegas mirdzdiožu

indikatori

Uzlādes ierīces kontaktdakša nav pievienota vai ir

slikti pievienota elektrotīkla kontaktligzdai Pievienojiet uzlādes ierīci elektrotīklam vai

stingrāk iebīdiet tās kontaktdakšu elektrotīkla

kontaktligzdā

Ir bojāta elektrotīkla kontaktligzda, savienojošais

kabelis vai uzlādes ierīce Pārbaudiet spriegumu elektrotīklā un vajadzības

gadījumā nodrošiniet, lai uzlādes ierīce tiktu

pārbaudīta Bosch pilnvarotā elektroinstrumentu

remontu darbnīcā

Pazīme Iespējamais cēlonis Novēršana

OBJ_BUCH-1584-003.book Page 208 Friday, August 17, 2012 10:28 AM

Lietuviškai | 209

Bosch Power Tools F 016 L70 847 | (17.8.12)

Apkalpošana un apkope

Akumulatora apkope

fUzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet

dārza instrumentu, atvienojiet tā strāvas ķēdes

pārtraucēju un izņemiet akumulatoru, kā arī noņemiet

zāles savācējtvertni.

fRīkojoties ar asajiem asmeņiem vai strādājot to

tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.

Lai nodrošinātu optimālu akumulatora izmantošanu,

ievērojiet šādus ieteikumus un veiciet šādas darbības.

–Sargājiet akumulatoru no mitruma un ūdens.

–Uzglabājiet akumulatoru tikai pie temperatūras no 0 °C līdz

50 °C. Vasarā neatstājiet akumulatoru vietās ar

paaugstinātu temperatūru, piemēram, automašīnas

salonā.

–Neatstājiet akumulatoru dārza instrumentā, ja tas ir

pakļauts tiešai saules staru iedarbībai.

–Optimālā temperatūra akumulatora uzglabāšanai ir 5 °C.

–Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus

ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās izstrādājuma darbības laiks starp

akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies

un to nepieciešams nomainīt.

Tehniskā apkalpošana un konsultācijas klientiem

www.bosch-garden.com

Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam

noteikti paziņot desmitzīmju pasūtījuma numuru, kas norādīts

uz dārza instrumenta marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Transportēšana

Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem

attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs

var transportēt akumulatorus ielu transporta plūsmā bez

papildu nosacījumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar

gaisa transporta vai citu transporta aģentūru starpniecību),

jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas

noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina

kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts.

Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet

akumulatoru tā, lai tas iesaiņojumā nepārvietotos.

Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos

nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Neizmetiet dārza instrumentus, uzlādes ierīces un

akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstīm

Atbilstoši Eiropas Savienības direktīvai

2002/96/EK, lietošanai nederīgās elektriskās

un elektroniskās ierīces, kā arī, atbilstoši

direktīvai 2006/66/EK, bojātie vai nolietotie

akumulatori un baterijas jāsavāc atsevišķi un

jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā

veidā.

Akumulatori un baterijas

Litija-jonu akumulatori

Lūdzam ievērot norādījumus, kas sniegti

sadaļā „Transportēšana“.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos

Dėmesio! Atidžiai perskaitykite žemiau pateiktus

nurodymus. Susipažinkite su sodo priežiūros įrankio

valdymo elementais bei išmokite tinkamai juo naudotis.

Išsaugokite šią naudojimo instrukciją, kad ir ateityje

galėtumėte ja pasinaudoti.

Ant sodo priežiūros įrankio pavaizduotų simbolių

paaiškinimas

Bendrasis įspėjimas apie pavojų.

Atidžiai perskaitykite šią naudojimo instrukciją.

Saugokite, kad netoli esančių žmonių nesužalotų

išmetamos dalelės.

Pasirūpinkite, kad netoli esantys žmonės būtų

saugiu atstumu nuo sodo priežiūros įrankio.

Aštrūs(-us) peiliai (peilis). Saugokite kojų ir rankų

pirštus.

Prieš pradėdami sodo priežiūros įrankio

techninės priežiūros ar remonto darbus arba

prieš palikdami sodo priežiūros įrankį be

priežiūros net ir trumpam laikui, jį išjunkite ir

ištraukite išjungimo raktelį.

OBJ_BUCH-1584-003.book Page 209 Friday, August 17, 2012 10:28 AM

210 | Lietuviškai

F 016 L70 847 | (17.8.12) Bosch Power Tools

Netaikoma.

Prieš liesdami sodo priežiūros įrankio dalis

palaukite, kol jos visiškai nustos veikti. Išjungus

sodo priežiūros įrankio variklį, peiliai dar kurį laiką

sukasi ir gali sužeisti.

Nenaudokite sodo priežiūros įrankio, kai lyja, ir

nepalikite jo lyjant lauke.

Imkitės apsaugos priemonių nuo elektros smūgio.

Netaikoma.

Kroviklį naudokite tik sausose patalpose.

Kroviklis yra su apsauginiu transformatoriumi.

Naudojimas

fNiekada neleiskite sodo priežiūros įrankiu naudotis

vaikams arba su šia instrukcija nesusipažinusiems

asmenims. Nacionalinėse direktyvose gali būti numatyti

tokių prietaisų naudotojų amžiaus apribojimai. Kai su sodo

priežiūros įrankiu nedirbate, laikykite jį vaikams

nepasiekiamoje vietoje.

fŠis sodo priežiūros įrankis nėra skirtas, kad juo dirbtų

asmenys (įskaitant ir vaikus) su fizinėmis, jutiminėmis ar

dvasinėmis negaliomis arba asmenys, kuriems trūksta

patirties arba žinių, nebent juos prižiūri už jų saugumą

atsakingas asmuo arba iš atsakingo asmens jie gauna

nurodymus, kaip dirbti su sodo priežiūros įrankiu.

Vaikus reikia prižiūrėti, kad jie su sodo priežiūros įrankiu

nežaistų.

fNiekada nepjaukite žolės, jei netoli yra žmonių, ypač vaikų,

ar naminių gyvūnų.

fNaudotojas ar dirbantysis yra atsakingas už nelaimingus

atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą.

fNedirbkite sodo priežiūros įrankiu basi ar atvirais batais.

Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis.

fRūpestingai patikrinkite plotą, kuriame dirbsite, ir

pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius

daiktus.

fPrieš pradėdami naudoti mašiną, visada patikrinkite, ar

nesusidėvėję arba nepažeisti peiliai, peilių varžtai ir

pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei

peilių varžtus visuomet keiskite iškart visus, kad

nesusidarytų disbalansas.

fPjaukite tik dienos šviesoje arba esant geram dirbtiniam

apšvietimui.

fSodo priežiūros įrankiu stenkitės nedirbti, kai žolė šlapia.

fDirbdami eikite lėtai, niekada neskubėkite.

fNiekada nedirbkite sodo priežiūros įrankiu, jei pažeisti

apsauginiai įtaisai, gaubtai arba nėra saugos įtaisų, pvz.,

apsauginio dangčio ar žolės surinkimo krepšio.

fDirbti šlaituose gali būti pavojinga.

–Nepjaukite ypač stačiuose šlaituose.

–Aeruodami nuožulnioje vietoje ar šlapią žolę, visada

atsargiai eikite.

–Nuožulniose vietose visada pjaukite tik skersai šlaito, o ne

aukštyn – žemyn.

–Keisdami kryptį šlaituose būkite ypač atsargūs.

–Eidami atbuli ar traukdami sodo priežiūros įrankį būkite

ypač atsargūs.

–Pjaudami žolę, sodo priežiūros įrankį visada stumkite

pirmyn ir niekada jo netraukite link savęs.

fNorint sodo priežiūros įrankį paversti ir pervežti per

neapželdintą teritoriją arba pergabenti iš vienos darbo

vietos į kitą, būtina, kad sodo priežiūros įrankio peiliai būtų

sustoję.

fĮjungdami variklį, sodo priežiūros įrankio neverskite,

nebent tai yra būtina jį įjungiant aukštoje žolėje. Tokiu

atveju, paspaudžiant rankeną žemyn jį galima paversti tik

tiek, kiek yra būtina, ir tik į priešingą nuo naudotojo pusę.

Sodo priežiūros įrankį nuleidžiant žemyn, abi jūsų rankos

turi būti ant rankenos.

fSodo priežiūros įrankį įjunkite laikydamiesi naudojimo

instrukcijoje pateiktų nuorodų ir stebėkite, kad jūsų kojos

būtų pakankamai toli nuo besisukančių dalių.

fNiekada nekiškite rankų arti besisukančių dalių arba po

jomis.

fDirbdami su sodo priežiūros įrankiu laikykitės saugaus

atstumo nuo išmetimo zonos.

fNiekad nekelkite ir neneškite sodo priežiūros įrankio, kai

veikia variklis.

fNedarykite jokių sodo priežiūros įrankio pakeitimų.

Neleistinai pakeistas sodo priežiūros įrankis gali būti

mažiau saugus, skleisti didesnį triukšmą ir vibraciją.

fReguliariai tikrinkite jungiamąjį laidą ir naudojamą

ilginamąjį laidą. Pažeisto laido nejunkite į elektros tinklą

arba jo nelieskite, kol jis neatjungtas nuo elektros tinklo.

Kai pažeistas laidas, yra pavojus prisiliesti prie dalių su

įtampa. Imkitės priemonių apsisaugoti nuo elektros

smūgio keliamų pavojų.

Ištraukite išjungimo raktelį:

–visada, kai pasišalinate nuo sodo priežiūros įrankio,

–prieš šalindami įstrigusias kliūtis,

–kai sodo priežiūros įrankį tikrinate, valote arba

reguliuojate,

–atsitrenkę kliūtį. Nedelsdami patikrinkite, ar sodo

priežiūros įrankis nepažeistas ir, jei reikia, kreipkitės į

specialistus dėl remonto,

–jei sodo priežiūros įrankis pradeda neįprastai vibruoti

(nedelsdami patikrinkite).

STOP

OBJ_BUCH-1584-003.book Page 210 Friday, August 17, 2012 10:28 AM

Lietuviškai | 211

Bosch Power Tools F 016 L70 847 | (17.8.12)

Techninė priežiūra

fKai atliekate darbus aštrių peilių srityje, visada

mūvėkite sodininko pirštinėmis.

fPatikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir

varžtai, kad būtų užtikrinta, jog sodo priežiūros įrankis yra

saugus naudoti.

fReguliariai tikrinkite, ar gera žolės surinkimo krepšio

būklė, ar jis nesusidėvėjo.

fPatikrinkite sodo priežiūros įrankį ir dėl saugumo

pakeiskite susidėvėjusias ir pažeistas dalis.

fNaudokite tik šiam sodo priežiūros įrankiui skirtus pjovimo

peilius.

fĮsitikinkite, kad keičiamos dalys yra pagamintos

(aprobuotos) Bosch.

Nuorodos, kaip optimaliai elgtis su

akumuliatoriumi

fPrieš įstatydami akumuliatorių įsitikinkite, kad sodo

priežiūros įrankis yra išjungtas. Įstatant akumuliatorių į

įjungtą sodo priežiūros įrankį, gali įvykti nelaimingas

atsitikimas.

fSaugokite kroviklį nuo lietaus ir drėgmės. Į kroviklį

patekęs vanduo padidina elektros smūgio riziką.

fAkumuliatoriui įkrauti naudokite tik gamintojo

nurodytą akumuliatorinį kroviklį. Jei kroviklis, skirtas

tam tikros rūšies akumuliatoriams krauti, naudojamas su

kitokiais akumuliatoriais, iškyla gaisro pavojus.

fNekraukite kitų gamintojų akumuliatorių. Kroviklis

skirtas tik Bosch ličio jonų akumuliatoriams, kurių įtampa

atitinka techninių duomenų lentelėje nurodytą įtampą,

krauti. Priešingu atveju iškyla gaisro ir sprogimo pavojus.

fPrižiūrėkite, kad kroviklis visuomet būtų švarus. Dėl

užteršto kroviklio atsiranda elektros smūgio pavojus.

fKiekvieną kartą prieš pradėdami naudoti patikrinkite

kroviklį, laidą ir kištuką. Jei bus nustatyta gedimų,

kroviklį toliau naudoti draudžiama. Neardykite

kroviklio patys – jį gali remontuoti tik kvalifikuotas

specialistas, naudodamas tik originalias atsargines

dalis. Pažeistas kroviklis, laidas ar kištukas padidina

elektros smūgio riziką.

fNegalima naudoti kroviklio pastačius jį ant degių

paviršių (popieriaus, audeklo ir pan.) ar gaisro

atžvilgiu pavojingoje aplinkoje. Įkraunant akumuliatorių,

kroviklis įkaista, todėl atsiranda gaisro pavojus.

fNaudokite tik šiems sodo priežiūros įrankiams skirtus

Bosch akumuliatorius. Naudojant kitokius akumuliatorius

iškyla pavojus susižeisti arba sukelti gaisrą.

fŠalia ištraukto akumuliatoriaus nelaikykite sąvaržėlių,

monetų, raktų, vinių, varžtų ar kitokių metalinių

daiktų, kurie galėtų užtrumpinti kontaktus. Įvykus aku-

muliatoriaus kontaktų trumpajam sujungimui galima

nusideginti arba gali kilti gaisras.

fNetinkamai naudojant akumuliatorių, iš jo gali ištekėti

skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio

pateko ant odos, nuplaukite jį vandeniu, jei pateko į

akis – nedelsdami kreipkitės į gydytoją. Akumulia-

toriaus skystis gali sudirginti ir nudeginti odą.

fNeardykite akumuliatoriaus. Galimas trumpojo

sujungimo pavojus.

fSaugokite akumuliatorių nuo karščio, pvz., taip pat ir

nuo ilgo saulės spindulių poveikio, ugnies, vandens ir

drėgmės. Iškyla sprogimo pavojus.

fNesujunkite akumuliatoriaus kontaktų trumpuoju

jungimu. Gali kilti sprogimo pavojus.

fPažeidus akumuliatorių ar netinkamai jį naudojant, gali

išsiveržti garai. Išvėdinkite patalpą, o jei atsirado

negalavimų, kreipkitės į gydytoją. Šie garai gali

sudirginti kvėpavimo takus.

fSaugokite akumuliatorių nuo drėgmės ir vandens.

fAkumuliatorių sandėliuokite tik nuo 0 °C iki 50 °C

temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą

automobilyje.

fAkumuliatoriaus ventiliacines angas valykite minkštu,

švariu ir sausu teptuku.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, svarbu

žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti

simbolius ir jų reikšmes. Teisingai suprasdami simbolius

galėsite geriau ir saugiau naudotis sodo priežiūros įrankiu.

Elektrinio įrankio paskirtis

Sodo priežiūros įrankis skirtas žolei privačiose valdose pjauti.

Simbolis Reikšmė

Reakcijos jėgos kryptis

Judėjimo kryptis

Mūvėkite apsauginėmis pirštinėmis

Masė

Įjungimas

Išjungimas

Leidžiamas veiksmas

Draudžiamas veiksmas

Papildoma įranga ir atsarginės dalys

OBJ_BUCH-1584-003.book Page 211 Friday, August 17, 2012 10:28 AM

212 | Lietuviškai

F 016 L70 847 | (17.8.12) Bosch Power Tools

Techniniai duomenys

Informacija apie triukšmą ir vibraciją

Triukšmo matavimų vertės nustatytos pagal 2000/14/EB

(1,60 m aukštyje, 1 m atstumu).

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju

siekia: garso slėgio lygis 74 dB(A); garso galios lygis

86 dB(A). Paklaida K =0,42 dB.

Vibracijos bendroji vertė (trijų krypčių atstojamasis

vektorius) nustatyta pagal EN 60335: Vibracijos emisijos

vertė ah<2,5m/s2, Paklaida K=1,5 m/s2.

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“

aprašytas gaminys atitinka žemiau pateiktas normas arba

norminius dokumentus: EN 60335, EN 50338

(akumuliatorinis prietaisas) ir EN 60335 (akumuliatorių

kroviklis) pagal 2011/65/ES, 2004/108/EB, 2006/42/EB,

2000/14/EB direktyvų reikalavimus.

2000/14/EB: išmatuotas garso galios lygis 87 dB(A).

Atitikties įvertinimas atliktas pagal priedą VI.

Produkto kategorija: 32

Notifikuota įstaiga:

SRL, Sudbury, England, Nr. 1088

Akumuliatorinė žoliapjovė Rotak 32 LI Rotak 32 High Power

Gaminio numeris 3 600 H85 D*0 3 600 H85 D*1

Pjovimo plotis cm 32 32

Pjovimo aukštis mm 30 –60 30 –60

Žolės surinkimo krepšio talpa l3131

Svoris pagal „EPTA-Procedure 01/2003“ kg 10,4 10,4

Serijos numeris žr. firminėje lentelėje ant sodo priežiūros įrankio

Akumuliatorius Ličio jonų Ličio jonų

Gaminio numeris F 016 800 302 F 016 800 301

Nominalioji įtampa V= 36 36

Talpa Ah 1,3 2,6

Įkrovimo laikas (kai akumuliatorius išsikrovęs)** min 60 95

Akumuliatoriaus celių skaičius 10 20

Kroviklis AL 3620 CV

Professional AL 3620 CV

Professional

Gaminio numeris EU

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

Krovimo srovė A2,02,0

Leistinos krovimo temperatūros intervalas °C0–45 0–45

Svoris pagal „EPTA-Procedure 01/2003“ kg 0,6 0,6

Apsaugos klasė /II /II

Kroviklis AL 3640 CV

Professional AL 3640 CV

Professional

Gaminio numeris EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

Krovimo srovė A4,04,0

Leistinos krovimo temperatūros intervalas °C0–45 0–45

Svoris pagal „EPTA-Procedure 01/2003“ kg 1,0 1,0

Apsaugos klasė /II /II

**su krovikliu AL 3620 CV Professional

Prašome atkreipti dėmesį į jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai

pavadinimai gali skirtis.

OBJ_BUCH-1584-003.book Page 212 Friday, August 17, 2012 10:28 AM

Lietuviškai | 213

Bosch Power Tools F 016 L70 847 | (17.8.12)

Techninė byla (2000/14/EB, 2011/65/ES) laikoma:

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

Montavimas ir naudojimas

Paruošimas eksploatuoti

Jūsų saugumui

fDėmesio! Prieš pradėdami sodo priežiūros įrankio

techninės priežiūros arba remonto darbus, jį išjunkite,

ištraukite išjungimo raktelį ir išimkite akumuliatorių.

Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar

susipainiojo maitinimo laidas.

fIšjungus sodo priežiūros įrankį, peiliai dar kelias

sekundes sukasi.

fAtsargiai –nelieskite besisukančio peilio.

Akumuliatoriaus įkrovimas

fNenaudokite kitų kroviklių. Su prietaisu tiekiamas

kroviklis yra suderintas su sodo priežiūros įrankyje

įmontuotu ličio jonų akumuliatoriumi.

fAtkreipkite dėmesį į elektros tinklo įtampą! Elektros

srovės šaltinio įtampa turi atitikti nurodytąją kroviklio

firminėje lentelėje. 230 V įtampai skirti prietaisai gali būti

jungiami į 220 V įtampos tinklą.

Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris

leidžia įkrauti tik tada, kai temperatūra yra nuo 0 °C iki 45 °C.

Todėl labai pailgėja akumuliatoriaus eksploatavimo trukmė.

Nuoroda: akumuliatorius pateikiamas iš dalies įkrautas. Kad

akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą

akumuliatorių kroviklyje visiškai įkraukite.

Ličio jonų akumuliatorių galima įkrauti bet kada,

eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso

nutraukimas akumuliatoriui nekenkia.

Ličio jonų akumuliatoriuose esanti „Akumuliatoriaus celių

apsaugos sistema (ECP)“ saugo juos nuo visiškos iškrovos.

Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia

sodo priežiūros įrankį: pjovimo peilis nebejuda.

Jei sodo priežiūros įrankis išjungiamas

automatiškai, įjungimo-išjungimo

jungiklio nebespauskite. Priešingu atveju galite pažeisti

akumuliatorių.

Įkrovimo procesas

Akumuliatorius pradedamas krauti, kai kroviklio kištukas

įkišamas į kištukinį lizdą ir akumuliatorius įstatomas į kroviklio

lizdą.

Dėl taikomos „intelektualios“ įkrovimo technologijos,

kroviklis automatiškai įvertina akumuliatoriaus įkrovos būklę

ir priklausomai nuo akumuliatoriaus temperatūros ir įtampos

jį įkrauna optimalia krovimo srove.

Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių

kroviklyje, jis visada būna visiškai įkrautas.

Greitojo įkrovimo procesas

Apie greitojo įkrovimo procesą praneša mirksintis žalias

šviesadiodis indikatorius.

Indikaciniai elementai ant akumuliatoriaus: Akumuliatorių

įkraunant trys žali šviesadiodžiai indikatoriai vienas po kito

užsidega ir trumpam užgęsta. Akumuliatorius yra visiškai

įkrautas, kai trys žali šviesadiodžiai indikatoriai dega nuolat.

Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško

įkrovimo, trys žali šviesadiodžiai indikatoriai vėl užgęsta.

Nuoroda: greitojo įkrovimo procesas galimas tik tada, jei

akumuliatoriaus temperatūra yra leistinos įkrovimo

temperatūros intervale, žr. skyrių „Techniniai duomenys“.

Akumuliatorius įkrautas

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product

Certification

Veiksmas Pav.

Tiekiamas komplektas 1

Rankenos montavimas 2

Žolės surinkimo krepšio montavimas 3

Žolės surinkimo krepšio uždėjimas ir nuėmimas 4

Akumuliatoriaus įkrovimas 5

Akumuliatoriaus įdėjimas 6

Ištraukite išjungimo raktelį ir nustatykite į

stovėjimo padėtį 7

Akumuliatoriaus išėmimas 8

Pjovimo aukščio nustatymas 9

Įjungimas 10

Išjungimas 10

Darbo nuorodos 10 –11

Peilio priežiūra 12

Papildomos įrangos pasirinkimas 13

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

DĖMESIO

OBJ_BUCH-1584-003.book Page 213 Friday, August 17, 2012 10:28 AM

214 | Lietuviškai

F 016 L70 847 | (17.8.12) Bosch Power Tools

Nuolat degantis žalias šviesadiodis indikatorius praneša,

kad akumuliatorius yra visiškai įkrautas.

Taip pat maždaug 2 sekundėms pasigirsta garsinis signalas,

kuris garsiniu būdu praneša, kad akumuliatorius visiškai

įkrautas.

Akumuliatorių galima išimti ir iš karto naudoti.

Kai akumuliatorius neįstatytas, nuolat degantis žalias

šviesadiodis indikatorius praneša, kad kištukas įstatytas į

kištukinį lizdą ir kroviklis paruoštas naudoti.

Akumuliatoriaus temperatūra žemesnė už 0 °C

arba aukštesnė už 45 °C

Nuolat degantis raudonas šviesadiodis indikatorius

praneša, kad akumuliatoriaus temperatūra yra už greitojo

įkrovimo temperatūros intervalo ribų 0 °C–45 °C. Kai tik

pasiekiamas leistinos temperatūros intervalas, kroviklis

automatiškai persijungia į greitojo įkrovimo režimą.

Jei akumuliatoriaus temperatūra yra už leistinos įkrovimo

temperatūros ribų, įstatant į kroviklį dega raudonas

akumuliatoriaus šviesadiodis indikatorius.

Nevyksta įkrovimo procesas

Įvykus įkrovimo proceso sutrikimui, apie tai praneša

mirksintis raudonas šviesadiodis indikatorius.

Įkrovimo procesas negali būti pradėtas, akumuliatoriaus

įkrauti negalima (žr. „Gedimų nustatymas“).

Įkrovimo nuorodos

Nuolat veikdamas arba be pertraukos vieną po kito

kraudamas kelis akumuliatorius, kroviklis gali įkaisti. Tai yra

normalu ir nereiškia kroviklio techninio gedimo.

Pastebimas įkrauto akumuliatoriaus veikimo laiko

sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia

pakeisti.

Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumu-

liatoriaus šalinimo.

Akumuliatoriaus aušinimas

(„Active Air Cooling“)

Kroviklyje integruotas ventiliatoriaus valdymo įtaisas

kontroliuoja įstatyto akumuliatoriaus temperatūrą. Jei

akumuliatoriaus temperatūra aukštesnė už 30 °C,

ventiliatorius akumuliatorių aušina iki optimalios įkrovimo

temperatūros. Įjungtas ventiliatorius skleidžia triukšmą.

Jei ventiliatorius neveikia, vadinasi akumuliatoriaus

temperatūra yra optimalios įkrovimo temperatūros intervale

arba ventiliatorius yra pažeistas. Tokiu atveju,

akumuliatoriaus įkrovimo laikas pailgėja.

Darbo patarimai

Akumuliatoriaus įkrovos indikatorius

Akumuliatorius yra su įkrovos būklės indikatoriumi, kuris

parodo akumuliatoriaus įkrovos būklę. Įkrovos būklės

indikatorių sudaro 3 žali šviesadiodžiai indikatoriai.

Paspauskite įkrovos būklės indikatoriaus mygtuką, kad

aktyvuotumėte įkrovos būklės indikatorių. Maždaug po

5 sekundžių įkrovos būklės indikatorius užgęsta savaime.

Įkrovos būklę galima patikrinti ir tada, kai akumuliatorius

išimtas.

Jei paspaudus mygtuką neužsidega nei vienas šviesadiodis

indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia

pakeisti.

Dėl saugumo įkrovos būklę galima tikrinti tik tada, kai sodo

priežiūros įrankis neveikia.

Akumuliatorių įkraunant trys žali šviesadiodžiai indikatoriai

vienas po kito užsidega ir trumpam užgęsta. Akumuliatorius

yra visiškai įkrautas, kai trys žali šviesadiodžiai indikatoriai

dega nuolat. Praėjus apytikriai 5 minutėms po akumuliato-

riaus visiško įkrovimo, trys žali šviesadiodžiai indikatoriai vėl

užgęsta.

Temperatūros kontrolės įtaiso indikatorius

Temperatūros kontrolės įtaiso raudonas šviesadiodis

indikatorius praneša, kad akumuliatorius arba sodo

priežiūros įrankio elektroninis įtaisas (kai akumuliatorius

įstatytas) nėra optimalios temperatūros intervale. Tokiu

atveju sodo priežiūros įrankis neveikia arba veikia ne visa

galia.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

Šviesadiodis indikatorius Akumuliatoriaus talpa

Nuolat dega 3 žali šviesadiodžiai

indikatoriai ≥2/3

Nuolat dega 2 žali šviesadiodžiai

indikatoriai ≥1/3

Nuolat dega 1 žalias šviesadiodis

indikatorius ≤1/3

Mirksi 1 žalias šviesadiodis

indikatorius Atsarga

OBJ_BUCH-1584-003.book Page 214 Friday, August 17, 2012 10:28 AM

Lietuviškai | 215

Bosch Power Tools F 016 L70 847 | (17.8.12)

Akumuliatoriaus temperatūros kontrolė

Raudonas šviesadiodis indikatorius mirksi spaudžiant

mygtuką arba įjungimo-išjungimo jungiklį (kai akumuliatorius

įstatytas): akumuliatoriaus temperatūra yra už darbinės

temperatūros intervalo nuo –10 °C iki +60 °C ribų.

Kai temperatūra aukštesnė už 70 °C, akumuliatorius

išsijungia ir būna išjungtas, kol nepasiekia leistinos darbinės

temperatūros.

Sodo priežiūros įrankio elektroninio įtaiso

temperatūros kontrolė

Raudonas šviesadiodis indikatorius spaudžiant įjungimo-

išjungimo mygtuką dega nuolat: sodo priežiūros įrankio

elektroninio įtaiso temperatūra yra žemesnė už 5 °C arba

aukštesnė už 75 °C.

Kai temperatūra aukštesnė už 90 °C, sodo priežiūros įrankio

elektroninis įtaisas išsijungia ir būna išjungtas, kol nepasiekia

leistinos darbinės temperatūros.

Pjovimo našumas (akumuliatoriaus veikimo

laikas)

Pjovimo našumas (akumuliatoriaus veikimo laikas) priklauso

nuo žolės savybių, pvz., žolės tankumo, drėgmės, žolės

aukščio ir pjovimo aukščio.

Jei sodo priežiūros įrankis pjovimo metu dažnai įjungiamas ir

išjungiamas, pjovimo našumas (akumuliatoriaus veikimo

laikas) taip pat sumažėja.

Kad pjovimo našumas (akumuliatoriaus veikimo laikas) būtų

optimalus, rekomenduojama žolę pjauti dažniau, pjaunant

pasirinkti didesnį pjovimo aukštį ir eiti normaliu tempu.

Žemiau esančiame pavyzdyje pateikiamas pjovimo aukščio ir

pjovimo našumo ryšys per vieną akumuliatoriaus įkrovimo

ciklą.

Norint pailginti veikimo trukmę, įgaliotose Bosch sodo

priežiūros įrankių remonto dirbtuvėse galima įsigyti

papildomą arba didesnės talpos (Ah) akumuliatorių.

Gedimų nustatymas

Pjovimo sąlygos

Labai reta, sausa žolė Reta, sausa žolė

Pjovimo našumas (Rotak 32 LI)

iki 150 m2iki 100 m2

Pjovimo našumas (Rotak 32 LI High Power)

iki 300 m2iki 150 m2

6cm

4cm

8cm

4cm

STOP

Požymiai Galima priežastis Pašalinimas

Sodo priežiūros

įrankis neveikia Gali būti susidaręs kamštis Ištraukite išjungimo raktelį:

Patikrinkite sodo priežiūros įrankio apatinę pusę ir,

jei yra kamštis, jį pašalinkite (visada mūvėkite

sodininko pirštinėmis)

Akumuliatorius nevisiškai įkrautas Akumuliatoriaus įkrovimas

Akumuliatorius neįstatytas (netinkamai įstatytas) Akumuliatoriaus įdėjimas

Žolė per aukšta Nustatykite didesnį pjovimo aukštį ir paverskite

sodo priežiūros įrankį, kad sumažintumėte pradinę

apkrovą

Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite didesnį

pjovimo aukštį

Akumuliatorius per šaltas/per karštas Palaukite, kol akumuliatorius įšils/atvės

Išjungimo raktelis netinkamai arba nevisiškai

įstatytas Tinkamai įstatykite

Paspaudus įjungimo-išjungimo jungiklį, variklis

įsijungia ne visiškai iš karto Norėdami įjungti variklį, įjungimo-išjungimo

jungiklį spauskite apie 1 –3s

Variklis įsijungia ir vėl

išsijungia Akumuliatorius nevisiškai įkrautas Akumuliatoriaus įkrovimas

Išjungimo raktelis netinkamai arba nevisiškai

įstatytas Tinkamai įstatykite

Akumuliatorius neįstatytas (netinkamai įstatytas) Akumuliatoriaus įdėjimas

Akumuliatorius per šaltas/per karštas Palaukite, kol akumuliatorius įšils/atvės

Nustatykite didesnį pjovimo aukštį

OBJ_BUCH-1584-003.book Page 215 Friday, August 17, 2012 10:28 AM

216 | Lietuviškai

F 016 L70 847 | (17.8.12) Bosch Power Tools

Priežiūra ir servisas

Akumuliatoriaus priežiūra

fDėmesio! Prieš pradėdami sodo priežiūros įrankio

techninės priežiūros arba remonto darbus, jį išjunkite,

ištraukite išjungimo raktelį ir išimkite akumuliatorių

bei žolės surinkimo krepšį.

fKai atliekate darbus aštrių peilių srityje, visada

mūvėkite sodininko pirštinėmis.

Kad akumuliatorius būtų optimaliai naudojamas, laikykitės šių

reikalavimų ir nurodymų:

–Saugokite akumuliatorių nuo drėgmės ir vandens.

–Akumuliatorių sandėliuokite tik nuo 0 °C iki 50 °C

temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą

automobilyje.

–Tiesiogiai šviečiant saulei, akumuliatoriaus sodo priežiūros

įrankyje nepalikite.

–Optimali akumuliatoriaus sandėliavimo temperatūra yra

5°C.

–Akumuliatoriaus ventiliacines angas valykite minkštu,

švariu ir sausu teptuku.

Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpėjimas

rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Klientų aptarnavimo skyrius ir klientų

konsultavimo tarnyba

www.bosch-garden.com

Ieškant informacijos ir užsakant atsargines dalis būtina

nurodyti sodo priežiūros įrankio dešimtženklį numerį, esantį

firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Sodo priežiūros

įrankis veikia su

pertrūkiais

Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į remonto dirbtuves

Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite didesnį

pjovimo aukštį

Sodo priežiūros

įrankis pjauna nelygiai

ir (arba)

Sunkiai veikia variklis

Per mažas pjovimo aukštis Nustatykite didesnį pjovimo aukštį

Atšipę peiliai Peilio keitimas

Gali būti susidaręs kamštis Patikrinkite sodo priežiūros įrankio apatinę pusę ir,

jei yra kamštis, jį pašalinkite (visada mūvėkite

sodininko pirštinėmis)

Atvirkščiai sumontuotas peilis Tinkamai sumontuokite peilį

Nepakankamas

pjovimo našumas

(akumuliatoriaus

veikimo laikas)

Per mažas pjovimo aukštis Nustatykite didesnį pjovimo aukštį ir lėčiau eikite

Per aukšta žolė Nustatykite didesnį pjovimo aukštį ir lėčiau eikite

Žolė per šlapia arba drėgna Palaukite, kol žolė išdžius ir lėčiau eikite

Per tanki žolė Nustatykite didesnį pjovimo aukštį, lėčiau eikite ir

dažniau pjaukite

Papildomą akumuliatorių galima įsigyti įgaliotose

Bosch sodo priežiūros įrankių remonto dirbtuvėse Kreipkitės į remonto dirbtuves

Sodo priežiūros įrankį

įjungus, nesisuka

pjovimo peilis

Peilį blokuoja užstrigusi žolė Sodo priežiūros įrankį išjunkite

Kamštį pašalinkite (visada mūvėkite sodininko

pirštinėmis)

Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (17 Nm)

Labai stipriai vibruoja,

kelia didelį triukšmą Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (17 Nm)

Pažeistas peilis Peilio keitimas

Nevyksta įkrovimo

procesas Nešvarūs akumuliatoriaus kontaktai Nuvalykite akumuliatoriaus kontaktus (pvz., daug

kartų įstatykite ir išimkite akumuliatorių), jei reikia,

akumuliatorių pakeiskite

Pažeistas akumuliatorius, nes nutrūko kontaktas

tarp akumuliatoriaus celių Akumuliatorių pakeiskite

Įstačius kištuką į

kištukinį lizdą

neužsidega

šviesadiodžiai

indikatoriai

Neįkištas (netinkamai įkištas) kroviklio kištukas Kištuką tinkamai įkiškite į kištukinį lizdą

Pažeistas kištukinis lizdas, maitinimo laidas arba

kroviklis Patikrinkite, ar elektros lizde yra įtampa ir, jei

reikia, pristatykite kroviklį į įgaliotas Bosch

elektrinių įrankių remonto dirbtuves

Požymiai Galima priežastis Pašalinimas

OBJ_BUCH-1584-003.book Page 216 Friday, August 17, 2012 10:28 AM

Lietuviškai | 217

Bosch Power Tools F 016 L70 847 | (17.8.12)

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos

pavojingų krovinių gabenimą reglamentuojančių įstatymų

nuostatos. Naudotojui akumuliatorius gabenti keliais

leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro

transportas, ekspedijavimo įmonė), būtina atsižvelgti į

pakuotei ir ženklinimui taikomus ypatingus reikalavimus.

Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių

gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas

korpusas. Apklijuokite kontaktus ir supakuokite

akumuliatorių taip, kad jis pakuotėje nejudėtų.

Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Sodo priežiūros įrankių, kroviklių ir akumuliatorių bei baterijų

nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB, naudoti

nebetinkami elektriniai ir elektroniniai įrankiai

ir, pagal Europos direktyvą 2006/66/EB,

pažeisti ir išeikvoti akumuliatoriai bei baterijos

turi būti surenkami atskirai ir perdirbami

aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos

Ličio jonų:

Prašome laikytis skyriuje

„Transportavimas“ pateiktų nuorodų.

Galimi pakeitimai.

OBJ_BUCH-1584-003.book Page 217 Friday, August 17, 2012 10:28 AM

218 |ﻲﺑﺮﻋ

F 016 L70 847 | (17.8.12) Bosch Power Tools

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍﻦﻣﺺﻠﺨﺘﻟﺍ

ﺕﺎﻳﺎﻔﻨﻟﺍ ﰲ ﺕﺎﻳﺭﺎﻄﺒﻟﺍ/ﻢﻛﺍﺮﳌﺍﻭ ﻦﺤﺸﻟﺍ ﺓﺰﻬﺟﺃﻭ ﺔﻘﻳﺪﳊﺍ ﺓﺰﻬﺟﺃ ﻡﺮﺗ ﻻ

!ﺔﻴﻟﺰﻨﳌﺍ

:ﻂﻘﻓ ﰊﻭﺭﻭﻷﺍ ﺩﺎﲢﻻﺍ ﻝﻭﺪﻟ

ﲑﻐﻟﺍﺔﻴﻧﻭﱰﻜﻟﻻﺍﻭﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺰﻬﺟﻷﺍﻊﲨﻢﺘﻳﻥﺃﺐﳚ

،2002/96/EG ﰊﻭﺭﻭﻷﺍ ﻪﻴﺟﻮﺘﻟﺍ ﺐﺴﺣ ﻝﲈﻌﺘﺳﻼﻟ ﺔﳊﺎﺻ

ﺔﻜﻠﻬﺘﺴﳌﺍ ﻭﺃ ﺔﻔﻟﺎﺘﻟﺍ ﺕﺎﻳﺭﺎﻄﺒﻟﺍ/ﻢﻛﺍﺮﳌﺍ ﻊﲨ ﻢﺘﻳ ﻥﺃ ﺐﳚﻭ

ﻢﺘﻴﻟ،2006/66/EG ﰊﻭﺭﻭﻷﺍﻪﻴﺟﻮﺘﻟﺍﺐﺴﺣﺩﺍﺮﻔﻧﺍﯽﻠﻋ

.ﺮﻳﻭﺪﺘﻟﺍ ﻖﻳﺮﻃ ﻦﻋ ﺔﺌﻴﺒﻟﺎﺑ ﺔﻔﺼﻨﻣ ﺔﻘﻳﺮﻄﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟﺍ

:ﺕﺎﻳﺭﺎﻄﺒﻟﺍ/ﻢﻛﺍﺮﳌﺍ

Li-Ion:

.“ﻞﻘﻨﻟﺍ”ﺓﺮﻘﻔﺑ ﺕﺎﻈﺣﻼﳌﺍ ﺓﺎﻋﺍﺮﻣ ﯽﺟﺮﻳ

.ﺕﻼﻳﺪﻌﺘﻟﺍ ﻝﺎﺧﺩﺇ ﻖﺤﺑ ﻆﻔﺘﺤﻧ

ﻲﺑﺮﻋ |

219

Bosch Power Tools F 016 L70 847 | (17.8.12)

ﺔﻣﺪﳋﺍﻭﺔﻧﺎﻴﺼﻟﺍ

ﻢﻛﺮﳌﺎﺑﺔﻳﺎﻨﻌﻟﺍ

ﺔﻠﺳﻭ ﻢﻛﺮﳌﺍ ﻉﺰﻧﺍﻭ ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻊﻃﺎﻗ ﻞﺣﻭ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺊﻔﻃﺍ !ﻪﺒﺘﻧﺍ

◀

.ﻒﻴﻈﻨﺘﻟﺍ ﻭﺃ ﺔﻧﺎﻴﺼﻟﺍ ﻝﲈﻋﺃ ﺬﻴﻔﻨﺘﺑ ﺀﺪﺒﻟﺍ ﻞﺒﻗ ﺐﺸﻌﻟﺍ ﻊﲨ

ﻝﺎﳎ ﰲ ﺕﻼﻳﺪﻌﺘﻟﺍ ﻭﺃ ﻝﲈﻋﻷﺍ ﺀﺍﺮﺟﺇ ﺪﻨﻋ ،ﲈﺋﺍﺩ ﻖﺋﺍﺪﳊﺍ ﺕﺍﺯﺎﻔﻗ ﺪﺗﺭﺍ

◀

.ﲔﻛﺎﻜﺴﻟﺍ

ﻢﻛﺮﳌﺍ ﻡﺍﺪﺨﺘﺳﺍ ﻥﲈﺿ ﻞﺟﺃ ﻦﻣ ﺔﻴﻟﺎﺘﻟﺍ ﺕﺍﺀﺍﺮﺟﻹﺍﻭ ﺕﺎﻈﺣﻼﳌﺍ ﺓﺎﻋﺍﺮﻣ ﯽﺟﺮﻳ

:ﱄﺎﺜﻣﻞﻜﺸﺑ

.ﺀﺎﳌﺍﻭ ﺔﺑﻮﻃﺮﻟﺍ ﻦﻣ ﻢﻛﺮﳌﺍ ﻢﺣﺍ –

ﻙﱰﺗ ﻻ .50 °C ﯽﺘﺣﻭ 0 °C ﲔﺑ ﻊﻘﻳ ﻱﺭﺍﺮﺣ ﻝﺎﳎ ﻦﻤﺿ ﻂﻘﻓ ﻢﻛﺮﳌﺍ ﻥﺰﺧ –

.ﻼﺜﻣ ﻒﻴﺼﻟﺍ ﻞﺼﻓ ﰲ ﺓﺭﺎﻴﺴﻟﺍ ﰲ ﻢﻛﺮﳌﺍ

.ﺓﴍﺎﺒﳌﺍ ﺲﻤﺸﻟﺍ ﺔﻌﺷﻷ ﺽﺮﻌﺘﻴﺳ ﻥﺎﻛ ﻥﺇ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﰲ ﻢﻛﺮﳌﺍ ﻙﱰﺗ ﻻ –

.5 °C ﻢﻛﺮﳌﺍ ﻥﺰﳋ ﺔﻴﻟﺎﺜﳌﺍ ﺓﺭﺍﺮﳊﺍ ﺔﺟﺭﺩ ﻎﻠﺒﺗ –

ﺔﻔﻴﻈﻧﻭ ﺔﻳﺮﻃ ﺓﺎﺷﺮﻓ ﺔﻄﺳﺍﻮﺑ یﺮﺧﻷ ﺓﱰﻓ ﻦﻣ ﻢﻛﺮﳌﺎﺑ ﺔﻳﻮﻬﺘﻟﺍ ﻕﻮﻘﺷ ﻒﻈﻧ –

.ﺔﻓﺎﺟﻭ

ﺪﻗ ﻢﻛﺮﳌﺍ ﻥﺃ ﯽﻟﺇ ،ﻦﺤﺸﻟﺍ ﺪﻌﺑ ﺡﻮﺿﻮﺑ ﴫﻗﺃ ﻞﻴﻐﺸﺗ ﺔﻴﺣﻼﺻ ﺓﱰﻓ ﻝﺪﺗﻭ

.ﻪﻟﺍﺪﺒﺘﺳﺍﺐﺟﻮﺗﻪﻧﺃﻭﻚﻠﻬﺘﺳﺍ

ﻦﺋﺎﺑﺰﻟﺍﺓﺭﻮﺸﻣﻭﺔﻣﺪﺧ

www.bosch-garden.com

ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺯﺍﺮﻃ ﺔﺤﺋﻻ ﺐﺴﺣ ﴩﻌﻟﺍ ﺐﺗﺍﺮﳌﺎﺑ ﻒﻨﺼﻟﺍ ﻢﻗﺭ ﺮﻛﺫ ﯽﺟﺮﻳ

.ﺭﺎﻴﻐﻟﺍ ﻊﻄﻗ ﺕﺎﻴﺒﻠﻃ ﻝﺎﺳﺭﺇ ﺪﻨﻋﻭ ﺓﺭﺎﺸﺘﺳﻻﺍ ﺪﻨﻋ ﻱﺭﻭﴐ ﻞﻜﺸﺑ

ﲔﻣﺄﺗﻭ ﺢﻴﻠﺼﺘﻟﺍﻭ ﻥﲈﻀﻟﺍ ﺭﻮﻣﺄﺑ ﻖﹼﻠﻌﺘﻳﲈﺑﺺﺘﺨﳌﺍﺮﺟﺎﺘﻟﺍﯽﻟﺇﻪﺟﻮﺘﻟﺍﯽﺟﺮﻳ

.ﺭﺎﻴﻐﻟﺍﻊﻄﻗ

ﻞﻘﻨﻟﺍ

ﺢﻤﺴﻳ.ﺓﲑﻄﳋﺍﺩﺍﻮﳌﺍﻥﻮﻧﺎﻗﻡﺎﻜﺣﻷﺔﺒﻛﺮﳌﺍﻡﻮﻴﺜﻴﻠﻟﺍﺕﺎﻧﻮﻳﺇﻢﻛﺍﺮﻣﻊﻀﲣ

ﻁﻭﴍ ﺔﻳﺄﺑ ﺪﻴﻘﺘﻟﺍ ﻥﻭﺩ ﺕﺎﻗﺮﻄﻟﺍ ﯽﻠﻋ ﻢﻛﺍﺮﳌﺍ ﻞﻘﻨﺑ ﻡﻮﻘﻳ ﻥﺃ ﻡﺪﺨﺘﺴﻤﻠﻟ

.ﺔﻴﻓﺎﺿﺇ

ﺔﻛﴍ ﻭﺃ ﻱﻮﳉﺍ ﻦﺤﺸﻟﺍ :ﻼﺜﻣ) ﺮﺧﺁ ﻑﺮﻃ ﻖﻳﺮﻃ ﻦﻋ ﺎﳍﺎﺳﺭﺇ ﻢﺘﻳ ﺎﻣﺪﻨﻋ

ﻲﻐﺒﻨﻳ .ﻢﻴﻠﻌﺘﻟﺍﻭ ﻒﻴﻠﻐﺘﻟﺍ ﺩﺪﺼﺑ ﺔﺻﺎﺧ ﻁﻭﴩﺑ ﺪﻴﻘﺘﻟﺍ ﺐﺟﻮﺘﻳ ،(ﻦﺤﺷ

ﺔﻌﻄﻘﻟﺍ ﲑﻀﺤﺘﺑ ﺐﻏﺮﻳ ﺎﻣﺪﻨﻋ ﺓﲑﻄﳋﺍ ﺩﺍﻮﳌﺍ ﻞﻘﻨﺑ ﺺﺼﺨﺘﻣ ﲑﺒﺧ ﺓﺭﺎﺸﺘﺳﺍ

.ﺔﻟﺎﳊﺍﻩﺬﻫﰲﺎﳍﺎﺳﺭﺇﺏﻮﻏﺮﳌﺍ

ﺔﺣﻮﺘﻔﳌﺍ ﺕﺎﺴﻣﻼﳌﺍ ﺐﺠﺣﺍ .ﻢﻴﻠﺳ ﺎﻬﻠﻜﻴﻫ ﻥﺎﻛ ﻥﺇ ﻂﻘﻓ ﻢﻛﺍﺮﳌﺍ ﻞﺳﺭﺍ

.ﺩﺮﻄﻟﺍ ﰲ ﻙﺮﺤﺘﻳ ﻻ ﺚﻴﺤﺑ ﻢﻛﺮﳌﺍ ﻒﻠﻏﻭ ﺕﺎﻘﺻﻼﺑ

.ﺕﺪﺟﻭ ﻥﺇ ﺔﻴﻓﺎﺿﻹﺍ ﺔﻴﻨﻃﻮﻟﺍ ﻡﺎﻜﺣﻷﺍ ﺓﺎﻋﺍﺮﻣ ﺎﻀﻳﺃ ﯽﺟﺮﻳ

ﻞﳊﺍ ﻞﻤﺘﺤﳌﺍﺐﺒﺴﻟﺍ ﺽﺍﺮﻋﻷﺍ

ﺊﻄﺑﺃ ﺔﻋﴪﺑ ﲑﺴﻟﺍ ﻊﺑﺎﺗﻭ ﯽﻠﻋﺃ ﺺﻗ ﻉﺎﻔﺗﺭﺍ ﻂﺒﺿﺍ ﺍﺪﺟ ﻞﻴﻠﻗ ﺺﻘﻟﺍ ﻉﺎﻔﺗﺭﺍ ﻞﻤﻋ ﺓﺪﻣ) ﺺﻘﻟﺍ ﺓﺭﺪﻗ

ﺔﻴﻓﺎﻛﲑﻏ(ﻢﻛﺮﳌﺍ

ﺊﻄﺑﺃ ﺔﻋﴪﺑ ﲑﺴﻟﺍ ﻊﺑﺎﺗﻭ ﯽﻠﻋﺃ ﺺﻗ ﻉﺎﻔﺗﺭﺍ ﻂﺒﺿﺍ ﺡﻮﻤﺴﳌﺍ ﻦﻣ ﯽﻠﻋﺃ ﺐﺸﻌﻟﺍ

ﺊﻄﺑﺃﺔﻋﴪﺑﲑﺴﻟﺍﻊﺑﺎﺗﻭﺐﺸﻌﻟﺍﻒﺠﻴﻟﺮﻈﺘﻧﺍ ﺔﺑﻮﻃﺮﻟﺍﺪﻳﺪﺷﻭﺃﻞﺘﺒﻣﺐﺸﻌﻟﺍ

ﺺﻗﻭ ﺊﻄﺑﺃ ﺔﻋﴪﺑ ﲑﺴﻟﺍ ﻊﺑﺎﺗﻭ ﯽﻠﻋﺃ ﺺﻗ ﻉﺎﻔﺗﺭﺍ ﻂﺒﺿﺍ

ﺓﺭﺮﻜﺘﻣﺕﺍﺮﻣﺐﺸﻌﻟﺍ ﺔﻓﺎﺜﻜﻟﺍﺪﻳﺪﺷﺐﺸﻌﻟﺍ

ﻦﺋﺎﺑﺰﻟﺍ ﺔﻣﺪﺧ ﻊﺟﺍﺭ ﺵﻮﺑ ﺔﻛﴍ ﻦﺋﺎﺑﺯ ﺔﻣﺪﺧ ﺰﻛﺮﻣ یﺪﻟ ﰲﺎﺿﺇ ﻢﻛﺮﻣ ﺀﺍﴍ ﻦﻜﻤﻳ

ﺔﻘﻳﺪﳊﺍ ﺓﺰﻬﺟﻷ

ﺔﻘﻳﺪﳊﺍﺯﺎﻬﺟﺊﻔﻃﺍ

(ﲈﺋﺍﺩ ﻖﺋﺍﺪﳊﺍ ﺕﺍﺯﺎﻔﻗ ﺪﺗﺭﺍ) ﺩﺍﺪﺴﻧﻻﺍ ﻝﺯﺃ

ﲔﻜﺴﻟﺍﺔﻛﺮﺣﻖﻴﻌﺗﺏﺎﺸﻋﻷﺍ ﺺﻘﻟﺍﲔﻛﺎﻜﺳﺭﻭﺪﺗﻻ

ﺔﻘﻳﺪﳊﺍﺯﺎﻬﺟﻞﻴﻐﺸﺗﺪﻌﺑ

(ﱰﻣﻦﺗﻮﻴﻧ17) ﲔﻜﺴﻟﺍ ﺐﻟﻮﻟ/ﺔﻟﻮﻣﺎﺻ ﺪﺷ ﻢﻜﺣﺃ ﺔﻠﺤﻨﻣ ﲔﻜﺴﻟﺍ ﺐﻟﻮﻟ/ﺔﻟﻮﻣﺎﺻ

(ﱰﻣﻦﺗﻮﻴﻧ17) ﲔﻜﺴﻟﺍ ﺐﻟﻮﻟ/ﺔﻟﻮﻣﺎﺻ ﺪﺷ ﻢﻜﺣﺃ ﺔﻠﺤﻨﻣ ﲔﻜﺴﻟﺍ ﺐﻟﻮﻟ/ﺔﻟﻮﻣﺎﺻ ﺓﺪﻳﺪﺷ ﺕﺍﻮﺻﺃ/ﺕﺍﺯﺍﺰﺘﻫﺍ

ﲔﻛﺎﻜﺴﻟﺍ ﻝﺍﺪﺒﺘﺳﺍ ﺔﻔﻟﺎﺗ ﲔﻜﺴﻟﺍ

ﺕﺍﺮﻣ ﺓﺪﻋ ﻪﻋﺰﻧﻭ ﻪﻤﻴﻘﻠﺗ ﻝﻼﺧ ﻦﻣ ﻢﻛﺮﳌﺍ ﺕﺎﺴﻣﻼﻣ ﻒﻈﻧ

ﺓﺭﻭﴬﻟﺍ ﺪﻨﻋ ﻢﻛﺮﳌﺍ ﻝﺪﺒﺘﺳﺍ ،ﻼﺜﻣ ﺔﺨﺴﺘﻣﻢﻛﺮﳌﺍﺕﺎﺴﻣﻼﻣ ﺔﻴﻠﻤﻋﺀﺍﺮﺟﺇﻦﻜﻤﻳﻻ

ﻦﺤﺸﻟﺍ

ﻢﻛﺮﳌﺍ ﻝﺪﺒﺘﺳﺍ ﺎﻳﻼﳋﺍ) ﻢﻛﺮﳌﺍ ﻦﻤﺿ ﺓﺭﺪﻘﻠﻟ ﻊﻄﻗ ﻙﺎﻨﻫ ﻥﻷ ﻒﻟﺎﺗ ﻢﻛﺮﳌﺍ

(ﺓﺩﺮﻔﳌﺍ

(ﻞﻣﺎﻛ) ﻞﻜﺸﺑ ﺲﺒﻘﳌﺎﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺲﺑﺎﻗ ﺯﺮﻏﺍ ﻞﻜﺸﺑ ﻝﻮﺻﻮﻣ ﲑﻏ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺠﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺲﺑﺎﻗ

(ﻢﻴﻠﺳ) ﺔﺌﻴﻀﳌﺍ ﺕﺍﴍﺆﳌﺍ ﺀﴤﺗ ﻻ

ﺔﻜﺒﺸﻟﺍ ﺲﺑﺎﻗ ﻂﺑﺭ ﺪﻌﺑ

ﺲﺒﻘﳌﺎﺑﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

یﺪﻟ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﺺﺤﻓﺍﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺪﻬﺟ ﺺﺤﻓﺍ

ﺐﻠﻄﺗ ﻥﺇ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻠﻟ ﺵﻮﺑ ﺔﻛﴍ ﻦﺋﺎﺑﺯ ﺔﻣﺪﺧ ﺰﻛﺮﻣ

ﻚﻟﺫﺮﻣﻷﺍ

ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﻭﺃ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﻞﺑﺎﻛ ،ﺲﺒﻘﳌﺎﺑ ﻒﻠﺗ

220 |ﻲﺑﺮﻋ

F 016 L70 847 | (17.8.12) Bosch Power Tools

(ﻢﻛﺮﳌﺍﻞﻤﻋﺓﺪﻣ)ﺺﻘﻟﺍﺓﺭﺪﻗ

ﺔﻓﺎﺜﻛ :ﻼﺜﻣ ،ﺐﺸﻌﻟﺍ ﺕﺎﻔﺻﺍﻮﻤﺑ (ﻢﻛﺮﳌﺍ ﻞﻤﻋ ﺓﺪﻣ) ﺺﻘﻟﺍ ﺓﺭﺪﻗ ﻖﻠﻌﺘﺗ

.ﺺﻘﻟﺍﻉﺎﻔﺗﺭﺍﺎﻀﻳﺃﻭﺐﺸﻌﻟﺍﻝﻮﻃ،ﺔﺑﻮﻃﺮﻟﺍ،ﺐﺸﻌﻟﺍ

ﯽﻟﺇ ﺐﺸﻌﻟﺍ ﺺﻗ ﺔﻴﻠﻤﻋ ﺀﺎﻨﺛﺃ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺀﺎﻔﻃﺇﻭ ﻞﻴﻐﺸﺗ ﺭﺍﺮﻜﺗ ﻱﺩﺆﻳ ﲈﻛ

.(ﻢﻛﺮﳌﺍﻞﻤﻋﺓﺪﻣ)ﺺﻘﻟﺍﺓﺭﺪﻗﺾﻴﻔﲣ

ﺕﺍﺮﻣ ﺺﻘﻟﺎﺑ ﺢﺼﻨﻳ ،ﺔﻴﻟﺎﺜﳌﺍ (ﻢﻛﺮﳌﺍ ﻞﻤﻋ ﺓﺪﻣ) ﺺﻘﻟﺍ ﺓﺭﺪﻗ ﯽﻟﺇ ﻞﺻﻮﺘﻠﻟ

.ﺔﻤﺋﻼﻣﺔﻋﴪﺑﲑﺴﻟﺎﺑﻭﺺﻘﻟﺍﻉﺎﻔﺗﺭﺍﲑﺒﻜﺘﺑ،ﺓﺩﺪﻌﺘﻣ

ﻦﺤﺷ ﯽﻟﺇ ﺔﺒﺴﻨﻟﺎﺑ ﺺﻘﻟﺍ ﺓﺭﺪﻗﻭ ﺺﻘﻟﺍ ﻉﺎﻔﺗﺭﺍ ﲔﺑ ﺔﻗﻼﻌﻟﺍ ﱄﺎﺘﻟﺍ ﻝﺎﺜﳌﺍ ﺢﺿﻮﻳ

.ﻢﻛﺮﳌﺍ

ﺺﻘﻟﺍ ﻁﻭﴍ

ﻖﻴﻗﺭﻭﻑﺎﺟﺐﺸﻋ

8cm

4cm

ﺍﺪﺟ ﻖﻴﻗﺭﻭ ﻑﺎﺟ ﺐﺸﻋ

6cm

4cm

(Rotak 32 LI) ﺺﻘﻟﺍﺓﺭﺪﻗ

٢ﻡ100 ﺪﺣ ﯽﻟﺇ ٢ﻡ150 ﺪﺣ ﯽﻟﺇ

(Rotak 32 LI High Power) ﺺﻘﻟﺍﺓﺭﺪﻗ

٢ﻡ150 ﺪﺣ ﯽﻟﺇ ٢ﻡ300 ﺪﺣ ﯽﻟﺇ

ﺔﻣﺪﺧ ﺰﻛﺮﻣ یﺪﻟ (ﺔﻋﺎﺳ ﲑﺒﻣﺃ) ﱪﻛﺃ ﺔﻌﺴﺑ ﻢﻛﺮﻣ ﻭﺃ ﰲﺎﺿﺇ ﻢﻛﺮﻣ ﺀﺍﴍ ﻦﻜﻤﻳ

.ﻞﻤﻌﻟﺍ ﺓﺪﻣ ﺓﺩﺎﻳﺯ ﻞﺟﺃ ﻦﻣ ﺔﻘﻳﺪﳊﺍ ﺓﺰﻬﺟﻷ ﺵﻮﺑ ﺔﻛﴍ ﻦﺋﺎﺑﺯ

ﺀﺎﻄﺧﻷﺍﻦﻋﺚﺤﺒﻟﺍ

STOP

ﻞﳊﺍ ﻞﻤﺘﺤﳌﺍﺐﺒﺴﻟﺍ ﺽﺍﺮﻋﻷﺍ

:ﻲﺋﺎﺑﺮﻬﻜﻟﺍﺭﺎﻴﺘﻟﺍﻊﻃﺎﻗﻞ ﹶ

ﺣ

ﺪﻨﻋ ﺎﻳﺎﻘﺒﻟﺍ ﻦﻣ ﻪﻴﻠﺧﺃﻭ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺠﺑ ﲇﻔﺴﻟﺍ ﺐﻧﺎﳉﺍ ﺺﺤﻓﺍ

(ﲈﺋﺍﺩﻖﺋﺍﺪﳊﺍﺕﺍﺯﺎﻔﻗﺪﺗﺭﺍ)ﺓﺭﻭﴬﻟﺍ

ﺩﺍﺪﺴﻧﺍ ﻙﺎﻨﻫ ﻥﻮﻜﻳ ﺪﻗ ﻞﻤﻌﻳ ﻻ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ

ﻢﻛﺮﳌﺍﻦﺤﺷ ﻞﻣﺎﻛﻞﻜﺸﺑﻥﻮﺤﺸﻣﲑﻏﻢﻛﺮﳌﺍ

ﻢﻛﺮﳌﺍ ﺐﻴﻛﺮﺗ (ﺢﻴﺤﺻ) ﻞﻜﺸﺑ ﻢﻛﺮﳌﺍ ﻢﻴﻘﻠﺗ ﻢﺘﻳ ﱂ

ﻞﻤﳊﺍ ﺾﻴﻔﺨﺘﻟ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺐﻠﻗﺍﻭ ﱪﻛﺃ ﺺﻗ ﻉﺎﻔﺗﺭﺍ ﻂﺒﺿﺍ

ﱄﻭﻷﺍ ﻉﺎﻔﺗﺭﻻﺍﺪﻳﺪﺷﺐﺸﻌﻟﺍ

ﱪﻛﺃ ﺺﻗ ﻉﺎﻔﺗﺭﺍ ﻂﺒﺿﺍ ﻢﺛ ﺩﱪﻳ ﻙﺮﺤﳌﺍ ﻙﺮﺗﺍ ﻙﺮﺤﳌﺍ ﺔﻴﻗﺍﻭ ﻕﻼﻃﺇ ﻢﺗ

ﻦﺨﺴﻳ/ﺩﱪﻳﻥﺄﺑﻢﻛﺮﻤﻠﻟﺢﻤﺳﺍ ﺍﺪﺟﺩﺭﺎﺑ/ﻦﺧﺎﺳﻢﻛﺮﳌﺍ

ﺢﻴﺤﺼﻟﺍﻞﻜﺸﻟﺎﺑﻪﺒﻛﺭ ﻞﻣﺎﻛ/ﺢﻴﺤﺻﻞﻜﺸﺑﺐﻛﺮﻣﲑﻏﻲﺋﺎﺑﺮﻬﻜﻟﺍﺭﺎﻴﺘﻟﺍﻊﻃﺎﻗ

ﻦﻣ ﺎﺛ 1 – 3 ﺓﺪﳌ ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺡﺎﺘﻔﻣ ﻂﻐﺿ ﯽﻠﻋ ﻆﻓﺎﺣ

ﻙﺮﺤﳌﺍﺓﺭﺍﺩﺇﻞﺟﺃ ﺪﻌﺑ ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺡﺎﺘﻔﻣ ﺓﺭﺍﺩﺇ ﺪﻌﺑ ﻞﻤﻌﻟﺎﺑ ﻙﺮﺤﳌﺍ ﺃﺪﺒﻳ

ﺓﺮﺧﺄﺘﻣﺔﻴﻨﻣﺯﺓﱰﻓ

ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻥﻮﺤﺸﻣ ﲑﻏ ﻢﻛﺮﳌﺍ ﺩﻮﻌﻳ ﻢﺛ ﻙﺮﺤﳌﺍ ﻞﻤﻌﻳ

ﺊﻔﻄﻨﻳﻭ

ﺢﻴﺤﺼﻟﺍﻞﻜﺸﻟﺎﺑﻪﺒﻛﺭ ﻞﻣﺎﻛ/ﺢﻴﺤﺻﻞﻜﺸﺑﺐﻛﺮﻣﲑﻏﻲﺋﺎﺑﺮﻬﻜﻟﺍﺭﺎﻴﺘﻟﺍﻊﻃﺎﻗ

ﻢﻛﺮﳌﺍ ﺐﻴﻛﺮﺗ (ﺢﻴﺤﺻ) ﻞﻜﺸﺑ ﻢﻛﺮﳌﺍ ﻢﻴﻘﻠﺗ ﻢﺘﻳ ﱂ

ﻦﺨﺴﻳ/ﺩﱪﻳﻥﺄﺑﻢﻛﺮﻤﻠﻟﺢﻤﺳﺍ

ﱪﻛﺃ ﺺﻗ ﻉﺎﻔﺗﺭﺍ ﻂﺒﺿﺍ

ﺍﺪﺟﺩﺭﺎﺑ/ﻦﺧﺎﺳﻢﻛﺮﳌﺍ

ﻦﺋﺎﺑﺰﻟﺍ ﺔﻣﺪﺧ ﻊﺟﺍﺭ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺠﺑ ﺔﻴﻠﺧﺍﺪﻟﺍ ﺕﻼﺒﻜﻟﺎﺑ ﻒﻠﺗ ﻞﻜﺸﺑ ﻞﻤﻌﻳ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ

ﻊﻄﻘﺘﻣ

ﱪﻛﺃ ﺺﻗ ﻉﺎﻔﺗﺭﺍ ﻂﺒﺿﺍ ﻢﺛ ﺩﱪﻳ ﻙﺮﺤﳌﺍ ﻙﺮﺗﺍ ﻙﺮﺤﳌﺍ ﺔﻴﻗﺍﻭ ﻕﻼﻃﺇ ﻢﺗ

ﱪﻛﺃ ﺺﻗ ﻉﺎﻔﺗﺭﺍ ﻂﺒﺿﺍ ﺍﺪﺟ ﻞﻴﻠﻗ ﺺﻘﻟﺍ ﻉﺎﻔﺗﺭﺍ ﻞﻜﺸﻳ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ

ﺔﻤﻈﺘﻨﻣ ﲑﻏ ﺺﻗ ﺔﺌﻴﻫ

ﻭﺃ/ﻭ

ﺔﺑﻮﻌﺼﺑ ﻞﻤﻌﻳ ﻙﺮﺤﳌﺍ

ﲔﻛﺎﻜﺴﻟﺍ ﻝﺍﺪﺒﺘﺳﺍ ﺔﻠﻴﻠﻛ ﲔﻜﺴﻟﺍ

ﺪﻨﻋ ﺎﻳﺎﻘﺒﻟﺍ ﻦﻣ ﻪﻴﻠﺧﺃﻭ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺠﺑ ﲇﻔﺴﻟﺍ ﺐﻧﺎﳉﺍ ﺺﺤﻓﺍ

(ﲈﺋﺍﺩﻖﺋﺍﺪﳊﺍﺕﺍﺯﺎﻔﻗﺪﺗﺭﺍ)ﺓﺭﻭﴬﻟﺍ ﺩﺍﺪﺴﻧﺍﻙﺎﻨﻫﻥﻮﻜﻳﺪﻗ

ﺢﻴﺤﺼﻟﺍ ﻩﺎﲡﻻﺎﺑ ﲔﻜﺴﻟﺍ ﺐﻛﺭ ﺊﻃﺎﳋﺍ ﻩﺎﲡﻻﺎﺑ ﺔﺒﻛﺮﻣ ﲔﻜﺴﻟﺍ

ﻲﺑﺮﻋ |

221

Bosch Power Tools F 016 L70 847 | (17.8.12)

ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﻢﺗ ﺪﻗ ﻪﻧﺃ ﯽﻟﺇ ﴬﺧﻷﺍﺀﴤﳌﺍﴍﺆﳌﺎﺑ ﺮﻤﺘﺴﳌﺍﺀﻮﻀﻟﺍﲑﺸﻳ

.ﻞﻣﺎﻛﻞﻜﺸﺑ

ﺪﻗ ﻪﻧﺃ ﯽﻟﺇ ﲑﺸﺘﻟ ،ﺔﻴﻧﺎﺛ 2ﱄﺍﻮﺣ ﻎﻠﺒﺗ ﺓﺪﳌ ﺔﻴﺗﻮﺻ ﺓﺭﺎﺷﺇ ﻖﻠﻄﺗ ﻚﻟﺫ ﻦﻋ ﺔﻓﺎﺿﺇ

.ﻞﻣﺎﻛﻞﻜﺸﺑﻢﻛﺮﳌﺍﻦﺤﺷﻢﺗ

.ﻱﺭﻮﻔﻟﺍﻡﺍﺪﺨﺘﺳﻼﻟﻚﻟﺫﺮﺛﺇﻢﻛﺮﳌﺍﻉﺰﻧﻦﻜﻤﻳ

ﴬﺧﻷﺍﺀﴤﳌﺍﴍﺆﳌﺎﺑ ﺮﻤﺘﺴﳌﺍﺀﻮﻀﻟﺍﻥﺈﻓ ،ﻢﻛﺮﳌﺍ ﻢﻴﻘﻠﺗ ﻢﺗ ﺪﻗ ﻦﻜﻳ ﱂ ﻥﺇ

ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﻥﺄﺑﻭ ﺲﺒﻘﳌﺎﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺲﺑﺎﻗ ﻂﺑﺭ ﻢﺗ ﺪﻗ ﻪﻧﺃ ﯽﻟﺇ ﲑﺸﻳ

.ﻞﻴﻐﺸﺘﻠﻟﺰﻫﺎﺟ

45 °C ﻦﻋ ﺪﻳﺰﺗ ﻭﺃ 0 °C ﻦﻋﻞﻘﺗﻢﻛﺮﳌﺍﺓﺭﺍﺮﺣﺔﺟﺭﺩ

AL 3640 CV

Professional

AL 3620 CV

Professional

ﻊﻘﺗ ﻢﻛﺮﳌﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻥﺃ ﱃﺇ ﺮﲪﻷﺍﺀﴤﳌﺍﴍﺆﳌﺎﺑﺮﻤﺘﺴﳌﺍﺀﻮﻀﻟﺍﲑﺸﻳ

ﻝﻮﳛ.45 °C ﻰﺘﺣﻭ 0 °C ﻦﻣ ﻎﻟﺎﺒﻟﺍ ﻊﻳﴪﻟﺍ ﻦﺤﺸﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻝﺎﳎ ﺝﺭﺎﺧ

ﻦﺤﺸﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﱃﺇ ﻞﺻﻮﺘﻟﺍ ﺭﻮﻓ ﻊﻳﴪﻟﺍ ﻦﺤﺸﻟﺍ ﲆﻋ ﺎﻴﻟﺁ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ

.ﺔﺣﻮﻤﺴﳌﺍ

،ﺔﺣﻮﻤﺴﳌﺍ ﻦﺤﺸﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻝﺎﳎ ﺝﺭﺎﺧ ﻢﻛﺮﳌﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻊﻘﺗ ﺎﻣﺪﻨﻋ

.ﻦﺤﺸﻟﺍﺯﺎﻬﺠﺑﻪﻤﻴﻘﻠﺗﺪﻨﻋﺀﴤﻳﻢﻛﺮﳌﺎﺑﺮﲪﻷﺍﺀﻮﻀﻟﺍﻥﺈﻓ

ﺔﻨﻜﳑﲑﻏﻦﺤﺸﻟﺍﺔﻴﻠﻤﻋ

AL 3640 CV

Professional

AL 3620 CV

Professional

.ﺮﲪﻷﺍﺀﴤﳌﺍﴍﺆﳌﺍ ﻥﺎﻘﻔﺧﻝﻼﺧ ﻦﻣ ﻦﺤﺸﻟﺍ ﺔﻴﻠﻤﻌﺑ ﺮﺧﺁ ﻞﻠﺧ ﯽﻟﺇ ﺭﺎﺸﻳ

ﺚﺤﺒﻟﺍ”ﺓﺮﻘﻓ ﻊﺟﺍﺭ) ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﻦﻜﻤﻳ ﻻﻭ ﻦﺤﺸﻟﺍ ﺔﻴﻠﻤﻌﺑ ﺀﺪﺒﻟﺍ ﻦﻜﻤﻳ ﻻ

.(“ﺀﺎﻄﺧﻷﺍﻦﻋ

ﻦﺤﺸﻟﺍﻦﻋﺕﺎﻈﺣﻼﻣ

ﻒﻠﺧ ﺓﺭﺮﻜﺘﳌﺍ ﻭﺃ ﺓﺮﻤﺘﺴﳌﺍ ﻦﺤﺸﻟﺍ ﺕﺍﺭﻭﺩ ﺪﻨﻋ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﯽﻤﳛ ﺪﻗ

ﻝﺪﻳ ﻻﻭ ﻖﻠﻘﻠﻟ ﻲﻋﺪﺘﺴﻳ ﻻ ﺮﻣﻷﺍ ﺍﺬﻫ ﻦﻜﻟﻭ .ﺓﺩﺪﻌﺘﻣ ﺕﺍﺮﻣ ﺾﻌﺒﻟﺍ ﺎﻬﻀﻌﺑ

.ﻦﺤﺸﻟﺍﺯﺎﻬﺠﺑﻲﻨﻓﻞﻠﺧﯽﻠﻋﻚﻟﺫ

ﺪﻗ ﻢﻛﺮﳌﺍ ﻥﺃ ﯽﻟﺇ ،ﻦﺤﺸﻟﺍ ﺪﻌﺑ ﺡﻮﺿﻮﺑ ﴫﻗﺃ ﻞﻴﻐﺸﺗ ﺔﻴﺣﻼﺻ ﺓﱰﻓ ﻝﺪﺗﻭ

.ﻪﻟﺍﺪﺒﺘﺳﺍﺐﺟﻮﺗﻪﻧﺃﻭﻚﻠﻬﺘﺳﺍ

.ﺩﺪﻌﻟﺍﻦﻣﺺﻠﺨﺘﻟﺍﺩﺪﺼﺑﺕﺎﻈﺣﻼﳌﺍﯽﻋﺍﺮﺗ

(Active Air Cooling) ﻢﻛﺮﳌﺍﺪﻳﱪﺗ

ﻢﻛﺮﳌﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﺐﻗﺍﺮﺗ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺠﺑ ﺔﺒﻛﺮﳌﺍ ﺔﺣﻭﺮﳌﺎﺑ ﻢﻜﺤﺘﻟﺍ ﺔﻴﻟﺁ ﻥﺇ

ﻢﻛﺮﳌﺍ ﺪﻳﱪﺗ ﻢﺘﻳ 30 °C ﻕﻮﻓ ﻢﻛﺮﳌﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻊﻘﺗ ﺎﻣﺪﻨﻋ .ﻪﻤﻴﻘﻠﺗ ﻢﺗ ﻱﺬﻟﺍ

ﻢﺘﻳ ﻲﺘﻟﺍ ﺔﺣﻭﺮﳌﺍ ﺞﺘﻨﺗ .ﺔﻴﻟﺎﺜﳌﺍ ﻦﺤﺸﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﯽﻟﺇ ﺔﺣﻭﺮﻣ ﺔﻄﺳﺍﻮﺑ

.ﺔﻳﻮﲥﺕﻮﺻﺎﻬﻠﻴﻐﺸﺗ

ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻦﻤﺿ ﻊﻘﺗ ﻢﻛﺮﳌﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻥﺈﻓ ،ﺔﺣﻭﺮﳌﺍ ﻞﻐﺘﺸﺗ ﱂ ﻥﺇ

ﰲﻢﻛﺮﳌﺍﻦﺤﺷﺓﺪﻣﺩﺍﺩﺰﺗ.ﺔﺣﻭﺮﳌﺎﺑﻞﻠﺧﻙﺎﻨﻫﻥﻮﻜﻳﺪﻗﻭﺃ ﺔﻴﻟﺎﺜﳌﺍ ﻦﺤﺸﻟﺍ

.ﺔﻟﺎﳊﺍﻩﺬﻫ

ﻞﻐﺷﺕﺎﻈﺣﻼﻣ

ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﺔﻟﺎﺣ ﴍﺆﻣ

.ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﺔﻟﺎﺣ ﯽﻟﺇ ﲑﺸﻳ ﻮﻫﻭ ﻦﺤﺸﻟﺍ ﺔﻟﺎﳊ ﴍﺆﻤﺑ ﻢﻛﺮﳌﺍ ﺪﻳﻭﺰﺗ ﻢﺗ ﺪﻘﻟ

.ﺀﺍﴬﺧ ﺔﺌﻴﻀﻣ ﺕﺍﴍﺆﻣ ﺔﺛﻼﺛ ﻦﻣ ﻦﺤﺸﻟﺍ ﺔﻟﺎﺣ ﴍﺆﻣ ﻒﻟﺄﺘﻳ

.ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﺔﻟﺎﺣ ﴍﺆﻣ ﻞﻴﻐﺸﺗ ﻞﺟﺃ ﻦﻣ ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﺔﻟﺎﺣ ﴍﺆﻣ ﺭﺯ ﺭﺍﺪﻳ

.ﻪﺴﻔﻧﺀﺎﻘﻠﺗﻦﻣﺎﺒﻳﺮﻘﺗﺎﺛ5ﺪﻌﺑ ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﺔﻟﺎﺣ ﴍﺆﻣ ﺄﻔﻄﻳ

.ﻢﻛﺮﳌﺍ ﻚﻓ ﺪﻌﺑ ﺎﻀﻳﺃ ﻦﺤﺸﻟﺍ ﺔﻟﺎﺣ ﺺﺤﻓ ﻦﻜﻤﻳ

ﻢﻛﺮﳌﺍﺔﻌﺳ ﺀﴤﳌﺍﴍﺆﳌﺍ

≥2/3 ﺀﴬﺧﺀﺍﻮﺿﺃ3ﺮﻤﺘﺴﻣﺀﻮﺿ

≥1/3 ﻦﻳﴬﺧﺃﲔﺋﻮﺿﺮﻤﺘﺴﻣﺀﻮﺿ

≤1/3 1 ﴬﺧﺃﺀﻮﺿﺮﻤﺘﺴﻣﺀﻮﺿ

ﻲﻃﺎﻴﺘﺣﺍ 1ﴬﺧﺃ ﺀﻮﺿ ﻕﺎﻔﺧ ﺀﻮﺿ

.ﻪﻟﺍﺪﺒﺘﺳﺍ ﻲﻐﺒﻨﻳﻭ ﻒﻟﺎﺗ ﻢﻛﺮﳌﺍ ﻥﺈﻓ ،ﺭﺰﻟﺍ ﺓﺭﺍﺩﺇ ﺪﻌﺑ ﺀﻮﺿ ﻱﺃ ﺀﴤﻳ ﱂ ﻥﺇ

ﻦﻋ ﺎﻔﻗﻮﺘﻣ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻥﻮﻜﻳ ﺎﻣﺪﻨﻋ ﻂﻘﻓ ﻦﺤﺸﻟﺍ ﺔﻟﺎﺣ ﺽﺍﺮﻌﺘﺳﺍ ﻦﻜﻤﻳ

.ﻥﺎﻣﻷﺎﺑ ﺔﻘﻠﻌﺘﻣ ﺏﺎﺒﺳﻷ ﺔﻛﺮﳊﺍ

ﻢﺛﺎﻬﻀﻌﺑﻮﻠﺗﺔﺛﻼﺜﻟﺍﺀﺍﴬﳋﺍﺔﺌﻴﻀﳌﺍﺕﺍﴍﺆﳌﺍﺀﴤﺗﻦﺤﺸﻟﺍﺔﻴﻠﻤﻋﺀﺎﻨﺛﺃ

ﺕﺍﴍﺆﳌﺍ ﺀﴤﺗ ﺎﻣﺪﻨﻋ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﻢﺗ ﺪﻗ ﻥﻮﻜﻳ .ﺔﻠﻫﻮﻟ ﺀﯽﻔﻄﻨﺗ

ﺔﺌﻴﻀﳌﺍ ﺕﺍﴍﺆﳌﺍ ﺀﯽﻔﻄﻨﺗﻭ ﺩﻮﻌﺗ .ﺮﻤﺘﺴﻣ ﻞﻜﺸﺑ ﺔﺛﻼﺜﻟﺍ ﺀﺍﴬﳋﺍ ﺔﺌﻴﻀﳌﺍ

.ﺎﺒﻳﺮﻘﺗﻖﺋﺎﻗﺩ5ﺓﺪﻤﺑ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﺪﻌﺑ ﺔﺛﻼﺜﻟﺍ ﺀﺍﴬﳋﺍ

ﺓﺭﺍﺮﳊﺍﺔﺒﻗﺍﺮﻣﴍﺆﻣ

ﻡﺎﻈﻨﻟﺍ ﻭﺃ ﻢﻛﺮﳌﺍ ﻥﺃ ﯽﻟﺇ ﻱﺭﺍﺮﳊﺍ ﺐﻗﺍﺮﳌﺍ ﴍﺆﻤﺑ ﺮﲪﻷﺍ ﺀﻮﻀﻟﺍ ﲑﺸﻳ

ﺔﺟﺭﺩ ﻝﺎﳎ ﻦﻤﺿ ﻥﺎﻌﻘﻳ ﻻ (ﻢﻛﺮﳌﺍ ﻢﻴﻘﻠﺗ ﺪﻨﻋ) ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺠﺑ ﲏﻭﱰﻜﻟﻻﺍ

ﺓﺭﺪﻘﻟﺎﺑ ﻞﻤﻌﻳ ﻻ ﺪﻗ ﻭﺃ ﺔﻟﺎﳊﺍ ﻩﺬﻫ ﰲ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻞﻤﻌﻳ ﻻ .ﺔﻴﻟﺎﺜﳌﺍ ﺓﺭﺍﺮﳊﺍ

.ﺔﻠﻣﺎﻜﻟﺍ

ﻢﻛﺮﳌﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﺔﺒﻗﺍﺮﻣ

ﺪﻨﻋ) ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺡﺎﺘﻔﻣ ﻭﺃ ﺭﺰﻟﺍ ﺲﺒﻛ ﺪﻨﻋ ﻖﻔﳜ ﺮﲪﻷﺍ ﺀﴤﳌﺍ ﴍﺆﳌﺍ

ﻞﻴﻐﺸﺘﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻝﺎﳎ ﺝﺭﺎﺧ ﻢﻛﺮﳌﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻊﻘﺗ :(ﻢﻛﺮﳌﺍ ﺐﻴﻛﺮﺗ

.+60 °C ﯽﺘﺣﻭ –10 °C ﻦﻣﺔﻐﻟﺎﺒﻟﺍ

ﺔﺟﺭﺩ ﻝﺎﳎ ﯽﻟﺇ ﺩﻮﻌﻳ ﻥﺃ ﯽﻟﺇ ،70 °C ﺓﺭﺍﺮﳊﺍﺔﺟﺭﺩﺯﻭﺎﺠﺘﺗﺎﻣﺪﻨﻋﻢﻛﺮﳌﺍﺄﻔﻄﻳ

.ﺔﺣﻮﻤﺴﳌﺍﻞﻴﻐﺸﺘﻟﺍﺓﺭﺍﺮﺣ

ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺠﺑ ﲏﻭﱰﻜﻟﻻﺍ ﻡﺎﻈﻨﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﺔﺒﻗﺍﺮﻣ

ﻞﻜﺸﺑﺀﺎﻔﻃﻹﺍﻭﻞﻴﻐﺸﺘﻟﺍﺡﺎﺘﻔﻣﯽﻠﻋﻂﻐﻀﻟﺍﺪﻨﻋﺮﲪﻷﺍﺀﻮﻀﻟﺍﺀﴤﻳ

ﺪﻳﺰﺗ ﻭﺃ 5 °C ﻦﻋ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺠﺑ ﲏﻭﱰﻜﻟﻻﺍ ﻡﺎﻈﻨﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻞﻘﺗ :ﺮﻤﺘﺴﻣ

.75 °C ﻦﻋ

،90 °C ﺓﺭﺍﺮﳊﺍﺔﺟﺭﺩﺯﻭﺎﺠﺘﺗﺎﻣﺪﻨﻋﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺠﺑ ﲏﻭﱰﻜﻟﻻﺍ ﻡﺎﻈﻨﻟﺍ ﺄﻔﻄﻳ

.ﺔﺣﻮﻤﺴﳌﺍ ﻞﻴﻐﺸﺘﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻝﺎﳎ ﯽﻟﺇ ﺩﻮﻌﻳ ﻥﺃ ﯽﻟﺇ

222 |ﻲﺑﺮﻋ

F 016 L70 847 | (17.8.12) Bosch Power Tools

32 :ﺞﹶﺘﻨﳌﺍﺔﺌﻓ

:ﺭﻮﻛﺬﳌﺍ ﺰﻛﺮﳌﺍ

SRL, Sudbury, England, Nr. 1088

:(2000/14/EG, 2011/65/EU) یﺪﻟ ﺔﻴﻨﻔﻟﺍ ﻕﺍﺭﻭﻷﺍ

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Helmut Heinzelmann

Head of Product

Certiﬁcation

Dr. Egbert Schneider

Senior Vice President

Engineering

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

ﻞﻴﻐﺸﺘﻟﺍﻭﺐﻴﻛﱰﻟﺍ

ﺓﺭﻮﺼﻟﺍ ﻞﻤﻌﻟﺍﻑﺪﻫ

1ﺪﻳﺭﻮﺘﻟﺍﻕﺎﻄﻧ

2ﺾﺒﻘﳌﺍ ﳼﻮﻗ ﺐﻴﻛﺮﺗ

3ﺐﺸﻌﻟﺍ ﻊﲨ ﺔﻠﺳ ﻊﻴﻤﲡ

4ﺐﺸﻌﻟﺍ ﻊﲨ ﺔﻠﺳ ﻚﻓ/ﺐﻴﻛﺮﺗ

5ﻢﻛﺮﳌﺍﻦﺤﺷ

6ﻢﻛﺮﳌﺍ ﺐﻴﻛﺮﺗ

7ﻦﻛﺮﻟﺍﺔﻴﻌﺿﻭﰲﻩﺰﻴﻛﺮﺗﻭﻲﺋﺎﺑﺮﻬﻜﻟﺍﺭﺎﻴﺘﻟﺍﻊﻃﺎﻗﻞﺣ

8ﻢﻛﺮﳌﺍﻚﻓ

9ﺺﻘﻟﺍﻉﺎﻔﺗﺭﺍﻂﺒﺿ

10 ﻞﻴﻐﺸﺘﻟﺍ

11 ﺀﺎﻔﻃﻹﺍ

10 – 11 ﻞﻤﻋﺕﺎﻈﺣﻼﻣ

12 ﲔﻜﺴﻟﺍ ﺔﻧﺎﻴﺻ

13 ﻊﺑﺍﻮﺘﻟﺍﺭﺎﻴﺘﺧﺍ

ﻞﻴﻐﺸﺘﻟﺍﺀﺪﺑ

ﻚﺘﻣﻼﺳﻞﺟﺃﻦﻣ

ﻞﺒﻗ ﻢﻛﺮﳌﺍ ﻚﻓﻭ ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻊﻃﺎﻗ ﻞﺣﻭ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺊﻔﻃﺍ !ﻪﺒﺘﻧﺍ

◀

ﺡﺎﺘﻔﳌﺍ ﻞﺒﻛ ﻥﺎﻛ ﻥﺇ ﺎﻀﻳﺃ ﻚﻟﺫ ﻖﹼﺒﻄﻳﻭ .ﻒﻴﻈﻨﺘﻟﺍ ﻭﺃ ﺔﻧﺎﻴﺼﻟﺍ ﻝﲈﻋﺃ ﺬﻴﻔﻨﺗ

.ﺎﻴﺋﺍﻮﺸﻋ ﻒﺘﻠﻣ ﻭﺃ ﺹﻮﺼﻘﻣ ﻭﺃ ﻒﻟﺎﺗ

.ﺔﻘﻳﺪﳊﺍﺯﺎﻬﺟﺀﺎﻔﻃﺇﺪﻌﺑﻥﺍﻮﺛﺓﺪﻌﻟﺎﳖﺍﺭﻭﺩﲔﻛﺎﻜﺴﻟﺍﻊﺑﺎﺘﺗ

◀

.ﺓﺭﺍﻭﺪﻟﺍ ﺺﻘﻟﺍ ﲔﻜﺳ ﺲﻤﻠﺗ ﻻ – ﺱﱰﺣﺍ

◀

ﻢﻛﺮﳌﺍﻦﺤﺷ

ﻢﻛﺮﻣ ﻊﻣ ﻖﻓﺮﳌﺍ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﺔﻤﺋﻼﻣ ﻢﺗ ﺪﻘﻟ .ﺮﺧﺁ ﻦﺤﺷ ﺯﺎﻬﺟ ﻡﺪﺨﺘﺴﺗ ﻻ

◀

.ﺔﻘﻳﺪﳊﺍﺯﺎﻬﺟﰲﺐﻛﺮﳌﺍﻡﻮﻴﺜﻴﻠﻟﺍﺕﺎﻧﻮﻳﺃ

ﻊﻣ ﺭﺎﻴﺘﻟﺍ ﻊﺒﻨﻣ ﺪﻬﺟ ﻖﺑﺎﻄﺘﻳ ﻥﺃ ﺐﳚ !ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺔﻜﺒﺸﻟﺍﺪﻬﺟﯽﻟﺇﻪﺒﺘﻧﺍ

◀

ﺓﺰﻬﺟﺃﻞﻴﻐﺸﺗﻦﻜﻤﻳ.ﻦﺤﺸﻟﺍﺯﺎﻬﺟﺯﺍﺮﻃﺔﺘﻓﻻﯽﻠﻋﺓﺭﻮﻛﺬﳌﺍﺕﺎﻣﻮﻠﻌﳌﺍ

.ﺎﻀﻳﺃ ﻂﻟﻮﻓ 220 ـﺑ ﻂﻟﻮﻓ 230 ـﺑﺓﺩﺪﺤﳌﺍﻦﺤﺸﻟﺍ

ﻝﺎﳎ ﻦﻤﺿ ﻂﻘﻓ ﻦﺤﺸﻟﺎﺑ ﺢﻤﺴﻳ ﻮﻫﻭ ﻱﺭﺍﺮﺣ ﺐﻗﺍﺮﻤﺑ ﻢﻛﺮﳌﺍ ﺰﻴﻬﲡ ﻢﺗ ﺪﻘﻟ

.ﻢﻛﺮﻤﻠﻟ ﺔﻠﻳﻮﻃ ﺔﻴﺣﻼﺻ ﺓﱰﻓ ﯽﻟﺇ ﻚﻟﺫ ﻱﺩﺆﻳ .45 °C ﻭ 0 °C ﻦﻣﻎﻠﺒﻳﻱﺭﺍﺮﺣ

ﻢﻛﺮﳌﺍ ﺀﺍﺩﺃ ﺓﺭﺪﻗ ﻥﲈﻀﻟ .ﻲﺋﺰﺟ ﻦﺤﺷ ﺔﻟﺎﺤﺑ ﻮﻫﻭ ﻢﻛﺮﳌﺍ ﻢﻴﻠﺴﺗ ﻢﺘﻳ :ﺔﻈﺣﻼﻣ

ﻝﲈﻌﺘﺳﻻﺍ ﻞﺒﻗ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻦﺤﺸﻟﺍ ﺓﺰﻴﻬﲡ ﰲ ﻢﻛﺮﻟﺍ ﻦﺤﺷ ﺐﺟﻮﺘﻳ ،ﺔﻠﻣﺎﻜﻟﺍ

.ﻝﻭﻷﺍ

ﺓﱰﻓ ﻦﻣ ﺪﳊﺍ ﻥﻭﺩ ،ﺖﻗﻭ ﻱﺃ ﰲ ﻡﻮﻴﺜﻳﻮﻠﻟﺍ ﺕﺎﻧﻮﻳﺃ ﻢﻛﺮﻣ ﻦﺤﺷ ﻢﺘﻳ ﻥﺃ ﻦﻜﻤﻳ

.ﻢﻛﺮﳌﺎﺑ ﻦﺤﺸﻟﺍ ﺔﻴﻠﻤﻋ ﻊﻄﻗ ﴬﻳ ﻻ .ﻪﺘﻴﺣﻼﺻ

ﺎﻳﻼﳋﺍﺔﻴﻗﺍﻭ”ﻂﺳﺍﻮﺑ ﻖﻴﻤﻌﻟﺍ ﻎﻳﺮﻔﺘﻟﺍ ﻦﻣ ﻡﻮﻴﺜﻴﻠﻟﺍ ﺕﺎﻧﻮﻳﺃ ﻢﻛﺮﻣ ﺔﻳﺎﻗﻭ ﻢﺗ ﺪﻘﻟ

ﺎﻣﺪﻨﻋ ﻲﺋﺎﻗﻭ ﺡﺎﺘﻔﻣ ﺔﻄﺳﺍﻮﺑ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺀﺎﻔﻃﺇ ﻢﺘﻳ .“(ECP) ﺔﻴﻧﻭﱰﻜﻟﻻﺍ

.ﺔﻟﺎﳊﺍ ﻩﺬﻫ ﰲ ﺺﻘﻟﺍ ﲔﻜﺳ ﻙﺮﺤﺘﺗ ﺪﻌﺗ ﻦﻟ :ﻢﻛﺮﳌﺍ ﻍﺮﻔﻳ

ﺀﺎﻔﻄﻧﺍﺪﻌﺑﺀﺎﻔﻃﻹﺍﻭﻞﻴﻐﺸﺘﻟﺍﺡﺎﺘﻔﻣﯽﻠﻋﻂﻐﻀﻟﺍﻊﺑﺎﺘﺗﻻ

.ﻢﻛﺮﳌﺍ ﻑﻼﺗﺇ ﻢﺘﻳ ﺪﻗ .ﱄﺁ ﻞﻜﺸﺑ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ

ﻦﺤﺸﻟﺍ ﺔﻴﻠﻤﻋ

ﻦﺤﺸﻟﺍ ﺯﺎﻬﳉ ﻊﺑﺎﺘﻟﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺲﺑﺎﻗ ﻞﺻﻭ ﺭﻮﻓ ﻦﺤﺸﻟﺍ ﺔﻴﻠﻤﻋ ﺃﺪﺒﺗ

.ﻦﺤﺸﻟﺍﺓﲑﺠﺣﰲﻢﻛﺮﳌﺍﻢﻴﻘﻠﺗﻭﺲﺒﻘﳌﺎﺑ

،ﺔﻴﻛﺬﻟﺍ ﻦﺤﺸﻟﺍ ﺕﺍﺀﺍﺮﺟﺇ ﻝﻼﺧ ﻦﻣ ﱄﺁ ﻞﻜﺸﺑ ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﺔﻟﺎﺣ ﻒﺸﻛ ﻢﺘﻳ

ﺪﻬﺟﻭ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻖﻓﺍﻮﻳ ﲈﺑ ﺓﺮﻣ ﻞﻛ ﰲ ﻢﺋﻼﳌﺍ ﻦﺤﺸﻟﺍ ﺭﺎﻴﺘﺑ ﻪﻨﺤﺷ ﻢﺘﻴﻟ

.ﻢﻛﺮﳌﺍ

ﻅﺎﻔﺘﺣﻻﺍ ﺪﻨﻋ ﲈﺋﺍﺩ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﻧﻮﺤﺸﻣ ﯽﻘﺒﻴﻓ ،ﻢﻛﺮﳌﺍ ﺔﻧﺎﻴﺻ ﯽﻟﺇ ﻚﻟﺫ ﻱﺩﺆﻳ

.ﻦﺤﺸﻟﺍﺯﺎﻬﺟﰲﻪﺑ

ﻊﻳﴪﻟﺍ ﻦﺤﺸﻟﺍ ﺔﻴﻠﻤﻋ

AL 3640 CV

Professional

AL 3620 CV

Professional

.ﴬﺧﻷﺍﺀﴤﳌﺍﴍﺆﳌﺍ ﻥﺎﻘﻔﺧﻝﻼﺧ ﻦﻣ ﻊﻳﴪﻟﺍ ﻦﺤﺸﻟﺍ ﺔﻴﻠﻤﻋ ﯽﻟﺇ ﺭﺎﺸﻳ

ﺔﺌﻴﻀﳌﺍ ﺕﺍﴍﺆﳌﺍ ﺀﴤﺗ ﻦﺤﺸﻟﺍ ﺔﻴﻠﻤﻋ ﺀﺎﻨﺛﺃ :ﻢﻛﺮﳌﺍ ﯽﻠﻋ ﺓﺭﺎﺷﻹﺍ ﴫﻨﻋ

ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﻢﺗ ﺪﻗ ﻥﻮﻜﻳ .ﺔﻠﻫﻮﻟ ﺀﯽﻔﻄﻨﺗ ﻢﺛ ﺎﻬﻀﻌﺑ ﻮﻠﺗ ﺔﺛﻼﺜﻟﺍ ﺀﺍﴬﳋﺍ

.ﺮﻤﺘﺴﻣﻞﻜﺸﺑﺔﺛﻼﺜﻟﺍﺀﺍﴬﳋﺍﺔﺌﻴﻀﳌﺍﺕﺍﴍﺆﳌﺍﺀﴤﺗﺎﻣﺪﻨﻋﻞﻣﺎﻛﻞﻜﺸﺑ

ﻞﻜﺸﺑﻢﻛﺮﳌﺍﻦﺤﺷﺪﻌﺑﺔﺛﻼﺜﻟﺍﺀﺍﴬﳋﺍﺔﺌﻴﻀﳌﺍﺕﺍﴍﺆﳌﺍﺀﯽﻔﻄﻨﺗﻭﺩﻮﻌﺗ

.ﺎﺒﻳﺮﻘﺗﻖﺋﺎﻗﺩ5ﺓﺪﻤﺑﻞﻣﺎﻛ

ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻊﻘﺗ ﺎﻣﺪﻨﻋ ﻂﻘﻓ ﻊﻳﴪﻟﺍ ﻦﺤﺸﻟﺍ ﺔﻴﻠﻤﻋ ﺀﺍﺮﺟﺇ ﻦﻜﻤﻳ :ﺔﻈﺣﻼﻣ

.“ﺔﻴﻨﻔﻟﺍﺕﺎﻧﺎﻴﺒﻟﺍ”ﺓﺮﻘﻓ ﻊﺟﺍﺭ ،ﻦﺤﺸﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻝﺎﳎ ﻦﻤﺿ ﻢﻛﺮﳌﺍ

ﻥﻮﺤﺸﻣﻢﻛﺮﳌﺍ

AL 3640 CV

Professional

AL 3620 CV

Professional

ﻲﺑﺮﻋ |

223

Bosch Power Tools F 016 L70 847 | (17.8.12)

ﺕﺍﺯﺍﺰﺘﻫﻻﺍﻭ ﺞﻴﺠﻀﻟﺍ ﻦﻋ ﺕﺎﻣﻮﻠﻌﻣ

،ﻡ 1,60 ﻉﺎﻔﺗﺭﻻﺍ) 2000 / 14 / EG ﺐﺴﺣ ﺕﻮﺼﻟﺍ ﺱﺎﻴﻗ ﻢﻴﻗ ﺏﺎﺴﺣ ﻢﺗ

.(ﻡ1ﺪﻌﺒﻟﺍ

ﺕﻮﺻ ﻂﻐﺿ یﻮﺘﺴﻣ :ﺓﺩﺎﻋ ﺯﺎﻬﳉﺍ (Aﻉﻮﻧ) ﺞﻴﺠﺿ یﻮﺘﺴﻣ ﻎﻠﺒﻳ

.(A ﻉﻮﻧ) ﻞﺒﻴﺴﻳﺩ 86 ﺕﻮﺻﺓﺭﺪﻗیﻮﺘﺴﻣ.(A ﻉﻮﻧ) ﻞﺒﻴﺴﻳﺩ 74

.ﻞﺒﻴﺴﻳﺩ0,42 = K ﺕﻭﺎﻔﺘﻟﺍ

ﺐﺴﺣ (ﺕﺎﻫﺎﲡﺍ ﺔﺛﻼﺜﺑ ﺕﺎﻬﺠﺘﳌﺍ ﻉﻮﻤﳎ) ﺔﻴﻟﺎﲨﻻﺍ ﺕﺍﺯﺍﺰﺘﻫﻻﺍ ﻢﻴﻗ ﺏﺎﺴﺣ ﻢﺗ

.٢ﺎﺛ/ﻡ 1,5 = K ﺕﻭﺎﻔﺘﻟﺍ،٢ﺎﺛ/ﻡ2,5 > ah ﺯﺍﺰﺘﻫﻻﺍ ﺙﺎﻌﺘﺑﺍ ﺔﻤﻴﻗ:EN 60335

ﻖﻓﺍﻮﺘﻟﺍﺢﻳﴫﺗ

“ﺔﻴﻨﻔﻟﺍﺕﺎﻧﺎﻴﺒﻟﺎﺑ”ﻑﻮﺻﻮﳌﺍ ﺞﺘﻨﳌﺍ ﻥﺄﺑ ﺔﺻﺎﳋﺍ ﺎﻨﺘﻴﻟﻭﺆﺴﻣ ﯽﻠﻋ ﺡﴫﻧ ﺎﻨﻧﺇ

EN 50338 ،EN 60335 :ﺔﻴﻟﺎﺘﻟﺍ ﺔﻳﺭﺎﻴﻌﳌﺍ ﻖﺋﺎﺛﻮﻟﺍ ﻭﺃ ﲑﻳﺎﻌﳌﺍ ﻊﻣ ﻖﻓﺍﻮﺘﻳ

ﻡﺎﻜﺣﺃ ﺐﺴﺣ (ﻢﻛﺮﳌﺍ ﻦﺤﺷ ﺯﺎﻬﺟ) EN 60335 ﻭ(ﻢﻛﺮﻤﺑﺯﺎﻬﺟ)

،2006/42/EG ،2004/108/EG ،2011/65/EU ﺕﺎﻬﻴﺟﻮﺘﻟﺍ

2000/14/EG.

.(A ﻉﻮﻧ) ﻞﺒﻴﺴﻳﺩ 87 ﻥﻮﻤﻀﳌﺍ ﺕﻮﺼﻟﺍ ﺓﺭﺪﻗ یﻮﺘﺴﻣ :2000/14/EG

.VI ﻖﻓﺮﳌﺍﺐﺴﺣﻖﻓﺍﻮﺘﻠﻟﻢﻴﻴﻘﺘﻟﺍﺕﺍﺀﺍﺮﺟﺇ

ﺔﻴﻨﻔﻟﺍﺕﺎﻧﺎﻴﺒﻟﺍ

Rotak 32 LI High Power Rotak 32 LI ﻢﻛﺮﻤﺑ ﺐﺸﻌﻟﺍ ﺓﺯﺍﺰﺟ

3 600 H85 D*1 3 600 H85 D*0 ﻒﻨﺼﻟﺍﻢﻗﺭ

32 32 ﻢﺳ ﲔﻜﺴﻟﺍﺽﺮﻋ

30 – 60 30 – 60 ﻢﻣ ﺺﻘﻟﺍﻉﺎﻔﺗﺭﺍ

31 31 ﱰﻟ ﺐﺸﻌﻟﺍﻊﲨﺔﻠﺳﻢﺠﺣ

10,4 10,4 ﻎﻛ EPTA-Procedure 01/2003 ﺐﺴﺣﻥﺯﻮﻟﺍ

ﺔﻘﻳﺪﳊﺍﺯﺎﻬﺟﯽﻠﻋﺯﺍﺮﻄﻟﺍﺔﺘﻓﻻﻊﺟﺍﺭ ﻞﺴﻠﺴﺘﳌﺍﻢﻗﺮﻟﺍ

ﻡﻮﻴﺜﻴﻠﻟﺍﺕﺎﻧﻮﻳﺃ ﻡﻮﻴﺜﻴﻠﻟﺍﺕﺎﻧﻮﻳﺃ ﻢﻛﺮﳌﺍ

F 016 800 301 F 016 800 302 ﻒﻨﺼﻟﺍﻢﻗﺭ

36 36 =ﻂﻟﻮﻓ ﻲﻤﺳﻻﺍ ﺪﻬﳉﺍ

2,6 1,3 ﺔﻋﺎﺳﲑﺒﻣﺃ ﺔﻌﺴﻟﺍ

95 60 ﺩ**(ﻢﻛﺮﳌﺍﻎﻳﺮﻔﺗ)ﻦﺤﺸﻟﺍﺓﺪﻣ

20 10 ﻢﻛﺮﳌﺍﺎﻳﻼﺧﺩﺪﻋ

AL 3620 CV

Professional

AL 3620 CV

Professional ﻦﺤﺸﻟﺍﺯﺎﻬﺟ

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

ﻒﻨﺼﻟﺍﻢﻗﺭ

2,0 2,0 ﲑﺒﻣﺃ ﻦﺤﺸﻟﺍﺭﺎﻴﺗ

0 – 45 0 – 45 °C ﺔﺣﻮﻤﺴﳌﺍ ﻦﺤﺸﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻝﺎﳎ

0,6 0,6 ﻎﻛ EPTA-Procedure 01/2003 ﺐﺴﺣﻥﺯﻮﻟﺍ

II/II/ﺔﻳﺎﻗﻮﻟﺍﺔﺌﻓ

AL 3640 CV

Professional

AL 3640 CV

Professional ﻦﺤﺸﻟﺍﺯﺎﻬﺟ

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

ﻒﻨﺼﻟﺍﻢﻗﺭ

4,0 4,0 ﲑﺒﻣﺃ ﻦﺤﺸﻟﺍﺭﺎﻴﺗ

0 – 45 0 – 45 °C ﺔﺣﻮﻤﺴﳌﺍ ﻦﺤﺸﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻝﺎﳎ

1,0 1,0 ﻎﻛ EPTA-Procedure 01/2003 ﺐﺴﺣﻥﺯﻮﻟﺍ

II/II/ﺔﻳﺎﻗﻮﻟﺍﺔﺌﻓ

AL 3620 CV Professional ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﻊﻣ **

.ﺓﺩﺮﻔﳌﺍ ﻖﺋﺍﺪﳊﺍ ﺓﺰﻬﺟﺃ ﺾﻌﺒﻟ ﺔﻳﺭﺎﺠﺘﻟﺍ ﺕﺎﻴﻤﺴﺘﻟﺍ ﻒﻠﺘﲣ ﺪﻗ .ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺯﺍﺮﻃ ﺔﺘﻓﻻ ﯽﻠﻋ ﻒﻨﺼﻟﺍ ﻢﻗﺭ ﺓﺎﻋﺍﺮﻣ ﯽﺟﺮﻳ

224 |ﻲﺑﺮﻋ

F 016 L70 847 | (17.8.12) Bosch Power Tools

ﺎﻴﺒﻠﺳﺮﺛﺆﺗﺪﻗﺔﺣﻮﻤﺴﻣﲑﻐﻟﺍﺕﻼﻳﺪﻌﺘﻟﺍﻥﺇ .ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻞﻳﺪﻌﺘﺑ ﻡﻮﻘﺗ ﻻ

◀

.ﺕﺍﺯﺍﺰﺘﻫﻻﺍﻭﺞﻴﺠﻀﻟﺍﺓﺩﺎﻳﺯﯽﻟﺇﻱﺩﺆﺗﺪﻗﻭﺔﻘﻳﺪﳊﺍﺯﺎﻬﺟﻥﺎﻣﺃ ﯽﻠﻋ

ﻂﺑﺮﺗ ﻻ .ﻢﻈﺘﻨﻣ ﻞﻜﺸﺑ ،ﺪﺟﻭ ﻥﺇ ﺪﻳﺪﻤﺘﻟﺍ ﻞﺒﻛﻭ ﻞﺻﻮﻟﺍ ﻞﺒﻛ ﺺﺤﻓﺍ

◀

ﺔﻜﺒﺸﻟﺍﻦﻋﻪﻠﺼﻔﺗﻥﺃﻞﺒﻗ،ﻪﺴﻤﻠﺗﻻﻭﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺔﻜﺒﺸﻟﺎﺑﻒﻟﺎﺘﻟﺍﻞﺒﻜﻟﺍ

ﻞﺒﻜﻟﺎﺑ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﲠ ﻱﴪﻳ ﻲﺘﻟﺍ ﺀﺍﺰﺟﻷﺍ ﺲﻤﻠﺗ ﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺕﺎﻣﺪﺼﻟﺍﺮﻃﺎﳐﻦﻣ ﹺﻖﺗﺍ.ﻒﻟﺎﺘﻟﺍ

:ﻲﺋﺎﺑﺮﻬﻜﻟﺍﺭﺎﻴﺘﻟﺍﻊﻃﺎﻗﻞ ﹶ

ﺣ

،ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻦﻋ ﺪﻌﺘﺒﺗ ﺎﻣﺪﻨﻋ ﲈﺋﺍﺩ –

،ﺀﺎﺼﻌﺘﺳﻻﺍﺔﻟﺍﺯﺇﻞﺒﻗ –

،ﻪﻴﻠﻋ ﺕﻼﻳﺪﻌﺘﻟﺍ ﺀﺍﺮﺟﺇ ﺪﻨﻋ ﻭﺃ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻒﻈﻨﺗ ﻭﺃ ﺺﺤﻔﺗ ﺎﻣﺪﻨﻋ –

ﻒﻠﺘﻟﺍ ﻒﺸﻜﻟ ﺍﺭﻮﻓ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺺﺤﻓﺍ ،ﺐﻳﺮﻏ ﺽﺮﻐﺑ ﻡﺍﺪﻄﺻﻻﺍ ﺪﻌﺑ –

،ﻚﻟﺫ ﺮﻣﻷﺍ ﺐﻠﻄﺗ ﻥﺇ ﺍﺭﻮﻓ ﺕﺎﺤﻴﻠﺼﺘﻟﺍ ﺀﺍﺮﺟﺈﺑ ﺢﻤﺳﺍﻭ

.(ﺍﺭﻮﻓﻪﺼﺤﻓﺍ)ﺐﻳﺮﻏﻞﻜﺸﺑﺯﺍﺰﺘﻫﻻﺎﺑﺔﻘﻳﺪﳊﺍﺯﺎﻬﺟﺃﺪﺑﻥﺇ –

ﺔﻧﺎﻴﺼﻟﺍ

ﻝﺎﳎ ﰲ ﺕﻼﻳﺪﻌﺘﻟﺍ ﻭﺃ ﻝﲈﻋﻷﺍ ﺀﺍﺮﺟﺇ ﺪﻨﻋ ،ﲈﺋﺍﺩ ﻖﺋﺍﺪﳊﺍ ﺕﺍﺯﺎﻔﻗ ﺪﺗﺭﺍ

◀

.ﲔﻛﺎﻜﺴﻟﺍ

ﺔﻨﻣﺁ ﻞﻤﻋ ﺔﻟﺎﺣ ﻥﲈﻀﻟ ﺐﻟﺍﻮﻠﻟﺍﻭ ﲑﻣﺎﺴﳌﺍﻭ ﻞﻴﻣﺍﻮﺼﻟﺍ ﻊﻴﲨ ﺕﺎﺒﺛ ﻦﻣ ﺪﻛﺄﺗ

◀

.ﺔﻘﻳﺪﳊﺍﺯﺎﻬﳉ

.ﻢﻈﺘﻨﻣﻞﻜﺸﺑﺏﺎﺸﻋﻷﺍﻊﲨﺔﻠﺳﻙﻼﻬﺘﺳﺍﻭﺔﻟﺎﺣﺺﺤﻓﺍ

◀

ﻞﻴﺒﺳ ﯽﻠﻋ ﺔﻔﻟﺎﺘﻟﺍ ﻭﺃ ﺔﻜﻠﻬﺘﺴﳌﺍ ﻊﻄﻘﻟﺍ ﻝﺪﺒﺘﺳﺍﻭ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺺﺤﻓﺍ

◀

.ﻁﺎﻴﺘﺣﻻﺍ

.ﻩﲑﻏ ﻥﻭﺩ ﺍﺬﻫ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﳉ ﺔﺼﺼﺨﳌﺍ ﺺﻘﻟﺍ ﲔﻛﺎﻜﺳ ﻂﻘﻓ ﻡﺪﺨﺘﺳﺍ

◀

.ﺵﻮﺑﻊﻨﺻﺔﻟﺪﺒﺘﺴﳌﺍﺀﺍﺰﺟﻷﺍﻥﻮﻛﯽﻠﻋﺹﺮﺣﺍ

◀

ﺔﻴﻟﺎﺜﻣﺔﻘﻳﺮﻄﺑﻢﻛﺮﳌﺍﺔﻠﻣﺎﻌﳌﺕﺎﻈﺣﻼﻣ

ﺯﺎﻬﺠﺑﻢﻛﺮﳌﺍﺐﻴﻛﺮﺗﻥﺇ .ﻢﻛﺮﳌﺍ ﺐﻴﻛﺮﺗ ﻞﺒﻗ ﺄﻔﻄﻣ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻥﺄﺑ ﺪﻛﺄﺗ

◀

.ﺙﺩﺍﻮﳊﺍ ﺙﻭﺪﺣ ﯽﻟﺇ ﻱﺩﺆﻳ ﺪﻗ ﻞﻴﻐﺸﺘﻟﺍ ﺪﻴﻗ ﺔﻘﻳﺪﳊﺍ

ﻞﺧﺍﺩ ﯽﻟﺇ ﺀﺎﳌﺍ ﺏﴪﺗ ﺪﻳﺰﻳ .ﺔﺑﻮﻃﺮﻟﺍﻭ ﺭﺎﻄﻣﻷﺍ ﻦﻣ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﻢﺣﺍ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﺭﺎﻄﺧﺃ ﻦﻣ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ

.ﺎﻬﻣﺍﺪﺨﺘﺳﺎﺑ ﺞﹺﺘﻨﳌﺍﺢﺼﻨﻳ ﻲﺘﻟﺍ ﻦﺤﺸﻟﺍ ﺕﺍﺰﻴﻬﺠﺘﺑﻂﻘﻓﻢﻛﺍﺮﳌﺍﻦﺤﺷﺍ

◀

ﻢﻛﺍﺮﳌﺍﻦﻣ ﹼ

ﲔﻌﻣﻉﻮﻨﻟﺔﺼﺼﺨﳌﺍﻦﺤﺸﻟﺍﺓﺰﻴﻬﺠﺘﻟﻕﺍﱰﺣﻻﺍﺮﻄﺧﻞﻜﺸﺘﻳ

.ﻢﻛﺍﺮﳌﺍ ﻦﻣ ﺮﺧﺁ ﻉﻮﻧ ﻊﻣ ﺎﻬﻣﺍﺪﺨﺘﺳﺍ ﻢﺗ ﻥﺇ

ﻢﻛﺍﺮﻣ ﻦﺤﺸﻟ ﻂﻘﻓ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﺢﻠﺼﻳ .ﻊﻨﺼﻟﺍ ﺔﺒﻳﺮﻏ ﻢﻛﺍﺮﻣ ﻦﺤﺸﺗ ﻻ

◀

ﻞﻜﺸﺘﻳ ﺪﻘﻓ ﻻﺇﻭ ،ﺔﻴﻨﻔﻟﺍ ﺕﺎﻧﺎﻴﺒﻟﺎﺑ ﺓﺭﻮﻛﺬﳌﺍ ﺩﻮﻬﳉﺎﺑ ﻡﻮﻴﺜﻴﻠﻟﺍ ﺕﺎﻧﻮﻳﺄﺑ ﺵﻮﺑ

.ﺕﺍﺭﺎﺠﻔﻧﻻﺍ ﺙﻭﺪﺣﻭ ﻖﺋﺍﺮﳊﺍ ﺏﻮﺸﻧ ﺮﻄﺧ

ﺪﻨﻋﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺕﺎﻣﺪﺼﻟﺍﺮﻄﺧﻞﻜﺸﺘﻳ .ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﺔﻓﺎﻈﻧ ﯽﻠﻋ ﻆﻓﺎﺣ

◀

.ﺥﺎﺴﺗﻻﺍ

ﻡﺪﺨﺘﺴﺗ ﻻ .ﻝﲈﻌﺘﺳﺍ ﻞﻛ ﻞﺒﻗ ﺲﺑﺎﻘﻟﺍﻭ ﻞﺑﺎﻜﻟﺍﻭ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﺺﺤﻓﺍ

◀

ﻚﺴﻔﻨﺑ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﺢﺘﻔﺗ ﻻ .ﻒﻠﺘﻟﺍ ﻑﺎﺸﺘﻛﺍ ﻝﺎﺣ ﰲ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ

ﺭﺎﻴﻐﻟﺍ ﻊﻄﻗ ﻝﲈﻌﺘﺳﺎﺑﻭ ﲔﺼﺼﺨﺘﳌﺍ ﻝﲈﻌﻟﺍ ﻞﺒﻗ ﻦﻣ ﻂﻘﻓ ﻪﺤﻴﻠﺼﺘﺑ ﺢﻤﺳﺍﻭ

ﺮﻄﺧ ﺪﻳﺰﺗ ﺔﻔﻟﺎﺘﻟﺍ ﺲﺑﺍﻮﻘﻟﺍﻭ ﺕﻼﺑﺎﻜﻟﺍﻭ ﻦﺤﺸﻟﺍ ﺓﺰﻬﺟﺃ ﻥﺇ .ﻂﻘﻓﺔﻴﻠﺻﻷﺍ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺕﺎﻣﺪﺼﻟﺍ

،ﻕﺭﻮﻟﺍ :ﻼﺜﻣ) ﻝﺎﻌﺘﺷﻻﺍ ﺔﻠﻬﺳ ﺔﻴﺿﺭﺃ ﯽﻠﻋ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﻞﻤﻌﺘﺴﺗ ﻻ

◀

ﺏﻮﺸﻧ ﺮﻄﺧ ﻞﻜﺸﺘﻳ .ﻕﺍﱰﺣﻼﻟﺔﻠﺑﺎﻘﻟﺍﺀﺍﻮﺟﻷﺍﰲﻭﺃ(..ﺦﻟﺇﻭﺔﺸﻤﻗﻷﺍ

.ﻦﺤﺸﻟﺍ ﺔﻴﻠﻤﻋ ﻦﻋ ﺞﺗﺎﻨﻟﺍ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﺓﺭﺍﺮﺣ ﻉﺎﻔﺗﺭﺍ ﺐﺒﺴﺑ ﻖﺋﺍﺮﳊﺍ

ﻡﺍﺪﺨﺘﺳﺍﻥﺇ .ﺍﺬﻫ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﳉ ﺔﺼﺼﺨﳌﺍ ﺵﻮﺑ ﻢﻛﺍﺮﻣ ﻂﻘﻓ ﻡﺪﺨﺘﺳﺍ

◀

.ﻖﺋﺍﺮﳊﺍ ﺮﻃﺎﳐ ﯽﻟﺇﻭ ﺕﺎﺑﺎﺻﻹﺍ ﯽﻟﺇ ﻱﺩﺆﻳ ﺪﻗ ﻢﻛﺍﺮﳌﺍ ﻦﻣ ﺎﻫﲑﻏ

ﻊﻄﻗﻭ ﻕﺭﻮﻟﺍ ﻚﺑﺎﺸﻣ ﻦﻋ ﺍﺪﻴﻌﺑ ﻪﻣﺍﺪﺨﺘﺳﺍ ﻢﺘﻳ ﻻ ﻱﺬﻟﺍ ﻢﻛﺮﳌﺎﺑ ﻆﻔﺘﺣﺍ

◀

ﺔﻴﻧﺪﻌﳌﺍ ﺽﺍﺮﻏﻷﺍ ﻦﻣ ﺎﻫﲑﻏ ﻭﺃ ﺐﻟﺍﻮﻠﻟﺍﻭ ﲑﻣﺎﺴﳌﺍﻭ ﺢﻴﺗﺎﻔﳌﺍﻭ ﺔﻴﻧﺪﻌﳌﺍ ﺩﻮﻘﻨﻟﺍ

ﺔﺒﻗﺎﻋﻥﻮﻜﺗﺪﻗ .ﺾﻌﺒﻟﺍ ﲈﻬﻀﻌﺒﺑ ﲔﺴﻣﻼﳌﺍ ﻞﻴﺻﻮﺘﺑ ﻡﻮﻘﺗ ﺪﻗ ﻲﺘﻟﺍ ﺓﲑﻐﺼﻟﺍ

.ﺭﺎﻨﻟﺍ ﻉﻻﺪﻧﺍ ﻭﺃ ﻕﺍﱰﺣﻻﺍ ﲔﺴﻣﻼﳌﺍ ﲔﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺭﺍﺪﻟﺍ ﲑﺼﻘﺗ

ﻪﻔﻄﺷﺍ .ﻪﺘﺴﻣﻼﻣ ﺐﻨﲡ .ﻝﲈﻌﺘﺳﻻﺍ ﺀﻮﺳ ﺪﻨﻋ ﻢﻛﺮﳌﺍ ﻦﻣ ﻞﺋﺎﺴﻟﺍ ﺏﴪﺘﻳ ﺪﻗ

◀

ﻝﺎﺣ ﰲ ﻚﻟﺫ ﻦﻋ ﺔﻓﺎﺿﺇ ﺐﻴﺒﻄﻟﺍ ﻊﺟﺍﺭ .ﺔﻓﺪﺻ ﻪﺘﺴﻣﻼﻣ ﻝﺎﺣ ﰲ ﺀﺎﳌﺎﺑ

ﻕﺮﺣ ﻭﺃ ﺓﺭﺎﺛﺇ ﯽﻟﺇ ﻱﺩﺆﻳ ﺪﻗ ﺏﴪﺘﳌﺍ ﻢﻛﺮﳌﺍ ﻞﺋﺎﺳ ﻥﺇ .ﲔﻌﻠﻟﻪﺘﺴﻣﻼﻣ

.ﺓﴩﺒﻟﺍ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺭﺍﺪﻟﺍﲑﺼﻘﺗﺮﻄﺧﻞﻜﺸﺘﻳ .ﻢﻛﺮﳌﺍ ﺢﺘﻔﺗ ﻻ

◀

ﺭﺎﻨﻟﺍ ﻦﻣﻭ ﺭﺍﺮﻤﺘﺳﺎﺑ ﺲﻤﺸﻟﺍ ﺔﻌﺷﻷ ﺽﺮﻌﺘﻟﺍ ﻪﻴﻓ ﲈﺑ ،ﺓﺭﺍﺮﳊﺍ ﻦﻣ ﻢﻛﺮﳌﺍ ﻢﺣﺍ

◀

.ﺭﺎﺠﻔﻧﻻﺍ ﺮﻄﺧ ﻞﻜﺸﺘﻳ ﺪﻗ .ﺔﺑﻮﻃﺮﻟﺍﻭﺀﺎﳌﺍﻭ

.ﺭﺎﺠﻔﻧﻻﺍﺮﻄﺧﻞﻜﺸﺘﻳ .ﻢﻛﺮﳌﺎﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺭﺍﺪﻟﺍ ﲑﺼﻘﺘﺑ ﻡﻮﻘﺗ ﻻ

◀

ﻦﻣﺃ .ﺔﻤﺋﻼﻣ ﲑﻏ ﺔﻘﻳﺮﻄﺑ ﻪﻣﺍﺪﺨﺘﺳﺍﻭ ﻢﻛﺮﳌﺍ ﻑﻼﺗﺇ ﺪﻨﻋ ﺓﺮﺨﺑﻷﺍ ﻖﻠﻄﻨﺗ ﺪﻗ

◀

ﺓﺮﺨﺑﻷﺍ ﻩﺬﻫ ﺞﻴﲥ ﺪﻗ .ﻡﻻﺂﺑ ﺕﺮﻌﺷ ﻥﺇ ﺐﻴﺒﻄﻟﺍ ﻊﺟﺍﺭﻭ ﻲﻘﻨﻟﺍ ﺀﺍﻮﳍﺍ ﺮﻓﻮﺗ

.ﺔﻴﺴﻔﻨﺘﻟﺍﻱﺭﺎﺠﳌﺍ

.ﺀﺎﳌﺍﻭ ﺔﺑﻮﻃﺮﻟﺍ ﻦﻣ ﻢﻛﺮﳌﺍ ﻢﺣﺍ

◀

.50 °C ﯽﺘﺣﻭ 0 °C ﲔﺑ ﻊﻘﻳ ﻱﺭﺍﺮﺣ ﻝﺎﳎ ﻦﻤﺿ ﻂﻘﻓ ﻢﻛﺮﳌﺍ ﻥﺰﺧ

◀

.ﻼﺜﻣ ﻒﻴﺼﻟﺍ ﻞﺼﻓ ﰲ ﺓﺭﺎﻴﺴﻟﺍ ﰲ ﻢﻛﺮﳌﺍ ﻙﱰﺗ ﻻ

ﺔﻔﻴﻈﻧﻭ ﺔﻳﺮﻃ ﺓﺎﺷﺮﻓ ﺔﻄﺳﺍﻮﺑ یﺮﺧﻷ ﺓﱰﻓ ﻦﻣ ﻢﻛﺮﳌﺎﺑ ﺔﻳﻮﻬﺘﻟﺍ ﻕﻮﻘﺷ ﻒﻈﻧ

◀

.ﺔﻓﺎﺟﻭ

ﺯﻮﻣﺮﻟﺍ

.ﻞﻴﻐﺸﺘﻟﺍ ﺕﲈﻴﻠﻌﺗ ﻢﻬﻓﻭ ﺓﺀﺍﺮﻗ ﻞﺟﺃ ﻦﻣ ﺔﻴﳘﺃ ﺕﺍﺫ ﺔﻴﻟﺎﺘﻟﺍ ﺯﻮﻣﺮﻟﺍ ﻥﻮﻜﺗ ﺪﻗ

ﯽﻠﻋ ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﺯﻮﻣﺮﻟﺍ ﲑﺴﻔﺗ ﻙﺪﻋﺎﺴﻳ .ﺎﻫﺎﻨﻌﻣﻭ ﺯﻮﻣﺮﻟﺍ ﻆﻔﺣ ﯽﺟﺮﻳ

.ﹰﺎﻧﺎﻣﺃ ﺮﺜﻛﺃﻭ ﻞﻀﻓﺍ ﺔﻘﻳﺮﻄﺑ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻝﲈﻌﺘﺳﺍ

ﯽﻨﻌﳌﺍ ﺰﻣﺮﻟﺍ

ﻞﻌﻔﻟﺍﺩﺭﺔﻬﺟ

ﺔﻛﺮﳊﺍ ﻩﺎﲡﺍ

ﺔﻴﻗﺍﻭﺕﺍﺯﺎﻔﻗﺪﺗﺭﺍ

ﻥﺯﻮﻟﺍ

ﻞﻴﻐﺸﺘﻟﺍ

ﺀﺎﻔﻃﻹﺍ

ﺡﻮﻤﺴﻣﻑﴫﺗ

ﻉﻮﻨﳑﻞﻤﻋ

ﺭﺎﻴﻐﻟﺍﻊﻄﻗ/ﻊﺑﺍﻮﺘﻟﺍ

ﺺﺼﺨﳌﺍﻝﲈﻌﺘﺳﻻﺍ

.ﺔﺻﺎﳋﺍﻦﻛﺎﻣﻷﺍﰲﺏﺎﺸﻋﻷﺍﺺﻘﻟﺔﻘﻳﺪﳊﺍﺯﺎﻬﺟﺺﺼﺧﺪﻘﻟ

ﻲﺑﺮﻋ |

225

Bosch Power Tools F 016 L70 847 | (17.8.12)

ﰊﺮﻋ

ﻥﺎﻣﻷﺍﺕﲈﻴﻠﻌﺗ

ﻡﺍﺪﺨﺘﺳﻻﺍﴏﺎﻨﻋﻡﺍﺪﺨﺘﺳﺍﯽﻠﻋﺱﹼﺮﲤ .ﻥﺎﻌﻣﺈﺑ ﺔﻴﻟﺎﺘﻟﺍ ﺕﲈﻴﻠﻌﺘﻟﺍ ﺃﺮﻗﺍ !ﻪﺒﺘﻧﺍ

ﻞﻴﻐﺸﺘﻟﺍﺕﲈﻴﻠﻌﺘﺑﻅﺎﻔﺘﺣﻻﺍﯽﺟﺮﻳ.ﺔﻘﻳﺪﳊﺍﺯﺎﻬﳉﺺﺼﺨﳌﺍﻝﲈﻌﺘﺳﻻﺍﯽﻠﻋﻭ

.ﻞﺒﻘﺘﺴﳌﺍﰲﺎﻬﻴﻟﺇﻉﻮﺟﺮﻠﻟﻦﻣﺁﻥﺎﻜﻤﺑﻩﺬﻫ

ﺔﻘﻳﺪﳊﺍﺯﺎﻬﺟﯽﻠﻋﺯﻮﻣﺮﻟﺍﺡﴍ

.ﺔﻣﺎﻋ ﺮﻄﺧ ﺔﻈﺣﻼﻣ

.ﻩﺬﻫ ﻞﻴﻐﺸﺘﻟﺍ ﺕﲈﻴﻠﻌﺗ ﺃﺮﻗﺍ

ﺔﺑﺮﻘﻣ ﯽﻠﻋ ﻦﻳﺪﺟﺍﻮﺘﳌﺍ ﺹﺎﺨﺷﻷﺍ ﺔﺑﺎﺻﺇ ﻡﺪﻋ ﯽﻠﻋ ﺹﺮﺣﺍ

.ﺔﻓﻭﺬﻘﳌﺍ ﺀﺎﻴﺷﻷﺍ ﻝﻼﺧ ﻦﻣ ﻥﺎﻜﳌﺍ ﻦﻣ

ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻦﻋ ﻦﻣﺁ ﺪﻌﺑ ﯽﻠﻋ ﺹﺎﺨﺷﻷﺍ ﺀﺎﻘﺑﺇ ﯽﻠﻋ ﻆﻓﺎﺣ

.ﻪﻨﻣ ﺔﺑﺮﻘﻣ ﯽﻠﻋ ﲔﻔﻗﺍﻭ ﺍﻮﻧﺎﻛ ﻥﺇ

.ﺪﻴﻟﺍﻭ ﻡﺪﻘﻟﺍ ﻊﺑﺎﺻﺃ ﻥﺍﺪﻘﻓ ﻦﻣ ﺱﱰﺣﺍ .ﺓﺩﺎﺣ ﲔﻛﺎﻜﺳ/ﲔﻜﺳ

ﺬﻴﻔﻨﺗ ﻞﺒﻗ ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻊﻃﺎﻗ ﻞﺣﻭ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺊﻔﻃﺍ

ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻙﱰﺘﺳ ﺖﻨﻛ ﻥﺇ ﻭﺃ ﻒﻴﻈﻨﺘﻟﺍ ﻭﺃ ﻂﺒﻀﻟﺍ ﻝﲈﻋﺃ

.ﻂﻘﻓ ﲑﺼﻗ ﺖﻗﻮﻟ ﻚﻟﺫ ﻥﺎﻛ ﻮﻟ ﯽﺘﺣ ﺔﺒﻗﺍﺮﻣ ﻥﻭﺩ

.ﺢﻴﺤﺻ ﲑﻏ

STOP

ﺔﻛﺮﳊﺍ ﻦﻋ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺀﺍﺰﺟﺃ ﻊﻴﲨ ﻒﻗﻮﺘﺗ ﻥﺃ ﯽﻟﺇ ﺮﻈﺘﻧﺍ

ﺪﻌﺑ ﺎﳖﺍﺭﻭﺩ ﲔﻛﺎﻜﺴﻟﺍ ﻊﺑﺎﺘﺗ .ﺎﻬﺴﻤﻠﺗ ﻥﺃ ﻞﺒﻗ ﻞﻣﺎﻛ ﻞﻜﺸﺑ

.ﺕﺎﺑﺎﺻﻹﺍ ﯽﻟﺇ ﺙﺪﲢ ﺪﻗﻭ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺀﺎﻔﻃﺇ

ﻪﺿﺮﻌﺗ ﻻﻭ ﺭﺎﻄﻣﻷﺍ ﻝﻮﻄﻫ ﺀﺎﻨﺛﺃ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻞﻤﻌﺘﺴﺗ ﻻ

.ﺮﻄﻤﻠﻟ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﻦﻣ ﻲﻘﺗﺍ

.ﺢﻴﺤﺻ ﲑﻏ

.ﻂﻘﻓ ﺔﻓﺎﳉﺍ ﻑﺮﻐﻟﺍ ﰲ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﻡﺪﺨﺘﺳﺍ

.ﻥﺎﻣﺃ ﻝﻮﺤﻤﺑ ﻦﺤﺸﻟﺍ ﺯﺎﻬﺟ ﺰﻴﻬﲡ ﻢﺗ ﺪﻘﻟ

ﻞﻴﻐﺸﺘﻟﺍ

ﺍﺪﺑﺃ ﺕﲈﻴﻠﻌﺘﻟﺍ ﻩﺬﻫ ﯽﻠﻋ ﲔﻌﻠﻄﻣ ﲑﻐﻟﺍ ﺹﺎﺨﺷﻸﻟ ﻭﺃ ﻝﺎﻔﻃﻸﻟ ﺢﻤﺴﺗ ﻻ

◀

.ﻡﺪﺨﺘﺴﳌﺍ ﺮﻤﻋ ﻦﻣ ﺔﻴﻨﻃﻮﻟﺍ ﻡﺎﻜﺣﻷﺍ ﺪﲢ ﺪﻗ .ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺍﻮﻠﻤﻌﺘﺴﻳ ﻥﺃ

.ﻪﻣﺍﺪﺨﺘﺳﺍ ﻢﺘﻳ ﻻ ﺎﻣﺪﻨﻋ ﻝﺎﻔﻃﻷﺍ ﻝﻭﺎﻨﺘﻣ ﻦﻋ ﺍﺪﻴﻌﺑ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺠﺑ ﻆﻔﺘﺣﺍ

ﻢﻬﻴﻓ ﲈﺑ) ﺹﺎﺨﺷﻷﺍ ﻞﺒﻗ ﻦﻣ ﻝﲈﻌﺘﺳﻼﻟ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺺﺼﳜ ﱂ

◀

ﻭﺃ/ﻭ ﺓﺩﻭﺪﺤﳌﺍ ﺔﻴﻠﻘﻌﻟﺍ ﻭﺃ ﺔﻴﺴﳊﺍ ﻭﺃ ﺔﻳﺪﺴﳉﺍ ﺕﺍﺭﺪﻘﳌﺍ ﻱﻭﺫ (ﻝﺎﻔﻃﻷﺍ

ﻦﻋ ﻝﻭﺆﺴﻣ ﺺﺨﺷ ﻞﺒﻗ ﻦﻣ ﻢﻬﺘﺒﻗﺍﺮﻣ ﻢﺗ ﺍﺫﺇ ﻻﺇ ،ﺔﺼﻗﺎﻨﻟﺍ ﺕﺎﻣﻮﻠﻌﳌﺍ

ﻦﻣ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻡﺍﺪﺨﺘﺳﺍ ﺔﻴﻔﻴﻛ ﻦﻋ ﺕﺎﻣﻮﻠﻌﳌﺎﺑ ﻢﻫﺪﻳﻭﺰﺗ ﻢﺗ ﺍﺫﺇ ﻭﺃ ﻢﳖﺎﻣﺃ

.ﺺﺨﺸﻟﺍ ﺍﺬﻫ ﻞﺒﻗ

.ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺠﺑ ﻢﻬﺒﻌﻟ ﻡﺪﻋ ﻥﲈﻀﻟ ﻝﺎﻔﻃﻷﺍ ﺔﺒﻗﺍﺮﻣ ﻲﻐﺒﻨﻳ

ﻭﺃ ﻝﺎﻔﻃﻷﺍ ﲈﻴﺳ ﻻﻭ ﺹﺎﺨﺷﻷﺍ ﺪﺟﺍﻮﺗ ﺀﺎﻨﺛﺃ ﺏﺎﺸﻋﻷﺍ ﺺﻘﺑ ﻡﻮﻘﺗ ﻻ

◀

.ﺓﴍﺎﺒﻣﺔﺑﺮﻘﻣﯽﻠﻋﺔﻴﻟﺰﻨﳌﺍﺕﺎﻧﺍﻮﻴﳊﺍ

ﺕﺎﺑﺎﺻﻹﺍ ﻭﺃ ﺙﺩﺍﻮﳊﺍ ﺔﻴﻟﻭﺆﺴﻣ ﻞﻤﳛ ﻱﺬﻟﺍ ﻮﻫ ﻞﻤﻌﺘﺴﳌﺍ ﻭﺃ ﻡﺪﺨﺘﺴﳌﺍ ﻥﺇ

◀

.ﻢﲥﺎﻜﻠﺘﳑ ﻭﺃ ﻦﻳﺮﺧﻵﺍ ﺹﺎﺨﺷﻷﺍ ﺐﻴﺼﺗ ﻲﺘﻟﺍ

ﺪﺗﺭﺍ .ﺡﻮﺘﻔﳌﺍ ﻝﺪﻨﺼﻟﺍ ﺎﻳﺪﺗﺮﻣ ﻭﺃ ﲔﻣﺪﻘﻟﺍ ﻱﺭﺎﻋ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻡﺪﺨﺘﺴﺗ ﻻ

◀

.ﲈﺋﺍﺩ ﻞﻳﻮﻃ ﻝﺎﻄﻨﺑﻭ ﺔﻨﻴﺘﻣ ﺔﻳﺬﺣﺃ

ﻙﻼﺳﻷﺍﻭ ﴢﻌﻟﺍﻭ ﺓﺭﺎﺠﳊﺍ ﻝﺯﺃﻭ ﻥﺎﻌﻣﺈﺑ ﻪﺘﳉﺎﻌﻣ ﺏﻮﻏﺮﳌﺍ ﺢﻄﺴﻟﺍ ﺺﺤﻓﺍ

◀

.ﺔﺒﻳﺮﻐﻟﺍ ﺀﺎﻴﺷﻷﺍ ﻦﻣ ﺎﻫﲑﻏﻭ ﻡﺎﻈﻌﻟﺍﻭ ﺔﻴﻧﺪﻌﳌﺍ

ﲔﻛﺎﻜﺴﻟﺍ ﺐﻟﺍﻮﻟﻭ ﲔﻛﺎﻜﺴﻟﺍ ﺖﻧﺎﻛ ﻥﺇ ﲈﺋﺍﺩ ﻡﺍﺪﺨﺘﺳﻻﺍ ﻞﺒﻗ ﺺﺤﻓﺍ

◀

ﲔﻛﺎﻜﺴﻟﺍ ﻢﻘﻃ ﻞﻣﺎﻛ ﲈﺋﺍﺩ ﻝﺪﺒﺘﺳﺍ .ﺔﻔﻟﺎﺗ ﻭﺃ ﺔﻜﻠﻬﺘﺴﻣ ﺺﻘﻟﺍ ﺕﺎﻋﻮﻤﳎﻭ

ﺐﻨﺠﺘﻟ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺔﻔﻟﺎﺘﻟﺍ ﻭﺃ ﺔﻜﻠﻬﺘﺴﳌﺍ ﲔﻛﺎﻜﺴﻟﺍ ﺐﻟﺍﻮﻟ ﻢﻘﻃ ﺎﻀﻳﺃﻭ

.ﻥﺯﺍﻮﺘﻟﺍﻝﻼﺧﺇ

.ﺓﺪﻴﳉﺍ ﺔﻴﻋﺎﻨﻄﺻﻻﺍ ﺀﺍﻮﺿﻷﺍ ﻭﺃ ﺭﺎﻬﻨﻟﺍ ﺀﻮﺿ ﺀﺎﻨﺛﺃ ﻂﻘﻓ ﺏﺎﺸﻋﻷﺍ ﺺﻗ

◀

.ﺔﻠﺘﺒﻣ ﺏﺎﺸﻋﻷﺍ ﺖﻧﺎﻛ ﻥﺇ ﻥﺎﻜﻣﻹﺍ ﺭﺪﻗ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻞﻤﻌﺘﺴﺗ ﻻ

◀

.ﺍﺪﺑﺃﺔﻋﴪﺑﲑﺴﻟﺍﺯﻮﳚﻻﻭ،ﲈﺋﺍﺩﺀﻭﺪﲠﴚﳌﺍﻲﻐﺒﻨﻳ

◀

ﺔﻔﻟﺎﺗ ﺔﻴﻄﻏﻷﺍ ﻭﺃ ﺔﻳﺎﻗﻮﻟﺍ ﺕﺍﺰﻴﻬﲡ ﺖﻧﺎﻛ ﻥﺇ ﺍﺪﺑﺃ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻡﺪﺨﺘﺴﺗ ﻻ

◀

.ﺏﺎﺸﻋﻷﺍ ﻊﲨ ﺔﻠﺳ ﻭﺃ/ﻭ ﻡﺪﺼﻟﺍ ﺔﻴﻗﺍﻭ :ﻼﺜﻣ ،ﻥﺎﻣﻷﺍ ﺕﺍﺰﻴﻬﲡ ﻼﺑ ﻭﺃ

.ﺍﲑﻄﺧ ﻥﻮﻜﻳ ﺪﻗ ﺕﺍﺭﺪﺤﻨﳌﺍ ﯽﻠﻋ ﻞﻤﻌﻟﺍ ﺔﻟﻭﺍﺰﻣ ﻥﺇ

◀

.ﺭﺍﺪﺤﻧﻻﺍ ﺓﺪﻳﺪﺸﻟﺍ ﺕﺍﺭﺪﺤﻨﳌﺎﺑ ﺏﺎﺸﻋﻷﺍ ﺺﻘﺗ ﻻ –

ﺏﺎﺸﻋﻷﺍﻭ ﺓﺭﺪﺤﻨﳌﺍ ﺡﻮﻄﺴﻟﺍ ﯽﻠﻋ ﲈﺋﺍﺩ ﺕﺎﺒﺜﺑ ﻑﻮﻗﻮﻟﺍ ﯽﻠﻋ ﺹﺮﺣﺍ –

.ﺔﻠﺘﺒﳌﺍ

ﻭ ﯽﻠﻋﻸﻟ ﺲﻴﻟﻭ ﴈﺮﻋ ﻞﻜﺸﺑ ﲈﺋﺍﺩ ﺔﻠﺋﺎﳌﺍ ﺡﻮﻄﺴﻟﺍ ﯽﻠﻋ ﺏﺎﺸﻋﻷﺍ ﺺﻗ –

.ﻞﻔﺳﻷﺍ

.ﺕﺍﺭﺪﺤﻨﳌﺍ ﯽﻠﻋ ﻩﺎﲡﻻﺍ ﲑﻴﻐﺗ ﺪﻨﻋ ﺪﻳﺪﺷ ﻞﻜﺸﺑ ﺱﱰﺣﺍ –

.ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺐﺤﺳ ﺪﻨﻋ ﻭﺃ ﻒﻠﳋﺍ ﻮﺤﻧ ﲑﺴﻟﺍ ﺪﻨﻋ ﺪﻳﺪﺷ ﻞﻜﺸﺑ ﺱﱰﺣﺍ –

ﺍﺪﺑﺃ ﻪﺒﺤﺴﺗ ﻻﻭ ﻡﺎﻣﻷﺍ ﻮﺤﻧ ﲈﺋﺍﺩ ﺏﺎﺸﻋﻷﺍ ﺺﻗ ﺀﺎﻨﺛﺃ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻊﻓﺩﺍ –

.ﻚﻤﺴﺟﻮﺤﻧ

ﺯﺎﻬﺟ ﺐﻠﻘﻟ ﺮﻄﻀﺗ ﺎﻣﺪﻨﻋ ﺔﻛﺮﳊﺍ ﻦﻋ ﺔﻔﻗﻮﺘﻣ ﲔﻛﺎﻜﺴﻟﺍ ﻥﻮﻜﺗ ﻥﺃ ﺐﳚ

◀

ﻭﺃ ﺏﺎﺸﻋﻷﺎﺑ ﺔﻋﻭﺭﺰﻣ ﲑﻐﻟﺍ ﺡﻮﻄﺴﻟﺍ ﱪﻌﺗ ﺎﻣﺪﻨﻋ ﻭﺃ ﻪﻠﻘﻧ ﻞﺟﺃ ﻦﻣ ﺔﻘﻳﺪﳊﺍ

.ﻪﺑﺎﺸﻋﺃ ﺺﻗ ﺏﻮﻏﺮﳌﺍ ﻝﺎﺠﳌﺍ ﯽﻟﺇﻭ ﻦﻣ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻞﻘﻨﺗ ﺎﻣﺪﻨﻋ

ﻚﻟﺫ ﺐﺟﻮﺗ ﻥﺇ ﻻﺇ ،ﻙﺮﺤﳌﺍ ﺓﺭﺍﺩﺇ ﻭﺃ ﻞﻴﻐﺸﺗ ﺀﺪﺑ ﺪﻨﻋ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻞﹼﻴﲤﻻ

◀

ﺐﻧﺎﳉﺍ ﻊﻓﺭ ﻢﺘﻳ ﺔﻟﺎﳊﺍ ﻩﺬﻫ ﰲﻭ ،ﺔﻴﻟﺎﻌﻟﺍ ﺏﺎﺸﻋﻷﺍ ﺐﺒﺴﺑ ﻞﻴﻐﺸﺘﻟﺍ ﻞﺟﺃ ﻦﻣ

ﻂﻐﺿ ﻝﻼﺧ ﻦﻣ ﺏﻮﻠﻄﳌﺍ ﺪﳊﺍ ﻦﻋ ﺪﻳﺰﻳ ﻻ ﻉﺎﻔﺗﺭﺍ ﯽﻟﺇ ﻡﺪﺨﺘﺴﳌﺍ ﻦﻋ ﺪﻴﻌﺒﻟﺍ

ﺪﻨﻋ ﺾﺒﻘﳌﺍ ﯽﻠﻋ ﻚﻳﺪﻳ ﻊﺿﻭ ﯽﻠﻋ ﺹﺮﺣﺍ .ﻞﻔﺳﻷﺍ ﻮﺤﻧ ﻱﻭﺪﻴﻟﺍ ﺾﺒﻘﳌﺍ

.ﻞﻔﺳﻷﺍ ﻮﺤﻧ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻞﻳﺰﻨﺗ ﺓﺩﺎﻋﺇ

ﯽﻠﻋ ﺹﺮﺣﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺕﲈﻴﻠﻌﺗ ﰲ ﺔﻓﻮﺻﻮﳌﺍ ﺔﻘﻳﺮﻄﻟﺎﺑ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻞﻐﺷ

◀

.ﺓﺭﺍﻭﺪﻟﺍ ﺀﺍﺰﺟﻷﺍ ﻦﻋ ﺔﻴﻓﺎﻛ ﺔﻓﺎﺴﻤﺑ ﻚﻴﻣﺪﻗ ﺩﺎﻌﺑﺇ

.ﺎﻬﺘﲢ ﺎﻬﻌﻀﺗ ﻻﻭ ﺓﺭﺍﻭﺪﻟﺍ ﺀﺍﺰﺟﻷﺍ ﻦﻣ ﻚﻴﻣﺪﻘﺑﻭ ﻚﻳﺪﻴﺑ ﺏﱰﻘﺗ ﻻ

◀

.ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﺔﻄﺳﺍﻮﺑ ﻞﻤﻌﺗ ﺎﻣﺪﻨﻋ ﻑﺬﻘﻟﺍ ﻝﺎﳎ ﻦﻋ ﺪﻌﺘﺑﺍ

◀

.ﻙﺮﺤﳌﺍ ﺭﻭﺪﻳ ﺎﻣﺪﻨﻋ ﺍﺪﺑﺃ ﺔﻘﻳﺪﳊﺍ ﺯﺎﻬﺟ ﻞﻤﲢ ﻭﺃ ﻊﻓﺮﺗ ﻻ

◀

226 | ﯽﺳﺭﺎﻓ

F 016 L70 847 | (17.8.12) Bosch Power Tools

ﺲﯾﻭﺮﺳ ﻭ ﺖﺒﻗﺍﺮﻣ

یﺮﺗﺎﺑ ﺯﺍ ﺖﺒﻗﺍﺮﻣ

ﺎﻫﺭ ﺍﺭ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻩﺪﻨﻨﮐ ﻊﻄﻗ ،ﺪﯿﻨﮐ ﺵﻮﻣﺎﺧ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ !ﻪﺟﻮﺗ

◀

ﻊﻤﺟ ﻞﻄﺳ ﺰﯿﻧ ﻭ یﺮﺗﺎﺑ ،ﻥﺩﺮﮐ ﺰﯿﲤ ﻭ ﺲﯾﻭﺮﺳ ﻡﺎﳒﺍ ﺯﺍ ﻞﺒﻗ ﻭ ﺪﯿﻨﮐ

.ﺪﯾﺭﻭﺁﺭﺩ ﺍﺭ ﻦﻤﭼ یﺭﻭﺁ

ﯽﻧﺎﺒﻏﺎﺑ ﺶﮑﺘﺳﺩ ﺯﺍ ﻩﺭﺍﻮﻤﻫ ،ﺰﯿﺗ ﻪﻐﯿﺗ ﻩﺩﻭﺪﺤﻣ ﺭﺩ ﺭﺎﮐ ﺕﺭﻮﺻ ﺭﺩ

◀

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ

:ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﺮﯾﺯ یﺎﻬﯿﯾﺎﻤﻨﻫﺍﺭ ﻪﺑ یﺮﺗﺎﺑ ﺯﺍ ﻪﻨﯿﻬﺑ ﻩﺩﺎﻔﺘﺳﺍ ﻦﯿﻤﻀﺗ ﺖﻬﺟ

.ﺪﯿﻨﮐ ﻆﻔﺣ ﺏﺁ ﻭ ﺖﺑﻮﻃﺭ ﺮﺑﺍﺮﺑ ﺭﺩ ﺍﺭ یﺮﻃﺎﺑ –

یﺭﺍﺪﻬﮕﻧ ﻪﺟﺭﺩ 50 °C ﺎﺗ ﻪﺟﺭﺩ 0 °C ﻦﯿﺑ یﺎﻣﺩ ﺭﺩ ﹰﺍﺮﺼﺤﻨﻣ ﺍﺭ یﺮﻃﺎﺑ –

.ﺪﯾﺭﺍﺬﮕﻧ ﻞﯿﺒﻣﻮﺗﺍ ﻞﺧﺍﺩ ﻥﺎﺘﺴﺑﺎﺗ ﺭﺩ ﺍﺭ یﺮﻃﺎﺑ ﻝﺎﺜﻣ ﺭﻮﻄﺑ .ﺪﯿﻨﮐ

.ﺪﯿﻫﺪﻧ ﺭﺍﺮﻗ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺭﺩ ﺪﯿﺷﺭﻮﺧ ﺭﻮﻧ ﻢﯿﻘﺘﺴﻣ ﺶﺑﺎﺗ ﺮﯾﺯ ﺍﺭ یﺮﺗﺎﺑ –

.ﺖﺳﺍ 5 °C یﺮﺗﺎﺑ یﺭﺍﺪﻬﮕﻧ ﺖﻬﺟ ﻪﻨﯿﻬﺑ یﺎﻣﺩ –

ﺱﺮﺑ ﺎﯾ یﻮﻣ ﻢﻠﻗ ﮏﯾ ﻪﻠﯿﺳﻮﺑ ﺍﺭ یﺮﺗﺎﺑ ﻪﯾﻮﻬﺗ یﺎﻫﺭﺎﯿﺷ ﻩﺎﮕﺑ ﻩﺎﮔ –

.ﺪﯿﻨﮐ ﺰﯿﲤ ﮏﺸﺧ ﻭ ﻡﺮﻧ ﮏﭼﻮﮐ

،ﺖﺳﺍ ﻩﺪﺷ ژﺭﺎﺷ ﻩﺯﺎﺗ ﻪﻛ یﺮﺗﺎﺑ ﺩﺮﻛﺭﺎﻛ ﻥﺎﻣﺯ ﺕﺪﻣ ﻪﺟﻮﺗ ﻞﺑﺎﻗ ﺖﻓﺍ

ﺾﯾﻮﻌﺗ ﺪﯾﺎﺑ ﻭ ﻩﺪﺷ ﻞﻤﻌﺘﺴﻣ ﻭ ﻩﺩﻮﺳﺮﻓ یﺮﺗﺎﺑ ﻪﻛ ﺖﺳﺍ ﻥﺁ ﺮﮕﻧﺎﯾﺎﳕ

.ﺩﻮﺷ

ﻥﺎﯾﺮﺘﺸﻣ ﺎﺑ ﻩﺭﻭﺎﺸﻣ ﻭ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ

www.bosch-garden.com

ﻩﺭﺎﻤﺷ ﹰﺎﻤﺘﺣ ،ﺕﺎﻘﻠﻌﺘﻣ ﻭ ﯽﮐﺪﯾ ﺭﺍﺰﺑﺍ ﺵﺭﺎﻔﺳ ﺎﯾ ﻭ ﻝﺍﻮﺌﺳ ﻪﻧﻮﮔﺮﻫ یﺍﺮﺑ

.ﺪﯿﻫﺩ ﻉﻼﻃﺍ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ یﻭﺭ ﺐﺴﭼﺮﺑ ﻖﺑﺎﻄﻣ ﺍﺭ ﻻﺎﮐ ﯽﻤﻗﺭ ﻩﺩ ﯽﻨﻓ

ﺩﺍﺮﻓﺍ ﻪﺑ ﻂﻘﻓ ﯽﻛﺪﻳ ﺭﺍﺰﺑﺍ ﻪﻴﻬﺗ ﻭ ﻩﺎﮕﺘﺳﺩ ﺮﻴﻤﻌﺗ ،ﯽﺘﻧﺍﺭﺎﮔ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ یﺍﺮﺑ

.ﺪﻴﻨﻛ ﻪﻌﺟﺍﺮﻣ ﺺﺼﺨﺘﻣ

ﻩﺎﮕﺘﺳﺩ ﻞﻤﺣ

.ﺪﻨﺷﺎﺑ ﯽﻣ ﺮﻄﺧ ﺮﭘ یﺎﻫﻻﺎﮐ ﻞﻤﺣ ﺕﺍﺭﺮﻘﻣ ﻊﺑﺎﺗ ﯽﻧﻮﯾ-ﻡﻮﯿﺘﯿﻟ یﺎﻬﯾﺮﺗﺎﺑ

.ﺪﻨﮐ ﻞﻤﺣ ﻥﺎﺑﺎﯿﺧ ﺭﺩ ﺶﮐﻭﺭ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﻥﻭﺪﺑ ﺍﺭ ﺎﻬﯾﺮﺗﺎﺑ ﺪﻧﺍﻮﺗ ﯽﻣ ﺮﺑﺭﺎﮐ

ﺎﯾ ﯽﯾﺍﻮﻫ ﻞﻘﻧ ﻭ ﻞﻤﺣ :ﺪﻨﻧﺎﻣ) ﺚﻟﺎﺛ ﺺﺨﺷ ﻂﺳﻮﺗ ﻝﺎﺳﺭﺍ ﺕﺭﻮﺻ ﺭﺩ

ﻪﺟﻮﺗ ﺩﺭﻮﻣ یﺭﺍﺬﮕﺘﻣﻼﻋ ﻭ یﺪﻨﺑ ﻪﺘﺴﺑ ﻪﺑ ﻁﻮﺑﺮﻣ ﺕﺍﺪﯿﻬﲤ ﺪﯾﺎﺑ (ﯽﻨﯿﻣﺯ

ﻪﺑ ﯽﻟﺎﺳﺭﺍ ﻪﻌﻄﻗ یﺯﺎﺳ ﻩﺩﺎﻣﺁ ﺖﻬﺟ ﺎﻤﺘﺣ ﺪﯾﺎﺑ ﺕﺭﻮﺼﻨﯾﺍ ﺭﺩ .ﺩﺮﯿﮔ ﺭﺍﺮﻗ

.ﺩﺮﮐ ﻪﻌﺟﺍﺮﻣ ﺮﻄﺧ ﺮﭘ یﺎﻫﻻﺎﮐ ﻞﻤﺣ ﺱﺎﻨﺷﺭﺎﮐ

.ﺪﺷﺎﺑ ﻩﺪﯾﺪﻧ ﺐﯿﺳﺁ ﺎﻬﻧﺁ ﻪﻧﺪﺑ ﻪﮐ ﺪﯿﻨﮐ ﻝﺎﺳﺭﺍ ﯽﺗﺭﻮﺻ ﺭﺩ ﻂﻘﻓ ﺍﺭ ﺎﻬﯾﺮﺗﺎﺑ

ﺪﯿﻨﮐ یﺪﻨﺑ ﻪﺘﺴﺑ یﺭﻮﻃ ﺍﺭ یﺮﺗﺎﺑ ﻭ ﺪﯿﻧﺎﺷﻮﭙﺑ ﺍﺭ ﺯﺎﺑ (یﺎﻬﺘﮐﺎﺘﻨﮐ) ﺕﻻﺎﺼﺗﺍ

.ﺩﺭﻮﺨﻧ ﻥﺎﮑﺗ یﺪﻨﺑ ﻪﺘﺴﺑ ﺭﺩ ﻪﮐ

.ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﯽﻠﻣ یﺎﻫ ﻪﻣﺎﻧ ﻦﯿﯾﺁ ﻭ ﺕﺍﺭﺮﻘﻣ ﻪﺑ ﺎﻔﻄﻟ ﻩﺭﺎﺑ ﻦﯾﺍ ﺭﺩ

ﻩﺎﮕﺘﺳﺩ ﻥﺩﺮﮐ ﺝﺭﺎﺧ ﻩﺩﺭ ﺯﺍ

ﻞﺧﺍﺩ ﺍﺭ ژﺭﺎﺷ ﻞﺑﺎﻗ یﺎﻫ یﺮﺗﺎﺑ/ﺎﻬﯾﺮﺗﺎﺑ ﻭ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ،ﯽﻧﺎﺒﻏﺎﺑ یﺎﻫ ﺭﺍﺰﺑﺍ

!ﺪﯾﺯﺍﺪﻧﺎﯿﻧ ﯽﮕﻧﺎﺧ ﻥﺍﺩ ﻪﻟﺎﺑﺯ

:ﺎﭘﻭﺭﺍ ﻪﯾﺩﺎﲢﺍ ﻮﻀﻋ یﺎﻫﺭﻮﺸﻛ یﺍﺮﺑ ﻂﻘﻓ

ﯽﻜﯾﺮﺘﻜﻟﺍ ﻩﺩﺎﻔﺘﺳﺍ ﻞﺑﺎﻗ ﺮﯿﻏ ﻭ ﻪﻨﻬﻛ یﺎﻬﻫﺎﮕﺘﺳﺩ

ﻭ 2002/96/EG ﯽﺋﺎﭘﻭﺭﺍ ﻞﻤﻌﻟﺍﺭﻮﺘﺳﺩ ﻭ ﻪﻣﺎﻧ ﻦﯿﺋﺁ ﻖﺒﻃ

ﯽﯾﺎﭘﻭﺭﺍ ی ﻪﻣﺎﻧ ﻦﯿﯾﺁ ﺱﺎﺳﺍ ﺮﺑ ﻩﺩﻮﺳﺮﻓ ﺎﯾ ﺏﺍﺮﺧ یﺎﻬﯾﺮﺗﺎﺑ

ﻂﯿﺤﻣ ﺎﺑ ﺐﺳﺎﻨﺘﻣ ﻭ ﻪﻧﺎﮔﺍﺪﺟ ﯽﺘﺴﯾﺎﺑ 2006/66/EG

.ﺪﻧﻮﺷ یﺭﻭﺁ ﻊﻤﺟ ﺖﺴﯾﺯ

:ﺎﻫ یﺮﺗﺎﺑ

Li-Ion:

«ﻞﻘﻧ ﻭ ﻞﻤﺣ» ﺶﺨﺑ ﺭﺩ یﺎﻬﯿﯾﺎﻤﻨﻫﺍﺭ ﻪﺑ ﺎﻔﺼﻟ

.ﺪﯿﯾﺎﳕ ﻪﺟﻮﺗ

.ﺖﺳﺍ ﻅﻮﻔﺤﻣ یﺮﯿﯿﻐﺗ ﻪﻧﻮﮔﺮﻫ ﻖﺣ

ﻞﺣ ﻩﺍﺭ ﻦﮑﳑ ﻞﯿﻟﺩ ﺎﻫﺩﺍﺮﯾﺍ

ﺪﯿﻨﮐ ﺵﻮﻣﺎﺧ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

ﻩﺩﺎﻔﺘﺳﺍ ﯽﻧﺎﺒﻏﺎﺑ ﺶﮑﺘﺳﺩ ﺯﺍ ﻪﺸﯿﻤﻫ) ﺪﯿﻨﮐ ﻊﻓﺭ ﺍﺭ ﺮﯿﮔ

(ﺪﯿﻨﮐ

ﺖﺳﺍ ﻩﺩﺮﮐ ﺮﯿﮔ ،ﻦﻤﭼ ﻂﺳﻮﺗ ﻪﻐﯿﺗ ﺭﺍﺰﺑﺍ ﻥﺩﺮﮐ ﻦﺷﻭﺭ ﺯﺍ ﺲﭘ

ﺪﺧﺮﭼ ﯽﳕ ﻪﻐﯿﺗ ﯽﻧﺎﺒﻏﺎﺑ

(17 Nm) ﺪﯿﻨﮐ ﺖﻔﺳ ﺍﺭ ﻪﻐﯿﺗ ﭻﯿﭘ/ﻪﻐﯿﺗ ﻩﺮﻬﻣ ﺖﺳﺍ ﻞﺷ ﻪﻐﯿﺗ ﭻﯿﭘ/ﻪﻐﯿﺗ ﻩﺮﻬﻣ

(17 Nm) ﺪﯿﻨﮐ ﺖﻔﺳ ﺍﺭ ﻪﻐﯿﺗ ﭻﯿﭘ/ﻪﻐﯿﺗ ﻩﺮﻬﻣ ﺖﺳﺍ ﻞﺷ ﻪﻐﯿﺗ ﭻﯿﭘ/ﻪﻐﯿﺗ ﻩﺮﻬﻣ ﺍﺪﺻ ﻭ ﺮﺳ/ﺪﯾﺪﺷ ﺵﺯﺮﻟ

ﯽﭽﯿﻗ ﻪﻐﯿﺗ ﺾﯾﻮﻌﺗ ﻩﻮﺤﻧ ﺖﺳﺍ ﻩﺪﯾﺩ ﺐﺳﺁ ﻪﻐﯿﺗ

ﺭﺍﺮﻗ ﻖﯾﺮﻃ ﺯﺍ ﻝﺎﺜﻣ ﺭﻮﻄﺑ ﺍﺭ یﺮﺗﺎﺑ یﺎﻫ ﺖﮐﺎﺘﻨﮐ ﺎﯾ ﺎﻬﻟﺎﻨﯿﻣﺮﺗ

ﻡﻭﺰﻟ ﺕﺭﻮﺻ ﺭﺩ ،ﺪﯿﻨﮐ ﺰﯿﲤ یﺮﺗﺎﺑ ﺭﺮﮑﻣ ﻥﺩﺭﻭﺁ ﻥﻭﺮﯿﺑ ﻭ ﻥﺩﺍﺩ

ﺪﯿﯾﺎﳕ ﺾﯾﻮﻌﺗ ﺍﺭ یﺮﺗﺎﺑ

ﺪﻧﺍ ﻩﺪﺷ ﻩﺩﻮﻟﺁ یﺮﺗﺎﺑ (یﺎﻫ ﺖﮐﺎﺘﻨﮐ) یﺎﻬﻟﺎﻨﯿﻣﺮﺗ ﻡﺎﳒﺍ ﻦﮑﳑ ژﺭﺎﺷ ﺪﻨﯾﺁﺮﻓ

ﺩﻮﺷ ﯽﳕ

ﺪﯿﯾﺎﳕ ﺾﯾﻮﻌﺗ ﺍﺭ یﺮﺗﺎﺑ ﺖﺳﺍ ﻩﺩﺮﮐ ﺖﻓﺍ ﻥﻭﺭﺩ ﺯﺍ یﺮﺗﺎﺑ ﻥﺍﻮﺗ ﻥﻮﭼ ،ﺖﺳﺍ ﺏﺍﺮﺧ یﺮﺗﺎﺑ

ﺰﯾﺮﭘ ﻞﺧﺍﺩ ﺭﺩ (ﻞﻣﺎﮐ ﺭﻮﻄﺑ) ﺍﺭ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻪﺑ ﻝﺎﺼﺗﺍ ﻪﺧﺎﺷ ﻭﺩ

ﺪﯿﻫﺪﺑ ﺭﺎﺸﻓ ﻕﺮﺑ

ﻞﺼﺘﻣ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻪﺑ ﺎﯾ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﻝﺎﺼﺗﺍ ﻪﺧﺎﺷ ﻭﺩ

ﺖﺴﯿﻧ ﻞﺼﺘﻣ ﯽﺘﺳﺭﺩ ﻪﺑ ﻪﮑﻨﯾﺍ ﺎﯾ ﻭ ﺖﺴﯿﻧ

ﺯﺍ ﺲﭘ LED یﺎﻫ ﻍﺍﺮﭼ

ﻦﺷﻭﺭ ﻕﺮﺑ ﺰﯾﺮﭘ ﻪﺑ ﻝﺎﺼﺗﺍ

ﺪﻧﻮﺷ ﯽﳕ

ﻪﺑ ﻡﻭﺰﻟ ﺕﺭﻮﺻ ﺭﺩ ﺍﺭ ﺭژﺭﺎﺷ ﻭ ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ ﺍﺭ ﻪﮑﺒﺷ ژﺎﺘﻟﻭ

ﻥﺎﺸﻧ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ ﻭ ﺯﺎﺠﻣ یﺎﻫ ﻩﺎﮔﺮﯿﻤﻌﺗ ﺯﺍ ﯽﮑﯾ

ﺪﯿﻫﺩ

ﺩﺭﺍﺩ ﺩﺍﺮﯾﺍ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﺎﯾ ﻭ ﻕﺮﺑ ﻞﺑﺎﮐ ،ﻝﺎﺼﺗﺍ ﻪﺧﺎﺷ ﻭﺩ

ﯽﺳﺭﺎﻓ |

227

Bosch Power Tools F 016 L70 847 | (17.8.12)

ﺎﻄﺧ یﻮﺠﺘﺴﺟ

STOP

ﻞﺣ ﻩﺍﺭ ﻦﮑﳑ ﻞﯿﻟﺩ ﺎﻫﺩﺍﺮﯾﺍ

:ﺪﯿﻨﮐ ﻝﺎﻌﻓ ﺍﺭ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻩﺪﻨﻨﮐ ﻊﻄﻗ

ﯽﻟﺎﺧ ﺯﺎﯿﻧ ﺕﺭﻮﺻ ﺭﺩ ﻭ ﻝﺮﺘﻨﮐ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻦﯿﯾﺎﭘ ﺖﻤﺴﻗ

(ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﯽﻧﺎﺒﻏﺎﺑ ﺶﮑﺘﺳﺩ ﺯﺍ ﻪﺸﯿﻤﻫ) ﺪﯿﻨﮐ

ﯽﮕﺘﻓﺮﮔ ﻥﺎﮑﻣﺍ ﺪﻨﮐ ﯽﳕ ﺭﺎﮐ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

یﺮﺗﺎﺑ ﻥﺩﺮﻛ ژﺭﺎﺷ ﻩﻮﺤﻧ ﺩﻮﺷ ﯽﳕ ﺮﭘ ﻼﻣﺎﮐ یﺮﺗﺎﺑ

یﺮﺗﺎﺑ یﺭﺍﺬﮔﺎﺟ ﺪﺷﺎﺒﯿﳕ ﻞﺻﻭ (ﺢﯿﺤﺻ ﺭﻮﻄﺑ ﺎﯾﻭ) ﻞﺻﻭ یﺮﺗﺎﺑ

ﺞﮐ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ،ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ ﺍﺭ یﺮﺘﺸﯿﺑ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ

ﺪﯿﻫﺎﮑﺑ ﻪﯿﻟﻭﺍ ﺭﺎﺸﻓ ﺯﺍ ﺎﺗ ﺪﯿﻨﮐ

ﺖﺳﺍ ﺪﻨﻠﺑ ﯽﻠﯿﺧ ﻦﻤﭼ

ﻢﯿﻈﻨﺗ ﺍﺭ یﺮﺘﺸﯿﺑ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ ﻭ ﺩﻮﺷ ﮏﻨﺧ ﺭﻮﺗﻮﻣ ﺪﯾﺭﺍﺬﮕﺑ

ﺪﯿﻨﮐ

ﺖﺳﺍ ﻩﺪﺷ ﻝﺎﻌﻓ ﺭﻮﺗﻮﻣ ﻆﻓﺎﺤﻣ

ﺩﻮﺷ ﮏﻨﺧ/ﻡﺮﮔ یﺮﺗﺎﺑ ﺪﯾﺭﺍﺬﮕﺑ ﺖﺳﺍ ﻍﺍﺩ ﯽﻠﯿﺧ/ﺩﺮﺳ ﯽﻠﯿﺧ یﺮﺗﺎﺑ

ﺪﯿﻨﮐ ﺐﺼﻧ ﺖﺳﺭﺩ ﺖﺳﺍ ﻩﺪﺷ ﺐﺼﻧ ﺺﻗﺎﻧ/ﺖﺳﺭﺩﺎﻧ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻩﺪﻨﻨﮐ ﻊﻄﻗ

ﺎﺗ ﺪﯾﺭﺍﺪﻬﮕﻧ ﻩﺩﺮﺸﻓ ﻪﯿﻧﺎﺛ 1 – 3 ﺩﻭﺪﺣ ﺍﺭ ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺬﯿﻠﮐ

ﺪﯿﻨﮐ ﻦﺷﻭﺭ ﺍﺭ ﺭﻮﺗﻮﻣ

ﻦﺷﻭﺭ ﺮﯿﺧﺄﺗ ﯽﻤﮐ ﺎﺑ ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ ﺭﺎﺸﻓ ﺯﺍ ﺲﭘ ﺭﻮﺗﻮﻣ

ﺩﻮﺷ ﯽﻣ

یﺮﺗﺎﺑ ﻥﺩﺮﻛ ژﺭﺎﺷ ﻩﻮﺤﻧ ﺩﻮﺷ ﯽﳕ ﺮﭘ ﻼﻣﺎﮐ یﺮﺗﺎﺑ ﻭ ﻦﺷﻭﺭ ﻩﺭﺎﺑﻭﺩ ﺭﻮﺗﻮﻣ

ﺩﻮﺷ ﯽﻣ ﻒﻗﻮﺘﻣ ﺲﭙﺳ

ﺪﯿﻨﮐ ﺐﺼﻧ ﺖﺳﺭﺩ ﺖﺳﺍ ﻩﺪﺷ ﺐﺼﻧ ﺺﻗﺎﻧ/ﺖﺳﺭﺩﺎﻧ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻩﺪﻨﻨﮐ ﻊﻄﻗ

یﺮﺗﺎﺑ یﺭﺍﺬﮔﺎﺟ ﺪﺷﺎﺒﯿﳕ ﻞﺻﻭ (ﺢﯿﺤﺻ ﺭﻮﻄﺑ ﺎﯾﻭ) ﻞﺻﻭ یﺮﺗﺎﺑ

ﺩﻮﺷ ﮏﻨﺧ/ﻡﺮﮔ یﺮﺗﺎﺑ ﺪﯾﺭﺍﺬﮕﺑ

ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ ﺍﺭ یﺮﺘﺸﯿﺑ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ

ﺖﺳﺍ ﻍﺍﺩ ﯽﻠﯿﺧ/ﺩﺮﺳ ﯽﻠﯿﺧ یﺮﺗﺎﺑ

ﺪﯿﻨﮐ ﻪﻌﺟﺍﺮﻣ ﯽﮔﺪﻨﯾﺎﳕ ﻪﺑ ﺖﺳﺍ ﺏﻮﯿﻌﻣ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ یﺎﻬﻠﺑﺎﮐ ﯽﻧﻭﺭﺩ ﻝﺎﺼﺗﺍ ﺭﺎﮐ ﻒﻗﻮﺗ ﺎﺑ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

ﺪﻨﮐ ﯽﻣ

ﻢﯿﻈﻨﺗ ﺍﺭ یﺮﺘﺸﯿﺑ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ ﻭ ﺩﻮﺷ ﮏﻨﺧ ﺭﻮﺗﻮﻣ ﺪﯾﺭﺍﺬﮕﺑ

ﺪﯿﻨﮐ

ﺖﺳﺍ ﻩﺪﺷ ﻝﺎﻌﻓ ﺭﻮﺗﻮﻣ ﻆﻓﺎﺤﻣ

ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ ﺍﺭ یﺮﺘﺸﯿﺑ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ ﺖﺳﺍ ﻢﮐ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ ﺵﺮﺑ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

ﺪﻫﺩ ﯽﻣ ﻡﺎﳒﺍ ﻢﻈﻨﻣﺎﻧ

ﺎﯾ/ﻭ

ﺪﻨﮐ ﯽﻣ ﺭﺎﮐ ﺪﻨﮐ ﺭﻮﺗﻮﻣ

ﯽﭽﯿﻗ ﻪﻐﯿﺗ ﺾﯾﻮﻌﺗ ﻩﻮﺤﻧ ﺖﺳﺍ ﺪﻨﮐ ﻪﻐﻴﺗ

ﯽﻟﺎﺧ ﺯﺎﯿﻧ ﺕﺭﻮﺻ ﺭﺩ ﻭ ﻝﺮﺘﻨﮐ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻦﯿﯾﺎﭘ ﺖﻤﺴﻗ

(ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﯽﻧﺎﺒﻏﺎﺑ ﺶﮑﺘﺳﺩ ﺯﺍ ﻪﺸﯿﻤﻫ) ﺪﯿﻨﮐ

ﯽﮕﺘﻓﺮﮔ ﻥﺎﮑﻣﺍ

ﺪﯿﻨﮐ ﺐﺼﻧ ﺢﯿﺤﺻ ﻑﺮﻃ ﺯﺍ ﺍﺭ ﻪﻐﯿﺗ ﺖﺳﺍ ﻩﺪﺷ ﺐﺼﻧ ﻩﺎﺒﺘﺷﺍ ﻑﺮﻃ ﺯﺍ ﻪﻐﯿﺗ

ﺪﯿﻧﺍﺮﺑ ﺮﺗ ﻡﺍﺭﺁ ﻭ ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ ﺍﺭ یﺮﺘﺸﯿﺑ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ ﺖﺳﺍ ﻢﮐ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ ﺩﺮﮐﺭﺎﮐ ﺕﺪﻣ) ﺵﺮﺑ ﻥﺍﻮﺗ

ﺖﺴﯿﻧ ﯽﻓﺎﮐ (یﺮﺗﺎﺑ

ﺪﯿﻧﺍﺮﺑ ﺮﺗ ﻡﺍﺭﺁ ﻭ ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ ﺍﺭ یﺮﺘﺸﯿﺑ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ ﺖﺳﺍ ﺪﻨﻠﺑ ﯽﻠﯿﺧ ﻦﻤﭼ

ﺪﯿﻧﺍﺮﺑ ﺮﺗ ﻡﺍﺭﺁ ﻭ ﺩﻮﺷ ﮏﺸﺧ ﻦﻤﭼ ﺎﺗ ﺪﯿﻨﮐ ﺮﺒﺻ ﺖﺳﺍ ﺲﯿﺧ ﺎﯾ ﺏﻮﻃﺮﻣ ﯽﻠﯿﺧ ﻦﻤﭼ

ﻪﺑ ﻭ ﺪﯿﻧﺍﺮﺑ ﺮﺗ ﻡﺍﺭﺁ ،ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ ﺍﺭ یﺮﺘﺸﯿﺑ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ

ﺪﯿﻨﮐ ﯽﻧﺯ ﻦﻤﭼ ﺕﺎﻌﻓﺩ

ﺖﺳﺍ ﻢﮐﺍﺮﺘﻣ ﯽﻠﯿﺧ ﻦﻤﭼ

ﺪﯿﻨﮐ ﻪﻌﺟﺍﺮﻣ ﯽﮔﺪﻨﯾﺎﳕ ﻪﺑ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ ﺯﺍ ﻥﺍﻮﺗ ﯽﻣ ﺍﺭ ﯽﻓﺎﺿﺍ یﺮﺗﺎﺑ ﮏﯾ

ﺩﺮﮐ ﻪﯿﻬﺗ ﺵﻮﺑ ﺯﺎﺠﻣ ﯽﻗﺮﺑ ﺕﻻﺁﺭﺍﺰﺑﺍ

228 | ﯽﺳﺭﺎﻓ

F 016 L70 847 | (17.8.12) Bosch Power Tools

ﻥﺩﺮﮐ ژﺭﺎﺷ ﺖﻬﺟ ﯽﯾﺎﻤﻨﻫﺍﺭ

،ﺩﺮﯿﮕﺑ ﻡﺎﳒﺍ ژﺭﺎﺷ ﺪﻨﻳﺍﺮﻓ ﻪﻔﻗﻭ ﻥﻭﺪﺑ ﻭ ﻡﻭﺍﺪﻣ ﺭﻮﻄﺑ ﺭﺎﺑ ﻦﯾﺪﻨﭼ ﻪﭽﻧﺎﻨﭼ

ﻭ ﻩﺩﻮﺒﻧ ﯽﻤﻬﻣ ﺮﻣﺍ ﻦﯾﺍ .ﺩﺭﺍﺩ ﺩﻮﺟﻭ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﻥﺪﺷ ﻡﺮﮔ ﻥﺎﮑﻣﺍ

.ﺪﺷﺎﺒﯿﳕ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﺭﺩ ﻝﻼﺘﺧﺍ ﻭ ﺩﺍﺮﯾﺍ ﻩﺪﻨﻫﺪﻧﺎﺸﻧ

،ﺖﺳﺍ ﻩﺪﺷ ژﺭﺎﺷ ﻩﺯﺎﺗ ﻪﻛ یﺮﺗﺎﺑ ﺩﺮﻛﺭﺎﻛ ﻥﺎﻣﺯ ﺕﺪﻣ ﻪﺟﻮﺗ ﻞﺑﺎﻗ ﺖﻓﺍ

ﺾﯾﻮﻌﺗ ﺪﯾﺎﺑ ﻭ ﻩﺪﺷ ﻞﻤﻌﺘﺴﻣ ﻭ ﻩﺩﻮﺳﺮﻓ یﺮﺗﺎﺑ ﻪﻛ ﺖﺳﺍ ﻥﺁ ﺮﮕﻧﺎﯾﺎﳕ

.ﺩﻮﺷ

.ﺪﯿﻨﻛ ﻪﺟﻮﺗ یﺮﺗﺎﺑ ﻥﺩﺮﻛ ﺝﺭﺎﺧ ﻩﺩﺭ ﺯﺍ ﻩﻮﺤﻧ ﻪﺑ ﻁﻮﺑﺮﻣ ﺕﺎﻜﻧ ﻪﺑ

(Active Air Cooling) یﺮﺗﺎﺑ ﻥﺪﺷ ﮏﻨﺧ

ﻪﯿﺒﻌﺗ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﺭﺩ ﻪﮐ ﺍﻮﻫ ﻥﺎﯾﺮﺟ ﻩﺪﻨﻨﮐ ﻝﺮﺘﻨﮐ ﻭ ﻢﯿﻈﻨﺗ ﻪﻧﺍﻭﺮﭘ

ﻝﺮﺘﻨﮐ ﺍﺭ ﺩﺮﯿﮕﯿﻣ ﺭﺍﺮﻗ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﺭﺩ ﻪﮐ یﺮﺗﺎﺑ یﺎﻣﺩ ،ﺖﺳﺍ ﻩﺪﺷ

یﺮﺗﺎﺑ ،ﺪﺷﺎﺑ ﺩﺍﺮﮕﯿﺘﻧﺎﺳ ﻪﺟﺭﺩ 30 °C ﺯﺍ ﺶﯿﺑ یﺮﺗﺎﺑ یﺎﻣﺩ ﻪﭽﻧﺎﻨﭼ .ﺪﻨﮑﯿﻣ

ﻩﺎﮕﺘﺳﺩ .ﺩﻮﺸﯿﻣ ﮏﻨﺧ ﻝﺁ ﻩﺪﯾﺍ یﺎﻣﺩ ﻥﺍﺰﯿﻣ ﻪﺑ ﻪﯾﻮﻬﺗ ﻩﺎﮕﺘﺳﺩ ﻪﻠﯿﺳﻮﺑ

.ﺪﻨﮑﯿﻣ ﺩﺎﺠﯾﺍ ﯽﺋﺍﺪﺻ ﺭﺎﮐ ﻦﯿﺣ ﺭﺩ (ﻪﻧﺍﻭﺮﭘ) ﻪﯾﻮﻬﺗ

یﺎﻣﺩ ﺭﺩ یﺮﺗﺎﺑ ﺎﯾ ﻪﮐ ﺖﺳﺍ ﻥﺁ ﻩﺪﻨﻫﺪﻧﺎﺸﻧ ،ﻪﯾﻮﻬﺗ ﻪﻧﺍﻭﺮﭘ ﺩﺮﮑﻠﻤﻋ ﻡﺪﻋ

ﺭﺩ .ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﻪﯾﻮﻬﺗ ﻩﺎﮕﺘﺳﺩ ﺩﺮﮑﻠﻤﻋ ﺭﺩ ﯽﻟﻼﺘﺧﺍ ﺎﯾ ﻭ ﺩﺭﺍﺩ ﺭﺍﺮﻗ ﻝﺩﺎﻌﺘﻣ

.ﺩﻮﺸﯿﻣ ﺮﺗ ﯽﻧﻻﻮﻃ یﺮﺗﺎﺑ ژﺭﺎﺷ ﻥﺎﻣﺯ ﺕﺪﻣ ﺕﺭﻮﺼﻨﯾﺍ

ﯽﻠﻤﻋ یﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ

یﺮﺗﺎﺑ ژﺭﺎﺷ ﻥﺍﺰﯿﻣ ﻝﺮﺘﻨﮐ ﺮﮕﻧﺎﺸﻧ ﻍﺍﺮﭼ

ژﺭﺎﺷ ﺖﯿﻌﺿﻭ ﻪﮐ ﺖﺳﺍ ﺰﻬﺠﻣ یﺮﺗﺎﺑ ژﺭﺎﺷ ﺖﯿﻌﺿﻭ ﺮﮕﺸﯾﺎﳕ ﮏﯾ ﻪﺑ یﺮﺗﺎﺑ

ﻍﺍﺮﭼ 3یﺍﺭﺍﺩ یﺮﺗﺎﺑ ژﺭﺎﺷ ﺖﯿﻌﺿﻭ ﺮﮕﺸﯾﺎﳕ .ﺪﻫﺩ ﯽﻣ ﻥﺎﺸﻧ ﺍﺭ ﺎﻫ یﺮﺗﺎﺑ

.ﺖﺳﺍ LED ﺰﺒﺳ

ﺖﯿﻌﺿﻭ ﺮﮕﺸﯾﺎﳕ ﺎﺗ ﺪﯿﻫﺩ ﺭﺎﺸﻓ ﺍﺭ یﺮﺗﺎﺑ ژﺭﺎﺷ ﺖﯿﻌﺿﻭ ﺮﮕﺸﯾﺎﳕ ﻪﻤﮐﺩ

یﺮﺗﺎﺑ ژﺭﺎﺷ ﺖﯿﻌﺿﻭ ﺮﮕﺸﯾﺎﳕ ﻪﯿﻧﺎﺛ 5ﺯﺍ ﺲﭘ .ﺪﯿﻨﮐ ﻝﺎﻌﻓ ﺍﺭ یﺮﺗﺎﺑ ژﺭﺎﺷ

.ﺩﻮﺷ ﯽﻣ ﺵﻮﻣﺎﺧ ﺩﻮﺧ ﻪﺑ ﺩﻮﺧ

.ﺩﺮﮐ ﻝﺮﺘﻨﮐ ﻢﻫ یﺮﺗﺎﺑ ﱳﺷﺍﺩﺮﺑ ﺯﺍ ﺲﭘ ﻥﺍﻮﺗ ﯽﻣ ﺍﺭ یﺮﺗﺎﺑ ژﺭﺎﺷ ﺖﯿﻌﺿﻭ

یﺮﺗﺎﺑ ﺖﯿﻓﺮﻇ (LED) ﺮﮕﻧﺎﺸﻧ ﻍﺍﺮﭼ

≥2/3 LED ﺰﺒﺳ ﻍﺍﺮﭼ 3ﺪﺘﳑ ﻍﺍﺮﭼ

≥1/3 LED ﺰﺒﺳ ﻍﺍﺮﭼ 2ﺪﺘﳑ ﻍﺍﺮﭼ

≤1/3 LED ﺰﺒﺳ ﻍﺍﺮﭼ 1ﺪﺘﳑ ﻍﺍﺮﭼ

ﯽﻃﺎﯿﺘﺣﺍ LED ﺰﺒﺳ ﻍﺍﺮﭼ 1ﻥﺯ ﮏﻤﺸﭼ ﻍﺍﺮﭼ

ﺏﺍﺮﺧ یﺮﺗﺎﺑ ،ﺪﺸﻧ ﻦﺷﻭﺭ LED ﻍﺍﺮﭼ ﭻﯿﻫ ﻪﻤﮐﺩ ﻥﺩﺍﺩ ﺭﺎﺸﻓ ﺯﺍ ﺲﭘ ﻪﭽﻧﺎﻨﭼ

.ﺩﻮﺷ ﺾﯾﻮﻌﺗ ﺪﯾﺎﺑ ﻭ ﺖﺳﺍ

ﻥﺩﻮﺑ ﻒﻗﻮﺘﻣ ﺕﺭﻮﺻ ﺭﺩ ﺎﻬﻨﺗ یﺮﺗﺎﺑ ژﺭﺎﺷ ﺖﯿﻌﺿﻭ ﺶﯾﺎﳕ ﯽﻨﻤﯾﺍ ﻞﯾﻻﺩ ﻪﺑ

.ﺖﺳﺍ ﻦﮑﳑ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

ﺯﺍ ﺲﭘ ﯽﮑﯾ (LED) ﺮﮕﻧﺎﺸﻧ ﺰﺒﺳ ﻍﺍﺮﭼ ﻪﺳ ،یﺮﺗﺎﺑ ژﺭﺎﺷ ﻥﺎﻳﺮﺟ ﻦﯿﺣ ﺭﺩ

ﺰﺒﺳ ﻍﺍﺮﭼ ﻪﺳ ﻪﭽﻧﺎﻨﭼ .ﺪﻧﻮﺸﯿﻣ ﺵﻮﻣﺎﺧ ﻭ ﻦﺷﻭﺭ ﺕﺪﻣ ﻩﺎﺗﻮﮐ یﺮﮕﯾﺩ

ﺭﻮﻄﺑ یﺮﺗﺎﺑ ﺕﺭﻮﺼﻨﯾﺍ ﺭﺩ ،ﺪﻨﻧﺎﲟ ﻦﺷﻭﺭ ﻡﻭﺍﺪﻣ ﺭﻮﻄﺑ (LED) ﺮﮕﻧﺎﺸﻧ ﮓﻧﺭ

ﺭﻮﻄﺑ یﺮﺗﺎﺑ ﻪﮑﻨﯾﺍ ﺯﺍ ﺪﻌﺑ ﻪﻘﯿﻗﺩ 5ﺯﺍ ﺲﭘ ﹰﺎﺒﯾﺮﻘﺗ .ﺖﺳﺍ ﻩﺪﺷ ژﺭﺎﺷ ﻞﻣﺎﮐ

.ﺪﻧﻮﺸﯿﻣ ﺵﻮﻣﺎﺧ ﹰﺍﺩﺪﺠﻣ (LED) ﮓﻧﺭ ﺰﺒﺳ ﻍﺍﺮﭼ ﻪﺳ ،ﺪﺷ ژﺭﺎﺷ ﻞﻣﺎﮐ

ﺕﺭﺍﺮﺣ ﻪﺟﺭﺩ ﻝﺮﺘﻨﮐ یﺍﺮﺑ ﺮﮕﻧﺎﺸﻧ

ﺎﯾ یﺮﺗﺎﺑ ﻪﮐ ﺖﺳﺍ ﻦﯾﺍ ﻩﺪﻨﻫﺪﻧﺎﺸﻧ ﺎﻣﺩ ﻝﺮﺘﻨﮐ یﺍﺮﺑ ﺰﻣﺮﻗ ﻍﺍﺮﭼ ﺮﮕﺸﯾﺎﳕ

یﺎﻣﺩ ﻩﺩﻭﺪﺤﻣ ﺭﺩ (یﺮﺗﺎﺑ ﱳﺷﺍﺩ ﺭﺍﺮﻗ ﺕﺭﻮﺻ ﺭﺩ) ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﮏﯿﻧﻭﺮﺘﮑﻟﺍ

ﻢﮐ ﺶﻧﺍﻮﺗ ﺎﯾ ﺪﻨﮐ ﯽﳕ ﺭﺎﮐ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺩﺭﻮﻣ ﻦﯾﺍ ﺭﺩ .ﺩﺭﺍﺪﻧ ﺭﺍﺮﻗ ﻪﻨﯿﻬﺑ

.ﺖﺳﺍ

یﺮﺗﺎﺑ یﺎﻣﺩ ﻝﺮﺘﻨﮐ

ﺪﯿﻠﮐ ﺎﯾ ﻭ ﻪﻤﮐﺩ ﻥﺩﺍﺩ ﺭﺎﺸﻓ ﻡﺎﮕﻨﻫ ﻪﺑ (LED) ﺮﮕﻧﺎﺸﻧ ﻍﺍﺮﭼ ﻪﮑﯿﺗﺭﻮﺻ ﺭﺩ

ﻪﺘﺷﺍﺩ ﺭﺍﺮﻗ ﻩﺎﮕﺘﺳﺩ ﻞﺧﺍﺩ ﺭﺩ یﺮﺗﺎﺑ ﻪﮐ ﯽﺘﻟﺎﺣ ﺭﺩ) ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻞﺻﻭ ﻭ ﻊﻄﻗ

ﺝﺭﺎﺧ ﻩﺎﮕﺘﺳﺩ یﺮﺗﺎﺑ :ﺩﻮﺸﺑ ﻦﺷﻭﺭ ﺰﻣﺮﻗ ﮓﻧﺭ ﻪﺑ ﻥﺯ ﮏﻤﺸﭼ ﺭﻮﻄﺑ ،(ﺪﺷﺎﺑ

.ﺩﺭﺍﺩ ﺭﺍﺮﻗ ﻪﺟﺭﺩ +60 °C ﺎﺗ ﻪﺟﺭﺩ –10 °C ﲔﺑ یﺭﺎﮐ ﺕﺭﺍﺮﺣ ﻩﺩﻭﺪﺤﻣ ﺯﺍ

ﻩﺭﺎﺑﻭﺩ ﺎﺗ ﺩﻮﺷ ﯽﻣ ﺝﺭﺎﺧ ﺭﺍﺪﻣ ﺯﺍ یﺮﺗﺎﺑ 70 °C ﺯﺍ ﺶﯿﺑ یﺎﻣﺩ ﺩﻮﺟﻭ ﺕﺭﻮﺻ ﺭﺩ

.ﺪﺳﺮﺑ یﺭﺎﮐ ﺯﺎﺠﻣ یﺎﻣﺩ ﻩﺩﻭﺪﺤﻣ ﻪﺑ

ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﮏﯿﻧﻭﺮﺘﮑﻟﺍ یﺎﻣﺩ ﻝﺮﺘﻨﮐ

:ﺖﺳﺍ ﻦﺷﻭﺭ ﻡﻭﺍﺪﻣ ﺭﻮﻃ ﻪﺑ ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ ﻥﺩﺮﺸﻓ ﻡﺎﮕﻨﻫ ﺰﻣﺮﻗ LED

.ﺖﺳﺍ 75 °C ﺯﺍ ﺮﺘﺸﯿﺑ ﺎﯾ 5 °C ﺯﺍ ﺮﺘﻤﮐ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﮏﯿﻧﻭﺮﺘﮑﻟﺍ یﺎﻣﺩ

ﺝﺭﺎﺧ ﺭﺍﺪﻣ ﺯﺍ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﮏﯿﻧﻭﺮﺘﮑﻟﺍ 90 °C ﺯﺍ ﺶﯿﺑ یﺎﻣﺩ ﺩﻮﺟﻭ ﺕﺭﻮﺻ ﺭﺩ

.ﺪﺳﺮﺑ یﺭﺎﮐ ﺯﺎﺠﻣ یﺎﻣﺩ ﻩﺩﻭﺪﺤﻣ ﻪﺑ ﻩﺭﺎﺑﻭﺩ ﺎﺗ ﺩﻮﺷ ﯽﻣ

(یﺮﺗﺎﺑ ﺩﺮﮐﺭﺎﮐ ﺕﺪﻣ) ﺵﺮﺑ ﻥﺍﻮﺗ

،ﺖﺑﻮﻃﺭ ،ﻢﮐﺍﺮﺗ ﯽﻨﻌﯾ ﻦﻤﭼ ﺕﺎﺼﺨﺸﻣ ﻪﺑ (یﺮﺗﺎﺑ ﺩﺮﮐﺭﺎﮐ ﺕﺪﻣ) ﺵﺮﺑ ﻥﺍﻮﺗ

.ﺩﺭﺍﺩ ﯽﮕﺘﺴﺑ ﻦﻤﭼ ﻉﺎﻔﺗﺭﺍ ﻭ ﻩﺯﺍﺪﻧﺍ

ﺕﺪﻣ) ﺵﺮﺑ ﻥﺍﻮﺗ ﯽﻧﺯ ﻦﻤﭼ ﻡﺎﮕﻨﻫ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺭﺮﮑﻣ ﻥﺩﺮﮐ ﻦﺷﻭﺭ ﺵﻮﻣﺎﺧ

.ﺪﻫﺩ ﯽﻣ ﺶﻫﺎﮐ ﺍﺭ (یﺮﺗﺎﺑ ﺩﺮﮐﺭﺎﮐ

ﻪﺑ ،ﺩﻮﺷ ﯽﻣ ﻪﯿﺻﻮﺗ (یﺮﺗﺎﺑ ﺩﺮﮐﺭﺎﮐ ﺕﺪﻣ) ﺵﺮﺑ ﻥﺍﻮﺗ یﺯﺎﺳ ﻪﻨﯿﻬﺑ ﺖﻬﺟ

ﺐﺳﺎﻨﻣ ﺖﻋﺮﺳ ﺎﺑ ﻭ ﺪﯿﯾﺎﳕ ﺮﺘﺸﯿﺑ ﺍﺭ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ ،ﺪﯿﻨﮐ ﯽﻧﺯ ﻦﻤﭼ ﺕﺎﻌﻓﺩ

.ﺪﯿﻨﮐ ﺖﮐﺮﺣ

ﻥﺎﺸﻧ یﺮﺗﺎﺑ ژﺭﺎﺷ ﻪﺑ ﻪﺟﻮﺗ ﺎﺑ ﺍﺭ ﺵﺮﺑ ﻥﺍﻮﺗ ﻭ ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ ﻦﯿﺑ ﻪﻄﺑﺍﺭ ﺮﯾﺯ ﻝﺎﺜﻣ

.ﺪﻫﺩ ﯽﻣ

ﺵﺮﺑ ﻂﯾﺍﺮﺷ

ﮏﺸﺧ ﻭ کﺯﺎﻧ ﻦﻤﭼ

8cm

4cm

ﮏﺸﺧ ﻭ کﺯﺎﻧ ﺭﺎﯿﺴﺑ ﻦﻤﭼ

6cm

4cm

(Rotak 32 LI) ﺵﺮﺑ ﻥﺍﻮﺗ

100 m2ﺎﺗ 150 m2ﺎﺗ

(Rotak 32 LI High Power) ﺵﺮﺑ ﻥﺍﻮﺗ

150 m2ﺎﺗ 300 m2ﺎﺗ

ﺎﺑ یﺮﺗﺎﺑ ﮏﯾ ﺎﯾ ﯽﻓﺎﺿﺍ یﺮﺗﺎﺑ ﮏﯾ ﻥﺍﻮﺗ ﯽﻣ ﺩﺮﮐﺭﺎﮐ ﺕﺪﻣ ﺶﯾﺍﺰﻓﺍ ﺖﻬﺟ

ﺵﻮﺑ ﺯﺎﺠﻣ ﯽﻗﺮﺑ ﺕﻻﺁﺭﺍﺰﺑﺍ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ ﺯﺍ ﺍﺭ (Ah) ﺮﺘﺸﯿﺑ ﺖﯿﻓﺮﻇ

.ﺩﺮﮐ ﻪﯿﻬﺗ

ﯽﺳﺭﺎﻓ |

229

Bosch Power Tools F 016 L70 847 | (17.8.12)

یﺮﺗﺎﺑ ﻥﺩﺮﻛ ژﺭﺎﺷ ﻩﻮﺤﻧ

ﺎﺑ ﺎﻫ ﻩﺪﻨﻨﮐ ژﺭﺎﺷ ﻦﯾﺍ ﻂﻘﻓ .ﺪﯿﻨﮑﻧ ﻩﺩﺎﻔﺘﺳﺍ یﺮﮕﯾﺩ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﺯﺍ

◀

.ﺪﻧﺭﺍﺩ ﺖﻘﺑﺎﻄﻣ ﺎﻤﺷ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﯽﻧﻮﯾ-ﻡﻮﯿﺘﯿﻟ یﺮﺗﺎﺑ

ﺝﺭﺪﻨﻣ ﺮﯾﺩﺎﻘﻣ ﺪﯾﺎﺑ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻊﺒﻨﻣ ژﺎﺘﻟﻭ !ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﻪﮑﺒﺷ ژﺎﺘﻟﻭ ﻪﺑ

◀

.ﺪﺷﺎﺑ ﻪﺘﺷﺍﺩ ﺖﻘﺑﺎﻄﻣ ﺎﻤﺷ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﯽﻨﻓ ﻡﺎﻗﺭﺍ ﻭ ﺕﺎﺼﺨﺸﻣ ﺭﺩ

ﺺﺨﺸﻣ ﺖﻟﻭ 230 V ژﺎﺘﻟﻭ ﺖﲢ ﺩﺮﺑﺭﺎﮐ یﺍﺮﺑ ﻪﮐ ﺍﺭ یژﺭﺎﺷ یﺎﻬﻫﺎﮕﺘﺳﺩ

.ﺩﺮﺑ ﺭﺎﮑﺑ ﺰﯿﻧ ﺖﻟﻭ 220 V ژﺎﺘﻟﻭ ﺖﲢ ﻥﺍﻮﺗ ﯽﻣ ،ﺪﻧﺍ ﻩﺪﺷ

ﻦﯿﺑ ژﺭﺎﺷ ﻪﮐ ﺖﺳﺍ ﺎﻣﺩ ﻩﺪﻨﻨﮐ ﻝﺮﺘﻨﮐ ﻢﺘﺴﯿﺳ ﻪﺑ ﺰﻬﺠﻣ یژﺭﺎﺷ یﺮﺗﺎﺑ

یژﺭﺎﺷ یﺮﺗﺎﺑ ﺮﻤﻋ ﻝﻮﻃ ﻪﺑ ﻖﯾﺮﻃ ﻦﯾﺍ ﺯﺍ .ﺩﺯﺎﺳ ﯽﻣ ﻦﮑﳑ ﺍﺭ 45 °C ﻭ 0 °C

.ﺩﻮﺷ ﯽﻣ ﻩﺩﻭﺰﻓﺍ

ﻪﺑ ﱳﻓﺎﯾ ﺖﺳﺩ یﺍﺮﺑ .ﺩﻮﺸﯿﻣ ﻝﺎﺳﺭﺍ ﻪﯿﻟﻭﺍ ژﺭﺎﺷ ﺎﺑ ﻩﺎﮕﺘﺳﺩ یﺮﺗﺎﺑ :ﻪﺟﻮﺗ

ﺭﻮﻄﺑ یﺮﺗﺎﺑ ژﺭﺎﺷ ﺪﯾﺎﺑ ﺭﺎﺑ ﻦﯿﻟﻭﺍ یﺍﺮﺑ ﻥﺁ یﺮﯿﮔ ﺭﺎﮑﺑ ﺯﺍ ﻞﺒﻗ ،یﺮﺗﺎﺑ ﻞﻣﺎﮐ ﻥﺍﻮﺗ

.ﺩﻮﺷ ﻞﯿﻤﮑﺗ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﺭﺩ ﻞﻣﺎﮐ

ﻥﻭﺪﺑ ،ﺩﻮﳕ ژﺭﺎﺷ ﺖﻗﻭ ﻪﻤﻫ ﻥﺍﻮﺘﯿﻣ ﺍﺭ (Li-Ion) ﯽﻧﻮﯾ-ﻡﻮﯿﺘﯿﻟ یﺎﻫ یﺮﺗﺎﺑ

ﻪﺑ ﯽﺒﯿﺳﺁ ژﺭﺎﺷ ﻥﺎﯾﺮﺟ ﻥﺩﺮﮐ ﻊﻄﻗ .ﺩﻮﺷ ﻪﺘﺳﺎﮐ ﻥﺁ ﺮﻤﻋ ﻝﻮﻃ ﺯﺍ ﻪﮑﻨﯾﺍ

.ﺪﻧﺎﺳﺮﯿﳕ یﺮﺗﺎﺑ

ﺭﺩ «Electronic Cell Protection (ECP)» ﻖﯾﺮﻃ ﺯﺍ ﯽﻧﻮﯾ-ﻡﻮﯿﺘﯿﻟ یﺮﺗﺎﺑ

ﻥﺩﻮﺑ ﯽﻟﺎﺧ ﺕﺭﻮﺻ ﺭﺩ .ﺩﻮﺷ ﯽﻣ ﺖﻈﻓﺎﺤﻣ ﻞﻣﺎﮐ ﻥﺪﺷ ﯽﻟﺎﺧ ﻞﺑﺎﻘﻣ

ﺵﺮﺑ ﻪﻐﯿﺗ :ﺩﻮﺷ ﯽﻣ ﺵﻮﻣﺎﺧ ﯽﺘﻇﺎﻔﺣ ﺪﯿﻠﮐ ﻪﻠﯿﺳﻮﺑ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ،یﺮﺗﺎﺑ

.ﺪﻨﮐ ﯽﳕ ﺖﮐﺮﺣ

یﻭﺭ ﻩﺭﺎﺑﻭﺩ ،ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺭﺎﮐﺩﻮﺧ ﻥﺪﺷ ﺵﻮﻣﺎﺧ ﺯﺍ ﺲﭘ

ﺕﺭﻮﺼﻨﯾﺍ ﺮﯿﻏ ﺭﺩ .ﺪﯾﺭﻭﺎﯿﻧ ﺭﺎﺸﻓ ﻦﺷﻭﺭ/ﺵﻮﻣﺎﺧ ﺪﯿﻠﮐ

.ﺪﻨﯿﺑ ﯽﻣ ﺐﯿﺳﺁ یﺮﺗﺎﺑ

ژﺭﺎﺷ ﺪﻨﯾﺁﺮﻓ

ﱳﻓﺮﮔ ﺭﺍﺮﻗ ﻦﯿﻨﭽﻤﻫ ﻭ ﻕﺮﺑ ﺰﯾﺮﭘ ﻪﺑ ﺭژﺭﺎﺷ ﻕﺮﺑ ﻪﺧﺎﺷﻭﺩ ﻝﺎﺼﺗﺍ ﺩﺮﺠﻣ ﻪﺑ

.ﺩﻮﺷ ﯽﻣ ﺯﺎﻏﺁ ژﺭﺎﺷ ﺪﻨﯾﺁﺮﻓ ،یﺮﺗﺎﺑ ﻪﻈﻔﺤﻣ ﻞﺧﺍﺩ ﺭﺩ یﺮﺗﺎﺑ

ﺺﺨﺸﻣ ﮏﯿﺗﺎﻣﻮﺗﺍ ﺭﻮﻄﺑ یﺮﺗﺎﺑ ژﺭﺎﺷ ﻥﺍﺰﯿﻣ ،ژﺭﺎﺷ ﻪﻧﺍﺮﻫﺎﻣ ﺵﻭﺭ ﻪﻠﯿﺳﻮﺑ

،ﻥﺁ ژﺎﺘﻟﻭ ﻦﯿﻨﭽﻤﻫ ﻭ ﺎﻣﺩ ﻥﺍﺰﯿﻣ ﺐﺴﺣ ﺮﺑ ،ﻝﺁ ﻩﺪﯾﺍ ژﺭﺎﺷ ﻥﺎﯾﺮﺟ ﺖﲢ یﺮﺗﺎﺑ ﻭ

.ﺩﻮﺸﯿﻣ ژﺭﺎﺷ

ﻞﺧﺍﺩ ﺭﺩ ﻥﺁ یﺭﺍﺪﻬﮕﻧ ﻡﺎﮕﻨﻫ ﻪﺑ ﻭ ﻪﺘﻓﺎﯾ ﺶﯾﺍﺰﻓﺍ یﺮﺗﺎﺑ ﺮﻤﻋ ﻝﻮﻃ ﺵﻭﺭ ﻦﯾﺍ ﺎﺑ

.ﺪﻧﺎﻤﯿﻣ ﯽﻗﺎﺑ ژﺭﺎﺷ ،ﻞﻣﺎﮐ ﺭﻮﻄﺑ ﻩﺭﺍﻮﻤﻫ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ

ﻊﯾﺮﺳ ژﺭﺎﺷ ﺪﻨﯾﺁﺮﻓ

AL 3640 CV

Professional

AL 3620 CV

Professional

ﺺﺨﺸﻣ ﮓﻧﺭ ﺰﺒﺳ ﺮﮕﺸﯾﺎﳕ ﻥﺩﺯ ﮏﻤﺸﭼ ﻂﺳﻮﺗ ﻊﯾﺮﺳ ژﺭﺎﺷ ﺪﻨﯾﺁﺮﻓ

.ﺩﻮﺷ ﯽﻣ

ﻍﺍﺮﭼ ﻪﺳ ،یﺮﺗﺎﺑ ژﺭﺎﺷ ﻥﺎﻳﺮﺟ ﻦﯿﺣ ﺭﺩ :یﺮﺗﺎﺑ یﺍﺮﺑ ﺶﯾﺎﳕ ﻞﺑﺎﻗ یﺎﻬﺘﻤﺴﻗ

ﺵﻮﻣﺎﺧ ﻭ ﻦﺷﻭﺭ ﺕﺪﻣ ﻩﺎﺗﻮﮐ یﺮﮕﯾﺩ ﺯﺍ ﺲﭘ ﯽﮑﯾ (LED) ﺮﮕﻧﺎﺸﻧ ﺰﺒﺳ

ﻡﻭﺍﺪﻣ ﺭﻮﻄﺑ (LED) ﺮﮕﻧﺎﺸﻧ ﮓﻧﺭ ﺰﺒﺳ ﻍﺍﺮﭼ ﻪﺳ ﻪﭽﻧﺎﻨﭼ .ﺪﻧﻮﺸﯿﻣ

ﺲﭘ ﹰﺎﺒﯾﺮﻘﺗ .ﺖﺳﺍ ﻩﺪﺷ ژﺭﺎﺷ ﻞﻣﺎﮐ ﺭﻮﻄﺑ یﺮﺗﺎﺑ ﺕﺭﻮﺼﻨﯾﺍ ﺭﺩ ،ﺪﻨﻧﺎﲟ ﻦﺷﻭﺭ

ﮓﻧﺭ ﺰﺒﺳ ﻍﺍﺮﭼ ﻪﺳ ،ﺪﺷ ژﺭﺎﺷ ﻞﻣﺎﮐ ﺭﻮﻄﺑ یﺮﺗﺎﺑ ﻪﮑﻨﯾﺍ ﺯﺍ ﺪﻌﺑ ﻪﻘﯿﻗﺩ 5ﺯﺍ

.ﺪﻧﻮﺸﯿﻣ ﺵﻮﻣﺎﺧ ﹰﺍﺩﺪﺠﻣ (LED)

یﺎﻣﺩ ﻩﺩﻭﺪﺤﻣ ﺭﺩ ﺎﻬﯾﺮﺗﺎﺑ ﻥﺩﻮﺑ ﺕﺭﻮﺻ ﺭﺩ ﺎﻬﻨﺗ ﻊﯾﺮﺳ ژﺭﺎﺷ ﺪﻨﯾﺁﺮﻓ :ﻪﺟﻮﺗ

.«ﯽﻨﻓ ﺕﺎﺼﺨﺸﻣ» ﻪﺑ ﺪﯿﻨﮐ ﻉﻮﺟﺭ ،ﺖﺳﺍ ﻦﮑﳑ ژﺭﺎﺷ ﺯﺎﺠﻣ

یﺮﺗﺎﺑ ﻥﺩﺮﮐ ژﺭﺎﺷ

AL 3640 CV

Professional

AL 3620 CV

Professional

یﺮﺗﺎﺑ ژﺭﺎﺷ ﻞﻣﺎﮐ ﻥﺩﻮﺑ ﺮﭘ ی ﻩﺪﻫﺪﻧﺎﺸﻧ ﮓﻧﺭ ﺰﺒﺳ ﺮﮕﺸﯾﺎﳕ ﺪﺘﳑ ﻍﺍﺮﭼ

.ﺖﺳﺍ

ژﺭﺎﺷ ﻪﮐ ﺪﺳﺮﯿﻣ ﺵﻮﮔ ﻪﺑ ﻪﯿﻧﺎﺛ 2ﺕﺪﻣ ﻪﺑ ﻝﺎﻨﮕﯿﺳ ﮏﯾ ﻦﻳﺍ ﺮﺑ ﻩﻭﻼﻋ

.ﺪﻫﺪﯿﻣ ﺖﻣﻼﻋ ﺍﺭ یﺮﺗﺎﺑ ﻞﻣﺎﮐ ﻥﺪﺷ

.ﺩﺍﺩ ﺭﺍﺮﻗ ﻩﺩﺎﻔﺘﺳﺍ ﺩﺭﻮﻣ ﻪﻠﺻﺎﻓﻼﺑ ﻭ ﺖﺷﺍﺩﺮﺑ ﺍﺭ یﺮﺗﺎﺑ ﻥﺍﻮﺘﯿﻣ ﻥﺁ ﺯﺍ ﺲﭘ

ﻪﮐ ﺖﺳﺍ ﻦﯾﺍ ﮓﻧﺭ ﺰﺒﺳ ﺮﮕﺸﯾﺎﳕ ﺪﺘﳑ ﻍﺍﺮﭼ ،یﺮﺗﺎﺑ ﱳﺷﺍﺩ ﺭﺍﺮﻗ ﻥﻭﺪﺑ

.ﺪﺷﺎﺑ ﯽﻣ ﺭﺎﮐ ﻩﺩﺎﻣﺁ ﺭژﺭﺎﺷ ﻭ ﺖﺳﺍ ﺰﯾﺮﭘ ﺭﺩ ﻪﺧﺎﺷﻭﺩ

45 °C یﻻﺎﺑ ﺎﯾ 0 °C ﺮﯾﺯ یﺮﺗﺎﺑ یﺎﻣﺩ

AL 3640 CV

Professional

AL 3620 CV

Professional

ﺯﺍ ﺝﺭﺎﺧ ﺎﻬﯾﺮﺗﺎﺑ یﺎﻣﺩ ﻪﮐ ﺖﺳﺍ ﻦﯾﺍ ﺮﮕﻧﺎﯾﺎﳕ ﮓﻧﺭ ﺰﻣﺮﻗ ﺮﮕﺸﯾﺎﳕ ﺪﺘﳑ ﻍﺍﺮﭼ

ﻥﺪﯿﺳﺭ ﺾﺤﻣ ﻪﺑ .ﺩﺭﺍﺩ ﺭﺍﺮﻗ 0 °C – 45 °C ﻦﯿﺑ ﻊﯾﺮﺳ ژﺭﺎﺷ یﺎﻣﺩ ﻩﺩﻭﺪﺤﻣ

.ﺩﻭﺭ ﯽﻣ ﻊﯾﺮﺳ ژﺭﺎﺷ ﻪﺑ ﺩﻮﺧ ﻪﺑ ﺩﻮﺧ ﺭژﺭﺎﺷ ،ﺯﺎﺠﻣ یﺎﻣﺩ ی ﻩﺩﻭﺪﺤﻣ ﻪﺑ

ﺭﺍﺮﻗ ﺯﺍ ﺲﭘ ،ﺪﺷﺎﺑ ژﺭﺎﺷ ﺯﺎﺠﻣ یﺎﻣﺩ ﻩﺩﻭﺪﺤﻣ ﺯﺍ ﺝﺭﺎﺧ یﺮﺗﺎﺑ یﺎﻣﺩ ﻪﭽﻧﺎﻨﭼ

.ﺩﻮﺷ ﯽﻣ ﻦﺷﻭﺭ یﺮﺗﺎﺑ LED ﺰﻣﺮﻗ ﻍﺍﺮﭼ ،ﺭژﺭﺎﺷ ﺭﺩ ﻥﺩﺍﺩ

ﺩﺭﺍﺪﻧ ﺩﻮﺟﻭ ﻥﺩﺮﮐ ژﺭﺎﺷ ﻥﺎﮑﻣﺍ

AL 3640 CV

Professional

AL 3620 CV

Professional

ﺮﮕﺸﯾﺎﳕ ﻥﺩﺯ ﮏﻤﺸﭼ ﻂﺳﻮﺗ ژﺭﺎﺷ ﺪﻨﯾﺁﺮﻓ ﺭﺩ ﺮﮕﯾﺩ ﯽﻟﻼﺘﺧﺍ ﺯﻭﺮﺑ ﺕﺭﻮﺻ ﺭﺩ

.ﺩﻮﺷ ﯽﻣ ﺺﺨﺸﻣ ﮓﻧﺭ ﺰﻣﺮﻗ

ﺪﯿﻨﮐ ﻉﻮﺟﺭ) ﺖﺴﯿﻧ ﻦﮑﳑ یﺮﺗﺎﺑ ﻥﺪﺷ ژﺭﺎﺷ ﻭ ﺩﻮﺷ ﯽﳕ ﻉﻭﺮﺷ ژﺭﺎﺷ ﺪﻨﯾﺁﺮﻓ

.(«ﺎﻄﺧ یﻮﺠﺘﺴﺟ» ﺶﺨﺑ ﻪﺑ

230 | ﯽﺳﺭﺎﻓ

F 016 L70 847 | (17.8.12) Bosch Power Tools

ﺵﺎﻌﺗﺭﺍ ﻭ ﺍﺪﺻ ﻪﺑ ﻁﻮﺑﺮﻣ ﺕﺎﻋﻼﻃﺍ

(ﻪﻠﺻﺎﻓ ﺮﺘﻣ 1 ،ﻉﺎﻔﺗﺭﺍ ﺮﺘﻣ 2000/14/EG (1,60 یﺎﻨﺒﻣ ﺮﺑ ﺵﺎﻌﺗﺭﺍ ﺮﯾﺩﺎﻘﻣ

.ﺪﻧﺍ ﻩﺪﺷ ﻪﺒﺳﺎﺤﻣ

ﻻﻮﻤﻌﻣ ﺭﺍﺰﺑﺍ یﺍﺮﺑ Aﺐﺴﺣ ﺮﺑ ﻩﺪﺷ یﺮﯿﮔ ﻩﺯﺍﺪﻧﺍ ﯽﺗﻮﺻ ﺵﺎﻌﺗﺭﺍ ﺢﻄﺳ

ﯽﺗﻮﺻ ﻥﺍﻮﺗ ﺢﻄﺳ ؛74 dB(A) ﯽﺗﻮﺻ ﺭﺎﺸﻓ ﺢﻄﺳ :ﺎﺑ ﺖﺳﺍ ﺮﺑﺍﺮﺑ

.K = 0,42 dB (ﺖﯿﻌﻄﻗ ﻡﺪﻋ) ﺎﻄﺧ ﺐﯾﺮﺿ .86 dB(A)

ﺩﺭﺍﺪﻧﺎﺘﺳﺍ یﺎﻨﺒﻣ ﺮﺑ (ﺖﻬﺟ ﻪﺳ یﺎﻫﺭﺍﺩﺮﺑ ﻊﻤﺟ) ﺕﺎﺷﺎﻌﺗﺭﺍ ﻞﮐ ﻥﺍﺰﯿﻣ

,ah < 2,5 m/s2 ﺵﺎﻌﺗﺭﺍ ﺢﻄﺳ ﻥﺍﺰﯿﻣ :ﺩﻮﺷ ﯽﻣ ﻪﺒﺳﺎﺤﻣ EN 60335

.K = 1,5 m/s2ﺎﻄﺧ ﺐﯾﺮﺿ

ﺕﻻﻮﺼﺤﻣ ﻪﮐ ،ﻢﯾﺭﺍﺪﯿﻣ ﺭﺎﻬﻇﺍ یﺭﺎﺼﺤﻧﺍ ﺖﯿﻟﻮﺌﺴﻣ ﻝﻮﺒﻗ ﺎﺑ ﻪﻠﯿﺳﻮﻨﯾﺪﺑ

کﺭﺍﺪﻣ ﻭ ﺎﻫ ﻡﺭﻮﻧ ،ﺎﻫﺭﺍﺪﻧﺎﺘﺳﺍ ﺎﺑ «ﯽﻨﻓ ﺕﺎﺼﺨﺸﻣ ﻭ ﻡﺎﻗﺭﺍ» ﺖﲢ ﻪﺣﻭﺮﺸﻣ

ﻭ (ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ) EN 50338 ,EN 60335 :ﺪﻧﺭﺍﺩ ﺖﻘﺑﺎﻄﻣ ﺮﯾﺯ ﯽﻨﻓ

یﺎﻫﺩﺭﺍﺪﻧﺎﺘﺳﺍ ﻭ ﻦﯿﻧﺍﻮﻗ ﺱﺎﺳﺍ ﺮﺑ (یﺮﺗﺎﺑ ﺭژﺭﺎﺷ) EN 60335

2011/65/EU, 2004/108/EG, 2006/42/EG, 2000/14/EG.

.87 dB(A) ﻩﺪﺷ ﻦﯿﻤﻀﺗ ﯽﺗﻮﺻ ﻥﺍﻮﺗ ﺢﻄﺳ :2000/14/EG

.VI ﻪﻤﯿﻤﺿ ﺭﺩ ﺖﻘﺑﺎﻈﻣ ﻪﯾﺭﺎﻬﻇﺍ یﺎﻨﺒﻣ ﺮﺑ ﯽﺑﺎﯾﺯﺭﺍ ﺵﻭﺭ

32 :ﻝﻮﺼﺤﻣ یﺪﻨﺑ ﻪﺘﺳﺩ

:ﻊﺟﺮﻣ ﻡﺎﻧ

SRL, Sudbury, England, Nr. 1088

:ﻂﺳﻮﺗ (2000/14/EG, 2011/65/EU) ﯽﻨﻓ کﺭﺍﺪﻣ

Bosch Lawn and Garden Ltd., PT-LG/ENS4,

Stowmarket, Suffolk IP14 1EY, England

Helmut Heinzelmann

Head of Product

Certiﬁcation

Dr. Egbert Schneider

Senior Vice President

Engineering

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

31.05.2012

ﺩﺮﺑﺭﺎﮐ ﻭ ﺐﺼﻧ ﻩﻮﺤﻧ

ﺮﯾﻮﺼﺗ ﺩﺮﮑﻠﻤﻋ ﻉﻮﻧ

1ﯽﻟﺎﺳﺭﺍ ﺕﺎﯾﻮﺘﺤﻣ

2ﻩﺮﯿﮕﺘﺳﺩ ﺐﺼﻧ

3ﻦﻤﭼ یﺭﻭﺁ ﻊﻤﺟ ﻞﻄﺳ ﻥﺩﺮﮐ ﻢﻫ ﺮﺳ

4ﻦﻤﭼ یﺭﻭﺁ ﻊﻤﺟ ﻞﻄﺳ ﺐﺼﻧ/ﱳﺷﺍﺩﺮﺑ

5یﺮﺗﺎﺑ ﻥﺩﺮﻛ ژﺭﺎﺷ ﻩﻮﺤﻧ

6یﺮﺗﺎﺑ ﻥﺩﺍﺩ ﺭﺍﺮﻗ

7ﺖﻟﺎﺣ ﻪﺑ ﻥﺁ ﻥﺩﺭﻭﺁ ﻭ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻩﺪﻨﻨﮐ ﻊﻄﻗ ﻥﺩﺮﮐ ﺎﻫﺭ

کﺭﺎﭘ

8یﺮﺗﺎﺑ ﱳﺷﺍﺩﺮﺑ

9ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ ﻢﯿﻈﻨﺗ

10 ﻥﺩﺮﻛ ﻦﺷﻭﺭ

11 ﻥﺩﺮﻛ ﺵﻮﻣﺎﺧ

10 – 11 ﯽﻠﻤﻋ یﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ

12 ﻪﻐﯿﺗ ﺲﯾﻭﺮﺳ

13 ﺕﺎﻘﻠﻌﺘﻣ ﺏﺎﺨﺘﻧﺍ ﻩﻮﺤﻧ

ﻩﺎﮕﺘﺳﺩ ﺩﺮﺑﺭﺎﮐ ﻩﻮﺤﻧ ﻭ یﺯﺍﺪﻧﺍ ﻩﺍﺭ

ﺎﻤﺷ ﯽﻨﻤﯾﺍ یﺍﺮﺑ

ﺎﻫﺭ ﺍﺭ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻩﺪﻨﻨﮐ ﻊﻄﻗ ،ﺪﯿﻨﮐ ﺵﻮﻣﺎﺧ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ !ﻪﺟﻮﺗ

◀

ﺭﺎﮐ ﻦﯿﻤﻫ .ﺪﯾﺭﻭﺁﺭﺩ ﺍﺭ یﺮﺗﺎﺑ ،ﻥﺩﺮﮐ ﺰﯿﲤ ﻭ ﺲﯾﻭﺮﺳ ﻡﺎﳒﺍ ﺯﺍ ﻞﺒﻗ ﻭ ﺪﯿﻨﮐ

ﻩﺎﮕﺘﺳﺩ ﻞﺑﺎﮐ ﻥﺪﺷ ﻪﻓﻼﮐ ﺎﯾ ﯽﮔﺪﯾﺩ ﺐﯿﺳﺁ ،ﯽﮔﺪﯾﺮﺑ ﺕﺭﻮﺻ ﺭﺩ ﺍﺭ

.ﺪﯿﻫﺩ ﻡﺎﳒﺍ

ﺖﮐﺮﺣ ﺭﺩ ﻪﯿﻧﺎﺛ ﺪﻨﭼ ﻥﺁ ﻪﻐﯿﺗ ،ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻥﺪﺷ ﺵﻮﻣﺎﺧ ﺯﺍ ﺲﭘ

◀

.ﺪﻧﺎﻣ ﯽﻣ

.ﺪﯿﻧﺰﻧ ﺖﺳﺩ ﺶﺧﺮﭼ ﻝﺎﺣ ﺭﺩ ﻪﻐﯿﺗ ﻪﺑ !ﻁﺎﯿﺘﺣﺍ

◀

Rotak 32 LI High Power Rotak 32 LI یژﺭﺎﺷ ﻥﺯ ﻦﻤﭼ

AL 3640 CV

Professional

AL 3640 CV

Professional

ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 111

ﯽﻨﻓ ﻩﺭﺎﻤﺷ

4,0 4,0 A ژﺭﺎﺷ (ﻕﺮﺑ) ﻥﺎﯾﺮﺟ

0 – 45 0 – 45 °C ژﺭﺎﺷ یﺍﺮﺑ ﺯﺎﺠﻣ ﺕﺭﺍﺮﺣ ﻪﺟﺭﺩ

1,0 1,0 kg EPTA-Procedure 01/2003 ﺩﺭﺍﺪﻧﺎﺘﺳﺍ ﻖﺑﺎﻄﻣ ﻥﺯﻭ

II/II/ﯽﻨﻤﯾﺍ ﺱﻼﮐ

AL 3620 CV Professional ﺭژﺭﺎﺷ ﺎﺑ **

.ﺪﻨﺷﺎﺑ ﺕﻭﺎﻔﺘﻣ ﺖﺳﺍ ﻦﮑﳑ ﺎﻫﺭﺍﺰﺑﺍ یﺭﺎﲡ یﺎﻬﻣﺎﻧ .ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﺩﻮﺧ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺐﺴﭼﺮﺑ یﻭﺭ ﯽﻨﻓ ﻩﺭﺎﻤﺷ ﻪﺑ ﹰﺎﻔﻄﻟ

ﯽﺳﺭﺎﻓ |

231

Bosch Power Tools F 016 L70 847 | (17.8.12)

ﯽﻨﻌﻣ ﺖﻣﻼﻋ

ﻞﻤﻌﻟﺍ ﺲﮑﻋ ﺖﻬﺟ ﺎﯾ ﺮﯿﺴﻣ

ﺖﮐﺮﺣ ﺖﻬﺟ ﺎﯾ ﺮﯿﺴﻣ

ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﯽﻨﻤﯾﺍ ﺶﮑﺘﺳﺩ ﺯﺍ

ﻥﺯﻭ

ﻥﺩﺮﻛ ﻦﺷﻭﺭ

ﯽﻨﻌﻣ ﺖﻣﻼﻋ

ﻥﺩﺮﻛ ﺵﻮﻣﺎﺧ

ﺯﺎﺠﻣ یﺮﺑﺭﺎﮐ

ﺯﺎﺠﻣ ﺮﯿﻏ ﻭ ﻉﻮﻨﳑ ﺩﺮﮑﻠﻤﻋ

ﯽﻛﺪﯾ ﺕﺎﻌﻄﻗ/ﺕﺎﻘﻠﻌﺘﻣ

ﻩﺎﮕﺘﺳﺩ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺩﺭﺍﻮﻣ

ﻩﺪﺷ ﻪﺘﻓﺮﮔ ﺮﻈﻧ ﺭﺩ ﯽﺼﺨﺷ ﻂﯿﺤﻣ ﺭﺩ ﯽﻧﺯ ﻦﻤﭼ ﺖﻬﺟ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

.ﺖﺳﺍ

ﯽﻨﻓ ﺕﺎﺼﺨﺸﻣ

Rotak 32 LI High Power Rotak 32 LI یژﺭﺎﺷ ﻥﺯ ﻦﻤﭼ

3 600 H85 D*1 3 600 H85 D*0 ﯽﻨﻓ ﻩﺭﺎﻤﺷ

32 32 cm ﻪﻐﯿﺗ ﺽﺮﻋ

30 – 60 30 – 60 mm ﺵﺮﺑ ﻉﺎﻔﺗﺭﺍ

31 31 lﻦﻤﭼ یﺭﻭﺁ ﻊﻤﺟ ﻞﻄﺳ ،ﻢﺠﺣ

10,4 10,4 kg EPTA-Procedure 01/2003 ﺩﺭﺍﺪﻧﺎﺘﺳﺍ ﻖﺑﺎﻄﻣ ﻥﺯﻭ

ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ یﻭﺭ ﺐﺴﭼﺮﺑ ﻪﺑ ﺪﯿﻨﮐ ﻉﻮﺟﺭ یﺮﺳ ﻩﺭﺎﻤﺷ

(Li-Ion) ﯽﻧﻮﯾ – ﻡﻮﯿﺘﯿﻟ (Li-Ion) ﯽﻧﻮﯾ – ﻡﻮﯿﺘﯿﻟ یژﺭﺎﺷ یﺮﺗﺎﺑ

F 016 800 301 F 016 800 302 ﯽﻨﻓ ﻩﺭﺎﻤﺷ

36 36 V= ﯽﻣﺎﻧ ژﺎﺘﻟﻭ

2,6 1,3 Ah ﺖﯿﻓﺮﻇ

95 60 (ﻪﻘﯿﻗﺩ) min **(ﺪﻨﺘﺴﻫ ﯽﻟﺎﺧ ﺎﻬﯾﺮﺗﺎﺑ) ژﺭﺎﺷ ﻥﺎﻣﺯ

20 10 یﺮﺗﺎﺑ (cell) ﺩﺍﺪﻌﺗ

AL 3620 CV

Professional

AL 3620 CV

Professional

ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

2 607 225 657

2 607 225 659

2 607 225 662

2 607 225 668

ﯽﻨﻓ ﻩﺭﺎﻤﺷ

2,0 2,0 A ژﺭﺎﺷ (ﻕﺮﺑ) ﻥﺎﯾﺮﺟ

0 – 45 0 – 45 °C ژﺭﺎﺷ یﺍﺮﺑ ﺯﺎﺠﻣ ﺕﺭﺍﺮﺣ ﻪﺟﺭﺩ

0,6 0,6 kg EPTA-Procedure 01/2003 ﺩﺭﺍﺪﻧﺎﺘﺳﺍ ﻖﺑﺎﻄﻣ ﻥﺯﻭ

II/II/ﯽﻨﻤﯾﺍ ﺱﻼﮐ

AL 3620 CV Professional ﺭژﺭﺎﺷ ﺎﺑ **

232 | ﯽﺳﺭﺎﻓ

F 016 L70 847 | (17.8.12) Bosch Power Tools

.ﺪﯾﺮﺒﻧ ﺶﺧﺮﭼ ﻝﺎﺣ ﺭﺩ یﺎﻬﺸﺨﺑ ﺮﯾﺯ ﺎﯾ ﯽﮑﯾﺩﺰﻧ ﺭﺩ ﺍﺭ ﺩﻮﺧ یﺎﻫﺎﭘ ﻭ ﺎﻬﺘﺳﺩ

◀

.ﺪﯾﺮﯿﮕﺑ ﻪﻠﺻﺎﻓ ﻦﻤﭼ ﺏﺎﺗﺮﭘ ﻩﺩﻭﺪﺤﻣ ﺯﺍ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺎﺑ ﺭﺎﮐ ﻡﺎﮕﻨﻫ

◀

.ﺪﯿﻨﮑﻧ ﻞﻤﺣ ﺎﯾ ﺪﻨﻠﺑ ﻦﺷﻭﺭ ﺭﻮﺗﻮﻣ ﺎﺑ ﺰﮔﺮﻫ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

◀

ﺪﻨﻧﺍﻮﺗ ﯽﻣ ﺯﺎﺠﻣ ﺮﯿﻏ ﺕﺍﺮﯿﯿﻐﺗ .ﺪﯿﻨﮑﻧ یﺭﺎﮑﺘﺳﺩ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

◀

ﻭ ﺍﺪﺻ ﻭ ﺮﺳ ﺪﯿﻟﻮﺗ ﻪﺑ ﺮﺠﻨﻣ ﻭ ﺪﻨﻨﮐ ﻢﮐ ﺍﺭ ﻥﺎﺗ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﯽﻨﻤﯾﺍ

.ﺪﻧﻮﺷ ﺪﯾﺪﺷ ﺵﺯﺮﻟ

ﻞﺑﺎﮐ .ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ ﺍﺭ ﻩﺩﺎﻔﺘﺳﺍ ﺩﺭﻮﻣ ﻂﺑﺍﺭ ﻞﺑﺎﮐ ﻭ ﻝﺎﺼﺗﺍ ﻞﺑﺎﮐ ﺐﺗﺮﻣ

◀

ﺖﺳﺩ ﻕﺮﺑ ﺯﺍ ﻥﺩﺮﮐ ﺍﺪﺟ ﺯﺍ ﻞﺒﻗ ﻥﺁ ﻪﺑ ﻭ ﺪﯿﻨﮑﻧ ﻞﺻﻭ ﻕﺮﺑ ﻪﺑ ﺍﺭ ﻩﺪﯾﺩ ﺐﯿﺳﺁ

ﻞﻣﺎﺣ یﺎﻬﺘﻤﺴﻗ ﺎﺑ ﺱﺎﲤ ﻥﺎﮑﻣﺍ ،ﻞﺑﺎﮐ ﯽﮔﺪﯾﺩ ﺐﯿﺳﺁ ﺕﺭﻮﺻ ﺭﺩ .ﺪﯿﻧﺰﻧ

ﻥﻮﺼﻣ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺯﺍ ﯽﺷﺎﻧ ﺕﺍﺮﻄﺧ ﺮﺑﺍﺮﺑ ﺭﺩ ﺍﺭ ﺩﻮﺧ .ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﻥﺎﯾﺮﺟ

.ﺪﯾﺭﺍﺪﺑ

:ﺪﯿﻨﮐ ﻝﺎﻌﻓ ﺍﺭ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻩﺪﻨﻨﮐ ﻊﻄﻗ

،ﺪﯿﻨﮐ ﯽﻣ ﺍﺪﺟ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺯﺍ ﺍﺭ ﺩﻮﺧ ﻪﮐ ﯽﺘﻗﻭ –

،ﺎﻫ ﻪﮐﻮﻠﺑ ﺎﯾ ﺮﯿﮔ ﻊﻓﺭ ﺯﺍ ﻞﺒﻗ –

،ﻥﺩﺮﮐ ﺭﺎﮐ ﻥﺁ یﻭﺭ ﺎﯾ ﺰﯿﲤ ،ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻝﺮﺘﻨﮐ ﻡﺎﮕﻨﻫ –

ﺐﯿﺳﺁ ﻅﺎﳊ ﺯﺍ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ .ﯽﺟﺭﺎﺧ ﻢﺴﺟ ﮏﯾ ﺎﺑ ﺩﺭﻮﺧﺮﺑ ﺯﺍ ﺲﭘ –

،ﺪﻨﻨﮐ ﺲﯾﻭﺮﺳ ﺯﺎﯿﻧ ﺕﺭﻮﺻ ﺭﺩ ﺪﯿﻫﺪﺑ ﺍﺭ ﻥﺁ ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ ﯽﮔﺪﯾﺩ

ﺍﺭﻮﻓ) ﺩﺮﮐ ﻥﺪﯾﺯﺮﻟ ﻪﺑ ﻉﻭﺮﺷ یﺩﺎﻋ ﺮﯿﻏ ﺭﻮﻃ ﻪﺑ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻪﭽﻧﺎﻨﭼ –

.(ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ

ﺖﺒﻗﺍﺮﻣ ﻭ ﺲﻳﻭﺮﺳ

ﯽﻧﺎﺒﻏﺎﺑ ﺶﮑﺘﺳﺩ ﺯﺍ ﻩﺭﺍﻮﻤﻫ ،ﺰﯿﺗ ﻪﻐﯿﺗ ﻩﺩﻭﺪﺤﻣ ﺭﺩ ﺭﺎﮐ ﺕﺭﻮﺻ ﺭﺩ

◀

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ

ﺖﯿﻌﺿﻭ ﺎﺗ ﺪﯾﻮﺷ ﻦﺌﻤﻄﻣ ﺎﻬﭽﯿﭘ ﻭ ﺎﻫ ﻦﯿﭘ ،ﺎﻫ ﻩﺮﻬﻣ ﻥﺩﻮﺑ ﻢﮑﺤﻣ ﺯﺍ

◀

.ﺩﺩﺮﮔ ﻦﯿﻤﻀﺗ ﻥﺯ ﻦﻤﭼ ﻩﺭﺍ یﺍﺮﺑ ﯽﻨﻤﯾﺍ ﺭﺎﮐ

ﻝﺮﺘﻨﮐ ﻞﮑﺷ ﻭ ﯽﮔﺩﻮﺳﺮﻓ ﺮﻈﻧ ﺯﺍ ﺍﺭ ﻦﻤﭼ یﺭﻭﺁ ﻊﻤﺟ ﻞﻄﺳ ﺐﺗﺮﻣ

◀

.ﺪﯿﻨﮐ

ﺍﺭ ﻩﺪﯾﺩ ﺐﯿﺳﺁ ﺎﯾ ﻩﺩﻮﺳﺮﻓ یﺎﻬﺘﻤﺴﻗ ﻭ ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

◀

.ﺪﯿﻨﮐ ﺾﯾﻮﻌﺗ ﻥﺎﻨﯿﻤﻃﺍ ﺖﻬﺟ

ﻩﺩﺎﻔﺘﺳﺍ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ یﺍﺮﺑ ﻩﺪﺷ ﻪﺘﻓﺮﮔ ﺮﻈﻧ ﺭﺩ یﺎﻫ ﻪﻐﯿﺗ ﺯﺍ ﻂﻘﻓ

◀

.ﺪﯿﻨﮐ

.ﺪﻨﺷﺎﺑ ﺵﻮﺑ ﺖﮐﺮﺷ ﺯﺍ ﯽﻀﯾﻮﻌﺗ ﺕﺎﻌﻄﻗ ﻪﮐ ﺪﯾﻮﺷ ﻦﺌﻤﻄﻣ

◀

یﺮﺗﺎﺑ ﺎﺑ ﺭﺎﮐ ﻪﻨﯿﻬﺑ ﻩﻮﺤﻧ یﺍﺮﺑ ﯽﺗﺍﺮﮐﺬﺗ ﻭ ﺕﺎﺤﯿﺿﻮﺗ

.ﺪﯾﻮﺷ ﻦﺌﻤﻄﻣ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻥﺩﻮﺑ ﺵﻮﻣﺎﺧ ﺯﺍ یﺮﺗﺎﺑ یﺭﺍﺬﮔﺎﺟ ﺯﺍ ﻞﺒﻗ

◀

.ﺩﻮﺷ ﻪﺛﺩﺎﺣ ﺯﻭﺮﺑ ﺚﻋﺎﺑ ﺖﺳﺍ ﻦﮑﳑ ﻦﺷﻭﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺭﺩ یﺮﺗﺎﺑ ﻥﺩﺍﺩ ﺭﺍﺮﻗ

ﺫﻮﻔﻧ .ﺪﻳﺭﺍﺪﺑ ﻅﻮﻔﺤﻣ ﺖﺑﻮﻃﺭ ﻭ ﻥﺍﺭﺎﺑ ﺮﺑﺍﺮﺑ ﺭﺩ ﺍﺭ یﺮﺗﺎﺑ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ

◀

.ﺪﻫﺪﯿﻣ ﺶﯾﺍﺰﻓﺍ ﺍﺭ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺮﻄﺧ ،ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﻞﺧﺍﺩ ﻪﺑ ﺏﺁ

ﺪﯿﻟﻮﺗ ﻑﺮﻃ ﺯﺍ ﻩﺪﺷ ﻪﯿﺻﻮﺗ یﺎﻫﺭژﺭﺎﺷ ﻪﻠﯿﺳﻮﺑ ﺎﻬﻨﺗ ﺍﺭ ﺎﻬﯾﺮﺗﺎﺑ

◀

ﺎﻫ یﺮﺗﺎﺑ ﺯﺍ ﯽﺻﺎﺧ ﻉﻮﻧ یﺍﺮﺑ ﻪﮐ یﺭژﺭﺎﺷ ﺯﺍ ﻪﭽﻧﺎﻨﭼ .ﺪﯿﻨﮐ ژﺭﺎﺷ ﻩﺪﻨﻨﮐ

،ﺩﻮﺷ ﻩﺩﺎﻔﺘﺳﺍ ﺮﮕﯾﺩ یﺎﻬﯾﺮﺗﺎﺑ ژﺭﺎﺷ ﺖﻬﺟ ،ﺖﺳﺍ ﻩﺪﺷ ﻪﺘﻓﺮﮔ ﺮﻈﻧ ﺭﺩ

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ یﺯﻮﺴﺸﺗﺁ ﺮﻄﺧ

ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﻦﯾﺍ .ﺪﯿﻨﮐ یﺭﺍﺩﺩﻮﺧ ﻪﻗﺮﻔﺘﻣ یﺎﻫ یﺮﺗﺎﺑ ﻥﺩﺮﮐ ژﺭﺎﺷ ﺯﺍ

◀

ﻡﺎﻗﺭﺍ ﺚﺤﺒﻣ ﺭﺩ ﺝﺭﺪﻨﻣ ژﺎﺘﻟﻭ ﺖﲢ ،(Li-Ion) ﯽﻧﻮﯾ – ﻡﻮﯿﺘﯿﻟ یﺍﺮﺑ ﹰﺍﺮﺼﺤﻨﻣ

ﺩﻮﺟﻭ ﺭﺎﺠﻔﻧﺍ ﻭ یﺯﻮﺴﺸﺗﺁ ﺮﻄﺧ ﺕﺭﻮﺼﻨﯾﺍ ﺮﯿﻏ ﺭﺩ .ﺖﺳﺍ ﺐﺳﺎﻨﻣ ﯽﻨﻓ

.ﺩﺭﺍﺩ

ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺮﻄﺧ ﯽﮔﺩﻮﻟﺁ ﺮﺛﺍ ﺭﺩ .ﺪﯾﺭﺍﺩ ﻩﺎﮕﻧ ﺰﯿﲤ ﺍﺭ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ

◀

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ

ﻝﺎﺼﺗﺍ ﻪﺧﺎﺷﻭﺩ ﻭ ﻞﺑﺎﮐ ،ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﻩﺩﺎﻔﺘﺳﺍ ﺭﺎﺑ ﺮﻫ ﺯﺍ ﺶﯿﭘ

◀

ﺯﺍ ،ﯽﮔﺪﯾﺩ ﺐﯿﺳﺁ ﻪﻧﻮﮔ ﺮﻫ ﻩﺪﻫﺎﺸﻣ ﺕﺭﻮﺻ ﺭﺩ .ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ ﺍﺮﻧﺁ

ﻥﺎﺗﺩﻮﺧ ﺍﺭ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ ﺰﮔﺮﻫ .ﺪﯿﻨﮑﻧ ﻩﺩﺎﻔﺘﺳﺍ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ

ﺖﲢ یﺍ ﻪﻓﺮﺣ ﻦﯿﺼﺼﺨﺘﻣ ﻪﺑ ﹰﺍﺮﺼﺤﻨﻣ ﺍﺮﻧﺁ ﺮﯿﻤﻌﺗ ﻭ ﺪﯿﻨﮑﻧ ﺯﺎﺑ

،ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ .ﺪﯿﺋﺎﳕ ﻝﻮﺤﻣ ﻞﺻﺍ ﯽﮐﺪﯾ ﺕﺎﻌﻄﻗ ﻭ ﻡﺯﺍﻮﻟ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ

،ﺪﻨﺷﺎﺑ ﯽﮔﺪﯾﺩ ﺐﯿﺳﺁ ﻭ ﻝﻼﺘﺧﺍ ﺭﺎﭼﺩ ﻪﮐ ﻥﺁ ﻝﺎﺼﺗﺍ ﻪﺧﺎﺷﻭﺩ ﻭ ﻞﺑﺎﮐ

.ﺪﻧﻮﺸﯿﻣ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺮﻄﺧ ﺶﯾﺍﺰﻓﺍ ﺐﺟﻮﻣ

ﺪﺷﺎﺑ ﻕﺍﺮﺘﺣﺍ ﻞﺑﺎﻗ ﺖﻟﻮﻬﺳ ﻪﺑ ﻪﮐ یﺩﺍﻮﻣ یﻭﺭ ﺮﺑ ﺍﺭ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ

◀

ﻦﮐﺎﻣﺍ ﺭﺩ ﻥﺁ ﺯﺍ ﻦﯿﻨﭽﻤﻫ ﻭ ﺪﯿﻫﺪﻧ ﺭﺍﺮﻗ (ﻩﺮﯿﻏ ﻭ ﻪﭼﺭﺎﭘ ،ﺬﻏﺎﮐ ﻪﻠﻤﺟ ﺯﺍ)

ﺪﻨﻳﺁﺮﻓ ﻦﯿﺣ ﺭﺩ ﻪﮐ ﯽﯾﺎﻣﺮﮔ ﻞﯿﻟﺩ ﻪﺑ .ﺪﯿﻨﮑﻧ ﻩﺩﺎﻔﺘﺳﺍ ﻕﺍﺮﺘﺣﺍ ﻞﺑﺎﻗ

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ یﺯﻮﺴﺸﺗﺁ ﺮﻄﺧ ،ﺩﻮﺸﯿﻣ ﺪﯿﻟﻮﺗ ژﺭﺎﺷ

ﻩﺩﺎﻔﺘﺳﺍ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻦﯾﺍ یﺍﺮﺑ ﻩﺪﺷ ﻪﺘﻓﺮﮔ ﺮﻈﻧ ﺭﺩ یﺎﻬﯾﺮﺗﺎﺑ ﺯﺍ ﺎﻬﻨﺗ

◀

ﺶﺗﺁ ﺮﻄﺧ ﺎﯾ ﺖﺣﺍﺮﺟ ﺯﻭﺮﺑ ﺚﻋﺎﺑ ﺪﻧﺍﻮﺗ ﯽﻣ ﺎﻬﯾﺮﺗﺎﺑ ﺮﯾﺎﺳ ﺩﺮﺑﺭﺎﮐ .ﺪﯿﻨﮐ

.ﺩﺩﺮﮔ یﺯﻮﺳ

،ﺪﯿﻠﮐ ،ﻪﮑﺳ ،ﺬﻏﺎﮐ ی ﻩﺮﯿﮔ ﺯﺍ ﺍﺭ ﻩﺩﺎﻔﺘﺳﺍ ﻞﺑﺎﻗ ﺮﯿﻏ یﺎﻬﯾﺮﻃﺎﺑ

◀

،ﺪﻧﻮﺷ ﯽﻣ ﺖﮐﺎﺘﻨﮐ ﺩﺎﺠﯾﺍ ﺚﻋﺎﺑ ﻪﮐ یﺰﻠﻓ ﺀﺎﯿﺷﺍ ﺮﯾﺎﺳ ﺎﯾ ﭻﯿﭘ ،ﺦﯿﻣ

ﺪﻧﺍﻮﺗ ﯽﻣ یﺮﻃﺎﺑ یﺎﻬﺘﮐﺎﺘﻨﮐ ﻦﯿﺑ ﻩﺎﺗﻮﮐ ﻝﺎﺼﺗﺍ ﮏﯾ .ﺪﯾﺭﺍﺩ ﻩﺎﮕﻧ ﺭﻭﺩ

.ﺩﻮﺷ یﺯﻮﺳ ﺶﺗﺁ ﻭ ﯽﮕﺘﺧﻮﺳ ﻪﺑ ﺮﺠﻨﻣ

ﻥﺁ ﻞﺧﺍﺩ ﺯﺍ ﺕﺎﻌﯾﺎﻣ ﺝﻭﺮﺧ ﺚﻋﺎﺑ ﺪﻧﺍﻮﺘﯿﻣ یﺮﺗﺎﺑ ﺯﺍ ﻪﯾﻭﺭ ﯽﺑ ﻩﺩﺎﻔﺘﺳﺍ

◀

ﺭﺩ .ﺪﯿﻨﮐ یﺭﺍﺩﺩﻮﺧ ﺕﺎﻌﯾﺎﻣ ﻥﺁ ﺎﺑ ﺱﺎﲤ ﻪﻧﻮﮔ ﺮﻫ ﻭ ﻥﺩﺯ ﺖﺳﺩ ﺯﺍ .ﺩﻮﺷ

ﺍﺭ ﺕﺎﻌﯾﺎﻣ ﺎﺑ ﺱﺎﲤ ﻞﺤﻣ ﺎﯾ ﻭ ﺩﻮﺧ ﺖﺳﺩ ،ﻥﺁ ﺎﺑ ﯽﻗﺎﻔﺗﺍ ﺱﺎﲤ ﺕﺭﻮﺻ

ﻪﺑ ﺪﯾﺎﺑ ،ﺕﺎﻌﯾﺎﻣ ﻦﯾﺍ ﺎﺑ ﻢﺸﭼ ﻥﺪﺷ ﻩﺩﻮﻟﺁ ﺕﺭﻮﺻ ﺭﺩ .ﺪﯿﺋﻮﺸﺑ ﺏﺁ ﺎﺑ

ﺏﺎﻬﺘﻟﺍ ﺚﻋﺎﺑ ﺪﻧﺍﻮﺘﯿﻣ یﺮﺗﺎﺑ ﺯﺍ ﻩﺪﺷ ﺝﺭﺎﺧ ﻊﯾﺎﻣ .ﺪﯿﻨﮐ ﻪﻌﺟﺍﺮﻣ ﮏﺷﺰﭘ

.ﺩﻮﺷ ﯽﮕﺘﺧﻮﺳ ﻭ ﺖﺳﻮﭘ

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﻩﺎﺗﻮﻛ ﻝﺎﺼﺗﺍ ﺮﻄﺧ .ﺪﯿﻨﻜﻧ ﺯﺎﺑ ﺍﺭ یﺮﺗﺎﺑ

◀

ﻭ ﺪﯿﺷﺭﻮﺧ ﻡﻭﺍﺪﻣ ﺶﺑﺎﺗ ﺮﺑﺍﺮﺑ ﺭﺩ ﻪﻠﻤﺟ ﺯﺍ ،ﺕﺭﺍﺮﺣ ﺮﺑﺍﺮﺑ ﺭﺩ ﺍﺭ یﺮﺗﺎﺑ

◀

ﺭﺎﺠﻔﻧﺍ ﺮﻄﺧ .ﺪﯾﺭﺍﺪﺑ ﻅﻮﻔﺤﻣ ﺖﺑﻮﻃﺭ ﻭ ﺏﺁ ،ﺶﺗﺁ ﺮﺑﺍﺮﺑ ﺭﺩ ﻦﯿﻨﭽﻤﻫ

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﺭﺎﺠﻔﻧﺍ ﺮﻄﺧ .ﺪﯿﻨﻛ یﺭﺍﺩﺩﻮﺧ یﺮﺗﺎﺑ ﻩﺎﺗﻮﻛ ﻝﺎﺼﺗﺍ ﺯﺍ

◀

ﻪﯾﻭﺭ ﯽﺑ ﺭﻮﻄﺑ ﻥﺁ ﺯﺍ ﺎﯾ ﻭ ﺪﺷﺎﺑ ﻩﺪﯾﺩ ﺐﯿﺳﺁ یﺮﺗﺎﺑ ﻪﮑﯿﺗﺭﻮﺻ ﺭﺩ

◀

ﻦﯾﺍ ﺭﺩ .ﺩﺩﺮﮔ ﺪﻋﺎﺼﺘﻣ ﯽﯾﺎﻫﺭﺎﺨﺑ یﺮﺗﺎﺑ ﺯﺍ ﺖﺳﺍ ﻦﮑﳑ ،ﺩﻮﺷ ﻩﺩﺎﻔﺘﺳﺍ

ﻪﺑ ،ﺪﯾﺩﺮﮐ ﯽﺘﺣﺍﺭﺎﻧ ﺱﺎﺴﺣﺍ ﺮﮔﺍ ؛ﺪﯿﻨﮐ ﻩﺯﺎﺗ ﺍﺭ ﻂﯿﺤﻣ یﺍﻮﻫ ﺖﻟﺎﺣ

یﺭﺎﺠﻣ ﻪﺑ ﺖﺳﺍ ﻦﮑﳑ ﺎﻫﺭﺎﺨﺑ ﻦﯾﺍ ﻕﺎﺸﻨﺘﺳﺍ .ﺪﯿﺋﺎﳕ ﻪﻌﺟﺍﺮﻣ ﮏﺷﺰﭘ

.ﺪﻧﺎﺳﺮﺑ ﺐﯿﺳﺁ ﺎﻤﺷ ﯽﺴﻔﻨﺗ

.ﺪﯿﻨﮐ ﻆﻔﺣ ﺏﺁ ﻭ ﺖﺑﻮﻃﺭ ﺮﺑﺍﺮﺑ ﺭﺩ ﺍﺭ یﺮﻃﺎﺑ

◀

یﺭﺍﺪﻬﮕﻧ ﻪﺟﺭﺩ 50 °C ﺎﺗ ﻪﺟﺭﺩ 0 °C ﻦﯿﺑ یﺎﻣﺩ ﺭﺩ ﹰﺍﺮﺼﺤﻨﻣ ﺍﺭ یﺮﻃﺎﺑ

◀

.ﺪﯾﺭﺍﺬﮕﻧ ﻞﯿﺒﻣﻮﺗﺍ ﻞﺧﺍﺩ ﻥﺎﺘﺴﺑﺎﺗ ﺭﺩ ﺍﺭ یﺮﻃﺎﺑ ﻝﺎﺜﻣ ﺭﻮﻄﺑ .ﺪﯿﻨﮐ

ﺱﺮﺑ ﺎﯾ یﻮﻣ ﻢﻠﻗ ﮏﯾ ﻪﻠﯿﺳﻮﺑ ﺍﺭ یﺮﺗﺎﺑ ﻪﯾﻮﻬﺗ یﺎﻫﺭﺎﯿﺷ ﻩﺎﮕﺑ ﻩﺎﮔ

◀

.ﺪﯿﻨﮐ ﺰﯿﲤ ﮏﺸﺧ ﻭ ﻡﺮﻧ ﮏﭼﻮﮐ

ﺎﻫ ﺖﻣﻼﻋ

.ﺪﻨﺷﺎﺑ ﯽﻣ ﻢﻬﻣ ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ ﻢﻬﻓ ﻭ ﻥﺪﻧﺍﻮﺧ یﺍﺮﺑ ﻞﯾﺫ یﺎﻬﺘﻣﻼﻋ

ﻦﯾﺍ ﺖﺳﺭﺩ ﻢﻬﻓ .ﺪﯾﺭﺎﭙﺴﺑ ﺮﻃﺎﺧ ﻪﺑ ﺍﺭ ﺎﻬﻧﺁ ﯽﻧﺎﻌﻣ ﻭ ﻢﺋﻼﻋ ﻦﯾﺍ ﺎﻔﻄﻟ

ﮏﻤﮐ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺯﺍ ﻦﻤﯾﺍ ﻭ ﺖﺳﺭﺩ ی ﻩﺩﺎﻔﺘﺳﺍ ﺖﻬﺟ ﺎﻤﺷ ﻪﺑ ﻢﺋﻼﻋ

.ﺪﻨﮐ ﯽﻣ

ﯽﺳﺭﺎﻓ |

233

Bosch Power Tools F 016 L70 847 | (17.8.12)

ﯽﺳﺭﺎﻓ

ﯽﻨﻤﯾﺍ یﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ

یﺎﻬﺘﻤﺴﻗ ﺎﺑ ﺍﺭ ﺩﻮﺧ .ﺪﯿﻧﺍﻮﺨﺑ ﺖﻗﺩ ﻪﺑ ﺍﺭ ﯽﻨﻤﯾﺍ ﺕﺍﺭﻮﺘﺳﺩ ﻪﻤﻫ !ﻪﺟﻮﺗ

ﻪﭼﺮﺘﻓﺩ ﺎﻔﻄﻟ .ﺪﯿﻨﮐ ﺎﻨﺷﺁ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﻩﻮﺤﻧ ﻭ یﺮﺑﺭﺎﮐ

.ﺪﯿﻨﮐ یﺭﺍﺪﻬﮕﻧ ﺏﻮﺧ ﻩﺪﻨﯾﺁ یﺍﺮﺑ ﺍﺭ ﺎﻤﻨﻫﺍﺭ

ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ یﻭﺭ ﻢﺋﻼﻋ ﺢﯿﺿﻮﺗ

.ﯽﻣﻮﻤﻋ یﺎﻫﺭﺍﺪﺸﻫ

.ﺪﯿﻧﺍﻮﺨﺑ ﺎﻬﺘﻧﺍ ﺎﺗ ﺍﺭ ﺎﻤﻨﻫﺍﺭ ی ﻪﭼﺮﺘﻓﺩ

ﻡﺎﺴﺟﺍ ﻪﻠﯿﺳﻮﺑ ﺎﻤﺷ ﯽﮑﯾﺩﺰﻧ ﺭﺩ ﺹﺎﺨﺷﺍ ﻪﮐ ﺪﯿﻨﮐ ﻪﺟﻮﺗ

.ﺪﻧﻮﺸﻧ ﯽﻤﺧﺯ ﻩﺪﺷ ﺏﺎﺗﺮﭘ ﯽﺟﺭﺎﺧ

ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺯﺍ ﻦﻤﯾﺍ ﻪﻠﺻﺎﻓ ﺭﺩ ﺍﺭ ﺩﻮﺧ ﮏﯾﺩﺰﻧ ﺹﺎﺨﺷﺍ

.ﺪﯾﺭﺍﺪﻬﮕﻧ

ﺖﺳﺩ ﻭ ﺎﭘ ﻥﺎﺘﺸﮕﻧﺍ ﺯﺍ ﺖﻈﻓﺎﺤﻣ ﺖﻬﺟ .ﺖﺳﺍ ﺰﯿﺗ ﻪﻐﯿﺗ

.ﺪﯿﻨﮐ ﻁﺎﯿﺘﺣﺍ ﺩﻮﺧ

ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻪﮐ ﯽﺗﺭﻮﺻ ﺭﺩ ﺎﯾ ﻭ ﺲﯾﻭﺮﺳ ﺎﯾ ﻥﺩﺮﮐ ﺰﯿﲤ ﺯﺍ ﻞﺒﻗ

ﺯﺍ ﺍﺭ ﻥﺁ ،ﺪﯿﻨﮐ ﯽﻣ ﺎﻫﺭ ﺕﺭﺎﻈﻧ ﻥﻭﺪﺑ ﻩﺎﺗﻮﮐ ﯽﺗﺪﻣ یﺍﺮﺑ ﯽﺘﺣ ﺍﺭ

.ﺪﯿﻨﮐ ﻊﻄﻗ ﻕﺮﺑ ﻥﺎﯾﺮﺟ

.ﺩﻮﺷ ﯽﳕ ﻁﻮﺑﺮﻣ

STOP

ﺭﻮﻃ ﻪﺑ ﺪﯾﺭﺍﺬﮕﺑ ،ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ یﺎﻬﺘﻤﺴﻗ ﺎﺑ ﺱﺎﲤ ﺯﺍ ﻞﺒﻗ

ﺭﺩ ﯽﺗﺪﻣ یﺍﺮﺑ ﻥﺪﺷ ﺵﻮﻣﺎﺧ ﺯﺍ ﺲﭘ ﺎﻫ ﻪﻐﯿﺗ .ﺪﻨﺘﺴﯾﺎﺑ ﻞﻣﺎﮐ

.ﺪﻧﻮﺷ ﺕﺎﺣﺍﺮﺟ ﺩﺎﺠﯾﺍ ﺚﻋﺎﺑ ﺪﻨﻧﺍﻮﺗ ﯽﻣ ﻭ ﺪﻨﻧﺎﻣ ﯽﻣ ﺖﮐﺮﺣ

ﺎﻫﺭ ﻥﺍﺭﺎﺑ ﺮﯾﺯ ﺎﯾ ﺪﯿﻨﮐ ﻆﻔﺣ ﻥﺍﺭﺎﺑ ﺮﺑﺍﺮﺑ ﺭﺩ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

.ﺪﯿﻨﮑﻧ

.ﺪﯾﺭﺍﺪﺑ ﻥﻮﺼﻣ ﯽﮑﯾﺮﺘﮑﻟﺍ کﻮﺷ ﺮﺑﺍﺮﺑ ﺭﺩ ﺍﺭ ﺩﻮﺧ

.ﺩﻮﺷ ﯽﳕ ﻁﻮﺑﺮﻣ

.ﺪﯾﺮﺑ ﺭﺎﮑﺑ ﮏﺸﺧ یﺎﻬﻧﺎﮑﻣ ﺭﺩ ﺍﺭ ژﺭﺎﺷ ﻩﺎﮕﺘﺳﺩ

.ﺪﺷﺎﺑ ﯽﻣ ﺰﻬﺠﻣ ﯽﻨﻤﯾﺍ ﺲﻧﺍﺮﺗ ﮏﯾ ﻪﺑ ﺭژﺭﺎﺷ

یﺮﺑﺭﺎﮐ

ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﻩﺯﺎﺟﺍ ﺎﻨﺷﺁ ﺎﻧ ﺩﺍﺮﻓﺍ ﺮﯾﺎﺳ ﺎﯾ ﻥﺎﮐﺩﻮﮐ ﻪﺑ ﺰﮔﺮﻫ

◀

ﺩﻭﺪﺤﻣ ﺍﺭ ﺮﺑﺭﺎﮐ ﻦﺳ ﺪﻨﻧﺍﻮﺗ ﯽﻣ ﺭﻮﺸﮐ ﺮﻫ ﻪﺑ ﻁﻮﺑﺮﻣ ﺕﺍﺭﺮﻘﻣ .ﺪﯿﻫﺪﻧ ﺍﺭ

ﺱﺮﺘﺳﺩ ﺯﺍ ﺭﻭﺩ ﺍﺭ ﻥﺁ ،ﺪﯿﻨﮐ ﯽﳕ ﻩﺩﺎﻔﺘﺳﺍ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺯﺍ ﻪﭽﻧﺎﻨﭼ .ﺪﻨﻨﮐ

.ﺪﯾﺭﺍﺪﻬﮕﻧ ﻥﺎﮐﺩﻮﮐ

ﻪﺑﺮﲡ ﻥﻭﺪﺑ ﺎﯾ ﯽﻤﺴﺟ ﻭ ﯽﺣﻭﺭ یﺎﻬﯿﺘﺳﺎﮐ یﺍﺭﺍﺩ ﺩﺍﺮﻓﺍ ﺮﯾﺎﺳ ﻭ ﻥﺎﮐﺩﻮﮐ

◀

ﺯﺍ ﺪﯾﺎﺒﻧ ،ﺪﻧﺮﺑ ﺭﺎﮑﺑ ﻥﺎﻨﯿﻤﻃﺍ ﺎﺑ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺪﻨﻧﺍﻮﺗ ﯽﳕ ﻪﮐ ﯽﯾﺎﻨﺷﺁ ﺎﯾ

ﻝﻭﺆﺴﻣ ﺩﺮﻓ ﮏﯾ ﻪﻠﯿﺳﻮﺑ یﺮﺑﺭﺎﮐ ﺵﻭﺭ ﻪﯿﺟﻮﺗ ﺎﯾ ﺕﺭﺎﻈﻧ ﻥﻭﺪﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ

.ﺪﻨﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ

ﺭﺍﺰﺑﺍ ﺎﺑ ﺎﻬﻧﺁ ﻪﮐ ﺩﻮﺷ ﻞﺻﺎﺣ ﻥﺎﻨﯿﻤﻃﺍ ﺎﺗ ﺪﻨﺷﺎﺑ ﺮﻈﻧ ﺮﯾﺯ ﺪﯾﺎﺑ ﻥﺎﮐﺩﻮﮐ

.ﺪﻨﻨﮐ ﯽﳕ یﺯﺎﺑ ﯽﻗﺮﺑ

ﺎﯾ ﻥﺎﮐﺩﻮﮐ ﺹﻮﺼﺨﺑ ﺹﺎﺨﺷﺍ ﻥﺩﻮﺑ ﺕﺭﻮﺻ ﺭﺩ ﻥﺯ ﻦﻤﭼ ﺯﺍ ﺰﮔﺮﻫ

◀

.ﺪﯿﻨﮑﻧ ﻩﺩﺎﻔﺘﺳﺍ ﺎﻤﺷ ﯽﮑﯾﺩﺰﻧ ﺭﺩ ﺕﺎﻧﺍﻮﯿﺣ

ﯽﻣ ﻝﻭﺆﺴﻣ کﻼﻣﺍ ﺎﯾ ﺹﺎﺨﺷﺍ یﻭﺭ ﺕﺍﺭﺎﺴﺧ ﺎﯾ ﺙﺩﺍﻮﺣ ﺮﺑﺍﺮﺑ ﺭﺩ ﺮﺑﺭﺎﮐ

◀

.ﺪﺷﺎﺑ

ﺶﻔﮐ .ﺪﯿﻨﮑﻧ ﻩﺩﺎﻔﺘﺳﺍ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﺯﺍ ﺯﺎﺑ یﺎﻬﻟﺪﻨﺻ ﺎﺑ ﺎﯾ ﻪﻨﻫﺮﺑ یﺎﭘ ﺎﺑ

◀

.ﺪﯿﺷﻮﭙﺑ ﺪﻨﻠﺑ ﺭﺍﻮﻠﺷ ﮏﯾ ﻭ ﻢﮑﺤﻣ ﺭﺎﮐ

،ﺎﻫ ﻪﮑﺗ ،ﺎﻬﮕﻨﺳ ﻪﻤﻫ ﻭ ﺪﯿﻨﮐ ﯽﺳﺭﺮﺑ ﺖﻗﺩ ﻪﺑ ﺍﺭ ﺭﺎﮐ ﺩﺭﻮﻣ ﺡﻮﻄﺳ

◀

.ﺪﯿﻨﮐ ﺍﺪﺟ ﺍﺭ ﻪﻗﺮﻔﺘﻣ ﻡﺎﺴﺟﺍ ﺮﯾﺎﺳ ﻭ ﺎﻬﻧﺍﻮﺨﺘﺳﺍ ،ﺎﻬﻤﯿﺳ

ﺮﯾﺎﺳ ﻭ ﻪﻐﯿﺗ یﺎﻬﭽﯿﭘ ،ﻪﻐﯿﺗ ﻪﮐ ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ ﻪﺸﯿﻤﻫ ﻩﺩﺎﻔﺘﺳﺍ ﺯﺍ ﻞﺒﻗ

◀

یﺮﯿﮔﻮﻠﺟ ﺖﻬﺟ .ﺪﻨﺷﺎﺒﻧ ﻩﺪﯾﺩ ﺐﯿﺳﺁ ﺎﯾ ﻪﻨﻬﮐ ﺵﺮﺑ ﺶﺨﺑ یﺎﻬﺘﻤﺴﻗ

ﺭﻮﻃ ﻪﺑ ﺍﺭ ﻩﺩﻮﺳﺮﻓ ﻪﻐﯿﺗ یﺎﻬﭽﯿﭘ ﺎﯾ ﺎﻫ ﻪﻐﯿﺗ ،ﺲﻧﻻﺎﺑ ﻥﺩﺭﻮﺧ ﻢﻫ ﺮﺑ ﺯﺍ

.ﺪﯿﻨﮐ ﺽﻮﻋ ﻞﻣﺎﮐ

.ﺪﯿﻨﮐ ﺭﺎﮐ ،ﻍﺍﺮﭼ ﺐﺳﺎﻨﻣ ﺭﻮﻧ ﺮﯾﺯ ﺎﯾ ﻦﺷﻭﺭ ﺯﻭﺭ ﺭﺩ ﻂﻘﻓ

◀

.ﺪﯾﺮﺒﻧ ﺭﺎﮑﺑ ﺏﻮﻃﺮﻣ ﻦﻤﭼ ﺭﺩ ﻥﺎﮑﻣﻻﺍ ﯽﺘﺣ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

◀

.ﺪﯿﻨﮑﻧ ﺖﮐﺮﺣ ﺪﻨﺗ ﺰﮔﺮﻫ ،ﺪﯿﻧﺍﺮﺑ ﻡﺍﺭﺁ ﻩﺭﺍﻮﻤﻫ

◀

ﺎﯾ ﺵﻮﭘﺮﺳ ،ﻩﺪﯾﺩ ﺐﯿﺳﺁ ﻆﻓﺎﺤﻣ ﺕﺍﺰﯿﻬﲡ ﺎﺑ ﺰﮔﺮﻫ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

◀

ﺭﺎﮑﺑ ﻒﻠﻋ یﺭﻭﺁ ﻊﻤﺟ ﻞﻄﺳ ﺎﯾ/ﻭ ﺏﺎﺗﺮﭘ ﻆﻓﺎﺤﻣ ﺪﻨﻧﺎﻣ ﯽﻨﻤﯾﺍ ﺕﺍﺰﯿﻬﲡ

.ﺪﯾﺮﯿﮕﻧ

.ﺪﺷﺎﺑ کﺎﻧﺮﻄﺧ ﺪﻧﺍﻮﺗ ﯽﻣ ﺎﻫ ﻪﺗﻮﺑ ﺭﺩ ﺭﺎﮐ

◀

.ﺪﯿﻨﮑﻧ ﯽﻧﺯ ﻦﻤﭼ ﺍﺭ ﺩﺎﯾﺯ ﻪﯾﻭﺍﺯ ﺎﺑ یﺎﻫ ﯽﺒﯿﺷﺍﺮﺳ –

.ﺪﯾﺭﺍﺩﺮﺑ ﻡﺎﮔ ﻦﺌﻤﻄﻣ ﺏﻮﻃﺮﻣ ﻦﻤﭼ ﺎﯾ ﺞﮐ ﺡﻮﻄﺳ یﻭﺭ ﺭﺎﮐ ﻡﺎﮕﻨﻫ –

ﻪﺑ ﻪﻧ ﻭ ﺪﯿﻨﮐ ﯽﻧﺯ ﻦﻤﭼ ﺏﺭﻮﻣ ﺕﺭﻮﺻ ﻪﺑ ﻩﺭﺍﻮﻤﻫ ﺞﮐ ﺡﻮﻄﺳ یﻭﺭ –

.ﻦﯿﯾﺎﭘ ﻭ ﻻﺎﺑ ﺕﺭﻮﺻ

.ﺪﯿﻨﮐ ﻁﺎﯿﺘﺣﺍ ﻼﻣﺎﮐ ﺎﻫ ﯽﺒﯿﺷﺍﺮﺳ ﺭﺩ ﺖﻬﺟ ﺮﯿﯿﻐﺗ ﻡﺎﮕﻨﻫ –

.ﺪﯿﻨﮐ ﻁﺎﯿﺘﺣﺍ ﻼﻣﺎﮐ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻥﺪﯿﺸﮐ ﺎﯾ ﺐﻘﻋ ﻪﺑ ﺖﮐﺮﺣ ﻡﺎﮕﻨﻫ –

ﻥﺁ ﻩﺎﮕﭽﯿﻫ ﻭ ﺪﯿﻧﺍﺮﺑ ﻮﻠﺟ ﻪﺑ ﻪﺸﯿﻤﻫ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﯽﻧﺯ ﻦﻤﭼ ﻡﺎﮕﻨﻫ –

.ﺪﯿﺸﮑﻧ ﺩﻮﺧ ﻥﺪﺑ ﻑﺮﻃ ﻪﺑ ﺍﺭ

ﺖﻬﺟ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻪﮐ ﯽﻣﺎﮕﻨﻫ ،ﺪﻨﺷﺎﺑ ﻻﺎﺑ ﻪﺑ ﻭﺭ ﯽﺘﺴﯾﺎﺑ ﺎﻫ ﻪﻐﯿﺗ

◀

ﺩﺭ ﻒﻠﻋ ﻥﻭﺪﺑ ﻩﺪﯿﺷﻮﭘ ﺡﻮﻄﺳ یﻭﺭ ﺯﺍ ﻪﮐ ﯽﺘﻗﻭ ،ﺪﻴﻧﺍﺩﺮﮔ ﻲﻣ ﺮﺑ ﻭ ﻞﻤﺣ

ﯽﻧﺯ ﻦﻤﭼ ﺖﻬﺟ ﯽﯾﺎﺟ ﻪﺑ ﺎﯾ ﺯﺍ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻪﮐ ﯽﻣﺎﮕﻨﻫ ﻭ ﺪﯾﻮﺷ ﯽﻣ

.ﺪﯿﻨﮐ ﯽﻣ ﻞﻤﺣ

ﺮﯿﻏ ،ﺪﯿﻨﮑﻧ ﻥﻮﮔژﺍﻭ ﺭﻮﺗﻮﻣ ﻥﺩﻮﺑ ﻦﺷﻭﺭ ﺎﯾ ﺕﺭﺎﺘﺳﺍ ﻡﺎﮕﻨﻫ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

◀

،ﺖﻟﺎﺣ ﻦﯾﺍ ﺭﺩ .ﺪﺷﺎﺑ ﻡﺯﻻ ﺪﻨﻠﺑ ﻦﻤﺟ یﻭﺭ ﺕﺭﺎﺘﺳﺍ یﺍﺮﺑ ﺭﺎﮑﻨﯾﺍ ﻪﮑﻨﯾﺍ ﺯﺍ

ﺖﺳﺍ ﻩﺪﺷ ﻩﺪﻧﺍﺩﺮﮔﺮﺑ ﻩﺮﯿﮕﺘﺳﺩ یﻭﺭ ﺭﺎﺸﻓ ﺎﺑ ﺮﺑﺭﺎﮐ ﻂﺳﻮﺗ ﻪﮐ ﯽﻓﺮﻃ

ﺎﻤﺷ یﺎﻬﺘﺳﺩ ﻪﮐ ﺪﯿﻨﮐ ﺖﻗﺩ .ﺪﯿﻨﮑﻧ ﺪﻨﻠﺑ ﺯﺎﯿﻧ ﺩﺭﻮﻣ ﺪﺣ ﺯﺍ ﺮﺘﺸﯿﺑ ﺍﺭ

.ﺪﻧﺮﯿﮔ ﺭﺍﺮﻗ ﻩﺮﯿﮕﺘﺳﺩ یﻭﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ ﻪﯿﻠﺨﺗ ﻡﺎﮕﻨﻫ

ﺖﻗﺩ ﻭ ﺪﯿﻨﮐ ﻦﺷﻭﺭ ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ ﺕﺍﺭﻮﺘﺳﺩ ﻖﺑﺎﻄﻣ ﺍﺭ ﯽﻧﺎﺒﻏﺎﺑ ﺭﺍﺰﺑﺍ

◀

ﺭﻭﺩ ﺶﺧﺮﭼ ﻝﺎﺣ ﺭﺩ یﺎﻬﺸﺨﺑ ﺯﺍ ﯽﻓﺎﮐ ﻩﺯﺍﺪﻧﺍ ﻪﺑ ﺎﻤﺷ یﺎﻫﺎﭘ ﻪﮐ ﺪﯿﻨﮐ

.ﺪﻨﺷﺎﺑ

234 |

F 016 L70 847 | (17.8.12) Bosch Power Tools

10,4 kg

Rotak 32 LI Rotak 32 LI High Power

1,3 Ah 2,6 Ah

1x 1x

2x 2x 1x 2x

OBJ_BUCH-1584-003.book Page 234 Friday, August 17, 2012 10:28 AM

| 235

Bosch Power Tools F 016 L70 847 | (17.8.12)

STOP

CLICK!

OBJ_BUCH-1584-003.book Page 235 Friday, August 17, 2012 10:28 AM

236 |

F 016 L70 847 | (17.8.12) Bosch Power Tools

CLICK!

OBJ_BUCH-1584-003.book Page 236 Friday, August 17, 2012 10:28 AM

| 237

Bosch Power Tools F 016 L70 847 | (17.8.12)

STOP

60 mm

30 mm

45 mm

OBJ_BUCH-1584-003.book Page 237 Friday, August 17, 2012 10:28 AM

238 |

F 016 L70 847 | (17.8.12) Bosch Power Tools

OBJ_BUCH-1584-003.book Page 238 Friday, August 17, 2012 10:28 AM

| 239

Bosch Power Tools F 016 L70 847 | (17.8.12)

OBJ_BUCH-1584-003.book Page 239 Friday, August 17, 2012 10:28 AM

240 |

F 016 L70 847 | (17.8.12) Bosch Power Tools

OBJ_BUCH-1584-003.book Page 240 Friday, August 17, 2012 10:28 AM

| 241

Bosch Power Tools F 016 L70 847 | (17.8.12)

STOP

2 607 225 657 (EU)

2 607 225 659 (UK)

2 607 225 662 (AU)

2 607 225 666 (SK)

2 607 225 099 (EU)

2 607 225 101 (UK)

2 607 225 103 (AU)

2 607 225 111 (SK)

F 016 800 332

F 016 800 301

(2,6 Ah)

F 016 800 302

(1,3 Ah)

OBJ_BUCH-1584-003.book Page 241 Friday, August 17, 2012 10:28 AM
