Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-pt.com

1 609 929 S53 (2008.11) T / 200 UNI

GHG 660 LCD Professional

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimat

pl Instrukcją oryginalną

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководст-

во по эксплуатации

uk Оригінальна інструкція з

експлуатації

ro Instrucţiuni originale

bg Оригинална инструкция

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

OBJ_BUCH-485-002.book Page 1 Wednesday, November 26, 2008 12:24 PM

2 |

1 609 929 S53 | (26.11.08) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 14

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 21

Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 29

Português. . . . . . . . . . . . . . . . . . . . . . . . . . Página 37

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 45

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 53

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 60

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 66

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 72

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 78

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 84

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 92

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 99

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 107

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 113

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 120

Русский . . . . . . . . . . . . . . . . . . . . . . . . Страница 128

Українська . . . . . . . . . . . . . . . . . . . . . . . Сторінка 136

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 143

Български . . . . . . . . . . . . . . . . . . . . . . Страница 151

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 159

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 165

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 172

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 179

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 185

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . Puslapis 193

OBJ_BUCH-485-002.book Page 2 Wednesday, November 26, 2008 11:54 AM

3 |

1 609 929 S53 | (26.11.08) Bosch Power Tools

HDPE 300 ˚C

PVC (hard) 300 ˚C

PVC (soft) 400 ˚C

PP 260 ˚C

LDPE 250 ˚C

HDPE 300 ˚C

PVC (hard) 300 ˚C

PVC (soft) 400 ˚C

PP 260 ˚C

LDPE 250 ˚C

ABS 350 ˚C

450 ˚C

450 ˚C

75 mm 1 609 390 451

50 mm 1 609 201 795

75 mm 1 609 390 452

50 mm 1 609 201 796

32 mm 1 609 390 453

HDPE 1 609 201 807

PVC (hard) 1 609 201 808

PVC (soft) 1 609 201 809

PP 1 609 201 810

LDPE 1 609 201 811

1 609 201 798

1 609 201 797

11

12

13

15

14

16

D

C

B

A

OBJ_BUCH-485-002.book Page 3 Wednesday, November 26, 2008 11:54 AM

1 609 929 S53 | (26.11.08) Bosch Power Tools

4 |

550 ˚C

FE 550 ˚C

PVC (hard) 300 ˚C

300 ˚C

Ø 9 mm 1 609 201 797

Ø 14 mm 1 609 201 647

Ø 20 mm 1 609 201 648

Ø 2,4–4,8 mm 1 609 201 812

Ø 4,8–9,5 mm 1 609 201 813

32 mm 1 609 390 453

80 mm 1 609 201 751

Ø 9 mm 1 609 201 797

Ø 14 mm 1 609 201 647

Ø 20 mm 1 609 201 648

80 mm 1 609 201 751

32 mm 1 609 390 453

16

17

18

16

G

F

E

OBJ_BUCH-485-002.book Page 4 Wednesday, November 26, 2008 11:54 AM

5 |

1 609 929 S53 | (26.11.08) Bosch Power Tools

5

4

3

1

1

2

1

2

6

7

9

3

10

28

1

OBJ_BUCH-485-002.book Page 5 Wednesday, November 26, 2008 11:54 AM

1 609 929 S53 | (26.11.08) Bosch Power Tools

6 |

OBJ_BUCH-485-002.book Page 6 Wednesday, November 26, 2008 11:54 AM

Deutsch | 7

Bosch Power Tools 1 609 929 S53 | (26.11.08)

de

Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können

elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

fGehen Sie sorgsam mit dem Elektrowerk-

zeug um. Das Elektrowerkzeug erzeugt star-

ke Hitze, die zu erhöhter Brand- und Explo-

sionsgefahr führt.

fSeien Sie besonders vorsichtig, wenn Sie in

der Nähe brennbarer Materialien arbeiten.

Der heiße Luftstrom bzw. die heiße Düse

können Staub oder Gase entzünden.

fArbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umgebung.

fRichten Sie den heißen Luftstrom nicht für

längere Zeit auf ein und dieselbe Stelle.

Leicht entzündliche Gase können z.B. bei der

Bearbeitung von Kunststoffen, Farben, La-

cken oder ähnlichen Materialien entstehen.

fBeachten Sie, dass Wärme zu verdeckten

brennbaren Materialien geleitet werden

und diese entzünden kann.

fLegen Sie das Elektrowerkzeug nach Ge-

brauch sicher ab und lassen Sie es voll-

ständig auskühlen, bevor Sie es wegpacken.

Die heiße Düse kann Schaden anrichten.

fLassen Sie das eingeschaltete Elektrowerk-

zeug nicht unbeaufsichtigt.

fBewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf.

Lassen Sie Personen das Elektrowerkzeug

nicht benutzen, die mit diesem nicht vertraut

sind oder diese Anweisungen nicht gelesen

haben. Elektrowerkzeuge sind gefährlich,

wenn sie von unerfahrenen Personen benutzt

werden.

fHalten Sie das Elektrowerkzeug von Regen

oder Nässe fern. Das Eindringen von Wasser

in ein Elektrowerkzeug erhöht das Risiko

eines elektrischen Schlages.

fZweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, aufzuhän-

gen oder um den Stecker aus der Steckdose

zu ziehen. Halten Sie das Kabel fern von

Hitze, Öl, scharfen Kanten oder sich be-

wegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines

elektrischen Schlages.

fTragen Sie immer eine Schutzbrille. Eine

Schutzbrille verringert das Risiko von Ver-

letzungen.

fZiehen Sie den Stecker aus der Steckdose,

bevor Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Elektro-

werkzeug weglegen. Diese Vorsichtsmaß-

nahme verhindert den unbeabsichtigten

Start des Elektrowerkzeuges.

fÜberprüfen Sie vor jeder Benutzung Elek-

trowerkzeug, Kabel und Stecker. Benutzen

Sie das Elektrowerkzeug nicht, sofern Sie

Schäden feststellen. Öffnen Sie das Elek-

trowerkzeug nicht selbst und lassen Sie es

nur von qualifiziertem Fachpersonal und

nur mit Original-Ersatzteilen reparieren.

Beschädigte Elektrowerkzeuge, Kabel und

Stecker erhöhen das Risiko eines elektri-

schen Schlages.

Belüften Sie Ihren Arbeitsplatz

gut. Beim Arbeiten entstehende

Gase und Dämpfe sind häufig

gesundheitsschädlich.

fTragen Sie Schutzhandschuhe und berühren

Sie die heiße Düse nicht. Es besteht Verbren-

nungsgefahr.

fRichten Sie den heißen Luftstrom nicht auf

Personen oder Tiere.

fVerwenden Sie das Elektrowerkzeug nicht

als Haartrockner. Der austretende Luftstrom

ist wesentlich heißer als bei einem Haar-

trockner.

fWenn der Betrieb des Elektrowerkzeugs in

feuchter Umgebung nicht vermeidbar ist,

verwenden Sie einen Fehlerstromschutz-

schalter. Der Einsatz eines Fehlerstrom-

schutzschalters vermindert das Risiko eines

elektrischen Schlages.

OBJ_BUCH-485-002.book Page 7 Wednesday, November 26, 2008 11:54 AM

8 | Deutsch

1 609 929 S53 | (26.11.08) Bosch Power Tools

Funktionsbeschreibung

Bitte klappen Sie die Aufklappseite mit der Dar-

stellung des Elektrowerkzeugs auf, und lassen

Sie diese Seite aufgeklappt, während Sie die

Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Verfor-

men und Verschweißen von Kunststoff, Entfer-

nen von Farbanstrichen und zum Erwärmen von

Schrumpfschläuchen. Es ist auch geeignet zum

Löten und Verzinnen, Lösen von Klebeverbin-

dungen und zum Auftauen von Wasserleitungen.

Benutzen Sie das Elektrowerkzeug nur, wenn

Sie alle Funktionen voll einschätzen und ohne

Einschränkungen durchführen können oder

entsprechende Anweisungen erhalten haben.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Kompo-

nenten bezieht sich auf die Darstellung des

Elektrowerkzeuges auf der Grafikseite.

1Ablagefläche

2Abdeckung mit Grobschmutzfilter

3Ein-/Ausschalter mit Stufenwahl

4Düse

5Wärmeschutz

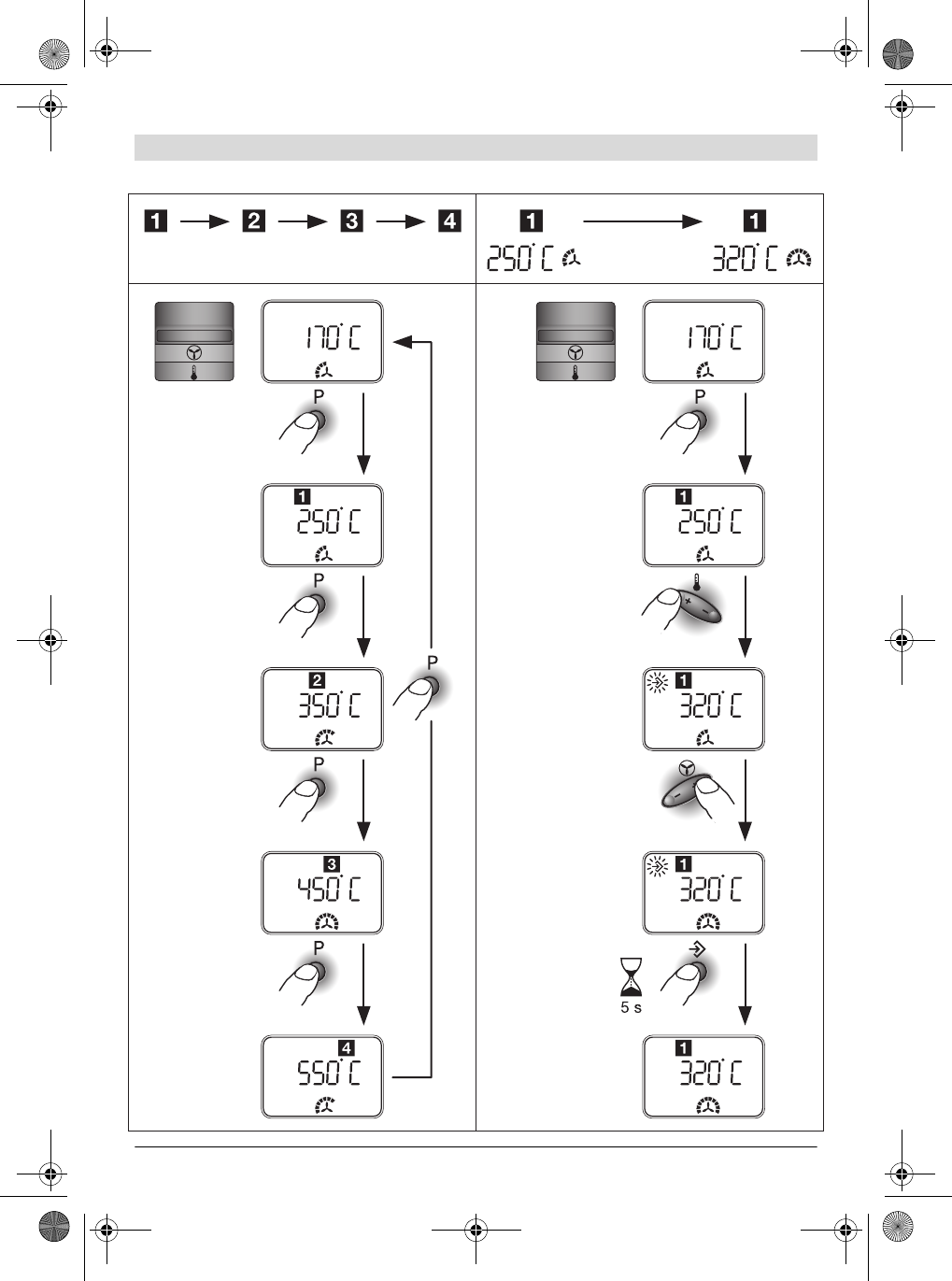

6Programmwahltaste

7Display

8Taste für Luftmengenregulierung

9Taste für Temperaturregulierung

10 Speichertaste

11 Flächendüse*

12 Glasschutzdüse*

13 Reflektordüse*

14 Schweißdraht*

15 Schweißschuh*

16 Reduzierdüse*

17 Schrumpfschlauch*

18 Winkeldüse*

*Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang. Das vollständige

Zubehör finden Sie in unserem Zubehörprogramm.

Geräuschinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Schalldruckpegel des Elektro-

werkzeugs ist typischerweise kleiner als

70 dB(A).

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass

das unter „Technische Daten“ beschriebene

Produkt mit den folgenden Normen oder norma-

tiven Dokumenten übereinstimmt: EN 60335

gemäß den Bestimmungen der Richtlinien

2006/95/EG, 2004/108/EG.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 8 Wednesday, November 26, 2008 11:54 AM

Deutsch | 9

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Technische Daten

Betrieb

Inbetriebnahme

fBeachten Sie die Netzspannung! Die

Spannung der Stromquelle muss mit den

Angaben auf dem Typenschild des Elektro-

werkzeuges übereinstimmen. Mit 230 V

gekennzeichnete Elektrowerkzeuge können

auch an 220 V betrieben werden.

Ein-/Ausschalten

Zum Einschalten des Elektrowerkzeugs drücken

Sie den Ein-/Ausschalter 3 in Stellung (siehe

„Kaltluftstufe“, Seite 10) oder (siehe „Heiß-

luftstufe“, Seite 10).

Bei beiden Stellungen startet das Elektrowerk-

zeug mit den Luftmengen- und Temperaturwer-

ten, die vor dem letzten Ausschalten eingestellt

waren.

Zum Ausschalten drücken Sie den Ein-/Aus-

schalter 3 bis zum Anschlag in Stellung „0“.

Lassen Sie das Elektrowerkzeug nach längerem

Arbeiten mit hoher Temperatur vor dem Aus-

schalten zur Abkühlung kurze Zeit in der Kaltluft-

stufe laufen.

Thermoschutzabschaltung: Bei Überhitzung

(z.B. durch Luftstau) schaltet das Elektrowerk-

zeug die Heizung automatisch ab, das Gebläse

läuft jedoch weiter. Hat sich das Elektrowerk-

zeug auf Betriebstemperatur abgekühlt, wird

die Heizung automatisch wieder zugeschaltet.

Luftmenge regeln

Mit der Taste 8 können Sie die Luftmenge

regeln:

Um die Luftmenge zu erhöhen, drücken Sie an der

Taste für Luftmengenregulierung 8 auf „+“, um

die Luftmenge zu senken, drücken Sie auf „–“.

Kurzes Drücken der Taste 8 erhöht bzw. senkt

die Luftmenge um eine Stufe. Längeres Drücken

der Taste erhöht bzw. senkt die Luftmenge fort-

laufend, bis die Taste losgelassen wird oder die

maximale bzw. minimale Luftmenge erreicht ist.

Verringern Sie die Luftmenge z.B. dann, wenn

die Umgebung eines Werkstücks nicht übermä-

ßig erhitzt werden soll oder wenn sich ein leich-

tes Werkstück durch den Luftstrom verschieben

könnte.

Heißluftgebläse GHG 660 LCD

Professional

GHG 660 LCD

Professional

Sachnummer 0 601 944 7.. 0 601 944 7..

Nennspannung V 220–240 110–120

Nennaufnahmeleistung W23001400

Luftmenge l/min 250–500 250–500

Temperatur am Düsenausgang ca. °C 50–660 50–600

Temperatur-Messgenauigkeit

– am Düsenausgang

– in der Anzeige

±5%

±5%

±5%

±5%

Betriebstemperatur Display* °C –20...+70 –20...+70

Gewicht entsprechend EPTA-Procedure 01/2003 kg 1,0 1,0

Schutzklasse /II /II

* Außerhalb der Betriebstemperatur kann das Display schwarz werden.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen

einzelner Elektrowerkzeuge können variieren.

minimale Luftmenge

maximale Luftmenge

OBJ_BUCH-485-002.book Page 9 Wednesday, November 26, 2008 11:54 AM

10 | Deutsch

1 609 929 S53 | (26.11.08) Bosch Power Tools

Temperatur regeln

Die Temperatur ist nur in der Heißluftstufe

regelbar.

Um die Temperatur zu erhöhen, drücken Sie an

der Taste für Temperaturregulierung 9 auf „+“,

um die Temperatur zu senken, drücken Sie auf

„–“.

Kurzes Drücken der Taste 9 erhöht bzw. senkt

die Temperatur um 10 °C. Längeres Drücken

der Taste erhöht bzw. senkt die Temperatur

fortlaufend um 10 °C, bis die Taste losgelassen

wird oder die maximale bzw. minimale Tempera-

tur erreicht ist.

Bei einer Änderung der Temperatureinstellung

benötigt das Elektrowerkzeug kurze Zeit, um

den Luftstrom aufzuwärmen bzw. abzukühlen.

Die Zieltemperatur wird während dieser Zeit im

Display 7 zwischen blinkenden Pfeilen ange-

zeigt. Ist die Zieltemperatur erreicht, erlöschen

die Pfeile, und das Display zeigt die aktuelle

Temperatur an.

Tastensperre („LOC“) aktivieren/deaktivieren

Um ein versehentliches Ändern von Luftmenge

und Temperatur zu verhindern, können Sie in

der Heißluftstufe die Funktion der Tasten 6, 8,

9 und 10 sperren. In der Kaltluftstufe kann die

Luftmenge auch bei aktivierter Tastensperre

verändert werden.

Tastensperre aktivieren:

Schalten Sie das Elektrowerkzeug in der Heiß-

luftstufe ein. Stellen Sie die Werte für Luft-

menge und Temperatur ein, mit denen das

Elektrowerkzeug gesperrt werden soll.

Schalten Sie das Elektrowerkzeug aus.

Halten Sie die Speichertaste 10 gedrückt und

schalten Sie das Elektrowerkzeug wieder ein

(Kalt- oder Heißluftstufe). Im Display 7 erscheint

„OFF“ für die deaktivierte Tastensperre.

Drücken Sie nacheinander (bei weiterhin

gedrückter Speichertaste 10):

–„+“ an der Temperaturtaste 9,

–„+“ an der Luftmengentaste 8,

–„–“ an der Temperaturtaste 9,

–„–“ an der Luftmengentaste 8.

Im Display erscheint „ON“. Lassen Sie die

Speichertaste 10 los.

Die Tastensperre ist nun aktiviert. In der Heiß-

luftstufe werden die vorgewählten Werte für

Temperatur und Luftmenge angezeigt. Beim

Drücken einer beliebigen Taste erscheint „LOC“

im Display, die Werte können nicht verändert

werden.

Tastensperre deaktivieren:

Schalten Sie das Elektrowerkzeug aus. Halten

Sie die Speichertaste 10 gedrückt und schalten

Sie es wieder ein. Im Display erscheint „ON“ für

die aktivierte Tastensperre. Drücken Sie die

Temperaturtaste 9 und die Luftmengentaste 8

in der Reihenfolge wie beim Aktivieren der

Tastensperre. Im Display erscheint „OFF“, die

Tastensperre ist deaktiviert.

Betriebsarten

Kaltluftstufe

Luftmenge regelbar, Temperatur

festgelegt auf 50 °C (nicht regel-

bar), kein Programmbetrieb möglich

Die Kaltluftstufe ist geeignet zum Abkühlen

eines erhitzten Werkstücks oder zum Trocknen

von Farbe. Sie ist ebenso geeignet, um das Elek-

trowerkzeug vor dem Abstellen oder dem Wech-

sel der Aufsatzdüsen abzukühlen.

Beim Wechsel aus der Heißluftstufe mit höhe-

ren Temperaturen dauert es kurze Zeit, bis sich

das Elektrowerkzeug auf 50 °C abgekühlt hat.

Während des Abkühlens wird im Display 7 die

tatsächliche Temperatur am Düsenausgang an-

gezeigt.

Beim Wechsel aus der Heißluftstufe zur Kalt-

luftstufe werden die aktuellen Luftmengen-

einstellungen übernommen.

Heißluftstufe

Luftmenge und Temperatur regel-

bar, Normal- und Programmbetrieb

möglich

Beim Wechsel von der Kaltluftstufe zur Heiß-

luftstufe werden Luftmenge, Temperatur und

gegebenenfalls das Programm automatisch so

eingestellt wie beim letzten Betrieb in der Heiß-

luftstufe.

OBJ_BUCH-485-002.book Page 10 Wednesday, November 26, 2008 11:54 AM

Deutsch | 11

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Programmbetrieb

Im Programmbetrieb können Sie Luftmengen-

und Temperatureinstellungen dauerhaft in vier

Programmen speichern. In jedem Programm

sind beliebige Luftmengen- und Temperatur-

kombinationen möglich.

Auch bei Programmbetrieb können Sie Luft-

menge und Temperatur jederzeit ändern. Wer-

den die Änderungen nicht gespeichert, gehen

sie beim Ausschalten oder beim Wechsel in ein

anderes Programm verloren.

Zum Wechsel in den Programmbetrieb drücken

Sie die Programmwahltaste 6 so oft, bis die

Nummer des gewünschten Programms im Dis-

play 7 angezeigt wird.

Bei Auslieferung des Elektrowerkzeugs sind

folgende vier Programme voreingestellt:

Zum Ändern eines vorhandenen Programms

wechseln Sie durch Drücken der Programm-

wahltaste 6 in dieses Programm. Stellen Sie mit

den Tasten für Luftmengenregulierung 8 und für

Temperaturregulierung 9 die gewünschte Luft-

menge und Temperatur ein.

Sobald Sie die Werte eines Programms verän-

dert haben, blinkt links oben im Display das

Symbol . Sind die gewünschte Luftmenge und

Temperatur eingestellt, dann drücken Sie die

Speichertaste 10 so lange, bis das Zeichen im

Display erlischt. Die eingestellten Werte sind

nun unter der im Display angezeigten Pro-

grammnummer gespeichert.

Normalbetrieb

Zum Wechsel aus dem Programmbetrieb in den

Normalbetrieb drücken Sie die Programmwahl-

taste 6 so oft, bis im Display keine Programm-

nummer über der Temperatur angezeigt wird.

Luftmenge und Temperatur sind jederzeit mit

den Tasten für Luftmengenregulierung 8 und für

Temperaturregulierung 9 änderbar.

Die im Normalbetrieb eingestellten Werte für

Luftmenge und Temperatur bleiben unter fol-

genden Bedingungen gespeichert:

– Wechsel in den Programmbetrieb,

– Wechsel in die Kaltluftstufe,

– Ausschalten des Elektrowerkzeugs.

Arbeitshinweise

Hinweis: Bringen Sie die Düse 4 nicht zu nah an

das zu bearbeitende Werkstück. Der entstehen-

de Luftstau kann zur Überhitzung des Elektro-

werkzeugs führen.

Wärmeschutz abnehmen

Für Arbeiten an besonders engen Stellen kön-

nen Sie den Wärmeschutz 5 abnehmen.

fVorsicht vor der heißen Düse! Bei Arbeiten

ohne Wärmeschutz besteht erhöhte Verbren-

nungsgefahr.

Zum Abnehmen bzw. Aufsetzen des Wärme-

schutzes 5 schalten Sie das Elektrowerkzeug

aus und lassen es abkühlen.

Zum schnelleren Abkühlen können Sie das

Elektrowerkzeug auch kurz in der Kaltluftstufe

laufen lassen.

Schrauben Sie den Wärmeschutz 5 entgegen

dem Uhrzeigersinn ab bzw. im Uhrzeigersinn

wieder auf.

Elektrowerkzeug abstellen (siehe Bild C)

Stellen Sie das Elektrowerkzeug auf den Ablage-

flächen 1 ab, um es abkühlen zu lassen oder um

beide Hände zum Arbeiten frei zu haben.

fArbeiten Sie mit dem abgestellten Elektro-

werkzeug besonders vorsichtig! Sie können

sich an der heißen Düse oder am heißen Luft-

strom verbrennen.

Programm

Anwendung

Temperatur

in °C

Luftmenge

1Kunststoffrohre (z.B. LDPE)

verformen 250

2Kunststoff (z.B. PVC) ver-

schweißen 350

3Lack entfernen/Kleber lösen 450

4Löten 550

OBJ_BUCH-485-002.book Page 11 Wednesday, November 26, 2008 11:54 AM

12 | Deutsch

1 609 929 S53 | (26.11.08) Bosch Power Tools

Arbeitsbeispiele

Die Abbildungen der Arbeitsbeispiele finden Sie

auf den Ausklappseiten.

Die Temperaturangaben in den Arbeitsbeispielen

sind Richtwerte, die je nach Materialbeschaffen-

heit abweichen können. Der Abstand der Düse

richtet sich nach dem zu bearbeitenden Material.

Die optimale Temperatur für die jeweilige An-

wendung lässt sich durch praktischen Versuch

ermitteln. Beginnen Sie immer mit einer niedri-

gen Temperaturstufe.

Sie können bei allen Arbeitsbeispielen außer

„Lack von Fenstern entfernen“ ohne Zubehör

arbeiten. Der Einsatz der vorgeschlagenen Zu-

behörteile vereinfacht jedoch die Arbeit und er-

höht die Qualität des Ergebnisses wesentlich.

fVorsicht beim Düsenwechsel! Berühren Sie

die heiße Düse nicht. Lassen Sie das Elek-

trowerkzeug abkühlen und tragen Sie beim

Wechsel Schutzhandschuhe. Sie können

sich an der heißen Düse verbrennen.

Lack entfernen/Kleber lösen (siehe Bild A)

Setzen Sie die Flächendüse 11 (Zubehör) auf.

Weichen Sie den Lack kurz mit Heißluft auf und

heben Sie ihn mit einem scharfen, sauberen

Spachtel ab. Lange Hitzeeinwirkung verbrennt

den Lack und erschwert das Entfernen.

Viele Klebemittel (z.B. Aufkleber) werden durch

Wärme weich. Bei erwärmtem Kleber können

Sie Verbindungen trennen oder überschüssigen

Kleber entfernen.

Lack von Fenstern entfernen (siehe Bild B)

fVerwenden Sie unbedingt die Glasschutzdü-

se 12 (Zubehör). Es besteht Glasbruchgefahr.

Auf profilierten Flächen können Sie den Lack

mit einem passenden Spachtel abheben und mit

einer weichen Drahtbürste abbürsten.

Kunststoffrohre verformen (siehe Bild C)

Setzen Sie die Reflektordüse 13 (Zubehör) auf.

Füllen Sie Kunststoffrohre mit Sand und ver-

schließen Sie sie auf beiden Seiten, um das

Abknicken des Rohres zu verhindern. Erwärmen

Sie das Rohr gleichmäßig durch seitliches Hin-

und Herbewegen.

Kunststoff verschweißen (siehe Bild D)

Setzen Sie die Reduzierdüse 16 und den

Schweißschuh 15 (beide Zubehör) auf. Die zu

verschweißenden Werkstücke und der Schweiß-

draht 14 (Zubehör) müssen aus dem gleichen

Material sein (z.B. beide PVC). Die Naht muss

sauber und fettfrei sein.

Erwärmen Sie die Nahtstelle vorsichtig, bis sie

teigig wird. Beachten Sie, dass der Temperatur-

bereich zwischen teigigem und flüssigem Zu-

stand eines Kunststoffes gering ist.

Führen Sie den Schweißdraht 14 zu und lassen

Sie ihn in den Spalt einlaufen, sodass eine

gleichmäßige Wulst entsteht.

Schrumpfen (siehe Bild E)

Setzen Sie die Reduzierdüse 16 (Zubehör) auf.

Wählen Sie den Durchmesser des Schrumpf-

schlauches 17 (Zubehör) entsprechend dem

Werkstück (z.B. Kabelschuh). Erwärmen Sie

den Schrumpfschlauch gleichmäßig.

Wasserleitungen auftauen (siehe Bild F)

fPrüfen Sie vor dem Erwärmen, ob es sich

tatsächlich um eine Wasserleitung handelt.

Wasserleitungen sind oft äußerlich nicht von

Gasleitungen zu unterscheiden. Gasleitun-

gen dürfen keinesfalls erwärmt werden.

Setzen Sie die Winkeldüse 18 (Zubehör) auf.

Erwärmen Sie eingefrorene Stellen immer vom

Rand zur Mitte.

Erwärmen Sie Kunststoffrohre sowie Verbindun-

gen zwischen Rohrstücken besonders vorsich-

tig, um Beschädigungen zu vermeiden.

Weichlöten (siehe Bild G)

Setzen Sie für Punktlötungen die Reduzierdüse

16, für das Löten von Rohren die Reflektordüse

13 (beide Zubehör) auf.

Falls Sie Lot ohne Flussmittel verwenden, geben

Sie Lötfett oder Lötpaste auf die Lötstelle. Er-

wärmen Sie die Lötstelle je nach Material ca. 50

bis 120 Sekunden. Geben Sie das Lot zu. Das

Lot muss durch die Werkstücktemperatur

schmelzen. Entfernen Sie gegebenenfalls nach

dem Erkalten der Lotstelle das Flussmittel.

OBJ_BUCH-485-002.book Page 12 Wednesday, November 26, 2008 11:54 AM

Deutsch | 13

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Wartung und Service

Wartung und Reinigung

fZiehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

dose.

fHalten Sie das Elektrowerkzeug und die

Lüftungsschlitze sauber, um gut und sicher

zu arbeiten.

Grobschmutzfilter reinigen

Schieben Sie die Abdeckung 2 mit Grob-

schmutzfilter nach hinten aus dem Gehäuse.

Blasen Sie den Filter aus (z.B. mit Druckluft)

oder reinigen Sie ihn mit einer weichen Bürste.

Setzen Sie die Abdeckung wieder ein.

Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfal-

len, ist die Reparatur von einer autorisierten

Kundendienststelle für Bosch-Elektrowerkzeuge

ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteil-

bestellungen bitte unbedingt die 10-stellige

Sachnummer laut Typenschild des Elektrowerk-

zeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu

Reparatur und Wartung Ihres Produkts sowie zu

Ersatzteilen. Explosionszeichnungen und Infor-

mationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne

bei Fragen zu Kauf, Anwendung und Einstellung

von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal

für Handwerker und Heimwerker.

www.ewbc.de, der Informations-Pool für Hand-

werk und Ausbildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10

Fax: +49 (1805) 70 74 11

E-Mail:

Servicezentrum.Elektrowerkzeuge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: +43 (01) 61 03 80

Fax: +43 (01) 61 03 84 91

Tel. Kundenberater: +43 (01) 7 97 22 30 66

E-Mail: abe@abe-service.co.at

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen

sollen einer umweltgerechten Wiederverwer-

tung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß der Europäischen Richt-

linie 2002/96/EG über Elektro-

und Elektronik-Altgeräte und ihrer

Umsetzung in nationales Recht

müssen nicht mehr gebrauchsfähige Elektro-

werkzeuge getrennt gesammelt und einer um-

weltgerechten Wiederverwertung zugeführt

werden.

Änderungen vorbehalten.

OBJ_BUCH-485-002.book Page 13 Wednesday, November 26, 2008 11:54 AM

14 | English

1 609 929 S53 | (26.11.08) Bosch Power Tools

en

Safety Notes

Read all safety warnings and all

instructions. Failure to follow the

warnings and instructions may re-

sult in electric shock, fire and/or

serious injury.

fBe careful when working with the power

tool. The power tool produces intense heat

which can lead to increased danger of fire

and explosion.

fExercise special care when working close to

inflammable materials. The hot air jet or the

hot nozzle can ignite dust or gases.

fDo not operate or work with the power tool

in areas where there is danger of explosion.

fNever direct the hot air jet at the same po-

sition for longer periods. Easily inflammable

gases can develop e.g., when working plas-

tic, paint, varnish or similar materials.

fBe aware that heat can be conducted to hid-

den covered materials and can ignite them.

fAfter using, place the power tool down in a

secure manner and allow it to cool down

completely before packing it away. The hot

nozzle can cause damage.

fDo not leave the switched-on power tool un-

attended.

fStore idle power tools out of the reach of

children. Do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

fDo not expose the power tool to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

fDo not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

fAlways wear safety goggles. Safety goggles

will reduce the risk of injuries.

fDisconnect the plug from the socket outlet

before making any adjustments, changing

accessories, or placing the power tool

aside. This safety measure prevents uninten-

tional starting of the power tool.

fCheck the power tool, cord and plug each

time before use. Do not use the power tool

if damage is determined. Do not open the

power tool yourself and have it serviced

only by a qualified repair person using only

original spare parts. Damaged power tools,

cords and plugs increase the risk of electric

shock.

Provide for good ventilation of

your working place. Gas and va-

pour developing during working

are often harmful to one’s health.

fWear safety gloves and do not touch the hot

nozzle. Danger of burning.

fNever direct the hot air jet against persons

or animals.

fDo not use the power tool as a hairdryer.

The hot air being blown out is significantly

hotter than that from a hairdryer.

fWhen operating the power tool in damp

environments is unavoidable, use a residual

current device (RCD). The use of a residual

current device (RCD) reduces the risk of an

electric shock.

fProducts sold in GB only: Your product is

fitted with an approved 13 A (BS 1363/A)

electric plug and is protected by a 13 A fuse

(ASTA Approved to BS 1362).

If the plug is not suitable for your socket out-

lets, it should be cut off and an appropriate

plug fitted in its place by an authorised

customer service agent.

The severed plug must be disposed of to

avoid a possible shock hazard and should

never be inserted into a 13 A socket else-

where.

OBJ_BUCH-485-002.book Page 14 Wednesday, November 26, 2008 1:56 PM

English | 15

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Functional Description

While reading the operating instructions, unfold

the graphics page for the machine and leave it

open.

Intended Use

The power tool is intended for the forming and

welding of plastic, removal of paint and the

warming of heat-shrinkable tubing. It is also suit-

able for soldering and tinning, loosening of ad-

hesive joints and the defrosting of water lines.

Use the machine only when you can fully assess

all functions and handle them without limitation,

or after having received appropriate instructions.

Product Features

The numbering of the product features refers to

the illustration of the machine on the graphics

page.

1Standing surface

2Cover with coarse-debris filter

3On/Off switch with stage selector

4Nozzle

5Heat protection collar

6Program-selection button

7Display

8Button for air-flow control

9Button for temperature control

10 Save button

11 Wide jet nozzle*

12 Glass protection nozzle*

13 Reflector nozzle*

14 Welding rod*

15 Welding shoe*

16 Reduction nozzle*

17 Heat-shrinkable sleeve*

18 Angle nozzle*

*Accessories shown or described are not part of the

standard delivery scope of the product. A complete

overview of accessories can be found in our acces-

sories program.

Noise Information

Measured values determined according to

EN 60745.

Typically the A-weighted sound pressure level of

the product is lower than 70 dB(A).

Declaration of Conformity

We declare under our sole responsibility that

the product described under “Technical Data” is

in conformity with the following standards or

standardization documents:

EN 60335 according to the provisions of the

directives 2006/95/EC, 2004/108/EC.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 15 Wednesday, November 26, 2008 11:54 AM

16 | English

1 609 929 S53 | (26.11.08) Bosch Power Tools

Technical Data

Operation

Starting Operation

fObserve correct mains voltage! The voltage

of the power source must agree with the

voltage specified on the nameplate of the

machine. Power tools marked with 230 V

can also be operated with 220 V.

Switching On and Off

To switch on the power tool, push the On/Off

switch 3 to the position (see “Cool-air Stage”,

page 17) or (see “Hot-air Stage”, page 17).

In both positions, the power tool will start with

the previous set air-flow and temperature values.

To switch off, push the On/Off switch 3 to the

stop in position “0”.

After working for a longer period at a high tem-

perature, operate the power tool for a short pe-

riod in the cool-air stage before switching off.

Thermal-protection shut-off: In case of overheat-

ing (e.g. due to air build-up), the power tool auto-

matically shuts off the heating system, but the

blower will continue to run. When the power tool

has cooled down to the operating temperature,

the heating system is automatically switched on

again.

Regulating the Air flow

The air flow can be regulated with the air-flow

control button 8:

To increase the air flow, press on the “+” of the

air-flow control button 8, to decrease the air

flow, press on the “–”.

Briefly pressing the air-flow control button 8 at

the respective position increases or decreases

the air flow by one step. Prolonged pressing of the

air-flow control button continuously increases or

decreases the air flow until the button is released,

or the maximum or minimal air flow is reached.

As an example, reduce the air flow when the sur-

rounding area of a workpiece is not to be heated

excessively or when a light workpiece could be

moved away by the air flow.

Hot Air Gun GHG 660 LCD

Professional

GHG 660 LCD

Professional

Article number 0 601 944 7.. 0 601 944 7..

Rated voltage V 220–240 110–120

Rated power input W23001400

Air flow l/min 250–500 250–500

Temperature at the nozzle outlet (approx.) °C 50–660 50–600

Temperature-measuring accuracy

– at the nozzle outlet

– on the display

±5%

±5%

±5%

±5%

Display operating temperature* °C –20...+70 –20...+70

Weight according to EPTA-Procedure 01/2003 kg 1.0 1.0

Protection class /II /II

* The display can turn black when not within the operating temperature.

Please observe the article number on the type plate of your machine. The trade names of the individual machines

may vary.

Minimal air flow

Maximum air flow

OBJ_BUCH-485-002.book Page 16 Wednesday, November 26, 2008 11:54 AM

English | 17

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Setting the Temperature

The temperature can only be regulated in the

hot-air stage .

To increase the temperature, press on the “+” of

the temperature-control button 9, to decrease

the temperature, press on the “–”.

Briefly pressing the temperature-control button

9 at the respective position increases or de-

creases the temperature by 10 °C. Prolonged

pressing of the temperature-control button con-

tinuously increases or decreases the tempera-

ture by 10 °C, until the button is released or the

maximum or minimal temperature is reached.

After a change to the temperature setting, the

power tool requires a short period to warm up

or cool down the air flow. During this period, the

target temperature is indicated between the

flashing arrows in the display 7. When the target

temperature is reached, the arrows go out and

the display indicates the actual temperature.

Activating/Deactivating the Button Lock

(“LOC”)

To prevent accidental changing of the air flow

and temperature the function of buttons 6, 8,

9 and 10 can be locked when in the hot-air

stage. In the cool-air stage the air flow can be

changed even when the button lock is activated.

Activating the Button Lock:

Switch the power tool on while in the hot-air

stage . Adjust the air-flow and temperature

settings to be locked.

Switch the power tool off.

Press and hold the save button 10 and switch

the power tool on again (in cool-air or hot-air

stage). The display 7 will indicate “OFF” for the

deactivated button lock.

With the save button 10 still held, press one

after the other:

–“+” on the temperature-control button 9,

–“+” on the air-flow control button 8,

–“–” on the temperature-control button 9,

–“–” on the air-flow control button 8.

The display indicates “ON”. Release the save

button 10.

The button lock is now activated. The preset val-

ues for temperature and air flow are indicated in

the hot-air stage . After pushing any button,

“LOC” is indicated in the display and the values

cannot be changed.

Deactivating the Button Lock:

Switch the power tool off. Push and hold the

save button 10 and switch the power tool on

again. The display indicates “ON” for the acti-

vated button lock. Push the temperature button

9 and the air-flow control button 8 in the same

sequence as when activating the button lock.

The display indicates “OFF” for the deactivated

button lock.

Operating Modes

Cool-air Stage

The air flow can be regulated, the

temperature is set to 50 °C (cannot

be regulated), and programming

operation is not possible.

The cool-air stage is suitable for cooling down

a heated-up workpiece or for drying paint. It is

also suitable for cooling down the power tool

before placing it down or changing nozzles.

When changing from the hot-air stage with

higher temperatures, it will take a few moments

until the power tool has cooled down to 50 °C.

During cooling down, the display 7 indicates the

actual temperature at the nozzle outlet.

When changing from the hot-air stage to the

cool-air stage , the current air-flow settings

are taken over.

Hot-air Stage

The air flow and temperature can be

regulated; normal and programming

operation are possible.

When changing from the cool-air stage to the

hot-air stage , the air flow, temperature and

possibly the program are automatically adjusted

according to the settings of the last hot-air stage

operation.

OBJ_BUCH-485-002.book Page 17 Wednesday, November 26, 2008 11:54 AM

18 | English

1 609 929 S53 | (26.11.08) Bosch Power Tools

Programming Operation

In programming operation, it is possible to

continuously store the air-flow and temperature

adjustments in four programs. Each program

allows for different air-flow and temperature

combinations.

In progamming operation, it is also possible to

change the air flow and temperature any time.

When the changes are not saved, they are lost

after switching off or changing to a different

program.

To change to programming operation, press the

program-selection button 6 until the number of

the requested program is indicated in the dis-

play 7.

The following four programs are preset in the

condition of delivery:

To change a set program, switch to this program

by pressing the program-selection button 6. Set

the requested air flow and temperature with the

air-flow control button 8 and the temperature-

control button 9.

As soon as the settings of a program have been

changed, the symbol flashes in the left top of

the display. Once the requested air flow and

temperature are set, press the save button 10

until the symbol in the display goes out. The

set values are now stored under the program

number indicated in the display.

Normal Operation

To switch from programming operation to nor-

mal operation, press the program-selection but-

ton 6 as often as required until no program

number is indicated above the temperature in

the display. The air flow and temperature can be

changed anytime with the air-flow control but-

ton 8 and the temperature-control button 9.

Under the following conditions, the values for

air flow and temperature set in normal opera-

tion will remain stored:

– When changing to programming operation,

– When changing to the cool-air stage,

– When switching the power tool off.

Working Advice

Note: Do not apply the nozzle 4 too close to the

workpiece being worked. The hot air build-up

can lead to overheating of the power tool.

Removing the Heat Protection

The heat protection collar 5 can be removed

when working at particularly hard-to-reach loca-

tions.

fBe careful of the hot nozzle! Increased dan-

ger of burning exists when working without

the heat protection collar.

To remove or mount the heat protection collar 5,

switch the power tool off and allow it to cool

down.

To cool down the power tool more quickly, you

can operate it for a few moments in the cool-air

stage.

Turn the heat protection collar 5 in anticlock-

wise direction to remove and in clockwise direc-

tion to mount again.

Placing Down the Power Tool (see figure C)

To cool down the power tool or have both hands

free, place it down on the standing surface 1.

fBe especially careful when working with the

placed down power tool! There is danger of

burning oneself on the hot nozzle or on the

hot air jet.

Program

Application

Temperature

in °C

Air Flow

1Deforming plastic tubing

(e.g. LDPE) 250

2Welding plastic (e.g. PVC) 350

3Removing Varnish/

Softening Adhesives 450

4Soldering 550

OBJ_BUCH-485-002.book Page 18 Wednesday, November 26, 2008 11:54 AM

English | 19

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Work Examples

The illustrations of the work examples can be

found on the fold-out pages.

The temperature settings in the work examples

are reference values that can vary, depending

on the material characteristics. The distance

between the nozzle and the workpiece depends

on the material to be worked.

The optimal temperature for the respective ap-

plication can be determined by practical testing.

Always start with a low temperature setting.

All application examples can be performed with-

out accessories except for “Removing Varnish/

Paint from Windows”. However, the use of rec-

ommended accessories simplifies the work and

significantly improves the quality of the result.

fBe careful when changing the nozzle! Do

not touch the hot nozzle. Allow the power

tool to cool down and wear protective

gloves while changing the nozzle. Danger

of burning oneself on the hot nozzle.

Removing Varnish/Softening Adhesives

(see figure A)

Mount the wide jet nozzle 11 (accessory). Brief-

ly soften the varnish applying hot air and remove

it using a sharp, clean scraper or putty knife.

Applying heat too long will burn the varnish,

making it more difficult to remove.

Many adhesives (e.g. of stickers) become soft

when heated. Heated adhesives allow for bonds

to be separated or excessive adhesive to be

removed.

Removing Varnish/

Paint from Windows

(see figure B)

fUse of the glass protection nozzle 12 (acces-

sory) is essential. Danger of glass breaking.

On profiled surfaces, varnish can be removed

using an appropriately fitting spatula and

brushed off with a soft wire brush.

Shaping Plastic Tubing (see figure C)

Mount the reflector nozzle 13 (accessory). To

avoid kinking of the tubing, fill the tubing with

sand and plug both ends. Heat the tubing evenly

by by applying the heat from side to side.

Welding Plastics (see figure D)

Mount the reduction nozzle 16 and the welding

shoe 15 (both accessories). The workpieces to

be welded and the welding rod 14 (accessory)

must be of the same material (e.g. both of PVC).

The seam must be clean and grease-free.

Carefully heat up the seam location until it be-

comes doughy. Please note that the tempera-

ture difference between the doughy and liquid

state of plastic is low.

Feed in the welding rod 14 and allow it to run

into the gap so that a uniform bead is produced.

Shrinking (see figure E)

Mount the reduction nozzle 16 (accessory).

Select the diameter of the heat-shrinkable

sleeve 17 (accessory) according to the work-

piece (e.g. a cable lug). Heat the heat-shrinkable

sleeve evenly.

Defrosting Water Pipes (see figure F)

fBefore heating pipes, check to make sure

that it is actually a water pipe. Water lines

often do not differ in appearance from gas

lines. Gas lines are not to be heated under

any circumstances.

Place on the angle nozzle 18 (accessory). Heat

the frozen zone always from the outside to the

middle.

Heat up plastic pipes as well as connections

between pipe pieces especially careful to pre-

vent damage.

Soft Soldering (see figure G)

For point soldering, place on the reduction

nozzle 16, for the soldering of pipes/tubing,

place on the reflector nozzle 13 (both acces-

sories).

If solder without flux is used, apply soldering

grease or paste to the location to be soldered.

Warm the location to be soldered for

50–120 seconds depending on the material.

Apply the solder. The solder must melt from the

workpiece temperature. After the soldered

location has cooled, remove the flux.

OBJ_BUCH-485-002.book Page 19 Wednesday, November 26, 2008 11:54 AM

20 | English

1 609 929 S53 | (26.11.08) Bosch Power Tools

Maintenance and Service

Maintenance and Cleaning

fBefore any work on the machine itself, pull

the mains plug.

fFor safe and proper working, always keep

the machine and ventilation slots clean.

Cleaning the Coarse-debris Filter

Pull the cover with coarse-debris filter 2 toward

the rear out of the housing. Blow out the filter

(e.g. with compressed-air) or clean it with a soft

brush. Reattach the cover with coarse-debris

filter.

If the machine should fail despite the care taken

in manufacturing and testing procedures, repair

should be carried out by an after-sales service

centre for Bosch power tools.

In all correspondence and spare parts order,

please always include the 10-digit article

number given on the type plate of the machine.

After-sales Service and Customer

Assistance

Our after-sales service responds to your ques-

tions concerning maintenance and repair of your

product as well as spare parts. Exploded views

and information on spare parts can also be

found under:

www.bosch-pt.com

Our customer consultants answer your ques-

tions concerning best buy, application and

adjustment of products and accessories.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: SPT-Technical.de@de.bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax: +61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

Disposal

The machine, accessories and packaging should

be sorted for environmental-friendly recycling.

Only for EC countries:

Do not dispose of power tools

into household waste!

According the European Guideline

2002/96/EC for Waste Electrical

and Electronic Equipment and its

implementation into national

right, power tools that are no longer usable

must be collected separately and disposed of in

an environmentally correct manner.

Subject to change without notice.

OBJ_BUCH-485-002.book Page 20 Wednesday, November 26, 2008 11:54 AM

Français | 21

Bosch Power Tools 1 609 929 S53 | (26.11.08)

fr

Consignes de sécurité

Lire tous les avertissements et indi-

cations. Le non-respect des avertis-

sements et instructions indiqués

ci-après peut entraîner un choc élec-

trique, un incendie et/ou de graves

blessures sur les personnes.

fManier avec précaution l’outil électropor-

tatif. L’outil électroportatif génère des tem-

pératures élevées qui constituent un danger

élevé d’incendie et d’explosion.

fEtre extrêmement vigilant lors du travail à

proximité de matériaux inflammables. Le

courant d’air chaud ou la buse brûlante peu-

vent enflammer la poussière ou les gaz.

fNe pas utiliser l’outil électroportatif dans

un environnement présentant des risques

d’explosion.

fNe pas diriger le courant d’air chaud sur le

même endroit pendant une période assez

longue. Lors du travail de matières plasti-

ques, de peintures, de laques ou d’autres

matériaux similaires, des gaz facilement

inflammables peuvent être générés.

fFaire attention que la chaleur peut se

propager vers des matériaux cachés in-

flammables et les enflammer.

fAprès son utilisation, poser l’outil électro-

portatif en toute sécurité et le laisser com-

plètement refroidir avant de le stocker.

La buse brûlante peut causer des dégâts.

fNe pas laisser l’outil électroportatif mis en

marche sans surveillance.

fGarder les outils électroportatifs non utili-

sés hors de portée des enfants. Ne pas per-

mettre l’utilisation de l’outil électroportatif

à des personnes qui ne se sont pas familia-

risées avec celui-ci ou qui n’ont pas lu ces

instructions. Les outils électroportatifs sont

dangereux lorsqu’ils sont utilisés par des

personnes non initiées.

fNe pas exposer l’outil électroportatif à la

pluie ou à l’humidité. La pénétration d’eau

dans un outil électroportatif augmente le

risque d’un choc électrique.

fNe pas utiliser le câble à d’autres fins que

celles prévues, ne pas utiliser le câble pour

porter l’outil électroportatif ou pour l’accro-

cher ou encore pour le débrancher de la pri-

se de courant. Maintenir le câble éloigné des

sources de chaleur, des parties grasses, des

bords tranchants ou des parties de l’appareil

en rotation. Un câble endommagé ou torsadé

augmente le risque d’un choc électrique.

fPorter toujours des lunettes de protection.

Des lunettes de protection réduisent le risque

de blessures.

fRetirer la fiche de la prise de courant avant

d’effectuer des réglages sur l’appareil, de

changer les accessoires, ou de ranger l’outil

électroportatif. Cette mesure de précaution

empêche une mise en fonctionnement de

l’outil électroportatif par mégarde.

fAvant toute utilisation, contrôler l’outil

électroportatif, la fiche et le câble. Ne pas

utiliser l’outil électroportatif si des défauts

sont constatés. Ne pas ouvrir l’outil électro-

portatif soi-même et ne le faire réparer que

par une personne qualifiée et seulement

avec des pièces de rechange d’origine. Des

outils électroportatifs, un câble et/ou une

fiche endommagés augmentent le risque

d’un choc électrique.

Bien aérer la place de travail.

Les gaz et vapeurs générés lors du

travail sont nuisibles à la santé.

fPorter des gants de protection et ne pas tou-

cher la buse chaude. Il y a risque de brûlure !

fNe pas diriger le courant d’air chaud vers

des personnes ou des animaux.

fNe pas utiliser l’outil électroportatif comme

sèche-cheveux. Le courant d’air qui sort est

beaucoup plus chaud que celui d’un sèche-

cheveux.

fSi l’usage d’un outil électrique dans un

emplacement humide est inévitable, utiliser

une alimentation protégée par un dispositif

à courant différentiel réduit (RCD). L’usage

d’un RCD réduit le risque d’un choc élec-

trique.

OBJ_BUCH-485-002.book Page 21 Wednesday, November 26, 2008 11:54 AM

22 | Français

1 609 929 S53 | (26.11.08) Bosch Power Tools

Description du fonctionnement

Déplier le volet sur lequel l’appareil est repré-

senté de manière graphique. Laisser le volet

déplié pendant la lecture de la présente notice

d’utilisation.

Utilisation conforme

L’outil électroportatif est conçu pour les travaux

de déformation et de soudage de matières plas-

tiques, d’enlèvement de couches de peinture

ainsi que pour le réchauffement de gaines ther-

morétractables. Il est également approprié pour

les travaux de brasage et d’étainage, de déta-

chement de joints collés ainsi que pour la dé-

congélation des conduites d’eau gelées.

N’utilisez l’outil électroportatif que lorsque vous

vous rendez compte de toutes ses fonctions et

êtes capable de l’utiliser sans réserves ou après

avoir reçu des instructions correspondantes.

Eléments de l’appareil

La numérotation des éléments de l’appareil se

réfère à la représentation de l’outil électropor-

tatif sur la page graphique.

1Support de l’appareil

2Couvercle avec filtre à poussières grossières

3Interrupteur Marche/Arrêt avec réglage de

la position

4Buse

5Protection thermique

6Touche de sélection du programme

7Afficheur

8Touche de réglage du débit d’air

9Touche de réglage de la température

10 Touche de mémorisation

11 Buse large*

12 Buse protection du verre*

13 Buse réfléchissante*

14 Baguette de soudage*

15 Aide-soudage*

16 Buse réductrice*

17 Gaine thermorétractable*

18 Buse angulaire*

*Les accessoires décrits ou montrés ne sont pas

compris dans l’emballage standard. Vous trouverez

les accessoires complets dans notre programme

d’accessoires.

Informations concernant les bruits

Valeurs de mesure déterminées conformément

à EN 60745.

Le niveau sonore réel de l’outil électroportatif

est inférieur à 70 dB(A).

Déclaration de conformité

Nous déclarons sous notre propre responsabi-

lité que le produit décrit sous « Caractéristiques

techniques » est en conformité avec les normes

ou documents normatifs suivants : EN 60335

conformément aux termes des réglementations

2006/95/CE, 2004/108/CE.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 22 Wednesday, November 26, 2008 11:54 AM

Français | 23

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Caractéristiques techniques

Mise en marche

Mise en service

fTenez compte de la tension du réseau !

La tension de la source de courant doit coïn-

cider avec les indications se trouvant sur la

plaque signalétique de l’outil électropor-

tatif. Les outils électroportatifs marqués

230 V peuvent également être mis en ser-

vice sous 220 V.

Mise en Marche/Arrêt

Pour mettre en marche l’outil électroportatif,

poussez l’interrupteur Marche/Arrêt 3 en posi-

tion (voir « Air froid », page 25) ou (voir

« Air chaud », page 25).

Dans les deux positions, l’outil électroportatif

démarre avec les valeurs du débit d’air et de

température réglés avant le dernier arrêt de

l’outil électroportatif.

Pour arrêter, poussez l’interrupteur Marche/

Arrêt 3 jusqu’à la butée en position «0».

Après avoir travaillé longtemps à une haute tem-

pérature, faites travailler l’outil électroportatif

pendant une courte durée dans la position air

froid pour le laisser refroidir avant de l’arrêter.

Arrêt de sécurité thermique : Dans le cas de

surchauffage (par ex. causé par une retenue

d’air), l’outil électroportatif arrête automatique-

ment le chauffage ; le ventilateur, cependant,

continue à souffler. Une fois que l’outil électro-

portatif s’est refroidi et a atteint sa température

de service, le chauffage et automatiquement

remis en fonction.

Ventilateur d’air chaud GHG 660 LCD

Professional

GHG 660 LCD

Professional

N° d’article 0 601 944 7.. 0 601 944 7..

Tension nominale V 220–240 110–120

Puissance absorbée nominale W23001400

Débit d’air l/min 250–500 250–500

Température à la sortie de la buse, env. °C 50–660 50–600

Précision de mesure de la température

– à la sortie de la buse

– dans l’affichage

±5%

±5%

±5%

±5%

Température de service de l’afficheur* °C –20...+70 –20...+70

Poids suivant EPTA-Procédure 01/2003 kg 1,0 1,0

Classe de protection /II /II

* Il est possible que l’afficheur devienne noir quand il est en dehors de la température de service.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les

désignations commerciales des différents outils électroportatifs peuvent varier.

OBJ_BUCH-485-002.book Page 23 Wednesday, November 26, 2008 11:54 AM

24 | Français

1 609 929 S53 | (26.11.08) Bosch Power Tools

Réglage du débit d’air

La touche 8 permet de régler le débit d’air :

Pour augmenter le débit d’air, appuyez sur la

touche de réglage du débit d’air 8 sur «+», pour

réduire le débit d’air, appuyez sur «–».

Appuyer brièvement sur la touche 8 augmente

ou réduit le débit d’air d’une position. Appuyer

plus longtemps sur la touche augmente ou ré-

duit le débit d’air en continu jusqu’à ce que la

touche soit relâchée ou que le débit d’air ma-

ximal ou minimal soit atteint.

Réduisez le débit d’air par ex. quand l’environ-

nement d’un outil ne doit pas être trop chauffé

ou quand un outil léger pourrait être déplacé

par le courant d’air.

Régulation de la température

La température ne peut être réglée que dans la

position air chaud.

Pour augmenter la température, appuyez sur la

touche de réglage de la température 9 sur «+»,

pour réduire la température, appuyez sur «–».

Appuyer brièvement sur la touche 9 augmente

ou réduit la température de 10 °C. Appuyer plus

longtemps sur la touche augmente ou réduit la

température en continu de 10 °C jusqu’à ce que

la touche soit relâchée ou que température

maximale ou minimale soit atteinte.

Dans le cas d’une modification du réglage de la

température, l’outil électroportatif a besoin

d’une courte durée pour chauffer ou refroidir le

courant d’air. Pendant ce temps, la température

cible est affichée dans l’afficheur 7 entre des flè-

ches clignotantes. Une fois la température cible

atteinte, les flèches s’éteignent et l’afficheur af-

fiche la température actuelle.

Activer/désactiver le blocage de touche

(« LOC »)

Pour éviter une modification par mégarde du dé-

bit d’air et de la température, vous pouvez blo-

quer la fonction des touches 6, 8, 9 et 10 en

position d’air chaud. Dans la position d’air froid

il est possible de modifier le débit d’air même

si le blocage de touche est activé.

Activer le blocage de touche :

Mettez en marche l’outil électroportatif dans la

position air chaud . Réglez les valeurs pour le

débit d’air et la température, avec lesquelles

l’outil électroportatif doit être bloqué.

Arrêter l’outil électroportatif.

Maintenez appuyé la touche de mémorisation 10

et remettez en marche l’outil électroportatif

(position air froid ou air chaud). Dans l’afficheur

7, « OFF » est affiché pour le blocage de touche

désactivé.

Appuyez, l’une après l’autre (la touche de mé-

morisation toujours appuyée 10) sur :

–«+» sur la touche de température 9,

–«+» sur la touche du débit d’air 8,

–«–» sur la touche de température 9,

–«–» sur la touche du débit d’air 8.

«ON» apparaît sur l’afficheur. Relâchez la tou-

che de mémorisation 10.

Le blocage de touche est alors activé. Dans la

position air chaud , les valeurs présélection-

nées pour température et débit d’air sont affi-

chées. Lorsqu’on appuye sur une touche quel-

conque, «LOC» apparaît sur l’écran, il est

impossible de modifier les valeurs.

Désactiver le blocage de touche :

Arrêtez l’outil électroportatif. Maintenez appuyé

la touche de mémorisation 10 et remettez-le en

marche. Dans l’afficheur «ON» est affiché pour

le blocage de touche activé. Appuyez sur la tou-

che de température 9 et la touche du débit d’air

8 dans le même ordre que pour activer le bloca-

ge de touche. Dans l’afficheur, « OFF » est affi-

ché, le blocage de touche est désactivé.

débit d’air minimal

débit d’air maximal

OBJ_BUCH-485-002.book Page 24 Wednesday, November 26, 2008 11:54 AM

Français | 25

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Mode opératoire

Air froid

Le débit d’air est réglable, la tem-

pérature est réglée sur 50 °C (pas

réglable), le mode programmé n’est

pas possible.

La position air froid est appropriée pour re-

froidir une pièce chauffée ou pour sécher de la

peinture. Elle est également appropriée pour

refroidir l’outil électroportatif avant de l’arrêter

ou avant de changer les buses.

Lors du changement de la position d’air chaud

avec des températures élevées il ne faut que

peu de temps jusqu’à ce que l’outil électropor-

tatif se refroidisse à 50 °C. Durant le refroidis-

sement, la température actuelle à la sortie de la

buse est affichée dans l’afficheur 7.

Lors du changement de la position d’air chaud

à la position d’air froid , les réglages actuelles

du débit d’air sont repris.

Air chaud

Le débit d’air et la température

sont réglables, le mode normal et le

mode programmé sont possibles.

Lors du changement de la position air froid à

la position d’air chaud , le débit d’air, la tempé-

rature et, le cas échéant, le programme sont

automatiquement réglés comme lors de la der-

nière mise en service en position d’air chaud.

Mode programmé

En mode programmé, vous pouvez mémoriser

de manière permanente les réglages du débit

d’air et de la température en quatre program-

mes. Dans chaque programme, toutes les com-

binaisons de débit d’air et de température sont

possibles.

Dans le mode programmé, il est également pos-

sible de modifier à tout temps le débit d’air et la

température. Si les modifications ne sont pas

mémorisées, elles se perdent lors de l’arrêt ou

du changement dans un autre programme.

Pour changer dans le mode programmé, ap-

puyez sur la touche de sélection du programme

6 jusqu’à ce que le numéro du programme sou-

haité soit affiché dans l’afficheur 7.

Lors de la livraison de l’outil électroportatif, les

quatre programmes suivants sont préréglés :

Pour modifier un programme réglé, passez dans

ce programme en appuyant sur la touche de sé-

lection du programme 6. A l’aide des touches de

réglage du débit d’air 8 et de la température 9,

réglez le débit d’air et la température souhaités.

Dès que vous avez modifié les valeurs d’un pro-

gramme, dans l’afficheur, en haut à gauche, cli-

gnote le symbole . Une fois le débit d’air et la

température souhaités réglés, appuyez sur la

touche de mémorisation 10 jusqu’à ce que le

symbole s’éteigne dans l’afficheur. Les va-

leurs réglées sont alors mémorisées sous le nu-

méro du programme indiqué dans l’afficheur.

Mode normal

Pour changer du mode programmé au mode nor-

mal, appuyez la touche de sélection du program-

me 6 jusqu’à ce que l’afficheur n’affiche plus de

numéro de programme au-dessus de la tempéra-

ture. A l’aide des touches de réglage du débit

d’air 8 et de la température 9, il est à tout temps

possible de régler le débit d’air et la température.

Les valeurs du débit d’air et de température ré-

glées en mode normal, restent mémorisées

dans les conditions suivantes :

– changement en mode normal,

– changement en position d’air froid,

– arrêt de l’outil électroportatif.

Programme

Utilisation

Température

en °C

Débit d’air

1Déformation de tuyaux

en matière plastique

(par ex. LD-PE) 250

2Soudage de matières

plastiques (par ex. PVC) 350

3Elimination de vernis/

sde colle 450

4Brasage 550

OBJ_BUCH-485-002.book Page 25 Wednesday, November 26, 2008 11:54 AM

26 | Français

1 609 929 S53 | (26.11.08) Bosch Power Tools

Instructions d’utilisation

Note : Ne pas trop approcher la buse 4 de la piè-

ce à travailler. La retenue d’air qui en résulte ris-

que de surchauffer l’outil électroportatif.

Enlever la protection thermique

Pour effectuer des travaux dans des endroits

d’accès difficile, il est possible d’enlever la pro-

tection thermique 5.

fAttention à la buse chaude ! Il y a risque éle-

vé de brûlures pendant les travaux sans pro-

tection thermique.

Pour enlever ou monter la protection thermique

5, arrêter l’outil électroportatif et le laisser re-

froidir.

Pour refroidir l’outil électroportatif plus rapide-

ment, vous pouvez le laisser fonctionner en po-

sition d’air froid pour une courte durée.

Dévisser la protection thermique 5 dans le sens

inverse des aiguilles d’une montre et la revisser

dans le sens des aiguilles d’une montre.

Déposer l’outil électroportatif (voir figure C)

Déposez l’outil électroportatif sur les supports

1 pour le laisser refroidir ou pour avoir les deux

mains libres pour travailler.

fEtre extrêmement prudent lors du travail

avec l’outil électroportatif déposé ! Il y a ris-

que de se brûler à la buse brûlante ou avec le

courant d’air chaud.

Exemples d’utilisation

Vous trouverez les figures avec les exemples

d’utilisation sur les volets dépliants.

Les indications de température dans les exem-

ples d’utilisation sont des valeurs à titre indica-

tif qui peuvent différer suivant la nature du ma-

tériau utilisé. La distance de la buse dépend du

matériau à travailler.

La température optimale pour chaque utilisa-

tion peut être déterminée par des essais prati-

ques. Commencer toujours à une valeur de tem-

pérature basse.

Il est possible de travailler sans accessoires

pour toutes les utilisations, à l’exception de

« Enlever le vernis des fenêtres ». Le fait d’utili-

ser les accessoires recommandés simplifie ce-

pendant le travail et augmente dans une large

mesure la qualité du résultat.

fAttention lors du remplacement de la buse

! Ne pas toucher la buse brûlante. Laisser

l’outil électroportatif se refroidir et porter

des gants de protection pendant le rempla-

cement. Il y a risque de se brûler à la buse

brûlante.

Elimination de vernis/sde colle (voir figure A)

Monter la buse large 11 (accessoire). Ramollir le

vernis brièvement avec de l’air chaud et le sou-

lever à l’aide d’un grattoir propre et tranchant.

Une longue exposition à la chaleur brûle le ver-

nis et rend difficile son élimination.

Beaucoup de colles (par ex. autocollants) s’as-

souplissent sous l’influence de la chaleur. Lors-

que la colle et chauffée, il est possible de sépa-

rer des connexions ou d’éliminer l’excédent de

colle.

Enlever le vernis des fenêtres (voir figure B)

fUtiliser impérativement la buse protection

du verre 12 (accessoire). Le verre risque de

se casser.

Sur les surfaces profilées, il est possible de sou-

lever le vernis au moyen d’une spatule appro-

priée et de l’enlever au moyen d’une brosse mé-

tallique souple.

Déformation des tuyaux en plastique

(voir figure C)

Monter la buse réfléchissante 13 (accessoire).

Remplir les tuyaux en plastique de sable et les

fermer des deux côtés pour éviter que le tuyau

ne se plie en deux. Chauffer le tuyau de façon

homogène par un mouvement de va et vient.

OBJ_BUCH-485-002.book Page 26 Wednesday, November 26, 2008 11:54 AM

Français | 27

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Soudage de matières plastiques (voir figure D)

Monter la buse réductrice 16 et l’aide-soudage

15 (accessoires). Les pièces à souder et la ba-

guette de soudage 14 doivent être du même ma-

tériau (par ex. toutes les deux en PVC). La sou-

dure doit être propre et exempte de gras.

Chauffer avec précaution la soudure jusqu’à ce

qu’elle devienne molle. Tenir compte du fait que

la plage de température entre l’état mou et

l’état liquide des matières plastiques est faible.

Amener la baguette de soudage 14 et la faire

couler dans la fente de sorte qu’un cordon régu-

lier se forme.

Retirer (voir figure E)

Monter la buse réductrice 16 (accessoire). Choi-

sir le diamètre de la gaine thermorétractable 17

(accessoire) en fonction de la pièce à travailler

(par ex. cosse de câble). Chauffer la gaine ther-

morétractable régulièrement.

Dégeler les conduites d’eau (voir figure F)

fAvant de chauffer une conduite d’eau, s’as-

surer que c’est bien une conduite d’eau. Vue

de l’extérieur, il est souvent de distinguer les

conduites d’eau des conduites de gaz. Il est

strictement interdit de chauffer une conduite

de gaz.

Montez la buse angulaire 18 (accessoire). Ré-

chauffez toujours un endroit gelé en allant du

bord vers le milieu.

Chauffer avec une extrême prudence les tuyaux

en plastiques ainsi que les connexions entre les

bouts de tuyau afin d’éviter tout dommage.

Brasage tendre (voir figure G)

Pour le brasage par points, montez la buse ré-

ductrice 16, pour le brasage de tuyaux, montez

la buse réfléchissante 13 (accessoires tous les

deux).

Si vous utilisez un métal d’apport non couvert

de fondant, enduisez l’endroit à braser de grais-

se décapante ou de pâte à braser. En fonction

du matériau, chauffez l’endroit à braser de 50 à

120 secondes env. Ajoutez le métal d’apport. La

température de la pièce à travailler doit fondre

le métal d’apport. Le cas échéant, enlevez le

fondant une fois l’endroit à braser refroidi.

Entretien et service après-vente

Nettoyage et entretien

fAvant d’effectuer des travaux sur l’outil

électroportatif, retirez la fiche de la prise

de courant.

fTenez toujours propres l’outil électroporta-

tif ainsi que les ouïes de ventilation afin

d’obtenir un travail impeccable et sûr.

Nettoyage du filtre à poussières grossières

Sortez le couvercle 2 avec le filtre à poussières

grossières vers l’arrière du carter. Soufflez le fil-

tre (par ex. avec de l’air comprimé) ou nettoyez-

le à l’aide d’une brosse souple. Remettez en pla-

ce le couvercle.

Si, malgré tous les soins apportés à la fabrica-

tion et au contrôle de l’appareil, celui-ci devait

avoir un défaut, la réparation ne doit être con-

fiée qu’à une station de service après-vente

agréée pour outillage Bosch.

Pour toute demande de renseignement ou

commande de pièces de rechange, précisez-

nous impérativement le numéro d’article à dix

chiffres de l’outil électroportatif indiqué sur la

plaque signalétique.

OBJ_BUCH-485-002.book Page 27 Wednesday, November 26, 2008 11:54 AM

28 | Français

1 609 929 S53 | (26.11.08) Bosch Power Tools

Service après-vente et assistance des

clients

Notre service après-vente répond à vos ques-

tions concernant la réparation et l’entretien de

votre produit et les pièces de rechange. Vous

trouverez des vues éclatées ainsi que des infor-

mations concernant les pièces de rechange

également sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre

disposition pour répondre à vos questions con-

cernant l’achat, l’utilisation et le réglage de vos

produits et leurs accessoires.

France

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : +33 (0143) 11 90 06

Fax : +33 (0143) 11 90 33

E-Mail :

sav.outillage-electroportatif@fr.bosch.com

N° Vert : +33 (0800) 05 50 51

www.bosch.fr

Belgique, Luxembourg

Tel. : +32 (070) 22 55 65

Fax : +32 (070) 22 55 75

E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Tel. : +41 (044) 8 47 15 12

Fax : +41 (044) 8 47 15 52

Elimination des déchets

Les outils électroportatifs, ainsi que leurs acces-

soires et emballages, doivent pouvoir suivre

chacun une voie de recyclage appropriée.

Seulement pour les pays de l’Union

Européenne :

Ne jetez pas votre appareil élec-

troportatif avec les ordures

ménagères !

Conformément à la directive euro-

péenne 2002/96/CE relative aux

déchets d’équipements électri-

ques et électroniques et sa réalisation dans les

lois nationales, les outils électroportatifs dont

on ne peut plus se servir doivent être séparés et

suivre une voie de recyclage appropriée.

Sous réserve de modifications.

OBJ_BUCH-485-002.book Page 28 Wednesday, November 26, 2008 11:54 AM

Español | 29

Bosch Power Tools 1 609 929 S53 | (26.11.08)

es

Instrucciones de seguridad

Lea íntegramente estas adverten-

cias de peligro e instrucciones. En

caso de no atenerse a las adverten-

cias de peligro e instrucciones si-

guientes, ello puede ocasionar una

descarga eléctrica, un incendio y/o

lesión grave.

fTrate con cuidado su herramienta eléctrica.

La herramienta eléctrica se pone muy calien-

te, lo cual supone un mayor riesgo de incen-

dio y explosión.

fProceda con especial cautela al trabajar

cerca de materiales combustibles. El aire o

boquilla caliente pueden llegar a inflamar

polvo o gases.

fNo trabaje con la herramienta eléctrica en

un entorno con peligro de explosión.

fNo dirija prolongadamente el chorro de aire

caliente a un mismo punto. Es probable que

se produzcan gases inflamables al tratar,

p.ej., plásticos, pinturas, barnices o mate-

riales similares.

fTenga en cuenta que el calor puede ser

dirigido contra materiales combustibles

ocultos y hacer que éstos se incendien.

fDespués de su uso, deposite la herramienta

eléctrica cuidando que quede en una posi-

ción estable, y déjela que se enfríe total-

mente antes de guardarla. Una boquilla

caliente puede causar daños.

fNo deje desatendida la herramienta eléc-

trica conectada.

fGuarde las herramientas eléctricas fuera del

alcance de los niños. No permita la utiliza-

ción de la herramienta eléctrica a aquellas

personas que no estén familiarizadas con su

uso o que no hayan leído estas instrucciones.

Puede resultar peligrosa la utilización de he-

rramientas eléctricas por personas inexpertas.

fNo exponga la herramienta eléctrica a la llu-

via y evite que penetren líquidos en su inte-

rior. Existe el peligro de recibir una descarga

eléctrica si penetran ciertos líquidos en la

herramienta eléctrica.

fNo utilice el cable de red para transportar o

colgar la herramienta eléctrica, ni tire de

él para sacar el enchufe de la toma de

corriente. Mantenga el cable de red alejado

del calor, aceite, esquinas cortantes o pie-

zas móviles. Los cables de red dañados o

enredados pueden provocar una descarga

eléctrica.

fSiempre utilice unas gafas de protección.

Unas gafas de protección reducen el riesgo

de lesión.

fSaque el enchufe de la red antes de realizar

un ajuste, cambiar de accesorio, o guardar

la herramienta eléctrica. Esta medida pre-

ventiva reduce el riesgo a conectar acciden-

talmente la herramienta eléctrica.

fAntes de cada uso compruebe el estado de

la herramienta eléctrica, del cable y del en-

chufe. No utilice la herramienta eléctrica en

caso de detectar un daño. No abra la herra-

mienta eléctrica por su propia cuenta, y

solamente déjela reparar por un profesio-

nal, empleando piezas de repuesto origi-

nales. Las herramientas eléctricas, cables, o

enchufe dañados comportan un mayor riesgo

de electrocución.

Ventile bien su puesto de tra-

bajo. Frecuentemente, los gases y

vapores producidos al trabajar

son nocivos para la salud.

fColóquese guantes de protección y no

toque la boquilla caliente. Existe el peligro

de quemadura.

fJamás dirija el chorro de aire caliente

contra personas o animales.

fNo emplee la herramienta eléctrica como se-

cador de pelo. El aire expulsado es mucho

más caliente que el aire de un secador de pelo.

fSi fuese imprescindible utilizar la herra-

mienta eléctrica en un entorno húmedo, es

necesario conectarla a través de un fusible

diferencial. La aplicación de un fusible dife-

rencial reduce el riesgo a exponerse a una

descarga eléctrica.

OBJ_BUCH-485-002.book Page 29 Wednesday, November 26, 2008 11:54 AM

30 | Español

1 609 929 S53 | (26.11.08) Bosch Power Tools

Descripción del funcionamiento

Despliegue y mantenga abierta la solapa con la

imagen del aparato mientras lee las instruccio-

nes de manejo.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para

conformar y soldar plástico, decapar pintura y

para calentar macarrones termoretráctiles. Es

adecuada también para soldar y estañar, para

despegar uniones y descongelar tuberías.

Únicamente utilice la herramienta eléctrica si

conoce y domina todas sus funciones, o si ha

sido instruido al respecto.

Componentes principales

La numeración de los componentes está refe-

rida a la imagen de la herramienta eléctrica en la

página ilustrada.

1Superficie de apoyo

2Tapa con filtro

3Interruptor de conexión/desconexión con

selector de modos de operación

4Boquilla

5Protección térmica

6Selector de programa

7Display

8Tecla de ajuste del caudal

9Tecla de ajuste de temperatura

10 Tecla de memoria

11 Boquilla plana*

12 Boquilla para protección de vidrios*

13 Boquilla reflectora*

14 Varilla de soldar*

15 Zapata de soldar*

16 Boquilla reductora*

17 Macarrón termoretráctil*

18 Boquilla angular*

*Los accesorios descritos e ilustrados no correspon-

den al material que se adjunta de serie. La gama com-

pleta de accesorios opcionales se detalla en nuestro

programa de accesorios.

Información sobre el ruido

Determinación de los valores de medición según

EN 60745.

El nivel de presión sonora típico de la herra-

mienta eléctrica, medido con un filtro tipo A,

es menor de 70 dB(A).

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el

producto descrito bajo “Datos técnicos” está en

conformidad con las normas o documentos nor-

malizados siguientes: EN 60335 de acuerdo con

las regulaciones 2006/95/CEE, 2004/108/CE.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 30 Wednesday, November 26, 2008 11:54 AM

Español | 31

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Datos técnicos

Operación

Puesta en marcha

f¡Observe la tensión de red! La tensión de la

fuente de energía deberá coincidir con las

indicaciones en la placa de características

de la herramienta eléctrica. Las herramien-

tas eléctricas marcadas con 230 V pueden

funcionar también a 220 V.

Conexión/desconexión

Para conectar la herramienta eléctrica, empuje

el interruptor de conexión/desconexión 3 hacia

la posición (ver “Modo de operación con aire

frío”, página 33) o (ver “Modo de operación

con aire caliente”, página 33).

En ambas posiciones, la herramienta eléctrica

se pone a funcionar con el caudal y la tempera-

tura que estaban ajustados al desconectarla la

última vez.

Para su desconexión empuje hasta el tope el

interruptor de conexión/desconexión 3 hacia la

posición “0”.

Si ha dejado funcionar prolongadamente la

herramienta eléctrica a altas temperaturas, an-

tes de desconectarla, déjela operar brevemente

en el modo de operación con aire frío para

que se enfríe.

Protección térmica: En caso de sobrecalentarse

la herramienta eléctrica (p.ej., debido a un estan-

camiento de aire) la calefacción se desconecta

automáticamente, pero el ventilador continúa

funcionando. Una vez que la herramienta eléc-

trica se haya enfriado suficientemente, la calefac-

ción se vuelve a conectar automáticamente.

Decapador por aire caliente GHG 660 LCD

Professional

GHG 660 LCD

Professional

Nº de artículo 0 601 944 7.. 0 601 944 7..

Tensión nominal V 220–240 110–120

Potencia absorbida nominal W23001400

Caudal de aire l/min 250–500 250–500

Temperatura aprox. a la salida de la boquilla °C 50–660 50–600

Precisión de medición de la temperatura

– Salida de la boquilla

–Display

±5%

±5%

±5%

±5%

Temperatura de operación del display* °C –20...+70 –20...+70

Peso según EPTA-Procedure 01/2003 kg 1,0 1,0

Clase de protección /II /II

* Fuera del margen de operación puede que se oscurezca el display.

Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales

de algunos aparatos pueden variar.

OBJ_BUCH-485-002.book Page 31 Wednesday, November 26, 2008 11:54 AM

32 | Español

1 609 929 S53 | (26.11.08) Bosch Power Tools

Regulación del caudal de aire

La tecla 8 permite regular el caudal de aire:

Para aumentar el caudal de aire pulse la tecla de

ajuste del caudal de aire 8 sobre el símbolo “+”,

si desea reducir el caudal de aire, pulse sobre

“–”.

Pulsando brevemente la tecla 8 se aumenta, o

reduce, el caudal de aire en una etapa. Mante-

niendo pulsada la tecla se va aumentando, o re-

duciendo, el caudal de aire hasta soltar la tecla,

o bien, hasta alcanzar el caudal máximo o míni-

mo, respectivamente.

Reduzca el caudal de aire, p.ej., siempre que no

deba calentarse demasiado el entorno de la pie-

za de trabajo, o si ésta fuese tan ligera que pu-

diese resultar desplazada por el chorro de aire.

Regulación de la temperatura

La temperatura solamente es regulable en el

modo de operación con aire caliente .

Para aumentar el caudal de aire pulse la tecla de

ajuste de la temperatura 9 sobre el símbolo “+”,

para reducir la temperatura, pulse sobre “–”.

Pulsando brevemente la tecla 9 se aumenta, o

reduce, la temperatura en 10 °C. Manteniendo

pulsada la tecla se va aumentando, o reducien-

do, la temperatura en pasos de 10 °C hasta sol-

tar la tecla, o bien, hasta alcanzar la temperatu-

ra máxima o mínima, respectivamente.

Al modificarse el ajuste de temperatura, la he-

rramienta eléctrica precisa un breve tiempo has-

ta lograr calentar o enfriar el chorro de aire. Du-

rante este tiempo, en el display 7 aparece la

temperatura deseada entre dos flechas intermi-

tentes. Una vez alcanzada la temperatura desea-

da, ambas flechas desaparecen, y en el display

se representa la temperatura actual.

Activación/desactivación del bloqueo de las

teclas (“LOC”)

Para evitar una modificación accidental del

caudal de aire y de la temperatura, en el modo

de operación con aire caliente es posible des-

activar la función de las teclas 6, 8, 9 y 10. En el

modo de operación con aire frío es posible

modificar también el caudal de aire estando

activado el bloqueo de las teclas.

Activación del bloqueo de las teclas:

Conecte la herramienta eléctrica en el modo de

operación con aire caliente . Ajuste en la herra-

mienta eléctrica los valores del caudal de aire y

temperatura que desee que no sean modificados.

Desconecte la herramienta eléctrica.

Mantenga pulsada la tecla de memoria 10 y

vuelva a conectar la herramienta eléctrica (mo-

do de operación con aire frío o caliente). En el

display 7 aparece “OFF” para indicar que esta

desactivado el bloqueo de las teclas.

Pulse uno tras otro los símbolos (manteniendo

accionada todavía la tecla de memoria 10):

–“+” en la tecla de ajuste de temperatura 9,

–“+” en la tecla de ajuste del caudal de aire 8,

–“–” en la tecla de ajuste de temperatura 9,

–“–” en la tecla de ajuste del caudal de aire 8.

En el display se representa “ON”. Suelte la tecla

de memoria 10.

El bloqueo de las teclas ha quedado activado.

En el modo de operación con aire caliente se

muestran los valores preseleccionados para la

temperatura y el caudal de aire. Al pulsar una

tecla cualquiera aparece “LOC” en el display, y

no es posible modificar ningún valor.

Desactivación del bloqueo de las teclas:

Desconecte la herramienta eléctrica. Mantenga

pulsada la tecla de memoria 10 y vuelva a conec-

tar la herramienta eléctrica. En el display apa-

rece “ON” para indicar que esta activado el blo-

queo de las teclas. Pulse las teclas de ajuste de

temperatura 9 y del caudal de aire 8 siguiendo

el mismo orden utilizado al activar el bloqueo de

las teclas. En el display aparece “OFF” para

indicar que esta desactivado el bloqueo de las

teclas.

caudal de aire mínimo

caudal de aire máximo

OBJ_BUCH-485-002.book Page 32 Wednesday, November 26, 2008 11:54 AM

Español | 33

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Modos de operación

Modo de operación con aire frío

Caudal de aire regulable, tempera-

tura fija a 50 °C (no ajustable), no es

posible una operación programada

El modo de operación con aire frío es adecua-

do para enfriar piezas calientes o secar pintura.

Es adecuada también para enfriar la herramien-

ta eléctrica antes de depositarla o de cambiar

una boquilla.

Si se ha trabajado con altas temperaturas en el

modo de operación con aire caliente se pre-

cisa un breve tiempo hasta conseguir que la

herramienta eléctrica se haya enfriado a 50 °C.

Durante el tiempo de enfriamiento se muestra

en el display 7 la temperatura real obtenida a la

salida de la boquilla.

Al cambiar del modo de operación con aire ca-

liente al modo de operación con aire frío se

mantiene el ajuste actual del caudal de aire.

Modo de operación con aire caliente

Caudal de aire y temperatura, ajus-

tables; apta para la operación nor-

mal y programada

Al pasar del modo de operación con aire frío

al modo de operación con aire caliente el

caudal de aire, la temperatura y, dado el caso, el

programa, son ajustados automáticamente a los

valores empleados la vez anterior al operar en el

modo de operación con aire caliente.

Operación programada

En la operación programada, los ajustes del cau-

dal de aire y temperatura pueden memorizarse

de forma permanente en cuatro programas. En

cada programa puede fijarse cualquier combi-

nación de caudal de aire y temperatura.

También en la operación programada puede modi-

ficarse en todo momento el caudal de aire y la

temperatura. En caso de no memorizar los cam-

bios realizados, éstos se pierden al desconectar la

herramienta eléctrica o al cambiar de programa.

Para cambiar al modo de operación programada,

pulse el selector de programa 6 tantas veces co-

mo sea necesario hasta que aparezca el número

del programa deseado en el display 7.

La herramienta eléctrica viene preajustada de

fábrica con los cuatro programas siguientes:

Para modificar un programa existente deberá

accederse primeramente al mismo pulsando el

selector de programa 6. Fije los respectivos

parámetros deseados con la tecla de ajuste del

caudal de aire 8 y con la tecla de ajuste de la

temperatura 9.

En el momento de modificar los valores de un

programa comienza a parpadear en la parte su-

perior izquierda el símbolo . Una vez ajustados

el caudal de aire y la temperatura deseados, pul-

se la tecla de memoria 10 el tiempo necesario

hasta conseguir que desaparezca del display el

símbolo . Los valores ajustados se encuentran

memorizados entonces bajo el número de pro-

grama mostrado en el display.

Operación normal

Para cambiar del modo de operación programa-

da al modo normal pulse el selector de progra-

ma 6 tantas veces como sea necesario hasta que

en el display desaparezca el número de progra-

ma situado por encima de la temperatura. El

caudal de aire y la temperatura pueden modifi-

carse en todo momento con las teclas de ajuste

del caudal de aire 8 y de la temperatura 9.

Los valores del caudal de aire y temperatura ajus-

tados para la operación normal se mantienen me-

morizados bajo las siguientes condiciones:

– Cambio a la operación programada.

– Cambio al modo de operación con aire frío.

– Desconexión de la herramienta eléctrica.

Programa

Aplicación

Temperatura

en °C

Caudal de aire

1Conformación de tubos de

plástico (p.ej. LDPE) 250

2Soldadura de plástico

(p.ej. PVC) 350

3Decapado de pintura/des-

prendimiento de adhesivo 450

4Soldadura 550

OBJ_BUCH-485-002.book Page 33 Wednesday, November 26, 2008 11:54 AM

34 | Español

1 609 929 S53 | (26.11.08) Bosch Power Tools

Instrucciones para la operación

Observación: No aproxime demasiado la bo-

quilla 4 a la pieza a trabajar. El estancamiento

de aire resultante puede llegar a sobrecalentar

la herramienta eléctrica.

Desmontaje de la protección térmica

Para poder trabajar en lugares con un espacio

muy restringido, es posible desmontar la pro-

tección térmica 5.

f¡Cuidado con la boquilla caliente! Al trabajar

sin la protección térmica existe un mayor

peligro de quemadura.

Para desmontar o montar la protección térmica

5, desconecte la herramienta eléctrica, y espere

a que se enfríe.

Para que se refrigere más rápidamente, Ud. pue-

de dejar funcionar brevemente la herramienta

eléctrica en el modo de operación con aire frío.

Desenrosque en sentido contrario la protección

térmica 5 para desmontarla, y viceversa.

Deposición de la herramienta eléctrica

(ver figura C)

Deposite la herramienta eléctrica sobre las

superficies de apoyo 1 para dejarla enfriar, o

para tener libres ambas manos al trabajar.

f¡Trabaje con especial cautela teniendo

depositada la herramienta eléctrica! Podría

quemarse con la boquilla o el aire caliente

expulsado.

Ejemplos de aplicación

Las figuras correspondientes a los ejemplos de

trabajo las encontrará en las solapas.

Las temperaturas indicadas son solamente

orientativas, ya que pueden variar según las

propiedades del material. La separación de la

boquilla depende del material a trabajar.

La temperatura óptima para una aplicación con-

creta conviene determinarla probando. Siempre

comience con una etapa de temperatura baja.

En todos los ejemplos de aplicación, a excep-

ción de “Decapado de pintura en ventanas”,

puede trabajar sin accesorios especiales. Sin

embargo, al emplear los accesorios especiales

propuestos, la ejecución del trabajo se simpli-

fica y se aumenta considerablemente su calidad.

f¡Cuidado al cambiar la boquilla! No toque

la boquilla caliente. Deje que se enfríe la

herramienta eléctrica y póngase guantes de

protección al efectuar el cambio. Podría

quemarse con la boquilla caliente.

Decapado de pintura/desprendimiento de

adhesivo (ver figura A)

Monte la boquilla plana 11 (accesorio especial).

Aplique brevemente aire caliente a la pintura pa-

ra ablandarla y despréndala con una espátula

limpia y afilada. La aplicación prolongada de

calor hace que se queme la pintura y dificulta su

desprendimiento.

Muchos de los adhesivos se reblandecen con

el calor. Calentando el adhesivo se pueden se-

parar las juntas o eliminar adhesivo sobrante.

Decapado de pintura en ventanas

(ver figura B)

fSiempre utilice la boquilla para protección

de vidrios 12 (accesorio especial). Existe el

peligro de que rompa el cristal.

En superficies perfiladas puede levantarse la

pintura con una espátula adecuada y despren-

derse con un cepillo de alambre blando.

Conformación de tubos de plástico

(ver figura C)

Monte la boquilla reflectora 13 (accesorio espe-

cial). Llene de arena el tubo de plástico y obture

ambos extremos para evitar que el tubo llegue a

hendirse al doblarlo. Caliente uniformemente el

tubo con un movimiento lateral de vaivén.

OBJ_BUCH-485-002.book Page 34 Wednesday, November 26, 2008 11:54 AM

Español | 35

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Soldadura de plásticos (ver figura D)

Monte la boquilla reductora 16 y la zapata de

soldar 15 (ambos, accesorios especiales). La

pieza a soldar y la varilla 14 (accesorio especial)

deberán ser del mismo material (p.ej. ambas de

PVC). La junta de unión deberá estar limpia y

exenta de grasa.

Caliente con cuidado la junta hasta que comien-

ce a ponerse pastosa. Tenga en cuenta que el

margen de temperatura entre el estado pastoso

y líquido de un plástico es bastante reducido.

Vaya introduciendo la varilla de soldar 14 y deje

penetrarla en la ranura de manera que se vaya

formando un cordón uniforme.

Contracción (ver figura E)

Monte la boquilla reductora 16 (accesorio espe-

cial). Seleccione el diámetro del macarrón ter-

moretráctil 17 (accesorio especial) de acuerdo

a la pieza (p.ej. terminal). Caliente por igual el

macarrón termoretráctil.

Descongelación de tuberías de agua

(ver figura F)

fAntes de calentarla, asegúrese de que se

trata realmente de una tubería agua. Con

frecuencia no es posible diferenciar exterior-

mente entre tuberías de gas y de agua. Ja-

más deberán calentarse tuberías de gas.

Monte la boquilla angular 18 (accesorio espe-

cial). Siempre caliente las zonas congeladas

procediendo desde los bordes hacia el centro.

Caliente con especial cuidado tubos de plástico

y las uniones de los tubos, para no dañarlos.

Soldadura con estaño (ver figura G)

Para efectuar las soldaduras más usuales monte

la boquilla reductora 16, para soldar tubos mon-

te la boquilla reflectora 13 (ambas accesorios

especiales).

Si emplea estaño sin fundente aplique pasta o

grasa de soldar al punto de soldadura. Depen-

diendo del material, caliente el punto de soldadu-

ra entre aprox. 50 a 120 segundos. Aplique el

estaño. El estaño deberá fundirse por la propia

temperatura que ha adquirido la pieza de trabajo.

Si procede, elimine los restos de fundente una

vez que se haya enfriado el punto de soldadura.

Mantenimiento y servicio

Mantenimiento y limpieza

fAntes de cualquier manipulación en la

herramienta eléctrica, sacar el enchufe de

red de la toma de corriente.

fMantenga limpia la herramienta eléctrica

y las rejillas de refrigeración para trabajar

con eficacia y seguridad.

Limpieza del filtro

Saque hacia atrás la tapa 2 con el filtro, de la

carcasa. Limpie el filtro, ya sea soplándolo (p.ej.

con aire comprimido), o empleando un cepillo

suave. Vuelva a montar la tapa.

Si a pesar de los esmerados procesos de fabri-

cación y control, la herramienta eléctrica llegase

a averiarse, la reparación deberá encargarse a

un servicio técnico autorizado para herramien-

tas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de

repuesto es imprescindible indicar el nº de

artículo de 10 dígitos que figura en la placa de

características de la herramienta eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas

que pueda Ud. tener sobre la reparación y

mantenimiento de su producto, así como sobre

piezas de recambio. Los dibujos de despiece e

informaciones sobre las piezas de recambio las

podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará

gustosamente en cuanto a la adquisición, aplica-

ción y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente:

+34 (0901) 11 66 97

Fax: +34 (091) 327 98 63

OBJ_BUCH-485-002.book Page 35 Wednesday, November 26, 2008 11:54 AM

36 | Español

1 609 929 S53 | (26.11.08) Bosch Power Tools

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: +58 (02) 207 45 11

México

Robert Bosch S.A. de C.V.

Tel. Interior: +52 (01) 800 627 1286

Tel. D.F.: +52 (01) 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: +54 (0810) 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: +51 (01) 475-5453

E-Mail: vhe@autorex.com.pe

Chile

EMASA S.A.

Irarrázaval 259 – Ñuñoa

Santiago

Tel.: +56 (02) 520 3100

E-Mail: emasa@emasa.cl

Eliminación

Recomendamos que las herramientas eléctricas,

accesorios y embalajes sean sometidos a un

proceso de recuperación que respete el medio

ambiente.

Sólo para los países de la UE:

¡No arroje las herramientas eléc-

tricas a la basura!

Conforme a la Directriz Europea

2002/96/CE sobre aparatos eléc-

tricos y electrónicos inservibles,

tras su transposición en ley na-

cional, deberán acumularse por separado las

herramientas eléctricas para ser sometidas a un

reciclaje ecológico.

Reservado el derecho de modificación.

MR

P

R

O

D

U

C

T

O

C

E

R

T

I

F

I

C

A

D

O

C

E

R

T

I

F

I

E

D

P

R

O

D

U

C

T

OBJ_BUCH-485-002.book Page 36 Wednesday, November 26, 2008 11:54 AM

Português | 37

Bosch Power Tools 1 609 929 S53 | (26.11.08)

pt

Indicações de segurança

Devem ser lidas todas as indica-

ções de advertência e todas as ins-

truções. O desrespeito das adver-

tências e instruções apresentadas

abaixo pode causar choque eléc-

trico, incêndio e/ou graves lesões.

fTrate a ferramenta eléctrica com cuidado.

A ferramenta eléctrica produz muito calor,

que leva a um elevado risco de incêndio e de

explosão.

fTer cuidado especial ao trabalhar nas proxi-

midades de materiais inflamáveis. A corren-

te de ar quente ou o bocal quente podem

inflamar pós ou gases.

fNão trabalhar com a ferramenta eléctrica

numa área com risco de explosões.

fNão direccionar a corrente de ar quente

durante muito tempo para o mesmo ponto.

Gases facilmente inflamáveis podem ser

produzidos durante o trabalho em plásticos,

tintas, vernizes ou materiais similares.

fConsidere que o calor pode ser transportado

para materiais inflamáveis e incendiá-los.

fApós a utilização, deverá depositar a ferra-

menta eléctrica em local seguro e permitir

que arrefeça completamente, antes de guar-

dá-la. O bocal quente pode provocar danos.

fNão deixar a ferramenta eléctrica ligada

sem vigilância.

fGuardar ferramentas eléctricas, não utiliza-

das, fora do alcance das crianças. Não per-

mita que pessoas que não estejam familiari-

zadas com a ferramenta eléctrica, ou que

não tenham lido estas instruções, possam

utilizá-la. Ferramentas eléctricas são peri-

gosas se forem utilizadas por pessoas ines-

perientes.

fManter a ferramenta eléctrica afastada de

chuva ou humidade. A infiltração de água

numa ferramenta eléctrica aumenta o risco

de choque eléctrico.

fNão deverá afastar o cabo da sua finalidade,

como para por exemplo transportar a ferra-

menta eléctrica, pendurá-lo ou para puxar a

ficha da tomada. Manter o cabo afastado de

calor, óleo, cantos afiados ou partes do

aparelho em movimento. Cabos danificados

ou emanharados aumentam o risco de um

choque eléctrico.

fUsar sempre óculos de protecção. Óculos

de protecção reduzem o risco de lesões.

fPuxar a ficha da tomada antes de executar

ajustes no aparelho, substituir acessórios

ou guardar a ferramenta eléctrica. Esta me-

dida de segurança evita o arranque involun-

tário da ferramenta eléctrica.

fAntes de cada utilização é necessário con-

trolar a ferramenta eléctrica, o cabo e a

ficha. Não utilizar a ferramenta eléctrica se

forem verificados danos. Não abrir pessoal-

mente a ferramenta eléctrica e só permita

que seja reparado por pessoal qualificado e

que só sejam utilizadas peças sobressa-

lentes originais. Ferramentas eléctricas,

cabos e fichas danificados aumentam o risco

de um choque eléctrico.

Ventilar bem o local de trabalho.

Durante o trabalho são produzidos

gases e vapores que frequente-

mente são nocivos à saúde.

fUsar luvas protectoras e não tocar no bocal

quente. Há perigo de queimaduras.

fNão apontar a corrente de ar quente na

direcção de pessoas nem de animais.

fNão utilizar a ferramenta eléctrica como

secador de cabelos. A corrente de ar de

saída é muito mais quente do que a que cor-

rente de ar que sai de secadores de cabelos.

fSe não for possível evitar o funcionamento

da ferramenta eléctrica em áreas húmidas,

deverá ser utilizado um disjuntor de corren-

te de avaria. A utilização de um disjuntor de

corrente de avaria reduz o risco de um cho-

que eléctrico.

OBJ_BUCH-485-002.book Page 37 Wednesday, November 26, 2008 11:54 AM

38 | Português

1 609 929 S53 | (26.11.08) Bosch Power Tools

Descrição de funções

Abrir a página basculante contendo a apresenta-

ção do aparelho, e deixar esta página aberta en-

quanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

A ferramenta eléctrica é destinada para defor-

mar e soldar plásticos, remover camadas de tin-

tas e para aquecer mangueiras retrácteis. Ela é

apropriada para soldar e estanhar, soltar uniões

coladas e para descongelar tubulações de água.

Só utilizar a ferramenta eléctrica se puder avali-

ar exactamente todas as funções e se for capaz

de exetá-las sem limitações ou se tiver sido res-

pectivamente instruído.

Componentes ilustrados

A numeração dos componentes ilustrados refe-

re-se à apresentação da ferramenta eléctrica na

página de esquemas.

1Superfície de apoio

2Cobertura com filtro de sujidades grosseiras

3Interruptor de ligar-desligar com selector

de nível

4Bocal

5Protecção contra calor

6Tecla de selecção de programa

7Display

8Tecla para a regulação da quantidade de ar

9Tecla para a regulação da temperatura

10 Tecla de memorização

11 Bocal plano*

12 Bocal para protecção do vidro*

13 Bocal reflector*

14 Fio de soldadura*

15 Sapata de soldadura*

16 Bocal de redução*

17 Mangueira retráctil*

18 Bocal angular*

*Acessórios apresentados ou descritos não pertencem

ao volume de fornecimento padrão. Todos os acessó-

rios encontram-se no nosso programa de acessórios.

Informação sobre ruídos

Valores de medição averiguados conforme

EN 60745.

O nível de pressão acústica da ferramenta eléc-

trica, avaliado como A, é tipicamente inferior a

70 dB(A).

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilida-

de que o produto descrito nos “Dados técnicos”

cumpre as seguintes normas ou documentos

normativos: EN 60335 conforme as disposições

das directivas 2006/95/CEE, 2004/108/CE.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 38 Wednesday, November 26, 2008 11:54 AM

Português | 39

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Dados técnicos

Funcionamento

Colocação em funcionamento

fObservar a tensão de rede! A tensão da

fonte de corrente deve coincidir com a in-

dicada na chapa de identificação da ferra-

menta eléctrica. Ferramentas eléctricas

marcadas para 230 V também podem ser

operadas com 220 V.

Ligar e desligar

Para ligar a ferramenta eléctrica é necessário

premir o interruptor de ligar-desligar 3 para a po-

sição (veja “Nível de ar frio”, página 41) ou

(veja “Nível de ar quente”, página 41).

Em ambas as posições, a ferramenta eléctrica co-

meça a funcionar com os valores de quantidade

de ar e de temperatura que estavam ajustados

antes do último desligamento.

Para desligar deverá premir o interruptor de ligar-

desligar 3 completamente para a posição “0”.

Após trabalhar durante muito tempo com alta

temperatura, deverá permitir que a ferramenta

eléctrica funcione durante curto tempo no nível

de temperatura fria para que arrefeça.

Desligamento de protecção térmica: No caso

de sobreaquecimento (p.ex. congestionamento

de ar) a ferramenta eléctrica desliga automati-

camente o aquecimento, no entanto o soprador

continua a funcionar. Assim que a ferramenta

eléctrica se arrefecer até a temperatura de fun-

cionamento, o aquecimento será ligado automa-

ticamente.

Soprador de ar quente GHG 660 LCD

Professional

GHG 660 LCD

Professional

N° do produto 0 601 944 7.. 0 601 944 7..

Tensão nominal V 220–240 110–120

Potência nominal consumida W23001400

Fluxo de ar l/min 250–500 250–500

Temperatura na saída do bocal aprox. °C 50–660 50–600

Exactidão da medição de temperatura

– na saída do bocal

– na indicação

±5%

±5%

±5%

±5%

Display da temperatura de funcionamento* °C –20...+70 –20...+70

Peso conforme EPTA-Procedure 01/2003 kg 1,0 1,0

Classe de protecção /II /II

* Além da temperatura de funcionamento é possível que o display se torne preto.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das

ferramentas eléctricas individuais pode variar.

OBJ_BUCH-485-002.book Page 39 Wednesday, November 26, 2008 11:54 AM

40 | Português

1 609 929 S53 | (26.11.08) Bosch Power Tools

Regular a quantidade de ar

Com a tecla 8 é possível regular a quantidade de

ar:

Para aumentar a quantidade de ar, deverá pre-

mir na tecla para a regulação da quantidade de

ar 8 em “+”, e para reduzir a quantidade de ar,

em “–”.

Premir por instantes a tecla 8 para aumentar ou

reduzir a quantidade de ar por um nível. Premin-

do prolongadamente a tecla a quantidade de ar

é aumentada ou reduzida continuamente, até a

tecla ser solta ou até ser alcançada a máxima ou

a mínima quantidade de ar.

Reduzir a quantidade de ar p.ex. quando não

desejar que a área em volta da peça a ser traba-

lhada seja demasiadamente aquecida ou se hou-

ver a possibilidade de que uma peça leve possa

ser deslocada pela corrente de ar.

Regular a temperatura

A temperatura só pode ser regulada no nível de

ar quente .

Para aumentar a temperatura, deverá premir a

tecla da regulação de temperatura 9 em “+”,

para reduzir a temperatura, em “–”.

Premir por instantes a tecla 9 para aumentar ou

reduzir a temperatura por 10 °C. Premindo pro-

longadamente a tecla a temperatura é aumenta-

da ou reduzida continuamente por 10 °C, até a

tecla ser solta ou até ser alcançada a máxima ou

a mínima quantidade de ar.

Ao mudar o ajuste da temperatura, a ferramenta

eléctrica necessita de um certo tempo para

aquecer ou para arrefecer a corrente de ar. Nes-

te meio tempo a temperatura de desejada é in-

dicada no display 7 entre as secas a piscar. As-

sim que a temperatura desejada for alcançada,

as setas se apagam e o display indica a tempe-

ratur actual.

Activar/desactivar o bloqueio das teclas

(“LOC”)

Para evitar que a quantidade de ar e a tempera-

tura sejam alteradas sem querer, é possível que

no nível de ar quente a função das teclas 6, 8,

9 e 10 sejam bloqueadas. No nível de ar frio a

quantidade de ar também pode ser alterada

com o bloqueio das teclas activado.

Activar o bloqueio das teclas:

Ligar a ferramenta eléctrica no nível de ar

quente . Ajustar os valores para a quantidade

de ar e para a temperatura, com os quais deseja

que a ferramenta eléctrica seja bloqueada.

Desligar a ferramenta eléctrica.

Manter a tecla de memorização 10 premida e

ligar novamente a ferramenta eléctrica (nível de

ar frio e de ar quente). No display 7 aparece

“OFF” para o bloqueio das teclas desactivado.

Premir sequencialmente (a tecla de memori-

zação 10 permanece premida):

–“+” na tecla de temperatura 9,

–“+” na tecla de quantidade de ar 8,

–“–” na tecla de temperatura 9,

–“–” na tecla de quantidade de ar 8.

No display aparece “ON”. Soltar novamente a

tecla de memorização 10.

Agora obloqueio das teclas está activado. No

nível de ar quente são indicados os valores

pré-seleccionados para a temperatura e para a

quantidade de ar. Ao premir qualquer uma das

teclas aparece “LOC” no display, os valores não

podem ser alterados.

Desactivar o bloqueio das teclas:

Desligar a ferramenta eléctrica. Manter a tecla

de memorização 10 premida e ligá-la novamen-

te. No display aparece “ON” para o bloqueio das

teclas activado. Premir a tecla de temperatura 9

e a tecla de quantidade de ar 8 na mesma se-

quência que ao activar o bloqueio das teclas. No

display aparece “OFF”, o bloqueio das teclas

está desactivado.

mínima quantidade de ar

máxima quantidade de ar

OBJ_BUCH-485-002.book Page 40 Wednesday, November 26, 2008 11:54 AM

Português | 41

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Tipos de funcionamento

Nível de ar frio

Quantidade de ar regulável, tempe-

ratura determinada em 50 °C (não

regulável), não é possível uma ope-

ração de programa

O nível de ar frio é apropriado para arrefecer

uma peça de trabalho aquecida ou para secar

tintas. Ele também é apropriado para arrefecer

a ferramenta eléctrica antes de depositá-la ou

de trocar os bocais.

Ao mudar do nível de ar quente com tempe-

raturas mais altas, demora algum tempo até a

ferramenta eléctrica arrefecer até 50 °C. Du-

rante o arrefecimento é indicada no display 7 a

temperatura real na saída do bocal.

Ao mudar do nível de ar quente para o nível de

ar frio são assumidos os ajustes de quanti-

dade de ar actuais.

Nível de ar quente

Quantidade de ar e temperatura

reguláveis, é possível a operação

normal e a operação de programa

Ao mudar do nível de ar frio para o nível de ar

quente a quantidade de ar, a temperatura e

eventualmente o programa são automaticamente

ajustados como na última operação no nível de ar

quente.

Modo programa

Na operação de programa é possível memorizar

permanentemente os ajustes de quantidade de

ar e de temperatura nos quatro programas. Em

cada proprama são possíveis inúmeras combi-

nações de quantidade de ar e de temperatura.

Na operação de programa também é possível

modificar sempre que desejar a quantidade de

ar e a temperatura. Se as modificações não

forem memorizadas, elas serão perdidas quan-

do o aparelho for desligado ou assim que for

comutado para um outro programa.

Para comutar para a operação de programa

deverá premir repetidamente a tecla de selec-

ção de programa 6 até o número do programa

desejado ser indicado no display 7.

Aquando do fornecimento da ferramenta eléctri-

ca foram pré-ajustados quatro programas:

Para modificar um programa existente é neces-

sário comutar para este programa premindo a

tecla de selecção de programas 6. Ajustar a

quantidade de ar e a temperatura desejadas

com as teclas para a regulação da quantidade de

ar 8 e para a regulação da temperatura 9.

Assim que tiver modificado os valores de um

programa, pisca no lado superior do display o

símbolo . Quando a quantidade de ar e a tem-

peratura desejadas estiverem ajustadas deverá

premir a tecla de memorização 10 até o símbolo

se apagar no display. Os valores ajustados

estão agora memorizados no número de pro-

grama indicado no display.

Funcionamento normal

Para comutar da operação de programa para a

operação normal é necessário premir a tecla de

selecção de programa 6 repetidamente até não

ser indicado mais nenhum número de programa

acima da temperatura. A quantidade de ar e a

temperatura podem ser modificadas sempre

que desejar com as teclas para a regulação da

quantidade de ar 8 e para a regulação da tempe-

ratura 9.

Os valores da quantidade de ar e da tempera-

tura ajustados na operação normal permanecem

memorizadas sob as seguintes condições:

– Mudar para a operação de programa,

– Mudar para o nível de ar frio,

– Desligar a ferramenta eléctrica.

Programa

Aplicação

Temperatura

em °C

Fluxo de ar

1Deformar tubos de plástico

(p.ex. LDPE) 250

2Soldar plástico (p.ex. PVC) 350

3Remover verniz/

soltar adesivo 450

4Soldar 550

OBJ_BUCH-485-002.book Page 41 Wednesday, November 26, 2008 11:54 AM

42 | Português

1 609 929 S53 | (26.11.08) Bosch Power Tools

Indicações de trabalho

Nota: Não posicionar o bocal 4 muito perto da

peça a ser trabalhada. O congestionamento de

ar pode levar ao sobreaquecimento da ferra-

menta eléctrica.

Retirar a protecção contra calor

É possível retirar a protecção contra calor 5 pa-

ra trabalhar em locais mais estreitos.

fCuidado com o bocal quente! Ao trabalhar

sem a protecção contra calor, há um elevado

risco de queimaduras.

Desligar a ferramenta eléctrica e deixá-la arre-

fecer antes de retirar ou colocar a protecção

contra calor 5.

Para arrefecer mais rapidamente também é pos-

sível deixar a ferramenta eléctrica funcionar por

instantes no nível de ar frio.

Desatarraxar a protecção contra calor 5 no

sentido contrário dos ponteiros do relógio ou

atarraxar no sentido dos ponteiros do relógio.

Apoiar a ferramenta eléctrica (veja figura C)

Apoiar a ferramenta eléctrica sobre as superfí-

cies de apoio 1, para deixar a ferramenta arrefe-

cer ou para poder trabalhar com ambas as mãos

livres.

fTrabalhar com cuidado especial com a fer-

ramenta eléctrica apoiada! Poderá se quei-

mar no bocal quente ou com a corrente de ar

quente.

Exemplos de trabalhos

As figuras com os exemplos de trabalho encon-

tram-se nas páginas basculantes.

As indicações de temperatura nos exemplos de

trabalho são valores de referência, que podem

variar de acordo com as características do ma-

terial. A distância do bocal depende do material

a ser trabalhado.

A temperatura ideal para cada aplicação pode

ser averiguada através de um ensaio prático. Ini-

ciar sempre com um baixo nível de temperatura.

A não ser “Remover o verniz das janelas”, todos

os exemplos de trabalho podem ser executados

sem acessórios. A utilização dos acessórios re-

comendados facilita no entanto o trabalho e au-

menta substancialmente a qualidade dos resul-

tados de trabalho.

fCuidado ao trocar o bocal! Não tocar no

bocal quente. Deixar a ferramenta eléctrica

arrefecer e usar luvas protectoras durante a

substituição. Poderá queimar-se no bocal

quente.

Remover verniz/soltar adesivo (veja figura A)

Colocar o bocal plano 11 (acessório). Amolecer

o verniz um pouco com o ar quente e em seguida

raspá-lo com uma espátula afiada e limpa. Um

aquecimento prolongado queima o verniz e difi-

culta a remoção.

Muitos adesivos (p.ex. auto-colantes) amolecem

com o calor. Ao aquecer adesivos é possível se-

parar a união ou remover o excesso de adesivo.

Remover o verniz das janelas (veja figura B)

fÉ imprescindível utilizar o bocal para a pro-

tecção dos vidros 12 (acessório). Há risco

de ruptura dos vidros.

Em superfícies perfiladas é possível levantar o

verniz com uma espátula apropriada e escovar o

resto com uma escova de arame macia.

Moldar tubos de plástico (veja figura C)

Colocar o bocal reflector 13 (acessório). Encher

os tubos de plástico com areia e fechar ambas

as extremidades, para evitar que o tubo possa

se dobrar. Aquecer o tubo de maneira uniforme,

movimentando para lá e para cá na lateral.

OBJ_BUCH-485-002.book Page 42 Wednesday, November 26, 2008 11:54 AM

Português | 43

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Soldar plásticos (veja figura D)

Colocar o bocal de redução 16 e a sapata de solda

15 (ambos são acessórios). As peças a serem sol-

dadas e o arame de solda 14 (acessório) devem

ser do mesmo material (p.ex. ambos de PVC). A

costura deve estar limpa e desengordurada.

Aquecer a costura com cuidado, até ficar pastosa.

Observe que a diferença de temperatura entre o

estado pastoso e líquido de um plástico é muito

pequena.

Levar o arame de solda 14 de encontro com a

peça e deixar escorrer na fenda, até se formar

um cordão uniforme.

Retracção (veja figura E)

Colocar o bocal de redução 16 (acessório). Se-

leccionar o diâmetro da mangueira retráctil 17

(acessório) de acordo com a peça a ser traba-

lhada (p.ex. terminal). Aquecer uniformemente

a mangueira retráctil.

Descongelar tubulações de água

(veja figura F)

fAntes de aquecer, deverá controlar se real-

mente se trata de uma tubulação de água.

Frequentemente a distinção externa entre

tubulações de água e de gás é muito difícil.

Tubulações de gás não devem ser aquecidas

de modo algum.

Colocar o bocal angular 18 (acessório). Partes

congeladas devem sempre ser descongeladas

das bordas para o centro.

Os tubos de plástico e as uniões entre os tubos

devem ser aquecidos com cuidado especial para

evitar danos.

Soldar ao estanho (veja figura G)

Para soldaduras por pontos deverá colocar o

bocal de redução 16 e para soldar tubos, o bocal

reflector 13 (ambos são acessórios).

Se for utilizado prumo sem fundente, deverá

colocar gordura de soldar ou pasta para soldar

sobre o local a ser soldado. Aquecer o local a ser

soldado aprox. entre 50 a 120 segundos, depen-

dendo do material. Adicionar o prumo. O prumo

deve derreter devido à temperatura da ferra-

menta. Se necessário, deverá remover o fun-

dente do local soldado após arrefecer.

Manutenção e serviço

Manutenção e limpeza

fAntes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da

tomada.

fManter a ferramenta eléctrica e as aber-

turas de ventilação sempre limpas, para

trabalhar bem e de forma segura.

Limpar o filtro de sujidades grosseiras

Empurrar a cobertura 2 com o filtro de sujidades

grosseiras para trás, para fora da carcaça. Soprar

o filtro (p.ex. com ar comprimido) ou limpá-lo

com uma escova macia. Recolocar a cobertura.

Se a ferramenta eléctrica falhar apesar de cuida-

dosos processos de fabricação e de teste, a re-

paração deverá ser executada por uma oficina de

serviço autorizada para ferramentas eléctricas

Bosch.

Para todas as questões e encomendas de peças

sobressalentas é imprescindível indicar o número

de produto de 10 dígitos como consta na placa de

características da ferramenta eléctrica.

OBJ_BUCH-485-002.book Page 43 Wednesday, November 26, 2008 11:54 AM

44 | Português

1 609 929 S53 | (26.11.08) Bosch Power Tools

Serviço pós-venda e assistência ao

cliente

O serviço pós-venda responde às suas perguntas

a respeito de serviços de reparação e de manu-

tenção do seu produto, assim como das peças

sobressalentes. Desenhos explodidos e informa-

ções sobre peças sobressalentes encontram-se

em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece

com prazer todas as suas dúvidas a respeito da

compra, aplicação e ajuste dos produtos e aces-

sórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Tel.: +351 (021) 8 50 00 00

Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: +55 (0800) 70 45446

E-Mail: sac@bosch-sac.com.br

Eliminação

Ferramentas eléctricas, acessórios e embala-

gens devem ser enviados a uma reciclagem eco-

lógica de matérias primas.

Apenas países da União Europeia:

Não deitar ferramentas eléctricas

no lixo doméstico!

De acordo com a directiva euro-

peia 2002/96/CE para aparelhos

eléctricos e electrónicos velhos,

e com as respectivas realizações

nas leis nacionais, as ferramentas eléctricas que

não servem mais para a utilização, devem ser

enviadas separadamente a uma reciclagem

ecológica.

Sob reserva de alterações.

OBJ_BUCH-485-002.book Page 44 Wednesday, November 26, 2008 11:54 AM

Italiano | 45

Bosch Power Tools 1 609 929 S53 | (26.11.08)

it

Norme di sicurezza

Leggere tutte le avvertenze di peri-

colo e le istruzioni operative. In ca-

so di mancato rispetto delle avver-

tenze di pericolo e delle istruzioni

operative si potrà creare il pericolo

di scosse elettriche, incendi e/o

incidenti gravi.

fAvere cura di operare con l’elettroutensile

sempre con la dovuta attenzione. L’elettrou-

tensile sviluppa una calore forte che può au-

mentare il pericolo di incendio e di esplosione.

fOperare con la massima attenzione quando

si lavora in prossimità di materiali infiam-

mabili. Il flusso d’aria calda oppure la boc-

chetta surriscaldata possono far prendere

fuoco alla polvere oppure ai gas.

fNon lavorare mai con l’elettroutensile in

ambienti soggetti al pericolo di esplosione.

fNon dirigere mai il flusso d’aria calda per un

maggiore lasso di tempo sullo stesso punto.

Lavorando p.es. materiali plastici, colori,

vernici oppure materiali simili possono svi-

lupparsi gas facilmente infiammabili.

fAttenzione al fatto che il calore può essere

condotto su materiali infiammabili non visi-

bili ed incendiarli.

fDopo l’uso, posare l’elettroutensile operan-

do con attenzione e farlo raffreddare com-

pletamente prima di conservarlo. L’ugello

caldo può provocare danni.

fNon lasciare mai senza custodia l’elettrou-

tensile acceso.

fQuando gli elettroutensili non vengono

utilizzati, conservarli al di fuori del raggio di

accesso di bambini. Non permettere di usa-

re l’elettroutensile a persone che non siano

abituate a farlo o che non abbiano letto le

presenti istruzioni. Gli elettroutensili sono

macchine pericolose quando vengono uti-

lizzati da persone non dotate di sufficiente

esperienza.

fEvitare che l’elettroutensile possa entrare

in contatto con la pioggia oppure con so-

stanze liquide. La penetrazione dell’acqua in

un elettroutensile aumenta il rischio di una

scossa elettrica.

fNon usare il cavo per scopi diversi da quelli

previsti e quindi non usarlo per trasportare

o appendere l’elettroutensile oppure per

estrarre la spina dalla presa di corrente.

Non avvicinare il cavo a fonti di calore, olio,

spigoli taglienti e neppure a parti della mac-

china che siano in movimento. I cavi danneg-

giati o aggrovigliati aumentano il rischio

d’insorgenza di scosse elettriche.

fIndossare sempre degli occhiali di prote-

zione. Gli occhiali di protezione riducono il

rischio di incidenti.

fTogliere la spina dalla presa di corrente

prima di regolare la macchina, di sostituire

pezzi di ricambio o di mettere da parte

l’elettroutensile. Tale precauzione eviterà

che l’elettroutensile possa essere messo in

funzione involontariamente.

fPrima di ogni impiego controllare l’elet-

troutensile, il cavo e la spina. Non utilizzare

l’elettroutensile in caso si dovessero ri-

scontrare dei difetti. Non aprire mai perso-

nalmente l’elettroutensile e farlo riparare

soltanto da personale qualificato e soltanto

con pezzi di ricambio originali. In caso di

elettroutensili, spine e cavi difettosi si

aumenta il pericolo di una scossa elettrica.

Assicurare sempre una buona

ventilazione del luogo di lavoro.

Gas e vapori prodotti durante il

lavoro sono spesso dannosi per la

salute.

fIndossare guanti di protezione e non toc-

care la bocchetta surriscaldata. Vi è con-

creto pericolo di ustioni!

fNon dirigere mai il flusso di aria calda verso

persone o animali.

fNon utilizzare mai l’elettroutensile come

asciugacapelli. Il flusso d’aria calda è molto

più caldo di quello dell’asciugacapelli.

fQualora non fosse possibile evitare di uti-

lizzare l’elettroutensile in ambiente umido,

utilizzare un interruttore di sicurezza per

correnti di guasto. L’uso di un interruttore di

sicurezza per correnti di guasto riduce il

rischio di una scossa elettrica.

OBJ_BUCH-485-002.book Page 45 Wednesday, November 26, 2008 11:54 AM

46 | Italiano

1 609 929 S53 | (26.11.08) Bosch Power Tools

Descrizione del funzionamento

Si prega di aprire la pagina ribaltabile su cui si

trova raffigurata schematicamente la macchina

e lasciarla aperta mentre si legge il manuale del-

le Istruzioni per l’uso.

Uso conforme alle norme

L’elettroutensile è idoneo per deformare e per

saldare materiale sintetico, per togliere vernicia-

ture e per riscaldare tubetti termoretrattili. Esso

è anche adatto per eseguire brasature e stagna-

ture, staccare parti incollate e per sghiacciare

tubazioni per l’acqua.

Utilizzare l’elettroutensile esclusivamente se

sono state completamente valutate tutte le fun-

zioni e possono essere effettuate senza limita-

zioni oppure sono state mantenute le relative

istruzioni.

Componenti illustrati

La numerazione dei componenti illustrati si riferi-

sce all’illustrazione dell’elettroutensile che si tro-

va sulla pagina con la rappresentazione grafica.

1Superficie di appoggio

2Copertura con filtro per sporco intenso

3Interruttore di avvio/arresto con selezione

stadi

4Bocchetta

5Dispositivo di protezione termica

6Tasto di selezione programma

7Display

8Tasto per regolazione del flusso d’aria

9Tasto per regolazione della temperatura

10 Tasto di memoria

11 Bocchetta per superfici*

12 Bocchetta per vetro*

13 Bocchetta riflettente*

14 Filo di saldatura*

15 Piedino di saldatura*

16 Bocchetta di riduzione*

17 Tubetto termoretrattile*

18 Bocchetta angolare*

*L’accessorio illustrato oppure descritto non è com-

preso nel volume di fornitura standard. L’accessorio

completo è contenuto nel nostro programma acces-

sori.

Informazione sulla rumorosità

Valori misurati conformemente alla norma

EN 60745.

La misurazione A del livello di pressione acu-

stica dell’elettroutensile è solitamente inferiore

a 70 dB(A).

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiaria-

mo che il prodotto descritto nei «Dati tecnici» è

conforme alle seguenti normative ed ai relativi

documenti: EN 60335 in base alle prescrizioni

delle direttive 2006/95/EG, 2004/108/EG.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 46 Wednesday, November 26, 2008 11:54 AM

Italiano | 47

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Dati tecnici

Uso

Messa in funzione

fOsservare la tensione di rete! La tensione

della rete deve corrispondere a quella in-

dicata sulla targhetta dell’elettroutensile.

Gli elettroutensili con l’indicazione di 230 V

possono essere collegati anche alla rete di

220 V.

Accendere/spegnere

Per accendere l’elettroutensile premere l’inter-

ruttore di avvio/arresto 3 in posizione (vedi

«Stadio aria fredda», pagina 49) oppure (vedi

«Stadio aria calda», pagina 49).

In entrambe le posizioni l’elettroutensile si avvia

con i valori di flusso d’aria e di temperatura che

erano stati regolati prima dell’ultimo disinseri-

mento.

Per spegnere premere l’interruttore di avvio/

arresto 3 fino all’arresto in posizione «0».

Dopo un lungo lavoro a temperatura elevata pri-

ma dello spegnimento far funzionare per breve

tempo l’elettroutensile regolato sullo stadio aria

fredda .

Spegnimento termoprotettivo In caso di surri-

scaldamento (p.es. a causa di invaso d’aria)

l’elettroutensile disinserisce automaticamente il

riscaldamento, tuttavia la ventola continua a

funzionare. Quando l’elettroutensile si è raffred-

dato alla temperatura d’esercizio, il riscalda-

mento viene acceso di nuovo automaticamente.

Termosoffiatore GHG 660 LCD

Professional

GHG 660 LCD

Professional

Codice prodotto 0 601 944 7.. 0 601 944 7..

Tensione nominale V 220–240 110–120

Potenza nominale assorbita W23001400

Flusso volumetrico l/min 250–500 250–500

Temperatura all’uscita delle bocchette ca. °C 50–660 50–600

Precisione di misurazione della temperatura

– all’uscita della bocchetta

– sull’indicatore

±5%

±5%

±5%

±5%

Display temperatura d’esercizio* °C –20...+70 –20...+70

Peso in funzione della EPTA-Procedure 01/2003 kg 1,0 1,0

Classe di sicurezza /II /II

* Al di fuori della temperatura d’esercizio il display può diventare nero.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le

descrizioni commerciali di singoli elettroutensili possono variare.

OBJ_BUCH-485-002.book Page 47 Wednesday, November 26, 2008 11:54 AM

48 | Italiano

1 609 929 S53 | (26.11.08) Bosch Power Tools

Regolazione del flusso d’aria

Con il tasto 8 è possibile regolare il flusso d’aria:

Per aumentare il flusso d’aria premere sul tasto

per la regolazione del flusso d’aria 8 su «+», per

ridurre il flusso d’aria premere su «–».

Una breve pressione del tasto 8 aumenta op-

pure diminuisce il flusso d’aria di uno stadio.

Una pressione prolungata del tasto aumenta

oppure diminuisce in continuo il flusso d’aria

fino a quando il tasto viene rilasciato oppure è

raggiunto il flusso d’aria massimo o minimo.

Diminuire il flusso d’aria p.es. se la zona circo-

stante di un pezzo in lavorazione non deve esse-

re riscaldata eccessivamente oppure se è possi-

bile spostare un pezzo in lavorazione leggero

tramite la corrente d’aria.

Regolazione della temperatura

La temperatura è regolabile esclusivamente

nello stadio aria calda .

Per aumentare la temperatura premere sul tasto

per la regolazione della temperatura 9 su «+»,

per ridurre la temperatura premere su «–».

Una breve pressione del tasto 9 aumenta op-

pure diminuisce la temperatura di 10 °C. Una

pressione prolungata del tasto aumenta oppure

diminuisce in continuo la temperatura di 10 °C

fino a quando il tasto viene rilasciato oppure è

raggiunta la temperatura massima o minima.

In caso di una modifica della regolazione della

temperatura, l’elettroutensile necessita di breve

tempo per riscaldare oppure raffreddare la cor-

rente d’aria. Durante questo lasso di tempo la

temperatura da raggiungere viene visualizzata

sul display 7 tra frecce lampeggianti. Al raggiun-

gimento della temperatura desiderata, le frecce

scompaiono ed il display visualizza la tempera-

tura attuale.

Attivazione disattivazione del blocco tasti

(«LOC»)

Per impedire una modifica accidentale del flusso

d’aria e della temperatura è possibile bloccare

nello stadio aria calda il funzionamento dei tasti

6, 8, 9 e 10. Nello stadio aria fredda il flusso

d’aria può essere modificato anche in caso di

blocco dei tasti attivato.

Attivazione del blocco tasti:

Accendere l’elettroutensile nello stadio aria

calda . Regolare i valori per flusso d’aria e tem-

peratura con i quali l’elettroutensile deve essere

bloccato.

Spegnere l’elettroutensile.

Tenere premuto il tasto di memoria 10 ed accen-

dere di nuovo l’elettroutensile (stadio aria fred-

da o aria calda). Sul display 7 compare «OFF»

per il blocco tasti disattivato.

Premere uno dopo l’altro (con il tasto di me-

moria 10 che continua a rimanere premuto):

–«+» sul tasto temperatura 9,

–«+» sul tasto flusso d’aria 8,

–«–» sul tasto temperatura 9,

–«–» sul tasto flusso d’aria 8.

Sul display compare «ON». Rilasciare il tasto di

memoria 10.

Il blocco tasti è ora attivato. Nello stadio aria cal-

da vengono visualizzati i valori preselezionati

per temperatura e flusso d’aria. Premendo un

tasto a scelta sul display compare «LOC», i

valori non possono essere modificati.

Disattivazione del blocco tasti:

Spegnere l’elettroutensile. Tenere premuto il

tasto di memoria 10 e accenderlo di nuovo. Sul

display compare «ON» per il blocco tasti atti-

vato. Premere il tasto temperatura 9 ed il tasto

flusso d’aria 8 nella sequenza utilizzata all’atti-

vazione del blocco tasti. Sul display compare

«OFF», il blocco tasti è disattivato.

Flusso d’aria minimo

Flusso d’aria massimo

OBJ_BUCH-485-002.book Page 48 Wednesday, November 26, 2008 11:54 AM

Italiano | 49

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Modi operativi

Stadio aria fredda

Flusso d’aria regolabile, temperatu-

ra fissata su 50 °C (non regolabile),

non è possibile alcun funzionamento

a programma

Lo stadio aria fredda è adatto per il raffredda-

mento di un pezzo in lavorazione riscaldato op-

pure per l’asciugatura di vernice. Lo stesso è

altrettanto idoneo per raffreddare l’elettrouten-

sile prima di riporlo oppure prima della sostitu-

zione della bocchetta d’adattamento.

In caso di commutazione dallo stadio aria calda

con temperature elevate, è necessario un

breve lasso di tempo fino al raffreddamento

dell’elettroutensile a 50 °C. Durante il raffred-

damento sul display 7 viene visualizzata la tem-

peratura effettiva all’uscita della bocchetta.

Commutando dallo stadio aria calda allo stadio

aria fredda vengono assunte le regolazioni

attuali del flusso d’aria.

Stadio aria calda

Flusso d’aria e temperatura regola-

bili, funzionamento normale e fun-

zionamento a programma possibili

Commutando dallo stadio aria fredda allo sta-

dio aria calda il flusso d’aria, la temperatura ed

eventualmente il programma vengono regolati

automaticamente conformemente all’ultimo

funzionamento nello stadio aria calda.

Funzionamento a programma

Nel funzionamento a programma è possibile me-

morizzare permanentemente in quattro program-

mi, regolazioni del flusso d’aria e della tempera-

tura. In ogni programma è possibile qualsiasi

combinazione di flusso d’aria e di temperatura.

Anche nel funzionamento a programma è pos-

sibile modificare in qualsiasi momento flusso

d’aria e temperatura. Se le modifiche non ven-

gono memorizzate, in caso di spegnimento

oppure di commutazione in un altro programma

le stesse vanno perdute.

Per cambiare nel funzionamento a programma

premere il tasto di selezione programma 6 fino

a quando il numero del programma desiderato

viene visualizzato sul display 7.

Alla fornitura dell’elettroutensile sono prerego-

lati i seguenti quattro programmi:

Per la modifica di un programma presente pre-

mendo il tasto di selezione programma 6 è pos-

sibile cambiare in questo programma. Con i tasti

per la regolazione del flusso d’aria 8 e per la re-

golazione della temperatura 9 regolare il flusso

d’aria e la temperatura desiderati.

Non appena sono stati modificati i valori di un

programma, a sinistra in alto sul display lam-

peggia il simbolo . Quando il flusso d’aria e la

temperatura desiderati sono regolati, premere il

tasto di memoria 10 fino a quando scompare il

simbolo sul display. I valori regolati sono

memorizzati ora nel numero di programma

visualizzato sul display.

Funzionamento normale

Per la commutazione dal funzionamento a pro-

gramma nel funzionamento normale premere il

tasto di selezione programma 6 fino a quando

sul display non viene più visualizzato alcun

numero di programma relativo alla temperatura.

Il flusso d’aria e la temperatura sono modifica-

bili in qualsiasi momento con i tasti per la rego-

lazione del flusso d’aria 8 e per la regolazione

della temperatura 9.

I valori regolati nel funzionamento normale per il

flusso d’aria e la temperatura rimangono memo-

rizzati alle seguenti condizioni:

– Commutazione nel funzionamento a pro-

gramma,

– Commutazione nello stadio aria fredda,

– Spegnimento dell’elettroutensile.

Programma

Applicazione

Temperatura

in °C

Flusso d’aria

1Deformazione di tubi in ma-

teriale plastico (p.es. LDPE) 250

2Saldatura di materiale

plastico (p.es. PVC) 350

3Asportazione della vernice/

scioglimento della colla 450

4Brasatura 550

OBJ_BUCH-485-002.book Page 49 Wednesday, November 26, 2008 11:54 AM

50 | Italiano

1 609 929 S53 | (26.11.08) Bosch Power Tools

Indicazioni operative

Nota bene: Non avvicinare mai troppo la boc-

chetta 4 al pezzo in lavorazione. L’invaso d’aria

può provocare un surriscaldamento dell’elet-

troutensile.

Smontaggio del dispositivo di protezione

termica

In caso di lavori in punti particolarmente stretti,

è possibile smontare il dispositivo di protezione

termica 5.

fAttenzione alla bocchetta troppo calda!

In caso di lavori senza dispositivo di prote-

zione termica vi è un maggiore pericolo di

bruciature.

Per smontare oppure montare il dispositivo di

protezione termica 5 spegnere l’elettroutensile

e farlo raffreddare.

Per un raffreddamento veloce è possibile far

funzionare brevemente l’elettroutensile nello

stadio aria fredda.

Svitare il dispositivo di protezione termica 5 in

senso antiorario oppure avvitarlo di nuovo in

senso orario.

Posa dell’elettroutensile (vedi figura C)

Posare l’elettroutensile sulla superficie di ap-

poggio 1 per lasciarlo raffreddare oppure per

avere entrambe le mani libere per lavorare.

fUna volta posato l’elettroutensile, operare

con particolare attenzione! Vi è il pericolo di

ustionarsi alla bocchetta surriscaldata op-

pure al flusso d’aria caldo.

Esempi di applicazione

Le figure relative agli esempi di lavoro si trovano

sulle pagini di risvolta.

I valori relativi alla temperatura indicati negli

esempi di lavoro hanno semplice valore indica-

tivo che possono differire a seconda della natura

del materiale. La distanza dell’ugello dipende dal

materiale in lavorazione.

Il livello ottimale di temperatura per la rispettiva

applicazione deve essere rilevata eseguendo

delle prove pratiche. Per questo motivo, iniziare

sempre con uno stadio minore di temperatura.

È possibile lavorare senza accessori nel corso di

tutti gli esempi di lavoro eccetto «Asportazione

di vernice dalle finestre». L’impiego delle parti

accessorie proposte semplificherebbe comun-

que il lavoro ed aumenterebbe considerevol-

mente la qualità dei risultati.

fAttenzione in caso di sostituzione dei bec-

cucci! Non toccare la bocchetta surriscal-

data. Far raffreddare l’elettroutensile e

portare sempre guanti di protezione in caso

di interventi di sostituzione. Vi è il concreto

pericolo di bruciarsi alla bocchetta surri-

scaldata.

Asportazione della vernice/scioglimento della

colla (vedi figura A)

Applicare la bocchetta per superfici 11 (acces-

sorio opzionale). Far sciogliere brevemente la

vernice con l’aria calda ed asportarla utilizzando

una spatola affilata e pulita. Una prolungata

azione termica brucia la vernice e ne rende dif-

ficoltosa l’asportazione.

Molti prodotti adesivi (p.es. etichette adesive)

diventano morbidi con il calore. In caso di colla

riscaldata è possibile staccare giunzioni oppure

togliere materiale adesivo superfluo.

Asportazione di vernice dalle finestre

(vedi figura B)

fÈ assolutamente importante utilizzare la

bocchetta per vetro 12 (accessorio opzio-

nale). Vi è il concreto pericolo di provocare la

rottura del vetro.

Su superfici profilate è possibile rimuovere la

vernice utilizzando una spatola adatta e spazzo-

lando con una spazzola metallica morbida.

Deformazione di materiali termoplastici

(vedi figura C)

Applicare la bocchetta riflettente 13 (accessorio

opzionale). Per impedire che il tubo possa de-

formarsi incontrollatamente, riempire il tubo in

materiale sintetico con sabbia e chiuderne le due

estremità. Riscaldare il tubo in modo uniforme

effettuando movimenti alternati lateralmente.

OBJ_BUCH-485-002.book Page 50 Wednesday, November 26, 2008 11:54 AM

Italiano | 51

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Saldatura di materiale sintetico

(vedi figura D)

Applicare la bocchetta di riduzione 16 ed il pie-

dino di saldatura 15 (entrambi accessori opzio-

nali). I pezzi in lavorazione da saldare ed il filo di

saldatura 14 (accessorio opzionale) devono

essere dello stesso materiale (p.es. entrambi

PVC). La saldatura deve essere perfettamente

pulita ed esente da ogni resto di grasso.

Operando con attenzione, riscaldare il cordone

di saldatura fino a farlo diventare pastoso. At-

tenzione: il campo di temperatura tra lo stato

pastoso e liquido di un materiale sintetico è

minimo.

Far scorrere il filo di saldatura 14 e farlo posare

nella fessura in modo da formare un cordone

uniforme.

Contrazione (vedi figura E)

Applicare la bocchetta di riduzione 16 (accesso-

rio opzionale). Scegliere il diametro del tubetto

termoretrattile 17 (accessorio opzionale) con-

formemente al pezzo in lavorazione (p.es. termi-

nale per cavo). Riscaldare in modo uniforme il

tubo flessibile di ritiro.

Scongelamento di tubazioni dell’acqua

(vedi figura F)

fPrima di riscaldare, accertarsi che si tratti

veramente di una conduttura dell’acqua.

Spesso non è possibile distinguere esterna-

mente le condutture d’acqua dalle tubazioni

del gas. Evitare assolutamente di riscaldare

tubazioni del gas.

Applicare la bocchetta angolare 18 (accessorio

opzionale). Riscaldare punti congelati sempre

dal bordo verso il centro.

Al fine di evitare danni, riscaldare i tubi in mate-

riale sintetico come pure i raccordi tra i pezzi di

tubo procedendo con la dovuta attenzione.

Brasatura dolce (vedi figura G)

Per brasature a punti applicare la bocchetta di

riduzione 16, per la brasatura di tubi la bocchet-

ta riflettente 13 (entrambi accessori opzionali).

Qualora venga utilizzata lega per brasatura sen-

za fondente, applicare sul punto di brasatura

grasso o pasta per brasature. A seconda del ma-

teriale riscaldare il punto di brasatura per ca. 50

fino a 120 secondi. Applicare la lega per brasa-

tura. La lega per brasatura deve sciogliersi tra-

mite la temperatura del pezzo in lavorazione. Se

necessario, rimuovere il fondente dopo il raf-

freddamento del punto di brasatura.

Manutenzione ed assistenza

Manutenzione e pulizia

fPrima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

fPer poter garantire buone e sicure opera-

zioni di lavoro, tenere sempre puliti l’elet-

troutensile e le prese di ventilazione.

Pulizia del filtro per sporco intenso

Spingere indietro il coperchio 2 con il filtro per

sporco intenso fuori dalla carcassa. Pulire il

filtro soffiando sopra lo stesso (p.es. con aria

compressa) oppure pulirlo con una spazzola

morbida. Inserire di nuovo la copertura.

Se nonostante gli accurati procedimenti di pro-

duzione e di controllo l’elettroutensile dovesse

guastarsi, la riparazione va fatta effettuare da

un punto di assistenza autorizzato per gli elet-

troutensili Bosch.

In caso di richieste o di ordinazione di pezzi di

ricambio, comunicare sempre il codice prodotto

a 10 cifre riportato sulla targhetta di fabbrica-

zione dell’elettroutensile!

OBJ_BUCH-485-002.book Page 51 Wednesday, November 26, 2008 11:54 AM

52 | Italiano

1 609 929 S53 | (26.11.08) Bosch Power Tools

Servizio di assistenza ed assistenza

clienti

Il servizio di assistenza risponde alle Vostre

domande relative alla riparazione ed alla manu-

tenzione del Vostro prodotto nonché concer-

nenti le parti di ricambio. Disegni in vista esplo-

sa ed informazioni relative alle parti di ricambio

sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra dispo-

sizione per rispondere alle domande relative

all’acquisto, impiego e regolazione di appa-

recchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: +39 (02) 36 96 26 63

Fax: +39 (02) 36 96 26 62

Fax: +39 (02) 36 96 86 77

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Tel.: +41 (044) 8 47 15 13

Fax: +41 (044) 8 47 15 53

Smaltimento

Avviare ad un riciclaggio rispettoso dell’am-

biente gli imballaggi, gli elettroutensili e gli

accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili di-

smessi tra i rifiuti domestici!

Conformemente alla norma della

direttiva 2002/96/CE sui rifiuti di

apparecchiature elettriche ed

elettroniche (RAEE) ed all’attua-

zione del recepimento nel diritto nazionale, gli

elettroutensili diventati inservibili devono es-

sere raccolti separatamente ed essere inviati ad

una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

OBJ_BUCH-485-002.book Page 52 Wednesday, November 26, 2008 11:54 AM

Nederlands | 53

Bosch Power Tools 1 609 929 S53 | (26.11.08)

nl

Veiligheidsvoorschriften

Lees alle veiligheidswaarschuwin-

gen en alle voorschriften. Als de

waarschuwingen en voorschriften

niet worden opgevolgd, kan dit een

elektrische schok, brand of ernstig

letsel tot gevolg hebben.

fGa zorgvuldig met het elektrische gereed-

schap om. Het elektrische gereedschap

veroorzaakt veel hitte, die tot verhoogd

brand- en explosiegevaar leidt.

fWees bijzonder voorzichting wanneer u in

de buurt van brandbare materialen werkt.

De hete luchtstroom en het hete mondstuk

kunnen stof en gassen ontsteken.

fWerk met het elektrische gereedschap niet

in een omgeving met explosiegevaar.

fRicht de hete luchtstroom niet gedurende

lange tijd op dezelfde plaats. Licht ontvlam-

bare gassen kunnen bijvoorbeeld ontstaan

bij het bewerken van kunststof, verf, lak en

vergelijkbare materialen.

fLet er op dat warmte naar afgedekte

brandbare materialen kan worden geleid.

De warmte kan deze materialen doen ont-

branden.

fLeg het elektrische gereedschap na gebruik

veilig neer en laat het volledig afkoelen

voordat u het opbergt. Het hete mondstuk

kan schade veroorzaken.

fLaat het ingeschakelde elektrische gereed-

schap niet onbeheerd.

fBewaar niet-gebruikte elektrische gereed-

schappen buiten bereik van kinderen. Laat

het elektrische gereedschap niet gebruiken

door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet gelezen

hebben. Elektrische gereedschappen zijn

gevaarlijk als deze door onervaren personen

worden gebruikt.

fHoud het elektrische gereedschap uit de

buurt van regen en vocht. Het binnendringen

van water in het elektrische gereedschap

vergroot de kans op een elektrische schok.

fGebruik de kabel niet voor een verkeerd

doel, om het elektrische gereedschap te

dragen of op te hangen, of om de stekker uit

het stopcontact te trekken. Houd de kabel

uit de buurt van hitte, olie, scherpe randen

en bewegende gereedschapdelen. Bescha-

digde of in de war geraakte kabels vergroten

het risico van een elektrische schok.

fDraag altijd een veiligheidsbril. Een veilig-

heidsbril vermindert het letselrisico.

fTrek de stekker uit het stopcontact voordat

u het gereedschap instelt, toebehoren wis-

selt of het elektrische gereedschap weglegt.

Deze voorzorgsmaatregel voorkomt onbe-

doeld starten van het elektrische gereed-

schap.

fControleer voor elk gebruik elektrisch ge-

reedschap, kabel en stekker. Gebruik het

elektrische gereedschap niet nadat u een

beschadiging hebt vastgesteld. Open het

elektrische gereedschap niet zelf en laat

het alleen door gekwalificeerd personeel en

alleen met originele vervangingsonderdelen

repareren. Beschadigde elektrische gereed-

schappen, kabels en stekkers vergroten het

risico van een elektrische schok.

Zorg voor een goede ventilatie

van de werkomgeving. De gassen

en dampen die tijdens de werk-

zaamheden ontstaan, zijn vaak

schadelijk voor de gezondheid.

fDraag werkhandschoenen en raak het hete

mondstuk niet aan. Er bestaat verbrandings-

gevaar.

fRicht de hete luchtstroom nooit op per-

sonen of dieren.

fGebruik het elektrische gereedschap niet

als haardroger. De naar buiten komende

luchtstroom is veel heter dan die van een

haardroger.

fAls het gebruik van het elektrische gereed-

schap in een vochtige omgeving onvermij-

delijk is, dient u een aardlekschakelaar te

gebruiken. Het gebruik van een aardlekscha-

kelaar vermindert het risico van een elektri-

sche schok.

OBJ_BUCH-485-002.book Page 53 Wednesday, November 26, 2008 11:54 AM

54 | Nederlands

1 609 929 S53 | (26.11.08) Bosch Power Tools

Functiebeschrijving

Vouw de uitvouwbare pagina met de afbeelding

van het gereedschap open en laat deze pagina

opengevouwen terwijl u de gebruiksaanwijzing

leest.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor

het vervormen en lassen van kunststof, verwij-

deren van verflagen en verwarmen van krimp-

kousen. Het is ook geschikt voor het solderen en

vertinnen, losmaken van lijmverbindingen en

ontdooien van waterleidingen.

Gebruik het elektrische gereedschap alleen

wanneer u alle functies volledig kunt inschatten

en zonder beperkingen kunt gebruiken of daar-

voor bestemde instructies heeft ontvangen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de

afbeelding van het elektrische gereedschap op

de pagina met afbeeldingen.

1Steunvlak

2Afdekking met grofvuilfilter

3Aan/uit-schakelaar met standenkeuze

4Mondstuk

5Warmte-isolatie

6Programmakeuzetoets

7Display

8Toets voor luchthoeveelheidsregeling

9Toets voor temperatuurregeling

10 Geheugentoets

11 Plat mondstuk*

12 Sponningmondstuk*

13 Reflectormondstuk*

14 Lasdraad*

15 Lasschoen*

16 Reduceermondstuk*

17 Krimpkous*

18 Haaks mondstuk*

* Niet elk afgebeeld en beschreven toebehoren wordt

standaard meegeleverd. Het volledige toebehoren

vindt u in ons toebehorenprogramma.

Informatie over geluid

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsdrukniveau van het elek-

trische gereedschap is kenmerkend minder dan

70 dB(A).

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat

het onder „Technische gegevens” beschreven

product voldoet aan de volgende normen en

normatieve documenten: EN 60335 volgens de

bepalingen van de richtlijnen 2006/95/EG en

2004/108/EG.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 54 Wednesday, November 26, 2008 11:54 AM

Nederlands | 55

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Technische gegevens

Gebruik

Ingebruikneming

fLet op de netspanning! De spanning van de

stroombron moet overeenkomen met de ge-

gevens op het typeplaatje van het elektri-

sche gereedschap. Met 230 V aangeduide

elektrische gereedschappen kunnen ook

met 220 V worden gebruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inscha-

kelen, duwt u de aan/uit-schakelaar 3 in stand

(zie „Koudeluchtstand”, pagina 57) of (zie

„Heteluchtstand”, pagina 57).

In beide standen start het elektrische gereed-

schap met de waarden voor luchthoeveelheid en

temperatuur die waren ingesteld voordat het ge-

reedschap de laatste keer werd uitgeschakeld.

Als u het gereedschap wilt uitschakelen, duwt u

de aan/uit-schakelaar 3 tot deze niet meer ver-

der kan in stand „0”.

Laat na langdurige werkzaamheden met hoge

temperatuur het elektrische gereedschap vóór

het uitschakelen korte tijd in de stand met kou-

de lucht lopen om het af te laten koelen.

Thermische beveiliging: Bij oververhitting (bij-

voorbeeld door luchtophoping) schakelt het

elektrische gereedschap de verwarming auto-

matisch uit. De blazer blijft echter werken. Wan-

neer het elektrische gereedschap tot de bedrijf-

stemperatuur is afgekoeld, wordt de

verwarming automatisch weer ingeschakeld.

Heteluchtpistool GHG 660 LCD

Professional

GHG 660 LCD

Professional

Zaaknummer 0 601 944 7.. 0 601 944 7..

Nominale spanning V 220–240 110–120

Opgenomen vermogen W23001400

Luchtvolume l/min 250–500 250–500

Temperatuur bij uitgang mondstuk ca. °C 50–660 50–600

Temperatuurmeetnauwkeurigheid

– bij de mondstukopening

– in de indicatie

±5%

±5%

±5%

±5%

Bedrijfstemperatuur display* °C –20...+70 –20...+70

Gewicht volgens EPTA-Procedure 01/2003 kg 1,0 1,0

Isolatieklasse /II /II

* Buiten de bedrijfstemperatuur kan het display zwart worden.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige

elektrische gereedschappen kunnen afwijken.

OBJ_BUCH-485-002.book Page 55 Wednesday, November 26, 2008 11:54 AM

56 | Nederlands

1 609 929 S53 | (26.11.08) Bosch Power Tools

Luchthoeveelheid regelen

Met de toets 8 kunt u de luchthoeveelheid

regelen:

Als u de luchthoeveelheid wilt doen toenemen,

drukt u op de toets voor luchthoeveelheidsrege-

ling 8 op „+”. Als u de luchthoeveelheid wilt

doen afnemen, drukt u op „–”.

Als u de toets 8 kort indrukt, laat u de luchthoe-

veelheid met één stap toe- of afnemen. Als u de

toets langer indrukt, laat u de luchthoeveelheid

continu toe- of afnemen tot u de toets loslaat of

tot de maximale resp. minimale luchthoeveel-

heid is bereikt.

Verminder de luchthoeveelheid bijvoorbeeld

wanneer de omgeving van een werkstuk niet

overmatig mag worden verhit of wanneer een

licht werkstuk door de luchtstroom kan ver-

schuiven.

Temperatuur regelen

De temperatuur is alleen in de heteluchtstand

regelbaar.

Als u de temperatuur wilt verhogen, drukt u op

de toets voor luchthoeveelheidsregeling 9 op

„+”. Als u de temperatuur wilt verlagen, drukt u

op „–”.

Als u de toets 9 kort indrukt, wordt de tempe-

ratuur met 10 °C verhoogd resp. verlaagd. Als u

de toets langer indrukt, wordt de temperatuur

continu met 10 °C verhoogd of verlaagd tot de

toets wordt losgelaten of tot de maximale resp.

minimale temperatuur is bereikt.

Bij verandering van de gewenste temperatuur

heeft het elektrische gereedschap korte tijd

nodig om de luchtstroom te verwarmen of af te

koelen. De gewenste temperatuur wordt gedu-

rende deze tijd in het display 7 tussen knippe-

rende pijlen weergegeven. Na het bereiken van

de gewenste temperatuur gaan de pijlen uit en

geeft het display de actuele temperatuur weer.

Toetsenblokkering („LOC”) activeren of

deactiveren

Ter voorkoming van het per ongeluk wijzigen van

luchthoeveelheid en temperatuur, kunt u in de

heteluchtstand de functie van de toetsen 6, 8,

9 en 10 blokkeren. In de koudeluchtstand kunt

u de luchthoeveelheid ook veranderen wanneer u

de toetsenblokkering heeft geactiveerd.

Toetsenblokkering activeren:

Schakel het elektrische gereedschap in de hete-

luchtstand in. Stel de waarden voor luchthoe-

veelheid en temperatuur in waarmee het elektri-

sche gereedschap moet worden geblokkeerd.

Schakel het elektrische gereedschap uit.

Houd de geheugentoets 10 ingedrukt en schakel

het elektrische gereedschap weer in (koude- of

heteluchtstand). In het display 7 verschijnt

„OFF” om aan te geven dat de toetsenblokke-

ring gedeactiveerd is.

Druk achtereenvolgens (terwijl u de geheugen-

toets 10 ingedrukt houdt) op:

–„+” op de temperatuurtoets 9,

–„+” op de luchthoeveelheidstoets 8,

–„–” op de temperatuurtoets 9,

–„–” op de luchthoeveelheidstoets 8.

In het display verschijnt „ON”. Laat de geheu-

gentoets 10 los.

De toetsenblokkering is nu geactiveerd. In de

heteluchtstand worden de vooraf gekozen

waarden voor temperatuur en luchthoeveelheid

weergegeven. Als er een willekeurige toets wordt

ingedrukt, verschijnt „LOC” in het display. De

waarden kunnen niet worden veranderd.

Toetsenblokkering deactiveren:

Schakel het elektrische gereedschap uit. Houd

de geheugentoets 10 ingedrukt en schakel het

elektrische gereedschap weer in. In het display

verschijnt „ON” om aan te geven dat de toetsen-

blokkering geactiveerd is. Druk op de tempera-

tuurtoets 9 en op de luchthoeveelheidstoets 8 in

dezelfde volgorde als bij het activeren van de

toetsenblokkering. In het display verschijnt

„OFF”. De toetsenblokkering is gedeactiveerd.

Minimale luchthoeveelheid

Maximale luchthoeveelheid

OBJ_BUCH-485-002.book Page 56 Wednesday, November 26, 2008 11:54 AM

Nederlands | 57

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Functies

Koudeluchtstand

Luchthoeveelheid regelbaar, tem-

peratuur vastgelegd op 50 °C (niet

regelbaar), geen programmafunctie

mogelijk

De koudeluchtstand is geschikt voor het laten

afkoelen van een verhit werkstuk of voor het

drogen van verf. De koudeluchtstand is even-

eens geschikt om het elektrische gereedschap

af te laten koelen voordat het wordt neergezet

of voor het wisselen van de mondstukken.

Bij de overgang vanuit de heteluchtstand met

hoge temperaturen duurt het enige tijd tot het

elektrische gereedschap tot 50 °C is afgekoeld.

Tijdens het afkoelen wordt in het display 7 de

werkelijke temperatuur bij de mondstukopening

weergegeven.

Bij de overgang vanuit de heteluchtstand naar

de koudeluchtstand worden de actuele lucht-

hoeveelheidsinstellingen overgenomen.

Heteluchtstand

Luchthoeveelheid en temperatuur

regelbaar, normale functie en pro-

grammafunctie mogelijk

Bij de overgang vanuit de koudeluchtstand

naar de heteluchtstand worden luchthoeveel-

heid, temperatuur en eventueel het programma

automatisch zo ingesteld zoals bij het laatste

gebruik van de heteluchtstand.

Programmafunctie

In de programmafunctie kunt u instellingen voor

luchthoeveelheid en temperatuur in vier pro-

gramma’s opslaan. In elk programma zijn wille-

keurige combinaties van luchthoeveelheid en

temperatuur mogelijk.

Ook in de programmafunctie kunt u de luchthoe-

veelheid en temperatuur op elk moment wijzigen.

Als u de wijzigingen niet opslaat, gaan deze bij

het uitschakelen of bij de overgang naar een

ander programma verloren.

Als u naar de programmafunctie wilt gaan, drukt

u zo vaak op de programmakeuzetoets 6 tot het

nummer van het gewenste programma in het

display 7 wordt weergegeven.

Bij levering van het elektrische gereedschap zijn

de volgende vier programma’s vooraf ingesteld:

Als u een bestaand programma wilt wijzigen,

gaat u naar dit programma door op de program-

makeuzetoets 6 te drukken. Stel met de toetsen

voor luchthoeveelheidsregeling 8 en tempera-

tuurregeling 9 de gewenste luchthoeveelheid en

temperatuur in.

Zodra de waarden van een programma zijn ge-

wijzigd, knippert links boven in het display het

symbool . Nadat u de gewenste luchthoeveel-

heid en temperatuur heeft ingesteld, drukt u zo

lang op de geheugentoets 10 tot het teken in

het display verdwijnt. De ingestelde waarden

zijn nu onder het in het display aangegeven

programmanummer opgeslagen.

Normale functie

Als u vanuit de programmafunctie naar de de

normale functie wilt gaan, drukt u de program-

makeuzetoets 6 zo vaak in tot er in het display

geen programmanummer boven de temperatuur

wordt weergegeven. Luchthoeveelheid en tem-

peratuur kunt u op elk moment wijzigen met de

toetsen voor luchthoeveelheidsregeling 8 en

temperatuurregeling 9.

De in de normale functie ingestelde waarden

voor luchthoeveelheid en temperatuur blijven

onder de volgende omstandigheden opgeslagen:

– overgang naar programmafunctie,

– overgang naar koudeluchtstand,

– uitschakelen van elektrische gereedschap.

Programma

Gebruik

Temperatuur

in °C

Luchtvolume

1Kunststof buizen (bijv. LDPE)

vervormen 250

2Kunststof (bijv. PVC) lassen 350

3Lak verwijderen en lijm

losmaken 450

4Solderen 550

OBJ_BUCH-485-002.book Page 57 Wednesday, November 26, 2008 11:54 AM

58 | Nederlands

1 609 929 S53 | (26.11.08) Bosch Power Tools

Tips voor de werkzaamheden

Opmerking: Breng het mondstuk 4 niet te dicht

bij het te bewerken werkstuk. De ophoping van

warme lucht kan tot oververhitting van het elek-

trische gereedschap leiden.

Warmtebescherming verwijderen

Voor werkzaamheden op bijzonder nauwe plaat-

sen kunt u de warmtebescherming 5 verwijderen.

fVoorzichtig voor heet mondstuk! Bij werk-

zaamheden zonder warmtebescherming be-

staat een verhoogd verbrandingsgevaar.

Voor het verwijderen of aanbrengen van de

warmtebescherming 5 schakelt u het elektri-

sche gereedschap uit en laat u het afkoelen.

Als u het elektrische gereedschap sneller wilt

laten afkoelen, kunt u het ook kort in de koude-

luchtstand laten lopen.

Draai de warmtebescherming 5 tegen de wijzers

van de klok in los en met de wijzers van de klok

mee weer vast.

Elektrisch gereedschap neerzetten

(zie afbeelding C)

Plaats het elektrische gereedschap op de steun-

vlakken 1 om het te laten afkoelen of om beide

handen voor de werkzaamheden vrij te hebben.

fWerk met het neergezette elektrische ge-

reedschap bijzonder voorzichtig! U kunt

zich aan het hete mondstuk of aan de hete

luchtstroom verbranden.

Toepassingsvoorbeelden

De afbeeldingen van de werkvoorbeelden vindt

u op de uitvouwbare pagina’s.

De in de werkvoorbeelden vermelde tempera-

turen zijn richtwaarden, die afhankelijk van de

aard van het materiaal kunnen afwijken. De af-

stand van het mondstuk is afhankelijk van het te

bewerken materiaal.

De optimale temperatuur voor de gewenste

toepassing kunt u proefondervindelijk bepalen.

Begin altijd met een lage temperatuurstand.

U kunt bij alle werkvoorbeelden behalve „Lak

van kozijnen verwijderen” zonder toebehoren

werken. Het gebruik van het voorgestelde toe-

behoren vereenvoudigt echter de werkzaamhe-

den en verhoogt de kwaliteit van het resultaat in

belangrijke mate.

fVoorzichtig bij het wisselen van het mond-

stuk! Raak het hete mondstuk niet aan. Laat

het elektrische gereedschap afkoelen en

draag werkhandschoenen bij het wisselen.

U kunt zich aan het hete mondstuk verbranden.

Lak verwijderen en lijm losmaken

(zie afbeelding A)

Breng het platte mondstuk 11 (toebehoren)

aan. Maak de lak gedurende korte tijd zacht met

hete lucht en verwijder de lak met een scherp en

schoon plamuurmes. Langdurige inwerking van

hitte verbrandt de lak en maakt het verwijderen

moeilijk.

Veel lijmsoorten (bijvoorbeeld stickerlijm) wor-

den door warmte zacht. Als de lijm verwarmd is,

kunt u verbindingen losmaken of overtollige lijm

verwijderen.

Lak van kozijnen verwijderen (zie afbeelding B)

fGebruik beslist het sponningmondstuk 12

(toebehoren). Er bestaat gevaar voor glas-

breuk.

Van geribbelde vlakken kunt u de lak met een ge-

schikt plamuurmes verwijderen en vervolgens

met een zachte draadborstel wegborstelen.

Kunststof buizen vervormen (zie afbeelding C)

Breng het reflectormondstuk 13 (toebehoren)

aan. Vul de kunststof buis met zand en sluit de

buis aan beide zijden af om knikken van de buis

te voorkomen. Verwarm de buis gelijkmatig door

deze zijwaarts heen en weer te bewegen.

Kunststof lassen (zie afbeelding D)

Breng het reduceermondstuk 16 en de lasschoen

15 (beide toebehoren) aan. De te lassen werk-

stukken en de lasdraad 14 (toebehoren) moeten

van hetzelfde materiaal zijn (bijvoorbeeld beide

pvc). De naad moet schoon en vetvrij zijn.

Verwarm de naad voorzichtig tot deze deegach-

tig wordt. Houd er rekening mee dat het tempe-

ratuurverschil tussen deegachtige en vloeibare

toestand van kunststoffen gering is.

Voer de lasdraad 14 toe en laat deze in de spleet

lopen, zodat een gelijkmatige verdikking ontstaat.

OBJ_BUCH-485-002.book Page 58 Wednesday, November 26, 2008 11:54 AM

Nederlands | 59

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Krimpen (zie afbeelding E)

Breng het reduceermondstuk 16 (toebehoren)

aan. Kies de diameter van de krimpkous 17 (toe-

behoren) afhankelijk van het werkstuk (bijvoor-

beeld kabelschoen). Verwarm de krimpkous

gelijkmatig.

Waterleidingen ontdooien (zie afbeelding F)

fControleer voor het verwarmen, of het wer-

kelijk een waterleiding betreft. Waterleidin-

gen zijn vaak aan hun uiterlijk niet van gas-

leidingen te onderscheiden. Gasleidingen

mogen in geen geval worden verwarmd.

Breng het haakse mondstuk 18 (toebehoren)

aan. Verwarm bevroren plaatsen altijd van de

rand tot aan het midden.

Verwarm kunststof buizen en verbindingen

tussen buisstukken bijzonder voorzichtig om be-

schadigingen te voorkomen.

Zacht solderen (zie afbeelding G)

Breng voor het puntsolderen het reduceer-

mondstuk 16 aan, en breng voor het solderen

van buizen het reflectormondstuk 13 (beide toe-

behoren) aan.

Als u soldeersel zonder vloeimiddel gebruikt,

dient u soldeervet of soldeerpasta op de sol-

deerplaats aan te brengen. Verwarm de soldeer-

plaats afhankelijk van het materiaal ca. 50 tot

120 seconden. Breng het soldeersel aan. Het

soldeersel moet door de gereedschaptempera-

tuur smelten. Verwijder het vloeimiddel even-

tueel na het afkoelen van de soldeerplaats.

Onderhoud en service

Onderhoud en reiniging

fTrek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

fHoud het elektrische gereedschap en de

ventilatieopeningen altijd schoon om goed

en veilig te werken.

Grofvuilfilter reinigen

Schuif de afdekking 2 met het grofvuilfilter naar

achteren uit de behuizing. Blaas het filter uit (bij-

voorbeeld met perslucht) of reinig het met een

zachte borstel. Breng de afdekking weer aan.

Mocht het elektrische gereedschap ondanks

zorgvuldige fabricage- en testmethoden toch

defect raken, dient de reparatie te worden uit-

gevoerd door een erkende klantenservice voor

Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervan-

gingsonderdelen altijd het uit tien cijfers be-

staande zaaknummer volgens het typeplaatje

van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen

over reparatie en onderhoud van uw product en

over vervangingsonderdelen. Explosietekenin-

gen en informatie over vervangingsonderdelen

vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice advi-

seren u graag bij vragen over de aankoop, het

gebruik en de instelling van producten en toe-

behoren.

Nederland

Tel.: +31 (076) 579 54 54

Fax: +31 (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België en Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-mail: outillage.gereedschap@be.bosch.com

Afvalverwijdering

Elektrische gereedschappen, toebehoren en

verpakkingen moeten op een voor het milieu ver-

antwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen

niet bij het huisvuil.

Volgens de Europese richtlijn

2002/96/EG over elektrische en

elektronische oude apparaten en

de omzetting van de richtlijn in

nationaal recht moeten niet meer bruikbare

elektrische gereedschappen apart worden inge-

zameld en op een voor het milieu verantwoorde

wijze worden hergebruikt.

Wijzigingen voorbehouden.

OBJ_BUCH-485-002.book Page 59 Wednesday, November 26, 2008 11:54 AM

60 | Dansk

1 609 929 S53 | (26.11.08) Bosch Power Tools

da

Sikkerhedsinstrukser

Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende

overholdelse af advarselshenvisnin-

gerne og instrukserne er der risiko

for elektrisk stød, brand og/eller

alvorlige kvæstelser.

fHåndter el-værktøjet forsigtigt. El-værktøjet

udvikler stor varme, der fører til øget brand-

og eksplosionsfare.

fVær særlig forsigtig, når du arbejder i nær-

heden af brændbare materialer. Den varme

luftstrøm eller den varme dyse kan antænde

støv eller gasser.

fArbejd ikke med el-værktøjet i eksplosions-

farlige omgivelser.

fRet ikke den varme luftstrøm på det samme

sted i alt for lang tid. Let antændelige gasser

kan opstå f.eks. i forbindelse med forarbejd-

ning af plast, farver, lakker eller lignende.

fKontrollér, at varmen ikke kan ledes hen til

skjulte, brændbare materialer og antænde

disse.

fLæg el-værktøjet sikkert fra efter brug, og

sørg for at det er helt afkølet, før det pak-

kes væk. Den varme dyse kan være årsag til

skader.

fDet tændte el-værktøj altid være under op-

syn.

fOpbevar ubenyttet el-værktøj uden for

børns rækkevidde. Lad aldrig personer, der

ikke er fortrolige med el-værktøjet eller der

ikke har gennemlæst disse instrukser, be-

nytte el-værktøjet. El-værktøj er farligt, hvis

det benyttes af ukyndige personer.

fEl-værktøjet må ikke udsættes for regn eller

fugtighed. Indtrængning af vand i et el-værk-

tøj øger risikoen for elektrisk stød.

fBrug ikke ledningen til formål, den ikke er

beregnet til (f.eks. må man aldrig bære el-

værktøjet i ledningen, hænge el-værktøjet

op i ledningen eller rykke i ledningen for at

trække stikket ud af kontakten). Beskyt led-

ningen mod varme, olie, skarpe kanter eller

maskindele, der er i bevægelse. Beskadige-

de eller indviklede ledninger øger risikoen for

elektrisk stød.

fBrug altid beskyttelsesbriller. Beskyttelses-

briller forringer risikoen for kvælstelser.

fTræk stikket ud af stikkontakten, inden ma-

skinen indstilles, der skiftes tilbehørsdele,

eller el-værktøjet lægges fra. Disse sikker-

hedsforanstaltninger forhindrer utilsigtet

start af el-værktøjet.

fKontrollér el-værktøj, kabel og stik før brug.

Anvend ikke el-værktøjet, hvis det er beska-

diget. Forsøg ikke at åbne el-værktøjet og

sørg for at det repareres af kvalificerede

fagfolk, og at der kun benyttes originale re-

servedele. Beskadigede el-værktøjer, kabler

og stik øger risikoen for elektrisk stød.

Ventilér din arbejdsplads godt.

Gasser og dampe, der opstår un-

der arbejdet, er ofte sundheds-

skadelige.

fAnvend beskyttelseshandsker og berør ikke

den varme dyse. Fare for forbrænding.

fRet ikke den varme luftstrøm mod personer

eller dyr.

fAnvend ikke el-værktøjet som hårtørrer.

Den udstrømmende luft er væsentlig varmere

end fra en hårtørrer.

fHvis det ikke kan undgås at bruge el-værk-

tøjet i fugtige omgivelser, skal der bruges et

HFI-relæ. Brug af et HFI-relæ reducerer risi-

koen for at få elektrisk stød.

Funktionsbeskrivelse

Klap venligst foldesiden med illustration af pro-

duktet ud og lad denne side være foldet ud,

mens du læser betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til at forme og svejse

plast, fjerne farvelag og opvarme krympeslan-

ger. Den er også egnet til at lodde og fortinne,

løsne klæbeforbindelser og optø vandledninger.

Brug kun el-værktøjet, hvis du er i stand til at

vurdere alle funktioner 100 % og gennemføre

dem uden indskrænkninger eller har modtaget

tilsvarende instruktioner.

OBJ_BUCH-485-002.book Page 60 Wednesday, November 26, 2008 11:54 AM

Dansk | 61

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Illustrerede komponenter

Nummereringen af de illustrerede komponenter

refererer til illustrationen af el-værktøjet på illu-

strationssiden.

1Fralægningsflade

2Afdækning med groft snavsfilter

3Stasrt-stop-kontakt med trinvalg

4Dyse

5Varmebeskyttelse

6Programvalgtaste

7Display

8Taste til luftmængderegulering

9Taste til temperaturregulering

10 Gemmetaste

11 Fladdyse*

12 Glasbeskyttelsesdyse*

13 Reflektordyse*

14 Svejsetråd*

15 Svejsesko*

16 Reduktionsdyse*

17 Krympeslange*

18 Vinkeldyse*

*Tilbehør, som er illustreret og beskrevet i betjenings-

vejledningen, er ikke indeholdt i leveringen. Det fuld-

stændige tilbehør findes i vores tilbehørsprogram.

Støjinformation

Måleværdier er beregnet iht. EN 60745.

El-værktøjets A-vægtede lydtrykniveau er typisk

under 70 dB(A).

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det pro-

dukt, der er beskrevet under „Tekniske data“, er

i overensstemmelse med følgende standarder

eller normative dokumenter: EN 60335 iht. be-

stemmelserne i EF-direktiverne 2006/95/EF,

2004/108/EF.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Tekniske data

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Varmluftventilator GHG 660 LCD

Professional

GHG 660 LCD

Professional

Typenummer 0 601 944 7.. 0 601 944 7..

Nominel spænding V 220–240 110–120

Nominel optagen effekt W23001400

Luftmængde l/min 250–500 250–500

Temperatur på dyseudgang ca. °C 50–660 50–600

Temperatur-målenøjagtighed

–på dyseudgang

– i visningen

±5%

±5%

±5%

±5%

Driftstemperatur display* °C –20...+70 –20...+70

Vægt svarer til EPTA-Procedure 01/2003 kg 1,0 1,0

Beskyttelsesklasse /II /II

* Uden for driftstemperaturen kan displayet blive sort.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

OBJ_BUCH-485-002.book Page 61 Wednesday, November 26, 2008 11:54 AM

62 | Dansk

1 609 929 S53 | (26.11.08) Bosch Power Tools

Brug

Ibrugtagning

fKontrollér netspændingen! Strømkildens

spænding skal stemme overens med angivel-

serne på el-værktøjets typeskilt. El-værktøj

til 230 V kan også tilsluttes 220 V.

Tænd/sluk

El-værktøjet tændes ved at trykke start-stop-

kontakten 3 i position (se „Koldlufttrin“,

side 63) eller (se „Varmlufttrin“, side 63).

I begge stillinger el-værktøjet med de luftmæng-

de- og temperaturværdier, der var indstillet, før

el-værktøjet blev slukket sidste gang.

El-værktøjet slukkes ved at trykke start-stop-

kontakten 3 helt i position „0“.

Lad el-værktøjet efter lang tids arbejde ved høj

temperatur kort tid køre i koldlufttrinnet til afkø-

ling, før det slukkes .

Termobeskyttelsesfrakobling: Bliver el-værk-

tøjet for varmt (f.eks. som følge af ophobet luft),

slukkes varmen automatisk, ventilatoren kører

dog videre. Er el-værktøjet afkølet til driftstem-

peratur, tilkobles varmen automatisk igen.

Luftmængde indstilles

Med tasten 8 indstilles luftmængden:

Luftmængden øges ved at trykke på tasten til

luftmængderegulering 8 på „+“, luftmængden

sænkes ved at trykke på „–“.

Med et kort tryk på tasten 8 øges eller sænkes

luftmængden et trin. Med et langt tryk på tasten

øges eller reduceres luftmængden konstant, til

tasten slippes eller den max. eller min. luft-

mængde er nået.

Reducér luftmængden f.eks., hvis omgivelserne

for et emne ikke skal varmes alt for meget op

eller hvis et let emne evt. kan forskyde sig på

grund af luftstrømmen.

Temperatur indstilles

Temperaturen kan kun reguleres i varmluft-

trinnet.

Temperaturen øges ved at trykke på tasten til

temperaturregulering 9 på „+“, temperaturen

sænkes ved at trykke på „–“.

Med et kort tryk på tasten 9 øges eller sænkes

temperaturen 10 °C. Med et langt tryk på tasten

øges eller sænkes temperaturen konstant

10 °C, til tasten slippes eller den max. eller min.

temperatur er nået.

Ændres temperaturindstillingen, har el-værktø-

jet brug for et kort stykke tid for at opvarme eller

afkøle luftstrømmen. Måltemperaturen vises i

denne tid i displayet 7 mellem blinkende pile. Er

måltemperaturen nået, slukker pilene, og dis-

playet viser den aktuelle temperatur.

Tastespærre („LOC“) aktiveres/deaktiveres

For at forhindre en utilsigtet ændring af luft-

mængde og temperatur kan du i varmlufttrinnet

spærre funktionen for tasterne 6, 8, 9 og 10.

I koldlufttrinnet kan luftmængden ændres,

også når tastespærren er aktiveret.

Tastespærre aktiveres:

Tænd for el-værktøjet i varmlufttrinnet . Indstil

værdierne for luftmængde og temperatur, med

hvilke el-værktøjet skal spærres.

Sluk for el-værktøjet.

Tryk på gemmetasten 10 og hold den nede, og

tænd for el-værktøjet igen (kold- eller varmluft-

trin). I displayet 7 fremkommer „OFF“ til den

deaktiverede tastespærre.

Tryk efter hinanden (mens gemmetasten holdes

nede 10):

–„+“ på temperaturtasten 9,

–„+“ på luftmængdetasten 8,

–„–“ på temperaturtasten 9,

–„–“ på luftmængdetasten 8.

I displayet fremkommer „ON“. Slip gemmeta-

sten 10.

Nu er tastespærren aktiveret. I varmlufttrinnet

vises de indstillede værdier for temperatur og

luftmængde. Trykkes på en vilkårlig taste, frem-

kommer „LOC“ i displayet, værdierne kan ikke

ændres.

minimal luftmængde

maximal luftmængde

OBJ_BUCH-485-002.book Page 62 Wednesday, November 26, 2008 11:54 AM

Dansk | 63

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Tastespærre deaktiveres:

Sluk for el-værktøjet. Tryk på gemmetasten 10 og

hold den nede og skift den igen. I displayet frem-

kommer „ON“ for den aktiverede tastespærre.

Tryk på temperaturtasten 9 og luftmængdetasten

8 i den rækkefølge, der skal overholdes ved akti-

vering af tastespærren. I displayet fremkommer

„OFF“, tastenspærren er deaktiveret.

Funktioner

Koldlufttrin

Luftmængde regulerbar, temperatur

fastlagt til 50 °C (ikke regulerbar),

programfunktion er ikke mulig

Koldlufttrinnet er egnet til at afkøle et opvar-

met emne eller til at tørre farve. Det er ligeledes

egnet til at afkøle el-værktøjet, før det lægges

fra eller før påsætningsdyserne skiftes.

Ved skift fra varmlufttrinnet med højere tem-

peraturer varer det kort tid, til el-værktøjet er

afkølet til 50 °C. Under afkølingen vises den fak-

tiske temperatur på dyseudgangen i displayet 7.

Ved skift fra varmlufttrinnet til koldlufttrinnet

overtages de aktuelle luftmængdeindstillinger.

Varmlufttrin

Luftmængde og temperatur regu-

lerbar, normal- og programfunktion

mulig

Ved skift fra koldlufttrinnet til varmlufttrinnet

indstilles luftmængde, temperatur og i givet

fald programmet automatisk som ved sidste

drift i varmlufttrinnet.

Programfunktion

I programfunktionen kan luftmængde- og tem-

peraturindstillinger gemmes konstant i fire pro-

grammer. Hvert program kan indeholde vilkårlige

luftmængde- og temperaturkombinationer.

Også i programfunktionen kan du til enhver tid

ændre luftmængde og temperatur. Gemmes

ændringerne ikke, går de tabt, når el-værktøjet

slukkes eller når der skiftes til et andet program.

Der skifte stil programfunktionen ved at trykke

på programvalgtasten 6 igen og igen, til numme-

ret på det ønskede program fremkommer i dis-

playet 7.

Når el-værktøjet udleveres, er følgende fire pro-

grammer indstillet:

Et eksisterende program ændres ved at trykke på

programvalgtasten 6 og skifte til dette program.

Indstil den ønskede luftmængde og temperatur

med tasterne for luftmængderegulering 8 og for

temperaturregulering 9.

Så snart du har ændret værdierne for et pro-

gram, blinker øverst til venstre i displayet sym-

bolet . Er den ønskede luftmængde og tempe-

ratur indstillet, trykkes på gemmetasten 10,

indtil tegnet slukker i displayet. De indstillede

værdier er nu gemt under det programnummer,

der ses i displayet.

Normalfunktion

Der skiftes fra programfunktionen til normal-

funktionen ved at trykke på programvalgtasten 6

igen og igen, til der i displayet ikke vises noget

programnummer mere over temperaturen. Luft-

mængde og temperatur kan til enhver tid æn-

dres med tasterne til luftmængderegulering 8

og temperaturregulering 9.

De i normalfunktion indstillede værdier for luft-

mængde og temperatur gemmes under følgende

betingelser:

– Skift til programfunktionen,

– Skift til koldlufttrinnet,

– Slukning af el-værktøjet.

Program

Anvendelse

Temperatur

i °C

Luftmængde

1Formning af plastrør

(f.eks. LDPE) 250

2Svejsning af plast

(f.eks. PVC) 350

3Lak fjernes/klæber løsnes 450

4Lodning 550

OBJ_BUCH-485-002.book Page 63 Wednesday, November 26, 2008 11:54 AM

64 | Dansk

1 609 929 S53 | (26.11.08) Bosch Power Tools

Arbejdsvejledning

Bemærk: Anbring ikke dysen 4 alt for nær i for-

hold til det emne, der skal bearbejdes. Den op-

ståede luftophobning kan føre til overophedning

af el-værktøjet.

Varmebeskyttelse tages af

Til arbejde på særligt smalle steder kan varme-

beskyttelsen 5 tages af.

fVær forsigtig foran den varme dyse! Arbejde

uden varmebeskyttelse er forbundet med

øget forbrændingsfare.

Sluk for el-værktøjet og lad det afkøle, før varme-

beskyttelsen 5 tages af og sættes på.

Til hurtig afkøling kan du også lade el-værktøjet

køre i koldlufttrinnet i kort tid.

Tag varmebeskyttelsen 5 af ved at skrue den til

venstre og sæt den på igen ved at skrue den til

højre.

El-værktøj stilles fra (se Fig. C)

Stil el-værktøjet fra på fralægningsfladerne 1, så

det kan afkøle eller for at få begge hænder fri til

at kunne arbejde.

fArbejd særlig forsigtig med det frastillede

el-værktøj! Du kan komme til at brænde dig

på den varme dyse eller den varme luftstrøm.

Eksempler på arbejde

Illustrationerne med arbejdseksemplerne findes

på foldesiderne.

Temperaturangivelserne i arbejdseksemplerne

er vejledende, der kan afvige afhængigt af mate-

rialets beskaffenhed. Dysens afstand retter sig

efter det materiale, der skal bearbejdes.

Den optimale temperatur til den enkelte anven-

delse finder man bedst frem til ved at prøve sig

frem. Start altid med et lavt temperaturtrin.

Du kan arbejde uden tilbehør ved alle arbejdsek-

semplerne undtagen lak på vinduer „Lak fjernes

fra vinduer“. Brug af de foreslåede tilbehørsdele

letter dog arbejdet og øger kvaliteten af arbejds-

resultatet.

fDyseskift skal foretages forsigtigt! Berør ik-

ke den varme dyse. Lad el-værktøjet afkøle

og brug beskyttelseshandsker, når dysen

skiftes. Du kan forbrænde dig på den varme

dyse.

Lak fjernes/klæber løsnes (se Fig. A)

Sæt fladdysen 11 (tilbehør) på. Opblød lakken

kort med varm luft og fjern den herefter med en

skarp, ren spartel. Lang varmepåvirkning med-

fører, at lakken brænder fast, hvorved den er

vanskeligere at fjerne.

Mange klæbemidler (f.eks. fra etikettter) blive

bløde, når de bliver varme. Når klæberen er

varm, kan du fjerne forbindelser eller fjerne

overskydende klæber.

Lak fjernes fra vinduer (se Fig. B)

fAnvend ubetinget glasbeskyttelsesdyse 12

(tilbehør). Pas på – glasset kan gå i stykker.

På profilerede flader kan lakken fjernes med en

passende spartel og børste den af med en blød

trådbørste.

Plastrør deformeres (se Fig. C)

Sæt reflektordysen 13 (tilbehør) på. Fyld plastrø-

ret med sand og luk det i begge sider for at for-

hindre, at røret knækker. Opvarm røret jævnt ved

at bevæge værktøjet frem og tilbage på siden.

Plast sammensvejses (se Fig. D)

Sæt reduktionsdysen 16 og svejseskoen 15

(begge tilbehør) på. De emner, der skal svejses

sammen, og svejsetråden 14 (tilbehør) skal væ-

re af det samme materiale (f.eks. begge PVC).

Sømmen skal være ren og fedtfri.

Opvarm sømstedet forsigtigt, til det er lige så

blødt som en dej. Vær opmærksom på, at tem-

peraturområdet mellem dejagtig og flydende

tilstand for plast er lille.

Tilfør svejsetråden 14 og lad den løbe ind i

spalten, så der opstår en vulst.

Krympning (se Fig. E)

Sæt reduktionsdysen 16 (tilbehør) på. Vælg

diameteren på krympeslangen 17 (tilbehør)

iht. emnet (f.eks. kabelsko). Opvarm krympe-

slangen jævnt.

OBJ_BUCH-485-002.book Page 64 Wednesday, November 26, 2008 11:54 AM

Dansk | 65

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Vandledninger optøs (se Fig. F)

fKontrollér før opvarmningen, at der rent

faktisk er tale om en vandledning. Det er

ofte vanskeligt at se forskel på vandledninger

og gasledninger. Gasledninger må under

ingen omstændigheder opvarmes.

Sæt vinkeldysen 18 (tilbehør) på. Opvarm altid

frossede steder fra kanten ind mod midten.

Opvarm plastrør samt forbindelser mellem rør-

stykker særligt forsigtigt for at undgå skader.

Blød lodning (se Fig. G)

Sæt til punktlodninger reduceringsdysen 16 på,

til lodning af rør reflektordyse 13 på (begge til-

behør).

Benyttes lod uden flusmiddel, kommes lodfedt

eller lodpasta på loddestedet. Opvarm loddeste-

det i ca. 50 til 120 sekunder afhængigt af mate-

rialet. Tilsæt loddemidlet. Værktøjstemperaturen

skal få loddemidlet til at smelte. Fjern i givet fald

flusmidlet, når loddestedet er blevet afkølet.

Vedligeholdelse og service

Vedligeholdelse og rengøring

fTræk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

fEl-værktøj og el-værktøjets ventilationsåb-

ninger skal altid holdes rene for at sikre et

godt og sikkert arbejde.

Groft snavsfilter rengøres

Skyd afdækningen 2 med det grove snavsfilter

bagud ud af huset. Blæs filteret ud (f.eks. med

trykluft) eller rengør det med en blød børste.

Sæt afdækningen i igen.

Skulle el-værktøjet trods omhyggelig fabrikation

og kontrol holde op med at fungere, skal repara-

tionen udføres af et autoriseret serviceværksted

for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se type-

skilt) skal altid angives ved forespørgsler og

bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. re-

paration og vedligeholdelse af dit produkt samt

reservedele. Reservedelstegninger og informa-

tioner om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig

med at besvare spørgsmål vedr. køb, anvendelse

og indstilling af produkter og tilbehør.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Tel. Service Center: +45 (4489) 8855

Fax: +45 (4489) 87 55

E-Mail: vaerktoej@dk.bosch.com

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges

på en miljøvenlig måde.

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen

med det almindelige hushold-

ningsaffald!

Iht. det europæiske direktiv

2002/96/EF om affald af elektrisk

og elektronisk udstyr skal kasse-

ret elektrisk udstyr indsamles se-

parat og genbruges iht. gældende

miljøforskrifter.

Ret til ændringer forbeholdes.

OBJ_BUCH-485-002.book Page 65 Wednesday, November 26, 2008 11:54 AM

66 | Svenska

1 609 929 S53 | (26.11.08) Bosch Power Tools

sv

Säkerhetsanvisningar

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att an-

visningarna nedan inte följts kan

orsaka elstöt, brand och/eller allvar-

liga kroppsskador.

fHantera elverktyget varsamt. Elverktyget

alstrar kraftig värme som kan leda till ökad

brand och explosion.

fVar särskilt försiktig i närheten av brännbara

material. Den heta luftströmmen resp. det he-

ta munstycket kan antända damm eller gaser.

fAnvänd inte elverktyget i explosionsfarlig

omgivning.

fRikta inte den heta luftströmmen under

en längre tid mot ett och samma ställe. Lätt

flambara gaser kan uppstå t.ex. vid bearbet-

ning av plaster, färger, lack och liknande

material.

fObservera att värme kan spridas till dolda

brännbara material och antända dessa.

fLägg efter avslutad användning bort elverk-

tyget på ett säkert ställe och låt det avkylas

innan det sätts in i förpackningen. Det heta

munstycket kan medföra skada.

fLämna inte påkopplat elverktyg utan tillsyn.

fFörvara elverktygen oåtkomliga för barn. Låt

elverktyget inte användas av personer som

inte är förtrogna med dess användning eller

inte läst denna anvisning. Elverktygen är far-

liga om de används av oerfarna personer.

fSkydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken

för elstöt.

fMissbruka inte nätsladden och använd den

inte för att bära eller hänga upp elverktyget

och inte heller för att dra stickproppen ur

vägguttaget. Håll nätsladden på avstånd

från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade led-

ningar ökar risken för elstöt.

fBär skyddsglasögon. Skyddsglasögonen

reducerar risken för ögonskada.

fDra stickproppen ur vägguttaget innan in-

ställningar utförs, tillbehörsdelar byts ut

eller elverktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

fKontrollera före varje användning elverk-

tyget, nätsladden och stickkontakten. Ett

skadat elverktyg får inte längre användas.

Öppna inte elverktyget själv och låt det re-

pareras endast av kvalificerad fackman och

med originalreservdelar. Skadade elverktyg,

ledningar och stickkontakter ökar risken för

elstöt.

Ventilera arbetsplatsen väl.

Gaser och ångor som uppstår un-

der arbetet är ofta hälsovådliga.

fAnvänd skyddshandskar och berör inte det

heta munstycket. Risk för förbränning.

fRikta inte den heta luftströmmen mot per-

soner eller djur.

fAnvänd inte elverktyget som hårtork. Luft-

strömmen ur verktyget är betydligt hetare än

från en hårtork.

fOm elverktyget måste användas i fuktig om-

givning bör en jordfelsbrytare anslutas. Jord-

felsbrytaren reducerar risken för en elstöt.

Funktionsbeskrivning

Fäll upp sidan med illustration av elverktyget

och håll sidan uppfälld när du läser bruksanvis-

ningen.

Ändamålsenlig användning

Elverktyget är avsett för formgivning och svets-

ning av plast, borttagning av målning och krymp-

ning. Den är även lämplig för lödning, förten-

ning, upplösning av limförbindelser och

upptining av vattenledningar.

Använd elverktyget endast om du är förtrogen

med dess funktioner och utan inskränkning be-

härskar hanteringen eller om du fått de anvis-

ningar för manövrering som krävs.

OBJ_BUCH-485-002.book Page 66 Wednesday, November 26, 2008 11:54 AM

Svenska | 67

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Illustrerade komponenter

Numreringen av komponenterna hänvisar till

illustration av elverktyget på grafiksida.

1Ställyta

2Kåpa med grovsmutsfilter

3Strömställare Till/Från med inställningssteg

4Munstycke

5Värmeskydd

6Programvalsknapp

7Display

8Knapp för luftmängdsreglering

9Knapp för temperaturreglering

10 Minnesknapp

11 Plant munstycke*

12 Glasskyddsmunstycke*

13 Reflektormunstycke*

14 Svetstråd*

15 Svetsmunstycke*

16 Reduktionsmunstycke*

17 Krympslang*

18 Vinkelmunstycke*

*I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte i standardleveransen. I vårt tillbehörspro-

gram beskrivs allt tillbehör som finns.

Bullerinformation

Mätvärdena har bestämts baserande på

EN 60745.

Elverktygets A-vägda ljudtrycksnivå underskrider

i typiska fall 70 dB(A).

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att

denna produkt som beskrivs i ”Tekniska data”

överensstämmer med följande normer och nor-

mativa dokument: EN 60335 enligt bestämmel-

serna i direktiven 2006/95/EG, 2004/108/EG.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Tekniska data

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Varmluftpistol GHG 660 LCD

Professional

GHG 660 LCD

Professional

Produktnummer 0 601 944 7.. 0 601 944 7..

Märkspänning V 220–240 110–120

Upptagen märkeffekt W23001400

Luftmängd l/min 250–500 250–500

Temperatur vid munstyckets utlopp ca °C 50–660 50–600

Temperaturmätnoggrannhet

– vid munstyckets utlopp

– vid indikering

±5%

±5%

±5%

±5%

Display för arbetstemperatur* °C –20...+70 –20...+70

Vikt enligt EPTA-Procedure 01/2003 kg 1,0 1,0

Skyddsklass /II /II

* Ligger arbetstemperaturen utanför området kan displayen vara svart.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

OBJ_BUCH-485-002.book Page 67 Wednesday, November 26, 2008 11:54 AM

68 | Svenska

1 609 929 S53 | (26.11.08) Bosch Power Tools

Drift

Driftstart

fBeakta nätspänningen! Kontrollera att

strömkällans spänning överensstämmer

med uppgifterna på elverktygets typskylt.

Elverktyg märkta med 230 V kan även anslu-

tas till 220 V.

In- och urkoppling

För Inkoppling av elverktyget tryck strömställa-

ren 3 till läget (se ”Kalluftsläge”, sidan 69)

eller (se ”Varmluftssteg”, sidan 69).

I dessa båda lägen startar elverktyget med den

luftmängd och temperatur som varit inställda

vid senaste frånkoppling.

För Urkoppling tryck strömställaren 3 mot

stopp till läget ”0”.

Om elverktyget under en längre tid använts med

hög temperatur låt det för avkylning en stund gå

på kalläget innan det frånkopplas.

Termoskyddsfrånkoppling: Vid överhettning

(t.ex. genom luftuppdämning) frånkopplar el-

verktyget automatiskt värmen medan fläkten

fortsätter att gå. När elverktyget svalnat till ar-

betstemperatur återinkopplas uppvärmningen.

Reglering av luftmängd

Med knappen 8 kan luftmängden regleras:

För att öka luftmängden tryck knappen för luft-

mängdsreglering 8 ”+”, för reducering av luft-

mängden tryck på ”–”.

En kort tryckning av knappen 8 ökar resp. mins-

kar luftmängden om ett steg. Så länge knappen

hålls nedtryck ökar resp minskar luftmängden

kontinuerligt tills maximal resp. minimal luft-

mängd uppnåtts.

Minska luftmängden t.ex. om arbetsstyckets

omgivning inte får upphettas eller om risk finns

för att luftströmmen förskjuter arbetsstycket.

Temperaturreglering

Temperaturen kan regleras endast i hetlufts-

läget .

För att höja temperaturen tryck knappen för

temperaturreglering 9”+”, för sänkning av tem-

peraturen tryck på ”–”.

En kort tryckning av knappen 9 höjer resp. sän-

ker temperaturen om 10 °C. Så länge knappen

hålls nedtryck höjs resp. sänks temperaturen

kontinuerligt med 10 °C tills högsta resp. lägsta

temperaturen uppnåtts.

Vid en ändring av temperaturinställningen behö-

ver elverktyget en stund för uppvärmning resp.

avkylning. Måltemperaturen visas under tiden

på displayen 7 mellan blinkande pilar. När mål-

temperaturen uppnåtts, slocknar pilarna och

displayen visar aktuell temperatur.

Aktivering/avaktivering av knappspärren

(”LOC”)

För att undvika en oavsiktlig ändring av luft-

mängd eller temperatur kan i varmluftsläget

funktionen hos knapparna 6, 8, 9 och 10 spär-

ras. I kalluftsläget kan luftmängden ändras

även om knappspärren är påkopplad.

Aktivering av knappspärr:

Koppla på elverktyget i varmluftsläget . Ställ på

elverktyget in den luftmängd och temperatur

som ska spärras.

Koppla från elverktyget.

Håll minnesknappen 10 nedtryckt och slå åter

på elverktyget (i kall- eller varmluftsläget). På

displayen 7 visas ”OFF” för avaktiverad knapp-

spärr.

Tryck i följd (med nedtryckt minnesknapp 10):

–”+” på temperaturknappen 9,

–”+” på luftmängdsknappen 8,

–”–” på temperaturknappen 9,

–”–” på luftmängdsknappen 8.

På displayen visas ”ON”. Släpp upp minnes-

knappen 10.

Knappen är nu spärrad. I varmluftsläget visas

förvald temperatur och luftmängd. När en valfri

knapp trycks visas ”LOC” på displayen, värdena

kan inte längre förändras.

minimal luftmängd

maximal luftmängd

OBJ_BUCH-485-002.book Page 68 Wednesday, November 26, 2008 11:54 AM

Svenska | 69

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Avaktivering av knappspärr:

Slå ifrån elverktyget. Håll minnesknappen 10

nedtryckt och slå åter på verktyget. På displayen

visas ”ON” för spärrad knapp. Tryck på tempe-

raturknappen 9 och luftmängdsknappen 8 i sam-

ma ordningsföljd som vid aktivering av knapp-

spärren. På displayen visas ”OFF”, knapparna är

nu inte spärrade.

Driftsätt

Kalluftsläge

Reglerbar luftmängd, temperaturen

fastslagen till 50 °C (inte reglerbar),

programmet kan inte köras.

Kalläget är lämpligt för avkylning av ett hett

arbetsstycke eller för torkning av färg. Det är

även lämpligt för avkylning av elverktyget innan

det frånkopplas eller före byte av munstycken.

Vid växling från varmluftsläget med hög tem-

peratur dröjer det en stund innan elverktyget

svalnat till 50 °C. Under avkylning visas på dis-

playen 7 den verkliga temperaturen vid mun-

stycksutloppet.

Vid växling från varmluftsläget till kalluftsläget

övertas aktuell inställning för luftmängd.

Varmluftssteg

Luftmängden och temperaturen kan

regleras, både normal- och program-

drift är möjlig

Vid växling från kalluftsläget till varmlufts-

läget ställs luftmängd, temperatur, och even-

tuellt programmet automatiskt in på de värden

som senast använts i varmluftsläget.

Programdrift

I programdrift kan inställningarna av luftmängd

och temperatur varaktigt lagras i fyra program.

I varje program är valfri kombination av luft-

mängd och temperatur möjlig.

Även i programdrift kan luftmängden och tem-

peraturen närsomhelst ändras. Sparas inte änd-

ringarna går de förlorade vid urkoppling eller

växling till ett annat program.

För växling till programdrift tryck programvalsk-

nappen 6 tills numret för önskat program visas

på displayen 7.

Vid utleverans av elverktyget har de fyra pro-

grammen förinställts:

För att ändra ett aktuellt program koppla med

programvalsknappen 6 om till detta program.

Ställ med knapparna för luftmängdsreglering 8

och temperaturreglering 9 in önskad luftmängd

och temperatur.

När programmets värden förändrats blinkar

symbolen uppe till vänster på displayen. När

önskad luftmängd och temperatur ställts in,

tryck på minnesknappen 10 tills symbolen på

displayen slocknar. De inställda värdena har nu

lagrats under det programnummer som visas på

displayen.

Normaldrift

För växling från programdrift till normaldrift

tryck ned programvalknappen 6 upprepade

gånger tills inget programnummer visas på dis-

playen ovanför temperaturen. Luftmängd och

temperatur kan närsomhelst ändras med knap-

parna för luftmängdsreglering 8 och temperatur-

reglering 9.

De i normaldrift inställda värdena för luftmängd

och temperatur kvarstår i minnet under följande

villkor:

– Växling till programdrift,

– Växling till kalläget,

– Frånkoppling av elverktyget.

Program

Användning

Temperatur

°C

Luftmängd

1Formning av plaströr

(t.ex. LDPE) 250

2Svetsning av plast

(t.ex. PVC) 350

3Borttagning av lack/

uppmjukning av lim 450

4Lödning 550

OBJ_BUCH-485-002.book Page 69 Wednesday, November 26, 2008 11:54 AM

70 | Svenska

1 609 929 S53 | (26.11.08) Bosch Power Tools

Arbetsanvisningar

Anvisning: För inte munstycket 4 för nära ar-

betsstycket. Elverktyget kan överhettas när luft-

flödet stockar sig.

Borttagning av värmeskyddet

För arbeten på trånga ställen kan värmeskyd-

det 5 tas bort.

fVarning för hett munstycke! Vid arbeten utan

värmeskydd ökar risken för brännskador.

För påsättning och borttagning av värmeskyddet

5 ska elverktyget kopplas från och avkylas.

För snabbare avkylning kan elverktyget även en

stund köras i kalläget.

Skruva moturs bort värmeskyddet 5 och medurs

tillbaka.

Så här läggs elverktyget bort (se bild C)

Ställ elverktyget att stå på ställytorna 1 för avkyl-

ning eller för att ha händerna lediga för arbete.

fVar mycket försiktig när du arbetar med

uppställt elverktyg! Risk finns för att det

heta munstycket eller den heta luftströmmen

orsakar brännskada.

Användningsexempel

Bilder med användningsexempel hittar du på

utvikningssidorna.

Uppgifterna för temperaturinställning i använd-

ningsexemplen är riktvärden som kan avvika allt-

efter materialets beskaffenhet. På vilket avstånd

munstycket ska hållas är beroende av aktuellt

material.

Prova dig fram till optimal temperatur för aktuell

användning. Starta alltid med låg temperatur.

Vid all användning förutom ”Borttagning av lack

från fönster” behövs inget tillbehör. Rekommen-

derade tillbehörsdelar underlättar dock arbetet

och ökar betydligt resultatets kvalitet.

fVar försiktig vid munstycksbyte! Berör inte

det heta munstycket. Låt elverktyget svalna

och använd skyddshandskar. Risk finns för

att det heta munstycket förorsakar bränn-

skada.

Borttagning av lack/uppmjukning av lim

(se bild A)

Använd det plana munstycket 11 (tillbehör).

Mjuka upp lacket med varmluft och ta bort det

med en skarp, ren spackel. Vid en lång upphett-

ning förbränns lacket och blir svårare att ta bort.

Många lim (t.ex. dekaler) mjuknar genom värme.

Vid uppvärmt lim kan limförbindelsen säras eller

överflödigt lim tas bort.

Borttagning av lack från fönster (se bild B)

fAnvänd alltid glasskyddsmunstycket 12

(tillbehör). Risk för glasbrott.

På profilytor kan lacket tas bort med en lämp-

lig spackel och borstas rena med en mjuk stål-

borste.

För formgivning av plaströr (se bild C)

Använd reflektormunstycket 13 (tillbehör). Fyll

plaströren med sand och tillslut båda ändorna

för att undvika att röret knäcks. Värm upp röret

jämnt genom att föra pistolen fram och tillbaka.

Svetsning av plast (se bild D)

Sätt på reduktionsmunstycket 16 och svetsmun-

stycket 15 (båda tillbehör). Arbetsstycket som

ska svetsas och svetstråden 14 (tillbehör) bör

vara av samma material (t.ex. båda PVC). Fogen

måste vara ren och fettfri.

Värm försiktigt upp fogen tills den blir degig.

Observera att temperatursteget mellan plastens

degiga och flytande tillstånd är litet.

Tillför svetstråden 14 och låt den löpa in i spal-

ten så att en jämn sträng uppstår.

Krympning (se bild E)

Sätt på reduktionsmunstycket 16 (tillbehör).

Välj en krympslang 17 (tillbehör) med en diame-

ter som motsvarar arbetsstyckets (t.ex. kabel-

sko). Värm upp krympslangen jämnt.

OBJ_BUCH-485-002.book Page 70 Wednesday, November 26, 2008 11:54 AM

Svenska | 71

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Upptining av vattenledningar (se bild F)

fKontrollera före uppvärmning att det ver-

kligen är en vattenledning. Man kan ofta inte

skilja på vattenledning och gasledning. Gas-

ledningar får absolut inte värmas upp.

Lägg upp vinkelmunstycket 18 (tillbehör). Värm

upp infruset parti utgående från kanten mot

centrum.

Värm försiktigt upp plaströr samt rörskarvar för

att undvika skada.

Mjuklödning (se bild G)

Använd för punktlödning reduktionsmunstycket

16, för lödning av rör reflektormunstycket 13

(båda tillbehör).

Används lödmetall utan flussmedel, applicera

lödfett eller lödpasta på lödstället. Värm upp

lödstället 50 till 120 sekunder alltefter använt

material. Tillsätt lödmetallen. Verktygets tempe-

ratur måste smälta lödmetallen. Avlägsna vid be-

hov flussmedlet efter det lödstället kallnat.

Underhåll och service

Underhåll och rengöring

fDra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

fHåll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

Så här rengörs grovsmutsfiltret

Skjut kåpan 2 med grovsmutsfiltret bakåt ur

motorhuset. Renblås filtret (t.ex. med tryckluft)

eller rengör med en mjuk borste. Sätt åter upp

kåpan.

Om i elverktyget trots exakt tillverkning och

sträng kontroll störning skulle uppstå, bör repa-

ration utföras av auktoriserad serviceverkstad

för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbe-

ställningar det 10-siffriga produktnumret som

finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande

reparation och underhåll av produkter och re-

servdelar. Sprängskissar och informationer om

reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när

det gäller frågor beträffande köp, användning

och inställning av produkter och tillbehör.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: +46 (020) 41 44 55

Fax: +46 (011) 18 76 91

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhän-

dertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsav-

fall!

Enligt europeiska direktivet

2002/96/EG för kasserade elek-

triska och elektroniska apparater

och dess modifiering till nationell

rätt måste obrukbara elverktyg omhändertas

separat och på miljövänligt sätt lämnas in för

återvinning.

Ändringar förbehålles.

OBJ_BUCH-485-002.book Page 71 Wednesday, November 26, 2008 11:54 AM

72 | Norsk

1 609 929 S53 | (26.11.08) Bosch Power Tools

no

Sikkerhetsinformasjon

Les gjennom alle advarslene og an-

visningene. Feil ved overholdelsen

av advarslene og nedenstående an-

visninger kan medføre elektriske

støt, brann og/eller alvorlige skader.

fVær forsiktig med elektroverktøy. Elektro-

verktøy oppretter sterk varme som fører til

større fare for brann og eksplosjoner.

fVær spesielt forsiktig når du arbeider i nær-

heten av brennbare materialer. Den varme

luftstrømmen hhv. den varme dysen kan an-

tenne støv og gass.

fIkke arbeid med elektroverktøyet i eksplo-

sjonsutsatte omgivelser.

fIkke rett den varme luftstrømmen mot sam-

me sted over lengre tid. Lett antennelige

gasser kan f.eks. oppstå ved bearbeidelse av

kunststoff, maling, lakk eller lignende materi-

aler.

fHusk på at varme kan ledes til skjulte

brennbare materialer og antenne disse.

fLegg elektroverktøyet sikkert ned etter

bruk og la det avkjøle helt før du pakker det

bort. Den varme dysen kan forårsake skader.

fLa aldri det innkoblede elektroverktøyet

være uten oppsyn.

fElektroverktøy som ikke er i bruk må opp-

bevares utilgjengelig for barn. Ikke la elek-

troverktøyet brukes av personer som ikke

er fortrolig med dette eller ikke har lest dis-

se anvisningene. Elektroverktøy er farlige

når de brukes av uerfarne personer.

fHold elektroverktøyet unna regn eller fuk-

tighet. Dersom det kommer vann i et elektro-

verktøy, øker risikoen for elektriske støt.

fIkke bruk ledningen til andre formål, f.eks.

til å bære elektroverktøyet, henge det opp

eller trekke det ut av stikkontakten. Hold

ledningen unna varme, olje, skarpe kanter

eller maskindeler som beveger seg. Med

skadede eller opphopede ledninger øker risi-

koen for elektriske støt.

fBruk alltid vernebriller. Vernebriller reduse-

rer risikoen for skader.

fTrekk støpselet ut av stikkontakten før du

utfører innstillinger på elektroverktøyet,

skifter tilbehørsdeler eller legger elektro-

verktøyet bort. Disse tiltakene forhindrer en

utilsiktet starting av elektroverktøyet.

fFør hver bruk må du kontrollere elektro-

verktøyet, ledningen og støpselet. Ikke

bruk elektroverktøyet hvis du registrerer

skader. Du må ikke åpne elektroverktøyet

selv og la det alltid kun repareres av kvalifi-

sert fagpersonale og kun med originale re-

servedeler. Skadet elektroverktøy, ledning

og støpsel øker risikoen for elektriske støt.

Arbeidsplassen må luftes godt.

Gass og damp som oppstår i løpet

av arbeidet er ofte helsefarlig.

fBruk vernehansker og berør ikke den varme

dysen. Det er fare for forbrenninger.

fRett den varme luftstrømmen ikke mot per-

soner eller dyr.

fIkke bruk elektroverktøyet som føn. Luft-

strømmen er vesentlig varmere enn på en

føn.

fHvis det ikke kan unngås å bruke elektro-

verktøyet i fuktige omgivelser, må du bruke

en jordfeilbryter. Bruk av en jordfeilbryter

reduserer risikoen for elektriske støt.

Funksjonsbeskrivelse

Brett ut utbrettssiden med bildet av maskinen,

og la denne siden være utbrettet mens du leser

bruksanvisningen.

Formålsmessig bruk

Elektroverktøyet er beregnet til forming og svei-

sing av kunststoff, fjerning av maling og oppvar-

ming av krympeslanger. Det er også egnet til lod-

ding og fortinning, løsning av limforbindelser og

til opptining av vannledninger.

Bruk elektroverktøyet kun hvis du kan beregne

alle funksjonene og kan utføre dissse uten inn-

skrenkninger eller har fått tilsvarende instrukser.

OBJ_BUCH-485-002.book Page 72 Wednesday, November 26, 2008 11:54 AM

Norsk | 73

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Illustrerte komponenter

Nummereringen av de illustrerte komponentene

gjelder for bildet av elektroverktøyet på illustra-

sjonssiden.

1Frastillingsflate

2Deksel med grovsmussfilter

3På-/av-bryter med trinnvalg

4Dyse

5Varmebeskyttelse

6Programvalgtast

7Display

8Tast for luftmengderegulering

9Tast for temperaturregulering

10 Minnetast

11 Flatedyse*

12 Glassbeskyttelsesdyse*

13 Reflektordyse*

14 Sveisetråd*

15 Sveisesko*

16 Reduksjonsdyse*

17 Krympeslange*

18 Vinkeldyse*

*Illustrert eller beskrevet tilbehør inngår ikke i stan-

dard-leveransen. Det komplette tilbehøret finner du i

vårt tilbehørsprogram.

Støyinformasjon

Måleverdier funnet i henhold til EN 60745.

Det typiske lydtrykknivået for elektroverktøyet

er mindre enn 70 dB(A).

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som

beskrives under «Tekniske data» stemmer over-

ens med følgende normer eller normative doku-

menter: EN 60335 jf. bestemmelsene i direktive-

ne 2006/95/EØF, 2004/108/EF.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Tekniske data

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Varmluftvifte GHG 660 LCD

Professional

GHG 660 LCD

Professional

Produktnummer 0 601 944 7.. 0 601 944 7..

Nominell spenning V 220–240 110–120

Opptatt effekt W23001400

Luftmengde l/min 250–500 250–500

Temperatur på dyseutgangen ca. °C 50–660 50–600

Temperatur-målenøyaktighet

– på dyseutgangen

– i anvisningen

±5%

±5%

±5%

±5%

Driftstemperatur display* °C –20...+70 –20...+70

Vekt tilsvarende EPTA-Procedure 01/2003 kg 1,0 1,0

Beskyttelsesklasse /II /II

* Utenfor driftstemperaturen kan displayet bli sort.

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektro-

verktøyene kan variere.

OBJ_BUCH-485-002.book Page 73 Wednesday, November 26, 2008 11:54 AM

74 | Norsk

1 609 929 S53 | (26.11.08) Bosch Power Tools

Bruk

Igangsetting

fTa hensyn til strømspenningen! Spenningen

til strømkilden må stemme overens med an-

givelsene på elektroverktøyets typeskilt.

Elektroverktøy som er merket med 230 V

kan også brukes med 220 V.

Inn-/utkobling

Til innkopling av elektroverktøyet trykker du

på på-/av-bryteren 3 til stilling (se «Kaldluft-

trinn», side 75) eller (se «Varmlufttrinn»,

side 75).

I begge stillinger starter el-verktøyet med luft-

mengde- og temperaturverdiene som var innstilt

før siste utkopling.

Til utkobling trykker du på-/av-bryteren 3 helt

inn til stilling «0».

Etter lengre tids arbeid med høy temperatur bør

du la el-verktøyet gå ett øyeblikk på kaldlufts-

trinnet til avkjøling før utkopling .

Termobeskyttelsesutkopling: Ved overopphe-

ting (f.eks. ved luftblokkering) kopler el-verk-

tøyet automatisk ut varmen, men viften fortset-

ter å gå. Når el-verktøyet er avkjølt til driftstem-

peratur, koples varmen automatisk inn igjen.

Regulering av luftmengden

Med tasten 8 kan du regulere luftmengden:

Til øking av luftmengden trykker du på tasten for

luftmengderegulering 8 til «+», til redusering av

luftmengden trykker du på «–».

En kort trykking på tasten 8 øker hhv. senker

luftmengden med ett trinn. En lengre trykking på

tasten øker hhv. reduserer luftmengden kontinu-

erlig til tasten slippes eller den maksimale hhv.

minimale luftmengden er nådd.

Reduser luftmengden f.eks. når omgivelsen

rundt et verktøy ikke skal varmes for sterkt opp

eller hvis et lett arbeidsstykke kan forskyves av

luftstrømmen.

Temperaturregulering

Temperaturen kan kun reguleres på varmluft-

trinnet .

Til øking av temperaturen trykker du på tasten

for temperaturregulering 9 til «+», til redusering

av temperaturen trykker du på «–».

En kort trykking på tasten 9 øker hhv. senker

temperaturen med 10 °C. En lengre trykking på

tasten øker hhv. reduserer temperaturen konti-

nuerlig med 10 °C til tasten slippes eller den

maksimale hhv. minimale temperaturen er nådd.

Ved en endring av temperaturinnstillingen tren-

ger el-verktøyet en liten stund til å varme opp

hhv. avkjøle luftstrømmen. Måltemperaturen

anvises i løpet av denne tiden mellom blinkende

piler på displayet 7. Når måltemperaturen er

nådd, slokner pilene og displayet viser den

aktuelle temperaturen.

Aktivering/deaktivering av tastsperren

(«LOC»)

For å forhindre en ufrivillig endring av luftmeng-

de og temperatur, kan du på varmlufttrinnet

sperre funksjonen til tastene 6, 8, 9 og 10. På

kaldlufttrinnet kan luftmengden også endres

ved aktivert tastsperre.

Aktivering av tastsperren:

Slå elektroverktøyet på på varmlufttrinnet . Inn-

still verdiene for luftmengde og temperatur som

el-verktøyet skal sperres med.

Slå av elektroverktøyet.

Hold minnetasten 10 trykt inne og slå el-verktøy-

et på igjen (kald- eller varmlufttrinn). På displayet

7 vises «OFF» for den deaktiverte tastsperren.

Trykk etter hverandre (ved fortsatt trykt minne-

tast 10):

–«+» på temperaturtasten 9,

–«+» på luftmengdetasten 8,

–«–» på temperaturtasten 9,

–«–» på luftmengdetasten 8.

På displayet vises «ON». Slipp minnetasten 10.

Tastsperren er nå aktivert. På varmlufttrinnet

anvises de forhåndsvalgte verdiene for tempera-

tur og luftmengde. Ved trykking av hvilken som

helst tast vises «LOC» på displayet, verdiene

kan ikke endres.

minimal luftmengde

maksimal luftmengde

OBJ_BUCH-485-002.book Page 74 Wednesday, November 26, 2008 11:54 AM

Norsk | 75

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Deaktivering av tastsperren:

Slå av elektroverktøyet. Hold minnetasten 10

trykt inne og slå på igjen. På displayet vises

«ON» for den aktiverte tastsperren. Trykk på

temperaturtasten 9 og luftmengdetasten 8 i

samme rekkefølge som til aktivering av tastsper-

ren. På displayet vises «OFF», tastsperren er de-

aktivert.

Driftstyper

Kaldlufttrinn

Luftmengden kan reguleres, tempe-

raturen fastlagt på 50 °C (ikke regu-

lerbar), ingen programdrift mulig

Kaldlufttrinnet er egnet til avkjøling av et opp-

varmet arbeidsstykke eller til tørking av maling.

Det er også egnet til å avkjøle elektroverktøyet

før frastilling eller skifting av oppsatsdysene.

Ved skifting fra varmlufttrinnet med høyere

temperaturer tar det en kort tid før elektroverk-

tøyet er avkjølt til 50 °C. I løpet av avkjølingen

anvises den virkelige temperaturen på dyseut-

gangen på displayet 7.

Ved skifting fra varmlufttrinnet til kaldluft-

trinnet overtas de aktuelle luftmengdeinn-

stillingene.

Varmlufttrinn

Luftmengde og temperatur kan re-

guleres, normal- og programdrift er

mulig

Ved skifting fra kaldlufttrinnet til varmlufttrin-

net innstilles luftmengde, temperatur og even-

tuelt program automatisk slik de var ved siste

drift i varmlufttrinnet.

Programdrift

I programdrift kan du lagre luftmengde- og tem-

peraturinnstillinger permanent i fire program-

mer. I hvert program kan luftmengde og tempe-

ratur kombineres på hvilken som helst måte.

Også i programdrift kan du til enhver tid endre

luftmengde og temperatur. Hvis endringene ikke

lagres, går de tapt ved utkopling eller skifting til

et annet program.

For å skifte til programdrift trykker du gjentatte

ganger på programvalgtasten 6 til nummeret til

ønsket program vises på displayet 7.

Ved levering av elektroverktøyet er følgende fire

programmer forhåndsinnstilt:

Til endring av et eksisterende program skifter du

til dette programmet ved å trykke på program-

valgtasten 6. Med tastene for luftmengderegule-

ring 8 og temperaturregulering 9 innstiller du

ønsket luftmengde og temperatur.

Så snart du har endret verdiene i et program,

blinker dette symbolet oppe til venstre på dis-

playet . Når den ønskede luftmengden og

temperaturen er innstilt, trykker du så lenge på

minnetasten 10 til tegnet på displayet slok-

ner. De innstilte verdiene er nå lagret under det

programnummeret som anvises på displayet.

Normal drift

Til skifting fra programdrift til normaldrift tryk-

ker du på programvalgtasten 6 helt til det ikke

lenger anvises et programnummer over tempe-

raturen på displayet. Luftmengden og tempera-

turen kan til enhver tid endres med tastene for

luftmengderegulering 8 og temperaturregule-

ring 9.

Verdiene for luftmengde og temperatur som

er innstilt i normaldrift forblir lagret under føl-

gende vilkår:

– Skifting til programdrift,

– Skifting til kaldlufttrinn,

– Utkopling av elektroverktøyet.

Program

Anvendelse

Temperatur

i °C

Luftmengde

1Forming av kunststoffrør

(f.eks. LDPE) 250

2Sveising av kunststoff

(f.eks. PVC) 350

3Fjerning av lakk/lim 450

4Lodding 550

OBJ_BUCH-485-002.book Page 75 Wednesday, November 26, 2008 11:54 AM

76 | Norsk

1 609 929 S53 | (26.11.08) Bosch Power Tools

Arbeidshenvisninger

Merk: Ikke hold dysen 4 for nærme arbeidsstyk-

ket som skal bearbeides. Luften kan da blokkeres

og medføre at elektroverktøyet overopphetes.

Fjerning av varmebeskyttelsen

Til arbeid på spesielt trange steder kan du ta av

varmebeskyttelsen 5.

fVær forsiktig med den varme dysen! Ved ar-

beid uten varmebeskyttelse er det større fare

for forbrenninger.

Til montering hhv. demontering av varmebeskyt-

telsen 5 kopler du elektroverktøyet ut og lar det

avkjøle.

Til en hurtigere avkjøling kan du også la elektro-

verktøyet gå ett øyeblikk på kaldlufttrinnet.

Skru varmebeskyttelsen 5 av mot urviserne hhv.

på med urviserne.

Frastilling av elektroverktøyet (se bilde C)

Sett elektroverktøyet ned på frastillingsflatene 1

for å la det avkjøle eller for å ha begge hendene

ledige til arbeidet.

fMed frastilt elektroverktøy må du arbeide

spesielt forsiktig! Du kan brenne deg på den

varme dysen eller på den varme luftstrømmen.

Arbeidseksempler

Bildene av arbeidseksemplene finner du på

utbrettsidene.

Temperaturangivelsene i arbeidseksemplene er

omtrentelige verdier som kan avvike noe avhen-

gig av materialet. Avstanden på dysen retter seg

etter materialet som skal bearbeides.

Den optimale temperaturen til enhver bruk kan

finnes frem til med praktiske forsøk. Begynn all-

tid med et lavt temperaturtrinn.

I alle arbeidseksemplene unntatt «Fjerning av

lakk fra vinduer» kan du arbeide uten tilbehør.

Men bruk av foreslåtte tilbehørsdeler forenkler ar-

beidet og øker kvaliteten på resultatene vesentlig.

fVær forsiktig når du skifter dyser! Ta derfor

ikke på den varme dysen. La elektroverktøy-

et avkjøle og bruk vernehansker ved utskif-

ting. Du kan brenne deg på den varme dysen.

Fjerning av lakk/lim (se bilde A)

Sett flatedysen 11 (tilbehør) på. Myk opp lakken

ett øyeblikk og løft den av med en skarp, ren

sparkel. Lang varmeinnvirkning forbrenner lak-

ken og gjør det vanskeligere å fjerne den.

Mange klebemidler (f.eks. etiketter) blir myke

av varmen. På oppvarmet lim kan du kappe for-

bindelser eller fjerne overflødig lim.

Fjerning av lakk fra vinduer (se bilde B)

fBruk absolutt glassbeskyttelsesdysen 12

(tilbehør). Det er fare for glassbrudd.

På profilerte flater kan du løfte opp lakken med

en passende sparkel og børste den av med en

myk stålbørste.

Forming av kunststoffrør (se bilde C)

Sett reflektordysen 13 (tilbehør) på. Fyll kunst-

stoffrøret med sand og steng det på begge sider

for å forhindre at røret brekker. Varm røret jevnt

opp ved å bevege det frem og tilbake mot siden.

Sveising av kunststoff (se bilde D)

Sett reduksjonsdysen 16 og sveiseskoen 15

(begge tilbehør) på. Arbeidsstykkene og sveise-

tråden 14 (tilbehør) som skal sveises sammen

må være av samme material (f.eks. begge PVC).

Sømmen må være ren og fettfri.

Varm sømmen forsiktig opp til den blir myk.

Husk på at temperaturområdet mellom myk og

flytende tilstand er liten på kunststoff.

Tilfør sveisetråden 14 og la den gå inn i spalten,

slik at det oppstår en jevn vulst.

Krymping (se bilde E)

Sett reduksjonsdysen 16 (tilbehør) på. Velg dia-

meteren på krympeslangen 17 (tilbehør) i hen-

hold til arbeidsstykket (f.eks. kabelsko). Varm

krympeslangen jevnt opp.

OBJ_BUCH-485-002.book Page 76 Wednesday, November 26, 2008 11:54 AM

Norsk | 77

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Opptining av vannledninger (se bilde F)

fFør oppvarming må du sjekke om det virke-

lig er en vannledning. Det er ofte vanskelig å

se forskjell på vannledninger og gasslednin-

ger. Gassledninger må aldri oppvarmes.

Sett vinkeldysen 18 (tilbehør) på. Varm alltid

opp tilfrosne steder fra kanten og innover mot

midten.

Varm opp kunststoffrør og forbindelser mellom

rørstykker spesielt forsiktig for å unngå skader.

Myklodding (se bilde G)

Sett på reduksjonsdysen 16 til punktlodding

og reflektordysen 13 til lodding av rør (begge er

tilbehør).

Hvis du bruker loddemiddel uten flussmiddel,

påfører du loddefett eller loddepasta på lodde-

stedet. Varm opp loddestedet i ca. 50 til

120 sekunder avhengig av materialet. Tilfør

loddemiddelet. Loddemiddelet må smelte av

arbeidsstykketemperaturen. Fjern eventuelt

flussmiddelet når loddestedet er avkjølt.

Service og vedlikehold

Vedlikehold og rengjøring

fFør alle arbeider på elektroverktøyet utføres

må støpselet trekkes ut av stikkontakten.

fHold elektroverktøyet og ventilasjonsspal-

tene alltid rene, for å kunne arbeide bra og

sikkert.

Rengjøring av grovsmussfilteret

Skyv dekselet 2 med grovsmussfilteret bakover

ut av huset. Blås ut filteret (f.eks. med trykkluft)

eller rengjør det med en myk børste. Sett dekse-

let inn igjen.

Hvis elektroverktøyet til tross for omhyggelige

produksjons- og kontrollmetoder en gang skulle

svikte, må reparasjonen utføres av et autorisert

serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger

må du oppgi det 10-sifrede produktnummeret

som er angitt på elektroverktøyets typeskilt.

Kundeservice og kunderådgivning

Kundeservice hjelper deg ved spørsmål om

reparasjon og vedlikehold av produktet ditt og

reservedelene. Deltegninger og informasjoner

om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørs-

mål om kjøp, bruk og innstilling av produkter og

tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel: + 47 (6487) 89 50

Faks: + 47 (6487) 89 55

Deponering

Elektroverktøy, tilbehør og emballasje må leve-

res inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig

søppel!

Jf. det europeiske direktivet

2002/96/EF vedr. gamle elektris-

ke og elektroniske apparater og

tilpassingen til nasjonale lover må

gammelt elektroverktøy som ikke lenger kan

brukes samles inn og leveres inn til en miljø-

vennlig resirkulering.

Rett til endringer forbeholdes.

OBJ_BUCH-485-002.book Page 77 Wednesday, November 26, 2008 11:54 AM

78 | Suomi

1 609 929 S53 | (26.11.08) Bosch Power Tools

fi

Turvallisuusohjeita

Lue kaikki turvallisuus- ja muut oh-

jeet. Turvallisuusohjeiden noudatta-

misen laiminlyönti saattaa johtaa

sähköiskuun, tulipaloon ja/tai vaka-

vaan loukkaantumiseen.

fKäsittele sähkötyökalua huolella. Työstön

aikana sähkötyökalu kuumenee voimakkaasti

ja voi aiheuttaa palo- tai räjähdysvaaran.

fOle erityisen varovainen silloin, jos työkoh-

teen läheisyydessä on palavaa materiaalia.

Pöly tai kaasut voivat syttyä palamaan kuu-

man ilmavirran tai kuuman suuttimen vaiku-

tuksesta.

fRäjähdysvaarallisissa tiloissa sähkötyöka-

lua ei saa käyttää.

fVaro, ettei kuuma ilmavirta osu pitempään

yhteen ja samaan kohtaan. Helposti syttyviä

kaasuja voi erittyä esim. muovia, maalattuja

tai lakattuja pintoja tms. työstettäessä.

fOn muistettava, että esim. rakenteiden

peitossa oleva palava materiaali voi syttyä

palamaan työstössä syntyvän lämmön vai-

kutuksesta.

fSähkötyökalun on annettava töiden päät-

teeksi jäähtyä kunnolla, ennen kuin se paka-

taan ja viedän varastoon. Kuuma suutin on

vaaraksi.

fTyökalusta on aina katkaistava virta, ennen

kuin se lasketaan käsistä.

fSähkötyökalut on säilytettävä paikassa, jos-

sa lapset eivät pääse niihin käsiksi. Sähkö-

työkalua ei pidä antaa sellaisen henkilön

käyttöön, joka ei ole perehtynyt työkalutoi-

mintoihin ja käyttöohjeeseen. Sähkötyöka-

luista aiheutuu vaara, jos niitä käyttää koke-

maton henkilö.

fOn varottava, ettei sähkötyökalu pääse kas-

tumaan. Jos työkalun sisään pääsee vettä,

seurauksena on sähköiskun vaara.

fTyökalua ei saa kantaa sen liitäntäjohdosta,

ripustaa johdon varaan tai irrottaa pistoket-

ta pistorasiasta johdosta vetäen. Liitäntä-

johto on suojattava kuumuudelta, öljyiltä,

teräviltä reunoilta ja liikkuvilta koneenosil-

ta. Vioittunut tai kiertymään päässyt liitäntä-

johto voi aiheuttaa sähköiskun.

fMuista aina käyttää suojalaseja. Suojalasit

vähentävät työtapaturmariskejä.

fVedä aina verkkopistoke irti pistorasiasta,

ennen kuin muutat säätöjä ja asetuksia,

vaihdat työkalun osia tai lasket koneen pois

käsistä. Näin estetään sähkötyökalun käyn-

nistyminen epähuomiossa.

fTarkista aina ennen jokaista käyttökertaa

sähkötyökalun, sen liitäntäjohdon ja -pistok-

keen kunto. Jos työkalu on vioittunut, sitä ei

saa käyttää. Sähkötyökalua ei pidä avata it-

se, sen kunnostus ja huolto on paras tilata

ammattitaitoiselta sähköasentajalta tai alan

liikkeestä, varaosina saa käyttää ainoastaan

alkuperäisosia. Vioittunut työkalu, liitäntäjoh-

to tai -pistoke voi aiheuttaa sähköiskun.

Huolehdi työtilan riittävästä tuu-

letuksesta. Työstön aikana vapau-

tuvat kaasut ja höyryt ovat usein

terveyttä haittaavia.

fKäytä suojakäsineitä, varo koskettamasta

kuumaa suutinta. Palovammojen vaara.

fKuumaa ilmavirtaa ei saa suunnata suoraan

ihmisiin tai eläimiin päin.

fSähkötyökalua ei saa väärinkäyttää esim.

tukan kuivaamiseen. Imavirta on huomatta-

vasti kuumempi kuin tukankuivaajassa.

fJos sähkötyökalun käyttö kosteassa ympä-

ristössä ei ole vältettävissä, tulee käyttää

vikavirtasuojakytkintä. Vikavirtasuojakytki-

men käyttö vähentää sähköiskun vaaraa.

Toimintaselostus

Käännä auki taittosivu, jossa on laitteen kuva ja

pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Tämä sähkötyökalu on suunniteltu muovisten

osien työstöön ja hitsaukseen, vanhan maalin

poistoon sekä kutistemuoviletkujen kuumenta-

miseen. Se soveltuu myös juotostöihin ja tinauk-

seen, liimaliitosten irrotukseen ja vesiputkien

sulatukseen.

Käytä sähkötyökalua ainoastaan, jos täysin pys-

tyt arvioimaan ja hallitsemaan rajoituksetta kaik-

kia toimintoja tai olet saanut vastaavia ohjeita.

OBJ_BUCH-485-002.book Page 78 Wednesday, November 26, 2008 11:54 AM

Suomi | 79

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik-

kasivussa olevaan sähkötyökalun kuvaan.

1Jalusta

2Karkealikasuodattimella varustettu kansi

3Vaihesäädöllä varustettu käynnistyskytkin

4Suutin

5Lämpösuojus

6Ohjelmavalintapainike

7Näyttö

8Ilmamäärän säätöpainike

9Lämpötilan säätöpainike

10 Muistipainike

11 Litteä suutin*

12 Lasinsuojasuutin*

13 Heijastinsuutin*

14 Hitsauslanka*

15 Hitsausalusta*

16 Supistussuutin*

17 Kutisteletku*

18 Kulmasuutin*

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei

kuulu vakiotoimitukseen. Löydät täydellisen tarvike-

luettelon tarvikeohjelmastamme.

Melutieto

Mittausarvot määritetty EN 60745 mukaan.

Sähkötyökalun tyypillinen A-painotettu äänen-

painetaso on alle 70 dB(A).

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että koh-

dassa ”Tekniset tiedot” selostettu tuote vastaa

seuraavia standardeja tai standardoituja asiakir-

joja: EN 60335 direktiivien 2006/95/EY,

2004/108/EY määräysten mukaan.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Tekniset tiedot

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Kuumailmapuhallin GHG 660 LCD

Professional

GHG 660 LCD

Professional

Tuotenumero 0 601 944 7.. 0 601 944 7..

Nimellisjännite V 220–240 110–120

Ottoteho W23001400

Ilmamäärä l/min 250–500 250–500

Lämpötila suuttimen ulostulopuolella n. °C 50–660 50–600

Lämpötilan mittaustarkkuus

– suuttimen ulostulossa

– näytössä

±5%

±5%

±5%

±5%

Käyttölämpötilan näyttö* °C –20...+70 –20...+70

Paino vastaa EPTA-Procedure 01/2003 kg 1,0 1,0

Suojausluokka /II /II

* Käyttölämpötila-alueen ulkopuolella saattaa näyttö sammua.

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

OBJ_BUCH-485-002.book Page 79 Wednesday, November 26, 2008 11:54 AM

80 | Suomi

1 609 929 S53 | (26.11.08) Bosch Power Tools

Käyttö

Käyttöönotto

fOta huomioon verkkojännite! Virtalähteen

jännitteen tulee vastata laitteen tyyppikil-

vessä olevia tietoja. 230 V merkittyjä lait-

teita voidaan käyttää myös 220 V verkoissa.

Käynnistys ja pysäytys

Käynnistä sähkötyökalu painamalla käynnistys-

kytkin 3 asentoon (katso ”Kylmäilma-asento”,

sivu 81) tai (katso ”Kuumailma-asento”,

sivu 81).

Kummassakin asennossa laite käyttää käynnisty-

essään edellisen käytön aikana asetettua ilma-

määrää ja lämpötilaa.

Pysäytä sähkötyökalu painamalla käynnistyskyt-

kin 3 vasteeseen asti asentoon ”0”.

Käytä pitkän, korkean lämpötilan työrupeaman

jälkeen sähkötyökalua vähän aikaa kylmäilma-

asennossa , ennen poiskytkentää

Lämpösuojakatkaisu: Sähkötyökalun ylikuu-

metessa (esim. ilmasulun takia) se kytkee auto-

maattisesti pois lämmityksen. Puhallin käy

edelleen. Sähkötyökalun jäähdyttyä käyttöläm-

pötilaan, lämmityslaite käynnistyy automaatti-

sesti uudelleen.

Ilmamäärän säätö

Painikkeella 8 voit säätää ilmamäärän.

Ilmamäärän kasvattamiseksi painat ilmamäärän

säätöpainiketta 8 ”+”, ilmamäärän pienentämi-

seksi painat ”–”.

Painikkeen 8 lyhyt painallus suurentaa tai pie-

nentää ilmamäärää yhden portaan verran. Pai-

nikkeen pitkä painallus suurentaa tai pienentää

ilmamäärää portaattomasti, kunnes painiketta

vapautetaan tai suurin tahi pienin ilmamäärä on

saavutettu.

Pienennä ilmamäärä esim., kun työkappaleen

ympäristö ei saa kuumentua liikaa tai jos kevyt

työkappale saattaisi siirtyä ilmavirran voimasta.

Lämpötilan säätö

Vain kuumailma-asennossa voidaan lämpötilaa

säätää.

Lämpötilan nostamiseksi painat lämpötilan

säätöpainiketta 9 ”+”, lämpötilan alentamiseksi

painat ”–”.

Painikkeen 9 lyhyt painallus nostaa tai alentaa

lämpötilaa 10 °C. Painikkeen pitkä painallus

nostaa tai alentaa lämpötilaa toistuvasti 10 °C,

kunnes painiketta vapautetaan tai suurin tahi

pienin lämpötila on saavutettu.

Muutettaessa lämpötila-asetusta tarvitsee säh-

kötyökalu vähän aikaa, muuttaakseen ilmavirran

lämpötilan. Kohdelämpötila osoitetaan tällöin

vilkkuvilla nuolilla näytössä 7. Kun kohdelämpö-

tila on saavutettu, nuolet sammuvat ja näyttö

osoittaa ajankohtaisen lämpötilan.

Näppäinlukon (”LOC”) kytkentä/poiskytkentä

Ilmamäärän ja lämpötilan tahattoman muuttami-

sen estämiseksi voidaan kuumailma-asennossa

lukita painikkeiden 6, 8, 9 ja 10 toiminnot. Kyl-

mäilma-asennossa voidaan muuttaa ilmamää-

rää myös näppäinlukon ollessa kytkettynä.

Näppäinlukon kytkentä:

Kytke sähkötyökalun kuumailma-asento .

Aseta ilmamäärä ja lämpötila, joihin sähkötyö-

kalu tulee lukita.

Pysäytä sähkötyökalu.

Pidä muistipainike 10 painettuna ja käynnistä

sähkötyökalu uudelleen (kylmä- tai kuumailma-

asento). Näyttöön 7 ilmestyy ”OFF” kuvaamaan

kytkettyä näppäinlukkoa.

Paina peräkkäin (muistipainikkeen 10 edelleen

ollessa painettuna):

–”+” lämpötilapainikkeessa 9,

–”+” ilmamääräpainikkeessa 8,

–”–” lämpötilapainikkeessa 9,

–”–” ilmamääräpainikkeessa 8.

Näyttöruutuun tulee teksti ”ON”. Päästä muisti-

painike 10 vapaaksi.

Näppäinlukko on nyt kytketty. Kuumailma-asen-

nossa näkyvät lämpötilan ja ilmamäärän asete-

tut arvot. Mielivaltaista painiketta painettaessa

näyttöön ilmestyy ”LOC”, arvoja ei voida muuttaa.

pienin ilmamäärä

suurin ilmamäärä

OBJ_BUCH-485-002.book Page 80 Wednesday, November 26, 2008 11:54 AM

Suomi | 81

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Näppäinlukon poiskytkentä:

Pysäytä sähkötyökalu. Pidä muistipainike 10 pai-

nettuna ja käynnistä sähkötyökalu uudelleen.

Näyttöön ilmestyy ”ON” kuvaamaan kytkettyä

näppäinlukkoa. Paina lämpötilapainiketta 9 ja il-

mamääräpainiketta 8 samassa järjestyksessä,

kuin näppäinlukkoa kytkettäessä. Näyttöön il-

mestyy ”OFF” näppäinlukko on kytketty pois.

Käyttömuodot

Kylmäilma-asento

Ilmamäärä säädettävissä, lämpötila

on kiinteä 50 °C (ei säädettävissä),

ohjelman käyttö ei ole mahdollista

Kylmäilma-asento on tarkoitettu kuumenneen

työkappaleen jäähdyttämiseen tai maalin kuivat-

tamiseen. Se soveltuu myös itse sähkötyökalun

jäähdyttämiseen ennen pois asettamista tai pu-

hallussuuttimen vaihtoa.

Vaihdettaessa korkeamman lämpötilan kuumail-

ma-asennosta , vie vähän aikaa, ennen kuin lai-

te on jäähtynyt 50 °C lämpötilaan. Jäähtymisen

aikana näyttö 7 osoittaa suuttimen ulostulon

kohdalla vallitsevan todellisen lämpötilan.

Kun vaihdetaan kuumailma-asennosta kymäil-

ma-asentoon , kyseiset ilmamääräasetukset

säilyvät.

Kuumailma-asento

Ilmamäärä ja lämpötila säädettävis-

sä, normaali ja ohjelmakäyttö on

mahdollista

Vaihdettaessa kylmäilma-asennosta kuumail-

ma-asentoon asettuvat ilmamäärä, lämpötila,

käyttölaji ja ohjelma automaattisesti edellisen

kuumailmakäytön mukaisiksi.

Ohjelmakäyttö

Ohjelmakäytössä voidaan ilmamäärä- ja lämpöti-

la-asetukset tallentaa pysyvästi neljänä ohjelma-

na. Jokaisessa ohjelmassa ovat mielivaltaiset il-

mamäärä- ja lämpötilayhdistelmät mahdollisia.

Myös ohjelmakäytössä voit milloin vain muuttaa

ilmamäärää ja lämpötilaa. Ellei muutoksia tallen-

neta, ne menetetään, kun laite sammutetaan tai

vaihdettaessa toiseen ohjelmaan.

Siirry ohjelmakäyttöön painamalla ohjelmanva-

lintapainiketta 6, kunnes halutun ohjelman nu-

mero näkyy näytössä 7.

Kun sähkötyökalu toimitetaan, on siihen asetet-

tu seuraavat neljä ohjelmaa:

Olemassa olevan ohjelman muuttamiseksi vaih-

dat ohjelmanvalintapainiketta 6 painamalla ky-

seiseen ohjelmaan. Aseta ilmamäärän 8 ja läm-

pötilan 9 säätöpainikkeilla haluttu ilmamäärä ja

lämpötila.

Heti, kun ohjelman arvot on muutettu, merkki

vilkkuu näytön yläosassa. Kun haluttu ilmamäärä

ja lämpötila on asetettu, painat muistipainiketta

10, kunnes merkki sammuu näytössä. Asete-

tut arvot on nyt tallennettu näytössä näkyvälle

ohjelmanumerolle.

Normaalikäyttö

Vaihda ohjelmakäytöstä normaalikäyttöön pai-

namalla ohjelmanvalintapainiketta 6 niin monta

kertaa, että näytössä ei enää näy ohjelmanume-

roa lämpötilan yläpuolella. Ilmamäärää ja lämpö-

tilaa voi milloin vain muuttaa ilmamäärän säätö-

painikkeella 8 ja lämpötilan säätöpainikkeella 9.

Normaalikäytössä asetetut ilmamäärän ja lämpö-

tilan arvot tallentuvat seuraavissa tapauksissa:

– Vaihdettaessa ohjelmakäyttöön,

– Vaihdettaessa kylmäilma-asentoon,

– Sähkötyökalua sammutettaessa.

Ohjelma

Käyttö

Lämpötila/°C

Ilmamäärä

1Muoviputkien (esim. suurpai-

nepolyeteeni, LDPE) muotoilu 250

2Muovin hitsaus (esim. PVC) 350

3Maalin ja liiman poisto 450

4Juottaminen 550

OBJ_BUCH-485-002.book Page 81 Wednesday, November 26, 2008 11:54 AM

82 | Suomi

1 609 929 S53 | (26.11.08) Bosch Power Tools

Työskentelyohjeita

Huomio: Suutinta 4 ei pidä viedä liian lähelle

työkappaletta. Työkalun eteen ja ympärille

pakkautuva kuuma ilma voi aiheuttaa työkalun

ylikuumenemisen.

Lämpösuojuksen irrotus

Vaikeapääsyisissä työkohteissa lämpösuojus 5

voidaan irrottaa.

fVaro kuumaa suutinta! Kun lämpösuojus on

irrotettu, palovammariski on luonnollisesti

suurempi.

Ennen lämpösuojuksen 5 irrottamista tai kiinnit-

tämistä sähkötyökalusta on katkaistava virta ja

annettava työkalun jäähtyä.

Nopeaa jäähdyttämistä varten voit myös antaa

sähkötyökalun käydä hetken kylmäilma-asen-

nossa.

Lämpösuojuksessa 5 on kierreliitos, joka

aukeaa, kun suojusta käännetään vastapäivään.

Sähkötyökalun käsittely (katso kuva C)

Aseta sähkötyökalu pois tukipintojen 1 varaan

jäähdytystä varten tai jotta saisit molemmat

kädet vapaiksi työhön.

fJalustojen varassa olevaa työkalua on muis-

tettava varoa! Iho palaa helposti kuumaan

suuttimeen tai kuuman ilmavirran eteen osut-

taessa.

Työesimerkkejä

Esimerkkejä työstöohjeista löytyy kuvitetuilta

taitesivuilta.

Esimerkeissä annetut lämpötilatiedot ovat oh-

jeellisia, ne voivat vaihdella työstettävästä mate-

riaalista riippuen. Suuttimen etäisyys työkappa-

leesta on valittava työkappaleen materiaalista

riippuen.

Tapauskohtaisesti paras lämpötila on selvitettä-

vä kokeilemalla. Aluksi on aina paras valita alhai-

nen lämpötila.

Annetuissa esimerkeissä ei tarvita lisävarusteita

tapausta ”Maalin poisto ikkunan pielistä” lukuun

ottamatta. Suositetut lisävarusteet ovat kuiten-

kin hyödyksi, ne helpottavat työtä ja työn tulos

on laadultaan selvistä parempi.

fVaro suutinta vaihdettaessa! Kuumaa suu-

tinta ei pidä koskettaa. Anna työkalun jääh-

tyä ja muista käyttää suojakäsineitä suutin-

ta vaihtaessasi. Kuuman suuttimen pinta

polttaa ihon helposti.

Maalin ja liiman poisto (katso kuva A)

Vaihda työkaluun litteä suutin 11 (lisävaruste).

Pehmennä maalipintaa lyhyesti kuumalla ilma-

virralla ja irrota maali puhtaalla lastalla. Maali

palaa, jos sitä kuumennetaan liian kauan, jolloin

sitä on vaikeampi irrottaa.

Monet liimat (esim. tarrat) pehmenevät lämmön

vaikutuksesta. Kun liima on tarpeeksi lämmintä,

liitoksen voi irrottaa tai poistaa liiallisen liiman.

Maalin poisto ikkunan pielistä (katso kuva B)

fIkkunoissa on välttämättä käytettävä lasin-

suojasuutina 12 (lisävaruste). Muutoin lasi

voi mennä rikki.

Profiilipinnoilta maalin voi aluksi irrottaa sopi-

vankokoisella lastalla ja harjata loppumaalin

pois pehmeällä metalliharjalla.

Muoviputkien työstö (katso kuva C)

Vaihda työkaluun heijastinsuutin 13 (lisävarus-

te). Muoviset putket on täytettävä hiekalla ja

putken päät suljettava, jotta putki ei pääse tait-

tumaan. Kuumenna putken pintaa liikuttamalla

puhallinta sivuttain edestakaisin.

Muovin hitsaus (katso kuva D)

Vaihda työkaluun supistussuutin 16 ja hitsaus-

suutin 15 (lisävarusteet). Hitsattavien työkappa-

leiden ja hitsauslangan 14 (lisävaruste) on olta-

va samaa materiaalia (esim. molemmat PVC-

muovia). Sauman on oltava puhdas ja rasvaton.

Kuumenna nauhakohtaa varoen, kunnes se näyt-

tää taikinamaiselta. On muistettava, että lämpö-

tilaero muovin taikinamaisen ja nestemäisen

tilan välillä on erittäin pieni.

Vie hitsauslanka 14 sauman kohdalle ja anna sen

upota paikalleen niin että lopputuloksena on

tasainen palko.

OBJ_BUCH-485-002.book Page 82 Wednesday, November 26, 2008 11:54 AM

Suomi | 83

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Kutistemuovien työstö (katso kuva E)

Vaihda työkaluun supistussuutin 16 (lisävaruste).

Valitse kutisteletkun 17 (lisävaruste) halkaisija

käsiteltävän työkappaleen mukaan (esim. kaape-

likenkä). Kuumenna kutisteletkua tasaisesti.

Vesiputkien sulatus (katso kuva F)

fEnnen kuin putkea ryhdytään kuumenta-

maan, on oltava varma, että kyseessä on

vesiputki. Vesiputket ovat ulkoa päin usein-

miten aivan samanlaiset kuin kaasuputket.

Kaasuputkia ei missään tapauksessa saa

kuumentaa.

Asenna kulmasuutin 18 (lisätarvike). Lämmitä jää-

tyneet kohdat aina reunasta keskikohtaan päin.

Muoviputkia ja putkikappaleiden välisiä liitoksia

on kuumennettava varoen, jotta ne eivät vauri-

oidu.

Pehmeäjuotos (katso kuva G)

Asenna pistejuotosta varten supistussuutin 16,

putkien juotosta varten heijastinsuutin 13 (kum-

matkin lisätarvikkeita).

Jos käytät juotostinaa, jossa ei ole juoksutetta,

tulee juotoskohtaan sivellä juotosrasvaa tai juo-

tostahnaa. Kuumenna juotoskohtaa, materiaalis-

ta riippuen, n. 50 ... 120 sekuntia. Lisää tina.

Tinan tulee sulata työkalun lämpötilan vaikutuk-

sesta. Poista tarvittaessa juoksute juotoskoh-

dan jäähdyttyä.

Hoito ja huolto

Huolto ja puhdistus

fIrrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

fPidä aina sähkötyökalua ja sähkötyökalun

tuuletusaukkoja puhtaana, jotta voit työs-

kennellä hyvin ja turvallisesti.

Karkealikasuodattimen puhdistus

Työnnä kansi 2 karkealikasuodattimineen taak-

sepäin ulos kotelosta. Puhalla suodatin puhtaak-

si (esim. paineilmalla) tai puhdista se pehmeällä

harjalla. Asenna kansi takaisin paikoilleen.

Jos sähkötyökalussa, huolellisesta valmistuk-

sesta ja koestusmenettelystä huolimatta esiin-

tyy vikaa, tulee korjaus antaa Bosch sopimus-

huollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa

10-numeroinen tuotenumero, joka löytyy lait-

teen mallikilvestä.

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja

huoltoa sekä varaosia koskeviin kysymyksiin.

Räjähdyspiirustuksia ja tietoja varaosista löydät

myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään

sinua tuotteiden ja lisätarvikkeiden ostoa, käyt-

töä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: +358 (09) 435 991

Faksi: +358 (09) 870 2318

www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee

toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjät-

teisiin!

Eurooppalaisen vanhoja sähkö- ja

elektroniikkalaitteita koskevan di-

rektiivin 2002/96/EY ja sen kansal-

listen lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyökalut kerätä

erikseen ja toimittaa ympäristöystävälliseen uu-

siokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

OBJ_BUCH-485-002.book Page 83 Wednesday, November 26, 2008 11:54 AM

84 | Eλληνικά

1 609 929 S53 | (26.11.08) Bosch Power Tools

el

Υποδείξεις ασφαλείας

Διαβάστε όλες τις προειδοποιητι-

κές υποδείξεις. Αμέλειες κατά την

τήρηση των προειδοποιητικών υπο-

δείξεων μπορεί να προκαλέσουν

ηλεκτροπληξία, κίνδυνο πυρκαγιάς

ή/και σοβαρούς τραυματισμούς.

fΝα χειρίζεστε επιμελώς το ηλεκτρικό εργα-

λείο. Το ηλεκτρικό εργαλείο παράγει υψηλή

θερμότητα η οποία μπορεί να οδηγήσει σε

αυξημένο κίνδυνο πυρκαγιάς και έκρηξης.

fΝα είστε ιδιαίτερα προσεκτικός/προσεκτική

όταν εργάζεστε κοντά σε εύφλεκτα υλικά.

Το ρεύμα καυτού αέρα ή, ανάλογα, το καυτό

ακροφύσιο μπορεί να αναφλέξουν τυχόν

σκόνη ή αέρια.

fΜην εργάζεστε με το ηλεκτρικό εργαλείο σε

χώρους όπου υπάρχει κίνδυνος έκρηξης.

fΜην κατευθύνετε το ρεύμα καυτού αέρα για

πολλή ώρα επάνω στην ίδια θέση. Όταν κατ-

εργάζεστε π.χ. πλαστικά υλικά, χρώματα, βερ-

νίκια και άλλα παρόμοια, μπορεί να δημι-

ουργηθούν εύφλεκτα αέρια.

fΠαρακαλούμε να λάβετε υπόψη σας ότι η

ζέστη μπορεί να καταλήξει σε μη ορατά

εύφλεκτα υλικά και να τα αναφλέξει.

fΝα αποθέτετε ασφαλώς το ηλεκτρικό εργα-

λείο μόλις τελειώσετε την εργασία σας και

να περιμένετε να κρυώσει τελείως πριν το

διαφυλάξετε. Το καυτό ακροφύσιο μπορεί να

προκαλέσει ζημιά.

fΜην αφήσετε ανεπιτήρητο το ηλεκτρικό

εργαλείο όταν αυτό λειτουργεί.

fΝα διαφυλάγετε τα ηλεκτρικά εργαλεία που

δεν χρησιμοποιείτε μακριά από τα παιδιά.

Μην αφήσετε ποτέ να χειριστούν το ηλεκ-

τρικό εργαλείο άτομα που δεν είναι εξοικει-

ωμένα μ' αυτό ή δεν έχουν διαβάσει αυτές

τις οδηγίες χειρισμού. Τα ηλεκτρικά εργα-

λεία είναι επικίνδυνα όταν χρησιμοποιούνται

από άπειρα άτομα.

fΝα μην αφήνετε το ηλεκτρικό εργαλείο

εκτεθειμένο στη βροχή ή την υγρασία. Η

διείσδυση νερού στο ηλεκτρικό εργαλείο

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

fΝα μη χρησιμοποιήσετε το ηλεκτρικό καλ-

ώδιο για να μεταφέρετε το ηλεκτρικό εργα-

λείο, ή για να το αναρτήσετε ή για να βγάλε-

τε το φις από την πρίζα. Να προστατεύετε το

καλώδιο από υπερβολική ζέστη, λάδια κοφ-

τερές ακμές και από κινούμενα εξαρτήματα

συσκευών. Χαλασμένα ή περιπλεγμένα

ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο

ηλεκτροπληξίας.

fΝα φοράτε πάντοτε προστατευτικά γυαλιά.

Τα προστατευτικά γυαλιά ελαττώνουν τον

κίνδυνο τραυματισμών.

fΝα βγάζετε το φις από την πρίζα πριν

διεξάγετε στη συσκευή ρυθμίσεις, πριν

αλλάξετε εξαρτήματα ή όταν πρόκειται να

διαφυλάξετε/αποθηκεύσετε το ηλεκτρικό

εργαλείο. Αυτό το προληπτικό μέτρο

εμποδίζει την κατά λάθος εκκίνηση του

ηλεκτρικού εργαλείου.

fΝα ελέγχετε πάντοτε το ηλεκτρικό εργα-

λείο, το καλώδιο και το φις πριν από κάθε

χρήση. Μη χρησιμοποιήσετε το ηλεκτρικό

εργαλείο όταν εξακριβώσετε κάποια βλάβη.

Μην ανοίξετε ο ίδιος/η ίδια το ηλεκτρικό

εργαλείο αλλά να το δίνετε για επισκευή σε

άριστα εξειδικευμένο προσωπικό μόνο με

γνήσια ανταλλακτικά. Χαλασμένα ηλεκτρικά

εργαλεία, καλώδια και φις αυξάνουν τον

κίνδυνο ηλεκτροπληξίας.

Να αερίζετε καλά το χώρο που

εργάζεστε. Κατά την εργασία δημι-

ουργούνται συχνά ανθυγιεινά

αέρια και ανθυγιεινές αναθυ-

μιάσεις.

fΝα φοράτε προστατευτικά γάντια και να μην

αγγίζετε τα καυτά ηλεκτρόδια. Δημιουργεί-

ται κίνδυνος εγκαυμάτων.

fΝα μην κατευθύνετε τον καυτό αέρα επάνω

σε πρόσωπα ή ζώα.

fΝα μην χρησιμοποιείτε το ηλεκτρικό εργα-

λείο σαν σεσουάρ. Το εξερχόμενο ρεύμα

αέρα είναι σημαντικά πιο καυτό από εκείνο

του σεσουάρ.

fΌταν η χρήση του ηλεκτρικού εργαλείου σε

υγρό περιβάλλον είναι αναπόφευκτη, τότε

να χρησιμοποιήσετε έναν προστατευτικό

διακόπτη διαρροής (διακόπτη FI). Η χρήση

ενός προστατευτικού διακόπτη διαρροής

ελαττώνει των κίνδυνο ηλεκτροπληξίας.

OBJ_BUCH-485-002.book Page 84 Wednesday, November 26, 2008 11:54 AM

Eλληνικά | 85

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Περιγραφή λειτουργίας

Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με

την απεικόνιση της συσκευής κι αφήστε την

ανοιχτή όσο θα διαβάζετε τις οδηγίες χειρισμού.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται για μορφο-

ποίηση και τη συγκόλληση πλαστικών υλικών, την

αφαίρεση χρωμάτων καθώς και για το ζέσταμα

θερμοσυσταλτών σωληνώσεων. Είναι επίσης

κατάλληλο για κόλλημα με καλάι και για

επικασσιτέρωση, για το λύσιμο συγκολλήσεων

καθώς και για το ξεπάγωμα σωλήνων νερού.

Να χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο

όταν είστε σε θέση να αξιολογήσετε όλες τις

λειτουργίες του και μπορείτε να τις εκτελέσετε

χωρίς κανέναν περιορισμό ή όταν έχετε λάβει

ανάλογες οδηγίες.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων

αναφέρεται στην απεικόνιση του ηλεκτρικού

εργαλείου στη σελίδα γραφικών.

1Επιφάνεια απόθεσης

2Πλέγμα με φίλτρο χονδροειδών ρύπων

3Διακόπτης ON/OFF με επιλογή βαθμίδας

4Ακροφύσιο

5Προστασία θερμότητας

6Πλήκτρο επιλογής προγράμματος

7Οθόνη

8Πλήκτρο για ρύθμιση όγκου αέρα

9Πλήκτρο για ρύθμιση θερμοκρασίας

10 Πλήκτρο αποθήκευσης

11 Ακροφύσιο επιφανείας*

12 Ακροφύσιο προστασίας γυαλιού*

13 Ανακλαστικό ακροφύσιο*

14 Σύρμα συγκόλλησης*

15 Πέλμα συγκόλλησης*

16 Ακροφύσιο συστολής*

17 Θερμοσυσταλτή σωλήνωση*

18 Γωνιακό ακροφύσιο*

*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν

περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη

κατάλογο εξαρτημάτων κοίτα το πρόγραμμα

εξαρτημάτων.

Πληροφορία για το θόρυβο

Οι τιμές μέτρησης εξακριβώθηκαν σύμφωνα με

την προδιαγραφή EN 60745.

Η χαρακτηριστική στάθμη ακουστικής πίεσης του

ηλεκτρικού εργαλείου εξακριβώθηκε σύμφωνα

με την καμπύλη Α και είναι χαμηλότερη από

70 dB(A).

Δήλωση συμβατότητας

Δηλώνουμε υπευθύνως ότι το προϊόν που

περιγράφεται στα «Τεχνικά χαρακτηριστικά»

εκπληρώνει τους εξής κανονισμούς ή

κατασκευαστικές συστάσεις: EN 60335 σύμφωνα

με τις διατάξεις των οδηγιών 2006/95/EΚ,

2004/108/EΚ.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 85 Wednesday, November 26, 2008 11:54 AM

86 | Eλληνικά

1 609 929 S53 | (26.11.08) Bosch Power Tools

Τεχνικά χαρακτηριστικά

Λειτουργία

Εκκίνηση

fΔώστε προσοχή στην τάση δικτύου! Η τάση

της ηλεκτρικής πηγής πρέπει να ταυτίζεται

με την τάση που είναι αναγραμμένη στην

πινακίδα κατασκευαστή του ηλεκτρικού

εργαλείου. Ηλεκτρικά εργαλεία με

χαρακτηριστική τάση 230 V λειτουργούν και

με τάση 220 V.

Θέση σε λειτουργία κι εκτός λειτουργίας

Για να θέσετε σε λειτουργία το ηλεκτρικό εργα-

λείο πατήστε το διακόπτη ON/OFF 3 στη θέση

(βλέπε «Βαθμίδα ψυχρού αέρα», σελίδα 88) ή

(βλέπε «Βαθμίδα θερμού αέρα», σελίδα 88).

Το ηλεκτρικό εργαλείο ξεκινά και στις δυο θέσεις

με τις τιμές όγκου αέρα και θερμοκρασίας που

ήταν ρυθμισμένες πριν αυτό τεθεί για τελευταία

φορά εκτός λειτουργίας.

Για να θέσετε εκτός λειτουργίας το ηλεκτρικό

εργαλείο πατήστε το διακόπτη ON/OFF 3 τέρμα,

στη θέση «0».

Όταν θα έχετε εργαστεί διαρκώς και για πολλή

ώρα να αφήνετε πρώτα το ηλεκτρικό εργαλείο να

εργαστεί για λίγη ώρα στη βαθμίδα ψυχρού αέρα

για να κρυώσει.

Θερμική προστατευτική απόζευξη: Σε περίπτω-

ση υπερθέρμανσης (π.χ. λόγω «μποτιλιαρίσμα-

τος» του αέρα) το ηλεκτρικό εργαλείο διακόπτει

αυτόματα τη θέρμανση, ενώ ο ανεμιστήρας συνε-

χίζει να εργάζεται. Η θέρμανση ενεργοποιείται

πάλι όταν το ηλεκτρικό εργαλείο αποκτήσει πάλι

τη θερμοκρασία λειτουργείας.

Καμινέτο θερμού αέρα GHG 660 LCD

Professional

GHG 660 LCD

Professional

Αριθμός ευρετηρίου 0 601 944 7.. 0 601 944 7..

Ονομαστική τάση V 220–240 110–120

Ονομαστική ισχύς W23001400

Όγκος αέρα l/min 250–500 250–500

Θερμοκρασία στην έξοδο ακροφυσίου, περίπου °C 50–660 50–600

Ακρίβεια μέτρησης θερμοκρασίας

–στην έξοδο του ακροφυσίου

–στην ένδειξη

±5%

±5%

±5%

±5%

Θερμοκρασία λειτουργίας στην οθόνη* °C –20...+70 –20...+70

Βάρος σύμφωνα με EPTA-Procedure 01/2003 kg 1,0 1,0

Κατηγορία μόνωσης /II /II

* Εκτός της θερμοκρασίας λειτουργίας μπορεί να σκοτεινιάσει η οθόνη.

Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου σας. Οι

εμπορικοί χαρακτηρισμοί ορισμένων ηλεκτρικών εργαλείων μπορεί να διαφέρουν.

OBJ_BUCH-485-002.book Page 86 Wednesday, November 26, 2008 11:54 AM

Eλληνικά | 87

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Ρύθμιση όγκου αέρα

Με το πλήκτρο 8 μπορείτε να ρυθμίσετε τον όγκο

αέρα:

Για να αυξήσετε τον όγκο αέρα πατήστε το

πλήκτρο ρύθμισης όγκου αέρα 8 στο «+», για να

μειώσετε τον όγκο αέρα στο «–».

Σύντομο πάτημα του πλήκτρου 8 αυξάνει ή,

αντίθετα, μειώνει τον όγκο αέρα κατά μια

βαθμίδα. Διαρκές πάτημα του πλήκτρου αυξάνει

ή, αντίθετα, μειώνει τον όγκο αέρα επίσης

διαρκώς, μέχρι να αφεθεί ελεύθερο το πλήκτρο ή

μέχρι να επιτευχθεί ο ελάχιστος ή ο μέγιστος

όγκος αέρα.

Να μειώνετε τον όγκο αέρα όταν π.χ. το

περιβάλλον ενός υπό κατεργασία τεμαχίου δεν

πρέπει να θερμανθεί υπερβολικά ή όταν ένα

ελαφρό υπό κατεργασία τεμάχιο θα μπορούσε να

μετακινηθεί από το ρεύμα αέρα.

Ρύθμιση θερμοκρασίας

Η θερμοκρασία μπορεί να ρυθμιστεί μόνο στη

βαθμίδα θερμού αέρα .

Για να αυξήσετε τη θερμοκρασία πατήστε το

πλήκτρο ρύθμισης της θερμοκρασίας 9 στο «+»,

για να μειώσετε τη θερμοκρασία στο «–».

Σύντομο πάτημα του πλήκτρου 9 αυξάνει ή, αντί-

θετα, μειώνει τη θερμοκρασία κατά 10 °C. Διαρ-

κές πάτημα του πλήκτρου αυξάνει ή, αντίθετα,

μειώνει τη θερμοκρασία επίσης διαρκώς κατά

10 °C, μέχρι να αφεθεί ελεύθερο το πλήκτρο ή

μέχρι να επιτευχθεί η ελάχιστη ή η μέγιστη

θερμοκρασία.

Όταν μεταβληθεί η ρύθμιση θερμοκρασίας το

ηλεκτρικό εργαλείο χρειάζεται λίγο χρόνο για να

μπορέσει να θερμάνει ή, αντίστοιχα, να ψυχράνει

ανάλογα το ρεύμα αέρα. Μέχρι τότε η επιδιωκό-

μενη θερμοκρασία εμφανίζεται στην οθόνη 7

ανάμεσα σε βέλη που αναβοσβήνουν. Μόλις επι-

τευχθεί η επιδιωκόμενη θερμοκρασία σβήνουν

τα βέλη και στην οθόνη εμφανίζεται η τρέχουσα

θερμοκρασία.

Ενεργοποίηση/απενεργοποίηση του

μπλοκαρίσματος («LOC») πλήκτρων

Για να εμποδίσετε μια τυχόν αθέλητη μεταβολή

του όγκου αέρα ή της θερμοκρασίας μπορείτε

στη βαθμίδα θερμού αέρα να μπλοκάρετε τη

λειτουργία των πλήκτρων 6, 8, 9 και 10. Στη

βαθμίδα ψυχρού αέρα ο όγκος αέρα μπορεί να

μεταβληθεί ακόμη και όταν το μπλοκάρισμα

πλήκτρων είναι ενεργοποιημένο.

Ενεργοποίηση του μπλοκαρίσματος πλήκτρων:

Θέστε το ηλεκτρικό εργαλείο σε λειτουργία στη

βαθμίδα θερμού αέρα . Ρυθμίστε τις τιμές για

τον όγκο αέρα και για τη θερμοκρασία με τις

οποίες πρέπει να μπλοκαριστεί το ηλεκτρικό

εργαλείο.

Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας.

Κρατήστε πατημένο το πλήκτρο αποθήκευσης 10

και θέστε το ηλεκτρικό εργαλείο πάλι σε

λειτουργία (στη βαθμίδα ψυχρού ή θερμού

αέρα). Στην οθόνη 7 εμφανίζεται «OFF» για το

απενεργοποιημένο μπλοκάρισμα πλήκτρων.

Πατήστε διαδοχικά (συνεχίζοντας να κρατάτε

πατημένο το πλήκτρο αποθήκευσης 10):

–«+» στο πλήκτρο θερμοκρασίας 9,

–«+» στο πλήκτρο όγκου αέρα 8,

–«–» στο πλήκτρο θερμοκρασίας 9,

–«–» στο πλήκτρο όγκου αέρα 8.

Στην οθόνη εμφανίζεται «ON». Αφήστε ελεύθερο

το πλήκτρο αποθήκευσης 10.

Το μπλοκάρισμα πλήκτρων είναι τώρα απενεργο-

ποιημένο. Στη βαθμίδα θερμού αέρα δείχνονται

οι προεπιλεχθείσες τιμές για τη θερμοκρασία και

τον όγκο αέρα. Όταν πατήσετε ένα οποιοδήποτε

πλήκτρο στην οθόνη εμφανίζεται «LOC», οι τιμές

δεν μπορούν να μεταβληθούν.

Απενεργοποίηση μπλοκαρίσματος πλήκτρων:

Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας.

Κρατήστε πατημένο το πλήκτρο αποθήκευσης 10

και θέστε το ηλεκτρικό εργαλείο πάλι σε

λειτουργία. Στην οθόνη εμφανίζεται «ON» για το

ενεργοποιημένο μπλοκάρισμα πλήκτρων.

Πατήστε το πλήκτρο 9 για τη θερμοκρασία και το

πλήκτρο 8 για τον όγκο αέρα με την ίδια σειρά

όπως και κατά την ενεργοποίηση του

μπλοκαρίσματος πλήκτρων. Στην οθόνη

εμφανίζεται «OFF», το μπλοκάρισμα πληκτρων

είναι απενεργοποιημένο.

ελάχιστος όγκος αέρα

ελάχιστος όγκος αέρα

OBJ_BUCH-485-002.book Page 87 Wednesday, November 26, 2008 11:54 AM

88 | Eλληνικά

1 609 929 S53 | (26.11.08) Bosch Power Tools

Τρόποι λειτουργίας

Βαθμίδα ψυχρού αέρα

Ρυθμιζόμενος όγκος αέρα, σταθερή

θερμοκρασία ύψους 50 °C (δεν

ρυθμίζεται), μη εφικτή προγραμμα-

τιζόμενη λειτουργία

Η βαθμίδα ψυχρού αέρα είναι κατάλληλη για

την ψύξη ενός υπερβολικά θερμασμένου υπό

κατεργασία τεμαχίου ή για το στέγνωμα χρωμάτων.

Είναι επίσης κατάλληλη για την ψύξη του

ηλεκτρικού εργαλείου πριν το τοποθετήσετε

κάπου ή πριν αλλάξετε ακροφύσιο.

Όταν μεταβαίνετε από τη βαθμίδα θερμού αέρα

με υψηλές θερμοκρασίες στη βαθμίδα ψυχρού

αέρα περνά λίγος χρόνος ώσπου η θερμοκρασία

του ηλεκτρικού εργαλείου να κατέβη στους 50 °C.

Κατά τη διάρκεια της μείωσης της θερμοκρασίας

στην οθόνη 7 εμφανίζεται η πραγματική

θερμοκρασία στην έξοδο του ακροφυσίου.

Όταν μεταβαίνετε από τη βαθμίδα θερμού αέρα

στη βαθμίδα ψυχρού αέρα παραλαμβάνονται

οι τρέχουσες ρυθμίσεις όγκου αέρα.

Βαθμίδα θερμού αέρα

Ρυθμιζομενος όγκος αέρα και

ρυθμιζόμενη θερμοκρασία, εφικτή

και η κανονική και η

προγραμματιζόμενη λειτουργία

Όταν μεταβαίνετε από τη βαθμίδα ψυχρού αέρα

στη βαθμίδα θερμού αέρα ο όγκος αέρα, η

θερμοκρασία και ενδεχομένως το πρόγραμμα

ρυθμίζονται όπως κατά την τελευταία λειτουργία

του ηλεκτρικού εργαλείου στη βαθμίδα θερμού

αέρα.

Προγραμματιζόμενη λειτουργία

Στην προγραμματιζόμενη λειτουργία μπορείτε να

αποθηκεύσετε μόνιμα τους διάφορους όγκους

άερα και τις διάφορες θερμοκρασίες σε τέσσερα

συνολικά προγράμματα. Σε κάθε πρόγραμμα μπο-

ρείτε να συνδυάσετε τους όγκους αέρα και τις θερ-

μοκρασίες ανάλογα με τις εκάστοτε ανάγκες σας.

Ο όγκος αέρα και η θερμοκρασία μπορούν να

μεταβληθούν επίσης ανά πάσα στιγμή και στην

προγραμματιζόμενη λειτουργία. Όταν οι αλλαγές

δεν αποθηκευτούν τότε αυτές διαγράφονται όταν

θέσετε το ηλεκτρικό εργαλείο εκτός λειτουργίας

ή όταν αλλάξετε πρόγραμμα.

Για να πάτε στην προγραμματιζόμενη λειτουργία

πατήστε αλλεπάλληλα το πλήκτρο επιλογής

προγράμματος 6 μέχρι ο αριθμός του επιθυμητού

προγράμματος να εμφανιστεί στην οθόνη 7.

Ο κατασκευαστής του ηλεκτρικού εργαλείου έχει

ήδη προρυθμίσει τα εξής τέσσερα προγράμματα:

Για να τροποποιήσετε ένα ήδη υπάρχον

πρόγραμμα πατήστε αλλεπάλληλα το πλήκτρο

επιλογής προγράμματος 6 μέχρι να μεταβειτε στο

πρόγραμμα αυτό. Ρυθμίστε με το πλήκτρο για τη

ρύθμιση του όγκου αέρα 8 και το πλήκτρο για τη

ρύθμιση της θερμοκρασίας 9 τον επιθυμητό όγκο

αέρα και την επιθυμητή θερμοκρασία.

Μόλις μεταβάλλετε τις τιμές ενός προγράμματος

στο επάνω αριστερό μέρος τη οθόνης

αναβοσβήνει το σύμβολο . Μόλις ρυθμίσετε τις

επιθυμητές τιμές όγκου αέρα και θερμοκρασίας

πατήστε το πλήκτρο αποθήκευσης 10 μέχρι να

σβήσει το σύμβολο στην οθόνη. Οι

ρυθμισμένες τιμές είναι τώρα αποθηκευμένες

στο πρόγραμμα του οποίου ο αριθμός δείχνεται

στην οθόνη.

Πρόγραμμα

Χρήση

Θερμοκρασία

σε °C

Όγκος αέρα

1Διαμόρφωση πλαστικών

σωλήνων (π.χ. LDPE) 250

2Συγκόλληση πλαστικών

(π.χ. PVC) 350

3Αφαίρεση λάκας/Λύση κόλλας

από παράθυρα 450

4Κόλλημα 550

OBJ_BUCH-485-002.book Page 88 Wednesday, November 26, 2008 11:54 AM

Eλληνικά | 89

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Κανονική λειτουργία

Για να πάτε από την προγραμματιζόμενη λειτουρ-

γία στην κανονική λειτουργία πατήστε αλλεπάλ-

ληλα το πλήκτρο επιλογής προγράμματος 6 μέχρι

την οθόνη, πάνω από την ένδειξη της θερμοκρα-

σίας, να μην φαίνεται πλέον κανένας αριθμός

προγράμματος. Τώρα μπορείτε ανά πάσα στιγμή

να μεταβάλλετε τον όγκο αέρα και τη θερμοκρα-

σία με το πλήκτρο για τη ρύθμιση του όγκου αέρα

8 και το πλήκτρο για τη ρύθμιση της θερμοκρα-

σίας 9.

Στην κανονική λειτουργία οι ρυθμισμένες τιμές

όγκου άερα και θερμοκρασίας παραμένουν

αποθηκευμένες όταν:

–Πηγαίνετε στην προγραμματιζόμενη λειτουργία,

–Πηγαίνετε στη βαθμίδα ψυχρού αέρα,

–θέσετε το ηλεκτρικό εργαλείο εκτός

λειτουργίας.

Υποδείξεις εργασίας

Υπόδειξη: Να μην πλησιάζετε το ακροφύσιο 4

πολύ κοντά στο υπό κατεργασία τεμάχιο. Ο στάσι-

μος αέρας που δημιουργείται μπορεί να οδηγήσει

στην υπερθέρμανση του ηλεκτρικού εργαλείου.

Αφαίρεση της προστασίας θερμότητας

Για να εργαστείτε σε ιδιαίτερα στενές θέσεις

μπορείτε να αφαιρέσετε την προστασία θερμό-

τητας 5.

fΠροσέξτε το καυτό ακροφύσιο! Κατά την ερ-

γασία χωρίς προστασία θερμότητας αυξάνει ο

κίνδυνος εγκαυμάτων.

Για να αφαιρέσετε ή για να τοποθετήσετε την προ-

στασία θερμότητας 5 θέστε το ηλεκτρικό εργαλείο

εκτός λειτουργίας και αφήστε το να κρυώσει.

Για να κρυώσει το ηλεκτρικό εργαλείο πιο

γρήγορα μπορείτε να το αφήσετε να λειτουργήσει

για λίγο στη βαθμίδα ψυχρού αέρα.

Ξεβιδώστε την προστασία θερμότητας 5 γυρί-

ζοντάς την με φορά αντίθετη της ωρολογιακής ή,

ανάλογα, γυρίστε την με ωρολογιακή φορά για να

την τοποθετήσετε.

Απόθεση του ηλεκτρικού εργαλείου

(βλέπε εικόνα C)

Αποθέστε το ηλεκτρικό εργαλείο επάνω στις

επιφάνειες απόθεσης 1 για να κρυώσει ή για να

μπορέσετε να εργαστείτε ελεύθερα και με τα δυο

σας χέρια.

fΌταν αποθέσετε το ηλεκτρικό εργαλείο για

να μπορέσετε να εργαστείτε ελεύθερα, τότε

πρέπει να είσαστε ιδιαίτερα προσεκτικοί/

προσεκτικές! Μπορεί να τραυματιστείτε στο

καυτό ακροφύσιο ή από τον καυτό αέρα.

Παραδείγματα εργασίας

Οι εικόνες για τα παραδείγματα εργασίας

βρίσκονται στις διπλωμένες σελίδες.

Τα στοιχεία θερμοκρασίας στα παραδείγματα

εργασίας αποτελούν προσανατολιστικές τιμές οι

οποίες μπορεί να διαφέρουν, ανάλογα με τη σύσ-

ταση του εκάστοτε υλικού. Η απόσταση του ακρο-

φυσίου εξαρτάται από το υπό κατεργασία υλικό.

Να εξακριβώνετε την άριστη θερμοκρασία για την

εκάστοτε χρήση με πρακτική δοκιμή. Να αρχίζετε

πάντοτε με τη χαμηλή βαθμίδα θερμοκρασίας.

Σε όλα τα παραδείγματα εργασίας μπορείτε να

εργαστείτε χωρίς πρόσθετα εξαρτήματα, εκτός

από το παράδειγμα «Αφαίρεση λάκας από

παράθυρα». Όμως, η χρήση των προτεινόμενων

εξαρτημάτων απλοποιεί την εργασία και αυξάνει

σημαντικά την ποιότητα των αποτελεσμάτων.

fΠροσοχή όταν αλλάζετε τα ακροφύσια! Μην

αγγίζετε τα καυτά ακροφύσια. Να αφήνετε

το ηλεκτρικό εργαλείο να κρυώσει και να

φοράτε προστατευτικά γάντια. Μπορεί να

τραυματιστείτε στο καυτό ακροφύσιο.

Αφαίρεση λάκας/Λύση κόλλας από παράθυρα

(βλέπε εικόνα A)

Τοποθετήστε το ακροφύσιο επιφανειών 11

(ειδικό εξάρτημα). Μαλακώστε λίγο τη λάκα και

ακολούθως ανασηκώστε την με μια κοφτερή και

καθαρή σπάτουλα. Το συνεχές ζέσταμα καίει τη

λάκα δυσκολεύοντας έτσι την αφαίρεσή της.

Το ζέσταμα μαλακώνει πολλά κολλητικά μέσα

(π.χ. τα αυτοκόλλητα). Ζεσταίνοντας την κόλλα

μπορείτε να λύσετε τις συνδέσεις ή/και να

αφαιρέσετε την περίσσια κόλλα.

OBJ_BUCH-485-002.book Page 89 Wednesday, November 26, 2008 11:54 AM

90 | Eλληνικά

1 609 929 S53 | (26.11.08) Bosch Power Tools

Αφαίρεση λάκας από παράθυρα

(βλέπε εικόνα B)

fΠρέπει να χρησιμοποιείτε οπωσδήποτε το

ακροφύσιο προστασίας γυαλιού 12 (ειδικό

εξάρτημα). Διαφορετικά μπορεί να σπάσει το

τζάμι.

Από επιφάνειες διατομής [προφίλ] πρέπει να

ανασηκώνετε τη λάκα με μια κατάλληλη σπά-

τουλα και ακολούθως να βουρτσίζετε με μια

μαλακή βούρτσα.

Διαμόρφωση πλαστικών σωλήνων

(βλέπε εικόνα C)

Τοποθετήστε το ανακλαστικό ακροφύσιο 13

(ειδικό εξάρτημα). Γεμίστε τον πλαστικό σωλήνα

με άμμο και σφραγίστε τον και στις δυο πλευρές

για να μην μπορεί να διπλώσει. Ζεστάνετε το σω-

λήνα ομοιόμορφα με εναλλάξ πλάγιες κινήσεις.

Συγκόλληση πλαστικών (βλέπε εικόνα D)

Τοποθετήστε το ακροφύσιο συστολής 16 και το

πέλμα συγκόλλησης 15 (και τα δυο ειδικά εξαρτή-

ματα). Τα υπό συγκόλληση τεμάχια και το ηλεκτρό-

διο συγκόλλησης 14 (ειδικό εξάρτημα) πρέπει να

είναι από το ίδιο υλικό (π.χ. από PVC). Η ραφή

πρέπει να είναι καθαρή και χωρίς λάδια ή λίπη.

Ζεστάνετε προσεκτικά τη θέση συγκόλλησης

μέχρι να αποκτήσει μορφή ζύμης. Να έχετε

υπόψη σας, ότι η περιοχή θερμοκρασία μεταξύ

ζυμοειδούς και υγρής κατάστασης ενός πλαστι-

κού υλικού είναι ελάχιστη.

Προσθέστε τώρα το ηλεκτρόδιο συγκόλλησης 14

και αφήστε το τρέξει στη σχισμή φροντίζοντας να

δημιουργείται μια ομοιόμορφη συνεχής ραφή.

Συρρίκνωση (βλέπε εικόνα E)

Τοποθετήστε το ακροφύσιο συστολής 16 (ειδικό

εξάρτημα). Επιλέξτε τη διάμετρο του θερμο-

συσταλτής σωλήνωσης 17 (ειδικό παρελκόμενο)

ανάλογα με το υπό κατεργασία τεμάχιο (π.χ.

πέδιλο καλωδίου). Ζεστάνετε τη θερμοσυσταλτή

σωλήνωση ομοιόμορφα.

Ξεπάγωμα σωλήνων νερού (βλέπε εικόνα F)

fΠριν ζεστάνετε το σωλήνα πρέπει να βεβαι-

ωθείτε ότι πρόκειται πράγματι για σωλήνα

νερού. Συχνά οι σωλήνες νερού δεν διαφέ-

ρουν εξωτερικά από τους αγωγούς αερίου.

Δεν επιτρέπεται σε καμιά περίπτωση το

ζέσταμα αγωγών αερίου.

Τοποθετήστε το γωνιακό ακροφύσιο 18 (ειδικό

εξάρτημα). Να θερμαίνετε τα παγωμένα μέρη

πάντοτε από τα άκρα προς τα μέσα.

Να προσέχετε ιδιαιτέρως όταν θερμαίνετε πλα-

στικούς σωλήνες ή συνδέσεις μεταξύ σωλήνων

για να αποφύγετε ενδεχόμενες ζημιές.

Κασσιτεροκόλληση (βλέπε εικόνα G)

Για σημειακές κολλήσεις τοποθετήστε το

ακροφύσιο συστολής 16, για το κόλλημα

σωλήνων το ακροφύσιο ανάκλασης 13 (και τα

δυο ειδικά εξαρτήματα).

Σε περίπτωση που χρησιμοποιείτε καλάι χωρίς

συλλίπασμα, τότε να επαλείψετε τη θέση

συγκόλλησης με λίπος ή πάστα συγκόλλησης.

Θερμάντε την υπό συγκόλληση θέση 50 έως

120 δευτερόλεπτα περίπου. Ακουμπήστε τώρα το

καλάι. Το καλάι πρέπει να λιώσει από τη

θερμοκρασία του υπό κατεργασία τεμαχίου. Αν

χρειαστεί, καθαρίστε την θέση συγκόλλησης από

το περίσσιο συλλίπασμα.

Συντήρηση και Service

Συντήρηση και καθαρισμός

fΒγάζετε το φις από την πρίζα πριν από οποια-

δήποτε εργασία στο ηλεκτρικό εργαλείο.

fΔιατηρείτε το ηλεκτρικό εργαλείο και τις

σχισμές αερισμού καθαρές για να μπορείτε

να εργάζεσθε καλά και ασφαλώς.

Καθάρισμα του φίλτρου χονδροειδών ρύπων

Ωθήστε το πλέγμα 2 με το φίλτρο χονδροειδών

ρύπων προς τα πίσω για να βγει από το περί-

βλημα. Φυσήξτε το φίλτρο (π.χ. με πεπιεσμένο

αέρα) για να καθαρίσει ή καθαρίστε το με μια

μαλακή βούρτσα. Τοποθετήστε πάλι το πλέγμα.

OBJ_BUCH-485-002.book Page 90 Wednesday, November 26, 2008 11:54 AM

Eλληνικά | 91

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Αν παρ’ όλες τις επιμελημένες μεθόδους κατα-

σκευής κι ελέγχου το ηλεκτρικό εργαλείο σταμα-

τήσει κάποτε να λειτουργεί, τότε η επισκευή του

πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο

συνεργείο για ηλεκτρικά εργαλεία της Bosch.

Όταν ζητάτε διασαφητικές πληροφορίες καθώς

και όταν παραγγέλνετε ανταλλακτικά πρέπει να

αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό

ευρετηρίου που αναγράφεται στην πινακίδα

κατασκευαστή.

Service και σύμβουλος πελατών

To Service απαντά στις ερωτήσεις σας σχετικά με

την επισκευή και τη συντήρηση του προϊόντος

σας καθώς και για τα αντίστοιχα ανταλλακτικά.

Λεπτομερή σχέδια και πληροφορίες για τα

ανταλλακτικά θα βρείτε στην ηλεκτρονική

διεύθυνση:

www.bosch-pt.com

Η ομάδα συμβούλων της Βosch σας υποστηρίζει

με ευχαρίστηση όταν έχετε ερωτήσεις σχετικές

με την αγορά, τη χρήση και τη ρύθμιση των

προϊόντων και ανταλλακτικών.

Ελλάδα

Robert Bosch A.E.

Kηφισσού 162

12131 Περιστέρι-Aθήvα

Tel.: +30 (0210) 57 01 200 KENTPO

Tel.: +30 (0210) 57 70 081 – 83 KENTPO

Fax: +30 (0210) 57 01 263

Fax: +30 (0210) 57 70 080

www.bosch.gr

ABZ Service A.E.

Tel.: +30 (0210) 57 01 375 – 378 SERVICE

Fax: +30 (0210) 57 73 607

Απόσυρση

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι

συσκευασίες πρέπει να ανακυκλώνονται με

τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ:

Μην ρίχνετε τα ηλεκτρικά εργαλεία

στα απορρίμματα του σπιτιού σας!

Σύμφωνα με την Κοινοτική Οδηγία

2002/96/EΚ σχετικά με τις παλαιές

ηλεκτρικές και ηλεκτρονικές

συσκευές και τη μεταφορά της

οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον

υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να

συλλέγονται ξεχωριστά για να ανακυκλωθούν με

τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

OBJ_BUCH-485-002.book Page 91 Wednesday, November 26, 2008 11:54 AM

92 | Türkçe

1 609 929 S53 | (26.11.08) Bosch Power Tools

tr

Güvenlik Talimat

Bütün uyarlar ve talimat hükümle-

rini okuyun. Açklanan uyarlara ve

talimat hükümlerine uyulmadğ tak-

dirde elektrik çarpmalarna, yangn-

lara ve/veya ağr yaralanmalara

neden olunabilir.

fElektrikli el aletini dikkatli kullann. Bu

elektrikli el aleti yangn ve patlama tehlikesi

yaratabilecek ölçüde s üretir.

fÖzellikle yanc malzemelerin yaknnda

çalşrken dikkatli olun. Kzgn hava akmlar

veya kzgn memeler toz ve gazlar tutuştu-

rabilir.

fElektrikli el aleti ile patlama tehlikesi olan

ortamlarda çalşmayn.

fKzgn hava akmn uzun süre ayn yere

doğrultmayn. Örneğin plastikler, boyalar,

laklar veya benzeri malzemeler işlenirken

çabuk tutuşan gazlar ortaya çkabilir.

fIsnn görünmeyen malzemeye iletilebile-

ceğini ve bunlar tutuşturabileceğini unut-

mayn.

fElektrikli el aletini kullanmdan sonra gü-

venli biçimde elinizden brakn ve paketine

koymadan önce tam olarak soğumasn bek-

leyin. Kzgn meme hasarlara neden olabilir.

fÇalşr durumdaki elektrikli el aletini

kontrol dş brakmayn.

fKullanm dşndaki elektrikli el aletini ço-

cuklarn erişemeyeceği bir yerde saklayn.

Kullanmn bilmeyen veya bu talimat oku-

mayan kişilerin elektrikli el aleti ile çalşma-

sna izin vermeyin. Elektrikli el aleti deneyim-

siz kişiler tarafndan kullanldğnda tehlike-

lidir.

fElektrikli el aletini yağmur ve nemden uzak

tutun. Elektrikli el aletinin içine su szmas

elektrik çarpma tehlikesini artrr.

fKabloyu kullanarak elektrikli el aletini taş-

mayn, asmayn veya kablodan çekerek fişi

prizden çkarmayn. Kabloyu sdan, yağdan,

keskin kenarl cisimlerden veya aletin hare-

ketli parçalarndan uzak tutun. Hasar görmüş

veya dolaşmş kablolar elektrik çarpma

tehlikesini artrr.

fDaima koruyucu gözlük kullann. Koruyucu

gözlük yaralanma tehlikesini azaltr.

fAletin kendinde herhangi bir ayarlama yap-

madan, aksesuar değiştirmeden veya elekt-

rikli el aletini elinizden brakmadan önce

fişi prizden çekin. Bu önlemler elektrikli el

aletinin yanlşlkla çalşmasn önler.

fHer kullanmdan önce elektrikli el aletini,

kabloyu ve fişi kontrol edin. Hasar tespit

ederseniz elektrikli el aletini kullanmayn.

Elektrikli el aletini kendiniz açmayn,

sadece uzman bir kişiye, orijinal yedek

parça kullanma koşulu ile onartn. Hasarl

elektrikli el aletleri, kablolar ve fişler elektrik

çarpma tehlikesini artrr.

Çalşma yerinizi iyi havalandrn.

Çalşma srasnda ortaya çkan gaz

ve buharlar genelde sağlğa

zararldr.

fKoruyucu eldiven kullann ve kzgn me-

meye dokunmayn. Yanma tehlikesi vardr.

fKzgn hava akmn başkalarna veya hay-

vanlara doğrultmayn.

fBu elektrikli el aletini saç kurutma makinesi

olarak kullanmayn. Bu aletten çkan hava

akm saç kurutma makinesinden çkan hava

akmndan çok daha scaktr.

fElektrikli el aletinin nemli ortamda çalştrl-

mas zorunluysa bir arza akm koruma şal-

teri kullann. Arza akm koruma şalterinin

kullanm elektrik çarpma tehlikesini azaltr.

OBJ_BUCH-485-002.book Page 92 Wednesday, November 26, 2008 11:54 AM

Türkçe | 93

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Fonksiyon tanm

Lütfen aletin resminin göründüğü sayfay açn ve

bu kullanm klavuzunu okuduğunuz sürece bu

sayfay açk tutun.

Usulüne uygun kullanm

Bu elektrikli el aleti; plastiklerin biçimlerdiril-

mesi ve kaynaklanmas, eski boyalarn kaznmas

ve kör hortumlarn stlmas için geliştirilmiştir.

Bu alet ayn zamanda lenim ve kalaylama, yapş-

kan bağlantlarn çözülmesi ve su borularnn

stlmasna da uygundur.

Elektrikli el aletini; bütün fonksiyonlarn öğren-

dikten, bunlar tam olarak uygulayabildikten

sonra veya ilgili talimat hükümlerini öğrendikten

sonrak kullann.

Şekli gösterilen elemanlar

Şekli gösterilen elemanlarn numaralar grafik

sayfasndaki elektrikli el aleti resmindeki numa-

ralarla ayndr.

1Brakma yüzeyi

2Kaba kir filtreli kapak

3Kademeli açma/kapama şalteri

4Meme

5Isdan koruma parças

6Program seçme düğmesi

7Display

8Hava miktar regülasyon düğmesi

9Scaklk regülasyon düğmesi

10 Bellek düğmesi

11 Yüzey memesi*

12 Cam koruyucu meme*

13 Reflektör meme*

14 Kaynak teli*

15 Kaynak pabucu*

16 Redüksiyon memesi*

17 Kör hortum*

18 Köşeli meme*

*Şekli gösterilen veya tanmlanan aksesuar standart

teslimat kapsamnda değildir. Aksesuarn tümünü

aksesuar programmzda bulabilirsiniz.

Gürültü emisyonu hakknda bilgi

Ölçüm değerleri EN 60745’e göre tespit

edilmiştir.

Elektrikli el aletinin A-değerlendirmeli ses basn-

c seviyesi tipik olarak 70 dB(A)’dan düşüktür.

Uygunluk beyan

Tek sorumlu olarak “Teknik veriler” bölümünde

tanmlanan ürünün aşağdaki norm veya norma-

tif belgelere uygunluğunu beyan ederiz:

2006/95/AT, 2004/108/AT yönetmelik hüküm-

leri uyarnca EN 60335.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 93 Wednesday, November 26, 2008 11:54 AM

94 | Türkçe

1 609 929 S53 | (26.11.08) Bosch Power Tools

Teknik veriler

İşletim

Çalştrma

fŞebeke gerilimine dikkat edin! Akm

kaynağnn gerilimi elektrikli el aletinin tip

etiketi üzerindeki verilere uygun olmaldr.

230 V ile işaretlenmiş elektrikli el aletleri

220 V ile de çalştrlabilir.

Açma/kapama

Elektrikli el aletini açmak için açma/kapama

şalterini 3 konumuna basn (Baknz: “Soğuk

hava kademesi”, sayfa 95) veya (Baknz:

“Scak hava kademesi”, sayfa 95).

Her iki konumda da elektrikli el aleti son kapan-

madan önce ayarlanmş bulunan hava miktar ve

scaklk değeri ile çalşmaya başlar.

Aleti kapatmak için açma/kapama şalterini 3

sonuna kadar “0” konumuna basn.

Yüksek scaklkta uzun süre çalştktan sonra

kapatmadan önce elektrikli el aletini soğutmak

üzere ksa süre soğuk hava kademesinde

çalştrn.

Termo koruma kesmesi: Aşr snma durumun-

da (örneğin hava birikiminde) elektrikli el aleti

stma sistemini otomatik olarak kapatr, ancak

fan dönmeye devam eder. Elektrikli el aleti

işletme scaklğna kadar soğuyunca stma

sistemi tekrar otomatik olarak devreye girer.

Hava miktarnn ayarlanmas

Düğme 8 ile hava miktarn ayarlayabilirsiniz:

Hava miktarn yükseltmek için hava miktar ayar

düğmesini 8 “+” ya doğru, hava miktarn

düşürmek için de “–” ’ye doğru basn.

Düğmeye 8 ksa süre baslnca hava miktar bir

kademe yükselir veya düşer. Düğmeye uzun süre

baslnca hava miktar düğme braklncaya kadar

veya maksimum veya minimum hava miktarna

ulaşlncaya kadar kesintisiz olarak yükselir veya

düşer.

Örneğin bir iş parçasnn çevresinin çok fazla

stlmamas gerektiğinde veya hafif bir iş parças

hava akm nedeniyle sürüklenecek durumdaysa

hava miktarn düşürün.

Is tabancas GHG 660 LCD

Professional

GHG 660 LCD

Professional

Ürün kodu 0 601 944 7.. 0 601 944 7..

Anma gerilimi V 220–240 110–120

Giriş gücü W23001400

Hava miktar lt/dak 250–500 250–500

Meme çkşndaki scaklk, yaklaşk °C 50–660 50–600

Scaklk ölçüm hassaslğ

–Meme çkşnda

–Göstergede

±5%

±5%

±5%

±5%

İşletme scaklğ Display* °C –20...+70 –20...+70

Ağrlğ EPTA-Procedure 01/2003’e göre kg 1,0 1,0

Koruma snf /II /II

* İşletme scaklğ dşnda Display kararabilir.

Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik

olabilir.

Minimum hava miktar

Maksimum hava miktar

OBJ_BUCH-485-002.book Page 94 Wednesday, November 26, 2008 11:54 AM

Türkçe | 95

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Scaklğn ayarlanmas

Scaklk sadece scak hava kademesinde

ayarlanabilir.

Scaklğ yükseltmek için scaklk ayar düğmesinde

9 “+” üzerine, düşürmek için “–” üzerine basn.

Düğmeye 9 ksa süre basldğnda scaklk

10 derece yükselir veya düşer. Düğmeye uzun

süre basldğnda scaklk düğme braklncaya

kadar veya maksimum veya minimum scaklğa

erişilinceye kadar sürekli olarak 10 derece

yükselir veya düşer.

Scaklk ayar değiştirildiğinde hava akmnn

stlmas veya soğutulmas için ksa bir süreye

ihtiyaç vardr. Bu süre içinde hedeflenen scaklk

Display’de 7 yanp sönen oklar arasnda göste-

rilir. Hedeflenen scaklğa erişilince oklar söner

ve Display güncel scaklğ gösterir.

Düğme blokajnn (“LOC”) aktifleştirilmesi/

pasifleştirilmesi

Hava miktarnn ve scaklğn yanlşlkla değişti-

rilmesini önlemek için scak hava kademesinde

düğmelerin 6, 8, 9 ve 10 fonksiyonunu bloke

edebilirsiniz. Soğuk hava kademesinde hava

miktar düğmeler bloke durumda iken de

değiştirilebilir.

Düğme blokajnn aktifleştirilmesi:

Elektrikli el aletini scak hava kademesinde

açn. Elektrikli el aletinin bloke edileceği hava

miktarn ve scaklğ ayarlayn.

Elektrikli el aletini kapatn.

Bellek düğmesini 10 basl tutun ve elektrikli el

aletini tekrar açn (Soğuk veya scak hava

kademesinde). Display’de 7 “OFF” gözükür ve

bu düğme blokajnn pasifleştiğini belli eder.

Arka arkaya şu düğmelere basn (bellek düğmesi

basl iken 10):

–“+” scaklk düğmesi 9,

–“+” Hava miktar ayar düğmesi 8,

–“–” Scaklk düğmesi 9,

–“–” Hava miktar düğmesi 8.

Display’de “ON” gözükür. Bellek düğmesini 10

brakn.

Düğme blokaj aktif durumdadr. Scak hava

kademesinde önceden seçilmiş bulunan

scaklk ve hava miktar değerleri gösterilir.

Herhangi bir düğmeye basldğnda Display’de

“LOC” gözükür ve değerler değiştirilemez.

Düğme blokajnn pasifleştirilmesi:

Elektrikli el aletini kapatn. Bellek düğmesini 10

basl tutun ve aleti tekrar açn. Display’de “ON”

gözükür ve bu durumda düğme blokaj aktiftir.

Scaklk düğmesine 9 ve hava miktar düğmesine

8 düğme blokajndaki sra ile basn. Display’de

“OFF” gözükür ve düğme blokaj pasiftir.

İşletim türleri

Soğuk hava kademesi

Hava miktar ayarlanabilir, scaklk

50 dereceye tespit edilmiştir

(ayarlanamaz), programl işletme

mümkün değildir

Soğuk hava kademesi stlmş bir iş parças-

nn soğutulmasna veya boyalarn kurutulmasna

uygundur. Soğuk hava kademesi ayrca elektrikli

el aletinin elden braklmadan veya değişik

memelerin taklmasndan önce soğutulmasna

da uygundur.

Yüksek scaklklarda scak hava kademesinden

geçiş yaparken elektrikli el aletinin 50 dereceye

kadar soğumas belirli bir süre alabilir. Soğuma

esnasnda Display’de 7 memedeki gerçek

scaklk değeri gösterilir.

Scak hava kademesinden soğuk hava kademe-

sine geçerken güncel hava miktar ayarlar

muhafaza edilir.

Scak hava kademesi

Hava miktar ve scaklk ayarlanabilir,

normal ve programl işletme

mümkündür

Soğuk hava kademesinden scak hava kademe-

sine geçerken hava miktar, scaklk ve program

scak hava kademesindeki son ayarlara gelir.

OBJ_BUCH-485-002.book Page 95 Wednesday, November 26, 2008 11:54 AM

96 | Türkçe

1 609 929 S53 | (26.11.08) Bosch Power Tools

Programl işletme

Programl işletmede hava miktar ve scaklk

ayarlar dört program halinde belleğe alnabilir.

Her programda istenen hava miktar ve scaklk

kombinasyonu mümkündür.

Programl işletmede de hava miktarn ve scak-

lğ istediğiniz zaman değiştirebilirsiniz. Değişik-

likler belleğe alnmazsa, alet kapandğnda veya

başka bir programa geçildiğinde bu değişiklik

değerleri kaybolur.

Programl işletmeye geçmek için program seçme

düğmesine 6 Display’de 7 istenen programn nu-

maras görününceye kadar basn.

Elektrikli el aleti teslim edilirken şu dört prog-

ram önceden ayarlanmştr:

Mevcut bir program değiştirmek için program

seçme düğmesini 6 bu programa basn. Hava

miktar ayar (regülasyonu) 8 ve scaklk ayar 9

düğmeleri ile istediğiniz hava miktarn ve

scaklğ ayarlayn.

Bir programn değerlerini değiştirince Display’in

üst tarafnda sembol yanp sönmeye başlar.

İstenen hava miktarn ve scaklğ ayarladktan

sonra bellek düğmesine 10 Display’de işareti

kayboluncaya kadar basn. Gösterilen değerler

Display’de gösterilen program numarasnda

bellege alnr.

Normal işletme

Programl işletmeden normal işletmeye geçmek

için program seçme düğmesine 6 Display’de

scaklk üzerinde program numaras yok olun-

caya kadar basn. Hava miktar ve scaklk

istendiği anda hava miktar ayar düğmesi 8 ve

scaklk ayar düğmesi 9 ile değiştirilebilir.

Normal işletme için ayarlanan hava miktar ve

scaklk değerleri şu koşullarda bellekte kalr:

–Programl işletmeye geçiş,

–Soğuk hava kademesine geçiş,

–Elektrikli el aletinin kapatlmas.

Çalşrken dikkat edilecek hususlar

Açklama: Memeyi 4 işlenen iş parçasnn çok

yaknna getirmeyin. Meme ile iş parças yüze-

yinde oluşabilecek hava birikimi elektrikli el

aletinin aşr ölçüde snmasna neden olabilir.

Isdan korunma parçasnn çkarlmas

Dar yerlerde çalşmak için sdan korunma parça-

sn 5 çkarabilirsiniz.

fKzgn memeye dikkat! Isdan korunma par-

ças olmadan çalşrken yanma tehlikesi daha

fazladr.

Isdan korunma parçasn 5 çkarmak veya tak-

mak için elektrikli el aletini kapatn ve soğuma-

sn bekleyin.

Hzl soğutma için elektrikli el aletini ksa bir süre

soğuk hava kademesinde çalştrabilirsiniz.

Isdan korunma parçasn 5 saat hareket yönü-

nün tersine çevirerek çkarn veya saat hareket

yönünde çevirerek takn.

Elektrikli el aletinin elden braklmas

(Baknz: Şekil C)

Soğutmak veya her iki elinizin de serbest ola-

bilmesi için elektrikli el aletini dayama yüzeyi 1

üzerine brakn.

fElinizden braktğnz elektrikli el aleti ile

özellikle dikkatli çalşn! Kzgn meme veya

kzgn hava yanmalara neden olabilir.

Program

Kull

anm

Scaklk °C

Hava miktar

1Plastik borularn (örneğin

LDPE) biçimlendirilmesi 250

2Plastiklerin (örneğin PVC)

kaynağ 350

3Laklarn kaznmas/Tutkaln

çözülmesi 450

4Lehimleme 550

OBJ_BUCH-485-002.book Page 96 Wednesday, November 26, 2008 11:54 AM

Türkçe | 97

Bosch Power Tools 1 609 929 S53 | (26.11.08)

İş örnekleri

İş örneklerinin şekillerini kapak sayfasnda

bulabilirsiniz.

İş örneklerinde belirtilen scaklklar referans

değerler olup, işlenen malzemeye göre değişiklik

gösterebilir. Memenin mesafesi işlenen malze-

meye bağldr.

Yaplan işe uygun optimal scaklk deneyerek

bulunur. Her zaman düşük scaklk kademesi ile

işe başlayn.

“Lakn pencerelerden kaznmas” hariç bütün iş

örneklerinde aksesuar olmadan çalşabilirsiniz.

Ancak tavsiye edilen aksesuar parçalarnn

kullanm işi basitleştirir ve iş kalitesini artrr.

fMeme değiştirirken dikkat! Kzgn memeye

dokunmayn. Elektrikli el aletinin soğumas-

n bekleyin ve meme değiştirken koruyucu

eldiven kullann. Kzgn meme cildinizi yaka-

bilir.

Laklarn kaznmas/Tutkaln çözülmesi

(Baknz: Şekil A)

Yüzey memesini 11 (aksesuar) takn. Lak ksa

süre scak hava ile hafifçe yumuşatn ve keskin,

temiz bir spatüla ile kaldrn. Uzun süre str-

sanz lak yanara ve kaznmas zorlaşr.

Birçok yapşc madde (örneğin tutkall etiketler)

s ile yumuşar. Yapşkan madde sndğnda

bağlantlar ayrabilir veya fazlalklar alabilirsiniz.

Lakn pencerelerden kaznmas

(Baknz: Şekil B)

fMutlaka cam koruma memesi 12 (aksesuar)

kullann. Camlarn krlma tehlikesi vardr.

Profilli yüzeylerde lak uygun bir spatüla ile kald-

rabilir ve yumuşak bir tel frça ile kazyabilirsiniz.

Plastik borularn biçimlendirilmesi

(Baknz: Şekil C)

Reflektör memeyi 13 (aksesuar) takn. Krlmay

önlemek için borunun içini kumla doldurun ve iki

taraftan kapatn. Yan taraftan ileri geri hareketle

borunun her tarafn eşit bir biçimde stn.

Plastiklerin kaynaklanmas (Baknz: Şekil D)

Redüksiyon memesini 16 ve kaynak pabucunu

15 (her ikisi de aksesuar) takn. Kaynaklanacak

iş parças ve kaynak teli 14 (aksesuar) ayn mal-

zemeden olmaldr (örneğin her ikisi de PVC).

Kaynak yeri temiz ve yağsz olmaldr.

Kaynak yerini yumuşayncaya kadar dikkatlice

stn. Plastiklerin yumuşak durumlaryla akc

durumlar arasndaki scaklk aralğnn çok

küçük olduğunu unutmayn.

Kaynak telini 14 sürün ve düzgün bir çknt

oluşuncaya kadar yarğ doldurun.

Köreltme (Baknz: Şekil E)

Redüksiyon memesini 16 (aksesuar) takn. Kör

hortumun 17 (akesuar) çapn iş parçasna

(örneğin kablo pabucu) uygun olarak seçin. Kör

hortumun her yerini eşit biçimde stn.

Su borularnn yumuşatlmas (Baknz: Şekil F)

fHer stma işleminden önce sttğnz boru-

nun gerçekten bir su borusu olup olmadğn

kontrol edin. Su borularnn dş görünüşü ge-

nelde gaz borular ile ayndr. Gaz borular

hiçbir zaman stlmamaldr.

Köşe memesini 18 (aksesuar) takn. Donmuş

yerleri daima kenardan içe doğru stn.

Hasarlarn önüne geçmek için plastik borular ve

borular arasndaki bağlantlar dikkatli stn.

Yumuşak lehim (Baknz: Şekil G)

Noktasal lehimleme için redüksiyon memesini

16 borularn lehimlenmesi için de reklektör

memesini 13 (her ikisi de aksesuar) takn.

Akc maddesiz lehim teli kullanyorsanz lehim-

leme yerine lehim yağ veya lehim pastas sürün.

Lehim yerini malzemeye göre yaklaşk 50–120 sa-

niye stn. Lehim telini sürün. Lehim teli iş par-

ças scaklğ ile erimelidir. Gerektiğinde soğu-

madan sonra lehim yerinden akc maddeyi

temizleyin.

OBJ_BUCH-485-002.book Page 97 Wednesday, November 26, 2008 11:54 AM

98 | Türkçe

1 609 929 S53 | (26.11.08) Bosch Power Tools

Bakm ve servis

Bakm ve temizlik

fElektrikli el aletinin kendinde bir çalşma

yapmadan önce her defasnda fişi prizden

çekin.

fİyi ve güvenli çalşabilmek için elektrikli el

aletini ve havalandrma deliklerini daima

temiz tutun.

Kaba kir filtresinin temizlenmesi

Kaba kir filtresi ile birlikte kapağ 2 gövdeden

aşağ itin. Filtreyi basnçl hava veya yumuşak bir

frça ile temizleyin. Kapag tekrar yerine takn.

Dikkatli biçimde yürütülen üretim ve test yön-

temlerine rağmen elektrikli el aleti arza yapacak

olursa, onarm Bosch elektrikli aletleri için

yetkili bir serviste yaplmaldr.

Bütün başvuru ve yedek parça siparişlerinizde

mutlaka aletinizin tip etiketindeki 10 haneli ürün

kodunu belirtiniz.

Müşteri servisi ve müşteri danşmanlğ

Müşteri servisleri ürününüzün onarm ve bakm

ile yedek parçalarna ait sorularnz yantlan-

drr. Demonte görünüşler ve yedek parçalara ait

bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satn alacağnz ürü-

nün özellikleri, bu ürünün kullanm ve ayar

işlemleri hakkndaki sorularnz ile yedek parça-

larna ait sorularnz memnuniyetle yantlandrr.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Müşteri Danşman: +90 (0212) 335 06 66

Müşteri Servis Hatt: +90 (0212) 335 07 52

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi

çevre dostu bir yöntemle tasfiye edilmek üzere

tekrar kazanm merkezine gönderilmelidir.

Sadece AB üyesi ülkeler için:

Elektrikli el aletini evsel çöplerin

içine atmayn!

Elektrikli el aletleri ve eski elekt-

ronik aletlere ilişkin 2002/96/AT

sayl Avrupa Birliği yönetmeliği ve

bunlarn tek tek ülkelerin hukuk-

larna uyarlanmas uyarnca, kullanm ömrünü

tamamlamş elektrikli el aletleri ayr ayr toplan-

mak ve çevre dostu bir yöntemle tasfiye edilmek

üzere yeniden kazanm merkezlerine gönderil-

mek zorundadr.

Değişiklik haklarmz sakldr.

OBJ_BUCH-485-002.book Page 98 Wednesday, November 26, 2008 11:54 AM

Polski | 99

Bosch Power Tools 1 609 929 S53 | (26.11.08)

pl

Wskazówki bezpieczeństwa

Należy przeczytać wszystkie wska-

zówki i przepisy. Błędy w przestrze-

ganiu poniższych wskazówek mogą

spowodować porażenie prądem,

pożar i/lub ciężkie obrażenia ciała.

fNależy ostrożnie obchodzić się z elektrona-

rzędziem. Elektronarzędzie wytwarza

wysoką temperaturę, pod wpływem której

może dojść do pożaru lub wybuchu.

fSzczególną ostrożność należy zachować

podczas pracy w pobliżu palnych materia-

łów. Strumień gorącego powietrza względnie

gorąca dysza mogą spowodować zapłon pyłu

lub gazów.

fNie należy pracować elektronarzędziem

w otoczeniu zagrożonym wybuchem.

fNie wolno kierować strumienia gorącego

powietrza na to samo miejsce przez dłuższy

okres czasu. Podczas obróbki np. tworzyw

sztucznych, farb, lakierów lub podobnych

materiałów mogą wytworzyć się łatwopalne

opary.

fNależy liczyć się z tym, iż ciepłe powietrze

może się przedostać do materiałów pal-

nych, które są niewidoczne (np. przykryte)

i spowodować ich zapłon.

fPo zakończeniu obróbki, elektronarzędzie

należy odłożyć w bezpiecznej pozycji i zapa-

kować je dopiero po jego całkowitym ochło-

dzeniu. Gorąca dysza może spowodować

szkody.

fWłączonego narzędzia nie wolno pozosta-

wiać bez nadzoru.

fNieużywane elektronarzędzia należy prze-

chowywać w miejscu niedostępnym dla

dzieci. Nie należy udostępniać elektrona-

rzędzia osobom, które go nie znają lub nie

przeczytały niniejszych przepisów. Używa-

ne przez niedoświadczone osoby elektro-

narzędzia są niebezpieczne. Używane przez

niedoświadczone osoby elektronarzędzia są

niebezpieczne.

fElektronarzędzie należy zabezpieczyć

przed deszczem i wilgocią. Przedostanie się

wody do elektronarzędzia podwyższa ryzyko

porażenia prądem.

fNigdy nie należy używać przewodu niezgod-

nie z przeznaczeniem – nie wolno przeno-

sić elektronarzędzia, trzymając je za prze-

wód, ani używać przewodu do zawieszenia

urządzenia; nie wolno też wyciągać wtyczki

z gniazdka pociągając za przewód. Przewód

należy chronić przed wysokimi temperatu-

rami, należy go trzymać z dala od oleju, ost-

rych krawędzi lub ruchomych części urzą-

dzenia. Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

fNależy zawsze nosić okulary ochronne. Oku-

lary ochronne zmniejszają ryzyko obrażeń.

fPrzed regulacją urządzenia, wymianą

osprzętu lub zaprzestając pracy narzę-

dziem, należy wyciągnąć wtyczkę z gniazda.

Ten środek ostrożności zapobiega niezamie-

rzonemu włączeniu się elektronarzędzia.

fPrzed przystąpieniem do pracy należy

sprawdzić stan elektronarzędzia, jego prze-

wodu i wtyku. W przypadku stwierdzenia

uszkodzeń nie wolno używać elektronarzę-

dzia. Nie należy samemu otwierać elektro-

narzędzia, a jego naprawę należy zlecić

jedynie wykwalifikowanemu fachowcowi

i tylko przy użyciu oryginalnych części za-

miennych. Uszkodzone elektronarzędzia,

przewody i wtyki zwiększają ryzyko

porażenia prądem.

Należy dbać o dobrą wentylację

stanowiska pracy. Wytwarzające

się podczas pracy gazy i opary są

zazwyczaj szkodliwe dla zdrowia.

fNależy stosować rękawice ochronne; nie

dotykać gorącej dyszy. Istnieje niebezpie-

czeństwo oparzenia.

fNie wolno kierować strumienia gorącego

powietrza w stronę osób i zwierząt.

fNie wolno stosować elektronarzędzia jako

suszarki do włosów. Temperatura powietrza

wychodzącego z elektronarzędzie jest o wiele

wyższa niż temperatura powietrza suszarki.

fJeżeli nie da się uniknąć zastosowania elek-

tronarzędzia w wilgotnym otoczeniu, należy

użyć wyłącznika ochronnego różnicowo-prą-

dowego. Zastosowanie wyłącznika ochronne-

go różnicowo-prądowego zmniejsza ryzyko

porażenia prądem.

OBJ_BUCH-485-002.book Page 99 Wednesday, November 26, 2008 11:54 AM

100 | Polski

1 609 929 S53 | (26.11.08) Bosch Power Tools

Opis funkcjonowania

Należy otworzyć rozkładaną stronę z rysunkiem

urządzenia i pozostawić ją rozłożoną podczas

czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do formo-

wania i zgrzewania tworzywa sztucznego, usu-

wania farby i do obkurczania węży termokurcz-

liwych. Można je również stosować do lutowa-

nia, cynowania i usuwania połączeń na klej,

a także do rozmrażania rur wodociągowych.

Elektronarzędzie wolno używać tylko wtedy, gdy

się jest w stanie w pełni ocenić jego wszystkie

funkcje, wykonać wszystkie działania bez ograni-

czeń lub po uzyskaniu odpowiednich instrukcji.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie kompo-

nentów odnosi się do schematu elektronarzę-

dzia na stronach graficznych.

1Podstawka (do odkładania elektronarzę-

dzia)

2Osłona z filtrem zgrubnym

3Włącznik/wyłącznik z możliwością

stopniowego przełączania

4Dysza

5Osłona cieplna

6Przycisk wyboru programu

7Wyświetlacz

8Przycisk do regulacji wydatku powietrza

9Przycisk do regulacji temperatury

10 Przycisk zapisywania do pamięci

11 Dysza płaska*

12 Dysza ochronna do szkła*

13 Dysza refleksyjna*

14 Drut spawalniczy*

15 Dysza zgrzewcza*

16 Dysza redukcyjna*

17 Wąż termokurczliwy*

18 Dysza kątowa*

*Osprzęt ukazany na rysunkach lub opisany w instruk-

cji użytkowania nie wchodzi w standardowy zakres

dostawy. Kompletny asortyment osprzętu można

znaleźć w naszym katalogu osprzętu.

Informacja o poziomie hałasu

Wartości pomiarowe wyznaczone zgodnie

z EN 60745.

Typowy dla tego elektronarzędzia wartości po-

ziom ciśnienia akustycznego, skorygowany cha-

rakterystyką częstotliwościową A nie przekracza

70 dB(A).

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że

produkt, przedstawiony w rozdziale „Dane

techniczne“, odpowiada wymaganiom następu-

jących norm i dokumentów normatywnych:

EN 60335 – zgodnie z wymaganiami dyrektyw

2006/95/WE, 2004/108/WE.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 100 Wednesday, November 26, 2008 11:54 AM

Polski | 101

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Dane techniczne

Praca

Uruchomienie

fNależy zwrócić uwagę na napięcie sieci!

Napięcie źródła prądu musi zgadzać się z da-

nymi na tabliczce znamionowej elektrona-

rzędzia. Elektronarzędzia przeznaczone do

pracy pod napięciem 230 V można przyłą-

czać również do sieci 220 V.

Włączanie/wyłączanie

Aby włączyć elektronarzędzie należy przestawić

włącznik/wyłącznik 3 na pozycję (zob.

„Nadmuch zimnego powietrza“, str. 103) lub

(zob. „Nadmuch gorącego powietrza“, str. 103).

W obu pozycjach przy uruchomieniu elektro-

narzędzia automatycznie ustawiane są wartości

wydatku powietrza i temperatury, które zostały

ustawione przed ostatnim wyłączeniem.

Aby wyłączyć elektronarzędzie, należy ustawić

włącznik/wyłącznik 3 w pozycji „0“, wciskając

go do oporu.

Po dłuższym użytkowaniu elektronarzędzia z za-

stosowaniem wysokich temperatur, należy je

przed wyłączeniem ochłodzić, uruchamiając na

krótki czas nawiew zimnego powietrza .

Zabezpieczenie termiczne: W przypadku prze-

grzania (np. przez zator powietrzny) elektro-

narzędzie wyłączy ogrzewanie w sposób auto-

matyczny, a dmuchawa będzie pracowała nadal.

Po przywróceniu elektronarzędzia do tempera-

tury roboczej, ogrzewanie włączy się automa-

tycznie.

Opalarka GHG 660 LCD

Professional

GHG 660 LCD

Professional

Numer katalogowy 0 601 944 7.. 0 601 944 7..

Napięcie znamionowe V 220–240 110–120

Znamionowa moc pobierania W23001400

Wydatek powietrza l/min 250–500 250–500

Temperatura u wylotu dyszy ok. °C 50–660 50–600

Dokładność pomiaru temperatury

–u wylotu dyszy

–na wskaźniku

±5%

±5%

±5%

±5%

Temperatura robocza – wyświetlacz* °C –20...+70 –20...+70

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 1,0 1,0

Klasa ochrony /II /II

* Przy przekroczeniu dopuszczalnej temperatury roboczej może pokazać się czarny ekran.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe

poszczególnych elektronarzędzi mogą się różnić.

OBJ_BUCH-485-002.book Page 101 Wednesday, November 26, 2008 11:54 AM

102 | Polski

1 609 929 S53 | (26.11.08) Bosch Power Tools

Regulacja wydatku powietrza

Za pomocą przycisku 8 można regulować wyda-

tek powietrza:

Aby zwiększyć wydatek powietrza, należy prze-

stawić przycisk regulujący 8 na „+“, a aby

zmniejszyć – na „–“.

Krótko przyciskając przycisk 8, można zmniej-

szyć lub zwiększyć wydatek powietrza o jeden

stopień. Mocniej przyciskając przycisk, wydatek

powietrza jest zwiększany lub zmniejszany

o kolejne stopnie, aż do zwolnienia przycisku

lub do osiągnięcia maksymalnego lub

minimalnego wydatku powietrza.

Wydatek powietrza należy zmniejszać np.

wtedy, gdy otoczenie, w którym znajduje się

przedmiot obrabiany, nie powinno być zbytnio

nagrzewane lub gdy przedmiot obrabiany jest

lekki i strumień powietrza mógłby go przesunąć.

Regulacja temperatury

Regulacja temperatury możliwa jest tylko po

ustawieniu nawiewu gorącego powietrza .

Aby podwyższyć temperaturę, należy przestawić

przycisk regulujący 9 na „+“, a aby ją obniżyć,

należy go przestawić na „–“.

Lekko przyciskając przycisk 9, można podwyż-

szyć lub obniżyć temperaturę o 10 °C. Mocniej

przyciskając przycisk, można podwyższyć lub

obniżyć temperaturę o kolejne 10 °C, aż do

zwolnienia przycisku lub do osiągnięcia

maksymalnej lub minimalnej temperatury.

Po zmianie nastaw temperatury, ogrzanie lub

ochłodzenie strumienia powietrza następuje do-

piero po krótkim czasie. Temperatura docelowa

ukazywana jest w tym czasie na wyświetlaczu 7

pomiędzy migającymi strzałkami. Po osiągnięciu

temperatury docelowej, strzałki wygasają, a na

wyświetlaczu ukazywana jest aktualna tempe-

ratura.

Aktywacja i deaktywacja blokady przycisków

(„LOC“)

Aby zapobiec niezamierzonemu przestawieniu

wydatku powietrza i nastaw temperatury, w try-

bie obróbki gorącym powietrzem , można za-

blokować przyciski 6, 8, 9 i 10. W trybie obróbki

zimnym powietrzem , wydatek powietrza

może być zmieniany także po aktywacji blokady

przycisków.

Aktywacja blokady przycisków:

Włączyć elektronarzędzie, po uprzednim ustawie-

niu nawiewu gorącego powietrza . Ustawić war-

tości wydatku powietrza i temperatury, przy

których elektronarzędzie ma zostać zablokowane.

Wyłączyć elektronarzędzie.

Wcisnąć i przytrzymać w tej pozycji przycisk

zapisywania do pamięci 10 i ponownie włączyć

elektronarzędzie (nawiew zimnego lub gorącego

powietrza). Na wyświetlaczu 7 pojawi się napis

„OFF“, powiadamiający o deaktywacji blokady

przycisków.

Po kolei naciskać (przytrzymując wciśnięty

przycisk zapisywania do pamięci 10):

–„+“ na przycisku temperatury 9,

–„+“ na przycisku wydatku powietrza 8,

–„–“ na przycisku temperatury 9,

–„–“ na przycisku wydatku powietrza 8.

Na wyświetlaczu pojawi się napis „ON“. Zwolnić

przycisk zapisywania do pamięci 10.

Blokada przycisków jest aktywna. Po ustawieniu

nawiewu gorącego powietrza na wyświetlaczu

ukazywane są wstępnie ustawione wartości

temperatury i wydatku powietrza. Po naciśnię-

ciu dowolnego przycisku na wyświetlaczu poja-

wia się napis „LOC“ i wartości nie można już

zmienić.

Deaktywacja blokady przycisków:

Wyłączyć elektronarzędzie. Wcisnąć i przytrzy-

mać w tej pozycji przycisk zapisywania do pa-

mięci 10, a następnie ponownie włączyć elektro-

narzędzie. Na wyświetlaczu pojawi się napis

„ON“, powiadamiający o deaktywacji blokady

przycisków. Wcisnąć przycisk temperatury 9

i wydatku powietrza 8 w tej samej kolejności, co

przy aktywacji blokady przycisków. Na wyświet-

laczu pojawi się napis „OFF“, powiadamiający

o deaktywacji blokady przycisków.

minimalny wydatek powietrza

maksymalny wydatek powietrza

OBJ_BUCH-485-002.book Page 102 Wednesday, November 26, 2008 11:54 AM

Polski | 103

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Rodzaje pracy

Nadmuch zimnego powietrza

Wydatek powietrza można regulo-

wać, temperatura nastawiona jest

na 50 °C (nie można jej regulować),

niemożliwa jest praca w trybie pro-

gramowym

Nadmuch zimnego powietrza przeznaczony

jest do chłodzenia rozgrzanego obrabianego

przedmiotu lub do suszenia farb. Może być ró-

wnież stosowany do chłodzenia elektronarzędzia

przed jego wyłączeniem lub przed wymianą dysz.

Po przełączaniu z nadmuchu gorącego powie-

trza (przy wyższych temperaturach) schłodze-

nie elektronarzędzia do 50 °C nastąpi dopiero

po upływie pewnego okresu czasu. Podczas

chłodzenia na wyświetlaczu 7 wyświetlana jest

rzeczywista temperatura u wylotu dyszy.

Przy przełączaniu z nadmuchu gorącego powie-

trza na nawiew zimnym powietrzem , przej-

mowane są aktualne nastawy wydatku powietrza.

Nadmuch gorącego powietrza

Wydatek powietrza i temperaturę

można regulować; możliwa jest

praca w trybie normalnym i progra-

mowym

Przy przełączaniu z nadmuchu zimnego po-

wietrza na nadmuch gorącego powietrza dla

wydatku powietrza, temperatury i ewentualnie

programu przejmowane są automatycznie te

wartości, które zostały wybrane podczas

ostatniego korzystania z nadmuchu gorącego

powietrza.

Programowy tryb pracy

W programowym trybie pracy możliwe jest

trwałe zapamiętywanie nastaw wydatku po-

wietrza i temperatury w jednym z czterech pro-

gramów. W każdym z programów możliwe są

dowolne kombinacje wydatku powietrza i tem-

peratury.

Także i w programowym trybie pracy można

w dowolnym momencie zmienić nastawy wydat-

ku powietrza i temperatury. Jeżeli zmiany te nie

zostaną zapisane do pamięci, przepadną po

wyłączeniu elektronarzędzia lub po przejściu do

innego programu.

Aby przejść do programowego trybu pracy,

należy wciskać przycisk wyboru programu 6 tak

długo, aż na wyświetlaczu 7 pojawi się numer

żądanego programu.

Standardowo (przy dostawie elektronarzędzia)

ustawione są następujące cztery programy:

Aby zmienić istniejący program, należy przejść

do wybranego programu, naciskając przycisk 6.

Ustawić pożądany wydatek powietrza i tempera-

turę za pomocą odpowiednich przycisków regu-

lacyjnych 8 i 9.

Zmiana wartości w jednym z programów sygna-

lizowana jest miganiem w lewym górnym rogu

wyświetlacza symbolu . Po nastawieniu wy-

datku powietrza i temperatury, wciskać przycisk

zapisywania do pamięci 10 aż do wygaśnięcia

znaku na wyświetlaczu. Ustawione wartości

zostały zapamiętane pod ukazanym na wyświet-

laczu numerem programu.

Program

Zastosowanie

Temperatura

°C

Wydatek

powietrza

1Formowanie rur z tworzyw

sztucznych (np. LDPE) 250

2Spawanie tworzyw

sztucznych (np. PCW) 350

3Usuwanie powłok lakierni-

czych/kleju 450

4Lutowanie 550

OBJ_BUCH-485-002.book Page 103 Wednesday, November 26, 2008 11:54 AM

104 | Polski

1 609 929 S53 | (26.11.08) Bosch Power Tools

Normalny tryb pracy

Aby przejść z programowego trybu pracy do nor-

malnego trybu pracy, należy naciskać przycisk

wyboru programu 6 dopóty, dopóki na wyświet-

laczu nie zniknie numer programu (powyżej tem-

peratury). Wydatek powietrza i temperaturę

można w każdej chwili zmienić za pomocą przy-

cisków – do regulacji wydatku powietrza 8 i do

regulacji temperatury 9.

Ustawione w normalnym trybie pracy wartości

dotyczące wydatku powietrza i temperatury

pozostaną zapamiętane po spełnieniu następu-

jących warunków:

–zmiana do programowego trybu pracy,

–przejście na nadmuch zimnego powietrza,

–wyłączenie elektronarzędzia.

Wskazówki dotyczące pracy

Wskazówka: Nie należy zbytnio zbliżać dyszy 4

do obrabianego elementu. Powstający przy

obróbce zator powietrza mógłby spowodować

zbytnie rozgrzanie się elektronarzędzia.

Zdejmowanie osłony cieplnej

Do prac w miejscach trudnodostępnych należy

zdjąć osłonę cieplną 5.

fUwaga na gorącą dyszę! Podczas pracy bez

osłony cieplnej istnieje podwyższone niebez-

pieczeństwo oparzenia.

Przed przystąpieniem do zdejmowania lub zakła-

dania osłony cieplnej 5 należy wyłączyć elektrona-

rzędzie i odczekać aż ono całkowicie wystygnie.

Aby doprowadzić do szybkiego ochłodzenia

elektronarzędzia, można na krótki okres czasu

uruchomić nawiew zimnego powietrza.

Wykręcanie osłony cieplnej 5 odbywa się w kie-

runku przeciwnym do ruchu wskazówek zegara,

wkręcanie w kierunku zgodnym z ruchem wska-

zówek zegara.

Odkładanie elektronarzędzia (zob. rys. C)

Aby schłodzić elektronarzędzie, a także, aby

zwolnić obie ręce do pracy, elektronarzędzie

można odstawić na przeznaczonych do tego

celu podstawkach 1.

fPodczas pracy przy użyciu wolnostojącego

elektronarzędzia należy zachować szczegól-

ną ostrożność! Istnieje podwyższone ryzyko

oparzenia gorącą dyszą lub strumieniem

gorącego powietrza.

Przykłady zastosowania

Odwzorowane przykłady zastosowania elektro-

narzędzia można znaleźć na rozkładanych stro-

nach instrukcji.

Podane w przykładach dane dotyczące tempe-

ratury są wartościami orientacyjnymi i mogą się

różnić w zależności od rodzaju obrabianego ma-

teriału. Odstęp dyszy od obrabianego materiału

uzależniony jest od jego rodzaju.

Optymalną dla danego zastosowania tempera-

turę można dobrać jedynie w drodze prób

praktycznych. Zaleca się rozpoczęcie pracy od

niższej temperatury.

W przypadku wszystkich przedstawionych spo-

sobów zastosowania elektronarzędzia (za wyjąt-

kiem „Usuwanie lakieru z okien“) można praco-

wać bez osprzętu. Użycie zaproponowanych

części wyposażenia dodatkowego ułatwia jed-

nak pracę i znacznie podnosi jakość efektu

końcowego.

fPodczas wymiany dyszy należy zachować

szczególną ostrożność! Nie dotykać gorącej

dyszy. Odczekać, aż elektronarzędzie osty-

gnie. Do wymiany zakładać rękawice ochron-

ne. Istnieje ryzyko oparzenia przez gorącą

dyszę.

Usuwanie powłok lakierniczych/kleju

(zob.rys.A)

Zamontować płaską dyszę powierzchniową 11

(osprzęt). Zmiękczać lakier gorącym powie-

trzem przez krótki okres czasu, a następnie usu-

nąć, podważając go za pomocą ostrej czystej

szpachelki. Zbyt długie oddziaływanie gorącego

powietrza może spalić lakier i utrudnić jego

usuwanie.

Wiele środków klejących (np. klej używany do

naklejek) zmiękcza się pod wpływem gorąca. Po

ogrzaniu kleju ułatwione jest rozdzielanie

połączeń lub usuwanie nadmiaru kleju.

Usuwanie lakieru z okien (zob. rys. B)

fNależy obowiązkowo używać dyszy ochronn-

nej do szkła 12 (osprzęt). W przeciwnym

wypadku może dojść do pęknięcia szyby.

Na powierzchniach profilowanych lakier można

podważyć za pomocą odpowiedniej szpachelki

lub zetrzeć miękką szczotką drucianą.

OBJ_BUCH-485-002.book Page 104 Wednesday, November 26, 2008 11:54 AM

Polski | 105

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Formowanie plastikowych rur (zob. rys. C)

Zamontować dyszę refleksyjną 13 (osprzęt).

Plastikowe rury napełnić piaskiem i zabezpieczyć

zobu stron– zapobiegnie to wygięciu się rury.

Ogrzewać rurę równomiernie przesuwając ją tam

i z powrotem przed strumieniem powietrza.

Zgrzewanie tworzyw sztucznych (zob. rys. D)

Zamontować dyszę redukcyjną 16 (osprzęt) i dy-

szę do spawania 15 (osprzęt). Zarówno elemen-

ty przeznaczone do zgrzewania, jak i drut spa-

walniczy 14 (osprzęt) muszą być wykonane z te-

go samego materiału (np. PCV). Szew musi być

wolny od zanieczyszczeń i odtłuszczony.

Ostrożnie ogrzewać miejsce spawu, aż do jego

zmiękczenia. Zwrócić przy tym uwagę, że zakres

temperatur między miękkim i płynnym stanem

tworzywa sztucznego nie jest zbyt duży.

Przysunąć drut spawalniczy 14 i ostrożnie nakra-

plać do szczeliny, aż do uzyskania równomiernej

zgrzeiny.

Obkurczanie (zob. rys. E)

Zamontować dyszę redukcyjną 16 (osprzęt). Do-

brać pasującą do obrabianego elementu (np.

końcówka kablowa) średnicę węża termokurczli-

wego 17 (osprzęt). Równomiernie ogrzewać wąż.

Rozmrażanie rur wodociągowych (zob. rys. F)

fPrzed rozpoczęciem ogrzewania sprawdzić,

czy rozmrażana rura jest rzeczywiście rurą

wodociągową. Rury wodociągowe trudno

z zewnątrz odróżnić od przewodów gazo-

wych. W żadnym wypadku nie wolno ogrze-

wać przewodów gazowych.

Nałożyć dyszę kątową 18 (osprzęt). Rozmra-

żanie należy zawsze rozpoczynać od brzegów,

kontynuując ogrzewanie w kierunku środka.

Rury z tworzywa sztucznego, a także złączki

między rurami należy ogrzewać wyjątkowo ost-

rożnie, aby uniknąć ich uszkodzenia.

Lutowanie miękkie (zob. rys. G)

Do lutowania punktowego należy użyć dyszy

redukcyjnej 16 (osprzęt), do lutowania rur –

dyszy reflektorowej 13 (osprzęt).

Jeżeli stosowane jest lutowie bez topnika,

należy nałożyć na spoinę tłuszcz lutowniczy lub

pastę lutowniczą. Spoinę należy rozgrzewać

(w zależności od rodzaju materiału) ok. 50 do

120 sekund. Dodać lutowie. Lutowie musi się

topić pod wpływem temperatury materiału. Po

ochłodzeniu spoiny usunąć ewentualnie topik.

Konserwacja i serwis

Konserwacja i czyszczenie

fPrzed wszystkimi pracami przy elektrona-

rzędziu należy wyciągnąć wtyczkę z gniazda.

fAby zapewnić bezpieczną i wydajną pracę,

elektronarzędzie i szczeliny wentylacyjne

należy utrzymywać w czystości.

Czyszczenie filtra zgrubnego

Wysunąć osłonę 2 z filtrem zgrubnym z obudo-

wy, pociągając ją do tyłu. Przedmuchać filtr (np.

za pomocą sprężonego powietrza) lub oczyścić

go za pomocą miękkiej szczotki. Ponownie nało-

żyć osłonę.

Jeśli urządzenie, mimo dokładnej i wszechstron-

nej kontroli produkcyjnej ulegnie kiedykolwiek

awarii, naprawę powinien przeprowadzić auto-

ryzowany serwis elektronarzędzi firmy Bosch.

Przy wszystkich zgłoszeniach oraz zamówie-

niach części zamiennych konieczne jest podanie

10-cyfrowego numeru katalogowego elektro-

narzędzia zgodnie z danymi na tabliczce

znamionowej.

OBJ_BUCH-485-002.book Page 105 Wednesday, November 26, 2008 11:54 AM

106 | Polski

1 609 929 S53 | (26.11.08) Bosch Power Tools

Obługa klienta oraz doradztwo

techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy

i konserwacji nabytego produktu oraz dostępu

do części zamiennych prosimy zwracać się do

punktów obsługi klienta. Rysunki techniczne

oraz informacje o częściach zamiennych można

znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch

służy pomocą w razie pytań związanych z zaku-

pem produktu, jego zastosowaniem oraz regu-

lacją urządzeń i osprzętu.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi:

+48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy

poddać utylizacji zgodnie z obowiązującymi

zasadami ochrony środowiska.

Tylko dla państw należących do UE:

Nie należy wyrzucać elektronarzę-

dzi do odpadów domowych!

Zgodnie z europejską wytyczną

2002/96/WE o starych, zużytych

narzędziach elektrycznych i ele-

ktronicznych i jej stosowania

w prawie krajowym, wyeliminowane, niezdatne

do użycia elektronarzędzia należy zbierać osob-

no i doprowadzić do ponownego użytkowania

zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

OBJ_BUCH-485-002.book Page 106 Wednesday, November 26, 2008 11:54 AM

Česky | 107

Bosch Power Tools 1 609 929 S53 | (26.11.08)

cs

Bezpečnostní předpisy

Čtěte všechna varovná upozornění

a pokyny. Zanedbání při dodržování

varovných upozornění a pokynů

mohou mít za následek úraz elek-

trickým proudem, požár a/nebo

těžká poranění.

fZacházejte s elektronářadím starostlivě.

Elektronářadí produkuje silné horko, které

vede ke zvýšenému nebezpečí požáru a

výbuchu.

fBuďte zvláště opatrní, pokud pracujete v

blízkosti hořlavých materiálů. Horký proud

vzduchu popř. horká tryska mohou zapálit

prach nebo plyny.

fS elektronářadím nepracujte v prostředí s

nebezpečím výbuchu.

fNesměrujte horký proud vzduchu po delší

dobu na jedno a totéž místo. Např. při opra-

cování plastů, laků nebo podobných mate-

riálů mohou vznikat lehce zápalné plyny.

fNeopomeňte, že teplo je vedeno ke skrytým

hořlavým materiálům a může je zapálit.

fElektronářadí po použití bezpečně odložte

a nechte jej zcela vychladnout dříve, než je

zabalíte. Horká tryska může způsobit škody.

fNenechávejte zapnuté elektronářadí bez

dozoru.

fNepoužívané elektronářadí uchovávejte

mimo dosah dětí. Nenechte elektronářadí

používat osobami, jež s ním nejsou sezná-

meny nebo nečetly tyto pokyny. Elektro-

nářadí je nebezpečné, pokud je používáno

nezkušenými osobami.

fElektronářadí mějte daleko od deště a vlhka.

Vniknutí vody do elektronářadí zvyšuje riziko

úderu elektrickým proudem.

fKabel nepoužívejte k jinému účelu, elektro-

nářadí za něj nenoste, nezavěšujte nebo

abyste vytáhli zástrčku ze zásuvky. Kabel

udržujte daleko od horka, oleje, ostrých

hran nebo pohyblivých dílů stroje. Poško-

zené nebo zamotané kabely zvyšují riziko

úderu elektrickým proudem.

fVždy noste ochranné brýle. Ochranné brýle

snižují riziko poranění.

fDříve než přistoupíte k nastavení stroje,

výměně dílů příslušenství nebo elektro-

nářadí odložíte, vytáhněte zástrčku ze

zásuvky. Toto preventivní opatření zabrání

neúmyslnému startu elektronářadí.

fPřed každým použitím zkontrolujte elektro-

nářadí, kabel a zástrčku. Elektronářadí ne-

používejte, jestliže zjistíte poškození. Elek-

tronářadí sami neotvírejte a nechte jej opra-

vit pouze kvalifikovaným odborným perso-

nálem a jen originálními náhradními díly.

Poškozené elektronářadí, kabely a zástrčky

zvyšují riziko úderu elektrickým proudem.

Vaše pracovní místo dobře

větrejte. Při práci vznikající plyny

a páry jsou často zdraví škodlivé.

fNoste ochranné rukavice a nedotýkejte se

horké trysky. Existuje zde nebezpečí

popálení.

fHorký proud vzduchu nesměrujte na osoby

a zvířata.

fElektronářadí nepoužívejte jako vysoušeč

vlasů. Vyfukovaný proud vzduchu je pod-

statně teplejší než u vysoušeče vlasů.

fPokud je nevyhnutelný provoz elektro-

nářadí ve vlhkém prostředí, použijte prou-

dový chránič. Nasazení proudového chrániče

snižuje riziko zásahu elektrickým proudem.

Funkční popis

Vyklopte prosím odklápěcí stranu se zobrazením

stroje a nechte tuto stranu během čtení návodu

k obsluze otevřenou.

Určující použití

Elektronářadí je určeno k tvarování a svařování

plastů, odstraňování nátěrů barev a k zahřívání

smršťovacích trubiček. Je též vhodné k pájení a

pocínování, uvolňování lepených spojů a rozmra-

zování vodovodních vedení.

Elektronářadí používejte jen tehdy, pokud můžete

plně odhadnout a bez omezení provést všechny

funkce nebo jste obdrželi příslušné pokyny.

OBJ_BUCH-485-002.book Page 107 Wednesday, November 26, 2008 11:54 AM

108 | Česky

1 609 929 S53 | (26.11.08) Bosch Power Tools

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje

na zobrazení elektronářadí na grafické straně.

1Odkládací plocha

2Kryt s filtrem hrubých nečistot

3Spínač s volbou stupně

4Tryska

5Tepelná ochrana

6Tlačítko volby programu

7Displej

8Tlačítko pro regulaci množství vzduchu

9Tlačítko pro regulaci teploty

10 Tlačítko paměti

11 Plochá tryska*

12 Tryska s ochranou skla*

13 Reflektorová tryska*

14 Svařovací drát*

15 Svařovací patka*

16 Redukovaná tryska*

17 Smršťovací trubička*

18 Úhlová tryska*

*Zobrazené nebo popsané příslušenství nepatří k

standardnímu obsahu dodávky. Kompletní příslušen-

ství naleznete v našem programu příslušenství.

Informace o hluku

Měřené hodnoty byly zjištěny podle EN 60745.

Hodnocená hladina akustického tlaku A elektro-

nářadí je typicky menší než 70 dB(A).

Prohlášení o shodě

Prohlašujeme ve výhradní zodpovědnosti, že v

odstavci „Technická data“ popsaný výrobek je v

souladu s následujícími normami nebo normativ-

ními dokumenty: EN 60335 podle ustanovení

směrnic 2006/95/ES, 2004/108/ES.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Technická data

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Horkovzdušná pistole GHG 660 LCD

Professional

GHG 660 LCD

Professional

Objednací číslo 0 601 944 7.. 0 601 944 7..

Jmenovité napětí V 220–240 110–120

Jmenovitý příkon W23001400

Množství vzduchu l/min 250–500 250–500

Teplota na výstupu trysky ca. °C 50–660 50–600

Přesnost měření teploty

–na výstupu trysky

–na ukazateli

±5%

±5%

±5%

±5%

Provozní teplota displeje* °C –20...+70 –20...+70

Hmotnost podle EPTA-Procedure 01/2003 kg 1,0 1,0

Třída ochrany /II /II

* Vně provozní teploty může být displej černý.

Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivých elektro-

nářadí se mohou měnit.

OBJ_BUCH-485-002.book Page 108 Wednesday, November 26, 2008 11:54 AM

Česky | 109

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Provoz

Uvedení do provozu

fDbejte síťového napětí! Napětí zdroje prou-

du musí souhlasit s údaji na typovém štítku

elektronářadí. Elektronářadí označené

230 V smí být provozováno i na 220 V.

Zapnutí – vypnutí

Pro zapnutí elektronářadí zatlačte spínač 3 do

polohy (viz „Stupeň studeného vzduchu“,

strana 110) nebo (viz „Stupeň horkého

vzduchu“, strana 110).

Při obou polohách startuje elektronářadí s tako-

vými hodnotami množství vzduchu a teplotou,

které byly nastaveny před posledním vypnutím.

Pro vypnutí zatlačte spínač 3 až na doraz do

polohy „0“.

Po delší práci s vysokou teplotou nechte elektro-

nářadí před vypnutím kvůli ochlazení kratší dobu

běžet ve stupni studeného vzduchu .

Tepelná ochrana: Při přehřátí (např. díky zahra-

zení vzduchu) elektronářadí automaticky vypne

topení, avšak ventilátor běží dál. Jakmile se

elektronářadí ochladí na provozní teplotu,

topení se automaticky opět zapne.

Regulace množství vzduchu

Pomocí tlačítka 8 můžete regulovat množství

vzduchu:

Pro zvýšení množství vzduchu tlačte na tlačítku

pro regulaci množství vzduchu 8 na „+“, pro

snížení množství vzduchu tlačte na „–“.

Krátké stlačení tlačítka 8 zvýší popř. sníží množ-

ství vzduchu o jeden stupeň. Delší stlačení tlačít-

ka zvyšuje popř. snižuje množství vzduchu prů-

běžně, dokud se tlačítko neuvolní nebo není

dosaženo maximální popř. minimální množství

vzduchu.

Zmenšete množství vzduchu např. tehdy, když

nemá být okolí obrobku příliš ohřáté nebo když

by se mohl lehký obrobek proudem vzduchu

posouvat.

Regulace teploty

Teplota je regulovatelná pouze ve stupni

horkého vzduchu .

Pro zvýšení teploty tlačte na tlačítku pro regu-

laci teploty 9 na „+“, pro snížení teploty tlačte

na „–“.

Krátké stlačení tlačítka 9 zvýší popř. sníží

teplotu o 10 °C. Delší stlačení tlačítka zvyšuje

popř. snižuje teplotu průběžně o 10 °C, dokud

se tlačítko neuvolní nebo není dosaženo maxi-

mální popř. minimální teploty.

Při změně nastavení teploty potřebuje elektro-

nářadí kratší čas, aby se proud vzduchu přihřál

popř. zchladil. Cílová teplota se během tohoto

času zobrazuje na displeji 7 mezi blikajícími

šipkami. Je-li dosaženo cílové teploty, šipky

zhasnou a displej ukazuje aktuální teplotu.

Aktivace/deaktivace uzamčení tlačítek

(„LOC“)

Pro zabránění změně množství vzduchu a teplo-

ty z nedopatření můžete ve stupni horkého vzdu-

chu funkci tlačítek 6, 8, 9 a 10 uzamknout. Ve

stupni studeného vzduchu lze množství vzdu-

chu i při aktivovaném uzamčení tlačítek změnit.

Aktivace uzamčení tlačítek:

Zapněte elektronářadí ve stupni horkého vzdu-

chu . Nastavte hodnoty množství vzduchu a

teploty, s nimiž má být elektronářadí uzamčeno.

Elektronářadí vypněte.

Podržte stlačené tlačítko paměti 10 a elektro-

nářadí opět zapněte (stupeň studeného nebo

horkého vzduchu). Na displeji 7 se objeví „OFF“

pro deaktivované uzamčení tlačítek.

Stlačte po sobě (při nadále stlačeném tlačítku

paměti 10):

–„+“ na tlačítku teploty 9,

–„+“ na tlačítku množství vzduchu 8,

–„–“ na tlačítku teploty 9,

–„–“ na tlačítku množství vzduchu 8.

Na displej se objeví „ON“. Tlačítko paměti 10

uvolněte.

Uzamčení tlačítek je nyní aktivní. Ve stupni

horkého vzduchu se zobrazují předvolené hod-

noty teploty a množství vzduchu. Při stlačení

libovolného tlačítka se na displeji objeví „LOC“,

hodnoty nelze změnit.

minimální množství vzduchu

maximální množství vzduchu

OBJ_BUCH-485-002.book Page 109 Wednesday, November 26, 2008 11:54 AM

110 | Česky

1 609 929 S53 | (26.11.08) Bosch Power Tools

Deaktivace uzamčení tlačítek:

Vypněte elektronářadí. Podržte stlačené tlačítko

paměti 10 a opět jej zapněte. Na displeji se

objeví „ON“ pro aktivované uzamčení tlačítek.

Stlačujte tlačítko teploty 9 a tlačítko množství

vzduchu 8 v pořadí jako při aktivaci uzamčení

tlačítek. Na displeji se objeví „OFF“, uzamčení

tlačítek je deaktivované.

Druhy provozu

Stupeň studeného vzduchu

Množství vzduchu regulovatelné,

teplota pevně stanovena na 50 °C

(neregulovatelná), není možný

žádný provoz s programem

Stupeň studeného vzduchu je vhodný pro

ochlazování zahřátých obrobků nebo pro sušení

barev. Je rovněž vhodný pro ochlazení elektro-

nářadí před odložením nebo před výměnou

nástavcových trysek.

Při změně ze stupně horkého vzduchu s vyššími

teplotami trvá kratší čas, než se elektronářadí

ochladí na 50 °C. Během ochlazování se na dis-

pleji 7 zobrazuje skutečná teplota na výstupu

trysky.

Při změně ze stupně horkého vzduchu na stu-

peň studeného vzduchu se převezmou aktuál-

ní nastavení množství vzduchu.

Stupeň horkého vzduchu

Množství vzduchu a teplota regulo-

vatelné, je možný normální provoz a

provoz s programem

Při změně ze stupně studeného vzduchu na

stupeň horkého vzduchu se množství vzduchu,

teplota a případně program automaticky nastaví

tak, jako při posledním provozu ve stupni

horkého vzduchu.

Provoz s programem

V provozu s programem můžete nastavení

množství vzduchu a teploty trvale uložit do čtyř

programů. V každém programu jsou možné libo-

volné kombinace množství vzduchu a teploty.

I při provozu s programem můžete množství

vzduchu a teplotu kdykoli změnit. Pokud se

změny neuloží, budou při vypnutí nebo při

změně na jiný program ztraceny.

Pro změnu do provozu s programem stlačujte

tlačítko volby programu 6 tolikrát, až se na

displeji 7 zobrazí číslo požadovaného programu.

Při expedici elektronářadí jsou přednastaveny

následující čtyři programy:

Pro změnu stávajícího programu přejděte stlačo-

váním tlačítka volby programu 6 do tohoto pro-

gramu. Pomocí tlačítek pro regulaci množství

vzduchu 8 a pro regulaci teploty 9 nastavte

požadované množství vzduchu a teplotu.

Jakmile jste změnili hodnoty programu, bliká

vlevo nahoře na displeji symbol . Pokud jsou

nastaveny požadované množství vzduchu a

teplota, pak stlačte tlačítko paměti 10 na tak

dlouho, až znak na displeji zhasne. Nastavené

hodnoty jsou nyní uloženy pod číslem programu

zobrazeným na displeji.

Normální provoz

Pro změnu z provozu s programem do normál-

ního provozu stlačujte tlačítko volby programu 6

tolikrát, až už se na displeji nad teplotou nezo-

brazuje žádné číslo programu. Množství vzduchu

a teplota jsou kdykoli pomocí tlačítek pro regu-

laci množství vzduchu 8 a pro regulaci teploty 9

změnitelné.

V normálním provozu nastavené hodnoty

množství vzduchu a teplota zůstanou uloženy za

následujících podmínek:

–změna do provozu s programem,

–změna stupně studeného vzduchu,

–vypnutí elektronářadí.

Program

Použití

Teplota v °C

Množství

vzduchu

1Tvarování umělohmotných

trubek (např. LDPE) 250

2Svařování umělé hmoty

(např. PVC) 350

3Odstranění laku/uvolnění

lepidla 450

4Pájení 550

OBJ_BUCH-485-002.book Page 110 Wednesday, November 26, 2008 11:54 AM

Česky | 111

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Pracovní pokyny

Upozornění: Trysku 4 nedávejte příliš blízko k

opracovávanému obrobku. Vzniklé zahrazení

vzduchu může vést k přehřátí elektronářadí.

Odejmutí tepelné ochrany

Při pracech na zvláště úzkých místech můžete

odejmout tepelnou ochranu 5.

fPozor na horkou trysku! Při pracech bez

tepelné ochrany existuje zvýšené nebezpečí

popálení.

Pro odejmutí resp. nasazení tepelné ochrany 5

elektronářadí vypněte a nechte jej vychladnout.

Pro rychlejší ochlazení můžete též nechat elekt-

ronářadí krátce běžet ve stupni studeného

vzduchu.

Tepelnou ochranu 5 odšroubujte proti směru

hodinových ručiček resp. opět našroubujte ve

směru hodinových ručiček.

Odstavení elektronářadí (viz obr. C)

Elektronářadí postavte na odkládací plochu 1,

abyste jej nechali ochladit nebo měli obě ruce

volné pro práci.

fS odstaveným elektronářadím pracujte

zvláště opatrně! Můžete se popálit o horkou

trysku nebo o horký proud vzduchu.

Příklady práce

Zobrazení příkladů práce naleznete na vyklá-

pěcích stranách.

Teplotní údaje v příkladech práce jsou směrné

hodnoty, jež se mohou lišit podle povahy mate-

riálu. Odstup trysky se řídí podle opracováva-

ného materiálu.

Optimální teplotu pro příslušné použití je možno

zjistit praktickou zkouškou. Vždy začínejte s

nízkým stupněm teploty.

U všech příkladů práce kromě „Odstranění laku z

oken“ můžete pracovat bez příslušenství. Nasa-

zení navržených dílů příslušenství však zjedno-

dušuje práci a podstatně zvyšuje kvalitu výsledků.

fPozor při výměně trysek! Nedotýkejte se

horké trysky. Nechte elektronářadí vychlad-

nout a noste při výměně ochranné rukavice.

O horkou trysku se můžete popálit.

Odstranění laku/uvolnění lepidla (viz obr. A)

Nasaďte plochou trysku 11 (příslušenství). Lak

pomocí horkého vzduchu krátce změkčete a

sejměte jej ostrou, čistou špachtlí. Dlouhé

působení horka lak spálí a ztíží jeho odstranění.

Mnohé lepící prostředky (např. samolepky) tep-

lem měknou. Při zahřátém lepidle můžete oddělit

vazby nebo odstranit přebytečné lepidlo.

Odstranění laku z oken (viz obr. B)

fBezpodmínečně použijte trysku s ochranou

skla 12 (příslušenství). Existuje zde nebez-

pečí prasknutí skla.

Z profilovaných ploch můžete lak sejmout vhod-

nou špachtlí a okartáčovat měkkým drátěným

kartáčem.

Tvarování trubek z umělé hmoty (viz obr. C)

Nasaďte reflektorovou trysku 13 (příslušenství).

Trubku z umělé hmoty naplňte pískem a na obou

stranách ji uzavřete, aby se zabránilo zalomení

trubky. Trubku rovnoměrně zahřejte bočním

pohybem sem a tam.

Svařování umělé hmoty (viz obr. D)

Nasaďte redukovanou trysku 16 a svařovací

patku 15 (obojí příslušenství). Svařované obrob-

ky a svařovací drát 14 (příslušenství) musejí být

ze stejného materiálu (např. obojí PVC). Svar

musí být čistý a bez mastnoty.

Opatrně zahřejte místo svaru, až je těstovité.

Neopomeňte, že mezi těstovitým a tekutým

stavem je malé rozmezí teploty.

Přiveďte svařovací drát 14 a nechte jej za-

běhnout do spáry tak, aby vznikl rovnoměrný

návalek.

Smršťování (viz obr. E)

Nasaďte redukovanou trysku 16 (příslušenství).

Zvolte průměr smršťovací trubičky 17 (příslušen-

ství) podle obrobku (např. kabelového konek-

toru). Smršťovací trubičku rovnoměrně zahřejte.

OBJ_BUCH-485-002.book Page 111 Wednesday, November 26, 2008 11:54 AM

112 | Česky

1 609 929 S53 | (26.11.08) Bosch Power Tools

Rozmrazení vodovodního vedení (viz obr. F)

fPřed zahřátím zkontrolujte, zda se skutečně

jedná o vodovodní vedení. Vodovodní vedení

jsou často zevně k nerozeznání od plynových

vedení. Plynová vedení se v žádném případě

nesmí zahřívat.

Nasaďte úhlovou trysku 18 (příslušenství).

Zamrzlá místa zahřívejte vždy od kraje ke středu.

Potrubí z umělé hmoty a též spoje mezi částmi

potrubí zahřívejte zvláště opatrně, aby se za-

bránilo poškozením.

Měkké pájení (viz obr. G)

Pro bodové pájení nasaďte redukovanou trysku

16, pro pájení trubek reflektorovou trysku 13

(obojí příslušenství).

Pokud používáte pájku bez tavidla, dejte na

pájené místo pájecí tuk nebo pájecí pastu. Páje-

né místo zahřívejte podle materiálu ca. 50 až

120 sekund. Přidejte pájku. Pájka se musí

teplotou obrobku roztavit. Po vychladnutí

pájeného místa případně odstraňte tavidlo.

Údržba a servis

Údržba a čištění

fPřed každou prací na elektronářadí vytáh-

něte zástrčku ze zásuvky.

fUdržujte elektronářadí a větrací otvory

čisté, abyste pracovali dobře a bezpečně.

Čištění filtru hrubých nečistot

Vysuňte kryt 2 s filtrem hrubých nečistot dozadu

z tělesa. Filtr vyfoukejte (např. pomocí tlako-

vého vzduchu) nebo jej vyčistěte měkkým kartá-

čem. Kryt opět nasaďte.

Pokud dojde i přes pečlivou výrobu a náročné

kontroly k poruše stroje, svěřte provedení

opravy autorizovanému servisnímu středisku

pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních

dílů nezbytně prosím uvádějte 10-místné objed-

nací číslo podle typového štítku elektronářadí.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě

a údržbě Vašeho výrobku a též k náhradním

dílům. Technické výkresy a informace k náhrad-

ním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže

při otázkách ke koupi, používání a nastavení

výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Zpracování odpadů

Elektronářadí, příslušenství a obaly by měly být

dodány k opětovnému zhodnocení nepoškozují-

címu životní prostředí.

Pouze pro země EU:

Nevyhazujte elektronářadí do

domovního odpadu!

Podle evropské směrnice

2002/96/ES o starých elektric-

kých a elektronických zařízeních a

jejím prosazení v národních záko-

nech musí být neupotřebitelné elektronářadí

rozebrané shromážděno a dodáno k opětov-

nému zhodnocení nepoškozujícímu životní

prostředí.

Změny vyhrazeny.

OBJ_BUCH-485-002.book Page 112 Wednesday, November 26, 2008 11:54 AM

Slovensky | 113

Bosch Power Tools 1 609 929 S53 | (26.11.08)

sk

Bezpečnostné pokyny

Prečítajte si všetky Výstražné upo-

zornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstraž-

ných upozornení a pokynov uvede-

ných v nasledujúcom texte môže

mať za následok zásah elektrickým

prúdom, spôsobiť požiar a/alebo

ťažké poranenie.

fZaobchádzajte s týmto ručným elektrickým

náradím veľmi starostlivo. Toto ručné elek-

trické náradie produkuje vysokú horúčavu,

ktorá spôsobuje zvýšené nebezpečenstvo

požiaru a výbuchu.

fOsobitne opatrný buďte vtedy, keď budete

pracovať v blízkosti horľavých materiálov.

Horúci prúd vzduchu resp. horúca dýza môžu

spôsobiť vznietenie prachu alebo plynov.

fNepracujte s týmto ručným elektrickým

náradím v prostredí, ktoré je ohrozené

nebezpečenstvom explózie.

fNesmerujte prúd horúceho vzduchu dlhší

čas na to isté miesto. Ľahko zápalné plyny

môžu vznikať aj pri obrábaní plastov, pri

práci s farbami, lakmi alebo s podobnými

materiálmi.

fPamätajte na to, že teplo môže byť prive-

dené aj k skrytým horľavým materiálom a

spôsobiť ich vznietenie.

fPo použití toto ručné elektrické náradie vždy

spoľahlivo odložte a skôr, ako ho zabalíte,

nechajte ho dôkladne vychladnúť. Horúca

dýza môže spôsobiť rôzne poškodenia.

fNenechávajte ručné elektrické náradie

zapnuté do siete bez dohľadu.

fNepoužívané ručné elektrické náradie

uschovávajte tak, aby bolo mimo dosahu

detí. Nedovoľte používať toto ručné elek-

trické náradie osobám, ktoré s ním nie sú

dôverne oboznámené, alebo ktoré si nepre-

čítali tieto Pokyny. Ručné elektrické náradie

je nebezpečné vtedy, keď ho používajú

neskúsené osoby.

fChráňte ručné elektrické náradie pred

účinkami dažďa a vlhkosti. Vniknutie vody

do elektrického spotrebiča zvyšuje riziko

zásahu elektrickým prúdom.

fNepoužívajte prívodnú šnúru na prenášanie

ručného elektrického náradia, ani na jeho

zavesenie a zástrčku nevyberajte zo zásuvky

ťahaním za prívodnú šnúru. Zabezpečte, aby

sa prívodná šnúra nedostala do blízkosti

horúceho telesa, ani do kontaktu s olejom,

s ostrými hranami alebo s pohybujúcimi sa

súčiastkami ručného elektrického náradia.

Poškodené alebo zauzlené prívodné šnúry

zvyšujú riziko zásahu elektrickým prúdom.

fVždy používajte ochranné okuliare. Nosenie

ochranných okuliarov znižuje riziko poranenia.

fSkôr ako začnete ručné elektrické náradie

nastavovať alebo prestavovať, vymieňať

príslušenstvo alebo skôr, ako odložíte

náradie, vždy vytiahnite zástrčku sieťovej

šnúry zo zásuvky. Toto preventívne opatre-

nie zabraňuje neúmyselnému spusteniu

ručného elektrického náradia.

fPred každým použitím ručného elektrické-

ho náradia prekontrolujte samotné náradie,

prívodnú šnúru aj zástrčku. Nepoužívajte

ručné elektrické náradie v takom prípade,

keď ste zistili nejaké poškodenie. Neotvá-

rajte ručné elektrické náradie sami a dávaj-

te ho opravovať len kvalifikovanému per-

sonálu a výlučne iba s použitím originálnych

náhradných súčiastok. Poškodené ručné

elektrické náradie, prívodné šnúry a zástrčky

zvyšujú riziko zásahu elektrickým prúdom.

Svoje pracovisko dôkladne

vetrajte. Plyny a pary, ktoré vzni-

kajú pri práci s týmto ručným

elektrickým náradím, sú často

zdraviu škodlivé.

fPoužívajte pracovné rukavice a nedotýkajte

sa horúcej dýzy. Hrozí nebezpečenstvo

popálenia.

fNikdy nesmerujte prúd horúceho vzduchu

na osoby ani na zvieratá.

OBJ_BUCH-485-002.book Page 113 Wednesday, November 26, 2008 11:54 AM

114 | Slovensky

1 609 929 S53 | (26.11.08) Bosch Power Tools

fNepoužívajte toto ručné elektrické náradie

ako sušič na vlasy. Vychádzajúci prúd vzdu-

chu je podstatne horúcejší ako prúd vzduchu

bežného sušiča vlasov.

fAk sa nedá vyhnúť použitiu ručného elek-

trického náradia vo vlhkom prostredí,

použite ochranný spínač pri poruchových

prúdoch. Použitie ochranného spínača pri

poruchových prúdoch znižuje riziko zásahu

elektrickým prúdom.

Popis fungovania

Vyklopte si láskavo vyklápaciu stranu s obrázka-

mi produktu a nechajte si ju vyklopenú po celý

čas, keď čítate tento Návod na používanie.

Používanie podľa určenia

Toto ručné elektrické náradie je určené na formo-

vanie a zváranie plastov, na odstraňovanie sta-

rých náterov farby a na zahrievanie zmrašťova-

cích obalových materiálov. Je vhodné aj na

letovanie a pozinkovanie, uvoľňovanie lepených

spojov a na rozmrazovanie vodovodných potrubí.

Ručné elektrické náradie používajte len vtedy,

keď môžete spoľahlivo zhodnotiť všetky jeho

funkcie a bez obmedzenia ich uskutočniť, alebo

ak ste dostali príslušné pokyny.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa

vzťahuje na vyobrazenie elektrického náradia na

grafickej strane tohto Návodu na používanie.

1Odkladacia plocha

2Kryt s filtrom na veľké nečistoty

3Vypínač s funkciou voľby stupňa

4Dýza

5Tepelná ochrana

6Tlačidlo na voľbu programu

7Displej

8Tlačidlo na reguláciu množstva vzduchu

9Tlačidlo na reguláciu teploty

10 Tlačidlo pamäte

11 Plochá dýza*

12 Dýza upravená na ochranu skla*

13 Reflektorová dýza*

14 Zvárací drôt*

15 Zváracia pätka*

16 Redukovaná dýza*

17 Zmrašťovacia fóliová hadica*

18 Uhlová dýza*

*Zobrazené alebo popísané príslušenstvo nepatrí celé

do základnej výbavy produktu. Kompletné príslušen-

stvo nájdete v našom programe príslušenstva.

Informácie o hlučnosti

Namerané hodnoty zisťované na základe normy

EN 60745.

Hodnotená hladina hluku A náradia je typicky

nižšia ako 70 dB(A).

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že tento

výrobok, popísaný nižšie v časti „Technické

údaje“ je v zhode s nasledujúcimi normami

alebo normatívnymi dokumentami: EN 60335

podľa ustanovení smerníc 2006/95/ES a

2004/108/ES.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 114 Wednesday, November 26, 2008 11:54 AM

Slovensky | 115

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Technické údaje

Prevádzka

Uvedenie do prevádzky

fVšimnite si napätie siete! Napätie zdroja

prúdu musí mať hodnotu zhodnú s údajmi

na typovom štítku ručného elektrického

náradia. Výrobky označené pre napätie

230 V sa smú používať aj s napätím 220 V.

Zapínanie/vypínanie

Ak chcete toto ručné elektrické náradie zapnúť,

zatlačte vypínač 3 do polohy (pozri „Stupeň

pre studený vzduch“, strana 117) alebo (pozri

„Stupeň pre horúci vzduch“, strana 117).

Pri oboch polohách bude ručné elektrické nára-

die spustené s takým množstvom vzduchu a s

takou teplotou, ktoré boli nastavené pred

posledným vypnutím náradia.

Ak chcete toto ručné elektrické náradie vypnúť,

zatlačte vypínač 3 až na doraz do polohy „0“.

Skôr ako ručné elektrické náradie po dlhšej prá-

ci s vysokou teplotou vypnete, nechajte náradie

krátky čas bežať so stupňom pre studený

vzduch , aby takýmto spôsobom vychladlo.

Vypnutie prostredníctvom tepelnej ochrany:

V prípade prehriatia (napríklad následkom spo-

malenia odvodu vzduchu) toto ručné elektrické

náradie automaticky vypne ohrievanie, avšak

ventilátor beží ďalej. Keď sa ručné elektrické

náradie znova ochladí na prevádzkovú teplotu,

ohrievanie sa opäť automaticky zapne.

Horúcovzdušná pištoľ GHG 660 LCD

Professional

GHG 660 LCD

Professional

Vecné číslo 0 601 944 7.. 0 601 944 7..

Menovité napätie V 220–240 110–120

Menovitý príkon W23001400

Množstvo vzduchu l/min 250–500 250–500

Teplota na výstupe dýzy cca °C 50–660 50–600

Presnosť merania teploty

–na výstupe z dýzy

–na displeji

±5%

±5%

±5%

±5%

Prevádzková teplota displeja* °C –20...+70 –20...+70

Hmotnosť podľa EPTA-Procedure 01/2003 kg 1,0 1,0

Trieda ochrany /II /II

* Mimo rozsahu prevádzkovej teploty môže displej očernieť.

Všimnite si láskavo vecné číslo na typovom štítku svojho ručného elektrického náradia. Obchodné názvy jednotlivých

produktov sa môžu odlišovať.

OBJ_BUCH-485-002.book Page 115 Wednesday, November 26, 2008 11:54 AM

116 | Slovensky

1 609 929 S53 | (26.11.08) Bosch Power Tools

Regulácia množstva vzduchu

Pomocou tlačidla 8 môžete regulovať vystupu-

júce množstvo vzduchu:

Ak chcete množstvo vzduchu zvýšiť, stlačte

tlačidlo na reguláciu množstva vzduchu 8 na

značke „+“, ak chcete množstvo vzduchu znížiť,

stlačte tlačidlo na značke „–“.

Krátke stlačenie tlačidla 8 spôsobí zvýšenie resp.

zníženie množstva vzduchu o jeden stupeň.

Dlhšie tlačenie tohto tlačidla zvyšuje resp. znižuje

množstvo vzduchu priebežne dovtedy, kým tla-

čidlo nepustíte alebo dovtedy, kým sa dosiahne

maximálne resp. minimálne množstvo vzduchu.

Množstvo vzduchu znížte napríklad vtedy, keď sa

nemá okolie obrobka nadmierne zohriať, alebo

vtedy, keby sa obrobok s nízkou hmotnosťou mo-

hol následkom veľkého prúdu vzduchu posunúť.

Regulovanie teploty

Teplota sa dá regulovať iba pri stupni pre horúci

vzduch .

Ak potrebujete teplotu zvýšiť, stlačte tlačidlo na

reguláciu teploty 9 na značke „+“, ak chcete

teplotu znížiť, stlačte tlačidlo na značke „–“.

Krátke stlačenie tlačidla 9 spôsobí zvýšenie resp.

zníženie teploty vzduchu o 10 °C. Dlhšie tlačenie

tohto tlačidla spôsobuje zvýšenie resp. zníženie

teploty vzduchu priebežne po 10 °C dovtedy,

kým tlačidlo nepustíte, alebo dovtedy, kým sa

dosiahne maximálna resp. minimálna teplota.

V prípade zmeny v nastavení teploty potrebuje

toto ručné elektrické náradie určitý krátky čas na

zohriatie prúdu vzduchu, resp. na jeho ochlade-

nie. Počas tejto doby sa cieľová teplota zobrazuje

na displeji 7 medzi blikajúcimi šípkami. Keď sa

dosiahne nastavená teplota, šípky sa stratia a na

displeji sa zobrazuje aktuálna teplota.

Blokovanie tlačidiel („LOC“) aktivovanie/

deaktivovanie blokovania

Aby sa zabránilo neúmyselnému dotyku tlačidiel a

následnej zmene množstva vzduchu alebo teplo-

ty, môžete pri nastavenom stupni pre horúci

vzduch funkciu tlačidiel 6, 8, 9 a 10 zablokovať.

Pri nastavenom stupni pre studený vzduch

budete môcť meniť množstvo vzduchu aj vtedy,

keď je blokovanie tlačidiel aktivované.

Aktivovanie blokovania tlačidiel:

Zapnite ručné elektrické náradie na stupeň pre

horúci vzduch . Nastavte hodnoty pre požado-

vané množstvo vzduchu a požadovanú teplotu,

pri ktorých má byť ručné elektrické náradie

(tlačidlá) zablokované.

Vypnite ručné elektrické náradie.

Stlačte a podržte stlačené tlačidlo pamäte 10 a

ručné elektrické náradie znova zapnite (na stu-

peň pre studený vzduch alebo na stupeň pre

horúci vzduch). Na displeji 7 sa zobrazí indikácia

„OFF“ pre deaktivované blokovanie tlačidiel.

Stláčajte jedno po druhom (pri stále stlačenom

tlačidle pamäte 10) symboly:

–„+“ na tlačidle na reguláciu teploty 9,

–„+“ na tlačidle na reguláciu množstva

vzduchu 8,

–„–“ na tlačidle na reguláciu teploty 9,

–„–“ na tlačidle na reguláciu množstva

vzduchu 8.

Na displeji sa zobrazí indikácia „ON“. Uvoľnite

tlačidlo pamäte 10.

Blokovanie tlačidiel je teraz aktivované. Pri

zapnutom stupni pre horúci vzduch sa budú na

displej zobrazovať predvolené hodnoty pre

teplotu a množstvo vzduchu. Pri stlačení ľubo-

voľného tlačidla sa potom na displeji zobrazí

indikácia „LOC“, nastavené hodnoty sa nedajú

zmeniť.

Deaktivovanie blokovania tlačidiel:

Vypnite ručné elektrické náradie. Stlačte a

podržte stlačené tlačidlo pamäte 10 a ručné

elektrické náradie opäť zapnite. Na displeji sa

zobrazí indikácia „ON“ pre aktivované blokova-

nie tlačidiel. Stlačte tlačidlo na reguláciu teploty

9 a tlačidlo na reguláciu množstva vzduchu 8 v

takom poradí, ako pri aktivovaní blokovania

tlačidiel. Na displeji sa objaví indikácia „OFF“,

blokovanie tlačidiel je deaktivované.

minimálne množstvo vzduchu

maximálne množstvo vzduchu

OBJ_BUCH-485-002.book Page 116 Wednesday, November 26, 2008 11:54 AM

Slovensky | 117

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Druhy prevádzky

Stupeň pre studený vzduch

Množstvo vzduchu regulovateľné,

teplota stanovená na 50 °C (nedá sa

regulovať), programový režim nie je

možný

Stupeň pre studený vzduch je vhodný na och-

ladenie prehriateho obrobku alebo na sušenie

farby. Takisto je vhodný na vychladenie pracov-

ných dýz pred odložením ručného elektrického

náradia alebo pred výmenou dýz.

Pri zmene zo stupňa pre horúci vzduch s vyšší-

mi teplotami potrebuje ručné elektrické náradie

určitý krátky čas na to, aby sa ochladilo na tep-

lotu 50 °C. Počas chladnutia sa na displeji 7

zobrazuje skutočná teplota na výstupe dýzy.

Pri zmene zo stupňa pre horúci vzduch na stu-

peň pre studený vzduch sa preberú aktuálne

nastavenia pre množstvo vzduchu.

Stupeň pre horúci vzduch

Množstvo vzduchu a teplota sú regu-

lovateľné, je možný normálny režim

aj programový režim náradia

Pri zmene zo stupňa pre studený vzduch na

stupeň pre horúci vzduch sa množstvo

vzduchu, teplota a prípadne aj program nastavia

automaticky tak, ako boli nastavené pri posled-

nom nastavení pri stupni pre horúci vzduch.

Programový režim

Pri programovom režime môžete nastavenia

množstva vzduchu a nastavenia teploty uložiť na-

trvalo do pamäti v štyroch programoch. V každom

programe je možná ľubovoľná kombinácia nasta-

veného množstva vzduchu a nastavenej teploty.

Aj pri programovom režime však môžete množst-

vo vzduchu a teplotu kedykoľvek zmeniť. Keď

tieto zmeny neuložíte do pamäte, pri vypnutí

ručného elektrického náradia alebo pri zmene na

iný program sa tieto zmenené hodnoty stratia.

Ak chcete prejsť do programového režimu,

stlačte tlačidlo na voľbu programu 6 toľkokrát,

až sa na displeji 7 zobrazí číslo požadovaného

programu.

Pri expedovaní ručného elektrického náradia z

výrobného závodu sú nastavené (predvolené)

nasledovné štyri programy:

Ak chcete nastavený program zmeniť, stláčajte

tlačidlo na voľbu programu 6 aby ste sa dostali

do požadovaného programu. Pomocou tlačidiel

na reguláciu množstva vzduchu 8 a na reguláciu

teploty 9 nastavte požadované množstvo

vzduchu a požadovanú hodnotu teploty.

Len čo sa hodnoty programu zmenili, bliká vľavo

hore na displeji symbol . Keď ste už požado-

vané množstvo vzduchu a požadovanú hodnotu

teploty nastavili, stlačte potom tlačidlo pamäte

10 a držte ho stlačené tak dlho, kým sa tento

znak na displeji stratí. Nastavené hodnoty sú

teraz uložené v pamäti pod číslom programu,

ktoré je zobrazené na displeji.

Normálny režim

Ak chcete prejsť z programového režimu do

normálneho režimu, stláčajte tlačidlo na voľbu

programu 6 toľkokrát, až sa na displeji nad

indikáciou teploty prestane ukazovať niektoré

číslo programu. Množstvo vzduchu a teplota sa

dajú kedykoľvek zmeniť pomocou tlačidla na

reguláciu množstva vzduchu 8 a pomocou

tlačidla na reguláciu teploty 9.

Hodnota pre množstvo vzduchu a hodnota pre

teplotu, ktoré boli nastavené v normálnom

režime, zostávajú uložené v pamäti náradia za

nasledujúcich okolností:

–zmena na programový režim,

–zmena na stupeň pre studený vzduch,

–vypnutie ručného elektrického náradia.

Program

Použitie

Teplota v °C

Množstvo

vzduchu

1Tvarovanie plastových rúr

(napr. nízkohustotný

polyetylén – LDPE) 250

2Zváranie obrobkov z plastov

(napr. PVC) 350

3Odstraňovanie laku/uvoľňo-

vanie lepidla 450

4Spájkovanie 550

OBJ_BUCH-485-002.book Page 117 Wednesday, November 26, 2008 11:54 AM

118 | Slovensky

1 609 929 S53 | (26.11.08) Bosch Power Tools

Pokyny na používanie

Upozornenie: Nedávajte dýzu 4 príliš blízko k

obrábanému obrobku. Vznikajúce spomalenie

odvodu vzduchu by mohlo spôsobiť prehriatie

ručného elektrického náradia.

Demontáž tepelnej ochrany

Pre prácu na niektorých mimoriadne úzkych

miestach môžete tepelnú ochranu 5

demontovať.

fKeď je dýza horúca, postupujte veľmi

opatrne! Pri práci bez tepelnej ochrany hrozí

zvýšené nebezpečenstvo popálenia.

Keď sa chystáte demontovať alebo montovať

tepelnú ochranu 5, vypnite ručné elektrické

náradie a nechajte ho vychladnúť.

Ak chcete ručné elektrické náradie rýchlo ochla-

diť, nechajte ho na krátku dobu bežať na stupni

pre studený vzduch.

Tepelnú ochranu 5 demontujte vyskrutkovaním

proti smeru pohybu hodinových ručičiek a opäť

montujte naskrutkovaním v smere pohybu

hodinových ručičiek.

Položenie ručného elektrického náradia

(pozri obrázok C)

Postavte ručné elektrické náradie na odkladacie

plôšky 1, keď chcete nechať náradie vychladnúť,

alebo ak chcete mať z nejakého dôvodu obe ruky

voľné na prácu.

fS položeným náradím pracujte mimoriadne

opatrne! Horúca dýza alebo horúci prúd

vzduchu by Vás mohli nebezpečne popáliť.

Príklady postupov

Obrázky príkladov použitia nájdete na vyklápa-

cej strane tohto Návodu na používanie.

Údaje o teplote v uvádzaných príkladoch použi-

tia sú len orientačné hodnoty, ktoré sa môžu v

praxi odlišovať podľa vlastností konkrétneho

použitého materiálu. Vzdialenosť dýzy k obrob-

ku závisí od druhu opracovávaného materiálu.

Optimálna teplota pre príslušné použitie sa dá

najlepšie zistiť praktickou skúškou. Začínajte

pracovať vždy s nižším stupňom teploty.

Pri všetkých príkladoch použitia s výnimkou

„Odstraňovanie laku z okien“ môžete pracovať

bez príslušenstva. Použitie navrhnutých súčias-

tok príslušenstva však zjednoduší Vašu prácu a

výrazne zvýši kvalitu dosiahnutého výsledku.

fBuďte vemi opatrný pri výmene dýzy! Nedo-

týkajte sa horúcej dýzy. Nechajte ručné elek-

trické náradie vychladnúť a pri výmene dýzy

používajte vždy pracovné rukavice. Horúca

dýza by Vám mohla spôsobiť popáleniny.

Odstraňovanie laku/uvoľňovanie lepidla

(pozri obrázok A)

Namontujte plochú dýzu 11 (príslušenstvo).

Krátku chvíľu zmäkčujte lak horúcim vzduchom a

pomocou ostrej a čistej špachtle ho nadvihujte.

Príliš dlhé pôsobenie horúceho vzduchu spáli

lak a sťažuje jeho odstránenie.

Mnohé lepidlá (napríklad samolepky) pri nahrie-

vaní zmäknú. Keď je lepidlo zohriate, môžete

spoj oddeliť, alebo môžete prebytočné lepidlo

odstrániť.

Odstraňovanie laku z okien (pozri obrázok B)

fBezpodmienečne používajte dýzu na ochra-

nu skla 12 (príslušenstvo). Hrozí nebezpe-

čenstvo prasknutia skla.

Na profilovaných plochách môžete lak pomocou

vhodnej špachtle nadvihnúť a potom ho odstra-

ňovať jemnou mäkkou drôtenou kefou.

Tvarovanie plastových rúr (pozri obrázok C)

Namontujte reflektorovú dýzu 13 (príslušenst-

vo). Plastovú rúru naplňte pieskom a na oboch

stranách ju uzavrite, aby ste zabránili pokrčeniu

rúry. Rúru rovnomerne zohrievajte pomocou

bočných pohybov sem a tam.

Zváranie plastov (pozri obrázok D)

Namontujte na pištoľ redukčnú dýzu 16 a zvára-

ciu pätku 15 (obe sú súčasťou príslušenstva).

Obrobky, ktoré budete zvárať i zvárací drôt 14

(príslušenstvo) musia byť z rovnakého materiálu

(napr. oba obrobky z PVC). Miesto zvaru musí byť

čisté a zbavené mastnoty.

Opatrne zahrievajte obe miesta zvaru, až nado-

budnú cestovitú konzistenciu. Pri práci dávajte

pozor a pamätajte na to, že tepelný rozdiel medzi

mäkkou a kvapalnou konzistenciou plastu je malý.

Pridávajte zvárací drôt 14 a nechajte ho topiť do

medzery tak, aby vznikol rovnomerný šev zvaru.

OBJ_BUCH-485-002.book Page 118 Wednesday, November 26, 2008 11:54 AM

Slovensky | 119

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Zmrašťovanie (pozri obrázok E)

Namontujte redukčnú dýzu 16 (príslušenstvo).

Priemer zmrašťovacej fóliovej hadice 17 (príslu-

šenstvo) zvoľte podľa obrobku (napríklad káblo-

vé oko). Zmrašťovaciu hadicovú fóliu rovnomerne

ohrievajte.

Rozmrazovanie vodovodných potrubí

(pozri obrázok F)

fPred zahrievaním sa presvedčte, či ide sku-

točne o vodovodné potrubie. Vodovodné po-

trubia sa často vonkajším vzhľadom od plyno-

vých potrubí vôbec neodlišujú. Plynové potru-

bia sa nesmú v žiadnom prípade nahrievať.

Namontujte uhlovú dýzu 18 (príslušenstvo).

Zamrznuté miesta zohrievajte vždy od okraja

smerom k stredu.

Plastové rúry a takisto plastové medzikusy

medzi rúrami (spojky) ohrievajte mimoriadne

opatrne, aby ste sa vyhli ich poškodeniu.

Mäkké spájkovanie (pozri obrázok G)

Namontujte redukčnú dýzu 16, aby ste mohli

bodovo spájkovať, alebo namontujte reflekto-

rovú dýzu 13 na spájkovanie rúr (obe dýzy sú

súčasťou príslušenstva).

Ak budete používať spájku bez tekutého pro-

striedku, potrite miesto spájkovania spájkova-

cím tukom alebo spájkovacou pastou. Podľa

príslušného druhu materiálu zohrievajte spájko-

vané miesto cca 50 až 120 sekúnd. Pridajte

spájku. Spájka sa musí roztaviť pri teplote vytvo-

renej náradím. Po vychladnutí v prípade potreby

odstráňte zo spájkovaného miesta tekutý

prostriedok!

Údržba a servis

Údržba a čistenie

fPred každou prácou na ručnom elektrickom

náradí vytiahnite zástrčku náradia zo

zásuvky.

fRučné elektrické náradie a jeho vetracie

štrbiny udržiavajte vždy v čistote, aby ste

mohli pracovať kvalitne a bezpečne.

Vyčistenie filtra na veľké nečistoty

Posuňte kryt 2 s filtrom na veľké nečistoty z

telesa náradia smerom dozadu. Filter vyfúkajte

(napríklad pomocou nejakého zdroja tlakového

vzduchu), alebo ho vyčistite pomocou nejakej

mäkkej kefy. Kryt nasaďte na pôvodné miesto.

Ak by prístroj napriek starostlivej výrobe a

kontrole predsa len prestal niekedy fungovať,

treba dať opravu vykonať autorizovanej servis-

nej opravovni elektrického náradia Bosch.

Pri všetkých dopytoch a objednávkach náhrad-

ných súčiastok uvádzajte bezpodmienečne

10-miestne vecné číslo uvedené na typovom

štítku výrobku.

Servisné stredisko a poradenská služba

pre zákazníkov

Servisné stredisko Vám odpovie na otázky

týkajúce sa opravy a údržby Vášho produktu ako

aj náhradných súčiastok. Rozložené obrázky a

informácie k náhradným súčiastkam nájdete aj

na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch

Vám rád pomôže aj pri problémoch týkajúcich sa

kúpy a nastavenia produktov a príslušenstva.

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal tre-

ba dať na recykláciu šetriacu životné prostredie.

Len pre krajiny EÚ:

Neodhadzujte ručné elektrické

náradie do komunálneho odpadu!

Podľa Európskej smernice

2002/96/ES o starých elektric-

kých a elektronických výrobkoch a

podľa jej aplikácií v národnom

práve sa musia už nepoužiteľné elektrické pro-

dukty zbierať separovane a dať na recykláciu

zodpovedajúcu ochrane životného prostredia.

Zmeny vyhradené.

OBJ_BUCH-485-002.book Page 119 Wednesday, November 26, 2008 11:54 AM

120 | Magyar

1 609 929 S53 | (26.11.08) Bosch Power Tools

hu

Biztonsági előírások

Olvassa el az összes biztonsági

figyelmeztetést és előírást.

A következőkben leírt előírások

betartásának elmulasztása áramüté-

sekhez, tűzhöz és/vagy súlyos testi

sérülésekhez vezethet.

fAz elektromos kéziszerszámot óvatosan és

gondosan kezelje. Az elektromos kéziszer-

szám nagy hőt termel, amely megnövelt tűz-

és robbanásveszélyhez vezet.

fEzért különösen óvatosan járjon el, ha

éghető anyagok közelében dolgozik. A forró

légáram, illetve a forró fúvóka a porokat vagy

gázokat könnyen meggyújthatja.

fNe dolgozzon az elektromos kéziszerszám-

mal robbanásveszélyes környezetben.

fNe irányítsa a forró légáramot hosszabb

ideig ugyanarra a pontra. Műanyagok, fes-

tékek, lakkrétegek és hasonló anyagok meg-

munkálásakor gyúlékony és robbanékony

gázok keletkeznek.

fGondoljon arra is, hogy a hőt a környezet

eltakart éghető anyagokhoz is elvezetheti

és azok meggyulladhatnak.

fHasználat után tegye le biztos helyre az

elektromos kéziszerszámot, és hagyja tel-

jesen lehűlni, mielőtt elcsomagolná. A forró

fúvóka károkat okozhat.

fSohase hagyja a bekapcsolt elektromos

kéziszerszámot felügyelet nélkül.

fA használaton kívüli elektromos szerszámo-

kat olyan helyen tárolja, ahol azokhoz gye-

rekek nem férhetnek hozzá. Ne hagyja, hogy

olyan személyek használják az elektromos

szerszámot, akik nem ismerik a szerszámot,

vagy nem olvasták el ezt az útmutatót. Az

elektromos kéziszerszámok veszélyesek, ha

azokat gyakorlatlan személyek használják.

fTartsa távol az elektromos kéziszerszámot

az esőtől és a nedvességtől. Ha víz hatol be

egy elektromos kéziszerszámba, ez meg-

növeli az áramütés veszélyét.

fNe használja a kábelt a rendeltetésétől el-

térő célokra, vagyis az elektromos kéziszer-

számot soha ne hordozza vagy akassza fel a

kábelnél fogva, és sohase húzza ki a

hálózati csatlakozó dugót a kábelnél fogva.

Tartsa távol a kábelt hőforrásoktól, olajtól,

éles élektől és sarkaktól és mozgó gépalkat-

részektől. Egy megrongálódott vagy csomók-

kal teli kábel megnöveli az áramütés

veszélyét.

fViseljen mindig védőszemüveget. Egy védő-

szemüveg csökkenti a személyes sérülések

kockázatát.

fHúzza ki a csatlakozó dugót a dugaszolóalj-

zatból, mielőtt az elektromos kéziszerszá-

mon beállítási munkákat végez, tartozéko-

kat cserél vagy az elektromos kéziszerszá-

mot tárolásra elteszi. Ez az elővigyázatossági

intézkedés meggátolja az elektromos kézi-

szerszám akaratlan üzembe helyezését.

fMinden használat előtt ellenőrizze az elek-

tromos kéziszerszámot, a kábelt és a csatla-

kozó dugót. Ha valamilyen megrongálódást

észlel, ne használja az elektromos kéziszer-

számot. Sohase nyissa fel saját maga az

elektromos kéziszerszámot, és csak megfe-

lelően kiképzett szakembereket bízzon meg

az elektromos kéziszerszám javításával.

A javításhoz csak eredeti alkatrészeket sza-

bad használni. Egy megrongálódott elektro-

mos kéziszerszám, kábel, vagy csatlakozó

dugó megnöveli az áramütés veszélyét.

Gondoskodjon a munkahely

alapos szellőzéséről. A munka

során keletkező gőzök és gázok

gyakran gyakran ártalmasak az

egészségre.

fViseljen védő kesztyűt és ne érintse meg a

forró fúvókát. Különben égési sérülés ve-

szélye áll fenn.

fSohase irányítsa a forró levegőáramot

emberekra vagy állatokra.

fNe használja az elektromos kéziszerszámot

hajszárításra. A kilépő légáram lényegesen

forróbb, mint a hajszárítóból kilépő levegő.

fHa nem lehet elkerülni az elektromos kézi-

szerszám nedves környezetben való hasz-

nálatát, alkalmazzon egy hibaáram-védő-

kapcsolót. Egy hibaáram-védőkapcsoló alkal-

mazása csökkenti az áramütés kockázatát.

OBJ_BUCH-485-002.book Page 120 Wednesday, November 26, 2008 11:54 AM

Magyar | 121

Bosch Power Tools 1 609 929 S53 | (26.11.08)

A működés leírása

Kérjük hajtsa ki a kihajtható ábrás oldalt, és

hagyja így kihajtva, miközben ezt a kezelési

útmutatót olvassa.

Rendeltetésszerű használat

Az elektromos kéziszerszám műanyagok formá-

lására és hegesztésére, festékrétegek eltávolítá-

sára és zsugortömlők felmelegítésére szolgál.

A készülék forrasztásra és ónozásra, ragasztott

kötések felbontására és befagyott vízvezetékek

felolvasztására is alkalmas.

Csak akkor használja az elektromos kéziszerszá-

mot, ha annak minden funkcióját meg tudja

itélni és megfelelően végre tudja hajtani, vagy ha

erre megfelelő utasításokat kapott.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek

sorszámozása az elektromos kéziszerszámnak

az ábra-oldalon található képére vonatkozik.

1Lerakó felület

2Fedél durva szennyezésszűrővel

3Be-/kikapcsoló fokozat-előválasztóval

4Fúvóka

5Hővédelem

6Program választó gomb

7Kijelző

8Levegő mennyiség szabályozógomb

9Hőmérséklet szabályozógomb

10 Tárológomb

11 Lapos fúvóka*

12 Üvegvédő fúvóka*

13 Reflektorfúvóka*

14 Hegesztő huzal*

15 Hegesztősaru*

16 Zsugorító fúvóka*

17 Zsugortömlő*

18 Szög-fúvóka*

*A képeken látható vagy a szövegben leírt tartozékok

részben nem tartoznak a standard szállítmányhoz.

Tartozékprogramunkban valamennyi tartozék

megtalálható.

Zajkibocsátás

A mérési eredmények az EN 60745 szabványnak

megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám zajszintjének tipi-

kus A-értéke kisebb mint 70 dB(A).

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a

„Műszaki adatok” alatt leírt termék megfelel a

következő szabványoknak, illetve irányadó

dokumentumoknak: EN 60335 a 2006/95/EGK,

2004/108/EK irányelveknek megfelelően.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 121 Wednesday, November 26, 2008 11:54 AM

122 | Magyar

1 609 929 S53 | (26.11.08) Bosch Power Tools

Műszaki adatok

Üzemeltetés

Üzembe helyezés

fÜgyeljen a helyes hálózati feszültségre! Az

áramforrás feszültségének meg kell

egyeznie az elektromos kéziszerszám típus-

tábláján található adatokkal. A 230 V-os

berendezéseket 220 V hálózati feszültség-

ről is szabad üzemeltetni.

Be- és kikapcsolás

Az elektromos kéziszerszám bekapcsolásához

nyomja a 3 be-/kikapcsolót a következő állásba:

(lásd „Hideg levegős fokozat”, a 124 oldalon)

(lásd „Forró levegős fokozat”, a 124 oldalon).

Az elektromos kéziszerszám e két helyzet min-

degyikében azokkal a levegőmennyiség- és

hőmérsékletértékekkel indul el, amelyek a

legutolsó kikapcsolás előtt voltak beállítva.

Az elektromos kéziszerszám kikapcsolásához

nyomja a 3 be-/kikapcsolót ütközésig a „0”

állásba.

Ha hosszabb ideig dolgozott magas hőmér-

séklettel, akkor járassa az elektromos kéziszer-

számot a kikapcsolás előtt rövid ideig a hideg

levegős fokozatban.

Túlhevülés ellen védő lekapcsolás:

Túlmelegedés esetén (például levegőtorlódás

miatt) az elektromos kéziszerszám a fűtést ön-

működően kikapcsolja, a fúvó ventillátor azon-

ban továbbra is működésben marad. Ha az

elektromos kéziszerszám ismét lehűlt az üzemi

hőmérsékletre, a fűtés ismét automatikusan

bekapcsolódik.

Forrólevegős fúvóka GHG 660 LCD

Professional

GHG 660 LCD

Professional

Cikkszám 0 601 944 7.. 0 601 944 7..

Névleges feszültség V 220–240 110–120

Névleges felvett teljesítmény W23001400

Levegőmennyiség l/perc 250–500 250–500

Hőmérséklet a fúvóka kimeneténél, kb. °C 50–660 50–600

Hőmérséklet mérési pontosság

–a fúvóka kimenetén

–a kijelzőn

±5%

±5%

±5%

±5%

Üzemi hőmérséklet kijelző* °C –20...+70 –20...+70

Súly az „EPTA-Procedure 01/2003”

(2003/01 EPTA-eljárás) szerint kg 1,0 1,0

Érintésvédelmi osztály /II /II

* Az üzemi hőmérsékleti tartományon kívüli hőmérsékleteknél a kijelző sötétté válhat.

Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszer-

számoknak több különböző kereskedelmi megnevezése is lehet.

OBJ_BUCH-485-002.book Page 122 Wednesday, November 26, 2008 11:54 AM

Magyar | 123

Bosch Power Tools 1 609 929 S53 | (26.11.08)

A levegőátáramlás szabályozása

Az átáramló levegő mennyiségét a 8 gombbal

lehet szabályozni:

A levegőátáramlás megnövelésére nyomja meg a

8 levegő mennyiség szabályozógombon a „+”

jelet, a levegőátáramlás csökkentésére pedig a

„–” jelet.

A 8 gomb rövid megnyomása egy fokozattal

növeli, illetve csökkenti a levegőátáramlást.

A gomb hosszabb megnyomásával a levegő-

átáramlást folyamatosan lehet növelni, illetve

csökkenteni, amíg a gombot el nem ereszti,

illetve amíg a készülék elérte a maximális, illetve

minimális levegőátáramlást.

Alacsonyabb levegőáramra például akkor van

szükség, ha el kell kerülni a munkadarab kör-

nyezetének túlzott felmelegedését vagy ha egy

könnyű munkadarabot a túl erős levegőáram

elmozdítana.

Hőmérséklet szabályozás

A hőmérséklet csak a forró levegős fokozatban

szabályozható.

A hőmérsklet megnövelésére nyomja meg a 9

hőmérséklet szabályozógombon a „+” jelet, a

hőmérséklet csökkentésére pedig a „–” jelet.

A 9 gomb rövid megnyomásával a hőmérsékletet

10 °C-kal lehet növelni, illetve csökkenteni. A

gomb hosszabb megnyomásával a hőmérsékle-

tet folyamatosan lehet 10 °C-onként növelni

vagy csökkenteni, amíg el nem ereszti a gombot,

vagy amíg a készülék el nem éri a maximális,

illetve minimális hőmérsékletet.

A hőmérséklet beállítás megváltoztatásakor az

elektromos kéziszerszámnak egy rövid időre van

szüksége ahhoz, hogy a levegőáramot felmele-

gítse, illetve lehűtse a célhőmérsékletre. A cél-

hőmérséklet ezen idő alatt a 7 kijelzőn villogó

nyilak között kerül kijelzésre. A célhőmérséklet

elérése után a nyilak kialszanak, és a kijelző az

aktuális hőmérsékletet jelzi.

A gombreteszelés („LOC”) aktiválása/

deaktiválása

A levegőátáramlás és hőmérséklet véletlen meg-

változtatásának megakadályozására a forró leve-

gős fokozatban a 6, 8, 9 és 10 gombok műkö-

dése reteszelhető. A hideg levegős fokozatban

a levegőátáramlást aktivált gombreteszelés

mellett is meg lehet változtatni.

A gombreteszelés aktiválása:

Kapcsolja az elektromos kéziszerszámot a forró

levegős fokozatba töltőkészülékbe. Állítsa be

azt a levegőátáramlás és hőmérséklet értéket,

amelyek mellett az elektromos kéziszerszámot

reteszelni akarja.

Kapcsolja ki az elektromos kéziszerszámot.

Tartsa benyomva a 10 tárológombot és kap-

csolja ismét be az elektromos kéziszerszámot

(hideg vagy forró levegős fokozat). A 7 kijelzőn

megjelenik az „OFF” jel, ez a deaktivált gomb-

reteszelést jelzi.

Nyomja meg egymás után (továbbra is benyomott

10 tárológomb mellett) a következő gombokat:

–„+” a 9 hőmérséklet szabályozó gombon,

–„+” a 8 a levegő szabályozó gombon,

–„–” a 9 hőmérséklet szabályozó gombon,

–„–” a 8 levegő szabályozó gombon.

A kijelzőn megjelenik az „ON” kijelzés. Engedje

el a 10 tárológombot.

A gombreteszelés ezzel most aktiválva van. A

forró levegős fokozatban a készüléken kijelzés-

re kerülnek a hőmérséklet és a levegőátáramlás

előre beállított értékei. A kijelzőn bármely gomb

benyomásakor megjelenik a „LOC” jelzés, ez azt

jelenti, hogy az értékeket nem lehet megváltoz-

tatni.

A gombreteszelés deaktiválása:

Kapcsolja ki az elektromos kéziszerszámot. Tart-

sa benyomva a 10 tárológombot és kapcsolja is-

mét be az elektromos kéziszerszámot. A kijelzőn

megjelenik az „ON” jelzés, ez azt jelenti, hogy a

gombreteszelés aktiválva van. Nyomja meg

ugyanazon sorrendben a 9 hőmérséklet sza-

bályozó gombot és a 8 levegő szabályozó gom-

bot, mint a gombreteszelés aktiválásakor.

A kijelzőn megjelenik az „OFF” jelzés, ez azt

jelenti, hogy a gombreteszelés deaktiválva van.

minimális levegőmennyiség

maximális levegőmennyiség

OBJ_BUCH-485-002.book Page 123 Wednesday, November 26, 2008 11:54 AM

124 | Magyar

1 609 929 S53 | (26.11.08) Bosch Power Tools

Üzemmódok

Hideg levegős fokozat

A levegőátáramlás szabályozható, a

hőmérséklet 50 °C-ra van beállítva

(nem szabályozható), programozott

üzemre nincs lehetőség

A hideg levegős fokozat egy felhevült munka-

darab lehűtésére, vagy festékrétegek szárítására

alkalmas. Az elektromos kéziszerszám kikapcso-

lása vagy a betétfúvókák kicserélése előtt is ezt

az üzemmódot célszerű lehűtésre használni.

A magas hőmérsékletek mellett használt forró

levegős fokozatból való átváltás után egy rövid

ideig eltart, amíg az elektromos kéziszerszám

50 °C-ra hűl le. A lehűlés közben a 7 kijelzőn a

fúvóka kimenetén uralkodó tényleges hőmér-

séklet kerül kijelzésre.

A magas hőmérsékletek mellett használt forró

levegős fokozatból a hideg levegős fokozatra

való átváltáskor az elektromos kéziszerszám

átveszi az aktuális beállított levegőátáramlási

értéket.

Forró levegős fokozat

A levegőmennyiség és a hőmérséklet

szabályozható, mind normális, mind

programozott üzem lehetséges

A hideg levegős fokozatból a forró levegős fo-

kozatra való átállásnál az elektromos kéziszer-

szám a levegőátáramlást, a hőmérsékletet és

adott esetben a programot önműködően úgy

állítja be, ahogyan a szerszám legutoljára forró

levegős fokozatban működött.

Programozott üzem

Programozott üzemben a levegőmennyiség- és

hőmérsékletbeállításokat négy különböző pro-

gramban tartósan tárolni lehet. Valamennyi

programban tetszőleges levegőmennyiség- és

hőmérsékletkombinációkat lehet beállítani.

A levegőátáramlást és a hőmérsékletet progra-

mozott üzemben is bármikor meg lehet változ-

tatni. Ha a változtatásokat nem tárolja, akkor

ezek a beállítások a berendezés kikapcsolásakor

vagy egy más programra való átkapcsolás esetén

elvesznek.

A programozott üzemre való átálláshoz nyomja

meg annyiszor egymás után a 6 a program

választó gombot, amíg a kívánt program száma a

7 kijelzőn meg nem jelenik.

Az elektromos kéziszerszám kiszállításakor a

következő négy program van előre beállítva:

Egy meglévő program megváltoztatásához kap-

csoljon át a 6 program választó gomb megnyo-

másával ebbe a programmba. Állítsa be a 8

levegő mennyiség szabályozógombbal és a 9

hőmérséklet szabályozógombbal a kívánt

levegőátáramlást és hőmérsékletet.

Mihelyt megváltoztatta egy program paramé-

tereinek értékeit, a kijelző bal felső sarkában

elkezd villogni a következő jel: . Ha beállította

a kívánt levegőátáramlást és hőmérsékletet,

akkor nyomja be annyi ideig a 10 tárológombot,

amíg a jel a kijelzőn ki nem alszik. A beren-

dezés ekkor a beállított értékeket a kijelzőn

jelzett számú programban eltárolta.

Program

Alkalmazás

Hőmérséklet °C

Levegőátáramlás

1Műanyagcsövek (például

LDPE) alakváltoztatása 250

2Műanyag (például PVC)

hegesztése 350

3Lakk eltávolítása/ragasztó

leoldása 450

4Forrasztás 550

OBJ_BUCH-485-002.book Page 124 Wednesday, November 26, 2008 11:54 AM

Magyar | 125

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Normál üzem

A programozott üzemről a normális üzemre való

átálláshoz nyomja meg annyiszor egymás után a

6 program választó gombot, amíg a kijelzőben a

hőmérséklet felett már nem kerül kijelzésre pro-

gramszám. A levegőátáramlás és a hőmérsékle-

tet a 8 levegő mennyiség szabályozógombbal és

a 9 hőmérséklet szabályozó gombbal bármikor

meg lehet változtatni.

A normális üzemben beállított levegőátáramlás

és hőmérséklet értékek a következő feltételek

mellett tárolva maradnak:

–Átkapcsolás programozott üzemre,

–Átkapcsolás hideg levegős fokozatra,

–Az elektromos kéziszerszám kikapcsolása.

Munkavégzési tanácsok

Megjegyzés: Ne vigye a 4 fúvókát túl közel a

megmunkálásra kerülő munkadarabhoz. Az

ilyenkor fellépő levegőtorlódás az elektromos

kéziszerszám túlmelegedéséhez vezethet.

A hőszigetelő borítás leszerelése

A különösen szűk helyeken végzett munkákhoz a

5 hőszigetelő borítást le lehet szerelni.

fÓvakodjon a forró fúvókától! A hőszigetelő

borítás nélkül végzett munkák során az

égéses sérülések veszélye még nagyobb.

A 5 hőszigetelő borítás le- és felszereléshez kap-

csolja ki és hagyja lehűlni az elektromos kézi-

szerszámot.

A gyorsabb lehűléshez az elektromos kéziszer-

számot rövid ideig a hideg levegős fokozatban

lehet járatni.

A 5 hőszigetelő borítást az óramutató járásával

ellenkező irányba forgatva kell leszerelni és az

óramutató járásával megegyező irányban forgat-

va kell felszerelni.

Az elektromos kéziszerszám lerakása

(lásd a „C” ábrát)

Tegye le az elektromos kéziszerszámot a 1

lerakó felületre, ha le akarja hűteni, vagy ha a

munkához mindkét kezére szüksége van.

fA lerakott elektromos kéziszerszámmal kü-

lönösen óvatosan dolgozzon! Ellenkező eset-

ben a forró fúvókával vagy a forró légárammal

megégetheti magát.

Munkavégzési példák

A munkavégzési példákhoz szolgáló ábrák a ki-

hajtható oldalakon találhatók.

A munkavégzési példákban megadott hőmér-

séklet értékek tájékoztató jellegűek, a ténylege-

sen szükséges hőmérséklet az anyag tulajdonsá-

gaitól függően ezektől eltérhet. Az fúvóka és a

munkadarab közötti távolságot a megmunkálás-

ra kerülő anyagtól függően kell megválasztani.

A mindenkori használathoz optimális hőmérsék-

letet gyakorlati próbákkal lehet meghatározni.

Ezért mindig egy alacsonyabb hőmérséklet foko-

zattal kezdje el a munkát.

A „Lakk eltávolítása az ablakokról” munkavégzé-

si példa kivételével valamennyi példamunkát

minden tartozék nélkül el lehet végezni. A java-

solt tartozékok használata azonban lényegesen

megkönnyíti a munkát és lényegesen megjavítja

az eredmény minőségét.

fA fúvóka kicserélésekor vigyázzon! Ne

érjen hozzá a forró fúvókához. Hagyje előbb

lehűlni az elektromos kéziszerszámot és a

fúvókacseréhez viseljen védő kesztyűt.

Ellenkező esetben a forró fúvókával vagy a

forró légárammal megégetheti magát.

Lakk eltávolítása/ragasztó leoldása

(lásd az „A” ábrát)

Tegye fel a 11 lapos fúvókát (tartozék). A lakkot

a forró levegővel rövid időre melegítse fel, majd

egy éles, tiszta spaklival távolítsa el. Ha túl

sokáig hevíti a lakkot, az eléghet és ez meg-

nehezíti az eltávolítást.

A melegítéstől sok ragasztóanyag (például a cím-

kékben használt ragasztó) meglágyul. Felmelegí-

tett ragasztó esetén a kapcsolatokat szét lehet

választani, vagy a felesleges ragasztót el lehet

távolítani.

Lakk eltávolítása az ablakokról

(lásd a „B” ábrát)

fEhhez mindenképpen a 12 üvegvédő fúvó-

kát (tartozék) használja. Ellenkező esetben

fennáll az üvegtörés veszélye.

Profilirozott felületek esetén a lakkot egy meg-

felelő spaklival le lehet emelni és egy puha drót-

kefével le lehet kefélni.

OBJ_BUCH-485-002.book Page 125 Wednesday, November 26, 2008 11:54 AM

126 | Magyar

1 609 929 S53 | (26.11.08) Bosch Power Tools

Műanyagcsövek formálása (lásd a „C” ábrát)

Tegye fel a 13 reflektorfúvókát (tartozék). Töltse

meg homokkal és zárja le mindkét oldalon a

műanyagcsöveket, hogy meggátolja azok meg-

törését. A csövet oldalirányú jobbra és balra

mozgatással egyenletesen melegítse fel.

Műanyag összehegesztése (lásd a „D” ábrát)

Tegye fel a 16 zsugorító fúvókát és a 15 hegesz-

tősarut (mind a kettő tartozék). Az összehegesz-

tésre kerülő munkadaraboknak és a 14 hegesztő

huzalnak (tartozék) azonos anyagból kell lennie

(például mind a kettő PVC). A varratnak tisztá-

nak és zsírmentesnek kell lenne.

Óvatosan melegítse fel az összehegesztési tarto-

mányt, amíg az anyag képlékennyé válik. Vegye

figyelembe, hogy a műanyagoknál a képlékeny

és a folyékony állapot között kicsi a hőmérsék-

lettartomány.

Adagolja be a 14 hegesztő huzalt és vezesse bele

a résbe, úgy, hogy ott egy egyenletes dudor

jöjjön létre.

Zsugorítás (lásd az „E” ábrát)

Tegye fel a 16 zsugorító fúvókát (tartozék). A 17

zsugortömlő (tartozék) átmérőjét a munkadarab

(például kábelsaru) méreteinek megfelelően kell

megválasztani. A zsugorodó tömlőt

egyenletesen melegítse fel.

Vízvezeték felolvasztása (lásd az „F”ábrát)

fA felmelegítés előtt ellenőrizze, hogy való-

ban vízvezeték van-e ott. A vízvezeték kívül-

ről gyakran nem lehet megkülönböztetni a

gázvezetékektől. A gázvezetékeket semmi

esetre sem szabad felmelegíteni.

Tegye fel a 18 szög-fúvókát (tartozék). A fagyott

részeket mindig a szélüktől a középső rész felé

haladva kell felmelegíteni.

A műanyagcsövek, valamint a csődarabok

közötti összeköttetések felmelegítésénél

különösen óvatosan kell eljárni, hogy az alkat-

részek nehogy megrongálódjanak.

Lágyforrasztás (lásd a „G”ábrát)

Pontforrasztásokhoz szerelje fel a 16, zsugorító

fúvókát, csövek forrasztásához pedig a 13 reflek-

torfúvókát (mind a kettő külön tartozék).

Ha forrasztózsírt nem tartalmazó forrasztóanya-

got használ, akkor vigyen fel forrasztózsírt vagy

forrasztópasztát a forrasztás helyére. Az anyag-

tól függően kb. 50–120 másodpercig melegítse

fel a forrasztási pontot. Vigye fel a forrasz-

tóanyagot. A forrasztóanyagnak a munkadarab

hőmérséklete következtében meg kell olvadnia.

Szükség esetén a kihűlés után távolítsa el a

forrasztási pontról a forrasztózsírt.

Karbantartás és szerviz

Karbantartás és tisztítás

fAz elektromos kéziszerszámon végzendő

bármely munka megkezdése előtt húzza ki a

csatlakozó dugót a dugaszoló aljzatból.

fTartsa mindig tisztán az elektromos kézi-

szerszámot és annak szellőzőnyílásait, hogy

jól és biztonságosan dolgozhasson.

Tisztítsa meg a durva szennyezésszűrőt

Tolja ki a 2 fedelet a durva szennyezésszűrővel

hátrafelé a házból. Fújja ki a szűrőt (például

préslevegővel) vagy tisztítsa meg egy puha

kefével. Tegye ismét be a helyére a fedelet.

Ha az elektromos kéziszerszám a gondos

gyártási és ellenőrzési eljárás ellenére egyszer

mégis meghibásodna, akkor a javítással csak

Bosch elektromos kéziszerszám-műhely

ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar

megrendelni, okvetlenül adja meg az elektromos

kéziszerszám típustábláján található 10-jegyű

cikkszámot.

OBJ_BUCH-485-002.book Page 126 Wednesday, November 26, 2008 11:54 AM

Magyar | 127

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karban-

tartásával, valamint a pótalkatrészekkel kapcso-

latos kérdésekre szívesen válaszol. A tartalékal-

katrészekkel kapcsolatos robbantott ábrák és

egyéb információ a következő címen találhatók:

www.bosch-pt.com

A Bosch Vevőtanácsadó Csoport szívesen segít

Önnek, ha a termékek és tartozékok vásárlásá-

val, alkalmazásával és beállításával kapcsolatos

kérdései vannak.

Magyar

Robert Bosch Kft

1103 Budapest

Gyömrői út. 120

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat

és a csomagolást a környezetvédelmi szempon-

toknak megfelelően kell újrafelhasználásra

előkészíteni.

Csak az EU-tagországok számára:

Ne dobja ki az elektromos kézi-

szerszámokat a háztartási

szemétbe!

A használt villamos és elektroni-

kus berendezésekre vonatkozó

2002/96/EK sz. Európai Irány-

elvnek és ennek a megfelelő országok joghar-

monizációjának megfelelően a már használ-

hatatlan elektromos kéziszerszámokat külön

össze kell gyűjteni és a környezetvédelmi szem-

pontból megfelelő újra felhasználásra le kell

adni.

A változtatások joga fenntartva.

OBJ_BUCH-485-002.book Page 127 Wednesday, November 26, 2008 11:54 AM

128 | Русский

1 609 929 S53 | (26.11.08) Bosch Power Tools

ru

Указания по безопасности

Прочтите все указания и инструк-

ции по технике безопасности.

Упущения, допущенные при соблю-

дении указаний и инструкций по

технике безопасности, могут стать

причиной поражения электричес-

ким током, пожара и тяжелых

травм.

fОбращайтесь осторожно с этим электро-

инструментом. Этот электроинструмент

сильно нагревает воздух, который ведет к

повышенной опасности пожара и взрыва.

fБудьте особенно осторожны при работе

вблизи горючих материалов. Поток горя-

чего воздуха и горячее сопло могут воспла-

менить пыль или газ.

fНе работайте с этим электроинструмен-

том во взрывоопасных помещениях.

fНе направляйте поток горячего воздуха

продолжительное время на одно и тоже

место. При обработке, например, синтети-

ческих материалов, красок, лаков или

подобных материалов могут возникнуть

легко воспламеняющиеся газы.

fУчитывайте, что тепло может достичь

скрытые горючие материалы и воспла-

менить их.

fПосле использования надежно положите

электроинструмент и дайте ему пол-

ностью остыть, перед тем как Вы уберете

его. Горячее сопло может причинить

ущерб.

fНе позволяйте детям пользоваться элек-

троинструментом без присмотра.

fХраните неиспользуемые электроинстру-

менты недоступно для детей. Не разре-

шайте пользоваться электроинструмен-

том лицам, которые незнакомы с ним или

не читали настоящих инструкций. Электро-

инструменты опасны в руках неопытных

лиц.

fЗащищайте электроинструмент от дождя

и сырости. Проникновение воды в электро-

инструмент повышает риск поражения

электротоком.

fНе допускается использовать шнур не по

назначению, например, для транспорта

или подвески электроинструмента или для

вытягивания вилки из розетки. Защищай-

те шнур от воздействия высоких темпера-

тур, масла, острых кромок или подвиж-

ных частей инструмента. Поврежденный

или схлестнутый шнур повышает риск

поражения электротоком.

fПрименяйте защитный очки. Защитные

очки снижают риск получения ранений.

fДо начала наладки электроинструмента,

замены принадлежностей или прекраще-

ния работы отключайте вилку от розетки

сети. Эта мера предосторожности предот-

вращает непреднамеренное пуск электро-

инструмента.

fПеред каждым использованием прове-

ряйте электроинструмент, кабель и вилку.

Не пользуйтесь электроинструментом,

если Вы констатируете повреждение. Не

вскрывайте самостоятельно электро-

инструмент и поручайте ремонт квалифи-

цированному специалисту и только с под-

линными запчастями. Поврежденные элек-

троинструменты, шнур и вилка повышают

риск поражения электротоком.

Ваше рабочее место должно

иметь хорошую вентиляцию.

Возникающие при работе газы и

пары часто являются вредными

для здоровья.

fПользуйтесь защитными перчатками и не

касайтесь горячего сопла. Опасность полу-

чения ожога.

fНе направляйте поток горячего воздуха

на людей или животных.

fНе применяйте электроинструмент в ка-

честве фена для волос. Выходящий поток

воздуха значительно горячей потока из

фена для волос.

fЕсли нельзя избежать использования

электроинструмента во влажной среде,

пользуйтесь дифференциальным автома-

том. Использование диффференциального

автомата уменьшает риск поражения элек-

трическим током.

OBJ_BUCH-485-002.book Page 128 Wednesday, November 26, 2008 11:54 AM

Русский | 129

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Описание функции

Пожалуйста, откройте раскладную страницу с

иллюстрациями электроинструмента и оста-

вляйте ее открытой, пока Вы изучаете руко-

водство по эксплуатации.

Применение по назначению

Данный электроинструмент предназначен для

формования и сварки пластмасс, удаления

красочных покрытий и для усадки термо-

усадочных шлангов. От также пригоден для

пайки и лужения, разделения клееных соеди-

нений и для оттаивания водопроводов.

Применяйте настоящий электроинструмент

только, если Вы в состоянии полностью пред-

ставить себе все функции и выполнить их без

ограничений или, если Вы получили соответст-

вующие указания.

Изображенные составные части

Нумерация составных частей выполнена по

изображению на странице с иллюстрациями.

1Установочная площадка

2Крышка с грубым фильтром

3Выключатель с переключателем ступеней

4Сопло

5Термозащита

6Переключатель программ

7Дисплей

8Клавиша регулирования потока воздуха

9Клавиша регулирования температуры

10 Клавиша памяти

11 Плоское сопло*

12 Сопло с защитой стекла*

13 Рефлекторное сопло*

14 Сварочный прут*

15 Сварочный башмак*

16 Редукционное сопло*

17 Термоусаживаемый шланг*

18 Угловое сопло*

*Изображенные или описанные принадлежности не

входят в стандартный объем поставки. Полный

ассортимент принадлежностей Вы найдете в нашей

программе принадлежностей.

Данные о шуме

Измерения выполнены согласно стандарту

ЕН 60745.

А-взвешенный уровень звукового давления от

электроинструмента обычно ниже 70 дБ(А).

Заявление о соответствии

С полной ответственностью мы заявляем, что

описанный в разделе «Технические данные»

продукт соответствует нижеследующим

стандартам или нормативным документам:

ЕН 60335 согласно положениям Директив

2006/95/ЕС, 2004/108/ЕС.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 129 Wednesday, November 26, 2008 11:54 AM

130 | Русский

1 609 929 S53 | (26.11.08) Bosch Power Tools

Технические данные

Работа с инструментом

Включение электроинструмента

fУчитывайте напряжение сети! Напряже-

ние источника тока должно соответство-

вать данным на типовой табличке элек-

троинструмента. Электроинструменты на

230 В могут работать также и при напря-

жении в 220 В.

Включение/выключение

Для включения электроинструмента пере-

ставьте выключатель 3 в положение (см.

«Ступень потока холодного воздуха», стр. 132)

или (см. «Ступень потока горячего воздуха»,

стр. 132).

В обоих положениях электроинструмент за-

пускается со значениями потока воздуха и

температуры, которые были установлены

перед последним выключением.

Для выключения электроинструмента пере-

ведите выключатель 3 в положение «0».

После продолжительной работы с высокой

температурой охладите электроинструмент

перед выключением в течение короткого

времени на холодной ступени .

Тепловая защита: При перегреве (например,

при повышении напора воздуха) электро-

инструмент автоматически выключает нагрев,

оставляя включенным вентилятор. После ох-

лаждения электроинструмента до рабочей тем-

пературы нагрев автоматически включается.

Термовоздуходувк GHG 660 LCD

Professional

GHG 660 LCD

Professional

Товарный № 0 601 944 7.. 0 601 944 7..

Номинальное напряжение В 220–240 110–120

Потребляемая мощность, номинальная Вт 2300 1400

Расход воздуха л/мин 250–500 250–500

Температура на выходе сопла ок. °C 50–660 50–600

Точность измерения температуры

–на выходе сопла

–на индикаторе

±5%

±5%

±5%

±5%

Рабочая температура дисплея* °C –20...+70 –20...+70

Вес согласно EPTA-Procedure 01/2003 кг 1,0 1,0

Класс защиты /II /II

* За пределами рабочей температуры дисплей может стать черным.

Пожалуйста, учитывайте товарный номер на типовой табличке Вашего электроинструмента. Торговые обозначе-

ния отдельных электроинструментов могут изменяться.

OBJ_BUCH-485-002.book Page 130 Wednesday, November 26, 2008 11:54 AM

Русский | 131

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Регулирование потока воздуха

Вы можете клавишей 8 регулировать поток

воздуха:

Для увеличения потока воздуха переведите

клавишу регулирования 8 на «+», для сниже-

ния потока воздуха переведите клавишу

на «–».

Короткое нажатие на клавишу 8 повышает или

снижает поток воздуха на одну ступень. Про-

должительное нажатия на клавишу повышает

или снижает поток воздуха непрерывно до

отпуска клавиши или достижения максималь-

ного или минимального потока воздуха.

Снижайте поток воздуха, например, если окру-

жающее заготовку пространство не должно

чрезмерно нагреваться или, если легкая заго-

товка может быть смещена потоком воздуха.

Регулирование температуры

Температура регулируется только на ступени

горячего воздуха .

Для увеличения температуры переведите кла-

вишу 9 на «+», для снижения температуры

переведите клавишу на «–».

Короткое нажатие на клавишу 9 повышает или

снижает температуру на 10 °C. Продолжитель-

ное нажатия на клавишу повышает или сни-

жает температура непрерывно на 10 °C, до

отпуска клавиши или достижения максималь-

ной или минимальной температуры.

При изменении настройки температуры элек-

троинструменту необходимо короткое время

для нагрева или охлаждения потока воздуха.

Заданная температура показывается в это

время на дисплее 7 между мигающими стрел-

ками. При достижении заданной температуры

стрелки гаснут и дисплей показывает актуаль-

ное значение.

Включить/выключить блокировку клавиш

(«LOC»)

Для исключения непреднамеренного измене-

ния потока воздуха и температуры Вы можете

на горячей ступени заблокировать функцию

клавиш 6, 8, 9 и 10. На холодной ступени

поток воздуха может быть изменен и при

включенной блокировке клавиш.

Включение блокировки клавиш:

Включите электроинструмент на горячую сту-

пень . Установите значения потока воздуха и

температуры, с которыми должен быть забло-

кирован электроинструмент.

Выключите электроинструмент.

Держите клавишу памяти 10 нажатой и опять

включите электроинструмент (на холодную

или горячую ступень). На дисплей 7 выводится

«OFF» для выключения блокировки клавиш.

Удерживая клавишу памяти 10, нажмите

последовательно:

–«+» на клавише температуры 9,

–«+» на клавише потока воздуха 8,

–«–» на клавише температуры 9,

–«–» на клавише потока воздуха 8.

На дисплее высвечивается «ON». Отпустите

клавишу блокировки 10.

Теперь блокировка клавиш включена. На горя-

чей ступени показываются заданные значе-

ния температуры и потока воздуха. При нажа-

тии любой клавиши на дисплее высвечивается

«LOC» т.е., значения не могут быть изменены.

Выключение блокировки клавиш:

Выключите электроинструмент. Держите кла-

вишу блокировки 10 нажатой и опять вклю-

чите инструмент. На дисплее высвечивается

«ON» для включенной блокировки клавиш.

Нажмите на клавишу температуры 9 и клавишу

потока воздуха 8 в последовательности вклю-

чения блокировки. На дисплее высвечивается

«OFF», блокировка клавиш выключена.

минимальный поток воздуха

максимальный поток воздуха

OBJ_BUCH-485-002.book Page 131 Wednesday, November 26, 2008 11:54 AM

132 | Русский

1 609 929 S53 | (26.11.08) Bosch Power Tools

Режимы работы

Ступень потока холодного воздуха

Поток воздуха регулируется, темпе-

ратура установлена на 50 °C (не

регулируется), запрограммирован-

ный режим исключен

Ступень потока холодного воздуха пригодна

для охлаждения горячей заготовки или для

сушки краски. Она также пригодна для охлаж-

дения электроинструмента перед окончанием

работы или сменой насаживаемых сопел.

При выходе из ступени потока горячего воз-

духа электроинструмент за короткое время

охлаждается до температуры в 50 °C. Во

время охлаждения на дисплее 7 показывается

текущая температура на выходе сопла.

При переходе со ступени потока горячего воз-

духа на ступень потока холодного воздуха

текущие значения настройки потока воздуха

перенимаются.

Ступень потока горячего воздуха

Поток воздуха и температура регу-

лируются, возможны нормальный

и запрограммированный режимы

При переходе со ступени потока холодного

воздуха на ступень потока горячего воздуха

значения потока, температуры и возможно

программы устанавливаются автоматически

так, как они были при последнем включении

горячей ступени.

Работа по заданной программе

При работе по заданной программе значения

настройки потока и температуры могут сохра-

няться в четырех программах. В каждой про-

грамме возможны любые сочетания потока

воздуха с температурой.

Также и при работе по заданной программе

Вы можете в любое время изменить поток и

температуру. Если изменения не сохраняются

в памяти, то при выключении или при пере-

ходе в другую программу они теряются.

Для перехода на эксплуатацию по заданной

программе нажимайте на клавишу выбора

программы 6 так долго, пока на дисплее 7 не

будет показан номер желаемой программы.

При отгрузке электроинструмента устано-

влены следующие четыре программы:

Для изменения заложенной в память про-

граммы нажмите клавишу 6 и войдите в эту

программу. Клавишами для регулирования

потока воздуха 8 и температуры 9 задайте

желаемые значения для этих параметров.

Как только Вы измените значения программы

слева наверху в дисплее мигает символ .

После установки желаемых значений потока и

температуры нажимайте на клавишу памяти 10

так долго, пока на дисплее не погаснет знак .

Установленные значения сохранены в про-

грамме, номер которой выводится на дисплей.

Нормальный режим

Для перехода с режима по заданной програм-

ме на нормальный режим нажимайте пере-

ключатель программ 6 так долго, пока на дис-

плее не будет никакого номера программы

над температурой. Поток воздуха и темпера-

тура могут быть изменены в любое время кла-

вишами для регулирования потока воздуха 8 и

температуры 9.

Установленные в нормальном режиме значе-

ния потока воздуха и температуры сохраняют-

ся в памяти при следующих условиях.

–переход в режим по заданной программе,

–переход на ступень потока холодного

воздуха,

–выключение электроинструмента.

Программа

Применение

Температура

в °C

Расход воздуха

1

Придание формы полимер-

ным трубам (например, поли-

этилен низкой плотности)

250

2Сварка пластмассы

(например, ПВХ) 350

3Удаление лака/отделение

термоплавкого клея 450

4Пайка 550

OBJ_BUCH-485-002.book Page 132 Wednesday, November 26, 2008 11:54 AM

Русский | 133

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Указания по применению

Указание: Не подводите сопла 4 слишком

близко к обрабатываемой детали. Возникаю-

щий подпор воздуха может привести к пере-

греву электроинструмента.

Съемная термозащита

Для работ в труднодоступным местах Вы може-

те снять термозащиту 5.

fОстерегайтесь горячего сопла! При рабо-

те без термозащиты возникает повышен-

ная опасность ожога.

Для снятия или установки термозащиты 5 вы-

ключите электроинструмент и дайте ему остыть.

Для быстрого охлаждения Вы можете вклю-

чить электроинструмент на холодную ступень

на короткое время.

Отвинтите термозащиту 5 против часовой

стрелки.

Постановка электроинструмента (см. рис. С)

Ставьте электроинструмент на установочные

площадки 1, чтобы дать ему остыть, или, чтобы

освободить обе руки для работы.

fОсобенно осторожно работайте с поста-

вленным электроинструментом! Вы мо-

жете получить ожог от горячего сопла или

от потока горячего воздуха.

Примеры возможных видов работы

Иллюстрации примеров работы Вы найдете на

откидываемых страницах.

Приведенные температурные данные на отки-

дываемых страницах представляют собой

ориентировочные данные, которые могут от-

клонятся в зависимости от свойств материала.

Расстояние сопла зависит от обрабатывае-

мого материала.

Оптимальную температуру для соответствую-

щего применения можно определить практи-

ческим путем. Всегда начинайте со ступени

низкой температуры.

Во всех рабочих примерах Вы можете рабо-

тать без принадлежностей за исключением

«Удаление лака с рам окон». Использование

предложенных принадлежностей упрощает,

однако, работу и значительно повышает

качество результата.

fОсторожно при смене сопла! Не касай-

тесь горячего сопла. Дайте электро-

инструменту остыть и пользуйтесь при

смене перчатками. Вы можете получить

ожог от горячего сопла.

Удаление лака/отделение термоплавкого

клея (см. рис. А)

Насадите плоское сопло 11 (принадлежности).

Размягчить горячим воздухом лак и снять его

острым, чистым шпателем. Продолжительное

воздействие тепла ведет к сгоранию лака и

осложнению его удаления.

Большое число клеев размягчаются под воз-

действием тепла. При разогретом клее Вы

можете разъединить соединение или удалить

избытки клея.

Удаление лака с рам окон (см. рис. В)

fОбязательно применяйте сопло с защитой

стекла 12 (принадлежности). Опасность

поломки стекла.

На поверхностях с профилем Вы можете сни-

мать лак шпателем с соответствующей фор-

мой или счищать мягкой проволочной щеткой.

Формование пластмассовых труб

(см. рис. С)

Насадите рефлекторное сопло 13 (принадлеж-

ности). Заполните пластмассовую трубу пес-

ком и закройте ее с обеих концов, чтобы

предотвратить ее смятие. Нагревайте трубу

равномерно, постоянно перемещая в потоке

воздуха туда и обратно.

OBJ_BUCH-485-002.book Page 133 Wednesday, November 26, 2008 11:54 AM

134 | Русский

1 609 929 S53 | (26.11.08) Bosch Power Tools

Сварка пластмассовых частей (см. рис. D)

Насадите редукционное сопло 16 и сварочный

башмак 15 (принадлежности). Свариваемые

детали и сварочный прут 14 (принадлежности)

должны быть из одного и того же материала

(например, из ПВХ). Прут должен быть чистым

и обезжиренным.

Осторожно разогрейте место стыка до тесто-

образного состояния. Учитывайте, что диапа-

зон температуры между тестообразным и жид-

ким состоянием для пласты очень маленький.

Подайте сварочный прут 14 и дайте ему сбе-

жать в зазор так, чтобы образовался равно-

мерный наплыв.

Усаживание (см. рис. Е)

Насадите редукционное сопло 16 (принадлеж-

ности). Выбирайте диаметр термоусаживаемо-

го шланга 17 (принадлежность) соответст-

венно детали (например, кабельный наконеч-

ник). Равномерно нагревайте термоусажи-

ваемый шланг.

Оттаивание водопровода (см. рис. F)

fПеред нагреванием проверьте назначе-

ние трубопровода-действительно ли это

водопровод! Водопроводы снаружи часто

не отличаются от газопроводов. Газопро-

воды нельзя ни в коем случае нагревать.

Насадите угловое сопло 18 (принадлежности).

Всегда прогревайте замерзшие места с края к

середине.

Нагревайте пластмассовые трубы и соедине-

ния между трубами особенно осторожно,

чтобы предотвратить повреждения.

Низкотемпературная пайка (см. рис. G)

Для точечной пайки устанавливайте понижаю-

щее сопло 16, для пайки труб – рефлекторное

сопло 13 (принадлежности).

При применении припоя без флюса подавайте

в спай паяльную пасту. Прогревайте место

пайки от. 50 до 120 секунд в зависимости от

материала. Подайте в спай припой. Припой

должен плавится под воздействием темпера-

туры заготовки. При надобности удаляйте

после охлаждения спая остатки флюса.

Техобслуживание и сервис

Техобслуживание и очистка

fДо начала работ по обслуживанию и на-

стройке электроинструмента отсоеди-

няйте вилку шнура сети от штепсельной

розетки.

fДля обеспечения качественной и безопас-

ной работы следует постоянно содержать

электроинструмент и вентиляционные

прорези в чистоте.

Очистка грубого фильтра

Выдвиньте крышку 2 с грубым фильтром на-

зад из корпуса. Продуйте фильтр (например,

сжатым воздухом) или очистите его мягкой

щеткой. Установите крышку фильтра на место.

Если электроинструмент, несмотря на тщатель-

ные методы изготовления и испытания, вый-

дет из строя, то ремонт следует производить

силами авторизованной сервисной мастер-

ской для электроинструментов фирмы Bosch.

Пожалуйста, во всех запросах и заказах зап-

частей обязательно указывайте 10-значный

товарный номер по типовой табличке элек-

троинструмента.

Сервиснoe обслуживаниe и консуль-

тация покупатeлeй

Сервисный отдел ответит на все Ваши вопро-

сы по ремонту и обслуживанию Вашего про-

дукта и также по запчастям. Монтажные чер-

тежи и информацию по запчастям Вы найдете

также по адресу:

www.bosch-pt.ru

Коллектив консультантов Bosch охотно помо-

жет Вам в вопросах покупки, применения и

настройки продуктов и принадлежностей.

OBJ_BUCH-485-002.book Page 134 Wednesday, November 26, 2008 11:54 AM

Русский | 135

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Россия

ООО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

ул. Академика Королева 13, строение 5

129515, Москва

Тел.: +7 (495) 9 35 88 06

Факс: +7 (495) 9 35 88 07

E-Mail: rbru_pt_asa_mk@ru.bosch.com

ООО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

ул. Швецова, 41

198095, Санкт-Петербург

Тел.: +7 (812) 4 49 97 11

Факс: +7 (812) 4 49 97 11

E-Mail: rbru_pt_asa_spb@ru.bosch.com

ООО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

Горский микрорайон, 53

630032, Новосибирск

Тел.: +7 (383) 3 59 94 40

Факс: +7 (383) 3 59 94 65

E-Mail: rbru_pt_asa_nob@ru.bosch.com

ООО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

Ул. Фронтовых бригад, 14

620017, Екатеринбург

Тел.: +7 (343) 3 65 86 74

Тел.: +7 (343) 3 78 77 56

Факс: +7 (343) 3 78 79 28

Беларусь

ИП «Роберт Бош» ООО

220035, г.Минск

ул. Тимирязева, 65А-020

Тел.: +375 (17) 2 54 78 71

Тел.: +375 (17) 2 54 79 15

Тел.: +375 (17) 2 54 79 16

Факс: +375 (17) 2 54 78 75

E-Mail: bsc@by.bosch.com

Утилизация

Отслужившие свой срок электроинструменты,

принадлежности и упаковки следует сдавать на

экологически чистую рекуперацию отходов.

Только для стран-членов ЕС:

Не выбрасывайте электро-

инструменты в бытовые отходы!

Согласно Европейской Директи-

ве 2002/96/EС о старых электри-

ческих и электронных инстру-

ментах и приборах, а также о

претворении этой директивы в национальное

право, отслужившие свой срок электроинстру-

менты должны отдельно собираться и сдавать-

ся на экологически чистую утилизацию.

Возможны изменения.

ME77

OBJ_BUCH-485-002.book Page 135 Wednesday, November 26, 2008 11:54 AM

136 | Українська

1 609 929 S53 | (26.11.08) Bosch Power Tools

uk

Вказівки з техніки безпеки

Прочитайте всі попередження і

вказівки. Недодержання поперед-

жень і вказівок може призводити

до удару електричним струмом,

пожежі та/або серйозних травм.

fОбережно поводьтеся з електроприла-

дом. Електроприлад сильно нагрівається,

що призводить до підвищеної небезпеки

пожежі і вибуху.

fБудьте особливо обережними, коли пра-

цюєте поблизу від горючих матеріалів. Від

гарячого повітряного потоку або гарячого

сопла може займатися пил та гази.

fНе працюйте з електроприладом у середо-

вищі, де існує небезпека вибуху.

fНе направляйте гарячий повітряний потік

тривалий час на одне й те саме місце.

Легко займисті гази можуть виникати,

напр., при обробці пластмаси, фарб, лаків

або подібних матеріалів.

fЗважайте на те, що жар підступає до за-

критих горючих матеріалів і вони можуть

зайнятися.

fПісля використання надійно покладіть

електроприлад і, перш ніж прибрати і схо-

вати, дайте йому повністю охолонути.

Гаряче сопло може призвести до пошкод-

жень.

fНе залишайте увімкнений електроприлад

без догляду.

fЗберігайте електроприлади, якими Ви

саме не користуєтеся, далеко від дітей. Не

дозволяйте користуватися електроприла-

дом особам, що не знайомі з його робо-

тою або не читали цю інструкцію. У разі

застосування недосвідченими особами

електроприлади несуть в собі небезпеку.

fЗахищайте електроприлад від дощу та

вологи. Потрапляння води в електроприлад

збільшує ризик удару електричним

струмом.

fНе використовуйте кабель для перене-

сення і підвішування електроприладу або

витягування штепселя з розетки. Захи-

щайте кабель від жари, олії, гострих країв

та деталей приладу, що рухаються. Пош-

коджений або закручений кабель збільшує

ризик удару електричним струмом.

fЗавжди вдягайте захисні окуляри. Захисні

окуляри зменшують ризик травм.

fПерш, ніж настроювати прилад, міняти

приладдя або відкласти електроприлад,

витягуйте штепсель з розетки. Ці поперед-

жувальні заходи запобігають ненавмис-

ному вмиканню електроприладу.

fКожного разу перед використанням пере-

віряйте електроприлад, кабель і штеп-

сель. Не користуйтеся електроприладом,

якщо помітите пошкодження. Не розкри-

вайте електроприлад самостійно, ремон-

тувати його дозволяється лише кваліфі-

кованим фахівцям з використанням ори-

гінального приладдя. Пошкоджені електро-

прилади, шнури або штепселі збільшують

ризик удару електричним струмом.

Добре провітрюйте робоче

місце. Гази та пари, що утворю-

ються під час роботи, часто шкід-

ливі для здоровcя.

fВдягайте захисні рукавиці і не торкайтеся

гарячого сопла. Існує небезпека опіку.

fНе направляйте гарячий потік повітря на

людей або тварин.

fНе використовуйте електроприлад в

якості фену. Потік повітря, що виходить з

приладу, значно гарячіший ніж у фені.

fЯкщо не можна запобігти використанню

електроприладу у вологому середовищі,

використовуйте диференційний автомат.

Використання диференційного автомата

зменшує ризик удару електричним

струмом.

OBJ_BUCH-485-002.book Page 136 Wednesday, November 26, 2008 11:54 AM

Українська | 137

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Описання принципу роботи

Будь ласка, розгорніть сторінку із зображен-

ням приладу і тримайте її перед собою увесь

час, коли будете читати інструкцію.

Призначення приладу

Електроприлад призначений для згинання та

зварювання пластмаси, видалення фарбового

покриття та нагрівання усадочних шлангів. Він

також придатний паяння і лудіння, роз’єднання

клейових з’єднань і розморожування водопро-

відних труб.

Використовуйте електроприлад лише у тому

випадку, якщо всі функції знаходяться у Вас

повністю під контролем і Ви не вбачаєте

обмежень в їх використанні або отримали

відповідні вказівки.

Зображені компоненти

Нумерація зображених компонентів поси-

лається на зображення електроприладу на

сторінці з малюнком.

1Опорна поверхня

2Кришка з фільтром грубого очищення

3Вимикач з перемикачем ступенів

температури

4Сопло

5Захист від температури

6Програмний перемикач

7Дисплей

8Кнопка регулювання кількості повітря

9Кнопка регулювання температури

10 Кнопка пам’яті

11 Плоске сопло*

12 Склозахисне сопло*

13 Рефлекторне сопло*

14 Зварювальний дріт*

15 Зварювальний башмак*

16 Редукторне сопло*

17 Усадочний шланг*

18 Кутове сопло*

*Зображене або описане приладдя не входить в

стандартний обсяг поставки. Повний асортимент

приладдя Ви знайдете в нашій програмі приладдя.

Інформація щодо шуму

Результати вимірювання визначені відповідно

до EN 60745.

А-зважений рівень звукового тиску від елек-

троприладу, як правило, нижчий за 70 dB(A).

Заява про відповідність

Ми заявляємо під нашу виключну відповідаль-

ність, що описаний в «Технічні дані» продукт

відповідає таким нормам або нормативним

документам: EN 60335 відповідно до положень

директив 2006/95/EG, 2004/108/EG.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 137 Wednesday, November 26, 2008 11:54 AM

138 | Українська

1 609 929 S53 | (26.11.08) Bosch Power Tools

Технічні дані

Робота

Початок роботи

fЗважайте на напругу в мережі! Напруга

джерела струму повинна відповідати зна-

ченню, що зазначене на табличці з харак-

теристиками електроприладу. Електро-

прилад, що розрахований на напругу

230 В, може працювати також і при 220 В.

Вмикання/вимикання

Щоб увімкнути електроприлад, притисніть

вимикач 3 в положення (див. «Холодний

ступінь», стор. 140) або (див. «Гарячий

ступінь», стор. 140).

В обох положеннях електроприлад починає

працювати з такою інтенсивністю повітря та з

такою температурою, які були встановлені

перед останнім вимиканням.

Щоб вимкнути електроприлад, притисніть

вимикач 3 до упору в положення «0».

Після тривалої роботи на високій температурі

перед тим, як вимкнути електроприлад, дайте

йому короткий час попрацювати для охолод-

ження на холодному ступені .

Автоматичний вимикач для захисту від пере-

нагрівання: При перегріванні (напр., внаслі-

док недостатнього відходу повітря), опалення

автоматично вимикається, однак повітродувка

продовжує працювати. Після охолодження до

робочої температури опалення знову авто-

матично вмикається.

Гаряча повітродувка GHG 660 LCD

Professional

GHG 660 LCD

Professional

Товарний номер 0 601 944 7.. 0 601 944 7..

Ном. напруга В 220–240 110–120

Ном. споживана потужність Вт 2300 1400

Кількість повітря л/хвил. 250–500 250–500

Температура на виході сопла прибл. °C 50–660 50–600

Точність вимірювання температури

–на виході сопла

–на індикаторі

±5%

±5%

±5%

±5%

Робоча температура дисплея* °C –20...+70 –20...+70

Вага відповідно до EPTA-Procedure 01/2003 кг 1,0 1,0

Клас захисту /II /II

* За межами робочої температури дисплей може темніти.

Будь ласка, зважайте на товарний номер, зазначений на заводській табличці Вашого електроприладу.

Торговельна назва деяких приладів може розрізнятися.

OBJ_BUCH-485-002.book Page 138 Wednesday, November 26, 2008 11:54 AM

Українська | 139

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Регулювання кількості повітря

За допомогою кнопки 8 можна регулювати

кількість повітря:

Щоб збільшити кількість повітря, натисніть на

кнопці регулювання кількості повітря 8 на «+»,

щоб зменшити кількість повітря, натисніть

на «–».

Коротке натискання на кнопку 8 збільшує або

зменшує кількість повітря на один ступінь.

Тривалим натисканням на кнопку кількість по-

вітря поступово збільшується або зменшуєть-

ся до тих пір, поки кнопку не буде відпущено

або не буде досягнута максимальна або міні-

мальна кількість повітря.

Зменшіть кількість повітря, напр., щоб не

перегрівати занадто середовище навкруги

оброблюваного матеріалу або щоб повітряний

потік не міг посунути легкий оброблюваний

матеріал.

Регулювання температури

Температуру можна регулювати лише на гаря-

чому ступені .

Щоб збільшити температуру, натисніть на

кнопці регулювання температури 9 на «+», щоб

зменшити температуру, натисніть на «–».

Коротке натискання на кнопку 9 збільшує або

зменшує температуру на 10 °C. Тривалим на-

тисканням на кнопку температура поступово

збільшується або зменшується кроками в

10 °C до тих пір, поки кнопку не буде від-

пущено або не буде досягнута максимальна

або мінімальна температура.

При зміні настроєної температури електропри-

ладу потребується короткий час для нагріван-

ня або охолодження повітряного потоку. Про-

тягом цього часу дисплей 7 показує бажану

температуру між мигаючими стрілками. При

досягненні бажаної температури стрілки гас-

нуть, і дисплей показує фактичну температуру.

Вмикання/вимикання блокування кнопок

(«LOC»)

Щоб запобігти ненавмисній зміні кількості по-

вітря і температури, можна на гарячому ступе-

ні заблокувати функцію кнопок 6, 8, 9 та 10.

На холодному ступені кількість повітря мож-

на міняти навіть при увімкнутому блокуванні

кнопок.

Вмикання блокування кнопок:

Увімкніть електроприлад на гарячий ступень .

Встановіть значення кількості повітря і темпе-

ратури, на яких треба заблокувати електро-

прилад.

Вимкніть електроприлад.

Натисніть на кнопку пам’яті 10, тримайте її

натиснутою і знову увімкніть електроприлад

(холодний або гарячий ступінь). На дисплеї 7

з’являється «OFF» (вимкнуто), тобто блоку-

вання кнопок вимкнене.

Натисніть по черзі (не відпускаючи кнопку

пам’яті 10):

–«+» на кнопці температури 9,

–«+» на кнопці кількості повітря 8,

–«–» на кнопці температури 9,

–«–» на кнопці кількості повітря 8.

На дисплеї з’являється «ON» (увімкнуто). Від-

пустіть кнопку пам’яті 10.

Тепер блокування кнопок увімкнене. На гаря-

чому ступені показуються встановленні зна-

чення температури і кількості повітря. При

натисканні будь-якої кнопки на дисплеї з’явля-

ється «LOC», поміняти значення не можна.

Вимкнення блокування кнопок:

Вимкніть електроприлад. Натисніть на кнопку

пам’яті 10, тримайте її натиснутою і знову увім-

кніть прилад. На дисплеї з’являється «ON»

(увімкнуто), тобто блокування кнопок увімкне-

не. Натисніть на кнопку температури 9 і кнопку

кількості повітря 8 у тій самій послідовності,

що й при вмиканні блокування кнопок. На

дисплеї з’являється «OFF» (вимкуто), тобто

блокування кнопок вимкнене.

мінімальна кількість повітря

максимальна кількість повітря

OBJ_BUCH-485-002.book Page 139 Wednesday, November 26, 2008 11:54 AM

140 | Українська

1 609 929 S53 | (26.11.08) Bosch Power Tools

Режими роботи

Холодний ступінь

Кількість повітря можна регулю-

вати, температура 50 °C (не ре-

гулюється), програмний режим не

можливий

Холодний ступінь придатний для охолоджен-

ня нагрітого оброблюваного матеріалу та для

просушування фарби. Він також придатний

для охолоджування електроприладу, перед тим

як покласти прилад або щоб поміняти сопло.

При перемиканні з гарячого ступеню з висо-

кою температурою треба коротко зачекати,

поки електроприлад не охолоне до 50 °C. Під

час охолодження дисплей 7 показує фактичну

температуру на виході сопла.

При перемиканні з гарячого ступеню на хо-

лодний ступінь встановлена кількість

повітря зберігається.

Гарячий ступінь

Кількість повітря і температура

регулюються, можливий як звичай-

ний, так і програмний режим

При перемиканні з холодного ступеню на

гарячий ступінь кількість повітря, темпера-

тура і при необхідності програма автоматично

встановлюються, як в останній раз при роботі

на гарячому ступені.

Програмний режим

Програмний режим дозволяє записувати на-

строєну кількість повітря і настроєну темпера-

туру в пам’ять чотирьох програм. В кожній

програмі можлива будь-яка комбінація

кількості повітря і температури.

У програмному режимі також можна у будь-

який час змінити кількість повітря і темпера-

туру. Без запису в пам’ять при вимиканні

приладу або перемиканні на іншу програму

зміни втрачаються.

Для переходу в програмний режим треба на-

тискувати на програмний перемикач 6 до тих

пір, поки на дисплеї 7 не з’явиться номер не-

обхідної програми.

На заводі встановлені такі програми:

Для зміни існуючої програми перейдіть у від-

повідну програму, натиснувши на програмний

перемикач 6. За допомогою кнопок регулюва-

ння кількості повітря 8 та регулювання темпе-

ратури 9 встановіть бажану кількість повітря та

температуру.

Після зміни параметрів програми ліворуч

вгорі дисплея починає мигати символ . Після

встановлення бажаної кількості повітря і

температури натискайте на кнопку пам’яті 10

до тих пір, поки не згасне знак на дисплеї.

Встановлені значення записані в пам’ять під

показаним на дисплеї номером програми.

Нормальний режим

Для переходу з програмного режиму в нор-

мальний режим треба натискувати на про-

грамний перемикач 6 до тих пір, поки на дис-

плеї над температурою не зникне номер про-

грами. Кількість повітря і температуру можна в

будь-який час міняти за допомогою кнопок

регулювання кількості повітря 8 і регулювання

температури 9.

Встановлені в нормальному режимі значення

кількості повітря і температури зберігаються в

памяті за таких умов:

–перехід в програмний режим,

–перехід на холодний ступінь,

–вимкнення електроприладу.

Програма

Використання

Температура в °C

Кількість повітря

1Обтиск пластмасових труб

(напр., ПЕ низького тиску) 250

2Зварювання пластмаси

(напр., ПВХ) 350

3Видалення лаку/розпла-

влення клею 450

4Паяння 550

OBJ_BUCH-485-002.book Page 140 Wednesday, November 26, 2008 11:54 AM

Українська | 141

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Вказівки щодо роботи

Вказівка: Не підводьте сопло 4 занадто

близько до оброблювального матеріалу. Застій

повітря, що утворюється, може призводити до

перегрівання електроприладу.

Зняття захисту від температури

Для роботи в дуже вузьких місцях захист від

температури 5 можна знімати.

fОбережно! Гаряче сопло! При роботах без

захисту від температури існує збільшена

небезпека опіку.

Перед тим, як знімати або вдягати захист від

температури 5, вимкніть електроприлад і дайте

йому охолонути.

Для скорішого охолодження електроприлад

можна коротко увімкнути на холодний ступінь.

Відкрутіть захист від температури 5 проти

стрілки годинника або знову прикрутіть його

за стрілкою годинника.

Як покласти електроприлад (див. мал. C)

Кладіть електроприлад на опорні поверхні 1,

щоб дати йому охолонути або щоб звільнити

обидві руки для роботи.

fПоводьтеся з покладеним електроприла-

дом особливо обережно! Ви можете отри-

мати опіки від гарячого сопла або гарячого

потоку повітря.

Приклади роботи

Малюнки з прикладами роботи Ви знайдете на

розгортках.

Зазначена в прикладах роботи температура є

орієнтовною, в залежності від якостей мате-

ріалу можливі відхилення. Відстань до сопла

залежить від оброблюваного матеріалу.

Оптимальну температуру можна визначити

шляхом практичних випробувань. З цієї при-

чини завжди треба починати з найнижчої

температури.

У всіх прикладах роботи, крім «Видалення

лакового покриття на вікнах», Ви можете пра-

цювати без приладдя. Однак використання

рекомендованого приладдя спрощує роботу і

значно підвищує якість результату.

fОбережно при заміні сопла! Не торкай-

теся гарячого сопла. Дайте електропри-

ладу охолонути і при заміні вдягайте

захисні рукавиці. Ви можете отримати

опіки від гарячого сопла.

Видалення лаку/розплавлення клею

(див. мал. A)

Надіньте плоске сопло 11 (приладдя). Коротко

розм’якшіть лак гарячим повітрям і зніміть

його за допомогою гострого, чистого шпателя.

Тривале нагрівання спалює лак і ускладнює

видалення.

Багато видів клею (напр., в наклейках)

розм’якшується під дією тепла. Коли клей на-

грітий, Ви можете роз’єднати з’єднання або

видалили зайвий клей.

Видалення лакового покриття на вікнах

(див. мал. B)

fОбов’язково використовуйте склозахисне

сопло 12 (приладдя). Існує небезпека

тріскання скла.

На профільованих поверхнях лак можна під-

няти за допомогою придатного шпателя і від-

чистити м’якою дротяною щіткою.

Згинання пластмасових труб (див. мал. C)

Надіньте рефлекторне сопло 13 (приладдя).

Засипте в пластмасову трубу пісок і закрийте її

з обох боків, щоб запобігти злому труби. Рівно-

мірно нагрійте трубу, водячи повітродувкою

туди й сюди.

Зварювання пластмаси (див. мал. D)

Надіньте редукторне сопло 16 та зварюваль-

ний башмак 15 (і те, і інше приладдя). Зварю-

вальні заготовки та зварювальний дріт 14

(приладдя) повинні бути з однакового мате-

ріалу (напр., і те, і інше з ПВХ). Шов має бути

чистим і нежирним.

Обережно нагрівайте місце зварювання, поки

матеріал не стане тістоподібним. Зважайте на

те, що в пластмасах малий діапазон темпера-

тури між тістоподібним і рідким станом.

Подавайте зварювальний дріт 14 і давайте

йому затікати в щілину, щоб утворювався

рівномірний наплив.

OBJ_BUCH-485-002.book Page 141 Wednesday, November 26, 2008 11:54 AM

142 | Українська

1 609 929 S53 | (26.11.08) Bosch Power Tools

Усаджування (див. мал. E)

Надіньте редукторне сопло 16 (приладдя).

Обирайте діаметр усадочного шланга 17 (при-

ладдя) відповідно до розмірів оброблювальної

деталі (напр., кабельного наконечника). Рівно-

мірно нагрівайте усадочний шланг.

Розморожування водопровідних труб

(див.мал.F)

fПеред нагріванням перевірте, чи це

дійсно водопровідна труба. Часто водо-

провідні труби важко зовнішньо відрізнити

від газових. Газові труби в жодному разі не

дозволяється нагрівати.

Надіньте кутове сопло 18 (приладдя). Нагрі-

вайте замерзлу містину завжди від краю до

середини.

Пластмасові труби і з’єднання між частинами

труб треба нагрівати особливо обережно, щоб

не пошкодити їх.

Паяння м’яким припоєм (див. мал. G)

Для точкового паяння надіньте редукторне

сопло 16, для спаювання труб – рефлекторне

сопло 13 (і те, і інше приладдя).

Якщо припій використовується без флюсу, на

спаюване місце треба додати паяльну пасту. В

залежності від матеріалу нагрівайте спаюване

місце прибл. 50–120 секунд. Додайте припій.

Припій повинен плавитися від температури об-

роблюваної заготовки. При необхідності після

охолодження спаяного місця зніміть флюс.

Технічне обслуговування і

сервіс

Технічне обслуговування і очищення

fПеред будь-якими маніпуляціями з елек-

троприладом витягніть штепсель з розетки.

fЩоб електроприлад працював якісно і

надійно, тримайте прилад і вентиляційні

отвори в чистоті.

Очищення фільтра грубого очищення

Зніміть кришку 2 з фільтром грубого очищення

з корпусу, потягнувши її назад. Продуйте фільтр

(напр., стиснутим повітрям) або прочистіть

його м’якою щіткою. Знову надіньте кришку.

Якщо незважаючи на ретельну технологію

виготовлення і перевірки прилад все-таки

вийде з ладу, його ремонт дозволяється

виконувати лише в авторизованій сервісній

майстерні для електроприладів Bosch.

При всіх запитаннях і при замовленні запчас-

тин, будь ласка, обов’язково зазначайте

10-значний товарний номер, що знаходиться

на заводській табличці електроприладу.

Cервіснa мaйcтepня i обслуговування

клiєнтiв

В сервісній майстерні Ви отримаєте відповідь

на Ваші запитання стосовно ремонту і техніч-

ного обслуговування Вашого продукту.

Малюнки в деталях і інформацію щодо запчас-

тин можна знайти за адресою:

www.bosch-pt.com

Консультанти Bosch з радістю допоможуть Вам

при запитаннях стосовно купівлі, застосуван-

ня і налагодження продуктів і приладдя до них.

Україна

Бош Сервіс Центр Електроінструментів

вул. Крайня, 1, 02660, Київ-60

Тел.: +38 (044) 5 12 03 75

Тел.: +38 (044) 5 12 04 46

Тел.: +38 (044) 5 12 05 91

Факс: +38 (044) 5 12 04 46

E-Mail: service@bosch.com.ua

Адреса Регіональних гарантійних сервісніх

майстерень зазначена в Національному

гарантійному талоні.

Видалення

Електроприлади, приладдя і упаковку треба зда-

вати на екологічно чисту повторну переробку.

Лише для країн ЄС:

Не викидайте електроприлади в

побутове сміття!

Відповідно до європейської ди-

рективи 2002/96/EC про відпра-

цьовані електро- і електронні

прилади і її перетворення в націо-

нальному законодавстві електроприлади, що

вийшли з вживання, повинні здаватися окремо

і утилізуватися екологічно чистим способом.

Можливі зміни.

OBJ_BUCH-485-002.book Page 142 Wednesday, November 26, 2008 11:54 AM

Română | 143

Bosch Power Tools 1 609 929 S53 | (26.11.08)

ro

Instrucţiuni privind siguranţa şi

protecţia muncii

Citiţi toate indicaţiile de avertizare

şi instrucţiunile. Nerespectarea

indicaţiilor de avertizare şi a in-

strucţiunilor poate provoca electro-

cutare, incendii şi/sau răniri grave.

fManevraţi atent scula electrică. Scula elec-

trică emană o căldură puternică, ceea ce

duce la pericol crescut de incendii şi explozii.

fFiţi extrem de precauţi, atunci când lucraţi

în apropierea materialelor inflamabile.

Curentul de aer fierbinte respectiv duza

fierbinte poate aprinde praful sau gazele.

fNu lucraţi cu scula electrică în mediu cu

pericol de explozie.

fNu îndreptaţi în acelaşi loc un timp mai

îndelungat curentul de aer fierbinte. Se pot

degaja gaze inflamabile, de exemplu la pre-

lucrarea materialelor plastice, vopselelor,

lacurilor sau a materialelor asemănătoare.

fŢineţi seama de posibilitatea ajungerii căl-

durii la materialele inflamababile acoperite

sau camuflate şi a aprinderii acestora.

fDupă utilizare, puneţi jos scula electrică în

condiţii de siguranţă şi lăsaţi-o să se răceas-

că complet înainte de a o ambala şi depozi-

ta. Duza fierbinte poate provoca stricăciuni.

fNu lăsaţi nesupravegheată scula electrică

după ce aţi pornit-o.

fPăstraţi sculele electrice nefolosite la loc

inaccesibil copiilor. Nu permiteţi să folo-

sească scula electrică personalor nefami-

liarizate cu aceasta sau care nu au citit

prezentele instrucţiuni. Sculele electrice

sunt periculoase, atunci când sunt folosite

dfe persoane neexperimentate.

fFeriţi scula electrică de ploaie sau

umezeală. Pătrunderea apei în scula

electrică măreşte riscul de electrocutare.

fNu utilizaţi cablul de alimentare pentru a

transporta, a suspenda scula electrică, sau

pentru a trage ştecherul afară din priză.

Feriţi cablul de căldură, de contactul cu ulei

şi muchii ascuţite sau cu componente de ma-

şină aflate în mişcare. Cablurile deteriorate

sau încurcate măresc riscul de electrocutare.

fPurtaţi întotdeauna ochelari de protecţie.

Ochelarii de protecţie reduc riscul rănirilor.

fScoateţi ştecherul afară din priză, înainte

de a executa reglaje la scula electrică, de a

schimba accesorii sau de a pune la o parte

scula electrică. Această măsură preventivă

împiedică pornirea involuntară a sculei

electrice.

fÎnainte de fiecare utilizare verificaţi scula

electrică, cablul şi ştecherul. Nu folosiţi

scula electrică în cazul în care constataţi

deteriorări sau defecţiuni. Nu deschideţi

singuri scula electrică şi nu permiteţi repa-

rarea acesteia decât de către personal de

specialitate corespunzător calificat şi

numai cu piese de schimb originale. Sculele

electrice, cablurile şi ştecherele defecte sau

deteriorate măresc riscul de electrocutare.

Aerisiţi-vă bine locul de muncă.

Gazele care se degajă în timpul

lucrului sunt adesea dăunătoare

sănătăţii.

fPurtaţi mănuşi de protecţie şi nu atingeţi

duza fierbinte. Există pericol de arsuri.

fNu îndreptaţi curentul de aer fierbinte

asupra persoanelor sau animalelor.

fNu folosiţi scula electrică drept uscător de

păr. Curentul de aer degajat este considera-

bil mai fierbinte decât în cazul unui uscător

de păr.

fDacă nu poate fi evitată utilizarea sculei

electrice în mediu umed, folosiţi un întreru-

pător automat de protecţie. Utilizarea unui

întrerupător automat de protecţie diminuea-

ză riscul de electrocutare.

OBJ_BUCH-485-002.book Page 143 Wednesday, November 26, 2008 11:54 AM

144 | Română

1 609 929 S53 | (26.11.08) Bosch Power Tools

Descrierea funcţionării

Vă rugăm să desfăşuraţi pagina pliantă cu

redarea maşinii şi să o lăsaţi desfăşurată cât

timp citiţi instrucţiunile de folosire.

Utilizare conform destinaţiei

Scula electrică este destinată deformării şi

sudării materialului plastic, îndepărtării straturi-

lor de lac şi vopsea precum şi încălzirii furtunu-

rilor contractile. Este adecvată deasemeni

pentru lipire şi cositorire, desprinderea îmbină-

rilor lipite şi dezgheţarea conductelor de apă.

Folosiţi scula electrică numai dacă puteţi evalua

în întregime toate funcţiile acesteia şi le puteţi

executa fără restricţii sau dacă aţi primit

îndrumări corespunzătoare în acest sens.

Elemente componente

Numerotarea elementelor componente se referă

la schiţa sculei electrice de pe pagina grafică.

1Suprafaţă de aşezare

2Capac de acoperire cu fitlru pentru murdării

grosiere

3Întrerupător pornit/oprit cu selecţia

treptelor

4Duză

5Manşon de protecţie contra căldurii

6Tastă de selecţie programe

7Display

8Tastă penru reglarea debitului de aer

9Tastă pentru reglarea temperaturii

10 Tastă de memorare

11 Duză pentru suprafeţe*

12 Duză pentru protejarea sticlei*

13 Duză reflector*

14 Vergea de sudură*

15 Talpă de sudură*

16 Duză de reducţie*

17 Furtun contractil*

18 Duză unghiulară*

*Accesoriile ilustrate sau descrise nu sunt cuprinse în

setul de livrare standard. Puteţi găsi accesoriile com-

plete în programul nostru de accesorii.

Informaţie privind zgomotele

Valorile măsurate au fost determinate conform

EN 60745.

Nivelul presiunii sonore evaluat A al sculei

electrice este în mod normal inferior valorii de

70 dB(A).

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul

descris la paragraful „Date tehnice“ corespunde

următoarelor standarde sau documente norma-

tive: EN 60335 conform dispoziţiilor Directivelor

2006/95/CE, 2004/108/CE.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 144 Wednesday, November 26, 2008 11:54 AM

Română | 145

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Date tehnice

Funcţionare

Punere în funcţiune

fAtenţie la tensiunea reţelei de alimentare!

Tensiunea sursei de curent trebuie să coin-

cidă cu datele de pe plăcuţa indicatoare a

tipului sculei electrice. Sculele electrice in-

scripţionate cu 230 V pot funcţiona şi

racordate la 220 V.

Pornire/oprire

Pentru pornirea sculei electrice apăsaţi întreru-

pătorul pornit/oprit 3 aducându-l în poziţia

(vezi „Treapta de aer rece“, pagina 147) sau

(vezi „Treapta de aer cald“, pagina 147).

În ambele poziţii scula electrice porneşte cu va-

lorile debitului de aer şi ale temperaturii, care au

fost reglate înainte de ultima oprire a acesteia.

Pentru oprire apăsaţi întrerupătorul pornit/

oprit 3 şi împingeţi-l până la punctul de oprire,

aducându-l în poziţia „0“.

După ce aţi lucrat un timp mai îndelungat la

temperatură înaltă, penru răcire, lăsaţi scula

electrică să funcţioneze scurt timp în treapta de

aer rece .

Protecţie termică prin deconectare: în caz de

supraîncălzire (de ex. prin acumularea de aer

cald) scula electrică întrerupe automat încălzi-

rea, suflanta continuând totuşi să funcţioneze

mai departe. În momentul în care scula electrică

s-a răcit revenind la temperatura de lucru,

încălzirea este reconectată în mod automat.

Suflantă cu aer cald GHG 660 LCD

Professional

GHG 660 LCD

Professional

Număr de identificare 0 601 944 7.. 0 601 944 7..

Tensiune nominală V 220–240 110–120

Putere nominală W23001400

Debit aer l/min 250–500 250–500

Temperatură la ieşirea duzei aprox. °C 50–660 50–600

Precizie de măsurare temperatură

–la ieşirea duzei

–pe afişaj

±5%

±5%

±5%

±5%

Temperatura de lucru display* °C –20...+70 –20...+70

Greutate conform EPTA-Procedure 01/2003 kg 1,0 1,0

Clasa de protecţie /II /II

* în afara limitelor temperaturii de lucru displayul poate deveni negru.

Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice.

Denumirile comerciale ale sculelor electrice pot varia.

OBJ_BUCH-485-002.book Page 145 Wednesday, November 26, 2008 11:54 AM

146 | Română

1 609 929 S53 | (26.11.08) Bosch Power Tools

Reglarea debitului de aer

Cu tasta 8 puteţi regla debitul de aer:

Pentru a mări debitul de aer, apăsaţi tasta

pentru reglarea debitului de aer 8 în zona „+“,

pentru a reduce debitul de aer apăsaţi pe „–“.

Printr-o apăsare scurtă a tastei 8 debitul de aer

creşte respectiv scade cu o treaptă. O apăsare

mai îndelungată a tastei duce la creşterea respec-

tiv scăderea continuă a debitului de aer, până în

momentul în care se eliberează tasta sau până

când se atinge debitul de aer minim respectiv

maxim.

Reduceţi debitul de aer de ex. atunci când

mediul înconjurător al unei piese de lucru nu

trebuie încălzit excesiv sau dacă este vorba de o

piesă de lucru uşoară, pe care curentul de aer ar

putea-o deplasa.

Reglarea temperaturii

Temperatura este reglabilă numai în treapta de

aer cald .

Pentru a creşte temperatura, apăsaţi tasta de

reglare a temperaturii 9 în zona „ +“, pentru a

reduce temperatura, apăsaţi pe „–“.

O scurtă apăsare a tastei 9 duce la creşterea

respectiv scăderea temperaturii cu 10 °C.

O apăsare mai îndelungată a tastei produce

creşterea respectiv coborârea continuă a tem-

peraturii cu 10 °C, până când tasta este elibe-

rată sau până când este atinsă temperatura

maximă respectiv minimă.

În cazul modificării reglajului de temperatură

scula electrică necesită un interval scurt de timp

pentru încălzirea respectiv răcirea debitului de

aer. În acest timp pe displayul 7 este afişată

temperatura ţintă, între două săgeţi care

clipesc. După atingerea temperaturii ţintă,

săgeţile se sting iar displayul indică temperatura

curentă.

Activarea/dezactivarea blocării tastelor

(„LOC“)

Pentru a împiedica o modificare accidentală a

debitului de aer şi a temperaturii, puteţi bloca în

treapta de aer cald funcţionarea tastelor 6, 8,

9 şi 10. În treapta de aer rece debitul de aer

poate fi modificat chiar atunci când blocarea

tastelor este activată.

Activarea blocării tastelor:

Porniţi scula electrică în treapta de aer cald .

Reglaţi valorile debitului de aer şi ale tempera-

turii la care trebuie blocată scula electrică.

Opriţi scula electrică.

Ţineţi apăsată tasta de memorare 10 şi porniţi

din nou scula electrică (treapta de aer rece sau

de aer cald). Pe displayul 7 apare „OFF“ ceea ce

înseamnă că blocarea tastelor este dezactivată.

Apăsaţi consecutiv (menţinând în continuare

apăsată tasta de memorare 10):

–„+“ pe tasta de reglare a temperaturii 9,

–„+“ pe tasta de reglare a debitului de aer 8,

–„–“ pe tasta de reglare a temperaturii 9,

–„–“ pe tasta de reglare a debitului de aer 8.

Pe display apare „ON“. Eliberaţi tasta de memo-

rare 10.

Acum blocarea tastelor este activată. În treapta

de aer cald sunt afişate valorile preselectate

pentru temperatură şi debit de aer. În momentul

apăsării oricărei taste pe display apare „LOC“,

valorile nu pot fi modificate.

Dezactivarea blocării tastelor:

Opriţi scula electrică. Ţineţi apăsată tasta de

memorare 10 şi porniţi-o din nou. Pe display

apare „ON“, ceea ce înseamnă că blocarea

tastelor este activată. Apăsaţi tasta de reglare a

temperaturii 9 şi tasta de reglare a debitului de

aer 8 în aceeaşi ordine ca şi la activarea blocării

tastelor. Pe display apare „OFF“, blocarea

tastelor este dezactivată.

debit de aer minim

debit de aer maxim

OBJ_BUCH-485-002.book Page 146 Wednesday, November 26, 2008 11:54 AM

Română | 147

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Moduri de funcţionare

Treapta de aer rece

Debitul de aer este reglabil, tempe-

ratura este fixată la 50 °C (nu poate

fi reglată), nu este posibilă utilizarea

niciunui program

Treapta de aer rece este adecvată pentru

răcirea unei piese încălzite sau pentru uscarea

vopselei. Este deasemeni adecvată pentru răci-

rea sculei electrice înainte de depozitare sau de

înlocuirea duzelor.

La comutarea din treapta de aer cald cu tem-

peraturi ridicate trece scurt timp până când

scula electrică se răceşte la 50 °C. În timpul

răcirii pe displayul 7 este afişată temperatura

efectivă de la ieşirea duzei.

La comutarea din treapta de aer cald la treapta

de aer rece sunt preluate reglajele curente ale

debitului de aer.

Treapta de aer cald

Debitul de aer şi temperatura sunt

reglabile, este posibilă funcţionarea

normală şi funcţionarea cu program

La comutarea din treapta de aer rece în treapta

de aer cald debitul de aer, temperatura şi even-

tual programul rămân reglate în mod automat la

fel ca la ultima utilizare în treapta de aer cald.

Modul de funcţionare cu program

În modul de funcţionare cu program puteţi

memora permanent reglajele temperaturii şi ale

debitului de aer în patru programe diferite. În

fiecare program sunt posibile orice combinaţii

ale debitelor de aer şi ale temperaturilor.

Şi în modul de funcţionare cu program puteţi

modifica în orice moment debitul de aer şi

temperatura. Dacă modificările efectuate nu se

memorează, acestea se şterg din memorie în

momentul opririi sculei electrice sau al comu-

tării în alt program.

Pentru comutarea în modul de funcţionare cu

program apăsaţi tasta de selecţie programe 6 de

atâtea ori, până când pe displayul 7 va fi afişat

numărul programului dorit.

La livrare, scula electrică este prevăzută cu

reglaje pentru următoarele patru programe

În scopul de a modifica un program existent apă-

saţi tasta de selecţie programe 6 pentru a ajunge

în acest program. Reglaţi debitul de aer şi tempe-

ratura dorită apăsând tasta de reglare a debitului

de aer 8 şi cea de reglare a temperaturii 9.

Imediat după modificarea valorilor pentru acest

program, pe display stânga sus va clipi simbolul

. După ce aţi reglat debitul de aer şi tempera-

tura dorită, apăsaţi tasta de memorare 10 atât

timp până când pe display se va stinge semnul

. Valorile reglate sunt acum memorate la

numerele de programe afişate pe display.

Mod de funcţionare normală

Pentru a comuta din modul de funcţionare cu

program în modul de funcţionare normală

apăsaţi tasta de selecţie programe 6 de atâtea

ori, până când pe display nu va mai afişat niciun

număr de program deasupra temperaturii.

Debitul de aer şi temperatura pot fi modificate

în orice moment cu tasta de reglare a debitului

de aer 8 şi cu cea de reglare a temperaturii 9.

Valorile reglate în modul de funcţionare normală

pentru debitul de aer şi temperatură vor fi

memorate în următoarele situaţii:

–comutarea în modul de funcţionare cu

program,

–comutarea în treapta de aer rece,

–oprirea sculei electrice.

Program

Utilizare

Temperatură

în °C

Debit de aer

1Deformarea ţevilor din ma-

terial plastic (de ex. LDPE) 250

2Sudarea materialului plastic

(de ex. PVC) 350

3Îndepărtarea lacurilor/dezli-

pirea adezivilor 450

4Lipire 550

OBJ_BUCH-485-002.book Page 147 Wednesday, November 26, 2008 11:54 AM

148 | Română

1 609 929 S53 | (26.11.08) Bosch Power Tools

Instrucţiuni de lucru

Indicaţie: Nu apropiaţi prea mult duza 4 de piesa

de prelucrat. Acumularea de aer fierbinte poate

duce la încălzirea excesivă a sculei electrice.

Demontarea manşonului de protecţiei contra

căldurii

În vederea lucrului în locurile extrem de înguste

puteţi demonta manşonul de protecţie contra

căldurii 5.

fFiţi atenţi la duza fierbinte! În timpul

lucrului fără manşonul de protecţie contra

căldurii există pericol de arsuri.

Pentru demontarea respectiv montarea manşo-

nului de protecţie contra căldurii 5 opriţi scula

electrică şi lăsaţi-o să se răcească.

Pentru o răcire mai rapidă puteţi lăsa deasemeni

scula electrică să funcţioneze scurt timp în

treapta de aer rece.

Deşurubaţi manşonul de protecţie contra

căldurii 5 în sens contrar mişcării acelor de

ceasornic respectiv înşurubaţi-l din nou în

sensul mişcării acelor de ceasornic.

Aşezarea sculei electrice (vezi figura C)

Puneţi jos scula electrică pe suprafeţele de

aşezare 1, pentru a o lăsa să se răcească sau

pentru a avea ambele mâini libere pentru lucru.

fFiţi extrem de precauţi atunci când lucraţi

cu scula electrică pusă în poziţie aşezată!

Vă puteţi arde cu duza sau aerul fierbinte.

Exemple de lucru

Găsiţi ilustraţiile cu exemplele de lucru în pagi-

nile pliante.

Datele privind temperaturile din exemplele de

lucru reprezintă valori orientative casre pot varia

în funcţie de structura materialului. Distanţa

dintre duză şi piesa de lucru variază în funcţie de

materialul prelucrat.

Temperatura optimă pentru fiecare utilizarte în

parte se determină prin probe practice. Începeţi

întotdeauna cu o treaptă joasă de temperatură.

În toate exemplele de lucru, cu excepţia

„Îndepărtara lacului de pe ferestre“ puteţi lucra

fără accesorii. Utiulizarea accesoriilor propuse

vă uşuruează totuşi munca şi îmbunătăţeşte în

mod substanţial calitatea prelucrării.

fAtenţie la schimbarea duzelor! Nu atingeţi

duza fierbinte. Lăsaţi scula electrică să se

răcească şi folosiţi mănuşi de protecţie la

schimbarea duzei. Vă puteţi arde cu duza

fierbinte.

Îndepărtarea lacurilor/dezlipirea adezivilor

(vezi figura A)

Montaţi duza pentru suprafeţe 11 (accesoriu).

Înmuiaţi lacul suflându-l scurt timp cu aer fier-

binte şi desprindeţi-l cu un şpaclu ascuţit, curat.

Acţiunea prelungită a căldurii duce la arderea

lacului şi îngreunează îndepărtarea acestuia.

Mulţi adezivi (de exemplu cleiul) se înmoaie la

căldură. Prin încălzirea adezivului puteţi des-

prinde îmbinările lipite sau îndepărta adezivul în

exces.

Îndepărtara lacului de pe ferestre

(vezi figura B)

fFolosiţi neapărat duza pentru protejarea

sticlei 12 (accesoriu). Există pericolul spar-

gerii geamului.

De pe suprafeţele profilate puteţi îndepărta

lacul cu un şpaclu potrivit şi apoi curăţa resturile

cu o perie de sârmă.

Deformarea ţevilor din material plastic

(vezi figura C)

Montaţi duza reflector 13 (accesoriu). Umpleţi

cu nisip ţevile din material plastic şi astupaţi-le

la ambele capete pentru a împiedica îndoirea

ţevii. Încălziţi ţeava uniform, mişcând-o înainte

şi înapoi.

OBJ_BUCH-485-002.book Page 148 Wednesday, November 26, 2008 11:54 AM

Română | 149

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Sudarea materialului plastic (vezi figura D)

Montaţi duza de reducţie 16 şi talpa de sudură

15 (ambele accesorii). Piesa ce urmează a fi

sudată şi vergeaua de sudură 14 (accesoriu) tre-

buie să fie confecţionate din acelaşi material (de

exemple ambele din PVC). Cordonul de sudură

trebuie să fie curat şi fără pete de unsoare.

Încălziţi cu atenţie locul de sudare, până când

devine vâscos ca o pastă. Ţineţi seama de faptul

că diferenţa de temperatură dintre starea vâs-

coasă şi lichidă a unui material plastic este mică.

Apropiaţi vergeaua de sudură 14 şi lăsaţi-o să

intre în fantă, astfel încât să se formeze o

nervură îngroşată uniform.

Contractare (vezi figura E)

Montaţi duza de reducţie 16 (accesoriu). Alegeţi

diametrul furtunul contractil 17 (accesoriu) în

funcţie de piesa de lucru (de exemplu papuc de

cablu). Încălziţi uniform furtunul contractil.

Dezgheţarea conductelor de apă

(vezi figura F)

fÎnainte de încălzire verificaţi dacă este într-

adevăr vorba despre o conductă de apă. În

mod frecvent, ca aspect exterior, conductele

de apă nu pot fi desebite de conductele de

gaze. În niciun caz nu este permisă încălzirea

conductelor de gaze.

Montaţi duza unghiulară 18 (accesoriu). Încălziţi

porţiunile îngheţate întotdeauna din margini

spre mijloc.

Încălziţi extrem de atent conductele din material

plastic precum şi îmbinările dintre racorduri,

pentru a evita deteriorarea acestora.

Lipire cu aliaj moale (vezi figura G)

În vederea lipiturilor punctuale montaţi duza de

reducţie 16, iar pentru lipirea ţevilor, duza re-

flectoare 13 (ambele sunt accesorii).

Dacă folosiţi aliaj de lipit fără fondant, aplicaţi

nişte unsoare penru lipire sau pastă pentru

lipire în locul lipiturii. Încălziţi locul lipiturii, în

funcţie de material, timp de aprox. 50 până la

120 secunde. Adăugaţi aliaj de lipit. Aliajul de

lipit trebuie să se topească datorită temperaturii

sculei. După răcirea locului lipiturii, îndepărtaţi

fondantul, dacă cazul.

Întreţinere şi service

Întreţinere şi curăţare

fÎnaintea oricăror intervenţii asupra sculei

electrice scoateţi cablul de alimentare afară

din priză.

fPentru a lucra bine şi sigur păstraţi curate

scula electrică şi fantele de aerisire.

Curăţarea filtrului pentru murdărie grosieră

Împingeţi spre spate capacul de acoperire 2 cu

filtrul pentru murdărie grosieră şi scoateţi-l

afară din carcasă. Purjaţi filtrul (de ex. cu aer

comprimat) sau curăţaţi-l cu o perie moale.

Puneţi din nou la loc capacul de acoperire.

Dacă în ciuda procedeelor de fabricaţie şi

control riguroase maşina are totuşi o pană,

repararea acesteia se va face numai la un atelier

de asistenţă service autorizat pentru scule

electrice Bosch.

În caz de reclamaţii şi comenzi de piese de

schimb vă rugăm să indicaţi neapărat numărul

de identificare compus din 10 cifre, conform

plăcuţei indicatoare a tipului sculei electrice.

OBJ_BUCH-485-002.book Page 149 Wednesday, November 26, 2008 11:54 AM

150 | Română

1 609 929 S53 | (26.11.08) Bosch Power Tools

Serviciu de asistenţă tehnică post-

vânzări şi consultanţă clienţi

Serviciul nostru de asistenţă tehnică post-vân-

zări răspunde întrebărilor dumneavoastră pri-

vind întreţinerea şi repararea produsului dum-

neavoastră cât şi privitor la piesele de schimb.

Desene descompuse ale ansamblelor cât şi

informaţii privind piesele de schimb găsiţi şi la:

www.bosch-pt.com

Echipa de consultanţă clienţi Bosch răspunde

cu plăcere la întrebările privind cumpărarea, uti-

lizarea şi reglarea produselor şi accesoriior lor.

România

Robert Bosch SRL

Bosch Service Center

Str. Horia Măcelariu Nr. 30–34,

013937 Bucureşti

Tel. Service scule electrice: +40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. Consultanţă tehnică: +40 (021) 4 05 75 39

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Eliminare

Sculele electrice, accesoriile şi ambalajele tre-

buie direcţionate către o staţie de revalorificare

ecologică.

Numai pentru ţările UE:

Nu aruncaţi sculele electrice în

gunoiul menajer!

Conform Directivei Europene

2002/96/CE privind maşinile şi

aparatele electrice şi electronice

uzate şi transpunerea acesteia în

legislaţia naţională, sculele electrice scoase din

uz trebuie colectate separat şi direcţionate

către o staţie de revalorificare ecologică.

Sub rezerva modificărilor.

OBJ_BUCH-485-002.book Page 150 Wednesday, November 26, 2008 11:54 AM

Български | 151

Bosch Power Tools 1 609 929 S53 | (26.11.08)

bg

Указания за безопасна работа

Прочетете внимателно всички

указания. Неспазването на

приведените по-долу указания

може да доведе до токов удар,

пожар и/или тежки травми.

fОтнасяйте се внимателно с електроин-

струмента. Електроинструментът създава

голямо количество топлина, която води до

повишена опасност от пожар и експлозии.

fБъдете особено предпазливи, когато

работите в близост до горящи материали.

Горещият въздушен поток, респ. горещата

дюза могат да възпламенят прах или газове.

fНе работете с електроинструмента във

взривоопасна среда.

fНе насочвайте горещата въздушна струя

продължително време към едно и също

място. Възможно е да се отделят лесно въз-

пламеняващи се газове, напр. при обработ-

ването на пластмаси, бои, лакове или

подобни материали.

fСъобразявайте се, че топлината може да

бъде отведена към скрити леснозапалими

материали и да ги възпламени.

fСлед употреба оставяйте електроинстру-

мента на сигурно място и изчаквайте да

се охлади напълно, преди да го приберете

в опаковката му. Горещата дюза може да

причини материални щети.

fНе оставяйте електроинструмента вклю-

чен без надзор.

fКогато не използвате електроинструмен-

тите, ги съхранявайте на места, недостъп-

ни за деца. Не допускайте с електроин-

струмента да работят лица, които не са

запознати с него или не са прочели тези

указания за безопасна работа. Когато са в

неопитни ръце, електроинструментите са

опасни.

fПредпазвайте електроинструмента от

дъжд и овлажняване. Проникването на

вода в електроинструмента повишава

опасността от токов удар.

fНе използвайте захранващия кабел не по

предназначение, напр. да пренасяте елек-

троинструмента, да го окачвате за него

или да издърпвате щепсела от контакта.

Предпазвайте захранващия кабел от

омасляване и го дръжте на безопасно

разстояние от горещи предмети, остри

ръбове или движещите се звена на ма-

шини. Повредени или усукани захранващи

кабели увеличават риска от токов удар.

fВинаги работете с предпазни очила. Носе-

нето на предпазни очила намалява риска от

травми.

fПреди да настройвате електроинструмен-

та, да заменяте допълнителни принадлеж-

ности и когато оставяте електроинстру-

мента, изключвайте щепсела от захранва-

щата мрежа. Тази предпазна мярка предот-

вратява неволното включване на електро-

инструмента.

fВинаги преди употреба проверявайте

електроинструмента, захранващия кабел

и щепсела. Не използвайте електро-

инструмента, ако установите повреди. Не

се опитвайте сами да отваряте електро-

инструмента и допускайте ремонтът му да

се извършва само от квалифицирани тех-

ници и само си използването на оригинал-

ни резервни части. Повредени електроин-

струменти, захранващи кабели и щепсели

повишават опасността от токов удар.

Осигурявайте добро проветре-

ние на работното си място. От-

делящите се по време на работа

газове и пари често са вредни за

здравето.

fРаботете с предпазни ръкавици и не

допирайте горещата дюза. Съществува

опасност от изгаряне.

fВнимавайте да не насочвате горещата

въздушна струя към хора или животни.

fНе използвайте електроинструмента като

сешоар. Температурата на излизащата въз-

душна струя е значително по-висока от тази

на сешоар.

fАко не може да бъде избегнато използва-

нето на електроинструмента във влажна

среда, го включвайте през предпазен

прекъсвач за дефектнотокова защита.

Използването на предпазен прекъсвач за

дефектнотокова защита намалява опас-

ността от токов удар.

OBJ_BUCH-485-002.book Page 151 Wednesday, November 26, 2008 11:54 AM

152 | Български

1 609 929 S53 | (26.11.08) Bosch Power Tools

Функционално описание

Моля, отворете разгъващата се корица с

фигурите и, докато четете ръководството за

експлоатация, я оставете отворена.

Предназначение на електро-

инструмента

Електроинструментът е предназначен за де-

формиране и заваряване на пластмаси,

отстраняване на лакови покрития и за нагря-

ване на термосвиваем шлаух. Той също е под-

ходящ за спояване и калайдисване, отделяне

на залепени съединения и за разтопяване на

водопроводи.

Използвайте електроинструмента само ако

познавате добре и можете да работите без

ограничения с всички негови функции или ако

сте получили съответното обучение.

Изобразени елементи

Номерирането на елементите на електро-

инструмента се отнася до изображенията на

страниците с фигурите.

1Повърхност за поставяне

2Капак с вграден груб филтър

3Пусков прекъсвач със степени на

включване

4Дюза

5Топлинен предпазител

6Бутон за избор на програма

7Дисплей

8Бутон за регулиране на въздушния дебит

9Бутон за регулиране на температурата

10 Бутон за запаметяване

11 Плоска дюза*

12 Дюза с предпазител за стъкло*

13 Рефлекторна дюза*

14 Добавъчен материал за заваряване*

15 Дюза за заваряване*

16 Редуцираща дюза*

17 Термосвиваем шлаух*

18 Ъглова дюза*

*Изобразените на фигурите и описаните допълни-

телни приспособления не са включени в стандарт-

ната окомплектовка на уреда. Изчерпателен списък

на допълнителните приспособления можете да

намерите съответно в каталога ни за допълнителни

приспособления.

Информация за излъчван шум

Стойностите са измерени съгласно EN 60745.

Равнището А на звуковото налягане на генери-

рания от електроинструмента шум обикно-

вено е по-малко от 70 dB(A).

Декларация за съответствие

С пълната отговорност ние декларираме, че

продуктът, описан в раздела «Технически

данни», съответства на следните стандарти и

нормативни документи: EN 60335 съгласно

изискванията на директиви 2006/95/ЕО,

2004/108/ЕО.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 152 Wednesday, November 26, 2008 11:54 AM

Български | 153

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Технически данни

Работа с електроинструмента

Пускане в експлоатация

fВнимавайте за напрежението на захран-

ващата мрежа! Напрежението на захран-

ващата мрежа трябва да съответства на

данните, посочени на табелката на елек-

троинструмента. Уреди, обозначени с

230 V, могат да бъдат захранвани и с

напрежение 220 V.

Включване и изключване

За включване на електроинструмента натис-

нете пусковия прекъсвач 3 до позиция

(вижте «Степен студен въздух», страница 155)

или (вижте «Степен горещ въздух»,

страница 155).

В двете степени електроинструментът се стар-

тира със стойностите за дебита и температу-

рата, които са били настроени при последното

изключване.

За изключване натиснете пусковия прекъсвач

3 до упор в позиция «0».

След продължителна работа при висока темпе-

ратура охладете електроинструмента, като го

оставите да работи кратко време на степен

студен въздух .

Изключване на температурната защита: при

прегряване (напр. в резултат на възпрепятст-

ване на свободното изтичане на въздух) елек-

троинструментът изключва нагряването авто-

матично, като вентилаторът продължава да

работи. След като електроинструментът

достигне нормалната си работна температура

нагряването автоматично се включва отново.

Пистолет за горещ въздух GHG 660 LCD

Professional

GHG 660 LCD

Professional

Каталожен номер 0 601 944 7.. 0 601 944 7..

Номинално напрежение V 220–240 110–120

Номинална консумирана мощност W23001400

Дебит l/min 250–500 250–500

Температура на изхода на дюзата, прибл. °C 50–660 50–600

Точност на измерване на температурата

–на изхода на дюзата

–на дисплея

±5%

±5%

±5%

±5%

дисплей за работната температура* °C –20...+70 –20...+70

Маса съгласно EPTA-Procedure 01/2003 kg 1,0 1,0

Клас на защита /II /II

* Извън диапазона на работната температура дисплеят може да стане черен.

Моля, обърнете внимание на каталожния номер на Вашия електроинструмент, написан на табелката му.

Търговските наименования на някои електроинструменти могат да бъдат променяни.

OBJ_BUCH-485-002.book Page 153 Wednesday, November 26, 2008 11:54 AM

154 | Български

1 609 929 S53 | (26.11.08) Bosch Power Tools

Регулиране на дебита

С бутона 8 можете да регулирате въздушния

дебит:

За да увеличите дебита, натиснете бутона за

регулиране на дебита 8 в края, означен с «+»,

съответно, за да го намалите, в края, означен

«–».

Краткотрайно натискане на бутона 8 увели-

чава, респ. намалява дебита с една степен.

Продължително натискане увеличава, респ.

намалява дебита, докато бутонът бъде отпуснат

или бъде достигнат максималният, респ.

минималният дебит.

Намалете дебита, напр. когато трябва да пре-

дотвратите прекомерното нагряване на окол-

ността на детайла или ако детайлът е лек и

въздушната струя го измества.

Регулиране на температурата

Температурата може да бъде регулирана само

при степен горещ въздух .

За да увеличите температурата, натиснете бу-

тона за регулиране 9 в края, означен с «+»,

съответно за да я намалите, в края, означен

«–».

Краткотрайно натискане на бутона 9 увеличава,

респ. намалява температурата с 10 °C. Продъл-

жително натискане увеличава, респ. намалява

температурата с по 10 °C, докато бутонът бъде

отпуснат или бъде достигната максималната,

респ. минималната температура.

При промяна на някой от параметрите елек-

троинструментът се нуждае от известно

време, за да нагрее, респ. охлади въздушната

струя. През преходния период настроената

температура се изобразява на дисплея 7

между мигащи стрелки. Когато настроената

температура бъде достигната, стрелките изчез-

ват и на дисплея се изобразява текущата тем-

пература.

Активиране на блокирането на бутоните

(«функция LOC»)

За да се предотврати променяне по невнима-

ние на стойностите на температурата и дебита,

при степен горещ въздух можете да блокира-

те бутоните 6, 8, 9 и 10. При степен студен въз-

дух дебитът може да бъде променян също и

при активирано блокиране на бутоните.

Активиране на блокирането на бутоните:

Включете електроинструмента на степен

горещ въздух . Настройте желаните стойности

на дебита и температурата.

Изключете електроинструмента.

Задръжте бутона за запаметяване 10 натиснат

и отново включете електроинструмента (сте-

пен студен или горещ въздух). На дисплея 7

изгасва символът «OFF» за деактивираното

блокиране на бутоните.

Натиснете последователно (като продължавате

да държите бутона за запаметяване натиснат

10):

–«+» на бутона за регулиране на температу-

рата 9,

–«+» на бутона за регулиране на дебита 8,

–«–» на бутона за регулиране на температу-

рата 9,

–«–» на бутона за регулиране на дебита 8.

На дисплея се появява символът «ON». Отпус-

нете бутона за запаметяване 10.

С това блокирането на бутоните е активирано.

При степен горещ въздух на дисплея се изо-

бразяват предварително избраните стойности

за температура и дебит. При натискане на про-

изволен бутон на дисплея се изобразява «LOC»,

стойностите не могат да бъдат променяни.

Деактивиране на блокирането на бутоните:

Изключете електроинструмента. Задръжте

бутона за запаметяване 10 натиснат и отново

включете електроинструмента. На дисплея се

изобразява «ON» за активирано блокиране на

бутона. Натиснете последователно бутоните за

регулиране на температура 9 и дебит 8 в

същата последователност, както при активи-

ране на блокирането. Символът «OFF», на

дисплея изчезва, блокирането на бутоните е

деактивирано.

минимелен дебит

максимален дебит

OBJ_BUCH-485-002.book Page 154 Wednesday, November 26, 2008 11:54 AM

Български | 155

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Режими на работа

Степен студен въздух

Дебитът на въздушната струя може

да бъде регулиран, температурата е

фиксирана на 50 °C (не може да

бъде изменяна), не е възможна

работа в програмен режим

Степента студен въздух е подходяща за

охлаждане на нагрят детайл или за сушене на

бои. Тя също така е подходяща за охлаждане

на електроинструмента, преди да го оставите,

или при смяна на дюзите.

При смяна от степен горещ въздух с по-висо-

ки температури охлаждането на електроин-

струмента до 50 °C трае известно време. По

време на охлаждането на дисплея 7 се изо-

бразява действителната температура на

изхода на дюзата.

При смяна от степен горещ въздух на степен

студен въздух се установява актуалната

настройка за дебита на въздушната струя.

Степен горещ въздух

Възможни са регулирането на

дебита и температурата на въз-

душната струя, както и работата в

нормален или програмен режим

При смяна от степен студен въздух на

степен горещ въздух стойностите за дебита,

температурата и при необходимост програма-

та се установяват така, както са били послед-

ния път при работа на степен с горещ въздух.

Програмен режим

В програмен режим можете да запазите стой-

ностите за дебита и температурата в четири

програми. Във всяка програма са възможни

произволни стойности за дебита и темпера-

турата.

В програмен режим на работа дебита и темпе-

ратурата също могат да бъдат променяни. Ако

измененията не бъдат запаметени, при из-

ключване или при превключване на друга

програма те се загубват.

За смяна в програмен режим натиснете

бутона за избор на програма 6 няколко пъти,

докато на дисплея се изпише номера на

желаната програма 7.

При доставяне на електроинструмента в елек-

троинструмента са запаметени следните про-

грами:

За промяна на съществуваща програма вклю-

чете програмата, като натискате бутона 6. С

бутоните за регулиране на дебита 8 и на тем-

пературата 9 установете желаните стойности

за дебит и температура.

Когато сте променили стойностите на програ-

ма, вляво горе на дисплея мига символа .

След като настроите желаните стойности за

дебита и температурата, натиснете и задръжте

бутона за запаметяване 10 докато на дисплея

изгасне символа . С това текущите стойности

са запаметени в програмата, чиито номер е

изписан на дисплея.

Нормален режим

За смяна от програмен режим на нормален

режим натиснете бутона за избор на програма

6, докато на дисплея над показанията за тем-

пературата угасне номера на програмата.

Дебитът и температурата могат да се променят

произволно с бутоните за регулиране на

дебита 8 и на температурата 9.

Установените в нормален режим стойности за

дебита и температурата остават запаметени

при следните условия:

–смяна в програмен режим,

–смяна на степен студен въздух,

–изключване на електроинструмента.

Програма

Приложение

Температурата

в диапазона °C

Дебит

1Деформиране на пласт-

масови тръби (напр. LDPE) 250

2Заваряване на пластмана

(напр. PVC) 350

3Отстраняване на лаково

покритие/разделяне на

залепени детайли 450

4Спояване 550

OBJ_BUCH-485-002.book Page 155 Wednesday, November 26, 2008 11:54 AM

156 | Български

1 609 929 S53 | (26.11.08) Bosch Power Tools

Указания за работа

Упътване: Не дръжте дюзата 4 твърде близо до

обработвания детайл. Възпрепятстването на

свободното изтичане на въздуха може да пре-

дизвика прегряването на електроинструмента.

Демонтиране на топлинния предпазител

При работа на тесни участъци можете да

демонтирате топлинния предпазител 5.

fВнимавайте, дюзата е гореща! При работа

без топлинния предпазител се увеличава

опасността от изгаряне.

За демонтиране, респ. поставяне на топлин-

ния предпазител 5 изключете електроинстру-

мента и го изчакайте да се охлади.

За по-бързо охлаждане можете да оставите

електроинструмента да работи краткотрайно

на степен студен въздух.

Развийте топлинния предпазител 5, като го

въртите обратно на часовниковата стрелка,

респ. го навийте по часовниковата стрелка.

Поставяне на електроинструмента

(вижте фиг. C)

Поставете електроинструмента, като използва-

те предвидените за целта повърхности 1, за да

го оставите да се охлади или да можете да

работите с двете си ръце.

fКогато работите с електроинструмента,

докато той е поставен да стои самостоя-

телно, бъдете особено предпазливи!

Можете лесно да се изгорите от горещата

дюза или от въздушния поток.

Примери

Изображенията към примерните приложения

можете да намерите на разгъващите се стра-

ници.

Данните за температурата на примерните при-

ложения са ориентировъчни, в зависимост от

конкретния материал те могат да се различа-

ват. Оптималното разстояние между дюзата и

обработвания детайл зависи главно от вида на

материала.

Оптималната температура за всяко конкретно

приложение се определя най-точно чрез из-

пробване на практика. Винаги започвайте с

по-ниска температура.

При всички приведени примерни приложе-

ния, освен «Почистване на боя от прозорци»,

можете да работите без допълнителни при-

способления. Все пак, използването на

посочените допълнителни приспособления

улеснява работата и повишава качеството.

fПри смяна на дюзите бъдете особено вни-

мателни! Изчаквайте електроинструмен-

тът да се охлади и при смяната работете с

предпазни ръкавици. Можете да се изго-

рите от горещата дюза.

Отстраняване на лаково покритие/раз-

деляне на залепени детайли (вижте фиг. А)

Поставете плоската дюза 11 (не е включена в

окомплектовката). Нагрейте лаковото покритие

леко, докато се размекне, и го отстранете с

остра и чиста шпакла. Продължителното въз-

действие на топлина води до изгаряне на лако-

вото покритие и затруднява отстраняването му.

Много от лепилата (напр. при самозалепващо

се фолио) се размекват при нагряване. Когато

нагреете лепилото, можете да отделите де-

тайлите или да почистите излишното лепило.

Почистване на боя от прозорци

(вижте фиг. В)

fНепременно използвайте предпазната

дюза за стъкло 12 (не е включена в оком-

плектовката). Съществува опасност от

счупване на стъклото.

По профилни повърхности можете да отстра-

ните лаковото покритие с шпакла с подходяща

форма или с мека телена четка.

Деформиране на пластмасови тръби

(вижте фиг. C)

Поставете рефлекторната дюза 13 (не е вклю-

чена в окомплектовката). Напълнете пласт-

масовата тръба с пясък и я затворете от двете

страни, за да предотвратите прегъването на

тръбата. Нагрейте тръбата равномерно, като

придвижвате пистолета странично наляво и

надясно.

OBJ_BUCH-485-002.book Page 156 Wednesday, November 26, 2008 11:54 AM

Български | 157

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Заваряване на пластмаси (вижте фиг. D)

Поставете редуциращата дюза 16 и дюзата за

заваряване 15 (и двете не са включени в

окомплектовката). Материалите на заваря-

ваните детайли и добавъчния материал 14 (не

е включен в окомплектовката) трябва да са

еднакви (напр. PVC). Зоната на шева трябва да

е чиста и без омаслявания.

Нагрейте зоната около шева внимателно, до-

като се размекне. Внимавайте, температурния

диапазон между тестообразно и течно състоя-

ние на пластмасите е тесен.

Подайте добавъчен материал 14 и го оставете

да изтече в заваръчната междина, така че да се

получи равномерен шев.

Свиване (вижте фиг. Е)

Поставете редуциращата дюза 16 (не е вклю-

чена в окомплектовката). Изберете диаметъра

на термосвиваемия шлаух 17 (не е включен в

окомплектовката) съобразно детайла (напр.

кабелна обувка). Нагрейте термосвиваемия

шлаух равномерно.

Разтопяване на водопроводи

(вижте фигура F)

fПреди да започнете работа, се уверете, че

тръбите действително са за вода. Често

водопроводните тръби външно не се разли-

чават от газопроводните. В никакъв случай

не се допуска нагряването на

газопроводни тръби.

Поставете ъгловата дюза 18 (допълнително

приспособление). Нагрявайте замръзналите

зони винаги от ръба към средата.

За да не допуснете повреждане на тръбопро-

вода, бъдете особено внимателни при нагря-

ване на пластмасови тръби и зоните им на

съединяване.

Меко спояване (вижте фигура G)

За точково спояване поставете редуциращата

дюза 16, за спояване на тръби – рефлектор-

ната дюза 13 (и двете не са включени в оком-

плектовката).

Ако използвате припой без флюсообразуващи

вещества, добавете течност или паста за по-

чистване на спояваното място. В зависимост

от материала нагрявайте мястото на спояване

прибл. 50 до 120 секунди. Добавете припой.

Припоят трябва да се разтапя от температу-

рата на инструмента. При необходимост след

изстиване на мястото на спояване отстранете

флюса.

Поддържане и сервиз

Поддържане и почистване

fПреди извършване на каквито и да е дей-

ности по електроинструмента изключ-

вайте щепсела от захранващата мрежа.

fЗа да работите качествено и безопасно,

поддържайте електроинструмента и

вентилационните отвори чисти.

Почистване на грубия филтър

Извадете капака 2 с филтъра назад от корпуса.

Продухайте филтъра (напр. със сгъстен въздух)

или го почистете с мека четка. Отново поста-

вете капака.

Ако въпреки прецизното производство и

внимателно изпитване възникне повреда,

електроинструментът трябва да се занесе за

ремонт в оторизиран сервиз за електро-

инструменти на Бош.

Когато се обръщате с Въпроси към представи-

телите, моля, непременно посочвайте

10-цифрения каталожен номер, означен на

табелката на електроинструмента.

OBJ_BUCH-485-002.book Page 157 Wednesday, November 26, 2008 11:54 AM

158 | Български

1 609 929 S53 | (26.11.08) Bosch Power Tools

Сервиз и консултации

Сервизът ще отговори на въпросите Ви относ-

но ремонти и поддръжка на закупения от Вас

продукт, както и относно резервни части. Мон-

тажни чертежи и информация за резервни

части можете да намерите също и на

www.bosch-pt.com

Екипът от консултанти на Бош ще Ви помогне

с удоволствие при въпроси относно закупу-

ване, приложение и възможности за настрой-

ване на различни продукти от производстве-

ната гама на Бош и допълнителни приспосо-

бления за тях.

Роберт Бош EООД – България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти

yл. Сребърна № 3–9

1907 София

Тел.: +359 (02) 962 5302

Тел.: +359 (02) 962 5427

Тел.: +359 (02) 962 5295

Факс: +359 (02) 62 46 49

Бракуване

С оглед опазване на околната среда електро-

инструментът, допълнителните приспособле-

ния и опаковката трябва да бъдат подложени

на подходяща преработка за повторното из-

ползване на съдържащите се в тях суровини.

Само за страни от ЕС:

Не изхвърляйте електроинстру-

менти при битовите отпадъци!

Съгласно Директивата на ЕС

2002/96/ЕО относно бракувани

електрически и електронни

устройства и утвърждаването й

като национален закон електроинструментите,

които не могат да се използват повече, трябва

да се събират отделно и да бъдат подлагани на

подходяща преработка за оползотворяване на

съдържащите се в тях вторични суровини.

Правата за изменения запазени.

OBJ_BUCH-485-002.book Page 158 Wednesday, November 26, 2008 11:54 AM

Srpski | 159

Bosch Power Tools 1 609 929 S53 | (26.11.08)

sr

Uputstva o sigurnosti

Čitajte sva upozorenja i uputstva.

Propusti kod pridržavanja upozo-

renja i uputstava mogu imati za po-

sledicu električni udar, požar i/ili

teške povrede.

fOphodite se brižljivo sa električnim alatom.

Električni alat proizvodi jaku toplotu, koja

može uticati na povećanu opasnost od

požara i eksplozija.

fBudite posebno oprezni, ako radite u blizini

zapaljivih materijala. Vrela struja vazduha

odnosno vrela mlaznica može zapaliti prašinu

ili gasove.

fNe radite sa električnim alatom u okolini

ugroženoj eksplozijom.

fNe upravljajte vrelu struju vazduha duže

vreme na jedno te isto mesto. Lako zapaljivi

gasovi mogu nastati na primer pri obradi

plastike, boja, lakova ili sličnih materijala.

fObratite pažnju na to, da se toplota može

odvoditi do pokrivenih zapaljivih materijala

i zapaliti ih.

fOdložite električni alat posle upotrebe si-

gurno i ostavite ga da se potpuno ohladi pre

nego što ga upakujete. Vrela mlazunica može

prirediti štetu.

fNe ostavljajte uključeni električni alat bez

nadzora.

fČuvajte nekorišćene električne alate van

domašaja dece. Ne dopuštajte osobama da

koriste električni alat koje nisu upoznate sa

njim ili nisu pročitali ova uputstva. Električni

alati su opasni, ako ih koriste neiskusne

osobe.

fDržite električni alat podalje od kiše ili

vlage. Prodiranje vode u električni alat

povećava rizik od električnog udara.

fNe uzimajte kabl da bi nosili električni alat,

vešali ga ili vukli utikač iz utičnice. Držite

kabel dalje od vreline, ulja, oštrih ivica ili

pokretnih delova uredjaja. Oštećeni ili

uvrnuti kablovi povećavaju rizik od

električnog udara.

fNosite uvek zaštitne naočare. Zaštitne na-

očare smanjuju rizik od povreda.

fNe izvlačite utikač iz utičnice pre nego

preduzmete podešavanje uredjaja,

promenu delova pribora ili ostavite

električni alat. Ova mera opreza sprečava

nenamerni start električnog alata.

fKontrolišite pre svakog korišćenja

električni alat, kabel i utikač. Ne koristite

električni alat, ako utvrdite oštećenja. Ne

otvarajte sami električni alat i neka Vam ga

popravlja samo stručno osoblje i samo sa

originalnim rezervnim delovima. Oštećeni

električni alati, kablovi i utikači povećavaju

rizik od električnog udara.

Dobro provetravajte Vaše radno

mesto. Gasovi i pare koji nastaju

pri radu su često štetni po

zdravlje.

fNosite zaštitne rukavice i ne dodirujte vrelu

mlaznicu. Postoji opasnost od požara.

fNe usmeravajte vrelu struju vazduha na

osoblje ili životinje.

fNe upotrebljavajte električni alat kao fen za

kosu. Izlazeća struja vazduha je bitno toplija

od fena za kosu.

fAko se rad električnog alata ne može izbeći

u vlažnoj okolini, upotrebljavajte jedan

zaštitni prekidač struje u kvaru. Upotreba

zaštitnog prekidača struje u kvaru smanjuje

rizik od električnog udara.

Opis funkcija

Molimo da otvorite preklopljenu stranicu sa

prikazom aparata i ostavite ovu stranicu

otvorenu, dok čitate uputstvo za rad.

Upotreba prema svrsi

Električni alat je zamišljen za oblikovanje i va-

renje plastike, uklanjanje premaza boje i za

zagrevanje termoskupljajućih creva. Pogodan je

i za letovanje i kalajisanje, oslobadjanje sleplje-

nih spojeva i za otapanje vodova sa vodom.

Koristite električni alat samo, ako sve funkcije u

potpunosti možete proceniti i bez ograničenja

izvoditi ili ako ste dobili odgovarajuća uputstva.

OBJ_BUCH-485-002.book Page 159 Wednesday, November 26, 2008 11:54 AM

160 | Srpski

1 609 929 S53 | (26.11.08) Bosch Power Tools

Komponente sa slike

Označavanje brojevima komponenti sa slika odno-

si se na prikaz električnog alata na grafičkoj strani.

1Površina za odlaganje

2Poklopac sa filterom za grubu prljavštinu

3Prekidač za uključivanje-isključivanje sa

biranjem stepena

4Mlaznica

5Toplotna zaštita

6Taster za biranje programa

7Displej

8Taster za regulisanje količine vazduha

9Taster za regulisanje temperature

10 Taster za memoriju

11 Ravna mlaznica*

12 Mlaznica za zaštitu stakla*

13 Reflektorska mlaznica*

14 Žica za varenje*

15 Papuča za varenje*

16 Redukujuća mlaznica*

17 Termoskupljajuće crevo*

18 Ugaona mlaznica*

*Prikazani ili opisani pribor ne spada u standardno

pakovanje. Kompletni pribor možete da nađete u

našem programu pribora.

Informacija o šumovima

Merne vrednosti su dobijene prema EN 60745.

Sa A-vrednovani nivo pritiska zvuka električnog

alata je tipično manji od 70 dB(A).

Izjava o usaglašenosti

Izjavljujemo na vlastitu odgovornost da je proiz-

vod opisan pod „Tehnički podaci“ usaglašen sa

sledećim standardima ili normativnim aktima:

EN 60335 prema odredbama smernica

2006/95/EG, 2004/108/EG.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Tehnički podaci

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Duvaljka za vreli vazduh GHG 660 LCD

Professional

GHG 660 LCD

Professional

Broj predmeta 0 601 944 7.. 0 601 944 7..

Nominalni napon V 220–240 110–120

Nominalna primljena snaga W23001400

Količina vazduha l/min 250–500 250–500

Temperatura na izlazu mlaznice ca. °C 50–660 50–600

Tačnost merenja temperature

–na izlazu mlaznice

–na pokazivaču

±5%

±5%

±5%

±5%

Radna tempetatura Display* °C –20...+70 –20...+70

Težina prema EPTA-Procedure 01/2003 kg 1,0 1,0

Klasa zaštite /II /II

* Izvan radne temperature može Display da bude crn.

Molimo da obratite pažnju na broj predmeta na tipskoj tablici Vašeg električnog alata. Trgovačke oznake pojedinih

električnih alata mogu varirati.

OBJ_BUCH-485-002.book Page 160 Wednesday, November 26, 2008 11:54 AM

Srpski | 161

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Rad

Puštanje u rad

fObratite pažnju na napon mreže! Napon

strujnog izvora mora biti usaglašen sa

podacima tipske tablice električnog alata.

Električni alati označeni sa 230 V mogu da

rade i sa 220 V.

Uključivanje-isključivanje

Za uključivanje električnog alata pritisnite pre-

kidač za uključivanje-isključivanje 3 u poziciju

(pogledajte „Stepen hladnog vazduha“,

stranicu 162) ili (pogledajte, stranicu „Stepen

toplog vazduha“, stranicu 162).

U obe pozicije startuje električni alat sa vred-

nostima količine vazduha i temperature, koji su

bili podešeni pre poslednjeg isključivanja.

Za isključivanje pritisnite prekidač za uključi-

vanje-isključivanje 3 do graničnika u poziciju „0“.

Pustite posle dužeg rada sa visokom tempera-

turom da električni alat radi kratko vreme pre

isključivanja radi hladjenja u stupnju sa

hladnim vazduhom.

Isključivanje termo zaštite: Pri pregrejavanju

(na primer usled začepljenja vazduha) isključuje

električni alat grejanje automatski, medjutim

duvaljka radi i dalje. Ako se je električni alat

ohladio na radnu temperaturu, grejanje se

ponovo automatski uključuje.

Regulisanje količine vazduha

Sa tasterom 8 možete regulisati količinu vazduha:

Da bi povećali količinu vazduha pritisnite na

dirci za regulisanje količine vazduha 8 na „+“, da

bi količinu vazduha smanjili pritisnite na „–“.

Kratko pritiskivanje tastera 8 povećava odnosno

smanjuje količinu vazduha za jedan stepen.

Duže pritiskivanje tastera trajno povećava

odnosno smanjuje količinu vazduha, sve dok se

taster ne pusti ili ne pistigne maksimalna

odnosno minimalna količina vazduha.

Smanjite količinu vazduha na primer onda, ako

okolina radnog komada ne treba da se previše

zagreje ili ako bi se neki laki radni komad mogao

provući kroz struju vazduha.

Regulisanje temperature

Temperatura se može regulisati samo u stepenu

sa vrelim vazduhom .

Da bi povećali temperaturu, pritisnite taster za

regulisanje temperature 9 na „+“, da bi tempera-

turu smanjili na „–“.

Kratko pritiskivanje tastera 9 povećava odnosno

smanjuje temperaturu za 10 °C. Duže pritiski-

vanje tastera stalno povećava odnosno smanjuje

temperaturu za 10 °C, sve dok ne pustite taster

ili dok se ne dostigne maksimalna odnosno mini-

malna temperatura.

Pri promeni podešavanja temperature treba

električni alat kratko vreme, da zagreje struju

vazduha odnosno ohladi. Potrebna temperatura

se pokazuje u toku ovoga vremena na displeju 7

izmedju trepćućih strelica. Ako se dostigne

potrebna temperatgura, gasi se strelica i display

pokazuje aktuelnu temperaturu.

Aktiviranje/deaktiviranje blokade tastera

(„LOC“)

Da bi sprečili nenamernu promenu količine

vazduha i temperature, možete u stepenu vrelog

vazduha blokirati funkciju tastera 6, 8, 9 i 10.

U stepenu hladnog vazduha može se menjati

količina vazduha i pri aktiviranoj blokadi dirki.

Aktiviranje blokade dirki:

Uključite električni alat u stepenu vrelog vaz-

duha . Podesite vrednosti količine vazduha i

temperature, sa kojima treba da se blokira

električni alat.

Isključite električni alat.

Držite taster za memoriju 10 pritisnut i uključite

ponovo električni alat (stepen hladnog ili toplog

vazduha). Na displeju 7 se pojavljuje „OFF“ za

deaktiviranu blokadu tastera.

Pritisnite jedan za drugim (pri tasteru za memo-

riju koji je i dalje pritisnut 10):

–„+“ na tasteru za temperaturu 9,

–„+“ na tasteru za količinu vazduha 8,

–„–“ na tasteru za temperaturu 9,

–„–“ na tasteru za količinu vazduha 8.

Na Display se pojavljuje „ON“. Pustite taster za

memoriju 10.

minimalna količina vazduha

maksimalna količina vazduha

OBJ_BUCH-485-002.book Page 161 Wednesday, November 26, 2008 11:54 AM

162 | Srpski

1 609 929 S53 | (26.11.08) Bosch Power Tools

Blokada tastera je sada aktivirana. Na stepenu

toplog vazduha pokazuju se prethodno iza-

brane vrednosti za temperaturu i količinu

vazduha. Pri pritiskivanju bilo kojeg željenog

tastera pojavljuje se „LOC“ na Display-u, i

vrednosti se ne mogu menjati.

Deaktiviranje blokade tastera:

Isključite električni alat. Držite taster za memoriju

10 pritisnut i ponovo ga uključite. Na displeju se

pojavljuje „ON“ za aktiviranu blokadu tastera.

Pritisnite taster za temperaturu 9 i taster za

količinu vazduha 8 redosledom kao pri aktiviranju

blokade tastera. Na displeju se pojavljuje „OFF“,

i blokada tastera je deaktivirana.

Vrste rada

Stepen hladnog vazduha

Količina vazduha se reguliše, tem-

peratura je utvrdjena na 50 °C (ne

može se regulisati), nije moguć

programski rad

Stepen hladnog vazduha je pogodan za hla-

djenje zagrejanog radnog komada ili za sušenje

boje. On je isto tako pogodan, da bi se ohladio

električni alat pre ostavljanja ili promene

nasadnih mlaznica.

Pri promeni iz stepena toplog vazduha sa

većim temperaturama traje kraće vreme, dok se

električni alat ohladi na 50 °C. Za vreme hla-

djenja pokazu je se na Display 7 stvarna tempe-

ratura na izlazu mlaznice.

Pri promeni iz stepena vrelog vazduha u stepen

sa hladnim vazduhom preuzimaju se aktuelna

podešavanja količine vazduha.

Stepen toplog vazduha

Količina vazduha i temperatura se

mogu regulisati. Moguć je standard-

ni i programski rad

Pri promeni iz stepena hladnog vazduha u

strepen toplog vazduha se tako automatski

podešavaju količina vazduha, temperatura i u

datom slučaju i program kao kod poslednjeg

rada u stepenu toplog vazduha.

Programski rad

U programskom radu mogu se podešavanja

količine vazduha i temperature stalno memo-

risati u četiri programa. U svakom programu

moguće su kombinacije količine vazduha i

temperature po želji.

Takodje u programskom radu mogu se u svako

doba menjati količina vazduha i temperatura.

Ako se promene ne memorišu, gube se pri is-

ključivanju ili pri promeni u neki drugi program.

Za promenu u programski rad pritiskajte taster

za biranje program 6 tako često, sve dok se ne

pokaže na displaju broj željenog programa 7.

Pri isporuci električnog alata podešeni su

unapred sledeća četiri programa:

Za promenu postojećeg programa menjajte pri-

tiskujući taster za biranje programa 6 u ovaj pro-

gram. Podesite sa tasterima za svaku regulaciju

količine vazduha 8 i za regulisanje temperature

9 željenu količinu vazduha i temperature.

Čim ste promenili vrednosti jednog programa,

trepereće levo gore u displaju simbol . Ako su

podešeni željena količina vazduha i temperatu-

ra, onda pritiskajte taster za memoriju 10 toliko

dugo, sve dok se ne ugasi znak na displaju.

Podešene vrednosti su sada memorisane pod

brojem programa koji je prikazan na displeju .

Program

Primena

Temperatura

u °C

Količina

vazduha

1Oblikovanje cevi od plastike

(na primer LDPE) 250

2Varenje cevi od plastike

(na primer PVC) 350

3Uklanjanje laka/odvajanje

laka 450

4Lemljenje 550

OBJ_BUCH-485-002.book Page 162 Wednesday, November 26, 2008 11:54 AM

Srpski | 163

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Normalan rad

Za promenu iz programskog rada u normalan rad

pritiskajte taster za biranje programa 6 tako

često, sve dok se ne ugasi na displeju programs-

ki broj o temperaturi. Količina vazduha i tempe-

rature se mogu menjati u svako doba sa taste-

rima za regulisanje količine vazduha 8 i tem-

perature 9.

Vrednosti za količinu vazduha i temperaturu

podešene u normalnom radu ostaju memorisane

pod sledećim uslovima:

–promene u programski rad,

–promene u stepen hladnog vazduha,

–isključivanju električnog alata.

Uputstva za rad

Pažnja: Ne držite mlaznicu 4 suviše blizu radnog

komada koji se obradjuje. Zastoj vazduha može

uticati na pregrevanje električnog alata.

Skidanje toplotne zaštite

Za radove na posebno uskim mestima možete

skinuti toplotnu zaštitu 5.

fOprez pred vrelom mlaznicom! Pri radu bez

toplotne zaštite postoji povećana opasnost

od požara.

Za skidanje odnosno postavljanje toplotne

zaštite 5 isključite električni alat i ohladite ga.

Za brže hladjenje možete pustiti da radi elek-

trični alat u stepenu hladnog vazduha.

Odvrnite toplotnu zaštitu 5 suprotno od kazaljke

na satu odnosno ponovo navrnite u pravcu

kazaljke na satu.

Ostavljanje električnog alata

(pogledajte sliku C)

Ostavite električni alat na površinu za odlaganje

1, da bi se ohladio ili da bi imali obe ruke slobod-

ne za rad.

fRadite sa isključenim električnim alatom

posebno oprezno! Možete se opeći na vreloj

mlaznici ili na vrelu struju vazduha.

Radni primeri

Slike primera rada naći ćete na otklopljenim

stranama.

Podaci o temperaturi u radnim primerima su

orijentacione vrednosti koje mogu odstupati

zavisno od osobina materijala. Rastojanje mlaz-

nica zavisi od materijala koji treba obradjivati.

Optimalna temperatura za dotičnu primenu

može se dobiti praktičnom probom. Počnite

uvek sa nižim stepenom temperature.

Možete kod svih primera u radu raditi i bez pri-

bora. Upotreba predloženih delova pribora po-

jednostavljuje medjutim rad i u bitnom povećava

kvalitet rezultatax „Uklanjanje laka sa prozora“.

fOprez kod promene mlaznice! Ne dodirujte

vrelu mlaznicu. Neka se električni alat ohla-

di i nosite zaštitne rukavice pri promeni.

Možete se opeći o vrelu mlaznicu.

Uklanjanje laka/odvajanje laka

(pogledajte sliku A)

Montirajte ravnu mlaznicu 11 (pribor). Omekšaj-

te lak kratko sa vrelim vazduhom i podignite ga

sa nekom oštrom, čistom špahlom. Dugo izla-

ganje vrelini sagoreva lak i otežava uklanjanje.

Mnogi lepkovi (na primer nalepnice) omekšaju

od toplote. Pri zagrejanom lepku možete

odvojiti spojeve ili ukloniti preobilan lepak.

Uklanjanje laka sa prozora (pogledajte sliku B)

fUpotrebljavajte neizostavno zaštitnu mla-

znicu za staklo 12 (pribor). Postoji opasnost

od loma stakla.

Na profilisanim površinama možete podići lak sa

odgovarajućom špahlom i skinuti sa nekom

mekom žičanom četkom.

Oblikovanje sirove plastike

(pogledajte sliku C)

Stavite reflektorsku mlaznicu 13 (pribor). Na-

punite sa peskom cevi od plastike i zatvorite ih

sa obe strane, da bi se sprečilo prelamanje cevi.

Zagrejte cev ravnomerno bočnim pokrenima u

svim pravcima.

OBJ_BUCH-485-002.book Page 163 Wednesday, November 26, 2008 11:54 AM

164 | Srpski

1 609 929 S53 | (26.11.08) Bosch Power Tools

Varenje plastike (pogledajte sliku D)

Stavite redukujuću mlaznicu 16 i papuču za

varenje 15 (oboje pribor). Radni komadi koji

treba da se vare i žica za varenje 14 (pribor)

moraju da budu od istog materijala (na primer

oboje od PVC). Žljeb mora biti čist i bez masti.

Zagrevajte mesto vara oprezno sve dok ne bude u

vidu testa. Obratite pažnju da područje tempera-

ture bude izmedju stanja u vidu testa ili tečnog.

Prinesite žicu za varenje 14 i uronite je u zazor,

tako da nastaje ravnomerno ispupčenje.

Termoskupljanje (pogledajte sliku E)

Stavite redukujuću mlaznicu 16 (pribor). Izabe-

rite presek termoskupljajućeg creva 17 (pribor)

prema radnom komadu (na primer kablovska

papučica). Zagrevajte ravnomerno termo-

skupljajuće crevo.

Odledjivanje vodova vode (pogledajte sliku F)

fPrekontrolišite pre zagrevanja, da li se stvar-

no radi o vodu sa vodom. Vodovi sa vodom se

često spolja ne razlikuju od vodova sa gasom.

Gasovodi nesmeju nikako da se zagrevaju.

Stavite ugaonu mlaznicu 18 (pribor). Zagrevajte

zamrznuta mesta uvek od ivice ka sredini.

Zagrevajte cevi od plastike kao i spojeve izmedju

posebno oprezno, da bi izbegli oštećenja.

Meko letovanje (pogledajte sliku G)

Stavite za tačkasto letovanje redukujuću mlaz-

nicu 16, za letovanje cevi reflektujuću mlaznicu

13 (obe su pribor).

Ako upotrebljavate lem bez tečnog sredstva,

dodajte na mesto za letovanje mast ili pastu za

letovanje. Zagrevajte mesto za letovanje zavisno

od materijala oko 50 do 120 sekundi. Dodajte

lem. Lem mora da se temperaturom alata otopi.

Uklonite u datom slučaju posle hladjenja mesta

za letovanje tečno sredstvo.

Održavanje i servis

Održavanje i čišćenje

fIzvucite pre svih radova na električnom

alatu mrežni utikač iz utičnice.

fDržite električni alat i proreze za ventilaciju

čiste, da bi dobro i sigurno radili.

Čišćenje filtra za grubu prljavštinu

Gurnite poklopac 2 sa filterom za grubu

prljavštinu unazad iz kućišta. Izduvaje filter (na

primer sa komprimovanim vazduhom) ili očistite

ga sa mekom četkom. Ponovo stavite poklopac.

Ako bi električni alat i pored brižljivog postupka

izrade i kontrole nekada otkazao, popravku

mora vršiti neki autorizovani servis za Bosch-

električne alate.

Molimo navedite neizostavno kod svih pitanja i

naručivanja rezervnih delova broj predmeta sa

10 brojčanih mesta prema tipskoj tablici

električnog alata.

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi popravke

i održavanja Vašeg proizvoda kao i u vezi rezerv-

nih delova. Šematske prikaze i informacije u vezi

rezervnih delova naći ćete i pod:

www.bosch-pt.com

Bosch-ov tim savetnika će Vam pomoći kod

pitanja u vezi kupovine, primene i podešavanja

proizvoda i pribora.

Srpski

Bosch-Service

Dimitrija Tucoviça 59

11000 Beograd

Tel./Fax: +381 (011) 244 85 45

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Električni pribori, pribor i pakovanja treba da se

odvoze regeneraciji koja odgovara zaštiti

čovekove sredine.

Samo za EU-zemlje:

Ne bacajte električni pribor u

kućno djubre!

Prema evropskim smernicama

2002/96/EG o starim električnim i

elektronskim uredjajima i njihovim

pretvaranju u nacionalno dobro ne

moraju više upotrebljivi električni pribori da se

odvojeno sakupljaju i odvoze nekoj regeneraciji

koja odgovara zaštiti čovekove okoline.

Zadržavamo pravo na promene.

OBJ_BUCH-485-002.book Page 164 Wednesday, November 26, 2008 11:54 AM

Slovensko | 165

Bosch Power Tools 1 609 929 S53 | (26.11.08)

sl

Varnostna navodila

Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja

spodaj navedenih opozoril in napotil

lahko povzročijo električni udar,

požar in/ali težke telesne poškodbe.

fZ električnim orodjem ravnajte skrbno in

previdno. Električno orodje se močno segreje,

kar povečuje nevarnost požara in eksplozije.

fŠe posebno previdni bodite, kadar delate

v bližini gorljivih materialov. Vroč zračni tok

oziroma vroča šoba lahko vnameta prah ali

plin.

fZ električnim orodjem ne delajte v okolju,

kjer obstaja nevarnost eksplozije.

fVročega zračnega toka ne usmerjajte dalj

časa na isto mesto. Lahko vnetljivi plini lahko

na primer nastanejo pri obdelovanju plastike,

barv, lakov ali podobnih materialov.

fUpoštevajte dejstvo, da se toplota dovaja

do skritih gorljivih materialov in jih lahko

vname.

fPo uporabi varno odložite električno orodje

in počakajte, da se popolnoma ohladi. Šele

potem ga lahko pospravite. Vroča šoba

lahko povzroči škodo.

fNe puščajte vklopljenega električnega

orodja brez nadzora.

fElektrična orodja, ki jih ne uporabljate, ne

puščajte v dosegu otrok. Ne dovolite, da bi

električno orodje uporabljale osebe, ki

orodja ne poznajo in ki niso prebrale teh

navodil. Električna orodja so nevarna, če jih

uporabljajo neizkušene osebe.

fElektrično orodje zavarujte pred dežjem ali

vlago. Vdor vode v električno orodje poveča

tveganje električnega udara.

fNe uporabljajte kabla za nošenje ali obeša-

nje električnega orodja ali zato, da bi iz-

vlekli vtikač iz električne vtičnice. Zavarujte

kabel pred vročino, oljem, ostrimi robovi in

premikajočimi se deli naprave. Poškodovani

ali zapleteni kabli povečujejo tveganje elek-

tričnega udara.

fVedno nosite zaščitna očala. Zaščitna očala

zmanjšajo tveganje poškodb.

fPred nastavitvijo naprave, zamenjavo pri-

bora ali odlaganjem električnega orodja

potegnite vtikač iz električne vtičnice. Ta

previdnostni ukrep preprečuje nenameren

zagon električnega orodja.

fPred vsako uporabo je treba električno

orodje, kabel in vtikač pregledati. Če ugoto-

vite poškodbe, električnega orodja ne upo-

rabljajte. Nikoli sami ne odpirajte električ-

nega orodja, popravila pa naj opravi izključ-

no kvalificirano strokovno osebje in to le

z originalnimi rezervnimi deli. Poškodovana

električna orodja, kabli in vtikači povečujejo

tveganje električnega udara.

Delovno mesto naj bo dobro pre-

zračevano. Plini in para, ki nasta-

jajo pri delu, so pogosto škodljivi

za zdravje.

fNosite zaščitne rokavice in se ne dotikajte

vroče šobe. Nevarnost opeklin!

fVročega zračnega toka ne usmerjajte na

ljudi ali živali.

fElektričnega orodja ne uporabljajte kot

sušilca za lase. Izstopajoči zrak je bistveno

bolj vroč kot pri sušilcu za lase.

fČe je uporaba električnega orodja v vlaž-

nem okolju neizogibna, uporabljajte stikalo

za zaščito pred jalovim tokom. Uporaba

stikala za zaščito pred jalovim tokom zmanjša

tveganje električnega udara.

Opis delovanja

Razprite stran s sliko naprave in pustite to stran

med branjem navodil za uporabo odprto.

Uporaba v skladu z namenom

Električno orodje je namenjeno za oblikovanje in

varjenje plastike, odstranjevanje barvnih prema-

zov in za segrevanje nakrčnih cevi. Primerno je

tudi za spajkanje in pocinkanje, ločevanje zleplje-

nih spojev in za odmrzovanje vodovodnih cevi.

Električno orodje uporabite samo, če lahko vse

funkcije v celoti precenite in jih lahko brez ome-

jitev izvajate ali če ste prejeli ustrezna navodila.

OBJ_BUCH-485-002.book Page 165 Wednesday, November 26, 2008 11:54 AM

166 | Slovensko

1 609 929 S53 | (26.11.08) Bosch Power Tools

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na

sliki, se nanaša na prikaz električnega orodja na

strani z grafiko.

1Odlagalna ploskev

2Pokrov z grobim filtrom

3Vklopno/izklopno stikalo s stopenjsko izbiro

4Šoba

5Toplotna zaščita

6Tipka za izbiro programa

7Zaslon

8Tipka za regulacijo količine zraka

9Tipka za regulacijo temperature

10 Tipka za shranjevanje

11 Ploščata šoba*

12 Šoba z zaščito stekla*

13 Reflektorska šoba*

14 Varilna žica*

15 Varilni čevelj*

16 Reducirna šoba*

17 Nakrčna cev*

18 Kotna šoba*

*Prikazan ali opisan pribor ni del standarnega obsega

dobave. Celoten pribor je del našega programa pribora.

Informacija glede hrupa

Merske vrednosti so bile izračunane v skladu z

EN 60745.

Z A-ocenjeni nivo hrupa električnega orodja je

tipično manjši kot 70 dB(A).

Izjava o skladnosti

Izjavljamo pod izključno odgovornostjo, da pro-

izvod, ki je opisan pod „Tehnični podatki“

ustreza naslednjim standardom oz. standardizi-

ranim dokumentom: EN 60335 v skladu z

določili Direktiv 2006/95/ES, 2004/108/ES.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Tehnični podatki

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Ventilator za vroč zrak GHG 660 LCD

Professional

GHG 660 LCD

Professional

Številka artikla 0 601 944 7.. 0 601 944 7..

Nazivna napetost V 220–240 110–120

Nazivna odjemna moč W23001400

Količina zraka l/min 250–500 250–500

Temperatura na izhodu šobe ca. °C 50–660 50–600

Natančnost merjenja temperature

–na izhodu šobe

–na prikazovalniku

±5%

±5%

±5%

±5%

Displej obratovalne temperature* °C –20...+70 –20...+70

Teža po EPTA-Procedure 01/2003 kg 1,0 1,0

Zaščitni razred /II /II

* V primeru, da leži temperatura izven obratovalne temperature, lahko displej počrni.

Prosimo, da upoštevate številko artikla na tipski ploščici Vašega električnega orodja. Trgovske oznake posameznih

električnih orodij so lahko drugačne.

OBJ_BUCH-485-002.book Page 166 Wednesday, November 26, 2008 11:54 AM

Slovensko | 167

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Delovanje

Zagon

fUpoštevajte omrežno napetost! Napetost

vira električne energije se mora ujemati s

podatki na tipski ploščici električnega

orodja. Orodje, ki je označeno z 230 V,

lahko priključite tudi na napetost 220 V.

Vklop/izklop

Za vklop električnega orodja potisnite

vklopno/izklopno stikalo 3 v položaj (glejte

„Stopnja obratovanja s hladnim zrakom“,

stran 168) ali (glejte „Stopnja obratovanja z

vročim zrakom“, stran 168).

V obeh položajih zažene električno orodje z na-

stavitvama količine zraka in temperaturo, ki sta

bili nastavljeni pred zadnjim izklopom.

Za izklop potisnite vkopno/izklopno stikalo 3 do

naslona v položaj „0“.

Če električno orodje dela dalj časa z visoko tem-

peraturo, naj pred izklopom obratuje v položaju

s hladim zrakom .

Termo zaščitni odklopnik: Pri pregrevanju (npr.

pri zastoju zraka) električno orodje ogrevanje

avtomatsko izklopi, vendar ventilator teče

naprej. Če se je električno orodje ohladilo na

obratovalno temperaturo, se ogrevanje ponovno

avtomatsko vklopi.

Regulacija količine zraka

Količino zraka lahko regulirate s tipko 8:

Za povišanje količine zraka pritisnite tipko za

regulacijo količine zraka 8 na „+“, za znižanje pa

na „–“.

Kratek pritisk tipke 8 poviša oz. zniža količino

zraka za stopnjo. Daljše tiščanje tipke nepre-

kinjeno poveča oz. zniža količino zraka, dokler

tipke ne spustite ali dokler ne dosežete maksi-

malne oz. minimalne stopnje za količino zraka.

Količino zraka morate zmanjšati npr. takrat, ko

je okolica obdelovanca občutljiva na toploto ali

ko bi lahko s tokom zraka premaknili obdelova-

nec z majhno težo.

Regulacija temperature

Temperaturo je možno regulirati le v stopnji

obratovanja z vročim zrakom .

Za povišanje temperature pritisnite tipko za re-

gulacijo temperature 9 na „+“, za znižanje pa na

„–“.

Kratek pritisk tipke 9 poviša oz. zniža tempera-

turo za 10 °C. Daljše tiščanje tipke neprekinjeno

poveča oz. zniža temperaturo za 10 °C, dokler

tipke ne spustite ali dokler ne dosežete maksi-

malne oz. minimalne možne temperature.

Pri spremembi nastavitve temperature mora pre-

teči nekoliko časa za segrevanje oz. ohladitev to-

ka zraka. Medtem se ciljna temperatura prikaže

na displeju 7 med utripajočima puščicama. Ko se

ciljna temperatura doseže, puščice izginejo in na

displeju se prikaže aktualna temperatura.

Aktiviranje/deaktiviranje blokade tipke („LOC“)

Za preprečitev nehotenega spreminjanja nasta-

vitev količine zraka in temperature lahko v stop-

nji obratovanja z vročim zrakom blokirate

funkcije tipk 6, 8, 9 in 10. V stopnji obratovanja

s hladim zrakom lahko spreminjate količino

zraka tudi pri aktivirani blokadi tipke.

Aktiviranje blokade tipke:

Električno orodje vklopite v stopnji obratovanja

z vročim zrakom . Nastavite vrednosti za količi-

no zraka in temperaturo, ki jih želite blokirati.

Izklopite električno orodje.

Tiščite tipko za shranjevanje 10 in ponovno vklo-

pite električno orodje (v stopnji obratovanja s

hladnim ali vročim zrakom). V displeju 7 se pri-

kaže „OFF“ za prikaz deaktivirane blokade tipke.

Nato zaporedoma pritisnite (hkrati še vedno

tiščite tipko za shranjevanje 10):

–„+“ na tipki za regulacijo temperature 9,

–„+“ na tipki za regulacijo količine zraka 8,

–„–“ na tipki za regulacijo temperature 9,

–„–“ na tipki za regulacijo količine zraka 8.

Na displeju se prikaže „ON“. Spustite tipko za

shranjevanje 10.

Sedaj je blokada tipke aktivirana. V stopnji obra-

tovanja z vročim zrakom se prikažeta pred-

nastavljeni vrednosti za temperaturo in količino

zraka. Ob pritisku poljubne tipke se na displeju

prikaže „LOC“, vrednosti ni moč spreminjati.

minimalna količina zraka

maksimalna količina zraka

OBJ_BUCH-485-002.book Page 167 Wednesday, November 26, 2008 11:54 AM

168 | Slovensko

1 609 929 S53 | (26.11.08) Bosch Power Tools

Deaktiviranje blokade tipke:

Izklopite električno orodje. Tiščite tipko za

shranjevanje 10 in ga ponovno vklopite. Na

displeju se prikaže „ON“ za aktivirano blokado

tipke. Pritisnite tipko za regulacijo temperature

9 ter tipko za regulacijo količine zraka 8 v vrst-

nem redu kot pri aktiviranju blokade tipke. Na

displeju se prikaže „OFF“, blokada tipke je

deaktivirana.

Vrste delovanja

Stopnja obratovanja s hladnim zrakom

Količino zraka možno je možno

regulirati, temperatura je določena

na 50 °C (ni je možno regulirati), ni

možno obratovanje v programih

Stopnja obratovanja s hladnim zrakom je pri-

merna za ohladitev segretega obdelovanca ali za

sušenje barve. Prav tako je primerna za ohladi-

tev električnega orodja pred odstavitvijo ali

menjavi šob.

Pri menjavi iz stopnje obratovanja z vročim zra-

kom je pri višjih temperaturah treba nekaj časa

počakati, da se električno orodje ohladi na

50 °C. Med ohlajevanjem se na dispeju 7 pri-

kaže dejanska temperatura na izhodu šob.

Pri menjavi iz stopnje obratovanja z vročim zra-

kom na stopnjo obratovanja s hladnim zrakom

se prevzamejo aktualne nastavitve za količino

zraka.

Stopnja obratovanja z vročim zrakom

Količino zraka in temperaturo je

možno, možno normalno obrato-

vanje in obratovanje v programih

Pri menjavi s stopnje obratovanja s hladnim zra-

kom na stopnjo obratovanja z vročim zrakom

se količina zraka, temperatura in tudi program

avtomatsko nastavi tako kot pri zadnjem obrato-

vanju v stopnji obratovanja z vročim zrakom.

Programsko obratovanje

V programskem obratovanju lahko v štirih prora-

mih trajno shranite nastavitve količine zraka in

temperature. V vsakem programu so možne

poljubne kombinacije nastavitev količin zraka in

temperatur.

Tudi v programskem obratovanju lahko kadar-

koli spreminjate količino zraka in temperaturo.

Če sprememb ne shranite, se izgubijo pri iz-

klopu ali pri menjavi v drug program.

Za menjavo v programsko obratovanje pritisnite

tipko za izbiro programa 6 tolikokrat, dokler se

na displeju ne prikaže številka željenega pro-

grama 7 ne prikaže številka željenega programa.

Na električnem orodju so tovarniško pred-

nastavljeni naslednji štirje programi:

Če želite sprememiti dejaven program, morate

pritisnite tipko za izbiro programa 6 in menjati v

željen program. S tipkami za regulacijo količine

zraka 8 in za regulacijo temperature 9 nastavite

željeno količino zraka in temperaturo.

Takoj ko ste spremenili vrednosti nekega pro-

grama, zgoraj levo v displeju utripa simbol . Ko

sta željena količina zraka in temperatura nastav-

ljeni, tiščite tipko za shranjevanje 10 tako dolgo,

dokler na displeju znak ne ugasne. Nastavlje-

ne vrednosti so sedaj shranjene pod številko

programa, ki se prikaže na displeju.

Program

Uporaba

Temperatura

v °C

Količina zraka

1Preoblikovanje cevi iz

umetne mase (npr. LDPE) 250

2Zvarjenje umetne mase

(npr. PVC) 350

3Odstranjevanje laka/raztap-

ljanje lepila 450

4Lotanje 550

OBJ_BUCH-485-002.book Page 168 Wednesday, November 26, 2008 11:54 AM

Slovensko | 169

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Normalno obratovanje

Za menjavo iz programskega obratovanja v nor-

malno obratovanje pritisnite tipko za izbiro pro-

grama 6 tolikokrat, dokler se na dispeju ne poja-

vi več nobena številka programa nad prikazom

temperature. Količino zraka in temperaturo lah-

ko kadarkoli spremenite s tipkami za regulacijo

količine zraka 8 in za regulacijo temperature 9.

Vrednosti za količino zraka in temperaturo osta-

nejo v normalnem obratovanju shranjene pod

naslednjimi pogoji:

–menjava v programsko obratovanje,

–menjava v stopnjo obratovanja s hladnim

zrakom,

–izklop električnega orodja.

Navodila za delo

Opozorilo: Pazite, da šobe 4 ne boste preveč

približali obdelovancu. Nastajajoči zastoj zraka

lahko povzroči pregrevanje električnega orodja.

Odstranitev toplotne zaščite

Za delo na posebno ozkih mestih lahko toplotno

zaščito 5 odstranite.

fPrevidno – šoba je vroča! Pri delu brez

toplotne zaščite obstaja povečana nevarnost

opeklin.

Pred odstranjevanjem in ponovnim nameščan-

jem toplotne zaščite 5 izklopite električno

orodje in počakajte, da se ohladi.

Če želite, da se orodje hitreje ohladi, ga lahko za

kratek čas pustite, da obratuje v stopnji s hlad-

nim zrakom.

Toplotno zaščito 5 odvijte v protiurni smeri in

ponovno privijte na orodje v urni smeri.

Odlaganje električnega orodja (glejte sliko C)

Odložite električno orodje na odlagalnih

ploskvah 1, da se ohladi ali pa, da boste lahko

tako imeli obe roki prosti za delo.

fZ odloženim električnim orodjem ravnajte

nadvse previdno! Vroča šoba ali vroč zračni

tok lahko povzročita opekline.

Delovni primeri

Slikovne prikaze delovnih primerov lahko

najdete na straneh, ki se razprejo.

Temperaturni podatki pri delovnih primerih so

orientacijske vrednosti, ki lahko odvisno od

strukture materiala nekoliko odstopajo. Razmak

šobe od obdelovanca je odvisen od materiala, ki

ga obdelujete.

Optimalno temperaturo za določeno vrsto dela

boste ugotovili s praktičnim poskusom. Vedno

začnite z nižjo temperaturno stopnjo.

V vseh delovnih primerih razen „Odstranjevanje

laka z oken“ lahko delate brez pribora. Vendar

pa uporaba predlaganega orodja delo poenosta-

vi in bistveno izboljša kakovost delovnih rezul-

tatov.

fPrevidno pri zamenjavi šobe! Ne dotikajte

se vroče šobe! Počakajte, da se električno

orodje ohladi in pri zamenjavi nosite zaščit-

ne rokavice. Z vročo šobo se lahko opečete.

Odstranjevanje laka/raztapljanje lepila

(glejte sliko A)

Namestite ploščato šobo 11 (pribor). Z vročim

zrakom kratko zmehčajte lak in odluščite z

ostro, čisto lopatico. Če boste lak predolgo

segrevali, se bo le ta zažgal in odstranjevanje bo

težje.

Veliko vrst lepila (na primer nalepke) se zaradi

učinka toplote zmehča. Pri segretem lepilu je

možno ločevanje spojev in odstranjevanje od-

večnega lepila.

Odstranjevanje laka z oken (glejte sliko B)

fBrezpogojno uporabite šobo z zaščito

stekla 12 (pribor). Nevarnost loma stekla!

Na profiliranih ploskvah lahko lak odluščite s pri-

merno lopatico in ga nato odstranite z mehko

ščetko.

Preoblikovanje plastičnih cevi (glejte sliko C)

Namestite reflektorsko šobo 13 (pribor).

Plastične cevi napolnite s peskom in jih na obeh

koncih zaprite. Tako boste preprečili pregibanje.

Enakomerno segrejte cev s stranskim premi-

kanjem orodja sem in tja.

OBJ_BUCH-485-002.book Page 169 Wednesday, November 26, 2008 11:54 AM

170 | Slovensko

1 609 929 S53 | (26.11.08) Bosch Power Tools

Varjenje plastike (glejte sliko D)

Namestite reducirno šobo 16 in varilni čevelj 15

(oba pribor). Obdelovanca, ki ju boste varili in

varilna žica 14 (pribor) morajo biti iz enakega

materiala (na primer PVC). Šiv mora biti čist in

brez maščobe.

Previdno segrevajte šiv, dokler ne postane

mehak. Upoštevajte dejstvo, da je temperaturno

področje med mehkim in tekočim stanjem

plastike zelo majhno.

Približajte varilno žico 14 in počakajte, da zleze

v režo in da nastane enakomerna nabreklina.

Nakrčenje (glejte sliko E)

Namestite reducirno šobo 16 (pribor). Izberite

premer nakrčne cevi 17 (pribor), ki naj ustreza

obdelovancu (na primer kabelski čeveljček).

Enakomerno segrejte nakrčno cev.

Odmrzovanje vodovodnih cevi (glejte sliko F)

fPred segrevanjem preverite, če gre v resnici

za vodovodno cev. Vodovodne cevi se od

zunaj pogosto ne razlikujejo od plinskih. Se-

grevanje plinskih cevi v nobenem primeru ni

dovoljeno.

Namestite kotno šobo 18 (pribor). Zamrzla

mesta segrejete vedno v smeri od roba k sredini.

Še posebno previdno segrevajte plastične cevi

in spoje med kosi cevi, ker se lahko poškodujejo.

Mehko lotanje (glejte sliko G)

Za točkovno varjenje namestite reducirno pušo

16, za lotanje cevi pa namestite reflektorsko

šobo 13 (oboje pribor).

V kolikor uporabljate lot brez talila, na mesto lo-

tanja namestite mazivo ali pasto za lotanje.

Glede na material segrejte mesto lotanja pribl.

50 do 120 sekund. Dodajte lot. Lot se mora

staliti s temperaturo obdelovanca. Po potrebi

morate po ohladitvi zlotanega mesta odstraniti

talilo.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

fPred začetkom kakršnih koli del na električ-

nem orodju izvlecite omrežni vtikač iz

vtičnice.

fElektrično orodje in prezračevalne reže naj

bodo vedno čisti, kar bo zagotovilo dobro in

varno delo.

Čiščenje grobega filtra

Potisnite pokrov 2 z grobim filtrom v smeri nazaj

iz ohišja. Izpihajte filter (npr. s stisnjenim zra-

kom) ali pa ga očistite z mehko krtačo. Ponovno

namestite pokrov.

Če bi kljub skrbnima postopkoma izdelave in

preizkušanja prišlo do izpada delovanja elek-

tričnega orodja, naj popravilo opravi servisna

delavnica, pooblaščena za popravila Boschevih

električnih orodij.

V primeru dodatnih vprašanj in pri naročanju

nadomestnih delov brezpogojno navedite

10-mestno številko artikla, ki je navedena na

tipski ploščici naprave.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja

glede popravila in vzdrževanja izdelka ter

nadomestnih delov. Prikaze razstavljenega

stanja in informacije glede nadomestnih delov

se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z

veseljem na voljo pri vprašanjih glede nakupa,

uporabe in nastavitve izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

OBJ_BUCH-485-002.book Page 170 Wednesday, November 26, 2008 11:54 AM

Slovensko | 171

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Odlaganje

Električno orodje, pribor in embalažo je treba

dostaviti v okolju prijazno ponovno predelavo.

Samo za države EU:

Električnih orodij ne odlagajte

med hišne odpadke!

V skladu z Direktivo 2002/96/ES

Evropskega Parlamenta in Sveta o

odpadni električni in elektronski

opremi (OEEO) in njeni uresničitvi

v nacionalnem pravu se morajo električna

orodja, ki niso več v uporabi, ločeno zbirati ter

okolju prijazno reciklirati.

Pridržujemo si pravico do sprememb.

OBJ_BUCH-485-002.book Page 171 Wednesday, November 26, 2008 11:54 AM

172 | Hrvatski

1 609 929 S53 | (26.11.08) Bosch Power Tools

hr

Upute za sigurnost

Treba pročitati sve napomene o si-

gurnosti i upute. Ako se ne bi

poštivale napomene o sigurnosti i

upute to bi moglo uzrokovati strujni

udar, požar i/ili teške ozljede.

fSa električnim alatom postupajte pažljivo.

Električni alat se jako zagrijava, što može do-

vesti do požara i eksplozije.

fBudite posebno oprezni kada raditi blizu za-

paljivih materijala. Vruća struja zraka, od-

nosno zagrijana sapnica, mogu zapaliti

prašinu ili plinove.

fSa električnim alatom ne radite u radnoj

okolini ugroženoj eksplozijom.

fVruću struju zraka ne usmjeravajte dulje

vrijeme na isto mjesto. Mogu nastati lako za-

paljivi plinovi, npr. kod obrade plastike, boja,

lakova ili sličnih materijala.

fImajte na umu da se toplina može odvesti

do skrivenih zapaljivih materijala i iste

može zapaliti.

fNakon uporabe električni alat sigurno odlo-

žite i ostavite ga da se potpuno ohladi prije

nego što ćete ga spremiti u njegovu original-

nu ambalažu. Zagrijana sapnica može

načiniti štete.

fUključeni električni alat ne ostavljajte bez

nadzora.

fElektrični alat koji ne koristite spremite

izvan dosega djece. Uporabu električnog

alata ne dopustite osobama koje nisu s njim

upoznate ili koje nisu pročitale upute za

uporabu. Električni alati su opasni ako s

njima rade neiskusne osobe.

fElektrični alat držite dalje od kiše ili vlage.

Prodiranje vode u električni alat povećava

opasnost od strujnog udara.

fPriključni kabel ne zloupotrebljavajte za no-

šenje i vješanje električnog alata ili za izvla-

čenje utikača iz utičnice. Priključni kabel

držite dalje od izvora topline, ulja, oštrih

rubova ili pomičnih dijelova uređaja.

Oštećen ili usukan priključni kabel povećava

opasnost od električnog udara.

fNosite uvijek zaštitne naočale. Zaštitne na-

očale smanjuju opasnost od ozljeda.

fIzvucite utikač iz utičnice prije podešavanja

na električnom alatu, zamjene pribora ili

odlaganja električnog alata. Ovom mjerom

opreza spriječit će se nehotično pokretanje

električnog alata.

fPrije svake uporabe provjerite električni

alat, kabel i utikač. Ne koristite električni

alat ukoliko su na njemu ustanovljena

oštećenja. Ne otvarajte sami električni alat,

a popravak prepustite samo kvalificiranom

stručnom osoblju ovlaštenog servisa i samo

sa originalnim rezervnim dijelovima.

Oštećeni električni alati, kabel i utikač

povećavaju opasnost od strujnog udara.

Dobro provjetrite vaše radno

mjesto. Plinovi i pare koje nastaju

kod rada često su štetni za

zdravlje.

fNosite zaštitne rukavice i ne dodirujte zagri-

janu sapnicu. Postoji opasnost od opeklina.

fZagrijanu struju zraka ne usmjeravajte na

ljude ili životinje.

fElektrični alat ne koristite kao sušilo za

kosu. Struja zraka koja izlazi ima višu tempe-

raturu nego što se dopušta za sušenje kose.

fAko se ne može izbjeći rad električnog alata

u vlažnoj okolini, treba spojiti zaštitnu

sklopku struje kvara. Primjena zaštitne

sklopke struje kvara smanjuje opasnost od

strujnog udara.

OBJ_BUCH-485-002.book Page 172 Wednesday, November 26, 2008 11:54 AM

Hrvatski | 173

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Opis djelovanja

Molimo otvorite preklopnu stranicu sa prikazom

uređaja i držite ovu stranicu otvorenom dok

čitate upute za uporabu.

Uporaba za određenu namjenu

Električni alat je predviđen za oblikovanje i zava-

rivanje plastike, skidanje stare boje i za zagrija-

vanje crijeva koja se skupljaju. Također je pri-

kladan za lemljenje i za kositrenje, otpuštanje

zalijepljenih spojeva i za odmrzavanje vodovod-

nih cijevi.

Električni alat koristite samo ako ste potpuno

procijenili sve njegove funkcije i ako ih možete

provesti bez ograničenja ili održati odgovarajuće

upute.

Prikazani dijelovi uređaja

Numeriranje prikazanih dijelova odnosi se na

prikaz električnog alata na stranici sa slikama.

1Površina za odlaganje

2Poklopac sa filterom za grubu prljavštinu

3Prekidač za uključivanje/isključivanje sa

biranjem stupnjeva

4Sapnica

5Toplinska zaštita

6Tipka za biranje programa

7Displej

8Tipka za reguliranje količine zraka

9Tipka za reguliranje temperature

10 Tipka memorije

11 Plosnata sapnica*

12 Sapnica za zaštitu stakla*

13 Reflektorska sapnica*

14 Žica za zavarivanje*

15 Stopica za zavarivanje*

16 Redukcijska sapnica*

17 Crijevo za skupljanje*

18 Kutna sapnica*

*Prikazan ili opisan pribor ne pripada standardnom

opsegu isporuke. Potpuni pribor možete naći u našem

programu pribora.

Informacija o buci

Izmjerene vrijednosti određene su prema

EN 60745.

Razina zvučnog tlaka električnog alata vredno-

vana sa A obično je manja od 70 dB(A).

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je proizvod

opisan u „Tehnički podaci“ usklađen sa slije-

dećim normama ili normativnim dokumentima:

EN 60335, prema odredbama smjernica

2006/95/EG, 2004/108/EG.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 173 Wednesday, November 26, 2008 11:54 AM

174 | Hrvatski

1 609 929 S53 | (26.11.08) Bosch Power Tools

Tehnički podaci

Rad

Puštanje u rad

fPridržavajte se mrežnog napona! Napon

izvora struje mora se podudarati s poda-

cima na tipskoj pločici električnog alata.

Električni alati označeni s 230 V mogu raditi

i na 220 V.

Uključivanje/isključivanje

Za uključivanje električnog alata pritisnite pre-

kidač za uključivanje/isključivanje 3 u položaj

(vidjeti „Stupanj hladnog zraka“, stranica 176)

ili (vidjeti „Stupanj vrućeg zraka“,

stranica 176).

U oba položaja električni alat starta sa vrijed-

nostima količine zraka i temperature, namješte-

nim prije zadnjeg isključivanja.

Za isključivanje pritisnite prekidač za uključi-

vanje/isključivanje 3 do graničnika u položaj „0“.

Nakon duljeg rada sa visokom temperaturom,

električni alat prije isključivanja ostavite da se

kratko vrijeme ohladi radom u stupnju hladnog

zraka .

Isključivanje preko termozaštite: Kod pregrija-

vanja (npr. zbog uspora zraka), električni alat će

automatski isključiti grijanje, međutim ventilator

će raditi dalje. Kada se električni alat ohladi na

radnu temperaturu, grijanje će se automatski

ponovno uključiti.

Puhalo za vrući zrak GHG 660 LCD

Professional

GHG 660 LCD

Professional

Kataloški br. 0 601 944 7.. 0 601 944 7..

Nazivni napon V 220–240 110–120

Nazivna primljena snaga W23001400

Količina zraka l/min 250–500 250–500

Temperatura na izlazu iz sapnice cca. °C 50–660 50–600

Točnost mjerenja temperature

–na izlazu iz sapnice

–u pokazivanju

±5%

±5%

±5%

±5%

Pokazivanje radne temperature* °C –20...+70 –20...+70

Težina odgovara EPTA-Procedure 01/2003 kg 1,0 1,0

Klasa zaštite /II /II

* Izvan radne temperature displej može potamniti.

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg električnog alata. Trgovačke oznake pojedinih

električnih alata mogu varirati.

OBJ_BUCH-485-002.book Page 174 Wednesday, November 26, 2008 11:54 AM

Hrvatski | 175

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Reguliranje količine zraka

Sa tipkom 8 možete regulirati količinu zraka:

Za povećanje količine zraka pritisnite tipku za

reguliranje količine zraka 8 u položaj „+“, a za

smanjenje količine zraka ovu tipku pritisnite u

položaj „–“.

Kratkim pritiskom na tipku 8 povećava se od-

nosno smanjuje količina zraka za jedan stupanj.

Duljim pritiskom na tipku kontinuirano se

povećava odnosno smanjuje količina zraka, sve

dok se tipka ne otpusti ili dok se ne dosegne

maksimalna odnosno minimalna količina zraka.

Količinu zraka smanjite npr. kada se okolina iz-

ratka ne smije prekomjerno zagrijati ili ako bi se

lakši izradak mogao pomaknuti pod djelovanjem

struje zraka.

Regulacija temperature

Temperatura se može regulirati samo u stupnju

vrućeg zraka .

Za povišenje temperature pritisnite tipku za

reguliranje temperature 9 u položaj „+“, a za

sniženje temperature ovu tipku pritisnite u

položaj „–“.

Kratkim pritiskom na tipku 9 temperatura se po-

visuje odnosno snižava za 10 °C. Duljim pritis-

kom na ovu tipku kontinuirano se povisuje

odnosno snižava temperatura za 10 °C, sve dok

se tipka ne otpusti ili dok se ne dosegne maksi-

malna odnosno minimalna temperatura.

Kod promjene namještanja temperature, elek-

tričnom alatu je potrebno kratko vrijeme za

zagrijavanje odnosno ohlađivanje struje zraka.

Ciljna temperatura će se tijekom ovog vremena

na displeju 7 pokazati između treperavih stre-

lica. Kada se dosegne ciljna temperatura, ugasit

će se strelica i displej će pokazati trenutačnu

temperaturu.

Aktiviranje/deaktiviranje blokade tipke

(„LOC“)

Kako bi se spriječila nehotična promjena

količine zraka i temperature, u stupnju vrućeg

zraka možete blokirati funkciju tipki 6, 8, 9 i 10.

U stupnju hladnog zraka količinu zraka

možete mijenjati i kod aktivirane blokade tipki.

Aktiviranje blokade tipki:

Uključite električni alat u stupanj vrućeg zraka .

Namjestite vrijednosti za količinu zraka i tempe-

raturu sa kojima se električni alat treba blokirati.

Isključite električni alat.

Držite pritisnutu tipku memorije 10 i ponovno

uključite električni alat (stupanj hladnog ili vru-

ćeg zraka). Na displeju 7 će se pojaviti „OFF“ za

deaktiviranu blokadu tipki.

Jedno iza drugog (uz dalje pritisnutu tipku

memorije 10) pritisnite:

–„+“ na tipki temperature 9,

–„+“ na tipki količine zraka 8,

–„–“ na tipki temperature 9,

–„–“ na tipki količine zraka 8.

Na displeju će se pojaviti „ON“. Otpustite tipku

memorije 10.

Blokada tipki je sada aktivirana. U stupnju vru-

ćeg zraka pokazuju se prethodno odabrane

vrijednosti za temperaturu i količinu zraka. Kod

pritiska na proizvoljnu tipku, na displeju se

pojavljuje „LOC“ i vrijednosti se ne mogu više

mijenjati.

Deaktiviranje blokade tipki:

Isključite električni alat. Držite pritisnutu tipku

memorije 10 i ponovno ga uključite. Na displeju

će se pojaviti „ON“ za aktiviranu blokadu tipki.

Pritisnite tipku temperature 9 i tipku količine

zraka 8, redoslijedom kao i kod aktiviranja bloka-

de tipki. Na displeju će se pojaviti „OFF“,

blokada tipki je deaktivirana.

minimalna količina zraka

maksimalna količina zraka

OBJ_BUCH-485-002.book Page 175 Wednesday, November 26, 2008 11:54 AM

176 | Hrvatski

1 609 929 S53 | (26.11.08) Bosch Power Tools

Načini rada

Stupanj hladnog zraka

Količina zraka se može regulirati,

temperatura je fiksirana na 50 °C

(ne može se regulirati), nije moguć

rad sa programiranjem

Stupanj hladnog zraka prikladan je za ohlađi-

vanje zagrijanog izratka ili za sušenje boje. Isto

tako je prikladan za ohlađivanje električnog

alata prije odlaganja ili za zamjenu sapnica.

Kod promjene sa stupnja vrućeg zraka sa viših

temperatura, kratko vrijeme traje da se elek-

trični alat ohladi na 50 °C. Tijekom

ohlađivanja na displeju 7 će se pokazati stvarna

temperatura na izlazu iz sapnice.

Kod promjene sa stupnja vrućeg zraka na stu-

panj hladnog zraka preuzet će se trenutačna

namještanja količine zraka.

Stupanj vrućeg zraka

Količina zraka i temperatura se

mogu regulirati, moguć je normalni

rad i rad sa programiranjem

Kod promjene sa stupnja hladnog zraka na

stupanj vrućeg zraka , količina zraka, tempe-

ratura i program, automatski se namještaju kao

i kod zadnjeg rada u stupnju vrućeg zraka.

Rad sa programiranjem

U radu sa programiranjem, količine zraka i

namještanja temperature možete stalno

memorirati u četiri programa. U svakom su

programu moguće proizvoljne kombinacije

količine zraka i temperature.

I kod rada sa programiranjem u svakom trenutku

možete promijeniti količinu zraka i temperaturu.

Ako se promjene ne bi memorirale, izgubit ćete

podatke kod isključivanja ili kod promjene u

jedan drugi program.

Za promjenu na rad sa programiranjem, tipku za

biranje programa 6 pritišćite toliko često dok se

na displeju 7 ne pokaže broj željenog programa.

U isporučenom stanju električnog alata prethod-

no su namještena četiri programa:

Za promjenu postojećeg programa, pritiskom na

tipku za biranje programa 6 promijenite u ovaj

program. Sa tipkama za reguliranje količine

zraka 8 i za reguliranje temperature 9 namjestite

željenu količinu zraka i temperaturu.

Čim ste promijenili vrijednosti nekog programa,

zatreperit će lijevo gore na displeju simbol .

Ako je željena količina zraka i temperatura

namještena, pritišćite tipku memorije 10 toliko

dugo dok se na displeju ne ugasi znak . Sada

se namještene vrijednosti memoriraju pod

brojem programa pokazanim na displeju.

Normalni rad

Za promjenu sa rada sa programiranjem na nor-

malni rad, tipku za biranje programa 6 pritišćite

toliko često dok se na displeju iznad tempera-

ture ne pokaže nikakav broj programa. Količina

zraka i temperatura se u svakom trenutku mogu

promijeniti sa tipkama za reguliranje količine

zraka 8 i za reguliranje temperature 9.

Vrijednosti namještene u normalnom radu za

količinu zraka i temperaturu ostaju memorirane

pod slijedećim uvjetima:

–Promjena u radu sa programiranjem,

–Promjena u stupnju hladnog zraka,

–Isključivanje električnog alata.

Program

Primjena

Temperatura

u °C

Količina zraka

1Oblikovanje plastičnih cijevi

(npr. LDPE) 250

2Zavarivanje plastike

(npr. PVC) 350

3Skidanje laka/oslobađanje

ljepila 450

4Lemljenje 550

OBJ_BUCH-485-002.book Page 176 Wednesday, November 26, 2008 11:54 AM

Hrvatski | 177

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Upute za rad

Napomena: Sapnicu 4 ne držati suviše blizu ob-

rađivanom izratku. Nastao uspor struje zraka

može dovesti do pregrijanja električnog alata.

Skidanje toplinske zaštite

Za radove na posebno skučenim mjestima može-

te skinuti toplinsku zaštitu 5.

fTreba paziti na zagrijanu sapnicu! Kod rado-

va bez toplinske zaštite postoji povećana

opasnost od opeklina.

Prije skidanja odnosno stavljanja toplinske zašti-

te 5 isključite električni alat i ostavite ga da se

ohladi.

Za brže ohlađivanje električni alat možete na

kratko ostaviti da radi u stupnju hladnog zraka.

Toplinsku zaštitu 5 odvijte u smjeru suprotnom

od kazaljke na satu, odnosno navrnite u smjeru

kazaljke na satu.

Odlaganje električnog alata (vidjeti sliku C)

Električni alat odložite na površinu za odlaganje

1, za ohlađivanje ili da bi obje ruke imali

slobodne za rad.

fSa odloženim električnim alatom radite

posebno oprezno! Možete se opeći na

zagrijanoj sapnici ili na vrućoj struji zraka.

Radni primjeri

Slike sa radnim primjerima možete naći na stra-

nici sa slikama.

Podaci o temperaturi u radnim primjerima su

približne vrijednosti, koje ovisno od svojstava

materijala mogu odstupati. Razmak sapnice

ravna se prema obrađivanom materijalu.

Optimalna temperatura za dotičnu primjenu

može se odrediti praktičnim pokusom. Počnite

uvijek sa nižim stupnjem temperature.

Kod svih radnih primjera možete raditi bez pribo-

ra, osim kod „Skidanje laka sa prozora“.

Primjena predloženih dijelova pribora međutim

pojednostavljuje rad i znatno povisuje kvalitetu

rezultata.

fOprez kod zamjene sapnice! Ne dodirujte

zagrijanu sapnicu. Električni alat ostavite

da se ohladi i kod zamjene sapnice nosite

zaštitne rukavice. Na zagrijanoj sapnici se

možete opeći.

Skidanje laka/oslobađanje ljepila

(vidjeti sliku A)

Stavite plosnatu sapnicu 11 (pribor). Omekšajte

lak na kratko vrućim zrakom i odstranite ga

oštrom čistom lopaticom. Pod duljim djelo-

vanjem topline lak će izgorjeti i otežat će se

njegovo skidanje.

Mnoga sredstva za lijepljenje (npr. naljepnice)

pod djelovanjem topline omekšaju. Kod zagrija-

nog ljepila možete spojeve odvojiti ili suvišno

ljepilo odstraniti.

Skidanje laka sa prozora (vidjeti sliku B)

fNeizostavno koristite sapnicu za zaštitu

stakla 12 (pribor). Postoji opasnost od

pucanja stakla.

Na profiliranim površinama lak možete skinuti

odgovarajućom lopaticom i očetkati mekom

žičanom četkom.

Oblikovanje plastičnih cijevi (vidjeti sliku C)

Stavite reflektorsku sapnicu 13 (pribor).

Napunite plastičnu cijev pijeskom i zatvorite je

na obje strane, kako bi se izbjegli oštri pregibi

na cijevi. Zagrijavajte cijev jednolično, bočnim

pomicanjem amo-tamo.

Zavarivanje plastike (vidjeti sliku D)

Stavite redukcijsku sapnicu 16 i stopicu za zava-

rivanje 15 (oba su u priboru). Zavarivani izraci i

žica za zavarivanje 14 (pribor) moraju biti od

istog materijala (npr. oba od PVC-a). Šav mora

biti čist i bez masnoća.

Oprezno zagrijte mjesto šava, sve dok ne bude

gnjecavo. Pazite da temperaturno područje iz-

među gnjecavog i tekućeg stanja plastike bude

što manje.

Dovedite žicu za zavarivanje 14 i pustite je da

uđe u zazor, tako da nastane jednolično

zadebljanje šava.

Skupljanje (vidjeti sliku E)

Stavite redukcijsku sapnicu 16 (pribor). Odabe-

rite promjer crijeva za skupljanje 17 pribor) pre-

ma izratku (npr. kabelska stopica). Jednolično

zagrijte crijevo za skupljanje.

OBJ_BUCH-485-002.book Page 177 Wednesday, November 26, 2008 11:54 AM

178 | Hrvatski

1 609 929 S53 | (26.11.08) Bosch Power Tools

Odmrzavanje vodovodnih cijevi

(vidjeti sliku F)

fPrije zagrijavanja provjerite da li se stvarno

radi o vodovodnoj cijevi. Vodovodne cijevi

se s vanjske strane često ne razlikuju od

plinskih cijevi. Plinske cijevi se ni u kojem

slučaju ne smiju zagrijavati.

Stavite kutnu sapnicu 18 (pribor). Zamrznuta

mjesta zagrijavajte uvijek od ruba prema sredini.

Plastične cijevi kao spojeve između cijevnih

komada, zagrijavajte posebno oprezno kako bi

se izbjegla oštećenja.

Meko lemljenje (vidjeti sliku G)

Za točkasto lemljenje stavite redukcijsku

sapnicu 16, a za lemljenje cijevi reflektorsku

sapnicu 13 (obje iz pribora).

Ako koristite lem bez taliva, mjesto lemljenja na-

mažite mašću za lemljenje ili pastom za

lemljenje. Ovisno od materijala, mjesto lemljenja

zagrijte u trajanju cca. 50 do 120 sekundi. Nakon

toga dodajte lem. Lem se mora rastaliti pod

djelovanjem temperature alata. Nakon ohlađi-

vanja mjesta lemljenja uklonite talivo.

Održavanje i servisiranje

Održavanje i čišćenje

fPrije svih radova na električnom alatu

izvucite mrežni utikač iz utičnice.

fElektrični alat i otvore za hlađenje održa-

vajte čistim kako bi se moglo dobro i

sigurno raditi.

Čišćenje filtera za grubu prljavštinu

Pomaknite poklopac 2 sa filterom za grubu prljav-

štinu prema natrag i skinite sa kućišta. Propušite

filter (npr. komprimiranim zrakom) ili ga očistite

mekom četkom. Ponovno ugradite poklopac.

Ako bi električni alat unatoč brižljivih postupaka

izrade i ispitivanja ipak prestao raditi, popravak

treba prepustiti ovlaštenom servisu za Bosch

električne alate.

Za slučaj povratnih upita ili naručivanja rezerv-

nih dijelova, molimo vas neizostavno navedite

10-znamenkasti kataloški broj sa tipske pločice

električnog alata.

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o

popravku i održavanju vašeg proizvoda, kao i o

rezervnim dijelovima. Crteže u rastavljenom

obliku i informacije o rezervnim dijelovima

možete naći i na našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će

odgovoriti na vaša pitanja o kupnji, primjeni i

podešavanju proizvoda i pribora.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

100 40 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Električni alat, pribor i ambalažu treba dovesti

na ekološki prihvatljivu ponovnu primjenu.

Samo za zemlje EU:

Ne bacajte električni alat u kućni

otpad!

Prema Europskim smjernicama

2002/96/EG za električne i elek-

troničke stare uređaje, električni

alati koji više nisu uporabivi

moraju se odvojeno sakupiti i dovesti na

ekološki prihvatljivu ponovnu primjenu.

Zadržavamo pravo na promjene.

OBJ_BUCH-485-002.book Page 178 Wednesday, November 26, 2008 11:54 AM

Eesti | 179

Bosch Power Tools 1 609 929 S53 | (26.11.08)

et

Ohutusnõuded

Kõik ohutusnõuded ja juhised

tuleb läbi lugeda. Ohutusnõuete ja

juhiste eiramise tagajärjeks võib olla

elektrilöök, tulekahju ja/või rasked

vigastused.

fElektrilise tööriista käsitsemisel olge hooli-

kas. Seade tekitab tugevat kuumust, mis

põhjustab suure tulekahju- ja plahvatusohu.

fOlge eriti ettevaatlik töötamisel süttivate

materjalide läheduses. Kuum õhuvool ja

kuum otsak võivad tolmu või gaasid süüdata.

fÄrge töötage seadmega plahvatusohtlikus

keskkonnas.

fÄrge suunake kuuma õhuvoolu pikemaks

ajaks ühte ja samasse kohta. Plastmater-

jalide, värvide, lakkide ja teiste taoliste

materjalide töötlemisel võivad tekkida

kergestisüttivad gaasid.

fPidage silmas, et kuumus võib varjatult

paiknevatele süttivatele materjalidele ligi

pääseda ja need süüdata.

fPärast kasutamist asetage seade ohutult

käest ja laske seadmel enne kokkupak-

kimist täielikult jahtuda. Kuum otsak võib

tekitada kahjustusi.

fSisselülitatud seadet ärge jätke järeleval-

veta.

fKasutusvälisel ajal hoidke elektrilisi tööriis-

tu lastele kättesaamatus kohas. Ärge

lubage seadet kasutada isikutel, kes seda ei

tunne ega ole lugenud käesolevat kasu-

tusjuhendit. Asjatundmatute isikute käes on

elektrilised tööriistad ohtlikud.

fÄrge jätke seadet vihma ega niiskuse kätte.

Vee sissetungimine elektrilisse tööriista

suurendab elektrilöögi ohtu.

fÄrge kasutage toitejuhet seadme kandmi-

seks ja ülesriputamiseks. Pistiku eemalda-

misel pistikupesast ärge tõmmake toitejuht-

mest. Hoidke toitejuhet kuumuse, õli, tera-

vate servade ja seadme liikuvate osadega

kokkupuute eest. Vigastatud või keerduläinud

toitejuhe suurendab elektrilöögi ohtu.

fKandke alati kaitseprille. Kaitseprillid

vähendavad vigastuste ohtu.

fEnne seadme seadistamist, tarvikute vahe-

tamist ja seadme ärapanekut tõmmake

pistik pistikupesast välja. See ettevaatus-

abinõu hoiab ära seadme soovimatu

käivitumise.

fIga kord enne kasutamist kontrollige seade,

toitejuhe ja pistik üle. Vigastuste tuvastami-

sel ärge rakendage seadet tööle. Ärge avage

seadet ise ja laske seda parandada vaid

vastava ala spetsialistidel, kes kasutavad

originaalvaruosi. Vigastatud seade, toitejuhe

ja pistik suurendavad elektrilöögi ohtu.

Õhutage oma töökohta korra-

likult. Töötamisel tekkivad gaasid

ja aurud on tihti tervistkahjus-

tavad.

fKandke kaitsekindaid ja ärge puudutage

kuuma otsakut. Esineb põletusoht.

fÄrge suunake kuuma õhuvoolu inimeste ega

loomade poole.

fÄrge kasutage seadet juuste kuivatamiseks.

Seadmest väljuv õhuvool on tunduvalt

kuumem kui tavalise fööni puhul.

fKui elektrilise tööriista kasutamine niiskes

keskkonnas ei ole välditav, kasutage rikke-

voolukaitselülitit. Rikkevoolukaitselüliti

kasutamine vähendab elektrilöögi ohtu.

Tööpõhimõtte kirjeldus

Avage kokkuvolditud lehekülg, millel on toodud

joonised seadme kohta, ja jätke see kasutus-

juhendi lugemise ajaks lahti.

Nõuetekohane kasutamine

Seade on ette nähtud plastmaterjalide vormimi-

seks ja kokkukeevitamiseks, värvikihtide eemal-

damiseks ja termokahanevate sukkade kuumu-

tamiseks. See sobib ka jootmiseks ja tinutami-

seks, liimühenduste lahtisulatamiseks ja

veetorude sulatamiseks.

Kasutage seadet üksnes siis, kui Teil on täielik

ülevaade seadme kõikidest funktsioonidest ning

suudate seadet piiranguteta kasutada või kui

olete saanud asjaomase väljaõppe.

OBJ_BUCH-485-002.book Page 179 Wednesday, November 26, 2008 11:54 AM

180 | Eesti

1 609 929 S53 | (26.11.08) Bosch Power Tools

Seadme osad

Seadme osade numeratsiooni aluseks on

jooniste leheküljel toodud numbrid.

1Toetuspind

2Kate koos prahifiltriga

3Lüliti (sisse/välja) koos režiimi valikuga

4Otsak

5Kuumuskaitse

6Programmi valiku klahv

7Ekraan

8Õhukoguse reguleerimise klahv

9Temperatuuri reguleerimise klahv

10 Salvestusklahv

11 Laiotsak*

12 Klaasikaitseotsak*

13 Reflektorotsak*

14 Keevitustraat*

15 Keevitusalus*

16 Kahandusotsak*

17 Termokahanev sukk*

18 Nurgaotsak*

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis

olevatel joonistel kujutatud või kasutusjuhendis

nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu

leiate meie lisatarvikute kataloogist.

Andmed müra kohta

Mõõtmised teostatud vastavalt standardile

EN 60745.

Elektrilise tööriista sageduskarakteristikul A

mõõdetud helirõhu tase on üldjuhul alla

70 dB(A).

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnili-

sed andmed“ kirjeldatud toode vastab järgmis-

tele standarditele või normdokumentidele:

EN 60335 kooskõlas direktiivide 2006/95/EMÜ,

2004/108/EÜ nõuetega.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Tehnilised andmed

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Kuumaõhupuhur GHG 660 LCD

Professional

GHG 660 LCD

Professional

Tootenumber 0 601 944 7.. 0 601 944 7..

Nimipinge V 220–240 110–120

Nimivõimsus W23001400

Õhukogus l/min 250–500 250–500

Temperatuur otsaku otsas ca °C 50–660 50–600

Temperatuuri mõõtmise täpsus

–otsaku otsas

–ekraanil

±5%

±5%

±5%

±5%

Ekraani töötemperatuur* °C –20...+70 –20...+70

Kaal EPTA-Procedure 01/2003 järgi kg 1,0 1,0

Kaitseaste /II /II

* Lubatud töötemperatuurist madalamal või kõrgemal temperatuuril võib ekraan muutuda mustaks.

Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla

erinev.

OBJ_BUCH-485-002.book Page 180 Wednesday, November 26, 2008 11:54 AM

Eesti | 181

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Kasutus

Seadme kasutuselevõtt

fPöörake tähelepanu võrgupingele! Võrgu-

pinge peab ühtima tööriista andmesildil

märgitud pingega. Andmesildil toodud

230 V seadmeid võib kasutada ka 220 V

võrgupinge korral.

Sisse-/väljalülitus

Seadme sisselülitamiseks viige lüliti (sisse/

välja) 3 asendisse (vt „Külma õhu režiim“,

lk 182) või (vt „Kuuma õhu režiim“, lk 182).

Mõlemas asendis käivitub seade õhukoguse ja

temperatuuriga, mis olid valitud enne viimast

väljalülitamist.

Seadme väljalülitamiseks viige lüliti (sisse/

välja) 3 lõpuni asendisse „0“.

Pärast pikemaajalist töötamist kõrgel tempera-

tuuril laske seadmel enne väljalülitamist jahtumi-

seks töötada lühikest aega külma õhu režiimil .

Termokaitse väljalülitus: Ülekuumenemisel (nt

õhu kogunemise tõttu) lülitab seade kuumuta-

mise automaatselt välja, ventilaator töötab aga

edasi. Kui seade on jahtunud töötemperatuurile,

lülitub kuumutus automaatselt uuesti sisse.

Õhukoguse reguleerimine

Õhukogust võite reguleerida klahviga 8:

Õhukoguse suurendamiseks vajutage õhuko-

guse reguleerimise klahvil 8 märgile „+“,

õhukoguse vähendamiseks märgile „–“.

Lühiajaline vajutamine klahvile 8 suurendab või

vähendab õhukogust ühe astme võrra. Pike-

maajaline vajutamine klahvile suurendab või

vähendab õhukogust pidevalt seni, kuni klahv

vabastatakse või kuni on saavutatud maksi-

maalne või minimaalne õhukogus.

Vähendage õhukogust näiteks siis, kui töödel-

dava detaili ümbrus ei tohi minna liiga kuumaks

või kui õhuvool võib kerge detaili paigast

nihutada.

Temperatuuri reguleerimine

Temperatuuri saab reguleerida üksnes kuuma

õhu režiimis .

Temperatuuri tõstmiseks vajutage temperatuuri

reguleerimise klahvil 9 märgile „+“, tempera-

tuuri langetamiseks märgile „–“.

Lühiajaline vajutamine klahvile 9 tõstab või

langetab temperatuuri 10 °C võrra. Pikemaaja-

line vajutamine klahvile tõstab või langetab tem-

peratuuri pidevalt 10 °C võrra seni, kuni klahv

vabastatakse või kuni on saavutatud maksimaal-

ne või minimaalne temperatuur.

Temperatuuriseadistuse muutumisel vajab seade

õhuvoo soojendamiseks või jahutamiseks veidi

aega. Soovitud temperatuuri kuvatakse sellel ajal

ekraanil 7 vilkuvate noolte vahel. Kui soovitud

temperatuur on saavutatud, siis nooled kustuvad

ja ekraanile ilmub aktuaalne temperatuur.

Klahviluku („LOC“) sisselülitamine/

väljalülitamine

Selleks et vältida õhukoguse ja temperatuuri

juhuslikku muutmist, saate kuuma õhu režiimis

klahvide 6, 8, 9 ja 10 funktsioonid lukustada.

Külma õhu režiimis saab õhukogust muuta ka

sisselülitatud klahviluku korral.

Klahviluku sisselülitamine:

Lülitage seade kuuma õhu režiimile . Seadis-

tage õhukogus ja temperatuur, millega soovite

seadet lukustada.

Lülitage seade välja.

Hoidke salvestusklahvi 10 sees ja lülitage seade

uuesti sisse (külma või kuuma õhu režiimile).

Ekraanile 7 ilmub väljalülitatud klahviluku

tähistuseks „OFF“.

Vajutage üksteise järel järgmistele märkidele

(hoides samal ajal salvestusklahvi 10 ikka sees):

–„+“ temperatuuriklahvil 9,

–„+“ õhukoguse klahvil 8,

–„–“ temperatuuriklahvil 9,

–„–“ õhukoguse klahvil 8.

Ekraanile ilmub „ON“. Vabastage salvestusklahv

10.

Klahvilukk on nüüd sisse lülitatud. Kuuma õhu

režiimis näidatakse valitud temperatuuri ja

õhukogust. Mis tahes klahvile vajutamisel ilmub

ekraanile „LOC“, väärtusi ei saa enam muuta.

minimaalne õhukogus

maksimaalne õhukogus

OBJ_BUCH-485-002.book Page 181 Wednesday, November 26, 2008 11:54 AM

182 | Eesti

1 609 929 S53 | (26.11.08) Bosch Power Tools

Klahviluku väljalülitamine:

Lülitage seade välja. Hoidke salvestusklahvi 10

sees ja lülitage seade uuesti sisse. Ekraanile

ilmub sisselülitatud klahviluku tähistuseks

„ON“. Vajutage temperatuuriklahvile 9 ja

õhukoguse klahvile 8 samas järjestuses nagu

klahviluku sisselülitamisel. Ekraanile ilmub

„OFF“, klahvilukk on välja lülitatud.

Kasutusviisid

Külma õhu režiim

Õhukogus on reguleeritav, tempera-

tuur on seatud 50 °C (ei ole regu-

leeritav), programmirežiimi ei saa

kasutada

Külma õhu režiim sobib kuumutatud detaili

jahutamiseks või värvi kuivatamiseks. Samuti

sobib see seadme jahutamiseks enne käest-

panekut või enne otsakute vahetamist.

Kõrgema temperatuuriga kuuma õhu režiimist

ümberlülitumisel võtab pisut aega, enne kui

seade jahtub temperatuurile 50 °C. Jahtumise

ajal kuvatakse ekraanil 7 otsaku otsas olevat

tegelikku temperatuuri.

Kuuma õhu režiimist külma õhu režiimi üm-

berlülitumisel võetakse õhukoguse seadistus üle.

Kuuma õhu režiim

Õhukogus ja temperatuur on regu-

leeritavad, võimalik on tavarežiim ja

programmirežiim

Külma õhu režiimist kuuma õhu režiimi üm-

berlülitumisel jääb õhukoguse, temperatuuri ja

programmi seadistus samaks nagu viimasel

korral kuuma õhu režiimi kasutamisel.

Programmirežiim

Programmirežiimis saate õhukoguse ja tempera-

tuuri seadistused salvestada püsivalt nelja pro-

grammi. Igas programmis on võimalikud mis ta-

hes õhukoguse ja temperatuuri kombinatsioonid.

Ka programmirežiimi puhul saate õhukogust ja

temperatuuri igal ajal muuta. Kui muudatusi ei

salvestata, lähevad need väljalülitamisel või

teise programmi üleminekul kaduma.

Üleminekul programmirežiimi vajutage program-

mi valiku klahvile 6 seni, kuni ekraanile 7 ilmub

soovitud programmi number.

Seadme tarnimisel on eelseadistatud järgmised

neli programmi:

Olemasoleva programmi muutmiseks vajutage

programmi valiku klahvile 6. Õhukoguse regu-

leerimise klahviga 8 ja temperatuuri reguleeri-

mise klahviga 9 seadistage soovitud õhukogus ja

temperatuur.

Niipea kui olete programmi andmeid muutnud,

hakkab ekraani vasakus nurgas vilkuma sümbol

. Kui soovitud õhukogus ja temperatuur on

seadistatud, vajutage salvestusklahvile 10 seni,

kuni märk ekraanil kustub. Seadistatud väär-

tused on nüüd salvestatud ekraanil näidatud

programminumbri all.

Tavarežiim

Programmirežiimist tavarežiimi üleminekuks

vajutage programmi valiku klahvile 6 seni, kuni

ekraanil ei ole temperatuuri kohal programmi-

numbrit näha. Õhukogust ja temperatuuri saab

muuta õhukoguse reguleerimise klahviga 8 ja

temperatuuri reguleerimise klahviga 9.

Tavarežiimil seadistatud õhukogus ja tempera-

tuur jäävad salvestatuks järgmistel tingimustel:

–üleminek programmirežiimi,

–üleminek külma õhu režiimi,

–seadme väljalülitamine.

Programm

Kasutusala

Temperatuur

°C

Õhukogus

1Plasttorude (nt LDPE)

vormimine 250

2Plasti (nt PVC) kokkusula-

tamine 350

3Värvi eemaldamine/liimi

lahtisulatamine 450

4Jootmine 550

OBJ_BUCH-485-002.book Page 182 Wednesday, November 26, 2008 11:54 AM

Eesti | 183

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Tööjuhised

Märkus: Ärge viige otsakut 4 töödeldavale toori-

kule liiga lähedale. Kogunev kuum õhk võib

põhjustada seadme ülekuumenemise.

Kuumuskaitse

Eriti kitsastes kohtades töötamisel võite kuu-

muskaitse 5 maha võtta.

fEttevaatust kuuma otsaku suhtes! Ilma kuu-

muskaitseta töötades on põletusoht eriti suur.

Kuumuskaitse 5 eemaldamiseks või paigalda-

miseks lülitage seade välja ja laske jahtuda.

Kiiremaks jahutamiseks võite lasta seadmel

töötada veidi aega külma õhu režiimis.

Keerake kuumuskaitse 5 vastupäeva maha või

päripäeva tagasi peale.

Seadme käestpanek (vt joonist C)

Asetage seade toetuspindadele 1, et lasta sead-

mel jahtuda ja et mõlemad käed oleksid

töötamiseks vabad.

fKäestpandud seadmega töötamisel olge

eriti ettevaatlik! Kuum otsak või kuum õhu-

vool võib Teid kõrvetada.

Kasutusnäited

Kasutusnäidete joonised leiate kasutusjuhendi

lahtivolditavalt ümbriselt.

Näidetes toodud temperatuurid on orienteeru-

vad ja võivad sõltuvalt materjali omadustest

varieeruda. Otsaku vahekaugus sõltub töödel-

davast materjalist.

Kasutusotstarbeks sobiva temperatuuri saab

kindlaks teha praktilise katse käigus. Alustage

alati madala temperatuuriastmega.

Kõikide kasutusnäidete puhul, välja arvatud

„Värvi eemaldamine akendelt“ võite töötada

ilma lisatarvikuteta. Soovitatud lisatarvikute

kasutamine lihtsustab siiski tööd ja parandab

tunduvalt tulemust.

fEttevaatust otsaku vahetamisel! Ärge puu-

dutage kuuma otsakut. Laske seadmel jah-

tuda ja kandke otsaku vahetamisel kaitse-

kindaid. Kuum otsak võib Teid kõrvetada.

Värvi eemaldamine/liimi lahtisulatamine

(vt joonist A)

Paigaldage laiotsak 11 (lisatarvik). Pehmendage

värvikihti veidi aega kuuma õhuga ja eemaldage

see terava, puhta pahtlilabida abil. Pikaajalise

kuumuse mõjul värv kõrbeb ja seda on raske

eemaldada.

Paljud liimid (nt kleebistel) pehmenevad

kuumuse toimel. Kui liim on pehmenenud, saab

ühenduse lahutada või üleliigse liimi eemaldada.

Värvi eemaldamine akendelt (vt joonist B)

fKasutage tingimata klaasikaitseotsakut 12

(lisatarvik). Esineb klaasi purunemise oht.

Profileeritud pindadelt saate värvi sobiva pahtli-

labidaga eemaldada ja pinna pehme traat-

harjaga üle puhastada.

Plasttorude vormimine (vt joonist C)

Paigaldage reflektorotsak 13 (lisatarvik). Täitke

plasttorud liivaga ja sulgege mõlemad otsad, et

vältida toru läbipaindumist. Kuumutage toru

ühtlaselt edasi-tagasi.

Plastmaterjali kokkukeevitamine (vt joonist D)

Paigaldage kahandusotsak 16 ja keevitusalus 15

(lisatarvikud). Ühendatavad toorikud ja keevi-

tustraat 14 (lisatarvik) peavad olema ühest ja

samast materjalist (nt PVC-st). Keevisõmblus

peab olema puhas ja vaba rasvast.

Kuumutage õmbluskohta ettevaatlikult, kuni see

muutub tainjaks. Pidage meeles, et temperatuu-

rivahemik plasti tainja ja vedela oleku vahel on

väike.

Asetage kohale keevitustraat 14 ja laske sel

avasse minna, nii et tekib ühtlane paksend.

Termokahanemine (vt joonist E)

Paigaldage kahandusotsak 16 (lisatarvik).

Termokahaneva suka 17 (lisatarvik) läbimõõt

valige vastavalt toorikule (nt kaabliking).

Kuumutage termokahanevat sukka ühtlaselt.

OBJ_BUCH-485-002.book Page 183 Wednesday, November 26, 2008 11:54 AM

184 | Eesti

1 609 929 S53 | (26.11.08) Bosch Power Tools

Veetorude sulatamine (vt joonist F)

fEnne kuumutamist kontrollige, kas tege-

mist on ikka veetoruga. Veetoru ei ole sageli

väliselt võimalik gaasitorust eristada. Gaasi-

torusid ei tohi mingil juhul kuumutada.

Paigaldage nurgaotsak 18 (lisatarvik). Kuumu-

tage külmunud kohti alati suunaga servadest

keskele.

Kuumutage plasttorusid ja torudetailide ühen-

duskohti eriti ettevaatlikult, et vältida

kahjustusi.

Pehmejoodisega jootmine (vt joonist G)

Punktjootetööde puhul paigaldage kahandusot-

sak 16, torude jootmise puhul reflektorotsak 13

(lisatarvikud).

Kui kasutate joodist ilma räbustita, kandke

joodetavale pinnale jootemääret või -pastat.

Kuumutage joodetavat kohta sõltuvalt materja-

list umbes 50 kuni 120 sekundit. Lisage joodis.

Seadme temperatuur peab joodise sulatama.

Vajaduse korral eemaldage räbusti pärast

jootekoha kõvenemist.

Hooldus ja teenindus

Hooldus ja puhastus

fEnne mistahes tööde teostamist elektrilise

tööriista kallal tõmmake pistik pistikupe-

sast välja.

fSeadme laitmatu ja ohutu töö tagamiseks

hoidke seade ja selle ventilatsiooniavad

puhtad.

Prahifiltri puhastamine

Lükake kate 2 koos prahifiltriga suunaga taha

korpusest välja. Puhastage filter nt suruõhuga

või pehme harjaga. Asetage kate tagasi kohale.

Antud seade on hoolikalt valmistatud ja testitud.

Kui seade sellest hoolimata rikki läheb, tuleb

see lasta parandada Boschi elektriliste

käsitööriistade volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade

tellimisel näidake kindlasti ära seadme

andmesildil olev 10-kohaline tootenumber.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paran-

duse ja hooldusega ning varuosadega seotud

küsimustele. Joonised ja lisateabe varuosade

kohta leiate ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete

ja lisatarvikute ostmise, kasutamise ja seadista-

misega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja

hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Fax: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud

seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks

keskkonnasäästlikult ringlusse võtta.

Üksnes EL liikmesriikidele:

Ärge käidelge kasutuskõlbmatuks

muutunud elektrilisi tööriistu

koos olmejäätmetega!

Vastavalt Euroopa Parlamendi ja

nõukogu direktiivile 2002/96/EÜ

elektri- ja elektroonikaseadmete

jäätmete kohta ning direktiivi kohaldamisele liik-

mesriikides tuleb kasutuskõlbmatuks muutunud

elektrilised tööriistad eraldi kokku koguda ja

keskkonnasäästlikult korduskasutada või

ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

OBJ_BUCH-485-002.book Page 184 Wednesday, November 26, 2008 11:54 AM

Latviešu | 185

Bosch Power Tools 1 609 929 S53 | (26.11.08)

lv

Drošības noteikumi

Rūpīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības

noteikumu un norādījumu neievēro-

šana var izraisīt aizdegšanos un būt

par cēloni elektriskajam triecienam

vai nopietnam savainojumam.

fUzmanīgi apejieties ar elektroinstrumentu.

Šim elektroinstrumentam piemīt ievērojama

siltumjauda, kas rada paaugstinātu aizdeg-

šanās vai sprādziena bīstamību.

fIevērojiet īpašu piesardzību, strādājot

ugunsnedrošu materiālu tuvumā. Karstā

gaisa plūsma un sakarsusī sprausla var aiz-

dedzināt viegli degošus putekļus vai gāzes.

fNelietojiet elektroinstrumentu vietās ar

paaugstinātu sprādzienbīstamību.

fIlgstoši nevērsiet karstā gaisa plūsmu uz

vienu un to pašu punktu. Termiski apstrādā-

jot plastmasu, krāsas, lakas un citus līdzīgus

materiālus, var izdalīties viegli uzliesmojošas

gāzes.

fAtcerieties, ka siltums var tikt novadīts uz

ugunsnedrošiem objektiem, kas ir slēpti

skatam, izsaucot to aizdegšanos.

fPēc lietošanas novietojiet elektroinstru-

mentu drošā attālumā no karstumneizturī-

giem priekšmetiem un nogaidiet, līdz tas ir

pilnīgi atdzisis. Elektroinstrumenta karstā

sprausla var sabojāt apkārtējos priekšmetus.

fNeatstājiet ieslēgtu elektroinstrumentu bez

uzraudzības.

fJa elektroinstruments netiek lietots, uzgla-

bājiet to piemērotā vietā, kas nav pieejama

bērniem. Neļaujiet lietot elektroinstrumen-

tu personām, kurām nav pieredzes darbā ar

to vai kuras nav iepazinušās ar šo lietošanas

pamācību. Ja elektroinstrumentu lieto ne-

kompetentas personas, tas var kļūt bīstams.

fNeturiet elektroinstrumentu lietū vai mit-

rumā. Ja elektroinstrumentā iekļūst ūdens,

pieaug risks saņemt elektrisko triecienu.

fNeizmantojiet elektrokabeli elektroinstru-

menta pārnešanai vai piekāršanai, neraujiet

aiz tā, lai atvienotu kontaktdakšu no elek-

trotīkla kontaktligzdas. Sargājiet elektro-

kabeli no karstuma, eļļas, asām šķautnēm

un instrumentu vai mašīnu daļām, kas atro-

das kustībā. Ja elektrokabelis ir bojāts vai sa-

mezglojies, pieaug risks saņemt elektrisko

triecienu.

fDarba laikā vienmēr nēsājiet aizsargbrilles.

Aizsargbrilles ļauj samazināt savainojuma

rašanās risku.

fPirms elektroinstrumenta apkopes, regulē-

šanas, piederumu nomaiņas vai novietoša-

nas uzglabāšanai atvienojiet tā kontakt-

dakšu no barojošā elektrotīkla kontakt-

ligzdas. Šādi iespējams novērst elektro-

instrumenta nejaušu ieslēgšanos.

fIk reizi pirms darba pārbaudiet elektroin-

strumentu, tā elektrokabeli un kontakt-

dakšu. Nelietojiet elektroinstrumentu, ja

tas ir bojāts. Neatveriet elektroinstrumentu

saviem spēkiem, bet nodrošiniet, lai

nepieciešamo remontu veiktu kvalificēts

remonta personāls, nomaiņai izmantojot

vienīgi oriģinālās rezerves daļas. Ja ir bojāts

elektroinstruments, tā kabelis vai kontakt-

dakša, pieaug risks saņemt elektrisko

triecienu.

Nodrošiniet darba vietā labu ven-

tilāciju. Gāzes un tvaiki, kas rodas

darba laikā, nereti apdraud

veselību.

fDarba laikā nēsājiet aizsargcimdus un ne-

pieskarieties karstajai sprauslai. Elektro-

instrumenta sakarsušās daļas var izraisīt

apdegumus.

fNevērsiet karstā gaisa strūklu cilvēku vai

dzīvnieku virzienā.

fNekādā gadījumā nelietojiet elektroinstru-

mentu matu žāvēšanai. Elektroinstrumenta

radītā gaisa plūsma ir ievērojami karstāka par

to, ko izstrādā parastais sadzīvē lietojamais

fēns.

fJa elektroinstrumentu tomēr nepieciešams

lietot vietās ar paaugstinātu mitrumu,

izmantojiet tā pievienošanai noplūdes

strāvas aizsargreleju. Izmantojot noplūdes

strāvas aizsargreleju, samazinās risks saņemt

elektrisko triecienu.

OBJ_BUCH-485-002.book Page 185 Wednesday, November 26, 2008 11:54 AM

186 | Latviešu

1 609 929 S53 | (26.11.08) Bosch Power Tools

Funkciju apraksts

Lūdzam atvērt atlokāmo lappusi ar elektro-

instrumenta attēlu un turēt to atvērtu visu laiku,

kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Elektroinstruments ir paredzēts plastmasas for-

mēšanai un metināšanai, krāsojuma noņemšanai

un termosarūkošo uzmavu sakarsēšanai. Tas ir

derīgs arī lodēšanai un alvošanai, līmēto savie-

nojumu izjaukšanai, kā arī ūdensvada cauruļu

atkausēšanai.

Lietojiet elektroinstrumentu tikai tad, ja esat

pilnībā iepazinies ar visām tā funkcijām un

spējat tās pielietot bez ierobežojumiem vai arī

esat pienācīgi apmācīts darbam ar to.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numu-

riem elektroinstrumenta attēlā, kas sniegts

ilustratīvajā lappusē.

1Balsts novietošanai

2Pārsegs ar rupjo gaisa filtru

3Ieslēdzējs ar režīmu pārslēdzēju

4Sprausla

5Siltumizolējošā aptvere

6Programmu izvēles taustiņš

7Displejs

8Taustiņš gaisa plūsmas regulēšanai

9Taustiņš temperatūras regulēšanai

10 Taustiņš datu ierakstam

11 Plakanā sprausla*

12 Stikla aizsargsprausla*

13 Atstarojošā sprausla*

14 Metināšanas pildstienis*

15 Metināšanas kurpe*

16 Samazinošā sprausla*

17 Termosarūkoša materiāla caurule*

18 Leņķa sprausla*

*Šeit attēlotie vai aprakstītie piederumi neietilpst

standarta piegādes komplektā. Pilns pārskats par

izstrādājuma piederumiem ir sniegts mūsu piederumu

katalogā.

Informācija par troksni

Mērījumi ir veikti atbilstoši standartam

EN 60745.

Elektroinstrumenta radītā pēc raksturlīknes A

izsvērtā trokšņa skaņas spiediena līmeņa tipiskā

vērtība nepārsniedz 70 dB(A).

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā

„Tehniskie parametri“ aprakstītais izstrādājums

atbilst šādiem standartiem vai normatīvajiem

dokumentiem: EN 60335, kā arī direktīvām

2006/95/EK un 2004/108/EK.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 186 Wednesday, November 26, 2008 11:54 AM

Latviešu | 187

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Tehniskie parametri

Lietošana

Uzsākot lietošanu

fPievadiet instrumentam pareizu spriegumu!

Spriegumam elektrotīklā jāatbilst vērtībai,

kas norādīta instrumenta marķējuma plāks-

nītē. Elektroinstrumenti, kas paredzēti

230 V spriegumam, var darboties arī no

220 V elektrotīkla.

Ieslēgšana un izslēgšana

Lai ieslēgtu elektroinstrumentu, pārvietojiet tā

ieslēdzēju 3 stāvoklī (skatīt sadaļu „Auksta

gaisa padeves režīms“ lappusē 189) vai (skatīt

sadaļu „Karsta gaisa padeves režīms“

lappusē 189).

Abos ieslēdzēja stāvokļos elektroinstruments

sāk darboties ar gaisa plūsmas ātrumu un

temperatūru, kas ir tikusi iestādīta pirms tā

pēdējās izslēgšanas.

Lai izslēgtu elektroinstrumentu, pārvietojiet tā

ieslēdzēju 3 līdz galam stāvoklī „0“.

Ja elektroinstruments ir ilgstoši darbojies pie

augstas temperatūras, pirms izslēgšanas to at-

dzesējiet, neilgi darbinot auksta gaisa padeves

režīmā .

Termoaizsardzība: Ja elektroinstruments ir

pārkarsis (piemēram, ja tiek ierobežota gaisa

plūsma), tā sildelements automātiski izslēdzas,

saglabājoties gaisa plūsmas ātrumam. Pēc elek-

troinstrumenta atdzišanas līdz normālai darba

temperatūrai, tā sildelements automātiski no

jauna ieslēdzas.

Karstā gaisa plūsmas ģenerators GHG 660 LCD

Professional

GHG 660 LCD

Professional

Izstrādājuma numurs 0 601 944 7.. 0 601 944 7..

Nominālais spriegums V 220–240 110–120

Nominālā patērējamā jauda W23001400

Gaisa plūsma l/min 250–500 250–500

Temperatūra sprauslas izejā, apt. °C 50–660 50–600

Temperatūras mērīšanas precizitāte

–sprauslas atverē

–indikatoram

±5%

±5%

±5%

±5%

Displeja darba temperatūra* °C –20...+70 –20...+70

Svars atbilstoši EPTA-Procedure 01/2003 kg 1,0 1,0

Elektroaizsardzības klase /II /II

* Ārpus norādītā temperatūras diapazona displejs var kļūt melns.

Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atsevišķiem izstrādājumiem tirdzniecības apzīmējumi

var mainīties.

OBJ_BUCH-485-002.book Page 187 Wednesday, November 26, 2008 11:54 AM

188 | Latviešu

1 609 929 S53 | (26.11.08) Bosch Power Tools

Gaisa plūsmas regulēšana

Ar taustiņu 8 var regulēt gaisa plūsmas ātrumu:

Lai palielinātu gaisa plūsmas ātrumu, nospiediet

gaisa plūsmas regulēšanas taustiņa 8 pusi, kas

apzīmēta ar simbolu „+“, bet, lai samazinātu

gaisa plūsmas ātrumu, nospiediet taustiņa pusi,

kas apzīmēta ar simbolu „–“.

Īslaicīgi nospiežot taustiņu 8, gaisa plūsmas

ātrums palielinās vai samazinās par vienu

pakāpi. Turot taustiņu nospiestu, gaisa plūsmas

ātrums pastāvīgi palielinās vai samazinās, līdz

tiek sasniegta minimālā vai maksimālā gaisa

plūsmas ātruma vērtība.

Samaziniet gaisa plūsmas ātrumu, ja jānovērš

apstrādājamajam priekšmetam tuvu esošu

virsmu pārkaršana vai viegla priekšmeta pārvie-

tošanās, uz to iedarbojoties pārāk stiprai gaisa

plūsmai.

Temperatūras regulēšana

Gaisa plūsmas temperatūra ir regulējama vienīgi

karsta gaisa padeves režīmā .

Lai palielinātu gaisa plūsmas temperatūru,

nospiediet temperatūras regulēšanas taustiņa 9

pusi, kas apzīmēta ar simbolu „+“, bet, lai

samazinātu gaisa plūsmas temperatūru, nospie-

diet taustiņa pusi, kas apzīmēta ar simbolu „–“.

Īslaicīgi nospiežot taustiņu 9, gaisa plūsmas

temperatūra palielinās vai samazinās par 10 °C.

Turot taustiņu nospiestu, gaisa plūsmas tem-

peratūra pastāvīgi palielinās vai samazinās ar

soli 10 °C, līdz taustiņš tiek atlaists vai tiek

sasniegta minimālā vai maksimālā temperatūras

vērtība.

Izmainot temperatūras iestādījumus, elektro-

instrumentam ir nepieciešams neilgs laiks, lai

uzsiltu vai atdzistu līdz izvēlētajai temperatūrai.

Šajā laikā uz displeja 7 tiek parādīta izvēlētā

temperatūras vērtība starp mirgojošām bultām.

Gaisa temperatūrai sasniedzot izvēlēto mērķa

temperatūras vērtību, bultas izdziest un uz

displeja tiek parādīta reālā temperatūras

vērtība.

Taustiņu bloķēšanas („LOC“) aktivēšana un

deaktivēšana

Lai novērstu nejaušu gaisa plūsmas ātruma vai

temperatūras izmainīšanu, elektroinstrumentam

darbojoties karsta gaisa padeves režīmā ,

taustiņu 6, 8, 9 un 10 funkcionēšanu var bloķēt.

Elektroinstrumentam darbojoties karsta gaisa

padeves režīmā , gaisa plūsmas ātrumu var

mainīt arī pie aktivētas taustiņu bloķēšanas.

Taustiņu bloķēšanas aktivēšana

Ieslēdziet elektroinstrumentu darbam karsta

gaisa padeves režīmā . Iestādiet gaisa plūsmas

ātruma un temperatūras vērtības, kurām jāsagla-

bājas elektroinstrumenta taustiņu bloķēšanas

laikā.

Izslēdziet elektroinstrumentu.

Turot nospiestu datu ieraksta taustiņu 10, no

jauna ieslēdziet elektroinstrumentu (auksta vai

karsta gaisa padeves režīmā). Ja taustiņu blo-

ķēšana ir deaktivēta, uz displeja 7 parādās

apzīmējums „OFF“.

Turot nospiestu datu ieraksta taustiņu 10, secīgi

nospiediet šādus taustiņus:

–„+“ uz temperatūras regulēšanas taustiņa 9,

–„+“ uz gaisa plūsmas regulēšanas taustiņa 8,

–„–“ uz temperatūras regulēšanas taustiņa 9

un

–„–“ uz gaisa plūsmas regulēšanas taustiņa 8.

Uz displeja parādās apzīmējums „ON“. Atlaidiet

datu ieraksta taustiņu 10.

Līdz ar to taustiņu bloķēšana ir aktivēta. Elektro-

instrumentam darbojoties karsta gaisa padeves

režīmā , tiek indicētas iepriekš izvēlētās gaisa

plūsmas temperatūras un ātruma vērtības.

Nospiežot jebkuru taustiņu, uz displeja parādās

apzīmējums „LOC“, un iestādījumu vērtības nav

iespējams izmainīt.

Taustiņu bloķēšanas deaktivēšana

Izslēdziet elektroinstrumentu. Turot nospiestu

datu ieraksta taustiņu 10, no jauna ieslēdziet

elektroinstrumentu. Ja taustiņu bloķēšana ir

aktivēta, uz displeja parādās apzīmējums „ON“.

Nospiediet temperatūras regulēšanas taustiņu 9

un gaisa plūsmas regulēšanas taustiņu 8 pretējā

secībā, kā tas tika darīts, aktivējot taustiņu blo-

ķēšanu. Ja taustiņu bloķēšana ir deaktivēta, uz

displeja parādās apzīmējums „OFF“.

minimālā gaisa plūsma

maksimālā gaisa plūsma

OBJ_BUCH-485-002.book Page 188 Wednesday, November 26, 2008 11:54 AM

Latviešu | 189

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Darba režīmi

Auksta gaisa padeves režīms

Gaisa plūsmas ātrums ir regulējams,

plūsmas temperatūra ir 50 °C (nav

regulējama), nav iespējams arī darbs

programmu režīmā

Auksta gaisa padeves režīms ir izmantojams

sakarsušu priekšmetu dzesēšanai vai krāsojuma

žāvēšanai. Šis režīms ir noderīgs arī elektroin-

strumenta atdzesēšanai pirms tā novietošanas

vai sprauslu nomaiņas.

Pārejot šajā režīmā no karsta gaisa padeves režī-

ma ar augstāku gaisa temperatūru, elektroin-

strumentam ir nepieciešams neilgs laiks, lai at-

dzistu līdz 50 °C temperatūrai. Atdzišanas laikā

uz displeja 7 tiek parādīta īstenā gaisa plūsmas

temperatūras vērtība sprauslas atverē.

Pārejot no karsta gaisa padeves režīma auksta

gaisa padeves režīmā , saglabājas izvēlētais

gaisa plūsmas ātrums.

Karsta gaisa padeves režīms

Gaisa plūsmas ātrums un tempera-

tūra ir regulējama, ir iespējams

darbs normālā un programmu

režīmā

Pārejot no auksta gaisa padeves režīma

karsta gaisa padeves režīmā gaisa plūsmas

ātrums, temperatūra un, ja nepieciešams, arī

programma tiek automātiski izvēlēta tāda, kāda

tā ir bijusi, elektroinstrumentam pēdējo reizi

darbojoties karsta gaisa padeves režīmā.

Programmu režīms

Instrumentam darbojoties programmu režīmā,

gaisa plūsmas ātruma un temperatūras iestā-

dījumi ir pastāvīgi ierakstīti elektroinstrumenta

atmiņā četru programmu veidā. Katrai program-

mai var tikt piesaistīta jebkuru gaisa plūsmas

ātruma un temperatūras vērtību kombinācija.

Taču arī programmu režīmā gaisa plūsmas ātru-

ma un temperatūras vērtības var pēc vēlēšanās

mainīt. Ja izmainītās vērtības netiek reģistrētas

atmiņā, tās zūd pēc elektroinstrumenta izslēg-

šanas vai pārejas uz citu programmu.

Lai pārietu uz citu programmu, atkārtoti nospie-

diet programmu izvēles taustiņu 6, līdz uz dis-

pleja 7 parādās vēlamās programmas numurs.

Elektroinstrumenta piegādes brīdī tā atmiņā ir

ierakstītas četras šādas programmas:

Lai izmainītu atmiņā ierakstīto programmu, ar

programmu izvēles taustiņa 6 palīdzību pārejiet

uz šo programmu. Lietojot gaisa plūsmas

ātruma regulēšanas taustiņu 8 un temperatūras

regulēšanas taustiņu 9, iestādiet vēlamo gaisa

plūsmas ātrumu un temperatūru.

Tikko tiek izmainītas ieprogrammētās parametru

vērtības, displeja augšējā daļā sāk mirgot

simbols . Pēc vēlamo gaisa plūsmas ātruma un

temperatūras vērtību iestādīšanas nospiediet

datu ieraksta taustiņu 10 un turiet to nospiestu,

līdz uz displeja parādās simbols . Līdz ar to

izvēlētās parametru vērtības tiek reģistrētas

elektroinstrumenta atmiņā kā programma ar

numuru, kas redzams uz displeja.

Normālais režīms

Lai no programmu režīma pārietu normālā režī-

mā, atkārtoti nospiediet programmu izvēles

taustiņu 6, līdz uz displeja virs temperatūras

vērtības vairs nav redzams programmas numurs.

Šajā režīmā vēlamās gaisa plūsmas ātruma un

temperatūras vērtības ik reizi jāiestāda ar gaisa

plūsmas ātruma regulēšanas taustiņu 8 un tem-

peratūras regulēšanas taustiņu 9.

Normālā režīmā iestādītās gaisa plūsmas ātruma

un temperatūras vērtības tiek saglabātas

elektroinstrumenta atmiņā šādos gadījumos:

–pārejot programmu režīmā,

–pārejot aukstā gaisa padeves režīmā,

–izslēdzot elektroinstrumentu.

Programma

Pielietojums

Temperatūra,

°C

Gaisa plūsma

1Plastmasas cauruļu (piemē-

ram, zema blīvuma polieti-

lēna) formēšana 250

2Plastmasas (piemēram,

polivinilhlorīda) metināšana 350

3Krāsas noņemšana un

līmvielu mīkstināšana 450

4Lodēšana 550

OBJ_BUCH-485-002.book Page 189 Wednesday, November 26, 2008 11:54 AM

190 | Latviešu

1 609 929 S53 | (26.11.08) Bosch Power Tools

Norādījumi darbam

Piezīme. Neturiet sprauslu 4 pārāk tuvu apstrā-

dājamajam priekšmetam. Gaisa plūsma, kas

atstarojas no apstrādājamā priekšmeta virsmas,

var izraisīt elektroinstrumenta pārkaršanu.

Siltumizolējošās aptveres noņemšana

Strādājot īpaši šaurās vietās, elektroinstrumen-

tam var noņemt siltumizolējošo aptveri 5.

fSargājiet rokas no karstās sprauslas! Strā-

dājot bez siltumizolējošās aptveres, pieaug

iespēja iegūt apdegumus.

Pirms siltumizolējošās aptveres 5 noskrūvēša-

nas vai uzskrūvēšanas izslēdziet elektroinstru-

mentu un ļaujiet tam atdzist.

Lai panāktu ātrāku elektroinstrumenta

atdzišanu, to var neilgu laiku darbināt auksta

gaisa padeves režīmā.

Lai no elektroinstrumenta noskrūvētu siltumizo-

lējošo aptveri 5, grieziet to pretēji pulksteņa

rādītāju kustības virzienam, bet, lai uzskrūvētu

aptveri, grieziet to pulksteņa rādītāju kustības

virzienā.

Elektroinstrumenta novietošana

(skatīt attēlu C)

Atdzesēšanas laikā, kā arī, lai izbrīvētu darbam

abas rokas, novietojiet elektroinstrumentu uz

balstiem 1.

fIevērojiet īpašu piesardzību, strādājot ar

elektroinstrumentu, kas novietots uz bals-

tiem! Šādā stāvoklī viegli var iegūt apdegu-

mus, pieskaroties elektroinstrumenta karsta-

jai sprauslai vai rokām nejauši nonākot

karstajā gaisa plūsmā.

Darba operāciju piemēri

Attēli, kas ilustrē tālāk aprakstītos darba operā-

ciju piemērus, ir sniegti pamācības atlokāmajās

lappusēs.

Darba operāciju piemēros sniegtās temperatū-

ras vērtības ir orientējošas un var mainīties

atkarībā no apstrādājamā materiāla īpašībām.

Arī attālums starp sprauslu un priekšmeta

virsmu ir atkarīgs no apstrādājamā materiāla.

Optimālo gaisa plūsmas temperatūru katram at-

sevišķam pielietojuma veidam var noteikt prak-

tisku mēģinājumu ceļā. Mēģinājumus ieteicams

uzsākt ar zemāku gaisa plūsmas temperatūru.

Visas tālāk aprakstītās darba operācijas,

izņemot „Krāsas noņemšana no logu rāmjiem“,

var veikt bez jebkādiem papildpiederumiem.

Taču šeit ieteikto piederumu izmantošana

vienkāršo darbu un ļauj ievērojami paaugstināt

apstrādes kvalitāti.

fIevērojiet piesardzību sprauslas nomaiņas

laikā! Nepieskarieties karstajai sprauslai.

Pirms sprauslas nomaiņas ļaujiet elektroin-

strumentam atdzist un nomaiņas laikā

uzvelciet aizsargcimdus. Karstā sprausla var

izraisīt apdegumus.

Krāsas noņemšana un līmvielu mīkstināšana

(skatīt attēlu A)

Nostipriniet uz elektroinstrumenta plakano

sprauslu 11 (papildpiederums). Mīkstiniet

krāsu, īslaicīgi vēršot uz to karstā gaisa plūsmu,

un vienmērīgi atdaliet krāsas slāni no virsmas ar

asu, tīru špakteli. Ilgstoša termiskā iedarbība var

izraisīt krāsas piedegšanu un apgrūtināt tās

noņemšanu.

Daudzas līmvielas (piemēram, uzlīmēs izmanto-

jamās) uzsildot kļūst mīkstākas. Tas atvieglo uz-

līmes atdalīšanu un izplūdušās līmvielas noņem-

šanu.

Krāsas noņemšana no logu rāmjiem

(skatīt attēlu B)

fŠīs operācijas laikā noteikti lietojiet stikla

aizsargsprauslu 12 (papildpiederums). Logu

stikli karstumā var viegli saplīst.

No profilētām rāmju virsmām krāsu var noņemt,

to atdalot no virsmas ar piemērotas špakteles

palīdzību un notīrot krāsas paliekas ar mīkstu

stiepļu suku.

Plastmasas cauruļu formēšana

(skatīt attēlu C)

Nostipriniet uz elektroinstrumenta atstarojošo

sprauslu 13 (papildpiederums). Lai novērstu

caurules pārlūšanu, piepildiet to ar smiltīm un

aizdariet abus tās galus. Ar karstā gaisa plūsmu

vienmērīgi mīkstiniet caurules materiālu, pārvie-

tojot elektroinstrumentu gar cauruli turp un

atpakaļ.

OBJ_BUCH-485-002.book Page 190 Wednesday, November 26, 2008 11:54 AM

Latviešu | 191

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Plastmasas metināšana (skatīt attēlu D)

Nostipriniet uz elektroinstrumenta samazinošo

sprauslu 16 un uz tās – metināšanas kurpi 15

(papildpiederumi). Metināmajām daļām un me-

tināšanas pildstienim 14 (papildpiederums)

jābūt no vienāda materiāla (piemēram, no polivi-

nilhlorīda). Sametināmajām virsmām jābūt tīrām

un attaukotām.

Ar karstā gaisa plūsmu uzkarsējiet metināmās

virsmas, līdz tās kļūst mīkstas (lipīgas). Ņemiet

vērā, ka starpība starp temperatūras vērtībām,

pie kurām plastmasa attiecīgi kļūst mīksta un

šķidra, ir ļoti neliela.

Iekausējiet pildstieni 14 spraugā starp metinā-

majām daļām tā, lai veidotos līdzena šuve.

Termosarūkošās uzmavas veidošana

(skatīt attēlu E)

Nostipriniet uz elektroinstrumenta samazinošo

sprauslu 16 (papildpiederums). Izvēlieties ter-

mosarūkoša materiāla cauruli 17 (papildpiede-

rums), kuras diametrs atbilst izolējamajam

priekšmetam (piemēram, kabeļa uzgalim). Vien-

mērīgi uzkarsējiet termosarūkošā materiāla

uzmavu, līdz tā sarūkot savelkas.

Ūdensvada cauruļu atkausēšana

(skatīt attēlu F)

fPirms caurules uzkarsēšanas pārliecinie-

ties, ka tā tiešām ir ūdensvada caurule.

Ūdensvada caurules nereti ir grūti atšķirt no

gāzes caurulēm. Gāzes caurules nekādā

gadījumā nedrīkst karsēt.

Nostipriniet uz elektroinstrumenta leņķa

sprauslu 18 (papildpiederums). Vienmēr kar-

sējiet cauruli virzienā no tās aizsalušā posma

malām uz centru.

Lai novērstu iespējamos bojājumus, ievērojiet

īpašu piesardzību, karsējot plastmasas caurules

un savienojumus starp cauruļu posmiem.

Lodēšana ar mīkstlodi (skatīt attēlu G)

Lai veidotu punktveida lodējumus, nostipriniet

uz elektroinstrumenta samazinošo sprauslu 16,

bet, lai lodētu caurules, lietojiet atstarojošo

sprauslu 13 (papildpiederumi).

Lietojot lodi bez kušņiem, pārklājiet lodējuma

vietu ar lodēšanas pastu vai lopdēšanas smēri.

Atkarībā no materiāla, karsējiet lodējuma vietu

no 50 līdz 120 sekundēm. Novietojiet uz

priekšmeta virsmas lodi. Lodējamā priekšmeta

temperatūrai jābūt pietiekošai, lai izsauktu

lodes kušanu. Ja nepieciešams pēc lodējuma

vietas atdzišanas attīriet to no kušņiem.

Apkalpošana un apkope

Apkalpošana un tīrīšana

fPirms elektroinstrumenta apkopes vai

apkalpošanas izvelciet tā elektrokabeļa

kontaktdakšu no barojošā elektrotīkla

kontaktligzdas.

fLai nodrošinātu elektroinstrumenta ilgsto-

šu un nevainojamu darbību, uzturiet tīru tā

korpusu un ventilācijas atveres.

Rupjā gaisa filtra tīrīšana

Izbīdiet pārsegu 2 ar rupjo gaisa filtru ārā no

elektroinstrumenta korpusa virzienā uz tā

mugurpusi. Izpūtiet filtru (piemēram, ar

saspiestu gaisu) vai iztīriet to ar mīkstu suku.

Nostipriniet pārsegu tam paredzētajā vietā.

Ja, neraugoties uz augsto izgatavošanas kvalitāti

un rūpīgo pēcražošanas pārbaudi, elektroinstru-

ments tomēr sabojājas, tas nogādājams remon-

tam firmas Bosch pilnvarotā elektroinstrumentu

remonta darbnīcā.

Pieprasot konsultācijas un pasūtot rezerves

daļas, noteikti paziņojiet 10 zīmju izstrādājuma

numuru, kas atrodams uz elektroinstrumenta

marķējuma plāksnītes.

OBJ_BUCH-485-002.book Page 191 Wednesday, November 26, 2008 11:54 AM

192 | Latviešu

1 609 929 S53 | (26.11.08) Bosch Power Tools

Tehniskā apkalpošana un konsultācijas

klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu

jautājumiem par izstrādājumu remontu un apkal-

pošanu, kā arī par to rezerves daļām. Kopsaliku-

ma attēlus un informāciju par rezerves daļām var

atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums

palīdzēt vislabākajā veidā, atbildot uz jautāju-

miem par izstrādājumu un to piederumu iegādi,

lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Atbrīvošanās no nolietotajiem

izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un

iesaiņojuma materiāli jānodod otrreizējai

pārstrādei apkārtējai videi nekaitīgā veidā.

Tikai ES valstīm

Neizmetiet nolietotos elektro-

instrumentus sadzīves atkritumu

tvertnē!

Saskaņā ar Eiropas Savienības

direktīvu 2002/96/EK par nolieto-

tajām elektriskajām un elektronis-

kajām ierīcēm un šīs direktīvas atspoguļojumiem

nacionālajā likumdošanā, lietošanai nederīgie

elektroinstrumenti jāsavāc, jāizjauc un jānodod

otrreizējai pārstrādei apkārtējai videi nekaitīgā

veidā.

Tiesības uz izmaiņām tiek saglabātas.

OBJ_BUCH-485-002.book Page 192 Wednesday, November 26, 2008 11:54 AM

Lietuviškai | 193

Bosch Power Tools 1 609 929 S53 | (26.11.08)

lt

Saugos nuorodos

Perskaitykite visas šias saugos

nuorodas ir reikalavimus. Jei nepai-

sysite žemiau pateiktų saugos nuo-

rodų ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir galite

sunkiai susižaloti arba sužaloti kitus

asmenis.

fAtsargiai dirbkite su šiuo elektriniu prie-

taisu. Šis elektrinis prietaisas sukelia didelį

įkaitimą, padidinantį gaisro ir sprogimo

pavojų.

fYpatingai atsargiai dirbkite greta degių

medžiagų. Karšto oro srautas arba karštas

antgalis gali uždegti dulkes arba dujas.

fNedirbkite su šiuo elektriniu prietaisu aplin-

koje, kurioje gresia sprogimo pavojus.

fNenukreipkite karšto oro srauto ilgesnį

laiką į tą pačią vietą. Apdirbant kai kurias

medžiagas, pvz., plastikus, dažus, lakus ir

kitas panašias medžiagas, gali susidaryti

lengvai užsidegančios dujos.

fAtkreipkite dėmesį į tai, kad karštis gali

pasiekti ir uždegti uždengtas degias

medžiagas.

fPo darbo saugiai padėkite elektrinį prie-

taisą ir prieš pernešdami palaukite, kol prie-

taisas visiškai atvės. Įkaitęs antgalis gali pa-

daryti nuostolių.

fNepalikite įjungto elektrinio prietaiso be

priežiūros.

fNenaudojamus elektrinius prietaisus laiky-

kite vaikams neprieinamoje vietoje. Neleis-

kite dirbti su elektriniu prietaisu asmenims,

nemokantiems dirbti su prietaisu arba ne-

perskaičiusiems šių nurodymų. Nepatyrusių

asmenų naudojami elektriniai prietaisai kelia

pavojų.

fSaugokite elektrinį prietaisą nuo lietaus

arba drėgmės poveikio. Į elektrinį prietaisą

patekęs vanduo kelia elektros smūgio pavojų.

fNeperneškite elektrinio prietaiso, laiky-

dami jį už laido, nekabinkite elektrinio prie-

taiso ant laido ir netraukite laido, kai norite

ištraukti kištuką iš elektros tinklo lizdo.

Saugokite laidą nuo karščio, alyvos, aštrių

briaunų arba judančių prietaiso detalių po-

veikio. Pažeisti arba susipainioję laidai kelia

elektros smūgio pavojų.

fVisada nešiokite apsauginius akinius. Ap-

sauginiai akiniai sumažina susižeidimų

pavojų.

fPrieš pradėdami elektrinio prietaiso

reguliavimą, papildomų įtaisų pakeitimą

arba elektrinio prietaiso ardymą, ištraukite

laido kištuką iš elektros tinklo lizdo. Ši

apsaugos priemonė apsaugos nuo elektrinio

prietaiso netikėto įsijungimo.

fPrieš kiekvieną panaudojimą patikrinkite

elektrinį prietaisą, laidą ir laido kištuką. Ne-

dirbkite su elektriniu prietaisu, jeigu paste-

bėjote kokių nors pažeidimų. Neardykite sa-

varankiškai elektrinio prietaiso, paveskite

prietaiso remonto darbus tik kvalifikuo-

tiems asmenims, naudojantiems originalias

atsargines detales. Pažeisti elektriniai prie-

taisai, laidai ir kištukai kelia elektros smūgio

pavojų.

Gerai vėdinkite darbo vietą.

Darbo metu susidarančios dujos ir

garai dažnai būna kenksmingi

sveikatai.

fMūvėkite apsaugines pirštines ir nelieskite

karšto antgalio. Gresia nudegimo pavojus.

fNenukreipkite karšto oro srauto į žmones

arba gyvūnus.

fNenaudokite šio elektrinio prietaiso plau-

kams džiovinti. Iš prietaiso išeinantis oro

srautas yra daug karštesnis už plaukų

džiovintuvo oro srautą.

fJei su elektriniu įrankiu neišvengiamai

reikia dirbti drėgnoje aplinkoje, naudokite

nuotėkio srovės apsauginį jungiklį. Naudo-

jant nuotėkio srovės apsauginį jungiklį

sumažėja elektros smūgio pavojus.

OBJ_BUCH-485-002.book Page 193 Wednesday, November 26, 2008 11:54 AM

194 | Lietuviškai

1 609 929 S53 | (26.11.08) Bosch Power Tools

Funkcijų aprašymas

Atverskite lapą su elektrinio įrankio schema ir,

skaitydami instrukciją, palikite šį lapą atverstą.

Elektrinio įrankio paskirtis

Šis elektrinis prietaisas skirtas plastikui

formuoti ir suvirinti, dažams pašalinti ir

lankstiesiems vamzdžiams, susitraukiantiems

dėl šilumos poveikio, įkaitinti. Šis prietaisas taip

pat tinkamas lituoti ir cinkuoti, klijų sluoksniui

pašalinti bei vandentiekio vamzdynams atšildyti.

Elektrinį įrankį naudokite tik tada, jei susipaži-

note su visomis įrankio funkcijomis ir esate jį

visiškai įvaldę arba buvote atitinkamai apmokyti.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio įrankio elemen-

tus rasite šios instrukcijos puslapiuose pateik-

tuose paveikslėliuose.

1Atraminis paviršius

2Dangtelis su stambių nešvarumų filtru

3Įjungimo-išjungimo jungiklis su pakopų

reguliatoriumi

4Tūta

5Apsauginis nuo karščio gaubtas

6Programos parinkimo mygtukas

7Ekranas

8Oro kiekio reguliavimo mygtukas

9Temperatūros reguliavimo mygtukas

10 Atminties mygtukas

11 Plokščias antgalis*

12 Stiklą apsaugantis antgalis*

13 Reflektorinis antgalis*

14 Suvirinimo viela*

15 Suvirinimo antgalis*

16 Redukcinis antgalis*

17 Lankstusis susitraukiantis vamzdelis*

18 Kampinis antgalis*

*Pavaizduoti ar aprašyti priedai į tiekiamą standartinį

komplektą neįeina. Visą papildomą įrangą rasite mūsų

papildomos įrangos programoje.

Informacija apie triukšmą

Matavimų duomenys gauti pagal EN 60745.

Pagal A skalę išmatuotas elektrinio įrankio garso

slėgio lygis tipiniu atveju yra mažesnis už

70 dB(A).

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai

duomenys“ aprašytas gaminys atitinka žemiau

pateiktas normas arba norminius dokumentus:

EN 60335 pagal 2006/95/EB, 2004/108/EB

direktyvų reikalavimus.

03

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 05.10.2007

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-485-002.book Page 194 Wednesday, November 26, 2008 11:54 AM

Lietuviškai | 195

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Techniniai duomenys

Naudojimas

Paruošimas naudoti

fAtkreipkite dėmesį į tinklo įtampą! Elektros

tinklo įtampa turi atitikti elektrinio įrankio

firminėje lentelėje nurodytą įtampą. 230 V

pažymėtus elektrinius įrankius galima

jungti ir į 220 V įtampos elektros tinklą.

Įjungimas ir išjungimas

Norėdami elektrinį įrankį įjungti, įjungimo-

išjungimo jungiklį 3 pastumkite į padėtį (žr.

„Šalto oro pakopa“, psl. 196) arba (žr. „Karšto

oro pakopa“, psl. 196).

Abejose padėtyse elektrinis įrankis pradeda

veikti tomis oro kiekio ir temperatūros vertėmis,

kurios buvo nustatytos prieš paskutinį kartą

įrankį išjungiant.

Norėdami išjungti, įjungimo-išjungimo jungiklį 3

stumkite iki atramos į padėtį „0“.

Prieš išjungdami elektrinį įrankį po ilgesnio

naudojimo aukšta temperatūra, kad jis atvėstų,

leiskite jam trumpam veikti nustatę šalto oro

pakopą .

Apsauga nuo perkaitimo: Perkaitus (pvz., dėl

oro kamščio), elektrinis įrankis kaitinimą

išjungia automatiškai, tačiau ventiliatorius veikia

toliau. Kai elektrinis įrankis atvėsta iki darbinės

temperatūros, kaitinimas automatiškai vėl

įjungiamas.

Oro kiekio reguliavimas

Mygtuku 8 galite reguliuoti oro kiekį:

Norėdami oro kiekį padidinti, spauskite oro

kiekio reguliavimo mygtuko 8 dalį, pažymėtą „+“,

jei oro kiekį norite sumažinti, spauskite „–“.

Trumpai paspaudus mygtuką 8, oro kiekis padi-

dėja arba atitinkamai sumažėja viena pakopa.

Mygtuką spaudžiant ilgiau, oro kiekis nuolat

didėja arba atitinkamai mažėja, kol mygtukas

atleidžiamas arba pasiekiamas minimalus arba

maksimalus oro kiekis.

Sumažinkite oro kiekį tada, jei, pvz., reikia, kad

ruošinio aplinka per daug neįkaistų, arba jei oro

srautas gali pastumti lengvą ruošinį.

Techninis fenas GHG 660 LCD

Professional

GHG 660 LCD

Professional

Gaminio numeris 0 601 944 7.. 0 601 944 7..

Nominalioji įtampa V 220–240 110–120

Nominali naudojamoji galia W23001400

Oro srautas l/min. 250–500 250–500

Temperatūra prie tūtos antgalio, apytikriai °C 50–660 50–600

Temperatūros matavimo tikslumas

–prie tūtos antgalio

–ekrane

±5%

±5%

±5%

±5%

Ekrano darbinė temperatūra* °C –20...+70 –20...+70

Svoris pagal „EPTA-Procedure 01/2003“ kg 1,0 1,0

Apsaugos klasė /II /II

* Už darbinės temperatūros ribų ekranas gali pasidaryti juodas.

Atkreipkite dėmesį į jūsų elektrinio įrankio gaminio numerį, nes kai kurių elektrinių įrankių modelių pavadinimai gali

skirtis.

minimalus oro kiekis

maksimalus oro kiekis

OBJ_BUCH-485-002.book Page 195 Wednesday, November 26, 2008 11:54 AM

196 | Lietuviškai

1 609 929 S53 | (26.11.08) Bosch Power Tools

Temperatūros nustatymas

Temperatūrą galima reguliuoti tik esant nustaty-

tai karšto oro pakopai .

Norėdami temperatūrą padidinti, spauskite

temperatūros reguliavimo mygtuko 9 dalį, pažy-

mėtą „+“, jei temperatūrą norite sumažinti,

spauskite „–“.

Trumpai paspaudus mygtuką 9, temperatūra

10 °C padidėja arba sumažėja. Mygtuką

spaudžiant ilgiau, temperatūra nuolat didėja

arba atitinkamai mažėja kas 10 °C, kol mygtukas

atleidžiamas arba pasiekiama minimali arba

maksimali temperatūra.

Pakeitus temperatūros nustatymą, elektriniam

įrankiui reikia šiek tiek laiko, kol oro srautas įšils

ar atvės. Užduotoji temperatūra tuo metu bus

rodoma ekrane 7 tarp mirksinčių rodyklių. Kai

užduotoji temperatūra pasiekiama, rodyklės

užgęsta ir ekrane rodoma esamoji temperatūra.

Mygtukų fiksatoriaus („LOC“) įjungimas ir

išjungimas

Kad išvengtumėte netikėto oro kiekio ir tempe-

ratūros pakeitimo, esant nustatytai karšto oro

pakopai , mygtukų 6, 8, 9 ir 10 funkciją galite

užblokuoti. Esant nustatytai šalto oro pakopai

, oro kiekį galima pakeisti ir tada, kai mygtukų

fiksatorius yra įjungtas.

Mygtukų fiksatoriaus įjungimas:

Įjunkite elektrinį įrankį, pasirinkę karšto oro

pakopą . Nustatykite oro kiekio ir temperatūros

vertes, kurioms esant elektrinis įrankis turi būti

užfiksuojamas.

Elektrinį prietaisą išjunkite.

Atminties mygtuką 10 laikykite paspaustą ir

elektrinį įrankį vėl įjunkite (šalto arba karšto oro

pakopą). Ekrane 7 parodomas pranešimas

„OFF“, nurodantis, kad mygtukų fiksatorius yra

išjungtas.

Vieną po kito spauskite (ir toliau laikydami

paspaustą atminties mygtuką 10):

–„+“ ant temperatūros mygtuko 9,

–„+“ ant oro kiekio mygtuko 8,

–„–“ ant temperatūros mygtuko 9,

–„–“ ant oro kiekio mygtuko 8.

Ekrane parodomas „ON“. Atminties mygtuką 10

atleiskite.

Mygtukų fiksatorius dabar yra įjungtas. Karšto

oro pakopoje parodomos iš anksto pasirinktos

temperatūros ir oro kiekio vertės. Spaudžiant

bet kurį mygtuką, ekrane atsiranda „LOC“ ir

verčių pakeisti negalima.

Mygtukų fiksatoriaus išjungimas:

Elektrinį įrankį išjunkite. Atminties mygtuką 10

laikykite paspaustą ir vėl jį įjunkite. Ekrane atsi-

randa „ON“, nurodantis, kad mygtukų fiksato-

rius yra įjungtas. Spauskite temperatūros myg-

tuką 9 ir oro kiekio mygtuką 8 tokia eilės tvarka,

kaip įjungiant mygtukų fiksatorių. Ekrane paro-

domas „OFF“, mygtukų fiksatorius yra išjungtas.

Veikimo režimai

Šalto oro pakopa

Oro kiekį galima reguliuoti, tempera-

tūra nustatyta 50 °C (reguliuoti

negalima), įrankis programiniu

režimu veikti negali

Karšto oro pakopa yra skirta įkaitusiam

ruošiniui atvėsinti arba dažams džiovinti. Ji ypač

tinka elektriniam įrankiui prieš pastatant ar

prieš keičiant antgalį atvėsinti.

Pakeitus režimą iš karšto oro pakopos , kai

įrankis veikė aukštesne temperatūra, šiek tiek

užtrunka, kol elektrinis įrankis atvėsta iki 50 °C.

Kol elektrinis įrankis vėsta, ekrane 7 rodoma

esamoji temperatūra prie tūtos antgalio.

Karšto oro pakopą pakeitus šalto oro pakopa

esamieji oro kiekio nustatymai perimami.

Karšto oro pakopa

Oro kiekį ir temperatūrą galima regu-

liuoti, įrankis gali veikti normaliu ir

programiniu režimu

Šalto oro pakopą pakeitus į karšto oro

pakopą oro kiekis, temperatūra ir atitinkamai

programa automatiškai nustatoma taip, kaip

buvo įrankiui paskutinį kartą veikiant karšto oro

pakopoje.

OBJ_BUCH-485-002.book Page 196 Wednesday, November 26, 2008 11:54 AM

Lietuviškai | 197

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Programinis režimas

Esant programiniam režimui, oro kiekio ir tem-

peratūros nustatymus nuolat galima išsaugoti

keturiose programose. Kiekvienoje programoje

galimos bet kokios oro kiekio ir temperatūros

kombinacijos.

Įrankiui veikiant programiniu režimu, oro kiekį ir

temperatūrą bet kada galite keisti. Jei pakeiti-

mai neišsaugomi, įrankį išjungus ar pakeitus kitą

programą, jie dingsta.

Norėdami pakeisti į programinį režimą, spaus-

kite programos parinkimo mygtuką 6 tiek kartų,

kol ekrane 7 bus parodomas norimos programos

numeris.

Prieš išsiunčiant iš gamyklos elektrinį įrankį yra

nustatomos šios keturios programos:

Norėdami pakeisti esamą programą, spausdami

programos parinkimo mygtuką 6 perjunkite į šią

programą. Oro kiekio reguliavimo 8 ir tempera-

tūros reguliavimo 9 mygtukais nustatykite

norimą oro kiekį ir temperatūrą.

Pakeitus programos vertes, ekrane kairėje

viršuje mirksi simbolis . Jei norimos oro kiekio

ir temperatūros vertės yra nustatytos, spauskite

atminties mygtuką 10 tol, kol ekrane užges

ženklas . Nustatytos vertės yra išsaugotos

ekrane rodomu programos numeriu.

Normalus režimas

Norėdami programinį režimą pakeisti normaliu

režimu, spauskite programos parinkimo myg-

tuką 6 tiek kartų, kol ekrane virš temperatūros

nebebus rodomas joks programos numeris. Oro

kiekį ir temperatūrą bet kada galima keisti oro

kiekio reguliavimo 8 ir temperatūros reguliavimo

9 mygtukais.

Oro kiekio ir temperatūros vertės, nustatytos

įrankiui veikiant normaliu režimu, lieka išsaugo-

tos esant šioms sąlygoms:

–pakeitus į programinį režimą,

–pakeitus į šalto oro pakopą,

–išjungus elektrinį įrankį.

Darbo patarimai

Nuoroda: Nepriartinkite tūtos 4 per daug arti

prie apdirbamo ruošinio. Susikaupęs karštas

oras gali sukelti elektrinio prietaiso perkaitimą.

Apsauginio nuo karščio gaubto nuėmimas

Kai dirbama labai siaurose vietose, galima

nuimti apsauginį nuo karščio gaubtą 5.

fSaugokitės karštos tūtos! Kai dirbama be

apsauginio nuo karščio gaubto, gresia

didesnis nudegimo pavojus.

Nuimant arba uždedant apsauginį nuo karščio

gaubtą 5, prietaisas turi būti išjungtas ir atvėsęs.

Kad elektrinis įrankis greičiau atvėstų, trumpam

leiskite jam veikti nustatę šalto oro pakopą.

Nusukite nuimamą apsauginį nuo karščio gaubtą

5, sukdami jį prieš laikrodžio rodyklę; jeigu

norite uždėti apsauginį nuo karščio gaubtą, tai

sukite jį pagal laikrodžio rodyklę.

Prietaiso pastatymas (žiūr. pav. C)

Norėdami palikti elektrinį įrankį atvėsti arba kad

galėtumėte dirbti abiem rankom, padėkite jį ant

atraminio paviršiaus 1.

fYpač atsargiai dirbkite su pastatytu prie-

taisu! Karšta tūta ir karšto oro srautas kelia

nudegimo pavojų.

Programa

Naudojimas

Temperatūra

°C

Oro kiekis

1Plastikinių vamzdžių (pvz.,

LDPE) formos keitimas 250

2Plastiko (pvz., PVC)

suvirinimas 350

3Lako pašalinimas/klijų

ištirpinimas 450

4Litavimas 550

OBJ_BUCH-485-002.book Page 197 Wednesday, November 26, 2008 11:54 AM

198 | Lietuviškai

1 609 929 S53 | (26.11.08) Bosch Power Tools

Naudojimo pavyzdžiai

Naudojimo pavyzdžiai parodyti naudojimo

vadovo išlankstomuose puslapiuose esančiose

iliustracijose.

Naudojimo pavyzdžiuose nurodyti temperatūros

nustatymo duomenys yra orientaciniai; priklau-

somai nuo apdirbamos medžiagos savybių,

tinkama temperatūra gali būti skirtinga. Nuo

apdirbamos medžiagos rūšies priklauso ir tūtos

antgalio atstumas iki ruošinio paviršiaus.

Tinkamiausią temperatūrą reikia nustatyti

bandymo būdu. Pradėkite nuo žemesnės

temperatūros pakopos.

Visais pavyzdžiuose nurodytais atvejais, išskyrus

„Dažų nuvalymas nuo langų“, prietaisą galima

naudoti ir be papildomos įrangos. Tačiau siūlo-

mų papildomų antgalių naudojimas palengvina

darbą ir iš esmės pagerina darbo kokybę.

fBūkite atsargūs, keisdami antgalius! Nelies-

kite karštos tūtos. Leiskite prietaisui

atvėsti. Pakeisdami antgalius, mūvėkite

apsaugines pirštines. Prisilietę prie karšto

antgalio, galite nudegti.

Lako pašalinimas/klijų ištirpinimas

(žiūr. pav. A)

Uždėkite plokščią tūtos antgalį 11 (prietaiso

priedas). Karšto oro srautu trumpai suminkštin-

kite laką ir tolygiai jį nugremžkite aštriu grandik-

liu. Jeigu kaitinama per ilgai, tai lakas apdega ir

sunkiau nuvalomas. Grandiklis turi būti aštrus ir

švarus.

Daugelis kaitinamų klijų ir priklijuotų medžiagų

(pvz., etiketės) kaitinami suminkštėja. Pakaiti-

nus galima atjungti suklijuotas jungtis, arba

nuvalyti perteklinius klijus.

Dažų nuvalymas nuo langų (žiūr. pav. B)

fBūtinai uždėkite stiklą apsaugantį antgalį

12 (prietaiso priedas). Gresia stiklo trūkimo

pavojus.

Dažus nuo profiliuotų paviršių galima pakelti

tinkamu grandikliu, po to nuvalykite minkštu

vieliniu šepečiu.

Plastikinių vamzdžių formavimas (žiūr. pav. C)

Uždėkite reflektorinį tūtos antgalį 13 (prietaiso

priedas). Siekiant išvengti vamzdžio perlenkimo,

užpildykite vamzdį smėliu ir užkimškite abu

vamzdžio galus. Vienodai įkaitinkite visą vamzdį,

judindami prietaisą šonine kryptimi pirmyn –

atgal.

Plastiko suvirinimas (žiūr. pav. D)

Uždėkite redukcinį antgalį 16 ir suvirinimo ant-

galį 15 (prietaiso priedai). Suvirinami ruošiniai ir

suvirinimo viela 14 (prietaiso priedas) turi būti

vienodos medžiagos (pvz., PVC ir PVC). Suviri-

nimo vieta turi būti švari ir nesutepta alyva arba

tepalu.

Suvirinimo siūlės vietą įkaitinkite tiek, kad

medžiaga būtų plastiška. Atkreipkite dėmesį į

tai, kad plastiko plastiškos ir skystos būsenų

temperatūrų skirtumas yra nedidelis.

Priglauskite suvirinimo vielą 14 ir leiskite jai su-

tekėti į tarpelį, kad susidarytų tolygi suvirinimo

siūlė.

Padengimas dėl šilumos poveikio susitraukian-

čiu apvalkalu (žiūr. pav. E)

Uždėkite redukcinį antgalį 16 (prietaiso prie-

das). Pasirinkite tinkamo ruošiniui pvz., laido

antgaliui, diametro lankstų susitraukiantį

apvalkalą 17. Vienodai įkaitinkite lankstų

susitraukiantį apvalkalą.

OBJ_BUCH-485-002.book Page 198 Wednesday, November 26, 2008 11:54 AM

Lietuviškai | 199

Bosch Power Tools 1 609 929 S53 | (26.11.08)

Užšalusių vandentiekio vamzdžių atšildymas

(žiūr. pav. F)

fPrieš pradėdami atšildymą patikrinkite, ar

tikrai pasirinkote vandentiekio vamzdžius.

Vandentiekio vamzdžiai dažnai iš išorės

nesiskiria nuo dujų vamzdžių. Jokiu būdu

nekaitinkite dujų vamzdžių.

Uždėkite kampinį antgalį 18 (papildoma įranga).

Užšalusias vietas visada šildykite nuo krašto link

vidurio.

Ypač atsargiai kaitinkite plastikinius vamzdžius

bei vamzdžių jungtis, kad išvengtumėte

pažeidimų.

Minkštasis litavimas (žr. pav. G)

Taškiniam litavimui uždėkite redukcinį antgalį

16, vamzdžiams lituoti uždėkite reflektorinį

antgalį 13 (abu antgaliai yra papildoma įranga).

Jei lydmetalį naudojate be fliusų, ant lituojamos

vietos užtepkite litavimo alyvos arba litavimo

pastos. Lituojamą vietą, priklausomai nuo

medžiagos, pašildykite apie 50–120 sekundžių.

Uždėkite lydmetalio. Lydmetalis dėl ruošinio

temperatūros turi lydytis. Lituojamai vietai

atvėsus, jei reikia, fliusus nuimkite.

Priežiūra ir servisas

Priežiūra ir valymas

fPrieš atliekant bet kokius elektrinio įrankio

reguliavimo ar priežiūros darbus reikia

ištraukti kištuką iš elektros tinklo lizdo.

fReguliariai valykite elektrinį įrankį ir venti-

liacines angas jo korpuse, tuomet galėsite

dirbti kokybiškai ir saugiai.

Stambių nešvarumų filtro valymas

Stumkite dangtelį 2 su stambių nešvarumų filtru

atgal nuo korpuso. Filtrą prapūskite (pvz.,

suslėgtu oru) arba išvalykite jį minkštu šepečiu.

Dangtelį vėl įstatykite.

Jeigu elektrinis įrankis, nepaisant gamykloje

atliekamo kruopštaus gamybos ir kontrolės

proceso, vis dėlto sugestų, jo remontas turi būti

atliekamas įgaliotame Bosch elektrinių įrankių

klientų aptarnavimo skyriuje.

Ieškant informacijos ir užsakant atsargines dalis

būtina nurodyti dešimtženklį gaminio užsakymo

numerį.

Klientų aptarnavimo skyrius ir klientų

konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus

į klausimus, susijusius su jūsų gaminio remontu,

technine priežiūra bei atsarginėmis dalimis.

Detalius brėžinius ir informaciją apie atsargines

dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialis-

tai mielai jums patars gaminių ir papildomos

įrangos pirkimo, naudojimo bei nustatymo klau-

simais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Sunaikinimas

Elektrinis įrankis, papildoma įranga ir pakuotė

yra pagaminti iš medžiagų, tinkančių antriniam

perdirbimui, ir vėliau privalo būti atitinkamai

perdirbti.

Tik ES šalims:

Nemeskite elektrinių įrankių į bui-

tinių atliekų konteinerius!

Pagal ES Direktyvą 2002/96/EB

dėl naudotų elektrinių ir elektroni-

nių prietaisų atliekų utilizavimo ir

pagal vietinius šalies įstatymus

naudoti nebetinkami elektriniai įrankiai turi būti

surenkami atskirai ir gabenami į antrinių žaliavų

tvarkymo vietas, kur jie turi būti sunaikinami

arba perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.
