Robert Bosch GmbH
Power Tools Division
70764 Leinfelden-Echterdingen
GERMANY
www.bosch-pt.com
1 609 92A 0LU (2014.08) O / 244 EURO
GKS Professional
55+ GCE | 55+ G | 165
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство
по эксплуатации
uk Оригінальна інструкція з
експлуатації
kk Пайдалану нұсқаулығының
түпнұсқасы
ro Instrucţiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar
fa
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ
OBJ_DOKU-39686-001.fm Page 1 Friday, August 1, 2014 2:08 PM
2 |
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 14
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 21
Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 29
Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 37
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 45
Nederlands. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 53
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 61
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 67
Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 74
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 81
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 88
Türkçe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 96
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 103
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 111
Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 118
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 126
Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 134
Українська . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 143
Қазақша . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Бет 151
Română. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 159
Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 167
Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страна 175
Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 183
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 190
Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 197
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 204
Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 210
Lietuviškai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 218
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
OBJ_BUCH-2175-001.book Page 2 Friday, August 1, 2014 2:12 PM
3 |
1 609 92A 0LU | (1.8.14) Bosch Power Tools
321
11
12
13
14
15
16
17
4
5
7
8
9
10
18
19
6

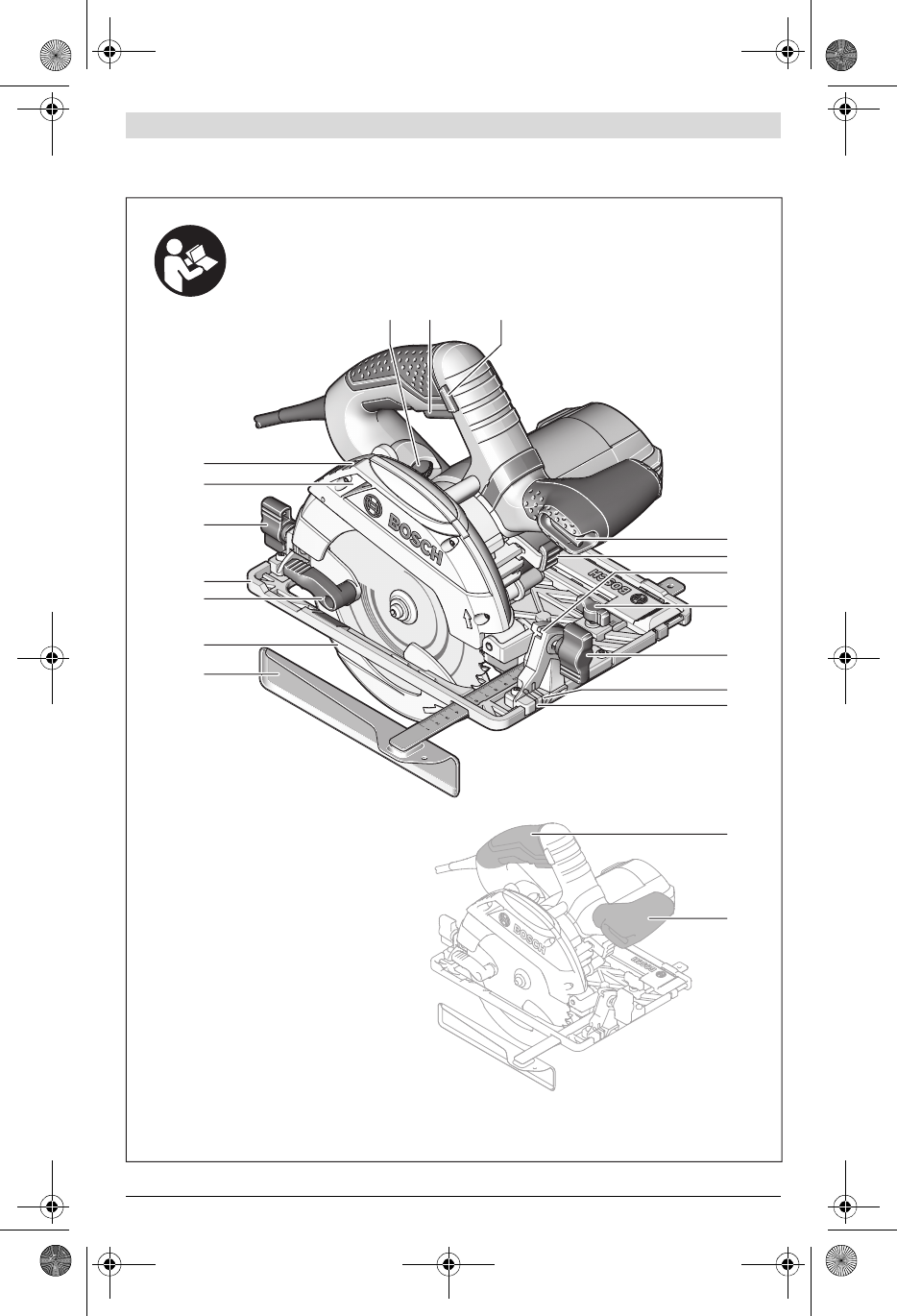

GKS 55 + GCE
OBJ_BUCH-2175-001.book Page 3 Friday, August 1, 2014 2:12 PM

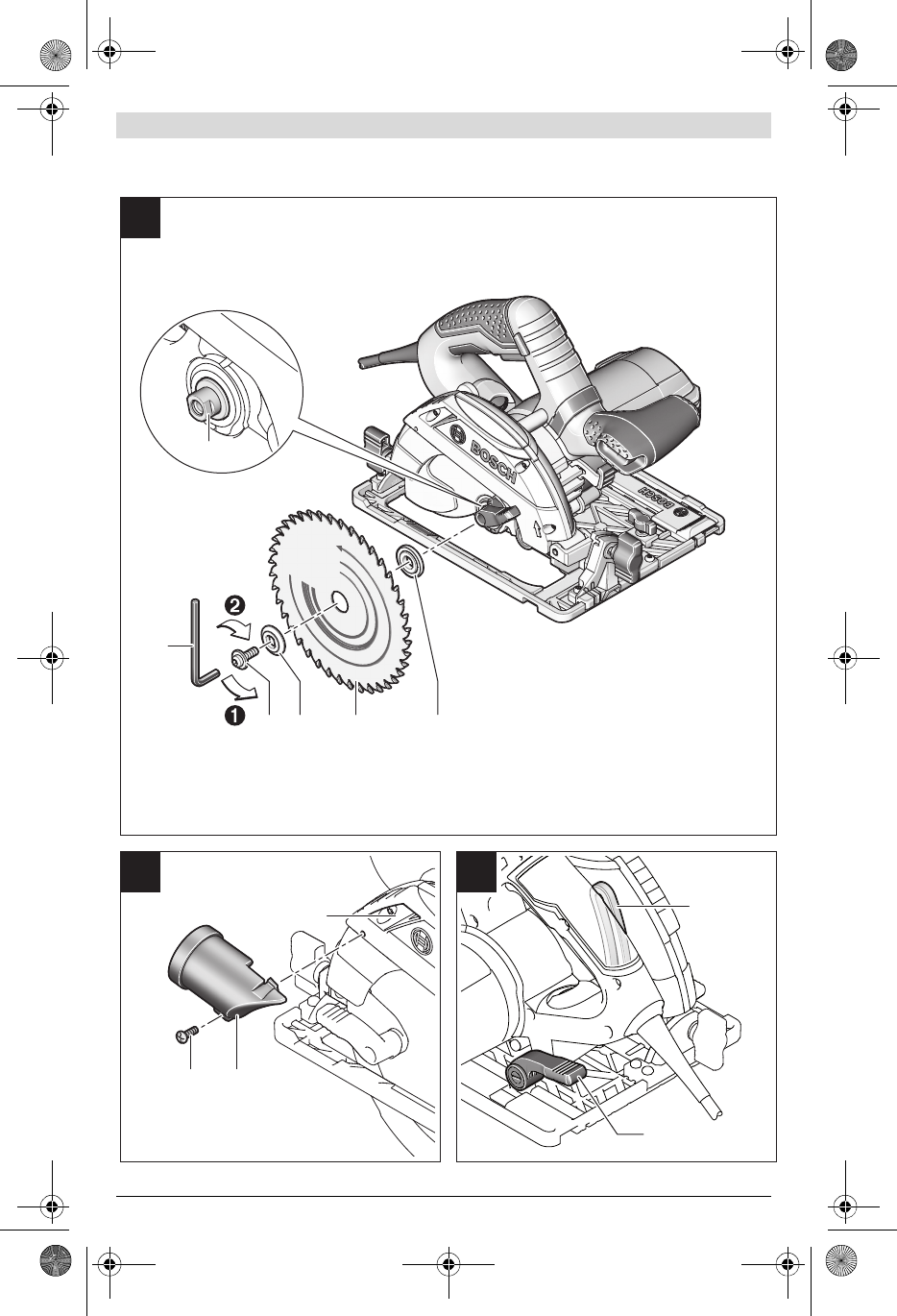

1 609 92A 0LU | (1.8.14) Bosch Power Tools
4 |
CB
A
5
20
16 28
27
21 23
25 26
22
24
OBJ_BUCH-2175-001.book Page 4 Friday, August 1, 2014 2:12 PM

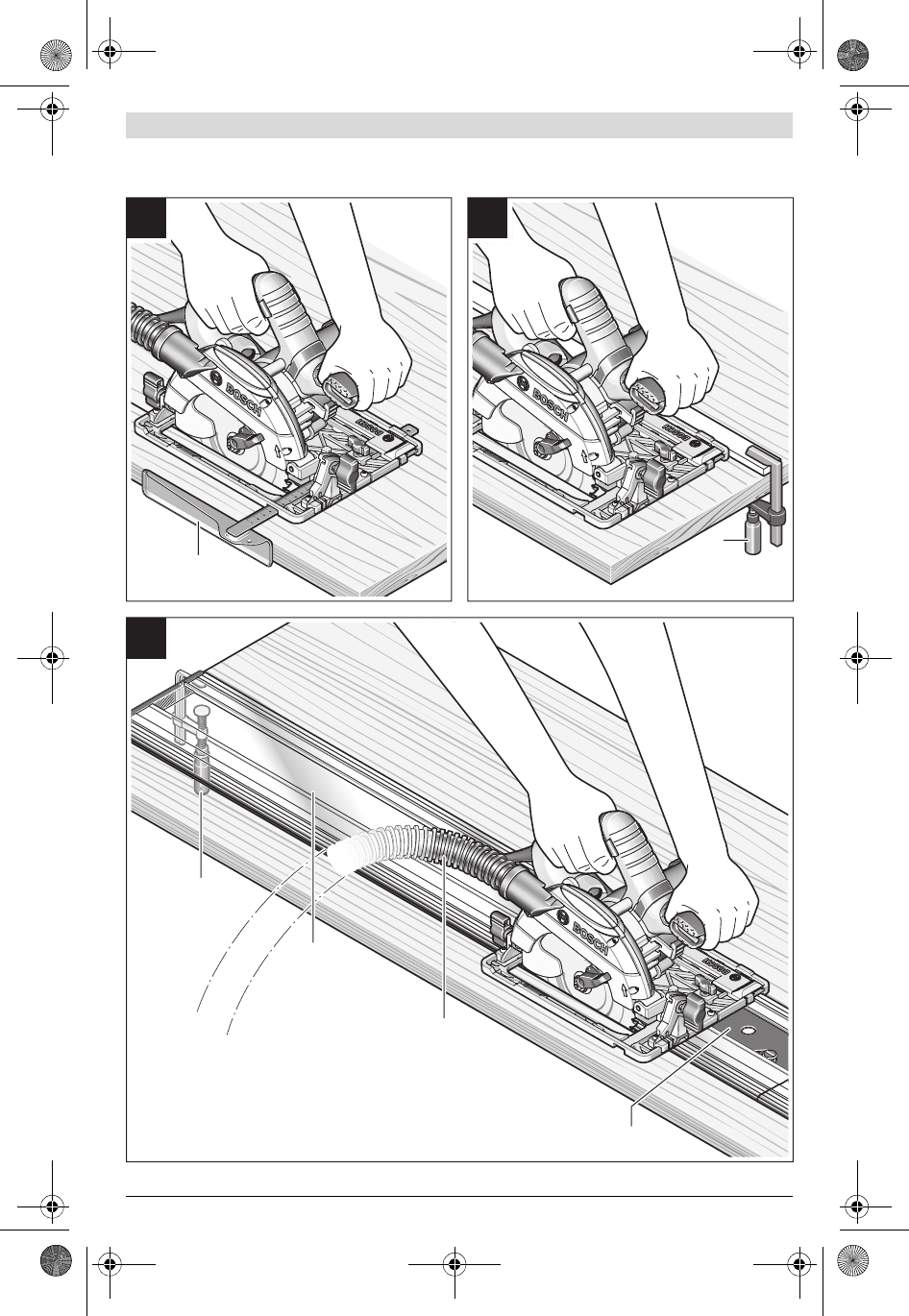

5 |
1 609 92A 0LU | (1.8.14) Bosch Power Tools
F
ED
11
29
29
30
31
32
GKS 55 + G
GKS 55 + GCE
OBJ_BUCH-2175-001.book Page 5 Friday, August 1, 2014 2:12 PM
6 | Deutsch
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerk-
zeuge
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Ein-
haltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektro-
werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut be-
leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche
können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi-
onsgefährdeter Umgebung, in der sich brennbare Flüs-
sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-
ge erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.
Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in
die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterste-
cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-
gen. Unveränderte Stecker und passende Steckdosen ver-
ringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflä-
chen wie von Rohren, Heizungen, Herden und Kühl-
schränken. Es besteht ein erhöhtes Risiko durch elektri-
schen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elektrowerkzeug
erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektro-
werkzeug zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel erhö-
hen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbei-
ten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind. Die Anwendung ei-
nes für den Außenbereich geeigneten Verlängerungska-
bels verringert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines Fehler-
stromschutzschalters vermindert das Risiko eines elektri-
schen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Dro-
gen, Alkohol oder Medikamenten stehen. Ein Moment
der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer
eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-
tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzun-
gen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug aus-
geschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät eingeschaltet an
die Stromversorgung anschließen, kann dies zu Unfällen
führen.
Entfernen Sie Einstellwerkzeuge oder Schrauben-
schlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen
Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen. Lo-
ckere Kleidung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen mon-
tiert werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden. Ver-
wendung einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeuges
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre
Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und si-
cherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-
oder ausschalten lässt, ist gefährlich und muss repariert
werden.
OBJ_BUCH-2175-001.book Page 6 Friday, August 1, 2014 2:12 PM
Deutsch | 7
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie den Akku, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme verhindert den un-
beabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außer-
halb der Reichweite von Kindern auf. Lassen Sie Perso-
nen das Gerät nicht benutzen, die mit diesem nicht ver-
traut sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-
ren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so be-
schädigt sind, dass die Funktion des Elektrowerkzeu-
ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-
fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-
kanten verklemmen sich weniger und sind leichter zu füh-
ren.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-
werkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und
die auszuführende Tätigkeit. Der Gebrauch von Elektro-
werkzeugen für andere als die vorgesehenen Anwendun-
gen kann zu gefährlichen Situationen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen repa-
rieren. Damit wird sichergestellt, dass die Sicherheit des
Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Kreissägen
Sägeverfahren
GEFAHR: Kommen Sie mit Ihren Händen nicht in den
Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer
zweiten Hand den Zusatzgriff oder das Motorgehäuse.
Wenn beide Hände die Säge halten, können diese vom Sä-
geblatt nicht verletzt werden.
Greifen Sie nicht unter das Werkstück. Die Schutzhaube
kann Sie unter dem Werkstück nicht vor dem Sägeblatt
schützen.
Passen Sie die Schnitttiefe an die Dicke des Werk-
stücks an. Es sollte weniger als eine volle Zahnhöhe unter
dem Werkstück sichtbar sein.
Halten Sie das zu sägende Werkstück niemals in der
Hand oder über dem Bein fest. Sichern Sie das Werk-
stück an einer stabilen Aufnahme. Es ist wichtig, das
Werkstück gut zu befestigen, um die Gefahr von Körper-
kontakt, Klemmen des Sägeblattes oder Verlust der Kont-
rolle zu minimieren.
Fassen Sie das Elektrowerkzeug nur an den isolierten
Griffflächen an, wenn Sie Arbeiten ausführen, bei de-
nen das Einsatzwerkzeug verborgene Stromleitungen
oder das eigene Netzkabel treffen kann. Kontakt mit ei-
ner spannungsführenden Leitung setzt auch die Metallteile
des Elektrowerkzeugs unter Spannung und führt zu einem
elektrischen Schlag.
Verwenden Sie beim Längsschneiden immer einen An-
schlag oder eine gerade Kantenführung. Dies verbes-
sert die Schnittgenauigkeit und verringert die Möglichkeit,
dass das Sägeblatt klemmt.
Verwenden Sie immer Sägeblätter in der richtigen Grö-
ße und mit passender Aufnahmebohrung (z. B. rauten-
förmig oder rund). Sägeblätter, die nicht zu den Montage-
teilen der Säge passen, laufen unrund und führen zum
Verlust der Kontrolle.
Verwenden Sie niemals beschädigte oder falsche Säge-
blatt-Unterlegscheiben oder -Schrauben. Die Sägeblatt-
Unterlegscheiben und -Schrauben wurden speziell für Ihre
Säge konstruiert, für optimale Leistung und Betriebssi-
cherheit.
Rückschlag Ursachen und entsprechende Sicher-
heitshinweise
ein Rückschlag ist die plötzliche Reaktion infolge eines
hakenden, klemmenden oder falsch ausgerichteten Säge-
blattes, die dazu führt, dass eine unkontrollierte Säge ab-
hebt und sich aus dem Werkstück heraus in Richtung der
Bedienperson bewegt;
wenn sich das Sägeblatt in dem sich schließenden Säge-
spalt verhakt oder verklemmt, blockiert es, und die Motor-
kraft schlägt die Säge in Richtung der Bedienperson zu-
rück;
wird das Sägeblatt im Sägeschnitt verdreht oder falsch
ausgerichtet, können sich die Zähne der hinteren Säge-
blattkante in der Oberfläche des Werkstücks verhaken,
wodurch sich das Sägeblatt aus dem Sägespalt herausbe-
wegt und die Säge in Richtung der Bedienperson zurück-
springt.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaf-
ten Gebrauchs der Säge. Er kann durch geeignete Vor-
sichtsmaßnahmen, wie nachfolgend beschrieben, verhin-
dert werden.
Halten Sie die Säge mit beiden Händen fest und brin-
gen Sie Ihre Arme in eine Stellung, in der Sie die Rück-
schlagkräfte abfangen können. Halten Sie sich immer
seitlich des Sägeblattes, nie das Sägeblatt in eine Linie
mit Ihrem Körper bringen. Bei einem Rückschlag kann
die Säge rückwärts springen, jedoch kann die Bedienper-
son durch geeignete Vorsichtsmaßnahmen die Rück-
schlagkräfte beherrschen.
Falls das Sägeblatt verklemmt oder Sie die Arbeit un-
terbrechen, schalten Sie die Säge aus und halten Sie
sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand
gekommen ist. Versuchen Sie nie, die Säge aus dem
Werkstück zu entfernen oder sie rückwärts zu ziehen,
solange das Sägeblatt sich bewegt, sonst kann ein
Rückschlag erfolgen. Ermitteln und beheben Sie die Ur-
sache für das Verklemmen des Sägeblattes.
Wenn Sie eine Säge, die im Werkstück steckt, wieder
starten wollen, zentrieren Sie das Sägeblatt im Säge-
spalt und überprüfen Sie, ob die Sägezähne nicht im
Werkstück verhakt sind. Klemmt das Sägeblatt, kann es
OBJ_BUCH-2175-001.book Page 7 Friday, August 1, 2014 2:12 PM
8 | Deutsch
1 609 92A 0LU | (1.8.14) Bosch Power Tools
sich aus dem Werkstück herausbewegen oder einen Rück-
schlag verursachen, wenn die Säge erneut gestartet wird.
Stützen Sie große Platten ab, um das Risiko eines Rück-
schlags durch ein klemmendes Sägeblatt zu vermin-
dern. Große Platten können sich unter ihrem Eigengewicht
durchbiegen. Platten müssen auf beiden Seiten abgestützt
werden, sowohl in Nähe des Sägespalts als auch an der
Kante.
Verwenden Sie keine stumpfen oder beschädigten Sä-
geblätter. Sägeblätter mit stumpfen oder falsch ausge-
richteten Zähnen verursachen durch einen zu engen Säge-
spalt eine erhöhte Reibung, Klemmen des Sägeblattes und
Rückschlag.
Ziehen Sie vor dem Sägen die Schnitttiefen- und
Schnittwinkeleinstellungen fest. Wenn sich während
des Sägens die Einstellungen verändern, kann sich das Sä-
geblatt verklemmen und ein Rückschlag auftreten.
Seien Sie besonders vorsichtig beim Sägen in beste-
hende Wände oder andere nicht einsehbare Bereiche.
Das eintauchende Sägeblatt kann beim Sägen in verborge-
ne Objekte blockieren und einen Rückschlag verursachen.
Funktion der unteren Schutzhaube
Überprüfen Sie vor jeder Benutzung, ob die untere
Schutzhaube einwandfrei schließt. Verwenden Sie die
Säge nicht, wenn die untere Schutzhaube nicht frei be-
weglich ist und sich nicht sofort schließt. Klemmen
oder binden Sie die untere Schutzhaube niemals in ge-
öffneter Position fest. Sollte die Säge unbeabsichtigt zu
Boden fallen, kann die untere Schutzhaube verbogen wer-
den. Öffnen Sie die Schutzhaube mit dem Rückziehhebel
und stellen Sie sicher, dass sie sich frei bewegt und bei al-
len Schnittwinkeln und -tiefen weder das Sägeblatt noch
andere Teile berührt.
Überprüfen Sie die Funktion der Feder für die untere
Schutzhaube. Lassen Sie die Säge vor dem Gebrauch
warten, wenn untere Schutzhaube und Feder nicht ein-
wandfrei arbeiten. Beschädigte Teile, klebrige Ablage-
rungen oder Anhäufungen von Spänen lassen die untere
Schutzhaube verzögert arbeiten.
Öffnen Sie die untere Schutzhaube von Hand nur bei
besonderen Schnitten, wie „Tauch- und Winkelschnit-
ten“. Öffnen Sie die untere Schutzhaube mit dem Rück-
ziehhebel und lassen Sie diesen los, sobald das Säge-
blatt in das Werkstück eintaucht. Bei allen anderen
Sägearbeiten soll die untere Schutzhaube automatisch ar-
beiten.
Legen Sie die Säge nicht auf der Werkbank oder dem
Boden ab, ohne dass die untere Schutzhaube das Säge-
blatt bedeckt. Ein ungeschütztes, nachlaufendes Säge-
blatt bewegt die Säge entgegen der Schnittrichtung und
sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlauf-
zeit der Säge.
Zusätzliche Sicherheitshinweise
Greifen Sie nicht mit den Händen in den Spanauswurf.
Sie können sich an rotierenden Teilen verletzen.
Arbeiten Sie mit der Säge nicht über Kopf. Sie haben so
keine ausreichende Kontrolle über das Elektrowerkzeug.
Verwenden Sie geeignete Suchgeräte, um verborgene
Versorgungsleitungen aufzuspüren, oder ziehen Sie
die örtliche Versorgungsgesellschaft hinzu. Kontakt mit
Elektroleitungen kann zu Feuer und elektrischem Schlag
führen. Beschädigung einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung verursacht Sach-
beschädigung oder kann einen elektrischen Schlag verur-
sachen.
Betreiben Sie das Elektrowerkzeug nicht stationär. Es
ist für einen Betrieb mit Sägetisch nicht ausgelegt.
Verwenden Sie keine Sägeblätter aus HSS-Stahl. Sol-
che Sägeblätter können leicht brechen.
Sägen Sie keine Eisenmetalle. Glühende Späne können
die Staubabsaugung entzünden.
Halten Sie das Elektrowerkzeug beim Arbeiten fest mit
beiden Händen und sorgen Sie für einen sicheren
Stand. Das Elektrowerkzeug wird mit zwei Händen siche-
rer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen
oder Schraubstock festgehaltenes Werkstück ist sicherer
gehalten als mit Ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Stillstand ge-
kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug
kann sich verhaken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, bei fester Auflage Längs-
und Querschnitte mit geradem Schnittverlauf und auf Geh-
rung in Holz auszuführen. Mit entsprechenden Sägeblättern
können auch dünnwandige Nichteisenmetalle, z.B. Profile,
gesägt werden.
Das Bearbeiten von Eisenmetallen ist nicht zulässig.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der Grafik-
seite.
1Stellrad Drehzahlvorwahl (GKS 55+ GCE)
2Ein-/Ausschalter
3Einschaltsperre für Ein-/Ausschalter
4Innensechskantschlüssel
5Spindel-Arretiertaste
6Skala Gehrungswinkel
7Flügelschraube für Parallelanschlag
8Flügelschraube für Gehrungswinkelvorwahl
9Schnittmarkierung 45°
10 Schnittmarkierung 0°
OBJ_BUCH-2175-001.book Page 8 Friday, August 1, 2014 2:12 PM
Deutsch | 9
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
11 Parallelanschlag*
12 Pendelschutzhaube
13 Verstellhebel für Pendelschutzhaube
14 Grundplatte
15 Flügelschraube für Gehrungswinkelvorwahl
(GKS 55+ G/GKS 55+ GCE)
16 Spanauswurf
17 Schutzhaube
18 Handgriff (isolierte Grifffläche)
19 Zusatzgriff (isolierte Grifffläche)
20 Spannschraube mit Scheibe
21 Spannflansch
22 Kreissägeblatt*
23 Aufnahmeflansch
24 Sägespindel
25 Befestigungsschraube für Absaugadapter*
26 Absaugadapter*
27 Spannhebel für Schnitttiefenvorwahl
28 Schnitttiefenskala
29 Schraubzwingenpaar**
30 Führungsschiene*
31 Absaugschlauch*
32 Verbindungsstück*
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden Sie in
unserem Zubehörprogramm.
**handelsüblich (nicht im Lieferumfang enthalten)
Technische Daten
Geräusch-/Vibrationsinformation
Handkreissäge GKS 165 GKS 55+ G GKS 55+ GCE
Sachnummer 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Nennaufnahmeleistung W 1100 1200 1350
Leerlaufdrehzahl min-1 4900 4900 21004700
max. Schnitttiefe mit Sägeblatt-
durchmesser 165 mm
bei Gehrungswinkel 0°
bei Gehrungswinkel 45° mm
mm 66
47 63
47,5 63
47,5
Spindelarretierung ---
Drehzahlvorwahl -
Konstantelektronik -
Anlaufstrombegrenzung -
Auslaufbremse --
Abmessungen Grundplatte mm 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5
Sägeblattdurchmesser mm 165 165 165
Aufnahmebohrung mm 20 20 20
Gewicht entsprechend EPTA-
Procedure 01/2003 kg 3,6 3,8 3,8
Schutzklasse / II / II / II
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-
gaben variieren.
Geräuschemissionswerte ermittelt
entsprechend EN 60745-2-5. GKS 165 GKS 55+ G GKS 55+ GCE
3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Der A-bewertete Geräuschpegel
des Elektrowerkzeugs beträgt
typischerweise
Schalldruckpegel
Schallleistungspegel
Unsicherheit K
Gehörschutz tragen!
dB(A)
dB(A)
dB
89
100
3
89
100
3
86
97
3
OBJ_BUCH-2175-001.book Page 9 Friday, August 1, 2014 2:12 PM
10 | Deutsch
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Der in diesen Anweisungen angegebene Schwingungspegel
ist entsprechend einem in EN 60745 genormten Messverfah-
ren gemessen worden und kann für den Vergleich von Elek-
trowerkzeugen miteinander verwendet werden. Er eignet sich
auch für eine vorläufige Einschätzung der Schwingungsbelas-
tung.
Der angegebene Schwingungspegel repräsentiert die haupt-
sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-
dings das Elektrowerkzeug für andere Anwendungen, mit un-
terschiedlichen Zubehören, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt
wird, kann der Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung soll-
ten auch die Zeiten berücksichtigt werden, in denen das Ge-
rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im
Einsatz ist. Dies kann die Schwingungsbelastung über den ge-
samten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-
zeugen, Warmhalten der Hände, Organisation der Arbeitsab-
läufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten“ beschriebene Produkt allen einschlägi-
gen Bestimmungen der Richtlinien 2011/65/EU,
2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen
entspricht und mit folgenden Normen übereinstimmt:
EN 60745-1, EN 60745-2-5.
Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
07.04.2014
Montage
Kreissägeblatt einsetzen/wechseln
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Tragen Sie bei der Montage des Sägeblattes Schutz-
handschuhe. Bei Berührung des Sägeblattes besteht Ver-
letzungsgefahr.
Verwenden Sie nur Sägeblätter, die den in dieser Be-
triebsanleitung angegebenen Kenndaten entsprechen.
Verwenden Sie keinesfalls Schleifscheiben als Einsatz-
werkzeug.
Sägeblatt auswählen

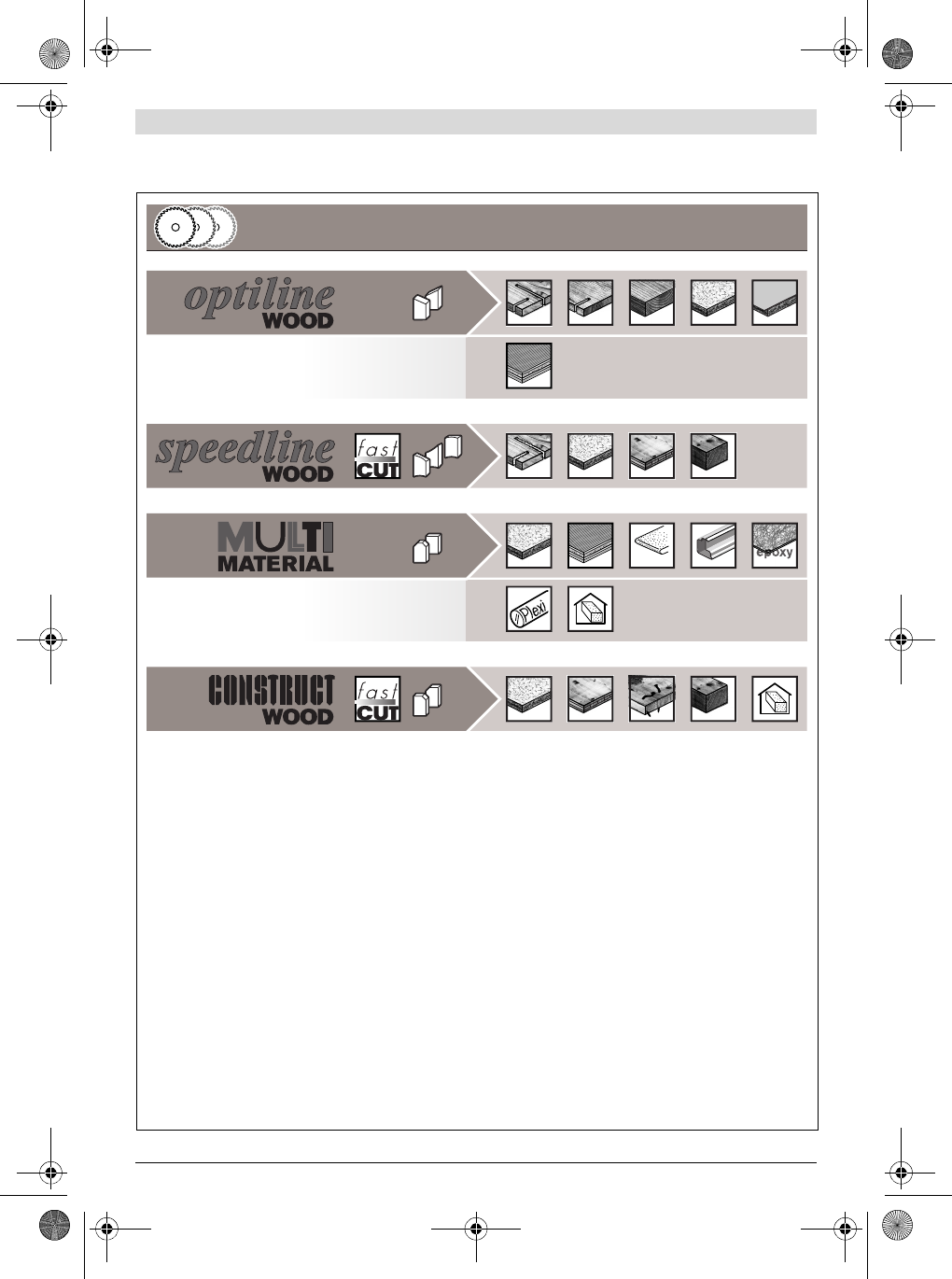

Eine Übersicht empfohlener Sägeblätter finden Sie am Ende
dieser Anleitung.
Sägeblatt demontieren (siehe Bild A)
Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am
besten auf die Stirnseite des Motorgehäuses.
Drücken Sie die Spindel-Arretiertaste 5 und halten Sie die-
se gedrückt.
Betätigen Sie die Spindel-Arretiertaste 5 nur bei still-
stehender Sägespindel. Das Elektrowerkzeug kann sonst
beschädigt werden.
Drehen Sie mit dem Innensechskantschlüssel 4 die Spann-
schraube 20 in Drehrichtung heraus.
Schwenken Sie die Pendelschutzhaube 12 zurück und hal-
ten Sie diese fest.
Nehmen Sie den Spannflansch 21 und das Sägeblatt 22
von der Sägespindel 24 ab.
Sägeblatt montieren (siehe Bild A)
Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am
besten auf die Stirnseite des Motorgehäuses.
Reinigen Sie das Sägeblatt 22 und alle zu montierenden
Spannteile.
Schwenken Sie die Pendelschutzhaube 12 zurück und hal-
ten Sie diese fest.
Setzen Sie das Sägeblatt 22 auf den Aufnahmeflansch 23
auf. Die Schneidrichtung der Zähne (Pfeilrichtung auf dem
Sägeblatt) und der Drehrichtungspfeil auf der Schutz-
haube 17 müssen übereinstimmen.
Setzen Sie den Spannflansch 21 auf und schrauben Sie die
Spannschraube 20 in Drehrichtung ein. Achten Sie auf
die richtige Einbaulage von Aufnahmeflansch 23 und
Spannflansch 21.
Schwingungsgesamtwerte ah (Vek-
torsumme dreier Richtungen) und
Unsicherheit K ermittelt entspre-
chend EN 60745:
Sägen von Holz:
ah
K
Sägen von Metall:
ah
K
m/s2
m/s2
m/s2
m/s2
4,0
1,5
< 2,5
1,5
4,0
1,5
< 2,5
1,5
< 2,5
1,5
< 2,5
1,5
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-2175-001.book Page 10 Friday, August 1, 2014 2:12 PM
Deutsch | 11
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Drücken Sie die Spindel-Arretiertaste 5 und halten Sie die-
se gedrückt.
Ziehen Sie mit dem Innensechskantschlüssel 4 die Spann-
schraube 20 in Drehrichtung fest. Das Anzugsmoment
soll 69 Nm betragen, das entspricht handfest zzgl. ¼ Um-
drehung.
Staub-/Späneabsaugung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheits-
schädlich sein. Berühren oder Einatmen der Stäube kön-
nen allergische Reaktionen und/oder Atemwegserkran-
kungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatz-
stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
Benutzen Sie möglichst eine für das Material geeignete
Staubabsaugung.
Sorgen Sie für gute Belüftung des Arbeitsplatzes.
Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu be-
arbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Absaugadapter montieren (siehe Bild B)
Stecken Sie den Absaugadapter 26 auf den Spanauswurf
16 bis er einrastet. Sichern Sie den Absaugadapter 26 zu-
sätzlich mit der Schraube 25.
An den Absaugadapter 26 kann ein Absaugschlauch mit ei-
nem Durchmesser von 35 mm angeschlossen werden.
Der Absaugadapter darf nicht ohne angeschlossene
Fremdabsaugung montiert sein. Der Absaugkanal kann
sonst verstopfen.
An den Absaugadapter darf kein Staubsack ange-
schlossen werden. Das Absaugsystem kann sonst ver-
stopfen.
Zur Gewährleistung einer optimalen Absaugung muss der Ab-
saugadapter 26 regelmäßig gereinigt werden.
Fremdabsaugung
Verbinden Sie den Absaugschlauch 31 mit einem Staubsau-
ger (Zubehör). Eine Übersicht zum Anschluss an verschiede-
ne Staubsauger finden Sie am Ende dieser Anleitung.
Das Elektrowerkzeug kann direkt an die Steckdose eines
Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlos-
sen werden. Dieser wird beim Einschalten des Elektrowerk-
zeuges automatisch gestartet.
Der Staubsauger muss für den zu bearbeitenden Werkstoff
geeignet sein.
Verwenden Sie beim Absaugen von besonders gesundheits-
gefährdenden, krebserzeugenden oder trockenen Stäuben
einen Spezialsauger.
Betrieb
Betriebsarten
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

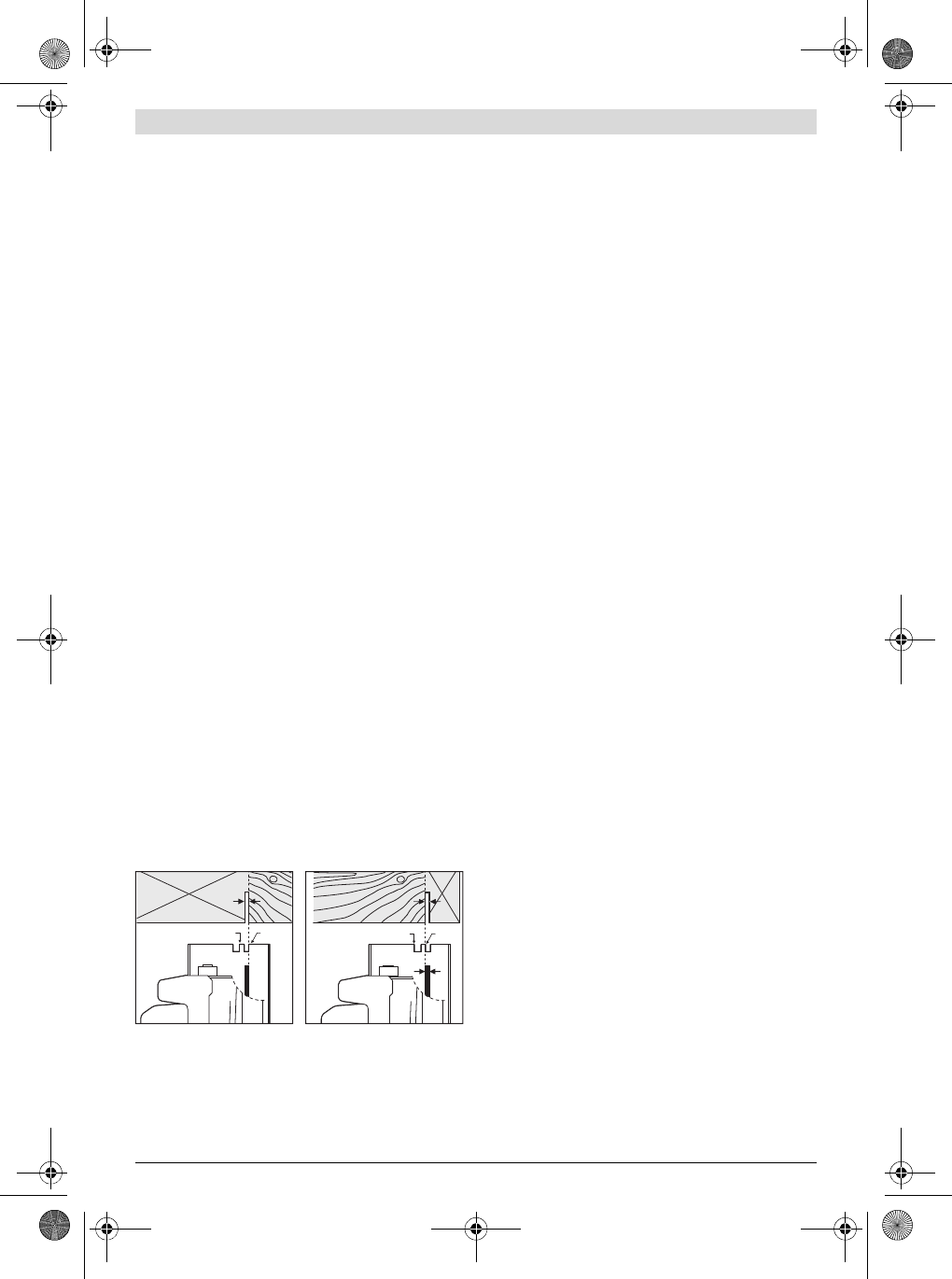

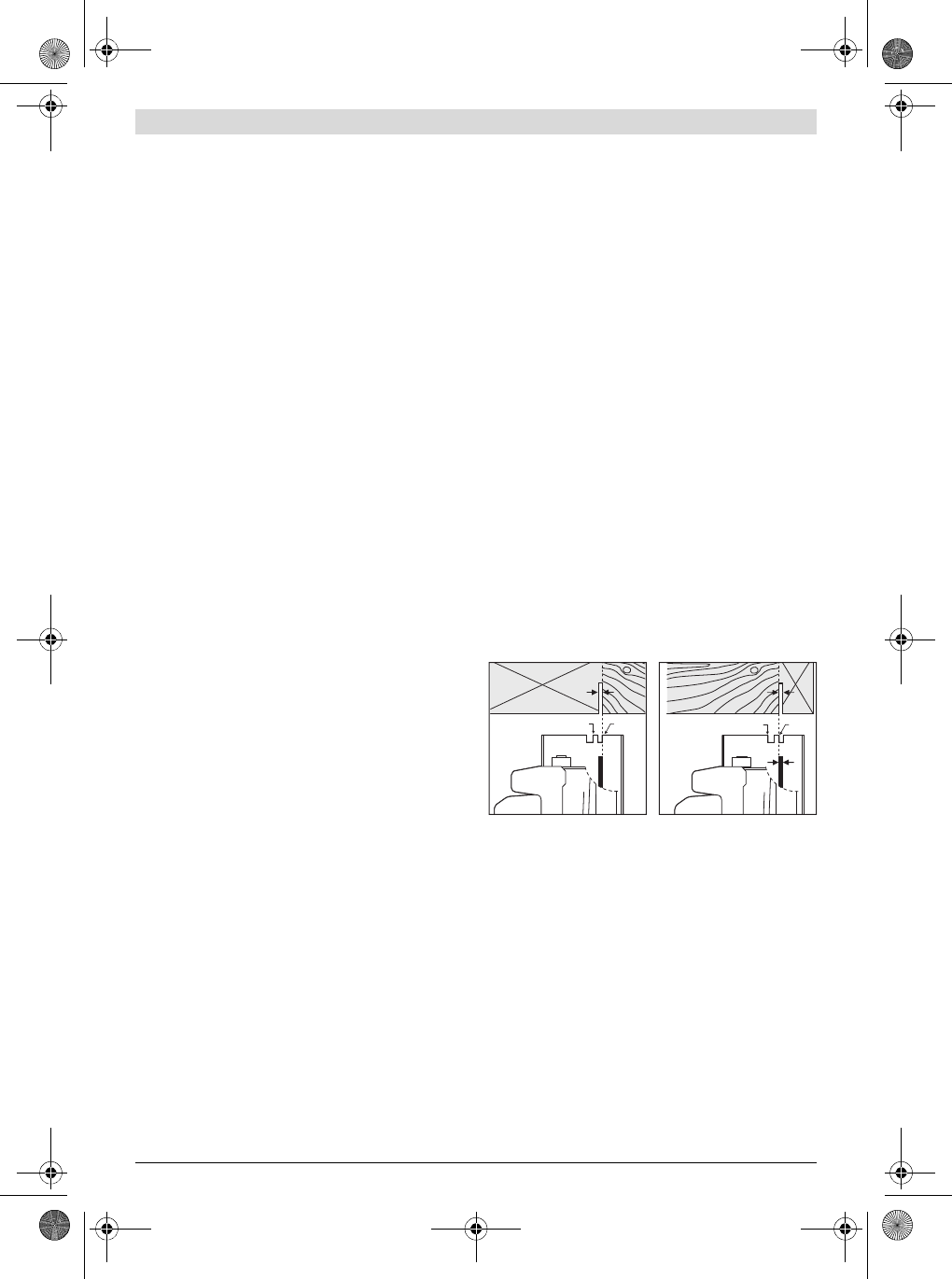

Schnitttiefe einstellen (siehe Bild C)
Passen Sie die Schnitttiefe an die Dicke des Werk-
stücks an. Es sollte weniger als eine volle Zahnhöhe unter
dem Werkstück sichtbar sein.
Lösen Sie den Spannhebel 27. Für eine kleinere Schnitt-
tiefe ziehen Sie die Säge von der Grundplatte 14 weg, für
eine größere Schnitttiefe drücken Sie die Säge zur Grund-
platte 14 hin. Stellen Sie das gewünschte Maß an der
Schnitttiefenskala ein. Ziehen Sie den Spannhebel 27 wie-
der fest.
Sollten Sie nach dem Lösen des Spannhebels 27 die
Schnitttiefe nicht vollständig verstellen können, ziehen Sie
den Spannhebel 27 von der Säge weg und schwenken ihn
nach unten. Lassen Sie den Spannhebel 27 wieder los.
Wiederholen Sie diesen Vorgang, bis die gewünschte
Schnitttiefe einstellbar ist.
Sollten Sie nach dem Festziehen des Spannhebels 27 die
Schnitttiefe nicht ausreichend fixieren können, ziehen Sie
den Spannhebel 27 von der Säge weg und schwenken ihn
nach oben. Lassen Sie den Spannhebel 27 wieder los.
Wiederholen Sie diesen Vorgang, bis die Schnitttiefe fi-
xiert ist.
Gehrungswinkel einstellen (GKS 55+ G/GKS 55+ GCE)
Legen Sie das Elektrowerkzeug am besten auf die Stirnseite
der Schutzhaube 17.
Lösen Sie die Flügelschrauben 8 und 15. Schwenken Sie
die Säge seitlich. Stellen Sie das gewünschte Maß an der
Skala 6 ein. Schrauben Sie die Flügelschrauben 8 und 15
wieder fest.
Hinweis: Bei Gehrungsschnitten ist die Schnitttiefe kleiner
als der angezeigte Wert auf der Schnitttiefenskala 28.
Gehrungswinkel einstellen (GKS 165)
Legen Sie das Elektrowerkzeug am besten auf die Stirnseite
der Schutzhaube 17.
Lösen Sie die Flügelschraube 8. Schwenken Sie die Säge
seitlich. Stellen Sie das gewünschte Maß an der Skala 6
ein. Schrauben Sie die Flügelschraube 8 wieder fest.
Hinweis: Bei Gehrungsschnitten ist die Schnitttiefe kleiner
als der angezeigte Wert auf der Schnitttiefenskala 28.
OBJ_BUCH-2175-001.book Page 11 Friday, August 1, 2014 2:12 PM
12 | Deutsch
1 609 92A 0LU | (1.8.14) Bosch Power Tools

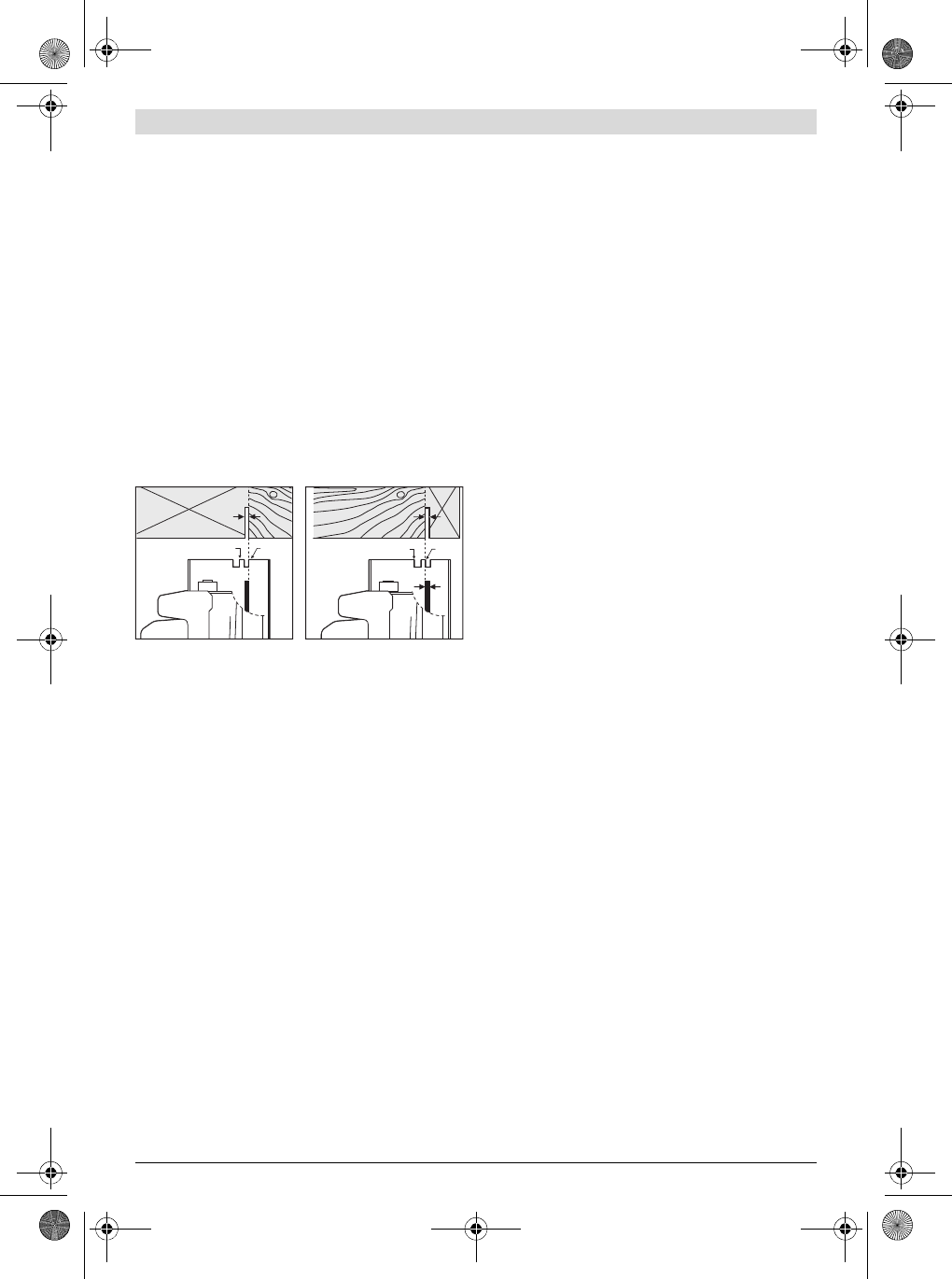

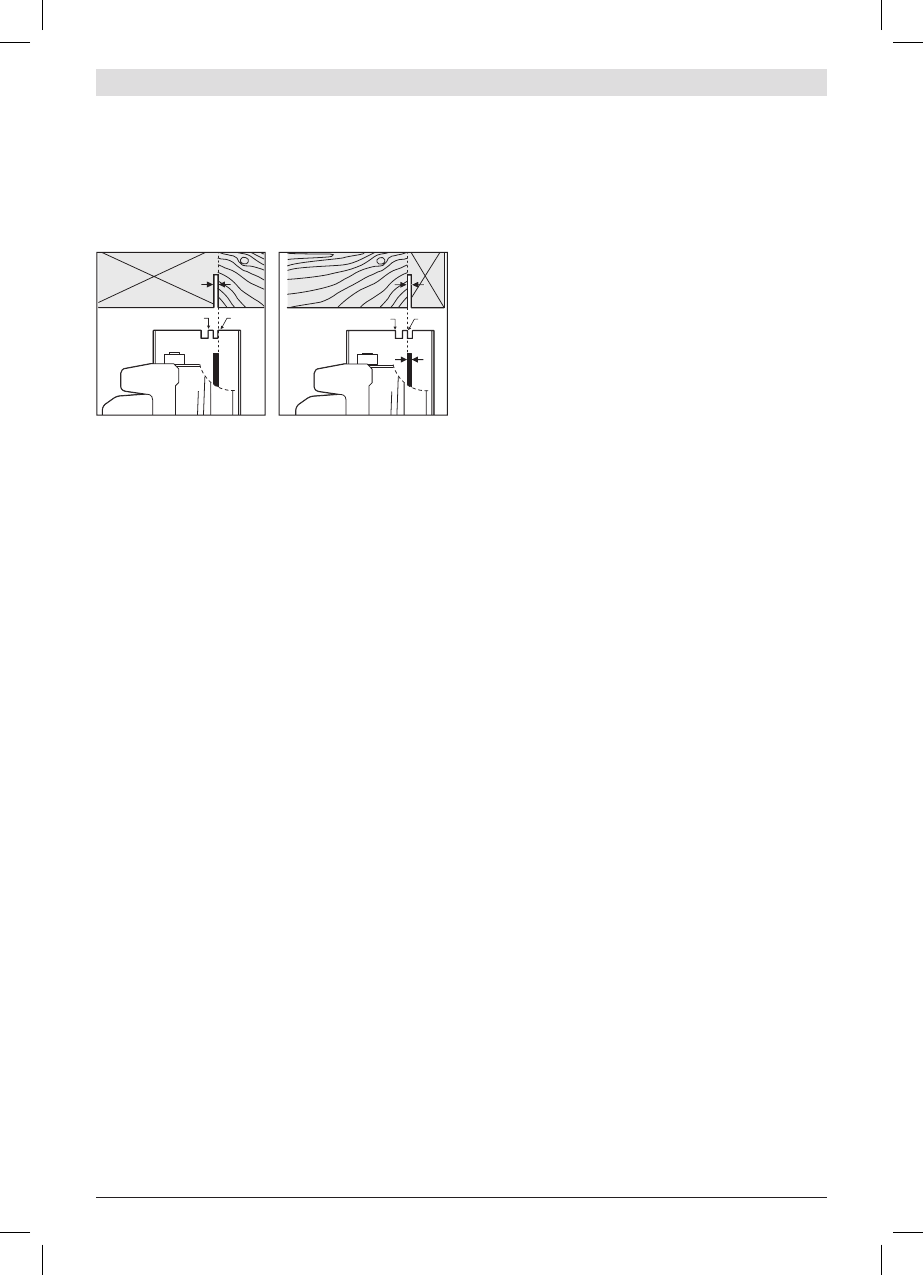

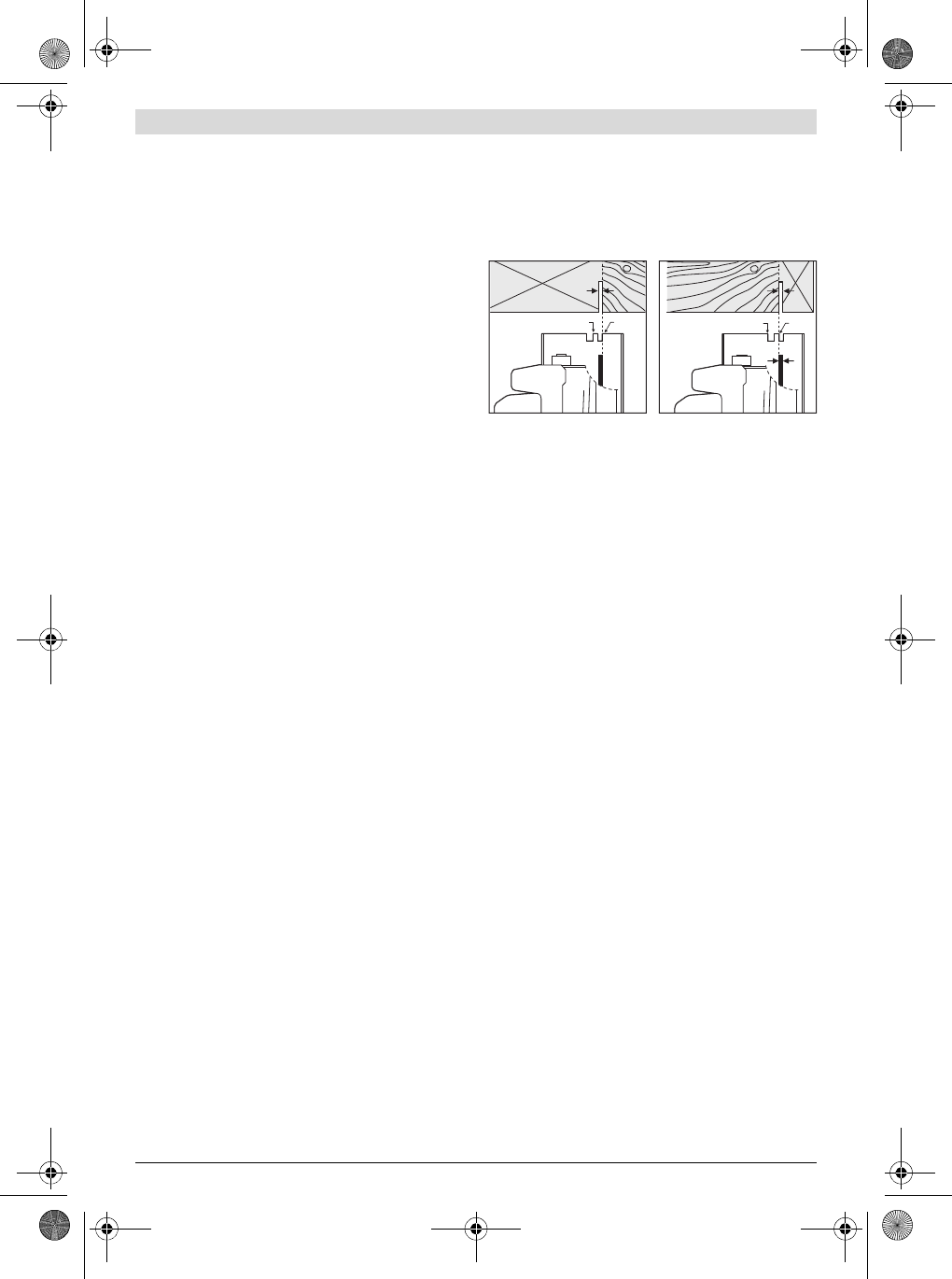

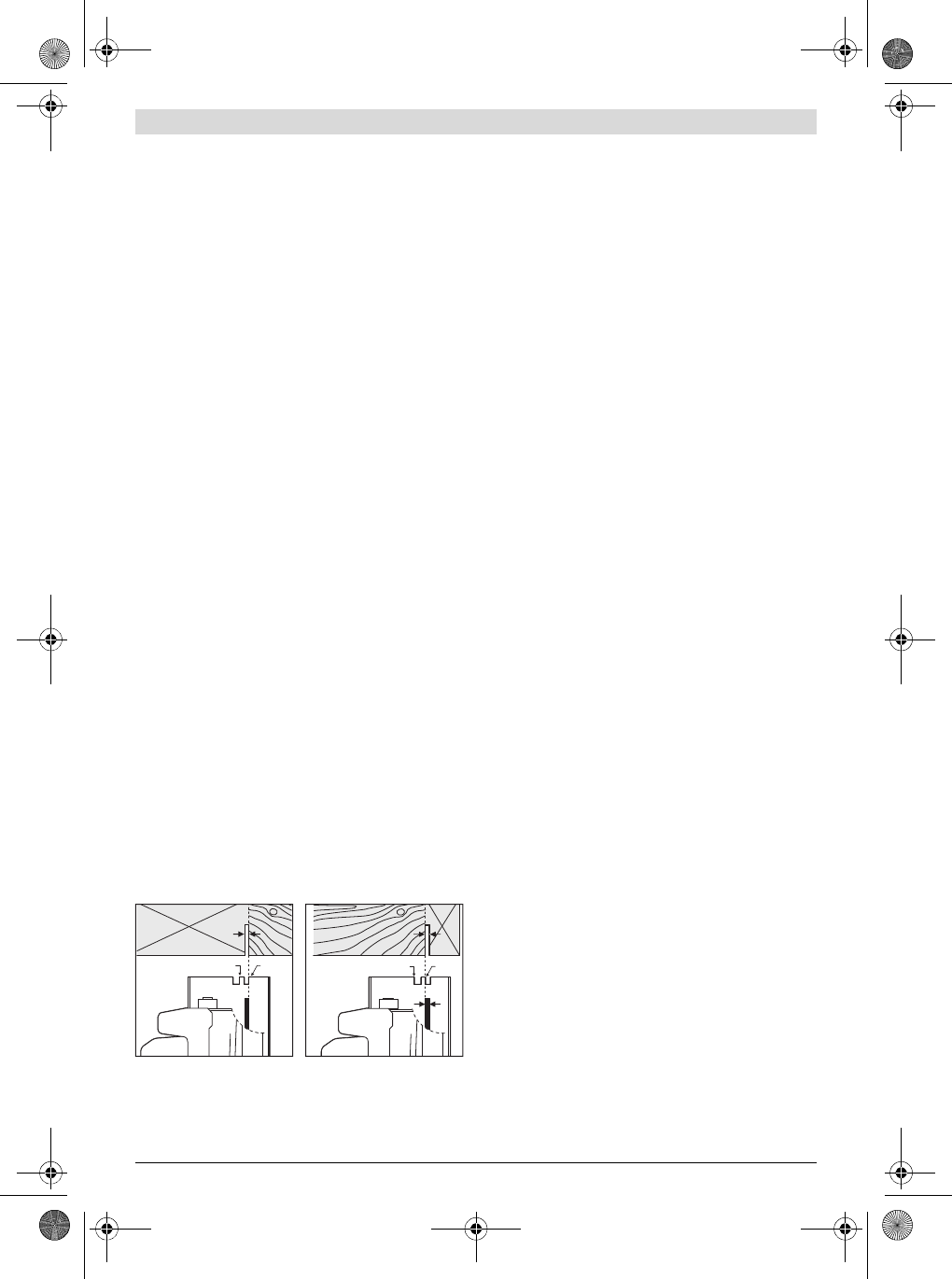

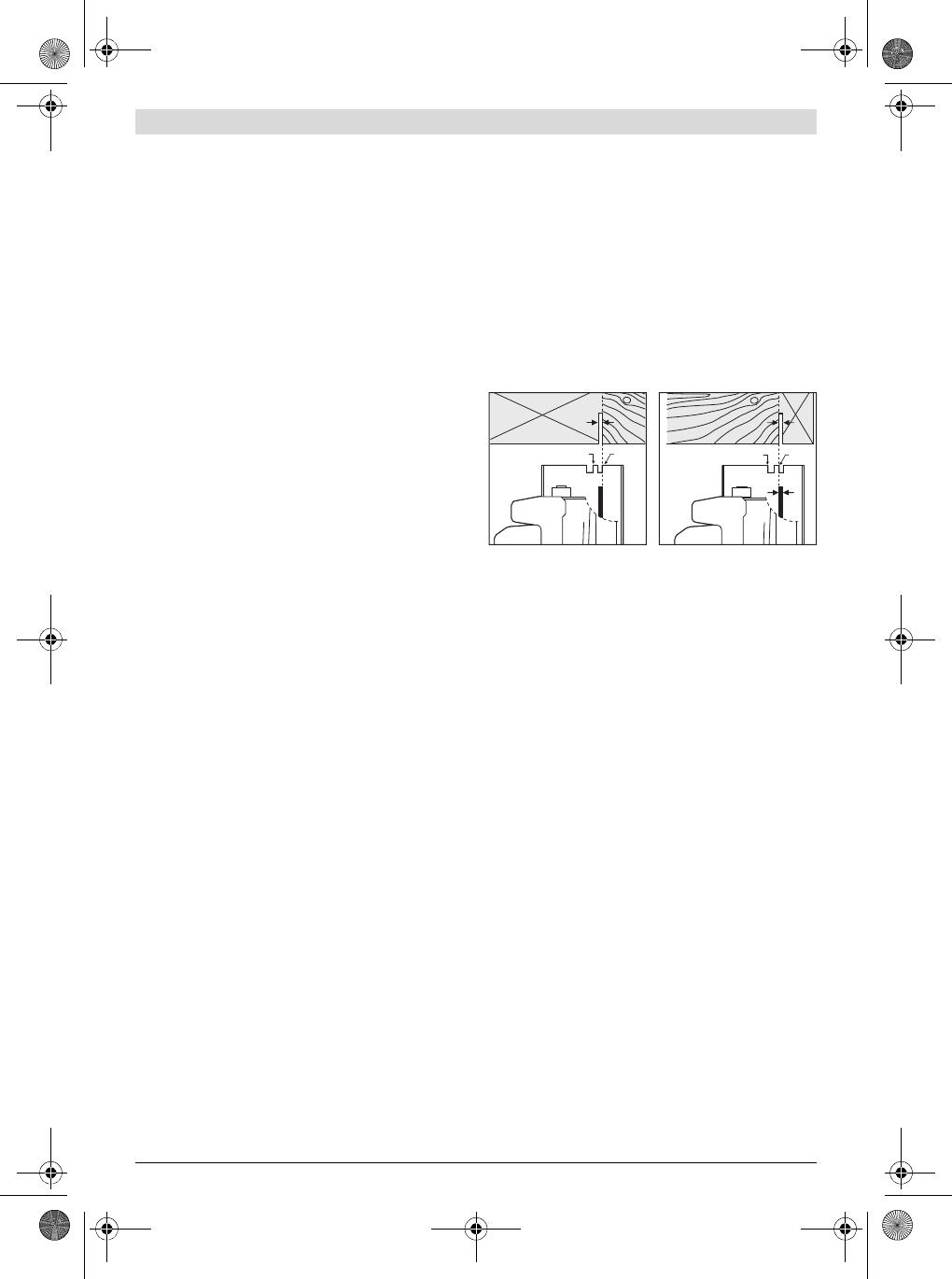

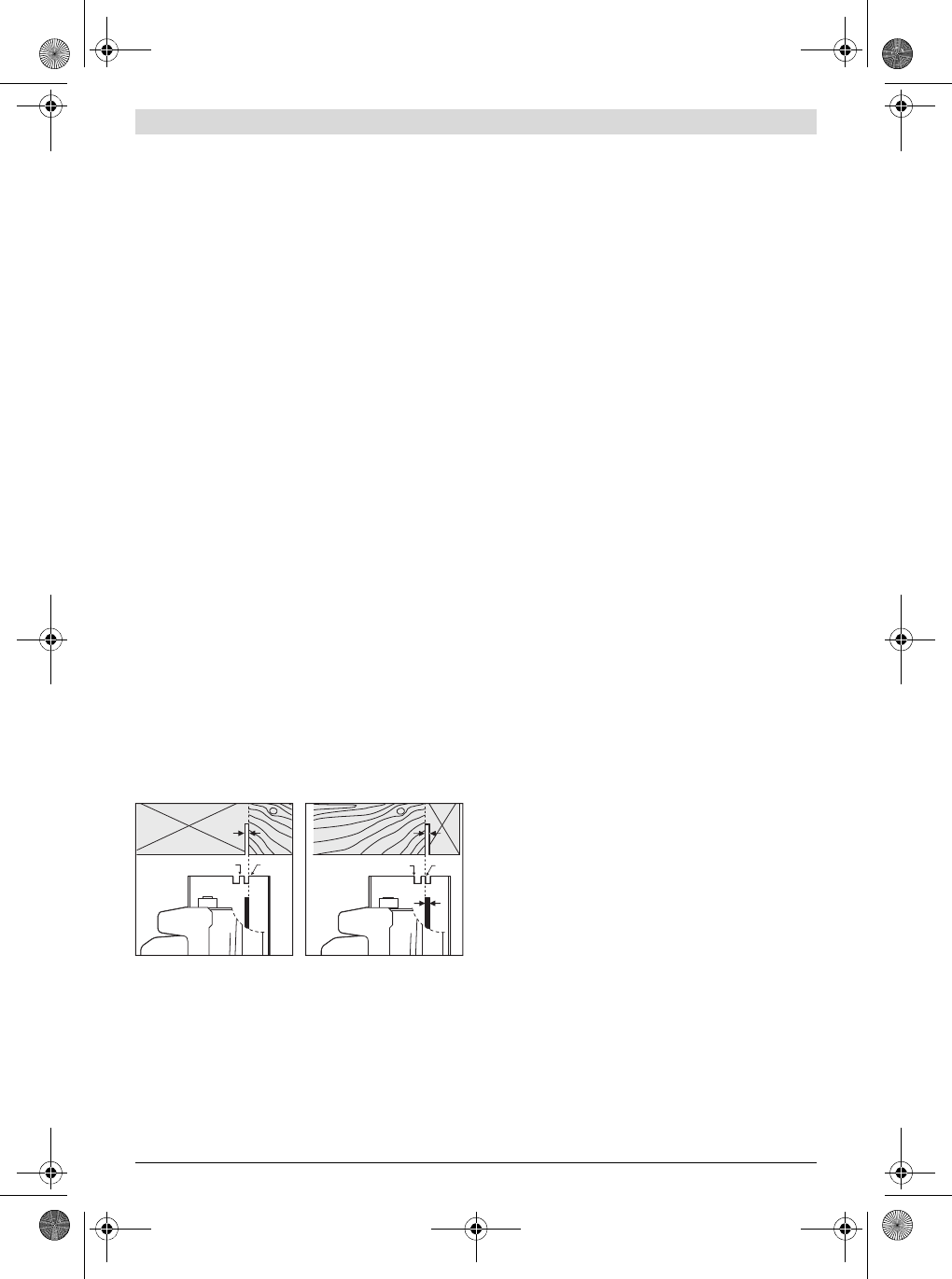

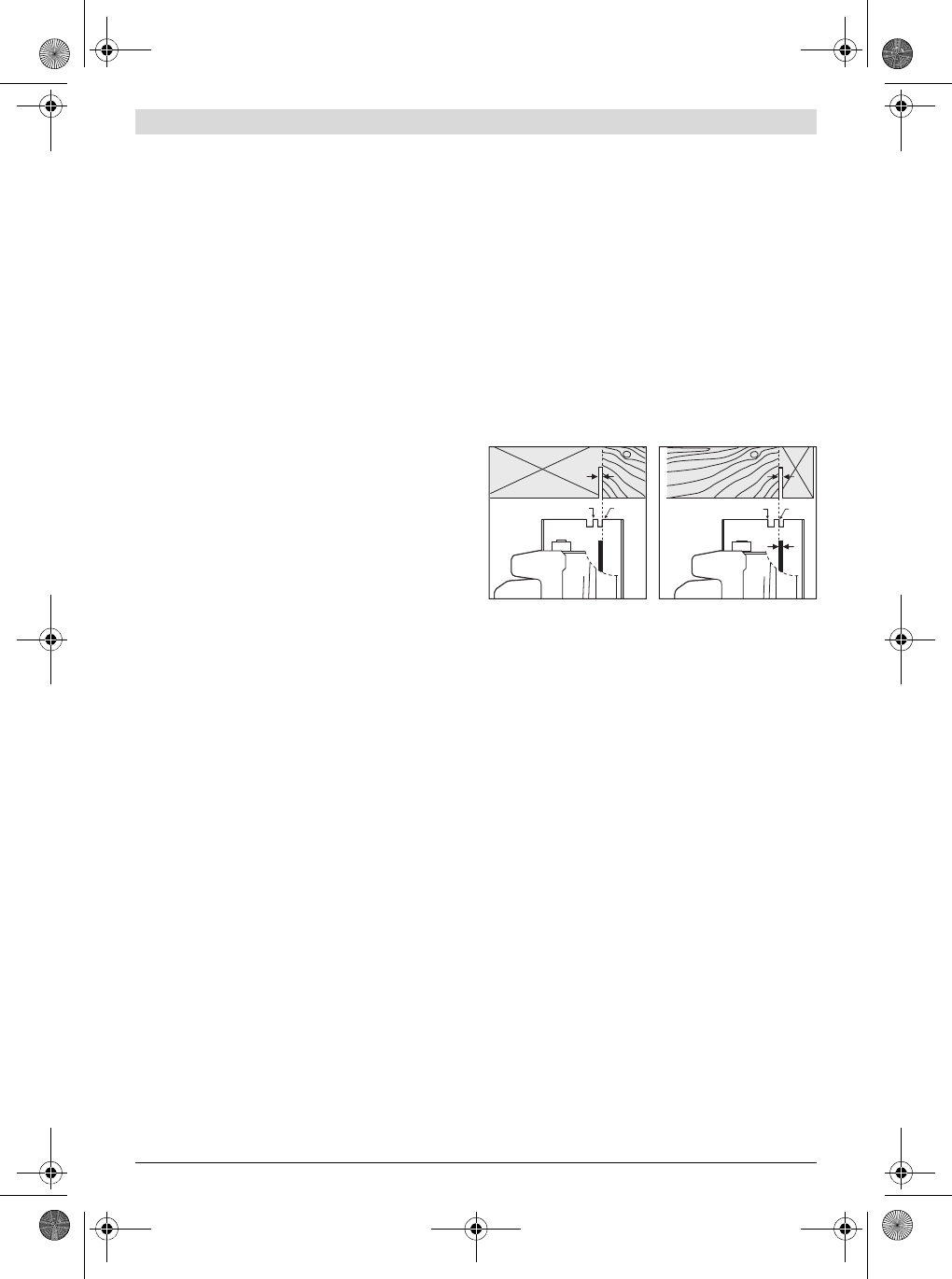

Schnittmarkierungen
Die Schnittmarkierung 0° 10 zeigt die Position des Sägeblat-
tes bei rechtwinkligem Schnitt. Die Schnittmarkierung 45° 9
zeigt die Position des Sägeblattes bei 45°-Schnitt.

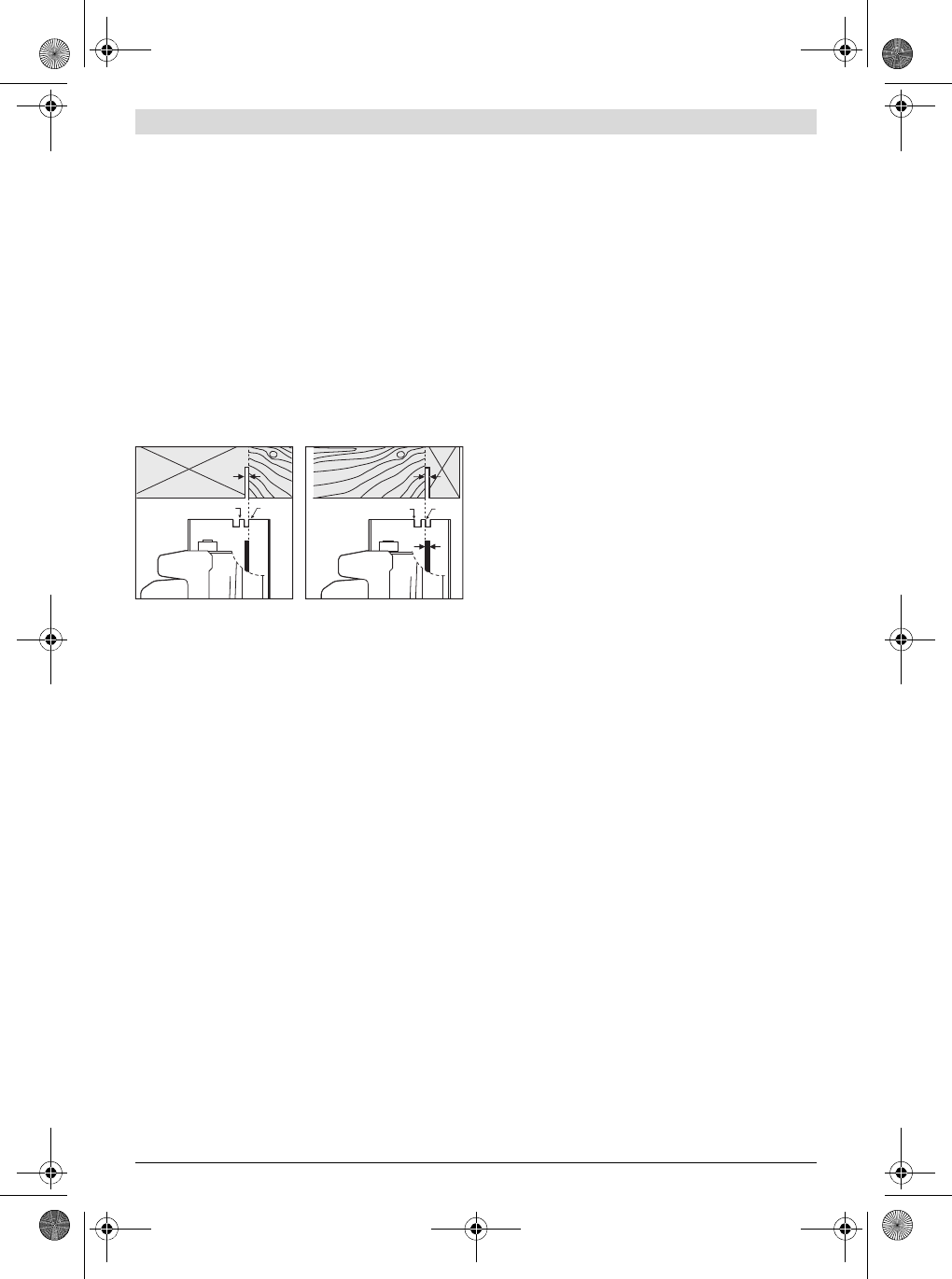

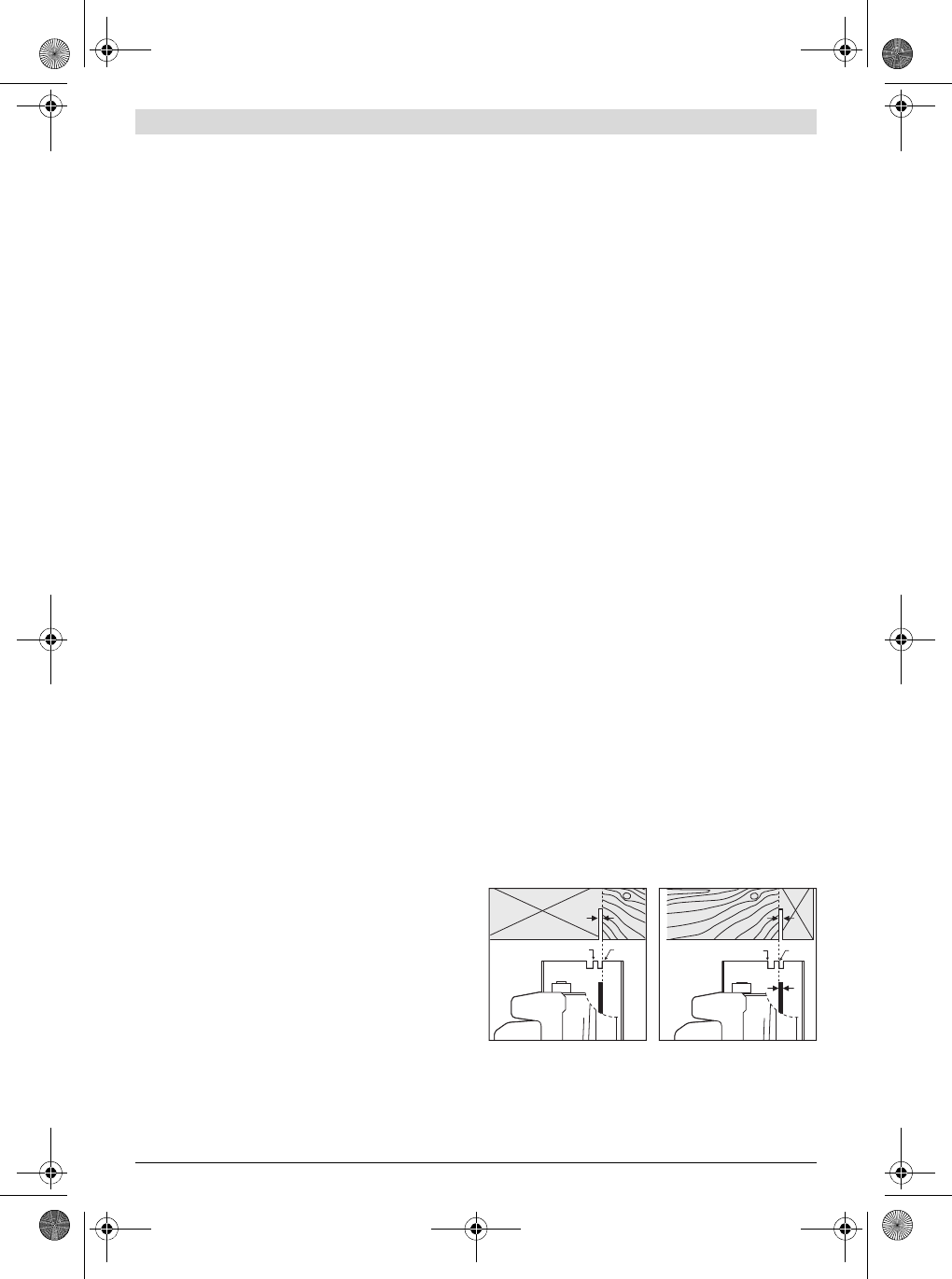

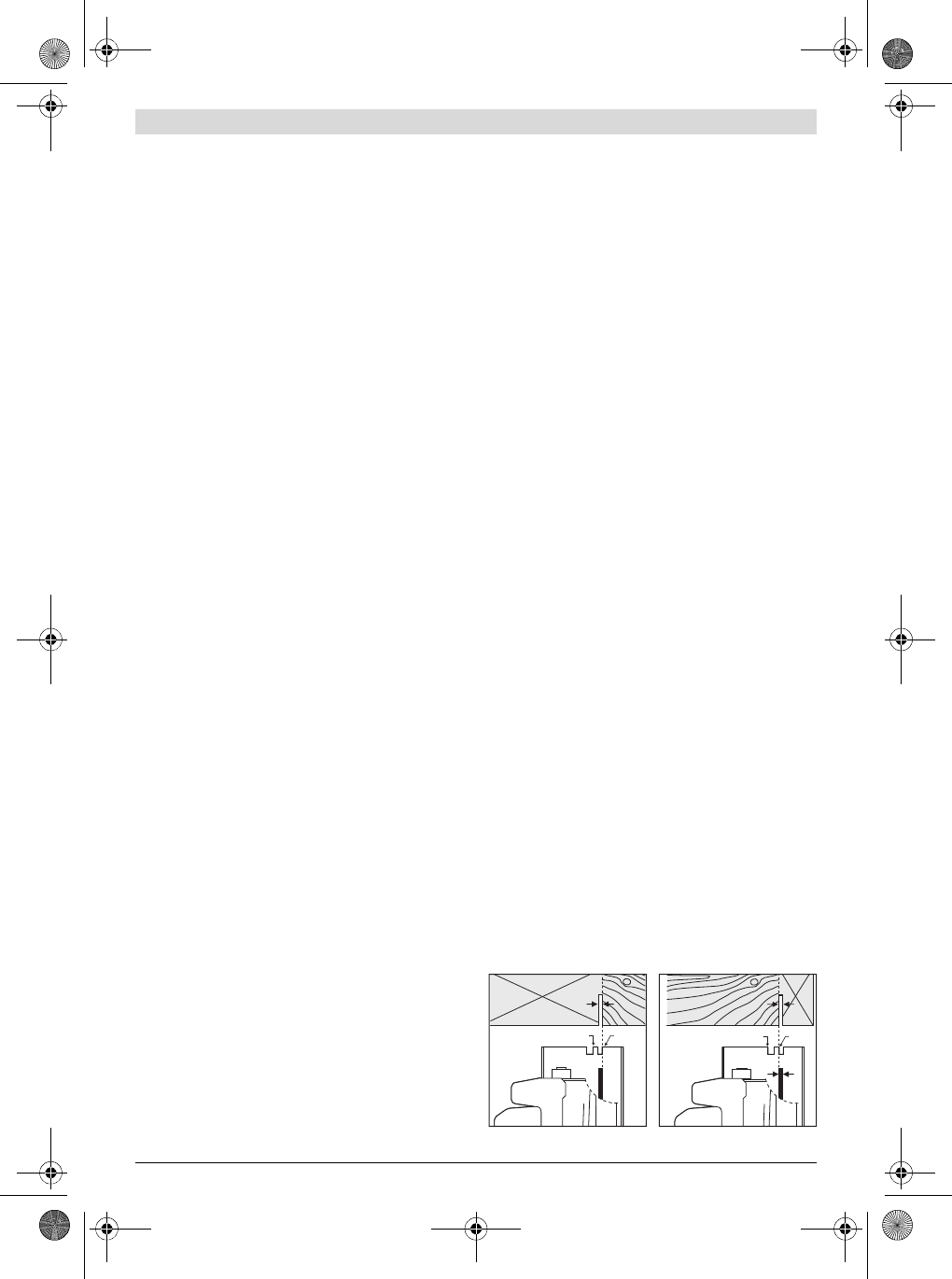

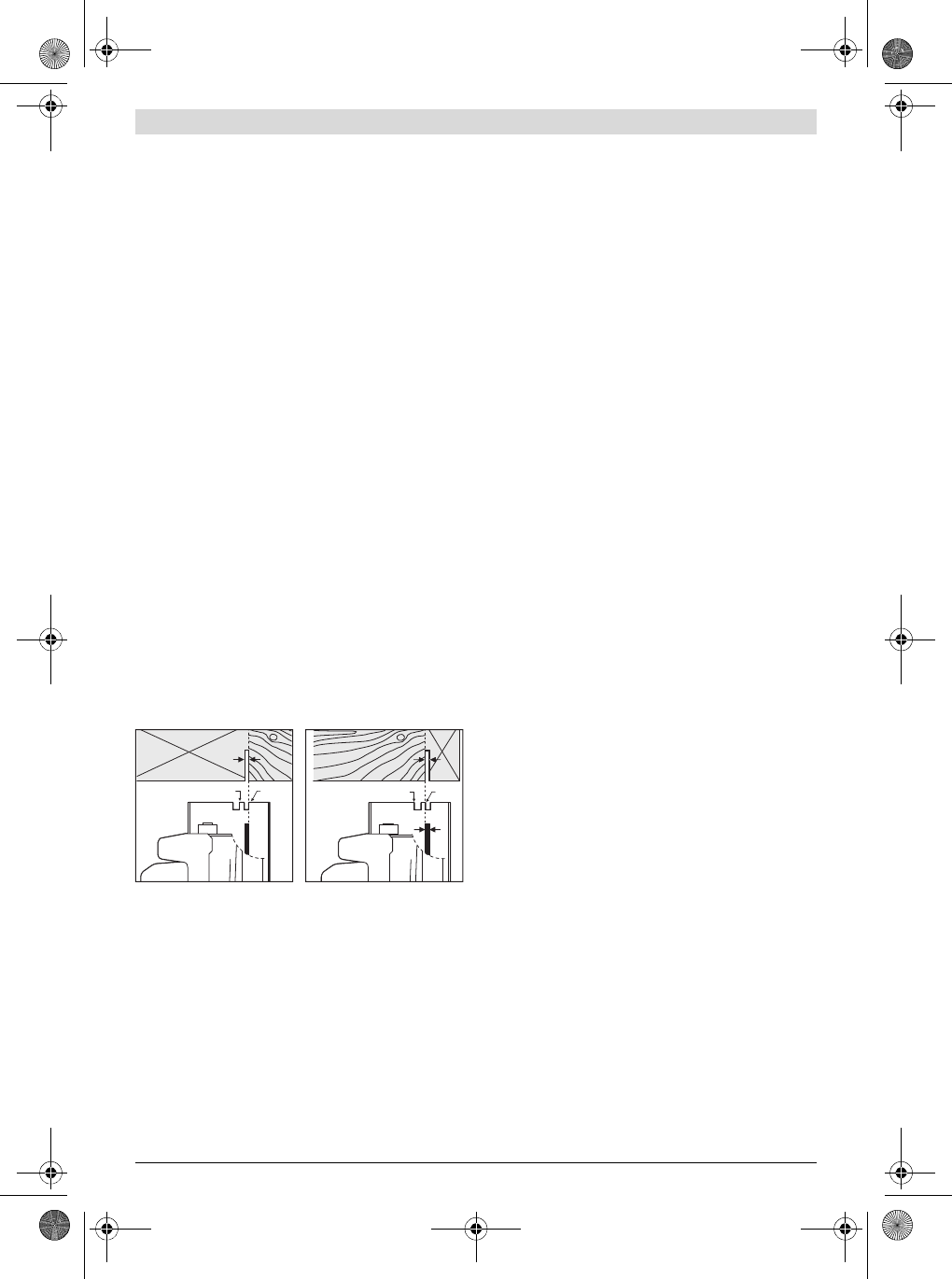

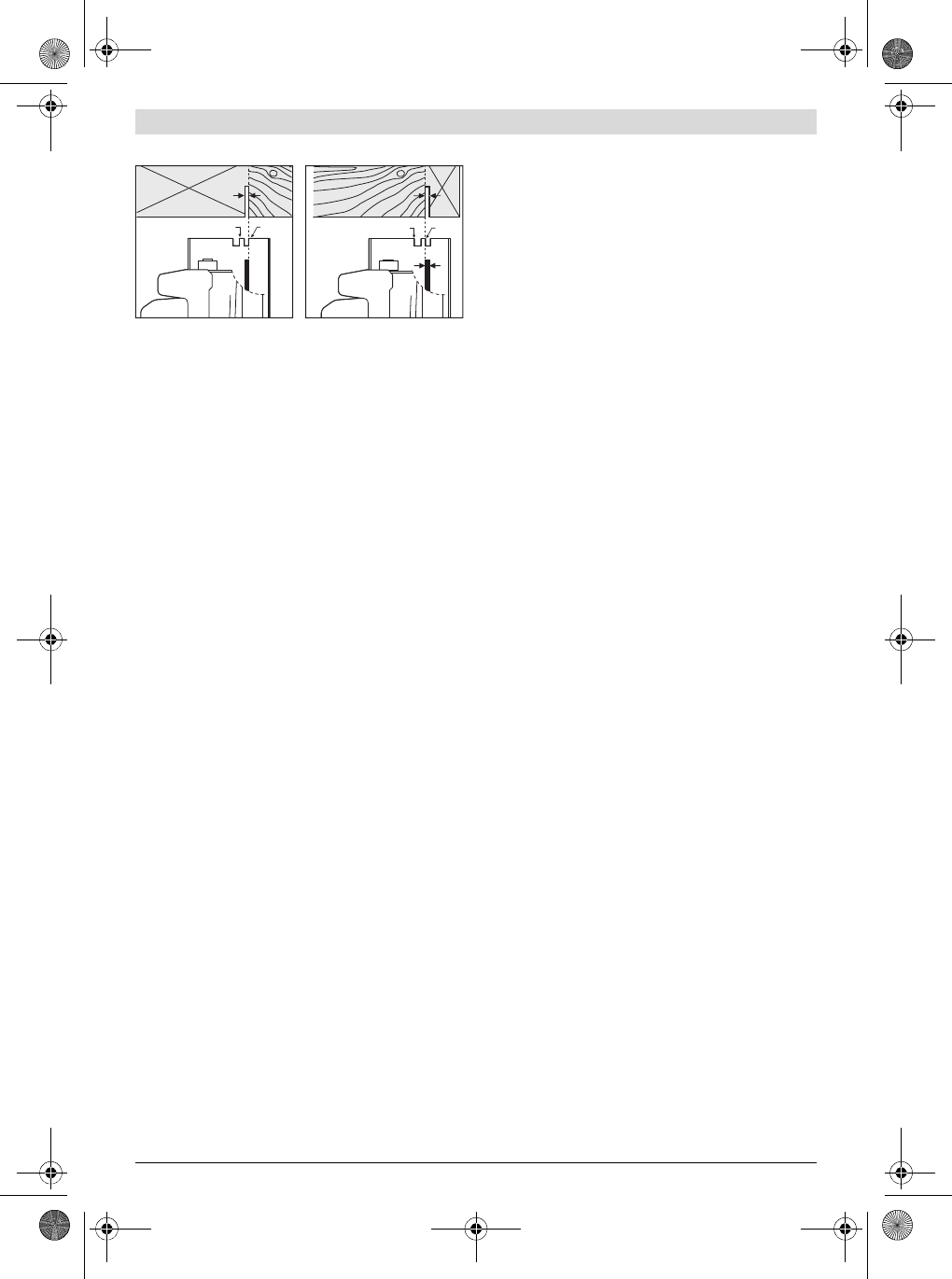

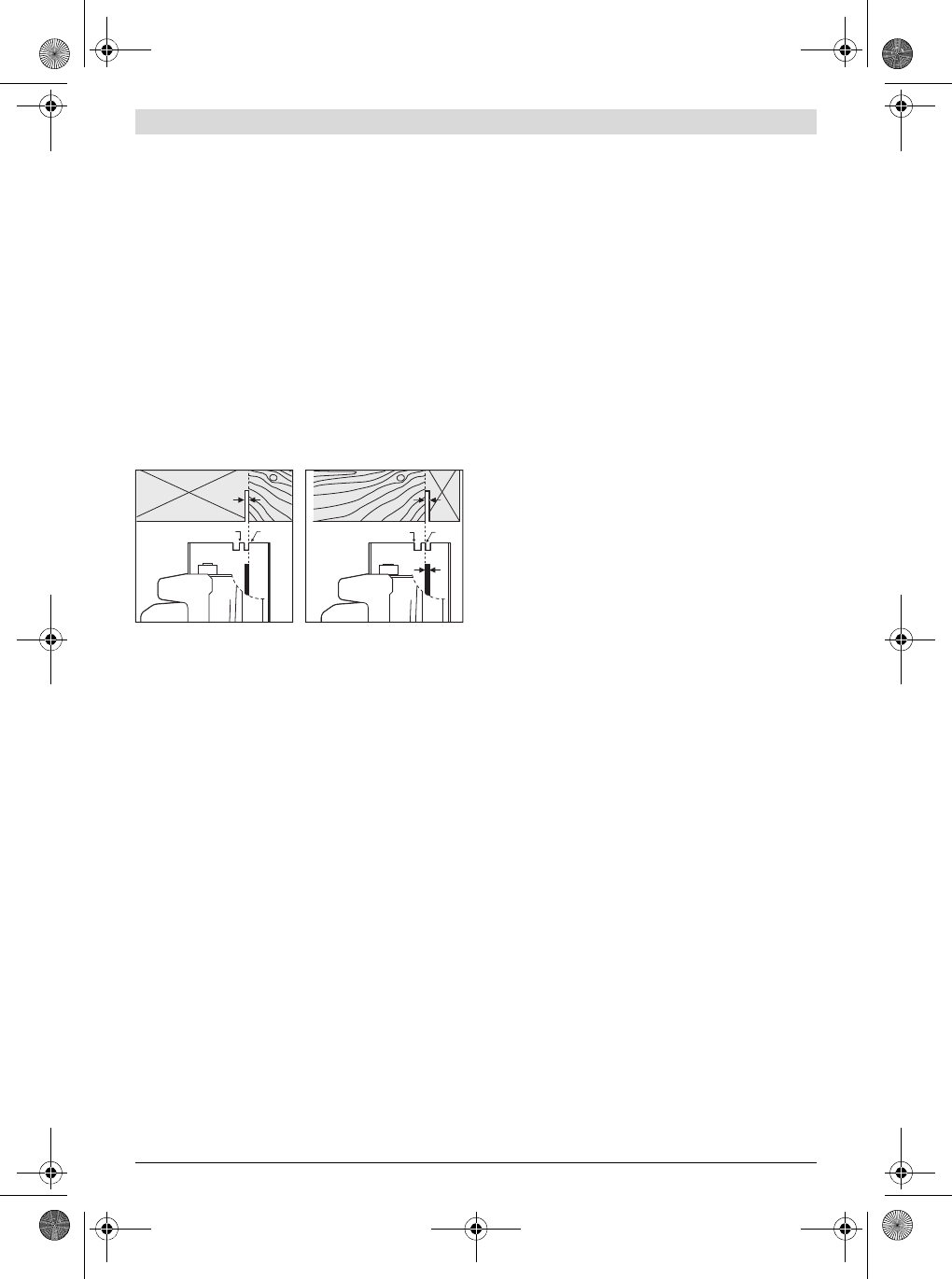

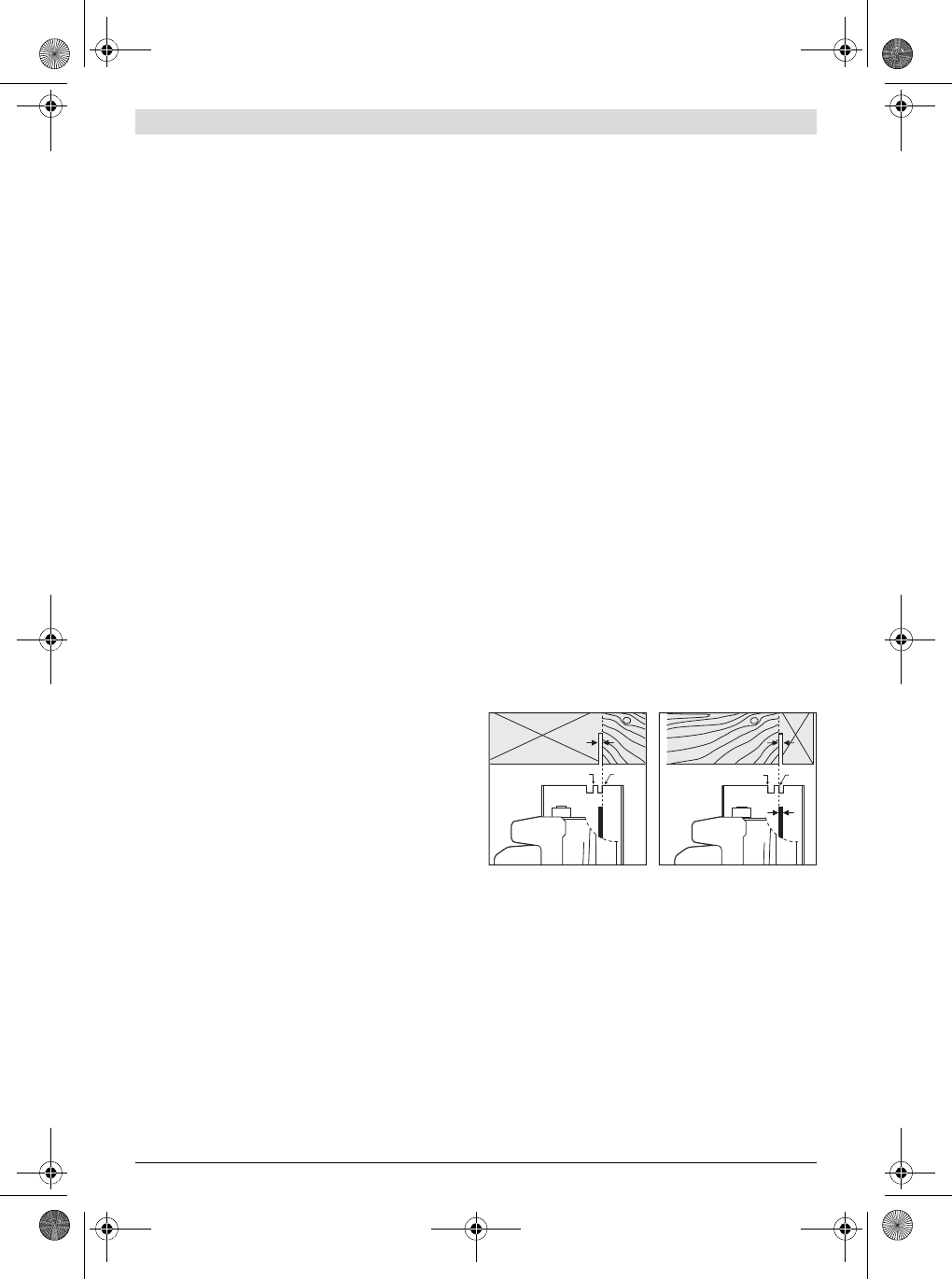

Für einen maßgenauen Schnitt setzen Sie die Kreissäge
wie im Bild gezeigt an das Werkstück. Führen Sie am bes-
ten einen Probeschnitt durch.
Inbetriebnahme
Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typen-
schild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
Ein-/Ausschalten
–Zur Inbetriebnahme des Elektrowerkzeuges betätigen Sie
zuerst die Einschaltsperre 3 und drücken anschließend
den Ein-/Ausschalter 2 und halten ihn gedrückt.
Um das Elektrowerkzeug auszuschalten, lassen Sie den
Ein-/Ausschalter 2 los.
Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter
2 nicht arretiert werden, sondern muss während des Betrie-
bes ständig gedrückt bleiben.
Drehzahlvorwahl (GKS 55+ GCE)
Mit dem Stellrad Drehzahlvorwahl 1 können Sie die benötigte
Drehzahl auch während des Betriebes vorwählen.
Die erforderliche Drehzahl ist abhängig vom verwendeten Sä-
geblatt und dem zu bearbeitenden Material (siehe Sägeblatt-
übersicht am Ende dieser Bedienungsanleitung).
Auslaufbremse (GKS 55+ G/GKS 55+ GCE)
Eine integrierte Auslaufbremse verkürzt das Nachlaufen des
Sägeblattes nach dem Ausschalten des Elektrowerkzeuges.
Anlaufstrombegrenzung (GKS 55+ GCE)
Die elektronische Anlaufstrombegrenzung begrenzt die Leis-
tung beim Einschalten des Elektrowerkzeuges und ermöglicht
den Betrieb an einer 16-A-Sicherung.
Konstantelektronik (GKS 55+ GCE)
Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last
nahezu konstant und gewährleistet eine gleichmäßige Ar-
beitsleistung.
Arbeitshinweise
Schützen Sie Sägeblätter vor Stoß und Schlag.
Führen Sie das Elektrowerkzeug gleichmäßig und mit leich-
tem Schub in Schnittrichtung. Zu starker Vorschub verringert
die Lebensdauer der Einsatzwerkzeuge erheblich und kann
dem Elektrowerkzeug schaden.
Die Sägeleistung und die Schnittqualität hängen wesentlich
vom Zustand und der Zahnform des Sägeblattes ab. Verwen-
den Sie deshalb nur scharfe und für den zu bearbeitenden
Werkstoff geeignete Sägeblätter.

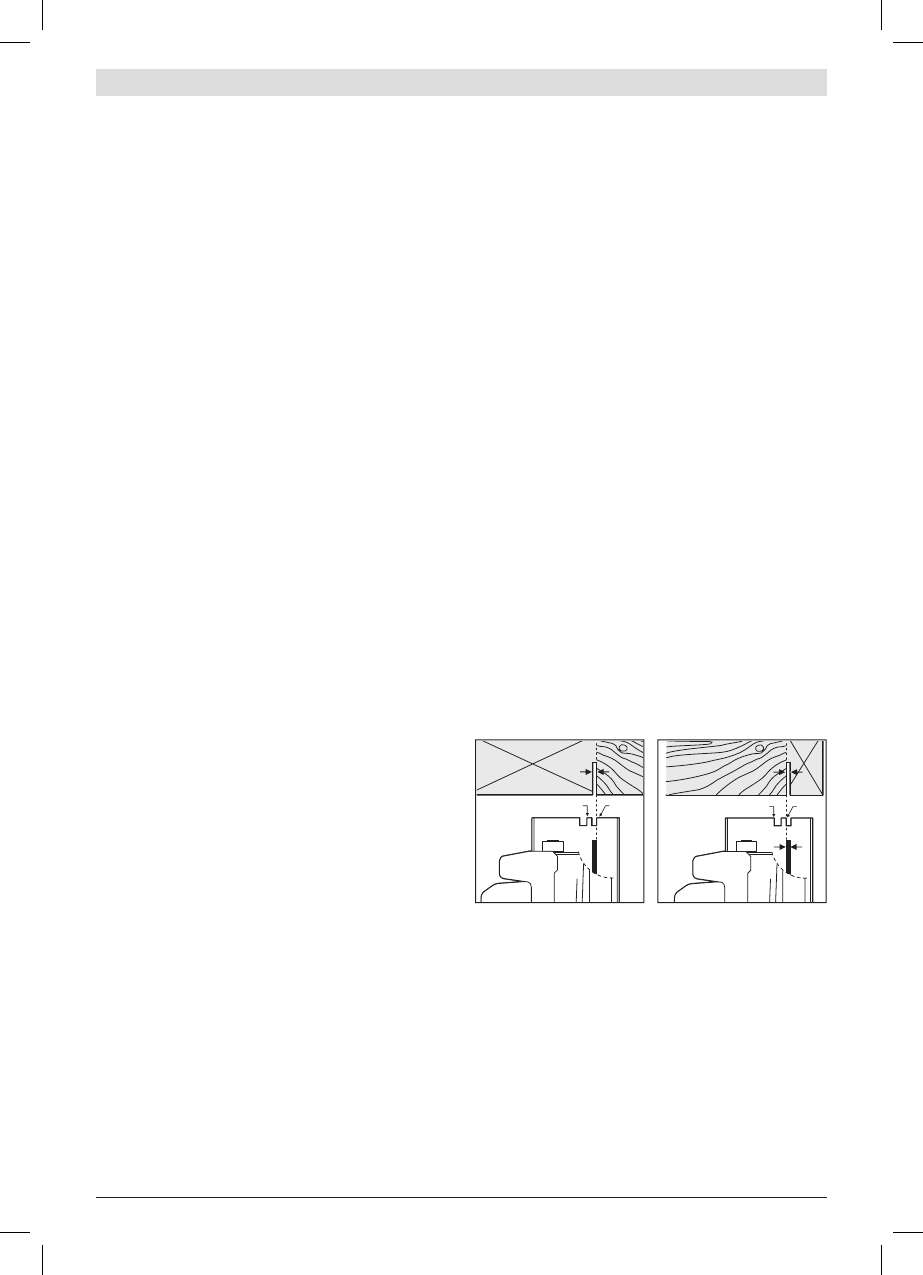

Sägen von Holz
Die richtige Wahl des Sägeblattes richtet sich nach Holzart,
Holzqualität und danach, ob Längs- oder Querschnitte gefor-
dert sind.
Bei Längsschnitten von Fichte entstehen lange, spiralförmige
Späne.
Buchen- und Eichenstäube sind besonders gesundheitsge-
fährdend, arbeiten Sie deshalb nur mit Staubabsaugung.
Sägen von Nichteisenmetall
Hinweis: Verwenden Sie nur ein für Nichteisenmetall geeig-
netes, scharfes Sägeblatt. Dies gewährleistet einen sauberen
Schnitt und verhindert das Klemmen des Sägeblattes.
Führen Sie das Elektrowerkzeug eingeschaltet gegen das
Werkstück und sägen Sie es vorsichtig an. Arbeiten Sie an-
schließend mit wenig Vorschub und ohne Unterbrechung wei-
ter.
Beginnen Sie den Schnitt bei Profilen immer an der schmalen
Seite, bei U-Profilen nie an der offenen Seite. Stützen Sie lan-
ge Profile ab, um das Klemmen des Sägeblattes und einen
Rückschlag des Elektrowerkzeuges zu vermeiden.
Sägen mit Parallelanschlag (siehe Bild D)
Der Parallelanschlag 11 ermöglicht exakte Schnitte entlang
einer Werkstückkante beziehungsweise das Schneiden maß-
gleicher Streifen.
Lösen Sie die Flügelschraube 7 und schieben Sie die Skala
des Parallelanschlags 11 durch die Führung in der Grund-
platte 14. Stellen Sie die gewünschte Schnittbreite als
Skalenwert an der entsprechenden Schnittmarkierung 10
bzw. 9 ein, siehe Abschnitt „Schnittmarkierungen“. Dre-
hen Sie die Flügelschraube 7 wieder fest.
Sägen mit Hilfsanschlag (siehe Bild E)
Zur Bearbeitung großer Werkstücke oder zum Schneiden ge-
rader Kanten können Sie ein Brett oder eine Leiste als Hilfsan-
schlag am Werkstück befestigen und die Kreissäge mit der
Grundplatte am Hilfsanschlag entlangführen.
Sägen mit Führungsschiene (GKS 55+ G/GKS 55+ GCE)
(siehe Bild F)
Mithilfe der Führungsschiene 30 können Sie geradlinige
Schnitte durchführen.
Die Gummilippe an der Führungsschiene dient als Spanreiß-
schutz, der beim Sägen von Holzwerkstoffen ein Ausreißen
der Oberfläche verhindert. Das Sägeblatt muss dazu mit den
Zähnen direkt an der Gummilippe anliegen.

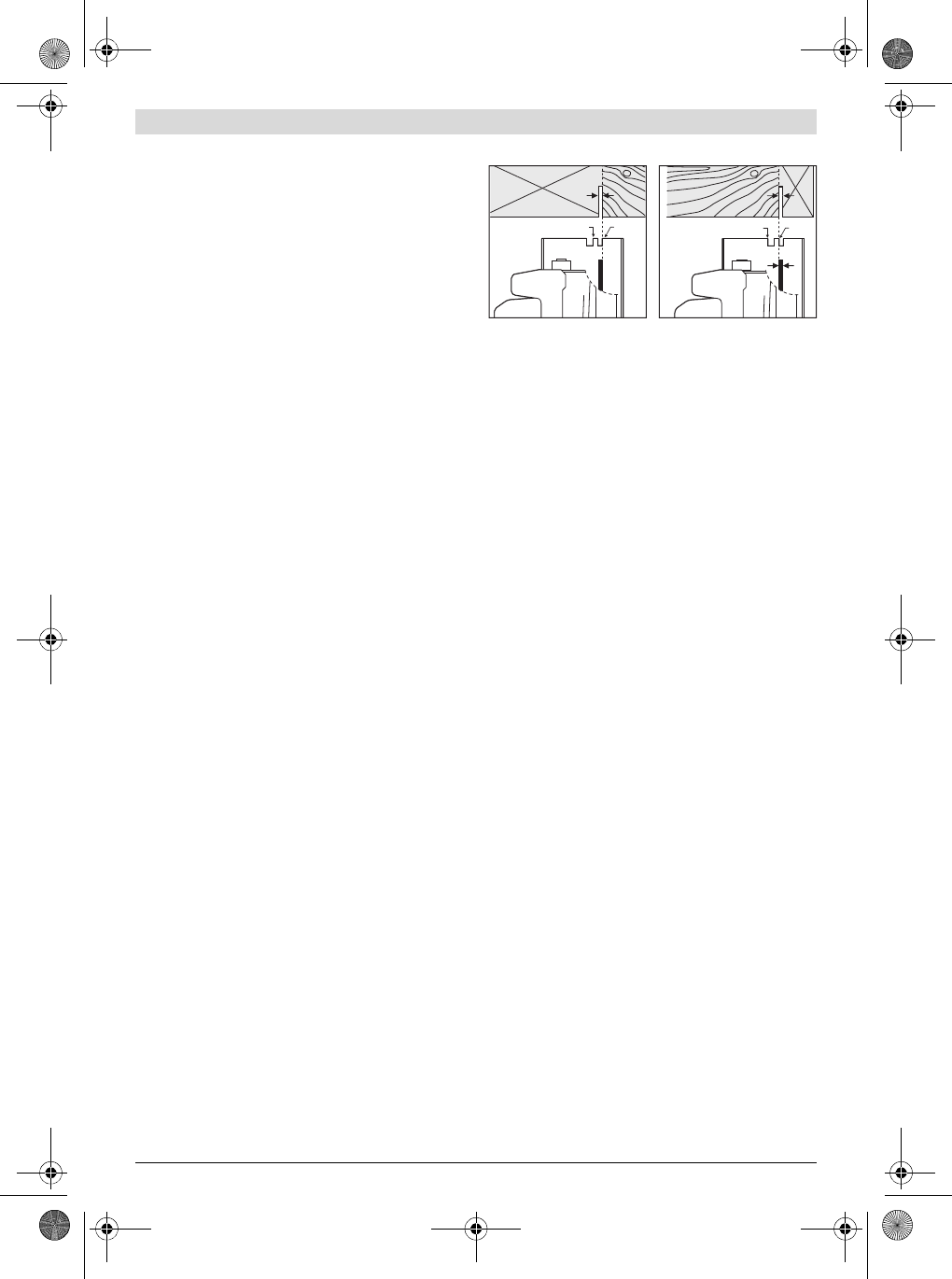

0 45 0 45
OBJ_BUCH-2175-001.book Page 12 Friday, August 1, 2014 2:12 PM
Deutsch | 13
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Die Gummilippe muss vor dem allerersten Schnitt mit der
Führungsschiene 30 auf die verwendete Kreissäge angepasst
werden. Legen Sie hierzu die Führungsschiene 30 mit der ge-
samten Länge auf ein Werkstück. Stellen Sie eine Schnitttiefe
von ca. 9 mm und einen rechtwinkligen Gehrungswinkel ein.
Schalten Sie die Kreissäge ein und führen Sie diese gleichmä-
ßig und mit leichtem Schub in Schnittrichtung.
Mit dem Verbindungsstück 32 können zwei Führungsschie-
nen zusammengesetzt werden. Das Spannen erfolgt mittels
der vier im Verbindungsstück befindlichen Schrauben.
Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Lüftungs-
schlitze sauber, um gut und sicher zu arbeiten.
Die Pendelschutzhaube muss sich immer frei bewegen und
selbsttätig schließen können. Halten Sie deshalb den Bereich
um die Pendelschutzhaube stets sauber. Entfernen Sie Staub
und Späne durch Ausblasen mit Druckluft oder mit einem Pin-
sel.
Nicht beschichtete Sägeblätter können durch eine dünne
Schicht säurefreies Öl vor Korrosionsansatz geschützt wer-
den. Entfernen Sie vor dem Sägen das Öl wieder, weil Holz
sonst fleckig wird.
Harz- oder Leimreste auf dem Sägeblatt beeinträchtigen die
Schnittqualität. Reinigen Sie deshalb Sägeblätter gleich nach
dem Gebrauch.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienststel-
le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits-
gefährdungen zu vermeiden.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwer-
ker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Elektrowerkzeuges an.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile
bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung: Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: Anwendungsberatung.pt@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile
bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer
umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie
2012/19/EU über Elektro- und Elektronik-
Altgeräte und ihrer Umsetzung in nationales
Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und
einer umweltgerechten Wiederverwertung
zugeführt werden.
Änderungen vorbehalten.
OBJ_BUCH-2175-001.book Page 13 Friday, August 1, 2014 2:12 PM
14 | English
1 609 92A 0LU | (1.8.14) Bosch Power Tools
English
Safety Notes
General Power Tool Safety Warnings
Read all safety warnings and all in-
structions. Failure to follow the warnings
and instructions may result in electric shock, fire and/or seri-
ous injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
Work area safety
Keep work area clean and well lit. Cluttered or dark areas
invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust
or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
Electrical safety
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces,
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is
earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric
shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges and moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an exten-
sion cord suitable for outdoor use. Use of a cord suitable
for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is unavoid-
able, use a residual current device (RCD) protected
supply. Use of an RCD reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while op-
erating power tools may result in serious personal injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal inju-
ries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or en-
ergising power tools that have the switch on invites acci-
dents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a ro-
tating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
Dress properly. Do not wear loose clothing or jewel-
lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can be
caught in moving parts.
If devices are provided for the connection of dust ex-
traction and collection facilities, ensure these are con-
nected and properly used. Use of dust collection can re-
duce dust-related hazards.
Power tool use and care
Do not force the power tool. Use the correct power tool
for your application. The correct power tool will do the
job better and safer at the rate for which it was designed.
Do not use the power tool if the switch does not turn it
on and off. Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation. If
damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power
tools.
Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to bind
and are easier to control.
Use the power tool, accessories and tool bits etc. in ac-
cordance with these instructions, taking into account
the working conditions and the work to be performed.
Use of the power tool for operations different from those
intended could result in a hazardous situation.
WARNING
OBJ_BUCH-2175-001.book Page 14 Friday, August 1, 2014 2:12 PM
English | 15
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Service
Have your power tool serviced by a qualified repair per-
son using only identical replacement parts. This will en-
sure that the safety of the power tool is maintained.
Safety Warnings for Circular Saws
Cutting procedures
DANGER: Keep hands away from cutting area and the
blade. Keep your second hand on auxiliary handle, or
motor housing. If both hands are holding the saw, they
cannot be cut by the blade.
Do not reach underneath the workpiece. The guard can-
not protect you from the blade below the workpiece.
Adjust the cutting depth to the thickness of the work-
piece. Less than a full tooth of the blade teeth should be
visible below the workpiece.
Never hold piece being cut in your hands or across your
leg. Secure the workpiece to a stable platform. It is im-
portant to support the work properly to minimize body ex-
posure, blade binding, or loss of control.
Hold the power tool by insulated gripping surfaces on-
ly, when performing an operation where the cutting
tool may contact hidden wiring or its own cord. Contact
with a “live” wire will also make exposed metal parts of the
power tool “live” and could give the operator an electric
shock.
When ripping, always use a rip fence or straight edge
guide. This improves the accuracy of cut and reduces the
chance of blade binding.
Always use blades with correct size and shape (dia-
mond versus round) of arbour holes. Blades that do not
match the mounting hardware of the saw will run eccentri-
cally, causing loss of control.
Never use damaged or incorrect blade washers or bolt.
The blade washers and bolt were specially designed for
your saw, for optimum performance and safety of opera-
tion.
Kickback causes and related warnings
Kickback is a sudden reaction to a pinched, bound or
misaligned saw blade, causing an uncontrolled saw to lift
up and out of the workpiece toward the operator;
When the blade is pinched or bound tightly by the kerf
closing down, the blade stalls and the motor reaction
drives the unit rapidly back toward the operator;
If the blade becomes twisted or misaligned in the cut,
the teeth at the back edge of the blade can dig into the top
surface of the wood causing the blade to climb out of the
kerf and jump back toward the operator.
Kickback is the result of saw misuse and/or incorrect oper-
ating procedures or conditions and can be avoided by tak-
ing proper precautions as given below.
Maintain a firm grip with both hands on the saw and po-
sition your arms to resist kickback forces. Position
your body to either side of the blade, but not in line with
the blade. Kickback could cause the saw to jump back-
wards, but kickback forces can be controlled by the opera-
tor, if proper precautions are taken.
When blade is binding, or when interrupting a cut for
any reason, release the trigger and hold the saw mo-
tionless in the material until the blade comes to a com-
plete stop. Never attempt to remove the saw from the
work or pull the saw backward while the blade is in mo-
tion or kickback may occur. Investigate and take correc-
tive actions to eliminate the cause of blade binding.
When restarting a saw in the workpiece, centre the saw
blade in the kerf and check that saw teeth are not en-
gaged into the material. If saw blade is binding, it may
walk up or kickback from the workpiece as the saw is re-
started.
Support large panels to minimise the risk of blade
pinching and kickback. Large panels tend to sag under
their own weight. Supports must be placed under the pan-
el on both sides, near the line of cut and near the edge of
the panel.
Do not use dull or damaged blades. Unsharpened or im-
properly set blades produce narrow kerf causing excessive
friction, blade binding and kickback.
Blade depth and bevel adjusting locking levers must be
tight and secure before making cut. If blade adjustment
shifts while cutting, it may cause binding and kickback.
Use extra caution when sawing into existing walls or
other blind areas. The protruding blade may cut objects
that can cause kickback.
Lower guard function
Check lower guard for proper closing before each use.
Do not operate the saw if lower guard does not move
freely and close instantly. Never clamp or tie the lower
guard into the open position. If saw is accidentally
dropped, lower guard may be bent. Raise the lower guard
with the retracting handle and make sure it moves freely
and does not touch the blade or any other part, in all angles
and depths of cut.
Check the operation of the lower guard spring. If the
guard and the spring are not operating properly, they
must be serviced before use. Lower guard may operate
sluggishly due to damaged parts, gummy deposits, or a
build-up of debris.
The lower guard may be retracted manually only for
special cuts such as “plunge cuts and angle cuts”. Raise
the lower guard by retracting the handle and as soon as
the blade enters the material, release the lower guard.
For all other sawing operations, the lower guard should op-
erate automatically.
Always observe that the lower guard is covering the
blade before placing saw down on bench or floor. An un-
protected, coasting blade will cause the saw to walk back-
wards, cutting whatever is in its path. Be aware of the time
it takes for the blade to stop after switch is released.
Additional safety warnings
Do not reach into the chip ejector with your hands. They
could be injured by rotating parts.
Do not work overhead with the saw. In this manner you
do not have sufficient control over the power tool.
OBJ_BUCH-2175-001.book Page 15 Friday, August 1, 2014 2:12 PM
16 | English
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Use suitable detectors to determine if utility lines are
hidden in the work area or call the local utility company
for assistance. Contact with electric lines can lead to fire
and electric shock. Damaging a gas line can lead to explo-
sion. Penetrating a water line causes property damage or
may cause an electric shock.
Do not operate the power tool stationary. It is not de-
signed for operation with a saw table.
Do not use high speed steel (HSS) saw blades. Such saw
blades can easily break.
Do not saw ferrous metals. Red hot chips can ignite the
dust extraction.
When working with the machine, always hold it firmly
with both hands and provide for a secure stance. The
power tool is guided more secure with both hands.
Secure the workpiece. A workpiece clamped with clamp-
ing devices or in a vice is held more secure than by hand.
Always wait until the machine has come to a complete
stop before placing it down. The tool insert can jam and
lead to loss of control over the power tool.
Products sold in GB only: Your product is fitted with a
BS 1363/A approved electric plug with internal fuse (ASTA
approved to BS 1362).
If the plug is not suitable for your socket outlets, it should be
cut off and an appropriate plug fitted in its place by an author-
ised customer service agent. The replacement plug should
have the same fuse rating as the original plug.
The severed plug must be disposed of to avoid a possible
shock hazard and should never be inserted into a mains sock-
et elsewhere.
Products sold in AUS and NZ only: Use a residual current de-
vice (RCD) with a rated residual current of 30 mA or less.
Product Description and Specifica-
tions
Read all safety warnings and all instruc-
tions. Failure to follow the warnings and in-
structions may result in electric shock, fire
and/or serious injury.
Intended Use
The machine is intended for lengthways and crossways cut-
ting of wood with straight cutting lines as well as mitre cuts in
wood while resting firmly on the workpiece. With suitable saw
blades, thin-walled non-ferrous metals, e. g., profiles, can al-
so be sawed.
Working ferrous metals is not permitted.
Product Features
The numbering of the product features refers to the illustra-
tion of the machine on the graphics page.
1Thumbwheel for speed preselection (GKS 55+ GCE)
2On/Off switch
3Lock-off button for On/Off switch
4Hex key
5Spindle lock button
6Scale for mitre angle
7Wing bolt for parallel guide
8Wing bolt for bevel-angle preselection
9Cutting mark, 45°
10 Cutting mark, 0°
11 Parallel guide*
12 Retracting blade guard
13 Lever for retracting blade guard
14 Base plate
15 Wing bolt for bevel-angle preselection
(GKS 55+ G/GKS 55+ GCE)
16 Chip ejector
17 Blade guard
18 Handle (insulated gripping surface)
19 Auxiliary handle (insulated gripping surface)
20 Clamping bolt with washer
21 Clamping flange
22 Saw blade*
23 Mounting flange
24 Saw spindle
25 Fastening screw for extraction adapter*
26 Extraction adapter*
27 Clamping lever for cutting-depth preselection
28 Cutting-depth scale
29 Set of screw clamps**
30 Guide rail*
31 Vacuum hose*
32 Connection piece*

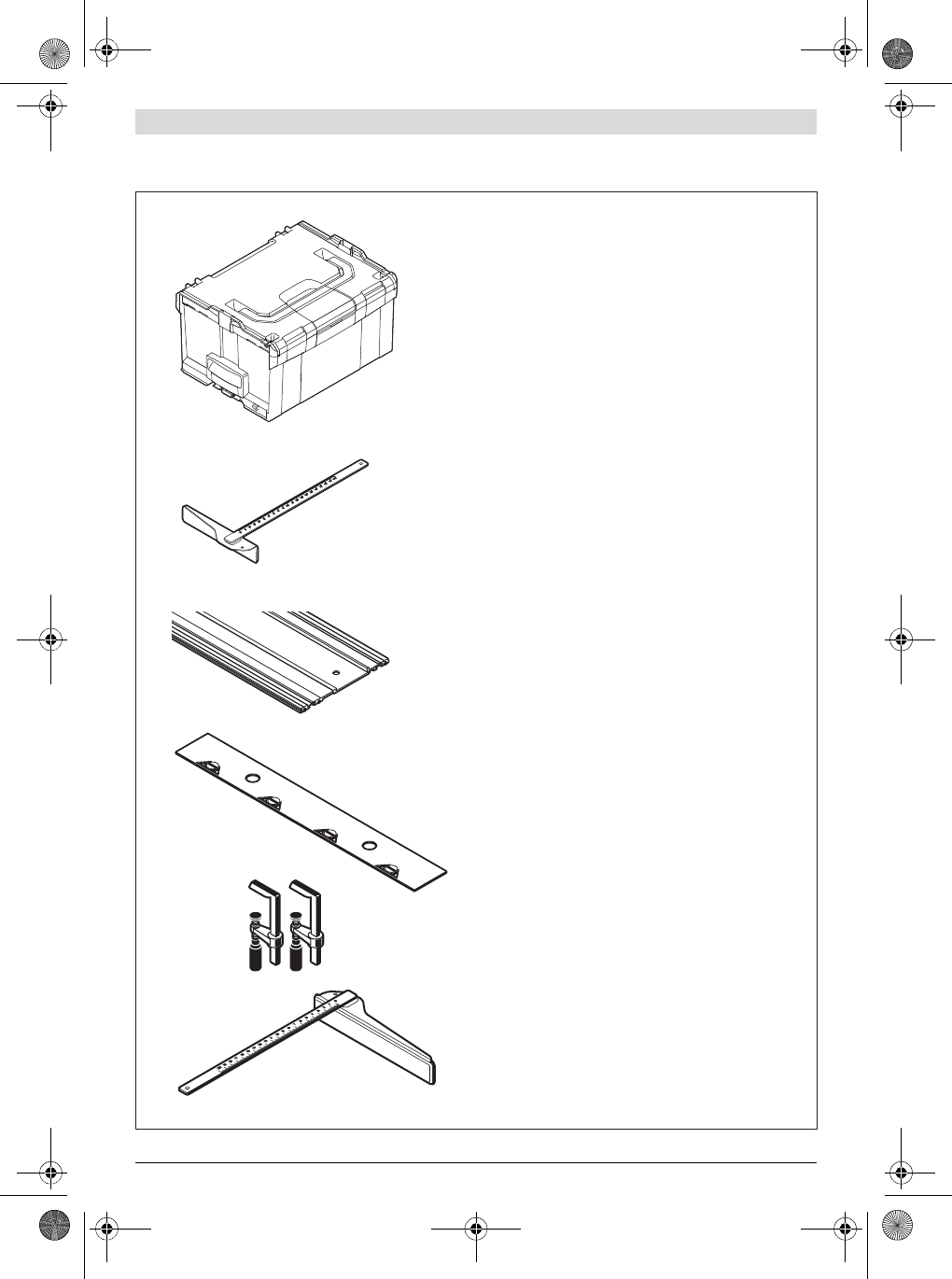

*Accessories shown or described are not part of the standard de-
livery scope of the product. A complete overview of accessories
can be found in our accessories program.
**Commercially available (not included in the delivery scope)
OBJ_BUCH-2175-001.book Page 16 Friday, August 1, 2014 2:12 PM
English | 17
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Technical Data
Noise/Vibration Information
The vibration level given in this information sheet has been
measured in accordance with a standardised test given in
EN 60745 and may be used to compare one tool with anoth-
er. It may be used for a preliminary assessment of exposure.
The declared vibration emission level represents the main ap-
plications of the tool. However if the tool is used for different
applications, with different accessories or insertion tools or is
poorly maintained, the vibration emission may differ. This
may significantly increase the exposure level over the total
working period.
An estimation of the level of exposure to vibration should also
take into account the times when the tool is switched off or
when it is running but not actually doing the job. This may sig-
nificantly reduce the exposure level over the total working
period.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool and the
accessories, keep the hands warm, organisation of work pat-
terns.
Circular Saw GKS 165 GKS 55+ G GKS 55+ GCE
Article number 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Rated power input W 1100 1200 1350
No-load speed min-1 4900 4900 21004700
max. cutting depth with saw blade
diameter 165 mm
–for 0° bevel angle
–for 45° bevel angle mm
mm 66
47 63
47.5 63
47.5
Spindle lock ---
Speed preselection -
Constant electronic control -
Reduced starting current -
Run-on Brake --
Base plate dimensions mm 235 x 138 x 8 252 x 194 x 8.5 252 x 194 x 8.5
Saw blade diameter mm 165 165 165
Mounting bore mm 20 20 20
Weight according to
EPTA-Procedure 01/2003 kg 3.6 3.8 3.8
Protection class / II / II / II
The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary.
Sound emission values determined
according to EN 60745-2-5. GKS 165 GKS 55+ G GKS 55+ GCE
3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Typically the A-weighted noise lev-
els of the product are
Sound pressure level
Sound power level
Uncertainty K
Wear hearing protection!
dB(A)
dB(A)
dB
89
100
3
89
100
3
86
97
3
Vibration total values ah (triax vec-
tor sum) and uncertainty K deter-
mined according to EN 60745:
Sawing wood:
ah
K
Sawing metal:
ah
K
m/s2
m/s2
m/s2
m/s2
4.0
1.5
< 2.5
1.5
4.0
1.5
< 2.5
1.5
< 2.5
1.5
< 2.5
1.5
OBJ_BUCH-2175-001.book Page 17 Friday, August 1, 2014 2:12 PM
18 | English
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Declaration of Conformity
We declare under our sole responsibility that the product de-
scribed under “Technical Data” is in conformity with all rele-
vant provisions of the directives 2011/65/EU, 2014/30/EU,
2006/42/EC including their amendments and complies with
the following standards: EN 60745-1, EN 60745-2-5.
Technical file (2006/42/EC) at:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
07.04.2014
Assembly
Mounting/Replacing the Saw Blade
Before any work on the machine itself, pull the mains
plug.
When mounting the saw blade, wear protective gloves.
Danger of injury when touching the saw blade.
Only use saw blades that correspond with the charac-
teristic data given in the operating instructions.
Do not under any circumstances use grinding discs as
the cutting tool.
Selecting a Saw Blade
An overview of recommended saw blades can be found at the
end of this manual.
Removal of the Saw Blade (see figure A)
For changing the cutting tool, it is best to place the machine
on the face side of the motor housing.
Press the spindle lock button 5 and keep it pressed.
The spindle lock button 5 may be actuated only when
the saw spindle is at a standstill. Otherwise, the power
tool can be damaged.
With the Hex key 4, unscrew the clamping bolt 20 turning
in rotation direction .
Tilt back the retracting blade guard 12 and hold firmly.
Remove the clamping flange 21 and the saw blade 22 from
the saw spindle 24.
Mounting the Saw Blade (see figure A)
For changing the cutting tool, it is best to place the machine
on the face side of the motor housing.
Clean the saw blade 22 and all clamping parts to be assem-
bled.
Tilt back the retracting blade guard 12 and hold firmly.
–Place the saw blade 22 on to the mounting flange 23. The
cutting direction of the teeth (direction or arrow on saw
blade) and the direction-of-rotation arrow on the blade
guard 17 must correspond.
–Mount the clamping flange 21 and screw in the clamping
bolt 20 turning in rotation direction . Observe correct
mounting position of mounting flange 23 and clamping
flange 21.
Press the spindle lock button 5 and keep it pressed.
–With the Hex key 4, tighten the clamping bolt 20 turning in
rotation direction . The tightening torque is between
69 Nm, which corresponds to hand tight plus ¼ turn.
Dust/Chip Extraction
Before any work on the machine itself, pull the mains
plug.
Dusts from materials such as lead-containing coatings,
some wood types, minerals and metal can be harmful to
one’s health. Touching or breathing-in the dusts can cause
allergic reactions and/or lead to respiratory infections of
the user or bystanders.
Certain dusts, such as oak or beech dust, are considered
as carcinogenic, especially in connection with wood-treat-
ment additives (chromate, wood preservative). Materials
containing asbestos may only be worked by specialists.
As far as possible, use a dust extraction system suitable
for the material.
Provide for good ventilation of the working place.
It is recommended to wear a P2 filter-class respirator.
Observe the relevant regulations in your country for the mate-
rials to be worked.
Prevent dust accumulation at the workplace. Dusts can
easily ignite.
Mounting the Extraction Adapter (see figure B)
Attach the extraction adapter 26 onto the chip ejector 16
until it latches. Secure the extraction adapter 26 addition-
ally with the screw 25.
A vacuum hose with a diameter of 35 mm can be connect-
ed to the extraction adapter 26.
The extraction adapter may not be mounted when no
external dust extraction is connected. Otherwise the ex-
traction channel can become clogged.
Do not connect a dust bag to the extraction adapter.
Otherwise the extraction system can become clogged.
To ensure optimum extraction, the extraction adapter 26
must be cleaned regularly.
External Dust Extraction
Connect the vacuum hose 31 to a vacuum cleaner (accesso-
ry). An overview for connecting to various vacuum cleaners
can be found at the end of this manual.
The machine can be plugged directly into the receptacle of a
Bosch all-purpose vacuum cleaner with remote starting con-
trol. The vacuum cleaner starts automatically when the ma-
chine is switched on.
The vacuum cleaner must be suitable for the material being
worked.
When vacuuming dry dust that is especially detrimental to
health or carcinogenic, use a special vacuum cleaner.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-2175-001.book Page 18 Friday, August 1, 2014 2:12 PM
English | 19
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Operation
Operating Modes
Before any work on the machine itself, pull the mains
plug.
Adjusting the Cutting Depth (see figure C)
Adjust the cutting depth to the thickness of the work-
piece. Less than a full tooth of the blade teeth should be
visible below the workpiece.
Loosen the clamping lever 27. For a smaller cutting depth,
pull the saw away from the base plate 14; for a larger cut-
ting depth, push the saw toward the base plate 14. Adjust
the desired cutting depth at the cutting-depth scale. Tight-
en the clamping lever 27 again.
If the cutting depth cannot be fully adjusted after loosening
clamping lever 27, pull clamping lever 27 away from the
saw and swivel it downward. Release the clamping lever
27 again. Repeat this procedure until the requested cut-
ting depth can be adjusted.
If the cutting depth cannot be sufficiently locked after
tightening clamping lever 27, pull clamping lever 27 away
from the saw and swivel it upward. Release the clamping
lever 27 again. Repeat this procedure until the cutting
depth is locked.
Adjusting the Cutting Angle (GKS 55+ G/GKS 55+ GCE)
It is best to place the machine on the face side of the blade
guard 17.
Loosen the wing bolts 8 and 15. Tilt the saw sidewards.
Adjust the desired measure on the scale 6. Tighten the
wing bolts 8 and 15 again.
Note: For bevel cuts, the cutting depth is smaller than the set-
ting indicated on the cutting-depth scale 28.
Adjusting the Cutting Angle (GKS 165)
It is best to place the machine on the face side of the blade
guard 17.
Loosen wing bolt 8. Tilt the saw sidewards. Adjust the de-
sired setting at the scale 6. Tighten wing bolt 8 again.
Note: For bevel cuts, the cutting depth is smaller than the set-
ting indicated on the cutting-depth scale 28.
Cutting Marks
The 0° cutting mark 10 indicates the position of the saw blade
for right-angled cuts. The 45° cutting mark 9 indicates the po-
sition of the saw blade for 45° cuts.
For precise cuts, position the circular saw against the
workpiece as shown in the figure. It is best to carry out a tri-
al cut.
Starting Operation
Observe correct mains voltage! The voltage of the pow-
er source must agree with the voltage specified on the
nameplate of the machine. Power tools marked with
230 V can also be operated with 220 V.
Switching On and Off
–To start the machine, first push the lock-off button for the
On/Off switch 3 and then press the On/Off switch 2 and
keep it pressed.
–To switch off the machine, release the On/Off switch 2.
Note: For safety reasons, the On/Off switch 2 cannot be
locked; it must remain pressed during the entire operation.
Speed preselection (GKS 55+ GCE)
The required speed can be preselected with the thumbwheel
1 (also while running).
The required speed depends on the saw blade being used and
on the material being worked (see overview of saw blades at
the end of these operating instructions).
Run-on Brake (GKS 55+ G/GKS 55+ GCE)
An integrated run-on brake reduces the run-on period of the
saw blade after switching off the machine.
Reduced starting current (GKS 55+ GCE)
The electronic reduced starting current limits the power con-
sumption when switching the tool on and enables operation
from a 13 ampere fuse.
Constant Electronic Control (GKS 55+ GCE)
Constant electronic control holds the speed constant at no-
load and under load, and ensures uniform working perfor-
mance.
Working Advice
Protect saw blades against impact and shock.
Guide the machine evenly and with light feed in the cutting di-
rection. Excessive feed significantly reduces the service life of
the saw blade and can cause damage to the power tool.
Sawing performance and cutting quality depend essentially
on the condition and the tooth form of the saw blade. There-
fore, use only sharp saw blades that are suited for the material
to be worked.
Sawing Wood
The correct selection of the saw blade depends on the type
and quality of the wood and whether lengthway or crossway
cuts are required.
When cutting spruce lengthways, long spiral chips are
formed.
Beech and oak dusts are especially detrimental to health.
Therefore, work only with dust extraction.
0 45 0 45
OBJ_BUCH-2175-001.book Page 19 Friday, August 1, 2014 2:12 PM
20 | English
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Sawing Non-ferrous Metals
Note: Use only a sharp saw blade that is suitable for non-fer-
rous metals. This ensures a clean cut and prevents blade bind-
ing.
Guide the switched on power tool against the workpiece and
carefully start the cut. Continue the cut with low feed and
without interruption.
When sawing profiles, always begin the cut from the narrow
side; when sawing U-profiles, never start the cut from the
open side. Support long profiles in order to avoid blade bind-
ing and kickback of the power tool.
Sawing with Parallel Guide (see figure D)
The parallel guide 11 enables exact cuts along a workpiece
edge and cutting strips of the same dimension.
Loosen wing bolt 7 and slide the scale of the parallel guide
11 through the guide in the base plate 14. Adjust the de-
sired cutting width as the scale setting at the respective
cutting mark 10 or 9; see Section “Cutting Marks”. Tighten
wing bolt 7 again.
Sawing with Auxiliary Guide (see figure E)
For sawing large workpieces or straight edges, a board or
strip can be clamped to the workpiece as an auxiliary guide;
the base plate of the circular saw can be guided alongside the
auxiliary guide.
Sawing with Guide Rail (GKS 55+ G/GKS 55+ GCE)
(see figure F)
The guide rail 30 is used to carry out straight cuts.
The rubber lip on the guide rail acts as a splinter guard; it pre-
vents fraying of the surface while sawing wooden materials.
For this, the teeth of the saw blade must face directly against
the rubber lip.
Prior to the very first cut, the rubber lip must be adapted with
the guide rail 30 to the circular saw being used. For this, place
the guide rail 30 over its complete length on a workpiece. Ad-
just a cutting depth of approx. 9 mm and the saw blade to a ze-
ro degree angle. Switch the circular saw on and guide it uni-
formly and with light feed in the cutting direction.
Two guide rails can be connected using the connection piece
32. Clamping is carried out with the four screws located in the
connection piece.
Maintenance and Service
Maintenance and Cleaning
Before any work on the machine itself, pull the mains
plug.
For safe and proper working, always keep the machine
and ventilation slots clean.
The retracting blade guard must always be able to move freely
and retract automatically. Therefore, always keep the area
around the retracting blade guard clean. Remove dust and
chips by blowing out with compressed air or with a brush.
Saw blades that are not coated can be protected against cor-
rosion with a thin coat of acid-free oil. Before use, the oil must
be removed again, otherwise the wood will become soiled.
Resin and glue residue on the saw blade produces poor cuts.
Therefore, clean the saw blade immediately after use.
If the replacement of the supply cord is necessary, this has to
be done by Bosch or an authorized Bosch service agent in or-
der to avoid a safety hazard.
After-sales Service and Application Service
Our after-sales service responds to your questions concern-
ing maintenance and repair of your product as well as spare
parts. Exploded views and information on spare parts can al-
so be found under:
www.bosch-pt.com
Bosch’s application service team will gladly answer questions
concerning our products and their accessories.
In all correspondence and spare parts order, please always in-
clude the 10-digit article number given on the type plate of
the machine.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: (0844) 7360109
E-Mail: boschservicecentre@bosch.com
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: (01300) 307044
Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353
Fax: (0800) 428570
Outside AU and NZ:
Phone: +61 3 95415555
www.bosch.com.au
Republic of South Africa
Customer service
Hotline: (011) 6519600
OBJ_BUCH-2175-001.book Page 20 Friday, August 1, 2014 2:12 PM
Français | 21
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126
E-Mail: bsctools@icon.co.za
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-Mail: bsc.dur@za.bosch.com
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-Mail: bsc@zsd.co.za
Bosch Headquarters
Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-Mail: rbsa-hq.pts@za.bosch.com
Disposal
The machine, accessories and packaging should be sorted for
environmental-friendly recycling.
Do not dispose of power tools into household waste!
Only for EC countries:
According to the European Directive
2012/19/EU for Waste Electrical and Elec-
tronic Equipment and its implementation
into national right, power tools that are no
longer usable must be collected separately
and disposed of in an environmentally cor-
rect manner.
Subject to change without notice.
Français
Avertissements de sécurité
Avertissements de sécurité généraux pour l’outil
Lire tous les avertissements
de sécurité et toutes les ins-
tructions. Ne pas suivre les avertissements et instructions
peut donner lieu à un choc électrique, un incendie et/ou une
blessure sérieuse.
Conserver tous les avertissements et toutes les instruc-
tions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à
votre outil électrique alimenté par le secteur (avec cordon
d’alimentation) ou votre outil fonctionnant sur batterie (sans
cordon d’alimentation).
Sécurité de la zone de travail
Conserver la zone de travail propre et bien éclairée. Les
zones en désordre ou sombres sont propices aux acci-
dents.
Ne pas faire fonctionner les outils électriques en at-
mosphère explosive, par exemple en présence de li-
quides inflammables, de gaz ou de poussières. Les ou-
tils électriques produisent des étincelles qui peuvent
enflammer les poussières ou les fumées.
Maintenir les enfants et les personnes présentes à
l’écart pendant l’utilisation de l’outil. Les distractions
peuvent vous faire perdre le contrôle de l’outil.
Sécurité électrique
Il faut que les fiches de l’outil électrique soient adap-
tées au socle. Ne jamais modifier la fiche de quelque fa-
çon que ce soit. Ne pas utiliser d’adaptateurs avec des
outils à branchement de terre. Des fiches non modifiées
et des socles adaptés réduiront le risque de choc élec-
trique.
Eviter tout contact du corps avec des surfaces reliées à
la terre telles que les tuyaux, les radiateurs, les cuisi-
nières et les réfrigérateurs. Il existe un risque accru de
choc électrique si votre corps est relié à la terre.
Ne pas exposer les outils à la pluie ou à des conditions
humides. La pénétration d’eau à l’intérieur d’un outil aug-
mentera le risque de choc électrique.
Ne pas maltraiter le cordon. Ne jamais utiliser le cordon
pour porter, tirer ou débrancher l’outil. Maintenir le
cordon à l’écart de la chaleur, du lubrifiant, des arêtes
ou des parties en mouvement. Les cordons endommagés
ou emmêlés augmentent le risque de choc électrique.
Lorsqu’on utilise un outil à l’extérieur, utiliser un pro-
longateur adapté à l’utilisation extérieure. L’utilisation
d’un cordon adapté à l’utilisation extérieure réduit le risque
de choc électrique.
Si l’usage d’un outil dans un emplacement humide est
inévitable, utiliser une alimentation protégée par un
dispositif à courant différentiel résiduel (RCD). L’usage
d’un RCD réduit le risque de choc électrique.
Sécurité des personnes
Rester vigilant, regarder ce que vous êtes en train de
faire et faire preuve de bon sens dans l’utilisation de
l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué
ou sous l’emprise de drogues, d’alcool ou de médica-
ments. Un moment d’inattention en cours d’utilisation
d’un outil peut entraîner des blessures graves des per-
sonnes.
AVERTISSEMENT
OBJ_BUCH-2175-001.book Page 21 Friday, August 1, 2014 2:12 PM
22 | Français
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Utiliser un équipement de sécurité. Toujours porter
une protection pour les yeux. Les équipements de sécu-
rité tels que les masques contre les poussières, les chaus-
sures de sécurité antidérapantes, les casques ou les pro-
tections acoustiques utilisés pour les conditions
appropriées réduiront les blessures des personnes.
Eviter tout démarrage intempestif. S’assurer que l’in-
terrupteur est en position arrêt avant de brancher l’ou-
til au secteur et/ou au bloc de batteries, de le ramasser
ou de le porter. Porter les outils en ayant le doigt sur l’in-
terrupteur ou brancher des outils dont l’interrupteur est en
position marche est source d’accidents.
Retirer toute clé de réglage avant de mettre l’outil en
marche. Une clé laissée fixée sur une partie tournante de
l’outil peut donner lieu à des blessures de personnes.
Ne pas se précipiter. Garder une position et un équi-
libre adaptés à tout moment. Cela permet un meilleur
contrôle de l’outil dans des situations inattendues.
S’habiller de manière adaptée. Ne pas porter de vête-
ments amples ou de bijoux. Garder les cheveux, les vê-
tements et les gants à distance des parties en mouve-
ment. Des vêtements amples, des bijoux ou les cheveux
longs peuvent être pris dans des parties en mouvement.
Si des dispositifs sont fournis pour le raccordement
d’équipements pour l’extraction et la récupération des
poussières, s’assurer qu’ils sont connectés et correcte-
ment utilisés. Utiliser des collecteurs de poussière peut
réduire les risques dus aux poussières.
Utilisation et entretien de l’outil
Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli-
cation. L’outil adapté réalisera mieux le travail et de ma-
nière plus sûre au régime pour lequel il a été construit.
Ne pas utiliser l’outil si l’interrupteur ne permet pas de
passer de l’état de marche à arrêt et vice versa. Tout ou-
til qui ne peut pas être commandé par l’interrupteur est
dangereux et il faut le faire réparer.
Débrancher la fiche de la source d’alimentation en cou-
rant et/ou le bloc de batteries de l’outil avant tout ré-
glage, changement d’accessoires ou avant de ranger
l’outil. De telles mesures de sécurité préventives ré-
duisent le risque de démarrage accidentel de l’outil.
Conserver les outils à l’arrêt hors de la portée des en-
fants et ne pas permettre à des personnes ne connais-
sant pas l’outil ou les présentes instructions de le faire
fonctionner. Les outils sont dangereux entre les mains
d’utilisateurs novices.
Observer la maintenance de l’outil. Vérifier qu’il n’y a
pas de mauvais alignement ou de blocage des parties
mobiles, des pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de l’outil. En cas de
dommages, faire réparer l’outil avant de l’utiliser. De
nombreux accidents sont dus à des outils mal entretenus.
Garder affûtés et propres les outils permettant de cou-
per. Des outils destinés à couper correctement entretenus
avec des pièces coupantes tranchantes sont moins sus-
ceptibles de bloquer et sont plus faciles à contrôler.
Utiliser l’outil, les accessoires et les lames etc., confor-
mément à ces instructions, en tenant compte des
conditions de travail et du travail à réaliser. L’utilisation
de l’outil pour des opérations différentes de celles prévues
pourrait donner lieu à des situations dangereuses.
Maintenance et entretien
Faire entretenir l’outil par un réparateur qualifié utili-
sant uniquement des pièces de rechange identiques.
Cela assurera que la sécurité de l’outil est maintenue.
Instructions de sécurité pour scies circulaires
Procédures de coupe
DANGER : N’approchez pas les mains de la zone de
coupe et de la lame. Gardez la deuxième main sur la poi-
gnée auxiliaire ou sur le boîtier du moteur. Si les deux
mains tiennent la scie, elles ne peuvent pas être coupées
par la lame.
N’exposez aucune partie de votre corps sous la pièce à
travailler. Le protecteur ne peut pas vous protéger de la
lame sous la pièce à travailler.
Ajustez la profondeur de coupe à l’épaisseur de la pièce
à travailler. Il convient que moins de la totalité d’une dent
parmi toutes les dents de la lame soit visible sous la pièce
à travailler.
Ne tenez jamais la pièce à débiter dans vos mains ou sur
vos jambes. Assurez-vous que la pièce à travailler se
trouve sur une plate-forme stable. Il est important que la
pièce à travailler soit soutenue convenablement, afin de
minimiser l’exposition du corps, le grippage de la lame, ou
la perte de contrôle.
Maintenez l’outil uniquement par les surfaces de prise
isolantes, si l’outil coupant, en marche, peut être en
contact avec des conducteurs cachés ou avec son
propre cordon d’alimentation. Le contact avec un fil
« sous tension » mettra également « sous tension » les par-
ties métalliques exposées de l’outil et provoquera un choc
électrique sur l’opérateur.
Lors d’une coupe, utilisez toujours un guide parallèle
ou un guide à bords droits. Cela améliore la précision de
la coupe et réduit les risques de grippage de la lame.
Toujours utiliser des lames de scie de la bonne taille, de
forme adaptée à l’alésage de fixation (par ex. en lo-
sange ou rondes). Des lames ne convenant pas aux pièces
de montage de la scie ne tournent pas rond et conduisent
à une perte de contrôle.
N’utilisez jamais de rondelles ou de boulons de lames
endommagés ou inadaptés. Les rondelles et les boulons
de lames ont été spécialement conçus pour votre scie, afin
de garantir une performance optimale et une sécurité de
fonctionnement.
Causes du recul et mises en garde correspondantes
le recul est une réaction soudaine observée sur une lame
de scie pincée, bloquée ou mal alignée, faisant sortir la scie
de la pièce à travailler de manière incontrôlée dans la di-
rection de l’opérateur ;
OBJ_BUCH-2175-001.book Page 22 Friday, August 1, 2014 2:12 PM
Français | 23
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
lorsque la lame est pincée ou bloquée fermement par le
fond du trait de scie, la lame se bloque et le moteur fait re-
tourner brutalement le bloc à l’opérateur ;
si la lame se tord ou est mal alignée lors de la coupe, les
dents sur le bord arrière de la lame peuvent creuser la face
supérieure du bois, ce qui fait que la lame sort du trait de
scie et est projetée sur l’opérateur.
Le recul est le résultat d’un mauvais usage de la scie et/ou
de procédures ou de conditions de fonctionnement incor-
rectes et peut être évité en prenant les précautions adé-
quates spécifiées ci-dessous.
Maintenez fermement la scie avec les deux mains et po-
sitionnez vos bras afin de résister aux forces de recul.
Positionnez votre corps de chaque côté de la lame,
mais pas dans l’alignement de la lame. Le recul peut faire
revenir la scie en arrière, mais les forces de recul peuvent
être maîtrisées par l’opérateur, si les précautions adé-
quates sont prises.
Lorsque la lame est grippée ou lorsqu’une coupe est in-
terrompue pour quelque raison que ce soit, relâchez le
bouton de commande et maintenez la scie immobile
dans le matériau, jusqu’à ce que la lame arrête complè-
tement de fonctionner. N’essayez jamais de retirer la
scie de la pièce à travailler ou de tirer la scie en arrière
pendant que la lame est en mouvement ou que le recul
peut se produire. Recherchez et prenez des mesures cor-
rectives afin d’empêcher que la lame ne se grippe.
Lorsque vous remettez en marche une scie dans la
pièce à travailler, centrez la lame de scie dans le trait
de scie et vérifiez que les dents de la scie ne soient pas
rentrées dans le matériau. Si la lame de scie est grippée,
elle peut venir chevaucher la pièce à travailler ou en sortir
lorsque la scie est remise en fonctionnement.
Placez des panneaux de grande taille sur un support
afin de minimiser les risques de pincement de la lame
et de recul. Les grands panneaux ont tendance à fléchir
sous leur propre poids. Les supports doivent être placés
sous le panneau des deux cotés, près de la ligne de coupe
et près du bord du panneau.
N’utilisez pas de lames émoussées ou endommagées.
Des lames non aiguisées ou mal fixées entraînent un trait
de scie rétréci, provoquant trop de frottements, un grip-
page de la lame et un recul.
La profondeur de la lame et les leviers de verrouillage
et de réglage du biseau doivent être solides et stables
avant de réaliser la coupe. Si l’ajustement de la lame dé-
rive pendant la coupe, cela peut provoquer un grippage et
un recul.
Soyez d’autant plus prudent lorsque vous découpez
des parois existantes ou d’autres zones sans visibilité.
La lame saillante peut couper des objets qui peuvent en-
traîner un recul.
Fonctionnement du protecteur inférieur
Vérifiez que le protecteur inférieur soit bien fermé
avant chaque utilisation. Ne mettez pas la scie en
marche si le protecteur inférieur ne se déplace pas li-
brement et ne se ferme pas instantanément. Ne serrez
jamais ou n’attachez jamais le protecteur inférieur en
position ouverte. Si la scie tombe accidentellement, le
protecteur inférieur peut se tordre. Soulevez le protecteur
inférieur avec la poignée rétractive et assurez-vous qu’il
bouge librement et n’est pas en contact avec la lame ou
toute autre partie, à tous les angles et profondeurs de
coupe.
Vérifiez le fonctionnement du ressort du protecteur in-
férieur. Si le protecteur et le ressort ne fonctionnent
pas correctement, ils doivent être révisés avant utilisa-
tion. Le protecteur inférieur peut fonctionner lentement
en raison d’éléments endommagés, de dépôts collants ou
de l’accumulation de débris.
N’ouvrez le protecteur inférieur à la main que pour cer-
taines coupes particulières, notamment les « coupes
plongeantes ou angulaires ». Ouvrez alors le protecteur
inférieur avec le levier de basculement et relâchez-le
dès que la lame a plongé dans la pièce. Pour tous les
autres travaux de sciage, laissez le protecteur inférieur
fonctionner automatiquement.
Vérifiez toujours que le protecteur inférieur recouvre
la lame avant de poser la scie sur un établi ou sur le sol.
Une lame non protégée et continuant à fonctionner par
inertie entraînera la scie en arrière, et coupera alors tout ce
qui se trouve sur sa trajectoire. Soyez conscient du temps
nécessaire à la lame pour s’arrêter après que l’interrupteur
est relâché.
Avertissements supplémentaires
Ne pas mettre les mains dans l’éjecteur de copeaux. Il y
a risque de blessures avec les parties en rotation.
Ne pas travailler avec la scie au-dessus de la tête. Dans
cette position, vous n’avez pas suffisamment de contrôle
sur l’appareil électroportatif.
Utiliser des détecteurs appropriés afin de déceler des
conduites cachées ou consulter les entreprises d’ap-
provisionnement locales. Un contact avec des lignes
électriques peut provoquer un incendie ou un choc élec-
trique. Un endommagement d’une conduite de gaz peut
provoquer une explosion. La perforation d’une conduite
d’eau provoque des dégâts matériels et peut provoquer un
choc électrique.
Ne pas utiliser l’outil electroportatif de maniere
stationnaire ! Il n’est pas conçu pour une utilisation avec
table de sciage.
Ne pas utiliser de lames en acier HSS (aciers super ra-
pides). De telles lames se cassent facilement.
Ne pas scier de métaux ferreux. Les copeaux incandes-
cents peuvent enflammer l’aspiration des copeaux.
Toujours bien tenir l’outil électroportatif des deux
mains et veiller à toujours garder une position de tra-
vail stable. Avec les deux mains, l’outil électroportatif est
guidé de manière plus sûre.
Bloquer la pièce à travailler. Une pièce à travailler serrée
par des dispositifs de serrage appropriés ou dans un étau
est fixée de manière plus sûre que tenue dans les mains.
OBJ_BUCH-2175-001.book Page 23 Friday, August 1, 2014 2:12 PM
24 | Français
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Avant de déposer l’outil électroportatif, attendre que
celui-ci soit complètement à l’arrêt. L’outil risque de se
coincer, ce qui entraînerait une perte de contrôle de l’outil
électroportatif.
Description et performances du pro-
duit
Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions. Le
non-respect des avertissements et instruc-
tions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves
blessures.
Utilisation conforme
L’outil électroportatif, équipé d’un support stable, est conçu
pour effectuer dans le bois des coupes droites longitudinales
et transversales ainsi que des angles d’onglet. Avec des lames
de scie correspondantes, il est également possible de scier
des métaux non ferreux à paroi mince, p. ex. des profilés.
Travailler des métaux ferreux n’est pas admissible.
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur la page graphique.
1Molette de présélection de la vitesse (GKS 55+ GCE)
2Interrupteur Marche/Arrêt
3Déverrouillage de mise en fonctionnement de
l’interrupteur Marche/Arrêt
4Clé mâle coudée pour vis à six pans creux
5Dispositif de blocage de broche
6Echelle de graduation des angles de coupes biaises
7Vis papillon pour la butée parallèle
8Vis papillon pour présélection de l’angle d’onglet
9Marquage de la coupe 45°
10 Marquage de la coupe 0°
11 Butée parallèle*
12 Capot de protection à mouvement pendulaire
13 Levier de présélection du capot de protection à mouve-
ment pendulaire
14 Plaque de base
15 Vis papillon pour présélection de l’angle d’onglet
(GKS 55+ G/GKS 55+ GCE)
16 Ejection des copeaux
17 Capot de protection
18 Poignée (surface de préhension isolante)
19 Poignée supplémentaire (surface de préhension iso-
lante)
20 Vis de serrage avec rondelle
21 Bride de serrage
22 Lame de scie circulaire*
23 Bride porte-outil
24 Broche de scie
25 Vis de fixation adaptateur d’aspiration*
26 Adaptateur d’aspiration*
27 Levier de serrage pour présélection de la profondeur de
coupe
28 Graduation de la profondeur de coupe
29 Serre-joint (1 paire)**
30 Rail de guidage*
31 Tuyau d’aspiration*
32 Raccord d’assemblage*
*Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d’accessoires.
**disponible dans le commerce (non fourni avec l’appareil)
Caractéristiques techniques
Scie circulaire GKS 165 GKS 55+ G GKS 55+ GCE
N° d’article 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Puissance nominale absorbée W 1100 1200 1350
Vitesse à vide tr/min 4900 4900 21004700
Profondeur de coupe maxi. avec
une lame de scie de 165 mm de
diamètre
pour angle d’onglet de 0°
pour angle d’onglet de 45° mm
mm 66
47 63
47,5 63
47,5
Blocage de la broche ---
Préréglage de la vitesse de rotation -
Constant-Electronic -
Limitation du courant de démarrage -
Frein de ralentissement --
Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des
versions spécifiques à certains pays.
OBJ_BUCH-2175-001.book Page 24 Friday, August 1, 2014 2:12 PM
Français | 25
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Niveau sonore et vibrations
Le niveau d’oscillation indiqué dans ces instructions d’utilisa-
tion a été mesuré conformément à la norme EN 60745 et peut
être utilisé pour une comparaison d’outils électroportatifs. Il
est également approprié pour une estimation préliminaire de
la charge vibratoire.
Le niveau d’oscillation correspond aux utilisations principales
de l’outil électroportatif. Si l’outil électrique est néanmoins
utilisé pour d’autres applications, avec différents accessoires
ou d’autres outils de travail ou s’il est mal entretenu, le niveau
d’oscillation peut être différent. Ceci peut augmenter consi-
dérablement la charge vibratoire pendant toute la durée de
travail.
Pour une estimation précise de la charge vibratoire, il est re-
commandé de prendre aussi en considération les périodes
pendant lesquelles l’appareil est éteint ou en fonctionnement,
mais pas vraiment utilisé. Ceci peut réduire considérable-
ment la charge vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour
protéger l’utilisateur des effets des vibrations, telles que par
exemple : Entretien de l’outil électrique et des outils de tra-
vail, maintenir les mains chaudes, organisation des opéra-
tions de travail.
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que le pro-
duit décrit sous « Caractéristiques techniques » est en confor-
mité avec toutes les dispositions des directives 2011/65/UE,
2014/30/UE, 2006/42/CE et leurs modifications ainsi
qu’avec les normes suivantes : EN 60745-1, EN 60745-2-5.
Dossier technique (2006/42/CE) auprès de :
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
07.04.2014
Dimensions de la plaque de base mm 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5
Diamètre de la lame de scie mm 165 165 165
Perçage de positionnement mm 20 20 20
Poids suivant EPTA-Procedure
01/2003 kg 3,6 3,8 3,8
Classe de protection / II / II / II
Scie circulaire GKS 165 GKS 55+ G GKS 55+ GCE
Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des
versions spécifiques à certains pays.
Valeurs d’émissions sonores
déterminées selon la norme
EN 60745-2-5.
GKS 165 GKS 55+ G GKS 55+ GCE
3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Les mesures réelles (A) des niveaux
sonores de l’appareil sont
Niveau de pression acoustique
Niveau d’intensité acoustique
Incertitude K
Portez une protection
acoustique !
dB(A)
dB(A)
dB
89
100
3
89
100
3
86
97
3
Valeurs totales des vibrations ah
(somme vectorielle des trois axes
directionnels) et incertitude K rele-
vées conformément à la norme
EN 60745 :
Sciage du bois :
ah
K
Sciage du métal :
ah
K
m/s2
m/s2
m/s2
m/s2
4,0
1,5
< 2,5
1,5
4,0
1,5
< 2,5
1,5
< 2,5
1,5
< 2,5
1,5
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-2175-001.book Page 25 Friday, August 1, 2014 2:12 PM
26 | Français
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Montage
Montage/Changement de la lame de scie circu-
laire
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
Portez toujours des gants de protection pour monter la
lame de scie. Lors d’un contact avec la lame de scie, il y a
un risque de blessures.
N’utilisez que des lames de scie dont les caractéris-
tiques techniques correspondent à ceux indiqués dans
les instructions d’utilisation.
N’utilisez jamais de meules comme outil de travail.
Choix de la lame de scie
Vous trouverez un tableau des lames de scie recommandées à
la fin de ces instructions d’utilisation.
Démontage de la lame de scie (voir figure A)
Pour changer l’outil, le mieux est de poser l’outil électroporta-
tif sur la partie avant du carter moteur.
Appuyez sur la touche de blocage de la broche 5 et mainte-
nez-la dans cette position.
N’appuyez sur la touche de blocage de la broche 5 que
lorsque la broche de scie est à l’arrêt. Sinon, l’outil élec-
troportatif pourrait être endommagé.
A l’aide de la clé pour vis à six pans creux 4, dévissez la vis
de serrage 20 dans le sens de rotation .
Faites basculer le capot de protection à mouvement pen-
dulaire 12 vers l’arrière et tenez-le dans cette position.
Enlevez la bride de serrage 21 et la lame de scie 22 de la
broche de scie 24.
Montage de la lame de scie (voir figure A)
Pour changer l’outil, le mieux est de poser l’outil électroporta-
tif sur la partie avant du carter moteur.
Nettoyez la lame de scie 22 ainsi que toutes les pièces de
serrage à monter.
Faites basculer le capot de protection à mouvement pen-
dulaire 12 vers l’arrière et tenez-le dans cette position.
Placez la lame de scie 22 sur la bride porte-outil 23. Le
sens de coupe des dents (direction de la flèche se trouvant
sur la lame de scie) et la flèche se trouvant sur le capot de
protection 17 doivent coïncider.
Posez la bride de serrage 21 et vissez la vis de serrage 20
dans le sens de rotation . Veillez à la bonne position de
montage de la bride porte-outil 23 et de la bride de serrage
21.
Appuyez sur la touche de blocage de la broche 5 et mainte-
nez-la dans cette position.
A l’aide de la clé pour vis à six pans creux 4, vissez la vis de
serrage 20 dans le sens de rotation . Le couple de ser-
rage doit être de 69 Nm, ce qui correspond à un serrage
à la main plus ¼ tour.
Aspiration de poussières/de copeaux
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
Les poussières de matériaux tels que peintures contenant
du plomb, certains bois, minéraux ou métaux, peuvent être
nuisibles à la santé. Entrer en contact ou aspirer les pous-
sières peut entraîner des réactions allergiques et/ou des
maladies respiratoires auprès de l’utilisateur ou de per-
sonnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou
de hêtre sont considérées comme cancérigènes, surtout
en association avec des additifs pour le traitement du bois
(chromate, lazure). Les matériaux contenant de l’amiante
ne doivent être travaillés que par des personnes qualifiées.
Si possible, utilisez un dispositif d’aspiration des pous-
sières approprié au matériau.
Veillez à bien aérer la zone de travail.
Il est recommandé de porter un masque respiratoire
avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériaux à traiter
en vigueur dans votre pays.
Evitez toute accumulation de poussières à l’emplace-
ment de travail. Les poussières peuvent facilement s’en-
flammer.
Montage de l’adaptateur d’aspiration (voir figure B)
Enfoncer l’adaptateur d’aspiration 26 sur l’éjecteur de co-
peaux 16 jusqu’à ce qu’il s’encliquette. Bloquer l’adapta-
teur d’aspiration 26 en plus avec la vis 25.
A l’adaptateur d’aspiration 26, il est possible de brancher
un tuyau d’aspiration d’un diamètre de 35 mm.
L’adaptateur d’aspiration ne doit pas être monté sans
qu’une aspiration externe soit raccordée. Le canal d’as-
piration risque sinon d’être obturé.
Il est interdit de raccorder un sac à poussières sur
l’adaptateur d’aspiration. Le système d’aspiration risque
sinon d’être obturé.
Nettoyez l’adaptateur d’aspiration 26 à intervalles réguliers
afin d’assurer une bonne récupération des poussières.
Aspiration externe de copeaux
Raccordez le tuyau d’aspiration 31 à un aspirateur (acces-
soire). Vous trouverez un tableau pour le raccordement aux
différents aspirateurs à la fin des ces instructions d’utilisa-
tion.
L’outil électroportatif peut être branché directement sur la
prise d’un aspirateur universel Bosch avec commande à dis-
tance. L’aspirateur se met automatiquement en marche dès
que l’outil électroportatif est mis en service.
L’aspirateur doit être approprié au matériau à travailler.
Pour l’aspiration de poussières particulièrement nuisibles à la
santé, cancérigènes ou sèches, utilisez des aspirateurs spéci-
fiques.
Mise en marche
Modes opératoires
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
OBJ_BUCH-2175-001.book Page 26 Friday, August 1, 2014 2:12 PM
Français | 27
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Réglage de la profondeur de coupe (voirfigure C)
Ajustez la profondeur de coupe à l’épaisseur de la pièce
à travailler. Il convient que moins de la totalité d’une dent
parmi toutes les dents de la lame soit visible sous la pièce
à travailler.
Desserrez le levier de serrage 27. Pour une profondeur de
coupe plus petite, éloignez la scie de la plaque de base 14,
pour une profondeur de coupe plus élevée, approchez la
scie de la plaque de base 14. Réglez la mesure souhaitée
sur la graduation de la profondeur de coupe. Resserrez le
levier de serrage 27.
Si, après avoir desserré le levier de serrage 27, la profon-
deur de coupe ne se laisserait pas régler complètement,
retirez le levier de serrage 27 de la scie et poussez-le vers
le bas. Relâchez le levier de serrage 27. Répétez cette opé-
ration jusqu’à ce que la profondeur souhaitée de coupe
puisse être réglée.
Si, après avoir serré le levier de serrage 27, la profondeur
de coupe ne se laisserait pas bloquer suffisamment, retirez
le levier de serrage 27 de la scie et poussez-le vers le haut.
Relâchez le levier de serrage 27. Répétez cette opération
jusqu’à ce que la profondeur de coupe soit bloquée.
Réglage des angles de coupe biaises
(GKS 55+ G/GKS 55+ GCE)
Nous recommandons de poser l’outil électroportatif sur la
partie avant du capot de protection 17.
Desserrez les vis papillon 8 et 15. Faites basculer la scie la-
téralement. Réglez la mesure souhaitée sur la graduation
6. Resserrez bien les vis papillon 8 et 15.
Note : Dans des coupes d’onglet, la profondeur de coupe est
moins importante que la valeur indiquée sur la graduation de
la profondeur de coupe 28.
Réglage des angles de coupe biaises (GKS 165)
Nous recommandons de poser l’outil électroportatif sur la
partie avant du capot de protection 17.
Desserrez la vis papillon 8. Faites basculer la scie latérale-
ment. Réglez la mesure souhaitée sur la graduation 6. Res-
serrez bien la vis papillon 8.
Note : Dans des coupes d’onglet, la profondeur de coupe est
moins importante que la valeur indiquée sur la graduation de
la profondeur de coupe 28.
Marquages de la ligne de coupe
Le marquage de coupe 0 ° 10 indique la position de la lame de
scie lors d’une coupe à angle droit. Le marquage de coupe 45 °
9 indique la position de la lame de scie lors d’une coupe à 45°.
Afin d’obtenir une coupe de grande précision dimension-
nelle, positionnez la scie circulaire conformément aux indi-
cations sur la figure sur la pièce à travailler. Le mieux est
d’effectuer une coupe d’essai.
Mise en service
Tenez compte de la tension du réseau ! La tension de la
source de courant doit correspondre aux indications se
trouvant sur la plaque signalétique de l’outil électro-
portatif. Les outils électroportatifs marqués 230 V
peuvent également fonctionner sur 220 V.
Mise en Marche/Arrêt
–Pour la mise en service de l’outil électroportatif, poussez
d’abord le dispositif de déverrouillage de mise en marche
3 vers l’arrière ; appuyez ensuite sur l’interrupteur
Marche/Arrêt 2 et maintenez-le appuyé.
–Pour arrêter l’outil électroportatif, relâchez l’interrupteur
Marche/Arrêt 2.
Note : Pour des raisons de sécurité, il n’est pas possible de
verrouiller l’interrupteur Marche/Arrêt 2, mais celui-ci doit
rester constamment appuyé pendant le travail de sciage.
Préréglage de la vitesse de rotation (GKS 55+ GCE)
La molette de présélection de la vitesse de rotation 1 permet
de sélectionner la vitesse de rotation nécessaire (même du-
rant l’utilisation de l’appareil).
La vitesse de rotation nécessaire dépend de la lame de scie
utilisée et du matériau à travailler (voir tableau Lames de scie
à la fin de ces instructions d’utilisation).
Frein de ralentissement (GKS 55+ G/GKS 55+ GCE)
Un frein de ralentissement intégré réduit le temps de ralentis-
sement par inertie de la lame de scie une fois l’outil électro-
portatif arrêté.
Limitation du courant de démarrage (GKS 55+ GCE)
La limitation électronique du courant de démarrage limite la
puissance lors de la mise en marche de l’outil électroportatif
et permet un fonctionnement sur un fusible 16 A.
Constant-Electronic (GKS 55+ GCE)
Le constant-électronic permet de maintenir presque
constante la vitesse de rotation en marche à vide et en charge,
et assure ainsi une performance régulière.
Instructions d’utilisation
Protégez les lames contre les chocs et les coups.
Guidez l’outil électroportatif de façon régulière et en effec-
tuant une avance modérée dans le sens de la coupe. Une
avance trop forte réduit considérablement la durée de vie des
outils électroportatifs et peut endommager l’outil électropor-
tatif.
La puissance et la qualité de la coupe dépendent dans une
large mesure de l’état et de la forme des dents de la lame de
scie. En conséquence, n’utilisez que des lames de scie aigui-
sées et appropriées aux matériaux à travailler.
0 45 0 45
OBJ_BUCH-2175-001.book Page 27 Friday, August 1, 2014 2:12 PM
28 | Français
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Sciage de bois
Le bon choix de la lame de scie dépend de la nature et de la
qualité du bois et du type de coupe à savoir longitudinale ou
transversale.
La découpe longitudinale de l’épicéa entraîne la formation de
longs copeaux en spirale.
Les poussières de hêtre et de chêne sont particulièrement
nuisibles à la santé, en conséquence, travaillez toujours avec
une aspiration de copeaux.
Sciage de métaux non-ferreux
Note : N’utilisez qu’une lame des scie aiguisée et appropriée
pour les métaux non-ferreux. Ceci assure une coupe lisse et
empêche le coinçage de la lame de scie.
Guidez l’outil électroportatif contre la pièce à travailler
lorsque l’appareil est en marche et commencez le sciage avec
précaution. Ensuite, continuez le travail avec peu d’avance et
sans interruption.
Commencez le sciage des profilés toujours du côté étroit,
pour les profilés en forme de U, ne commencez jamais du côté
ouvert. Soutenez les profilés longs pour éviter un coinçage de
la lame de scie et un contrecoup de l’outil électroportatif.
Sciage avec butée parallèle (voir figure D)
La butée parallèle 11 permet des coupes précises le long d’un
bord ou des coupes d’une même largeur.
Desserrez la vis papillon 7 et faites passer la graduation de
la butée parallèle 11 à travers le guidage de la plaque de
base 14. Réglez l’épaisseur de coupe souhaitée sur la gra-
duation se trouvant sur le marquage de coupe correspon-
dant 10 ou 9, voir chapitre « Marquages de la ligne de
coupe ». Resserrez bien la vis papillon 7.
Sciage avec butée auxiliaire (voir figure E)
Pour travailler des pièces de dimensions importantes ou pour
couper des bords droits, il est possible de monter une
planche ou une barre comme butée auxiliaire sur la pièce à
travailler et de guider la scie circulaire avec la plaque de base
le long de la butée auxiliaire.
Sciage avec rail de guidage (GKS 55+ G/GKS 55+ GCE)
(voir figure F)
A l’aide du rail de guidage 30, il est possible d’effectuer des
coupes rectilignes.
La garniture en caoutchouc se trouvant sous le rail de guidage
constitue un pare-éclats destiné à éviter les éclats en surface
lors du sciage du bois. A cet effet, les dents de la lame de scie
doivent entrer directement en contact avec la garniture en
caoutchouc.
Avant la première coupe, la garniture en caoutchouc doit être
ajustée à l’aide du rail de guidage 30 à la scie circulaire utili-
sée. Placez à cet effet le rail de guidage 30 sur toute sa lon-
gueur sur une pièce à usiner. Ajustez une profondeur de
coupe de 9 mm env. pour une coupe à angle droit. Mettez en
marche la scie circulaire et guidez-la en effectuant une avance
régulière et modérée dans le sens de la coupe.
Il est possible de raccorder deux rails de guidage par l’inter-
médiaire du raccord d’assemblage 32. Le serrage s’effectue
au moyen des quatre vis solidaires du raccord d’assemblage.
Entretien et Service Après-Vente
Nettoyage et entretien
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
Veillez à ce que l’outil électroportatif ainsi que les ouïes
de ventilation soient toujours propres afin d’obtenir un
travail impeccable et sûr.
Le capot de protection à mouvement pendulaire doit toujours
pouvoir bouger librement et fermer automatiquement. En
conséquence, tenez toujours propre les abords du capot de
protection à mouvement pendulaire. Enlevez les poussières
et les copeaux en soufflant avec de l’air comprimé ou à l’aide
d’un pinceau.
Pour protéger de la corrosion les lames de scie sans revête-
ment, il est recommandé d’appliquer une mince couche
d’huile exempte d’acide. Avant le sciage, enlevez l’huile pour
ne pas encrasser le bois.
Les restes de résine ou de colle se trouvant sur la lame de scie
entravent la qualité de coupe. En conséquence, nettoyez les
lames de scie immédiatement après utilisation.
Dans le cas où un remplacement de la fiche de raccordement
s’avère nécessaire, ceci ne doit être effectué que par Bosch
ou une station de Service Après-Vente agréée pour outillage
Bosch afin d’éviter des dangers de sécurité.
Service Après-Vente et Assistance
Notre Service Après-Vente répond à vos questions concer-
nant la réparation et l’entretien de votre produit et les pièces
de rechange. Vous trouverez des vues éclatées ainsi que des
informations concernant les pièces de rechange également
sous :
www.bosch-pt.com
Les conseillers techniques et assistants Bosch sont à votre
disposition pour répondre à vos questions concernant nos
produits et leurs accessoires.
Pour toute demande de renseignement ou commande de
pièces de rechange, précisez-nous impérativement le numéro
d’article à dix chiffres de l’outil électroportatif indiqué sur la
plaque signalétique.
France
Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.fr.
Vous êtes un utilisateur, contactez:
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : 0811 360122
(coût d’une communication locale)
Fax : (01) 49454767
E-Mail : contact.outillage-electroportatif@fr.bosch.com
OBJ_BUCH-2175-001.book Page 28 Friday, August 1, 2014 2:12 PM
Español | 29
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : (01) 43119006
Fax : (01) 43119033
E-Mail : sav.outillage-electroportatif@fr.bosch.com
Belgique, Luxembourg
Tel. : +32 2 588 0589
Fax : +32 2 588 0595
E-Mail : outillage.gereedschap@be.bosch.com
Suisse
Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.com/ch/fr.
Tel. : (044) 8471512
Fax : (044) 8471552
E-Mail : Aftersales.Service@de.bosch.com
Elimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et em-
ballages, doivent pouvoir suivre chacun une voie de recyclage
appropriée.
Ne jetez pas les outils électroportatifs avec les ordures
ménagères !
Seulement pour les pays de l’Union Européenne :
Conformément à la directive européenne
2012/19/UE relative aux déchets d’équi-
pements électriques et électroniques et sa
mise en vigueur conformément aux législa-
tions nationales, les outils électroportatifs
dont on ne peut plus se servir doivent être
isolés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
Español
Instrucciones de seguridad
Advertencias de peligro generales para herra-
mientas eléctricas
Lea íntegramente estas adverten-
cias de peligro e instrucciones. En
caso de no atenerse a las advertencias de peligro e instruccio-
nes siguientes, ello puede ocasionar una descarga eléctrica,
un incendio y/o lesión grave.
Guardar todas las advertencias de peligro e instrucciones
para futuras consultas.
El término herramienta eléctrica empleado en las siguientes
advertencias de peligro se refiere a herramientas eléctricas
de conexión a la red (con cable de red) y a herramientas eléc-
tricas accionadas por acumulador (o sea, sin cable de red).
Seguridad del puesto de trabajo
Mantenga limpio y bien iluminado su puesto de trabajo.
El desorden o una iluminación deficiente en las áreas de
trabajo pueden provocar accidentes.
No utilice la herramienta eléctrica en un entorno con
peligro de explosión, en el que se encuentren combus-
tibles líquidos, gases o material en polvo. Las herra-
mientas eléctricas producen chispas que pueden llegar a
inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su
puesto de trabajo al emplear la herramienta eléctrica.
Una distracción le puede hacer perder el control sobre la
herramienta eléctrica.
Seguridad eléctrica
El enchufe de la herramienta eléctrica debe correspon-
der a la toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas dotadas con
una toma de tierra. Los enchufes sin modificar adecuados
a las respectivas tomas de corriente reducen el riesgo de
una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra
como tuberías, radiadores, cocinas y refrigeradores. El
riesgo a quedar expuesto a una sacudida eléctrica es ma-
yor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia y evite
que penetren líquidos en su interior. Existe el peligro de
recibir una descarga eléctrica si penetran ciertos líquidos
en la herramienta eléctrica.
No utilice el cable de red para transportar o colgar la
herramienta eléctrica, ni tire de él para sacar el enchu-
fe de la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o piezas
móviles. Los cables de red dañados o enredados pueden
provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie
utilice solamente cables de prolongación apropiados
para su uso en exteriores. La utilización de un cable de
prolongación adecuado para su uso en exteriores reduce el
riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctri-
ca en un entorno húmedo, es necesario conectarla a
través de un fusible diferencial. La aplicación de un fusi-
ble diferencial reduce el riesgo a exponerse a una descarga
eléctrica.
Seguridad de personas
Esté atento a lo que hace y emplee la herramienta eléc-
trica con prudencia. No utilice la herramienta eléctrica
si estuviese cansado, ni tampoco después de haber
consumido alcohol, drogas o medicamentos. El no estar
atento durante el uso de la herramienta eléctrica puede
provocarle serias lesiones.
ADVERTENCIA
OBJ_BUCH-2175-001.book Page 29 Friday, August 1, 2014 2:12 PM
30 | Español
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Utilice un equipo de protección personal y en todo caso
unas gafas de protección. El riesgo a lesionarse se reduce
considerablemente si, dependiendo del tipo y la aplicación
de la herramienta eléctrica empleada, se utiliza un equipo
de protección adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antideslizante, casco, o
protectores auditivos.
Evite una puesta en marcha fortuita. Asegurarse de
que la herramienta eléctrica esté desconectada antes
de conectarla a la toma de corriente y/o al montar el
acumulador, al recogerla, y al transportarla. Si trans-
porta la herramienta eléctrica sujetándola por el interrup-
tor de conexión/desconexión, o si alimenta la herramienta
eléctrica estando ésta conectada, ello puede dar lugar a un
accidente.
Retire las herramientas de ajuste o llaves fijas antes de
conectar la herramienta eléctrica. Una herramienta de
ajuste o llave fija colocada en una pieza rotante puede pro-
ducir lesiones al poner a funcionar la herramienta eléctri-
ca.
Evite posturas arriesgadas. Trabaje sobre una base fir-
me y mantenga el equilibrio en todo momento. Ello le
permitirá controlar mejor la herramienta eléctrica en caso
de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No
utilice vestimenta amplia ni joyas. Mantenga su pelo,
vestimenta y guantes alejados de las piezas móviles. La
vestimenta suelta, el pelo largo y las joyas se pueden en-
ganchar con las piezas en movimiento.
Siempre que sea posible utilizar unos equipos de aspi-
ración o captación de polvo, asegúrese que éstos estén
montados y que sean utilizados correctamente. El em-
pleo de estos equipos reduce los riesgos derivados del pol-
vo.
Uso y trato cuidadoso de herramientas eléctricas
No sobrecargue la herramienta eléctrica. Use la herra-
mienta eléctrica prevista para el trabajo a realizar. Con
la herramienta adecuada podrá trabajar mejor y más segu-
ro dentro del margen de potencia indicado.
No utilice herramientas eléctricas con un interruptor
defectuoso. Las herramientas eléctricas que no se pue-
dan conectar o desconectar son peligrosas y deben hacer-
se reparar.
Saque el enchufe de la red y/o desmonte el acumulador
antes de realizar un ajuste en la herramienta eléctrica,
cambiar de accesorio o al guardar la herramienta eléc-
trica. Esta medida preventiva reduce el riesgo a conectar
accidentalmente la herramienta eléctrica.
Guarde las herramientas eléctricas fuera del alcance
de los niños. No permita la utilización de la herramienta
eléctrica a aquellas personas que no estén familiariza-
das con su uso o que no hayan leído estas instruccio-
nes. Las herramientas eléctricas utilizadas por personas
inexpertas son peligrosas.
Cuide la herramienta eléctrica con esmero. Controle si
funcionan correctamente, sin atascarse, las partes mó-
viles de la herramienta eléctrica, y si existen partes ro-
tas o deterioradas que pudieran afectar al funciona-
miento de la herramienta eléctrica. Haga reparar estas
piezas defectuosas antes de volver a utilizar la herra-
mienta eléctrica. Muchos de los accidentes se deben a
herramientas eléctricas con un mantenimiento deficiente.
Mantenga los útiles limpios y afilados. Los útiles mante-
nidos correctamente se dejan guiar y controlar mejor.
Utilice la herramienta eléctrica, accesorios, útiles, etc.
de acuerdo a estas instrucciones, considerando en ello
las condiciones de trabajo y la tarea a realizar. El uso de
herramientas eléctricas para trabajos diferentes de aque-
llos para los que han sido concebidas puede resultar peli-
groso.
Servicio
Únicamente haga reparar su herramienta eléctrica por
un profesional, empleando exclusivamente piezas de
repuesto originales. Solamente así se mantiene la seguri-
dad de la herramienta eléctrica.
Instrucciones de seguridad para sierras circula-
res
Procedimientos de serrado
PELIGRO: Mantener las manos alejadas del área de cor-
te y de la hoja de sierra. Sujete con la otra mano la em-
puñadura adicional o la carcasa motor. Si la sierra circu-
lar se sujeta con ambas manos, éstas no pueden lesionarse
con la hoja de sierra.
No toque por debajo de la pieza de trabajo. La caperuza
protectora no le protege del contacto con la hoja de sierra
por la parte inferior de la pieza de trabajo.
Adaptar la profundidad de corte al grosor de la pieza de
trabajo. La hoja de sierra no deberá sobresalir más de un
diente de la pieza de trabajo.
Jamás sujete la pieza de trabajo con la mano o colocán-
dola sobre sus piernas. Fije la pieza de trabajo sobre
una plataforma estable. Es importante que la pieza de
trabajo quede bien sujeta para reducir el riesgo a acciden-
tarse, a que se atasque la hoja de sierra, o a perder del con-
trol sobre el aparato.
Sujete la herramienta eléctrica sólo por las empuñadu-
ras aisladas al realizar trabajos en los que el útil pueda
llegar a tocar conductores eléctricos ocultos o el propio
cable de la red. El contacto con un conductor bajo tensión
pone también bajo tensión las partes metálicas de la herra-
mienta eléctrica y conduce a una descarga eléctrica.
Al realizar cortes longitudinales emplear siempre un
tope, o una guía recta. Esto permite un corte más exacto
y además reduce el riesgo a que se atasque la hoja de sie-
rra.
Utilice siempre las hojas de sierra con las dimensiones
correctas y el orificio adecuado (p. ej. en forma de rom-
bo o redondo). Las hojas de sierra que no ajusten correc-
tamente en los elementos de acoplamiento a la sierra, gi-
ran excéntricas y pueden hacerle perder el control sobre la
sierra.
OBJ_BUCH-2175-001.book Page 30 Friday, August 1, 2014 2:12 PM
Español | 31
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Jamás utilice arandelas o tornillos dañados o incorrec-
tos para sujetar la hoja de sierra. Las arandelas y torni-
llos de sujeción de la hoja de sierra fueron especialmente
diseñados para obtener unas prestaciones y seguridad de
trabajo máximas.
Retroceso Causas del retroceso (rebote) y adverten-
cias al respecto
El retroceso es una fuerza de reacción brusca que se
provoca al engancharse, atascarse o guiar incorrectamen-
te la hoja de sierra, lo que hace que la sierra se salga de for-
ma incontrolada de la pieza de trabajo y resulte impulsada
hacia el usuario;
si la hoja de sierra se engancha o atasca al cerrarse la ra-
nura de corte, la hoja de sierra se bloquea y el motor impul-
sa el aparato hacia el usuario;
si la hoja de sierra se gira lateralmente o se desalinea, los
dientes de la parte posterior de la hoja de sierra pueden
engancharse en la cara superior de la pieza de trabajo ha-
ciendo que la hoja de sierra se salga de la ranura de corte,
y el aparato salga despedido hacia atrás en dirección al
usuario.
El retroceso es ocasionado por la aplicación o manejo inco-
rrecto de la herramienta eléctrica. Es posible evitarlo ate-
niéndose a las medidas preventivas que a continuación se
detallan.
Sujete firmemente la sierra con ambas manos mante-
niendo los brazos en una posición que le permita opo-
nerse a la fuerza de reacción. Mantenga el cuerpo a un
lado de la hoja de sierra y jamás colocándose en línea
con ella. Aunque la sierra pueda retroceder bruscamente
al ser rechazada, el usuario puede controlar esta fuerza de
reacción tomando unas precauciones adecuadas.
Si la hoja de sierra se atasca o si tuviese que interrum-
pir su trabajo, desconecte y mantenga inmóvil la sierra
hasta que la hoja de sierra se haya detenido completa-
mente. Jamás intente sacar la sierra de la pieza de tra-
bajo o tirar de ella hacia atrás con la hoja de sierra en
funcionamiento, puesto que podría retroceder brusca-
mente. Investigue y subsane convenientemente la causa
del atasco de la hoja de sierra.
Para continuar el trabajo con la sierra, centrar primero
la hoja de sierra en la ranura y cerciorarse de que los
dientes de sierra no toquen la pieza de trabajo. Si la hoja
de sierra está atascada, la sierra puede llegar a salirse de la
pieza de trabajo o retroceder bruscamente al ponerse en
marcha.
Soporte los tableros grandes para evitar que se atas-
que la hoja de sierra y provoque un retroceso. Los table-
ros grandes pueden moverse por su propio peso. Sopor-
tarlos a ambos lados, tanto cerca de la línea de corte como
por los bordes.
No use hojas de sierra melladas ni dañadas. Las hojas de
sierra con dientes mellados o incorrectamente triscados
producen una ranura de corte demasiado estrecha, lo que
provoca una fricción excesiva y el atasco o retroceso brus-
co de la hoja de sierra.
Apriete firmemente los dispositivos de ajuste de la pro-
fundidad y ángulo de corte antes de comenzar a serrar.
Si la sierra llegase a desajustarse durante el trabajo puede
que la hoja de sierra se atasque y retroceda bruscamente.
Proceda con especial cautela al serrar en paredes o su-
perficies similares. Al ir penetrando la hoja de sierra, ésta
puede ser bloqueada por objetos ocultos en el material y
hacer que la sierra retroceda bruscamente.
Función de la caperuza protectora inferior
Antes de cada utilización cerciórese de que la caperuza
protectora inferior cierre perfectamente. No use la sie-
rra si la caperuza protectora inferior no gira libremente
o no se cierra de forma instantánea. Jamás bloquee o
ate la caperuza protectora con la hoja de sierra descu-
bierta. Si la sierra se le cae puede que se deforme la cape-
ruza protectora. Abra la caperuza protectora inferior con la
palanca y cerciórese de que se mueva libremente sin que
llegue a tocar la hoja de sierra ni otras partes en cualquiera
de los ángulos y profundidades de corte.
Controlar el buen funcionamiento del muelle de recu-
peración de la caperuza protectora inferior. Antes de
su uso haga reparar el aparato s i la caperuza protectora
inferior o el resorte no funcionasen correctamente. Las
piezas deterioradas, el material adherido pegajoso, o las
virutas acumuladas pueden hacer que la caperuza protec-
tora se mueva con dificultad.
Abra la caperuza protectora inferior con la mano sola-
mente al realizar cortes especiales, como “cortes de in-
mersión y angulares”. Abra la caperuza protectora in-
ferior con la palanca de retiro y déjela suelta, tan
pronto se haya sumergido la hoja de sierra en la pieza
de trabajo. En todos los demás trabajos de serrado debe
funcionar automáticamente la caperuza protectora infe-
rior.
No depositar la sierra sobre una base si la caperuza pro-
tectora inferior no cubre la hoja de sierra. Una hoja de
sierra sin proteger, que no esté completamente detenida,
hace que la sierra salga despedida hacia atrás, cortando
todo lo que encuentra a su paso. Considerar el tiempo de
marcha por inercia hasta la detención de la sierra.
Instrucciones de seguridad adicionales
No introduzca los dedos en el expulsor de virutas. Po-
dría lesionarse con las piezas en rotación.
No trabaje con la sierra por encima de la cabeza. Esta
posición no le permite controlar suficientemente la herra-
mienta eléctrica.
Utilice unos aparatos de exploración adecuados para
detectar posibles tuberías de agua y gas o cables eléc-
tricos ocultos, o consulte a la compañía local que le
abastece con energía. El contacto con cables eléctricos
puede electrocutarle o causar un incendio. Al dañar las tu-
berías de gas, ello puede dar lugar a una explosión. La per-
foración de una tubería de agua puede redundar en daños
materiales o provocar una electrocución.
No utilice la herramienta eléctrica de forma estaciona-
ria. Ésta no ha sido concebida para ser utilizada en una me-
sa de corte.
OBJ_BUCH-2175-001.book Page 31 Friday, August 1, 2014 2:12 PM
32 | Español
1 609 92A 0LU | (1.8.14) Bosch Power Tools
No use hojas de sierra de acero HSS. Las hojas de sierra
de este tipo pueden romperse fácilmente.
No sierre metales férricos. Las virutas incandescentes
pueden llegar a incendiar el equipo para aspiración de pol-
vo.
Trabajar sobre una base firme sujetando la herramien-
ta eléctrica con ambas manos. La herramienta eléctrica
es guiada de forma más segura con ambas manos.
Asegure la pieza de trabajo. Una pieza de trabajo fijada
con unos dispositivos de sujeción, o en un tornillo de ban-
co, se mantiene sujeta de forma mucho más segura que
con la mano.
Antes de depositarla, esperar a que se haya detenido la
herramienta eléctrica. El útil puede engancharse y hacer-
le perder el control sobre la herramienta eléctrica.
El enchufe macho de conexión, debe ser conectado so-
lamente a un enchufe hembra de las mismas caracteris-
ticas técnicas del enchufe macho en materia.
Descripción y prestaciones del pro-
ducto
Lea íntegramente estas advertencias de
peligro e instrucciones. En caso de no ate-
nerse a las advertencias de peligro e instruc-
ciones siguientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o lesión
grave.
Utilización reglamentaria
La herramienta eléctrica ha sido proyectada para trabajar so-
bre una base firme y realizar cortes longitudinales o transver-
sales perpendiculares, o a inglete, en madera. Con las hojas
de sierra apropiadas pueden serrarse también piezas de me-
tal no férrico de reducido espesor como, p. ej., perfiles.
No es permisible procesar metales férricos.
Componentes principales
La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en la página ilustrada.
1Rueda preselectora de revoluciones (GKS 55+ GCE)
2Interruptor de conexión/desconexión
3Bloqueo de conexión para interruptor de conexión/
desconexión
4Llave macho hexagonal
5Botón de bloqueo del husillo
6Escala para el ángulo de inglete
7Tornillo de mariposa de tope paralelo
8Tornillo de mariposa para preselección del ángulo de
inglete
9Marca de posición para 45°
10 Marca de posición para 0°
11 Tope paralelo*
12 Caperuza protectora pendular
13 Palanca de ajuste de la caperuza protectora pendular
14 Placa base
15 Tornillo de mariposa para preselección del ángulo de
inglete (GKS 55+ G/GKS 55+ GCE)
16 Expulsor de virutas
17 Caperuza protectora
18 Empuñadura (zona de agarre aislada)
19 Empuñadura adicional (zona de agarre aislada)
20 Tornillo de sujeción con arandela
21 Brida de apriete
22 Hoja de sierra*
23 Brida de apoyo
24 Husillo de la sierra
25 Tornillo de sujeción del adaptador para aspiración*
26 Adaptador para aspiración de polvo*
27 Palanca para preselección de la profundidad de corte
28 Escala de profundidad de corte
29 Pareja de tornillos de apriete**
30 Carril guía*
31 Manguera de aspiración*
32 Pieza de empalme*
*Los accesorios descritos e ilustrados no corresponden al material
que se adjunta de serie. La gama completa de accesorios opciona-
les se detalla en nuestro programa de accesorios.
**de tipo comercial (no se adjunta con el aparato)
Datos técnicos
Sierra circular portátil GKS 165 GKS 55+ G GKS 55+ GCE
Nº de artículo 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Potencia absorbida nominal W 1100 1200 1350
Revoluciones en vacío min-1 4900 4900 21004700
máx. profundidad de corte con diá-
metro de hoja de sierra de 165 mm
con ángulo de inglete 0°
con ángulo de inglete 45° mm
mm 66
47 63
47,5 63
47,5
Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos
países.
OBJ_BUCH-2175-001.book Page 32 Friday, August 1, 2014 2:12 PM
Español | 33
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Información sobre ruidos y vibraciones
El nivel de vibraciones indicado en estas instrucciones ha sido
determinado según el procedimiento de medición fijado en la
norma EN 60745 y puede servir como base de comparación
con otras herramientas eléctricas. También es adecuado para
estimar provisionalmente la solicitación experimentada por
las vibraciones.
El nivel de vibraciones indicado ha sido determinado para las
aplicaciones principales de la herramienta eléctrica. Por ello,
el nivel de vibraciones puede ser diferente si la herramienta
eléctrica se utiliza para otras aplicaciones, con accesorios di-
ferentes, con útiles divergentes, o si el mantenimiento de la
misma fuese deficiente. Ello puede suponer un aumento drás-
tico de la solicitación por vibraciones durante el tiempo total
de trabajo.
Para determinar con exactitud la solicitación experimentada
por las vibraciones, es necesario considerar también aquellos
tiempos en los que el aparato esté desconectado, o bien, esté
en funcionamiento, pero sin ser utilizado realmente. Ello pue-
de suponer una disminución drástica de la solicitación por vi-
braciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al
usuario de los efectos por vibraciones, como por ejemplo:
Mantenimiento de la herramienta eléctrica y de los útiles, con-
servar calientes las manos, organización de las secuencias de
trabajo.
Declaración de conformidad
Declaramos bajo nuestra exclusiva responsabilidad, que el
producto descrito en los “Datos técnicos” cumple con todas
las disposiciones correspondientes de las directivas
2011/65/UE, 2014/30/UE, 2006/42/CE inclusive sus mo-
dificaciones y está en conformidad con las siguientes normas:
EN 60745-1, EN 60745-2-5.
Bloqueo del husillo ---
Preselección de revoluciones -
Electrónica Constante -
Limitación de la corriente de
arranque -
Freno de marcha por inercia --
Dimensiones de la placa base mm 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5
Diámetro de la hoja de sierra mm 165 165 165
Diámetro del orificio mm 20 20 20
Peso según EPTA-Procedure
01/2003 kg 3,6 3,8 3,8
Clase de protección / II / II / II
Sierra circular portátil GKS 165 GKS 55+ G GKS 55+ GCE
Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos
países.
Valores de emisión de ruidos deter-
minados según EN 60745-2-5. GKS 165 GKS 55+ G GKS 55+ GCE
3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
El nivel de presión sonora típico del
aparato, determinado con un
filtro A, asciende a
Nivel de presión sonora
Nivel de potencia acústica
Tolerancia K
¡Utilizar protectores auditivos!
dB(A)
dB(A)
dB
89
100
3
89
100
3
86
97
3
Valores totales de vibraciones ah
(suma de vectores de tres direccio-
nes) e inseguridad K determinados
según EN 60745:
Aserrado de madera:
ah
K
Aserrado de metal:
ah
K
m/s2
m/s2
m/s2
m/s2
4,0
1,5
< 2,5
1,5
4,0
1,5
< 2,5
1,5
< 2,5
1,5
< 2,5
1,5
OBJ_BUCH-2175-001.book Page 33 Friday, August 1, 2014 2:12 PM
34 | Español
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Expediente técnico (2006/42/CE) en:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
07.04.2014
Montaje
Montaje y cambio de la hoja de sierra
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.
Al montar la hoja de sierra utilice unos guantes de pro-
tección. Podría accidentarse en caso de tocar la hoja de
sierra.
Únicamente emplee hojas de sierra que cumplan con
los datos técnicos indicados en estas instrucciones de
manejo.
Jamás utilice discos amoladores como útil.
Selección de la hoja de sierra
Al final de estas instrucciones encontrará una relación de las
hojas de sierra recomendadas.
Desmontaje de la hoja de sierra (ver figura A)
Para cambiar el útil se recomienda depositar la herramienta
eléctrica sobre el frente de la carcasa del motor.
Accione el botón de bloqueo del husillo 5 y manténgalo
presionado.
Solamente accione el botón de bloqueo del husillo 5 es-
tando detenido el husillo de la sierra. En caso contrario
podría dañarse la herramienta eléctrica.
Afloje el tornillo de sujeción 20 girándolo con la llave ma-
cho hexagonal 4 en dirección .
Abata hacia atrás la caperuza protectora pendular 12 y
manténgala en esa posición.
Retire la brida de apriete 21 y la hoja de sierra 22 del husi-
llo de la sierra 24.
Montaje de la hoja de sierra (ver figura A)
Para cambiar el útil se recomienda depositar la herramienta
eléctrica sobre el frente de la carcasa del motor.
Limpie la hoja de sierra 22 y todas las demás piezas de su-
jeción a montar.
Abata hacia atrás la caperuza protectora pendular 12 y
manténgala en esa posición.
Monte la hoja de sierra 22 en la brida de apoyo 23. Deberá
coincidir el sentido de corte de los dientes (flecha marcada
sobre la hoja de sierra) con la flecha de sentido de giro que
lleva la caperuza protectora 17.
Monte la brida de apriete 21 y enrosque el tornillo de suje-
ción 20 girándolo en dirección . Cuide que sea correcta
la posición de montaje de la brida de apoyo 23 y de la brida
de apriete 21.
Accione el botón de bloqueo del husillo 5 y manténgalo
presionado.
Apriete el tornillo de sujeción 20 girándolo con la llave ma-
cho hexagonal 4 en dirección . El par de apriete deberá
ser de 69 Nm, lo cual equivale a un apriete previo a ma-
no, más ¼ de vuelta.
Aspiración de polvo y virutas
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.
El polvo de ciertos materiales como, pinturas que conten-
gan plomo, ciertos tipos de madera y algunos minerales y
metales, puede ser nocivo para la salud. El contacto y la
inspiración de estos polvos pueden provocar en el usuario
o en las personas circundantes reacciones alérgicas y/o
enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son consi-
derados como cancerígenos, especialmente en combina-
ción con los aditivos para el tratamiento de la madera (cro-
matos, conservantes de la madera). Los materiales que
contengan amianto solamente deberán ser procesados
por especialistas.
A ser posible utilice un equipo para aspiración de polvo
apropiado para el material a trabajar.
Observe que esté bien ventilado el puesto de trabajo.
Se recomienda una mascarilla protectora con un filtro
de la clase P2.
Observe las prescripciones vigentes en su país sobre los ma-
teriales a trabajar.
Evite acumulaciones de polvo en el puesto de trabajo.
Los materiales en polvo se pueden inflamar fácilmente.
Montaje del adaptador para aspiración (ver figura B)
Inserte, hasta enclavarlo, el adaptador para aspiración de
polvo 26 en el expulsor de virutas 16. Asegure adicional-
mente el adaptador para aspiración 26 con el tornillo 25.
Al adaptador para aspiración de polvo 26 puede conectar-
se una manguera de aspiración de un diámetro de 35 mm.
El adaptador para aspiración de polvo no deberá tener-
se montado sin tener conectado a él un equipo de aspi-
ración externo. En caso contrario podría obstruirse el ca-
nal de aspiración.
No deberá montarse un saco colector de polvo al adap-
tador para aspiración de polvo. En caso contrario podría
obstruirse el canal de aspiración.
Para que la aspiración sea óptima, deberá limpiarse periódi-
camente el adaptador para aspiración 26.
Aspiración externa
Conecte el otro extremo de la manguera de aspiración 31 a un
aspirador (accesorio especial). Una relación de los elementos
para la conexión a diversos aspiradores la encuentra al final
de estas instrucciones.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-2175-001.book Page 34 Friday, August 1, 2014 2:12 PM
Español | 35
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
La herramienta eléctrica puede conectarse directamente a la
toma de corriente de un aspirador universal Bosch de co-
nexión automática a distancia. Éste se conecta automática-
mente al conectar la herramienta eléctrica.
El aspirador debe ser adecuado para el material a trabajar.
Para aspirar polvo especialmente nocivo para la salud, cance-
rígeno, o polvo seco utilice un aspirador especial.
Operación
Modos de operación
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.
Ajuste de la profundidad de corte (ver figura C)
Adaptar la profundidad de corte al grosor de la pieza de
trabajo. La hoja de sierra no deberá sobresalir más de un
diente de la pieza de trabajo.
Afloje la palanca de fijación 27. Para efectuar cortes me-
nos profundos, alce la sierra respecto a la placa base 14, y
para realizar cortes más profundos, empuje la sierra hacia
la placa base 14. Ajuste la medida deseada en la escala de
profundidad de corte. Vuelva a apretar la palanca de fija-
ción 27.
Si, tras aflojar la palanca de fijación 27, no fuese posible
ajustar la profundidad de corte en todo su recorrido, tire
de la palanca de fijación 27 en sentido opuesto a la sierra,
y abátala hacia abajo. Suelte la palanca 27. Repita este
proceso hasta conseguir que sea ajustable la profundidad
de corte deseada.
Si al apretar la palanca de fijación 27, la profundidad de
corte no quedase fija de forma segura, tire de la palanca de
fijación 27 en sentido opuesto a la sierra, y abátala hacia
arriba. Suelte la palanca 27. Repita este proceso hasta
conseguir que quede fija la profundidad de corte.
Ajuste del ángulo de inglete (GKS 55+ G/GKS 55+ GCE)
Se recomienda depositar la herramienta eléctrica sobre el
frente de la caperuza protectora 17.
Afloje los tornillos de mariposa 8 y 15. Incline lateralmente
la sierra. Ajuste la medida deseada en la escala 6. Apriete
nuevamente los tornillos de mariposa 8 y 15.
Observación: En los cortes a inglete, la profundidad de corte
obtenida es inferior al valor indicado en la escala de profundi-
dad de corte 28.
Ajuste del ángulo de inglete (GKS 165)
Se recomienda depositar la herramienta eléctrica sobre el
frente de la caperuza protectora 17.
Afloje el tornillo de mariposa 8. Incline lateralmente la sie-
rra. Ajuste la medida deseada en la escala 6. Apriete nue-
vamente el tornillo de mariposa 8.
Observación: En los cortes a inglete, la profundidad de corte
obtenida es inferior al valor indicado en la escala de profundi-
dad de corte 28.
Marcas de posición
La marca de posición 0° 10 indica la posición de la hoja de sie-
rra al efectuar cortes perpendiculares. La marca de posición
45° 9 indica la posición de la hoja de sierra al efectuar cortes
a 45°.
Para obtener un pieza con las medidas correctas, alinee la
sierra respecto al trazo según se muestra en la figura. Se
recomienda realizar un corte de prueba.
Puesta en marcha
¡Observe la tensión de red! La tensión de alimentación
deberá coincidir con las indicaciones en la placa de ca-
racterísticas de la herramienta eléctrica. Las herra-
mientas eléctricas marcadas con 230 V pueden funcio-
nar también a 220 V.
Conexión/desconexión
–Para la puesta en marcha de la herramienta eléctrica ac-
cionar primero el bloqueo de conexión 3 y presionar a
continuación el interruptor de conexión/desconexión 2 y
mantenerlo accionado.
–Para desconectar la herramienta eléctrica soltar el inte-
rruptor de conexión/desconexión 2.
Observación: Por motivos de seguridad, no es posible encla-
var el interruptor de conexión/desconexión 2, por lo que de-
berá mantenerse accionado durante todo el tiempo de funcio-
namiento.
Preselección de revoluciones (GKS 55+ GCE)
La rueda preselectora de revoluciones 1 le permite seleccio-
nar el nº de revoluciones incluso durante la operación del apa-
rato.
Las revoluciones requeridas dependen de la hoja de sierra uti-
lizada y del material que vaya a trabajarse (ver relación de ho-
jas de sierra al final de estas instrucciones de manejo).
Freno de marcha por inercia (GKS 55+ G/GKS 55+ GCE)
El freno incorporado reduce el tiempo de marcha por inercia
de la hoja de sierra tras desconectar la herramienta eléctrica.
Limitación de la corriente de arranque (GKS 55+ GCE)
La limitación de la corriente de arranque reduce la potencia
absorbida al conectar la herramienta eléctrica para poder tra-
bajar en instalaciones con un fusible de 16 A.
Electrónica Constante (GKS 55+ GCE)
La electrónica Constante mantiene prácticamente constantes
las revoluciones, independientemente de la carga, y asegura
un rendimiento de trabajo uniforme.
0 45 0 45
OBJ_BUCH-2175-001.book Page 35 Friday, August 1, 2014 2:12 PM
36 | Español
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Instrucciones para la operación
Proteja las hojas de sierra de los choques y golpes.
Guíe la herramienta eléctrica uniformemente, ejerciendo una
leve fuerza de empuje en la dirección de corte. Una fuerza de
avance excesiva reduce fuertemente la duración de los útiles
y puede dañar a la herramienta eléctrica.
El rendimiento y calidad alcanzados en el corte dependen en
gran medida del estado y de la forma del diente de la hoja de
sierra. Por ello, solamente utilice hojas de sierra afiladas y
adecuadas al material a trabajar.
Serrado de madera
La selección de la hoja de sierra correcta depende del tipo y
calidad de la madera, y si el corte a realizar es longitudinal o
transversal.
Al realizar cortes longitudinales en abeto se forman virutas
largas en forma de espiral.
El polvo de haya y de encina son especialmente nocivos para
la salud, lo que requiere trabajar siempre con aspiración de
polvo.
Serrado de metales no férricos
Observación: Utilice una hoja de sierra con buen filo adecua-
da para metales no férricos. De esta manera se consigue un
corte limpio y se evita que se atasque la hoja de sierra.
Aproxime la herramienta eléctrica conectada contra la pieza
de trabajo e inicie el corte cuidadosamente. Seguidamente,
sierre con un avance reducido y sin interrupción.
Al serrar perfiles, siempre inicie el corte por el lado estrecho,
y en perfiles en U, jamás por el lado abierto. Soporte los ma-
teriales perfilados largos para evitar que puedan doblarse y
atasquen la hoja de sierra, o que retroceda bruscamente la
herramienta eléctrica.
Serrado con tope paralelo (ver figura D)
El tope paralelo 11 permite obtener cortes exactos a lo largo
del canto de la pieza, o bien, serrar franjas de igual anchura.
Afloje el tornillo de mariposa 7 e inserte la escala del tope
paralelo 11 por la guía de la placa base 14. Ajuste la anchu-
ra de corte deseada según la escala de acuerdo a la respec-
tiva marca de posición 10 ó 9, ver apartado “Marcas de po-
sición”. Apriete nuevamente el tornillo de mariposa 7.
Serrado con tope auxiliar (ver figura E)
Para serrar piezas largas o cortar cantos rectos puede fijarse
a la pieza una tabla o listón que le sirva de guía al asentar la
placa base de la sierra circular contra este tope auxiliar.
Serrado con carril guía (GKS 55+ G/GKS 55+ GCE)
(ver figura F)
El carril guía 30 le permite realizar cortes rectilíneos.
El labio obturador del carril guía actúa como protección con-
tra astillamiento de la superficie al serrar madera. Para ello es
necesario que los dientes de la hoja de sierra queden justo
frente al labio de goma.
Antes de iniciar el primer corte con el carril guía 30 es necesa-
rio adaptar el labio obturador a la sierra circular utilizada. Pa-
ra ello coloque el carril guía 30 en toda su longitud sobre una
pieza. Ajuste una profundidad de corte de aprox. 9 mm y un
ángulo de corte perpendicular. Conecte la sierra circular y
guíela uniformemente ejerciendo leve presión en el sentido
de corte.
La pieza de empalme 32 sirve para prolongar dos carriles
guía. La sujeción se realiza con los tornillos que lleva la pieza
de empalme.
Mantenimiento y servicio
Mantenimiento y limpieza
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.
Mantenga limpia la herramienta eléctrica y las rejillas
de refrigeración para trabajar con eficacia y seguridad.
La caperuza protectora pendular deberá poder moverse y ce-
rrarse siempre por sí sola. Por ello, es necesario mantener
limpio siempre el área en torno a la caperuza protectora pen-
dular. Limpie el polvo y las virutas soplando aire comprimido,
o con un pincel.
Las hojas de sierra sin revestir pueden protegerse de la oxida-
ción aplicando un capa ligera de aceite neutro. Antes de se-
rrar, retirar la capa de aceite para no manchar la madera.
Las deposiciones de resina o cola sobre la hoja de sierra redu-
cen la calidad del corte. Por ello, limpie las hojas de sierra in-
mediatamente después de su uso.
La sustitución de un cable de conexión deteriorado deberá
ser realizada por Bosch o por un servicio técnico autorizado
para herramientas eléctricas Bosch con el fin de garantizar la
seguridad del aparato.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda
Ud. tener sobre la reparación y mantenimiento de su produc-
to, así como sobre piezas de recambio. Los dibujos de despie-
ce e informaciones sobre las piezas de recambio los podrá ob-
tener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosa-
mente en cuanto a la adquisición, aplicación y ajuste de los
productos y accesorios.
Para cualquier consulta o pedido de piezas de repuesto es im-
prescindible indicar el nº de artículo de 10 dígitos que figura
en la placa de características de la herramienta eléctrica.
España
Robert Bosch Espana S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogi-
da para la reparación de su máquina, entre en la página
www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
OBJ_BUCH-2175-001.book Page 36 Friday, August 1, 2014 2:12 PM
Português | 37
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: (0212) 2074511
México
Robert Bosch S. de R.L. de C.V.
Calle Robert Bosch No. 405 C.P. 50071
Zona Industrial, Toluca - Estado de México
Tel. Interior: (01) 800 6271286
Tel. D.F.: 52843062
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: (0810) 5552020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Robert Bosch S.A.C.
Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)
Buzón Postal Lima 41 - Lima
Tel.: (01) 2190332
Chile
Robert Bosch S.A.
Calle El Cacique
0258 Providencia – Santiago
Tel.: (02) 2405 5500
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y
embalajes sean sometidos a un proceso de recuperación que
respete el medio ambiente.
¡No arroje las herramientas eléctricas a la basura!
Sólo para los países de la UE:
Conforme a la Directiva Europea
2012/19/UE sobre aparatos eléctricos y
electrónicos inservibles, tras su transposi-
ción en ley nacional, deberán acumularse
por separado las herramientas eléctricas
para ser sometidas a un reciclaje ecológico.
Reservado el derecho de modificación.
El símbolo es solamente válido, si también se encuentra sobre la
placa de características del producto/fabricado.
Português
Indicações de segurança
Indicações gerais de advertência para ferramen-
tas eléctricas
Devem ser lidas todas as indicações de
advertência e todas as instruções. O
desrespeito das advertências e instruções apresentadas
abaixo pode causar choque eléctrico, incêndio e/ou graves le-
sões.
Guarde bem todas as advertências e instruções para futu-
ra referência.
O termo “Ferramenta eléctrica” utilizado a seguir nas indica-
ções de advertência, refere-se a ferramentas eléctricas ope-
radas com corrente de rede (com cabo de rede) e a ferramen-
tas eléctricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem
iluminada. Desordem ou áreas de trabalho insuficiente-
mente iluminadas podem levar a acidentes.
Não trabalhar com a ferramenta eléctrica em áreas
com risco de explosão, nas quais se encontrem líqui-
dos, gases ou pós inflamáveis. Ferramentas eléctricas
produzem faíscas, que podem inflamar pós ou vapores.
Manter crianças e outras pessoas afastadas da ferra-
menta eléctrica durante a utilização. No caso de distrac-
ção é possível que perca o controlo sobre o aparelho.
Segurança eléctrica
A ficha de conexão da ferramenta eléctrica deve caber
na tomada. A ficha não deve ser modificada de maneira
alguma. Não utilizar uma ficha de adaptação junto com
ferramentas eléctricas protegidas por ligação à terra.
Fichas não modificadas e tomadas apropriadas reduzem o
risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com su-
perfícies ligadas à terra, como tubos, aquecimentos,
fogões e frigoríficos. Há um risco elevado devido a cho-
que eléctrico, se o corpo estiver ligado à terra.
Manter o aparelho afastado de chuva ou humidade. A
infiltração de água numa ferramenta eléctrica aumenta o
risco de choque eléctrico.
Não deverá utilizar o cabo para outras finalidades. Ja-
mais utilizar o cabo para transportar a ferramenta eléc-
trica, para pendurá-la, nem para puxar a ficha da toma-
da. Manter o cabo afastado de calor, óleo, cantos
afiados ou partes do aparelho em movimento. Cabos
danificados ou emaranhados aumentam o risco de um cho-
que eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre,
só deverá utilizar cabos de extensão apropriados para
áreas exteriores. A utilização de um cabo de extensão
apropriado para áreas exteriores reduz o risco de um cho-
que eléctrico.
ATENÇÃO
OBJ_BUCH-2175-001.book Page 37 Friday, August 1, 2014 2:12 PM
38 | Português
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Se não for possível evitar o funcionamento da ferra-
menta eléctrica em áreas húmidas, deverá ser utilizado
um disjuntor de corrente de avaria. A utilização de um
disjuntor de corrente de avaria reduz o risco de um choque
eléctrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha pru-
dência ao trabalhar com a ferramenta eléctrica. Não
utilizar uma ferramenta eléctrica quando estiver fati-
gado ou sob a influência de drogas, álcool ou medica-
mentos. Um momento de descuido ao utilizar a ferramen-
ta eléctrica, pode levar a lesões graves.
Utilizar equipamento de protecção pessoal e sempre
óculos de protecção. A utilização de equipamento de pro-
tecção pessoal, como máscara de protecção contra pó, sa-
patos de segurança antiderrapantes, capacete de segu-
rança ou protecção auricular, de acordo com o tipo e
aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária.
Assegure-se de que a ferramenta eléctrica esteja desli-
gada, antes de conectá-la à alimentação de rede e/ou
ao acumulador, antes de levantá-la ou de transportá-la.
Se tiver o dedo no interruptor ao transportar a ferramenta
eléctrica ou se o aparelho for conectado à alimentação de
rede enquanto estiver ligado, poderão ocorrer acidentes.
Remover ferramentas de ajuste ou chaves de boca an-
tes de ligar a ferramenta eléctrica. Uma ferramenta ou
chave que se encontre numa parte do aparelho em movi-
mento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição fir-
me e mantenha sempre o equilíbrio. Desta forma é mais
fácil controlar a ferramenta eléctrica em situações inespe-
radas.
Usar roupa apropriada. Não usar roupa larga nem jóias.
Mantenha os cabelos, roupas e luvas afastadas de par-
tes em movimento. Roupas frouxas, cabelos longos ou
jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de
recolha, assegure-se de que estejam conectados e uti-
lizados correctamente. A utilização de uma aspiração de
pó pode reduzir o perigo devido ao pó.
Utilização e manuseio cuidadoso de ferramentas
eléctricas
Não sobrecarregue o aparelho. Utilize a ferramenta
eléctrica apropriada para o seu trabalho. É melhor e
mais seguro trabalhar com a ferramenta eléctrica apro-
priada na área de potência indicada.
Não utilizar uma ferramenta eléctrica com um interrup-
tor defeituoso. Uma ferramenta eléctrica que não pode
mais ser ligada nem desligada, é perigosa e deve ser repa-
rada.
Puxar a ficha da tomada e/ou remover o acumulador
antes de executar ajustes no aparelho, de substituir
acessórios ou de guardar o aparelho. Esta medida de se-
gurança evita o arranque involuntário da ferramenta eléc-
trica.
Guardar ferramentas eléctricas não utilizadas fora do
alcance de crianças. Não permita que pessoas que não
estejam familiarizadas com o aparelho ou que não te-
nham lido estas instruções, utilizem o aparelho. Ferra-
mentas eléctricas são perigosas se forem utilizadas por
pessoas inesperientes.
Tratar a ferramenta eléctrica com cuidado. Controlar
se as partes móveis do aparelho funcionam perfeita-
mente e não emperram, e se há peças quebradas ou da-
nificadas que possam prejudicar o funcionamento da
ferramenta eléctrica. Permitir que peças danificadas
sejam reparadas antes da utilização. Muitos acidentes
têm como causa, a manutenção insuficiente de ferramen-
tas eléctricas.
Manter as ferramentas de corte afiadas e limpas. Ferra-
mentas de corte cuidadosamente tratadas e com cantos
de corte afiados emperram com menos frequência e po-
dem ser conduzidas com maior facilidade.
Utilizar a ferramenta eléctrica, acessórios, ferramen-
tas de aplicação, etc. conforme estas instruções. Con-
siderar as condições de trabalho e a tarefa a ser execu-
tada. A utilização de ferramentas eléctricas para outras
tarefas a não ser as aplicações previstas, pode levar a situ-
ações perigosas.
Serviço
Só permita que o seu aparelho seja reparado por pesso-
al especializado e qualificado e só com peças de reposi-
ção originais. Desta forma é assegurado o funcionamento
seguro do aparelho.
Indicações de segurança para serras circulares
Procedimento de serrar
PERIGO: As suas mãos não devem entrar na área de
corte nem em contacto com a lâmina de serra. Segurar
o punho adicional ou a carcaça do motor com a outra
mão. Se as mãos estiverem a segurar a serra, não poderão
ser feridas pela lâmina de serra.
Não tocar na peça a ser trabalhada pelo lado de baixo. A
cobertura de protecção não poderá protegê-lo contra a lâ-
mina de serra por debaixo da peça a ser trabalhada.
Adaptar a profundidade de corte à espessura da peça a
ser trabalhada. Deveria estar visível, menos do que uma
completa altura de dente por debaixo da peça a ser traba-
lhada.
Jamais segurar a peça a ser serrada com a mão ou com
a perna. Fixar a peça a ser trabalhada numa admissão
firme. É importante fixar bem a peça a ser trabalhada, pa-
ra minimizar o perigo de contacto com o corpo, de emper-
ramento da lâmina de serra ou perda de controlo.
Ao executar trabalhos durante os quais podem ser atin-
gidos cabos eléctricos ou o próprio cabo de rede só de-
verá segurar a ferramenta eléctrica pelas superfícies
de punho isoladas. O contacto com um cabo sob tensão
também pode colocar sob tensão as peças metálicas da
ferramenta eléctrica e levar a um choque eléctrico.
OBJ_BUCH-2175-001.book Page 38 Friday, August 1, 2014 2:12 PM
Português | 39
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Sempre utilizar um esbarro ou um guia recto de cantos
ao serrar longitudinalmente. Isto aumenta a exactidão
de corte e reduz a possibilidade de um emperramento da
lâmina de serra.
Utilizar sempre lâminas de serra do tamanho correcto e
com orifício de admissão apropriado (p. ex. em forma
de losango ou redondo). Lâminas de serra não apropria-
das para as peças de montagem da lâmina funcionam de-
sequilibradamente e levam à perda de controlo.
Jamais utilizar arruelas planas ou parafusos de lâmina
de serra incorrectos ou danificados. As arruelas planas e
os parafusos da lâmina de serra foram especialmente
construídos para a sua serra e para uma potência e segu-
rança de trabalho optimizadas.
Contra-golpe Causas e respectivas indicações de se-
gurança
Um contra-golpe é uma reacção repentina devido a um
emperramento, ou alinhamento incorrecto da lâmina de
serra, que faz com que a lâmina de serra seja elevada de
modo descontrolado e se movimente no sentido da pessoa
a operar o aparelho;
se a lâmina de serra for emperrada ou enganchada na
fenda de serra, ela é bloqueada, e a força do motor atira a
serra na direcção da pessoa a operar o aparelho;
se a lâmina de serra for torcida na fenda de corte ou ali-
nhada de forma incorrecta, é possível que os dentes do
canto traseiro da lâmina de serrar se enganchem na super-
fície da peça a ser trabalhada, de modo que a lâmina de
serra se movimente para fora da fenda de corte e a ferra-
menta salte na direcção da pessoa a operá-la.
Um contra-golpe é a consequência de uma utilização erra-
da ou incorrecta da serra. Ele pode ser evitado por medi-
das de segurança apropriadas, como descrito a seguir.
Segurar a serra firmemente com ambas as mãos e colo-
car os braços numa posição em que possa suportar as
forças de contra-golpe. Sempre manter o corpo na late-
ral da lâmina de serra, jamais colocar a lâmina de serra
numa linha com o corpo. No caso de um contra-golpe é
possível que a serra pule para trás, no entanto a pessoa a
operar poderá controlar as forças de contra-golpe através
de apropriadas medidas de segurança.
Se a lâmina de serra emperrar ou se o trabalho for inter-
rompido, deverá desligar a serra e mantê-la inerte na
peça a ser trabalhada, até a lâmina de serra parar. Ja-
mais tente remover a serra da peça a ser trabalhada,
nem puxá-la para trás enquanto a lâmina de serra esti-
ver em movimento, caso contrário poderá ocorrer um
contragolpe. Verificar e eliminar a causa do emperramen-
to da lâmina de serra.
Se desejar recolocar em funcionamento uma serra em-
perrada, deverá centrar a lâmina de serra na fenda de
corte e verificar se os dentes da serra não estão emper-
rados na peça a ser trabalhada. Se a lâmina de serra esti-
ver emperrada, poderá movimentar-se para fora da peça a
ser trabalhada ou causar um contra-golpe se a serra for re-
ligada.
Apoiar placas grandes, para reduzir um risco de contra-
golpe devido a uma lâmina de serra emperrada. Placas
grandes podem curvar-se devido ao próprio peso. Placas
devem ser apoiadas de ambos os lados, tanto nas proximi-
dades do corte, como nos cantos.
Não utilizar lâminas de serra embotadas ou danifica-
das. Lâminas de serra com dentes embotados ou incorrec-
tamente alinhados causam um atrito maior, um contra-gol-
pe e emperram devido à fenda de corte apertada.
Antes de serrar, deverá apertar os ajustes de profundi-
dade de corte de ângulo de corte. Se ao serrar forem al-
terados ajustes, é possível que a lâmina de serra seja em-
perrada ou que ocorra um contragolpe.
Tenha extremamente cuidado ao serrar em paredes
existentes ou em outras superfícies, onde não é possí-
vel reconhecer o que há por detrás. Ao imergir, a lâmina
de serra pode ser bloqueada por objectos escondidos e
causar um contragolpe.
Função da capa de protecção inferior
Verificar antes de cada utilização, se a cobertura de
protecção inferior fecha perfeitamente. Não utilizar a
serra, se a cobertura de protecção inferior não se movi-
mentar livremente e se não se fechar imediatamente.
Jamais fixar ou amarrar a cobertura de protecção infe-
rior na posição aberta. Se a serra cair inesperadamente
no chão, é possível que a capa de protecção inferior seja
entortada. Abrir a capa de protecção com a alavanca para
puxar para trás, e assegurar que se movimente livremente
e não entre em contacto com a lâmina de serra nem com
outras partes ao efectuar todos os tipos de cortes angula-
res e em todas profundidades de corte.
Controlar a função da mola para a cobertura de protec-
ção inferior. Permita que seja efectuada uma manuten-
ção da serra antes de utilizá-la, caso a cobertura de pro-
tecção inferior e a mola não estiverem funcionando
perfeitamente. Peças danificadas, resíduos aderentes ou
acumulações de aparas fazem com que a cobertura de pro-
tecção inferior trabalhe com atraso.
Abra a cobertura de protecção inferior à mão apenas
em casos especiais de corte, como “cortes de imersão
e angulares”. Abra a cobertura de protecção inferior
com a alavanca de retracção e liberte-a assim que a lâ-
mina de serra penetrar na peça. Em todos os outros tra-
balhos de serragem, a cobertura de protecção inferior de-
ve trabalhar automaticamente.
Não depositar a serra sobre a bancada de trabalho nem
sobre o chão, sem que a cobertura de protecção infe-
rior encubra a lâmina de serra. Uma lâmina de serra des-
protegida, e funcionando por inércia, movimenta a serra
no sentido contrário do corte e serra tudo que estiver pela
frente. Observe o tempo de funcionamento por inércia da
serra.
OBJ_BUCH-2175-001.book Page 39 Friday, August 1, 2014 2:12 PM
40 | Português
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Advertências de segurança adicionais
Não colocar as mãos na expulsão de aparas. Poderá ser
ferido pelas peças em rotação.
Não trabalhar com a serra por cima da cabeça. Esta po-
sição de trabalho não oferece controlo suficiente sobre
ferramenta eléctrica.
Utilizar detectores apropriados, para encontrar cabos
escondidos, ou consulte a companhia eléctrica local. O
contacto com cabos eléctricos pode provocar fogo e cho-
ques eléctricos. Danos em tubos de gás podem levar à ex-
plosão. A penetração num cano de água causa danos mate-
riais ou pode provocar um choque eléctrico.
Não operar a ferramenta eléctrica de forma estacioná-
ria. Esta não é destinada para o funcionamento com uma
mesa de serra.
Não utilizar lâminas de serra de aço HSS. Estas lâminas
de serra podem quebrar facilmente.
Não serrar metais ferrosos. Aparas incandescentes po-
dem inflamar a aspiração de pó.
Segurar a ferramenta eléctrica firmemente com ambas
as mãos durante o trabalho e manter uma posição fir-
me. A ferramenta eléctrica é conduzida com segurança
com ambas as mãos.
Fixar a peça a ser trabalhada. Uma peça a ser trabalhada
fixa com dispositivos de aperto ou com torno de bancada
está mais firme do que segurada com a mão.
Espere a ferramenta eléctrica parar completamente,
antes de depositá-la. A ferramenta de aplicação pode em-
perrar e levar à perda de controlo sobre a ferramenta eléc-
trica.
Descrição do produto e da potência
Devem ser lidas todas as indicações de ad-
vertência e todas as instruções. O desres-
peito das advertências e instruções apresen-
tadas abaixo pode causar choque eléctrico,
incêndio e/ou graves lesões.
Utilização conforme as disposições
A ferramenta eléctrica é destinada para executar cortes longi-
tudinais e transversais rectos sobre uma base firme e para
cortes de meia-esquadria em madeira. Com as respectivas lâ-
minas de serra também é possível serrar metais não ferrosos
finos, como p. ex. perfís.
Não é permitido trabalhar metais ferrosos.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apre-
sentação da ferramenta eléctrica na página de esquemas.
1Roda de ajuste para pré-selecção do número de rotação
(GKS 55+ GCE)
2Interruptor de ligar-desligar
3Bloqueio de ligação para o interruptor de ligar-desligar
4Chave de sextavado interno
5Tecla de bloqueio do veio
6Escala de ângulo de chanfradura
7Parafuso de orelhas para limitador paralelo
8Parafuso de orelha para pré-selecção de ângulos de
meia-esquadria
9Marcação de corte de 45°
10 Marcação de corte de 0°
11 Limitador paralelo*
12 Capa de protecção pendular
13 Alavanca de ajuste para a cobertura de protecção
pendular
14 Placa de base
15 Parafuso de orelhas para pré-selecção de ângulos de
meia-esquadria (GKS 55+ G/GKS 55+ GCE)
16 Expulsão de aparas
17 Capa de protecção
18 Punho (superfície isolada)
19 Punho adicional (superfície isolada)
20 Parafuso de aperto com arruela
21 Flange de aperto
22 Lâmina de serra circular*
23 Flange de admissão
24 Veio da serra
25 Parafuso de fixação do adaptador de aspiração*
26 Adaptador de aspiração*
27 Alavanca de aperto para pré-selecção da profundidade
do corte
28 Escala de profundidade de corte
29 Par de sargentos**
30 Carril de guia*
31 Mangueira de aspiração*
32 Peça de união*
*Acessórios apresentados ou descritos não pertencem ao volume
de fornecimento padrão. Todos os acessórios encontram-se no
nosso programa de acessórios.
**de tipo comercial (não incluído no volume de fornecimento)
OBJ_BUCH-2175-001.book Page 40 Friday, August 1, 2014 2:12 PM
Português | 41
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Dados técnicos
Informação sobre ruídos/vibrações
O nível de vibrações indicado nestas instruções foi medido de
acordo com um processo de medição normalizado pela nor-
ma EN 60745 e pode ser utilizado para a comparação de fer-
ramentas eléctricas. Ele também é apropriado para uma ava-
liação provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações princi-
pais da ferramenta eléctrica. Se, contudo, a ferramenta eléc-
trica for utilizada para outras aplicações, com acessórios dife-
rentes, com outras ferramentas de trabalho ou com
manutenção insuficiente, é possível que o nível de vibrações
seja diferente. Isto pode aumentar sensivelmente a carga de
vibrações para o período completo de trabalho.
Para uma estimação exacta da carga de vibrações, também
deveriam ser considerados os períodos nos quais o aparelho
está desligado ou funciona, mas não está sendo utilizado. Isto
pode reduzir a carga de vibrações durante o completo perío-
do de trabalho.
Serra circular manual GKS 165 GKS 55+ G GKS 55+ GCE
N° do produto 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Potência nominal consumida W 1100 1200 1350
N° de rotações em ponto morto min-1 4900 4900 21004700
Profundidade máx. de corte com di-
âmetro de disco de serra 165 mm
–no ângulo de meia-esquadria 0°
–no ângulo de meia-esquadria 45° mm
mm 66
47 63
47,5 63
47,5
Bloqueio do fuso ---
Pré-selecção do número de rotação -
Constant-electronic -
Limitação de corrente de arranque -
Travão de funcionamento por
inércia --
Dimensões da placa de base mm 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5
Diâmetro da lâmina de serra mm 165 165 165
Furo de centragem mm 20 20 20
Peso conforme EPTA-Procedure
01/2003 kg 3,6 3,8 3,8
Classe de protecção / II / II / II
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos
dos países.
Os valores de emissão de ruído
determinados de acordo com
EN 60745-2-5.
GKS 165 GKS 55+ G GKS 55+ GCE
3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
O nível de ruído avaliado como A do
aparelho é tipicamente
Nível de pressão acústica
Nível de potência acústica
Incerteza K
Usar protecção auricular!
dB(A)
dB(A)
dB
89
100
3
89
100
3
86
97
3
Valores de oscilação totais ah (soma
de vector de três sentidos) e incer-
teza K determinados de acordo com
EN 60745:
Serrar madeira:
ah
K
Serrar metal:
ah
K
m/s2
m/s2
m/s2
m/s2
4,0
1,5
< 2,5
1,5
4,0
1,5
< 2,5
1,5
< 2,5
1,5
< 2,5
1,5
OBJ_BUCH-2175-001.book Page 41 Friday, August 1, 2014 2:12 PM
42 | Português
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Além disso também deverão ser estipuladas medidas de se-
gurança para proteger o operador contra o efeito de vibra-
ções, como por exemplo: manutenção de ferramentas eléctri-
cas e de ferramentas de trabalho, manter as mãos quentes e
organização dos processos de trabalho.
Declaração de conformidade
Declaramos sob nossa inteira responsabilidade que o pro-
duto descrito nos “Dados técnicos” está em conformidade
com todas as disposições pertinentes das Directivas
2011/65/UE, 2014/30/UE, 2006/42/CE incluindo suas
alterações, e em conformidade com as seguintes normas:
EN 60745-1, EN 60745-2-5.
Processo técnico (2006/42/CE) em:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
07.04.2014
Montagem
Introduzir/substituir a lâmina da serra circular
Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.
Para a montagem da lâmina de serra é necessário usar
luvas de protecção. Há perigo de lesões no caso de um
contacto com a lâmina de serra.
Só utilizar lâminas de serra correspondentes aos dados
característicos indicados nesta instrução de serviço.
Jamais utilizar discos abrasivos como ferramentas de
trabalho.
Seleccionar a lâmina de serra
No final desta instrução de serviço encontra-se uma vista ge-
ral das lâminas de serra recomendadas.
Desmontar a lâmina de serra (veja figura A)
Para trocar a ferramenta de trabalho, é recomendável colocar
a ferramenta eléctrica sobre o lado da frente do cárter do mo-
tor.
Premir a tecla de bloqueio do veio 5 e mantê-la premida.
Só accionar a tecla de bloqueio do veio 5 com o veio de
rectificação parado. Caso contrário é possível que a fer-
ramenta eléctrica seja danificada.
Desatarraxar o parafuso de aperto 20 com a chave para
parafusos sextavados internos 4 no sentido .
Deslocar a capa de protecção pendular 12 para trás e se-
gurá-la.
Retirar o flange de aperto 21 e a lâmina de serra 22 do veio
de serra 24.
Montar a lâmina de serra (veja figura A)
Para trocar a ferramenta de trabalho, é recomendável colocar
a ferramenta eléctrica sobre o lado da frente do cárter do mo-
tor.
Limpar a lâmina de serra 22 e todas as peças de aperto a
serem montadas.
Deslocar a capa de protecção pendular 12 para trás e se-
gurá-la.
Colocar a lâmina de serra 22 no flange de admissão 23. O
sentido de corte dos dentes (sentido da seta sobre a lâmi-
na de corte) e a seta do sentido de rotão na capa de pro-
tecção 17 devem coincidir.
Colocar o flange de aperto 21 e atarraxar o parafuso de
aperto 20 no sentido . Observar a posição de montagem
correcta do flange de admissão 23 e do flange de aperto
21.
Premir a tecla de bloqueio do veio 5 e mantê-la premida.
Apertar o parafuso de aperto 20 com a chave para parafu-
sos sextavados internos 4 no sentido . O binário de aper-
to deve ser de 69 Nm, o que corresponde ao aperto ma-
nual e um ¼ de volta.
Aspiração de pó/de aparas
Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.
Pós de materiais como por exemplo, tintas que contém
chumbo, alguns tipos de madeira, minerais e metais, po-
dem ser nocivos à saúde. O contacto ou a inalação dos pós
pode provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encon-
trem por perto.
Certos pós, como por exemplo pó de carvalho e faia são
considerados como sendo cancerígenos, especialmente
quando juntos com substâncias para o tratamento de ma-
deiras (cromato, preservadores de madeira). Material que
contém asbesto só deve ser processado por pessoal espe-
cializado.
Se possível deverá usar um dispositivo de aspiração
apropriado para o material.
Assegurar uma boa ventilação do local de trabalho.
É recomendável usar uma máscara de protecção respi-
ratória com filtro da classe P2.
Observe as directivas para os materiais a serem trabalhados,
vigentes no seu país.
Evite o acúmulo de pó no local de trabalho. Pós podem
entrar levemente em ignição.
Montar o adaptador de aspiração (veja figura B)
Encaixar o adaptador de aspiração 26 na expulsão de apa-
ras 16 baté engatar. Fixar o adaptador de aspiração 26
adicionalmente com o parafuso 25.
Ao adaptador de aspiração 26 pode ser conectada uma
mangueira de aspiração com um diâmetro de 35 mm.
O adaptador de aspiração não deve ser montado sem
que haja uma aspiração externa conectada. Caso con-
trário o canal de aspiração pode ser obstruído.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-2175-001.book Page 42 Friday, August 1, 2014 2:12 PM
Português | 43
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Sacos de pó não devem ser conectados ao adaptador de
aspiração. Caso contrário, o sistema de aspiração pode
ser obstruído.
Para assegurar uma aspiração optimizada, é necessário que o
adaptador de aspiração 26 seja limpo em intervalos regula-
res.
Aspiração externa
Conectar a mangueira de aspiração 31 a um aspirador de pó
(acessório). Uma vista geral sobre a conexão a diversos aspi-
radores de pó encontram-se no final desta instrução de servi-
ço.
A ferramenta eléctrica pode ser conectada directamente à to-
mada de um aspirador universal Bosch com dispositivo auto-
mático de ligação à distância. O aspirador é ligado automati-
camente, assim que a ferramenta eléctrica for ligada.
O aspirador de pó deve ser apropriado para o material a ser
trabalhado.
Utilizar um aspirador especial para aspirar pó que seja extre-
mamente nocivo à saúde, cancerígeno ou seco.
Funcionamento
Tipos de funcionamento
Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.
Ajustar a profundidade de corte (veja figura C)
Adaptar a profundidade de corte à espessura da peça a
ser trabalhada. Deveria estar visível, menos do que uma
completa altura de dente por debaixo da peça a ser traba-
lhada.
Soltar a alavanca de aperto 27. Para uma menor profundi-
dade de corte, deverá puxar a lâmina de serra da placa de
base 14, para maiores profundidades de corte, deverá
premir a lâmina de serra na direcção da placa de base 14.
Ajustar a medida desejada na escala de profundidade de
corte. Reapertar a alavanca de aperto 27.
Se não for possível ajustar completamente a profundidade
de corte após soltar a alavanca de aperto 27, deverá afas-
tar a alavanca de aperto 27 da serra e virá-la para baixo.
Soltar novamente a alavanca de aperto 27. Repetir este
processo, até ser possível ajustar a profundidade de corte
desejada.
Se não for possível fixar suficientemente a profundidade
de corte após apertar a alavanca de aperto 27, deverá
afastar a alavanca de aperto 27 da serra e virá-la para ci-
ma. Soltar novamente a alavanca de aperto 27. Repetir es-
te processo, até a profundidade de corte estar fixa.
Ajustar ao ângulo de chanfradura
(GKS 55+ G/GKS 55+ GCE)
É recomendável colocar a ferramenta eléctrica sobre o lado
da frente da cobertura de protecção 17.
Soltar os parafusos de orelhas 8 e 15. Deslocar lateral-
mente a lâmina de serra. Ajustar a medida desejada na es-
cala 6. Reapertar as porcas de orelhas 8 e 15.
Nota: Em cortes de meia-esquadria, a profundidade de corte
é menor do que o valor indicado na escala de profundidade de
corte 28.
Ajustar ao ângulo de chanfradura (GKS 165)
É recomendável colocar a ferramenta eléctrica sobre o lado
da frente da cobertura de protecção 17.
Soltar o parafuso de orelhas 8. Deslocar lateralmente a lâ-
mina de serra. Ajustar a medida desejada na escala 6. Re-
apertar a porca de orelhas 8.
Nota: Em cortes de meia-esquadria, a profundidade de corte
é menor do que o valor indicado na escala de profundidade de
corte 28.
Marcações de corte
A marcação de corte de 0° 10 indica a posição da lâmina de
serra para cortes perpendiculares. A marcação de corte de
45° 9 indica a posição da lâmina de corte para cortes de 45°.
Para um corte exacto, deverá colocar a lâmina de corte so-
bre a peça, como indicado na figura. Executar, de prefe-
rência, um corte de ensaio.
Colocação em funcionamento
Observar a tensão de rede! A tensão da fonte de corren-
te deve coincidir com a indicada na chapa de identifica-
ção da ferramenta eléctrica. Ferramentas eléctricas
marcadas para 230 V também podem ser operadas
com 220 V.
Ligar e desligar
Para a colocação em funcionamento da ferramenta eléc-
trica, deverá primeiramente premir o bloqueio de ligação
3 para trás e premir em seguida o interruptor de ligar-des-
ligar 2 e mantê-lo premido.
–Para desligar a ferramenta eléctrica, deverá soltar nova-
mente o interruptor de ligar-desligar 2.
Nota: Por motivos de segurança o interruptor de ligar-desli-
gar 2 não pode ser travado, mas deve permanecer premido
durante o funcionamento.
Pré-selecção do número de rotação (GKS 55+ GCE)
Com a roda de pré-selecção do número de rotações 1 é possí-
vel pré-seleccionar o número de rotações necessário durante
o funcionamento.
O número de rotação necessário depende da lâmina de serra
utilizada e do material a ser trabalhado (veja vista geral de lâ-
minas de serra no final desta instrução de serviço).
0 45 0 45
OBJ_BUCH-2175-001.book Page 43 Friday, August 1, 2014 2:12 PM
44 | Português
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Travão de funcionamento por inércia
(GKS 55+ G/GKS 55+ GCE)
Um travão de funcionamento por inércia reduz o movimento
por inércia da lâmina de serra após desligar a ferramenta eléc-
trica.
Limitação de corrente de arranque (GKS 55+ GCE)
A limitação electrónica de corrente de arranque limita a po-
tência ao ligar a ferramenta eléctrica e possibilita o funciona-
mento com um fusível de 16 A.
Constant-electronic (GKS 55+ GCE)
A Constant-Electronic mantém o número de rotações durante
a marcha em vazio e sob carga quase que constante e assegu-
ra um desempenho de trabalho uniforme.
Indicações de trabalho
Proteger as lâminas de serra contra golpes e pancadas.
Conduzir a ferramenta eléctrica uniformemente e com avanço
moderado no sentido de corte. Um avanço muito forte reduz
substancialmente a vida útil da ferramenta de trabalho e pode
danificar a ferramenta eléctrica.
A potência de serragem e a qualidade de corte dependem do
estado e da forma dos dentes da lâmina de serra. Portanto só
deverá utilizar lâminas de serra afiadas e apropriadas para o
material a ser trabalhado.
Serrar madeira
A selecção correcta da lâmina de serra depende do tipo e da
qualidade da madeira e se devem ser executados cortes lon-
gitudinais ou transversais.
Cortes longitudinais em abeto são produzidas aparas em for-
mato espiral.
Pós de faia e de carvalho são extremamente nocivos à saúde,
portanto só deverá trabalhar com a aspiração de pó.
Serrar metais não ferrosos
Nota: Só utilizar uma lâmina de serra afiada e apropriada para
metais não ferrosos. Isto assegura um corte impecável e evita
que a lâmina de serra emperre.
Conduzir a ferramenta eléctrica ligada em direcção da peça a
ser trabalhada e serrar com cuidado. Em seguida deverá con-
tinuar a trabalhar com pouco avanço e sem interrupção.
Ao cortar perfís, deverá começar a cortar pelo lado estreito;
perfís em forma de U nunca devem ser cortados pelo lado
aberto. Perfís longos devem ser apoiados para evitar que a lâ-
mina de serra seja emperrada e que haja um contragolpe da
ferramenta eléctrica.
Serrar com limitador paralelo (veja figura D)
O limitador paralelo 11 possibilita cortes exactos ao longo
dos lados do material a ser trabalhado, ou o corte de tiras com
as mesmas medidas.
Soltar o parafuso de orelhas 7 e introduzir a escala do limi-
tador paralelo 11 pelo guia da placa de base 14. Ajustar a
largura de corte desejada como valor de escala na respec-
tiva marcação de corte 10 ou 9, veja capítulo “Marcações
de corte”. Reapertar a porca de orelhas 7.
Serrar com limitador auxiliar (veja figura E)
Para trabalhar peças maiores ou para cortar lados rectos, é
possível fixar uma tábua ou ripa, como limitador auxiliar, à pe-
ça a ser trabalhada e conduzir a serra circular com a placa de
base ao longo do limitador auxiliar.
Serrar com carril de guia (GKS 55+ G/GKS 55+ GCE)
(veja figura F)
Com auxílio do carril de guia 30 podem ser executados cortes
rectos.
O lábio de borracha no carril de guia serve como protecção
contra formação de aparas que evita, que ao serrar materiais
de madeira, a superfície seja lascada.
O lábio de borracha deve ser adapatado à serra circular utili-
zada, antes do primeiro corte com o carril de guia 30. Para tal
deverá apoiar o carril de guia 30, como todo o seu compri-
mento, sobre a peça a ser trabalhada. Ajustar uma profundi-
dade de corte de aprox. 9 mm e um ângulo de meia-esquadria
perpendicular. Ligar a serra circular e conduzí-la uniforme-
mente e com leve avanço no sentido de corte.
Com a peça de união 32 podem ser conectados dois carris de
guia. A fixação é realizada com os quatro parafusos da peça
de união.
Manutenção e serviço
Manutenção e limpeza
Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.
Manter a ferramenta eléctrica e as aberturas de venti-
lação sempre limpas, para trabalhar bem e de forma se-
gura.
A capa de protecção pendular deve sempre movimentar-se li-
vremente e fechar-se automaticamente. Portanto deverá
manter a área em volta da capa de protecção pendular sem-
pre limpa. Remover o pó e as aparas, soprando com ar com-
primido ou limpando com um pincel.
Lâminas de serra não revestidas podem ser protegidas contra
surgimento de corrosão por uma fina camada de óleo livre de
ácido. Remover o óleo antes de serrar, caso contrário pode-
rão surgir nódoas na madeira.
Resíduos de resina ou de aglutinante na lâmina de serra redu-
zem a qualidade de corte. Portanto deverá sempre limpar a lâ-
mina de serra imediatamente após a utilização.
Se for necessário substituir o cabo de conexão, isto deverá
ser realizado pela Bosch ou por uma oficina de serviço pós-
venda autorizada para todas as ferramentas eléctricas Bosch
para evitar riscos de segurança.
OBJ_BUCH-2175-001.book Page 44 Friday, August 1, 2014 2:12 PM
Italiano | 45
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Serviço pós-venda e consultoria de aplicação
O serviço pós-venda responde às suas perguntas a respeito
de serviços de reparação e de manutenção do seu produto,
assim como das peças sobressalentes. Desenhos explodidos
e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultoria de aplicação Bosch esclarecem
com prazer todas as suas dúvidas a respeito da compra, apli-
cação e ajuste dos produtos e acessórios.
Para todas as questões e encomendas de peças sobressalen-
tas é imprescindível indicar o número de produto de
10 dígitos como consta na placa de características da ferra-
menta eléctrica.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Para efectuar o seu pedido online de peças entre na página
www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: (0800) 7045446
www.bosch.com.br/contacto
Eliminação
Ferramentas eléctricas, acessórios e embalagens devem ser
enviados a uma reciclagem ecológica de matérias primas.
Não deitar ferramentas eléctricas no lixo doméstico!
Apenas países da União Europeia:
De acordo com a directiva europeia
2012/19/UE para aparelhos eléctricos e
electrónicos velhos, e com as respectivas
realizações nas leis nacionais, as ferramen-
tas eléctricas que não servem mais para a
utilização, devem ser enviadas separada-
mente a uma reciclagem ecológica.
Sob reserva de alterações.
Italiano
Norme di sicurezza
Avvertenze generali di pericolo per elettroutensili
Leggere tutte le avvertenze di pe-
ricolo e le istruzioni operative. In
caso di mancato rispetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo di scosse elettri-
che, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.
Il termine «elettroutensile» utilizzato nelle avvertenze di peri-
colo si riferisce ad utensili elettrici alimentati dalla rete (con li-
nea di allacciamento) ed ad utensili elettrici alimentati a bat-
teria (senza linea di allacciamento).
Sicurezza della postazione di lavoro
Tenere la postazione di lavoro sempre pulita e ben illu-
minata. Il disordine oppure zone della postazione di lavoro
non illuminate possono essere causa di incidenti.
Evitare d’impiegare l’elettroutensile in ambienti sog-
getti al rischio di esplosioni nei quali si abbia presenza
di liquidi, gas o polveri infiammabili. Gli elettroutensili
producono scintille che possono far infiammare la polvere
o i gas.
Tenere lontani i bambini ed altre persone durante l’im-
piego dell’elettroutensile. Eventuali distrazioni potranno
comportare la perdita del controllo sull’elettroutensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell’elettroutensile
deve essere adatta alla presa. Evitare assolutamente di
apportare modifiche alla spina. Non impiegare spine
adattatrici assieme ad elettroutensili dotati di collega-
mento a terra. Le spine non modificate e le prese adatte
allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra,
come tubi, riscaldamenti, cucine elettriche e frigorife-
ri. Sussiste un maggior rischio di scosse elettriche nel mo-
mento in cui il corpo è messo a massa.
Custodire l’elettroutensile al riparo dalla pioggia o
dall’umidità. La penetrazione dell’acqua in un elettrouten-
sile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed,
in particolare, non usarlo per trasportare o per appen-
dere l’elettroutensile oppure per estrarre la spina dalla
presa di corrente. Non avvicinare il cavo a fonti di calo-
re, olio, spigoli taglienti e neppure a parti della macchi-
na che siano in movimento. I cavi danneggiati o aggrovi-
gliati aumentano il rischio d’insorgenza di scosse elettriche.
Qualora si voglia usare l’elettroutensile all’aperto, im-
piegare solo ed esclusivamente cavi di prolunga che si-
ano adatti per l’impiego all’esterno. L’uso di un cavo di
prolunga omologato per l’impiego all’esterno riduce il ri-
schio d’insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l’elet-
troutensile in ambiente umido, utilizzare un interrutto-
re di sicurezza. L’uso di un interruttore di sicurezza riduce
il rischio di una scossa elettrica.
Sicurezza delle persone
È importante concentrarsi su ciò che si sta facendo e
maneggiare con giudizio l’elettroutensile durante le
operazioni di lavoro. Non utilizzare mai l’elettroutensi-
le in caso di stanchezza oppure quando ci si trovi sotto
l’effetto di droghe, bevande alcoliche e medicinali. Un
attimo di distrazione durante l’uso dell’elettroutensile può
essere causa di gravi incidenti.
AVVERTENZA
OBJ_BUCH-2175-001.book Page 45 Friday, August 1, 2014 2:12 PM
46 | Italiano
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Indossare sempre equipaggiamento protettivo indivi-
duale nonché occhiali protettivi. Indossando abbiglia-
mento di protezione personale come la maschera per pol-
veri, scarpe di sicurezza che non scivolino, elmetto di
protezione oppure protezione acustica a seconda del tipo
e dell’applicazione dell’elettroutensile, si riduce il rischio di
incidenti.
Evitare l’accensione involontaria dell’elettroutensile.
Prima di collegarlo alla rete di alimentazione elettrica
e/o alla batteria ricaricabile, prima di prenderlo oppure
prima di iniziare a trasportarlo, assicurarsi che l’elet-
troutensile sia spento. Tenendo il dito sopra l’interruttore
mentre si trasporta l’elettroutensile oppure collegandolo
all’alimentazione di corrente con l’interruttore inserito, si
vengono a creare situazioni pericolose in cui possono veri-
ficarsi seri incidenti.
Prima di accendere l’elettroutensile togliere gli attrez-
zi di regolazione o la chiave inglese. Un accessorio oppu-
re una chiave che si trovi in una parte rotante della macchi-
na può provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di
mettersi in posizione sicura e di mantenere l’equilibrio
in ogni situazione. In questo modo è possibile controllare
meglio l’elettroutensile in caso di situazioni inaspettate.
Indossare vestiti adeguati. Non indossare vestiti lar-
ghi, né portare bracciali e catenine. Tenere i capelli, i
vestiti ed i guanti lontani da pezzi in movimento. Vestiti
lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in
movimento.
In caso fosse previsto il montaggio di dispositivi di
aspirazione della polvere e di raccolta, assicurarsi che
gli stessi siano collegati e che vengano utilizzati corret-
tamente. L’utilizzo di un’aspirazione polvere può ridurre lo
svilupparsi di situazioni pericolose dovute alla polvere.
Trattamento accurato ed uso corretto degli elettroutensili
Non sottoporre la macchina a sovraccarico. Per il pro-
prio lavoro, utilizzare esclusivamente l’elettroutensile
esplicitamente previsto per il caso. Con un elettrouten-
sile adatto si lavora in modo migliore e più sicuro nell’ambi-
to della sua potenza di prestazione.
Non utilizzare mai elettroutensili con interruttori difet-
tosi. Un elettroutensile con l’interruttore rotto è pericoloso
e deve essere aggiustato.
Prima di procedere ad operazioni di regolazione sulla
macchina, prima di sostituire parti accessorie oppure
prima di posare la macchina al termine di un lavoro,
estrarre sempre la spina dalla presa della corrente e/o
estrarre la batteria ricaricabile. Tale precauzione eviterà
che l’elettroutensile possa essere messo in funzione invo-
lontariamente.
Quando gli elettroutensili non vengono utilizzati, con-
servarli al di fuori del raggio di accesso di bambini. Non
fare usare l’elettroutensile a persone che non siano abi-
tuate ad usarlo o che non abbiano letto le presenti istru-
zioni. Gli elettroutensili sono macchine pericolose quando
vengono utilizzati da persone non dotate di sufficiente
esperienza.
Eseguire la manutenzione dell’elettroutensile operan-
do con la dovuta diligenza. Accertarsi che le parti mobi-
li della macchina funzionino perfettamente, che non
s’inceppino e che non ci siano pezzi rotti o danneggiati
al punto da limitare la funzione dell’elettroutensile
stesso. Prima di iniziare l’impiego, far riparare le parti
danneggiate. Numerosi incidenti vengono causati da elet-
troutensili la cui manutenzione è stata effettuata poco ac-
curatamente.
Mantenere gli utensili da taglio sempre affilati e puliti.
Gli utensili da taglio curati con particolare attenzione e con
taglienti affilati s’inceppano meno frequentemente e sono
più facili da condurre.
Utilizzare l’elettroutensile, gli accessori opzionali, gli
utensili per applicazioni specifiche ecc., sempre atte-
nendosi alle presenti istruzioni. Così facendo, tenere
sempre presente le condizioni di lavoro e le operazioni
da eseguire. L’impiego di elettroutensili per usi diversi da
quelli consentiti potrà dar luogo a situazioni di pericolo.
Assistenza
Fare riparare l’elettroutensile solo ed esclusivamente
da personale specializzato e solo impiegando pezzi di
ricambio originali. In tale maniera potrà essere salvaguar-
data la sicurezza dell’elettroutensile.
Indicazioni di sicurezza per seghe circolari
Procedure di taglio
PERICOLO: Mai avvicinare le mani alla zona operativa e
neppure alla lama di taglio. Utilizzare la seconda mano
per afferrare l’impugnatura supplementare oppure la
carcassa del motore. Tenendo la sega con entrambe le
mani si evita che la lama di taglio possa diventare un peri-
colo per le mani.
Mai afferrare con le mani la parte inferiore del pezzo in
lavorazione. Nella zona al di sotto del pezzo in lavorazione
la calotta di protezione non presenta alcuna protezione
contro la lama di taglio.
Adattare la profondità di taglio allo spessore del pezzo
in lavorazione. Nella parte inferiore del pezzo in lavorazio-
ne la lama deve uscire in misura inferiore all’altezza del
dente.
Non tenere mai con le mani il pezzo in lavorazione che
si intende tagliare e non appoggiarlo neppure sulla
gamba. Assicurare il pezzo in lavorazione su un suppor-
to stabile. Per ridurre al minimo possibile il pericolo di un
contatto con il corpo, la possibilità di un blocco della lama
di taglio oppure la perdita del controllo, è importante fissa-
re bene il pezzo in lavorazione.
Afferrare l’elettroutensile esclusivamente dalle super-
fici isolate dell’impugnatura qualora venissero effet-
tuati lavori durante i quali l’utensile da taglio potrebbe
venire a contatto con cavi elettrici nascosti oppure con
il cavo di alimentazione dell’elettroutensile stesso. Il
contatto con un cavo sotto tensione trasmette la tensione
anche alle parti metalliche dell’elettroutensile, causando
una scossa elettrica.
OBJ_BUCH-2175-001.book Page 46 Friday, August 1, 2014 2:12 PM
Italiano | 47
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
In caso di taglio longitudinale utilizzare sempre una
battuta oppure una guida angolare diritta. In questo mo-
do è possibile migliorare la precisione del taglio riducendo
il pericolo che la lama di taglio possa incepparsi.
Utilizzare sempre lame per seghe che abbiano la misura
corretta ed il foro di montaggio adatto (p. es. a rombo
oppure rotondo). In caso di lame per sega inadatte ai rela-
tivi pezzi di montaggio, la rotazione non sarà perfettamen-
te circolare e si crea il pericolo di una perdita di controllo.
Mai utilizzare rondelle oppure viti per lama di taglio che
non dovessero essere in perfetto stato o che non do-
vessero essere adatte. Le rondelle e le viti per lama di ta-
glio sono appositamente previste per la Vostra sega e sono
state realizzate per raggiungere ottimali prestazioni e mas-
sima sicurezza di utilizzo.
Contraccolpo Cause e relative indicazioni di
sicurezza
– Un contraccolpo è limprovvisa reazione in seguito ad ag-
ganciamento, blocco oppure allineamento errato della la-
ma di taglio. Lo stesso può causare che una sega incontrol-
lata si sollevi e, uscendo dal pezzo in lavorazione, si muova
in direzione dell’operatore;
Se la lama di taglio rimane agganciata oppure bloccata
nella fessura di taglio che si chiude, la stessa si blocca e la
forza motore spinge indietro la sega in direzione dell’ope-
ratore;
Se la lama di taglio viene allineata ruotata oppure in mo-
do non corretto nel taglio, i denti del bordo posteriore della
lama di taglio rimangono agganciati nella superficie del
pezzo in lavorazione causando la fuoriuscita della lama di
taglio della fessura di taglio e la sega si muove improvvisa-
mente indietro in direzione dell’operatore.
Un contraccolpo è la conseguenza di un uso errato oppure
non corretto della sega. Lo stesso può essere evitato pren-
dendo misure precauzionali come descritto di seguito.
Tenere la sega ben ferma afferrandola con entrambe le
mani e portare le braccia in una posizione che Vi per-
metta di controllare bene le forze di contraccolpi. Tene-
re sempre una posizione laterale rispetto alla lama di
taglio e mai mettere la lama di taglio in una linea con il
Vostro corpo. In caso di un contraccolpo la lama di taglio
può balzare all’indietro; comunque, prendendo misure
precauzionali adatte l’operatore può essere in grado di
controllare le forze di contraccolpo.
Qualora la lama di taglio dovesse bloccarsi oppure do-
vesse essere interrotto il lavoro, spegnere la sega e te-
nerla ferma in posizione nel pezzo in lavorazione fino a
quando la lama non si sarà fermata completamente.
Non tentare mai di togliere la sega dal pezzo in lavora-
zione e neppure tirarla all’indietro fintanto che la lama
di taglio si muove. In caso contrario si crea il pericolo di
un contraccolpo. Rilevare ed eliminare la causa per il bloc-
co della lama di taglio.
Volendo avviare nuovamente una sega che ancora si
trova nel pezzo in lavorazione, centrare la lama nella
fessura di taglio ed accertarsi che la dentatura della se-
ga non sia rimasta agganciata nel pezzo in lavorazione.
Una lama di taglio inceppata può balzare fuori dal pezzo in
lavorazione oppure provocare un contraccolpo nel mo-
mento in cui si avvia nuovamente la sega.
Per eliminare il rischio di un contraccolpo dovuto al
blocco di una lama di taglio, assicurare bene pannelli di
dimensioni maggiori. Pannelli di dimensioni maggiori
possono piegarsi sotto il peso proprio. In caso di pannelli è
necessario munirli di supporti adatti su entrambi i lati, sia
in vicinanza della fessura di taglio che a margine.
Non utilizzare mai lame per seghe che non siano più af-
filate oppure il cui stato generale non dovesse essere
più perfetto. Lame per seghe non più affilate oppure de-
formate implicano un maggiore attrito nella fessura di ta-
glio aumentando il pericolo di blocchi e di contraccolpi del-
la lama di taglio.
Prima di eseguire l’operazione di taglio, determinare la
profondità e l’angolatura del taglio. Se durante l’opera-
zione di taglio si modificano le registrazioni è possibile che
la lama di taglio si blocchi e che si abbia un contraccolpo.
Procedere con particolare cautela effettuando tagli in
pareti esistenti oppure in altri settori che non possono
essere controllati. Durante il taglio la lama di taglio che
penetra in oggetti nascosti può bloccarsi e causare un con-
traccolpo.
Funzione della calotta di protezione inferiore
Prima di ogni intervento operativo accertarsi che la ca-
lotta di protezione chiuda perfettamente. Non utilizza-
re la sega in caso non fosse possibile muovere libera-
mente la calotta di protezione inferiore e non potesse
essere chiusa immediatamente. Mai bloccare oppure
legare la calotta di protezione inferiore in posizione
aperta. Se la sega dovesse accidentalmente cadere a terra
è possibile che la calotta di protezione inferiore subisca
una deformazione. Operando con la leva di ritorno, aprire
la calotta di protezione ed accertarsi che possa muoversi li-
beramente in ogni angolazione e profondità di taglio senza
toccare né lama né nessun altro pezzo.
Controllare il funzionamento della molla per la calotta
di protezione inferiore. Qualora la calotta di protezione
e la molla non dovessero funzionare correttamente,
sottoporre la lama di taglio ad un servizio di manuten-
zione prima di utilizzarla. Componenti danneggiati, de-
positi di sporcizia appiccicosi oppure accumuli di trucioli
comportano una riduzione della funzionalità della calotta
inferiore di protezione.
Aprire manualmente la cuffia di protezione inferiore
soltanto in caso di tagli particolari, ad esempio «tagli ad
immersione o dal pieno». Aprire la cuffia di protezione
inferiore con la leva di retrazione e rilasciare la leva
stessa non appena la lama si inserisca nel pezzo in lavo-
razione. Per tutte le altre operazioni di taglio, la cuffia di
protezione inferiore dovrà operare automaticamente.
Non poggiare la sega sul banco di lavoro oppure sul pa-
vimento se la calotta inferiore di protezione non copre
completamente la lama di taglio. Una lama di taglio non
protetta ed ancora in fase di arresto sposta la sega in senso
contrario a quello della direzione di taglio e taglia tutto ciò
che incontra. Tenere quindi sempre in considerazione la
fase di arresto della sega.
OBJ_BUCH-2175-001.book Page 47 Friday, August 1, 2014 2:12 PM
48 | Italiano
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Ulteriori avvertenze di pericolo
Non avvicinare mai le mani all’espulsione dei trucioli.
Le parti in rotazione costituiscono un concreto pericolo.
Non lavorare con la sega sovra testa. In questa posiziona
non si ha un sufficiente controllo sull’elettroutensile.
Al fine di rilevare linee di alimentazione nascoste, uti-
lizzare adatte apparecchiature di ricerca oppure rivol-
gersi alla locale società erogatrice. Un contatto con linee
elettriche può provocare lo sviluppo di incendi e di scosse
elettriche. Danneggiando linee del gas si può creare il peri-
colo di esplosioni. Penetrando una tubazione dell’acqua si
provocano seri danni materiali oppure vi è il pericolo di
provocare una scossa elettrica.
Non utilizzare l’elettroutensile stazionariamente. Non
ne è prevista l’utilizzazione con un tavolo per troncare mul-
tiuso.
Non utilizzare lame in acciaio extrarapido. Questo tipo
di lame possono rompersi facilmente.
Non tagliare metalli ferrosi. Trucioli incandescenti pos-
sono incendiare l’aspirazione polvere.
Durante le operazioni di lavoro è necessario tenere
l’elettroutensile sempre con entrambe le mani ed adot-
tare una posizione di lavoro sicura. Utilizzare con sicu-
rezza l’elettroutensile tenendolo sempre con entrambe le
mani.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazio-
ne può essere bloccato con sicurezza in posizione solo uti-
lizzando un apposito dispositivo di serraggio oppure una
morsa a vite e non tenendolo con la semplice mano.
Prima di posare l’elettroutensile, attendere sempre fi-
no a quando si sarà fermato completamente. L’accesso-
rio può incepparsi e comportare la perdita di controllo
dell’elettroutensile.
Descrizione del prodotto e caratteri-
stiche
Leggere tutte le avvertenze di pericolo e le
istruzioni operative. In caso di mancato ri-
spetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti
gravi.
Uso conforme alle norme
Utilizzandolo su appoggi fissi, l’elettroutensile è idoneo per
eseguire nel legno tagli longitudinali e trasversali sia in linea
retta sia obliqui. Utilizzando lame adeguate, è possibile taglia-
re anche metalli non ferrosi a parete sottile, p. es. profili.
La lavorazione di metalli ferrosi non è permessa.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all’illu-
strazione dell’elettroutensile che si trova sulla pagina con la
rappresentazione grafica.
1Rotellina di selezione numero giri (GKS 55+ GCE)
2Interruttore di avvio/arresto
3Pulsante di sicurezza dell’interruttore di avvio/arresto
4Chiave per vite a esagono cavo
5Tasto di bloccaggio dell’alberino
6Scala angolo obliquo
7Vite ad alette per guida parallela
8Vite ad alette per preselezione dell’angolo obliquo
9Marcatura del taglio 45°
10 Marcatura del taglio 0°
11 Guida parallela*
12 Cuffia di protezione oscillante
13 Leva di regolazione per cuffia di protezione oscillante
14 Pattino
15 Vite ad alette per preselezione dell’angolo obliquo
(GKS 55+ G/GKS 55+ GCE)
16 Espulsione dei trucioli
17 Cuffia di protezione
18 Impugnatura (superficie di presa isolata)
19 Impugnatura supplementare (superficie di presa isolata)
20 Vite di serraggio con disco
21 Flangia di serraggio
22 Lama per sega universale*
23 Flangia di alloggiamento
24 Alberino della sega
25 Vite di fissaggio per adattatore per l’aspirazione*
26 Adattatore per l’aspirazione*
27 Levetta di fissaggio per preselezione della profondità di
taglio
28 Scala della profondità di taglio
29 Paio di morsetti**
30 Binario di guida*
31 Tubo di aspirazione*
32 Raccordo*
*L’accessorio illustrato oppure descritto non è compreso nel volu-
me di fornitura standard. L’accessorio completo è contenuto nel
nostro programma accessori.
**disponibili in commercio (non compreso nel volume di fornitura)
OBJ_BUCH-2175-001.book Page 48 Friday, August 1, 2014 2:12 PM
Italiano | 49
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Dati tecnici
Informazioni sulla rumorosità e sulla vibrazione
Il livello di vibrazioni indicato nelle presenti istruzioni è stato
rilevato seguendo una procedura di misurazione conforme al-
la norma EN 60745 e può essere utilizzato per confrontare gli
elettroutensili. Lo stesso è idoneo anche per una valutazione
temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi princi-
pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-
lizzato tuttavia per altri impieghi, con accessori e utensili da
innesto differenti oppure con manutenzione insufficiente, il li-
vello di vibrazioni può differire. Questo può aumentare sensi-
bilmente la sollecitazione da vibrazioni per l’intero periodo di
tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni
bisognerebbe considerare anche i tempi in cui l’apparecchio
è spento oppure è acceso ma non è utilizzato effettivamente.
Questo può ridurre chiaramente la sollecitazione da vibrazio-
ni per l’intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione
dell’operatore dall’effetto delle vibrazioni come p.es.: manu-
tenzione dell’elettroutensile e degli accessori, mani calde, or-
ganizzazione dello svolgimento del lavoro.
Sega circolare GKS 165 GKS 55+ G GKS 55+ GCE
Codice prodotto 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Potenza nominale assorbita W 1100 1200 1350
Numero di giri a vuoto min-1 4900 4900 21004700
Profondità di taglio max. con dia-
metro lama 165 mm
con angolo obliquo 0°
con angolo obliquo 45° mm
mm 66
47 63
47,5 63
47,5
Blocco dell’alberino ---
Preselezione del numero di giri -
Constant Electronic -
Limitatore di spunto alla partenza -
Freno di arresto graduale --
Dimensioni pattino mm 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5
Diametro della lama mm 165 165 165
Foro di montaggio mm 20 20 20
Peso in funzione della
EPTA-Procedure 01/2003 kg 3,6 3,8 3,8
Classe di sicurezza / II / II / II
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono
variare.
Valori di emissione acustica rilevati
conformemente a EN 60745-2-5. GKS 165 GKS 55+ G GKS 55+ GCE
3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Il livello di rumore stimato A dell’ap-
parecchio ammonta normalmente a
Livello di pressione acustica
Livello di potenza sonora
Incertezza della misura K
Usare la protezione acustica!
dB(A)
dB(A)
dB
89
100
3
89
100
3
86
97
3
Valori complessivi relativi alle vibra-
zioni ah (somma vettoriale in tre di-
rezioni) e incertezza K rilevati con-
formemente alla norma EN 60745:
Taglio di legno:
ah
K
Taglio di metallo:
ah
K
m/s2
m/s2
m/s2
m/s2
4,0
1,5
< 2,5
1,5
4,0
1,5
< 2,5
1,5
< 2,5
1,5
< 2,5
1,5
OBJ_BUCH-2175-001.book Page 49 Friday, August 1, 2014 2:12 PM
50 | Italiano
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Dichiarazione di conformità
Dichiariamo sotto la nostra piena responsabilità che il pro-
dotto descritto nella sezione «Dati tecnici» è conforme a tutte
le disposizioni pertinenti delle Direttive 2011/65/UE,
2014/30/UE, 2006/42/CE e alle relative modifiche, nonché
alle seguenti Normative: EN 60745-1, EN 60745-2-5.
Fascicolo tecnico (2006/42/CE) presso:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
07.04.2014
Montaggio
Inserimento/sostituzione della lama per sega uni-
versale
Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.
Montando la lama portare sempre guanti di protezione.
Toccando la lama vi è il pericolo di incidenti.
Utilizzare esclusivamente lame che corrispondono ai
dati caratteristici contenuti nelle presenti Istruzioni
per l’uso.
Non utilizzare in nessun caso mole abrasive come uten-
sile accessorio.
Selezione della lama
Uno schema con pittogrammi applicazioni si trova alla fine di
queste istruzioni.
Smontaggio della lama (vedi figura A)
Per eseguire la sostituzione degli utensili accessori, poggiare
l’elettroutensile preferibilmente sul lato frontale della carcas-
sa del motore.
Premere il tasto di bloccaggio alberino 5 e tenerlo premu-
to.
Azionare il tasto di bloccaggio dell’alberino solo ed
esclusivamente quando l’alberino della sega 5 è fermo.
In caso contrario l’elettroutensile potrebbe subire dei dan-
ni.
Con l’ausiliio della chiave per vite a esagono cavo 4 svitare
la vite di serraggio 20 nel senso di rotazione .
Ribaltare all’indietro la cuffia di protezione oscillante 12 e
tenerla ben fissa.
Togliere la flangia di serraggio 21 e la lama di taglio 22
dall’alberino della sega 24.
Montaggio della lama (vedi figura A)
Per eseguire la sostituzione degli utensili accessori, poggiare
l’elettroutensile preferibilmente sul lato frontale della carcas-
sa del motore.
Pulire la lama di taglio 22 e tutte le parti di serraggio da
montare.
Ribaltare all’indietro la cuffia di protezione oscillante 12 e
tenerla ben fissa.
Applicare la lama di taglio 22 sulla flangia di serraggio 23.
La direzione di taglio della dentatura (direzione della frec-
cia sulla lama) deve corrispondere alla freccia del verso di
rotazione sulla cuffia di protezione 17.
Applicare la flangia di serraggio 21 ed avvitare la vite di ser-
raggio 20 nel senso di rotazione . Prestare attenzione al-
la posizione corretta di montaggio della flangia di alloggia-
mento 23 e della flangia di serraggio 21.
Premere il tasto di bloccaggio alberino 5 e tenerlo premu-
to.
Con l’ausiliio della chiave per vite a esagono cavo 4 serrare
bene la vite di serraggio 20 nel senso di rotazione . La
coppia di serraggio deve essere di 69 Nm, questo corri-
sponde all’avvitamento manuale della vite di serraggio con
l’aggiunta di ¼ di rotazione.
Aspirazione polvere/aspirazione trucioli
Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.
Polveri e materiali come vernici contenenti piombo, alcuni
tipi di legname, minerali e metalli possono essere dannosi
per la salute. Il contatto oppure l’inalazione delle polveri
possono causare reazioni allergiche e/o malattie delle vie
respiratorie dell’operatore oppure delle persone che si tro-
vano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o
di quercia sono considerate cancerogene, in modo parti-
colare insieme ad additivi per il trattamento del legname
(cromato, protezione per legno). Materiale contenente
amianto deve essere lavorato esclusivamente da persona-
le specializzato.
Utilizzare possibilmente un’aspirazione polvere adatta
per il materiale.
Provvedere per una buona aerazione del posto di lavo-
ro.
Si consiglia di portare una mascherina protettiva con
classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali
da lavorare.
Evitare accumuli di polvere sul posto di lavoro. Le pol-
veri si possono incendiare facilmente.
Montaggio dell’adattatore per l’aspirazione polvere
(vedi figura B)
Inserire l’adattatore per l’aspirazione 26 sull’espulsione
dei trucioli 16 fino a quando lo stesso non scatta in posizio-
ne. Fissare inoltre l’adattatore per l’aspirazione 26 con la
vite 25.
All’adattatore per l’aspirazione 26 può essere collegato un
tubo di aspirazione con un diametro di 35 mm.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-2175-001.book Page 50 Friday, August 1, 2014 2:12 PM
Italiano | 51
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
È vietato montare l’adattatore per l’aspirazione quan-
do l’aspirazione esterna non è collegata. In caso contra-
rio vi è il pericolo di intasare il canale di aspirazione.
È vietato collegare un sacchetto raccoglipolvere
all’adattatore per l’aspirazione. In caso contrario vi è il
pericolo di intasare il sistema di aspirazione.
Per poter garantire un’aspirazione ottimale l’adattatore per
l’aspirazione 26 deve essere pulito regolarmente.
Aspirazione esterna
Collegare il tubo di aspirazione 31 con un aspirapolvere (ac-
cessorio opzionale). Una visione d’insieme relativa al collega-
mento con diversi tipi di aspirapolvere si trova alla fine di que-
ste istruzioni.
L’elettroutensile può essere collegato direttamente ad un
aspiratore multiuso della Bosch munito di dispositivo automa-
tico di teleinserimento. Questo entra automaticamente in
azione al momento in cui si avvia l’elettroutensile.
L’aspirapolvere deve essere adatto per il materiale da lavora-
re.
Utilizzare un aspiratore speciale per l’aspirazione di polveri
particolarmente nocive per la salute, cancerogene oppure
polveri asciutte.
Uso
Modi operativi
Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.
Regolazione della profondità di taglio (vedi figura C)
Adattare la profondità di taglio allo spessore del pezzo
in lavorazione. Nella parte inferiore del pezzo in lavorazio-
ne la lama deve uscire in misura inferiore all’altezza del
dente.
Sblocco della levetta di fissaggio 27. Per una profondità di
taglio minore, allontanare la sega dal pattino 14 per una
maggiore profondità di taglio, avvicinare la sega al pattino
14. Regolare la misura richiesta operando con la scala del-
la profondità di taglio. Stringere di nuovo forte la levetta di
fissaggio 27.
Se dopo aver allentato la levetta di fissaggio 27 non doves-
se essere più possibile regolare completamente la profon-
dità di taglio, tirare la levetta di fissaggio 27 allontanandola
dalla sega e orientarla verso il basso. Rilasciare la levetta di
fissaggio 27. Ripetere quest’operazione fino a quando sarà
possibile regolare la profondità di taglio desiderata.
Se dopo aver serrato la levetta di fissaggio 27 non dovesse
essere possibile fissare sufficientemente la profondità di
taglio, tirare la levetta di fissaggio 27 allontanandola dalla
sega e orientarla verso l’alto. Rilasciare la levetta di fissag-
gio 27. Ripetere quest’operazione fino a quando sarà fissa-
ta la profondità di taglio.
Impostazione dell’angolo obliquo
(GKS 55+ G/GKS 55+ GCE)
Poggiare l’elettroutensile preferibilmente sul lato frontale del-
la cuffia di protezione 17.
Allentare le viti ad alette 8 e 15. Ribaltare la sega lateral-
mente. Regolare la misura richiesta alla scala 6. Avvitare di
nuovo forte le viti ad alette 8 e 15.
Nota bene: In caso di tagli con pezzo obliquo, la profondità di
taglio è minore del valore visualizzato sulla scala della profon-
dità di taglio 28.
Impostazione dell’angolo obliquo (GKS 165)
Poggiare l’elettroutensile preferibilmente sul lato frontale del-
la cuffia di protezione 17.
Allentare la vite ad alette 8. Ribaltare la sega lateralmente.
Regolare la misura richiesta operando con la scala 6. Avvi-
tare di nuovo bene la vite ad alette 8.
Nota bene: In caso di tagli con pezzo obliquo, la profondità di
taglio è minore del valore visualizzato sulla scala della profon-
dità di taglio 28.
Marcature del taglio
La marcatura del taglio 0° 10 indica la posizione della lama di
taglio in caso di taglio ad angolo retto. La marcatura del taglio
45° 9 indica la posizione della lama di taglio in caso di taglio
ad angolo retto da 45°.
Per eseguire un taglio preciso, applicare la sega circolare
sul pezzo in lavorazione come indicato nell’illustrazione. È
preferibile eseguire prima un taglio di prova.
Messa in funzione
Osservare la tensione di rete! La tensione della rete de-
ve corrispondere a quella indicata sulla targhetta
dell’elettroutensile. Gli elettroutensili con l’indicazio-
ne di 230 V possono essere collegati anche alla rete di
220 V.
Accendere/spegnere
–Per accendere l’elettroutensile azionare prima il pulsan-
te di sicurezza 3 e premere poi l’interruttore di avvio/arre-
sto 2 tenendolo premuto.
–Per spegnere l’elettroutensile rilasciare di nuovo l’interrut-
tore di avvio/arresto 2.
Nota bene: Per motivi di sicurezza non è possibile bloccare
l’interruttore avvio/arresto 2 che deve essere tenuto sempre
premuto durante l’esercizio.
Preselezione del numero di giri (GKS 55+ GCE)
Tramite la rotellina per la selezione del numero giri 1 è possi-
bile preselezionare la velocità richiesta anche durante la fase
di funzionamento.
Il numero di giri necessario dipende dalla lama di taglio utiliz-
zata e dal materiale da lavorare (vedi schema con pittogrammi
applicazioni).
0 45 0 45
OBJ_BUCH-2175-001.book Page 51 Friday, August 1, 2014 2:12 PM
52 | Italiano
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Freno di arresto graduale (GKS 55+ G/GKS 55+ GCE)
Un freno di arresto graduale integrato riduce la fase di arresto
della lama di taglio dopo l’arresto dell’elettroutensile.
Limitatore di spunto alla partenza (GKS 55+ GCE)
Il limitatore elettronico di spunto alla partenza ha la funzione
di limitare la potenza durante la fase della messa in esercizio
dell’elettroutensile e permette l’utilizzo di un fusibile da 16 A.
Constant Electronic (GKS 55+ GCE)
La Constant-Electronic mantiene la velocità di rotazione pres-
soché costante con corsa a vuoto e carico garantendo un’uni-
forme prestazione di lavoro.
Indicazioni operative
Proteggere le lame di taglio da battute e da colpi.
Operare con l’elettroutensile spingendolo in modo uniforme
in direzione di taglio ed esercitando una leggera pressione. Un
avanzamento eccessivo contribuisce a ridurre sensibilmente
la durata degli utensili accessori e può danneggiare l’elettrou-
tensile.
La prestazione di taglio e la qualità del taglio dipendono con-
siderevolmente dallo stato e dalla forma dei denti della lama
di taglio. Per questo motivo, utilizzare esclusivamente lame
da taglio che siano taglienti ed adatte al materiale in lavorazio-
ne.
Taglio di legname
La corretta selezione della lama viene basata sul tipo di legno,
sulla qualità del legno e sul fatto se i tagli richiesti debbano es-
sere longitudinali oppure trasversali.
Eseguendo tagli longitudinali nell’abete si producono trucioli
lunghi ed a forma di spirale.
Le polveri da legname di faggio e di quercia sono particolar-
mente pericolose per la salute. Per questo motivo lavorare
esclusivamente utilizzando un’aspirazione polvere.
Taglio di metallo non ferroso
Nota bene: Utilizzare esclusivamente una lama di taglio che
sia tagliente ed adatta per metallo non ferroso. Questo garan-
tisce un taglio preciso ed impedisce il blocco della lama di ta-
glio.
Operare con l’elettroutensile acceso spingendolo in direzione
del pezzo in lavorazione ed eseguire i tagli con particolare at-
tenzione. Continuare a lavorare quindi con avanzamento mi-
nimo e senza interruzioni.
In caso di profilati iniziare il taglio sempre sul lato stretto, nei
profilati a U non effettuare mai il primo taglio sul lato aperto.
Assicurare bene profilati lunghi per evitare il blocco della lama
di taglio ed un contraccolpo dell’elettroutensile.
Tagli con guida parallela (vedi figura D)
La guida parallela 11 permette di eseguire tagli precisi lungo
un bordo di un pezzo in lavorazione, oppure il taglio di strisce
di identico spessore.
Allentare la vite ad alette 7 e spingere la scala della guida
parallela 11 attraverso la guida nel pattino 14. Regolare la
larghezza richiesta del taglio come valore della scala alla
rispettiva marcatura del taglio 10 oppure 9; vedere para-
grafo «Marcature del taglio». Avvitare di nuovo forte la vite
ad alette 7.
Tagli con battuta ausiliaria (vedi figura E)
Per la lavorazione di grossi pezzi in lavorazione oppure per ta-
gliare spigoli diritti è possibile fissare al pezzo in lavorazione
una tavola oppure un asse che fungano da battuta ausiliaria ed
operare quindi spingendo la sega circolare con il pattino lungo
la battuta ausiliaria.
Tagli con binario di guida (GKS 55+ G/GKS 55+ GCE)
(vedi figura F)
Tramite il binario di guida 30 è possibile eseguire tagli in sen-
so rettilineo.
Il labbro di gomma sul binario di guida ha la funzione di prote-
zione contro strappamento dei trucioli che impedisce, duran-
te il taglio di materiali legnosi, uno strappo della superficie.
Per questa funzione la lama di taglio deve appoggiare con i
denti direttamente sul labbro di gomma.
Prima del primissimo taglio con il binario di guida 30 il labbro
di gomma deve essere adattato alla sega circolare impiegata.
Per effettuare questo appoggiare il binario di guida 30 per l’in-
tera lunghezza su un pezzo in lavorazione. Regolare una pro-
fondità di taglio di ca. 9 mm e un angolo obliquo perpendico-
lare. Accendere la sega circolare e condurla in modo uniforme
e con leggera spinta in direzione del taglio.
Con il raccordo 32 è possibile combinare insieme binari di
guida. Il fissaggio avviene utilizzando le quattro viti di cui è do-
tato il raccordo.
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.
Per poter garantire buone e sicure operazioni di lavoro,
tenere sempre puliti l’elettroutensile e le prese di ven-
tilazione.
La cuffia oscillante di protezione deve poter sempre muoversi
liberamente e deve poter chiudersi sempre autonomamente.
Per questo motivo, tenere sempre pulito il campo intorno alla
cuffia di protezione oscillante. Eliminare sempre polvere e
trucioli soffiando aria compressa oppure utilizzando un pen-
nello.
Lame non rivestite possono essere protette contro la corro-
sione tramite un leggero strato di olio esente da acidi. Per non
macchiare il legno in lavorazione, prima di riutilizzare le lame
sarà necessario pulirle bene dall’olio.
Resti di resina oppure di colla sulla lama di taglio compromet-
tono la qualità del taglio. Per questo motivo pulire sempre le
lame per sega subito dopo l’utilizzo.
Qualora si rendesse necessaria una sostituzione del cavo di
collegamento, la stessa deve essere effettuata dalla Bosch
oppure da un centro di assistenza clienti autorizzato per elet-
troutensili Bosch per evitare pericoli per la sicurezza.
OBJ_BUCH-2175-001.book Page 52 Friday, August 1, 2014 2:12 PM
Nederlands | 53
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Assistenza clienti e consulenza impieghi
Il servizio di assistenza risponde alle Vostre domande relative
alla riparazione ed alla manutenzione del Vostro prodotto
nonché concernenti le parti di ricambio. Disegni in vista
esplosa ed informazioni relative alle parti di ricambio sono
consultabili anche sul sito:
www.bosch-pt.com
Il team Bosch che si occupa della consulenza impieghi vi aiu-
terà in caso di domande relative ai nostri prodotti ed ai loro
accessori.
In caso di richieste o di ordinazione di pezzi di ricambio, co-
municare sempre il codice prodotto a 10 cifre riportato sulla
targhetta di fabbricazione dell’elettroutensile!
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-
mente on-line i ricambi.
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersales.Service@de.bosch.com
Smaltimento
Avviare ad un riciclaggio rispettoso dell’ambiente gli imballag-
gi, gli elettroutensili e gli accessori dismessi.
Non gettare elettroutensili dismessi tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla norma della direttiva
2012/19/UE sui rifiuti di apparecchiature
elettriche ed elettroniche (RAEE) ed all’at-
tuazione del recepimento nel diritto nazio-
nale, gli elettroutensili diventati inservibili
devono essere raccolti separatamente ed
essere inviati ad una riutilizzazione ecologica.
Con ogni riserva di modifiche tecniche.
Nederlands
Veiligheidsvoorschriften
Algemene veiligheidswaarschuwingen voor elek-
trische gereedschappen
Lees alle veiligheidswaar-
schuwingen en alle voor-
schriften. Als de waarschuwingen en voorschriften niet wor-
den opgevolgd, kan dit een elektrische schok, brand of
ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toe-
komstig gebruik.
Het in de waarschuwingen gebruikte begrip „elektrisch ge-
reedschap” heeft betrekking op elektrische gereedschappen
voor gebruik op het stroomnet (met netsnoer) en op elektri-
sche gereedschappen voor gebruik met een accu (zonder net-
snoer).
Veiligheid van de werkomgeving
Houd uw werkomgeving schoon en goed verlicht. Een
rommelige of onverlichte werkomgeving kan tot ongeval-
len leiden.
Werk met het elektrische gereedschap niet in een om-
geving met explosiegevaar waarin zich brandbare
vloeistoffen, brandbare gassen of brandbaar stof be-
vinden. Elektrische gereedschappen veroorzaken vonken
die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik
van het elektrische gereedschap uit de buurt. Wanneer
u wordt afgeleid, kunt u de controle over het gereedschap
verliezen.
Elektrische veiligheid
De aansluitstekker van het elektrische gereedschap
moet in het stopcontact passen. De stekker mag in
geen geval worden veranderd. Gebruik geen adapter-
stekkers in combinatie met geaarde elektrische ge-
reedschappen. Onveranderde stekkers en passende
stopcontacten beperken het risico van een elektrische
schok.
Voorkom aanraking van het lichaam met geaarde op-
pervlakken, bijvoorbeeld van buizen, verwarmingen,
fornuizen en koelkasten. Er bestaat een verhoogd risico
door een elektrische schok wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht.
Het binnendringen van water in het elektrische gereed-
schap vergroot het risico van een elektrische schok.
Gebruik de kabel niet voor een verkeerd doel, om het
elektrische gereedschap te dragen of op te hangen of
om de stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en be-
wegende gereedschapdelen. Beschadigde of in de war
geraakte kabels vergroten het risico van een elektrische
schok.
Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het gebruik
van een voor gebruik buitenshuis geschikte verlengkabel
beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een
vochtige omgeving onvermijdelijk is, dient u een aard-
lekschakelaar te gebruiken. Het gebruik van een aardlek-
schakelaar vermindert het risico van een elektrische
schok.
WAARSCHUWING
OBJ_BUCH-2175-001.book Page 53 Friday, August 1, 2014 2:12 PM
54 | Nederlands
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Veiligheid van personen
Wees alert, let goed op wat u doet en ga met verstand
te werk bij het gebruik van het elektrische gereed-
schap. Gebruik geen elektrisch gereedschap wanneer
u moe bent of onder invloed staat van drugs, alcohol of
medicijnen. Een moment van onoplettendheid bij het ge-
bruik van het elektrische gereedschap kan tot ernstige ver-
wondingen leiden.
Draag persoonlijke beschermende uitrusting. Draag al-
tijd een veiligheidsbril. Het dragen van persoonlijke be-
schermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of gehoorbescher-
ming, afhankelijk van de aard en het gebruik van het elek-
trische gereedschap, vermindert het risico van verwondin-
gen.
Voorkom per ongeluk inschakelen. Controleer dat het
elektrische gereedschap uitgeschakeld is voordat u de
stekker in het stopcontact steekt of de accu aansluit en
voordat u het gereedschap oppakt of draagt. Wanneer u
bij het dragen van het elektrische gereedschap uw vinger
aan de schakelaar hebt of wanneer u het gereedschap in-
geschakeld op de stroomvoorziening aansluit, kan dit tot
ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels
voordat u het elektrische gereedschap inschakelt. Een
instelgereedschap of sleutel in een draaiend deel van het
gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg
ervoor dat u stevig staat en steeds in evenwicht blijft.
Daardoor kunt u het elektrische gereedschap in onver-
wachte situaties beter onder controle houden.
Draag geschikte kleding. Draag geen loshangende kle-
ding of sieraden. Houd haren, kleding en handschoe-
nen uit de buurt van bewegende delen. Loshangende
kleding, lange haren en sieraden kunnen door bewegende
delen worden meegenomen.
Wanneer stofafzuigings- of stofopvangvoorzieningen
kunnen worden gemonteerd, dient u zich ervan te ver-
zekeren dat deze zijn aangesloten en juist worden ge-
bruikt. Het gebruik van een stofafzuiging beperkt het ge-
vaar door stof.
Zorgvuldige omgang met en zorgvuldig gebruik van elek-
trische gereedschappen
Overbelast het gereedschap niet. Gebruik voor uw
werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische gereedschap
werkt u beter en veiliger binnen het aangegeven capaci-
teitsbereik.
Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is. Elektrisch gereedschap dat niet
meer kan worden in- of uitgeschakeld, is gevaarlijk en moet
worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit
het elektrische gereedschap voordat u het gereed-
schap instelt, toebehoren wisselt of het gereedschap
weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld
starten van het elektrische gereedschap.
Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap niet
gebruiken door personen die er niet mee vertrouwd
zijn en deze aanwijzingen niet hebben gelezen. Elektri-
sche gereedschappen zijn gevaarlijk wanneer deze door
onervaren personen worden gebruikt.
Verzorg het elektrische gereedschap zorgvuldig. Con-
troleer of bewegende delen van het gereedschap cor-
rect functioneren en niet vastklemmen en of onderde-
len zodanig gebroken of beschadigd zijn dat de
werking van het elektrische gereedschap nadelig
wordt beïnvloed. Laat deze beschadigde onderdelen
voor het gebruik repareren. Veel ongevallen hebben hun
oorzaak in slecht onderhouden elektrische gereedschap-
pen.
Houd snijdende inzetgereedschappen scherp en
schoon. Zorgvuldig onderhouden snijdende inzetgereed-
schappen met scherpe snijkanten klemmen minder snel
vast en zijn gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, toebehoren, inzetge-
reedschappen en dergelijke volgens deze aanwijzin-
gen. Let daarbij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden. Het gebruik van elektri-
sche gereedschappen voor andere dan de voorziene toe-
passingen kan tot gevaarlijke situaties leiden.
Service
Laat het elektrische gereedschap alleen repareren
door gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee wordt
gewaarborgd dat de veiligheid van het gereedschap in
stand blijft.
Veiligheidsvoorschriften voor cirkelzagen
Zaagmethode
GEVAAR: Houd uw handen uit de buurt van de zaagom-
geving en het zaagblad. Houd met uw andere hand de
extra handgreep of het motorhuis vast. Als u de zaagma-
chine met beide handen vasthoudt, kunnen uw handen
niet door het zaagblad verwond worden.
Grijp niet onder het werkstuk. De beschermkap kan u
onder het werkstuk niet tegen het zaagblad beschermen.
Pas de zaagdiepte aan de dikte van het werkstuk aan.
Er dient minder dan een volledige tandhoogte onder het
werkstuk zichtbaar te zijn.
Houdt het te zagen werkstuk nooit in uw hand of op uw
been vast. Zet het werkstuk in een stabiele opname
vast. Het is belangrijk om het werkstuk goed te bevesti-
gen, om het gevaar van contact met het lichaam, vastklem-
men van het zaagblad of verlies van de controle te minima-
liseren.
Raak het elektrische gereedschap alleen aan de geïso-
leerde greepvlakken aan als u werkzaamheden uit-
voert waarbij het inzetgereedschap verborgen stroom-
leidingen of de eigen stroomkabel kan raken. Contact
met een spanningvoerende leiding zet ook de metalen de-
len van het elektrische gereedschap onder spanning en
leidt tot een elektrische schok.
OBJ_BUCH-2175-001.book Page 54 Friday, August 1, 2014 2:12 PM
Nederlands | 55
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Gebruik bij het schulpen altijd een aanslag of een rech-
te randgeleiding. Dit verbetert de zaagnauwkeurigheid en
verkleint de mogelijkheid dat het zaagblad vastklemt.
Gebruik altijd zaagbladen met de juiste maat en vorm
(ruitvormig of rond) van het opnameboorgat. Zaagbla-
den die niet bij de montagedelen van de zaagmachine pas-
sen, lopen niet rond en leiden tot het verliezen van de con-
trole.
Gebruik nooit beschadigde of verkeerde onderlegrin-
gen of schroeven voor het zaagblad. De onderlegringen
en schroeven voor het zaagblad zijn speciaal geconstru-
eerd voor deze zaagmachine, voor optimaal vermogen en
optimale bedrijfszekerheid.
Terugslag Oorzaken en bijbehorende veiligheids-
voorschriften
Een terugslag is de plotselinge reactie als gevolg van een
vasthakend, vastklemmend of verkeerd gericht zaagblad,
die ertoe leidt dat een ongecontroleerde zaagmachine uit
het werkstuk omhoogkomt en in de richting van de bedie-
nende persoon beweegt;
Als het zaagblad in de zich sluitende zaaggroef vasthaakt
of vastklemt, wordt het geblokkeerd en slaat de motor-
kracht de zaagmachine in de richting van de bedienende
persoon terug;
Als het zaagblad in de zaaggroef wordt gedraaid of ver-
keerd wordt gericht, kunnen de tanden van de achterste
zaagbladrand in het oppervlak van het werkstuk vastha-
ken, waardoor het zaagblad uit de zaaggroef beweegt en
de zaagmachine terugspringt in de richting van de bedie-
nende persoon.
Een terugslag is het gevolg van verkeerd gebruik of onjuiste
gebruiksomstandigheden van de zaagmachine. Terugslag
kan worden voorkomen door geschikte voorzorgsmaatre-
gelen, zoals hieronder beschreven.
Houd de zaagmachine met beide handen vast en breng
uw armen in een stand waarin u de terugslagkrachten
kunt opvangen. Blijf altijd opzij van het zaagblad en
breng het zaagblad nooit op één lijn met uw lichaam. Bij
een terugslag kan de zaagmachine naar achteren springen.
De bedienende persoon kan de terugslagkrachten echter
door geschikte voorzorgsmaatregelen beheersen.
Als het zaagblad vastklemt of als u de werkzaamheden
onderbreekt, schakelt u de zaagmachine uit en houdt u
deze rustig in het werkstuk totdat het zaagblad tot stil-
stand is gekomen. Probeer nooit om de zaagmachine
uit het werkstuk te verwijderen of de machine achter-
uit te trekken zolang het zaagblad beweegt. Anders
kan er een terugslag optreden. Stel de oorzaak van het
vastklemmen van het zaagblad vast en maak deze onge-
daan.
Als u een zaagmachine die in het werkstuk steekt weer
wilt starten, centreert u het zaagblad in de zaaggroef
en controleert u of de zaagtanden niet in het werkstuk
zijn vastgehaakt. Als het zaagblad vastklemt, kan het uit
het werkstuk bewegen of een terugslag veroorzaken wan-
neer de zaagmachine opnieuw wordt gestart.
Ondersteun grote platen om het risico van een terug-
slag door een vastklemmend zaagblad te verminderen.
Grote platen kunnen onder hun eigen gewicht doorbuigen.
Platen moeten aan beide zijden worden ondersteund, zo-
wel in de buurt van de zaagopening als aan de rand.
Gebruik geen stompe of beschadigde zaagbladen.
Zaagbladen met stompe of verkeerd gerichte tanden ver-
oorzaken door een te nauwe zaagopening een verhoogde
wrijving, vastklemmen van het zaagblad of terugslag.
Draai voor het begin van de zaagwerkzaamheden de in-
stellingen voor de zaagdiepte en de zaaghoek vast. Als
de instellingen tijdens het zagen veranderen, kan het zaag-
blad vastklemmen en kan er een terugslag optreden.
Wees bijzonder voorzichtig bij zaagwerkzaamheden in
bestaande muren of andere plaatsen zonder voldoende
zicht. Het invallende zaagblad kan bij zaagwerkzaamhe-
den in niet-zichtbare voorwerpen blokkeren en een terug-
slag veroorzaken.
Functie van onderste beschermkap
Controleer voor elk gebruik of de onderste bescherm-
kap correct sluit. Gebruik de zaagmachine niet als de
onderste beschermkap niet vrij kan bewegen en niet
onmiddellijk sluit. Klem of bind de onderste bescherm-
kap nooit in de geopende stand vast. Als de zaagmachi-
ne op de vloer valt, kan de onderste beschermkap verbo-
gen worden. Open de beschermkap met de terugtrek-
hendel en controleer dat de kap vrij beweegt en dat deze
bij alle zaaghoeken en zaagdiepten het zaagblad of andere
delen niet aanraakt.
Controleer de functie van de veer voor de onderste be-
schermkap. Als de onderste beschermkap en de veer
niet correct werken, dient u de zaagmachine te laten
repareren voordat u deze gebruikt. Beschadigde delen,
plakkende aanslag of ophoping van spanen laten de onder-
ste beschermkap vertraagd werken.
Open de onderste beschermkap met de hand alleen bij
bijzondere snedes, zoals „inval- en haakse snedes”.
Open de onderste beschermkap met de terugtrekhen-
del en laat deze los zodra het zaagblad in het werkstuk
valt. Bij alle andere zaagwerkzaamheden moet de onder-
ste beschermkap automatisch werken.
Leg de zaagmachine niet op de werkbank of op de vloer
zonder dat de onderste beschermkap het zaagblad be-
dekt. Een onbeschermd uitlopend zaagblad beweegt de
zaagmachine tegen de zaagrichting en zaagt wat er in de
weg komt. Let op de uitlooptijd van de zaagmachine.
Extra waarschuwingen
Grijp niet met uw handen in de spaanafvoer. U kunt zich
aan ronddraaiende delen verwonden.
Werk met de zaagmachine niet boven uw hoofd. Zo
heeft u geen voldoende controle over het elektrische ge-
reedschap.
Gebruik een geschikt detectieapparaat om verborgen
stroom-, gas- of waterleidingen op te sporen of raad-
pleeg het plaatselijke energie- of waterleidingbedrijf.
Contact met elektrische leidingen kan tot brand of een
elektrische schok leiden. Beschadiging van een gasleiding
OBJ_BUCH-2175-001.book Page 55 Friday, August 1, 2014 2:12 PM
56 | Nederlands
1 609 92A 0LU | (1.8.14) Bosch Power Tools
kan tot een explosie leiden. Breuk van een waterleiding
veroorzaakt materiële schade en kan een elektrische
schok veroorzaken.
Gebruik het elektrische gereedschap niet stationair.
Het is niet geconstrueerd voor gebruik met een zaagtafel.
Gebruik geen zaagbladen van HSS-staal. Dergelijke
zaagbladen kunnen gemakkelijk breken.
Zaag geen ijzermetaal. Gloeiende spanen kunnen de stof-
afzuiging doen ontbranden.
Houd het elektrische gereedschap tijdens de werk-
zaamheden stevig met beide handen vast en zorg er-
voor dat u stevig staat. Het elektrische gereedschap
wordt met twee handen veiliger geleid.
Zet het werkstuk vast. Een met spanvoorzieningen of een
bankschroef vastgehouden werkstuk wordt beter vastge-
houden dan u met uw hand kunt doen.
Wacht tot het elektrische gereedschap tot stilstand is
gekomen voordat u het neerlegt. Het inzetgereedschap
kan vasthaken en dit kan tot het verlies van de controle
over het elektrische gereedschap leiden.
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en al-
le voorschriften. Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.
Gebruik volgens bestemming
Het elektrische gereedschap is bestemd voor het met een
vaste steun en een recht verlopende zaaglijn schulpen, afkor-
ten en verstek zagen in hout. Met geschikte zaagbladen kun-
nen ook dunne non-ferrometalen worden gezaagd, bijvoor-
beeld profielen.
Het bewerken van ijzermetaal is niet toegestaan.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van
het elektrische gereedschap op de pagina met afbeeldingen.
1Stelwiel vooraf instelbaar toerental (GKS 55+ GCE)
2Aan/uit-schakelaar
3Inschakelblokkering voor aan/uit-schakelaar
4Inbussleutel
5Blokkeerknop uitgaande as
6Schaalverdeling verstekhoek
7Vleugelschroef voor parallelgeleider
8Vleugelschroef voor vooraf instelbare verstekhoek
9Zaagmarkering 45°
10 Zaagmarkering 0°
11 Parallelgeleider*
12 Pendelbeschermkap
13 Verstelhendel voor pendelbeschermkap
14 Voetplaat
15 Vleugelschroef voor vooraf instelbare verstekhoek
(GKS 55+ G/GKS 55+ GCE)
16 Spaanafvoer
17 Beschermkap
18 Handgreep (geïsoleerd greepvlak)
19 Extra handgreep (geïsoleerd greepvlak)
20 Spanschroef met ring
21 Spanflens
22 Cirkelzaagblad*
23 Opnameflens
24 Uitgaande as
25 Bevestigingsschroef voor afzuigadapter*
26 Afzuigadapter*
27 Spanhendel voor vooraf instelbare zaagdiepte
28 Zaagdiepteschaalverdeling
29 Paar lijmklemmen**
30 Geleidingsrail*
31 Afzuigslang*
32 Verbindingsstuk*
* Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-
programma.
**In de handel verkrijgbaar (niet meegeleverd)
Technische gegevens
Cirkelzaag GKS 165 GKS 55+ G GKS 55+ GCE
Productnummer 3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Opgenomen vermogen W 1100 1200 1350
Onbelast toerental min-1 4900 4900 21004700
Max. zaagdiepte met zaagbladdia-
meter 165 mm
bij verstekhoek 0°
bij verstekhoek 45° mm
mm 66
47 63
47,5 63
47,5
Blokkering uitgaande as ---
Vooraf instelbaar toerental -
De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens
afwijken.
OBJ_BUCH-2175-001.book Page 56 Friday, August 1, 2014 2:12 PM
Nederlands | 57
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Informatie over geluid en trillingen
Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-
meten met een volgens EN 60745 genormeerde meetmetho-
de en kan worden gebruikt om elektrische gereedschappen
met elkaar te vergelijken. Het is ook geschikt voor een voorlo-
pige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaam-
ste toepassingen van het elektrische gereedschap. Als echter
het elektrische gereedschap wordt gebruikt voor andere toe-
passingen, met verschillende accessoire, met afwijkende in-
zetgereedschappen of onvoldoende onderhoud, kan het tril-
lingsniveau afwijken. Dit kan de trillingsbelasting gedurende
de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting
moet ook rekening worden gehouden met de tijd waarin het
gereedschap uitgeschakeld is, of waarin het gereedschap wel
loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-
belasting gedurende de gehele arbeidsperiode duidelijk ver-
minderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van
de bediener tegen het effect van trillingen vast, zoals: Onder-
houd van elektrische gereedschappen en inzetgereedschap-
pen, warm houden van de handen, organisatie van het ar-
beidsproces.
Conformiteitsverklaring
We verklaren op onze verantwoordelijkheid dat het onder
„Technische gegevens” beschreven product aan alle desbe-
treffende bepalingen van de richtlijnen 2011/65/EU,
2014/30/EU, 2006/42/EG inclusief van de wijzigingen er-
van voldoet en met de volgende normen overeenstemt
EN 60745-1, EN 60745-2-5.
Technisch dossier (2006/42/EG) bij:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Constant-electronic -
Aanloopstroombegrenzing -
Snelstop --
Afmetingen voetplaat mm 235 x 138 x 8 252 x 194 x 8,5 252 x 194 x 8,5
Zaagbladdiameter mm 165 165 165
Opnameboorgat mm 20 20 20
Gewicht volgens EPTA-Procedure
01/2003 kg 3,6 3,8 3,8
Isolatieklasse / II / II / II
Cirkelzaag GKS 165 GKS 55+ G GKS 55+ GCE
De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens
afwijken.
Geluidsemissiewaarden vastge-
steld volgens EN 60745-2-5. GKS 165 GKS 55+ G GKS 55+ GCE
3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Het A-gewogen geluidsniveau van
het gereedschap bedraagt kenmer-
kend
Geluidsdrukniveau
Geluidsvermogenniveau
Onzekerheid K
Draag een gehoorbescherming.
dB(A)
dB(A)
dB
89
100
3
89
100
3
86
97
3
Totale trillingswaarden ah (vector-
som van drie richtingen) en onze-
kerheid K vastgesteld conform
EN 60745:
Zagen van hout:
ah
K
Zagen van metaal:
ah
K
m/s2
m/s2
m/s2
m/s2
4,0
1,5
< 2,5
1,5
4,0
1,5
< 2,5
1,5
< 2,5
1,5
< 2,5
1,5
OBJ_BUCH-2175-001.book Page 57 Friday, August 1, 2014 2:12 PM
58 | Nederlands
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
07.04.2014
Montage
Cirkelzaagblad inzetten of vervangen
Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
Draag werkhandschoenen bij de montage van het zaag-
blad. Bij het aanraken van het zaagblad bestaat verwon-
dingsgevaar.
Gebruik alleen zaagbladen die voldoen aan de in deze
gebruiksaanwijzing aangegeven eisen.
Gebruik in geen geval slijpschijven als inzetgereed-
schap.
Zaagblad kiezen
Een overzicht van geadviseerde zaagbladen vindt u aan het
einde van deze gebruiksaanwijzing.
Zaagblad demonteren (zie afbeelding A)
Leg het elektrische gereedschap voor het wisselen van toebe-
horen bij voorkeur op de voorzijde van het motorhuis.
Druk op de asblokkeerknop 5 en houd deze ingedrukt.
Bedien de asblokkeerknop 5 alleen als de uitgaande as
stilstaat. Anders kan het elektrische gereedschap bescha-
digd raken.
Draai met de inbussleutel 4 de spanschroef 20 in draai-
richting naar buiten.
Draai de pendelbeschermkap 12 terug en houd deze vast.
Neem de spanflens 21 en het zaagblad 22 van de uitgaan-
de as 24.
Zaagblad monteren (zie afbeelding A)
Leg het elektrische gereedschap voor het wisselen van toebe-
horen bij voorkeur op de voorzijde van het motorhuis.
Reinig het zaagblad 22 en alle te monteren spandelen.
Draai de pendelbeschermkap 12 terug en houd deze vast.
Zet het zaagblad 22 op de opnameflens 23. De zaagrich-
ting van de tanden (pijlrichting op het zaagblad) en draai-
richtingspijl op de beschermkap 17 moeten overeenko-
men.
–Breng de spanflens 21 aan en draai de spanschroef 20 in
draairichtng in. Let op de juiste inbouwpositie van opna-
meflens 23 en spanflens 21.
Druk op de asblokkeerknop 5 en houd deze ingedrukt.
Draai met de inbussleutel 4 de spanschroef 20 in draai-
richting vast. Het aandraaimoment moet 69 Nm be-
dragen, dat komt overeen met handvast plus een ¼ om-
wenteling.
Afzuiging van stof en spanen
Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
Stof van materialen zoals loodhoudende verf, enkele hout-
soorten, mineralen en metaal kunnen schadelijk voor de
gezondheid zijn. Aanraking of inademing van stof kan lei-
den tot allergische reacties en/of ziekten van de ademwe-
gen van de gebruiker of personen die zich in de omgeving
bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-
hout, gelden als kankerverwekkend, in het bijzonder in
combinatie met toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen). Asbesthou-
dend materiaal mag alleen door bepaalde vakmensen wor-
den bewerkt.
Gebruik indien mogelijk een voor het materiaal geschik-
te stofafzuiging.
Zorg voor een goede ventilatie van de werkplek.
Er wordt geadviseerd om een ademmasker met filter-
klasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te bewer-
ken materialen in acht.
Voorkom ophoping van stof op de werkplek. Stof kan
gemakkelijk ontbranden.
Afzuigadapter monteren (zie afbeelding B)
Steek de afzuigadapter 26 op de spaanafvoer 16 tot deze
vastklikt. Borg de afzuigadapter 26 bovendien met de
schroef 25.
Aan de afzuigadapter 26 kan een afzuigslang met een dia-
meter van 35 mm worden aangesloten.
De afzuigadapter mag niet zonder aangesloten externe
afzuiging gemonteerd zijn. Het afzuigkanaal kan anders
verstopt raken.
Aan de afzuigadapter mag geen stofzak worden aange-
sloten. Het afzuigsysteem kan anders verstopt raken.
Reinig de afzuigadapter 26 regelmatig om een optimale afzui-
ging te waarborgen.
Externe afzuiging
Verbind de afzuigslang 31 met een stofzuiger (toebehoren).
Een overzicht van aansluitingen op verschillende stofzuigers
vindt u aan het einde van deze gebruiksaanwijzing.
Het elektrische gereedshcap kan rechtstreeks worden aange-
sloten op het stopcontact van een Bosch-allroundzuiger met
afstandsbediening. Deze wordt bij het inschakelen van het
elektrische gereedschap automatisch gestart.
De stofzuiger moet geschikt zijn voor het te bewerken materi-
aal.
Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-
vaarlijk, kankerverwekkend of droog stof een speciale zuiger.
Gebruik
Functies
Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-2175-001.book Page 58 Friday, August 1, 2014 2:12 PM
Nederlands | 59
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Zaagdiepte instellen (zie afbeelding C)
Pas de zaagdiepte aan de dikte van het werkstuk aan.
Er dient minder dan een volledige tandhoogte onder het
werkstuk zichtbaar te zijn.
–Maak de spanhendel 27 los. Voor een kleinere zaagdiepte
trekt u de zaag van de voetplaat 14 weg, voor een grotere
zaagdiepte duwt u de zaag naar de voetplaat 14 toe. Stel
de gewenste maat op de zaagdiepteschaalverdeling in.
Draai de spanhendel 27 weer vast.
Als u na het losdraaien van de spanhendel 27 de zaagdiep-
te van de zaag niet volledig kunt verstellen, trekt u de span-
hendel 27 van de zaag weg en draait u deze omlaag. Laat
de spanhendel 27 weer los. Herhaal deze handeling tot de
gewenste zaagdiepte instelbaar is.
Als u na het vastdraaien van de spanhendel 27 de zaag-
diepte onvoldoende vast kunt instellen, trekt u de span-
hendel 27 van de zaag weg en draait u deze omhoog. Laat
de spanhendel 27 weer los. Herhaal deze handeling tot de
zaagdiepte vast is ingesteld.
Verstekhoek instellen (GKS 55+ G/GKS 55+ GCE)
Leg het elektrische gereedschap bij voorkeur op de voorzijde
van de beschermkap 17.
Draai de vleugelschroeven 8 en 15 los. Draai de zaag opzij.
Stel de gewenste maat op de schaalverdeling 6 in. Draai de
vleugelschroeven 8 en 15 weer vast.
Opmerking: Bij het verstekzagen is de zaagdiepte kleiner dan
de op de zaagdiepteschaalverdeling 28 aangeven waarde.
Verstekhoek instellen (GKS 165)
Leg het elektrische gereedschap bij voorkeur op de voorzijde
van de beschermkap 17.
Draai de vleugelschroef 8 los. Draai de zaag opzij. Stel de
gewenste maat op de schaalverdeling 6 in. Draai de vleu-
gelschroef 8 weer vast.
Opmerking: Bij het verstekzagen is de zaagdiepte kleiner dan
de op de zaagdiepteschaalverdeling 28 aangeven waarde.
Zaagmarkeringen
De zaagmarkering 0° 10 geeft de stand van het zaagblad bij
haaks zagen aan. De zaagmarkering 45° 9 geeft de stand van
het zaagblad bij het zagen onder een hoek van 45° aan.
Zet de cirkelzaag zoals in de afbeelding aangegeven tegen
het werkstuk om maatzuiver te zagen. U kunt het best eerst
proefzagen.
Ingebruikneming
Let op de netspanning! De spanning van de stroombron
moet overeenkomen met de gegevens op het type-
plaatje van het elektrische gereedschap. Met 230 V
aangeduide elektrische gereedschappen kunnen ook
met 220 V worden gebruikt.
In- en uitschakelen
Als u het elektrische gereedschap wilt inschakelen be-
dient u eerst de inschakelblokkering 3 en drukt u vervol-
gens de aan/uit-schakelaar 2 in en houdt u deze ingedrukt.
Als u het elektrische gereedschap wilt uitschakelen laat u
de aan/uit-schakelaar 2 los.
Opmerking: Om veiligheidsredenen kan de aan-/uitschake-
laar 2 van de machine niet worden vergrendeld, maar moet
deze tijdens het gebruik voortdurend ingedrukt blijven.
Vooraf instelbaar toerental (GKS 55+ GCE)
Met het stelwiel voor het vooraf instellen van het toerental 1
kunt u het benodigde toerental vooraf instellen, ook terwijl de
machine loopt.
Het vereiste toerental is afhankelijk van het gebruikte zaag-
blad en het te bewerken materiaal (zie het zaagbladenover-
zicht aan het einde van deze gebruiksaanwijzing).
Snelstop (GKS 55+ G/GKS 55+ GCE)
Een geïntegreerde snelstop verkort het uitlopen van het zaag-
blad na het uitschakelen van het elektrische gereedschap.
Aanloopstroombegrenzing (GKS 55+ GCE)
De elektronische aanloopstroombegrenzing begrenst het ver-
mogen bij het inschakelen van het elektrische gereedschap
en maakt het gebruik met een zekering van 16 A mogelijk.
Constant-electronic (GKS 55+ GCE)
De constant-electronic houdt het toerental bij onbelast en be-
last lopen vrijwel constant en waarborgt een gelijkmatige ar-
beidscapaciteit.
Tips voor de werkzaamheden
Bescherm de zaagbladen tegen schokken en stoten.
Geleid het elektrische gereedschap gelijkmatig en licht du-
wend in de zaagrichting. Te sterk duwen vermindert de le-
vensduur van de inzetgereedschappen aanzienlijk en kan het
elektrische gereedschap schaden.
De zaagcapaciteit en de zaagkwaliteit zijn in belangrijke mate
afhankelijk van de toestand en de tandvorm van het zaagblad.
Gebruik daarom alleen scherpe en voor het te bewerken ma-
teriaal geschikte zaagbladen.
Hout zagen
De juiste keuze van het zaagblad is afhankelijk van de hout-
soort en houtkwaliteit en van de vraag of er moet worden ge-
schulpt of afgekort.
Bij het in de lengte zagen van vurenhout ontstaan lange, spi-
raalvormige spanen.
Beuken- en eikenhoutstof is bijzonder gevaarlijk voor de ge-
zondheid. Werk daarom alleen met stofafzuiging.
0 45 0 45
OBJ_BUCH-2175-001.book Page 59 Friday, August 1, 2014 2:12 PM
60 | Nederlands
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Zagen van non-ferrometaal
Opmerking: Gebruik een voor non-ferrometaal geschikt,
scherp zaagblad. Dit staat garant voor zuiver zagen en voor-
komt vastklemmen van het zaagblad.
Geleid het elektrische gereedschap ingeschakeld naar het
werkstuk en zaag het voorzichtig aan. Werk vervolgens met
weinig voorwaartse kracht en zonder onderbreking verder.
Begin bij profielen altijd te zagen aan de smalle zijde, bij U-pro-
fielen nooit aan de open zijde. Ondersteun lange profielen om
het vastklemmen van het zaagblad en een terugslag van het
elektrische gereedschap te voorkomen.
Zagen met parallelgeleider (zie afbeelding D)
Met de parallelgeleider 11 kunt u nauwkeurig zagen langs een
werkstukrand en stroken op dezelfde maat zagen.
–Draai de vleugelschroef 7 los en schuif de schaalverdeling
van de parallelgeleider 11 door de geleiding in de voet-
plaat 14. Stel de gewenste zaagbreedte als schaalverde-
lingswaarde bij de desbetreffende zaagmarkering 10 of 9
in, zie het gedeelte „Zaagmarkeringen”. Draai de vleugel-
schroef 7 weer vast.
Zagen met hulpgeleider (zie afbeelding E)
Voor het bewerken van grote werkstukken of het zagen van
rechte randen kunt u een plank of een plint als hulpgeleider op
het werkstuk bevestigen en de cirkelzaag met de voetplaat
langs de hulpgeleider bewegen.
Zagen met geleidingsrail (GKS 55+ G/GKS 55+ GCE)
(zie afbeelding F)
Met de geleidingsrail 30 kunt u in een rechte lijn zagen.
De rubber rand langs de geleidingsrail dient als antisplinter-
beveiliging, die bij het zagen van houtmaterialen uitsplinteren
van het oppervlak voorkomt. Het zaagblad moet daarvoor met
de tanden vlak tegen de rubber rand liggen.
Voordat er voor de eerste keer wordt gezaagd, moet de rub-
ber rand met de geleidingsrail 30 worden aangepast aan de
gebruikte cirkelzaag. Leg daarvoor de geleidingsrail 30 met
de volledige lengte op een werkstuk. Stel een zaagdiepte van
ca. 9 mm en een haakse verstekhoek in. Schakel de cirkelzaag
in en geleid deze gelijkmatig en licht duwend in de zaagrich-
ting.
Met het verbindingsstuk 32 kunnen twee geleidingsrails wor-
den gecombineerd. Het spannen gebeurt door middel van de
vier bouten in het verbindingsstuk.
Onderhoud en service
Onderhoud en reiniging
Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieope-
ningen altijd schoon om goed en veilig te werken.
De pendelbeschermkap moet altijd vrij kunnen bewegen en
vanzelf kunnen sluiten. Houd daarom de omgeving rond de
pendelbeschermkap altijd schoon. Verwijder stof en spanen
door uitblazen met perslucht of met een kwast.
Zaagbladen zonder bekledingslaag kunnen door middel van
een dunne laag zuurvrije olie worden beschermd tegen roest-
aanslag. Verwijder de olie weer voor het zagen, omdat het
hout anders vlekken krijgt.
Hars- of lijmresten op het zaagblad schaden de zaagkwaliteit.
Reinig daarom zaagbladen meteen na het gebruik.
Als de aansluitkabel moet worden vervangen, moeten deze
werkzaamheden door Bosch of een erkende klantenservice
voor Bosch elektrische gereedschappen worden uitgevoerd
om veiligheidsrisico’s te voorkomen.
Klantenservice en gebruiksadviezen
Onze klantenservice beantwoordt uw vragen over reparatie
en onderhoud van uw product en over vervangingsonderde-
len. Explosietekeningen en informatie over vervangingson-
derdelen vindt u ook op:
www.bosch-pt.com
Het Bosch-team voor gebruiksadviezen helpt u graag bij vra-
gen over onze producten en toebehoren.
Vermeld bij vragen en bestellingen van vervangingsonderde-
len altijd het uit tien cijfers bestaande productnummer vol-
gens het typeplaatje van het elektrische gereedschap.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
België
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.gereedschap@be.bosch.com
Afvalverwijdering
Elektrische gereedschappen, toebehoren en verpakkingen
moeten op een voor het milieu verantwoorde wijze worden
hergebruikt.
Gooi elektrische gereedschappen niet bij het huisvuil.
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU
over elektrische en elektronische oude ap-
paraten en de omzetting van de richtlijn in
nationaal recht moeten niet meer bruikbare
elektrische gereedschappen apart worden
ingezameld en op een voor het milieu ver-
antwoorde wijze worden hergebruikt.
Wijzigingen voorbehouden.
OBJ_BUCH-2175-001.book Page 60 Friday, August 1, 2014 2:12 PM
Dansk | 61
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Dansk
Sikkerhedsinstrukser
Generelle sikkerhedsinstrukser til el-værktøj
Læs alle sikkerhedsinstrukser og an-
visninger. I tilfælde af manglende over-
holdelse af sikkerhedsinstrukserne og anvisningerne er der ri-
siko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsinstrukser og anvisninger til se-
nere brug.
Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“
refererer til netdrevet el-værktøj (med netkabel) og akkudre-
vet el-værktøj (uden netkabel).
Sikkerhed på arbejdspladsen
Sørg for, at arbejdsområdet er rent og rigtigt belyst.
Uorden eller uoplyste arbejdsområder øger faren for
uheld.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,
hvor der findes brændbare væsker, gasser eller støv.
El-værktøj kan slå gnister, der kan antænde støv eller dam-
pe.
Sørg for, at andre personer og ikke mindst børn holdes
væk fra arbejdsområdet, når maskinen er i brug. Hvis
man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må
under ingen omstændigheder ændres. Brug ikke adap-
terstik sammen med jordforbundet el-værktøj. Uæn-
drede stik, der passer til kontakterne, nedsætter risikoen
for elektrisk stød.
Undgå kropskontakt med jordforbundne overflader
som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis
din krop er jordforbundet, øges risikoen for elektrisk stød.
Maskinen må ikke udsættes for regn eller fugt. Ind-
trængning af vand i et el-værktøj øger risikoen for elektrisk
stød.
Brug ikke ledningen til formål, den ikke er beregnet til
(f.eks. må man aldrig bære el-værktøjet i ledningen,
hænge el-værktøjet op i ledningen eller rykke i lednin-
gen for at trække stikket ud af kontakten). Beskyt led-
ningen mod varme, olie, skarpe kanter eller maskinde-
le, der er i bevægelse. Beskadigede eller indviklede
ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyt-
tes en forlængerledning, der er egnet til udendørs
brug. Brug af forlængerledning til udendørs brug nedsæt-
ter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige
omgivelser, skal der bruges et HFI-relæ. Brug af et
HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
Det er vigtigt at være opmærksom, se, hvad man laver,
og bruge el-værktøjet fornuftigt. Brug ikke noget
el-værktøj, hvis du er træt, har nydt alkohol eller er på-
virket af medikamenter eller euforiserende stoffer.
sekunders uopmærksomhed ved brug af el-værktøjet kan
føre til alvorlige personskader.
Brug beskyttelsesudstyr og hav altid beskyttelsesbril-
ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,
skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-
hængig af maskintype og anvendelse nedsætter risikoen
for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktø-
jet er slukket, før du tilslutter det til strømtilførslen
og/eller akkuen, løfter eller bærer det. Undgå at bære
el-værktøjet med fingeren på afbryderen og sørg for, at
el-værktøjet ikke er tændt, når det sluttes til nettet, da det-
te øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj el-
ler skruenøgle, før el-værktøjet tændes. Hvis et stykke
værktøj eller en nøgle sidder i en roterende maskindel, er
der risiko for personskader.
Undgå en anormal legemsposition. Sørg for at stå sik-
kert, mens der arbejdes, og kom ikke ud af balance.
Dermed har du bedre muligheder for at kontrollere el-værk-
tøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgen-
stande eller smykker. Hold hår, tøj og handsker væk fra
dele, der bevæger sig. Dele, der er i bevægelse, kan gribe
fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monte-
res, er det vigtigt, at dette tilsluttes og benyttes kor-
rekt. Brug af en støvopsugning kan reducere støvmæng-
den og dermed den fare, der er forbundet støv.
Omhyggelig omgang med og brug af el-værktøj
Undgå overbelastning af maskinen. Brug altid et
el-værktøj, der er beregnet til det stykke arbejde, der
skal udføres. Med det passende el-værktøj arbejder man
bedst og mest sikkert inden for det angivne effektområde.
Brug ikke et el-værktøj, hvis afbryder er defekt. Et
el-værktøj, der ikke kan startes og stoppes, er farlig og skal
repareres.
Træk stikket ud af stikkontakten og/eller fjern akkuen,
inden maskinen indstilles, der skiftes tilbehørsdele, el-
ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-
ger forhindrer utilsigtet start af el-værktøjet.
Opbevar ubenyttet el-værktøj uden for børns række-
vidde. Lad aldrig personer, der ikke er fortrolige med
maskinen eller ikke har gennemlæst disse instrukser,
benytte maskinen. El-værktøj er farligt, hvis det benyttes
af ukyndige personer.
El-værktøjet bør vedligeholdes omhyggeligt. Kontrol-
ler, om bevægelige maskindele fungerer korrekt og ik-
ke sidder fast, og om delene er brækket eller beskadi-
get, således at el-værktøjets funktion påvirkes. Få
beskadigede dele repareret, inden maskinen tages i
brug. Mange uheld skyldes dårligt vedligeholdte el-værktø-
jer.
ADVARSEL
OBJ_BUCH-2175-001.book Page 61 Friday, August 1, 2014 2:12 PM
62 | Dansk
1 609 92A 0LU | (1.8.14) Bosch Power Tools
Sørg for, at skæreværktøjer er skarpe og rene. Omhyg-
geligt vedligeholdte skæreværktøjer med skarpe skære-
kanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-
se instrukser. Tag hensyn til arbejdsforholdene og det
arbejde, der skal udføres. Anvendelse af el-værktøjet til
formål, som ligger uden for det fastsatte anvendelsesom-
råde, kan føre til farlige situationer.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede
fagfolk og at der kun benyttes originale reservedele.
Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsforskrifter for rundsave
Savning
FARE: Hold fingrene væk fra saveområdet og savklin-
gen. Hold på ekstragrebet eller motorhuset med den
anden hånd. Holdes saven med begge hænder, kan disse
ikke kvæstes af savklingen.
Stik ikke fingrene ind under emnet. Beskyttelsesskær-
men kan ikke beskytte dig mod savklingen under emnet.
Tilpas snitdybden i forhold til emnets tykkelse. Mindre
end en hel tandhøjde skal kunne ses under emnet.
Hold aldrig det emne, der skal saves i, i hånden eller
hen over benet. Sikre emnet på en stabil holder. Det er
vigtigt at fastgøre emnet godt for at minimere fare for
kropskontakt, klemning af savkling eller tab af kontrol.
Hold altid elværktøjet i de isolerede gribeflader, når du
udfører arbejde, hvor indsatsværktøjet kan ramme
skjulte strømledninger eller maskinens eget kabel. Ved
berøring med spændingsførende ledninger bliver også el-
værktøjets metaldele spændingsførende, hvilket kan føre
til stød.
Anvend altid et anslag eller en lige kantføring til læng-
deskæring. Dette forbedrer snitnøjagtigheden og reduce-
rer muligheden for, at savklingen sætter sig i klemme.
Brug altid savklinger i den rigtige størrelse og med pas-
sende holderform (f.eks. rombisk eller rund). Savklin-
ger, der ikke passer til savens monteringsdele, gør, at du
mister kontrollen over maskinen.
Anvend aldrig beskadigede eller forkerte savklinge-
spændeskiver eller -skruer. Savklinge-spændeskiverne
og -skruerne er konstrueret specielt til din sav for at sikre
optimal ydelse og driftssikkerhed.
Tilbageslag Årsager og tilsvarende sikkerhedsin-
strukser
et tilbageslag er den pludselig reaktion som følge af en
fastsiddende, fastklemmende eller forkert indstillet sav-
klinge, der medfører, at en ukontrolleret sav løfter sig og
bevæger sig ud hen imod betjeningspersonen;
hvis savklingen sætter sig fast eller kommer i klemme i
den lukkende savspalte, blokerer den, og motorkraften
slår saven tilbage hen imod betjeningspersonen;
drejes savklingen i savsnittet eller indstilles den forkert
der, kan tænderne i den bageste kant på savklingen sætte
sig fast i emnets overflade, hvorved savklingen bevæger
sig ud af savspalten, og saven springer tilbage hen imod
betjeningspersonen.
Et tilbageslag er en følge af en forkert eller fejlagtig brug af
saven. Det kan forhindres ved at træffe egnede sikker-
hedsforanstaltninger, der beskrives i det følgende.
Hold saven fast med begge hænder og hold dine arme i
en position, hvor du kan modstå tilbageslagskræfter-
ne. Sørg altid for at stå på siden af savklingen, savklin-
gen må aldrig befinde sig i en linje med din krop. Ved et
tilbageslag kan saven springe tilbage, dog kan betjenings-
personen beherske tilbageslagskræfterne, hvis egnede
foranstaltninger er truffet.
Sidder savklingen i klemme eller afbryder du arbejdet,
slukkes saven og saven holdes roligt i emnet, til sav-
klingen er stoppet. Forsøg aldrig at fjerne saven fra
emnet eller at trække den tilbage, så længe savklingen
bevæger sig, ellers kan der opstå et tilbageslag. Lokali-
sér og afhjælp årsagen til, at savklingen sidder i klemme.
Ønsker du at starte en sav, der sidder i emnet, centre-
res savklingen i savspalten, hvorefter det kontrolleres,
at savtænderne ikke sidder fast i emnet. Sidder savklin-
gen i klemme, kan den bevæge sig ud af emnet eller føre til
et tilbageslag, hvis saven startes igen.
Understøt store plader for at reducere risikoen for et
tilbageslag som følge af en fastsiddende savklinge.
Store plader kan bøje sig under deres egen vægt. Plader
skal støttes på begge sider, både i nærheden af savspalten
og ved kanten.
Anvend ikke uskarpe eller beskadigede savklinger.
Savklinger med uskarpe eller forkert indstillede tænder fø-
rer til øget friktion, fastklemning af savklingen og tilbage-
slag, fordi savspalten er for smal.
Spænd snitdybde- og snitvinkelindstillingerne, før sa-
vearbejdet påbegyndes. Ændrer indstillingerne sig under
savearbejdet, kan savklingen sætte sig i klemme, hvilket
kan føre til et tilbageslag.
Vær særlig forsigtig, når der saves i bestående vægge
eller andre områder, hvor man ikke har direkte indblik.
Den neddykkende savklinge kan blokere i forbindelse med
savning i skjulte genstande, hvilket kan føre til et tilbage-
slag.
Funktion af den nederste beskyttelsesskærm
Kontrollér altid før brug, at den nederste beskyttelses-
skærm lukker korrekt. Anvend ikke saven, hvis den ne-
derste beskyttelsesskærm ikke kan bevæges frit og
den ikke lukker med det samme. Klem eller bind aldrig
den nederste beskyttelsesskærm fast i åben position.
Falder saven utilsigtet ned på jorden, kan den nederste be-
skyttelsesskærm deformeres. Åben beskyttelsesskærmen
med tilbagetræksarmen og sørg for at sikre, at den bevæ-
ger sig frit og at hverken savklingen eller andre dele berø-
res, uafhængigt af snitvinklerne.
OBJ_BUCH-2175-001.book Page 62 Friday, August 1, 2014 2:12 PM
Dansk | 63
Bosch Power Tools 1 609 92A 0LU | (1.8.14)
Kontrollér fjederfunktionen for den nederste beskyt-
telsesskærm. Sørg for at få saven vedligeholdt før
brug, hvis den nederste beskyttelsesskærm og fjede-
ren ikke fungerer korrekt. Beskadigede dele, klæbrige
aflejringer eller ophobede spåner er med til, at den neder-
ste beskyttelsesskærm arbejder forsinket.
Åbn kun den nederste beskyttelsesskærm i særlige si-
tuationer som f.eks. „dyk- og vinkelsnit“. Åbn den ne-
derste beskyttelsesskærm med tilbagetræknings-
håndtaget, og slip det, så snart savklingen er dykket
ned i emnet. Ved alle andre saveopgaver skal den neder-
ste beskyttelsesskærm fungere automatisk.
Saven må kun lægges fra på værktøjsbænken eller gul-
vet, hvis den nederste beskyttelsesskærm dækker
over savklingen. En ubeskyttet, efterløbende savklinge
bevæger saven mod snitretningen og saver i alt, hvad der
kommer i nærheden af saven. Overhold savens efterløbs-
tid.
Ekstra advarselshenvisinnger
Stik ikke fingrene ind i spånudkastningsåbningen. Du
kan blive kvæstet af roterende dele.
Arbejd ikke med saven over hovedhøjde. Da du i denne
position ikke har nogen tilstrækkelig kontrol over el-værk-
tøjet.
Anvend egnede søgeinstrumenter til at finde frem til
skjulte forsyningsledninger eller kontakt det lokale
forsyningsselskab. Kontakt med elektriske ledninger kan
føre til brand og elektrisk stød. Beskadigelse af en gasled-
ning kan føre til eksplosion. Brud på et vandrør kan føre til
materiel skade eller elektrisk stød.
Anvend ikke el-værktøjet stationært. Det er ikke bereg-
net til drift med savebord.
Anvend ikke savklinger af HSS-stål. Sådanne savklinger
kan let brække.
Sav ikke i jernmetaller. Glødende spåner kan antænde
støvopsugning.
Hold altid maskinen fast med begge hænder og sørg for
at stå sikkert under arbejdet. El-værktøjet føres sikkert
med to hænder.
Sikr emnet. Et emne holdes bedre fast med spændean-
ordninger eller skruestik end med hånden.
El-værktøjet må først lægges fra, når det står helt stil-
le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan
medføre, at man taber kontrollen over el-værktøjet.
Beskrivelse af produkt og ydelse
Læs alle sikkerhedsinstrukser og anvisnin-
ger. I tilfælde af manglende overholdelse af
sikkerhedsinstrukserne og anvisningerne er
der risiko for elektrisk stød, brand og/eller al-
vorlige kvæstelser.
Beregnet anvendelse
El-værktøjet er bestemt til- på fast underlag at udføre læng-
de- og tværsnit med lige snitforløb og på gering i træ. Med til-
svarende savklinger kan der også saves i tyndggede ikke-
jernholdige metaller som f.eks. profiler.
Det er ikke tilladt at bearbejde jernholdige metaller.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til
illustrationen af el-værktøjet på illustrationssiden.
1Indstillingshjul omdrejningstal (GKS 55+ GCE)
2Start-stop-kontakt
3Kontaktspærre til start-stop-kontakt
4Unbraconøglen
5Spindel-låsetaste
6Skala geringsvinkel
7Vingeskrue til parallelanslag
8Vingeskrue til indstilling af geringsvinkel
9Snitmarkering 45°
10 Snitmarkering 0°
11 Parallelanslag*
12 Pendulbeskyttelsesskærm
13 Indstillingsarm til pendulbeskyttelseskappe
14 Grundplade
15 Vingeskrue til indstilling af geringsvinkel
(GKS 55+ G/GKS 55+ GCE)
16 Spånudkast
17 Beskyttelsesskærm
18 Håndgreb (isoleret gribeflade)
19 Ekstrahåndtag (isoleret gribeflade)
20 Spændeskrue med skive
21 Spændeflange
22 Rundsavklinge*
23 Holdeflange
24 Savespindel
25 Fastgørelsesskrue til opsugningsadapter*
26 Opsugningsadapter*
27 Spændegreb til indstilling af snitdybde
28 Snitdybdeskala
29 Skruetvingepar**
30 Styreskinne*
31 Opsugningsslange*
32 Forbindelsesstykke*
*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er
ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo-
res tilbehørsprogram.
**almindelig (følger ikke med maskinen)
OBJ_BUCH-2175-001.book Page 63 Friday, August 1, 2014 2:12 PM
