Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-garden.com

F 016 L70 758 (2010.11) O / 372 UNI

AKE 30 LI

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimat

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководст-

во по эксплуатации

uk Оригінальна інструкція з

експлуатації

ro Instrucţiuni originale

bg Оригинална инструкция

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

OBJ_DOKU-18901-002.fm Page 1 Monday, November 22, 2010 1:09 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . Seite 6

English . . . . . . . . . . . . . . . . . . . . . . . Page 20

Français . . . . . . . . . . . . . . . . . . . . . . Page 33

Español . . . . . . . . . . . . . . . . . . . . Página 47

Português. . . . . . . . . . . . . . . . . . . Página 61

Italiano . . . . . . . . . . . . . . . . . . . . . Pagina 75

Nederlands. . . . . . . . . . . . . . . . . . Pagina 90

Dansk. . . . . . . . . . . . . . . . . . . . . . . . Side 103

Svenska . . . . . . . . . . . . . . . . . . . . . . Sida 116

Norsk . . . . . . . . . . . . . . . . . . . . . . . . Side 128

Suomi. . . . . . . . . . . . . . . . . . . . . . . . Sivu 140

Ελληνικά. . . . . . . . . . . . . . . . . . . . . Σελίδα 152

Türkçe . . . . . . . . . . . . . . . . . . . . . . Sayfa 167

Polski . . . . . . . . . . . . . . . . . . . . . . Strona 180

Česky. . . . . . . . . . . . . . . . . . . . . . Strana 195

Slovensky. . . . . . . . . . . . . . . . . . . Strana 207

Magyar. . . . . . . . . . . . . . . . . . . . . . Oldal 221

Русский . . . . . . . . . . . . . . . . . . Страница 235

Українська. . . . . . . . . . . . . . . . Сторінка 251

Română . . . . . . . . . . . . . . . . . . . . Pagina 265

Български . . . . . . . . . . . . . . . . Страница 279

Srpski . . . . . . . . . . . . . . . . . . . . . Strana 294

Slovensko . . . . . . . . . . . . . . . . . . . Stran 307

Hrvatski . . . . . . . . . . . . . . . . . . . Stranica 320

Eesti. . . . . . . . . . . . . . . . . . . . . Lehekülg 333

Latviešu . . . . . . . . . . . . . . . . . . . Lappuse 345

Lietuviškai . . . . . . . . . . . . . . . . . Puslapis 359

Part Number

Serial Number

XXXXXXXXX 20XX

XXXXXXXXXX

AKE 30 LI

A B

2 607 336 107

(2,6 Ah)

2 607 336 005

(4,5 Ah)

2524

111215 14 13

1 3

252322

OBJ_BUCH-1275-002.book Page 2 Monday, November 22, 2010 1:10 PM

| 3

Bosch Power Tools F 016 L70 758 | (22.11.10)

4 2 37

5– 10 mm

15 12 10 11

12 15

30 30

11 10

33 30

OBJ_BUCH-1275-002.book Page 3 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

4 |

50 mm

OBJ_BUCH-1275-002.book Page 4 Monday, November 22, 2010 1:10 PM

| 5

Bosch Power Tools F 016 L70 758 | (22.11.10)

11/3

22/3

11/3 2

2/3

OBJ_BUCH-1275-002.book Page 5 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

6 | Deutsch

Sicherheitshinweise

Erläuterung der Bildsymbole

Lesen Sie die Betriebsanlei-

tung durch.

Das Gerät nicht bei Regen be-

nutzen oder dem Regen aus-

setzen.

Entfernen Sie den Akku bevor

Sie das Gerät reinigen, ein-

stellen oder für kurze Zeit un-

beaufsichtigt lassen.

Tragen Sie eine Schutzbrille.

Tragen Sie Gehörschutz.

Ziehen Sie vor Einstellungs-

und Wartungsarbeiten oder

wenn das Stromkabel beschä-

digt oder durchtrennt ist, so-

fort den Netzstecker.

Die Rückschlagbremse und

die Auslaufbremse stoppen

die Sägekette innerhalb kur-

zer Zeit.

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

Lesen Sie alle Sicherheits-

hinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicher-

heitshinweise und Anweisungen können elek-

trischen Schlag, Brand und/oder schwere Ver-

letzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf

netzbetriebene Elektrowerkzeuge (mit Netz-

kabel) und auf akkubetriebene Elektrowerk-

zeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sau-

ber und gut beleuchtet. Unordnung

oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkei-

ten, Gase oder Stäube befinden. Elek-

trowerkzeuge erzeugen Funken, die

den Staub oder die Dämpfe entzünden

können.

c) Halten Sie Kinder und andere Perso-

nen während der Benutzung des Elek-

trowerkzeugs fern. Bei Ablenkung kön-

nen Sie die Kontrolle über das Gerät

verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektro-

werkzeuges muss in die Steckdose

passen. Der Stecker darf in keiner

Weise verändert werden. Verwenden

Sie keine Adapterstecker gemeinsam

mit schutzgeerdeten Elektrowerkzeu-

gen. Unveränderte Stecker und passen-

de Steckdosen verringern das Risiko ei-

nes elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-

erdeten Oberflächen wie von Rohren,

Heizungen, Herden und Kühlschrän-

ken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr

Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Re-

gen oder Nässe fern. Das Eindringen

von Wasser in ein Elektrowerkzeug er-

höht das Risiko eines elektrischen

Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen,

aufzuhängen oder um den Stecker aus

der Steckdose zu ziehen. Halten Sie

das Kabel fern von Hitze, Öl, scharfen

Kanten oder sich bewegenden Geräte-

teilen. Beschädigte oder verwickelte

Kabel erhöhen das Risiko eines elektri-

schen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur

Verlängerungskabel, die auch für den

Außenbereich geeignet sind. Die An-

wendung eines für den Außenbereich

geeigneten Verlängerungskabels verrin-

gert das Risiko eines elektrischen

Schlages.

f) Wenn der Betrieb des Elektrowerk-

zeuges in feuchter Umgebung nicht

vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Ein-

satz eines Fehlerstromschutzschalters

vermindert das Risiko eines elektri-

schen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun, und gehen Sie mit

Vernunft an die Arbeit mit einem Elek-

trowerkzeug. Benutzen Sie kein Elek-

trowerkzeug, wenn Sie müde sind

oder unter dem Einfluss von Drogen,

Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim

Gebrauch des Elektrowerkzeuges kann

zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüs-

tung und immer eine Schutzbrille. Das

Tragen persönlicher Schutzausrüstung,

wie Staubmaske, rutschfeste Sicher-

heitsschuhe, Schutzhelm oder Gehör-

schutz, je nach Art und Einsatz des Elek-

trowerkzeuges, verringert das Risiko

von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie

sich, dass das Elektrowerkzeug ausge-

schaltet ist, bevor Sie es an die Strom-

versorgung und/oder den Akku an-

schließen, es aufnehmen oder tragen.

WARNUNG

OBJ_BUCH-1275-002.book Page 6 Monday, November 22, 2010 1:10 PM

Deutsch | 7

Bosch Power Tools F 016 L70 758 | (22.11.10)

Wenn Sie beim Tragen des Elektrowerk-

zeuges den Finger am Schalter haben

oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann

dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das

Elektrowerkzeug einschalten. Ein

Werkzeug oder Schlüssel, der sich in ei-

nem drehenden Geräteteil befindet,

kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie

das Elektrowerkzeug in unerwarteten

Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder

Schmuck. Halten Sie Haare, Kleidung

und Handschuhe fern von sich bewe-

genden Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von

sich bewegenden Teilen erfasst wer-

den.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese an-

geschlossen sind und richtig verwen-

det werden. Verwendung einer Stau-

babsaugung kann Gefährdungen durch

Staub verringern.

4) Verwendung und Behandlung des Elek-

trowerkzeuges

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten

Sie besser und sicherer im angegebe-

nen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektro-

werkzeug, das sich nicht mehr ein- oder

ausschalten lässt, ist gefährlich und

muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose und/oder entfernen Sie den Ak-

ku, bevor Sie Geräteeinstellungen vor-

nehmen, Zubehörteile wechseln oder

das Gerät weglegen. Diese Vorsichts-

maßnahme verhindert den unbeabsich-

tigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektro-

werkzeuge außerhalb der Reichweite

von Kindern auf. Lassen Sie Personen

das Gerät nicht benutzen, die mit die-

sem nicht vertraut sind oder diese An-

weisungen nicht gelesen haben. Elek-

trowerkzeuge sind gefährlich, wenn sie

von unerfahrenen Personen benutzt

werden.

e) Pflegen Sie Elektrowerkzeuge mit

Sorgfalt. Kontrollieren Sie, ob beweg-

liche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebro-

chen oder so beschädigt sind, dass die

Funktion des Elektrowerkzeuges be-

einträchtigt ist. Lassen Sie beschädig-

te Teile vor dem Einsatz des Gerätes

reparieren. Viele Unfälle haben ihre Ur-

sache in schlecht gewarteten Elektro-

werkzeugen.

f) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepflegte

Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weni-

ger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zu-

behör, Einsatzwerkzeuge usw. ent-

sprechend diesen Anweisungen. Be-

rücksichtigen Sie dabei die

Arbeitsbedingungen und die auszufüh-

rende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die

vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

5) Verwendung und Behandlung des Akku-

werkzeuges

a) Laden Sie die Akkus nur in Ladegerä-

ten auf, die vom Hersteller empfohlen

werden. Für ein Ladegerät, das für eine

bestimmte Art von Akkus geeignet ist,

besteht Brandgefahr, wenn es mit an-

deren Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgese-

henen Akkus in den Elektrowerkzeu-

gen. Der Gebrauch von anderen Akkus

kann zu Verletzungen und Brandgefahr

führen.

c) Halten Sie den nicht benutzten Akku

fern von Büroklammern, Münzen,

Schlüsseln, Nägeln, Schrauben oder

anderen kleinen Metallgegenständen,

die eine Überbrückung der Kontakte

verursachen könnten. Ein Kurzschluss

zwischen den Akkukontakten kann Ver-

brennungen oder Feuer zur Folge ha-

ben.

d) Bei falscher Anwendung kann Flüssig-

keit aus dem Akku austreten. Vermei-

den Sie den Kontakt damit. Bei zufälli-

gem Kontakt mit Wasser abspülen.

Wenn die Flüssigkeit in die Augen

kommt, nehmen Sie zusätzlich ärztli-

che Hilfe in Anspruch. Austretende Ak-

kuflüssigkeit kann zu Hautreizungen

oder Verbrennungen führen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug nur

von qualifiziertem Fachpersonal und

nur mit Original-Ersatzteilen reparie-

ren. Damit wird sichergestellt, dass die

Sicherheit des Elektrowerkzeuges er-

halten bleibt.

Sicherheitshinweise für Kettensägen

fHalten Sie bei laufender Säge alle Körper-

teile von der Sägekette fern. Vergewis-

sern Sie sich vor dem Starten der Säge,

dass die Sägekette nichts berührt. Beim

Arbeiten mit einer Kettensäge kann ein Mo-

ment der Unachtsamkeit dazu führen, dass

Bekleidung oder Körperteile von der Säge-

kette erfasst werden.

fHalten Sie das Elektrowerkzeug nur an

den isolierten Griffflächen, da die Säge-

kette in Berührung mit verborgenen

Stromleitungen kommen kann. Der Kon-

takt der Sägekette mit einer spannungs-

führenden Leitung kann metallene Geräte-

teile unter Spannung setzen und zu einem

elektrischen Schlag führen.

OBJ_BUCH-1275-002.book Page 7 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

8 | Deutsch

fHalten Sie die Kettensäge immer mit Ih-

rer rechten Hand am hinteren Griff und

Ihrer linken Hand am vorderen Griff. Das

Festhalten der Kettensäge in umgekehrter

Arbeitshaltung erhöht das Risiko von Ver-

letzungen und darf nicht angewendet wer-

den.

fTragen Sie Schutzbrille und Gehörschutz.

Weitere Schutzausrüstung für Kopf, Hän-

de, Beine und Füße wird empfohlen. Pas-

sende Schutzkleidung mindert die Verlet-

zungsgefahr durch umherfliegendes

Spanmaterial und zufälliges Berühren der

Sägekette.

fArbeiten Sie mit der Kettensäge nicht auf

einem Baum. Bei Betrieb einer Kettensäge

auf einem Baum besteht Verletzungsge-

fahr.

fAchten Sie immer auf festen Stand und

benutzen Sie die Kettensäge nur, wenn

Sie auf festem, sicherem und ebenem

Grund stehen. Rutschiger Untergrund

oder instabile Standflächen wie auf einer

Leiter können zum Verlust des Gleichge-

wichts oder zum Verlust der Kontrolle über

die Kettensäge führen.

fRechnen Sie beim Schneiden eines unter

Spannung stehenden Astes damit, dass

dieser zurückfedert. Wenn die Spannung

in den Holzfasern freikommt, kann der ge-

spannte Ast die Bedienperson treffen

und/oder die Kettensäge der Kontrolle ent-

reißen.

fSeien Sie besonders vorsichtig beim

Schneiden von Unterholz und jungen Bäu-

men. Das dünne Material kann sich in der

Sägekette verfangen und auf Sie schlagen

oder Sie aus dem Gleichgewicht bringen.

fTragen Sie die Kettensäge am vorderen

Griff im ausgeschalteten Zustand, die Sä-

gekette von Ihrem Körper abgewandt. Bei

Transport oder Aufbewahrung der Ket-

tensäge stets die Schutzabdeckung auf-

ziehen. Sorgfältiger Umgang mit der Ket-

tensäge verringert die Wahrscheinlichkeit

einer versehentlichen Berührung mit der

laufenden Sägekette.

fBefolgen Sie Anweisungen für die

Schmierung, die Kettenspannung und das

Wechseln von Zubehör. Eine unsachge-

mäß gespannte oder geschmierte Kette

kann entweder reißen oder das Rück-

schlagrisiko erhöhen.

fHalten Sie Griffe trocken, sauber und frei

von Öl und Fett. Fettige, ölige Griffe sind

rutschig und führen zu Verlust der Kontrol-

le.

fNur Holz sägen. Die Kettensäge nicht für

Arbeiten verwenden, für die sie nicht be-

stimmt ist. Beispiel: Verwenden Sie die

Kettensäge nicht zum Sägen von Plastik,

Mauerwerk oder Baumaterialien, die

nicht aus Holz sind. Die Verwendung der

Kettensäge für nicht bestimmungsgemäße

Arbeiten kann zu gefährlichen Situationen

führen.

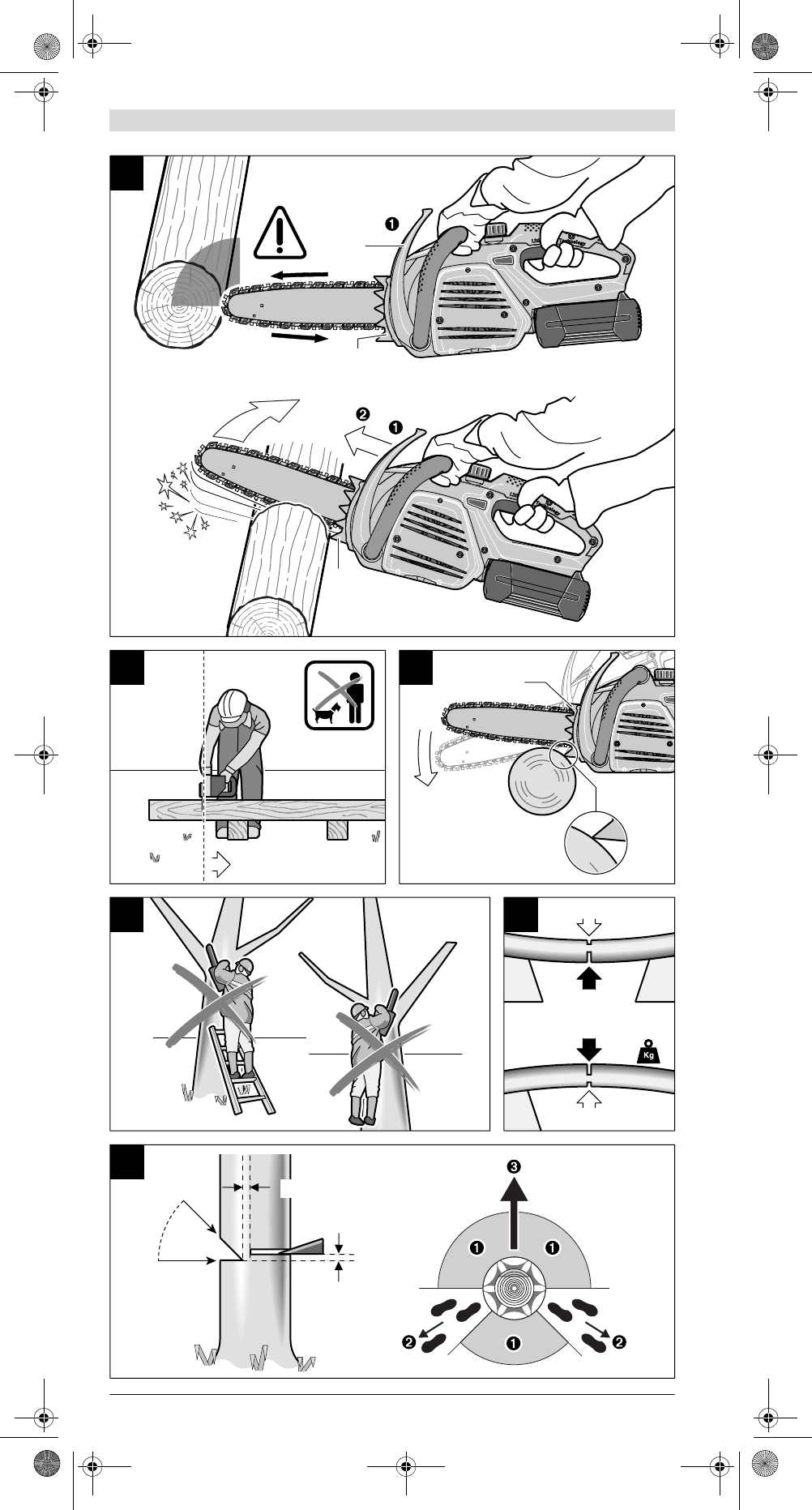

Ursachen und Vermeidung eines Rück-

schlags:

– Rückschlag kann auftreten, wenn die Spitze

der Führungsschiene einen Gegenstand be-

rührt oder wenn das Holz sich biegt und die

Sägekette im Schnitt festklemmt.

– Eine Berührung mit der Schienenspitze

kann in manchen Fällen zu einer unerwarteten

nach hinten gerichteten Reaktion führen, bei

der die Führungsschiene nach oben und in

Richtung der Bedienperson geschlagen wird.

– Das Verklemmen der Sägekette an der

Oberkante der Führungsschiene kann die

Schiene rasch in Bedienerrichtung zurücksto-

ßen.

– Jede dieser Reaktionen kann dazu führen,

dass Sie die Kontrolle über die Säge verlieren

und sich möglicherweise schwer verletzen.

Verlassen Sie sich nicht ausschließlich auf die

in der Kettensäge eingebauten Sicherheits-

einrichtungen. Als Benutzer einer Kettensäge

sollten Sie verschiedene Maßnahmen ergrei-

fen, um unfall- und verletzungsfrei arbeiten zu

können.

Ein Rückschlag ist die Folge eines falschen

oder fehlerhaften Gebrauchs des Elektro-

werkzeugs. Er kann durch geeignete Vor-

sichtsmaßnahmen, wie nachfolgend beschrie-

ben, verhindert werden:

fHalten Sie die Säge mit beiden Händen

fest, wobei Daumen und Finger die Griffe

der Kettensäge umschließen. Bringen Sie

Ihren Körper und die Arme in eine Stel-

lung, in der Sie den Rückschlagkräften

standhalten können. Wenn geeignete

Maßnahmen getroffen werden, kann die

Bedienperson die Rückschlagkräfte be-

herrschen. Niemals die Kettensäge loslas-

sen.

fVermeiden Sie eine abnormale Körperhal-

tung und sägen Sie nicht über Schulterhö-

he. Dadurch wird ein unbeabsichtigtes Be-

rühren mit der Schienenspitze vermieden

und eine bessere Kontrolle der Kettensäge

in unerwarteten Situationen ermöglicht.

fVerwenden Sie stets vom Hersteller vor-

geschriebene Ersatzschienen und Säge-

ketten. Falsche Ersatzschienen und Säge-

ketten können zum Reißen der Kette oder

zu Rückschlag führen.

fHalten Sie sich an die Anweisungen des

Herstellers für das Schärfen und die War-

tung der Sägekette. Zu niedrige Tiefenbe-

grenzer erhöhen die Neigung zum Rück-

schlag.

Zusätzliche Sicherheitshinweise

fEs wird empfohlen, dass der Benutzer vor

der ersten Inbetriebnahme von einem er-

fahrenen Fachmann über die Bedienung

der Kettensäge und über die Benutzung

von Schutzausrüstung anhand praktischer

Beispiele eingewiesen wird. Als erste

Übung sollte das Sägen von Baumstämmen

auf einem Sägebock oder Untergestell er-

folgen.

fDieses Gerät ist nicht dafür bestimmt, von

Personen (einschließlich Kinder) mit ein-

geschränkten physischen, sensorischen

oder geistigen Fähigkeiten oder mangeln-

der Erfahrung und/oder mangelndem Wis-

sen benutzt zu werden, es sei denn, sie

werden durch eine für ihre Sicherheit zu-

ständige Person beaufsichtigt oder erhal-

ten von ihr Anweisungen, wie das Gerät zu

benutzen ist.

Kinder sollten beaufsichtigt werden, um si-

cherzustellen, dass sie nicht mit dem Ge-

rät spielen.

OBJ_BUCH-1275-002.book Page 8 Monday, November 22, 2010 1:10 PM

Deutsch | 9

Bosch Power Tools F 016 L70 758 | (22.11.10)

fKinder und Jugendliche, ausgenommen

Auszubildende ab 16 Jahren unter Auf-

sicht, dürfen die Kettensäge nicht bedie-

nen. Gleiches gilt für Personen, denen

der Umgang mit der Kettensäge nicht

oder ungenügend bekannt ist. Die Be-

triebsanleitung sollte immer griffbereit

sein. Personen, die übermüdet oder nicht

körperlich belastbar sind, dürfen die Ket-

tensäge nicht bedienen.

fHalten Sie das Elektrowerkzeug beim Ar-

beiten fest mit beiden Händen und sor-

gen Sie für einen sicheren Stand. Das

Elektrowerkzeug wird mit zwei Händen si-

cherer geführt.

fStellen Sie sicher, dass alle Schutzvor-

richtungen und Griffe bei Benutzung des

Gerätes montiert sind. Versuchen Sie nie-

mals, ein unvollständig montiertes Gerät

oder ein Gerät mit nicht zulässigen Modifi-

kationen in Betrieb zu nehmen.

fWarten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es ab-

legen.

fÖffnen Sie den Akku nicht. Es besteht die

Gefahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze,

z. B. auch vor dauernder Sonnen-

einstrahlung, Feuer, Wasser und

Feuchtigkeit. Es besteht Explosi-

onsgefahr.

fBei Beschädigung und unsachgemäßem

Gebrauch des Akkus können Dämpfe aus-

treten. Führen Sie Frischluft zu und su-

chen Sie bei Beschwerden einen Arzt auf.

Die Dämpfe können die Atemwege reizen.

fBei defektem Akku kann Flüssigkeit aus-

treten und angrenzende Gegenstände be-

netzen. Überprüfen Sie betroffene Teile.

Reinigen Sie diese oder tauschen Sie sie

gegebenenfalls aus.

fVerwenden Sie den Akku nur in Verbin-

dung mit Ihrem Bosch Elektrowerkzeug.

Nur so wird der Akku vor gefährlicher Über-

lastung geschützt.

fVerwenden Sie nur original Bosch-Akkus

mit der auf dem Typenschild Ihres Elek-

trowerkzeugs angegebenen Spannung.

Bei Gebrauch anderer Akkus, z.B. Nachah-

mungen, aufgearbeiteter Akkus oder

Fremdfabrikaten, besteht die Gefahr von

Verletzungen sowie Sachschäden durch

explodierende Akkus.

Sicherheitshinweise für Ladegeräte

Halten Sie das Ladegerät von Re-

gen oder Nässe fern. Das Eindrin-

gen von Wasser in ein Ladegerät er-

höht das Risiko eines elektrischen

Schlages.

fLaden Sie keine Fremd-Akkus. Das Lade-

gerät ist nur zum Laden von Bosch Li-Io-

nen-Akkus mit den in den Technischen Da-

ten angegebenen Spannungen geeignet.

Ansonsten besteht Brand- und Explosions-

gefahr.

fHalten Sie das Ladegerät sauber. Durch

Verschmutzung besteht die Gefahr eines

elektrischen Schlages.

fÜberprüfen Sie vor jeder Benutzung La-

degerät, Kabel und Stecker. Benutzen Sie

das Ladegerät nicht, sofern Sie Schäden

feststellen. Öffnen Sie das Ladegerät

nicht selbst und lassen Sie es nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Beschä-

digte Ladegeräte, Kabel und Stecker erhö-

hen das Risiko eines elektrischen Schla-

ges.

fBetreiben Sie das Ladegerät nicht auf

leicht brennbarem Untergrund (z.B. Pa-

pier, Textilien etc.) bzw. in brennbarer

Umgebung. Wegen der beim Laden auftre-

tenden Erwärmung des Ladegerätes be-

steht Brandgefahr.

fBeaufsichtigen Sie Kinder und stellen Sie

sicher, dass Kinder nicht mit dem Ladege-

rät spielen.

fKinder und Personen mit mentalen oder

physischen Einschränkungen dürfen das

Ladegerät nur unter Aufsicht benutzen

oder wenn sie in die Benutzung eingewie-

sen wurden. Eine sorgfältige Einweisung

verringert Fehlbedienung und Verletzun-

gen.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshin-

weise und Anweisungen. Ver-

säumnisse bei der Einhaltung der

Sicherheitshinweise und Anwei-

sungen können elektrischen

Schlag, Brand und/oder schwere Verletzun-

gen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Sägen

von Holz wie z.B. Holzbalken, Brettern, Ästen,

Stämmen usw. sowie zum Fällen von Bäumen.

Es kann für Schnitte längs und quer zur Faser-

richtung verwendet werden.

Dieses Elektrowerkzeug ist nicht geeignet

zum Sägen von mineralischen Werkstoffen.

Lieferumfang

Nehmen Sie das Elektrowerkzeug vorsichtig

aus der Verpackung und prüfen Sie, ob die

nachfolgenden Teile vollständig sind:

– Kettensäge

–Abdeckung

– Sägekette

–Schwert

–Kettenschutz

– Beutel mit Öl

– Betriebsanleitung

Akku und Ladegerät sind bei bestimmten Aus-

führungen im Lieferumfang enthalten.

Wenn Teile fehlen oder beschädigt sind, wen-

den Sie sich bitte an Ihren Händler.

OBJ_BUCH-1275-002.book Page 9 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

10 | Deutsch

Abgebildete Komponenten

Die Nummerierung der abgebildeten Kompo-

nenten bezieht sich auf die Darstellung des

Elektrowerkzeuges auf der Grafikseite.

1Hinterer Handgriff

2Einschaltsperre für Ein-/Ausschalter

3Ein-/Ausschalter

4Öltankverschluss

5Vorderer Handgriff

6Rückschlagbremsen-Auslösung (Hand-

schutz)

7Ölstandsanzeige

8Krallenanschlag

9Kettenschutz

10 Schwert

11 Sägekette

12 Spanngriff

13 Abdeckung

14 Lüftungsaustritt

15 Kettenspanngriff

16 Seriennummer

17 Akku

18 Akku-Entriegelungstaste

19 Taste für Ladezustandsanzeige

20 Akku-Ladezustandsanzeige

21 Anzeige Temperaturüberwachung

22 Ladeschacht

23 Ladegerät

24 Rote LED-Anzeige am Ladegerät

25 Grüne LED-Anzeige am Ladegerät

26 Netzstecker **

27 Laufrichtungs- und Schneidrichtungssym-

bol

28 Kettenrad

29 Befestigungsbolzen

30 Kettenspannbolzen

31 Öldüse

32 Schwert-Führungssteg

33 Kettenfangbolzen

34 Lüftungseintritt

** länderspezifisch

Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang. Das vollständige

Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Akku-Kettensäge AKE 30 LI

Sachnummer 3 600 H37 1..

Kettengeschwindigkeit im Leerlauf m/s 8

Schwertlänge cm 30

Werkzeugloses Spannen der Kette (SDS) z

Rückschlagbremse z

Sägekettentyp 3/8" – 90

Treibgliedstärke mm 1,1 (0,034")

Anzahl der Treibglieder 45

Füllmenge Öltank ml 120

Automatische Kettenschmierung z

Krallenanschlag z

Gewicht entsprechend EPTA-Procedure 01/2003 kg 5,2

Seriennummer Siehe Seriennummer 16 (Typenschild) am

Elektrowerkzeug

Akku Li-Ionen

Sachnummer 2 607 336 107

Nennspannung V= 36

Kapazität Ah 2,6

Ladezeit (Akku entladen) min 95

Anzahl der Akkuzellen 20

Ladegerät AL 3640 CV

Professional

AL 3620 CV

Professional

Sachnummer EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Ladestrom A4,02,0

Zulässiger Ladetemperaturbereich °C 0–45 0–45

Gewicht entsprechend EPTA-Procedure 01/2003 kg 1,0 0,6

Schutzklasse /II /II

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen

einzelner Elektrowerkzeuge können variieren.

OBJ_BUCH-1275-002.book Page 10 Monday, November 22, 2010 1:10 PM

Deutsch | 11

Bosch Power Tools F 016 L70 758 | (22.11.10)

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entspre-

chend 2000/14/EG.

Der A-bewertete Geräuschpegel des Elektro-

werkzeugs beträgt typischerweise: Schall-

druckpegel 74 dB(A); Schallleistungspegel

94 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme

dreier Richtungen) ermittelt entsprechend

EN 60745:

Schwingungsemissionswert ah <2,5 m/s2, Un-

sicherheit K =1,5 m/s2.

Der in diesen Anweisungen angegebene

Schwingungspegel ist entsprechend einem in

EN 60745 genormten Messverfahren gemes-

sen worden und kann für den Vergleich von

Elektrowerkzeugen miteinander verwendet

werden. Er eignet sich auch für eine vorläufige

Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsen-

tiert die hauptsächlichen Anwendungen des

Elektrowerkzeugs. Wenn allerdings das Elek-

trowerkzeug für andere Anwendungen, mit

abweichenden Einsatzwerkzeugen oder unge-

nügender Wartung eingesetzt wird, kann der

Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten

Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwin-

gungsbelastung sollten auch die Zeiten be-

rücksichtigt werden, in denen das Gerät abge-

schaltet ist oder zwar läuft, aber nicht

tatsächlich im Einsatz ist. Dies kann die

Schwingungsbelastung über den gesamten

Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen

zum Schutz des Bedieners vor der Wirkung

von Schwingungen fest wie zum Beispiel:

Wartung von Elektrowerkzeug und Einsatz-

werkzeugen, Warmhalten der Hände, Organi-

sation der Arbeitsabläufe.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass

das unter „Technische Daten“ beschriebene

Produkt mit den folgenden Normen oder nor-

mativen Dokumenten übereinstimmt:

EN 60745 (Akku-Gerät) und EN 60335 (Akku-

Ladegerät) gemäß den Bestimmungen der

Richtlinien 2006/95/EG, 2004/108/EG,

2006/42/EG, 2000/14/EG.

EG-Baumusterprüfung Nr. 2131439.01CE

durch notifizierte Prüfstelle Nr. 0344, KEMA

Quality B.V. Arnhem, Netherlands.

2000/14/EG: Garantierter Schallleistungspe-

gel 97 dB(A). Bewertungsverfahren der Kon-

formität gemäß Anhang V.

Produktkategorie: 6

Technische Unterlagen bei:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montage

Zu Ihrer Sicherheit

fAchtung! Schalten Sie vor Wartungs-

oder Reinigungsarbeiten das Elektro-

werkzeug aus und entfernen Sie den Ak-

ku.

fVerwenden Sie den 4,5 Ah Akku nicht mit

diesem Elektrowerkzeug.

Akku entnehmen (siehe Bild A)

Der Akku 17 verfügt über zwei Verriegelungs-

stufen, die verhindern sollen, dass der Akku

beim unbeabsichtigten Drücken der Akku-Ent-

riegelungstaste 18 herausfällt. Solange der

Akku im Elektrowerkzeug eingesetzt ist, wird

er durch eine Feder in Position gehalten.

Hinweis: Das Elektrowerkzeug funktioniert

nur, wenn beide Verriegelungsstufen einge-

rastet sind.

Zum Entnehmen des Akkus 17:

Akku laden (siehe Bild B)

fBenutzen Sie kein anderes Ladegerät.

Das mitgelieferte Ladegerät ist auf den in

Ihrem Elektrowerkzeug eingebauten Li-Io-

nen-Akku abgestimmt.

fBeachten Sie die Netzspannung! Die

Spannung der Stromquelle muss mit den

Angaben auf dem Typenschild des Ladege-

rätes übereinstimmen. Mit 230 V gekenn-

zeichnete Ladegeräte können auch an

220 V betrieben werden.

Der Akku ist mit einer Temperaturüberwa-

chung ausgestattet, welche Ladung nur im

Temperaturbereich zwischen 0 °C und 45 °C

zulässt. Dadurch wird eine hohe Akku-Lebens-

dauer erreicht.

Hinweis: Der Akku wird teilgeladen ausgelie-

fert. Um die volle Leistung des Akkus zu ge-

währleisten, laden Sie vor dem ersten Einsatz

den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen

werden, ohne die Lebensdauer zu verkürzen.

Eine Unterbrechung des Ladevorganges schä-

digt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic

Cell Protection (ECP)“ gegen Tiefentladung

geschützt. Bei entladenem Akku wird die Ket-

tensäge durch eine Schutzschaltung abge-

schaltet: Die Sägekette bewegt sich nicht

mehr.

Drücken Sie nach dem auto-

matischen Abschalten des

Elektrowerkzeuges nicht weiter auf den

Ein-/Ausschalter. Der Akku kann beschädigt

werden.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Drücken Sie den Akku gegen den Fuß

des Elektrowerkzeuges (1.) und gleich-

zeitig auf die Entriegelungstaste 18

(2.).

pZiehen Sie den Akku vom Elektrowerk-

zeug ab, bis ein roter Streifen sichtbar

wird (3.).

qDrücken Sie nochmals die Entriege-

lungstaste 18 und ziehen Sie den Akku

vollständig heraus.

ACHTUNG

OBJ_BUCH-1275-002.book Page 11 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

12 | Deutsch

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzste-

cker des Ladegerätes in die Steckdose ge-

steckt und der Akku 17 in den Ladeschacht 22

eingesteckt wird.

Durch das intelligente Ladeverfahren wird der

Ladezustand des Akkus automatisch erkannt

und abhängig von Akkutemperatur und -span-

nung mit dem jeweils optimalen Ladestrom

geladen.

Dadurch wird der Akku geschont und bleibt

bei Aufbewahrung im Ladegerät immer voll-

ständig aufgeladen.

Bedeutung der Anzeigeelemente

Die Überwachung des Ladevorganges wird

durch die LED-Anzeigen 24 bzw. 25 signali-

siert:

Schnellladevorgang

Der Schnellladevorgang wird durch Blinken

der grünen LED-Anzeige 25 signalisiert.

Anzeigeelement am Akku: Während des Lade-

vorganges leuchten die drei grünen LEDs

nacheinander auf und erlöschen kurzzeitig.

Der Akku ist vollständig geladen, wenn die

drei grünen LEDs dauerhaft leuchten. Etwa

5 Minuten nachdem der Akku vollständig gela-

den wurde, erlöschen die drei grünen LEDs

wieder.

Hinweis: Der Schnellladevorgang ist nur mög-

lich, wenn die Temperatur des Akkus im zuläs-

sigen Ladetemperaturbereich ist, siehe Ab-

schnitt „Technische Daten“.

Akku geladen

Das Dauerlicht der grünen LED-Anzeige 25 si-

gnalisiert, dass der Akku vollständig aufgela-

den ist.

Zusätzlich ertönt für die Zeitdauer von ca. 2

Sekunden ein Signalton, welcher die vollstän-

dige Aufladung des Akkus akustisch signali-

siert.

Der Akku kann anschließend zum sofortigen

Gebrauch entnommen werden.

Ohne eingesteckten Akku signalisiert das

Dauerlicht der grünen LED-Anzeige 25, dass

der Netzstecker in die Steckdose eingesteckt

ist und das Ladegerät betriebsbereit ist.

Akku-Temperatur unter 0 °C oder über

45 °C

Das Dauerlicht der roten LED-Anzeige 24 sig-

nalisiert, dass die Temperatur des Akkus au-

ßerhalb des Schnellladetemperaturbereiches

von 0 °C – 45 °C liegt. Sobald der zulässige

Temperaturbereich erreicht ist, schaltet das

Ladegerät automatisch auf Schnellladung um.

Liegt die Temperatur des Akkus außerhalb

des zulässigen Ladetemperaturbereiches,

leuchtet beim Einsetzen in das Ladegerät die

rote LED des Akkus.

Kein Ladevorgang möglich

Liegt eine andere Störung des Ladevorganges

vor, so wird dies durch Blinken der roten

LED-Anzeige 24 signalisiert.

Der Ladevorgang kann nicht gestartet werden

und das Laden des Akkus ist nicht möglich

(siehe „Fehlersuche“).

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nachein-

ander folgenden Ladezyklen ohne Unterbre-

chung kann sich das Ladegerät erwärmen.

Dies ist jedoch unbedenklich und deutet nicht

auf einen technischen Defekt des Lade-

gerätes hin.

Eine wesentlich verkürzte Betriebszeit nach

der Aufladung zeigt an, dass der Akku ver-

braucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Akku-Kühlung (Active Air Cooling)

Die in das Ladegerät integrierte Lüftersteue-

rung überwacht die Temperatur des einge-

setzten Akkus. Liegt die Akkutemperatur über

30 °C, wird der Akku durch einen Ventilator

auf die optimale Ladetemperatur gekühlt. Der

eingeschaltete Ventilator erzeugt ein Lüf-

tungsgeräusch.

Läuft der Ventilator nicht, liegt die Akkutem-

peratur im optimalen Ladetemperaturbereich

oder der Ventilator ist defekt. In diesem Fall

verlängert sich die Ladezeit des Akkus.

Sägekette montieren und spannen

(siehe Bilder C1–C3)

fSetzen Sie den Akku erst ein, nachdem

die Kettensäge vollständig montiert ist.

fTragen Sie bei der Handhabung der Säge-

kette stets Schutzhandschuhe.

Montage von Schwert und Sägekette

– Packen Sie alle Teile vorsichtig aus.

– Legen Sie die Kettensäge auf einer gera-

den Fläche ab.

fVerwenden Sie nur Sägeketten mit einer

Treibglieddicke (Nutbreite) von 1,1 mm.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 12 Monday, November 22, 2010 1:10 PM

Deutsch | 13

Bosch Power Tools F 016 L70 758 | (22.11.10)

– Legen Sie die Sägekette 11 in die umlau-

fende Nut des Schwertes 10 ein. Achten

Sie dabei auf die richtige Laufrichtung; ver-

gleichen Sie dazu die Sägekette mit dem

Laufrichtungssymbol 27 auf dem Schwert

10.

– Legen Sie die Kettenglieder um das Ket-

tenrad 28 und setzen Sie das Schwert 10

so auf, dass der Befestigungsbolzen 29

und die beiden Schwert-Führungsstege 32

in das Langloch des Schwertes 10 sowie

die Kettenspannbolzen 30 in die entspre-

chenden Bohrungen am Schwert 10 grei-

fen.

Falls erforderlich, drehen Sie den Ketten-

spanngriff 15, um die Kettenspannbolzen

30 mit den Bohrungen des Schwertes 10

auszurichten.

– Prüfen Sie, ob alle Teile gut platziert sind

und halten Sie das Schwert mit der Säge-

kette in dieser Position.

– Drehen Sie den Kettenspanngriff 15 so-

weit, bis die Sägekette 11 ohne Spiel an-

liegt.

– Setzen Sie die Abdeckung 13 genau auf

und stellen Sie sicher, dass der Ketten-

fangbolzen 33 in dem dafür vorgesehenen

Führungsschlitz der Abdeckung 13 zum

Liegen kommt.

– Ziehen Sie die Abdeckung 13 mit dem

Spanngriff 12 etwas fest.

– Die Sägekette ist noch nicht gespannt. Das

Spannen der Sägekette erfolgt wie im Ab-

schnitt „Spannen der Sägekette“ beschrie-

ben.

Spannen der Sägekette (siehe Bild D)

Überprüfen Sie die Kettenspannung vor dem

Arbeitsbeginn, nach den ersten Schnitten und

während des Sägens regelmäßig alle 10 Minu-

ten. Insbesondere bei neuen Sägeketten ist

anfangs mit erhöhter Ausweitung zu rechnen.

Die Lebensdauer der Sägekette hängt maß-

geblich von ausreichender Schmierung und

richtiger Spannung ab.

Spannen Sie die Sägekette nicht, wenn sie

stark erhitzt ist, da sie sich nach dem Abküh-

len zusammenzieht und dann zu straff am

Schwert anliegt.

– Legen Sie die Kettensäge auf einer gera-

den Fläche ab.

– Lösen Sie den Spanngriff 12 nur soweit,

dass das Schwert 10 noch in Position ge-

halten wird (Spanngriff nicht entfernen!).

– Prüfen Sie, ob die Kettenglieder richtig im

Führungsschlitz des Schwertes 10 und auf

dem Kettenrad 28 liegen.

– Drehen Sie den Kettenspanngriff 15 im

Uhrzeigersinn, bis die richtige Kettenspan-

nung erreicht ist. Die Drehbewegung

schiebt die Kettenspannbolzen 30 und da-

mit das Schwert 10 nach vorne.

– Die Sägekette 11 ist richtig gespannt,

wenn sie in der Mitte um ca. 5–10 mm an-

gehoben werden kann. Dies sollte mit ei-

ner Hand durch Hochziehen der Sägekette

gegen das Eigengewicht der Kettensäge er-

folgen.

– Falls die Sägekette 11 zu stark gespannt

ist, drehen Sie den Kettenspanngriff 15 et-

was gegen den Uhrzeigersinn. Prüfen Sie

anschließend nochmals die Kettenspan-

nung. Falls erforderlich, justieren Sie die

Kettenspannung wie beschrieben nach.

– Ziehen Sie die Abdeckung 13 mit dem

Spanngriff 12 fest.

Sägekettenschmierung

(siehe Bilder C1 und E)

Hinweis: Die Kettensäge wird nicht mit Säge-

kettenhaftöl befüllt geliefert. Es ist wichtig,

sie vor dem Gebrauch mit Öl zu füllen. Die Be-

nutzung der Kettensäge ohne Sägekettenhaft-

öl oder bei einem Ölstand unterhalb der Mini-

mum-Markierung führt zur Beschädigung der

Kettensäge.

Die Lebensdauer und Schnittleistung der Sä-

gekette hängt von der optimalen Schmierung

ab. Deshalb wird die Sägekette während des

Betriebes über die Öldüse 31 automatisch mit

Sägekettenhaftöl geschmiert.

Zum Füllen des Öltanks gehen Sie wie folgt

vor:

– Stellen Sie die Kettensäge mit dem Öltank-

verschluss 4 nach oben auf einer geeigne-

ten Unterlage ab.

– Säubern Sie mit einem Lappen den Be-

reich um den Öltankverschluss 4 und

schrauben Sie den Verschluss ab.

– Befüllen Sie den Öltank mit biologisch ab-

baubarem Bosch-Sägekettenhaftöl, bis der

Ölstand die Markierung „max“ der Öl-

standsanzeige 7 erreicht hat.

– Achten Sie darauf, dass kein Schmutz in

den Öltank gelangt. Schrauben Sie den Öl-

tankverschluss 4 wieder auf.

– Lassen Sie die Kettensäge 30 Sekunden

laufen, um das Öl vorzupumpen.

Hinweis: Zur Belüftung des Öltanks befinden

sich kleine Luftkanäle im Öltankverschluss.

Um ein Auslaufen zu vermeiden, stellen Sie

die Kettensäge bei Nichtgebrauch immer waa-

gerecht mit dem Öltankverschluss 4 nach

oben ab.

Hinweis: Verwenden Sie ausschließlich emp-

fohlenes, biologisch abbaubares Sägeketten-

haftöl, um eine Beschädigung der Kettensäge

zu vermeiden. Verwenden Sie niemals recycel-

tes Öl oder Altöl. Bei der Verwendung von

nicht zugelassenem Öl erlischt die Garantie.

Hinweis: Das Öl wird bei niedrigen Tempera-

turen zähflüssig, wodurch der Öldurchsatz

verringert wird.

Betrieb

Inbetriebnahme

Akku einsetzen

Schieben Sie den geladenen Akku 17 von hin-

ten in den Fuß des Elektrowerkzeugs hinein.

Drücken Sie den Akku vollständig in den Fuß,

bis der rote Streifen nicht mehr zu sehen und

der Akku sicher verriegelt ist.

Hinweis: Das Elektrowerkzeug funktioniert

nur, wenn beide Verriegelungsstufen einge-

rastet sind.

OBJ_BUCH-1275-002.book Page 13 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

14 | Deutsch

Ein-/Ausschalten

Halten Sie die Kettensäge wie im Abschnitt

„Arbeiten mit der Kettensäge“ beschrieben.

Zur Inbetriebnahme des Elektrowerkzeuges

betätigen Sie zuerst die Einschaltsperre 2

und drücken anschließend den Ein-/Ausschal-

ter 3 und halten ihn gedrückt.

Wenn das Elektrowerkzeug läuft, können Sie

die Einschaltsperre loslassen.

Um das Elektrowerkzeug auszuschalten, las-

sen Sie den Ein-/Ausschalter 3 los.

Hinweis: Aus Sicherheitsgründen kann der

Ein-/Ausschalter 3 nicht arretiert werden,

sondern muss während des Betriebes ständig

gedrückt bleiben.

Hinweis: Bremsen Sie die Kettensäge nicht

durch Betätigen des vorderen Handschutzes 6

(Aktivieren der Rückschlagbremse) ab.

Rückschlagbremse (siehe Bild F)

Die Rückschlagbremse ist ein Schutzmecha-

nismus, der bei zurückschlagender Kettensä-

ge über den vorderen Handschutz 6 ausgelöst

wird. Die Sägekette stoppt nach längstens

0,15 Sekunden.

Führen Sie von Zeit zu Zeit einen Funktions-

test durch. Schieben Sie den vorderen Hand-

schutz 6 nach vorne (Position o) und schalten

Sie die Kettensäge kurz ein. Die Sägekette

darf nicht anlaufen. Um die Rückschlagbrem-

se wieder zu entriegeln, lassen Sie den Ein-/

Ausschalter 3 los und ziehen Sie den vorderen

Handschutz 6 wieder zurück (Position n).

Hinweis: Wenn die Rückschlagbremse aktiv

ist und Sie versuchen die Kettensäge zu star-

ten, ertönt ein Warnsignal („Piepton“). Um

die Kettensäge zu starten, lassen Sie den Ein-/

Ausschalter 3 los, ziehen den vorderen Hand-

schutz 6 in Position n zurück und drücken an-

schließend den Ein-/Ausschalter 3.

Arbeiten mit der Kettensäge

Vor dem Sägen

Vor der Inbetriebnahme und regelmäßig wäh-

rend des Sägens sind nachfolgende Überprü-

fungen durchzuführen:

– Befindet sich die Kettensäge in einem

funktionssicheren Zustand?

– Ist der Öltank gefüllt? Überprüfen Sie die

Ölstandsanzeige vor der Arbeit und regel-

mäßig während der Arbeit. Füllen Sie Öl

nach, wenn der Ölpegel die Unterkante im

Sichtfenster erreicht hat. Die Füllung

reicht für ca. 15 Minuten, abhängig von

den Pausen und der Intensität der Arbeit.

– Ist die Sägekette richtig gespannt und ge-

schärft? Überprüfen Sie die Kettenspan-

nung während des Sägens regelmäßig alle

10 Minuten. Insbesondere bei neuen Säge-

ketten ist anfangs mit erhöhter Auswei-

tung zu rechnen. Der Zustand der Sägeket-

te beeinflusst wesentlich die Sägeleistung.

Nur scharfe Sägeketten schützen vor Über-

lastung.

– Ist die Rückschlagbremse gelöst und ihre

Funktion gewährleistet?

– Tragen Sie die erforderliche Schutzausrüs-

tung? Benutzen Sie Schutzbrille und Ge-

hörschutz. Weitere Schutzausrüstungen

für Kopf, Hände, Beine und Füße werden

empfohlen. Geeignete Schutzbekleidung

reduziert die Verletzungsgefahr durch her-

umfliegendes Schnittgut und unbeabsich-

tigtes Berühren der Sägekette.

Sägenrückschlag (siehe Bild F)

Unter Sägenrückschlag versteht man das

plötzliche Hoch- und Zurückschlagen der lau-

fenden Kettensäge, das bei Berührung der

Schwertspitze mit dem Sägegut oder bei

klemmender Kette auftreten kann.

Wenn Sägenrückschlag auftritt, reagiert die

Kettensäge auf unvorhersehbare Art und Wei-

se und kann schwere Verletzungen bei dem

Bediener oder den im Sägebereich stehenden

Personen verursachen.

Seitliche Schnitte, Schräg- und Längsschnitte

müssen mit besonderer Vorsicht angegangen

werden, weil hier der Krallenanschlag 8 nicht

angesetzt werden kann.

Zur Vermeidung von Sägenrückschlag:

– Setzen Sie die Kettensäge so flach wie

möglich an.

– Arbeiten Sie niemals mit lockerer, ausge-

weiteter oder stark verschlissener Säge-

kette.

– Schärfen Sie die Sägekette wie vorge-

schrieben.

– Sägen Sie niemals über Schulterhöhe.

– Sägen Sie niemals mit der Spitze des

Schwertes.

– Halten Sie die Kettensäge immer fest mit

beiden Händen.

– Verwenden Sie stets eine rückschlaghem-

mende Bosch-Sägekette.

– Nutzen Sie den Krallenanschlag 8 als He-

bel.

– Achten Sie auf richtige Kettenspannung.

Allgemeines Verhalten (siehe Bilder F – I)

Halten Sie die Kettensäge stets mit beiden

Händen fest, den vorderen Handgriff mit der

linken Hand und den hinteren Handgriff mit

der rechten Hand. Greifen Sie die Griffe jeder-

zeit vollständig mit Daumen und Fingern. Sä-

gen Sie niemals einhändig.

Betreiben Sie die Kettensäge nur mit siche-

rem Stand. Halten Sie die Kettensäge leicht

rechts vom eigenen Körper.

Die Sägekette muss vor dem Kontakt mit dem

Holz in voller Geschwindigkeit laufen. Benut-

zen Sie dabei den Krallenanschlag 8 zur Ab-

stützung der Kettensäge auf dem Holz. Ver-

wenden Sie während des Sägens den

Krallenanschlag als Hebel.

Setzen Sie beim Sägen stärkerer Äste oder

Stämme den Krallenanschlag an einem tiefe-

ren Punkt nach. Ziehen Sie dazu die Kettensä-

ge zurück, um den Krallenanschlag zu lösen

und setzen Sie ihn erneut tiefer an. Entfernen

Sie die Kettensäge dabei nicht aus dem

Schnitt.

Drücken Sie beim Sägen nicht mit Kraft auf

die Sägekette, sondern lassen Sie diese arbei-

ten, indem Sie über den Krallenanschlag 8 ei-

nen leichten Hebeldruck erzeugen.

OBJ_BUCH-1275-002.book Page 14 Monday, November 22, 2010 1:10 PM

Deutsch | 15

Bosch Power Tools F 016 L70 758 | (22.11.10)

Betreiben Sie die Kettensäge niemals mit ge-

streckten Armen. Versuchen Sie nicht, an

schwer zu erreichenden Stellen zu sägen,

oder auf einer Leiter stehend. Sägen Sie nie-

mals über Schulterhöhe.

Beste Sägeergebnisse werden erreicht, wenn

die Kettengeschwindigkeit nicht durch Über-

lastung absinkt.

Vorsicht am Ende des Sägeschnitts. Sobald

die Kettensäge sich frei geschnitten hat, än-

dert sich unerwartet die Gewichtskraft. Es be-

steht Verletzungsgefahr für Beine und Füße.

Entfernen Sie die Kettensäge nur mit laufen-

der Sägekette aus dem Schnitt.

Sägen von Stämmen (siehe Bilder G und J)

Beachten Sie beim Sägen von Stämmen die

folgenden Sicherheitsvorschriften:

Legen Sie den Stamm wie im Bild gezeigt ab

und stützen Sie ihn so ab, dass sich der

Schnitt nicht schließt und die Sägekette

klemmt.

Richten Sie kürzere Holzstücke vor dem Sä-

gen ein und klemmen Sie diese fest.

Sägen Sie nur Gegenstände aus Holz. Vermei-

den Sie das Berühren von Steinen und Nägeln,

da diese hochgeschleudert werden können,

die Sägekette beschädigen können oder

ernsthafte Verletzungen beim Benutzer oder

umstehenden Personen verursachen können.

Berühren Sie mit der laufenden Kettensäge

nicht Drahtzäune oder den Boden.

Die Kettensäge ist nicht geeignet, dünnes Ge-

äst auszuschneiden.

Führen Sie Längsschnitte mit besonderer

Sorgfalt aus, da der Krallenanschlag 8 nicht

verwendet werden kann. Führen Sie die Ket-

tensäge in einem flachen Winkel, um Sägen-

rückschlag zu vermeiden.

Bei Sägearbeiten am Hang bearbeiten Sie

Stämme oder liegendes Sägegut stets ober-

halb oder seitlich stehend.

Achten Sie wegen der Stolpergefahr auf

Baumstümpfe, Äste, Wurzeln etc.

Sägen von Holz unter Spannung (siehe

Bild J)

fDas Sägen von unter Spannung stehen-

dem Holz, Ästen oder Bäumen sollte nur

von ausgebildeten Fachleuten ausgeführt

werden. Es ist äußerste Vorsicht geboten.

Es besteht erhöhte Unfallgefahr.

Liegt das Holz auf beiden Seiten auf, sägen

Sie zuerst von oben (Y) ein Drittel des Durch-

messers durch den Stamm und trennen dann

von unten (Z) an gleicher Stelle den Stamm

durch, um Splittern und Festklemmen der

Kettensäge zu vermeiden. Vermeiden Sie da-

bei den Kontakt der Sägekette mit dem Bo-

den.

Liegt das Holz nur einseitig auf, sägen Sie zu-

erst von unten (Y) ein Drittel des Durchmes-

sers nach oben und trennen dann an gleicher

Stelle von oben (Z) den Stamm durch, um

Splittern und Festklemmen der Kettensäge zu

vermeiden.

Bäume fällen (siehe Bild K)

fTragen Sie immer einen Schutzhelm, um

vor fallenden Ästen geschützt zu sein.

fMit der Kettensäge dürfen nur Bäume ge-

fällt werden, deren Stammdurchmesser

kleiner ist als die Länge des Schwertes.

fSichern Sie den Arbeitsbereich. Achten

Sie darauf, dass sich keine Personen oder

Tiere im Fallbereich des Baumes (n) auf-

halten.

fVersuchen Sie nicht, eine eingeklemmte

Sägekette mit laufendem Motor freizube-

kommen. Verwenden Sie Holzkeile, um ei-

ne eingeklemmte Sägekette zu befreien.

Wird von zwei oder mehreren Personen

gleichzeitig zugeschnitten und gefällt, so soll-

te der Abstand zwischen den fällenden und

zuschneidenden Personen mindestens die

doppelte Höhe des zu fällenden Baumes be-

tragen. Achten Sie beim Fällen von Bäumen

darauf, dass andere Personen keiner Gefahr

ausgesetzt werden, keine Versorgungsleitun-

gen getroffen und keine Sachschäden verur-

sacht werden. Sollte ein Baum mit einer Ver-

sorgungsleitung in Berührung kommen, so ist

das Energieversorgungsunternehmen sofort

in Kenntnis zu setzen.

Bei Sägearbeiten am Hang sollte sich der Be-

diener der Kettensäge im Gelände oberhalb

des zu fällenden Baumes aufhalten, da der

Baum nach dem Fällen wahrscheinlich bergab

rollen oder rutschen wird.

Vor dem Fällen sollte ein Fluchtweg (o) ge-

plant und wenn nötig freigemacht werden.

Der Fluchtweg sollte von der erwarteten Fall-

linie aus schräg nach hinten wegführen.

Vor dem Fällen ist die natürliche Neigung des

Baumes, die Lage größerer Äste und die Wind-

richtung in Betracht zu ziehen, um die Fall-

richtung des Baumes beurteilen zu können.

Schmutz, Steine, lose Rinde, Nägel, Klammern

und Draht sind vom Baum zu entfernen.

Kerbschnitt setzen: Sägen Sie im rechten

Winkel zur Fallrichtung eine Kerbe (X–W) mit

einer Tiefe von 1/3 des Baumdurchmessers.

Führen Sie zuerst den unteren waagrechten

Kerbschnitt durch. Dadurch wird das Einklem-

men der Sägekette oder der Führungsschiene

beim Setzen des zweiten Kerbschnitts vermie-

den.

Fällschnitt setzen: Setzen Sie den Fällschnitt

(Y) mindestens 50 mm über dem waagrech-

ten Kerbschnitt an. Führen Sie den Fällschnitt

parallel zum waagrechten Kerbschnitt aus.

Sägen Sie den Fällschnitt nur so tief ein, dass

noch ein Steg (Fällleiste) stehen bleibt, der

als Scharnier wirken kann. Der Steg verhin-

dert, dass sich der Baum dreht und in die fal-

sche Richtung fällt. Sägen Sie den Steg nicht

durch.

Bei Annäherung des Fällschnitts an den Steg

sollte der Baum zu fallen beginnen. Wenn sich

zeigt, dass der Baum möglicherweise nicht in

die gewünschte Richtung fällt oder sich zu-

rückneigt und die Sägekette festklemmt, un-

terbrechen Sie den Fällschnitt und verwen-

den Sie zur Öffnung des Schnitts und zum

Umlegen des Baumes in die gewünschte Fall-

linie Keile aus Holz, Kunststoff oder Alumini-

um.

OBJ_BUCH-1275-002.book Page 15 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

16 | Deutsch

Wenn der Baum zu fallen beginnt, entfernen

Sie die Kettensäge aus dem Schnitt, schalten

sie aus, legen sie ab und verlassen Sie den Ge-

fahrenbereich über den geplanten Fluchtweg.

Achten Sie auf herunterfallende Äste und stol-

pern Sie nicht.

Bringen Sie durch Eintreiben eines Keils (Z) in

den waagrechten Schnitt den Baum jetzt zu

Fall.

Wenn der Baum zu fallen beginnt, verlassen

Sie den Gefahrenbereich über den geplanten

Fluchtweg. Achten Sie auf herunterfallende

Äste und stolpern Sie nicht.

Entasten (siehe Bild L)

Unter Entasten versteht man das Abtrennen

der Äste vom gefällten Baum. Beim Entasten

lassen Sie größere nach unten gerichtete Äs-

te, die den Baum stützen, vorerst stehen.

Trennen Sie kleinere Äste gemäß der Abbil-

dung mit einem Schnitt. Äste, die unter Span-

nung stehen, sollten Sie von unten nach oben

sägen, um ein Einklemmen der Sägekette zu

vermeiden.

Baumstamm ablängen (siehe Bilder M – P)

Hierunter versteht man das Teilen des gefäll-

ten Baumes in Abschnitte. Achten Sie auf Ih-

ren sicheren Stand und die gleichmäßige Ver-

teilung Ihres Körpergewichts auf beide Füße.

Falls möglich, sollte der Stamm durch Äste,

Balken oder Keile unterlegt und gestützt sein.

Folgen Sie den einfachen Anweisungen für

leichtes Sägen.

Wenn die gesamte Länge des Baumstammes

gleichmäßig aufliegt, sägen Sie von oben her.

Wenn der Baumstamm an einem Ende auf-

liegt, sägen Sie zuerst 1/3 des Stammdurch-

messers von der Unterseite her, dann den

Rest von oben auf der Höhe des Unter-

schnitts.

Wenn der Baumstamm an beiden Enden auf-

liegt, sägen Sie zuerst 1/3 des Stammdurch-

messers von der Oberseite her, dann 2/3 von

der Unterseite auf der Höhe des Oberschnitts.

Bei Sägearbeiten am Hang stehen Sie stets

oberhalb des Baumstammes. Um im Moment

des „Durchsägens“ die volle Kontrolle zu be-

halten, reduzieren Sie gegen Ende des

Schnitts den Anpressdruck, ohne den festen

Griff an den Handgriffen der Kettensäge zu lö-

sen. Achten Sie darauf, dass die Sägekette

nicht den Boden berührt. Nach Fertigstellung

des Schnitts warten Sie den Stillstand der Sä-

gekette ab, bevor Sie die Kettensäge dort ent-

fernen. Schalten Sie den Motor der Kettensä-

ge immer aus, bevor Sie von Baum zu Baum

wechseln.

Akku-Ladezustandsanzeige (siehe Bild B)

Der Akku 17 ist mit einer Ladezustandsanzei-

ge 20 ausgestattet, die den Ladezustand des

Akkus anzeigt. Die Ladezustandsanzeige 20

besteht aus 3 grünen LED.

Betätigen Sie die Taste für die Ladezustands-

anzeige 19, um die Ladezustandsanzeige 20

zu aktivieren. Nach ca. 5 Sekunden erlischt

die Ladezustandsanzeige selbsttätig.

Der Ladezustand kann auch bei abgenomme-

nem Akku geprüft werden.

Leuchtet nach Betätigung der Taste 19 keine

LED, ist der Akku defekt und muss ausge-

tauscht werden.

Aus Sicherheitsgründen kann die Abfrage des

Ladezustandes nur beim stillstehenden Elek-

trowerkzeug erfolgen.

Während des Ladevorganges leuchten die

drei grünen LEDs nacheinander auf und erlö-

schen kurzzeitig. Der Akku ist vollständig gela-

den, wenn die drei grünen LEDs dauerhaft

leuchten. Etwa 5 Minuten nachdem der Akku

vollständig geladen wurde, erlöschen die drei

grünen LEDs wieder.

Anzeige für Temperaturüberwachung

Die rote LED der Anzeige für Temperaturüber-

wachung 21 signalisiert, dass der Akku oder

die Elektronik des Elektrowerkzeuges (bei

eingesetztem Akku) nicht im optimalen Tem-

peraturbereich sind. In diesem Fall arbeitet

das Elektrowerkzeug nicht oder nicht mit vol-

ler Leistung.

Temperaturüberwachung des Akkus

Die rote LED 21 blinkt beim Drücken der Tas-

te 19 oder des Ein-/Ausschalters 3 (bei einge-

setztem Akku): Der Akku ist außerhalb des Be-

triebstemperaturbereiches von – 10 °C bis

+60 °C.

Bei einer Temperatur über 70 °C schaltet der

Akku ab, bis er wieder im zulässigen Betriebs-

temperaturbereich ist.

Temperaturüberwachung der Elektronik des

Elektrowerkzeuges

Die rote LED 21 leuchtet beim Drücken des

Ein-/Ausschalters 3 dauerhaft: Die Tempera-

tur der Elektronik des Elektrowerkzeuges be-

trägt weniger als 5 °C oder mehr als 75 °C.

Bei einer Temperatur über 90 °C schaltet die

Elektronik des Elektrowerkzeuges ab, bis die-

se wieder im zulässigen Betriebstemperatur-

bereich ist.

LED-Anzeige Akku-Kapazität

Dauerlicht 3 grüne LED ≥2/3

Dauerlicht 2 grüne LED ≥1/3

Dauerlicht 1 grüne LED ≤1/3

Blinklicht 1 grüne LED Reserve

OBJ_BUCH-1275-002.book Page 16 Monday, November 22, 2010 1:10 PM

Deutsch | 17

Bosch Power Tools F 016 L70 758 | (22.11.10)

Fehlersuche

Wenn Ihr Elektrowerkzeug nicht einwandfrei funktioniert, zeigt Ihnen die folgende Tabelle Feh-

lersymptome, mögliche Ursachen sowie Maßnahmen zur Abhilfe. Können Sie damit das Problem

nicht identifizieren und beseitigen, wenden Sie sich an Ihre Service-Werkstatt.

fAchtung: Schalten Sie vor der Fehlersuche das Elektrowerkzeug aus und entnehmen Sie

den Akku.

Symptome Mögliche Ursache Abhilfe

Kettensäge

läuft nicht

Rückschlagbremse hat ausgelöst (ein

Warnsignal („Piepton“) ist hörbar)

Vorderen Handschutz 6 in Position n

zurückziehen

Akku entladen Akku laden, siehe auch „Hinweise

zum Laden“

Akku nicht richtig eingesetzt Sicherstellen, dass beide Verriege-

lungsstufen eingerastet sind

Motorschutz hat angesprochen Motor abkühlen lassen

Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen

Sägekette be-

wegt sich nicht

Akku entladen Akku laden, siehe auch „Hinweise

zum Laden“

Elektrowerkzeug defekt Kundendienst aufsuchen

Kettensäge ar-

beitet intermit-

tierend

Externer oder interner Wackelkon-

takt

Wenden Sie sich an den autorisierten

Bosch Kundendienst

Ein-/Ausschalter 3 defekt Wenden Sie sich an den autorisierten

Bosch Kundendienst

Sägekette tro-

cken

Kein Öl im Öltank Öl nachfüllen

Entlüftung im Öltankverschluss 4 ver-

stopft

Öltankverschluss 4 reinigen

Ölausflusskanal verstopft Ölausflusskanal reinigen

Sägekette wird

nicht abge-

bremst

Rückschlagbremse defekt Wenden Sie sich an den autorisierten

Bosch Kundendienst

Sägekette/Füh-

rungsschiene

heiß

Kein Öl im Öltank Öl nachfüllen

Entlüftung im Öltankverschluss 4 ver-

stopft

Öltankverschluss 4 reinigen

Ölausflusskanal verstopft Ölausflusskanal reinigen

Kettenspannung zu hoch Kettenspannung einstellen

Sägekette stumpf Sägekette nachschleifen oder erset-

zen

Kettensäge

rupft, vibriert

oder sägt nicht

richtig

Kettenspannung zu niedrig Kettenspannung einstellen

Sägekette stumpf Sägekette nachschleifen oder erset-

zen

Sägekette verschlissen Sägekette ersetzen

Sägezähne zeigen in die falsche Rich-

tung

Sägekette richtig montieren

Starke Vibratio-

nen/Geräusche

Elektrowerkzeug defekt Kundendienst aufsuchen

Sägedauer pro

Akku-Ladung zu

gering

Zu viel Reibung wegen fehlender

Schmierung

Stellen Sie die Kettenschmierung si-

cher (siehe „Sägekettenschmie-

rung“)

Sägekette muss gereinigt werden Sägekette reinigen

Schlechte Sägetechnik siehe „Arbeiten mit der Kettensäge“

Akku nicht voll geladen Akku laden, siehe auch „Hinweise

zum Laden“

Sägekette be-

wegt sich lang-

sam

Akku entladen Akku laden, siehe auch „Hinweise

zum Laden“

Akku außerhalb des zulässigen Tem-

peraturbereiches gelagert

Lassen Sie den Akku auf Raumtempe-

ratur erwärmen (innerhalb des zuläs-

sigen Temperaturbereichs von

0–45 °C)

OBJ_BUCH-1275-002.book Page 17 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

18 | Deutsch

Wartung und Service

Wartung und Reinigung

fAchtung! Schalten Sie vor Wartungs-

oder Reinigungsarbeiten das Elektro-

werkzeug aus und entfernen Sie den Ak-

ku.

Hinweis: Führen Sie die folgenden Wartungs-

arbeiten regelmäßig aus, damit eine lange und

zuverlässige Nutzung gewährleistet ist.

Halten Sie das Elektrowerkzeug und die Lüf-

tungsschlitze sauber, um gut und sicher zu ar-

beiten.

Untersuchen Sie die Kettensäge regelmäßig

auf offensichtliche Mängel, wie eine lose, aus-

gehängte oder beschädigte Sägekette, lose

Befestigung und verschlissene oder beschä-

digte Bauteile.

Prüfen Sie, ob Abdeckungen und Schutzvor-

richtungen unbeschädigt und richtig ange-

bracht sind. Führen Sie vor der Benutzung

eventuell notwendige Wartungs- oder Repara-

turarbeiten durch.

Sollte die Kettensäge trotz sorgfältiger Her-

stellungs- und Prüfverfahren einmal ausfallen,

ist die Reparatur von einer autorisierten Kun-

dendienststelle für Bosch-Elektrowerkzeuge

ausführen zu lassen.

Hinweis: Leeren Sie vor dem Versand von Ket-

tensägen bitte unbedingt den Öltank.

Geben Sie bei allen Rückfragen und Ersatzteil-

bestellungen bitte unbedingt die 10-stellige

Sachnummer laut Typenschild der Kettensäge

an.

Sägekette und Schwert auswechseln/wen-

den (siehe Bilder C1–C3)

Prüfen Sie die Sägekette und das Schwert ge-

mäß Abschnitt „Spannen der Sägekette“.

Die Führungsnut des Schwertes nutzt sich mit

der Zeit ab. Drehen Sie beim Auswechseln der

Sägekette das Schwert um 180°, um die Ab-

nutzung auszugleichen; dies verlängert die

Nutzungsdauer des Schwertes.

Prüfen Sie das Kettenrad 28. Sollte es auf-

grund der hohen Belastung abgenutzt oder

beschädigt sein, muss es von einer Kunden-

dienstwerkstatt ausgewechselt werden.

Schärfen der Sägekette

Die Sägekette kann bei jeder autorisierten

Kundendienststelle für Bosch-Elektrowerk-

zeuge fachmännisch nachgeschliffen werden.

Mit der Bosch Kettenschärfeinrichtung oder

dem Dremel-Multi mit dem Schleifeinsatz

1453 kann die Kette auch selbst nachgeschlif-

fen werden. Beachten Sie die dort beiliegen-

de Schleifanleitung.

Prüfen der Öl-Automatik

Sie können die Funktion der automatischen

Kettenschmierung prüfen, indem Sie die Säge

einschalten und sie mit der Spitze in Richtung

eines Kartons oder Papiers auf den Boden hal-

ten. Berühren Sie den Boden nicht mit der

Kette und halten Sie einen Sicherheitsab-

stand von 20 cm ein. Zeigt sich hierbei eine

zunehmende Ölspur, arbeitet die Öl-Automa-

tik einwandfrei. Zeigt sich trotz vollem Öltank

keine Ölspur, lesen Sie den Abschnitt „Fehler-

suche“ oder kontaktieren Sie den Bosch-Kun-

dendienst.

Nach dem Arbeitsvorgang/Aufbewahrung

Reinigen Sie das geformte Kunststoffgehäuse

der Kettensäge mithilfe einer weichen Bürste

und eines sauberen Lappens. Verwenden Sie

kein Wasser, Lösemittel und Poliermittel. Ent-

fernen Sie alle Verschmutzungen, insbeson-

dere von den Lüftungsschlitzen des Motors.

Demontieren Sie nach einer Einsatzdauer von

1 – 3 Stunden die Abdeckung 13, das Schwert

10 und die Sägekette 11 und reinigen Sie die-

se mithilfe einer Bürste.

Befreien Sie den Bereich unter der Abde-

ckung 13, das Kettenrad 28 und die Schwert-

befestigung mit einer Bürste von allen Anhaf-

tungen. Säubern Sie die Öldüse 31 mit einem

sauberen Lappen.

Falls die Kettensäge über längere Zeit gela-

gert werden soll, reinigen Sie die Sägekette

11 und das Schwert 10.

Lagern Sie die Kettensäge an einem sicheren

Platz, trocken und außerhalb der Reichweite

von Kindern.

Stellen Sie keine anderen Gegenstände auf

das Elektrowerkzeug.

Bitte achten Sie darauf, dass Sie die Kettensä-

ge immer waagerecht mit dem Öltankver-

schluss 4 nach oben abstellen.

Bei Aufbewahrung in der Verkaufsverpackung

müssen Sie den Öltank restlos entleeren.

Akku-Ladean-

zeige 24 leuch-

tet dauerhaft

Kein Ladevor-

gang möglich

Akku nicht (richtig) aufgesetzt Akku korrekt auf Ladegerät aufsetzen

Akkukontakte verschmutzt Akkukontakte reinigen; z.B. durch

mehrfaches Ein- und Ausstecken des

Akkus, ggf. Akku ersetzen

Akku defekt Akku ersetzen

Die LED-Anzei-

gen 24 bzw. 25

leuchten nach

dem Einste-

cken des Netz-

steckers in die

Steckdose nicht

auf

Netzstecker des Ladegerätes nicht

(richtig) eingesteckt

Netzstecker (vollständig) in die

Steckdose einstecken

Steckdose, Netzkabel oder Ladege-

rät defekt

Netzspannung überprüfen, Ladege-

rät ggf. von einer autorisierten Kun-

dendienststelle für Bosch-Elektro-

werkzeuge überprüfen lassen

Symptome Mögliche Ursache Abhilfe

OBJ_BUCH-1275-002.book Page 18 Monday, November 22, 2010 1:10 PM

Deutsch | 19

Bosch Power Tools F 016 L70 758 | (22.11.10)

Zubehör

Sägekette

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Weiteres Zubehör

Sägekettenhaftöl, 1 Liter . . . . 2 607 000 181

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu

Reparatur und Wartung Ihres Produkts sowie

zu Ersatzteilen. Explosionszeichnungen und

Informationen zu Ersatzteilen finden Sie auch

unter:

www.bosch-garden.com

Das Bosch-Kundenberater-Team hilft Ihnen

gerne bei Fragen zu Kauf, Anwendung und

Einstellung von Produkten und Zubehören.

www.bosch-do-it.de, das Internetportal für

Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot

der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(* Festnetzpreis 14 ct/min, höchstens

42 ct/min aus Mobilfunknetzen)

E-Mail: Servicezentrum.Elektrowerkzeu-

ge@de.

bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min

aus Mobilfunknetzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail:

service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Transport

Versenden Sie Akkus nur, wenn das Gehäuse

unbeschädigt ist. Kleben Sie offene Kontakte

ab und verpacken Sie den Akku so, dass er

sich nicht in der Verpackung bewegt.

Beim Versand von Li-Ionen-Akkus kann eine

Kennzeichnungspflicht entstehen, bitte be-

achten Sie dazu die nationalen Vorschriften.

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackun-

gen sollen einer umweltgerechten Wiederver-

wertung zugeführt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Bat-

terien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richt-

linie 2002/96/EG müssen nicht

mehr gebrauchsfähige Elektro-

werkzeuge und gemäß der euro-

päischen Richtlinie 2006/66/EG

müssen defekte oder ver-

brauchte Akkus/Batterien getrennt gesam-

melt und einer umweltgerechten Wiederver-

wendung zugeführt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien

können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hin-

weise im Abschnitt „Trans-

port“, Seite 19.

Änderungen vorbehalten.

OBJ_BUCH-1275-002.book Page 19 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

20 | English

Safety Notes

Explanation of symbols

Read instruction manual.

Do not use the machine in the

rain or leave it outdoors when

it is raining.

Remove battery before adjust-

ing or cleaning, and before

leaving the machine unattend-

ed for any period.

Wear safety goggles.

Wear ear protection.

Remove the plug from the

socket or mains immediately

before carrying out any adjust-

ments, servicing or mainte-

nance or if the cable is dam-

aged or cut.

The kickback brake and the

run-down brake stop the

chain saw within short time.

General Power Tool Safety Warnings

Read all safety warnings and

all instructions. Failure to fol-

low the warnings and instructions may result

in electric shock, fire and/or serious injury.

Save all warnings and instructions for future

reference.

The term “power tool” in the warnings refers

to your mains-operated (corded) power tool

or battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Clut-

tered or dark areas invite accidents.

b) Do not operate power tools in explo-

sive atmospheres, such as in the pres-

ence of flammable liquids, gases or

dust. Power tools create sparks which

may ignite the dust or fumes.

c) Keep children and bystanders away

while operating a power tool. Distrac-

tions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the out-

let. Never modify the plug in any way.

Do not use any adapter plugs with

earthed (grounded) power tools. Un-

modified plugs and matching outlets

will reduce risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, ra-

diators, ranges and refrigerators.

There is an increased risk of electric

shock if your body is earthed or ground-

ed.

c) Do not expose power tools to rain or

wet conditions. Water entering a pow-

er tool will increase the risk of electric

shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplug-

ging the power tool. Keep cord away

from heat, oil, sharp edges and moving

parts. Damaged or entangled cords in-

crease the risk of electric shock.

e) When operating a power tool out-

doors, use an extension cord suitable

for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of elec-

tric shock.

f) If operating a power tool in a damp lo-

cation is unavoidable, use a residual

current device (RCD) protected sup-

ply. Use of an RCD reduces the risk of

electric shock.

3) Personal safety

a) Stay alert, watch what you are doing

and use common sense when operat-

ing a power tool. Do not use a power

tool while you are tired or under the

influence of drugs, alcohol or medica-

tion. A moment of inattention while op-

erating power tools may result in seri-

ous personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protec-

tive equipment such as dust mask,

non-skid safety shoes, hard hat, or hear-

ing protection used for appropriate

conditions will reduce personal inju-

ries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or

battery pack, picking up or carrying

the tool. Carrying power tools with

your finger on the switch or energising

power tools that have the switch on in-

vites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotat-

ing part of the power tool may result in

personal injury.

e) Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in un-

expected situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewellery or long

hair can be caught in moving parts.

g) If devices are provided for the connec-

tion of dust extraction and collection

facilities, ensure these are connected

and properly used. Use of dust collec-

tion can reduce dust-related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the

correct power tool for your applica-

tion. The correct power tool will do the

job better and safer at the rate for

which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the

switch is dangerous and must be re-

paired.

WARNING

OBJ_BUCH-1275-002.book Page 20 Monday, November 22, 2010 1:10 PM

English | 21

Bosch Power Tools F 016 L70 758 | (22.11.10)

c) Disconnect the plug from the power

source and/or the battery pack from

the power tool before making any ad-

justments, changing accessories, or

storing power tools. Such preventive

safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or

these instructions to operate the pow-

er tool. Power tools are dangerous in

the hands of untrained users.

e) Maintain power tools. Check for mis-

alignment or binding of moving parts,

breakage of parts and any other condi-

tion that may affect the power tool’s

operation. If damaged, have the power

tool repaired before use. Many acci-

dents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to

bind and are easier to control.

g) Use the power tool, accessories and

tool bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intend-

ed could result in a hazardous situation.

5) Battery tool use and care

a) Recharge only with the charger speci-

fied by the manufacturer. A charger

that is suitable for one type of battery

pack may create a risk of fire when used

with another battery pack.

b) Use power tools only with specifically

designated battery packs. Use of any

other battery packs may create a risk of

injury and fire.

c) When battery pack is not in use, keep

it away from other metal objects, like

paper clips, coins, keys, nails, screws

or other small metal objects, that can

make a connection from one terminal

to another. Shorting the battery termi-

nals together may cause burns or a fire.

d) Under abusive conditions, liquid may

be ejected from the battery; avoid con-

tact. If contact accidentally occurs,

flush with water. If liquid contacts

eyes, additionally seek medical help.

Liquid ejected from the battery may

cause irritation or burns.

6) Service

a) Have your power tool serviced by a

qualified repair person using only

identical replacement parts. This will

ensure that the safety of the power tool

is maintained.

Chain Saw Safety Warnings

fKeep all parts of the body away from the

saw chain when the motor is operating.

Before you start the chain saw, make sure

the saw chain is not contacting anything.

A moment of inattention while operating

chain saws may cause entanglement of

your clothing or body with the saw chain.

fHold the power tool by insulated gripping

surfaces only, because the saw chain may

contact hidden wiring. Saw chains con-

tacting a “live” wire may make exposed

metal parts of the power tool “live” and

could give the operator an electric shock.

fAlways hold the chain saw with your right

hand on the rear handle and your left

hand on the front handle. Holding the

chain saw with a reversed hand configura-

tion increases the risk of personal injury

and should never be done.

fWear safety glasses and hearing protec-

tion. Further protective equipment for

head, hands, legs and feet is recommend-

ed. Adequate protective clothing will re-

duce personal injury by flying debris or ac-

cidental contact with the saw chain.

fDo not operate a chain saw in a tree. Op-

eration of a chain saw while up in a tree

may result in personal injury.

fAlways keep proper footing and operate

the chain saw only when standing on

fixed, secure and level surface. Slippery

or unstable surfaces such as ladders may

cause a loss of balance or control of the

chain saw.

fWhen cutting a limb that is under tension

be alert for spring back. When the tension

in the wood fibres is released the spring

loaded limb may strike the operator and/or

throw the chain saw out of control.

fUse extreme caution when cutting brush

and saplings. The slender material may

catch the saw chain and be whipped to-

ward you or pull you off balance.

fCarry the chain saw by the front handle

with the chain saw switched off and away

from your body. When transporting or

storing the chain saw, always fit the guide

bar cover. Proper handling of the chain

saw will reduce the likelihood of acciden-

tal contact with the moving saw chain.

fFollow instructions for lubricating, chain

tensioning and changing accessories. Im-

properly tensioned or lubricated chain may

either break or increase the chance for

kickback.

fKeep handles dry, clean, and free from oil

and grease. Greasy, oily handles are slip-

pery causing loss of control.

fCut wood only. Don’t use chain saw for

purposes not intended. For example: do

not use chain saw for cutting plastic, ma-

sonry or non-wood building materials.

Use of the chain saw for operations differ-

ent than intended could result in a hazard-

ous situation.

Causes and operator prevention of kickback:

– Kickback may occur when the nose or tip of

the guide bar touches an object, or when the

wood closes in and pinches the saw chain in

the cut.

– Tip contact in some cases may cause a sud-

den reverse reaction, kicking the guide bar up

and back towards the operator.

– Pinching the saw chain along the top of the

guide bar may push the guide bar rapidly back

towards the operator.

– Either of these reactions may cause you to

lose control of the saw which could result in

serious personal injury. Do not rely exclusively

OBJ_BUCH-1275-002.book Page 21 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

22 | English

upon the safety devices built into your saw. As

a chain saw user, you should take several

steps to keep your cutting jobs free from acci-

dent or injury.

Kickback is the result of tool misuse and/or in-

correct operating procedures or conditions

and can be avoided by taking proper precau-

tions as given below:

fMaintain a firm grip, with thumbs and fin-

gers encircling the chain saw handles,

with both hands on the saw and position

your body and arm to allow you to resist

kickback forces. Kickback forces can be

controlled by the operator, if proper pre-

cautions are taken. Do not let go of the

chain saw.

fDo not overreach and do not cut above

shoulder height. This helps prevent unin-

tended tip contact and enables better con-

trol of the chain saw in unexpected situa-

tions.

fOnly use replacement bars and chains

specified by the manufacturer. Incorrect

replacement bars and chains may cause

chain breakage and/or kickback.

fFollow the manufacturer’s sharpening

and maintenance instructions for the saw

chain. Decreasing the depth gauge height

can lead to increased kickback.

Additional safety warnings

fIt is recommended that the first time user

should have practical instruction in the use

of the chainsaw and the protective equip-

ment from an experienced operator. The

initial practice should be cutting logs on a

saw horse or cradle.

fThis tool is not intended for use by persons

(including children) with reduced physical,

sensory or mental capabilities, or lack of

experience and knowledge, unless they

have been given supervision or instruction

concerning use of the appliance by a per-

son responsible for their safety.

Children should be supervised to ensure

that they do not play with the appliance.

fChildren and juveniles, with the excep-

tion of apprentices older than 16 years

and under supervision, may not operate

the chain saw. The same applies for per-

sons who do not or do not sufficiently

know how to handle the chain saw. The

operating instructions should always be

ready to hand. Persons unfit or tired must

not operate the chain saw.

fWhen working with the machine, always

hold it firmly with both hands and pro-

vide for a secure stance. The power tool is

guided more secure with both hands.

fAlways ensure all handles and guards are

fitted when using the machine. Never at-

tempt to use an incomplete machine or one

fitted with an unauthorized modification.

fWait until the machine has come to a

standstill before placing it down.

fDo not open the battery. Danger of short-

circuiting.

Protect the battery against heat,

e. g., against continuous intense

sunlight, fire, water, and moisture.

Danger of explosion.

fIn case of damage and improper use of

the battery, vapours may be emitted. Pro-

vide for fresh air and seek medical help in

case of complaints. The vapours can irri-

tate the respiratory system.

fWhen the battery is defective, liquid can

escape and come into contact with adja-

cent components. Check any parts con-

cerned. Clean such parts or replace them,

if required.

fUse the battery only in conjunction with

your Bosch power tool. This measure

alone protects the battery against danger-

ous overload.

fUse only original Bosch batteries with the

voltage listed on the nameplate of your

power tool. When using other batteries,

e. g. imitations, reconditioned batteries or

other brands, there is danger of injury as

well as property damage through explod-

ing batteries.

Safety Warnings for battery chargers

Keep the battery charger away

from rain or moisture. Penetration

of water in the battery charger in-

creases the risk of an electric shock.

fDo not charge other batteries. The battery

charger is suitable only for charging Bosch

lithium ion batteries within the listed volt-

age range. Otherwise there is danger of

fire and explosion.

fKeep the battery charger clean. Contami-

nation can lead to danger of an electric

shock.

fBefore each use, check the battery charg-

er, cable and plug. If damage is detected,

do not use the battery charger. Never

open the battery charger yourself. Have

repairs performed only by a qualified

technician and only using original spare

parts. Damaged battery chargers, cables

and plugs increase the risk of an electric

shock.

fDo not operate the battery charger on

easily inflammable surfaces (e. g., paper,

textiles, etc.) or surroundings. The heat-

ing of the battery charger during the charg-

ing process can pose a fire hazard.

fChildren should be supervised to ensure

that they do not play with the battery

charger.

fChildren or persons with mental or phys-

ical limitations may only use the charger

under supervision or after having been in-

structed. A thorough introduction reduces

operating errors and injuries.

Products sold in GB only: Your product is fit-

ted with an BS 1363/A approved electric plug

with internal fuse (ASTA approved to

BS 1362).

If the plug is not suitable for your socket out-

lets, it should be cut off and an appropriate

plug fitted in its place by an authorised cus-

tomer service agent. The replacement plug

should have the same fuse rating as the origi-

nal plug.

The severed plug must be disposed of to

avoid a possible shock hazard and should nev-

er be inserted into a mains socket elsewhere.

OBJ_BUCH-1275-002.book Page 22 Monday, November 22, 2010 1:10 PM

English | 23

Bosch Power Tools F 016 L70 758 | (22.11.10)

Functional Description

Read all safety warnings and all

instructions. Failure to follow the

warnings and instructions may

result in electric shock, fire

and/or serious injury.

Intended Use

The power tool is intended for sawing wood

such as wooden beams, planks, branches,

tree trunks, etc., and for sawing of trees. Cuts

can be sawed with or across the grain.

This power tool is not suitable for sawing min-

eral materials.

Delivery Scope

Carefully remove the power tool from its

packaging and check if the following parts are

complete:

–Chain saw

–Cover

–Chain

–Chain bar

– Chain guard

–Oil Sachet

– Operating instructions

Battery and charger are included in certain ex-

ecutions.

When parts are missing or damaged, please

contact your dealer.

Product Features

The numbering of the product features refers

to the illustration of the machine on the

graphics page.

1Rear handle

2Lock-off button for On/Off switch

3On/Off switch

4Oil filler cap

5Front handle

6Activation lever for kickback brake (hand

guard)

7Oil level gauge

8Gripping teeth

9Chain guard

10 Chain bar

11 Saw chain

12 Locking knob

13 Cover

14 Ventilation slots – outlet

15 Chain tensioning knob

16 Serial number

17 Battery

18 Battery unlocking button

19 Button for charge-control indicator

20 Battery charge-control indicator

21 Temperature control indicator

22 Charging compartment

23 Battery charger

24 Red LED indicator on the battery charger

25 Green LED indicator on the battery charger

26 Power plug **

27 Symbol for rotation and cutting direction

28 Drive sprocket

29 Fastening bolt

30 Chain tensioning peg

31 Oil outlet

32 Guide fin for chain bar

33 Chain catch bolt

34 Ventilation slots – inlet

** country specific

Accessories shown or described are not part of the

standard delivery scope of the product. A complete

overview of accessories can be found in our acces-

sories program.

Technical Data

Cordless chain saw AKE 30 LI

Article number 3 600 H37 1..

Chain speed (no-load) m/s 8

Chain bar length cm 30

Toolless chain tensioning (SDS) z

Kickback brake z

Chain type 3/8" – 90

Drive link thickness mm 1.1 (0.034")

Amount of drive links 45

Oil reservoir capacity ml 120

Automatic chain oiler z

Metal gripping teeth z

Weight according to EPTA-Procedure 01/2003 kg 5.2

Serial number See serial number 16 (type plate) on the

power tool

Please observe the article number on the type plate of your machine. The trade names of the individual ma-

chines may vary.

OBJ_BUCH-1275-002.book Page 23 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

24 | English

Noise/Vibration Information

Measured sound values determined accord-

ing to 2000/14/EC.

Typically the A-weighted noise levels of the

product are: Sound pressure level 74 dB(A);

sound power level 94 dB(A). Uncertainty

K=3 dB.

Wear hearing protection!

Vibration total values (triax vector sum) deter-

mined according to EN 60745:

Vibration emission value ah<2.5 m/s2, Uncer-

tainty K =1.5 m/s2.

The vibration emission level given in this infor-

mation sheet has been measured in accord-

ance with a standardised test given in EN

60745 and may be used to compare one tool

with another. It may be used for a preliminary

assessment of exposure.

The declared vibration emission level repre-

sents the main applications of the tool. How-

ever if the tool is used for different applica-

tions, with different accessories or poorly

maintained, the vibration emission may differ.

This may significantly increase the exposure

level over the total working period.

An estimation of the level of exposure to vi-

bration should also take into account the

times when the tool is switched off or when it

is running but not actually doing the job. This

may significantly reduce the exposure level

over the total working period.

Identify additional safety measures to protect

the operator from the effects of vibration

such as: maintain the tool and the accesso-

ries, keep the hands warm, organisation of

work patterns.

Declaration of Conformity

We declare under our sole responsibility that

the product described under “Technical data”

is in conformity with the following standards

or standardization documents: EN 60745

(battery powered product) and EN 60335

(battery charger) according to the provisions

of the directives 2006/95/EC, 2004/108/EC,

2006/42/EC, 2000/14/EC.

EC Type Certification No. 2131439.01CE by

notified testing agency No. 0344, KEMA Qual-

ity B.V. Arnhem, Netherlands.

2000/14/EC: Guaranteed sound power level

97 dB(A). Conformity assessment procedure

according to Annex V.

Equipment category: 6

Technical file at:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Assembly

For Your Safety

fWarning: Switch off and remove battery

from power tool before adjusting or

cleaning.

fDo not use 4.5 Ah battery with this power

tool.

Removing the Battery (see figure A)

The battery 17 is equipped with two locking

levels that should prevent the battery from

falling out when pushing the battery unlock-

ing button 18 unintentionally. As long as the

battery is inserted in the power tool, it is held

in position by means of a spring.

Note: The power tool will not operate unless

both locking levels are engaged.

To remove the battery 17:

Battery Li-Ion

Article number 2 607 336 107

Rated voltage V= 36

Capacity Ah 2.6

Charging period (battery discharged) min 95

Number of battery cells 20

Battery Charger AL 3640 CV

Professional

AL 3620 CV

Professional

Article number EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Charging current A4.02.0

Allowable charging temperature range °C 0–45 0–45

Weight according to EPTA-Procedure 01/2003 kg 1.0 0.6

Protection class /II /II

Cordless chain saw AKE 30 LI

Please observe the article number on the type plate of your machine. The trade names of the individual ma-

chines may vary.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Push the battery against the base of the

power tool (1.) and at the same time

press the battery unlocking button 18

(2.).

pPull the battery out of the power tool

until a red stripe becomes visible (3.).

qPress the battery unlocking button 18

again and pull out the battery completely.

OBJ_BUCH-1275-002.book Page 24 Monday, November 22, 2010 1:10 PM

English | 25

Bosch Power Tools F 016 L70 758 | (22.11.10)

Battery Charging (see figure B)

fDo not use other battery chargers. The

supplied battery charger is designed for

the Lithium-Ion battery in your machine.

fObserve the mains voltage! The voltage of

the power supply must correspond with

the data given on the nameplate of the bat-

tery charger. Battery chargers marked with

230 V can also be operated with 220 V.

The battery is equipped with temperature

monitoring that allows charging only in the

temperature range between 0 °C and 45 °C.

In this manner, a high battery service life is

achieved.

Note: The battery is supplied partially

charged. To ensure full capacity of the bat-

tery, completely charge the battery in the bat-

tery charger before using your power tool for

the first time.

The lithium-ion battery can be charged at any

time without reducing its service life. Inter-

rupting the charging procedure does not dam-

age the battery.

The “Electronic Cell Protection (ECP)” pro-

tects the lithium ion battery against deep dis-

charging. When the battery is run down or dis-

charged, the chain saw is shut off by means of

a protective circuit: The saw chain no longer

moves.

Do not continue to press the

On/Off switch after the ma-

chine has been automatically switched off.

The battery can be damaged.

Charging Procedure

The charging procedure starts as soon as the

mains plug of the battery charger is plugged

into the socket outlet and the battery 17 is in-

serted into the charging compartment 22.

Due to the intelligent charging method, the

charging condition of the battery is automati-

cally detected and the battery is charged with

the optimum charging current, depending on

battery temperature and voltage.

This gives longer life to the battery and always

leaves it fully charged when kept in the charg-

er for storage.

Meaning of the Indication Elements

Control of the charging procedure is indicated

via the charge control LEDs 24 and 25:

Rapid-charging Procedure

The rapid-charging procedure is indicated by

flashing of the green charge control LED 25.

Indication element of the battery: During the

charging procedure, the three green LEDs

light up one after the other and briefly go out.

The battery is fully charged when the three

green LEDs light up continuously. The three

LEDs go out again approx. 5 minutes after the

battery has been fully charged.

Note: The rapid-charging procedure is only

possible when the battery temperature is

within the allowable charging temperature

range, see section “Technical Data”.

Battery Charged

Continuous lighting of the green charge

control LED 25 signals that the battery is fully

charged.

Additionally, a signal tone sounds for approx.

2 seconds, which acoustically indicates that

the battery is fully charged.

Afterwards, the battery can be removed for

immediate use.

With no battery inserted, continuous lighting

of the green charge control LED 25 indicates

that the mains plug is plugged into the socket

and that the battery charger is ready for oper-

ation.

Battery Temperature below 0 °C and above

45 °C

Continuous lighting of the red LED 24 indi-

cates that the battery temperature is not with-

in the rapid-charging temperature range of

0 °C – 45 °C. As soon as the allowable tem-

perature range is reached, the battery charger

automatically switches to rapid charging.

When the battery is not within the allowable

temperature range, the red battery LED lights

up when inserting the battery into the battery

charger.

No charging procedure possible

If a different malfunction of the charging pro-

cedure is present, this will be indicated

through flashing of the red charge control

LED 24.

The charging procedure cannot be started

and the battery cannot be charged (see “Trou-

bleshooting”).

Charging Advice

With continuous or several repetitive charging

cycles without interruption, the charger can

warm up. This is not meaningful and does not

indicate a technical defect of the battery

charger.

AL 3640 CV

Professional

AL 3620 CV

Professional

WARNING

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 25 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

26 | English

A significantly reduced working period after

charging indicates that the battery is used

and must be replaced.

Observe the notes for disposal.

Battery Cooling (Active Air Cooling)

The fan control integrated in the battery

charger controls the temperature of the in-

serted battery. When the battery temperature

is above 30 °C, a fan cools down the battery

to the optimal charging temperature. The

switched-on fan produces a fan noise.

The battery temperature is within the optimal

charging temperature range when the fan is

not running. Another reason for a non working

fan might be that it is defective. In this case,

the charging time of the battery might be ex-

tended.

Mounting and Tensioning the Chain

Saw (see figures C1–C3)

fDo not insert battery before the chain

saw is completely assembled.

fAlways wear protective gloves when han-

dling the chain.

Chain and Chain Bar Assembly

– Unpack all parts carefully.

– Place the chain saw on any suitable flat

surface.

fUse only chains with a drive link thick-

ness of 1.1 mm.

– Slide the saw chain 11 in the slot around

the chain bar 10. Ensure the saw chain is

in the correct running direction by compar-

ing the saw chain with the rotation symbol

27 on bar 10.

– Fit the chain onto the drive sprocket 28

and guide the chain bar 10, so that the fas-

tening bolt 29 and the two guide fins 32 fit

into the keyway of the chain bar 10, and

that the chain tensioning pegs 30 fits into

the respective holes of the chain bar 10.

If necessary, turn the chain tensioning

knob 15 to bring tensioning pegs 30 in

alignment with the hole in the chain bar

10.

– Check if all parts are seated properly and

hold the chain bar and the chain in this po-

sition.

– Turn the chain tensioning knob 15 until all

the slack is taken up in the saw chain 11.

– Fit the cover 13 exactly and take care that

the chain catch bolt 33 engages into the

groove of the cover plate 13.

– Lightly tighten the cover 13 with the lock-

ing knob 12.

– The chain is not yet tensioned. The saw

chain is tensioned as described in section

“Tensioning the Saw Chain”.

Tensioning the Saw Chain (see figure D)

Always check the chain tension before use, af-

ter the first cuts and regularly during use ap-

prox. every 10 minutes. Upon initial opera-

tion, new chains can lengthen considerably.

The chain life of the saw chain mainly de-

pends upon sufficient lubrication and correct

tensioning.

Avoid tensioning the chain if it is hot, as this

will cause the chain to become overtensioned

and face too tightly against the chain bar

when it cools down.

– Place the chain saw on any suitable flat

surface.

– Loosen locking knob 12 until it is just hold-

ing chain bar 10 in position (do not re-

move!).

– Check if the chain links are correctly locat-

ed in the slot around the chain bar 10 and

on the drive sprocket 28.

– Turn chain tensioning knob 15 clockwise

until the correct chain tension is reached.

The turning action forces the chain bar 10

forward via the chain tensioning pegs 30.

– The saw chain 11 is correctly tensioned

when it can be raised approx. 5–10 mm

from the chain bar in the centre. This

should be done by using one hand to raise

the saw chain against the weight of the ma-

chine.

–If the saw chain 11 is overtensioned, slight-

ly turn the chain tensioning knob 15 anti-

clockwise and re-check chain tension. Re-

adjust chain tension as described if neces-

sary.

– Tighten the cover 13 with the locking knob

12.

Saw-chain Lubrication

(see figures C1 and E)

Note: The chain saw is not supplied filled with

oil. It is essential to fill with oil before use. Op-

erating the chain saw without chain oil or

when the oil level is below the minimum mark

will result in damage to the chain saw.

Chain life and cutting capacity depend on op-

timum lubrication. Therefore, the chain is au-

tomatically lubricated with chain oil during

operation via the oil outlet 31.

Filling the oil reservoir:

– Set chain saw on any suitable surface with

the oil filler cap 4 facing upward.

– Clean area around the oil filler cap 4 with a

cloth and unscrew the cap.

– Add Bosch biodegradable chain saw oil un-

til oil level reads “max” on oil level gauge 7.

– Avoid dirt or debris from entering the oil

reservoir. Screw on oil filler cap 4 again

and tighten.

– Run chainsaw for 30 seconds to “prime”

oil system.

Note: To allow venting of the oil reservoir,

small breather channels are provided be-

tween the oil filler cap. To prevent leakage en-

sure chain saw is left in a horizontal position

(oil filler cap 4 uppermost) when not in use.

Note: It is important to use only the recom-

mended biodegradable oil to avoid damage to

the chain saw. Never use recycled/old oil. Use

of non approved oil will invalidate the warran-

ty.

Note: Oil becomes denser at lower tempera-

tures which decreases the flow rate of oil.

OBJ_BUCH-1275-002.book Page 26 Monday, November 22, 2010 1:10 PM

English | 27

Bosch Power Tools F 016 L70 758 | (22.11.10)

Operation

Initial Operation

Inserting the Battery

Insert the charged battery 17 from the rear in-

to the handle of the power tool. Push the bat-

tery completely into the handle until the red

stripe can no longer be seen and the battery

is securely locked.

Note: The power tool will not operate unless

both locking levels are engaged.

Switching On and Off

Hold the chain saw as described in section

“Working with the Chain Saw”.

To start the machine, first push the lock-off

button for the On/Off switch 2 and then press

the On/Off switch 3 and keep it pressed.

When the machine is running, the lock-off but-

ton can be released again.

To switch off the machine, release the On/Off

switch 3.

Note: For safety reasons, the On/Off switch 3

cannot be locked; it must remain pressed dur-

ing the entire operation.

Note: Do not stop chain saw after sawing by

actuating the front hand guard 6 (activating

the kickback brake).

Kickback brake (see figure F)

The kickback brake is a safety mechanism ac-

tivated through the front hand guard 6 when

kickback occurs. Chain stop response time is

0,15 seconds.

The following function check should be car-

ried out at regular intervals. Push front hand

guard 6 forward (position o) and start the

chain saw. The chain must not start. To deac-

tivate the kickback brake, release On/Off

switch 3 and pull hand guard 6 backwards

(position n).

Note: When the kick brake is activated and

the chain saw is attempted to be started a

warning sound (“beep”) can be heard. To

start chain saw release On/Off switch 3 and

pull hand guard 6 backwards (position n),

then press the On/Off switch 3.

Working with the Chain Saw

Before Cutting

Before starting operation and periodically

during cutting, carry out the following checks:

– Is the chain saw in a fail-safe condition?

– Is the oil reservoir filled? Check oil level

gauge prior to starting and regularly during

operation. Refill oil when oil level has

reached the bottom edge of the viewing

glass. The oil tank filling will last approx.

15 minutes, depending on sawing intensity

and stops.

– Is the saw chain properly tensioned and

sharp? Check chain tension every 10 min-

utes during operation. Upon initial opera-

tion, new chains can lengthen considera-

bly. The condition of the chain influences

the cutting performance. Only a sharp

chain protects from overload.

– Is the kickback brake deactivated and its

function ensured?

– Are you wearing the required protective

equipment? Wear safety glasses and hear-

ing protection. Further protective equip-

ment for head, hands, legs and feet is rec-

ommended. Suitable protective clothing

reduces the danger of injury from thrown

about cutting material and accidental

touching of the saw chain.

Kickback (see figure F)

Kickback is the sudden backward/upward

motion of the chain saw, occuring when the

chain (at the tip of the chain bar) comes in

contact with a log or wood, or when the chain

becomes jammed.

When kickback occurs, the chainsaw reacts

unpredictable and can cause heavy injuries to

the operator or bystanders.

Particular attention must be given when saw-

ing sidewards, slanted or during length cuts,

as the gripping teeth 8 usually can not be ap-

plied.

To avoid kickback:

– Saw with the chain bar at a flat angle.

– Never work with a loose, widely stretched

or heavily worn out saw chain.

– Sharpen the saw chain as specified.

– Never saw above shoulder height.

– Never work with the tip of the chain.

– Always hold a chain saw firmly with both

hands.

– Always use a Bosch low-kickback saw chain.

– Apply the metal gripping teeth 8 for leverage.

– Ensure correct chain tension.

General Behaviour (see figures F – I)

Always hold the chain saw firmly with both

hands. Front handle with the left hand and

rear handle with the right hand. Fully grip

both handles with thumb and fingers at all

times during operation. Never operate chain

saw using only one hand.

Use the chain saw only with secure footing.

Hold the chain saw at the right-hand side of

your body.

The chain must be running at full speed be-

fore it makes contact with the wood. Use the

gripping teeth 8 to support the chain saw on

the wood. Use the gripping teeth as a leverage

point while cutting.

Reset the gripping teeth at a lower point

when sawing thicker logs or tree trunks. For

this, pull the chain saw slightly backwards un-

til the gripping teeth release, and reposition

at lower level to continue sawing. Do not re-

move the chain saw completely out of the cut.

Do not force the saw chain while cutting, let

the chain do the work, using the gripping

teeth 8 to apply minimal leverage pressure.

Never operate the chain saw with arms fully

extended. Do not attempt to saw areas which

are difficult to reach, or on a ladder. Never

saw above shoulder height.

Sawing is optimized when the chain speed re-

mains steady during cutting.

Beware when reaching the end of the cut. The

weight of the chain saw changes unexpected-

ly as it cuts free from the wood. Danger of in-

jury to the legs and feet.

Always remove the chain saw from a wood cut

while the saw chain is running.

OBJ_BUCH-1275-002.book Page 27 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

28 | English

Cutting Logs (see figures G and J)

When cutting logs, observe the following safe-

ty instructions:

Support logs so that the face sides at the cut

do not close in against each other, which

would result in the chain being jammed.

Position and set short logs safely before saw-

ing.

Saw only wood or wooden objects. When

sawing, always take care to avoid hitting

stones, nails, etc., as these could be thrown

up, could cause damage to the chain, or could

result in serious injury to the operator or by-

standers.

Keep a running chain saw clear of wire fencing

or the ground.

Use of the saw to thin out branches or bushes

is not approved.

Length cuts must be carried out with particu-

lar care, as leverage with the gripping teeth 8

is not possible. Saw at a flat angle to avoid

kickback.

When working on a slope, operate above or to

the side of the trunk or laying tree.

Be careful not to trip over tree stumps,

branches, roots, etc.

Cutting Wood under Tension (see figure J)

fBe extremely careful when sawing wood,

branches or trees under tension. Leave

saw jobs like these to trained profession-

als. There is a high risk of accidents.

When sawing logs supported on both ends,

start the cut from above (Y) about one third of

the diameter into the log and then finish the

cut at the same spot from below (Z), in order

to avoid splitting of the log or jamming of the

saw. Avoid contact of the saw chain with the

ground.

When sawing logs supported on only one end,

start the cut from below (Y) about one third of

the diameter into the log and then finish the

cut at the same spot from above (Z), in order

to avoid splitting of the log or jamming of the

saw.

Felling Trees (see figure K)

fAlways wear hard hat to protect head

against falling branches.

fThe chain saw may only be used to fell

trees smaller in diameter than the length

of the chain bar.

fSecure the work area. Ensure no persons

or animals are in the vicinity of the falling

tree (n).

fNever attempt to free a jammed chain

saw with the motor running. Use wooden

wedges to free a jammed chain saw.

When cutting and felling operations are being

performed by two or more persons at the

same time, the felling operations should be

separated from the cutting operations by a

distance of at least twice the height of the

tree being felled. Trees should not be felled in

a manner that would endanger any person,

strike any utility line or cause any property

damage. If the tree does make contact with a

utility line, the company should be notified

immediately.

The chain saw operator should keep on the

uphill side of the terrain as the tree is likely to

roll or slide downhill after it is felled.

An escape path (o) should be planned and

cleared as necessary before cuts are started.

The escape path should extend back and diag-

onally to the rear of the expected line of fall.

Before felling is started, consider the natural

lean of the tree, the location of larger branch-

es and the wind direction to judge which way

the tree will fall.

Remove dirt, stones, loose bark, nails, sta-

ples, and wire from the tree.

Notching undercut: Make the notch (X–W)

1/3 the diameter of the tree, perpendicular to

the direction of fall. Make the lower horizontal

notching cut first. This will help to avoid

pinching either the saw chain or the guide bar

when the second notch is being made.

Felling back-cut: Make the felling back-cut (Y)

at least 50 mm higher than the horizontal

notching cut. Carry out the felling back-cut

parallel to the horizontal notching cut. Make

the felling back-cut so that enough wood is

left to act as a hinge. The hinge-wood keeps

the tree from twisting and falling in the wrong

direction. Do not cut through the hinge.

As the felling gets close to the hinge, the tree

should begin to fall. If there is any chance that

the tree may not fall in the desired direction

or may rock back and bind the saw chain, stop

cutting before the felling back-cut is complete

and use wedges of wood, plastic or aluminium

to open the cut and drop the tree along the

desired line of fall.

When the tree begins to fall, remove the chain

saw from the cut, stop the motor, put the

chain saw down, then use the retreat path

planned. Be alert for overhead limbs falling

and watch your footing.

Drive a wedge (Z) into the horizontal cut to

make the tree fall.

When the tree begins to fall, leave the danger

area via the retreat path planned. Be alert for

overhead limbs falling and watch your footing.

Limbing a Tree (see figure L)

Limbing is removing the branches from a fall-

en tree. When limbing, leave larger lower

limbs to support the log off the ground. Re-

move the small limbs in one cut as illustrated

in the figure. Branches under tension should

be cut from the bottom up to avoid binding

the chain saw.

Bucking a Log (see figures M – P)

Bucking is cutting a log into lengths. It is im-

portant to make sure your footing is firm and

your weight is evenly distributed on both feet.

When possible, the log should be raised and

supported by the use of limbs, logs or chocks.

Follow the simple directions for easy cutting.

When the log is supported along its entire

length, it is cut from the top (overbuck).

When the log is supported on one end, cut 1/3

the diameter from the underside (under-

buck). Then make the finished cut by over-

bucking to meet the first cut.

When the log is supported on both ends, cut

1/3 the diameter from the top overbuck. Then

make the finished cut by underbucking the

lower 2/3 to meet the first cut.

OBJ_BUCH-1275-002.book Page 28 Monday, November 22, 2010 1:10 PM

English | 29

Bosch Power Tools F 016 L70 758 | (22.11.10)

When bucking on a slope, always stand on the

uphill side of the log. When “cutting through”,

release the cutting pressure near the end of

the cut without relaxing your grip on the chain

saw handles in order to maintain complete

control. Don’t let the chain contact the

ground. After completing the cut, wait for the

saw chain to stop before you move the chain

saw. Always stop the chain saw motor before

moving from tree to tree.

Battery Charge-control Indication

(see figure B)

The battery 17 is equipped with a charge-con-

trol indicator 20 which indicates its charge

condition. The charge-control indicator 20

consists of 3 green LEDs.

Press the button 19 to actuate the charge-

control indicator 20. After approx. 5 seconds,

the charge-control indicator goes out auto-

matically.

The charge condition can also be checked

when the battery is removed.

When no LED lights up after actuating the but-

ton 19, the battery is defective and must be

replaced.

For safety reasons, the charge condition of

the battery can only be checked when the

power tool is at a standstill.

During the charging procedure, the three

green LEDs light up one after the other and

briefly go out. The battery is fully charged

when the three green LEDs light up continu-

ously. The three LEDs go out again approx.

5 minutes after the battery has been fully

charged.

Temperature Control Indicator

The red LED of the temperature control indi-

cator 21 signals that the battery or the elec-

tronics of the power tool (when the battery is

inserted) are not within the optimum temper-

ature range. In this case, the power tool will

not operate at full capacity.

Temperature Control of the Battery

The red LED 21 flashes when pushing button

19 or pressing the On/Off switch 3 (when the

battery is inserted): The battery is not wihin

the temperature range for operation of

–10°C to +60°C.

The battery switches off at a temperature

above 70 °C until the optimum temperature

range is reached again.

Temperature control of the power tool elec-

tronics

The red LED 21 lights up continuously when

pressing the On/Off switch 3: The tempera-

ture of the machine’s electronics is below

5°C or above 75°C.

At a temperature above 90 °C , the electron-

ics of the power tool switch off until the tem-

perature is within the allowable temperature

range again.

Troubleshooting

The following chart lists problem symptoms, possible causes and corrective action, if your pow-

er tool does not operate properly. If these do not identify and correct the problem, contact your

service agent.

fWarning: Switch off and remove the battery prior to any troubleshooting.

LED Indicators Battery Capacity

Continuous lighting of 3

green LEDs ≥2/3

Continuous lighting of 2

green LEDs ≥1/3

Continuous lighting of 1

green LED ≤1/3

Flashing of 1 green LED Reserve

Problem Possible Cause Corrective Action

Chain saw fails

to operate

Kickback brake is activated (a warn-

ing sound (“beep”) can be heard)

Pull activation lever for kickback

brake (hand guard) 6 back in posi-

tion n

Battery discharged Recharge battery; also see “Battery

Charging”

Battery not fully connected Ensure both locking levels are en-

gaged

Motor protector has activated Allow motor to cool

Battery too hot/cold Allow to cool/warm

Saw chain will

not move

Battery discharged Recharge battery; also see “Battery

Charging”

Power tool defective Contact Service Agent

Chain saw oper-

ates intermit-

tently

External or internal wiring defect Contact your Bosch Service Centre

On/Off switch 3 defective Contact your Bosch Service Centre

Saw chain dry No oil in reservoir Refill oil

Vent in oil filler cap 4 clogged Clean oil filler cap 4

Oil passage clogged Clean oil passage

Brake does not

stop saw chain

Kickback brake defective Contact your Bosch Service Centre

OBJ_BUCH-1275-002.book Page 29 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

30 | English

Maintenance and Service

Maintenance and Cleaning

fWarning: Switch off and remove battery

from power tool before adjusting or

cleaning.

Note: To ensure long and reliable service, car-

ry out the following maintenance regularly.

For safe and proper working, always keep the

power tool and its ventilation slots clean.

Regulary check the chain saw for obvious de-

fects such as loose, dislodged or damaged

saw chain and chain bar, loose fixings and

worn or damaged components.

Check that covers and guards are undamaged

and correctly fitted. Carry out necessary

maintenance or repairs before using.

If the chain saw should fail despite the care

taken in manufacture and testing, repair

should be carried out by an authorised cus-

tomer services agent for Bosch power tools.

Note: Before returning the chain saw, ensure

all oil in the oil reservoir has been emptied.

In all correspondence and spare parts orders,

please always include the 10-digit article

number given on the type plate of the chain

saw.

Replacing/Changing the Saw Chain and

Chain Bar (see figures C1–C3)

Check the saw chain and chain bar according

to section “Tensioning the Saw Chain”.

The circular groove of the chain bar will wear

particularly on the lower edge with time.

When replacing the saw chain, turn the chain

bar by 180° to allow even wear, thus extend-

ing chain bar life.

Check the drive sprocket 28. If it is worn out

or damaged due to strain, have it exchanged

by an authorized Bosch after-sales service.

Sharpening the Saw Chain

Have your chain sharpened professionally at

your authorized Bosch after-sales service or

sharpen the chain yourself using the Bosch

sharpening kit or the Dremel Multi power tool

with the appropriate grinder (1453). Observe

the sharpening instructions provided with the

sharpening kit.

Saw chain/

guide bar hot

No oil in reservoir Refill oil

Vent in oil filler cap 4 clogged Clean oil filler cap 4

Oil passage clogged Clean oil passage

Chain tension too high Adjust chain tension

Dull saw chain Sharpen saw chain or replace

Chain saw rips,

vibrates, does

not saw proper-

Chain tension too loose Adjust chain tension

Dull saw chain Sharpen saw chain or replace

Chain worn out Replace saw chain

Chain teeth are facing in the wrong

direction

Reassemble with chain in correct

direction

Excessive vibra-

tions/noise

Power tool defective Contact Service Agent

Sawing time per

battery charge

too low

Too much friction, due to lack of lu-

bricant

Ensure that lubrication is working

(see “Saw-chain Lubrication”)

Saw chain needs cleaning Clean saw chain

Poor sawing technique see “Working with the Chain Saw”

Battery not fully charged Recharge battery; also see “Battery

Charging”

The saw chain is

running slow

Battery discharged Recharge battery; also see “Battery

Charging”

Battery stored outside of battery

temperature

Allow battery to warm naturally to

room temperature (within battery

operating temperature 0 – 45 °C)

Continuous

lighting of the

battery charge

indicator 24

No charging

procedure pos-

sible

Battery not (properly) inserted Properly insert battery into battery

charger

Battery contacts contaminated Clean the battery contacts (e.g. by

inserting and removing the battery

several times) or replace the battery

Battery defective Replace the battery

The charge con-

trol LEDs 24

and 25 respec-

tively, do not

light up after in-

serting the

mains plug into

the socket

Mains plug of battery charger not

plugged in (properly)

Insert mains plug (fully) into the

socket outlet

Socket outlet, mains cable or battery

charger defective

Check the mains voltage; have the

battery charger checked by an au-

thorised after-sales service agent for

Bosch power tools

Problem Possible Cause Corrective Action

OBJ_BUCH-1275-002.book Page 30 Monday, November 22, 2010 1:10 PM

English | 31

Bosch Power Tools F 016 L70 758 | (22.11.10)

Checking the Automatic Oiler

Proper functioning of the automatic saw chain

oiler can be checked by running the chain saw

and pointing the tip of the chain bar towards

a piece of cardboard or paper on the ground.

Do not touch the ground with the chain and

ensure a safety clearance of 20 cm. If an in-

creasing oil pattern developes, the automatic

oiler is operating fine. If there is no oil pattern

despite a full oil reservoir, see section “Trou-

bleshooting” or contact your authorized

Bosch after-sales service.

After Use/Storage

Clean the moulded plastic housing of the

chain saw using a soft brush and clean cloth.

Do not use water, solvents or polishes. Re-

move all debris, especially from the motor

cooling vents.

After 1 – 3 hours of use, remove the cover 13,

the chain bar 10 and the saw chain 11, and

clean them using a brush.

Clean the area under the cover 13, the drive

sprocket 28 and the chain bar assembly from

adherant debris using a brush. Clean the oil

outlet 31 with a clean cloth.

If the chain saw is to be stored for a longer pe-

riod of time, clean the saw chain 11 and the

chain bar 10.

Store the chain saw in a secure, dry place, out

of the reach of children.

Do not place other objects on the power tool.

Please take care to place down the chain saw

with the oil filler cap 4 facing upward.

When storing in the sales packaging, the oil

reservoir must be completely emptied.

Accessories

Saw chain

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Additional accessories

Saw chain oil, 1 litre. . . . . . . . 2 607 000 181

After-sales Service and Customer As-

sistance

Our after-sales service responds to your ques-

tions concerning maintenance and repair of

your product as well as spare parts. Exploded

views and information on spare parts can also

be found under:

www.bosch-garden.com

Our customer service representatives can an-

swer your questions concerning possible ap-

plications and adjustment of products and ac-

cessories.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax: +61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: +27 (011) 6 51 96 00

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: +27 (011) 4 93 93 75

Fax: +27 (011) 4 93 01 26

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: +27 (031) 7 01 21 20

Fax: +27 (031) 7 01 24 46

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: +27 (021) 5 51 25 77

Fax: +27 (021) 5 51 32 23

E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng

Tel.: +27 (011) 6 51 96 00

Fax: +27 (011) 6 51 98 80

E-Mail: rbsa-hq.pts@za.bosch.com

Transport

Dispatch batteries only when the housing is

undamaged. Tape or mask off open contacts

and pack up the battery in such a manner that

it cannot move around in the packaging.

When dispatching lithium-ion batteries, com-

pulsory labeling may be required. Please ob-

serve the respective national regulations.

Disposal

The machine, accessories and packaging

should be sorted for environmental-friendly

recycling.

Do not dispose of power tools and batteries/

rechargeable batteries into household waste!

OBJ_BUCH-1275-002.book Page 31 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

32 | English

Only for EC countries:

According to the European

Guideline 2002/96/EC, power

tools that are no longer usable,

and according to the European

Guideline 2006/66/EC, defec-

tive or used battery packs/bat-

teries, must be collected separately and dis-

posed of in an environmentally correct

manner.

Batteries no longer suitable for use can be

directly returned at:

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Battery packs/batteries:

Li-ion:

Please observe the instruc-

tions in section “Trans-

port”, page 31.

Subject to change without notice.

OBJ_BUCH-1275-002.book Page 32 Monday, November 22, 2010 1:10 PM

Français | 33

Bosch Power Tools F 016 L70 758 | (22.11.10)

Avertissements de sécurité

Explication des symboles

Lisez soigneusement ces ins-

tructions d’utilisation.

N’utilisez pas l’appareil par

temps de pluie et ne l’exposez

pas à la pluie.

Sortez toujours l’accu avant

de nettoyer l’appareil, de le

ranger ou de le laisser sans

surveillance même pour une

courte durée.

Porter toujours des lunettes

de protection.

Portez une protection acousti-

que.

Avant tous les travaux de ré-

glage et de maintenance, ou

lorsque le câble électrique est

endommagé ou coupé, retirer

immédiatement la fiche de la

prise de courant.

Le frein de recul et le frein de

ralentissement arrêtent la

chaîne en peu de temps.

Avertissements de sécurité généraux

pour l’outil

Lire tous les avertis-

sements de sécurité

et toutes les instructions. Ne pas suivre les

avertissements et instructions peut donner

lieu à un choc électrique, un incendie et/ou

une blessure sérieuse.

Conserver tous les avertissements et toutes

les instructions pour pouvoir s’y reporter ul-

térieurement.

Le terme « outil » dans les avertissements fait

référence à votre outil électrique alimenté par

le secteur (avec cordon d’alimentation) ou vo-

tre outil fonctionnant sur batterie (sans cor-

don d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et

bien éclairée. Les zones en désordre ou

sombres sont propices aux accidents.

b) Ne pas faire fonctionner les outils

électriques en atmosphère explosive,

par exemple en présence de liquides

inflammables, de gaz ou de poussiè-

res. Les outils électriques produisent

des étincelles qui peuvent enflammer

les poussières ou les fumées.

c) Maintenir les enfants et les personnes

présentes à l’écart pendant l’utilisa-

tion de l’outil. Les distractions peuvent

vous faire perdre le contrôle de l’outil.

2) Sécurité électrique

a) Il faut que les fiches de l’outil électri-

que soient adaptées au socle. Ne ja-

mais modifier la fiche de quelque fa-

çon que ce soit. Ne pas utiliser

d’adaptateurs avec des outils à bran-

chement de terre. Des fiches non modi-

fiées et des socles adaptés réduiront le

risque de choc électrique.

b) Eviter tout contact du corps avec des

surfaces reliées à la terre telles que

les tuyaux, les radiateurs, les cuisiniè-

res et les réfrigérateurs. Il existe un ris-

que accru de choc électrique si votre

corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou

à des conditions humides. La pénétra-

tion d’eau à l’intérieur d’un outil aug-

mentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais

utiliser le cordon pour porter, tirer ou

débrancher l’outil. Maintenir le cordon

à l’écart de la chaleur, du lubrifiant,

des arêtes ou des parties en mouve-

ment. Les cordons endommagés ou

emmêlés augmentent le risque de choc

électrique.

e) Lorsqu’on utilise un outil à l’extérieur,

utiliser un prolongateur adapté à l’uti-

lisation extérieure. L’utilisation d’un

cordon adapté à l’utilisation extérieure

réduit le risque de choc électrique.

f) Si l’usage d’un outil dans un emplace-

ment humide est inévitable, utiliser

une alimentation protégée par un dis-

positif à courant différentiel résiduel

(RCD). L’usage d’un RCD réduit le ris-

que de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous

êtes en train de faire et faire preuve de

bon sens dans l’utilisation de l’outil.

Ne pas utiliser un outil lorsque vous

êtes fatigué ou sous l’emprise de dro-

gues, d’alcool ou de médicaments. Un

moment d’inattention en cours d’utili-

sation d’un outil peut entraîner des

blessures graves des personnes.

b) Utiliser un équipement de sécurité.

Toujours porter une protection pour

les yeux. Les équipements de sécurité

tels que les masques contre les pous-

sières, les chaussures de sécurité anti-

dérapantes, les casques ou les protec-

tions acoustiques utilisés pour les

conditions appropriées réduiront les

blessures des personnes.

c) Eviter tout démarrage intempestif.

S’assurer que l’interrupteur est en po-

sition arrêt avant de brancher l’outil

au secteur et/ou au bloc de batteries,

de le ramasser ou de le porter. Porter

les outils en ayant le doigt sur l’inter-

rupteur ou brancher des outils dont l’in-

terrupteur est en position marche est

source d’accidents.

d) Retirer toute clé de réglage avant de

mettre l’outil en marche. Une clé lais-

sée fixée sur une partie tournante de

l’outil peut donner lieu à des blessures

de personnes.

AVERTISSEMENT

OBJ_BUCH-1275-002.book Page 33 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

34 | Français

e) Ne pas se précipiter. Garder une posi-

tion et un équilibre adaptés à tout mo-

ment. Cela permet un meilleur contrôle

de l’outil dans des situations inatten-

dues.

f) S’habiller de manière adaptée. Ne pas

porter de vêtements amples ou de bi-

joux. Garder les cheveux, les vête-

ments et les gants à distance des par-

ties en mouvement. Des vêtements

amples, des bijoux ou les cheveux longs

peuvent être pris dans des parties en

mouvement.

g) Si des dispositifs sont fournis pour le

raccordement d’équipements pour

l’extraction et la récupération des

poussières, s’assurer qu’ils sont con-

nectés et correctement utilisés. Utili-

ser des collecteurs de poussière peut

réduire les risques dus aux poussières.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil

adapté à votre application. L’outil

adapté réalisera mieux le travail et de

manière plus sûre au régime pour le-

quel il a été construit.

b) Ne pas utiliser l’outil si l’interrupteur

ne permet pas de passer de l’état de

marche à arrêt et vice versa. Tout outil

qui ne peut pas être commandé par l’in-

terrupteur est dangereux et il faut le fai-

re réparer.

c) Débrancher la fiche de la source d’ali-

mentation en courant et/ou le bloc de

batteries de l’outil avant tout réglage,

changement d’accessoires ou avant de

ranger l’outil. De telles mesures de sé-

curité préventives réduisent le risque

de démarrage accidentel de l’outil.

d) Conserver les outils à l’arrêt hors de la

portée des enfants et ne pas permet-

tre à des personnes ne connaissant

pas l’outil ou les présentes instruc-

tions de le faire fonctionner. Les outils

sont dangereux entre les mains d’utili-

sateurs novices.

e) Observer la maintenance de l’outil. Vé-

rifier qu’il n’y a pas de mauvais aligne-

ment ou de blocage des parties mobi-

les, des pièces cassées ou toute autre

condition pouvant affecter le fonction-

nement de l’outil. En cas de domma-

ges, faire réparer l’outil avant de l’uti-

liser. De nombreux accidents sont dus

à des outils mal entretenus.

f) Garder affûtés et propres les outils

permettant de couper. Des outils desti-

nés à couper correctement entretenus

avec des pièces coupantes tranchantes

sont moins susceptibles de bloquer et

sont plus faciles à contrôler.

g) Utiliser l’outil, les accessoires et les la-

mes etc., conformément à ces instruc-

tions, en tenant compte des condi-

tions de travail et du travail à réaliser.

L’utilisation de l’outil pour des opéra-

tions différentes de celles prévues

pourrait donner lieu à des situations

dangereuses.

5) Utilisation des outils fonctionnant sur

batteries et précautions d’emploi

a) Ne recharger qu’avec le chargeur spé-

cifié par le fabricant. Un chargeur qui

est adapté à un type de bloc de batte-

ries peut créer un risque de feu lorsqu’il

est utilisé avec un autre type de bloc de

batteries.

b) N’utiliser les outils qu’avec des blocs

de batteries spécifiquement désignés.

L’utilisation de tout autre bloc de batte-

ries peut créer un risque de blessure et

de feu.

c) Lorsqu’un bloc de batteries n’est pas

utilisé, le maintenir à l’écart de tout

autre objet métallique, par exemple

trombones, pièces de monnaie, clés,

clous, vis ou autres objets de petite

taille qui peuvent donner lieu à une

connexion d’une borne à une autre. Le

court-circuitage des bornes d’une bat-

terie entre elles peut causer des brûlu-

res ou un feu.

d) Dans de mauvaises conditions, du li-

quide peut être éjecté de la batterie ;

éviter tout contact. En cas de contact

accidentel, nettoyer à l’eau. Si le liqui-

de entre en contact avec les yeux, re-

chercher en plus une aide médicale. Le

liquide éjecté des batteries peut causer

des irritations ou des brûlures.

6) Maintenance et entretien

a) Faire entretenir l’outil par un répara-

teur qualifié utilisant uniquement des

pièces de rechange identiques. Cela

assurera que la sécurité de l’outil est

maintenue.

Avertissements de sécurité de la scie

à chaîne

fN’approchez aucune partie du corps de la

chaîne coupante lorsque la scie à chaîne

fonctionne. Avant de mettre en marche la

scie à chaîne, s’assurer que la chaîne cou-

pante n’est pas en contact avec quoi que

ce soit. Un moment d’inattention au cours

de l’utilisation des scies à chaîne peut pro-

voquer l’accrochage de votre vêtement ou

d’une partie du corps à la chaîne coupante.

fTenir l’outil uniquement par les surfaces

de préhension isolées car la scie à chaîne

peut entrer en contact avec le câblage

non apparent ou le propre cordon d’ali-

mentation de l’outil. Les chaînes de scie

entrant en contact avec un fil « sous

tension » peuvent mettre « sous tension »

les parties métalliques exposées de l’outil

électrique et provoquer un choc électrique

sur l’opérateur.

fToujours tenir la poignée arrière de la

scie à chaîne avec la main droite et la poi-

gnée avant avec la main gauche. Tenir la

scie à chaîne en inversant les mains aug-

mente le risque d’accident corporel et il

convient de ne jamais le faire.

OBJ_BUCH-1275-002.book Page 34 Monday, November 22, 2010 1:10 PM

Français | 35

Bosch Power Tools F 016 L70 758 | (22.11.10)

fPorter des verres de sécurité et une pro-

tection auditive. Un équipement supplé-

mentaire de protection pour la tête, les

mains, les jambes et les pieds est recom-

mandé. Un vêtement de protection appro-

prié réduira les accidents corporels provo-

qués par des débris volants ou un contact

accidentel avec la chaîne coupante.

fNe pas faire fonctionner une scie à chaîne

dans un arbre. La mise en marche d’une

scie à chaîne dans un arbre peut entraîner

un accident corporel.

fToujours maintenir une assise de pied ap-

propriée et faire fonctionner la scie à

chaîne uniquement en se tenant sur une

surface fixe, sûre et de niveau. Des surfa-

ces glissantes ou instables telles que des

échelles peuvent provoquer une perte

d’équilibre ou de contrôle de la scie à chaî-

ne.

fLors de la coupe d’une branche qui est

sous contrainte être vigilant au risque de

retour élastique. Lorsque la tension des fi-

bres de bois est relâchée, la branche sous

un effet ressort peut frapper l’opérateur

et/ou projeter la scie à chaîne hors de con-

trôle.

fFaire preuve d’une extrême prudence

lors de la coupe de broussailles et de jeu-

nes arbustes. Les matériaux fins peuvent

agripper la chaîne coupante et être proje-

tés tel un fouet en votre direction, ou vous

faire perdre l’équilibre sous l’effet de la

traction.

fTenir la scie à chaîne par la poignée avant

avec mise hors tension de la scie à chaîne

et à distance des parties du corps. Pen-

dant le transport ou l’entreposage de la

scie à chaîne, toujours la recouvrir du

protecteur de chaîne. Une manipulation

appropriée de la scie à chaîne réduira la

probabilité du contact accidentel avec la

chaîne coupante mobile.

fSuivre les instructions concernant les ac-

cessoires de lubrification, de tension et

de changement de chaîne. Une chaîne

dont la tension et la lubrification sont in-

correctes peut soit rompre soit accroître le

risque de rebond.

fGarder les poignées sèches, propres et

dépourvues d’huile et de graisse. Des poi-

gnées grasses, huileuses sont glissantes et

provoquent ainsi une perte de contrôle.

fCouper uniquement du bois. Ne pas utili-

ser la scie à chaîne à des fins non pré-

vues. Par exemple : ne pas utiliser la scie

à chaîne pour couper des matériaux plas-

tiques, de maçonnerie ou de construction

autres que le bois. L’utilisation de la scie à

chaîne pour des opérations différentes de

celles prévues peut provoquer des situa-

tions dangereuses.

Causes de rebonds et prévention par

l’opérateur :

– Le rebond peut se produire lorsque le bec

ou l’extrémité du guide-chaîne touche un ob-

jet, ou lorsque le bois se resserre et pince la

chaîne coupante dans la section de coupe.

– Le contact de l’extrémité peut dans cer-

tains cas provoquer une réaction inverse sou-

daine, en faisant rebondir le guide-chaîne vers

le haut et l’arrière vers l’opérateur.

– Le pincement de la chaîne coupante sur la

partie supérieure du guide-chaîne peut re-

pousser brutalement le guide-chaîne vers

l’opérateur.

– L’une ou l’autre de ces réactions peut pro-

voquer une perte de contrôle de la scie sus-

ceptible d’entraîner un accident corporel gra-

ve. Ne pas compter exclusivement que sur les

dispositifs de sécurité intégrés dans votre

scie. En tant qu’utilisateur de scie à chaîne, il

convient de prendre toutes mesures pour éli-

miner le risque d’accident ou de blessure lors

de vos travaux de coupe.

Le rebond résulte d’un mauvais usage de

l’outil et/ou de procédures ou de conditions

de fonctionnement incorrectes et peut être

évité en prenant les précautions appropriées

spécifiées ci-dessous :

fMaintenir la scie des deux mains ferme-

ment avec les pouces et les doigts encer-

clant les poignées de la scie et placer vo-

tre corps et vos bras pour vous permettre

de résister aux forces de rebond. Les for-

ces de rebond peuvent être maîtrisées par

l’opérateur, si des précautions appro-

priées sont prises. Ne pas laisser partir la

scie à chaîne.

fNe pas tendre le bras trop loin et ne pas

couper au-dessus de la hauteur de l’épau-

le. Cela contribue à empêcher les contacts

d’extrémité involontaires et permet un

meilleur contrôle de la scie à chaîne dans

des situations imprévues.

fN’utiliser que les guides et les chaînes de

rechange spécifiés par le fabricant. Des

guides et chaînes de rechange incorrects

peuvent provoquer une rupture de chaîne

et/ou des rebonds.

fSuivre les instructions du fabricant con-

cernant l’affûtage et l’entretien de la scie

à chaîne. Une diminution du niveau du ca-

libre de profondeur peut conduire à une

augmentation de rebonds.

Avertissements supplémentaires

fAvant la première mise en service, il est re-

commandé à l’utilisateur de se faire expli-

quer par un spécialiste expérimenté à l’aide

d’essais pratiques le maniement de la scie à

chaîne et l’utilisation d’équipement de pro-

tection. Il est recommandé de commencer

par le sciage de troncs d’arbres sur un che-

valet de sciage ou sur un support.

fCet appareil n’est pas conçu pour être uti-

lisé par des personnes (enfants compris)

souffrant d’un handicap physique, senso-

riel ou mental ou par des personnes

n’ayant l’expérience et/ou les connaissan-

ces nécessaires, à moins qu’elles ne soient

surveillées par une personne responsable

de leur sécurité ou qu’elles aient été ins-

truites quant au maniement de l’appareil.

Les enfants doivent être surveillés pour as-

surer qu’ils ne jouent pas avec l’appareil.

fIl est interdit aux enfants et aux adoles-

cents d’utiliser la scie à chaîne; les ap-

prentis à partir de 16 ans ne peuvent l’uti-

liser que sous surveillance. Ceci vaut

également pour les personnes ne con-

naissant pas ou très peu le maniement de

la scie à chaîne. Les instructions d’utilisa-

tion devraient toujours se trouver à portée

OBJ_BUCH-1275-002.book Page 35 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

36 | Français

de main. Les personnes fatiguées ou fragi-

les physiquement, ne doivent pas utiliser

la scie à chaîne.

fToujours bien tenir l’outil électroportatif

des deux mains et veiller à toujours gar-

der une position de travail stable. Avec

les deux mains, l’outil électroportatif est

guidé de manière plus sûre.

fAvant d’utiliser l’appareil, s’assurer que

tous les dispositifs de protection et tou-

tes les poignées sont bien montés. Ne ja-

mais essayer de mettre en service un appa-

reil incomplet ni sur lequel des

modifications non autorisées ont été effec-

tuées.

fAvant de déposer l’outil électroportatif,

attendez que celui-ci soit complètement à

l’arrêt.

fNe pas ouvrir l’accu. Risque de court-cir-

cuit.

Protéger l’accu de toute source de

chaleur, comme p. ex. l’exposition

directe au soleil, au feu, à l’eau et à

l’humidité. Il y a risque d’explosion.

fEn cas d’endommagement et d’utilisation

non conforme de l’accu, des vapeurs peu-

vent s’échapper. Ventiler le lieu de travail

et, en cas de malaises, consulter un mé-

decin. Les vapeurs peuvent entraîner des

irritations des voies respiratoires.

fLorsque l’accu est défectueux, du liquide

peut sortir et enduire les objets avoisi-

nants. Contrôler les éléments concernés.

Les nettoyer ou, le cas échéant, les rem-

placer.

fN’utiliser l’accu qu’avec votre outil élec-

troportatif Bosch. Seulement ainsi l’accu

est protégé contre une surcharge dange-

reuse.

fN’utiliser que des accus d’origine Bosch

qui ont la tension indiquée sur la plaque

signalétique de l’outil électroportatif.

Lors de l’utilisation d’autres accus, p. ex.

d’accus non authentiques, d’accus modi-

fiés ou d’autres fabricants, il y a danger de

blessures et de dommages matériels cau-

sés par des accus qui explosent.

Instructions de sécurité pour char-

geurs

Ne pas exposer le chargeur à la

pluie ou à l’humidité. La pénétration

d’eau dans un chargeur augmente le

risque d’un choc électrique.

fNe pas charger des accus autres que ceux

indiqués ci-dessous. Le chargeur n’est ap-

proprié que pour charger des accus à ions

lithium Bosch des tensions indiquées dans

les caractéristiques techniques. Sinon, il y

a risque d’incendie et d’explosion.

fMaintenir le chargeur propre. Un encras-

sement augmente le risque de choc électri-

que.

fAvant toute utilisation, contrôler le char-

geur, la fiche et le câble. Ne pas utiliser le

chargeur si des défauts sont constatés.

Ne pas démonter le chargeur soi-même et

ne le faire réparer que par une personne

qualifiée et seulement avec des pièces de

rechange d’origine. Des chargeurs, câbles

et fiches endommagés augmentent le ris-

que d’un choc électrique.

fNe pas utiliser le chargeur sur un support

facilement inflammable (tel que papier,

textiles etc.) ou dans un environnement

inflammable. L’échauffement du chargeur

lors du processus de charge augmente le

risque d’incendie.

fSurveiller les enfants et s’assurer qu’ils

ne jouent pas avec le chargeur.

fLes enfants et les personnes souffrant de

restrictions mentales ou physiques ne

doivent utiliser le chargeur que sous la

surveillance d’un assistant ou après avoir

été instruits quant à son utilisation. Une

instruction détaillée réduit les faux manie-

ments et les blessures.

Description du

fonctionnement

Il est impératif de lire toutes les

consignes de sécurité et toutes

les instructions. Le non-respect

des avertissements et instruc-

tions indiqués ci-après peut con-

duire à une électrocution, un incendie et/ou

de graves blessures.

Utilisation conforme

L’outil électrique est conçu pour scier le bois,

comme par ex. les poutres en bois, les plan-

ches, les branches, les tronçons ainsi que

pour abattre des arbres. Il peut être utilisé

pour des coupes dans et contre le sens des fi-

bres du bois.

Cet outil électroportatif n’est pas approprié

pour scier des matériaux composés essentiel-

lement de minéraux.

Accessoires fournis

Retirez avec précaution l’outil électroportatif

de l’emballage et vérifiez si tous les éléments

suivants sont complets :

– Tronçonneuse à chaîne

–Couvercle

–Chaîne

–Guide

– Protège-chaîne

– Sac d’huile

– Instructions d’utilisation

Pour certaines versions, l’accu et le chargeur

sont compris dans la fourniture.

S’il vous manque des éléments ou si l’un

d’eux est endommagé, veuillez contacter vo-

tre revendeur.

Eléments de l’appareil

La numérotation des éléments de l’appareil

se réfère à la représentation de l’outil électro-

portatif sur la page graphique.

1Poignée arrière

2Déverrouillage de mise en fonctionne-

ment de l’interrupteur Marche/Arrêt

3Interrupteur Marche/Arrêt

OBJ_BUCH-1275-002.book Page 36 Monday, November 22, 2010 1:10 PM

Français | 37

Bosch Power Tools F 016 L70 758 | (22.11.10)

4Couvercle réservoir d’huile

5Poignée avant

6Déclenchement frein de recul

(protège-main)

7Voyant du niveau d’huile

8Griffes d’immobilisation

9Protège-chaîne

10 Guide

11 Chaîne

12 Bouton de serrage

13 Capot

14 Sortie de ventilation

15 Bouton de régulation

16 Numéro de série

17 Accu

18 Touche de déverrouillage de l’accumula-

teur

19 Touche du voyant lumineux indiquant

l’état de charge de l’accu

20 Voyant lumineux indiquant l’état de char-

ge de l’accu

21 Contrôle de température

22 Douille du chargeur

23 Chargeur

24 LED rouge sur le chargeur

25 LED verte sur le chargeur

26 Fiche de secteur **

27 Symbole sens de rotation et de coupe

28 Pignon de chaîne

29 Boulon de fixation

30 Boulon de tension de chaîne

31 Buse d’huile

32 Goupille de positionnement du guide

33 Boulon garde-chaîne

34 Entrée de l’air de ventilation

** différent selon les pays

Les accessoires décrits ou illustrés ne sont pas

tous compris dans la fourniture. Vous trouverez les

accessoires complets dans notre programme d’ac-

cessoires.

Caractéristiques techniques

Tronçonneuse à chaîne sans fil AKE 30 LI

N° d’article 3 600 H37 1..

Vitesse de coupe de la chaîne en marche à vide m/s 8

Longueur du guide cm 30

Tension de la chaîne sans outil (SDS) z

Frein de recul z

Type de chaîne 3/8" – 90

Epaisseur de maillons mm 1,1 (0,034")

Nombre de maillons 45

Quantité de remplissage réservoir d’huile ml 120

Graissage automatique de la chaîne z

Griffes d’immobilisation z

Poids suivant EPTA-Procedure 01/2003 kg 5,2

Numéro de série Voir numéro de série 16 (plaque signaléti-

que) sur l’outil électroportatif

Accumulateur ions lithium

N° d’article 2 607 336 107

Tension nominale V= 36

Capacité Ah 2,6

Temps de chargement (accu déchargé) min 95

Nombre cellules de batteries rechargeables 20

Chargeur AL 3640 CV

Professional

AL 3620 CV

Professional

N° d’article EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Courant de charge A4,02,0

Plage de température de charge admissible °C 0– 45 0– 45

Poids suivant EPTA-Procedure 01/2003 kg 1,0 0,6

Classe de protection /II /II

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif.

Les désignations commerciales des différents outils électroportatifs peuvent varier.

OBJ_BUCH-1275-002.book Page 37 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

38 | Français

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore relevées

conformément à 2000/14/CE.

Les mesures réelles (A) des niveaux sonores

de l’appareil sont : Niveau de pression acous-

tique 74 dB(A) ; niveau d’intensité acoustique

94 dB(A). Incertitude K=3 dB.

Porter une protection acoustique !

Valeurs totales des vibrations (somme vecto-

rielle des trois axes directionnels) relevées

conformément à la norme EN 60745 :

Valeur d’émission vibratoire ah<2,5 m/s2, in-

certitude K =1,5 m/s2.

Le niveau d’oscillation indiqué dans ces ins-

tructions d’utilisation a été mesuré conformé-

ment à la norme EN 60745 et peut être utilisé

pour une comparaison d’outils électroporta-

tifs. Il est également approprié pour une esti-

mation préliminaire de la charge vibratoire.

Le niveau d’oscillation correspond aux utilisa-

tions principales de l’outil électroportatif. Si

l’outil électrique est cependant utilisé pour

d’autres applications, avec d’autres outils de

travail ou avec un entretien non approprié, le

niveau d’oscillation peut être différent. Ceci

peut augmenter considérablement la charge

vibratoire pendant toute la durée de travail.

Pour une estimation précise de la charge vi-

bratoire, il est recommandé de prendre aussi

en considération les périodes pendant les-

quelles l’appareil est éteint ou en fonctionne-

ment, mais pas vraiment utilisé. Ceci peut ré-

duire considérablement la charge vibratoire

pendant toute la durée de travail.

Déterminez des mesures de protection sup-

plémentaires pour protéger l’utilisateur des

effets de vibrations, telles que par exemple :

entretien de l’outil électrique et des outils de

travail, maintenir les mains chaudes, organisa-

tion judicieuse des opérations de travail.

Déclaration de conformité

Nous déclarons sous notre propre responsa-

bilité que le produit décrit sous

« Caractéristiques Techniques » est en con-

formité avec les normes ou documents nor-

matifs suivants : EN 60745 (outil sans fil) et

EN 60335 (chargeur d’accu) conformément

aux termes des réglementations

2006/95/CE, 2004/108/CE, 2006/42/CE,

2000/14/CE.

Contrôle du modèle type de l’union européen-

ne n° 2131439.01CE effectué par l’office de

contrôle notifié n° 0344, KEMA Quality B.V.

Arnhem, Netherlands.

2000/14/CE : Niveau d’intensité acoustique

garanti 97 dB(A). Procédures d’évaluation de

la conformité conformément à l’annexe V.

Catégorie des produits : 6

Dossier technique auprès de :

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montage

Pour votre sécurité

fAttention ! Arrêtez l’outil électroportatif

et retirez l’accu avant d’effectuer des ré-

parations ou de nettoyer l’outil électro-

portatif.

fN’utilisez pas l’accu 4,5 Ah avec cet outil

électroportatif.

Retirer l’accu (voir figure A)

L’accu 17 dispose de 2 positions de ver-

rouillage qui doivent éviter que l’accu puisse

sortir si l’on appuie sur la touche de déver-

rouillage de l’accu 18 par mégarde. Tant que

l’accu reste en place dans l’outil électroporta-

tif, un ressort le maintient en position.

Note : L’outil électroportatif ne fonctionne

que lorsque les deux positions de verrouillage

sont encliquetées.

Pour enlever l’accu 17 :

Charger l’accu (voir figure B)

fN’utilisez pas un autre chargeur. Le char-

geur fourni avec l’appareil est adapté à

l’accumulateur à ions lithium intégré dans

votre appareil électroportatif.

fTenez compte de la tension du réseau ! La

tension de la source de courant doit cor-

respondre aux indications se trouvant sur

la plaque signalétique du chargeur. Les

chargeurs marqués 230 V peuvent égale-

ment fonctionner sous 220 V.

L’accu est équipé d’un contrôle de tempéra-

ture qui ne permet de charger l’accu que dans

la plage de température entre 0 °C et 45 °C.

La durée de vie de l’accu s’en trouve augmen-

tée.

Note : L’accu est fourni en état de charge fai-

ble. Afin de garantir la puissance complète de

l’accu, chargez complètement l’accu dans le

chargeur avant la première mise en service.

L’accu à ions lithium peut être rechargé à tout

moment, sans que sa durée de vie n’en soit ré-

duite. Le fait d’interrompre le processus de

charge n’endommage pas l’accu.

Grâce à l’« Electronic Cell Protection (ECP) »,

l’accu à ions lithium est protégé contre une

décharge profonde. Lorsque l’accu est dé-

chargé, la tronçonneuse à chaîne s’arrête grâ-

ce à un dispositif d’arrêt de protection : La

chaîne ne tourne plus.

Après la mise hors fonc-

tionnement automatique

de l’outil électroportatif, n’appuyez plus sur

l’interrupteur Marche/Arrêt. Ceci pourrait

endommager l’accu.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Poussez l’accu contre le pied de l’outil

électroportatif (1.) et en même temps,

appuyez sur la touche de déverrouillage

18 (2.).

pRetirez l’accu de l’outil électroportatif

jusqu’à ce qu’un trait rouge apparaisse

(3.).

qAppuyez de nouveau sur la touche de

déverrouillage 18 et retirez complète-

ment l’accu.

ATTENTION

OBJ_BUCH-1275-002.book Page 38 Monday, November 22, 2010 1:10 PM

Français | 39

Bosch Power Tools F 016 L70 758 | (22.11.10)

Processus de charge

Le processus de charge commence dès que la

fiche du secteur du chargeur est introduite

dans la prise de courant et que l’accu 17 est

mis dans la douille du chargeur 22.

Le processus intelligent de charge permet de

déterminer automatiquement l’état de charge

de l’accu et de charger ce dernier avec le cou-

rant de charge optimal en fonction de sa tem-

pérature et de sa tension.

Grâce à cela, l’accu est ménagé et reste tou-

jours complètement chargé lorsqu’il est stoc-

ké dans le chargeur.

Signification des éléments d’affichage

La surveillance du processus de charge est si-

gnalée par les LED 24 ou 25 :

Processus de charge rapide

Le processus de charge rapide est signalé par

un clignotement de la LED verte 25.

Affichage sur l’accu : Lors du processus de

charge les 3 LED vertes s’allument l’une après

l’autre et s’éteignent pour une courte durée.

L’accu est complètement chargé lorsque les

3 LED vertes restent constamment allumées.

Les 3 LED vertes s’éteignent environ

5 minutes après la charge complète de l’accu.

Note : Le processus de charge rapide n’est

possible que si la température de l’accu se si-

tue dans la plage de température de charge

admissible, voir chapitre « Caractéristiques

techniques ».

Accu chargé

La LED verte 25 allumée en permanence in-

dique que l’accu est complètement chargé.

En plus, un signal acoustique se fait entendre

pour une durée de 2 secondes env. pour indi-

quer que l’accu est complètement chargé.

Puis l’accu peut être retiré pour être utilisé

immédiatement.

Quand l’accu n’est pas inséré, la LED

verte 25 allumée en permanence indique que

la fiche de secteur est connectée dans la prise

et que le chargeur est prêt à être mis en servi-

ce.

Température d’accu au-dessous de 0 °C ou

au-dessus de 45 °C

La LED rouge 24 allumée en permanence in-

dique que la température de l’accu se situe en

dehors de la plage de température admissible

pour un chargement rapide de 0 °C – 45 °C.

Dès que la plage de températures admissibles

est atteinte, le chargeur se met automatique-

ment en mode de chargement rapide.

Si la température de l’accu se trouve en de-

hors de la plage de température de charge ad-

missible, la LED rouge s’allume lorsque l’accu

est inséré dans le chargeur.

Aucun processus de charge possible

Au cas où il y aurait une autre perturbation du

processus de charge, celle-ci est signalée par

un clignotement de la LED rouge 24.

Il n’est pas possible de démarrer le processus

de charge et de charger l’accu (voir

« Dépistage d’erreurs »).

Indications pour le chargement

Des cycles de charge continus ou successifs

et sans interruption peuvent entraîner un ré-

chauffement du chargeur. Ceci est sans im-

portance et ne doit pas être interprété com-

me un défaut technique du chargeur.

Si l’autonomie de l’accu diminue considéra-

blement après les recharges effectuées, cela

signifie que l’accu est usagé et qu’il doit être

remplacé.

Respectez les indications concernant l’élimi-

nation.

Refroidissement de l’accu

(Active Air Cooling)

La commande de la ventilation, intégrée dans

le chargeur, surveille la température de l’accu

inséré. Lorsque la température de l’accu est

supérieure à 30 °C, l’accu est refroidi par un

ventilateur jusqu’à ce qu’il retrouve sa tempé-

rature optimale de charge. Le ventilateur mis

en marche se fait entendre.

Lorsque le ventilateur n’est pas en service,

c’est que la température de l’accu se trouve

dans la plage optimale de température de

charge ou que le ventilateur est défectueux.

Dans un tel cas, la durée de charge de l’accu

est prolongée.

Montage et tension de la chaîne

(voir figures C1–C3)

fNe montez l’accu qu’une fois la chaîne

complètement montée.

fPortez toujours des gants de protection

pour manier les lames de scie.

Montage du guide et de la chaîne

– Retirez avec précaution toutes les pièces

de l’emballage.

– Déposez la tronçonneuse à chaîne sur une

surface plane.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 39 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

40 | Français

fN’utilisez que des chaînes d’une épais-

seur de maillons (largeur de la rainure) de

1,1 mm.

– Montez la chaîne 11 dans la rainure péri-

phérique du guide 10. Veillez au bon sens

de rotation ; comparez le montge de la

chaîne avec le symbole indiquant le sens

de rotation 27 se trouvant sur le guide 10.

– Posez les mailles de chaîne autour du pi-

gnon 28 et montez le guide 10 de sorte que

le boulon de fixation 29 et les deux gou-

pilles de positionnement du guide 32 pren-

nent dans le trou longitudinal du guide 10

et que les boulons de tension de chaîne 30

prennent dans les alésages correspon-

dants du guide 10.

Si nécessaire, tournez le bouton de régula-

tion 15 pour positionner les boulons de

tension de chaîne 30 à hauteur des alésa-

ges du guide 10.

– Contrôlez si toutes les pièces sont correc-

tement positionnées et maintenez le guide

avec la chaîne dans cette position.

– Tournez le bouton de régulation 15 jusqu’à

ce que la chaîne 11 soit tendue sans qu’il y

ait de jeu.

– Montez soigneusement le capot 13 et as-

surez-vous que le boulon garde-chaîne 33

est correctement positionné dans l’enco-

che de guidage prévue à cet effet qui se

trouve dans le capot 13.

– Serrez légèrement le capot 13 à l’aide du

bouton de serrage 12.

– La chaîne n’est pas encore tendue. Pour

tendre la chaîne, se référer au chapitre

« Tendre la chaîne ».

Tendre la chaîne (voir figure D)

Contrôlez la tension de la chaîne avant de com-

mencer le travail, après avoir effectué les pre-

mières coupes et durant le travail de sciage à in-

tervalles réguliers toutes les 10 minutes. Il faut

tenir compte du fait que les chaînes neuves, en

particulier, tendent à s’étirer de manière impor-

tante au début de leur utilisation.

La durée de vie de la chaîne dépend dans une

large mesure d’un graissage suffisant et d’une

bonne tension.

La chaîne ne doit pas être tendue lorsqu’elle

est très chaude, étant donné qu’elle se rétrac-

te en refroidissant et qu’elle est alors trop

tendue sur le guide.

– Déposez la tronçonneuse à chaîne sur une

surface plane.

– Desserrez le bouton de serrage 12 jusqu’à

ce que le guide 10 se trouve juste mainte-

nu en position (ne pas enlever le bouton de

serrage !).

– Contrôlez si les maillons de la chaîne sont

correctement positionnés dans le guide 10

et sur le pignon de la chaîne 28.

– Tournez le bouton de régulation de chaîne

15 dans le sens des aiguilles d’une montre

jusqu’à ce que la chaîne ait la bonne ten-

sion. Le mouvement rotatif pousse les bou-

lons de tension de chaîne 30 et de par là le

guide 10 vers l’avant.

– La chaîne 11 est correctement tendue lors-

qu’elle peut être soulevée au milieu de

5–10 mm env. Ceci se fait d’une main en

soulevant la chaîne contre le propre poids

de la tronçonneuse à chaîne.

– Au cas où la chaîne 11 serait trop tendue,

tournez le bouton de régulation de chaîne

15 dans le sens inverse des aiguilles d’une

montre. Contrôlez ensuite à nouveau la

tension de la chaîne. Si nécessaire, ajustez

la tension de chaîne conformément à la

description.

– Serrez le capot 13 à l’aide du bouton de

serrage 12.

Lubrification de la chaîne

(voir figures C1 et E)

Note : A sa livraison, la tronçonneuse à chaîne

n’est pas remplie d’huile adhérente pour chaî-

ne. Il est important de la remplir d’huile avant

de l’utiliser. L’utilisation de la tronçonneuse à

chaîne sans huile adhérente pour chaîne ou

avec un niveau d’huile en dessous du marqua-

ge minimum entraîne un endommagement de

la tronçonneuse à chaîne.

La durée de vie et la puissance de coupe de la

chaîne dépendent d’une lubrification optima-

le. C’est la raison pour laquelle, durant son

fonctionnement, la chaîne est automatique-

ment graissée d’huile adhérente pour chaîne

par l’intermédiaire de la buse d’huile 31.

Pour remplir le réservoir d’huile, procédez

comme suit :

– Déposez la tronçonneuse à chaîne sur un

support approprié, le couvercle du réser-

voir d’huile 4 orienté vers le haut.

– Nettoyez l’endroit autour du couvercle du

réservoir d’huile 4 à l’aide d’un torchon et

dévissez le couvercle.

– Remplissez le réservoir d’huile adhérente

pour chaîne Bosch biodégradable jusqu’à

ce que le niveau d’huile ait atteint la mar-

que « max » du voyant du niveau d’huile 7.

– Veillez à ce qu’aucune saleté n’entre dans

le réservoir d’huile. Revissez le couvercle

du réservoir d’huile 4.

– Laissez tourner la tronçonneuse à chaîne

pendant 30 secondes pour amorcer l’huile.

Note : De petites gaines d’air logées dans le

couvercle du réservoir d’huile servent à aérer

le réservoir. Afin d’éviter que l’huile s’écoule,

déposez la tronçonneuse à chaîne en cas de

non-utilisation toujours horizontalement, le

couvercle 4 dirigé vers le haut.

Note : N’utilisez que de l’huile adhérente pour

chaîne biodégradable recommandée afin

d’éviter un endommagement de la tronçon-

neuse à chaîne. N’utilisez jamais de l’huile re-

cyclée ou de l’huile usée. L’utilisation d’une

huile non autorisée entraîne la perte du béné-

fice de la garantie.

Note : En cas de basses températures, l’huile

devient plus visqueuse et le débit d’huile est

alors réduit.

Fonctionnement

Mise en service

Montage de l’accu

Introduisez l’accu chargé 17 par l’arrière dans

le pied de l’outil électroportatif. Enfoncez

complètement l’accu dans le pied jusqu’à ce

que le trait rouge ne soit plus visible et que

l’accu soit bien verrouillé.

OBJ_BUCH-1275-002.book Page 40 Monday, November 22, 2010 1:10 PM

Français | 41

Bosch Power Tools F 016 L70 758 | (22.11.10)

Note : L’outil électroportatif ne fonctionne

que lorsque les deux positions de verrouillage

sont encliquetées.

Mise en Marche/Arrêt

Tenez la tronçonneuse à chaîne conformé-

ment à la description figurant dans le chapitre

« Le travail avec la tronçonneuse à chaîne ».

Pour la mise en service de l’outil électropor-

tatif, poussez d’abord le dispositif de déver-

rouillage de mise en marche 2 vers l’arrière ;

appuyez ensuite sur l’interrupteur Marche/Ar-

rêt 3 et maintenez-le appuyé.

Une fois l’outil électroportatif mis en marche,

vous pouvez relâcher le verrouillage de mise

en fonctionnement.

Pour arrêter l’outil électroportatif, relâchez

l’interrupteur Marche/Arrêt 3.

Note : Pour des raisons de sécurité, il n’est

pas possible de verrouiller l’interrupteur Mar-

che/Arrêt 3, mais celui-ci doit rester constam-

ment appuyé pendant le travail de sciage.

Note : Ne freinez pas la tronçonneuse à chaî-

ne en activant le protège-mains avant 6 (acti-

vation du frein de recul).

Frein de recul (voir figure F)

Le frein de recul constitue un mécanisme de

sécurité qui est déclenché par l’intermédiaire

du protège-main 6 avant en cas de recul de la

chaîne. La chaîne s’arrête en l’espace de

0,15 sec au maximum.

De temps en temps, effectuez un test de fonc-

tionnement. Poussez le protège-main avant 6

vers l’avant (position o) et mettez la tronçon-

neuse à chaîne brièvement en marche. La

chaîne ne doit pas démarrer. Afin de déver-

rouiller le frein de recul, relâchez l’interrup-

teur Marche/Arrêt 3 et retirez le protège-main

avant 6 vers l’arrière (position n).

Note : Si vous essayez de démarrez le tron-

çonneuse à chaîne quand le frein de recul est

activé, un signal d’alerte se fait entendre

(« bip sonore »). Afin de démarrer la tronçon-

neuse à chaîne, relâchez l’interrupteur Mar-

che/Arrêt 3 et retirez le protège-main avant 6

dans la position n; appuyez ensuite sur l’in-

terrupteur Marche/Arrêt 3.

Le travail avec la tronçonneuse à

chaîne

Avant de commencer le sciage

Effectuer les contrôles suivants avant de met-

tre la tronçonneuse à chaîne en service et, à

intervalles réguliers, durant le sciage :

– La tronçonneuse à chaîne est-elle dans un

état de fonctionnement sûr ?

– Le réservoir d’huile est-il rempli ? Contrô-

lez le voyant du niveau d’huile avant de

commencer le travail et, à intervalles régu-

liers, durant le travail. Rajoutez de l’huile

dès que le niveau d’huile a atteint le bord

inférieur du voyant de contrôle. La quanti-

té contenue dans le réservoir suffit pour 15

minutes env. et dépend des pauses et de

l’intensité du travail.

– La chaîne est-elle correctement tendue et

affûtée ? Contrôlez la tension de la chaîne

durant le travail de sciage à intervalles ré-

guliers toutes les 10 minutes. Il faut tenir

compte du fait que les chaînes neuves, en

particulier, tendent à s’étirer de manière

importante au début de leur utilisation.

L’état de la chaîne influence dans une lar-

ge mesure la performance de la tronçon-

neuse à chaîne. Seules les chaînes en par-

fait état protègent l’appareil contre une

surcharge.

– Le frein de recul est-il débloqué et son

fonctionnement est-il assuré ?

– Portez-vous les équipements de protection

nécessaires ? Portez des lunettes de pro-

tection ainsi qu’une protection acousti-

que. Nous conseillons également le port

d’un équipement de protection pour la tê-

te, les mains, les jambes et les pieds. Des

vêtements de protection appropriés rédui-

sent le danger de blessures causées par le

matériau coupé projeté, et par un contact

accidentel de la chaîne.

Recul de l’outil (voir figure F)

Par cela, on comprend le rebond et le recul

brusque de la tronçonneuse en marche pou-

vant se produire lorsque la pointe du guide

touche le matériau à travailler ou lorsque la

chaîne se bloque.

En cas de recul de l’appareil, la tronçonneuse

à chaîne réagit de manière imprévue pouvant

blesser gravement l’utilisateur ou les person-

nes se trouvant à proximité.

Les coupes latérales, longitudinales et en

biais doivent être effectuées avec la plus gran-

de attention, étant donné que dans ces cas-là,

les griffes d’immobilisation 8 ne peuvent pas

être montées.

Pour éviter le recul de l’outil :

– Positionnez la tronçonneuse à chaîne aussi

à plat que possible.

– Ne travaillez jamais avec une chaîne lâche,

détendue ou fortement usée.

– Affûtez la chaîne conformément aux ins-

tructions.

– Ne sciez jamais au-dessus de la hauteur de

l’épaule.

– Ne sciez jamais avec la pointe du guide.

– Tenez la tronçonneuse à chaîne toujours

fermement avec les deux mains.

– Utilisez toujours une chaîne Bosch freinant

l’effet de recul de l’outil.

– Utilisez les griffes d’immobilisation 8 com-

me levier.

– Faites attention à la bonne tension de la

chaîne.

Comportement général (voir figures F–I)

Tenez toujours fermement la tronçonneuse à

chaîne avec les deux mains, la main gauche

sur la poignée avant et la main droite sur la

poignée arrière. Tenez en permanence les poi-

gnées serrées avec les doigts et le pouce. Ne

sciez jamais d’une seule main.

Ne faites fonctionner la tronçonneuse à chaî-

ne que dans une position stable et équilibrée.

Tenez la tronçonneuse à chaîne légèrement à

droite du corps.

La chaîne doit tourner à pleine vitesse avant

de toucher le bois. Utilisez les griffes d’immo-

bilisation 8 pour soutenir la tronçonneuse à

chaîne sur le bois. Pendant le sciage, utilisez

les griffes d’immobilisation comme levier.

OBJ_BUCH-1275-002.book Page 41 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

42 | Français

Lors du sciage de branches ou de troncs

épais, positionnez les griffes d’immobilisation

à un point situé plus bas. Pour cela, retirez la

tronçonneuse à chaîne afin de desserrer les

griffes d’immobilisation et de les positionner

plus bas. N’enlevez pas la tronçonneuse à

chaîne du tracé.

Lors du sciage, n’exercez pas de pression sur

la chaîne, mais laissez-la travailler en exerçant

une légère force de levier par l’intermédiaire

des griffes d’immobilisation 8.

Ne faites jamais fonctionner la tronçonneuse

à chaîne les bras tendues. N’essayez pas de

scier à des endroits d’accès difficile ou de-

bout sur une échelle. Ne sciez jamais au-des-

sus de la hauteur de l’épaule.

Les meilleurs résultats sont obtenus lorsque

la vitesse de coupe de la chaîne n’est pas ré-

duite par une sollicitation trop intense.

Attention à la fin de la coupe. Dès que la tron-

çonneuse à chaîne a terminé la coupe et qu’el-

le sort du tracé, le poids change de manière

imprévue. Il y a risque de blessure pour les

jambes et les pieds.

N’enlevez la tronçonneuse à chaîne du tracé

que lorsque la chaîne est en rotation.

Sciage de troncs (voir figures G et J)

Pour le sciage de troncs, respectez les ins-

tructions de sécurité suivantes :

Posez le tronc conformément à la figure et

soutenez-le de sorte que le tracé reste ouvert

et que la chaîne ne se trouve pas coincée.

Ajustez les pièces en bois plus courtes et

fixez-les bien avant de les scier.

Ne sciez que des pièces en bois. Evitez de tou-

cher des pierres ou des clous, parce que ceux-

ci pourraient être projetés vers le haut, en-

dommager la chaîne et blesser gravement

l’utilisateur ou des personnes se trouvant à

proximité.

Ne touchez pas de clôtures en fer ou le sol

avec la tronçonneuse à chaîne.

La tronçonneuse à chaîne n’est pas appro-

priée pour élaguer des arbres.

Les coupes longitudinales doivent être effec-

tuées avec le plus grand soin, étant donné que

les griffes d’immobilisation 8 ne peuvent pas

être utilisées. Guidez la tronçonneuse à chaî-

ne bien à plat pour éviter un recul de la scie.

Pour des travaux de sciage sur une pente, tra-

vaillez toujours les troncs ou les pièces à scier

d’en haut ou par le côté.

Veillez à ne pas trébucher sur des souches

d’arbre, des branches et des racines.

Sciage du bois sous tension (voir figure J)

fLe sciage de branches, d’arbres ou de

bois se trouvant sous tension ne devrait

être effectué que par des spécialistes

qualifiés. La plus grande attention est for-

tement recommandée. Il y a risque de gra-

ves blessures.

Si le bois repose des deux côtés, coupez

d’abord par le haut un tiers du diamètre du

tronc (Y), puis tronçonnez le tronc au même

endroit par le bas (Z) afin d’éviter des éclats

ou le coinçage de la tronçonneuse à chaîne.

Faites attention cependant à ne pas toucher

le sol avec la tronçonneuse à chaîne.

Si, par contre, le bois ne repose que d’un seul

côté, coupez d’abord par en bas un tiers du

diamètre du tronc (Y), puis tronçonnez le

tronc au même endroit par le haut (Z) afin

d’éviter des éclats ou le coinçage de la tron-

çonneuse à chaîne.

Abattage d’arbres (voir figure K)

fPortez toujours un casque afin d’être pro-

tégé des branches qui tombent.

fSeuls doivent être abattus au moyen de la

tronçonneuse à chaîne les arbres dont le

diamètre du tronc est inférieur à la lon-

gueur du guide.

fSécurisez la zone de travail. Faites atten-

tion à ce qu’aucune personne ni animal ne

se trouve dans la ligne de chute de l’arbre

(n).

fN’essayez jamais de libérer une tronçon-

neuse à chaîne lorsque le moteur est en

marche. Utilisez des cales en bois pour li-

bérer la chaîne.

Lors des opérations de tronçonnage et

d’abattage par deux ou plusieurs personnes

en même temps, séparer les opérations

d’abattage de l’opération de tronçonnage par

une distance d’au moins le double de la hau-

teur de l’arbre soumis à l’abattage. Lors de

l’abattage d’arbres, veillez à ne pas exposer

d’autres personnes à des dangers, à ne pas

toucher des conduites d’alimentation et à ne

pas causer des dommages matériels. Au cas

où un arbre toucherait un câble d’alimenta-

tion, immédiatement informer le distributeur

d’énergie.

L’opérateur de la tronçonneuse à chaîne doit

se maintenir en amont du terrain étant donné

que l’arbre pourrait rouler ou glisser vers le

bas après l’abattage.

Prévoir et dégager un chemin d’évacuation

(o) autant que nécessaire avant de commen-

cer les coupes. Etendre le chemin de fuite

vers l’arrière et en diagonale à l’arrière de la

ligne de chute prévue.

Avant de commencer l’abattage, prendre en

considération l’inclinaison naturelle de l’ar-

bre, la position des plus grandes branches et

le sens du vent pour évaluer la façon dont l’ar-

bre tombera.

Eliminer de l’arbre la saleté, les pierres, les

morceaux d’écorce, les clous agrafes, et les

fils.

Entaille d’égobelage : Effectuez l’entaille

(X–W) sur 1/3 du diamètre de l’arbre, per-

pendiculairement au sens de la chute. Effec-

tuez d’abord la coupe d’entaille horizontale

inférieure. Cela permettra d’éviter le pince-

ment de la chaîne de scie ou du guide-chaîne

lors de l’exécution de la seconde entaille.

Trait d’abattage : Réalisez le trait d’abattage

(Y) à un niveau supérieur d’au moins 50 mm à

la coupe d’entaille horizontale. Maintenez le

trait d’abattage parallèle à la coupe d’entaille

horizontale. Réalisez le trait d’abattage de fa-

çon à laisser suffisamment de bois pour servir

de charnière (latte de coupe). La charnière

empêche le mouvement de torsion de l’arbre

et sa chute dans la mauvaise direction. N’ef-

fectuez pas de coupe au travers de la charniè-

re.

OBJ_BUCH-1275-002.book Page 42 Monday, November 22, 2010 1:10 PM

Français | 43

Bosch Power Tools F 016 L70 758 | (22.11.10)

Lorsque lors de l’abattage on approche la zone

de charnière, l’arbre commence normalement à

tomber. S’il existe un quelconque risque pour

que l’arbre ne tombe pas dans la direction sou-

haitée ou pour qu’il se balance en arrière et

coince la chaîne coupante, arrêter la coupe

avant d’avoir accompli le trait d’abattage et uti-

liser des cales en bois, plastique ou aluminium

pour ouvrir l’entaille et faire tomber l’arbre le

long de la ligne de chute désirée.

Lorsque l’arbre commence à tomber, retirez

la tronçonneuse de l’entaille, arrêtez le mo-

teur, posez à terre la tronçonneuse à chaîne,

puis emprunter le chemin d’évacuation prévu.

Soyez vigilant aux chutes de branches au-des-

sus de la tête et faites attention à l’endroit où

vous mettez les pieds.

Faites maintenant tomber l’arbre en enfon-

çant une cale (Z) dans la coupe horizontale.

Lorsque l’arbre commence à tomber, quittez

la zone de danger par le chemin d’évacuation

prévu. Soyez vigilant aux chutes de branches

au-dessus de la tête et faites attention à l’en-

droit où vous mettez les pieds.

Ebranchage d’un arbre (voir figure L)

L’ébranchage consiste à enlever les branches

d’un arbre après sa chute. Lors de l’ébrancha-

ge, laissez les branches inférieures, plus gran-

des, pour soutenir le rondin au-dessus du sol.

Enlevez les petites branches en une seule cou-

pe comme l’illustre la figure. Coupez les bran-

ches sous tension à partir du bas pour éviter

de coincer la tronçonneuse à chaîne.

Tronçonnage d’un rondin (voir figures M – P)

Le tronçonnage consiste à couper un rondin

en tronçons. Il importe de s’assurer que votre

assise de pied est ferme et que votre poids

est réparti également sur les deux pieds. Si

possible, relevez le rondin et soutenez-le au

moyen de branches, de rondins ou de cales.

Suivez des directions simples pour faciliter la

coupe.

Lorsque le rondin repose sur toute sa lon-

gueur, il est coupé par le dessus (tronçonnage

supérieur).

Lorsque le rondin repose sur une seule extré-

mité, coupez 1/3 du diamètre du côté situé

au-dessous (tronçonnage inférieur). Ensuite

effectuez la finition de coupe en effectuant le

tronçonnage par le dessus afin de rencontrer

la première coupe.

Lorsque le rondin repose sur les deux extré-

mités, coupez 1/3 du diamètre depuis la par-

tie supérieure (tronçonnage supérieur). En-

suite effectuez la finition de coupe en

effectuant le tronçonnage par le dessous des

2/3 inférieurs afin de rencontrer la première

coupe.

Lors du tronçonnage sur une pente, tenez-

vous toujours en amont du rondin. Lors de la

« coupe au travers » du rondin, afin d’en main-

tenir une complète maîtrise, relâchez la pres-

sion de coupe près de l’extrémité de la coupe

sans relâcher la pression appliquée au niveau

des poignées de la tronçonneuse à chaîne. Ne

pas laisser la chaîne toucher le sol. Après

avoir accompli la coupe, attendez l’arrêt de la

chaîne de scie avant de déplacer la tronçon-

neuse à chaîne. Arrêtez toujours le moteur de

la tronçonneuse à chaîne avant de vous dépla-

cer d’un arbre à un autre.

Voyant lumineux indiquant l’état de charge

de l’accu (voir figure B)

L’accu 17 dispose d’un voyant lumineux 20 in-

diquant l’état de charge de l’accu. Le voyant

lumineux 20 se compose de 3 LED vertes.

Appuyez sur la touche du voyant lumineux in-

diquant l’état de charge de l’accu 19 pour ac-

tiver le voyant lumineux indiquant l’état de

charge de l’accu 20. Le voyant lumineux

s’éteint automatiquement au bout de 5 secon-

des environ.

Il est également possible de contrôler l’état

de charge lorsque l’accu a été retiré de l’appa-

reil.

Si aucune LED n’est allumée après avoir ap-

puyé sur la touche 19, l’accu est défectueux et

doit être remplacé.

Pour des raisons de sécurité, l’interrogation

de l’état de charge n’est possible que lorsque

l’outil électroportatif est à l’arrêt.

Lors du processus de charge les 3 LED vertes

s’allument l’une après l’autre et s’éteignent

pour une courte durée. L’accu est complète-

ment chargé lorsque les 3 LED vertes restent

constamment allumées. Les 3 LED vertes

s’éteignent environ 5 minutes après la charge

complète de l’accu.

Affichage contrôle de température

La LED rouge de l’affichage contrôle de tem-

pérature 21 signale que l’accu ou l’électroni-

que de l’outil électroportatif (l’accu étant mis

en place) ne se trouvent pas dans la plage de

température optimale. Dans un tel cas l’outil

électroportatif ne tourne pas du tout ou pas à

pleine puissance.

Contrôle de température de l’accu

La LED rouge 21 clignote lorsque l’on appuie

sur la touche 19 ou l’interrupteur Marche/Ar-

rêt 3 (l’accu étant mis en place) : L’accu se

trouve en dehors de la plage de température

de service de – 10 °C à +60 °C.

L’accu s’éteint lorsque la température est su-

périeure à 70 °C jusqu’à ce qu’il se retrouve

dans la plage de température de service ad-

missible.

Contrôle de température de l’électronique

de l’outil électroportatif

La LED rouge 21 est constamment allumée

lorsque l’on appuie sur l’interrupteur Mar-

che/Arrêt 3. La température de l’électronique

de l'outil électroportatif est inférieure à 5 °C

ou supérieure à 75 °C.

L’électronique de l’outil électroportatif

s’éteint lorsque la température est supérieure

à 90 °C jusqu’à ce qu’elle se retrouve dans la

plage de température de service admissible.

Affichage LED Capacité de

l’accu

3 LED vertes restent

constamment allumées ≥2/3

2 LED vertes restent

constamment allumées ≥1/3

1 LED verte reste cons-

tamment allumée ≤1/3

1 LED verte clignote Réserve

OBJ_BUCH-1275-002.book Page 43 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

44 | Français

Dépistage d’erreurs

Au cas où votre outil électroportatif ne fonctionnerait pas correctement, le tableau suivant vous

montre les types de pannes et les causes possibles et vous indique comment vous pouvez y re-

médier. Si malgré cela vous n’arrivez pas à identifier le problème et à le résoudre, contactez vo-

tre Service Après-Vente.

fAttention : Avant de dépister la panne, arrêtez l’outil électroportatif et sortez l’accu.

Problème Cause possible Remède

La tronçonneu-

se à chaîne ne

démarre pas

Le frein de recul a déclenché (un si-

gnal d’alerte (« bip sonore ») se fait

entendre)

Retirer le protège-mains avant 6 dans

la position n

Accu déchargé Charger l’accu, voir également « Indi-

cations pour le chargement »

L’accu n’a pas été correctement pla-

cé

S’assurer que les deux positions de

verrouillage sont encliquetées

Le dispositif de protection de sur-

charge est déclenché

Laisser refroidir le moteur

L’accu est trop chaud/trop froid Laisser refroidir/chauffer l’accu

La chaîne ne

tourne pas

Accu déchargé Charger l’accu, voir également « Indi-

cations pour le chargement »

L’outil électroportatif est défectueux Contactez le Service Après-Vente

La tronçonneu-

se à chaîne tra-

vaille par

intermittence

Faux contact externe ou interne Veuillez vous adresser au Service

Après-Vente agréé Bosch

L’interrupteur Marche/Arrêt 3 est

défectueux

Veuillez vous adresser au Service

Après-Vente agréé Bosch

La chaîne est

trop sèche

Pas d’huile dans le réservoir Rajouter de l’huile

Obturation du dispositif d’aération

dans le couvercle du réservoir d’huile 4

Nettoyer le couvercle du réservoir

d’huile 4

Tuyau de sortie d’huile obturé Nettoyer le tuyau de sortie d’huile

La chaîne ne se

laisse pas frei-

ner

Le frein de recul est défectueux Veuillez vous adresser au Service

Après-Vente agréé Bosch

Chaîne/glissièr

e trop chaude

Pas d’huile dans le réservoir Rajouter de l’huile

Obturation du dispositif d’aération

dans le couvercle du réservoir d’huile 4

Nettoyer le couvercle du réservoir

d’huile 4

Tuyau de sortie d’huile obturé Nettoyer le tuyau de sortie d’huile

Tension trop grande de la chaîne Régler la tension de la chaîne

Chaîne émoussée Réaffûter la chaîne ou la remplacer

La tronçonneu-

se à chaîne

broute, génère

des vibrations

ou ne scie pas

correctement

Tension trop faible de la chaîne Régler la tension de la chaîne

Chaîne émoussée Réaffûter la chaîne ou la remplacer

Chaîne usée Remplacer la chaîne

Dents de la chaîne orientées dans la

mauvaise direction

Monter la chaîne correctement

Vibrations/

bruits excessifs

L’outil électroportatif est défectueux Contactez le Service Après-Vente

Durée de sciage

par charge-

ment d’accu

trop basse

Frottement excessif dû à un graissa-

ge insuffisant

Assurez la lubrification de la chaîne

(voir « Lubrification de la chaîne »)

La chaîne doit être nettoyée Nettoyer la chaîne

Mauvaise technique de sciage voir « Le travail avec la tronçonneuse

à chaîne »

L’accu n’est pas complètement char-

gé

Charger l’accu, voir également « Indi-

cations pour le chargement »

La chaîne tour-

ne lentement

Accu déchargé Charger l’accu, voir également « Indi-

cations pour le chargement »

Accu stocké en dehors de la plage de

température admissible

Laisser chauffer l’accu jusqu’à ce

qu’il ait atteint la température am-

biante (dans la plage de température

d’accu admissible de 0 à 45 °C)

OBJ_BUCH-1275-002.book Page 44 Monday, November 22, 2010 1:10 PM

Français | 45

Bosch Power Tools F 016 L70 758 | (22.11.10)

Entretien et Service

Après-Vente

Nettoyage et entretien

fAttention ! Arrêtez l’outil électroportatif

et retirez l’accu avant d’effectuer des ré-

parations ou de nettoyer l’outil électro-

portatif.

Note : Afin d’assurer une utilisation longue et

fiable de l’appareil, procédez à intervalles ré-

guliers aux travaux d’entretien suivants.

Tenez toujours propres l’outil électroportatif

ainsi que les fentes de ventilation afin d’obte-

nir un travail impeccable et sûr.

Contrôlez à intervalles réguliers la tronçon-

neuse à chaîne afin de détecter des défauts vi-

sibles tels qu’une chaîne détachée, décro-

chée ou endommagée, des raccordements

détachés ou des pièces usées ou endomma-

gées.

Assurez-vous que les couvercles et les dispo-

sitifs de protection ne sont pas endommagés

et qu’ils sont correctement branchés. Avant

d’utiliser l’appareil, effectuez les travaux d’en-

tretien et de réparation éventuellement né-

cessaires.

Si, malgré tous les soins apportés à la fabrica-

tion et au contrôle de la tronçonneuse à chaî-

ne, celle-ci devait avoir un défaut, la répara-

tion ne doit être confiée qu’à une station de

service après-vente agréée pour outillage

Bosch.

Note : Avant d’envoyer par la poste la tron-

çonneuse à chaîne, pensez à vider le réservoir

d’huile.

Pour toute demande de renseignement ou

commande de pièces de rechange, nous pré-

ciser impérativement le numéro d’article à dix

chiffres de la tronçonneuse à chaîne indiqué

sur la plaque signalétique.

Remplacement/changement de la chaîne et

du guide (voir figures C1–C3)

Contrôlez la chaîne et le guide conformément

au chapitre « Tendre la chaîne ».

La rainure périphérique du guide s’use avec le

temps. Lors du remplacement de la chaîne,

tournez le guide de 180° afin de compenser

l’usure ; ceci rallonge la durée d’utilisation du

guide.

Contrôlez le pignon de la chaîne 28. Lorsque

celui-ci est endommagé ou usé en raison

d’une sollicitation intense, il doit être rempla-

cé par un service après-vente.

Affûtage de la chaîne

La chaîne peut être réaffûtée par des spécia-

listes dans tous les ateliers de service après-

vente agréés pour outillage Bosch. A l’aide du

set affûte-chaîne Bosch ou du Dremel-Multi

muni du dispositif de ponçage 1453, il est

possible d’effectuer soi-même l’affûtage de la

chaîne. Respectez les instructions de ponça-

ge qui y sont jointes.

Contrôle du graissage automatique

Il est possible de contrôler le bon fonctionne-

ment du graissage automatique de la chaîne,

en mettant en fonctionnement la tronçonneu-

se à chaîne et en la tenant, la pointe dirigée

vers un carton ou un papier se trouvant sur le

sol. Ne touchez pas le sol avec la chaîne et

maintenez une distance de sécurité de 20 cm.

Le graissage automatique fonctionne parfaite-

ment lorsqu’une tache d’huile apparaît qui de-

vient de plus en plus grande. Si, bien que le

réservoir d’huile soit rempli, aucune tache

d’huile n’apparaît consultez le chapitre

« Dépistage d’erreurs » ou contactez le Servi-

ce Après-Vente Bosch.

Après l’opération de travail/l’entreposage

de l’appareil

Nettoyez le carter en matière plastique de la

tronçonneuse à chaîne à l’aide d’une brosse

douce et d’un chiffon propre. N’utilisez pas

d’eau ni de solvants ou de détergents abra-

sifs. Enlevez toutes les saletés pouvant adhé-

rer sur la tronçonneuse à chaîne et notam-

ment sur les ouïes de ventilation du moteur.

Après un durée d’utilisation de 1 – 3 heures,

démontez le capot 13, le guide 10 et la chaîne

11 et nettoyez-les à l’aide d’une brosse.

A l’aide d’une brosse, enlevez toutes les parti-

cules pouvant adhérer sous le capot 13, le pi-

gnon de la chaîne 28 et la fixation du guide.

Nettoyez la buse d’huile 31 à l’aide d’un chif-

fon propre.

Au cas où la tronçonneuse à chaîne devrait

être stockée pour une période assez longue,

nettoyez la chaîne 11 et le guide 10.

Rangez la tronçonneuse à chaîne dans un en-

droit sec et sûr, et hors de portée des enfants.

Le voyant indi-

quant l’état de

charge de l’accu

24 est constam-

ment allumé

Aucun proces-

sus de charge

possible

L’accu n’a pas été (correctement)

monté

Monter l’accu correctement sur le

chargeur

Contacts de l’accu encrassés Nettoyer les contacts ; p.ex. en met-

tant et en retirant l’accu à plusieurs

reprises, le cas échéant, remplacer

l’accu

Accu défectueux Remplacer l’accu

Les affichages

LED 24 et 25 ne

s’allument pas

après branche-

ment de la fiche

du secteur sur la

prise de courant

La fiche de secteur du chargeur n’est

pas (correctement) branchée

Brancher la fiche (complètement)

sur la prise de courant

Prise de courant, câble de secteur ou

chargeur défectueux

Vérifier la tension du secteur, le cas

échéant, faire contrôler le chargeur

par une station de Service Après-Ven-

te agréée pour outillage Bosch

Problème Cause possible Remède

OBJ_BUCH-1275-002.book Page 45 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

46 | Français

Ne posez pas d’autres objets sur l’outil élec-

troportatif.

Veillez à toujours poser horizontalement la

tronçonneuse à chaîne, le couvercle du réser-

voir d’huile 4 orienté vers le haut.

Lors du stockage de l’appareil dans son em-

ballage, le réservoir d’huile doit être complè-

tement vidé.

Accessoires

Chaîne

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Autres accessoires

Huile adhérente pour chaîne,

1 litre . . . . . . . . . . . . . . . . . . . .2 607 000 181

Service Après-Vente et Assistance

Des Clients

Notre Service Après-Vente répond à vos ques-

tions concernant la réparation et l’entretien

de votre produit et les pièces de rechange.

Vous trouverez des vues éclatées ainsi que

des informations concernant les pièces de re-

change également sous :

www.bosch-garden.com

Les conseillers techniques Bosch sont à votre

disposition pour répondre à vos questions

concernant l’achat, l’utilisation et le réglage

de vos produits et de leurs accessoires.

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electro-

portatif

Tel. : 0 811 36 01 22

(coût d’une communication locale)

Fax : +33 (0) 1 49 45 47 67

E-Mail :

contact.outillage-electroporta-

tif@fr.bosch.com

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : +33 (0) 1 43 11 90 06

Fax : +33 (0) 1 43 11 90 33

E-Mail :

sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 (070) 22 55 65

Fax : +32 (070) 22 55 75

E-Mail : outillage.gereeds-

chap@be.bosch.com

Suisse

Tel. : +41 (044) 8 47 15 12

Fax : +41 (044) 8 47 15 52

Transport

N’expédiez les accus que si le carter ne pré-

sente pas de dommages. Recouvrez les con-

tacts non protégés et emballez l’accu de ma-

nière à ce qu’il ne puisse pas se déplacer dans

l’emballage.

Une obligation de marquage peut être néces-

saire pour le renvoi d’accus à ions lithium ;

respectez les règlementations nationales en

vigueur.

Elimination des déchets

Les outils électroportatifs, ainsi que leurs ac-

cessoires et emballages, doivent pouvoir sui-

vre chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs et les

accus/piles avec les ordures ménagères !

Seulement pour les pays de l’Union

Européenne :

Conformément à la directive

européenne 2002/96/CE, les

équipements électriques dont

on ne peut plus se servir, et

conformément à la directive

européenne 2006/66/CE, les

accus/piles usés ou défectueux doivent être

isolés et suivre une voie de recyclage appro-

priée.

Les accus/piles dont on ne peut plus se servir

peuvent être déposés directement auprès

de :

Suisse

Batrec AG

3752 Wimmis BE

Accus/piles :

Ion lithium :

Respectez les indications

données dans le chapitre

« Transport », page 46.

Sous réserve de modifications.

OBJ_BUCH-1275-002.book Page 46 Monday, November 22, 2010 1:10 PM

Español | 47

Bosch Power Tools F 016 L70 758 | (22.11.10)

Instrucciones de seguridad

Explicación de la simbología

Lea las instrucciones de servi-

cio con detenimiento.

No trabajar con el aparato en

la lluvia, ni exponerlo a ésta.

Desmonte el acumulador an-

tes de limpiar o ajustar el apa-

rato, o al dejarlo desatendido,

incluso durante un breve tiem-

po.

Colóquese unas gafas de pro-

tección.

Utilice unos protectores audi-

tivos.

Saque inmediatamente el en-

chufe de la red en caso de que

se dañe o corte el cable de red

y antes de realizar trabajos de

ajuste y de mantenimiento.

El freno de cadena y el de mar-

cha por inercia detienen rápi-

damente la cadena de sierra.

Advertencias de peligro generales pa-

ra herramientas eléctricas

Lea íntegramente estas

advertencias de peligro e

instrucciones. En caso de no atenerse a las

advertencias de peligro e instrucciones si-

guientes, ello puede ocasionar una descarga

eléctrica, un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e

instrucciones para futuras consultas.

El término herramienta eléctrica empleado en

las siguientes advertencias de peligro se refie-

re a herramientas eléctricas de conexión a la

red (con cable de red) y a herramientas eléc-

tricas accionadas por acumulador (o sea, sin

cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su

puesto de trabajo. El desorden o una

iluminación deficiente en las áreas de

trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en

un entorno con peligro de explosión,

en el que se encuentren combustibles

líquidos, gases o material en polvo.

Las herramientas eléctricas producen

chispas que pueden llegar a inflamar

los materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras

personas de su puesto de trabajo al

emplear la herramienta eléctrica. Una

distracción le puede hacer perder el

control sobre la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica

debe corresponder a la toma de co-

rriente utilizada. No es admisible mo-

dificar el enchufe en forma alguna. No

emplear adaptadores en herramientas

eléctricas dotadas con una toma de

tierra. Los enchufes sin modificar ade-

cuados a las respectivas tomas de co-

rriente reducen el riesgo de una descar-

ga eléctrica.

b) Evite que su cuerpo toque partes co-

nectadas a tierra como tuberías, radia-

dores, cocinas y refrigeradores. El

riesgo a quedar expuesto a una sacudi-

da eléctrica es mayor si su cuerpo tiene

contacto con tierra.

c) No exponga la herramienta eléctrica a

la lluvia y evite que penetren líquidos

en su interior. Existe el peligro de reci-

bir una descarga eléctrica si penetran

ciertos líquidos en la herramienta eléc-

trica.

d) No utilice el cable de red para trans-

portar o colgar la herramienta eléctri-

ca, ni tire de él para sacar el enchufe

de la toma de corriente. Mantenga el

cable de red alejado del calor, aceite,

esquinas cortantes o piezas móviles.

Los cables de red dañados o enredados

pueden provocar una descarga eléctri-

ca.

e) Al trabajar con la herramienta eléctri-

ca a la intemperie utilice solamente ca-

bles de prolongación apropiados para

su uso en exteriores. La utilización de

un cable de prolongación adecuado pa-

ra su uso en exteriores reduce el riesgo

de una descarga eléctrica.

f) Si fuese imprescindible utilizar la he-

rramienta eléctrica en un entorno hú-

medo, es necesario conectarla a tra-

vés de un fusible diferencial. La

aplicación de un fusible diferencial re-

duce el riesgo a exponerse a una des-

carga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la

herramienta eléctrica con prudencia.

No utilice la herramienta eléctrica si

estuviese cansado, ni tampoco des-

pués de haber consumido alcohol, dro-

gas o medicamentos. El no estar atento

durante el uso de la herramienta eléctri-

ca puede provocarle serias lesiones.

b) Utilice un equipo de protección perso-

nal y en todo caso unas gafas de pro-

tección. El riesgo a lesionarse se redu-

ce considerablemente si, dependiendo

del tipo y la aplicación de la herramien-

ta eléctrica empleada, se utiliza un

equipo de protección adecuado como

una mascarilla antipolvo, zapatos de se-

guridad con suela antideslizante, casco,

o protectores auditivos.

c) Evite una puesta en marcha fortuita.

Asegurarse de que la herramienta

eléctrica esté desconectada antes de

conectarla a la toma de corriente y/o

al montar el acumulador, al recogerla,

y al transportarla. Si transporta la he-

rramienta eléctrica sujetándola por el

interruptor de conexión/desconexión, o

si alimenta la herramienta eléctrica es-

tando ésta conectada, ello puede dar

lugar a un accidente.

ADVERTENCIA

OBJ_BUCH-1275-002.book Page 47 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

48 | Español

d) Retire las herramientas de ajuste o lla-

ves fijas antes de conectar la herra-

mienta eléctrica. Una herramienta de

ajuste o llave fija colocada en una pieza

rotante puede producir lesiones al po-

ner a funcionar la herramienta eléctrica.

e) Evite posturas arriesgadas. Trabaje so-

bre una base firme y mantenga el equi-

librio en todo momento. Ello le permi-

tirá controlar mejor la herramienta

eléctrica en caso de presentarse una si-

tuación inesperada.

f) Lleve puesta una vestimenta de traba-

jo adecuada. No utilice vestimenta am-

plia ni joyas. Mantenga su pelo, vesti-

menta y guantes alejados de las piezas

móviles. La vestimenta suelta, el pelo

largo y las joyas se pueden enganchar

con las piezas en movimiento.

g) Siempre que sea posible utilizar unos

equipos de aspiración o captación de

polvo, asegúrese que éstos estén mon-

tados y que sean utilizados correcta-

mente. El empleo de estos equipos re-

duce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas

eléctricas

a) No sobrecargue la herramienta eléctri-

ca. Use la herramienta eléctrica pre-

vista para el trabajo a realizar. Con la

herramienta adecuada podrá trabajar

mejor y más seguro dentro del margen

de potencia indicado.

b) No utilice herramientas eléctricas con

un interruptor defectuoso. Las herra-

mientas eléctricas que no se puedan

conectar o desconectar son peligrosas

y deben hacerse reparar.

c) Saque el enchufe de la red y/o des-

monte el acumulador antes de realizar

un ajuste en la herramienta eléctrica,

cambiar de accesorio o al guardar la

herramienta eléctrica. Esta medida

preventiva reduce el riesgo a conectar

accidentalmente la herramienta eléctri-

ca.

d) Guarde las herramientas eléctricas

fuera del alcance de los niños. No per-

mita la utilización de la herramienta

eléctrica a aquellas personas que no

estén familiarizadas con su uso o que

no hayan leído estas instrucciones.

Las herramientas eléctricas utilizadas

por personas inexpertas son peligro-

sas.

e) Cuide la herramienta eléctrica con es-

mero. Controle si funcionan correcta-

mente, sin atascarse, las partes móvi-

les de la herramienta eléctrica, y si

existen partes rotas o deterioradas

que pudieran afectar al funcionamien-

to de la herramienta eléctrica. Haga re-

parar estas piezas defectuosas antes

de volver a utilizar la herramienta eléc-

trica. Muchos de los accidentes se de-

ben a herramientas eléctricas con un

mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados.

Los útiles mantenidos correctamente

se dejan guiar y controlar mejor.

g) Utilice la herramienta eléctrica, acce-

sorios, útiles, etc. de acuerdo a estas

instrucciones, considerando en ello

las condiciones de trabajo y la tarea a

realizar. El uso de herramientas eléctri-

cas para trabajos diferentes de aque-

llos para los que han sido concebidas

puede resultar peligroso.

5) Trato y uso cuidadoso de herramientas

accionadas por acumulador

a) Solamente cargar los acumuladores

con los cargadores recomendados por

el fabricante. Existe un riesgo de incen-

dio al intentar cargar acumuladores de

un tipo diferente al previsto para el car-

gador.

b) Solamente emplee los acumuladores

previstos para la herramienta eléctri-

ca. El uso de otro tipo de acumuladores

puede provocar daños e incluso un in-

cendio.

c) Si no utiliza el acumulador, guárdelo

separado de clips, monedas, llaves,

clavos, tornillos o demás objetos me-

tálicos que pudieran puentear sus con-

tactos. El cortocircuito de los contac-

tos del acumulador puede causar

quemaduras o un incendio.

d) La utilización inadecuada del acumula-

dor puede provocar fugas de líquido.

Evite el contacto con él. En caso de un

contacto accidental enjuagar el área

afectada con abundante agua. En caso

de un contacto con los ojos recurra

además inmediatamente a un médico.

El líquido del acumulador puede irritar

la piel o producir quemaduras.

6) Servicio

a) Únicamente haga reparar su herra-

mienta eléctrica por un profesional,

empleando exclusivamente piezas de

repuesto originales. Solamente así se

mantiene la seguridad de la herramien-

ta eléctrica.

Instrucciones de seguridad para sie-

rras de cadena

fMantenga alejadas de la cadena de sierra

en funcionamiento todas las partes del

cuerpo. Antes de poner en marcha la sie-

rra asegúrese primero de que la cadena

de sierra no toque en ningún lado. Un mo-

mento de distracción al trabajar con la sie-

rra de cadena puede causar que la cadena

de sierra se enganche con su vestimenta o

alguna parte del cuerpo.

fSolamente sujete la herramienta eléctrica

por las empuñaduras aisladas, ya que es

posible que la cadena de sierra llegue a

tocar cables eléctricos ocultos. El contac-

to de la cadena de sierra con conductores

bajo tensión puede hacer que las partes

metálicas de la herramienta eléctrica le

provoquen una descarga eléctrica.

fSiempre sujete la sierra de cadena aga-

rrando la empuñadura posterior con la

mano derecha y la empuñadura anterior

con la mano izquierda. La sujeción de la

sierra de cadena invirtiendo la posición de

agarre indicada, aumenta el riesgo de acci-

dente y, por lo tanto, no debe aplicarse.

OBJ_BUCH-1275-002.book Page 48 Monday, November 22, 2010 1:10 PM

Español | 49

Bosch Power Tools F 016 L70 758 | (22.11.10)

fColóquese unas gafas de protección y

unos protectores auditivos. Se recomien-

da emplear un equipo de protección adi-

cional para la cabeza, manos, piernas y

pies. Un equipo de protección adecuado

reduce el riesgo de accidente con las viru-

tas que puedan salir violentamente despe-

didas o al tocar fortuitamente la cadena de

sierra.

fNo trabaje con la sierra de cadena estan-

do subido a un árbol. La utilización de la

sierra de cadena sobre un árbol puede pro-

vocar un accidente.

fSiempre preste atención a trabajar man-

teniendo una postura estable, y solamen-

te use la sierra de cadena si se encuentra

sobre un firme consistente, seguro, y pla-

no. Un firme resbaladizo o unas bases de

apoyo inestables como, p. ej., una escale-

ra, pueden hacerle perder el equilibrio o el

control sobre la sierra de cadena.

fEsté prevenido al cortar una rama que se

encuentre en tensión, ya que ésta podría

enderezarse bruscamente. A medida que

va cortando la rama puede que la tensión a

la que está sometida haga que ésta se des-

garre bruscamente y golpee al usuario o/y

que le haga perder el control sobre la sie-

rra de cadena.

fProceda con especial cautela al cortar

matorrales y árboles jóvenes. El material,

por ser bastante fino, puede engancharse

en la cadena de sierra y golpearle o hacerle

perder el equilibrio.

fTransporte la sierra de cadena estando

desconectada, sujetándola por la empu-

ñadura delantera, y con la cadena de sie-

rra apartada de su cuerpo. Al transportar

y guardar la sierra de cadena montar

siempre la funda protectora. El manejo

con precaución de la sierra de cadena re-

duce el riesgo de un contacto accidental

con la cadena de sierra en funcionamiento.

fAténgase a las instrucciones de lubrica-

ción, tensado de la cadena, y cambio de

los accesorios. Una cadena incorrecta-

mente tensada o insuficientemente lubri-

cada puede romperse, o ser más propensa

a un retroceso.

fMantenga las empuñaduras secas, lim-

pias y libres de aceite o grasa. Las empu-

ñaduras manchadas de aceite o grasa son

resbaladizas y pueden hacerle perder el

control sobre el aparato.

fÚnicamente serrar madera. No emplear la

sierra de cadena para aquellos trabajos

para los que no fue concebida. Ejemplo:

No utilice la sierra de cadena para serrar

plástico, ladrillos, o materiales de cons-

trucción que no sean de madera. La utili-

zación de la sierra de cadena para trabajos

para los que no ha sido concebida puede

conducir a situaciones de peligro.

Causas y prevención contra el retroceso de

la sierra:

– El retroceso puede producirse si la punta

de la espada alcanza a tocar un objeto, o si la

ranura de corte se estrecha al ceder la madera

que está cortando, haciendo que se atasque

la cadena de sierra.

– Si la punta de la espada alcanza a tocar un

objeto, ello puede provocar una fuerza de re-

acción inesperada hacia atrás, provocando

que la espada sea impulsada hacia arriba en

dirección al usuario.

– Al atascarse la cadena de sierra en el borde

superior de la espada ello puede originar que

la espada sea proyectada bruscamente en di-

rección al usuario.

– Cada una de las reacciones descritas puede

hacerle perder el control sobre la sierra y cau-

sar un grave accidente. No trabaje confiando

exclusivamente en los dispositivos de seguri-

dad que incorpora la sierra de cadena. Como

usuario de una sierra de cadena deberá Ud. to-

mar diversas medidas preventivas para lograr

trabajar sin accidentarse ni lesionarse.

El retroceso es ocasionado por la aplicación o

manejo incorrecto de la herramienta eléctrica.

Es posible evitarlo ateniéndose a las medidas

preventivas que a continuación se detallan:

fSujete la sierra de cadena con ambas ma-

nos de forma que el pulgar y los dedos

abarquen las empuñaduras de la sierra.

Coloque su cuerpo y brazos adoptando

una postura que le permita oponerse a las

fuerzas de retroceso. Tomando unas me-

didas oportunas, el usuario es capaz de

controlar las fuerzas de retroceso. Jamás

suelte la sierra de cadena.

fEvite posturas anormales y no sierre por

encima de la altura de su hombro. De esta

manera se evita el contacto fortuito con la

punta de la espada, además de permitir un

mejor control de la sierra de cadena al pre-

sentarse situaciones inesperadas.

fSiempre utilice las espadas y cadenas de

sierra de repuesto que el fabricante pres-

cribe. Las espadas y cadenas de sierra de

repuesto incorrectas pueden provocar la

rotura de la cadena o un retroceso.

fRespete las instrucciones del fabricante

para el afilado y mantenimiento de la ca-

dena de sierra. Los limitadores de profun-

didad demasiado bajos aumentan el riesgo

a que se origine un retroceso.

Instrucciones de seguridad adiciona-

les

fSe recomienda que antes de la primera

puesta en marcha el usuario sea instruido

prácticamente en el uso de la sierra de ca-

dena y del equipo de protección por un

profesional experto. Es aconsejable co-

menzar practicando la forma de serrar

troncos empleando un caballete o bastidor

inferior.

fEste aparato no ha sido diseñado para ser

utilizado por personas o niños que presen-

ten una discapacidad física, sensorial o

mental, o que dispongan de una experien-

cia y/o conocimientos insuficientes, a no

ser que sean supervisados por una perso-

na encargada de velar por su seguridad o

de instruirles en el manejo del aparato.

Los niños deberán ser vigilados con el fin

de evitar que jueguen con el aparato.

fNo deberán utilizar la sierra de cadena

los niños y menores de edad, a excepción

de aquellos mayores de 16 años en perio-

do de formación que lo hagan bajo la cus-

todia de un adulto. Tampoco la deberán

usar aquellas personas que no estén sufi-

OBJ_BUCH-1275-002.book Page 49 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

50 | Español

cientemente familiarizadas con el manejo

de la sierra de cadena. Mantener siempre

a mano las instrucciones de uso. Las per-

sonas que presenten síntomas de fatiga o

una condición física insuficiente no debe-

rán manejar la sierra de cadena.

fTrabajar sobre una base firme sujetando

la herramienta eléctrica con ambas ma-

nos. La herramienta eléctrica es guiada de

forma más segura con ambas manos.

fAntes de utilizar el aparato, asegúrese de

que estén montados todos los dispositi-

vos protectores y las empuñaduras. Ja-

más intente poner en marcha un aparato

que no esté completamente montado, o

uno que haya sido modificado de forma in-

admisible.

fAntes de depositarla, espere a que la he-

rramienta eléctrica se haya detenido

completamente.

fNo intente abrir el acumulador. Podría

provocar un cortocircuito.

Proteja el acumulador del calor ex-

cesivo como, p. ej., de una exposi-

ción prolongada al sol, del fuego,

del agua y de la humedad. Existe el

riesgo de explosión.

fSi el acumulador se daña o usa de forma

inapropiada puede que éste emane vapo-

res. Ventile con aire fresco el recinto y

acuda a un médico si nota alguna moles-

tia. Los vapores pueden llegar a irritar las

vías respiratorias.

fUn acumulador defectuoso puede perder

líquido y humedecer la piezas adyacen-

tes. Examine las piezas afectadas. Límpie-

las, o sustitúyalas si fuese necesario.

fÚnicamente utilice el acumulador en com-

binación con su herramienta eléctrica Bos-

ch. Solamente así queda protegido el acu-

mulador contra una sobrecarga peligrosa.

fSolamente utilice acumuladores origina-

les Bosch de la tensión indicada en la pla-

ca de características de su herramienta

eléctrica. Si se utilizan acumuladores dife-

rentes, como, p. ej., imitaciones, acumula-

dores recuperados, o de otra marca, existe

el riesgo de que éstos exploten y causen

daños personales o materiales.

Instrucciones de seguridad para car-

gadores

No exponga el cargador a la lluvia ni

a la humedad. La penetración de

agua en el cargador aumenta el ries-

go de electrocución.

fNo cargue acumuladores de otra marca.

El cargador solamente es adecuado para

cargar acumuladores Bosch de iones de Li

de las tensiones indicadas en los datos

técnicos. En caso de no atenerse a ello po-

dría originarse un incendio o explosión.

fSiempre mantenga limpio el cargador. La

suciedad puede comportar un riesgo de

electrocución.

fAntes de cada utilización verificar el esta-

do del cargador, cable y enchufe. No utili-

ce el cargador en caso de detectar algún

desperfecto. Jamás intente abrir el car-

gador por su propia cuenta, y solamente

hágalo reparar por personal técnico cuali-

ficado empleando exclusivamente piezas

de repuesto originales. Un cargador, cable

y enchufe deteriorado comportan un ma-

yor riesgo de electrocución.

fNo utilice el cargador sobre una base fácil-

mente inflamable (p.ej. papel, tela, etc.) ni

en un entorno inflamable. Puesto que el

cargador se calienta durante el proceso de

carga existe un peligro de incendio.

fVigile a los niños y tome las medidas

oportunas para evitar que éstos puedan

jugar con el cargador.

fLos niños y personas que presenten una

discapacidad mental o física solamente

deberán utilizar el cargador bajo la super-

visión de una persona, o si han sido ins-

truidos en el uso del mismo. Una instruc-

ción exhaustiva reduce el riesgo de un

manejo incorrecto y lesión.

Descripción del

funcionamiento

Lea íntegramente estas adver-

tencias de peligro e instruccio-

nes. En caso de no atenerse a las

advertencias de peligro e instruc-

ciones siguientes, ello puede oca-

sionar una descarga eléctrica, un incendio y/o

lesión grave.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada pa-

ra serrar madera como, p. ej., vigas de made-

ra, tablas, ramas, troncos, etc., y para talar ár-

boles. Puede emplearse para realizar cortes

en sentido de la fibra y transversal a la misma.

Esta herramienta eléctrica no es apropiada

para serrar materiales minerales.

Material que se adjunta

Saque con cuidado la herramienta eléctrica

del embalaje y asegúrese que se adjunten las

siguientes piezas:

– Sierra de cadena

– Tapa

– Cadena de sierra

– Espada

–Funda protectora

–Bolsa con aceite

– Instrucciones de servicio

En ciertas ejecuciones, el acumulador y el car-

gador se suministran de serie.

En caso de que falte o esté dañada alguna pie-

za, diríjase por favor al vendedor del aparato.

Componentes principales

La numeración de los componentes está refe-

rida a la imagen de la herramienta eléctrica en

la página ilustrada.

1Empuñadura posterior

2Bloqueo de conexión para interruptor de

conexión/desconexión

3Interruptor de conexión/desconexión

4Tapón del depósito de aceite

5Empuñadura delantera

6Activación del freno de cadena (protec-

ción de las manos)

OBJ_BUCH-1275-002.book Page 50 Monday, November 22, 2010 1:10 PM

Español | 51

Bosch Power Tools F 016 L70 758 | (22.11.10)

7Indicador del nivel de aceite

8Tope de garras

9Funda protectora

10 Espada

11 Cadena de sierra

12 Botón de sujeción

13 Tapa

14 Salida de ventilación

15 Botón tensor de la cadena

16 Número de serie

17 Acumulador

18 Botón de extracción del acumulador

19 Tecla del indicador de estado de carga

20 Indicador del estado de carga del acumu-

lador

21 Indicador de control de temperatura

22 Alojamiento para carga del acumulador

23 Cargador

24 Indicador LED rojo del cargador

25 Indicador LED verde del cargador

26 Enchufe de red **

27 Símbolo del sentido de marcha y de corte

28 Rueda de cadena

29 Perno de sujeción

30 Perno tensor de cadena

31 Boquilla de aceite

32 Resalte-guía de la espada

33 Perno de retención de la cadena

34 Entrada de ventilación

** específico del país

Los accesorios descritos e ilustrados no correspon-

den al material que se adjunta de serie. La gama

completa de accesorios opcionales se detalla en

nuestro programa de accesorios.

Datos técnicos

Información sobre ruidos y vibraciones

Valores del ruido determinados según

2000/14/CE.

El nivel de presión sonora típico de la herra-

mienta eléctrica, determinado con un filtro A,

asciende a: Nivel de presión sonora 74 dB(A);

nivel de potencia acústica 94 dB(A). Toleran-

cia K=3 dB.

¡Colóquese unos protectores auditivos!

Nivel total de vibraciones (suma vectorial de

tres direcciones) determinado según EN 60745:

Valor de vibraciones generadas ah<2,5 m/s2,

tolerancia K =1,5 m/s2.

El nivel de vibraciones indicado en estas ins-

trucciones ha sido determinado según el pro-

cedimiento de medición fijado en la norma

EN 60745 y puede servir como base de com-

paración con otras herramientas eléctricas.

También es adecuado para estimar provisio-

nalmente la solicitación experimentada por

las vibraciones.

Sierra de cadena ACCU AKE 30 LI

Nº de artículo 3 600 H37 1..

Velocidad de la cadena en vacío m/s 8

Longitud de la espada cm 30

Tensado de la cadena sin herramientas (SDS) z

Freno de cadena z

Tipo de cadena de sierra 3/8" – 90

Grosor del elemento de arrastre mm 1,1 (0,034")

Nº de elementos de arrastre 45

Capacidad del depósito de aceite ml 120

Lubricación automática de la cadena z

Tope de garras z

Peso según EPTA-Procedure 01/2003 kg 5,2

Número de serie Ver número de serie 16 en placa de carac-

terísticas de la herramienta eléctrica

Acumulador Iones Li

Nº de artículo 2 607 336 107

Tensión nominal V= 36

Capacidad Ah 2,6

Tiempo de carga (acumulador descargado) min 95

Nº de celdas 20

Cargador AL 3640 CV

Professional

AL 3620 CV

Professional

Nº de artículo EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Corriente de carga A4,02,0

Margen admisible de la temperatura de carga °C 0– 45 0– 45

Peso según EPTA-Procedure 01/2003 kg 1,0 0,6

Clase de protección /II /II

Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comer-

ciales de algunos aparatos pueden variar.

OBJ_BUCH-1275-002.book Page 51 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

52 | Español

El nivel de vibraciones indicado ha sido deter-

minado para las aplicaciones principales de la

herramienta eléctrica. Por ello, el nivel de vi-

braciones puede ser diferente si la herramien-

ta eléctrica se utiliza para otras aplicaciones,

con útiles diferentes, o si el mantenimiento de

la misma fuese deficiente. Ello puede suponer

un aumento drástico de la solicitación por vi-

braciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación

experimentada por las vibraciones, es necesa-

rio considerar también aquellos tiempos en

los que el aparato esté desconectado, o bien,

esté en funcionamiento, pero sin ser utilizado

realmente. Ello puede suponer una disminu-

ción drástica de la solicitación por vibracio-

nes durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales

para proteger al usuario de los efectos por vi-

braciones, como por ejemplo: Mantenimiento

de la herramienta eléctrica y de los útiles,

conservar calientes las manos, organización

de las secuencias de trabajo.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad,

que el producto descrito bajo “Datos técni-

cos” está en conformidad con las normas o

documentos normalizados siguientes:

EN 60745 (aparato accionado por acumula-

dor) y EN 60335 (cargador) de acuerdo con

las disposiciones en las directivas

2006/95/CE, 2004/108/CE, 2006/42/CE,

2000/14/CE.

Inspección de muestras constructivas de la

CE nº 2131439.01CE realizada por el servicio

de inspección notificado nº 0344, KEMA Qua-

lity B.V. Arnhem, Netherlands.

2000/14/CE: Nivel de potencia acústica ga-

rantizado 97 dB(A). Procedimiento para eva-

luación de la conformidad según anexo V.

Categoría de producto: 6

Expediente técnico en:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montaje

Para su seguridad

f¡Atención! Antes de realizar trabajos de

mantenimiento y limpieza desconecte la

herramienta eléctrica y retire el acumula-

dor.

fNo utilice el acumulador de 4,5 Ah en es-

ta herramienta eléctrica.

Desmontaje del acumulador

(ver figura A)

La extracción del acumulador 17 se realiza en

dos etapas para evitar que éste se salga en el

caso de un accionamiento accidental del bo-

tón de extracción 18. Al estar montado el acu-

mulador en la herramienta eléctrica, éste es

retenido en esa posición por un resorte.

Observación: La herramienta eléctrica sola-

mente funciona si el acumulador está enclava-

do en ambas posiciones de bloqueo.

Para desmontar el acumulador 17:

Carga del acumulador (ver figura B)

fNo utilice un cargador diferente. El carga-

dor suministrado ha sido concebido exclu-

sivamente para el acumulador de iones de

litio que incorpora su herramienta eléctri-

ca.

f¡Preste atención a la tensión de red! La

tensión de alimentación deberá coincidir

con aquella indicada en la placa de carac-

terísticas del cargador. Los cargadores pa-

ra 230 V pueden funcionar también a

220 V.

El acumulador viene equipado con un control

de temperatura que únicamente permite su

recarga dentro de un margen de temperatura

entre 0 °C y 45 °C. De esta manera se consi-

gue una elevada vida útil del acumulador.

Observación: El acumulador se suministra

parcialmente cargado. Con el fin de obtener la

plena potencia del acumulador, antes de su

primer uso, cárguelo completamente en el

cargador.

El acumulador de iones de litio puede recar-

garse siempre que se quiera, sin que ello mer-

me su vida útil. Una interrupción del proceso

de carga no afecta al acumulador.

El acumulador de iones de litio va protegido

contra altas descargas por “Electronic Cell

Protection (ECP) (Protección Electrónica de

Celdas)”. Si el acumulador está descargado,

un circuito de protección se encarga de des-

conectar la sierra de cadena: La cadena de

sierra deja de moverse.

En caso de una desconexión

automática de la herramien-

ta eléctrica no mantenga accionado el inte-

rruptor de conexión/desconexión. El acumu-

lador podría dañarse.

Proceso de carga

Una vez conectado el cargador a la red, el pro-

ceso de carga comienza nada más insertar el

acumulador 17 en el alojamiento para carga

22.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Presione el acumulador contra la base

de la herramienta eléctrica (1.), accio-

nando al mismo tiempo el botón de ex-

tracción 18 (2.).

pExtraiga el acumulador de la herramien-

ta eléctrica hasta que sea visible una

franja roja (3.).

qPresione nuevamente el botón de ex-

tracción 18 y saque completamente el

acumulador.

ATENCIÓN

OBJ_BUCH-1275-002.book Page 52 Monday, November 22, 2010 1:10 PM

Español | 53

Bosch Power Tools F 016 L70 758 | (22.11.10)

Gracias al inteligente procedimiento de carga

utilizado, el estado de carga del acumulador

es detectado automáticamente, y es recarga-

do con la corriente de carga óptima de acuer-

do a su temperatura y tensión.

Con ello se protege al acumulador, el cual se

mantiene siempre completamente cargado, al

conservarlo en el cargador.

Significado de los indicadores

El estado durante el proceso de carga es se-

ñalizado por los indicadores LED 24 ó 25:

Proceso de carga rápida

El proceso de carga rápida es señalizado me-

diante el parpadeo del indicador LED

verde 25.

Indicador del acumulador: Durante el proceso

de carga se encienden uno tras otro los

tres LED verdes y se apagan brevemente. El

acumulador se encuentra completamente car-

gado al encenderse permanentemente los

tres LED verdes. Aprox. 5 minutos después de

haber sido completamente cargado el acumu-

lador, los tres LED verdes se vuelven a apagar.

Observación: El proceso de carga rápida sola-

mente puede llevarse a cabo si la temperatura

del acumulador se encuentra dentro del cam-

po admisible, ver apartado “Datos técnicos”.

Acumulador cargado

La luz permanente del indicador LED verde

25 señaliza que el acumulador está plenamen-

te cargado.

Adicionalmente se emite una señal acústica

durante aprox. 2 segundos para notificar

acústicamente que el acumulador está plena-

mente cargado.

Seguidamente puede retirarse el acumulador

e utilizarse inmediatamente.

Si no está montado ningún acumulador, la luz

permanente del indicador LED verde 25 se-

ñaliza que el enchufe está conectado a la red

y que el cargador se encuentra en disposición

de funcionamiento.

Temperatura del acumulador por debajo de

0 °C o superior a 45 °C

La luz permanente del indicador LED rojo 24

informa que la temperatura del acumulador se

encuentra fuera del margen para la carga rápi-

da de 0 °C – 45 °C. En el momento de alcan-

zarse una temperatura situada dentro del

margen admisible, el cargador cambia auto-

máticamente a la carga rápida.

Si la temperatura del acumulador se encuen-

tra fuera del margen admisible para la carga,

al insertarlo en el cargador se enciende el LED

rojo del acumulador.

No es posible realizar el proceso de carga

Si el fallo en el proceso de carga obedeciese

a otro motivo, ello es señalizado mediante el

parpadeo del indicador LED rojo 24.

No se puede cargar el acumulador por no ser

posible iniciar el proceso de carga (ver “Loca-

lización de fallos”).

Indicaciones para la carga

En caso de efectuar recargas continuas o muy

seguidas puede que llegue a calentarse el car-

gador. Ello no supone ningún inconveniente,

ni tampoco es síntoma de un defecto técnico

del cargador.

Si después de una recarga, el tiempo de fun-

cionamiento del acumulador fuese muy redu-

cido, ello es señal de que éste está agotado y

deberá sustituirse.

Observe las indicaciones referentes a la elimi-

nación.

Refrigeración del acumulador

(Active Air Cooling)

El mando del ventilador integrado en el carga-

dor, se encarga de controlar la temperatura

del acumulador. Si la temperatura del acumu-

lador fuese superior a 30 °C, éste es refrige-

rado por el ventilador hasta conseguir que la

temperatura de carga sea óptima. El sonido

que produce el aire de ventilación permite

percibir si está funcionando el ventilador.

Si el ventilador no funciona, ello es señal de

que, o bien, la temperatura del acumulador se

encuentra dentro del margen óptimo para la

carga, o que el ventilador está dañado. En es-

te último caso se alarga el tiempo precisado

para cargar el acumulador.

Montaje y tensado de la cadena de

sierra (ver figuras C1–C3)

fNo monte el acumulador antes de haber

ensamblado completamente la sierra de

cadena.

fAl manipular en la cadena de sierra utilice

siempre unos guantes de protección.

Montaje de la espada y de la cadena de sie-

rra

– Desembale con cuidado todas las piezas.

– Deposite la sierra de cadena sobre una su-

perficie plana.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 53 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

54 | Español

fSolamente utilice cadenas de sierra con

un grosor del elemento de arrastre (an-

cho de la ranura) de 1,1 mm.

– Inserte la cadena de sierra 11 en la ranura

periférica de la espada 10. Observe en ello

el sentido de marcha correcto de la cadena

de sierra que deberá coincidir con aquel

que indica el símbolo 27 en la espada 10.

– Coloque los eslabones de la cadena en tor-

no a la rueda de cadena 28 y monte la es-

pada 10 de manera que el perno de suje-

ción 29 y ambos resaltes-guía de la espada

32 queden alojados en el agujero alargado

de la espada 10 y que los pernos tensores

de cadena 30 penetren en los respectivos

taladros de la espada 10.

Si fuese preciso, gire el botón tensor de la

cadena 15 para hacer coincidir los pernos

tensores de cadena 30 con los taladros de

la espada 10.

– Verifique que todas las piezas estén correc-

tamente alojadas y mantenga en esa posi-

ción la espada junto con la cadena de sierra.

– Vaya girando el botón tensor de la cadena

15 hasta lograr que la cadena de sierra 11

asiente sin holgura.

–Monte la tapa 13 cuidando que quede bien

colocada y asegúrese que el perno de reten-

ción de la cadena 33 quede alojado en la ra-

nura-guía prevista para tal fin en la tapa 13.

– Apriete ligeramente la tapa 13 con el botón

de sujeción 12.

– La cadena de sierra no está tensada toda-

vía. El tensado de la cadena de sierra se

realiza según se indica en el párrafo “Ten-

sado de la cadena de sierra”.

Tensado de la cadena de sierra

(ver figura D)

Verifique la tensión de la cadena antes de co-

menzar a trabajar, después de los primeros

cortes, y cada 10 minutos durante el trabajo

normal. Especialmente si la cadena de sierra

es nueva, tendrá que contarse al principio con

un mayor alargamiento de la misma.

La vida útil que puede alcanzarse en la cadena

de sierra depende en gran medida de una lu-

bricación y tensado correcto de la misma.

No tense la cadena de sierra si se hubiese ca-

lentado demasiado ya que se contrae al en-

friarse y quedaría demasiado tensa sobre la

espada.

– Deposite la sierra de cadena sobre una su-

perficie plana.

– Afloje el botón de sujeción 12 lo suficiente

nada más para mantener todavía la espada

10 en esa posición (¡no desmontar el bo-

tón de sujeción!)

– Verifique que los eslabones de la cadena es-

tén correctamente alojados en la ranura-guía

de la espada 10 y en la rueda de cadena 28.

– Vaya girando el botón tensor de la cadena

15 en el sentido de las agujas del reloj has-

ta lograr la tensión correcta de la cadena.

Con este movimiento giratorio se desplaza

hacia delante el perno tensor de cadena 30

y con ello la espada 10.

– La tensión de la cadena de sierra 11 es co-

rrecta si al tirar de ella en el centro ésta se

separa aprox. 5–10 mm. Esta comproba-

ción deberá realizarse tirando de la cadena

de sierra con una mano hasta vencer el

propio peso de la sierra de cadena.

– Si la tensión de la cadena de sierra 11 fue-

se excesiva, gire un poco el anillo tensor

de la cadena 15 en sentido contrario a las

agujas del reloj. Seguidamente, vuelva a

controlar la tensión de la cadena. Si proce-

de, reajuste la tensión de la cadena en la

forma descrita.

– Apriete firmemente la tapa 13 con el botón

de sujeción 12.

Lubricación de la cadena de sierra

(ver figuras C1 y E)

Observación: La sierra de cadena se suminis-

tra con el depósito de aceite vacío. Por ello,

es necesario llenarlo primero antes usar la

sierra. La utilización de la sierra de cadena sin

aceite o con un nivel de aceite inferior al míni-

mo perjudica a la sierra de cadena.

La vida útil y el rendimiento de corte de la ca-

dena de sierra dependen en gran medida de

su lubricación. Por ello, la cadena de sierra en

funcionamiento es lubricada automáticamen-

te con aceite a través de la boquilla 31.

Para llenar el depósito de aceite proceda de la

manera siguiente:

– Deposite la sierra de cadena sobre una ba-

se apropiada de manera que el tapón del

depósito de aceite 4 quede mirando hacia

arriba.

– Limpie con un paño el área en torno al ta-

pón del depósito de aceite 4 y desenros-

que entonces el mismo.

– Llene el depósito de aceite con aceite para

cadena biodegradable Bosch hasta la marca

“max” del indicador del nivel de aceite 7.

– Preste atención a que no penetre suciedad

en el depósito de aceite. Enrosque el ta-

pón del depósito de aceite 4.

– Deje funcionar la sierra de cadena 30 se-

gundos para llenar el circuito de aceite.

Observación: Para la ventilación del depósito

de aceite el tapón del mismo va provisto de

unos pequeños canales de aireación. Para evi-

tar que se derrame aceite, siempre deposite

la sierra de cadena horizontalmente con el ta-

pón del depósito de aceite 4 mirando hacia

arriba.

Observación: Emplee exclusivamente el acei-

te para cadena biodegradable recomendado

para no dañar la sierra de cadena. Jamás uti-

lice aceite reciclado o usado. La aplicación de

un aceite no homologado extingue la garantía.

Observación: El aceite se espesa a bajas tem-

peraturas lo cual hace que disminuya el flujo

de aceite.

Operación

Puesta en marcha

Montar correctamente el acumulador

Inserte desde atrás el acumulador 17 cargado

en la base de la herramienta eléctrica. Empuje

completamente hacia dentro el acumulador

hasta que deje de verse la franja roja y que és-

te quede enclavado de forma segura.

Observación: La herramienta eléctrica sola-

mente funciona si el acumulador está enclava-

do en ambas posiciones de bloqueo.

OBJ_BUCH-1275-002.book Page 54 Monday, November 22, 2010 1:10 PM

Español | 55

Bosch Power Tools F 016 L70 758 | (22.11.10)

Conexión/desconexión

Sujete la sierra de cadena según se describe

en el apartado “Operación con la sierra de ca-

dena”.

Para la puesta en marcha de la herramienta

eléctrica accionar primero el bloqueo de co-

nexión 2 y presionar a continuación el inte-

rruptor de conexión/desconexión 3 y mante-

nerlo accionado.

Una vez que se ponga a funcionar la herra-

mienta eléctrica puede Ud. soltar el bloqueo

de conexión.

Para desconectar la herramienta eléctrica

soltar el interruptor de conexión/desconexión

Observación: Por motivos de seguridad, no es

posible enclavar el interruptor de co-

nexión/desconexión 3, por lo que deberá

mantenerse accionado durante todo el tiem-

po de funcionamiento.

Observación: No desconecte la sierra de ca-

dena accionando la protección para las ma-

nos frontal 6 (activación del freno de cadena).

Freno de cadena (ver figura F)

El mecanismo del freno de cadena es activa-

do por la protección para las manos frontal 6

en caso de que la sierra de cadena retroceda

bruscamente. La cadena de sierra se detiene

a más tardar después de 0,15 segundos.

Realice de vez en cuando una prueba funcio-

nal. Empuje hacia delante (posición o) la pro-

tección para las manos frontal 6 y conecte

brevemente la sierra de cadena. La cadena de

sierra no deberá ponerse en marcha. Para

desactivar el freno, soltar el interruptor de co-

nexión/desconexión 3 y regresar hacia atrás

la protección frontal para las manos 6 (posi-

ción n).

Observación: Si estando activado el freno,

Ud. intenta poner en marcha la sierra de cade-

na, se emite entonces una señal acústica (“pi-

tido”). Para poner en marcha la sierra de ca-

dena suelte el interruptor de conexión/

desconexión 3, regrese la protección frontal 6

a la posición n, y accione seguidamente el in-

terruptor de conexión/desconexión 3.

Operación con la sierra de cadena

Antes de serrar

Antes de la puesta en funcionamiento y duran-

te el serrado deberán realizarse con regulari-

dad las comprobaciones siguientes:

– ¿Es seguro el estado de funcionamiento de

la sierra de cadena?

– ¿Está lleno el depósito de aceite? Verifique

el nivel de aceite antes del trabajo y perió-

dicamente durante el trabajo. Rellene acei-

te si el nivel alcanza el canto inferior de la

mirilla. Un depósito lleno alcanza para

aprox. 15 minutos, dependiendo de las

pausas y de la intensidad del trabajo.

– ¿Está correctamente tensada y afilada la

cadena de sierra? Verifique con regulari-

dad, cada 10 minutos, la tensión de la ca-

dena durante el serrado. Especialmente si

la cadena de sierra es nueva, tendrá que

contarse al principio con un mayor alarga-

miento de la misma. El estado de la cadena

de sierra tiene gran influencia sobre el ren-

dimiento obtenido al serrar. Unas cadenas

de sierra afiladas son la mejor protección

contra una sobrecarga.

– ¿Está desactivado el freno de cadena y fun-

ciona correctamente?

– ¿Está utilizando el equipo de protección

personal necesario? Colóquese unas gafas

de protección y unos protectores auditi-

vos. Se recomienda emplear un equipo de

protección adicional para la cabeza, ma-

nos, piernas y pies. Un equipo de protec-

ción adecuado reduce el riesgo de acci-

dente en caso de salir proyectado de

forma violenta el material cortado, o al to-

car accidentalmente la cadena de sierra.

Retroceso de la sierra (ver figura F)

Bajo retroceso de la sierra se entiende la pro-

yección brusca hacia arriba y hacia atrás de la

sierra de cadena en marcha, lo cual puede

presentarse al tocar la punta de la espada el

material a cortar o al atascarse la cadena.

Al retroceder bruscamente la sierra de cadena

ésta reacciona de manera imprevisible y pue-

de causar graves lesiones al usuario o a las

personas que se encuentren cerca.

Deberá procederse con especial precaución

al realizar cortes laterales, oblicuos y longitu-

dinales ya que en estos casos no es posible

aplicar el tope de garras 8.

Para evitar el retroceso de la sierra:

– Aplique la sierra de cadena inclinándola lo

menos posible.

– Jamás trabaje con una cadena de sierra

floja, distendida o muy desgastada.

– Afile la cadena de sierra según prescrip-

ción.

– Nunca sierre a una altura superior a su

hombro.

– Jamás sierre con la punta de la espada.

– Siempre sujete firmemente con ambas ma-

nos la sierra de cadena.

– Siempre utilice una cadena de sierra Bos-

ch que sea menos propensa al retroceso.

– Utilice el tope de garras 8 como punto de

giro.

– Observe que sea correcta la tensión de la

cadena.

Comportamiento en general

(ver figuras F – I)

Siempre sujete firmemente la sierra de cade-

na con ambas manos, agarrando la empuña-

dura delantera con la mano izquierda y la em-

puñadura posterior con la mano derecha.

Mantenga bien abarcadas siempre las empu-

ñaduras con el pulgar y los dedos. Nunca sie-

rre con una sola mano.

Únicamente trabaje con la sierra de cadena

manteniendo una posición estable. Mantenga

la sierra de cadena a la derecha ligeramente

separada de su cuerpo.

Antes de aplicarla contra la madera espere a

que la cadena de sierra marche a plena veloci-

dad. Aplique el tope de garras 8 para apoyar

la sierra de cadena contra la madera. Al serrar

utilice el tope de garras como punto de giro

para hacer palanca.

OBJ_BUCH-1275-002.book Page 55 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

56 | Español

Si las ramas o troncos son gruesos vuelva a

aplicar el tope de garras en un punto más ba-

jo. Para ello, retroceda la sierra de cadena y

saque el tope de garras para volver a aplicarlo

más abajo. Realice esto sin sacar la sierra de

cadena de la ranura de corte.

No sierre aplicando fuerza contra la cadena

de sierra, simplemente déjela trabajar hacien-

do palanca en torno al tope de garras 8 y ejer-

ciendo una leve presión.

Jamás utilice la sierra de cadena con los bra-

zos estirados. No intente serrar puntos que

sean difíciles de alcanzar, ni tampoco lo inten-

te desde una escalera. Nunca sierre a una al-

tura superior a su hombro.

Los mejores resultados al serrar se obtienen

si la sierra se solicita de manera que no dismi-

nuya la velocidad de la cadena.

Tenga cuidado cuando esté a punto de con-

cluir el corte. Al traspasar la sierra la pieza Ud.

deberá soportar repentinamente el peso de la

sierra. Existe el riesgo de que se lesione las

piernas y pies.

Solamente retire la sierra de cadena de la ranu-

ra de corte con la cadena de sierra en marcha.

Serrado de troncos (ver figuras G y J)

Al serrar troncos aténgase a las prescripcio-

nes de seguridad siguientes:

Deposite el tronco según se muestra en la fi-

gura, soportándolo de manera que no llegue a

cerrarse la ranura del corte y se atasque la sie-

rra de cadena.

Si las piezas de madera son cortas prepárelas

antes de serrarlas y sujételas firmemente.

Únicamente sierre piezas de madera. Evite el

contacto con piedras o clavos puesto que

pueden salir proyectados, dañar la cadena de

sierra, o provocar graves lesiones al usuario o

a personas circundantes.

No toque cercas de alambre ni el suelo con la

sierra de cadena en marcha.

La sierra de cadena no es apropiada para po-

dar ramas delgadas.

Efectúe los cortes a lo largo con especial pre-

caución, ya que no es posible utilizar el tope

de garras 8. Guíe la sierra de cadena sin incli-

narla demasiado para evitar el retroceso brus-

co de la misma.

Al realizar trabajos de serrado en pendientes,

colóquese siempre en la parte de arriba o a un

lado del tronco o del material a cortar deposi-

tado sobre el suelo.

Tenga cuidado de no tropezar con tocones,

ramas, raíces, etc.

Serrado de madera en tensión (ver figura J)

fEl serrado de maderas, ramas o árboles

que se encuentren en tensión solamente

deberá ser realizado por profesionales

adiestrados para ello. Deberá procederse

con sumo cuidado. Existe un mayor riesgo

de accidente.

Si la madera reposa sobre ambos extremos,

sierre primero desde arriba (Y) hasta un ter-

cio del diámetro del tronco, y divídalo enton-

ces desde abajo (Z) haciendo coincidir las ra-

nuras de corte, evitándose así astillamientos y

que se atasque la sierra de cadena. Al realizar

esto evite que la cadena de sierra alcance a

tocar el suelo.

Si la madera solamente va apoyada sobre uno

de sus extremos, sierre primero desde abajo

(Y) hasta un tercio del diámetro del tronco, y

divídalo entonces desde arriba (Z) haciendo

coincidir las ranuras de corte, evitándose así

astillamientos y que se atasque la sierra de ca-

dena.

Talado de árboles (ver figura K)

fSiempre lleve puesto un casco que le pro-

teja de las ramas que puedan caerle enci-

ma.

fCon la sierra de cadena solamente debe-

rán talarse árboles cuyo diámetro del

tronco sea inferior a la longitud de la es-

pada.

fAsegure el área de trabajo. Cuide que no

se encuentren personas ni animales en el

área prevista para la caída del árbol (n).

fNo intente liberar una cadena de sierra

aprisionada con el motor en marcha. Em-

plee cuñas de madera para liberar la ca-

dena de sierra aprisionada.

Si los trabajos de troceado y de tala son reali-

zados al mismo tiempo por varias personas, la

separación entre las personas dedicadas a

trocear y aquellas encargadas de talar deberá

ser al menos igual al doble de la altura del ár-

bol a talar. Cuide que al talar árboles no pon-

ga en peligro a otras personas, que no puedan

dañarse tendidos eléctricos, y que no se pro-

voquen daños materiales. En caso de que un

árbol alcance a tocar un tendido eléctrico, de-

berá informarse de inmediato a la compañía

eléctrica.

Al serrar en declives, se recomienda que el

usuario se sitúe en lado de arriba del árbol a

talar, ya que una vez talado, éste tenderá a ro-

dar o deslizar hacia abajo.

Antes de talar el árbol deberá planificarse y

despejarse, si procede, la trayectoria de esca-

pe (o). La trayectoria de escape deberá

transcurrir en dirección opuesta y diagonal a

la línea de desplome prevista para el árbol.

Antes del talado deberá tenerse en cuenta la

inclinación natural del árbol, la posición de las

ramas más grandes, y el sentido en que sopla

el viento para poder predecir la dirección de

caída del árbol.

La suciedad, piedras, corteza suelta, clavos,

grapas y alambre deberán retirarse del árbol.

Corte de la cuña: Sierre en ángulo recto a la

dirección de desplome una cuña (X–W) cuya

profundidad sea igual a 1/3 del diámetro del

tronco. Realice primero el corte inferior hori-

zontal. Con ello se evita que la cadena de sie-

rra o la espada se atasquen al efectuar el cor-

te inclinado de la cuña.

Corte de talado: Efectúe el corte de talado

(Y) como mínimo 50 mm más arriba del corte

horizontal de la cuña. Sierre el corte de talado

paralelamente al corte inferior horizontal de

la cuña. Profundice el corte de talado cuidan-

do que quede todavía una costilla que pueda

actuar a modo de bisagra. Esta costilla de ma-

dera evita que el árbol pueda girarse y se des-

plome en dirección incorrecta. No sierre esta

costilla de madera.

OBJ_BUCH-1275-002.book Page 56 Monday, November 22, 2010 1:10 PM

Español | 57

Bosch Power Tools F 016 L70 758 | (22.11.10)

Al profundizar el corte hasta el grosor indica-

do para la costilla de madera, el árbol debería

comenzar a desplomarse. En caso de apreciar

que el árbol tiende a caer en una dirección di-

ferente de la prevista, o que se incline hacia

atrás y aprisione la cadena de sierra, inte-

rrumpa el corte e inserte en éste cuñas de ma-

dera, plástico o aluminio para obligar al árbol

a caer en la dirección prevista.

Al comenzar a desplomarse el árbol, saque la

sierra de cadena del corte, desconéctela, de-

posítela, y abandone el área de peligro si-

guiendo la trayectoria de escape prevista.

Tenga cuidado con las ramas que puedan caer

y procure no tropezar.

Clave ahora la cuña (Z) en el corte horizontal

para conseguir que se desplome el árbol.

Cuando el árbol comience a caer abandone el

área de peligro siguiendo la trayectoria de es-

cape prevista. Tenga cuidado con las ramas

que puedan caer y procure no tropezar.

Poda (ver figura L)

Este trabajo consiste en cortar a ras con el

tronco las ramas del árbol ya talado. Al podar

el árbol, no corte por el momento aquellas ra-

mas grandes sobre las que está apoyado el ár-

bol. Corte las ramas pequeñas de una vez, se-

gún figura. Las ramas en tensión deberán

cortarse de abajo hacia arriba para evitar que

la cadena de sierra se atasque.

Troceado del tronco (ver figuras M – P)

Este trabajo consiste en ir cortando en trozos

el árbol talado. Observe en mantener una po-

sición estable y distribuya por igual entre am-

bos pies el peso de su cuerpo. Siempre que

sea posible, el tronco deberá reposar sobre

ramas, vigas o cuñas. Podrá serrar con mayor

facilidad si se atiene a estas sencillas indica-

ciones.

Si el tronco reposa uniformemente en toda su

longitud, siérrelo desde arriba.

Si el tronco queda en voladizo por uno de sus

extremos sierre primero el tronco desde aba-

jo hasta 1/3 de su diámetro, y acabe serrándo-

lo desde arriba haciendo coincidir las líneas

de corte.

Si el tronco reposa sobre ambos extremos

sierre primero el tronco desde arriba hasta

1/3 de su diámetro, y sierre los 2/3 restantes

desde abajo haciendo coincidir las líneas de

corte.

Al realizar trabajos de serrado en pendientes,

colóquese siempre en el lado de arriba del

tronco. Para mantener plenamente el control

sobre el aparato al finalizar el corte, ir redu-

ciendo poco antes la presión de aplicación,

sin dejar de sujetar con igual firmeza las em-

puñaduras de la sierra de cadena. Preste

atención a que la cadena de sierra no toque el

suelo. Una vez finalizado el corte, espere a

que se haya detenido la cadena de sierra an-

tes de retirar la sierra de cadena. Siempre

desconecte el motor de la sierra de cadena

antes de trasladarse a otro punto.

Indicador del estado de carga del acumula-

dor (ver figura B)

El acumulador 17 dispone de un indicador 20

que señaliza su estado de carga. El indicador

de estado de carga 20 está compuesto por 3

LED verdes.

Pulse la tecla 19 para activar el indicador de

estado de carga 20. Después de 5 segundos,

aprox., se apaga automáticamente el indica-

dor de estado de carga.

El nivel de carga puede determinarse también

con el acumulador desmontado.

Si al pulsar la tecla 19 no se ilumina ningún

LED, ello es señal de que el acumulador está

deteriorado y deberá reemplazarse.

Por motivos de seguridad solamente es posi-

ble determinar el estado de carga con la he-

rramienta eléctrica detenida.

Durante el proceso de carga se encienden uno

tras otro los tres LED verdes y se apagan bre-

vemente. El acumulador se encuentra comple-

tamente cargado al encenderse permanente-

mente los tres LED verdes. Aprox. 5 minutos

después de haber sido completamente carga-

do el acumulador, los tres LED verdes se vuel-

ven a apagar.

Piloto de control de temperatura

El LED rojo de control de temperatura 21 se-

ñaliza que el acumulador o el circuito electró-

nico de la herramienta eléctrica (con el acu-

mulador montado) no se encuentran dentro

del margen de temperatura óptimo. En este

caso, la herramienta eléctrica no trabaja o lo

hace a potencia reducida.

Control de la temperatura del acumulador

El LED rojo 21 parpadea al pulsar la tecla 19 o

al accionar el interruptor de conexión/desco-

nexión 3 (con el acumulador montado): La

temperatura de servicio del acumulador se

encuentra fuera del margen admisible de

–10°C a +60°C.

Si la temperatura es superior a 70 °C, el acu-

mulador se desconecta hasta volver a alcan-

zar una temperatura admisible.

Control de temperatura del circuito electró-

nico de la herramienta eléctrica

El LED rojo 21 se enciende permanentemente

al accionar el interruptor de conexión/desco-

nexión 3: La temperatura del circuito electró-

nico de la herramienta eléctrica es inferior a

5 °C o superior a 75 °C.

A una temperatura superior a 90 °C, el circui-

to electrónico desconecta la herramienta

eléctrica hasta que se haya alcanzado una

temperatura de operación admisible.

Indicador LED Capacidad del

acumulador

Luz permanente 3 LED

verdes ≥2/3

Luz permanente 2 LED

verdes ≥1/3

Luz permanente 1 LED

verde ≤1/3

Luz intermitente 1 LED

verde Reserva

OBJ_BUCH-1275-002.book Page 57 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

58 | Español

Localización de fallos

En la siguiente tabla se indican los síntomas, posibles causas y soluciones para ayudarle en el

caso de que su herramienta eléctrica no funcione correctamente. Si ello no le permite identifi-

car o subsanar el fallo diríjase a su taller de servicio habitual.

fAtención: Antes de tratar de localizar el fallo desconecte la herramienta eléctrica y retire

el acumulador.

Síntomas Posible causa Solución

La sierra de

cadena no

funciona

El freno de cadena se ha activado

(se percibe una señal acústica

(“pitido”))

Retraer la protección frontal 6 a la

posición n

Acumulador descargado Cargar el acumulador, ver también

“Indicaciones para la carga”

Acumulador mal montado Asegurar que estén enclavadas am-

bas posiciones de bloqueo

El guardamotor se ha activado Dejar enfriar el motor

Acumulador demasiado frío o calien-

Dejar que se caliente/enfríe el

acumulador

La cadena de

sierra no se

mueve

Acumulador descargado Cargar el acumulador, ver también

“Indicaciones para la carga”

Herramienta eléctrica defectuosa Acudir al servicio técnico

La sierra de

cadena trabaja

de forma

discontinua

Contacto falso exterior o interior Diríjase a un servicio técnico autori-

zado Bosch

Interruptor de conexión/desco-

nexión 3 defectuoso

Diríjase a un servicio técnico autori-

zado Bosch

Cadena de

sierra seca

Depósito de aceite vacío Rellenar aceite

Conducto de aireación del tapón del

depósito de aceite 4, obstruido

Limpiar el tapón del depósito de

aceite 4

Canal de salida de aceite, obstruido Limpiar el canal de salida de aceite

El freno de

seguridad no

frena la cadena

de sierra

Freno de cadena defectuoso Diríjase a un servicio técnico autori-

zado Bosch

Cadena de sie-

rra/carril guía

demasiado

calientes

Depósito de aceite vacío Rellenar aceite

Conducto de aireación del tapón del

depósito de aceite 4, obstruido

Limpiar el tapón del depósito de

aceite 4

Canal de salida de aceite, obstruido Limpiar el canal de salida de aceite

Cadena demasiado tensa Reajustar la tensión de la cadena

Cadena de sierra, mellada Reafilar o sustituir la cadena de sie-

rra

La sierra de ca-

dena marcha

irregular, vibra

o sierra de

forma deficien-

Cadena poco tensa Reajustar la tensión de la cadena

Cadena de sierra, mellada Reafilar o sustituir la cadena de sie-

rra

Cadena de sierra desgastada Sustituir cadena de sierra

Dientes de la sierra orientados en

sentido opuesto

Montar correctamente la cadena de

sierra

Vibraciones o

ruidos intensos

Herramienta eléctrica defectuosa Acudir al servicio técnico

Autonomía re-

ducida del acu-

mulador tras su

recarga

Rozamiento excesivo debido a una

lubricación deficiente

Asegúrese que la cadena sea lubrica-

da correctamente (ver “Lubricación

de la cadena de sierra”)

Cadena de sierra sucia Limpiar la cadena de sierra

Técnica de serrado inadecuada ver “Operación con la sierra de cade-

na”

El acumulador no ha sido cargado

completamente

Cargar el acumulador, ver también

“Indicaciones para la carga”

La cadena de

sierra se mueve

lentamente

Acumulador descargado Cargar el acumulador, ver también

“Indicaciones para la carga”

El acumulador ha sido almacenado

fuera del margen de temperatura ad-

misible

Deje que el acumulador se atempere

a la temperatura ambiente (dentro

del margen de temperatura admisi-

ble del acumulador de 0 a 45 °C)

OBJ_BUCH-1275-002.book Page 58 Monday, November 22, 2010 1:10 PM

Español | 59

Bosch Power Tools F 016 L70 758 | (22.11.10)

Mantenimiento y servicio

Mantenimiento y limpieza

f¡Atención! Antes de realizar trabajos de

mantenimiento y limpieza desconecte la

herramienta eléctrica y retire el acumula-

dor.

Observación: Efectúe con regularidad los si-

guientes trabajos de mantenimiento para con-

seguir una vida útil larga y un funcionamiento

fiable.

Siempre mantenga limpias la herramienta

eléctrica y las rejillas de ventilación para tra-

bajar con eficacia y fiabilidad.

Inspeccione con regularidad la sierra de cade-

na en cuanto a daños manifiestos como, p. ej.,

si se ha salido o está dañada la cadena de sie-

rra, o si existen piezas sueltas, desgastadas o

dañadas.

Verifique el correcto estado y montaje de las

cubiertas y dispositivos protectores. Antes de

su utilización efectúe los trabajos de manteni-

miento y reparación que pudieran estar pen-

dientes.

Si a pesar de los esmerados procesos de fa-

bricación y control, la sierra de cadena llegase

a averiarse, la reparación deberá encargarse a

un taller de servicio autorizado para herra-

mientas eléctricas Bosch.

Observación: Antes de enviar la sierra de ca-

dena es imprescindible vaciar primero el de-

pósito de aceite.

Para cualquier consulta o pedido de piezas de

repuesto es imprescindible indicar el nº de ar-

tículo de 10 dígitos que figura en la placa de

características de la sierra de cadena.

Cambio de la cadena de sierra y volteo de la

espada (ver figuras C1–C3)

Controle la cadena de sierra y la espada según

apartado “Tensado de la cadena de sierra”.

La ranura guía de la espada se va desgastando

con el tiempo. Dele la vuelta a la espada al

cambiar la cadena de sierra para conseguir un

desgaste más uniforme y prolongar así la vida

útil de la espada.

Verifique el estado de la rueda de cadena 28.

Si estuviese muy desgastada o dañada es ne-

cesario hacerla cambiar por un servicio técni-

co.

Reafilado de la cadena de sierra

La cadena de sierra puede ser reafilada por un

profesional en cualquier servicio técnico auto-

rizado para herramientas eléctricas Bosch.

Con el dispositivo para afilado de sierras de

cadena Bosch, o bien, combinando el Dremel-

Multi con el dispositivo de afilado 1453, la ca-

dena puede ser reafilada también por Ud. mis-

mo. Tenga en cuenta las instrucciones de afi-

lado que se adjuntan con estos dispositivos.

Verificación del lubricador automático

Ud. puede controlar el funcionamiento del lu-

bricador automático de la cadena conectando

la sierra y orientando la punta de la cadena

contra un cartón o papel depositado sobre el

suelo. No toque el suelo con la cadena y man-

tenga una separación de seguridad de 20 cm.

Si se va dejando un rastro de aceite cada vez

mayor, ello indica que el lubricador automáti-

co trabaja correctamente. Si a pesar de estar

lleno el depósito, la cadena no deja ningún

rastro de aceite, consulte el apartado “Locali-

zación de fallos” o contacte con un servicio

técnico Bosch.

Al finalizar el trabajo/almacenaje

Limpie la carcasa de plástico de la sierra de ca-

dena con un cepillo blando y un paño limpio. No

utilice agua, disolventes ni productos para pulir.

Elimine toda la suciedad, especialmente en las

rejillas de refrigeración del motor.

Transcurrido un tiempo de aplicación de 1 – 3

horas limpie con un cepillo la tapa 13, la espa-

da 10 y la cadena de sierra 11.

Elimine con un cepillo la suciedad adherida en

el área situada debajo de la tapa 13, la rueda de

cadena 28 y la sujeción de la espada. Limpie la

boquilla de aceite 31 con un paño limpio.

Si pretende tener almacenada la sierra de ca-

dena durante largo tiempo limpie primero la

cadena de sierra 11 y la espada 10.

Guarde la sierra de cadena en un lugar seguro

y seco, fuera del alcance de los niños.

No deposite ningún objeto sobre la herra-

mienta eléctrica.

Siempre deposite la sierra de cadena cuidan-

do que quede horizontal y con el tapón del de-

pósito de aceite 4 mirando hacia arriba.

Si pretende guardarla en el embalaje original,

deberá vaciar Ud. completamente primero el

depósito de aceite.

El indicador de

carga del acu-

mulador 24 se

enciende per-

manentemente

No es posible

realizar el pro-

ceso de carga

Acumulador sin colocar, o mal colo-

cado

Colocar correctamente el acumula-

dor en el cargador

Contactos sucios del acumulador Limpiar los contactos del acumula-

dor; p. ej. metiéndolo y sacándolo re-

petidamente, o bien, sustituir el acu-

mulador

Acumulador defectuoso Sustituir el acumulador

Los indicado-

res LED 24 ó 25

no se encien-

den al conectar

el enchufe a la

red

El enchufe de red del cargador no es-

tá correctamente conectado

Introducir completamente el enchufe

en la toma de corriente

Toma de corriente, cable de red o

cargador defectuoso

Verifique la tensión de red, y si fuese

preciso, acuda a un servicio técnico

autorizado para herramientas eléctri-

cas Bosch para hacer revisar el carga-

dor

Síntomas Posible causa Solución

OBJ_BUCH-1275-002.book Page 59 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

60 | Español

Accesorios especiales

Cadena de sierra

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Accesorios opcionales

Aceite para cadena, 1 litro. . . .2 607 000 181

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consul-

tas que pueda Ud. tener sobre la reparación y

mantenimiento de su producto, así como so-

bre piezas de recambio. Los dibujos de des-

piece e informaciones sobre las piezas de re-

cambio las podrá obtener también en internet

bajo:

www.bosch-garden.com

Nuestro equipo de asesores técnicos le orien-

tará gustosamente en cuanto a la adquisición,

aplicación y ajuste de los productos y acceso-

rios.

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente:

+34 (0901) 11 66 97

Fax: +34 (91) 902 53 15 54

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: +58 (02) 207 45 11

México

Robert Bosch S.A. de C.V.

Tel. Interior: +52 (01) 800 627 1286

Tel. D.F.: +52 (01) 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: +54 (0810) 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: +51 (01) 475-5453

E-Mail: vhe@autorex.com.pe

Chile

EMASA S.A.

Irarrázaval 259 – Ñuñoa

Santiago

Tel.: +56 (02) 520 3100

E-Mail: emasa@emasa.cl

Transporte

Únicamente envíe acumuladores si su carcasa

no está dañada. Si los contactos no van prote-

gidos cúbralos con cinta adhesiva y embale el

acumulador de manera que éste no se pueda

mover dentro del embalaje.

Preste atención a la obligación de identificar

convenientemente el envío de acumuladores

de iones de litio que pudiera existir en su país.

Eliminación

Recomendamos que las herramientas eléctri-

cas, accesorios y embalajes sean sometidos a

un proceso de recuperación que respete el

medio ambiente.

¡No arroje las herramientas eléctricas, acumu-

ladores o pilas a la basura!

Sólo para los países de la UE:

Las herramientas eléctricas in-

servibles, así como los acumula-

dores/pilas defectuosos o ago-

tados deberán acumularse por

separado para ser sometidos a

un reciclaje ecológico tal como

lo marcan las Directivas Europeas

2006/66/CE y 2002/96/CE, respectivamente.

Los acumuladores/pilas agotados pueden en-

tregarse directamente a su distribuidor habi-

tual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Polig. Ind. II, 27

Cabanillas del Campo

Tel.: +34 9 01 11 66 97

Acumuladores/pilas:

Iones de Litio:

Observe las indicaciones

comprendidas en el aparta-

do “Transporte”, página 60.

Reservado el derecho de modificación.

OBJ_BUCH-1275-002.book Page 60 Monday, November 22, 2010 1:10 PM

Português | 61

Bosch Power Tools F 016 L70 758 | (22.11.10)

Indicações de segurança

Descrição dos pictogramas

Leia atentamente estas instru-

ções de serviço.

Não utilizar o aparelho na chu-

va nem expô-lo à chuva.

Remover o acumulador antes

de limpar o aparelho, de ajus-

tá-lo ou se este permancer

sem vigilância por curto tem-

po.

Usar óculos de protecção.

Usar protecção auricular.

Puxar imediatamente a ficha

de de rede antes dos traba-

lhos de ajuste e de manuten-

ção ou ser o cabo eléctrico es-

tiver danificado ou cortado.

O travão de contragolpe e o

travão de inércia param a elec-

tro-serra dentro de instantes.

Indicações gerais de advertência para

ferramentas eléctricas

Devem ser lidas todas as indi-

cações de advertência e to-

das as instruções. O desrespeito das adver-

tências e instruções apresentadas abaixo

pode causar choque eléctrico, incêndio e/ou

graves lesões.

Guarde bem todas as advertências e instru-

ções para futura referência.

O termo “Ferramenta eléctrica” utilizado a se-

guir nas indicações de advertência, refere-se

a ferramentas eléctricas operadas com cor-

rente de rede (com cabo de rede) e a ferra-

mentas eléctricas operadas com acumulador

(sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sem-

pre limpa e bem iluminada. Desordem

ou áreas de trabalho insuficientemente

iluminadas podem levar a acidentes.

b) Não trabalhar com a ferramenta eléc-

trica em áreas com risco de explosão,

nas quais se encontrem líquidos, ga-

ses ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas, que po-

dem inflamar pós ou vapores.

c) Manter crianças e outras pessoas afas-

tadas da ferramenta eléctrica durante

a utilização. No caso de distracção é

possível que perca o controlo sobre o

aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléc-

trica deve caber na tomada. A ficha não

deve ser modificada de maneira alguma.

Não utilizar uma ficha de adaptação jun-

to com ferramentas eléctricas protegi-

das por ligação à terra. Fichas não modi-

ficadas e tomadas apropriadas reduzem

o risco de um choque eléctrico.

b) Evitar que o corpo possa entrar em

contacto com superfícies ligadas à ter-

ra, como tubos, aquecimentos, fogões

e frigoríficos. Há um risco elevado devi-

do a choque eléctrico, se o corpo esti-

ver ligado à terra.

c) Manter o aparelho afastado de chuva

ou humidade. A infiltração de água nu-

ma ferramenta eléctrica aumenta o ris-

co de choque eléctrico.

d) Não deverá utilizar o cabo para outras

finalidades. Jamais utilizar o cabo pa-

ra transportar a ferramenta eléctrica,

para pendurá-la, nem para puxar a fi-

cha da tomada. Manter o cabo afasta-

do de calor, óleo, cantos afiados ou

partes do aparelho em movimento. Ca-

bos danificados ou emaranhados au-

mentam o risco de um choque eléctri-

co.

e) Se trabalhar com uma ferramenta eléc-

trica ao ar livre, só deverá utilizar ca-

bos de extensão apropriados para áre-

as exteriores. A utilização de um cabo

de extensão apropriado para áreas ex-

teriores reduz o risco de um choque

eléctrico.

f) Se não for possível evitar o funciona-

mento da ferramenta eléctrica em áre-

as húmidas, deverá ser utilizado um

disjuntor de corrente de avaria. A utili-

zação de um disjuntor de corrente de

avaria reduz o risco de um choque eléc-

trico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer

e tenha prudência ao trabalhar com a

ferramenta eléctrica. Não utilizar uma

ferramenta eléctrica quando estiver fa-

tigado ou sob a influência de drogas, ál-

cool ou medicamentos. Um momento de

descuido ao utilizar a ferramenta eléctri-

ca, pode levar a lesões graves.

b) Utilizar equipamento de protecção

pessoal e sempre óculos de protecção.

A utilização de equipamento de protec-

ção pessoal, como máscara de protec-

ção contra pó, sapatos de segurança

antiderrapantes, capacete de seguran-

ça ou protecção auricular, de acordo

com o tipo e aplicação da ferramenta

eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funciona-

mento involuntária. Assegure-se de

que a ferramenta eléctrica esteja des-

ligada, antes de conectá-la à alimenta-

ção de rede e/ou ao acumulador, antes

de levantá-la ou de transportá-la. Se ti-

ver o dedo no interruptor ao transpor-

tar a ferramenta eléctrica ou se o apare-

lho for conectado à alimentação de

rede enquanto estiver ligado, poderão

ocorrer acidentes.

ATENÇÃO

OBJ_BUCH-1275-002.book Page 61 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

62 | Português

d) Remover ferramentas de ajuste ou

chaves de boca antes de ligar a ferra-

menta eléctrica. Uma ferramenta ou

chave que se encontre numa parte do

aparelho em movimento pode levar a le-

sões.

e) Evite uma posição anormal. Mantenha

uma posição firme e mantenha sempre

o equilíbrio. Desta forma é mais fácil

controlar a ferramenta eléctrica em si-

tuações inesperadas.

f) Usar roupa apropriada. Não usar rou-

pa larga nem jóias. Mantenha os cabe-

los, roupas e luvas afastadas de partes

em movimento. Roupas frouxas, cabe-

los longos ou jóias podem ser agarra-

dos por peças em movimento.

g) Se for possível montar dispositivos de

aspiração ou de recolha, assegure-se

de que estejam conectados e utiliza-

dos correctamente. A utilização de

uma aspiração de pó pode reduzir o pe-

rigo devido ao pó.

4) Utilização e manuseio cuidadoso de fer-

ramentas eléctricas

a) Não sobrecarregue o aparelho. Utilize

a ferramenta eléctrica apropriada para

o seu trabalho. É melhor e mais seguro

trabalhar com a ferramenta eléctrica

apropriada na área de potência indica-

da.

b) Não utilizar uma ferramenta eléctrica

com um interruptor defeituoso. Uma

ferramenta eléctrica que não pode mais

ser ligada nem desligada, é perigosa e

deve ser reparada.

c) Puxar a ficha da tomada e/ou remover

o acumulador antes de executar ajus-

tes no aparelho, de substituir acessó-

rios ou de guardar o aparelho. Esta me-

dida de segurança evita o arranque

involuntário da ferramenta eléctrica.

d) Guardar ferramentas eléctricas não

utilizadas fora do alcance de crianças.

Não permita que pessoas que não es-

tejam familiarizadas com o aparelho

ou que não tenham lido estas instru-

ções, utilizem o aparelho. Ferramentas

eléctricas são perigosas se forem utili-

zadas por pessoas inesperientes.

e) Tratar a ferramenta eléctrica com cui-

dado. Controlar se as partes móveis

do aparelho funcionam perfeitamente

e não emperram, e se há peças quebra-

das ou danificadas que possam preju-

dicar o funcionamento da ferramenta

eléctrica. Permitir que peças danifica-

das sejam reparadas antes da utiliza-

ção. Muitos acidentes têm como causa,

a manutenção insuficiente de ferramen-

tas eléctricas.

f) Manter as ferramentas de corte afia-

das e limpas. Ferramentas de corte cui-

dadosamente tratadas e com cantos de

corte afiados emperram com menos

frequência e podem ser conduzidas

com maior facilidade.

g) Utilizar a ferramenta eléctrica, acessó-

rios, ferramentas de aplicação, etc.

conforme estas instruções. Conside-

rar as condições de trabalho e a tarefa

a ser executada. A utilização de ferra-

mentas eléctricas para outras tarefas a

não ser as aplicações previstas, pode

levar a situações perigosas.

5) Manuseio e utilização cuidadosos de fer-

ramentas com acumuladores

a) Só carregar acumuladores em carrega-

dores recomendados pelo fabricante.

Há perigo de incêndio se um carregador

apropriado para um certo tipo de acu-

muladores for utilizado para carregar

acumuladores de outros tipos.

b) Só utilizar ferramentas eléctricas com

os acumuladores apropriados. A utili-

zação de outros acumuladores pode le-

var a lesões e perigo de incêndio.

c) Manter o acumulador que não está

sendo utilizado afastado de clipes,

moedas, chaves, parafusos ou outros

pequenos objectos metálicos que pos-

sam causar um curto-circuito dos con-

tactos. Um curto-circuito entre os con-

tactos do acumulador pode ter como

consequência queimaduras ou fogo.

d) No caso de aplicação incorrecta pode

vazar líquido do acumulador. Evitar o

contacto. No caso de um contacto aci-

dental, deverá enxaguar com água. Se

o líquido entrar em contacto com os

olhos, também deverá consultar um

médico. Líquido que escapa do acumu-

lador pode levar a irritações da pele ou

a queimaduras.

6) Serviço

a) Só permita que o seu aparelho seja re-

parado por pessoal especializado e

qualificado e só com peças de reposi-

ção originais. Desta forma é assegura-

do o funcionamento seguro do apare-

lho.

Indicações de segurança para electro-

serras

fManter todas as partes do corpo afasta-

das da corrente da serra enquanto a elec-

tro-serra estiver em movimento. Assegu-

re-se de que a corrente da serra não

possa entrar em contacto com nenhum

objecto antes de ligar a electro-serra. Du-

rante o trabalho com uma electro-serra é

suficiente um momento de falta de aten-

ção, para que a corrente da serra agarre a

roupa ou corte partes do corpo.

fSó segurar a ferramenta eléctrica pelas

superfícies isoladas do punho, pois a cor-

rente da serra pode entrar em contacto

com cabos eléctricos escondidos. O con-

tacto da corrente da serra com um cabo

sob tensão pode colocar as peças metáli-

cas do aparelho sob tensão e levar a um

choque eléctrico.

fSempre segurar a electro-serra com a

mão direita no punho de trás e com a mão

esquerda no punho da frente. É proibido

segurar a electro-serra na posição de tra-

balho inversa, pois isto aumentará o risco

de lesões.

OBJ_BUCH-1275-002.book Page 62 Monday, November 22, 2010 1:10 PM

Português | 63

Bosch Power Tools F 016 L70 758 | (22.11.10)

fUsar óculos de protecção e protectores

de ouvidos. Recomendamos a utilização

de equipamentos de protecção para a ca-

beça, mãos, pernas e pés. Vestuários de

protecção adequados reduzem o risco de

lesões devido a aparas a voar e também no

caso de um contacto involuntário com a

corrente da serra.

fNão trabalhe com a electro-serra estando

trepado em cima de uma árvore. Há peri-

go de lesões se operar uma electro-serra

trepado numa árvore.

fManter sempre uma posição firme e só

utilizar a electro-serra se estiver sobre

uma superfície firme, segura e plana. Su-

perfícies derrapantes ou bases instáveis,

como por exemplo escadas, podem levar à

perda do equilíbrio ou à perda do controlo

sobre a electro-serra.

fAo cortar um galho sob tensão, deverá

sempre contar com que ricocheteie. Logo

que a tensão nas fibras da madeira for ali-

viada, é possível que o galho esticado atin-

ja a pessoa a operar o aparelho e/ou levar

à perda de controlo sobre a electro-serra.

fTenha especial cuidado ao cortar arbus-

tos e árvores jovens. O material fino pode

se enganchar na corrente da serra e golpe-

ar a pessoa a operar o aparelho ou dese-

quilibrá-la.

fSempre transportar a electro-serra pelo pu-

nho da frente e desligada, com a corente da

serra afastada do seu corpo. Para o trans-

porte e para a arrecadação da electro-ser-

ra, deverá sempre aplicar a cobertura de

protecção. O manuseio cuidadoso da elec-

tro-serra reduz a probabilidade de um con-

tacto inadvertido com a electro-serra.

fSeguir as instruções para a lubrificação, a

tensão da corrente e a substituição de

acessórios. Uma corrente incorrectamen-

te tensionada ou lubrificada pode romper

ou aumentar o risco de um contragolpe.

fManter os punhos sempre secos, limpos e

livres de óleo e gordura. Punhos gorduro-

sos, são escorregadios e levam à perda de

controlo.

fSó serrar madeira. A electro-serra não de-

ve ser utilizada para trabalhos, para os

quais não é destinada. Exemplo: Não uti-

lizar a electro-serra para serrar plásticos,

alvenaria ou materiais de construção, que

não sejam de madeira. A utilização da

electro-serra para trabalhos não corres-

pondam às disposições pode levar à situa-

ções perigosas.

Causas e prevenção de contragolpes:

– Podem ocorrer contragolpes, se a ponta do

carril de guia entrar em contacto com um ob-

jecto ou se a madeira se curvar e a electro-ser-

ra for emperrada no corte.

– Um contacto com a ponta do carril pode

causar uma inesperada reacção direccionada

para trás, durante a qual o carril de guia é gol-

peado para cima e na direcção da pessoa a

operar a máquina.

– Se a electro-serra emperrar no canto supe-

rior da barra de guia, é possível que a barra

possa ser golpeada no sentido de operação.

– Cada uma destas reacções pode levar à per-

da de controlo sobre a serra e possivelmente

causar graves lesões. Não confie exclusiva-

mente nos dispositivos de segurança monta-

dos na electro-serra. Como utilizador de uma

electro-serra, deveria tomar diversas provi-

dências para assegurar um trabalho sem aci-

dentes nem lesões.

Um contra-golpe é a consequência de uma uti-

lização incorrecta ou indevida da ferramenta

eléctrica. Ele pode ser evitado por apropria-

das medidas de cuidado, como descrito a se-

guir:

fSegurar a serra firmemente com ambas

as mãos, de modo que o polegar e os de-

dos circundem os punhos. Posicionar o

corpo e os braços, de modo que possam

suportar as forças de um contragolpe. Se

forem tomadas providências apropriadas,

a pessoa a operar a ferramenta poderá

controlar as forças de um contragolpe. Ja-

mais soltar a electro-serra.

fEvitar uma postura anormal e não serrar

acima da altura dos ombros. Desta forma

é evitado um contacto involuntário com a

ponta da barra e possibilitado um melhor

controle da electro-serra em situações

inesperadas.

fUtilizar sempre os guias e as correntes da

serra sobressalentes prescritas pelo fa-

bricante. Guias e correntes da serra so-

bressalentes podem levar a um rompimen-

to da corrente ou a contragolpes.

fSiga as instruções do fabricante para afi-

ar e para a manutenção da electro-serra.

Limitadores de profundidade muito baixos

aumentam a tendência a contragolpes.

Advertências de segurança adicionais

fRecomendamos que, antes da primeira co-

locação em funcionamento, o utente seja

instruido, através de exemplos práticos,

por um especialista a respeito do comando

da electro-serra e sobre a utilização do

equipamento de protecção. Como primei-

ro teste, deveriam ser serrados troncos de

árvores sobre um cavalete ou suporte.

fEste aparelho não deve ser usado por pes-

soas (inclusive crianças) com limitadas ca-

pacidades físicas, sensoriais ou mentais

ou com falta de experiência e/ou falta de

conhecimento, a não ser que, sejam super-

visionadas por uma pessoa responsável

pela sua segurança ou que sejam instruí-

das por elas quanto à utilização do apare-

lho.

Crianças deveriam ser vigiadas para asse-

gurar que não brinquem com o aparelho.

fCrianças e jovens, excepto aprendizes

com mais de 16 anos e sob vigilância, não

devem operar a electro-serra. O mesmo é

válido para pessoas, não familiarizadas,

ou insuficientemente familiarizadas com

o manuseio da electro-serra. A instrução

de serviço deve estar sempre ao alcance.

Pessoas fatigadas ou fracas não devem

operar a serra de corrente.

fSegurar a ferramenta eléctrica firmemen-

te com ambas as mãos durante o trabalho

e manter uma posição firme. A ferramenta

eléctrica é conduzida com segurança com

ambas as mãos.

OBJ_BUCH-1275-002.book Page 63 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

64 | Português

fAssegure-se de que todos os dispositivos

de protecção e punhos estejam montados

aquando da utilização do aparelho. Ja-

mais tente colocar em funcionamento um

aparelho que não esteja completamente

montado nem um aparelho com modifica-

ções inadmissíveis.

fEspere a ferramenta eléctrica parar com-

pletamente, antes de depositá-la.

fNão abrir o acumulador. Há risco de um

curto-circuito.

Proteger o acumulador contra ca-

lor, p. ex. também contra uma per-

manente radiação solar, fogo, água

e humidade. Há risco de explosão.

fEm caso de danos e de utilização incor-

recta do acumulador, podem escapar va-

pores. Arejar bem o local de trabalho e

consultar um médico se forem constata-

dos quaisquer sintomas. É possível que os

vapores irritem as vias respiratórias.

fSe o acumulador estiver com defeito, o

fluido poderá escorrer e danificar as pe-

ças adjacentes. Controlar as peças em

questão. Estas peças devem ser limpas e

se necessário substituídas.

fSó utilizar o acumulador junto com a sua

ferramenta eléctrica Bosch. Só assim é

que o seu acumulador é protegido contra

perigosa sobrecarga.

fSó utilizar acumuladores Bosch com a

tensão indicada na placa de característi-

cas da sua ferramenta eléctrica. Se forem

usados outros acumuladores, p. ex. imita-

ções, acumuladores restaurados ou acu-

muladores de outras marcas, há perigo de

lesões, assim como danos materiais devi-

do a explosões de acumuladores.

Indicações de segurança para carrega-

dores

Manter o carregador afastado de

chuva ou humidade. A infiltração de

água num carregador aumenta o ris-

co de choque eléctrico.

fNão carregar acumuladores de outras

marcas. O carregador só é apropriado para

carregar acumuladores Bosch de iões de lí-

tio com as tensões indicadas nos dados

técnicos. Caso contrário, há risco de in-

cêndio e explosão.

fManter o carregador limpo. Há risco de

choque eléctrico devido a sujidade.

fAntes de cada utilização é necessário ve-

rificar o carregador, o cabo e a ficha. Não

utilizar o carregador se forem verificados

danos. Não abrir pessoalmente o carrega-

dor e só permita que seja reparado por

pessoal qualificado e que só sejam utiliza-

das peças sobressalentes originais. Car-

regadores, cabos e fichas danificados au-

mentam o risco de um choque eléctrico.

fNão operar o carregador sobre uma base

facilmente inflamável (p. ex. papel, teci-

dos etc.) ou em ambiente combustível. Há

perigo de incêndio devido ao aquecimento

do carregador durante o carregamento.

fTomar conta das crianças e assegure-se

de que as crianças não brinquem com o

carregador.

fCrianças e pessoas com deficiências

mentais ou físicas só devem utilizar o car-

regador sob supervisão ou se tiverem si-

do instruídas quanto à utilização. Uma ini-

ciação cuidadosa reduz o risco de erros de

operação e de lesões.

Descrição de funções

Devem ser lidas todas as indica-

ções de advertência e todas as

instruções. O desrespeito das

advertências e instruções apre-

sentadas abaixo pode causar

choque eléctrico, incêndio e/ou graves le-

sões.

Utilização conforme as disposições

A ferramenta eléctrica é destinada para serrar

madeira, como p.ex. vigas de madeira, tábu-

as, galhos, troncos, etc., assim como para

abater árvores. Ela pode ser utilizada para

cortes longitudinais e transversais ao sentido

da fibra.

Esta ferramenta eléctrica não é apropriada

para serrar materiais minerais.

Volume de fornecimento

Retirar a ferramenta eléctrica cuidadosamen-

te da embalagem e verificar se as seguintes

peças se encontram no volume de forneci-

mento:

– Electro-serra

–Cobertura

– Corrente da serra

–Lança

– Protecção da corrente

– Saco com óleo

– Instruções de serviço

Em certos modelos, o acumulador e o carre-

gador estão incluídos no volume de forneci-

mento.

Entre em contacto com o seu revendedor se

faltarem peças ou se houverem peças danifi-

cadas.

Componentes ilustrados

A numeração dos componentes ilustrados re-

fere-se à apresentação da ferramenta eléctri-

ca na página de esquemas.

1Punho traseiro

2Bloqueio de ligação para o interruptor de

ligar-desligar

3Interruptor de ligar-desligar

4Fecho do tanque de óleo

5Punho dianteiro

6Disparo do travão de contragolpe (protec-

ção para as mãos)

7Indicação do nível de óleo

8Limitador de garras

9Protecção da corrente

10 Lança

11 Corrente da serra

12 Punho de aperto

13 Cobertura

14 Saída de ventilação

15 Punho de aperto da corrente

OBJ_BUCH-1275-002.book Page 64 Monday, November 22, 2010 1:10 PM

Português | 65

Bosch Power Tools F 016 L70 758 | (22.11.10)

16 Número de série

17 Acumulador

18 Tecla de destravamento do acumulador

19 Tecla para indicação do estado da carga

20 Indicação do estado de carga do acumula-

dor

21 Indicação do controlo da temperatura

22 Compartimento de carga

23 Carregador

24 Indicador LED vermelho no carregador

25 Indicador LED verde no carregador

26 Ficha de rede **

27 Símbolo do sentido de marcha e do senti-

do de corte

28 Roda da corrente

29 Cavilha de fixação

30 Cavilha de aperto da corrente

31 Bocal de óleo

32 Nervura de guia da lança

33 Cavilha de retenção da corrente

34 Entrada de ventilação

**específico para cada país

Acessórios apresentados ou descritos não perten-

cem ao volume de fornecimento padrão. Todos os

acessórios encontram-se no nosso programa de

acessórios.

Dados técnicos

Informação sobre ruídos/vibrações

Valores de medição para ruídos, determina-

dos conforme 2000/14/CE.

O nível de ruído avaliado como A da ferramen-

ta eléctrica é tipicamente: Nível de pressão

acústica 74 dB(A); Nível de potência acústica

94 dB(A). Incerteza K=3 dB.

Usar protecção auricular!

Valores totais de vibração (soma dos vectores

de três direcções) determinados conforme

EN 60745:

valor de emissão de vibrações ah<2,5 m/s2,

incerteza K =1,5 m/s2.

O nível de oscilações indicado nestas instru-

ções de serviço foi medido de acordo com um

processo de medição normalizado pela norma

EN 60745 e pode ser utilizado para a compa-

ração de aparelhos. Ele também é apropriado

para uma avaliação provisória da carga de vi-

brações.

O nível de vibrações indicado representa as

aplicações principais da ferramenta eléctrica.

Se a ferramenta eléctrica for utilizada para ou-

tras aplicações, com outras ferramentas de

trabalho ou com manutenção insuficiente, é

possível que o nível de vibrações seja diferen-

te. Isto pode aumentar sensivelmente a carga

de vibrações para o período completo de tra-

balho.

Serra de corrente sem fio AKE 30 LI

N° do produto 3 600 H37 1..

Velocidade da corrente na marcha em vazio m/s 8

Comprimento da lança cm 30

Tensão da corrente sem usar ferramentas (SDS) z

Travão de contra-golpe z

Tipo de corrente de serra 3/8" – 90

Espessura do elo de accionamento mm 1,1 (0,034")

Número de elos de accionamento 45

Volume do tanque de óleo ml 120

Lubrificação automática da corrente z

Limitador de garras z

Peso conforme EPTA-Procedure 01/2003 kg 5,2

Número de série Veja número de série 16 (placa de carac-

terísticas) na ferramenta eléctrica

Acumulador Li-Iões

N° do produto 2 607 336 107

Tensão nominal V= 36

Capacidade Ah 2,6

Tempo de carga (acumulador descarregado) min 95

Número de elementos do acumulador 20

Carregador AL 3640 CV

Professional

AL 3620 CV

Professional

N° do produto EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Corrente de carga A4,02,0

Faixa de temperatura de carga admissível °C 0– 45 0– 45

Peso conforme EPTA-Procedure 01/2003 kg 1,0 0,6

Classe de protecção /II /II

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial

das ferramentas eléctricas individuais pode variar.

OBJ_BUCH-1275-002.book Page 65 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

66 | Português

Para uma estimação exacta da carga de vibra-

ções, também deveriam ser considerados os

períodos nos quais o aparelho está desligado

ou funciona, mas não está sendo utilizado. Is-

to pode reduzir a carga de vibrações durante

o completo período de trabalho.

Além disso também deverão ser estipuladas

medidas de segurança para proteger o opera-

dor contra o efeito de vibrações, como por

exemplo: Manutenção de ferramentas eléctri-

cas e de ferramentas de trabalho, manter as

mãos quentes e organização dos processos

de trabalho.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabili-

dade, que o produto descrito nos “Dados téc-

nicos” cumpre as seguintes normas ou docu-

mentos normativos: EN 60745 (aparelho sem

fio) e EN 60335 (carregador sem fio) confor-

me as disposições das directivas

2006/95/CE, 2004/108/CE, 2006/42/CE,

2000/14/CE.

Exame CE de tipo n° 2131439.01CE pelo labo-

ratório de teste notificado n° 0344, KEMA

Quality B.V. Arnhem, Netherlands.

2000/14/CE: Nível de potência acústica ga-

rantido 97 dB(A). Processo de avaliação da

conformidade conforme anexo V.

Categoria de produto: 6

Processo técnico em:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montagem

Para sua segurança

fAtenção! Desligar a ferramenta eléctrica e

remover o acumulador antes de todos os

trabalhos de manutenção e de limpeza.

fNão utilizar o acumulador de 4,5 Ah com

a ferramenta eléctrica.

Retirar o acumulador (veja figura A)

O acumulador 17 possui dois níveis de trava-

mento, que devem evitar, que o acumulador

possa cair, caso a tecla de destravamento do

acumulador 18 seja premida por acaso. En-

quanto o acumulador estiver dentro da ferra-

menta eléctrica, ele é mantido em posição por

uma mola.

Nota: A ferramenta eléctrica só funciona se os

dois níveis de travamento estiverem engata-

dos.

Para retirar o acumulador 17:

Carregar o acumulador (veja figura B)

fNão utilizar outro carregador. O carrega-

dor fornecido está adaptado ao acumula-

dor de Li-Iões montado na sua ferramenta

eléctrica.

fObservar a tensão de rede! A tensão da

fonte de corrente deve coincidir com a

chapa de identificação do carregador. Car-

regadores marcados para 230 V também

podem ser operados com 220 V.

O acumulador está equipado com uma moni-

torização de temperatura que só permite uma

carga na faixa de temperatura entre 0 °C e

45 °C. Desta forma é alcançada uma alta vida

útil do acumulador.

Nota: O acumulador é fornecido parcialmente

carregado. Para assegurar a completa potên-

cia do acumulador, o acumulador deverá ser

carregado completamente no carregador an-

tes da primeira utilização.

O acumulador de iões de lítio pode ser carre-

gado a qualquer altura, sem que a sua vida útil

seja reduzida. Uma interrupção do processo

de carga não danifica o acumulador.

A “Electronic Cell Protection (ECP)” protege

o acumulador de iões de lítio contra descarga

total. A serra de corrente é desligada através

de um disjuntor de protecção, logo que o acu-

mulador estiver descarregado. A corrente da

serra não se movimenta mais.

Não continuar a premir o

interruptor de ligar-desligar

após o desligamento automático da ferra-

menta eléctrica. O acumulador pode ser dani-

ficado.

Processo de carga

O processo de carga começa assim que intro-

duzir a ficha de rede do carregador na tomada

e que colocar o acumulador 17 no comparti-

mento de carga 22.

Com o processo de carga inteligente, o estado

de carga do acumulador é reconhecido auto-

maticamente e o acumulador é carregado de

acordo com a temperatura e com a tensão do

acumulador, com a corrente de carga ideal.

Desta forma o acumulador é poupado e per-

manece completamente carregado, mesmo

durante a arrecadação no carregador.

Significado dos elementos de indicação

A monitorização do processo de carga é sina-

lizado pelos LED indicadores 24 ou 25:

Processo de carga rápido

O processo de carga rápido é sinalizado por

piscar do LED indicador verde 25.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Premir o acumulador contra o pé da fer-

ramenta eléctrica (1.) e ao mesmo tempo

premir a tecla de destravamento 18 (2.).

pPuxar o acumulador da ferramenta eléc-

trica, até poder ver uma listra vermelha

(3.).

qPremir novamente a tecla de destrava-

mento 18 e puxar o acumulador com-

pletamente para fora.

AL 3640 CV

Professional

AL 3620 CV

Professional

ATENÇÃO

OBJ_DOKU-22658-002.fm Page 66 Tuesday, November 23, 2010 3:29 PM

Português | 67

Bosch Power Tools F 016 L70 758 | (22.11.10)

Elemento de indicação no acumulador: Os

três LEDs verdes iluminam-se sequencialmen-

te e apagam-se por instantes durante o pro-

cesso de carga. O acumulador está completa-

mente carregado, se os três LEDs verdes

permanecerem iluminados. Aprox. 5 minutos

depois do acumulador estar completamente

carregado, apagam-se novamente os três LE-

Ds verdes.

Nota: O processo de carga rápida só pode ser

realizado se a temperatura do acumulador es-

tiver dentro da faixa de temperatura de carga

admissível, veja trecho “Dados técnicos”.

Acumulador carregado

A iluminação permanente da indicação LED

verde 25 indica, que o acumulador está com-

pletamente carregado.

Adicionalmente soa durante aprox. 2 segun-

dos um sinal acústico, que sinaliza o carrega-

mento completo do acumulador.

Em seguida o acumulador pode ser colocado

imediatamente em funcionamento.

Quando o acumulador não está introduzido, a

iluminação permanente do LED verde 25 in-

dica, que a ficha de rede está encaixada na to-

mada e que o carregador está pronto para

funcionar.

Temperatura do acumulador abaixo de 0 °C

ou acima de 45 °C

A iluminação permanente do LED indicador

vermelho 24 sinaliza que a temperatura do

acumulador está além da faixa de temperatu-

ra para o carregamento rápido, que é de

0 °C – 45 °C. Assim que a faixa de temperatu-

ra admissiva for alcançada, o carregador co-

mutar-se-á automaticamente para o carrega-

mento rápido.

Se a tempertura do acumulador estiver fora

da faixa de temperatura de carga admissível,

o LED vermelho do acumulador iluminar-se-á

assim que o acumulador for introduzido no

carregador.

Nenhum processo de carga possível

Se houver uma outra falha no processo de car-

ga, esta será sinalizada pelo piscar do LED in-

dicador vermelho 24.

O processo de carga não pode ser iniciado e

não é possível carregar o acumulador (veja

“Busca de erros”).

Indicações para carregar

No caso de contínuos e repetidos ciclos de

carga, sem interrupção, é possível que o car-

regador se esquente. Isto no entanto não tem

importância e não apresenta qualquer defeito

técnico do carregador.

Um período de funcionamento reduzido após

o carregamento, indica que o acumulador es-

tá gasto e que deve ser substituido.

Observar a indicação sobre a eliminação de

forma ecológica.

Arrefecimento do acumulador (Active Air

Cooling)

O comando do ventilador integrado no carre-

gador controla a temperatura do acumulador

introduzido. Se a temperatura do acumulador

estiver acima de 30 °C, o acumulador será ar-

refecido por um ventilador até alcançar a tem-

peratura ideal de carga. O ventilador ligado

produz um ruído de ventilação.

Se o ventilador não estiver funcionando, signi-

fica que a temperatura do acumulador se in-

contra na faixa de temperatura de carga ideal

ou que o ventilador está com defeito. Neste

caso o período de carga do acumulador é pro-

longado.

Montar e esticar a corrente da serra

(veja figuras C1–C3)

fSó introduzir o acumulador depois que a

serra de corrente estiver completamente

montada.

fPara o manuseio da corrente de serra é

necessário usar luvas de protecção.

Montagem da lança e da corrente da serra

– Desembalar todas as peças com cuidado.

– Depositar a electro-serra sobre uma super-

fície recta.

fSó utilizar electro-serras com uma espes-

sura de elo de accionamento (largura da

ranhura) de 1,1 mm.

– Colocar a corrente da serra 11 na ranhura

em volta da lança 10. Observar o sentido

de marcha, comparando a corrente de ser-

ra com o símbolo do sentido de marcha 27

na lança 10.

– Colocar os elos da corrente em volta da ro-

da da corrente 28 e colocar a lança 10 de

modo que a cavilha 29 e as duas nervuras

de guia da lança 32 engatem no orifício

oblongo da lança 10, asssim como a cavi-

lha de aperto da corrente 30, nos respecti-

vos orifícios oblongos da lança 10.

Se necessário, gire o punho de aperto da

corrente 15 para alinhar as cavilhas de

aperto da corrente 30 aos orifícios da lan-

ça 10.

– Controlar se todas as peças estão bem po-

sicionadas e manter a lança com a corren-

te da serra nesta posição.

– Girar o punho de aperto da corrente 15 até

a corrente da serra 11 estar encostada

sem alguma folga.

– Colocar a tampa 13 com exactidão e asse-

gure-se de que a cavilha de retenção da

corrente 33 páre na fenda de guia da tam-

pa 13 prevista para tal.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 67 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

68 | Português

– Apertar um pouco a tampa 13 com o punho

de aperto 12.

– A corrente de serra ainda não está estica-

da. Proceder como descrito no capítulo

“Esticar a corrente de serra” para esticar a

corrente de serra.

Esticar a corrente de serra (veja figura D)

A tensão da corrente deve ser controlada an-

tes de iniciar o trabalho, e após os primeiros

cortes e em intervalos regulares de 10 minu-

tos ao serrar. Especialmente no caso de cor-

rentes de serra novas, deverá contar um uma

maior dilatação.

A vida útil da corrente de serra depende muito

da lubrificação suficiente e da tensão correcta.

Não esticar a corrente de serra quando ela es-

tiver fortemente aquecida, pois ela se contrai

após o arrefecimento e estaria esticada de-

mais na lança.

– Depositar a electro-serra sobre uma super-

fície recta.

– Soltar o punho de aperto 12 até que a lan-

ça 10 apenas seja mantida em posição

(não remover o punho de aperto!).

– Controlar se os elos da corrente se encon-

tram de maneira correcta na fenda de guia

da lança 10 e na roda da corrente 28.

– Girar o punho de aperto da corrente 15 no

sentido dos ponteiros do relógio até alcan-

çar a tensão correcta da corrente. O movi-

mento giratório empurra a cavilha de aper-

to da corrente 30, e portanto a lâmina, 10

para frente.

– A corrente da serra 11 está esticada de for-

ma correcta, assim que no meio seja possí-

vel levantar aprox. 5–10 mm. Isto deveria

ser feito com uma mão, puxando a corren-

te da serra para cima, contra o peso da

própria electro-serra.

– Se a corrente da serra 11 estiver esticada

demais, deverá girar o punho de aperto da

corrente 15 no sentido contrário dos pon-

teiros do relógio. Controlar em seguida no-

vamente a tensão da corrente. Se necessá-

rio, a tensão da corrente deverá ser

reajustada como descrito acima.

– Apertar a tampa 13 com o punho de aperto

12.

Lubrificação da corrente da serra

(veja figuras C1 e E)

Nota: A electro-serra não é fornecida com o

tanque de óleo contra aderência da corrente

da serra. É importante encher o tanque com

óleo antes da utilização. A electro-serra sofre-

rá danos se for utilizada sem óleo contra ade-

rência da corrente da serra ou com um nível

de óleo abaixo da marcação mínima.

A vida útil e a potência de corte da corrente

da serra depende da lubrificação optimizada.

Por este motivo a corrente da serra é lubrifi-

cada automaticamente com óleo contra ade-

rência da corrente de serra durante a opera-

ção com o bocal de óleo 31.

Proceda da seguinte maneira para encher o

tanque de óleo:

– Depositar a electro-serra sobre uma super-

fície apropriada, com o fecho do tanque de

óleo 4 para cima.

– Limpar a área do fecho do tanque de óleo

4 com um pano e desatarraxar o fecho.

– Encher o tanque de óleo com óleo contra

aderência da corrente de serra Bosch, bio-

degradável, até alcançar a marcação “max”

da indicação do nível de óleo 7.

– Observe que não entre nenhuma sujidade

no tanque de óleo. Desatarraxar novamen-

te o fecho do tanque de óleo 4.

– Deixar a serra de corrente funcionar duran-

te 30 segundos para que o óleo seja bom-

beado para frente.

Nota: Para a ventilação do tanque de óleo há pe-

quenos canais de ar na tampa do tanque de

óleo. Para evitar que escape óleo, a corrente de

serra deverá, sempre que não estiver sendo uti-

lizada, ser depositada na posição horizontal

com a tampa do tanque de óleo 4 para cima.

Nota: Só deve ser utilizado óleo contra ade-

rência da corrente da serra biodegradável re-

comendado, para evitar que a electro-serra

seja danificada. Jamais utilizar óleo reciclado

nem óleo velho. A garantia caduca se for utili-

zado óleo não homologado.

Nota: O óleo se torna viscoso a baixas tempera-

turas, sendo que o caudal de óleo é reduzido.

Funcionamento

Colocação em funcionamento

Colocar o acumulador

Introduzir o acumulador 17 carregado, por

trás, no pé da ferramenta eléctrica. Premir o

acumulador completamente para dentro do

pé, até a linha vermelha não estar mais visível

e o acumulador estar firmemente travado.

Nota: A ferramenta eléctrica só funciona se os

dois níveis de travamento estiverem engatados.

Ligar e desligar

Segurar a electro-serra como descrito no ca-

pítulo “Trabalhar com a electro-serra”.

Para a colocação em funcionamento da ferra-

menta eléctrica, deverá primeiramente pre-

mir o bloqueio de ligação 2 para trás e premir

em seguida o interruptor de ligar-desligar 3 e

mantê-lo premido.

Assim que a ferramenta eléctrica funcionar,

poderá soltar o bloqueio de ligação.

Para desligar a ferramenta eléctrica, deverá sol-

tar novamente o interruptor de ligar-desligar 3.

Nota: Por motivos de segurança o interruptor

de ligar-desligar 3 não pode ser travado, mas

deve permanecer premido durante o funcio-

namento.

Nota: Não travar a electro-serra accionando a

protecção dianteira da mão 6 (activar o travão

de contragolpe).

Travão de contra-golpe (veja figura F)

O travão de contragolpe é um mecanismo de

protecção, que é accionado sobre a protec-

ção da mão 6 quando a electro-serra sofre um

contragolpe. A corrente da serra pára o mais

tardar após 0,15 segundos.

Executar um teste de funcionamento de tempos

em tempos. Empurrar a protecção dianteira da

mão 6 para frente (posição o) e ligar por instan-

tes a serra de corrente. A corrente não deve co-

meçar a se movimentar. Para destravar nova-

mente o travão de protecção contra contra-

OBJ_BUCH-1275-002.book Page 68 Monday, November 22, 2010 1:10 PM

Português | 69

Bosch Power Tools F 016 L70 758 | (22.11.10)

golpe é necessário soltar o interruptor de ligar-

desligar 3 e puxar a protecção dianteira da mão

6 de volta para trás (posição n).

Nota: Se tentar ligar a serra de corrente com

o travão de protecção contra contra-golpe ac-

tivado, soa um sinal de alarme (“som bip”).

Para ligar a serra de corrente deverá soltar o

interruptor de ligar-desligar 3, puxar a protec-

ção dianteira da mão 6 de volta para a posição

n e premir em seguida o interruptor de ligar-

desligar 3.

Trabalhar com a electro-serra

Antes de serrar

Os seguintes controlos devem ser realizados

antes da colocação em funcionamento e em

intervalos regulares ao serrar:

– A electro-serra está em perfeito e seguro

estado de funcionamento?

– O tanque de óleo está cheio? Controlar a

indicação do nível de óleo antes do traba-

lho e regularmente durante o trabalho. En-

cher novamente o óleo assim que o nível

de óleo alcançar o canto inferior do visor.

O enchimento é suficiente para aprox. 15

minutos, dependendo das pausas e da in-

tensidade do trabalho.

– A corrente da serra está esticada e afiada

de forma correcta? Ao serrar a tensão da

corrente deve ser controlada regularmente

a cada 10 minutos. Especialmente no caso

de correntes de serra novas, deverá contar

um uma maior dilatação. O estado da cor-

rente da serra influencia essencialmente a

potência da serra. Só correntes da serra

afiadas protegem contra sobrecarga.

– O travamento de contragolpe está solto e

o seu funcionamento está assegurado?

– Está a usar o equipamento de protecção ne-

cessário? Usar óculos de protecção e pro-

tector de ouvidos. Recomendamos a utiliza-

ção de equipamentos de protecção para a

cabeça, mãos, pernas e pés. Roupas de pro-

tecção apropriadas reduzem o risco de le-

sões devido a material serrado a voar ou con-

tacto acidental com a corrente de serra.

Contragolpe ao serrar (veja figura F)

Um contragolpe ao serrar é quando a corrente

de serra em funcionamento repentinamente

golpeia para cima ou para trás, o que pode

ocorrer quando a ponta da lança entra em

contacto com o material a ser serrado ou se a

correia emperrar.

Quando ocorre um contragolpe, a electro-ser-

ra reage de modo imprevisível e pode causar

graves lesões no operador ou nas pessoas

que se encontrem na áera de serrar.

Cortes laterais, cortes transversais e longitu-

dinais devem ser realizados com cuidado,

porque para eles não é possível usar o limita-

dor de garras 8.

Para evitar contragolpes da serra:

– Aplicar a electro-serra de forma mais plana

possível.

– Jamais trabalhar com uma corrente de ser-

ra frouxa, alargada ou extremamente gas-

ta.

– Afiar a corrente de serra de forma prevista.

– Jamais serrar acima da altura dos ombros.

– Jamais serrar com a ponta da lança.

– Sempre segurar a electro-serra firmemen-

te com ambas as mãos.

– Sempre utilizar uma corrente de serra Bos-

ch que inibe contragolpe.

– Usar o limitador de garras 8 como alavan-

ca.

– Tenha em atenção a tensão correcta da

corrente.

Comportamento geral (veja figuras F – I)

Sempre segurar a electro-serra firmemente

com as duas mãos; o punho dianteiro com a

mão esquerda e o punho traseiro com a mão

direita. Segurar bem os punhos, sempre com

o polegar e os dedos em volta do punho. Ja-

mais serrar com uma mão.

Só operar a electro-serra numa posição firme

e segura. Segurar a electro-serra levemente à

direita do próprio corpo.

A corrente da serra já deve estar se movimen-

tando à plena velocidade antes de entrar em

contacto com a madeira. Utilize o limitador de

garras 8 para apoiar a electro-serra sobre a

madeira. Ao serrar deverá usar o limitador de

garras como alavanca.

Ao serrar ramos mais grossos ou troncos, de-

verá reaplicar o limitador de garras num pon-

to mais baixo. Para tal deverá puxar a electro-

serra para trás, para soltar o limitador de gar-

ras e reaplicá-lo um pouco mais abaixo. Para

isto não é necessário remover a corrente da

serra do corte.

Ao serrar não deverá premir com força sobre

a corrente da serra, mas permitir que ela fun-

cione exercendo uma leve pressão de alavan-

ca sobre o limitador de garras 8.

Jamais operar a electro-serra com os braços

esticados. Não tente serrar em locais de difícil

acesso, nem de pé sobre uma escada. Jamais

serrar acima da altura dos ombros.

Os melhores resultados de serrar são alcança-

dos quando a velocidade da corrente não é re-

duzida devido a sobrecarga.

Cuidado ao chegar no final do corte. Assim

que a electro-serra tiver cortado o material, o

seu peso muda inesperadamente. Há perigo

de lesões para as pernas e para os pés.

Só remover a electro-serra do corte com a

corrente da serra em movimento.

Serrar troncos (veja figuras G e J)

Ao serrar troncos devem ser observadas as

seguintes directivas de segurança:

Depositar o tronco e apoiá-lo como indicado

na figura, de modo que o corte não possa se

fechar e emperrar a corrente da serra.

Pedaços de madeira mais curtos devem ser

alinhados e presos.

Só devem ser serrados objectos de madeira.

Evitar o contacto com pedras e pregos, pois

estes podem ser atirados para cima, podendo

danificar a corrente da serra ou ferir grave-

mente o utente ou as pessoas que se encon-

trem ao redor.

A electro-serra em funcionamento não deve

entrar em contacto com cercas de arame nem

com o chão.

A electro-serra não é apropriada para cortar

ramagens finas.

OBJ_BUCH-1275-002.book Page 69 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

70 | Português

Cortes longitudinais devem ser realizados

com cuidado especial, pois para estes não é

possível utilizar o limitador de garras 8. Con-

duzir a electro-serra num ângulo plano, para

evitar um contragolpe da serra.

Ao serrar em declives, os troncos e o material

a ser serrado que se encontra deitado no chão

deve sempre ser serrado estando por cima ou

ao lado.

Tenha cuidado para não tropeçar por cepos

de árvore, ramos, raízes, etc.

Serrar madeira sob tensão (veja figura J)

fSó pessoal especialmente formado é que

deve serrar madeira, ramos ou árvores

que estejam sob tensão. Deve ser tomado

muito cuidado. Há um elevado perigo de

acidentes.

Se a madeira estiver apoiada de ambos os la-

dos, deverá primeiro cortar o tronco, por cima

(Y), até um terço do diâmetro e em seguida

cortar todo o tronco, por baixo (Z), na mesma

altura, para evitar que a electro-serra possa

quebrar ou emperrar. Enquanto isto deverá

evitar que a corrente da serra possa entrar em

contacto com o chão.

Se a madeira estiver apoiada de um só lado,

deverá primeiro cortar o tronco, de baixo para

cima (Y), até um terço do diâmetro e em se-

guida cortar todo o tronco, por cima (Z), na

mesma altura, para evitar que a electro-serra

possa quebrar ou emperrar.

Abater ávores (veja figura K)

fSempre usar um capacete para estar pro-

tegido contra galhos a cair.

fCom a electro-serra só devem ser abati-

das árvores com um diâmetro menor do

que o comprimento da lança.

fInterditar a área de trabalho. Observe

que não se encontrem pessoas nem ani-

mais na área de queda da árvore (n).

fNão tente libertar uma corrente de serra

emperrada com o motor em funcionamen-

to. Use cunhas de madeira para libertar a

corrente de serra emperrada.

Se duas ou mais pessoas estiverem a cortar

ou abater ao mesmo tempo, a distância entre

as pessoas a abater e cortar deveria ter no mí-

nimo o dobro da altura da árvore a ser abati-

da. Ao abater árvores, deverá observar que

outras pessoas não sejam sujeitas a quais-

quer perigos, que não sejam atingidos cabos

eléctricos e que não sejam causados danos

materiais. Se uma árvore entrar em contacto

com um cabo eléctrico, deverá informar ime-

diatamente a companhia de energia eléctrica

responsável.

Ao trabalhar em declives, o operador da elec-

tro-serra deveria permanecer na área acima

da árvore a ser abatida, porque após ser cor-

tada, a árvore provavelmente irá tombar e ro-

lar declive abaixo.

Antes de abater, deveria planear um caminho

de fuga (o) e se necessário abrir um caminho.

O caminho de fuga deveria percorrer diagonal-

mente para trás da linha de queda prevista.

Antes de abater uma árvore, deverá conside-

rar a inclinação natural da árvore, a posição

dos galhos maiores e a direcção do vento, pa-

ra poder avaliar a direcção na qual a árvore

tende a cair.

Livrar a árvore de sujidades, pedras, cascas

soltas, pregos, grampos e arames.

Abrir o entalhe: Abrir, na direcção de queda,

um entalhe (X–W) com uma profundidade de

1/3 do diâmetro da árvore. Primeiro deve ser

executado o entalhe horizontal inferior. Desta

forma evita-se que a corrente de serra ou o

carril de guia emperre ao fazer o segundo cor-

te.

Fazer o corte de abate: Fazer o corte de aba-

te (Y) no mínimo 50 mm acima do corte de en-

talhe horizontal. Fazer o corte de abate para-

lelamente ao corte de entalhe horizontal. O

corte de abate só deve ser feito de modo que

ainda permaneça uma parte não cortada (do-

bradiça) entre a linha de abate e o entalhe. A

dobradiça evita que a árvore possa virar e

tombar para o lado errado. Não cortar a do-

bradiça.

Aproximando-se da dobradiça, o corte de aba-

te deveria provocar a queda da árvore. Se

houver risco da árvore tombar numa direcção

não desejada, ou se a árvore balançar para

frente e para trás, emperrando a corrente da

serra, deverá interromper o corte de abate e

introduzir cunhas de madeira, de plástico ou

de alumínio para abrir o corte e para forçar a

árvore a cair na direcção desejada.

Quando a árvore começar a cair, deverá remo-

ver a electro-serra do corte, desligá-la, depo-

sitá-la e deixar a área de perigo pelo caminho

de fuga planeado. Tenha cuidado com galhos

que estejam a cair e não tropece.

Force a árvore a cair, introduzindo uma cunha

(Z) no corte horizontal.

Quando a árvore começar a cair, deixe a área

de perigo pelo caminho de fuga planeado. Te-

nha cuidado com galhos que estejam a cair e

não tropece.

Desgalhar (veja figura L)

Desgalhar significa cortar os galhos de árvores

deitadas a baixo. Ao desgalhar, os galhos maio-

res e apontados para baixo, que apoiam a árvo-

re, devem ser deixados por enquanto. Cortar ra-

mos pequenos de acordo com um corte,

conforme indicado na figura. Galhos sob ten-

são, deveriam ser cortados de baixo para cima,

para evitar que a electro-serra seja entalada.

Cortar troncos ao comprimento

(veja figuras M – P)

Neste processo de trabalho, a árvore deitada

a baixo é cortada em pedaços. Manter uma

posição segura e distribuir o seu peso unifor-

memente sobre ambos os pés. Se possível,

deverá escorar e apoiar o tronco com galhos,

barras ou cunhas. Seguir as simples instru-

ções para serrar com facilidade.

Assim que o tronco da árvore estiver apoiado

de forma uniforme ao longo de todo o compri-

mento, comece a serrar por cima.

Quando o tronco está apoiado sobre uma extre-

midade, deverá primeiro serrar 1/3 do diâmetro

do tronco, pelo lado de baixo e em seguida o

resto por cima, na altura do corte inferior.

Quando o tronco está apoiado sobre ambas

as extremidades, deverá primeiro serrar 1/3

do diâmetro do tronco, pelo lado 2/3 de cima

e em seguida o lado de baixo, na altura do cor-

te superior.

OBJ_BUCH-1275-002.book Page 70 Monday, November 22, 2010 1:10 PM

Português | 71

Bosch Power Tools F 016 L70 758 | (22.11.10)

Para serrar em declives, deverá sempre posi-

cionar-se acima do tronco. Para manter o con-

trolo total no momento de “corte”, deverá re-

duzir a força de pressão ao alcançar o fim do

corte, sem soltar os punhos da electro-serra.

Tenha cuidado para que a electro-serra não

entre em contacto com o chão. Após a execu-

ção do corte, deverá aguardar que electro-ser-

ra páre, antes de remover a electro-serra do

corte. Sempre desligar o motor da electro-ser-

ra antes de se deslocar de árvore para árvore.

Indicação do estado de carga do acumulador

(vejafiguraB)

O acumulador 17 está equipado com uma indi-

cação do estado de carga 20, que indica o esta-

do de carga do acumulador. A indicação do es-

tado de carga 20 consiste de 3 LEDs verdes.

Accionar a tecla para a indicação do estado de

carga 19, para activar a indicação do estado

de carga 20. A indicação do estado de carga

apaga-se automaticamente após aprox. 5 se-

gundos.

O estado da carga também pode ser controla-

do com o acumulador retirado.

Se após premir a tecla de pressão 19 não se

iluminar nenhum LED, significa que o acumu-

lador está com defeito e deve ser substituido.

Por motivos de segurança, a consulta do esta-

do de carga só pode ser realizada com a ferra-

menta eléctrica desligada.

Os três LEDs verdes iluminam-se sequencial-

mente e apagam-se por instantes durante o

processo de carga. O acumulador está com-

pletamente carregado, se os três LEDs verdes

permanecerem iluminados. Aprox. 5 minutos

depois do acumulador estar completamente

carregado, apagam-se novamente os três LE-

Ds verdes.

Indicação do controle da temperatura

O LED vermelho da indicação do controle de

temperatura 21 indica que o acumulador ou a

electrónica da ferramenta eléctrica (com o

acumulador introduzido) não se encontra na

faixa ideal de temperatura. Neste caso a ferra-

menta eléctrica não funciona ou não funciona

com plena potência.

Controlo de temperatura do acumulador

O LED vermelho 21 pisca ao premir a tecla 19

ou o interruptor de ligar-desligar 3 (com o

acumulador introduzido): A temperatura do

acumulador está além da faixa de temperatu-

ra de funcionamento de –10 °C a + 60 °C.

O acumulador desliga-se a uma temperatura

superior a 70 °C, até ser alcançada a faixa de

temperatura admissível.

Controlo de temperatura da electrónica da

ferramenta eléctrica

O LED 21 vermelho ilumina-se permanente-

mente ao premir o interruptor de ligar-desli-

gar 3: A temperatura da electrónica da ferra-

menta eléctrica é inferior a 5 °C ou superior

75°C.

A electrónica da ferramenta eléctrica desliga-

se a uma temperatura superior a 90 °C, até a

temperatura admissível para o funcionamento

se encontrar novamente na faixa admissível

de temperatura de funcionamento.

Busca de erros

Se a ferramenta eléctrica não estiver funcionando correctamente, a seguinte tabela descreve

sinais de erro, possíveis causas e medidas de solução. Se não for possível identificar e eliminar

o problema com estas informações, dirija-se à sua oficina de serviço pós-venda.

fAtenção: Antes de tentar localizar o erro, deverá desligar a ferramenta eléctrica e retirar

o acumulador.

Indicação LED Capacidade do

acumulador

Luz permanente 3 LEDs

verdes ≥2/3

Luz permanente 2 LEDs

verdes ≥1/3

Luz permanente 1 LEDs

verdes ≤1/3

Luz intermitente 1 LED

verde Reserva

Sintomas Possível causa Solução

A electro-serra

não funciona

O travão de contragolpe foi

accionado (soa um sinal de alarme

(“som bip”))

Puxar a protecção dianteira da mão 6

para a posição n

Carregar o acumulador Carregar o acumulador, veja também

as “Instruções para carregar”

O acumulador não foi introduzido de

forma correcta

Assegure-se de que os dois níveis de

travamento estejam engatados

A protecção motor foi activada Deixar o motor esfriar

Acumulador muito frio/muito quente Permitir que o acumulador se aque-

ça/arrefeça

A corrente da

serra não se

movimenta

Carregar o acumulador Carregar o acumulador, veja também

as “Instruções para carregar”

Ferramenta eléctrica com defeito Dirija-se a uma oficina de serviço

pós-venda

OBJ_BUCH-1275-002.book Page 71 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

72 | Português

A electro-serra

trabalha inter-

mitentemente

Mau contacto externo ou interno Dirija-se a uma oficina de serviço

pós-venda autorizada Bosch

Interruptor de ligar-desligar 3 com

defeito

Dirija-se a uma oficina de serviço

pós-venda autorizada Bosch

Corrente da

serra seca

Não há óleo no tanque Encher com óleo

A ventilação do fecho do tanque de

óleo 4 está obstruída

Limpar o fecho do tanque de óleo 4

O canal de saída de óleo está obstru-

ído

Limpar o canal de saída de óleo

A corrente da

serra não é tra-

vada

Travão de protecção contra contra-

golpe com defeito

Dirija-se a uma oficina de serviço

pós-venda autorizada Bosch

Corrente da

serra/carril de

guia quente

Não há óleo no tanque Encher com óleo

A ventilação do fecho do tanque de

óleo 4 está obstruída

Limpar o fecho do tanque de óleo 4

O canal de saída de óleo está obstru-

ído

Limpar o canal de saída de óleo

Tensão da corrente alta demais Ajustar a tensão da corrente

Corrente de serra embotada Reafiar ou substituir a corrente da

serra

A electro-serra

arranca, vibra

ou não corta

direito

Tensão da corrente baixa demais Ajustar a tensão da corrente

Corrente de serra embotada Reafiar ou substituir a corrente da

serra

Corrente da serra gasta Substituir a corrente da serra

Os dentes da serra mostram para a

direcção errada

Montar a corrente da serra de forma

correcta

Fortes vibra-

ções/ruídos

Ferramenta eléctrica com defeito Dirija-se a uma oficina de serviço

pós-venda

A duração de

serrar por carga

do acumulador

é curta demais

Demasiada fricção devido à falta e lu-

brificação

Assegurara a lubrificação da corrente

(veja “Lubrificação da corrente de

serra”)

A corente da serra deve ser limpa Limpar a corrente de serra

Má técnica de serra veja “Trabalhar com a electro-serra”

O acumulador não está completa-

mente carregado

Carregar o acumulador, veja também

as “Instruções para carregar”

A corrente da

serra se movi-

menta lenta-

mente

Carregar o acumulador Carregar o acumulador, veja também

as “Instruções para carregar”

Acumulador foi armazenado a uma

temperatura além da admissível

Permitir que o acumulador se aqueça

até alcançar a temperatura ambiente

(dentro da faixa de temperatura do

acumulador de 0 a 45 °C)

A indicação de

carga do acu-

mulador 24 está

permanente-

mente ligada

Nenhum pro-

cesso de carga

possível

O acumulador não foi (correctamen-

te) colocado

Colocar o acumulador correctamente

no carregador

Contactos do acumulador sujos Limpar os contactos do acumulador,

p. ex. colocando e retirando repeti-

damente o acumulador, se necessá-

rio substituir o acumulador

Acumulador com defeito Substituir o acumulador

Os LED indica-

dores 24 ou 25

não se acendem

após introduzir

a ficha de rede

na tomada

A ficha de rede do carregador não es-

tá (correctamente) introduzida

Introduzir a ficha de rede (totalmen-

te) na tomada

Tomada, cabo de rede ou carregador

com defeito

Controlar a tensão de rede, se neces-

sário, permitir que o carregador seja

controlado por uma oficina de servi-

ço autorizada para ferramentas eléc-

tricas Bosch

Sintomas Possível causa Solução

OBJ_BUCH-1275-002.book Page 72 Monday, November 22, 2010 1:10 PM

Português | 73

Bosch Power Tools F 016 L70 758 | (22.11.10)

Manutenção e serviço

Manutenção e limpeza

fAtenção! Desligar a ferramenta eléctrica

e remover o acumulador antes de todos

os trabalhos de manutenção e de limpe-

za.

Nota: Executar os seguintes trabalhos de ma-

nutenção em intervalos regulares para asse-

gurar uma utilização longa e fiável.

Manter a ferramenta eléctrica e as aberturas

de ventilação sempre limpas, para trabalhar

bem e de forma segura.

Controlar regularmente se a electro-serra

apresenta defeitos, como por exemplo uma

corrente de serra frouxa, pendurada ou dani-

ficada, fixações soltas e gastas ou peças dani-

ficadas.

Verificar se tampas, coberturas e dispositivos

de protecção não estão danificados e se estão

colocados correctamente. Executar eventuais

trabalhos de manutenção e de reparação ne-

cessários antes da utilização.

Se a electro-serra falhar apesar de cuidado-

sos processos de fabricação e de teste, a re-

paração deverá ser executada por uma oficina

de serviço autorizada para ferramentas eléc-

tricas Bosch.

Nota: É imprescindível esvaziar o tanque de

óleo antes da expedição das electro-serras.

Para todas as questões e encomendas de pe-

ças sobressalentas é imprescindível indicar o

número de produto de 10 dígitos, como cons-

ta na placa de características da electro-serra.

Substituir/virar a corrente da serra e a lança

(veja figuras C1–C3)

Controlar a corrente da serra e a lança confor-

me o capítulo “Esticar a corrente de serra”.

A ranhura de guia da lança desgasta-se com o

passar do tempo. Para trocar a corrente da

serra deverá girar a lança 180°, para compen-

sar o desgaste; isto prolonga a vida útil da lan-

ça.

Controlar a roda da corrente 28. Se estiver

gasta ou danificada devido à alta carga, ela

deverá ser substituída numa oficina de servi-

ço pós-venda.

Afiar a corrente de serra

A corrente da serra pode ser reafiada de for-

ma correcta em cada uma das oficinas pós-

venda Bosch autorizadas. Com o dispositivo

Bosch de afiar correntes ou com o Dremel-

Multi, com adaptador de lixar 1453, é possível

reafiar a corrente por conta própria. Observe

a instrução de serviço fornecida.

Controlar o automatismo de óleo

O funcionamento da lubrificação automática

da corrente pode ser controlado ligando a

serra e segurá-la com a ponta no sentido de

um cartão ou de um paple sobre o chão. Não

permitir que a corrente entre em contacto

com o chão e mantenha uma distância de

20 cm. Se puder ver uma pista de óleo, signi-

fica que o automatismo de óleo funciona per-

feitamente. Se não puder ser vista nenhuma

pista de óleo, apesar do tanque estar cheio,

leia o capítulo “Busca de erros” ou entre em

contacto com uma oficina pós-venda Bosch.

Após o processo de trabalho/arrecadação

Limpar a carcaça de plástico da electro-serra

com uma escova macia e com um pano limpo.

Não usar água, solventes nem produtos de po-

limento. Remover todas as sujidades, especi-

almente das aberturas de ventilação do mo-

tor.

Após 1 – 3 de funcionamento deverá desmon-

tar a tampa 13, a lança 10 e a corrente da ser-

ra 11 e limpá-la com uma escova.

Remover aderências da área em baixo da tam-

pa 13, da roda da corrente 28 e da fixação da

lança com uma escova. Limpar o bocal de óleo

31 com um pano limpo.

Se a electro-serra tiver que ser armazenada

durante um tempo prolongado, deverá limpar

a corrente da serra 11 e a lança 10.

Guardar a electro-serra num lugar seguro e se-

co, fora do alcance das crianças.

Não colocar objectos sobre a ferramenta eléc-

trica.

Por favor observe que a corrente de serra

sempre seja sempre depositada na horizontal,

com o fecho do tanque de óleo 4 para cima.

Se o aparelho for guardado na embalagem,

será necessário esvaziar completamente o

tanque de óleo.

Acessórios

Corrente da serra

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Outros acessórios

Óleo anti-aderente para a

corrente da serra, 1 litro . . . . 2 607 000 181

Serviço pós-venda e assistência ao

cliente

O serviço pós-venda responde às suas per-

guntas a respeito de serviços de reparação e

de manutenção do seu produto, assim como

das peças sobressalentes. Desenhos explodi-

dos e informações sobre peças sobressalen-

tes encontram-se em:

www.bosch-garden.com

A nossa equipa de consultores Bosch esclare-

ce com prazer todas as suas dúvidas a respei-

to da compra, aplicação e ajuste dos produtos

e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Tel.: +351 (021) 8 50 00 00

Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: +55 (0800) 70 45446

www.bosch.com.br/contacto

OBJ_BUCH-1275-002.book Page 73 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

74 | Português

Transporte

Só enviar acumuladores se a carcaça não esti-

ver danificada. Colar os contactos abertos e

embalar o acumulador de modo que não pos-

sa se deslocar dentro da embalagem.

Para enviar os acumuladores de iões de lítio é

possível que haja uma obrigação de identifica-

ção. Observe por favor as directivas nacionais

vigentes.

Eliminação

Ferramentas eléctricas, acessórios e embala-

gens devem ser enviados a uma reciclagem

ecológica de matérias primas.

Não deitar ferramentas eléctricas e acumula-

dores/pilhas no lixo doméstico!

Apenas países da União Europeia:

Conforme as Directivas Euro-

peias 2002/96/CE relativa aos

resíduos de ferramentas eléctri-

cas europeias 2006/66/CE é ne-

cessário recolher separadamen-

te os acumuladores/as pilhas

defeituosos ou gastos e conduzí-los a uma re-

ciclagem ecológica.

Acumuladores/pilhas:

Iões de lítio:

Observar as indicações no

capítulo “Transporte”,

Página 74.

Sob reserva de alterações.

OBJ_BUCH-1275-002.book Page 74 Monday, November 22, 2010 1:10 PM

Italiano | 75

Bosch Power Tools F 016 L70 758 | (22.11.10)

Norme di sicurezza

Descrizione dei simboli

Leggere le istruzioni d’uso.

Non utilizzare l’utensile quan-

do piove e neppure esporlo al-

la pioggia.

Prima di fare interventi di pulizia

o di regolazione oppure prima di

lasciare per breve tempo senza

custodia l’utensile, estrarre

sempre la batteria ricaricabile.

Indossare degli occhiali di

protezione.

Portare protezione per l’udito.

Togliere immediatamente la

spina di rete prima di effettua-

re interventi di regolazione e

di manutenzione oppure se il

cavo elettrico è danneggiato o

tagliato.

Il frenacatena ed il freno mo-

tore bloccano la catena della

sega nel giro di breve tempo.

Avvertenze generali di pericolo per

elettroutensili

Leggere tutte le avverten-

ze di pericolo e le istru-

zioni operative. In caso di mancato rispetto

delle avvertenze di pericolo e delle istruzioni

operative si potrà creare il pericolo di scosse

elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le

istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle av-

vertenze di pericolo si riferisce ad utensili

elettrici alimentati dalla rete (con linea di al-

lacciamento) ed ad utensili elettrici alimentati

a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre

pulita e ben illuminata. Il disordine op-

pure zone della postazione di lavoro

non illuminate possono essere causa di

incidenti.

b) Evitare d’impiegare l’elettroutensile in

ambienti soggetti al rischio di esplosioni

nei quali si abbia presenza di liquidi, gas

o polveri infiammabili. Gli elettroutensili

producono scintille che possono far in-

fiammare la polvere o i gas.

c) Tenere lontani i bambini ed altre per-

sone durante l’impiego dell’elettrou-

tensile. Eventuali distrazioni potranno

comportare la perdita del controllo

sull’elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete

dell’elettroutensile deve essere adatta

alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non

impiegare spine adattatrici assieme ad

elettroutensili dotati di collegamento

a terra. Le spine non modificate e le

prese adatte allo scopo riducono il ri-

schio di scosse elettriche.

b) Evitare il contatto fisico con superfici

collegate a terra, come tubi, riscalda-

menti, cucine elettriche e frigoriferi.

Sussiste un maggior rischio di scosse

elettriche nel momento in cui il corpo è

messo a massa.

c) Custodire l’elettroutensile al riparo

dalla pioggia o dall’umidità. La pene-

trazione dell’acqua in un elettroutensile

aumenta il rischio di una scossa elettri-

ca.

d) Non usare il cavo per scopi diversi da

quelli previsti ed, in particolare, non

usarlo per trasportare o per appende-

re l’elettroutensile oppure per estrar-

re la spina dalla presa di corrente. Non

avvicinare il cavo a fonti di calore, olio,

spigoli taglienti e neppure a parti della

macchina che siano in movimento. I ca-

vi danneggiati o aggrovigliati aumenta-

no il rischio d’insorgenza di scosse elet-

triche.

e) Qualora si voglia usare l’elettroutensi-

le all’aperto, impiegare solo ed esclu-

sivamente cavi di prolunga che siano

adatti per l’impiego all’esterno. L’uso

di un cavo di prolunga omologato per

l’impiego all’esterno riduce il rischio

d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di

utilizzare l’elettroutensile in ambiente

umido, utilizzare un interruttore di si-

curezza. L’uso di un interruttore di si-

curezza riduce il rischio di una scossa

elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si

sta facendo e maneggiare con giudizio

l’elettroutensile durante le operazioni

di lavoro. Non utilizzare mai l’elettrou-

tensile in caso di stanchezza oppure

quando ci si trovi sotto l’effetto di dro-

ghe, bevande alcoliche e medicinali.

Un attimo di distrazione durante l’uso

dell’elettroutensile può essere causa di

gravi incidenti.

b) Indossare sempre equipaggiamento

protettivo individuale nonché occhiali

protettivi. Indossando abbigliamento

di protezione personale come la ma-

schera per polveri, scarpe di sicurezza

che non scivolino, elmetto di protezio-

ne oppure protezione acustica a secon-

da del tipo e dell’applicazione dell’elet-

troutensile, si riduce il rischio di

incidenti.

c) Evitare l’accensione involontaria

dell’elettroutensile. Prima di collegar-

lo alla rete di alimentazione elettrica

e/o alla batteria ricaricabile, prima di

prenderlo oppure prima di iniziare a

trasportarlo, assicurarsi che l’elettrou-

tensile sia spento. Tenendo il dito so-

pra l’interruttore mentre si trasporta

l’elettroutensile oppure collegandolo

all’alimentazione di corrente con l’inter-

ruttore inserito, si vengono a creare si-

tuazioni pericolose in cui possono veri-

ficarsi seri incidenti.

AVVERTENZA

OBJ_BUCH-1275-002.book Page 75 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

76 | Italiano

d) Prima di accendere l’elettroutensile

togliere gli attrezzi di regolazione o la

chiave inglese. Un accessorio oppure

una chiave che si trovi in una parte ro-

tante della macchina può provocare se-

ri incidenti.

e) Evitare una posizione anomala del cor-

po. Avere cura di mettersi in posizione

sicura e di mantenere l’equilibrio in

ogni situazione. In questo modo è pos-

sibile controllare meglio l’elettroutensi-

le in caso di situazioni inaspettate.

f) Indossare vestiti adeguati. Non indos-

sare vestiti larghi, né portare bracciali

e catenine. Tenere i capelli, i vestiti ed

i guanti lontani da pezzi in movimento.

Vestiti lenti, gioielli o capelli lunghi po-

tranno impigliarsi in pezzi in movimen-

to.

g) In caso fosse previsto il montaggio di

dispositivi di aspirazione della polvere

e di raccolta, assicurarsi che gli stessi

siano collegati e che vengano utilizzati

correttamente. L’utilizzo di un’aspira-

zione polvere può ridurre lo svilupparsi

di situazioni pericolose dovute alla pol-

vere.

4) Trattamento accurato ed uso corretto de-

gli elettroutensili

a) Non sottoporre la macchina a sovrac-

carico. Per il proprio lavoro, utilizzare

esclusivamente l’elettroutensile espli-

citamente previsto per il caso. Con un

elettroutensile adatto si lavora in modo

migliore e più sicuro nell’ambito della

sua potenza di prestazione.

b) Non utilizzare mai elettroutensili con

interruttori difettosi. Un elettroutensi-

le con l’interruttore rotto è pericoloso e

deve essere aggiustato.

c) Prima di procedere ad operazioni di

regolazione sulla macchina, prima di

sostituire parti accessorie oppure pri-

ma di posare la macchina al termine di

un lavoro, estrarre sempre la spina

dalla presa della corrente e/o estrarre

la batteria ricaricabile. Tale precauzio-

ne eviterà che l’elettroutensile possa

essere messo in funzione involontaria-

mente.

d) Quando gli elettroutensili non vengo-

no utilizzati, conservarli al di fuori del

raggio di accesso di bambini. Non fare

usare l’elettroutensile a persone che

non siano abituate ad usarlo o che non

abbiano letto le presenti istruzioni. Gli

elettroutensili sono macchine pericolo-

se quando vengono utilizzati da perso-

ne non dotate di sufficiente esperienza.

e) Eseguire la manutenzione dell’elet-

troutensile operando con la dovuta di-

ligenza. Accertarsi che le parti mobili

della macchina funzionino perfetta-

mente, che non s’inceppino e che non

ci siano pezzi rotti o danneggiati al

punto da limitare la funzione dell’elet-

troutensile stesso. Prima di iniziare

l’impiego, far riparare le parti danneg-

giate. Numerosi incidenti vengono cau-

sati da elettroutensili la cui manutenzio-

ne è stata effettuata poco

accuratamente.

f) Mantenere gli utensili da taglio sem-

pre affilati e puliti. Gli utensili da taglio

curati con particolare attenzione e con

taglienti affilati s’inceppano meno fre-

quentemente e sono più facili da con-

durre.

g) Utilizzare l’elettroutensile, gli acces-

sori opzionali, gli utensili per applica-

zioni specifiche ecc., sempre attenen-

dosi alle presenti istruzioni. Così

facendo, tenere sempre presente le

condizioni di lavoro e le operazioni da

eseguire. L’impiego di elettroutensili

per usi diversi da quelli consentiti potrà

dar luogo a situazioni di pericolo.

5) Trattamento ed utilizzo appropriato di

utensili dotati di batterie ricaricabili

a) Caricare la batteria ricaricabile solo

ed esclusivamente nei dispositivi di

carica consigliati dal produttore. Per

un dispositivo di carica previsto per un

determinato tipo di batteria sussiste

pericolo di incendio se viene utilizzato

con un tipo diverso di batteria ricarica-

bile.

b) Avere cura d’impiegare negli elettrou-

tensili solo ed esclusivamente batterie

ricaricabili esplicitamente previste.

L’uso di batterie ricaricabili di tipo di-

verso potrà dare insorgenza a lesioni e

comportare il rischio d’incendi.

c) Non avvicinare batterie non utilizzate

a fermagli, monete, chiavi, chiodi, viti

e neppure ad altri piccoli oggetti me-

tallici che potrebbero provocare un ca-

vallottamento dei contatti. Un eventua-

le corto circuito tra i contatti

dell’accumulatore potrà dare origine a

bruciature o ad incendi.

d) In caso d’impiego errato si provoca il

pericolo di fuoriuscita di liquido dalla

batteria ricaricabile. Evitarne assolu-

tamente il contatto. In caso di contatto

accidentale, sciacquare accuratamen-

te con acqua. Rivolgersi immediata-

mente al medico, qualora il liquido do-

vesse entrare in contatto con gli occhi.

Il liquido fuoriuscito dalla batteria rica-

ricabile potrà causare irritazioni cuta-

nee o ustioni.

6) Assistenza

a) Fare riparare l’elettroutensile solo ed

esclusivamente da personale specia-

lizzato e solo impiegando pezzi di ri-

cambio originali. In tale maniera potrà

essere salvaguardata la sicurezza

dell’elettroutensile.

Indicazioni di sicurezza per seghe a

catena

fQuando la sega è in funzione tenere tutte

le parti del corpo lontane dalla catena

della sega. Prima di avviare la sega assi-

curarsi che la catena della sega non possa

arrivare a toccare niente. Lavorando con

una sega a catena vi è il serio pericolo che

in un momento di distrazione la catena del-

la sega possa far presa su un indumento

oppure su parti del corpo.

OBJ_BUCH-1275-002.book Page 76 Monday, November 22, 2010 1:10 PM

Italiano | 77

Bosch Power Tools F 016 L70 758 | (22.11.10)

fAfferrare l’elettroutensile esclusivamen-

te sulle superfici isolate dell’impugnatu-

ra, in quanto la catena della sega potreb-

be venire a contatto con cavi elettrici

nascosti. Il contatto della catena della se-

ga con un cavo sotto tensione può mettere

sotto tensione parti metalliche dell’appa-

recchio, causando una scossa elettrica.

fTenere la sega a catena sempre afferran-

do con la mano destra l’impugnatura po-

steriore e con la mano sinistra l’impugna-

tura anteriore. Tenendo la sega a catena in

posizione operativa opposta si aumenta il

rischio di lesioni e pertanto non deve esse-

re utilizzata.

fPortare occhiali di protezione e protezio-

ne per l’udito. Si consiglia di utilizzare ul-

teriori equipaggiamenti di protezione per

la testa, le mani, le gambe ed i piedi. Tra-

mite indumenti di protezione adatti si ridu-

ce il rischio di incidenti dovuto a materiale

di scarto scaraventato per aria o a contatti

accidentali con la catena della sega.

fNon lavorare mai con una sega a catena

su un albero. Utilizzando una sega a cate-

na su un albero esiste il serio pericolo di in-

cidenti.

fAssicurarsi sempre una posizione opera-

tiva sicura ed utilizzare la sega a catena

esclusivamente su una base che sia ben

solida, sicura e piana. Una base scivolosa

oppure una superficie d’appoggio instabi-

le, come in caso di utilizzo di una scala,

possono provocare una perdita dell’equili-

brio oppure del controllo sulla sega a cate-

na.

fDurante il taglio di un ramo che si trova

sotto tensione, calcolare sempre la possi-

bilità che possa scattare indietro. Libe-

rando la tensione nelle fibre del legno, è

possibile che il ramo teso possa colpire

l’operatore e/o fargli perdere il controllo

sulla sega a catena.

fSi raccomanda di operare in modo parti-

colarmente attento quando si taglia le-

gname nel sottobosco ed alberi giovani. Il

materiale sottile può rimanere impigliato

nella catena della sega e colpire l’operato-

re oppure fargli perdere l’equilibrio.

fPortare la sega a catena tenendola all’impu-

gnatura anteriore e spenta, la catena della

sega non deve essere rivolta verso il corpo.

Durante il trasporto oppure la conservazio-

ne della sega a catena applicare sempre la

copertura di protezione. Maneggiando con

cautela la sega a catena si riduce la probabi-

lità di un contatto accidentale con la catena

della sega in funzione.

fAttenersi alle istruzioni relative alla lubri-

ficazione, alla tensione della catena ed al-

la sostituzione degli accessori. Una cate-

na che non sia tesa oppure lubrificata

correttamente può rompersi oppure au-

mentare il rischio di un contraccolpo.

fAvere cura di tenere le impugnature sem-

pre asciutte, pulite e libere da olio e gras-

so. Impugnature sporche di grasso e di olio

sono scivolose e possono causare la perdi-

ta del controllo.

fTagliare esclusivamente legname. Non

utilizzare la sega a catena per lavori per i

quali la stessa non è esplicitamente previ-

sta. Esempio: Non utilizzare la sega a ca-

tena per tagliare materie plastiche, mura-

tura oppure materiali da costruzione che

non siano di legno. L’impiego della sega a

catena per lavori non consentiti può causa-

re situazioni molto pericolose.

Cause ed accorgimenti per impedire un con-

traccolpo:

– Un contraccolpo si può verificare quando la

punta del binario di guida tocca un oggetto

oppure quando il legname si piega e la catena

della sega rimane bloccata nel taglio.

– Un contatto con la punta del binario di gui-

da può in alcuni casi provocare una reazione

improvvisa all’indietro nel corso della quale il

binario di guida viene sollevato e scaraventato

in direzione dell’operatore.

– Il blocco della catena della sega sul bordo su-

periore del binario di guida può far ribaltare ra-

pidamente la guida in direzione dell’operatore.

– Ognuna di queste reazioni può comportare

la perdita di controllo sulla sega ed il pericolo

concreto di gravi lesioni. Mai fare affidamento

esclusivamente sui dispositivi di sicurezza

montati nella sega a catena. Quale utente di

una sega a catena si dovrebbero adottare di-

verse misure in modo di poter lavorare con si-

curezza ed evitare situazioni pericolose.

Un contraccolpo è la conseguenza di un utiliz-

zo non appropriato o non corretto dell’elet-

troutensile. Lo stesso può essere evitato

prendendo misure precauzionali adatte come

descritto di seguito:

fTenere la sega ben salda con entrambe le

mani e con pollici e dita che afferrano le

impugnature della sega a catena. Portare

il proprio corpo e le braccia in una posi-

zione che permetta di resistere bene alle

forze di contraccolpo. Adottando misure

adatte, l’operatore è in grado di controlla-

re le forze di contraccolpo. Non lasciare

mai la sega a catena.

fEvitare una posizione anomala del corpo

e non eseguire tagli oltre l’altezza della

spalla. In questo modo è possibile evitare

un contatto accidentale con la punta del

binario di guida, rendendo possibile un mi-

gliore controllo della sega a catena quando

si presentano situazioni inaspettate.

fUtilizzare sempre guide di ricambio e ca-

tene della sega esplicitamente prescritte

dal produttore. Guide di ricambio e catene

della sega non appropriate possono causa-

re la rottura della catena oppure provocare

un contraccolpo.

fPer quanto riguarda l’affilatura e la manu-

tenzione della catena della sega, attener-

si alle istruzioni del produttore. Limitatori

di profondità troppo bassi aumentano la

tendenza a provocare un contraccolpo.

Ulteriori avvertenze di pericolo

fPrima di mettere in funzione per la prima

volta la sega a catena, si consiglia l’utente

di farsi addestrare da parte di una persona

qualificata ed esperta su come operare

con la stessa e sul modo di utilizzare l’equi-

paggiamento di protezione; l’addestra-

mento deve essere effettuato tramite

esempi pratici. Come primo esercizio si

dovrebbe effettuare il taglio di tronchi di

alberi posti su un cavalletto per segare op-

pure su un basamento.

OBJ_BUCH-1275-002.book Page 77 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

78 | Italiano

fQuesto apparecchio non è destinato

all’uso da parte di persone (bambini com-

presi) con capacità fisiche, sensoriali o

mentali ridotte oppure a cui manchi espe-

rienza e/o conoscenza, se le stesse non so-

no sorvegliate oppure istruite relativamen-

te all’uso dell’apparecchio da parte di una

persona responsabile per la loro sicurezza.

I bambini dovrebbero essere sorvegliati

per assicurarsi che non giochino con l’ap-

parecchio.

fA bambini e ragazzi è proibito utilizzare la

sega a catena; l’uso è permesso ad ap-

prendisti che abbiano almeno 16 anni che

operino sotto controllo. La stessa cosa

vale per persone che non sanno utilizzare

la sega a catena oppure che non la cono-

scono sufficientemente. Le istruzioni per

l’uso dovrebbero essere sempre a portata

di mano. Persone troppo stanche oppure

che non sono in grado di essere sottoposte

a sforzi non devono utilizzare la sega a ca-

tena.

fDurante le operazioni di lavoro è necessa-

rio tenere l’elettroutensile sempre con

entrambe le mani ed adottare una posi-

zione di lavoro sicura. Utilizzare con sicu-

rezza l’elettroutensile tenendolo sempre

con entrambe le mani.

fPrima di cominciare ad usare l’utensile

accertarsi sempre che siano montate cor-

rettamente tutte le impugnature e tutti i

dispositivi di protezione. Mai tentare di

mettere in funzione utensili che non siano

completi di tutti i componenti previsti e

neppure utensili sottoposti a modifiche

non consentite.

fPrima di posare l’elettroutensile, atten-

dere sempre fino a quando si sarà ferma-

to completamente.

fNon aprire la batteria. Vi è il pericolo di un

corto circuito.

Proteggere la batteria ricaricabile

dal calore, p. es. anche dall’irradia-

mento solare continuo, dal fuoco,

dall’acqua e dall’umidità. Esiste pe-

ricolo di esplosione.

fIn caso di difetto e di uso improprio della

batteria ricaricabile vi è il pericolo di una

fuoriuscita di vapori. Far entrare aria fre-

sca e farsi visitare da un medico in caso di

disturbi. I vapori possono irritare le vie re-

spiratorie.

fIn caso di batterie difettose vi può essere

una fuoriuscita di liquidi che possono

umettare oggetti vicini. Controllare le re-

lative parti. Pulire queste parti e, se il ca-

so, sostituirle.

fUtilizzare la batteria ricaricabile esclusi-

vamente insieme all’elettroutensile Bo-

sch. Solo in questo modo la batteria ricari-

cabile viene protetta da sovraccarico

pericoloso.

fUtilizzare esclusivamente batterie ricari-

cabili originali Bosch dotate della tensio-

ne indicata sulla targhetta di identifica-

zione dell’elettroutensile. In caso di

impiego di altre batterie ricaricabili, p. es.

imitazioni, batterie ricaricabili rigenerate

oppure prodotti di terzi, esiste il pericolo

di lesioni e di danni alle cose causate da

batterie che esplodono.

Indicazioni di sicurezza per caricabat-

teria

Custodire il caricabatteria al riparo

dalla pioggia o dall’umidità. L’even-

tuale infiltrazione di acqua in un cari-

cabatteria va ad aumentare il rischio

d’insorgenza di scosse elettriche.

fNon caricare batterie di altra fabbricazio-

ne. Il caricabatteria è idoneo esclusivamente

per operazioni di ricarica di batterie Bosch

agli ioni di litio con tensioni indicate sotto

dati tecnici. In caso contrario si viene a crea-

re il pericolo di incendio e di esplosione.

fAvere cura di mantenere il caricabatteria

sempre pulito. Attraverso accumuli di sporci-

zia si crea il pericolo di una scossa elettrica.

fPrima di ogni impiego controllare il cari-

cabatteria, il cavo e la spina. Non utilizza-

re il caricabatteria in caso doveste riscon-

trare dei danni. Non aprire mai

personalmente il caricabatteria e farlo ri-

parare soltanto da personale qualificato e

soltanto con pezzi di ricambio originali. In

caso di caricabatterie per batterie, cavi e

spine danneggiate si aumenta il pericolo di

una scossa elettrica.

fNon utilizzare il caricabatteria su basi fa-

cilmente infiammabili (p. es. carta, tessu-

ti ecc.) oppure in ambienti infiammabili.

Per via del riscaldamento del caricabatte-

ria che si ha durante la fase di ricarica si

viene a creare il pericolo di incendio.

fSorvegliare i bambini ed assicurarsi che

gli stessi non giochino con la stazione di

ricarica.

fBambini e persone con capacità mentali o

fisiche ridotte possono utilizzare la sta-

zione di ricarica esclusivamente sotto

sorveglianza oppure se sono state istrui-

te relativamente all’uso. Un’istruzione ac-

curata riduce usi errati e lesioni.

Descrizione del

funzionamento

Leggere tutte le avvertenze di

pericolo e le istruzioni operati-

ve. In caso di mancato rispetto

delle avvertenze di pericolo e del-

le istruzioni operative si potrà

creare il pericolo di scosse elettriche, incendi

e/o incidenti gravi.

Uso conforme alle norme

L’elettroutensile è idoneo per tagliare il legno

come p. es. travi di legno, tavole, rami, tronchi

ecc. nonché per abbattere alberi. Lo stesso

può essere utilizzato per eseguire tagli longi-

tudinalmente e trasversalmente rispetto alla

direzione delle fibre del legno.

Questo elettroutensile non è adatto per il ta-

glio di materiali minerali.

Volume di fornitura

Estrarre con attenzione l’elettroutensile

dall’imballaggio e controllare che i seguenti

componenti siano completi:

– Sega a catena

–Copertura

– Catena per la sega

OBJ_BUCH-1275-002.book Page 78 Monday, November 22, 2010 1:10 PM

Italiano | 79

Bosch Power Tools F 016 L70 758 | (22.11.10)

– Lama

– Protezione della catena

– Sacchetto con olio

– Istruzioni per l’uso

Batteria ricaricabile e stazione di ricarica sono

contenute nel volume di fornitura di determi-

nate esecuzioni.

In caso che un qualsiasi elemento dovesse

mancare oppure dovesse essere danneggiato,

mettersi in contatto con il rivenditore presso

il quale avete acquistato la macchina.

Componenti illustrati

La numerazione dei componenti illustrati si riferi-

sce all’illustrazione dell’elettroutensile che si tro-

va sulla pagina con la rappresentazione grafica.

1Impugnatura posteriore

2Pulsante di sicurezza dell’interruttore

di avvio/arresto

3Interruttore di avvio/arresto

4Tappo del serbatoio per l’olio

5Impugnatura anteriore

6Sblocco del frenacatena (protezione mano)

7Indicatore del livello dell’olio

8Denti a presa mordente

9Protezione della catena

10 Lama

11 Catena della sega

12 Impugnatura di serraggio

13 Copertura

14 Feritoia di ventilazione – uscita

15 Manopola di tensione della catena

16 Numero di serie

17 Batteria ricaricabile

18 Tasto di sbloccaggio della batteria ricari-

cabile

19 Tasto per indicatore dello stato di carica

20 Indicatore dello stato di carica della batteria

21 Indicatore del controllo della temperatura

22 Sede di ricarica

23 Dispositivo di carica

24 Indicatore LED rosso sul dispositivo di ca-

rica

25 Indicatore LED verde sul dispositivo di ca-

rica

26 Spina di rete **

27 Simbolo della direzione di marcia e di taglio

28 Rocchetto per catena

29 Bullone di fissaggio

30 Perno di tensione della catena

31 Ugello per l’olio

32 Traversino di guida per la lama

33 Bullone di recupero della catena

34 Feritoia ventilazione – entrata

** varia secondo il Paese

L’accessorio illustrato oppure descritto non è compre-

so nel volume di fornitura standard. L’accessorio com-

pleto è contenuto nel nostro programma accessori.

Dati tecnici

Sega a catena a batteria AKE 30 LI

Codice prodotto 3 600 H37 1..

Velocità della catena in avanzamento libero m/s 8

Lunghezza della lama cm 30

Tensione della catena senza l’impiego di utensili

(SDS) z

Frenacatena z

Tipo della catena della sega 3/8" – 90

Spessore dell’elemento di trazione mm 1,1 (0,034")

Quantità degli elementi di trazione 45

Capacità del serbatoio dell’olio ml 120

Lubrificazione automatica della catena z

Denti a presa mordente z

Peso in funzione della EPTA-Procedure 01/2003 kg 5,2

Numero di serie Vedi numero di serie 16 (targhetta del

tipo) sull’elettroutensile

Batteria ricaricabile Li-Ionen

Codice prodotto 2 607 336 107

Tensione nominale V= 36

Autonomia Ah 2,6

Tempo di ricarica (a batteria scaricata) min 95

Numero degli elementi della batteria ricaricabile 20

Stazione di ricarica AL 3640 CV

Professional

AL 3620 CV

Professional

Codice prodotto EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Corrente di carica A4,02,0

Campo ammesso di temperatura di ricarica °C 0– 45 0– 45

Peso in funzione della EPTA-Procedure 01/2003 kg 1,0 0,6

Classe di sicurezza /II /II

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile.

Le descrizioni commerciali di singoli elettroutensili possono variare.

OBJ_BUCH-1275-002.book Page 79 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

80 | Italiano

Informazioni sulla rumorosità e sulla

vibrazione

Valori misurati per la rumorosità rilevati con-

formemente alla norma 2000/14/CE.

Il livello di rumore stimato A dell’elettrouten-

sile ammonta normalmente: Livello di pressio-

ne acustica 74 dB(A); livello di potenza sono-

ra 94 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori totali delle oscillazioni (somma di vetto-

ri in tre direzioni) misurati conformemente al-

la norma EN 60745:

Valore di emissione dell’oscillazione

ah<2,5 m/s2, Incertezza della misura

K=1,5m/s

Il livello di vibrazioni indicato nelle presenti

istruzioni è stato rilevato seguendo una proce-

dura di misurazione conforme alla norma

EN 60745 e può essere utilizzato per confron-

tare gli elettroutensili. Lo stesso è idoneo an-

che per una valutazione temporanea della sol-

lecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli

impieghi principali dell’elettroutensile. Qualo-

ra l’elettroutensile venisse utilizzato tuttavia

per altri impieghi, con accessori differenti op-

pure con manutenzione insufficiente, il livello

di vibrazioni può differire. Questo può aumen-

tare sensibilmente la sollecitazione da vibra-

zioni per l’intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazio-

ne da vibrazioni bisognerebbe considerare an-

che i tempi in cui l’apparecchio è spento op-

pure è acceso ma non è utilizzato

effettivamente. Questo può ridurre chiara-

mente la sollecitazione da vibrazioni per l’in-

tero periodo operativo.

Adottare misure di sicurezza supplementari

per la protezione dell’operatore dall’effetto

delle vibrazioni come p.es.: manutenzione

dell’elettroutensile e degli accessori, mani

calde, organizzazione dello svolgimento del

lavoro.

Dichiarazione di conformità

Assumendone la piena responsabilità, dichia-

riamo che il prodotto descritto nei «Dati tec-

nici» è conforme alle seguenti normative op-

pure ai relativi documenti: EN 60745

(apparecchio a batteria ricaricabile) e

EN 60335 (dispositivo di carica batteria) se-

condo le norme delle direttive 2006/95/CE,

2004/108/CE, 2006/42/CE, 2000/14/CE.

Prova di omologazione No. 2131439.01CE tra-

mite Centro di controllo notificato No. 0344,

KEMA Quality B.V. Arnhem, Netherlands.

2000/14/CE: Livello di potenza sonora garan-

tito 97 dB(A). Procedura di valutazione della

conformità secondo appendice V.

Categoria di prodotto: 6

Fascicolo tecnico presso:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montaggio

Per la Vostra sicurezza

fAttenzione! Prima di interventi di manu-

tenzione o di pulizia spegnere l’elettrou-

tensile e rimuovere la batteria ricaricabi-

le.

fCon questo elettroutensile non utilizzare

la batteria ricaricabile 4,5 Ah.

Rimozione della batteria ricaricabile

(vedi figura A)

La batteria ricaricabile 17 è dotata di due in-

serti di bloccaggio che devono impedire la ca-

duta della batteria ricaricabile in caso di pres-

sione accidentale del tasto di sbloccaggio

della batteria ricaricabile 18. Fintanto che la

batteria ricaricabile è inserita nell’elettrouten-

sile, la stessa è tenuta in posizione tramite

una molla.

Nota bene: L’elettroutensile funziona sola-

mente se entrambi gli inserti di bloccaggio so-

no scattati in posizione.

Per la rimozione della batteria ricaricabile 17:

Caricare la batteria (vedi figura B)

fNon utilizzare mai un altro tipo di carica-

batteria. Il caricabatteria fornito in dota-

zione è adattato alla batteria ricaricabile

agli ioni di litio di cui è dotato l’elettrouten-

sile.

fOsservare la tensione di rete! La tensione

della rete deve corrispondere a quella indi-

cata sulla stazione di ricarica. Stazioni di ri-

carica previste per l’uso con 230 V posso-

no essere azionate anche a 220 V.

La batteria ricaricabile è dotata di un sensore

per il controllo della temperatura che permet-

te operazioni di ricarica solo entro un campo

di temperatura tra 0 °C e 45 °C. In questo

modo si permette di raggiungere una lunga

durata della batteria.

Nota bene: La batteria ricaricabile viene forni-

ta parzialmente carica. Per garantire l’intera

potenza della batteria ricaricabile, prima del

primo impiego ricaricare completamente la

batteria ricaricabile nella stazione di ricarica.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Premere la batteria ricaricabile contro

la base dell’elettroutensile (1.) e con-

temporaneamente sul tasto di sbloc-

caggio 18 (2.).

pEstrarre la batteria ricaricabile dall’elet-

troutensile fino a quando è visibile una

striscia rossa (3.).

qPremere nuovamente il tasto di sbloc-

caggio 18 e rimuovere completamente

la batteria ricaricabile.

OBJ_DOKU-22659-002.fm Page 80 Tuesday, November 23, 2010 3:30 PM

Italiano | 81

Bosch Power Tools F 016 L70 758 | (22.11.10)

La batteria ricaricabile a ioni di litio può esse-

re ricaricata in qualsiasi momento senza ridur-

ne la durata. Un’interruzione dell’operazione

di ricarica non danneggia la batteria ricarica-

bile.

La batteria ricaricabile agli ioni di litio è pro-

tetta dalla «Electronic Cell Protection (ECP)»

contro lo scaricamento totale. In caso di bat-

teria scarica, la sega a catena si spegne trami-

te un interruttore automatico. La sega a cate-

na non si muove più.

Dopo la disattivazione au-

tomatica dell’elettrouten-

sile non continuare a premere l’interruttore

di avvio/arresto. La batteria ricaricabile po-

trebbe subire dei danni.

Processo di ricarica

L’operazione di ricarica inizia non appena la

spina di rete della stazione di ricarica viene in-

serita nella presa per la corrente e la batteria

17 ricaricabile viene inserita nella sede di rica-

rica 22.

Grazie all’intelligente procedimento di ricari-

ca, lo stato di ricarica della batteria viene rico-

nosciuto automaticamente e l’operazione di

ricarica avviene con la rispettiva ottimale cor-

rente di carica in base alla temperatura della

batteria e della tensione.

Questa procedura consente di non sottoporre

a sforzi eccessivi la batteria che in caso di de-

posito nella stazione di ricarica resta sempre

completamente carica.

Significato degli elementi di visualizzazione

Il controllo dell’operazione di ricarica viene

segnalato attraverso gli indicatori LED 24 op-

pure 25:

Operazione veloce di ricarica

L’operazione veloce di ricarica viene segnala-

ta tramite un lampeggio dell’indicatore LED

verde 25.

Elemento di visualizzazione sulla batteria rica-

ricabile: Durante il processo di carica i tre LED

verdi sono illuminati uno dopo l’altro e si

spengono brevemente. La batteria ricaricabile

è completamente carica quando i tre LED ver-

di sono illuminati permanentemente. Circa

5 minuti dopo che la batteria ricaricabile è

stata caricata completamente, i tre LED verdi

si spengono di nuovo.

Nota bene: L’operazione veloce di ricarica è

possibile esclusivamente se la temperatura

della batteria ricaricabile si trova nel campo di

temperatura di carica ammissibile, vedi para-

grafo «Dati tecnici».

Batteria caricata

La luce continua dell’indicatore LED verde

25 segnala che la batteria è stata ricaricata

completamente.

Inoltre, per la durata di ca. 2 secondi viene

emesso un segnale acustico che segnala che

la batteria è stata ricaricata completamente.

Una volta terminata l’operazione, la batteria

può essere estratta ed è pronta per l’uso im-

mediato.

Quando la batteria ricaricabile non è inserita,

la luce continua dell’indicatore LED verde 25

segnala che la spina di rete è inserita nella

presa di corrente e che la stazione di ricarica

è pronta per l’uso.

Temperatura della batteria ricaricabile infe-

riore a 0 °C oppure superiore a 45 °C

La luce continua dell’indicatore LED rosso 24

segnala che la temperatura della batteria rica-

ricabile si trova al di fuori del campo di tem-

peratura per operazione veloce di ricarica di

0 °C – 45 °C. Non appena viene raggiunto il

campo di temperatura ammesso, il dispositivo

di ricarica passa automaticamente alla ricari-

ca veloce.

Se la temperatura della batteria ricaricabile si

trova al di fuori del campo di temperatura di

ricarica, inserendo la batteria nel dispositivo

di ricarica si accende il LED rosso della batte-

ria ricaricabile.

Operazione di ricarica impossibile

In caso di un’altra disfunzione dell’operazione

di ricarica, la stessa viene segnalata tramite

un lampeggio dell’ indicatore LED rosso 24.

L’operazione di ricarica non può essere avvia-

ta e la batteria non può essere ricaricata (vedi

«Individuazione dei guasti e rimedi»).

Istruzioni per la ricarica

In caso di cicli di ricarica continui oppure in

caso di operazioni di ricarica successivi senza

interruzioni, la stazione di ricarica si può ri-

scaldare. Questo fatto non è comunque pre-

occupante e non è indice di un difetto tecnico

della stazione di ricarica.

Una sensibile riduzione della durata del fun-

zionamento dopo l’operazione di ricarica sta

ad indicare che la batteria ricaricabile dovrà

essere sostituita.

Si prega di attenersi alle indicazioni relative

allo smaltimento.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

ATTENZIONE

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 81 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

82 | Italiano

Raffreddamento della batteria ricaricabile

(Active Air Cooling)

Il comando del ventilatore integrato nel dispo-

sitivo di ricarica controlla la temperatura della

batteria ricaricabile inserita. Se la temperatu-

ra della batteria ricaricabile supera i 30 °C,

tramite un ventilatore la batteria ricaricabile

viene raffreddata ad una temperatura di rica-

rica ottimale. Il ventilatore acceso sviluppa il

tipico rumore di ventilazione.

Se il ventilatore non funziona significa che la

temperatura della batteria ricaricabile si trova

in un campo ottimale di temperatura di ricari-

ca oppure che il ventilatore è difettoso. In

questo caso si allunga la durata dell’operazio-

ne di ricarica della batteria ricaricabile.

Montaggio e tensione della catena

della sega (vedi figure C1–C3)

fInserire la batteria ricaricabile solamente

dopo che la sega a catena è completa-

mente montata.

fManeggiando la catena della sega portare

sempre dei guanti di protezione.

Montaggio della lama e della catena della sega

– Estrarre con cautela tutti i componenti

dall’imballaggio.

– Appoggiare la sega a catena su una super-

ficie piana.

fUtilizzare esclusivamente catene per se-

ga con uno spessore dell’elemento di tra-

zione (larghezza della scanalatura) di

1,1 mm.

– Inserire la catena della sega 11 nella scana-

latura rotante della lama 10. Prestare at-

tenzione al corretto senso di rotazione;

confrontare la catena della sega con il sim-

bolo relativo al senso di rotazione 27 ripor-

tato sulla lama 10.

– Applicare le maglie della catena attorno al

rocchetto per catena 28 e posizionarvi so-

pra la lama 10 in modo tale che il bullone

di fissaggio 29 ed entrambi i traversini di

guida per la lama 32 facciano presa nel fo-

ro longitudinale della lama 10 nonché i per-

ni di tensione della catena 30 facciano pre-

sa nel relativi fori sulla lama 10.

Se necessario, ruotare la manopola di ten-

sione della catena 15 per allineare i perni

di tensione della catena 30 ai fori della la-

ma 10.

– Controllare se tutte le parti sono posizio-

nate correttamente e tenere in questa po-

sizione la lama con la catena.

– Ruotare la manopola di tensione della ca-

tena 15 fino a quando la catena della sega

11 appoggia senza gioco.

– Applicare con precisione la copertura 13

ed assicurarsi che il bullone di recupero

della catena 33 arrivi a posarsi nell’apposi-

ta fessura di guida della copertura 13.

– Serrare la copertura 13 con l’impugnatura

di serraggio 12 senza bloccarla.

– La catena della sega non è ancora tesa.

L’operazione di tensione della catena della

sega avviene come descritto nel paragrafo

«Tensione della catena della sega».

Tensione della catena della sega

(vedi figura D)

Controllare la tensione della catena prima di

iniziare a lavorare, dopo aver effettuato i primi

tagli e regolarmente ogni 10 minuti durante il

lavoro. In modo particolare in caso di catene

nuove della sega, all’inizio c’è da aspettarsi

un’espansione maggiore.

La durata della catena della sega dipende in

modo determinante da una sufficiente lubrifi-

cazione e da una corretta tensione.

Non tendere la catena della sega quando è an-

cora eccessivamente calda in quanto raffred-

dandosi si restringe e potrebbe appoggiare

poi troppo tesa sulla lama.

– Appoggiare la sega a catena su una super-

ficie piana.

– Allentare l’impugnatura di serraggio 12 so-

lo fino al punto in cui la lama 10 viene te-

nuta ancora in posizione (non rimuovere

l’impugnatura di serraggio!).

– Controllare se le maglie della catena ap-

poggiano correttamente nella fessura di

guida della lama 10 e sul rocchetto per ca-

tena 28.

– Ruotare in senso orario la manopola di ten-

sione della catena 15 fino a quando è rag-

giunta la corretta tensione della catena. Il

movimento rotatorio spinge in avanti i per-

ni di tensione della catena 30 e conseguen-

temente la lama 10.

– La catena della sega 11 è stata tesa corret-

tamente se può essere sollevata al centro

di ca. 5–10 mm. Questo controllo deve es-

sere effettuato sollevando con una mano la

catena della sega in senso inverso al peso

proprio della sega.

– Se la tensione della catena della sega 11 è

troppo forte, ruotare un poco in senso an-

tiorario la manopola di tensione della cate-

na 15. Controllare successivamente anco-

ra una volta la tensione della catena. Se

necessario, regolare di nuovo la tensione

della catena come descritto.

– Serrare la copertura 13 con l’impugnatura

di serraggio 12.

Lubrificazione della catena della sega

(vedi figure C1 e E)

Nota bene: La sega a catena non viene fornita

riempita di olio adesivo per catene. Prima di

utilizzare la sega è quindi importante riempire

di olio. L’utilizzo della sega a catena senza

l’olio adesivo per catene oppure con un livello

dell’olio inferiore alla marcatura di minimo

causa danneggiamento della sega a catena.

La durata e la potenza di taglio della catena di-

pendono da una lubrificazione ottimale. Per

questo motivo durante il funzionamento la ca-

tena della sega viene lubrificata automatica-

mente tramite l’ugello per l’olio 31 con olio

adesivo per catene.

Per riempire il serbatoio dell’olio procedere

come segue:

– Appoggiare su una superficie adatta la se-

ga a catena con il tappo del serbatoio per

l’olio 4 rivolto verso l’alto.

– Pulire con uno straccio la zona attorno al

tappo del serbatoio per l’olio 4 e svitare il

tappo.

OBJ_BUCH-1275-002.book Page 82 Monday, November 22, 2010 1:10 PM

Italiano | 83

Bosch Power Tools F 016 L70 758 | (22.11.10)

– Riempire il serbatoio dell’olio con olio ade-

sivo biodegradabile per lubrificazione ca-

tene della Bosch fino a quando il livello

dell’olio ha raggiunto la marcatura «max»

dell’indicatore del livello dell’olio 7.

– Prestare attenzione affinché non penetri

sporcizia nel serbatoio dell’olio. Riavvitare

il tappo del serbatoio dell’olio 4.

– Lasciare in funzione la sega a catena per

30 secondi per prepompare l’olio.

Nota bene: Nel tappo del serbatoio per l’olio

vi sono piccoli canali per l’aria per l’aerazione

del serbatoio dell’olio. Per evitare una fuoriu-

scita, in caso di non utilizzo, appoggiare sem-

pre la sega a catena orizzontalmente con il

tappo del serbatoio per l’olio 4 rivolto verso

l’alto.

Nota bene: Al fine di evitare danni alla sega a

catena, utilizzare esclusivamente l’olio adesi-

vo biodegradabile per catene raccomandato.

Non utilizzare mai olio riciclato oppure olio

esausto. In caso di impiego di olio non omolo-

gato decade qualsiasi diritto di garanzia.

Nota bene: In caso di basse temperature l’olio

diventa viscoso riducendo pertanto la portata

dell’olio.

Uso

Messa in funzione

Applicazione della batteria ricaricabile

Spingere dal dietro la batteria ricaricabile 17

carica nella base dell’elettroutensile. Premere

completamente la batteria ricaricabile nella

base fino a quando la striscia rossa non è più

visibile e la batteria ricaricabile è bloccata in

modo sicuro.

Nota bene: L’elettroutensile funziona sola-

mente se entrambi gli inserti di bloccaggio so-

no scattati in posizione.

Accendere/spegnere

Tenere la sega a catena come descritto al pa-

ragrafo «Lavorare con la sega a catena».

Per accendere l’elettroutensile azionare pri-

ma il pulsante di sicurezza 2 e premere poi

l’interruttore di avvio/arresto 3 tenendolo

premuto.

Quando l’elettroutensile è in funzione è possi-

bile rilasciare il pulsante di sicurezza.

Per spegnere l’elettroutensile rilasciare di

nuovo l’interruttore di avvio/arresto 3.

Nota bene: Per motivi di sicurezza non è pos-

sibile bloccare l’interruttore avvio/arresto 3

che deve essere tenuto sempre premuto du-

rante l’esercizio.

Nota bene: Non cercare di fermare la sega a

catena azionando la protezione per le mani

anteriore 6 (attivazione del frenacatena).

Frenacatena (vedi figura F)

Il frenacatena è un meccanismo di protezione

che, in caso la sega a catena rimbalzi all’indie-

tro, si attiva tramite la protezione mano ante-

riore 6. La catena della sega si ferma al più tar-

di dopo 0,15 secondi.

Effettuare ad intervalli regolari una prova per

verificarne il funzionamento. Spingere in

avanti la protezione mano anteriore 6 (Posi-

zione o) ed accendere brevemente la sega a

catena. La catena della sega non deve avviar-

si. Per sbloccare di nuovo il frenacatena rila-

sciare l’interruttore di avvio/arresto 3 e tirare

nuovamente indietro la protezione mano ante-

riore 6 (Posizione n).

Nota bene: Se il frenacatena è attivo e si cerca

di avviare la sega a catena, suona un segnale

di avvertenza («beep»). Per avviare la sega a

catena rilasciare l’interruttore di avvio/arre-

sto 3 tirare indietro la protezione mano ante-

riore 6 in posizione n e premere successiva-

mente l’interruttore di avvio/arresto 3.

Lavorare con la sega a catena

Prima dell’operazione di taglio

Prima della messa in funzione e regolarmente

nel corso delle operazioni di taglio è necessa-

rio effettuare i seguenti controlli:

– La sega a catena si trova in una condizione

adatta a garantire un funzionamento sicu-

ro?

– Il serbatoio dell’olio è pieno? Prima di ini-

ziare a lavorare ed ad intervalli regolari du-

rante i lavori, controllare l’indicatore del li-

vello dell’olio. Rabboccare d’olio quando il

livello dell’olio ha raggiunto il bordo infe-

riore nella finestrella di controllo. Il conte-

nuto del serbatoio è sufficiente per circa

15 minuti, in funzione delle pause e dell’in-

tensità del lavoro.

– La catena è tesa correttamente ed è ben

affilata? Durante i lavori di taglio controlla-

re regolarmente la tensione della catena

ogni 10 minuti. In modo particolare in caso

di catene nuove della sega, all’inizio c’è da

aspettarsi un’espansione maggiore. Lo sta-

to della catena della sega influenza signifi-

cativamente la prestazione di taglio. Solo

catene ben affilate proteggono da sovrac-

carico.

– Il frenacatena è sbloccato e si è sicuri del

suo funzionamento?

– È stato indossato l’equipaggiamento di

protezione necessario? Portare occhiali di

protezione e protezione per l’udito. Si con-

siglia di utilizzare ulteriori equipaggiamenti

di protezione per la testa, le mani, le gam-

be ed i piedi. Indumenti di protezione adat-

ti riducono il rischio di lesioni dovuti a pez-

zi tagliati proiettati in aria ed il pericolo di

toccare accidentalmente la catena della

sega.

Contraccolpo della sega (vedi figura F)

Per contraccolpo della sega si intende un im-

provviso contraccolpo all’indietro oppure ver-

so l’alto della sega a catena che si verifica

mentre la sega è in funzione e che può essere

provocato dal contatto della punta della sega

con il materiale da tagliare oppure in caso di

catena bloccata.

Quando si verifica un contraccolpo, la sega a

catena reagisce in modo imprevedibile e può

provocare gravi lesioni all’operatore oppure

alle persone che si trovano nella zona operati-

va.

OBJ_BUCH-1275-002.book Page 83 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

84 | Italiano

In caso di tagli laterali, tagli trasversali e tagli

longitudinali è indispensabile operare con

particolare attenzione in quanto in questi casi

non è possibile applicare i denti a presa mor-

dente 8.

Per evitare il contraccolpo della sega:

– Accostare la sega a catena in una posizione

che sia la più piana possibile.

– Non lavorare mai con la catena della sega

allentata, allargata oppure eccessivamente

usurata.

– Affilare la catena della sega come prescrit-

to.

– Non effettuare mai operazioni di taglio ol-

tre l’altezza della spalla.

– Non segare mai con la punta della lama.

– Tenere la sega a catena sempre ben ferma

con entrambe le mani.

– Utilizzare sempre una catena per sega Bo-

sch in grado di attutire i contraccolpi.

– Utilizzare i denti a presa mordente 8 come

leva.

– Fare attenzione ad avere sempre la corret-

ta tensione della catena.

Comportamento generale (vedi figure F– I)

Tenere la sega a catena sempre ben ferma con

entrambe le mani, afferrare con la mano sini-

stra l’impugnatura anteriore e con la mano de-

stra l’impugnatura posteriore. Afferrare sem-

pre completamente le impugnature con tutta

la mano. Non effettuare in nessun caso opera-

zioni di taglio con una mano sola.

Mettere in funzione la sega a catena esclusiva-

mente prendendo una posizione sicura. Tene-

re la sega a catena leggermente spostata ver-

so destra rispetto al proprio corpo.

Prima del contatto con il legno la catena della

sega deve aver raggiunto la velocità massima.

Nel far questo utilizzare i denti a presa mor-

dente 8 per fissare la sega a catena sul legna-

me. Durante l’operazione di taglio, utilizzare i

denti a presa mordente come leva.

In caso di taglio di rami più robusti oppure di

tronchi, applicare i denti a presa mordente

man mano su un punto inferiore. A tal fine, ti-

rare indietro la sega a catena per allentare i

denti a presa mordente ed applicarla di nuovo

in un punto più profondo. Durante questa

operazione non estrarre la sega dal taglio.

Durante l’operazione di taglio non premere

con forza sulla catena della sega ma lasciarla

lavorare esercitando una leggera pressione di

leva tramite i denti a presa mordente 8.

Non utilizzare mai la sega a catena tenendola

con le braccia tese. Non tentare mai di effet-

tuare tagli su punti difficilmente accessibili

oppure stando su una scala. Non effettuare

mai operazioni di taglio oltre l’altezza della

spalla.

Per raggiungere i migliori risultati di taglio è

indispensabili fare in modo che la velocità del-

la catena non diminuisca a causa di sovracca-

rico.

Prestare attenzione alla fine del taglio. Non

appena la sega a catena avrà completato il ta-

glio, cambierà improvvisamente il peso. Esiste

pericolo di lesioni per gambe e piedi.

Estrarre la sega a catena dal taglio solo con

catena della sega ancora in funzione.

Taglio di tronchi (vedi figure G e J)

Durante il taglio di tronchi attenersi alle se-

guenti prescrizioni di sicurezza:

Posizionare il tronco come illustrato nella fi-

gura e supportarlo in modo che il taglio non si

possa chiudere bloccando di conseguenza la

catena della sega.

Prima dell’operazione di taglio preparare i

pezzi di legno più corti e bloccarli saldamente.

Tagliare esclusivamente oggetti in legno. Evi-

tare il contatto con pietre e chiodi in quanto

gli stessi potrebbero essere scaraventati in

aria e potrebbero danneggiare la catena della

sega oppure potrebbero causare serie lesione

all’operatore o alle persone che si trovano nel-

le vicinanze.

Con la sega a catena in funzione non toccare

reti metalliche di recinzione oppure pavimen-

ti.

La sega a catena non è adatta per tagliare ra-

mi sottili.

Effettuare i tagli longitudinali con estrema ac-

curatezza in quanto in questi caso non è pos-

sibile utilizzare i denti a presa mordente 8. Ef-

fettuare i tagli tenendo la sega a catena con

un’angolatura piatta per evitare un contrac-

colpo della sega.

In caso di lavori di taglio da effettuare su un

pendio, lavorare sempre stando al di sopra

oppure lateralmente rispetto ai tronchi oppu-

re al materiale da tagliare.

Prestare attenzione ad non inciampare su re-

sti di tronchi d’alberi, rami, radici ecc.

Taglio di legname sotto tensione

(vedi figura J)

fIl taglio di legname, rami oppure alberi

che si trovano sotto tensione dovrebbe

essere effettuato esclusivamente da per-

sonale specializzato appositamente ad-

destrato. In questi casi è importante ope-

rare con la massima attenzione. Esiste

elevato pericolo di incidenti.

Se il legno appoggia su entrambi i lati, tagliare

prima da sopra (Y) per un terzo del diametro

attraverso il tronco e poi tagliare il tronco

completamente da sotto (Z) nello stesso pun-

to al fine di evitare che la sega possa scheg-

giarsi e rimanere bloccata. Durante questa

operazione evitare il contatto della catena

della sega con il suolo.

Se il legno appoggia su un solo lato, tagliare

prima da sotto (Y) per un terzo del diametro

verso l’alto e poi tagliare il tronco completa-

mente da sopra (Z) nello stesso punto al fine

di evitare che la sega possa scheggiarsi e ri-

manere bloccata.

Taglio di alberi (vedi figura K)

fPortare sempre un elmo di protezione al

fine di proteggersi da rami che potrebbe-

ro cadere.

fCon la sega a catena è possibile tagliare

solamente alberi il cui diametro del tron-

co è inferiore alla lunghezza della lama.

fAssicurare la zona operativa. Accertarsi

che nella zona di caduta dell’albero (n)

non vi siano persone o animali.

OBJ_BUCH-1275-002.book Page 84 Monday, November 22, 2010 1:10 PM

Italiano | 85

Bosch Power Tools F 016 L70 758 | (22.11.10)

fNon cercare di liberare una catena rima-

sta bloccata lasciando il motore in funzio-

ne. Per liberare una catena della sega ri-

masta bloccata, utilizzare dei cunei di

legno.

Se vi sono due o più persone che tagliano i ra-

mi ed abbattono alberi contemporaneamente,

la distanza tra gli operatori che tagliano i rami

e quelli che tagliano il tronco dell’albero do-

vrebbe essere almeno il doppio dell’altezza

dell’albero da abbattere. Prestare attenzione

durante l’abbattimento degli alberi affinché

altre persone non vengano esposte a qualun-

que tipo di pericolo, a non colpire nessuna li-

nea di alimentazione ed a non provocare nes-

sun tipo di danno materiale. Se un albero

dovesse arrivare a toccare una linea di alimen-

tazione, informare immediatamente l’ente di

approvvigionamento dell’energia.

In caso di lavori di taglio effettuati su pendii,

l’operatore della sega a catena sul terreno do-

vrebbe prendere posizione al di sopra dell’al-

bero da abbattere in quanto l’albero dopo il

taglio probabilmente rotolerà oppure scivole-

rà verso il basso.

Prima di iniziare l’operazione di abbattimento

di un albero si dovrebbe predisporre una via

di fuga (o) e se necessario se ne dovrà prepa-

rare una. La via di fuga dovrebbe condurre

nella direzione diagonalmente opposta a quel-

la della linea di caduta prevista.

Per poter determinare la direzione della cadu-

ta dell’albero, prima dell’abbattimento è ne-

cessario prendere in considerazione la pen-

denza naturale dell’albero, la posizione dei

rami più grossi e la direzione del vento.

Liberare l’albero da ogni tipo di sporcizia, pie-

tre, corteccia staccata dal tronco, chiodi, graf-

fe e fili di ferro.

Esecuzione di intaglio a tacche: Tagliare ad

angolo retto rispetto alla direzione della cadu-

ta un intaglio (X–W) con una profondità pari

ad 1/3 del diametro dell’albero. Effettuare in-

nanzitutto l’intaglio a tacche inferiore orizzon-

tale. Questa procedura consente di evitare

che la catena della sega oppure il binario di

guida possano rimanere incastrati all’esecu-

zione del secondo intaglio a tacche.

Esecuzione del taglio di abbattimento: Effet-

tuare il taglio di abbattimento (Y) almeno

50 mm sopra l’intaglio a tacche orizzontale.

Effettuare il taglio di abbattimento parallela-

mente rispetto all’intaglio a tacche orizzonta-

le. Eseguire il taglio di abbattimento con una

profondità tale da far rimanere soltanto una

striscia ritagliata (striscia di abbattimento)

che possa fungere da cerniera. La striscia rita-

gliata impedisce che l’albero possa girarsi e

cadere nella direzione sbagliata. Non tagliare

completamente la striscia ritagliata.

Quando il taglio di abbattimento si avvicina al-

la striscia ritagliata, l’albero dovrebbe comin-

ciare a cadere. In caso dovesse essere chiaro

che l’albero potrebbe non cadere nella dire-

zione desiderata oppure potrebbe piegarsi

all’indietro e bloccare la catena della sega, in-

terrompere il taglio di abbattimento ed inseri-

re cunei di legno, di plastica oppure di allumi-

nio per l’apertura del taglio e per dare

all’albero la linea di caduta richiesta.

Quando l’albero inizia a cadere, togliere la se-

ga a catena dal taglio, spegnerla, posarla ed

abbandonare l’area di pericolo utilizzando la

via di fuga programmata. Prestare attenzione

a rami che potrebbero cadere ed evitare di in-

ciampare.

Conficcando un cuneo (Z) nel taglio orizzonta-

le, far cadere ora l’albero.

Quando l’albero inizia a cadere, abbandonare

l’area di pericolo utilizzando la via di fuga pro-

grammata. Prestare attenzione a rami che po-

trebbero cadere ed evitare di inciampare.

Sramatura (vedi figura L)

Con il termine sramatura si intende il taglio

dei rami dall’albero abbattuto. Durante la sra-

matura non tagliare mai prima i rami più gran-

di rivolti verso il basso sui quali appoggia l’al-

bero. Tagliare i rami più piccoli procedendo

come riportato nella figura. In caso di rami

che si trovano sotto tensione, è necessario ta-

gliare dal basso verso l’alto in modo da evitare

che la catena della sega possa incastrarsi.

Taglio in pezzi del tronco dell’albero

(vedi figure M – P)

Con questo termine si intende la suddivisione

dell’albero abbattuto in pezzi. Assicurarsi

sempre una posizione operativa sicura ed una

distribuzione uniforme del peso del corpo su

entrambi i piedi. Se possibile, il tronco do-

vrebbe essere appoggiare ed essere suppor-

tato da rami, travi oppure cunei. Seguire le

istruzioni semplici previste per facili operazio-

ni di taglio.

Se l’intera lunghezza del tronco dell’albero

appoggia in maniera uniforme, tagliare par-

tendo dalla parte superiore.

Se il tronco dell’albero appoggia su una estre-

mità, tagliare innanzitutto 1/3 del diametro

del tronco partendo dal lato inferiore, quindi

continuare a tagliare il resto partendo dalla

parte superiore all’altezza del taglio inferiore.

Se il tronco dell’albero appoggia su entrambe

le estremità, tagliare innanzitutto 1/3 del dia-

metro del tronco partendo dal lato superiore,

quindi continuare a tagliare 2/3 partendo dal-

la parte inferiore all’altezza del taglio superio-

re.

In caso di lavori di taglio su pendio, posizio-

narsi sempre al di sopra del tronco dell’albe-

ro. Per poter mantenere l’intero controllo al

momento del «taglio completo», quando ci si

avvicina alla fine del taglio ridurre la pressione

esercitata senza allentare minimamente la

presa sulle impugnature della sega a catena.

Prestare attenzione affinché la catena della

sega non tocchi il terreno. Una volta terminato

il taglio, prima di allontanare la sega a catena

dal punto di taglio, attendere che la catena

della sega si sia fermata completamente. Pri-

ma di passare da un albero all’altro, spegnere

sempre il motore della sega a catena.

Indicatore dello stato di carica della batteria

(vedi figura B)

La batteria ricaricabile 17 è dotata di un indi-

catore dello stato di ricarica 20 che visualizza

lo stato di carica della batteria ricaricabile.

L’indicatore dello stato di carica della batteria

20 è costituito da 3 LED verdi.

OBJ_BUCH-1275-002.book Page 85 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

86 | Italiano

Azionare il tasto per l’indicatore dello stato di

carica 19 per attivare l’indicatore dello stato

di carica 20. Dopo ca. 5 secondi l’indicatore

dello stato di carica si spegne automatica-

mente.

Lo stato di ricarica può essere controllato an-

che a batteria ricaricabile estratta.

Se dopo aver premuto il tasto 19 non vi è al-

cun LED illuminato, la batteria ricaricabile è

difettosa e deve essere sostituita.

Per motivi di sicurezza il controllo dello stato

di ricarica può avvenire solo ad elettroutensile

fermo.

Durante il processo di carica i tre LED verdi

sono illuminati uno dopo l’altro e si spengono

brevemente. La batteria ricaricabile è comple-

tamente carica quando i tre LED verdi sono il-

luminati permanentemente. Circa 5 minuti

dopo che la batteria ricaricabile è stata carica-

ta completamente, i tre LED verdi si spengono

di nuovo.

Indicatore per il controllo della temperatura

Il LED rosso dell’indicatore per il controllo

della temperatura 21 segnala che la batteria

ricaricabile oppure l’elettronica dell’elettrou-

tensile (in caso di batteria ricaricabile inseri-

ta) non sono nel campo di temperatura otti-

male. In questo caso l’elettroutensile non

funziona oppure non funziona alla potenza

massima.

Controllo della temperatura della batteria ri-

caricabile

Il LED rosso 21 lampeggia premendo il tasto

19 oppure l’interruttore di avvio/arresto 3

(con batteria ricaricabile inserita): La batteria

ricaricabile è al di fuori del campo di tempera-

tura d’esercizio da – 10 °C fino a +60 °C.

In caso di una temperatura superiore a 70 °C

la batteria ricaricabile si disinserisce fino a

quando la stessa è di nuovo in un campo di

temperatura d’esercizio ammissibile.

Controllo della temperatura dell’elettronica

dell’elettroutensile

Il LED rosso 21 rimane illuminato permanen-

temente premendo l’interruttore di avvio/ar-

resto 3: La temperatura dell’elettronica

dell’elettroutensile è inferiore a 5 °C oppure

superiore a 75 °C.

In caso di una temperatura superiore a 90 °C

l’elettronica dell’elettroutensile si disinseri-

sce fino a quando la stessa è di nuovo in un

campo di temperatura d’esercizio ammissibi-

le.

Individuazione dei guasti e rimedi

Qualora l’elettroutensile non dovesse funzionare correttamente, la tabella che segue illustra

problemi che si evidenziano in caso di guasto le possibili cause e le misure da adottare a rimedio

del problema. Se non fosse possibile, in base alla stessa, identificare ed eliminare il problema,

rivolgersi all’officina Service di fiducia.

fAttenzione: Prima di iniziare la ricerca della causa del guasto spegnere l’elettroutensile

ed estrarre la batteria ricaricabile.

Indicatore LED Autonomia batte-

ria ricaricabile

Luce continua 3 LED

verde ≥2/3

Luce continua 2 LED

verde ≥1/3

Luce continua 1 LED

verde ≤1/3

Luce intermittente 1

LED verde Riserva

Problema Possibili cause Rimedi

La sega a cate-

na non funziona

È scattato il frenacatena (è udibile un

segnale di avvertenza («beep»))

Tirare indietro la protezione mano

anteriore 6 in posizione n

Batteria scaricata Caricare la batteria, vedere anche le

«Istruzioni per la ricarica»

Batteria ricaricabile non inserita cor-

rettamente

Assicurarsi che entrambi gli inserti di

bloccaggio siano scattati in posizione

La protezione del motore è scattata Lasciare raffreddare il motore

Batteria troppo fredda/troppo calda Riscaldare/raffreddare la batteria

La catena della

sega non si

muove

Batteria scaricata Caricare la batteria, vedere anche le

«Istruzioni per la ricarica»

Elettroutensile difettoso Contattare il centro assistenza clienti

La sega a cate-

na lavora ad in-

termittenza

Contatto esterno oppure interno Rivolgersi ad un Servizio Assistenza

Clienti Bosch autorizzato

Interruttore di avvio/arresto 3

difettoso

Rivolgersi ad un Servizio Assistenza

Clienti Bosch autorizzato

Catena della se-

ga asciutta

Manca olio nel serbatoio dell’olio Riempire d’olio

Sfiato nel tappo del serbatoio

dell’olio 4 otturato

Pulire il tappo del serbatoio dell’olio

Canale della fuoriuscita dell’olio ot-

turato

Pulire il canale della fuoriuscita

dell’olio

Catena della se-

ga non viene

frenata

Frenacatena difettoso Rivolgersi ad un Servizio Assistenza

Clienti Bosch autorizzato

OBJ_BUCH-1275-002.book Page 86 Monday, November 22, 2010 1:10 PM

Italiano | 87

Bosch Power Tools F 016 L70 758 | (22.11.10)

Manutenzione ed assistenza

Manutenzione e pulizia

fAttenzione! Prima di interventi di manu-

tenzione o di pulizia spegnere l’elettrou-

tensile e rimuovere la batteria ricaricabi-

le.

Nota bene: Per garantire un funzionamento

durevole ed affidabile, eseguire regolarmente

le seguenti operazioni di manutenzione.

Per poter garantire buone e sicure operazioni

di lavoro, tenere sempre pulite l’elettroutensi-

le e le fessure di ventilazione.

Controllare regolarmente la sega a catena in

merito a difetti visibili come una catena allen-

tata, staccata oppure danneggiata, fissaggio

allentato e componenti usurati oppure dan-

neggiati.

Controllare che le coperture ed i dispositivi di

protezione non siano danneggiati e che siano

applicati in modo corretto. Prima dell’impiego

effettuare eventuali lavori di manutenzione o

di riparazione necessari.

Se nonostante gli accurati procedimenti di

produzione e di controllo la sega a catena do-

vesse guastarsi, la riparazione va fatta effet-

tuare da un punto di assistenza autorizzato

per gli elettroutensili Bosch.

Nota bene: Prima di spedire le seghe a catena

si prega di svuotare assolutamente il serbato-

io dell’olio.

Catena della se-

ga/binario di

guida bollenti

Manca olio nel serbatoio dell’olio Riempire d’olio

Sfiato nel tappo del serbatoio

dell’olio 4 otturato

Pulire il tappo del serbatoio dell’olio

Canale della fuoriuscita dell’olio ot-

turato

Pulire il canale della fuoriuscita

dell’olio

Tensione della catena troppo alta Regolare la tensione della catena

Catena della sega non affilata Riaffilare la catena oppure sostituirla

La sega a cate-

na si inceppa,

vibra oppure

non taglia cor-

rettamente

Tensione della catena troppo lenta Regolare la tensione della catena

Catena della sega non affilata Riaffilare la catena oppure sostituirla

Catena della sega usurata Sostituire la catena

Dentatura della sega indica nella di-

rezione sbagliata

Montare correttamente la catena

Vibrazioni e ru-

more eccessivi

Elettroutensile difettoso Contattare il centro assistenza clienti

Durata di taglio

per carica bat-

teria troppo

scarsa

Troppo attrito a causa della mancan-

za di lubrificazione

Assicurare la lubrificazione della ca-

tena (vedi «Lubrificazione della cate-

na della sega»)

La catena della sega deve essere pu-

lita

Pulire la catena della sega

Tecnica di taglio non idonea vedi «Lavorare con la sega a catena»

Batteria non ricaricata completamen-

Caricare la batteria, vedere anche le

«Istruzioni per la ricarica»

La catena della

sega si muove

lentamente

Batteria scaricata Caricare la batteria, vedere anche le

«Istruzioni per la ricarica»

Batteria ricaricabile conservata al di

fuori del campo di temperatura am-

mssibile

Lasciare riscaldare la batteria ricari-

cabile alla temperatura ambiente

(nel campo di temperatura ammissi-

bile per la batteria ricaricabile di

0–45°C)

Led indicatore

di carica della

batteria 24 co-

stantemente ac-

ceso

Operazione di

ricarica non

possibile

La batteria ricaricabile non è inserita

(correttamente)

Inserire la batteria ricaricabile corret-

tamente sulla stazione di ricarica

I contatti delle batterie ricaricabili

sono sporchi

Pulire i contatti delle batterie ricari-

cabili; p.es. inserendo ed estraendo

più volte le batterie o la batteria rica-

ricabile

Batteria difettosa Sostituire la batteria

Gli indicatori

LED 24 oppure

25 non sono ac-

cesi dopo che la

spina di rete è

stata inserita

nella presa

La spina di collegamento alla rete

della stazione di ricarica non è inseri-

ta (correttamente)

Inserire la spina di rete (completa-

mente) nella presa per la corrente

Difetto della presa per la corrente,

del cavo di rete oppure della stazione

di ricarica

Controllare la tensione di rete ed,

eventualmente, far controllare la sta-

zione di ricarica presso un centro per

il Servizio Clienti elettroutensili Bo-

sch autorizzato

Problema Possibili cause Rimedi

OBJ_BUCH-1275-002.book Page 87 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

88 | Italiano

Per ogni tipo di richiesta o di ordinazione di

pezzi di ricambio, è indispensabile comunica-

re sempre il codice prodotto a dieci cifre ri-

portato sulla targhetta di fabbricazione della

sega a catena.

Sostituire/girare la catena della sega e la la-

ma (vedi figure C1–C3)

Controllare la catena della sega e la lama se-

guendo le istruzioni riportate al paragrafo

«Tensione della catena della sega».

La scanalatura di guida della lama con il tem-

po è soggetta ad usura. Sostituendo la catena

della sega ruotare la lama di 180° al fine di

compensarne l’usura; questo prolunga la du-

rata di impiego della lama.

Controllare il rocchetto per catena 28. Qualo-

ra lo stesso dovesse essere usurato oppure

danneggiato a causa dell’elevato carico, farlo

sostituire da un officina di assistenza clienti.

Affilatura della catena della sega

La catena della sega può essere riaffilata cor-

rettamente presso un qualunque Centro di As-

sistenza Clienti per elettroutensile Bosch.

Con l’ausilio del dispositivo affilalame oppure

tramite il Dremel-Multi con l’inserto di smeri-

gliatura 1453 è possibile riaffilare la catena

anche da soli. Attenersi alle istruzioni di affila-

tura allegate.

Controllo della lubrificazione automatica a

olio

Il funzionamento della lubrificazione automa-

tica della catena può essere controllato av-

viando la sega e tenendo la punta rivolta verso

un pezzo di cartone o di carta sul pavimento.

Non toccare il pavimento con la catena e man-

tenere una distanza di sicurezza di almeno

20 cm. Se durante questa operazione si nota

una scia di olio che diventa sempre più gran-

de, significa che la lubrificazione automatica a

olio funziona correttamente. Se invece non si

riscontra alcuna traccia d’olio, nonostante il

serbatoio dell’olio sia pieno, leggere il para-

grafo «Individuazione dei guasti e rimedi» op-

pure rivolgersi al Servizio di Assistenza Clienti

Bosch.

Dopo la tosatura/conservare

Pulire la carcassa in plastica sagomata della

sega a catena utilizzando una spazzola morbi-

da ed uno straccio pulito. Non utilizzare ac-

qua, solventi e prodotti di lucidatura. Rimuo-

vere ogni tipo di sporcizia ed in modo

particolare dalle feritoie di ventilazione del

motore.

In seguito ad una durata di impiego di 1 – 3

ore, smontare la copertura 13, la lama 10 e la

catena della sega 11 e pulirli utilizzando una

spazzola.

Pulire la zona sotto alla copertura 13, il roc-

chetto per catena 28 ed il fissaggio della lama

togliendo con una spazzola ogni tipo di spor-

cizia rimasta attaccata. Pulire l’ugello per

l’olio 31 utilizzando uno straccio pulito.

Qualora la sega a catena dovesse essere im-

magazzinata per periodi di tempo più lunghi,

pulire la catena della sega 11 e la lama 10.

Conservare la sega a catena in un posto sicuro

che sia asciutto e che sia al di fuori della por-

tata dei bambini.

Non mettere nessun altro oggetto sull’elet-

troutensile.

Accertarsi che la sega a catena venga sempre

appoggiata in posizione orizzontale con il tap-

po del serbatoio dell’olio 4 rivolto verso l’alto.

In caso di conservazione nell’imballaggio di

vendita, il serbatoio dell’olio deve essere

svuotato completamente.

Accessori

Catena della sega

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Ulteriori accessori

Olio adesivo per catene,

1 litro. . . . . . . . . . . . . . . . . . . .2 607 000 181

Servizio di assistenza ed assistenza

clienti

Il servizio di assistenza risponde alle Vostre

domande relative alla riparazione ed alla ma-

nutenzione del Vostro prodotto nonché con-

cernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ri-

cambio sono consultabili anche sul sito:

www.bosch-garden.com

Il team assistenza clienti Bosch è a Vostra di-

sposizione per rispondere alle domande rela-

tive all’acquisto, impiego e regolazione di ap-

parecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: +39 (02) 36 96 26 63

Fax: +39 (02) 36 96 26 62

Fax: +39 (02) 36 96 86 77

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Tel.: +41 (044) 8 47 15 13

Fax: +41 (044) 8 47 15 53

Trasporto

Spedire batterie ricaricabili solamente se la

carcassa non è danneggiata. Coprire i contatti

scoperti ed imballare la batteria ricaricabile in

modo tale che non possa muoversi nell’imbal-

lo stesso.

In caso di spedizione di batterie ricaricabili

agli ioni di litio potrebbe essere obbligatorio

l’applicazione di un contrassegno. Osservare

pertanto le norme nazioni a riguardo.

OBJ_DOKU-22659-002.fm Page 88 Monday, November 22, 2010 2:28 PM

Italiano | 89

Bosch Power Tools F 016 L70 758 | (23.11.10)

Smaltimento

Avviare ad un riciclaggio rispettoso dell’am-

biente gli imballaggi, gli elettroutensili e gli

accessori dismessi.

Non gettare elettroutensili e batterie ricarica-

bili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva

europea 2002/96/CE gli elet-

troutensili diventati inservibili

e, in base alla direttiva europea

2006/66/CE, le batterie ricari-

cabili/batterie difettose o con-

sumate devono essere raccolte separatamen-

te ed essere inviate ad una riutilizzazione

ecologica.

Le batterie ricaricabili/le batterie non funzio-

nanti potranno essere consegnate diretta-

mente presso:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente

le indicazioni riportare nel

paragrafo «Trasporto»,

pagina 88.

Con ogni riserva di modifiche tecniche.

OBJ_DOKU-22659-002.fm Page 89 Tuesday, November 23, 2010 3:31 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

90 | Nederlands

Veiligheidsvoorschriften

Verklaring van de pictogrammen

Lees de gebruiksaanwijzing

door.

Gebruik het gereedschap niet

in de regen en stel het niet

bloot aan regen.

Verwijder de accu voordat u

het gereedschap reinigt, in-

stelt of voor korte tijd onbe-

heerd laat.

Draag een veiligheidsbril.

Draag een gehoorbescher-

ming.

Trek vóór instellings- en on-

derhoudswerkzaamheden of

wanneer de stroomkabel be-

schadigd of doorgesneden

wordt onmiddellijk de net-

stekker uit het stopcontact.

De terugslagrem en de snel-

stop stoppen de zaagketting

binnen korte tijd.

Algemene veiligheidswaarschuwingen

voor elektrische gereedschappen

Lees alle veiligheids-

waarschuwingen en

alle voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit

een elektrische schok, brand of ernstig letsel

tot gevolg hebben.

Bewaar alle waarschuwingen en voorschrif-

ten voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip

„elektrisch gereedschap” heeft betrekking op

elektrische gereedschappen voor gebruik op

het stroomnet (met netsnoer) en op elektri-

sche gereedschappen voor gebruik met een

accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en

goed verlicht. Een rommelige of onver-

lichte werkomgeving kan tot ongevallen

leiden.

b) Werk met het elektrische gereedschap

niet in een omgeving met explosiege-

vaar waarin zich brandbare vloeistof-

fen, brandbare gassen of brandbaar

stof bevinden. Elektrische gereed-

schappen veroorzaken vonken die het

stof of de dampen tot ontsteking kun-

nen brengen.

c) Houd kinderen en andere personen tij-

dens het gebruik van het elektrische

gereedschap uit de buurt. Wanneer u

wordt afgeleid, kunt u de controle over

het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische

gereedschap moet in het stopcontact

passen. De stekker mag in geen geval

worden veranderd. Gebruik geen

adapterstekkers in combinatie met ge-

aarde elektrische gereedschappen.

Onveranderde stekkers en passende

stopcontacten beperken het risico van

een elektrische schok.

b) Voorkom aanraking van het lichaam

met geaarde oppervlakken, bijvoor-

beeld van buizen, verwarmingen, for-

nuizen en koelkasten. Er bestaat een

verhoogd risico door een elektrische

schok wanneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van

regen en vocht. Het binnendringen van

water in het elektrische gereedschap

vergroot het risico van een elektrische

schok.

d) Gebruik de kabel niet voor een ver-

keerd doel, om het elektrische gereed-

schap te dragen of op te hangen of om

de stekker uit het stopcontact te trek-

ken. Houd de kabel uit de buurt van

hitte, olie, scherpe randen en bewe-

gende gereedschapdelen. Beschadig-

de of in de war geraakte kabels vergro-

ten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch

gereedschap werkt, dient u alleen ver-

lengkabels te gebruiken die voor ge-

bruik buitenshuis zijn goedgekeurd.

Het gebruik van een voor gebruik bui-

tenshuis geschikte verlengkabel be-

perkt het risico van een elektrische

schok.

f) Als het gebruik van het elektrische ge-

reedschap in een vochtige omgeving

onvermijdelijk is, dient u een aardlek-

schakelaar te gebruiken. Het gebruik

van een aardlekschakelaar vermindert

het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en

ga met verstand te werk bij het ge-

bruik van het elektrische gereed-

schap. Gebruik geen elektrisch ge-

reedschap wanneer u moe bent of

onder invloed staat van drugs, alcohol

of medicijnen. Een moment van onop-

lettendheid bij het gebruik van het elek-

trische gereedschap kan tot ernstige

verwondingen leiden.

b) Draag persoonlijke beschermende uit-

rusting. Draag altijd een veiligheids-

bril. Het dragen van persoonlijke be-

schermende uitrusting zoals een

stofmasker, slipvaste werkschoenen,

een veiligheidshelm of gehoorbescher-

ming, afhankelijk van de aard en het ge-

bruik van het elektrische gereedschap,

vermindert het risico van verwondin-

gen.

c) Voorkom per ongeluk inschakelen.

Controleer dat het elektrische gereed-

schap uitgeschakeld is voordat u de

stekker in het stopcontact steekt of de

accu aansluit en voordat u het gereed-

schap oppakt of draagt. Wanneer u bij

het dragen van het elektrische gereed-

schap uw vinger aan de schakelaar hebt

of wanneer u het gereedschap inge-

schakeld op de stroomvoorziening aan-

sluit, kan dit tot ongevallen leiden.

WAARSCHUWING

OBJ_BUCH-1275-002.book Page 90 Monday, November 22, 2010 1:10 PM

Nederlands | 91

Bosch Power Tools F 016 L70 758 | (22.11.10)

d) Verwijder instelgereedschappen of

schroefsleutels voordat u het elektri-

sche gereedschap inschakelt. Een in-

stelgereedschap of sleutel in een

draaiend deel van het gereedschap kan

tot verwondingen leiden.

e) Voorkom een onevenwichtige li-

chaamshouding. Zorg ervoor dat u ste-

vig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereed-

schap in onverwachte situaties beter

onder controle houden.

f) Draag geschikte kleding. Draag geen

loshangende kleding of sieraden.

Houd haren, kleding en handschoenen

uit de buurt van bewegende delen.

Loshangende kleding, lange haren en

sieraden kunnen door bewegende de-

len worden meegenomen.

g) Wanneer stofafzuigings- of stofop-

vangvoorzieningen kunnen worden ge-

monteerd, dient u zich ervan te verze-

keren dat deze zijn aangesloten en

juist worden gebruikt. Het gebruik van

een stofafzuiging beperkt het gevaar

door stof.

4) Zorgvuldige omgang met en zorgvuldig

gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Ge-

bruik voor uw werkzaamheden het

daarvoor bestemde elektrische ge-

reedschap. Met het passende elektri-

sche gereedschap werkt u beter en vei-

liger binnen het aangegeven

capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap

waarvan de schakelaar defect is. Elek-

trisch gereedschap dat niet meer kan

worden in- of uitgeschakeld, is gevaar-

lijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of

neem de accu uit het elektrische ge-

reedschap voordat u het gereedschap

instelt, toebehoren wisselt of het ge-

reedschap weglegt. Deze voorzorgs-

maatregel voorkomt onbedoeld starten

van het elektrische gereedschap.

d) Bewaar niet-gebruikte elektrische ge-

reedschappen buiten bereik van kinde-

ren. Laat het gereedschap niet gebruiken

door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn

gevaarlijk wanneer deze door onervaren

personen worden gebruikt.

e) Verzorg het elektrische gereedschap

zorgvuldig. Controleer of bewegende

delen van het gereedschap correct

functioneren en niet vastklemmen en

of onderdelen zodanig gebroken of be-

schadigd zijn dat de werking van het

elektrische gereedschap nadelig

wordt beïnvloed. Laat deze beschadig-

de onderdelen voor het gebruik repa-

reren. Veel ongevallen hebben hun oor-

zaak in slecht onderhouden elektrische

gereedschappen.

f) Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onder-

houden snijdende inzetgereedschap-

pen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker

te geleiden.

g) Gebruik elektrisch gereedschap, toe-

behoren, inzetgereedschappen en der-

gelijke volgens deze aanwijzingen. Let

daarbij op de arbeidsomstandigheden

en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereed-

schappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situa-

ties leiden.

5) Gebruik en onderhoud van accugereed-

schappen

a) Laad accu’s alleen op in oplaadappara-

ten die door de fabrikant worden ge-

adviseerd. Voor een oplaadapparaat

dat voor een bepaald type accu ge-

schikt is, bestaat brandgevaar wanneer

het met andere accu’s wordt gebruikt.

b) Gebruik alleen de daarvoor bedoelde

accu’s in de elektrische gereedschap-

pen. Het gebruik van andere accu’s kan

tot verwondingen en brandgevaar lei-

den.

c) Voorkom aanraking van de niet-ge-

bruikte accu met paperclips, munten,

sleutels, spijkers, schroeven en ande-

re kleine metalen voorwerpen die

overbrugging van de contacten kun-

nen veroorzaken. Kortsluiting tussen

de accucontacten kan brandwonden of

brand tot gevolg hebben.

d) Bij verkeerd gebruik kan vloeistof uit

de accu lekken. Voorkom contact daar-

mee. Spoel bij onvoorzien contact met

water af. Wanneer de vloeistof in de

ogen komt, dient u bovendien een arts

te raadplegen. Gelekte accuvloeistof

kan tot huidirritaties en verbrandingen

leiden.

6) Service

a) Laat het elektrische gereedschap al-

leen repareren door gekwalificeerd en

vakkundig personeel en alleen met ori-

ginele vervangingsonderdelen. Daar-

mee wordt gewaarborgd dat de veilig-

heid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor ketting-

zagen

fHoud bij een lopende zaag alle lichaams-

delen uit de buurt van de zaagketting.

Controleer voor het starten van de zaag

dat de zaagketting niets aanraakt. Bij

werkzaamheden met een kettingzaag kan

een moment van onoplettendheid ertoe

leiden dat kleding of lichaamsdelen door

de zaagketting worden meegenomen.

fHoud het elektrische gereedschap alleen

aan de geïsoleerde greepvlakken vast.

Anders kan de zaagketting in aanraking

met verborgen stroomleidingen komen.

Contact van de zaagketting met een span-

ningvoerende leiding kan metalen delen

van het gereedschap onder spanning zet-

ten en tot een elektrische schok leiden.

OBJ_BUCH-1275-002.book Page 91 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

92 | Nederlands

fHoud de kettingzaag altijd met uw rech-

terhand aan de achterste greep en met

uw linkerhand aan de voorste greep vast.

Als u de kettingzaag omgekeerd vasthoudt,

loopt u een hoger risico op letsel. Houd de

kettingzaag daarom alleen zoals voorge-

schreven vast.

fDraag een veiligheidsbril en gehoorbe-

scherming. Overige beschermende uit-

rusting voor uw hoofd, handen, benen en

voeten wordt aanbevolen. Passende be-

schermende kleding vermindert de kans

op verwondingen door rondvliegend

spaanmateriaal en toevallig aanraken van

de zaagketting.

fWerk met de kettingzaag niet op een

boom. Bij gebruik van een kettingzaag op

een boom bestaat kans op verwondingen.

fLet er altijd op dat u stevig staat en ge-

bruik de kettingzaag alleen als u op een

stevige en vlakke ondergrond staat. Een

gladde ondergrond of instabiele posities,

bijvoorbeeld op een ladder, kunnen tot

evenwichtsverlies of verlies van de contro-

le over de kettingzaag leiden.

fHoud er bij het afzagen van een onder

spanning staande tak rekening mee dat

deze terugveert. Als de spanning in de

houtvezels vrijkomt, kan de gespannen tak

de bediener raken, of kan deze de bedie-

ner de controle over de kettingzaag doen

verliezen.

fWees bijzonder voorzichtig bij het zagen

van laag houtgewas en jonge bomen. Het

dunne materiaal kan in de zaagketting blij-

ven hangen en op u slaan of u uit het even-

wicht brengen.

fDraag de kettingzaag aan de voorste greep

in uitgeschakelde toestand, de zaagketting

van uw lichaam afgewend. Breng altijd de

veiligheidsafscherming aan voordat u de

kettingzaag vervoert of opbergt. Een zorg-

vuldige omgang met de kettingzaag vermin-

dert de kans op per ongeluk aanraken van de

lopende zaagketting.

fVolg de aanwijzingen voor het smeren, de

kettingspanning en het wisselen van toe-

behoren op. Een onjuist gespannen of ge-

smeerde ketting kan breken of het terug-

slagrisico verhogen.

fHoud grepen droog, schoon en vrij van

olie en vet. Vettige grepen met olie zijn

glad en leiden tot het verlies van de contro-

le over de kettingzaag.

fZaag alleen hout. Gebruik de kettingzaag

niet voor werkzaamheden waarvoor deze

niet bestemd is. Voorbeeld: Gebruik de

kettingzaag niet voor het zagen van plas-

tic, metselwerk of bouwmaterialen die

niet van hout zijn. Het gebruik van de ket-

tingzaag voor werkzaamheden waarvoor

deze niet bestemd is, kan tot gevaarlijke si-

tuaties leiden.

Oorzaken en voorkoming van een terugslag:

– Terugslag kan optreden als de punt van de

geleidingsrail een voorwerp raakt of als het

hout buigt en de zaagketting in de groef wordt

vastgeklemd.

– Een aanraking met de punt van de ketting-

geleider kan in veel gevallen tot een onver-

wachte en naar achteren gerichte actie lei-

den, waarbij de kettinggeleider omhoog en in

de richting van de bediener wordt geslagen.

– Het vastklemmen van de zaagketting aan de

bovenkant van de geleidingsrail kan de gelei-

dingsrail snel in de richting van de bediener

terugstoten.

– Elk van deze reacties kan ertoe leiden dat u

de controle over de zaag verliest en u zich mo-

gelijk ernstig verwondt. Vertrouw niet uitslui-

tend op de in de kettingzaag ingebouwde vei-

ligheidsvoorzieningen. Als gebruiker van een

kettingzaag dient u verschillende maatregelen

te treffen om zonder ongevallen en zonder

verwondingen te kunnen werken.

Een terugslag is het gevolg van een verkeerd

of onjuist gebruik van het elektrische gereed-

schap. Terugslag kan worden voorkomen door

geschikte voorzorgsmaatregelen, zoals hier-

onder beschreven:

fHoud de zaag met beide handen vast,

waarbij duim en vinger de grepen van de

kettingzaag omsluiten. Neem een zodani-

ge lichaamshouding in en houd uw armen

in een zodanige positie, dat u stand kunt

houden ten opzichte van de terugslag-

krachten. Als geschikte maatregelen wor-

den getroffen, kan de bediener de terug-

slagkrachten beheersen. Laat de

kettingzaag nooit los.

fVoorkom een abnormale lichaamshou-

ding en zaag niet boven schouderhoogte.

Daardoor wordt per ongeluk aanraken met

de punt van de kettinggeleider voorkomen

en kan de kettingzaag in onverwachte si-

tuaties beter onder controle worden ge-

houden.

fGebruik altijd de door de fabrikant voor-

geschreven vervangende kettinggelei-

ders en zaagkettingen. Verkeerde vervan-

gende kettinggeleiders en zaagkettingen

kunnen tot kettingbreuk en terugslag lei-

den.

fHoud u aan de aanwijzingen van de fabri-

kant voor het slijpen en het onderhoud

van de zaagketting. Te lage dieptebegren-

zers verhogen de neiging tot terugslag.

Extra waarschuwingen

fDe gebruiker wordt geadviseerd om zich

voor het eerste gebruik door een ervaren

vakman aan de hand van praktische voor-

beelden te laten instrueren over de bedie-

ning van de kettingzaag en het gebruik van

beschermende uitrusting. Als eerste oefe-

ning dient het zagen van boomstammen op

een zaagbok of onderstel plaats te vinden.

fDit gereedschap is er niet voor bestemd

om te worden gebruikt door personen (in-

clusief kinderen) met beperkte fysieke,

zintuigelijke of geestelijke vermogens of

gebrekkige ervaring en/of gebrekkige ken-

nis, tenzij zij onder toezicht staan van een

voor hun veiligheid verantwoordelijke per-

soon, of zij van deze persoon instructies

ontvangen ten aanzien van het gebruik van

het gereedschap.

Kinderen moeten onder toezicht staan, om

zeker te stellen dat zij niet met het gereed-

schap spelen.

fKinderen en jongeren, met uitzondering

van jongeren in opleiding van 16 jaar en

ouder onder toezicht, mogen de ketting-

zaag niet bedienen. Hetzelfde geldt voor

personen die niet of onvoldoende bekend

OBJ_BUCH-1275-002.book Page 92 Monday, November 22, 2010 1:10 PM

Nederlands | 93

Bosch Power Tools F 016 L70 758 | (22.11.10)

zijn met de omgang met de kettingzaag.

De gebruiksaanwijzing moet altijd binnen

handbereik zijn. Personen die overver-

moeid of niet lichamelijk belastbaar zijn,

mogen de kettingzaag niet bedienen.

fHoud het elektrische gereedschap tijdens

de werkzaamheden stevig met beide han-

den vast en zorg ervoor dat u stevig staat.

Het elektrische gereedschap wordt met

twee handen veiliger geleid.

fControleer of alle beschermingsvoorzie-

ningen en grepen bij gebruik van het ge-

reedschap gemonteerd zijn. Probeer

nooit een onvolledig gemonteerd gereed-

schap of een gereedschap met niet-toege-

stane aanpassingen in gebruik te nemen.

fWacht tot het elektrische gereedschap

tot stilstand is gekomen voordat u het

neerlegt.

fOpen de accu niet. Er bestaat gevaar voor

kortsluiting.

Bescherm de accu tegen hitte, bij-

voorbeeld ook tegen voortdurend

zonlicht, vuur, water en vocht. Er

bestaat explosiegevaar.

fBij beschadiging en onjuist gebruik van

de accu kunnen er dampen vrijkomen.

Zorg voor frisse lucht en raadpleeg bij

klachten een arts. De dampen kunnen de

luchtwegen irriteren.

fAls de accu defect is, kan er vloeistof uit

de accu lekken, waardoor aangrenzende

voorwerpen worden bevochtigd. Contro-

leer de betrokken onderdelen. Reinig de-

ze of vervang ze indien nodig.

fGebruik de accu alleen in combinatie met

uw Bosch elektrische gereedschap. Al-

leen zo wordt de accu tegen gevaarlijke

overbelasting beschermd.

fGebruik alleen originele Bosch-accu’s

met de op het typeplaatje van het elektri-

sche gereedschap aangegeven spanning.

Bij gebruik van andere accu’s, bijvoorbeeld

imitaties, opgeknapte accu’s of accu’s van

andere merken, bestaat gevaar voor per-

soonlijk letsel en materiële schade door

exploderende accu’s.

Veiligheidsvoorschriften voor oplaad-

apparaten

Houd het oplaadapparaat uit de

buurt van regen en vocht. Het bin-

nendringen van water in het oplaad-

apparaat vergroot het risico van een

elektrische schok.

fLaad geen accu’s van andere fabrikanten

op. Het oplaadapparaat is alleen geschikt

voor het opladen van Bosch-lithiumionac-

cu’s met de in de technische gegevens ver-

melde spanningen. Anders bestaat er

brand- en explosiegevaar.

fHoud het oplaadapparaat schoon. Door

vervuiling bestaat gevaar voor een elektri-

sche schok.

fControleer voor elk gebruik oplaadappa-

raat, kabel en stekker. Gebruik het op-

laadapparaat niet als u een beschadiging

hebt vastgesteld. Open het oplaadappa-

raat niet zelf en laat het alleen door ge-

kwalificeerd personeel en alleen met ori-

ginele vervangingsonderdelen repareren.

Beschadigde oplaadapparaten, kabels en

stekkers vergroten het risico van een elek-

trische schok.

fGebruik het oplaadapparaat niet op een

gemakkelijk brandbare ondergrond (zo-

als papier of textiel) of in een brandbare

omgeving. Vanwege de bij het opladen op-

tredende verwarming van het oplaadappa-

raat bestaat brandgevaar.

fHoud toezicht op kinderen en zorg ervoor

dat zij niet met het oplaadapparaat spelen.

fKinderen en personen met geestelijke of

lichamelijke beperkingen mogen het op-

laadapparaat alleen gebruiken onder toe-

zicht of nadat deze een instructie voor

het gebruik hebben ontvangen. Een zorg-

vuldige instructie vermindert de kans op

verkeerde bediening en letsel.

Functiebeschrijving

Lees alle veiligheidswaarschu-

wingen en alle voorschriften. Als

de waarschuwingen en voor-

schriften niet worden opgevolgd,

kan dit een elektrische schok,

brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor

het zagen van hout, bijv. houten balken, plan-

ken, takken en stammen, alsmede voor het

vellen van bomen. Het kan worden gebruikt

voor schulpen (in de lengte van de nerf) en af-

korten (dwars op de nerf).

Dit elektrische gereedschap is niet geschikt

voor het zagen van minerale materialen.

Meegeleverd

Neem het elektrische gereedschap voorzich-

tig uit de verpakking. Controleer of de volgen-

de delen compleet zijn:

– Kettingzaag

– Afscherming

– Zaagketting

– Zwaard

– Kettingbescherming

–Zak met olie

– Gebruiksaanwijzing

Accu en oplaadapparaat worden bij bepaalde

uitvoeringen niet meegeleverd.

Neem contact op met uw leverancier wanneer

er onderdelen ontbreken of beschadigd zijn.

Afgebeelde componenten

De componenten zijn genummerd zoals op de

afbeelding van het elektrische gereedschap

op de pagina met afbeeldingen.

1Achterste handgreep

2Inschakelblokkering voor aan/uit-schake-

laar

3Aan/uit-schakelaar

4Olietankdop

5Voorste handgreep

6Activering van terugslagrem (handbe-

scherming)

7Oliepeilindicatie

8Klauwaanslag

OBJ_BUCH-1275-002.book Page 93 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

94 | Nederlands

9Kettingbescherming

10 Zwaard

11 Zaagketting

12 Spangreep

13 Afscherming

14 Ventilatie-uitgang

15 Kettingspangreep

16 Serienummer

17 Accu

18 Accu-ontgrendelingsknop

19 Knop voor accuoplaadindicatie

20 Accu-oplaadindicatie

21 Indicatie temperatuurbewaking

22 Oplaadschacht

23 Oplaadapparaat

24 Rode LED-indicatie op oplaadapparaat

25 Groene LED-indicatie op oplaadapparaat

26 Netstekker **

27 Looprichtings- en snijrichtingssymbool

28 Kettingwiel

29 Bevestigingsbout

30 Kettingspanbout

31 Oliesproeier

32 Zwaardgeleidingsbrug

33 Kettingvangbout

34 Ventilatie-ingang

** verschilt per land

Niet elk afgebeeld en beschreven toebehoren

wordt standaard meegeleverd. Het volledige toebe-

horen vindt u in ons toebehorenprogramma.

Technische gegevens

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens

2000/14/EG.

Het A-gewogen geluidsniveau van het elektri-

sche gereedschap bedraagt kenmerkend: ge-

luidsdrukniveau 74 dB(A); geluidsvermogen-

niveau 94 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Trillingsemissiewaarden (vectorsom van drie

richtingen) bepaald volgens EN 60745:

trillingsemissiewaarde ah<2,5 m/s2, onzeker-

heid K =1,5 m/s2.

Het in deze gebruiksaanwijzing vermelde tril-

lingsniveau is gemeten met een volgens

EN 60745 genormeerde meetmethode en kan

worden gebruikt om elektrische gereedschap-

pen met elkaar te vergelijken. Het is ook ge-

schikt voor een voorlopige inschatting van de

trillingsbelasting.

Het aangegeven trillingsniveau representeert

de voornaamste toepassingen van het elektri-

sche gereedschap. Als echter het elektrische

gereedschap wordt gebruikt voor andere toe-

passingen, met afwijkende inzetgereedschap-

pen of onvoldoende onderhoud, kan het tril-

Accu-kettingzaag AKE 30 LI

Zaaknummer 3 600 H37 1..

Kettingsnelheid bij onbelast lopen m/s 8

Zwaardlengte cm 30

Spannen van de ketting zonder hulpgereedschap

(SDS) z

Terugslagrem z

Type zaagketting 3/8" – 90

Kettingschakeldikte mm 1,1 (0,034")

Aantal kettingschakels 45

Inhoud olietank ml 120

Automatische kettingsmering z

Klauwaanslag z

Gewicht volgens EPTA-Procedure 01/2003 kg 5,2

Serienummer Zie serienummer 16 (typeplaatje) op het

elektrische gereedschap

Accu Li-Ion

Zaaknummer 2 607 336 107

Nominale spanning V= 36

Capaciteit Ah 2,6

Oplaadtijd (bij lege accu) min 95

Aantal accucellen 20

Oplaadapparaat AL 3640 CV

Professional

AL 3620 CV

Professional

Zaaknummer EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Laadstroom A4,02,0

Toegestaan oplaadtemperatuurbereik °C 0–45 0–45

Gewicht volgens EPTA-Procedure 01/2003 kg 1,0 0,6

Isolatieklasse /II /II

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van som-

mige elektrische gereedschappen kunnen afwijken.

OBJ_BUCH-1275-002.book Page 94 Monday, November 22, 2010 1:10 PM

Nederlands | 95

Bosch Power Tools F 016 L70 758 | (23.11.10)

lingsniveau afwijken. Dit kan de

trillingsbelasting gedurende de gehele ar-

beidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de tril-

lingsbelasting moet ook rekening worden ge-

houden met de tijd waarin het gereedschap

uitgeschakeld is, of waarin het gereedschap

wel loopt, maar niet werkelijk wordt gebruikt.

Dit kan de trillingsbelasting gedurende de ge-

hele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter

bescherming van de bediener tegen het effect

van trillingen vast, zoals: Onderhoud van elek-

trische gereedschappen en inzetgereed-

schappen, warm houden van de handen, orga-

nisatie van het arbeidsproces.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat

het onder „Technische gegevens” beschreven

product voldoet aan de volgende normen en

normatieve documenten: EN 60745 (accuge-

reedschap) en EN 60335 (acculader) volgens

de bepalingen van de richtlijnen 2006/95/EG,

2004/108/EG, 2006/42/EG, 2000/14/EG.

EG-bouwtypecontrole nr. 2131439.01CE door

genotificeerde testinstantie nr. 0344, KEMA

Quality B.V. Arnhem, Netherlands.

2000/14/EG: Gegarandeerd geluidsvermo-

genniveau 97 dB(A). Wegingsmethode van de

conformiteit volgens aanhangsel V.

Productcategorie: 6

Technisch dossier bij:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montage

Voor uw veiligheid

fLet op! Schakel vóór onderhouds- en rei-

nigingswerkzaamheden het elektrische

gereedschap uit en verwijder de accu.

fGebruik de 4,5 Ah accu niet met dit elek-

trische gereedschap.

Accu verwijderen (zie afbeelding A)

De accu 17 beschikt over twee vergrende-

lingsstanden die moeten voorkomen dat de

accu bij het onbedoeld indrukken van de ac-

cuontgrendelingsknop 18 uit de machine valt.

Zolang de accu in het elektrische gereed-

schap is geplaatst, wordt deze door een veer

op de juiste plaats gehouden.

Opmerking: Het elektrische gereedschap

werkt alleen als beide vergrendelingstanden

zijn vastgeklikt.

Als u de accu 17 wilt verwijderen:

Accu opladen (zie afbeelding B)

fGebruik geen ander oplaadapparaat. Het

meegeleverde oplaadapparaat is afge-

stemd op de in het elektrische gereed-

schap ingebouwde lithium-ion accu.

fLet op de netspanning! De spanning van

de stroombron moet overeenkomen met

de gegevens op het typeplaatje van het op-

laadapparaat. Met 230 V aangeduide op-

laadapparaten kunnen ook met 220 V wor-

den gebruikt.

De accu is voorzien van een thermische bevei-

liging die ervoor zorgt dat de accu alleen in

het temperatuurbereik tussen 0 °C en 45 °C

kan worden opgeladen. Daardoor wordt een

lange levensduur van de accu bereikt.

Opmerking: De accu wordt gedeeltelijk opge-

laden geleverd. Om de volledige capaciteit

van de accu te verkrijgen, laadt u voor het eer-

ste gebruik de accu volledig in het oplaadap-

paraat op.

De lithiumionaccu kan op elk moment worden

opgeladen zonder de levensduur te verkorten.

Een onderbreking van het opladen schaadt de

accu niet.

De lithiumionaccu is met „Electronic Cell Pro-

tection (ECP)” tegen te sterk ontladen be-

schermd. Als de accu leeg is, wordt de ket-

tingzaag door een veiligheidsschakeling

uitgeschakeld: de zaagketting beweegt niet

meer.

Druk na het automatisch uit-

schakelen van het elektrische

gereedschap niet meer op de aan/uit-scha-

kelaar. De accu kan anders beschadigd wor-

den.

Opladen

Het opladen begint zodra de netstekker van het

oplaadapparaat in het stopcontact en de accu

17 in de oplaadschacht 22 wordt gestoken.

Door de intelligente oplaadmethode wordt de

oplaadtoestand van de accu automatisch her-

kend en wordt de accu afhankelijk van de ac-

cutemperatuur en -spanning met de optimale

laadstroom opgeladen.

Daardoor wordt de accu ontzien en blijft de-

ze, indien in het oplaadapparaat bewaard, al-

tijd volledig opgeladen.

Betekenis van de indicatie-elementen

Het bewaken van het opladen wordt aangege-

ven door de LED-indicaties 24 en 25:

Snel opladen

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Duw de accu tegen de voet van het elek-

trische gereedschap (1.) en druk tege-

lijkertijd op de ontgrendelingsknop 18

(2.).

pTrek de accu van het elektrische ge-

reedschap los tot een rode streep zicht-

baar wordt (3.).

qDruk nogmaals op de ontgrendelings-

knop 18 en trek de accu volledig naar

buiten.

AL 3640 CV

Professional

LET OP

OBJ_DOKU-22661-002.fm Page 95 Tuesday, November 23, 2010 3:32 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

96 | Nederlands

Snel opladen wordt aangegeven door knippe-

ren van de groene LED-indicatie 25.

Indicatie-element op de accu: Tijdens het op-

laden gaan de drie groene LED’s na elkaar

branden en gaan deze kort uit. De accu is vol-

ledig opgeladen als de drie groene LED’s con-

tinu branden. Ongeveer 5 minuten nadat de

accu volledig is opgeladen, gaan de drie groe-

ne LED’s weer uit.

Opmerking: Snel opladen is alleen mogelijk

als de temperatuur van de accu zich binnen

het toegestane oplaadtemperatuurbereik be-

vindt, zie het gedeelte „Technische gege-

vens”.

Accu opgeladen

Continu branden van de groene LED-indica-

tie 25 geeft aan dat de accu volledig opgela-

den is.

Bovendien klinkt gedurende ca. 2 seconden

een geluidssignaal waardoor akoestisch

wordt aangegeven dat de accu volledig is op-

geladen.

De accu kan vervolgens worden verwijderd en

onmiddellijk worden gebruikt.

Als de accu niet in het oplaadapparaat is ge-

stoken, geeft continu branden van de groene

LED-indicatie 25 aan dat de stekker in het

stopcontact is gestoken en het oplaadappa-

raat gereed is voor gebruik.

Accutemperatuur onder 0 °C of boven 45 °C

Continu branden van de rode LED-indicatie

24 geeft aan dat de temperatuur van de accu

buiten het snellaadtemperatuurbereik van

0 °C – 45 °C ligt. Zodra het toegestane tem-

peratuurbereik bereikt is, schakelt het op-

laadapparaat automatisch over op snelladen.

Als de temperatuur van de accu buiten het

toegestane oplaadtemperatuurbereik ligt,

gaat de rode LED van de accu branden wan-

neer u de accu in het oplaadapparaat zet.

Geen opladen mogelijk

Een andere storing tijdens het opladen wordt

aangegeven door knipperen van de rode LED-

indicatie 24.

Het opladen kan niet worden gestart en het

opladen van de accu is niet mogelijk (zie „Sto-

ringen opsporen”).

Aanwijzingen voor het opladen

Bij langdurig opladen of meermaals opladen

zonder onderbreking kan het oplaadapparaat

warm worden. Dit is echter zonder bezwaar

en wijst niet op een technisch defect van het

oplaadapparaat.

Een duidelijk kortere gebruiksduur na het op-

laden duidt erop dat de accu versleten is en

moet worden vervangen.

Neem de voorschriften ten aanzien van de af-

valverwijdering in acht.

Accukoeling (Active Air Cooling)

De in het oplaadapparaat geïntegreerde venti-

latorregeling bewaakt de temperatuur van de

ingezette accu. Als de accutemperatuur boven

30 °C ligt, wordt de accu door een ventilator

op de optimale oplaadtemperatuur gekoeld.

De ingeschakelde ventilator maakt een venti-

latiegeluid.

Als de ventilator niet loopt, ligt de accutempe-

ratuur in het optimale oplaadtemperatuurbe-

reik, of is de ventilator defect. In dit geval

wordt de oplaadtijd van de accu langer.

Zaagketting monteren en spannen

(zie afbeeldingen C1–C3)

fZet de accu pas in de kettingzaag nadat

deze volledig gemonteerd is.

fDraag werkhandschoenen bij het hante-

ren van de zaagketting.

Montage van zwaard en zaagketting

– Pak alle delen voorzichtig uit.

– Leg de kettingzaag op een recht oppervlak

neer.

fGebruik alleen zaagkettingen met een

kettingschakeldikte (groefbreedte) van

1,1 mm.

– Leg de zaagketting 11 in de rondlopende

groef van het zwaard 10. Let daarbij op de

juiste looprichting. Vergelijk daarvoor de

zaagketting met het looprichtingsymbool

27 op het zwaard 10.

– Leg de kettingschakels om het kettingwiel

28 en breng het zwaard 10 zodanig aan dat

de bevestigingsbout 29 en de beide

zwaardgeleidingsbruggen 32 in het langgat

van het zwaard 10 en de kettingspanbou-

ten 30 in de bijbehorende boorgaten van

het zwaard 10 grijpen.

Indien nodig draait u de kettingspangreep

15 om de kettingspanbout 30 met de boor-

gaten van het zwaard 10 op één lijn te

brengen.

– Controleer of alle delen goed geplaatst zijn

en houd het zwaard met de zaagketting in

deze stand.

– Draai de kettingspangreep 15 zo ver tot de

zaagketting 11 spelingvrij is.

– Zet de afdekking 13 nauwkeurig neer en

controleer dat de kettingvangbout 33 in de

daarvoor voorziene geleidingssleuf van de

afdekking 13 komt te liggen.

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 96 Monday, November 22, 2010 1:10 PM

Nederlands | 97

Bosch Power Tools F 016 L70 758 | (22.11.10)

– Draai de afdekking 13 met de spangreep

12 iets vast.

– De zaagketting is nog niet gespannen. Het

spannen van de zaagketting gebeurt zoals

beschreven in het gedeelte „Zaagketting

spannen”.

Zaagketting spannen (zie afbeelding D)

Controleer de kettingspanning vóór het begin

van de werkzaamheden, na de eerste keren

zagen en tijdens het zagen regelmatig elke 10

minuten. In het bijzonder bij nieuwe zaagket-

tingen moet in het begin met verslapping wor-

den gerekend.

De levensduur van de zaagketting is in grote

mate afhankelijk van voldoende smering en

juiste spanning.

Span de zaagketting niet wanneer deze zeer

heet is, omdat de ketting na het afkoelen sa-

mentrekt en dan te strak op het zwaard ligt.

– Leg de kettingzaag op een recht oppervlak

neer.

– Draai de spangreep 12 slechts zo ver los

dat het zwaard 10 nog in de juiste stand

wordt gehouden (spangreep niet verwijde-

ren!).

– Controleer of de kettingschakels goed in

de geleidingssleuf van het zwaard 10 en op

het kettingwiel 28 liggen.

– Draai de kettingspangreep 15 met de wij-

zers van de klok mee tot de juiste kettings-

panning is bereikt. De draaiende beweging

duwt de kettingspanbout 30 en daarmee

het zwaard 10 naar voren.

– De zaagketting 11 is goed gespannen als

deze in het midden ca. 5–10 mm kan wor-

den opgetild. Dit moet met één hand ge-

beuren door het omhoogtrekken van de

zaagketting tegen het eigen gewicht van de

kettingzaag.

– Als de zaagketting 11 te sterk gespannen

is, draait u de kettingspangreep 15 tegen

de wijzers van de klok in. Controleer ver-

volgens nogmaals de kettingspanning. In-

dien nodig stelt u de kettingspanning zoals

beschreven bij.

– Draai de afdekking 13 met de spangreep

12 vast.

Zaagketting smeren

(zie afbeeldingen C1 en E)

Opmerking: De kettingzaag wordt niet met

zaagkettinghechtolie gevuld geleverd. Het is

belangrijk om de kettingzaag vóór gebruik met

olie te vullen. Het gebruik van de kettingzaag

zonder zaagkettinghechtolie of bij een oliepeil

onder de minimummarkering leidt tot bescha-

diging van de kettingzaag.

De levensduur en de zaagcapaciteit van de

zaagketting hangt af van de optimale smering.

Daarom wordt de zaagketting tijdens het ge-

bruik door middel van de oliesproeier 31 auto-

matisch met zaagkettinghechtolie gesmeerd.

Ga als volgt te werk om de olietank te vullen:

– Plaats de kettingzaag met de olietankdop 4

naar boven op een geschikte ondergrond.

– Maak de omgeving van de olietankdop 4

schoon met een doek en verwijder de dop.

– Vul de olietank met biologisch afbreekbare

Bosch-zaagkettinghechtolie tot het oliepeil

de markering „max” van de oliepeilindica-

tie 7 bereikt heeft.

– Let erop dat er geen vuil in de olietank te-

rechtkomt. Schroef de olietankdop 4 weer

vast.

– Laat de kettingzaag 30 seconden lopen om

de olie op te pompen.

Opmerking: Voor de ventilatie van de olietank

bevinden zich kleine luchtkanalen in de olie-

tankdop. Om uitlopen te voorkomen, dient u

de kettingzaag als deze niet wordt gebruikt al-

tijd verticaal neer te zetten, met de olie-

tankdop 4 omhoog.

Opmerking: Gebruik uitsluitend de geadvi-

seerde biologisch afbreekbare kettingolie om

een beschadiging van de kettingzaag te voor-

komen. Gebruik nooit gerecyclede olie of

oude olie. Bij het gebruik van niet toegelaten

olie vervalt de garantie.

Opmerking: De olie wordt bij lagere tempera-

turen taaivloeibaar, waardoor de oliedoorvoer

wordt verminderd.

Gebruik

Ingebruikneming

Accu plaatsen

Duw de opgeladen accu 17 van achteren in de

voet van het elektrische gereedschap. Druk de

accu volledig in de voet tot de rode streep niet

meer zichtbaar is en de accu veilig vergren-

deld is.

Opmerking: Het elektrische gereedschap

werkt alleen als beide vergrendelingstanden

zijn vastgeklikt.

In- en uitschakelen

Houd de kettingzaag vast zoals beschreven in

het gedeelte „Werkzaamheden met de ket-

tingzaag”.

Als u het elektrische gereedschap wilt inscha-

kelen bedient u eerst de inschakelblokkering

2 en drukt u vervolgens de aan/uit-schakelaar

3 in en houdt u deze ingedrukt.

Als het elektrische gereedschap loopt, kunt u

de inschakelblokkering loslaten.

Als u het elektrische gereedschap wilt uit-

schakelen laat u de aan/uit-schakelaar 3 los.

Opmerking: Om veiligheidsredenen kan de

aan-/uitschakelaar 3 van de machine niet

worden vergrendeld, maar moet deze tijdens

het gebruik voortdurend ingedrukt blijven.

Opmerking: Rem de kettingzaag niet af door

het bedienen van de voorste handbescher-

ming 6 (activeren van de terugslagrem).

Terugslagrem (zie afbeelding F)

De terugslagrem is een beschermingsmecha-

nisme dat bij een terugslaande kettingzaag

wordt geactiveerd via de voorste handbe-

scherming 6. De zaagketting stopt na uiterlijk

0,15 seconden.

Voer van tijd tot tijd een functietest uit. Duw

de voorste handbescherming 6 naar voren

(positie o) en schakel de kettingzaag kort in.

De zaagketting mag niet aanlopen. Als u de te-

rugslagrem weer wilt ontgrendelen, laat u de

aan/uit-schakelaar 3 los en trekt u de voorste

handbescherming 6 weer terug (positie n).

OBJ_BUCH-1275-002.book Page 97 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

98 | Nederlands

Opmerking: Als de terugslagrem actief is en u

probeert de kettingzaag te starten, klinkt een

waarschuwingssignaal („pieptoon”). Als u de

kettingzaag wilt starten, laat u de aan/uit-

schakelaar 3 los, trekt u de voorste handbe-

scherming 6 in stand n terug en drukt u ver-

volgens op de aan/uit-schakelaar 3.

Werkzaamheden met de kettingzaag

Vóór het zagen

Vóór de ingebruikneming en regelmatig tij-

dens het zagen moeten de volgende controles

worden uitgevoerd:

– Verkeert de kettingzaag in een functieveili-

ge toestand?

– Is de olietank gevuld? Controleer de olie-

peilaanduiding vóór de werkzaamheden en

regelmatig tijdens de werkzaamheden. Vul

olie bij wanneer het oliepeil de onderkant

van het peilglas bereikt heeft. De vulling is

voldoende voor ca. 15 minuten, afhankelijk

van de pauzes en de intensiteit van de

werkzaamheden.

– Is de zaagketting juist gespannen en

scherp genoeg? Controleer de kettings-

panning tijdens het zagen regelmatig elke

10 minuten. In het bijzonder bij nieuwe

zaagkettingen moet in het begin met ver-

slapping worden gerekend. De toestand

van de zaagketting beïnvloedt de zaagca-

paciteit in belangrijke mate. Alleen scher-

pe zaagkettingen beschermen tegen over-

belasting.

– Is de terugslagrem losgemaakt en haar

werking gewaarborgd?

– Draagt u de vereiste beschermende uitrus-

ting? Gebruik een veiligheidsbril en ge-

hoorbescherming. Overige beschermende

uitrusting voor uw hoofd, handen, benen

en voeten wordt aanbevolen. Geschikte

beschermende kleding vermindert de kans

op verwondingen door wegvliegend mate-

riaal en het onbedoeld aanraken van de

zaagketting.

Terugslag van de zaag (zie afbeelding F)

Terugslag van de zaag is het plotseling om-

hoog- of terugslaan van de lopende ketting-

zaag. Dit kan optreden bij aanraking van de

zwaardpunt met het zaagmateriaal of bij een

vastklemmende ketting.

Wanneer zaagterugslag optreedt, reageert de

kettingzaag op onvoorspelbare wijze en kan

deze ernstig letsel veroorzaken bij de bedie-

ner of bij personen in de omgeving van de

zaag.

Zijwaarts zagen, schuin zagen en in de lengte

zagen moet bijzondere voorzichtigheid gebeu-

ren omdat de klauwaanslag 8 hierbij niet kan

worden toegepast.

Ter voorkoming van zaagterugslag:

– Zet de kettingzaag zo vlak mogelijk aan.

– Werk nooit met een losse, verslapte of

sterk versleten zaagketting.

– Slijp de zaagketting zoals voorgeschreven.

– Zaag nooit boven schouderhoogte.

– Zaag nooit met de punt van het zwaard.

– Houd de kettingzaag altijd met beide han-

den vast.

– Gebruik altijd een terugslagremmende

Bosch-zaagketting.

– Gebruik de klauwaanslag 8 als hefboom.

– Let op de juiste kettingspanning.

Algemene werkwijze (zie afbeeldingen F – I)

Houd de kettingzaag altijd met beide handen

vast, de voorste handgreep met uw linker-

hand en de achterste handgreep met uw rech-

terhand. Pak de grepen altijd volledig met

duim en vingers vast. Zaag nooit eenhandig.

Gebruik de kettingzaag alleen wanneer u ste-

vig staat. Houd de kettingzaag iets rechts van

uw eigen lichaam.

De zaagketting moet vóór het contact met het

hout op volle snelheid lopen. Gebruik daarbij

de klauwaanslag 8 om de kettingzaag op het

hout te laten steunen. Gebruik tijdens het za-

gen de klauwaanslag als hefboom.

Zet bij het zagen van dikke takken of stammen

de klauwaanslag op een lager punt neer. Trek

daarvoor de kettingzaag terug om de klauw-

aanslag los te maken en deze lager aan te zet-

ten. Verwijder de kettingzaag daarbij niet uit

de zaagsnede.

Druk bij het zagen niet met kracht op de zaag-

ketting, maar zorg met de klauwaanslag 8

voor een lichte hefboomdruk.

Gebruik de kettingzaag nooit met gestrekte

armen. Probeer niet op moeilijk bereikbare

plaatsen te zagen, of staand op een ladder.

Zaag nooit boven schouderhoogte.

De beste zaagresultaten worden bereikt wan-

neer de kettingsnelheid niet door overbelas-

ting daalt.

Voorzichtig aan het einde van de zaagsnede.

Zodra de kettingzaag uit de zaagsnede komt,

verandert de gewichtskracht onverwacht. Er

bestaat gevaar voor letsel van benen en voe-

ten.

Verwijder de kettingzaag alleen met een lo-

pende zaagketting uit de zaagsnede.

Boomstammen zagen

(zie afbeeldingen G en J)

Neem bij het zagen van boomstammen de vol-

gende veiligheidsvoorschriften in acht:

Leg de stam neer zoals op de afbeelding weer-

gegeven en ondersteun deze zodanig dat de

zaagsnede niet sluit en de zaagketting niet

vastklemt.

Leg korte stukken hout voor het zagen recht

neer en klem deze vast.

Zaag alleen voorwerpen van hout. Voorkom

aanraking van stenen en spijkers, omdat deze

omhoog geslingerd kunnen worden, de zaag-

ketting kunnen beschadigen of ernstig letsel

bij de gebruiker of omstanders kunnen ver-

oorzaken.

Raak met de lopende kettingzaag geen draad-

afrasteringen of de grond aan.

De kettingzaag is niet geschikt voor het

snoeien van dunne takken.

Zagen in lengterichting dient met bijzondere

zorgvuldigheid te gebeuren, omdat de klauw-

aanslag 8 dan niet kan worden gebruikt. Ge-

leid de kettingzaag in een platte hoek om te-

rugslag van de zaag te voorkomen.

Bewerk bij zaagwerkzaamheden op een hel-

ling stammen of liggend zaagmateriaal van bo-

venaf of aan de zijkant staand.

Let vanwege de kans op struikelen op boom-

stronken, takken, wortels, enz.

OBJ_BUCH-1275-002.book Page 98 Monday, November 22, 2010 1:10 PM

Nederlands | 99

Bosch Power Tools F 016 L70 758 | (22.11.10)

Zagen van hout onder spanning

(zie afbeelding J)

fOnder spanning staand hout en onder

spanning staande takken en bomen mo-

gen alleen door een daartoe opgeleid vak-

man worden gezaagd. Er is uiterste voor-

zichtigheid geboden. Er bestaat een

verhoogd risico op ongevallen.

Als hout aan beide zijden wordt ondersteund,

zaagt u eerst van boven (Y) een derde gedeel-

te van de diameter door de stam en zaagt u

vervolgens van onderen (Z) op dezelfde plaats

de stam door om splinteren en vastklemmen

van de kettingzaag te voorkomen. Voorkom

daarbij contact van de zaagketting met de

grond.

Als het hout slechts aan één zijde wordt on-

dersteund, zaagt u eerst van onderen (Y) een

derde van de diameter naar boven en zaagt u

vervolgens op dezelfde plaats van boven (Z)

de stam door om splinteren en vastklemmen

van de kettingzaag te voorkomen.

Bomen vellen (zie afbeelding K)

fDraag altijd een veiligheidshelm om be-

schermd te zijn tegen vallende takken.

fMet de kettingzaag mogen alleen bomen

worden geveld waarvan de stamdiameter

kleiner is dan de lengte van het zwaard.

fZet de werkomgeving af. Let erop dat zich

geen personen of dieren ophouden in de

buurt van de plaats waar de boom valt

(n).

fProbeer niet om een vastgeklemde zaag-

ketting met een lopende motor los te krij-

gen. Gebruik een houtspie om een vastge-

klemde zaagketting los te maken.

Als u met twee of meer personen tegelijkertijd

zaagt en velt, houd dan als afstand tussen de

vellende en de zagende personen minstens de

dubbele hoogte van de te vellen boom aan.

Let er bij het vellen van bomen op, dat u ande-

re personen niet blootstelt aan gevaar, u geen

leidingen raakt en geen materiële schade ver-

oorzaakt. Als een boom met een stroomlei-

ding in aanraking komt, dient u het energiebe-

drijf hiervan onmiddellijk in kennis te stellen.

Stel u als bediener van de kettingzaag bij

zaagwerkzaamheden op een helling boven de

te vellen boom op, omdat de boom na de val

waarschijnlijk bergaf zal rollen of glijden.

Vóór het vellen dient een vluchtweg (o) te

worden gepland en indien nodig te worden

vrijgemaakt. De vluchtweg dient van de te ver-

wachten vallijn schuin naar achteren weg te

leiden.

Houd vóór het vellen rekening met de natuur-

lijke helling van de boom, de plaats van grote

takken en de windrichting, om de valrichting

van de boom te kunnen beoordelen.

Verwijder vuil, stenen, losse schors, spijkers,

nieten en draad van de boom.

Inkepingen zagen: Zaag haaks op de valrich-

ting een inkeping (X–W) met een diepte van

een derde van de boomdiameter. Zaag eerst

de onderste horizontale inkeping. Hierdoor

voorkomt u het vastklemmen van de ketting-

zaag of de geleidingsrail bij het zagen van de

tweede inkeping.

Inkeping voor het vellen van de boom zagen:

Zaag de inkeping voor het vellen van de boom

(Y) minstens 50 mm boven de horizontale in-

keping. Zaag vervolgens de inkeping voor het

vellen van de boom parallel aan de horizontale

inkeping. Zaag de inkeping voor het vellen van

de boom slechts zo diep in, dat er nog een ver-

bindingsstuk (valrand) blijft staan, dat als

scharnier kan werken. Het verbindingsstuk

verhindert, dat de boom draait en in de ver-

keerde richting valt. Zaag het verbindingsstuk

niet door.

Als de inkeping voor het vellen van de boom in

de buurt van het verbindingsstuk komt, moet

de boom met vallen beginnen. Als het erop

lijkt, dat de boom mogelijkerwijs niet in de ge-

wenste richting valt of terugbuigt en de zaag-

ketting vastklemt, onderbreekt u het zagen

van de inkeping voor het vellen van de boom

en gebruikt u een spie van hout, kunststof of

aluminium om de inkeping te openen en de

boom in de gewenste valrichting te doen om-

slaan.

Als de boom begint te vallen, verwijdert u de

kettingzaag uit de inkeping, schakelt u de

zaag uit, legt u deze neer en verlaat u de geva-

renzone via de geplande vluchtroute. Let op

omlaagvallende takken en zorg ervoor dat u

niet struikelt.

Breng de boom vervolgens ten val door het in-

drijven van een spie (Z) in de horizontale inke-

ping.

Als de boom begint te vallen, verlaat u de ge-

varenzone via de geplande vluchtweg. Let op

omlaagvallende takken en zorg ervoor dat u

niet struikelt.

Takken van de gevelde boom afzagen

(zie afbeelding L)

Na het vellen zaagt u de takken van de gevelde

boom. Laat grote naar onderen gerichte tak-

ken, die de boom steunen, eerst staan. Zaag

kleine takken volgens de afbeelding in één

keer af. Zaag onder spanning staande takken

van onderen naar boven om vastklemmen van

de zaagketting te voorkomen.

Boomstam in stukken zagen

(zie afbeeldingen M – P)

Vervolgens zaagt u de gevelde boom in stuk-

ken. Let erop dat u stevig staat en dat u uw li-

chaamsgewicht gelijkmatig over beide voeten

verdeelt. Leg indien mogelijk takken, balken

of spieën onder de stam om deze te steunen.

Houd u aan de aanwijzingen voor gemakkelijk

zagen.

Als de totale lengte van de boomstam gelijk-

matig wordt ondersteund, zaagt u van boven-

af.

Als de boomstam aan één kant hoger ligt,

zaagt u eerst een derde van de stamdiameter

vanaf de onderkant en vervolgens de rest van-

af de bovenkant ter hoogte van de zaagsnede

onder.

Als de boomstam aan twee kanten wordt on-

dersteund, zaagt u eerst twee derde van de

stamdiameter vanaf de bovenkant en vervol-

gens een derde vanaf de onderkant ter hoogte

van de zaagsnede boven.

OBJ_BUCH-1275-002.book Page 99 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

100 | Nederlands

Ga bij zaagwerkzaamheden op een helling al-

tijd hoger dan de boomstam staan. Verminder

de aandrukkracht wanneer de stam bijna is

doorgezaagd en blijf de handgrepen van de

kettingzaag stevig vasthouden, zodat u tijdens

het moment van doorzagen de controle over

de machine behoudt. Let erop dat de zaagket-

ting de grond niet raakt. Wacht na het doorza-

gen tot de zaagketting tot stilstand is geko-

men, voordat u de kettingzaag verwijdert.

Schakel de motor van de kettingzaag altijd uit

voordat u naar de volgende boom gaat.

Accu-oplaadindicatie (zie afbeelding B)

De accu 17 is voorzien van een oplaadindica-

tie 20 die de oplaadtoestand van de accu aan-

geeft. De oplaadindicatie 20 bestaat uit drie

groene LED’s.

Bedien de toets voor de oplaadindicatie 19

om de oplaadindictie 20 te activeren. Na ca. 5

seconden gaat de oplaadindicatie automa-

tisch uit.

De oplaadtoestand kan ook worden gecontro-

leerd terwijl de accu verwijderd is.

Als na het bedienen van de toets 19 geen van

de LED’s brandt, is de accu defect en moet

deze worden vervangen.

Om veiligheidsredenen kan de oplaadtoe-

stand alleen worden opgevraagd als het elek-

trische gereedschap stilstaat.

Tijdens het opladen gaan de drie groene

LED’s na elkaar branden en gaan deze kort uit.

De accu is volledig opgeladen als de drie groe-

ne LED’s continu branden. Ongeveer

5 minuten nadat de accu volledig is opgela-

den, gaan de drie groene LED’s weer uit.

Indicatie voor temperatuurbewaking

De rode LED van de indicatie voor tempera-

tuurbewaking 21 geeft aan dat de accu of de

elektronica van het elektrische gereedschap

(als de accu in het gereedschap is geplaatst)

zich in niet het optimale temperatuurbereik

bevindt. In dit geval werkt het elektrische ge-

reedschap niet, of niet met volledig vermo-

gen.

Temperatuurbewaking van de accu

De rode LED 21 knippert als de knop 19 of de

aan/uit-schakelaar 3 wordt ingedrukt (terwijl

de accu in het gereedschap is geplaatst): De

bedrijfstemperatuur van de accu ligt buiten

het temperatuurbereik van –10 °C tot

+60 °C.

Bij een temperatuur boven 70 °C wordt de ac-

cu uitgeschakeld tot deze zich weer in het toe-

gestane bedrijfstemperatuurbereik bevindt.

Temperatuurbewaking van de elektronica

van het elektrische gereedschap

De rode LED 21 brandt bij het indrukken van

de aan/uit-schakelaar 3 continu: De tempera-

tuur van de elektronica van het elektrische ge-

reedschap bedraagt minder dan 5 °C of meer

dan 75 °C.

Bij een temperatuur boven 90 °C wordt de

elektronica van het elektrische gereedschap

uitgeschakeld tot deze zich weer in het toege-

stane bedrijfstemperatuurbereik bevindt.

Storingen opsporen

Als het elektrische gereedschap niet goed werkt, vindt u in de volgende tabel informatie over

foutsymptomen, mogelijke oorzaken en oplossingen. Neem contact op met een servicewerk-

plaats als u hiermee het probleem niet kunt verhelpen.

fLet op: Schakel het elektrische gereedschap uit en verwijder de accu voordat u het ge-

reedschap op storingen onderzoekt.

LED-indicatie Accucapaciteit

Continu branden 3

groene LED’s ≥2/3

Continu branden 2

groene LED’s ≥1/3

Continu brandt 1 groene

LED ≤1/3

Knipperlicht 1 groene

LED Reserve

Symptomen Mogelijke oorzaak Oplossing

Kettingzaag

loopt niet

Terugslagrem geactiveerd (een waar-

schuwingssignaal („pieptoon”) is

hoorbaar)

Voorste handbescherming 6 in stand

n terugtrekken

Accu leeg Accu opladen, zie ook de „Aanwijzin-

gen voor het opladen”

Accu niet correct ingezet Controleer dat beide vergrende-

lingstanden zijn vastgeklikt

Motorbeveiliging aangesproken Motor laten afkoelen

Accu te koud of te heet Accu laten opwarmen of afkoelen

Zaagketting be-

weegt niet

Accu leeg Accu opladen, zie ook de „Aanwijzin-

gen voor het opladen”

Elektrisch gereedschap defect Neem contact op met klantenservice

Kettingzaag

werkt met on-

derbrekingen

Extern of intern los contact Neem contact op met de erkende

Bosch-klantenservice

Aan/uit-schakelaar 3 defect Neem contact op met de erkende

Bosch-klantenservice

OBJ_BUCH-1275-002.book Page 100 Monday, November 22, 2010 1:10 PM

Nederlands | 101

Bosch Power Tools F 016 L70 758 | (22.11.10)

Onderhoud en service

Onderhoud en reiniging

fLet op! Schakel vóór onderhouds- en rei-

nigingswerkzaamheden het elektrische

gereedschap uit en verwijder de accu.

Opmerking: Voer de volgende onder-

houdswerkzaamheden regelmatig uit, zodat u

verzekerd bent van een lang en probleemloos

gebruik.

Houd het elektrische gereedschap en de ven-

tilatieopeningen altijd schoon om goed en vei-

lig te werken.

Controleer de kettingzaag regelmatig op

zichtbare gebreken, zoals een losse, versleten

of beschadigde zaagketting, losse bevestiging

en versleten of beschadigde onderdelen.

Controleer of afschermingen en veiligheids-

voorzieningen niet beschadigd zijn en juist

zijn aangebracht. Voer voor het gebruik even-

tueel noodzakelijke onderhouds- of reparatie-

werkzaam-heden uit.

Mocht de kettingzaag ondanks zorgvuldige

productie- en testmethoden toch defect ra-

ken, moet de reparatie door een erkende klan-

tenservice voor Bosch elektrische gereed-

schappen worden uitgevoerd.

Zaagketting

droog

Geen olie in de olietank Olie bijvullen

Ontluchting in olietankdop 4

verstopt

Olietankdop 4 reinigen

Olieafvoerkanaal verstopt Olieafvoerkanaal reinigen

Zaagketting

wordt niet afge-

remd

Terugslagrem defect Neem contact op met de erkende

Bosch-klantenservice

Zaagketting of

geleidingsral

heet

Geen olie in de olietank Olie bijvullen

Ontluchting in olietankdop 4

verstopt

Olietankdop 4 reinigen

Olieafvoerkanaal verstopt Olieafvoerkanaal reinigen

Kettingspanning te hoog Kettingspanning instellen

Zaagketting stomp Zaagketting slijpen of vervangen

Kettingzaag

trekt, trilt of

zaagt niet goed

Kettingspanning te laag Kettingspanning instellen

Zaagketting stomp Zaagketting slijpen of vervangen

Zaagketting versleten Zaagketting vervangen

Zaagtanden wijzen in de verkeerde

richting

Zaagketting juist monteren

Sterke trillingen

of geluiden

Elektrisch gereedschap defect Neem contact op met klantenservice

Zaagduur per

acculading te

gering

Te veel wrijving wegens ontbrekende

smering

Smeer de ketting (zie „Zaagketting

smeren”)

Zaagketting moet gereinigd worden Zaagketting reinigen

Slechte zaagtechniek zie „Werkzaamheden met de ketting-

zaag”

Accu niet vol opgeladen Accu opladen, zie ook de „Aanwijzin-

gen voor het opladen”

Zaagketting be-

weegt langzaam

Accu leeg Accu opladen, zie ook de „Aanwijzin-

gen voor het opladen”

Accu is buiten het toegestane tempe-

ratuurbereik bewaard

Laat de accu op kamertemperatuur

komen (binnen het toegestane accu-

temperatuurbereik van 0 – 45 °C)

Accuoplaadindi-

catie 24 brandt

permanent

Opladen niet

mogelijk

Accu niet (goed) aangebracht Plaats de accu correct op het oplaad-

apparaat

Accucontacten vuil Reinig de accucontacten, bijvoor-

beeld door de accu enkele keren te

plaatsen en te verwijderen, of ver-

vang de accu indien nodig

Accu defect Vervang de accu

De LED-indica-

ties 24 en 25

branden niet

nadat de stek-

ker in het stop-

contact wordt

gestoken

Netsnoer van het oplaadapparaat is

niet (of niet goed) vastgestoken

Steek de stekker (volledig) in het

stopcontact

Stopcontact, netsnoer of oplaadap-

paraat defect

Netspanning controleren, oplaadap-

paraat indien nodig door een erken-

de klantenservice voor Bosch elektri-

sche gereedschappen laten

controleren

Symptomen Mogelijke oorzaak Oplossing

OBJ_BUCH-1275-002.book Page 101 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

102 | Nederlands

Opmerking: Maak voor verzending van een

kettingzaag altijd de olietank leeg.

Vermeld bij vragen en bestellingen van vervan-

gingsonderdelen altijd het uit tien cijfers be-

staande zaaknummer volgens het typeplaatje

van de kettingzaag.

Zaagketting en zwaard vervangen of keren

(zie afbeeldingen C1–C3)

Controleer de zaagketting en het zwaard vol-

gens het gedeelte „Zaagketting spannen”.

De geleidingssleuf van het zwaard verslijt in

de loop van de tijd. Draai bij het vervangen

van de zaagketting het zwaard 180° om de

slijtage te compenseren. Hierdoor wordt de

gebruiksduur van het zwaard verlengd.

Controleer het kettingwiel 28. Als het wiel

door de grote belasting versleten of bescha-

digd is, moet het door een klantenservice-

werkplaats vervangen worden.

Slijpen van de zaagketting

De zaagketting kan bij elke erkende klanten-

servicewerkplaats voor Bosch elektrische ge-

reedschappen op vakkundige wijze worden

geslepen. Met de Bosch-kettingslijpvoorzie-

ning of de Dremel-Multi met slijptoebehoren

1453 kunt u de ketting ook zelf slijpen. Neem

de daarbij gevoegde slijphandleiding in acht.

Automatische smering controleren

U kunt de werking van de automatische ket-

tingsmering controleren door de zaag in te

schakelen en deze met de punt vlakbij een

stuk karton of papier op de vloer te houden.

Raak de vloer niet met de ketting aan en houd

een veiligheidsafstand van 20 cm aan. Als

hierbij een toenemend oliespoor zichtbaar

wordt, werkt de automatische smering cor-

rect. Als er ondanks een volle olietank geen

oliespoor zichtbaar wordt, lees dan het ge-

deelte „Storingen opsporen” of neem contact

op met de Bosch-klantenservice.

Na de werkzaamheden. Gereedschap opbergen

Reinig het vormkunststofhuis van de ketting-

zaag met behulp van een zachte borstel en

een schone doek. Gebruik geen water, oplos-

middel of polijstmiddel. Verwijder alle veront-

reinigingen, in het bijzonder van de ventilatie-

openingen van de motor.

Demonteer na een gebruiksduur van 1 – 3 uur

de afdekking 13, het zwaard 10 en de zaagket-

ting 11 en reinig deze met behulp van een bor-

stel.

Verwijder met een borstel al het vastzittende

materiaal onder de afscherming 13, het ket-

tingwiel 28 en de zwaardbevestiging. Maak de

oliesproeier 31 schoon met een schone doek.

Als de kettingzaag langdurig moet worden op-

geborgen, reinigt u de zaagketting 11 en het

zwaard 10.

Bewaar de kettingzaag op een veilige plaats

droog en buiten bereik van kinderen.

Plaats geen voorwerpen op het elektrische ge-

reedschap.

Let erop dat u de kettingzaag altijd horizon-

taal met de olietankdop 4 naar boven neerzet.

Als u de kettingzaag in de verkoopverpakking

bewaart, moet u de olietank zonder rest leeg-

maken.

Toebehoren

Zaagketting

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Overig toebehoren

Zaagkettinghechtolie, 1 liter . .2 607 000 181

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen

over reparatie en onderhoud van uw product

en over vervangingsonderdelen. Explosieteke-

ningen en informatie over vervangingsonder-

delen vindt u ook op:

www.bosch-garden.com

De medewerkers van onze klantenservice ad-

viseren u graag bij vragen over de aankoop,

het gebruik en de instelling van producten en

toebehoren.

Nederland

Tel.: +31 (076) 579 54 54

Fax: +31 (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België en Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-mail: outillage.gereedschap@be.bosch.com

Vervoer

Gebruik de accu alleen als de behuizing onbe-

schadigd is. Plak open contacten af en verpak

de accu zodanig dat deze niet in de verpak-

king beweegt.

Bij de verzending van lithiumionaccu’s kan

markering verplicht zijn. Neem daarvoor de in

uw land geldende voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, toebehoren en

verpakkingen moeten op een voor het milieu

verantwoorde wijze worden hergebruikt.

Gooi elektrische gereedschappen, accu’s en

batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn

2002/96/EG moeten niet meer

bruikbare elektrische gereed-

schappen en volgens de Euro-

pese richtlijn 2006/66/EG moe-

ten defecte of lege accu’s en

batterijen apart worden ingezameld en op een

voor het milieu verantwoorde wijze worden

hergebruikt.

Accu’s en batterijen:

Li-ion:

Lees de aanwijzingen in het

gedeelte „Vervoer”,

pagina 102 en neem deze in

acht.

Wijzigingen voorbehouden.

OBJ_BUCH-1275-002.book Page 102 Monday, November 22, 2010 1:10 PM

Dansk | 103

Bosch Power Tools F 016 L70 758 | (22.11.10)

Sikkerhedsinstrukser

Forklaring af billedsymbolerne

Læs betjeningsvejledningen.

Brug ikke maskinen, når det

regner, og udsæt ikke maski-

nen for regn.

Fjern akkuen, før trimmeren

rengøres, indstilles eller forla-

des uden opsyn for et kort øje-

blik.

Brug sikkerhedsbriller.

Brug høreværn.

Træk altid stikket ud, før indstil-

lings- og vedligeholdelsesarbej-

de udføres eller hvis kablet er

beskadiget eller skåret over.

Tilbageslagsbremsen og ud-

løbsbremsen stopper savkæ-

den i løbet af kort tid.

Generelle advarselshenvisninger for

el-værktøj

Læs alle advarselshenvisnin-

ger og instrukser. I tilfælde

af manglende overholdelse af advarselshen-

visningerne og instrukserne er der risiko for

elektrisk stød, brand og/eller alvorlige kvæ-

stelser.

Opbevar alle advarselshenvisninger og in-

strukser til senere brug.

Det i advarselshenvisningerne benyttede be-

greb „el-værktøj“ refererer til netdrevet

el-værktøj (med netkabel) og akkudrevet

el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og

rigtigt belyst. Uorden eller uoplyste ar-

bejdsområder øger faren for uheld.

b) Brug ikke el-værktøjet i eksplosions-

farlige omgivelser, hvor der findes

brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan an-

tænde støv eller dampe.

c) Sørg for, at andre personer og ikke

mindst børn holdes væk fra arbejds-

området, når maskinen er i brug. Hvis

man distraheres, kan man miste kon-

trollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kon-

takten. Stikket må under ingen om-

stændigheder ændres. Brug ikke adap-

terstik sammen med jordforbundet

el-værktøj. Uændrede stik, der passer

til kontakterne, nedsætter risikoen for

elektrisk stød.

b) Undgå kropskontakt med jordforbund-

ne overflader som f.eks. rør, radiato-

rer, komfurer og køleskabe. Hvis din

krop er jordforbundet, øges risikoen for

elektrisk stød.

c) Maskinen må ikke udsættes for regn el-

ler fugt. Indtrængning af vand i et

el-værktøj øger risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ik-

ke er beregnet til (f.eks. må man aldrig

bære el-værktøjet i ledningen, hænge

el-værktøjet op i ledningen eller rykke

i ledningen for at trække stikket ud af

kontakten). Beskyt ledningen mod var-

me, olie, skarpe kanter eller maskinde-

le, der er i bevægelse. Beskadigede el-

ler indviklede ledninger øger risikoen

for elektrisk stød.

e) Hvis el-værktøjet benyttes i det fri, må

der kun benyttes en forlængerledning,

der er egnet til udendørs brug. Brug af

forlængerledning til udendørs brug

nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge

el-værktøjet i fugtige omgivelser, skal

der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få

elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se,

hvad man laver, og bruge el-værktøjet

fornuftigt. Brug ikke noget el-værktøj,

hvis du er træt, har nydt alkohol eller

er påvirket af medikamenter eller

euforiserende stoffer. Få sekunders

uopmærksomhed ved brug af el-værktø-

jet kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikker-

hedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm

eller høreværn afhængig af maskintype

og anvendelse nedsætter risikoen for

personskader.

c) Undgå utilsigtet igangsætning. Kontrol-

lér, at el-værktøjet er slukket, før du til-

slutter det til strømtilførslen og/eller

akkuen, løfter eller bærer det. Undgå at

bære el-værktøjet med fingeren på afbry-

deren og sørg for, at el-værktøjet ikke er

tændt, når det sluttes til nettet, da dette

øger risikoen for personskader.

d) Gør det til en vane altid at fjerne ind-

stillingsværktøj eller skruenøgle, før

el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en rote-

rende maskindel, er der risiko for per-

sonskader.

e) Undgå en anormal legemsposition.

Sørg for at stå sikkert, mens der arbej-

des, og kom ikke ud af balance. Der-

med har du bedre muligheder for at

kontrollere el-værktøjet, hvis der skulle

opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse be-

klædningsgenstande eller smykker.

Hold hår, tøj og handsker væk fra dele,

der bevæger sig. Dele, der er i bevægel-

se, kan gribe fat i løstsiddende tøj,

smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlings-

udstyr kan monteres, er det vigtigt, at

dette tilsluttes og benyttes korrekt.

Brug af en støvopsugning kan reducere

støvmængden og dermed den fare, der

er forbundet støv.

ADVARSEL

OBJ_BUCH-1275-002.book Page 103 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

104 | Dansk

4) Omhyggelig omgang med og brug af

el-værktøj

a) Undgå overbelastning af maskinen.

Brug altid et el-værktøj, der er bereg-

net til det stykke arbejde, der skal ud-

føres. Med det passende el-værktøj ar-

bejder man bedst og mest sikkert inden

for det angivne effektområde.

b) Brug ikke et el-værktøj, hvis afbryder

er defekt. Et el-værktøj, der ikke kan

startes og stoppes, er farlig og skal re-

pareres.

c) Træk stikket ud af stikkontakten

og/eller fjern akkuen, inden maskinen

indstilles, der skiftes tilbehørsdele, el-

ler maskinen lægges fra. Disse sikker-

hedsforanstaltninger forhindrer utilsig-

tet start af el-værktøjet.

d) Opbevar ubenyttet el-værktøj uden for

børns rækkevidde. Lad aldrig perso-

ner, der ikke er fortrolige med maski-

nen eller ikke har gennemlæst disse

instrukser, benytte maskinen. El-værk-

tøj er farligt, hvis det benyttes af ukyn-

dige personer.

e) El-værktøjet bør vedligeholdes omhyg-

geligt. Kontroller, om bevægelige ma-

skindele fungerer korrekt og ikke sid-

der fast, og om delene er brækket eller

beskadiget, således at el-værktøjets

funktion påvirkes. Få beskadigede de-

le repareret, inden maskinen tages i

brug. Mange uheld skyldes dårligt vedli-

geholdte el-værktøjer.

f) Sørg for, at skæreværktøjer er skarpe

og rene. Omhyggeligt vedligeholdte

skæreværktøjer med skarpe skærekan-

ter sætter sig ikke så hurtigt fast og er

nemmere at føre.

g) Brug el-værktøj, tilbehør, indsatsværk-

tøj osv. iht. disse instrukser. Tag hen-

syn til arbejdsforholdene og det arbej-

de, der skal udføres. Anvendelse af

el-værktøjet til formål, som ligger uden

for det fastsatte anvendelsesområde,

kan føre til farlige situationer.

5) Omhyggelig omgang med og brug af

akku-værktøj

a) Oplad kun akku’er i ladeaggregater,

der er anbefalet af fabrikanten. Et la-

deaggregat, der er egnet til en bestemt

type batterier, må ikke benyttes med

andre batterier – brandfare.

b) Brug kun de akku’er, der er beregnet

til el-værktøjet. Brug af andre akku’er

øger risikoen for personskader og er

forbundet med brandfare.

c) Ikke benyttede akku’er må ikke komme

i berøring med kontorclips, mønter,

nøgler, søm, skruer eller andre små me-

talgenstande, da disse kan kortslutte

kontakterne. En kortslutning mellem bat-

teri-kontakterne øger risikoen for person-

skader i form af forbrændinger.

d) Hvis akku’en anvendes forkert, kan

der slippe væske ud af akku’en. Undgå

at komme i kontakt med denne væske.

Hvis det alligevel skulle ske, skylles

med vand. Søg læge, hvis væsken kom-

mer i øjnene. Akku-væske kan give hu-

dirritation eller forbrændinger.

6) Service

a) Sørg for, at el-værktøj kun repareres

af kvalificerede fagfolk og at der kun

benyttes originale reservedele. Der-

med sikres størst mulig maskinsikker-

hed.

Sikkerhedsinstrukser for kædesave

fHold alle legemsdele væk fra savkæden,

når saven er tændt. Kontrollér at savkæ-

den ikke berører noget, før saven startes.

Når der arbejdes med kædesaven, kan et

øjebliks uopmærksom medføre, at tøj eller

legemsdele fanges af savkæden.

fHold altid kun fast i de isolerede gribefla-

der på el-værktøjet, da savkæden kan be-

røre skjulte strømledninger. Savkædens

kontakt med en spændingsførende ledning

kan sætte el-værktøjets metaldele under

spænding, hvilket kan føre til elektrisk

stød.

fHold altid fast i kædesaven med den høj-

re hånd på det bageste greb og med den

venstre hånd på det forreste greb. Holdes

kædesaven fast på en omvendt måde, øges

risikoen for kvæstelser; af den grund bør

en sådan holdning undgås.

fBrug beskyttelsesbriller og høreværn.

Det anbefales at bruge yderligere udstyr

til beskyttelse af hoved, hænder, ben og

fødder. Passende beskyttelsestøj reduce-

rer kvæstelsesfaren fra omkringflyvende

spånmateriale og tilfældig berøring af sav-

kæden.

fBrug ikke kædesaven, når der arbejdes

på et træ. Bruges kædesaven på et træ,

kan du blive kvæstet.

fSørg altid for at stå rigtigt og anvend kun

kædesaven, når du står på fast, sikker og

lige undergrund. Glat undergrund eller

ustabile ståflader som f.eks. på en stige

kan medføre, at man taber ligevægten eller

kontrollen over kædesaven.

fNår der saves i en gren, der er under

spænding, skal du regne med, at den fjed-

rer tilbage. Når spændingen frigøres i træ-

fibrene, kan den spændte gren ramme den

person, der bruger saven, og/eller du taber

kontrollen over kædesaven.

fVær særlig forsigtig, når der saves i un-

dertræ og unge træer. Det tynde materiale

kan sættes sig fast i savkæden og slå på dig

eller bringe dig ud af ligevægt.

fBær kædesaven i det forreste greb, når

den er slukket, med savkæden væk fra

kroppen. Kædesaven skal altid være for-

synet med en beskyttelsesafdækning, når

den transporteres eller lægges til opbeva-

ring. Omhyggelig omgang med kædesaven

forringer sandsynligheden for tilfældig be-

røring af savkæden, mens den er i gang.

fOverhold instruktionerne for smøring,

kædespænding og skift af tilbehør. En

kæde, der er spændt eller smurt forkert,

kan enten gå i stykker eller øge risikoen for

tilbageslag.

fHold grebene tørre, rene og fri for olie og

fedt. Fedtede, oliesmurte greb er glatte og

medfører, at man taber kontrollen.

OBJ_BUCH-1275-002.book Page 104 Monday, November 22, 2010 1:10 PM

Dansk | 105

Bosch Power Tools F 016 L70 758 | (22.11.10)

fSav kun i træ. Brug ikke kædesaven til ar-

bejde, den ikke er beregnet til. Eksempel:

Brug ikke kædesaven til at save i plast,

murværk eller byggematerialer, der ikke

er af træ. Brug af kædesaven til formål,

den ikke er beregnet til, kan føre til farlige

situationer.

Årsager til et tilbageslag og hvordan et så-

dant undgås:

– Tilbageslag kan optræde, hvis spidsen på

styreskinnen berører en genstand eller hvis

træet bøjer sig og savkæden sætter sig fat i

snittet.

– En berøring med skinnespidsen kan i nogle

tilfælde føre til en uforventet, bagudrettet re-

aktion, hvor styreskinnen slås opad og hen

imod den person, der betjener saven.

– Sætter savkæden sig fast i styreskinnens

overkant, kan skinnen hurtigt støde tilbage i

den retning, hvor brugeren befinder sig.

– Hver enkelt af disse reaktioner kan medfø-

re, at du taber kontrollen over saven og at du

muligvis bliver alvorligt kvæstet. Stol ikke ude-

lukkende på det sikkerhedsudstyr, der er

monteret i kædesaven. Som bruger af en kæ-

desav bør du træffe forskellige foranstaltnin-

ger for at kunne arbejde uhelds- og kvæstel-

sesfri.

Et tilbageslag er en følge af en forkert brug af

el-værktøjet. Det kan forhindres ved at træffe

egnede sikkerhedsforanstaltninger, der be-

skrives i det følgende:

fHold fast i saven med begge hænder, så

tommelfinger og fingre omslutter kæde-

savens greb. Sørg for at stå sikkert og po-

sitionér armene på en sådan måde, at du

kan modstå tilbageslagskræfter. Er egne-

de foranstaltninger truffet, kan brugeren

beherske tilbageslagskræfterne. Slip aldrig

kædesaven.

fUndgå en anormal legemsposition og sav

ikke over skulderhøjde. Derved undgås en

utilsigtet berøring med skinnespidsen og

en bedre kontrol af kædesaven muliggøres

i uventede situationer.

fBrug altid de af fabrikanten foreskrevede

reserveskinner og savkæder. Forkerte re-

serveskinner og savkæder kan føre til øde-

læggelse af kæden eller tilbageslag.

fOverhold fabrikantens instruktioner mht.

slibning og vedligeholdelse af savkæden.

For lave dybdebegrænsere øger tendensen

til tilbageslag.

Ekstra advarselshenvisinnger

fDet anbefales, at brugeren instrueres af en

erfaren fagmand mht. betjening af kæde-

sav og brug af beskyttelsesudstyr ved

hjælp af praktiske eksempler, før maskinen

tages i brug første gang. Den første øvelse

skal bestå i at save træstammer på en sav-

buk eller et understativ.

fDette haveværktøj er ikke beregnet til at

blive anvendt af personer (inkl. børn) med

fysiske, sensoriske eller mentale skavanker

eller af personer, der ikke råder over til-

strækkelig erfaring eller kendskab, med-

mindre de overvåges af en person, der sør-

ger for deres sikkerhed, eller denne person

instruerer dem i brugen af dette værktøj.

Hold øje med børn for at forhindre, at de

leger med værktøjet.

fBørn og unge, med undtagelse af unge un-

der opsyn fra det fyldte 16 år, med igang-

værende uddannelse, må ikke betjene

kædesaven. Det samme gælder for perso-

ner, som ikke er fortrolig i omgangen med

kædesaven eller hvis kendskab til kæde-

saven er utilstrækkeligt. Betjeningsvejled-

ningen skal altid opbevares i umiddelbar

nærhed af brugsstedet. Kædesaven må ik-

ke betjenes af personer, der er trætte eller

hvis fysiske styrke er utilstrækkelig.

fHold altid maskinen fast med begge hæn-

der og sørg for at stå sikkert under arbej-

det. El-værktøjet føres sikkert med to hæn-

der.

fKontrollér, at alle skærme og håndtag er

monteret, når maskinen er i brug. Forsøg

aldrig at tage en ufuldstændigt monteret

maskine eller en maskine med ikke tilladte

modifikationer i brug.

fEl-værktøjet må først lægges fra, når det

står helt stille.

fÅben ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks.

også mod varige solstråler, brand,

vand og fugtighed). Fare for eksplo-

sion.

fBeskadiges akkuen eller bruges den for-

kert, kan der sive dampe ud. Tilfør frisk

luft og søg læge, hvis du føler dig utilpas.

Dampene kan irritere luftvejene.

fEr akkuen defekt, kan væske trænge ud

og befugte nærliggende genstande. Kon-

trollér berørte dele. Rengør disse eller

skift dem i givet fald ud.

fAnvend kun akkuen i forbindelse med dit

Bosch el-værktøj. Kun på denne måde be-

skyttes akkuen mod farlig overbelastning.

fAnvend kun originale akkuer fra Bosch,

der skal have den spænding, der er angi-

vet på dit el-værktøjs typeskilt. Bruges

andre akkuer som f.eks. efterligninger,

istandsatte akkuer eller fremmede fabrika-

ter er der fare for kvæstelser samt tingska-

der, da akkuerne kan eksplodere.

Sikkerhedsforskrifter for ladeaggre-

gater

Ladeaggregatet må ikke udsættes

for regn eller fugtighed. Indtræng-

ning af vand i ladeaggregatet øger ri-

sikoen for elektrisk stød.

fLad ikke fremmede akkuer. Ladeaggrega-

tet er kun beregnet til ladning af Bosch Li-

ion-akkuer med de spændinger, der er an-

givet i de tekniske data. Ellers er der fare

for brand og eksplosion.

fRenhold ladeaggregatet. Snavs øger faren

for elektrisk stød.

fKontrollér ladeaggregat, kabel og stik før

brug. Anvend ikke ladeaggregatet, hvis

det er beskadiget. Forsøg ikke at åbne la-

deaggregatet og sørg for at det repareres

af kvalificerede fagfolk, og at der kun be-

nyttes originale reservedele. Beskadigede

ladeaggregater, kabler og stik øger risiko-

en for elektrisk stød.

OBJ_BUCH-1275-002.book Page 105 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

106 | Dansk

fAnvend ikke ladeaggregatet på let brænd-

bar undergrund (f.eks. papir, tekstiler

osv.) eller i brændbare omgivelser. Pas

på! Ladeaggregatet bliver varmt under op-

ladningen. Brandfare!

fSørg for, at børn er under opsyn og sikre,

at børn ikke spiller med ladeaggregatet.

fBørn og personer med mentale eller fysi-

ske skavankermå kun bruge ladeaggrega-

tet under opsyn eller hvis de er blevet in-

strueret i at bruge dette. En omhyggelig

instruktion forringer forkert betjening og

kvæstelser.

Funktionsbeskrivelse

Læs alle advarselshenvisninger

og instrukser. I tilfælde af mang-

lende overholdelse af advarsels-

henvisningerne og instrukserne er

der risiko for elektrisk stød, brand

og/eller alvorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til at save i træ som

f. eks. træbjælker, brædder, grene, stammer

osv. samt til at fælde træer. Det kan anvendes

til snit på langs og tværs af fiberretningen.

Dette el-værktøj er ikke egnet til savning i mi-

neralske materialer.

Leveringsomfang

Tag el-værktøjet forsigtigt ud af emballagen

og kontrollér, at efterfølgende dele er fri for

mangler:

–Kædesav

– Afdækning

–Savkæde

–Sværd

– Kædebeskytter

– Pose med olie

– Driftsvejledning

Akku og ladeaggregat følger ved bestemte ud-

førelser med leveringen.

Hvis nogle dele mangler eller er beskadigede,

bedes du kontakte den forhandler, hvor du

har købt maskinen.

Illustrerede komponenter

Nummereringen af de illustrerede komponen-

ter refererer til illustrationen af el-værktøjet

på illustrationssiden.

1Bageste håndgreb

2Kontaktspærre til start-stop-kontakt

3Start-stop-kontakt

4Dæksel til oliebeholder

5Forreste håndgreb

6Tilbageslagsbremse-udløsning (håndbe-

skyttelse)

7Visning af olieniveau

8Kloanslag

9Kædebeskytter

10 Sværd

11 Savkæde

12 Spændegreb

13 Afdækning

14 Ventilationsudgang

15 Kædespændegreb

16 Serienummer

17 Akku

18 Akku-udløserknap

19 Taste til ladetilstandsindikator

20 Akku-ladetilstandsindikator

21 Visning temperaturovervågning

22 Ladeskakt

23 Ladeaggregat

24 Rød LED-lampe på ladeaggregatet

25 Grøn LED-lampe på ladeaggregatet

26 Elstik **

27 Løberetnings- og skæreretningssymbol

28 Kædehjul

29 Fastgørelsesbolt

30 Kædespændebolt

31 Oliedyse

32 Sværd-styreskinne

33 Kædefangbolt

34 Ventilationsindgang

** landespecifik

Tilbehør, som er illustreret og beskrevet i betje-

ningsvejledningen, er ikke indeholdt i leveringen.

Det fuldstændige tilbehør findes i vores tilbehør-

sprogram.

OBJ_BUCH-1275-002.book Page 106 Monday, November 22, 2010 1:10 PM

Dansk | 107

Bosch Power Tools F 016 L70 758 | (22.11.10)

Tekniske data

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht.

2000/14/EF.

El-værktøjets A-vægtede støjniveau er typisk:

Lydtryksniveau 74 dB(A); lydeffektniveau

94 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

Samlede vibrationsværdier (vektorsum for tre

retninger) beregnet iht. EN 60745:

Vibrationseksponering ah<2,5 m/s2, usikker-

hed K =1,5 m/s2.

Det svingningsniveau, der er angivet i nærvæ-

rende instruktioner, er blevet målt iht. en

standardiseret måleproces i EN 60745, og kan

bruges til at sammenligne el-værktøjer. Det er

også egnet til en foreløbig vurdering af sving-

ningsbelastningen.

Det angivede svingningsniveau repræsenterer

de væsentlige anvendelser af el-værktøjet.

Hvis el-værktøjet dog anvendes til andre for-

mål, med afvigende indsatsværktøj eller util-

strækkelig vedligeholdelse, kan svingningsni-

veauet afvige. Dette kan føre til en betydelig

forøgelse af svingningsbelastningen i hele ar-

bejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelast-

ningen bør der også tages højde for de tider, i

hvilke værktøjet er slukket eller godt nok kø-

rer, men rent faktisk ikke anvendes. Dette kan

føre til en betydelig reduktion af svingnings-

belastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til

beskyttelse af brugeren mod svingningers

virkning som f.eks.: Vedligeholdelse af

el-værktøj og indsatsværktøj, holde hænder

varme, organisation af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det

produkt, der er beskrevet under „Tekniske da-

ta“, er i overensstemmelse med følgende

standarder eller normative dokumenter:

EN 60745 (Akku-apparat) og EN 60335 (Akku-

ladeapparat) iht. bestemmelsene i direktiver-

ne 2006/95/EF, 2004/108/EF, 2006/42/EF,

2000/14/EF.

EF-typegodkendelse nr. 2131439.01CE fra no-

tificeret prøvested nr. 0344, KEMA Quality

B.V. Arnhem, Netherlands.

2000/14/EF: Garanteret lydeffektniveau

97 dB(A). Procedurer for overensstemmelses-

vurdering iht. bilag V.

Produktkategori: 6

Teknisk dossier hos:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Akku-kædesav AKE 30 LI

Typenummer 3 600 H37 1..

Kædehastighed i tomgang m/s 8

Sværdlængde cm 30

Spænding af kæde uden brug af værktøj (SDS) z

Tilbageslagsbremse z

Savkædetype 3/8" – 90

Notbredde mm 1,1 (0,034")

Antal noter 45

Påfyldningsmængde oliebeholder ml 120

Automatisk kædesmøring z

Kloanslag z

Vægt svarer til EPTA-Procedure 01/2003 kg 5,2

Serienummer Se serienummer 16 (typeskilt) på

el-værktøjet

Akku Li-Ion

Typenummer 2 607 336 107

Nominel spænding V= 36

Kapacitet Ah 2,6

Ladetid (tom akku) min 95

Antal akkuceller 20

Ladeaggregat AL 3640 CV

Professional

AL 3620 CV

Professional

Typenummer EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Ladestrøm A4,02,0

Tilladt temperaturområde for opladning °C 0– 45 0– 45

Vægt svarer til EPTA-Procedure 01/2003 kg 1,0 0,6

Beskyttelsesklasse /II /II

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

OBJ_BUCH-1275-002.book Page 107 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

108 | Dansk

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montering

For din egen sikkerheds skyld

fPas på! Sluk for el-værktøjet og fjern ak-

kuen, før vedligeholdelses- eller rengø-

ringsarbejde udføres.

fBrug ikke 4,5 Ah akkuen med dette el-

værktøj.

Akku tages ud (se Fig. A)

Akkuen 17 har to låsetrin, der forhindrer, at

akkuen falder ud, hvis man skulle komme til at

trykke på akku-udløserknappen 18 ved et til-

fælde. Så længe akkuen sidder i el-værktøjet,

holdes den i position af en fjeder.

Bemærk: El-værktøjet fungerer kun, hvis beg-

ge låsetrin er faldet i hak.

Til udtagning af akkuen 17:

Opladning af akku (se Fig. B)

fAnvend ikke noget andet ladeaggregat.

Det medleverede ladeaggregat er afstemt,

så det passer til den Li-Ion-akku, der er

monteret i el-værktøjet.

fKontrollér netspændingen! Strømkildens

spænding skal stemme overens med angi-

velserne på ladeaggregatets typeskilt. La-

deaggregater til 230 V kan også tilsluttes

220 V.

Akkuen er udstyret med en temperaturover-

vågning, som kun tillader en ladning i et tem-

peraturområde mellem 0 °C og 45 °C. Derved

opnås en høj levetid for akkuen.

Bemærk: Akkuen er til dels oplades ved udle-

veringen. For at sikre at akkuen fungerer

100 % oplades akkuen helt før første ibrug-

tagning.

Li-ion-akkuen kan oplades til enhver tid, uden

at levetiden forkortes. En afbrydelse af oplad-

ningen beskadiger ikke akkuen.

Li-ion-akkuen er beskyttet mod afladning med

„Electronic Cell Protection (ECP)“. Er akkuen

afladet, slukkes kædesaven med en beskyttel-

seskontakt: Savkæden bevæger sig ikke mere.

Tryk ikke videre på start-stop-

kontakten efter automatisk

slukning af el-værktøjet. Akkuen kan blive be-

skadiget.

Opladning

Opladningen starter, så snart netstikket net-

stikket til ladeaggregatet stættes i stikdåsen

og akkuen 17 placeres i ladeskakten 22.

Den intelligente ladeproces gør, at akkumula-

torens ladetilstand automatisk erkendes og

lades med den mest velegnede ladestrøm, af-

hængigt af akkumulatorens temperatur og

spænding.

Derved skånes akkumulatoren og er altid op-

ladet 100 %, når den opbevares i ladeaggrega-

tet.

Betydning af de forskellige displayelemen-

ter

Ladningen overvåges og vises med LED-lam-

perne 24 og 25:

Hurtig opladning

Hurtigopladningen signaliseres ved, at den

grønne LED-lampe 25 blinker.

Lampeelement på akkuen: Under opladningen

lyser og slukker akkuens tre grønne LED-lam-

per kort en ad gangen. Akkuen er helt opladet,

når de tre grønne LED-lamper lyser hele tiden.

Ca. 5 minutter efter at akkuen er helt opladet,

slukker de tre grønne LED-lamper igen.

Bemærk: Hurtigopladningen er kun mulig,

hvis akkumulatorens temperatur er i det tillad-

te ladetemperaturområde, se afsnit „Tekniske

data“.

Akkuopladning

Når den grønne LED-lampe 25 lyser konstant,

betyder det, at akkuen er helt opladet.

Der høres desuden en signaltone i ca. 2 se-

kunder, hvilket signaliserer, at akkuen er

100 % opladt.

Herefter kan akkumulatoren tages ud til øjelik-

kelig brug.

Er akkuen ikke sat i, betyder et konstant

grønt lys i LED-lampen 25, at netstikket er sat

i stikdåsen og at ladeaggregatet er klart.

Akku-temperatur under 0 °C eller over

45 °C

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Tryk akkuen mod el-værktøjets fod (1.)

samtidigt med at der trykkes på udlø-

serknappen 18 (2.).

pTræk akkuen ud af el-værktøjet, til en

rød strimmel kommer til syne (3.).

qTryk en gang til på udløserknappen 18

og træk akkuen helt ud.

PAS PÅ

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_DOKU-22663-002.fm Page 108 Tuesday, November 23, 2010 3:34 PM

Dansk | 109

Bosch Power Tools F 016 L70 758 | (22.11.10)

Ses et konstant rødt lys i LED-lampen 24, lig-

ger akkuens temperatur uden for hurtigoplad-

ningstemperaturområdet på 0 °C – 45 °C. Så

snart det tilladte temperaturområde er nået,

kobler ladeaggregatet automatisk om til hurti-

gopladning.

Er akkuens temperatur uden for det tilladte la-

detemperaturområde, lyser akkuens røde

LED-lampe, når akkuen sættes i ladeaggrega-

tet.

Opladning er ikke mulig

Hvis opladningen ikke er mulig på grund af en

anden fejl, signaliseres dette ved, at den røde

LED-lampe 24 blinker.

Opladningen kan ikke starte og det er ikke

muligt at oplade akkuen (se „Fejlsøgning“).

Tips vedr. opladning

Opladningsaggregatet kan blive varmt, hvis

det oplades hele tiden eller en opladningscyk-

lus følger den næste uden afbrydelser. Dette

er dog uden betydning og er ikke tegn på en

teknisk defekt af ladeaggregatet.

Når driftstiden pr. opladning forkortes væ-

sentligt, er det tegn på, at akkuerne er slidt op

og skal udskiftes.

Læs og overhold henvisningerne mhr. bort-

skaffelse.

Akku-køling (Active Air Cooling)

Ventilatorstyringen, der er integreret i ladeag-

gregatet, overvåger temperaturen for den

isatte akku. Ligger akkutemperaturen over

30 °C, køles akkuen til den optimale ladetem-

peratur vha. en ventilator. Den tændte ventila-

tor producerer en ventilatorlyd.

Går ventilatoren ikke, ligger akkutemperatu-

ren i det optimale ladetemperaturområde el-

ler ventilatoren er defekt. I dette tilfælde for-

længes akkuens ladetid.

Savkæde monteres og spændes

(se Fig. C1–C3)

fSæt først akkuen i, når kædesaven er helt

monteret.

fBrug altid beskyttelseshandsker, når sav-

kæden håndteres.

Montering af sværd og savkæde

– Pak alle delene forsigtigt ud.

– Læg kædesaven fra på en lige flade.

fBrug kun savkæder med en notbredde på

1,1 mm.

– Læg savkæden 11 ind i den omløbende not

på sværdet 10. Kontrollér, at løberetnin-

gen er korrekt; sammenlign i denne forbin-

delse savkæden med symbolet for løberet-

ning 27 på sværdet 10.

– Læg kædeleddene omkring kædehjulet 28

og anbring sværdet 10 på en sådan måde,

at fastgørelsesbolten 29 og de to sværd-

styreskinner 32 griber ind i det aflange hul

på sværdet 10 og at kædespændeboltene

30 griber ind i de pågældende boringer på

sværdet 10.

Drej kædespændegrebet 15, hvis det skul-

le være nødvendigt at justere kædespæn-

deboltene 30 med sværdets boringer 10.

– Kontrollér at alle dele er placeret rigtigt og

hold sværdet i denne position med savkæ-

den.

– Drej kædespændegrebet 15, til savkæden

11 ligger an uden slør.

– Sæt afdækningen 13 nøjagtigt på og sikre,

at kædefangbolten 33 kommer til at ligge i

afdækningens styreskinne 13.

– Spænd afdækningen 13 en smule med

spændegrebet 12.

– Savekæden er ikke spændt endnu. Savkæ-

den spændes som beskrevet i afsnittet

„Spænding af savkæden“.

Spænding af savkæden (se Fig. D)

Kontrollér kædespændingen, før saven tages i

brug, efter de første snit og ca. hvert 10 mi-

nut, når saven er i brug. Især ved nye savekæ-

der må man regne med en øget udvidelse i

starten.

Savkædens levetid afhænger i stor grad af, at

kæden smøres regelmæssigt og den rigtige

spænding er indstillet.

Spænd ikke savkæden, hvis den er meget

varm, da den trækker sig sammen, når den er

afkølet, og så ligger for stramt på sværdet.

– Læg kædesaven fra på en lige flade.

– Løsne kun spændegrebet 12 så meget, at

sværdet 10 endnu holdes i position (fjern

ikke spændegrebet!).

– Kontrollér, at kædeleddene ligger rigtigt i

sværdets styreskinne 10 og på kædehjulet

28.

– Drej kædespændegrebet 15 til højre, til

den rigtige kædespænding er nået. Den

drejende bevægelse skubber kædespæn-

deboltene 30 og dermed sværdet 10 frem-

ad.

–Savkæden 11 er spændt rigtigt, når den

kan løftes ca. 5–10 mm i midten. Dette

gennemføres med en hånd ved at trække

savkæden op mod kædesavens egenvægt.

–Er savkæden 11 spændt for meget, drejes

kædespændegrebet 15 en smule til ven-

stre. Kontrollér herefter kædespændingen

en gang til. Justér eftere behov kæde-

spændingen som beskrevet.

– Spænd afdækningen 13 med spændegre-

bet 12.

Smøring af savkæde (se Fig. C1 og E)

Bemærk: Kædesaven er ikke fyldt med savkæ-

deolie ved leveringen. Det er derfor vigtigt, at

kædesaven fyldes med olie, før den tages i

brug. Kædesaven beskadiges, hvis den benyt-

tes uden kædesavolie eller hvis olieniveauet

er under min-markeringen.

Savkædens levetid og snitkapacitet afhænger

af den optimale smøring. Derfor smøres sav-

kæden automatisk under brug med savkæde-

olie via oliedysen 31.

Oliebeholderen fyldes på følgende måde:

– Stil kædesaven fra på et egnet underlag

med oliebeholderlåsen 4 opad.

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 109 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

110 | Dansk

– Rengør området omkring oliebeholderens

lås 4 med en klud og skru låsen fast.

– Fyld oliebeholderen med biologisk nedbry-

deligt savkædeolie fra Bosch, til olieni-

veauet har nået markeringen „max“ på vis-

ningen af olieniveau 7.

– Sørg for, at der ikke kommer snavs ned i

oliebeholderen. Skru oliebeholderlåsen 4

på igen.

– Lad kædesaven køre i 30 sekunder, så oli-

en kan pumpes frem.

Bemærk: Oliebeholderen ventileres vha. små

luftkanaler, der findes i oliebeholderens låg.

Når kædesaven ikke er i brug, skal den altid

stilles vandret med oliebeholderens låg 4 op-

ad, så olie ikke kan løbe ud.

Bemærk: Brug udelukkende anbefalet, biolo-

gisk nedbrydeligt savkædeolie for at undgå en

beskadigelse af kædesaven. Brug aldrig gen-

brugsolie eller gammel olie. Brug af ikke god-

kendt olie medfører, at garantien bortfalder.

Bemærk: Olien bliver tyktflydende ved lave

temperaturer, hvorved olieforbruget forrin-

ges.

Drift

Ibrugtagning

Isæt akku

Skub den ladede akku 17 ind i el-værktøjets

fod bagfra. Tryk akkuen helt ind i foden, til

den røde stribe er forsvundet og akkuen sid-

der fast.

Bemærk: El-værktøjet fungerer kun, hvis beg-

ge låsetrin er faldet i hak.

Tænd/sluk

Hold kædesaven som beskrevet i afsnit „Ar-

bejde med kædesaven“.

El-værktøjet tages i brug ved først at aktivere

kontaktspærren 2 og herefter trykke på start-

stop-kontakten 3 og holde den nede.

Når el-værktøjet kører, kan tændespærren

slippes.

El-værktøjet slukkes ved at slippe start-stop-

kontakten 3.

Bemærk: Af sikkerhedstekniske grunde kan

start-stop-kontakten 3 ikke fastlåses; den skal

trykkes ned og holdes nede, så længe saven er

i drift.

Bemærk: Forsøg ikke at bremse kædesaven

ved at betjene den forreste håndbeskyttelse 6

(aktivering af tilbageslagsbremsen).

Tilbageslagsbremse (se Fig. F)

Tilbageslagsbremsen er en beskyttelsesme-

kanisme, der udløses via den forreste håndbe-

skyttelse 6, hvis kædesaven slår tilbage. Sav-

kæden stopper senest efter 0,15 sekunder.

Gennemfør en funktionstest en gang imellem.

Skub den forreste håndbeskyttelse 6 fremad

(position o) og tænd kort for kædesaven.

Savkæden må ikke begynde at bevæge sig. Til-

bageslagsbremsen åbnes igen ved at slippe

start-stop-kontakten 3 og trække den forreste

håndbeskyttelse 6 tilbage igen (position n).

Bemærk: Er tilbageslagsbremsen aktiv, og for-

søger du at starte kædesaven, høres et advar-

selssignal („biptone“). Kædesaven startes

ved at slippe start-stop-kontakten 3, trække

den forreste håndbeskyttelse 6 tilbage i posi-

tion n og trykke på start-stop-kontakten 3.

Arbejde med kædesaven

Før savearbejdet startes

Gennemfør følgende kontrolarbejde, før sa-

ven tages i brug og regelmæssigt under save-

arbejdet:

– Er kædesaven i funktionssikker tilstand?

– Er oliebeholderen fyldt på? Kontrollér olie-

niveauet, før arbejdet startes og regelmæs-

sigt under arbejdet. Påfyld olie, når olieni-

veauet har nået underkanten i

kontrolvinduet. Beholdervoluminet rækker

til ca. 15 minutter, afhængigt af antallet af

pauser og arbejdets intensivitet.

– Er savkæden spændt og slebet rigtigt?

Kontrollér kædespændingen regelmæssigt

hver 10. minut under savearbejdet. Især

ved nye savkæder må man regne med en

øget udvidelse i starten. Savkædens til-

stand påvirker i høj grad saveeffekten. Kun

skarpe savkæder beskytter mod overbe-

lastning.

– Har tilbageslagsbremsen løsnet sig og er

dens funktion sikret?

– Brug det nødvendige beskyttelsesudstyr?

Brug beskyttelsesbriller og høreværn. Det

anbefales at bruge yderligere udstyr til be-

skyttelse af hoved, hænder, ben og fødder.

Egnet beskyttelsesudstyr reducerer kvæ-

stelsesfaren som følge af omkringflyvende

snitmateriale og utilsigtet berøring af save-

kæden.

Tilbageslag under savearbejdet (se Fig. F)

Ved tilbageslag forstås, når den tændte kæde-

sav pludselig slår op og tilbage, hvilket kan op-

træde, når sværdspidsen berører emnet eller

når kæden sidder i klemme.

I tilfælde af tilbageslag reagerer kædesaven

spontant, hvilket kan medføre, at brugeren el-

ler personer, som opholder sig i umiddelbar

nærhed af saven, udsættes for alvorlige kvæ-

stelser.

Sidesnit, skråsnit og længdesnit skal udføres

med særlig stor opmærksomhed, da kloansla-

get 8 ikke kan benyttes.

Hvordan man undgår tilbageslag under save-

arbejdet:

– Anbring kædesaven så fladt som muligt.

– Arbejd aldrig med savkæden, hvis den er

løs, udvidet eller meget slidt.

– Slib savkæden som foreskrevet.

– Sav aldrig over skulderhøjde.

– Sav aldrig med spidsen af sværdet.

– Hold altid fast i kædesaven med begge

hænder.

– Brug altid en tilbageslagssikret Bosch-sav-

kæde.

– Brug kloanslaget 8 som arm.

– Kontrollér kædespændingen.

OBJ_BUCH-1275-002.book Page 110 Monday, November 22, 2010 1:10 PM

Dansk | 111

Bosch Power Tools F 016 L70 758 | (22.11.10)

Generel adfærd (se Fig. F– I)

Hold altid fast i kædesaven med begge hæn-

der, det forreste håndgreb holdes med den

venstre hånd og det bageste håndgreb med

den højre hånd. Grib altid godt fast omkring

grebene med fingrene. Forsøg aldrig at save

med en hånd.

Sørg for at stå sikkert under savearbejdet.

Hold kædesaven en smule til højre, væk fra

kroppen.

Savekæden skal køre for fuld hastighed, før

den rammer træet. Brug kloanslaget 8 til at

støtte kædesaven på træet. Brug kloanslaget

som arm under savearbejdet.

Når der saves i tykke grene eller stammer, skal

kloanslaget anbringes på et lavere punkt. Det-

te gøres ved at trække kædesaven tilbage for

at løsne kloanslaget og fastgøre det et dybere

sted. Fjern ikke kædesaven fra snittet.

Tryk ikke kraftigt på savekæden under savear-

bejdet, men sav almindeligt i emnet ved at ud-

øve et let tryk med kloanslaget 8.

Brug aldrig kædesaven med udstrakte arme.

Forsøg ikke at save i vanskeligt tilgængelige

steder eller mens du står på en stige. Sav al-

drig over skulderhøjde.

De bedste saveresultater opnås, når kædeha-

stigheden ikke falder som følge af overbelast-

ning.

Pas på når savearbejdet er ved at være slut.

Så snart kædesaven har savet sig fri, ændres

vægtkraften uventet. Pas på – ben og fødder

kan blive kvæstet.

Fjern kun kædesaven fra snittet, mens savkæ-

den kører.

Savning i træstammer (se Fig. G og J)

Overhold følgende sikkerhedsforskrifter, når

der saves i træstammer:

Læg stammen fra og støt den som vist på bil-

ledet, så snittet ikke lukker og savkæden kom-

mer til at sidde i klemme.

Anbring korte træstykker rigtigt og klem dem

fast, før savearbejdet startes.

Sav kun i genstande af træ. Undgå at berøre

sten og søm, disse kan slynges op, beskadige

savkæden eller føre til alvorlige kvæstelser af

bruger eller omkringstående personer.

Berør ikke ståltrådshegn eller jorden med sa-

ven, mens kædesaven er i gang.

Kædesaven er ikke egnet til at save i meget

tynde grene.

Udfør længdesnit særlig forsigtigt, da klo-

anslaget 8 ikke kan anvendes. Før kædesaven

i en flad vinkel for at undgå, at saven slår til-

bage.

Ved savning på skråt terræn skal der altid sa-

ves i træstammer eller liggende savemateriale

oppefra eller fra siden.

Hold øje med træstumpe, grene, rødder osv,

da du kan snuble.

Savning i træ, der er under spænding

(se Fig. J)

fTræ, grene eller træstammer, der er un-

der spænding, må der kun saves i af ud-

dannede personer. Vær meget forsigtig,

når dette arbejde udføres. Det er forbun-

det med øget ulykkesrisiko.

Hvis begge ender på træstammen hviler på en

genstand, saves træstammen først en tredje-

del igennem oppefra (Y) og ned og herefter

helt igennem nedefra (Z) og op (samme-

steds); herved undgås splinter og en fastklem-

ning af saven. Saven må ikke komme i kontakt

med jorden under dette arbejde.

Hvis kun den ene side af træstammen hviler

på en genstand, saves træstammen først en

tredjedel igennem nedefra (Y) og op (samme-

steds) og herefter helt igennem oppefra (Z)

og ned; herved undgås splinter og en fast-

klemning af kædesaven.

Fældning af træer (se Fig. K)

fBrug altid en beskyttelseshjelm for at be-

skytte hovedet mod nedfaldende grene.

fKædesaven må kun benyttes til at fælde

træer med en stammediameter, der er

mindre end sværdets længde.

fSikre arbejdsområdet. Sørg for, at perso-

ner og dyr ikke opholder sig i det område,

hvor træstammen kan falde ned (n).

fForsøg ikke at få en fastklemt savekæde

fri, mens motoren kører. Anvend trækiler

til at befri en fastklemt savekæde.

Udføres tilskærings- og fældearbejdet af to el-

ler flere personer på samme tid, skal afstan-

den mellem de personer, der fælder og tilskæ-

rer, være mindst den dobbelte højde på det

træ, der fældes. Under fældningen skal man

være opmærksom på, at andre personer ikke

udsættes for fare, at de ikke rammes af forsy-

ningsledninger og at der ikke opstår tingska-

der. Kommer et træ i berøring med en forsy-

ningsledning, kontaktes

energiforsyningsselskabet med det samme.

Ved savearbejde på skråninger skal brugeren

af kædesaven opholde sig højere oppe end

det træ, der skal fældes, da træet sandsynlig-

vis ruller eller glider ned ad skråningen efter

fældningen.

Før fældningen bør der være planlagt en flugt-

vej (o) og evt. gjort fri. Flugtvejen bør føre

skråt bagud væk fra den forventede faldlinje.

Før træet fældes, skal der tages højde for træ-

ets naturlige hældning, positionen af de stør-

ste grene og vindretningen for at kunne vurde-

re træets faldretning.

Snavs, sten, løse barkstykker, søm, klammer

og tråd skal fjernes fra træet.

Kærvsnit gennemføres: Sav en kæv i en ret

vinkel til træets faldretning (X–W) med en

dybde på 1/3 af træets diameter. Gennemfør

først et vandret kærvsnit forneden. Derved

undgås det, at savkæden eller føringsskinnen

kommer i klemme, når det andet kærvsnit

gennemføres.

Fældesnit gennemføres: Gennemfør fælde-

snittet (Y) mindst 50 mm over det vandrette

kærvsnit. Udfør et fældesnit parallelt med det

vandrette kærvsnit. Sav kun fældesnittet så

dybt, at der bliver et holdestykke af stammen

tilbage (fældeliste), der virker som et hæng-

sel. Holdestykket forhindrer, at træet drejer

sig og falder i den forkerte retning. Sav ikke

holdestykket over.

OBJ_BUCH-1275-002.book Page 111 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

112 | Dansk

Når fældesnittet nærmer sig holdestykket,

bør træet begynde at falde. Skulle det vise sig,

at træet muligvis ikke falder i den ønskede ret-

ning eller hælder tilbage, hvorved savkæden

kommer i klemme, afbrydes fældesnittet;

brug kiler af træ, plast eller aluminium for at

åbne snittet og omlægge træet i den ønskede

faldlinje.

Når træet begynder at falde, fjernes kædesa-

ven fra snittet, hvorefter den slukkes og læg-

ges fra, før det farlige område forlades ad den

planlagte flugtvej. Vær opmærksom på nedfal-

dende grene og undgå at snuble.

Få træet til at falde ved at drive en kile (Z) ind

i det vandrette snit.

Når træet begynder at falde, forlades det far-

lige område ad den planlagte flugtvej. Vær op-

mærksom på nedfaldende grene og undgå at

snuble.

Afgrening (se Fig. L)

Ved afgrening forstås at grene fjernes fra fæl-

dede træer. Store grene, der vender nedad og

som støtter træet, skal i første omgang blive

stående. Små grene saves over i et snit som

vist på billedet. Grene, der er under spæn-

ding, bør saves nedefra og op for at undgå, at

savkæden sætter sig i klemme.

Træstamme afkortes (se Fig. M – P)

Herved forstås at det fældede træ deles i af-

snit. Sørg for at stå sikkert og at legemsvæg-

ten er fordelt jævnt på begge fødder. Hvis det

er muligt, bør stammen understøttes af grene,

bjælker eller kile. Overhold de nemme instruk-

tioner for let savning.

Når hele træstammens længde ligger jævnt,

saves oppefra.

Ligger træstammen op mod en ende, saves

først 1/3 af stammens diameter fra undersi-

den, hvorefter resten saves oppefra på højde

med undersnittet.

Ligger træstammen op mod begge ender, sa-

ves først 1/3 af stammens diameter fra oversi-

den, hvorefter 2/3 fra undersiden på højde

med oversnittet.

Til savearbejde på skrånende terræn skal man

altid stå over træstammen. For at have helt

kontrol over situationen, når stammen „saves

igennem“, reduceres trykket for enden af snit-

tet, uden at det faste greb løsnes fra kædesa-

vens håndgreb. Sørg for, at savkæden ikke be-

rører jorden. Når snittet er færdigt, skal man

vente, til savkæden står helt stille, før kæde-

saven fjernes. Sluk altid for kædesavens mo-

tor, før der skiftes fra træ til træ.

Akku-ladetilstandsindikator (se Fig. B)

Akkuen 17 er udstyret med en ladetilstandsin-

dikator 20, der viser akkuens ladetilstand. La-

detilstandsindikatoren 20 består af 3 grønne

LED-lamper.

Betjen tasten til ladetilstandsindikatoren 19

for at aktivere ladetilstandsindikatoren 20. La-

detilstandsindikatoren slukker automatisk ef-

ter ca. 5 sekunder.

Ladetilstanden kan også kontrolleres, når ak-

kuen er fjernet.

Lyser der ikke nogen LED-lampe, når der tryk-

kes på tasten 19, er akkuen defekt og skal

skiftes.

Af sikkerhedstekniske grunde kan ladetilstan-

den kun kontrolleres, når el-værktøjet står

stille.

Under opladningen lyser og slukker akkuens

tre grønne LED-lamper kort en ad gangen. Ak-

kuen er helt opladet, når de tre grønne LED-

lamper lyser hele tiden. Ca. 5 minutter efter at

akkuen er helt opladet, slukker de tre grønne

LED-lamper igen.

Visning for temperaturovervågning

Den røde LED-lampe i indikatoren til tempera-

turovervågning 21 signaliserer, at akkuen eller

el-værktøjets elektroniske system (når akkuen

er sat i) ikke er i det optimale temperaturom-

råde. I dette tilfælde arbejder el-værktøjet ik-

ke eller ikke med fuld kapacitet.

Temperaturovervågning af akkuen

Den røde LED-lampe 21 blinker, når der tryk-

kes på tasten 19 eller start-stop-kontakten 3

(når akkuen er sat i): Akkuen er uden for drift-

stemperaturområdet fra – 10 °C til +60 °C.

Ved temperaturer over 70 °C slukker akkuen,

til den befinder sig i det tilladte temperatur-

område igen.

Temperaturovervågning for el-værktøjets

elektroniske system

Den røde LED-lampe 21 lyser konstant, når

der trykkes på start-stop-kontakten 3: Tempe-

raturen for el-værktøjets elektroniske system

er under 5 °C eller mere end 75 °C.

Ved en temperatur over 90 °C slukker el-

værktøjets elektroniske system, til det befin-

der sig i det tilladte driftstemperaturområde

igen.

Kontrollampe Akku-kapacitet

Konstant lys 3 grøn

LED-lampe ≥2/3

Konstant lys 2 grøn

LED-lampe ≥1/3

Konstant lys 1 grøn

LED-lampe ≤1/3

Blinklys 1 grøn

LED-lampe Reserve

OBJ_BUCH-1275-002.book Page 112 Monday, November 22, 2010 1:10 PM

Dansk | 113

Bosch Power Tools F 016 L70 758 | (22.11.10)

Fejlsøgning

Fungerer el-værktøjet ikke korrekt, indeholder efterfølgende tabel fejlsymptomer, mulige årsa-

ger og foranstaltninger til afhjælpning. Hvis du ikke kan identificere og afhjælpe problemet her-

med, bedes du kontakte serviceværkstedet.

fPas på: Sluk for el-værktøjet og tag akkuen ud, før du begynder at lede efter fejlen.

Symptom Mulig årsag Afhjælpning

Kædesav kører

ikke

Tilbageslagsbremse er aktiveret (et

advarselssignal („biptone“) høres)

Træk den forreste håndbeskyttelse 6

tilbage i position n

Akkuen er afladt Oplad akkuen, se også „Forskrifter

mht. opladning“

Akkuen er ikke sat rigtigt i Sikre, at begge låsetrin er faldet i hak

Motorværn er aktiveret Lad motoren afkøle

Akkuen er for kold/varm Opvarm/afkøl akkuen

Savkæden be-

væger sig ikke

Akkuen er afladt Oplad akkuen, se også „Forskrifter

mht. opladning“

El-værktøjet er defekt Kontakt serviceforhandleren

Kædesaven

tænder og sluk-

ker hele tiden

Ekstern eller intern løs forbindelse Kontakt et autoriseret Bosch service-

værksted

Start-stop-kontakt 3 defekt Kontakt et autoriseret Bosch service-

værksted

Savekæden er

tør

Oliebeholderen er tom Fyld beholderen op med olie

Udluftning i oliebeholderlåsen 4 er

tilstoppet

Rengør oliebeholderlåsen 4

Olieudløbskanalen er tilstoppet Rengør olieudløbskanalen

Savkæden

bremses ikke

Tilbageslagsbremsen er defekt Kontakt et autoriseret Bosch service-

værksted

Savkæden/sty-

reskinnen er

varm

Oliebeholderen er tom Fyld beholderen op med olie

Udluftning i oliebeholderlåsen 4 er

tilstoppet

Rengør oliebeholderlåsen 4

Olieudløbskanalen er tilstoppet Rengør olieudløbskanalen

Kædespændingen er for høj Indstil kædespændingen

Savkæden er uskarp Slib eller udskift savkæden

Kædesaven

hopper, vibre-

rer eller saver

ikke rigtigt

Kædespændingen er for lav Indstil kædespændingen

Savkæden er uskarp Slib eller udskift savkæden

Savkæden er slidt Udskift savkæden

Savetænderne peger i den forkerte

retning

Monter savkæden rigtigt

For stor vibrati-

on/støj

El-værktøjet er defekt Kontakt serviceforhandleren

For lille saveva-

righed pr. akku-

opladning

For meget friktion på grund af mang-

lende smøring

Sikre kædesmøringen (se „Savkæde-

smøring“)

Savkæden skal renses Rens savkæden

Dårlig saveteknik Se „Arbejde med kædesaven“

Akkuen er ikke helt opladet Oplad akkuen, se også „Forskrifter

mht. opladning“

Savkæden be-

væger sig lang-

somt

Akkuen er afladt Oplad akkuen, se også „Forskrifter

mht. opladning“

Akku er opbevaret uden for det tillad-

te temperaturområde

Få akkuen opvarmet til stuetempera-

tur (i det tilladte akku-temperatur-

område fra 0 – 45 °C)

Akku-kontrol-

lampe 24 lyser

hele tiden

Opladning er ik-

ke mulig

Akku er ikke sat (rigtigt) i Sæt akku korrekt på ladeaggregat

Akkukontakter er snavset Rengør akkukontakter; f.eks. ved at

sætte akkuen i og tage den ud flere

gange eller erstatte den

Akku defekt Skift akkuen

LED-lamperne

24 hhv. 25 lyser

ikke, når net-

stikket sættes i

stikdåsen

Ladeaggregatets netstik er ikke sat

(rigtigt) i

Sæt netstikket (helt) ind i stikdåsen

Stikdåse, netkabel eller ladeaggregat

er defekt

Kontrollér netspændingen, lad evt.

ladeaggregatet blive kontrolleret af

en autoriseret servicecenter for

Bosch-el-værktøj

OBJ_BUCH-1275-002.book Page 113 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

114 | Dansk

Vedligeholdelse og service

Vedligeholdelse og rengøring

fPas på! Sluk for el-værktøjet og fjern ak-

kuen, før vedligeholdelses- eller rengø-

ringsarbejde udføres.

Bemærk: Udfør følgende vedligeholdelsesar-

bejde med regelmæssige mellemrum, så en

lang og pålidelig brug er sikret.

El-værktøj og ventilationsåbninger skal altid

holdes rene for at sikre et godt og sikkert ar-

bejde.

Undersøg kædesaven for synlige mangler med

regelmæssige mellemrum (f. eks. løs, ud-

hængt eller beskadiget savekæde, løs fastgø-

relse og slidte eller beskadigede dele).

Kontrollér at dæksler og skærme ikke er be-

skadigede og at de er monteret rigtigt. Udfør

evt. fornøden vedligeholdelse eller reparatio-

ner før brug.

Skulle kædesaven trods omhyggelig fabrikati-

on og kontrol engang holde op at fungere, skal

reparationen udføres af et autoriseret service-

værksted for Bosch el-værktøj.

Bemærk: Tøm ubetinget oliebeholderen for

olie, før kædesaven sendes.

Det 10-cifrede typenummer på kædesavens

typeskilt skal altid angives ved forespørgsler

og bestilling af reservedele.

Udskiftning/vending af savkæde og sværd

(se Fig. C1–C3)

Kontrollér savkæden og sværdet iht. afsnit

„Spænding af savkæden“.

Styrenoten på sværdet slides med tiden. Når

savkæden skal skiftes, drejes sværdet 180°

for at udligne sliddet; dette forlænger svær-

dets brugsvarighed.

Kontrollér kædehjulet 28. Hvis det er slidt el-

ler beskadiget på grund af stor belastning,

skal det skiftes på et autoriseret serviceværk-

sted.

Slibning af savkæden

Savkæden kan slibes på et autoriseret ser-

viceværksted for Bosch el-værktøj. Du kan og-

så selv slibe kæden. Dette gøres med Bosch-

slibesæt til savkæder eller Dremel-Multi med

slibeindsatsen 1453. Følg den vedlagte slibe-

vejledning.

Kontrol af olie-automatik

Funktionen af den automatiske kædesmøring

kan kontrolleres ved at tænde for saven og

holde savens spids mod et stykke karton eller

papir, der er anbragt på jorden. Berør ikke jor-

den med kæden og hold en sikkerhedsafstand

på 20 cm. Hvis der opstår et større oliespor,

arbejder olieautomatikken rigtigt. Ses der ik-

ke noget oliespor, selv om oliebeholderen er

fuld, læs da i afsnittett „Fejlsøgning“ eller

kontakt Bosch-kundeservice.

Når arbejdet er færdigt/opbevaring

Rengør det formede kunststofhus på kædesa-

ven med en blød børste og en ren klud. Brug

hverken vand, opløsningsmiddel eller pole-

ringsmiddel. Fjern al snavs, især fra motorens

ventilationsåbninger.

Fjern efter 1 – 3 timers arbejde afdækningen

13, sværdet 10 og savkæden 11 og rengør dis-

se dele med en børste.

Brug en børste til at befri området under af-

dækningen 13, kædehjulet 28 ogo sværdfast-

gørelsen for snavs. Rengør oliedysen 31 med

en ren klud.

Savkæden 11 og sværdet 10 skal rengøres, før

kædesaven opbevares i længere tid.

Opbevar kædesaven et sikkert sted, som skal

være tørt og uden for børns rækkevidde.

Stil ikke genstande på el-værktøjet.

Sørg for, at kædesaven altid stilles fra på en

sådan måde, at den står vandret med oliebe-

holderlåsen 4 opad.

Opbevares den i salgsemballagenn, skal olie-

beholderen altid være tømt.

Tilbehør

Savkæde

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Yderligere tilbehør

Savkædeolie, 1 liter . . . . . . . . .2 607 000 181

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr.

reparation og vedligeholdelse af dit produkt

samt reservedele. Reservedelstegninger og in-

formationer om reservedele findes også un-

der:

www.bosch-garden.com

Bosch kundeservice-team vil gerne hjælpe dig

med at besvare spørgsmål vedr. køb, anven-

delse og indstilling af produkter og tilbehør.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Tel. Service Center: +45 (4489) 8855

Fax: +45 (4489) 87 55

E-Mail: vaerktoej@dk.bosch.com

Transport

Send kun akkuer, hvis huset er ubeskadiget.

Tildæk åbne kontakter og pak akkuen ind på

en sådan måde, at den ikke kan bevæge sig i

emballagen.

Vær opmærksom på, at pakker med Li-ion-ak-

kuer, der skal sendes, evt. skal mærkes (følg

de nationale forskrifter).

OBJ_BUCH-1275-002.book Page 114 Monday, November 22, 2010 1:10 PM

Dansk | 115

Bosch Power Tools F 016 L70 758 | (22.11.10)

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbru-

ges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud

sammen med det almindelige husholdningsaf-

fald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv

2002/96/EF skal kasseret elek-

troværktøj og iht. det europæi-

ske direktiv 2006/66/EF skal

defekte eller opbrugte akku-

er/batterier indsamles separat

og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Læs og overhold henvisnin-

gerne i afsnit „Transport“,

side 114.

Ret til ændringer forbeholdes.

OBJ_BUCH-1275-002.book Page 115 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

116 | Svenska

Säkerhetsanvisningar

Förklaring till bildsymbolerna

Läs noga igenom bruksanvis-

ningen.

Använd inte redskapet i regn

och utsätt det inte heller för

regn.

Ta bort batterimodulen före

rengöring och inställning av el-

redskapet eller om det för en

stund lämnas utan uppsikt.

Bär skyddsglasögon.

Bär hörselskydd.

Dra genast ut stickproppen fö-

re inställnings- och servicear-

beten eller när strömkabeln

skadats eller kapats.

Bakslagsbromsen och utlöps-

bromsen stoppar sågkedjan

på kort tid.

Allmänna säkerhetsanvisningar för el-

verktyg

Läs noga igenom alla säker-

hetsanvisningar och instruk-

tioner. Fel som uppstår till följd av att säker-

hetsanvisningarna och instruktionerna inte

följts kan orsaka elstöt, brand och/eller allvar-

liga personskador.

Förvara alla varningar och anvisningar för

framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig

till nätdrivna elverktyg (med nätsladd) och till

batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dåligt be-

lyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosions-

farlig omgivning med brännbara väts-

kor, gaser eller damm. Elverktygen al-

strar gnistor som kan antända dammet

eller gaserna.

c) Håll under arbetet med elverktyget

barn och obehöriga personer på be-

tryggande avstånd. Om du störs av

obehöriga personer kan du förlora kon-

trollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa

till vägguttaget. Stickproppen får ab-

solut inte förändras. Använd inte

adapterkontakter tillsammans med

skyddsjordade elverktyg. Oförändrade

stickproppar och passande vägguttag

reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade

ytor som t. ex. rör, värmeelement, spi-

sar och kylskåp. Det finns en större risk

för elstöt om din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar ris-

ken för elstöt.

d) Missbruka inte nätsladden och använd

den inte för att bära eller hänga upp el-

verktyget och inte heller för att dra

stickproppen ur vägguttaget. Håll nät-

sladden på avstånd från värme, olja,

skarpa kanter och rörliga maskindelar.

Skadade eller tilltrasslade ledningar

ökar risken för elstöt.

e) När du arbetar med ett elverktyg ut-

omhus använd endast förlängnings-

sladdar som är avsedda för utomhus-

bruk. Om en lämplig förlängningssladd

för utomhusbruk används minskar ris-

ken för elstöt.

f) Använd ett felströmsskydd om det in-

te är möjligt att undvika elverktygets

användning i fuktig miljö. Felströms-

skyddet minskar risken för elstöt.

3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du

gör och använd elverktyget med för-

nuft. Använd inte elverktyg när du är

trött eller om du är påverkad av dro-

ger, alkohol eller mediciner. Under an-

vändning av elverktyg kan även en kort

ouppmärksamhet leda till allvarliga

kroppsskador.

b) Bär alltid personlig skyddsutrustning

och skyddsglasögon. Användning av

personlig skyddsutrustning som t.ex.

dammfiltermask, halkfria säkerhets-

skor, skyddshjälm och hörselskydd re-

ducerar alltefter elverktygets typ och

användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan

du ansluter stickproppen till väggutta-

get och/eller ansluter/tar bort batteriet,

tar upp eller bär elverktyget. Om du bär

elverktyget med fingret på strömställaren

eller ansluter påkopplat elverktyg till nät-

strömmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och

skruvnycklar innan du kopplar på el-

verktyget. Ett verktyg eller en nyckel i

en roterande komponent kan medföra

kroppsskada.

e) Undvik onormala kroppsställningar. Se

till att du står stadigt och håller balan-

sen. I detta fall kan du lättare kontrollera

elverktyget i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte

löst hängande kläder eller smycken.

Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst

hängande kläder, långt hår och smyck-

en kan dras in av roterande delar.

g) När elverktyg används med dammut-

sugnings- och -uppsamlingsutrustning,

se till att dessa är rätt monterade och

används på korrekt sätt. Användning

av dammutsugning minskar de risker

damm orsakar.

4) Korrekt användning och hantering av el-

verktyg

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre

och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställa-

re får inte längre användas. Ett

elverktyg som inte kan kopplas in eller

ur är farligt och måste repareras.

VARNING

OBJ_BUCH-1275-002.book Page 116 Monday, November 22, 2010 1:10 PM

Svenska | 117

Bosch Power Tools F 016 L70 758 | (22.11.10)

c) Dra stickproppen ur vägguttaget

och/eller ta bort batteriet innan in-

ställningar utförs, tillbehörsdelar byts

ut eller elverktyget lagras. Denna

skyddsåtgärd förhindrar oavsiktlig in-

koppling av elverktyget.

d) Förvara elverktygen oåtkomliga för

barn. Låt elverktyget inte användas av

personer som inte är förtrogna med

dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de

används av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kon-

trollera att rörliga komponenter fung-

erar felfritt och inte kärvar, att kompo-

nenter inte brustit eller skadats;

orsaker som kan leda till att elverkty-

gets funktioner påverkas menligt. Låt

skadade delar repareras innan elverk-

tyget tas i bruk. Många olyckor orsakas

av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena.

Omsorgsfullt skötta skärverktyg med

skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

g) Använd elverktyget, tillbehör, insats-

verktyg osv. enligt dessa anvisningar.

Ta hänsyn till arbetsvillkoren och

arbetsmomenten. Om elverktyget an-

vänds på ett sätt som det inte är avsett

för kan farliga situationer uppstå.

5) Omsorgsfull hantering och användning

av sladdlösa elverktyg

a) Ladda batterierna endast i de laddare

som tillverkaren rekommenderat. Om

en laddare som är avsedd för en viss typ

av batterier används för andra

batterityper finns risk för brand.

b) Använd endast batterier som är avsed-

da för aktuellt elverktyg. Används an-

dra batterier finns risk för kroppsskada

och brand.

c) Håll gem, mynt, nycklar, spikar, skru-

var och andra små metallföremål på

avstånd från reservbatterier för att

undvika en bygling av kontakterna. En

kortslutning av batteriets kontakter kan

leda till brännskador eller brand.

d) Om batteriet används på fel sätt finns

risk för att vätska rinner ur batteriet.

Undvik kontakt med vätskan. Vid oav-

siktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen

uppsök dessutom läkare. Batteri-

vätskan kan medföra hudirritation och

brännskada.

6) Service

a) Låt endast kvalificerad fackpersonal

reparera elverktyget och endast med

originalreservdelar. Detta garanterar

att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för kedjesågar

fNär sågen är igång håll kroppen på be-

tryggande avstånd från sågkedjan. Kon-

trollera innan sågen startas att sågkedjan

går fritt. Under arbete med en kedjesåg

kan en kort oaktsamhet leda till att kläder

eller kroppsdelar råkar in i sågkedjan.

fHåll tag i elverktyget endast på isolerade

greppytor då risk finns att sågkedjan

kommer i kontakt med dolda strömled-

ningar. Sågkedjans kontakt med en spän-

ningsförande ledning kan sätta redskapets

metalldelar under spänning och leda till el-

stöt.

fHåll i kedjesågen med högra handen på

bakre handtaget och med vänstra handen

på främre handtaget. Om kedjesågen hålls

i ett annat arbetsläge ökar risken för

kroppsskada och får därför inte användas.

fBär skyddsglasögon och hörselskydd. Vi

rekommenderar ytterligare skyddsutrust-

ning för huvud, händer, ben och fötter.

Lämplig skyddsutrustning minskar risken

för kroppsskada som kan orsakas av utkas-

tat spånmaterial och oavsiktlig beröring av

sågkedjan.

fArbeta inte med kedjesågen uppklättrad i

ett träd. Risk för kroppsskada om kedjeså-

gen används i ett träd.

fSe till att du står stadigt och använd

kedjesågen endast när du står på ett fast,

säkert och plant underlag. Halt eller insta-

bilt underlag som t. ex. en stege kan leda

till att man förlorar balansen eller kontrol-

len över kedjesågen.

fRäkna med att en gren som är under

spänning kan fjädra tillbaka vid sågning.

När spänningen i träfibrerna avlastas kan

grenen slå mot användaren och/eller göra

kedjesågen okontrollerbar.

fVar särskilt försiktig vid sågning av snår-

skog och unga träd. Tunt material kan

hänga upp sig i sågkedjan och slå dig eller

få dig att förlora balansen.

fBär sågen frånslagen i främre handtaget

och håll sågkedjan bortvänd från krop-

pen. För transport och lagring av

kedjesågen ska svärdskyddet sättas på.

En omsorgsfull hantering av kedjesågen re-

ducerar risken för en oavsiktlig beröring

med den roterande sågkedjan.

fFölj anvisningarna för smörjning, kedje-

spänning och tillbehörsbyte. En icke fack-

mässigt spänd eller smord sågkedja kan

brista eller öka risken för bakslag.

fHåll handtagen torra, rena och fria från

olja och fett. Med fett eller olja nedsmorda

handtag är hala och kan leda till att kon-

trollen förloras.

fEndast trävirke får sågas. Använd

kedjesågen endast för de arbeten den är

avsedd för. Exempel: Kedjesågen får inte

användas för sågning av plast, murverk

eller byggmaterial som inte är i trä. Om

kedjesågen används för icke ändamålsenli-

ga arbeten kan farliga situationer uppstå.

Orsaker för och eliminering av bakslag:

– Bakslag kan uppstå när svärdets nos berör

ett föremål eller om virket böjer sig och såg-

kedjan kläms fast.

– En beröring med svärdnosen kan ofta leda

till en oväntad bakåtriktad reaktion varvid

svärdet slår uppåt och mot användaren.

– Om sågkedjan kommer i kläm på styr-

skenans övre kant kan svärdet slå bakåt mot

användaren.

– Alla dessa reaktioner kan leda till att du för-

lorar kontrollen över sågen och i värsta fall all-

varligt skadas. Lita inte uteslutande på den sä-

OBJ_BUCH-1275-002.book Page 117 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

118 | Svenska

kerhetsutrustning som finns monterad på

kedjesågen. När du använder kedjesågen bör

du själv vidta vissa åtgärder för att kunna ar-

beta utan olycka och skada.

Bakslag uppstår till följd av missbruk eller fel-

aktig hantering av elverktyget. Detta kan und-

vikas genom skyddsåtgärder som beskrivs

nedan:

fHåll i sågen med båda händerna varvid

tummen och fingrarna ska omsluta

kedjesågens handtag. Håll kroppen och

armarna i ett läge som är lämpligt för att

motstå bakslagskrafter. Om lämpliga åt-

gärder vidtagits kan användaren behärska

bakslagskrafterna. Släpp aldrig greppet

om kedjesågen.

fUndvik en onormal kroppsställning och

såga inte över skulderhöjd. Härvid und-

viks en oavsiktlig beröring med svärdsno-

sen och möjliggör en bättre kontroll över

kedjesågen i oväntade situationer.

fAnvänd alltid de reservsvärd och sågked-

jor som tillverkaren föreskrivit. Andra re-

servsvärd och sågkedjor kan leda till att

kedjan brister eller till bakslag.

fFölj tillverkarens anvisningar för skärpning

och underhåll av sågkedjan. För låg djup-

gångsbegränsning ökar risken för bakslag.

Extra säkerhetsanvisningar

fVi rekommenderar att låta en erfaren fack-

man med praktiska exempel undervisa per-

soner som första gången använder

kedjesågen hur den manövreras och hur

skyddsutrustningen bör användas. Öva

först sågning av trädstammar på en såg-

bock eller ett ställ.

fElverktyget får inte användas av person (in-

klusive barn) med begränsad fysisk, senso-

risk eller psykisk förmåga och/eller som sak-

nar den erfarenhet och kunskap som krävs

för hantering. Undantag görs om personen

övervakas av en ansvarig person som kan

undervisa i verktygets användning.

Barn bör övervakas för att säkerställa att

de inte leker med verktyget.

fBarn och ungdomar får inte använda

kedjesågen; dock får den som fyllt 16 år

använda sågen i utbildningssyfte och un-

der uppsikt. Detta gäller även för perso-

ner som inte i tillräcklig grad är förtrogna

med kedjesågens hantering. Bruksanvis-

ningen bör alltid finnas till hands. Personer

som är trötta eller inte klarar fysisk belast-

ning får inte använda kedjesågen.

fHåll i elverktyget med båda händerna un-

der arbetet och se till att du står stadigt.

Elverktyget kan styras säkrare med två

händer.

fKontrollera att alla skyddsanordningar

och handtag är monterade innan elverkty-

get används. Använd aldrig ett ofullstän-

digt monterat redskap eller ett redskap

som på otillåtet sätt modifierats.

fVänta tills elverktyget stannat helt innan

du lägger bort det.

fÖppna inte batteriet. Detta kan leda till

kortslutning.

Skydda batteriet mot hög värme

som t. ex. längre solbestrålning,

eld, vatten och fukt. Explosionsrisk

föreligger.

fI skadad eller felanvänd batteri kan ångor

uppstå. Tillför friskluft och uppsök läkare

vid åkommor. Ångorna kan leda till irrita-

tion i andningsvägarna.

fFrån ett defekt batteri kan vätska rinna ut

och väta föremål i närheten. Kontrollera

berörda delar. Rengör eller byt ut dem vid

behov.

fAnvänd batteriet endast med Bosch el-

verktyget. Detta skyddar batteriet mot far-

lig överbelastning.

fAnvänd endast originalbatterier från

Bosch med den spänning som anges på el-

verktygets typskylt. Om andra batterier

används, t. ex. kopierade batterier, reno-

verade batterier eller batterier av främ-

mande fabrikat, finns risk för att batteriet

exploderar och orsakar person- och mate-

rialskador.

Säkerhetsanvisningar för laddare

Skydda laddaren mot regn och vä-

ta. Tränger vatten in i laddaren ökar

risken för elektrisk stöt.

fLadda inte batterimoduler av främmande

fabrikat. Laddaren är lämplig endast för

laddning av Bosch li-jonbatterimoduler

med den spänning som anges i Tekniska

data. I annat fall finns risk för brand och ex-

plosion.

fHåll laddaren ren. Förorening kan leda till

elektrisk stöt.

fKontrollera laddare, kabel och stickkon-

takt före varje användning. En skadad

laddare får inte användas. Du får själv

aldrig öppna laddaren, låt den repareras

av kvalificerad fackman och endast med

originalreservdelar. Skadade laddare, led-

ningar eller stickkontakter ökar risken för

elektrisk stöt.

fAnvänd inte laddaren på lättantändligt

underlag (t. ex. papper, textilier mm)

resp. i brännbar omgivning. Vid laddnin-

gen värms laddaren upp vilket kan medföra

brandrisk.

fHåll barn under uppsikt och se till att de

inte leker med laddaren.

fLaddaren får endast under uppsikt använ-

das av barn eller personer med begrän-

sad mental eller fysisk förmåga eller om

de undervisats i laddarens användning.

En omsorgsfull instruktion reducerar ris-

kerna för felhantering och kroppsskada.

Funktionsbeskrivning

Läs noga igenom alla säkerhets-

anvisningar och instruktioner.

Fel som uppstår till följd av att sä-

kerhetsanvisningarna och in-

struktionerna inte följts kan orsa-

ka elstöt, brand och/eller allvarliga

personskador.

Ändamålsenlig användning

Elverktzget är avsett för sågning i trä som

t. ex. träbjälkar, brädor, grenar, stammar osv

samt för fällning av träd. Det kan användas för

sågning längs och tvärs mot fiberriktningen.

Elverktyget är inte lämpligt för sågning av mi-

neraliska material.

OBJ_BUCH-1275-002.book Page 118 Monday, November 22, 2010 1:10 PM

Svenska | 119

Bosch Power Tools F 016 L70 758 | (22.11.10)

Leveransen omfattar

Plocka försiktigt upp elverktyget ur förpack-

ningen och kontrollera att följande delar finns

med:

–Kedjesåg

– Kåpa

– Sågkedja

–Svärd

–Kedjeskydd

–Påse med olja

– Bruksanvisning

Batteriet och laddaren ingår vid vissa utföran-

den i leverans.

Om delar saknas eller om de är skadade, ta

genast kontakt med återförsäljaren.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till

illustration av elverktyget på grafiksida.

1Bakre handtag

2Inkopplingsspärr för strömställaren Till/Från

3Strömställare Till/Från

4Oljetanklock

5Främre handtag

6Utlösning av bakslagsbroms (handskydd)

7Oljenivåindikering

8Klostopp

9Kedjeskydd

10 Svärd

11 Sågkedja

12 Spännvred

13 Skydd

14 Ventilationsutlopp

15 Kedjespännare

16 Serienummer

17 Batteri

18 Batteriets upplåsningsknapp

19 Knapp för indikering av laddtillstånd

20 Indikering av batteriets laddningstillstånd

21 Temperaturövervakningens indikering

22 Laddningsschakt

23 Laddare

24 Röd lysdiodsindikering på laddaren

25 Grön lysdiodsindikering på laddaren

26 Stickpropp **

27 Rotations- och sågriktningssymbol

28 Kedjehjul

29 Fästbult

30 Kedjespänntapp

31 Oljemunstycke

32 Svärdgejd

33 Kedjefångtapp

34 Ventilationsintag

** landsspecifik

I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte i standardleveransen. I vårt tillbehörs-

program beskrivs allt tillbehör som finns.

Tekniska data

Sladdlös kedjesåg AKE 30 LI

Produktnummer 3 600 H37 1..

Kedjehastighet på tomgång m/s 8

Svärdlängd cm 30

Kedjan kan spännas utan verktyg (SDS) z

Bakslagsbroms z

Kedjesågstyp 3/8" – 90

Drivlänkstjocklek mm 1,1 (0,034")

Antal drivlänkar 45

Oljetankvolym ml 120

Automatisk kedjesmörjning z

Klostopp z

Vikt enligt EPTA-Procedure 01/2003 kg 5,2

Serienummer För serienummer 16 se (typskylt) på elverktyget

Batterimodul Li-jon

Produktnummer 2 607 336 107

Märkspänning V= 36

Kapacitet Ah 2,6

Laddningstid (batterimodulen urladdad) min 95

Antal battericeller 20

Laddare AL 3640 CV

Professional

AL 3620 CV

Professional

Produktnummer EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Laddningsström A4,02,0

Tillåtet temperaturområde för laddning °C 0– 45 0– 45

Vikt enligt EPTA-Procedure 01/2003 kg 1,0 0,6

Skyddsklass /II /II

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

OBJ_BUCH-1275-002.book Page 119 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

120 | Svenska

Buller-/vibrationsdata

Mätvärdena för buller har tagits fram baseran-

de på 2000/14/EG.

Elverktygets A-vägda ljudnivå uppnår i typiska

fall: Ljudtrycksnivå 74 dB(A); ljudeffektnivå

94 dB(A). Onoggrannhet K=3 dB.

Använd hörselskydd!

Totala vibrationsvärden (vektorsumma ur tre

riktningar) framtaget enligt EN 60745:

Vibrationsemissionsvärde ah<2,5 m/s2, onog-

grannhet K =1,5 m/s2.

Mätningen av den vibrationsnivå som anges i

denna anvisning har utförts enligt en mätme-

tod som är standardiserad i EN 60745 och kan

användas vid jämförelse av olika elverktyg.

Mätmetoden är även lämplig för preliminär

bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar

den huvudsakliga användningen av elverkty-

get. Om däremot elverktyget används för an-

dra ändamål och med andra insatsverktyg el-

ler inte underhållits ordentligt kan

vibrationsnivån avvika. Härvid kan vibrations-

belastningen under arbetsperioden öka be-

tydligt.

För en exakt bedömning av vibrationsbelast-

ningen bör även de tider beaktas när elvekty-

get är frånkopplat eller är igång men inte an-

vänds. Detta reducerar tydligt

vibrationsbelastningen för den totala arbets-

perioden.

Bestäm extra säkerhetsåtgärder för att skyd-

da operatören mot vibrationernas inverkan

t.ex.: underhåll av elverktyget och insatsverk-

tygen, att hålla händerna varma, organisation

av arbetsförloppen.

Försäkran om

överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att

denna produkt som beskrivs i ”Tekniska data”

överensstämmer med följande normer och

normativa dokument: EN 60745 (batteridrivet

verktyg ) och EN 60335 (batteriladdare) enligt

bestämmelserna i direktiven 2006/95/EG,

2004/108/EG, 2006/42/EG, 2000/14/EG.

EG-typprovningsnr 2131439.01CE från noti-

fierad provningsanstalt nr 0344, KEMA Quality

B.V. Arnhem, Netherlands.

2000/14/EG: Garanterad ljudeffektnivå

97 dB(A). Bedömningsmetod för överens-

stämmelse enligt bilaga V.

Produktkategori: 6

Teknisk tillverkningsdokumentation finns hos:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montage

För din säkerhet

fObs! Innan underhålls- och rengöringsar-

beten utförs ska elverktyget slås från och

batteriet tas bort.

fAnvänd inte 4,5 Ah batteriet för detta el-

verktyg.

Borttagning av batteri (se bild A)

Batteriet 17 är försedd med två låssteg som

hindrar batteriet från att falla ut om dess upp-

låsningsknapp 18 oavsiktligt trycks. När batte-

riet är insatt i elverktyget hålls den med en fjä-

der i rätt läge.

Anvisning: Elverktyget fungerar endast när

båda låsstegen är aktiverade.

Så här tas batterimodulen 17 ut:

Batteriets laddning (se bild B)

fAnvänd inte andra laddare. Den medleve-

rerade laddaren är anpassad till det li-jon-

batteri som är monterat i elverktyget.

fBeakta nätspänningen! Kontrollera att

strömkällans spänning överensstämmer

med uppgifterna på laddarens typskylt.

Laddare märkta med 230 V kan även anslu-

tas till 220 V.

Batterimodulen är försedd med en

temperaturövervakning som endast tillåter

uppladdning inom ett temperaturområde mel-

lan 0 °C och 45 °C. Härvid uppnår batterimo-

dulen en lång livslängd.

Anvisning: Batteriet levereras ofullständigt

uppladdad. För full effekt ska batteriet före

första användningen laddas upp i laddaren.

Litium-jonbatteriet kan när som helst laddas

upp eftersom detta inte påverkar livslängden.

Batteriet skadas inte om laddning avbryts.

Litium-jonbatteriet är med ”Electronic Cell

Protection (ECP)” skyddat mot djupurladd-

ning. Skyddskopplingen frånkopplar

kedjesågen vid urladdat batteri: Sågkedjan

roterar inte längre.

Undvik att trycka på strömställa-

ren Till/Från efter en automatisk

frånkoppling av elverktyget. Batteriet kan

skadas.

Laddning

Laddningen startar när stickproppen anslutits

till vägguttaget och batterimodulen 17 place-

rats i laddningsschaktet 22.

Den intelligenta laddningsmetoden registre-

rar automatiskt batterimodulens laddningstill-

stånd och laddar i relation till batteriets tem-

peratur och spänning med optimal laddström.

Härvid skonas batteriet samtidigt som det all-

tid är fulladdat när det sitter kvar i laddaren.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Tryck batterimodulen mot elverktygets

fot (1.) och samtidigt på upplåsnings-

knappen 18 (2.).

pDra ut batterimodulen ur elverktyget

tills ett rött streck blir synligt (3.).

qTryck en gång till på upplåsningsknap-

pen 18 och dra fullständigt ut batteri-

modulen.

OBS

OBJ_DOKU-22664-002.fm Page 120 Tuesday, November 23, 2010 3:35 PM

Svenska | 121

Bosch Power Tools F 016 L70 758 | (22.11.10)

Indikeringselementens betydelse

LED-indikatorerna 24 resp. 25 signalerar att

laddningen övervakas:

Snabbladdning

Pågående snabbladdning signaleras med

blinkande grön lysdiod 25.

Indikeringselement på batteriet: Under ladd-

ning tänds batterimodulens tre gröna lysdio-

der i följd och slocknar efter en kort stund.

Batterimodulen är fullständigt uppladdad när

de tre gröna lysdioderna är permanent tända.

Ungefär 5 minuter efter det batterimodulen är

fullständigt uppladdad slocknar de tre gröna

lysdioderna.

Anvisning: Snabbladdning är endast möjlig

när batterimodulens temperatur ligger inom

tillåtet temperaturområde, se avsnitt ”Teknis-

ka data”.

Batterimodulen laddad

En konstant tänd grön lysdiod 25 signalerar

att batterimodulen är fullständigt uppladdad.

Dessutom avges under ca 2 sekunder en sig-

nal som akustiskt signalerar att batteriet är

fulladdat.

Batterimodulen kan nu genast tas ut och an-

vändas.

Utan insatt batterimodul signalerar den kon-

stant tända gröna lysdioden 25 att nätslad-

den är ansluten till vägguttaget och att ladda-

ren är klar för användning.

Batteriets temperatur underskrider 0 °C el-

ler överskrider 45 °C

Den konstant tända röda lysdioden 24 signa-

lerar att batterimodulens temperatur ligger

utanför temperaturområdet för snabbladd-

ning på 0 °C – 45 °C. När tillåtet temperatur-

område uppnås, kopplar laddaren automa-

tiskt om till snabbladdning.

Om batterierna inte ligger inom tillåtet tempe-

raturområde för laddning tänds den röda lys-

dioden när batterimodulen placeras i ladda-

ren.

Laddning inte möjlig

Uppstår en störning under laddningen signa-

leras detta med blinkande röd lysdiod 24.

Laddning kan inte startas och batterimodulen

kan inte laddas upp (se ”Felsökning”).

Anvisningar för laddning

Vid kontinuerliga resp. efter varandra upprepa-

de laddningscykler utan avbrott kan laddaren bli

varm. Detta är utan betydelse och är inte ett

tecken på att laddaren har en teknisk defekt.

Är brukstiden efter uppladdning onormalt

kort tyder det på att batterierna är förbrukade

och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Kylning av batterimodul (Active Air Cooling)

Fläktstyrningen i laddaren övervakar tempera-

turen i batterimodulen. Om batteritemperatu-

ren överskrider 30 °C kyler fläkten batterimo-

dulen tills en optimal laddningstemperatur

uppnåtts. Den påkopplade fläkten alstrar ett

visst ljud.

Om fläkten inte startar ligger batteritempera-

turen inom optimalt temperaturområde för

laddning eller så är fläkten defekt. I detta fall

förlängs batterimodulens laddningstid.

Sågkedjans montering och spänning

(se bilderna C1–C3)

fKedjesågen ska vara fullständigt monte-

rad innan batteriet sätts in.

fAnvänd alltid skyddshandskar vid hante-

ring av sågkedja.

Svärdets och sågkedjans montering

– Packa försiktigt upp alla delar.

– Lägg upp kedjesågen på en plan yta.

fAnvänd endast sågkedjor med en driv-

länkstjocklek (spårvidd) på 1,1 mm.

– Lägg sågkedjan 11 i spåret på svärdet 10.

Kontrollera rotationsriktningen och jämför

sågkedjan med rotationsriktningssymbo-

len 27 på svärdet 10.

– Lägg upp kedjelänkarna på kedjehjulet 28

och montera svärdet 10 så att fästbulten

29 och båda svärdgejderna 32 griper in i

det ovala hålet på svärdet 10 samt att ked-

jespänntapparna 30 passar in i borrhålen

på svärdet 10.

Om så behövs, vrid kedjespännaren 15 för

att rikta in kedjespänntapparna 30 mot

borrhålen på svärdet 10.

– Kontrollera att alla delar är korrekt placerade

och håll svärdet med kedjan i detta läge.

– Vrid kedjespännaren 15 tills sågkedjan 11

ligger an utan glapp.

– Lägg noga upp kåpan 13 och kontrollera

att kedjefångtappen 33 befinner sig i här-

för avsedd gejdslits på kåpan 13.

– Dra lätt fast kåpan 13 med spännvredet 12.

– Sågkedjan är inte ännu spänd. Spänn ked-

jan enligt beskrivning ovan ”Sågkedjans

spänning”.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 121 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

122 | Svenska

Sågkedjans spänning (se bild D)

Kontrollera kedjans spänning innan arbetet

påbörjas, efter ett par skär och under sågning

regelbundet i intervaller om 10 minuter. Spe-

ciellt nya sågkedjor kan i början utvidgas i

större utsträckning.

Sågkedjans livslängd är till stor del beroende

av smörjning och korrekt spänning.

Spänn inte en het sågkedja; efter avkylning

krymper den och sitter sedan för kraftigt

spänd på svärdet.

– Lägg upp kedjesågen på en plan yta.

– Lossa spännvredet 12 endast till den grad

att svärdet 10 ännu hålls i läget (ta inte

bort spännvredet!).

– Kontrollera att kedjelänkarna ligger kor-

rekt i styrspåret på svärdet 10 och på ked-

jehjulet 28.

– Vrid kedjespännaren 15 medurs tills rätt

kedjespänning uppnåtts. Vridrörelsen för-

skjuter kedjespänntapparna 30 och samti-

digt svärdet 10 framåt.

– Sågkedjan 11 är korrekt spänd när den i

mitten kan lyftas upp ca 5–10 mm. För

kontroll dra med ena handen upp sågked-

jan mot kedjesågens egenvikt.

– Om sågkedjan 11 spänts för kraftigt lossa

kejdespännaren 15 genom att vrida den en

aning moturs. Kontrollera på nytt kedje-

spänningen. Om så behövs, justera kedje-

spänningen.

–Dra lätt fast kåpan 13 med spännvredet 12.

Sågkedjans smörjning

(se bilderna C1 och E)

Anvisning: Kedjesågen levereras utan sågked-

jeolja. Kom ihåg att fylla på olja innan sågen

tas i bruk. Om kedjesågen används utan såg-

kedjeolja eller oljenivån ligger under mini-

mummarkeringen skadas kedjesågen.

Sågkedjans livslängd och skäreffekt är bero-

ende av optimal smörjning. Därför smörjs såg-

kedjan under drift automatiskt med sågkedje-

olja ur oljemunstycket 31.

För påfyllning av oljetanken förfar så här:

– Ställ upp kedjesågen med oljetanklocket 4

uppåt på ett lämpligt underlag.

– Rengör med en trasa området kring olje-

tanklocket 4 och skruva bort locket.

– Fyll oljetanken med biologiskt nedbrytbar

Bosch-sågkedjeolja upp till markeringen

”max” på oljenivåindikeringen 7.

– Se till att smuts inte tränger in i oljetanken.

Sätt åter på oljetanklocket 4.

– Låt kedjesågen gå 30 sekunder för fram-

matning av olja.

Anvisning: För ventilation av oljetanken är ol-

jetanklocket försett med små luftkanaler. För

att olja inte ska rinna ut, ställ alltid bort från-

kopplad kedjesåg vågrätt med oljetanklocket

4 uppåt.

Anvisning: Använd endast rekommenderad

och biologiskt nedbrytbar sågkedjeolja för

undvikande av skada på kedjesågen. Använd

aldrig återvunnen olja eller spillolja. Om icke

godkänd olja använts lämnas ingen garanti.

Anvisning: Vid låg temperatur blir oljan tjock-

flytande, varvid oljeflödet minskar.

Drift

Driftstart

Insättning av batteri

Skjut framifrån in uppladdat batteri 17 i el-

verktygets fot. Tryck fullständigt in batteriet i

foten tills det röda strecket inte längre är syn-

ligt och batteriet är stadigt låst.

Anvisning: Elverktyget fungerar endast när

båda låsstegen är aktiverade.

In- och urkoppling

Håll kedjesågen enligt beskrivning i stycket

”Kedjesågens användning”.

För start av elverktyget tryck först på inkopp-

lingsspärren 2 och därefter på strömställaren

Till/Från 3 och håll den nedtryckt.

När elverktyget startat kan inkopplingsspär-

ren släppas.

För frånkoppling av elverktyget släpp ström-

ställaren Till/Från 3.

Anvisning: Av säkerhetsskäl kan elverktygets

strömställare Till/Från 3 inte låsas, utan mås-

te under drift hållas nedtryckt.

Anvisning: Bromsa inte upp kedjesågen ge-

nom att trycka mot främre handskyddet 6 (ak-

tivering av bakslagsbroms).

Bakslagsbroms (se bild F)

Bakslagsbromsen är en skyddsmekanism

som via främre handskyddet 6 löser ut när

kedjesågen får bakslag. Sågkedjan stoppar ef-

ter högst 0,15 sekunder.

Testa då och då funktionen. Skjut det främre

handskyddet 6 framåt (läge o) och slå helt

kort på kedjesågen. Kedjan får nu inte starta.

För upplåsning av bakslagsbromsen släpp

strömställaren 3 och dra det främre hand-

skyddet 6 åter tillbaka (läge n).

Anvisning: Om du försöker starta kedjesågen

när bakslagsbromsen är aktiv avges en var-

ningssignal (”pipljud”). För att starta

kedjesågen släpp strömställaren 3, dra det

främre handskyddet 6 till läget n och tryck

sedan strömställaren 3.

Kedjesågens användning

Innan sågning påbörjas

Innan sågen startas und regelbundet under

sågning ska följande kontroller utföras:

– Är kedjesågen i funktionssäkert skick?

– Har olja fyllts på i tanken? Kontrollera olje-

nivån innan arbetet startas och regelbun-

det under arbetets gång. Fyll på olja när ol-

jenivån sjunkit till synglasets undre kant.

En full tank räcker för ca 15 minuter i rela-

tion till pauser och arbetets intensitet.

– Är sågkedjan korrekt spänd och skärpt?

Kontrollera regelbundet kedjans spänning

under sågning i intervaller om 10 minuter.

Speciellt nya sågkedjor kan i början utvid-

gas i större utsträckning. Sågkedjans till-

stånd påverkar i hög grad sågens effekt.

Endast välskärpta sågkedjor skyddar mot

överbelastning.

– Har bakslagsbromsen lossats och fungerar

den felfritt?

OBJ_BUCH-1275-002.book Page 122 Monday, November 22, 2010 1:10 PM

Svenska | 123

Bosch Power Tools F 016 L70 758 | (22.11.10)

– Använder du den skyddsutrustning som

krävs? Använd skyddsglasögon och hörsel-

skydd. Vi rekommenderar ytterligare

skyddsutrustning för huvud, händer, ben

och fötter. Lämpliga skyddskläder minskar

risken för kroppsskada som orsakas av ut-

slungade partiklar och vid oavsiktlig berö-

ring av sågkedjan.

Sågens bakslag (se bild F)

Sågens bakslag är ett plötsligt kast uppåt och

bakåt som kan uppstå när tillslagen kedjesåg

med svärdnosen berör sågat gods eller när

kedjan kläms in.

Vid kast kan sågen reagera på oförutsebart

sätt och orsaka allvarliga kroppskador på per-

son som använder sågen eller på personer

som befinner sig inom sågområdet.

Sidosnitt, sneda och längdsnitt måste utföras

med speciell försiktighet eftersom klostoppet

8 inte kan användas för dessa arbeten.

För undvikande av sågkast:

– Lägg an kedjesågen så plant som möjligt.

– Arbeta aldrig med lös, töjd eller kraftigt

nedsliten sågkedja.

– Skärp sågkedjan enligt föreskrift.

– Såga aldrig över skulderhöjd.

– Såga aldrig med svärdets nos.

– Håll i kedjesågen med båda händerna.

– Använd alltid en kasthämmande Bosch-

sågkedja.

– Använd klostoppet 8 som hävarm.

– Se till att kedjan är korrekt spänd.

Allmän hantering (se bilderna F – I)

Håll alltid kedjesågen med båda händerna;

vänstra handen på det främre handtaget och

högra handen på det bakre handtaget. Omslut

handtagen ordentligt med tummen och fing-

rarna. Sågen får inte användas enhänt.

Se till att du står stadigt när du använder

kedjesågen. Sväng kedjesågen en aning åt

höger bort från kroppen.

Sågkedjan måste rotera med högsta hastighet

när den läggs an mot virket. Använd klostop-

pet 8 för att stöda kedjesågen på virket. An-

vänd under sågning klostoppet som hävarm.

Flytta klostoppet lägre ned vid sågning av

kraftiga grenar eller stammar. Dra kedjesågen

tillbaka för att lossa klostoppet och sätt se-

dan in det lägre ner. Ta inte bort kedjesågen

ut skäret.

Tryck inte sågkedjan med kraft mot virket ut-

an låt kedjan såga genom att med klostoppet

8 utöva ett lätt hävarmstryck.

Såga aldrig med sträckta armar. Försök inte

såga på svåråtkomliga ställen och inte heller

uppkliven på en stege. Såga aldrig över skul-

derhöjd.

Bästa sågresultat uppnås när sågens hastig-

het inte tillåts sjunka på grund av överbelast-

ning.

Var försiktig vid sågskärets slut. Genast när

kedjesågen har skurit fritt, ändras sågens vikt-

kraft. Risk för skada på ben och fötter.

Lyft bort kedjesågen ur skäret med tillslagen

sågkedja.

Sågning av stammar (se bilderna G och J)

Beakta vid sågning av stammar följande säker-

hetsföreskrifter:

Lägg upp trädstammen som bilden visar och

stöd stammen så att skäret inte går ihop och

klämmer fast sågkedjan.

Rikta före sågning upp kort virke och spänn

fast det.

Såga endast material i trä. Undvik att med såg-

kedjan beröra stenar och spikar då dessa kan

slungas upp, skada sågkedjan och orsaka all-

varliga kroppsskador hos användaren eller

personer som står i närheten av arbetsområ-

det.

Undvik att med kedjesågen beröra trådstäng-

sel eller marken.

Kedjesågen är inte lämplig för sågning av

tungt grenverk.

Var ytterst försiktig vid sågning på längden då

klostopp 8 inte kan användas. Såga i en spet-

sig vinkel för att undvika sågkast.

Vid sågning på sluttning ska kedjesågens an-

vändare stå ovanför eller på sidan om träd-

stammar eller virke som ligger på marken.

Se upp för trädstubbar, grenar, rötter etc.

som ligger på marken.

Sågning av trävirke under spänning

(se bild J)

fSågning av trävirke, grenar eller träd som

sitter i spänn ska helst utföras av utbil-

dad personal. Iaktta största försiktighet.

Olycksriskerna är i dessa fall stora.

Stöds virket på båda sidorna, såga först uppi-

från (Y) en tredjedel av stammens diameter

och kapa därefter från undre sidan (Z) på

samma ställe för undvikande av att virket

splittras och kedjesågen kommer i kläm. Und-

vik att beröra marken med sågkedjan.

Stöds virket endast på den ena sidan, såga

först från undre sidan (Y) en tredjedel av

stammens diameter uppåt och kapa sedan

stammen från övre sidan (Z) på samma ställe

för undikande av att virket splittras och sågen

kommer i kläm.

Fällning av träd (se bild K)

fAnvänd alltid en skyddshjälm som skydd

mot nedfallande grenar.

fMed kedjesågen får endast träd fällas vil-

kas stamdiameter är mindre än svärdets

längd.

fSäkra arbetsområdet. Kontrollera att per-

soner eller djur inte uppehåller sig inom

trädets fällområde n).

fFörsök inte lossa en inklämd sågkedja

med motorn igång. Använd träkilar för

lossning av en inklämd sågkedja.

Om två eller flera personer arbetar inom sam-

ma område ska avståndet mellan personerna

som fäller och kvistar träd vara minst dubbelt

så långt som det träd som fälls. Vid fällning av

träd bör man se till att andra personer inte ut-

sätts för risker, att distributionsledningar inte

skadas och att inga sakskador uppstår. Om

ett träd råkar beröra en distributionsledning

ska energiverket omedelbart underrättas.

Vid sågning på sluttning ska kedjesågens an-

vändare stå ovanför det träd som fälls, efter-

som det fällda trädet troligen kommer att rulla

eller slira nedför sluttningen.

Före fällning bör en reträttväg (o) planeras

och eventuellt röjas. Reträttvägen bör väljas

snett bakåt från väntad fallinje.

OBJ_BUCH-1275-002.book Page 123 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

124 | Svenska

Före fällning bör hänsyn tas till trädets natur-

liga lutning, grenarnas lägen och vindriktning-

en för att kunna bedöma trädets fällriktning.

Ta bort smuts, stenar, lös bark, spikar och

ståltrådar från trädet.

Ta upp ett riktskär: Såga ett skär (X–W) till

ett djup på en 1/3 av trädets diameter i rät vin-

kel mot fällriktningen. Ta först upp det undre

vågräta riktskäret. Härvid undviks inklämning

av sågkedja eller styrskena vid upptagning av

det andra riktskäret.

Ta upp ett fällskär: Gör fällskäret (Y) minst

50 mm ovanför det vågräta riktskäret. Såga

sedan fällskäret parallellt med vågrätt riktsk-

ät. Gör fällskäret endast så djupt att en bryt-

mån blir kvar (brytlist) som fungerar som ett

gångjärn. Brytmånen hindrar trädet från att

vrida sig och falla i fel riktning. Såga inte av

brytmånen.

När fällskäret närmar sig brytmånen bör trä-

det börja falla. Om det visar sig att trädet inte

kommer att falla i önskad riktning eller det lu-

tar bakåt och eventuellt klämmer fast sågked-

jan, ska sågningen avbrytas och fällskäret

öppnas med hjälp av kilar i trä, plast eller alu-

minium så att trädet faller i önskad riktning.

När trädet börjar falla, ska kedjesågen tas ur

skäret, slås från och läggas bort samt den som

sågat ska lämna riskområdet via planerad re-

trättväg. Se upp för nedfallande grenar och

snava inte.

Slå in en kil (Z) i det vågräta skäret för fällning

av trädet.

När trädet börjar falla, lämna riksområdet via

planerad reträttväg. Se upp för nedfallande

grenar och snava inte.

Kvistning (se bild L)

Vid kvistning kapas grenarna på fällt träd. Ka-

pa sist större grenar som är riktade nedåt och

som stöder trädet. Kapa mindre grenar enligt

bild med ett skär. Grenar som står under

spänning ska kapas underifrån uppåt för att

undvika att sågkedjan kläms fast.

Trädstammens kapning (se bilderna M – P)

Vid kapning sågas fällt träd i mindre delar. Se

till att du står stadigt och fördelar kroppsvik-

ten lika på båda fötterna. Om möjligt ska

stammen stödas med grenar, balkar eller ki-

lar. Följ de enkla anvisningarna för att under-

lätta sågningen.

Om trädstammen över hela längden stöds

jämnt, börja kapningen av stammen uppifrån.

Om trädstammen ligger an endast på ena än-

dan, såga först 1/3 av stammens diameter

från undre sidan och sedan resten uppifrån

mot underskäret.

Om trädstammen ligger an mot båda ändorna,

såga först 1/3 av stammens diameter från öv-

re sidan och sedan 2/3 från undre sidan mot

överskäret.

Vid sågning på sluttning, stå alltid ovanför

trädstammen. För att vid ”genomsågningsmo-

mentet” bibehålla full kontroll över sågen, re-

ducera mottrycket vid slutet av kapningen ut-

an att lossa det stadiga greppet om

kedjesågens handtag. Se till att sågkedjan in-

te berör marken. När snittet är färdigt vänta

tills sågkedjan stannat innan du tar bort

kedjesågen ur skäret. Slå alltid från

kedjesågens motor när du går från ett träd till

nästa.

Batteriets laddningsindikering (se bild B)

Batterimodulen 17 är försedd med en ladd-

ningsdisplay 20 som visar batteriernas ladd-

ningstillstånd. Laddningsindikatorn 20 har 3

gröna lysdioder.

Tryck på knappen för laddningsindikatorn 19

för aktivering av laddningsindikatorn 20. Efter

ca 5 sekunder slocknar laddningsindikatorn

automatiskt.

Laddningstillståndet kan kontrolleras även på

uttagen batterimodul.

Om ingen lysdiod tänds när knappen 19 trycks

ned, är batterimodulen defekt och måste by-

tas ut.

Av säkerhetsskäl kan laddningstillståndet en-

dast avfrågas när elverktyget är avstängt.

Under laddning tänds batterimodulens tre

gröna lysdioder i följd och slocknar efter en

kort stund. Batterimodulen är fullständigt

uppladdad när de tre gröna lysdioderna är

permanent tända. Ungefär 5 minuter efter det

batterimodulen är fullständigt uppladdad

slocknar de tre gröna lysdioderna.

Display för temperaturövervakning

Den röda lysdioden i displayen för tempera-

turövervakning 21 signalerar om batterimodu-

len eller elverktygets elektronik (vid monterad

batterimodul) inte ligger inom optimalt tem-

peraturområde. I detta fall fungerar elverkty-

get inte alls eller med nedsatt effekt.

Batterimodulens temperaturövervakning

Den röda lysdioden 21 blinkar när knappen 19

eller strömställaren Till/Från 3 trycks (vid in-

satt batterimodul): Batterimodulen ligger ut-

anför temperaturområdet för drift mellan

– 10 °C och +60 °C.

Vid en temperatur över 70 °C kopplas batteri-

modulen från tills den åter ligger inom opti-

malt temperaturområde.

Temperaturövervakning av elverktygets

elektronik

Den röda lysdioden 21 lyser permanent när

strömställaren Till/Från 3 trycks: Temperatu-

ren i elverktygets elektronik underskrider

5 °C eller överskrider 75 °C.

Vid en temperatur över 90 °C frånkopplar

elektroniken elverktyget tills elektroniken åter

ligger inom tillåtet temperaturområde för

drift.

Lysdiodindikering Batterikapacitet

3 gröna lysdioder lyser

konstant ≥2/3

2 gröna lysdioder lyser

konstant ≥1/3

1 grön lysdiod lyser kon-

stant ≤1/3

1 grön lysdiod blinkar Reserv

OBJ_BUCH-1275-002.book Page 124 Monday, November 22, 2010 1:10 PM

Svenska | 125

Bosch Power Tools F 016 L70 758 | (22.11.10)

Felsökning

Om elverktyget inte fungerar felfritt, läs felsymtomerna i tabellen nedan som hänvisar till möjliga

orsaker och åtgärder för avhjälpande av fel. Om du inte med hjälp av anvisningarna lyckas loka-

lisera och åtgärda problemet, ta kontakt med din serviceverkstad.

fObservera! Innan felsökning startas stäng av elverktyget och ta bort batteriet.

Symptom Möjlig orsak Åtgärd

Kedjesågen går

inte

Bakslagsbromsen har löst ut (en var-

ningssignal ”pipljud”) avges)

Dra tillbaka främre handskyddet 6 till

läget n

Batterimodulen är urladdad Vid laddning av batterimodulen följ

anvisningarna

Batterimodulen inte korrekt insatt Kontrollera att båda spärrstegen är

låsta

Motorskyddet har löst ut Låt motorn svalna

Batterimodulen för kall/het Värm/kyl batterimodulen

Sågkedjan rör

inte på sig

Batterimodulen är urladdad Vid laddning av batterimodulen följ

anvisningarna

Elverktyget är defekt Uppsök kundservicen

Kedjesågen

fungerar inter-

mittent

Extern eller intern glappkontakt Ta kontakt med auktoriserad Bosch

kundservice

Strömställaren 3 defekt Ta kontakt med auktoriserad Bosch

kundservice

Sågkedjan är

torr

Ingen olja i tanken Fyll på olja

Ventilationen i oljetanklocket 4 är till-

täppt

Rengör oljetanklocket 4

Oljeutloppskanalen tilltäppt Rengör oljeutloppskanalen

Sågkedjan

bromsas inte

upp

Bakslagsbromsen är defekt Ta kontakt med auktoriserad Bosch

kundservice

Sågkedjan/styr-

skenan är het

Ingen olja i tanken Fyll på olja

Ventilationen i oljetanklocket 4 är till-

täppt

Rengör oljetanklocket 4

Oljeutloppskanalen tilltäppt Rengör oljeutloppskanalen

För hög kedjespänning Ställ in kedjans spänning

Sågkedjan är slö Slipa eller byt ut sågkedjan

Kedjesågen

hugger, vibrerar

eller sågar inte

ordentligt

För låg kedjespänning Ställ in kedjans spänning

Sågkedjan är slö Slipa eller byt ut sågkedjan

Sågkedjan är nedsliten Byt ut sågkedjan

Sågtänderna står i fel riktning Montera sågkedjan på rätt sätt

Kraftiga vibra-

tioner/buller

Elverktyget är defekt Uppsök kundservicen

Det uppladdade

batteriets såg-

tid är för kort

För hög friktion till följd av bristfällig

smörjning

Kontrollera kedjesmörjningen (se

”Sågkedjans smörjning”)

Sågkedjan måste rengöras Rengör sågkedjan

Dålig sågteknik se ”Kedjesågens användning”

Batterimodulen inte fulladdad Vid laddning av batterimodulen följ

anvisningarna

Sågkedjan rote-

rar långsamt

Batterimodulen är urladdad Vid laddning av batterimodulen följ

anvisningarna

Batteriet har varit lagrat vid otillåten

temperatur

Låt batteriet anta rumstemperatur

(tillåten temperatur mellan 0 och

45 °C)

Laddningsindi-

katorn 24 lyser

kontinuerligt

Laddning inte

möjlig

Batterimodulen inte (korrekt) insatt Sätt upp batterimodulen korrekt på

laddaren

Batterikontakterna är förorenade Rengör kontakterna t.ex. genom att

upprepade gånger sätta in och ta ut

batterimodulen, eller byt batterimo-

dulen vid behov

Batterimodulen defekt Ersätt batterimodulen

OBJ_BUCH-1275-002.book Page 125 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

126 | Svenska

Underhåll och service

Underhåll och rengöring

fObs! Innan underhålls- och rengöringsar-

beten utförs ska elverktyget slås från och

batteriet tas bort.

Anvisning: Regelbundna underhållsåtgärder

garanterar en lång och tillförlitlig brukstid.

Håll elverktyget och dess ventilationsöppning-

ar rena för bra och säkert arbete.

Undersök kedjesågen regelbundet avseende

tydliga fel som t. ex. lös, avhoppad eller ska-

dad sågkedja, lös infästning och nedslitna el-

ler skadade komponenter.

Kontrollera att skyddskåporna och skyddsan-

ordningarna är oskadade och korrekt monte-

rade. Innan elredskapet tas i bruk ska nödvän-

diga underhållsåtgärder och reparationer

utföras.

Om i kedjesågen trots exakt tillverkning och

sträng kontroll störning skulle uppstå, bör re-

paration utföras av auktoriserad serviceverk-

stad för Bosch elverktyg.

Anvisning: Före transport av kedjesåg ska ol-

jetanken ovillkorligen tömmas.

Var vänlig ange vid förfrågningar och reserv-

delsbeställningar produktnummer som består

av 10 siffror och som finns på kedjesågens

typskylt.

Sågkedjans och svärdets byte/vändning (se

bilderna C1–C3)

Kontrollera sågkedjan och svärdet enligt be-

skrivning i stycket ”Sågkedjans spänning”.

Med tiden förslits svärdets styrspår. Vid byte

av sågkedjan sväng svärdet om 180° för kom-

pensering av slitaget; detta förlänger svärdets

brukstid.

Kontrollera kedjehjulet 28. Om kedjehjulet

pga hög belastning förslitits eller skadats,

måste det bytas hos en serviceverkstad.

Sågkedjans skärpning

Sågkedjan kan på yrkesmässigt sätt eftersli-

pas hos en auktoriserad serviceverkstad för

Bosch-elverktyg. Med kedjeskärpanordningen

från Bosch eller Dremel-Multi med

slipinsats 1453 kan du även själv skärpa ked-

jan. Följ bifogad slipanvisning.

Kontroll av oljeautomatiken

Den automatiska kedjesmörjningens funktion

kan enklast kontrolleras genom att starta så-

gen och sedan hålla sågnosen mot ett papp el-

ler papper på marken. Berör inte marken med

kedjan; håll kedjan på ett avstånd om 20 cm.

Om oljespåret tilltar, fungerar oljeautomati-

ken felfritt. Om olja inte sprutas ut även om ol-

jetanken är full, läs stycket ”Felsökning” eller

ta kontakt med Bosch-kundservicen.

Efter utfört arbete/förvaring

Rengör kedjesågens plasthus med en mjuk

borste och en ren trasa. Använd inte vatten,

lösningsmedel eller polermedel. Avlägsna alla

föroreningar, speciellt då från motorns venti-

lationsöppningar.

Demontera efter 1 – 3 timmars sågning kåpan

13, svärdet 10 och sågkedjan 11 och rengör

dem med en borste.

Rengör med en borste området under kåpan

13, kedjehjulet 28 och svärdfästet från förore-

ningar. Rena oljemunstycket 31 med en ren

trasa.

Om kedjesågen ska lagras under en längre tid,

rengör sågkedjan 11 och svärdet 10.

Lagra kedjesågen på ett torrt ställe och utom

räckhåll för barn.

Ställ inte upp andra föremål på elverktyget.

Se till att kedjesågen ligger vågrätt med olje-

tanklocket 4 uppåt.

När sågen förvaras i sin förpackning, ska olje-

tanken tömmas fullständigt.

Tillbehör

Sågkedja

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Ytterligare tillbehör

Sågkedjeolja, 1 liter. . . . . . . . .2 607 000 181

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande

reparation och underhåll av produkter och re-

servdelar. Sprängskissar och informationer

om reservdelar lämnas även på adressen:

www.bosch-garden.com

Bosch kundkonsultgruppen hjälper gärna när

det gäller frågor beträffande köp, användning

och inställning av produkter och tillbehör.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: +46 (020) 41 44 55

Fax: +46 (011) 18 76 91

Transport

Batteriet får försändas endast om huset är

oskadat. Tejpa över öppna kontakter och för-

packa batteriet så att den inte kan röra på sig

i förpackningen.

Vid försändelse an litium-jonbatterier krävs

möjligen en märkning; undersök vilka före-

skrifter som gäller i aktuellt land.

Lysdiodsindika-

torerna 24 resp.

25 tänds inte

när stickprop-

pen ansluts till

vägguttaget

Laddarens stickpropp är inte

(korrekt) kopplad

Anslut stickproppen korrekt i väggut-

taget

Vägguttaget, nätsladden eller ladda-

ren är defekt

Kontrollera nätspänningen, låt vid

behov en auktoriserad

serviceverkstad för Bosch el-verktyg

kontrollera laddaren

Symptom Möjlig orsak Åtgärd

OBJ_BUCH-1275-002.book Page 126 Monday, November 22, 2010 1:10 PM

Svenska | 127

Bosch Power Tools F 016 L70 758 | (23.11.10)

Avfallshantering

Elverktyg, tillbehör och förpackning ska om-

händertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i

hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet

2002/96/EG måste obrukbara

elverktyg och enligt europeiska

direktivet 2006/66/EG felaktiga

eller förbrukade batterier sepa-

rat omhändertas och på miljö-

vänligt sätt lämnas in för åter-

vinning.

Sekundär-/primärbatterier:

Li-jon:

Beakta anvisningarna i av-

snittet ”Transport”,

sida 126.

Ändringar förbehålles.

OBJ_DOKU-22664-002.fm Page 127 Tuesday, November 23, 2010 3:36 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

128 | Norsk

Sikkerhetsinformasjon

Forklaring av bildesymbolene

Les gjennom denne driftsin-

struksen.

Ikke bruk maskinen i regn eller

la den stå ute i regnvær.

Fjern batteriet før du rengjør,

innstiller maskinen eller lar

maskinen stå uten oppsyn ett

øyeblikk.

Bruk vernebriller.

Bruk hørselvern.

Trekk ut strømstøpselet før du

utfører innstillings- og vedlike-

holdsarbeider eller hvis

strømledningen skades eller

kappes.

Tilbakeslagsbremsen og ut-

løpsbremsen stanser sagkje-

den i løpet av kort tid.

Generelle advarsler for elektroverk-

tøy

Les gjennom alle advarslene

og anvisningene. Feil ved

overholdelsen av advarslene og nedenstående

anvisninger kan medføre elektriske støt,

brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informa-

sjonene.

Det nedenstående anvendte uttrykket «elek-

troverktøy» gjelder for strømdrevne elektro-

verktøy (med ledning) og batteridrevne elek-

troverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og

sørg for bra belysning. Rotete arbeids-

områder eller arbeidsområder uten lys

kan føre til ulykker.

b) Ikke arbeid med elektroverktøyet i ek-

splosjonsutsatte omgivelser – der det

befinner seg brennbare væsker, gass

eller støv. Elektroverktøy lager gnister

som kan antenne støv eller damper.

c) Hold barn og andre personer unna når

elektroverktøyet brukes. Hvis du blir

forstyrret under arbeidet, kan du miste

kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må pas-

se inn i stikkontakten. Støpselet må

ikke forandres på noen som helst må-

te. Ikke bruk adapterstøpsler sammen

med jordede elektroverktøy. Bruk av

støpsler som ikke er forandret på og

passende stikkontakter reduserer risi-

koen for elektriske støt.

b) Unngå kroppskontakt med jordede

overflater slik som rør, ovner, komfy-

rer og kjøleskap. Det er større fare ved

elektriske støt hvis kroppen din er jor-

det.

c) Hold elektroverktøyet unna regn eller

fuktighet. Dersom det kommer vann i et

elektroverktøy, øker risikoen for elek-

triske støt.

d) Ikke bruk ledningen til andre formål,

f. eks. til å bære elektroverktøyet,

henge det opp eller trekke det ut av

stikkontakten. Hold ledningen unna

varme, olje, skarpe kanter eller verk-

tøydeler som beveger seg. Med skade-

de eller opphopede ledninger øker risi-

koen for elektriske støt.

e) Når du arbeider utendørs med et elek-

troverktøy, må du kun bruke en skjøte-

ledning som er egnet til utendørs bruk.

Når du bruker en skjøteledning som er

egnet for utendørs bruk, reduseres risi-

koen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elek-

troverktøyet i fuktige omgivelser, må

du bruke en jordfeilbryter. Bruk av en

jordfeilbryter reduserer risikoen for

elektriske støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør,

gå fornuftig frem når du arbeider med

et elektroverktøy. Ikke bruk elektro-

verktøy når du er trett eller er påvirket

av narkotika, alkohol eller medikamen-

ter. Et øyeblikks uoppmerksomhet ved

bruk av elektroverktøyet kan føre til al-

vorlige skader.

b) Bruk personlig verneutstyr og husk all-

tid å bruke vernebriller. Bruk av per-

sonlig sikkerhetsutstyr som støvmaske,

sklifaste arbeidssko, hjelm eller hørs-

elvern – avhengig av type og bruk av

elektroverktøyet – reduserer risikoen

for skader.

c) Unngå å starte verktøyet ved en feilta-

gelse. Forviss deg om at elektroverk-

tøyet er slått av før du kobler det til

strømmen og/eller batteriet, løfter det

opp eller bærer det. Hvis du holder fin-

geren på bryteren når du bærer elektro-

verktøyet eller kobler elektroverktøyet

til strømmen i innkoblet tilstand, kan

dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunø-

kler før du slår på elektroverktøyet. Et

verktøy eller en nøkkel som befinner

seg i en roterende verktøydel, kan føre

til skader.

e) Unngå en unormal kroppsholdning.

Sørg for å stå stødig og i balanse. Der-

med kan du kontrollere elektroverktøy-

et bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide

klær eller smykker. Hold hår, tøy og

hansker unna deler som beveger seg.

Løstsittende tøy, smykker eller langt

hår kan komme inn i deler som beveger

seg.

ADVARSEL

OBJ_BUCH-1275-002.book Page 128 Monday, November 22, 2010 1:10 PM

Norsk | 129

Bosch Power Tools F 016 L70 758 | (22.11.10)

g) Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du for-

visse deg om at disse er tilkoblet og

brukes på korrekt måte. Bruk av et stø-

vavsug reduserer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elek-

troverktøy

a) Ikke overbelast verktøyet. Bruk et

elektroverktøy som er beregnet til den

type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre

og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt

på-/av-bryter. Et elektroverktøy som

ikke lenger kan slås av eller på, er farlig

og må repareres.

c) Trekk støpselet ut av stikkontakten

og/eller fjern batteriet før du utfører

innstillinger på elektroverktøyet, skif-

ter tilbehørsdeler eller legger maski-

nen bort. Disse tiltakene forhindrer en

utilsiktet starting av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk må

oppbevares utilgjengelig for barn. Ikke

la maskinen brukes av personer som

ikke er fortrolig med dette eller ikke

har lest disse anvisningene. Elektro-

verktøy er farlige når de brukes av uer-

farne personer.

e) Vær nøye med vedlikeholdet av elek-

troverktøyet. Kontroller om bevegeli-

ge verktøydeler fungerer feilfritt og

ikke klemmes fast, og om deler er

brukket eller skadet, slik at dette inn-

virker på elektroverktøyets funksjon.

La disse skadede delene repareres før

elektroverktøyet brukes. Dårlig vedli-

keholdte elektroverktøy er årsaken til

mange uhell.

f) Hold skjæreverktøyene skarpe og re-

ne. Godt stelte skjæreverktøy med skar-

pe skjær setter seg ikke så ofte fast og

er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy

osv. i henhold til disse anvisningene.

Ta hensyn til arbeidsforholdene og ar-

beidet som skal utføres. Bruk av elek-

troverktøy til andre formål enn det som

er angitt kan føre til farlige situasjoner.

5) Omhyggelig bruk og håndtering av batte-

ridrevne verktøy

a) Lad batteriet kun opp i ladeapparater

som er anbefalt av produsenten. Det

oppstår brannfare hvis et ladeapparat

som er egnet til en bestemt type batte-

rier, brukes med andre batterier.

b) Bruk derfor kun riktig type batterier

for elektroverktøyene. Bruk av andre

batterier kan medføre skader og brann-

fare.

c) Hold batteriet som ikke er i bruk unna

binders, mynter, nøkler, spikre, skruer

eller andre mindre metallgjenstander,

som kan lage en forbindelse mellom

kontaktene. En kortslutning mellom

batterikontaktene kan føre til forbren-

ninger eller brann.

d) Ved gal bruk kan det lekke væske ut av

batteriet. Unngå kontakt med denne

væsken. Ved tilfeldig kontakt må det

skylles med vann. Hvis det kommer

væske i øynene, må du i tillegg oppsø-

ke en lege. Batterivæske som renner ut

kan føre til irritasjoner på huden eller

forbrenninger.

6) Service

a) Elektroverktøyet ditt skal alltid kun re-

pareres av kvalifisert fagpersonale og

kun med originale reservedeler. Slik

opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for kjedesa-

ger

fHold alle kroppsdeler unna sagkjedet når

sagen går. Forviss deg om at sagkjedet

ikke berører noe før du starter sagen. Ved

arbeid med kjedesagen kan ett øyeblikks

uoppmerksomhet føre til at klær eller

kroppsdeler kommer inn i sagkjedet.

fHold el-verktøyet kun på de isolerte gri-

peflatene, for sagkjedet kan komme i

kontakt med skjulte strømledninger. Kon-

takt mellom sagkjedet og en spenningsfø-

rende ledning kan også sette elektroverk-

tøyets metalldeler under spenning og føre

til elektriske støt.

fHold kjedesagen alltid fast i bakre hånd-

tak med din høyre hånd og ta tak i fremre

håndtak med venstre hånd. Hvis du holder

kjedesagen fast i omvendt arbeidsposisjon

øker dette risikoen for skader og den må

derfor ikke brukes slik.

fBruk vernebriller og hørselvern. Ytterlige-

re verneutstyr for hode, hender, ben og

føtter anbefales. Passende verneantrekk

reduserer faren for skade på grunn av

sponmateriell som flyr omkring og hvis sag-

kjedet berøres ved en feiltagelse.

fDu må ikke arbeide med kjedesagen i et

tre. Ved bruk av en kjedesag i et tre er det

fare for skader.

fPass alltid på å stå stødig og bruk kjede-

sagen kun når du står på en fast, sikker og

plan undergrunn. Glatt undergrunn eller

ustabile ståflater som på en stige kan føre

til at du kommer ut av likevekten eller mis-

ter kontrollen over kjedesagen.

fNår du sager en gren som står under

spenning må du regne med at denne

springer tilbake. Når spenningen i trefibre-

ne frigjøres, kan den spente grenen treffe

brukeren og/eller kjedesagen kan ikke len-

ger kontrolleres.

fVær derfor spesielt forsiktig ved saging

av buskas og unge trær. Det tynne materi-

alet kan komme inn i sagkjedet og slå mot

deg eller få deg ut av balansen.

fBær kjedesagen i fremre håndtak i utko-

plet tilstand, og med sagkjedet bort fra

kroppen din. Ved transport eller oppbe-

varing av kjedesagen må alltid vernedek-

selet settes på. Hvis kjedesagen brukes

med omhu er det mindre sannsynlig at man

kommer i kontakt med et løpende sagkje-

de.

OBJ_BUCH-1275-002.book Page 129 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

130 | Norsk

fFølg anvisningene for smøring, kjede-

stramming og utskifting av tilbehør. Et

usakkyndig strammet eller smørt kjede kan

enten revne eller øke risikoen for tilbake-

slag.

fHold håndtakene tørre, rene og fri for olje

og fett. Fette, oljete håndtak sklir og fører

til kontrolltap.

fSag kun tre. Ikke bruk kjedesagen til ar-

beider den ikke er beregnet til. Eksempel:

Bruk ikke kjedesagen til saging av plast,

murverk eller bygningsmaterialer som

ikke er av tre. Hvis kjedesagen brukes til

andre arbeider enn det den er beregnet til

kan det oppstå farlige situasjoner.

Årsaker til tilbakeslag og hvordan tilbake-

slag kan unngås:

– Tilbakeslag kan oppstå når spissen på en fø-

ringsskinne berører en gjenstand eller hvis

treet bøyer seg og sagkjedet klemmes fast i

snittet.

– En berøring med skinnespissen kan i noen

tilfeller føre til en uventet reaksjon bakover,

mens føringsskinnen slås oppover og i retning

av brukeren.

– Ved fastklemming av sagkjedet på overkan-

ten av føringsskinnen kan skinnen slå hurtig

tilbake i retning av brukeren.

– Hver av disse reaksjonene kan føre til at du

mister kontrollen over sagen og eventuelt på-

fører deg alvorlige skader. Ikke stol utelukken-

de på sikkerhetsinnretningene som er inne-

bygget i kjedesagen. Som bruker av en

kjedesag bør du utføre visse tiltak for å kunne

arbeide uten uhell og skader.

Et tilbakeslag er resultat av en gal eller feilak-

tig bruk av elektroverktøyet. Det kan unngås

ved å følge egnede sikkerhetstiltak som be-

skrevet nedenstående:

fHold sagen fast med begge hendene, la

tommelen og fingrene gripe godt rundt

håndtakene på kjedesagen. Hold kroppen

og armene dine i en stilling, der du kan

stå imot tilbakeslagskreftene. Hvis man

sørger for egnede tiltak, kan brukeren be-

herske tilbakeslagskreftene som oppstår.

Slipp aldri kjedesagen.

fUnngå unormale posisjoner og sag ikke

over skulderhøyden. Slik unngås en uvil-

kårlig berøring av skinnespissen og kjede-

sagen kan kontrolleres bedre i uventede si-

tuasjoner.

fBruk alltid reserveskinner og sagkjeder

som anbefales av produsenten. Gale re-

serveskinner og sagkjeder kan føre til at

kjedet revner eller at det oppstår tilbake-

slag.

fFølg produsentens anvisninger om sliping

og vedlikehold av sagkjedet. For lav dyb-

debegrensning øker tendensen til tilbake-

slag.

Ekstra advarsler

fDet anbefales å gi brukeren opplæring i

bruk av kjedesagen og bruk av verneutsty-

ret med praktiske eksempler av en erfaren

fagmann før første igangsetting. Første

øvelse bør bestå av å sage trestammer på

en sagkrakk eller et stativ.

fDenne maskinen er ikke beregnet til å bru-

kes av personer (inklusive barn) med inn-

skrenkede fysiske, sensoriske eller intel-

lektuelle evner eller manglende erfaring

og/eller manglende kunnskaper, hvis de

ikke er under oppsyn eller får instrukser

om bruken av en person som er ansvarlig

for deres sikkerhet.

Barn må være under oppsyn for å forhindre

at de leker med maskinen.

fBarn og ungdom må ikke bruke kjedesa-

gen – med unntak av lærlinger fra 16 år

og oppover som er under oppsyn. Det

samme gjelder for personer som ikke el-

ler ikke er godt nok kjent med bruken av

kjedesagen. Driftsinstruksen bør alltid væ-

re tilgjengelig. Personer som er trette eller

som ikke kan belastes fysisk må ikke bruke

kjedesagen.

fHold elektroverktøyet fast med begge

hender under arbeidet og sørg for å stå

stødig. Elektroverktøyet føres sikrere med

to hender.

fSørg for at alle beskyttelsesinnretninge-

ne og håndtakene er montert ved bruk av

maskinen. Forsøk aldri å ta i bruk en ufull-

stendig montert maskin eller en maskin

med ikke godkjente endringer.

fVent til elektroverktøyet er stanset helt

før du legger det ned.

fBatteriet må ikke åpnes. Det er fare for

kortslutning.

Beskytt batteriet mot varme, f. eks.

også mot permanent solinnvirk-

ning, ild, vann og fuktighet. Det er

fare for eksplosjoner.

fVed skader og usakkyndig bruk av batte-

riet kan det slippe ut damp. Tilfør frisk

luft og gå til lege hvis det oppstår helse-

problemer. Dampene kan irritere ånde-

drettsorganene.

fVed defekt batteri kan det lekke ut væske

som fukter gjenstander i nærheten. Sjekk

de aktuelle delene. Rengjør disse eller

bytt dem eventuelt ut.

fBruk batteriet kun i kombinasjon med

Bosch el-verktøyet. Kun slik beskyttes bat-

teriet mot farlig overbelastning.

fBruk kun originale Bosch batterier med

en spenning som er angitt på typeskiltet

til elektroverktøyet ditt. Ved bruk av an-

dre batterier, f. eks. etterligninger, resirku-

lerte batterier eller batterier fra andre pro-

dusenter, er det fare for fysiske og

materialle skader hvis batteriene eksplo-

derer.

Sikkerhetsinformasjoner for ladeap-

parater

Hold ladeapparatet unna regn eller

fuktighet. Dersom det kommer vann

i et ladeapparat, øker risikoen for

elektriske støt.

fIkke lad opp oppladbare batterier fra an-

dre produsenter. Ladeapparatet er kun eg-

net til opplading av Bosch li-ion-batterier

med spenninger som angitt i Tekniske da-

ta. Ellers er det fare for brann og eksplosjo-

ner.

fHold ladeapparatet rent. Smuss fører til

fare for elektriske støt.

OBJ_BUCH-1275-002.book Page 130 Monday, November 22, 2010 1:10 PM

Norsk | 131

Bosch Power Tools F 016 L70 758 | (22.11.10)

fFør hver bruk må du kontrollere ladeap-

paratet, ledningen og støpselet. Ikke bruk

ladeapparatet hvis du registrerer skader.

Du må ikke åpne ladeapparatet selv og la

det alltid kun repareres av kvalifisert fag-

personale og kun med originale reserve-

deler. Skadet ladeapparat, ledning og

støpsel øker risikoen for elektriske støt.

fIkke bruk ladeapparatet på lett brennbar

undergrunn (f. eks. papir, tekstiler etc.)

eller i brennbare omgivelser. Ladeappara-

tet oppvarmes under oppladingen og det

er derfor fare for brann.

fPass på barn og sørg for at barn ikke le-

ker med ladeapparatet.

fBarn og personer med mentale eller fysis-

ke innskrenkninger må kun bruke ladeap-

paratet under oppsyn eller hvis de har

fått opplæring i bruken. En omhyggelig

opplæring reduserer faren for feil bruk og

skader.

Funksjonsbeskrivelse

Les gjennom alle advarslene og

anvisningene. Feil ved overhol-

delsen av advarslene og neden-

stående anvisninger kan medføre

elektriske støt, brann og/eller al-

vorlige skader.

Formålsmessig bruk

Elektroverktøyet er beregnet til saging av tre

som f.eks. trebjelker, bord, grener, stammer

osv. og til felling av trær. Den kan brukes til

snitt på langs og tvers av fiberretningen.

Dette elektroverktøyet er ikke egnet til saging

av mineralske materialer.

Leveranseomfang

Ta elektroverktøyet forsiktig ut av emballasjen

og kontroller om de nedenstående delene er

komplett:

–Kjedesag

–Deksel

– Sagkjede

–Sverd

– Kjedebeskyttelse

– Pose med olje

– Driftsinstruks

Batteri og ladeapparat inngår i leveransen for

visse modeller.

Hvis deler mangler eller er skader må du hen-

vende deg til forhandleren.

Illustrerte komponenter

Nummereringen av de illustrerte komponente-

ne gjelder for bildet av elektroverktøyet på il-

lustrasjonssiden.

1Bakre håndtak

2Innkoblingssperre for på-/av-bryter

3På-/av-bryter

4Oljetankdeksel

5Fremre håndtak

6Tilbakeslagsbremse-utløsning (håndbe-

skyttelse)

7Oljenivåindikator

8Barkstøtte

9Kjedebeskyttelse

10 Sverd

11 Sagkjede

12 Spennhåndtak

13 Deksel

14 Ventilasjonsutgang

15 Kjedespennhåndtak

16 Serienummer

17 Batteri

18 Batteri-låsetast

19 Tast for ladetilstandsindikator

20 Batteri-ladeindikator

21 Indikator for temperaturovervåking

22 Ladesjakt

23 Ladeapparat

24 Rød LED-anvisning på ladeapparatet

25 Grønn LED-anvisning på ladeapparatet

26 Strømstøpsel **

27 Løperetnings- og skjæreretningssymbol

28 Kjedehjul

29 Festebolt

30 Kjedestrammebolt

31 Oljedyse

32 Sverd-føringskant

33 Kjedefangbolt

34 Ventilasjonsinngang

** nasjonalt

Illustrert eller beskrevet tilbehør inngår ikke i stan-

dard-leveransen. Det komplette tilbehøret finner

du i vårt tilbehørsprogram.

OBJ_BUCH-1275-002.book Page 131 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

132 | Norsk

Tekniske data

Støy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til

2000/14/EF.

Elektroverktøyets typiske A-bedømte støynivå

er: Lydtrykknivå 74 dB(A); lydeffektnivå

94 dB(A). Usikkerhet K =3 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre

retninger) beregnet jf. EN 60745:

Svingningsemisjonsverdi ah<2,5 m/s2, usik-

kerhet K=1,5m/s

Vibrasjonsnivået som er angitt i disse anvis-

ningene er målt iht. en målemetode som er

standardisert i EN 60745 og kan brukes til

sammenligning av elektroverktøy med hveran-

dre. Den egner seg til en foreløbig vurdering

av svingningsbelastningen.

Det angitte svingningsnivået representerer de

hovedsakelige anvendelsene til elektroverk-

tøyet. Men hvis elektroverktøyet brukes til an-

dre anvendelser, med avvikende innsatsverk-

tøy eller utilstrekkelig vedlikehold, kan

svingningsnivået avvike. Dette kan føre til en

tydelig øking av svingningsbelastningen over

hele arbeidstidsrommet.

Til en nøyaktig vurdering av svingningsbelast-

ningen skal det også tas hensyn til de tidene

maskinen er slått av eller går, men ikke virke-

lig brukes. Dette kan tydelig redusere sving-

ningsbelastningen over hele arbeidstidsrom-

met.

Bestem ekstra sikkerhetstiltak til beskyttelse

av brukeren mot svingningenes virkning, som

for eksempel: Vedlikehold av elektroverktøy

og innsatsverktøy, holde hendene varme, or-

ganisere arbeidsforløpene.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet

som beskrives under «Tekniske data» stem-

mer overens med følgende standarder eller

standardiserte dokumenter: EN 60745 (batte-

ri-maskin) og EN 60335 (batteri-ladeapparat)

jf. bestemmelsene i direktivene 2006/95/EF,

2004/108/EF, 2006/42/EF, 2000/14/EF.

EF-typetest nr. 2131439.01CE av notifisert

kontrollinstans nr. 0344, KEMA Quality B.V.

Arnhem, Netherlands.

2000/14/EF: Garantert lydeffektnivå

97 dB(A). Bedømmelsesmetode for konformi-

teten jf. vedlegg V.

Produktkategori: 6

Tekniske underlag hos:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Batteri-kjedesag AKE 30 LI

Produktnummer 3 600 H37 1..

Kjedehastighet i tomgang m/s 8

Sverdlengde cm 30

Verktøyløs stramming av kjedet (SDS) z

Tilbakeslagsbrems z

Sagkjedetype 3/8" – 90

Drivleddtykkelse mm 1,1 (0,034")

Antall drivledd 45

Påfyllingsmengde oljetank ml 120

Automatisk kjedesmøring z

Barkstøtte z

Vekt tilsvarende EPTA-Procedure 01/2003 kg 5,2

Serienummer Se serienummeret 16 (typeskilt) på

elektroverktøyet

Batteri Li-ioner

Produktnummer 2 607 336 107

Nominell spenning V= 36

Kapasitet Ah 2,6

Ladetid (utladet batteri) min 95

Antall battericeller 20

Ladeapparat AL 3640 CV

Professional

AL 3620 CV

Professional

Produktnummer EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Ladestrøm A4,02,0

Godkjent ladetemperaturområde °C 0–45 0–45

Vekt tilsvarende EPTA-Procedure 01/2003 kg 1,0 0,6

Beskyttelsesklasse /II /II

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte

elektroverktøyene kan variere.

OBJ_BUCH-1275-002.book Page 132 Monday, November 22, 2010 1:10 PM

Norsk | 133

Bosch Power Tools F 016 L70 758 | (23.11.10)

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montering

For din egen sikkerhet

fOBS! Slå av elektroverktøyet og fjern bat-

teriet før du utfører vedlikeholds- eller

rengjøringsarbeider.

fIkke bruk 4,5 Ah batteriet sammen med

dette elektroverktøyet.

Fjerning av batteriet (se bilde A)

Batteriet 17 har to låsetrinn som skal hindre

at batteriet faller ut ved utilsiktet trykking av

batteri-opplåsingstasten 18. Så lenge batteri-

et er satt inn i el-verktøyet, holdes det i posi-

sjon av en fjær.

Merk: Elektroverktøyet fungerer kun når beg-

ge låsetrinnene er smekket i lås.

Til fjerning av batteriet 17:

Opplading av batteriet (se bilde B)

fIkke bruk et annet ladeapparat. Det med-

leverte ladeapparatet er tilpasset til Li-ion-

batteriet som er innebygget i elektroverk-

tøyet.

fTa hensyn til strømspenningen! Spennin-

gen til strømkilden må stemme overens

med angivelsene på ladeapparatets type-

skilt. Ladeapparater som er merket med

230 V kan også brukes med 220 V.

Batteriet er utstyrt med en temperaturovervå-

king som kun muliggjør en opplading i tempe-

raturområdet mellom 0 °C og 45 °C. Slik opp-

nås en lang levetid for batteriet.

Merk: Batteriet leveres delvis oppladet. For å

sikre full effekt fra batteriet, må du lade det

fullstendig opp i ladeapparatet før første-

gangs bruk.

Litium-ion-batteriet kan lades opp til enhver

tid uten at levetiden forkortes. Det skader

ikke batteriet å avbryte oppladingen.

Li-ion-batteriet er beskyttet av «Electronic

Cell Protection (ECP)» mot total utlading. Når

batteriet er utladet, kobles kjedesagen ut med

en beskyttelseskobling: Sagkjedet beveger

seg ikke lenger.

Trykk etter automatisk utkobling

av elektroverktøyet ikke videre på

på-/ av-bryteren. Batteriet kan ta skade.

Opplading

Oppladingen begynner med en gang nettstøp-

selet til ladeapparatet settes inn i stikkontak-

ten og batteriet 17 settes inn i ladesjakten 22.

Med den intelligente oppladingsmetoden re-

gistreres batteriets oppladingstilstand auto-

matisk og lades opp med optimal oppladings-

strøm avhengig av batteri-temperatur og -

spenning.

Slik skånes batteriet og er alltid fullt oppladet

ved oppbevaring i ladeapparatet.

Meldingenes betydning

Overvåkingen av oppladingen signaliseres

med LED-indikatorene 24 hhv. 25:

Hurtigopplading

Hurtigoppladingen signaliseres med blinking i

den grønne LED-indikatoren 25.

Anvisningselement på batteriet: I løpet av

oppladingen begynner de tre grønne LED’ene

å lyse etter hverandre og slokner igjen ett øy-

eblikk. Batteriet er fullt oppladet når de tre

grønne LED’ene lyser kontinuerlig. Ca. 5 mi-

nutter etter at batteriet er helt oppladet, slok-

ner de tre grønne LED’ene igjen.

Merk: Hurtigoppladingen er kun mulig hvis

temperaturen på batteriet er i godkjent lade-

temperaturområde, se avsnitt «Tekniske da-

ta».

Oppladet batteri

Konstant lys i den grønne LED-indikatoren

25 signaliserer at batteriet er helt oppladet.

I tillegg kommer et lydsignal i ca. 2 sekunder,

som akustisk signaliserer den fullstendige

oppladingen av batteriet.

Batteriet kan deretter tas ut til omgående

bruk.

Uten innsatt batteri signaliserer konstant lys

i den grønne LED-indikatoren 25 at støpselet

er satt inn i stikkontakten og at ladeapparatet

er driftsklart.

Batteri-temperatur under 0 °C eller over

45 °C

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Trykk batteriet mot foten til el-verktøyet

(1.) og trykk samtidig på låsetasten 18

(2.).

pTrekk batteriet av fra el-verktøyet til en

rød stripe blir synlig (3.).

qTrykk igjen på opplåsingstasten 18 og

trekk batteriet helt ut.

OBS

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_DOKU-22665-002.fm Page 133 Tuesday, November 23, 2010 3:37 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

134 | Norsk

Det konstante lyset i den røde LED-indikato-

ren 24 signaliserer at temperaturen til batteri-

et er utenfor hurtigoppladingstemperaturom-

rådet på 0 °C – 45 °C. Så snart det tillatte

temperaturområdet er nådd, kobler ladeappa-

ratet automatisk om til hurtigopplading.

Når batteriets temperatur er utenfor det god-

kjente ladetemperaturområdet lyser den røde

LED’en til batteriet når batteriet settes inn i

ladeapparatet.

Ingen opplading mulig

Hvis det finnes en annen forstyrrelse av opp-

ladingen, signaliseres dette med blinking i

den røde LED-indikatoren 24.

Oppladingen kan ikke starte og det er ikke

mulig å lade opp batteriet (se «Feilsøking»).

Informasjoner om opplading

Ved kontinuerlige oppladingssykluser hhv.

oppladingssykluser som følger rett etter hver-

andre uten avbrudd kan ladeapparatet bli

varmt. Dette er ikke farlig og er ikke tegn på

en teknisk defekt.

En vesentlig kortere driftstid etter oppladin-

gen er et tegn på at batteriet er oppbrukt og

må skiftes ut.

Følg informasjonene om kassering.

Batteri-avkjøling (Active Air Cooling)

Viftestyringen som er integrert i ladeappara-

tet overvåker temperaturen til innsatt batteri.

Hvis batteritemperaturen ligger over 30 °C,

avkjøles batteriet av en ventilator til optimal

ladetemperatur. Den innkoblede ventilatoren

lager ventilasjonslyder.

Hvis ventilatoren ikke går, er batteriets tem-

peratur i optimalt ladetemperaturområde el-

ler ventilatoren er defekt. I dette tilfellet for-

lenges batteriets ladetid.

Montering og stramming av sagkjedet

(se bildene C1–C3)

fSett batteriet først inn når kjedesagen er

komplett montert.

fBruk alltid vernehansker ved håndtering

av sagkjedet.

Montering av sverd og sagkjede

– Pakk alle delene forsiktig ut.

– Legg kjedesagen ned på en plan flate.

fBruk kun sagkjeder med en drivleddtyk-

kelse (notbredde) på 1,1 mm.

– Legg sagkjedet 11 i den omløpende noten

på sverdet 10. Pass på at løperetningen er

korrekt, sammenlign hertil sagkjedet med

løperetningssymbolet 27 på sverdet 10.

– Legg kjedeleddene rundt kjedehjulet 28 og

sett sverdet 10 slik på at festebolten 29 og

de to sverd-føringskantene 32 griper inn i

langhullet på sverdet 10 og kjedestramme-

boltene 30 griper inn i de tilsvarende bo-

ringene på sverdet 10.

Om nødvendig dreier du kjedespennhånd-

taket 15, for å rette kjedestrammeboltene

30 opp mot boringene til sverdet 10.

– Kontroller om alle delene er bra plassert og

hold sverdet med sagkjedet i denne posi-

sjonen.

– Drei kjedespennhåndtaket 15 helt til sag-

kjedet 11 ligger på uten klaring.

– Sett dekselet 13 nøyaktig på og pass på at

kjedestrammebolten 33 blir liggende i fø-

ringsslissen på dekselet 13.

– Trekk dekselet 13 litt fast med spennhånd-

taket 12.

– Sagkjedet er fremdeles ikke strammet.

Sagkjedet strammes som angitt i avsnitt

«Stramming av sagkjedet».

Stramming av sagkjedet (se bilde D)

Kontroller kjedestrammingen før arbeidsstart,

etter de første skrittene og regelmessig hvert

10. minutt i løpet av sagingen. Spesielt med

nye sagkjeder må du regne med større utvidel-

se fra begynnelsen av.

Levetiden til sagkjedet er fremfor alt avhengig

av tilstrekkelig smøring og riktig spenning.

Ikke stram sagkjedet når det er for sterkt opp-

varmet, fordi det trekker seg sammen etter av-

kjøling og da ligger for stramt på sverdet.

– Legg kjedesagen ned på en plan flate.

– Løsne spennhåndtaket 12 kun så langt at

sverdet 10 fremdeles holdes i posisjon

(spennhåndtaket må ikke fjernes!).

– Kontroller om kjedeleddene ligger riktig i

føringsslissen til sverdet 10 og på kjede-

hjulet 28.

– Kjedespennhåndtaket 15 dreies med urvi-

serne til riktig kjedestramming er nådd.

Dreiebevegelsen skyver kjedestrammebol-

tene 30 og dermed sverdet 10 fremover.

– Sagkjedet 11 er riktig strammet når det

kan løftes ca. 5–10 mm. Dette skal gjøres

med en hånd ved å trekke sagkjedet opp

mot kjedesagens egen vekt.

– Hvis sagkjedet 11 ble strammet for sterkt,

må kjedespennhåndtaket 15 dreies mot ur-

viserne. Kontroller deretter kjedespennin-

gen igjen. Om nødvendig må kjedespennin-

gen justeres som beskrevet.

– Trekk dekselet 13 fast med spennhåndta-

ket 12.

Sagkjedesmøring

(se bildene C1 og E)

Merk: Kjedesagen leveres ikke fylt med sag-

kjede-heftolje. Det er viktig å fylle den med ol-

je før bruk. Bruk av kjedesagen uten sagkjede-

heftolje eller ved et oljenivå under minimum-

merket fører til skader på kjedesagen.

Levetiden og skjæreytelsen til sagkjedet er av-

hengig av en optimal smøring. Derfor smøres

sagkjedet automatisk med sagkjede-heftolje

fra oljedysen 31 i løpet av driften.

Til påfylling av oljetanken gjør du følgende:

– Sett kjedesagen med oljetankdekselet 4

oppover på et egnet underlag.

– Rengjør området rundt oljetankdekselet 4

og skru av dekselet.

– Fyll oljentanken med biologisk nedbrytbar

Bosch-sagkjedeheftolje, til oljenivået når

markeringen «maks» på oljenivåindikato-

ren 7.

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 134 Monday, November 22, 2010 1:10 PM

Norsk | 135

Bosch Power Tools F 016 L70 758 | (22.11.10)

– Pass på at det ikke kommer smuss inn i ol-

jetanken. Sett oljetankdekselet 4 på igjen.

– La kjedesagen gå i 30 sekunder, for å pum-

pe oljen på forhånd.

Merk: Til ventilasjon av oljetanken befinner

det seg små luftkanaler på oljetankdekselet.

For å forhindre at oljen renner ut, må du alltid

plassere kjedesagen vannrett med oljetank-

dekselet 4 oppover når sagen ikke er i bruk.

Merk: Bruk kun anbefalt, biologisk nedbrytba-

rt sagkjedeheftolje for å unngå at kjedesagen

skades. Bruk aldri resirkulert olje eller gam-

mel olje. Ved bruk av ikke godkjent olje mister

garantien sin gyldighet.

Merk: Oljen blir seigflytende ved lave tempe-

raturer, slik at olje-gjennomstrømningsmeng-

den reduseres.

Bruk

Igangsetting

Innsetting av batteriet

Skyv det oppladede batteriet 17 bakfra inn i

foten på elektroverktøyet. Trykk batteriet helt

inn i foten til den røde stripen ikke lenges vi-

ses og batteriet er sikkert låst.

Merk: Elektroverktøyet fungerer kun når beg-

ge låsetrinnene er smekket i lås.

Inn-/utkobling

Hold kjedesagen som beskrevet i avsnitt «Ar-

beid med kjedesagen».

Til igangsetting av elektroverktøyet trykker du

først på innkoblingssperren 2 og trykker der-

etter inn på-/av-bryteren 3 og holder den trykt

inne.

Når elektroverktøyet går, kan du slippe inn-

koblingssperren.

Til utkobling av elektroverktøyet slipper du

på-/av-bryteren 3.

Merk: Av sikkerhetsgrunner kan på-/av-bryte-

ren 3 ikke låses, men må stadig holdes trykt

inne i løpet av driften.

Merk: Ikke brems kjedesagen ved å bruke

fremre håndbeskyttelse 6 (aktivering av tilba-

keslagsbremsen).

Tilbakeslagsbrems (se bilde F)

Tilbakeslagsbremsen er en beskyttelsesme-

kanisme som utløses via den fremre håndbe-

skyttelsen 6 når kjedesagen slår tilbake. Sag-

kjedet stanser senest etter 0,15 sekunder.

Utfør en funksjonstest med jevne mellomrom.

Skyv den fremre håndbeskyttelsen 6 fremover

(posisjon o) og slå kjedesagen på et øyeblikk.

Sagkjedet må ikke starte. Til opplåsing av til-

bakeslagsbremsen igjen slipper du på-/av-bry-

teren 3 og trekker den fremre håndbeskyttel-

sen 6 tilbake igjen (posisjon n).

Merk: Når tilbakeslagsbremsen er aktiv og du

forsøker å starte kjedesagen, lyder et varsel-

signal («pipelyd»). For å starte kjedesagen

slipper du på-/av-bryteren 3, trekker den

fremre håndbeskyttelsen 6 tilbake til posisjon

n og trykker deretter på på-/av-bryteren 3.

Arbeid med kjedesagen

Før saging

Før igangsetting og med jevne mellomrom i lø-

pet av sagingen skal følgende kontroller utfø-

res:

– Er kjedesagen i en funksjonssikker til-

stand?

– Er oljetanken fylt? Sjekk oljetankindikato-

ren før arbeidet og regelmessig i løpet av

arbeidet. Fyll på olje hvis oljenivået har

nådd underkanten på kontrollvinduet. På-

fyllingen er tilstrekkelig for ca. 15 minutter,

avhengig av pausene og intensiteten på ar-

beidet.

– Er sagkjedet riktig strammet og slipt? Kon-

troller kjedestrammingen hvert 10. minutt

i løpet av sagingen. Spesielt med nye sag-

kjeder må du regne med større utvidelse

fra begynnelsen av. Sagkjedets tilstand har

stor innflytelse på sageytelsen. Kun skarpe

sagkjeder beskytter mot overbelastning.

– Er tilbakeslagsbremsen løst og funksjonen

sikret?

– Bruker du tilstrekkelig beskyttelsesutstyr?

Bruk vernebriller og hørselvern. Ytterligere

verneutstyr for hode, hender, ben og føtter

anbefales. Egnede beskyttelsesklær redu-

serer faren for skader fra skjærematerial

som flyr omkring og hvis sagkjedet berøres

ufrivillig.

Sagtilbakeslag (se bilde F)

Sagtilbakeslag vil si en plutselig opp- og tilba-

keslåing av den roterende kjedesagen, som

kan utløses når sverdspissen berører sagema-

terialet eller kjedet klemmer.

Hvis sagen slår ut, reagerer kjedesagen ube-

regnelig og kan forårsake alvorlige skader på

brukeren eller personer som står i sagområ-

det.

Snitt mot siden, på skrå og langs må utføres

spesielt forsiktig, for her kan barkstøtten 8

ikke settes på.

Unngå sagtilbakeslag:

– Sett kjedesagen på så flatt som mulig.

– Arbeid aldri med løst, utvidet eller sterkt

slitt sagkjede.

– Slip sagkjedet som foreskrevet.

– Sag aldri over skulderhøyde.

– Sag aldri med spissen på sverdet.

– Hold kjedesagen alltid fast med begge hen-

der.

– Bruk alltid et tilbakeslagshemmende Bos-

ch-sagkjede.

– Bruk barkstøtten 8 som spak.

– Pass på riktig kjedespenning.

Generell adferd (se bildene F – I)

Hold kjedesagen alltid fast med begge hen-

dene, det fremre håndtaket med venstre hånd

og det bakre håndtaket med høyre hånd. Grip

alltid godt rundt håndtakene med tommel og

fingre. Sag aldri med en hånd.

Bruk sagkjedet kun når du står stødig. Hold

kjedesagen litt til høyre for kroppen din.

Sagkjedet må gå med full hastighet før det

oppstår kontakt med treet. Bruk barkstøtten

8 til støtting av kjedesagen på veden. Bruk

barkstøtten som en hendel i løpet av sagin-

gen.

OBJ_BUCH-1275-002.book Page 135 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

136 | Norsk

Sett barkstøtten senere på et lavere punkt

ved saging av tykkere grener eller stammer.

Trekk da kjedesagen tilbake for å løsne bark-

støtten og sett den på igjen på et lavere

punkt. Ikke fjern kjedesagen fra snittet.

I løpet av sagingen må du ikke trykke med

kraft på sagkjedet, men la dette arbeide mens

du oppretter et svakt vippetrykk med bark-

støtten 8.

Bruk aldri kjedesagen med utstrekt arm. For-

søk ikke å sage på dårlig tilgjengelige steder,

eller mens du står på en stige. Sag aldri over

skulderhøyde.

Beste sageresultater oppnås hvis kjedehastig-

heten ikke reduseres på grunn av overbelast-

ning.

Vær forsiktig på slutten av sagesnittet. Så

snart kjedesagen har skjært seg fri, endres

vektforholdet uventet. Det er fare for skader

på bein og føtter.

Fjern kjedesagen kun fra snittet mens sagkje-

det går.

Saging av stammer (se bildene G og J)

Følg følgende sikkerhetsforskrifter ved saging

av stammer:

Legg stammen ned som vist på bildet og støtt

den slik at snittet ikke lukkes og sagkjedet

klemmer.

Rett opp kortere trestykker før saging og klem

dem fast.

Sag kun gjenstander av tre. Unngå å berøre

steiner og spikre, for disse kan slynges opp,

skade sagkjedet eller forårsake alvorlige ska-

der på brukeren eller personer som står i nær-

heten.

Ikke berør ståltrådgjerder eller bakken med

påslått kjedesag.

Kjedesagen er ikke egnet til skjæring av tynt

grenverk.

Utfør langssnitt med spesiell omhu, da bark-

støtten 8 ikke da brukes. Før kjedesagen i en

flat vinkel, for å unngå sagtilbakeslag.

Ved saging i skråninger må du alltid bearbeide

stammer eller liggende sagemateriale idet du

står på oversiden eller på siden.

Pass på trestubber, grener, røtter etc., slik at

du ikke snubler.

Saging av tre under spenning (se bilde J)

fSaging av ved, grener eller trær som står

under spenning skal kun utføres av utdan-

nede fagfolk. Her må man være svært for-

siktig. Det er stor fare for uhell.

Hvis materialet ligger mot noe på begge sider,

må du først skjære ovenfra (Y) gjennom en

tredjedel av stammens diameter og deretter

kappe stammen nedenfra (Z) på samme ste-

det, for å unngå splintring og fastklemming av

kjedesagen. Unngå da at sagkjedet har kon-

takt med bakken.

Hvis trematerialet kun ligger mot noe på én si-

de, må du først skjære nedenfra (Y) og oppo-

ver gjennom en tredjedel av stammens diame-

ter og deretter kappe stammen ovenfra (Z) på

samme stedet, for å unngå splintring og fast-

klemming av kjedesagen.

Felling av trær (se bilde K)

fBruk en hjelm for å beskytte deg mot gre-

ner som faller ned.

fMed kjedesagen må det kun felles trær

med en stammediameter som er mindre

enn lengden på sverdet.

fArbeidsområdet må sikres. Pass på at in-

gen personer eller dyr oppholder seg der

treet kan falle (n).

fForsøk ikke å frigjøre et fastklemt sagkje-

de mens motoren går. Bruk trekiler til fri-

gjøring av et fastklemt sagkjede.

Hvis to eller flere personer kutter og feller på

samme tid, bør avstanden mellom de fellende

og kuttende personene være på minst dobbel

høyde av treet som felles. Ved felling av trær

må man passe på at ingen andre personer ut-

settes for fare, ingen ledninger treffes og in-

gen materielle skader oppstår. Hvis et tre be-

rører en strømledning, må elektrisitetsverket

straks informeres.

Ved saging i helninger bør brukeren av kjede-

sagen oppholde seg ovenfor treet som skal

felles, fordi treet antagelig kommer til å rulle

eller skli nedover etter fellingen.

Før fellingen må man planlegge og eventuelt

frigjøre en rømningsvei (o). Rømningsveien

skal føre på skrå bakover bort fra forventet fal-

lelinje.

Før du begynner med fellingen må du ta hen-

syn til treets naturlige helning, posisjonen til

store grener og vindretningen, for å kunne

vurdere treets falleretning.

Smuss, steiner, løs bark, spikre, klemmer og

tråd må fjernes fra treet.

Lage innsnitt: Sag et innsnitt (X–W) med en

dybde på 1/3 av trediameteren i rett vinkel til

falleretningen. Utfør først det nedre vannrette

innsnittet. Slik unngås det at sagkjedet eller

føringsskinnen klemmes fast når du lager det

andre innsnittet.

Lage fellesnitt: Sett fellesnittet (Y) minst

50 mm over det vannrette innsnittet. Utfør fel-

lesnittet parallelt til det vannrette innsnittet.

Sag fellesnittet kun så langt inn at det blir ståen-

de en kant igjen (fellelist) som kan fungere som

hengsel. Kanten forhindrer at treet dreier seg og

faller i gal retning. Ikke sag gjennom kanten.

Når fellesnittet nærmer seg kanten skal treet

begynne å falle. Hvis det viser seg at treet mu-

ligens ikke faller i ønsket retning eller heller

bakover og sagkjedet klemmes fast, må felles-

nittet avbrytes og du må bruke kiler av tre,

kunststoff eller aluminium til å åpne snittet og

legge treet i ønsket fallelinje.

Når treet begynner å falle, må kjedesagen fjer-

nes fra snittet, slås av, legges ned og du må

forlate fareområdet via planlagt rømningsvei.

Pass på grener som faller ned og at du ikke

snubler.

Kjør en kile (Z) inn i det vannrette snittet, slik

at treet faller.

Når treet begynner å falle, forlater du fareom-

rådet via den beregnede rømningsveien. Pass

på grener som faller ned og at du ikke snubler.

Grenskjæring (se bilde L)

Dette vil si fjerning av grener på et felt tre. Ved

grenskjæring må du la grener som peker ned-

over og som støtter treet først bli stående.

Kapp mindre grener med et snitt som vist på

bildet. Grener som står under spenning skal

sages ovenfra, for å unngå at sagkjedet klem-

mes fast.

OBJ_BUCH-1275-002.book Page 136 Monday, November 22, 2010 1:10 PM

Norsk | 137

Bosch Power Tools F 016 L70 758 | (22.11.10)

Kapping av trestammen (se bildene M – P)

Dette vil si oppdeling av det felte treet i av-

snitt. Pass på å stå stødig og at kroppsvekten

din er jevnt fordelt på begge føttene. Hvis det

er mulig, skal stammen støttes av grener, bjel-

ker eller kiler. Følg de enkle anvisningene for

lett saging.

Hvis hele lengden på trestammen ligger jevnt

på, sager du ovenfra.

Hvis trestammen ligger på en ende, må først

1/3 av stammediameteren sages fra undersi-

den, og deretter resten ovenfra på samme

høyde som undersnittet.

Hvis trestammen ligger på en ende, må først

1/3 av stammediameteren sages fra oversi-

den, og deretter 2/3 fra undersiden på samme

høyde som oversnittet.

Ved saging i en skråning må du alltid stå høy-

ere enn trestammen. For å beholde kontrollen

i løpet av «gjennomsagingen» reduserer du

presstrykket mot slutten uten å løsne det go-

de taket på håndtakene til kjedesagen. Pass

på at sagkjedet ikke berører bakken. Etter

skjæringen må du vente til sagkjedet står stil-

le før man tar bort kjedesagen. Slå alltid av

motoren på kjedesagen før du skifter fra tre til

tre.

Batteri-ladeindikator (se bilde B)

Batteriet 17 er utstyrt med en ladetilstandsin-

dikator 20 som anviser batteriets ladetilstand.

Ladetilstandsindikatoren 20 består av 3 grøn-

ne LED’er.

Trykk på tasten for ladetilstandsindikatoren

19, for å aktivere ladetilstandsindikatoren 20.

Etter ca. 5 sekunder slokner ladetilstandsindi-

katoren automatisk.

Ladetilstanden kan også kontrolleres når bat-

teriet er tatt ut.

Hvis det ikke lyser en LED etter trykking av

tasten 19 er batteriet defekt og må skiftes ut.

Av sikkerhetsgrunner må ladetilstanden kun

sjekkes når elektroverktøyet står stille.

I løpet av oppladingen begynner de tre grønne

LED’ene å lyse etter hverandre og slokner

igjen ett øyeblikk. Batteriet er fullt oppladet

når de tre grønne LED’ene lyser kontinuerlig.

Ca. 5 minutter etter at batteriet er helt opp-

ladet, slokner de tre grønne LED’ene igjen.

Indikator for temperaturovervåking

Den røde LED’en på indikatoren for tempera-

turovervåking 21 signaliserer at batteriet eller

elektronikken til elektroverktøyet (ved innsatt

batteri) ikke er i optimalt temperaturområde.

I dette tilfellet arbeider elektroverktøyet ikke

eller ikke med full effekt.

Temperaturovervåking av batteriet

Den røde LED’en 21 blinker når tasten 19 eller

på-/av-bryteren 3 trykkes (ved innsatt batte-

ri): Batteriet er utenfor driftstemperaturområ-

det på – 10 °C opp til +60 °C.

Ved en temperatur på over 70 °C kopler bat-

teriet ut til det er i godkjent driftstemperatur-

område igjen.

Temperaturovervåking av elektronikken til

elektroverktøyet

Den røde LED 21 lyser kontinuerlig når på-/av-

bryteren 3 trykkes: Temperaturen på elektro-

nikken til elektroverktøyet er mindre enn 5 °C

eller mer enn 75 °C.

Ved en temperatur på over 90 °C kopler elek-

tronikken til elektroverktøyet ut, til dette er i

godkjent driftstemperaturområde igjen.

Feilsøking

Hvis elektroverktøyet ikke fungerer feilfritt, viser følgende tabell feilsymptomer, muliger årsaker

og utbedringstiltak. Hvis du ikke kan identifisere og fjerne problemet med denne tabellen, må

du henvende deg til et serviceverksted.

fOBS! Før feilsøkingen må du slå av elektroverktøyet og ta ut batteriet.

LED-indikator Batteri-kapasitet

Kontinuerlig lys 3 grønn

LED ≥2/3

Kontinuerlig lys 2 grønn

LED ≥1/3

Kontinuerlig lys 1 grønn

LED ≤1/3

Blinkende lys 1 grønn

LED Reserve

Symptomer Mulig årsak Utbedring

Kjedesagen går

ikke

Tilbakeslagsbremsen er utløst (et

varselsignal («pipelyd») er hørbart)

Trekk fremre håndbeskyttelse 6 tilba-

ke til posisjon n

Utladet batteri Lad opp batteriet, se også «Henvis-

ninger om opplading»

Batteriet er ikke satt riktig inn Pass på at de to låsetrinnene er

smekket i lås

Motorvernet er utløst La motoren avkjøle

For kaldt/varmt batteri Varm opp/avkjøl batteriet

Sagkjedet beve-

ger seg ikke

Utladet batteri Lad opp batteriet, se også «Henvis-

ninger om opplading»

Elektroverktøyet er defekt Ta kontakt med kundeservice

Kjedesagen går

intermitterende

Ekstern eller intern løs kontakt Henvend deg til en autorisert Bosch

kundeservice

På-/av-bryter 3 defekt Henvend deg til en autorisert Bosch

kundeservice

OBJ_BUCH-1275-002.book Page 137 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

138 | Norsk

Service og vedlikehold

Vedlikehold og rengjøring

fOBS! Slå av elektroverktøyet og fjern bat-

teriet før du utfører vedlikeholds- eller

rengjøringsarbeider.

Merk: Utfør følgende vedlikeholdsarbeid med

jevne mellomrom, slik at du oppnår en pålite-

lig og lang bruk av maskinen.

Hold selve elektroverktøyet og ventilasjons-

spaltene alltid rene, for å kunne arbeide bra

og sikkert.

Sjekk kjedesagen med jevne mellomrom mht.

synlige feil, som løsnet, uthengt eller skadet

sagkjede, løst feste og slitte eller skadede

komponenter.

Sjekk at deksler og beskyttelsesinnretninger

ikke er skadet og er plassert riktig. Utfør even-

tuelle nødvendige vedlikeholds- eller repara-

sjonsarbeider før bruk.

Hvis kjedesagen til tross for omhyggelige pro-

duksjons- og kontrollmetoder en gang skulle

svikte, må reparasjonen utføres av et autori-

sert serviceverksted for Bosch-elektroverktøy.

Merk: Tøm absolutt oljetanken før kjedesagen

sendes.

Ved alle forespørsler og reservedelsbestillin-

ger må du oppgi det 10-sifrede produktnum-

meret som er angitt på kjedesagens typeskilt.

Utskifting/snuing av sagkjede og sverd (se

bildene C1–C3)

Sjekk sagkjedet og sverdet som angitt i avsnitt

«Stramming av sagkjedet».

Føringsnoten på sverdet slites etter hvert.

Ved utskifting av sagkjedet dreier du sverdet

180°, for å utlikne slitasjen; slik forlenges

sverdets brukstid.

Sjekk kjedehjulet 28. Hvis det skulle være slitt

eller skadet på grunn av høy belastning, må

det skiftes ut av et serviceverksted.

Tørt sagkjede Ingen olje i oljetanken Fyll på olje

Ventilasjonen i oljetankdekselet 4 er

tettet

Rengjør oljetankdekselet 4

Oljeutløpskanalen er tettet Rengjør oljeutløpskanalen

Sagkjedet

bremses ikke

Tilbakeslagsbremsen er defekt Henvend deg til en autorisert Bosch

kundeservice

Sagkjedet/fø-

ringsskinnen er

varm

Ingen olje i oljetanken Fyll på olje

Ventilasjonen i oljetankdekselet 4 er

tettet

Rengjør oljetankdekselet 4

Oljeutløpskanalen er tettet Rengjør oljeutløpskanalen

For høy kjedespenning Innstill kjedespenningen

Sagkjedet er sløvt Slip eller skift ut sagkjedet

Kjedesagen ryk-

ker, vibrerer el-

ler sager ikke

riktig

For lav kjedespenning Innstill kjedespenningen

Sagkjedet er sløvt Slip eller skift ut sagkjedet

Slitt sagkjede Skift ut sagkjedet

Sagtennene peker i gal retning Monter sagkjedet riktig

Sterke vibrasjo-

ner/lyder

Elektroverktøyet er defekt Ta kontakt med kundeservice

Sagetiden pr.

batterioppla-

ding er for kort

For sterk friksjon på grunn av man-

glende smøring

Sørg for kjedesmøring (se «Sagkjede-

smøring»)

Sagkjedet må rengjøres Rengjør sagkjedet

Dårlig sageteknikk se «Arbeid med kjedesagen»

Batteriet er ikke fullstendig oppladet Lad opp batteriet, se også «Henvis-

ninger om opplading»

Sagkjedet beve-

ger seg lang-

somt

Utladet batteri Lad opp batteriet, se også «Henvis-

ninger om opplading»

Batteriet er lagret utenfor godkjent

temperaturområde

La batteriet varme opp til værelses-

temperatur (innenfor godkjent batte-

ritemperaturområde på 0 – 45 °C)

Batteri-ladeindi-

kator 24 lyser

kontinuerlig

Ingen opplading

mulig

Batteriet er ikke satt (riktig) inn Sett batteriet riktig på ladeapparatet

Batterikontaktene er tilsmusset Rengjør batterikontaktene; f.eks. ved

hyppig innsetting og fjerning av bat-

teriet, skift eventuelt ut batteriet

Batteriet er defekt Skift ut batteriet

LED-indikatore-

ne 24 hhv. 25 ly-

ser ikke etter at

støpselet er

satt inn i stikk-

kontakten

Strømstøpselet til ladeapparatet er

ikke satt (riktig) inn

Sett strømstøpselet (helt) inn i stikk-

kontakten

Stikkontakt, strømledning eller lade-

apparat er defekt

Sjekk strømspenningen, la ladeappa-

ratet eventuelt kontrolleres av en au-

torisert kundeservice for Bosch-elek-

troverktøy

Symptomer Mulig årsak Utbedring

OBJ_BUCH-1275-002.book Page 138 Monday, November 22, 2010 1:10 PM

Norsk | 139

Bosch Power Tools F 016 L70 758 | (22.11.10)

Sliping av sagkjedet

Sagkjedet kan slipes profesjonelt hos ethvert

autorisert serviceverktsted for Bosch-elektro-

verktøy. Med Bosch kjedeslipeinnretningen

eller Dremel-Multi med slipeinnsatsen 1453

kan kjedet også slipes på egen hånd. Følg ved-

lagt slipeinstruks.

Kontroll av olje-automatikken

Funksjonen til den automatiske kjedesmørin-

gen kan kontrolleres ved å slå på sagen og hol-

de spissen i retning av en kartong eller et pa-

pir på bakken. Berør ikke bakken med kjedet

og overhold en sikkerhetsavstand på 20 cm.

Hvis det da vises et stadig større oljespor, ar-

beider olje-automatikken feilfritt. Hvis det

ikke vises et oljespor til tross for full oljetank,

leser du avsnittet «Feilsøking» eller tar kon-

takt med Bosch-kundeservice.

Etter arbeid/oppbevaring

Det formede kunststoffhuset til kjedesagen

må rengjøres grundig med en myk børste og

en ren klut. Ikke bruk vann, løsemidler og po-

lermidler. Fjern all smuss, rengjør særskilt

ventilasjonssprekkene på motoren.

Etter en brukstid på 1 – 3 timer fjerner du dek-

selet 13, sverdet 10 og sagkjedet 11 og ren-

gjør disse med en børste.

Fjern alle rester fra området rundt dekselet

13, kjedehjulet 28 og sverdfestet med en bør-

ste. Rengjør oljedysen 31 med en ren klut.

Hvis kjedesagen skal lagres i lengre tid må

sagkjedet 11 og sverdet 10 rengjøres.

Kjedesagen må oppbevares på et sikkert sted

og utilgjengelig for barn.

Sett ikke andre gjenstander på elektroverk-

tøyet.

Pass på at du alltid plasserer kjedesagen

vannrett med oljedekselet 4 oppover.

Ved oppbevaring i salgsemballasjen må olje-

tanken tømmes helt.

Tilbehør

Sagkjede

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Ytterligere tilbehør

Sagkjedeheftolje, 1 liter . . . . . 2 607 000 181

Kundeservice og kunderådgivning

Kundeservice hjelper deg ved spørsmål om re-

parasjon og vedlikehold av produktet ditt og

reservedelene. Deltegninger og informasjoner

om reservedeler finner du også under:

www.bosch-garden.com

Bosch-kundeservice er gjerne til hjelp ved

spørsmål om kjøp, bruk og innstilling av pro-

dukter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: (+47) 64 87 89 50

Faks: (+47) 64 87 89 55

Transport

Send batterier kun hvis huset ikke er skadet.

Lim igjen de åpne kontaktene og pakk batteri-

et slik at det ikke beveger seg i emballasjen.

Ved forsendelse av li-ion-batterier kan det

hende det kreves en merking, sjekk de nasjo-

nale forskriftene.

Deponering

Elektroverktøy, tilbehør og emballasje må le-

veres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier må ikke kastes i

vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet

2002/96/EF om gamle elektris-

ke apparater og iht. det euro-

peiske direktivet 2006/66/EF

må defekte eller oppbrukte bat-

terier/oppladbare batterier

samles inn adskilt og leveres inn til en miljø-

vennlig resirkulering.

Batterier/oppladbare batterier:

Li-ion:

Ta hensyn til informasjone-

ne i avsnittet «Transport»,

side 139.

Rett til endringer forbeholdes.

OBJ_BUCH-1275-002.book Page 139 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

140 | Suomi

Turvallisuusohjeita

Kuvatunnusten selitys

Lue käyttöohje huolellisesti.

Älä käytä sähkötyökalua sa-

teessa äläkä aseta sitä alttiiksi

sateelle.

Irrota akku, ennen kuin puh-

distat tai säädät sähkölaitetta

tai jätät sitä edes vähäksi ai-

kaa ilman valvontaa.

Käytä suojalaseja.

Käytä kuulonsuojainta.

Irrota heti verkkopistotulppa

pistorasiasta ennen säätö- ja

huoltotöitä sekä jos verkko-

johto on vaurioitunut tai lävis-

tetty.

Ketjujarru ja jälkikäyntijarru

pysäyttävät teräketjun hetkes-

sä.

Sähkötyökalujen yleiset turvallisuus-

ohjeet

Lue kaikki turvallisuus- ja

muut ohjeet. Turvallisuusoh-

jeiden noudattamisen laiminlyönti saattaa joh-

taa sähköiskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tu-

levaisuutta varten.

Turvallisuusohjeissa käytetty käsite ”sähkö-

työkalu” käsittää verkkokäyttöisiä sähkötyö-

kaluja (verkkojohdolla) ja akkukäyttöisiä säh-

kötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hy-

vin valaistuna. Työpaikan epäjärjestys

tai valaisemattomat työalueet voivat

johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjäh-

dysalttiissa ympäristössä, jossa on pa-

lavaa nestettä, kaasua tai pölyä. Säh-

kötyökalu muodostaa kipinöitä, jotka

saattavat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkö-

työkalua käyttäessäsi. Voit menettää

laitteesi hallinnan, huomiosi suuntautu-

essa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia

pistorasiaan. Pistotulppaa ei saa

muuttaa millään tavalla. Älä käytä mi-

tään pistorasia-adaptereita maadoitet-

tujen sähkötyökalujen kanssa. Alkupe-

räisessä kunnossa olevat pistotulpat ja

sopivat pistorasiat vähentävät sähköis-

kun vaaraa.

b) Vältä koskettamasta maadoitettuja

pintoja, kuten putkia, pattereita, liesiä

tai jääkaappeja. Sähköiskun vaara kas-

vaa, jos kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sa-

teelle tai kosteudelle. Veden tunkeutu-

minen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käy-

tä sitä sähkötyökalun kantamiseen, ri-

pustamiseen tai pistotulpan irrottami-

seen pistorasiasta vetämällä. Pidä

johto loitolla kuumuudesta, öljystä, te-

rävistä reunoista ja liikkuvista osista.

Vahingoittuneet tai sotkeutuneet joh-

dot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona,

käytä ainoastaan ulkokäyttöön sovel-

tuvaa jatkojohtoa. Ulkokäyttöön sovel-

tuvan jatkojohdon käyttö pienentää

sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa

ympäristössä ei ole vältettävissä, tu-

lee käyttää vikavirtasuojakytkintä. Vi-

kavirtasuojakytkimen käyttö vähentää

sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työsken-

telyysi ja noudata tervettä järkeä säh-

kötyökalua käyttäessäsi. Älä käytä mi-

tään sähkötyökalua, jos olet väsynyt

tai huumeiden, alkoholin tahi lääkkei-

den vaikutuksen alaisena. Hetken tark-

kaamattomuus sähkötyökalua käytettä-

essä, saattaa johtaa vakavaan

loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suo-

jalaseja. Henkilökohtaisen suojavarus-

tuksen käyttö, kuten pölynaamarin, luis-

tamattomien turvakenkien,

suojakypärän tai kuulonsuojaimien, riip-

puen sähkötyökalun lajista ja käyttöta-

vasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Var-

mista, että sähkötyökalu on poiskyt-

kettynä, ennen kuin liität sen sähkö-

verkkoon ja/tai liität akun, otat sen

käteen tai kannat sitä. Jos kannat säh-

kötyökalua sormi käynnistyskytkimellä

tai kytket sähkötyökalun pistotulpan

pistorasiaan, käynnistyskytkimen olles-

sa käyntiasennossa, altistat itsesi on-

nettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvital-

tat, ennen kuin käynnistät sähkötyöka-

lun. Työkalu tai avain, joka sijaitsee lait-

teen pyörivässä osassa, saattaa johtaa

loukkaantumiseen.

e) Vältä epänormaalia kehon asentoa.

Huolehdi aina tukevasta seisoma-

asennosta ja tasapainosta. Täten voit

paremmin hallita sähkötyökalua odotta-

mattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaat-

teita. Älä käytä löysiä työvaatteita tai

koruja. Pidä hiukset, vaatteet ja käsi-

neet loitolla liikkuvista osista. Väljät

vaatteet, korut ja pitkät hiukset voivat

takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voi-

daan asentaa, tulee sinun tarkistaa, et-

tä ne on liitetty ja että ne käytetään oi-

kealla tavalla. Pölynimulaitteiston

käyttö vähentää pölyn aiheuttamia vaa-

roja.

VAROITUS

OBJ_BUCH-1275-002.book Page 140 Monday, November 22, 2010 1:10 PM

Suomi | 141

Bosch Power Tools F 016 L70 758 | (22.11.10)

4) Sähkötyökalujen huolellinen käyttö ja kä-

sittely

a) Älä ylikuormita laitetta. Käytä kysei-

seen työhön tarkoitettua sähkötyöka-

lua. Sopivaa sähkötyökalua käyttäen

työskentelet paremmin ja varmemmin

tehoalueella, jolle sähkötyökalu on tar-

koitettu.

b) Älä käytä sähkötyökalua, jota ei voida

käynnistää ja pysäyttää käynnistyskyt-

kimestä. Sähkötyökalu, jota ei enää voi-

da käynnistää ja pysäyttää käynnistys-

kytkimellä, on vaarallinen ja se täytyy

korjata.

c) Irrota pistotulppa pistorasiasta, ennen

kuin suoritat säätöjä, vaihdat tarvik-

keita tai siirrät sähkötyökalun varas-

toitavaksi. Nämä turvatoimenpiteet es-

tävät sähkötyökalun tahattoman

käynnistyksen.

d) Säilytä sähkötyökalut poissa lasten

ulottuvilta, kun niitä ei käytetä. Älä an-

na sellaisten henkilöiden käyttää säh-

kötyökalua, jotka eivät tunne sitä tai

jotka eivät ole lukeneet tätä käyttöoh-

jetta. Sähkötyökalut ovat vaarallisia, jos

niitä käyttävät kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkis-

ta, että liikkuvat osat toimivat moit-

teettomasti, eivätkä ole puristuksessa

sekä, että siinä ei ole murtuneita tai

vahingoittuneita osia, jotka saattaisi-

vat vaikuttaa haitallisesti sähkötyöka-

lun toimintaan. Anna korjata nämä

vioittuneet osat ennen käyttöä. Monen

tapaturman syyt löytyvät huonosti huol-

letuista laitteista.

f) Pidä leikkausterät terävinä ja puhtai-

na. Huolellisesti hoidetut leikkaustyöka-

lut, joiden leikkausreunat ovat teräviä,

eivät tartu helposti kiinni ja niitä on hel-

pompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita,

vaihtotyökaluja jne. näiden ohjeiden

mukaisesti. Ota tällöin huomioon työ-

olosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille

määrättyyn käyttöön, saattaa johtaa

vaarallisiin tilanteisiin.

5) Akkukäyttöisten työkalujen huolellinen

käsittely ja käyttö

a) Lataa akku vain valmistajan suosittele-

massa latauslaitteessa. Latauslaite, jo-

ka soveltuu määrätyntyyppiselle akulle,

saattaa muodostaa tulipalovaaran eri-

laista akkua ladattaessa.

b) Käytä sähkötyökalussa ainoastaan ky-

seiseen sähkötyökaluun tarkoitettua

akkua. Jonkun muun akun käyttö saat-

taa johtaa loukkaantumiseen ja tulipa-

loon.

c) Pidä irrallista akkua loitolla metalliesi-

neistä, kuten paperinliittimistä, koli-

koista, avaimista, nauloista, ruuveista

tai muista pienistä metalliesineistä,

jotka voivat oikosulkea akun kosketti-

met. Akkukoskettimien välinen oikosul-

ku saattaa aiheuttaa palovammoja tai

johtaa tulipaloon.

d) Väärästä käytöstä johtuen, akusta

saattaa vuotaa nestettä. Vältä kosket-

tamasta nestettä. Jos nestettä vahin-

gossa joutuu iholle, huuhtele koske-

tuskohta vedellä. Jos nestettä pääsee

silmiin, tarvitaan tämän lisäksi lääkä-

rin apua. Akusta vuotava neste saattaa

aiheuttaa ärsytystä ja palovammoja.

6) Huolto

a) Anna ainoastaan koulutettujen ammat-

tihenkilöiden korjata sähkötyökalusi

ja hyväksy korjauksiin vain alkuperäi-

siä varaosia. Täten varmistat, että säh-

kötyökalu säilyy turvallisena.

Ketjusahojen turvallisuusohjeet

fPidä kaikki kehon osat loitolla teräketjus-

ta sahan ollessa käynnissä. Varmista en-

nen sahan käynnistämistä, että teräketju

ei kosketa mitään. Ketjusahan kanssa

työskenneltäessä voi hetken varomatto-

muus johtaa siihen, että vaatteet tai kehon-

osa tarttuu teräketjuun.

fTartu sähkötyökaluun vain eristetyistä

kumipäällysteisistä kahvapinnoista, kos-

ka teräketju saattaa osua piilossa oleviin

sähköjohtoihin. Teräketjun kosketus jän-

nitteiseen johtoon voi saattaa laitteen me-

talliosat jännitteisiksi ja johtaa sähköis-

kuun.

fPidä ketjusahaa oikea käsi takakahvassa

ja vasen käsi etukahvassa. Ketjusahan pi-

täminen eri tavalla työn aikana, kasvattaa

loukkaantumisriskiä, eikä sitä saa käyttää.

fKäytä suojalaseja ja kuulonsuojaimia. Li-

säsuojavarusteita pään, käsien, säärien ja

jalkojen suojaksi suositellaan. Sopiva suo-

japuku pienentää loukkaantumisvaaraa, jo-

ka syntyy ympäristöön sinkoutuvista las-

tuista ja teräketjun tahattomasta

kosketuksesta.

fÄlä koskaan työskentele ketjusahan kans-

sa kasvavassa puussa. Ketjusahan käyttö

puunkaadossa synnyttää loukkaantumis-

vaaran.

fVarmista aina tukeva seisoma-asento ja

käytä ketjusahaa ainoastaan, kun seisot

kiinteällä, turvallisella ja tasaisella alus-

talla. Luistava alusta tai epävakaat seiso-

mapinnat kuten tikkailla voivat aikaansaa-

da tasapainon menetyksen tai sahan

hallinnan menettämisen.

fOta huomioon, että jännityksessä oleva

oksa ponnahtaa takaisin sahattaessa.

Puun kuitujen jännityksen poistuessa,

saattaa jännityksessä ollut oksa osua sa-

haajaan ja/tai riistää ketjusahan käyttäjän

hallinnasta.

fOle erityisen varovainen, kun sahaat alus-

metsikköä ja nuoria puita. Ohut puu saat-

taa tarttua teräketjuun ja iskeä sinuun tai

saattaa sinut menettämään tasapainosi.

fKanna ketjusahaa etukahvasta, sahan ol-

lessa pysähdyksissä ja laipan osoittaessa

kehostasi poispäin. Asenna aina suojus

laippaan, kun kuljetat tai säilytät ketju-

sahaa. Ketjusahan huolellinen käsittely vä-

hentää todennäköisyyttä koskettaa liikku-

vaa teräketjua epähuomiossa.

OBJ_BUCH-1275-002.book Page 141 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

142 | Suomi

fNoudata voitelua, ketjun kiristystä ja lisä-

tarvikkeiden vaihtoa koskevia ohjeita.

Asiaankuulumattomasti kiristetty tai voi-

deltu ketju voi revetä tai kasvattaa takais-

kuriskiä.

fPidä kahvat kuivina, puhtaina ja vapaana

öljystä sekä rasvasta. Rasvaiset, öljyiset

kahvat ovat liukkaita ja johtavat hallinnan

menetykseen.

fSahaa vain puuta. Älä käytä ketjusahaa

töihin, joihin sitä ei ole tarkoitettu. Esi-

merkki: Älä käytä ketjusahaa muovin,

muurauksen tai muiden kuin puisten ra-

kennusaineiden sahaukseen. Ketjusahan

käyttö muihin kuin määräyksenmukaisiin

töihin saattaa johtaa vaarallisiin tilantei-

siin.

Takaiskun syy ja miten sen estät:

– Takaisku saattaa syntyä laipan kärjen osues-

sa esineeseen tai puun taipuessa ja teräketjun

jäädessä puristukseen sahausuraan.

– Laipan kärjen kosketus saattaa monessa ta-

pauksessa johtaa odottamattomaan taakse-

päin suuntautuvaan vastavoimaan, jolloin laip-

pa iskeytyy ylöspäin ja käyttäjää kohti.

– Teräketjun jäädessä puristukseen laipan

yläreunasta, laippa saattaa nopeasti iskeä

taaksepäin käyttäjää kohti.

– Jokainen näistä vastavoimista voivat johtaa

siihen, että menetät sahan hallinnan ja voit

loukkaantua vakavasti. Älä luota yksinomaan

ketjusahan turvalaitteisiin. Ketjusahan käyttä-

jänä tulisi sinun ryhtyä määrättyihin toimenpi-

teisiin, voidaksesi työskennellä ilman onnetto-

muutta ja loukkaantumista.

Takaisku johtuu sähkötyökalun väärästä tai

virheellisestä käytöstä. Se voidaan estää sopi-

vin varotoimin, joita selostetaan seuraavassa:

fPidä sahaa tiukasti kahdella kädellä niin,

että peukalo ja sormet ympäröivät ketju-

sahan kahvoja. Saata kehosi ja käsivartesi

asentoon, jossa pystyt vastustamaan ta-

kaiskuvoimia. Kun suoritetaan tarkoituk-

senmukaisia toimenpiteitä, pystyy käyttäjä

hallitsemaan takaiskuvoimia. Älä koskaan

irrota otetta ketjusahasta.

fVältä epänormaalia kehon asentoa äläkä

koskaan sahaa yli olkakorkeuden. Näin

voidaan estää tahaton kosketus laipan kär-

jellä ja mahdollistetaan ketjusahan parem-

pi hallinta odottamattomissa tilanteissa.

fKäytä aina valmistajan määräämiä vara-

laippoja ja teräketjuja. Vääränlaiset vara-

laipat ja teräketjut voivat johtaa ketjun re-

peytymiseen tai takaiskuun.

fNoudata valmistajan ohjeita koskien terä-

ketjun teroitusta ja hoitoa. Liian matala

syvyyssäädin kasvattaa taipumusta takais-

kuun.

Lisävaro-ohjeita

fSuositellaan, että kokenut ammattihenkilö

ennen ensimmäistä käyttöönottoa neuvoo

käyttäjälle ketjusahan käsittelyn ja suojava-

rustusten käytön käytännön esimerkein.

Ensimmäisenä harjoituksena tulisi sahata

puunrunko sahapukissa tai telineessä.

fTätä laitetta eivät saa käyttää henkilöt (lap-

set mukaanlukien), joilla on rajalliset fyysi-

set, aistilliset tai henkiset kyvyt tahi puut-

tuva kokemus ja/tai puuttuva tieto paitsi,

jos he ovat turvallisuudesta vastaavan hen-

kilön valvonnassa tai saamassa häneltä oh-

jeita laitteen oikeasta käytöstä.

Lapsia tulee valvoa ja varmistaa, että he ei-

vät leiki laitteen kanssa.

fLapset ja nuoret, lukuun ottamatta yli

16 vuotiaat koulutettavat ja valvonnassa

olevat, eivät saa käyttää ketjusahaa. Sa-

ma koskee henkilöitä, jotka eivät tunne

ketjusahan käyttöä lainkaan tai tuntevat

riittämättömästi. Käyttöohjeen tulee aina

olla käsillä. Henkilöt jotka ovat väsyneitä

tai jotka eivät kestä ruumiillista rasitusta,

eivät saa käyttää ketjusahaa.

fPidä työn aikana sähkötyökalua kaksin

käsin ja ota tukeva seisoma-asento. Säh-

kötyökalua pystyy ohjaamaan varmemmin

kahdella kädellä.

fVarmista, että kaikki suojalaitteet ja kah-

vat on asennettu sähkötyökalua käytettä-

essä. Älä koskaa koeta ottaa käyttöön epä-

täydellisesti koottua sähkötyökalua tai

sähkötyökalua, johon on tehty luvattomia

muutoksia.

fOdota, kunnes sähkötyökalu on pysähty-

nyt, ennen kuin asetat sen pois käsistäsi.

fÄlä avaa akkua. On olemassa oikosulun

vaara.

Suojaa akku kuumuudelta esim.

myös pitkäaikaiselta auringonpais-

teelta, tulelta, vedeltä ja kosteudel-

ta. On olemassa räjähdysvaara.

fJos akku vaurioituu tai sitä käytetään asi-

aankuulumattomalla tavalla, saattaa siitä

purkautua höyryjä. Tuuleta raikkaalla il-

malla ja hakeudu lääkärin luo, jos ilmenee

haittoja. Höyryt voivat ärsyttää hengitystie-

hyeitä.

fViallisesta akusta voi vuotaa nestettä, jo-

ka kostuttaa viereisiä esineitä. Tarkista

kastuneet osat. Puhdista tai vaihda ne tar-

vittaessa.

fKäytä akkua ainoastaan yhdessä Bosch-

sähkötyökalusi kanssa. Vain täten suojaat

akkusi vaaralliselta ylikuormitukselta.

fKäytä vain alkuperäisiä Bosch-akkuja, joi-

den jännite vastaa sähkötyökalusi tyyppi-

kilvessä olevaa jännitettä. Muita akkuja

käytettäessä, esim. jäljitelmiä, työstettyjä

akkuja tai vieraita valmisteita, on olemassa

räjähtävien akkujen aiheuttama loukkaan-

tumisvaara ja ainevahinkovaara.

Latauslaitteiden turvallisuusohjeet

Pidä sähkötyökalu poissa sateesta

ja kosteudesta. Veden tunkeutumi-

nen latauslaitteen sisään kasvattaa

sähköiskun riskiä.

fÄlä lataa vieraita akkuja. Latauslaite so-

veltuu ainoastaan Bosch-litiumioni akkujen

lataukseen, joiden jännite on teknisissä tie-

doissa mainittu. Muussa tapauksessa syn-

tyy tulipalo- ja räjähdysvaara.

fPidä latauslaite puhtaana. Likaantuminen

lisää sähköiskun vaaraa.

OBJ_BUCH-1275-002.book Page 142 Monday, November 22, 2010 1:10 PM

Suomi | 143

Bosch Power Tools F 016 L70 758 | (23.11.10)

fTarkista latauslaite, johto ja pistoke, en-

nen jokaista käyttöä. Älä käytä latauslai-

tetta, jos huomaat siinä olevan vaurioita.

Älä avaa latauslaitetta itse ja anna ainoas-

taan ammattitaitoisten henkilöiden korja-

ta sitä, alkuperäisiä varaosia käyttäen. Va-

hingoittuneet latauslaitteet, johdot tai

pistokkeet kasvattavat sähköiskun vaaraa.

fÄlä käytä latauslaitetta helposti palavalla

alustalla (esim. paperi, kangas jne.) tai

palavassa ympäristössä. Latauslaitteen

kuumeneminen latauksen aikana synnyttää

tulipalovaaran.

fLapsia tulee pitää silmällä ja varmistaa,

etteivät leiki latauslaitteen kanssa.

fLapset ja henkilöt, joilla on psyykkisiä tai

fyysisiä rajoitteita, saavat käyttää lataus-

laitetta vain valvottuina tai saatuaan

opastusta laitteen käytössä. Perusteelli-

nen opastus pienentää väärinkäytön ja

loukkaantumisen riskiä.

Toimintaselostus

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden nou-

dattamisen laiminlyönti saattaa

johtaa sähköiskuun, tulipaloon

ja/tai vakavaan loukkaantumi-

seen.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu puun, kuten puu-

palkkien, lautojen, oksien, runkojen jne. saha-

ukseen, sekä puunkaatoon. Voidaan sahata

syiden suunnassa sekä kohtisuoraan syitä vas-

ten.

Tämä sähkötyökalu ei sovellu kivennäisainei-

den sahaukseen.

Toimitukseen kuuluu

Ota sähkötyökalu varovasti pakkauksestaan ja

tarkista, että kaikki seuraavat osat löytyvät:

–Ketjusaha

–Kansi

– Teräketju

– Laippa

– Ketjunsuoja

– Öljypussi

– Käyttöohje

Määrätyissä kokoonpanoissa akku ja latauslai-

te kuuluvat toimitukseen.

Jos osia puuttuu tai jo ne ovat vaurioituneet,

tulee sinun kääntyä kauppiasi puoleen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa gra-

fiikkasivussa olevaan sähkötyökalun kuvaan.

1Takakahva

2Käynnistyskytkimen käynnistysvarmistin

3Käynnistyskytkin

4Öljysäiliön kansi

5Etukahva

6Ketjujarrun laukaisin (käsisuojus)

7Öljymäärän osoitin

8Piikkilista

9Ketjunsuoja

10 Laippa

11 Teräketju

12 Kiristyskahva

13 Kansi

14 Tuuletusilman poistoaukko

15 Ketjun kiristyskahva

16 Sarjanumero

17 Akku

18 Akun vapautuspainike

19 Latausvalvontanäytön painike

20 Akun latausvalvontanäyttö

21 Lämpötilavalvonnan näyttö

22 Lataussyvennys

23 Latauslaite

24 Latauslaitteen punainen LED-merkkivalo

25 Latauslaitteen vihreä LED-merkkivalo

26 Verkkopistotulppa **

27 Kierto- ja leikkuusuunnan tunnusmerkki

28 Ketjupyörä

29 Kiinnityspultti

30 Ketjun kiristyspultit

31 Öljysuutin

32 Laipan ohjaus-uuma

33 Ketjun sieppauspultti

34 Tuuletusilman ottoaukko

** maakohtainen

Kuvassa tai selostuksessa esiintyvä lisätarvike ei

kuulu vakiotoimitukseen. Löydät täydellisen tarvi-

keluettelon tarvikeohjelmastamme.

OBJ_DOKU-22666-002.fm Page 143 Tuesday, November 23, 2010 3:40 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

144 | Suomi

Tekniset tiedot

Melu-/tärinätiedot

Melun mittausarvot on määritetty 2000/14/EY

mukaan.

Sähkötyökalun tyypillinen A-painotettu melu-

taso on: Äänen painetaso 74 dB(A); äänen te-

hotaso 94 dB(A). Epävarmuus K=3 dB.

Käytä kuulonsuojaimia!

Värähtelyn kokonaisarvot (kolmen suunnan

vektorisumma) määritetty EN 60745 mukaan:

Värähtelyemissioarvo ah<2,5 m/s2, epävar-

muus K=1,5m/s

Näissä ohjeissa mainittu värähtelytaso on mi-

tattu EN 60745 standardoidun mittausmene-

telmän mukaisesti ja sitä voidaan käyttää säh-

kötyökalujen vertailussa. Se soveltuu myös

värähtelyrasituksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun

pääasiallisia käyttötapoja. Jos sähkötyökalua

kuitenkin käytetään muissa töissä, poikkeavil-

la vaihtotyökaluilla tai riittämättömästi huol-

lettuna, saattaa värähtelytaso poiketa. Tämä

saattaa kasvattaa koko työaikajakson värähte-

lyrasitusta huomattavasti.

Värähtelyrasituksen tarkkaa arviointia varten

määrätyn työaikajakson aikana tulisi ottaa

huomioon myös se aika, jolloin laite on sam-

mutettuna tai käy, mutta sitä ei tosiasiassa

käytetä. Tämä voi selvästi pienentää koko työ-

aikajakson värähtelyrasitusta.

Määrittele lisävarotoimenpiteet käyttäjän suo-

jaksi värähtelyn vaikutukselta, kuten esimer-

kiksi: Sähkötyökalujen ja vaihtotyökalujen

huolto, käsien pitäminen lämpiminä, työnku-

lun organisointi.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että

kohdassa ”Tekniset tiedot” selostettu tuote

vastaa seuraavia standardeja tai standardoitu-

ja asiakirjoja: EN 60745 (akkulaite) ja

EN 60335 (akun latauslaite) direktiivien

2006/95/EY, 2004/108/EY, 2006/42/EY,

2000/14/EY määräysten mukaan.

EY-tyyppikoestus nro 2131439.01CE auktori-

soidussa koeasemassa 0344, KEMA Quality

B.V. Arnhem, Netherlands.

2000/14/EY: Taattu äänen tehotaso 97 dB(A).

Yhteensopivuuden arviointimenetelmä liitteen

V mukaan.

Tuotelaji: 6

Tekninen tiedosto kohdasta:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Akkuketjusaha AKE 30 LI

Tuotenumero 3 600 H37 1..

Ketjun nopeus joutokäynnillä m/s 8

Laipan pituus cm 30

Ketjun kiristys ilman työkaluja (SDS) z

Ketjujarru z

Teräketjun malli 3/8" – 90

Vetolenkin vahvuus mm 1,1 (0,034")

Vetolenkkien lukumäärä 45

Öljysäiliön tilavuus ml 120

Automaattinen ketjun voitelu z

Piikkilista z

Paino vastaa EPTA-Procedure 01/2003 kg 5,2

Sarjanumero Katso sarjanumero 16 sähkötyökalun

tyyppikilvestä

Akku Li-ioni

Tuotenumero 2 607 336 107

Nimellisjännite V= 36

Kapasiteetti Ah 2,6

Latausaika (akku purkautunut) min 95

Akkukennojen lukumäärä 20

Latauslaite AL 3640 CV

Professional

AL 3620 CV

Professional

Tuotenumero EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Latausvirta A4,02,0

Sallittu latauslämpötila-alue °C 0–45 0–45

Paino vastaa EPTA-Procedure 01/2003 kg 1,0 0,6

Suojausluokka /II /II

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa

vaihdella.

OBJ_DOKU-22666-002.fm Page 144 Tuesday, November 23, 2010 3:40 PM

Suomi | 145

Bosch Power Tools F 016 L70 758 | (23.11.10)

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Asennus

Turvallisuussyistä

fHuom! Pysäytä sähkötyökalu ja irrota ak-

ku ennen huolto- ja puhdistustöitä.

fÄlä käytä 4,5 Ah akkua tässä sähkötyöka-

lussa.

Akun irrotus (katso kuva A)

Akussa 17 on kaksi lukitusvaihetta, jotka estä-

vät akkua irtoamasta, jos tahattomasti painaa

akun lukkopainiketta 18. Akun ollessa sähkö-

työkalussa, jousi pitää sen paikoillaan.

Huomio: Sähkötyökalu toimii ainoastaan, kun

molemmat lukitusvaiheet ovat lukkiutuneet.

Akun 17 irrotus:

Akun lataus (katso kuva B)

fÄlä käytä mitään muuta latauslaitetta. Toi-

mitukseen kuuluva latauslaite on sovitettu

laitteen sisäänrakennetulle Li-ioni-akulle.

fOta huomioon verkkojännite! Virtalähteen

jännitteen tulee vastata laitteen tyyppikilves-

sä olevia tietoja. 230 V merkittyjä laitteita

voidaan käyttää myös 220 V verkoissa.

Akku on varustettu lämpötilanvalvonnalla, jo-

ka sallii lataamisen vain akun lämpötilan olles-

sa alueella 0 °C...45 °C. Täten saavutetaan

pitkä käyttöikä akulle.

Ohje: Akku toimitetaan osittain ladattuna. Jot-

ta akun täysi teho voitaisiin taata, tulee akku

ennen ensimmäistä käyttöönottoa ladata täy-

teen latauslaitteessa.

Litiumioniakkua voidaan ladata milloin vain,

lyhentämättä akun elinikää. Latauksen kes-

keytys ei vaurioita akkua.

”Electronic Cell Protection (ECP)” suojaa li-

tiumioniakkua syväpurkaukselta. Akun tyhje-

tessä suojakytkentä pysäyttää ketjusahan: Te-

räketju ei enää liiku.

Älä enää paina käynnistyskytkin-

tä sähkötyökalun automaattisen

poiskytkennän jälkeen. Akku saattaa vahin-

goittua.

Lataustapahtuma

Lataustapahtuma käynnistyy heti, kun lataus-

laitteen pistotulppa on liitetty pistorasiaan ja

akku 17 on asetettu lataussyvennykseen 22.

Älykkään lataustoiminnan ansiosta akun la-

taustila tunnistetaan automaattisesti ja akku

ladataan aina optimaalisella latausvirralla

huomioiden akun lämpötila ja jännite.

Täten akkua säästetään ja se pysyy latauslait-

teessa aina täydessä latauksessa.

Näyttöelinten merkitys

Lataustoimenpiteen valvonta viestitetään

LED-näytöllä 24 tai 25:

Pikalataus

Pikalatauksesta viestittää vilkkuva vihreä

LED-näyttö 25.

Akun näyttöelementti: Lataustapahtuman ai-

kana akun 3 vihreää LED: iä syttyy peräkkäin

ja sammuu hetkeksi. Akku on täysin ladattu,

kun 3 vihreää LED:iä palaa pysyvästi. Noin

5 minuuttia sen jälkeen, kun akku on täysin la-

dattu, 3 vihreää LED:iä sammuu.

Ohje: Pikalataus on mahdollinen vain, jos

akun lämpötila on sallitulla latauslämpötila-

alueella, katso kappaletta ”Tekniset tiedot”.

Akku ladattu

Vihreän LED-merkkivalon pysyvä valo 25

osoittaa, että akku on ladattu täyteen.

Lisäksi kuuluu n. 2 sekunnin aikana merkki-

ääni, joka viestittää akun olevan täysin ladat-

tu.

Akun voi tällöin heti ottaa käyttöön.

Ilman asennettua akkua osoittaa vihreän LED-

merkkivalon 25 jatkuva valo, että pistotulppa

on liitetty pistorasiaan ja latauslaite on käyttö-

valmis.

Akun lämpötila on alle 0 °C tai yli 45 °C

Punaisen LED-merkkivalon 24 kestovalo

viestittää, että akun lämpötila on pikalataus-

lämpötila-alueen 0 °C – 45 °C ulkopuolella.

Heti, kun sallittu lämpötila-alue on saavutettu,

latauslaite kytkee automaattisesti pikalatauk-

selle.

Jos akku on sallitun latauslämpötila-alueen ul-

kopuolella, syttyy akun punainen LED, kun se

asennetaan latauslaitteeseen.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Paina akkua sähkötyökalun jalkaa vas-

ten (1.) ja samalla lukkopainiketta 18

(2.).

pVedä akkua pois sähkötyökalusta, kun-

nes punainen raita tulee näkyviin (3.).

qPaina uudelleen lukkopainiketta 18 ja

vedä akku kokonaan ulos.

HUOM

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_DOKU-22666-002.fm Page 145 Tuesday, November 23, 2010 3:40 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

146 | Suomi

Lataus ei ole mahdollinen

Jos lataustapahtuman aikana syntyy muu häi-

riö osoitetaan tämä punaisen LED-merkkiva-

lon 24 vilkkumisella.

Lataustapahtumaa ei voi käynnistää, eikä

akun lataaminen ole mahdollista (katso

”Vianetsintä”).

Latausohjeita

Jatkuvassa käytössä tai usean peräkkäisen

tauottoman latausjakson aikana saattaa lata-

uslaite lämmetä. Tämä on kuitenkin vaaraton-

ta, eikä se viittaa latauslaitteessa olevaan tek-

niseen vikaan.

Laitteen huomattavasti lyhentynyt käyttöaika

latauksen jälkeen osoittaa, että akku on lop-

puunkäytetty ja täytyy vaihtaa uuteen.

Ota huomioon hävitysohjeet.

Akun jäähdytys (Active Air Cooling)

Latauslaitteeseen asennettu tuuletinohjaus

valvoo ladattavan akun lämpötilaa. Jos akun

lämpötila on yli 30 °C, jäähdytetään akku op-

timaaliseen lämpötilaan tuulettimen avulla. Si-

säänrakennettu tuuletin aikaansaa tuuletusää-

nen.

Ellei tuuletin käynnisty, on akun lämpötila sal-

litulla latauslämpötila-alueella tai tuuletin on

viallinen. Tässä tapauksessa akun latausaika

pitenee.

Teräketjun asennus ja kiristys (katso

kuvat C1–C3)

fAsenna akku vasta ketjusahan ollessa

täysin koottu.

fKäytä aina suojakäsineitä teräketjua käsi-

tellessäsi.

Laipan ja teräketjun asennus

– Pakkaa varovasti auki kaikki osat.

– Aseta ketjusaha tasaiselle pinnalle.

fKäytä ainoastaan teräketjuja, joiden veto-

lenkin paksuus (uraleveys) on 1,1 mm.

– Aseta teräketju 11 laippaa 10 kiertävään

uraan. Varmista tällöin oikea kiertosuunta,

vertaa teräketju laipassa 10 olevaan kierto-

suuntatunnukseen 27.

– Aseta ketjun hahlot ketjupyörän 28 ympäri

ja asenna laippa 10 niin, että kiinnityspul-

tin 29 ja laipan molemmat ohjausuumat 32

tarttuvat laipan 10 pitkittäisreikään ja ket-

jun kiristyspultit 30 laipan 10 vastaaviin

reikiin.

Kierrä tarvittaessa ketjun kiristyskahvaa

15, jotta ketjun kiristyspultit 30 osuvat lai-

pan 10 reikiin.

– Tarkista, että kaikki osat on sijoitettu oi-

kein, ja pidä laippa teräketjuineen tässä

asennossa.

– Kierrä ketjun kiristyskahvaa 15, kunnes te-

räketjussa 11 ei ole välystä.

– Asenna suojus 13 tarkasti ja varmista, että

ketjun sieppauspultti 33 asettuu sitä var-

ten tarkoitettuun suojuksen 13 ohjauk-

seen.

– Kiristä suojus 13 kevyesti kiristyskahvalla

12.

– Teräketjua ei vielä ole kiristetty. Ketjun ki-

ristys tapahtuu luvussa ”Teräketjun kiris-

tys” selostetulla tavalla.

Teräketjun kiristys (katso kuva D)

Tarkista ketjun kireys ennen työn aloittamista,

ensimmäisten sahausten jälkeen ja sahauksen

aikana säännöllisesti 10 minuutin välein. Eten-

kin uusien teräketjujen laajennus on yleensä

alussa suurempi.

Teräketjun elinikä riippuu ratkaisevasti riittä-

västä voitelusta ja oikeasta kireydestä.

Älä kiristä teräketjua sen ollessa hyvin kuuma,

koska se supistuu jäähtyessään ja kiristyy sil-

loin liian tiukasti laippaan.

– Aseta ketjusaha tasaiselle pinnalle.

– Avaa kiristyskahvaa 12 vain niin paljon, että

laippa 10 vielä pysyy paikallaan (äläkä pois-

ta kiristyskahvaa!).

– Tarkista, että teräketjun hahlot ovat oikeal-

la tavalla laipan 10 urassa ja ketjupyörässä

28.

– Kierrä ketjun kiristyskahvaa 15 myötäpäi-

vään, kunnes teräketjun kiristys on oikea.

Kiertoliike työntää ketjun kiristyspultteja

30 ja siten laippaa 10 eteenpäin.

– Teräketjun 11 kireys on oikea, kun sitä voi

nostaa keskeltä n. 5–10 mm. Tämä tulisi

tehdä yhdellä kädellä, vetämällä teräketjua

ylös sahan painon toimiessa vastavoimana.

– Jos teräketjua 11 on kiristetty liikaa, tulee

ketjun kiristyskahvaa 15 kiertää vähän vas-

tapäivään. Tarkista seuraavaksi ketjun kire-

ys vielä kerran. Säädä tarvittaessa ketjun

kireyttä vielä selostetulla tavalla.

– Kiristä kansi 13 kiristyskahvalla 12.

Teräketjun voitelu

(katso kuvat C1 ja E)

Ohje: Ketjusahaa ei toimiteta teräketjuöljyllä

täytettynä. On tärkeää täyttää öljyä ennen

käyttöä. Ketjusahan käyttö ilman teräketjuöl-

jyä tai öljytason ollessa alle minimimerkin, joh-

taa ketjusahan vaurioitumiseen.

Teräketjun elinikä ja leikkuuteho riippuu opti-

maalisesta voitelusta. Tämän takia teräketjua

voidellaan automaattisesti teräketjuöljyllä

käytön aikana öljysuuttimen 31 kautta.

Menettele seuraavasti, kun täytät öljysäiliötä:

– Aseta ketjusaha öljysäiliön kansi 4 ylöspäin

sopivalle alustalle.

– Puhdista rievulla alue öljysäiliön kannen 4

ympäriltä ja kierrä kansi auki.

– Täytä öljysäiliöön biologisesti hajoavaa

Bosch-teräketjuöljyä, kunnes öljyn taso on

saavuttanut öljymäärän osoittimen 7

”max”-merkin.

– Ole tarkka, ettei öljysäiliöön pääse likaa.

Kierrä öljysäiliön kansi 4 takaisin paikoil-

leen.

– Anna ketjusahan käydä 30 sekuntia, öljyn

siirtämiseksi.

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 146 Monday, November 22, 2010 1:10 PM

Suomi | 147

Bosch Power Tools F 016 L70 758 | (22.11.10)

Ohje: Öljysäiliön tuuletusta varten on öljysäili-

ön kannessa pienet ilmakanavat. Tarkista, öl-

jyn ulosvalumisen estämiseksi, että aina ase-

tat sahan pois vaaka-asentoon, öljysäiliön

kansi 4 ylöspäin.

Ohje: Käytä yksinomaan suositeltua, biologi-

sesti hajoavaa teräketjuöljyä, ketjusahan vau-

rioitumisen estämiseksi. Älä koskaan käytä

kierrätettyä öljyä tai jäteöljyä. Kiellettyä öljyä

käytettäessä laukeaa takuu.

Ohje: Öljy muuttuu alhaisessa lämpötilassa

sitkeäjuoksuiseksi, mikä pienentää öljyn läpi-

syöttöä.

Käyttö

Käyttöönotto

Akun asennus

Työnnä ladattu akku 17 takaapäin sähkötyöka-

lun jalkaan. Paina akku pohjaan asti jalkaan,

kunnes punainen raita ei enää näy ja akku on

lukkiutunut tukevasti paikoilleen.

Huomio: Sähkötyökalu toimii ainoastaan, kun

molemmat lukitusvaiheet ovat lukkiutuneet.

Käynnistys ja pysäytys

Pidä ketjusahaa luvussa ”Työskentely ketjusa-

han kanssa” selostetulla tavalla.

Sähkötyökalun käyttöönotto painamalla en-

sin käynnistysvarmistinta 2 ja painamalla sa-

malla käynnistyskytkintä 3 sekä pitämällä se

painettuna.

Sähkötyökalun käydessä voit päästää käynnis-

tysvarmistimen vapaaksi.

Sähkötyökalun pysäytys päästämällä käynnis-

tyskytkin 3 vapaaksi.

Huomio: Turvallisuussyistä laitteen käynnis-

tyskytkintä 3 ei voida lukita, vaan sitä on pai-

nettava koko käytön ajan.

Huomio: Älä pysäytä sahaa etummaisella käsi-

suojuksella 6 (ketjujarrua aktivoimalla).

Ketjujarru (katso kuva F)

Ketjujarru on suojamekanismi, jonka laukai-

see etukäsisuojus 6 ketjusahan takaiskun sat-

tuessa. Teräketju pysähtyy korkeintaan 0,15

sekunnin kuluttua.

Suorita silloin tällöin toimintatesti. Työnnä ket-

jujarrun laukaisin (käsisuojus) 6 eteenpäin

(asento o) ja käynnistä ketjusaha hetkeksi. Ket-

ju ei saa liikkua. Vapauta taas ketjujarru päästä-

mällä käynnistyskytkin 3 vapaaksi ja vetämällä

etukäsisuojus 6 taaksepäin (asentoon n).

Huomio: Kun ketjujarru on kytkettynä ja yrität

käynnistää ketjusahan, kuuluu varoitusmerkki-

ääni (”piippaus”). Käynnistä ketjusaha päästä-

mällä käynnistyskytkin 3 vapaaksi ja vetämällä

etukäsisuojus 6 taaksepäin asentoon n ja pai-

namalla sitten käynnistyskytkintä 3.

Työskentely ketjusahan kanssa

Ennen sahaamista

Ennen käyttöönottoa ja säännöllisesti sahauk-

sen aikana tulee suorittaa seuraavat tarkistuk-

set:

– Onko ketjusaha toiminnaltaan turvallisessa

kunnossa?

– Onko öljysäiliö täytetty? Tarkista öljynkor-

keudenosoitinta ennen työtä ja säännölli-

sesti työn aikana. Lisää öljyä, kun öljyn ta-

so on saavuttanut tarkkailuikkunan

alareunan. Täyttö riittää 15 minuutin käyt-

töön, riippuen tauoista ja työn intensitee-

tistä.

– Onko teräketjun kireys oikea ja onko se te-

rävä? Tarkista teräketjun kireys sahauksen

aikana säännöllisesti 10 minuutin välein.

Etenkin uusien teräketjujen laajennus on

yleensä alussa suurempi. Teräketjun kunto

vaikuttaa ratkaisevasti sahaustehoon. Vain

terävät teräketjut estävät ylikuormituksen.

– Onko ketjujarru lauennut ja sen toiminta

taattu?

– Onko sinulla vaadittavat suojavarusteet?

Käytä suojalaseja ja kuulonsuojaimia. Lisä-

suojavarusteita pään, käsien, säärien ja jal-

kojen suojaksi suositellaan. Sopiva suoja-

puku pienentää loukkaantumisvaaran, joka

syntyy ympäristöön sinkoutuvista lastuista

ja teräketjun tahattomasta kosketuksesta.

Sahan takaisku (katso kuva F)

Sahan takaiskulla tarkoitetaan käynnissä ole-

van ketjusahan äkillinen isku ylös- ja taakse-

päin, joka saattaa esiintyä kun laipan kärki

osuu sahattavaan kohteeseen tai jos teräketju

jää puristukseen.

Takapotkun syntyessä ketjusaha reagoi ennal-

ta arvaamattomalla tavalla, ja saattaa aiheut-

taa käyttäjälle tai sahausalueella oleville vaka-

via vammoja.

Sivuttaiset sahaukset, vino- ja pituussahauk-

set on aloitettava erityisen varovasti, koska

piikkilistaa 8 ei näissä sahauksissa voida käyt-

tää.

Sahan takaiskun välttämiseksi:

– Aseta ketjusaha sahattavaan kappaleeseen

mahdollisimman loivasti.

– Älä koskaan työskentele löysällä, venyneel-

lä tai voimakkaasti kuluneella teräketjulla.

– Teroita teräketju ohjeiden mukaisesti.

– Älä koskaan sahaa yli olkakorkeuden.

– Älä koskaan sahaa laipan kärjellä.

– Pidä aina ketjusahaa kahdella kädellä.

– Käytä aina takaiskua vaimentavaa Bosch-

teräketjua.

– Käytä piikkilistaa 8 vipuna.

– Tarkista teräketjun oikea kireys.

Yleinen menettely (katso kuvat F– I)

Pidä aina ketjusahaa kaksin käsin, vasen käsi

etukahvassa ja oikea käsi takakahvassa. Tartu

aina sahaan niin, että peukalo ja sormet ympä-

röivät kahvoja. Älä koskaan sahaa yhdellä kä-

dellä.

Käytä sahaa vain tukevassa seisonta-asennos-

sa. Pidä ketjusahaa vähän oikealla omasta ke-

hosta.

Teräketjun tulee liikkua täydellä nopeudella

ennen kuin se koskettaa puuta. Käytä piikkilis-

taa 8 ketjusahan tukemiseksi puuhun. Käytä

piikkilistaa vipuna sahauksen aikana.

Aseta paksumpia oksia tai runkoja sahattaes-

sa piikkilista uudelleen syvemmälle. Vedä ket-

jusaha taaksepäin piikkilistan irrottamiseksi ja

aseta se uudelleen edellistä kohtaa syvemmäl-

le. Älä tällöin poista ketjusahaa sahausurasta.

OBJ_BUCH-1275-002.book Page 147 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

148 | Suomi

Älä sahattaessa paina voimakkaasti teräket-

jua, vaan anna teräketjun tehdä työ muodosta-

malla kevyen vipupaineen piikkilistan 8 avulla.

Älä koskaan käytä ketjusahaa suorin käsivar-

sin. Älä koeta sahata vaikeasti ulottuvia koh-

teita tai tikkailla seisten. Älä koskaan sahaa yli

olkakorkeuden.

Paras sahaustulos saavutetaan, kun ketjun no-

peus ei alene ylikuorman takia.

Ole varovainen sahausuran lopussa. Kun ket-

jusaha vapautuu sahauksesta, painovoima

muuttuu odottamatta. Sääret tai jalat ovat

vaarassa loukkaantua.

Poista aina ketjusaha sahausurasta sen käy-

dessä.

Runkojen sahaus (katso kuvat G ja J)

Ota runkoja sahattaessa huomioon seuraavat

turvallisuusmääräykset:

Aseta runko kuvan osoittamalla tavalla ja tue

sitä niin, että sahausura ei sulkeudu, jolloin te-

räketju jää puristukseen.

Oikaise lyhyitä puunkappaleita ennen sahaus-

ta ja pidä ne puristuksessa.

Sahaa vain puuta olevia kappaleita. Vältä kos-

ketusta kiviin ja nauloihin, koska ne saattavat

sinkoutua ilmaan, vahingoittaa teräketjua tai

aiheuttaa vakavia loukkaantumisia käyttäjälle

tai ympäristössä oleville ihmisille.

Älä kosketa lanka-aitaa tai maata käynnissä

olevalla ketjusahalla.

Ketjusaha ei sovellu ohuen oksiston sahaami-

seen.

Ole erityisen huolellinen pitkittäissahauksis-

sa, koska et silloin voi käyttää piikkilistaa 8. Pi-

dä ketjusahaa pienessä kulmassa, takaiskun

välttämiseksi.

Rinteessä sahattaessa tulee runkoja tai maas-

sa olevaa sahattavaa tavaraa aina sahata seis-

ten sen yläpuolella tai sivussa.

Varo kompastumasta rungon palasiin, oksiin,

juuriin jne.

Jännityksessä olevan puun sahaus

(katso kuva J)

fJännityksessä olevaa puuta, oksia tai run-

koja tulisi sahata vain koulutettu ammat-

tihenkilö. Tällöin on oltava äärimmäisen

varovainen. On olemassa suuri loukkaan-

tumisvaara.

Jos puu on tuettu kummastakin päästä, tulee

ensin sahata kolmannes rungosta päältäpäin

(Y) ja sitten suorittaa katkosahaus samasta

kohdasta, altapäin (Z) puun repeytymisen ja

ketjusahan puristukseen joutumisen välttämi-

seksi. Varo tällöin koskettamasta maata terä-

ketjulla.

Jos puu on tuettu vain toisesta päästä, tulee

ensin sahata kolmannes rungosta altapäin (Y)

ja sitten suorittaa katkosahaus samasta koh-

dasta, päältäpäin (Z) puun repeytymisen ja

ketjusahan puristukseen joutumisen välttämi-

seksi.

Puunkaato (katso kuva K)

fKäytä aina kypärää suojaamaan putoavil-

ta oksilta.

fKetjusahan avulla saadaan kaataa vain

puita, joiden rungon läpimitta on sahan

laippaa lyhyempi.

fVarmista työalue. Varmista että puun kaato-

alueella (n) ei oleskele ihmisiä tai eläimiä.

fÄlä yritä irrottaa puristukseen jäänyttä

teräketjua moottorin ollessa käynnissä.

Käytä puukiiloja puristukseen jääneen te-

räketjun vapauttamiseksi.

Jos kaksi tai useampi henkilö samanaikaisesti

sahaa ja kaataa, tulee etäisyys kaatavien ja

leikkaavien henkilöiden välissä olla vähintään

kaksi kertaa kaadettavan puun korkeuden ver-

ran. Puunkaadossa on otettava huomioon, et-

tei aiheuta vaaraa muille henkilöille, ettei osu-

ta syöttöjohtoihin eikä aiheuteta aineellista

vahinkoa. Jos puu joutuu kosketukseen säh-

kölinjan kanssa, on välittömästi ilmoitettava

siitä paikalliselle sähkölaitokselle.

Sahattaessa rinteessä tulee ketjusahan käyt-

täjän sijaita maastossa kaadettavan puun ylä-

puolella, koska puu kaadettuaan todennäköi-

sesti pyörii tai liukuu rinnettä alaspäin.

Ennen kaatamista on suunniteltava pakoväylä

(o) ja tarvittaessa raivata sellainen. Pako-

väylän tulisi kulkea vinosti taaksepäin odote-

tusta kaatosuunnasta.

Ennen kaatamista on otettava huomioon run-

gon luonnollinen kaltevuus, suurempien oksi-

en asento ja tuulen suunta, jotta puun kaato-

suunta voidaan määrittää.

Lika, kivet, irtonainen kuori, naulat, sinkilät ja

langat on poistettava puusta.

Kaatoloven teko: Sahaa suorassa kulmassa

kaatosuuntaan nähden lovi (X–W), jonka sy-

vyys on 1/3 puun läpimitasta. Tee ensin alem-

pi vaakasuora sahaus. Täten vältytään teräket-

jun tai laipan puristukseen joutumiselta

sahattaessa loven toinen reuna.

Kaatosahaus: Kaatosahaus (Y) tehdään vähin-

tään 50 mm vaakasuoran sahausloven yläpuolel-

le. Kaatosahaus tehdään samansuuntaisena

kaatoloven vaakasuoran pinnan kanssa. Kaato-

sahaus tehdään vain niin syvälle, että puuhun

vielä jää uuma (kaatoreuna), joka toimii sarana-

na. Uuma estää puun kiertymisen ja kaatumisen

väärään suuntaan. Älä sahaa uumaa pois.

Kun kaatosahaus lähenee kaatolovea tulisi puun

ruveta kaatumaan. Jos näyttää siltä, että puu

mahdollisesti ei kaadu haluttuun suuntaan tai

kallistuu taaksepäin ja saattaa teräketjun puris-

tukseen, tulee kaatosahaus keskeyttää ja käyt-

tää puu-, muovi- tai alumiinikiilaa sahausuran

avaamiseksi ja puun kaatosuunnan kääntämi-

seksi haluttuun suuntaan.

Kun puu alkaa kaatua, ketjusaha poistetaan

kaatosahauksesta, pysäytetään, asetetaan

pois ja siirrytään pois vaaravyöhykkeeltä suun-

niteltua pakoväylää pitkin. Varo putoavia ok-

sia, äläkä kompastu.

Saata puu kaatumaan lyömällä kiila (Z) vaa-

kasuoraan sahausuraan.

Kun puu alkaa kaatua, poistut vaaravyöhyk-

keeltä suunniteltua pakoväylää pitkin. Varo

putoavia oksia, äläkä kompastu.

Oksitus (katso kuva L)

Oksituksella tarkoitetaan oksien katkaisu kaa-

detusta puusta. Oksittaessa suurempia alas-

päin suunnattuja oksia, jotka tukevat runkoa,

jätetään ne toistaiseksi paikoilleen. Katkaise

pienemmät oksat yhdellä sahauksella, kuvan

osoittamalla tavalla. Oksat, jotka ovat jänni-

tyksessä, tulee sahata alhaalta ylöspäin, sa-

han puristukseen jäämisen estämiseksi.

OBJ_BUCH-1275-002.book Page 148 Monday, November 22, 2010 1:10 PM

Suomi | 149

Bosch Power Tools F 016 L70 758 | (22.11.10)

Puunrungon pätkiminen (katso kuvat M–P)

Tällä tarkoitetaan kaadetun puunrungon kat-

kaiseminen kappaleisiin. Varmista tukeva

asento ja kehon painon jakautuminen tasai-

sesti kummallekin jalalle. Mahdollisuuksien

mukaan tulisi runkoa tukea altapäin oksilla,

palkeilla tai kiiloilla. Noudata helpon sahauk-

sen yksinkertaisia ohjeita.

Jos puunrunko koko pituudeltaan on tasaises-

ti tuettu, sahataan ylhäältäpäin.

Jos puunrunko, on tuettu toisesta päästä, sa-

hataan ensin 1/3 rungon läpimitasta alapuo-

lelta ja sitten loput ylhäältäpäin alasahauksen

kohdalta.

Jos puunrunko, on tuettu kummastakin pääs-

tä, sahataan ensin 1/3 rungon läpimitasta ylä-

puolelta ja sitten loput 2/3 alapuolelta yläsa-

hauksen kohdalta.

Jos sahaat rinteessä, tulee aina seistä puunrun-

gon yläpuolella. Jotta täysi hallinta säilyisi ”läpi-

sahaushetkessä”, tulee sahauksen lopussa ke-

ventää syöttöpainetta, pitäen kuitenkin tiukasti

kiinni ketjusahan kahvoista. Varmista, ettei terä-

ketju kosketa maata. Odota teräketjun pysähty-

mistä sahauksen jälkeen, ennen kuin poistat sen

sahausurasta. Sammuta aina ketjusahan moot-

tori, ennen kuin siirryt puusta toiseen.

Akun lataustilan näyttö (katso kuva B)

Akussa 17 on latausvalvontanäyttö 20, joka

osoittaa akun varaustilan. Latausvalvontanäy-

tössä 20 on 3 vihreää LED:iä.

Käynnistä latausvalvontanäyttö 20 painamalla

sen painiketta 19. Noin 5 sekunnin kuluttua la-

tausvalvontanäyttö sammuu itsestään.

Varaustilaa voidaan tarkistaa myös akun olles-

sa irrotettuna.

Jos painiketta 19 painettaessa ei yhtään LED:iä

syty, on akku viallinen, ja se täytyy vaihtaa.

Turvallisuussyistä voidaan akun lataustilan

tarkistus suorittaa vain sähkötyökalun ollessa

pysähdyksissä.

Lataustapahtuman aikana akun 3 vihreää

LED:iä syttyy peräkkäin ja sammuu hetkeksi.

Akku on täysin ladattu, kun 3 vihreää LED:iä

palaa pysyvästi. Noin 5 minuuttia sen jälkeen,

kun akku on täysin ladattu, 3 vihreää LED:iä

sammuu.

Lämpötilavalvonnan näyttö

Punainen lämpötilavalvonnan LED 21 viestit-

tää, että akku tai sähkötyökalun elektroniikka

(asennetulla akulla) ei ole parhaalla lämpötila-

alueella. Tässä tapauksessa sähkötyökalu ei

toimi tai toimii vajaalla teholla.

Akun lämpötilavalvonta

Punainen LED 21 vilkkuu, kin painetaan paini-

ketta 19 tai käynnistyskytkintä 3 (akun ollessa

paikallaan): Akku on käyttölämpötila-alueen

– 10 °C ... +60 °C ulkopuolella.

Yli 70 °C lämpötilassa akku kytkeytyy pois,

kunnes se jälleen saavuttaa optimaalisen läm-

pötila-alueen.

Sähkötyökalun elektroniikan lämpötilaval-

vonta

Punainen LED 21 palaa pysyvästi, kun käyn-

nistyskytkintä 3 painetaan: sähkötyökalun

elektroniikan lämpötila on alle 5 °C tai yli

75 °C.

Yli 90 °C lämpötilassa sähkötyökalun elekt-

roniikka kytkeytyy pois, kunnes se jälleen saa-

vuttaa sallitun lämpötila-alueen.

Vianetsintä

Jos sähkötyökalusi ei toimi moitteettomasti voit seuraavasta taulukosta löytää vikojen oireet,

mahdolliset syyt sekä aputoimenpiteet. Ellet näiden avulla pysty paikallistamaan ja korjaamaan

vikaa, tulee sinun kääntyä huoltokorjaamosi puoleen.

fHuom: Pysäytä puutarhalaite ja irrota akku ennen vianetsintää.

LED-merkkivalo Akun kapasiteetti

3 vihreä LED palaa j

atkuvasti ≥2/3

2 vihreä LED palaa

jatkuvasti ≥1/3

1 vihreä LED palaa

jatkuvasti ≤1/3

1 vihreä LED vilkkuu Varalla

Vian oire Mahdolliset vikalähteet Korjaus

Ketjusaha ei

käynnisty

Ketjujarru on lauennut (kuuluu varoi-

tusmerkkiääni (”piippaus”))

Vedä etukäsisuojus 6 takaisin asen-

toon n

Akun on purkautunut Lataa akku, katso myös akun ”Lataus-

ohjeita”

Akku on asennettu väärin Varmista, että molemmat lukitusvai-

heet ovat lukkiutuneet

Moottorin suojakytkin on lauennut Anna moottorin jäähtyä

Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä

Teräketju ei lii-

Akun on purkautunut Lataa akku, katso myös akun ”Lataus-

ohjeita”

Sähkötyökalu on viallinen Hakeudu asiakaspalveluun

Ketjusaha toimii

ajoittaisesti

Ulkoinen tai sisäinen huono kosketus Käänny Bosch-sopimushuollon puo-

leen

Käynnistyskytkin 3 on viallinen Käänny Bosch-sopimushuollon puoleen

Teräketju on

kuiva

Säiliössä ei ole öljyä Lisää öljyä

Öljysäiliön kannen 4 tuuletusreikä on

tukossa

Puhdista öljysäiliön kansi 4

Öljykanava on tukossa Puhdista öljykanava

OBJ_BUCH-1275-002.book Page 149 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

150 | Suomi

Hoito ja huolto

Huolto ja puhdistus

fHuom! Pysäytä sähkötyökalu ja irrota ak-

ku ennen huolto- ja puhdistustöitä.

Ohje: Suorita seuraavat huoltotoimenpiteet

säännöllisesti, takaaksesi pitkän ja luotetta-

van käyttöajan.

Pidä aina sähkötyökalua ja sähkötyökalun tuu-

letusaukkoja puhtaana, jotta voit työskennellä

hyvin ja turvallisesti.

Tarkista säännöllisesti, ettei ketjusahassa ole

ilmeisiä puutteita, kuten löysä, irronnut tai

vaurioitunut teräketju, irtonainen liitäntä tai

kuluneet tahi vaurioituneet osat.

Tarkista, että suojukset ja suojalaitteet ovat

kunnossa ja oikein asennettu. Suorita mahdol-

liset huolto- ja korjaustyöt ennen käyttöä.

Jos ketjusahassa, huolellisesta valmistukses-

ta ja koestusmenettelystä huolimatta esiintyy

vikaa, tulee korjaus antaa Bosch sopimushuol-

lon tehtäväksi.

Ohje: Tyhjennä ehdottomasti öljysäiliö, ennen

ketjusahan lähettämistä.

Ilmoita ehdottomasti kaikissa kyselyissä ja va-

raosatilauksissa 10-numeroinen tuotenumero,

joka löytyy ketjusahan tyyppikilvestä.

Teräketjun ja laipan vaihto/kääntö

(katso kuvat C1–C3)

Tarkista teräketju ja laippa luvussa ”Teräket-

jun kiristys” selostetulla tavalla.

Laipan ohjausura kuluu ajan mittaan. Käännä

laippa 180° teräketjua vaihdettaessa kulumi-

sen tasaamiseksi; tämä pidentää laipan käyt-

töaikaa.

Tarkista ketjupyörä 28. Jos se suuren kuormi-

tuksen takia on loppuun käytetty tai vaurioitu-

nut, sen tulee vaihtaa huoltokorjaamo.

Teräketjun teroitus

Teräketju voidaan antaa ammattimaisesti te-

roitettavaksi jokaiseen Bosch-sopimushuol-

toon. Voit myös itse teroittaa teräketjua

Bosch ketjun teroituslaitteella tai käyttäen

Dremel-Multi: a ja teroituslisäosaa 1453. Nou-

data laitteen mukana tulevaa teroitusohjetta.

Teräketju ei py-

sähdy

Ketjujarru on viallinen Käänny Bosch-sopimushuollon puo-

leen

Teräketju/laip-

pa on kuuma

Säiliössä ei ole öljyä Lisää öljyä

Öljysäiliön kannen 4 tuuletusreikä on

tukossa

Puhdista öljysäiliön kansi 4

Öljykanava on tukossa Puhdista öljykanava

Ketjun kireys on liian suuri Säädä ketjun kireys

Teräketjun on tylsä Teroita teräketju tai vaihda se uuteen

Ketjusaha nykii,

tärisee tai ei sa-

haa kunnolla

Ketjun kireys on liian pieni Säädä ketjun kireys

Teräketjun on tylsä Teroita teräketju tai vaihda se uuteen

Teräketju on kulunut Vaihda teräketju

Sahanhampaat osoittavat väärään

suuntaan

Asenna teräketju oikeinpäin

Voimakas väri-

nä/melu

Sähkötyökalu on viallinen Hakeudu asiakaspalveluun

Sahausaika lata-

usta kohti on lii-

an lyhyt

Liikaa kitkaa puuttuvan voitelun takia Varmista teräketjun voitelu (katso

kappaletta ”Teräketjun voitelu”)

Teräketju on puhdistettava Puhdista teräketju

Huono sahaustekniikka katso ”Työskentely ketjusahan kans-

sa”

Akku ei ole täydessä latauksessa Lataa akku, katso myös akun ”Lataus-

ohjeita”

Teräketju liik-

kuu hitaasti

Akun on purkautunut Lataa akku, katso myös akun ”Lataus-

ohjeita”

Akku on varastoitu sallitun lämpötila-

alueen ulkopuolella

Anna akun lämmetä huoneenlämpöti-

laan (akun sallitun lämpötila-alueen

0 – 45° puitteessa)

Akun latauksen

merkkivalo 24

palaa pysyvästi

Lataaminen ei

ole mahdollista

Akkua ei ole asennettu tai se on asen-

nettu väärin

Asenna akku latauslaitteeseen oikein

Akun kosketuspinnat ovat likaisia Puhdista akun kosketuspinnat esim.

asentamalla ja irrottamalla akku use-

amman kerran, vaihda tarvittaessa

akku uuteen

Akku on viallinen Vaihda akku uuteen

LED-näytöt 24

tai 25 eivät syty,

kun pistotulppa

on liitetty pisto-

rasiaan

Latauslaitteen verkkopistotulppaa ei

ole liitetty (oikein)

Liitä pistotulppa (kunnolla) pistorasi-

aan

Pistorasia, verkkojohto tai latauslaite

on viallinen

Tarkista verkkojännite, anna Bosch-

sopimushuollon tarkistaa latauslaite

Vian oire Mahdolliset vikalähteet Korjaus

OBJ_BUCH-1275-002.book Page 150 Monday, November 22, 2010 1:10 PM

Suomi | 151

Bosch Power Tools F 016 L70 758 | (22.11.10)

Öljyautomatiikan tarkistus

Automaattisen ketjunvoitelun toiminnan voit

tarkistaa käynnistämällä saha ja pitämällä sen

kärki maassa olevan pahvin tai paperin suun-

nassa. Älä kosketa teräketjulla maata, vaan pi-

dä 20 cm turvaetäisyys. Jos paperiin tulee

kasvava öljyjälki, öljyautomatiikkaa toimii

moitteettomasti. Jos täydestä öljysäiliöstä

huolimatta ei öljyjälkeä näy, tulee lukea lukua

”Vianetsintä” tai kääntyä Bosch-asiakaspalve-

lun puoleen.

Työvaiheen jälkeen/säilytys

Puhdista ketjusahan muovikotelo pehmeällä

harjalla ja puhtaalla rievulla. Älä käytä vettä,

liuotinta tai kiillotusainetta. Poista kaikki lika,

erityisesti moottorin tuuletusaukoista.

Irrota 1 – 3 käyttötunnin jälkeen suojus 13,

laippa 10 ja teräketju 11 ja puhdista ne harjan

avulla.

Poista harjalla kaikki lika suojuksen 13 alta,

ketjupyörästä 28 ja laipan kiinnityspinnoista.

Puhdista öljysuutin 31 puhtaalla rievulla.

Jos ketjusaha tullaan varastoimaan pidemmän

aikaa, tulee teräketju 11 ja laippa 10 puhdis-

taa.

Säilytä ketjusaha varmassa, kuivassa paikas-

sa, lasten ulottumattomissa.

Älä koskaan aseta mitään muita esineitä säh-

kötyökalun päälle.

Tarkista, että aina asetat sahan pois vaaka-

asentoon, öljysäiliön kansi 4 ylöspäin.

Jos saha säilytetään myyntipakkauksessa, on

öljysäiliö tyhjennettävä kokonaan.

Lisätarvikkeet

Teräketju

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Muut tarvikkeet

Teräketjuöljy, 1 litra . . . . . . . . 2 607 000 181

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa

sekä varaosia koskeviin kysymyksiin. Räjäh-

dyspiirustuksia ja tietoja varaosista löydät

myös osoitteesta:

www.bosch-garden.com

Bosch-asiakasneuvonta auttaa mielellään si-

nua tuotteiden ja lisätarvikkeiden ostoa, käyt-

töä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: +358 (10) 480 8363

Faksi: +358 (09) 870 2318

www.bosch.fi

Kuljetus

Lähetä akkuja ainoastaan, jos kotelo on vauri-

oitumaton. Teippaa avoimet liittimet ja pak-

kaa akku niin, että se ei pääse liikkumaan pak-

kauksessa.

Litiumioniakkuja lähetettäessä saattaa olla

tunnistusvelvollisuus, ota huomioon kansalli-

set määräykset.

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tu-

lee toimittaa ympäristöystävälliseen uusio-

käyttöön.

Älä heitä sähkötyökaluja tai akkuja/paristoja

talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin

2002/96/EY mukaan käyttökel-

vottomat sähkötyökalut ja eu-

rooppalaisen direktiivin

2006/66/EY mukaan vialliset tai

loppuun käytetyt akut/paristot

täytyy kerätä erikseen ja toimittaa ympäris-

töystävälliseen kierrätykseen.

Akut/paristot:

Li-ioni:

Katso ohjeita kappaleessa

”Kuljetus”, sivu 151.

Oikeus teknisiin muutoksiin pidätetään.

OBJ_BUCH-1275-002.book Page 151 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

152 | Eλληνικά

Υποδείξεις ασφαλείας

Ερμηνεία των εικονοσυμβόλων

Διαβάστε όλες τις οδηγίες

χειρισμού.

Μην χρησιμοποιείτε το

μηχάνημα όταν βρέχει και μην

το εκθέτετε στη βροχή.

Να αφαιρείτε την μπαταρία

από το μηχάνημα όταν

πρόκειται να το καθαρίσετε, να

το ρυθμίσετε ή σε περίπτωση

που πρέπει να το αφήσετε για

λίγο χρόνο ανεπιτήρητο.

Φοράτε προστατευτικά γυαλιά.

Να φοράτε ωτασπίδες.

Πριν από κάθε εργασία

ρύθμισης ή συντήρησης καθώς

και όταν χαλάσει ή κοπεί το

ηλεκτρικό καλώδιο να βγάζετε

αμέσως το φις από την πρίζα.

Το δραστικό φρένο ασφαλείας

για προστασία από κλότσημα

και το φρένο επιτάχυνσης

πέδησης ακινητοποιούν την

αλυσίδα σε ελάχιστο χρόνο.

Γενικές υποδείξεις ασφαλείας για

ηλεκτρικά εργαλεία

Διαβάστε όλες τις

υποδείξεις ασφαλείας

και τις οδηγίες. Αμέλειες κατά την τήρηση των

υποδείξεων ασφαλείας και των οδηγιών μπορεί

να προκαλέσουν ηλεκτροπληξία, πυρκαγιά

ή/και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές

υποδείξεις και οδηγίες για κάθε μελλοντική

χρήση.

Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμο-

ποιείται στις προειδοποιητικές υποδείξεις ανα-

φέρεται σε ηλεκτρικά εργαλεία που τροφοδο-

τούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό

καλώδιο) καθώς και σε ηλεκτρικά εργαλεία

που τροφοδοτούνται από μπαταρία (χωρίς

ηλεκτρικό καλώδιο).

1) Ασφάλεια στο χώρο εργασίας

a) Διατηρείτε τον τομέα που εργάζεσθε

καθαρό και καλά φωτισμένο. Αταξία ή

σκοτεινές περιοχές εργασίας μπορεί να

οδηγήσουν σε ατυχήματα.

b) Μην εργάζεσθε με το ηλεκτρικό εργα-

λείο σε περιβάλλον όπου υπάρχει

κίνδυνος έκρηξης, στο οποίο υπάρχουν

εύφλεκτα υγρά, αέρια ή σκόνες. Τα

ηλεκτρικά εργαλεία δημιουργούν

σπινθηρισμό ο οποίος μπορεί να

αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

c) Όταν χρησιμοποιείτε το ηλεκτρικό

εργαλείο κρατάτε μακριά απ’ αυτό τα

παιδιά κι άλλα τυχόν παρευρισκόμενα

άτομα. Σε περίπτωση απόσπασης της

προσοχής σας μπορεί να χάσετε τον

έλεγχο του μηχανήματος.

2) Ηλεκτρική ασφάλεια

a) Το φις του ηλεκτρικού εργαλείου

πρέπει να ταιριάζει στην πρίζα. Δεν

επιτρέπεται με κανέναν τρόπο η

μετατροπή του φις. Μη χρησιμοποιείτε

προσαρμοστικά φις σε συνδυασμό με

γειωμένα ηλεκτρικά εργαλεία.

Αμεταποίητα φις και κατάλληλες πρίζες

μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαφή του σώματός

σας με γειωμένες επιφάνειες όπως

σωλήνες, θερμαντικά σώματα

(καλοριφέρ), κουζίνες ή ψυγεία. Όταν

το σώμα σας είναι γειωμένο αυξάνεται ο

κίνδυνος ηλεκτροπληξίας.

c) Μην εκθέτετε τα μηχανήματα στη

βροχή ή την υγρασία. Η διείσδυση

νερού σ’ ένα ηλεκτρικό εργαλείο

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μη χρησιμοποιείτε το ηλεκτρικό

καλώδιο για να μεταφέρετε ή να

αναρτήσετε το ηλεκτρικό εργαλείο, ή

για να βγάλετε το φις από την πρίζα.

Κρατάτε το ηλεκτρικό καλώδιο μακριά

από υπερβολικές θερμοκρασίες,

κοφτερές ακμές και/ή από κινητά

εξαρτήματα. Τυχόν χαλασμένα ή

περιπλεγμένα ηλεκτρικά καλώδια αυξά-

νουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν εργάζεσθε μ’ ένα ηλεκτρικό

εργαλείο στο ύπαιθρο να

χρησιμοποιείτε καλώδια επιμήκυνσης

(μπαλαντέζες) που είναι κατάλληλα

και για χρήση στο ύπαιθρο. Ηχρήση

καλωδίων επιμήκυνσης κατάλληλων για

υπαίθριους χώρους ελαττώνει τον

κίνδυνο ηλεκτροπληξίας.

f) Όταν η χρήση του ηλεκτρικού

εργαλείου σε υγρό περιβάλλον είναι

αναπόφευκτη, τότε χρησιμοποιήστε

έναν προστατευτικό διακόπτη

διαρροής (διακόπτη FI). Ηχρήση ενός

προστατευτικού διακόπτη διαρροής

ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Ασφάλεια προσώπων

a) Να είστε πάντοτε

προσεκτικός/προσεκτική, να δίνετε

προσοχή στην εργασία που κάνετε και

να χειρίζεστε το μηχάνημα με

περίσκεψη. Μη χρησιμοποιήσετε ένα

ηλεκτρικό εργαλείο όταν είστε κου-

ρασμένος/κουρασμένη ή όταν

βρίσκεστε υπό την επήρεια

ναρκωτικών, οινοπνεύματος ή

φαρμάκων. Μια στιγμιαία απροσεξία

κατά το χειρισμό του ηλεκτρικού

εργαλείου μπορεί να οδηγήσει σε σοβα-

ρούς τραυματισμούς.

b) Φοράτε έναν κατάλληλο για σας προ-

στατευτικό εξοπλισμό και πάντοτε

προστατευτικά γυαλιά. Όταν φοράτε

έναν κατάλληλο προστατευτικό

εξοπλισμό όπως μάσκα προστασίας από

σκόνη, αντιολισθητικά υποδήματα

ασφαλείας, προστατευτικό κράνος ή

ωτασπίδες, ανάλογα με το εκάστοτε

εργαλείο και τη χρήση του, ελαττώνεται

ο κίνδυνος τραυματισμών.

OBJ_BUCH-1275-002.book Page 152 Monday, November 22, 2010 1:10 PM

Eλληνικά | 153

Bosch Power Tools F 016 L70 758 | (22.11.10)

c) Αποφεύγετε την αθέλητη εκκίνηση.

Βεβαιωθείτε ότι το ηλεκτρικό

εργαλείο έχει αποζευχτεί πριν το

συνδέσετε με το ηλεκτρικό δίκτυο ή με

την μπαταρία καθώς και πριν το

παραλάβετε ή το μεταφέρετε. Όταν

μεταφέρετε το ηλεκτρικό εργαλείο

έχοντας το δάχτυλό σας στο διακόπτη ή

όταν συνδέσετε το μηχάνημα με την

πηγή ρεύματος όταν αυτό είναι ακόμη

στη θέση ΟΝ, τότε δημιουργείται

κίνδυνος τραυματισμών.

d) Αφαιρείτε από τα ηλεκτρικά εργαλεία

τυχόν συναρμολογημένα εργαλεία

ρύθμισης ή κλειδιά πριν θέσετε το

ηλεκτρικό εργαλείο σε λειτουργία. Ένα

εργαλείο ή κλειδί συναρμολογημένο σ’

ένα περιστρεφόμενο τμήμα ενός

μηχανήματος μπορεί να οδηγήσει σε

τραυματισμούς.

e) Μην υπερεκτιμάτε τον εαυτό σας.

Φροντίζετε για την ασφαλή στάση του

σώματός σας και διατηρείτε πάντοτε

την ισορροπία σας. Έτσι μπορείτε να

ελέγξετε καλύτερα το μηχάνημα σε

περιπτώσεις απροσδόκητων

περιστάσεων.

f) Φοράτε κατάλληλα ενδύματα. Μη

φοράτε φαρδιά ρούχα ή κοσμήματα.

Κρατάτε τα μαλλιά σας, τα ρούχα σας

και τα γάντια σας μακριά από

κινούμενα εξαρτήματα. Χαλαρή

ενδυμασία, κοσμήματα ή μακριά μαλλιά

μπορεί να εμπλακούν στα κινούμενα

εξαρτήματα.

g) Όταν υπάρχει η δυνατότητα συναρμο-

λόγησης διατάξεων αναρρόφησης ή

συλλογής σκόνης, βεβαιωθείτε ότι

αυτές είναι συνδεμένες με το

μηχάνημα καθώς και ότι

χρησιμοποιούνται σωστά. Η χρήση μιας

αναρρόφησης σκόνης μπορεί να ελατ-

τώσει τον κίνδυνο που προκαλείται από

τη σκόνη.

4) Επιμελής χειρισμός και χρήση

ηλεκτρικών εργαλείων

a) Μην υπερφορτώνετε το μηχάνημα.

Χρησιμοποιείτε για την εκάστοτε εργα-

σία το ηλεκτρικό εργαλείο που προορί-

ζεται γι’ αυτήν. Με το κατάλληλο ηλεκ-

τρικό εργαλείο εργάζεστε καλύτερα και

ασφαλέστερα στην αναφερόμενη

περιοχή ισχύος.

b) Μη χρησιμοποιήσετε ποτέ ένα

μηχάνημα που έχει χαλασμένο

διακόπτη. Ένα ηλεκτρικό εργαλείο που

δεν μπορείτε πλέον να το θέσετε σε

λειτουργία και/ή εκτός λειτουργίας είναι

επικίνδυνο και πρέπει να επισκευαστεί.

c) Βγάλτε το φις από την πρίζα και/ή

αφαιρέστε την μπαταρία πριν

διεξάγετε στο μηχάνημα μια

οποιαδήποτε εργασία ρύθμισης, πριν

αλλάξετε ένα εξάρτημα ή όταν

πρόκειται να διαφυλάξετε/να απο-

θηκεύσετε το μηχάνημα. Αυτά τα προ-

ληπτικά μέτρα ασφαλείας μειώνουν τον

κίνδυνο από τυχόν αθέλητη εκκίνηση

του ηλεκτρικού εργαλείου.

d) Διαφυλάγετε τα ηλεκτρικά εργαλεία

που δε χρησιμοποιείτε μακριά από

παιδιά. Μην επιτρέψετε τη χρήση του

μηχανήματος σε άτομα που δεν είναι

εξοικειωμένα μ’ αυτό ή δεν έχουν

διαβάσει τις παρούσες οδηγίες. Τα

ηλεκτρικά εργαλεία είναι επικίνδυνα

όταν χρησιμοποιούνται από άπειρα

πρόσωπα.

e) Να περιποιείστε προσεκτικά το

ηλεκτρικό εργαλείο. Ελέγχετε, αν τα

κινούμενα εξαρτήματα λειτουργούν

άψογα, χωρίς να μπλοκάρουν, ή μήπως

έχουν σπάσει ή φθαρεί τυχόν

εξαρτήματα τα οποία επηρεάζουν τον

τρόπο λειτουργίας του ηλεκτρικού

εργαλείου. Δώστε αυτά τα χαλασμένα

εξαρτήματα για επισκευή πριν τα

ξαναχρησιμοποιήσετε. Η κακή

συντήρηση των ηλεκτρικών εργαλείων

αποτελεί αιτία πολλών ατυχημάτων.

f) Διατηρείτε τα εργαλεία κοπής

κοφτερά και καθαρά. Προσεκτικά

συντηρημένα κοπτικά εργαλεία

σφηνώνουν δυσκολότερα και

οδηγούνται ευκολότερα.

g) Χρησιμοποιείτε τα ηλεκτρικά

εργαλεία, εξαρτήματα, παρελκόμενα

εργαλεία κτλ. σύμφωνα με τις

παρούσες οδηγίες. Λαμβάνετε επίσης

υπόψη σας τις εκάστοτε συνθήκες και

την υπό εκτέλεση εργασία. Η

χρησιμοποίηση των ηλεκτρικών εργα-

λείων για εργασίες που δεν

προβλέπονται γι’ αυτά μπορεί να

δημιουργήσει επικίνδυνες καταστάσεις.

5) Προσεκτικός χειρισμός και χρήση

εργαλείων μπαταρίας

a) Φορτίζετε τις μπαταρίες μόνο με φορ-

τιστές που προτείνονται από τον κατα-

σκευαστή. Ένας φορτιστής που είναι

κατάλληλος μόνο για ένα συγκεκριμένο

τύπο μπαταριών δημιουργεί κίνδυνο

πυρκαγιάς όταν χρησιμοποιηθεί για

άλλες μπαταρίες.

b) Χρησιμοποιείτε στα ηλεκτρικά

εργαλεία μόνο μπαταρίες που

προορίζονται γι’ αυτά. Η χρήση άλλων

μπαταριών μπορεί να οδηγήσει σε

τραυματισμούς και να δημιουργήσει

κίνδυνο πυρκαγιάς.

c) Κρατάτε τις μπαταρίες που δε χρησιμο-

ποιείτε μακριά από συνδετήρες

χαρτιών, νομίσματα, κλειδιά, καρφιά,

βίδες κι άλλα μικρά μεταλλικά

αντικείμενα που μπορούν να

βραχυκυκλώσουν τις επαφές της

μπαταρίας. Ένα βραχυκύκλωμα των

επαφών της μπαταρίας μπορεί να προκα-

λέσει τραυματισμούς ή φωτιά.

d) Μια τυχόν εσφαλμένη χρήση μπορεί

να οδηγήσει σε διαρροή υγρών από την

μπαταρία. Αποφεύγετε κάθε επαφή μ’

αυτά. Σε περίπτωση τυχαίας επαφής

ξεπλύνετε καλά με νερό. Σε περίπτωση

που τα υγρά θα έρθουν σε επαφή με τα

μάτια, πρέπει να ζητήσετε επίσης και

ιατρική βοήθεια. Διαρρέοντα υγρά

μπαταρίας μπορεί να οδηγήσουν σε

ερεθισμούς του δέρματος ή σε

εγκαύματα.

OBJ_BUCH-1275-002.book Page 153 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

154 | Eλληνικά

6) Service

a) Δώστε το ηλεκτρικό εργαλείο σας για

επισκευή από άριστα εκπαιδευμένο

προσωπικό και με γνήσια

ανταλλακτικά. Έτσι εξασφαλίζετε τη

διατήρηση της ασφάλειας του

μηχανήματος.

Υποδείξεις ασφαλείας για

αλυσοπρίονα

fΌταν το πριόνι λειτουργεί να κρατάτε όλα

τα μέρη του σώματός σας μακριά από την

αλυσίδα του πριονιού. Πριν θέσετε το

αλυσοπρίονο σε λειτουργία να

βεβαιώνεστε ότι η αλυσίδα του πριονιού

δεν αγγίζει πουθενά. Όταν εργάζεστε με το

αλυσοπρίονο μια και μόνη στιγμή

απροσεξίας μπορεί να γίνει αιτία να

εμπλακούν τα ρούχα σας ή/και μέρη του

σώματός σας στο αλυσοπρίονο.

fΝα πιάνετε το ηλεκτρικό εργαλείο μόνο

από τις μονωμένες επιφάνειες πιασίματος

επειδή η αλυσίδα κοπής μπορεί να έρθει

σε επαφή με μη ορατούς ηλεκτροφόρους

αγωγούς. Η επαφή της αλυσίδας κοπής με

έναν ηλεκτροφόρο αγωγό μπορεί να θέσει

τα μεταλλικά μέρη της συσκευής επίσης υπό

τάση και να προκαλέσει έτσι

ηλεκτροπληξία.

fΝα κρατάτε το αλυσοπρίονο πάντοτε με το

δεξί χέρι από την πισινή και με το

αριστερό χέρι από την μπροστινή λαβή.

Το κράτημα του αλυσοπρίονου έχοντας

διαφορετική στάση εργασίας αυξάνει τον

κίνδυνο τραυματισμών και δεν επιτρέπεται

να εφαρμόζεται.

fΝα φοράτε προστατευτικά γυαλιά και

ωτασπίδες. Σας συμβουλεύουμε να

φοράτε επίσης και προστατευτικό

εξοπλισμό για το κεφάλι, τα χέρια, τα

σκέλη και τα πόδια. Η κατάλληλη

προστατευτική ενδυμασία μειώνει τον

κίνδυνο τραυματισμών από ανεξέλεγκτα

εκσφενδονιζόμενα υλικά κοπής καθώς και

από τυχόν αθέλητη επαφή με τη αλυσίδα

κοπής.

fΝα μην εργάζεστε με το αλυσοπρίονο

ανεβασμένος/ανεβασμένη σε ένα δέντρο.

Κατά την εργασία με το αλυσοπρίονο επάνω

σε ένα δένδρο υπάρχει κίνδυνος

τραυματισμών.

fΝα φροντίζετε πάντοτε για τη σταθερή

στάση του σώματός σας και να εργάζεστε

με το αλυσοπρίονο μόνο όταν πατάτε

επάνω σε μια σταθερή, ασφαλή και

επίπεδη επιφάνεια. Γλιστερές ή/και

ασταθείς επιφάνειες, π.χ. επάνω σε μια

σκάλα, μπορεί να γίνουν αιτία να χάσετε την

ισορροπία σας ή/και τον έλεγχο του

αλυσοπρίονου.

fΌταν κόβετε ένα κλαδί που βρίσκεται υπό

τάση πρέπει να υπολογίζετε ότι αυτό

μπορεί να τιναχτεί πάλι προς τα πίσω.

Όταν η τάση που περικλείεται στις ίνες του

ξύλου αποδεσμευθεί, τότε το υπό τάση

ευρισκόμενο κλαδί μπορεί να χτυπήσει με

ορμή το χειριστή ή αυτός να χάσει τον

έλεγχο του αλυσοπρίονου.

fΝα είστε ιδιαίτερα προσεκτικός/

προσεκτική όταν κόβετε θάμνους ή μικρά

δέντρα. Το λεπτό υλικό μπορεί να εμπλακεί

στην αλυσίδα του πριονιού και ακολούθως

να σας χτυπήσει ή να σας κάνει να χάσετε

την ισορροπία σας.

fΝα μεταφέρετε το αλυσοπρίονο πάντοτε

όταν αυτό βρίσκεται εκτός λειτουργίας

κρατώντας το από την μπροστινή λαβή και

με την αλυσίδα του πριονιού να δείχνει

μακριά από το σώμα σας. Να τοποθετείτε

στο αλυσοπρίονο πάντοτε το

προστατευτικό κάλυμμα πριν το

μεταφέρετε και/ή πριν το διαφυλάξετε/

αποθηκεύσετε. Όταν χειρίζεστε το

αλυσοπρίονο προσεκτικά ελαττώνεται η

πιθανότητα να έρθετε σε επαφή με την

κινούμενη αλυσίδα κοπής.

fΝα τηρείτε τις οδηγίες για τη λίπανση, το

τέντωμα της αλυσίδας καθώς και για την

αλλαγή εξαρτημάτων. Μια αντικανονικά

τεντωμένη ή λαδωμένη αλυσίδα μπορεί ή να

σας ξεφύγει ή να αυξήσει τον κίνδυνο

κλοτσήματος.

fΝα διατηρείτε τις λαβές στεγνές, καθαρές

και χωρίς λάδια ή λίπη. Λιπώδεις,

λαδωμένες λαβές είναι γλιστερές και

οδηγούν στην απώλεια του ελέγχου.

fΝα κόβετε μόνο ξύλα. Να μην

χρησιμοποιείτε το αλυσοπρίονο για

εργασίες που αυτό δεν προορίζεται.

Παράδειγμα: Να μην κόβετε πλαστικά,

τοίχους ή δομικά υλικά που δεν είναι από

ξύλο. Η χρήση του αλυσοπρίονου για

εργασίες που αυτό δεν προορίζεται μπορεί

να δημιουργήσει επικίνδυνες καταστάσεις.

Αιτίες και αποφυγή ενός κλοτσήματος:

– Ένα κλότσημα μπορεί να εμφανιστεί όταν η

αιχμή της ράγας οδήγησης έρθει σε επαφή με

ένα αντικείμενο ή όταν το ξύλο λυγίσει και η

αλυσίδα του πριονιού σφηνώσει στην τομή.

– Μια επαφή με την αιχμή της ράγας μπορεί,

σε ορισμένες περιπτώσεις, να προκαλέσει μια

αναπάντεχη, προς τα πίσω κατευθυνόμενη

αντίδραση, κατά τη διάρκεια της οποίας η ράγα

οδήγησης κινείται απότομα προς τα επάνω με

φορά προς το χρήστη.

– Το σφήνωμα της αλυσίδας του πριονιού στην

άνω ακμή της ράγας οδήγησης μπορεί να

γυρίσει τη ράγα προς τα πίσω με ορμή και με

φορά προς το χρήστη.

– Κάθε μια από τις παραπάνω αντιδράσεις

μπορεί να σας κάνει να χάσετε τον έλεγχο του

πριονιού και ενδεχομένως να τραυματιστείτε

σοβαρά. Γι’ αυτό να μην βασίζεστε μόνο στις

διατάξεις προστασίας με τις οποίες είναι

εξοπλισμένο το αλυσοπρίονο. Σαν χρήστης

ενός αλυσοπρίονου θα πρέπει να λαμβάνετε

διάφορα μέτρα για να μπορείτε να εργάζεστε

χωρίς ατυχήματα και τραυματισμούς.

Το κλότσημα είναι η συνέπεια ενός

λανθασμένου ή ελλιπούς χειρισμού του

ηλεκτρικού εργαλείου. Μπορείτε να το

αποφύγετε όταν πάρετε τα κατάλληλα

προφυλακτικά μέτρα, όπως αυτά

περιγράφονται παρακάτω:

fΝα κρατάτε το αλυσοπρίονο πάντοτε και

με τα δυο σας χέρια σφίγγοντας τις λαβές

του αλυσοπρίονου με τα δάχτυλά σας και

τους αντίχειρές σας. Να παίρνετε με το

σώμα σας και τα μπράτσα σας θέσεις στις

οποίες θα μπορέσετε να αντισταθείτε με

επιτυχία σε ενδεχόμενα κλοτσήματα.

OBJ_BUCH-1275-002.book Page 154 Monday, November 22, 2010 1:10 PM

Eλληνικά | 155

Bosch Power Tools F 016 L70 758 | (22.11.10)

Όταν λαμβάνονται κατάλληλα μέτρα, τότε ο

χειριστής είναι σε θέση να ανταπεξέλθει

στις αντιδραστικές δυνάμεις. Να μην

αφήσετε ποτέ να ξεφύγει το αλυσοπρίονο

από τα χέρια σας.

fΝα αποφεύγετε τις αφύσικες θέσεις του

σώματός σας και να μην κόβετε σε ύψος

μεγαλύτερο από το ύφος των ώμων σας.

Έτσι αποφεύγετε μια τυχόν αθέλητη επαφή

με την αιχμή της ράγας και παράλληλα είστε

σε θέση να ελέγξετε καλύτερα το

αλυσοπρίονο όταν εμφανιστούν τυχόν

απροσδόκητες καταστάσεις.

fΝα αντικαθιστάτε τις ράγες και τις

αλυσίδες κοπής μόνο με προϊόντα που

προβλέπει ο κατασκευαστής. Εσφαλμένες

ράγες και αλυσίδες κοπής μπορεί να

οδηγήσουν σε σπάσιμο της αλυσίδας ή να

προκαλέσουν κλότσημα.

fΌταν τροχίζετε και συντηρείτε την

αλυσίδα του πριονιού να τηρείτε πάντοτε

τις οδηγίες του κατασκευαστή. Πολύ

χαμηλοί περιοριστές βάθους αυξάνουν τον

κίνδυνο κλοτσήματος.

Συμπληρωματικές προειδοποιητικές

υποδείξεις

fΣας συμβουλεύουμε, πριν την πρώτη χρήση

του αλυσοπρίονου, να εκπαιδευτεί ο

χρήστης στο χειρισμό του καθώς και στην

επιλογή κατάλληλου προστατευτικού

εξοπλισμού από έναν έμπειρο ειδικό, βάσει

πρακτικών παραδειγμάτων. Σαν πρώτη

άσκηση να επιλεχθεί το πριόνισμα ενός

κορμού δέντρου επάνω σε ένα έδρανο

κοπής ή μια κατάλληλη βάση.

fΑυτό το μηχάνημα δεν προορίζεται για να το

χειρίζονται άτομα (συμπεριλαμβανομένων

και παιδιών) με περιορισμένες ψυχικές,

νοητικές ή πνευματικές ικανότητες ή με

ελλιπή σχετική πείρα και/ή ελλιπείς

γνώσεις, εκτός αν θα επιτηρούνται από ένα

αρμόδιο για την ασφάλειά τους άτομο ή θα

λαμβάνουν από αυτό οδηγίες, πως πρέπει

να χειρίζονται το μηχάνημα.

Τα παιδιά πρέπει να επιτηρούνται για να

εξασφαλιστεί ότι δεν θα παίξουν με το

μηχάνημα.

fΠαιδιά και έφηβοι, με εξαίρεση των

καταρτιζομένων άνω των 16 ετών υπό

επιτήρηση, δεν επιτρέπεται να χειρίζονται

το αλυσοπρίονο. Το ίδιο ισχύει για άτομα

που δεν γνωρίζουν επαρκώς το χειρισμό

του αλυσοπρίονου. Οι οδηγίες χρήσης θα

πρέπει να είναι πάντοτε προσιτές. Δεν

επιτρέπεται ο χειρισμός του αλυσοπρίονου

από κουρασμένα ή από άτομα σωματικώς

μη ανθεκτικά.

fΌταν εργάζεσθε να κρατάτε το ηλεκτρικό

εργαλείο καλά και με τα δυο σας χέρια και

να φροντίζετε για την ασφαλή θέση του

σώματός σας. Το ηλεκτρικό εργαλείο

οδηγείται ασφαλέστερα όταν το κρατάτε και

με τα δυο σας χέρια.

fΠριν αρχίσετε την εργασία σας με το

μηχάνημα βεβαιωθείτε ότι έχουν

συναρμολογηθεί όλες οι προστατευτικές

διατάξεις και λαβές. Μην προσπαθήσετε

ποτέ να θέσετε σε λειτουργία ένα μηχάνημα

που δεν είναι τελείως συναρμολογημένο

ή/και δεν εκπληρώνει τις εγκριμένες

προδιαγραφές.

fΠριν αποθέσετε το ηλεκτρικό εργαλείο

περιμένετε πρώτα να σταματήσει εντελώς

να κινείται.

fΜην ανοίγετε την μπαταρία. Υπάρχει

κίνδυνος βραχυκυκλώματος.

Να προστατεύετε την μπαταρία από

υπερβολικές θερμοκρασίες, π. χ.

ακόμη και από συνεχή ηλιακή

ακτινοβολία, φωτιά, νερό και

υγρασία. Υπάρχει κίνδυνος έκρηξης.

fΣε περίπτωση βλάβης ή/και

αντικανονικής χρήσης της μπαταρίας

μπορεί να εξέλθουν αναθυμιάσεις από την

μπαταρία. Αφήστε να μπει φρέσκος αέρας

και επισκεφτείτε ένα γιατρό αν

αισθανθείτε ενοχλήσεις. Οι αναθυμιάσεις

μπορεί να ερεθίσουν τις αναπνευστικές

οδούς.

fΌταν η μπαταρία είναι χαλασμένη μπορεί

να εκρεύσουν υγρά και να υγράνουν τα

γειτονικά αντικείμενα. Να ελέγχετε τα

σχετικά εξαρτήματα. Να καθαρίζετε τα

εξαρτήματα αυτά και, αν χρειαστεί, να τα

αντικαθιστάτε.

fΝα χρησιμοποιείτε την μπαταρία μόνο σε

συνδυασμό με το ηλεκτρικό εργαλείο σας

από την Bosch. Μόνο έτσι προστατεύεται η

μπαταρία από μια τυχόν επικίνδυνη

υπερφόρτιση.

fΝα χρησιμοποιείτε μόνο γνήσιες

μπαταρίες της Bosch με την τάση που

αναφέρεται στην πινακίδα κατασκευαστή.

Σε περίπτωση που χρησιμοποιήσετε άλλες

μπαταρίες, π. χ. απομιμήσεις,

ανακαινισμένες μπαταρίες ή μπαταρίες

άλλων κατασκευαστών υπάρχει κίνδυνος

τραυματισμών καθώς και υλικών ζημιών

από εκρηγνυόμενες μπαταρίες.

Υποδείξεις ασφαλείας για φορτιστές

Μην εκθέτετε τη συσκευή στη

βροχή και την υγρασία. Η διείσδυση

νερού σ’ ένα φορτιστή αυξάνει τον

κίνδυνο ηλεκτροπληξίας.

fΜη φορτίζετε ξένες μπαταρίες. Ο

φορτιστής προορίζεται μόνο για τη φόρτιση

μπαταριών ιόντων λιθίου της Bosch με τις

τάσεις που αναφέρονται στα Τεχνικά

Χαρακτηριστικά. Διαφορετικά υπάρχει

κίνδυνος έκρηξης και πυρκαγιάς.

fΔιατηρείτε το φορτιστή καθαρό. Η

ρύπανση της συσκευής δημιουργεί κίνδυνο

ηλεκτροπληξίας.

fΕλέγχετε πριν από κάθε χρήση το

φορτιστή, το ηλεκτρικό καλώδιο και το

φις. Μη χρησιμοποιήσετε το φορτιστή σε

περίπτωση που θα εξακριβώσετε κάποιες

βλάβες ή ζημιές. Μην ανοίξετε ο ίδιος/η

ίδια το φορτιστή αλλά δώστε τον

οπωσδήποτε σε ειδικά εκπαιδευμένο

τεχνικό προσωπικό για να τον

επισκευάσει με γνήσια εξαρτήματα.

Χαλασμένοι φορτιστές, καλώδια και φις

αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

fΜην αφήσετε το φορτιστή να

λειτουργήσει επάνω σε μια εύφλεκτη

επιφάνεια (π.χ. χαρτί, υφάσματα κτλ.) ή

μέσα σε εύφλεκτο περιβάλλον.

Δημιουργείται κίνδυνος πυρκαγιάς εξαιτίας

της θέρμανσης του φορτιστή.

OBJ_BUCH-1275-002.book Page 155 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

156 | Eλληνικά

fΝα επιτηρείτε τα παιδιά και να φροντίζετε

οπωσδήποτε να μην παίζουν με το

φορτιστή.

fΠαιδιά και πρόσωπα με νοητικές ή

φυσικές ανεπάρκειες επιτρέπεται να

χρησιμοποιήσουν το φορτιστή μόνο υπό

επιτήρηση ή όταν προηγουμένως έχουν

ενημερωθεί για τη χρήση τους. Μια

επιμελής ενημέρωση περιορίζει τον κίνδυνο

εσφαλμένων χειρισμών και τραυματισμών.

Περιγραφή λειτουργίας

Διαβάστε όλες τις υποδείξεις

ασφαλείας και τις οδηγίες.

Αμέλειες κατά την τήρηση των

υποδείξεων ασφαλείας και των

οδηγιών μπορεί να προκαλέσουν

ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς

τραυματισμούς.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται για την

κοπή ξύλων, π.χ. καδρονιών, σανίδων,

κλαδιών, κορμών δένδρων κτλ. καθώς και για

το κόψιμο δένδρων. Για χρήση μόνο για κοπές

κατά μήκος των ινών (των νερών) του ξύλου ή

εγκάρσια προς αυτές.

Αυτό το ηλεκτρικό εργαλείο δεν είναι

κατάλληλο για την κοπή ορυκτών υλικών.

Περιεχόμενο συσκευασίας

Βγάλτε το ηλεκτρικό εργαλείο από τη

συσκευασία και ελέγξτε αν τα εξαρτήματα που

ακολουθούν είναι όλα εντάξει:

–Αλυσοπρίονο

–Καλύπτρα

–Αλυσίδα κοπής

–Σπάθα

–Προστασία αλυσίδας

–Σακούλα με λάδι

–Οδηγίες χειρισμού

Η μπαταρία και ο φορτιστής συνοδεύουν

ορισμένες εκδόσεις του μηχανήματος κήπου.

Σε περίπτωση που λείπουν ή έχουν υποστεί

ζημιά κάποια εξαρτήματα, τότε σας

παρακαλούμε να απευθυνθείτε στον έμπορά

σας.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων

αναφέρεται στην απεικόνιση του ηλεκτρικού

εργαλείου στη σελίδα γραφικών.

1Πίσω λαβή

2Αποκλεισμός αθέλητης ζεύξης για

διακόπτη ON/OFF

3Διακόπτης ON/OFF

4Πώμα δοχείου λαδιού

5Μπροστινή λαβή

6Ενεργοποίηση δραστικού φρένου

ασφαλείας (προστασία χεριού)

7Ένδειξη στάθμης λαδιού

8Γάντζος στερέωσης

9Προστατευτικό κάλυμμα αλυσίδας

10 Σπάθα

11 Αλυσίδα κοπής

12 Λαβή σύσφιξης

13 Καλύπτρα

14 Έξοδος αερισμού

15 Λαβή τεντώματος αλυσίδας

16 Αριθμός σειράς

17 Μπαταρία

18 Πλήκτρο απομανδάλωσης μπαταρίας

19 Πλήκτρο για ένδειξη της κατάστασης

φόρτισης

20 Ένδειξη κατάστασης φόρτισης

21 Ένδειξη επιτήρησης θερμοκρασίας

22 Κανάλι φόρτισης

23 Φορτιστής

24 Κόκκινη ένδειξη με φωτοδίοδο στο

φορτιστή

25 Πράσινη ένδειξη με φωτοδίοδο στο

φορτιστή

26 Φις δικτύου **

27 Σύμβολο διεύθυνσης κίνησης και φοράς

κοπής

28 Τροχός αλυσίδας

29 Πίρος στερέωσης

30 Πίρος τεντώματος αλυσίδας

31 Ακροφύσιο λαδιού

32 Έλασμα οδήγησης σπάθας

33 Πίρος σύλληψης αλυσίδας

34 Είσοδος αερισμού

** ανάλογα με την εκάστοτε χώρα

Εξαρτήματα που απεικονίζονται ή περιγράφονται

δεν περιέχονται στη στάνταρ συσκευασία. Για τον

πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα

εξαρτημάτων.

OBJ_BUCH-1275-002.book Page 156 Monday, November 22, 2010 1:10 PM

Eλληνικά | 157

Bosch Power Tools F 016 L70 758 | (22.11.10)

Τεχνικά χαρακτηριστικά

Πληροφορίες για θόρυβο και δονήσεις

Οι τιμές μέτρησης του θορύβου

εξακριβώθηκαν κατά 2000/14/EΚ.

Η χαρακτηριστική στάθμη θορύβου του

ηλεκτρικού εργαλείου εξακριβώθηκε

σύμφωνα με την καμπύλη Α και ανέρχεται σε:

Στάθμη ακουστικής πίεσης 74 dB(A). Στάθμη

ακουστικής ισχύος 94 dB(A). Ανασφάλεια

μέτρησης K=3 dB.

Φοράτε ωτασπίδες!

Οι ολικές τιμές κραδασμών (άθροισμα ανυσμά-

των τριών διευθύνσεων) εξακριβώθηκαν σύμ-

φωνα με το πρότυπο EN 60745:

Τιμή εκπομπής κραδασμών ah<2,5 m/s2, αν-

ασφάλεια K =1,5 m/s2.

Η στάθμη κραδασμών που αναφέρεται σ’ αυτές

τις οδηγίες έχει μετρηθεί σύμφωνα με μια

διαδικασία μέτρησης τυποποιημένη στο

πλαίσιο του προτύπου EN 60745 και μπορεί να

χρησιμοποιηθεί στη σύγκριση των διάφορων

ηλεκτρικών εργαλείων. Είναι επίσης κατάλληλη

για έναν προσωρινό υπολογισμό της

επιβάρυνσης από τους κραδασμούς.

Η στάθμη κραδασμών που αναφέρεται αντιπρο-

σωπεύει τις βασικές χρήσεις του ηλεκτρικού

εργαλείου. Σε περίπτωση, όμως, που το

ηλεκτρικό εργαλείο θα χρησιμοποιηθεί

διαφορετικά, με μη προτεινόμενα εργαλεία ή

χωρίς επαρκή συντήρηση, τότε η στάθμη

κραδασμών μπορεί να είναι κι αυτή

διαφορετική. Αυτό μπορεί να αυξήσει

σημαντικά την επιβάρυνση από τους

κραδασμούς κατά τη συνολική διάρκεια

ολόκληρου του χρονικού διαστήματος που

εργάζεσθε.

Για την ακριβή εκτίμηση της επιβάρυνσης από

τους κραδασμούς θα πρέπει να λαμβάνονται

επίσης υπόψη και οι χρόνοι κατά τη διάρκεια

των οποίων το μηχάνημα βρίσκεται εκτός

λειτουργίας ή λειτουργεί, χωρίς όμως στην

πραγματικότητα να χρησιμοποιείται. Αυτό

μπορεί να μειώσει σημαντικά την επιβάρυνση

από τους κραδασμούς κατά τη διάρκεια

ολόκληρου του χρονικού διαστήματος που

εργάζεσθε.

Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών,

να καθορίζετε πρόσθετα μέτρα ασφαλείας για

την προστασία του χειριστή όπως: συντήρηση

του ηλεκτρικού εργαλείου και των εργαλείων

που χρησιμοποιείτε, ζέσταμα των χεριών,

οργάνωση της εκτέλεσης των διάφορων

εργασιών.

Αλυσοπρίονο μπαταρίας AKE 30 LI

Αριθμός ευρετηρίου 3 600 H37 1..

Ταχύτητα ταινίας χωρίς φορτίο m/s 8

Μήκος σπάθας cm 30

Τέντωμα αλυσίδας χωρίς εργαλεία (SDS) z

Δραστικό φρένο z

Τύπος αλυσίδας 3/8"–90

Πάχος στοιχείου (κρίκου) αλυσίδας mm 1,1 (0,034")

Αριθμός στοιχείων αλυσίδας 45

Χωρητικότητα δοχείου λαδιού ml 120

Αυτόματη λίπανση αλυσίδας z

Γάντζος στερέωσης z

Βάρος σύμφωνα με EPTA-Procedure 01/2003 kg 5,2

Αριθμός σειράς Βλέπε αριθ. σειράς 16 (πινακίδα

κατασκευαστή) στο ηλεκτρικό εργαλείο

Μπαταρία Ιόντων λιθίου

Αριθμός ευρετηρίου 2 607 336 107

Ονομαστική τάση V= 36

Χωρητικότητα Ah 2,6

Χρόνος φόρτισης (άδεια μπαταρία) min 95

Αριθμός των στοιχείων μπαταρίας 20

Φορτιστής AL 3640 CV

Professional

AL 3620 CV

Professional

Αριθμός ευρετηρίου EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Ρεύμα φόρτισης A4,02,0

Εγκριμένη περιοχή θερμοκρασίας °C 0–45 0–45

Βάρος σύμφωνα με EPTA-Procedure 01/2003 kg 1,0 0,6

Κατηγορία μόνωσης /II /II

Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου σας.

Οι εμπορικοί χαρακτηρισμοί ορισμένων ηλεκτρικών εργαλείων μπορεί να διαφέρουν.

OBJ_BUCH-1275-002.book Page 157 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

158 | Eλληνικά

Δήλωση συμβατότητας

Δηλώνουμε υπευθύνως ότι το προϊόν που

περιγράφεται στα «Δηλώνουμε υπευθύνως ότι

το προϊόν που περιγράφεται στα» εκπληρώνει

τους εξής κανονισμούς ή κατασκευαστικές

συστάσεις: EN 60745 (συσκευή μπαταρίας) και

EN 60335 (συσκευή φόρτισης) σύμφωνα με τις

διατάξεις των οδηγιών 2006/95/EΚ,

2004/108/EΚ, 2006/42/EΚ, 2000/14/EΚ.

Εξέταση τύπου ΕΚ αριθ. 2131439.01CE από το

δηλωμένο οργανισμό αριθ. 0344, KEMA

Quality B.V. Arnhem, Netherlands.

2000/14/EK: Εγγυόμαστε στάθμη ακουστικής

ισχύος 97 dB(A). Διαδικασία αξιολόγησης της

Δήλωσης συμβατότητας σύμφωνα με το

παράρτημα V.

Κατηγορία προϊόντος: 6

Τεχνικός φάκελος από:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Συναρμολόγηση

Για την ασφάλειά σας

fΠροσοχή! Πριν από κάθε εργασία

συντήρησης ή καθαρισμού να θέτετε το

ηλεκτρικό εργαλείο εκτός λειτουργίας

και να αφαιρείτε την μπαταρία.

fΜην χρησιμοποιήσετε την μπαταρία

4,5 Ah μ’ αυτό το ηλεκτρικό εργαλείο.

Αφαίρεση μπαταρίας

(βλέπε εικόνα A)

Η μπαταρία 17 διαθέτει δυο βαθμίδες

ασφαλείας, οι οποίες εμποδίζουν την πτώση

της μπαταρίας όταν πατηθεί κατά λάθος το

πλήκτρο απομανδάλωσης 18. Όταν η μπαταρία

είναι τοποθετημένη μέσα στο ηλεκτρικό

εργαλείο παραμένει στη σωστή θέση χάρη στην

πίεση ενός ελατηρίου.

Υπόδειξη: Το ηλεκτρικό εργαλείο λειτουργεί

μόνο όταν ασφαλίσουν και οι δυο βαθμίδες

ασφαλείας.

Για να αφαιρέσετε την μπαταρία 17:

Φόρτιση μπαταρίας (βλέπε εικόνα B)

fΜη χρησιμοποιήσετε άλλο φορτιστή. Ο

φορτιστής που συμπαραδίδεται μαζί με το

ηλεκτρικό εργαλείο είναι εναρμονισμένος

με την ενσωματωμένη μπαταρία ιόντων

λιθίου.

fΠροσέξτε την τάση του δικτύου! Η τάση

της πηγής ηλεκτρικού ρεύματος πρέπει να

ταυτίζεται με τα στοιχεία στην πινακίδα

κατασκευαστή του φορτιστή. Φορτιστές με

τάση 230 V μπορούν να λειτουργήσουν και

με 220 V.

Η μπαταρία διαθέτει μια διάταξη επιτήρησης

της θερμοκρασίας η οποία επιτρέπει τη

φόρτιση μόνο στην περιοχή θερμοκρασίας

μεταξύ 0 °C και 45 °C. Έτσι επιτυγχάνεται μια

μεγάλη διάρκεια ζωής της μπαταρίας.

Υπόδειξη: Η μπαταρία παραδίδεται μερικώς

φορτισμένη. Για να εξασφαλίσετε την πλήρη

ισχύ της μπαταρίας πρέπει να την φορτίσετε

στο φορτιστή πριν την χρησιμοποιήσετε για

πρώτη φορά.

Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί

ανά πάσα στιγμή. Η διακοπή της φόρτισης δεν

βλάπτει την μπαταρία.

Η μπαταρία ιόντων λιθίου προστατεύεται από

μια ολοκληρωτική εκφόρτιση από τη διάταξη

«Electronic Cell Protection (ECP)». Όταν

αδειάσει η μπαταρία το αλυσοπρίονο

αποζευγνύεται από μια προστατευτική διάταξη:

Το αλυσοπρίονο δεν κινείται πλέον.

Μετά την αυτόματη

απόζευξη του ηλεκτρικού

εργαλείου μη συνεχίσετε να πατάτε το

διακόπτη ON/OFF. Ημπαταρία μπορεί να

υποστεί ζημιά ή βλάβη.

Φόρτιση

Η φόρτιση αρχίζει μόλις τοποθετηθεί στην

πρίζα το φις δικτύου του φορτιστή και η

μπαταρία 17 τοποθετηθεί στο κανάλι φόρτισης

22.

Χάρη στην έξυπνη διαδικασία φόρτισης ανα-

γνωρίζεται αμέσως η κατάσταση φόρτισης της

μπαταρίας η οποία ακολούθως φορτίζεται,

ανάλογα με τη θερμοκρασία και την τάση της,

με άριστο ρεύμα φόρτισης.

Έτσι η μπαταρία προστατεύεται και, όταν δεν

αφαιρεθεί από το φορτιστή, παραμένει

διαρκώς εντελώς φορτισμένη.

Σημασία των στοιχείων ένδειξης

Η επιτήρηση της διαδικασίας φόρτισης

σηματοδοτείται από τις ενδείξεις φωτοδιόδων

24 ή 25:

Ταχυφόρτιση

Η ταχυφόρτιση σηματοδοτείται με

αναβόσβημα της πράσινης ένδειξης

φωτοδιόδου 25.

Στοιχείο ένδειξης στην μπαταρία: Κατά τη

διάρκεια της φόρτισης οι τρεις πράσινες

φωτοδίοδοι ανάβουν για λίγο η μια μετά την

άλλη και ακολούθως σβήνουν. Η μπαταρία

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Πατήστε ταυτόχρονα την μπαταρία

ενάντια στο πέλμα του ηλεκτρικού

εργαλείου (1.) και το πλήκτρο

απομανδάλωσης 18 (2.).

pΤραβήξτε την μπαταρία προς τα έξω

μέχρι να εμφανιστεί μια κόκκινη λωρίδα

(3.).

qΠατήστε ακόμη μια φορά το πλήκτρο

απομανδάλωσης 18 και τραβήξτε τώρα

την μπαταρία τελείως έξω.

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_DOKU-22667-002.fm Page 158 Tuesday, November 23, 2010 3:41 PM

Eλληνικά | 159

Bosch Power Tools F 016 L70 758 | (22.11.10)

είναι φορτωμένη εντελώς μόλις ανάβουν

διαρκώς και οι τρεις πράσινες φωτοδίοδοι.

Περίπου 5 λεπτά μετά την πλήρη φόρτιση της

μπαταρίας σβήνουν πάλι οι τρεις πράσινες

φωτοδίοδοι.

Υπόδειξη: Η ταχυφόρτιση είναι εφικτή μόνο

όταν η θερμοκρασία της μπαταρίας βρίσκεται

μέσα στην εγκεκριμένη περιοχή, βλέπε

κεφάλαιο «Τεχνικά χαρακτηριστικά».

Φόρτιση της μπαταρίας

Το διαρκές φως της πράσινης ένδειξης

φωτοδιόδου 25 σηματοδοτεί την πλήρη

φόρτιση της μπαταρίας.

Η πλήρης φόρτιση της μπαταρίας

σηματοδοτείται συμπληρωματικά και με ένα

ακουστικό σήμα διάρκειας 2 δευτερολέπτων

περίπου.

Η μπαταρία μπορεί τώρα να αφαιρεθεί και να

χρησιμοποιηθεί αμέσως.

Όταν η μπαταρία δεν είναι τοποθετημένη το

διαρκές φως της πράσινης ένδειξης

φωτοδιόδου 25 σηματοδοτεί ότι το φις έχει

τοποθετεί στην πρίζα δικτύου και ο φορτιστής

είναι έτοιμος για λειτουργία.

Η θερμοκρασία της μπαταρίας είναι

χαμηλότερη από 0 °C ή υψηλότερη από

45 °C

Το διαρκές φως της κόκκινης ένδειξης

φωτοδιόδου 24 σηματοδοτεί ότι η

θερμοκρασία της μπαταρίας βρίσκεται εκτός

της εγκεκριμένης περιοχής από 0 °C–45 °C.

Μόλις επιτευχθεί πάλι η εγκεκριμένη περιοχή

θερμοκρασίας ο φορτιστής μεταβαίνει

αυτόματα στην ταχυφόρτιση.

Όταν η θερμοκρασία της μπαταρίας βρίσκεται

εκτός της εγκεκριμένης περιοχής τότε όταν

τοποθετείτε την μπαταρία ανάβει η κόκκινη

φωτοδίοδος της μπαταρίας.

Ανέφικτη φόρτιση

Σε περίπτωση κάποιας άλλης ανωμαλίας

αναβοσβήνει η κόκκινη ένδειξη φωτοδιόδου

24.

Η φόρτιση δεν ξεκινά και η φόρτιση της

μπαταρίας δεν είναι εφικτή (βλέπε «Αναζήτηση

σφαλμάτων»).

Υποδείξεις για τη φόρτιση

Σε περιπτώσεις διαρκούς φόρτισης ή

αλλεπάλληλων, χωρίς διακοπή κύκλων

φόρτισης, ο φορτιστής μπορεί να ζεσταθεί.

Αυτό, όμως, είναι ακίνδυνο και δεν αποτελεί

ένδειξη ότι ο φορτιστής παρουσιάζει κάποια

τεχνική βλάβη.

Ένας σημαντικά μειωμένος χρόνος λειτουργίας

μετά τη φόρτιση σημαίνει ότι η μπαταρία εξαντ-

λήθηκε και πρέπει να αντικατασταθεί.

Δώστε προσοχή στις υποδείξεις απόσυρσης.

Ψύξη μπαταρίας (Active Air Cooling)

Ο ενσωματωμένος στο φορτιστή έλεγχος

επιτηρεί τη θερμοκρασία της τοποθετημένης

μπαταρίας. Όταν η θερμοκρασία της μπαταρίας

ξεπεράσει τους 30 °C η μπαταρία ψύχεται από

έναν ανεμιστήρα μέχρι να αποκτήσει την

άριστη θερμοκρασία. Όταν ο ανεμιστήρας

λειτουργεί παράγει ένα θόρυβο αερισμού.

Όταν ο ανεμιστήρας δεν λειτουργεί τότε ή η

θερμοκρασία βρίσκεται μέσα στην

εγκεκριμένη περιοχή φόρτισης ή ο

ανεμιστήρας είναι χαλασμένος. Στη δεύτερη

περίπτωση αυξάνει ο χρόνος φόρτισης.

Συναρμολόγηση και τέντωμα της

αλυσίδας πριονιού

(βλέπε εικόνες C1–C3)

fΗ μπαταρία πρέπει να τοποθετηθεί στο

αλυσοπρίονο μόνο όταν αυτό είναι

πλήρως συναρμολογημένο.

fΌταν χειρίζεστε το αλυσοπρίονο να

φοράτε πάντοτε προστατευτικά γάντια.

Συναρμολόγηση της σπάθας και της αλυσίδας

κοπής

–Βγάλτε προσεκτικά όλα τα εξαρτήματα από

τη συσκευασία.

–Αποθέστε το αλυσοπρίονο επάνω σε μια

επίπεδη επιφάνεια.

fΝα χρησιμοποιείτε μόνο αλυσίδες κοπής

με πάχος στοιχείου αλυσίδας (πλάτος

αυλάκωσης) 1,1 mm.

–Περάστε την αλυσίδα κοπής 11 επάνω στην

αυλάκωση της σπάθας 10, δίνοντας

ταυτόχρονα προσοχή στη φορά

περιστροφής. Συγκρίνετε την αλυσίδα

κοπής με το σύμβολο διεύθυνσης κίνησης

και φοράς κοπής 27 επάνω στη σπάθα 10.

–Περάστε τα στοιχεία της αλυσίδας επάνω

στον τροχό αλυσίδας 28 και τοποθετήστε τη

σπάθα 10 έτσι, ώστε ο πίρος στερέωσης 29

και τα δυο ελάσματα οδήγησης 32 της

σπάθας να πιάσουν στην επιμήκη τρύπα της

σπάθας 10 και οι πίροι αλυσίδας 30 να

πιάσουν στις αντίστοιχες τρύπες της σπάθας

10.

Αν χρειαστεί, γυρίστε τη λαβή τεντώματος

αλυσίδας 15 για να ευθυγραμμίσετε τους

πίρους τεντώματος αλυσίδας 30 με τις

τρύπες της σπάθας 10.

–Βεβαιωθείτε ότι όλα τα εξαρτήματα είναι

στη σωστή θέση και κρατήστε τη σπάθη με

την περασμένη αλυσίδα κοπής σ’ αυτήν τη

θέση.

–Γυρίστε τη λαβή τεντώματος αλυσίδας 15

μέχρι η αλυσίδα κοπής 11 να ακουμπήσει

χωρίς ανοχή.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 159 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

160 | Eλληνικά

–Τοποθετήστε με ακρίβεια την καλύπτρα 13

και φροντίστε ο πίρος σύλληψης αλυσίδας

33 να μπει στην προβλεπόμενη γι’ αυτό

σχισμή οδήγησης της καλύπτρας 13.

–Σφίξτε λίγο την καλύπτρα 13 με τη λαβή

σύσφιξης 12.

–Η αλυσίδα κοπής δεν είναι ακόμη

τεντωμένη. Το τέντωμα της αλυσίδας κοπής

περιγράφεται στο κεφάλαιο «Τέντωμα της

αλυσίδας».

Τέντωμα της αλυσίδας (βλέπε εικόνα D)

Να ελέγχετε το τέντωμα της αλυσίδας πριν την

έναρξη της εργασίας σας, μετά τις πρώτες

κοπές και κατά τη διάρκεια του πριονίσματος

κάθε 10 λεπτά. Να δίνετε ιδιαίτερη προσοχή

όταν η αλυσίδα είναι καινούρια. Συνήθως, οι

καινούριες αλυσίδες διαστέλλονται στην αρχή

γρηγορότερα.

Η διάρκεια ζωής της αλυσίδας εξαρτάται

κυρίως από την επαρκή λίπανση και το σωστό

τέντωμα.

Να μην τεντώνετε την αλυσίδα όταν αυτή είναι

ζεσταμένη, επειδή όταν κρυώσει συστέλλεται

και ακουμπάει πολύ σφιχτά επάνω στη σπάθα.

–Αποθέστε το αλυσοπρίονο επάνω σε μια

επίπεδη επιφάνεια.

–Χαλαρώστε τη λαβή σύσφιξης 12 τόσο, όσο

χρειάζεται για να κρατιέται η σπάθα 10

ακόμη σ’ αυτήν τη θέση (μην αφαιρέσετε τη

λαβή σύσφιξης!).

–Βεβαιωθείτε ότι τα στοιχεία της αλυσίδας

βρίσκονται σωστά στη σχισμή οδήγησης της

σπάθας 10 και επάνω στον τροχό αλυσίδας

28.

–Γυρίστε τη λαβή τεντώματος αλυσίδας 15 με

ωρολογιακή φορά μέχρι να επιτευχθεί το

σωστό τέντωμα της αλυσίδας. Η περιστροφή

ωθεί τους πίρους τεντώματος αλυσίδας 30

κι έτσι και τη σπάθα 10 προς τα εμπρός.

–Η αλυσίδα κοπής 11 είναι σωστά τεντωμένη

όταν μπορείτε να την ανασηκώσετε στη

μέση κατά 5–10 mm περίπου. Αυτό

μπορείτε να το ελέγξετε ανασηκώνοντας

την αλυσίδα με το ένα σας χέρι, ενάντια στο

ίδιο της το βάρος.

–Όταν η αλυσίδα κοπής 11 τεντωθεί πολύ

ισχυρά, τότε γυρίστε τη λαβή τεντώματος

αλυσίδας 15 με φορά αντίθετη της

ωρολογιακής. Αν χρειαστεί, ρυθμίστε το

τέντωμα της αλυσίδας όπως περιγράφεται

πιο πάνω.

–Σφίξτε την καλύπτρα 13 με τη λαβή

σύσφιξης 12.

Λίπανση της αλυσίδας κοπής

(βλέπε εικόνες C1 και E)

Υπόδειξη: Το αλυσοπρίονο παραδίδεται χωρίς

λάδι πρόσφυσης της αλυσίδας. Είναι σημαντικό

να το γεμίσετε λάδι πριν το χρησιμοποιήσετε. Η

χρήση του αλυσοπρίονου χωρίς λάδι

πρόσφυσης οδηγεί σε βλάβη του

αλυσοπρίονου. Το ίδιο ισχύει και όταν η

στάθμη του λαδιού πέσει κάτω από το σημάδι

ελαχίστου.

Η διάρκεια ζωής και η απόδοση κοπής του

αλυσοπρίονου εξαρτάται από την άριστη

λίπανση. Γι’ αυτό το αλυσοπρίονο λαδώνεται

αυτόματα κατά τη διάρκεια της λειτουργίας του

με λάδι αυτοπρόσφυσης αλυσίδας μέσω του

ακροφυσίου λαδιού 31.

Για να γεμίσετε το δοχείο λαδιού πρέπει να

ακολουθήσετε την εξής διαδικασία:

–Τοποθετήστε το αλυσοπρίονο επάνω σε μια

κατάλληλη επιφάνεια με το πώμα του

δοχείου λαδιού 4 να δείχνει προς τα επάνω.

–Καθαρίστε με ένα πανί την περιοχή γύρω

από το πώμα δοχείου λαδιού 4 και

ξεβιδώστε το πώμα.

–Γεμίστε το δοχείο λαδιού με λάδι αλυσίδας

βιολογικά διασπώμενο από την Bosch μέχρι

το σημάδι «max» της ένδειξης στάθμης

λαδιού 7.

–Προσέξτε να μην μπουν βρωμιές στο δοχείο

λαδιού. Βιδώστε πάλι το δοχείο λαδιού 4.

–Αφήστε το αλυσοπρίονο να λειτουργήσει για

30 δευτερόλεπτα για να κυκλοφορήσει

παντού το λάδι.

Υπόδειξη: Για τον αερισμό του δοχείου λαδιού

το πώμα του δοχείου λαδιού διαθέτει μικρά

κανάλια αερισμού. Για να εμποδίσετε την

εκροή του λαδιού πρέπει να τοποθετείτε το

αλυσοπρίονο, όταν δεν το χρησιμοποιείτε,

πάντοτε οριζόντια και με το πώμα του δοχείου

λαδιού 4 προς τα επάνω.

Υπόδειξη: Να χρησιμοποιείτε αποκλειστικά τα

προτεινόμενα, βιολογικά διασπώμενα λάδια

αλυσίδας για να αποφευχθούν έτσι τυχόν

βλάβες/ζημιές στο αλυσοπρίονο. Να μην

χρησιμοποιήσετε ποτέ λάδια από ανακύκλωση

ή παλιά λάδια. Η χρήση μη εγκριμένων λαδιών

οδηγεί σε ακύρωση της εγγύησης.

Υπόδειξη: Σε χαμηλές θερμοκρασίες η

πυκνότητα του λαδιού αυξάνει, με αποτέλεσμα

να περιορίζεται η ροή του λαδιού.

Λειτουργία

Θέση σε λειτουργία

Τοποθέτηση της μπαταρίας

Εισάγετε τη φορτισμένη μπαταρία 17 στο

πέλμα του ηλεκτρικού εργαλείου από το πίσω

μέρος. Πατήστε την μπαταρία τέρμα μέσα στο

πέλμα, μέχρι να εμφανιστεί η κόκκινη λωρίδα

και να ασφαλίσει πλήρως η μπαταρία.

Υπόδειξη: Το ηλεκτρικό εργαλείο λειτουργεί

μόνο όταν ασφαλίσουν και οι δυο βαθμίδες

ασφαλείας.

Θέση σε λειτουργία κι εκτός λειτουργίας

Να κρατάτε το αλυσοπρίονο όπως

περιγράφεται στο κεφάλαιο «Εργασία με το

αλυσοπρίονο».

Για να θέσετε σε λειτουργία το ηλεκτρικό

εργαλείο πατήστε πρώτα τον αποκλεισμό

αθέλητης ζεύξης 2 και ακολούθως πατήστε και

κρατήστε πατημένο το διακόπτη ON/OFF 3.

Όταν το ηλεκτρικό εργαλείο αρχίσει να

λειτουργεί μπορείτε να αφήσετε πάλι

ελεύθερο τον αποκλεισμό αθέλητης ζεύξης.

Για να θέσετε εκτός λειτουργίας το ηλεκτρικό

εργαλείο αφήστε ελεύθερο το διακόπτη

ON/OFF 3.

Υπόδειξη: Κατά τη διάρκεια της λειτουργίας ο

διακόπτης ON/OFF 3 πρέπει, για λόγους

ασφαλείας, να μη μανδαλώνεται, αλλά να

κρατιέται συνεχώς πατημένος.

OBJ_BUCH-1275-002.book Page 160 Monday, November 22, 2010 1:10 PM

Eλληνικά | 161

Bosch Power Tools F 016 L70 758 | (22.11.10)

Υπόδειξη: Να μην φρενάρετε το αλυσοπρίονο

με την μπροστινή προστασία χεριού 6

(ενεργοποίηση δραστικού φρένου ασφαλείας).

Δραστικό φρένο (βλέπε εικόνα F)

Το δραστικό φρένο ασφαλείας αποτελεί έναν

προστατευτικό μηχανισμό ο οποίος

ενεργοποιείται μέσω της μπροστινής

προστασίας χεριού 6 σε περίπτωση

κλοτσήματος του αλυσοπρίονου. Η αλυσίδα

κοπής ενεργοποιείται το αργότερο μετά 0,15

δευτερόλεπτα.

Από καιρό σε καιρό να διεξάγετε έναν έλεγχο

λειτουργίας. Ωθήστε την μπροστινή προστασία

χεριού 6 προς τα εμπρός (θέση o) και θέστε το

αλυσοπρίονο για λίγο σε λειτουργία. Το

αλυσοπρίονο δεν πρέπει να ξεκινήσει. Για να

μπορέσετε να απασφαλίσετε πάλι το δραστικό

φρένο αφήστε ελεύθερο το διακόπτη ON/OFF

3 και τραβήξτε την μπροστινή προστασία

χεριού 6 πάλι προς τα πίσω (θέση n).

Υπόδειξη: Αν προσπαθήσετε να ξεκινήσετε το

αλυσοπρίονο όταν το δραστικό φρένο είναι

ενεργό, τότε ακούγεται ένα προειδοποιητικό

σήμα, τόνος («μπίπ»). Για να μπορέσετε να

ξεκινήσετε το αλυσοπρίονο αφήστε ελεύθερο

το διακόπτη ON/OFF 3, τραβήξτε την

μπροστινή προστασία χεριού 6 προς τα πίσω

στη θέση n και ακολούθως πατήστε το

διακόπτη 3.

Εργασία με το αλυσοπρίονο

Πριν την κοπή

Πριν τη θέση σε λειτουργία καθώς και τακτικά

κατά τη διάρκεια του πριονίσματος πρέπει να

διεξάγονται οι εξής έλεγχοι:

–Εξασφαλίζεται η ασφαλής λειτουργία του

αλυσοπρίονου;

–Είναι γεμάτο το δοχείο λαδιού; να ελέγχετε

την ένδειξη στάθμης λαδιού πριν αρχίσετε

την εργασία σας και τακτικά κατά τη

διάρκειά της. Να συμπληρώνετε λάδι όταν η

στάθμη του λαδιού φτάσει στην κάτω ακμή

του παραθυριού παρατήρησης. Το

περιεχόμενο του γεμάτου δοχείου αρκεί για

εργασία 15 λεπτών περίπου, ανάλογα με τα

διαλείμματα και την εντατικότητα της

εκάστοτε εργασίας.

–Είναι η αλυσίδα κοπής σωστά τεντωμένη και

τροχισμένη; κατά τη διάρκεια του πριονί-

σματος να ελέγχετε το τέντωμα της

αλυσίδας κάθε 10 λεπτά. Να δίνετε

ιδιαίτερη προσοχή όταν η αλυσίδα είναι

καινούρια επειδή οι καινούριες αλυσίδες

διαστέλλονται στην αρχή γρηγορότερα. Η

κατάσταση της αλυσίδας κοπής επιδρά

σημαντικά στην απόδοσή κοπής. Μόνο

κοφτερές αλυσίδες κοπής παρέχουν

προστασία από υπερφόρτωση.

–Είναι το δραστικό φρένο ασφαλείας λυμένο

και είναι σε θέση να λειτουργήσει ασφαλώς;

–Φοράτε τον κατάλληλο προστατευτικό

εξοπλισμό; να φοράτε προστατευτικά

γυαλιά και ωτασπίδες. Σας συμβουλεύουμε

να χρησιμοποιείτε και προστατευτικό

εξοπλισμό για το κεφάλι σας, τα χέρια σας,

τα σκέλη και τα πόδια σας. Ο κατάλληλος

προστατευτικός εξοπλισμός μειώνει τον

κίνδυνο τραυματισμών από

εκσφενδονιζόμενο υλικό κοπής και από την

τυχόν αθέλητη επαφή με την αλυσίδα

κοπής.

Κλότσημα του πριονιού (βλέπε εικόνα F)

Σαν κλότσημα του πριονιού εννοείται η

απότομη ανατίναξη του εν κινήσει

ευρισκόμενου αλυσοπρίονου που μπορεί να

συμβεί όταν αυτό σφηνώσει ή όταν η αιχμή της

σπάθας έρθει σε επαφή με το υπό κοπή υλικό.

Κατά το κλότσημα το αλυσοπρίονο αντιδρά με

τρόπο αναπάντεχο και απροσδόκητο και

μπορεί να προκαλέσει τον τραυματισμό του

χειριστή ή άλλων ατόμων που βρίσκονται μέσα

στην περιοχή πριονίσματος.

Ιδιαίτερη προσοχή απαιτείται κατά τη

διεξαγωγή πλαγιοκοπών, λοξοκοπών και κοπών

κατά μήκος του υπό κοπή τεμαχίου επειδή στις

κοπές αυτές δεν μπορείτε να χρησιμοποιήσετε

το γάντζο στερέωσης 8.

Για να αποφύγετε τα κλοτσήματα:

–Να αρχίζετε την κοπή τοποθετώντας το

αλυσοπρίονο όσο το δυνατόν πιο επίπεδα.

–Να μην εργαστείτε ποτέ με χαλαρή,

διασταλμένη ή ισχυρά φθαρμένη αλυσίδα

κοπής.

–Να τροχίζετε την αλυσίδα με τον τρόπο που

προβλέπεται.

–Να μην εργαστείτε ποτέ σε ύψος

μεγαλύτερο από το ύψος των ώμων σας.

–Να μην πριονίσετε ποτέ με την αιχμή της

σπάθης.

–Να κρατάτε το αλυσοπρίονο πάντοτε γερά

και με τα δυο σας χέρια.

–Να χρησιμοποιείτε πάντοτε αλυσίδες κοπής

της Bosch με καταστολή κλοτσήματος.

–Να χρησιμοποιείτε το γάντζο στερέωσης 8

σαν ένα είδος μοχλού.

–Να δίνετε προσοχή στο σωστό τέντωμα της

αλυσίδας.

Γενική συμπεριφορά (βλέπε εικόνες F –I)

Να κρατάτε το αλυσοπρίονο πάντοτε καλά και

με τα δυο σας χέρια, πιάνοντας την μπροστινή

λαβή με το αριστερό σας χέρι και την πίσω

λαβή με το δεξί σας. Να σφίγγετε τις λαβές

πάντοτε καλά με τους αντίχειρές σας και με τα

δάχτυλά σας. Να μην κόβετε ποτέ κρατώντας

το αλυσοπρίονο με το ένα χέρι.

Να χειρίζεστε το αλυσοπρίονο μόνο όταν έχετε

πάρει σταθερή στάση. Να κρατάτε το

αλυσοπρίονο λίγο δεξιά από το σώμα σας.

Αφήστε την αλυσίδα κοπής να αποκτήσει την

πλήρη ταχύτητά της πριν την ακουμπήσετε στο

ξύλο. Να χρησιμοποιείτε το γάντζο στερέωσης

8 για να στηρίξετε το αλυσοπρίονο επάνω στο

ξύλο. Κατά τη διάρκεια της κοπής να

χρησιμοποιείτε το γάντζο στήριξης σαν μοχλό.

Όταν θέλετε να κόψετε χοντρά κλαδιά ή

κορμούς δέντρων να ακουμπάτε το γάντζο

στερέωσης κάθε τόσο σε ένα χαμηλότερο

σημείο. Γι’ αυτό να τραβάτε το αλυσοπρίονο

προς τα πίσω, για να λύνετε το γάντζο

στερέωσης, και στη συνέχεια να το τοποθετείτε

πιο χαμηλά χωρίς, όμως, να βγάζετε το

αλυσοπρίονο από τη τομή.

Όταν κόβετε να μην πιέζετε δυνατά την

αλυσίδα κοπής αλλά να την αφήνετε να

εργάζεται από μόνη της ασκώντας ελαφριά

πίεση μοχλού επάνω στο γάντζο στερέωσης 8.

Να μην χειρίζεστε το αλυσοπρίονο ποτέ με

τεντωμένα μπράτσα. Να μην προσπαθήσετε

ποτέ να πριονίσετε σε δυσπρόσιτα σημεία ή

αναβρασμένος/ανεβασμένη επάνω σε σκάλα.

Να μην εργαστείτε ποτέ σε ύψος μεγαλύτερο

από το ύψος των ώμων σας.

OBJ_BUCH-1275-002.book Page 161 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

162 | Eλληνικά

Τα καλύτερα κοπτικά αποτελέσματα

επιτυγχάνονται όταν η ταχύτητα της αλυσίδας

κοπής δεν μειώνεται λόγω υπερφόρτωσης.

Προσοχή όταν τελειώνει η κοπή. Όταν το

αλυσοπρίονο παύει να κόβει, αλλάζει

απροσδόκητα η δύναμη βάρους. Υπάρχει

κίνδυνος να τραυματιστούν τα σκέλη και τα

πόδια σας.

Να βγάζετε το αλυσοπρίονο από την τομή μόνο

όταν η αλυσίδα κοπής κινείται.

Κοπή κορμών δέντρων

(βλέπε εικόνες G και J)

Όταν κόβετε κορμούς δέντρων πρέπει να

τηρείτε τις εξής οδηγίες ασφαλείας:

Να τοποθετείτε τον κορμό όπως φαίνεται στην

εικόνα και να τον στηρίζετε κατά τέτοιο τρόπο,

ώστε να μην κλείνει η τομή και να μην

σφηνώνει η αλυσίδα κοπής.

Όταν πρόκειται να κόψετε μικρά κομμάτια

ξύλου να τα τακτοποιείτε κατάλληλα και να τα

συσφίγγετε ασφαλώς.

Να κόβετε πάντοτε αντικείμενα από ξύλο. Να

αποφεύγετε την επαφή με πέτρες ή/και καρφιά

επειδή αυτά μπορεί να εκσφενδονιστούν προς

τα επάνω, να προκαλέσουν ζημιές/βλάβες στο

αλυσοπρίονο ή να τραυματίσουν σοβαρά το

χειριστή ή/και άλλα παρευρισκόμενα άτομα.

Να μη αγγίζετε με το εν κινήσει ευρισκόμενο

αλυσοπρίονο συρμάτινους φράχτες ή το

έδαφος.

Το αλυσοπρίονο δεν είναι κατάλληλο για την

κοπή λεπτών κλαδιών ή/και θάμνων.

Οι επιμήκεις κοπές πρέπει να διεξάγονται με

ιδιαίτερη προσοχή επειδή σε τέτοιες κοπές δεν

μπορείτε να χρησιμοποιήσετε το γάντζο

στερέωσης 8. Για να αποφύγετε τα κλοτσήματα

να εργάζεστε με το αλυσοπρίονο υπό αμβλεία

γωνία.

Όταν εργάζεστε σε κατηφοριές να

κατεργάζεστε τους κορμούς, ή άλλο υπό κοπή

υλικό, παίρνοντας πάντοτε στάση δίπλα τους ή

πιο πάνω απ’ αυτούς.

Προσέχετε να μην σκοντάψετε σε κούτσουρα,

κλαδιά, ρίζες κτλ.

Κοπή ξύλου που βρίσκεται υπό τάση

(βλέπε εικόνα J)

fΞύλα, κλαδιά ή/και δέντρα που

βρίσκονται υπό τάση θα πρέπει να

κόβονται μόνο από ειδικά εκπαιδευμένο

προσωπικό. Πρέπει να δίνετε τη

μεγαλύτερη δυνατή προσοχή. Υπάρχει

αυξημένος κίνδυνος ατυχήματος.

Όταν το υπό κοπή ξύλο ακουμπάει στα δύο του

άκρα πρέπει να πριονίσετε στην αρχή ένα τρίτο

της διατομής από το επάνω μέρος (Y) και

ακολούθως να κόψετε τον κορμό τελείως στην

ίδια θέση από το κάτω μέρος (Z), για να

αποφύγετε το σχίσιμο του ξύλου και το

σφήνωμα του αλυσοπρίονου. Να αποφεύγετε

επίσης και την επαφή της αλυσίδας κοπής με το

έδαφος.

Όταν το υπό κοπή ξύλο ακουμπάει μόνο σε ένα

άκρο πρέπει να πριονίσετε στην αρχή ένα τρίτο

της διατομής από το κάτω μέρος (Y) και

ακολούθως να κόψετε τον κορμό τελείως στην

ίδια θέση από το άνω μέρος (Z) για να

αποφύγετε το σχίσιμο του ξύλου και το

σφήνωμα του αλυσοπρίονου.

Κόψιμο δένδρων (βλέπε εικόνα K)

fΝα φοράτε πάντοτε ένα προστατευτικό

κράνος για να προστατεύεστε από τα

κλαδιά που πέφτουν.

fΜε το αλυσοπρίονο επιτρέπεται μόνο η

κοπή δέντρων με διάμετρο κορμού

μικρότερη από το μήκος της σπάθας.

fΝα ασφαλίζετε την περιοχή εργασίας με

το αλυσοπρίονο. Φροντίζετε, να μην

υπάρχουν πρόσωπα ή/και ζώα στην

περιοχή που πρόκειται να πέσει το υπό

κοπή δέντρο (n).

fΜην προσπαθήσετε να απελευθερώστε

μια σφηνωμένη αλυσίδα κοπής όσο ο

κινητήρας βρίσκεται σε λειτουργία.

Ξεσφηνώστε τη σφηνωμένη αλυσίδα

κοπής με τη βοήθεια μιας ξύλινης

σφήνας.

Σε περίπτωση που δυο ή περισσότερα άτομα

κόβουν και τεμαχίζουν δέντρα ταυτόχρονα

μέσα στην ίδια περιοχή, τότε η απόσταση

μεταξύ των ατόμων που τεμαχίζουν και κόβουν

πρέπει να είναι τουλάχιστον τόσο μεγάλη όσο

το διπλό ύψος του υπό κοπή δέντρου. Όταν

κόβετε δέντρα πρέπει να προσέχετε να μην

βάζετε άλλα άτομα σε κίνδυνο, τα κομμένα

δέντρα να μην πέφτουν επάνω σε ηλεκτρικές

ή/και άλλες τροφοδοτικές γραμμές καθώς και

να μην προκαλούν άλλες υλικές ζημιές. Σε

περίπτωση που ένα δέντρο θα έλθει σε επαφή

με μια ηλεκτρική γραμμή, τότε πρέπει να

ειδοποιήσετε αμέσως το αρμόδιο εργοστάσιο

παροχής ενέργειας.

Όταν διεξάγονται εργασίες κοπής σε

κατηφοριές ο χειριστής του αλυσοπρίονου θα

πρέπει να στέκεται πιο πάνω από το υπό κοπή

δέντρο επειδή σε τέτοιες περιπτώσεις το

δέντρο κατά πάσα πιθανότητα θα κυλίσει ή θα

γλιστρήσει προς τον κατήφορο.

Πριν την κοπή θα πρέπει να έχετε

προσχεδιάσει και, αν χρειαστεί, προετοιμάσει

ένα δρόμο διαφυγής (o). Ο δρόμος διαφυγής

θα πρέπει να οδηγεί, ξεκινώντας από την

αναμενόμενη γραμμή πτώσης του δέντρου,

λοξά προς τα πίσω.

Πριν κόψετε ένα δέντρο πρέπει να λάβετε

υπόψη σας τη φυσική κλίση του, τη θέση των

μεγάλων κλάδων καθώς και την κατεύθυνση

του ανέμου, για να μπορέσετε έτσι να

προσδιορίζετε την κατεύθυνση πτώσης του

δέντρου.

Να αφαιρείτε από το υπό κοπή δέντρο τυχόν

βρωμιές, πέτρες, χαλαρές φλούδες, καρφιά,

λαβίδες και σύρματα.

Διεξαγωγή σφηνοειδούς εντομής: Διεξάγετε

μια σφηνοειδή εντομή κάθετα ως προς την

κατεύθυνση πτώσης (X–W) με βάθος 1/3 της

διατομής του κορμού. Διεξάγετε πρώτα την

κάτω, οριζόντια τομή. Έτσι εμποδίζεται το

σφήνωμα της αλυσίδας κοπής ή της ράγας

οδήγησης όταν θα διεξάγετε τη δεύτερη

εντομή.

Διεξαγωγή της τομής πτώσης: Να διεξάγετε

την τομή πτώσης (Y) τουλάχιστον 50 mm πάνω

από την οριζόντια ακμή της σφηνοειδούς

εντομής. Διεξάγετε την τομή πτώσης

παράλληλα προς την οριζόντια ακμή της

σφηνοειδούς εντομής. Το βάθος της τομής

πτώσης πρέπει να είναι τόσο, ώστε να

παραμείνει ανέπαφη μια λωρίδα (λωρίδα

OBJ_BUCH-1275-002.book Page 162 Monday, November 22, 2010 1:10 PM

Eλληνικά | 163

Bosch Power Tools F 016 L70 758 | (22.11.10)

πτώσης) η οποία κατά την πτώση του δέντρου

θα δράσει σαν ένα είδος μεντεσέ. Η άκοπη

λωρίδα εμποδίζει τη στροφή του δέντρου όταν

αυτό πέφτει κι έτσι και την πτώση του με λάθος

κατεύθυνση. Μην κόψετε τη λωρίδα.

Η πτώση του δέντρου πρέπει να αρχίσει όταν η

τομή πτώσης πλησιάζει τη λωρίδα. Όταν

διαπιστώσετε ότι δεν αποκλείεται το δέντρο να

μην πέσει στην επιθυμητή θέση, ή ότι γέρνει

και πιέζει την αλυσίδα κοπής, τότε διακόψτε

την εκτέλεση της τομής πτώσης και

χρησιμοποιήστε σφήνες από ξύλο, πλαστικό ή

αλουμίνιο για να ανοίξετε (μεγαλώσετε) την

τομή, ώστε το δέντρο να πέσει επάνω στη

γραμμή πτώσης που επιθυμείτε.

Όταν το δέντρο αρχίζει να πέφτει βγάλτε το

αλυσοπρίονο από την τομή, θέστε το εκτός

λειτουργίας, αποθέστε το και εγκαταλείψτε την

επικίνδυνη περιοχή από τον προσχεδιασμένο

δρόμο διαφυγής. Να αποφεύγετε τα κλαδιά

που πέφτουν και να δίνετε προσοχή να μην

σκοντάψετε.

Τώρα, για να πέσει το δέντρο, μπήξτε μια

σφήνα (Z) στην οριζόντια τομή.

Όταν το δέντρο αρχίζει να πέφτει εγκαταλείψτε

την επικίνδυνη περιοχή από τον

προσχεδιασμένο δρόμο διαφυγής. Να

αποφεύγετε τα κλαδιά που πέφτουν και να

δίνετε προσοχή να μην σκοντάψετε.

Αφαίρεση των κλαδιών (βλέπε εικόνα L)

Αφαίρεση των κλαδιών σημαίνει κόψιμο και

απομάκρυνση των κλαδιών του κομμένου

δέντρου. Κατά την αφαίρεση των κλαδιών να

κόβετε πρώτα τα μικρά κλαδιά όπως φαίνεται

στην εικόνα και αφήνοντας προς το παρόν

ανέπαφα τα μεγάλα κλαδιά που κατευθύνονται

προς το έδαφος και στηρίζουν το δέντρο.

Κλαδιά που βρίσκονται υπό τάση πρέπει να

κόβονται από κάτω προς τα επάνω για να

αποφευχθεί το σφήνωμα της αλυσίδας κοπής.

Τεμαχισμός του κορμού του δέντρου

(βλέπε εικόνες M –P)

Τεμαχισμός του κορμού σημαίνει το κόψιμο

του κορμού σε κομμάτια. Να δίνετε προσοχή

στην ασφαλή στάση του σώματός σας και να

μοιράζετε το βάρος του και στα δυο σας πόδια.

Εάν είναι δυνατό να υποστηρίζετε τον υπό

κοπή κορμό τοποθετώντας από κάτω του

κλαδιά, δοκάρια ή σφήνες. Να τηρείτε τις

απλές οδηγίες για άνετη κοπή.

Να αρχίζετε την κοπή από το επάνω μέρος του

κορμού όταν ο αυτός ακουμπάει σε όλο του το

μήκος στο έδαφος.

Όταν ο κορμός του δέντρου ακουμπάει μόνο

σε ένα άκρο κόψτε στην αρχή 1/3 της

διαμέτρου του από το κάτω μέρος και

ακολούθως το υπόλοιπο από το επάνω μέρος,

στο ίδιο ύψος που βρίσκεται η κοπή από το

κάτω μέρος.

Όταν ο κορμός του δέντρου ακουμπάει και στα

δυο του άκρα κόψτε στην αρχή 1/3 της

διαμέτρου του από το επάνω μέρος και

ακολούθως τα υπόλοιπα 2/3 από το κάτω

μέρος, στο ίδιο ύψος που βρίσκεται η κοπή

από το επάνω μέρος.

Όταν διεξάγετε εργασίες κοπής σε κατηφοριές

να παίρνετε θέση πάντοτε πάνω από τον υπό

κοπή κορμό δέντρου. Για να διατηρήσετε τον

πλήρη έλεγχο όταν ο κορμός «κόβεται

τελείως» να ελαττώνετε την πίεση λίγο πριν

τελειώσει η κοπή, χωρίς όμως να χαλαρώνετε

το πιάσιμο των λαβών. Φροντίζετε, να μην

έρθει η αλυσίδα κοπής σε επαφή με το

έδαφος. Μόλις η κοπή τελειώσει περιμένετε να

ακινητοποιηθεί η αλυσίδα κοπής πριν

απομακρύνετε το αλυσοπρίονο. Να θέτετε το

αλυσοπρίονο πάντοτε εκτός λειτουργίας όταν

πηγαίνετε από το ένα δέντρο στο άλλο.

Ένδειξη κατάστασης φόρτισης της μπαταρίας

(βλέπε εικόνα B)

Η μπαταρία 17 διαθέτει μια ένδειξη

κατάστασης φόρτισης 20, η οποία δείχνει την

κατάσταση φόρτισης της μπαταρίας. Η ένδειξη

κατάστασης φόρτισης 20 αποτελείται από 3

πράσινες φωτοτιόδους.

Με πάτημα του πλήκτρου για ένδειξη

κατάστασης φόρτισης 19 ενεργοποιείται η

ένδειξη κατάστασης φόρτισης 20. Η ένδειξη

κατάστασης φόρτισης σβήνει αυτόματα μετά

από 5 δευτερόλεπτα περίπου.

Η κατάσταση φόρτισης μπορεί να ελεγχθεί

ακόμη και όταν η μπαταρία έχει αφαιρεθεί από

το φορτιστή.

Για τεχνικούς λόγους η ανάγνωση της

κατάστασης φόρτισης της μπαταρίας μπορεί να

λάβει χώρα μόνο όταν το αλυσοπρίονο δεν

κινείται.

Κατά τη διάρκεια της φόρτισης οι τρεις

πράσινες φωτοδίοδοι ανάβουν για λίγο η μια

μετά την άλλη και ακολούθως σβήνουν. Η

μπαταρία είναι φορτωμένη εντελώς μόλις

ανάβουν διαρκώς και οι τρεις πράσινες

φωτοδίοδοι. Περίπου 5 λεπτά μετά την πλήρη

φόρτιση της μπαταρίας σβήνουν πάλι οι τρεις

πράσινες φωτοδίοδοι.

Ένδειξη για επιτήρηση θερμοκρασίας

Η κόκκινη φωτοδίοδος για την ένδειξη επιτήρη-

σης της θερμοκρασίας 21 σηματοδοτεί ότι η

μπαταρία ή το ηλεκτρονικό σύστημα του

ηλεκτρικού εργαλείου (όταν η μπαταρία είναι

τοποθετημένη) δεν βρίσκονται μέσα στην

άριστη περιοχή. Σq αυτήν την περίπτωση το

ηλεκτρικό εργαλείο είτε δεν εργάζεται

καθόλου είτε εργάζεται με μειωμένη ισχύ.

Επιτήρηση θερμοκρασίας της μπαταρίας

Όταν η κόκκινη φωτοδίοδος 21 αναβοσβήνει

μόλις πατήσετε το πλήκτρο 19 ή το διακόπτη

ON/OFF 3 (όταν η μπαταρία είναι τοποθετη-

μένη): Η μπαταρία βρίσκεται έξω από την

περιοχή της θερμοκρασίας λειτουργίας μεταξύ

–10 °C και +60 °C.

Όταν η θερμοκρασία είναι μεγαλύτερη από

70 °C η μπαταρία απενεργοποιείται αυτόματα

μέχρι να επιτευχτεί πάλι η εγκεκριμένη

περιοχή θερμοκρασίας.

Φωτοδίοδοι ένδειξης Χωρητικότητα

μπαταρίας

Διαρκές φως, 3 πράσινες

φωτοδίοδοι ≥2/3

Διαρκές φως, 2 πράσινες

φωτοδίοδοι ≥1/3

Διαρκές φως, 1 πράσινη

φωτοδίοδος ≤1/3

Αναβοσβήνον φως, 1

πράσινη φωτοδίοδος Εφεδρεία

OBJ_BUCH-1275-002.book Page 163 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

164 | Eλληνικά

Επιτήρηση θερμοκρασίας του ηλεκτρονικού

συστήματος του ηλεκτρικού εργαλείου

Η κόκκινη φωτοδίοδος 21 ανάβει διαρκώς όταν

πατηθεί ο διακόπτης ON/OFF 3:

Η θερμοκρασία της ηλεκτρονικής του

ηλεκτρικού εργαλείου είναι μικρότερη από

5°C ή μεγαλύτερη από 75 °C.

Όταν η θερμοκρασία ξεπεράσει τους 90 °C το

ηλεκτρονικό σύστημα του ηλεκτρικού εργα-

λείου διακόπτει αυτόματα τη λειτουργία του

μέχρι η θερμοκρασία να επιστρέψει πάλι στην

εγκεκριμένη περιοχή θερμοκρασίας

λειτουργίας.

Αναζήτηση σφαλμάτων

Σε περίπτωση που το ηλεκτρικό εργαλείο σας δε λειτουργεί άψογα στον παρακάτω πίνακα

αναφέρονται διάφορα συμπτώματα ανωμαλιών, οι πιθανές αιτίες τους καθώς και μέτρα για τη

θεραπεία τους. Σε περίπτωση που δεν θα μπορέσετε να εξακριβώσετε και να εξουδετερώσετε

τυχόν προβλήματα, τότε σας παρακαλούμε να απευθυνθείτε στο αρμόδιο για σας κατάστημα

Service.

fΠροσοχή! Πριν αρχίσετε την αναζήτηση των σφαλμάτων θέστε το ηλεκτρικό εργαλείο

εκτός λειτουργίας και αφαιρέστε την μπαταρία.

Συμπτώματα Πιθανή αιτία Θεραπεία

Το αλυσοπρίονο

δεν ξεκινά

Ενεργοποιήθηκε το δραστικό φρένο

ασφαλείας (ακούγεται ένα

προειδοποιητικό σήμα, τόνος («μπιπ»))

Τραβήξτε την μπροστινή προστασία

χεριού 6 προς τα πίσω στη θέση n

Άδεια μπαταρία Φορτίστε την μπαταρία, βλέπε επίσης

και τις υποδείξεις φόρτισης

Η μπαταρία δεν τοποθετήθηκε σωστά Βεβαιωθείτε ότι έχουν ασφαλίσει και

οι δυο βαθμίδες μανδαλώματος

Ενεργοποιήθηκε η προστασία

κινητήρα

Αφήστε τον κινητήρα κα κρυώσει

Πολύ κρύα/Πολύ ζεστή μπαταρία Θερμάνετε την μπαταρία/Αφήστε την

μπαταρία να κρυώσει

Η αλυσίδα

κοπής δεν

κινείται

Άδεια μπαταρία Φορτίστε την μπαταρία, βλέπε επίσης

και τις υποδείξεις φόρτισης

Χάλασε το ηλεκτρικό εργαλείο Απευθυνθείτε στο Service

Το αλυσοπρίονο

λειτουργεί με

διακοπές

Εξωτερική ή εσωτερική ασταθής

επαφή

Απευθυνθείτε σε ένα

εξουσιοδοτημένο κατάστημα Service

της Bosch

Χαλασμένος διακόπτης ON/OFF 3Απευθυνθείτε σε ένα

εξουσιοδοτημένο κατάστημα Service

της Bosch

Στεγνή αλυσίδα

κοπής

Άδειο δοχείο λαδιού Γεμίστε λάδι

Βουλωμένος εξαερισμός στο πώμα

δοχείου λαδιού 4

Καθαρίστε το πώμα δοχείου λαδιού 4

Βουλωμένο κανάλι ροής λαδιού Καθαρίστε το κανάλι ροής λαδιού

Η αλυσίδα

κοπής δεν

φρενάρεται

Χάλασε το δραστικό φρένο Απευθυνθείτε σε ένα

εξουσιοδοτημένο κατάστημα Service

της Bosch

Η αλυσίδα

κοπής/Η ράγα

οδήγησης της

αλυσίδας κοπής

έχει θερμανθεί

υπερβολικά

Άδειο δοχείο λαδιού Γεμίστε λάδι

Βουλωμένος εξαερισμός στο πώμα

δοχείου λαδιού 4

Καθαρίστε το πώμα δοχείου λαδιού 4

Βουλωμένο κανάλι ροής λαδιού Καθαρίστε το κανάλι ροής λαδιού

Αλυσίδα κοπής πολύ τεντωμένη Ρυθμίστε το τέντωμα της αλυσίδας

Μη κοφτερή αλυσίδα Τροχίστε ή αντικαταστήστε την

αλυσίδα κοπής

Το αλυσοπρίονο

τραντάζεται,

δονείται ή δεν

κόβει σωστά

Αλυσίδα κοπής πολύ χαλαρή Ρυθμίστε το τέντωμα της αλυσίδας

Μη κοφτερή αλυσίδα Τροχίστε ή αντικαταστήστε την

αλυσίδα κοπής

Αλυσίδα κοπής φθαρμένη Αντικαταστήστε την αλυσίδα κοπής

Τα δόντια της αλυσίδας κοπής

δείχνουν σε λάθος κατεύθυνση

Συναρμολογήστε σωστά την αλυσίδα

κοπής

Ισχυροί

κραδασμοί/

θόρυβοι

Χάλασε το ηλεκτρικό εργαλείο Απευθυνθείτε στο Service

OBJ_BUCH-1275-002.book Page 164 Monday, November 22, 2010 1:10 PM

Eλληνικά | 165

Bosch Power Tools F 016 L70 758 | (22.11.10)

Συντήρηση και Service

Συντήρηση και καθαρισμός

fΠροσοχή! Πριν από κάθε εργασία

συντήρησης ή καθαρισμού να θέτετε το

ηλεκτρικό εργαλείο εκτός λειτουργίας

και να αφαιρείτε την μπαταρία.

Υπόδειξη: Να διεξάγετε τακτικά τις παρακάτω

εργασίες συντήρησης για να εξασφαλίσετε την

αξιόπιστη και μακρόχρονη χρήση του

μηχανήματος.

Να διατηρείτε το ηλεκτρικό εργαλείο και τις

σχισμές αερισμού πάντοτε σε καθαρή κατά-

σταση για να μπορείτε να εργάζεσθε καλά και

ασφαλώς.

Να ελέγχετε τακτικά το αλυσοπρίονο μήπως

παρουσιάζει εμφανή ελαττώματα, π. χ. μήπως

η αλυσίδα κοπής έχει ξεκρεμαστεί, είναι

χαλαρή ή έχει υποστεί ζημιά και να

βεβαιώνεστε ότι κανένα εξάρτημα δεν έχει

χαλαρώσει ή φθαρεί.

Να ελέγχετε, αν οι καλύπτρες και οι

προστατευτικές διατάξεις είναι άψογες και

σωστά συναρμολογημένες. Τυχόν απαραίτητες

επισκευές ή εργασίες συντήρησης πρέπει να

εκτελούνται πριν τη χρήση του μηχανήματος.

Σε περίπτωση που το αλυσοπρίονο, παρq όλες

τις επιμελημένες διαδικασίες κατασκευής και

ελέγχου, σταματήσει κάποτε να λειτουργεί,

τότε να αναθέσετε την επισκευή του σε ένα

εξουσιοδοτημένο κατάστημα Service για

ηλεκτρικά εργαλεία της Bosch.

Υπόδειξη: Πριν την αποστολή πρέπει να

αδιειάσετε οπωσδήποτε το δοχείο λαδιού.

Όταν ζητάτε διασαφητικές πληροφορίες καθώς

και όταν παραγγέλνετε ανταλλακτικά πρέπει να

αναφέρετε οπωσδήποτε το 10 ψήφιο αριθμό

ευρετηρίου του αλυσοπρίονου που

αναγράφεται στην πινακίδα κατασκευαστή.

Αντικατάσταση/γύρισμα της αλυσίδας κοπής

και της σπάθας (βλέπε εικόνες C1–C3)

Να ελέγχετε τακτικά την αλυσίδα κοπής και τη

σπάθα όπως αναφέρεται στο κεφάλαιο

«Τέντωμα της αλυσίδας».

Με την πάροδο του χρόνου η σχισμή οδήγησης

της σπάθας φθείρεται. Κατά την αντικατάσταση

της αλυσίδας γυρίστε τη σπάθα κατά 180°. Έτσι

μεγαλώνει η διάρκεια χρήσης της σπάθας.

Να ελέγχετε τον τροχό αλυσίδας 28. Σε

περίπτωση που έχει φθαρεί η χαλάσει λόγω της

υψηλής καταπόνησης πρέπει να

αντικατασταθεί σε ένα εξουσιοδοτημένο

κατάστημα Service.

Τρόχισμα της αλυσίδας κοπής

Η αλυσίδα κοπής μπορεί να τροχιστεί

κατάλληλα σε κάθε εξουσιοδοτημένο

κατάστημα Service για ηλεκτρικά εργαλεία της

Bosch. Μπορείτε, όμως, να τροχίσετε και ο

ίδιος/η ίδια την αλυσίδα κοπής με τη διάταξη

τροχίσματος της Bosch ή τη συσκευή Dremel-

Multi με το στοιχείο τροχίσματος 1453. Να

προσέχετε τις συνημμένες οδηγίες

τροχίσματος.

Πολύ μικρή

διάρκεια κοπής

μετά τη φόρτιση

της μπαταρίας

Πολύ ισχυρή τριβή λόγω έλλειψης

λίπανσης

Εξασφαλίστε τη λίπανση της αλυσίδας

(βλέπε «Λίπανση της αλυσίδας

κοπής»)

Η αλυσίδα κοπής πρέπει να

καθαριστεί

Καθαρίστε την αλυσίδα κοπής

Άσχημη τεχνική κοπής βλέπε «Εργασία με το αλυσοπρίονο»

Η μπαταρία δεν είναι εντελώς

φορτισμένη

Φορτίστε την μπαταρία, βλέπε επίσης

και τις υποδείξεις φόρτισης

Η αλυσίδα

κοπής κινείται

αργά

Άδεια μπαταρία Φορτίστε την μπαταρία, βλέπε επίσης

και τις υποδείξεις φόρτισης

Η μπαταρία ήταν αποθηκευμένη/

διαφυλαγμένη εκτός της εγκριμένης

περιοχής θερμοκρασίας

Αφήστε την μπαταρία να αποκτήσει τη

θερμοκρασία χώρου (εντός της

επιτρεπτής περιοχής θερμοκρασίας

0–45 °C)

Η ένδειξη

φόρτισης

μπαταρίας 24

ανάβει διαρκώς

Η φόρτιση δεν

είναι εφικτή

Η μπαταρία δεν τοποθετήθηκε

(σωστά)

Τοποθετήστε σωστά την μπαταρία στο

φορτιστή

Λερωμένες επαφές μπαταρίας Καθαρίστε τις επαφές μπαταρίας π.χ.

τοποθετώντας και αφαιρώντας πολλές

φορές αλλεπάλληλα την μπαταρία, ή,

αν χρειαστεί, αντικαταστήστε την

μπαταρία

Χαλασμένη μπαταρία Αντικαταστήστε την μπαταρία

Οι ενδείξεις

φωτοδιόδων 24

ή/και 25 δεν

ανάβουν μετά

την τοποθέτηση

του φις στην

πρίζα δικτύου

Το φις δικτύου του φορτιστή δεν είναι

(σωστά) τοποθετημένο

Τοποθετήστε το φις δικτύου (τέρμα)

στην πρίζα

Χάλασε η πρίζα, το ηλεκτρικό

καλώδιο ή ο φορτιστής

Ελέγξτε την τάση δικτύου και, ενδεχο-

μένως, δώστε το φορτιστή για έλεγχο

σε ένα εξουσιοδοτημένο κατάστημα

Service για ηλεκτρικά εργαλεία της

Bosch

Συμπτώματα Πιθανή αιτία Θεραπεία

OBJ_BUCH-1275-002.book Page 165 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

166 | Eλληνικά

Έλεγχος της αυτόματης διάταξης λαδώματος

Μπορείτε να ελέγξετε τη λειτουργία της

αυτόματης διάταξης λαδώματος της αλυσίδας

ως εξής: Θέστε το αλυσοπρίονο σε λειτουργία

και κατευθύνετε την αιχμή της σπάθας επάνω

σε ένα επάνω στο δάπεδο ευρισκόμενο χαρτόνι

ή χαρτί. Προσέξτε, να μην αγγίξετε με την

αλυσίδα το δάπεδο, αλλά να κρατάτε μια

απόσταση ασφαλείας 20 cm. Όταν επάνω στο

χαρτόνι/χαρτί σχηματιστεί ένα συνεχώς

αυξανόμενο ίχνος λαδιού, τότε η διάταξη

αυτόματου λαδώματος εργάζεται κανονικά. Σε

περίπτωση όμως που το ίχνος λαδιού δεν

εμφανιστεί, αν και το δοχείο λαδιού είναι

γεμάτο, τότε διαβάστε το κεφάλαιο

«Αναζήτηση σφαλμάτων» ή απευθυνθείτε στο

Service της Bosch.

Μετά το πέρας της εργασίας/Διαφύλαξη/

Αποθήκευση

Να καθαρίζετε το διαμορφωμένο πλαστικό

περίβλημα του αλυσοπρίονου με μια μαλακή

βούρτσα και ένα καθαρό πανί. Μην

χρησιμοποιήσετε ποτέ νερό, διαλύτες ή

στιλβωτικά μέσα. Να αφαιρείτε όλες τις

βρωμιές, ιδιαίτερα από τις σχισμές αερισμού

του κινητήρα.

Μετά από εργασία 1 –3 ωρών να αποσυναρμο-

λογείτε και να καθαρίζετε με μια βούρτσα την

καλύπτρα 13, τη σπάθα 10 και την αλυσίδα

κοπής 11.

Να αφαιρείτε με τη βοήθεια μιας βούρτσας

από τον τομέα κάτω από την καλύπτρα 13, τον

τροχό αλυσίδας 28 και τη στερέωση της

σπάθας από τις κολημμένες βρωμιές και να

καθαρίζετε το ακροφύσιο λαδιού 31 με ένα

καθαρό πανί.

Να καθαρίζετε την αλυσίδα κοπής 11 και τη

σπάθα 10 όταν πρόκειται να αποθηκεύσετε το

αλυσοπρίονο για πολύ καιρό.

Να αποθηκεύετε/διαφυλάγετε το αλυσοπρίονο

σε μια ασφαλή στεγνή θέση, απρόσιτη στα

παιδιά.

Μην θέτετε άλλα αντικείμενα επάνω στο

ηλεκτρικό εργαλείο.

Να αποθέτετε το αλυσοπρίονο πάντοτε

οριζόντια και με το πώμα δοχείου λαδιού 4

προς τα επάνω.

Για να αποθηκεύεσετε το αλυσοπρίονο μέσα

στη συσκευασία του πρέπει πρώτα να

αδειάσετε τελείως το δοχείο λαδιού.

Εξαρτήματα

Αλυσίδα κοπής

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Άλλα εξαρτήματα

Λάδι πρόσφυσης αλυσίδας,

1 λίτρο . . . . . . . . . . . . . . . . . . .2 607 000 181

Service και σύμβουλος πελατών

To Service απαντά στις ερωτήσεις σας σχετικά

με την επισκευή και τη συντήρηση του

προϊόντος σας καθώς και για τα αντίστοιχα

ανταλλακτικά. Λεπτομερή σχέδια και

πληροφορίες για τα ανταλλακτικά θα βρείτε

στην ηλεκτρονική διεύθυνση:

www.bosch-garden.com

Η ομάδα συμβούλων της Βosch σας

υποστηρίζει ευχαρίστως όταν έχετε ερωτήσεις

σχετικές με την αγορά, τη χρήση και τη

ρύθμιση των προϊόντων και ανταλλακτικών.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Tel.: +30 (0210) 57 01 270

Fax: +30 (0210) 57 01 283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: +30 (0210) 57 01 380

Fax: +30 (0210) 57 01 607

Μεταφορά

Να αποστέλλετε τις μπαταρίες μόνο όταν το

περίβλημα είναι άθικτο. Να κολλάτε τις

ανοιχτές επαφές με κολλητική ταινία και να

συσκευάζετε την μπαταρία κατά τέτοιο τρόπο,

ώστε αυτή να μην κουνιέται μέσα στη

συσκευασία.

Δεν αποκλείεται, πριν αποστείλετε τις

μπαταρίες ιόντων λιθίου να χρειαστεί να τις

εφοδιάσετε με μια ευδιάκριτη υπόδειξη.

Παρακαλούμε να λαμβάνετε υπόψη σας τις

αντίστοιχες εθνικές διατάξεις.

Απόσυρση

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι

συσκευασίες πρέπει να ανακυκλώνονται με

τρόπο φιλικό προς το περιβάλλον.

Μην ρίχνετε τα ηλεκτρικά εργαλεία και τις

μπαταρίες στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική

Οδηγία 2002/96/EΚ τα άχρηστα

ηλεκτρικά εργαλεία καθώς και

σύμφωνα με την Κοινοτική

Οδηγία 2006/66/EΚ οι

χαλασμένες ή αναλωμένες

μπαταρίες δεν είναι πλέον υποχρεωτικό να

συλλέγονται ξεχωριστά για να ανακυκλωθούν

με τρόπο φιλικό προς το περιβάλλον.

Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:

Li-Ion:

Παρακαλούμε να δώσετε

προσοχή στις υποδείξεις στο

κεφάλαιο «Μεταφορά»,

σελίδα 166.

Τηρούμε το δικαίωμα αλλαγών.

OBJ_BUCH-1275-002.book Page 166 Monday, November 22, 2010 1:10 PM

Türkçe | 167

Bosch Power Tools F 016 L70 758 | (22.11.10)

Güvenlik Talimat

Resimli semboller hakknda açklamalar

Kullanm klavuzunu tam

olarak okuyun.

Aleti yağmur altnda

kullanmayn veya yağmur

altnda brakmayn.

Aleti temizlemeden,

saklamaya brakmadan veya

ksa süre kontrol dş

brakmadan önce aküyü

çkarn.

Koruyucu gözlük kullann.

Koruyucu kulaklk kullann.

Ayarlama ve bakm işlerinden

önce veya akm kablosu hasar

gördüğünde veya koptuğunda

şebeke bağlant fişini hemen

prizden çekin.

Geri tepme freni ve serbest

dönüş freni testere zincirini

ksa sürede durdurur.

Elektrikli El Aletleri İçin Genel Uyar

Talimat

Bütün uyarlar ve talimat

hükümlerini okuyun. Açklanan

uyarlara ve talimat hükümlerine uyulmadğ

takdirde elektrik çarpmalarna, yangnlara

ve/veya ağr yaralanmalara neden olunabilir.

Bütün uyarlar ve talimat hükümlerini ileride

kullanmak üzere saklayn.

Uyar ve talimat hükümlerinde kullanlan

“Elektrikli El Aleti” kavram, akm şebekesine

bağl (şebeke bağlant kablosu ile) aletlerle

akü ile çalşan aletleri (akm şebekesine

bağlants olmayan aletler) kapsamaktadr.

1) Çalşma yeri güvenliği

a) Çalştğnz yeri temiz tutun ve iyi

aydnlatn. Çalştğnz yer düzensiz ise

ve iyi aydnlatlmamşsa kazalar ortaya

çkabilir.

b) Yaknnda patlayc maddeler, yanc

sv, gaz veya tozlarn bulunduğu

yerlerde elektrikli el aleti ile

çalşmayn. Elektrikli el aletleri, toz

veya buharlarn tutuşmasna neden

olabilecek kvlcmlar çkarrlar.

c) Elektrikli el aleti ile çalşrken

çocuklar ve başkalarn uzakta tutun.

Dikkatiniz dağlacak olursa aletin

kontrolünü kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlant fişi prize

uymaldr. Fişi hiçbir zaman

değiştirmeyin. Koruyucu topraklanmş

elektrikli el aletleri ile birlikte adaptör

fiş kullanmayn. Değiştirilmemiş fiş ve

uygun priz elektrik çarpma tehlikesini

azaltr.

b) Borular, kalorifer petekleri, stclar

ve buzdolaplar gibi topraklanmş

yüzeylerle bedensel temasa

gelmekten kaçnn. Bedeniniz

topraklandğ anda büyük bir elektrik

çarpma tehlikesi ortaya çkar.

c) Aleti yağmur altnda veya nemli ortam-

larda brakmayn. Suyun elektrikli el

aleti içine szmas elektrik çarpma

tehlikesini artrr.

d) Elektrikli el aletini kablosundan

tutarak taşmayn, kabloyu kullanarak

asmayn veya kablodan çekerek fişi

çkarmayn. Kabloyu sdan, yağdan,

keskin kenarl cisimlerden veya aletin

hareketli parçalarndan uzak tutun.

Hasarl veya dolaşmş kablo elektrik

çarpma tehlikesini artrr.

e) Bir elektrikli el aleti ile açk havada

çalşrken, mutlaka açk havada kulla-

nlmaya uygun uzatma kablosu

kullann. Açk havada kullanlmaya

uygun uzatma kablosunun kullanlmas

elektrik çarpma tehlikesini azaltr.

f) Elektrikli el aletinin nemli ortamlarda

çalştrlmas şartsa, mutlaka arza

akm koruma şalteri kullann. Arza

akm koruma şalterinin kullanm

elektrik çarpma tehlikesini azaltr.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptğnza dikkat

edin, elektrikli el aleti ile işinizi makul

bir tempo ve yöntemle yürütün.

Yorgunsanz, aldğnz haplarn,

ilaçlarn veya alkolün etkisinde iseniz

elektrikli el aletini kullanmayn. Aleti

kullanrken bir anki dikkatsizlik önemli

yaralanmalara neden olabilir.

b) Daima kişisel koruyucu donanm ve bir

koruyucu gözlük kullann. Elektrikli el

aletinin türü ve kullanmna uygun

olarak; toz maskesi, kaymayan iş

ayakkablar, koruyucu kask veya

koruyucu kulaklk gibi koruyucu do-

nanm kullanm yaralanma tehlikesini

azalttr.

c) Aleti yanlşlkla çalştrmaktan kaçnn.

Akm ikmal şebekesine ve/veya aküye

bağlamadan, elinize alp taşmadan önce

elektrikli el aletinin kapal olduğundan

emin olun. Elektrikli el aletini parmağnz

şalter üzerinde dururken taşrsanz ve

alet açkken fişi prize sokarsanz kazalara

neden olabilirsiniz.

d) Elektrikli el aletini çalştrmadan önce

ayar aletlerini veya anahtarlar aletten

çkarn. Aletin dönen parçalar içinde

bulunabilecek bir yardmc alet yaralan-

malara neden olabilir.

e) Çalşrken bedeniniz anormal durumda

olmasn. Çalşrken duruşunuz güvenli

olsun ve dengenizi her zaman koruyun.

Bu sayede aleti beklenmedik durumlarda

daha iyi kontrol edebilirsiniz.

f) Uygun iş elbiseleri giyin. Geniş giysiler

giymeyin ve tak takmayn. Saçlarnz,

giysileriniz ve eldivenlerinizi aletin

hareketli parçalarndan uzak tutun.

Bol giysiler, uzun saçlar veya taklar

aletin hareketli parçalar tarafndan

tutulabilir.

UYARI

OBJ_BUCH-1275-002.book Page 167 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

168 | Türkçe

g) Toz emme donanm veya toz tutma

tertibat kullanrken, bunlarn bağl

olduğundan ve doğru kullanldğndan

emin olun. Toz emme donanmnn

kullanm tozdan kaynalanabilecek

tehlikeleri azaltr.

4) Elektrikli el aletlerinin özenle kullanm

ve bakm

a) Aleti aşr ölçede zorlamayn.

Yaptğnz işe uygun elektrikli el

aletleri kullann. Uygun performansl

elektrikli el aleti ile, belirlenen çalşma

alannda daha iyi ve güvenli çalşrsnz.

b) Şalteri bozuk olan elektrikli el aletini

kullanmayn. Açlp kapanamayan bir

elektrikli el aleti tehlikelidir ve

onarlmaldr.

c) Alette bir ayarlama işlemine

başlamadan ve/veya aküyü

çkarmadan önce, herhangi bir

aksesuar değiştirirken veya aleti

elinizden brakrken fişi prizden çekin.

Bu önlem, elektrikli el aletinin yanlşlkla

çalşmasn önler.

d) Kullanm dş duran elektrikli el

aletlerini çocuklarn ulaşamayacağ bir

yerde saklayn. Aleti kullanmay

bilmeyen veya bu kullanm klavuzunu

okumayan kişilerin aletle çalşmasna

izin vermeyin. Deneyimsiz kişiler

tarafndan kullanldğnda elektrikli el

aletleri tehlikelidir.

e) Elektrikli el aletinizin bakmn özenle

yapn. Elektrikli el aletinizin kusursuz

olarak işlev görmesini

engelleyebilecek bir durumun olup

olmadğn, hareketli parçalarn

kusursuz olarak işlev görüp görme-

diklerini ve skşp skşmadklarn,

parçalarn hasarl olup olmadğn

kontrol edin. Aleti kullanmaya

başlamadan önce hasarl parçalar

onartn. Birçok iş kazas elektrikli el

aletlerinin kötü bakmndan

kaynaklanr.

f) Kesici uçlar daima keskin ve temiz

tutun. Özenle bakm yaplmş keskin

kenarl kesme uçlarnn malzeme içinde

skşma tehlikesi daha azdr ve daha

rahat kullanm olanağ sağlarlar.

g) Elektrikli el aletini, aksesuar, uçlar ve

benzerlerini, bu özel tip alet için öngö-

rülen talimata göre kullann. Bu srada

çalşma koşullarn ve yaptğnz işi

dikkate aln. Elektrikli el aletlerinin

kendileri için öngörülen alann dşnda

kullanlmas tehlikeli durumlara neden

olabilir.

5) Akülü aletlerin özenli bakm ve kullanm

a) Aküyü sadece üreticinin tavsiye ettiği

şarj cihaz ile şarj edin. Bir akünün

şarjna uygun olarak üretilmiş şarj cihaz

başka bir akünün şarj için kullanlrsa

yangn tehlikesi ortaya çkar.

b) Sadece ilgili elektrikli el aleti için

öngörülen aküleri kullann. Başka

akülerin kullanm yaralanmalara ve

yangnlara neden olabilir.

c) Kullanlmayan aküyü büro ataçlar, ma-

deni bozuk paralar, anahtarlar, çiviler,

vidalar veya metal nesnelerden uzak

tutun. Bunlar köprüleme yaparak kon-

taklara neden olabilir. Akü kontaklar

arasndaki bir ksa devre yanmalara

veya yangnlara neden olabilir.

d) Yanlş kullanm durumunda aküden

sv dşar szabilir. Bu sv ile temasa

gelmeyin. Yanlşlkla temasa gelirseniz

su ile iyice ykayn. Eğer sv

gözlerinize gelecek olursa hemen bir

hekime başvurun. Dşar szan akü svs

cilt tahrişlerine ve yanmalara neden

olabilir.

6) Servis

a) Elektrikli el aletinizi sadece yetkili per-

sonele ve orijinal yedek parça

kullanma koşulu ile onartn. Bu sayede

aletin güvenliğini sürekli hale

getirirsiniz.

Zincirli ağaç kesme testereleri için

güvenlik talimat

fTestere çalşrken bütün uzuvlarnz

testere zincirinden uzak tutun. Testereyi

çalştrmadan önce testere zincirinin

hiçbir yere temas etmediğinden emin

olun. Zincirli ağaç kesme testeresi ile

çalşrken bir anlk dikkatsizlik giysilerinizin

veya uzuvlarnzn testere zinciri tarafndan

tutulmasna neden olabilir.

fElektrikli el aletini sadece izolasyonlu

tutamak yüzeylerinden tutun, çünkü

testere zinciri görünmeyen elektrik

kablolarna temas edebilir. Testere zinciri

gerilim ileten bir kabloya temas ettiğinde

aletin metal parçalar elektrik gerilimine

maruz kalabilir ve elektrik çarpmas

olabilir.

fZincirli ağaç kesme testeresini

kullanrken daima sağ elinizle arka

tutamağ sol elinizle de ön tutamağ

kavrayn. Zincirli ağaç kesme testeresini

ters çalşma pozisyonunda tutarsanz

yaralanma tehlikesi artar ve bu pozisyonda

aleti kullanmaya müsaade yoktur.

fKoruyucu gözlük ve kulaklk kullann.

Başnz, elleriniz, bacaklarnz ve

ayaklarnz için de başka koruyucu

donanm kullanmanz tavsiye olunur.

Uygun koruyucu giysiler etrafa sçrayan

malzeme parçacklarnn neden olabileceği

yaralanma tehlikesine ve testere zincirine

tesadüfen temasa karş koruma sağlar.

fZincirli ağaç kesme testeresi ile ağaç

üzerinde çalşmayn. Zincirli ağaç kesme

testeresini ağaç üzerinde çalştrmak

yaralanma tehlikesi yaratr.

fDuruşunuzun her zaman dengeli olmasna

dikkat edin ve zincirli ağaç kesme

testeresini ancak sağlam, düz ve güvenli

bir zeminde kullann. Kaygan zeminde

veya merdiven gibi güvenli olmayan

yerlerde dengenizi veya zincirli ağaç kesme

testeresinin kontrolünü kaybedebilirsiniz.

OBJ_BUCH-1275-002.book Page 168 Monday, November 22, 2010 1:10 PM

Türkçe | 169

Bosch Power Tools F 016 L70 758 | (22.11.10)

fGergin durumdaki bir dal keserken daln

geri yaylanacağn hesaba katn. Ahşap

elyaflarndaki gerginlik kuvveti açğa

çkacak olursa, gergin durumdaki dal

kullancya çarpabilir ve/veya zincirli ağaç

kesme testeresinin kontrolü kaybolabilir.

fÖzellikle bodur ağaçlar ve fidanlar

keserken dikkatli olun. İnce malzeme

testere zinciri tarafndan tutulabilir, size

doğru savrulabilir veya dengeniz

bozulabilir.

fZincirli ağaç kesme testeresini kapal

durumda ön tutamağndan tutarak ve

testere zincirini bedeninizden yeterli

uzaklkta tutarak taşyn. Zincirli ağaç

kesme testeresini naklederken veya

saklarken daima koruyucu muhafazay

takn. Zincirli ağaç kesme testeresi ile

dikkatli biçimde çalşmak hareket

halindeki testere zinciri ile yanlşlkla

temasa gelme tehlikesini azaltr.

fYağlama, zincir germe ve aksesuar

değiştirme talimat hükümlerine uyun.

Usulüne aykr gerilmiş veya yağlanmş

zincir kopabilir veya geri tepme tehlikesini

artrabilir.

fTutamaklar kuru, temiz ve yağsz tutun.

Yağl tutamaklar kaygandr ve aletin

kontrolünün kaybna neden olurlar.

fSadece ağaç (odun) kesin. Zincirli ağaç

kesme testeresini kendisi için

öngörülmeyen işlerde kullanmayn.

Örnek: Zincirli ağaç kesme testeresini

plastikleri, duvarlar veya ahşap olmayan

yap malzemelerini kesmek için

kullanmayn. Zincirli ağaç kesme

testeresinin kendisi için öngörülmeyen

işlerde kullanlmas tehlikeli durumlarn

ortaya çkmasna neden olabilir.

Geri tepmenin nedenleri ve geri tepmeden

kaçnmann yollar:

– Klavuz ray bir nesneye temas ederse veya

kesilen ağaç bükülür ve testere zinciri kesme

yerinde skşrsa geri tepme oluşur.

– Rayn ucu bir nesneye temas edecek olursa,

baz durumlarda arkaya doğru beklenmedik

bir reaksiyon meydana gelebilir ve bu esnada

klavuz ray yukarya ve kullancya doğru

kuvvetle itilebilir.

– Testere zincirinin klavuz rayn üst

kenarnda skşmas rayn kullancya doğru

itilmesine neden olabilir.

– Bu reaksiyonlarn her biri testerenin

kontrolünü kaybetmenize ve ağr biçimde

yaralanmanza neden olabilir. Sadece zincirli

ağaç kesme testeresinde bulunan güvenlik

donanmlarna güvenmeyin. Zincirli ağaç

kesme testeresinin kullancs olarak kazasz

ve yaralanma tehlikesi olmadan çalşabilmek

için çeşitli güvenlik önlemleri almalsnz.

Geri tepme, elektrikli el aletinin yanlş veya

hatal kullanmnn sonucudur. Geri tepme

kuvvetleri aşağda açklanan uygun güvenlik

önlemlerinin alnmasyla önlenebilir:

fTestereyi başparmağnz ve parmaklarnz

tutamaklar iyice kavrayacak biçimde iki

elinizle skca tutun. Bedeninizi ve

kollarnz geri tepme kuvvetlerini

karşlayabilecek bir pozisyona getirin.

Gerekli önlemler alndğ takdirde kullanc

geri tepme kuvvetlerini karşlayabilir.

Zincirli ağaç kesme testeresini hiçbir

zaman elinizden brakmayn.

fDuruş pozisyonunuzun anormal

olmamasna dikkat edin ve omuz

hizasnn üstünde kesme yapmayn. Bu

sayede ray ucu ile istenmeden meydana

gelebilecek temaslar önlersiniz ve

beklenmeyen durumlarda zincirli ağaç

kesme testeresini daha iyi kontrol

edebilirsiniz.

fDaima üretici tarafndan öngörülen yedek

raylar ve testere zincirlerini kullann.

Yanlş yedek raylar ve testere zincirleri

zincirin kopmasna veya geri tepme

kuvvetlerinin oluşmasna neden olabilir.

fÜreticinin testere zincirinin bilenmesi ve

bakm için öngördüğü talimata uyun. Çok

düşük derinlik snrlayc geri tepme

olaslğn artrr.

Ek uyarlar

fKullancnn aleti ilk kez kullanmadan önce

deneyimli bir uzmandan pratik örneklerle

zincirli ağaç kesme testeresinin ve

koruyucu donanmn kullanm hakknda

bilgi almas tavsiye olunur. İlk deneyimler

bir mengene veya alt takm üzerinde ağaç

gövdelerinin kesilmesiyle yaplmaldr.

fBu alet; çocuklar da dahil olmak üzere,

fiziksel, duygusal veya zihinsel bakmdan

engelli veya yeterli bilgi ve deneyime sahip

olmayan kişiler tarafndan kullanlmaya

müsaadeli değildir. Ancak anlan bu kişiler

bu aleti sağlklar için yetkili bir kişinin

gözetiminde veya aleti kullanmasn bilen

kişilerin talimat ile kullanabilirler.

Çocuklarn aletle oynamamas için dikkatli

olunmaldr.

fGözetim altnda eğitim gören 16 yaş

üzerindeki gençler hariç çocuklar ve

gençlerin zincirli ağaç kesme testeresini

kullanmalarna müsaade yoktur. Ayns

zincirli ağaç kesme testeresini kullanmay

bilmeyen veya bu konuda yeterli bilgiye

sahip olmayan kişiler için de geçerlidir.

Kullanm klavuzu daima el altnda

olmaldr. Aşr yorgun ve bedensel olarak

yeterli güce sahip olmayan kişiler zincirli

ağaç kesme testeresini kullanamaz.

fÇalşrken elektrikli el aletini iki elinizle

skca tutun ve duruş pozisyonunuzun

güvenli olmasna dikkat edin. Elektrikli el

aleti iki elle daha güvenli kullanlr.

fAleti kullanrken bütün koruyucu

donanmn ve tutamaklarn takl

olduğundan emin olun. Eksik olarak monte

edilmiş veya müsaade edilmeyen

modifikasyona uğramş bir aleti hiçbir

zaman çalştrmay denemeyin.

fElinizden brakmadan önce elektrikli el

aletinin tam olarak durmasn bekleyin.

fAküyü açmayn. Ksa devre tehlikesi vardr.

Aküyü aşr ölçüde snmaya karş;

örneğin sürekli güneş şnna karş

ve ayrca, ateşe, suya ve neme karş

koruyun. Patlama tehlikesi vardr.

fHasar gördüklerinde veya usulüne uygun

kullanlmadklarnda aküler buhar çkara-

bilir. Çalştğnz yeri havalandrn ve şika-

yet olursa hekime başvurun. Akülerden

çkan buharlar nefes yollarn tahriş

edebilir.

OBJ_BUCH-1275-002.book Page 169 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

170 | Türkçe

fArzal akülerde sznt olabilir ve bu

sznt çevreye yaylabilir. Lütfen ilgili

parçalar kontrol edin. Üzerinde sv olan

parçalar temizleyin veya gerekiyorsa

değiştirin.

fAküyü sadece elektrikli el aletiniz ile

birlikte kullann. Ancak bu yolla akü

tehlikeli zorlanmalara karş korunur.

fSadece elektrikli el aletinizin tip

etiketinde belirtilen gerilimdeki orijinal

Bosch akülerini kullann. Başka akülerin,

örneğin taklitlerin, onarm görmüş akülerin

veya değişik marka akülerin kullanm,

akülerin patlamas sonucu yaralanmalara

veya maddi hasara neden olabilir.

Şarj cihazlar için güvnelik talimat

Şarj cihazn yağmur ve neme karş

koruyun. Şarj cihaznn içine su

szmas elektrik çarpma tehlikesini

artrr.

fYabanc marka akü şarj etmeyin. Bu şarj

cihaz sadece teknik veriler bölümünde

belirtilen gerilime sahip Bosch Li-Ionen-

Akülerin şarjna uygundur. Yabanc marka

akülerin şarj yangn ve patlama

tehlikesinin oluşmasna neden olabilir.

fŞarj cihazn temiz tutun. Kirlenme

nedeniyle elektrik çarpma tehlikesi ortaya

çkar.

fHer kullanmdan önce şarj cihazn,

kabloyu ve fişi kontrol edin. Hasar tespit

ederseniz şarj cihazn kullanmayn. Şarj

cihazn kendiniz açmayn, sadece kalifiye

elemanlara veya uzmanlara açtrn ve

sadece orijinal yedek parçalar kullann.

Hasarl şarj cihaz, kablo ve fişler elektrik

çarpma tehlikesini artrr.

fŞarj cihazn kolay tutuşan zeminlerde

kullanmayn (örneğin kağt, tekstil malze-

mesi vb.). Şarj işlemi srasnda şarj

cihaznda meydana gelen snma yangn

tehlikesi doğurur.

fÇocuklara dikkat edin ve şarj cihaz ile

oynamadklarndan emin olun.

fZihinsel veya fisiksel engelli kişiler şarj

cihazn sadece denetim ve gözetim

altnda veya yönlendirme altnda izin

verildiği takdirde kullanabilirler. Dikkatli

bir yönlendirme hatal kullanm ve

yaralanma tehlikesini azaltr.

Fonksiyon tanm

Bütün uyarlar ve talimat hüküm-

lerini okuyun. Açklanan uyarlara

ve talimat hükümlerine uyulmadğ

takdirde elektrik çarpmalarna,

yangnlara ve/veya ağr

yaralanmalara neden olunabilir.

Usulüne uygun kullanm

Bu elektrikli el aleti; dilme, enli tahta, dal,

gövde ve benzeri ahşap malzemenin ve

ağaçlarn kesilmesi için tasarlanmştr. Bu alet

ahşabn elyaf yönününde ve elyaf yönünün

tersinde kullanlabilir.

Bu elektrikli el aleti mineral içerikli

malzemenin kesilmsine uygun değildir.

Teslimat kapsam

Elektrikli el aletini ambalajndan dikkatli

biçimde çkarn ve aşağdaki parçalarn tam

olup olmadğn kontrol edin:

–Zincirli ağaç kesme testeresi

–Muhazafa

–Testere zinciri

–Pala

–Zincir muhafazas

–Yağl torba

–Kullanm klavuzu

Akü ve şarj cihaz belirli tiplerde teslimat

kapsamndadr.

Eğer parçalar eksik veya hasarl ise yetkili

satcnza başvurun.

Şekli gösterilen elemanlar

Şekli gösterilen elemanlarn numaralar grafik

sayfasndaki elektrikli el aleti resmindeki

numaralarla ayndr.

1Arka tutamak

2Açma/kapama şalteri emniyeti

3Açma/kapama şalteri

4Yağ deposu kapağ

5Ön tutamak

6Geri tepme freni tetikleyicisi (el koruma

parças)

7Yağ seviye göstergesi

8Kancal dayamak

9Zincir muhafazas

10 Pala

11 Testere zinciri

12 Germe tutamağ

13 Muhafaza

14 Hava çkş

15 Zincir germe tutamağ

16 Seri numaras

17 Akü

18 Akü boşa alma düğmesi

19 Şarj durumu gösterge tuşu

20 Akü şarj durumu göstergesi

21 Scaklk kontrolü göstergesi

22 Şarj yuvas

23 Şarj cihaz

24 Şarj cihazndaki krmz LED-Göstergesi

25 Şarj cihazndaki yeşil LED-Göstergesi

26 Şebeke fişi **

27 Dönme yönü ve kesme yönü sembolü

28 Zincir çark

29 Tespit cvatas

30 Zincir germe pimi

31 Yağ nozulu

32 Pala klavuz mesnedi

33 Zincir tutma pimi

34 Hava girişi

** Ülkelere özgü

Şekli gösterilen veya tanmlanan aksesuar standart

teslimat kapsamnda değildir. Aksesuarn tümünü

aksesuar programmzda bulabilirsiniz.

OBJ_BUCH-1275-002.book Page 170 Monday, November 22, 2010 1:10 PM

Türkçe | 171

Bosch Power Tools F 016 L70 758 | (22.11.10)

Teknik veriler

Gürültü/Titreşim bilgisi

Gürültüye ait ölçme değerleri 2000/14/AT’ye

göre belirlenmektedir.

Elektrikli el aletinin A değerlendirmeli gürültü

seviyesi tipik olarak şöyledir: Ses basnc

seviyesi 74 dB(A); gürültü emisyonu seviyesi

94 dB(A). Tolerans K=3 dB.

Koruyucu kulaklk kullann!

Toplam titreşim değeri (üç yönün vekör

toplam) EN 60745’e göne tespit edilmiştir:

Titreşim emisyon değeri ah<2,5 m/s2,

tolerans K=1,5m/s

Bu talimatta belirtilen titreşim seviyesi

EN 60745’e göre normlandrlmş bir ölçme

yöntemi ile tespit edilmiştir ve elektrikli el

aletlerinin karşlaştrlmasnda kullanlabilir.

Bu değer geçici olarak titreşim seviyesinin

tahmin edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin

temel kullanm alanlarn temsil eder. Ancak

elektrikli el aleti başka kullanm alanlarnda

kullanlrken, farkl uçlarla kullanlrken veya

yetersiz bakmla kullanlrken, titreşim

seviyesi belirtilen değerden farkl olabilir. Bu

da toplam çalşma süresi içindeki titreşim

yükünü önemli ölçüde artrabilir.

Titreşim yükünü tam olarak tahmin edebilmek

için aletin kapal olduğu veya çalştğ halde

kullanlmadğ süreler de dikkate alnmaldr.

Bu, toplam çalşma süresi içindeki titreşim

yükünü önemli ölçüde azaltabilir.

Titreşimin kullancya bindirdiği yük için önceden

ek güvenlik önlemleri aln. Örneğin: Elektrikli el

aletinin ve uçlarn bakm, ellerin scak tutulmas,

iş aşamalarnn organize edilmesi.

Uygunluk beyan

Tek sorumlu olarak “Teknik veriler”

bölümünde tanmlanan ürünün aşağdaki

norm veya normatif belgelere uygun olduğunu

beyan ederiz: 2006/95/AT, 2004/108/AT,

2006/42/AT, 2000/14/AT sayl yönerge

hükümleri uyarnca EN 60745 (akülü alet) ve

EN 60335 (akü şarj cihaz).

EG-Numune test no. 2131439.01CE kaytl

test mercii no. 0344, KEMA Quality B.V.

Arnhem, Netherlands.

2000/14/AT: Garanti edilen gürültü emisyon

seviyesi 97 dB(A). Uygunluk değerlendirme

yöntemi Ek V uyarnca.

Ürün kategorisi: 6

Teknik belgelerin bulunduğu merkez:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Akülü zincirli ağaç kesme testeresi AKE 30 LI

Ürün kodu 3 600 H37 1..

Boştaki zincir hz m/s 8

Pala boyu cm 30

Yardmc aletsiz zincir germe (SDS) z

Geri tepme freni z

Testere zinciri tipi 3/8"–90

Zincir baklas kalnlğ mm 1,1 (0,034")

Zincir baklas adedi 45

Yağ deposu dolum hacmi ml 120

Otomatik zincir yağlama z

Kancal dayamak z

Ağrlğ EPTA-Procedure 01/2003’e göre kg 5,2

Seri numaras Elektrikli el aleti üzerindeki seri

numarasna 16 (Tip etiketi) bakn

Akü Li-Ionen

Ürün kodu 2 607 336 107

Anma gerilimi V= 36

Kapasitesi Ah 2,6

Şarj süresi (akü boş durumda) dak 95

Akü hücrelerinin says 20

Şarj cihaz AL 3640 CV

Professional

AL 3620 CV

Professional

Ürün kodu EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Şarj akm A4,02,0

Müsaade edilen şarj scaklk aralğ °C 0–45 0–45

Ağrlğ EPTA-Procedure 01/2003’e göre kg 1,0 0,6

Koruma snf /II /II

Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik

olabilir.

OBJ_BUCH-1275-002.book Page 171 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

172 | Türkçe

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montaj

Güvenliğiniz için

fDikkat! Bakm ve temizlik işlerine

başlamadan önce elektrikli el aletini

kapatn ve aküyü çkarn.

f4,5 Ah aküyü bu elektrikli el aletinde

kullanmayn.

Akünün çkarlmas (Baknz: Şekil A)

Akünün 17 iki kilitlenme kademesi vardr ve

bunlar akü boşa alma düğmesine 18 yanlşlkla

basldğnda akünün aletten çkarak düşmesini

önler. Akü elektrikli el aleti içinde bulunduğu

sürece bir yay yardmyla bu pozisyonda

tutulur.

Açklama: Bu elektrikli el aleti ancak her iki

kilitleme kademesi de kavrama yaptktan

sonra işlev görür.

Aküyü 17 çkarmak için:

Akünün şarj (Baknz: Şekil B)

fBaşka şarj cihaz kullanmayn. Aletle

birlikte teslim edilen şarj cihaz, alet

içindeki Li-Ionen akülere uyarlanmştr.

fŞebeke gerilimine dikkat edin! Akm

kaynağnn gerilimi şarj cihaznn tip

etiketindeki verilere uymaldr. 230 V

işaretli şarj cihazlar 220 V ile de

çalştrlabilir.

Aletinizdeki akü bir scaklk kontrol sistemi ile

donatlmş olup, bu sistem akünün sadece

0°C–45 °C dereceler arasnda şarjna izin

verir. Bu sayede akünün kullanm ömrü uzar.

Açklama: Akü ksmi şarjl olarak teslim edilir.

Aküden tam performans elde edebilmek için

ilk kullanmdan önce aküyü şarj cihaznda tam

olarak şarj edin.

Li-Ionen aküler kullanm ömürleri ksalmadan

istendiği zaman şarj edilebilir. Şarj işleminin

kesilmesi aküye zarar vermez.

Li-Ionen (lityum iyon) akü “Electronic Cell

Protection (ECP)” sistemi ile derin deşarja

karş korunmaldr. Akü boşaldğnda zincirli

ağaç kesme testeresi bir koruma devresi ile

kapatlr: Testere zinciri artk hareket etmez.

Elektrikli el aletiniz otomatik

olarak kapandğnda artk

açma/kapama şalterine basmayn. Aksi tak-

dirde akü hasar görebilir.

Şarj işlemi

Şarj cihaznn şebeke fişi prize taklnca ve akü

17 şarj yuvasna 22 yerleştirilince şarj işlemi

başlar.

Akll şarj yöntemi sayesinde akünün şarj

durumu otomatik olarak alglanr ve akü

scaklğ ile akü geriliminden bağmsz olarak

optimum şarj akm ile şarj işlemi

gerçekleştirilir.

Bu yolla akü korunur ve şarj cihaz içinde

daima tam şarjl olarak kalr.

Gösterge elemanlarnn anlam

Şarj işleminin kontrolü LED göstergeleri 24

veya 25 ile bildirilir:

Hzl şarj işlemi

Hzl şarj işlemi yeşil LED göstergelerinin 25

yanp sönmesi ile bildirilir.

Aküdeki gösterge eleman: Şarj işlemi

süresince üç yeşil LED ksa bir süre arka

arkaya yanar ve sonra söner. Üç yeşil LED

sürekli olarak yanmaya başladğnda akü tam

olarak şarj edilmiş demektir. Akü tam olarak

şarj olduktan yaklaşk 5 dakika sonra üç yeşil

LED tekrar söner.

Açklama: Hzl şarj işlemi ancak akü müsaade

edilen scaklk aralğnda iken mümkündür,

baknz bölüm “Teknik veriler”.

Akü şarj edilmiş durumda

Yeşil LED göstergesinin 25 sürekli yanmas

akünün tam olarak şarj edildiğini bildirir.

Ayrca akünün tam olarak şarj olduğu yaklaşk

2 saniyelik sesli sinyalle de bildirilir.

Bu durumda akü hemen kullanlmak üzere

alnabilir.

Akü takl değilken yeşil LED göstergesinin 25

sürekli yanmas, fişin prize takl olduğunu ve

şarj cihaznn işletime hazr olduğunu bildirir.

Akü scaklğ 0 °C altnda veya 45 °C üstünde

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Aküyü elektrikli el aletinin ayağna

doğru itin (1.) ve ayn anda akü boşa

alma düğmesine 18 basn (2.).

pKrmz bir şerit görününceye kadar

aküyü elektrikli el aletinden çekin (3.).

qAkü boşa alma düğmesine 18 bir kez

daha basn ve aküyü tam olarak çekerek

çkarn.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

DIKKAT

OBJ_DOKU-22668-002.fm Page 172 Tuesday, November 23, 2010 3:42 PM

Türkçe | 173

Bosch Power Tools F 016 L70 758 | (22.11.10)

Krmz LED göstergesinin 24 sürekli yanmas,

akü scaklğnn 0 °C–45 °C arasndaki hzl şarj

scaklğ dşnda olduğunu bildirir. Müsaade

edilen scaklğa erişilince şarj cihaz otomatik

olarak hzl şarj konumuna geçer.

Akü scaklğ müsaade edilen şarj aralğ içinde

değilse, akü şarj cihazna yerleştirilince

akünün krmz LED’i yanar.

Şarj işlemi mümkün değil

Şarj işleminde başka bir hata varsa, bu,

krmz LED göstergesinin 24 yanp sönmesi

ile bildirilir.

Bu durumda şarj işlemi başlatlamaz ve

akünün şarj mümkün değildir (Baknz: “Hata

arama”).

Şarj işlemine ilişkin açklamalar

Kesintisiz veya arka arkaya gerçekleştirilen

şarj çevrimlerinde şarj cihaz snabilir. Bu

normaldir ve şarj cihaznda teknik bir arzann

olduğu anlamna gelmez.

Şarj işleminden sonra çok ksa süre çalşlabi-

liyorsa akü ömrünü tamamlamş ve

değiştirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hükümlerine uyun.

Akünün soğutulmsa (Active Air Cooling)

Şarj cihazna entegre edilmiş olan fan kontrolü

cihaz içindeki akünün scaklğn kontrol edir.

Akü scaklğ 30 °C üzerinde ise, akü bir fan

üzerinden optimum şarj scaklğna kadar

soğutulur. Devreye giren fan bir havalandrma

sesi çkarr.

Fan dönmüyorsa akü scaklğ optimum şarj

aralğ içinde veya fan arzal demektir. Bu

durumda akünün şarj süresi uzar.

Testere zincirinin taklmas ve

gerilmesi (Baknz: Şekiller C1–C3)

fAküyü ancak zincirli ağaç kesme testeresi

tam olarak takldktan sonra yerine

yerleştirin.

fTestere zinciri ile çalşrken daima

koruyucu eldiven kullann.

Palann ve testere zincirinin taklmas

–Parçalarn hepsini ambalajdan çkarn.

–Zincirli ağaç kesme testeresini düz bir

zemine yerleştirin.

fSadece bakla kalnlğ (oluk genişliği)

1,1 mm olan testere zincirleri kullann.

–Testere zincirini 11 palann 10

çevresindeki oluğa yerleştirin. Bu srada

dönme yönünün doğru olmasna dikkat

edin; bunu yapmak için testere zincirini

dönme sembolü 27 (pala üzerinde) 10 ile

karşlaştrn.

–Zincir baklalarn zincir çark 28 etrafna

yerleştirin ve palay 10 tespit pimleri 29 ve

iki pala klavuz mesnedi 32 palann 10

uzunlamasna deliğini ve zincir germe pimi

30 de palann 10 ilgili deliğini kavrayacak

biçimde yerleştirin.

Eğer gerekirse zincir germe tutamağn 15

zincir germe pimini 30 palann 10 delikleri

ile hizalamak üzere çevirin.

–Bütün parçalarn yerine iyice yerleşip

yerleşmediğini kontrol edin ve palay

testere zinciri ile birlikte bu pozisyonda

tutun.

–Zincir germe tutamağn 15 testere zinciri

11 hiç boşluk brakmadan yerleşinceye

kadar çevirin.

–Muhafazay 13 tam ve hassas biçimde

yerine yerleştirin ve zincir tutma piminin 33

muhafazada 13 kendisi için öngörülen

klavuz oluğa oturduğundan emin olun.

–Muhafazay 13 germe tutamağ 12 ile biraz

skn.

–Testere zinciri henüz gerilmemiştir.

Testere zincirinin gerilmesi “Testere

zincirinin gerilmesi” bölümünde belirtildiği

gibi yaplr.

Testere zincirinin gerilmesi

(Baknz: Şekil D)

İşe başlamadan önce, ilk kesme işlemlerinden

sonra ve kesme işlemi esnasnda testere

zincirinin gerginliğini her 10 dakikada bir

düzenli olarak kontrol edin. Özellikle yeni

testere zincirlerinde başlangçta yüksek

genleşme olacağn dikkate aln.

Testere zincirinin kullanm ömrü yeterli

yağlama ve doğru gerginliğe bağldr.

Çok snan testere zincirini germeyin, çünkü

soğuduktan sonra büzülür ve palaya çok sk

oturur.

–Testere zincirini düz bir zemine yatrn.

–Germe tutamağn 12 pala 10

pozisyonunda tutulabilecek ölçüde

gevşetin (germe tutamağn tam olarak

çkarmayn!).

–Zincir baklalarnn palann 10 klavuz

oluğuna ve zincir çarkna 28 doğru olarak

oturup oturmadklarn kontrol edin.

–Zincir germe tutamağn 15 saat hareket

yönünde, doğru zincir gerginliği

sağlanncaya kadar çevirin. Bu döndürme

hareketi zincir germe pimini 30 ve palay 10

öne iter.

–Testere zinciri 11 ortasndan yaklaşk

5–10 mm kaldrlabiliyorsa, doğru gerilmiş

demektir. Bu, testere zinciri elle zincirli

ağaç kesme testeresinin kendi ağrlğna

karş çekilmesiyle kontrol edilebilir.

–Eğer testere zinciri 11 aşr sk biçimde

gerildiyse, zincir germe tutamağn 15 saat

hareket yönünün tersine biraz çevirin.

Daha sonra zincir gerginliğini tekrar

kontrol edin. Eğer gerekiyorsa zincir

gerginliğini tanmlandğ gibi ayarlayn.

–Muhafazay 13 germe tutamağ 12 ile skn.

Testere zincirinin yağlanmas

(Baknz: Şekiller C1 ve E)

Açklama: Zincirli ağaç kesme testeresi testere

zinciri yağ dolu olarak teslim edilmez.

Kullanmdan önce yağn doldurulmas önemlidir.

Zincirli ağaç kesme testeresinin testere zinciri

yağ olmadan veya minimum işaretinin altndaki

yağ seviyesinde kullanm zincirli ağaç kesme

testeresinde hasara neden olur.

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 173 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

174 | Türkçe

Testere zincirinin kullanm ömrü ve kesme

performans optimum yağlamaya bağldr. Bu

nedenle testere zinciri işletme esnasnda yağ

nozulu 31 üzerinden otomatik olarak testere

zinciri yağ ile yağlanr.

Yağ deposunu doldurmak için şu işlemleri

yapn:

–Zincirli ağaç kesme testeresini yağ deposu

kapağ 4 yukar gelecek biçimde uygun bir

zemine yerleştirin.

–Yağ deposu kapağnn 4 çevresini bir bezle

temizleyin ve kapağ sökün.

–Yağ deposunu biyolojik olarak çözünebilen

Bosch testere zinciri yağ ile “max”

işaretine yağ seviyesi göstergesinde 7

ulaşlncaya kadar doldurun.

–Bu esnada yağ deposuna kir kaçmamasna

dikkat edin. Yağ deposu kapağn 4 tekrar

yerine takn.

–Yağn pompalanmasn sağlamak üzere

zincirli ağaç kesme testeresini 30 saniye

çalştrn.

Açklama: Yağ deposunun havalandrlmas

için yağ deposu kapağnda küçük hava

kanallar vardr. Buralardan yağn dşar

szmamas için zincirli ağaç kesme testeresini

kullanm dşnda iken daima yağ deposu

kapağ 4 yukar gösterecek biçimde yatay

olarak saklayn.

Açklama: Zincirli ağaç kesme testeresinde

herhangi bir hasara neden olmamak için

sadece tavsiye edilen biyolojik çözünmeli

testere zinciri yağ kullann. Hiçbir zaman geri

kazanlmş veya eski yağ kullanmayn.

Müsaade edilmeyen yağ kullanm halinde

garanti hükümsüz olur.

Açklama: Düşük scaklklarda yağn

akşkanlğ azalr ve yağ geçiş oran düşer.

İşletme

Çalştrma

Akünün yerleştirilmesi

Şarj edilmiş aküyü 17 arka taraftan elektrikli el

aletinin ayağ içine itin. Aküyü ayak içine

krmz şeritler görünmeyinceye ve güvenli

biçimde kilitleme yapncaya kadar itin.

Açklama: Bu elektrikli el aleti ancak her iki

kilitleme kademesi de kavrama yaptktan

sonra işlev görür.

Açma/kapama

Zincirli ağaç kesme testeresini ilgili bölümde

“Zincirli ağaç kesme testeresi ile çalşmak”

anlatldğ gibi tutun.

Elektrikli el aletini çalştrmak için önce

kapama/şalteri emniyetine basn 2 ve sonra

açma kapama şalterine basn ve açma/

kapama şalterini 3 basl konumda tutun.

Elektrikli el aleti çalştktan sonra kapama

emniyetini brakabilirsiniz.

Elektrikli el aletini kapamak için açma/

kapama şalterini 3 brakn.

Açklama: Güvenlik nedenleriyle açma/

kapama şalteri 3 kilitlenmemeli, çalşma

srasnda hep basl tutulmaldr.

Açklama: Zincirli ağaç kesme testeresini ön

el koruma parçasn 6 kullanarak (geri tepme

frenini aktif hale getirerek) frenlemeyin.

Geri tepme freni (Baknz: Şekil F)

Geri tepme freni, zincirli ağaç kesme

testeresinin geri tepme yaptğ durumlarda ön

el koruma parças 6 ile devreye sokulan bir

koruma mekanizmasdr. Testere zinciri en geç

0,15 saniye sonra durur.

Zaman zaman fonksiyon testi yapn. Ön el

koruma parçasn 6 öte itin (Pozisyon o) ve

zincirli ağaç kesme testeresini ksa süre açn.

Testere zinciri hareket etmemelidir. Geri

tepme frenini tekrar açmak için açma/kapama

şalterini 3 brakn ve ön el koruma parçasn 6

tekrar geri çekin (Pozisyon n).

Açklama: Geri tepme freni aktif durumda

iken zincirli ağaç kesme testeresini

çalştrmay denerseniz bir uyar sinyali (“bip

sesi”) duyulur. Zincirli ağaç kesme testeresini

çalştrmak için açma/kapama şalterini 3

brakn ve ön el koruma parçasn 6

pozisyonunu n geri çektikten sonra

açma/kapama şalterine 3 basn.

Zincirli ağaç kesme testeresi ile

çalşmak

Kesme işleminden önce

Aleti çalştrmadan önce ve kesme esnasnda

düzenli olarak aşağdaki kontrolleri yapn:

–Zincirli ağaç kesme testeresi güvenli işlev

görecek durumda m?

–Yağ deposu dolu mu? Yağ seviyesi

göstergesini işe başlamadan önce ve

çalşma esnasnda düzenli aralklarla

kontrol edin. Yağ seviyesi dikiz camndaki

alt kenara düşünce yağ ilave edin. Yağ

dolumu, işe verilen aralara ve işin

yoğunluğuna bağl olarak yaklaşk 15

dakika yeterlidir.

–Testere zinciri doğru olarak gerilmiş ve

bilenmiş mi? Zincir gerginliğini çalşma

esnasnda her 10 dakikada bir düzenli

olarak kontrol edin. Özellikle yeni testere

zincirlerinde başlangçta yüksek genleşme

olacağn dikkate aln. Testere zincirinin

durumu kesme performansn önemli

ölçüde etkiler. Keskin testere zincileri aleti

aşr zorlanmadan korur.

–Geri tepme freni devrede mi ve fonksiyonu

güvence altnda m?

–Gerekli koruyucu donanmlar kullanyor

musunuz? Koruyucu gözlük ve kulaklk

kullann. Baş, eller, bacaklar ve ayaklar için de

koruyucu donanm kullanmanz tavsiye

ederiz. Uygun koruyucu giysiler çevreye

savrulan kesim parçalarndan ve testere

zincirine yanlşlkla temaslardan

kaynaklanabilecek yaralanma tehlikesi azaltr.

Testerenin geri tepmesi (Baknz: Şekil F)

Testerenin geri tepmesinden; pala ucunun

kesilen malzemeye temas veya zincirin

skşmas halinde, çalşmakta olan zincirli ağaç

kesme testeresinin ani olarak yukarya ve

geriye doğru hareket etmesi anlaşlr.

Testere geri tepmesi oluştuğunda zincirli ağaç

kesme testeresi önceden kestirilemeyen

biçimde hareket eder ve kullancda veya

kesme alan içinde bulunan kişilerde ağr

yaralanmalara neden olabilir.

OBJ_BUCH-1275-002.book Page 174 Monday, November 22, 2010 1:10 PM

Türkçe | 175

Bosch Power Tools F 016 L70 758 | (22.11.10)

Yandan, eğimli ve uzunlamasna kesme

işlerinde özel bir dikkat sarfedilmelidir, çünkü

bu kesme işlerinde kancal dayamak 8

kullanlamaz.

Testerenin geri tepmesinden kaçnmak için:

–Zincirli ağaç kesme testeresini mümkün

olduğu kadar düz ve yüzeye yakn

yerleştirin.

–Hiçbir zaman gevşemiş, genleşmiş veya

aşr ölçüde aşnmş testere zinciri ile

çalşmayn.

–Testere zincirini öngörüldüğü gibi bileyin.

–Hiçbir zaman omuz yüksekliğinin üzerinde

kesme yapmayn.

–Hiçbir zaman palann ucu ile kesme

yapmayn.

–Zincirli ağaç kesme testeresini daima iki

elinizle skca tutun.

–Daima geri tepme önleyici Bosch-Testere

zinciri kullann.

–Kancal dayamağ 8 kaldraç olarak

kullann.

–Zincir gerginliğinin doğru olmasna dikkat

edin.

Genel davranş ilkeleri

(Baknz: Şekiller F –I)

Zincirli ağaç kesme testeresini her zaman iki

elinizle skca tutun, ön tutamağ sol elinizle,

arka tutamağ sağ elinizle kavrayn.

Tutamaklar ayn anda baş parmağnz ve diğer

parmaklarnzla iyice kavrayn. Hiç bir zaman

tek elle kesme yapmayn.

Zinciril ağaç kesme testeresini sadece güvenli

duruş pozisyonunda kullann. Zincirli ağaç

kesme testeresini bedeninizin biraz sağnda

tutun.

Testere zinciri kesilen nesneye temas

etmeden önce en yüksek hzda dönmelidir.

Zincirli ağaç kesme testeresini kesilen

malzemeye dayamak için kancal dayamağ 8

kullann. Kesme işlemi esnasnda kancal

dayamağ kaldraç olarak kullann.

Kaln dal veya gövdeleri keserken kancal

dayamağ düşük bir konuma yerleştirin. Bunu

yapmak için zincirli ağaç kesme testeresini

geri çekin, kancal dayamağ daha düşük

konuma yerleştirin. Bunu yaparken zincirli

ağaç kesme testeresini kesme yerinden

çkarmayn.

Kesme yaparken testere zincirine kuvvetle

bastrmayn, kancal dayamakla 8 hafif bir

kaldraç etkisi yaratarak zincirin dönmesini

sağlayn.

Zincirli ağaç kesme testeresini hiçbir zaman

gergin el ve kollarnzla kullanmayn. Erişilmesi

zor olan yerlerde veya merdiven üzerinde

kesme yapmay denemeyin. Hiçbir zaman

omuz yüksekliğinden daha yüksekte kesme

yapmayn.

En iyi kesme sonuçlar zincir hznn zorlanma

nedeniyle düşmediği durumlarda elde edilir.

Kesme sonuna dikkat edin. Zincirli ağaç

kesme testeresi önündeki malzemeyi kesip

boşa çktğnda ağrlğ beklenmedik biçimde

değişir. Bacak ve ayaklarnzn yaralanma

tehlikesi vardr.

Zincirli ağaç kesme testeresini sadece testere

zinciri döner durumda iken kesme yerinden

çkarn.

Kütüklerin kesilmesi

(Baknz: Şekiller G ve J)

Kütükleri keserken şu güvenlik hükümlerine

uyun:

Kütüğü şekilde görüldüğü gibi yatrn ve kesim

yerinin kapanmayacağ, testere zincirinin

skşmayacağ biçimde destekleyin.

Ksa parçalar kesme işleminden önce

doğrultun ve iyi skn.

Sadece ahşap (odun) malzeme kesin. Taş ve

çivilere temas etmekten kaçnn, çünkü bunlar

etrafa savrulabilir, testere zincirine hasar

verebilir veya kullancda veya çevrede

bulunanlarda ağr yaralanmalara neden

olabilirler.

Dönmekte olan testere zincirini tel çitlere

veya zemine temas ettirmeyin.

Zincirli ağaç kesme testeresi ince dallarn

kesilmesine uygun değildir.

Kancal dayamak 8 kullanlamayacağndan

uzunlamasna kesme işlerinde çok dikkatli

olun. Geri tepmeleri önlemek için zincirli ağaç

kesme testeresini geniş açyla kullann.

Dik eğimli yerlerde kütükleri veya yerdeki

malzemeyi üst veya yan tarafta durarak kesin.

Kütüklerin, dallarn, köklerin ve benzerlerinin

yuvarlanabileceğini hesaba katn.

Gergin durumdaki malzemenin kesilmesi

(Baknz: Şekil J)

fGerilim altndaki ahşap malzeme, dallar

veya ağaçlar sadece eğitimli uzmanlar

tarafndan kesilmelidir. Bu konuda son

derece dikkatli olunmaldr. Çünkü bu

işlerde kaza rizikosu çok yüksektir.

Kesilen parça her iki taraftan kaldrlmş

durumda ise, zincirli ağaç kesme testeresinin

savrulmamas ve skşmamas için önce

yukardan (Y) çap kalnlğnn üçte biri kadar

kesme yapn, sonra altan (Z) ve ayn yerden

kütüğü sonuna kadar kesin. Bu esnada testere

zincirinin yere temas etmemesine dikkat edin.

Kesilen parça sadece bir taraftan kaldrlmş

durumda ise, zincirli ağaç kesme testeresinin

savrulmamas ve skşmamas için önce alttan

(Y) çap kalnlğnn üçte biri kadar kesme

yapn, sonra üstten (Z) ve ayn yerden kütüğü

sonuna kadar kesin.

Ağaçlarn kesilmsei (Baknz: Şekil K)

fDüşen dallardan korunmak için daima

koruyucu kask kullann.

fZincirli ağaç kesme testeresi ile sadece

gövde çaplar pala kalnlğndan daha

küçük olan ağaçlar kesilebilir.

fÇalşma yerinizi güvenli hale getirin.

Ağacn devrileceği alanda (n)

başkalarnn veya hayvanlarn

bulunmadğndan emin olun.

fSkşan testere zincirini motor çalşr

durumda iken kurtarmay denemeyin.

Skşan testere zincirini kurtarmak için

ağaç kamalar kullann.

Çok kişi ile çalşlrken, kesme yapan kişi ile ağaç

deviren kişi arasnda en azndan ağacn boyunun

iki kat kadar mesafe olmaldr. Ağaç devirirken

başkalarnn tehlikeye girmemesine, ikmal

hatlarna rastlanmamasna ve maddi hasara

neden olunmamasna dikkat edin. Kesilen bir

ağaç ikmal hatlarna rastlayacak olursa, enerji

ikmal şirketine hemen haber verin.

OBJ_BUCH-1275-002.book Page 175 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

176 | Türkçe

Meyilli arazide kesme yaparken zincirli ağaç

kesme testeresini kullanan kişinin devrilen

ağaçtan yukarda bulunmas gerekir, çünkü

devrilen ağaç yuvarlanabilir veya kayabilir.

Ağaç kesilmeden önce kullancnn

uzaklaşacağ (kaçacğ) yol (o) planlanmal ve

gerekiyorsa açlmaldr. Bu yol ağacn düşme

hattndan hareketle arkaya doğru eğimli

olmaldr.

Ağacn düşme yönünün önceden

kestirilebilmesi için ağacn doğal eğimi, büyük

dallarn durumu ve rüzgarn yönü dikkate

alnmaldr.

Kirler, taşlar, gevşek kabuklar, çiviler, kancalar

ve teller ağaçtan çkarlmaldr.

Ağaçta ayna açlmas: Düşme yönüne dik

olarak ağaç çapnn 1/3’ü kadar bir ayna

(X–W) açn. Önce alttaki yatay kesimi yapn.

Bu yolla ikinci ayna açmnda testere zincirinin

veya klavuz rayn skşmas önlenir.

Devirme kesimi: Yatay ayna kesiminin en

azndan 50 mm üzerinde bir devirme kesimi

(Y) yapn. Devirme kesimini yatay ayna

kesimine paralel olarak yapn. Devirme

kesimini menteşe işlevi görecek bir göbek

(devrilme çubuğu) kalacak ölçüde yapn. Bu

göbek ağacn dönmesini ve yanlş yöne

devrilmesini önler. Göbeği bütünüyle

kesmeyin.

Devirme kesimi göbeğe yaklaştkça ağacn

düşmeye başlamas gerekir. Ağacn istenen

yöne düşmeyeceği veya geri yatp testere

zincirini skştracağ görülürse devirme

kesimine ara verin, kesim yerinin açlmas ve

ağacn istenen yöne devrilmesi için tahta,

plastik veya alüminyum kamalar kullann.

Ağaç devrilmeye başladğnda zincirli ağaç

kesme testeresini kesim yerinden çkarn,

kapatn, elinizden brakn ve tehlike alann

planlanan kaçş yolu üzerinden terkedin. Yere

düşen dallara dikkat edin ve tökezlemeyin.

Yatay kesime bir kama (Z) yerleştirerek ağacn

devrilmesini sağlayn.

Ağaç devrilmeye başladğnda tehlike alann

planlanan kaçş yolu üzerinden terkedin. Yere

düşen dallara dikkat edin ve tökezlemeyin.

Budama (Baknz: Şekil L)

Budama işleminden yere düşmüş olan ağacn

dallarnn kesilmesi anlaşlr. Budama

yaparken büyük, aşağ doğru olan ve ağac

destekleyen dallar önce yerlerinde brakn.

Küçük dallar şekilde görüldüğü gibi kesin.

Testere zincirinin skşmamas için gergin olan

dallar aşağdan yukarya doğru kesin.

Ağaç gövdesinin ksaltlmas

(Baknz: Şekiller M –P)

Gövdenin ksaltlmasndan devrilen ağacn

parçalara ayrlmas anlaşlr. Duruşunuzun

dengeli ve güvenli oluşuna dikkat edin ve

beden ağrlğnz iki ayağnza dağtn. Eğer

gerekiyorsa ağac dallar, tahtalar veya

kamalarla destekleyin. Kolay kesme işlemine

ait talimata uyun.

Ağaç gövdesi bütün uzunluğuyla yere yatmşsa

kesme işlemine yukardan başlayn.

Ağaç gövdesinin bir ucu kaldrlmş durumda

ise önce alt taraftan ağaç çapnn 1/3’ü kadar

kesme yapn ve sonra kalan ksm yukardan

alt kesim hizasndan bütünüyle kesin.

Ağaç gövdesinin her iki ucu da kaldrlmş

durumda ise önce yukardan ağaç çapnn

1/3’ü kadar kesme yapn, sonra kalan 2/3’lük

ksm alt taraftan üst kesim hizasndan kesin.

Meyilli arazide kesme yaparken daima ağaç

gövdesinin üst ksmnda durun. Tam kesilme

anndaki momenti kontrol edebilmek için

zincirli ağaç kesme testeresinin

tutamaklarndaki kavrama kuvvetinizi

gevşetmeden kesimin sonuna doğru bastrma

kuvvetini azaltn. Testere zincirinin yere

değmemesine dikkat edin. Kesme işi bittikten

sonra zincirli ağaç kesme testeresini kesim

yerinden çkarmadan önce testere zincirinin

durmasn bekleyin. Ağaçtan ağaca geçmeden

önce zincirli ağaç kesme testeresinin

motorunu daima kapatn.

Akü şarj durumu göstergesi

(Baknz: Şekil B)

Akü 17 akünün şarj durumunu gösteren bir

akü şarj durumu göstergesi 20 ile

donatlmştr. Şarj durumu göstergesi 20 3

yeşil LED’ten oluşur.

Şarj durumu göstergesi tuşuna 19 basarak

şarj durumu göstergesini 20 aktif hale getirin.

Yaklaşk 5 saniye sonra şarj durumu

göstergesi kendiliğinden söner.

Şarj durumu akü çkarlmş durumda iken de

kontrol edilebilir.

Tuşa 19 basldktan sonra hiç LED yanmazsa,

akü arzal demektir ve değiştirilmelidir.

Güvenlik nedenleriyle şarj durumu

sorgulamas sadece elektrikli el aleti dururken

yaplmaldr.

Şarj işlemi süresince üç yeşil LED ksa bir süre

arka arkaya yanar ve sonra söner. Üç yeşil LED

sürekli olarak yanmaya başladğnda akü tam

olarak şarj edilmiş demektir. Akü tam olarak

şarj olduktan yaklaşk 5 dakika sonra üç yeşil

LED tekrar söner.

Scaklk kontrol göstergesi

Scaklk kontrol göstergesinin 21 krmz LED’i

akü veya elektrikli el aletinin elektronik siste-

minin (akü takl iken de) optimum scaklk

aralğnda bulunmadğn gösterir. Bu gibi

durumlarda elektrikli el aleti çalşmaz veya

tam performansla çalşmaz.

Akünün scaklk kontrolü

Krmz LED 21 şarj durumu gösterge tuşuna

19 veya açma/kapama şalterine 3 basldğnda

yanp sönüyor (akü takl iken): Akü

–10 ... +60 derecelik işletim scaklğ dşnda

bulunuyor.

70 °C üstündeki scaklkta akü, tekrar

müsaade edilen işletme scaklkk aralğna

gelinceye kadar, kesme yapar.

LED-Gösterge Akü kapasitesi

Sürekli şk 3 yeşil LED ≥2/3

Sürekli şk 2 yeşil LED ≥1/3

Sürekli şk 1 yeşil LED ≤1/3

Yanp sönme 1 yeşil LED Rezerve

OBJ_BUCH-1275-002.book Page 176 Monday, November 22, 2010 1:10 PM

Türkçe | 177

Bosch Power Tools F 016 L70 758 | (22.11.10)

Elektrikli el aleti elektronik sisteminin

scaklk kontrolü

Açma/kapama şalterine 3 basldğnda krmz

LED 21 sürekli olarak yanyor: Elektrikli el

aletinin elektronik sisteminin scaklğ

5°C’nin altnda veya 75 °C’nin üstünde.

90 derece scaklğn üzerinde elektrikli el

aleti, müsaade edilen scaklk aralğna

düşülünceye kadar, kapanr.

Hata arama

Elektrikli el aletiniz kusursuz biçimde işlev görmezse, aşağdaki tablo size hata sembollerini,

olas nedenleri ve giderilme yollarn gösterir. Bu yolla sorunu belirleyemez ve gideremezseniz,

servis atölyesine başvurun.

fDikkat: Hata arama işlemine başlamadan önce elektrikli el aletini kapatn ve aküyü çkarn.

Hata göstergesi Olas neden Giderilme yolu

Zincirli ağaç

kesme testeresi

çalşmyor

Geri tepme freni devrede (bir uyar

sinyali (“Bip sesi”) duyulur)

Ön el koruma parçasn 6

pozisyonuna n geri çekin

Akü boşalmş durumda Aküyü şarj edin, şarjla ilgili

açklamalara da bakn

Akü doğru taklmamş Her iki kilit kademesinin de kilitli olup

olmadğn kontrol edin

Motor koruma sistemi devreye girmiş

durumda

Motorun soğumasn bekleyin

Akü çok soğuk veya çok scak Aküyü stn veya soğutun

Testere zinciri

hareket etmiyor

Akü boşalmş durumda Aküyü şarj edin, şarjla ilgili

açklamalara da bakn

Elektrikli el aleti arzal Müşteri servisine başvurun

Zincirli ağaç

kesme testeresi

kesik kesik

çalşyor

Harici veya dahili sendeletici kontak Yetkili Bosch müşteri servisine

başvurun

Açma/kapama şalteri 3 arzal Yetkili Bosch müşteri servisine

başvurun

Zincirli ağaç

kesme testeresi

kuru

Yağ deposunda yağ yok Yağ ilave edin

Yağ deposu kapağndaki 4

havalandrma tkal

Yağ deposu kapağn 4 temizleyin

Yağ atma kanal tkal Yağ atma kanaln temizleyin

Testere zinciri

frenlenmiyor

Geri tepme freni arzal Yetkili Bosch müşteri servisine

başvurun

Testere

zinciri/klavuz

ray aşr ölçüde

snmş

durumda

Yağ deposunda yağ yok Yağ ilave edin

Yağ deposu kapağndaki 4

havalandrma tkal

Yağ deposu kapağn 4 temizleyin

Yağ atma kanal tkal Yağ atma kanaln temizleyin

Zincir gerginliği çok yüksek Zincir gerginliğini ayarlayn

Testere zinciri kör Testere zincirini bileyin veya

değiştirin

Testere zinciri

kopuyor,

titreşim yapyor

veya doğru

kesmiyor

Zincir gerginliği çok düşük Zincir gerginliğini ayarlayn

Testere zinciri kör Testere zincirini bileyin veya

değiştirin

Testere zinciri aşnmş durumda Testere zincirini değiştirin

Zincir dişleri yanlş yönü gösteriyor Testere zincirini doğru olarak takn

Aşr titreşim ve

gürültü var

Elektrikli el aleti arzal Müşteri servisine başvurun

Bir şarj başna

düşen kesme

süresi çok az

Yetersiz yağlamadan dolay aşr

sürtünme

Zincir yağlamay güvenceye aln

(Baknz: “Testere zincirinin

yağlanmas”)

Testere zinciri temizlenmelidir Testere zincirini temizleyin

Kötü kesme tekniği Baknz: “Zincirli ağaç kesme

testeresi ile çalşma”

Akü tam olarak şarj edilmemiş Aküyü şarj edin, şarjla ilgili

açklamalara da bakn

Testee zinciri

yavaş hareket

ediyor

Akü boşalmş durumda Aküyü şarj edin, şarjla ilgili

açklamalara da bakn

Akü müsaade edilen scaklk

aralğnn dşnda depolanmş

Aküyü normal mekan scaklğna

kadar stn (0 –45°’lik müsaade

edilen akü scaklk aralğ içinde)

OBJ_BUCH-1275-002.book Page 177 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

178 | Türkçe

Bakm ve servis

Bakm ve temizlik

fDikkat! Bakm ve temizlik işlerine

başlamadan önce elektrikli el aletini

kapatn ve aküyü çkarn.

Açklama: Aleti uzun süre ve güvenilir biçimde

kullanabilmek için aşağdaki bakm işlemlerini

düzenli aralklarla tekrarlayn.

İyi ve güvenli çalşabilmek için elektrikli el

aletini ve havalandrma aralklarn temiz

tutun.

Zincirli ağaç kesme testeresini gevşek, takl

ve hasarl zincir, gevşek tespit ve aşnmş veya

hasarl parçalar açsndan düzenli olarak

kontrol edin.

Kapak ve koruyucu donanmlarn hasarsz olup

olmadklarn, doğru olarak taklp

taklmadklarn kontrol edin. Aleti kullanmaya

başlamadan önce gerekli görülebilecek bakm

ve onarm işlerini gerçekleştirin.

Zincirli ağaç kesme testeresi dikkatli üretim ve

test yöntemlerine rağmen arza yapacak

olursa, onarm Bosch Elektrikli El Aletleri

Yetkili Servislerinden birine yaptrn.

Açklama: Zincirli ağaç kesme testerelerini

sevk etmeden önce mutlaka yağ deposunu

boşaltn.

Bütün başvurularnz ve yedek parça

siparişlerinizde lütfen ve mutlaka zincirli ağaç

kesme testeresinin tip etiketi üzerine bulunan

10 hanelik ürün kodunu belirtin.

Testere zincirinin ve palann

değiştirilmesi/çevrilmesi (Baknz:

Şekiller C1–C3)

Testere zincirini ve palay ilgili bölüme

“Testere zincirinin gerilmesi” göre kontrol

edin.

Palann klavuz oluğu zamanla aşnr. Bu

aşnmay dengelemek üzere testere zincirini

değiştirirken palay 180° çevirin; bu yolla

palann kullanm ömrünü uzatrsnz.

Zincir çarkn 28 kontrol edin. Yüksek

zorlanma nedeniyle aşnmş veya hasar

görmüşse bir müşteri servisinde

değiştirilmelidir.

Testere zincirinin bilenmesi

Testere zinciri Bosch Elektrikli Aletlere için

yetkili olan bütün servislerde uzmanlar

tarafndan bilenebilir. Bosch zincir bileme

donanm veya bileme takm 1453’lü Dremel-

Multi ile zinciri kendiniz de bileyebilirsiniz. Bu

durumda ekteki bileme talimat hükümlerine

uyun.

Yağ otomatiğinin kontrolü

Testereyi açp ucunu yerdeki bir karton vaya

kağda doğrultarak otomatik zincir yağlama

işlevini kontrol edebilirsiniz. Ancak bu esnada

zinciri yere değdirmeyin ve en azndan

20 cm’lik bir mesafe brakn. Bu işlem

esnasnda gittikçe artan bir yağ lekesi

oluşuyorsa yağ otomatiği kusursuz olarak

çalşyor demektir. Yağ deposu dolu olmasna

rağmen yağ lekesi oluşmuyorsa, “Hata arama”

bölümünü okuyun veya Bosch müşteri

servisine başvurun.

Çalşmadan sonra/Saklama

Zincirli ağaç kesme testeresinin kalpl

gövdesini yumuşak bir frça ve temiz bir bezle

temizleyin. Su, çözücü madde ve polisaj

maddesi kullanmayn. Özellikle motorun

havalandrma aralklar olmak üzere bütün

kirleri temizleyin.

1–3 saatlik kullanmdan sonra kapağ 13,

palay 10 ve tesetere zincirini 11 sökün ve bir

frça ile temizleyin.

Kapak 13, zincir çark 28 ve pala tespiti

altndaki bütün yüzeylerde bulunan kalntlar

bir frça ile temizleyin. Yağ nozulunu 31 temiz

bir bezle temizleyin.

Zincirli ağaç kesme testeresini uzun süre

kullanmamak üzere kaldryorsanz testere

zincirini 11 ve palay 10 temizleyin.

Testere zincirini güvenli ve çocuklarn

erişemeyeceği bir yerde kuru olarak saklayn.

Elektrikli el aletinin üstüne başka nesneler

koymayn.

Zincirli ağaç kesme testeresini daima yatay ve

yağ deposu kapağ 4 yukar gelecek biçimde

saklayn.

Satş ambalaj içinde saklamak için yağ

deposunu sonuna kadar boşaltn.

Akü şarj

göstergesi 24

sürekli yanyor

Şarj işlemi

mümkün değil

Akü doğru yerleştirilmemiş veya

doğru olarak yerleştirilmemiş

Akü doğru olarak şarj cihazna

yerleştirin

Akü kontaklar kirli Akü kontaklarn temizleyin; örneğin

aküyü birkaç kez takp çkararak.

Gerekiyorsa aküyü yenileyin

Akü arzal Aküyü yenileyin

Şebeke fişi

prize takldktan

sonra LED

göstergeleri 24

veya 25

yanmyor

Şarj cihaznn şebeke fişi takl değil

veya doğru takl değil

Şebeke fişini tam olarak prize takn

Priz, şebeke kablosu veya şarj cihaz

arzal

Şebeke gerilimini kontrol edin,

gerekiyorsa şarj cihazn Bosch

elektrikli el aletleri için yetkili bir

serviste kontrol ettirin

Hata göstergesi Olas neden Giderilme yolu

OBJ_BUCH-1275-002.book Page 178 Monday, November 22, 2010 1:10 PM

Türkçe | 179

Bosch Power Tools F 016 L70 758 | (22.11.10)

Aksesuar

Testere zinciri

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Diğer aksesuar

Zincir yağ, 1 Litre. . . . . . . . . . 2 607 000 181

Müşteri servisi ve müşteri

danşmanlğ

Müşteri servisleri ürününüzün onarm ve

bakm ile yedek parçalarna ait sorularnz

yantlandrr. Demonte görünüşler ve yedek

parçalara ait bilgileri şu adreste de

bulabilirsiniz:

www.bosch-garden.com

Bosch müşteri servisi timi satn alacağnz ürü-

nün özellikleri, bu ürünün kullanm ve ayar

işlemleri hakkndaki sorularnz ile yedek par-

çalarna ait sorularnz memnuniyetle

yantlandrr.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Müşteri Danşman: +90 (0212) 335 06 66

Müşteri Servis Hatt: +90 (0212) 335 07 52

Nakliye

Aküleri sadece gövdeleri hasar görmemiş

halde gönderin. Açk kontak yerlerini yapşc

malzeme ile kapatn ve aküyü ambalaj içinde

hareket etmeyecek biçimde paketleyin.

Lityum iyon aküler gönderilirken etiketleme

zorunluluğu olabilir, lütfen bu konuda

bulunduğunuz ülkedeki ulusal yönetmeliklere

uyun.

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj

malzemesi çevre dostu bir yöntemle tasfiye

edilmek üzere tekrar kazanm merkezine

gönderilmelidir.

Elektrikli el aletlerini ve aküleri/bataryalar

evsel çöplerin içine atmayn!

Sadece AB üyesi ülkeler için:

2002/96/AT yönetmeliği

uyarnca kullanm ömrünü

tamamlamş elektrikli el aletleri

ve 2006/66/AT yönetmeliği

uyarnca arzal veya kullanm

ömrünü tamamlamş

aküler/bataryalar ayr ayr toplanmak ve çevre

dostu tasfiye için bir geri dönüşüm merkezine

gönderilmek zorundadr.

Aküler/Bataryalar:

Li-Ion:

Lütfen bölüm “Nakliye”,

sayfa içindeki uyarlara

uyun 179.

Değişiklik haklarmz sakldr.

OBJ_BUCH-1275-002.book Page 179 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

180 | Polski

Wskazówki bezpieczeństwa

Opis symboli obrazkowych

Przed przystąpieniem do

pracy należy przeczytać

niniejszą instrukcję

eksploatacji.

Nie stosować urządzenia

podczas deszczu, nie

wystawiać go na działanie

deszczu.

Przed przystąpieniem do

czyszczenia urządzenia,

zmiany nastaw na urządzeniu

lub przed pozostawieniem

urządzenia nawet przez krótki

czas bez nadzoru, należy

wyjąć akumulator z

urządzenia.

Należy stosować okulary

ochronne.

Należy nosić środki ochrony

słuchu.

Przed przystąpieniem do prac

regulacyjnych lub

konserwacyjnych, a także

w przypadku uszkodzenia lub

przecięcia przewodu

sieciowego, należy

natychmiast wyjąć wtyczkę z

gniazdka.

Hamulec przeciwodrzutowy i

hamulec wybiegowy

zatrzymują łańcuch piły

w bardzo krótkim czasie.

Ogólne przepisy bezpieczeństwa dla

elektronarzędzi

Należy przeczytać

wszystkie wskazówki i

przepisy. Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie

prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie

przepisy i wskazówki bezpieczeństwa dla

dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektrona-

rzędzie“ odnosi się do elektronarzędzi zasila-

nych energią elektryczną z sieci (z przewodem

zasilającym) i do elektronarzędzi zasilanych

akumulatorami (bez przewodu zasilającego).

1) Bezpieczeństwo miejsca pracy

a) Stanowisko pracy należy utrzymywać

w czystości i dobrze oświetlone. Nie-

porządek w miejscu pracy lub

nieoświetlona przestrzeń robocza mogą

być przyczyną wypadków.

b) Nie należy pracować tym elektronarzę-

dziem w otoczeniu zagrożonym wybu-

chem, w którym znajdują się np. łatwo-

palne ciecze, gazy lub pyły. Podczas

pracy elektronarzędziem wytwarzają się

iskry, które mogą spowodować zapłon.

c) Podczas użytkowania urządzenia

zwrócić uwagę na to, aby dzieci i inne

osoby postronne znajdowały się w

bezpiecznej odległości. Odwrócenie

uwagi może spowodować utratę

kontroli nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi

pasować do gniazda. Nie wolno

zmieniać wtyczki w jakikolwiek

sposób. Nie wolno używać wtyków

adapterowych w przypadku elek-

tronarzędzi z uziemieniem ochron-

nym. Niezmienione wtyczki i pasujące

gniazda zmniejszają ryzyko porażenia

prądem.

b) Należy unikać kontaktu z uziemionymi

powierzchniami jak rury, grzejniki,

piece i lodówki. Ryzyko porażenia

prądem jest większe, gdy ciało

użytkownika jest uziemione.

c) Urządzenie należy zabezpieczyć przed

deszczem i wilgocią. Przedostanie się

wody do elektronarzędzia podwyższa

ryzyko porażenia prądem.

d) Nigdy nie należy używać przewodu do

innych czynności. Nigdy nie należy

nosić elektronarzędzia, trzymając je za

przewód, ani używać przewodu do

zawieszenia urządzenia; nie wolno też

wyciągać wtyczki z gniazdka

pociągając za przewód. Przewód

należy chronić przed wysokimi

temperaturami, należy go trzymać

z dala od oleju, ostrych krawędzi lub

ruchomych części urządzenia.

Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

e) W przypadku pracy elektronarzędziem

pod gołym niebem, należy używać

przewodu przedłużającego,

dostosowanego również do

zastosowań zewnętrznych. Użycie

właściwego przedłużacza (dostoso-

wanego do pracy na zewnątrz) zmniej-

sza ryzyko porażenia prądem.

f) Jeżeli nie da się uniknąć zastosowania

elektronarzędzia w wilgotnym otocze-

niu, należy użyć wyłącznika

ochronnego różnicowo-prądowego.

Zastosowanie wyłącznika ochronnego

różnicowo-prądowego zmniejsza ryzyko

porażenia prądem.

3) Bezpieczeństwo osób

a) Podczas pracy z elektronarzędziem

należy zachować ostrożność, każdą

czynność wykonywać uważnie i z

rozwagą. Nie należy używać

elektronarzędzia, gdy jest się zmęczo-

nym lub będąc pod wpływem narkoty-

ków, alkoholu lub lekarstw. Moment

nieuwagi przy użyciu elektronarzędzia

może stać się przyczyną poważnych

urazów ciała.

b) Należy nosić osobiste wyposażenie

ochronne i zawsze okulary ochronne.

Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej,

obuwia z podeszwami

OBJ_BUCH-1275-002.book Page 180 Monday, November 22, 2010 1:10 PM

Polski | 181

Bosch Power Tools F 016 L70 758 | (22.11.10)

przeciwpoślizgowymi, kasku

ochronnego lub środków ochrony

słuchu (w zależności od rodzaju i

zastosowania elektronarzędzia) –

zmniejsza ryzyko obrażeń ciała.

c) Należy unikać niezamierzonego uru-

chomienia narzędzia. Przed

włożeniem wtyczki do gniazdka i/lub

podłączeniem do akumulatora, a także

przed podniesieniem lub

przeniesieniem elektronarzędzia, na-

leży upewnić się, że elektronarzędzie

jest wyłączone. Trzymanie palca na

wyłączniku podczas przenoszenia elek-

tronarzędzia lub podłączenie do prądu

włączonego narzędzia, może stać się

przyczyną wypadków.

d) Przed włączeniem elektronarzędzia,

należy usunąć narzędzia nastawcze

lub klucze. Narzędzie lub klucz,

znajdujący się w ruchomych częściach

urządzenia mogą doprowadzić do

obrażeń ciała.

e) Należy unikać nienaturalnych pozycji

przy pracy. Należy dbać o stabilną

pozycję przy pracy i zachowanie

równowagi. W ten sposób możliwa

będzie lepsza kontrola elektronarzędzia

w nieprzewidzianych sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie

należy nosić luźnego ubrania ani biżu-

terii. Włosy, ubranie i rękawice należy

trzymać z daleka od ruchomych

części. Luźne ubranie, biżuteria lub

długie włosy mogą zostać wciągnięte

przez ruchome części.

g) Jeżeli istnieje możliwość

zamontowania urządzeń odsysających

i wychwytujących pył, należy upewnić

się, że są one podłączone i będą

prawidłowo użyte. Użycie urządzenia

odsysającego pył może zmniejszyć

zagrożenie pyłami.

4) Prawidłowa obsługa i eksploatacja

elektronarzędzi

a) Nie należy przeciążać urządzenia. Do

pracy używać należy elektronarzędzia,

które są do tego przewidziane. Odpo-

wiednio dobranym elektronarzędziem

pracuje się w danym zakresie

wydajności lepiej i bezpieczniej.

b) Nie należy używać elektronarzędzia,

którego włącznik/wyłącznik jest u-

szkodzony. Elektronarzędzie, którego

nie można włączyć lub wyłączyć jest

niebezpieczne i musi zostać

naprawione.

c) Przed regulacją urządzenia, wymianą

osprzętu lub po zaprzestaniu pracy na-

rzędziem, należy wyciągnąć wtyczkę

z gniazda i/lub usunąć akumulator.

Ten środek ostrożności zapobiega

niezamierzonemu włączeniu się

elektronarzędzia.

d) Nieużywane elektronarzędzia należy

przechowywać w miejscu

niedostępnym dla dzieci. Nie należy

udostępniać narzędzia osobom, które

go nie znają lub nie przeczytały

niniejszych przepisów. Używane przez

niedoświadczone osoby

elektronarzędzia są niebezpieczne.

e) Konieczna jest należyta konserwacja

elektronarzędzia. Należy kontrolować,

czy ruchome części urządzenia

działają bez zarzutu i nie są

zablokowane, czy części nie są

pęknięte lub uszkodzone w taki

sposób, który miałby wpływ na

prawidłowe działanie

elektronarzędzia. Uszkodzone części

należy przed użyciem urządzenia

oddać do naprawy. Wiele wypadków

spowodowanych jest przez

niewłaściwą konserwację elektro-

narzędzi.

f) Należy stale dbać o ostrość i czystość

narzędzi tnących. O wiele rzadziej do-

chodzi do zakleszczenia się narzędzia

tnącego, jeżeli jest ono starannie utrzy-

mane. Zadbane narzędzia łatwiej się też

prowadzi.

g) Elektronarzędzia, osprzęt, narzędzia

pomocnicze itd. należy używać

zgodnie z niniejszymi zaleceniami.

Uwzględnić należy przy tym warunki i

rodzaj wykonywanej pracy. Niezgodne

z przeznaczeniem użycie

elektronarzędzia może doprowadzić do

niebezpiecznych sytuacji.

5) Prawidłowa obsługa i eksploatacja

narzędzi akumulatorowych

a) Akumulatory należy ładować tylko w

ładowarkach, zalecanych przez produ-

centa. W przypadku użycia ładowarki,

przystosowanej do ładowania określo-

nego rodzaju akumulatorów, w sposób

niezgodny z przeznaczeniem, istnieje

niebezpieczeństwo pożaru.

b) W elektronarzędziach można używać

jedynie przewidzianych do tego celu

akumulatorów. Użycie innych akumula-

torów może spowodować obrażenia

ciała i zagrożenie pożarem.

c) Nieużywany akumulator należy

trzymać z dala od spinaczy, monet,

kluczy, gwoździ, śrub lub innych

małych przedmiotów metalowych,

które mogłyby spowodować

zmostkowanie styków. Zwarcie

pomiędzy stykami akumulatora może

spowodować oparzenia lub pożar.

d) Przy niewłaściwym użyciu możliwe

jest wydostanie się elektrolitu z

akumulatora. Należy unikać kontaktu z

nim, a w przypadku niezamierzonego

zetknięcia się z elektrolitem, należy

umyć dane miejsce ciała wodą. Jeżeli

ciecz dostała się do oczu, należy

dodatkowo skonsultować się z

lekarzem. Elektrolit może doprowadzić

do podrażnienia skóry lub oparzeń.

6) Serwis

a) Naprawę elektronarzędzia należy

zlecić jedynie wykwalifikowanemu

fachowcowi i przy użyciu oryginalnych

części zamiennych. To gwarantuje, że

bezpieczeństwo urządzenia zostanie

zachowane.

OBJ_BUCH-1275-002.book Page 181 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

182 | Polski

Wskazówki dotyczące

bezpieczeństwa pracy z pilarkami

łańcuchowymi

fZachować przy włączonym silniku bez-

pieczną odległość wszystkich części ciała

od łańcucha pilarki. Przed

uruchomieniem pilarki należy upewnić

się, czy łańcuch niczego nie dotyka.

Chwila nieuwagi przy obsłudze pilarki

łańcuchowej może spowodować, że

ubranie lub części ciała zostaną

pochwycone przez łańcuch pilarki.

fElektronarzędzie należy obsługiwać,

trzymając je wyłącznie za izolowaną

rękojeść, gdyż łańcuch może natrafić na

ukryte przewody elektryczne. W wyniku

kontaktu łańcucha z przewodem będącym

pod napięciem, może dojść do przekazania

napięcia na części metalowe

elektronarzędzia, co mogłoby

spowodować porażenie prądem

elektrycznym.

fPodczas pracy pilarką łańcuchową należy

zawsze trzymać prawą ręką tylny uchwyt,

a lewą przedni. Trzymanie pilarki w inny

niż opisany sposób (odwrotnie)

podwyższa ryzyko obrażeń i nie jest

dopuszczalne.

fNależy stosować okulary ochronne i

środki ochrony słuchu. Zaleca się też

stosowanie hełmu ochronnego, środków

ochronny rąk, nóg i stóp. Odpowiednia

odzież ochronna zmniejsza

niebezpieczeństwo skaleczenia przez

unoszące się w powietrzu opiłki, a także

zabezpiecza przed przypadkowym

zetknięciem się z łańcuchem pilarki.

fNie wolno pracować pilarką łańcuchową,

siedząc na drzewie. Praca pilarką

łańcuchową na drzewie może być

przyczyną ciężkich obrażeń.

fNależy zawsze dbać o stabilną pozycję

przy pracy. Pilarkę łańcuchową wolno

stosować tylko stojąc na stabilnym,

bezpiecznym i równym podłożu. Śliskie

lub niestabilne podłoże, jak na przykład w

przypadku pracy z użyciem drabiny, może

doprowadzić do utraty równowagi lub

utraty kontroli nad pilarką łańcuchową.

fNależy zawsze się liczyć z tym, że

podczas cięcia naprężona gałąź może

odskoczyć. Jeżeli naprężenia występujące

we włóknach uwolnią się, gałąź może

uderzyć operatora pilarki i/lub „wyrwać“

pilarkę spod kontroli.

fSzczególną ostrożność należy zachować

tnąc podszycie i młode drzewa. Cienki

materiał może się zakleszczyć w łańcuchu

piły i uderzyć osobę obsługującą, lub

doprowadzić do utraty równowagi.

fPilarkę łańcuchową można przenosić

jedynie z unieruchomionym łańcuchem;

należy trzymać ją za uchwyt przedni

prowadnicą skierowaną do tyłu. Na czas

transportu i przechowywania pilarki

łańcuchowej należy zawsze nakładać

osłonę ochronną. Ostrożne obchodzenie

się z pilarką łańcuchową zmniejsza

niebezpieczeństwo przypadkowego

kontaktu z łańcuchem znajdującym się w

ruchu.

fPodczas smarowania i naciągania

łańcucha oraz wymiany oprzyrządowania

należy stosować się do odpowiednich

wskazówek. Nieprawidłowo napięty lub

źle nasmarowany łańcuch może ulec

zerwaniu albo zwiększyć ryzyko odrzutu.

fUchwyty muszą być zawsze suche, czyste

oraz nie zanieczyszczone olejem lub

smarem. Zatłuszczone, zanieczyszczone

olejem uchwyty są śliskie i powodują

utratę kontroli nad narzędziem.

fPrzecinać można tylko drewno. Nie wolno

stosować piły łańcuchowej do prac, do

których nie została ona przewidziana. Na

przykład: Nie wolno stosować piły łańcu-

chowej do cięcia tworzyw sztucznych,

muru lub materiałów budowlanych, nie

wykonanych z drewna. Zastosowanie piły

łańcuchowej w sposób niezgodny z prze-

znaczeniem może prowadzić do niebez-

piecznych sytuacji.

Przyczyny odrzutu i sposoby jego uniknięcia:

– Zjawisko odrzutu powstaje na skutek ze-

tknięcia się górnej części końcówki

prowadnicy z jakimś przedmiotem lub na

skutek zakleszczenia się łańcucha pilarki w

rzazie spowodowanego wygięciem się

przecinanego drewna.

– Skutkiem zetknięcia się końcówki

prowadnicy z jakimś przedmiotem może w

niektórych przypadkach być wystąpienie siły

popychającej wywieranej przez piłę

łańcuchową do tyłu, mogącej wywołać

niekontrolowany ruch prowadnicy do góry w

kierunku operatora.

– Zakleszczenie łańcucha pilarki na krawędzi

prowadnicy może doprowadzić do gwałtow-

nego odrzutu prowadnicy w kierunku

operatora.

– Każda z tych reakcji może doprowadzić do

utraty kontroli nad pilarką i stać się przyczyną

ciężkich obrażeń. Nie należy zdawać się

wyłącznie na zabezpieczenia wbudowane do

urządzenia. Użytkownik pilarki powinien

zastosować różne środki dodatkowe, by praca

była wolna od wypadku i obrażeń.

Odrzut jest następstwem niewłaściwego lub

błędnego użycia elektronarzędzia. Można go

uniknąć przez zachowanie opisanych poniżej

odpowiednich środków ostrożności:

fPilarkę należy trzymać oburącz, przy

czym kciuk i pozostałe palce ręki

powinny obejmować uchwyty. Ciało i

ramiona powinny znajdować się w

stabilnej pozycji, tak by wytrzymać

ewentualny odrzut. Stosując odpowiednie

środki osoba obsługująca może zachować

odrzuty pod kontrolą. Nigdy nie wolno

puszczać włączonej pilarki.

fNie należy zajmować nienaturalnej

pozycji przy cięciu, a także ciąć pilarką na

wysokości powyżej ramion. Pozwala to

uniknąć niezamierzonego kontaktu z górną

częścią końcówki prowadnicy i ułatwia

zachowanie kontroli nad pilarką w

nieoczekiwanych sytuacjach.

fNależy używać jedynie zalecanych przez

producenta części zamiennych

(prowadnic i łańcuchów). Niewłaściwe

prowadnice lub łańcuchy mogą stać się

przyczyną zerwania łańcucha lub

spowodować odrzut.

OBJ_BUCH-1275-002.book Page 182 Monday, November 22, 2010 1:10 PM

Polski | 183

Bosch Power Tools F 016 L70 758 | (22.11.10)

fOstrzenie i konserwacja pilarki powinna

odbywać się zgodnie z zaleceniami

producenta. Zbyt płytkie ograniczniki

głębokości potęgują skłonność do

odrzutu.

Dodatkowe wskazówki bezpieczeń-

stwa

fZaleca się, by osoba obsługująca pilarkę

łańcuchową została przed pierwszym roz-

ruchem przeszkolona przez

doświadczonego specjalistę w zakresie

obsługi narzędzia, a także użytkowania

sprzętu ochronnego na konkretnych

przykładach w praktyce. Jako ćwiczenie

wprowadzające przeprowadzić należy

piłowanie pni drzew na koźle lub

specjalnej podstawie.

fNiniejsze urządzenie nie jest dostosowane

do obsługi przez osoby (łącznie z dziećmi)

ograniczone fizycznie, emocjonalnie, lub

psychicznie, a także przez osoby z

niewystarczającym doświadczeniem i/lub

niedostateczną wiedzą. Wyjątek stanowi

sytuacja, w której znajdują się one pod

nadzorem osoby odpowiedzialnej za ich

bezpieczeństwo i otrzymują od tej osoby

instrukcje dotyczące posługiwania się

urządzeniem.

Dzieci powinny znajdować się pod

nadzorem, a urządzenie zabezpieczone w

taki sposób, żeby nie mogły się one nim

bawić.

fZabrania się obsługi piły łańcuchowej

przez dzieci i młodzież; wyjątek stanowią

praktykanci powyżej lat 16, znajdujący

się pod nadzorem. Zakaz dotyczy również

osób, niezaznajomionych lub

niedostatecznie zaznajomionych z

obsługą piły łańcuchowej. Instrukcja

eksploatacji powinna zawsze znajdować

się w zasięgu ręki. Nie wolno powierzać

obsługi piły osobom przemęczonym lub

niewystarczająco sprawnym fizycznie.

fElektronarzędzie należy trzymać podczas

pracy mocno w obydwu rękach i zadbać

stabilną pozycję pracy. Elektronarzędzie

prowadzone oburącz jest bezpieczniejsze.

fPrzed rozpoczęciem pracy z urządzeniem

należy upewnić się, że wszystkie

zabezpieczenia, osłony i uchwyty są

prawidłowo zamocowane. Nie wolno

eksploatować urządzeń częściowo

zdemontowanych ani urządzeń, na których

dokonano niedozwolonych modyfikacji.

fPrzed odłożeniem elektronarzędzia

należy odczekać aż do momentu, gdy

znajduje się ono w bezruchu.

fNie otwierać akumulatora. Istnieje niebez-

pieczeństwo zwarcia.

Akumulator należy chronić przed

wysokimi temperaturami, np. przed

stałym nasłonecznieniem, przed

ogniem, wodą i wilgocią. Istnieje

zagrożenie wybuchem.

fW przypadku uszkodzenia i

niewłaściwego użytkowania akumulatora

może dojść do wydzielenia się gazów.

Wywietrzyć pomieszczenie i w razie

dolegliwości skonsultować się z

lekarzem. Gazy mogą uszkodzić drogi

oddechowe.

fW przypadku uszkodzenia akumulatora

może dojść do wycieku elektrolitu i zamo-

czenia przedmiotów znajdujących się

w jego bezpośrednim sąsiedztwie.

Sprawdzić elementy narażone na ryzyko

zamoczenia. Osuszyć zamoczone części

lub wymienić je w razie potrzeby.

fAkumulator należy używać tylko w połą-

czeniu z elektronarzędziem firmy Bosch,

dla którego został on przewidziany. Tylko

w ten sposób można ochronić akumulator

przed niebezpiecznym dla niego

przeciążeniem.

fStosować należy wyłącznie oryginalne

akumulatory firmy Bosch, o napięciu

podanym na tabliczce znamionowej

elektronarzędzia. Użycie innych

akumulatorów, np. podróbek, przeróbek

lub akumulatorów innych producentów

może stać się przyczyną obrażeń lub

powstania szkód materialnych poprzez

eksplodujące akumulatory.

Wskazówki bezpieczeństwa dla

ładowarek

Chronić ładowarkę przed deszczem

i wilgocią. Przedostanie się wody do

ładowarki zwiększa ryzyko porażenia

prądem.

fNie wolno używać ładowarki do

ładowania akumulatorów innego

producenta. Ładowarka przystosowana

jest do ładowania akumulatorów litowo-

jonowych firmy Bosch o napięciach,

podanych w Danych Technicznych.

Ładowanie akumulatorów innego typu

może grozić pożarem lub wybuchem.

fŁadowarkę należy utrzymywać w

czystości. Zabrudzenie może stać się

przyczyną porażenia elektrycznego.

fPrzed użyciem każdorazowo sprawdzić

stan ładowarki, przewodu i wtyku. Nie

używać ładowarki w przypadku

stwierdzenia uszkodzeń. Nie otwierać

samodzielnie ładowarki. Naprawa

powinna zostać przeprowadzona

wyłącznie przez wykwalifikowany

personel serwisu przy użyciu oryginalnych

części zamiennych. Uszkodzone ładowarki,

przewody i wtyki zwiększają ryzyko

porażenia elektrycznego.

fNie korzystać z ładowarki umieszczonej

na łatwopalnym podłożu (np. papier,

tekstylia itp.) ani w sąsiedztwie

łatwopalnych substancji. Ze względu na

wzrost temperatury ładowarki podczas

procesu ładowania istnieje

niebezpieczeństwo pożaru.

fDzieci powinny znajdować się pod nadzo-

rem, a ładowarka zabezpieczona w taki

sposób, żeby dzieci nie mogły się nią

bawić.

fDzieci i osoby z emocjonalnymi lub

psychicznymi problemami mogą

obsługiwać ładowarkę wyłącznie pod

nadzorem osoby odpowiedzialnej za ich

bezpieczeństwo lub wówczas, gdy

otrzymały od takiej osoby instrukcje

dotyczące posługiwania się tym

urządzeniem. Dzięki szczegółowemu

poinstruowaniu można zredukować ryzyko

niewłaściwego zastosowania lub doznania

obrażeń.

OBJ_BUCH-1275-002.book Page 183 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

184 | Polski

Opis funkcjonowania

Należy przeczytać wszystkie

wskazówki i przepisy. Błędy w

przestrzeganiu poniższych

wskazówek mogą spowodować

porażenie prądem, pożar i/lub

ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Niniejsze elektronarzędzie jest przeznaczone

do cięcia drewna, na przykład do piłowania

belek drewnianych, desek, gałęzi, pni itp., a

także do ścinania drzew. Można je używać do

cięcia zarówno wzdłuż jak i w poprzek

włókien drewna.

Niniejsze elektronarzędzie nie jest

dostosowane do cięcia materiałów

mineralnych.

Zakres dostawy

Elektronarzędzie należy ostrożnie wyjąć z

opakowania i skontrolować, czy w

opakowaniu znajdują się wszystkie poniżej

wymienione elementy:

–Pilarka łańcuchowa

–Osłona

–Łańcuch pilarki

–Prowadnica

–Osłona łańcucha

–Worek z olejem

–Instrukcja eksploatacji

W niektórych modelach akumulator i

ładowarka wchodzą w skład dostawy.

W przypadku stwierdzenia braku lub

uszkodzenia któregoś z elementów, należy

zwrócić się do punktu zakupu urządzenia.

Przedstawione graficznie

komponenty

Numeracja przedstawionych graficznie

komponentów odnosi się do schematu

elektronarzędzia na stronach graficznych.

1Tylny uchwyt

2Blokada włącznika/wyłącznika

3Włącznik/wyłącznik

4Zamknięcie zbiornika na olej

5Przedni uchwyt

6Wyzwalacz hamulca przeciwodrzutowego

(ochrona dłoni)

7Wskazanie poziomu oleju

8Oporowy zderzak zębaty (ostroga)

9Osłona łańcucha

10 Prowadnica

11 Łańcuch pilarki

12 Uchwyt mocujący

13 Osłona

14 Wylot powietrza chłodzącego

15 Uchwyt łańcucha

16 Numer serii

17 Akumulator

18 Przycisk odblokowujący akumulator

19 Przycisk wskaźnika stanu naładowania

baterii

20 Wskaźnik stanu naładowania akumulatora

21 Wskaźnik kontroli temperatury

22 Wnęka ładowarki

23 Ładowarka

24 Czerwony wskaźnik LED na ładowarce

25 Zielony wskaźnik LED na ładowarce

26 Wtyczka sieciowa **

27 Symbol kierunku biegu i kierunku cięcia

28 Koło łańcuchowe

29 Trzpień mocujący

30 Trzpień napinania łańcucha

31 Dysza olejowa

32 Rowek prowadzący prowadnicy

33 Chwytacz łańcucha

34 Wlot powietrza chłodzącego

** specyficzne dla danego kraju

Osprzęt ukazany na rysunkach lub opisany w in-

strukcji użytkowania nie wchodzi w standardowy

zakres dostawy. Kompletny asortyment osprzętu

można znaleźć w naszym katalogu osprzętu.

OBJ_BUCH-1275-002.book Page 184 Monday, November 22, 2010 1:10 PM

Polski | 185

Bosch Power Tools F 016 L70 758 | (22.11.10)

Dane techniczne

Informacja na temat hałasu i wibracji

Zmierzone wartości hałasu wyznaczono

zgodnie z dyrektywą 2000/14/WE.

Określony wg skali A poziom hałasu

emitowanego przez elektronarzędzie wynosi

standardowo: Poziom ciśnienia akustycznego

74 dB(A); poziom mocy akustycznej

94 dB(A). Niepewność pomiaru K=3 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań (suma wektorowa dla

trzech składowych kierunkowych)

wyznaczone zgodnie z normą EN 60745

wynoszą:

wartość emisji drgań ah<2,5 m/s2, błąd po-

miaru K=1,5m/s

Podany w niniejszej instrukcji poziom drgań

pomierzony został zgodnie z określoną przez

normę EN 60745 procedurą pomiarową i

może zostać użyty do porównywania

elektronarzędzi. Można go też użyć do

wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny

dla podstawowych zastosowań

elektronarzędzia. Jeżeli elektronarzędzie

użyte zostanie do innych zastosowań lub z

innymi narzędziami roboczymi, a także jeśli

nie będzie wystarczająco konserwowane,

poziom drgań może odbiegać od podanego.

Podane powyżej przyczyny mogą spowo-

dować podwyższenie ekspozycji na drgania

podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania,

trzeba wziąć pod uwagę także okresy, gdy

urządzenie jest wyłączone, lub gdy jest

wprawdzie włączone, ale nie jest używane do

pracy. W ten sposób łączna (obliczana na

pełny wymiar czasu pracy) ekspozycja na

drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bez-

pieczeństwa, mające na celu ochronę

operatora przed skutkami ekspozycji na

drgania, np.: konserwacja elektronarzędzia i

narzędzi roboczych, zabezpieczenie

odpowiedniej temperatury rąk, ustalenie

kolejności operacji roboczych.

Pilarka łańcuchowa akumulatorowa AKE 30 LI

Numer katalogowy 3 600 H37 1..

Prędkość łańcucha na biegu jałowym m/s 8

Długość prowadnicy cm 30

Beznarzędziowe napinanie łańcucha (SDS) z

Hamulec przeciwodrzutowy z

Typ łańcucha 3/8"–90

Grubość ogniwa piły łańcuchowej mm 1,1 (0,034")

Liczba ogniw 45

Poziom oleju w zbiorniku ml 120

Automatyczne smarowanie łańcucha z

Oporowy zderzak zębaty (ostroga) z

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 5,2

Numer seryjny Zob. numer seryjny 16 (tabliczka

znamionowa) na elektronarzędziu

Akumulator litowo-jonowy

Numer katalogowy 2 607 336 107

Napięcie znamionowe V= 36

Pojemność Ah 2,6

Czas ładowania (przy rozładowanym

akumulatorze) min 95

Liczba ogniw akumulatora 20

Ładowarka AL 3640 CV

Professional

AL 3620 CV

Professional

Numer katalogowy EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Prąd ładowania A

(amper) 4,0 2,0

Dopuszczalny zakres temperatur ładowania °C 0–45 0–45

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 1,0 0,6

Klasa ochrony /II /II

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy han-

dlowe poszczególnych elektronarzędzi mogą się różnić.

OBJ_BUCH-1275-002.book Page 185 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

186 | Polski

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że

produkt przedstawiony w rozdziale „Dane

techniczne“ odpowiada wymaganiom

następujących norm i dokumentów

normatywnych: EN 60745 (urządzenie

akumulatorowe) i EN 60335 (ładowarka

akumulatorów) zgodnie z wymaganiami

dyrektyw 2006/95/WE, 2004/108/WE,

2006/42/WE, 2000/14/WE.

Procedura badania typu WE nr 2131439.01CE

przez notyfikowaną jednostkę certyfikującą nr

0344, KEMA Quality B.V. Arnhem,

Netherlands.

2000/14/WE: Gwarantowany poziom mocy

akustycznej 97 dB(A). Sposób oceny

zgodności wg załącznika V.

Kategoria produktów: 6

Dokumentacja techniczna:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montaż

Dla własnego bezpieczeństwa

fUwaga! Przed przystąpieniem do prac

konserwacyjnych i obsługowych przy

urządzeniu, urządzenie należy wyłączyć i

wyjąć z niego akumulator:

fNie wolno stosować akumulatora 4,5 Ah

wraz z niniejszym elektronarzędziem.

Wyjmowanie akumulatora

(zob.rys.A)

Akumulator 17 posiada dwa stopnie blokady,

zapobiegające jego wypadnięciu w przypadku

niezamierzonego naciśnięcia przycisku

odblokowującego 18. Akumulator

umieszczony w obudowie elektronarzędzia,

przytrzymywany jest na miejscu za pomocą

sprężyny.

Wskazówka: Elektronarzędzie funkcjonuje

tylko wówczas, gdy obie blokady zaskoczyły

na swoje miejsce.

Aby wyjąć akumulator 17:

Ładowanie akumulatora (zob. rys. B)

fNie używać żadnej innej ładowarki.

Ładowarka dołączona do urządzenia jest

dopasowana do zastosowanego w

elektronarzędziu akumulatora litowo-

jonowego.

fZwrócić uwagę na napięcie w sieci!

Napięcie źródła prądu musi zgadzać się z

danymi na tabliczce znamionowej

ładowarki. Ładowarki o napięciu 230 V

można podłączyć do sieci 220 V.

Akumulator wyposażony został w czujnik

temperatury, który dopuszcza ładowanie

tylko w zakresie temperatur, leżącym między

0°C i 45 °C. W ten sposób zagwarantowana

jest długa żywotność akumulatora.

Wskazówka: W momencie dostawy

akumulator jest naładowany częściowo. Aby

zagwarantować wykorzystanie najwyższej

wydajności akumulatora, należy przed

pierwszym użyciem całkowicie naładować

akumulator w ładowarce.

Akumulator litowo-jonowy można doładować

w dowolnej chwili, nie powodując tym

skrócenia jego żywotności. Przerwanie

procesu ładowania nie niesie za sobą ryzyka

uszkodzenia ogniw akumulatora.

Dzięki systemowi elektronicznej ochrony

ogniw „Electronic Cell Protection (ECP)“

akumulator litowo-jonowy jest zabezpieczony

przed głębokim rozładowaniem.

Wyładowanie akumulatora powoduje

wyłączenie pilarki łańcuchowej przez układ

ochronny. Pilarka łańcuchowa nie porusza się.

Po automatycznym

wyłączeniu elektronarzędzia

nie naciskać ponownie włącznika. Może to

doprowadzić do uszkodzenia akumulatora.

Ładowanie akumulatora

Ładowanie rozpoczyna się w momencie

włożenia wtyczki ładowarki do gniazdka

sieciowego i wstawienia akumulatora 17 do

wnęki ładowania 22.

Inteligentny proces ładowania pozwala na

automatyczne rozpoznawanie stanu

naładowania akumulatora i optymalny dobór

prądu ładowania, w zależności od

temperatury i napięcia akumulatora.

Ma to wpływ na przedłużenie żywotności

akumulatora, a poza tym akumulator będzie

stale całkowicie naładowany przez cały czas

przechowywania w ładowarce.

Znaczenie wskaźników

Nadzór nad procesem ładowania

sygnalizowany jest diodami LED 24 lub 25:

Szybkie ładowanie

Proces szybkiego ładowania sygnalizowany

jest miganiem zielonego wskaźnika LED 25.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Docisnąć akumulator do stopki

elektronarzędzia (1.), przyciskając

jednocześnie przycisk zwalniania

blokady akumulatora 18 (2.).

pWysunąć akumulator z elektronarzędzia

na tyle, aby ukazał się czerwony pasek

(3.).

qPonownie nacisnąć przycisk zwalniania

blokady 18 i całkowicie wyjąć

akumulator.

AL 3640 CV

Professional

AL 3620 CV

Professional

UWAGA

OBJ_DOKU-22669-002.fm Page 186 Tuesday, November 23, 2010 3:44 PM

Polski | 187

Bosch Power Tools F 016 L70 758 | (22.11.10)

Element wskaźnika na akumulatorze: Podczas

procesu ładowania akumulatora trzy zielone

diody LED zapalają się jedna po drugiej

i gasną na krótki okres czasu. Akumulator jest

naładowany całkowicie, gdy wszystkie trzy

diody LED palą się światłem ciągłym.

Ponowne wygaśnięcie wszystkich trzech

zielonych diod LED nastąpi około 5 minut po

całkowitym naładowaniu akumulatora.

Wskazówka: Szybkie ładowanie jest możliwe

tylko wtedy, gdy temperatura akumulatora

znajduje się w dopuszczalnym zakresie

temperatur, zob. rozdział „Dane techniczne“.

Naładowany akumulator

Ciągłe zielone światło wskaźnika LED 25

oznacza, że akumulator został całkowicie

naładowany.

Dodatkowo rozlega się na okres ok. 2 sekund

sygnał dźwiękowy, sygnalizujący całkowite

naładowanie akumulatora.

Po zakończeniu ładowania akumulator można

wyjąć i rozpocząć natychmiastowe

użytkowanie.

Ciągłe zielone światło wskaźnika LED 25 bez

wsadzonego akumulatora oznacza, wtyczka

sieciowa znajduje się w gnieździe i ładowarka

gotowa jest do pracy.

Temperatura akumulatora nie sięgająca 0 °C

lub przekraczająca 45 °C

Ciągłe czerwone światło czerwonego

wskaźnika LED 24 oznacza, że temperatura

akumulatora leży poza zakresem temperatur

dozwolonych do szybkiego ładowania,

znajdującego się pomiędzy 0 °C–45 °C. Po

osiągnięciu dopuszczalnego zakresu

temperatur, ładowarka przechodzi

automatycznie na szybkie ładowanie.

Jeżeli temperatura akumulatora znajduje się

poza dopuszczalnym zakresem temperatur,

po włożeniu akumulatora do ładowarki zapala

się czerwona dioda LED.

Nie jest możliwe ładowanie

Każde inne zakłócenie procesu ładowania

sygnalizowane jest miganiem czerwonego

wskaźnika LED 24.

Niemożliwe jest rozpoczęcie procesu

ładowania; akumulator nie daje się naładować

(zob. „Lokalizacja usterek“).

Wskazówki dotyczące ładowania

Ładowanie ciągłe akumulatora, jak również

kilka następujących bezpośrednio po sobie

cykli ładowania, może spowodować nagrzanie

się ładowarki. Jest to zjawisko normalne i nie

świadczy o żadnej wadzie technicznej

urządzenia.

Zdecydowanie krótszy czas prac po

ładowaniu wskazuje na zużycie akumulatora i

konieczność wymiany na nowy.

Przestrzegać wskazówek dotyczących

usuwania odpadów.

Chłodzenie akumulatora (Active Air Cooling)

Wbudowany do ładowarki sterownik

wentylatora nadzoruje temperaturę

przeznaczonego do ładowania akumulatora.

Jeżeli temperatura akumulatora przekracza

30 °C, akumulator schładzany jest

wentylatorem do optymalnej temperatury.

Załączony wentylator wytwarza

charakterystyczny dźwięk.

Jeżeli wentylator nie pracuje, oznacza to, że

temperatura akumulatora jest właściwa lub że

wentylator jest uszkodzony. W tym wypadku

czas ładowania akumulatora przedłuża się.

Montaż i naprężanie łańcucha piły

(zob. rys. C1–C3)

fAkumulator należy wkładać do pilarki

łańcuchowej dopiero po jej kompletnym

zmontowaniu.

fPodczas montażu łańcucha piły należy

stosować rękawice ochronne.

Montaż prowadnicy i łańcucha piły

–Wszystkie części należy ostrożnie

rozpakować.

–Odłożyć piłę łańcuchową na równe

podłoże.

fStosować wolno jedynie łańcuchy z ogni-

wami (szerokość rowka) o grubości wy-

noszącej 1,1 mm.

–Ułożyć łańcuch 11 w obiegowym rowku

prowadnicy 10. Należy przy tym zwrócić

uwagę na właściwy kierunek biegu. Należy

przy tym porównać bieg łańcucha z

symbolem kierunku ruchu 27,

umieszczonym na prowadnicy 10.

–Ogniwa łańcucha owinąć dookoła koła 28,

a prowadnicę 10 nałożyć w taki sposób,

aby trzpień mocujący 29 i oba rowki

prowadzące 32 zachodziły w podłużny

otwór prowadnicy 10, a trzpień napinania

łańcucha zachodził 30 w odpowiednie

otwory prowadnicy 10.

W razie potrzeby należy przekręcić nieco

uchwyt łańcucha 15, aby wyregulować

pozycję trzpienia napinania łańcucha 30 w

stosunku do otworów prowadnicy 10.

–Sprawdzić, czy wszystkie części są na

swoim miejscu i utrzymać pozycję

prowadnicy z łańcuchem.

–Obrócić uchwyt łańcucha 15 na tyle, by

łańcuch 11 ściśle (bez luzu) przylegał.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 187 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

188 | Polski

–Nałożyć dokładnie osłonę 13 i upewnić się,

że chwytacz łańcucha 33 układa się w

przewidzianym do tego celu otworze

prowadzącym, umieszczonym w osłonie

13.

–Dociągnąć osłonę 13 za pomocą uchwytu

mocującego 12.

–Łańcuch piły nie jest jeszcze naprężony.

Naprężanie łańcucha opisano w rozdziale

„Naprężanie łańcucha“.

Naprężanie łańcucha (zob. rys. D)

Naprężenie łańcucha należy kontrolować

przed przystąpieniem do pracy, po

rozpoczęciu pracy i podczas pracy (regularnie

co 10 minut). W szczególności w przypadku

nowych pilarek trzeba się liczyć z tym, iż

łańcuch się będzie początkowo nadmiernie

rozciągał.

Żywotność łańcucha pilarki zależy w dużym

stopniu od jego naprężenia i częstotliwości

smarowania.

Nie należy napinać łańcucha, jeżeli jest on

mocno rozgrzany, gdyż po ochłodzeniu

skurczy się i będzie zbyt ciasno leżał na

prowadnicy.

–Ułożyć piłę łańcuchową na równym

podłożu.

–Zwolnić uchwyt 12 tylko tak, aby

prowadnica 10 utrzymywała się na swoim

miejscu (nie usuwać zacisku!).

–Sprawdzić czy ogniwa łańcucha leżą

prawidłowo w otworze prowadzącym

prowadnicy 10 i na kole 28.

–Obracać stopniowo uchwyt łańcucha 15 w

kierunku zgodnym z ruchem wskazówek

zegara, aż do osiągnięcia właściwego

napięcia łańcucha. Ten ruch obrotowy

popycha trzpień 30, a razem z nim

prowadnicę 10 do przodu.

–Właściwe naprężenie łańcucha 11 zostało

osiągnięte, gdy mniej więcej w połowie

można go unieść o ok. 5–10 mm. Łańcuch

należy pociągać jedną ręką, wykorzystując

jedynie ciężar własny piły.

–Jeżeli łańcuch 11 jest zbyt mocno

naprężony, należy nieco przekręcić uchwyt

łańcucha 15 w kierunku przeciwnym do

ruchu wskazówek zegara. Na zakończenie

należy ponownie skontrolować naprężenie

łańcucha. W razie potrzeby, należy

wyjustować łańcuch, postępując zgodnie z

opisem.

–Dociągnąć osłonę 13 za pomocą uchwytu

mocującego 12.

Smarowanie łańcucha piły

(zob. rys. C1 i E)

Wskazówka: Pilarka łańcuchowa nie jest

fabrycznie napełniana olejem konserwującym.

Przed rozpoczęciem użytkowania należy ją

koniecznie napełnić olejem. Użytkowanie

pilarki łańcuchowej bez oleju konserwującego

lub z niedostateczną ilością oleju (poniżej

znacznika minimum) prowadzi do

uszkodzenia pilarki.

Żywotność i wydajność łańcucha pilarki uza-

leżnione są od optymalnego smarowania.

Dlatego łańcuch pilarki smarowany jest

automatycznie podczas pracy olejem

konserwującym, wyciekającym z dyszy

olejowej 31.

Aby napełnić zbiornik olejowy należy

postępować w następujący sposób:

–Ustawić pilarkę łańcuchową na

odpowiednim podłożu w taki sposób, aby

zamknięcie zbiornika olejowego 4

znajdowało się na górze.

–Za pomocą czystej szmatki oczyścić

okolice zamknięcia zbiornika 4, a

następnie odkręcić zakrętkę.

–Napełnić zbiornik biodegradowalnym

olejem konserwującym firmy Bosch tak,

aby poziom oleju dosięgnął znacznika

„max“ na wskaźniku poziomu oleju 7.

–Należy zwrócić szczególną uwagę, by do

zbiornika oleju nie przedostały się żadne

zanieczyszczenia. Ponownie nałożyć

zakrętkę zbiornika olejowego 4.

–Uruchomić pilarkę łańcuchową na 30

sekund, aby olej przepompować olej do

przodu.

Wskazówka: Wentylacja zbiornika oleju

odbywa się za pomocą małych kanalików

powietrza w zakrętce zbiornika. Aby uniknąć

wycieku oleju, nieużywaną pilarkę

łańcuchową należy odstawiać zawsze w

pozycji poziomej, z zamknięciem zbiornika

olejowego 4 skierowanym ku górze.

Wskazówka: Aby uniknąć uszkodzenia piły,

należy stosować tylko zalecany,

biodegradowalny olej konserwujący. Nie

wolno w żadnym wypadku stosować olej

odzyskany lub spracowany. Zastosowanie

niedopuszczalnego oleju powoduje

wygaśnięcie gwarancji.

Wskazówka: Olej krzepnie przy niskich

temperaturach, co powoduje jego mniejszą

przepływowość.

Praca urządzenia

Włączenie

Włożenie akumulatora

Wsunąć naładowany akumulator 17 od tyłu do

podstawy elektronarzędzia. Zablokować

akumulator, wciskając go całkowicie do

podstawy (tak, aby nie widać było

czerwonego paska).

Wskazówka: Elektronarzędzie funkcjonuje

tylko wówczas, gdy obie blokady zaskoczyły

na swoje miejsce.

Włączanie/wyłączanie

Pilarkę trzymać w sposób opisany w rozdziale

„Praca z pilarką łańcuchową“.

Aby włączyć elektronarzędzie należy najpierw

zwolnić blokadę 2, a następnie wcisnąć

włącznik/wyłącznik 3 i przytrzymać go w tej

pozycji.

Gdy nastąpiło uruchomienie elektronarzędzia,

można puścić blokadę.

Aby wyłączyć elektronarzędzie, należy

zwolnić włącznik/wyłącznik 3.

Wskazówka: Ze względów bezpieczeństwa

włącznik/wyłącznik 3 nie może zostać

zablokowany do pracy ciągłej. Przez cały czas

obróbki musi być wciśnięty przez

obsługującego.

OBJ_BUCH-1275-002.book Page 188 Monday, November 22, 2010 1:10 PM

Polski | 189

Bosch Power Tools F 016 L70 758 | (22.11.10)

Wskazówka: Nie należy wyhamowywać pilarki

za pomocą przedniej osłony dłoni 6

(wyzwalanie hamulca przeciwodrzutowego).

Hamulec przeciwodrzutowy (zob. rys. F)

Hamulec przeciwodrzutowy jest

mechanizmem ochraniającym, który jest

wyzwalany przez przednią ochronę dłoni 6 w

przypadku odrzutu łańcucha. Łańcuch pilarki

zatrzymuje się po maks. 0,15 sekundach.

Od czasu do czasu należy przeprowadzić test

sprawdzający właściwe funkcjonowanie.

Przesunąć przednią ochronę dłoni 6 do

przodu (pozycja o) i włączyć pilarkę

łańcuchową na krótki okres czasu. Łańcuch

nie powinien się przemieścić. Aby ponownie

odblokować hamulec przeciwodrzutowy,

należy zwolnić włącznik/wyłącznik 3 i

przestawić osłonę przednią 6 na pierwotną

pozycję (pozycja n).

Wskazówka: W razie próby włączenia pilarki

łańcuchowej w czasie, gdy hamulec

przeciwodrzutowy jest uaktywniony rozlegnie

się sygnał ostrzegawczy („krótki dźwięk“).

Aby uruchomić pilarkę łańcuchową, należy

zwolnić włącznik/wyłącznik 3, przestawić

osłonę przednią 6 na pozycję n, a następnie

wcisnąć włącznik/wyłącznik 3.

Praca z pilarką łańcuchową

Przed przystąpieniem do cięcia

Przed wprowadzeniem urządzenia do

eksploatacji i regularnie podczas pracy, należy

sprawdzać pilarkę pod kątem:

–Czy pilarka łańcuchowa funkcjonuje bez

zarzutu?

–Czy zbiornik olejowy jest pełny? Poziom

oleju należy sprawdzać przed

przystąpieniem do pracy i regularnie

podczas pracy. Olej należy dolewać, gdy

jego poziom osiągnął dolną krawędź

okienka odczytowego. Jednorazowe

napełnienie zbiornika wystarcza na ok. 15

minut (w zależności od ilości przerw i in-

tensywności pracy).

–Czy łańcuch pilarki jest właściwie napięty

i naostrzony? Napięcie łańcucha należy

kontrolować podczas pracy regularnie co

10 minut. W szczególności w przypadku

nowych pilarek trzeba się liczyć z tym, iż

łańcuch się będzie początkowo

nadmiernie rozciągał. Stan łańcucha ma

znaczący wpływ na wydajność cięcia. Tylko

ostry łańcuch chroni przed przeciążeniem.

–Czy hamulec przeciwodrzutowy jest

zwolniony i czy funkcjonuje prawidłowo?

–Czy operator wyposażony jest w odpo-

wiednie wyposażenie ochronne? Należy

stosować okulary ochronne i środki

ochrony słuchu. Zaleca się też stosowanie

hełmu ochronnego, środków ochronny rąk,

nóg i stóp. Odpowiednia odzież ochronna

zmniejsza ryzyko zranienia przez kawałki

ciętych gałęzi lub w wyniku

niezamierzonego kontaktu z łańcuchem

piły.

Odrzut pilarki (zob.rys.F)

Odrzut lub odbicie pilarki jest zjawiskiem

powstającym na skutek gwałtownego ruchu

obracającego się łańcucha do góry w kierunku

operatora, spowodowanego zetknięciem się

górnej część końcówki prowadnicy z przecina-

nym przedmiotem lub w wyniku zaklinowania

się łańcucha.

Na skutek tego zjawiska pilarka reaguje w spo-

sób nieprzewidywalny i może spowodować

ciężkie urazy operatora lub innych,

znajdujących się w pobliżu osób.

Cięć bocznych, ukośnych i wzdłużnych należy

dokonywać ze szczególną ostrożnością, gdyż

nie jest w tych przypadkach możliwe

zastosowanie oporowego zderzaka zębatego

Sposoby na uniknięcie zjawiska odrzutu:

–Pilarkę łańcuchową należy przykładać tak

płytko, jak tylko to możliwe.

–Nigdy nie pracować z luźnym,

rozciągniętym lub silnie zużytym

łańcuchem.

–Ostrzyć łańcuch pilarki zgodnie z zalece-

niami.

–Nigdy nie ciąć na wysokości powyżej

ramion.

–Nigdy nie ciąć czubkiem prowadnicy.

–Pilarkę łańcuchową trzymać zawsze

mocno oburącz.

–Stosować tylko hamujący odrzut łańcuch

firmy Bosch.

–Stosować oporowy zderzak zębaty 8 jako

dźwignię.

–Kontrolować właściwe napięcie łańcucha.

Ogólne wskazówki (zob. rys. F–I)

Pilarkę łańcuchową należy zawsze trzymać

oburącz, lewą ręką za uchwyt przedni, prawą

za tylni. Uchwyty należy w każdej sytuacji

dokładnie obejmować kciukiem i palcami. Nie

wolno nigdy pracować, trzymając piłę jedną

ręką.

Pilarkę łańcuchową wolno użytkować tylko,

stojąc w bezpiecznej pozycji. Pilarkę łańcu-

chową należy trzymać z prawej strony ciała.

Pilarkę łańcuchową należy przed kontaktem

z drewnem puścić na maksymalne obroty.

Stosować oporowy zderzak zębaty 8, aby

oprzeć pilarkę łańcuchową na ciętym

materiale. Podczas cięcia należy stosować

oporowy zderzak zębaty jako dźwignię.

Podczas cięcia grubszych gałęzi lub pni należy

przesuwać oporowy zderzak zębaty na coraz

to niższy punkt. W tym celu należy odjąć

pilarkę łańcuchową, aby zwolnić zderzak i

przyłożyć go ponownie nieco niżej. Nie należy

przy tym wyciągać pilarki z rzazu.

Podczas przecinania nie należy używać siły,

naciskając na łańcuch. Łańcuch powinien sam

pracować, po wytworzeniu przez operatora

lekkiego nacisku dźwigniowego poprzez

oporowy zderzak zębaty 8.

Przy pracy z pilarką łańcuchową nie należy

mieć wyciągniętych rąk. Nie należy próbować

ciąć w trudno dostępnych miejscach, nie

należy też pracować stojąc na drabinie. Nigdy

nie ciąć na wysokości powyżej ramion.

Najlepsza wydajność pilarki osiągana jest, gdy

prędkość łańcucha nie obniża się przez

przeciążenie.

OBJ_BUCH-1275-002.book Page 189 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

190 | Polski

Zachować ostrożność przy końcu rzazu. Gdy

pilarka łańcuchowa przecięła materiał na

wylot, siła ciężkości zmienia się w sposób

nieoczekiwany. Istnieje niebezpieczeństwo

skaleczenia nóg i stóp.

Pilarkę łańcuchową należy wyjmować z rzazu

tylko przy włączonym silniku.

Przecinanie pni (zob.rys.GiJ)

Podczas przecinania pni należy przestrzegać

następujących wskazówek bezpieczeństwa:

Pień ułożyć jak ukazano na rysunku i

podeprzeć w taki sposób, aby rzaz się nie

zamykał, a piła nie blokowała w rzazie.

Krótkie kawałki drewna należy przed przycię-

ciem odpowiednio przygotować i zablokować.

Ciąć wolno tylko przedmioty z drewna. Należy

unikać kontaktu z kamieniami i gwoździami,

które mogłyby zostać wyrzucone, uszkodzić

łańcuch lub spowodować poważne obrażenia

osoby obsługującej lub osób znajdujących się

wpobliżu.

Nie dotykać pracującą pilarką ogrodzeń

drucianych ani podłoża.

Pilarka nie jest przystosowana do cięcia

cienkich gałązek.

Cięć wzdłużnych należy dokonywać z dużą

ostrożnością, gdyż oporowy zderzak 8 nie

może być wówczas stosowany. Pilarkę

łańcuchową należy prowadzić pod małym

kątem, aby uniknąć odrzutu.

Pracując pilarką na zboczu, należy zawsze

stać powyżej lub z boku obrabianego

materiału (pni lub leżącego drewna).

Należy brać pod uwagę ryzyko potknięcia się

o pniaki, konary, korzenie itp.

Cięcie naprężonego drewna (zob. rys. J)

fCięcia naprężonego drewna, gałęzi lub

drzew może dokonywać tylko

odpowiednio wykwalifikowany personel

fachowy. Zaleca się zachowanie

maksymalnej ostrożności. Istnieje

podwyższone ryzyko wypadku.

Jeżeli kawałek drewna podparty jest z obu

stron, należy rozpocząć przecinanie najpierw

od góry (Y), przecinając jedną trzecią średnicy

pnia, a następnie przeciąć go, tnąc od dołu

(Z) w tym samym miejscu. Pozwoli to uniknąć

odłupywania się kawałków drewna i

zablokowania łańcucha piły. Nie należy

dopuścić do kontaktu łańcucha pilarki z

podłożem.

Jeżeli kawałek drewna podparty jest tylko

z jednej strony, należy rozpocząć cięcie naj-

pierw od dołu (Y), przecinając jedną trzecią

średnicy pnia, a następnie przeciąć go, tnąc

od góry (Z) w tym samym miejscu. Pozwoli to

uniknąć odłupywania się kawałków drewna i

zablokowania łańcucha piły.

Ścinanie drzew (zob. rys. K)

fNależy zawsze nosić hełm ochronny, aby

zapewnić sobie ochronę przed

spadającymi gałęziami.

fZa pomocą pilarki łańcuchowej wolno

ścinać jedynie drzewa, których średnica

pnia mniejsza jest niż długość

prowadnicy.

fNależy zabezpieczyć miejsce pracy.

Należy zwrócić uwagę, aby żadne osoby

ani zwierzęta nie znajdowały się w

zasięgu padającego drzewa (n).

fNigdy nie wolno próbować uwolnić

zablokowanego łańcucha przy

pracującym silniku. Aby uwolnić

zablokowany łańcuch, należy stosować

kliny drewniane.

Jeżeli równocześnie pracują dwie lub więcej

osób, odstęp między osobą przycinającą

gałęzie i osobą ścinającą drzewo powinien

odpowiadać co najmniej podwójnej

wysokości ścinanego drzewa. Podczas

ścinania drzew należy zwrócić uwagę, aby

nikogo nie zranić, aby nie uszkodzić żadnych

kabli zasilających i nie spowodować żadnych

strat materialnych. W razie stwierdzenia, że

ścinane drzewo miało kontakt z kablem

zasilającym, należy niezwłocznie zawiadomić

o tym fakcie przedsiębiorstwo energetyczne.

Podczas prac na stokach i zboczach osoba

obsługująca piłę powinna znajdować się

powyżej ścinanego drzewa, gdyż drzewo po

ścięciu stoczy lub ześlizgnie się

prawdopodobnie w dół.

Przed rozpoczęciem ścinania drzew należy

zaplanować i w razie potrzeby utorować

drogę ewakuacyjną (o). Droga ewakuacyjna

powinna prowadzić ukośnie do tyłu, biorąc

pod uwagę spodziewany kierunek upadku

drzewa.

Aby właściwie ocenić kierunek padania

drzewa, należy przed rozpoczęciem ścinania

wziąć pod uwagę pochylenie drzewa i

położenie jego konarów, a także kierunek

wiatru.

Należy oczyścić drzewo z zanieczyszczeń,

usunąć kamienie, luźno zwisającą korę,

gwoździe, klamry i drut.

Rzaz podcinający: W odziomku ścinanego

drzewa wykonać rzaz od strony, w którą ma

padać drzewo nacięcie klinowe (X–W) na

głębokość 1/3 średnicy pnia. Najpierw należy

wykonać dolne nacięcie poziome. W ten

sposób nie dojdzie do zakleszczenia się

łańcucha lub prowadnicy podczas

wykonywania drugiego nacięcia.

Rzaz ścinający: Cięcie to (Y) powinno zostać

wykonane co najmniej 50 mm powyżej

poziomego cięcia rzazu podcinającego.

Powinno ono być równoległe do poziomego

cięcia. Nie należy wykonywać zbyt głębokiego

nacięcia – pomiędzy nacięciami z dwóch

stron powinien pozostać nieprzecięty

fragment pnia (tzw. przegub), który działać

będzie jako zawias. Przegub ma zapobiec

przekręceniu się drzewa lub jego upadkowi w

niewłaściwym kierunku. Nie przecinać pnia na

wylot.

Gdy nacięcie zbliża się do przegubu, drzewo

powinno zacząć padać. Gdyby miało się

okazać, że drzewo pada w niewłaściwym

kierunku albo, że pochyla się do tyłu i blokuje

piłę, należy przerwać cięcie i zastosować kliny

z drewna, tworzywa sztucznego lub

aluminium, w celu otworzenia rzazu i zmiany

kierunku padania drzewa.

OBJ_BUCH-1275-002.book Page 190 Monday, November 22, 2010 1:10 PM

Polski | 191

Bosch Power Tools F 016 L70 758 | (22.11.10)

Gdy drzewo zacznie się przechylać, należy

wysunąć piłę z rzazu, wyłączyć ją, odłożyć i

opuścić zagrożone miejsce wyznaczoną

uprzednio drogą ewakuacyjną. Zwrócić uwagę

na spadające gałęzie i unikać potknięć.

Wbijając klin (Z) w poziomy rzaz,

doprowadzić drzewo do padnięcia.

Gdy drzewo zacznie się przechylać, należy

opuścić zagrożone miejsce wyznaczoną

uprzednio drogą ewakuacyjną. Zwrócić uwagę

na spadające gałęzie i unikać potknięć.

Okrzesywanie (zob. rys. L)

Pod tym pojęciem rozumie się odcinanie

gałęzi ściętego uprzednio drzewa. Podczas

okrzesywania nie należy odcinać większych,

skierowanych ku dołowi konarów, które

podtrzymują drzewo. Rozpocząć pracę należy

od odcinania mniejszych gałęzi, odcinając je

jak pokazano na rysunku. Naprężone gałęzie

należy ciąć od dołu ku górze, by uniknąć

zakleszczenia się piły.

Przerzynka pnia (zob. rys. M–P)

Pod tym pojęciem rozumie się dzielenie

ściętego uprzednio drzewa na odcinki. Należy

dbać o stabilną pozycję przy pracy i na

równomierne rozłożenie wagi ciała na obie

stopy. Jeżeli istnieje taka możliwość, należy

podeprzeć drzewo konarami, belkami lub

klinami. Należy kierować się wskazówkami,

ułatwiającymi cięcie.

Jeżeli drzewo oparte jest równomiernie całą

swą długością, należy ciąć od góry.

Jeżeli drzewo oparte jest tylko jednym

końcem, należy przeciąć najpierw 1/3

średnicy pnia, tnąc od dołu, a następnie

dokończyć cięcia, tnąc od góry na wysokości

rzazu.

Jeżeli drzewo oparte jest oboma końcami,

należy przeciąć najpierw 1/3 średnicy pnia,

tnąc od góry, a pozostałe 2/3 przeciąć od

dołu, tnąc na wysokości rzazu.

Pracując pilarką na zboczu należy zawsze stać

powyżej pnia drzewa. Aby zachować pełną

kontrolę w momencie „całkowitego

przecięcia“, należy pod koniec cięcia

zredukować nacisk piłą na drewno, nadal

mocno trzymając oba uchwyty narzędzia.

Zwrócić uwagę, aby łańcuch nie dotknął

podłoża. Po zakończeniu cięcia, odczekać, aż

łańcuch zatrzyma się całkowicie i dopiero

wtedy wyjąć piłę z rzazu. Przed przejściem od

jednego drzewa do drugiego, należy zawsze

wyłączać silnik piły łańcuchowej.

Wskaźnik stanu naładowania akumulatora

(zob.rys.B)

Akumulator 17 wyposażony jest we wskaźnik

naładowania akumulatora 20, ukazujący stan

naładowania akumulatora Wskaźnik

naładowania akumulatora 20 składa się z 3

zielonych diod LED.

W celu aktywacji wskaźnika naładowania

akumulatora 19 należy wskaźnik naładowania

akumulatora 20 dotknąć. Po ok. 5 sekundach

wskaźnik naładowania akumulatora wygasa

samoczynnie.

Stan naładowania akumulatora można

skontrolować także w wyjętym akumulatorze.

Jeżeli po naciśnięciu przycisku 19 żadna

dioda LED się nie pali, oznacza to, że

akumulator jest uszkodzony i należy go

wymienić.

Ze względu na bezpieczeństwo odczyt stanu

naładowania akumulatora możliwy jest tylko

przy wyłączonym elektronarzędziu.

Podczas procesu ładowania akumulatora trzy

zielone diody LED zapalają się jedna po

drugiej i gasną na krótki okres czasu.

Akumulator jest naładowany całkowicie, gdy

wszystkie trzy diody LED palą się światłem

ciągłym. Ponowne wygaśnięcie wszystkich

trzech zielonych diod LED nastąpi około

5 minut po całkowitym naładowaniu

akumulatora.

Wskaźnik kontroli temperatury

Czerwona dioda LED wskaźnika kontroli tem-

peratury 21 sygnalizuje, że akumulator lub

układ elektroniczny elektronarzędzia (w

przypadku, gdy akumulator umieszczony jest

w elektronarzędziu) znajduje się poza

optymalnym zakresem temperatur. W tym

wypadku elektronarzędzie nie działa, lub

pracuje z niepełną wydajnością.

Kontrola temperatury akumulatora

Czerowna dioda LED 21 miga podczas

naciskania przycisku 19 lub włączania/wy-

łączania 3 (przy włożonym akumulatorze) –

temperatura akumulatora znajduje się poza

dopuszczalnym zakresem temperatury

roboczej (wynoszącym –10 °C ... +60 °C).

Jeżeli temperatura akumulatora przekroczy

70 °C, akumulator wyłączy się do momentu,

aż ponownie znajdzie się on w dopuszczalnym

zakresie temperatur.

Kontrola temperatury układu

elektronicznego elektronarzędzia

Czerwona dioda LED 21 świeci się przy

wciśniętym włączniku/wyłączniku 3 światłem

ciągłym: Temperatura układu elektronicznego

elektronarzędzia spadła poniżej 5 °C lub

przekroczyła 75 °C.

W przypadku temperatury przekraczającej

90 °C układ elektroniczny wyłącza

elektronarzędzie i nie pozwala na jego

włączenie do momentu znalezienia się w

dopuszczalnym zakresie temperatur.

Wskaźnik diody LED Pojemność

akumulatora

3 zielone diody LED palą

się światłem ciągłym ≥2/3

2 zielone diody LED palą

się światłem ciągłym ≥1/3

1 zielona dioda LED pali

się światłem ciągłym ≤1/3

1 zielona dioda LED

miga Rezerwa

OBJ_BUCH-1275-002.book Page 191 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

192 | Polski

Lokalizacja usterek

W przypadku ewentualnych problemów z funkcjonowaniem elektronarzędzia, w poniższej

tabelce znaleźć można różne rodzaje błędów, możliwe ich przyczyny oraz właściwy sposób ich

usuwania. Jeżeli za jej pomocą nie uda się zidentyfikować i usunąć usterki, pomocy należy

szukać w punkcie serwisowym.

fUwaga: Przed przystąpieniem do lokalizacji usterki należy wyłączyć elektronarzędzie i

wyjąć z niego akumulator.

Symptomy Możliwa przyczyna Usunięcie usterki

Piła

łańcuchowa nie

działa

Zadziałał hamulec przeciwodrzutowy

(słyszalny jest sygnał ostrzegawczy

(„krótki dźwięk“))

Przestawić przednią osłonę ręki 6 na

pierwotną pozycję n

Rozładowany akumulator Naładować akumulator (zob.

wskazówki dotyczące ładowania)

Akumulator nie został właściwie

umieszczony we wnęce

Upewnić się, że obie blokady

prawidłowo zaskoczyły w zapadce

Zadziałał wyłącznik

przeciwprzeciążeniowy silnika

doprowadzić do wystygnięcia silnika

Akumulator za zimny/za gorący Przywrócić prawidłową temperaturę

akumulator (ogrzać/ochłodzić)

Łańcuch pilarki

się nie obraca

Rozładowany akumulator Naładować akumulator (zob.

wskazówki dotyczące ładowania)

Uszkodzone elektronarzędzie Zwrócić się do punktu serwisowego

Pilarka

łańcuchowa

pracuje z

przerwami

Wewnętrzne uszkodzenie przewodu

względnie chwiejny styk

Skontaktować się z autoryzowanym

serwisem Bosch

Uszkodzony włącznik/wyłącznik 3Skontaktować się z autoryzowanym

serwisem Bosch

Suchy łańcuch

piły

Brak oleju w zbiorniku Dopełnić oleju

Zatkany otwór wentylacyjny

w zamknięciu zbiornika na olej 4

Oczyścić zamknięcie zbiornika 4

Zatkany kanał przepływu oleju Oczyścić kanał przepływu oleju

Hamowanie

łańcucha nie

funkcjonuje

Uszkodzony hamulec

przeciwodrzutowy

Skontaktować się z autoryzowanym

serwisem Bosch

Gorący łańcuch

pilarki/szyna

prowadząca

Brak oleju w zbiorniku Dopełnić oleju

Zatkany otwór wentylacyjny

w zamknięciu zbiornika na olej 4

Oczyścić zamknięcie zbiornika 4

Zatkany kanał przepływu oleju Oczyścić kanał przepływu oleju

Za duże naprężenie łańcucha Wyregulować naprężenie łańcucha

Tępy łańcuch Naostrzyć lub wymienić łańcuch

pilarki

Łańcuch pilarki

zahacza się,

wibruje lub

niedobrze tnie

Za słabe naprężenie łańcucha Wyregulować naprężenie łańcucha

Tępy łańcuch Naostrzyć lub wymienić łańcuch

pilarki

Zużyty łańcuch pilarki Wymienić łańcuch

Ząbki łańcucha skierowane są

w niewłaściwym kierunku

Właściwie zamontować łańcuch

Silne wibracje/

dźwięki

Uszkodzone elektronarzędzie Zwrócić się do punktu serwisowego

Zbyt krótki czas

pracy na jedno

ładowanie

akumulatora

Za duże tarcie z powodu

niedostatecznego nasmarowania

Skontrolować smarowanie łańcucha

(zob. „Smarowanie łańcucha“)

Łańcuch należy oczyścić Oczyścić łańcuch

Mała wydajność cięcia zob. „Praca z pilarką łańcuchową“

Akumulator nie naładowany do pełna Naładować akumulator (zob.

wskazówki dotyczące ładowania)

Łańcuch pilarki

obraca się zbyt

wolno

Rozładowany akumulator Naładować akumulator (zob.

wskazówki dotyczące ładowania)

Akumulator był przechowywane w

temperaturze przekraczającej

dopuszczalny zakres

Odczekać rozgrzanie się akumulatora

do temperatury pokojowej (w

dopuszczalnym zakresie temperatur,

znajdującym się między 0 –45 °C)

OBJ_BUCH-1275-002.book Page 192 Monday, November 22, 2010 1:10 PM

Polski | 193

Bosch Power Tools F 016 L70 758 | (22.11.10)

Konserwacja i serwis

Konserwacja i czyszczenie

fUwaga! Przed przystąpieniem do prac

konserwacyjnych i obsługowych przy

urządzeniu, urządzenie należy wyłączyć i

wyjąć z niego akumulator:

Wskazówka: Następujących czynności

konserwacyjnych należy dokonywać

regularnie, aby zagwarantować długą i

wydajną pracę urządzenia.

Utrzymywanie urządzenia i szczelin wentyla-

cyjnych w czystości gwarantuje prawidłową i

bezpieczną pracę.

Regularnie kontrolować pilarkę łańcuchową

pod kątem oczywistych usterek, takich jak

poluzowany lub uszkodzony łańcuch, luźnie

połączenia i zużyte lub uszkodzone elementy

konstrukcyjne.

Kontrolować, czy osłony urządzenia i zabez-

pieczenia są w pełni sprawne i właściwie za-

montowane. Przed rozpoczęciem pracy z

urządzeniem należy przeprowadzić wszelkie

konieczne konserwacje i naprawy.

Jeśli pilarka łańcuchowa, mimo starannych

metod produkcji i kontroli uległaby awarii,

naprawę powinien przeprowadzić

autoryzowany serwis elektronarzędzi firmy

Bosch.

Wskazówka: Przed wysyłką piły łańcuchowej

należy koniecznie opróżnić zbiornik oleju.

Przy wszystkich zgłoszeniach i zamówieniach

części zamiennych konieczne jest podanie

dziesięciocyfrowego numeru katalogowego,

znajdującego się na tabliczce znamionowej

pilarki łańcuchowej.

Wymiana/obracanie łańcucha pilarki i pro-

wadnicy (zob. rys. C1–C3)

Skontrolować łańcuch pilarki i prowadnicę

zgodnie ze wskazówkami zawartymi w

rozdziale „Naprężanie łańcucha“.

Rowek prowadzący prowadnicy zużywa się z

czasem. Przy każdej wymianie łańcucha

prowadnicę należy obrócić o 180°, aby

osiągnąć równomierne jej zużycie – czynność

ta wydłuży żywotność prowadnicy.

Sprawdzić koło łańcuchowe 28. Jeżeli okaże

się ono na wskutek dużego obciążenia zużyte

lub uszkodzone, należy zlecić jego wymianę w

punkcie usługowym.

Ostrzenie łańcucha

Łańcuch pilarki można fachowo naostrzyć

w każdym autoryzowanym punkcie

serwisowym firmy Bosch. Łańcuch można też

naostrzyć samemu, używając do tego celu

przyrząd do ostrzenia łańcuchów firmy Bosch

lub narzędzie o nazwie Dremel Multi z

końcówką szlifującą 1453. Należy

przestrzegać wskazówek, zawartych w dołą-

czonej do narzędzia instrukcji obsługi.

Kontrola automatycznego smarowania

łańcucha

Kontroli automatycznego smarowania

łańcucha można dokonać, włączając pilarkę i

kierując jej czubek w stronę kawałka kartonu

lub papieru, umieszczonego na podłodze. Nie

należy przy tym dotykać podłogi łańcuchem.

Przestrzegać odstępu bezpieczeństwa,

wynoszącego 20 cm. Jeżeli przy teście

zauważalny będzie wyciek oleju, oznacza to,

że automatyczny system smarowania działa

bez zarzutu. Jeżeli – mimo pełnego

zbiornika – na papierze nie ukażą się ślady

oleju, należy przeczytać rozdział „Lokalizacja

usterek“ lub skontaktować punkt serwisowy

firmy Bosch.

Po zakończeniu użytkowania/

Przechowywanie

Plastikową obudowę pilarki łańcuchowej

należy czyścić przy pomocy miękkiej szczotki i

czystej szmatki. Nie używać wody, środków

zawierających rozpuszczalnik ani środków

polerujących. Usunąć wszystkie zabrudzenia,

w szczególności z otworów wentylacyjnych

silnika.

Po pracy wynoszącej ok. 1 –3 godzin należy

zdemontować osłonę 13, prowadnicę 10 i łań-

cuch 11, a następnie wyczyścić je za pomocą

szczoteczki.

Okolice osłony 13, koło łańcucha 28 i zamo-

cowanie prowadnicy należy oczyścić za

pomocą szczotki ze wszelkich zanieczyszczeń.

Dyszę olejową 31 należy czyścić za pomocą

czystej szmatki.

Jeżeli pilarka łańcuchowa ma być

przechowywana przez dłuższy okres czasu,

należy oczyścić łańcuch 11 i prowadnicę 10.

Pilarkę łańcuchową należy przechowywać

w bezpiecznym, suchym i niedostępnym dla

dzieci miejscu.

Wskaźnik

ładowania

akumulatora 24

świeci się

światłem

ciągłym

Nie można

naładować

akumulatora

Akumulator nie został (prawidłowo)

włożony

Wstawić akumulator prawidłowo do

ładowarki

Styki akumulatora są zabrudzone Wyczyścić styki akumulatora, np.

przez wie lo krot ne włożenie i wyję-

cie akumulatora. W razie niepowo-

dzenia akumulator wymienić na nowy

Akumulator jest uszkodzony Wymienić akumulator na nowy

Wskaźniki LED

24 lub 25 nie

zapalają się po

włożeniu

wtyczki do

gniazdka

Wtyczka ładowarki nie (właściwie)

podłączona do sieci

Wsadzić wtyczkę (całkowicie) do

gniazdka

Gniazdko, przewód sieciowy lub

ładowarka są uszkodzone

Sprawdzić napięcie sieci, ładowarkę

wzgl. zlecić kontrolę w auto-

ryzowanym punkcie serwisowym

elektronarzędzi firmy Bosch

Symptomy Możliwa przyczyna Usunięcie usterki

OBJ_BUCH-1275-002.book Page 193 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

194 | Polski

Nie wolno umieszczać żadnych przedmiotów

na elektronarzędziu.

Proszę zwrócić uwagę przy odstawianiu piły –

powinna się ona znajdować w pozycji

poziomej, a zamknięcie zbiornika olejowego 4

musi być skierowane do góry.

Pilarkę można przechowywać w opakowaniu,

w którym została ona dostarczona, należy jed-

nak uprzednio całkowicie opróżnić zbiornik

oleju.

Osprzęt

Łańcuch piły

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Osprzęt dodatkowy

Olej konserwujący do pił,

1 litr . . . . . . . . . . . . . . . . . . . . .2 607 000 181

Obsługa klienta oraz doradztwo

techniczne

Ze wszystkimi pytaniami, dotyczącymi

naprawy i konserwacji nabytego produktu

oraz dostępu do części zamiennych prosimy

zwracać się do punktów obsługi klienta.

Rysunki techniczne oraz informacje o

częściach zamiennych można znaleźć pod

adresem:

www.bosch-garden.com

Zespół doradztwa technicznego firmy Bosch

służy pomocą w razie pytań związanych z

zakupem produktu, jego zastosowaniem oraz

regulacją urządzeń i osprzętu.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi:

+48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Transport

Akumulatory można wysyłać tylko wówczas,

gdy ich obudowa nie jest uszkodzona.

Odsłonięte styki należy zakleić, a akumulator

zapakować w taki sposób, aby nie mógł on się

poruszać (przesuwać) w opakowaniu.

Przy wysyłce akumulatorów litowo-jonowych

może istnień obowiązek znakowania przesyłki

– prosimy o przestrzeganie odpowiednich

przepisów krajowych.

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy

poddać utylizacji zgodnie z obowiązującymi

zasadami ochrony środowiska.

Elektronarzędzia i akumulatora/baterii nie

wolno wyrzucać do odpadów domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2002/96/WE, niezdatne do

użytku elektronarzędzia, a

zgodnie z europejską wytyczną

2006/66/WE uszkodzone lub

zużyte akumulatory/baterie,

należy zbierać osobno i doprowadzić do

ponownego przetworzenia zgodnego z zasa-

dami ochrony środowiska.

Akumulatory/Baterie:

Li-Ion:

Proszę stosować się do

wskazówek, znajdujących

się w rozdziale „Transport“,

str. 194.

Zastrzega się prawo dokonywania zmian.

OBJ_BUCH-1275-002.book Page 194 Monday, November 22, 2010 1:10 PM

Česky | 195

Bosch Power Tools F 016 L70 758 | (22.11.10)

Bezpečnostní upozornění

Vysvětlivky obrázkových symbolů

Pročtěte si návod k použití.

Stroj nepoužívejte za deště

nebo nevystavujte dešti.

Odstraňte akumulátor dříve

než budete stroj čistit nebo

seřizovat nebo jej necháte po

krátkou dobu bez dozoru.

Noste ochranné brýle.

Noste ochranu sluchu.

Před seřizovacími a

údržbovými pracemi nebo

když je elektrický kabel

poškozený či přeříznutý, pak

okamžitě vytáhněte síťovou

zástrčku.

Brzda zpětného rázu a

doběhová brzda zastaví řetěz

pily během krátké doby.

Všeobecná varovná upozornění pro

elektronářadí

Čtěte všechna varovná upo-

zornění a pokyny. Zanedbání

při dodržování varovných upozornění a

pokynů mohou mít za následek zásah

elektrickým proudem, požár a/nebo těžká

poranění.

Všechna varovná upozornění a pokyny do

budoucna uschovejte.

Ve varovných upozorněních použitý pojem

„elektronářadí“ se vztahuje na elektronářadí

provozované na el. síti (se síťovým kabelem) a

na elektronářadí provozované na akumulátoru

(bez síťového kabelu).

1) Bezpečnost pracovního místa

a) Udržujte Vaše pracovní místo čisté a

dobře osvětlené. Nepořádek nebo

neosvětlené pracovní oblasti mohou

vést k úrazům.

b) S elektronářadím nepracujte v

prostředí ohroženém explozí, kde se

nacházejí hořlavé kapaliny, plyny nebo

prach. Elektronářadí vytváří jiskry, které

mohou prach nebo páry zapálit.

c) Děti a jiné osoby udržujte při použití

elektronářadí daleko od Vašeho

pracovního místa. Při rozptýlení

můžete ztratit kontrolu nad strojem.

2) Elektrická bezpečnost

a) Připojovací zástrčka elektronářadí

musí lícovat se zásuvkou. Zástrčka

nesmí být žádným způsobem

upravena. Společně s elektronářadím

s ochranným uzemněním nepoužívejte

žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky

snižují riziko zásahu elektrickým

proudem.

b) Zabraňte kontaktu těla s uzemněnými

povrchy, jako např. potrubí, topení,

sporáky a chladničky. Je-li Vaše tělo

uzemněno, existuje zvýšené riziko

zásahu elektrickým proudem.

c) Chraňte stroj před deštěm a vlhkem.

Vniknutí vody do elektronářadí zvyšuje

nebezpečí zásahu elektrickým

proudem.

d) Dbejte na účel kabelu, nepoužívejte jej

k nošení či zavěšení elektronářadí

nebo k vytažení zástrčky ze zásuvky.

Udržujte kabel daleko od tepla, oleje,

ostrých hran nebo pohyblivých dílů

stroje. Poškozené nebo spletené kabely

zvyšují riziko zásahu elektrickým

proudem.

e) Pokud pracujete s elektronářadím

venku, použijte pouze takové

prodlužovací kabely, které jsou

způsobilé i pro venkovní použití.

Použití prodlužovacího kabelu, jež je

vhodný pro použití venku, snižuje riziko

zásahu elektrickým proudem.

f) Pokud se nelze vyhnout provozu

elektronářadí ve vlhkém prostředí,

použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko

zásahu elektrickým proudem.

3) Bezpečnost osob

a) Buďte pozorní, dávejte pozor na to, co

děláte a přistupujte k práci s elektro-

nářadím rozumně. Nepoužívejte žádné

elektronářadí pokud jste unaveni nebo

pod vlivem drog, alkoholu nebo léků.

Moment nepozornosti při použití

elektronářadí může vést k vážným po-

raněním.

b) Noste osobní ochranné pomůcky a

vždy ochranné brýle. Nošení osobních

ochranných pomůcek jako maska proti

prachu, bezpečnostní obuv s

protiskluzovou podrážkou, ochranná

přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko

poranění.

c) Zabraňte neúmyslnému uvedení do

provozu. Přesvědčte se, že je

elektronářadí vypnuté dříve než jej

uchopíte, ponesete či připojíte na

zdroj proudu a/nebo akumulátor.

Máte-li při nošení elektronářadí prst na

spínači nebo pokud stroj připojíte ke

zdroji proudu zapnutý, pak to může vést

k úrazům.

d) Než elektronářadí zapnete, odstraňte

seřizovací nástroje nebo šroubováky.

Nástroj nebo klíč, který se nachází v otá-

čivém dílu stroje, může vést k poranění.

e) Vyvarujte se abnormálního držení těla.

Zajistěte si bezpečný postoj a udržujte

vždy rovnováhu. Tím můžete elektro-

nářadí v neočekávaných situacích lépe

kontrolovat.

f) Noste vhodný oděv. Nenoste žádný

volný oděv nebo šperky. Vlasy, oděv a

rukavice udržujte daleko od pohybují-

cích se dílů. Volný oděv, šperky nebo

dlouhé vlasy mohou být zachyceny

pohybujícími se díly.

VAROVÁNÍ

OBJ_BUCH-1275-002.book Page 195 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

196 | Česky

g) Lze-li namontovat odsávací či

zachycující přípravky, přesvědčte se,

že jsou připojeny a správně použity.

Použití odsávání prachu může snížit

ohrožení prachem.

4) Svědomité zacházení a používání

elektronářadí

a) Stroj nepřetěžujte. Pro svou práci

použijte k tomu určené elektronářadí.

S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a

bezpečněji.

b) Nepoužívejte žádné elektronářadí,

jehož spínač je vadný. Elektronářadí,

které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

c) Než provedete seřízení stroje, výměnu

dílů příslušenství nebo stroj odložíte,

vytáhněte zástrčku ze zásuvky a/nebo

odstraňte akumulátor. Toto

preventivní opatření zabrání

neúmyslnému zapnutí elektronářadí.

d) Uchovávejte nepoužívané

elektronářadí mimo dosah dětí.

Nenechte stroj používat osobám,

které se strojem nejsou seznámeny

nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li

používáno nezkušenými osobami.

e) Pečujte o elektronářadí svědomitě.

Zkontrolujte, zda pohyblivé díly stroje

bezvadně fungují a nevzpřičují se, zda

díly nejsou zlomené nebo poškozené

tak, že je omezena funkce

elektronářadí. Poškozené díly nechte

před nasazením stroje opravit. Mnoho

úrazů má příčinu ve špatně udržovaném

elektronářadí.

f) Řezné nástroje udržujte ostré a čisté.

Pečlivě ošetřované řezné nástroje s

ostrými řeznými hranami se méně

vzpřičují a dají se lehčeji vést.

g) Používejte elektronářadí,

příslušenství, nasazovací nástroje

apod. podle těchto pokynů.

Respektujte přitom pracovní

podmínky a prováděnou činnost.

Použití elektronářadí pro jiné než

určující použití může vést k

nebezpečným situacím.

5) Svědomité zacházení a používání

akumulátorového nářadí

a) Akumulátory nabíjejte pouze v

nabíječce, která je doporučena

výrobcem. Pro nabíječku, která je

vhodná pro určitý druh akumulátorů,

existuje nebezpečí požáru, je-li

používána s jinými akumulátory.

b) Do elektronářadí používejte pouze k

tomu určené akumulátory. Použití

jiných akumulátorů může vést k

poraněním a požárům.

c) Nepoužívaný akumulátor uchovávejte

mimo kancelářské sponky, mince,

klíče, hřebíky, šrouby nebo jiné

drobné kovové předměty, které

mohou způsobit přemostění kontaktů.

Zkrat mezi kontakty akumulátoru může

mít za následek opáleniny nebo požár.

d) Při špatném použití může z

akumulátoru vytéci kapalina. Zabraňte

kontaktu s ní. Při náhodném kontaktu

opláchněte místo vodou. Pokud

kapalina vnikne do očí, navštivte navíc

i lékaře. Vytékající akumulátorová

kapalina může způsobit podráždění

pokožky nebo popáleniny.

6) Servis

a) Nechte Vaše elektronářadí opravit

pouze kvalifikovaným odborným

personálem a pouze s originálními

náhradními díly. Tím bude zajištěno, že

bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro

řetězové pily

fPři běžící pile mějte všechny části těla

daleko od řetězu pily. Před nastartováním

pily se přesvědčte, že se řetěz pily ničeho

nedotýká. Při práci s řetězovou pilou může

moment nepozornosti vést k tomu, že oděv

nebo části těla mohou být zachyceny

řetězem pily.

fDržte elektronářadí pouze na izolovaných

plochách rukojetí, poněvadž řetěz pily

může přijít do kontaktu se skrytým

elektrickým vedením. Kontakt řetězu pily

s elektrickým vedením pod napětím může

přivést napětí na kovové díly stroje a vést k

zásahu elektrickým proudem.

fDržte řetězovou pilu vždy svou pravou

rukou na zadní rukojeti a svou levou

rukou na přední rukojeti. Držení řetězové

pily v opačném pracovním postoji zvyšuje

riziko zranění a nesmí být aplikováno.

fNoste ochranné brýle a ochranu sluchu.

Doporučuje se další ochranné vybavení

pro hlavu, ruce, nohy a chodidla. Vhodný

ochranný oděv snižuje nebezpečí zranění

odletujícími třískami a náhodným

kontaktem s řetězem pily.

fNepracujte s řetězovou pilou na stromě.

Při provozu řetězové pily na stromě

existuje nebezpečí zranění.

fDbejte vždy na pevný postoj a řetězovou

pilu používejte pouze tehdy, když stojíte

na pevném, bezpečném a rovném

podkladu. Kluzký podklad nebo nestabilní

plocha stanoviště jako např. na žebříku

mohou vést ke ztrátě rovnováhy nebo ke

ztrátě kontroly nad řetězovou pilou.

fPři řezání napjaté větve počítejte s tím, že

tato zapruží zpátky. Když se napětí ve

vláknech dřeva uvolní, může napjatá větev

zasáhnou obsluhující osobu a/nebo

vymknout řetězovou pilu kontrole.

fBuďte obzvlášť opatrní při řezání

podrostu a mladých stromků. Tenký

materiál se může do řetězové pily zaplést a

udeřit Vás nebo Vás vyvést z rovnováhy.

fŘetězovou pilu noste za přední rukojeť ve

vypnutém stavu, řetěz pily odvrácený od

Vašeho těla. Při přepravě nebo

uskladnění řetězové pily vždy natáhněte

ochranný kryt. Pečlivé zacházení s

řetězovou pilou snižuje pravděpodobnost

náhodného kontaktu s běžícím řetězem

pily.

OBJ_BUCH-1275-002.book Page 196 Monday, November 22, 2010 1:10 PM

Česky | 197

Bosch Power Tools F 016 L70 758 | (22.11.10)

fŘiďte se pokyny pro mazání, napínání

řetězu a výměnu příslušenství. Nesprávně

napnutý nebo namazaný řetěz se může buď

přetrhnout nebo zvýšit riziko zpětného

rázu.

fUdržujte rukojeti suché, čisté a bez oleje

a tuku. Mastné, zaolejované rukojeti jsou

kluzké a vedou ke ztrátě kontroly.

fŘežte pouze dřevo. Řetězovou pilu

nepoužívejte k pracem, pro něž není

určená. Například: nepoužívejte

řetězovou pilu k řezání umělé hmoty,

zdiva nebo stavebních materiálů, jež

nejsou ze dřeva. Použití řetězové pily k

jiným účelům než pro které je určena může

vést k nebezpečným situacím.

Příčiny a zabránění zpětnému rázu:

– Zpětný ráz může nastat, když se špička

vodící lišty dotkne předmětu nebo když se

dřevo ohne a řetěz pily se v řezu sevře.

– Dotek špičkou lišty může v mnohých

případech vést k nečekané, dozadu

směrované reakci, při níž je vodící lišta

vyražena nahoru a ve směru obsluhující osoby.

– Zablokování pilového řetězu na horní hraně

vodící lišty může lištu zprudka odrazit zpět ve

směru obsluhy.

– Každá z těchto reakcí může vést k tomu, že

ztratíte kontrolu nad pilou a možná se těžce

zraníte. Nespoléhejte se výhradně na

bezpečnostní vybavení zabudované v řetězové

pile. Jako uživatel řetězové pily byste měl

učinit různorodá opatření, abyste mohl

pracovat bez úrazu a zranění.

Zpětný ráz je důsledek špatného nebo

nesprávného použití elektronářadí. Lze mu

zabránit vhodnými preventivními opatřeními,

jak je popsáno dále:

fDržte pilu pevně oběma rukama, přičemž

palce a prsty objímají rukojeti řetězové

pily. Uveďte Vaše tělo a paže do polohy,

při které můžete čelit silám zpětného

rázu. Jsou-li učiněna vhodná opatření,

může obsluhující osoba zvládnout síly

zpětného rázu. Nikdy řetězovou pilu

nepouštějte.

fVyvarujte se abnormálního držení těla a

neřezejte nad výškou ramen. Tím se

zabrání neúmyslnému kontaktu se špičkou

lišty a umožní se lepší kontrola řetězové

pily v neočekávaných situacích.

fPoužívejte vždy výrobcem předepsané

náhradní lišty a pilové řetězy. Nesprávné

náhradní lišty a pilové řetězy mohou vést k

přetržení řetězu nebo ke zpětnému rázu.

fDržte se pokynů výrobce pro broušení a

údržbu pilového řetězu. Příliš nízké

omezovače hloubky zvyšují sklon ke

zpětnému rázu.

Doplňková varovná upozornění

fDoporučuje se, aby byl uživatel před

prvním uvedením do provozu instruován

zkušeným odborníkem o obsluze řetězové

pily a používání ochranného vybavení na

základě praktických příkladů. Jako první

úkol by mělo následovat řezání kmenů na

koze pro řezání dřeva nebo na stojanu.

fTento stroj není určen k tomu, aby jej

používaly osoby (včetně dětí) s omezenými

fyzickými, smyslovými a duševními

schopnostmi nebo nedostatečnými

zkušenostmi a/nebo nedostatečnými

vědomostmi, možné je to pouze tehdy,

budou-li pro svou bezpečnost pod

dohledem kompetentní osoby nebo od ní

obdrží pokyny, jak stroj používat.

Děti by měly být pod dohledem, aby bylo

zajištěno, že si se strojem nehrají.

fDěti a mladiství, kromě učňů od 16 let

pod dohledem, nesmějí řetězovou pilu

obsluhovat. Totéž platí pro osoby, jimž

zacházení s řetězovou pilou není známo

nebo je známo nedostatečně. Návod k

obsluze by měl být vždy po ruce. Osoby,

které jsou nadmíru unavené nebo málo

fyzicky zdatné, nesmějí řetězovou pilu

obsluhovat.

fElektronářadí držte při práci pevně

oběma rukama a zajistěte si bezpečný

postoj. Oběma rukama je elektronářadí

vedeno bezpečněji.

fZajistěte, aby všechny ochranné

přípravky a rukojeti byly při používání

stroje namontovány. Nikdy se

nepokoušejte uvést do provozu neúplně

smontovaný stroj nebo stroj s

nepřípustnými modifikacemi.

fPočkejte, až se stroj zastaví, než jej

odložíte.

fNeotvírejte akumulátor. Existuje

nebezpečí zkratu.

Chraňte akumulátor před horkem,

např. i před trvalým slunečním

zářením, ohněm, vodou a vlhkostí.

Existuje nebezpečí výbuchu.

fPři poškození a nesprávném použití aku-

mulátoru mohou vystupovat páry.

Přivádějte čerstvý vzduch a při potížích

vyhledejte lékaře. Páry mohou dráždit

dýchací cesty.

fU vadného akumulátoru může kapalina

vytékat a potřísnit přilehlé předměty.

Zkontrolujte díly, jichž se to týká.

Očistěte je nebo případně vyměňte.

fPoužívejte akumulátor pouze ve spojení s

Vaším elektronářadím Bosch. Jen tak

bude akumulátor chráněn před

nebezpečným přetížením.

fPoužívejte pouze originální akumulátory

Bosch s napětím uvedeným na typovém

štítku Vašeho elektronářadí. Při používání

jiných akumulátorů, např. napodobenin,

přepracovaných akumulátorů nebo cizích

výrobků, existuje nebezpečí zranění a též

věcných škod díky explodujícím

akumulátorům.

Bezpečnostní upozornění pro

nabíječky

Chraňte nabíječku před deštěm a

vlhkem. Vniknutí vody do nabíječky

zvyšuje riziko úrazu elektrickým

proudem.

fNenabíjejte žádné cizí akumulátory.

Nabíječka je vhodná pouze k nabíjení

akumulátorů Li-ion firmy Bosch s napětími

uvedenými v technických datech. Jinak

existuje nebezpečí požáru a výbuchu.

OBJ_BUCH-1275-002.book Page 197 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

198 | Česky

fUdržujte nabíječku čistou. Znečištěním

vzniká nebezpečí úrazu elektrickým

proudem.

fPřed každým použitím zkontrolujte

nabíječku, kabel a zástrčku. Pokud jste

zjistili závady, nabíječku nepoužívejte.

Nabíječku sami neotvírejte a nechte ji

opravit pouze kvalifikovaným odborným

personálem a originálními náhradními

díly. Poškozená nabíječka, kabel a zástrčka

zvyšují riziko úrazu elektrickým proudem.

fNabíječku neprovozujte na lehce

hořlavém podkladu (např. papír, textil

apod.) popř. v hořlavém prostředí. Z

důvodu zahřívání nabíječky, jež vzniká při

nabíjení, existuje nebezpečí požáru.

fDohlížejte na děti a zajistěte, aby si děti s

nabíječkou nehrály.

fDěti a osoby s mentálními nebo fyzickými

omezeními smějí používat nabíječku

pouze pod dohledem nebo když byly s

používáním seznámeny. Pečlivá instruktáž

redukuje chybnou obsluhu a poranění.

Funkční popis

Čtěte všechna varovná upo-

zornění a pokyny. Zanedbání při

dodržování varovných upozornění

a pokynů mohou mít za následek

úraz elektrickým proudem, požár

a/nebo těžká poranění.

Určené použití

Elektronářadí je určeno k řezání dřeva jako

např. dřevěných trámů, prken, větví, kmenů

apod. a též ke kácení stromů. Lze jej použít

pro podélné a příčné řezy vůči směru vláken.

Toto elektronářadí není vhodné k řezání

minerálních materiálů.

Obsah dodávky

Vyjměte elektronářadí opatrně z obalu a

zkontrolujte, zda jsou následující díly

kompletní:

–Řetězová pila

–Kryt

–Pilový řetěz

–Lišta

–Ochrana řetězu

–Sáček s olejem

–Návod k provozu

Akumulátor a nabíječka jsou zahrnuty v

obsahu dodávky u určitých provedení.

Pokud díly chybí nebo jsou poškozeny,

obraťte se prosím na svého obchodníka.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje

na zobrazení elektronářadí na grafické straně.

1Zadní rukojeť

2Blokování zapnutí spínače

3Spínač

4Uzávěr olejové nádržky

5Přední rukojeť

6Uvolnění brzdy zpětného rázu

(ochrana ruky)

7Ukazatel stavu oleje

8Drapáková narážka

9Ochrana řetězu

10 Lišta

11 Pilový řetěz

12 Napínací madlo

13 Kryt

14 Výstup větrání

15 Madlo napínání řetězu

16 Sériové číslo

17 Akumulátor

18 Odjišťovací tlačítko akumulátoru

19 Tlačítko ukazatele stavu nabití

20 Ukazatel stavu nabití akumulátoru

21 Ukazatel kontroly teploty

22 Nabíjecí šachta

23 Nabíječka

24 Červený ukazatel LED na nabíječce

25 Zelený ukazatel LED na nabíječce

26 Síťová zástrčka **

27 Symboly směru běhu a směru řezu

28 Řetězové kolo

29 Upevňovací čep

30 Čep napínání řetězu

31 Olejová tryska

32 Vodící můstek lišty

33 Zachytávací čep řetězu

34 Vstup větrání

** specifická podle země

Zobrazené nebo popsané příslušenství nepatří k

standardnímu obsahu dodávky. Kompletní

příslušenství naleznete v našem programu příslu-

šenství.

OBJ_BUCH-1275-002.book Page 198 Monday, November 22, 2010 1:10 PM

Česky | 199

Bosch Power Tools F 016 L70 758 | (22.11.10)

Technická data

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle

2000/14/ES.

Hodnocená hladina hluku A elektronářadí činí

typicky: hladina akustického tlaku 74 dB(A);

hladina akustického výkonu 94 dB(A).

Nepřesnost K=3 dB.

Noste ochranu sluchu!

Celková hodnota vibrací (vektorový součet tří

os) zjištěna podle EN 60745:

Hodnota emise vibrací ah<2,5 m/s2,

nepřesnost K =1,5 m/s2.

V těchto pokynech uvedená úroveň vibrací

byla změřena podle měřících metod

normovaných v EN 60745 a může být použita

pro vzájemné porovnání elektronářadí. Hodí

se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní

použití elektronářadí. Pokud ovšem bude

elektronářadí nasazeno pro jiná použití, s

odlišnými nasazovacími nástroji nebo s

nedostatečnou údržbou, může se úroveň

vibrací lišit. To může zatíženi vibracemi po

celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly

být zohledněny i doby, v nichž je stroj vypnutý

nebo sice běží, ale fakticky není nasazen. To

může zatíženi vibracemi po celou pracovní

dobu zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k

ochraně obsluhy před účinky vibrací jako

např.: údržba elektronářadí a nasazovacích

nástrojů, udržování teplých rukou, organizace

pracovních procesů.

Prohlášení o shodě

Prohlašujeme ve výhradní zodpovědnosti, že v

odstavci „Technická data“ popsaný výrobek je

v souladu s následujícími normami nebo

normativními dokumenty: EN 60745

(akumulátorový stroj) a EN 60335 (nabíječka

akumulátorů) podle ustanovení směrnic

2006/95/ES, 2004/108/ES, 2006/42/ES,

2000/14/ES.

Ověření prototypu ES č. 2131439.01CE

notifikovaným zkušebním místem č. 0344,

KEMA Quality B.V. Arnhem, Netherlands.

2000/14/ES: garantovaná hladina

akustického výkonu 97 dB(A). Metoda

posouzení shody podle dodatku V.

Kategorie výrobků: 6

Technická dokumentace u:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Akumulátorová řetězová pila AKE 30 LI

Objednací číslo 3 600 H37 1..

Rychlost řetězu při běhu naprázdno m/s 8

Délka lišty cm 30

Napínání řetězu bez použití nástroje (SDS) z

Brzda zpětného rázu z

Typ pilového řetězu 3/8"–90

Tloušťka hnacího článku mm 1,1 (0,034")

Počet hnacích článků 45

Plnící objem olejové nádržky ml 120

Automatické mazání řetězu z

Drapáková narážka z

Hmotnost podle EPTA-Procedure 01/2003 kg 5,2

Sériové číslo Viz sériové číslo 16 (typový štítek) na

elektronářadí

Akumulátor Li-Ion

Objednací číslo 2 607 336 107

Jmenovité napětí V= 36

Kapacita Ah 2,6

Doba nabíjení (vybitý akumulátor) min 95

Počet článků akumulátoru 20

Nabíječka AL 3640 CV

Professional

AL 3620 CV

Professional

Objednací číslo EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Nabíjecí proud A4,02,0

Dovolený rozsah teploty nabíjení °C 0–45 0–45

Hmotnost podle EPTA-Procedure 01/2003 kg 1,0 0,6

Třída ochrany /II /II

Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivých

elektronářadí se mohou měnit.

OBJ_BUCH-1275-002.book Page 199 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

200 | Česky

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montáž

Pro Vaši bezpečnost

fPozor! Před pracemi údržby a čištění

elektronářadí vypněte a odstraňte

akumulátor.

fNepoužívejte v tomto elektronářadí

akumulátor 4,5 Ah.

Odejmutí akumulátoru (viz obr. A)

Akumulátor 17 je opatřen dvěma stupni

zajištění, jež mají zabránit tomu, aby

akumulátor při neúmyslném stlačení

odjišťovacího tlačítka 18 vypadl ven. Pokud je

akumulátor nasazený do elektronářadí, je

držen ve své poloze pružinou.

Upozornění: Elektronářadí funguje jen tehdy,

pokud jsou oba stupně zajištění zaskočené.

Pro odejmutí akumulátoru 17:

Nabíjení akumulátoru (viz obr. B)

fNepoužívejte žádnou jinou nabíječku.

Dodaná nabíječka je sladěna s

akumulátorem zabudovaným do Vašeho

elektronářadí.

fDbejte síťového napětí! Napětí zdroje

proudu musí souhlasit s údaji na typovém

štítku nabíječky. Nabíječky označené 230 V

mohou být provozovány i při 220 V.

Akumulátor je vybavený kontrolou teploty, jež

dovolí nabíjení pouze v rozsahu teploty mezi

0°C a 45 °C. Tím se dosáhne vysoké

životnosti akumulátoru.

Upozornění: Akumulátor se expeduje

částečně nabitý. Pro zaručení plného výkonu

akumulátoru jej před prvním nasazením v

nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti

kdykoli nabít. Přerušení procesu nabíjení

nepoškozuje akumulátor.

Akumulátor Li-ion je pomocí „Electronic Cell

Protection (ECP)“ chráněn proti hlubokému

vybití. Při vybitém akumulátoru se řetězová

pila ochranným obvodem vypne: pilový řetěz

se už nepohybuje.

Po automatickém vypnutí elek-

tronářadí už spínač dál

nestlačujte. Akumulátor se může poškodit.

Proces nabíjení

Proces nabíjení začíná, jakmile je síťová

zástrčka nabíječky zastrčena do zásuvky a

akumulátor 17 do nabíjecí šachty 22.

Díky inteligentnímu způsobu nabíjení se

automaticky rozpozná stav nabití akumulátoru

a v závislosti na teplotě a napětí akumulátoru

se nabije právě optimálním nabíjecím

proudem.

Tím se šetří akumulátor a zůstává při uložení v

nabíječce vždy zcela nabitý.

Význam zobrazovaných prvků

Sledování procesu nabíjení je signalizováno

ukazateli LED 24 resp. 25:

Proces rychlonabíjení

Proces rychlonabíjení je signalizován blikáním

zeleného ukazatele LED 25.

Indikační prvek na akumulátoru: Během

procesu nabíjení se tři zelené kontrolky LED

po sobě krátce rozsvěcují a zhasínají.

Akumulátor je plně nabitý, když tyto tři zelené

kontrolky LED svítí trvale. Asi 5 minut poté, co

byl akumulátor plně nabit, tři zelené kontrolky

LED opět zhasnou.

Upozornění: Proces rychlonabíjení je možný

jen tehdy, když je teplota akumulátoru v

přípustném rozsahu nabíjecí teploty, viz

odstavec „Technická data“.

Nabitý akumulátor

Trvalé světlo zeleného ukazatele LED 25

signalizuje, že akumulátor je zcela nabitý.

Navíc se ozve na dobu ca. 2 sekund signální

tón, který akusticky signalizuje plné nabití

akumulátoru.

Akumulátor lze následně odejmout k

okamžitému použití.

Bez nastrčeného akumulátoru signalizuje

trvalé světlo zeleného ukazatele LED 25, že

je sítová zástrčka zastrčena do zásuvky a

nabíječka je připravena k provozu.

Teplota akumulátoru pod 0 °C nebo přes

45 °C

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Stlačte akumulátor proti patě

elektronářadí (1.) a současně zatlačte

na odjišťovací tlačítko 18 (2.).

pVytáhněte akumulátor z elektronářadí,

až je viditelný červený proužek (3.).

qJeště jednou stlačte odjišťovací tlačítko

18 a akumulátor vytáhněte zcela ven.

POZOR

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_DOKU-22670-002.fm Page 200 Tuesday, November 23, 2010 3:44 PM

Česky | 201

Bosch Power Tools F 016 L70 758 | (22.11.10)

Trvalé světlo červeného ukazatele LED 24

signalizuje, že teplota akumulátoru leží vně

rozsahu teploty pro rychlonabíjení

0°C–45 °C. Jakmile se dosáhne

přípustného rozsahu teploty, přepne

nabíječka automaticky na rychlonabíjení.

Leží-li teplota akumulátoru vně přípustného

rozsahu teploty nabíjení, svítí při nasazení do

nabíječky červená LED akumulátoru.

Nabíjecí proces není možný

Existuje-li jiné narušení procesu nabíjení, pak

je to signalizováno blikáním červeného

ukazatele LED 24.

Proces nabíjení nelze nastartovat a nabíjení

akumulátoru není možné (viz „Hledání

závad“).

Upozornění k nabíjení

Při nepřetržitých popř. několikrát po sobě

následujících nabíjecích cyklech bez

přerušení se může nabíječka zahřát. To však

není znepokojující a nepoukazuje to na

technickou závadu nabíječky.

Výrazně nižší provozní doba po nabití ukazuje,

že je akumulátor opotřebován a musí být

vyměněn.

Dbejte upozornění k zpracování odpadu.

Chlazení akumulátoru (Active Air Cooling)

V nabíječce integrované řízení ventilátoru

sleduje teplotu vloženého akumulátoru. Leží-li

teplota akumulátoru nad 30 °C, je akumulátor

ventilátorem ochlazován na optimální teplotu

nabíjení. Zapnutý ventilátor vytváří ventilační

šum.

Pokud ventilátor neběží, pak leží teplota

akumulátoru v optimálním rozsahu teploty

nabíjení nebo je ventilátor vadný. V tom

případě se prodlužuje doba nabíjení

akumulátoru.

Montáž a napínání pilového řetězu

(viz obrázky C1–C3)

fAkumulátor nasaďte teprve poté, když je

řetězová pila kompletně smontovaná.

fPři manipulaci s pilovým řetězem

neustále noste ochranné rukavice.

Montáž lišty a pilového řetězu

–Všechny díly opatrně vybalte.

–Řetězovou pilu položte na rovnou plochu.

fPoužijte pouze pilové řetězy s tloušťkou

hnacího článku (šířkou drážky) 1,1 mm.

–Vložte pilový řetěz 11 do oběhové drážky

lišty 10. Dbejte přitom na správný směr

běhu; k tomu porovnejte pilový řetěz se

symbolem směru běhu 27 na liště 10.

–Články řetězu položte okolo řetězového

kola 28 a lištu 10 nasaďte tak, aby

upevňovací čep 29 a oba vodicí můstky

lišty 32 zabíraly do podélného otvoru lišty

10 a též čepy napínání řetězu 30 zabíraly

do příslušných otvorů na liště 10.

Je-li to zapotřebí, otočte madlo napínání

řetězu 15, aby se čepy napínání řetězu 30

vyrovnaly s otvory lišty 10.

–Zkontrolujte, zda jsou všechny díly dobře

umístěny a podržte lištu s pilovým řetězem

v této poloze.

–Otočte tak dalece madlo napínání řetězu

15, až pilový řetěz 11 bez vůle přiléhá.

–Kryt 13 přesně nasaďte a zajistěte, aby

zachytávací čep řetězu 33 dolehnul do k

tomu určeného vodícího zářezu v krytu 13.

–Kryt 13 napínacím madlem 12 trochu

utáhněte.

–Pilový řetěz ještě není napnutý. Napínání

pilového řetězu se děje jak je popsáno v

odstavci „Napnutí pilového řetězu“.

Napnutí pilového řetězu (viz obr. D)

Napnutí řetězu zkontrolujte před začátkem

práce, po prvních řezech a během řezání

pravidelně každých 10 minut. Zejména u

nových pilových řetězů je zpočátku třeba

počítat se zvýšeným protažením.

Životnost pilového řetězu podstatně závisí na

dostatečném mazání a správném napnutí.

Pilový řetěz nenapínejte, je-li silně zahřátý,

protože se po ochlazení stáhne a poté doléhá

na lištu příliš napjatě.

–Řetězovou pilu položte na rovnou plochu.

–Povolte napínací madlo 12 jen natolik, aby

se lišta 10 ještě udržela v poloze (napínací

madlo neodstraňujte!).

–Zkontrolujte, zda články řetězu správně

leží ve vodícím zářezu lišty 10 a na

řetězovém kole 28.

–Otáčejte madlem napínání řetězu 15 ve

směru hodinových ručiček, až je dosaženo

správného napnutí řetězu. Otočný pohyb

posouvá čepy napínání řetězu 30 a tím lištu

10 dopředu.

–Pilový řetěz 11 je správně napnutý, když jej

lze uprostřed o ca. 5–10 mm nadzvednout.

To by se mělo dít jednou rukou táhnutím

pilového řetězu nahoru proti vlastní

hmotnosti řetězové pily.

–Je-li pilový řetěz 11 příliš silně napnutý,

otočte madlo napínání řetězu 15 o něco

proti směru hodinových ručiček. Následně

zkontrolujte ještě jednou napnutí řetězu.

Je-li to zapotřebí, seřiďte znovu napnutí

řetězu jak bylo popsáno.

–Kryt 13 napínacím madlem 12 pevně

utáhněte.

Mazání pilového řetězu

(viz obrázky C1 a E)

Upozornění: Řetězová pila se nedodává

naplněná olejem na pilové řetězy. Je důležité

ji před použitím naplnit olejem. Používání

řetězové pily bez oleje na pilové řetězy nebo

při stavu oleje pod ryskou minima vede k

poškození řetězové pily.

Životnost a řezný výkon pilového řetězu závisí

na optimálním mazání. Proto je během

provozu pilový řetěz přes olejovou trysku 31

automaticky mazán olejem na pilové řetězy.

Pro naplnění olejové nádržky postupujte

následovně:

–Řetězovou pilu postavte na vhodný

podklad uzávěrem olejové nádržky 4

nahoru.

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 201 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

202 | Česky

–Hadříkem očistěte oblast kolem uzávěru

olejové nádržky 4 a uzávěr odšroubujte.

–Olejovou nádržku naplňte biologicky

odbouratelným přilnavým olejem Bosch na

pilové řetězy, až stav oleje dosáhl po rysku

„max“ ukazatele stavu oleje 7.

–Dbejte na to, aby se do olejové nádržky

nedostala žádná nečistota. Opět

našroubujte uzávěr olejové nádržky 4.

–Řetězovou pilu nechte 30 sekund běžet,

aby se olej předčerpal.

Upozornění: Kvůli odvzdušnění olejové

nádržky se v uzávěru olejové nádržky

nacházejí malé vzduchové kanálky. Pro

zamezení vytékání odkládejte při nepoužívání

řetězovou pilu vždy vodorovně uzávěrem

olejové nádržky 4 nahoru.

Upozornění: Výhradně používejte

doporučený, biologicky odbouratelný olej na

pilové řetězy, aby se zabránilo poškození

řetězové pily. Nikdy nepoužívejte recyklovaný

nebo starý olej. Při použití nepřípustného

oleje zaniká záruka.

Upozornění: Olej je při nízkých teplotách

hustý, čímž se snižuje průtok oleje.

Provoz

Uvedení do provozu

Nasazení akumulátoru

Nabitý akumulátor 17 zastrčte zezadu do paty

elektronářadí. Akumulátor zcela zatlačte do

paty, až už není vidět červený pruh a

akumulátor je spolehlivě zajištěný.

Upozornění: Elektronářadí funguje jen tehdy,

pokud jsou oba stupně zajištění zaskočené.

Zapnutí – vypnutí

Řetězovou pilu držte jak je popsáno v odstavci

„Práce s řetězovou pilou“.

Pro uvedení do provozu stlačte nejprve

blokování zapnutí 2 a následně stlačte spínač

3 a podržte jej stlačený.

Pokud elektronářadí běží, můžete blokování

zapnutí uvolnit.

K vypnutí elektronářadí spínač 3 uvolněte.

Upozornění: Z bezpečnostních důvodů nelze

spínač 3 zaaretovat, nýbrž musí zůstat během

provozu neustále stlačený.

Upozornění: Řetězovou pilu nebrzděte

manipulací s přední ochranou ruky 6 (aktivací

brzdy zpětného rázu).

Brzda zpětného rázu (viz obr. F)

Brzda zpětného rázu je ochranný

mechanizmus, který se při zpětném rázu

řetězové pily inicializuje přes přední ochranu

ruky 6. Pilový řetěz se zastaví nejdéle do 0,15

sekundy.

Čas od času proveďte test funkce. Přední

ochranu ruky 6 posuňte vpřed (poloha o) a

řetězovou pilu krátce zapněte. Pilový řetěz se

nesmí rozeběhnout. K opětovnému

odblokování brzdy zpětného rázu uvolněte

spínač 3 a stáhněte přední ochranu ruky 6

zase zpátky (poloha n).

Upozornění: Pokud je brzda zpětného rázu

aktivní a Vy se pokoušíte řetězovou pilu

nastartovat, zazní varovný signál („pípavý

tón“). Pro nastartování řetězové pily uvolněte

spínač 3, stáhněte přední ochranu ruky 6

zpátky do polohy n a následně stlačte spínač

Práce s řetězovou pilou

Před řezáním

Před uvedením do provozu a pravidelně

během řezání je třeba provádět následující

kontroly:

–Nachází se řetězová pila ve funkčně

bezpečném stavu?

–Je olejová nádržka naplněná? Před prací a

pravidelně během práce kontrolujte

ukazatel stavu oleje. Doplňte olej, když

hladina oleje dosáhla spodní hrany v

průhledovém okénku. Náplň vystačí v

závislosti na přestávkách a intenzitě práce

na ca. 15 minut.

–Je pilový řetěz správně napnutý a

naostřený? Napnutí řetězu kontrolujte

během řezání pravidelně každých 10

minut. Zejména u nových pilových řetězů je

třeba zpočátku počítat se zvýšeným

protažením. Stav pilového řetězu

podstatně ovlivňuje výkon řezání. Pouze

ostré pilové řetězy chrání před přetížením.

–Je brzda zpětného rázu uvolněna a je

zaručena její funkce?

–Nosíte potřebné ochranné vybavení?

Používejte ochranné brýle a ochranu

sluchu. Je doporučeno další ochranné

vybavení pro hlavu, ruce, nohy a chodidla.

Vhodný ochranný oděv snižuje nebezpečí

zranění dané odlétávajícím řezaným

materiálem a neúmyslným dotekem řetězu

pily.

Zpětný ráz pily (viz obr. F)

Pod zpětným rázem pily se rozumí náhlý ráz

běžící řetězové pily nahoru a zpět, které může

nastat při dotyku špičky lišty s řezaným

materiálem nebo při sevřeném řetězu.

Pokud se vyskytne zpětný ráz pily, reaguje

řetězová pila nepředvídaným chováním a

způsobem a může zapříčinit těžká poranění

obsluze nebo osobám, které stojí v oblasti

řezání.

K bočním řezům, šikmým a podélným řezům

se musí přistupovat obzvlášť pozorně,

protože zde nelze nasadit drapákovou

narážku 8.

Pro zabránění zpětnému rázu pily:

–Řetězovou pilu nasazujte tak ploše jak je to

jen možné.

–Nikdy nepracujte s uvolněným, vytaženým

nebo silně opotřebeným pilovým řetězem.

–Pilový řetěz ostřete jak je předepsáno.

–Nikdy neřežte nad výškou ramen.

–Nikdy neřežte špičkou lišty.

–Řetězovou pilu držte vždy pevně oběma

rukama.

–Neustále používejte pilové řetězy Bosch

potlačující zpětné rázy.

–Drapákovou narážku 8 používejte jako

páku.

–Dbejte na správné napnutí řetězu.

OBJ_BUCH-1275-002.book Page 202 Monday, November 22, 2010 1:10 PM

Česky | 203

Bosch Power Tools F 016 L70 758 | (22.11.10)

Obecné jednání (viz obrázky F –I)

Řetězovou pilu držte neustále pevně oběma

rukama, přední rukojeť levou rukou a zadní

rukojeť pravou rukou. Rukojeti objímejte

úplně vždy palci a prsty. Nikdy neřežte jednou

rukou.

Řetězovou pilu provozujte pouze v

bezpečném postoji. Řetězovou pilu držte

lehce vpravo od vlastního těla.

Pilový řetěz musí před kontaktem se dřevem

běžet plnou rychlostí. Použijte přitom

drapákovou narážku 8 k opření řetězové pily

na dřevě. Během řezání používejte

drapákovou narážku jako páku.

Při řezání silnějších větví nebo kmenů

přisaďte drapákovou narážku na nižším bodě.

K tomu stáhněte řetězovou pilu vzad, abyste

uvolnili drapákovou narážku a nasadili ji nově

hlouběji. Přitom řetězovou pilu neodstraňujte

z řezu.

Při řezání netlačte silou na pilový řetěz, nýbrž

jej nechte pracovat, zatímco vytváříte lehký

pákový tlak přes drapákovou narážku 8.

Řetězovou pilu nikdy neprovozujte s

nataženými pažemi. Nepokoušejte se řezat na

těžko přístupných místech nebo stojící na

žebříku. Nikdy neřežte nad výškou ramen.

Nejlepších výsledků řezání se dosáhne, když

rychlost řetězu neklesne přetížením.

Pozor na konci pilového řezu. Jakmile

řetězová pila volně dořízla, změní se

neočekávaně tíhová síla. Je zde nebezpečí

zranění pro nohy a chodidla.

Řetězovou pilu odstraňte z řezu pouze s

běžícím pilovým řetězem.

Řezání kmenů (viz obrázky G a J)

Při řezání kmenů dbejte následujících

bezpečnostních předpisů:

Kmen položte jak je ukázáno na obrázku a

podepřete jej tak, aby se řez nezavíral a pilový

řetěz nesvíral.

Kratší kusy dřeva před řezáním upravte a

pevně je zajistěte.

Řezejte pouze předměty ze dřeva. Zabraňte

kontaktu s kameny a hřebíky, protože tyto

mohou být vysoko vymrštěny, mohou

poškodit řetěz pily nebo mohou způsobit

vážná zranění obsluhy nebo osob stojících

okolo.

Běžící řetězovou pilou se nedotýkejte

drátěných plotů nebo země.

Řetězová pila není vhodná k odřezávání

tenkého větvoví.

Podélné řezy provádějte se zvláštní pečlivostí,

protože nelze použít drapákovou narážku 8.

Řetězovou pilu veďte v plochém úhlu, aby se

zabránilo zpětnému rázu pily.

Při řezacích pracech na svahu opracovávejte

kmeny nebo ležící řezaný materiál vždy stojíc

nad nimi nebo stranou.

Kvůli nebezpečí klopýtnutí dávejte pozor na

pařezy, větve, kořeny apod.

Řezání dřeva pod pnutím (viz obr. J)

fŘezání dřeva, větví nebo stromů pod

pnutím by měli provádět pouze vyškolení

odborníci. Zde je vyžadována extrémní

opatrnost. Existuje zde zvýšené nebezpečí

úrazu.

Leží-li dřevo na obou koncích, nejprve

nařízněte shora (Y) třetinu průměru kmene a

potom zespodu (Z) na tomtéž místě kmen

přeřízněte, aby se zamezilo rozštěpení a

svírání řetězové pily. Zabraňte přitom

kontaktu pilového řetězu se zemí.

Leží-li dřevo jen na jedné straně, nejprve

nařízněte zespodu (Y) nahoru třetinu průměru

kmene a a potom shora (Z) na tomtéž místě

kmen přeřízněte, aby se zamezilo rozštěpení a

svírání řetězové pily.

Kácení stromů (viz obr. K)

fNoste vždy ochrannou přilbu, abyste byli

chráněni před padajícími větvemi.

fPomocí řetězové pily se smí kácet pouze

stromy, jejichž průměr kmene je menší

než délka lišty.

fZabezpečte pracovní oblast. Dbejte na to,

aby se v oblasti padání stromu

nezdržovaly žádné osoby nebo zvířata

(n).

fNepokoušejte se uvolnit sevřenou pilu

běžícím motorem. Pro vyproštění

pilového řetězu použijte dřevěné klíny.

Řeže-li a kácí dvě či více osob současně, pak

by měla vzdálenost mezi kácejícími a

řezajícími osobami činit minimálně

dvojnásobek výšky kácených stromů. Při

kácení stromů dbejte na to, aby jiné osoby

nebyly vystaveny žádnému nebezpečí, nebyla

zasažena žádná elektrická rozvodná vedení a

nebyly způsobeny žádné věcné škody. Pokud

by se strom dostal do kontaktu s elektrickým

rozvodným vedením, je třeba ihned uvědomit

dodavatele elektrické energie.

Při řezacích pracech na svahu by se měla

obsluha řetězové pily zdržovat v terénu nad

káceným stromem, protože se strom bude po

skácení pravděpodobně kutálet nebo klouzat

z kopce dolů.

Před kácením by se měla naplánovat a bude-li

třeba i uvolnit úniková cesta (o). Úniková

cesta by měla vést pryč od očekávané linie

pádu šikmo dozadu.

Před kácením je třeba vzít v úvahu přirozený

sklon stromu, polohu větších větví a směr větru,

aby se mohl posoudit směr pádu stromu.

Nečistoty, kameny, uvolněnou kůru, hřebíky,

skoby a drát je třeba ze stromu odstranit.

Umístění zářezu: Proveďte zářez v pravém

úhlu ke směru pádu (X–W) do hloubky 1/3

průměru stromu. Nejprve proveďte spodní

vodorovný zářez. Tím se zabrání sevření

řetězu pily nebo vodící lišty při nasazení

druhého zářezu.

Umístění hlavního řezu: Hlavní řez (Y)

nasaďte minimálně 50 mm nad vodorovným

zářezem. Hlavní řez proveďte rovnoběžně s

vodorovným zářezem. Hlavní řez zařízněte

pouze tak hluboko, aby ještě zůstal stát

můstek (pádová lať), jež bude působit jako

kloub. Můstek zabraňuje tomu, aby se strom

otočil a spadl do špatného směru. Můstek

neprořízněte.

Při přiblížení hlavního řezu k můstku by měl

strom začít padat. Pokud se ukáže, že strom

možná nespadne do požadovaného směru

nebo se naklání zpátky a svírá řetěz pily, hlavní

řez přerušte a pro otevření řezu a skolení

stromu do požadované linie pádu použijte

klíny ze dřeva, umělé hmoty nebo hliníku.

OBJ_BUCH-1275-002.book Page 203 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

204 | Česky

Když strom začíná padat, odstraňte řetězovou

pilu z řezu, vypněte ji a odložte a nebezpečnou

oblast opusťte plánovanou únikovou cestou.

Dejte pozor na padající větve a neklopýtněte.

Vražením klínu (Z) do vodorovného řezu nyní

přimějte strom k pádu.

Když strom začíná padat, opusťte nebezpečnou

oblast plánovanou únikovou cestou. Dejte pozor

na padající větve a neklopýtněte.

Odvětvení (viz obr. L)

Pod odvětvením se rozumí oddělení větví od

pokáceného stromu. Při odvětvování nechte

větší, dolů směřující větve, které strom

podepírají, prozatím stát. Menší větve podle

vyobrazení odstraňte jedním řezem. Větve, jež

jsou pod pnutím, by se měly řezat odspoda

nahoru, aby se zabránilo sevření pilového řetězu.

Zkracování kmene stromu

(viz obrázky M –P)

Pod tím se rozumí dělení pokácených stromů na

odřezky. Dbejte na svůj bezpečný postoj a

rovnoměrné rozdělení hmotnosti Vašeho těla na

obě nohy. Je-li to možné, měl by být kmen

podložen a podepřen větvemi, hranoly nebo

klíny. Uposlechněte jednoduchých pokynů pro

lehké řezání.

Pokud celá délka kmene stromu rovnoměrně

leží, řežte shora.

Pokud kmen stromu leží jedním koncem, nejprve

řízněte 1/3 průměru kmene ze spodní strany,

potom zbytek shora na výšku spodního řezu.

Pokud kmen stromu dosedá na obou koncích,

nejprve řízněte 1/3 průměru kmenu z horní

strany, potom 2/3 ze spodní strany na výšku

horního řezu.

Při řezacích pracech na svahu stůjte neustále

nad kmenem stromu. Abyste si v momentu

„proříznutí“ zachovali plnou kontrolu, snižte

přítlak proti konci řezu aniž byste uvolnili

pevné uchopení na rukojetích řetězové pily.

Dbejte na to, aby se pilový řetěz nedotkl

země. Po dokončení řezu vyčkejte stavu klidu

řetězu pily než řetězovou pilu odstraníte. Než

přejdete od stromu ke stromu, motor

řetězové pily vždy vypněte.

Ukazatel stavu nabití akumulátoru

(viz obr. B)

Akumulátor 17 je vybavený ukazatelem stavu

nabití 20, jež indikuje stav nabití akumulátoru.

Ukazatel stavu nabití 20 sestává ze 3 zelených

LED.

Stiskněte tlačítko ukazatele stavu nabití 19,

aby se ukazatel stavu nabití 20 aktivoval. Po

ca. 5 sekundách ukazatel stavu nabití

automaticky zhasne.

Stav nabití lze zkontrolovat i při odejmutém

akumulátoru.

Nesvítí-li po stisknutí tlačítka 19 žádná LED, je

akumulátor vadný a musí se vyměnit.

Z bezpečnostních důvodů lze dotaz na stav

nabití učinit pouze u elektronářadí stojícího v

klidu.

Během procesu nabíjení se tři zelené

kontrolky LED po sobě krátce rozsvěcují a

zhasínají. Akumulátor je plně nabitý, když tyto

tři zelené kontrolky LED svítí trvale. Asi

5 minut poté, co byl akumulátor plně nabit, tři

zelené kontrolky LED opět zhasnou.

Ukazatel kontroly teploty

Červená kontrolka LED ukazetele kontroly

teploty 21 signalizuje, že akumulátor nebo

elektronika elektronářadí (při nasazeném

akumulátoru) nejsou v optimálním rozsahu

reploty. V tom případě elektronářadí nepracuje

nebo pracuje s nikoli plným výkonem.

Kontrola teploty akumulátoru

Červená kontrolka LED 21 při stlačení tlačítka

19 nebo spínače 3 (při nasazeném akumu-

látoru) bliká: akumulátor je vně rozsahu pro-

vozní teploty od –10 °C do +60 °C.

Při teplotě přes 70 °C se akumulátor vypne,

než se opět dostane do přípustného rozsahu

provozní teploty.

Kontrola teploty elektroniky elektronářadí

Červená kontrolka LED 21 při stlačení spínače

3 trvale svítí: Teplota elektroniky

elektronářadí je méně než 5 °C nebo více než

75 °C.

Při teplotě nad 90 °C se elektronika odpojí,

dokud teplota není opět v přípustném rozsahu

provozní teploty.

Hledání závad

Pokud Vaše elektronářadí nefunguje bezvadně, následující tabulka Vám ukáže příznaky závad,

možné příčiny a též opatření k nápravě. Nemůžete-li tím problém identifikovat a odstranit,

obraťte se na Váš servis.

fPozor: před hledáním závady elektronářadí vypněte a odejměte akumulátor.

Ukazatel LED Kapacita akumulátoru

Trvalé světlo

3 zelené LED ≥2/3

Trvalé světlo

2 zelené LED ≥1/3

Trvalé světlo

1 zelená LED ≤1/3

Blikající 1 zelená

LED rezerva

Příznaky Možná příčina Náprava

Řetězová pila

neběží

Zapůsobila brzda zpětného rázu (je

slyšet varovný signál („pípavý tón“))

Přední ochranu ruky 6 stáhněte

zpátky do polohy n

Vybitý akumulátor Akumulátor nabijte, viz též

„Upozornění k nabíjení“

Akumulátor není správně nasazený Zajistěte, aby oba stupně zajištění

zapadly

Projevila se motorová ochrana Motor nechte vychladnout

Příliš studený/horký akumulátor Akumulátor nechte ohřát/ochladit

OBJ_BUCH-1275-002.book Page 204 Monday, November 22, 2010 1:10 PM

Česky | 205

Bosch Power Tools F 016 L70 758 | (22.11.10)

Údržba a servis

Údržba a čištění

fPozor! Před pracemi údržby a čištění

elektronářadí vypněte a odstraňte

akumulátor.

Upozornění: Následující údržbové práce

provádějte pravidelně, aby bylo zaručeno

dlouhé a spolehlivé používání.

Udržujte elektronářadí a větrací otvory čisté,

aby se pracovalo dobře a bezpečně.

Řetězovou pilu pravidelně kontrolujte na

zjevné závady jako volný, vyvěšený nebo

poškozený pilový řetěz, volné upevnění a

opotřebené nebo poškozené konstrukční díly.

Zkontrolujte, zda jsou kryty a ochranné

přípravky nepoškozené a správně

namontované. Před použitím proveďte

případně nutnou údržbu a opravy.

Pilový řetěz se

nepohybuje

Vybitý akumulátor Akumulátor nabijte, viz též

„Upozornění k nabíjení“

Vadné elektronářadí Vyhledejte servis

Řetězová pila

pracuje

přerušovaně

Externí nebo interní uvolněný

kontakt

Obraťte se na autorizovaný servis

Bosch

Vadný spínač 3Obraťte se na autorizovaný servis

Bosch

Pilový řetěz je

suchý

V olejové nádržce není žádný olej Olej doplňte

Ucpané odvzdušnění v uzávěru

olejové nádržky 4

Uzávěr olejové nádržky 4 vyčistěte

Ucpaný výtokový kanál oleje Výtokový kanál oleje vyčistěte

Pilový řetěz se

nezabrzdí

Vadná brzda zpětného rázu Obraťte se na autorizovaný servis

Bosch

Horký pilový

řetěz/vodící

lišta

V olejové nádržce není žádný olej Olej doplňte

Ucpané odvzdušnění v uzávěru

olejové nádržky 4

Uzávěr olejové nádržky 4 vyčistěte

Ucpaný výtokový kanál oleje Výtokový kanál oleje vyčistěte

Příliš vysoké napnutí řetězu Napnutí řetězu seřiďte

Tupý pilový řetěz Pilový řetěz nabrušte nebo nahraďte

Pilový řetěz

škube, vibruje

nebo neřeže

správně

Příliš nízké napnutí řetězu Napnutí řetězu seřiďte

Tupý pilový řetěz Pilový řetěz nabrušte nebo nahraďte

Opotřebený pilový řetěz Pilový řetěz nahraďte

Pilové zuby ukazují do špatného

směru

Pilový řetěz namontujte správně

Silné vibrace/

hluk

Vadné elektronářadí Vyhledejte servis

Příliš malá doba

řezání na jedno

nabití

akumulátoru

Příliš velké tření kvůli chybějícímu

mazání

Zajistěte mazání řetězu (viz „Mazání

pilového řetězu“)

Pilový řetěz se musí vyčistit Pilový řetěz vyčistěte

Špatná technika řezání Viz „Práce s řetězovou pilou“

Akumulátor není zcela nabit Akumulátor nabijte, viz též

„Upozornění k nabíjení“

Pilový řetěz se

pohybuje

pomalu

Vybitý akumulátor Akumulátor nabijte, viz též

„Upozornění k nabíjení“

Akumulátor skladován vně

přípustného rozsahu teploty

Nechte akumulátor ohřát na teplotu

místnosti (uvnitř přípustného

rozsahu teploty 0 –45 °C)

Ukazatel

nabíjení

akumulátoru 24

svítí trvale

Není možný

žádný proces

nabíjení

Akumulátor není (správně) nasazen Akumulátor nasaďte správně na

nabíječku

Znečištěné kontakty akumulátoru Kontakty akumulátoru očistěte; např.

několikerým zasunutím a vytažením

akumulátoru, popř. akumulátor

nahraďte

Vadný akumulátor Akumulátor nahraďte

Ukazatelé LED

24 resp. 25 se

po zasunutí

síťové zástrčky

do zásuvky

nerozsvítí

Síťová zástrčka nabíječky není

(správně) zastrčena

Síťovou zástrčku (zcela) zastrčte do

zásuvky

Zásuvka, síťový kabel nebo nabíječka

mají poruchu

Zkontrolujte síťové napětí, nabíječku

příp. nechte zkontrolovat

autorizovaným servisním střediskem

pro elektronářadí Bosch

Příznaky Možná příčina Náprava

OBJ_BUCH-1275-002.book Page 205 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

206 | Česky

Pokud řetězová pila i přes pečlivé výrobní a

kontrolní postupy jednou vysadí, nechte

opravu provést autorizovaným servisem pro

elektronářadí Bosch.

Upozornění: Před zasíláním řetězových pil

nezbytně prosím vyprázdněte olejovou

nádržku.

Při všech dotazech a objednávkách

náhradních dílů prosím nezbytně uvádějte 10-

místné objednací číslo podle typového štítku

řetězové pily.

Výměna/otočení lišty a pilového řetězu

(viz obrázky C1–C3)

Pilový řetěz a lištu kontrolujte podle odstavce

„Napnutí pilového řetězu“.

Vodicí drážka lišty se časem opotřebovává. Při

výměně pilového řetězu otočte lištu o 180°,

aby se opotřebování vyrovnalo; to prodlužuje

dobu použitelnosti lišty.

Kontrolujte řetězové kolo 28. Je-li na základě

vysokého zatížení opotřebované nebo

poškozené, musí být v servisu vyměněno.

Ostření pilového řetězu

Pilový řetěz lze v každém autorizovaném

servisu pro elektronářadí Bosch odborně

nabrousit. Pomocí přípravku Bosch na

broušení řetězů nebo přípravku Dremel-Multi

s brusnou vložkou 1453 můžete řetěz

přebrousit i sami. Dbejte tam přiloženého

návodu k broušení.

Kontrola olejové automatiky

Funkci automatického mazání řetězu můžete

prověřit tak, že pilu zapnete a podržíte ji

špičkou ve směru kartonu nebo papíru na

podlaze. Podlahy se řetězem nedotýkejte a

dodržujte bezpečnostní vzdálenost 20 cm.

Ukáže-li se přitom přibývající stopa po oleji,

pracuje olejová automatika bezvadně. Pokud

se i přes plnou olejovou nádržku neukáže

žádná stopa po oleji, pak si přečtěte odstavec

„Hledání závad“ nebo kontaktujte servis

Bosch.

Po pracovním procesu/uskladnění

Tvarované plastové těleso řetězové pily

očistěte pomocí měkkého kartáče a čistého

hadříku. Nepoužívejte vodu, rozpouštědla ani

leštící prostředky. Odstraňte všechny

nečistoty, zvláště z větracích otvorů motoru.

Po době nasazení 1 –3 hodiny demontujte

kryt 13, lištu 10 a pilový řetěz 11 a očistěte je

pomocí kartáče.

Prostor pod krytem 13, řetězové kolo 28 a

upevnění lišty zbavte kartáčem od všech

přilnutých částic. Čistým hadříkem očistěte

olejovou trysku 31.

Pokud má být řetězová pila uskladněna po

delší dobu, pilový řetěz 11 a lištu 10 očistěte.

Řetězovou pilu uskladňujte na bezpečném a

suchém místě mimo dosah dětí.

Na elektronářadí neodkládejte žádné další

předměty.

Dbejte prosím na to, aby byla řetězová pila

odložena vždy vodorovně uzávěrem olejové

nádržky 4 nahoru.

Při uskladnění v prodejním obalu musíte

olejovou nádržku beze zbytku vyprázdnit.

Příslušenství

Pilový řetěz

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Další příslušenství

Olej na pilové řetězy, 1 litr. . . .2 607 000 181

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k

opravě a údržbě Vašeho výrobku a též k

náhradním dílům. Technické výkresy a

informace k náhradním dílům naleznete i na:

www.bosch-garden.com

Tým poradenské služby Bosch Vám rád

pomůže při otázkách ke koupi, používání a

nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Přeprava

Akumulátory zasílejte jen tehdy, pokud je

těleso nepoškozené. Otevřené kontakty

přelepte a akumulátor zabalte tak, aby se v

obalu nemohl pohybovat.

Při zasílání akumulátorů Li-ion může vzniknout

povinnost označení, dbejte k tomu prosím

národních předpisů.

Zpracování odpadů

Elektronářadí, příslušenství a obaly by měly

být dodány k opětovnému zhodnocení

nepoškozujícímu životní prostředí.

Elektronářadí a akumulátory/baterie

neodhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice

2002/96/ES musí být neupotře-

bitelné elektronářadí a podle

evropské směrnice 2006/66/ES

vadné nebo opotřebované

akumulátory/baterie rozebrané

shromážděny a dodány k opětovnému

zhodnocení nepoškozujícímu životní

prostředí.

Akumulátory/baterie:

Li-Ion:

Prosím dbejte upozornění v

odstavci „Přeprava“,

strana 206.

Změny vyhrazeny.

OBJ_BUCH-1275-002.book Page 206 Monday, November 22, 2010 1:10 PM

Slovensky | 207

Bosch Power Tools F 016 L70 758 | (22.11.10)

Bezpečnostné pokyny

Vysvetlenie obrázkových symbolov

Pozorne si prečítajte tento

Návod na používanie.

Nepoužívajte toto náradie

počas dažďa ani ho vplyvom

dažďa nevystavujte.

Skôr ako budete náradie

čistiť, nastavovať, alebo ho

nechávať čo len na krátky čas

bez dozoru, vyberte z neho

akumulátor.

Používajte ochranné okuliare.

Používajte chrániče sluchu.

Pred nastavovaním a údržbou

náradia a v prípade, ak je

prívodná šnúra poškodená,

alebo prerezaná, ihneď

vytiahnite zástrčku zo zásuvky.

Brzda spätného rázu a

dobehová brzda reťaz píly v

priebehu krátkej doby

zastavia.

Všeobecné výstražné upozornenia a

bezpečnostné pokyny

Prečítajte si všetky Výstražné

upozornenia a bezpečnostné

pokyny. Zanedbanie dodržiavania

Výstražných upozornení a pokynov uvedených

v nasledujúcom texte môže mať za následok

zásah elektrickým prúdom, spôsobiť požiar

a/alebo ťažké poranenie.

Tieto Výstražné upozornenia a

bezpečnostné pokyny starostlivo uschovajte

na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v

nasledujúcom texte sa vzťahuje na ručné elek-

trické náradie napájané zo siete (s prívodnou

šnúrou) a na ručné elektrické náradie

napájané akumulátorovou batériou (bez

prívodnej šnúry).

1) Bezpečnosť na pracovisku

a) Pracovisko vždy udržiavajte čisté a

dobre osvetlené. Neporiadok a

neosvetlené priestory pracoviska môžu

mať za následok pracovné úrazy.

b) Týmto náradím nepracujte v prostredí

ohrozenom výbuchom, v ktorom sa

nachádzajú horľavé kvapaliny, plyny

alebo horľavý prach. Ručné elektrické

náradie vytvára iskry, ktoré by mohli

prach alebo pary zapáliť.

c) Nedovoľte deťom a iným

nepovolaným osobám, aby sa počas

používania ručného elektrického

náradia zdržiavali v blízkosti

pracoviska. Pri odpútaní pozornosti zo

strany inej osoby môžete stratiť

kontrolu nad náradím.

2) Elektrická bezpečnosť

a) Zástrčka prívodnej šnúry ručného

elektrického náradia musí pasovať do

použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte.

S uzemneným elektrickým náradím

nepoužívajte ani žiadne zástrčkové

adaptéry. Nezmenené zástrčky a

vhodné zásuvky znižujú riziko zásahu

elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s

uzemnenými povrchovými plochami,

ako sú napr. rúry, vykurovacie telesá,

sporáky a chladničky. Keby by bolo

Vaše telo uzemnené, hrozí zvýšené

riziko zásahu elektrickým prúdom.

c) Chráňte elektrické náradie pred účin-

kami dažďa a vlhkosti. Vniknutie vody

do ručného elektrického náradia

zvyšuje riziko zásahu elektrickým

prúdom.

d) Nepoužívajte prívodnú šnúru mimo

určený účel na nosenie ručného

elektrického náradia, ani na jeho

zavesenie a zástrčku nevyberajte zo

zásuvky ťahaním za prívodnú šnúru.

Zabezpečte, aby sa sieťová šnúra

nedostala do blízkosti horúceho

telesa, ani do kontaktu s olejom, s

ostrými hranami alebo pohybujúcimi

sa súčiastkami ručného elektrického

náradia. Poškodené alebo zauzlené

prívodné šnúry zvyšujú riziko zásahu

elektrickým prúdom.

e) Keď pracujete s ručným elektrickým

náradím vonku, používajte len také

predlžovacie káble, ktoré sú schválené

aj na používanie vo vonkajších

priestoroch. Použitie predlžovacieho

kábla, ktorý je vhodný na používanie vo

vonkajšom prostredí, znižuje riziko

zásahu elektrickým prúdom.

f) Ak sa nedá vyhnúť použitiu ručného

elektrického náradia vo vlhkom

prostredí, použite ochranný spínač pri

poruchových prúdoch. Použitie

ochranného spínača pri poruchových

prúdoch znižuje riziko zásahu

elektrickým prúdom.

3) Bezpečnosť osôb

a) Buďte ostražitý, sústreďte sa na to, čo

robíte a k práci s ručným elektrickým

náradím pristupujte s rozumom.

Nepracujte s ručným elektrickým

náradím nikdy vtedy, keď ste unavený,

alebo keď ste pod vplyvom drog,

alkoholu alebo liekov. Malý okamih

nepozornosti môže mať pri používaní

náradia za následok vážne poranenia.

b) Noste osobné ochranné pomôcky a

používajte vždy ochranné okuliare.

Nosenie osobných ochranných

pomôcok, ako je ochranná dýchacia

maska, bezpečnostná pracovná obuv.

ochranná prilba alebo chrániče sluchu,

podľa druhu ručného elektrického

náradia a spôsobu jeho použitia znižujú

riziko poranenia.

POZOR

OBJ_BUCH-1275-002.book Page 207 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

208 | Slovensky

c) Vyhýbajte sa neúmyselnému uvedeniu

ručného elektrického náradia do čin-

nosti. Pred zasunutím zástrčky do

zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo

prenášaním ručného elektrického

náradia sa vždy presvedčte sa, či je

ručné elektrické náradie vypnuté. Ak

budete mať pri prenášaní ručného

elektrického náradia prst na vypínači,

alebo ak ručné elektrické náradie

pripojíte na elektrickú sieť zapnuté,

môže to mať za následok nehodu.

d) Skôr ako náradie zapnete, odstráňte z

neho nastavovacie náradie alebo

kľúče na skrutky. Nastavovací nástroj

alebo kľúč, ktorý sa nachádza v

rotujúcej časti ručného elektrického

náradia, môže spôsobiť vážne

poranenia osôb.

e) Vyhýbajte sa abnormálnym polohám

tela. Zabezpečte si pevný postoj, a ne-

prestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické

náradie v neočakávaných situáciách

lepšie kontrolovať.

f) Pri práci noste vhodný pracovný odev.

Nenoste široké odevy a nemajte na

sebe šperky. Vyvarujte sa toho, aby so

Vaše vlasy, odev a rukavice dostali do

blízkosti rotujúcich súčiastok náradia.

Voľný odev, dlhé vlasy alebo šperky

môžu byť zachytené rotujúcimi časťami

ručného elektrického náradia.

g) Ak sa dá na ručné elektrické náradie

namontovať odsávacie zariadenie a

zariadenie na zachytávanie prachu,

presvedčte sa, či sú dobre pripojené a

správne používané. Používanie

odsávacieho zariadenia a zariadenia na

zachytávanie prachu znižuje riziko

ohrozenia zdravia prachom.

4) Starostlivé používanie ručného

elektrického náradia a manipulácia s ním

a) Ručné elektrické náradie nikdy ne-

preťažujte. Používajte také elektrické

náradie, ktoré je určené pre daný druh

práce. Pomocou vhodného ručného

elektrického náradia budete pracovať

lepšie a bezpečnejšie v uvedenom

rozsahu výkonu náradia.

b) Nepoužívajte nikdy také ručné

elektrické náradie, ktoré má pokazený

vypínač. Náradie, ktoré sa už nedá

zapnúť alebo vypnúť, je nebezpečné a

treba ho zveriť do opravy odborníkovi.

c) Skôr ako začnete náradie nastavovať

alebo prestavovať, vymieňať

príslušenstvo alebo skôr, ako odložíte

náradie, vždy vytiahnite zástrčku

sieťovej šnúry zo zásuvky. Toto

preventívne opatrenie zabraňuje

neúmyselnému spusteniu ručného

elektrického náradia.

d) Nepoužívané ručné elektrické náradie

uschovávajte tak, aby bolo mimo

dosahu detí. Nedovoľte používať

pneumatické náradie osobám, ktoré s

ním nie sú dôverne oboznámené, alebo

ktoré si neprečítali tieto Pokyny. Ručné

elektrické náradie je nebezpečné vtedy,

keď ho používajú neskúsené osoby.

e) Ručné elektrické náradie starostlivo

ošetrujte. Kontrolujte, či pohyblivé

súčiastky bezchybne fungujú alebo či

neblokujú, či nie sú zlomené alebo

poškodené niektoré súčiastky, ktoré

by mohli negatívne ovplyvňovať

správne fungovanie ručného

elektrického náradia. Pred použitím

náradia dajte poškodené súčiastky

vymeniť. Veľa nehôd bolo spôsobených

nedostatočnou údržbou elektrického

náradia.

f) Rezné nástroje udržiavajte ostré a

čisté. Starostlivo ošetrované rezné

nástroje s ostrými reznými hranami

majú menšiu tendenciu k zablokovaniu

a ľahšie sa dajú viesť.

g) Používajte ručné elektrické náradie,

príslušenstvo, nastavovacie nástroje a

pod. podľa týchto výstražných upozor-

není a bezpečnostných pokynov. Pri

práci zohľadnite konkrétne pracovné

podmienky a činnosť, ktorú budete

vykonávať. Používanie ručného

elektrického náradia na iný účel ako na

predpísané použitie môže viesť k

nebezpečným situáciám.

5) Starostlivé používanie akumulátorového

ručného elektrického náradia a manipu-

lácia s ním

a) Akumulátory nabíjajte len v takých na-

bíjačkách, ktoré odporúča výrobca

akumulátora. Ak sa používa nabíjačka,

určená na nabíjanie určitého druhu

akumulátorov, na nabíjanie iných

akumulátorov, hrozí nebezpečenstvo

požiaru.

b) Do elektrického náradia používajte len

príslušné určené akumulátory. Použí-

vanie iných akumulátorov môže mať za

následok poranenie a nebezpečenstvo

požiaru.

c) Nepoužívané akumulátory neuschová-

vajte tak, aby mohli prísť do styku s

kancelárskymi sponkami, mincami,

kľúčmi, klincami, skrutkami alebo s

inými drobnými kovovými predmetmi,

ktoré by mohli spôsobiť premostenie

kontaktov. Skrat medzi kontaktmi

akumulátora môže mať za následok

popálenie alebo vznik požiaru.

d) Z akumulátora môže pri nesprávnom

používaní vytekať kvapalina.

Vyhýbajte sa kontaktu s touto

kvapalinou. Po náhodnom kontakte

miesto opláchnite vodou. Ak sa

dostane kvapalina z akumulátora do

kontaktu s očami, po výplachu očí

vyhľadajte aj lekára. Unikajúca kvapa-

lina z akumulátora môže mať za

následok podráždenie pokožky alebo

popáleniny.

6) Servisné práce

a) Ručné elektrické náradie dávajte opra-

vovať len kvalifikovanému personálu,

ktorý používa originálne náhradné

súčiastky. Tým sa zabezpečí, že

bezpečnosť náradia zostane zachovaná.

OBJ_BUCH-1275-002.book Page 208 Monday, November 22, 2010 1:10 PM

Slovensky | 209

Bosch Power Tools F 016 L70 758 | (22.11.10)

Bezpečnostné pokyny pre reťazové

píly

fKeď píla beží, nepribližujte sa k pílovej

reťazi žiadnou časťou tela. Pred

spustením reťazovej píly sa vždy

presvedčte, či sa pílová reťaz niečoho

nedotýka. Pri práci s reťazovou pílou môže

jediný okamih nepozornosti mať za

následok to, že Vám pílová reťaz zachytí

odev alebo niektorú časť tela.

fElektrické náradie držte len za izolované

rukoväte, pretože sa môže stať, že sa

pílová reťaz dostane do kontaktu so

skrytým elektrickým vedením. Kontakt

pílovej reťaze s elektrickým vedením, ktoré

je pod prúdom, môže dostať pod prúd aj

kovové súčiastky náradia a spôsobiť zásah

elektrickým prúdom.

fReťazovú pílu držte vždy pevne pravou

rukou za zadnú rukoväť a ľavou rukou za

prednú rukoväť. Držanie reťazovej píly pri

práci nesprávnym spôsobom – v opačnej

pracovnej polohe – zvyšuje riziko

poranenia a nesmie sa používať.

fPoužívajte ochranné okuliare a chrániče

sluchu. Odporúčame používať aj ďalšie

ochranné pomôcky na ochranu hlavy, rúk,

nôh a chodidiel. Vhodné ochranné

pracovné oblečenie znižuje

nebezpečenstvo poranenia odletujúcimi

trieskami a následky náhodného dotyku

reťaze píly.

fNepracujte s reťazovou pílou na strome.

Pri práci s reťazovou pílou na strome Vám

hrozí nebezpečenstvo poranenia.

fDávajte pozor na to, aby ste mali vždy

pevný postoj a reťazovú pílu používajte

len vtedy, keď stojíte na spevnenom,

bezpečnom a rovnom podklade. Klzký

podklad stanoviska alebo nestabilné

plochy na státie ako napríklad práca na

rebríku môžu spôsobiť stratu rovnováhy

alebo viesť k strate kontroly nad reťazovou

pílou.

fPri rezaní konára, ktorý je napnutý,

rátajte s tým, že sa odpruží smerom späť.

Keď sa toto napätie vlákien dreva uvoľní,

môže napnutý konára trafiť obsluhujúcu

osobu a/alebo jej vytrhnúť reťazovú pílu

spod kontroly.

fMimoriadne opatrne postupujte pri

rezaní krovín a mladých stromčekov.

Tento tenký materiál by sa mohol v

reťazovej píle zachytiť a udrieť Vás, alebo

Vás dostať z rovnovážnej polohy.

fReťazovú pílu prenášajte držaním za

prednú rukoväť a vždy vypnutú tak, aby

bola pílová reťaz odvrátená od Vášho

tela. Pri prevážaní alebo počas úschovy

reťazovej píly vždy navlečte ochranný

kryt. Starostlivé zaobchádzanie s

reťazovou pílou znižuje pravdepodobnosť

neúmyselného dotyku s bežiacou pílovou

reťazou.

fDodržiavajte pokyny pre mastenie,

napnutie reťaze a výmenu príslušenstva.

Neodborne napnutá alebo namastená

reťaz sa môže buď pretrhnúť alebo môže

zvýšiť riziko spätného rázu náradia.

fRukoväte udržiavajte suché a čisté a

postarajte sa o to, aby na nich nebol olej

ani tuk. Mastné, zaolejované rukoväte sú

šmykľavé a spôsobujú stratu kontroly nad

náradím.

fPoužívajte len na pílenie dreva. Reťazovú

pílu nepoužívajte nikdy na také práce, na

ktoré nie je určená. Príklad: Nepoužívajte

reťazovú pílu na rezanie plastov, muriva

ani takých stavebných materiálov, ktoré

nie sú vyrobené z dreva. Použitie

reťazovej píly na také práce, na ktoré nie je

určená, môže vyvolať vznik nebezpečných

situácií.

Dôvody spätných rázov a predchádzanie

spätným rázom:

– Spätný ráz (spätný úder) sa môže vyskytnúť

vtedy, keď sa hrot vodiacej lišty dotkne

nejakého predmetu, alebo keď sa drevo ohne

a reťazová píla sa v reze zablokuje.

– Dotyk hrotom vodiacej lišty môže mať v

mnohých prípadoch za následok neočakávanú

reakciu smerujúcu dozadu, pri ktorej sa

vodiaca lišta vymrští smerom hore a udrie

smerom k obsluhujúcej osobe.

– Zablokovanie pílovej reťaze na hornej hrane

vodiacej lišty môže lištu prudko vymrštiť

smerom k obsluhujúcej osobe.

– Každá z týchto reakcií môže mať za

následok stratu Vašej kontroly nad pílou,

následkom čoho by ste sa mohli ťažko zraniť

Nespoliehajte sa výlučne iba na tie

bezpečnostné prvky, ktoré sú súčasťou

konštrukcie reťazovej píly. Ako používateľ

reťazovej píly by ste mali vykonať rozličné

opatrenia, aby ste mohli pracovať bez úrazov

a zranení.

Spätný ráz je následkom nesprávneho a

chybného používania ručného elektrického

náradia. Vhodnými preventívnymi

opatreniami, ktoré popisujeme v

nasledujúcom texte, mu možno zabrániť:

fDržte reťazovú pílu pevne oboma rukami,

pričom palce a prsty obopínajú rukoväte

reťazovej píly. Svoje telo a ruky dajte do

takej polohy, v ktorej budete môcť

najlepšie odolať silám spätného rázu. V

prípade uskutočnenia vhodných opatrení

môže obsluhujúca osoba sily spätného

rázu zvládnuť. Reťazovú pílu nikdy

nepúšťajte z rúk.

fVyhýbajte sa abnormálnym polohám tela

a nepíľte vo väčšej výške, ako sú Vaše

ramená. Tým sa zabráni neúmyselnému

dotyku s hrotom vodiacej lišty a umožní sa

lepšia kontrola reťazovej píly v

neočakávaných situáciách.

fPoužívajte výlučne iba výrobcom

predpísané náhradné vodiace lišty a

pílové reťaze. Nesprávne náhradné

vodiace lišty a pílové reťaze môžu mať za

následok roztrhnutie reťaze alebo vyvolať

spätný ráz.

fDodržiavajte pokyny výrobcu pre

brúsenie a údržbu pílovej reťaze. Príliš

nízke obmedzovače hĺbky zvyšujú možnosť

vzniku spätného rázu.

OBJ_BUCH-1275-002.book Page 209 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

210 | Slovensky

Ďalšie výstražné upozornenia

fOdporúčame, aby používateľa náradia

pred prvým uvedením reťazovej píly do

prevádzky zasvätil do jej obsluhy a do

používania ochranných pomôcok na

základe praktických ukážok skúsený

odborník. Ako prvé cvičenie by sa malo

uskutočniť rezanie kmeňov stromov na

kozlíku alebo na podstavci na rezanie.

fTento výrobok nie je určený na používanie

pre osoby s obmedzenými psychickými,

senzorickými a duševnými schopnosťami

(ani na používanie pre deti) ani pre ľudí s

obmedzenými skúsenosťami a s

nedostatočnými vedomosťami, s výnimkou

prípadu, že na nich dohliada kvôli ich

bezpečnosti kompetentná osoba, alebo

dostanú od takejto osoby pokyny, ako

majú výrobok používať.

Dávajte pozor na deti, aby ste zabezpečili,

že sa nebudú môcť s výrobkom hrať.

fDeti ani mládež nesmú reťazovú pílu

používať, výnimku tvorí mládež od 16 rokov

v učebnom pomere pod dozorom dospelej

osoby. To isté platí pre osoby, ktorým nie je

známe alebo nie je dostatočne známe

zaobchádzanie s reťazovou pílou. Návod na

obsluhu by mal byť pri náradí vždy poruke.

Osoby, ktoré sú príliš unavené, alebo ktoré

nie sú schopné fyzickej námahy, nesmú

reťazovú pílu obsluhovať.

fPri práci držte ručné elektrické náradie

pevne oboma rukami a zabezpečte si

stabilný postoj. Pomocou dvoch rúk sa

ručné elektrické náradie ovláda

bezpečnejšie.

fPostarajte sa o to, aby boli pri používaní na

náradí vždy namontované ochranné prvky a

rukoväte. Nikdy sa nepokúšajte používať

neúplne zmontované náradie alebo náradie s

neschválenými modifikáciami.

fPočkajte na úplné zastavenie ručného

elektrického náradia, až potom ho odložte.

fAkumulátor neotvárajte. Hrozí nebezpe-

čenstvo skratovania.

Chráňte akumulátor pred

horúčavou, napr. aj pred trvalým

slnečným žiarením, pred ohňom,

vodou a vlhkosťou. Hrozí

nebezpečenstvo výbuchu.

fPo poškodení akumulátora alebo v

prípade neodborného používania môžu z

akumulátora vystupovať škodlivé výpary.

Zabezpečte prívod čerstvého vzduchu a v

prípade nevoľnosti vyhľadajte lekársku

pomoc. Tieto výpary môžu podráždiť

dýchacie cesty.

fZ poškodeného akumulátora môže

vytekať kvapalina a zamoriť predmety,

ktorú sa nachádzajú v jeho blízkosti.

Prekontrolujte postihnuté súčiastky.

Vyčistite ich, alebo ich v prípade potreby

zameňte za nové.

fPoužívajte tento akumulátor iba spolu s

Vaším ručným elektrickým náradím

Bosch. Len takto bude akumulátor

chránený pred nebezpečným preťažením.

fPoužívajte len originálne akumulátory

Bosch s napätím, ktoré je uvedené na štítku

Vášho ručného elektrického náradia. Pri

použití iných akumulátorov, napríklad

rôznych napodobnenín, upravovaných

akumulátorov alebo výrobkov iných firiem,

hrozí nebezpečenstvo poranenia alebo vznik

vecných škôd následkom výbuchu

akumulátora.

Bezpečnostné pokyny pre nabíjačky

Chráňte nabíjačku pred účinkami

dažďa a vlhkosti. Vniknutie vody do

nabíjačky zvyšuje riziko zásahu

elektrickým prúdom.

fNenabíjajte žiadne cudzie akumulátory

(iných značiek). Táto nabíjačka je určená

len na nabíjanie lítiovo-iónových

akumulátorov Bosch s napätiami

uvedeným v časti Technické údaje. Inak

hrozí nebezpečenstvo požiaru a výbuchu.

fUdržiavajte nabíjačku v čistote. Následkom

znečistenia hrozí nebezpečenstvo zásahu

elektrickým prúdom.

fPred každým použitím produktu

prekontrolujte nabíjačku, prívodnú šnúru

aj zástrčku. Nepoužívajte nabíjačku v

prípade, ak ste zistili nejaké poškodenie.

Nabíjačku sami neotvárajte a dávajte ju

opravovať len kvalifikovanému personálu

a výlučne iba s použitím originálnych

náhradných súčiastok. Poškodené

nabíjačky, prívodné šnúry a zástrčky

zvyšujú riziko zásahu elektrickým prúdom.

fNepoužívajte nabíjačku položenú na

ľahko horľavom podklade (ako je napr.

papier, textil a podobne) resp. ani v

horľavom prostredí. Zohrievanie

nabíjačky, ktoré vzniká pri nabíjaní,

predstavuje nebezpečenstvo požiaru.

fDávajte pozor na deti a postarajte sa o to,

aby sa s touto nabíjačkou nemohli hrávať.

fDeti alebo osoby, ktoré sú mentálne

alebo fyzicky zdravotne postihnuté, smú

obsluhovať nabíjačku len pod dohľadom,

alebo len vtedy, keď boli do jej

používania zaučené. Starostlivé zaučenie

znižuje možnosti nesprávnej obsluhy a

prípadného poranenia.

Popis fungovania

Prečítajte si všetky Výstražné

upozornenia a bezpečnostné

pokyny. Zanedbanie

dodržiavania Výstražných

upozornení a pokynov uvedených

v nasledujúcom texte môže mať za následok

zásah elektrickým prúdom, spôsobiť požiar

a/alebo ťažké poranenie.

Používanie podľa určenia

Toto ručné elektrické náradie je určené na

rezanie dreva, ako sú napr. drevené brvná,

dosky, konáre, kmene a pod. ako aj na

stínanie stromov. Dá sa používať so zreteľom

na smer vlákien dreva na rezanie v pozdĺžnom

aj priečnom smere.

Toto ručné elektrické náradie nie je vhodné na

rezanie minerálnych materiálov.

Obsah dodávky (základná výbava)

Vyberajte ručné elektrické náradie z obalu

pozorne a nezabudnite skontrolovať, či sú

nasledujúce súčiastky kompletné:

OBJ_BUCH-1275-002.book Page 210 Monday, November 22, 2010 1:10 PM

Slovensky | 211

Bosch Power Tools F 016 L70 758 | (22.11.10)

–Reťazová píla

–Kryt

–Pílová reťaz

–Čepeľ

–Chránič reťaze

–Vrecko s olejom

–Návod na používanie

Akumulátor a nabíjačka sú v niektorých

verziách súčasťou základnej výbavy.

Ak niektoré súčiastky alebo Návod chýbajú,

alebo sú poškodené, obráťte sa láskavo na

svojho predajcu.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa

vzťahuje na vyobrazenie elektrického náradia

na grafickej strane tohto Návodu na

používanie.

1Zadná rukoväť

2Blokovanie zapínania pre vypínač

3Vypínač

4Uzáver olejovej nádržky

5Predná rukoväť

6Iniciovanie brzdy spätného rázu

(ochrana rúk)

7Ukazovateľ stavu náplne oleja

8Drapákový doraz

9Chránič reťaze

10 Čepeľ

11 Pílová reťaz

12 Napínač

13 Kryt

14 Ventilačný výstupxx

15 Napínač reťaze

16 Sériové číslo

17 Akumulátor

18 Tlačidlo uvoľnenia aretácie akumulátora

19 Tlačidlo pre indikáciu stavu nabitia

akumulátora

20 Indikácia stavu nabitia akumulátora

21 Indikácia kontroly teploty

22 Nabíjacia šachta

23 Nabíjačka

24 Červená indikácia LED na nabíjačke

25 Zelená indikácia LED na nabíjačke

26 Zástrčka **

27 Symbol smeru chodu a smeru rezania

28 Reťazové koleso

29 Upevňovacia skrutka

30 Napínací čap reťaze

31 Olejová dýza

32 Vodiaci výstupok čepele

33 Čap na zachytávanie reťaze

34 Ventilačný vstup

** podľa špecifických predpisov príslušnej krajiny

Zobrazené alebo popísané príslušenstvo nepatrí

celé do základnej výbavy produktu. Kompletné prí-

slušenstvo nájdete v našom programe príslušenstva.

Technické údaje

Akumulátorová reťazová píla AKE 30 LI

Vecné číslo 3 600 H37 1..

Rýchlosť reťaze pri chode naprázdno m/s 8

Dĺžka čepele cm 30

Napínanie reťaze bez pomoci nástrojov (SDS) z

Brzda spätného rázu z

Typ pílovej reťaze 3/8"–90

Hrúbka článku reťaze mm 1,1 (0,034")

Počet článkov reťaze 45

Náplň oleja v nádržke na olej ml 120

Automatické mastenie reťaze z

Drapákový doraz z

Hmotnosť podľa EPTA-Procedure 01/2003 kg 5,2

Sériové číslo Pozri sériové číslo výrobku 16 (typový

štítok) na ručnom elektrickom náradí

Akumulátor lítiovo-iónový

Vecné číslo 2 607 336 107

Menovité napätie V= 36

Kapacita Ah 2,6

Nabíjacia doba (akumulátor vybitý) min 95

Počet akumulátorových článkov 20

Nabíjačka AL 3640 CV

Professional

AL 3620 CV

Professional

Vecné číslo EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Nabíjací prúd A4,02,0

Prípustný rozsah teploty nabíjania °C 0–45 0–45

Hmotnosť podľa EPTA-Procedure 01/2003 kg 1,0 0,6

Trieda ochrany /II /II

Všimnite si láskavo vecné číslo na typovom štítku svojho ručného elektrického náradia. Obchodné názvy

jednotlivých produktov sa môžu odlišovať.

OBJ_BUCH-1275-002.book Page 211 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

212 | Slovensky

Informácia o hlučnosti/vibráciách

Namerané hodnoty pre hlučnosť zisťované

podľa 2000/14/ES.

Hodnota hladiny hluku A ručného elektrického

náradia je typicky: Hladina akustického tlaku

74 dB(A); Hladina akustického výkonu

94 dB(A). Nespoľahlivosť merania K=3 dB.

Používajte chrániče sluchu!

Celkové hodnoty vibrácií (súčet vektorov

troch smerov) zisťované podľa normy

EN 60745:

Hodnota emisie vibrácií ah<2,5 m/s2,

nepresnosť merania K =1,5 m/s2.

Úroveň kmitov uvedená v týchto pokynoch

bola nameraná podľa meracieho postupu

uvedeného v norme EN 60745 a možno ju

používať na vzájomné porovnávanie rôznych

typov ručného elektrického náradia medzi

sebou. Hodí sa aj na predbežný odhad

zaťaženia vibráciami.

Uvedená hladina vibrácií reprezentuje hlavné

druhy používania tohto ručného elektrického

náradia. Avšak v takých prípadoch, keď sa

toto ručné elektrické náradie použije na iné

druhy použitia, s odlišnými pracovnými

nástrojmi alebo sa podrobuje nedostatočnej

údržbe, môže sa hladina zaťaženia vibráciami

od týchto hodnôt odlišovať. To môže výrazne

zvýšiť zaťaženie vibráciami počas celej

pracovnej doby.

Na presný odhad zaťaženia vibráciami počas

určitého časového úseku práce s náradím

treba zohľadniť doby, počas ktorých je ručné

elektrické náradie vypnuté alebo doby, keď

náradie síce beží, ale v skutočnosti sa nepou-

žíva. To môže výrazne redukovať zaťaženie

vibráciami počas celej pracovnej doby.

Na ochranu osoby pracujúcej s náradím pred

účinkami zaťaženia vibráciami vykonajte

ďalšie bezpečnostné opatrenia, ako sú

napríklad: údržba ručného elektrického

náradia a používaných pracovných nástrojov,

zabezpečenie zachovania teploty rúk,

organizácia jednotlivých pracovných úkonov.

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že

tento výrobok, popísaný nižšie v časti

„Technické údaje“ sa zhoduje s nasledujúcimi

normami alebo normatívnymi dokumentmi:

EN 60745 (akumulátorové náradie) a

EN 60335 (nabíjačka akumulátorov) podľa

ustanovení smerníc 2006/95/ES,

2004/108/ES, 2006/42/ES, 2000/14/ES.

Kontrola konštrukčného vzoru EU č.

2131439.01CE autorizovaným skúšobným

pracoviskom č. 0344, KEMA Quality B.V.

Arnhem, Netherlands.

2000/14/ES: Garantovaná hladina

akustického výkonu 97 dB(A). Spôsob

hodnotenia konformity podľa prílohy V.

Kategória produktu: 6

Súbory technickej dokumentácie sa

nachádzajú na adrese:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montáž

Pre Vašu bezpečnosť

fDôležité upozornenie! Pred údržbou a

čistením ručné elektrické náradie vždy

vypnite a vyberte z neho akumulátor.

fNepoužívajte s týmto ručným elektrickým

náradím akumulátor s kapacitou 4,5 Ah.

Demontáž akumulátora

(pozri obrázok A)

Použitý akumulátor 17 je vybavený dvoma blo-

kovacími stupňami, ktoré majú zabrániť tomu,

aby pri náhodnom neúmyselnom stlačení

uvoľňovacieho tlačidla akumulátora 18

akumulátor vypadol. Kým sa akumulátor

nachádza v ručnom elektrickom náradí, je

pridržiavaný v správnej polohe pomocou

pružiny.

Upozornenie: Toto ručné elektrické náradie

funguje iba vtedy, keď sú oba blokovacie

stupne zaskočené.

Ak chcete vybrať akumulátor 17:

Nabíjanie akumulátorov

(pozri obrázok B)

fNepoužívajte žiadnu inú nabíjačku.

Dodávaná nabíjačka je konštruovaná na

nabíjanie lítiovo-iónových akumulátorov

zabudovaných vo Vašom ručnom

elektrickom náradí.

fVšimnite si napätie siete! Napätie zdroja

prúdu musí mať hodnotu zhodnú s údajmi

na typovom štítku ručného elektrického

náradia. Ručné elektrické náradie

označené pre napätie 230 V sa smie

používať aj s napätím 220 V.

Akumulátor je vybavený tepelnou poistkou,

ktorá dovolí nabíjanie akumulátora len v

rozsahu teplôt medzi 0 °C a 45 °C. Vďaka

tomu sa zabezpečí vyššia životnosť

akumulátora.

Upozornenie: Akumulátor sa dodáva v

čiastočne nabitom stave. Aby ste zaručili plný

výkon akumulátora, pred prvým použitím

akumulátor v nabíjačke úplne nabite.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Zatlačte akumulátor proti pätke

ručného elektrického náradia (1.) a

súčasne stlačte uvoľňovacie tlačidlo 18

(2.).

pVytiahnite akumulátor z ručného

elektrického náradia natoľko, aby bol

viditeľný červený pásik (3.).

qEšte raz stlačte uvoľňovacie tlačidlo 18

a akumulátor celkom vytiahnite.

OBJ_BUCH-1275-002.book Page 212 Monday, November 22, 2010 1:10 PM

Slovensky | 213

Bosch Power Tools F 016 L70 758 | (22.11.10)

Lítiovo-iónové akumulátory možno

kedykoľvek dobíjať bez toho, aby to negatívne

ovplyvnilo ich životnosť. Prerušenie nabíjania

takýto akumulátor nepoškodzuje.

Lítiovo-iónový akumulátor je pomocou

elektronickej ochrany článku „Electronic Cell

Protection (ECP)“ chránený proti hlbokému

vybitiu. Keď je akumulátor vybitý, reťazová

píla sa prostredníctvom ochranného obvodu

vypne: Reťazová píla sa už nepohybuje.

Po automatickom vypnutí ruč-

ného elektrického náradia už

viac vypínač nestláčajte. Akumulátor by sa

mohol poškodiť.

Nabíjanie

Nabíjanie začína vo chvíli, keď sa zasunie

zástrčka nabíjačky do zásuvky a akumulátor

17 je zasunutý do nabíjacej šachty 22.

Inteligentné nabíjanie automaticky spozná

stav nabitia akumulátora a nabíja ho

optimálnym nabíjacím prúdom v závislosti od

konkrétnej teploty a napätia akumulátora.

Takýmto spôsobom sa šetrí akumulátor a

počas uloženia v nabíjačke zostáva vždy úplne

nabitý.

Význam indikačných prvkov

Monitorovanie nabíjacieho procesu

signalizujú indikácie LED 24 resp. 25:

Rýchlonabíjanie

Rýchlonabíjanie je signalizované blikaním

zelenej indikácie LED 25.

Indikačný prvok na akumulátore: Počas

nabíjacieho procesu sa tri zelené diódy LED

akumulátora rozsvecujú jedna po druhej a

zakrátko zhasínajú. Akumulátor je úplne

nabitý vtedy, keď všetky tri zelené diódy LED

svietia trvalo. Asi 5 minút po úplnom nabití

akumulátora tri zelené diódy LED opäť

zhasnú.

Upozornenie: Rýchlonabíjanie je možné len

vtedy, keď leží teplota akumulátora v

prípustnom rozsahu nabíjacích teplôt, pozri

odsek „Technické údaje“.

Akumulátor nabitý

Trvalé svetlo zelenej diódy LED 25

signalizuje, že akumulátor je úplne nabitý.

Okrem toho sa ozve na dobu cca 2 sekundy

zvukový signál, ktorý akusticky signalizuje

úplné nabitie akumulátora.

Akumulátor sa potom dá ihneď vybrať na

okamžité používanie.

Bez zasunutého akumulátora signalizuje

trvalé svetlo zelenej indikácie LED 25, že

zástrčka nabíjačky je zasunutá v sieti a

nabíjačka je pripravená na prevádzku.

Teplota akumulátora pod 0 °C alebo nad

45 °C

Trvalé svetlo červenej indikácie LED 24

signalizuje, že teplota akumulátora sa

nachádza mimo dovoleného rozsahu teploty

0°C–45 °C. Len čo sa dosiahne teplota v

prípustnom rozsahu, nabíjačka sa

automaticky prepne na rýchlonabíjanie.

Ak sa akumulátor nachádza mimo dovoleného

rozsahu teploty, zasvieti pri vložení

akumulátora do nabíjačky červená dióda LED

akumulátora.

Nabíjanie nie je možné

Ak sa vyskytne iná porucha nabíjacieho

procesu, bude táto signalizovaná blikaním

červenej indikácie LED 24.

Proces nabíjania sa nemôže spustiť a

nabíjanie akumulátora nie je možné (pozri

odsek „Hľadanie porúch“).

Pokyny pre nabíjanie

Pri nepretržitých nabíjacích cykloch, resp. pri

ich opakovaní jeden za druhým bez

prerušenia, sa nabíjačka môže zohrievať. To je

však neškodné a nie je to prejavom technickej

poruchy nabíjačky.

Výrazne skrátená prevádzková doba akumulá-

tora po nabití signalizuje, že akumulátor je

opotrebovaný a treba ho vymeniť za nový.

Dodržiavajte pokyny na likvidáciu.

Chladenie akumulátora (Active Air Cooling)

Regulácia ventilátora zabudovaná do

nabíjačky kontroluje teplotu vloženého

akumulátora. Ak je táto teplota vyššia ako

30 °C, akumulátor sa pomocou ventilátora

ochladí na optimálnu nabíjaciu teplotu.

Zapnutý ventilátor vydáva ventilačný hluk.

Keď ventilátor nebeží, teplota akumulátora sa

nachádza v optimálnom rozsahu teploty

nabíjania, alebo ventilátor je pokazený. V

takomto prípade sa doba nabíjania

akumulátora predĺži.

Montáž a napínanie pílovej reťaze

(pozri obrázky C1–C3)

fAkumulátor vkladajte až vtedy, keď je

reťazová píla kompletne zmontovaná.

fPri manipulácii s reťazovou pílou

používajte vždy vhodné pracovné

rukavice.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

POZOR

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 213 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

214 | Slovensky

Montáž čepele a pílovej reťaze

–Všetky súčiastky opatrne rozbaľte.

–Reťazovú pílu odkladajte na nejakú rovnú

plochu.

fPoužívajte len pílové reťaze s hrúbkou

článku (šírkou drážky) 1,1 mm.

–Pílovú reťaz 11 založte do obežnej drážky

čepele 10. Dajte pritom pozor na správny

smer chodu reťaze; porovnajte na tento

účel pílovú reťaz so symbolom smeru

chodu 27 na čepeli 10.

–Články reťaze založte okolo reťazového

kolesa 28 a čepeľ 10 nasaďte tak, aby

upevňovacia skrutka 29 a oba vodiace

výstupky čepele 32 zasahovali do

pozdĺžneho otvoru čepele 10 a takisto

napínacie čapy reťaze 30 do príslušných

otvorov na čepeli 10.

V prípade potreby napínač reťaze 15,

trochu pootočte, aby ste nastavili

potrebnú polohu napínacích čapov reťaze

30 k otvorom na čepeli 10.

–Prekontrolujte, či sa všetky súčiastky

nachádzajú na správnom mieste a podržte

čepeľ s pílovou reťazou v tejto polohe.

–Napínač reťaze 15 otočte do takej polohy,

aby reťazová píla 11 priliehala bez vôle.

–Presne nasaďte kryt 13 a postarajte sa o

to, aby sa čap na zachytávanie reťaze 33

dostal (zapadol) do určenej vodiacej

drážky v kryte 13.

–Kryt 13 pomocou upínacej rukoväte 12

trochu utiahnite.

–Reťaz píly teraz ešte nie je napnutá.

Napínanie pílovej reťaze sa robí podľa

postupu, ktorý je popísaný v odseku

„Napínanie pílovej reťaze“.

Napínanie pílovej reťaze (pozri obrázok D)

Napnutie pílovej reťaze treba skontrolovať

vždy pred začiatkom práce s náradím, po

uskutočnení niekoľkých prvých rezov a pri

pílení pravidelne každých 10 minút.

Predovšetkým pri použití úplne novej reťaze

treba na začiatku rátať so zvýšenou

rozťažnosťou reťaze.

Životnosť pílovej reťaze závisí v rozhodujúcej

miere od dostatočného mastenia a od

správneho napnutia reťaze pri používaní.

Nenapínajte pílovú reťaz vtedy, keď je silne

zahriata, pretože po ochladení sa skráti a

potom by bola na čepeli príliš napnutá.

–Reťazovú pílu odkladajte na nejakú rovnú

plochu.

–Napínač reťaze 12 uvoľnite iba do takej

miery, aby bola čepeľ 10 ešte pridržiavaná

v danej polohe (napínač reťaze

nedemontujte!).

–Skontrolujte, či články reťaze ležia správne

vo vodiacej drážke čepele 10 a na

reťazovom kolese 28.

–Otáčajte napínač reťaze 15 v smere

pohybu hodinových ručičiek dovtedy do

takej polohy, aby sa dosiahlo správne

napnutie reťaze. Tento rotačný pohyb

posunie napínacie čapy reťaze 30 a tým aj

čepeľ 10 smerom dopredu.

–Pílová reťaz 11 je správne napnutá vtedy,

keď sa dá v strednej polohe čepele

nadvihnúť o cca 5–10 mm. Toto

nadvihnutie pílovej reťaze by sa malo

uskutočniť rukou proti vlastnej hmotnosti

reťazovej píly.

–Ak je pílová reťaz 11 napnutá príliš veľa,

otočte napínač reťaze 15 trochu proti

smeru pohybu hodinových ručičiek. Potom

ešte raz skontrolujte napnutie reťaze. V

prípade potreby zaaretujte (zafixujte)

napnutie reťaze podľa popisu v

predchádzajúcom texte.

–Kryt 13 pomocou napínača reťaze 12

utiahnite.

Mastenie pílovej reťaze

(pozri obrázky C1 a E)

Upozornenie: Reťazová píla sa nedodáva s

náplňou oleja pre pílové reťaze. Je veľmi

dôležité, aby ste ju pred použitím naplnili

olejom. Používanie reťazovej píly bez oleja pre

pílové reťaze alebo so stavom oleja pod

značkou minima oleja má za následok

poškodenie reťazovej píly.

Životnosť reťaze a jej rezný výkon závisia od

optimálneho mastenia reťaze. Z tohto dôvodu

sa počas používania reťazovej píly pílová reťaz

prostredníctvom olejovej dýzy 31 automaticky

mastí olejom na reťazové píly (na pílové

reťaze).

Pri plnení nádržky na olej postupujte

nasledovne:

–Reťazovú pílu postavte na vhodnú

podložku tak, aby sa uzáver olejovej

nádržky 4 nachádzal hore.

–Pomocou nejakej handry vyčistite priestor

okolo uzáveru olejovej nádržky 4 a uzáver

odskrutkujte.

–Olejovú nádržku naplňte olejom pre

reťazové píly Bosch, ktorý je biologicky

odbúrateľný, a to do takej úrovne, kým

hladina oleja dosiahne značku „max“

indikácie stavu náplne oleja 7.

–Dajte pozor na to, aby sa do nádržky na olej

nedostala žiadna nečistota. Uzáver nádržky

na olej 4 naskrutkujte opäť na pôvodné

miesto.

–Nechajte reťazovú pílu bežať 30 sekúnd,

aby ste olej prečerpali.

Upozornenie: Na odvzdušňovanie nádržky na

olej sa v uzávere olejovej nádržky nachádzajú

malé vzduchové kanáliky. Aby ste zabránili

vytečeniu oleja, keď reťazovou pílou

nepracujete, postavte ju vždy do vodorovnej

polohy tak, aby sa uzáver olejovej nádržky 4

nachádzal hore.

Upozornenie: Odporúčame výlučné

používanie biologicky odbúrateľného oleja pre

reťazové píly, aby sa zabránilo poškodeniu

pílovej reťaze. Nikdy nepoužívajte recyklovaný

olej ani odpadový olej. Pri použití

neschváleného oleja prepadá záruka

produktu.

Upozornenie: Pri nízkej teplote olej veľmi

zhustne, čím sa zníži prietok oleja k reťazi.

OBJ_BUCH-1275-002.book Page 214 Monday, November 22, 2010 1:10 PM

Slovensky | 215

Bosch Power Tools F 016 L70 758 | (22.11.10)

Používanie

Uvedenie do prevádzky

Vloženie akumulátora

Zasuňte nabitý akumulátor 17 zo zadnej

strany do pätky ručného elektrického náradia.

Akumulátor úplne zatlačte do pätky tak, aby

červený pásik už nebolo vidieť a aby bol

akumulátor spoľahlivo zaaretovaný.

Upozornenie: Toto ručné elektrické náradie

funguje iba vtedy, keď sú oba blokovacie

stupne zaskočené.

Zapínanie/vypínanie

Reťazovú pílu držte pri práci tak, ako je to

popísané v odseku „Práca s reťazovou pílou“.

Na zapnutie ručného elektrického náradia

stlačte najprv blokovacie tlačidlo zapínania 2

a potom stlačte vypínač 3 a podržte ho

stlačený.

Keď už ručné elektrické náradie beží, môžete

blokovanie zapínania uvoľniť.

Na vypnutie ručného elektrického náradia

vypínač 3 uvoľnite.

Upozornenie: Z bezpečnostných dôvodov sa

vypínač 3 nedá zaaretovať, ale musí zostať po

celý čas rezania stále stlačený.

Upozornenie: Po dokončení pílenia

nezastavujte reťazovú pílu pomocou

manipulácie s predným chráničom prstov 6

(aktivovaním brzdy spätného rázu).

Brzda spätného rázu (pozri obrázok F)

Brzda spätného rázu je ochranný

mechanizmus, ktorý sa iniciuje chráničom rúk

6 vtedy, keď náradie vykoná spätný ráz (pri

kopnutí). Pílová reťaz sa zastaví najneskôr za

0,15 sekundy.

Občas nezabudnite urobiť funkčný test

(skúšku fungovania). Posuňte chránič prednej

rukoväte 6 smerom dopredu (poloha o) na

krátky okamih reťazovú pílu zapnite. Pílová

reťaz sa nesmie rozbehnúť. Ak chcete brzdu

spätného rázu opäť uvoľniť, uvoľnite vypínač

3 a chránič prednej rukoväte 6 vráťte späť

smerom dozadu (poloha n).

Upozornenie: Keď je brzda spätného rázu

aktívna a pokúsite sa reťazovú pílu spustiť,

zaznie výstražný signál („zapípanie“). Keď

chcete reťazovú pílu spustiť, uvoľnite vypínač

3, potiahnite chránič prednej rukoväte 6 späť

do polohy o a potom stlačte vypínač 3.

Práca s reťazovou pílou

Pred pílením

Pred použitím a pravidelne počas vykonávania

pílenia treba uskutočňovať nasledujúce

kontroly:

–Je reťazová píla v technicky spoľahlivom a

bezpečnom stave?

–Je olejová nádržka naplnená? Pred

začiatkom práce a počas práce pravidelne

kontrolujte ukazovateľ stavu olejovej

náplne. Keď dosiahla hladina oleja dolnú

hranu kontrolného okienka, olej doplňte.

Náplň nádržky vystačí na prácu v rozsahu

cca 15 minút, v závislosti od prestávok v

práci a od intenzity práce.

–Je reťaz správne napnutá a ostrá? Počas

práce kontrolujte napnutie pílovej reťaze

pravidelne každých 10 minút.

Predovšetkým pri použití úplne novej

reťaze treba na začiatku rátať so zvýšenou

rozťažnosťou reťaze. Stav pílovej reťaze

podstatnou mierou ovplyvňuje rezný výkon

píly. Iba ostré reťaze chránia náradie pred

preťažovaním.

–Je brzda spätného rázu uvoľnená a je

zaručené jej fungovanie?

–Máte na sebe potrebné ochranné

pomôcky? Používajte ochranné okuliare a

chrániče sluchu. Odporúčame používať aj

ďalšie ochranné pomôcky na ochranu

hlavy, rúk, nôh a chodidiel. Vhodné

ochranné oblečenie redukuje

nebezpečenstvo poranenia odlietajúcim

rezaným materiálom a v prípade

neopatrného dotyku pílovej reťaze.

Spätný ráz píly (pozri obrázok F)

Po spätným rázom píly sa rozumie náhle

vyskočenie bežiacej reťazovej píly smerom

hore a smerom dozadu, ktoré sa môže

vyskytnúť vtedy, keď sa hrot čepele dotkne

píleného materiálu alebo v prípade

zablokovania reťaze.

Keď sa vyskytne spätný ráz, reaguje náradie

nevypočítateľným spôsobom a to môže

spôsobiť ťažké poranenie obsluhujúcej osoby

alebo iných osôb, ktoré sa nachádzajú v

pracovnom priestore okolo píly.

Bočné rezy, šikmé a pozdĺžne rezy treba

vykonávať s mimoriadnou opatrnosťou,

pretože pri nich sa drapákový doraz 8 nemôže

využiť.

Ako zabrániť spätnému rázu reťazovej píly:

–Prikladajte reťazovú pílu podľa možnosti

tak plocho, ako sa len dá.

–Nikdy nepracujte s reťezovou pílou, ktorá

má voľnú, roztiahnutú alebo veľmi

opotrebovanú pílovú reťaz.

–Brúste pílovú reťaz predpísaným

spôsobom.

–Nikdy nerežte nad výškou ramien.

–Nikdy nepíľte hrotom čepele píly.

–Reťazovú pílu držte vždy pevne oboma

rukami.

–Používajte vždy pílovú reťaz Bosch, ktorá

znižuje možnosť spätného rázu.

–Používajte drapákový doraz 8 ako páku.

–Dávajte pozor na to, aby bola pílová reťaz

vždy správne napnutá.

Všeobecné správanie (pozri obrázky F–I)

Reťazovú pílu držte vždy oboma rukami, a to

prednú rukoväť ľavou rukou a zadnú rukoväť

pravou rukou. Rukoväte držte neustále

úplným držaním palcami aj prstami. Nikdy

nerežte jednou rukou.

S reťazovou pílou pracujte len vtedy, keď

máte pevný postoj. Reťazovú pílu držte trochu

vpravo od vlastného tela.

Predtým, ako sa reťaz dotkne dreva, musí už

byť rozbehnutá na maximálnu rýchlosť. Na

podoprenie reťazovej píly o drevo používajte

drapákový doraz 8. Využívajte počas pílenia

drapákový doraz ako páku.

OBJ_BUCH-1275-002.book Page 215 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

216 | Slovensky

Pri pílení hrubších konárov alebo kmeňov

priložte drapákový doraz na hlbšie ležiaci bod.

Pritom potiahnite reťazovú pílu smerom

dozadu, aby ste uvoľnili drapákový doraz a

mohli ho znova priložiť hlbšie. Nevyberajte

pritom reťazovú pílu z rezu.

Pri pílení nepritláčajte pílovú reťaz silou, ale

nechajte ju pracovať samu tým, že vytvárate

pomocou drapákového dorazu 8 mierny

pákový tlak.

Nikdy nepoužívajte reťazovú pílu s vystretými

rukami. Nepokúšajte sa píliť na ťažko

prístupných miestach, alebo stojac na

nejakom rebríku. Nikdy nerežte nad výškou

ramien.

Najlepšie výsledky pri pílení dosiahnete vtedy,

ak nebude rýchlosť reťaze pri pílení

následkom preťažovania klesať.

Zvýšte opatrnosť pri dokončovaní rezu. Len

čo píla dokončí rez, zaťaženie jej hmotnosťou

sa neočakávane zmení. Hrozí vážne

nebezpečenstvo poranenia nôh a chodidiel.

Pílu vyberajte z rezu vždy výlučne vtedy, keď

reťaz beží.

Rezanie kmeňov (pozri obrázky G a J)

Pri rezaní kmeňov bezpodmienečne dodržia-

vajte nasledujúce bezpečnostné predpisy:

Kmeň položte podľa obrázka a podoprite ho

tak, aby sa rez neuzatváral a aby sa reťaz píly

pri práci nezablokovala.

Kratšie kúsky dreva pred rezaním vyrovnajte a

spoľahlivo ich upevnite.

Reťazovú pílu používajte oba na rezanie

predmetov z dreva. Vyhýbajte sa dotyku

kameňov a klincov, pretože tieto by mohli byť

vymrštené, mohli by poškodiť pílovú reťaz

alebo spôsobiť vážne poranenia používateľovi

alebo okolostojacim osobám.

Keď píla beží, nedotýkajte sa ňou drôtených

plotov alebo zeme.

Reťazová píla nie je vhodná na vyrezávanie

tenkých konárov a haluziny.

Pozdĺžne rezy vykonávajte s maximálnou

opatrnosťou, pretože sa pri tejto práci nedá

používať drapákový doraz 8. Reťazovú pílu

veďte v plochom uhle, aby ste sa vyhli

spätnému rázu píly.

Pri používaní píly na svahu, režte vždy kmene

alebo na zemi ležiaci materiál tak, aby ste stáli

nad nimi, alebo aby bol rezaný materiál

umiestnený bočne od Vás.

Pri práci dávajte pozor na to, aby ste sa

nepotkli o nejaké pne, konáre alebo korene a

podobne.

Pílenie napnutého dreva (pozri obrázok J)

fPílenie dreva, konárov a stromov, ktoré

sú pod napätím (napnuté), smú

vykonávať iba vyškolení pracovníci. V

takomto prípade platí zásada maximálnej

opatrnosti. Hrozí zvýšené nebezpečenstvo

úrazu.

Ak drevo leží tak, že sa opiera na oboch

stranách, prerežte kmeň najprv zhora (Y) na

jednu tretinu priemeru a potom na tom istom

mieste prerežte kmeň zdola (Z), aby ste sa

vyhli rozštiepeniu kmeňa a zablokovaniu píly.

Vyhýbajte sa pritom kontaktu reťazovej píly so

zemou.

Ak drevo leží tak, že prilieha len na jednej

strane, prerežte kmeň najprv zdola (Y) na

jednu tretinu priemeru smerom hore a potom

na tom istom mieste prerežte kmeň zhora (Z),

aby ste sa vyhli rozštiepeniu kmeňa a

zablokovaniu reťazovej píly.

Stínanie stromov (pozri obrázok K)

fPri práci noste vždy ochrannú prilbu,

ktorá Vás ochráni pred padajúcimi

konármi.

fReťazovou pílou sa smú stínať len také

stromy, ktoré majú menší priemer kmeňa,

ako je dĺžka čepele píly.

fZabezpečte okruh okolo svojho

pracoviska. Dajte pozor na to, aby sa v

priestore dopadu stromu (n) nezdržiavali

žiadne osoby ani zvieratá.

fNepokúšajte sa uvoľniť zablokovanú

(zaseknutú) reťazovú pílu s bežiacim

motorom. Na vyslobodenie zablokovanej

reťazovej píly použite drevené kliny.

Ak súčasne orezávajú konáre a vytínajú stromy

dve alebo viaceré osoby, mala by byť

vzdialenosť medzi jednotlivými stínajúcimi a

orezávajúcimi osobami rovná minimálne

dvojnásobku výšky vytínaného stromu. Pri

vytínaní stromov treba dávať pozor na to, aby

neboli vystavené nebezpečenstvu žiadne iné

osoby, aby padajúci strom nezasiahol žiadne

prívodné vedenie a nespôsobil ani žiadne

vecné škody. Ak by hrozilo, že padajúci strom

môže zasiahnuť elektrické vedenie, treba o

tom ihneď informovať kompetentný

energetický podnik.

Pri stínaní stromu na svahu by sa mala osoba

obsluhujúca reťazovú pílu zdržiavať v teréne

nad stínaným stromom, pretože po páde sa

strom pravdepodobne skotúľa alebo

zošmykne dole svahom.

Pred samotným zoťatím stromu si treba

naplánovať únikovú cestu (o) a v prípade

potreby si takúto cestu uvoľniť. Úniková cesta

by mala viesť od očakávanej línie pádu stromu

šikmo smerom dozadu.

Pred zoťatím stromu treba zobrať do úvahy

sklon stromu, polohu väčších konárov a smer

fúkania vetra, aby sa mohol spoľahlivo

odhadnúť budúci smer pádu stromu.

Odstráňte zo stromu nečistotu, kamene,

uvoľnenú kôru, klince, skoby a drôt.

Vypílenie záseku: Vypíľte v pravom uhle k

smeru pádu stromu zásek (X–W) do hĺbky

1/3 priemeru kmeňa stromu. Najprv urobte

zdola vodorovný zásek. Tým sa zabráni

zablokovaniu pílovej reťaze alebo vodiacej

lišty pri vykonávaní druhého rezu záseku.

Vykonanie hlavného rezu: Hlavný rez (Y)

treba nasadiť minimálne 50 mm nad

vodorovným rezom záseku. Hlavný rez urobte

rovnobežne s vodorovným rezom záseku.

Hlavný rez urobte len do takej hĺbky, aby

zostal stáť ešte jeden trnož (podstolina),

ktorý by mohol pôsobiť ako otočný pánt.

Tento trnož zabráni tomu, aby sa strom pri

páde otočil a spadol nevhodným smerom.

Neprepíľte tento trnož.

OBJ_BUCH-1275-002.book Page 216 Monday, November 22, 2010 1:10 PM

Slovensky | 217

Bosch Power Tools F 016 L70 758 | (22.11.10)

Pri približovaní sa hlavného rezu k trnožu by

mal strom začať padať. Ak sa ukazuje, že

strom možno nespadne do požadovaného

smeru alebo sa nakloní späť a zablokuje

pílovú reťaz, prerušte vykonávanie hlavného

rezu a na otvorenie rezu a na presun stromu

do požadovanej línie pádu použite kliny z

dreva, plastu alebo z hliníka.

Keď strom začína padať, vytiahnite reťazovú

pílu z rezu, vypnite ju, položte a naplánovanou

únikovou cestou nebezpečný priestor

opustite. Dávajte pozor na padajúce konára a

na to, aby ste sa nepotkli.

Zarazením klinu (Z) do vodorovného rezu

treba teraz strom donútiť spadnúť.

Keď strom začína padať, plánovanou

únikovou cestou opustite nebezpečný

priestor. Dávajte pozor na padajúce konára a

na to, aby ste sa nepotkli.

Odstránenie konárov (pozri obrázok L)

Pod termínom odstraňovanie konárov

rozumieme odrezávanie konárov zoťatého

stromu. Pri odstraňovaní konárov nechajte

najprv nedotknuté tie väčšie konáre, ktoré

smerujú dole a podopierajú strom.

Odstraňujte menšie konáre podľa obrázka

jediným rezom. Tie konáre, ktoré sú z

nejakého dôvodu pod napätím, treba

odrezávať zdola smerom hore, aby ste

zamedzili zablokovaniu reťazovej píly.

Skracovanie kmeňa stromu

(pozri obrázky M –P)

Pod týmto pojmom rozumieme delenie

zoťatého stromu na časti. Dávajte pozor na

svoj pevný postoj a na rovnomerné rozdelenie

hmotnosti Vášho tela na obe nohy. Ak je to

možné, mal by byť kmeň podložený konármi,

hranolmi alebo klinmi a mal by byť podoprený.

Postupujte podľa jednoduchých pokynov pre

jednoduché rezanie.

Keď je celá dĺžka kmeňa stromu položená na

zemi rovnomerne, píľte zhora.

Keď je kmeň stromu podoprený podľa

obrázka na jednej strane, odrežte najprv 1/3

priemeru kmeňa stromu z dolnej strany a

potom odrežte z hornej strany zvyšok vo výške

dolného rezu.

Keď je kmeň stromu podoprený podľa

obrázka na oboch koncoch, odreže sa najprv

1/3 priemeru kmeňa stromu z hornej strany a

2/3 sa potom odrežú z dolnej strany do výšky

horného rezu.

Pri rezaní na svahu stojte vždy nad kmeňom

stromu. Aby ste si zachovali úplnú kontrolu v

okamihu „prepílenia“ ku koncu rezu redukujte

prítlak, ale bez toho, aby ste uvoľnili pevné

držanie reťazovej píly za obe rukoväte.

Dávajte pozor na to, aby sa reťazová píla

nedotkla zeme. Po ukončení rezania počkajte

na úplné zastavenie pílovej reťaze, až potom

reťazovú pílu z miesta rezu odložte. Motor

reťazovej píly vždy vypínajte ešte predtým,

ako prechádzate od jedného stromu k

druhému.

Indikácia stavu nabitia akumulátora

(pozri obrázok B)

Akumulátor 17 je vybavený indikáciou stavu

nabitia 20, ktorá indikuje stav nabitia

akumulátora. Indikácia stavu nabitia

akumulátora 20 sa skladá z 3 zelených diód

LED.

Stlačte tlačidlo indikácie stavu nabitia

akumulátora 19, keď chcete aktivovať

indikáciu stavu nabitia akumulátora 20. Po cca

5 sekundách indikácia stavu nabitia

akumulátora automaticky zhasne.

Stav nabitia akumulátora sa dá skontrolovať aj

vtedy, keď je akumulátor vybratý.

Ak po stlačení tlačidla 19 nezasvieti žiadna

dióda LED, je akumulátor pokazený a treba ho

vymeniť.

Z bezpečnostných dôvodov sa dá uskutočniť

kontrola stavu nabitia akumulátora len vtedy,

keď ručné elektrické náradie nebeží.

Počas nabíjacieho procesu sa tri zelené diódy

LED akumulátora rozsvecujú jedna po druhej

a zakrátko zhasínajú. Akumulátor je úplne

nabitý vtedy, keď všetky tri zelené diódy LED

svietia trvalo. Asi 5 minút po úplnom nabití

akumulátora tri zelené diódy LED opäť

zhasnú.

Indikácia kontroly teploty

Červená dióda LED indikácie kontroly teploty

21 signalizuje, že sa akumulátor alebo

elektronika ručného elektrického náradia (pri

vloženom akumulátore) nachádza mimo

optimálneho rozsahu teploty. V takomto

prípade ručné elektrické náradie nepracuje

alebo nepracuje na plný výkon.

Monitorovanie (kontrola) teploty

akumulátora

Červená kontrolná dióda LED 21 bliká pri

stlačení tlačidla 19 alebo vypínača 3 (pri

vloženom akumulátore): Akumulátor sa

nachádza mimo prevádzkového rozsahu

teploty od –10 °C do +60 °C.

Pri teplote nad 70 °C sa akumulátor vypne

dovtedy, kým sa teplota dostane do

optimálneho rozsahu.

Kontrola teploty elektroniky ručného

elektrického náradia

Červená dióda LED 21 pri stlačení vypínača 3

trvalo svieti: Teplota elektroniky ručného

elektrického náradia je nižšia ako 5 °C alebo

vyššia ako 75 °C.

Pri teplote nad 90 °C elektronika ručné

elektrické náradie vypne dovtedy, kým sa opäť

dosiahne prípustný prevádzkový rozsah

teploty.

Indikácia LED Kapacita

akumulátora

Trvalé svetlo 3 zelené

diódy LED ≥2/3

Trvalé svetlo 2 zelené

diódy LED ≥1/3

Trvalé svetlo 1 zelená

dióda LED ≤1/3

Blikajúce svetlo 1 zelená

dióda LED Rezerva

OBJ_BUCH-1275-002.book Page 217 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

218 | Slovensky

Hľadanie porúch

V prípade, že Vaše ručné elektrické náradie nefunguje bezchybne, v nasledujúcej tabuľke máte

zobrazené symptómy jednotlivých porúch, ich možné príčiny a opatrenia na ich odstránenie. Ak

nebudete vedieť identifikovať problém a odstrániť vzniknutú poruchu, obráťte sa na svoju

autorizovanú servisnú opravovňu.

fDôležité upozornenie: Predtým, ako začnete hľadať poruchu, ručné elektrické náradie

vypnite a vyberte z neho akumulátor.

Symptómy Možná príčina Odstránenie príčiny

Reťazová píla

nebeží

Inicializovala sa brzda spätného rázu

(počuť výstražný signál

(„zapípnutie“))

Potiahnite chránič prednej rukoväte

6 späť do polohy n

Akumulátor je vybitý Akumulátor nabite, pozri aj „Pokyny

pre nabíjanie“

Akumulátor nie je vložený správne Postarajte sa o to, aby boli iba

blokovacie stupne zaskočené

Motorový istič sa inicioval Nechajte motor vychladnúť

Akumulátor je príliš studený/príliš

horúci

Akumulátor zohrejte/nechajte

vychladnúť

Pílová reťaz sa

nepohybuje

Akumulátor je vybitý Akumulátor nabite, pozri aj „Pokyny

pre nabíjanie“

Ručné elektrické náradie je pokazené Vyhľadajte autorizovanú servisnú

opravov

Reťazová píla

pracuje

prerušovane

Externé alebo interné prerušovanie

uvoľneným kontaktom

Obráťte sa na autorizované servisné

stredisko Bosch

Porucha vypínača 3Obráťte sa na autorizované servisné

stredisko Bosch

Pílova reťaz je

suchá

V olejovej nádržke niet oleja Doplniť olej

Odvzdušňovanie uzáveru olejovej

nádržky 4 je upchaté

Uzáver olejovej nádržky 4 vyčistite

Výtokový kanálik oleja je upchatý Vyčistite výtokový kanálik oleja

Reťaz nie je

brzdená

Brzda spätného rázu je pokazená Obráťte sa na autorizované servisné

stredisko Bosch

Pílová reťaz/

vodiaca lišta sú

horúce

V olejovej nádržke niet oleja Doplniť olej

Odvzdušňovanie uzáveru olejovej

nádržky 4 je upchaté

Uzáver olejovej nádržky 4 vyčistite

Výtokový kanálik oleja je upchatý Vyčistite výtokový kanálik oleja

Napnutie reťaze je príliš veľké Nastaviť napnutie reťaze

Pílová reťaz je tupá Nabrúsiť pílovú reťaz, alebo ju

nahradiť novou

Pílová reťaz

beží trhavo,

vibruje, alebo

nepíli správne

Napnutie pílovej reťaze je

nedostatočné

Nastaviť napnutie reťaze

Pílová reťaz je tupá Nabrúsiť pílovú reťaz, alebo ju

nahradiť novou

Pílová reťaz je opotrebovaná Vymeňte pílovú reťaz za novú

Zuby pílovej reťaze majú nesprávny

smer

Namontujte pílovú reťaz správne

Silné vibrácie/

hluk

Ručné elektrické náradie je pokazené Vyhľadajte autorizovanú servisnú

opravov

Doba rezania na

jedno nabitie

akumulátora je

príliš krátka

Priveľké trenie kvôli nedostatočnému

masteniu

Zabezpečte mastenie reťaze (pozri

odsek „Mastenie pílovej reťaze“)

Pílovú reťaz treba vyčistiť Vyčistite pílovú reťaz

Zlá technika rezania pozri odsek „Práca s reťazovou

pílou“

Akumulátor nie je celkom nabitý Akumulátor nabite, pozri aj „Pokyny

pre nabíjanie“

Pílová reťaz sa

pohybuje

pomaly

Akumulátor je vybitý Akumulátor nabite, pozri aj „Pokyny

pre nabíjanie“

Akumulátor bol skladovaný mimo

prípustného rozsahu teploty

Nechajte akumulátor zohriať na

izbovú teplotu (v rámci prípustného

rozsahu teploty 0–45 °C)

OBJ_BUCH-1275-002.book Page 218 Monday, November 22, 2010 1:10 PM

Slovensky | 219

Bosch Power Tools F 016 L70 758 | (22.11.10)

Údržba a servis

Údržba a čistenie

fDôležité upozornenie! Pred údržbou a

čistením ručné elektrické náradie vždy

vypnite a vyberte z neho akumulátor.

Upozornenie: Pravidelne vykonávajte

nasledujúce práce na údržbe výrobku, aby ste

zabezpečili jeho dlhodobé a spoľahlivé

používanie.

Ručné elektrické náradie a jeho vetracie

štrbiny udržiavajte vždy v čistote, aby ste

mohli pracovať kvalitne a bezpečne.

Pravidelne kontrolujte reťazovú pílu z

hľadiska viditeľného poškodenia, preverte, či

nie je uvoľnená, vyšmyknutá alebo poškodená

pílová reťaz, či nie sú uvoľnené alebo

poškodené niektoré iné konštrukčné

súčiastky náradia.

Skontrolujte, či sú nepoškodené kryty a

ochranné prvky a či sú správne namontované.

Pred použitím vykonajte prípadne potrebnú

údržbu alebo opravu produktu.

Ak by reťazová píla napriek starostlivému

výrobnému postupu a kontrole predsa len

prestala niekedy fungovať, treba dať opravu

vykonať niektorej autorizovanej servisnej

opravovni elektrického náradia Bosch.

Upozornenie: Pre zaslaním reťazovej píly

nezabudnite bezpodmienečne vyprázdniť

olejovú nádržku.

Pri všetkých dopytoch a objednávkach

náhradných súčiastok uvádzajte

bezpodmienečne 10-miestne vecné číslo

uvedené na typovom štítku reťazovej píly.

Výmena/obrátenie pílovej reťaze a čepele

(pozri obrázky C1–C3)

Skontrolujte pílovú reťaz a čepeľ podľa

odseku „Napínanie pílovej reťaze“.

Vodiaca drážka čepele sa po určitej dobe

používania píly opotrebuje. Pri výmene pílovej

reťaze otočte čepeľ o 180°, aby ste vyrovnali

jednostranné opotrebovanie; toto opatrenie

predĺži životnosť čepele.

Skontrolujte reťazové koleso 28. Keď sa

reťazové koleso následkom vysokého

zaťaženia opotrebuje alebo poškodí, treba ho

dať vymeniť v niektorej autorizovanej

servisnej opravovni elektrického náradia.

Brúsenie pílovej reťaze

Pílovú reťaz Vám odborne nabrúsia v každej

autorizovanej servisnej opravovni

elektrického náradia Bosch. Pomocou

zariadenia na brúsenie pílových reťazí Bosch

alebo Dremel-Multi s brúsnym nástavcom

1453 si môžete nabrúsiť reťaz aj

svojpomocne. Dodržiavajte pritom priložený

Návod na brúsenie pílovej reťaze.

Kontrola olejovej automatiky

Fungovanie automatického mastenia pílovej

reťaze môžete vyskúšať tak, že sa píla zapne a

hrotom sa drží smerom ku kartónu alebo

papieru položenému na zemi. Nedotýkajte sa

pritom pílovou reťazou zeme a udržiavajte

bezpečný odstup cca 20 cm. Ak sa pritom

objavuje rastúca stopa po oleji, pracuje

olejová automatika bezchybne. Ak je nádržka

na olej plná, a napriek tomu sa stopa po oleji

neukáže, prečítajte si odsek „Hľadanie

porúch“ alebo sa skontaktujte s

autorizovanou servisnou opravovňou

elektrického náradia Bosch.

Po skončení práce/pred uskladnením

Tvarované teleso reťazovej píly vyrobené z

plastu vyčistite pomocou mäkkej kefy a

nejakej čistej handričky. Nepoužívajte pritom

vodu, rozpúšťadlá ani leštiaci prostriedok.

Odstráňte všetky nečistoty, predovšetkým tie,

ktoré sú usadené na vetracích štrbinách

motora.

Po používaní reťazovej píly v trvaní 1 –3

hodiny demontujte kryt 13, čepeľ 10 a pílovú

reťaz 11 a vyčistite ich pomocou nejakej kefy.

Priestor pod krytom 13, reťazové koleso 28 a

upevnenie čepele vyčistite pomocou kefy od

všetkých usadenín. Vyčistite olejovú dýzu 31

pomocou nejakej čistej handričky.

Keď budete reťazovú pílu dlhší čas skladovať,

vyčistite dôkladne pílovú reťaz 11 aj čepeľ 10.

Reťazovú pílu skladujte na bezpečnom a

suchom mieste a mimo dosahu detí.

Neklaďte na ručné elektrické náradie žiadne

predmety.

Dávajte pozor na to, aby ste reťazovú pílu

odkladali vždy vo vodorovnej polohe tak, aby

sa nádržka na olej 4 nachádzala hore.

Pred odložením do pôvodného obalu treba ná-

držku na olej do posledného zvyšku

vyprázdniť.

Indikácia

nabíjania

akumulátora 24

trvalo svieti

Nabíjanie nie je

možné

Akumulátor nie je zasunutý (alebo nie

je zasunutý správne)

Vložte akumulátor do nabíjačky

správne

Kontakty akumulátora sú znečistené Vyčistite kontakty akumulátora;

napríklad viacnásobným zasunutím a

vysunutím akumulátora, prípadne

akumulátor vymeniť za nový

Akumulátor je pokazený Akumulátor vymeniť za nový

Indikácie LED

24 resp. 25 sa

po zasunutí

zástrčky do

zásuvky

nerozsvietia

Zástrčka nabíjačky nie je (nie je

správne) zasunutá do zásuvky

Zástrčku zasuňte do zásuvky

(zasuňte ju celkom)

Zásuvka, sieťová šnúra alebo

nabíjačka je poškodená

Skontrolujte sieťové napätie,

nabíjačku dajte prípadne preskúšať v

autorizovanej servisnej opravovni

ručného elektrického náradia Bosch

Symptómy Možná príčina Odstránenie príčiny

OBJ_BUCH-1275-002.book Page 219 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

220 | Slovensky

Príslušenstvo

Pílová reťaz

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Ďalšie príslušenstvo

Olej na pílové reťaze, 1 liter . .2 607 000 181

Servisné stredisko a poradenská

služba pre zákazníkov

Servisné stredisko Vám odpovie na otázky

týkajúce sa opravy a údržby Vášho produktu

ako aj náhradných súčiastok. Rozložené

obrázky a informácie k náhradným súčiastkam

nájdete aj na web-stránke:

www.bosch-garden.com

Tím poradenskej služby pre zákazníkov Bosch

Vám rád pomôže aj pri problémoch týkajúcich

sa kúpy a nastavenia produktov a

príslušenstva.

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Transport

Akumulátory zasielajte s náradím iba vtedy, ak

nemajú poškodený obal. Otvorené kontakty

prelepte a akumulátor zabaľte tak, aby sa v

obale nemohol posúvať.

Pri zasielaní lítiovo-iónových akumulátorov

môže existovať povinnosť označenia takejto

zásielky, rešpektujte pritom láskavo platné

národné predpisy.

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal

treba dať na recykláciu šetriacu životné

prostredie.

Neodhadzujte ručné elektrické náradie ani

akumulátory/batérie do komunálneho

odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice

2002/96/ES sa musia

nepoužiteľné ručné elektrické

náradie (elektrospotrebiče) a

podľa európskej smernice

2006/66/ES sa musia

poškodené alebo opotrebované

akumulátory/batérie zbierať separovane a

treba ich dávať na recykláciu zodpovedajúcu

ochrane životného prostredia.

Akumulátory/batérie:

Li-Ion:

Všimnite si láskavo pokyny v

odseku „Transport“,

strana 220.

Zmeny vyhradené.

OBJ_BUCH-1275-002.book Page 220 Monday, November 22, 2010 1:10 PM

Magyar | 221

Bosch Power Tools F 016 L70 758 | (22.11.10)

Biztonsági előírások

A képjelek magyarázata

Gondosan olvassa el az

Üzemeltetési útmutatót.

Ne használja a berendezést

esőben és ne tegye ki az eső

hatásának.

Távolitsa el az akkumulátort,

mielőtt a berendezést tisztítja,

beállítja, vagy akár rövid időre

is felügyelet nélkül hagyja.

Viseljen védőszemüveget.

Viseljen fülvédőt.

A beállítási vagy karbantartási

munkák megkezdése előtt,

vagy ha átvágták a kábelt, vagy

ha a kábel megrongálódott,

azonnal húzza ki a csatlakozó

dugót a dugaszoló aljzatból.

A visszacsapó fék és a kifutás-

fék a fűrészláncot rövid időn

belül leállítja.

Általános biztonsági előírások az

elektromos kéziszerszámokhoz

Olvassa el az összes

biztonsági figyel-

meztetést és előírást. A következőkben leírt

előírások betartásának elmulasztása

áramütésekhez, tűzhöz és/vagy súlyos testi

sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan

őrizze meg ezeket az előírásokat.

Az alább alkalmazott „elektromos

kéziszerszám” fogalom a hálózati elektromos

kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos

kéziszerszámokat (hálózati csatlakozó kábel

nélkül) foglalja magában.

1) Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágított álla-

potban a munkahelyét. A rendetlenség

és a megvilágítatlan munkaterület

balesetekhez vezethet.

b) Ne dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben,

ahol éghető folyadékok, gázok vagy

porok vannak. Az elektromos

kéziszerszámok szikrákat keltenek,

amelyek a port vagy a gőzöket

meggyújthatják.

c) Tartsa távol a gyerekeket és az idegen

személyeket a munkahelytől, ha az

elektromos kéziszerszámot használja.

Ha elvonják a figyelmét, elvesztheti az

uralmát a berendezés felett.

2) Elektromos biztonsági előírások

a) A készülék csatlakozó dugójának bele

kell illeszkednie a dugaszolóaljzatba.

A csatlakozó dugót semmilyen módon

sem szabad megváltoztatni. Védőföl-

deléssel ellátott készülékekkel

kapcsolatban ne használjon

csatlakozó adaptert. A változtatás

nélküli csatlakozó dugók és a megfelelő

dugaszoló aljzatok csökkentik az

áramütés kockázatát.

b) Kerülje el a földelt felületek, mint

például csövek, fűtőtestek, kályhák és

hűtőgépek megérintését. Az áramütési

veszély megnövekszik, ha a teste le van

földelve.

c) Tartsa távol az elektromos

kéziszerszámot az esőtől vagy

nedvességtől. Ha víz hatol be egy

elektromos kéziszerszámba, ez megnö-

veli az áramütés veszélyét.

d) Ne használja a kábelt a rendeltetésétől

eltérő célokra, vagyis a szerszámot

soha ne hordozza vagy akassza fel a

kábelnél fogva, és sohase húzza ki a

hálózati csatlakozó dugót a kábelnél

fogva. Tartsa távol a kábelt

hőforrásoktól, olajtól, éles élektől és

sarkoktól és mozgó gépalkatrészektől.

Egy megrongálódott vagy csomókkal

teli kábel megnöveli az áramütés

veszélyét.

e) Ha egy elektromos kéziszerszámmal a

szabad ég alatt dolgozik, csak

szabadban való használatra

engedélyezett hosszabbítót

használjon. A szabadban való hasz-

nálatra engedélyezett hosszabbító

használata csökkenti az áramütés

veszélyét.

f) Ha nem lehet elkerülni az elektromos

kéziszerszám nedves környezetben

való használatát, alkalmazzon egy

hibaáram-védőkapcsolót. Egy

hibaáram-védőkapcsoló alkalmazása

csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Munka közben mindig figyeljen,

ügyeljen arra, amit csinál és

meggondoltan dolgozzon az

elektromos kéziszerszámmal. Ha

fáradt, ha kábítószerek vagy alkohol

hatása alatt áll, vagy orvosságokat

vett be, ne használja a berendezést.

Egy pillanatnyi figyelmetlenség a

szerszám használata közben komoly

sérülésekhez vezethet.

b) Viseljen személyi védőfelszerelést és

mindig viseljen védőszemüveget.

A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő,

védősapka és fülvédő használata az

elektromos kéziszerszám használata

jellegének megfelelően csökkenti a

személyi sérülések kockázatát.

c) Kerülje el a készülék akaratlan üzembe

helyezését. Győződjön meg arról, hogy

az elektromos kéziszerszám ki van kap-

csolva, mielőtt bedugná a csatlakozó

dugót a dugaszolóaljzatba, csatlakoztat-

ná az akkumulátor-csomagot, és mielőtt

felvenné és vinni kezdené az

elektromos kéziszerszámot. Ha az

elektromos kéziszerszám felemelése

közben az ujját a kapcsolón tartja, vagy ha

a készüléket bekapcsolt állapotban

csatlakoztatja az áramforráshoz, ez

balesetekhez vezethet.

FIGYELMEZTETÉS

OBJ_BUCH-1275-002.book Page 221 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

222 | Magyar

d) Az elektromos kéziszerszám bekap-

csolása előtt okvetlenül távolítsa el

a beállítószerszámokat vagy csavar-

kulcsokat. Az elektromos kéziszerszám

forgó részeiben felejtett

beállítószerszám vagy csavarkulcs

sérüléseket okozhat.

e) Ne becsülje túl önmagát. Kerülje el a

normálistól eltérő testtartást,

ügyeljen arra, hogy mindig biztosan

álljon és az egyensúlyát megtartsa. Így

az elektromos kéziszerszám felett

váratlan helyzetekben is jobban tud

uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen

bő ruhát vagy ékszereket. Tartsa távol

a haját, a ruháját és a kesztyűjét a

mozgó részektől. A bő ruhát, az

ékszereket és a hosszú hajat a mozgó

alkatrészek magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel

lehet szerelni a por elszívásához és

összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy

azok megfelelő módon hozzá vannak

kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A

porgyűjtő berendezések használata

csökkenti a munka során keletkező por

veszélyes hatását.

4) Az elektromos kéziszerszámok gondos

kezelése és használata

a) Ne terhelje túl a berendezést. A mun-

kájához csak az arra szolgáló

elektromos kéziszerszámot használja.

Egy alkalmas elektromos

kéziszerszámmal a megadott

teljesítménytartományon belül jobban

és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kézi-

szerszámot, amelynek a kapcsolója

elromlott. Egy olyan elektromos kézi-

szerszám, amelyet nem lehet sem be-,

sem kikapcsolni, veszélyes és meg kell

javíttatni.

c) Húzza ki a csatlakozó dugót a

dugaszolóaljzatból és/vagy az

akkumulátor-csomagot az elektromos

kéziszerszámból, mielőtt az

elektromos kéziszerszámon beállítási

munkákat végez, tartozékokat cserél

vagy a szerszámot tárolásra elteszi. Ez

az elővigyázatossági intézkedés

meggátolja a szerszám akaratlan

üzembe helyezését.

d) A használaton kívüli elektromos kézi-

szerszámokat olyan helyen tárolja,

ahol azokhoz gyerekek nem férhetnek

hozzá. Ne hagyja, hogy olyan

személyek használják az elektromos

kéziszerszámot, akik nem ismerik a

szerszámot, vagy nem olvasták el ezt

az útmutatót. Az elektromos kéziszer-

számok veszélyesek, ha azokat gyakor-

latlan személyek használják.

e) A készüléket gondosan ápolja.

Ellenőrizze, hogy a mozgó alkatrészek

kifogástalanul működnek-e,

nincsenek-e beszorulva, és

nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek,

amelyek hatással lehetnek az elektro-

mos kéziszerszám működésére. A

berendezés megrongálódott részeit a

készülék használata előtt javíttassa

meg. Sok olyan baleset történik,

amelyet az elektromos kéziszerszám

nem kielégítő karbantartására lehet

visszavezetni.

f) Tartsa tisztán és éles állapotban a

vágószerszámokat. Az éles vágóélekkel

rendelkező és gondosan ápolt vágószer-

számok ritkábban ékelődnek be és

azokat könnyebben lehet vezetni és

irányítani.

g) Az elektromos kéziszerszámokat,

tartozékokat, betétszerszámokat stb.

csak ezen előírásoknak és az adott

készüléktípusra vonatkozó kezelési

utasításoknak megfelelően használja.

Vegye figyelembe a munkafeltételeket

és a kivitelezendő munka sajátosságait.

Az elektromos kéziszerszám eredeti

rendeltetésétől eltérő célokra való alkal-

mazása veszélyes helyzetekhez vezethet.

5) Az akkumulátoros elektromos kéziszerszá-

mok gondos kezelése és használata

a) Az akkumulátort csak a gyártó által

ajánlott töltőkészülékekben töltse fel.

Ha egy bizonyos akkumulátortípus

feltöltésére szolgáló töltőkészülékben

egy másik akkumulátort próbál

feltölteni, tűz keletkezhet.

b) Az elektromos kéziszerszámban csak az

ahhoz tartozó akkumulátort használja.

Más akkumulátorok használata személyi

sérüléseket és tüzet okozhat.

c) Tartsa távol a használaton kívüli akku-

mulátort bármely fémtárgytól, mint

például irodai kapcsoktól,

pénzérméktől, kulcsoktól, szögektől,

csavaroktól és más kisméretű

fémtárgyaktól, amelyek áthidalhatják

az érintkezőket. Az akkumulátor

érintkezői közötti rövidzárlat égési

sérüléseket vagy tüzet okozhat.

d) Hibás alkalmazás esetén az akkumulá-

torból folyadék léphet ki. Kerülje el az

érintkezést a folyadékkal. Ha véletlenül

mégis érintkezésbe került az akkumulá-

torfolyadékkal, azonnal öblítse le vízzel

az érintett felületet. Ha a folyadék a sze-

mébe jutott, keressen fel ezen kívül egy

orvost. A kilépő akkumulátorfolyadék

irritációkat vagy égéses bőrsérüléseket

okozhat.

6) Szervíz-ellenőrzés

a) Az elektromos kéziszerszámot csak

szakképzett személyzet csak eredeti

pótalkatrészek felhasználásával javít-

hatja. Ez biztosítja, hogy az elektromos

kéziszerszám biztonságos maradjon.

Biztonsági útmutató a

láncfűrészekhez

fHa a fűrész működésben van, tartsa távol

minden testrészét a fűrészlánctól. A

fűrész elindítása előtt győződjön meg

arról, hogy a fűrészlánc semmihez sem ér

hozzá. A láncfűrésszel végzett munka

során egy pillanatnyi figyelmetlenség

ahhoz vezethet hogy a fűrészlánc elkap egy

ruhadarabot vagy egy testrészt.

OBJ_BUCH-1275-002.book Page 222 Monday, November 22, 2010 1:10 PM

Magyar | 223

Bosch Power Tools F 016 L70 758 | (22.11.10)

fAz elektromos kéziszerszámot csak a

szigetelt fogantyúfelületeknél fogva fogja

meg, mivel a fűrészlánc kívülről nem

látható, feszültség alatt álló vezetékekkel

is érintkezésbe kerülhet. Ha a fűrészlánc

egy feszültség alatt álló vezetékhez ér, a

berendezés fémrészei szintén feszültség alá

kerülhetnek és áramütéshez vezethetnek.

fA láncfűrészt a jobb kezével mindig a

hátsó fogantyúnál fogva, a bal kezével

pedig az első fogantyúnál fogva tartsa. Ha

a láncfűrészt fordítva tartja fogva, ez

megnöveli a személyi sérülések

kockázatát, ezért így dolgozni tilos.

fViseljen védőszemüveget és fülvédőt.

Javasoljuk, hogy a feje, keze és lába

védelmére további védőfelszerelést

használjon. A megfelelő védőruházat

csökkenti a kirepülő forgács és a

fűrészlánc véletlen megérintése

következtében fellépő balesetek veszélyét.

fNe dolgozzon egy fán elhelyezkedve a

láncfűrésszel. Ha a láncfűrészt egy fára

felmászva üzemelteti, balesetveszély áll fenn.

fÜgyeljen mindig arra, hogy jól

kiegyensúlyozott helyzetben álljon, és a

láncfűrészt csak szilárd, biztonságos és

sík alapon állva használja. A csúszós talaj

vagy egy labilis alap, például egy létra

könnyen vezethet ahhoz, hogy a kezelő

elveszti az egyensúlyát vagy az uralmát a

láncfűrész felett.

fEgy mechanikai feszültség alatt álló ág

fűrészelésekor számítson arra, hogy az ág

visszarugózhat. Amikor a farostokban

meglévő feszültség kiszabadul, a feszes ág

eltalálhatja a kezelő személyt és/vagy

kiránthatja a láncfűrészt a kezelő kezéből.

fKülönösen bokrok és fiatalak fák

fűrészelésekor legyen igen-igen óvatos. A

vékony anyag beleakadhat a fűrészláncba

és hozzácsapódhat Önhöz, vagy

kibillentheti Önt az egyensúlyi helyzetéből.

fA láncfűrészt kikapcsolt állapotban az

első fogantyúnál fogva olyan helyzetben

tartsa, hogy a fűrészlánc a testétől

elfordult helyzetben legyen. A láncfűrész

szállításához vagy tárolásához mindig

húzza fel arra a védőborítást. A láncfűrész

gondos kezelése csökkenti a mozgásban

lévő fűrészlánc véletlen megérintésének

valószínűségét.

fTartsa be a kenésre, a lánc

megfeszítésére és a tartozékok

kicserélésre vonatkozó előírásokat. Egy

szakszerűtlenül megfeszített vagy megkent

lánc elszakadhat, vagy megnövelheti a

visszarúgás kockázatát.

fA berendezés fogantyúit tartsa száraz,

tiszta, olaj- és zsírmentes állapotban. A

zsíros, olajos fogantyúk csúszósak és

ahhoz vezethetnek, hogy a kezelő elveszíti

az uralmát a kéziszerszám felett.

fCsak fát fűrészeljen. A láncfűrészt ne

használja olyan munkákra, amelyekre az

nem szolgál. Példa: Ne használja a

láncfűrészt műanyagok, téglafalak, vagy

olyan építési anyagok fűrészelésére,

amelyek nem fából készültek. A

láncfűrész rendeltetésének meg nem felelő

célra való használata veszélyes

szituációkhoz vezethet.

Egy visszarugás okai és megelőzésének módja:

– Visszarúgás akkor léphet fel, ha a vezetősín

csúcsa hozzáér valamilyen tárgyhoz, vagy ha a

fa meghajlik és a fűrészlánc beékelődik a

vágásba.

– Egy tárgynak a vezetősín csúcsával való

megérintése egyes esetekben egy váratlan

hátrafelé irányulú reakcióhoz vezethet, amikor

a vezetősín felfelé és a kezelő irányába

vágódik ki.

– Ha a fűrészlánc a vezetősín felső pereménél

beékelődik, akkor a sín nagy sebességgel a

kezelő irányába csapódhat.

– Ezen reakciók mindegyike ahhoz vezethet,

hogy Ön elveszti az uralmát a fűrész felett és

esetleg súlyos sérülést szenved. Ezért ne

hagyja rá magát kizárólag a láncfűrészbe

beépített biztonsági berendezésekre. Egy

láncfűrész kezelőjeként hozzon különböző

intézkedéseket, hogy baleset- és

sérülésmentesen dolgozhasson.

Egy visszarúgás mindig az elektromos

kéziszerszám helytelen vagy hibás

használatának a következménye. Ezt az

alábbiakban leírásra kerülő megfelelő

óvatossági intézkedésekkel meg lehet gátolni:

fTartsa mindkét kezével fogva a fűrészt,

és a hüvelykujjával és a többi ujjával fogja

át teljesen a láncfűrész fogantyúit. Hozza

a testét és a karjait olyan helyzetbe,

amelyben a visszaütő erőket jobban fel

tudja venni. A kezelő személy megfelelő

óvatossági intézkedésekkel uralkodni tud a

visszarúgási és reakcióerők felett. Sohase

engedje el a láncfűrészt.

fKerülje el az abnormális testtartást és

vállmagasság felett ne fűrészeljen. Így

elkerülheti a vezetősín csúcsának véletlen

megérintését és váratlan helyzetekben

jobban tud uralkodni a láncfűrészen.

fMindig csak a gyártó cég által előírt

tartalék síneket és fűrészláncokat

használja. Hibás tartalék sínek vagy

fűrészláncok a lánc elszakadásához, vagy

visszarúgáshoz vezethetnek.

fTartsa be a gyártó cégnek a fűrészlánc

karbantartására és élesítésére vonatkozó

előírásait. Túl alacsony mélységhatárolók

megnövelik a visszarúgásra való hajlamot.

Kiegészítő figyelmeztetések és

tájékoztató

fAz első üzembevétel előtt azt javasoljuk,

hogy a felhasználót egy tapasztalt

szakember gyakorlati példákon vezesse be

a láncfűrész kezelésébe és a

védőfelszerelés használatába. Első

gyakorlatként célszerű fatörzsek

fűrészállványon vagy gépállványon történő

szétfűrészelését alkalmazni.

fEz a készülék nincs arra előirányozva, hogy

azt olyan személyek (beleértve a

gyerekeket) használják, akiknek a fizikai,

érzékelési, vagy értelmi képességeik

korlátozottak, vagy nincsenek meg a

megfelelő tapasztalataik, illetve tudásuk,

kivéve ha az ilyen személyekre a

biztonságukért felelős más személy

felügyel, vagy utasításokat ad arra, hogyan

kell használni a készüléket.

Gyerekeket nem szabad a készülékkel

felügyelet nélkül hagyni, nehogy a

készülékkel játsszanak.

OBJ_BUCH-1275-002.book Page 223 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

224 | Magyar

fGyermekek és fiatalkorúak a láncfűrészt

nem használhatják, ez alól csak a felügyelet

alatt dolgozó, 16 éven felüli kiképzés alatt

álló tanulók a kivételek. Ugyanez érvényes

minden olyan személyre, akik nem, vagy

nem eléggé ismerik ki magukat a láncfűrész

kezelésében. A Kezelési Utasítást mindig

azonnal elérhető helyen kell őrizni.

Túlságosan fáradt, vagy testi terhelésre

alkalmatlan személyek a láncfűrészt nem

kezelhetik.

fA munka során mindig mindkét kezével

tartsa az elektromos kéziszerszámot és

gondoskodjon arról, hogy szilárd, biztos

alapon álljon. Az elektromos

kéziszerszámot két kézzel biztosabban

lehet vezetni.

fGondoskodjon arról, hogy a berendezés

üzemeltetése során valamennyi

védőeberendezés és fogantyú fel legyen

szerelve a berendezésre. Sohase

próbáljon meg egy nem teljesen felszerelt

berendezést, vagy egy nem engedélyezett

módon megváltoztatott berendezést

üzembe helyezni.

fVárja meg, amíg az elektromos

kéziszerszám teljesen leáll, mielőtt

letenné.

fNe nyissa fel az akkumulátort. Ekkor

fennáll egy rövidzárlat veszélye.

Óvja meg az akkumulátort a

forróságtól, például a tartós

napsugárzástól, a tűztől, a víztől és

a nedvességtől. Robbanásveszély.

fAz akkumulátor megrongálódása vagy

szakszerűtlen kezelése esetén abból

gőzök léphetnek ki. Azonnal juttasson

friss levegőt a helyiségbe, és ha panaszai

vannak, keressen fel egy orvost. A gőzök

ingerelhetik a légutakat.

fHibás akkumulátor esetén az

akkumulátorból folyadék léphet ki és

beszennyezheti a szomszédos tárgyakat.

Ellenőrizze az érintett alkatrészeket.

Szükség esetén tisztítsa meg vagy cserélje

ki ezeket az alkatrészeket.

fAz akkumulátort csak az Ön Bosch

gyártmányú elektromos

kéziszerszámával használja. Az

akkumulátort csak így lehet megvédeni a

veszélyes túlterhelésektől.

fCsak az Ön elektromos kéziszerszámának

a típustábláján megadott feszültségű,

eredeti Bosch-gyártmányú akkumulátort

használjon. Más akkumulátorok, például

utánzatok, felújított akkumulátorok vagy

idegen termékek használatakor a

felrobbanó akkumulátorok sérüléseket és

anyagi károkat okozhatnak.

Biztonsági előírások a

töltőkészülékek számára

Tartsa távol a töltőkészüléket az

esőtől vagy nedvességtől. Ha víz

hatol be egy töltőkészülékbe, ez

megnöveli az áramütés veszélyét.

fNe töltsőn a töltőkészülékkel idegen

gyártmányú akkumulátorokat. A

töltőkészülék csak a műszaki adatoknál

megadott feszültségű Bosch lítium-ion

akkumulátorok töltésére alkalmas.

Ellenkező esetben tűz- és robbanásveszély

áll fenn.

fTartsa tisztán a töltőkészüléket.

Elszennyeződés esetén megnövekedik az

áramütés veszélye.

fMinden használat előtt ellenőrizze a

töltőkészüléket, a kábelt és a csatlakozó

dugót. Ha valamilyen megrongálódást

észlel, ne használja a töltőkészüléket.

Sohase nyissa fel saját maga a

töltőkészüléket, és csak megfelelően

kiképzett szakembereket bízzon meg a

töltőkészülék javításával. A javításhoz

csak eredeti alkatrészeket szabad

használni. Egy megrongálódott töltő-

készülék, kábel, vagy csatlakozó dugó

megnöveli az áramütés veszélyét.

fNe üzemeltesse a töltőkészüléket

könnyen gyulladó alátéten (például

papíron, textilanyagokon, stb.) illetve

gyúlékony környezetben. A töltőkészülék

a töltési folyamat során felmelegszik,

ennek következtében tűzveszély áll fenn.

fFigyeljen a gyerekekre és gondoskodjon

arról, hogy a gyerekek ne játszhassanak a

töltőkészülékkel.

fGyerekek és korlátozott szellemi vagy

fizikai képességű személyek a

töltőkészüléket csak felügyelet alatt,

vagy a használatra való megfelelő

kioktatás után használhatják. Egy gondos

kioktatás csökkenti a hibás kezelési

lépések és a sérülések lehetőségét.

A működés leírása

Olvassa el az összes biztonsági

figyelmeztetést és előírást.

A következőkben leírt előírások

betartásának elmulasztása

áramütésekhez, tűzhöz és/vagy

súlyos testi sérülésekhez vezethet.

Rendeltetésszerű használat

Az elektromos kéziszerszám faanyagok, mint

például fagerendák, falemezek, ágak, törzsek

stb. fűrészelésére, valamint fák kivágására

szolgál. Az elektromos kéziszerszámot a

száliránnyal párhuzamos és arra merőleges

vágásra is lehet használni.

Ez az elektromos kéziszerszám ásványi

anyagok fűrészelésére nem alkalmas.

Szállítmány tartalma

Óvatosan vegye ki az elektromos

kéziszerszámot a csomagolásból és

ellenőrizze, hogy az alábbi alkatrészek teljes

mértékben megvannak-e:

–Láncfűrész

–Fedél

–Fűrészlánc

–Kard

–Láncvédő

–Olaj-zacskó

–Üzemeltetési útmutató

Az akkumulátor és a töltőkészülékek egyes

kivitelek esetén részei a szállítmánynak.

Ha valamelyik alkatrész hiányzik, vagy

megrongálódott, forduljon ahhoz a

kereskedőhöz, akinél a készüléket vásárolta.

OBJ_BUCH-1275-002.book Page 224 Monday, November 22, 2010 1:10 PM

Magyar | 225

Bosch Power Tools F 016 L70 758 | (22.11.10)

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő

komponenseinek sorszámozása az

elektromos kéziszerszámnak az ábra-oldalon

található képére vonatkozik.

1Hátsó fogantyú

2A be-/kikapcsoló bekapcsolás reteszelője

3Be-/kikapcsoló

4Olajtartálysapka

5Első fogantyú

6Visszacsapó fék kioldó (kézvédő)

7Olajszintjelző

8Körmös ütköző

9Láncvédő

10 Kard

11 Fűrészlánc

12 Feszítőfogantyú

13 Fedél

14 Levegő kilépőnyílás

15 Láncfeszítő fogantyú

16 Gyártási szám

17 Akkumulátor

18 Akkumulátor reteszelés feloldó gomb

19 Feltöltési szintjelző display gomb

20 Akkumulátor feltöltési kijelző

21 A hőmérsékletellenőrző berendezés

kijelzése

22 Töltőkosár

23 Töltőkészülék

24 Piros LED-kijelző a töltőkészüléken

25 Zöld LED-kijelző a töltőkészüléken

26 Hálózati csatlakozó dugó**

27 Forgásirány és vágási irány jele

28 Lánckerék

29 Rögzítőcsap

30 Láncfeszítő csap

31 Olajfúvóka

32 Kardvezető borda

33 Láncfogó csap

34 Levegő belépési nyílás

** az alkalmazási országtól függ

A képeken látható vagy a szövegben leírt

tartozékok részben nem tartoznak a standard

szállítmányhoz. Tartozékprogramunkban

valamennyi tartozék megtalálható.

Műszaki adatok

Akkumulátoros láncfűrész AKE 30 LI

Cikkszám 3 600 H37 1..

Lánc sebessége üresjáratban m/s 8

Kard hossza cm 30

A lánc szerszám nélküli megfeszítése (SDS) z

Visszacsapó fék z

Fűrészlánctípus 3/8"–90

Vágószemek vastagsága mm 1,1 (0,034")

Vágószemek száma 45

Olajtartályba töltendő mennyiség ml 120

Automatikus lánc kenés z

Körmös ütközo z

Súly az „EPTA-Procedure 01/2003” (2003/01

EPTA-eljárás) szerint kg 5,2

Gyári szám Lásd az elektromos kéziszerszámon

elhelyezett 16 gyári számot (típustábla)

Akkumulátor Li-ionok

Cikkszám 2 607 336 107

Névleges feszültség V= 36

Kapacitás Aó 2,6

Töltési idő (kimerült akkumulátor esetén) perc 95

Akkucellák száma 20

Töltőkészülék AL 3640 CV

Professional

AL 3620 CV

Professional

Cikkszám EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Töltőáram A4,02,0

Megengedett töltési hőmérséklet tartomány °C 0–45 0–45

Súly az „EPTA-Procedure 01/2003” (2003/01

EPTA-eljárás) szerint kg 1,0 0,6

Érintésvédelmi osztály /II /II

Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos

kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet.

OBJ_BUCH-1275-002.book Page 225 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

226 | Magyar

Zaj és vibráció értékek

A zajmérési eredmények a 2000/14/EK szab-

ványnak megfelelően kerültek

meghatározásra.

Az elektromos kéziszerszám A-értékelésű

zajszintjének tipikus értékei:

hangnyomásszint 74 dB(A);

hangteljesítményszint 94 dB(A). Szórás

K=3 dB.

Viseljen fülvédőt!

A rezgési összérték (a három irányban mért

rezgés vektorösszege) az EN 60745

szabványnak megfelelően került

kiértékelésre:

Rezgéskibocsátási érték, ah<2,5 m/s2,

szórás, K =1,5 m/s2.

Az ezen előírásokban megadott rezgésszint az

EN 60745 szabványban rögzített mérési mód-

szerrel került meghatározásra és az

elektromos kéziszerszámok

összehasonlítására ez az érték felhasználható.

Ez az érték a rezgési terhelés ideiglenes

becslésére is alkalmas.

A megadott rezgésszint az elektromos

kéziszerszám fő alkalmazási területein való

használat során fellépő érték. Ha az

elektromos kéziszerszámot más

alkalmazásokra, eltérő betétszerszámokkal

vagy nem kielégítő karbantartás mellett

használják, a rezgésszint a fenti értéktől

eltérhet. Ez az egész munkaidőre vonatkozó

rezgési terhelést lényegesen megnövelheti.

A rezgési terhelés pontos megbecsüléséhez

figyelembe kell venni azokat az időszakokat is,

amikor a berendezés kikapcsolt állapotban

van, vagy amikor be van ugyan kapcsolva, de

nem kerül ténylegesen használatra. Ez az

egész munkaidőre vonatkozó rezgési terhelést

lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket

a kezelőnek a rezgések hatása elleni

védelmére, például: Az elektromos

kéziszerszám és a betétszerszámok

karbantartása, a kezek melegen tartása, a

munkamenetek megszervezése.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a

„Műszaki adatok” alatt leírt termék megfelel a

következő szabványoknak, illetve irányadó

dokumentumoknak: EN 60745

(akkumulátoros berendezés) és EN 60335

(akkumulátor töltőkészülék) a 2006/95/EK,

2004/108/EK, 2006/42/EK, 2000/14/EK

irányelvek rendelkezései értelmében.

EK-mintavizsgálati szám: 2131439.01CE. A

vizsgálatot a 0344, KEMA Quality B.V. Arnhem,

Netherlands számú ellenőrző intézet végezte.

2000/14/EK: Garantált hangteljesítmény-

szint: 97 dB(A). A konformitás kiértékelési

eljárás megfelel az V függeléknek.

Termék kategória: 6

A műszaki dokumentáció a következő helyen

található:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Összeszerelés

Az Ön biztonságáért

fFigyelem! A karbantartási vagy tisztítási

munkák megkezdése előtt kapcsolja ki az

elektromos kéziszerszámot és vegye ki

belőle az akkumulátort.

fA 4,5 Ah-s akkumulátort ezzel az

elektromos kéziszerszámmal ne

használja.

Az akkumulátor kivétele

(lásd az „A” ábrát)

A 17 akkumulátor két reteszelővállal van ellát-

va, amelyek meggátolják, hogy az akkumulátor

a 18 akkumulátor reteszelés feloldó gomb

akaratlan megnyomásakor kiessen. Amíg az

akkumulátor be van helyezve az elektromos

kéziszerszámba, azt egy rugó a helyén tartja.

Megjegyzés: Az elektromos kéziszerszám

csak akkor mködik, ha mindkét reteszelési

fokozat bepattant a helyére.

A 17 akkumulátor kivételéhez:

Az akkumulátor feltöltése

(lásd a „B” ábrát)

fNe használjon más töltőkészüléket. A

készülékkel szállított töltőkészülék

pontosan az Ön elektromos

kéziszerszámába beszerelt Li-ion-

akkumulátorra van méretezve.

fÜgyeljen a helyes hálózati feszültségre!

Az áramforrás feszültségének meg kell

egyeznie a töltőkészülék típustábláján

található adatokkal. A 230 V-os

töltőkészülékeket 220 V hálózati

feszültségről is szabad üzemeltetni.

Az akkumulátor egy hőmérsékletellenőrző

berendezéssel van felszerelve, amely az

akkumulátor töltését csak 0 °C és

45 °Cközötti hőmérséklet esetén teszi

lehetővé. Ez igen magas akkumulátor-

élettartamot biztosít.

Megjegyzés: Az akkumulátor félig feltöltve

kerül kiszállításra. Az akkumulátor teljes

teljesítményének biztosítására az első

alkalmazás előtt töltse fel teljesen az

akkumulátort a töltőkészülékben.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Nyomja hozzá az akkumulátort az

elektromos kéziszerszám talpához (1.)

és ezzel egyidejűleg nyomja meg a 18

reteszelésfeloldó gombot (2.).

pHúzza le annyira az akkumulátort az

elektromos kéziszerszámról, hogy

láthatóvá váljon egy vörös csík (3.).

qNyomja meg még egyszer a 18

reteszelésfeloldó gombot és húzza ki

teljesen az akkumulátort.

OBJ_DOKU-22672-002.fm Page 226 Tuesday, November 23, 2010 3:45 PM

Magyar | 227

Bosch Power Tools F 016 L70 758 | (22.11.10)

A Li-ion-akkumulátort bármikor fel lehet

tölteni, anélkül, hogy ez megrövidítené az

élettartamát. A töltési folyamat megszakítása

nem árt az akkumulátornak.

A lithium-ionos-akkumulátort az „Electronic

Cell Protection (ECP)” védi a túl erős kisülés

ellen. Ha az akkumulátor kimerült, a

láncfűrészt egy biztonsági védőkapcsolás

lekapcsolja: A fűrészlánc nem mozog tovább.

Az elektromos kéziszerszám

automatikus kikapcsolása

után ne nyomja tovább a be-/kikapcsolót. Ez

megrongálhatja az akkumulátort.

A töltési folyamat

A töltési folyamat azonnal megkezdődik,

mihelyt bedugja a töltőkészülék hálózati

csatlakozó dugóját a dugaszoló aljzatba és a

17 akkumulátort a 22 akkumulátor-

töltőkosárba.

Az intelligens töltési eljárás alkalmazásának

eredményeképpen a készülék automatikusan

felismeri az akkumulátor töltési szintjét és az

akkumulátor hőmérsékletétől és

feszültségétől függően mindig az optimális

töltőárammal tölti az akkumulátort.

Ez az eljárás kíméli az akkumulátort, és az

akkumulátor a töltőkészülékben való tárolás

esetén mindig teljesen feltöltött állapotban

marad.

A kijelző elemek magyarázata

A töltési folyamat felügyeletét a 24, ill. 25

LED-kijelző jelzi:

Gyorstöltési eljárás

A gyorstöltési eljárást a 25 zöld LED-kijelző

villogása jelzi.

Kijelzőelem az akkumulátoron: A töltési

folyamat során az akkumulátor három zöld

LED-je egymás után rövid időre kigyullad,

majd kialszik. Az akkumulátor akkor van

teljesen feltöltve, ha a három zöld LED

tartósan világítani kezd. Az akkumulátor teljes

feltöltésének befejezése után kb. 5 perccel a

három zöld LED ismét kialszik.

Megjegyzés: A gyorstöltési eljárásra csak

akkor van lehetőség, ha az akkumulátor

hőmérséklete a megengedett töltési

hőmérséklet tartományon belül van, lásd a

„Műszaki adatok” fejezetet.

Akkumulátor feltöltve

Ha a zöld 25 LED-kijelző folytonosan világít,

ez azt jelzi, hogy az akkumulátor teljesen fel

van töltve.

Ezen felül felhangzik egy kb. 2 másodperces

hangjelzés, amely az akkumulátor teljes

feltöltését akusztikus jellel jelzi.

Az akkumulátort ekkor azonnal ki lehet venni a

töltőkosárból és használni lehet.

Ha nincs akkumulátor bedugva a

töltőkészülékbe, akkor a 25 zöld LED-

kijelzőfolyamatos fénye azt jelzi, hogy a

hálózati csatlakozó dugó be van dugva a

dugaszolóaljzatba és a töltőkészülék

üzemkész.

Az akkumulátor hőmérséklete 0 °C alatt

vagy 45 °C felett van

Ha a piros 24 LED-kijelző tartós fénnyel

világít, ez azt jelzi, hogy az akkumulátor

hőmérséklete a 0 °C–45 °C gyorstöltési

tartományon kívül van. Mihelyt az

akkumulátor ismét eléri a megengedett

hőmérséklet tartományt, a töltőkészülék

automatikusan átkapcsol gyorstöltésre.

Ha az akkumulátor hőmérséklete a

megengedett töltési hőmérséklet

tartományon kívül van az akkumulátornak a

töltőkészülékbe való behelyezésekor kigyullad

az akkumulátoron elhelyezett piros LED.

A készülékkel nem lehet tölteni

Ha a töltési folyamatban zavar áll fenn, ezt a

piros 24 LED-kijelző villogása jelzi.

A töltési folyamatot nem lehet elindítani és az

akkumulátort nem lehet felölteni (lásd

„Hibakeresés”).

Töltési tájékoztató

Ha a készüléket folyamatosan vagy többször

egymás után szünet nélkül használja

akkumulátorok feltöltésére, akkor a

töltőkészülék felmelegedhet. Ez a jelenség

nem veszélyes és nem jelenti azt, hogy a

töltőkészülék műszaki szempontból

meghibásodott.

Ha az akkumulátor feltöltése után a készülék

már csak lényegesen rövidebb ideig üzemel-

tethető, akkor az akkumulátor elhasználódott

és ki kell cserélni.

Vegye figyelembe a hulladékba való

eltávolítással kapcsolatos előírásokat.

Az akkumulátor hűtése (Active Air Cooling)

A töltőkészülékbe beépített ventillátorvezérlés

ellenőrzi a töltőkészülékbe behelyezett

akkumulátor hőmérsékletét. Ha az akkumulátor

hőmérséklete meghaladja a 30 °C értéket, az

akkumulátort egy ventillátor lehűti az optimális

töltési hőmérsékletre. A bekapcsolt ventillátor

bizonyos szellőztetési zajt kelt.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

FIGYELEM

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 227 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

228 | Magyar

Ha a ventillátor nem jár, az akkumulátor

hőmérséklete az optimális töltési hőmérséklet

tartományon belül van, vagy a ventillátor

meghibásodott. Ez utóbbi esetben az

akkumulátor töltési ideje meghosszabbodik.

A fűrészlánc felszerelése és

megfeszítése

(lásd a „C1”–„C3” ábrát)

fCsak akkor tegye be az akkumulátort, ha

a láncfűrész már teljesen fel van szerelve.

fA fűrészlánc kezelésekor mindig viseljen

védő kesztyűt.

A kard és a fűrészlánc felszerelése

–Óvatosan csomagolja ki valamennyi

alkatrészt.

–Tegye le egy sík felületre a láncfűrészt.

fCsak 1,1 mm-es vastagságú (horony-

szélességű) hajtóelemeket tartalmazó

fűrészláncot szabad használni.

–Helyezze be a 11 fűrészláncot a 10 kard

körbefutó hornyába. Ügyeljen a helyes

forgásirányra, hasonlítsa össze a

fűrészláncot a 10 kardon található 27

forgásirány jellel.

–Helyezze fel a láncszemeket a 28 lánckerék

köré és helyezze fel úgy a 10 kardot, hogy

a 29 rögzítőcsap és mindkét 32 kardvezető

borda a 10 kar hosszlyukába és a 30

láncfeszítő csap beleilleszkedjenek a 10

kard megfelelő furataiba.

Szükség esetén forgassa el a 15 láncfeszítő

fogantyút, hogy a 30 láncfeszítő csapot a

10 kard furatainak megfelelően beállítsa.

–Ellenőrizze, hogy minden alkatrész

helyesen van-e felhelyezve és tartsa ebben

a helyzetben a kardot a fűrészlánccal.

–Forgassa el annyira a 15 láncfeszítő

fogantyút, hogy a 11 fűrészlánc

játékmentesen felfeküdjön.

–Helyezze fel pontos helyzetben a 13

fedelet és gondoskodjon arról, hogy a 33

láncfogó csap pontosan beilleszkedjen a

13 fedélen erre a célra kialakított

vezetőrésbe.

–Kissé szorítsa meg a 13 fedelet a 12 szorító

fogantyúval.

–A fűrészlánc még nincs megfeszítve. A

fűrészláncot a „A fűrészlánc megfeszítése”

szakaszban leírtaknak megfelelően kell

megfeszíteni.

A fűrészlánc megfeszítése (lásd a „D” ábrát)

A munka megkezdése előtt, az első vágások

után, majd a fűrészelés közben rendszeresen

10 percenként ellenőrizze a lánc

megfeszítését. Mindenek előtt új

fűrészláncoknál eleinte nagyobb tágulásra

lehet számítani.

A fűrészlánc élettartama számottevő

mértékben függ a kielégítő kenéstől és a

helyes mértékű megfeszítéstől.

Ne feszítse meg a fűrészláncot, ha ez erősen

felhevült, mivel a lehűlés során a lánc

összehúzódik és túl feszesen fekszik fel a

kardra.

–Tegye le egy sík felületre a láncfűrészt.

–Csak annyira lazítsa ki a 12 szorító

fogantyút, hogy a 10 kard még a helyén

megmaradjon (ne távolítsa el a szorító

fogantyút!).

–Ellenőrizze, hogy a láncszemek helyes a 10

kard vezetőrésében és a 28 lánckeréken

helyesen helyezkednek-e el.

–Forgassa el az óramutató járásával

megegyező irányba a 15 láncfeszítő

fogantyút, amíg el nem éri a helyes lánc

feszültséget. A forgó mozgás a 30

láncfeszítő csapot és ezzel a 10 kardot is

előre tolja.

–A 11 fűrészlánc akkor van helyesen

megfeszítve, ha azt a közepén kb. 5–10

mm-re fel lehet emelni. Ezt úgy kell

ellenőrizni, hogy a láncot kézzel a

láncfűrész önsúlyával szemben fel kell

emelni.

–Ha a 11 fűrészlánc túl erősen meg van

feszítve, forgassa el kissé a 15 láncfeszítő

fogantyút az óramutató járásával ellenkező

irányba. Ezután még egyszer ellenőrizze a

lánc feszültségét. Ha szükséges, a fent leírt

módon állítsa utána a lánc feszültségét.

–Szorítsa meg a 13 fedelet a 12 szorító

fogantyúval.

A fűrészlánc kenése

(lásd a „C1”és „E”ábrát)

Megjegyzés: A láncfűrész a fűrészláncolaj

betöltése nélkül kerül kiszállításra. Ezért igen

fontos, hogy használat előtt töltse fel a láncfű-

részt olajjal. A láncfűrész tapadó

fűrészláncolaj nélküli használata, vagy a

minimális olajszintjel alá süllyedt olajszint

melletti használata a láncfűrész

megrongálódásához vezet.

A fűrészlánc élettartama a kielégítő kenéstől

függ. Ezért a fűrészláncot üzem közben a 31

olajfúvóka automatikusan keni tapadó

fűrészláncolajjal.

Az olajtartály feltöltéséhez a

következőképpen kell eljárni:

–Tegye le a láncfűrészt felfelé mutató 4

olajtartálysapkával egy megfelelő alapra.

–Tisztítsa meg egy kendővel a 4

olajtartálysapka körülötti területet

csavarja le a sapkát.

–Töltse fel az olajtartályt biológiai úton

leépíthető Bosch gyártmányú tapadó

fűrészláncolajjal annyira, hogy az olajszint

a 7 olajszintjelzőn elérje a „max” jelet.

–Ügyeljen arra, hogy ne jusson

szennyeződés az olajtartályba. Csavarja

ismét fel a 4 olajtartálysapkát.

–Járassa 30 másodpercig a láncfűrészt,

hogy az olaj előreszivattyúzásra kerüljön.

Megjegyzés: Az olajtartály szellőztetésére az

olajtartálysapkában kisméretű légcsatornák

találhatók. Az olaj kifolyásának megelőzésére

ügyeljen arra, hogy a láncfűrészt mindig

vízszintes helyzetben, felfelé mutató 4

olajtartálysapkával tegye le.

Megjegyzés: Kizárólag a javasolt, biológiai

úton lebontható tapadó fűrészláncolajat

használjon, hogy megelőzze a láncfűrész

megrongálódását. Sohase használjon

felújított vagy fáradt olajat. Nem

engedélyezett olaj használata esetén a

szavatosság megszűnik.

Megjegyzés: Az olaj alacsonyabb

hőmérsékleten sűrűbbé válik, így az olajáram

csökken.

OBJ_BUCH-1275-002.book Page 228 Monday, November 22, 2010 1:10 PM

Magyar | 229

Bosch Power Tools F 016 L70 758 | (22.11.10)

Üzemeltetés

Üzembevétel

Az akkumulátor beszerelése

Tolja be hátulról a feltöltött 17 akkumulátort

az elektromos kéziszerszám lábába. Nyomja

be az akkumulátort teljesen a lábrészbe, amíg

a piros sáv már egyáltalán nem látható és az

akkumulátor biztonságosan reteszelésre

kerül.

Megjegyzés: Az elektromos kéziszerszám

csak akkor mködik, ha mindkét reteszelési

fokozat bepattant a helyére.

Be- és kikapcsolás

A láncfűrészt a „Munkavégzés a láncfűrésszel”

szakaszban leírtaknak megfelelően tartsa.

Az elektromos kéziszerszám üzembe

helyezéséhez nyomja meg először a 2

bekapcsolás reteszelést, majd ezután nyomja

be és tartsa benyomva a 3 be-/kikapcsolót.

Ha az elektromos kéziszerszám már jár,

elengedheti a bekapcsolás reteszelőt.

Az elektromos kéziszerszám kikapcsolásához

engedje el a 3 be-/kikapcsolót.

Megjegyzés: A 3 be-/kikapcsolót biztonsági

meggondolásokból nem lehet tartós üzemhez

bekapcsolt állapotban reteszelni, hanem az

üzemeltetés közben végig benyomva kell

tartani.

Megjegyzés: Sohase fékezze le a láncfűrészt a

6 első kézvédő működtetésével (a

visszacsapó fék aktiválásával).

Visszacsapó fék (lásd az „F”ábrát)

A visszacsapó fék egy védelmi mechanizmus,

amelyet a láncfűrész visszaütésekor az első

kézvédő 6 kapcsol be. A fűrészlánc ekkor

legkésőbb 0,15 másodperc elteltével leáll.

Időről időre ellenőrizze ennek a működését.

Tolja előre (a o helyzetbe) a 6 első kézvédőt

és kapcsolja be rövid időre a láncfűrészt. A

fűrészláncnak nem szabad elindulnia. A

visszacsapó fék feloldására ismét engedje el a

3 be-/kikapcsolót és húzza ismét vissza (az n

helyzetbe) a 6 első kézvédőt.

Megjegyzés: Ha a visszacsapó fék aktiválva

van és Ön megpróbálja elindítani a

láncfűrészt, felhangzik egy figyelmeztető jel

(„sípoló hang”). A láncfűrész elindításához

ismét engedje el a 3 be-/kikapcsolót, húzza

vissza az n helyzetbe a 6 első kézvédőt és

ezután nyomja be a 3 be-/ kikapcsolót.

Munkavégzés a láncfűrésszel

A fűrészelés előtt

A fűrész üzembe vétele előtt, majd a

fűrészelés során rendszeresen végre kell

hajtani a következő ellenőrzéseket:

–Biztonságos működőképes állapotban van

a láncfűrész?

–Fel van töltve az olajtartály? Az

olajszintjelzőt a munka megkezdése előtt

és munka közben rendszeresen

ellenőrizze. Töltsön utána olajat, ha az

olajszint elérte a kémlelőablak alsó szélét.

Egy feltöltés a szünetektől és a munka

intenzitásától függően kb. 15 percre

elegendő.

–Helyesen van megfeszítve és kiélesítve a

fűrészlánc? Fűrészelés közben 10 percen-

ként rendszeresen vizsgálja meg a lánc

feszültségét. Mindenek előtt új fűrészlán-

coknál eleinte nagyobb tágulásra lehet szá-

mítani. A fűrészlánc állapota lényeges be-

folyással van a fűrészelési teljesítményre. A

fűrészt csak éles fűrészlánccal lehet

megóvni a túlterheléstől.

–Fel van oldva a visszacsapó fék?

Működőképes állapotban van a

visszacsapó fék?

–A kezelő viseli a szükséges

védőfelszereléseket? Viseljen

védőszemüveget és fülvédőt. Javasoljuk,

hogy a feje, keze és lába védelmére további

védőfelszereléseket használjon. A

megfelelő védőruházat csökkenti a

kirepülő faágak és a fűrészlánc akaratlan

megérintése következtében fellépő

sérülések kockázatát.

A fűrész visszarúgása (lásd az „F”ábrát)

A fűrész visszarúgása alatt a működésben lévő

láncfűrész hirtelen magasba és hátrafelé

történő ugrását értjük, amely akkor következik

be, ha a kard csúcsa megérinti a fűrészelésre

kerülő anyagot, vagy ha beékelődik a

fűrészlánc.

Ha egy visszarúgás lép fel, a láncfűrész

kiszámíthatatlan módon reagál és a kezelőnél

vagy a fűrészelési területen belül tartózkodó

személyeknél súlyos sérüléseket okozhat.

Oldalsó vágások, ferde- és szálirányban

történő vágások esetén különlegesen

óvatosan kell dolgozni, mivel itt a 8 körmös

ütközőt nem lehet használni.

A fűrész visszarúgásának megelőzésére:

–A láncfűrészt annyira érintőlegesen

helyezze fel a munkadarabra, amennyire

lehetséges.

–Sohase dolgozzon kilazult, kitágult vagy

erősen elkopott fűrészlánccal.

–A fűrészláncot az előírásoknak

megfelelően élesítse meg.

–Sohase fűrészeljen vállmagasság felett.

–Sohase fűrészeljen a kard csúcsával.

–A láncfűrészt mindig mindkét kezével

szorosan fogja.

–Mindig csak egy visszarugásgátló, Bosch

gyártmányú fűrészláncot használjon.

–Használja emelőkarként a 8 körmös

ütközőt.

–Ügyeljen arra, hogy a lánc helyesen legyen

megfeszítve.

Általános viselkedés (lásd az „F”–„I”ábrát)

A láncfűrészt mindig mindkét kezével

szorosan fogja, a bal kezével az első

fogantyút, a jobb kezével a hátsó fogantyút

kell tartania. A fogantyúkat a hüvelykujjával és

a többi ujjával mindig teljesen fogja át. Sohase

fűrészeljen egy kézzel.

A láncfűrészt csak biztonságos alapon állva

használja. A láncfűrészt a testéhez képest

mindig kissé a jobb oldalon tartsa.

A fűrészláncnak a fa megérintése előtt már

teljes sebességgel kell működnie. A 8 körmös

ütköző a láncfűrésznek a fán való

megtámasztásához lehet használni. A

fűrészelés során a körmös ütközőt

emelőkarként használja.

OBJ_BUCH-1275-002.book Page 229 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

230 | Magyar

Vastagabb ágak vagy fatörzsek fűrészeléskor a

körmös ütközőt egyre mélyebben fekvő

pontokra kell felhelyezni. Ehhez húzza vissza a

láncfűrészt, hogy kioldja, majd egy mélyebben

fekvő pontra felhelyezze a körmös ütközőt. A

láncfűrészt eközben ne emelje ki a vágási

vonalból.

Fűrészelés közben ne nyomja meg erővel a

fűrészláncot, hanem hagyja azt magától

működni és ehhez a 8 a körmös ütközőt

mintegy emelőkarként használva hozzon létre

egy nem túl erős nyomást.

Sohase üzemeltesse kinyújtott karral a

láncfűrészt. Ne próbáljon meg nehezen

elérhető helyeken, vagy akár egy létrán állva is

fűrészelni. Sohase fűrészeljen vállmagasság

felett.

A legjobb fűrészelési eredményeket akkor

lehet elérni, ha a lánc sebessége nem csökken

le túlterhelés miatt.

A vágás végén óvatosan kell dolgozni. Amikor

a láncfűrész áthaladt a munkadarabon, a

reakcióerő hirtelen megváltozik. Ekkor a

váratlan mozdulat során a kezelő lába

megsérülhet.

A fűrészt csak még futó fűrészlánccal emelje

ki a vágásból.

Fatörzsek fűrészelése

(lásd a „G”és „J”ábrát)

Fatörzsek fűrészelése esetén tartsa be a

következő biztonsági előírásokat:

A törzset az ábrán látható módon helyezze el

és úgy támassza alá, hogy a vágási horony ne

záruljon össze és ne ékelje be a fűrészláncot.

Rövidebb fadarabok megmunkálása előtt

azokat megfelelő módon állítsa be és szorítsa

be.

Csak fából készült tárgyakat fűrészeljen.

Kerülje el a kövek és szögek megérintését,

mivel ezeket a fűrész kirepítheti,

megrongálhatják a fűrészláncot, vagy a

kezelőnél vagy a közelben tartózkodó

személyeknél komoly sérülést okozhatnak.

Ne érintse meg a működésben lévő

láncfűrésszel a drótkerítéseket, vagy a talajt.

A láncfűrész nem alkalmas vékony faágak vagy

gallyazat kivágására.

A szálirányban történő vágást különösen

óvatosan végezze, mivel ekkor a 8 körmös

ütközőt nem lehet használni. A láncfűrészt

mindig kis szögben vezesse, hogy megelőzze a

fűrész visszarúgását.

Ha lejtős talajon fűrészel, akkor mindig a

megmunkálásra kerülő álló fatörzsekhez, vagy

fekvő fadarabokhoz képest feljebb vagy oldalt

álljon, és így végezze a munkát.

Ügyeljen a már kivágott fák csonkjaira, ágakra,

gyökerekre, nehogy munka közben

megbotoljon bennük.

Mechanikus feszültség alatt álló fa

fűrészelése (lásd a „J” ábrát)

fA mechanikus feszültség alatt álló

fadarabok, ágak vagy fák fűrészelését

csak megfelelő szakképzettséggel

rendelkező szakemberek hajthatják

végre. Ilyen esetekben különösen

óvatosan kell dolgozni. Ilyenkor a

szokottnál nagyobb balesetveszély áll

fenn.

Ha a fa mindkét végénél fel van támasztva,

akkor a fa átmérőjének egy harmad részét

előbb felülről kezdve (Y) kell befűrészelni,

majd a megmaradó részt alulról, (Z) a felülről

megkezdett vágással egy magasságban kell

átfűrészelni, hogy elkerülje a

szilánkképződést és a láncfűrész

beékelődését. Ügyeljen arra, hogy a

fűrészlánc eközben ne érintse meg a talajt.

Ha a fa csak egyik végénél van feltámasztva,

akkor a fa átmérőjének egy harmad részét

előbb alulról kezdve (Y) kell befűrészelni,

majd a megmaradó részt felülről, (Z) az alulról

megkezdett vágással egy magasságban kell

átfűrészelni, hogy elkerülje a

szilánkképződést és a láncfűrész

beékelődését.

Fák kivágása (lásd a „K”ábrát)

fViseljen mindig védősisakot, hogy védve

legyen a lehulló ágaktól.

fA láncfűrésszel csak olyan fákat szabad

kivágni, amelyek törzsátmérője kisebb,

mint a kard hosszúsága.

fMindig megfelelően biztosítsa a

munkaterületet. Ügyeljen arra, hogy ne

tartózkodjanak személyek vagy állatok a

fa dőlési területén (n).

fNe próbálja meg működő motor mellett

kiszabadítani a beékelődött fűrészláncot.

A beékelődött fűrészlánc

kiszabadításához használjon faékeket.

Ha két vagy több személy egyszerre vág ki fát,

akkor a személyek közötti távolság legalább a

kivágandó fák magasságának kétszerese

legyen. A favágás közben ügyeljen arra, hogy

ne veszélyeztessen idegen személyeket, ne

érintse meg sem a fűrésszel, sem a fákkal az

elektromos vezetékeket és ne okozzon anyagi

károkat. Ha egy fa mégis érintkezésbe kerülne

egy elektromos vezetékkel, azonnal értesítse

az energiaellátó vállalatot.

Lejtős felületen végzett favágás során a

láncfűrész kezelője lehetőleg a kivágásra

kerülő fánál magasabban fekvő területen

tartózkodjon, mert a fa a kivágás után

valószínűleg lefelé gurul vagy csúszik.

A fa kivágása előtt meg kell tervezni és

szükség esetén szabaddá kell tenni egy

menekülési utat (o). A menekülési útnak a fa

várható esési vonalához viszonyítva ferdén

hátrafelé kell vezetnie.

A fa kidöntése előtt a dőlési irány

megítéléséhez vegye figyelembe a fa

természetes dőlését, a legnagyobb ágak

helyzetét és a pillanatnyi szélirányt.

Távolítsa el a fáról a szennyeződéseket,

köveket, laza fakérget, szögeket, kapcsokat és

drótokat.

Az ékvágás elkészítése: A döntési irányra

merőlegesen készítsen el egy ékvágást

(X–W), amelynek mélysége a fa átmérőjének

1/3-a. Az éknek először az alsó, vízszintes

oldalát kell kivágni. Így el lehet kerülni azt,

hogy a második ékvágás kialakításakor a

fűrészlánc vagy a vezetősín beékelődjön.

A dőlési vágás kialakítása: A dőlési vágást (Y)

legalább 50 mm-rel a vízszintes ékvágás felett

kell kialakítani. A dőlési vágást a vízszintes

ékvágással párhuzamosan kell kialakítani. A

dőlési vágást csak olyan mélyre vágja be, hogy

OBJ_BUCH-1275-002.book Page 230 Monday, November 22, 2010 1:10 PM

Magyar | 231

Bosch Power Tools F 016 L70 758 | (22.11.10)

még egy szilárd rész (döntőléc) megmaradjon,

amely mintegy csuklóként működik. Ez a

szilárd rész meggátolja, hogy a fatörzs

elforduljon és helytelen irányba dőljön. Ne

fűrészelje keresztül ezt a részt.

Amikor a dőlési vágás közeledik ehhez a

szilárd darabhoz a fa dőlni kezd. Ha úgy

látszik, hogy a fa nem a kívánt irányban dől,

vagy visszafelé hajlik és beékeli a

fűrészláncot, szakítsa meg a döntési vágás

kialakítását és a fának a kívánt irányba való

döntéséhez használjon fából, műanyagból,

vagy alumíniumból készült ékeket.

Amikor a fa elkezd dőlni, vegye ki a láncfűrészt

a vágásból, kapcsolja ki, tegye le és az

előzőleg megtervezett menekülési úton

keresztül hagyja el a veszélyes zónát. Ügyeljen

a lehulló ágakra és arra, hogy ne botoljon meg

semmiben.

Hajtson be egy éket (Z) a vízszintes vágásba

és döntse ki ezzel a fát.

Amikor a fa elkezd dőlni, az előzőleg

megtervezett menekülési úton keresztül

hagyja el a veszélyes zónát. Ügyeljen a lehulló

ágakra és arra, hogy ne botoljon meg

semmiben.

Ágmentesítés (lásd az „L” ábrát)

Ezalatt az ágaknak a már kidöntött fáról való

leválasztását értjük. Az eljárás során azokat a

nagyobb, lefelé irányuló ágakat, amelyek a

fatörzset megtámasztják, először hagyja a fán.

A kisebb ágakat az ábrán látható módon egy

vágással válassza le. Azokat az ágakat,

amelyek mechanikai feszültség alatt állnak,

alulról felfelé kell fűrészelni, hogy elkerülje a

fűrész beékelődését.

A fatörzs feldarabolása

(lásd az „M”–„P”ábrát)

Ezalatt a kidöntött fa szakaszokra való

szétválasztását értjük. Ügyeljen arra, hogy

biztonságosan álljon és a testsúlyát mindkét

lábára egyenletesen ossza el. Ha lehetséges,

tegyen a fatörzs alá ágakat, gerendákat, vagy

ékeket és támassza ki azzal a fatörzset. A

könnyű fűrészeléshez tartsa be az egyszerű

fűrészelési előírásokat.

Ha a fatörzs egész hossza egyenletesen

felfekszik valamire, akkor felülről vágjon.

Ha a fatörzs az egyik végénél fel van

támasztva, akkor a fatörzs átmérőjének 1/3

részét előbb alulról kezdve kell befűrészelni,

majd a megmaradó részt felülről, az alulról

megkezdett vágással egy magasságban kell

átfűrészelni.

Ha a fatörzs mindkét végénél fel van

támasztva, akkor a fatörzs átmérőjének 1/3

részét előbb felülről kezdve kell befűrészelni,

majd a megmaradó 2/3 részt alulról, a felülről

megkezdett vágással egy magasságban alatt

kell átfűrészelni.

Ha egy lejtőn végez fűrészelési munkát, akkor

mindig a fatörzstől felfelé levő helyzetben

álljon. Hogy az „átfűrészelés” pillanatában is

megőrizze az uralmát az eljárás felett, a vágás

vége felé csökkentse a szerszámra gyakorolt

nyomást, anélkül, hogy a láncfűrész

fogantyúinak szoros fogvatartását

meglazítaná. Ügyeljen arra, hogy a fűrészlánc

sohase érintse meg a talajt. A vágás

befejezése után várja meg, amíg a fűrészlánc

teljesen leáll, mielőtt a láncfűrészt onnan

eltávolítaná. A láncfűrész motorját mindig

kapcsolja ki, amíg az egyik fáról a másikra vált

át.

Akkumulátor feltöltési kijelző

(lásd a „B” ábrát)

A 17 akkumulátor egy 20 feltöltési szintjelző

displayjel van felszerelve, amely az

akkumulátor töltési szintjét jelzi. A 20

feltöltési szintjelző display 3 zöld LED-ből áll.

Nyomja meg a 19 feltöltési szintjelző display

gombját, ha aktiválni akarja a 20 feltöltési

szintjelző displayt. A feltöltési szintjelző

display kb. 5 másodperc elteltével magától

kialszik.

A töltési szintet a berendezésről levett

akkumulátornál is ellenőrizni lehet.

Ha a 19 nyomógomb megnyomása után egy

LED sem gyullad ki, akkor az akkumulátor

hibás és ki kell cserélni.

A töltési szint lekérdezését biztonsági

meggondolásokból csak álló elektromos

kéziszerszámon lehet végrehajtani.

A töltési folyamat során az akkumulátor

három zöld LED-je egymás után rövid időre

kigyullad, majd kialszik. Az akkumulátor akkor

van teljesen feltöltve, ha a három zöld LED

tartósan világítani kezd. Az akkumulátor teljes

feltöltésének befejezése után kb. 5 perccel a

három zöld LED ismét kialszik.

A hőmérsékletellenőrző berendezés kijelzése

A hőmérsékletellenőrző berendezés 21 piros

LED-je azt jelzi, hogy az akkumulátor vagy az

elektromos kéziszerszám elektronikája

(behelyezett akkumulátor mellet) nincs az

optimális hőmérséklet tartományban. Ebben

az esetben az elektromos kéziszerszám

egyáltalán nem vagy nem a teljes

teljesítményével működik.

Az akkumulátor hőmérsékletellenőrző

berendezése

A piros 21 LED a 19 gomb vagy a 3 be-/kikap-

csoló megnyomásakor (behelyezett akku-

mulátor mellett) villog: Az akkumulátor a

–10 °C ... +60 °C üzemi hőmérséklet

tartományon kívül van.

Ha a hőmérséklet meghaladja a 70 °C-ot, az

akkumulátor kikapcsol, amíg ismét el nem éri a

megengedett üzemi hőmérséklet tartományt.

Az elektromos kéziszerszám elektronikájának

hőmérsékletellenőrző berendezése

A piros 21 LED a 3 be-/kikapcsoló

megnyomásakor folyamatosan világít. Az

elektromos kéziszerszám elektronikájának

hőmérséklete 5 °C alatt, vagy 75 °C felett van.

Ha a hőmérséklet meghaladja a 90 °C értéket,

az elektromos kéziszerszám elektronikája

kikapcsol, amíg vissza nem jut a megengedett

üzemi hőmérséklet tartományba.

LED-kijelző Az akkumulátor

kapacitása

Tartós fény 3 zöld LED ≥2/3

Tartós fény 2 zöld LED ≥1/3

Tartós fény 1 zöld LED ≤1/3

Villogó fény 1 zöld LED tartalék

OBJ_BUCH-1275-002.book Page 231 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

232 | Magyar

Hibakeresés

Ha az Ön elektromos kéziszerszáma nem működik kifogástalanul, a következő táblázatban

kikeresheti a megfelelő hibatüneteket, azok lehetséges okait és az elhárításhoz szükséges

intézkedéseket. Ha a táblázat segítségével nem tudja behatárolni és elhárítani a hibát, forduljon

a szervizműhelyéhez.

fFigyelem: A hibakeresés előtt kapcsolja ki az elektromos kéziszerszámot és vegye ki

belőle az akkumulátort.

Tünetek Lehetséges ok Elhárítás módja

A láncfűrész

nem működik

A visszacsapó fék kioldott (egy

figyelmeztető jel („sípoló hang”)

hallható)

Húzza vissza a 6 első kézvédőt az n

helyzetbe

Az akkumulátor kimerült Töltse fel az akkumulátort, lásd a

töltéssel kapcsolatos tájékoztatót is

Az akkumulátor nincs helyesen

behelyezve

Gondoskodjon arról, hogy mindkét

reteszelő fokozat bepattant

helyzetben legyen

A motorvédelem kioldott Hagyja a motort lehűlni

Az akkumulátor túl hideg/túl meleg Hagyja a felmelegedni/lehűlni az

akkumulátort

A fűrészlánc

nem mozog

Az akkumulátor kimerült Töltse fel az akkumulátort, lásd a

töltéssel kapcsolatos tájékoztatót is

Az elektromos kéziszerszám

meghibásodott

Keressen fel egy vevőszolgálatot

A láncfűrész

megszakításokk

al működik

Külső vagy belső hibás érintkezés Forduljon egy erre feljogosított

Bosch vevőszolgálathoz

A 3 be-/kikapcsoló meghibásodott Forduljon egy erre feljogosított

Bosch vevőszolgálathoz

A fűrészlánc

száraz

Nincs olaj az olajtartályban Az olaj utántöltése

A 4 olajtartálysapka szellőzője

eldugult

Tisztítsa meg a 4 olajtartálysapkát

Az olajkifolyó csatorna eldugult Tisztítsa meg az olajkifolyó csatornát

A fűrészlánc

nem fékeződik

A visszacsapó fék meghibásodott Forduljon egy erre feljogosított

Bosch vevőszolgálathoz

A fűrészlánc/

vezetősín

felforrósodott

Nincs olaj az olajtartályban Az olaj utántöltése

A 4 olajtartálysapka szellőzője

eldugult

Tisztítsa meg a 4 olajtartálysapkát

Az olajkifolyó csatorna eldugult Tisztítsa meg az olajkifolyó csatornát

A lánc túlságosan meg van feszítve Állítsa be a lánc feszültségét

A fűrészlánc tompa Élesítse meg vagy cserélje ki a

fűrészláncot

A láncfűrész

beleszakít az

anyagba,

rezgésbe jön,

vagy nem

fűrészel

helyesen

A lánc feszültsége túl alacsony Állítsa be a lánc feszültségét

A fűrészlánc tompa Élesítse meg vagy cserélje ki a

fűrészláncot

A fűrészlánc elkopott Cserélje ki a fűrészláncot

A fűrészfogak a hibás irányba

mutatnak

Szerelje fel helyesen a fűrészláncot

Erős rezgések/

zajok

Az elektromos kéziszerszám

meghibásodott

Keressen fel egy vevőszolgálatot

Az egy

akkumulátor

feltöltéssel

elérhető

fűrészelési idő

túl rövid

A kenés hiánya miatt túl magas a

súrlódás

Gondoskodjon a lánc kenéséről (lásd

„A fűrészlánc kenése”)

A fűrészláncot meg kell tisztítani Tisztítsa meg a fűrészláncot

Rossz fűrészelési technika lásd „Munkavégzés a láncfurésszel”

Az akkumulátor nincs teljesen

feltöltve

Töltse fel az akkumulátort, lásd a

töltéssel kapcsolatos tájékoztatót is

A fűrészlánc túl

lassan mozog

Az akkumulátor kimerült Töltse fel az akkumulátort, lásd a

töltéssel kapcsolatos tájékoztatót is

Az akkumulátort a megengedett

hőmérséklet tartományon kívül

tárolták

Hagyja szobahőmérsékletre

felmelegedni az akkumulátort (az

akkumulátor megengedett

hőmérséklet tartományán, 0 –45°,

belül)

OBJ_BUCH-1275-002.book Page 232 Monday, November 22, 2010 1:10 PM

Magyar | 233

Bosch Power Tools F 016 L70 758 | (22.11.10)

Karbantartás és szerviz

Karbantartás és tisztítás

fFigyelem! A karbantartási vagy tisztítási

munkák megkezdése előtt kapcsolja ki az

elektromos kéziszerszámot és vegye ki

belőle az akkumulátort.

Megjegyzés: Rendszeresen hajtsa végre az

alábbi karbantartási munkákat, hogy

biztosítsa a berendezés hosszú, megbízható

működését.

Tartsa mindig tisztán az elektromos kéziszer-

számot és annak szellőzőnyílásait, hogy jól és

biztonságosan dolgozhasson.

Rendszeresen ellenőrizze, nincs-e a fűrészen

nyilvánvaló, azonnal szembetűnő hiba, mint

egy laza, kiakadt vagy megrongálódott

fűrészlánc, laza rögzítés és elkopott vagy

megrongálódott alkatrészek.

Ellenőrizze, hogy a burkolatok és

védőberendezések nincsenek-e

megrongálódva és helyesen vannak-e

felszerelve. A használat előtt hajtsa végre a

szükséges karbantartási és javítási munkákat.

Ha a láncfűrész a gondos gyártási és

ellenőrzési eljárás ellenére egyszer mégis

meghibásodna, akkor a javítással csak Bosch

elektromos kéziszerszám-műhely

ügyfélszolgálatát szabad megbízni.

Megjegyzés: A láncfűrészek elküldése előtt

okvetlenül ürítse ki az olajtartályt.

Ha kérdései vannak, vagy pótalkatrészeket

akar megrendelni, okvetlenül adja meg a

láncfűrész típustábláján található 10-jegyű

rendelési számot.

A fűrészlánc és a kard kicserélése/

megfordítása (lásd a „C1”–„C3” ábrát)

A „A fűrészlánc megfeszítése” szakaszban

leírtaknak megfelelően ellenőrizze a

fűrészláncot és a kardot.

A kard vezetohornya idovel elkopik. A

fűrészlánc kicserélésekor fordítsa el a kardot

180°-kal, hogy egyenletessé tegye az

elhasználódást, ezzel megnöveli a kard

élettartamát.

Ellenőrizze a 28 lánckereket. Ha a lánckerék a

magas terhelés miatt elhasználódott vagy me-

grongálódott, egy szervizben ki kell

cseréltetni.

A fűrészlánc megélesítése

A fűrészláncot minden Bosch elektromos

kéziszerszám-műhely ügyfélszolgálatnál

szakszerűen meg lehet élesíttetni. A Bosch

gyártmányú láncélesítő berendezéssel vagy az

1453 sz. csiszolóbetéttel felszerelt Dremel-

Multi többcélú szerszámmal a láncot Ön saját

maga is megélesítheti. Tartsa be az ehhez

mellékelt csiszolási útmutató előírásait.

Az olajozó automatika ellenőrzése

Az automatikus lánc kenés működését Ön is

ellenőrizheti, ehhez kapcsolja be a fűrészt és

tartsa azt a csúcsával a talajra fektetett papír

vagy karton felé. Ne érintse meg a lánccal a

talajt és tartson be egy elegendő, kb. 20 cm-

es távolságot. Ha ekkor egy növekvő olajnyom

figyelhető meg, az olajozó automatika

kifogástalanul működik. Ha feltöltött

olajtartály ellenére sem látszik olajnyom,

olvassa el a „Hibakeresés” szakaszt, vagy

lépjen kapcsolatba a Bosch-vevőszolgálattal.

A munka befejezése után/tárolás

A láncfűrész öntött műanyagházát egy puha

kefe és egy tiszta kendő segítségével tisztítsa.

Vizet, oldószereket és polírozó szereket ne

használjon. Távolítson el minden

szennyeződést, különösen a motor

szellőzőnyílásának szennyeződéseit.

Kb. 1–3 óra használat elteltével szerelje le a

13, fedelet, a 10 kardot és a 11 fűrészláncot

és ezeket egy kefével tisztítsa meg.

Szabadítsa meg a 13 fedél alatti területet, 28

lánckereket és a kard rögzítését egy kefével

minden rátapadt anyagtól. Tisztítsa meg egy

tiszta kendővel a 31 olajfúvókát.

Ha a láncfűrészt hosszabb ideig tárolni akarja,

tisztítsa meg előtte a 11 fűrészláncot és a 10

kardot.

A láncfűrészt egy biztonságos, száraz, és

gyerekek által el nem érhető helyen tárolja.

Ne tegyen más tárgyakat az elektromos

kéziszerszámra.

A 24 akku

töltéskijelző

folyamatosan

világít

A készülékkel

nem lehet

tölteni

Az akkumulátor nincs (helyesen)

felhelyezve

Tegye fel helyesen az akkumulátort a

töltőkészülékre

Az akkumulátor érintkezői elszennye-

ződtek

Tisztítsa meg az akkumulátor

étrintkezőit, ezt többek között az

akkumulátor többszöri bedugásával

és kihúzásával is el lehet érni,

szükség esetén cserélje ki az

akkumulátort

Az akkumulátor hibás Cserélje ki az akkumulátort

A 24, ill. 25 LED-

kijelző a

hálózati

csatlakozó

dugónak a

dugaszoló

aljzatba való

bedugása után

nem gyullad ki

A töltőkészülék hálózati csatlakozó

dugója nincs (helyesen) bedugva a

dugaszoló aljzatba

Dugja be (helyesen és teljesen) a

hálózati csatlakozó dugót a

dugaszoló aljzatba

A dugaszoló aljzat, a hálózati

csatlakozó kábel vagy a töltőkészülék

hibás

Ellenőrizze a hálózati feszültséget és

szükség esetén egy Bosch elek-

tromos kéziszerszám-műhely ügy-

félszolgálatával ellenőriztesse a

töltőkészüléket

Tünetek Lehetséges ok Elhárítás módja

OBJ_BUCH-1275-002.book Page 233 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

234 | Magyar

Kérjük ügyeljen arra, hogy a láncfűrészt

mindig vízszintes helyzetben, felfelé mutató 4

olajtartálysapkával tegye le.

Ha az eredeti csomagolásban akarja tárolni

azt, akkor az olajtartályt maradéktalanul ki kell

üríteni.

Tartozékok

Fűrészlánc

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

További tartozékok

Tapadó fűrészláncolaj,

1 liter . . . . . . . . . . . . . . . . . . . .2 607 000 181

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és

karbantartásával, valamint a

pótalkatrészekkel kapcsolatos kérdésekre

szívesen válaszol. A tartalékalkatrészekkel

kapcsolatos robbantott ábrák és egyéb

információ a következő címen találhatók:

www.bosch-garden.com

A Bosch Vevőszolgálat szívesen segít Önnek,

ha a termékek és tartozékok vásárlásával,

alkalmazásával és beállításával kapcsolatos

kérdései vannak.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Szállítás

Csak akkor küldje el az akkumulátort, ha a

háza nincs megrongálódva. Ragassza le a

nyitott érintkezőket és csomagolja be úgy az

akkumulátort, hogy az a csomagoláson belül

ne mozoghasson.

A lítium-ion-akkumulátorok elküldése esetén

lehet, hogy a csomagot megfelelő jelölésekkel

kell ellátni. Kérjük vegye tekintetbe az érintett

országban érvényes előírásokat.

Eltávolítás

Az elektromos kéziszerszámokat, a

tartozékokat és a csomagolást a

környezetvédelmi szempontoknak

megfelelően kell újrafelhasználásra előké-

szíteni.

Ne dobja ki az elektromos kéziszerszámokat

és az akkumulátorokat/elemeket a háztartási

szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és

elektronikus berendezésekre

vonatkozó 2002/96/EK európai

irányelvnek és az elromlott vagy

elhasznált akkumulátorokra/

elemekre vonatkozó

2006/66/EK európai irányelvnek megfelelően

a már nem használható akkumulátorokat/

elemeket külön össze kell gyűjteni és a

környezetvédelmi szempontoknak

megfelelően kell újrafelhasználásra leadni.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe az

„Szállítás” fejezetben,

a 234 oldalon leírtakat.

A változtatások joga fenntartva.

OBJ_BUCH-1275-002.book Page 234 Monday, November 22, 2010 1:10 PM

Русский | 235

Bosch Power Tools F 016 L70 758 | (22.11.10)

Указания по безопасности

Пояснение пиктограмм

Прочитайте руководство по

эксплуатации.

Не работайте c инструментом

во время дождя и не

оставляйте его под дождем.

Перед чисткой, настройкой и

в случае, когда инструмент

остается на короткое время

без присмотра, вынимайте

аккумулятор из него.

Используйте защитные очки.

Носите средства защиты

слуха.

Немедленно выдерните

сетевую вилку из розетки

перед выполнением работ по

настройке или техническому

обслуживанию или в случае

повреждения или обрыва

сетевого питающего кабеля.

Тормоз для защиты от

обратного удара и тормоз

выбега останавливают

пильную цепь в кратчайшее

время.

Общие указания по технике безопас-

ности для электроинструментов

Прочтите все

указания и

инструкции по технике безопасности.

Несоблюдение указаний и инструкций по

технике безопасности может стать причи-

ной поражения электрическим током,

пожара и тяжелых травм.

Сохраняйте эти инструкции и указания для

будущего использования.

Использованное в настоящих инструкциях и

указаниях понятие «электроинструмент»

распространяется на электроинструмент с

питанием от сети (с сетевым шнуром) и на

аккумуляторный электроинструмент (без

сетевого шнура).

1) Безопасность рабочего места

а) Содержите рабочее место в чистоте

и хорошо освещенным. Беспорядок

или неосвещенные участки рабочего

места могут привести к несчастным

случаям.

б) Не работайте с этим электроинстру-

ментом во взрывоопасном помеще-

нии, в котором находятся горючие

жидкости, воспламеняющиеся газы

или пыль. Электроинструменты

искрят, что может привести к

воспламенению пыли или паров.

в) Во время работы с

электроинструментом не допускайте

близко к Вашему рабочему месту

детей и посторонних лиц.

Отвлекшись, Вы можете потерять

контроль над электроинструментом.

2) Электробезопасность

а) Штепсельная вилка электроинстру-

мента должна подходить к

штепсельной розетке. Ни в коем

случае не изменяйте штепсельную

вилку. Не применяйте переходные

штекеры для электроинструментов с

защитным заземлением.

Неизмененные штепсельные вилки и

подходящие штепсельные розетки

снижают риск поражения

электротоком.

б) Предотвращайте телесный контакт с

заземленными поверхностями, как

то: с трубами, элементами

отопления, кухонными плитами и

холодильниками. При заземлении

Вашего тела повышается риск

поражения электротоком.

в) Защищайте электроинструмент от

дождя и сырости. Проникновение

воды в электроинструмент повышает

риск поражения электротоком.

г) Не разрешается использовать шнур

не по назначению, например, для

транспортировки или подвески элек-

троинструмента, или для вытягивания

вилки из штепсельной розетки. Защи-

щайте шнур от воздействия высоких

температур, масла, острых кромок

или подвижных частей элек-

троинструмента. Поврежденный или

спутанный шнур повышает риск

поражения электротоком.

д) При работе с электроинструментом

под открытым небом применяйте

пригодные для этого кабели-

удлинители. Применение пригодного

для работы под открытым небом

кабеля-удлинителя снижает риск

поражения электротоком.

е) Если невозможно избежать

применения электроинструмента в

сыром помещении, подключайте

электроинструмент через

устройство защитного отключения.

Применение устройства защитного

отключения снижает риск

электрического поражения.

3) Безопасность людей

а) Будьте внимательными, следите за

тем, что Вы делаете, и продуманно

начинайте работу с электроинстру-

ментом. Не пользуйтесь электро-

инструментом в усталом состоянии

или если Вы находитесь в состоянии

наркотического или алкогольного

опьянения или под воздействием

лекарств. Один момент невниматель-

ности при работе с электроинструмен-

том может привести к серьезным

травмам.

ME 77

OBJ_BUCH-1275-002.book Page 235 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

236 | Русский

б) Применяйте средства

индивидуальной защиты и всегда

защитные очки. Использование

средств индивидуальной защиты, как

то: защитной маски, обуви на несколь-

зящей подошве, защитного шлема или

средств защиты органов слуха, – в

зависимости от вида работы с

электроинструментом снижает риск

получения травм.

в) Предотвращайте непреднамеренное

включение электроинструмента.

Перед подключением

электроинструмента к

электропитанию и/или к акку-

мулятору убедитесь в выключенном

состоянии электроинструмента.

Удержание пальца на выключателе

при транспортировке

электроинструмента и подключение к

сети питания включенного

электроинструмента чревато

несчастными случаями.

г) Убирайте установочный инструмент

или гаечные ключи до включения

электроинструмента. Инструмент или

ключ, находящийся во вращающейся

части электроинструмента, может при-

вести к травмам.

д) Не принимайте неестественное поло-

жение корпуса тела. Всегда

занимайте устойчивое положение и

сохраняйте равновесие. Благодаря

этому Вы можете лучше

контролировать электроинструмент в

неожиданных ситуациях.

е) Носите подходящую рабочую

одежду. Не носите широкую одежду

и украшения. Держите волосы,

одежду и рукавицы вдали от

движущихся частей. Широкая

одежда, украшения или длинные

волосы могут быть затянуты вра-

щающимися частями.

ж)При наличии возможности установки

пылеотсасывающих и пылесборных

устройств проверяйте их присоеди-

нение и правильное использование.

Применение пылеотсоса может снизить

опасность, создаваемую пылью.

4) Применение электроинструмента и

обращение с ним

а) Не перегружайте

электроинструмент. Используйте для

Вашей работы предназначенный для

этого электроинструмент. С

подходящим электроинструментом Вы

работаете лучше и надежнее в

указанном диапазоне мощности.

б) Не работайте с

электроинструментом при

неисправном выключателе. Электро-

инструмент, который не поддается

включению или выключению, опасен

и должен быть отремонтирован.

в) До начала наладки электроинстру-

мента, перед заменой

принадлежностей и прекращением

работы отключайте штепсельную

вилку от розетки сети и/или выньте

аккумулятор. Эта мера предос-

торожности предотвращает непред-

намеренное включение электро-

инструмента.

г) Храните электроинструменты в

недоступном для детей месте. Не

разрешайте пользоваться электро-

инструментом лицам, которые не

знакомы с ним или не читали

настоящих инструкций. Электро-

инструменты опасны в руках

неопытных лиц.

д) Тщательно ухаживайте за электроин-

струментом. Проверяйте

безупречную функцию и ход

движущихся частей

электроинструмента, отсутствие

поломок или повреждений,

отрицательно влияющих на функцию

электроинструмента. Поврежденные

части должны быть

отремонтированы до использования

электроинструмента. Плохое обслу-

живание электроинструментов

является причиной большого числа

несчастных случаев.

е) Держите режущий инструмент в

заточенном и чистом состоянии.

Заботливо ухоженные режущие

инструменты с острыми режущими

кромками реже заклиниваются и их

легче вести.

ж)Применяйте электроинструмент,

принадлежности, рабочие

инструменты и т.п. в соответствии с

настоящими инструкциями.

Учитывайте при этом рабочие

условия и выполняемую работу.

Использование электроинструментов

для непредусмотренных работ может

привести к опасным ситуациям.

5) Применение и обслуживание

аккумуляторного инструмента

а) Заряжайте аккумуляторы только в

зарядных устройствах,

рекомендуемых изготовителем.

Зарядное устройство,

предусмотренное для определенного

вида аккумуляторов, может привести

к пожарной опасности при

использовании его с другими

аккумуляторами.

б) Применяйте в электроинструментах

только предусмотренные для этого

аккумуляторы. Использование других

аккумуляторов может привести к трав-

мам и пожарной опасности.

в) Защищайте неиспользуемый аккуму-

лятор от канцелярских скрепок,

монет, ключей, гвоздей, винтов и

других маленьких металлических

предметов, которые могут

закоротить полюса. Короткое

замыкание полюсов аккумулятора

может привести к ожогам или пожару.

OBJ_BUCH-1275-002.book Page 236 Monday, November 22, 2010 1:10 PM

Русский | 237

Bosch Power Tools F 016 L70 758 | (22.11.10)

г) При неправильном использовании из

аккумулятора может потечь

жидкость. Избегайте

соприкосновения с ней. При

случайном контакте промойте

соответствующее место водой. Если

эта жидкость попадет в глаза, то

дополнительно обратитесь за помо-

щью к врачу. Вытекающая аккумуля-

торная жидкость может привести к

раздражению кожи или к ожогам.

6) Сервис

а) Ремонт Вашего электроинструмента

поручайте только квалифицирован-

ному персоналу и только с при-

менением оригинальных запасных

частей. Этим обеспечивается безо-

пасность электроинструмента.

Указания по технике безопасности

при работе с цепными пилами

fДержитесь подальше от движущейся

цепи работающей пилы. Перед

запуском пилы обязательно убедитесь

в отсутствии контакта пильной цепи с

какими-либо предметами. Потеря

внимания на короткое мгновение во

время работы с цепной пилой может

привести к захвату одежды или какой-

либо части тела пильной цепью.

fОбязательно держите

электроинструмент только за

изолированные ручки, поскольку

пильная цепь может задеть скрытую

электропроводку. Контакт пильной цепи

с находящейся под напряжением

проводкой может заряжать

металлические части

электроинструмента и приводить к удару

электрическим током.

fВсегда держите цепную пилу правой

рукой за заднюю рукоятку, а левой

рукой – за переднюю. Удержание

цепной пилы в другом рабочем

положении рук резко повышает

опасность травмирования и поэтому

недопустимо.

fОбязательно надевайте защитные очки

и средства защиты органов слуха.

Рекомендуется также использовать

средства индивидуальной защиты для

головы, рук и ног. Подходящая защитная

одежда и обувь снижает опасность

травмирования вылетающими

стружками и при случайном контакте с

движущейся пильной цепью.

fНикогда не работайте цепной пилой,

находясь на дереве. Работа цепной

пилой на дереве связана с высокой

опасностью травмирования.

fВсегда следите за правильной стойкой и

используйте цепную пилу только при

стойке на прочном, безопасном и

ровном грунте. Скользкое или

нестабильное основание, напр., на

лестнице, может привести к потере

равновесия и, как следствие, к потере

контроля над цепной пилой.

fПри обрезании напряженных ветвей

обязательно считайтесь с

возможностью их неожиданного

отпружинивания. При высвобождении

механического напряжения древесных

волокон выпрямляющиеся напряженные

ветки могут попасть в работающего и/или

привести к потере контроля над цепной

пилой.

fБудьте особенно осторожны при

обрезании подлеска и молодых

деревьев. Тонкий срезаемый материал,

захваченный пильной цепью, может

нанести неожиданный удар или вывести

из состояния равновесия.

fПереносите цепную пилу только в

выключенном состоянии, держа ее за

переднюю рукоятку так, чтобы пильная

цепь всегда смотрела в сторону от

Вашего корпуса тела. При

транспортировке или хранении цепной

пилы всегда надевайте на нее защитный

кожух. Внимательное обращение с

цепной пилой резко снижает

вероятность случайного контакта с

движущейся пильной цепью.

fТщательно выполняйте все указания по

смазке и натяжению цепи и

своевременно заменяйте

принадлежности. Неправильно или

недостаточно хорошо натянутая или

несмазанная цепь существенно

повышает опасность появления рывков

или отдачи инструмента.

fСодержите рукоятки пилы в сухом и

чистом состояниии и своевременно

удаляйте попавшие на них масло и

жиры. Жирные или замасленые рукоятки

становятся скользкими, что ведет к

потере контроля над пилой.

fИспользуйте инструмент только для

распилки древесины. Не используйте

цепную пилу для выполнения работ, не

предусмотренных в инструкции по

эксплуатации. Пример: не используйте

цепную пилу для распилки пластмасс,

каменной кладки или недревесных

строительных материалов. Применение

цепной пилы для выполнения работ не по

прямому назначению может привести к

чрезвычайно опасным ситуациям.

Причины и возможность исключения

отдачи пилы:

– Отдача может возникнуть при контакте

острия направляющей шины с каким-либо

предметом или при изгибе древесины,

приводящем к зажатию пильной цепи в

пропиле.

– Прикасание острия шины к постороннему

предмету может привести в ряде случаев к

неожиданному и направленному назад

отскоку, при котором направляющая шина

откидывается вверх в направлении

оператора.

– Зажатие верхнего края направляющей

шины пильной цепи может привести к

быстрому отскоку шины в направлении

оператора.

– Каждая такая реакция может привести к

потере контроля над пилой и тяжелой

травме. Не полагайтесь только на

встроенные в пиле предохранительные

устройства обеспечения безопасности.

OBJ_BUCH-1275-002.book Page 237 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

238 | Русский

Пользователи цепной пилы должны принять

все возможные меры предосторожности

для обеспечения безопасной работы.

Рикошет является следствием ошибочного

или неправильного использования

электроинструмента. Последнее можно

предотвратить подходящими мерами

предосторожности, описанными далее:

fКрепко держите пилу двумя руками,

при этом пальцы должны хорошо

охватывать рукоятки цепной пилы.

Занимайте такое положение и всегда

держите руки так, чтобы при

необходимости надежно противостоять

силам отдачи. При принятии надлежащих

мер предосторожности оператор может

совладать с усилиями отдачи. Никогда не

выпускайте из рук включенную цепную

пилу.

fИзбегайте непригодных для работы

положений корпуса и не пилите на

уровне выше плеч. Это позволит

исключить случайные прикасания острия

шины к окружающим предметам и

обеспечит лучший контроль за цепной

пилой в непредвиденных ситуациях.

fВсегда используйте только

предписанные изготовителем запасные

шины и пильные цепи. Использование

непригодных шин и пильных цепей

может привести к разрывам цепи или

отдаче.

fВыполняйте указания изготовителя при

заточке и выполнении технического

обслуживания пильной цепи. Слишком

низко установленные ограничители

глубины повышают возможность отдачи.

Дополнительные

предупредительные указания

fПользователю пилы перед первым ее

запуском в эксплуатацию рекомендуется

получить инструктаж по работе с пилой и

использованию ее защитных

приспособлений от опытного оператора

в реальных условиях. В качестве первого

упражнения рекомендуется распилка

ствола дерева, уложенного на козлах или

на соответствующей подставке.

fНастоящий электроинструмент не

предназначен для использования лицами

(включая детей) с ограниченными

физическими, органолептическими или

умственными способностями или с

недостаточным опытом и/или

недостаточными знаниями, за

исключением случаев, когда они

находятся под надзором лица,

ответственного за их безопасность, или

получают от него инструкции по

эксплуатации настоящего

электроинструмента.

Дети должны находиться под

присмотром, чтобы избежать

возможности игры с

электроинструментом.

fДетям и подросткам, за исключением

учеников профессиональных школ

возрастом старше 16 лет, не

разрешается работать с цепными

пилами. Это же относится и к лицам, не

знакомым или недостаточно знакомым

с особенностями работы с цепными

пилами. Инструкция по эксплуатации

должна всегда находиться поблизости в

удобно доступном месте. Запрещается

работать с цепной пилой в состоянии

сильной усталости, а также лицам, не

выдерживающим соответствующие

физические нагрузки.

fВсегда держите электроинструмент во

время работы обеими руками, заняв

предварительно устойчивое

положение. Двумя руками Вы работаете

более надежно с электроинструментом.

fПроверяйте правильный монтаж всех

защитных устройств и рукояток при

применении инструмента. Ни в коем

случае не пытайтесь включать не

полностью собранный инструмент или

инструмент с несанкционированными

модификациями.

fДайте электроинструменту полностью

остановиться и только после этого

выпустите его из рук.

fНе вскрывайте аккумулятор. При этом

возникает опасность короткого

замыкания.

Защищайте аккумуляторную

батарею от высоких температур,

напр., от длительного нагревания

на солнце, от огня, воды и влаги.

Существует опасность взрыва.

fПри повреждении и ненадлежащем

использовании аккумулятора может

выделиться газ. Обеспечьте приток

свежего воздуха и при возникновении

жалоб обратитесь к врачу. Газы могут

вызвать раздражение дыхательных

путей.

fИз неисправного аккумулятора может

вытечь жидкость и намочить лежащие

вблизи предметы. Проверьте

смоченные части. Они должны быть

очищены и при надобности заменены.

fИспользуйте аккумулятор только со-

вместно с Вашим электроинструментом

фирмы Bosch. Только так аккумулятор

защищен от опасной перегрузки.

fИспользуйте только оригинальные

аккумуляторные батареи Bosch с

напряжением, указанным на заводской

табличке электроинструмента. Исполь-

зование других аккумуляторных батарей,

напр., подделок, восстановленных акку-

муляторных батарей или аккумуляторных

батарей других производителей, чревато

опасностью травм и материального

ущерба в результате взрыва.

Указания по технике безопасности

для зарядных устройств

Защищайте зарядное устройство

от дождя и сырости.

Проникновение воды в зарядное

устройство повышает риск

поражения электротоком.

fНе заряжайте аккумуляторы других

изготовителей. Зарядное устройство

пригодно только для зарядки литий-

ионных аккумуляторов фирмы Bosch с

указанным в технических данных

напряжением. В противном случае

возникает опасность пожара и взрыва.

OBJ_BUCH-1275-002.book Page 238 Monday, November 22, 2010 1:10 PM

Русский | 239

Bosch Power Tools F 016 L70 758 | (22.11.10)

fСодержите зарядное устройство в чис-

тоте. Загрязнения вызывают опасность

поражения электротоком.

fПеред каждым использованием прове-

ряйте зарядное устройство, кабель и

штепсельную вилку. Не пользуйтесь

зарядным устройством с

обнаруженными повреждениями. Не

вскрывайте самостоятельно зарядное

устройство, а поручайте ремонт

квалифицированному специалисту и

обязательно с использованием

оригинальных запчастей.

Поврежденные зарядные устройства,

кабель и штепсельная вилка повышают

риск поражения электротоком.

fНе ставьте зарядное устройство во

включенном состоянии на легко воспла-

меняющиеся материалы (например,

бумагу, текстиль и т.п.) или рядом с

горючими веществами. Нагрев

зарядного устройства при зарядке

создает опасность возникновения

пожара.

fСледите за детьми, чтобы они не играли

с этим зарядным устройством.

fДетям и лицам с умственными или

физическими ограничениями

разрешается пользоваться зарядным

устройством только под наблюдением

или при получении инструктажа

относительно правил пользования

зарядным устройством. Тщательный

инструктаж снижает риск неправильного

пользования и получения травм.

Описание функции

Прочтите все указания и

инструкции по технике

безопасности. Упущения в

отношении указаний и

инструкций по технике

безопасности могут стать причиной

поражения электрическим током, пожара и

тяжелых травм.

Применение по назначению

Этот электроинструмент предназначен для

распилки древесины, напр., деревянных

бревен, досок, ветвей, стволов деревьев и

т.д., а также для повалки деревьев. Его

можно использовать для резки древесины

вдоль и поперек древесных волокон.

Данный электроинструмент не пригоден для

резки минеральных материалов.

Комплект поставки

Осторожно извлеките электроинструмент из

упаковки и проверьте полное наличие

следующих частей:

–Цепная пила

–Крышка

–Пильная цепь

–Пильный аппарат

–Защитный футляр цепи

–Пакетик с маслом

–Руководство по эксплуатации

В некоторых исполнениях аккумуляторная

батарея и зарядное устройство входят в

комплект поставки.

При недостаче или повреждении частей

обратитесь, пожалуйста, к продавцу.

Изображенные составные части

Нумерация представленных компонентов

выполнена по изображению на странице с

иллюстрациями.

1Задняя рукоятка

2Блокиратор выключателя

3Выключатель

4Крышка масляного бачка

5Передняя рукоятка

6Расцепитель тормоза для защиты от

обратного удара (защита руки)

7Указатель уровня масла

8Зубчатый упор

9Защитный футляр цепи

10 Пильный аппарат

11 Пильная цепь

12 Зажимная ручка

13 Кожух

14 Вентиляционные щели

15 Поворотная ручка натяжения цепи

16 Серийный номер

17 Аккумулятор

18 Кнопка разблокировки аккумулятора

19 Кнопка индикатора заряженности

20 Индикатор заряженности аккумулятора

21 Индикатор контроля температуры

22 Зарядное гнездо

23 Зарядное устройство

24 Красный индикатор СИД на зарядном

устройстве

25 Зеленый индикатор СИД на зарядном

устройстве

26 Штепсельная вилка **

27 Символ направления движения и

направления резания

28 Цепная звездочка

29 Крепежный болт

30 Болт натяжения цепи

31 Масляная форсунка

32 Водило пильного аппарата

33 Упорный палец цепи

34 Воздухозаборные щели

** зависит от страны

Изображенные или описанные принадлежности

не входят в стандартный объем поставки.

Полный ассортимент принадлежностей Вы

найдете в нашей программе принадлежностей.

OBJ_BUCH-1275-002.book Page 239 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

240 | Русский

Технические данные

Данные по шуму и вибрации

Измеренные значения уровня шума

получены в соответствии с 2000/14/EС.

А-взвешенный уровень шума от

электроинструмента составляет обычно:

уровень звукового давления 74 дБ(A);

уровень звуковой мощности 94 дБ(A).

Погрешность K=3 дБ.

Одевайте наушники!

Общие значения колебания (векторная

сумма трех направлений) определены

согласно EN 60745:

вибрация ah<2,5 м/с2, погрешность

K=1,5м/с

Указанный в настоящих инструкциях

уровень вибрации измерен по методике

измерения, прописанной в стандарте

EN 60745, и может быть использован для

сравнения электроинструментов. Он

пригоден также для предварительной

оценки вибрационной нагрузки.

Уровень вибрации указан для основных

видов работы с электроинструментом.

Однако если электроинструмент будет

использован для выполнения других работ с

применением рабочих инструментов, не

предусмотренных изготовителем, или

техническое обслуживание не будет

отвечать предписаниям, то уровень

вибрации может быть иным. Это может

значительно повысить вибрационную

нагрузку в течение всей продолжительности

работы.

Для точной оценки вибрационной нагрузки

в течение определенного временного

интервала нужно учитывать также и время,

когда инструмент выключен или, хотя и

включен, но не находится в работе. Это

может значительно сократить нагрузку от

вибрации в расчете на полное рабочее

время.

Предусмотрите дополнительные меры без-

опасности для защиты оператора от воз-

действия вибрации, например: техническое

обслуживание электроинструмента и

рабочих инструментов, меры по

поддержанию рук в тепле, организация

технологических процессов.

Аккумуляторная цепная пила AKE 30 LI

Товарный № 3 600 H37 1..

Скорость цепи на холостом ходу м/с 8

Длина пильного аппарата см 30

Натяжение цепи без инструмента (SDS) z

Тормоз для защиты от обратного удара z

Тип пильной цепи 3/8"–90

Толщина приводных звеньев мм 1,1 (0,034")

Число приводных звеньев 45

Объем масляного бачка мл 120

Автоматическая смазка цепи z

Зубчатый упор z

Вес согласно EPTA-Procedure 01/2003 кг 5,2

Серийный номер См. серийный номер 16 (заводская

табличка) электроинструмента

Аккумулятор литий-ионный

Товарный № 2 607 336 107

Номинальное напряжение В= 36

Емкость А-ч 2,6

Продолжительность зарядки (аккумулятор

разряжен) мин 95

Число элементов аккумулятора 20

Зарядное устройство AL 3640 CV

Professional

AL 3620 CV

Professional

Товарный № EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Зарядный ток A4,02,0

Допустимый диапазон температуры при

зарядке °C 0–45 0–45

Вес согласно EPTA-Procedure 01/2003 кг 1,0 0,6

Класс защиты /II /II

Пожалуйста, учитывайте товарный номер на заводской табличке Вашего электроинструмента. Торговые

названия отдельных электроинструментов могут различаться.

OBJ_BUCH-1275-002.book Page 240 Monday, November 22, 2010 1:10 PM

Русский | 241

Bosch Power Tools F 016 L70 758 | (23.11.10)

Заявление о соответствии

Мы заявляем с полной ответственностью,

что описанный в «Технических данных»

продукт отвечает следующим стандартам и

нормативам: EN 60745 (аккумуляторный

инструмент) и EN 60335 (зарядное

устройство для аккумулятора) в

соответствии с положениями директив

2006/95/ЕС, 2004/108/ЕС, 2006/42/ЕС,

2000/14/ЕС.

Испытание конструктивного образца

2131439.01CE произведено испытательным

центром № 0344, KEMA Quality B.V. Arnhem,

Netherlands в соответствии с

предписаниями ЕС.

2000/14/ЕС: Гарантированный уровень

звуковой мощности 97 дБ (A). Процедура

оценки соответствия согласно приложению

Категория продукта: 6

Техническая документация:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Сборка

Для Вашей безопасности

fВнимание! Перед проведением работ

по техническому обслуживанию или

очистке выключайте

электроинструмент и извлекайте

аккумулятор.

fНе используйте аккумуляторную

батарею на 4,5 А час. в сочетании с

данным электроинструментом.

Извлечение аккумулятора

(см. рис. А)

Аккумулятор 17 оснащен двумя ступенями

фиксирования, призванными предотвра-

щать выпадение аккумулятора при

непреднамеренном нажатии на кнопку

разблокировки 18. Пока аккумулятор

находится в электроинструменте, пружина

держит его в соответствующем положении.

Указание: Электроинструмент работает

только тогда, когда обе ступени фиксации

введены в зацепление.

Для снятия аккумулятора 17:

Зарядка аккумулятора (см. рис. В)

fНе допускается использовать никакие

другие зарядные устройства. Входящее

в комплект поставки зарядное

устройство рассчитано на литий-ионный

аккумулятор Вашего

электроинструмента.

fУчитывайте напряжение сети!

Напряжение источника тока должно

соответствовать данным на заводской

табличке зарядного устройства.

Зарядные устройства на 230 В могут

работать также и при напряжении 220 В.

Аккумулятор оснащен устройством

контроля температуры, которое позволяет

производить зарядку только в пределах

температуры от 0 °C до 45 °C. Этим

достигается продолжительный срок службы

аккумулятора.

Указание: Аккумулятор поставляется не пол-

ностью заряженным. Для обеспечения

полной мощности аккумулятора зарядите

его полностью перед первым применением.

Литий-ионный аккумулятор может быть

заряжен в любое время без сокращения

срока службы. Прекращение процесса

зарядки не наносит вреда аккумулятору.

Литиево-ионные аккумуляторные батареи

защищены от глубокой разрядки системой

«Electronic Cell Protection (ECP)». При

разряженном аккумуляторе цепная пила

выключается благодаря схеме защиты:

Пильная цепь больше не двигается.

После автоматического

выключения

электроинструмента не нажимайте больше

на выключатель. Аккумулятор может быть

поврежден.

Процесс зарядки

Процесс зарядки начинается сразу, как

только вилка сети зарядного устройства

будет вставлена в штепсельную розетку и

аккумулятор 17 будет установлен в зарядное

гнездо 22.

Благодаря интеллигентной процедуре

зарядки зарядное устройство

автоматически распознает степень заряда

аккумулятора и производит зарядку

оптимальным током в зависимости от

температуры и напряжения аккумулятора.

Это щадит аккумулятор, при хранении в

зарядном устройстве аккумулятор

благодаря этому всегда полностью заряжен.

Значение элементов индикатора

Процесс зарядки отображается при помощи

светодиодов 24 или 25:

Режим быстрой зарядки

Процесс быстрой зарядки отображается

миганиемзеленого светодиода 25.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Прижмите аккумулятор к подошве

электроинструмента (1.) и

одновременно нажмите на кнопку

фиксатора 18 (2.).

pВытяните аккумулятор из

электроинструмента до появления

красной полоски (3.).

qНажмите еще раз на кнопку

фиксатора 18 и вытяните аккумулятор

полностью из инструмента.

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_DOKU-22673-002.fm Page 241 Tuesday, November 23, 2010 3:46 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

242 | Русский

Индикаторный элемент аккумулятора: Во

время процесса зарядки загораются подряд

3 зеленых светодиода и гаснут на короткое

время. Аккумулятор полностью заряжен,

если 3 зеленых светодиода горят постоянно.

Приблизительно через 5 мин по окончании

зарядки аккумулятора 3 зеленых светодиода

гаснут.

Указание: Быстрая зарядка возможна,

только если температура аккумулятора

находится в пределах допустимого

диапазона, см. раздел «Технические

данные».

Аккумулятор заряжен

Непрерывное свечение светодиода 25

сигнализирует о полностью заряженном

аккумуляторе.

Дополнительно в течение прибл 2 секунд

подается звуковой сигнал,

сигнализирующий о полностью заряженном

аккумуляторе.

Непосредственно после этого аккумулятор

может быть извлечен, и им можно

пользоваться.

Без вставленного аккумулятора

непрерывное свечение зеленого

светодиода 25 сигнализирует о том, что

штепсельная вилка подключена к розетке и

зарядное устройство готово к работе.

Температура аккумулятора ниже 0 °C или

выше 45 °C

Непрерывное свечение светодиода 24

сигнализирует о том, что температура

аккумулятора находится за пределами

допустимого диапазона 0 °C–45 °C. После

возвращения в допустимый температурный

диапазон зарядное устройство

автоматически переключается в режим

быстрой зарядки.

Если температура аккумулятора находится

за пределами допустимого диапазона, при

установке в зарядное устройство

загорается красный светодиод.

Аккумулятор не заряжается

Если зарядка невозможна по причине иной

неполадки, мигаеткрасный светодиод 24.

Процесс зарядки не начинается, и зарядка

аккумулятора невозможна (см «Поиск

неисправностей»).

Указания по зарядке аккумулятора

При непрерывных или многократно

повторяемых циклах зарядки без перерыва

зарядное устройство может нагреться. Это,

однако, не должно вызывать опасений и не

свидетельствует о технической

неисправности электроинструмента.

Значительное сокращение

продолжительности работы после заряда

свидетельствует о старении аккумулятора и

указывает на необходимость его замены.

Учитывайте указания по утилизации.

Охлаждение аккумулятора (Active Air

Cooling)

Встроенное в зарядное устройство

управление вентилятором контролирует

температуру установленного аккумулятора.

Если температура аккумулятора превышает

30 °C, вентилятор охлаждает его до

оптимальной для зарядки температуры.

Включенный вентилятор издает при работе

характерные шумы.

Если вентилятор не запускается, то

температура аккумулятора находится в

пределах оптимального температурного

диапазона или вентилятор неисправен. В

этом случае время зарядки аккумулятора

увеличивается.

Монтаж и натяжение пильной цепи

(см. рис. C1–C3)

fУстанавливайте аккумулятор только

после того, как цепная пила будет

полностью собрана.

fПри обращении с пильной цепью всегда

надевайте защитные рукавицы.

Монтаж пильного аппарата и пильной цепи

–Осторожно распакуйте все детали.

–Положите цепную пилу на ровную

поверхность.

fИспользуйте только пильные цепи с

толщиной приводных звеньев (ширина

паза) 1,1 мм.

–Уложите пильную цепь 11 в паз,

расположенный по периметру пильного

аппарата 10. Внимательно следите при

этом за правильностью направления

движения; сравните для этого пильную

цепь с символом направления движения

27 на пильном аппарате 10.

–Наложите звенья цепи на звездочку 28 и

установите пильный аппарат 10 таким

образом, чтобы крепежный болт 29 и две

направляющие перемычки пильного

аппарата 32 попали в продольное

отверстие пильного аппарата 10, а болты

натяжения цепи 30 – в соответствующие

отверстия пильного аппарата 10.

При необходимости поверните

поворотную ручку натяжения цепи 15,

чтобы совместить болты натяжения цепи

30 с отверстиями пильного аппарата 10.

–Убедитесь в том, что все детали хорошо

расположены на своих местах и крепко

держите пильный аппарат с пильной

цепью в этом положении.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 242 Monday, November 22, 2010 1:10 PM

Русский | 243

Bosch Power Tools F 016 L70 758 | (22.11.10)

–Поворачивайте поворотную ручку

натяжения цепи 15 до тех пор, пока

пильная цепь 11 не будет прилегать без

зазора.

–Точно установите на место крышку 13 и

убедитесь в том, что упорный палец цепи

33 точно ложится в предусмотренный для

него направляющий шлиц в крышке 13.

–Крепко притяните крышку 13 с помощью

зажимой ручки 12.

–Пильная цепь пока еще не натянута.

Натяжение пильной цепи производится в

порядке, описанном в разделе

«Натяжение пильной цепи».

Натяжение пильной цепи (см. рис. D)

Проверяйте натяжение цепи перед началом

работы, после первой резки и регулярно во

время пиления через каждые 10 минут.

Особенно при использовании новой

пильной цепи следует считаться с ее

повышенным удлинением.

Долговечность пильной цепи в

значительной степени зависит от

достаточной смазки и правильного ее

натяжения.

Никогда не натягивайте сильно разогретую

пильную цепь, поскольку она сильно

стягивается при охлаждении и слишком

плотно прилегает к пильному аппарату.

–Положите цепную пилу на ровную

поверхность.

–Отпустите зажимную ручку 12 лишь

настолько, чтобы пильный аппарат 10

еще сохранял свое положение (не

снимайте зажимную ручку!).

–Проверьте правильность укладки

звеньев цепи в направляющем шлице

пильного аппарата 10 и на цепной

звездочке 28.

–Поворачивайте поворотную ручку

натяжения цепи 15 по часовой стрелке,

пока не будет достигнуто нужное

натяжение цепи. В результате поворота

болт натяжения цепи 30 и, таким

образом, пильный аппарат, 10

смещаются вперед.

–Пильная цепь 11 натянута правильно,

если в середине ее можно приподнять на

ок. 5–10 мм. Проверка должна

выполняться одной рукой путем

удержания собственного веса цепной

пилы за пильную цепь.

–Если пильная цепь 11 натянута слишком

сильно, слегка поверните поворотную

ручку натяжения цепи 15 в направлении

против часовой стрелки. Затем еще раз

проверьте натяжение цепи. При

необходимости подтяните цепь согласно

описанию.

–Крепко прижмите крышку 13 с помощью

зажимной ручки 12.

Смазка пильной цепи

(см. рис. С1 и Е)

Указание: Цепная пила всегда поставляется

с несмазанной пильной цепью. Очень

важно произвести смазку пильной цепи

маслом перед ее использованием.

Использование пильной цепи без цепной

смазки вообще или при уровне смазочного

масла ниже отметки минимума ведет к ее

серьезным повреждениям.

Долговечность и производительность

пильной цепи при работе сильно зависят от

ее оптимальной смазки. Поэтому пильная

цепь во время работы автоматически

смазывается специальным цепным маслом

с помощью масляной форсунки 31.

Заправка масляного бачка производится

следующим образом:

–Установите цепную пилу на подходящее

основание так, чтобы крышка масляного

бачка 4 располагалась вверху.

–Очистите с помощью ветоши зону вокруг

крышки масляного бачка 4 и открутите

крышку.

–Наполните масляный бачок маслом для

пильных цепей фирмы Bosch,

поддающимся биологическому

разложению, до отметки «max» на

указателе уровня масла 7.

–При этом внимательно следите за тем,

чтобы в масляный бачок не попадала

грязь. Закрутите на место крышку

масляного бачка 4.

–Для подачи масла цепная пила должна

поработать в течение 30 секунд.

Указание: Для вентиляции масляного бачка

в его крышке имеются небольшие

вентиляционные каналы. Для

предотвращения вытекания масла, когда Вы

не пользуетесь цепной пилой,

устанавливайте цепную пилу обязательно

горизонтально, крышкой масляного бака 4

вверх.

Указание: Во избежание повреждений

цепной пилы используйте только

рекомендуемое смазочное масло для

пильных цепей, поддающееся

биологическому разложению. Никогда не

используйте восстановленное или старое

масло. В случае использования

неразрешенного смазочного масла

теряются все гарантийные претензии.

Указание: При низких температурах масло

становится более вязким, вследствие чего

снижаются его смазочные характеристики.

Работа с инструментом

Эксплуатация

Установка аккумулятора

Вставьте заряженный аккумулятор 17 сзади

в ножку электроинструмента. Полностью

вдавите аккумулятор в ножку, чтобы

красной полоски не стало видно и

аккумулятор надежно зафиксировался.

Указание: Электроинструмент работает

только тогда, когда обе ступени фиксации

введены в зацепление.

Включение/выключение

Держите цепную пилу так, как это описано в

разделе «Работа с цепной пилой».

Для включения электроинструмента

нажмите сначала блокиратор выключателя

2, а затем нажмите выключатель 3 и

держите его нажатым.

При работе электроинструмента Вы можете

отпустить блокировку включения.

OBJ_BUCH-1275-002.book Page 243 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

244 | Русский

Для выключения электроинструмента

отпустите выключатель 3.

Указание: По причинам безопасности

выключатель 3 не может быть

зафиксирован и при работе следует

постоянно нажимать на него.

Указание: Никогда не производите

торможение цепной пилы с помощью

переднего приспособления для защиты рук

6 (активирование тормоза при отдаче).

Тормоз для защиты от обратного удара

(см. рис. F)

Тормоз для защиты от обратного удара

является защитным приспособлением,

которое запускается передним

приспособлением для защиты рук в случае

рикошета цепной пилы 6. Пильная цепь

останавливается через максимум 0,15

секунд.

Время от времени производите

функциональную проверку тормозов.

Переместите переднюю защиту руки 6

вперед (положение o) и коротко включите

цепную пилу. Цепная пила не должна

запускаться. Чтобы снова разблокировать

тормоз защиты от обратного удара,

отпустите выключатель 3 и потяните

переднюю защиту руки 6 назад (положение

n).

Указание: Если тормоз для защиты от

обратного удара активен и Вы пытаетесь

запустить цепную пилу, раздается

предупредительный сигнал («звуковой

сигнал»). Чтобы запустить цепную пилу,

отпустите выключатель 3, потяните

переднюю защиту руки 6 назад в положение

n и снова нажмите выключатель 3.

Работа с цепной пилой

Перед пилением

Перед запуском в эксплуатацию и регулярно

во время пиления следует выполнять

следующие проверки:

–Находится ли цепная пила в надежном

рабочем состоянии?

–Заполнен ли масляный бачок?

Проверяйте индикатор уровня масла

перед началом работы и регулярно во

время работы. Дозаправьте масло, если

уровень масла в смотровом окошке

достигнет нижнего края. Одной заправки

хватает на приблизительно 15 минут, в

зависимости от наличия перерывов и

интенсивности работы.

–Правильно ли натянута и заточена

пильная цепь? Регулярно проверяйте

натяжение цепи во время пиления через

каждые 10 минут. Особенно при

использовании новой пильной цепи

следует считаться с ее повышенным

удлинением. Состояние пильной цепи в

значительной степени влияет на

производительность пилы. Только

хорошо заточенные пильные цепи

предохраняют пилу от перегрузки.

–Отпущен ли тормоз для защиты для

защиты от обратного удара и

гарантировано ли его срабатывание?

–Надеты ли необходимые средства

индивидуальной защиты? Обязательно

надевайте защитные очки и средства

защиты органов слуха. Рекомендуется

также использовать средства

индивидуальной защиты для головы, рук

и ног. Подходящая защитная одежда

снижает опасность получения травм от

вылетающих обрезков и при случайном

прикосновении к пильной цепи.

Отдача пилы (см. рис. F)

Под отдачей пилы следует понимать

внезапный подъем и возвратный удар

цепной пилы, которые могут произойти при

контакте острия пильного аппарата с

распиливаемым материалом или при

зажатии цепи в распиле.

В случае возникновения такой отдачи

поведение цепной пилы непредсказуемо,

что может привести к тяжелому

травмированию оператора или лиц,

находящихся в зоне пиления.

Боковые, наклонные и продольные распилы

должны производиться с особой

осторожностью, поскольку в этих случаях не

может быть использован зубчатый упор 8.

Для исключения отдачи пилы:

–Вводите пилу в действие по возможности

под наименьшим углом (плоско).

–Никогда не работайте с ослабленной,

удлиненной или сильно изношенной

пильной цепью.

–Затачивайте пильную цепь в

соответствии с предписанием.

–Никогда не производите пиление на

уровне плеча.

–Никогда не производите пиление

острием пильного аппарата.

–Всегда крепко держите цепную пилу

обоими руками.

–Всегда используйте гасящую отскоки

пильную цепь фирмы Bosch.

–Используйте зубчатый упор 8 в качестве

рычагаl.

–Внимательно следите за натяжением

цепи.

Общие правила поведения (см. рис. F –I)

Всегда крепко держите цепную пилу обеими

руками, переднюю рукоятку – левой, а

заднюю – правой рукой. Обязательно

полностью обхватывайте рукоятки всеми

пальцами рук. Никогда не производите

пиление одной рукой.

Включайте цепную пилу только находясь в

безопасном положении. Удерживайте

цепную пилу слегка справа от своего

корпуса.

Перед контактированием с распиливаемой

древесиной пильная цепь должна двигаться

с полной скоростью. Используйте при этом

зубчатый упор 8 для опирания цепной пилы

на распиливаемой древесине. Используйте

зубчатый упор во время пиления в качестве

рычага.

OBJ_BUCH-1275-002.book Page 244 Monday, November 22, 2010 1:10 PM

Русский | 245

Bosch Power Tools F 016 L70 758 | (22.11.10)

При пилении толстых ветвей или стволов

деревьев производите перестановку

зубчатого упора в более глубокое

положение. Для этого оттяните цепную пилу

назад, чтобы освободить зубчатый упор, и

установите его в более глубоком месте. При

этом не удаляйте цепную пилу из щели

распила.

При пилении не оказывайте силового

давления на пильную цепь, а предоставьте

ей возможность свободно работать,

создавая с помощью зубчатого упора 8

легкое давление, как рычагом.

Никогда не держите работающую цепную

пилу на вытянутых руках. Никогда не

пытайтесь пилить в трудно доступных местах

или стоя на лестнице. Никогда не

производите пиление на уровне плеча.

Наилучшие результаты пиления

достигаются, если скорость движения цепи

не снижается из-за перегружения.

Будьте осторожны в конце распила. Как

только цепная пила освобождается из

распила, неожиданно изменяется

распределение весовых усилий. Возникает

опасность травмирования ног.

Удаляйте цепную пилу из распила только с

двигающейся пильной цепью.

Пиление стволов деревьев (см. рис. G и J)

Соблюдайте при пилении стволов деревьев

следующие предписания по технике

безопасности:

Укладывайте ствол, как это показано на

рисунке, и обеспечьте его опору так, чтобы

распил не сужался и пильная цепь не могла

зажиматься.

Выравнивайте короткие куски древесины и

крепко зажимайте их перед распиливанием.

Распиливайте только предметы из

древесины. Избегайте контакта пилы с

камнями и гвоздями, поскольку она может

высоко катапультировать, пильная цепь

может быть серьезно повреждена или

пользователь или находящиеся неподалеку

лица могут получить серьезные травмы.

Не прикасайтесь работающей пильной

цепью к проволочным заборам или к земле.

Цепная пила не предназначена для

обрезания тонких сучьев.

Выполняйте продольные разрезы с особой

тщательностью, поскольку в этих случаях

зубчатый упор 8 не может быть

использован. Подводите цепную пилу к

месту распила под небольшим углом, чтобы

избежать ее отдачи.

При выполнении пильных работ на склонах

обрабатывайте стволы деревьев или

лежащий материал всегда стоя выше или

сбоку от распиливаемого объекта.

Чтобы не споткнуться, внимательно следите

за торцами стволов, сучьями и корнями

деревьев и т.д.

Пиление напряженной древесины

(см. рис. J)

fРаспилка находящихся под механиче-

ским напряжением древесины, ветвей

или деревьев должна производиться

только обученными специалистами.

При этом рекомендуется соблюдать

особую осторожность. Имеет место

повышенная опасность получения травм.

Если древесина лежит на обоих концах,

пропилите ствол вначале сверху (Y) на одну

треть диаметра и затем перепилите ствол

снизу (Z) на этом же месте, чтобы

исключить возможность образование

щепок и зажима цепной пилы. Избегайте

при этом контакта пильной цепи с землей.

Если древесина лежит только на одном

конце, пропилите ствол вначале снизу (Y) на

одну треть диаметра и затем перепилите

ствол сверху (Z) на этом же месте, чтобы

исключить возможность образование

щепок и зажима цепной пилы.

Валка деревьев (см. рис. K)

fВсегда надевайте защитный шлем для

предохранения головы от падающих

веток.

fС помощью цепной пилы можно валить

деревья, диаметр ствола которых

меньше длины пильного аппарата.

fОбеспечьте безопасность в рабочей

зоне. Постоянно следите за тем, чтобы

в зоне падения деревьев (n) не

находились посторонние лица или

животные.

fНе пытайтесь освободить зажатую

пильную цепь при работающем

двигателе. Используйте для

освобождения зажатой пильной цепи

деревянные клинья.

Если валка и распилка деревьев

производится одновременно двумя или

более работниками, то между рабочими,

производящими валку и распилку, должно

выдерживаться расстояние, равное

минимум удвоенной высоте спиливаемых

деревьев. При валке деревьев внимательно

следите за тем, чтобы другие лица не

подвергались опасности, не повреждались

питающие электрические проводки и не

возникала возможность нанесения

материального ущерба. Если спиливаемое

дерево вступит в контакт с электрической

проводкой, то немедленно известите об

этом энергоснабжающее предприятие.

При выполнении работ на склонах оператор

цепной пилы должен всегда находиться

выше спиливаемого дерева, поскольку

спиленное дерево вероятнее всего будет

скатываться или соскальзывать по склону

вниз.

Перед валкой дерева должен быть

запланирован путь отхода (o) и при

необходимости следует подготовить и

освободить его. Путь отхода должен вести в

сторону и вверх от ожидаемой линии

падения деревьев.

OBJ_BUCH-1275-002.book Page 245 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

246 | Русский

Перед повалкой дерева следует принять во

внимание его естественный наклон,

положение его самых крупных ветвей и

направление ветра, чтобы правильно

оценить возможное направление его

падения.

С дерева следует предварительно удалить

грязь, камни, отставшую кору, гвозди,

металлические скобы и проволоку.

Произведите засечку: Пропилите под

прямым углом со стороны падения дерева

запил в его стволе (X–W) на глубину,

равную 1/3 диаметра ствола. Вначале

выполните нижний горизонтальный запил.

Это позволит избежать зажатия пильной

цепи или направляющей шины пилы при

выполнении второго запила.

Выполнении повалочного запила:

Произведите повалочный запил (Y)

минимум 50 мм выше горизонтального

запила. Повалочный запил следует

выполнять параллельно горизонтальному

запилу. Пропилите повалочный запил только

так глубоко, чтобы осталась вертикальная

древесная перемычка, которая могла бы

служить шарниром. Эта перемычка должна

предотвратить возможность поворота

дерева и его падения в неправильном

направлении. Не перепиливайте эту

перемычку.

При приближении повалочного запила к

перемычке дерево начинает валиться. Если

станет видно, что дерево может упасть в

нежелаемом направлении или даже

наклонится назад и зажать пильную цепь,

прервите выполнение повалочного запила и

используйте для открытия запила и

окончательной повалки дерева в желаемом

направлении клинья из дерева, пластмассы

или алюминия.

Если дерево начнет падать, удалите цепную

пилу из запила, выключите и отложите ее в

сторону, покиньте опасную зону по

запланированному пути отхода. Следите за

упавшими вниз ветвями и не запнитесь о

них.

Забивкой клина (Z) в горизонтальный запил

доведите теперь дерево до падения.

Если дерево начнет падать, покиньте

опасную зону, используя запланированный

путь отхода. Следите за упавшими вниз

ветвями и не запнитесь о них.

Удаление ветвей (см. рис. L)

Под удалением ветвей подразумевается их

спиливание с уже поваленного дерева При

удалении ветвей вначале оставьте на месте

самые крупные из них, которые направлены

вниз и на которые опирается поваленное

дерево. Удалите меньшие ветки одним

запилом, как это показано на рисунке.

Ветки, находящиеся под напряжением,

должны отпиливаться снизу вверх, чтобы

исключить возможность зажатия пильной

цепи.

Разрезание ствола дерева на части

(см. рис. M –P)

Под этим понимается распиливание ствола

поваленного дерева по длине на части.

Следите за безопасностью стойки и

равномерным распределением веса тела на

обе ноги. Если это возможно, следует

создать опору для ствола дерева с помощью

ветвей, балок или клиньев. Выполняйте

простые указания для легкого

распиливания.

Если ствол дерева будет равномерно уложен

по всей длине, начните распилку сверху.

Если ствол дерева лежит на одном конце,

пропилите вначале 1/3 диаметра ствола с

нижней стороны, а затем пропилите остаток

сверху над местом нижнего запила.

Если ствол дерева лежит на обоих концах,

пропилите вначале 1/3 диаметра ствола с

верхней стороны, а затем пропилите 2/3

снизу на месте верхнего запила.

При выполнении распилочных работ на

склоне стойте всегда выше ствола дерева.

Для сохранения полного контроля во время

«пропиливания» уменьшайте в конце

пропила прижимное усилие, не ослабляя

крепость захвата рукояток цепной пилы.

Внимательно следите за тем, чтобы пильная

цепь не касалась земли. После завершения

распила перед удалением цепной пилы

дождитесь полной остановки пильной цепи.

Всегда выключайте двигатель цепной пилы

при переходе от одного дерева к другому.

Индикатор заряженности аккумулятора

(см. рис. В)

Аккумулятор 17 оснащен индикатором

заряженности 20, который показывает его

степень заряженности. Индикатор

заряженности 20 состоит из 3 зеленых

светодиодов.

Для активизации индикатора заряженности

20 нажмите кнопку индикатора

заряженности 19. Прибл. через 5 секунд

индикатор заряженности гаснет

самостоятельно.

Степень заряженности можно проверять и

на вынутом аккумуляторе.

Если после нажатия кнопки 19 не загорается

ни один из светодиодов, это значит, что

аккумулятор неисправен и подлежит

замене.

Из соображений безопасности проверка

степени заряженности аккумулятора может

производиться только при неработающем

электроинструменте.

Светодиодная

индикация

Емкость

аккумулятора

Непрерывное

свечение 3 зеленых

светодиодов ≥2/3

Непрерывное

свечение 2 зеленых

светодиодов ≥1/3

Непрерывное

свечение 1 зеленого

светодиода ≤1/3

Мигание 1 зеленого

светодиода Резерв

OBJ_BUCH-1275-002.book Page 246 Monday, November 22, 2010 1:10 PM

Русский | 247

Bosch Power Tools F 016 L70 758 | (22.11.10)

Во время процесса зарядки загораются под-

ряд 3 зеленых светодиода и гаснут на корот-

кое время. Аккумулятор полностью

заряжен, если 3 зеленых светодиода горят

постоянно. Приблизительно через 5 мин по

окончании зарядки аккумулятора 3 зеленых

светодиода гаснут.

Индикатор контроля температуры

Красный СИД индикатора контроля

температуры 21 сигнализирует, что

температура аккумулятора или электроники

вышла за пределы оптимального диапазона.

В этом случае электроинструмент не

работает или работает с пониженной

мощностью.

Контроль за температурой аккумулятора

Красный СИД 21 мигает при нажатии на

кнопку 19 или выключатель 3 (при установ-

ленном аккумуляторе): Температура акку-

мулятора за пределами рабочего диапазона

от –10 °C до +60 °C.

При температуре выше 70 °C аккумулятор

отключается на время, которое требуется

для возвращения в допустимый

температурный диапазон.

Контроль температуры электроники

электроинструмента

Красный СИД 21 горит продолжительно при

нажатии выключателя 3: Температура

электроники электроинструмента ниже 5 °C

или выше 75 °C.

При температуре свыше 90 °C электроника

выключает электроинструмент до

достижения допустимого диапазона

рабочей температуры.

Поиск неисправностей

В нижеследующей таблице приведены признаки и возможности устранения

неисправностей, а также их возможные причины на случай неисправной работы Вашего

электроинструмента. Если Вы не сможете с ее помощью найти и устранить проблему,

обратитесь в сервисную мастерскую.

fВнимание: Перед поиском неисправностей выключайте электроинструмент и

извлекайте аккумулятор.

Проблема Возможная причина Устранение

Цепная пила не

работает

Сработал тормоз для защиты от

обратного удара (слышен

предупредительный сигнал

(«звуковой сигнал»))

Оттяните переднюю защиту руки 6

назад в положение n

Разряжен аккумулятор Зарядить аккумулятор, см. также

указания по зарядке

Аккумулятор неправильно вставлен Убедитесь, что обе ступени

фиксации вошли в зацепление

Сработала защита двигателя Дайте двигателю остыть

Аккумулятор холодный/горячий Дайте аккумулятору

нагреться/остыть

Пильная цепь

не двигается

Разряжен аккумулятор Зарядить аккумулятор, см. также

указания по зарядке

Электроинструмент неисправен Обратитесь в сервисную

мастерскую

Цепная пила

работает

прерывисто

Внешний или внутренний

перемежающийся контакт

Обратитесь в авторизированную

сервисную мастерскую Bosch

Неисправен выключатель 3Обратитесь в авторизированную

сервисную мастерскую Bosch

Пильная цепь

сухая

Нет масла в бачке Налейте масло в бачок

Закупорены воздушные отверстия

в крышке масляного бачка 4

Очистите крышку масляного бачка

Закупорен канал вытекания масла Очистите канал вытекания масла

Пильная цепь

не тормозится

Тормоз для защиты от обратного

удара неисправен

Обратитесь в авторизированную

сервисную мастерскую Bosch

Пильная цепь/

направляющая

шина горячие

Нет масла в бачке Налейте масло в бачок

Закупорены воздушные отверстия

в крышке масляного бачка 4

Очистите крышку масляного бачка

Закупорен канал вытекания масла Очистите канал вытекания масла

Чрезмерное натяжение цепи Настройте натяжение цепи

Пильная цепь затуплена Заточите или замените пильную

цепь

OBJ_BUCH-1275-002.book Page 247 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

248 | Русский

Техобслуживание и сервис

Техобслуживание и очистка

fВнимание! Перед проведением работ

по техническому обслуживанию или

очистке выключайте

электроинструмент и извлекайте

аккумулятор.

Указание: Для обеспечения

продолжительного срока службы и

надежной работы машины регулярно

выполняйте следующие работы по

техобслуживанию.

Для обеспечения качественной и

безопасной работы содержите

электроинструмент и вентиляционные

прорези в чистоте.

Регулярно производите осмотр цепной пилы

с целью обнаружения явных

неисправностей таких, как ослабленная,

провисающая или поврежденная пильная

цепь, ослабленное крепление и изношенные

или поврежденные детали.

Контроль исправного состояния крышек и

защитных устройств и их правильное

крепление. Необходимые перед работой

процессы по техобслуживанию или ремонту.

Если несмотря на тщательную процедуру

изготовления и испытания цепная пила

однажды откажет, то ремонт должна

производить авторизированная сервисная

мастерская для электроинструментов Bosch.

Указание: Обязательно опорожните

масляный бачок перед отправкой цепной

пилы на ремонт.

При всех дополнительных вопросах и заказе

запчастей обязательно указывайте 10-

значный товарный номер, указанный на

заводской табличке цепной пилы.

Замена/переворачивание пильной цепи и

пильного аппарата (см. рис. C1–C3)

Проверьте пильную цепь и пильный аппарат

в соответствии с разделом «Натяжение

пильной цепи».

Направляющий паз пильного аппарата с

течением времени изнашивается. При

смене пильной цепи поверните пильный

аппарат на 180°, чтобы выровнять износ;

это поможет продолжить срок службы

пильного аппарата.

Проверьте цепную звездочку 28. Если она

окажется изношенной или поврежденной

из-за высокого механического нагружения,

то она должна быть заменена в

специализированной мастерской.

Цепная пила

рвет,

вибрирует или

пилит

неправильно

Недостаточное натяжение цепи Настройте натяжение цепи

Пильная цепь затуплена Заточите или замените пильную

цепь

Пильная цепь изношена Замените пильную цепь

Пильные зубья указывают в

неправильном направлении

Правильно смонтируйте пильную

цепь

Чрезмерная

вибрация/шум

Электроинструмент неисправен Обратитесь в сервисную

мастерскую

Продолжительн

ость пиления с

заряженным

аккумулятором

слишком мала

Высокое трение из-за недостающей

смазки

Проверьте смазку цепи (см.

«Смазка пильной цепи»)

Пильная цепь требует очистки Очистите пильную цепь

Плохая техника пиления см. «Работа с цепной пилой»

Аккумулятор заряжен не полностью Зарядить аккумулятор, см. также

указания по зарядке

Пильная цепь

двигается

медленно

Разряжен аккумулятор Зарядить аккумулятор, см. также

указания по зарядке

Аккумулятор хранился при

температуре за пределами

допустимого диапазона

Дайте аккумулятору нагреться до

температуры помещения (в

пределах допустимого диапазона

температуры от 0 °C до 45 °C)

Индикатор

зарядки

аккумулятора

24 светится

непрерывно

Зарядка

невозможна

Аккумулятор вставлен не полностью Правильно вставить аккумулятор в

зарядное устройство

Загрязнены контакты аккумулятора Очистите контакты, напр.,

несколько раз подряд вынув и

вставив аккумулятор в зарядное

гнездо, при необходимости

замените аккумулятор

Аккумулятор неисправный Заменить аккумулятор

Светодиоды 24

или 25 не

загораются

после того, как

сетевая вилка

вставлена в

розетку

Вилка сети зарядного устройства

вставлена неполностью в розетку

Правильно вставить вилку в

штепсельную розетку

Неисправность штепсельной

розетки, кабеля питания или

зарядного устройства

Проверить напряжение сети, при

надобности сдать зарядное

устройство в авторизованную мас-

терскую электроинструментов

фирмы Bosch

Проблема Возможная причина Устранение

OBJ_BUCH-1275-002.book Page 248 Monday, November 22, 2010 1:10 PM

Русский | 249

Bosch Power Tools F 016 L70 758 | (22.11.10)

Затачивание пильной цепи

Пильная цепь может быть профессионально

заточена в любой специализированной

сервисной мастерской электроинструмента

Bosch. С помощью приспособления фирмы

Bosch для заточки цепей или устройства

Dremel-Multi с точильной вставкой 1453

можно самостоятельно заточить цепь.

Соблюдайте при этом прилагаемые к ним

инструкции по заточке цепей.

Проверьте устройство автоматической

смазки цепи

Вы можете проверить работу устройства

автоматической смазки цепи путем

включения пилы и удержания его острия в

направлении картона или бумаги,

разложенных на полу. Не прикасайтесь

цепью к полу и выдерживайте безопасную

дистанцию около 20 см. Если при этом

масляный след увеличивается, то

устройство автоматической смазки

работает безупречно. Если же несмотря на

полный масляный бачок масляный след не

образуется, прочитайте раздел «Поиск

неисправностей» или обратитесь в

сервисный отдел фирмы Bosch.

После окончания работы и хранение

Очистите отформованный пластмассовый

корпус цепной пилы с помощью мягкой

щетки и чистой ветоши. Не используйте для

этого воду, растворители и полировочные

средства. Удалите все загрязнения,

особенно с воздушных прорезей двигателя.

Демонтируйте после 1 –3 часов работы

крышку 13, пильный аппарат 10 и пильную

цепь 11 и очистите их с помощью щетки.

Очистите пространство под крышкой 13,

цепную звездочку 28 и крепление пильного

аппарата с помощью щетки от всех

имеющихся отложений. Очистите масляную

форсунку 31 с помощью чистой ветоши.

Если цепная пила должна сохраняться в

течение длительного времени, произведите

очистку пильной цепи 11 и пильного

аппарата 10.

Положите цепную пилу на хранение в

надежном, сухом и недоступном для детей

месте.

Не ставьте другие предметы на

электроинструмент.

Внимательно следите за тем, чтобы цепная

пила все время стояла так, чтобы крышка

масляного бачка 4 располагалась вверху.

Для сохранения пилы в первоначальной

упаковке опорожните без остатка масляный

бачок.

Принадлежности

Пильная цепь

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Дальнейшие принадлежности

Цепное смазочное масло,

1 литр . . . . . . . . . . . . . . . . . . . 2 607 000 181

Сервиснoe обслуживаниe и

консультация покупатeлeй

Сервисный отдел ответит на все Ваши во-

просы по ремонту и обслуживанию Вашего

продукта, а также по запчастям. Монтажные

чертежи и информацию по запчастям Вы

найдете также по адресу:

www.bosch-garden.com

Коллектив консультантов Bosch охотно по-

может Вам в вопросах покупки, применения

и настройки продуктов и принадлежностей.

Для региона: Россия, Беларусь, Казахстан

Гарантийное обслуживание и ремонт

электроинструмента, с соблюдением

требований и норм изготовителя

производятся на территории всех стран

только в фирменных или авторизованных

сервисных центрах «Роберт Бош».

ПРЕДУПРЕЖДЕНИЕ! Использование контра-

фактной продукции опасно в эксплуатации,

может привести к ущербу для Вашего

здоровья. Изготовление и распространение

контрафактной продукции преследуется по

Закону в административном и уголовном

порядке.

Россия

ООО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

ул. Академика Королева, стр. 13/5

129515, Москва

Россия

Тел.: +7 (800) 100 800 7

E-Mail: pt-service@ru.bosch.com

Полную информацию о расположении

сервисных центров Вы можете получить на

официальном сайте www.bosch-pt.ru либо

по телефону справочно-сервисной службы

Bosch 8-800-100-8007 (звонок бесплатный).

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию

электроинструмента

ул. Тимирязева, 65А-020

220035, г. Минск

Беларусь

Тел.: +375 (17) 254 78 71

Тел.: +375 (17) 254 79 15/16

Факс: +375 (17) 254 78 75

E-Mail: pt-service@by.bosch.com

Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

ул. Сейфуллина 51

050037 г. Алматы

Казахстан

Тел.: +7 (727) 232 37 07

Факс: +7 (727) 251 13 36

E-Mail: pt-service@kz.bosch.com

Официальный сайт: www.bosch-pt.kz

OBJ_BUCH-1275-002.book Page 249 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

250 | Русский

Транспортировка

Отправляйте аккумуляторную батарею

только с неповрежденным корпусом.

Заклейте открытые контакты и упакуйте

аккумуляторную батарею так, чтобы она не

болталась в упаковке.

При пересылке литиево-ионных

аккумуляторных батарей, возможно,

требуется маркировка. В таком случае

примите, пожалуйста, во внимание

национальные предписания.

Утилизация

Отслужившие свой срок

электроинструменты, принадлежности и

упаковку следует сдавать на экологически

чистую рекуперацию отходов.

Не выбрасывайте электроинструменты и

аккумуляторные батареи/батарейки в

бытовой мусор!

Только для стран-членов ЕС:

В соответствии с европейской

директивой 2002/96/EС отслу-

жившие электроинструменты

и в соответствии с

европейской директивой

2006/66/ЕС поврежденные

либо использованные аккумуляторы/

батарейки нужно собирать отдельно и

сдавать на экологически чистую

рекуперацию.

Аккумуляторы, батареи:

Li-Ion:

Пожалуйста, учитывайте

указание в разделе

«Транспортировка»,

стр. 250.

Возможны изменения.

OBJ_BUCH-1275-002.book Page 250 Monday, November 22, 2010 1:10 PM

Українська | 251

Bosch Power Tools F 016 L70 758 | (22.11.10)

Вказівки з техніки безпеки

Пояснення щодо символів

Прочитайте цю інструкцію з

експлуатації.

Не користуйтеся приладом в

дощ, на прилад взагалі не

повинен попадати дощ.

Перш ніж прочищати,

настроювати прилад або на

короткий час залишити його

без нагляду, вийміть

акумуляторну батарею.

Вдягайте захисні окуляри!

Вдягайте навушники.

Перед налагодженням і

технічним обслуговуванням

або якщо пошкоджено або

перерізано електричний

кабель, негайно витягніть

штепсель з розетки.

Гальмо для захисту від

відскакування і гальмо

інерційного вибігу швидко

зупиняють пиляльний ланцюг.

Загальні застереження для

електроприладів

Прочитайте всі

застереження і

вказівки. Недотримання застережень і

вказівок може призвести до ураження

електричним струмом, пожежі та/або

серйозних травм.

Добре зберігайте на майбутнє ці поперед-

ження і вказівки.

Під поняттям «електроприлад» в цих

застереженнях мається на увазі

електроприлад, що працює від мережі (з

електрокабелем) або від акумуляторної

батареї (без електрокабелю).

1) Безпека на робочому місці

а) Тримайте своє робоче місце в чистоті

і забезпечте добре освітлення

робочого місця. Безлад або погане

освітлення на робочому місці можуть

призвести до нещасних випадків.

б) Не працюйте з електроприладом у

середовищі, де існує небезпека

вибуху внаслідок присутності

горючих рідин, газів або пилу.

Електроприлади можуть породжувати

іскри, від яких може займатися пил

або пари.

в) Під час праці з електроприладом не

підпускайте до робочого місця дітей

та інших людей. Ви можете втратити

контроль над приладом, якщо Ваша

увага буде відвернута.

2) Електрична безпека

а) Штепсель електроприладу повинен

підходити до розетки. Не

дозволяється міняти щось в

штепселі. Для роботи з

електроприладами, що мають

захисне заземлення, не використо-

вуйте адаптери. Використання

оригінального штепселя та належної

розетки зменшує ризик ураження

електричним струмом.

б) Уникайте контакту частин тіла із

заземленими поверхнями, як напр.,

трубами, батареями опалення,

плитами та холодильниками. Коли

Ваше тіло заземлене, існує збільшена

небезпека ураження електричним

струмом.

в) Захищайте прилад від дощу і вологи.

Попадання води в електроприлад

збільшує ризик ураження

електричним струмом.

г) Не використовуйте кабель для пере-

несення електроприладу,

підвішування або витягування

штепселя з розетки. Захищайте

кабель від тепла, олії, гострих країв

та деталей приладу, що рухаються.

Пошкоджений або закручений кабель

збільшує ризик ураження

електричним струмом.

д) Для зовнішніх робіт обов’язково

використовуйте лише такий

подовжувач, що придатний для

зовнішніх робіт. Використання

подовжувача, що розрахований на

зовнішні роботи, зменшує ризик

ураження електричним струмом.

е) Якщо не можна запобігти

використанню електроприладу у

вологому середовищі,

використовуйте пристрій захисного

вимкнення. Використання пристрою

захисного вимкнення зменшує ризик

ураження електричним струмом.

3) Безпека людей

а) Будьте уважними, слідкуйте за тим,

що Ви робите, та розсудливо

поводьтеся під час роботи з

електроприладом. Не користуйтеся

електроприладом, якщо Ви стомлені

або знаходитеся під дією наркотиків,

спиртних напоїв або ліків. Мить

неуважності при користуванні

електроприладом може призвести до

серйозних травм.

б) Вдягайте особисте захисне споряд-

ження та обов’язково вдягайте

захисні окуляри. Вдягання

особистого захисного спорядження,

як напр., – в залежності від виду

робіт – захисної маски, спецвзуття,

що не ковзається, каски та

навушників, зменшує ризик травм.

в) Уникайте випадкового вмикання.

Перш ніж ввімкнути електроприлад в

електромережу або під’єднати аку-

муляторну батарею, брати його в

руки або переносити, впевніться в

тому, що електроприлад вимкнутий.

Тримання пальця на вимикачі під час

перенесення електроприладу або

підключення в розетку увімкнутого

приладу може призвести до травм.

г) Перед тим, як вмикати електроприлад,

приберіть налагоджувальні інструмен-

ти та гайковий ключ. Перебування на-

OBJ_BUCH-1275-002.book Page 251 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

252 | Українська

лагоджувального інструмента або ключа

в частині приладу, що обертається,

може призвести до травм.

д) Уникайте неприродного положення

тіла. Зберігайте стійке положення та

завжди зберігайте рівновагу. Це

дозволить Вам краще зберігати

контроль над електроприладом у

несподіваних ситуаціях.

е) Вдягайте придатний одяг. Не

вдягайте просторий одяг та

прикраси. Не підставляйте волосся,

одяг та рукавиці до деталей приладу,

що рухаються. Просторий одяг, довге

волосся та прикраси можуть

потрапити в деталі, що рухаються.

ж)Якщо існує можливість монтувати пи-

ловідсмоктувальні або пилоуловлюючі

пристрої, переконайтеся, щоб вони

були добре під’єднані та правильно

використовувалися. Використання

пиловідсмоктувального пристрою може

зменшити небезпеки, зумовлені пилом.

4) Правильне поводження та

користування електроприладами

а) Не перевантажуйте прилад.

Використовуйте такий прилад, що

спеціально призначений для

відповідної роботи. Зпридатним

приладом Ви з меншим ризиком

отримаєте кращі результати роботи,

якщо будете працювати в зазна-

ченому діапазоні потужності.

б) Не користуйтеся електроприладом з

пошкодженим вимикачем. Електро-

прилад, який не можна увімкнути або

вимкнути, є небезпечним і його треба

відремонтувати.

в) Перед тим, як регулювати що-небудь

на приладі, міняти приладдя або

ховати прилад, витягніть штепсель із

розетки та/або витягніть

акумуляторну батарею. Ці

попереджувальні заходи з техніки

безпеки зменшують ризик

випадкового запуску приладу.

г) Ховайте електроприлади, якими Ви

саме не користуєтесь, від дітей. Не

дозволяйте користуватися

електроприладом особам, що не

знайомі з його роботою або не читали

ці вказівки. У разі застосування

недосвідченими особами прилади

несуть в собі небезпеку.

д) Старанно доглядайте за електро-

приладом. Перевіряйте, щоб рухомі

деталі приладу бездоганно

працювали та не заїдали, не були

пошкодженими або настільки

пошкодженими, щоб це могло

вплинути на функціонування

електроприладу. Пошкоджені деталі

треба відремонтувати, перш ніж

користуватися ними знов. Велика

кількість нещасних випадків

спричиняється поганим доглядом за

електроприладами.

е) Тримайте різальні інструменти на-

гостреними та в чистоті. Старанно

доглянуті різальні інструменти з

гострим різальним краєм менше

застряють та легші в експлуатації.

ж)Використовуйте електроприлад, при-

ладдя до нього, робочі інструменти

т.і. відповідно до цих вказівок.

Беріть до уваги при цьому умови

роботи та специфіку виконуваної

роботи. Використання

електроприладів для робіт, для яких

вони не передбачені, може призвести

до небезпечних ситуацій.

5) Правильне поводження та

користування приладами, що працюють

на акумуляторних батареях

а) Заряджайте акумуляторні батареї

лише в заряджувальних пристроях,

рекомендованих виготовлювачем.

Використання заряджувального при-

строю для акумуляторних батарей, для

яких він не передбачений, може

призводити до пожежі.

б) Використовуйте в електроприладах

лише рекомендовані акумуляторні

батареї. Використання інших акумуля-

торних батарей може призводити до

травм та пожежі.

в) Не зберігайте акумуляторну

батарею, якою Ви саме не

користуєтесь, поряд із

канцелярськими скріпками, ключа-

ми, гвіздками, гвинтами та іншими

невеликими металевими

предметами, які можуть спричинити

перемикання контактів. Коротке

замикання між контактами

акумуляторної батареї може

спричиняти опіки або пожежу.

г) При неправильному використанні з

акумуляторної батареї може потекти

рідина. Уникайте контакту з нею. При

випадковому контакті промийте від-

повідне місце водою. Якщо рідина

потрапила в очі, додатково

зверніться до лікаря. Акумуляторна

рідина може спричиняти подразнення

шкіри або опіки.

6) Сервіс

а) Віддавайте свій прилад на ремонт

лише кваліфікованим фахівцям та

лише з використанням оригінальних

запчастин. Це забезпечить

безпечність приладу на довгий час.

Вказівки з техніки безпеки для

ланцюгових пилок

fКоли ланцюг рухається, не підставляйте

частини тіла під ланцюг. Перш ніж

вмикати пилку, впевніться, що ланцюг

не торкається ні до чого. Під час роботи

з ланцюговою пилкою миті неуважності

може бути достатньо, щоб ланцюг

захопив одяг або частини тіла.

fПри роботах, коли пиляльний ланцюг

може зачепити заховану

електропроводку, тримайте

електроінструмент лише за ізольовані

рукоятки. Зачеплення пиляльним

ланцюгом електропроводки, що

знаходиться під напругою, може

заряджати також і металеві частини

електроприладу та призводити до

ураження електричним струмом.

OBJ_BUCH-1275-002.book Page 252 Monday, November 22, 2010 1:10 PM

Українська | 253

Bosch Power Tools F 016 L70 758 | (22.11.10)

fДобре тримайте ланцюгову пилку

правою рукою за задню рукоятку і

лівою – за передню. Тримання

ланцюгової пилки в положенні навпаки

збільшує ризик тілесних ушкоджень і є

недопустимим.

fВдягайте захисні окулярі і навушники.

Рекомендується вдягати також захисне

спорядження для захисту голови, рук і

ніг. Придатний захисний одяг зменшує

небезпеку поранення стружкою, що

розлітається, та травм внаслідок

випадкового торкання до ланцюга.

fНе працюйте з ланцюговою пилкою на

дереві. При експлуатації ланцюгової

пилки на дереві існує небезпека

поранення.

fЗавжди слідкуйте за стійким

положенням і користуйтеся

ланцюговою пилкою, лише якщо Ви

стоїте на твердій, надійній і рівній

основі. Слизька або нестабільна основа,

як, напр., на драбині, може призвести до

втрати рівноваги і контролю за

ланцюговою пилкою.

fПри розпилюванні гілок, що

знаходяться у пружному стані, майте на

увазі, що гілка може знову розігнутися.

При вивільненні напруги у деревному

волокні гілка, що була напружена, може

вдарити Вас та/або вивести ланцюгову

пилку з-під контролю.

fБудьте особливо обережними при

зрізанні підліска та молодих дерев.

Тонкий матеріал може заплутатися в

ланцюзі та вдарити Вас або збити Вас з

ніг.

fПереносьте ланцюгову пилку

вимкнутою за передню рукоятку, щоб

вона була повернута від Вас. При

транспортуванні та зберіганні

ланцюгової пилки завжди вдягайте

захисну кришку. Ретельне поводження з

ланцюговою пилкою зменшує імовірність

випадкового торкання до ланцюга, що

рухається.

fВиконуйте вказівки щодо змащення,

натягу ланцюга і заміни приладдя.

Неправильно натягнутий або змащений

ланцюг може порватися та збільшує

небезпеку сіпання приладу.

fРукоятки завжди мають бути сухими і

не забрудненими олією або мастилом.

Жирні рукоятки вислизають з рук і

призводять до втрати контролю над

приладом.

fРозпилюйте лише деревину. Не

використовуйте ланцюгову пилку для

робіт, для яких вона не призначена.

Приклад: не використовуйте ланцюгову

пилку для розпилювання пластмаси,

цегляної кладки та не дерев’яних

будівельних матеріалів. Використання

ланцюгової пилки для робіт, для яких

вона не призначена, може призвести до

небезпечної ситуації.

Причини і способи уникнення сіпання:

– Прилад може сіпнутися, якщо кінчик

напрямної шини торкнеться чого-небудь або

якщо деревина прогнеться і ланцюг

застряне в прорізі.

– Торкання кінчиком напрямної шини може

в деяких випадках призводити до

несподіваної спрямованої назад реакції,

при якій напрямна шина відскакує угору і у

Вашому напрямку.

– Застрявання ланцюга у верхній частині

напрямної шини може призводити до

відскакування шини у Вашому напрямку.

– Всі ці реакції можуть призводити до втрати

контролю над пилкою і, не виключено, до

важких травм. Не покладайтеся на одне лише

захисне приладдя, що ним обладнана

ланцюгова пилка. При користуванні

ланцюговою пилкою Ви повинні вжити різних

заходів, щоб під час роботи з пилкою уникнути

небезпеки нещасного випадку і травм.

Сіпання – це результат неправильної

експлуатації або помилок при роботі з

електроприладом. Йому можна запобігти за

допомогою належних запобіжних заходів,

що описані нижче:

fДобре тримайте пилку обома руками,

великий і вказівний палець також

мають обхоплювати рукоятку. Ваше

тіло і руки мають знаходитися в такому

положенні, в якому Ви зможете

витримати сіпання приладу. Витримати

сіпання можна, якщо вжиті придатні

заходити. Ні в якому разі не випускайте

ланцюгову пилку з рук.

fУникайте неприродних положень тіла і

не розпилюйте вище рівня плеча. Цим

Ви уникнете ненавмисного торкання

чого-небудь кінчиком шини і здобудете

кращий контроль над ланцюговою

пилкою в несподіваних ситуаціях.

fЗавжди використовуйте лише

передбачені виготовлювачем запасні

шини і ланцюги. Непридатна запасна

шина чи непридатний запасний ланцюг

можуть призвести до розриву ланцюга чи

сіпання приладу.

fВиконуйте вказівки виготовлювача

стосовно загострення і технічного

обслуговування ланцюга. Занизькі

обмежувачі глибини збільшують

можливість сіпання.

Додаткові попередження

fРекомендується, щоб перед першою

експлуатацією користувач отримав від

досвідченого спеціаліста практичний

інструктаж стосовно користування

ланцюговою пилкою і захисним

спорядженням. В якості першої вправи

радимо розпиляти стовбур на козлах або

на підставці.

fЦей прилад не призначений для

використання особами (включаючи

дітей) з обмеженими психічними,

чуттєвими або розумовими здатностями

або недостатнім досвідом та/або

недостатніми знаннями – це

дозволяється робити лише у тому

випадку, якщо за ними спостерігає

особа, що відповідає за їхню безпеку, або

вони отримують від неї вказівки щодо

того, як слід використовувати прилад.

Необхідно спостерігати за дітьми, щоб

переконатися, що вони не грають з

приладом.

OBJ_BUCH-1275-002.book Page 253 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

254 | Українська

fДітям і підліткам, за винятком учнів

віком старше 16 років під доглядом

дорослих, не дозволяється працювати з

ланцюговою пилкою. Це саме

стосується осіб, що не знайомі або

погано знайомі з правилами

поводження з ланцюговою пилкою.

Інструкція з експлуатації завжди має

знаходитися поблизу. Не дозволяється

працювати з ланцюговою пилкою

особам, що перевтомлені або мають

погану фізичну підготовку.

fПід час роботи міцно тримайте прилад

двома руками і зберігайте стійке

положення. Двома руками Ви зможете

надійніше тримати електроприлад.

fПеред початком роботи з приладом

впевніться, що всі захисні пристрої і

ручки вмонтовані. Ніколи не робіть

спроб працювати з неповністю

монтованим приладом або з приладом, в

якому були зроблені недозволені зміни.

fПерш, ніш покласти електроприлад,

зачекайте, поки він не зупиниться.

fНе відкривайте акумуляторну батарею.

Існує небезпека короткого замикання.

Захищайте акумуляторну батарею

від спеки, зокрема, напр., від

сонячних променів, вогню, води

та вологи. Існує небезпека вибуху.

fПри пошкодженні або неправильній

експлуатації акумуляторної батареї може

виходити пар. Впустіть свіже повітря і – у

разі скарг – зверніться до лікаря. Пар

може подразнювати дихальні шляхи.

fПри несправній акумуляторній батареї

може виступати рідина і забруднювати

сусідні предмети. Перевірте зачеплені

частини. Прочистіть їх або за

необхідністю поміняйте.

fВикористовуйте акумулятор лише з

Вашим електроприладом Bosch. Лише

за таких умов акумулятор буде

захищений від небезпечного

перевантаження.

fВикористовуйте лише оригінальні

акумулятори Bosch з напругою, що

відповідає даним на заводській

табличці Вашого електроприладу. При

використанні інших акумуляторів, напр.,

підробок, відновлених акумуляторів або

акумуляторів інших виробників, існує

небезпека травм та пошкодження

матеріальних цінностей внаслідок вибуху

акумулятора.

Вказівки з техніки безпеки для

зарядних пристроїв

Захищайте зарядний пристрій від

дощу і вологи. Потрапляння води в

зарядний пристрій збільшує ризик

ураження електричним струмом.

fНе заряджайте акумуляторні батареї

інших виробників. Зарядний пристрій

придатний лише для заряджання літієво-

іонних акумуляторних батарей Bosch з

напругою, зазначеною в технічних даних.

В іншому випадку існує небезпека

пожежі і вибуху.

fТримайте зарядний пристрій в чистоті.

Забруднення можуть призводити до

ураження електричним струмом.

fКожний раз перед використанням пере-

віряйте зарядний пристрій, кабель і

штепсель. Не користуйтеся зарядним

пристроєм, якщо помітите

пошкодження. Не розкривайте

зарядний пристрій самостійно;

ремонтувати його дозволяється лише

кваліфікованим фахівцям з

використанням оригінальних

запчастин. Пошкоджений зарядний

пристрій, шнур або штепсель збільшує

ризик ураження електричним струмом.

fНе користуйтеся зарядним пристроєм

на основі, що може легко займатися,

(напр., на папері, текстильних

матеріалах тощо) або в горючому

середовищі. Нагрівання зарядного

пристрою під час заряджання може

призводити до пожежі.

fДивіться за дітьми, щоб вони не гралися

із зарядним пристроєм.

fДітям та особам з психічними та

фізичними обмеженнями дозволяється

користуватися зарядним пристроєм

лише під наглядом дорослих або при

одержанні відповідного інструктажу

стосовно правил користування.

Ретельний інструктаж зменшує ризик

неправильного користування приладом

та ризик травм.

Описання принципу роботи

Прочитайте всі застереження і

вказівки. Недотримання

застережень і вказівок може

призвести до ураження

електричним струмом, пожежі

та/або серйозних травм.

Призначення приладу

Електроприлад призначений для

розпилювання деревини, як напр,

дерев’яних бальок, дощок, гілок, стовбурів

тощо, а також для спилювання дерев. Ним

можна розпилювати уздовж і поперек

деревних волокон.

Цей електроінструмент не призначений для

розпилювання мінеральних матеріалів.

Обсяг поставки

Обережно вийміть електроприлад з

упаковки і перевірте повну наявність усіх

нижчезазначених частин:

–Ланцюгова пилка

–Кришка

–Пиляльний ланцюг

–Пиляльний апарат

–Захисний футляр ланцюга

–Пакетик з олією

–Інструкція з експлуатації

В деяких виконаннях акумуляторна батарея

і зарядний пристрій входять в обсяг

поставки.

Якщо чогось не вистачає або щось

пошкоджене, будь ласка, зверніться в

магазин.

OBJ_BUCH-1275-002.book Page 254 Monday, November 22, 2010 1:10 PM

Українська | 255

Bosch Power Tools F 016 L70 758 | (22.11.10)

Зображені компоненти

Нумерація зображених компонентів

посилається на зображення електроприладу

на сторінці з малюнком.

1Задня рукоятка

2Фіксатор вимикача

3Вимикач

4Кришка мастильного бака

5Передня рукоятка

6Розчеплювач гальма для захисту від

відскакування (захисний щиток для

руки)

7Покажчик рівня олії

8Зубчастий упор

9Захисний футляр ланцюга

10 Пиляльний апарат

11 Пиляльний ланцюг

12 Затискна рукоятка

13 Кришка

14 Вентиляційні щілини

15 Рукоятка для натягування ланцюга

16 Серійний номер

17 Акумуляторна батарея

18 Кнопка розблокування акумуляторної

батареї

19 Кнопка індикатора зарядженості

акумуляторної батареї

20 Індикатор зарядженості акумуляторної

батареї

21 Індикатор контролю за температурою

22 Зарядне гніздо

23 Зарядний пристрій

24 Червоний світлодіод на зарядному

пристрої

25 Зелений світлодіод на зарядному

пристрої

26 Штепсель **

27 Символ напрямку ходу і різання

28 Ведуча зірочка

29 Затискний прогонич

30 Прогонич для натягування ланцюга

31 Форсунка для олії

32 Водило пиляльного апарата

33 Упорний прогонич ланцюга

34 Щілини для засмоктування повітря

**в залежності від країни

Зображене або описане приладдя не входить в

стандартний обсяг поставки. Повний асортимент

приладдя Ви знайдете в нашій програмі

приладдя.

Технічні дані

Акумуляторна ланцюгова пилка AKE 30 LI

Товарний номер 3 600 H37 1..

Швидкість ланцюга на холостому ходу м/с 8

Довжина пиляльного апарату см 30

Система натягування ланцюга без

використання інструментів (SDS) z

Гальмо для захисту від відскакування z

Тип пиляльного ланцюга 3/8"–90

Товщина ланок мм 1,1 (0,034")

Кількість ланок 45

Ємність бачка для олії мл 120

Автоматичне змащення ланцюга z

Зубчастий упор z

Вага відповідно до EPTA-Procedure 01/2003 кг 5,2

Серійний номер Див. серійний номер 16 (заводська

табличка) електроінструменту

Акумуляторна батарея іонно-літієва

Товарний номер 2 607 336 107

Ном. напруга В= 36

Ємність Агод. 2,6

Тривалість заряджання (розряджена

акумуляторна батарея) хвил. 95

Кількість акумуляторних елементів 20

Зарядний пристрій AL 3640 CV

Professional

AL 3620 CV

Professional

Товарний номер EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Зарядний струм А4,02,0

Допустимий температурний діапазон

заряджання °C 0–45 0–45

Вага відповідно до EPTA-Procedure 01/2003 кг 1,0 0,6

Клас захисту /II /II

Будь ласка, зважайте на товарний номер, зазначений на заводській табличці Вашого електроприладу.

Торговельна назва деяких приладів може розрізнятися.

OBJ_BUCH-1275-002.book Page 255 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

256 | Українська

Інформація щодо шуму і вібрації

Результати вимірювання рівня шуму

отримані відповідно 2000/14/EС.

А-зважений рівень звукового тиску від

приладу, як правило, становить: звукове

навантаження 74 дБ(A); звукова потужність

94 дБ(A). Похибка K=3 дБ.

Вдягайте навушники!

Загальна вібрація (векторна сума трьох на-

прямків), визначена відповідно до

EN 60745:

вібрація ah<2,5 м/с2, похибка K =1,5 м/с2.

Зазначений в цих вказівках рівень вібрації

вимірювався за процедурою, визначеною в

EN 60745; нею можна користуватися для по-

рівняння приладів. Він придатний також і для

попередньої оцінки вібраційного наванта-

ження.

Зазначений рівень вібрації стосується

головних робіт, для яких застосовується

електроприлад. Однак при застосуванні

електроприладу для інших робіт, роботі з

іншими робочими інструментами або при

недостатньому технічному обслуговуванні

рівень вібрації може бути іншим. В

результаті вібраційне навантаження

протягом всього інтервалу використання

приладу може значно зростати.

Для точної оцінки вібраційного

навантаження треба враховувати також і

інтервали часу, коли прилад вимкнутий або,

хоч і увімкнутий, але саме не в роботі. Це

може значно зменшити вібраційне

навантаження протягом всього інтервалу

використання приладу.

Визначте додаткові заходи безпеки для

захисту від вібрації працюючого з приладом,

як напр.: технічне обслуговування

електроприладу і робочих інструментів,

нагрівання рук, організація робочих

процесів.

Заява про відповідність

Ми заявляємо під нашу виключну

відповідальність, що описаний в «Технічних

даних» продукт відповідає таким нормам

або нормативним документам: EN 60745

(акумуляторний інструмент) і EN 60335

(акумуляторний зарядний пристрій) у

відповідності до положень директив

2006/95/EС, 2004/108/EС, 2006/42/EС,

2000/14/EС.

Перевірка конструктивного прототипу №

2131439.01CE іспитовим центром № 0344,

KEMA Quality B.V. Arnhem, Netherlands

відповідно до приписів ЄС.

2000/14/EС: Гарантована звукова

потужність 97 дБ(A). Процедура оцінки

відповідності згідно з додатком V.

Категорія продукту: 6

Технічні документи в:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Монтаж

Для Вашої безпеки

fУвага! Перед роботами з технічного

обслуговування або очищення

вимикайте електроінструмент і

виймайте акумулятор.

fНе використовуйте акумуляторну

батарею 4,5 А год. з цим

електроінструментом.

Виймання акумулятора (див. мал. A)

В акумуляторі 17 передбачені два ступені

блокування, покликані запобігти випадінню

акумулятора при ненавмисному натисканні

на кнопку розблокування акумулятора 18.

Встромлений в електроприлад акумулятор

тримається у положенні завдяки пружині.

Вказівка: Електроінструмент працює лише

тоді, коли обидва ступені блокування

введені в зачеплення.

Щоб вийняти акумуляторну батарею 17:

Заряджання акумуляторної батареї

(див.мал.B)

fНе користуйтеся іншими зарядними

пристроями. Доданий зарядний пристрій

розрахований на іонно-літієву

акумуляторну батарею, що знаходиться у

Вашому приладі.

fЗважайте на напругу в мережі! Напруга

джерела живлення має відповідати даним

на заводській табличці зарядного при-

строю. Зарядні пристрої, розраховані на

230 В, можуть працювати також і від

220 В.

Акумуляторна батарея має елемент для

контролю за температурою, який допускає

заряджання лише в температурному

діапазоні від 0 °C до 45 °C. Цим

забезпечується тривалий експлуатаційний

резерв акумулятора.

Вказівка: Акумулятор постачається

частково зарядженим. Щоб акумулятор міг

реалізувати свою повну ємність, перед тим,

як перший раз працювати з приладом,

акумулятор треба повністю зарядити у

зарядному пристрої.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Притисніть акумуляторну батарею до

ніжки електроприладу (1.) і одночасно

натисніть на кнопку розблокування 18

(2.).

pВитягніть акумуляторну батарею з

електроприладу настільки, щоб

з’явилася червона смужка (3.).

qЩе раз натисніть на кнопку

розблокування 18 і повністю витягніть

акумулятор.

OBJ_DOKU-22674-002.fm Page 256 Tuesday, November 23, 2010 3:47 PM

Українська | 257

Bosch Power Tools F 016 L70 758 | (22.11.10)

Літієво-іонний акумулятор можна заряджати

коли завгодно, це не скорочує його експлуа-

таційний ресурс. Переривання процесу

заряджання не пошкоджує акумулятор.

Літієво-іонний акумулятор захищений від

глибокого розряджання за допомогою

«Electronic Cell Protection (ECP)». Завдяки

схемі захисту ланцюгова пилка при

розрядженому акумуляторі вимикається.

Пиляльний ланцюг більше не рухається.

Після автоматичного вимикан-

ня електроприладу більше не

натискуйте на вимикач. Це може пошкодити

акумуляторну батарею.

Заряджання

Процес заряджання починається, коли

мережний штепсель зарядного пристрою

буде встромлений в розетку, а акумуляторна

батарея 17 буде встромлена у зарядне гніздо

22.

Завдяки інтелектуальній системі заряджання

ступінь зарядженості акумуляторної батареї

автоматично розпізнається та заряджання

здійснюється оптимальним струмом в

залежності від температури та напруги

акумулятора.

Це зберігає акумуляторну батарею, і – при її

збереженні у зарядному пристрої – вона

завжди буде повністю заряджена.

Функції індикаторів

Про стан заряджання сигналізують

світлодіодні індикатори 24 або 25:

Швидке заряджання

При швидкому заряджанні мигає зелений

світлодіодний індикатор 25.

Індикаторний елемент на акумуляторі: Під

час заряджання швидко загоряються один

за одним і потім гаснуть три зелені

світлодіоди. Акумуляторна батарея повністю

заряджена, якщо безперервно світяться три

зелені світлодіоди. Прибл. через 5 хвилин

після того, як акумуляторна батарея буде

повністю заряджена, три зелені світлодіоди

знову гаснуть.

Вказівка: Швидке заряджання можливе

лише в тому випадку, якщо температура

акумуляторної батареї знаходиться в межах

допустимого температурного діапазону

заряджання, див. розділ «Технічні дані».

Акумуляторна батарея заряджена

Безперервне світіння зеленого

світлодіодного індикатора 25 свідчить про

те, що акумуляторна батарея повністю

зарядилася.

Додатково протягом прибл. 2 секунд

подається звуковий сигнал, який свідчить

про повну зарядженість акумуляторної

батареї.

Після цього акумуляторну батарею можна

вийняти і одразу ж використовувати.

Якщо акумуляторна батарея не встромлена,

безперервне світіння зеленого

світлодіодного індикатора 25 свідчить про

те, що штепсель встромлений у розетку і

зарядний пристрій готовий до роботи.

Температура акумуляторної батареї нижча

0°C або вища 45 °C

Безперервне світіння червоного

світлодіодного індикатора 24 свідчить про

те, що температура акумуляторної батареї

знаходиться за межами температурного

діапазону швидкого заряджання

0°C–45 °C. Тільки-но буде досягнутий

допустимий температурний діапазон

зарядження, зарядний пристрій

автоматично переключиться на швидке

заряджання.

Якщо температура акумуляторної батареї

знаходиться за межами допустимого для

заряджання діапазону, при встромлянні

акумуляторної батареї в зарядний пристрій

загоряється червоний світлодіод батареї.

Заряджання не здійснюється

При інших неполадках із заряджанням

мигає червоний світлодіодний індикатор

24.

Процес заряджання не може розпочатися і

заряджання акумуляторної батареї

неможливе (див. «Пошук несправностей»).

Вказівки щодо заряджання

При постійних циклах заряджання або таких,

що безперервно повторюються один за

одним декілька разів, зарядний пристрій

може нагрітися. Однак це не є небезпечним

і не свідчить про технічну несправність

зарядного пристрою.

Занадто коротка тривалість роботи після

заряджання свідчить про те, що акумулятор

вичерпав себе і його треба поміняти.

Зважайте на вказівки щодо видалення.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 257 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

258 | Українська

Охолодження акумуляторної батареї

(Active Air Cooling)

Вбудоване в зарядний пристрій управління

вентилятора слідкує за температурою

встромленої акумуляторної батареї. Якщо

температура акумуляторної батареї

перебільшує 30 °C, акумуляторна батарея

охолоджується вентилятором до

оптимальної температури заряджання.

Увімкнутий вентилятор створює шум.

Якщо вентилятор не вмикається, це значить,

що температура акумуляторної батареї

знаходиться в оптимальному діапазоні або

вентилятор вийшов з ладу. В такому разі

тривалість заряджання акумуляторної

батареї збільшується.

Монтаж і натягування пиляльного

ланцюга (див. мал. C1–C3)

fУстановлюйте акумуляторну батарею

лише після того, як ланцюгова пилка

буде повністю змонтована.

fПри орудуванні ланцюговою пилкою

обов’язково вдягайте захисні рукавиці.

Монтаж пиляльного апарата і ланцюга

–Обережно розпакуйте всі деталі.

–Покладіть ланцюгову пилку на рівну

поверхню.

fВикористовуйте лише ланцюги з

товщиною ланок (ширина пазу) 1,1 мм.

–Покладіть пиляльний ланцюг 11 в паз по

периметру пиляльного апарата 10.

Слідкуйте при цьому за правильним

напрямком ходу; порівняйте для цього

ланцюг з символом напрямку ходу 27 на

пиляльному апараті 10.

–Обведіть ланки ланцюга навколо ведучої

зірочки 28 і встановіть пиляльний апарат

10 таким чином, щоб затискний

прогонич 29 і обидва водила пиляльного

апарата 32 зайшли в довгастий отвір

пиляльного апарата 10, а прогонич для

натягування ланцюга 30 увійшов у

відповідні отвори пиляльного апарата 10.

За необхідністю поверніть рукоятку для

натягування ланцюга 15, щоб зіставити

прогоничі для натягування ланцюга 30 з

отворами пиляльного апарата 10.

–Перевірте, чи добре встановлені всі

деталі та чи добре тримаються в цьому

положенні пиляльний апарат і ланцюг.

–Поверніть рукоятку для натягування

ланцюга 15 настільки, щоб пиляльний

ланцюг 11 щільно прилягав.

–Рівно надіньте кришку 13 і перевірте,

щоб упорний прогонич ланцюга 33 точно

заходив передбачений напрямний паз

кришки 13.

–Трохи затисніть кришку 13 за допомогою

затискної рукоятки 12.

–Пиляльний ланцюг ще не натягнутий.

Натягування пиляльного ланцюга

описано в розділі «Натягування

пиляльного ланцюга».

Натягування пиляльного ланцюга

(див.мал.D)

Перевіряйте натяг ланцюга перед початком

роботи, після перших розпилів і протягом

розпилювання регулярно кожні 10 хвилин.

Особливо коли ланцюг ще новий, на початку

треба приймати до уваги сильне

розтягування.

Довговічність пиляльного ланцюга в значній

мірі залежить від достатнього змащення і

правильного натягування.

Не підтягуйте пиляльний ланцюг в дуже

розігрітому стані, оскільки після

охолодження він зщулюється і дуже

натягується на пиляльному апараті.

–Покладіть ланцюгову пилку на рівну

поверхню.

–Відпустіть затискну рукоятку 12 лише

настільки, щоб пиляльний апарат 10 іще

тримався у своєму положенні (не

знімайте затискну рукоятку!).

–Перевірте, чи правильно лежать ланки

ланцюга в напрямному пазу пиляльного

апарата 10 і на ведучій зірочці 28.

–Повертайте рукоятку для натягування

ланцюга 15 за стрілкою годинника, поки

ланцюг не буде натягнутий необхідним

чином. Під час обертання рукоятки

прогонич для натягування ланцюга 30 і

пиляльний апарат 10 пересуваються

вперед.

–Пиляльний ланцюг 11 натягнутий

правильно, якщо посередині його можна

підняти прибл. на 5–10 мм. Для цього

треба однією рукою потягнути за

пиляльний ланцюг і трохи підняти за

нього ланцюгову пилку.

–Якщо пиляльний ланцюг 11 натягнутий

занадто сильно, дещо поверніть рукоятку

для натягування ланцюга 15 проти стрілки

годинника. Після цього перевірте іще раз

натяг ланцюга. За необхідністю

відрегулюйте натяг ланцюга, як описано.

–Затисніть кришку 13 за допомогою

затискної рукоятки 12.

Змащування пиляльного ланцюга

(див.мал.C1іE)

Вказівка: Ланцюгова пилка постачається

без липкої олії для ланцюга в мастильному

бачку. Перед початком експлуатації пилки

треба залити олію. Робота з ланцюговою

пилкою без олії для ланцюга або з рівнем олії

нижче мінімальної позначки призводить до

пошкодження ланцюгової пилки.

Строк служби і різальна здібність ланцюга

залежать від оптимального змащення. З цієї

причини під час роботи пиляльний ланцюг

автоматично змащується липкою олією

через форсунку для олії 31.

Заповнення мастильного бачка

здійснюється наступним чином:

–Встановіть ланцюгову пилку на придатну

основу кришкою мастильного бака 4

догори.

–Протріть ганчіркою місце навколо

кришки мастильного бака 4 і відкрутіть

кришку.

–Залийте в мастильний бак липку олію для

ланцюгів Bosch, що розпадається

біологічним способом, до позначки

«макс.» на покажчику рівня олії 7.

–Слідкуйте за тим, щоб в мастильний бак

не потрапив бруд. Знову закрутіть

кришку мастильного бака 4.

–Щоб перекачати олію, ланцюгова пилка

повинна пропрацювати 30 секунд.

OBJ_BUCH-1275-002.book Page 258 Monday, November 22, 2010 1:10 PM

Українська | 259

Bosch Power Tools F 016 L70 758 | (22.11.10)

Вказівка: Для вентиляції мастильного бака в

кришці мастильного бака містяться невеликі

вентиляційні канали. Щоб запобігти

витіканню олії, ставте ланцюгову пилку,

якщо Ви саме не користуєтеся нею, завжди

в горизонтальному положенні кришкою

мастильного бака 4 догори.

Вказівка: Щоб запобігти пошкодженню

ланцюгової пилки, використовуйте лише

рекомендовану липку олію, що розпадається

біологічним способом. Ні в якому разі не

використовуйте вторинну або стару олію. В

разі використання недозволеної олії

втрачається гарантія.

Вказівка: При низьких температурах олія

стає в’язкою, внаслідок чого погіршуються її

мастильні властивості.

Експлуатація

Початок роботи

Встромляння акумуляторної батареї

Встроміть заряджений акумулятор 17 ззаду

в ніжку електроінструменту. Притисніть

акумуляторну батарею, щоб вона повністю

зайшла у ніжку, тобто щоб червону смужку

не було видно і щоб акумуляторна батарея

добре зафіксувалася.

Вказівка: Електроінструмент працює лише

тоді, коли обидва ступені блокування

введені в зачеплення.

Вмикання/вимикання

Тримайте ланцюгову пилку, як це описано в

розділі «Робота з ланцюговою пилкою».

Щоб увімкнути електроприлад, спочатку

натисніть на блокатор вимикача 2 і після

цього натисніть і тримайте натиснутим

вимикач 3.

Коли електроприлад почне працювати, Ви

можете відпустити блокіратор вимикача.

Щоб вимкнути електроприлад, відпустіть

вимикач 3.

Вказівка: З міркувань техніки безпеки

вимикач 3 не можна зафіксувати, його

треба тримати натиснутим протягом всієї

роботи.

Вказівка: Не зупиняйте ланцюгову пилку

переднім захисним щитком для руки 6

(активація гальма для захисту від

відскакування).

Гальмо для захисту від відскакування

(див.мал.F)

Гальмо для захисту від відскакування – це

захисний механізм, що спрацьовує через

передній захисний щиток 6 при

відскакуванні ланцюгової пилки. Ланцюг

зупиняється макс. через 0,15 секунди.

Час від часу перевіряйте справність.

Перемістіть передній захисний щиток для

руки 6 уперед (положення o) і ненадовго

увімкніть ланцюгову пилку. Ланцюг не

повинен почати рухатися. Щоб знову

розблокувати гальмо для захисту від

відскакування, відпустіть вимикач 3 і

потягніть передній захисний щиток для руки

6 назад (положення n).

Вказівка: Якщо Ви спробуєте запустити

ланцюгову пилку при активованому гальмові

для захисту від відскакування, пролунає

попереджувальний сигнал («звуковий

сигнал»). Щоб запустити ланцюгову пилку,

відпустіть вимикач 3, потягніть передній

захисний щиток для руки 6 назад в

положення n і знову натисніть вимикач 3.

Робота з ланцюговою пилкою

Перед розпилюванням

Перед початком роботи і регулярно під час

роботи здійснюйте такі перевірки:

–Чи знаходиться ланцюгова пилка в

надійному у роботі стані?

–Чи заповнений мастильний бак? Перед

роботою і регулярно під час роботи

перевіряйте покажчик рівня олії. Якщо

рівень олії опустився до нижнього краю

вічка, долийте олію. Залитої олії – в за-

лежності від перерв у роботі і

інтенсивності роботи – вистачає прибл.

на 15 хвилин.

–Чи правильно натягнутий і загострений

ланцюг? Перевіряйте натяг ланцюга

протягом розпилювання регулярно кожні

10 хвилин. Особливо коли ланцюг ще

новий, на початку треба приймати до

уваги сильне розтягування. Стан

пиляльного ланцюга в значній мірі

впливає на продуктивність роботи. Лише

гострі ланцюги захищають від

перенавантаження.

–Чи відпущене гальмо для захисту від

відскакування і чи надійно воно працює?

–Чи маєте Ви на собі необхідне захисне

спорядження? Використовуйте захисні

окулярі і навушники. Рекомендується

вдягати також захисне спорядження для

захисту голови, рук і ніг. Придатний

захисний одяг зменшує небезпеку

поранення розпиляним матеріалом, що

розлітається, та травм внаслідок

ненавмисного торкання до ланцюга.

Відскакування пилки (див. мал. F)

Під відскакуванням пилки мається на увазі

раптове підскакування ланцюгової пилки,

що знаходиться в роботі, угору і

відскакування назад, що може трапитися

при торканні кінчиком пиляльного апарата

розпилюваного матеріалу або при

заклинюванні ланцюга.

При відскакуванні пилки можливі

непередбачені реакції приладу, що може

призводити до тяжких травм у працюючого

або в людей, що знаходяться в зоні

розпилювання.

Бокові, косі і поздовжні пропили треба

здійснювати з особливою увагою, оскільки

при таких роботах не використовується

зубчастий упор 8.

Щоб запобігти відскакуванню пилки:

–Приставляйте ланцюгову пилку якомога

плоско.

–Ніколи не працюйте з ланцюговою

пилкою, якщо ланцюг провисає,

розтягнувся або сильно зносився.

–Загострюйте ланцюг відповідно до

приписів.

–Ніколи не розпилюйте вище рівня плеча.

OBJ_BUCH-1275-002.book Page 259 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

260 | Українська

–Ніколи не розпилюйте кінчиком

пиляльного апарата.

–Завжди добре тримайте ланцюгову пилку

обома руками.

–Завжди використовуйте пиляльний

ланцюг Bosch, що гальмує відскакування.

–Використовуйте зубчастий упор 8 в

якості важеля.

–Слідкуйте за правильним натягненням

ланцюга.

Загальна поведінка (див. мал. F –I)

Завжди добре тримайте ланцюгову пилку

обома руками: ліва рука має знаходиться на

передній рукоятці, права – на задній. Ви

повинні повністю обхоплювати рукоятки

всіма пальцями. Ніколи не розпилюйте

одною рукою.

Для роботи з ланцюговою пилкою Ви маєте

зайняти стійке положення. Тримайте

ланцюгову пилку трохи праворуч від себе.

Приставляйте ланцюг до деревини лише

після того, як він почне працювати на повній

швидкості. Щоб обперти ланцюгову пилку об

деревину, використовуйте зубчастий упор 8.

Використовуйте зубчастий упор в якості

важеля.

При розпилюванні товстих гілок або

стовбурів час від часу переставляйте

зубчастий упор нижче. Для цього відведіть

ланцюгову пилку назад, щоб вивільнити

зубчастий упор, і приставте його нижче. При

цьому пилка має залишатися в пропиленій

щілині.

Під час роботи не натискуйте з силою на пи-

ляльний ланцюг, натомість злегка

натискуйте на зубчастий упор 8 начебто на

важіль.

Ніколи не тримайте ланцюгову пилку під час

роботи на витягнутих руках. Не пробуйте

дотягнутися пилкою до важко доступних

місць, також і з використанням драбини.

Ніколи не розпилюйте вище рівня плеча.

Для досягнення найкращих результатів

розпилювання не перевантажуйте пилку

настільки, щоб ланцюг рухався повільніше.

Обережно в кінці розпилу. Тільки-но пилка

вийде з деревини, несподівано міняється її

сила ваги. Це таїть в собі небезпеку

поранення ніг і стоп.

Витягуйте пилку з розпилу, коли ланцюг ще

рухається.

Розпилювання стовбурів (див.мал.GіJ)

При розпилюванні стовбурів зважайте на

такі вказівки з техніки безпеки:

Кладіть стовбур, як це показано на малюнку,

і обпирайте його так, щоб запобігти

закриванню пропиленої щілини і

заклинюванню ланцюга.

Короткі дрова треба перед розпилюванням

вирівняти і затиснути.

Розпилюйте лише деревину. Слідкуйте за

тим, щоб не торкнутися каміння і цвяхів,

оскільки вони можуть відскочити угору,

пошкодити пиляльний ланцюг або призвести

до серйозних травм користувача або

оточуючих осіб.

Не торкайтеся пилкою, що працює,

дротяних огорож і землі.

Пилка не придатна для відпилювання

тонкого гілляччя.

Поздовжнє розпилювання треба

здійснювати з особливою увагою, оскільки

при ньому не використовується зубчастий

упор 8. Ведіть пилку під плоским кутом, щоб

запобігти відскакуванню пилки.

При роботах на схилі працюючий повинен

стояти вище або збоку від стовбура або

розпилюваної деревини, що лежить.

Зважайте на перешкоди, як напр., пеньки,

гілляччя, коріння тощо, – через них можна

перечепитися.

Розпилювання деревини, що знаходиться

у пружному стані (див.мал.J)

fРозпилювання деревини, гілок і дерев,

що знаходяться у пружному стані,

повинне здійснювати лише

кваліфікованими фахівцями. При таких

роботах треба бути дуже обережними.

Існує збільшена небезпека нещасних

випадків.

Якщо деревина підперта з обох боків,

спочатку зробіть зверху (Y) надпил

глибиною в третю частину діаметра стовбура

і потім перепиляйте стовбур наскрізь з

протилежного боку знизу (Z), щоб уникнути

відлущування деревини і заклинювання

пилки. При цьому уникайте торкання

ланцюгом землі.

Якщо деревина підперта лише з одного боку,

спочатку зробіть знизу (Y) надпил глибиною

в третю частину діаметра стовбура і потім

перепиляйте стовбур наскрізь з

протилежного боку зверху (Z), щоб уникнути

відлущування деревини і заклинювання

пилки.

Спилювання дерев (див. мал. K)

fЗавжди носіть шолом, щоб захистити

себе від гілок, що падають.

fЛанцюговою пилкою можна спилювати

лише дерева, діаметр стовбура в яких

менший за довжину пиляльного

апарата.

fЗагородіть зону роботи. Слідкуйте за

тим, щоб в зоні звалювання дерева (n)

не було людей або тварин.

fНі в якому разі не пробуйте звільнити

заклинену пилку при працюючому

моторі. Щоб звільнити ланцюг,

використовуйте дерев’яні клини.

Якщо розпилюванням та звалюванням

дерев займаються дві або більше осіб

одночасно, відстань між особами, що

звалюють дерева, та особами, що їх

розпилюють, має становити щонайменше

дві висоти дерева, що валиться. При

звалюванні дерев необхідно слідкувати за

тим, щоб не наражати на небезпеку інших

осіб, не торкатися шнуру живлення і не

спричиняти пошкодження матеріальних

цінностей. Якщо дерево торкнеться мережі

електропостачання, необхідно негайно

повідомити енергопостачальне

підприємство.

При роботах на схилі користувач ланцюгової

пилки повинен стояти на місцевості вище

дерева, яке він звалює, оскільки після

звалювання дерево ймовірно покотиться

або зісковзне вниз.

OBJ_BUCH-1275-002.book Page 260 Monday, November 22, 2010 1:10 PM

Українська | 261

Bosch Power Tools F 016 L70 758 | (22.11.10)

Перед звалюванням необхідно спланувати і,

якщо необхідно, очистити шлях для відступу

(o). Шлях для відступу має проходити косо

назад від очікуваної лінії падіння.

Перед звалюванням необхідно врахувати

природний нахил дерева, розташування

великих гілок та напрямок вітру, щоб

оцінити напрямок падіння дерева.

Прибирайте з дерева бруд, каміння, кору,

що відстала, цвяхи, закріпки та дріт.

Надпил: Зробіть перпендикулярно

напрямку, куди буде падати дерево, надпил

(X–W) глибиною в 1/3 від діаметра

стовбура. Спочатку зробіть нижній

горизонтальний надпил. Таким чином Ви

запобіжите заклинюванню ланцюга або

напрямної шини, коли робитимете другий

надпил.

Основний пропил: Зробіть основний

пропил (Y) на висоті щонайменше 50 мм над

горизонтальним надпилом. Зробіть

основний пропил паралельно до

горизонтального надпилу. Зробіть основний

пропил лише такої глибини, щоб залишилася

стояти лише одна перемичка (для

звалювання), яка могла б виконувати

функцію шарніру. Перемичка запобігає

обертанню або падінню дерева не в тому

напрямку. Не перепилюйте перемичку.

При наближенні основного пропилу до

перемички дерево має почати падати. Якщо

стане видно, що дерево може впасти не в

бажаному напрямі або відхилиться назад і

пиляльний ланцюг застряне, припиніть

основний пропил і використайте клини з

деревини, пластмаси або алюмінію, щоб

відкрити проріз і повернути дерево у

бажаному напрямку падіння.

Коли дерево почне падати, витягніть

ланцюгову пилку з розрізу, вимкніть,

покладіть її і залиште небезпечну зону

запланованим шляхом відступу. Зважайте на

гілки, що падають долу, і не перечепіться.

Загоніть клин (Z) в горизонтальний проріз

та зваліть деревину.

Коли дерево почне падати, залиште

небезпечну зону запланованим шляхом

відступу. Зважайте на гілки, що падають

долу, і не перечепіться.

Очищення від сучків (див.мал.L)

Під очищенням від сучків мається на увазі

зрізання гілок на спиляному дереві. При

цьому великі, спрямовані донизу гілки, на

які спирається дерево, спочатку треба

залишити. Поспилюйте невеликі гілки, як це

показано на малюнку. Гілки, що знаходяться

у пружному стані, треба спилювати в

напрямку знизу догори, щоб запобігти

заклинюванню пилки.

Розпилювання стовбура (див. мал. M –P)

Мається на увазі розпилювання спиляного

дерева на частини. Слідкуйте за стійким

положенням тіла і за рівномірним

розподілом ваги тіла на обидві ноги. За

можливістю треба підперти стовбур гілками,

колодами або клинами. Керуйтеся

вказівками, що полегшать Вам

розпилювання.

Після того, як стовбур буде рівномірно

підпертий по всій довжині, як показано,

розпилюйте його згори.

Якщо стовбур дерева спирається, як

показано, на один бік, спочатку зробіть

надпил знизу на третину діаметра і потім

розпилюйте зверху до висоти нижнього

надпилу.

Якщо стовбур дерева спирається, як

показано, на обидва боки, спочатку зробіть

надпил зверху на третину діаметра і потім

розпилюйте знизу до висоти верхнього

надпилу.

При роботах на схилах завжди стійте вище

стовбура. Щоб зберегти контроль над

пилкою в мить «перепилювання» стовбура,

зменште натискування в кінці пропилу, але

продовжуйте міцно тримати пилку за

рукоятки. Слідкуйте за тим, щоб пилка не

торкнулася землі. Після того, як стовбур

буде перепиляний, зачекайте, поки ланцюг

не зупиниться, перш ніж витягти пилку з

пропилу. Завжди вимикайте мотор пилки,

коли будете переходити від дерева до

дерева.

Індикатор зарядженості акумуляторної

батареї (див.мал.B)

Акумулятор 17 обладнаний індикатором

стану акумуляторної батареї 20, який

показує ступінь зарядженості акумулятора.

Індикатор стану акумуляторної батареї 20

складається з 3 зелених світлодіодів.

Натисніть на кнопку індикатора стану

акумуляторної батареї 19, щоб активувати

індикацію стану акумуляторної батареї 20.

Прибл. через 5 секунд індикатор

зарядженості акумуляторної батареї гасне

самочинно.

Ступінь зарядженості можна перевіряти

також і коли акумулятор вийнятий.

Якщо після натискання на кнопку 19 ні один

світлодіод не загоряється, акумулятор

вийшов з ладу і його треба поміняти.

З міркувань техніки безпеки перевіряти

стан зарядженості акумуляторної батареї

можна лише при зупиненому

електроінструменті.

Під час заряджання швидко загоряються

один за одним і потім гаснуть три зелені

світлодіоди. Акумуляторна батарея повністю

заряджена, якщо безперервно світяться три

зелені світлодіоди. Прибл. через 5 хвилин

після того, як акумуляторна батарея буде

повністю заряджена, три зелені світлодіоди

знову гаснуть.

Світлодіодний

індикатор

Ємність

акумулятора

Свічення 3 зеленого

світлодіода ≥2/3

Свічення 2 зеленого

світлодіода ≥1/3

Свічення 1 зеленого

світлодіода ≤1/3

Мигання 1 зеленого

світлодіода резерв

OBJ_BUCH-1275-002.book Page 261 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

262 | Українська

Індикатор контролю за температурою

Червоний світлодіод індикатора контролю за

температурою 21 сигналізує, якщо

акумулятор або електроніка електроприладу

(при встромленій акумуляторній батареї)

знаходяться за межами оптимального

температурного діапазону. В такому випадку

електроприлад не працює або працює не на

повній потужності.

Контроль за температурою акумулятора

Червоний світлодіод 21 мигає при натиснен-

ні на кнопку 19 або на вимикач 3 (при

встромленій акумуляторній батареї): аку-

мулятор знаходиться за межами допусти-

мого для заряджання діапазону робочої

температури від –10 °C до +60 °C.

При температурі понад 70 °C акумулятор

вимикається до тих пір, поки температура

не встановиться в межах допустимого

діапазону.

Контроль за температурою електроніки

електроприладу

Червоний світлодіод 21 безперервно

світиться при натисненні на вимикач 3:

Температура електроніки електроприладу

менша за 5 °C або більша за 75 °C.

При температурі понад 90 °C електроніка

електроприладу вимикається до тих пір,

поки робоча температура не встановиться в

межах допустимого діапазону.

Пошук несправностей

У наступній таблиці наведені симптоми несправностей, можливі причини та можливості

усунення несправностей у Вашому електроінструменті. Якщо це не допоможе Вам виявити і

усунути проблему, будь ласка, звертайтеся в сервісну майстерню.

fУвага: Перед пошуком несправностей вимикайте електроінструмент та виймайте

акумуляторну батарею.

Симптоми Можлива причина Що робити

Ланцюгова

пилка не

вмикається

Спрацювало гальмо для захисту від

відскакування (лунає

попереджувальний сигнал

(«звуковий сигнал»))

Потягніть передній захисний щиток

для руки 6 назад в положення n

Акумуляторна батарея розрядилася Зарядіть акумуляторну батарею,

див. також вказівки щодо

заряджання

Погано встромлена акумуляторна

батарея

Впевніться, що обидва ступені

блокування увійшли в зачеплення

Спрацював захисний автомат

мотора

Дайте мотору охолонути

Акумуляторна батарея занадто

холодна/занадто гаряча

Дайте акумуляторній батареї

нагрітися/охолонути

Пиляльний

ланцюг не

рухається

Акумуляторна батарея розрядилася Зарядіть акумуляторну батарею,

див. також вказівки щодо

заряджання

Пошкодження електроінструменту Зверніться в сервісну майстерню

Ланцюгова

пилка працює

нерівно

Ззовні або усередині приладу

поганий контакт

Зверніться в авторизовану сервісну

майстерню Bosch

Несправний вимикач 3Зверніться в авторизовану сервісну

майстерню Bosch

Пиляльний

ланцюг сухий

В мастильному бачку нема олії Долийте олію

В кришці мастильного бачка 4

забився вентиляційний отвір

Прочистіть кришку мастильного

бака 4

Забився канал для виходу олії Прочистіть канал для виходу олії

Ланцюг не

гальмується

Пошкодження гальма для захисту

від відскакування

Зверніться в авторизовану сервісну

майстерню Bosch

Ланцюг/напря

мна шина

перегрілися

В мастильному бачку нема олії Долийте олію

В кришці мастильного бачка 4

забився вентиляційний отвір

Прочистіть кришку мастильного

бака 4

Забився канал для виходу олії Прочистіть канал для виходу олії

Ланцюг занадто сильно натягнутий Поправте натягнення ланцюга

Ланцюг затупився Загостріть або поміняйте ланцюг

Ланцюгова

пилка

смикається,

вібрує і не

розпилює

належним

чином

Ланцюг не достатньо натягнутий Поправте натягнення ланцюга

Ланцюг затупився Загостріть або поміняйте ланцюг

Ланцюг спрацювався Поміняйте ланцюг

Зуби ланцюга дивляться не в той бік Правильно надіньте ланцюг

OBJ_BUCH-1275-002.book Page 262 Monday, November 22, 2010 1:10 PM

Українська | 263

Bosch Power Tools F 016 L70 758 | (22.11.10)

Технічне обслуговування і

сервіс

Технічне обслуговування і очищення

fУвага! Перед роботами з технічного

обслуговування або очищення

вимикайте електроінструмент і

виймайте акумулятор.

Вказівка: Регулярно виконуйте

нижчезазначені роботи з технічного

обслуговування, щоб забезпечити довгу і

надійну експлуатацію приладу.

Для якісної і безпечної роботи тримайте

електроприлад і вентиляційні отвори в

чистоті.

Регулярно перевіряйте ланцюгову пилку на

предмет явних недоліків, як напр.,

провисання, спадання або сильне

пошкодження пиляльного ланцюга,

послаблення кріплення, спрацювання або

пошкодження деталей.

Перевіряйте, чи не пошкоджені кришки і

захисні пристрої і чи правильно вони

сидять. Перед початком експлуатації

здійсніть необхідні роботи з обслуговування

або ремонту.

Якщо незважаючи на ретельну процедуру

виготовлення і випробування ланцюгова

пилка все-таки вийде з ладу, ремонт має

виконувати лише майстерня, авторизована

для електроінструментів Bosch.

Вказівка: Перед відправленням ланцюгової

пилки, будь ласка, обов’язково спорожніть

мастильний бачок.

При всіх додаткових запитаннях та

замовленні запчастин, будь ласка,

зазначайте 10-значний номер для

замовлення, що стоїть на заводській

табличці ланцюгової пилки.

Заміна/перевертання пиляльного ланцюга

і пиляльного апарата (див. мал. C1–C3)

Перевірте пиляльний ланцюг і пиляльний

апарат відповідно до розділу «Натягування

пиляльного ланцюга».

Напрямний паз пиляльного апарата з часом

зношується. Коли будете міняти пиляльний

ланцюг, поверніть пиляльний апарат на

180°, щоб компенсувати спрацювання; це

допоможе продовжити строк служби

пиляльного апарату.

Перевірте ведучу зірочку 28. Якщо вона

внаслідок великого навантаження

спрацювалася або пошкоджена, її треба

поміняти в сервісній майстерні.

Сильна

вібрація/шум

Пошкодження електроінструменту Зверніться в сервісну майстерню

Занадто низька

тривалість

розпилювання

із зарядженим

акумулятором

Занадто велика сила тертя з

причини недостатнього змащення

Змастіть ланцюг (див. «Змащення

пиляльного ланцюга»)

Пиляльний ланцюг треба

прочистити

Прочистіть пиляльний ланцюг

Погана техніка розпилювання Див. «Робота з ланцюговою

пилкою»

Акумуляторна батарея не повністю

заряджена

Зарядіть акумуляторну батарею,

див. також вказівки щодо

заряджання

Пиляльний

ланцюг

рухається

повільно

Акумуляторна батарея розрядилася Зарядіть акумуляторну батарею,

див. також вказівки щодо

заряджання

Акумулятор зберігався за межами

допустимого діапазону температур

Дайте акумуляторній батареї

нагрітися до кімнатної температури

(в межах допустимого

температурного діапазону

акумуляторної батареї 0 –45 °C)

Індикатор

зарядження

акумуляторної

батареї 24

світиться

постійно

Заряджання не

здійснюється

Акумуляторна батарея не

(повністю) встановлена на

зарядний пристрій

Правильно встановіть акумуляторну

батарею на зарядний пристрій

Забруднилися контакти

акумуляторної батареї

Прочистіть контакти (наприклад,

декілька разів встромивши та

вийнявши акумулятор), при

необхідності замініть акумуляторну

батарею

Акумуляторна батарея несправна Поміняйте акумуляторну батарею

Світлодіодні

індикатори 24

або 25 не

загоряються

після

вставлення

штепселя в

розетку

Не (повністю) встромлений

штепсель зарядного пристрою

(Добре) встроміть штепсель у

розетку

Несправна розетка, кабель

живлення або зарядний пристрій

Перевірте напругу в мережі та за

необхідністю перевірте зарядний

пристрій в сервісній майстерні для

електроприладів Bosch

Симптоми Можлива причина Що робити

OBJ_BUCH-1275-002.book Page 263 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

264 | Українська

Нагострення пиляльного ланцюга

Пиляльний ланцюг можна якісно нагострити

в будь-якій авторизованій майстерні для

електроінструментів Bosch. Ланцюг можна

нагострити також і самостійно за

допомогою пристосування для загострення

ланцюгів Bosch або за допомогою Dremel-

Multi із шліфувальним інструментом 1453.

Зважайте на додану до нього інструкцію з

гостріння.

Перевірка автоматичної системи

змащення

Як працює автоматична система змащення,

можна перевірити, якщо увімкнути пилку і

тримати її над підлогою кінчиком в напрямку

картону або паперу. Не торкайтеся

ланцюгом підлоги, безпечна відстань має

становити 20 см. Якщо при цьому

з’являється і збільшується олійна пляма,

автоматична система змащення працює

бездоганно. Якщо незважаючи на повний

бачок олійна пляма не з’являється, див.

розділ «Пошук несправностей» або

зверніться в сервісну майстерню Bosch.

Після роботи/зберігання

Прочищайте литий пластмасовий корпус

ланцюгової пилки м’якою щіткою і чистою

ганчіркою. Не використовуйте воду,

розчинники і полірувальні засоби.

Витирайте всі забруднення, особливо з

вентиляційних щілин мотора.

Після 1 –3 годин роботи зніміть кришку 13,

пиляльний апарат 10 і ланцюг 11 і прочистіть

їх щіткою.

За допомогою щіткою зчистіть бруд, що по-

налипав під кришкою 13, коло ведучої

зірочки 28 і на кріпленні пиляльного

апарата. Прочистіть форсунку для олії 31

чистою ганчіркою.

Перед тим як заховати ланцюгову пилку на

довгий час, прочистіть пиляльний ланцюг 11

і пиляльний апарат 10.

Просушіть ланцюгову пилку в безпечному

місці, зберігайте її в недоступному для дітей

місці.

Не ставте інші предмети на

електроінструмент.

Слідкуйте за тим, щоб ланцюгова пилка

завжди стояла горизонтально з кришкою

мастильного бака 4 догори.

При зберіганні в магазинній упаковці в мас-

тильному бачку не повинно бути залишків

олії.

Приладдя

Пиляльний ланцюг

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Інше приладдя

Липка олія для ланцюга, 1 л . .2 607 000 181

Cервіснa мaйcтepня i

обслуговування клiєнтiв

В сервісній майстерні Ви отримаєте

відповідь на Ваші запитання стосовно

ремонту і технічного обслуговування

Вашого продукту. Малюнки в деталях і

інформацію щодо запчастин можна знайти

за адресою:

www.bosch-garden.com

Консультанти Bosch з радістю допоможуть

Вам при запитаннях стосовно купівлі,

застосування і налагодження продуктів і

приладдя до них.

Гарантійне обслуговування і ремонт

електроінструменту здійснюються

відповідно до вимог і норм виготовлювача

на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми

«Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання

контрафактної продукції небезпечне в

експлуатації і може мати негативні наслідки

для здоров’я. Виготовлення і

розповсюдження контрафактної продукції

переслідується за Законом в

адміністративному і кримінальному

порядку.

Україна

ТОВ «Роберт Бош»

Cервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: +38 (044) 4 90 24 07 (багатоканальний)

E-Mail: pt-service@ua.bosch.com

Офіційний сайт:

www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісніх

майстерень зазначена в Національному

гарантійному талоні.

Транспортування

Відсилайте акумуляторну батарею лише з

непошкодженим корпусом. Заклейте

відкриті контакти та запакуйте акумуляторну

батарею так, щоб вона не совалася в

упаковці.

При пересилці літієво-іонних акумуляторних

батарей може виникнути обов’язок

маркування. Будь ласка, дотримуйтеся в

цьому випадку національних приписів.

Утилізація

Електроприлади, приладдя і упаковку треба

здавати на екологічно чисту повторну

переробку.

Не викидайте електроприлади та

акумуляторні батареї/батарейки в побутове

сміття!

Лише для країн ЄС:

Відповідно до європейської

директиви 2002/96/EС та

європейської директиви

2006/66/EС відпрацьовані

електроінструменти,

пошкоджені акумуляторні

батареї/батарейки або акумуляторні

батареї/батарейки, що відпрацювали себе,

повинні здаватися окремо і утилізуватися

екологічно чистим способом.

Акумулятори/батарейки:

Літієво-іонні:

Будь ласка, зважайте на

вказівки в розділі

«Транспортування»,

стор. 264.

Можливі зміни.

OBJ_DOKU-22674-002.fm Page 264 Tuesday, November 23, 2010 3:48 PM

Română | 265

Bosch Power Tools F 016 L70 758 | (22.11.10)

Instrucţiuni privind siguranţa

şi protecţia muncii

Explicarea pictogramelor

Citiţi instrucţiunile de

folosire.

Nu folosiţi scula electrică pe

timp de ploaie sau nu o

expuneţi acţiunii ploii.

Înainte de a curăţa scula

electrică, de a o regla sau de a

o lăsa nesupravegheată

pentru o perioadă scurtă de

timp, îndepărtaţi

acumulatorul din aceasta.

Purtaţi ochelari de protecţie.

Purtaţi protecţii auditive.

Înainte de a executa reglaje şi

lucrări de întreţinere sau

atunci când cablul de

alimentare este deteriorat sau

tăiat, scoateţi imediat

ştecherul afară din priză.

Frâna de siguranţă şi frâna de

întrerupere opresc lanţul de

ferăstrău în scurt timp.

Indicaţii generale de avertizare pentru

scule electrice

Citiţi toate indicaţiile de

avertizare şi

instrucţiunile. Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor poate provoca

electrocutare, incendii şi/sau răniri grave.

Păstraţi toate indicaţiile de avertizare şi

instrucţiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică“ folosit în

indicaţiile de avertizare se referă la sculele

electrice alimentate de la reţea (cu cablu de

alimentare) şi la sculele electrice cu

acumulator (fără cablu de alimentare).

1) Siguranţa la locul de muncă

a) Menţineţi-vă sectorul de lucru curat şi

bine iluminat. Dezordinea sau

sectoarele de lucru neluminate pot

duce la accidente.

b) Nu lucraţi cu scula electrică în mediu

cu pericol de explozie, în care există

lichide, gaze sau pulberi inflamabile.

Sculele electrice generează scântei

care pot aprinde praful sau vaporii.

c) Nu permiteţi accesul copiilor şi al altor

persoane în timpul utilizării sculei

electrice. Dacă vă este distrasă atenţia

puteţi pierde controlul asupra maşinii.

2) Siguranţă electrică

a) Ştecherul sculei electrice trebuie să

fie potrivit prizei electrice. Nu este în

nici un caz permisă modificarea

ştecherului. Nu folosiţi fişe adaptoare

la sculele electrice legate la pământ de

protecţie. Ştecherele nemodificate şi

prizele corespunzătoare diminuează

riscul de electrocutare.

b) Evitaţi contactul corporal cu suprafeţe

legate la pământ ca ţevi, instalaţii de

încălzire, sobe şi frigidere. Există un

risc crescut de electrocutare atunci

când corpul vă este legat la pământ.

c) Feriţi maşina de ploaie sau umezeală.

Pătrunderea apei într-o sculă electrică

măreşte riscul de electrocutare.

d) Nu schimbaţi destinaţia cablului folo-

sindu-l pentru transportarea sau

suspendarea sculei electrice ori

pentru a trage ştecherul afară din

priză. Feriţi cablul de căldură, ulei,

muchii ascuţite sau componente aflate

în mişcare. Cablurile deteriorate sau

încurcate măresc riscul de

electrocutare.

e) Atunci când lucraţi cu o sculă electrică

în aer liber, folosiţi numai cabluri

prelungitoare adecvate şi pentru

mediul exterior. Folosirea unui cablu

prelungitor adecvat pentru mediul

exterior diminuează riscul de

electrocutare.

f) Atunci când nu poate fi evitată

utilizarea sculei electrice în mediu

umed, folosiţi un întrerupător automat

de protecţie împotriva tensiunilor

periculoase. Întrebuinţarea unui

întrerupător automat de protecţie

împotriva tensiunilor periculoase

reduce riscul de electrocutare.

3) Siguranţa persoanelor

a) Fiţi atenţi, aveţi grijă de ceea ce faceţi

şi procedaţi raţional atunci când

lucraţi cu o sculă electrică. Nu folosiţi

scula electrică atunci când sunteţi

obosiţi sau vă aflaţi sub influenţa

drogurilor, a alcoolului sau a

medicamentelor. Un moment de

neatenţie în timpul utilizării maşinii

poate duce la răniri grave.

b) Purtaţi echipament personal de

protecţie şi întotdeauna ochelari de

protecţie. Purtarea echipamentului

personal de protecţie, ca masca pentru

praf, încălţăminte de siguranţă

antiderapantă, casca de protecţie sau

protecţia auditivă, în funcţie de tipul şi

utilizarea sculei electrice, diminuează

riscul rănirilor.

c) Evitaţi o punere în funcţiune

involuntară. Înainte de a introduce

ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o

ridica sau de a o transporta,

asiguraţi-vă că aceasta este oprită.

Dacă atunci când transportaţi scula

electrică ţineţi degetul pe întrerupător

sau dacă porniţi scula electrică înainte

de a o racorda la reţeaua de curent,

puteţi provoca accidente.

d) Înainte de pornirea sculei electrice în-

depărtaţi dispozitivele de reglare sau

cheile fixe din aceasta. Un dispozitiv

sau o cheie lăsată într-o componentă de

maşină care se roteşte poate duce la

răniri.

AVERTISMENT

OBJ_BUCH-1275-002.book Page 265 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

266 | Română

e) Evitaţi o ţinută corporală nefirească.

Adoptaţi o poziţie stabilă şi

menţineţi-vă întotdeauna echilibrul.

Astfel veţi putea controla mai bine

maşina în situaţii neaşteptate.

f) Purtaţi îmbrăcăminte adecvată. Nu

purtaţi îmbrăcăminte largă sau

podoabe. Feriţi părul, îmbrăcămintea

şi mănuşile de piesele aflate în

mişcare. Îmbrăcămintea largă, părul

lung sau podoabele pot fi prinse în

piesele aflate în mişcare.

g) Dacă pot fi montate echipamente de

aspirare şi colectare a prafului, asigu-

raţi-vă că acestea sunt racordate şi

folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate

duce la reducerea poluării cu praf.

4) Utilizarea şi manevrarea atentă a sculelor

electrice

a) Nu suprasolicitaţi maşina. Folosiţi

pentru executarea lucrării dv. scula

electrică destinată acelui scop. Cu

scula electrică potrivită lucraţi mai bine

şi mai sigur în domeniul de putere

indicat.

b) Nu folosiţi scula elecrică dacă aceasta

are întrerupătorul defect. O sculă

electrică, care nu mai poate fi pornită

sau oprită, este periculoasă şi trebuie

reparată.

c) Scoateţi ştecherul afară din priză

şi/sau îndepărtaţi acumulatorul,

înainte de a executa reglaje, a schimba

accesorii sau de a pune maşina la o

parte. Această măsură de prevedere

împiedică pornirea involuntară a sculei

electrice.

d) Păstraţi sculele electrice nefolosite la

loc inaccesibil copiilor. Nu lăsaţi să

lucreze cu maşina persoane care nu

sunt familiarizate cu aceasta sau care

nu au citit aceste instrucţiuni. Sculele

electrice devin periculoase atunci când

sunt folosite de persoane lipsite de

experienţă.

e) Întreţineţi-vă scula electrică cu grijă.

Controlaţi dacă componentele mobile

ale sculei electrice funcţionează impe-

cabil şi dacă nu se blochează, sau dacă

există piese rupte sau deteriorate

astfel încât să afecteze funcţionarea

sculei electrice. Înainte de utilizare

daţi la reparat piesele deteriorate.

Cauza multor accidente a fost

întreţinerea necorespunzătoare a

sculelor electrice.

f) Menţineţi bine ascuţite şi curate

dispozitivele de tăiere. Dispozitivele

de tăiere întreţinute cu grijă, cu tăişuri

ascuţite se înţepenesc în mai mică

măsură şi pot fi conduse mai uşor.

g) Folosiţi scula electrică, accesoriile,

dispozitivele de lucru etc. conform

prezentelor instrucţiuni. Ţineţi cont de

condiţiile de lucru şi de activitatea

care trebuie desfăşurată. Folosirea

sculelor electrice în alt scop decât

pentru utilizările prevăzute, poate duce

la situaţii periculoase.

5) Manevrarea şi utilizarea atentă a sculelor

electrice cu acumulator

a) Încărcaţi acumulatorii numai în

încărcătoarele recomandate de

producător. Dacă un încărcător

destinat unui anumit tip de acumulator

este folosit la încărcarea altor tipuri de

acumulator decât cele prevăzute pentru

el, există pericol de incendiu.

b) Folosiţi numai acumulatori special

destinaţi sculelor electrice respective.

Utilizarea altor acumulatori poate duce

la răniri şi pericol de incendiu.

c) Feriţi acumulatorii nefolosiţi de

agrafele de birou, monede, chei, cuie,

şuruburi sau alte obiecte metalice

mici, care ar putea provoca şuntarea

contactelor. Un scurtcircuit între

contactele acumulatorului poate duce

la arsuri sau incendiu.

d) În caz de utilizare greşită, din acumula-

tor se poate scurge lichid. Evitaţi con-

tactul cu acesta. În caz de contact

accidental clătiţi bine cu apă. Dacă

lichidul vă intră în ochi, consultaţi şi

un medic. Lichidul scurs din

acumulator poate duce la iritaţii ale

pielii sau la arsuri.

6) Service

a) Încredinţaţi scula electrică pentru

reparare numai personalului de

specialitate, calificat în acest scop,

repararea făcându-se numai cu piese

de schimb originale. Astfel veţi fi siguri

că este menţinută siguranţa maşinii.

Instrucţiuni privind siguranţa şi

protecia muncii pentru ferăstraiele cu

lanţ

fÎn timpul funcţionării ferăstrăului ţineţi-

vă toate părţile corpului departe de lanţul

de ferăstrău. Înainte de a porni ferăstrăul

asiguraţi-vă că lanţul de ferăstrău nu

atinge vre-un obiect. În timpul lucrului cu

un ferăstrău cu lanţ, într-un moment de

neatenţie, îmbrăcămintea sau părţi ale

corpului pot fi prinse de lanţul de

ferăstrău.

fŢineţi scula electrică numai de

suprafeţele de prindere izolate, deoarece

ferăstrăul cu lanţ poate intra în contact

cu conductori electrici ascunşi. Contactul

ferăstrăului cu lanţ cu un conductor aflat

sub tensiune poate pune sub tensiune

componentele metalice ale sculei electrice

şi duce la electrocutare.

fPrindeţi ferăstrăul cu lanţ ţinându-vă

întotdeauna mâna dreaptă pe mânerul

posterior iar mâna stângă pe mânerul

anterior. Fixarea ferăstrăului cu lanţ în

poziţie corporală inversă măreşte pericolul

de accidente şi de aceea nu este permisă.

fPurtaţi ochelari de protecţie. Se

recomandă şi utilizarea unor

echipamente de protecţie pentru cap,

mâini, gambe şi picioare. Îmbrăcămintea

de protecţie potrivită reduce pericolul de

rănire provocată de aşchiile aflate în zbor

şi de atingerea involuntară a lanţului de

ferăstrău.

OBJ_BUCH-1275-002.book Page 266 Monday, November 22, 2010 1:10 PM

Română | 267

Bosch Power Tools F 016 L70 758 | (22.11.10)

fNu lucraţi cu ferăstrăul cu lanţ direct pe

un copac. În cazul utilizării ferăstrăului cu

lanţ direct pe un copac există pericol de

rănire.

fAsiguraţi-vă întotdeauna o poziţie stabilă

şi folosiţi ferăstrăul cu lanţ numai atunci

când staţi pe o suprafaţă tare, sigură şi

netedă. Un teren alunecos sau suprafeţe

de sprijin instabile, cum ar fi o scară, pot

duce la pierderea echilibrului sau a

controlului asupra ferăstrăului cu lanţ.

fŢineţi seama de faptul că, în momentul

tăierii unei crengi tensionate, aceasta

poate fi azvârlită înapoi. Atunci când

tensiunea acumulată în fibrele lemnoase

este eliberată, creanga întinsă poate lovi

operatorul şi/sau smulge de sub controlul

acestuia ferăstrăul cu lanţ.

fFiţi extrem de precauţi la tăierea

desişului şi a arborilor tineri. Materialul

subţire se poate încurca în lanţul de

ferăstrău şi vă poate lovi sau vă poate face

să vă pierdeţi echilibrul.

fTransportaţi ferăstrăul cu lanţ în stare

oprită, ţinându-l de mânerul frontal iar

lanţul de ferăstrău să fie îndreptat în

direcţie opusă corpului dumneavoastră.

În vederea transportului sau al

depozitării ferăstrăului cu lanţ placa de

protecţie trebuie să fie întotdeauna

montată. Manevrarea atentă a ferăstrăului

cu lanţ reduce probabilitatea unei atingeri

accidentale a lanţului de ferăstrău aflat în

mişcare.

fRespectaţi instrucţiunile privind ungerea,

întinderea lanţului de ferăstrău şi

schimbarea accesoriilor. Un lanţ de

ferăstrău întins sau uns necorespunzător

riscă să se rupă sau să genereze recul.

fMenţineţi mânerele uscate, curate şi

feriţi-le de ulei şi unsoare. Mânerele

unsuroase, murdărite cu ulei, alunecă din

mână şi duc la pierderea controlului.

fTăiaţi numai lemn. Folosiţi ferăstrul cu

lanţ numai pentru acele operaţii pentru

care este destinat. Exemplu: nu folosiţi

ferăstrăul cu lanţ pentru a tăia material

plastic, zidărie sau materiale de

construcţii care nu sunt confecţionate din

lemn. Utilizarea ferăstrăului cu lanţ pentru

executarea operaţiilor neconforme

destinaţiei poate duce la situaţii

periculoase.

Cauzele şi evitarea unui recul:

– Reculul se poate produce, când vârful şinei

de ghidare atinge un obiect sau când lemnul

se încovoaie iar lanţul de ferăstrău se

blochează în tăietură.

– În anumite cazuri, o atingere cu vârful şinei

poate provoca o reacţie neaşteptată,

direcţionată spre spate, la care şina de

ghidare să fie aruncată în sus şi spre operator.

– Blocarea lanţului de ferăstrău la marginea

superioară a şinei de ghidare poate arunca

rapid înapoi şina, spre operator.

– Orice astfel de reacţie vă poate face să

pierdeţi controlul asupra ferăstrăului şi

eventual să vă răniţi grav. Nu vă bazaţi exclusiv

pe dispozitivele de siguranţă montate pe

ferăstrăul cu lanţ. În calitate de utilizator al

unui ferăstrău cu lanţ ar trebui să luaţi

anumite măsuri, pentru a putea lucra fără

accidente şi fără a vă răni.

Reculul este consecinţa utilizării

necorespunzătoare sau greşite a sculei

electrice. El poate fi împiedicat prin măsuri

preventive adecvate, asemenea celor descrise

în cele ce urmează:

fApucaţi ferm ferăstrăul cu ambele mâni,

cuprinzând cu toate degetele mânerele

ferăstrăului cu lanţ. Aduceţi-vă corpul şi

braţele într-o astfel de poziţie încât să

puteţi contracara forţele de recul. Dacă

se adoptă măsuri adecvate, operatorul

poate stăpâni forţele de recul. Nu lăsaţi

niciodată din mână ferăstrăul cu lanţ.

fEvitaţi adoptarea unei poziţii corporale

anormale şi nu tăiaţi la o înălţime care

depăşeşte nivelul umerilor. Astfel veţi

evita contactul involuntar cu vârful şinei şi

veţi putea controla mai bine ferăstrăul cu

lanţ în situaţii neaşteptate.

fFolosiţi întotdeauna şinele de schimb şi

lanţurile de ferăstrău prescrise de

producător. Şinele şi lanţurile de ferăstrău

de schimb necorespunzătoare pot duce la

ruperea lanţului sau la recul.

fRespectaţi instrucţiunile producătorului

privitoare la ascuţirea şi întreţinerea

lanţului de ferăstrău. Limitatoarele de

adâncime prea joase măresc

probabilitatea de producere a reculului.

Avertismente suplimentare

fSe recomandă ca înainte de prima punere în

funcţiune, utilizatorul să fie iniţiat de către

un specialist experimentat prin câteva probe

practice, asupra manevrării ferăstrăului cu

lanţ şi asupra utilizării echipamentului de

protecţie. Ca prim exerciţiu ar trebui să se

taie buşteni pe o capră de ferăstrău sau pe

un cadru de susţinere.

fAceastă sculă electrică nu este destinată

utilizării de către persoane (inclusiv copii)

cu capacităţi fizice, senzoriale sau psihice

limitate sau lipsite de experienţă şi/sau

care nu deţin cunoştinţe corespunzătoare,

dacă acestea nu se află sub supravegherea

unei persoane răspunzătoare de siguranţa

lor sau dacă nu primesc din partea

acesteia indicaţii cu privire la utilizarea

sculei electrice.

Copiii trebuie supravegheaţi pentru a avea

certitudinea că aceştia nu se joacă cu scula

electrică.

fEste interzis copiilor şi adolescenţilor, cu

excepţia ucenicilor cu vârsta de peste

16 ani aflaţi sub supraveghere, să

folosească ferăstrăul cu lanţ. Acelaşi

lucru este valabil pentru persoanele care

nu sunt familiarizate suficient sau deloc

cu manevrarea ferăstrăului cu lanţ.

Instrucţiunile de folosire trebuie ţinute

întotdeauna la îndemână. Persoanele

surmenate sau care nu pot efectua efort fizic,

nu au voie să lucreze cu ferăstrăul cu lanţ.

fApucaţi strâns maşina în timpul lucrului şi

adoptaţi o poziţie stabilă. Scula electrică

se conduce mai bine cu ambele mâini.

fAtunci când folosiţi scula electrică

asiguraţi-vă că toate dispozitivele de

protecţie şi mânerele sunt montate. Nu

încercaţi în niciun caz să puneţi în

funcţiune o sculă electrică incomplet

montată sau care a suferit modificări

nepermise.

OBJ_BUCH-1275-002.book Page 267 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

268 | Română

fÎnainte de a pune jos scula electrică,

aşteptaţi ca aceasta să se oprească

complet din funcţionare.

fNu deschideţi acumulatorul. Există

pericol de scurtcircuit.

Feriţi acumulatorul de căldură, de

asemeni de ex. de radiaţii solare

continue, foc, apă şi umezeală.

Există pericol de explozie.

fÎn cazul deteriorării sau utilizării necores-

punzătoare a acumulatorului se pot

degaja vapori. Aerisiţi cu aer proaspăt iar

dacă vi se face rău consultaţi un medic.

Vaporii pot irita căile respiratorii.

fÎn cazul în care acumulatorul este defect,

din acesta se scurge lichidul care

umezeşte obiectele învecinate. Verificaţi

componentele afectate. Curăţaţi-le sau,

dacă este necesar, schimbaţi-le.

fFolosiţi acumulatorul numai împreună cu

scula dumneavoastră electrică Bosch.

Numai astfel acumulatorul va fi protejat

împotriva unei suprasolicitări periculoase.

fFolosiţi numi acumulatori originali Bosch

având tensiunea specificată pe plăcuţa

indicatoare a tipului sculei

dumneavoastră electrice. În cazul utilizării

altor acumulatori, de ex. produse

falsificate, acumulatori modificaţi sau de

altă fabricaţe, există pericol de răniri şi

pagube materiale cauzate de explozia

acumulatorului.

Instrucţiuni privind siguranţa pentru

încărcătoare

Feriţi încărcătorul de ploaie sau

umerzeală. Pătrunderea apei în

încărcător măreşte riscul de

electrocutare.

fNu încărcaţi acumulatori de fabricaţie

străină. Încărcătorul este adecvat numai

pentru încărcarea acumulatorilor cu

tehnologie litiu-ion, având tensiunile

indicate în datele tehnice. În caz contrar

esistă pericol de incendiu şi explozie.

fPăstraţi încărcătorul curat. Prin murdărire

creşte pericolul de electrocutare.

fÎnainte de utilizare controlaţi întotdeauna

încărcătorul, cablul şi ştecherul. Nu

folosiţi încărcătorul, în cazul în care

constataţi deteriorarea acestuia. Nu

deschideţi singuri încărcătorul şi nu

permiteţi repararea acestuia decât de

către personal de specialitate şi numai cu

piese de schimb originale. Încărcătoarele,

cablurile şi ştecherele deteriorate măresc

riscul de electrocutare.

fNu folosiţi încărcătorul pe un substrat

inflamabil (de ex. hârtie, textile etc.)

resp. în mediu cu pericol de explozie.

Din cauza încălzirii care se produce în

timpul încărcării există pericol de

incendiu.

fSupravegheaţi copii şi asiguraţi-vă că

aceştia nu se joacă cu încărcătorul.

fCopiii şi persoanele cu un handicap

mental sau fizic pot utiliza încărcătorul

numai sub supraveghere sau dacă au fost

instruiţi cu privire la utilizarea acestuia.

Instruirea atentă diminuează riscul de

manevrare greşită şi vătămări corporale.

Descrierea funcţionării

Citiţi toate indicaţiile de

avertizare şi instrucţiunile.

Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor

poate provoca electrocutare,

incendii şi/sau răniri grave.

Utilizare conform destinaţiei

Scula electrică este destinată debitării

lemnului ca de ex. grinzi de lemn, scânduri,

crengi, buşteni etc. cât şi tăierii copacilor. Ea

poate fi folosită pentru tăieri longitudinale şi

transversale faţă de direcţia fibrei lemnoase.

Această sculă electrică nu este adecvată

pentru debitarea materialelor minerale.

Set de livrare

Extrageţi cu grijă scula electrică din ambalaj şi

verificaţi dacă sunt prezente următoarele

piese:

–Ferăstrău cu lanţ

–Capac de acoperire

–Lanţ de ferăstrău

–Lamă

–Teacă de protecţie lanţ

–Pungă ulei

–Instrucţiuni de folosire

La anumite modele, acumulatorul şi

încărcătorul sunt cuprinse în setul de livrare.

În cazul în care există piese lipsă sau

deteriorate vă rugăm să vă adresaţi

distribuitorului dumneavastră.

Elemente componente

Numerotarea elementelor componente se

referă la schiţa sculei electrice de pe pagina

grafică.

1Mâner posterior

2Blocaj de conectare pentru întrerupătorul

pornit/oprit

3Întrerupător pornit/oprit

4Dop de închidere rezervor ulei

5Mâner frontal

6Declanşare frână de siguranţă

(apărătoare de mână)

7Indicator nivel ulei

8Limitator cu gheare

9Apărătoare de lanţ

10 Lamă

11 Lanţ de ferăstrău

12 Manetă de strângere

13 Capac de acoperire

14 Ieşire aer

15 Mâner de întindere lanţ

16 Număr de serie

17 Acumulator

18 Tastă deblocare acumulator

19 Tastă pentru indicatorul stării de

încărcare a acumulatorului

20 Indicator al nivelului de încărcare al

acumulatorului

21 Indicator de supraveghere a temperaturii

22 Compartiment de încărcare

23 Încărcător

24 LED indicator roşu la încărcător

OBJ_BUCH-1275-002.book Page 268 Monday, November 22, 2010 1:10 PM

Română | 269

Bosch Power Tools F 016 L70 758 | (22.11.10)

25 LED indicator verde la încărcător

26 Ştecher reţea**

27 Simbol al direcţiei de funcţionare şi al

direcţiei de tăiere

28 Roată de lanţ

29 Bolţ de fixare

30 Bolţ de întindere lanţ

31 Duză de ulei

32 Reglet de ghidare lamă

33 Bolţ de prindere lanţ

34 Intrare aer

** specific fiecărei ţări

Accesoriile ilustrate sau descrise nu sunt cuprinse

în setul de livrare standard. Puteţi găsi accesoriile

complete în programul nostru de accesorii.

Date tehnice

Informaţie privind zgomotul/vibraţiile

Valorile măsurate ale zgomotului au fost

determinate conform 2000/14/CE.

Nivelul zgomotului evaluat A al sculei electrice

este în mod normal de: nivel presiune sonoră

74 dB(A); nivel putere sonoră 94 dB(A).

Incertitudine K=3 dB.

Purtaţi aparat de protecţie auditivă!

Valorile totale ale vibraţiilor (suma vectorială

a trei direcţii) au fost determinate conform

EN 60745:

Valoarea vibraţiilor emise ah<2,5 m/s2,

incertitudine K =1,5 m/s2.

Nivelul vibraţiilor specificat în prezentele in-

strucţiuni a fost măsurat conform unei proce-

duri de măsurare standardizate în EN 60745 şi

poate fi utilizat la compararea diferitelor scule

electrice. El poate fi folosit şi pentru

evaluarea provizorie a solicitării vibratorii.

Nivelul specificat al vibraţiilor se referă la cele

mai frecvente utilizări ale sculei electrice. În

eventualitatea în care scula electrică este

utilizată pentru alte aplicaţii, împreună cu alte

accesorii decât cele indicate sau nu

beneficiază de o întreţinere satisfăcătoare,

nivelul vibraţiilor se poate abate de la valoarea

specificată. Aceasta poate amplifica

considerabil solicitarea vibratorie de-a lungul

întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii

ar trebui luate în calcul şi intervalele de timp

în care scula electrică este deconectată sau

funcţionează, dar nu este utilizată efectiv.

Această metodă de calcul ar putea duce la

reducerea considerabilă a valorii solicitării

vibratorii pe întreg intervalul de lucru.

Stabiliţi măsuri de siguranţă suplimentare

pentru protejarea utilizatorului împotriva

efectului vibraţiilor, ca de exemplu:

întreţinerea sculei electrice şi a accesoriilor,

menţinerea căldurii mâinilor, organizarea

proceselor de muncă.

Ferăstrău cu lanţ cu acumulator AKE 30 LI

Număr de identificare 3 600 H37 1..

Viteza lanţului la mersul în gol m/s 8

Lungime lamă cm 30

Întindere fără cheie a lanţului (SDS) z

Frână de siguranţă z

Tip lanţ de ferăstrău 3/8"–90

Grosime element de antrenare mm 1,1 (0,034")

Număr elemente de antrenare 45

Volum umplere rezervor de ulei ml 120

Lubrifiere automată lanţ z

Limitator cu gheare z

Greutate conform EPTA-Procedure 01/2003 kg 5,2

Număr de serie Vezi numărul de serie 16 (plăcuţa

indicatoare a tipului) de pe scula electrică

Acumulator Tehnologie lithiu-ion

Număr de identificare 2 607 336 107

Tensiune nominală V= 36

Capacitate Ah 2,6

Timp de încărcare (acumulator descărcat) min 95

Număr celule de acumulator 20

Încărcător AL 3640 CV

Professional

AL 3620 CV

Professional

Număr de identificare EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Curent de încărcare A4,02,0

Domeniu admis al temperaturilor de încărcare °C 0–45 0–45

Greutate conform EPTA-Procedure 01/2003 kg 1,0 0,6

Clasa de protecţie /II /II

Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice.

Denumirile comerciale ale sculelor electrice pot varia.

OBJ_BUCH-1275-002.book Page 269 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

270 | Română

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul

descris la paragraful „Date tehnice“

corespunde următoarelor standarde şi

documente normative: EN 60745 (sculă

electrică cu acumulator) şi EN 60335

(încărcător) conform dispoziţiilor Directivelor

2006/95/CE, 2004/108/CE, 2006/42/CE,

2000/14/CE.

Examinare CEE de tip nr. 2131439.01CE prin

laboratorul de încercări desemnat nr. 0344,

KEMA Quality B.V. Arnhem, Netherlands.

2000/14/CE: nivel garantat al puterii sonore

97 dB(A). Procedură de evaluare a

conformităţii conform anexei V.

Categorie produs: 6

Documentaţie tehnică la:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montare

Pentru siguranţa dumneavoastră

fAtenţie! Înaintea lucrărilor de întreţinere

şi curăţare deconectaţi scula electrică şi

îndepărtaţi acumulatorul.

fNu întrebuinţaţi acumulatorul de 4,5 Ah

cu această sculă electrică.

Extragerea acumulatorului

(vezi figura A)

Acumulatorul 17 este prevăzut cu două trepte

de blocare, care au rolul de a împiedica

acumulatorul să cadă afară din scula electrică,

în cazul apăsării involuntare a tastei de

deblocare a acumulatorului 18. Cât timp

acumulatorul este introdus în scula electrică,

el este ţinut pe poziţie prin forţa elastică a

unui arc.

Indicaţie: Scula electrică funcţionează numai

atunci când ambele trepte de blocare sunt

fixate în poziţia blocat.

Pentru extragerea acumulatorului 17:

Încărcarea acumulatorului

(vezi figura B)

fNu folosiţi un alt încărcător. Încărcătorul

cuprins în setul de livrare este adaptat la

acumulatorul cu tehnologie lithiu-ion

montat în scula dumneavoastră electrică.

fRespectaţi tensiunea de alimentare!

Tensiunea sursei de curent trebuie să

coincidă cu datele de pe plăcuţa

indicatoare a tipului încărcătorului.

Încărcătoarele inscripţionate cu 230 V pot

funcţiona şi la 220 V.

Acumulatorul este echipat cu un sistem de

supraveghere a temperaturi care-i permite

încărcarea numai în domeniul de temperaturi

cuprins între 0 °C şi 45 °C. Astfel se obţine o

durată de viaţă îndelungată a acumulatorului.

Indicaţie: Acumulatorul se livrează parţial în-

cărcat. Pentru a asigura funcţionarea la capa-

citatea nominală a acumulatorului, înainte de

prima utilizare încărcaţi complet acumulatorul

în încărcător.

Acumulatorul cu tehnologie litiu-ion poate fi

încărcat în orice moment, fără ca prin aceasta

să i se reducă durata de viaţă. O întrerupere a

procesului de încărcare nu dăunează acumula-

torului.

Acumulatorul Li-Ion ete protejat împotriva

descărcării profunde prin sistemul „Electronic

Cell Protection (ECP)“. Când acumulatorul

este descărcat, ferăstrăul cu lanţ este

decuplat prin intermediul unui circuit de

protecţie: lanţul de ferăstrău nu se mai mişcă.

După deconectarea automată

a sculei electrice nu mai

apăsaţi pe întrerupătorul pornit/oprit.

Acumulatorul s-ar putea deteriora.

Proces de încărcare

Procesul de încărcare începe imediat după

introducerea în priză a ştecherului

încărcătorului şi a acumulatorului 17 în

compartimentul de încărcare 22.

Prin procesul de încărcare inteligentă, starea

de încărcare a acumulatorului este sesizată

automat iar acumulatorul va fi încărcat cu un

curent de încărcare întotdeauna optim, în

funcţie de temperatura şi tensiunea sa.

În acest mod acumulatorul este menajat, iar în

cazul păstrării sale în încărcător, el va fi

întotdeauna încărcat la capacitate maximă.

Semnificaţia elementelor indicatoare

Supravegherea procesului de încărcare este

semnalizată de indicatoarele cu LED-uri 24

resp. 25:

Încărcare rapidă

Procesul de încărcare rapidă este indicat de

clipirea indicatoarelor cu LED-uri verzi 25.

Element indicator pe acumulator: În timpul

procesului de încărcare cele trei LED-uri verzi

se aprind unul după celălalt şi se sting pentru

scurt timp. Acumulatorul este complet

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Împingeţi acumulatorul spre talpa

sculei electrice (1.) şi apăsaţi simultan

tasta de deblocare 18 (2.).

pTrageţi acumulatorul afară din scula

electrică, până când devine vizibilă o

dungă roşie (3.).

qApăsaţi încă o dată tasta de deblocare

18 şi extrageţi complet acumulatorul.

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_DOKU-22675-002.fm Page 270 Tuesday, November 23, 2010 3:49 PM

Română | 271

Bosch Power Tools F 016 L70 758 | (22.11.10)

încărcat, atunci când cele trei LED-uri verzi

luminează continuu. Aproximativ 5 minute

după ce acumulatorul s-a încărcat complet,

cele trei LED-uri verzi se sting din nou.

Indicaţie: Încărcarea rapidă este posibilă

numai când temperatura acumulatorului se

află în domeniul temperaturilor admise, vezi

paragraful „Date tehnice“.

Acumulator încărcat

Lumina continuă a indicatorului cu LED

verde 25 semnalizează faptul că acumulatorul

este încărcat la capacitate maximă.

În plus se aude pentru un interval de apox.

2 secunde un semnal sonor care semnalizează

acustic încărcarea la capacitatea maximă a

acumulatorului.

În continuare acumulatorul poate fi scos şi

folosit imediat.

În cazul în care acumulatorul nu este introdus

în încărcător, lumina continuă a indicatorului

cu LED verde 25 semnalizează faptul că

ştecherul este introdus în priză şi încărcătorul

este pregătit de funcţionare.

Temperatura acumulatorului sub 0 °C şi

peste 45 °C

Lumina continuă a indicatorului cu LED roşu

24 semnalizează că temperatura

acumulatorului se situează în afara

domeniului temperaturilor de încărcare

rapidă de 0 °C–45 °C. Imediat ce se atinge

domeniul temperaturilor admise, încărcătorul

comută automat pe încărcare rapidă.

Dacă acumulatorul se află în afara domeniului

temperaturilor de încărcare admise, se

aprinde LED-ul roşu ale acumulatorului în

momentul introducerii acestuia în încărcător.

Nu este posibilă încărcarea

Dacă procesul de încărcare prezintă vre-un alt

deranjament, acesta este indicat prin clipirea

indicatorului cu LED roşu 24.

Nu este posibilă începerea procesului de

încărcare iar acumulatorul nu poate fi

încărcat. (vezi „Detectarea defecţiunilor“).

Indicaţii privind încărcarea

În caz de încărcare continuă, respectiv în

cazul unor cicluri de încărcare care se succed

fără întrerupere, încărcătorul se poate încălzi.

Acest fapt nu prezintă importanţă şi indică o

defecţiune tehnică a încărcătorului.

Un timp de funcţionare considerabil diminuat

după încărcare indică faptul că acumulatorul

s-a uzat şi trebuie înlocuit.

Respectaţi instrucţiunile privind eliminarea.

Răcirea acumulatorului (Active Air Cooling)

Sistemul de reglare a ventilatorului integrat în

încărcător supraveghează temperatura

acumulatorului introdus. Dacă temperatura

acumulatorului depăşeşte 30 °C,

acumulatorul va fi răcit de un ventilator, până

la temperatura optimă de încărcare. Când

este conectat, ventilatorul produce un zgomot

caracteristic.

În situaţia în care ventilatorul nu funcţionează,

înseamnă că temperatura acumulatorului se

situează în domeniul temperaturilor optime

de încărcare sau ventilatorul este defect. În

acest ultim caz, timpul de încărcare a

acumulatorului se prelungeşte.

Montarea şi întinderea lanţului de

ferăstrău (vezi figurile C1–C3)

fIntroduceţi acumulatorul numai după ce

ferăstrăul cu lanţ a fost montat complet.

fLa manevrarea lanţului de ferăstrău

purtaţi întotdeauna mănuşi de protecţie.

Montarea lamei şi a lanţului de ferăstrău

–Despachetaţi cu grijă toate piesele.

–Aşezaţi ferăstrăul cu lanţ pe o suprafaţă

dreaptă.

fFolosiţi numai lanţuri de ferăstrău având

o grosime a elementului de antrenare

(lăţime canelură) de 1,1 mm.

–Introduceţi lanţul de ferăstrău 11 în

canelura circulară a lamei 10. Respectaţi

direcţia corectă de funcţionare; comparaţi

în acest sens lanţul de ferăstrău cu

simbolul direcţiei de funcţionare 27 de pe

lama 10.

–Montaţi zalele lanţului în jurul roţii de lanţ

28 şi puneţi astfel lama 10, încât bolţul de

fixare 29 şi cele două reglete de ghidare

ale lamei 32 să se angreneze în gaura

longitudinală a lamei 10 iar bolţurile de

întindere a lanţului 30, în orificiile

corespunzătoare ale lamei 10.

Dacă este necesar, răsuciţi mânerul de

întindere lanţului 15, pentru a alinia

bolţurile de întindere a lanţului 30 cu

orificiile lamei 10.

–Verificaţi dacă toate componentele sunt

bine aşezate şi ţineţi lama împreună cu

lanţul de ferăstrău în această poziţie.

–Răsuciţi mânerul de întindere a lanţului 15

într-atât încât lanţul de ferăstrău 11 să se

sprijine fără joc pe roată.

–Montaţi exact capacul de acoperire 13 şi

asiguraţi-vă că bolţul de prindere a lanţului

33 intră în canalul de ghidare prevăzut în

acest scop al capacului de acoperire 13.

–Strângeţi puţin capacul de acoperire 13 cu

maneta de strângere 12.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 271 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

272 | Română

–Lanţul de ferăstrău nu este încă întins.

Întinderea lanţului se va face conform

celor descrise la pragraful „Întinderea

lanţului de ferăstrău“.

Întinderea lanţului de ferăstrău

(vezi figura D)

Verificaţi întinderea lanţului înaintea începerii

lucrului, după primele operaţii de tăiere şi

regulat, la fiecare 10 minute, în timpul

debitării. În special la lanţurile de ferăstrău

noi, la început este posibilă o lăsare mai

accentuată a lanţului.

Durabilitatea lanţului de ferăstrău depinde în

mod decisiv de lubrifierea corespunzătoare şi

de întinderea corectă.

Nu întindeţi lanţul de ferăstrău cât timp este

foarte încălzit, deoarece după răcire acesta se

contractă şi se încordează prea tare pe lamă.

–Aşezaţi ferăstrăul cu lanţ pe o suprafaţă

dreaptă.

–Slăbiţi maneta de strângere 12 într-atât

încât lama 10 să mai poată fi ţinută încă pe

poziţie (a nu se îndepărta maneta de

strângere!).

–Verificaţi dacă elementele dinţate ale

lanţului sunt aşezate corect în canalul de

ghidare al lamei 10 şi pe roata de lanţ 28.

–Răsuciţi mânerul de întindere a lanţului 15

în sensul mişcării acelor de ceasornic până

la obţinerea întinderii corecte a acestuia.

Mişcarea de rotaţie împinge înainte

bolţurile de întindere a lanţului 30 şi,

împreună cu ele, lama 10.

–Lanţul de ferăstrău 11 este întins corect

atunci când poate fi ridicat în mijloc cu

aprox. 5–10 mm. Această operaţie ar

trebui să se execute ridicând în sus cu o

mână lanţul de ferăstrău şi lăsând

ferăstrăul cu lanţ să atârne sub propria sa

greutate.

–Dacă lanţul de ferăstrău 11 este întins prea

tare, răsuciţi puţin mânerul de întindere a

lanţului 15 în sens contrar mişcării acelor

de ceasornic. Verificaţi apoi încă o dată

întinderea lanţului. Dacă este necesar,

reajustaţi conform celor descrise,

întinderea lanţului.

–Fixaţi strâns capacul 13 cu maneta de

strângere 12.

Lubrifierea lanţului de ferăstrău

(vezi figurile C1 şi E)

Indicaţie: Ferăstrăul cu lanţ nu se livrează cu

rezervorul completat cu ulei special pentru

lanţ de ferăstrău. Înainte de folosire este

important să umpleţi rezervorul cu ulei.

Utilizarea ferăstrăului cu lanţ fără ulei special

pentru lanţ de ferăstrău sau cu nivelul uleiului

sub reperul minim duce la deteriorarea

ferăstrăului cu lanţ.

Durabilitatea şi randamentul de tăiere a

lanţului depind de o lubrifiere optimă. De

aceea, în timpul funcţionării, lanţul de

ferăstrău este lubrifiat automat cu ulei special

pentru lanţ de ferăstrău, prin duza de ulei 31.

Pentru umplerea cu ulei a rezervorului

procedaţi după cum urmează:

–Aşezaţi ferăstrăul cu lanţ cu dopul de

închidere a rezervorului de ulei 4 îndreptat

în sus, pe o suprafaţă adecvată.

–Curăţaţi cu o lavetă zona din jurul dopului

de închidere a rezervorului de ulei 4 şi

deşurubaţi dopul de închidere.

–Umpleţi rezervorul cu ulei biodegradabil

pentru lanţuri de ferăstrău Bosch, până

când nivelul uleiului va ajunge în dreptul

marcajului „max“ al indicatorului nivelului

de ulei 7.

–Aveţi grijă să nu inte murdărie în rezervorul

de ulei. Înşurubaţi din nou la loc dopul de

închidere al rezervorului de ulei 4.

–Lăsaţi ferăstrăul cu lanţ să funcţioneze

timp de 30 secunde, pentru a asigura

umplerea cu ulei.

Indicaţie: În scopul aerisirii rezervorului de

ulei, în dopul de închidere al rezervorului de

ulei există nişte canale mici de aer. Pentru a

evita scurgerea uleiului în caz de neutilizare a

ferăstrăului, aşezaţi întotdeauna ferăstrăul cu

lanţ în poziţie orizontală, cu dopul de

închidere al rezervorului de ulei 4 îndreptat în

sus.

Indicaţie: Folosiţi exclusiv ulei aderent

special, recomandat, biodegradabil, pentru a

evita deteriorarea ferăstrăului cu lanţ. Nu

folosiţi niciodată ulei reciclat sau ulei uzat. În

cazul folosirii unui ulei neautorizat scula

electrică iese din garanţie.

Indicaţie: La temperaturi scăzute uleiul

devine vâscos, din care cauză debitul de ulei

scade.

Funcţionare

Punere în funcţiune

Montarea acumulatorului

Împingeţi din spate acumulatorul încărcat 17

pentru a-l introduce în talpa sculei electrice.

Împingeţi acumulatorul complet în talpă, până

când dunga roşie nu mai este vizibilă iar

acumulatorul este fixat sigur.

Indicaţie: Scula electrică funcţionează numai

atunci când ambele trepte de blocare sunt

fixate în poziţia blocat.

Pornire/oprire

Ţineţi ferăstrăul cu lanţ conform celor

descrise la paragraful „Cum se lucrează cu

ferăstrăul cu lanţ“.

Pentru punerea în funcţiune a sculei electrice

acţionaţi mai întâi blocajul de conectare 2 şi

apăsaţi apoi întreupătorul pornit/oprit 3 şi

menţineţi-l apăsat.

Din momentul în care scula electrică începe

să funcţioneze, puteţi elibera blocajul de

conectare.

Pentru oprirea sculei electrice eliberaţi

întrerupătorul pornit/oprit 3.

Indicaţie: Din considerente privind siguranţa,

întrerupătorul pornit/oprit 3 nu poate fi

blocat, ci trebuie apăsat neîntrerupt, în timpul

funcţionării ferăstrăului.

Indicaţie: Nu frânaţi ferăstrăul cu lanţ prin

acţionarea apărătoarei de mână frontale 6

(activarea frânei de siguranţă).

OBJ_BUCH-1275-002.book Page 272 Monday, November 22, 2010 1:10 PM

Română | 273

Bosch Power Tools F 016 L70 758 | (22.11.10)

Frână de siguranţă (vezi figura F)

Frâna de siguranţă este un mecanism de

protecţie care se declanşează prin

apărătoarea de mână frontală 6 atunci când

ferăstrăul are recul. Lanţul de ferăstăru se

opreşte după cel mult 0,15 secunde.

Periodic, efectuaţi o probă funcţională.

Împingeţi înainte apărătoarea de mână

frontală 6 (poziţia o) şi porniţi pentru scurt

timp ferăstrăul cu lanţ. Lanţul de ferăstrău nu

trebuie să înceapă să se mişte. Pentru a

debloca din nou frâna de siguranţă, eliberaţi

întrerupătorul pornit/oprit 3 şi trageţi din nou

înapoi apărătoarea de mână frontală 6 (poziţia

n).

Indicaţie: Dacă frâna de siguranţă este activă

iar dumneavoastră încercaţi să porniţi

ferăstrăul cu lanţ, se aude un sunet de

avertizare („bip“). Pentru a porni ferăstrăul cu

lanţ, eliberaţi întrerupătorul pornit/oprit 3,

trageţi înapoi apărătoarea de mână frontală 6

aducând-o în poziţia n şi apoi apăsaţi

întrerupătorul pornit/oprit 3.

Cum se lucrează cu ferăstrăul cu lanţ

Înainte de tăiere

Înaintea punerii în funcţiune şi în mod regulat

în timpul tăierii se vor efectua următoarele

verificări:

–Ferăstrăul cu lanţ prezintă siguranţă de

funcţionare?

–Este rezervorul plin cu ulei? Verificaţi

înante de lucru şi regulat în timpul lucrului

indicatorul nivelului de ulei. Completaţi cu

ulei când nivelul uleiului a ajuns la

marginea inferioară a geamului de

observare. Doza de ulei ajunge pentru

aprox. 15 minute, în funcţie de pauze şi de

intensitatea lucrului.

–Este lanţul bine întins şi ascuţit? Verificaţi

întinderea lanţului în timpul tăierii la

fiecare 10 minute. În special la lanţurile de

ferăstrău noi, este posibilă o slăbire mai

accentuată a lanţului. Starea lanţului de

ferăstrău influenţează substanţial

randamentul de tăiere. Numai lanţurile

bine ascuţite protejează ferăstrăul de

suprasolicitare.

–Frâna de siguranţă este activată şi

funcţionarea acesteia este asigurată?

–Purtaţi echipamentul de protecţie

necesar? Folosiţi ochelari de protecţie şi

protecţie auditivă. Se recomandă şi alte

echipamente de protecţie pentru cap,

mâini, gambe şi picioare. Îmbrăcămintea

de protecţie adecvată reduce pericolul de

rănire generat de aşchiile aflate în zbor şi

de atingerea involuntară a lanţului de

ferăstrău.

Reculul ferăstrăului (vezi figura F)

Prin reculul ferăstrăului se înţelege lovirea

bruscă, în sus şi înapoi exercitată de

ferăstrăul cu lanţ aflat în funcţiune, care poate

surveni atunci când vârful lamei atinge

materialul ce trebuie tăiat sau când lanţul se

blochează.

Atunci când apare recul la debitare, maşina

reacţionează într-un mod imprevizibil şi poate

cauza răniri grave ale operatorului sau ale

persoanelor care staţionează în sectorul de

lucru.

Tăierile laterale, oblice şi longitudinale

trebuie abordate cu o atenţie deosebită

deoarece nu este posibilă folosirea opritorului

cu gheare 8.

Pentru a evita reculul ferăstrăului:

–Aşezaţi ferăstrăul cu lanţ cât posibil mai

plan.

–Nu lucraţi niciodată cu un lanţ de ferăstrău

slăbit, lărgit sau foarte uzat.

–Ascuţiţi lanţul de ferăstrău conform

prescripţiilor.

–Nu tăiaţi niciodată deasupra înălţimii

umerilor.

–Nu tăiaţi niciodată cu vârful lamei.

–Ţineţi întotdeauna strâns ferăstrăul cu lanţ

cu ambele mâini.

–Folosiţi întodeauna un lanţ de ferăstrău

antirecul Bosch.

–Folosiţi drept pârghie opritorul cu gheare

–Aveţi grijă ca întotdeauna lanţul să fie

întins corect.

Comportament genera (vezi figurile F–I)

Prindeţi întotdeauna ferm, cu ambele mâini,

ferăstrăul cu lanţ, ţinând mâna stângă pe

mânerul anterior iar mâna dreaptă pe mânerul

posterior. Ţineţi întotdeauna mânerele cu

toate degetele. Nu debitaţi în niciun caz

ţinând ferăstrăul cu o singură mână.

Lucraţi cu ferăstrăul cu lanţ numai dacă aveţi

o poziţie stabilă. Ţineţi ferăstrăul cu lanţ puţin

mai la dreapta faţă de corpul dumneavoastră.

Înainte de a veni în contact cu lemnul lanţul

trebuie să ruleze cu viteză maximă. Pentru

sprijinirea ferăstrăului cu lanţ pe lemnul de

tăiat folosiţi opritorul cu gheare 8. În timpul

tăierii folosiţi opritorul cu gheare drept

pârghie.

La tăierea crengilor sau buştenilor mai groşi

ajustaţi opritorul cu gheare pentru o

adâncime mai mare de tăiere. În acest scop

trageţi înapoi ferăstrăul cu lanţ pentru a

desprinde opritorul cu gheare şi reajustaţi-l

din nou la o adâncime mai mare. Nu scoateţi

ferăstrăul afară din tăietură.

La debitare nu apăsaţi cu putere lanţul de

ferăstrău ci lăsaţi-l să lucreze, exercitând o

uşoară presiune de pârghie prin opritorul cu

gheare 8.

Nu ţineţi niciodată braţele întinse atunci când

lucraţi cu ferăstrăul. Nu încercaţi să tăiaţi în

locurile greu accesibile, sau stând pe o scară.

Nu tăiaţi niciodată deasupra înălţimii

umerilor.

Cele mai bune rezultate de tăiere se obţin

atunci când viteza lanţului nu scade ca urmare

a suprasolicitării.

Atenţie la terminarea debitării cu ferăstrăul.

De îndată ce ferăstrăul iese din linia de tăiere,

simţiţi în mod neaşteptat greutatea acestuia.

Există pericol de accidentare pentru gambe şi

picioare.

Îndepărtaţi ferăstrăul din tăietură numai cu

lanţul de ferăstrău în funcţiune.

Tăierea buştenilor (vezi figurile G şi J)

La tăierea buştenilor respectaţi următoarele

norme privind siguranţa şi protecţia muncii:

OBJ_BUCH-1275-002.book Page 273 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

274 | Română

Aşezaţi buşteanul cum este ilustrat în figură şi

sprijiniţi-l astfel încât tăietura să nu se închidă

iar lanţul de ferăstrău să nu se blocheze.

Pegătiţi şi fixaţi bucăţile de lemn mai scurte în

vederea tăierii.

Debitaţi numai obiecte din lemn. Evitaţi

atingerea pietrelor sau cuielor, deoarece

acestea vor fi azvârlite şi vor putea deteriora

lanţul de ferăstrău sau provoca răniri grave

uitilizatorului sau persoanelor aflate în preajmă.

Nu atingeţi cu lanţul în funcţiune garduri din

sârmă sau solul.

Ferăstrăul nu este adecvat pentru tăierea

ramurilor subţiri.

Executaţi cu deosebită grijă tăierile

longitudinale, deoarece opritorul cu gheare 8 nu

poate fi folosit. Conduceţi ferăstrăul într-un

unghi plan pentru a evita reculul la debitare.

La lucrările de debitare cu ferăstrăul în pantă,

tăiaţi întotdeauna trunchiurile sau materialul

lemnos aflat mai sus sau lateral faţă de

dumneavoastră.

Din cauza pericolului de împiedicare fiţi atenţi

la cioturile de copaci, crengi, rădăcini, etc.

Tăierea lemnului sub tensiune (vezi figura J)

fTăierea lemnului, crengilor sau copacilor

aflaţi sub tensiune trebuie executată

numai de personal de specialitate având

calificarea corespunzătoare. În acest caz

se recomandă multă precauţie. Există

pericol crescut de accidentare.

Dacă lemnul este rezemat în ambele părţi,

tăiaţi mai întâi de sus (Y) o treime din

diametrul trunchiului şi apoi tăiaţi complet, în

acelaşi loc, de jos (Z) trunchiul, pentru a evita

ruperea aşchiilor şi blocarea ferăstrăului.

Evitaţi contactul lanţului de ferăstrău cu solul.

Dacă lemnul este rezemat numai pe o parte,

tăiaţi mai întâi de jos (Y) o treime din

diametru în sus apoi tăiaţi complet, în acelaşi

loc, de sus (Z) trunchiul, pentru a evita

ruperea aşchiilor şi blocarea ferăstrăului.

Doborârea copacilor (vezi figura K)

fPurtaţi întotdeauna cască pentru a vă

proteja de crengile care cad.

fCu ferăstrăul cu lanţ pot fi tăiaţi numai

copaci cu diametrul trunchiului mai mic

decât lungimea lamei.

fAsiguraţi sectorul de lucru. Aveţi grijă ca

în sectorul de cădere (n) să nu staţioneze

persoane sau animale.

fNu încercaţi niciodată să eliberaţi un

ferăstrău blocat cât timp motorul este

pornit. Folosiţi pene de lemn pentru a

elibera lanţul de ferăstrău blocat.

Dacă în zonă există două sau mai multe

persoane, care simultan debitează buşteni şi

doboară copaci, distanţa dintre persoanele care

debitează buşteni şi care doboară copaci ar

trebui să fie cel puţin de două ori mai mare

decât înălţimea copacului care trebuie doborât.

La doborârea copacilor aveţi grijă să nu puneţi

în pericol alte persoane, să nu atingeţi linii

electrice şi să nu produceţi pagube materiale.

Dacă un copac atinge o linie electrică, trebuie

înştiinţată neîntârziat asupra acestui fapt

întreprinderea furnizoare de energie.

La lucrările de tăiere în pantă operatorul

ferăstrăului cu lanţ trebuie să staţioneze în

amonte de copacul care trebuie doborât,

pentru că, după tăiere, copacul se va rostogoli

sau va aluneca probabil în aval.

Înainte de tăiere trebuie stabilită o cale de

retragere (o) iar dacă este necesar, aceasta

se va elibera de obstacole. Calea de retragere

ar trebui să plece de la linia de tăiere dorită şi

să ducă oblic înapoi.

În scopul determinării direcţiei de cădere a

copacului, înainte de tăierea acestuia trebuie

avute în vedere înclinarea naturală a copacului,

poziţia crengilor mai mari şi direcţia vântului.

Trebuie îndepărtate din copac murdăria,

pietrele, scoarţa care s-a desprins, cuiele,

clemele şi sârma.

Practicaţi crestătura: Faceţi o crestătură

(X–W) perpendicular pe direcţia de cădere,

având o adâncime de 1/3 din diametrul

trunchiului. Executaţi mai întâi crestătura

orizontală inferioară. Astfel veţi evita blocarea

lanţului de ferăstrău sau a şinei de ghidare la

executarea celei de a doua crestături.

Practicaţi tăietura de cădere: Faceţi tăietura

de cădere (Y) la cel puţin 50 mm deasupra

crestăturii orizontale. Nu executaţi tăietura de

cădere complet ci numai atât de adânc încât

să mai rămână o legătură (margine de

doborâre), care să acţioneze ca o balama.

Astfel veţi împiedica răsucirea copacului şi

căderea acestuia în direcţie greşită. Nu tăiaţi

complet marginea rămasă.

În momentul apropierii tăieturii de cădere de

margine, copacul ar trebui să înceapă să cadă.

În cazul în care se pare că, copacul nu va cădea

în direcţia dorită sau se înclină înapoi iar lanţul

de ferăstrău se blochează, întrerupeţi tăierea şi

introduceţi pene de lemn, material plastic sau

aluminiu în linia de tăiere dorită, pentru

deschiderea tăieturii şi doborârea copacului.

Când copacul începe să cadă scoateţi

ferăstrăul din tăietură, opriţi-l, puneţi-l jos şi

părăsiţi zona periculoasă folosind calea de

retragere stabilită. Fiţi atenţi la crengile care

cad şi nu vă împiedicaţi.

Introduceţi acum pana (Z) în tăietura orizontală

pentru a determina căderea copacului.

Când copacul începe să cadă scoateţi

ferăstrăul din tăietură, opriţi-l, puneţi-l jos şi

părăsiţi zona periculoasă folosind calea de

retragere prestabilită. Fiţi atenţi la crengile

care cad şi nu vă împiedicaţi.

Tăierea crengilor (vezi figura L)

Prin tăierea crengilor se înţelege tăierea de

separare a crengilor copacului doborât. La

tăierea crengilor, în primă etapă evitaţi

crengile mai mari, îndreptate în jos, care

sprijină copacul. Tăiaţi crengile mai mici

conform figurii, dintr-o singură tăietură.

Crengile tensionate trebuie tăiate de jos în

sus, pentru a evita prindrea şi blocarea

ferăstrăului.

Debitarea trunchiului de copac

(vezi figurile M –P)

Prin aceasta se înţelege secţionarea copacului

doborât în mai multe părţi. Asiguraţi-vă o

poziţie stabilă şi aveţi grijă să vă repartizaţi

uniform greutatea corporală pe ambele

picioare. Dacă este posibil, ar trebui să

OBJ_BUCH-1275-002.book Page 274 Monday, November 22, 2010 1:10 PM

Română | 275

Bosch Power Tools F 016 L70 758 | (22.11.10)

sprijiniţi trunchiul de copac punând dedesubt

crengi, grinzi sau pene. Respectaţi

instrucţiunile simple pentru o tăiere uşoară cu

ferăstrăul.

Dacă trunchiul de copac este sprijinit uniform

de toată lungimea sa, tăiaţi pornind de sus.

Dacă trunchiul de copac este sprijin la un

capăt, tăiaţi mai întâi 1/3 din diametrul

trunchiului începând din partea inferioară,

apoi tăiaţi restul de sus în jos, până la nivelul

tăieturii executate de jos în sus.

Dacă trunchiul de copac este sprijint la

ambele capete, tăiaţi mai întâi 1/3 din

diametrul trunchiului începând din partea de

sus, apoi tăiaţi 2/3 plecând din partea

inferioară, până la nivelul tăieturii executate

de sus în jos.

La lucrările de debitare cu ferăstrăul în pantă,

staţionaţi întotdeauna în amonte de trunchiul

de copac. Pentru a deţine pe deplin controlul

în momentul debitării complete, spre sfârşitul

tăieturii reduceţi presiunea de apăsare, fără a

slăbi prinderea fermă a mânerelor ferăstrăului

cu lanţ. Aveţi grijă ca lanţul de ferăstrău să nu

atingă solul. După finalizarea tăierii aşteptaţi

ca lanţul de ferăstrău să se oprească complet

înainte de a îndepărta ferăstrăul din locul de

tăiere. Opriţi întotdeauna motorul ferăstrăului

cu lanţ, înainte de a trece la copacul următor.

Indicatorul nivelului de încărcare al acumula-

torului (vezi figura B)

Acumulatorul 17 este echipat cu un indicator

al nivelului de încărcare 20, care semnalizează

starea de încărcare a acumulatorului.

Indicatorul nivelului de încărcre al

acumulatorului 20 constă din 3 LED-uri verzi.

Acţionaţi tasta pentru indicatorul nivelului de

încărcare 19, pentru a activa indicatorul

nivelului de încărcare 20. După aprox. 5

secunde indicatorul nivelului de încărcare se

stinge automat.

Nivelul de încărcare se poate verifica şi la

acumulatorul extras.

Dacă, după acţionarea tastei 19 nu se aprinde

niciun LED, înseamnă că acumulatorul este

defect şi trebuie înlocuit.

Din considerente privind siguranţa, citirea

nivelului de încărcare al acumulatorului se

poate face numai cu scula electrică oprită.

În timpul procesului de încărcare cele trei LED-

uri verzi se aprind unul după celălalt şi se sting

pentru scurt timp. Acumulatorul este complet

încărcat, atunci când cele trei LED-uri verzi

luminează continuu. Aproximativ 5 minute după

ce acumulatorul s-a încărcat complet, cele trei

LED-uri verzi se sting din nou.

Indicator de supraveghere a temperaturii

LED-ul roşu al indicatorului de supraveghere a

temperaturii 21 semnalizează faptul că

acumulatorul sau sistemul electronic al sculei

electrice (atunci când acumulatorul este

introdus) nu se află în domeniul optim de

temperatură. În acest caz scula electrică nu va

funcţiona deloc sau nu va funcţiona la puterea

nominală.

Supravegherea temperaturii acumulatorului

LED-ul 21 roşu clipeşte în momentul apăsării

tastei 19 sau a întrerupătorului pornit/oprit 3

(cu acumulatorul introdus): acumulatorul se

află în afara domeniului temperaturilor de

regim de la –10 °C la +60 °C.

La o temperatură de peste 70 °C

acumulatorul întrerupe alimentarea, până

când se ajunge din nou în domeniul optim al

temperaturilor.

Supravegherea temperaturii sistemului

electronic al sculei electrice

LED-ul roşu 21 se aprinde şi luminează con-

tinuu în momentul apăsării întrerupătorului

pornit/oprit 3: Temperatura părţii electronice

a sculei electrice este mai mică de 5 °C sau

mai mare de 75 °C.

La o temperatură de peste 90 °C sistemul

electronic al sculei electrice se deconectează,

rămânând deconectat până când temperatura

revine din nou în domeniul admis al

temperaturilor.

Detectarea defecţiunilor

În cazul în care scula electrică nu funcţionează impecabil, tabelul următor vă prezintă

simptomele defecţiunilor, cauzele posibile cât şi măsurile de remediere. Dacă prin aceasta nu

puteţi identifica şi înlătura problema, adresaţi-vă atelierului dumneavoastră de service.

fAtenţie: înainte de detectarea defecţiunilor, deconectaţi ferăstrăul cu lanţ şi extrageţi

acumulatorul.

LED-uri indicatoare Capacitate

acumulator

Luminează continuu

3 LED-uri verzi ≥2/3

Luminează continuu 2

LED-uri verzi ≥1/3

Luminează continuu 1

LED verde ≤1/3

Clipeşte 1 LED verde rezervă

Simptome Cauză posibilă Remediere

Ferăstrăul cu

lanţ nu

funcţionează

Frâna de siguranţă s-a declanşat (se

aude un sunet de avertizare („bip“))

Trageţi înapoi apărătoarea de mână

frontală 6 aducând-o în poziţia n

Acumulator descărcat Încărcaţi acumulatorul, vezi şi

indicaţiile privind încărcarea

Acumulatorul nu este introdus corect Asiguraţi-vă că ambele trepte de

blocare sunt angrenate

S-a activat protecţia motorului Lăsaţi motorul să se răcească

Acumulatorul este prea rece/prea

fierbinte

Lăsaţi acumulatorul să se

încălzească/răcească

OBJ_BUCH-1275-002.book Page 275 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

276 | Română

Lanţul de

ferăstrău nu se

mişcă

Acumulator descărcat Încărcaţi acumulatorul, vezi şi

indicaţiile privind încărcarea

Scula electrică este defectă Adresaţi-vă centrului de asistenţă

tehnică post-vânzări

Ferăstrăul cu

lanţ lucrează

intermitent

Contact extern sau intern slăbit Adresaţi-vă unui centru autorizat de

asistenţă tehnică post-vânzări Bosch

Întrerupătorul pornit/oprit 3 defect Adresaţi-vă unui centru autorizat de

asistenţă tehnică post-vânzări Bosch

Lanţul de

ferăstrău este

uscat

Nu există ulei în rezervor Completaţi cu ulei

Aerisirea dopului de închidere al

rezervorului de ulei 4 este înfundată

Curăţaţi dopul de închidere al

rezervorului de ulei 4

Canalul de scurgere a uleiului este

înfundat

Curăţaţi canalul de scurgere a

uleiului

Lanţul de

ferăstrău nu

este frânat

Frâna de siguranţă este defectă Adresaţi-vă unui centru autorizat de

asistenţă tehnică post-vânzări Bosch

Lanţul de

ferăstrău/şina

de ghidare

fierbinte

Nu există ulei în rezervor Completaţi cu ulei

Aerisirea dopului de închidere al

rezervorului de ulei 4 este înfundată

Curăţaţi dopul de închidere al

rezervorului de ulei 4

Canalul de scurgere a uleiului este

înfundat

Curăţaţi canalul de scurgere a

uleiului

Lanţul de ferăstrău este întins prea

tare

Reglaţi întinderea lanţului

Lanţul de ferăstrău este tocit Ascuţiţi sau înlocuiţi lanţul de

ferăstrău

Ferăstrăul cu

lanţ se smulge,

vibrează sau nu

taie corect

Lanţul nu este întins suficient Reglaţi întinderea lanţului

Lanţul de ferăstrău este tocit Ascuţiţi sau înlocuiţi lanţul de

ferăstrău

Lanţul de ferăstrău este uzat Înlocuiţi lanţul de ferăstrău

Dinţii de ferăstrău sunt îndreptaţi în

direcţia greşită

Montaţi corect lanţul de ferăstrău

Vibraţii/zgomot

e puternice

Scula electrică este defectă Adresaţi-vă centrului de asistenţă

tehnică post-vânzări

Durata de tăiere

per o încărcare

acumulatorului

este prea mică

Frecare prea mare din cauza gresării

defectuoase

Asiguraţi lubrifierea lanţului (vezi

„Lubrifierea lanţului de ferăstrău“)

Lanţul de ferăstrău trebuie curăţat Curăţaţi lanţul de ferăstrău

Tehnică de tăiere defectuoasă vezi „Cum se lucrează cu ferăstrăul

cu lanţ“

Acumulatorul nu este încărcat

complet

Încărcaţi acumulatorul, vezi şi

indicaţiile privind încărcarea

Lanţul de

ferăstrău se

mişcă încet

Acumulator descărcat Încărcaţi acumulatorul, vezi şi

indicaţiile privind încărcarea

Acumulatorul a fost depozitat la

temperaturi în afara domeniului de

temperaturi admise

Lăsaţi acumulatorul să se

încălzeasacă la temperatura camerei

(în limitele domeniului de

temperaturi admise de 0–45 °C)

Indicatorul de

încărcare a

acumulatorului

24 luminează

continuu

Nu este posibilă

încărcarea

Acumulatorul nu este montat

(corect)

Montaţi corect acumulatorul în

încărcător

Contactele acumulatorului sunt

murdare

Curăţaţi contactele acumulatorului;

de ex. introducând şi extrăgând de

mai multe ori acumulatorul, dacă

este cazul înlocuiţi acumulatorul

Acumulator defect Înlocuiţi acumulatorul

Indicatoarele cu

LED-uri 24 resp.

25 nu se aprind

după

introducerea

ştecherului în

priza de curent

Ştecherul încărcătorului nu este

introdus (corect) în priza de curent

Introduceţi (complet) ştecherul în

priza de curent

Priza de curent, cablul de alimentare

sau încărcătorul sunt defecte

Verificaţi tensiunea reţelei, dacă este

cazul duceţi încărcătorul pentru

verificare la un centru autorizat de

service şi asistenţă tehnică post-

vânzări pentru scule electrice Bosch

Simptome Cauză posibilă Remediere

OBJ_BUCH-1275-002.book Page 276 Monday, November 22, 2010 1:10 PM

Română | 277

Bosch Power Tools F 016 L70 758 | (22.11.10)

Întreţinere şi service

Întreţinere şi curăţare

fAtenţie! Înaintea lucrărilor de întreţinere

şi curăţare deconectaţi scula electrică şi

îndepărtaţi acumulatorul.

Indicaţie: Pentru garantarea folosinţei

îndelungate şi fiabile, executaţi regulat

următoarele lucrări de întreţinere.

Pentru a putea lucra bine şi sigur, menţineţi

curate scula electrică şi fantele de aerisire ale

acesteia.

Controlaţi regulat ferăstrăul cu lanţ cu privire

la defectele vizibile, cum ar fi un lanţ de

ferăstrău slăbit, care atârnă sau care prezintă

deteriorări, slăbirea fixării şi componente

uzate sau deteriorate.

Verificaţi dacă capacele de acoperire şi

dispozitivele de protecţie nu sunt deteriorate

şi dacă sunt montate corect. Înainte de

utilizare executaţi eventual lucrările necesare

de întreţinere sau de reparaţii.

Dacă în ciuda procedeelor de fabricaţie şi

verificare minuţioase totuşi ferăstrăul cu lanţ

are o pană, repararea acestuia se va efectua la

un centru autorizat de service şi asistenţă

tehnică pentru scule electrice Bosch.

Indicaţie: Înainte de expedierea ferăstrăului

cu lanţ vă rugăm să goliţi neapărat rezervorul

de ulei.

În caz de reclamaţii şi comenzi de piese de

schimb vă rugăm să indicaţi neapărat numărul

de identificare conform plăcuţiei indicatoare

a tipului ferăstrăului cu lanţ.

Schimbarea/inversarea lanţului de ferăstrău

şi a lamei (vezi figurile C1–C3)

Verificaţi lanţul de ferăstrău şi lama conform

paragrafului „Întinderea lanţului de

ferăstrău“.

Canalul de ghidare al lamei se uzează în timp.

Înainte de a schimba lanţul de ferăstrău, rotiţi

lama cu 180°, pentru a compensa uzura;

aceasta prelungeşte durata de folosinţă a

lamei.

Verificaţi roata de lanţ 28. Dacă constataţi că

este uzată sau deteriorată din cauza

suprasolicitării, adresaţi-vă unui atelier de

asistenţă service pentru a o schimba.

Ascuţirea lanţului de ferăstrău

Lanţul de ferăstrău poate fi ascuţit

profesional la orice atelier de service

autorizat pentru scule electrice Bosch. Cu

dispozitivul de ascuţire a lanţului Bosch sau

Dremel-Multi cu set de ascuţire 1453 lanţul se

poate ascuţi şi singur. Respectaţi

instrucţiunile de ascuţire alăturate.

Verificarea lubrifierii automate

Funcţionarea sistemului de lubrifiere

automată a lanţului poate fi verificată pornind

ferăstrăul şi ţinându-l cu vârful îndreptat în

direcţia unui carton sau a unei hârtii de pe sol.

Atenţie, nu atingeţi solul cu lanţul, păstraţi o

distanţă de siguranţă de 20 cm. Dacă apare o

dâră crescândă de ulei atunci rezultă că

lubrifierea automată funcţionează impecabil.

Dacă nu apare nici-o dâră de ulei cu toate că

rezervorul este plin, citiţi paragraful

„Detectarea defecţiunilor“ sau contactaţi

serviciul de asistenţă pentru clienţi Bosch.

După procesul de muncă/depozitare

Curăţaţi carcasa din material plastic a

ferăstrăului cu lanţ cu o perie moale şi o lavetă

curată. Nu este permis să folosiţi apă, solvent

şi ceară de lustruit. Îndepărtaţi toate

murdăriile, în special din fantele de aerisire

ale motorului.

După o durată de utililizare de 1–3 ore

demontaţi capacul de acoperire 13, lama 10 şi

lanţul de ferăstrău 11 şi curăţaţi-le cu o perie.

Îndepărtaţi cu peria toate depunerile

aderente din zona de sub capacul de

acoperire 13, roata de lanţ 28 şi dispozitivul

de fixare a lamei. Curăţaţi cu o lavetă curată

duza de ulei 31.

În cazul în care ferăstrăul cu lanţ urmează a fi

depozitat o perioadă mai îndelungată, curăţaţi

lanţul de ferăstrău 11 şi lama 10.

Depozitaţi ferăstrăul cu lanţ într-un loc sigur,

uscat şi inaccesibil copiilor.

Nu puneţi alte obiecte pe scula electrică.

Aveţi grijă să depozitaţi întotdeauna ferăstrăul

cu lanţ în poziţie orizontală, cu dopul de

închidere al rezervorului de ulei 4 îndreptat în

sus.

În cazul depozitării ferăstrăului în ambalajul

său de vânzare, rezervorul trebuie golit

complet de ulei.

Accesorii

Lanţ de ferăstrău

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Alte accesorii

Ulei special pentru lanţ,

1 litru . . . . . . . . . . . . . . . . . . . 2 607 000 181

Serviciu de asistenţă tehnică post-

vânzări şi consultanţă clienţi

Serviciul nostru de asistenţă tehnică post-vân-

zări răspunde întrebărilor dumneavoastră pri-

vind întreţinerea şi repararea produsului dum-

neavoastră cât şi privitor la piesele de schimb.

Desene descompuse ale ansamblelor cât şi

informaţii privind piesele de schimb găsiţi şi la:

www.bosch-garden.com

Echipa de consultanţă clienţi Bosch răspunde

cu plăcere la întrebările privind cumpărarea,

utilizarea şi reglarea produselor şi accesoriior

lor.

România

Robert Bosch SRL

Bosch Service Center

Str. Horia Măcelariu Nr. 30–34,

013937 Bucureşti

Tel. Service scule electrice:

+40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. Consultanţă tehnică: +40 (021) 4 05 75 39

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

OBJ_BUCH-1275-002.book Page 277 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

278 | Română

Transport

Expediaţi acumulatorii numai în cazul în care

carcasa acestora este intactă. Izolaţi prin

lipire cu bandă adezivă contactele deschise şi

ambalaţi astfel acumulatorul încât să ne se

poată mişca în interiorul ambalajului.

În cazul expedierii acumulatorilor Li-ion este

posibil să existe obligaţia de marcare

corespunzătoare, fapt pentru care vă rugăm

să respectaţi reglementările naţionale din

acest domeniu.

Eliminare

Sculele electrice, accesoriile şi ambalajele tre-

buie direcţionate către o staţie de

revalorificare ecologică.

Nu aruncaţi sculele electrice şi

acumulatorii/bateriile în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene

2002/96/CE sculele electrice

scoase din uz, iar conform

Directivei Europene

2006/66/CE, acumulatorii/

bateriile defecte sau consumate

trebuie colectate separat şi direcţionate către

o staţie de reciclare ecologică.

Acumulatori/baterii:

Li-Ion:

Vă rugăm să respectaţi

indicaţiile de la paragraful

„Transport“, pagina 278.

Sub rezerva modificărilor.

OBJ_BUCH-1275-002.book Page 278 Monday, November 22, 2010 1:10 PM

Български | 279

Bosch Power Tools F 016 L70 758 | (22.11.10)

Указания за безопасна

работа

Пояснения на графичните символи

Прочетете ръководството за

експлоатация.

Не използвайте или не

излагайте

електроинструмента на дъжд.

Извадете акумулаторната

батерия, преди да почиствате

електроинструмента, да

извършвате настройки или

когато го оставяте без

надзор, дори и за кратко

време.

Работете с предпазни очила.

Работете с шумозаглушители

(атнифони).

Преди да извършвате

настройване или техническо

обслужване на верижния

трион или ако захранващият

кабел бъде повреден или

прерязан, незабавно

изключвайте щепсела от

контакта.

Спирачката при откат и

спирачката за движение по

инерция спират движението

на веригата бързо.

Общи указания за безопасна работа

Прочетете внимателно

всички указания.

Неспазването на приведените по-долу

указания може да доведе до токов удар,

пожар и/или тежки травми.

Съхранявайте тези указания на сигурно

място.

Използваният по-долу термин «електро-

инструмент» се отнася до захранвани от

електрическата мрежа електроинструменти

(със захранващ кабел) и до захранвани от

акумулаторна батерия електроинструменти

(без захранващ кабел).

1) Безопасност на работното място

а) Поддържайте работното си място

чисто и добре осветено.

Безпорядъкът и недостатъчното

осветление могат да спомогнат за

възникването на трудова злополука.

б) Не работете с електроинструмента в

среда с повишена опасност от

възникване на експлозия, в близост

до леснозапалими течности, газове

или прахообразни материали. По

време на работа в

електроинструментите се отделят

искри, които могат да възпламенят

прахообразни материали или пари.

в) Дръжте деца и странични лица на

безопасно разстояние, докато

работите с електроинструмента. Ако

вниманието Ви бъде отклонено, може

да загубите контрола над

електроинструмента.

2) Безопасност при работа с електрически

ток

а) Щепселът на електроинструмента

трябва да е подходящ за ползвания

контакт. В никакъв случай не се до-

пуска изменяне на конструкцията на

щепсела. Когато работите със

занулени електроуреди, не

използвайте адаптери за щепсела.

Ползването на оригинални щепсели и

контакти намалява риска от

възникване на токов удар.

б) Избягвайте допира на тялото Ви до

заземени тела, напр. тръби,

отоплителни уреди, пещи и

хладилници. Когато тялото Ви е

заземено, рискът от възникване на

токов удар е по-голям.

в) Предпазвайте електроинструмента

си от дъжд и влага. Проникването на

вода в електроинструмента повишава

опасността от токов удар.

г) Не използвайте захранващия кабел

за цели, за които той не е предвиден,

напр. за да носите

електроинструмента за кабела или

да извадите щепсела от контакта.

Предпазвайте кабела от нагряване,

омасляване, допир до остри ръбове

или до подвижни звена на машини.

Повредени или усукани кабели

увеличават риска от възникване на

токов удар.

д) Когато работите с

електроинструмент навън,

използвайте само удължителни

кабели, подходящи за работа на

открито. Използването на удължител,

предназначен за работа на открито,

намалява риска от възникване на

токов удар.

е) Ако се налага използването на елек-

троинструмента във влажна среда,

използвайте предпазен прекъсвач за

утечни токове. Използването на пред-

пазен прекъсвач за утечни токове

намалява опасността от възникване

на токов удар.

3) Безопасен начин на работа

а) Бъдете концентрирани, следете

внимателно действията си и

постъпвайте предпазливо и разумно.

Не използвайте

електроинструмента, когато сте умо-

рени или под влиянието на

наркотични вещества, алкохол или

упойващи лекарства. Един миг

разсеяност при работа с

електроинструмент може да има за

последствие изключително тежки

наранявания.

OBJ_BUCH-1275-002.book Page 279 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

280 | Български

б) Работете с предпазващо работно

облекло и винаги с предпазни очила.

Носенето на подходящи за ползвания

електроинструмент и извършваната

дейност лични предпазни средства,

като дихателна маска, здрави

плътнозатворени обувки със стабилен

грайфер, защитна каска или

шумозаглушители (антифони),

намалява риска от възникване на

трудова злополука.

в) Избягвайте опасността от включване

на електроинструмента по невнима-

ние. Преди да включите щепсела в

захранващата мрежа или да

поставите акумулаторната батерия,

се уверявайте, че пусковият

прекъсвач е в положение

«изключено». Ако, когато носите

електроинструмента, държите пръста

си върху пусковия прекъсвач, или ако

подавате захранващо напрежение на

електроинструмента, когато е

включен, съществува опасност от

възникване на трудова злополука.

г) Преди да включите електроинстру-

мента, се уверявайте, че сте

отстранили от него всички помощни

инструменти и гаечни ключове.

Помощен инструмент, забравен на

въртящо се звено, може да причини

травми.

д) Избягвайте неестествените

положения на тялото. Работете в

стабилно положение на тялото и във

всеки момент поддържайте

равновесие. Така ще можете да

контролирате електроинструмента по-

добре и по-безопасно, ако възникне

неочаквана ситуация.

е) Работете с подходящо облекло. Не

работете с широки дрехи или

украшения. Дръжте косата си,

дрехите и ръкавици на безопасно

разстояние от въртящи се звена на

електроинструментите. Широките

дрехи, украшенията, дългите коси

могат да бъдат захванати и увлечени

от въртящи се звена.

ж)Ако е възможно използването на

външна аспирационна система, се

уверявайте, че тя е включена и функ-

ционира изправно. Използването на

аспирационна система намалява

рисковете, дължащи се на отделящата

се при работа прах.

4) Грижливо отношение към

електроинструментите

а) Не претоварвайте

електроинструмента. Използвайте

електроинструментите само

съобразно тяхното предназначение.

Ще работите по-добре и по-безопас-

но, когато използвате подходящия

електроинструмент в зададения от

производителя диапазон на

натоварване.

б) Не използвайте електроинструмент,

чиито пусков прекъсвач е повреден.

Електроинструмент, който не може да

бъде изключван и включван по пред-

видения от производителя начин, е

опасен и трябва да бъде ремонтиран.

в) Преди да променяте настройките на

електроинструмента, да заменяте

работни инструменти и

допълнителни приспособления,

както и когато продължително време

няма да използвате

електроинструмента, изключвайте

щепсела от захранващата мрежа

и/или изваждайте акумулаторната

батерия. Тази мярка премахва

опасността от задействане на

електроинструмента по невнимание.

г) Съхранявайте

електроинструментите на места,

където не могат да бъдат достигнати

от деца. Не допускайте те да бъдат

използвани от лица, които не са

запознати с начина на работа с тях и

не са прочели тези инструкции.

Когато са в ръцете на неопитни

потребители, електроинструментите

могат да бъдат изключително опасни.

д) Поддържайте електроинструментите

си грижливо. Проверявайте дали

подвижните звена функционират

безукорно, дали не заклинват, дали

има счупени или повредени детайли,

които нарушават или изменят

функциите на електроинструмента.

Преди да използвате

електроинструмента, се погрижете

повредените детайли да бъдат

ремонтирани. Много от трудовите

злополуки се дължат на недобре

поддържани електроинструменти и

уреди.

е) Поддържайте режещите

инструменти винаги добре заточени

и чисти. Добре поддържаните режещи

инструменти с остри ръбове оказват

по-малко съпротивление и се водят

по-леко.

ж)Използвайте електроинструментите,

допълнителните приспособления,

работните инструменти и т.н.,

съобразно инструкциите на

производителя. При това се

съобразявайте и с конкретните

работни условия и операции, които

трябва да изпълните. Използването

на електроинструменти за различни от

предвидените от производителя

приложения повишава опасността от

възникване на трудови злополуки.

5) Грижливо отношение към

акумулаторни електроинструменти

а) За зареждането на акумулаторните

батерии използвайте само зарядните

устройства, препоръчвани от произ-

водителя. Когато използвате зарядни

устройства за зареждане на

неподходящи акумулаторни батерии,

съществува опасност от възникване

на пожар.

OBJ_BUCH-1275-002.book Page 280 Monday, November 22, 2010 1:10 PM

Български | 281

Bosch Power Tools F 016 L70 758 | (22.11.10)

б) За захранване на електроинструмен-

тите използвайте само предвидените

за съответния модел акумулаторни

батерии. Използването на различни

акумулаторни батерии може да

предизвика трудова злополука и/или

пожар.

в) Предпазвайте неизползваните

акумулаторни батерии от контакт с

големи или малки метални предмети,

напр. кламери, монети, ключове,

пирони, винтове и др.п., тъй като те

могат да предизвикат късо

съединение. Последствията от късото

съединение могат да бъдат изгаряния

или пожар.

г) При неправилно използване от

акумулаторна батерия от нея може

да изтече електролит. Избягвайте

контакта с него. Ако въпреки това на

кожата Ви попадне електролит,

изплакнете мястото обилно с вода.

Ако електролит попадне в очите Ви,

незабавно се обърнете за помощ

към очен лекар. Електролитът може

да предизвика изгаряния на кожата.

6) Поддържане

а) Допускайте ремонтът на електроин-

струментите Ви да се извършва само

от квалифицирани специалисти и

само с използването на оригинални

резервни части. По този начин се

гарантира съхраняване на

безопасността на

електроинструмента.

Указания за безопасна работа с

верижни триони

fКогато верижният трион работи, дръжте

всички части на тялото си на безопасно

разстояние от него. Преди да включите

верижния трион, се уверете, че

веригата не допира нищо. Един миг

невнимание при работа с верижен трион

може да предизвика захващане и

увличане от веригата на части на дрехите

или части на тялото Ви.

fДопирайте електроинструмента само до

изолираните повърхности на

ръкохватките, тъй като е възможно

режещата верига да попадне на скрити

електрически проводници. При контакт

на режещата верига с проводник под

напрежение то може да се предаде на

металните елементи на

електроинструмента и да предизвика

токов удар.

fДръжте верижния трион винаги с

дясната ръка за задната ръкохватка и с

лявата ръка за предната ръкохватка.

Захващането на верижния трион обратно

увеличава опасността от наранявания и

не се допуска.

fРаботете с предпазни очила и

шумозаглушители (антифони).

Препоръчва се използването и на

предпазни средства за главата, ръцете и

краката. Подходящото предпазно

облекло ограничава опасността от на-

раняване вследствие на отхвърчащи от-

къртени парченца и случаен допир до

веригата.

fНе работете с верижния трион, качени

на дърво. При работа на дърво

съществува опасност от трудова

злополука.

fВнимавайте постоянно да сте в

стабилно положение и работете с

верижния трион само стъпили върху

твърда, сигурна и равна основа.

Хлъзгаща се или нестабилна основа,

каквато представляват напр. стълбите,

може да предизвика загуба на

равновесие или загуба на контрол над

верижния трион.

fКогато режете клон, намиращ се под

напрежение, имайте предвид, че ще

отскочи. Когато напрежението в

дървесните влакна се освободи, при

отскачането си клонът може да Ви удари

или да предизвика загуба на контрол над

верижния трион.

fБъдете особено внимателни при рязане

на храсти, лески и млади дървета.

Тънките им стебла могат да бъдат

увлечени от веригата и да Ви ударят или

да ви извадят от равновесие.

fПренасяйте верижния трион само

когато е изключен, като държите

веригата от обратната на тялото Ви

страна. При транспортиране или

прибиране на верижния трион за

съхраняване винаги поставяйте

предпазния капак. Внимателното

боравене с верижния трион намалява

вероятността за допиране по

невнимание до движещата се верига.

fСпазвайте указанията за мазане,

обтягане на веригата и смяна на

износващи се части. Неправилно

обтегната или недобре смазана верига

може или да се скъса, или да увеличи

риска от възникване на откат.

fПоддържайте ръкохватките сухи, чисти

и неомаслени. Зацапани с масло или

мазнини ръкохватки се плъзгат и водят

до загуба на контрол над верижния

трион.

fРазрязвайте само дървесина. Не из-

ползвайте верижния трион за дейности,

за които той не е предназначен. Напр.:

не използвайте верижния трион за

рязане на пластмаса, леки строителни

материали или детайли, които не са от

дърво. Използването на верижния трион

за дейности, за които не е предназначен,

може да предизвика възникването на

опасни ситуации.

Причини за възникването и начин на

предотвратяване на откат:

– Откат може да възникне, ако върхът на

меча допре до твърд предмет или ако

разрязваното дърво се наклони и

верижният трион се заклини в среза.

– Допир на върха на меча до твърд предмет

може в някои случаи да предизвика

неочаквана реакция, насочена назад, при

която мечът отскача нагоре и по посока на

работещия с верижния трион.

– Заклинването на верижния трион в

горния ръб на водещата шина може да

ускори рязко шината по посока на

работещия с триона.

OBJ_BUCH-1275-002.book Page 281 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

282 | Български

– Всяка от тези реакции може да доведе до

това да загубите контрол над верижния

трион и да се нараните, възможно и тежко.

Не разчитайте единствено на предпазните

съоръжения на верижния трион.

Ползващият верижния трион, трябва да

вземе различни допълнителни предпазни

мерки, за да може да работи без трудови

злополуки и без да се наранява.

Откатът е следствие от неправилното или

погрешно боравене с електроинструмента.

Той може да бъде предотвратен с подходящи

предпазни мерки, както е описано по-долу:

fДръжте верижния трион винаги здраво

с двете ръце, като палците и другите

пръсти обхващат плътно дръжките на

ръкохватките. Заемайте стойка, при

която тялото и ръцете Ви да могат да

противодействат на евентуално

възникнал откат. Когато предварително

бъдат взети подходящи предпазни мерки,

работещият с верижния трион може да

овладее възникващите при откат сили.

При никакви обстоятелства не пускайте

верижния трион.

fИзбягвайте неестествено положение на

тялото и не режете над нивото на раме-

нете си. По този начин се избягва

неволно докосване до върха на меча и

верижният трион може да бъде

контролиран по-добре при възникване

на неочаквани ситуации.

fВинаги използвайте само предписани от

производителя резервни шини и

вериги. Използването на неподходящи

резервни шини и вериги може да

предизвика скъсване на веригата по

време на работа или откат.

fСпазвайте указанията на

производителя за заточване и

поддържане на веригата. Твърде ниски

дълбочинни ограничители увеличават

опасността от възникване на откат.

Допълнителни указания за

безопасна работа

fПрепоръчва се преди първоначално

включване потребителят да бъде

запознат с практиката на ползване на

верижния трион от опитен квалифициран

специалист. Като първо практическо

упражнение би трябвало да се изпълни

рязане на дървени трупи на стенд.

fТози електроинструмент не е

предназначен да бъде ползван от лица

(включително деца) с психични,

сензорни или душевни ограничения,

както и от лица без достатъчен опит и/или

знания, освен в случаите, в които те са

под непосредствения контрол на

отговорно за безопасността им лице или

се обучават от него как да ползват

електроинструмента.

Децата трябва да бъдат следени да не

играят с електроинструмента.

fНе се допуска деца и младежи да

работят с верижния трион, изключение

се допуска само при обучение на лица

над 16 години и при непрекъснат пряк

надзор. Същото се отнася и до лица,

които не са запознати или не познават

достатъчно добре начина на работа с

верижния трион. Ръководството за

експлоатация трябва да бъде достъпно

винаги. Не се допуска с верижния трион

да работят лица, които са преуморени

или в недобро физическо състояние.

fПо време на работа дръжте електро-

инструмента здраво с двете ръце и

заемайте стабилно положение на

тялото. С двете ръце

електроинструментът се води по-сигурно.

fПредварително се уверявайте, че

всички предпазни съоръжения и

ръкохватки са монтирани правилно и

здраво. Никога не се опитвайте да

включите и да използвате не напълно

сглобен електроинструмент или

електроинструмент с недопустими

изменения на конструкцията си.

fПреди да оставите електроинструмента,

изчакайте движението му да спре

напълно.

fНе отваряйте акумулаторната батерия.

Съществува опасност от възникване на

късо съединение.

Предпазвайте акумулаторната

батерия от високи температури,

напр. вследствие на

продължително излагане на

директна слънчева светлина или

огън, както и от вода и

овлажняване. Съществува

опасност от експлозия.

fПри повреждане и неправилна експлоа-

тация от акумулаторната батерия могат

да се отделят пари. Проветрете

помещението и, ако се почувствате

неразположени, потърсете лекарска

помощ. Парите могат да раздразнят

дихателните пътища.

fПри дефектна акумулаторна батерия от

нея може да излезе електролит, който

да намокри съседните детайли. Моля,

проверете ги. Почистете ги или при

необходимост ги заменете.

fИзползвайте акумулаторната батерия

само с електроинструмента, за който е

предназначена. Само така тя е

предпазена от опасно за нея

претоварване.

fИзползвайте само оригинални

акумулаторни батерии, производство

на Бош, с посоченото на табелката на

Вашия електроинструмент напрежение.

При използване на други акумулаторни

батерии, напр. т. нар. «съвместими»,

преработени акумулаторни батерии или

акумулаторни батерии чуждо

производство съществува опасност от

нараняване и/или нанасяне на

материални щети вследствие на

експлозия.

Указания за безопасна работа със

зарядни устройства

Предпазвайте зарядното

устройство от дъжд и

овлажняване. Проникването на

вода в зарядното устройство

увеличава опасността от токов

удар.

OBJ_BUCH-1275-002.book Page 282 Monday, November 22, 2010 1:10 PM

Български | 283

Bosch Power Tools F 016 L70 758 | (22.11.10)

fНе зареждайте чужди акумулаторни

батерии. Зарядното устройство е

предназначено само за зареждане на

литиево-йонни акумулаторни батерии на

Бош с посочените в раздела Технически

параметри напрежения. В противен

случай съществува опасност от пожар и

експлозии.

fПоддържайте зарядното устройство

чисто. Съществува опасност от

възникване на токов удар вследствие на

замърсяване на зарядното устройство.

fВинаги преди употреба проверявайте

зарядното устройство, захранващия ка-

бел и щепсела. Не използвайте

зарядното устройство в случай, че

откриете повреди. Не отваряйте

зарядното устройство, оставете

ремонтите да бъдат извършвани само

от квалифицирани техници и с ори-

гинални резервни части. Повреди на

зарядното устройство, захранващия

кабел или щепсела увеличават опасността

от токов удар.

fНе поставяйте зарядното устройство на

леснозапалима повърхност (напр.

хартия, текстил и др. п.) или в

леснозапалима среда. Съществува

опасност от възникване на пожар

вследствие на нагряването на

устройството по време на зареждане.

fВнимавайте деца да не играят със

зарядното устройство.

fДеца или лица с психически или

физически увреждания трябва да

ползват зарядното устройство само под

надзор или ако са били обучени за

работа с него. Доброто обучение

предотвратява грешки при работа с

уреда и наранявания.

Функционално описание

Прочетете внимателно всички

указания. Неспазването на

приведените по-долу указания

може да доведе до токов удар,

пожар и/или тежки травми.

Предназначение на електро-

инструмента

Електроинструментът е предназначен за

рязане на дървен материал, напр. дървени

греди, дъски, клони, трупи и т.н., както и за

събаряне на дървета. Може да се използва

за рязане по или напречно на дървесните

влакна.

Този електроинструмент не е подходящ за

разрязване на минерални материали.

Окомплектовка

Извадете внимателно електроинструмента

от опаковката му и се уверете, че следните

части са налични:

–Верижен трион

–Страничен капак

–Верига

–Меч

–Предпазител на веригата

–Пликче с машинно масло

–Ръководство за експлоатация

Акумулаторната батерия и зарядното

устройство са включени в окомплектовката

при определени изпълнения на

електроинструмента.

Ако има липсващи или повредени елементи,

моля, обърнете се към Вашия търговец.

Изобразени елементи

Номерирането на елементите на електро-

инструмента се отнася до изображенията на

страниците с фигурите.

1Задна ръкохватка

2Блокировка на пусковия прекъсвач

3Пусков прекъсвач

4Капачка за резервоара за масло

5Предна ръкохватка

6Лост за задействане на спирачката

против откат (преден предпазител за

ръката)

7Прозорче за следене нивото на маслото

8Зъбчата опора

9Предпазител за веригата

10 Меч

11 Верига

12 Застопоряваща ръкохватка

13 Капак

14 Изходящ вентилационен отвор

15 Ръкохватка за обтягане на веригата

16 Сериен номер

17 Акумулаторна батерия

18 Освобождаващи бутони за

акумулаторната батерия

19 Бутон за показване на степента на заре-

деност на акумулаторната батерия

20 Индикатор за състоянието на

акумулаторната батерия

21 Светодиод за температурния контрол

22 Гнездо за зареждане

23 Зарядно устройство

24 Червен светодиод на зарядното

устройство

25 Зелен светодиод на зарядното

устройство

26 Щепсел на зарядното устройство **

27 Символ, указващ посоката на движение

на веригата и на рязане

28 Верижно колело

29 Застопоряваща шпилка

30 Болт за обтягане на веригата

31 Дюза за омасляване

32 Направляващ щифт за меча

33 Успокоител за веригата

34 Входящ вентилационен отвор

** в зависимост от държавата, в която се доставя

Изобразените на фигурите и описаните допълни-

телни приспособления не са включени в

стандартната окомплектовка на уреда.

Изчерпателен списък на допълнителните

приспособления можете да намерите съответно

в каталога ни за допълнителни приспособления.

OBJ_BUCH-1275-002.book Page 283 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

284 | Български

Технически данни

Информация за излъчван шум и

вибрации

Стойностите за генерирания шум са

определени съгласно 2000/14/EO.

Равнището А на генерирания от

електроинструмента шум обикновено е:

равнище на звуковото налягане 74 dB(A);

равнище на мощността на звука 94 dB(A).

Неопределеност K=3 dB.

Работете с шумозаглушители (антифони)!

Пълната стойност на вибрациите

(векторната сума по трите направления) е

определена съгласно EN 60745:

Стойност на генерираните вибрации

ah<2,5 m/s2, неопределеност K =1,5 m/s2.

Равнището на генерираните вибрации,

посочено в това Ръководство за

експлоатация, е определено съгласно

процедурата, дефинирана в EN 60745, и

може да бъде използвано за сравняване с

други електроинструменти. То е подходящо

също и за предварителна ориентировъчна

преценка на натоварването от вибрации.

Посоченото ниво на генерираните

вибрации е представително за най-често

срещаните приложения на

електроинструмента. Все пак, ако

електроинструментът се използва за други

дейности, с други работни инструменти или

ако не бъде поддържан, както е предписано,

равнището на генерираните вибрации може

да се промени. Това би могло да увеличи

значително сумарното натоварване от

вибрации в процеса на работа.

За точната преценка на натоварването от

вибрации трябва да бъдат взимани предвид

и периодите, в които електроинструментът е

изключен или работи, но не се ползва. Това

би могло значително да намали сумарното

натоварване от вибрации.

Предписвайте допълнителни мерки за пред-

пазване на работещия с

електроинструмента от въздействието на

вибрациите, например: техническо

обслужване на електроинструмента и

работните инструменти, поддържане на

ръцете топли, целесъобразна организация

на работните стъпки.

Акумулаторен верижен трион AKE 30 LI

Каталожен номер 3 600 H37 1..

Скорост на веригата на празен ход m/s 8

Дължина на меча cm 30

Обтягане на веригата без използване на

помощни инструменти (SDS) z

Противооткатна спирачка z

Тип верига 3/8"–90

Дебелина на задвижващите звена mm 1,1 (0,034")

Брой на задвижващите звена 45

Обем на резервоара за масло ml 120

Автоматично мазане на веригата z

Зъбчата опора z

Маса съгласно EPTA-Procedure 01/2003 kg 5,2

Сериен номер Вижте серийния номер 16, изписан на

електроинструмента (на табелката му)

Акумулаторна батерия Литиево-йонна

Каталожен номер 2 607 336 107

Номинално напрежение V= 36

Капацитет Ah 2,6

Време за зареждане (при напълно разредена

акумулаторна батерия) min 95

Брой на клетките в акумулаторната батерия 20

Зарядно устройство AL 3640 CV

Professional

AL 3620 CV

Professional

Каталожен номер EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Заряден ток A4,02,0

Допустим температурен диапазон на зареждане °C 0–45 0–45

Маса съгласно EPTA-Procedure 01/2003 kg 1,0 0,6

Клас на защита /II /II

Моля, обърнете внимание на каталожния номер на Вашия електроинструмент, написан на табелката му.

Търговските наименования на някои електроинструменти могат да бъдат променяни.

OBJ_BUCH-1275-002.book Page 284 Monday, November 22, 2010 1:10 PM

Български | 285

Bosch Power Tools F 016 L70 758 | (23.11.10)

Декларация за съответствие

С пълна отговорност ние декларираме, че

описаният в раздела «Технически данни»

продукт съответства на следните стандарти

или нормативни документи: EN 60745

(Акумулаторен електроинструмент) и

EN 60335 (Зарядно устройство) съгласно

изискванията на Директиви 2006/95/EО,

2004/108/EО, 2006/42/EО, 2000/14/EО.

Изпитване на образец съгласно

изискванията на ЕО № 2131439.01CE от

сертифицирана лаборатория № 0344, KEMA

Quality B.V. Arnhem, Netherlands.

2000/14/EО: гарантирано ниво на

звуковата мощнос 97 dB(A). Метод за

оценка на съответствието съгласно

Приложение V.

Категория на продукта: 6

Подробни технически описания при:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Монтиране

За Вашата сигурност

fВнимание! Преди почистване и

техническо обслужване на

електроинструмента го изключете и

извадете акумулаторната батерия.

fНе използвайте с този инструмент

акумулаторната батерия 4,5 Аh.

Изваждане на акумулаторната

батерия (вижте фиг. А)

Акумулаторната батерия 17 е с две степени

на захващане, което трябва да предотврати

падането й при натискане по невнимание на

бутона за освобождаване на акумулаторната

батерия 18. Когато акумулаторната батерия

е поставена в електроинструмента, се

придържа в нужната позиция от пружина.

Упътване: Електроинструментът се включва

само ако и са захванати двете степени на

захващащия механизъм.

За изваждане на акумулаторната батерия

17:

Зареждане на акумулаторната

батерия (вижте фиг. В)

fНе използвайте различно зарядно

устройство. Включеното в

окомплектовката зарядно устройство е

специално предназначено за вградената

в електроинструмента литиево-йонна

акумулаторна батерия.

fВнимавайте за напрежението на

захранващата мрежа! Напрежението на

захранващата мрежа трябва да

съответства на данните, написани на

табелката на зарядното устройство.

Зарядни устройства, обозначени с 230 V,

могат да бъдат захранвани и с 220 V.

Акумулаторната батерия има температурен

контрол, който позволява зареждането само

в диапазона между 0 °C и 45 °C. Така се

увеличава дълготрайността на

акумулаторната батерия.

Упътване: Акумулаторната батерия се

доставя частично заредена. За да достигнете

пълния капацитет на акумулаторната

батерия, преди първото й използване я

заредете докрай в зарядното устройство.

Литево-йонната акумулаторна батерия може

да бъде зареждана по всяко време, без това

да съкращава дълготрайността й.

Прекъсване на зареждането също не й

вреди.

Литиево-йонната акумулаторна батерия е

защитена срещу дълбоко разреждане чрез

електронната система «Electronic Cell

Protection (ECP)». При изтощена

акумулаторна батерия верижният трион се

изключва от предпазен прекъсвач:

режещата верига спира да се движи.

След автоматичното

изключване на

електроинструмента не продължавайте да

натискате пусковия прекъсвач.

Акумулаторната батерия може да бъде

повредена.

Зареждане

Процесът на зареждане започва, когато

щепселът на зарядното устройство бъде

включен в контакта и акумулаторна батерия

17 бъде поставена в гнездото 22.

Благодарение на интелигентността на

процеса на зареждане състоянието на

акумулаторната батерия се разпознава и тя

се зарежда с оптималния ток за текущите си

температура и напрежение.

Така животът на акумулаторната батерия се

удължава, а, при съхраняване върху

зарядното устройство, тя е винаги напълно

заредена.

Значение на светлинните индикатори

Контролът на процеса на зареждане се

извършва чрез светодиодите 24 и 25:

Процес на бързо зареждане

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Притиснете акумулаторната батерия

към крака на електроинструмента (1.)

и едновременно натиснете

освобождаващия бутон 18 (2.).

pИздърпайте акумулаторната батерия

от електроинструмента, докато се

покаже червената ивица (3.).

qНатиснете освобождаващия бутон 18

още веднъж и издърпайте

акумулаторната батерия.

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_DOKU-22676-002.fm Page 285 Tuesday, November 23, 2010 3:50 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

286 | Български

Процесът на бързо зареждане се

сигнализира чрез мигане на зеления

светодиод 25.

Светлинен индикатор на акумулаторната

батерия: По време на процеса на зареждане

трите зелени светодиода светват

последователно и след това угасват. Когато

трите зелени светодиода започнат да светят

непрекъснато, акумулаторната батерия е

заредена. Прибл. 5 минути след като

акумулаторната батерия се зареди напълно

трите зелени светодиода угасват.

Упътване: Бързо зареждане е възможно

само ако температурата на акумулаторната

батерия е в границите на допустимия

интервал, вижте раздел «Технически

данни».

Акумулаторната батерия заредена

Непрекъснатото светене на зеления

светодиод 25 показва, че акумулаторната

батерия е заредена напълно.

В допълнение в продължение на прибл.

2 секунди се чува звуков сигнал, който

указва пълното зареждане на

акумулаторната батерия.

Веднага след това акумулаторната батерия

може да бъде извадена, за да бъде ползвана.

Светенето с непрекъсната светлина на

зеления светодиод 25, когато няма

поставена акумулаторна батерия, показва,

че щепселът е включен и зарядното

устройство е готово за работа.

Температурата на акумулаторната батерия

е под 0 °C или над 45 °C

Непрекъсната светлина на червения

светодиод 24 показва, че температурата на

акумулаторната батерия е извън диапазона

за бързо зареждане от 0 °C– 45 °C.

Веднага, след като температурата на

батерията попадне в този интервал,

зарядното устройство се превключва на

бързо зареждане.

Ако температурата на акумулаторната

батерия е извън допустимия диапазон за

зареждане, при поставянето й в зарядното

устройство светва червения светодиод на

акумулаторната батерия.

Не е възможно зареждане

Ако има друга причина процесът на

зареждане да не може да започне, това се

указва чрез мигане на червения светодиод

24.

Процесът на зареждане не може да бъде

стартиран и зареждането на акумулаторната

батерия не е възможно (вижте

«Отстраняване на дефекти»).

Указания за зареждане

При непрекъснато зареждане, респ. при

неколкократно последователно зареждане

на акумулаторни батерии без прекъсване

зарядното устройство може да се нагрее.

Това е нормално и не указва за наличието на

технически дефект на зарядното

устройство.

Съществено съкратено време за работа

след зареждане показва, че акумулаторната

батерия е изхабена и трябва да бъде

заменена.

Спазвайте указанията за бракуване.

Охлаждане на акумулаторната батерия

(Active Air Cooling – Активно въздушно

охлаждане)

Вградената в акумулаторната батерия

система за въздушно охлаждане следи

температурата й. Ако температурата на

акумулаторната батерия надвиши 30 °C, се

включва вентилатор, който я охлажда до

оптимална за зареждане температура.

Включеният вентилатор генерира слаб шум.

Ако вентилаторът не работи, температурата

на акумулаторната батерия е в оптималния

диапазон за зареждане или вентилаторът е

повреден. В последния случай времето за

зареждане на акумулаторната батерия се

удължава.

Монтиране и обтягане на веригата

(вижте фигури C1–C3)

fПоставяйте акумулаторната батерия

само след като верижният трион е

монтиран напълно.

fПри работа с верижния трион винаги

използвайте предпазни ръкавици.

Монтиране на меча и веригата

–Разопаковайте внимателно всички

елементи.

–Поставете веригата на равна повърхност.

fИзползвайте само вериги с дебелина на

задвижващите елементи (широчина на

канала) 1,1 mm.

–Поставете режещата верига 11 в канала

на меча 10. При това внимавайте за

правилната посока на движение; за целта

сравнете режещата верига с указаната

със стрелка 27 върху меча 10 посока на

движение.

–Прехвърлете звената на веригата през

верижното колело 28 и поставете меча 10

така, че застопоряващата шпилка 29 и

двата направляващи щифта 32 на меча да

захванат продълговатия отвор на меча

10, а болтовете за обтягане на веригата

30 да влезе предвидените за целта отвори

на меча 10.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 286 Monday, November 22, 2010 1:10 PM

Български | 287

Bosch Power Tools F 016 L70 758 | (22.11.10)

Ако е необходимо, завъртете

ръкохватката за обтягане на веригата 15,

за да подравните обтягащия болт 30

спрямо отворите на меча 10.

–Уверете се, че всички детайли са в

правилната си позиция, и задръжте меча

с веригата неподвижен.

–Завъртете ръкохватката за обтягане на

веригата 15, докато режещата верига 11

прилепне плътно до меча.

–Поставете страничния капак 13

внимателно, и се уверете, че

успокоителят за веригата 33 е влязъл в

предвидения за целта направляващ канал

на капака 13.

–Затегнете леко капака 13 с ръкохватката

12.

–Така веригата още не е обтегната.

Обтягането на веригата се извършва по

процедурата, описана в раздела

«Обтягане на веригата».

Обтягане на веригата (вижте фиг. D)

Преди започване на работа, след първите

няколко среза и по време на работа на

всеки 10 минути проверявайте обтягането

на веригата. Особено при нови вериги

първоначално следва да се очаква

интензивно разтягане.

Дълготрайността на веригата зависи

основно от достатъчното мазане и

правилното обтягане.

Не обтягайте веригата, когато се е нагряла

силно, тъй като при охлаждането си тя се

свива и притиска меча твърде силно.

–Поставете верижния трион на равна

повърхност.

–Развийте ръкохватката 12 малко, така че

мечът 10 все още да се задържа в

текущата си позиция (не демонтирайте

ръкохватката!).

–Уверете се, че звената на веригата са

легнали правилно в направляващия канал

на меча 10 и на верижното колело 28.

–Завъртете ръкохватката за обтягане 15

на веригата по посока на часовниковата

стрелка до достигане на правилния опън

на веригата. Въртенето изтласква

обтягащия болт 30, а с това меча 10

напред.

–Режещата верига 11 е обтегната

правилно, ако може да бъде повдигната в

средата прибл. на 5–10 mm. Това трябва

да се извършва с една ръка чрез

повдигане на режещата верига и

противодействие само на силата на

тежестта на верижния трион.

–Ако режещата верига 11 е обтегната

твърде силно, завъртете леко

ръкохватката 15 обратно на

часовниковата стрелка. След това

проверете обтягането още веднъж. Ако е

необходимо, коригирайте отново

обтягането, както е описано по-горе.

–Затегнете капака 13 с ръкохватката 12.

Мазане на веригата

(вижте фигури C1 и E)

Упътване: Верижният трион не се доставя с

машинно масло за веригата. Важно е, преди

да започнете да го ползвате, да сипете масло

в резервоара. Използването на верижния

трион без масло или когато нивото му е под

маркировката за минимум води до

повреждане на верижния трион.

Дълготрайността и производителността на

веригата зависят от оптималното мазане.

Затова по време на работа веригата се

смазва автоматично през дюзата 31.

За запълване на резервоара:

–Поставете верижния трион на подходяща

основа така, че капачката на резервоара

за масло 4 да е обърната нагоре.

–Почистете с мека кърпа зоната около

капачката 4 и я развийте.

–Напълнете резервоара с биологично

разграждащо се верижно машинно масло

на Бош, докато нивото на маслото

достигне маркировката «max» на

прозорчето 7.

–Внимавайте в резервоара да не попаднат

замърсявания. Поставете и затегнете

капачката 4.

–Оставете верижния трион да работи

прибл. 30 секунди на празен ход, за да

бъде изпомпано машинно масло.

Упътване: За вентилация на резервоара за

масло в капачката на резервоара има малки

въздушни каналчета. За да избегнете

изтичане на масло през тях, когато не

използвате верижния трион, винаги го

поставяйте хоризонтално с капачката 4.

Упътване: За да избегнете повреждането на

верижния трион, използвайте само

препоръчваното биологично разграждащо

се верижно масло. Никога не използвайте

рециклирано масло или отработило масло.

При използването на масло, различно от

препоръчваното, гаранцията на

електроинструмента отпада.

Упътване: При ниски температури

машинното масло увеличава вискозитета си,

вследствие на което намалява количеството

на подаваното масло.

Работа с уреда

Пускане в експлоатация

Поставяне на акумулаторната батерия

Вкарайте заредената акумулаторна батерия

17 отзад в корпуса на електроинструмента.

Притиснете акумулаторната батерия докрай,

докато червеният пръстен се скрие и

батерията бъде захваната здраво.

Упътване: Електроинструментът се включва

само ако и са захванати двете степени на

захващащия механизъм.

Включване и изключване

Захванете верижния трион, както е

показано в раздела «Работа с верижния

трион».

OBJ_BUCH-1275-002.book Page 287 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

288 | Български

За включване на електроинструмента

първо натиснете бутона за деблокиране на

пусковия прекъсвач 2 и след това

dнатиснете и задръжте пусковия прекъсвач

След като електроинструментът заработи,

можете да отпуснете деблокиращия бутон.

За изключване на електроинструмента

отпуснете пусковия прекъсвач 3.

Упътване: Поради съображения за

сигурност пусковият прекъсвач 3 не може

да бъде застопорен във включено

положение и по време на работа трябва да

бъде държан натиснат.

Упътване: Не спирайте веригата чрез

задействане на предния предпазител за

ръката 6 (активиране на спирачката срещу

откат).

Противооткатна спирачка

(вижте фигура F)

Спирачката срещу откат е предпазен

механизъм, който се задейства при

възникване на откат чрез предпазния екран

за ръката 6. Движението на веригата спира

най-много за 0,15 секунди.

Периодично извършвайте функционална

проверка. Преместете предния предпазител

за ръката 6 напред (позиция o) и включете

краткотрайно верижния трион. Режещата

верига не трябва да се движи. За да

освободите противооткатната спирачка,

отпуснете пусковия прекъсвач 3 и

издърпайте предния предпазител за ръката

6 отново назад (позиция n).

Упътване: Когато противооткатната

спирачка е активирана и се опитате да

включите верижния трион, прозвучава

предупредителен сигнал («висок тон»). За да

включите верижния трион, отпуснете

пусковия прекъсвач 3, издърпайте предния

предпазител за ръката 6 назад до позицията

n и след това натиснете пусковия прекъсвач

Работа с верижния трион

Преди рязане

Преди включване и периодично по време на

рязане трябва да се извършват следните

проверки:

–Верижният трион намира ли се в

състояние да работи безопасно?

–Резервоарът за масло пълен ли е?

Проверявайте равнището на маслото

преди започване на работа и периодично

по време на работа. Когато нивото на

маслото достигне долния ръб на

прозорчето, добавете масло. Едно

запълване е достатъчно за прибл. 15

минути работа, в зависимост от паузите и

интензивността на натоварване.

–Веригата добре ли е заточена и правилно

ли е опъната? Редовно проверявайте

обтягането на веригата по време на

работа – на всеки 10 минути. Особено

при нови вериги следва да се очаква

интензивно първоначално разтягане.

Състоянието на веригата е от основно

значение за производителността на

рязане. Само добре заточени вериги

предпазват електроинструмента от

претоварване.

–Спирачката срещу откат освободена ли е

и функционира ли правилно?

–Носите ли необходимите лични

предпазни средства? Използвайте

предпазни очила и шумозаглушители

(антифони). Препоръчва се и

използването на други предпазни

средства за главата, ръцете, краката и

стъпалата. Подходящите предпазни дрехи

намаляват опасността от нараняване от

отхвърчащите парченца дървесина и от

неволен допир до веригата.

Откат (вижте фигура F)

Под откат се разбира внезапното отскачане

на верижния трион нагоре и назад, което

може да възникне при допир на върха на

меча с твърд предмет или при заклинване на

веригата.

Когато възникне откат, верижният трион се

държи непредсказуемо и може да

предизвика тежки травми на работещия с

него или намиращи се наблизо лица.

Странични срезове, коси и надлъжни

срезове трябва да се изпълняват с особено

внимание, тъй като при тях не може да се

използва зъбчатата опора 8.

За избягване на отката:

–Дръжте верижния трион под колкото

може по-остър ъгъл.

–Никога не работете с разхлабена,

разтегната или силно износена верига.

–Заточвайте веригата по предписания

начин.

–Никога не режете над нивото на

раменете си.

–Никога не режете с върха на меча.

–Дръжте верижния трион винаги здраво с

двете ръце.

–Използвайте винаги намаляващи

опасността от откат вериги на Бош.

–Използвайте зъбчатата опора 8 като

опорна точка на лост.

–Внимавайте обтягането на веригата да е

правилно.

Общи указания (вижте фигури F –I)

Дръжте верижния трион винаги здраво с

двете ръце, предната ръкохватка с лявата

ръка, задната – с дясната. Ръцете Ви трябва

винаги да са обхванали ръкохватките

цялостно с пръстите и палеца. Никога не

режете, като държите верижния трион с

една ръка.

Работете с верижния трион само когато сте

заели стабилно положение на тялото.

Дръжте верижния трион леко вдясно от

тялото си.

Преди допиране до разрязвания детайл ве-

ригата трябва да е достигнала пълната си

скорост на движение на празен ход.

Използвайте зъбчатата опора 8 за

подпиране на верижния трион на дървото.

По време на рязане я използвайте като

опорна точка на лост.

OBJ_BUCH-1275-002.book Page 288 Monday, November 22, 2010 1:10 PM

Български | 289

Bosch Power Tools F 016 L70 758 | (22.11.10)

При рязане на по-дебели клони или трупи

поставяйте зъбчатата опора по-ниско. За

целта издърпайте верижния трион назад, за

да освободите зъбчатата опора и след това я

поставете по-ниско. При това не изваждайте

верижния трион от среза.

По време на рязане не притискайте

верижния трион силно, а го оставяйте да

работи, като съвсем леко притискате като с

лост зъбчатата опора 8.

Никога не работете с верижния трион с из-

пънати ръце. Не се опитвайте да режете на

труднодостъпни места или когато сте

стъпили на стълба. Никога не режете над

нивото на раменете си.

Най-добри резултати се получават, когато

скоростта на веригата не намалява

вследствие на натоварването.

Внимавайте в края на среза. Когато

веригата прореже детайла, скоростта й се

сменя неочаквано. Съществува опасност да

нараните краката и стъпалата си.

Изваждайте верижния трион от среза само

докато работи.

Рязане на трупи (вижте фигури G и J)

При рязане на трупи спазвайте следните

правила за безопасна работа:

Поставяйте дървения труп, както е показано

на фигурата и го подпирайте така, че срезът

да няма стремеж да се затваря и да блокира

веригата.

Преди разрязването си подгответе малки

дървени трупчета и ги захванете.

Режете само детайли от дърво. Избягвайте

докосването на камъни и пирони, тай като

те могат да бъдат ускорени и да отхвърчат,

да повредят веригата или да предизвикат

сериозни травми на Вас или намиращи се

наблизо лица.

Внимавайте с работещия верижен трион да

не допрете телени огради или земята.

Верижният трион не е подходящ за рязане

на тънки клони.

Изпълнявайте надлъжни срезове с особено

внимание, тъй като при тях зъбчатата опора

8 не може да бъде използвана. За да

избегнете откат, водете верижния трион под

остър ъгъл.

Когато работите на наклонен терен, режете

клони или дънера на дървото само като

застанете над или встрани от него.

Поради опасност от препъване внимавайте

за пънове, клони и корени.

Рязане на дърво под напрежение

(вижте фиг. J)

fРязането на дървета, клони или греди

под напрежение трябва да се извършва

само от квалифицирани и опитни

специалисти. Необходимо е то да се

извършва с изключително внимание.

Съществува повишена опасност от

трудова злополука.

Ако дървото е подпряно от двете страни,

първо прорежете една трета от диаметъра

му отгоре (Y) и след това отрежете дънера на

същото място отдолу (Z), за да избегнете по-

вреждането или блокирането на верижния

трион. При това избягвайте допирането на

веригата до земята.

Ако дървото е подпряно едностранно, първо

отрежете една трета от диаметъра му отдолу

нагоре (Y) и след това прережете дънера на

същото място отгоре (Z), за да избегнете по-

вреждането или блокирането на верижния

трион.

Събаряне на дървета (вижте фиг. K)

fРаботете винаги с предпазна каска, за

да се предпазвате от падащи клони.

fС верижния трион могат да се събарят

само дървета, чиито диаметър е по-

малък от дължината на меча.

fОбезопасявайте работната зона.

Внимавайте в зоната, в която дървото

ще падне, да няма хора или животни

(n).

fНе се опитвайте да освободите верижен

трион, който се е заклинил, докато дви-

гателят му работи. За да освободите

заклинен верижен трион използвайте

дървени клинове.

Ако двама или повече работници едновре-

менно режат и събарят дървета,

разстоянието между всеки двама от тях

трябва да бъде най-малко два пъти

височината на събаряните дървета. При съ-

баряне на дървета внимавайте да не

създавате опасност за други лица, да не по-

вредите тръбопроводи или електропроводи

и да не причините материални щети. Ако

дърво засегне електропровод, съответното

електроразпределително дружество трябва

да бъде уведомено незабавно.

При работа на наклонен терен режещият с

верижния трион трябва застане над

събаряното дърво, тъй като при падането си

е много вероятно дървото да се търколи или

хлъзне надолу по наклона.

Преди събарянето на дървото трябва да си

набележите и при необходимост да

освободите трасе за изтегляне от зоната на

работа. Трасето трябва да е разположено

назад от очакваната линия на падане на

дървото (o).

Преди започването на събаряне трябва да

се отчете естествения наклон на дървото,

положението на по-големите клони и

посоката на вятъра, за да може правилно да

се прецени посоката на падане на дървото.

Предварително от дървото трябва да бъдат

отстранени замърсявания, камъни,

откъртени кори, пирони, скоби и телове.

Прорязване на надреза: прорежете надрез

под прав ъгъл спрямо посоката на събаряне

(X–W) който да обхваща 1/3 от диаметъра

на дървото. Първо изпълнете долния

хоризонтален срез. По този начин се

избягва заклинването на веригата или на

направляващата шина при прорязването на

втория надрезен срез.

Изпълняване на среза за събаряне на

дървото: изпълнете среза, с който събаряте

дървото (Y), най-малко на 50 mm над

хоризонталния надрезен срез. Този срез

трябва да е успореден на хоризонталния

надрезен срез. Срезът трябва да се прореже

така, че да остане тясна несрязана лента,

която да действа като шарнир. Тази лента

предотвратява завъртането на дървото и

падането му в неправилната посока. Не

прорязвайте лентата.

OBJ_BUCH-1275-002.book Page 289 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

290 | Български

При доближаване на среза за събаряне на

дървото до лентата дървото започва да пада.

Ако се установи, че има опасност дървото да

падне не в желаната посока или се наклони

обратно и заклини верижния трион, спрете

рязането и използвайте за отваряне на

среза и накланяне на дървото в желаната

посока на падане клинове от дърво,

пластмаса или алуминий.

Когато дървото започне да пада, извадете

верижния трион от среза, изключете го,

оставете го и излезте от застрашената зона

по предварително избраното трасе.

Внимавайте за падащи клони и не се

спъвайте.

След това съборете дървото чрез набиване

на клин (Z) в хоризонталния срез.

Когато дървото започне да пада, излезте от

застрашената зона по предварително

избраното трасе. Внимавайте за падащи

клони и не се спъвайте.

Окастряне на дървета (вижте фиг. L)

Под окастряне се разбира отрязването на

клоните от събореното дърво. При

почистването на дънера първоначално

оставете по-големите, насочени надолу

клони, които го подпират. Отрежете малките

клони с един срез, както е показано на

фигурата. Клони, които са под напрежение,

трябва да бъдат рязани отдолу нагоре, за да

избегнете заклинване на верижния трион.

Отрязване по дължина на дънера (вижте

фигури M –P)

Става въпрос за нарязването на събореното

дърво на къси дънери. Внимавайте да сте в

стабилно положение и за равномерното

разпределяне на тежестта на тялото Ви

между двата крака. Ако е възможно, дървото

трябва да бъде укрепено с клони, греди или

клинове. За да разрязвате леко, спазвайте

всички указания.

Когато дънерът е подпрян по цялата си

дължина равномерно, започнете

разрязването отгоре.

Ако дънерът е подпрян в единия край, първо

прорежете 1/3 от диаметъра от долния край,

остатъка отгоре на височината на долния

срез.

Ако дънерът е подпрян от двата края, първо

срежете 1/3 от диаметъра му от горната

страна, след това 2/3 от долната страна на

височината на горния срез.

Когато режете на наклонен терен,

заставайте винаги от горната страна на

дънера. За да запазите пълен контрол в

момента на «прорязването», при

доближаване на края на среза намалете

силата на притискане, като продължавате да

държите здраво ръкохватките на верижния

трион. Внимавайте верижният трион да не

допре земята. След завършване на среза

изчакайте спирането на движението на

веригата, преди да оставите верижния

трион. При преминаване към следващото

дърво винаги спирайте двигателя.

Светлинен индикатор за състоянието на

акумулаторната батерия (вижте фиг. В)

Акумулаторната батерия 17 е съоръжена със

светлинен индикатор 20 указващ степента й

на зареденост. Светлинният индикатор 20 се

състои от 3 зелени светодиода.

Натиснете бутона за светлинния индикатор

19, за да активирате светлинния индикатор

20. След прибл. 5 секунди светлинният

индикатор изгасва автоматично.

Състоянието на акумулаторната батерия

може да бъде проверявано и когато тя е

извадена.

Ако след натискане на бутона 19 не свети

нито един светодиод, акумулаторната

батерия е повредена и трябва да бъде

заменена.

Поради съображения за сигурност

проверката на степента на зареденост на

батерията може да се извършва само когато

верижният трион е в покой.

По време на процеса на зареждане трите зе-

лени светодиода светват последователно и

след това угасват. Когато трите зелени

светодиода започнат да светят

непрекъснато, акумулаторната батерия е

заредена. Прибл. 5 минути след като

акумулаторната батерия се зареди напълно

трите зелени светодиода угасват.

Светодиод за температурния контрол

Червеният светодиод за температурния кон-

трол 21 показва, че акумулаторната батерия

или електронното управление на електроин-

струмента (при поставена акумулаторна

батерия) не се намират в оптималния

температурен диапазон. В такъв случай

електроинструментът не работи въобще или

работи с намалена мощност.

Температурен контрол на акумулаторната

батерия

Червеният светодиод 21 мига при натискане

на бутона 19 или на пусковия прекъсвач 3

(при поставена акумулаторна батерия):

температурата на акумулаторната батерия е

извън работния температурен диапазон от

–10 °C до +60 °C.

При достигане на температури над 70 °C

акумулаторната батерия се изключва,

докато достигне отново допустимия

температурен интервал за работа.

Светодиоди Капацитет на

акумулаторната

батерия

3 зелени светодиода

светят непрекъснато ≥2/3

2 зелени светодиода

светят непрекъснато ≥1/3

1 зелен светодиод

свети непрекъснато ≤1/3

1 зелен светодиод

мига резерва

OBJ_BUCH-1275-002.book Page 290 Monday, November 22, 2010 1:10 PM

Български | 291

Bosch Power Tools F 016 L70 758 | (22.11.10)

Температурен контрол на електронното

управление на електроинструмента

При натискане на пусковия прекъсвач 3

червеният светодиод 21 свети

непрекъснато: Температурата на

електронното управление е по-малко 5 °C

или повече от 75 °C.

При достигане на температура над 90 °C

електронното управление на

електроинструмента го изключва, докато

температурата падне до допустимия

диапазон.

Отстраняване на дефекти

Ако електроинструментът не функционира правилно, таблицата по-долу показва симптоми

на дефекти, възможните причини, както и мерки за отстраняването им. Ако не можете да

идентифицирате дефекта с помощта на таблицата, моля, обърнете се към оторизиран сервиз

за електроинструменти.

fВнимание: преди да започнете търсенето на проблем изключете електроинструмента

и извадете акумулаторната батерия.

Симптоми Възможна причина Отстраняване

Верижният

трион не тръгва

Спирачката срещу откат се е

задействала (чува се

предупредителен звуков сигнал

(«висок тон»))

Върнете предния предпазител за

ръката 6 до позицията n

Акумулаторната батерия е

разредена

Заредете акумулаторната батерия,

вижте също и указанията за

зареждане

Акумулаторната батерия не е

поставена правилно

Уверете се, че акумулаторната

батерия е захваната и от двете

степени за захващане

Защитата на електродвигателя се е

задействала

Изчакайте електродвигателят да се

охлади

Акумулаторната батерия е твърде

студена/гореща

Оставете акумулаторната батерия

да се затопли/охлади

Режещата

верига не се

движи

Акумулаторната батерия е

разредена

Заредете акумулаторната батерия,

вижте също и указанията за

зареждане

Електроинструментът е повреден Потърсете помощ в оторизиран

сервиз за електроинструменти

Верижният

трион работи с

прекъсвания

Външен или вътрешен лош контакт Обърнете се към оторизиран

сервиз за електроинструменти на

Бош

Пусковият прекъсвач 3 е повреден Обърнете се към оторизиран

сервиз за електроинструменти на

Бош

Веригата е суха Няма масло в резервоара Налейте масло

Вентилационните отвори на

капачката на резервоара за масло

4 са запушени

Почистете капачката на резервоара

за масло 4

Изходящият канал за масло е

запушен

Почистете изходящия канал за

масло

Веригата не се

спира

Противооткатната спирачка е

повредена

Обърнете се към оторизиран

сервиз за електроинструменти на

Бош

Веригата/напра

вляващата шина

са горещи

Няма масло в резервоара Налейте масло

Вентилационните отвори на

капачката на резервоара за масло

4 са запушени

Почистете капачката на резервоара

за масло 4

Изходящият канал за масло е

запушен

Почистете изходящия канал за

масло

Веригата е обтегната твърде силно Регулирайте обтягането на веригата

Веригата е затъпена Заточете или заменете веригата

Верижният

трион скубе,

вибрира или не

реже правилно

Веригата е твърде разхлабена Регулирайте обтягането на веригата

Веригата е затъпена Заточете или заменете веригата

Веригата е износена Заменете веригата

Зъбите са обърнати в грешната

посока

Монтирайте веригата правилно

OBJ_BUCH-1275-002.book Page 291 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

292 | Български

Поддържане и сервиз

Поддържане и почистване

fВнимание! Преди почистване и

техническо обслужване на

електроинструмента го изключете и

извадете акумулаторната батерия.

Упътване: Изпълнявайте следните

процедури по поддръжка редовно, за да си

осигурите дълготрайно и надеждно ползване

на електроинструмента.

За да работите качествено и безопасно, под-

държайте електроинструмента и вентила-

ционните му отвори чисти.

Периодично проверявайте верижния трион

за видими дефекти, напр. разхлабена,

откачена или повредена верига, разхлабени

връзки или повредени детайли.

Уверете се, че капаците и предпазните

съоръжения са изправни и са монтирани

правилно. Преди използване извършвайте

евентуално необходими ремонтни дейности

или техническо обслужване.

Ако въпреки прецизното производство и

внимателно изпитване верижният трион се

повреди, ремонтът трябва да се извърши в

оторизиран сервиз за електроинструменти

на Бош.

Упътване: Моля, преди да изпратите

верижния трион, задължително изпразнете

резервоара за масло.

Когато се обръщате с въпроси към

представителите, непременно посочвайте

десетцифрения каталожен номер, изписан

на табелката на верижния трион.

Замяна/обръщане на веригата и меча

(вижте фигури C1–C3)

Проверете веригата и меча, както е описано

в раздела «Обтягане на веригата».

С течение на времето водещият канал на

меча се износва. При смяна на веригата

завъртайте меча на 180°, за да бъде

износването равномерно; това удължава

времето за експлоатация на меча.

Проверете верижното колело 28. Ако

вследствие на голямото натоварване то е

износено или повредено, трябва да бъде

заменено в оторизиран сервиз за

електроинструменти.

Заточване на веригата

Веригата може да бъде заточена

професионално във всеки оторизиран

сервиз за електроинструменти на Бош. С

помощта на приспособлението за заточване

на вериги на Бош или специализираната

Силни вибрации/

шум

Електроинструментът е повреден Потърсете помощ в оторизиран

сервиз за електроинструменти

Времето за

рязане с едно

зареждане на

акумулаторната

батерия е

твърде малко

Твърде голямо триене поради

недостатъчно смазване

Уверете се, че смазването е

достатъчно (вижте раздела «Мазане

на веригата»)

Режещата верига трябва да бъде

почистена

Почистете режещата верига

Лоша техника на рязане вижте раздела «Работа с верижния

трион»

Акумулаторната батерия не е

заредена напълно

Заредете акумулаторната батерия,

вижте също и указанията за

зареждане

Режещата

верига се движи

бавно

Акумулаторната батерия е

разредена

Заредете акумулаторната батерия,

вижте също и указанията за

зареждане

Акумулаторната батерия е

съхранявана извън допустимия

температурен интервал

Изчакайте акумулаторната батерия

да се загрее до стайна температура

(в границите на допустимия

температурен интервал от

0–45 °C)

Светодиодът 24

свети

непрекъснато

Не е възможно

зареждане

Не е поставена (правилно)

акумулаторна батерия

Поставете правилно акумулаторна

батерия на зарядното устройство

Контактите на акумулаторната

батерия са замърсени

Почистете контактите на

акумулаторната батерия, напр. чрез

неколкократното й изваждане и

вкарване в гнездото, респ.

заменете акумулаторната батерия

Акумулаторната батерия е

дефектна

Заменете акумулаторната батерия

След включване

на щепсела в

контакта

светодиодите 24

респ. 25 не

светват

Щепселът на зарядното устройство

не е вкаран в контакта (правилно)

Вкарайте (докрай) щепсела в

контакта

Контактът, захранващия кабел или

зарядното устройство са дефектни

Проверете захранващото

напрежение, ако е необходимо

занесете зарядното устройство за

проверка в оторизиран сервиз за

електроинструменти на Бош

Симптоми Възможна причина Отстраняване

OBJ_BUCH-1275-002.book Page 292 Monday, November 22, 2010 1:10 PM

Български | 293

Bosch Power Tools F 016 L70 758 | (22.11.10)

машина Dremel Multi с приставката за

шлифоване 1453 можете да заточите

веригата и самостоятелно. Спазвайте

указанията за шлифоване в съответното

ръководство.

Проверка на системата за автоматично

мазане

Можете да проверите функционирането на

системата за автоматично мазане, като

включите верижния трион и го държите с

върха, насочен към хартия или картон,

поставени на земята. Спазвайте минимално

разстояние до земята 20 cm и внимавайте

да не я допрете. Ако се образува постепенно

увеличаваща се следа от масло, системата за

автоматично мазане работи изрядно. Ако

въпреки пълния резервоар не се образува

следа от масло, прочетете раздела

«Отстраняване на дефекти» или се обадете в

сервиз за електроинструменти на Бош.

След приключване на работа/съхраняване

Почиствайте пластмасовия корпус на

верижния трион с помощта на мека четка и

чиста кърпа. Не използвайте вода,

разтворители или полиращи препарати.

Отстранете всички натрупали се

замърсявания, особено по вентилационните

отвори на електродвигателя.

След работа прибл. 1 –3 часа демонтирайте

капака 13, меча 10 и веригата 11 и ги

почистете с четка.

С помощта на четка отстранете всички

натрупани замърсявания в зоната под

капака 13, верижното колело 28 и

захващането на меча. Почистете маслената

дюза 31 с чиста кърпа.

Ако верижният трион няма да бъде

използван продължително време, почистете

веригата 11 и меча 10.

Съхранявайте верижния трион на сигурно

сухо място, което е недостъпно за деца.

Не поставяйте върху електроинструмента

други предмети.

Моля, внимавайте при поставяне на

верижния трион той да е винаги

хоризонтално, с капачката на резервоара за

масло 4, обърната нагоре.

При съхраняване в оригиналната опаковка

резервоарът за масло трябва да се изпразни

напълно.

Допълнителни приспособления

Верига

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Други допълнителни приспособления

Масло за верига, 1 Литър . . . 2 607 000 181

Сервиз и консултации

Сервизът ще отговори на въпросите Ви

относно ремонти и поддръжка на закупения

от Вас продукт, както и относно резервни

части. Монтажни чертежи и информация за

резервни части можете да намерите също и

на

www.bosch-garden.com

Екипът от консултанти на Бош ще Ви

помогне с удоволствие при въпроси

относно закупуване, приложение и

възможности за настройване на различни

продукти от производствената гама на Бош

и допълнителни приспособления за тях.

Роберт Бош EООД – България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти

yл. Сребърна № 3–9

1907 София

Тел.: +359 (02) 962 5302

Тел.: +359 (02) 962 5427

Тел.: +359 (02) 962 5295

Факс: +359 (02) 62 46 49

www.bosch.bg

Транспортиране

Изпращайте акумулаторните батерии само

ако корпусът им не е повреден. Покривайте

открити контактни клеми със

самозалепващо фолио и опаковайте

акумулаторната батерия така, че да не може

да се премества в опаковката си.

При изпращане на литиево-йонни

акумулаторни батерии е възможно да е

задължително поставянето върху

опаковката на съответно обозначение.

Съобразявайте се с националното

законодателство.

Бракуване

С оглед опазване на околната среда електро-

инструментът, допълнителните приспособле-

ния и опаковката трябва да бъдат подложени

на подходяща преработка за повторното из-

ползване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти и

акумулаторни или обикновени батерии при

битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска

директива 2002/96/EО

относно излязла от употреба

електрическа и електронна

апаратура и съгласно Евро-

пейска директива 2006/66/ЕО

акумулаторни или обикновени батерии,

които не могат да се използват повече,

трябва да се събират отделно и да бъдат

подлагани на подходяща преработка за

оползотворяване на съдържащите се в тях

суровини.

Акумулаторни или обикновени батерии:

Li-Ion:

Моля, спазвайте

указанията в раздел

«Транспортиране»,

страница 293.

Правата за изменения запазени.

OBJ_BUCH-1275-002.book Page 293 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

294 | Srpski

Uputstva o sigurnosti

Objašnjenja simbola sa slika

Pročitajte uputstvo za rad.

Ne koristiti uredjaj na kiši ili

izlagati kiši.

Uklonite aku-bateriju pre

podešavanja uredjaja,

isključenja ili ostavljanja na

kratko bez nadzora.

Nosite zaštitne naočare.

Nosite zaštitu za sluh.

Izvucite odmah iz mrežne

utičnice pre radova

podešavanja i održavanja ili

kada je strujni kabel oštećen

ili presečen.

Povratna i inerciona kočnica

zaustavljaju lanac testere u

kratkom roku.

Opšta upozorenja za električne alate

Čitajte sva upozorenja i

uputstva. Propusti kod

pridržavanja upozorenja i uputstava mogu

imati za posledicu električni udar, požar i/ili

teške povrede.

Čuvajte sva upozorenja i uputstva za

budućnost.

Pojam upotrebljen u upozorenjima „električni

alat“ odnosi se na električne alate sa radom

na mreži (sa mrežnim kablom) i na električne

alate sa radom na akumulator (bez mrežnog

kabla).

1) Sigurnost na radnom mestu

a) Držite Vaše radno područne čisto i

dobro osvetljeno. Nered ili

neosvetljena radna područja mogu

voditi nesrećama.

b) Ne radite sa električnim alatom u

okolini ugroženoj eksplozijom, u kojoj

se nalaze zapaljive tečnosti, gasovi ili

prašine. Električni alati prave varnice

koje mogu zapaliti prašinu ili isparenja.

c) Držite podalje decu i druge osobe za

vreme korišćenja električnog alata.

Prilikom rada možete izgubiti kontrolu

nad aparatom.

2) Električna sigurnost

a) Priključni utikač električnog alata mora

odgovarati utičnici. Utikač nesme

nikako da se menja. Ne upotrebljavajte

adaptere utikača zajedno sa električnim

alatima zaštićenim uzemljenjem. Ne

promenjeni utikači i odgovarajuće

utičnice smanjuju rizik električnog udara.

b) Izbegavajte kontakt telom sa

uzemljenim površinama kao cevi,

grejanja, šporet i rashladni ormani.

Postoji povećani rizik od električnog

udara ako je Vaše telo uzemljeno.

c) Držite aparat što dalje od kiše ili vlage.

Prodor vode u električni alat povećava

rizik od električnog udara.

d) Ne nosite električni alat za kabl, ne

vešajte ga ili ne izvlačite ga iz utičnice.

Držite kabl dalje od vreline, ulja, oštrih

ivica ili delova aparata koji se pokreću.

Oštećeni ili uvrnuti kablovi povećavaju

rizik električnog udara.

e) Ako sa električnim alatom radite u

prirodi, upotrebljavajte samo

produžne kablove koji su pogodni za

spoljnu upotrebu. Upotreba produžnog

kabla uzemljenog za spoljnu upotrebu

smanjuje rizik od električnog udara.

f) Ako rad električnog alata ne može da

se izbegne u vlažnoj okolini, koristite

prekidač strujne zaštite pri kvaru.

Upotreba prekidača strujne zaštite pri

kvaru smanjuje rizik od električnog

udara.

3) Sigurnost osoblja

a) Budite pažljivi, pazite na to, šta radite

i idite razumno na posao sa Vašim

električnim alatom. Ne koristite

električni alat ako ste umorni ili pod

uticajem droge, alkohola ili lekova.

Momenat nepažnje kod upotrebe elek-

tričnog alata može voditi ozbiljnim

povredama.

b) Nosite ličnu zaštitnu opremu i uvek

zaštitne naočare. Nošenje lične

zaštitne opreme, kao maske za prašinu,

sigurnosne cipele koje ne kližu, zaštitni

šlem ili zaštitu za sluh, zavisno od vrste

i upotrebe električnog alata, smanjuju

rizik od povreda.

c) Izbegavajte nenamerno puštanje u rad.

Uverite se da je električni alat isključen,

pre nego što ga priključite na struju i/ili

na akumulator, uzmete ga ili nosite. Ako

prilikom nošenja električnog alata držite

prst na prekidaču ili aparat uključen

priključujete na struju, može ovo voditi

nesrećama.

d) Uklonite alate za podešavanje ili klju-

čeve za zavrtnje, pre nego što uključite

električni alat. Neki alat ili ključ koji se

nalazi u rotirajućem delu aparata, može

voditi nesrećama.

e) Izbegavajte nenormalno držanje tela.

Pobrinite se uvek da stabilno stojite i

održavajte u svako doba ravnotežu. Na

taj način možete bolje kontrolisati elek-

trični alat u neočekivanim situacijama.

f) Nosite pogodnu odeću. Ne nosite

široku odeću ili nakit. Držite kosu,

odeću i rukavice dalje od pokretnih

delova. Opušteno odelo, dugu kosu ili

nakit mogu zahvatiti rotirajući delovi.

g) Ako mogu da se montiraju uredjaji za

usisavanje i skupljanje prašine, uverite

se da li su priključeni i upotrebljeni kako

treba. Upotreba usisavanja prašine može

smanjiti opasnosti od prašine.

UPOZORENJE

OBJ_BUCH-1275-002.book Page 294 Monday, November 22, 2010 1:10 PM

Srpski | 295

Bosch Power Tools F 016 L70 758 | (22.11.10)

4) Brižljiva upotreba i ophodjenje sa

električnim alatima

a) Ne preopterećujte aparat. Upotreblja-

vajte za Vaš posao električni alat

odredjen za to. Sa odgovarajućim

električnim alatom radite bolje i

sigurnije u navedenom području rada.

b) Ne koristite nikakav električni alat čiji

je prekidač u kvaru. Električni alat koji

se ne može više uključiti ili isključiti, je

opasan i mora se popraviti.

c) Izvucite utikač iz utičnice i/ili uklonite

akumulator pre nego što preduzmete

podešavanja na aparatu, promenu

delova pribora ili ostavite aparat. Ova

mera opreza sprečava nenameran start

električnog alata.

d) Čuvajte nekorišcene električne alate

izvan dometa dece. Ne dozvoljavajte

korišcenje aparata osobama koje ne

poznaju aparat ili nisu pročitale ova

uputstva. Električni alati su opasni,

kada ih koriste neiskusne osobe.

e) Održavajte brižljivo električni alat.

Kontrolišite da li pokretni delovi

aparata besprekorno funkcionišu i ne

„lepe“, da li su delovi polomljeni ili su

tako oštećeni da je oštećena funkcija

električnog alata. Popravite ove

oštećene delove pre upotrebe. Mnoge

nesreće imaju svoje uzroke u loše

održavanim električnim alatima.

f) Održavajte alate za sečenja oštre i

čiste. Brižljivo održavani alati za

sečenja sa oštrim ivicama manje

„slepljuju“ i lakše se vode.

g) Upotrebljavajte električni alat, pribor,

alate koji se umeću itd. prema ovim

uputstvima. Obratite pažnju pritom na

uslove rada i posao koji morate

obaviti. Upotreba električnih alata za

druge namene koje nisu predvidjene,

može voditi opasnim situacijama.

5) Brižljivo ophodjenje i upotreba akku-

alata

a) Punite akku samo u aparatima za

punjenje, koje je preporučio

proizvodjač. Za aparat za punjenje koji

je pogodan za odredjenu vrstu baterija,

postoji opasnost od požara, ako se

upotrebljava sa drugim baterijama.

b) Upotrebljavajte samo akku

predvidjene za to u električnim

alatima. Upotreba drugih baterija može

voditi povredama i požaru.

c) Držite ne korišćeni akku dalje od

kancelarijskih spajalica, novčića,

ključeva, eksera, zavrtanja ili drugih

malih metalnih predmeta, koji mogu

prouzrokovati premošćavanje

kontakata. Kratak spoj izmedju

kontakata baterije može imati za

posledicu opekotine ili vatru.

d) Kod pogrešne primene može tečnost

da izadje iz akku. Izbegavajte kontakt

sa njom. Kod slučajnog kontakta

isperite sa vodom. Ako tečnost dospe

u oči, iskoristite i dodatnu lekarsku

pomoć. Tečnost baterije koja izlazi

može voditi nadražajima kože ili

opekotinama.

6) Servisi

a) Neka Vam Vaš električni alat popravlja

samo kvalifikovano osoblje i samo sa

originalnim rezervnim delovima. Tako

se obezbedjuje, da ostane sačuvana

sigurnost aparata.

Sigurnosna uputstva za lančane

testere

fDržite sa testerom u radu sve delove tela

dalje od lančane testere. Uverite se pre

startovanja testere, da Vas lanac testere

ne dodiruje. Pri radu sa lančanom

testerom može momenat nepažnje uticati

na to, da lanac testere zahvati odelo ili

telove tela.

fDržite električni alat samo za izolovane

površine drške jer lanac testere može

doći u dodir sa skrivenim vodovima

struje. Kontakt lanca testere sa nekim

vodom koji provodi napon može staviti pod

napon metalne delove uredjaja i uticati na

električni udar.

fDržite lančanu testeru uvek sa Vašom

desnom rukom na zadnjoj dršci i Vašom

levom rukom na prednjoj dršci. Čvrsto

držanje lančane testere obrnutim držanjem

nego što odgovara radu povećava rizik od

povreda i nesme se primenjivati.

fNosite zaštitne naočare i zaštitu za sluh.

Preporučuje se dalja zaštitna oprema za

glavu, ruke, noge i stopala. Odgovarajuće

zaštitno odelo smanjuje opasnost od

povreda usled opiljaka koji lete okolo i

slučajnog dodirivanja lansa testere.

fNe radite sa lančanom testerom na

nekom drvetu. Pri radu lančane testere na

nekom drvetu postoji opasnost od

povreda.

fPazite uvek na čvrsto stajanje i koristite

lančanu testeru samo, ako stojite na

čvrstoj, sigurnoj i ravnoj podlozi. Klizava

podloga ili nestabilne površine kao na

merdevinama mogu uticati na gubitrak

ravnoteže ili gubitak kontrole nad

lančanom testerom.

fRačunajte pri testerisanju neke grane

koja stoji zategnuta da se može vratiti

nazad. Kako se naprezanje oslobadja u

drvenim vlaknima, može zategnuta grana

pogoditi radnika i/ili se lančana testera

osloboditi kontrole.

fBudite posebno oprezni pri presecanju

niskog drveća i mladog drveća. Tanak

materijal se može u lancu testere zaplesti i

udariti Vas ili izbaciti Vas iz ravnoteže.

fNosite lančanu testeru za prednju dršku u

isključenom stanju, a lanas testere na

suprotnoj strani od tela. Pri transportu ili

čuvanju lančane testere navucite uvek

zaštitni poklopac. Brižljivo ophodjenje sa

lančanom testerom smanjuje verovatnoću

slučajnog dodirivanja sa lancem testere

koji je u radu.

fDržite se uputstava za podmazivanje,

zatezanje lanca i promenu pribora.

Nestručno zategnut ili podmazan lanac

može se ili odkinuti ili povećati rizik od

povratnog udarca.

OBJ_BUCH-1275-002.book Page 295 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

296 | Srpski

fDržite drške suve, čiste i bez ulja i masti.

Masne, nauljene drške su klizave i utiču na

gubitak kontrole.

fTesterišite samo drvo. Lančanu testeru

ne upotrebljavajte za radove, za koje nije

odredjena. Primer: Ne upotrebljavajte

lančanu testeru za testerisanje plastike,

zida ili gradjevinskih materijala, koji nisu

od drveta. Upotreba lančane testere za

radove za koje nije odredjena može uticati

na opasne situacije.

Uzroci i izbegavanje povratnog udarca:

– Povratan udarac može nastati, ako vrh šine

vodjice dodirne neki predmet ili ako se drvo

pokreće a lanac testere se zaglavi u procepu.

– Dodirivanje sa vrhom šine može u nekim

slučajevima uticati na neočekivanu reakciju

usmerenu unazad, pri kojoj šina vodjica može

udariti na gore i u pravcu radnika.

– Zaglavljivanje lanca testere na gornjoj ivici

šine vodjice može šinu vratiti nazad brzo u

pravcu radnika.

– Svaka od ovih reakcija može uticati na to, da

Vi izgubite kontrolu nad testerom i moguće

teško se povredite. Nemojte se isključivo

pouzdati u sigurnosne uredjaje koji su

ugradjeni u lančanu testeru. Kao korisnik

lančane testere trebali bi da preduzmete

razne mere, da bi mogli da radite bez nesreća

i povreda.

Povratan udarac je posledica pogrešne ili

neispravne upotrebe električnog alata. On se

može sprečiti pogodnim merama, kao što je u

daljem opisano:

fČvrsto držite testeru sa obe ruke,

obuhvatajući palcima i prstima dršku

lančane testere. Dovedite Vaše telo i ruke

u položaj, u kojem možete da vladate sa

silama povratnog udarca. Ako se

preduzmu pogodne mere, može radnik da

savlada sile povratnog udarca. Nikada ne

ispuštajte lančanu testeru.

fIzbegavajte abnormalno držanje tela i ne

testerišite iznad visine ramena. Na taj

način se izbegava nenamerno dodirivanje

sa vrhom šine i omogućava bolja kontrola

lančene testere u neočekivanim

situacijama.

fUpotrebljavajte uvek rezervne šine i

lance testere koje je propisao

proizvodjač. Pogrešne rezervne šine i lanci

testere mogu uticati na kidanje lanca ili

povratan udarac.

fPridržavajte se uputstava proizvodjača za

oštrenje i održavanje lanca testere.

Suviše niski graničnici za dubinu

povećavaju sklonost ka povratnom udarcu.

Dodatna uputstva sa upozorenjem

fPreporučuje se, da se korisnik pre prvog

puštanja u rad poduči od nekog iskusnog

stručnjaka o radu sa lančanom testerom i o

korišćenju zaštitne opreme pomoću

praktičnih primera. Kao prva vežba trebalo

bi biti testerisanje stabala drveta na nekim

nogarima za testerenje ili postolju.

fOvaj uredjaj nije zamišljen za to, da ga

koriste osobe (uključujući i decu) sa

ograničenim fizičkim, unutrašnjim ili

duhovnim sposobnostima ili nedostajućim

iskustvom i/ili bez znanja, čak i onda ako su

pod nadzorom radi svoje sigurnosti

odgovarajuće osobe ili dobijaju uputstva

od nje, kako se koristi uredjaj.

Decu bi trebalo kontrolisti, da bi se

osigurali, da se ne igraju sa uredjajem.

fDeca i maloletna lica, izuzimajući one koji

se obrazuju od 16 godina i koji su pod

nadzorom, ne smeju raditi sa lančanom

testerom. Isto važi za osobe, kojima

ophodjenje sa lančanom testerom nije ili

nije dovoljno poznato. Uputstvo za rad bi

trebalo uvek da bude na dohvat ruke.

Osobe koje su premorene ili su duševno

opterećene ne smeju raditi sa lančanom

testerom.

fDržite čvrsto električni alat prilikom rada

sa obe ruke i pobrinite se da sigurno

stojite. Električni alat se sigurnije vodi sa

obe ruke.

fUverite se da su svi zaštitni uredjaji i

hvataljke montirani pri korišćenju

uredjaja. Ne pokušavajte nikada, da

puštate u rad nepotpuno montiran uredjaj

ili uredjaj sa nedozvoljenim

modifikacijama.

fSačekajte da se električni alat umiri, pre

nego što ga ostavite.

fNe otvarajte bateriju. Postoji opasnost od

kratkog spoja.

Zaštitite aku bateriju od izvora

toplote, npr. i od trajnog Sunčevog

zračenja, vatre, vode i vlage. Inače

postoji opasnost od eksplozije.

fKod oštećenja i nestručne upotrebe

akumulatora mogu izlaziti pare. Dovedite

svež vazduh i potražite lekara ako dodje

do tegoba. Para može nadražiti disajne

puteve.

fKod akumulatora u kvaru može izaći

tečnost i ovlažiti okolne predmete.

Prekontrolišite odgovarajuće delove.

Očistite ih ili ih u datom slučaju zamenite.

fUpotrebljavajte akumulator samo u vezi

sa Vašim Bosch električnim alatom. Samo

tako se akumulator zaštićuje od opasnost

preopterećenja.

fUpotrebljavajte samo originalne Bosch

akumulatore sa naponom navedenim na

tipskoj tablici Vašeg električnog alata. Pri

upotrebi drugih akumulatora, na primer

imitacija, doradjenih akumulatora ili

stranih fabrikata, postoji opasnost od

povreda kao i oštećenja predmeta putem

akumulatora koji mogu eksplodirati.

Sigurnosna uputstva za uredjaje za

punjenje

Držite aparat za punjenje što dalje

od kiše i vlage. Prodiranje vode u

aparat za punjenje povećava rizik od

električnog udara.

fNe punite akumulatore drugih

proizvodjača. Uredjaj za punjenje je

predvidjen samo za punjenje Bosch Li-

jonskih akumulatora sa naponima koji su

navedeni u Tehničkim podacima. Inače

postoji opanost od požara i eksplozija.

fDržite aparat za punjenje čist. Prljanjem

aparata postoji opasnost od električnog

udara.

OBJ_BUCH-1275-002.book Page 296 Monday, November 22, 2010 1:10 PM

Srpski | 297

Bosch Power Tools F 016 L70 758 | (22.11.10)

fProkontrolišite pre svakog korišćenja

aparat za punjenje, kabl i utikač. Ne

koristite aparat za punjenje ako se

konstatuju oštećenja. Ne otvarajte aparat

sami i neka Vam ga popravlja samo

stučno osoblje i samo sa originalnim

rezervnim delovima. Oštećeni aparati za

punjenje, kablovi i utikači povećavaju rizik

od električnog udara.

fNe radite sa aparatom na lako zapaljivoj

podlozi (na primer papiru, tekstilu itd.)

odnosno u zapaljivoj okolini. Zbog zagre-

vanja aparata za punjenje koje nastaje prili-

kom punjenja postoji opasnost od požara.

fKontrolišite decu i uverite se da li se ne

igraju sa uredjajem za punjenje.

fDeca ili osobe sa mentalnim ili fizičkim

ograničenjima smeju koristiti uredjaj za

punjenje samo pod nadzorom ili kada su

podučeni za korišćenje. Brižljivo

podučavanje smanjuje pogrešan rad i

povrede.

Opis funkcija

Čitajte sva upozorenja i

uputstva. Propusti kod

pridržavanja upozorenja i

uputstava mogu imati za po-

sledicu električni udar, požar i/ili

teške povrede.

Upotreba prema svrsi

Električni alat je zamišljen za testerisanje

drveta kao na. primer. drvenih greda, dasaka,

grana, stabala itd. kao i za obaranje drveća.

Može se upotrebljavati za sečenje po dužini i

popreko na pravac vlakana.

Ovaj električni alat nije namenjen za

testerisanje mineralnih materijala.

Obim isporuke

Uzmite oprezno električni alat iz pakovanja i

prekontrolišite da li su sledeći delovi

kompletni:

–Lančana testera

–Poklopac

–Lanac testere

–Sablja

–Lančana zaštita

–Posuda sa uljem

–Uputstvo za rad

Akumulator i uredjaj za punjenje su kod

odredjenih konstrukcija u obimu isporuke.

Ako delovi nedostaju ili su oštećeni, molimo

obratite se trgovcu gde ste kupili uređaj.

Komponente sa slike

Označavanje brojevima komponenti sa slika

odnosi se na prikaz električnog alata na

grafičkoj strani.

1Zadnja drška

2Blokada uključivanja za prekidač za

uključivanje-isključivanje

3Prekidač za uključivanje-isključivanje

4Zatvarač rezervoara za ulje

5Prednja drška

6Povratna kočnica – iskopčavanje

(Zaštita za ruke)

7Pokazivač nivoa ulja

8Graničnik kandže

9Lančana zaštita

10 Sablja

11 Lanac testere

12 Zatezna drška

13 Poklopac

14 Izlaz za vazduh

15 Zatezač lanca

16 Serijski broj

17 Akumulator

18 Dugme za deblokadu akumulator

19 Taster za pokazivač stanja punjenja

20 Akku-pokazivanje stanja punjenja

21 Pokazivač kontrole temperature

22 Otvor za punjenje

23 Uredjaj za punjenje

24 Crveni LED-pokazivač na uredjaju za

punjenje

25 Zeleni LED-pokazivač na uredjaju za

punjenje

26 Mrežni utikač **

27 Simbol radnog pravca i pravca presecanja

28 Zupčanik lanca

29 Zavrtanj za pričvršćivanje

30 Zatezna čivijica lanca

31 Uljna dizna

32 Vodjica sablje

33 Zavrtanj za prihvatanje lanca

34 Ulaz za provetravanje

** specifično za dotičnu zemlju

Prikazani ili opisani pribor ne spada u standardno

pakovanje. Kompletni pribor možete da nađete u

našem programu pribora.

OBJ_BUCH-1275-002.book Page 297 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

298 | Srpski

Tehnički podaci

Informacije o šumovima/vibracijama

Merne vrednosti za šumove su dobijene

prema 2000/14/EG.

A-Vrednovani nivo šuma električnog alata

iznosi tipično: Nivo zvučnog pritiska 74 dB(A);

Nivo snage zvuka 94 dB(A). Nesigurnost

K=3 dB.

Nosite zaštitu za sluh!

Ukupne vrednosti vibracija (Zbir vektora tri

pravca) su dobijene prema EN 60745:

Emisiona vrednost vibracija ah<2,5 m/s2,

Nesigurnost K =1,5 m/s2.

Nivo vibracija naveden u ovim uputstvima je iz-

meren prema mernom postupku koji je

standardizovan u EN 60745 i može da se

koristi za poredjenje električnih alata jedan sa

drugim. Pogodan je i za privremenu procenu

opterećenja vibracijama.

Navedeni nivo vibracija predstavlja

prvenstveno primenu električnog alata. Ako se

svakako električni alat upotrebljava za druge

namene sa drugim upotrebljenim alatima ili

nedovoljno održavanja, može doći do

odstupanja nivoa vibracija. Ovo može u

značajnoj meri povećati opterećenje

vibracijama preko celog radnog vremena.

Za tačnu procenu opterećenja vibracijama tre-

balo bi uzeti u obzir i vreme, u kojem je uredjaj

uključen ili radi, medjutim nije stvarno u upo-

trebi. Ovo može značajno redukovati

opterećenje vibracijama preko celog radnog

vremena.

Utvrdite dodatne mere sigurnosti radi zaštite

radnika pre delovanja vibracija kao na primer:

Održavanje električnog alata i upotrebljeni

alati, održavanje toplih ruku, organizacija

odvijanja posla.

Izjava o usaglašenosti

Izjavljujemo na vlastitu odgovornost da je

proizvod opisan pod „tehničkim podacima“

usaglašen sa sledećim standardima ili

normativnim aktima: EN 60745 (Akku-uredjaj)

i EN 60335 (Akku-uredjaj za punjenje) prema

odredbama smernica 2006/95/EG,

2004/108/EG, 2006/42/EG, 2000/14/EG.

EG-kontrola gradjevinske mustre Nr.

2131439.01CE od strane službenog mesta

kontrole Nr. 0344, KEMA Quality B.V. Arnhem,

Netherlands.

2000/14/EG: Garantovani nivo snage zvuka

97 dB(A). Postupak vrednovanja

usaglašenosti je prema prilogu V.

Kategorija proizvoda: 6

Tehnička dokumentacija kod:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Akku-lančana testera AKE 30 LI

Broj predmeta 3 600 H37 1..

Brzina lanca u praznom hodu m/s 8

Dužina sablje cm 30

Zatezanje lanca bez alata (SDS) z

Povratna kočnica z

Tip lančane testere 3/8"–90

Debljina pogonskog članka mm 1,1 (0,034")

Broj pogonskih članaka 45

Količina punjenja rezervara za ulje ml 120

Automatsko podmazivanje lanca z

Graničnik kandže z

Težina prema EPTA-Procedure 01/2003 kg 5,2

Serijski broj Pogledajte serijski broj 16 (Tablica sa

tipom) na električnom alatu

Baterija Li-joni

Broj predmeta 2 607 336 107

Nominalni napon V= 36

Kapacitet Ah 2,6

Vreme punjenja (ispražnjene aku-baterije) min 95

Broj akumulatorskih ćelija 20

Aparat za punjenje AL 3640 CV

Professional

AL 3620 CV

Professional

Broj predmeta EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Struja punjenja A4,02,0

Dozvoljeno područje temperature punjenja °C 0–45 0–45

Težina prema EPTA-Procedure 01/2003 kg 1,0 0,6

Klasa zaštite /II /II

Molimo da obratite pažnju na broj predmeta na tipskoj tablici Vašeg električnog alata. Trgovačke oznake

pojedinih električnih alata mogu varirati.

OBJ_BUCH-1275-002.book Page 298 Monday, November 22, 2010 1:10 PM

Srpski | 299

Bosch Power Tools F 016 L70 758 | (23.11.10)

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montaža

Radi vaše sigurnosti

fPažnja! Isključite električni alat pre

radova održavanja ili čišćenja i uklonite

akumulator.

fNe upotrebljavajte 4,5 Ah akumulator sa

ovim električnim alatom.

Vadjenje akumulatora

(pogledajte sliku A)

Akumulator 17 raspolaže sa dva stepena

blokade, koji treba da spreče, da akumulator

kod nenamernog pritiskivanja tastera za

deblokadu akumulatora 18 ispadne napolje.

Dokle god se akumulator nalazi u električnom

alatu, drži ga u poziciji opruga.

Uputstvo: Električni alat funkcioniše samo

kada su oba stepena blokade uskočila na

svoje mesto.

Za vadjenje akumulatora 17:

Punjenje akumulatora

(pogledajte sliku B)

fNe koristite neki drugi aparat za

punjenje. Isporučeni aparat za punjenje je

odredjen za Li-jonski akumulator koji je

ugradjen u Vaš električni alat.

fObratite pažnju na napon mreže! Napon

strujnog izvora mora biti usaglašen sa

podacima na tipskoj tablici aparata za

punjenje. Aparati za punjenje označeni sa

230 V mogu da rade i sa 220 V.

Aku-baterija je opremljena kontrolom

temperature koja dozvoljava punjenje samo u

temperaturnom području između 0 °C i

45 °C. Na taj će se način postići dugi vek

trajanja aku-baterije.

Pažnja: Akumulator se isporučuje delimično

napunjen. Da bi osigurali punu snagu

akumulatora, punite akumulator pre prve

upotrebe u aparatu za punjenje.

Li-jonski akumulator može da se puni u svako

doba, a da ne skraćujemo životni vek.

Prekidanje radnje punjenja ne šteti

akumulatoru.

Li-jonski akumulator je zaštićen sa „Electronic

Cell Protection (ECP)“ od dubokog

pražnjenja. Kod ispražnjenog akumulatora

isključuje se lančana testera preko zaštitne

veze. Lanac testere se više ne pokreće.

Ne pritiskajte posle automats-

kog isključenja električnog ala-

ta dalje na prekidač za uključivanje-

isključivanje. Akumulator se može oštetiti.

Postupak punjenja

Punjenje počinje, čim se mrežni utikač utakne

u utičnicu i akumulator 17 utakne u otvor za

punjenje 22.

Inteligentnim postupkom punjenja stanje

punjenja akumulatora se automatski

prepoznaje i puni se zavisno od napona i

temperature akumulatora sa optimalnom

strujom punjenja.

Na ovaj način se čuva akumulator i ostaje uvek

u potpunosti napunjen ako se čuva u uredjaju

za punjenje.

Značenje elemenata pokazivača

Kontrola radnje punjenja signalizuje se preko

LED pokazivača 24 odn. 25:

Brzo punjenje

Brzo punjenje se signalizuje treperenjem

zelenog LED pokazivača 25.

Pokazivač na akumulatoru: Za vreme radnje

punjenja pale se tri zelena LED jedan za

drugim i za kratko vreme gase. Akumulator je

potpuno napunjen, kada tri zelena LED stalno

svetle. Oko 5 minuta pošto je akumulator

potpuno napunjen, gase se ponovo tri zelena

LED.

Pažnja: Brzo punjenje je samo moguće, ako je

temperatura akumulatora u dozvoljenom

području temperature punjenja, pogledajte

odeljak „Tehnički podaci“.

Napunjen akumulator

Trajno svetlo zelenog LED pokazivača 25

signalizuje, da je akumulator potpuno

napunjen.

Dodatno je čuje signalni ton za vreme od ca.

2 sekundi, koji signalizuje akustično potpuno

punjenje akumulatora.

Akumulator se na kraju može odmah izvaditi

za upotrebu.

Bez utaknutog akumulatora signalizuje trajno

svetlo zelenog LED pokazivača 25, da je

mrežni utikač utaknut u utičnicu i da je uredjaj

za punjenje spreman za rad.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Pritisnite akumulator prema podnožju

električnog alata (1.) i istovremeno na

taster za deblokadu 18 (2.).

pIzvlačite akumulator iz električnog

alata, sve dok ne ugledate crvenu traku

(3.).

qPritisnite još jednom taster za

deblokadu 18 i potpuno izvucite

akumulator napolje.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

PAŽNJA

OBJ_DOKU-22677-002.fm Page 299 Tuesday, November 23, 2010 3:51 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

300 | Srpski

Temperatura akumulatora ispod 0 °C ili

preko 45 °C

Trajno svetlo crvenog LED pokazivača 24

signalizuje, da se temperatura akumulatora

nalazi izvan područja temperature brzog

punjenja od 0 °C–45 °C. Čim se dostigne

dozvoljeno područje temperature, uključuje

uredjaj za punjenje automatski na brzo punjenje.

Ako je temperatura akumulatora izvan

dozvoljenog područja temperature punjenja,

svetli pri ubacivanju u uredjaj za punjenje

crveni LED akumulatora.

Nije moguće punjenje

Ako postoji neki drugi kvar uredjaja za

punjenje, onda se ovo signalizuje treperenjem

crvenog LED pokazivača 24.

Radnja punjenja ne može startovati i punjenje

akumulatora nije moguće (pogledajte

„Traženje grešaka“).

Napomene uz punjenje

Pri kontinuiranim odnosno ciklusima punjenja

koji su bili više puta jedan za drugim bez

prekida može se uredjaj za punjenje zagrejati.

Ovo je medjutim bez nedoumice i ne ukazuje

na tehnički kvar uredjaja za punjenje.

Bitno skraćeno vreme rada posle punjenja

pokazuje da je baterija istrošena i da se mora

zameniti.

Obratite pažnju na uputstva za uklanjanje

djubreta.

Hladjenje akumulatora (Active Air Cooling)

Kontrola vazduha integrisana u uredjaj za

punjenje kontroliše temperaturu

upotrebljenog akumulatora. Ako je

temperatura akumulatora iznad 30 °C, hladi

se akumulator preko ventilatora na optimalnu

temperaturu za punjenje. Uključeni ventilator

proizvodi šum strujanja vazduha.

Ako ventilator ne radi, nalazi se temperatura

akumulatora u optimalnom području

temperature punjenja ili je ventilator u kvaru.

U ovom slučaju se produžava vreme punjenja

akumulatora.

Montaža i zatezanje lanca testere

(pogledajte slike C1–C3)

fUbacujte akumulator tek, kada lančana

testera bude kompletno montirana.

fNosite pri rukovanju sa lancem testere

uvek zaštitne rukavice.

Montaža sablje i lanca testere

–Raspakujte sve delove oprezno.

–Odložite lančanu testeru na neku pravu

površinu.

fUpotrebljavajte samo lance testere sa

jednom debljinom pogonskog člana

(širina žljeba) od 1,1 mm.

–Stavite lanac testere 11 u obimni žljeb

sablje 10. Pazite pritom na pravi pravac

rada. Uporedite zato lanac testere sa

simbolom za pravac rada 27 na sablji 10.

–Postavite članke lanca oko lančanika 28 i

postavite sablju tako 10, da sprežnjaci za

pričvršćivanje 29 i oba segmenta vodjice

sablje 32 zahvate u dugi otvor sablje 10

kao i čivijice za zatezanje lanca 30 u

odgovarajuće otvore na sablji 10.

Ako je potrebno okrećite dršku za

zatezanje lanca 15, da bi centrirali

sprežnjake za zatezanje lanca 30 sa

otvorima sablje 10.

–Ispitajte da li su svi delovi dobro namešteni

i držite sablju sa lancem testere u ovoj

poziciji.

–Okrećite ručicu za zatezanje lanca 15 sve

dok lanac testere 11 ne bude nalegao bez

opuštanja.

–Stavite tačno poklopac 13 i uverite se, da

je čivijica za prihvat lanca 33 nalegla u

prorez vodjice poklopca 13 koji je

predvidjen za to.

–Stegnite malo poklopac 13 sa zateznom

drškom 12.

–Lanac testere još nije zategnut. Zatezanje

lanca testere vrši se kao što je opisano u

odeljku „Zatezanje lanca testere“.

Zatezanje lanca testere (pogledajte sliku D)

Prekontrolišite zatezanje lanca pre početka

rada, posle prvih trenutaka i za vreme

testerisanja redovno svakih 10 minuta.

Posebno kod novih lanaca testere se u

početku mora računati sa većim proširenjem.

Životni vek lanca testere zavisi uglavnom od

dovoljog podmazivanja i ispravnog zatezanja.

Ne zatežite lanac testere ako je jako zagrejan,

jer će se posle hladjenja zateći i tako zategnut

nalegati na sablju.

–Ostavljajte lančanu testeru na ravnu

površinu.

–Odvrnite zateznu ručicu 12 samo toliko, da

se sablja 10 još održava u poziciji (ne

uklanjajte zateznu ručicu!).

–Prekontrolišite da li članci lanca ispravno

naležu u prorezu vodjice sablje 10 i na

zupčaniku 28.

–Okrećite zateznu ručicu lanca 15 u pravcu

kazaljke na satu, sve dok se ne dostigne

ispravno zatezanje. Okretanje gura zatezni

sprežnjak lanca 30 a time i sablju 10

napred.

–Lanac testere 11 je ispravno zategnut, ako

se na sredini može podići ca. 5–10 mm.

Ovo bi trebalo izvršiti rukom podižući uvis

lanac testere nasuprot sopstvene težine

lančane testere.

–Ako je lanac testere 11 prejako zategnut,

okrenite malo zateznu ručicu lanca 15

suprotno od kazaljke na satu. Na kraju

prekontrolišite još jednom zatezanje lanca.

Ako je potrebno, naknadno baždarite

zatezanja lanca kao što je opisano.

–Stegnite čvrsto poklopac 13 sa zateznom

ručicom 12.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 300 Monday, November 22, 2010 1:10 PM

Srpski | 301

Bosch Power Tools F 016 L70 758 | (22.11.10)

Podmazivanje lanca testere

(pogledajte slike C1 i E)

Pažnja: Lančana testera se ne isporučuje sa

uljem za lanac testere. Važno je, napuniti je

uljem pre upotrebe. Korišćenje lančane

testere bez ulja za lanac testere ili kod nivoa

ulja ispod oznake minimuma utiče na

oštećenja lančane testere.

Životni vek i snaga sečenja lančane testere

zavisi od optimalnog podmazivanja. Stoga se

lančana testera za vreme rada automatski

podmazuje preko mlaznice za ulje 31 sa uljem

za lančane testere.

Za punjenje rezervoara uljem postupajte na

sledeći način:

–Postavite lančanu testeru sa zatvaračem

rezervoara za ulje 4 da bude gore i to na

neku pogodnu podlogu.

–Očistite sa nekom krpom područje oko

zatvarača rezervoara za ulje 4 i odvrnite

zatvarač.

–Punite rezervoar za ulje sa biološki

razgradljivim Bosch-uljem za lanac testere,

sve dok nivo ulja ne dostigne oznaku „max“

pokazivača nivoa ulja 7.

–Pazite na to, da u rezervoar za ulje ne

dospe prljavština. Ponovo zavrnite

zatvarač za rezervoar od ulja 4.

–Neka Vam lančana testera radi 30 sekundi

da bi napumpala ulje.

Pažnja: Za provetravanje rezervara za ulje

nalaze se mali kanali za vazduh u zatvaraču

rezervara za ulje. Da bi sprečili isticanje,

ostavite lančanu testeru kada je ne

upotrebljavate uvek horizontalno sa

zatvaračem za rezervar na gore 4.

Pažnja: Koristite isključito preporučeno ulje

za lance testere koje se biološki može

razgraditi, da bi izbegli oštećenje lančane

testere. Ne koristite nikada reciklirano ulje ili

staro ulje. Kod primene nedozvoljenog ulja

gasi se garancija.

Pažnja: Ulje se na nižim temperaturama

zgušnjava usled čega se smanjuje protok.

Rad

Puštanje u rad

Ubacivanje baterije

Ugurajte napunjeni akumulator 17 od pozadi u

podnožje električnog alata. Pritisnite

akumulator potpuno u podnožje, sve dok se

crvena traka prestane videti i akumulator

bude sigurno blokiran.

Uputstvo: Električni alat funkcioniše samo

kada su oba stepena blokade uskočila na

svoje mesto.

Uključivanje-isključivanje

Držite lančanu testeru kao što je opisano u

odeljku – „Radovi sa lančanom testerom“.

Za puštanje u rad električnog alata aktivirajte

najpre blokadu uključivanja 2 i pritisnite u

nastavku prekidač za uključivanje-

isključivanje 3 i držite ga pritisnut.

Kada električni alat radi, možete pustiti

blokadu za uključivanje.

Da bi električni alat isključili pustite prekidač

za uključivanje-isključivanje 3.

Uputstvo: Iz sigurnosnih razloga ne može se

prekidač za uključivanje-isključivanje 3

blokirati, već mora za vreme rada stalno ostati

pritisnut.

Uputstvo: Ne kočite lančanu testeru

aktiviranjem prednje zaštite za ruku 6

(aktiviranje povratne kočnice).

Povratna kočnica (pogledajte sliku F)

Povratna kočnica je zaštitni mehanizam, koja

se aktivira pri povratnim udarcima lančane

testere preko prednje zaštite za ruku 6. Lanac

testere se zaustavlja najduže posle 0,15

sekundi.

Izvodite s vremena na vreme funkcionalan

test. Gurnite prednju zaštitu za ruku 6 napred

(pozicija o) i na kratko uključite lančanu

testeru. Lanac testere nesme krenuti. Da bi

povratnu kočnicu ponovo deblokirali, pustite

prekidač za uključivanje-isključivanje 3 i

povucite prednju ručnu zaštitu 6 ponovo

nazad (pozicija n).

Uputstvo: Kada je povratna kočnica aktivna i

pokušate lančanu testeru da pokrenete, čuće

se jedan signal kao opomena („pip ton“). Da

bi lančanu testeru startovali, pustite prekidač

za uključivanje-isključivanje 3, povucite

prednju zaštitu za ruku 6 u poziciju n nazad i

na kraju pririsnite prekidač za uključivanje-

isključivanje 3.

Radovi sa lančanom testerom

Pre testerisanja

Pre puštanja u rad i redovno za vreme

testerisanja moraju se izvoditi sledeće

kontrole:

–Da li se lančana testera nalazi u

funcionalno sigurnom stanju?

–Da li je rezervoza ar za ulje napunjen?

Kontrolišite pokazivač nivoa ulja pre rada i

redovno za vreme rada. Dopunjavajtge ulje,

kada nivo ulja dostigne donju ivicu

prozorčeta za gledanje. Punjenje je

dovoljno ca. 15 minuta, zavisno od pauza i

indenziteta rada.

–Da li je lanac testere ispravno zategnut i

naoštren? Kontrolišite zatezanje lanca za

vreme testerisanja redovno svakih 10

minuta. Posebno kod novih lanaca testere

mora se na početku računati sa većim

opuštanjem.Stanje lanca tesere utiče bitno

na učinak testerisanja.l Samo oštri lanci

testere štite od preopterećenja.

–Da li je deaktivirana povratna kočnica i

njena funkcija obezbedjena?

–Da li nosite potrebnu zaštitnu opremu?

Upotrebljavajte zaštitne naočare i zaštitu

za sluh. Preporučuje se dalja zaštitna

oprema za glavu, ruke, noge i stopala.

Pogodno zaštitno odelo smanjuje

opasnost od povreda usled sečenog

materijala koji leti okolo i od nenamernog

dodirivanja lanca testere.

Povratni udarac testere (pogledajte sliku F)

Pod povratnim udarcem testere podrazumeva

se iznenadni udarac uvis i unazad u radu

lančane testere, koji može nastati pri

dodirivanju vrha sablje sa materijalom koji se

testeriše ili kod lanca koji zapinje.

OBJ_BUCH-1275-002.book Page 301 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

302 | Srpski

Ako se pojavi povratan udarac testere, reaguje

lančana testera na nepredvidjen način i može

prouzrokovati teške povrede kod radnika ili

osoba koje stoje u području testere.

Bočni preseci, kosi i dužni preseci moraju se

raditi sa posebnom pažnjom, jer se ovde ne

može upotrebiti čeljusni graničnik 8.

Za izbegavanje povratnog udarca testere:

–Postavite lančanu testeru što je moguće

položenije.

–Nikada ne radite sa otpuštenim,

proširenim ili jako istrošenim lancem

testere.

–Oštrite lanac testere kao što je propisano.

–Nikada ne testerišite preko visine ramena.

–Nikada ne testerišire sa vrhom sablje.

–Držite lančanu testeru uvek čvrsto sa obe

ruke.

–Upotrebljavajte uvek Bosch-lanac testere

koji usporava povratan udarac.

–Koristite čeljusni graničnik 8 kao polugu.

–Pazite na ispravno zatezanje lanca.

Opšte karakteristike (pogledajte slike F –I)

Držite uvek čvrsto lančanu testeru sa obe

ruke, prednju ručicu sa levom rukom i zadnju

ručicu sa desnom rukom. Uhvatite ručice u

svako doba potpuno sa palčevima i prstima.

Ne testerišite nikada jednom rukom.

Radite sa lančanom testerom samo kada

sigurno stojite. Držite lančanu testeru uvek sa

desne strane od sopstvenog tela.

Lanac testere mora pre kontakta sa drvetom

da radi punom brzinom. Upotrebljavajte

pritom čeljusni graničnik 8 radi zaštite

lančane testere na drvetu. Koristite za vreme

testerisanja čeljusni graničnik kao polugu.

Postavite pri testerisanju jačih grana ili

stabala čeljusni graničnik na nekoj nižoj tačci.

Povucite lančanu testeru zato nazad, da bi

oslobodili čeljusni graničnik i ponovo ga

postavite niže. Pritom ne uklanjajte lančanu

testeru iz proreza.

Ne pritiskajte pri testerisanju snažno na lanac

testere, već pustite da radi, pričem preko

čeljusnog graničnika 8 pravite laki pritisak

poluge.

Ne radite sa lančanom testerom nikada sa

ispruženim rukama. Ne pokušavajte da

testerišete na teško pristupačnim mestima, ili

stojeći na merdevinama. Ne testerišite nikada

preko visine ramena.

Najbolji rezultati testerisanja se postižu,

ukoliko se brzina lanca ne smanjuje

opterećenjem.

Oprez na kraju testerisanja. Čim se je lančana

testera oslobodila sečenja, neočekivano se

manja težina. Postoji opasnost od povreda

nogu i stopala.

Uklanjajte lančanu testeru samo sa lancem

testere u radu iz procepa.

Testerisanje stabala (pogledajte slike G i J)

Obratite pažnju pri testerisanju stabala na

sledeće sigurnosne propise:

Postavite stablo kao što pokazuje slika i tako

ga učvrstite, da se prorez ne zatvara i lanac

testere ne zaglavljuje.

Centrirajte kraće komade drveta pre

testerisanja i čvrsto ih stegnite.

Testerišite samo predmete od drveta.

Izbegavajte dodirivanje kamena i eksera, jer

se oni mogu otkinuti, oštetiti lanac testere ili

prouzrokovati ozbiljne povrede kod korisnika

ili osoba koje stoje okolo.

Ne dodirujte sa lančanom testerom u radu

žičane ograde ili zemlju.

Lančana testera nije pogodna za presecanje

tankih grana.

Izvodite dužna presecanja sa osobitom

pažnjom, jer se čeljusni graničnik 8 ne može

koristiti. Radite sa lančanom testerom pod

ravnim uglom da bi izbegli povratan udarac pri

testerisanju.

Pri radu testerisanja na obronku, obradjujte

stabla ili materijal koji leži uvek stojeći iznad

ili sa stane.

Pazite zbog opasnosti od spoticanja na

panjeve drveća, grane, korenje itd.

Testerisanje napregnutog drveta

(pogledajte sliku J)

fTesterisanje drveta, grana ili stabala u

napregnutom stanju trebali bi da rade

obučeni stručnjaci. Potrebna je krajnja

opreznost. Postoji povećana opasnost od

nesreća.

Ako drvo naleže na obe strane, testerišite

najpre od gore (Y) jednu trećinu preseka kroz

sablo i odvajajte od dole (Z) na istom mesto

stablo, da bi izbegli cepanje ili zaglavljivanje

lančane testere. Izbegavajte pritom kontakt

lanca testere sa tlom.

Ako drvo naleže samo sa jedne strane,

testerišite najpre od dole (Y) trećinu preseka

na gore i razdvojte potom na istom mestu

stablo od gore (Z), da bi izbegli cepanje i

zaglavljivanje lančane testere.

Obaranje drveća (pogledajte sliku K)

fNosite uvek zaštitni šlem, da bi bili

zaštićeni od grana koje padaju.

fSa lančanom testerom sme se obarati

samo drveće čiji je presek stabla manji od

dužine sablje.

fObezbedite radno područje. Pazite na to,

da se u području pada drveta ne

zadržavaju osoblje ili životinje (n).

fNe pokušavajte da zaglavljeni lanac

testere oslobodite sa motorom u radu.

Upotrebljavajte drvene klinove, da bi

oslobodili zaglavljen lanac testere.

Ako istovremeno seku i obaraju dve ili više

osoba, onda bi trebalo rastojanje izmedju

osoba koje obaraju i presecaju da iznosi

najmanje dvostruka visina drveta koje se

obara. Pazite pri obaranju drveća na to, da se

druge osobe ne izlažu opasnosti, ne spotiču o

vodove snabdevanja i ne prouzrokuju nikakve

štete na predmetima. Ako bi neko drvo došlo

u dodir sa nekim vodom za snabdevanje, onda

treba odmah obavestiti preduzeće za

snabdevanje energijom.

Kod radova testerisanja na obronku trebao bi

radnik sa lančanom testerom da bude na

terenu iznad drveta koje se obara, jer će drvo

posle obaranja verovatno da se kotrlja ili klizi

niz brdo.

OBJ_BUCH-1275-002.book Page 302 Monday, November 22, 2010 1:10 PM

Srpski | 303

Bosch Power Tools F 016 L70 758 | (22.11.10)

Pre obaranja trebao bi da se planira smer

pada (o) i ako je potrebno da se oslobodi.

Smer pada bi trebao da vodi od očekiivane

linije pada uskoso i unazad.

Pre obaranja se mora uzeti u obzir prirodan

nagib drveta, položaj njegovih grana i pravac

vetra, da bi procenili pravac padanja drveta.

Prljavštinu, kamenje, slobodnu koru, eksere,

kleme i žicu treba ukloniti sa drveta.

Napraviti urez: Isecite u desnom uglu na

pravac padanja jedan urez (X–W) sa dubinom

od 1/3 preseka drveta. Uradite prvo donji

horizontalni urez. Tako će se izbeći

zaglavljivanje lanca testere ili šine vodjice pri

pravljenju drugog ureza.

Pravljenje ureza za obaranje: Napravite urez

za obaranje (Y) najmanje 50 mm iznad

horizontalnog ureza. Sada secite urez za

obaranje toliko duboko, da ostane još da stoji

spojka (obarajuća letva), koja može da deluje

kao neki zglob. Spojka sprečava da se drvo

okrene i padne u pogrešnom pravcu. Ne

presecajte skroz spojku.

Pri približavanju ureza za obaranje trebalo bi

drvo da počne da pada. Ako se pokaže da drvo

moguće neće pasti u željenom pravcu ili se

nagne unazad i zaglavi lanac testere, prekinite

urez za obaranje i upotrebite za otvaranje

sečenog mesta i za obaranje drveta u željenu

liniju za pad klinove od drveta, plastike ili

aluminijuma.

Kada drvo počne da pada, uklonite lančanu

testeru iz reza, isključite i ostavite je i

napustite opasno područje planiranog puta za

padanje. Pazite na grane koje padaju i ne

saplićite se.

Oborite sada drvo ubacivanjem klina (Z) u

horizontalan rez.

Kada drvo počne da pada, napustite opasno

područje planiranog puta za padanje. Pazite

na padajuće grane i ne saplićite se.

Uklanjanje grana (pogledajte sliku L)

Pod uklanjanjem grana se podrazumeva

odvajanje grana od oborenog drveta. Pri

uklanjanju grana ostavite veće grane koje su

upravljene na dole, koje podupiru drvo, najpre

da ostanu. Odvojite manje grane prema slici

sa jednim presekom. Grane koje su zategnute,

trebali bi testerisati od dole prema gore, da bi

izbegli zaglavljivanje lanca testere.

Rasecanje popreko stablja drveta

(pogledajte slike M –P)

Pod ovim podrazumevamo podelu oborenog

drvera na sečene komade. Pazite na svoje

sigurno stajanje i ravnomernu podelu Vaše

telesne težine na obe noge. Ako je moguće,

trebalo bi stablo da naleže na grane, grede ili

klinove i bude oslonjeno. Držite se

jednostavnih uputstava za lako testerisanje.

Ako cela dužina stabla drveta ravnomerno

naleže, testerišite od gore.

Ako stablo drveta naleže na jednom kraju,

testerišite prvo 1/3 preseka stabla od dole,

onda ostatak od gore na visinu donjeg

preseka.

Ako stablo drveta naleže na oba kraja,

testerišite prvo 1/3 preseka stabla od gore,

onda 2/3 od dole na visini gornjeg preseka.

Pri testerisanju na obronku stojte uvek iznad

stabla drveta. Da bi u momentu presecanja

vladali punom kontrolom, smanjite prema

krajevima preseka pritisak ne oslobadjajući

čvrsto držanje na ručkama lančane testere.

Pazite na to, da lanac testere ne dodiruje tlo.

Posle završavanja sečenja sačekajte da se

lanac testere umiri, pre nego što uklonite

lančanu testeru. Uvek isključujte motor

lančane testere, pre nego što menjate drvo za

drvetom.

Pokazivanje stanja punjenja akumulatora

(pogledajte sliku B)

Akumulator 17 je opremljen sa pokazivačem

stanja punjenja 20, koji pokazuje stanje

punjenja akumulatora. Pokazivač stanja

punjenja 20 sastoji se iz 3 zelena LED.

Aktivirajte taster za pokazivač stanja punjenja

19, da bi aktivirali pokazivač stanja punjenja

20. Posle cca. 5 sekundi gasi se automatski

pokazivač stanja punjenja.

Stanje punjenja može se ispitati i pri skinutom

akumulatoru.

Ako posle aktiviranja tastera 19 ne sija nijedan

LED, akumulator je u kvaru i mora se zameniti.

Iz sigurnosnih razloga može odgovor stanja

punjenja da usledi samo u stanju mirovanja

električnog alata.

Za vreme radnje punjenja pale se tri zelena

LED jedan za drugim i za kratko vreme gase.

Akumulator je potpuno napunjen, kada tri

zelena LED stalno svetle. Oko 5 minuta pošto

je akumulator potpuno napunjen, gase se

ponovo tri zelena LED.

Pokazivač kontrole temperature

Crveni LED pokazivača kontrole temperature

21 signalizuje, da akumulator ili elektronika

električnog alata (kod ubačenog akumulatora)

nisu u optimalnom području temperature. U

ovom slučaju ne radi električni alat ili ne sa

punom snagom.

Kontrola temperature akumulatora

Crveni LED 21 treperi pri pritiskivanju tastera

19 ili prekidača za uključivanje/isključivanje 3

(pri ubačenom akumulatoru): Akumulator je

izvan područja radne temperature od –10 °C

do +60 °C.

Pri temperaturi iznad 70 °C isključuje se

akumulator, sve dok se ponovo ne nadje u

dozvoljenom području radne temperature.

Kontrola temperature elektronike

električnog alata

Crveni LED 21 svetli trajno pritiskujući

prekidač za uključivanje/isključivanje 3:

Temperatura elektronike električnog alata

iznosi manje od 5 °C ili više od 75 °C.

Kod temperature preko 90 °C isključuje

elektronika električnog alata, sve dok ona

ponovo ne bude u dozvoljenom području

radne temperature.

LED-pokazivač Kapacitet akumulatora

Trajno svetlo 3

zelena LED ≥2/3

Trajno svetlo 2

zelena LED ≥1/3

Trajno svetlo 1

zeleni LED ≤1/3

Trepćuće svetlo

1 zeleni LED Reserva

OBJ_BUCH-1275-002.book Page 303 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

304 | Srpski

Traženje grešaka

Ako Vaš električni alat ne funkcioniše besprekorno, pokazaće Vam sledeća tabela simptome

greški, moguće uzroke kao i mere za pomoć. Ako time ne možete da pronadjete problem i

otklonite, obratite se Vašoj servisnoj radionici.

fPažnja: Isključite pre traženja greške električni alat i izvadite akumulator.

Simptomi Mogući uzroci Pomoć

Lančana testera

ne radi

Povratna kočnica se aktivirala (čuje

se signal opomene („pip ton“)

Povucite nazad prednju zaštitu za

ruku 6 u poziciju n

Aku-baterija je prazna Napuniti aku-bateriju, pogledajte i

uputstva za punjenje

Akumulator nije ispravno ubačen Uverite se da su oba stepena blokade

uskočila na svoje mesto

Motorna zaštita je reagovala Ohladite motor

Aku-baterija je prehladna/pretopla Zagrijati aku-bateriju/ostaviti da se

ohladi

Lanac testere

se ne pokreće

Aku-baterija je prazna Napuniti aku-bateriju, pogledajte i

uputstva za punjenje

Električni alat je u kvaru Potražiti ovlašćeni servis

Lančana testera

radi sa

prekidima

Spoljni ili unutrašnji kontakt je

popustio

Obratite se stručnom Bosch servisu

Prekidač za uključivanje-isključivanje

3 je u kvaru

Obratite se stručnom Bosch servisu

Lanac testere je

suv

Nema ulja u rezervaru Dopuniti ulje

Ispuštanje vazduha na zatvaraču

rezervara za ulje 4 je zapušeno

Očistiti zatvarač rezervara za ulje 4

Zapušen izlazni kanal za ulje Očistiti izlazni kanal za ulje

Lanac testere

se ne koči

Nepovratna kočnice je u kvaru Obratite se stručnom Bosch servisu

Lanac testere/

šina vodjice je

pregrejana

Nema ulja u rezervaru Dopuniti ulje

Ispuštanje vazduha na zatvaraču

rezervara za ulje 4 je zapušeno

Očistiti zatvarač rezervara za ulje 4

Zapušen izlazni kanal za ulje Očistiti izlazni kanal za ulje

Zatezanje lanca je preveliko Podesiti zatezanje lanca

Lanac testere je otupeo Lanac testere naoštriri ili zameniti

Lančana testera

trza, vibrira ili

ne testeri kako

treba

Zatezanje lanca je preslabo Podesiti zatezanje lanca

Lanac testere je otupeo Lanac testere naoštriri ili zameniti

Lanac testere je istrošen Zameniti lanac testere

Zubi testere pokazuju u pogrešnom

pravcu

Montirajte lanac testere kako treba

Jake vibracije/

šumovi

Električni alat je u kvaru Potražiti ovlašćeni servis

Trajanje

testerisanja po

punjenju

akumulatora je

prekratko

Suviše mnogo trenja zbog

nedostajućeg podmazivanja

Uverite se u podmazivanje lanca

(pogledajte „podmazivanje lanca

testere“)

Lanac testere se mora očistiti Lanac testere očistiti

Loša tehnika testere pogledajte „radove sa lančanom

testerom“

Aku-baterija nije potpuno napunjena Napuniti aku-bateriju, pogledajte i

uputstva za punjenje

Lanac testere

se pokreće

polako

Aku-baterija je prazna Napuniti aku-bateriju, pogledajte i

uputstva za punjenje

Akumulator je čuvan izvan

dozvoljenog područja temperature

Zagrejte akumulator na sobnu

temperaturu (unutar dozvoljenog

područja temperature akumulatora

od 0 –45 °C)

OBJ_BUCH-1275-002.book Page 304 Monday, November 22, 2010 1:10 PM

Srpski | 305

Bosch Power Tools F 016 L70 758 | (22.11.10)

Održavanje i servis

Održavanje i čišćenje

fPažnja! Isključite električni alat pre

radova održavanja ili čišćenja i uklonite

akumulator.

Pažnja: Izvodite redovno sledeće radove

održavanja, da bi se obezbedilo dugo i

pouzdano korišćenje.

Držite električni alat i proreze za ventilaciju

čiste, da bi dobro i sigurno radili.

Kontrolišite redovno lančanu testeru da li ima

vidljivih nedostataka, kao što su otpušten,

izvijen ili oštećen lanac testere, otpušteno

pričvršćivanje i izlizani ili oštećeni delovi

konstrukcije.

Prekontrolišite da li su poklopci i zaštitni

uredjaji neoštećeni i ispravno namešteni.

Izvodite pre korišćenja eventualno potrebne

radove održavanja ili popravci.

Ako bi lančana testera i pored brižljivog

postupka proizvodnje i kontrole nekada

otkazala, mora popravku vršini neki stručni

servis za Bosch-električne alate.

Pažnja: Molimo da neizostavno ispraznite pre

slanja lančane testere rezervoar za ulje.

Navedite kod svih pitanja i naručivanja

rezervnih delova neizostavno broj predmeta

prema tipskoj tablici lančane testere koja ima

10 mesta.

Promena/okretanje lanca testere i sablje

(pogledajte slike C1–C3)

Kontrolišite lanac testere i sablju prema

odeljku „Zatezanje lanca testere“.

Žljeb vodjice sablje se vremenom troši.

Okrenite kod promene lanca testere sablju za

180°, da bi izjednačili trošenje. Ovo

produžava trajanje sablje.

Prekontrolišite lančanik 28. Ako bi usled

većeg opterećenja bio istrošen, ili oštećen,

mora se zameniti od strane nekog servisa.

Oštrenje lanca testere

Lanac testere se može stručno naoštriti od

nekog stručnog servisa za Bosch-električne

alate. Sa Bosch uredjajem za oštrenje lanaca

ili sa Dremel-Multi sa umetkom za brušenje

1453 možete lanac i sami naoštriti. Obratite

pažnju na uputstvo za oštrenje u prilogu.

Kontrola uljne automatike

Možete konstrolisati funkciju automatskog

podmazivanja lanca, uključujući testeru i i

držite na tlu sa vrhom u pravcu nekog kartona

ili papira. Ne dodirujte tlo sa lancem i

održavajte sigurnosno rastojanje od 20 cm.

Ako se pritom pokaže jedan trag ulje koji se

povećava, radi uljna automatika besprekorno.

Ako i pored punog rezervoara za ulje nema

traga ulja, pročitajte odeljak ili kontaktirajte

Bosch servis.

Posle košenja/čuvanja

Čistite oblikovano plastično kućište lančane

testere pomoću neke meke četke i čistom

krpom. Ne koristite vodu, rastvarače i

polirajuća sredstva. Uklanjajte svu prljavštinu,

posebno sa proreza za ventilaciju motora.

Demontirajte posle nekog upotrebljenog

trajanja od 1 –3 sati poklopac 13, sablju 10 i

lanac testere 11 i čistite ih pomoću četke.

Oslobodite područje ispod poklopca 13,

lančanik 28 i pričvršćivanje sablje sa četkom

od svih naslaga. Čistite uljnu mlaznicu 31 sa

mekom krpom.

Ako lančanu testeru duže vreme treba

lagerovati, očistite lanac testere 11 i sablju

10.

Čuvajte lančanu testeru na nekom sigurnom

suvom mestu i izvan domašaja dece.

Ne stavljajte druge predmete na električni

alat.

Molimo da pazite na to, da lančanu testeru

uvek ostavljate u horizontali sa zatvaračem za

rezervoar ulja 4 gore.

Kod čuvanja u prodajnom pakovanju, morate

rezervoar za ulje potpuno isprazniti.

Pribor

Lanac testere

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Dalji pribor

Ulje lanca testere, 1 Litara . . . 2 607 000 181

Pokazivač

punjenja

akumulatora 24

svetli stalno

Nije moguće

punjenje

Akumulator nije (ispravno) namešten Namestite ispravno na uredjaj za

punjenje

Kontakti akumulatora zaprljani Očistite kontakte akumulatora, na

primer naticanjem i svlačenjem

akumulatora više puta, u datom

slučaju zamenite akumulator

Akumulator je u kvaru Zameniti akumulator

LED-pokazivači

24 odn. 25 ne

svetle posle

ubacivanja

mrežnog

utikača u

utičnicu

Mrežni utikač uredjaja za punjenje

nije (ispavno) utaknut

Utaknite mrežni utikač (potpuno) u

utičnicu

U kvaru utičnica, mrežni kabel ili

uredjaj za punjenje

Prokontrolišite mrežni napon, uredjaj

za punjenje, u datom slučaju

prokontrolišite u nekom stručnog

servisu za Bosch-električne alate

Simptomi Mogući uzroci Pomoć

OBJ_BUCH-1275-002.book Page 305 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

306 | Srpski

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi

popravke i održavanja Vašeg proizvoda kao i u

vezi rezervnih delova. Šematske prikaze i

informacije u vezi rezervnih delova naći ćete i

pod:

www.bosch-garden.com

Bosch-ov tim savetnika će Vam pomoći kod

pitanja u vezi kupovine, primene i

podešavanja proizvoda i pribora.

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 (011) 244 85 46

Fax: +381 (011) 241 62 93

E-Mail: asboschz@EUnet.yu

Transport

Šaljite akumulator samo, ako je kućište

neoštećeno. Odlepite otvorene kontakte i

zapakujte akumulator tako, da se ne pokreće

u paketu.

Kod slanja Li-jonskih akumulatora može se

pojaviti obaveza za označavanjem, molimo da

obratite pažnju na nacionalne propise.

Uklanjanje djubreta

Električni pribori, pribor i pakovanja treba da

se odvoze regeneraciji koja odgovara zaštiti

čovekove sredine.

Ne bacajte električne alate i

akumulatore/baterije u kućno djubre!

Samo za EU-zemlje:

Prema evropskoj smernici

2002/96/EG ne moraju više

neupotrebljivi električni alati a

prema evropskoj smernici

2006/66/EG moraju akumula-

tori/baterije koji su u kvaru ili

istrošeni odvojeno da se sakupljaju i odvoze

reciklaži koja odgovara zaštiti čovekove

sredine.

Akku/baterije:

Li-jonska:

Molimo da obratite pažnju

na uputstva u odeljku

„Transport“, stranici 306.

Zadržavamo pravo na promene.

OBJ_BUCH-1275-002.book Page 306 Monday, November 22, 2010 1:10 PM

Slovensko | 307

Bosch Power Tools F 016 L70 758 | (22.11.10)

Varnostna navodila

Razlaga slikovnih simbolov

Preberite si to navodilo za

obratovanje.

Naprave ne uporabljajte, ko

dežuje in je ne izpostavljajte

dežju.

Pred čiščenjem in

nastavljanjem naprave

odstranite iz nje akumulator,

kar velja tudi v primeru, ko

pustite napravo brez

nadzorstva.

Nosite zaščitna očala.

Nosite zaščito sluha.

Pred opravili nastavitve ali

vzdrževanja ali v primeru

poškodbe ali pretrganja

omrežnega kabla morate takoj

potegniti omrežni vtič.

Povratna in iztekalna zavora v

najkrajšem času ustavita

verigo žage.

Splošna varnostna navodila za

električna orodja

Preberite vsa opozorila in

napotila. Napake zaradi

neupoštevanja spodaj navedenih opozoril in

napotil lahko povzročijo električni udar, požar

in/ali težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih

boste v prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v

nadaljnjem besedilu, se nanaša na električna

orodja z električnim pogonom (z električnim

kablom) in na akumulatorska električna

orodja (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno področje naj bo vedno čisto in

dobro osvetljeno. Nered in

neosvetljena delovna področja lahko

povzročijo nezgode.

b) Ne uporabljajte električnega orodja v

okolju, kjer lahko pride do eksplozij

oziroma tam, kjer se nahajajo vnetljive

tekočine, plini ali prah. Električna orodja

povzročajo iskrenje, zaradi katerega se

lahko prah ali para vnameta.

c) Prosimo, da med uporabo električnega

orodja ne dovolite otrokom ali drugim

osebam, da bi se Vam približali.

Odvračanje Vaše pozornosti drugam lahko

povzroči izgubo kontrole nad napravo.

2) Električna varnost

a) Priključni vtikač električnega orodja

se mora prilegati vtičnici.

Spreminjanje vtikača na kakršenkoli

način ni dovoljeno. Pri ozemljenih

električnih orodjih ne uporabljajte

vtikačev z adapterji. Nespremenjeni

vtikači in ustrezne vtičnice zmanjšujejo

tveganje električnega udara.

b) Izogibajte se telesnemu stiku z

ozemljenimi površinami kot so na

primer cevi, grelci, štedilniki in

hladilniki. Tveganje električnega udara

je večje, če je Vaše telo ozemljeno.

c) Prosimo, da napravo zavarujete pred

dežjem ali vlago. Vdor vode v električno

orodje povečuje tveganje električnega

udara.

d) Ne uporabljajte kabla za nošenje ali

obešanje električnega orodja in ne

vlecite za kabel, če želite vtikač izvleči

iz vtičnice. Kabel zavarujte pred

vročino, oljem, ostrimi robovi ali

premikajočimi se deli naprave.

Poškodovani ali zapleteni kabli

povečujejo tveganje električnega udara.

e) Kadar uporabljate električno orodje

zunaj, uporabljajte samo kabelske po-

daljške, ki so primerni za delo na pro-

stem. Uporaba kabelskega podaljška, ki

je primeren za delo na prostem,

zmanjšuje tveganje električnega udara.

f) Če je uporaba električnega orodja v

vlažnem okolju neizogibna, uporabljajte

stikalo za zaščito pred kvarnim tokom.

Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se

dela z električnim orodjem lotite z razu-

mom. Ne uporabljajte električnega

orodja, če ste utrujeni oziroma če ste

pod vplivom mamil, alkohola ali zdravil.

Trenutek nepazljivosti med uporabo elek-

tričnega orodja je lahko vzrok za resne

telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo

in vedno nosite zaščitna očala.

Nošenje osebne zaščitne opreme, na

primer maske proti prahu, nedrsečih

zaščitnih čevljev, varnostne čelade ali

zaščitnih glušnikov, kar je odvisno od

vrste in načina uporabe električnega

orodja, zmanjšuje tveganje telesnih

poškodb.

c) Izogibajte se nenamernemu zagonu.

Pred priključitvijo električnega orodja na

električno omrežje in/ali na akumulator

in pred dviganjem ali nošenjem se pre-

pričajte, če je električno orodje izklop-

ljeno. Prenašanje naprave s prstom na

stikalu ali priključitev vklopljenega elek-

tričnega orodja na električno omrežje je

lahko vzrok za nezgodo.

d) Pred vklapljanjem električnega orodja

odstranite nastavitvena orodja ali

izvijače. Orodje ali ključ, ki se nahaja v

vrtečem se delu naprave, lahko

povzroči telesne poškodbe.

e) Izogibajte se nenormalni telesni drži.

Poskrbite za trdno stojišče in za stalno

ravnotežje. Tako boste v

nepričakovanih situacijah električno

orodje lahko bolje nadzorovali.

f) Nosite primerna oblačila. Ne nosite

ohlapnih oblačil in nakita. Lase, oblačila

in rokavice ne približujte premikajočim

se delom naprave. Premikajoči se deli

naprave lahko zagrabijo ohlapno oblačilo,

dolge lase ali nakit.

OPOZORILO

OBJ_BUCH-1275-002.book Page 307 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

308 | Slovensko

g) Če je na napravo možno montirati pri-

prave za odsesavanje ali prestrezanje

prahu, se prepričajte, če so le-te

priključene in če se pravilno

uporabljajo. Uporaba priprave za

odsesavanje prahu zmanjšuje

zdravstveno ogroženost zaradi prahu.

4) Skrbna uporaba in ravnanje z

električnimi orodji

a) Ne preobremenjujte naprave. Pri delu

uporabljajte električna orodja, ki so za

to delo namenjena. Z ustreznim

električnim orodjem boste v

navedenem zmogljivostnem področju

delali bolje in varneje.

b) Ne uporabljajte električnega orodja s

pokvarjenim stikalom. Električno

orodje, ki se ne da več vklopiti ali

izklopiti, je nevarno in ga je potrebno

popraviti.

c) Pred nastavljanjem naprave,

zamenjavo delov pribora ali

odlaganjem naprave izvlecite vtikač iz

električne vtičnice in/ali odstranite

akumulator. Ta previdnostni ukrep

preprečuje nenameren zagon elek-

tričnega orodja.

d) Električna orodja, katerih ne

uporabljate, shranjujte izven dosega

otrok. Osebam, ki naprave ne poznajo

ali niso prebrale teh navodil za

uporabo, naprave ne dovolite

uporabljati. Električna orodja so

nevarna, če jih uporabljajo neizkušene

osebe.

e) Skrbno negujte električno orodje.

Kontrolirajte brezhibno delovanje

premičnih delov naprave, ki se ne

smejo zatikati. Če so ti deli zlomljeni

ali poškodovani do te mere, da ovirajo

delovanje električnega orodja, jih je

potrebno pred uporabo naprave

popraviti. Slabo vzdrževana električna

orodja so vzrok za mnoge nezgode.

f) Rezalna orodja vzdržujte tako, da

bodo vedno ostra in čista. Skrbno

negovana rezalna orodja z ostrimi

robovi se manj zatikajo in so lažje

vodljiva.

g) Električna orodja, pribor, vsadna

orodja in podobno uporabljajte

ustrezno tem navodilom. Pri tem

upoštevajte delovne pogoje in

dejavnost, ki jo boste opravljali.

Uporaba električnih orodij v namene, ki

so drugačni od predpisanih, lahko

privede do nevarnih situacij.

5) Skrbno ravnanje in uporaba akumula-

torskih orodij

a) Akumulatorske baterije polnite samo v

polnilnikih, ki jih priporoča

proizvajalec. Polnilnik, ki je namenjen

določeni vrsti akumulatorskih baterij,

se lahko vname, če ga boste uporabljali

skupaj z drugačnimi akumulatorskimi

baterijami.

b) V električnih orodjih uporabljajte le

akumulatorske baterije, ki so zanje

predvidene. Uporaba drugih

akumulatorskih baterij lahko povzroči

telesne poškodbe ali požar.

c) Akumulatorska baterija, katere ne

uporabljate, ne sme priti v stik s

pisarniškimi sponkami, kovanci, žeblji,

vijaki in drugimi manjšimi kovinskimi

predmeti, ki bi lahko povzročili

premostitev kontaktov. Kratek stik

med akumulatorskimi kontakti lahko

ima za posledico opekline ali požar.

d) V primeru napačne uporabe lahko iz

akumulatorske baterije izteče

tekočina. Izogibajte se kontaktu z njo.

Pri naključnem kontaktu s kožo

spirajte z vodo. Če pride tekočina v

oko, dodatno poiščite tudi zdravniško

pomoč. Iztekajoča akumulatorska

tekočina lahko povzroči draženje kože

ali opekline.

6) Servisiranje

a) Vaše električno orodje naj popravlja

samo kvalificirano strokovno osebje

ob obvezni uporabi originalnih

rezervnih delov. Tako bo zagotovljena

ohranitev varnosti naprave.

Varnostna opozorila za verižne žage

fPoskrbite, da bodo med obratovanjem

žage vsi deli telesa varno oddaljeni od

verige žage. Pred zagonom žage se

prepričajte, da se veriga žage ničesar ne

dotika. Pri opravilih z verižno žago lahko

samo trenutek nepazljivosti vodi do tega,

da se veriga žage zagrabi v oblačila ali dele

telesa.

fElektrično orodje smete med delom

držati le na izoliranih ročajih, saj lahko

pride do dotika žagine verige s skritimi

omrežnimi kabli orodja. Stik žagine verige

z napeljavo, ki je pod napetostjo, lahko

povzroči, da so posledično tudi kovinski

deli naprave pod napetostjo in to vodi do

električnega udara.

fVerižno žago vedno držite z desno roko

na zadnjem ročaju in z levo roko na

sprednjem ročaju. Držanje verižne žage v

nasprotni drži poveča tveganje poškodb in

je zato prepovedano.

fNosite zaščitna očala in zaščito sluha.

Priporočamo tudi drugo zaščitno opremo

za glavo, zgornji in spodnji del nog in rok.

Ustrezna zaščitna obleka zmanjša nevarnost

poškodb zaradi odrezkov, ki letijo naokoli in

naključnega dotika žagine verige.

fZ verižno žago ne delajte na drevesu. Pri

uporabi verižne žage na drevesu obstaja

nevarnost poškodb.

fVedno skrbite za trdno stojišče in

uporabite verižno žago samo, ko stojite

na trdni, varni in ravni podlogi. Zdrsljiva

podloga ali nestabilno stojišče, kot npr. na

letvi, so lahko vzrok za izgubo ravnotežja ali

izgubo nadzora nad verižno žago.

fPri rezanju veje, ki je pod napetostjo,

morate računati z elastičnostjo – veja

udari nazaj. Če se sprosti napetost lesnih

vlaken, lahko napeta veja zadane

uporabnika in/ali mu verižno žago iztrga iz

rok, tako da izgubi nadzor nad njo.

fBodite še posebej previdni pri rezanju

podrastja in mladih dreves. Tanek material

se lahko zaplete v verigo žage in vas tako

udari ali pa vas spravi iz ravnotežja.

OBJ_BUCH-1275-002.book Page 308 Monday, November 22, 2010 1:10 PM

Slovensko | 309

Bosch Power Tools F 016 L70 758 | (22.11.10)

fNosite verižno žago na sprednjem ročaju,

ko je izklopljena in držite verigo žage

stran od telesa. Pri transportiranju in

pred shranjevanjem na verižno žago

vedno namestite zaščitno prekrivalo.

Skrbno ravnanje z verižno žago zmanjša

verjetnost, da bi se pomotoma dotaknili

delujoče verige žage.

fUpoštevajte navodila za mazanje,

napetost žage in menjavo pribora.

Nepravilno napeta ali namazana veriga se

lahko ali pretrga ali poveča tveganje

povratnega udarca.

fPoskrbite za to, da bodo ročaji suhi, čisti

in brez olja ali masti. Mastni, naoljeni

ročaji so zdrsljivi in povzročijo izgubo

nadzora.

fŽagajte izključno les. Verižne žage ne

smete uporabljati za dela, za katero ni

namenjena. Primer: Žage ne uporabljajte

za žaganje plastike, zidovja ali gradbenih

materialov, ki niso iz lesa. Uporaba

verižne žage za nenamenska dela lahko

privede do nevarnih situacij.

Vzroki in preprečevanje povratnega udarca:

– Povratni udarec lahko nastopi, ko konica

vodilne tirnice zadane ob predmet ali ko se les

upogne in se veriga žage zatakne v rezu.

– Dotik s konico tirnice lahko v nekaterih

primerih privede do nenadne nazaj usmerjene

reakcije, kjer vodilna tirnica udari navzgor in v

smer uporabnika.

– Zataknitev verige žage na zgornjem robu

vodilne tirnice lahko tirnico s hitrim gibom

udari nazaj v smer uporabnika.

– Vsaka od teh reakcij lahko privede do tega,

da izgubite nadzor nad verigo in se morebiti

težko poškodujete. Ne zanesite se izključno

samo na varnostne priprave, ki so vgrajene v

verižno žago. Kot uporabnik verižne žage

morate uvesti različne ukrepe, da bi lahko

delali brez nesreč in poškodb.

Povratni udarec je posledica napačne ali

pomanjkljive uporabe električnega orodja. To

lahko preprečite s primernimi previdnostnimi

ukrepi, kot je opisano v nadaljevanju:

fDržite žago z obema rokama, pri čemer

palec in prsti oklepajo ročaje verižne

žage. Vaše telo in roke naj bodo v

položaju, ko boste lahko vzdržali sile

povratnega udarca. Če so se uvedli

previdni ukrepi, lahko uporabnik nadzoruje

protiudarne sile. Verižne žage nikoli ne

izpustite.

fPreprečite nenormalno držo telesa in ne

žagajte nad svojo plečno višino. S tem

preprečite nenameren dotik s konico

tirnice in omogočite boljši nadzor verižne

žage v nepričakovanih situacijah.

fVselej uporabljajte le nadomestne tirnice

in verige žage, ki jih je predpisal

proizvajalec. Napačne nadomestne tirnice

in verige žage lahko povzročijo utrganje

verige ali povratni udarec.

fUpoštevajte navodila proizvajalca glede

ostrenja in vzdrževanja verige žage.

Prenizki omejevalci globine povečajo

možnost za povratni udarec.

Dodatna opozorila

fPriporočamo, da uporabnika pred prvim

zagonom uvede v delo izkušen strokovnjak

na osnovi praktičnih primerov – in sicher

glede uporabe verižne žage in uporabe

zaščitne opreme. Kot prva vaja se naj

izvede žaganje debel na kozi ali podstavku.

fTa naprava ni namenjena za uporabo s

strani oseb (vključno z otroki) z omejenimi

fizičnimi, senzoričnimi ali umskimi

sposobnostmi ali pomanjkljivimi

izkušnjami in/ali pomanjkljivim znanjem,

razen, če jih nadzoruje oseba, ki je

odgovorna za varnost ali pa če dobijo s

strani te odgovorne osebe navodila, kako

se mora ta naprava uporabljati.

Nadzorujte otroke in s tem zagotovite, da

se ne igrajo z napravo.

fVerižne žage ne smejo uporabljati otroci

in mladostniki, razen vajenci nad 16 let

pod nadzorom. Enako velja tudi za osebe,

ki niso/so nezadostno vajene upravljanja

z verižno žago. Navodilo za obratovanje

mora biti vedno pri roki. Osebe, ki so

preutrujene ali ki jih ni mogoče telesno

obremeniti, verižne žage ne smejo

uporabljati.

fMedtem ko delate, trdno držite

električno orodje z obema rokama in

poskrbite za varno stojišče. Električno

orodje bo bolj vodljivo, če ga boste držali z

obema rokama.

fZagotovite, da so pri uporabi naprave

montirane vse zaščitne priprave in ročaji.

Nikoli ne poskušajte zagnati naprave z

nedopustnimi modifikacijami ali naprave,

ki bi bila nepopolno montirana.

fPred odlaganjem električnega orodja

počakajte, da se le to popolnoma ustavi.

fAkumulatorske baterije ne odpirajte.

Nevarnost kratkega stika!

Zaščitite akumulatorsko baterijo

pred vročino, npr. tudi pred stalnim

sončnim obsevanjem, ognjem, vodo

in vlažnostjo. Obstaja nevarnost

eksplozije.

fČe je akumulatorska baterija

poškodovana ali če jo nepravilno

uporabljate, lahko iz nje uhajajo pare.

Poskrbite za dovod svežega zraka in pri

težavah poiščite zdravnika. Pare lahko

povzročijo draženje dihalnih poti.

fPri defektni akumulatorski bateriji lahko

pride do izliva tekočine, ki lahko zmoči

predmete, ki se nahajajo poleg nje.

Preglejte prizadete dele. Očistite jih in po

potrebi zamenjajte.

fAkumulatorsko baterijo uporabljajte le v

povezavi z električnim orodjem Bosch. Le

tako je akumulatorska baterija zaščitena

pred nevarno preobremenitvijo.

fUporabljajte samo originalne

akumulatorske baterije Bosch z

napetostjo, ki je navedena na tipski

tablici vašega električnega orodja. Pri

uporabi drugih akumulatorskih baterij, na

primer ponaredkov, predelanih

akumulatorskih baterij ali akumulatorskih

baterij tujih podjetij obstaja nevarnost

poškodb in materialnih škod zaradi

eksplozij akumulatorskih baterij.

OBJ_BUCH-1275-002.book Page 309 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

310 | Slovensko

Varnostna opozorila za polnilne

naprave

Zavarujte polnilnik pred dežjem ali

vlago. Vdor vode v polnilnik

povečuje tveganje električnega

udara.

fNe polnite akumulatorjev drugih znamk.

Polnilnik je namenjen samo za polnjenje

litijevo-ionskih akumulatorjev znamke

Bosch z napetostmi, ki so navedene v

tehničnih podatkih. V nasprotnem primeru

obstaja nevarnost eksplozije.

fPolnilnik naj bo vedno čist. Zaradi

umazanije lahko pride do električnega udara.

fPred vsako uporabo je potrebno

polnilnik, kabel in vtikač preizkusiti. Če

ugotovite poškodbe, polnilnika ne

uporabljajte. Polnilnika ne odpirajte,

popravila pa naj opravi samo kvalificirano

strokovno osebje s pomočjo originalnih

nadomestnih delov. Poškodovani

polnilniki, kabli in vtikači povečujejo

nevarnost električnega udara.

fNe uporabljajte polnilnika na lahko

gorljivi podlagi (na primer na papirju,

tekstilu in podobnem) oziroma v okolju,

kjer lahko pride do požara. Pri polnjenju

se polnilnik segreje – nevarnost požara.

fNadzorujte otroke in zagotovite, da se

otroci ne bodo igrali s polnilno napravo.

fOtroci in osebe, ki so duševno ali telesno

omejene, smejo polnilno napravo

uporabljati samo pod nadzorom ali če ste

jih izšolali glede uporabe. Skrbno

izšolanje zmanjša nevarnost napačne

uporabe in poškodb.

Opis delovanja

Preberite vsa opozorila in

napotila. Napake zaradi

neupoštevanja spodaj navedenih

opozoril in napotil lahko

povzročijo električni udar, požar

in/ali težke telesne poškodbe.

Uporaba v skladu z namenom

Električno orodje je namenjeno za žaganje

lesa npr. lesenih tramov, desk, vej, debel itd.

ter za podiranje dreves. Lahko se uporablja za

reze vzdolž in počez k smeri rasti.

Električno orodje ni primerno za žaganje

mineralnih materialov.

Obseg pošiljke

Vzemite električno orodje previdno iz

embalaže in preverite, ali so prisotni naslednji

deli:

–Verižna žaga

–Pokrov

–Veriga žage

–Meč

–Zaščita verige

–Vrečka z oljem

–Navodilo za uporabo

Akumulatorska baterija in polnilna naprava sta

pri določenih izvedbah del dobavnega obsega.

Če kakšni deli manjkajo ali so poškodovani,

obvestite o tem vašega trgovca.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na

sliki, se nanaša na prikaz električnega orodja

na strani z grafiko.

1Zadnji ročaj

2Protivklopna zapora vklopno/izklopnega

stikala

3Vklopno/izklopno stikalo

4Zapiralo oljnega rezervoarja

5Sprednji ročaj

6Sprožilo povratne zavore (ščitnik za roke)

7Prikazovalnik nivoja olja

8Krempljast naslon

9Zaščita verige

10 Meč

11 Veriga žage

12 Napenjalni ročaj

13 Pokrov

14 Izpust zraka

15 Napenjalni ročaj verige

16 Serijska številka

17 Akumulatorska baterija

18 Deblokirna tipka akumulatorske baterije

19 Tipka za prikaz polnilnega stanja

20 Prikaz napolnjenosti akumulatorske

baterije

21 Prikaz nadzora temperature

22 Odprtina za polnjenje

23 Polnilna naprava

24 Rdeč LED-prikaz na polnilni napravi

25 Zelen LED-prikaz na polnilni napravi

26 Omrežni vtič **

27 Simbol za tekalno in rezalno smer

28 Verižno kolo

29 Pritrdilni sornik

30 Sornik za napenjanje verige

31 Oljna šoba

32 Vodilo meča

33 Lovilni sornik verige

34 Vstop zraka

** specifično glede na državo

Prikazan ali opisan pribor ni del standarnega

obsega dobave. Celoten pribor je del našega

programa pribora.

OBJ_BUCH-1275-002.book Page 310 Monday, November 22, 2010 1:10 PM

Slovensko | 311

Bosch Power Tools F 016 L70 758 | (22.11.10)

Tehnični podatki

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa so izračunane v

skladu z 2000/14/ES.

Z A-ocenjeni nivo hrupa električnega orodja

znaša običajno: nivo zvočnega tlaka 74 dB(A);

zvočna moč hrupa 94 dB(A). Negotovost

K=3 dB.

Nosite zaščito sluha!

Skupne vrednosti nivoja vibriranja (vektorska

vsota treh smeri) so izračunane po EN 60745:

Nivo vibriranja ah<2,5 m/s2, Nezanesljivost

meritve K =1,5 m/s2.

Podane vrednosti nivoja vibracij v teh

navodilih so se izmerile v skladu s

standardiziranim merilnim postopkom po

EN 60745 in se lahko uporabljajo za

primerjavo električnih orodij med seboj.

Primeren je tudi za začasno oceno

obremenjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne upo-

rabe električnega orodja. Če pa se električno

orodje uporablja še v druge namene, z

odstopajočimi vstavnimi orodji ali pri

nezadostnem vzdrževanju, lahko nivo vibracij

odstopa. To lahko obremenjenosti z

vibracijami med določenim obdobjem

uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibra-

cijami morate upoštevati tudi tisti čas, ko je

naprava izklopljena in teče, vendar dejansko

ni v uporabi. To lahko ombremenjenost z

vibracijami preko celotnega obdobja dela

občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito

upravljalca pred vpljivi vibracij, npr.

Vzdrževanje električnega orodja in vstavnih

orodij, zegrevanje rok, organizacija delovnih

postopkov.

Izjava o skladnosti

Izjavljamo pod izključno odgovornostjo, da

proizvod, ki je opisan pod „Tehnični podatki“

ustreza naslednjim standardom oz.

standardiziranim dokumentom: EN 60745

(akumulatorska naprava) in EN 60335

(akumulatorska polnilna naprava) v skladu z

določili Direktiv 2006/95/ES, 2004/108/ES,

2006/42/ES, 2000/14/ES.

ES tipski preizkus - št. 2131439.01CE s strani

notificiranega preizkusnega mesta št. 0344,

KEMA Quality B.V. Arnhem, Netherlands.

2000/14/ES: Garantirana zvočna moč hrupa

97 dB(A). Postopek ocenjevanja skladnosti v

skladu z dodatkom V.

Kategorija izdelka: 6

Akumulatorska verižna žaga AKE 30 LI

Številka artikla 3 600 H37 1..

Hitrost verige v prostem teku m/s 8

Dolžina meča cm 30

Brezorodno napenjanje verige (SDS) z

Povratna zavora z

Tip verige žage 3/8"–90

Debelina pogonskega člena mm 1,1 (0,034")

Število pogonskih členov 45

Polnilna količina oljnega rezervoarja ml 120

Avtomatsko mazanje verige z

Krempljast naslon z

Teža po EPTA-Procedure 01/2003 kg 5,2

Serijska številka Glejte serijsko številko 16 (tipsko tablico)

na električnem orodju

Akumulator Litijevo-ionski

Številka artikla 2 607 336 107

Nazivna napetost V= 36

Kapaciteta Ah 2,6

Čas polnjenja (akumulator izpraznjen) min 95

Število akumulatorskih celic 20

Polnilnik AL 3640 CV

Professional

AL 3620 CV

Professional

Številka artikla EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Polnilni tok A4,02,0

Dovoljeno temperaturno področje polnjenja °C 0–45 0–45

Teža po EPTA-Procedure 01/2003 kg 1,0 0,6

Zaščitni razred /II /II

Prosimo, da upoštevate številko artikla na tipski ploščici Vašega električnega orodja. Trgovske oznake

posameznih električnih orodij so lahko drugačne.

OBJ_BUCH-1275-002.book Page 311 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

312 | Slovensko

Tehnična dokumentacija se nahaja pri:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montaža

Za vašo varnost

fPozor! Izklopite električno orodje pred

opravili vzdrževanja in čiščenja ter

odstranite akumulatorsko baterijo.

fAkumulatorske baterije 4,5 Ah ne smete

uporabiti s tem električnim orodjem.

Odstranitev akumulatorske baterije

(glejte sliko A)

Akumulatorska baterija 17 ima dve blokirni

stopnji, ki preprečujeta, da bi akumulatorska

baterija pri nenamernem pritisku deblokirne

tipke 18 izpadla. Kadar je akumulatorska

baterija vstavljena v električnem orodju, je

varovana z vzmetjo.

Opozorilo: Električno orodje deluje samo v

primeru, ko sta obe zaskočni stopnji aretirani.

Za odstranitev akumulatorske baterije 17

morate storiti naslednje:

Polnjenje akumulatorske baterije

(glejte sliko B)

fNe uporabljajte nobenega drugega

polnilnika. Polnilnik, ki je dobavljen skupaj

z napravo, je prilagojen litijevo-ionski

akumulatorski bateriji, vgrajeni v Vaše

električno orodje.

fUpoštevajte omrežno napetost! Napetost

vira električne energije se mora ujemati s

podatki na tipski ploščici naprave.

Polnilnike, označene z 230 V, lahko

priključite tudi na napetost 220 V.

Akumulator je opremljen z napravo za nadzor

temperature, ki dovoljuje samo polnjenje v

temperaturnem območju med 0 °C in 45 °C.

Tako je zagotovljena dolga življenjska doba

akumulatorja.

Opozorilo: Akumulatorsko baterijo dobavimo

delno izpraznjeno. Da bi lahko akumulatorska

baterija razvila svojo polno zmogljivost, jo

morate pred prvo uporabo v celoti napolniti v

vklopljeni polnilni napravi.

Litij-ionsko akumulatorsko baterijo lahko

kadarkoli napolnite, ne da bi pri tem skrajšali

življenjsko dobo. Prekinitev postopka

polnjenja akumulatorske baterije ne

poškoduje.

Litij-ionske akumulatorske baterije so

zavarovane pred globoko izpraznitvijo z

„Electronic Cell Protection (ECP)“. Pri

izpraznjeni akumulatorski bateriji zaščitno

stikalo izklopi verižno žago: Veriga žage se ne

premika več.

Po samodejnem izklapljanju

električnega orodja ne pritiskaj-

te vklopno/izklopnega stikala. Akumula-

torska baterija se lahko poškoduje.

Postopek polnjenja

Postopek polnjenja se prične takoj, ko

vtaknete omrežni vtikač polnilnika v vtičnico

in namestite akumulator 17 v odprtino za

polnjenje 22.

Inteligentni postopek polnjenja omogoča

takojšnje zaznavanje napolnjenosti

akumulatorja in akumulator se bo odvisno od

temperature in napetosti vsakokrat polnil z

optimalnim polnilnim tokom.

Ta način zagotavlja ohranitev akumulatorja, ki

bo – v kolikor ga boste pustili v polnilniku –

vedno do konca napolnjen.

Pomen prikazovalnih elementov

Nadzor postopka polnjenja se signalizira s

svetilkami LED 24 oz. 25:

Postopek hitrega polnjenja

Postopek hitrega polnjenja se signalizira z

utripanjem zelene svetilke LED 25.

Prikazovalni element na akumulatorski

bateriji: Med postopkom napolnitve zasvetijo

LED druga za drugo in za kratek čas izginejo.

Akumulatorska baterija je v celoti napolnjena,

kadar LED trajno svetijo. Pribl. 5 minut po

polni popolni napolnitvi akumulatorske

baterije tri zelene LED ponovno ugasnejo.

Opozorilo: Postopek hitrega polnjenja je

možen samo, ko je temperatura

akumulatorske baterije v dovoljenem območju

temperature, glejte odsek „Komponente na

sliki“.

Akumulatorska baterija napolnjena

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Izvlecite akumulatorsko baterijo iz

ležišča električnega orodja (1.) ter

istočasno pritisnite deblokirno tipko 18

(2.).

pSnemite akumulatorsko baterijo z elek-

tričnega orodja, dokler se ne prikaže

rdeč trak (3.).

qPonovno pritisnite na deblokirno tipko

18 ter v celoti potegnite ven

akumulatorsko baterijo.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

POZOR

OBJ_DOKU-22678-002.fm Page 312 Tuesday, November 23, 2010 3:52 PM

Slovensko | 313

Bosch Power Tools F 016 L70 758 | (22.11.10)

Trajno prižgana zelena svetilka LED 25

signalizira, da je akumulatorska baterija v

celoti napolnjena.

Dodatno zaslišite za obdobje pribl. 2 sekund

zvočni signal, ki tudi akustično signalizira

popolno napolnjenost akumulatorske

baterije.

Sedaj lahko vzamete akumulatorsko baterijo

ven in jo uporabite.

Brez vstavljene akumulatorske baterije

signalizira trajno prižgana zelena svetilka

LED 25, da je omrežni vtič vstavljen v vtičnico

in da je polnilna naprava pripravljena za

uporabo.

Temperatura akumulatorske baterije pod

0°C ali nad 45 °C

Trajno prižgana rdeča svetilka LED 24

signalizira, da je temperatura akumulatorske

baterije zunaj temperaturnega območja za

hitro polnjenje, ki se nahaja pri 0 °C–45 °C.

Pri dosegu dovoljenega območja temperature

se polnilna naprava avtomatsko preklopi na

postopek za hitro polnjenje.

Če se temperatura akumulatorske baterije

nahaja zunaj dovoljenega območja

temperature za polnjenje, se pri vstavljanju v

polnilno napravo zasveti rdeča svetilka LED

akumulatorske baterije.

Polnjenje ni možno

Če se pri postopku polnjenja pojavi druga

motnja, se to signalizira z utripanjem rdeče

svetilke LED 24.

Postopek polnjenja se ne more zagnati in

polnjenje akumulatorske baterije ni možno

(glejte „Iskanje napak“).

Opozorila glede polnjenja

Pri neprekinjenih oziroma zaporednih ciklusih

polnjenja brez vmesne prekinitve se lahko

polnilnik segreje. Vendar to ni problematično

in ne pomeni, da ima polnilnik kakšno

tehnično okvaro.

Bistveno krajši čas delovanja po polnjenju

pomeni, da je akumulatorska baterija

izrabljena in da jo je potrebno zamenjati.

Upoštevajte navodila za odstranjevanje

odsluženih naprav.

Hlajenje akumulatorske baterije

(Active Air Cooling)

Krmilnik za prezračevanje, ki je integriran v

polnilno napravo, nadzoruje temperaturo

vstavljene akumulatorske baterije. Če je

temperatura akumulatorske baterije nad

30 °C, se akumulatorska baterija ohlajuje s

pomočjo ventilatorja na optimalno

temperaturo za polnjenje. Vklopljeni

ventilator pri prezračevanju povzroči hrup.

Če ventilator ne deluje, se temperatura

akumulatorske baterije nahaja v optimalnem

področju temperature za polnjenje ali pa je

ventilator okvarjen. V tem primeru se podaljša

čas polnjenja akumulatorske baterije.

Montiranje in napenjanje verige žage

(glejte slike C1–C3)

fVstavite akumulatorsko baterijo šele, ko

je verižna žaga v celoti montirana.

fPri rokovanju z žagino verigo morate

vedno nositi zaščitne rokavice.

Montaža meča in verige žage

–Previdno razpakirajte vse dele.

–Odložite verižno žago na ravni površini.

fUporabite samo žagino verigo z debelino

pogonskih členov (širina žleba) 1,1 mm.

–Namestite verigo žage 11 v obtočni utor

meča 10. Pri tem pazite na pravilno smer

teka in primerjajte verigo žage s simbolom

za smer teka 27 na meču 10.

–Namestite člene verige okoli veližnega

kolesa 28 in nataknite meč 10 tako, da

bodo vprijeli pritrdilni sornik 29 in obe

vodili meča 32 v steblasto luknjo meča 10

ter sorniki za napenjanje verige 30 v

ustrezne izvrtine na meču 10.

Če je potrebno, zasukajte napenjalni ročaj

verige 15, da bi naravnali sornik za

napenjanje verige 30 z izvrtinami meča 10.

–Preverite, ali so vsi deli dobro nameščeni

in držite meč z verigo žage v tem položaju.

–Zasukajte napenjalni ročaj verige 15 tako

daleč, da se bo veriga žage 11 prilegala

brez zračnosti.

–Natančno namestite pokrov 13 in se

prepričajte, da se lovilni sornik verige 33

nahaja v ležečem položaju v predvideni

vodilni zarezi pokrova 13.

–Nekoliko zataknite pokrov 13 z

napenjalnim ročajem 12.

–Veriga žage še ni napeta. Napnite verigo

žage kot je opisano v poglavju „Napenjanje

verige žage“.

Napenjanje verige žage (glejte sliko D)

Preverite napetost verige pred pričetkom

dela, po prvih rezih in med žaganjem redno

vsakih 10 minut. Še posebej pri novih verigah

žage je na začetku potrebno računati s

povečanim razširjanjem.

Življenjska doba verige žage zavisi merodajno

od zadostnega mazanja in pravilne napetosti.

Verige ne smete napenjati, ko je močno

segreta, saj se po ohladitvi skrči in nato leži

pretesno na meču.

–Odložite verižno žago na ravni površini.

–Sprostite napenjalni ročaj 12 samo tako

daleč, da bo meč 10 še obstal v položaju

(ne odstranite napenjalnega ročaja!).

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 313 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

314 | Slovensko

–Preverite, ali ležijo členi verige pravilno v

vodilni zarezi meča 10 in na verižnem

kolesu 28.

–Zasukajte napenjalni ročaj verige 15 v

smeri urnega kazalca tako daleč, da

dosežete pravilno napetost verige. Zasuk

potiska sornik za napenjanje verige 30 in s

tem meč 10 v smeri naprej.

–Veriga žage 11 je pravilno napeta, ko jo

lahko v sredini dvignete za ca. 5–10 mm.

To opravite tako, da z eno roko dvignete

verigo žage proti lastni teži verižne žage.

–Če ugotovite, da je veriga žage 11

premočno napeta, zasukajte obroč za

napenjanje verige 15 nekoliko v nasprotni

smeri urnega kazalca. Nato še enkrat

preverite pravilno napetost verige. Če je

potrebno, nekoliko justirajte napetost

verige, kot je opisano.

–Nekoliko zataknite pokrov 13 z

napenjalnim ročajem 12.

Mazanje verige žage

(glajte sliki C1 in E)

Opozorilo: Verižna žaga pri dobavi ni

napolnjena z oljem za verige. Pomembno je,

da jo pred uporabo napolnite z oljem.

Uporaba verižne žage brez olja ali ob nivoju

olja pod minimalno oznako povzroči

poškodbe verige žage.

Življenjska doba rezalne moči verige žage je

odvisna od optimalnega mazanja. Zaradi tega

se veriga žage med obratovanjem avtomatsko

maže z oljem preko oljne šobe 31.

Pri polnjenju oljnega rezervoarja postopajte

kot sledi:

–Postavite verižno žago na primerno

podlago tako, da zapiralo oljnega

rezervoarja 4 kaže v smeri navzgor.

–S krpo očistite področje okoli zapirala

oljnega rezervoarja 4 in odvijte pokrov.

–Napolnite oljni rezervoar z biološko

razgradljivim oprijemljivim oljem za verige

motornih žag, tako da bo nivo olja dosegel

oznako „max“ (maks.) na prikazovalniku za

nivo olja 7.

–Pazite na to, da v oljni rezervoar ne prodre

umazanija. Ponovno odvijte zapiralo

oljnega rezervoarja 4.

–Pustite, da verižna žaga teče 30 sekund,

tako da se olje lahko že predtem črpa.

Opozorilo: Za zračenje oljnega rezervoarja se

na zapiralu oljnega rezervoarja nahajajo

majhni zračni kanali. Da bi preprečili

odtekanje, morate verižno žago pri neuporabi

postaviti vedno tako, da bo stala vodoravno in

da bo zapiralo oljnega rezervoarja 4 obrnjen v

smeri navzgor.

Opozorilo: Uporabite izključno priporočeno,

biološko razgradljivo olje za verige žag, da bi

tako preprečili poškodovanje verižne žage.

Nikoli ne uporabljajte recikliranega ali

odpadnega olja. Pri uporabi nedopustnega

olja izgubite garancijo.

Opozorilo: Olje postane pri nizkih

temperaturah gosto, kar zmanjša pretok olja.

Delovanje

Zagon

Namestitev akumulatorske baterije

Potisnite napolnjeno akumulatorsko baterijo

17 od zadaj v nogo električnega orodja.

Potisnite akumulatorsko baterijo v celoti v

nogo/ležišče, dokler rdeča črta ni več vidna in

je varno zablokirana.

Opozorilo: Električno orodje deluje samo v

primeru, ko sta obe zaskočni stopnji aretirani.

Vklop/izklop

Držite verižno žago kot je opisano v poglavju

„Delo z verižno žago“.

Za vklop električnega orodja pritisnite najprej

protivklopno zaporo 2 nato pritisnite

vklopno/izklopno stikalo 3 in ga držite

pritisnjenega.

Zaporo vklopa lahko spustite, ko električno

orodje teče.

Za izklop električnega orodja vklopno/

izklopno stikalo 3 spustite.

Opozorilo: Iz varnostnih razlogov aretiranje

vklopno/izklopnega stikala 3 ni možno, ampak

mora biti le-to med delovanjem žage stalno

pritisnjeno.

Opozorilo: Ne zavirajte verižne žage z

aktiviranjem sprednjega ščitnika za roke 6

(aktiviranje povratne zavore).

Povratna zavora (glejte sliko F)

Povratna zavora je zaščitni mehanizem, ki se

sproži s ščitnikom za roke 6 pri verigi žage, ki

udari nazaj. Veriga žage se ustavi najpozneje

po 0,15 sekundah.

Od časa do časa morate izvesti funkcijski test.

Potisnite sprednji ščitnik za roke 6 v smer

naprej (položaj o) in za kratek čas vklopite

verižno žago. Veriga žage ne sme zagnati. Za

deblokado povratne zavore spustite

vklopno/izklopno stikalo 3 in ponovno

potegnite nazaj sprednji ščitnik za roke 6

(položaj n).

Opozorilo: Če boste pri aktivni povratni zavori

poskušali zagnati verižno žago, se bo pojavil

opozorilni signal („piskajoč zvok“). Za start

verižne žage spustite vklopno/izklopno stikalo

3, potegnite sprednji ščitnik za roke 6 v

položaj n in nato pritisnite vklopno/izklopno

stikalo 3.

Delo z verižno žago

Pred žaganjem

Pred zagonom in redno med žaganjem morate

preizkusiti naslednje:

–Ali je verižna žaga v tehnično varnem

stanju?

–Ali je oljni rezervoar napolnjen? Preverite

prikaz nivoja olja pred delom in redno med

delom. Dopolnite olje, ko nivo olja doseže

spodnji rob na okencu. Polnjenje zadošča

za pribl. 15 minut, odvisno od odmorov in

intenzivnosti dela.

OBJ_BUCH-1275-002.book Page 314 Monday, November 22, 2010 1:10 PM

Slovensko | 315

Bosch Power Tools F 016 L70 758 | (22.11.10)

–Ali je žagina veriga pravilno napeta in

nabrušena? Preverjajte napetost verige

med žaganjem redno vsakih 10 minut. Še

posebej pri novih verigah žage je na

začetku potrebno računati s povečanim

razširjanjem. Stanje verige žage bistveno

vpliva na zmogljivost žaganja. Samo ostre

verige žage varujejo pred

preobremenitvijo.

–Ali je povratna zavora sproščena in ali

deluje?

–Ali nosite potrebno osebno zaščitno

opremo? Uporabljajte zaščitna očala in

zaščito sluha. Priporočamo tudi drugo

zaščitno opremo za glavo, zgornji in

spodnji del nog in rok. Ustrezna zaščitna

obleka zmanjša nevarnost poškodb zaradi

odrezkov, ki letijo naokoli in naključnega

dotika žagine verige.

Povratni udarec žage (glejte sliko F)

Povratni udarec žage je nenadni udarec

delujoče verižne žage v smeri navzgor in nazaj,

ki lahko nastane pri dotiku konice meča z

lesovjem ali pri stisnjeni verigi.

Če pride do povratnega udarca žage, se

verižna žaga obnaša na nepredviden način in

lahko povzroči težke poškodbe pri uporabniku

ali osebah, ki stojijo na področju žaganja.

Stranski rezi, poševni in podolžni rezi se

morajo žagati še posebej previdno, ker se

tukaj ne morete uporabljati krempljastega

naslona 8.

Ukrepi za preprečitev povratnega udarca

žage:

–Verižno žago nastavite tako nizko kot je

mogoče.

–Nikoli ne delajte z ohlapno, raztegnjeno ali

močno obrabljeno verigo žage.

–Ostrite verigo žage, kot je predpisano.

–Nikoli ne žagajte nad plečno višino.

–Nikoli ne žagajte s konico meča.

–Držite verižno žago vedno trdno z obema

rokama.

–Uporabljajte le verigo žage Bosch, ki zavira

povratni udarec.

–Uporabljajte kremljasti naslon 8 kot vzvod.

–Pazite na pravilno napetost verige.

Splošne lastnosti (glejte slike F–I)

Verižno žago morate vedno držati z obema

rokama, sprednji ročaj z levo roko in zadnji

ročaj z desno roko. Ročaje vedno oklenite s

palcem in ostalimi prsti. Nikoli ne žagajte

enoročno.

Uporabljajte verižno žage le z varnim

stojiščem. Držite verižno žago rahlo desno od

telesa.

Verižna žaga mora pred stikom z lesom

obratovati s polno hitrostjo. Pri tem

uporabljajte krempljasti naslon 8 za podprtje

verižne žage na lesu. Med žaganjem

uporabljajte krempljasti naslon kot vzvod.

Pri žaganju debelejših vej ali debel ponovno

zagrabite s krempljastim naslonom na nižji

točki. Pri tem potegnite verižno žago nazaj in

s tem sprostite krempljast naslon in ga nato

nižje ponovno nastavite. Pri tem ne

odstranjujte verižne žage iz reza.

Pri žaganju ne potiskajte s silo na verigo žage,

temveč pustite, da deluje samostojno, in le s

krempljastim naslonom 8 ustvarite lahno

vzvodno silo.

Verižne žage nikoli ne uporabljajte z

iztegnjenimi rokami. Ne poskušajte žagati na

težko dostopnih mestih ali tako, da stojite na

lestvi. Nikoli ne žagajte nad plečno višino.

Najboljše rezultate pri žaganju boste dosegli,

če ne zmanjšujete hitrosti žaganja zaradi

preobremenitve.

Bodite previdni na koncu reza. Takoj, ko se

verižna žaga ne nahaja več v rezu, se njena

teža nenadoma spremeni. Obstaja nevarnost

poškodb zgornjih in spodnjih delov nog.

Verižno žago odstranite iz reza le z delujočo

verigo žage.

Žaganje debel (glejte sliki G in J)

Pri žaganju debel upoštevajte naslednja

varnostna navodila:

Odložite deblo kot je prikazano na sliki in ga

podprite tako, da se rez ne zapre in veriga

žage ne stisne.

Pred žaganjem namestite krajše kose lesa in

jih vpnite.

Žagajte le predmete iz lesa. Preprečite dotik s

kamni in žeblji, saj se slednji lahko vržejo

navzgor ali pa poškodujejo verigo žage

oziroma povzročijo resne poškodbe pri

uporabniku ali osebah, ki stojijo okoli.

Z delujočo verižno žago se ne dotikajte

žičnatih ograj ali tal.

Verižna žaga ni primerna za rezanje tankega

vejevja.

Podolžne reze izvajajte posebno skrbno, saj

krempljastega naslona 8 ne morete

uporabljati. Vodite verižno žago v ravnem kotu

in tako preprečite povratni udar žage.

Če žagajte na strminah, obdelujte debla ali

ležeče lesovje vedno tako, da stojite nad njimi

ali ob strani.

Zaradi nevarnosti spotaknitve pazite na

štrclje, veje, korenine, ipd.

Žaganje lesa pod napetostjo (glejte sliko J)

fŽaganje lesa, vej ali dreves pod

napetostjo naj izvajajo samo kvalificirani

strokovnjaki. Bodite izjemno previdni.

Obstaja povečana nevarnost nesreč.

Če les naseda na obeh straneh, žagajte

najprej od zgoraj (Y) eno tretjino premera

skozi deblo in nato ločite od spodaj (Z) deblo

na isti strani. Na ta način preprečite razkol in

zagozdenje verižne žage. Pazite na to, da se

verižna žaga ne dotakne tal.

Če les naseda na eni strani, žagajte najprej od

spodaj (Y) eno tretjino premera navzgor in

nato ločite deblo na istem mestu od zgoraj

(Z). Na ta način preprečite razkol in

zagozdenje verižne žage.

Podiranje dreves (glejte sliko K)

fVselej nosite zaščitno čelado, s katero se

zavarujete pred padajočimi vejami.

fZ verižno žago smete podirati samo

drevesa, katerih premer je manjši od

dolžine meča.

OBJ_BUCH-1275-002.book Page 315 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

316 | Slovensko

fZavarujte delovno območje. Pazite na to,

da se osebe ali živali ne zadržujejo na

območju padanja drevesa (n).

fNe poskušajte reševati stisnjene verige

žage med delovanjem motorja. Za

sprostitev stisnjene verige žage

uporabljajte lesene kline.

Če istočasno prirezuje in podira več oseb

hkrati, naj bo razmak med ljudmi, ki podirajo

in med temi, ki prirezujejo, najmanj za dvojno

višino drevesa, ki se podira. Pri podiranju

dreves pazite na to, da osebe ne bodo

izpostavljene nevarnosti, da se ne bodo

poškodovali oskrbovalni vodi in da se ne bodo

povzročile materialne škode. V primeru, da

pride do stika drevesa z oskrbovalnim vodom,

morate takoj obvestiti energetsko podjetje.

Pri opravilih žaganja na strmini se mora

uporabnik verižne žage na zemljišču nahajati

nad drevesom, ki ga je potrebno podreti, saj

se bo drevo najverjetneje kotalilo ali drselo po

strmini navzdol.

Pred podiranjem načrtujte in po potrebi

uredite pot za beg (o). Pot za beg naj vodi od

pričakovane poti padca poševno nazaj.

Da bi lahko ocenili smer padanja drevesa,

morate pred podiranjem upoštevati naravni

nagib drevesa, položaj večjih vej in smer vetra.

Z drevesa odstranite umazanijo, kamne,

sproščeno lubje, žeblje, sponke in žico.

Žaganje zareze: Z žago vrežite v pravem kotu

k smeri padca zarezo (X–W) z globino 1/3

premera drevesa. Najprej opravite spodnji

vodoravni rez. Tako boste preprečili stiskanje

verige žage ali vodilne tirnice pri postavitvi

drugega reza.

Žaganje reza za podiranje: Nastavite rez za

podiranje (Y) najmanj 50 mm nad opravljeno

vodoravno zarezo. Žagajte rez za podiranje

paralelno k vodoravnemi zarezi. Rez za

podiranje naj bo tako globok, da ostane še

mostiček (letvica), ki lahko deluje kot tečaj. Ta

mostiček prepreči, da se bo drevo zasukalo in

padlo v napačno smer. Mostička ne

prežagajte.

Pri približevanju reza za podiranje k mostičku

naj bi drevo pričelo padati. Če se izkaže, da

drevo morebiti ne bo padlo v željeno smer ali

se nagne nazaj in stisne verigo žage, prekinite

z žaganjem reza za podiranje in vzamite kline

iz lesa, umetne mase ali aluminija ter z njimi

odprite rez in podrite drevo v željeno smer

padanja.

Ko drevo prične padati, odstranite verižno

žago iz reza, jo izklopite in jo odložite ter

zapustite območje nevarnosti preko

načrtovane poti za beg. Pazite na padajoče

veje in na to, da se ne boste spotaknili.

Zabijanje klina (Z) v vodoravni rez podre

drevo.

Ko prične drevo padati, zapustite območje

nevarnosti preko načrtovane poti za beg.

Pazite na padajoče veje in na to, da se ne

boste spotaknili.

Klestenje (glejte sliko L)

Klestenje je odstranjevanje vej s podrtega

drevesa. Pri klesenju sprva izpustite veje, ki so

obrnjene navzdol. Najprej odžagajte manjše

veje z enim rezom, kot je prikazano na sliki.

Veje, ki so pod napetostjo, morate žagati od

spodaj navzgor, saj tako preprečite stiskanje

verige žage.

Dolžinska razmeritev (glejte slike M –P)

Dolžinska razmeritev pomeni razdelitev

podrtega drevesa v segmente. Pazite na varno

podlogo in enakomerno razdelitev svoje teže

na obe nogi. Če je mogoče, naj bo deblo

podloženo in podprto z vejami, tramovi ali

klini. Upoštevajte enostavna navodila za lahko

žaganje.

Če je celotna dolžina debla oprta

enakomerno, žagajte od zgoraj navzdol.

Če je deblo oprto na eni strani, žagajte najprej

1/3 premera debla s spodnje strani, nato

preostanek od zgoraj na mestu spodnjega

reza.

Če deblo oprto na obeh straneh, žagajte

najprej 1/3 premera debla z zgornje strani,

nato 2/3 s spodnje strani na mestu zgornjega

reza.

Pri žaganju na strmini stojte vedno nad

deblom. Da boste lahko v trenutku

„prežaganja“ zadržali popolni nadzor, morate

proti koncu žaganja nekoliko manj pritiskati,

brez da bi zmanjšali trdnost prijema na ročajih

verižne žage. Pazite, da se veriga žage ne

dotakne tal. Po končanju reza počakajte na to,

da se veriga žage ustavi, preden odstranite

verižno žago. Preden greste od drevesa do

drevesa, morate vedno odklopiti motor

verižne žage.

Prikaz napolnjenosti akumulatorske baterije

(glejte sliko B)

Akumulatorska baterija 17 je obremljena s

prikazovalnikom napolnjenosti 20, ki

prikazuje stanje napolnjenosti akumulatorske

baterije. Prikazovalnik napolnjenosti 20

sestoji iz treh zelenih svetilk LED.

Aktivirajte tipko za prikaz napolnjenosti 19 in

s tem aktivirajte prikazovalnik 20. Po pribl.

5 sek. se prikazovalnik stanja napolnjenosti

samostojno ugasne.

Stanje napolnjenosti lahko preverite tudi, ko

akumulatorska baterija ni v napravi.

Če po pritisku na tipko 19 ne sveti nobena

svetilka LED, je akumulatorska baterija

okvarjena in jo morate zamenjati.

Iz varnostnih razlogov je priklic stanja

napolnjenosti možen le, ko električno orodje

miruje.

Med postopkom napolnitve zasvetijo LED

druga za drugo in za kratek čas izginejo.

Akumulatorska baterija je v celoti napolnjena,

kadar LED trajno svetijo. Pribl. 5 minut po

polni popolni napolnitvi akumulatorske

baterije tri zelene LED ponovno ugasnejo.

LED-prikaz Kapaciteta

akumulatorske baterije

3 zelene svetilke

LED trajno svetijo ≥2/3

2 zeleni svetilki

LED trajno svetita ≥1/3

1 zelena svetilka

LED trajno sveti ≤1/3

1 zelena svetilka

LED utripa Rezerva

OBJ_BUCH-1275-002.book Page 316 Monday, November 22, 2010 1:10 PM

Slovensko | 317

Bosch Power Tools F 016 L70 758 | (22.11.10)

Prikaz nadzora temperature

Rdeča LED prikaza za nadzornik temperature

21 signalizira, akumulatorska baterija ali

elektronika električnega orodja (pri vstavljeni

akumulatorski bateriji) nista optimalne

temperature. V tem primeru električno orodje

ne deluje s polno močjo.

Nadzor temperature akumulatorske baterije

Rdeča LED 21 utripa pri pritisku na tipko 19

ali vklopno/izklopno stikalo 3 (pri vstavljenei

akumulatorski bateriji): Akumulatorska

baterija je izven temperaturnega območja za

obratovanje, ki znaša –10 °C do +60 °C.

Pri temperaturi nad 70 °C se akumulatorska

baterija izklopi, dokler ni ponovno v

optimalnem temperaturnem območju za delo.

Nadzor temperature elektronike

električnega orodja

Rdeča LED 21 trajno sveti pri pritisku na

vklopno/izklopno tipko 3: Temperatura

elektronike električnega orodja je pod 5 °C ali

nad 75 °C.

Pri temperaturi nad 90 °C elektronika

električnega orodja ponovno izklopi, dokler ni

v območju dovoljene temperature

obratovanja.

Iskanje napak

Če električno orodje ne deluje povsem brezhibno, so v naslednji tabeli prikazani simptomi

napak, možni vzroki ter ukrepi za odstranitev napake. Če problema kljub temu ne morete

identificirati in odstraniti, se prosimo obrnite na vašo servisno delavnico.

fPozor: Pred iskanjem napake izklopite električno orodje in iz njega odstranite

akumulatorsko baterijo.

Simptomi Možen vzrok Pomoč

Verižna žaga ne

deluje

Povratna zavora se je sprožila (slišite

opozorilni signal, „piskajoč zvok“)

Potegnite sprednji ščitnik za roke 6

nazaj v položaj n

Prazen akumulator Polnite akumulator, glejte tudi

navodila za polnjenje

Akumulator ni pravilno vstavljen Zagotovite, da sta obe stopnji

zaskočke aretirani

Sprožila se je zaščita motorja Pustite, da se motor ohladi

Akumulator prehladen/prevroč Segrejte/ohladite akumulator

Veriga žage se

ne premika

Prazen akumulator Polnite akumulator, glejte tudi

navodila za polnjenje

Električno orodje je pokvarjeno Poiščite pomoč v servisu

Verižna žaga

deluje

presihajoče

Eksterni ali interni zrahljani kontakt Obrnite se na pooblaščen servis

Bosch

Vklopno/izklopno stikalo 3 je

poškodovano

Obrnite se na pooblaščen servis

Bosch

Žaga verige je

suha

V oljnem rezervoarju ni olja Dolijte olje

Prezračevalna odprtina v zapiralu

oljnega rezervoarja 4 je zamašena

Očistite zapiralo oljnega rezervoarja

Izpustni kanal olja je zamašen Očistite izpustni kanal olja

Veriga žage ne

zavira

Povratna zavora je pokvarjena Obrnite se na pooblaščen servis

Bosch

Vroča veriga

žage/vodilna

tirnica

V oljnem rezervoarju ni olja Dolijte olje

Prezračevalna odprtina v zapiralu

oljnega rezervoarja 4 je zamašena

Očistite zapiralo oljnega rezervoarja

Izpustni kanal olja je zamašen Očistite izpustni kanal olja

Prevelika napetost verige Nastavite napetost verige

Topa veriga žage Pobrusite verigo žage ali jo

nadomestite

Veriga žage

iztrguje, vibrira

ali ne žaga

pravilno

Prenizka napetost verige Nastavite napetost verige

Topa veriga žage Pobrusite verigo žage ali jo

nadomestite

Obrabljena veriga žage Nadomestite verigo žage

Zobje žage kažejo v napačno smer Pravilno montirajte verigo žage

Močne vibracije/

šum

Električno orodje je pokvarjeno Poiščite pomoč v servisu

Prekratko

trajanje žaganja

pri vsaki

napolnitvi

akumulatorske

baterije

Preveliko trenje zaradi

pomanjkljivega mazanja

Poskrbite za mazanje verige (glejte

„Mazanje verige žage“)

Veriga žage se mora očistiti Očistite verigo žage

Slaba tehnika žaganja Glehte „Delo z verižno žago“

Akumulator ni do konca napolnjen Polnite akumulator, glejte tudi

navodila za polnjenje

OBJ_BUCH-1275-002.book Page 317 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

318 | Slovensko

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

fPozor! Izklopite električno orodje pred

opravili vzdrževanja in čiščenja ter

odstranite akumulatorsko baterijo.

Opozorilo: Prosimo, da redno opravljate

spodaj navedena vzdrževalna dela, kar bo

zagotovilo dolgo in zanesljivo uporabljanje

naprave.

Skrbite za čistočo električnega orodja in pre-

zračevalnih utorov, da lahko dobro in varno

delate.

Preverjajte verižno žago redno na očitne

pomanjkljivosti, kot je majava, izobešena ali

poškodovana veriga žage, razrahljana

pritrditev ali obrabljeni in poškodovani

sestavni deli.

Pregledujte pokrove in zaščitne naprave glede

na poškodbe in pravilno montažo. Pred

uporabo naprave eventuelno opravite

potrebna vzdrževalna dela ali popravila.

Če verižna žaga kljub skrbnim postopkom

proizvodnje in preizkusov kdaj ne bi delovala,

morate poskrbeti za to, da se popravilo izvede

s strani pooblaščenega servisa za električna

orodja Bosch.

Opozorilo: Preden verižno žago odpošljete,

prosimo nujno izpraznite oljni rezervoar.

Pri vseh vprašanjih in naročilih nadomestnih

delov morate nujno navesti desetmestno

številko izdelka s tipkske tablice verižne žage.

Zamenjava/obračanje verige žage in meča

(glejte slike C1–C3)

Preverite verigo žage in meč v skladu s

poglavjem „Napenjanje verige žage“.

Vodilni utor meča se sčasoma obrabi. Pri

zamenjavi verige žage zavrtite meč za 180° in

tako kompenzirajte obrabo; to podaljša

življenjsko dobo meča.

Preverite verižno kolo 28. Če je zaradi velike

obremenitve obrabljeno ali poškodovano, ga

mora zamenjati servisna delavnica.

Brušenje verige žage

Verigo žage lahko strokovno pobrusijo pri

vsakem avtoriziranem servisu za električna

orodja Bosch. Verigo lahko tudi sami

pobrusite s pripravo za brušenje verig Bosch

ali z Dremel-Multi z brusilnim nastavkom

1453. Upoštevajte tam priloženo navodilo za

brušenje.

Preverjanje avtomatskega mazanja z oljem

Delovanje avtomatskega mazanja verige lahko

preverite tako, da vklopite žago in jo držite s

konico v smeri kartona ali papirja, ki leži na

tleh. Z verigo se ne dotikajte tal in upoštevajte

varnostno razdaljo 20 cm. Če sled olja

narašča, deluje avtomatsko mazanje z oljem

brezhibno. Če kljub polnemu oljnemu

rezervoarju ni sledi olja, si preberite poglavje

„Iskanje napak“ ali obvestite servis Bosch.

Po opravljenem delu/Shranjevanje

Oblikovano plastično ohišje verižne žage

očistite s pomočjo mehke krtače in čiste krpe.

Ne uporabljajte vode, topil ali polirnih

sredstev. Ostranite vse nečistoče, še posebej

pa je pomembno, da očistite prezračevalne

reže motorja.

Po trajanju uporabe 1 –3 ur morate

demontirati pokrov 13, meč 10 in verigo žage

11 in jih očistite s pomočjo krtače.

Z mehko krtačo očistite vse, kar se drži na

področju pod pokrovom 13, verižnem kolesu

28 in pritrditvi meča. Očistite oljno šobo 31 s

čisto krpo.

Če želite verižno žago dalj časa shraniti,

očistite verigo žage 11 in meč 10.

Verižno žago hranite na varnem, suhem

mestu, ki ni dostopno otrokom.

Ne postavljajte nobenih drugih predmetov na

električno orodje.

Prosimo pazite na to, da odstavite verižno

žago vedno vodoravno z zapiralom oljnega

rezervoarja 4 v smeri navzgor.

Pri shranjevanju v prodajni embalaži morate

rezervoar olja do konca izprazniti.

Veriga žage se

premika počasi

Prazen akumulator Polnite akumulator, glejte tudi

navodila za polnjenje

Shranjevanje akumulatorske baterije

izven dovoljenega temperaturnega

območja

Pustite, da se akumulatorska baterija

segreje na sobno temperaturo

(znotraj dovoljenega temperaturnega

območja akumulatorske baterije

0–45 °C)

Trajno prižgan

prikaz polnjenja

akumulatorja 24

Ni možno izvajati

postopka

polnjenja

Akumulator ni (pravilno) nameščen Pravilno namestite akumulator na

polnilnik

Umazani akumulatorski kontakti Očistite akumulatorske kontakte, na

primer z večkratkim vtikanjem in

iztikanjem akumulatorja, akumulator

po potrebi zamenjajte

Defekten akumulator Zamenjajte akumulator

Prikazovalnika

LED 24 oz. 25

se po vtaknitvi

omrežnega

vtiča v vtičnico

ne zasvetita

Omrežni vtikač polnilnika ni

(pravilno) vtaknjen

Omrežni vtikač (do konca) vtaknite v

vtičnico

Defektna vtičnica, omrežni kabel ali

polnilnik

Preverite omrežno napetost,

polnilnik naj po potrebi pregleda ser-

visna delavnica, pooblaščena za

električna orodja Bosch

Simptomi Možen vzrok Pomoč

OBJ_BUCH-1275-002.book Page 318 Monday, November 22, 2010 1:10 PM

Slovensko | 319

Bosch Power Tools F 016 L70 758 | (23.11.10)

Pribor

Veriga žage

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Drugi pribor

Olje za verige žag, 1 liter . . . . 2 607 000 181

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja

glede popravila in vzdrževanja izdelka ter

nadomestnih delov. Prikaze razstavljenega

stanja in informacije glede nadomestnih delov

se nahajajo tudi na internetnem naslovu:

www.bosch-garden.com

Skupina svetovalcev podjetja Bosch vam bo z

veseljem na voljo pri vprašanjih glede nakupa,

uporabe in nastavitve izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

Transport

Akumulatorske baterije pošiljajte samo, če je

ohišje nepoškodovano. Prelepite odprte

kontakte in zapakirajte akumulatorsko

baterijo tako, da se v embalaži ne premika.

Pri odpremi litij-ionskih akumulatorskih

baterij ste morda obvezni slednje tudi

označiti, zato prosim v ta namen upoštevajte

nacionalne predpise.

Odlaganje

Električno orodje, pribor in embalažo je treba

dostaviti v okolju prijazno ponovno predelavo.

Akumulatorskih baterij/baterij ne smete

odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES

se morajo električna orodja, ki

niso več v uporabi ter v skladu z

Direktivo 2006/66/ES morate

okvarjene ali obrabljene

akumulatorske baterije/baterije

zbirati ločeno in jih okolju prijazno reciklirati.

Akumulatorji/baterije:

Li-Ion:

Prosimo upoštevajte

navodila v odstavku

„Transport“, stran 319.

Pridržujemo si pravico do sprememb.

OBJ_DOKU-22678-002.fm Page 319 Tuesday, November 23, 2010 3:54 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

320 | Hrvatski

Upute za sigurnost

Objašnjenje simbola sa slikama

Pročitajte upute za rad.

Uređaj ne koristiti na kiši niti

izlagati kiši.

Izvadite aku-bateriju prije

nego što ćete uređaj čistiti

podešavati ili na kratko

vrijeme ostaviti bez nadzora.

Nosite zaštitne naočale.

Nosite štitnike za sluh.

Prije radova podešavanja i

održavanja ili ako je oštećen ili

odrezan priključni kabel,

odmah treba izvući mrežni

utikač.

Kočnica povratnog odara i

inercijska kočnica u toku

kraćeg vremena će zaustaviti

list pile.

Opće upute za sigurnost za električne

alate

Treba pročitati sve napo-

mene o sigurnosti i upute.

Ako se ne bi poštivale napomene o sigurnosti

i upute to bi moglo uzrokovati strujni udar,

požar i/ili teške ozljede.

Sačuvajte sve napomene o sigurnosti i upute

za buduću primjenu.

U daljnjem tekstu korišten pojam „Električni

alat“ odnosi se na električne alate s

priključkom na električnu mrežu (s mrežnim

kabelom) i na električne alate s napajanjem iz

aku baterije (bez mrežnog kabela).

1) Sigurnost na radnom mjestu

a) Održavajte vaše radno mjesto čistim i

dobro osvijetljenim. Nered ili neosvijet-

ljeno radno mjesto mogu uzrokovati

nezgode.

b) Ne radite s električnim alatom u

okolini ugroženoj eksplozijom, u kojoj

se nalaze zapaljive tekućine, plinovi ili

prašina. Električni alati proizvode iskre

koje mogu zapaliti prašinu ili pare.

c) Tijekom uporabe električnog alata

djecu i ostale osobe držite dalje od

mjesta rada. Uslučaju skretanja

pozornosti mogli bi izgubiti kontrolu

nad uređajem.

2) Električna sigurnost

a) Priključni utikač električnog alata

mora odgovarati utičnici. Na utikaču

se ni na koji način ne smiju izvoditi

izmjene. Ne koristite adapterski utikač

zajedno sa zaštitno uzemljenim

električnim alatom. Utikač na kojem

nisu vršene izmjene i odgovarajuća

utičnica smanjuju opasnost od strujnog

udara.

b) Izbjegavajte dodir tijela s uzemljenim

površinama, kao što su cijevi,

radijatori, štednjaci i hladnjaci. Postoji

povećana opasnost od električnog

udara ako bi vaše tijelo bilo uzemljeno.

c) Uređaj držite dalje od kiše ili vlage.

Prodiranje vode u električni alat

povećava opasnost od strujnog udara.

d) Ne zloupotrebljavajte priključni kabel

za nošenje, vješanje električnog alata

ili za izvlačenje utikača iz mrežne

utičnice. Priključni kabel držite dalje

od izvora topline, ulja, oštrih rubova ili

pomičnih dijelova uređaja. Oštećen ili

usukan priključni kabel povećava

opasnost od strujnog udara.

e) Ako sa električnim alatom radite na ot-

vorenom, koristite samo produžni

kabel koji je prikladan za uporabu na

otvorenom. Primjena produžnog kabela

prikladnog za rad na otvorenom

smanjuje opasnost od strujnog udara.

f) Ako se ne može izbjeći uporaba elek-

tričnog alata u vlažnoj okolini,

koristite zaštitnu sklopku struje kvara.

Primjenom zaštitne sklopke struje kvara

izbjegava se opasnost od električnog

udara.

3) Sigurnost ljudi

a) Budite pažljivi, pazite što činite i

postupajte oprezno kod rada s

električnim alatom. Ne koristite

električni alat ako ste umorni ili pod

utjecajem droga, alkohola ili lijekova.

Trenutak nepažnje kod uporabe

električnog alata može uzrokovati teške

ozljede.

b) Nosite osobnu zaštitnu opremu i

uvijek nosite zaštitne naočale. Nošenje

osobne zaštitne opreme, kao što je

maska za prašinu, sigurnosna obuća

koja ne kliže, zaštitna kaciga ili štitnik za

sluh, ovisno od vrste i primjene

električnog alata, smanjuje opasnost od

ozljeda.

c) Izbjegavajte nehotično puštanje u rad.

Prije nego što ćete utaknuti utikač u

utičnicu i/ili staviti aku-bateriju,

provjerite je li električni alat isključen.

Ako kod nošenja električnog alata imate

prst na prekidaču ili se uključen uređaj

priključi na električno napajanje, to

može dovesti do nezgoda.

d) Prije uključivanja električnog alata

uklonite alate za podešavanje ili

vijčani ključ. Alat ili ključ koji se nalazi u

rotirajućem dijelu uređaja može dovesti

do nezgoda.

e) Izbjegavajte neuobičajene položaje

tijela. Zauzmite siguran i stabilan

položaj tijela i u svakom trenutku

održavajte ravnotežu. Na taj način

možete električni alat bolje kontrolirati

u neočekivanim situacijama.

f) Nosite prikladnu odjeću. Ne nosite

široku odjeću ili nakit. Kosu, odjeću i

rukavice držite dalje od pomičnih

dijelova. Nepričvršćenu odjeću, dugu

kosu ili nakit mogu zahvatiti pomični

dijelovi.

UPOZORENJE

OBJ_BUCH-1275-002.book Page 320 Monday, November 22, 2010 1:10 PM

Hrvatski | 321

Bosch Power Tools F 016 L70 758 | (22.11.10)

g) Ako se mogu montirati naprave za usi-

savanje i hvatanje prašine, provjerite

da li su iste priključene i da li se mogu

ispravno koristiti. Primjena naprave za

usisavanje može smanjiti ugroženost od

prašine.

4) Brižljiva uporaba i ophođenje s

električnim alatima

a) Ne preopterećujte uređaj. Za vaš rad

koristite za to predviđen električni

alat. S odgovarajućim električnim

alatom radit ćete bolje i sigurnije u

navedenom području učinka.

b) Ne koristite električni alat čiji je

prekidač neispravan. Električni alat

koji se više ne može uključivati i

isključivati opasan je i mora se

popraviti.

c) Izvucite utikač iz mrežne utičnice i/ili

izvadite aku-bateriju prije

podešavanja uređaja, zamjene pribora

ili odlaganja uređaja. Ovim mjerama

opreza izbjeći će se nehotično

pokretanje električnog alata.

d) Električni alat koji ne koristite

spremite izvan dosega djece. Ne

dopustite rad s uređajem osobama

koje nisu s njim upoznate ili koje nisu

pročitale ove upute. Električni alati su

opasni ako s njima rade neiskusne

osobe.

e) Održavajte električni alat s pažnjom.

Kontrolirajte da li pomični dijelovi

uređaja besprijekorno rade i da nisu

zaglavljeni, da li su dijelovi polomljeni

ili tako oštećeni da se ne može

osigurati funkcija električnog alata.

Prije primjene ove oštećene dijelove

treba popraviti. Mnoge nezgode imaju

svoj uzrok u slabo održavanim

električnim alatima.

f) Rezne alate održavajte oštrim i čistim.

Pažljivo održavani rezni alati s oštrim

oštricama manje će se zaglaviti i lakše

se s njima radi.

g) Električni alat, pribor, radne alate, itd.

koristite prema ovim uputama i na

način kako je to propisano za poseban

tip uređaja. Kod toga uzmite u obzir

radne uvjete i izvođene radove.

Uporaba električnih alata za druge

primjene nego što je to predviđeno,

može dovesti do opasnih situacija.

5) Brižljivo ophođenje i uporaba

akumulatorskih alata

a) Aku-bateriju punite samo u punjačima

koje preporučuje proizvođač. Za

punjač koji je predviđen za jednu

određenu vrstu aku-baterije, postoji

opasnost od požara ako bi se koristio s

drugom aku-baterijom.

b) U električnim alatima koristite samo

za to predviđenu aku-bateriju.

Uporaba drugih aku-baterija može

dovesti do ozljeda i opasnosti od

požara.

c) Nekorištene aku-baterije držite dalje

od uredskih spajalica, kovanica,

ključeva, čavala, vijaka ili drugih sitnih

metalnih predmeta koji bi mogli

uzrokovati premošćenje kontakata.

Kratki spoj između kontakata aku-

baterije može imati za posljedicu

opekline ili požar.

d) Kod pogrešne primjene iz aku-baterije

može isteći tekućina. Izbjegavajte

kontakt s ovom tekućinom. Kod

slučajnog kontakta ugroženo mjesto

treba isprati vodom. Ako bi ova

tekućina dospjela u oči, zatražite

pomoć liječnika. Istekla tekućina iz aku-

baterije može dovesti do nadražaja

kože ili opeklina.

6) Servisiranje

a) Popravak vašeg električnog alata

prepustite samo kvalificiranom

stručnom osoblju ovlaštenog servisa i

samo s originalnim rezervnim

dijelovima. Na taj će se način osigurati

da ostane sačuvana sigurnost uređaja.

Upute za sigurnost za lančane pile

fDok pila radi držite sve dijelove tijela

dalje od lanca pile. Prije startanja pile

provjerite da lanac pile ne može dodirnuti

dijelove tijela. Kod rada sa lančanom

pilom jedan trenutak nepažnje može

dovesti do zahvaćanja odjeće ili dijelova

tijela od lančane pile.

fElektrični alat držite samo na izoliranim

površinama zahvata, jer lanac pile može

doći u kontakt sa skrivenim električnim

vodovima. Kontakt lanca pile sa

električnim vodom pod naponom može

metalne dijelove uređaja staviti pod napon

i dovesti do strujnog udara.

fLančanu pilu uvijek držite sa desnom

rukom na stražnjoj ručci i sa lijevom

rukom na prednjoj ručci. Čvrsto držanje

lančane pile u obrnutom radnom položaju

povećava opasnost od ozljeda i ne smije se

koristiti.

fNosite zaštitne naočale i štitnike za sluh.

Preporučuju se ostala sredstva zaštite za

glavu, ruke, noge i stopala. Odgovarajuća

zaštitna odjeća umanjuje opasnost od

ozljeda od letećeg materijala nastalog

rezanjem i od slučajnog dodira lanca pile.

fSa lančanom pilom ne radite na stablu.

Kod rada lančane pile na jednom stablu

postoji opasnost od ozljeda.

fUvijek pazite na čvrsti i stabilan položaj

tijela i lančanu pilu koristite uvijek samo

kada stojite na čvrstoj, sigurnoj i ravnoj

podlozi. Klizava podloga ili nestabilna

površina stajanja, kao i rad na ljestvama,

mogu dovesti do gubitka ravnoteže ili do

gubitka kontrole nad lančanom pilom.

fKod rezanja prednapregnutih grana treba

obratiti pozornost da će se one nakon

odrezivanja odbaciti natrag pod

djelovanjem upetosti. Kada se oslobodi

prednaprezanje u vlaknima drva, upeta

grana može udariti u osobu koja radi sa

pilom i/ili pila se ovoj osobi može istrgnuti

iz ruke.

OBJ_BUCH-1275-002.book Page 321 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

322 | Hrvatski

fBudite posebno oprezni kod rezanja

niskog grmlja i mladog drveća. Tanki

materijal bi se mogao zaplesti u lanac pile

i omotati se oko vas ili vas izvesti iz

ravnoteže.

fLančanu pilu nosite za prednju ručku i u

isključenom stanju i lančanu pilu držite

odmaknutu od tijela. Kod transporta ili

spremanja lančane pile uvijek treba

navući zaštitni pokrov. Pažljivim

rukovanjem sa lančanom pilom smanjuje

se vjerojatnost dodira sa lancem pile koji je

u pokretu.

fPridržavajte se uputa za podmazivanje,

natezanje lanca i zamjenu pribora.

Nestručno nategnut ili podmazan lanac

može puknuti ili povećati opasnost od

povratnog udara.

fRučku održavajte suhom, čistom i bez ulja

i masnoća. Zamašćene nauljene ručke su

klizave i dovode do gubitka kontrole nad

lančanom pilom.

fPiliti samo drva. Lančanu pilu ne koristiti

za radove za koje nije predviđena.

Primjer: Lančanu pilu ne koristite za

rezanje plastike, ziđa ili građevnih

materijala koji nisu od drva. Primjena

lančane pile za radove koji nisu za

određenu namjenu, može dovesti do

opasnih situacija.

Uzroci i izbjegavanje povratnog udara:

– Povratni udar može se pojaviti kada vrh

vodilice dodirne neki predmet ili kada se drvo

savije i ukliješti lanac pile u rezu.

– Dodir sa vrhom vodilice može u nekim slu-

čajevima dovesti do neočekivane reakcije

usmjerene prema natrag, kod čega će se

vodilica odbiti prema gore i u smjeru osobe

koja radi sa pilom.

– Zaglavljivanje lanca pile na gornjem rubu

vodilice, može vodilicu brzo odbaciti natrag u

smjeru osobe koja radi sa pilom.

– Svaka od ovih reakcija može dovesti do

gubljenja kontrole nad pilom i možda do

teških ozljeda. Ne pouzdajte se isključivo u

sigurnosnu napravu ugrađenu na lančanoj pili.

Kao korisnik lančane pile trebate poduzeti

različite mjere da bi mogli raditi bez nezgoda

i ozljeda.

Povratni udar je rezultat pogrešne ili

nepravilne uporabe električnog alata. On se

može spriječiti prikladnim mjerama opreza

koje su opisane u daljnjem tekstu:

fPilu čvrsto držite sa obje ruke, kod čega

palac i prsti moraju obuhvatiti ručku

lančane pile. Vaše tijelo i ruke postavite u

takav položaj u kojem će moći preuzeti

sile povratnog udara. Ako se poduzmu

prikladne mjere, tada osoba koja radi sa

pilom može ovladati silama povratnog

udara. Nikada ne otpuštati lančanu pilu.

fIzbjegavajte abnormalni položaj tijela i

nikada ne pilite preko visine ramena.

Time će se izbjeći nehotičan dodir sa

vrhom vodilice i omogućiti bolja kontrola

nad lančanom pilom u neočekivanim

situacijama.

fKoristite uvijek rezervne vodilice i lance

pile koje je propisao proizvođač.

Pogrešna rezervna vodilica i lanac pile

mogu dovesti do pucanja lanca ili do

povratnog udara.

fPridržavajte se uputa proizvođača za

oštrenje i održavanje lanca pile. Preniski

graničnici dubine povećavaju nagib prema

povratnom udaru.

Dodatne upute upozorenja

fPreporučuje se da korisnika ove lančane

pile prije njenog prvog puštanja u rad,

iskusan stručnjak na osnovi praktičnih

primjera uputi u rukovanje lančanom pilom

i u korištenje sredstava zaštite. Kao prva

vježba se treba provesti piljenje trupca na

stalku za piljenje ili na postolju.

fOvaj uređaj nije predviđen da s njime rade

osobe (uključujući djeca) sa ograničenim

fizičkim, senzornim ili psihičkim

sposobnostima ili nedovoljnim iskustvom

i/ili nedovoljnim stručnim znanjima. U

takvim slučajevima ovakve osobe trebaju

raditi pod nadzorom stručne osobe

zadužene za sigurnost ili trebaju dobiti

upute kako se sa uređajem radi.

Djecu treba držati pod nadzorom, kako se

ne bi igrala sa uređajem.

fSa lančanom pilom ne smiju raditi djeca i

maloljetnici, osim šegrta starijih od

16 godina, pod nadzorom. Isto se odnosi

na osobe koje nisu upoznate ili su

nedovoljno upoznate sa rukovanjem

lančanom pilom. Ove upute za rad trebaju

uvijek biti dostupne. Sa lančanom pilom ne

smiju raditi osobe koje su fizički iscrpljene

ili nesposobne za rad.

fElektrični alat kod rada držite čvrsto s

obje ruke i zauzmite siguran i stabilan

položaj tijela. Električni alat će se sigurno

voditi s dvije ruke.

fPrije uporabe uređaja moraju biti

montirane sve zaštitne naprave i ručke.

Ne pokušavajte nikada puštati u rad

nepotpuno montiran uređaj ili uređaj na

kojem su izvršene nedopuštene izmjene.

fPrije njegovog odlaganja pričekajte da se

električni alat zaustavi do stanja mirovanja.

fNe otvarajte aku-bateriju. Postoji

opasnost od kratkog spoja.

Zaštitite aku-bateriju od izvora

topline, npr. i od trajnog Sunčevog

zračenja, vatre, vode i vlage. Inače

postoji opasnost od eksplozije.

fKod oštećenja i nestručne uporabe aku-

baterije mogu se pojaviti pare. Dovedite

svježi zrak i u slučaju poteškoća zatražite

pomoć liječnika. Pare mogu nadražiti

dišne putove.

fU slučaju neispravne aku-baterije,

tekućina iz nje može isteći i zamočiti

susjedne predmete. Provjerite dotične

dijelove. U slučaju potrebe očistite ih ili

zamijenite.

fAku-bateriju koristite samo u spoju sa

vašim Bosch električnim alatom. Samo

tako će se aku-baterija zaštititi od opasnog

preopterećenja.

fKoristite originalne Bosch aku-baterije sa

naponom navedenim na tipskoj pločici

vašeg električnog alata. Kod uporabe drugih

aku-baterija, npr. imitacija, dorađenih aku-

baterija ili baterija drugih proizvođača,

postoji opasnost od ozljeda kao i materijalnih

šteta zbog eksplodiranih aku-baterija.

OBJ_BUCH-1275-002.book Page 322 Monday, November 22, 2010 1:10 PM

Hrvatski | 323

Bosch Power Tools F 016 L70 758 | (22.11.10)

Upute za sigurnost za punjače

Punjač držite dalje od kiše ili vlage.

Prodiranje vode u punjač povećava

opasnost od električnog udara.

fNe punite aku-baterije drugih

proizvođača. Punjač je prikladan samo za

punjenje Bosch Li-Ionskih aku-baterija, sa

naponima navedenim u tehničkim

podacima. Inače postoji opasnost od

požara i eksplozije.

fPunjač održavajte čistim. Zbog

zaprljanosti postoji opasnost od

električnog udara.

fPrije svakog korištenja provjerite punjač,

kabel i utikač. Punjač ne koristite ukoliko

bi se ustanovile greške. Punjač ne

otvarajte sami, a popravak prepustite

samo kvalificiranom stručnom osoblju i

samo sa originalnim rezervnim

dijelovima. Oštećeni punjači, kabel i utikač

povećavaju opasnost od električnog udara.

fPunjač ne koristite na lako zapaljivoj pod-

lozi (npr. papiru, tekstilnim materijalima,

itd.), odnosno u zapaljivoj okolini. Zbog

zagrijavanja punjača nastalog kod

punjenja, postoji opasnost od požara.

fDržite djecu pod nadzorom i ne dopustite

da se igraju sa punjačom.

fDjeca i osobe sa mentalnim i fizičkim

smetnjama punjač smiju koristiti samo

pod nadzorom ili ako su upućeni u

rukovanje punjačom. Brižljivim

upućivanjem može se umanjiti pogrešno

rukovanje i ozljede.

Opis djelovanja

Treba pročitati sve napomene o

sigurnosti i upute. Ako se ne bi

poštivale napomene o sigurnosti i

upute to bi moglo uzrokovati

strujni udar, požar i/ili teške

ozljede.

Uporaba za određenu namjenu

Električni alat je predviđen za piljenje drva,

kao npr. drvenih greda, dasaka, grana,

stabala, itd. kao i za rušenje drveća. Može se

koristiti za rezanje uzduž i poprečno na smjer

vlakana.

Ovaj električni alat nije prikladan za piljenje

mineralnih materijala.

Opseg isporuke

Električni alat oprezno izvadite iz ambalaže i

provjerite da li su na broju slijedeći dijelovi:

–Lančana pila

–Poklopac

–Lanac pile

–Mač

–Štitnik lanca

–Vrećica s uljem

–Upute za rukovanje

Aku-baterija i punjač za određene izvedbe

sadržani su u opsegu isporuke.

Ako bi neki dijelovi nedostajali ili bili oštećeni,

molimo za reklamacije se obratite trgovini

gdje ste kupili uređaj.

Prikazani dijelovi uređaja

Numeriranje prikazanih dijelova odnosi se na

prikaz električnog alata na stranici sa slikama.

1Stražnja ručka

2Zapor uključivanja za prekidač za

uključivanje/isključivanje

3Prekidač za uključivanje/isključivanje

4Zatvarač spremnika za ulje

5Prednja ručka

6Aktiviranje kočnice povratnog udara

(štitnik za ruku)

7Pokazivač razine ulja

8Čeljusni graničnik

9Štitnik lanca

10 Mač

11 Lanac pile

12 Stezna ručica

13 Poklopac

14 Izlaz zraka za hlađenje

15 Ručica za natezanje lanca

16 Serijski broj

17 Aku-baterija

18 Tipka za deblokadu aku-baterije

19 Tipka za pokazivanje stanja napunjenosti

aku-baterije

20 Pokazivač stanja napunjenosti aku-

baterije

21 Pokazivač kontrole temperature

22 Otvor punjača

23 Punjač

24 Crveni LED-pokazivač na punjaču

25 Zeleni LED-pokazivač na punjaču

26 Mrežni utikač **

27 Simbol smjera kretanja i smjera rezanja

28 Lančanik

29 Svornjak za pričvršćenje

30 Svornjak za natezanje lanca

31 Sapnica za ulje

32 Vodeći segment mača

33 Svornjak za zahvaćanje lanca

34 Ulaz zraka za hlađenje

** specifično za dotičnu zemlju

Prikazan ili opisan pribor ne pripada standardnom

opsegu isporuke. Potpuni pribor možete naći u

našem programu pribora.

OBJ_BUCH-1275-002.book Page 323 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

324 | Hrvatski

Tehnički podaci

Informacije o buci i vibracijama

Izmjerene vrijednosti za buku određene su

prema 2000/14/EG.

Razina buke električnog alata vrednovana sa A

obično iznosi: razina zvučnog tlaka 74 dB(A);

razina učinka buke 94 dB(A). Nesigurnost

K=3 dB.

Nosite štitnike za sluh!

Ukupne vrijednosti vibracija (vektorski zbroj

tri smjera) određene su prema EN 60745:

Vrijednost emisija vibracija ah<2,5 m/s2,

nesigurnost K =1,5 m/s2.

Prag vibracija naveden u ovim uputama

izmjeren je postupkom mjerenja propisanom

u EN 60745 i može se primijeniti za

međusobnu usporedbu električnih alata.

Prikladan je i za privremenu procjenu

opterećenja od vibracija.

Navedeni prag vibracija predstavlja glavne

primjene električnog alata. Ako se ustvari

električni alat koristi za druge primjene sa

radnim alatima koji odstupaju od navedenih ili

se nedovoljno održavaju, prag vibracija može

odstupati. Na taj se način može osjetno

povećati opterećenje od vibracija tijekom

čitavog vremenskog perioda rada.

Za točnu procjenu opterećenja od vibracija

trebaju se uzeti u obzir i vremena u kojima je

uređaj isključen, ili doduše radi ali stvarno nije

u primjeni. Na taj se način može osjetno

smanjiti opterećenje od vibracija tijekom

čitavog vremenskog perioda rada.

Prije djelovanja vibracija utvrdite dodatne

mjere sigurnosti za zaštitu korisnika, kao npr.:

održavanje električnog alata i radnih alata,

kao i organiziranje radnih operacija.

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je

proizvod opisan u „Tehničkim podacima“

usklađen sa slijedećim normama ili

normativnim dokumentima: EN 60745 (aku-

uređaj) i EN 60335 (punjač aku-baterije),

prema odredbama smjernica 2006/95/EG,

2004/108/EG, 2006/42/EG, 2000/14/EG.

EG-ispitivanje prototipa br. 2131439.01CE od

strane ovlaštenog instituta za ispitivanje br.

0344, KEMA Quality B.V. Arnhem,

Netherlands.

2000/14/EG: Zajamčena razina učinka buke

97 dB(A). Postupci vrednovanja usklađenosti

prema Dodatku V.

Kategorija proizvoda: 6

Tehnička dokumentacija se može dobiti kod:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Aku-lančana pila AKE 30 LI

Kataloški br. 3 600 H37 1..

Brzina lanca pri praznom hodu m/s 8

Dužina mača cm 30

Natezanje lanca bez alata (SDS) z

Kočnica povratnog udara z

Tip lanca pile 3/8"–90

Debljina pogonskog članka mm 1,1 (0,034")

Broj pogonskih članaka 45

Količina punjenja spremnika za ulje ml 120

Automatsko podmazivanje lanca z

Čeljusni graničnik z

Težina odgovara EPTA-Procedure 01/2003 kg 5,2

Serijski broj Vidjeti serijski broj 16 (tipsku pločicu) na

električnom alatu

Aku-baterija Li-ionska

Kataloški br. 2 607 336 107

Nazivni napon V= 36

Kapacitet Ah 2,6

Vrijeme punjenja (ispražnjene aku-baterije) min 95

Broj aku-ćelija 20

Punjač AL 3640 CV

Professional

AL 3620 CV

Professional

Kataloški br. EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Struja punjenja A4,02,0

Dopušteno područje temperature punjenja °C 0–45 0–45

Težina odgovara EPTA-Procedure 01/2003 kg 1,0 0,6

Klasa zaštite /II /II

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg električnog alata. Trgovačke oznake pojedinih

električnih alata mogu varirati.

OBJ_BUCH-1275-002.book Page 324 Monday, November 22, 2010 1:10 PM

Hrvatski | 325

Bosch Power Tools F 016 L70 758 | (23.11.10)

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montaža

Za vašu sigurnost

fPažnja! Prije radova održavanja ili

čišćenja isključite električni alat i izvadite

aku-bateriju.

fSa ovim električnim alatom ne koristite

4,5 Ah aku-bateriju.

Vađenje aku-baterije (vidjeti sliku A)

Aku-baterija 17 raspolaže sa dva stupnja

blokiranja koji trebaju spriječiti da aku-baterija

ispadne van kod nehotičnog pritiska na tipku 18

za deblokiranje aku-baterije. Čim se aku-baterija

stavi u električni alat, ona će se pomoću opruge

zadržati u određenom položaju.

Napomena: Električni alat funkcionira samo

ako su uključena oba stupnja blokade.

Za vađenje aku-baterije 17:

Punjenje aku-baterije (vidjeti sliku B)

fNe koristite neki drugi punjač. Isporučeni

punjač je usklađen s Li-Ionen aku-

baterijom ugrađenom u vaš električni alat.

fPridržavajte se mrežnog napona! Napon

izvora struje mora se podudarati s

podacima na tipskoj pločici punjača.

Punjači označeni s 230 V mogu raditi i na

220 V.

Aku-baterija je opremljena kontrolom

temperature koja dopušta punjenje samo u

temperaturnom području između 0 °C i

45 °C. Na taj će se način postići dugi vijek

trajanja aku-baterije.

Napomena: Aku-baterija se isporučuje

djelomično napunjena. Kako bi se zajamčio

puni učinak aku-baterije, prije prve uporabe

aku-baterije, napunite je do kraja u punjaču.

Li-ionska aku-baterija može se u svakom

trenutku puniti, bez skraćenja njenog vijeka

trajanja. Prekid u procesu punjenja neće

oštetiti aku-bateriju.

Li-ionska aku-baterija je pomoću „Electronic

Cell Protection (ECP)“ zaštićena od

dubinskog pražnjenja. Kod ispražnjene aku-

baterije lančana pila će se isključiti preko

zaštitnog sklopa: Lanac pile se više ne

pomiče.

Nakon automatskog isključi-

vanja električnog alata ne pri-

tišćite dalje na prekidač za uključivanje/

isključivanje. Aku-baterija bi se mogla oštetiti.

Proces punjenja

Proces punjenja započinje čim se mrežni

utikač punjača utakne u utičnicu i aku-baterija

17 utakne u otvor punjača 22.

Inteligentnim postupcima punjenja se

automatski prepoznaje stanje napunjenosti

aku-baterije i ovisno od temperature aku-

baterije i napona, puni se sa optimalnom

strujom punjenja.

Na taj se način čuva aku-baterija i ostaje uvijek

potpuno napunjena kod spremanja u punjaču.

Značenje elemenata pokazivača

Nadzor procesa punjenja signalizira se

pomoću LED-pokazivača 24 odnosno 25:

Proces brzog punjenja

Proces brzog punjenja signalizira se

treperenjem zelenog LED-pokazivača 25.

Pokazni element na aku-bateriji: Tijekom

procesa punjenja, jedna iza druge se na kratko

pale i gase tri zelene LED. Aku-baterija je

potpuno napunjena kada tri zelene LED stalno

svijetle. Oko 5 minuta nakon što se aku-

baterija potpuno napuni, ponovno će se

ugasiti tri zelene LED.

Napomena: Proces brzog punjenja moguć je

samo ako je temperatura aku-baterije u

dopuštenom području temperatura punjenja,

vidjeti odjeljak „Tehnički podaci“.

Punjenje aku-baterije

Stalno svjetlo zelenog LED-pokazivača 25

signalizira da je aku-baterija potpuno

napunjena.

Dodatno će se u trajanju cca. 2 sekunde

oglasiti signalni ton, koji zvučnim signalom

signalizira potpunu napunjenost aku-baterije.

Aku-baterija se nakon toga može odmah

koristiti.

Bez utaknute aku-baterije stalno svjetlo

zelenog LED pokazivača 25 signalizira da je

mrežni utikač utaknut u utičnicu i da je punjač

spreman za rad.

Temperatura aku-baterije niža od 0 °C ili

viša od 45 °C

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Pritisnite aku-bateriju prema podnožju

električnog alata (1.) i istodobno

pritisnite na tipku za deblokiranje 18

(2.).

pIzvadite aku-bateriju iz električnog

alata, sve dok ne bude vidljiva crvena

pruga (3.).

qPritisnite još jednom na tipku za

deblokiranje 18 i do kraja izvucite aku-

bateriju.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

POZOR

OBJ_DOKU-22679-002.fm Page 325 Tuesday, November 23, 2010 3:54 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

326 | Hrvatski

Stalno svjetlo crvenog LED-pokazivača 24

signalizira da je temperatura aku-baterije

izvan temperaturnog područja za brzo

punjenje, od 0 °C–45 °C. Čim se dosegne

dopušteno temperaturno područje, punjač će

se automatski prebaciti na brzo punjenje.

Ako je temperatura aku-baterije izvan

dopuštenog temperaturnog područja, kod

umetanja aku-baterije u punjač upalit će se

crvena LED aku-baterije.

Nije moguć proces punjenja

Ako postoji neka druga smetnja procesa

punjenja, tada će se to signalizirati

treperenjem crvenog LED-pokazivača 24.

Proces punjenja ne može startati i nije

moguće punjenje aku-baterije (vidjeti

„Traženje greške“).

Napomene uz punjenje

Kod kontinuiranih, odnosno višekratno

uzastopnih ciklusa punjenja bez prekida,

punjač bi se mogao zagrijati. To nije štetno i

ne ukazuje na tehničku neispravnost punjača.

Bitno skraćenje vremena rada nakon punjenja

pokazuje da je aku-baterija istrošena i da je

treba zamijeniti.

Pridržavajte se uputa za zbrinjavanje u otpad.

Hlađenje aku-baterije (Active Air Cooling)

Upravljanje ventilatorom integriranom u

punjaču, nadzire temperaturu umetnute aku-

baterije. Ako je temperatura aku-baterije viša

od 30 °C, aku-baterija će se pomoću

ventilatora ohladiti na optimalnu temperaturu

punjenja. Uključen ventilator proizvodi

šumove kod hlađenja.

Ako ventilator ne radi, znači da je temperatura

aku-baterije u optimalnom području

temperature punjenja, ili je ventilator

neispravan. U tom slučaju će se produljiti

vrijeme punjenja aku-baterije.

Montaža i natezanje lanca pile (vidjeti

slike C1–C3)

fAku-bateriju stavite tek nakon što je

lančana pila potpuno montirana.

fKod rukovanja sa lancem pile uvijek treba

nositi zaštitne rukavice.

Montaža mača i lanca pile

–Oprezno raspakirajte sve dijelove.

–Položite lanac pile na ravnu površinu.

fKoristite samo lance pile sa debljinom

pogonskog članka (širinom utora) od

1,1 mm.

–Umetnite lanac pile 11 u obodni utor mača

10. Kod toga pazite na ispravan smjer

kretanja; u tu svrhu usporedite smjer

kretanja lanca pile sa simbolom smjera

kretanja na 27 na maču 10.

–Položite članke lanca oko lančanika 28 i

mač 10 namjestite tako da svornjak za

pričvršćenje 29 i oba vodeća segmenta

mača 32 zahvaćaju u ovalni otvor mača 10,

kao i svornjak za natezanje lanca 30 u

odgovarajuće provrte na maču 10.

Ukoliko je potrebno, okrenite ručicu za

natezanje lanca 15, za izravnavanje

svornjaka za natezanje lanca 30 sa

provrtima mača 10.

–Provjerite da li su svi dijelovi ispravno

smješteni i da mač sa lancem pile drže u

ovoj poziciji.

–Okrenite ručicu za natezanje lanca 15

toliko da lanac pile 11 naliježe bez zazora.

–Točno postavite poklopac 13, tako da

svornjak za zahvaćanje lanca 33 uđe u za to

predviđen vodeći prorez poklopca 13.

–Malo stegnite poklopac 13 sa steznom

ručicom 12.

–Lanac pile još nije nategnut. Natezanje

lanca pile provodi se kako je opisano u

poglavlju „Natezanje lanca pile“.

Natezanje lanca pile (vidjeti sliku D)

Zategnutost lanca provjerite prije početka

rada, nakon prvih rezova i tijekom piljenja i

redovito nakon svakih 10 minuta. Posebno

kod novih lanaca pile treba u početku računati

sa povećanim izduženjem.

Vijek trajanja lanca pile u znatnoj mjeri ovisi

od zadovoljavajućeg podmazivanja i pravilne

zategnutosti.

Lanac pile ne natežite ako je jako zagrijan, jer

se nakon ohlađivanja skuplja i u tom slučaju

suviše pritišće mač.

–Položite lanac pile na ravnu površinu.

–Steznu ručicu 12 otpustite samo toliko da

se mač 10 još drži u određenoj poziciji

(steznu ručicu ne uklanjati!).

–Provjerite da li su članci lanca pravilno sjeli

u vodeći prorez mača 10 i da li su pravilno

legli na lančanik 28.

–Ručicu za natezanje lanca 15 okrenite u

smjeru kazaljke na satu, sve dok se ne

postigne ispravna zategnutost lanca.

Rotacionim gibanjem će se svornjak za

natezanje lanca 30 pomaknuti, a time će se

mač 10 pomaknuti prema naprijed.

–Lanac pile 11 je ispravno nategnut kada se

u sredini može podignuti za cca. 5–10 mm.

To se treba provesti jednom rukom

potezanjem lanca pile prema gore,

suprotno vlastitoj težini lančane pile.

–Ako je lanac pile 11 prejako nategnut,

ručicu za natezanje lanca 15 okrenite malo

u smjeru suprotnom od kazaljke na satu.

Nakon toga provjerite još jednom

zategnutost lanca. Ukoliko je potrebno,

naknadno podesite zategnutost lanca kao

što je gore opisano.

–Stegnite poklopac 13 sa steznom ručicom

12.

Podmazivanje lanca pile

(vidjeti slike C1 i E)

Napomena: Lančana pila se ne isporučuje

napunjena sa uljem za prianjanje lanca pile.

Važno je da se prije uporabe lančana pila

napuni sa ovim uljem. Rad lančane pile bez

ulja za prianjanje lanca pile ili kod razine ulja

ispod oznake minimuma, može dovesti do

oštećenja lančane pile.

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 326 Monday, November 22, 2010 1:10 PM

Hrvatski | 327

Bosch Power Tools F 016 L70 758 | (22.11.10)

Vijek trajanja i učinak rezanja lančane pile

ovise od optimalnog podmazivanja. Zbog toga

se lančana pila tijekom rada, kroz sapnicu za

ulje 31 automatski podmazuje sa uljem za

prianjanje lanca pile.

Kod punjenja spremnika za ulje postupite

kako slijedi:

–Stavite lančanu pilu na prikladnu podlogu,

sa zatvaračem spremnika za ulje 4

okrenutim prema gore.

–Očistite krpom površinu oko zatvarača

spremnika za ulje 4 i odvijte zatvarač.

–Spremnik za ulje napunite sa biološki

razgradljivim Bosch uljem za prianjanje

lanca pile, sve dok oznaka razine ulja

„max“ ne dosegne pokazivač razine ulja 7.

–Kod toga pazite da u spremnik za ulje ne

uđe prljavština. Ponovno navrnite zatvarač

spremnika za ulje 4.

–Za prethodno pumpanje ulja lančanu pilu

ostavite da radi 30 sekundi.

Napomena: Za ventilaciju spremnika za ulje u

zatvaraču spremnika za ulje nalaze se sitni

zračni kanalići. Da bi se spriječilo istjecanje

ulja, lančanu pilu s kojom više ne radite uvijek

odložite u vodoravnom položaju, sa

zatvaračem 4 spremnika za ulje okrenutim

prema gore.

Napomena: Da bi se izbjegla oštećenja

lančane pile, koristite isključivo preporučeno

biološki razgradljivo ulje za prianjanje lanca

pile. U tu svrhu ne koristite nikada reciklirano

ulje ili staro ulje. Ako bi se koristilo

nedopušteno ulje, neće se priznati pravo na

jamstvo.

Napomena: Ulje će se kod nižih temperatura

zgusnuti, zbog čega će se smanjiti protok ulja.

Rad

Puštanje u rad

Stavljanje aku-baterije

Napunjenu aku-bateriju 17 sa stražnje strane

uvucite u podnožje električnog alata. Utisnite

aku-bateriju do kraja u podnožje, sve dok se

više ne može vidjeti crvena pruga i sve dok je

aku-baterija sigurno blokirana.

Napomena: Električni alat funkcionira samo

ako su uključena oba stupnja blokade.

Uključivanje/isključivanje

Lančanu pilu držite kao što je opisano u

poglavlju „Radovi sa lančanom pilom“.

Za puštanje u rad električnog alata pritisnite

najprije zapor uključivanja 2 i nakon toga

pritisnite prekidač za uključivanje/

isključivanje 3 i držite ga pritisnutog.

Kada električni alat radi, zapor uključivanja

možete otpustiti.

Za isključivanje električnog alata otpustite

prekidač za uključivanje/isključivanje 3.

Napomena: Iz razloga sigurnosti se prekidač

za uključivanje/isključivanje 3 ne može

utvrditi, nego tijekom rada mora stalno ostati

pritisnut.

Napomena: Lančanu pilu ne kočite pritiskom

na prednji štitnik za ruku 6 (aktiviranje

kočnice povratnog udara).

Kočnica povratnog udara (vidjeti sliku F)

Kočnica povratnog udara je zaštitni

mehanizam koji se aktivira kod povratnog

udara lančane pile preko prednjeg štitnika za

ruku 6. Lanac pile će se zaustaviti nakon

najdulje 0,15 sekunde.

Povremeno provedite test funkcije.

Pomaknite prednji štitnik za ruku 6 prema

naprijed (pozicija o) i na kratko uključite

lančanu pilu. Lančana pila se ne smije

pokrenuti. Da bi se kočnica povratnog udara

ponovno deblokirala, otpustite prekidač za

uključivanje/isključivanje 3 i prednji štitnik za

ruku 6 ponovno povucite prema natrag

(pozicija n).

Napomena: Kada je aktivna kočnica povratnog

udara, a vi pokušavate pokrenuti lančanu pilu,

oglasit će se zvučni signal („pip“). Za ponovno

pokretanje lančane pile, otpustite prekidač za

uključivanje/isključivanje 3, povucite prednji

štitnik za ruku 6 u položaj n i nakon toga

pritisnite prekidač za uključivanje/

isključivanje 3.

Radovi sa lančanom pilom

Prije piljenja

Prije puštanja u rad i redovito tijekom piljenja,

treba provesti slijedeće provjere:

–Da li se lančana pila nalazi u funkcionalno

sigurnom stanju?

–Da li je napunjen spremnik za ulje? Prije

rada i redovito tijekom rada sa lančanom

pilom provjeravajte pokazivač razine ulja.

Dopunite ulje ako je razina ulja dosegla

donji rub u kontrolnom otvoru. Jedno

punjenje je dovoljno za cca. 15 minuta

rada, ovisno od stanki i intenziteta rada.

–Da li je lanac pile pravilno nategnut i

naoštren? Redovito svakih 10 minuta

tijekom piljenja kontrolirajte zategnutost

lanca. Posebno kod novih lanaca pile treba

u početku računati sa povećanim

izduženjem. Stanje lanca pile u znatnoj

mjeri utječe na učinak piljenja. Samo oštri

lanci pile štite od preopterećenja.

–Da li je kočnica povratnog udara otpuštena

i da li je zajamčena njena funkcija?

–Da li nosite potrebnu zaštitnu opremu?

Koristite zaštitne naočale i štitnike za sluh.

Preporučuje se ostala zaštitna oprema za

glavu, ruke, noge i stopala. Prikladna

zaštitna odjeća smanjuje opasnost od

ozljeda od letećih odrezanih komada drva i

nehotičnog dodira lanca pile.

Povratni udar pile (vidjeti sliku F)

Pod povratnim pile podrazumijeva se

iznenadno odbacivanje pile u radu prema gore

i natrag, koje se može pojaviti kod dodira vrha

mača sa rezanim materijalom ili ako bi se

lanac pile ukliještio.

Kada se pojavi povratni udar pile, lančana pila

će reagirati na nepredvidivi način i to može

uzrokovati teške ozljede osobe koja radi sa

pilom ili osoba koje se nalaze u području

piljenja.

Bočni rezovi, kosi i uzdužni rezovi moraju se

započeti sa posebnim oprezom, jer u ovom

slučaju čeljusni graničnik 8 neće moći

započeti sa rezanjem.

OBJ_BUCH-1275-002.book Page 327 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

328 | Hrvatski

Za izbjegavanje povratnog udara kod piljenja:

–Za početak rezanja lančanu pilu postavite

pod što manjim kutem.

–Ne radite nikada sa labavim, izduženim ili

jako istrošenim lancem pile.

–Lanac pile oštrite kao što je propisano.

–Ne pilite nikada preko visine ramena.

–Nikada ne pilite sa vrhom mača.

–Lančanu pilu držite uvije čvrsto sa obje

ruke.

–Koristite uvijek lanac pile koji zadržava

povratni udar.

–Čeljusni graničnik 8 koristite kao polugu.

–Pazite na pravilnu zategnutost lanca.

Radni postupak kod piljenja

(vidjeti slike F –I)

Lančanu pilu uvijek čvrsto držite sa obje ruke,

prednju ručku sa lijevom rukom, a stražnju

ručku sa desnom rukom. Ručku u svakom

trenutku obuhvatite palcem i prstima. Nikada

ne radite sa pilom držeći je jednom rukom.

Sa lančanom pilom radite samo ako ste

zauzeli stabilan i siguran položaj tijela.

Lančanu pilu držite malo desno od vašeg

tijela.

Prije kontakta sa drvom koje će se piliti, lanac

pile mora se kretati punom brzinom. Kod toga

koristite čeljusni graničnik 8 za oslanjanje

lančane pile na drvo. Tijekom piljenja čeljusni

graničnik koristite kao polugu.

Kod piljenja debljih grana čeljusni graničnik

treba staviti na nižu točku. Za to lančanu pilu

povucite prema natrag da bi se čeljusni

graničnik oslobodio i ponovno ga stavite na

nižu točku. Kod toga ne vadite lančanu pilu iz

reza.

Kod piljenja ne pritišćite sa silom na lanac

pile, nego je pustite da radi, tako što ćete

preko čeljusnog graničnika 8 proizvesti manji

polužni pritisak.

Sa lančanom pilom nikada ne radite sa

izduženim rukama. Ne pokušavajte piliti na

teško dostupnim mjestima ili stojeći na ljestvi.

Ne pilite nikada preko visine ramena.

Najbolji rezultati piljenja će se postići ako se

brzina lanca ne smanjuje pod djelovanjem

preopterećenja.

Oprez na kraju reza piljenja. Čim se sa

lančanom pilom može slobodno rezati,

neočekivano se mijenja sila težine. Postoji

opasnost od ozljeda za noge i stopala.

Lančanu pilu izvadite iz reza samo dok je lanac

pile u pokretu.

Piljenje trupaca (vidjeti slike G i J)

Kod piljenja trupaca pridržavajte se slijedećih

propisa o sigurnosti:

Položite trupac kao što je prikazano na slici i

tako ga oslonite da se rez ne može zatvoriti i

lanac pile ukliještiti.

Kraće komade drva prije piljenja izravnajte i

stegnite.

Pilite samo drvo. Izbjegavajte sa lancem pile

dodirivanje kamenja i čavala jer isti mogu

odletjeti, oštetiti lanac pile ili prouzročiti

ozbiljne ozljede osobe koja radi sa pilom ili

osoba oko lančane pile.

Sa lančanom pilom dok radi ne dodirujte

žičane ograde ili tlo.

Lančana pila nije prikladna za rezanje suviše

tankih grana.

Uzdužne rezove izvodite sa posebnom

pažnjom, budući da se ne može koristiti

čeljusni graničnik 8. lančanu pilu vodite pod

manjim kutom, kako bi se izbjegao povratni

udar.

Kod radova piljenja na obroncima, trupce ili

položene komade obrađujte uvijek stojeći

iznad ili bočno.

Pazite na opasnost spoticanja na panjeve,

grane, korijenje, itd.

Piljenje prednapregnutog drva

(vidjeti sliku J)

fPiljenje prednapregnutog drva, grana ili

stabala trebaju izvoditi samo za to

osposobljene stručne osobe. Kod toga

treba postupati posebno oprezno. Postoji

povećana opasnost od nezgoda.

Ako drvo naliježe na obje strane, zarežite

najprije odozgo (Y) do jedne trećine promjera

trupca i nakon toga prorežite odozdo (Z) na

istom mjestu, kako bi se izbjeglo stvaranje

trijeska drva i uklještenje lančane pile. Kod

toga izbjegavajte kontakt lanca pile sa tlom.

Ako je drvo oslonjeno samo jednostrano,

zarežite najprije odozdo (Y) jednu trećinu

promjera prema gore i nakon toga na istom

mjestu odozgo (Z) prorežite trupac, kako bi se

izbjeglo stvaranje trijeska drva i uklještenje

lančane pile.

Rušenje stabala (vidjeti sliku K)

fNosite uvijek zaštitnu kacigu, kako bi se

zaštitili od padajućih grana.

fSa lančanom pilom smiju se rušiti samo

stabla čiji je promjer trupca manji od

dužine mača pile.

fOsigurajte radno područje. Pazite da se u

području padanja stabla ne zadržavaju

ljudi ili životinje (n).

fNe pokušavajte ukliješteni lanac pile

oslobađati pomoću motora koji radi. Za

oslobađanje ukliještenog lanca pile

koristite drvene klinove.

Ako istodobno dvije ili više osoba istodobno

režu i ruše stabla, tada razmak između

rušenog stabla i osobe koja ruši stablo treba

iznositi najmanje dvostruku visinu rušenog

stabla. Kod rušenja stabala pazite da druge

osobe ne budu izložene opasnosti, da stablo

ne padne na energetske vodove i da ne

nastanu nikakve materijalne štete. Ako bi

stablo došlo u kontakt sa energetskim

vodovima, tada o tome treba odmah

obavijestiti distributera energenta.

Kod radova piljenja na obroncima, osoba koja

radi sa lančanom pilom treba se zadržavati na

terenu iznad stabla koje se ruši, jer će se

stablo nakon rušenja vjerojatno otkotrljati ili

otkliziti nizbrdo.

Prije rušenja stabla, prethodno treba planirati

put za evakuaciju (o). Put za evakuaciju treba

od očekivane linije pada voditi koso prema

natrag.

Prije rušenja stabla treba uzeti u obzir

prirodni nagib stabla, položaj većih grana i

smjer vjetra, da bi se mogao procijeniti smjer

pada stabla.

OBJ_BUCH-1275-002.book Page 328 Monday, November 22, 2010 1:10 PM

Hrvatski | 329

Bosch Power Tools F 016 L70 758 | (22.11.10)

Sa stabla treba ukloniti prljavštinu, kamenje,

oslobođenu koru, čavle, spajalice i žicu.

Zarezivanje zareza: Zarežite jedan zarez

(X–W) pod pravim kutom na smjer rušenja,

dubine jednake 1/3 promjera stabla. Načinite

najprije donji vodoravni zarez. Na taj će se

način izbjeći ukliještenje lanca pile ili vodilice

kod zarezivanja drugog zareza.

Zarezivanje zareza za rušenje: Zarežite zarez

za rušenje (Y) najmanje 50 mm iznad

vodoravnog zareza. Načinite zarez za rušenje

paralelno sa vodoravnim zarezom. Načinite

zarez za rušenje toliko dubokim da zaostane

još jedan segment koji može djelovati kao

zglob. Ovaj će segment spriječiti da se stablo

okrene kod pada i da padne u pogrešnom

smjeru. Ovaj segment ne prorežite do kraja.

Kod približavanja rezu rušenja na segmentu,

stablo bi trebalo početi padati. Ako bi se

pokazalo da stablo možda neće pasti u

željenom smjeru ili da će se nagnuti natrag i

ukliještiti lanac pile, prekinite piljenje za

rušenje, i za proširenje reza i rušenje stabla po

željenoj liniji padanja, upotrijebite drvene,

plastične ili aluminijske klinove.

Kada stablo počne padati izvadite lančanu

pilu iz reza, isključite je i odložite je i napustite

područje opasnosti planiranim putom za

evakuaciju. Pazite na grane koje padaju okolo

i da se kod evakuacije na njih ne spotaknete.

Zabijanjem klina (Z) u vodoravnom rezu sada

srušite stablo.

Kada stablo počne padati, napustite područje

opasnosti planiranim putom za evakuaciju.

Pazite na grane koje padaju okolo i da se kod

evakuacije na njih ne spotaknete.

Obrezivanje grana (vidjeti sliku L)

Nakon rušenja stabla sa njega obrežite grane.

Kod obrezivanja ostavite neobrezane veće

grane okrenute prema dolje, a na koje je

stablo oslonjeno. Manje grane prema slici

obrezujte sa jednim rezom. Grane koje su

upete prednaprezanjem obrezujte odozdo

prema gore, kako bi se izbjeglo ukliještenje

lanca pile.

Rezanje stabla na određene dužine

(vidjeti slike M–P)

Pod ovom se operacijom podrazumijeva

rezanje trupca srušenog stabla na odsječke.

Kod toga pazite na siguran i stabilan položaj

vašeg tijela i na jednoličnu raspodjelu težine

vašeg tijela na oba stopala. Ukoliko je moguće,

stablo treba podložiti pomoću grana, gredica ili

klinova i ostaviti tako oslonjeno. Pridržavajte se

jednostavnih uputa za lakše rezanje.

Kada je čitava dužina stabla jednolično

oslonjena, počnite piliti odozgo prema dolje.

Ako je stablo oslonjeno na jednom kraju,

najprije zarežite 1/3 promjera stabla sa donje

strane, a zatim ostatak sa gornje strane, na

visini donjeg reza.

Ako je stablo oslonjeno na oba kraja, najprije

zarežite 1/3 promjera stabla sa gornje strane,

a zatim 2/3 sa donje strane, na visini gornjeg

reza.

Kod radova piljenja na obronku, uvijek stojte

iznad stabla. Da bi se u trenutku

„prorezivanja“ održala puna kontrola nad

stablom, prema kraju reza smanjite pritisak,

bez otpuštanja čvrstog zahvata na ručkama

lančane pile. Kod toga pazite da lanac pile ne

dodirne tlo. Nakon završenog reza, prije

uklanjanja lančane pile pričekajte da se lanac

pile zaustavi. Uvijek prije prelaska sa stabla na

stablo isključite motor lančane pile.

Pokazivač stanja napunjenosti aku-baterije

(vidjeti sliku B)

Aku-baterija 17 opremljena je pokazivačem

stanja napunjenosti 20, koji pokazuje stanje

napunjenosti aku-baterije. Pokazivač stanja

napunjenosti 20 sastoji se od 3 zelene LED.

Za aktiviranje pokazivača stanja napunjenosti

19 pritisnite tipku za pokazivač stanja

napunjenosti 20. Nakon cca. 5 sekundi,

pokazivač stanja napunjenosti će se sam

ugasiti.

Stanje napunjenosti može se ispitati i na

izvađenoj aku-bateriji.

Ako nakon pritiska na tipku 19 ne svijetli niti

jedan LED, znači da je aku-baterija neispravna

i da se mora zamijeniti.

Iz razloga sigurnosti pozivanje stanja

napunjenosti može se provesti samo u stanju

mirovanja električnog alata.

Tijekom procesa punjenja, jedna iza druge se

na kratko pale i gase tri zelene LED. Aku-

baterija je potpuno napunjena kada tri zelene

LED stalno svijetle. Oko 5 minuta nakon što se

aku-baterija potpuno napuni, ponovno će se

ugasiti tri zelene LED.

Pokazivač kontrole temperature

Crveni LED pokazivača kontrole temperature

21 signalizira da se aku-baterija ili elektronika

električnog alata (kod stavljene aku-baterije)

ne nalazi u optimalnom temperaturnom

području. U tom slučaju električni alat neće

raditi ili će raditi sa nedovoljnom snagom.

Nadzor temperature aku-baterije

Crvena LED 21 treperi kod pritiska na tipku 19

ili kod pritiska na prekidač za uključi-

vanje/isključivanje 3 (kod stavljene aku-

baterije): Aku-baterija je izvan radnog tem-

peraturnog područja od –10 °C do +60 °C.

Kod temperature više od 70 °C, aku-baterija

će se isključiti, sve dok se ponovno ne nađe u

dopuštenom području radnih temperatura.

Kontrola temperature elektronike

električnog alata

Crvena LED 21 stalno svijetli kod pritiska na

prekidač za uključivanje/isključivanje 3:

Temperatura elektronike iznosi manje od 5 °C

ili više od 75 °C.

Kod temperature više od 90 °C isključuje se

elektronika električnog alata, sve dok se

ponovno ne nađe u dopuštenom radnom

temperaturnom području.

LED-pokazivač Kapacitet aku-baterije

Stalno svjetlo 3

zelene LED ≥2/3

Stalno svjetlo 2

zelene LED ≥1/3

Stalno svjetlo 1

zelene LED ≤1/3

Treperavo svjetlo

1 zelene LED Rezerva

OBJ_BUCH-1275-002.book Page 329 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

330 | Hrvatski

Traženje greške

Ako vaš električni alat ne radi besprijekorno, donja tablica će vam pomoći u pronalaženju

simptoma grešaka, mogućih uzroka kao i mjera za pomoć. Ako na taj način problem ne možete

identificirati i otkloniti, obratite se ovlaštenoj servisnoj radionici.

fPažnja: Prije traženja greške isključite električni alat i izvadite aku-bateriju.

Simptomi Mogući uzroci Pomoć

Lančana pila se

ne kreće

Aktivirala se je kočnica povratnog

udara (oglasit će se signal

upozorenja („pip“))

Prednji štitnik za ruku 6 povucite u

položaj n

Ispražnjena aku-baterija Napuniti aku-bateriju. Vidjeti i upute

za punjenje

Aku-baterija nije ispravljeno stavljena Oba stupnja blokade moraju uskočiti

na svoje mjesto

Reagirala je zaštita motora Elektromotor ostaviti da se ohladi

Aku-baterija je suviše hladna/suviše

topla

Zagrijati aku-bateriju/ostaviti da se

ohladi

Lanac pile se ne

pokreće

Ispražnjena aku-baterija Napuniti aku-bateriju. Vidjeti i upute

za punjenje

Električni alat je neispravan Zatražiti pomoć ovlaštenog servisa

Lančana pila

radi isprekidano

Vanjski ili unutarnji nepotpuni

kontakt

Obratite se za pomoć ovlaštenom

Bosch servisu

Neispravan prekidač za

uključivanje/isključivanje 3

Obratite se za pomoć ovlaštenom

Bosch servisu

Lanac pile je

suh

Nema ulja u spremniku za ulje Doliti ulje

Začepljeno odzračivanje u zatvaraču

4 spremnika za ulje

Očistiti zatvarač 4 spremnika za ulje

Začepljen kanalić za ulje Očistiti kanalić za ulje

Lanac pile se ne

koči

Neispravna je kočnica povratnog

udara

Obratite se za pomoć ovlaštenom

Bosch servisu

Zagrijan lanac

pile/vodilica

Nema ulja u spremniku za ulje Doliti ulje

Začepljeno odzračivanje u zatvaraču

4 spremnika za ulje

Očistiti zatvarač 4 spremnika za ulje

Začepljen kanalić za ulje Očistiti kanalić za ulje

Previše nategnut lanac Podesiti zategnutost lanca

Lanac pile je tup Naoštriti lanac pile ili ga zamijeniti

Lanac pile čupa

drvo, vibrira ili

ne pili kako

treba

Premala zategnutost lanca Podesiti zategnutost lanca

Lanac pile je tup Naoštriti lanac pile ili ga zamijeniti

Lanac pile je istrošen Zamijeniti lanac pile

Zubi pile okrenuti su u pogrešnom

smjeru

Lanac pile ispravno montirati

Jake vibracije/

šumovi

Električni alat je neispravan Zatražiti pomoć ovlaštenog servisa

Suviše kratko

trajanje piljenja

za svako

punjenje aku-

baterije

Preveliko trenje zbog manjkavog

podmazivanja

Osigurajte podmazivanje lanca

(vidjeti „Podmazivanje lanca“)

Lanac pile se mora očistiti Očistite lanac pile

Neispravna tehnika piljenja vidjeti „Radovi sa lančanom pilom“

Aku-baterija nije do kraja napunjena Napuniti aku-bateriju. Vidjeti i upute

za punjenje

Lančana pila se

sporo kreće

Ispražnjena aku-baterija Napuniti aku-bateriju. Vidjeti i upute

za punjenje

Aku-baterija je uskladištena izvan

dopuštenog temperaturnog područja

Aku-bateriju ostaviti da se zagrije na

temperaturu prostorije (unutar

dopuštenog temperaturnog područja

za aku-bateriju od 0–45 °C)

Pokazivač

punjenja 24

aku-baterije

stalno svijetli

Nije moguć

proces punjenja

Aku-baterija nije (ispravno)

napunjena

Aku-bateriju ispravno napuniti na

punjaču

Zaprljani kontakti aku-baterije Očistiti kontakte aku-baterije; npr.

višekratnim spajanjem i odspajanjem

aku-baterije, prema potrebi

zamijeniti aku-bateriju

Neispravna aku-baterija Zamijeniti aku-bateriju

OBJ_BUCH-1275-002.book Page 330 Monday, November 22, 2010 1:10 PM

Hrvatski | 331

Bosch Power Tools F 016 L70 758 | (22.11.10)

Održavanje i servisiranje

Održavanje i čišćenje

fPažnja! Prije radova održavanja ili

čišćenja isključite električni alat i izvadite

aku-bateriju.

Napomena: Slijedeće radove održavanja

izvodite redovito, kako bi se osiguralo dulje i

pouzdano korištenje uređaja.

Električni alat i otvore za hlađenje održavajte

čistim kako bi se moglo dobro i sigurno raditi.

Lančanu pilu redovito kontrolirajte na

očigledne nedostatke, kao što je otpušten,

olabavljen ili oštećen lanac pile, otpuštena

mjesta pričvršćenja i istrošeni ili oštećeni

dijelovi.

Provjerite da li su pokrov i zaštitne naprave

neoštećeni i ispravno ugrađeni. Prije uporabe

provedite eventualno potrebne radove

održavanja ili popravaka.

Ako bi lančana pila unatoč brižljivih postupaka

izrade i ispitivanja ipak prestala raditi,

popravak treba prepustiti ovlaštenom servisu

za Bosch električne alate.

Napomena: Prije slanja lančane pile

neizostavno ispraznite spremnik za ulje.

Kod svih povratnih upita i naručivanja

rezervnih dijelova, molimo neizostavno

navedite 10-znamenkasti kataloški broj sa

tipske pločice lančane pile.

Zamjena/okretanje lanca pile i mača (vidjeti

slike C1–C3)

Lanac pile i mač kontrolirajte prema poglavlju

„Natezanje lanca pile“.

Vodeći utor mača se sa vremenom troši. Kod

zamjene lanca pile, za kompenziranje trošenja

mač okrenite za 180°, čime će produljiti radni

vijek mača.

Kontrolirajte lančanik 28. Ako bi se zbog

velikog opterećenja istrošio ili oštetio, mora

se zamijeniti u ovlaštenom servisu.

Oštrenje lanca pile

Lanac pile se može stručno naoštriti u svakom

ovlaštenom servisu za Bosch električne alate.

Pomoću Bosch uređaja za oštrenje lanca ili

pomoću Dremel-Multi 1453. lanac možete

naoštriti i sami. Kod toga se pridržavajte

uputa za oštrenje priloženih uz ove uređaje.

Kontrola uljne automatike

Funkciju automatskog podmazivanja lanca

možete kontrolirati tako da pilu uključite i sa

vrhom je držite u smjeru kartona ili papira na

podu. Ne dodirujte pod sa lancem i održavajte

sigurnosni razmak od 20 cm. Ako se kod toga

pokaže trag ulja koji se povećava, znači da

uljna automatika radi besprijekorno. Ako se

unatoč punog spremnika za ulje ne pokaže

nikakav trag ulja, molimo pročitajte odjeljak

„Traženje greške“ ili zatražite pomoć Bosch

servisa.

Nakon šišanja tratine/Spremanje

Plastično kućište lančane pile čistite sa

mekom četkom i čistim krpama. Za čišćenje

ne koristite vodu, otapala i sredstvo za

poliranje. Očistite svu prljavštinu, posebno sa

otvora za hlađenje motora.

Nakon trajanja rada do 1 –3 sata demontirajte

poklopac 13, mač 10 i lanac pile 11 i očistite

ove dijelove četkom.

Pomoću četke očistite sve nakupine na

području ispod poklopca 13, lančanika 28 i

pričvršćenja mača. Sapnicu za ulje 31 očistite

čistom krpom.

Ako lanac pile treba biti dulje vrijeme

uskladišten, očistite lanac pile 11 i mač 10.

Lančanu pilu spremite na sigurno i suho

mjesto i izvan dosega djece.

Na električni alat ne stavljajte nikakve

predmete.

Lančanu pilu treba uvijek spremiti u

vodoravnom položaju, sa zatvaračem

spremnika za ulje 4 okrenutim prema gore.

Kada se lančana pila sprema u originalnoj am-

balaži, spremnik za ulje se mora do kraja

isprazniti.

Pribor

Lanac pile

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Ostali pribor

Ulje za prianjanje lanca pile,

1 litra . . . . . . . . . . . . . . . . . . . 2 607 000 181

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o

popravku i održavanju vašeg proizvoda, kao i

o rezervnim dijelovima. Crteže u rastavljenom

obliku i informacije o rezervnim dijelovima

možete naći i na našoj adresi:

www.bosch-garden.com

Tim Bosch savjetnika za kupce rado će

odgovoriti na vaša pitanja o kupnji, primjeni i

podešavanju proizvoda i pribora.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

LED-pokazivači

24 odnosno 25

neće se upaliti

nakon priključka

mrežnog utikača

u utičnicu

Mrežni utikač punjača nije (ispravno)

utaknut

Mrežni utikač (do kraja) utaknuti u

utičnicu

Neispravna utičnica, mrežni kabel ili

punjač

Ispitati mrežni napon, punjač prema

potrebi dati na kontrolu ovlaštenom

servisu za Bosch električne alate

Simptomi Mogući uzroci Pomoć

OBJ_BUCH-1275-002.book Page 331 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

332 | Hrvatski

Transport

Aku-bateriju pošaljite samo ako je kućište

neoštećeno. Oblijepite otvorene kontakte i

aku-bateriju zapakirajte tako da se ne može

pomicati u ambalaži.

Kod slanja Li-ionskih aku-baterija može se

pojaviti obveza označavanja. Molimo

pridržavajte se kod toga važećih propisa.

Zbrinjavanje

Električni alat, pribor i ambalažu treba dovesti

na ekološki prihvatljivu ponovnu primjenu.

Električni alat i aku-bateriju ne bacajte u kućni

otpad!

Samo za zemlje EU:

Prema Europskim smjernicama

2002/96/EG, neuporabivi elek-

trični alati i prema Smjernicama

2006/66/EG neispravne ili

istrošene aku-baterije moraju

se odvojeno sakupljati i dovesti

na ekološki prihvatljivo recikliranje.

Aku-baterije/baterije:

Li-ion:

Molimo pridržavajte se

uputa u poglavlju

„Transport“ na stranici 332.

Zadržavamo pravo na promjene.

OBJ_BUCH-1275-002.book Page 332 Monday, November 22, 2010 1:10 PM

Eesti | 333

Bosch Power Tools F 016 L70 758 | (22.11.10)

Ohutusnõuded

Piltsümbolite selgitus

Lugege läbi kasutusjuhend.

Ärge kasutage seadet vihma

käes ja ärge jätke seda vihma

kätte.

Enne seadme puhastamist ja

reguleerimist, samuti juhul,

kui jätate seadme kas või

lühikeseks ajaks järelevalveta,

eemaldage seadmest aku.

Kandke kaitseprille.

Kandke

kuulmiskaitsevahendeid.

Enne seadistamis- ja

hooldustöid, samuti

toitejuhtme vigastamise või

läbilõikamise korral tõmmake

võrgupistik viivitamatult

pistikupesast välja.

Tagasilöögipidur ja

järelpöörlemispidur seiskavad

saeketi kiiresti.

Üldised ohutusjuhised

Kõik ohutusnõuded ja ju-

hised tuleb läbi lugeda.

Ohutusnõuete ja juhiste eiramise tagajärjeks

võib olla elektrilöök, tulekahju ja/või rasked

vigastused.

Hoidke kõik ohutusnõuded ja juhised

edasiseks kasutamiseks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“

käib võrgutoitega (toitejuhtmega) elektriliste

tööriistade ja akutoitega (ilma toitejuhtmeta)

elektriliste tööriistade kohta.

1) Ohutusnõuded tööpiirkonnas

a) Töökoht peab olema puhas ja hästi

valgustatud. Töökohas valitsev segadus

ja hämarus võib põhjustada õnnetusi.

b) Ärge kasutage elektrilist tööriista

plahvatusohtlikus keskkonnas, kus

leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest

lööb sädemeid, mis võivad tolmu või

aurud süüdata.

c) Elektrilise tööriista kasutamise ajal

hoidke lapsed ja teised isikud

töökohast eema. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie

kontrolli alt väljuda.

2) Elektriohutus

a) Elektrilise tööriista pistik peab

pistikupessa sobima. Pistiku kallal ei

tohi teha mingeid muudatusi. Ärge

kasutage kaitsemaandusega

elektriliste tööriistade puhul

adapterpistikuid. Muutmata pistikud ja

sobivad pistikupesad vähendavad elekt-

rilöögi saamise riski.

b) Vältige kehakontakti maandatud

pindadega, nagu torud, radiaatorid,

pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

c) Hoidke seadet vihma ja niiskuse eest.

Kui elektrilisse tööriista on sattunud

vett, on elektrilöögi oht suurem.

d) Ärge kasutage toitejuhet otstarvetel,

milleks see ei ole ette nähtud, näiteks

elektrilise tööriista kandmiseks,

ülesriputamiseks või pistiku

pistikupesast väljatõmbamiseks.

Hoidke toitejuhet kuumuse, õli,

teravate servade ja seadme liikuvate

osade eest. Kahjustatud või

keerduläinud toitejuhtmed

suurendavad elektrilöögi ohtu.

e) Kui töötate elektrilise tööriistaga

vabas õhus, kasutage ainult selliseid

pikendusjuhtmeid, mida on lubatud

kasutada ka välistingimustes.

Välistingimustes kasutamiseks sobiva

pikendusjuhtme kasutamine vähendab

elektrilöögi ohtu.

f) Kui elektrilise tööriista kasutamine

niiskes keskkonnas on vältimatu,

kasutage rikkevoolukaitselülitit.

Rikkevoolukaitselüliti kasutamine

vähendab elektrilöögi ohtu.

3) Inimeste turvalisus

a) Olge tähelepanelik, jälgige, mida Te

teete, ning toimige elektrilise

tööriistaga töötades kaalutletult. Ärge

kasutage elektrilist tööriista, kui olete

väsinud või uimastite, alkoholi või

ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel

võib põhjustada tõsiseid vigastusi.

b) Kandke isikukaitsevahendeid ja alati

kaitseprille. Isikukaitsevahendite,

näiteks tolmumaski, libisemiskindlate

turvajalatsite, kaitsekiivri või

kuulmiskaitsevahendite kandmine –

sõltuvalt elektrilise tööriista tüübist ja

kasutusalast – vähendab vigastuste ohtu.

c) Vältige seadme tahtmatut käivitamist.

Enne pistiku ühendamist pistikupessa,

aku ühendamist seadme külge,

seadme ülestõstmist ja kandmist

veenduge, et elektriline tööriist on

välja lülitatud. Kui hoiate elektrilise

tööriista kandmisel sõrme lülitil või

ühendate vooluvõrku sisselülitatud

seadme, võivad tagajärjeks olla

õnnetused.

d) Enne elektrilise tööriista

sisselülitamist eemaldage selle küljest

reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis-

või mutrivõti võib põhjustada vigastusi.

e) Vältige ebatavalist kehaasendit. Võtke

stabiilne tööasend ja hoidke kogu aeg

tasakaalu. Nii saate elektrilist tööriista

ootamatutes olukordades paremini

kontrollida.

f) Kandke sobivat rõivastust. Ärge

kandke laiu riideid ega ehteid. Hoidke

juuksed, rõivad ja kindad seadme

liikuvatest osadest eemal. Lotendavad

riided, ehted või pikad juuksed võivad

sattuda seadme liikuvate osade vahele.

TÄHELEPANU

OBJ_BUCH-1275-002.book Page 333 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

334 | Eesti

g) Kui on võimalik paigaldada

tolmueemaldus- ja tolmukogumissea-

diseid, veenduge, et need on

seadmega ühendatud ja et neid

kasutatakse õigesti. Tolmu-

eemaldusseadise kasutamine vähendab

tolmust põhjustatud ohte.

4) Elektriliste tööriistade hoolikas

käsitsemine ja kasutamine

a) Ärge koormake seadet üle. Kasutage

töö tegemiseks selleks ettenähtud

elektrilist tööriista. Sobiva elektrilise

tööriistaga töötate ettenähtud

jõudluspiirides efektiivsemalt ja

ohutumalt.

b) Ärge kasutage elektrilist tööriista,

mille lüliti on rikkis. Elektriline tööriist,

mida ei ole enam võimalik lülitist sisse

ja välja lülitada, on ohtlik ning tuleb

parandada.

c) Tõmmake pistik pistikupesast välja

ja/või eemaldage seadmest aku enne

seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See

ettevaatusabinõu väldib elektrilise

tööriista soovimatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi

tööriistu lastele kättesaamatus kohas.

Ärge laske seadet kasutada isikutel,

kes seadet ei tunne või pole

siintoodud juhiseid lugenud.

Asjatundmatute isikute käes on

elektrilised tööriistad ohtlikud.

e) Hoolitsege seadme eest korralikult.

Kontrollige, kas seadme liikuvad osad

töötavad veatult ega kiildu kiini. Veen-

duge, et seadme detailid ei ole murdu-

nud või kahjustatud määral, mis

mõjutab seadme töökindlust. Laske

kahjustatud detailid enne seadme

kasutamist parandada. Paljude

õnnetuste põhjuseks on halvasti

hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja

puhtad. Hoolikalt hooldatud, teravate

lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam

juhtida.

g) Kasutage elektrilist tööriista, lisava-

rustust, tarvikuid jne vastavalt

siintoodud juhistele ning nii, nagu

konkreetse seadmetüübi jaoks ette

nähtud. Arvestage seejuures

töötingimuste ja teostatava töö

iseloomuga. Elektriliste tööriistade

nõuetevastane kasutamine võib põhjus-

tada ohtlikke olukordi.

5) Akutööriistade hoolikas käsitsemine ja

kasutamine

a) Laadige akusid ainult tootja poolt

soovitatud akulaadijatega. Akulaadija,

mis sobib teatud tüüpi akudele, muutub

tuleohtlikuks, kui seda kasutatakse

teiste akudega.

b) Kasutage elektrilistes tööriistades

ainult selleks ettenähtud akusid.

Teiste akude kasutamine võib

põhjustada vigastusi ja tulekahjuohtu.

c) Hoidke kasutusel mitteolevad akud

eemal kirjaklambritest, müntidest,

võtmetest, naeltest, kruvidest või

teistest väikestest metallesemetest,

mis võivad kontaktid omavahel

ühendada. Akukontaktide vahel tekkiva

lühise tagajärjeks võivad olla põletused

või tulekahju.

d) Väärkasutuse korral võib akuvedelik

välja voolata. Vältige sellega

kokkupuudet. Juhusliku kokkupuute

korral loputage kahjustatud kohta

veega. Kui vedelik satub silma,

pöörduge lisaks arsti poole.

Väljavoolav akuvedelik võib põhjustada

nahaärritusi või põletusi.

6) Teenindus

a) Laske elektrilist tööriista parandada

ainult kvalifitseeritud spetsialistidel,

kes kasutavad originaalvaruosi. Nii

tagate püsivalt seadme ohutu töö.

Ohutusnõuded kettsaagide

kasutamisel

fSae töötamise ajal hoidke oma keha

saeketist eemal. Enne sae käivitamist

veenduge, et saekett ei puutu millegagi

kokku. Kettsaega töötades võib hetkeline

tähelepanematus põhjustada riietuseseme

või kehaosa jäämise saeketi vahele.

fHoidke seadet üksnes käepideme

isoleeritud pinnast, sest saekett võib

tabada varjatud elektrijuhet. Saeketi

kokkupuude pinge all oleva

elektrijuhtmega võib pingestada seadme

metallosad ja põhjustada elektrilöögi.

fHoidke kettsaagi alati parema käega

tagumisest käepidemest ja vasaku käega

eesmisest käepidemest. Kettsae hoidmine

vastupidiselt suurendab vigastuste ohtu ja

on keelatud.

fKandke kaitseprille ja kuulmiskaitseva-

hendeid. Soovitame kasutada

kaitsevarustust pea, käte ja jalgade

kaitsmiseks. Sobiv kaitseriietus vähendab

eemalepaiskuvatest laastudest ja

saeketiga juhuslikust kokkupuutest

tingitud vigastuste ohtu.

fÄrge kasutage kettsaagi puu otsas.

Kettsae kasutamine puu otsas toob kaasa

vigastuste ohu.

fVeenduge oma stabiilses asendis ja

kasutage kettsaagi üksnes siis, kui olete

stabiilsel ja ühetasasel pinnal. Libe

maapind või ebastabiilne aluspind, nt

redel, võivad tuua kaasa tasakaalu kaotuse

või kontrolli kaotuse kettsae üle.

fPinge all oleva oksa saagimisel arvestage,

et oks vetrub tagasi. Kui puidu pinge

vabaneb, võib vabanenud oks tabada

seadme kasutajat ja/või põhjustada

kontrolli kao seadme üle.

fEriti ettevaatlik olge aluspuidu ja noorte

puude lõikamisel. Õhuke puit võib jääda

saeketi külge kinni ning tabada seadme

kasutajat ja viia ta tasakaalust välja.

OBJ_BUCH-1275-002.book Page 334 Monday, November 22, 2010 1:10 PM

Eesti | 335

Bosch Power Tools F 016 L70 758 | (22.11.10)

fKandke väljalülitatud kettsaagi eesmisest

käepidemest, saekett peab olema

suunatud Teie kehast eemale. Kettsae

transportimisel ja hoidmisel tõmmake

alati peale kaitsekate. Saeketi hoolikas

käsitsemine vähendab liikuva saeketiga

juhusliku kokkupuute tõenäosust.

fJärgige juhiseid saeketi määrimiseks,

keti pinge reguleerimiseks ja tarvikute

vahetamiseks. Asjatundmatult pingutatud

või määritud kett võib rebeneda või

põhjustada tagasilöögi ohu.

fHoidke käepidemed puhtad, kuivad ja

vabad õlist ja rasvast. Rasvased ja õlised

käepidemed on libedad ja põhjustavad

kontrolli kaotuse seadme üle.

fSaagige üksnes puitu. Ärge kasutage

kettsaagi töödeks, milleks seade ei ole

ette nähtud. Näide: Ärge kasutage

kettsaagi plastmaterjalide, müüritise ja

muude ehitusmaterjalide kui puidu

saagimiseks. Kettsae nõuetevastane

kasutamine võib põhjustada ohtlikke

olukordi.

Tagasilöögi põhjused ja vältimine:

– Tagasilöök võib esineda, kui juhtsiin ots

puutub kokku mingi esemega või kui puit

paindub ja saekett lõikes kinni kiilub.

– Juhtsiini otsaga kokkupuude võib teatud

juhtudel põhjustada ootamatu taha suunatud

reaktsiooni, mille puhul paiskub juhtsiin üles

seadme kasutaja suunas.

– Saeketi kinnijäämine juhtsiini ülemise serva

külge võib juhtsiini kiiresti seadme kasutaja

suunas lükata.

– Iga nimetatud reaktsioon võib kaasa tuua

seadme kasutaja kontolli kaotuse seadme üle

ja vigastuste ohu. Ärge lootke üksnes kettsae

kaitseseadistele. Kettsae kasutajana peate

õnnetuste ja vigastuste ohu vältimiseks võtma

erinevaid meetmeid.

Tagasilöök on seadme vale või puuduliku

kasutamise tagajärg. Seda saab järgnevalt

kirjeldatud sobivate ettevaatusabinõude

rakendamisega ära hoida:

fHoidke saagi kahe käega, hoidke kettsae

käepidemeid pöidla ja sõrmede vahel.

Viige oma keha ja käed asendisse, milles

saate tagasilöögijõule vastu panna.

Sobivate meetmete korral suudab seadme

kasutaja tagasilöögijõuga toime tulla. Ärge

kunagi laske kettsaagi lahti.

fVältige ebaharilikku kehaasendit ja ärge

kunagi saagige õlgadest kõrgemal.

Sellega hoiate ära soovimatu kokkupuute

siini otsaga ja tagate ootamatutes

olukordades sae üle parema kontrolli.

fKasutage alati tootja poolt ette nähtud

varusiine ja saekette. Valed varusiinid ja

saeketid võivad põhjustada keti

rebenemise või tagasilöögi.

fJärgige tooja juhiseid saeketi

teritamiseks ja hooldamiseks. Liigaa

madalad sügavuspiirikud suurendavad

tagasilöögi ohtu.

Täiendavad ohutusnõuded

fEnne esmakordset kasutamist peaks

kogenud spetsialist kasutajale praktiliste

näidete najal selgitama kettsae käsitsemist

ja kaitseseadiste kasutamist. Esimeseks

harjutuseks peaks olema palkide

saagimine saepukil või raamil.

fSeadet ei tohi kasutada inimesed

(sealhulgas lapsed), kelle füüsilised või

vaimsed võimed on piiratud või kellel

puuduvad seadme kasutamiseks vajalikud

kogemused ja teadmised, välja arvatud

juhul, kui nad kasutavad seadet nende

turvalisuse eest vastutava isiku järelevalve

all, kes annab neile juhiseid seadme

kasutamiseks.

Et välistada seadmega mängimise

võimalust, ei tohi jätta lapsi seadme

lähedusse järelevalveta.

fKettsaagi ei tohi kasutada lapsed ja

noorukid, erand on lubatud üle 16-

aastaste praktikantide puhul, kes

töötavad täiskasvanute järelevalve all.

Sama kehtib isikute kohta, kes ei ole

kettsae käsitsemisega (piisavalt) kursis.

Kasutusjuhend peab olema alati seadme

juures. Üleväsinud või füüsiliselt nõrgad

inimesed ei tohi kettsaagi kasutada.

fHoidke elektrilist tööriista töötades

mõlema käega ja säilitage stabiilne

asend. Elektriline tööriist püsib kahe käega

hoides kindlamini käes.

fVeenduge, et seadmele on paigaldatud

kõik kaitseseadised ja käepidemed. Ärge

kunagi püüdke tööle rakendada seadet,

mis on täielikult kokku panemata või mida

on lubamatult muudetud.

fEnne käestpanekut oodake, kuni

elektriline tööriist on seiskunud.

fÄrge avage akut. Esineb lühise oht.

Kaitske akut kuumuse, sealhulgas

pideva päikesekiirguse eest, samuti

vee, tule ja niiskuse eest. Esineb

plahvatusoht.

fAku vigastamisel ja ebaõigel käsitsemisel

võib akust eralduda aure. Õhutage ruumi,

halva enesetunde korral pöörduge arsti

poole. Aurud võivad ärritada hingamisteid.

fVigastatud akust võib lekkida vedelikku,

mis võib kokku puutuda läheduses

paiknevate esemetega. Kontrollige

vastavad detailid üle. Puhastage need või

vajaduse korral vahetage välja.

fKasutage akut üksnes koos Boschi

elektrilise tööriistaga. Ainult nii on aku

kaitstud ohtliku ülekoormuse eest.

fKasutage üksnes Boschi originaalakusid,

mille pinge vastab elektrilise tööriista

andmesildil toodud pingele. Muude

akude, nt järeletehtud või parandatud

akude või teiste tootjate akude kasutamine

põhjustab plahvatus- ja varalise kahju ohu.

Ohutusnõuded akulaadijate

kasutamisel

Ärge jätke akulaadijat vihma ega

niiskuse kätte. Vee sissetungimine

elektrilisse tööriista suurendab

elektrilöögi ohtu.

OBJ_BUCH-1275-002.book Page 335 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

336 | Eesti

fÄrge laadige teist tüüpi akusid.

Akulaadijaga tohib laadida ainult Boschi

liitium-ioon-akusid, mille pinge jääb

tehnilistes andmetes nimetatud

vahemikku. Selle nõude eiramisel tekib

tulekahju- ja plahvatusoht.

fHoidke akulaadija puhas. Mustus tekitab

elektrilöögi ohu.

fIga kord enne kasutamist kontrollige üle

laadija, toitejuhe ja pistik. Vigastuste

tuvastamisel ärge akulaadijat kasutage.

Ärge avage akulaadijat ise ja laske seda

parandada vaid vastava ala

spetsialistidel, kes kasutavad

originaalvaruosi. Vigastatud akulaadija,

toitejuhe ja pistik suurendavad elektrilöögi

ohtu.

fÄrge kasutage akulaadijat

kergestisüttival pinnal (nt paberil,

tekstiilidel jmt) ja süttimisohtlikus

keskkonnas. Akulaadija kuumeneb

laadimisel, mistõttu tekkib tulekahjuoht.

fÄrge jätke lapsi järelevalveta ning ärge

lubage lastel laadimisseadmega mängida.

fLapsed ja inimesed, kelle vaimsed ja

füüsilised võimed on piiratud, tohivad

akulaadijat kasutada üksnes järelevalve

all või pärast asjaomast juhendamist.

Põhjalik juhendamine hoiab ära vale

käsitsemise ja sellest põhjustatud

vigastused.

Tööpõhimõtte kirjeldus

Kõik ohutusnõuded ja juhised

tuleb läbi lugeda. Ohutusnõuete

ja juhiste eiramise tagajärjeks

võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

Nõuetekohane kasutamine

Seade on ette nähtud puidu, nt palkide,

laudade, okste saagimiseks ning puude

langetamiseks. Seda saab kasutada

saagimiseks kiu suunaga paralleelselt ja

ristuvalt.

See elektriline tööriist ei sobi mineraalsete

materjalide saagimiseks.

Tarnekomplekt

Võtke elektriline tööriist ettevaatlikult

pakendist välja ja kontrollige, kas

tarnekomplektis sisalduvad kõik allpool

loetletud osad:

–kettsaag

–kate

–saekett

–laba

–ketikaitse

–kott õliga

–kasutusjuhend

Aku ja akulaadija sisalduvad teatavate

mudelite puhul tarnekomplektis.

Kui mõni osa on puudu või kahjustatud,

pöörduge müügiesindusse.

Seadme osad

Seadme osade numeratsiooni aluseks on

jooniste leheküljel toodud numbrid.

1Tagumine käepide

2Lüliti (sisse/välja) sisselülitustõkis

3Lüliti (sisse/välja)

4Õlipaagi kork

5Eesmine käepide

6Tagasilöögipiduri hoob (käekaitse)

7Õlitaseme näit

8Piirik

9Ketikaitse

10 Laba

11 Saekett

12 Pingutusnupp

13 Kate

14 Õhu väljapuhke ava

15 Ketipingutusnupp

16 Seerianumber

17 Aku

18 Aku vabastusklahv

19 Laetuse astme kuvamise klahv

20 Aku täituvusastme indikaator

21 Temperatuurikontrolli indikaator

22 Laadimisalus

23 Akulaadimisseade

24 Akulaadimissedme punane LED-

indikaator

25 Akulaadimissedme roheline LED-

indikaator

26 Võrgupistik **

27 Liikumise ja lõikesuuna sümbol

28 Ketiratas

29 Kinnituspolt

30 Ketipingutuspolt

31 Õlidüüs

32 Laba juhtvarras

33 Ketikinnituspolt

34 Õhu sissepuhke ava

** sõltuvalt kasutusriigist

Tarnekomplekt ei sisalda kõiki kasutusjuhendis

olevatel joonistel kujutatud või kasutusjuhendis

nimetatud lisatarvikuid. Lisatarvikute täieliku

loetelu leiate meie lisatarvikute kataloogist.

OBJ_BUCH-1275-002.book Page 336 Monday, November 22, 2010 1:10 PM

Eesti | 337

Bosch Power Tools F 016 L70 758 | (22.11.10)

Tehnilised andmed

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt direktiivile

2000/14/EÜ.

Elektrilise tööriista A-korrigeeritud müratase

on üldjuhul: Helirõhu tase 74 dB(A);

helivõimsuse tase 94 dB(A).

Mõõtemääramatus K =3 dB.

Kasutage kuulmiskaitsevahendeid!

Vibratsiooni koguväärtus (kolme suuna

vektorsumma), mõõdetud EN 60745 kohaselt:

vibratsioon ah<2,5 m/s2, mõõtemääramatus

K=1,5m/s

Käesolevas juhendis toodud vibratsioon on

mõõdetud standardi EN 60745 kohase mõõte-

meetodi järgi ja seda saab kasutada

elektriliste tööriistade omavaheliseks

võrdlemiseks. See sobib ka vibratsiooni

esialgseks hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise

tööriista kasutamisel ettenähtud töödeks. Kui

aga elektrilist tööriista kasutatakse muudeks

töödeks, rakendatakse teisi tarvikuid või kui

tööriista hooldus pole piisav, võib vibratsiooni-

tase kõikuda. See võib vibratsiooni tööperioodi

jooksul tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleb

arvesse võtta ka aega, mil seade oli välja

lülitatud või küll sisse lülitatud, kuid tegelikult

tööle rakendamata. See võib vibratsiooni

tööperioodi jooksul tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vib-

ratsiooni mõju eest täiendavaid

kaitsemeetmeid, näiteks: hooldage tööriistu

ja tarvikuid piisavalt, hoidke käed soojas,

tagage sujuv töökorraldus.

Vastavus normidele

Kinnitame ainuvastutajana, et punktis

„Tehnilised andmed“ kirjeldatud toode vastab

järgmistele standarditele või õigusaktidele:

EN 60745 (akutööriistad) ja EN 60335

(akulaadimisseadmed) kooskõlas direktiivide

2006/95/EÜ, 2004/108/EÜ, 2006/42/EÜ,

2000/14/EÜ sätetega.

EÜ-prototüübi kontroll nr 2131439.01CE,

kontrolli teostaja: teavitatud kontrolliasutus

nr 0344, KEMA Quality B.V. Arnhem,

Netherlands.

2000/14/EÜ: Garanteeritud helivõimsuse

tase 97 dB(A). Vastavuse hindamise meetod

vastavalt lisale V.

Tootekategooria: 6

Tehniline toimik saadaval aadressil:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Akukettsaag AKE 30 LI

Tootenumber 3 600 H37 1..

Keti liikumiskiirus tühikäigul m/s 8

Laba pikkus cm 30

Keti pingutus tööriista abita (SDS) z

Tagasilöögipidur z

Saeketi tüüp 3/8"–90

Lüli paksus mm 1,1 (0,034")

Lülide arv 45

Õlipaagi maht ml 120

Keti automaatne määrimine z

Piirik z

Kaal EPTA-Procedure 01/2003 järgi kg 5,2

Seerianumber Vt elektrilise tööriista andmesildil olevat seerianumbrit 16

Aku Li-ioonid

Tootenumber 2 607 336 107

Nimipinge V= 36

Mahtuvus Ah 2,6

Laadimisaeg (tühja aku puhul) min 95

Akuelementide arv 20

Akulaadimisseade AL 3640 CV

Professional

AL 3620 CV

Professional

Tootenumber EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Laadimisvool A4,02,0

Lubatud laadimistemperatuur °C 0–45 0–45

Kaal EPTA-Procedure 01/2003 järgi kg 1,0 0,6

Kaitseaste /II /II

Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus

võib olla erinev.

OBJ_BUCH-1275-002.book Page 337 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

338 | Eesti

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montaaž

Tööohutus

fTähelepanu! Enne hooldus- või

puhastustöid lülitage elektriline töörisit

välja ja eemaldage aku.

fSelle elektrilise tööriistaga ärge kasutage

4,5 Ah akut.

Aku eemaldamine (vt joonist A)

Aku 17 on varustatud kahe lukustusastmega,

mis takistab aku väljakukkumist juhul, kui

kogemata vajutatakse aku vabastusklahvile

18. Seadmesse paigaldatud akut hoiab õiges

asendis vedru.

Märkus: Elektriline tööriist töötab ainult siis,

kui mõlemad lukustused on fikseerunud.

Aku eemaldamiseks 17:

Aku laadimine (vt joonist B)

fTeiste akulaadijate kasutamine on

keelatud. Komplekti kuuluv akulaadija on

kohandatud Teie elektrilisse tööriista

paigaldatud Li-ioon-akuga.

fPöörake tähelepanu võrgupingele!

Võrgupinge peab ühtima tööriista

andmesildil märgitud pingega. Andmesildil

toodud 230 V seadmeid võib kasutada ka

220 V võrgupinge korral.

Aku on varustatud temperatuurikontrolliga,

mis lubab akut laadida üksnes temperatuuril

0°C kuni 45 °C. See tagab aku pika

kasutusea.

Märkus: Aku on tarnimisel osaliselt laetud. Et

tagada aku täit mahtuvust, laadige aku enne

esmakordset kasutamist akulaadimisseadmes

täiesti täis.

Li-ioon-akut võib laadida igal ajal, ilma et see

lühendaks aku kasutusiga. Laadimise katkes-

tamine ei kahjusta akut.

Liitium-ioon-akut kaitseb süvatühjenemise

eest elementide elektrooniline kaitse

„Electronic Cell Protection (ECP)“.

Tühjenenud aku korral lülitab kaitselüliti

kettsae välja: Saekett ei liigu enam.

Pärast elektrilise töö-

riista automaatset välja-

lülitamist ärge vajutage enam lülitile

(sisse/välja). Aku võib kahjustuda.

Laadimine

Laadimine algab kohe pärast akulaadija

pistiku ühendamist pistikupessa ja aku 17

asetamist laadimisalusele 22.

Intelligentne laadimine tuvastab aku laetuse

astme automaatselt ja akut laetakse sõltuvalt

aku temperatuurist ja pingest optimaalse

laadimisvooluga.

See säästab akut ja aku jääb akulaadijas alati

täielikult laetuks.

Näitude tähendus

Laadimisprotsessi järelevalvet signaliseerivad

LED-tuled 24 või 25:

Kiirlaadimine

Kiirlaadimist näitab vilkuv roheline LED-tuli

25.

Aku indikaator: Laadimise ajal süttivad ja

kustuvad kolm rohelist indikaatortuld

üksteise järel pidevalt. Aku on täiesti laetud,

kui indikaatorid põlevad pideva tulega. Umbes

5 minutit pärast aku täitumist kustuvad

rohelised indikaatortuled uuesti.

Märkus: Kiirlaadimine on võimalik üksnes siis,

kui aku temperatuur on laadimiseks

ettenähtud vahemikus, vt punkti „Tehnilised

andmed“.

Aku laetud

Pidevalt põlev roheline LED-tuli 25 näitab, et

aku on täis laetud.

Lisaks kõlab umbes 2 sekundi jooksul

helisignaal, mis annab samuti märku sellest,

et aku on laetud.

Seejärel võib aku akulaadijast välja võtta ja

seadmega ühendada.

Kui aku ei ole sisse asetatud, annab pideva

tulega põlev roheline LED-tuli 25 märku

sellest, et pistik on ühendatud pistikupessa ja

et laadimisseade on töövalmis.

Aku temperatuur on alla 0 °C või üle 45 °C

Pidevalt põlev punane LED-tuli 24 annab

märku sellest, et aku temperatuur on

väljaspool kiirlaadimiseks ette nähtud

vahemikku 0 °C– 45 °C. Kohe kui aku on

saavutanud vajaliku temperatuuri, lülitub

laadimisseade automaatselt kiirlaadimisele.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Suruge akut vastu elektrilise tööriista

talda (1.) ja vajutage samaaegselt

vabastusklahvile 18 (2.).

pTõmmake akut seadmest välja, kuni

nähtavale ilmub punane riba (3.).

qVajutage veelkord vabastusklahvile 18

ja tõmmake aku täielikult välja.

TÄHELEPANU

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_DOKU-22680-002.fm Page 338 Tuesday, November 23, 2010 3:55 PM

Eesti | 339

Bosch Power Tools F 016 L70 758 | (22.11.10)

Kui aku temperatuur on väljaspool

laadimiseks ettenähtud vahemikku, süttib aku

asetamisel akulaadijasse aku punane LED-tuli.

Laadimine ei ole võimalik

Mõnda muud häiret laadimisprotsessis

signaliseerib vilkuv punane LED-tuli 24.

Laadimisprotsessi ei saa käivitada ja aku

laadimine ei ole võimalik (vt „Vea otsing“).

Laadimisjuhised

Pideva või mitme üksteisele järgneva

laadimistsükli puhul võib akulaadimisseade

soojeneda. See on normaalne ega viita

tehnilisele defektile.

Oluliselt lühenenud kasutusaeg pärast

laadimist näitab, et aku on muutunud

kasutuskõlbmatuks ja tuleb välja vahetada.

Järgige kasutusressursi ammendanud

seadmete käitlemise juhiseid.

Aku jahutus (Active Air Cooling)

Laadimisseadmesse integreeritud

jahutusseade teostab järelevalvet

sisseasetatud aku temperatuuri üle. Kui aku

temperatuur on üle 30 °C, jahutab ventilaator

aku vajalikule laadimistemperatuurile.

Sisselülitatud ventilaator tekitab õhutamisele

iseloomuliku müra.

Kui ventilaator ei tööta, on aku temperatuur

ette nähtud vahemikus või on ventilaator

katki. Sellisel juhul pikeneb aku laadimisaeg.

Saeketi montaaž ja pingutamine

(vt jooniseid C1–C3)

fPaigaldage aku alles siis, kui kettsaag on

täielikult kokku monteeritud.

fSaeketi käsitsemisel kandke alati

kaitsekindaid.

Laba ja saeketi montaaž

–Võtke kõik detailid ettevaatlikult pakendist

välja.

–Asetage kettsaag ühetasasele pinnale.

fKasutage üksnes saekette, mille lüli

paksus (soone laius) on 1,1 mm.

–Asetage saekett 11 laba 10 ümbritsevasse

soonde. Seejuures veenduge, et

liikumissuund on õige; selleks võrrelge

saeketti liikumise suuna sümboliga 27

labal 10.

–Pange ketilülid ketiratta 28 ümber ja

asetage laba 10 peale nii, et kinnituspolt

29 ja mõlemad laba juhtvardad 32

haakuvad laba 10 pikiavasse ning

ketipingutuspoldid 30 haakuvad laba 10

vastavatesse avadesse.

Vajaduse korral keerake

ketipingutusnuppu 15, et seada

ketipingutuspolte 30 laba 10 avadega

kohakuti.

–Kontrollige, kas kõik detailid on oma kohal

ja hoidke laba koos saeketiga selles

asendis.

–Keerake ketipingutusnuppu 15 seni, kuni

saekett 11 istub ilma lõtkuta.

–Asetage peale kate 13 ja veenduge, et

ketikinnituspolt 33 haakub katte 13

ettenähtud avasse.

–Pingutage kate 13 pingutusnupuga 12

pisut kinni.

–Saekett ei ole veel pingutatud. Saeketi

pingutamine toimub vastavalt punktis

„Saeketi pingutamine“ esitatud juhistele.

Saeketi pingutamine (vt joonist D)

Kontrollige keti pinget enne töö alustamist,

pärast esimesi lõikeid ja saagimise ajal

regulaarselt iga 10 minuti tagant. Just uute

saekettide puhul tuleb alguses arvestada

tihedama pingutamise vajadusega.

Saeketi eluiga sõltub olulisel määral piisavast

määrimisest ja õigest pingest.

Ärge pingutage saeketti, kui see on väga

kuum, sest pärast jahtumist tõmbub see

kokku ja on siis liiga tihedalt vastu laba.

–Asetage kettsaag ühetasasele pinnale.

–Keerake pingutusnuppu 12 lahti vaid nii

palju, et laba 10 jääb veel samasse

asendisse (ärge eemaldage

pingutusnuppu!).

–Kontrollige, kas keti lülid paiknevad

korrektselt laba 10 avas ja ketirattal 28.

–Keerake ketipingutusnuppu 15 päripäeva

seni, kuni keti pinge on õige. Pööramine

lükkab ketipingutuspolte 30 ja sellega laba

10 ette.

–Saekett 11 on korrektselt pingutatud, kui

seda saab keskelt veel ca 5–10 mm

kergitada. Selleks tuleb saeketti ühe käega

üles tõmmata.

–Kui saekett 11 on liiga tugevasti

pingutatud, keerake ketipingutusnuppu 15

veidi vastupäeva. Seejärel kontrollige keti

pinget veelkord. Vajaduse korral

reguleerige keti pinget uuesti.

–Keerake kate 13 pingutusnupust 12 kinni.

Saeketi määrimine

(vt joonised C1 ja E)

Märkus: Tarnimisel ei ole kettsaes saeketi õli.

Enne kasutamist tuleb see õliga täita. Kettsae

kasutamine ilma saeketi õlita või juhul, kui

õlitase jääb minimaalmärgistusest allapoole,

kahjustab kettsaagi.

Saeketi eluiga ja lõikejõudlus sõltuvad õigest

määrimisest. Seetõttu toimub saeketi

määrimine õliga õlidüüsi 31 kaudu

automaatselt.

Õlipaagi täitmiseks toimige järgnevalt:

–Asetage kettsaag sobivale alusele nii, et

õlipaagi kork 4 jääb üles.

–Puhastage lapiga õlipaagi korgi 4 ümbrus

ja keerake kork pealt.

–Lisage õlipaaki nii palju Boschi

biolagunevat saeketiõli, et õlitase ulatub

märgiseni „max“ õlitaseme näidikul 7.

–Veenduge, et õlipaaki ei satu mustust.

Keerake õlipaagi kork 4 tagasi peale.

–Õli ettepumpamiseks laske kettsael 30

sekundit töötada.

Märkus: Õlipaagi õhutamiseks on õlipaagi

korgis väikesed õhutuskanalid. Väljavoolamise

vältimiseks pange kettsaag käest alati nii, et

õlipaagi kork 4 jääb üles.

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 339 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

340 | Eesti

Märkus: Kettsae vigastamise vältimiseks

kasutage üksnes soovitatud biolagunevat

saeketiõli. Ärge kunagi kasutage

ümbertöödeldud õli või vanaõli. Vale õli

kasutamisel kaob seadmele antud garantii.

Märkus: Õli muutub madalal temperatuuril

viskoosseks, mis vähendab õli läbilaset.

Kasutamine

Kasutuselevõtt

Aku paigaldamine

Lükake laetud aku 17 tagant seadme talda.

Suruge aku täielikult talla sisse, nii et punast

riba ei ole enam näha ja aku on kindlalt

lukustunud.

Märkus: Elektriline tööriist töötab ainult siis,

kui mõlemad lukustused on fikseerunud.

Sisse-/väljalülitus

Hoidke kettsaagi nii, nagu kirjeldatud punktis

„Kettsaega töötamine“.

Seadme töölerakendamiseks vajutage

kõigepealt sisselülitustõkisele 2 ja seejärel

lülitile (sisse/välja) 3 ja hoidke seda all.

Kui seade on käivitunud, võite

sisselülitustõkise vabastada.

Seadme väljalülitamiseks vabastage lüliti

(sisse/välja) 3.

Märkus: Ohutuse huvides ei ole võimalik lülitit

(sisse/välja) 3 lukustada, vaid seda tuleb

töötamise ajal kogu aeg hoida sissevajutatud

asendis.

Märkus: Ärge pidurdage kettsaagi eesmisele

käekaitsele 6 vajutamisega (tagasilöögipiduri

aktiveerimine).

Tagasilöögipidur (vt joonist F)

Tagasilöögipidur on kaitseseadis, mis

rakendub tagasilööva kettsae puhul eesmise

käekaitse 6 kaudu. Saekett seiskub

maksimaalselt 0,15 sekundiga.

Toimivuse kontrollimiseks tehke aeg-ajalt

test. Lükake eesmine käekaitse 6 ette (asend

o) ja lülitage kettsaag korraks sisse. Saekett

ei tohi hakata liikuma. Et tagasilöögipidurit

uuesti vabastada, vabastage lüliti (sisse/välja)

3 ja tõmmake eesmine käekaitse 6 uuesti

tagasi (asend n).

Märkus: Kui tagasilöögipidur on aktiveerunud

ja te püüate kettsaagi käivitada, kõlab

hoiatussignaal („helisignaal“). Kettsae

käivitamiseks vabastage lüliti (sisse/välja) 3,

tõmmake eesmine käekaitse 6 asendisse n

tagasi ja vajutage seejärel lülitile (sisse/välja)

Kettsaega töötamine

Enne saagimist

Enne seadme töölerakendamist ja saagimisel

ajal tuleb regulaarselt kontrollida järgmist:

–Kas kettsaag on töökorras?

–Kas õlipaak on täidetud? Kontrollige õlita-

seme näitu enne töö alustamist ja

töötamise ajal regulaarselt. Lisage õli, kui

õlitase on langenud õlitaseme akna

alumise servani. Ühest paagitäiest jätkub

ca 15 minutiks, sõltuvalt pausidest ja töö

intensiivsusest.

–Kas saekett on õigesti pingutatud ja

teritatud? Kontrollige keti pinget

saagimise ajal regulaarselt iga 10 minuti

järel. Just uute saekettide puhul tuleb

alguses arvestada tihedama pingutamise

vajadusega. Saeketi seisund mõjutab

saagimisjõudlust olulisel määral. Üksnes

teravad saeketid kaitsevad ülekoormuse

eest.

–Kas tagasilöögipidur on vabastatud ja töö-

korras?

–Kas kannate vajalikku kaitsevarustust?

Kasutage kaitseprille ja kuulmiskaitseva-

hendeid. Soovitame kasutada täiendavat

kaitsevarustust pea, käte ja jalgade

kaitsmiseks. Sobiv kaitseriietus vähendab

eemalepaiskuvatest laastudest ja

saekettaga juhuslikust kokkupuutest

tingitud vigastuste ohtu.

Sae tagasilöök (vt joonist F)

Sae tagasilöök on töötava kettsae äkiline üles-

või tagasipaiskumine, mis võib olla

põhjustatud laba otsa kokkupuutest saetava

materjaliga või saeketi kinnikiildumisest.

Tagasilöögi esinemisel ei ole võimalik kettsae

reaktsiooni ette näha ja saag võib kasutajat ja

läheduses viibivaid inimesi raskelt vigastada.

Külglõikeid, diagonaalseid ja pikilõikeid tuleb

alustada eriti ettevaatlikult, kuna nende puhul

ei saa kasutada piirikut 8.

Sae tagasilöögi vältimiseks:

–Asetage kettsaag saetavale materjalile

võimalikult väikese nurga all.

–Ärge kunagi töötage lõdva või kulunud

saeketiga.

–Teritage saeketti vastavalt juhistele.

–Ärge kunagi tehke saagimistöid õlgadest

kõrgemal.

–Ärge kunagi saagige saelaba otsaga.

–Hoidke kettsaagi alati tugevasti kahe

käega.

–Kasutage alati tagasilööki vähendavat

Boschi saeketti.

–Kasutage piirikut 8 hoovana.

–Veenduge, et keti pinge on õige.

Üldine käitumine (vt joonised F–I)

Hoidke kettsaagi kogu aeg kahe käega,

eesmist käepidet hoidke vasaku käega ja

tagumist käepidet parema käega. Hoidke

käepidemeid nii, et need jäävad pöidla ja

sõrmede vahele. Ärge kunagi saagige ühe

käega.

Kasutage kettsaagi üksnes siis, kui olete

stabiilses asendis. Hoidke kettsaagi oma

kehast pisut paremal.

Saekett peab enne puiduga kokkupuutumist

töötama täiskiirusel. Kasutage piirikut 8, et

kettsaagi puidule toetada. Saagimise ajal

kasutage piirikut hoovana.

OBJ_BUCH-1275-002.book Page 340 Monday, November 22, 2010 1:10 PM

Eesti | 341

Bosch Power Tools F 016 L70 758 | (22.11.10)

Jämedamate okste saagimisel asetage piirik

madalamasse punkti. Piiriku vabastamiseks

tõmmake kettsaagi tagasi ja asetage see

uuesti madalamasse kohta. Seejuures ärge

eemaldage kettsaagi lõikejoonest.

Saagimisel ärge rakendage saeketile survet,

vaid laske sellel endal töötada, tekitades

piiriku 8 kaudu kerge hoovasurve.

Kettsaega töötamisel ei tohi käed olla välja

sirutatud. Ärge üritage saagida raskesti

ligipääsetavates kohtades või redelil seistes.

Ärge kunagi tehke saagimistöid õlgadest

kõrgemal.

Parimad saagimistulemused saavutate siis,

kui keti kiirus ülekoormuse tõttu ei lange.

Ettevaatust saagimise lõpetamisel. Niipea kui

kettsaag on lõikejoonest väljunud, muutub

ootamatult sae kaalust tulenev jõud. Tekib

jalgade vigastamise oht.

Eemaldage kettsaag lõikest, kui saekett liigub.

Palkide saagimine (vt joonised G ja J)

Palkide saagimisel pidage kinni järgmistest

ohutusnõuetest:

Asetage palk joonisel näidatud viisil ja

toestage see nii, et lõige ei sulgu.

Lühemad palgid seadke enne saagimist

õigesse asendisse ja kinnitage.

Saagige üksnes puitu. Vältige kokkupuudet

kivide ja naeltega, sest need võivad üles

paiskuda, kahjustada saeketti ja vigastada

kasutajat ning läheduses viibivaid inimesi.

Ärge puudutage liikuva kettsaega traataedu ja

maapinda.

Kettsaag ei sobi peenete okste lõikamiseks.

Pikilõikeid tehke eriti hoolikalt, sest piirikut 8

ei ole võimalik kasutada. Juhtige kettsaagi

väikese nurga alla, et vältida tagasilööki.

Kallakul tehtavate saagimistööde korral

paiknege saetavatest palkidest alati kõrgemal

või nende kõrval.

Komistamise ohu vältimiseks pöörake

tähelepanu puutüvedele, okstele, juurtele jmt.

Pinge all oleva puidu saagimine

(vt joonist J)

fPinge all oleva puidu, okste ja puude

saagimine on lubatud vaid asjaomase

väljaõppega spetsialistidele. Tuleb olla

äärmiselt ettevaatlik. Vigastuste oht on

väga suur.

Kui palk on toestatud mõlemast otsast,

saagige kõigepealt ülalt (Y) läbi kolmandik

palgi läbimõõdust ja seejärel läbistage palk alt

(Z) samast kohast, et vältida laastude

laialilendamist ja sae kinnikiildumist.

Seejuures vältige saeketi kokkupuudet

maapinnaga.

Kui palk on toestatud vaid ühest otsast,

saagige kõigepealt alt (Y) läbi kolmandik palgi

läbimõõdust ja seejärel läbistage palk ülalt (Z)

samast kohast, et vältida laastude

laialilendamist ja sae kinnikiildumist.

Puude langetamine (vt joonist K)

fKaitseks langevate okste eest kandke

alati kaitsekiivrit.

fKettsaega tohib langetada üksnes puid,

mille tüve läbimõõt on väiksem kui

saelaba pikkus.

fPiirake tööpiirkond ära. Veenudge, et puu

langemise piirkonnas (n) ei ole inimesi

ega loomi.

fÄrge püüdke kinnikiildunud saeketti

vabastada, kui mootor töötab.

Kinnikiildunud saeketi vabastamiseks

kasutage puitkiile.

Kui ühel ja samal ajal lõikavad ja langetavad

puud kaks või rohkem inimest, peaks

vahekaugus langetava ja lõikava isiku vahel

olema vähemalt kaks korda pikem kui

langetatava puu kõrgus. Puude langetamisel

veenduge, et teised inimesed ei ole ohus, et

puu ei lange elektrijuhtmetele ja et ei teki

varalist kahju. Kui puu peaks langema

elektrijuhtme peale, tuleb viivitamatult

teavitada elektrivarustusettevõtet.

Kallakul tehtavate saagimistööde korral peab

kettsae kasutaja paiknema alati langetatavast

puust kõrgemal, sest pärast langetamist

veereb puu tõenäoliselt kallakust alla.

Enne langetamist tuleb kavandada

evakuatsioonitee (o) ja see vajaduse korral

vabaks teha. Evakuatsioonitee peab kulgema

oodatavast langemisjoonest diagonaalselt taha.

Enne langetamist tuleb puu langemise suuna

hindamiseks arvesse võtta puu loomulikku

kallet, suuremate okste asendit ja tuule suunda.

Puu küljest tuleb eemaldada mustus, kivid,

lahtine koor, naelad, klambrid ja traadid.

Kolmnurkse sisselõike tegemine: Tehke

langemise suunaga täisnurga all kolmnurke

sisselõige (X–W) sügavusega 1/3 puu

läbimõõdust. Kõigepealt tehke alumine

horisontaalne sisselõige. See hoiab ära

saeketi või juhtsiini kinnikiildumise teise lõike

tegemisel.

Langetava lõike tegemine: Tehke langetav

lõige (Y) vähemalt 50 mm horisontaalsest

sisselõikest kõrgemal. Tehke langetav lõige

paralleelselt horisontaalse sisselõikega.

Tehke langetav lõige üksnes nii sügav, et läbi

saagimata jääb veel vaid kitsas riba. Riba

hoiab ära puu pööramise ja valesse suunda

langemise. Ärge saagige riba läbi.

Langetava lõike lähenemisel ribale peaks puu

hakkama langema. Kui peaks ilmnema, et puu

ei lange soovitud suunas või kaldub tagasi ja

saekett kiildub kinni, katkestage langetav

lõige ja kasutage lõike avamiseks ja puu

viimiseks soovitud suunda puidust, plastist

või alumiiniumist kiile.

Kui puu hakkab langema, eemaldage kettsaag

lõikest, lülitage välja ja pange käest ning

lahkuge ohu piirkonnast evakuatsioonitee

kaudu. Pöörake tähelepanu allakukkuvatele

okstele ja ärge komistage.

Kiilu (Z) sisselöömisega horisontaalsesse

sisselõikesse pange puu langema.

Kui puu hakkab langema, lahkuge ohu

piirkonnast kavandatud evakuatsioonitee

kaudu. Pöörake tähelepanu allakukkuvatele

okstele ja ärge komistage.

Laasimine (vt joonist L)

Laasimine on okste eemaldamine langetatud

puult. Laasimisel jätke suuremad

allasuunatud oksad, mis puud teostavad,

alguses alles. Ühe lõikega saagige maha

väiksemad oksad, nagu joonisel näidatud.

Pinge all olevad oksad saagige maha suunaga

alt üles, et vältida saeketi kinnikiildumist.

OBJ_BUCH-1275-002.book Page 341 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

342 | Eesti

Puutüve mõõtulõikamine (vt joonised M –P)

Selle all mõeldakse langetatud puu lõikamist

tükkideks Veenduge, et olete stabiilses

asendis, ja et Teie keharaskus jaotub ühtlaselt

mõlemale jalale. Võimaluse korral peaks

puutüvi olema okste, palkide või kiiludega

toestatud ja kaitstud. Järgige saagimise

lihtsaid juhiseid.

Kui puu on kogu pikkuses vastu maad, tehke

lõiked suunaga ülalt alla.

Kui puu on toestatud ühest otsast, saagige

kõigepealt 1/3 läbimõõdust läbi alt, seejärel

ülejäänud 2/3 samast kohast ülalt.

Kui puu on toestatud mõlemast otsast,

saagige kõigepealt 1/3 läbimõõdust läbi ülalt,

seejärel ülejäänud 2/3 samast kohast alt.

Kallakul tehtavate saagimistööde puhul

paiknege alati puutüvest kõrgemal. Et

„läbisaagimise“ hetkel säilitada täielikku

kontrolli, vähendage lõike lõpus rakendatavat

survet, hoides saagi käepidemetest siiski

mõlema käega tugevasti kinni. Veenduge, et

saekett ei puutu kokku maapinnaga. Pärast

lõike lõpetamist oodake ära saeketi

seiskumine, enne kui kettsae lõikejoonest

eemaldate. Järgmise puu juurde liikumisel

peab kettsae mootor olema alati välja

lülitatud.

Aku täituvusastme indikaator (vt joonist B)

Aku 17 on varustatud laetuse astme

indikaatoriga 20, mis näitab aku laetuse astet.

Aku laetuse astme indikaator 20 koosneb 3

rohelisest LED-tulest.

Vajutage aku laetuse astme indikaatori nupule

19, et aku laetuse astme indikaatorit 20

aktiveerida. 5 sekundi pärast kustub aku

laetuse astme indikaator automaatselt.

Laetuse astet saab kontrollida ka eemaldatud

aku puhul.

Kui pärast nupule 19 vajutamist ei sütti mitte

ükski LED-tuli, on aku defektne ja tuleb välja

vahetada.

Turvalisuse huvides saab päringut aku laetuse

astme kohta esitada üksnes siis, kui tööriist ei

tööta.

Laadimise ajal süttivad ja kustuvad kolm

rohelist indikaatortuld üksteise järel pidevalt.

Aku on täiesti laetud, kui indikaatorid põlevad

pideva tulega. Umbes 5 minutit pärast aku

täitumist kustuvad rohelised indikaatortuled

uuesti.

Temperatuurikontrolli indikaator

Temperatuurikontrolli indikaatori 21 punane

tuli näitab, et seadme aku või elektroonika

(paigaldatud aku puhul) ei ole optimaalses

temperatuurivahemikus. Sellisel juhul seade

ei tööta või töötab poole võimsusega.

Aku temperatuurikontroll

Punane tuli 21 vilgub vajutamisel klahvile 19

või lülitile (sisse/välja) 3 (paigaldatud aku

korral): Aku temperatuur on lubatud töötem-

peratuurist –10 °C kuni +60 °C kõrgem või

madalam.

Kui temperatuur on üle 70 °C, lülitub aku välja

seniks, kuni jõuab uuesti lubatud

temperatuurivahemikku.

Seadme elektroonika temperatuurikontroll

Punane LED-tuli 21 põleb vajutamisel lülitile

(sisse/välja) 3 pidevalt: Elektrilise tööriista

elektroonika temperatuur on madalam kui

5°C või kõrgem kui 75 °C.

Kui temperatuur on kõrgem kui 90 °C, lülitub

seadme elektroonika välja seniks, kuni jõuab

uuesti lubatud temperatuurivahemikku.

Vea otsing

Kui elektriline tööriist ei tööta veatult, leiate järgmisest tabelist vea tunnused, võimalikud

põhjused ja meetmed kõrvaldamiseks. Kui teil ei õnnestu vea põhjust kindlaks teha ja viga

kõrvaldada, pöörduge volitatud remonditöökotta.

fTähelepanu: Enne vea otsima asutamist lülitage elektriline tööriist välja ja eemaldage aku.

LED-tuli Aku mahtuvus

Pidevalt põlevad 3

rohelist LED-tuld ≥2/3

Pidevalt põlevad 2

rohelist LED-tuld ≥1/3

Pidevalt põlev 1 roheline

LED-tuli ≤1/3

Vilkuv 1 roheline LED-

tuli Reserv

Tunnused Võimalik põhjus Kõrvaldamine

Kettsaag ei tööta Tagasilöögipidur on rakendunud

(kõlab hoiatussignaal

(„helisignaal“))

Tõmmake eesmine käekaitse 6 tagasi

asendisse n

Aku on tühi Laadige aku, vt ka punkti

„Laadimisjuhised“

Aku ei ole õigesti sisse pandud Veenduge, et mõlemad lukustused

on fikseerunud

Mootori kaitsesidur rakendus Laske mootoril jahtuda

Aku on liiga külm/liiga kuum Soojendage akut/laske akul jahtuda

Saekett ei liigu Aku on tühi Laadige aku, vt ka punkti

„Laadimisjuhised“

Elektriline tööriist on defektne Pöörduge remonditöökotta

OBJ_BUCH-1275-002.book Page 342 Monday, November 22, 2010 1:10 PM

Eesti | 343

Bosch Power Tools F 016 L70 758 | (22.11.10)

Hooldus ja teenindus

Hooldus ja puhastus

fTähelepanu! Enne hooldus- või

puhastustöid lülitage elektriline töörisit

välja ja eemaldage aku.

Märkus: Pikaajalise ohutu töö tagamiseks

teostage regulaarselt järgmisi hooldustöid.

Seadme laitmatu ja ohutu töö tagamiseks

hoidke seade ja selle ventilatsiooniavad

puhtad.

Kontrollige regulaarselt, kas kettsael esineb

nähtavaid puudusi, näiteks lõtv või

kahjustatud saekett, lõdvad ühendused või

kulunud ja kahjustatud detailid.

Kontrollige, kas katted ja kaitseseadised on

terved ja õigesti paigaldatud. Enne kasutamist

teostage vajalikud hooldus- ja puhastustööd.

Kettsaag on hoolikalt valmistatud ja testitud.

Kui kettsaag sellest hoolimata rikki läheb,

tuleb see lasta parandada Boschi elektriliste

tööriistade volitatud parandustöökojas.

Kettsaag töötab

katkestustega

Sisemine või välimine kontakt on

defektne

Pöörduge Boschi elektriliste töö-

riistade volitatud remonditöökotta

Lüliti (sisse/välja) 3 on defektne Pöörduge Boschi elektriliste töö-

riistade volitatud remonditöökotta

Saekett on kuiv Õlipaagis puudub õli Lisage õli

Õlipaagi korgi 4 ventilatsiooniavad

on ummistunud

Puhastage õlipaagi kork 4

Õli väljalaske kanal on ummistunud Puhastage õli väljalaske kanal

Saekett ei seisku Tagasilöögipidur on defektne Pöörduge Boschi elektriliste töö-

riistade volitatud remonditöökotta

Saekett/juhtsiin

on kuum

Õlipaagis puudub õli Lisage õli

Õlipaagi korgi 4 ventilatsiooniavad

on ummistunud

Puhastage õlipaagi kork 4

Õli väljalaske kanal on ummistunud Puhastage õli väljalaske kanal

Keti pinge on liiga suur Reguleerige keti pinget

Saekett on nüri Teritage saeketti või vahetage välja

Kettsaag tirib,

vibreerib ja ei sae

korrektselt

Keti pinge on liiga madal Reguleerige keti pinget

Saekett on nüri Teritage saeketti või vahetage välja

Saekett on kulunud Vahetage saekett välja

Saehambad näitavad valesse

suunda

Monteerige saekett õigesti

Tugev vibratsioon/

müra

Elektriline tööriist on defektne Pöörduge remonditöökotta

Saagimisaeg ühe

akulaadimise

kohta on liiga

lühike

Puudulik määrimine on

põhjustanud liigse hõõrdumise

Määrige saeketti (vt „Saeketi

määrimine“)

Saeketti tuleb puhastada Puhastage saekett

Halb saagimistehnika vt „Kettsaega töötamine“

Aku ei ole täis laetud Laadige aku, vt ka punkti

„Laadimisjuhised“

Saekett liigub

aeglaselt

Aku on tühi Laadige aku, vt ka punkti

„Laadimisjuhised“

Aku temperatuur on väljaspool

lubatud vahemikku

Laskel akul soojeneda

toatemperatuurini (lubatud

temperatuurivahemik 0 –45 °C)

Aku laadimisnäit

24 põleb pideva

tulega

Laadimine ei

õnnestu

Aku ei ole akulaadijale (õigesti)

asetatud

Asetage aku laadijale korrektselt

Aku kontaktid on määrdunud Puhastage aku kontakte, akut näiteks

mitu korda laadimisalusele asetades

ja sealt eemaldades, vajadusel

vahetage aku välja

Aku on defektne Vahetage aku välja

LED-tuli 24 või 25

ei sütti pärast

pistiku

ühendamist

pistikupessa

Akulaadija pistik ei ole

(korrektselt) pistikupessa

ühendatud

Ühendage pistik (korrektselt)

pistikupessa

Pistikupesa, toitejuhe või

akulaadija on defektne

Kontrollige võrgupinget, vajaduse

korral toimetage akulaadija Boschi

elektriliste tööriistade volitatud

parandustöökotta

Tunnused Võimalik põhjus Kõrvaldamine

OBJ_BUCH-1275-002.book Page 343 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

344 | Eesti

Märkus: Enne kettsae toimetamist

remonditöökotta tühjendage kindlasti

õlipaak.

Järelepärimiste esitamisel ja varuosade

tellimisel näidake kindlasti ära kettsae

andmesildil olev 10-kohaline tootenumber.

Saeketi ja laba vahetamine/pööramine (vt

jooniseid C1–C3)

Kontrollige saeketti ja laba vastavalt punktile

„Saeketi pingutamine“.

Laba juhtsoon kulub aja jooksul. Saeketi

vahetamisel keerake laba 180°, et kulumist

ühtlustada; see pikendab laba kasutusaega.

Kontrollige ketiratast 28. Kui see peaks olema

suure koormuse tõttu kulunud või

kahjustatud, tuleb see parandustöökojas välja

vahetada lasta.

Saeketi teritamine

Saeketti saab teritada lasta igas Boschi

elektriliste tööriistade volitatud

parandustöökojas. Boschi

ketiteritusseadmega või Dremel-Multi-töö-

riista ja lihvimisotsakuga 1453 saab ketti ka

ise teritada. Pidage kinni seadmetele lisatud

teritusjuhendist.

Automaatse õlitamise kontrollimine

Keti automaatse määrimise funktsiooni võite

ka ise kontrollida, lülitades sae sisse ja hoides

seda otsaga papi või paberi poole. Ärge

puudutage ketiga maapina ja olge turvalisuse

tagamiseks 20 cm kaugusel. Kui on näha

suurenevat õlijälge, töötab automaatne

õlitamine veatult. Kui õlijälge pole hoolimata

õli täis paagist näha, lugege punkti „Vea

otsing“ või pöörduge Boschi

parandustöökotta.

Pärast töö lõppu

Puhastage kettsae plastkorpus pehme harja ja

puhta lapiga. Ärge kasutage vett, lahusteid

ega poleerimisvahendeid. Eemaldage kogu

mustus, eelkõige puhastage mootori

ventilatsiooniavad.

Pärast 1 –3-tunnilist tööd monteerige maha

kate 13, laba 10 ja saekett 11 ning puhastage

need harja abil.

Puhastage katte 13 all olev ala, ketiratas 28 ja

laba kinnitus harja abil. Puhastage lapiga

õlidüüs 31.

Kui kettsaagi pikemat aega ei kasutata,

puhastage saekett 11 ja laba 10.

Hoidke kettsaagi kuivas ja lastele

ligipääsmatus kohas.

Ärge asetage elektrilise tööriista peale teisi

esemeid.

Asetage kettsaag alati horisontaalsesse asen-

disse ja veenduge, et õlipaagi kork 4 jääb üles.

Müügipakendis hoidmisel tuleb õlipaak

täielikult tühjendada.

Lisatarvikud

Saekett

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Täiendavad lisatarvikud

Saeketi õli, 1 liiter . . . . . . . . . .2 607 000 181

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote

paranduse ja hooldusega ning varuosadega

seotud küsimustele. Joonised ja lisateabe

varuosade kohta leiate ka veebiaadressilt:

www.bosch-garden.com

Boschi müügiesindajad nõustavad Teid

toodete ja lisatarvikute ostmise, kasutamise ja

seadistamisega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja

hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Fax: + 372 (0679) 1129

Transport

Saatke akusid postiga vaid siis, kui korpus on

vigastusteta. Katke lahtised kontaktid teibiga

ja pakkige aku nii, et see ei saaks pakendis

liikuda.

Li-ioon-akude saatmisel võib osutuda

vajalikuks pakendi asjaomane märgistamine,

järgige kehtivaid eeskirju.

Kasutuskõlbmatuks muutunud

seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid

tuleks keskkonnasäästlikult ringlusse võtta.

Ärge käidelge elektrilisi tööriistu ja

akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu

direktiivile 2002/96/EÜ elektri-

ja elektroonikaseadmete

jäätmete kohta ja vastavalt

direktiivile 2006/66/EÜ tuleb

defektsed või kasutusressursi

ammendanud akud/patareid eraldi kokku

koguda ja keskkonnasäästlikult

korduskasutada.

Akud/patareid:

Li-ioon:

Järgige palun juhiseid

punktis „Transport“, lk 344.

Tootja jätab endale õiguse muudatuste tegemiseks.

OBJ_BUCH-1275-002.book Page 344 Monday, November 22, 2010 1:10 PM

Latviešu | 345

Bosch Power Tools F 016 L70 758 | (23.11.10)

Drošības noteikumi

Simbolu skaidrojums

Izlasiet šo lietošanas

pamācību.

Nelietojiet instrumentu lietus

laikā un neatstājiet to lietū.

Pirms instrumenta tīrīšanas

un regulēšanas, kā arī, kaut uz

īsu brīdi atstājot instrumentu

bez uzraudzības, izņemiet no

tā akumulatoru.

Nēsājiet aizsargbrilles.

Nēsājiet ausu aizsargus.

Pirms instrumenta regulēšanas

un apkalpošanas, kā arī

gadījumā, ja tiek bojāts vai

nogriezts elektrokabelis,

nepieskarieties tam, bet

nekavējoties atvienojiet kabeļa

kontaktdakšu no elektrotīkla.

Atsitiena bremze un

izskrējiena bremze spēj ļoti īsā

laikā apturēt zāģa ķēdes

kustību.

Vispārējie drošības noteikumi darbam

ar elektroinstrumentiem

Uzmanīgi izlasiet visus

drošības noteikumus.

Šeit sniegto drošības noteikumu un

norādījumu neievērošana var izraisīt

aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus

turpmākai izmantošanai.

Turpmākajā izklāstā lietotais apzīmējums

„elektroinstruments“ attiecas gan uz tīkla

elektroinstrumentiem (ar elektrokabeli), gan

arī uz akumulatora elektroinstrumentiem (bez

elektrokabeļa).

1) Drošība darba vietā

a) Sekojiet, lai darba vieta būtu tīra un

sakārtota. Nekārtīgā darba vietā un

sliktā apgaismojumā var viegli notikt

nelaimes gadījums.

b) Nelietojiet elektroinstrumentu eksplo-

zīvu vai ugunsnedrošu vielu tuvumā un

vietās ar paaugstinātu gāzes vai

putekļu saturu gaisā. Darba laikā

elektroinstruments nedaudz dzirksteļo,

un tas var izsaukt viegli degošu putekļu

vai tvaiku aizdegšanos.

c) Lietojot elektroinstrumentu, neļaujiet

nepiederošām personām un jo īpaši

bērniem tuvoties darba vietai. Citu

personu klātbūtne var novērst

uzmanību, kā rezultātā jūs varat zaudēt

kontroli pār elektroinstrumentu.

2) Elektrodrošība

a) Elektroinstrumenta kontaktdakšai

jābūt piemērotai elektrotīkla

kontaktligzdai. Kontaktdakšas

konstrukciju nedrīkst nekādā veidā

mainīt. Nelietojiet kontaktdakšas

salāgotājus, ja elektroinstruments

caur kabeli tiek savienots ar aiz-

sargzemējuma ķēdi. Neizmainītas kon-

strukcijas kontaktdakša, kas piemērota

kontaktligzdai, ļauj samazināt elektriskā

trieciena saņemšanas risku.

b) Darba laikā nepieskarieties

sazemētiem priekšmetiem, piemēram,

caurulēm, radiatoriem, plītīm vai

ledusskapjiem. Pieskaroties

sazemētām virsmām, pieaug risks

saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus

laikā, neturiet to mitrumā. Mitrumam

iekļūstot elektroinstrumentā, pieaug

risks saņemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstru-

mentu aiz elektrokabeļa. Neraujiet aiz

kabeļa, ja vēlaties atvienot

instrumentu no elektrotīkla

kontaktligzdas. Sargājiet elektrokabeli

no karstuma, eļļas, asām šķautnēm un

elektroinstrumenta kustīgajām daļām.

Bojāts vai samezglojies elektrokabelis

var būt par cēloni elektriskajam

triecienam.

e) Darbinot elektroinstrumentu ārpus

telpām, izmantojiet tā pievienošanai

vienīgi tādus pagarinātājkabeļus, kuru

lietošana ārpus telpām ir atļauta.

Lietojot elektrokabeli, kas piemērots

darbam ārpus telpām, samazinās risks

saņemt elektrisko triecienu.

f) Ja elektroinstrumentu tomēr nepiecie-

šams lietot vietās ar paaugstinātu mit-

rumu, izmantojiet tā pievienošanai no-

plūdes strāvas aizsargreleju. Lietojot

noplūdes strāvas aizsargreleju,

samazinās risks saņemt elektrisko

triecienu.

3) Personiskā drošība

a) Darba laikā saglabājiet paškontroli un

rīkojieties saskaņā ar veselo saprātu.

Pārtrauciet darbu, ja jūtaties noguris

vai atrodaties alkohola, narkotiku vai

medikamentu izraisītā reibumā.

Strādājot ar elektroinstrumentu, pat

viens neuzmanības mirklis var būt par

cēloni nopietnam savainojumam.

b) Izmantojiet individuālos darba aizsar-

dzības līdzekļus. Darba laikā nēsājiet

aizsargbrilles. Individuālo darba aizsar-

dzības līdzekļu (putekļu maskas, ne-

slīdošu apavu un aizsargķiveres vai ausu

aizsargu) pielietošana atbilstoši

elektroinstrumenta tipam un veicamā

darba raksturam ļauj izvairīties no sa-

vainojumiem.

c) Nepieļaujiet elektroinstrumenta

patvaļīgu ieslēgšanos. Pirms elektro-

instrumenta pievienošanas elektro-

tīklam, akumulatora ievietošanas vai

izņemšanas, kā arī pirms

elektroinstrumenta pārnešanas

pārliecinieties, ka tas ir izslēgts. Pār-

BRĪDINĀJUMS

OBJ_DOKU-22681-002.fm Page 345 Tuesday, November 23, 2010 3:56 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

346 | Latviešu

nesot elektroinstrumentu, ja pirksts

atrodas uz ieslēdzēja, kā arī pievienojot

to elektrobarošanas avotam laikā, kad

elektroinstruments ir ieslēgts, var viegli

notikt nelaimes gadījums.

d) Pirms elektroinstrumenta ieslēgšanas

neaizmirstiet izņemt no tā regulējošos

instrumentus vai atslēgas.

Regulējošais instruments vai atslēga,

kas ieslēgšanas brīdī atrodas

elektroinstrumenta kustīgajās daļās, var

radīt savainojumu.

e) Darba laikā izvairieties ieņemt neērtu

vai nedabisku ķermeņa stāvokli.

Vienmēr ieturiet stingru stāju un

centieties saglabāt līdzsvaru. Tas

atvieglo elektroinstrumenta vadību

neparedzētās situācijās.

f) Izvēlieties darbam piemērotu apģērbu.

Darba laikā nenēsājiet brīvi plandošas

drēbes un rotaslietas. Netuviniet

matus, apģērbu un aizsargcimdus

elektroinstrumenta kustīgajām daļām.

Elektroinstrumenta kustīgajās daļās var

ieķerties vaļīgas drēbes, rotaslietas un

gari mati.

g) Ja elektroinstrumenta konstrukcija

ļauj tam pievienot ārējo putekļu

uzsūkšanas vai

savākšanas/uzkrāšanas ierīci, seko-

jiet, lai tā būtu pievienota un pareizi

darbotos. Pielietojot putekļu

uzsūkšanu vai savākšanu/uzkrāšanu,

samazinās to kaitīgā ietekme uz

strādājošās personas veselību.

4) Saudzējoša apiešanās un darbs ar

elektroinstrumentiem

a) Nepārslogojiet elektroinstrumentu.

Katram darbam izvēlieties piemērotu

elektroinstrumentu.

Elektroinstruments darbojas labāk un

drošāk pie nominālās slodzes.

b) Nelietojiet elektroinstrumentu, ja ir

bojāts tā ieslēdzējs.

Elektroinstruments, ko nevar ieslēgt un

izslēgt, ir bīstams lietošanai un to

nepieciešams remontēt.

c) Pirms elektroinstrumenta apkopes, re-

gulēšanas vai darbinstrumenta

nomaiņas atvienojiet tā kontaktdakšu

no barojošā elektrotīkla vai izņemiet

no tā akumulatoru. Šādi iespējams

novērst elektroinstrumenta nejaušu

ieslēgšanos.

d) Ja elektroinstruments netiek lietots,

uzglabājiet to piemērotā vietā, kur

elektroinstruments nav sasniedzams

bērniem un personām, kuras neprot ar

to rīkoties vai nav iepazinušās ar šiem

noteikumiem. Ja elektroinstrumentu

lieto nekompetentas personas, tas var

apdraudēt cilvēku veselību.

e) Rūpīgi veiciet elektroinstrumenta

apkalpošanu. Pārbaudiet, vai kustīgās

daļas darbojas bez traucējumiem un

nav iespiestas, vai kāda no daļām nav

salauzta vai bojāta, vai katra no tām

pareizi funkcionē un pilda tai

paredzēto uzdevumu. Nodrošiniet, lai

bojātās daļas tiktu savlaicīgi

nomainītas vai remontētas pilnvarotā

remonta darbnīcā. Daudzi nelaimes

gadījumi notiek tāpēc, ka elektroinstru-

ments pirms lietošanas nav pienācīgi

apkalpots.

f) Savlaicīgi notīriet un uzasiniet

griezošos darbinstrumentus. Rūpīgi

kopti elektroinstrumenti, kas apgādāti

ar asiem griezējinstrumentiem, ļauj

strādāt daudz ražīgāk un ir vieglāk

vadāmi.

g) Lietojiet vienīgi tādus elektroinstru-

mentus, papildpiederumus,

darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ņemot vērā

arī konkrētos darba apstākļus un

pielietojuma īpatnības.

Elektroinstrumentu lietošana citiem

mērķiem, nekā tiem, kuriem to ir pare-

dzējusi ražotājfirma, ir bīstama un var

novest pie neparedzamām sekām.

5) Saudzējoša apiešanās un darbs ar

akumulatora elektroinstrumentiem

a) Akumulatora uzlādei lietojiet tikai

tādu uzlādes ierīci, ko ir ieteikusi elek-

troinstrumenta ražotājfirma. Katra

uzlādes ierīce ir paredzēta tikai noteikta

tipa akumulatoram, un mēģinājums to

lietot cita tipa akumulatoru uzlādei var

novest pie uzlādes ierīces un/vai

akumulatora aizdegšanās.

b) Pievienojiet elektroinstrumentam

tikai tādu akumulatoru, ko ir ieteikusi

ražotājfirma. Cita tipa akumulatoru

lietošana var būt par cēloni

savainojumam vai novest pie

elektroinstrumenta un/vai akumulatora

aizdegšanās.

c) Laikā, kad akumulators netiek lietots,

nepieļaujiet, lai tā kontakti saskartos

ar saspraudēm, monētām, atslēgām,

naglām, skrūvēm vai citiem nelieliem

metāla priekšmetiem, kas varētu

izraisīt īsslēgumu. Īsslēgums starp

akumulatora kontaktiem var radīt

apdegumus un būt par cēloni

ugunsgrēkam.

d) Nepareizi lietojot akumulatoru, no tā

var izplūst šķidrais elektrolīts.

Nepieļaujiet elektrolīta nonākšanu

saskarē ar ādu. Ja tas tomēr ir nejauši

noticis, noskalojiet elektrolītu ar

ūdeni. Ja elektrolīts nonāk acīs,

nekavējoties griezieties pie ārsta. No

akumulatora izplūdušais elektrolīts var

izsaukt ādas iekaisumu vai pat

apdegumu.

6) Apkalpošana

a) Nodrošiniet, lai elektroinstrumenta

remontu veiktu kvalificēts personāls,

nomaiņai izmantojot oriģinālās

rezerves daļas un piederumus. Tikai tā

iespējams panākt un saglabāt vajadzīgo

darba drošības līmeni.

Drošības noteikumi ķēdes zāģiem

fZāģa darbības laikā sekojiet, lai kāda no

ķermeņa daļām nenonāktu zāģa ķēdes

tiešā tuvumā. Pirms zāģa ieslēgšanas

pārliecinieties, ka zāģa ķēde ir brīva un

nekam nepieskaras. Strādājot ar ķēdes

OBJ_BUCH-1275-002.book Page 346 Monday, November 22, 2010 1:10 PM

Latviešu | 347

Bosch Power Tools F 016 L70 758 | (22.11.10)

zāģi, pat viens neuzmanības mirklis var

novest pie apģērba vai kādas ķermeņa

daļas saskaršanās ar zāģa ķēdi vai

ieķeršanās tajā.

fTuriet elektroinstrumentu tikai aiz

izolētajām noturvirsmām, jo zāģa ķēde

var nonākt saskarē ar slēptiem

spriegumnesošiem vadiem. Zāģa ķēdei

skarot spriegumnesošus vadus, spriegums

var nonākt arī uz instrumenta metāla daļām

un izraisīt elektrisko triecienu.

fVienmēr turiet ķēdes zāģi ar labo roku aiz

aizmugurējā roktura un ar kreiso roku aiz

priekšējā roktura. Ķēdes zāģa turēšana

jebkurā citā veidā paaugstina savainojumu

rašanās risku un nav pieļaujama.

fNēsājiet aizsargbrilles un ausu aizsargus.

Ieteicams izmantot arī citu

aizsargaprīkojumu galvas, roku, kāju un

pēdu aizsardzībai. Piemērots aizsargtērps

samazina savainojumu rašanās risku, ko

var radīt promlidojošas koka skaidas vai

nejauša pieskaršanās zāģa ķēdei.

fNestrādājiet ar ķēdes zāģi, uzkāpjot kokā.

Ķēdes zāģa lietošana, atrodoties kokā, var

beigties ar savainojumu.

fStrādājot ieturiet stabilu ķermeņa

stāvokli un lietojiet ķēdes zāģi vienīgi tad,

ja atrodaties uz stingra, droša un līdzena

pamata. Stāvot uz slidena vai nestabila

pamata, piemēram, uz kāpnēm, var viegli

zaudēt līdzsvaru un līdz ar to arī kontroli

pār ķēdes zāģi.

fApzāģējot nospriegotus koku zarus,

rēķinieties ar to, ka tie var pēkšņi

atbrīvoties un strauji pārvietoties

atpakaļvirzienā. Atbrīvojoties

nospriegotajām koka šķiedrām, zari var

skart strādājošo personu un/vai izraisīt

kontroles zaudēšanu pār ķēdes zāģi.

fIevērojiet īpašu piesardzību, apzāģējot

pamežu un jaunus kociņus. Tievie kociņi

var ieķerties zāģa ķēdē un izraisīt atsitienu

vai būt par cēloni līdzsvara zaudēšanai.

fPārnēsājiet ķēdes zāģi aiz priekšējā

roktura ar prom no ķermeņa vērstu zāģa

ķēdi un tikai tad, ja tas ir izslēgts.

Transportējot vai uzglabājot ķēdes zāģi,

uzvelciet uz tā aizsargpārvalku. Uzmanīgi

apejoties ar ķēdes zāģi, samazinās iespēja

nejauši pieskarties kustīgajai zāģa ķēdei.

fIevērojiet norādījumus par ķēdes zāģa

eļļošanu, ķēdes spriegošanu un

piederumu nomaiņu. Nepareizi

nospriegota vai nepietiekoši eļļota zāģa

ķēde var pārtrūkt vai izraisīt atsitienu.

fSekojiet, lai elektroinstrumenta rokturi

būtu sausi un tīri un lai uz tiem nenokļūtu

eļļa vai smērvielas. Ar smērvielu pārklāti

vai eļļaini rokturi ir slideni un var būt par

cēloni kontroles zaudēšanai pār

elektroinstrumentu.

fLietojiet ķēdes zāģi tikai koksnes zāģēša-

nai. Nelietojiet ķēdes zāģi darbam, kuram

tas nav paredzēts. Piemēram, nelietojiet

ķēdes zāģi plastmasas vai mūra

zāģēšanai, kā arī tādu celtniecības

materiālu zāģēšanai, kas nav pagatavoti

no koka. Ķēdes zāģa izmantošana

darbiem, kuriem tas nav paredzēts, var

novest pie bīstamām situācijām.

Atsitiena cēloņi un tā novēršana

– Atsitiens var rasties tad, ja ķēdes vadotnes

gals skar kādu priekšmetu, kā arī tad, ja koks

zāģēšanas laikā izliecas un zāģa ķēde tiek

iespiesta zāģējumā.

– Ķēdes vadotnes gala saskaršanās ar kādu

priekšmetu daudzos gadījumos var izraisīt

pēkšņu, atpakaļ virzītu reakciju, kad ķēdes

vadotne tiek mesta augšup un strauji

pārvietojas strādājošās personas virzienā.

– Zāģa ķēdes augšējās daļas iespiešana

zāģējumā var izraisīt ķēdes vadotnes

atsitienu, tai strauji pārvietojoties strādājošās

personas virzienā.

– Ikviena no minētajām reakcijām var būt par

cēloni kontroles zaudēšanai pār ķēdes zāģi,

kas savukārt var izraisīt smagus savainojumus.

Tāpēc nedrīkst paļauties vienīgi uz

aizsardzības ierīcēm, ar kurām ir apgādāts

ķēdes zāģis. Jums kā ķēdes zāģa lietotājam ir

jāapgūst dažādi darba paņēmieni, kas ļautu

strādāt bez negadījumiem un savainojumiem.

Atsitiens ir sekas elektroinstrumenta

nepareizai vai neprasmīgai lietošanai. No tā

var izvairīties, ievērojot zināmus piesardzības

pasākumus, kas aprakstīti turpmākajā

izklāstā.

fStingri turiet ķēdes zāģi ar abām rokām

tā, lai īkšķis un pārējie pirksti sakļautos

uz zāģa roktura. Izvēlieties tādu ķermeņa

un roku stāvokli, lai varētu pretoties

atsitiena reaktīvajam spēkam. Pielietojot

atbilstošus paņēmienus, strādājošā

persona atsitiena gadījumā ir spējīga

kontrolēt situāciju. Nekādā gadījumā

neizlaidiet ķēdes zāģi no rokām.

fIzvairieties ieņemt nedabisku ķermeņa

stāvokli un neveiciet zāģēšanu, paceļot

zāģi virs plecu augstuma. Tādā veidā tiks

novērsta ķēdes vadotnes gala nejauša

saskaršanās ar kādu priekšmetu un

nodrošināta labāka kontrole pār ķēdes

zāģi, rodoties neparedzētām situācijām.

fNomaiņai izmantojiet vienīgi

ražotājfirmas ieteiktās ķēdes vadotnes

un zāģa ķēdes. Nepiemērotas ķēdes

vadotnes un/vai zāģa ķēdes izmantošana

nomaiņai var būt par cēloni ķēdes

pārtrūkšanai vai atsitienam.

fVeicot zāģa ķēdes asināšanu un apkopi,

ievērojiet ražotājfirmas sniegtos

norādījumus. Novietojot dziļuma

ierobežotāju pārāk zemu, var pieaugt

ķēdes zāģa nosliece uz atsitienu.

Papildu drošības noteikumi

fUzsākot instrumenta lietošanu, ieteicams,

lai pieredzējis speciālists praktisku

piemēru veidā instruētu lietotāju par darbu

ar ķēdes zāģi un aizsargaprīkojuma pareizu

lietošanu. Kā pirmais vingrinājums

lietotājam jāveic uz zāģēšanas steķiem vai

paliktņa novietotu koku stumbru zāģēšana.

fŠis instruments nav paredzēts, lai to

lietotu personas (tai skaitā arī bērni) ar

traucētām fiziskajām, sensorajām vai

garīgajām spējām vai nepietiekošu pieredzi

un/vai nepietiekošām zināšanām, izņemot

gadījumus, kad instrumenta lietošana

notiek par minēto personu drošību

atbildīgas personas uzraudzībā vai

saņemot no tās norādījumus, kā lietojams

instruments.

OBJ_BUCH-1275-002.book Page 347 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

348 | Latviešu

Bērnus nedrīkst atstāt bez uzraudzības;

nodrošiniet, lai tie nesāktu rotaļāties ar

instrumentu.

fBērni un jaunieši nedrīkst lietot ķēdes

zāģi, izņemot mācekļus, kas ir vecāki par

16 gadiem un darbojas pieaugušo uzrau-

dzībā. Tas pats attiecas uz personām,

kuras neprot apieties ar ķēdes zāģi vai

kuru iemaņas darbam ar to ir

nepietiekamas. Lietošanas pamācībai

vienmēr jābūt viegli sasniedzamai. Ar

ķēdes zāģi nedrīkst strādāt personas, kas

ir pārgurušas vai nepanes fizisku slodzi.

fDarba laikā stingri turiet elektroinstru-

mentu ar abām rokām un centieties

ieturēt drošu stāju. Elektroinstrumentu ir

drošāk vadīt ar abām rokām.

fNodrošiniet, lai instrumenta lietošanas

laikā uz tā būtu nostiprinātas visas

paredzētās aizsardzības ierīces un

rokturi. Nekādā gadījumā nemēģiniet lietot

nepilnīgi saliktu vai bez ražotājfirmas

atļaujas modificētu instrumentu.

fPirms elektroinstrumenta novietošanas

nogaidiet, līdz apstājas tā kustīgās daļas.

fNeatveriet akumulatoru. Tas var būt par

cēloni īsslēgumam.

Sargājiet akumulatoru no

karstuma, piemēram, no ilgstošas

atrašanās saules staros vai uguns

tuvumā, kā arī no ūdens un

mitruma. Tas var izraisīt sprādzienu.

fBojājuma vai nepareizas lietošanas rezul-

tātā akumulators var izdalīt kaitīgus

izgarojumus. Šādā gadījumā izvēdiniet

telpu un, ja jūtaties slikti, griezieties pie

ārsta. Izgarojumi var izraisīt elpošanas ceļu

kairinājumu.

fJa akumulators ir bojāts, no tā var izplūst

šķidrais elektrolīts, skarot tuvumā esošos

priekšmetus. Pārbaudiet daļas, ko ir

skāris elektrolīts. Attīriet elektrolīta

skartās elektroinstrumenta daļas vai, ja

nepieciešams, nomainiet tās.

fLietojiet akumulatoru tikai kopā ar Bosch

elektroinstrumentu. Tikai tā akumulators

ir pasargāts no bīstamām pārslodzēm.

fLietojiet tikai oriģinālos Bosch

akumulatorus, kuru spriegums atbilst uz

elektroinstrumenta marķējuma

plāksnītes norādītajai vērtībai. Lietojot

citus akumulatorus, piemēram,

pakaļdarinājumus un atjaunotus vai citās

firmās ražotus akumulatorus, tie var eks-

plodēt, radot savainojumus un materiālo

vērtību bojājumus.

Drošības noteikumi uzlādes ierīcēm

Sargājiet uzlādes ierīci no lietus vai

mitruma. Uzlādes ierīcē iekļūstot

mitrumam, pieaug risks saņemt

elektrisko triecienu.

fNelietojiet uzlādes ierīci citās firmās

izgatavotu akumulatoru uzlādei. Uzlādes

ierīce ir paredzēta vienīgi tādu Bosch litija-

jonu akumulatoru uzlādei, kuru spriegums

atbilst ierīces tehniskajos parametros

norādītajām vērtībām. Citāda rīcība var

izraisīt aizdegšanos vai sprādzienu.

fUzturiet uzlādes ierīci tīru. Ja uzlādes

ierīce ir netīra, pieaug risks saņemt

elektrisko triecienu.

fIk reizi pirms lietošanas pārbaudiet uzlā-

des ierīci, tās elektrokabeli un kontakt-

dakšu. Nelietojiet uzlādes ierīci, ja tā ir

bojāta. Neatveriet uzlādes ierīci saviem

spēkiem, bet nodrošiniet, lai tās remontu

veiktu kvalificēts speciālists, nomaiņai

izmantojot oriģinālās rezerves daļas. Ja ir

bojāta uzlādes ierīce, tās elektrokabelis un

kontaktdakša, pieaug risks saņemt elek-

trisko triecienu.

fUzlādes ierīcei darbojoties, nenovietojiet

to uz ugunsnedroša paliktņa (piemēram,

uz papīra, tekstilmateriāliem u.t.t.);

nedarbiniet uzlādes ierīci ugunsnedrošos

apstākļos. Uzlādes ierīces darbības laikā

no tās izdalās siltums, palielinot

aizdegšanās iespēju.

fPieskatiet bērnus un sekojiet, lai viņi

nerotaļātos ar uzlādes ierīci.

fBērni un personas ar garīgiem vai

fiziskiem ierobežojumiem drīkst lietot

uzlādes ierīci tikai citu personu

uzraudzībā vai arī tad, ja tās ir

iepazīstinātas ar uzlādes ierīces

lietošanu. Rūpīgi iepazīstoties ar

izstrādājumu, samazinās nepareizas

apiešanās un savainošanās risks.

Funkciju apraksts

Uzmanīgi izlasiet visus drošības

noteikumus. Šeit sniegto

drošības noteikumu un

norādījumu neievērošana var

izraisīt aizdegšanos un būt par

cēloni elektriskajam triecienam vai nopietnam

savainojumam.

Pielietojums

Elektroinstruments ir paredzēts koksnes, pie-

mēram, koka baļķu, dēļu, zaru, stumbru u.c.

zāģēšanai, kā arī koku gāšanai. To var lietot

zāģēšanai kā paralēli koka šķiedrām, tā arī

perpendikulāri tām.

Šis elektroinstruments nav piemērots

minerālmateriālu zāģēšanai.

Piegādes komplekts

Uzmanīgi izsaiņojiet elektroinstrumentu un

pārliecinieties, ka tā piegādes komplekts

satur šādas vienības:

–ķēdes zāģis

–pārsegs

–zāģa ķēde

–ķēdes vadotne

–ķēdes aizsargs

–pakete ar eļļu

–lietošanas pamācība

Dažos izpildījuma variantos akumulators un

uzlādes ierīce tiek iekļauta piegādes

komplektā.

Ja komplektā trūkst kādas no sastāvdaļām vai

kāda no tām ir bojāta, lūdzam griezties tirdz-

niecības vietā, kur iegādājāties instrumentu.

OBJ_BUCH-1275-002.book Page 348 Monday, November 22, 2010 1:10 PM

Latviešu | 349

Bosch Power Tools F 016 L70 758 | (22.11.10)

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst

numuriem elektroinstrumenta attēlā, kas

sniegts ilustratīvajā lappusē.

1Aizmugurējais rokturis

2Taustiņš ieslēdzēja atbloķēšanai

3Ieslēdzējs

4Eļļas tvertnes vāciņš

5Priekšējais rokturis

6Atsitiena bremzes aktivizēšanas svira

(roku aizsargs)

7Eļļas līmeņa kontrollogs

8Zobveida atdure

9Ķēdes aizsargs

10 Ķēdes vadotne

11 Zāģa ķēde

12 Stiprinošais rokturis

13 Pārsegs

14 Ventilācijas izvadatveres

15 Rokturis ķēdes spriegošanai

16 Sērijas numurs

17 Akumulators

18 Fiksējošais taustiņš akumulatora

izņemšanai

19 Taustiņš uzlādes pakāpes nolasīšanai

20 Akumulatora uzlādes pakāpes indikators

21 Temperatūras kontroles indikators

22 Uzlādes šahta

23 Uzlādes ierīce

24 Sarkans mirdzdiodes indikators uz

uzlādes ierīces

25 Zaļš mirdzdiodes indikators uz uzlādes

ierīces

26 Elektrotīkla kontaktdakša**

27 Ķēdes kustības virziena un zāģēšanas

virziena apzīmējums

28 Ķēdes piedziņas zobritenis

29 Stiprinājuma bulta

30 Izciļņi ķēdes spriegošanai

31 Eļļas izplūdes atvere

32 Vadotnes fiksējošais izcilnis

33 Izcilnis ķēdes uztveršanai

34 Ventilācijas ievadatveres

** tips ir atkarīgs no valsts, kurā tiek izmantots

instruments

Šeit attēlotie vai aprakstītie piederumi neietilpst

standarta piegādes komplektā. Pilns pārskats par

izstrādājuma piederumiem ir sniegts mūsu piede-

rumu katalogā.

Tehniskie parametri

Akumulatora ķēdes zāģis AKE 30 LI

Izstrādājuma numurs 3 600 H37 1..

Ķēdes ātrums brīvgaitā m/s 8

Vadotnes garums cm 30

Ķēdes spriegošana bez palīgrīkiem (SDS) z

Atsitiena bremze z

Zāģa ķēdes tips 3/8"–90

Ķēdes aktīvo posmu biezums mm 1,1 (0,034")

Ķēdes aktīvo posmu skaits 45

Eļļas tvertnes ietilpība ml 120

Automātiskā ķēdes eļļošana z

Zobveida atdure z

Svars atbilstoši EPTA-Procedure 01/2003 kg 5,2

Sērijas numurs skatīt sērijas numuru 16 (marķējuma

plāksnīti) uz elektroinstrumenta

Akumulators litija-jonu

Izstrādājuma numurs 2 607 336 107

Nominālais spriegums V= 36

Akumulatora uzlādes pakāpe Ah 2,6

Uzlādes laiks (tukšam akumulatoram) min. 95

Akumulatora elementu skaits 20

Uzlādes ierīce AL 3640 CV

Professional

AL 3620 CV

Professional

Izstrādājuma numurs EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Uzlādes strāva A4,02,0

Pieļaujamais uzlādes temperatūras diapazons °C 0–45 0–45

Svars atbilstoši EPTA-Procedure 01/2003 kg 1,0 0,6

Elektroaizsardzības klase /II /II

Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atsevišķiem izstrādājumiem tirdzniecības

apzīmējumi var mainīties.

OBJ_BUCH-1275-002.book Page 349 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

350 | Latviešu

Informācija par troksni un vibrāciju

Izmērītās trokšņa parametru vērtības ir

noteiktas atbilstoši direktīvai 2000/14/EK.

Elektroinstrumenta radītā pēc raksturlīknes A

izsvērtā trokšņa parametru tipiskās vērtības ir

šādas: trokšņa spiediena līmenis ir 74 dB(A);

trokšņa jaudas līmenis ir 94 dB(A). Izkliede

K=3 dB.

Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma vērtība (vektoru

summa trijos virzienos) ir noteikta atbilstoši

standartam EN 60745.

Vibrācijas paātrinājuma vērtība ah<2,5 m/s2, iz-

kliede K =1,5 m/s2.

Šajā pamācībā sniegtais vibrācijas līmenis ir iz-

mērīts atbilstoši standartā EN 60745 noteiktajai

procedūrai un var tikt lietots instrumentu salī-

dzināšanai. To var izmantot arī vibrācijas radītās

papildu slodzes iepriekšējai novērtēšanai.

Šeit sniegtais vibrācijas līmenis ir attiecināms uz

elektroinstrumenta galvenajiem pielietojuma

veidiem. Ja elektroinstruments tiek lietots

netipiskiem mērķiem, kopā ar netipiskiem darb-

instrumentiem vai nav vajadzīgajā veidā apkal-

pots, tā vibrācijas līmenis var atšķirties no šeit

sniegtās vērtības. Tas var ievērojami palielināt

vibrācijas radīto papildu slodzi zināmam darba

laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu

slodzi zināmam darba laika posmam, jāņem vērā

arī laiks, kad elektroinstruments ir izslēgts vai arī

darbojas, taču reāli netiek izmantots paredzētā

darba veikšanai. Tas var ievērojami samazināt

vibrācijas radīto papildu slodzi zināmam darba

laika posmam.

Veiciet papildu pasākumus, lai pasargātu strā-

dājošo personu no vibrācijas kaitīgās iedarbī-

bas, piemēram, savlaicīgi veiciet elektroinstru-

menta un darbinstrumentu apkalpošanu, novēr-

siet roku atdzišanu un pareizi plānojiet darbu.

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā

„Tehniskie parametri“ aprakstītais

izstrādājums atbilst šādiem standartiem un

normatīvajiem dokumentiem: EN 60745

(akumulatora instruments) un EN 60335

(akumulatora uzlādes ierīce), kā arī

direktīvām 2006/95/EK, 2004/108/EK,

2006/42/EK un 2000/14/EK.

EK izstrādājuma parauga pārbaude Nr.

2131439.01CE, kas veikta reģistrētā

pārbaudes vietā Nr. 0344, KEMA Quality B.V.

Arnhem, Netherlands.

Standarts 2000/14/EK: garantētais trokšņa

jaudas līmenis ir 97 dB(A). Atbilstība ir

izvērtēta saskaņā ar pielikumu V.

Izstrādājuma kategorija: 6

Tehniskā dokumentācija no:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montāža

Jūsu drošībai

fUzmanību! Pirms apkalpošanas vai

tīrīšanas izslēdziet elektroinstrumentu

un izņemiet no tā akumulatoru.

fNelietojiet kopā ar šo elektroinstrumentu

akumulatoru ar ietilpību 4,5 Ah.

Akumulatora izņemšana (attēls A)

Akumulatoram 17 ir divu pakāpju fiksators,

kas ļauj novērst tā izkrišanu, nejauši nospiežot

akumulatora fiksējošo taustiņu 18. Laikā, kad

akumulators ir ievietots elektroinstrumentā,

to notur vietā atspere.

Piezīme. Elektroinstruments funkcionē tikai

tad, ja ir nostrādājušas abas fiksatora

pakāpes.

Lai izņemtu akumulatoru 17, rīkojieties šādi.

Akumulatora uzlādes ierīce (attēls B)

fNelietojiet citas uzlādes ierīces. Kopā ar

mērinstrumentu piegādātā uzlādes ierīce ir

piemērota tajā iebūvētā litija-jonu

akumulatora uzlādei.

fPievadiet uzlādes ierīcei pareizu barojošo

spriegumu! Spriegumam barojošajā

elektrotīklā jāatbilst uzlādes ierīces

marķējuma plāksnītē norādītajai

sprieguma vērtībai. Uzlādes ierīces, kas

paredzētas 230 V spriegumam, var

darboties arī no 220 V elektrotīkla.

Akumulators ir apgādāts ar NTC temperatūras

kontroles ierīci, kas ļauj veikt uzlādi vienīgi

tad, ja tā temperatūra atrodas robežās no

0°C līdz 45 °C. Tas ļauj panākt lielu

akumulatora kalpošanas laiku.

Piezīme. Akumulators tiek piegādāts daļēji

uzlādētā stāvoklī. Lai mērinstruments spētu

darboties ar pilnu jaudu, pirms pirmās lieto-

šanas pilnīgi uzlādējiet akumulatoru, pievieno-

jot to uzlādes ierīcei.

Litija-jonu akumulatoru var uzlādēt jebkurā

laikā, nebaidoties samazināt tā kalpošanas

ilgumu. Akumulatoram nekaitē arī

pārtraukums uzlādes procesā.

Litija-jonu akumulatori ir apgādāti ar elementu

elektroniskās aizsardzības funkciju

„Electronic Cell Protection (ECP)“, kas tos

aizsargā pret dziļo izlādi. Ja akumulators ir

izlādējies, aizsardzības shēma izslēdz ķēdes

zāģi, kā rezultātā zāģa ķēde pārtrauc

kustēties.

Ja elektroinstruments ir au-

tomātiski izslēdzies,

nemēģiniet to no jauna ieslēgt, nospiežot

ieslēdzēju. Šādas rīcības dēļ var tikt bojāts

akumulators.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Piespiediet akumulatoru

elektroinstrumenta pamatnei (1.) un

vienlaicīgi nospiediet fiksējošo taustiņu

18 (2.).

pPavelciet akumulatoru ārā no

elektroinstrumenta, līdz kļūst redzama

sarkanā svītra (3.).

qVēlreiz nospiediet fiksējošo taustiņu 18

un tad pilnīgi izvelciet akumulatoru no

elektroinstrumenta.

UZMANĪBU

OBJ_DOKU-22681-002.fm Page 350 Tuesday, November 23, 2010 3:57 PM

Latviešu | 351

Bosch Power Tools F 016 L70 758 | (22.11.10)

Uzlāde

Akumulatora uzlāde sākas nekavējoties pēc

tam, kad uzlādes ierīces kontaktdakša ir

pievienota elektrotīkla kontaktligzdai un

akumulators 17 ir ievietots kontaktatverē 22.

Īpašs procesors nodrošina adaptīvu uzlādi,

kuras gaitā tiek automātiski noteikti

akumulatora parametri un izvēlēta optimāla

uzlādes strāva, atkarībā no akumulatora

temperatūras un sprieguma.

Tā tiek nodrošināta akumulatora uzlāde

saudzējošā režīmā un, atstājot to pievienotu

uzlādes ierīcei, akumulators tiek pastāvīgi

uzturēts pilnīgi uzlādētā stāvoklī.

Indikācijas elementu nozīme

Uzlādes procesu var kontrolēt ar mirdzdiodes

indikatoru 24 un 25 palīdzību.

Paātrinātā uzlāde

Paātrinātās uzlādes laikā mirgo zaļais

mirdzdiodes indikators 25.

Indikācijas elementi uz akumulatora.

Akumulatora uzlādes laikā trīs zaļās

mirdzdiodes secīgi uz īsu brīdi iedegas un tad

izdziest. Ja akumulators ir pilnīgi uzlādēts,

visas trīs zaļās mirdzdiodes deg pastāvīgi.

Aptuveni 5 minūtes pēc akumulatora pilnīgas

uzlādes trīs zaļās mirdzdiodes izdziest.

Piezīme. Paātrinātā uzlāde ir iespējama

vienīgi tad, ja akumulatora temperatūra

atrodas pieļaujamajās uzlādes temperatūras

robežās, kas norādītas sadaļā „Tehniskie

parametri“.

Akumulators ir uzlādēts

Ja pastāvīgi deg zaļais mirdzdiodes

indikators 25, tas liecina, ka akumulators ir

pilnīgi uzlādēts.

Bez tam aptuveni 2 sekundes ilgi skan tonālais

signāls, liecinot, ka ir sasniegta akumulatora

maksimālā uzlādes pakāpe.

Tūlīt pēc uzlādes beigām akumulatoru var

izņemt no uzlādes ierīces un sākt tā lietošanu.

Ja laikā, kad akumulators nav pievienots

uzlādes ierīcei, pastāvīgi deg zaļais

mirdzdiodes indikators 25, tas liecina, ka

uzlādes ierīce ir pievienota elektrotīklam un

gatava lietošanai.

Akumulatora temperatūra ir zemāka par 0°C

vai augstāka par 45 °C

Ja pastāvīgi deg sarkanais mirdzdiodes

indikators, tas liecina, ka akumulatora

temperatūra ir ārpus pieļaujamā paātrinātās

uzlādes temperatūras diapazona, kas ir

0°C–45 °C. Akumulatora temperatūrai

nonākot pieļaujamo vērtību robežās, uzlādes

ierīce automātiski pāriet paātrinātās uzlādes

režīmā.

Ja akumulatora temperatūra atrodas ārpus

pieļaujamo uzlādes temperatūras vērtību

robežām, pēc akumulatora ievietošanas

uzlādes ierīcē iedegas tā sarkanā mirdzdiode.

Uzlāde nenotiek

Ja akumulatora uzlādes gaitā rodas kāda cita

kļūme, mirgo sarkanais mirdzdiodes

indikators 24.

Šādā gadījumā uzlādes process nevar sākties,

un akumulatora uzlāde nenotiek (skatīt sadaļu

„Kļūmju uzmeklēšana“).

Ieteikumi akumulatora uzlādei

Ilgstošas uzlādes laikā, piemēram, bez

pārtraukuma uzlādējot vairākus

akumulatorus, uzlādes ierīce var sakarst. Tas

ir normāli un neliecina par tehnisku kļūmi

uzlādes ierīcē.

Ja manāmi samazinās mērinstrumenta

darbības laiks starp akumulatora uzlādēm, tas

rāda, ka akumulators ir nolietojies un to

nepieciešams nomainīt.

Ievērojiet norādījumus par atbrīvošanos no

nolietotajiem izstrādājumiem.

Akumulatora dzesēšana (Active Air Cooling)

Uzlādes ierīcē iebūvētā gaisa appūtes ierīce

kontrolē tajā ievietotā akumulatora

temperatūru. Ja akumulatora temperatūra

pārsniedz 30°C, sāk darboties ventilators un

atdzesē akumulatoru līdz optimālajai uzlādes

temperatūrai. Ventilatora darbības laikā ir

dzirdams troksnis, ko rada dzesējošā gaisa

plūsma.

Ja ventilators nedarbojas, akumulatora

temperatūra atrodas pieļaujamā uzlādes

temperatūras diapazona robežās vai arī

ventilatorā ir bojājums. Šādā gadījumā pieaug

akumulatora uzlādes laiks.

Zāģa ķēdes montāža un spriegošana

(attēli C1–C3)

fIevietojiet akumulatoru pirmo reizi tikai

pēc tam, kad, ķēdes zāģis ir pilnīgi

samontēts.

fRīkojoties ar zāģa ķēdi, vienmēr uzvelciet

aizsargcimdus.

Vadotnes un zāģa ķēdes montāža

–Uzmanīgi izsaiņojiet visas daļas.

–Novietojiet ķēdes zāģi uz līdzenas virsmas.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 351 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

352 | Latviešu

fKopā ar instrumentu izmantojiet vienīgi

zāģa ķēdes ar aktīvo posmu biezumu

(zāģējuma platumu) 1,1 mm.

–Ieguldiet zāģa ķēdi 11 vadotnes 10 gropē.

Ievērojiet pareizu ķēdes kustības virzienu;

šim nolūkam salīdziniet ķēdes zobu

vērsumu ar kustības virziena apzīmējumu

27 uz ķēdes vadotnes 10.

–Novietojiet ķēdes posmus uz piedziņas

zobriteņa 28 un tad novietojiet ķēdes

vadotni 10 tādā stāvoklī, lai stiprinājuma

bulta 29 un abi vadotnes fiksējošie izciļņi

32 ievietotos vadotnes 10 garenajā

atvērumā, bet ķēdes spriegošanas izciļņi

30 – šim nolūkam paredzētajos vadotnes

10 urbumos.

Ja nepieciešams, pagrieziet ķēdes

spriegošanas rokturi 15, lai savietotu

ķēdes spriegošanas izciļņus 30 ar vadotnes

10 urbumiem.

–Pārbaudiet, vai visas daļas ir pareizi

savienotas un vadotne kopā ar ķēdi droši

noturas šajā stāvoklī.

–Grieziet ķēdes spriegošanas rokturi 15,

līdz zāģa ķēde 11 piegulst vadotnei bez

spēles.

–Precīzi novietojiet pārsegu 13 un

nodrošiniet, lai izcilnis ķēdes uztveršanai

33 ievietotos šim nolūkam paredzētajā

pārsega 13 gropē.

–Nostipriniet pārsegu 13 ar stiprinošā

roktura 12 palīdzību, to nepievelkot līdz

galam.

–Zāģa ķēde vēl nav nospriegota.

Nospriegojiet zāģa ķēdi, kā aprakstīts

sadaļā „Zāģa ķēdes spriegošana“.

Zāģa ķēdes spriegošana (attēls D)

Pārbaudiet zāģa ķēdes nostiepumu pirms

darba uzsākšanas, pēc pirmo zāģējumu

izdarīšanas un zāģēšanas laikā regulāri ik pēc

10 minūtēm. Lietojot jaunas zāģa ķēdes,

jārēķinās ar to garuma ievērojamu

palielināšanos.

Zāģa ķēdes kalpošanas laiks ir lielā mērā

atkarīgs no tā, vai ķēdei tiek nodrošināta

pietiekoša eļļošana un vai tā ir pareizi

nospriegota.

Nespriegojiet zāģa ķēdi laikā, kad tā ir stipri

sakarsusi, jo atdziestot ķēde savelkas un

pārāk stingri piegulst vadotnei.

–Novietojiet ķēdes zāģi uz līdzenas virsmas.

–Atskrūvējiet stiprinošo rokturi 12 tik

daudz, lai vadotne 10 vēl tiktu noturēta

paredzētajā stāvoklī (nenoskrūvējiet

rokturi pavisam!).

–Pārbaudiet, vai zāģa ķēdes posmi pareizi

iegulst vadotnes 10 malas gropē un

novietojas uz piedziņas zobriteņa 28.

–Grieziet ķēdes spriegošanas rokturi 15

pulksteņa rādītāju kustības virzienā, līdz

tiek panākts pareizs ķēdes nostiepums.

Griežot rokturi, ķēdes spriegošanas izciļņi

30 un līdz ar tiem arī vadotne 10

pārvietojas uz priekšu.

–Zāģa ķēde 11 ir nospriegota pareizi, ja to

vidusdaļā var pacelt par aptuveni

5–10 mm. Šim nolūkam zāģa ķēde ar vienu

roku jāpavelk augšup, pārvarot ķēdes zāģa

svaru.

–Ja zāģa ķēde 11 ir pārāk stipri nostiepta,

nedaudz pagrieziet ķēdes spriegošanas

rokturi 15 pretēji pulksteņa rādītāju

kustības virzienam. Tad vēlreiz pārbaudiet

ķēdes nostiepumu. Ja nepieciešams,

turpiniet ķēdes nostiepuma regulēšanu, kā

aprakstīts iepriekš.

–Nostipriniet pārsegu 13, stingri

pieskrūvējot stiprinošo rokturi 12.

Zāģa ķēdes eļļošana (attēli C1 un E)

Piezīme. Ķēdes zāģis tiek piegādāts bez eļļas

uzpildījuma. Tāpēc pirms lietošanas tajā

noteikti jāiepilda eļļa. Ķēdes zāģa lietošana

bez eļļas uzpildījuma vai ar eļļas līmeni zem

minimālā daudzuma atzīmes izsauc ķēdes

zāģa sabojāšanos.

Zāģa ķēdes kalpošanas laiks un darbspēja ir

atkarīga no tās pareizas un pietiekamas

eļļošanas. Darba laikā zāģa ķēde tiek eļļota

automātiski, pievadot tai eļļu caur atveri 31.

Lai uzpildītu eļļas tvertni, rīkojieties šādi.

–Novietojiet ķēdes zāģi uz piemērotas

virsmas tā, lai eļļas tvertnes vāciņš 4 būtu

vērsts augšup.

–Ar auduma gabaliņu rūpīgi apslaukiet eļļas

tvertni vāciņa 4 tuvumā un tad noskrūvējiet

vāciņu.

–Piepildiet eļļas tvertni ar Bosch

biodegradējošo zāģa ķēdes eļļu tā, lai eļļas

līmenis sasniegtu atzīmi „max“ eļļas līmeņa

kontrollogā 7.

–Sekojiet, lai eļļas tvertnē neiekļūtu

netīrumi. Uzskrūvējiet eļļas tvertnes vāciņu

–Ļaujiet ķēdes zāģim darboties 30 sekundes

ilgi, līdz sākas eļļas pārsūknēšana.

Piezīme. Lai nodrošinātu gaisa iekļūšanu eļļas

tvertnē, tās vāciņā ir izveidoti nelieli gaisa

kanāli. Lai novērstu eļļas izplūšanu laikā, kad

ķēdes zāģis netiek lietots, novietojiet to

horizontāli tā, lai eļļas tvertnes vāciņš 4 būtu

vērsts augšup.

Piezīme. Lai novērstu ķēdes zāģa bojājumus,

tā eļļas tvertnē ir iepildāma vienīgi

biodegradējoša zāģa ķēdes eļļa. Nekādā

gadījumā nelietojiet reciklētu vai vecu eļļu. Ja

ir tikusi izmantota nepiemērota eļļa,

garantijas saistības zaudē spēku.

Piezīme. Pie zemas temperatūras krītas eļļas

plūstamība, un līdz ar to samazinās eļļas

caurplūdes ātrums.

Lietošana

Uzsākot lietošanu

Akumulatora ievietošana

No aizmugures iebīdiet uzlādētu akumulatoru

17 elektroinstrumenta korpusa pamatnē. Līdz

galam iespiediet akumulatoru korpusa

pamatnē, līdz vairs nav redzamas sarkanās

svītras un akumulators ir droši fiksējies.

Piezīme. Elektroinstruments funkcionē tikai

tad, ja ir nostrādājušas abas fiksatora

pakāpes.

OBJ_BUCH-1275-002.book Page 352 Monday, November 22, 2010 1:10 PM

Latviešu | 353

Bosch Power Tools F 016 L70 758 | (22.11.10)

Ieslēgšana un izslēgšana

Turiet ķēdes zāģi, kā aprakstīts sadaļā „Darbs

ar ķēdes zāģi“.

Lai ieslēgtu elektroinstrumentu, vispirms

nospiediet ieslēdzēja atbloķēšanas taustiņu 2,

pēc tam nospiediet ieslēdzēju 3 un turiet to

nospiestu.

Elektroinstrumenta darbības laikā ieslēdzēja

atbloķēšanas taustiņu var atlaist.

Lai izslēgtu elektroinstrumentu, atlaidiet ie-

slēdzēju 3.

Piezīme. Drošības apsvērumu dēļ ieslēdzēja 3

fiksēšana ieslēgtā stāvoklī nav paredzēta,

tāpēc tas jātur nospiests visu

elektroinstrumenta darbības laiku.

Piezīme. Nebremzējiet ķēdes zāģi, piespiežot

priekšējo roku aizsargu 6 (aktivizējot atsitiena

bremzi).

Atsitiena bremze (attēls F)

Atsitiena bremze ir aizsardzības mehānisms,

kas nostrādā, piespiežot priekšējo roku

aizsargu 6 atsitiena gadījumā. Zāģa ķēde

apstājas jau pēc 0,15 sekundēm.

Laiku pa laikam pārbaudiet bremzes

funkcionēšanu. Pabīdiet uz priekšu priekšējo

roku aizsargu 6 (stāvoklis o) un uz īsu brīdi

ieslēdziet ķēdes zāģi. Zāģa ķēde nedrīkst

uzsākt kustību. Lai deaktivizētu atsitiena

bremzi, atlaidiet ieslēdzēju 3 un pavelciet

atpakaļ priekšējo roku aizsargu 6 (stāvoklis

n).

Piezīme. Ja atsitiena bremze ir aktivizēta un

notiek mēģinājums palaist ķēdes zāģi, skan

brīdinošs tonālais signāls („pīkstiens“). Lai

šādā gadījumā iedarbinātu ķēdes zāģi,

atlaidiet ieslēdzēju 3, pavelciet atpakaļ

priekšējo roku aizsargu 6, pārvietojot to

stāvoklī n, un tad nospiediet ieslēdzēju 3.

Darbs ar ķēdes zāģi

Pirms zāģēšanas

Pirms ķēdes zāģa ieslēgšanas un periodiski

zāģēšanas laikā veiciet šādas pārbaudes.

–Pārbaudiet, vai ķēdes elektrozāģis ir darba

kārtībā un spēj droši darboties.

–Pārbaudiet, vai ir piepildīta eļļas tvertne.

Pirms darba un periodiski darba laikā

pārbaudiet eļļas līmeni kontrollogā.

Papildiniet eļļas daudzumu tvertnē, ja eļļas

līmenis nokrītas līdz kontrolloga apakšējai

malai. Tvertnē iepildītās eļļas daudzums

tiek izlietots apmēram 15 minūtēs,

atkarībā no pārtraukumu biežuma un darba

intensitātes.

–Pārbaudiet, vai zāģa ķēde ir pareizi

nospriegota un pietiekoši asa. Zāģēšanas

laikā pārbaudiet zāģa ķēdes nostiepumu

regulāri ik pēc 10 minūtēm. Lietojot jaunas

zāģa ķēdes, jārēķinās ar to garuma

ievērojamu palielināšanos. Zāģa ķēdes

stāvoklis ir viens no galvenajiem faktoriem,

kas ietekmē zāģēšanas ražību. Vienīgi asu

zāģa ķēžu lietošana spēj pasargāt

instrumentu no pārslodzes.

–Pārbaudiet, vai atsitiena bremze ir

deaktivizēta un pareizi darbojas.

–Pārliecinieties, ka esat apgādāts ar visu ne-

pieciešamo aizsargaprīkojumu. Nēsājiet

aizsargbrilles un ausu aizsargus. Ieteicams

izmantot arī citu aizsargaprīkojumu galvas,

roku, kāju un pēdu aizsardzībai. Piemērots

aizsargtērps samazina savainojumu

rašanās risku, ko var radīt prom lidojošas

koka skaidas vai nejauša pieskaršanās zāģa

ķēdei.

Zāģa atsitiens (attēls F)

Par zāģa atsitienu sauc parādību, kad ķēdes

zāģis tiek pēkšņi mests augšup un atpakaļ,

ķēdes vadotnes galam saskaroties ar

zāģējamo priekšmetu vai zāģa ķēdei

iestrēgstot zāģējumā.

Notiekot atsitienam, ķēdes zāģa reakcija nav

paredzama, kā rezultātā smagus

savainojumus var gūt gan strādājošā persona,

gan arī citas tuvumā esošās personas.

Īpaši uzmanīgi jāveic zāģējumi sānu virzienā,

kā arī slīpie un gareniskie zāģējumi, jo šādā

gadījumā ķēdes zāģa fiksēšanai nav

izmantojama zobveida atdure 8.

Lai novērstu atsitienu, rīkojieties šādi.

–Kontaktējiet ķēdes zāģi ar zāģējamo

priekšmetu, turot to iespējami paralēli

priekšmeta virsmai.

–Neizmantojiet darbam vaļīgu, neasu vai

stipri nodilušu zāģa ķēdi.

–Asiniet zāģa ķēdi, kā norādīts šajā

lietošanas pamācībā.

–Nestrādājiet ar ķēdes zāģi, turot to paceltu

virs plecu augstuma.

–Neizmantojiet zāģēšanai ķēdes vadotnes

priekšējo galu.

–Darba laikā stingri turiet ķēdes zāģi ar

abām rokām.

–Izmantojiet tikai firmas Bosch pretatsitiena

zāģa ķēdes.

–Izmantojiet zobveida atduri 8 kā sviru.

–Sekojiet, lai zāģa ķēde būtu pareizi

nospriegota.

Vispārēji norādījumi (attēli F –I)

Vienmēr stingri turiet ķēdes zāģi ar abām

rokām, ar kreiso roku satverot to aiz priekšējā

roktura, bet ar labo roku – aiz aizmugurējā

roktura. Aptveriet rokturus, savienojot īkšķi

un pārējos rokas pirkstus. Nekad nestrādājiet

ar ķēdes zāģi, vadot to ar vienu roku.

Strādājot ar ķēdes zāģi, nodrošiniet kājām

stingru atbalstu. Turiet ķēdes zāģi nedaudz pa

labi no sevis.

Pirms saskaršanās ar zāģējamo koku zāģa

ķēdei jākustas ar pilnu ātrumu. Izmantojiet

zobveida atduri 8, lai atbalstītu ķēdes zāģi

pret zāģējamo koku. Zāģēšanas laikā

izmantojiet zobveida atduri kā sviras atbalsta

punktu.

Zāģējot resnākus zarus vai baļķus,

pakāpeniski pārvietojiet zobveida atduri lejup,

mainot tās saskaršanās punktu ar zāģējamo

priekšmetu. Šim nolūkam pavelciet ķēdes zāģi

atpakaļ, atbrīvojot zobveida atduri, tad

pārvietojiet to zemāk un no jauna piespiediet

zāģējamajam priekšmetam. Neizņemiet ķēdes

zāģi no zāģējuma vietas.

OBJ_BUCH-1275-002.book Page 353 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

354 | Latviešu

Zāģēšanas laikā neizdariet uz zāģa ķēdi

pārlieku stipru spiedienu, ļaujiet tai pašai

darīt savu darbu; lieciet instrumentu lejup ar

nelielu spēku, izmantojot zobveida atduri 8 kā

sviras atbalsta punktu.

Nestrādājiet ar ķēdes zāģi, turot to izstieptās

rokās. Izvairieties lietot ķēdes zāģi grūti

pieejamās vietās vai stāvot uz kāpnēm.

Nestrādājiet ar ķēdes zāģi, turot to paceltu

virs plecu augstuma.

Vislabākie zāģēšanas rezultāti ir gūstami tad,

ja slodzes iespaidā nesamazinās zāģa ķēdes

ātrums.

Ievērojiet īpašu piesardzību, nobeidzot

zāģējumu. Šajā brīdī ķēdes zāģis var pēkšņi

atbrīvoties no zāģējuma, kā rezultātā strauji

mainās smaguma spēka sadalījums. Tas ir

bīstami, jo var tikt savainotas kājas un pēdas.

Izņemiet ķēdes zāģi no zāģējuma vietas,

kamēr zāģa ķēde vēl atrodas kustībā.

Baļķu zāģēšana (attēli G un J)

Zāģējot baļķus, ievērojiet šādus drošības

noteikumus.

Novietojiet zāģējamo baļķi, kā parādīts attēlā,

un atbalstiet to tā, lai tiktu novērsta zāģējuma

vietas sakļaušanās un zāģa ķēdes iespīlēšana.

Pirms zāģēšanas pareizi novietojiet un droši

nostipriniet neliela garuma baļķus.

Zāģējiet vienīgi koka priekšmetus.

Nepieļaujiet zāģa ķēdes saskaršanos ar

akmeņiem vai naglām, jo šādi priekšmeti var

sabojāt zāģa ķēdi vai ar lielu ātrumu tikt mesti

prom, radot nopietnus savainojumus zāģa

lietotājam un tuvumā esošajām personām.

Zāģim darbojoties, neļaujiet tā kustīgajai

ķēdei saskarties ar stiepļu žogu vai zemi.

Ķēdes zāģis nav paredzēts tievu zaru

apzāģēšanai.

Ievērojiet īpašu piesardzību, veicot zāģēšanu

gareniskā virzienā, jo šādā gadījumā ķēdes

zāģa atbalstīšanai nav izmantojama zobveida

atdure 8. Lai izvairītos no atsitiena,

kontaktējiet ķēdes zāģi ar zāģējamo

priekšmetu, turot to iespējami paralēli

priekšmeta virsmai.

Veicot zāģēšanu nogāzē, vienmēr stāviet

augstāk par zāģējamo baļķi vai citu uz zemes

novietoto zāģējamo priekšmetu vai arī sānis

no tā.

Darba laikā uzmanieties, lai nepakluptu uz

koka celmiem, saknēm, zariem u.c.

priekšmetiem.

Nospriegotu koku zāģēšana (attēls J)

fNospriegotu koku vai to zaru zāģēšanu

atļauts veikt vienīgi īpaši apmācītiem

strādniekiem. Veicot šādu darbu, jāievēro

īpaša piesardzība. Tas ir saistīts ar

paaugstinātu bīstamību.

Ja zāģējamais koks ir atbalstīts abos galos,

uzsāciet zāģēšanu no augšas (Y) un veidojiet

iezāģējumu apmēram 1/3 koka diametra

dziļumā, tad līdzīgā veidā pārzāģējiet koku no

apakšas (Z), šādi novēršot koka plaisāšanu un

ķēdes zāģa iespīlēšanu zāģējumā. Ķēdes

zāģim darbojoties, neļaujiet tā ķēdei

saskarties ar zemi.

Ja zāģējamais koks ir atbalstīts tikai vienā

galā, uzsāciet zāģēšanu no apakšas (Y) un

veidojiet iezāģējumu augšup apmēram 1/3

koka diametra dziļumā, tad līdzīgā veidā

pārzāģējiet koku no augšas (Z), šādi novēršot

koka plaisāšanu un ķēdes zāģa iespīlēšanu

zāģējumā.

Koku gāšana (attēls K)

fStrādājot cirsmā, vienmēr nēsājiet ķiveri,

tā aizsargājoties no krītošajiem zariem.

fĶēdes zāģi var izmantot tikai tādu koku

gāšanai, kuru stumbra diametrs

nepārsniedz ķēdes vadotnes garumu.

fRadiet priekšnoteikumus drošam

darbam. Šim nolūkam sekojiet, lai koku

krišanas sektorā (n) neatrastos citas

personas, mājdzīvnieki vai zvēri, kam

krītošais koks varētu nodarīt kaitējumu.

fJa zāģa ķēde tiek iespīlēta zāģējumā,

nemēģiniet to atbrīvot, darbinot ķēdes

zāģa dzinēju. Atbrīvojiet iespīlēto zāģa

ķēdi, iedzenot zāģējumā koka ķīli.

Ja koku sagarināšanu un gāšanu vienlaicīgi

veic divas vai vairākas personas, attālumam

starp personām, kas veic koku gāšanu, un

personām, kas veic koku sagarināšanu, jābūt

vismaz divas reizes lielākam par krītošo koku

augstumu. Koku gāšanas laikā jāseko, lai

krītošie koki neapdraudētu citas personas,

neskartu sabiedrisko inženierkomunikāciju

ietaises un neradītu materiālo vērtību

bojājumus. Ja krītošais koks tomēr skar

inženierkomunikāciju ietaises, par to

nekavējoties jāziņo energoapgādes

uzņēmumam.

Veicot koku zāģēšanu nogāzē, ar ķēdes zāģi

strādājošajai personai jāstāv tajā nogāzes

pusē, kas atrodas augstāk par krītošo koku, jo

koks pēc nokrišanas var ripot vai slīdēt pa

nogāzi.

Pirms koka gāšanas jāizraugās atkāpšanās

ceļš (o), kas vajadzības gadījumā jāattīra no

šķēršļiem. Šim atkāpšanās ceļam jābūt

vērstam pretēji sagaidāmajam koka krišanas

virzienam un slīpi attiecībā pret to.

Nosakot iespējamo koka krišanas virzienu,

jāņem vērā tā stumbra dabiskā noliece, lielāko

zaru izvietojums un vēja virziens.

Pirms zāģēšanas koka stumbrs jāatbrīvo no

netīrumiem, akmeņiem, vaļējas mizas,

naglām, skavām un stieplēm.

Aizzāģēšana. Aizzāģējiet koka stumbru,

izveidojot tajā ķīļveida iezāģējumu (X–W)

taisnā leņķī attiecībā pret paredzamo krišanas

virzienu, kura dziļumam jābūt aptuveni 1/3 no

koka stumbra diametra. Šim nolūkam

vispirms izveidojiet apakšējo (līmenisko)

iezāģējumu. Tas ļaus novērst zāģa ķēdes vai

ķēdes vadotnes iespiešanu, veidojot augšējo

(slīpo) iezāģējumu.

Atzāģēšana. Atzāģējiet koka stumbru,

izveidojot zāģējumu (Y) koka pretējā pusē

vismaz 50 mm virs ķīļveida iezāģējuma

horizontālās puses. Atzāģējošajam

zāģējumam jābūt paralēlam ķīļveida

iezāģējuma horizontālajai pusei. Šim

zāģējumam jābūt tik dziļam, lai zināma koka

daļa paliktu nepārzāģēta, veidojoties tā

OBJ_BUCH-1275-002.book Page 354 Monday, November 22, 2010 1:10 PM

Latviešu | 355

Bosch Power Tools F 016 L70 758 | (22.11.10)

saucamajai „balsta līstei“, kas krišanas brīdī

darbojas kā savdabīgs šarnīrs. Balsta līste

novērš stumbra pagriešanos koka krišanas

brīdī un tā krišanu neparedzētā virzienā.

Tāpēc pilnīgi nepārzāģējiet šo balsta līsti.

Zāģējumam tuvojoties stumbra „balsta līstei“,

koks parasti sāk krist. Ja kļūst redzams, ka

koks varētu nekrist vēlamajā virzienā vai arī

liekties atpakaļ un iespiest zāģa ķēdi

zāģējumā, pārtrauciet zāģēšanu un iedzeniet

zāģējumā koka, plastmasas vai alumīnija ķīli,

šādi paplašinot zāģējumu un panākot koka

krišanu vēlamajā virzienā.

Kad koks sāk krist, izvelciet ķēdes zāģi no

zāģējuma, izslēdziet to, nolieciet un pametiet

bīstamo zonu, atkāpjoties pa iepriekš

izraudzīto atkāpšanās ceļu. Sargieties no

krītošajiem zariem un nepaklūpiet.

Aizzāģētā koka krišanu var panākt, iedzenot

horizontālajā zāģējumā ķīli (Z).

Kad koks sāk krist, pametiet bīstamo zonu,

atkāpjoties pa iepriekš izraudzīto atkāpšanās

ceļu. Sargieties no krītošajiem zariem un

nepaklūpiet.

Atzarošana (attēls L)

Ar atzarošanu jāsaprot zaru atdalīšana no no-

gāztajiem kokiem. Uzsākot atzarošanu,

jāatstāj neskarti lielākie, lejup vērstie zari, uz

kuriem balstās koka stumbrs. Mazākie zari

jāatzāģē vienā paņēmienā, kā parādīts attēlā.

Lai novērstu zāģa iestrēgšanu, nospriegotie

zari jāatzāģē virzienā no apakšas uz augšu.

Koka stumbra sagarināšana (attēli M –P)

Ar sagarināšanu jāsaprot nogāztā koka stumbra

sadalīšana baļķos. Sagarināšanas laikā ieturiet

drošu ķermeņa stāvokli un sadaliet svaru līdzīgi

uz abām kājām. Ja iespējams, sagarināmais

koka stumbrs jāatbalsta ar zariem, baļķiem vai

ķīļiem. Lai atvieglotu zāģēšanu, ievērojot šos

vienkāršos norādījumus.

Pēc tam, kad koka stumbrs ir atbalstīts vien-

mērīgi visā tā garumā, sazāģējiet stumbru vir-

zienā no augšas uz apakšu.

Ja koka stumbrs ir atbalstīts tikai vienā galā,

vispirms no apakšas izveidojiet tajā

iezāģējumu līdz aptuveni 1/3 no koka

diametra un tad pabeidziet zāģēšanu virzienā

no augšas uz apakšu.

Ja koka stumbrs ir atbalstīts abos galos,

vispirms no augšas izveidojiet tajā iezāģējumu

līdz aptuveni 1/3 no stumbra diametra un tad

pārzāģējiet atlikušās 2/3 no stumbra diametra

virzienā no apakšas uz augšu.

Veicot zāģēšanu nogāzēs, vienmēr stāviet

augšpusē no koka stumbra. Lai stumbra

„pārzāģēšanas“ brīdī saglabātu kontroli pār

ķēdes zāģi, zāģēšanas beigās samaziniet

spiedienu, taču joprojām stingri turiet ķēdes

zāģi ar abām rokām. Sekojiet, lai zāģa ķēde

nesaskartos ar zemi. Pēc zāģēšanas beigām

nogaidiet, līdz zāģa ķēde pilnīgi apstājas, un

tikai tad izņemiet ķēdes zāģi no zāģējuma.

Pārvietojoties no viena koka uz otru, izslēdziet

ķēdes zāģa dzinēju.

Akumulatora uzlādes pakāpes indikators

(attēls B)

Akumulators 17 ir apgādāts ar uzlādes

pakāpes indikatoru 20, kas ļauj kontrolēt tā

uzlādes pakāpi. Uzlādes pakāpes indikatoru

20 veido 3 zaļas mirdzdiodes.

Nospiediet uzlādes pakāpes indikatora

taustiņu 19, lai aktivizētu uzlādes pakāpes

indikatoru 20. Pēc aptuveni 5 sekundēm

uzlādes pakāpes indikators automātiski

izdziest.

Akumulatora uzlādes pakāpi var pārbaudīt arī

tad, ja tas ir atvienots.

Ja pēc taustiņa 19 nospiešanas neiedegas ne-

viena mirdzdiode, tas nozīmē, ka akumulators

ir bojāts un to nepieciešams nomainīt.

Drošības apsvērumu dēļ akumulatora uzlādes

pakāpi var nolasīt tikai laikā, kad

elektroinstruments nedarbojas.

Akumulatora uzlādes laikā trīs zaļās

mirdzdiodes secīgi uz īsu brīdi iedegas un tad

izdziest. Ja akumulators ir pilnīgi uzlādēts,

visas trīs zaļās mirdzdiodes deg pastāvīgi.

Aptuveni 5 minūtes pēc akumulatora pilnīgas

uzlādes trīs zaļās mirdzdiodes izdziest.

Temperatūras kontroles indikators

Ja iedegas temperatūras kontroles indikatora

21 sarkanā mirdzdiode, tas liecina, ka

akumulatora vai elektroinstrumenta

elektroniskā mezgla (ja akumulators ir

ievietots elektroinstrumentā) temperatūra ir

ārpus optimālā darba temperatūras

diapazona. Šādā gadījumā elektroinstruments

nedarbojas vai darbojas ar nepilnu jaudu.

Akumulatora temperatūras kontrole

Ja temperatūras kontroles indikatora 21 sar-

kanā mirdzdiode mirgo pēc taustiņa 19 vai ie-

slēdzēja 3 (ja ir ievietots akumulators) no-

spiešanas, tas nozīmē, ka akumulatora tem-

peratūra ir ārpus darba temperatūras

diapazona, kas ir no –10 °C līdz +60 °C.

Ja akumulatora temperatūra pieaug virs

70 °C, tas izslēdzas līdz brīdim, kad

temperatūra pazeminās, atgriežoties

pieļaujamā darba temperatūras diapazona

robežās.

Elektroinstrumenta elektroniskā mezgla

temperatūras kontrole

Sarkanā mirdzdiode 21 iedegas, ilgstoši

nospiežot ieslēdzēju 3. Tas nozīmē, ka elek-

troinstrumenta elektroniskā bloka

temperatūra ir zemāka par 5 °C vai augstāka

par 75 °C.

Ja temperatūra pārsniedz 90 °C, elektroin-

strumenta elektroniskais mezgls izslēdzas,

līdz tā temperatūra no jauna atbilst pieļau-

jamajam temperatūras diapazonam.

Mirdzdiožu indikatori Akumulatora

uzlādes pakāpe

Pastāvīgi deg 3 zaļas

mirdzdiodes ≥2/3

Pastāvīgi deg 2 zaļas

mirdzdiodes ≥1/3

Pastāvīgi deg 1 zaļa

mirdzdiode ≤1/3

Mirgo 1 zaļa mirdzdiode Rezerve

OBJ_BUCH-1275-002.book Page 355 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

356 | Latviešu

Kļūmju uzmeklēšana

Ja elektroinstruments vairs nefunkcionē pareizi, šeit sniegtajā tabulā var atrast informāciju par

kļūmju simptomiem, to cēloņiem un pasākumiem šo kļūmju novēršanai. Ja kļūmi neizdodas

identificēt un novērst saviem spēkiem, griezieties tuvākajā remonta darbnīcā.

fUzmanību! Pirms kļūmju uzmeklēšanas izslēdziet elektroinstrumentu un izņemiet no tā

akumulatoru.

Pazīme Iespējamais cēlonis Novēršana

Ķēdes zāģis

nedarbojas

Ir aktivizēta atsitiena bremze (skan

brīdinošs tonālais signāls

(„pīkstiens“))

Pārvietojiet priekšējo roku aizsargu 6

stāvoklī n

Uzlādējiet akumulatoru Uzlādējiet akumulatoru, kā norādīts

sadaļā „Ieteikumi akumulatora

uzlādei“

Akumulators nav pareizi ievietots Nodrošiniet, kai akumulatora

ievietošanas laikā nostrādātu abas tā

fiksatora pakāpes

Ir nostrādājusi dzinēja aizsardzība Nogaidiet, līdz atdziest dzinējs

Akumulatora temperatūra ir par

zemu vai par augstu

Nogaidiet, līdz akumulators ir sasilis

vai atdzisis

Zāģa ķēde

nekustas

Uzlādējiet akumulatoru Uzlādējiet akumulatoru, kā norādīts

sadaļā „Ieteikumi akumulatora

uzlādei“

Elektroinstruments ir bojāts Griezieties remonta darbnīcā

Ķēdes zāģis

darbojas ar

pārtraukumiem

Slikti elektriskie savienojumi ārpus

instrumenta vai tā iekšpusē

Griezieties Bosch pilnvarotā remonta

darbnīcā

Ir bojāts ieslēdzējs 3Griezieties Bosch pilnvarotā remonta

darbnīcā

Zāģa ķēde ir

sausa

Eļļas tvertnē nav eļļas Uzpildiet eļļas tvertni

Aizsērējusi ventilācijas atvere eļļas

tvertnes vāciņā 4

Iztīriet eļļas tvertnes vāciņu 4

Aizsērējis eļļas izplūdes kanāls Iztīriet eļļas izplūdes kanālu

Zāģa ķēde

netiek bremzēta

Atsitiena bremze ir bojāta Griezieties Bosch pilnvarotā remonta

darbnīcā

Zāģa ķēde un

ķēdes vadotne

karst

Eļļas tvertnē nav eļļas Uzpildiet eļļas tvertni

Aizsērējusi ventilācijas atvere eļļas

tvertnes vāciņā 4

Iztīriet eļļas tvertnes vāciņu 4

Aizsērējis eļļas izplūdes kanāls Iztīriet eļļas izplūdes kanālu

Ķēdes nostiepums ir pārāk liels Pareizi nospriegojiet ķēdi

Zāģa ķēde ir neasa Uzasiniet vai nomainiet zāģa ķēdi

Ķēdes zāģis

veido atskabar-

gas, vibrē vai

slikti zāģē

Ķēdes nostiepums ir pārāk mazs Pareizi nospriegojiet ķēdi

Zāģa ķēde ir neasa Uzasiniet vai nomainiet zāģa ķēdi

Zāģa ķēde ir nodilusi Nomainiet zāģa ķēdi

Zāģa ķēdes zobi ir vērsti nepareizā

virzienā

Iestipriniet zāģa ķēdi pareizi

Dārza

instruments

stipri vibrē

un/vai trokšņo

Elektroinstruments ir bojāts Griezieties remonta darbnīcā

Zāģēšanas laiks

ar vienu

akumulatora

uzlādi ir pārāk

mazs

Pārāk liela berze nepietiekošas

eļļošanas dēļ

Pārbaudiet ķēdes eļļošanas sistēmu

(skatīt sadaļu „Zāģa ķēdes eļļošana“)

Zāģa ķēdi nepieciešams notīrīt Notīriet zāģa ķēdi

Zāģēšana tiek veikta nepareizi skatīt sadaļu „Darbs ar ķēdes zāģi“

Akumulators nav pilnīgi uzlādēts Uzlādējiet akumulatoru, kā norādīts

sadaļā „Ieteikumi akumulatora

uzlādei“

OBJ_BUCH-1275-002.book Page 356 Monday, November 22, 2010 1:10 PM

Latviešu | 357

Bosch Power Tools F 016 L70 758 | (22.11.10)

Apkalpošana un apkope

Apkalpošana un tīrīšana

fUzmanību! Pirms apkalpošanas vai

tīrīšanas izslēdziet elektroinstrumentu

un izņemiet no tā akumulatoru.

Piezīme. Lai nodrošinātu ilgstošu un

nevainojamu elektroinstrumenta darbību,

regulāri veiciet šādus apkalpošanas darbus.

Lai elektroinstruments darbotos droši un bez

atteikumiem, regulāri tīriet tā korpusu un

ventilācijas atveres.

Regulāri pārbaudiet, vai ķēdes zāģim nav

vērojami acīmredzami bojājumi, piemēram,

vaļīga, deformēta vai citādi bojāta ķēde, vaļīgi

stiprinājuma elementi un nodilušas vai

bojātas daļas.

Pārbaudiet, vai uz elektroinstrumenta ir no-

stiprināti visi paredzētie pārsegi un

aizsargierīces. Pirms elektroinstrumenta

lietošanas nodrošiniet, lai tam tiktu veikti

vajadzīgie apkalpošanas un remonta darbi.

Ja, neraugoties uz augsto izgatavošanas

kvalitāti un rūpīgo pēcražošanas pārbaudi,

ķēdes zāģis tomēr sabojājas, tas remontējams

firmas Bosch pilnvarotā elektroinstrumentu

remonta darbnīcā.

Piezīme. Pirms ķēdes zāģa pārsūtīšanas

lūdzam noteikti iztukšot tā eļļas tvertni.

Pieprasot konsultācijas un pasūtot rezerves

daļas, lūdzam noteikti uzrādīt desmitzīmju

pasūtījuma numuru, kas norādīts uz ķēdes

zāģa marķējuma plāksnītes.

Zāģa ķēdes un vadotnes nomaiņa un apgrie-

šana (attēli C1–C3)

Pārbaudiet zāģa ķēdi un vadotni, kā norādīts

sadaļā „Zāģa ķēdes spriegošana“.

Ķēdes vadotnes grope ar laiku nolietojas. Zāģa

ķēdes nomaiņas laikā apgrieziet vadotni par

180°, šādi panākot nodiluma izlīdzināšanos; tas

ļauj palielināt vadotnes kalpošanas laiku.

Pārbaudiet piedziņas zobriteni 28. Ja

zobritenis lielas slodzes dēļ ir nodilis vai

bojāts, tas jānomaina elektroinstrumentu

apkalpošanas un remonta darbnīcā.

Zāģa ķēdes asināšana

Zāģa ķēdi var profesionāli uzasināt ikvienā

firmas Bosch pilnvarotā elektroinstrumentu

apkalpošanas un remonta darbnīcā.

Izmantojot Bosch ierīci zāģa ķēžu asināšanai

vai Dremel multislīpmašīnu ar slīpēšanas

piederumu 1453, lietotājs var uzasināt zāģa

ķēdi arī saviem spēkiem. Ievērojiet zāģa ķēžu

asināšanas pamācību, kas pievienota

minētajām ierīcēm.

Automātiskās eļļošanas ierīces pārbaude

Zāģa ķēdes automātiskās eļļošanas ierīces

darbību var pārbaudīt, ieslēdzot ķēdes zāģi un

brīdi paturot ķēdes vadotnes galu virs kartona

vai papīra, kas novietots uz zemes. Neļaujiet

zāģa ķēdei saskarties ar zemi, turiet ķēdi

20 cm attālumā no tās. Ja uz kontrolvirsmas

kļūst redzamas eļļas pēdas, tas norāda, ka

automātiskā eļļošanas ierīce darbojas pareizi.

Ja pie pilnīgi uzpildītas eļļas tvertnes uz

kontrolvirsmas nav redzamas eļļas pēdas,

rīkojieties, kā norādīts sadaļā„Kļūmju

uzmeklēšana“ vai griezieties Bosch

elektroinstrumentu remonta darbnīcā.

Apkope pēc darba un uzglabāšana

Tīriet ķēdes zāģa plastmasas korpusu ar

mīkstu suku un tīru auduma gabaliņu.

Nelietojiet tīrīšanai ūdeni, šķīdinātājus un

pulēšanas līdzekļus. Attīriet no instrumenta

netīrumus, īpaši rūpīgi apstrādājot

elektrodzinēja ventilācijas atveres.

Ik pēc 1–3 stundu ilga darba noņemiet

instrumenta pārsegu 13, ķēdes vadotni 10 un

zāģa ķēdi 11 un notīriet šīs daļas ar suku.

Zāģa ķēde

kustas pārāk

lēni

Uzlādējiet akumulatoru Uzlādējiet akumulatoru, kā norādīts

sadaļā „Ieteikumi akumulatora

uzlādei“

Akumulators ir ticis uzglabāts pie

temperatūras, kas ir ārpus

pieļaujamo vērtību diapazona

Nogaidiet, līdz akumulators uzsilst

līdz istabas temperatūrai (līdz tā

temperatūra sasniedz pieļaujamo

vērtību diapazonu, kas ir no 0 līdz

45 °C)

Akumulatora

uzlādes

indikators 24

deg pastāvīgi

Akumulatora

uzlāde nenotiek

Akumulators nav pievienots vai ir

nepareizi pievienots uzlādes ierīcei

Pareizi pievienojiet akumulatoru

uzlādes ierīcei

Akumulatora kontakti ir netīri Notīriet akumulatora kontaktus, pie-

mēram, vairākkārt pievienojot

akumulatoru uzlādes ierīcei un

atvienojot no tās, vai arī nomainiet

akumulatoru

Akumulators ir bojāts Nomainiet akumulatoru

Pēc uzlādes

ierīces

pievienošanas

elektrotīkla

kontaktligzdai

neiedegas

mirdzdiodes

indikatori 24 un

Uzlādes ierīces kontaktdakša nav

pievienota vai ir slikti pievienota

elektrotīkla kontaktligzdai

Pievienojiet uzlādes ierīci

elektrotīklam vai stingrāk iebīdiet tās

kontaktdakšu elektrotīkla

kontaktligzdā

Ir bojāta elektrotīkla kontaktligzda,

savienojošais kabelis vai uzlādes

ierīce

Pārbaudiet spriegumu elektrotīkla

kontaktligzdā vai nogādājiet uzlādes

ierīci pārbaudei Bosch pilnvarotā

elektroinstrumentu remonta

darbnīcā

Pazīme Iespējamais cēlonis Novēršana

OBJ_BUCH-1275-002.book Page 357 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

358 | Latviešu

Ar sukas palīdzību atbrīvojiet no netīrumiem

telpu zem pārsega 13, piedziņas zobriteni 28

un vadotnes stiprinājumu. Ar tīru auduma

gabaliņu attīriet eļļas izplūdes atveri 31.

Ja ķēdes zāģi paredzēts ilgstoši uzglabāt,

notīriet tā ķēdi 11 un vadotni 10.

Uzglabājiet ķēdes zāģi sausā, noslēgtā vietā,

kur tam nevar piekļūt bērni.

Nenovietojiet uz elektroinstrumenta citus

priekšmetus.

Sekojiet, lai ķēdes zāģis vienmēr atrastos

horizontālā stāvoklī un tā eļļas tvertnes vāciņš

4 būtu vērsts augšup.

Uzglabājot ķēdes zāģi piegādes iesaiņojumā,

pilnīgi jāiztukšo tā eļļas tvertne.

Piederumi

Zāģa ķēde

AKE 30 LI . . . . . . . . . . . . . . . . .F 016 800 256

Citi piederumi

Zāģa ķēdes eļļa, 1 litrs . . . . . .2 607 000 181

Tehniskā apkalpošana un

konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz

Jūsu jautājumiem par izstrādājumu remontu

un apkalpošanu, kā arī par to rezerves daļām.

Kopsalikuma attēlus un informāciju par

rezerves daļām var atrast arī interneta vietnē:

www.bosch-garden.com

Bosch klientu konsultāciju grupa centīsies

Jums palīdzēt vislabākajā veidā, atbildot uz

jautājumiem par izstrādājumu un to

piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Transportēšana

Pārsūtiet akumulatoru tikai tad, ja tā korpuss

nav bojāts. Aizlīmējiet vaļējos akumulatora

kontaktus un iesaiņojiet akumulatoru tā, lai

tas iesaiņojumā nepārvietotos.

Pārsūtot litija-jonu akumulatorus, sūtītājs ir

atbildīgs par pareizu sūtījuma marķēšanu,

tāpēc lūdzam šajā ziņā ievērot nacionālos

noteikumus un priekšrakstus.

Atbrīvošanās no nolietotajiem

izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un

iesaiņojuma materiāli jānogādā otrreizējai

pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus,

akumulatorus un baterijas sadzīves atkritumu

tvertnē!

Tikai ES valstīm

Atbilstoši Eiropas Savienības

direktīvai 2002/96/EK par

nolietotajām elektriskajām un

elektroniskajām ierīcēm,

lietošanai nederīgie

elektroinstrumenti, kā arī,

atbilstoši direktīvai 2006/66/EK, bojātie vai

nolietotie akumulatori un baterijas jāsavāc

atsevišķi un jānogādā otrreizējai pārstrādei

apkārtējai videi nekaitīgā veidā.

Akumulatori un baterijas

Litija-jonu akumulatori

Lūdzam ievērot sadaļā

„Transportēšana“

(lappuse 358) sniegtos

norādījumus.

Tiesības uz izmaiņām tiek saglabātas.

OBJ_BUCH-1275-002.book Page 358 Monday, November 22, 2010 1:10 PM

Lietuviškai | 359

Bosch Power Tools F 016 L70 758 | (22.11.10)

Saugos nuorodos

Pavaizduotų simbolių paaiškinimas

Atidžiai perskaitykite šią

naudojimo instrukciją.

Nenaudokite prietaiso, kai

lyja, ir nepalikite prietaiso

lyjant lauke.

Prieš pradėdami prietaisą

valyti, reguliuoti ar prieš

palikdami jį be priežiūros,

išimkite akumuliatorių.

Dirbkite su apsauginiais akini-

ais.

Dirbkite su klausos apsaugos

priemonėmis.

Prieš pradėdami reguliavimo ir

techninės priežiūros darbus

arba jei pažeistas ar perpjautas

maitinimo laidas, nedelsdami

ištraukite tinklo kištuką.

Apsauginis grandinės stabdys

ir inercinis stabdys sustabdo

pjūklo grandinę per trumpą

laiką.

Bendrosios darbo su elektriniais įran-

kiais saugos nuorodos

Perskaitykite visas šias sau-

gos nuorodas ir

reikalavimus. Jei nepaisysite žemiau pateiktų

saugos nuorodų ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir

reikalavimus, kad ir ateityje galėtumėte jais

pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka

„Elektrinis įrankis“ apibūdina įrankius,

maitinamus iš elektros tinklo (su maitinimo

laidu), ir akumuliatorinius įrankius (be

maitinimo laido).

1) Darbo vietos saugumas

a) Darbo vieta turi būti švari ir gerai

apšviesta. Netvarkinga arba blogai

apšviesta darbo vieta gali tapti

nelaimingų atsitikimų priežastimi.

b) Nedirbkite su elektriniu įrankiu

aplinkoje, kurioje yra degių skysčių,

dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės

arba susikaupę garai gali užsidegti.

c) Dirbdami su elektriniu įrankiu

neleiskite šalia būti žiūrovams,

vaikams ir lankytojams. Nukreipę

dėmesį į kitus asmenis galite

nebesuvaldyti prietaiso.

2) Elektrosauga

a) Elektrinio įrankio maitinimo laido kištu-

kas turi atitikti tinklo kištukinio lizdo

tipą. Kištuko jokiu būdu negalima

modifikuoti. Nenaudokite kištuko

adapterių su įžemintais elektriniais

įrankiais. Originalūs kištukai, tiksliai

tinkantys elektros tinklo kištukiniam

lizdui, sumažina elektros smūgio pavojų.

b) Saugokitės, kad neprisiliestumėte prie

įžemintų paviršių, pvz., vamzdžių,

šildytuvų, viryklių ar šaldytuvų. Kai

jūsų kūnas yra įžemintas, padidėja

elektros smūgio rizika.

c) Saugokite elektrinį įrankį nuo lietaus ir

drėgmės. Jei į elektrinį įrankį patenka

vandens, padidėja elektros smūgio

rizika.

d) Nenaudokite maitinimo laido ne pagal

paskirtį, t.y. neneškite elektrinio

įrankio paėmę už laido, nekabinkite

ant laido, netraukite už jo, jei norite iš

kištukinio lizdo ištraukti kištuką. Laidą

patieskite taip, kad jo neveiktų

karštis, jis neišsiteptų alyva ir jo

nepažeistų aštrios detalės ar

judančios prietaiso dalys. Pažeisti arba

susipynę laidai gali tapti elektros

smūgio priežastimi.

e) Jei su elektriniu įrankiu dirbate lauke,

naudokite tik tokius ilginamuosius lai-

dus, kurie tinka ir lauko darbams.

Naudojant lauko darbams pritaikytus

ilginamuosius laidus, sumažėja elektros

smūgio pavojus.

f) Jei su elektriniu įrankiu neišvengiamai

reikia dirbti drėgnoje aplinkoje,

naudokite nuotėkio srovės saugiklį.

Dirbant su nuotėkio srovės saugikliu

sumažėja elektros smūgio pavojus.

3) Žmonių sauga

a) Būkite atidūs, sutelkite dėmesį į tai,

ką jūs darote ir, dirbdami su elektriniu

įrankiu, vadovaukitės sveiku protu.

Nedirbkite su elektriniu įrankiu, jei

esate pavargę arba vartojote

narkotikų, alkoholio ar medikamentų.

Akimirksnio neatidumas dirbant su

elektriniu įrankiu gali tapti sunkių

sužalojimų priežastimi.

b) Visada dirbkite su asmens apsaugos

priemonėmis ir apsauginiais akiniais.

Naudojant asmens apsaugos

priemones, pvz., respiratorių ar

apsauginę kaukę, neslystančius batus,

apsauginį šalmą, klausos apsaugos

priemones ir kt., rekomenduojamas

atitinkamai pagal naudojamą elektrinį

įrankį, sumažėja rizika susižeisti.

c) Saugokitės, kad elektrinio įrankio

neįjungtumėte atsitiktinai. Prieš

prijungdami elektrinį įrankį prie

elektros tinklo ir/arba akumu-

liatoriaus, prieš pakeldami ar nešdami

įsitikinkite, kad jis yra išjungtas. Jeigu

nešdami elektrinį įrankį pirštą laikysite

ant jungiklio arba prietaisą įjungsite į

elektros tinklą, kai jungiklis yra įjungtas,

gali įvykti nelaimingas atsitikimas.

d) Prieš įjungdami elektrinį įrankį

pašalinkite reguliavimo įrankius arba

veržlinius raktus. Prietaiso

besisukančioje dalyje esantis įrankis ar

raktas gali sužaloti.

e) Stenkitės, kad kūnas visada būtų nor-

malioje padėtyje. Dirbdami stovėkite

saugiai ir visada išlaikykite

pusiausvyrą. Tvirtai stovėdami ir gerai

išlaikydami pusiausvyrą galėsite geriau

kontroliuoti elektrinį įrankį netikėtose

situacijose.

OBJ_BUCH-1275-002.book Page 359 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

360 | Lietuviškai

f) Dėvėkite tinkamą aprangą. Nedėvėkite

plačių drabužių ir papuošalų.

Saugokite plaukus, drabužius ir

pirštines nuo besisukančių elektrinio

įrankio dalių. Laisvus drabužius,

papuošalus bei ilgus plaukus gali

įtraukti besisukančios dalys.

g) Jei yra numatyta galimybė prijungti

dulkių nusiurbimo ar surinkimo įrengi-

nius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami.

Naudojant dulkių nusiurbimo įrenginius

sumažėja kenksmingas dulkių poveikis.

4) Rūpestinga elektrinių įrankių priežiūra ir

naudojimas

a) Neperkraukite prietaiso. Naudokite

jūsų darbui tinkamą elektrinį įrankį. Su

tinkamu elektriniu įrankiu jūs dirbsite

geriau ir saugiau, jei neviršysite

nurodyto galingumo.

b) Nenaudokite elektrinio įrankio su

sugedusiu jungikliu. Elektrinis įrankis,

kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami

darbo įrankius ar prieš valydami prie-

taisą, iš elektros tinklo lizdo ištraukite

kištuką ir/arba išimkite akumuliatorių.

Ši atsargumo priemonė apsaugos jus

nuo netikėto elektrinio įrankio

įsijungimo.

d) Nenaudojamą elektrinį įrankį

sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims

neprieinamoje vietoje. Elektriniai

įrankiai yra pavojingi, kai juos naudoja

nepatyrę asmenys.

e) Rūpestingai prižiūrėkite elektrinį

įrankį. Patikrinkite, ar besisukančios

prietaiso dalys tinkamai veikia ir

niekur nestringa, ar nėra sulūžusių ar

pažeistų dalių, kurios trikdytų

elektrinio įrankio veikimą. Prieš vėl

naudojant prietaisą, pažeistos prietai-

so dalys turi būti sutaisytos. Daugelio

nelaimingų atsitikimų priežastis yra

blogai prižiūrimi elektriniai įrankiai.

f) Pjovimo įrankiai turi būti aštrūs ir

švarūs. Rūpestingai prižiūrėti pjovimo

įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra

lengviau valdyti.

g) Elektrinį įrankį, papildomą įrangą,

darbo įrankius ir t.t. naudokite taip,

kaip nurodyta šioje instrukcijoje, ir

atsižvelkite į darbo sąlygas ir

atliekamą darbą. Naudojant elektrinius

įrankius ne pagal paskirtį, gali susidaryti

pavojingos situacijos.

5) Rūpestinga akumuliatorinių įrankių

priežiūra ir naudojimas

a) Akumuliatoriui įkrauti naudokite tik

tuos įkroviklius, kuriuos

rekomenduoja gamintojas. Naudojant

kitokio tipo akumuliatoriams skirtą

įkroviklį, iškyla gaisro pavojus.

b) Su elektriniu įrankiu galima naudoti tik

jam skirtą akumuliatorių. Naudojant

kitokius akumuliatorius iškyla susižalo-

jimo ir gaisro pavojus.

c) Nelaikykite sąvaržėlių, monetų, raktų,

vinių, varžtų ar kitokių metalinių

daiktų arti ištraukto iš prietaiso aku-

muliatoriaus kontaktų. Užtrumpinus a-

kumuliatoriaus kontaktus galima

nusideginti ar sukelti gaisrą.

d) Netinkamai naudojant akumuliatorių,

iš jo gali ištekėti skystis. Venkite

kontakto su šiuo skysčiu. Jei skysčio

pateko ant odos, nuplaukite jį

vandeniu, jei pateko į akis –

nedelsdami kreipkitės į gydytoją.

Akumuliatoriaus skystis gali sudirginti

ar nudeginti odą.

6) Aptarnavimas

a) Elektrinį įrankį turi remontuoti tik kva-

lifikuoti specialistai ir naudoti tik ori-

ginalias atsargines dalis. Taip galima

garantuoti, jog elektrinis įrankis išliks

saugus naudoti.

Saugos nuorodos dirbantiems su

grandininiais pjūklais

fKai pjūklas veikia, visos kūno dalys turi

būti kuo toliau pjūklo grandinės. Prieš

įjungdami pjūklą įsitikinkite, kad pjūklo

grandinė prie nieko nesiliečia. Dirbant su

grandininiu pjūklu dėl akimirksnio

neatidumo pjūklo grandinė gali užkabinti

drabužius ar kūno dalį.

fElektrinį įrankį laikykite tik už izoliuotų

rankenų, nes pjūklo grandinė gali kliudyti

paslėptus elektros laidus. Pjūklo

grandinei prisilietus prie laido, kuriuo teka

elektros srovė, metalinėse prietaiso dalyse

gali atsirasti įtampa ir trenkti elektros

smūgis.

fTvirtai laikykite grandininį pjūklą dešine

ranka už užpakalinės rankenos, o kaire

ranka – už priekinės rankenos. Grandininį

pjūklą laikant atvirkščiai padidėja

susižalojimo rizika, todėl jį leidžiama laikyti

tik nurodytoje darbinėje padėtyje.

fDirbkite su apsauginiais akiniais ir

klausos apsaugos priemonėmis. Taip pat

rekomenduojama naudoti ir kitas

apsaugos priemones – galvai, rankoms,

kojoms ir pėdoms apsaugoti. Tinkami

apsauginiai darbo rūbai sumažina

sužeidimų pavojų, kuris gali kilti dėl dideliu

skriejančių pjaunamos medžiagos dalelių

ar netyčia prisilietus prie pjūklo grandinės.

fNedirbkite su grandininiu pjūklu įlipę į

medį. Grandininiu pjūklu dirbant medyje

kyla pavojus susižeisti.

fVisada tvirtai stovėkite ir su grandininiu

pjūklu dirbkite tik tada, kai stovite ant

tvirto, saugaus ir lygaus pagrindo.

Dirbdami ant slidaus arba nestabilaus

pagrindo, pvz., ant kopėčių, galite netekti

pusiausvyros ir nebesuvaldyti grandininio

pjūklo.

fPjaudami įtemptas šakas, turėkite

omenyje, kad jos gali spyruokliuoti. Jei

pjaunant šaka išsilaisvina, ji gali kliudyti

dirbantįjį ir išplėšti iš rankų pjūklą.

fBūkite itin atsargūs pjaudami atžalyną ir

jaunus medelius. Plonos šakos gali

suspausti pjūklo grandinę ir sukelti

atatranką, smogti ar išmušti jus iš

pusiausvyros.

OBJ_BUCH-1275-002.book Page 360 Monday, November 22, 2010 1:10 PM

Lietuviškai | 361

Bosch Power Tools F 016 L70 758 | (22.11.10)

fIšjungtą grandininį pjūklą neškite

laikydami už priekinės rankenos taip, kad

pjūklo grandinė būtų nukreipta atgal.

Grandininį pjūklą visuomet

transportuokite ir sandėliuokite su

apsauginiu dėklu. Rūpestingas elgesys su

grandininiu pjūklu padės išvengti netikėto

prisilietimo prie besisukančios pjūklo

grandinės.

fBūtina laikytis tepimo, grandinės

įtempimo ir priedų keitimo nuorodų.

Netinkamai įtempta ar nepatepta grandinė

gali nutrūkti arba padidinti atatrankos

riziką.

fRankenos turi būti sausos, švarios ir

neriebaluotos. Tepalu ar alyva išteptos

rankenos yra slidžios, todėl galite

nesuvaldyti pjūklo.

fPjaukite tik medieną. Grandininį pjūklą

naudokite tik tiems darbams, kuriems jis

yra skirtas. Pavyzdžiui: nenaudokite

grandininio pjūklo plastikui, mūrui ar

kitokioms, ne medinėms, statybinėms

medžiagoms pjauti. Naudojant grandininį

pjūklą ne pagal paskirtį, gali susidaryti

pavojingos situacijos.

Atatrankos priežastys ir kaip jos išvengti:

– Atatranka gali atsirasti, jei pjovimo juostos

viršūnė prisiliečia prie kokio nors objekto arba

jei linkstanti mediena suspaudžia pjūklo

grandinę pjūvio plyšyje.

– Pjovimo juostos viršūnei prisilietus prie

kokio nors objekto, pjovimo juosta gali atšokti

ir netikėtai imti judėti aukštyn bei link

dirbančiojo.

– Jei suspaudžiama pjūklo grandinė, esanti

viršutinėje pjovimo juostos dalyje, pjovimo

juosta gali imti greitai judėti link dirbančiojo.

– Dėl šių reakcijų pjūklas gali tapti

nekontroliuojamas ir jus sunkiai sužeisti.

Nepasikliaukite vien tik grandininiame pjūkle

sumontuotais apsauginiais įtaisais.

Naudodamiesi grandininiu pjūklu imkitės visų

atsargumo priemonių, kad išvengtumėte

nelaimingų atsitikimų ir nesusižeistumėte.

Atatranka yra elektrinio įrankio netinkamo

naudojimo arba neteisingo valdymo

rezultatas. Jos galite išvengti, jei imsitės

atitinkamų, žemiau aprašytų atsargos

priemonių:

fPjūklą visada tvirtai laikykite abiem ran-

komis, nykščiais ir visa plaštaka visiškai

apėmę grandininio pjūklo rankenas. Sto-

vėkite taip ir rankas laikykite tokioje

padėtyje, kad galėtumėte įveikti

atatrankos jėgas. Jei dirbantysis imasi

atitinkamų priemonių, atatrankos jėgas jis

gali kontroliuoti. Niekuomet nepaleiskite

grandininio pjūklo iš rankų.

fVenkite nenatūralios kūno padėties ir

niekada nepjaukite laikydami pjūklą

aukščiau pečių juostos. Taip išvengsite

netikėto prisilietimo prie pjovimo juostos

viršūnės ir geriau suvaldysite prietaisą

netikėtose situacijose.

fVisuomet naudokite gamintojo rekomen-

duojamas atsargines pjovimo juostas ir

pjovimo grandines. Netinkamos

atsarginės pjovimo juostos ir pjūklo

grandinės gali sukelti grandinės trūkimą ir

atatranką.

fVadovaukitės gamintojo nuorodomis dėl

pjūklo grandinės galandimo ir priežiūros.

Per trumpi pjūvio gylį ribojantys dantukai

padidina atatrankos pavojų.

Papildomos įspėjamosios nuorodos

fRekomenduojama, kad prieš pirmą kartą

pradedant naudoti grandininį pjūklą,

patyręs specialistas, pateikdamas

praktinių pavyzdžių, instruktuotų

dirbantįjį, kaip naudotis grandininiu pjūklu

bei apsaugine įranga. Pirmųjų bandymų

metu reikėtų pamėginti perpjauti ant

pjovimo ožio ar kitokios atramos padėtą

medžio kamieną.

fŠis prietaisas nėra skirtas naudoti ribotos

fizinės, juslinės ar intelektinės galios ir

turintiems nepakankamai patirties bei

žinių asmenims (taip pat vaikams),

išskyrus tuos atvejus, kai jie yra prižiūrimi

už saugumą atsakingo asmens ir

instruktuojami, kaip prietaisu naudotis.

Vaikus būtina prižiūrėti, kad jie nežaistų su

prietaisu.

fSu grandininiu pjūklu draudžiama dirbti

vaikams ir paaugliams, išskyrus

besimokančius nuo 16 metų, kuriuos

prižiūri vyresnieji. Šis draudimas taip pat

galioja asmenims, kurie nemoka arba

nepakankamai moka dirbti su grandininiu

pjūklu. Naudojimo instrukciją reikia laikyti

patogioje vietoje, kad prireikus visada ją

būtų galima paskaityti. Asmenims, kurie

yra pervargę arba negali dirbti fizinio

darbo, su grandininiu pjūklu dirbti

draudžiama.

fDarbo metu elektrinį įrankį visuomet

būtina laikyti abiem rankomis ir patikimai

stovėti. Elektrinis įrankis yra saugiau

valdomas, kai laikomas dviem rankomis.

fPrieš pradėdami dirbti patikrinkite, ar

pritvirtintos visos prietaiso komplekte

esančios rankenos ir įstatyti visi

apsauginiai įtaisai. Niekuomet

neeksploatuokite nevisiškai sumontuotų

arba neleistinos modifikacijos prietaisų.

fPrieš padėdami prietaisą išjunkite jį ir

palaukite, kol variklis visiškai sustos.

fNeardykite akumuliatoriaus. Galimas

trumpojo sujungimo pavojus.

Saugokite akumuliatorių nuo

karščio, pvz., taip pat ir nuo ilgo

saulės spindulių poveikio, ugnies,

vandens ir drėgmės. Iškyla

sprogimo pavojus.

fPažeidus akumuliatorių ar netinkamai jį

naudojant, gali išsiveržti garai.

Išvėdinkite patalpą, o jei atsirado

negalavimų, kreipkitės į gydytoją. Šie

garai gali sudirginti kvėpavimo takus.

fJei akumuliatorius pažeistas, gali ištekėti

skystis ir patekti ant šalia esančių daiktų.

Patikrinkite daiktus ir dalis, ant kurių

pateko skysčio. Jas nuvalykite arba, jei

reikia, pakeiskite.

fAkumuliatorių naudokite tik su Jūsų

Bosch elektriniu įrankiu. Tik taip

apsaugosite akumuliatorių nuo pavojingos

per didelės apkrovos.

OBJ_BUCH-1275-002.book Page 361 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

362 | Lietuviškai

fNaudokite tik originalius Bosch

akumuliatorius, kurių įtampa atitinka jūsų

elektrinio įrankio firminėje lentelėje

nurodytą įtampą. Kitokie akumuliatoriai,

pvz., perdirbti akumuliatoriai, gaminių

imitacijos ar kitų gamintojų akumuliatoriai,

naudojami gali sprogti, sužeisti žmones ir

padaryti turtinės žalos.

Saugos nuorodos dirbantiems su

krovikliais

Saugokite kroviklį nuo lietaus ir

drėgmės. Į kroviklį patekęs vanduo

padidina elektros smūgio riziką.

fNekraukite kitų gamintojų akumuliatorių.

Kroviklis skirtas tik Bosch ličio jonų akumu-

liatoriams, kurių įtampa atitinka techninių

duomenų lentelėje nurodytą įtampą,

krauti. Priešingu atveju iškyla gaisro ir

sprogimo pavojus.

fPrižiūrėkite, kad kroviklis visuomet būtų

švarus. Dėl užteršto kroviklio atsiranda

elektros smūgio pavojus.

fKiekvieną kartą prieš pradėdami naudoti

patikrinkite kroviklį, laidą ir kištuką. Jei

bus nustatyta gedimų, kroviklį toliau

naudoti draudžiama. Neardykite kroviklio

patys – jį gali remontuoti tik kvalifikuotas

specialistas, naudodamas tik originalias

atsargines dalis. Pažeistas kroviklis, laidas

ar kištukas padidina elektros smūgio riziką.

fNegalima naudoti kroviklio pastačius jį

ant degių paviršių (popieriaus, audeklo ir

pan.) ar gaisro atžvilgiu pavojingoje

aplinkoje. Įkraunant akumuliatorių,

kroviklis įkaista, todėl atsiranda gaisro

pavojus.

fPrižiūrėkite vaikus ir užtikrinkite, kad jie

nežaistų su krovikliu.

fVaikams ir asmenims su psichine ar fizine

negalia kroviklį leidžiama naudoti tik

prižiūrimiems kito asmens arba jei jie yra

išmokyti, kaip krovikliu naudotis.

Rūpestingai išmokius sumažėja netinkamo

naudojimo ir sužalojimų tikimybė.

Funkcijų aprašymas

Perskaitykite visas šias saugos

nuorodas ir reikalavimus. Jei

nepaisysite žemiau pateiktų

saugos nuorodų ir reikalavimų,

gali trenkti elektros smūgis, kilti

gaisras ir galite sunkiai susižaloti arba sužaloti

kitus asmenis.

Elektrinio įrankio paskirtis

Elektrinis įrankis yra skirtas medienai, pvz.,

medienos sijoms, lentoms, šakoms,

kamienams ir kt. pjauti bei medžiams kirsti.

Galima pjauti išilgai ir skersai plaušo krypties.

Šis elektrinis įrankis nėra skirtas

mineralinėms medžiagoms pjauti.

Tiekiamas komplektas

Atsargiai išpakuokite elektrinį įrankį ir

patikrinkite, ar yra visos žemiau nurodytos

dalys:

–Grandininis pjūklas

–Dangtis

–Pjūklo grandinė

–Pjovimo juosta

–Grandinės apsauga

–Alyvos maišelis

–Naudojimo instrukcija

Akumuliatorius ir kroviklis įeina į tam tikrų

modelių tiekiamą komplektą.

Jei dalių trūksta arba jos pažeistos, prašome

kreiptis į prekybos atstovą.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio įrankio

elementus rasite šios instrukcijos puslapiuose

pateiktuose paveikslėliuose.

1Užpakalinė rankena

2Įjungimo-išjungimo jungiklio įjungimo

blokatorius

3Įjungimo-išjungimo jungiklis

4Alyvos bakelio dangtelis

5Priekinė rankena

6Apsauginio grandinės stabdžio įjungimo

lankelis (rankos apsauga)

7Alyvos lygio indikatorius

8Dantyta įsikirtimo plokštelė

9Grandinės apsauga

10 Pjovimo juosta

11 Pjūklo grandinė

12 Fiksuojamoji rankenėlė

13 Dangtis

14 Ventiliacinės oro išleidimo angos

15 Grandinės įtempimo rankenėlė

16 Serijos numeris

17 Akumuliatorius

18 Akumuliatoriaus atblokavimo klavišas

19 Įkrovos būklės indikatoriaus mygtukas

20 Akumuliatoriaus įkrovos indikatorius

21 Temperatūros kontrolinio įtaiso

indikatorius

22 Kroviklio lizdas

23 Kroviklis

24 Raudonas šviesadiodis indikatorius ant

kroviklio

25 Žalias šviesadiodis indikatorius ant

kroviklio

26 Kištukas **

27 Sukimosi ir pjovimo krypties simbolis

28 Grandinės krumpliaratis

29 Tvirtinamasis varžtas

30 Grandinės įtempimo kaištis

31 Alyvos purkštukas

32 Pjovimo juostos kreipiamoji

33 Grandinės gaudyklės pirštas

34 Ventiliacinės oro įleidimo angos

** priklausomai nuo šalies

Pavaizduoti ar aprašyti priedai į tiekiamą

standartinį komplektą neįeina. Visą papildomą

įrangą rasite mūsų papildomos įrangos programoje.

OBJ_BUCH-1275-002.book Page 362 Monday, November 22, 2010 1:10 PM

Lietuviškai | 363

Bosch Power Tools F 016 L70 758 | (22.11.10)

Techniniai duomenys

Informacija apie triukšmą ir vibraciją

Triukšmo matavimų vertės nustatytos pagal

2000/14/EB.

Pagal A skalę išmatuotas elektrinio įrankio

triukšmo lygis tipiniu atveju siekia: garso

slėgio lygis 74 dB(A); garso galios lygis

94 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė (trijų krypčių atstoja-

masis vektorius) nustatyta pagal EN 60745:

Vibracijos emisijos vertė ah<2,5 m/s2,

paklaida K =1,5 m/s2.

Šioje instrukcijoje pateiktas vibracijos lygis

buvo išmatuotas pagal EN 60745 normoje

standartizuotą matavimo metodą, ir lyginant

elektrinius įrankius jį galima naudoti. Jis

skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi

pagrindinius elektrinio įrankio naudojimo

atvejus. Tačiau jeigu elektrinis įrankis

naudojamas kitokiai paskirčiai, su kitokiais

darbo įrankiais arba jeigu jis nepakankamai

techniškai prižiūrimas, vibracijos lygis gali

kisti. Tokiu atveju vibracijos poveikis per visą

darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį per

tam tikrą darbo laiką, reikia atsižvelgti ir į

laiką, per kurį elektrinis įrankis buvo išjungtas

arba, nors ir veikė, bet nebuvo naudojamas.

Tai įvertinus, vibracijos poveikis per visą

darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio

apsaugoti paskirkite papildomas apsaugos

priemones, pvz.: elektrinių ir darbo įrankių

techninę priežiūrą, rankų šildymą, darbo eigos

organizavimą.

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje

„Techniniai duomenys“ aprašytas gaminys

atitinka žemiau pateiktus standartus ir

norminius dokumentus: EN 60745

(akumuliatorinis prietaisas) ir EN 60335

(akumuliatorių kroviklis) pagal 2006/95/EB,

2004/108/EB, 2006/42/EB, 2000/14/EB

direktyvų reikalavimus.

EB tipo tyrimo Nr. 2131439.01CE, tikrino

notifikuota patikros įstaiga Nr. 0344, KEMA

Quality B.V. Arnhem, Netherlands.

2000/14/EB: Garantuotas garso galios lygis

97 dB(A). Atitikties įvertinimas atliktas pagal

priedą V.

Produkto kategorija: 6

Akumuliatorinis grandininis pjūklas AKE 30 LI

Gaminio numeris 3 600 H37 1..

Tuščiosios eigos grandinės greitis m/s 8

Pjovimo juostos ilgis cm 30

Grandinės įtempimas nenaudojant pagalbinių

įrankių (SDS) z

Apsauginis grandinės stabdys z

Pjūklo grandinės tipas 3/8"–90

Grandies storis mm 1,1 (0,034")

Grandžių skaičius 45

Alyvos bakelio pripildymo kiekis ml 120

Automatinis grandinės tepimas z

Dantyta įsikirtimo plokštelė z

Svoris pagal „EPTA-Procedure 01/2003“ kg 5,2

Serijos numeris Žr. serijos numerį 16 (firminėje lentelėje)

ant elektrinio įrankio

Akumuliatorius Ličio jonų

Gaminio numeris 2 607 336 107

Nominalioji įtampa V= 36

Talpa Ah 2,6

Įkrovimo laikas (kai akumuliatorius išsikrovęs) min 95

Akumuliatoriaus celių skaičius 20

Kroviklis AL 3640 CV

Professional

AL 3620 CV

Professional

Gaminio numeris EU

2 607 225 099

2 607 225 101

2 607 225 103

2 607 225 657

2 607 225 659

2 607 225 661

Krovimo srovė A4,02,0

Leistinos krovimo temperatūros intervalas °C 0–45 0–45

Svoris pagal „EPTA-Procedure 01/2003“ kg 1,0 0,6

Apsaugos klasė /II /II

Atkreipkite dėmesį į jūsų elektrinio įrankio gaminio numerį, nes kai kurių elektrinių įrankių modelių pavadinimai

gali skirtis.

OBJ_BUCH-1275-002.book Page 363 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (23.11.10) Bosch Power Tools

364 | Lietuviškai

Techninė byla laikoma:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

19.11.2010

Montavimas

Jūsų saugumui

fDėmesio! Prieš pradėdami techninės

priežiūros ar valymo darbus, elektrinį

įrankį išjunkite ir išimkite akumuliatorių.

fSu šiuo elektriniu įrankiu nenaudokite

4,5 Ah akumuliatoriaus.

Akumuliatoriaus išėmimas

(žiūr. pav. A)

Akumuliatoriuje 17 yra dvi fiksavimo pakopos,

kurios saugo, kad netikėtai paspaudus

akumuliatoriaus fiksavimo klavišą 18,

akumuliatorius neiškristų. Į elektrinį prietaisą

įstatytą akumuliatorių tinkamoje padėtyje

palaiko spyruoklė.

Nuoroda: Elektrinis įrankis veikia tik tada, kai

užfiksuotos abi fiksavimo pakopos.

Norėdami išimti akumuliatorių 17:

Akumuliatoriaus įkrovimas

(žiūr. pav. B)

fNenaudokite kitokio akumuliatorių

kroviklio. Kartu su elektriniu įrankiu

tiekiamas kroviklis yra specialiai skirtas

jūsų elektrinio įrankio ličio jonų

akumuliatoriui įkrauti.

fAtkreipkite dėmesį į elektros tinklo

įtampą! Elektros srovės šaltinio įtampa

turi atitikti nurodytąją kroviklio firminėje

lentelėje. 230 V įtampai skirti prietaisai gali

būti jungiami į 220 V įtampos tinklą.

Akumuliatorius yra su temperatūros kontrolės

įtaisu, kuris leidžia įkrauti tik tada, kai

temperatūra yra nuo 0 °C iki 45 °C. Todėl

labai pailgėja akumuliatoriaus eksploatavimo

trukmė.

Nuoroda: akumuliatorius tiekiamas iš dalies

įkrautas. Kad akumuliatorius veiktų visa galia,

prieš pirmąjį naudojimą akumuliatorių

kroviklyje visiškai įkraukite.

Ličio jonų akumuliatorių galima įkrauti bet

kada, eksploatavimo trukmė dėl to

nesutrumpėja. Krovimo proceso nutraukimas

akumuliatoriui nekenkia.

Ličio jonų akumuliatoriuose esanti

„Akumuliatoriaus celių apsaugos sistema

(ECP)“ saugo juos nuo visiškos iškrovos. Kai

akumuliatorius išsikrauna, apsauginis

išjungiklis grandininį pjūklą išjungia: pjūklo

grandinė nebejuda.

Jeigu elektrinis įrankis

išsijungė automatiškai,

nebandykite vėl spausti įjungimo-išjungimo

jungiklio. Taip galite sugadinti ličio jonų

akumuliatorių.

Įkrovimo procesas

Akumuliatorius pradedamas krauti, kai

kroviklio kištukas įkišamas į kištukinį lizdą ir

akumuliatorius 17 įstatomas į kroviklio lizdą

22.

Dėl taikomos „intelektualios“ įkrovimo

technologijos, kroviklis automatiškai įvertina

akumuliatoriaus įkrovos būklę ir priklausomai

nuo akumuliatoriaus temperatūros ir įtampos

jį įkrauna optimalia krovimo srove.

Tai padeda tausoti akumuliatorių, be to,

palikus akumuliatorių kroviklyje, jis visada

būna visiškai įkrautas.

Indikatorių reikšmės

Apie vykstantį įkrovimo procesą praneša

šviesadiodis indikatorius 24 arba 25:

Greitojo įkrovimo procesas

Apie greitojo įkrovimo procesą praneša

mirksintis žalias šviesadiodis indikatorius

25.

Indikaciniai elementai ant akumuliatoriaus:

akumuliatorių įkraunant trys žali

šviesadiodžiai indikatoriai vienas po kito

užsidega ir trumpam užgęsta. Akumuliatorius

yra visiškai įkrautas, kai trys žali šviesadiodžiai

indikatoriai dega nuolat. Praėjus apytikriai

5 minutėms po akumuliatoriaus visiško

įkrovimo, trys žali šviesadiodžiai indikatoriai

vėl užgęsta.

Nuoroda: greitojo įkrovimo procesas galimas

tik tada, jei akumuliatoriaus temperatūra yra

leistinos įkrovimo temperatūros intervale, žr.

skyrių „Pavaizduoti prietaiso elementai“.

Akumuliatorius įkrautas

Nuolat degantis žalias šviesadiodis indikato-

rius 25 praneša, kad akumuliatorius yra

visiškai įkrautas.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

no Spauskite akumuliatorių į elektrinio

prietaiso (1.) kojelę ir tuo pačiu

spauskite fiksavimo klavišą 18 (2.).

pTraukite akumuliatorių nuo elektrinio

prietaiso, kol pamatysite raudoną

juostelę (3.).

qDar kartą paspauskite fiksavimo klavišą

18 ir akumuliatorių visiškai išimkite.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

DĖMESIO

OBJ_DOKU-22682-002.fm Page 364 Tuesday, November 23, 2010 3:58 PM

Lietuviškai | 365

Bosch Power Tools F 016 L70 758 | (22.11.10)

Taip pat maždaug 2 sekundėms pasigirsta

garsinis signalas, kuris garsiniu būdu praneša,

kad akumuliatorius visiškai įkrautas.

Akumuliatorių galima išimti ir iš karto naudoti.

Kai akumuliatorius neįstatytas, nuolat

degantis žalias šviesadiodis indikatorius 25

praneša, kad kištukas įstatytas į kištukinį lizdą

ir kroviklis paruoštas naudoti.

Akumuliatoriaus temperatūra žemesnė už

0°C arba aukštesnė už 45 °C

Nuolat degantis raudonas šviesadiodis

indikatorius 24 praneša, kad akumuliatoriaus

temperatūra yra už greitojo įkrovimo

temperatūros intervalo ribų 0 °C–45 °C. Kai

tik pasiekiamas leistinos temperatūros

intervalas, kroviklis automatiškai persijungia į

greitojo įkrovimo režimą.

Jei akumuliatoriaus temperatūra yra už

leistinos įkrovimo temperatūros ribų, įstatant

į kroviklį dega raudonas akumuliatoriaus

šviesadiodis indikatorius.

Nevyksta įkrovimo procesas

Įvykus įkrovimo proceso sutrikimui, apie tai

praneša mirksintis raudonas šviesadiodis

indikatorius 24.

Įkrovimo procesas negali būti pradėtas,

akumuliatoriaus įkrauti negalima (žr. „Gedimų

nustatymas“).

Įkrovimo nuorodos

Nuolat veikdamas arba be pertraukos vieną po

kito kraudamas kelis akumuliatorius, kroviklis

gali įkaisti. Tai yra normalu ir nereiškia

kroviklio techninio gedimo.

Pastebimas įkrauto akumuliatoriaus veikimo

laiko sutrumpėjimas rodo, kad akumuliatorius

susidėvėjo ir jį reikia pakeisti.

Vadovaukitės pateiktomis nuorodomis dėl

prietaiso ir akumuliatoriaus šalinimo.

Akumuliatoriaus aušinimas („Active Air

Cooling“)

Kroviklyje integruotas ventiliatoriaus valdymo

įtaisas kontroliuoja įstatyto akumuliatoriaus

temperatūrą. Jei akumuliatoriaus

temperatūra aukštesnė už 30 °C,

ventiliatorius akumuliatorių aušina iki

optimalios įkrovimo temperatūros. Įjungtas

ventiliatorius skleidžia triukšmą.

Jei ventiliatorius neveikia, vadinasi akumulia-

toriaus temperatūra yra optimalios įkrovimo

temperatūros intervale arba ventiliatorius yra

pažeistas. Tokiu atveju, akumuliatoriaus

įkrovimo laikas pailgėja.

Pjūklo grandinės montavimas ir

įtempimas (žr. pav. C1–C3)

fAkumuliatorių įdėkite tik visiškai

sumontavę grandinę.

fDirbdami su pjūklo grandine mūvėkite

apsaugines pirštines.

Pjovimo juostos ir grandinės montavimas

–Atsargiai išpakuokite visas dalis.

–Padėkite grandininį pjūklą ant lygaus

pagrindo.

fLeidžiama naudoti tik tokias pjūklo

grandines, kurių grandies storis (pjūvio

plotis) yra 1,1 mm.

–Pjūklo grandinę 11 įdėkite į pjovimo

juostos 10 griovelį. Atkreipkite dėmesį į

tinkamą sukimosi kryptį. Pjūklo grandinę

palyginkite su sukimosi krypties simboliu

27 ant pjovimo juostos 10.

–Grandinę uždėkite ant grandinės

krumpliaračio 28, o pjovimo juostą 10

uždėkite taip, kad tvirtinamasis varžtas 29

ir abi pjovimo juostos kreipiamosios 32

įsistatytų į pjovimo juostos išilginę išpjovą

10, o grandinės įtempimo kaiščiai 30 – į

atitinkamas pjovimo juostos 10 kiaurymes.

Jei reikia, pasukite grandinės įtempimo

rankenėlę 15, kad grandinės įtempimo

kaiščius 30 nutaikytumėte į pjovimo

juostos 10 kiaurymes.

–Patikrinkite, ar visos dalys yra tinkamose

vietose ir laikykite pjovimo juostą su

grandine šioje padėtyje.

–Sukite grandinės įtempimo rankenėlę 15,

kol pjūklo grandinė 11 priglus ir neliks

tarpo.

–Tiksliai uždėkite dangtį 13 ir įsitikinkite,

kad grandinės gaudyklės pirštas 33 būtų

specialioje dangčio 13 kreipiamojoje

išpjovoje.

–Pritvirtinkite dangtį 13 šiek tiek

priverždami fiksuojamąją rankenėlę 12.

–Pjūklo grandinė dar nėra įtempta. Kaip

įtempti pjūklo grandinę, aprašyta skyriuje

„Pjūklo grandinės įtempimas“.

Pjūklo grandinės įtempimas (žiūr. pav. D)

Prieš pradėdami dirbti, po pirmųjų pjūvių ir

pjaudami reguliariai, kas 10 minučių,

tikrinkite, ar grandinė tinkamai įtempta. Ypač

daug gali išsitempti naujos pjūklo grandinės.

Pjūklo grandinės eksploatavimo laikas

priklauso nuo to, ar ji yra pakankamai patepta

ir tinkamai įtempta.

Neįtempkite pjūklo grandinės, jei ji yra labai

įkaitusi, nes vėsdama ji traukiasi ir gali

pernelyg stipriai priglusti prie pjovimo

juostos.

–Padėkite grandininį pjūklą ant lygaus

pagrindo.

–Fiksuojamąją rankenėlę 12 atlaisvinkite tik

tiek, kad pjovimo juosta 10 liktų toje

pačioje padėtyje (fiksuojamosios

rankenėlės nenuimkite!).

–Patikrinkite, ar grandys tinkamai guli

pjovimo juostos 10 kreipiamajame

griovelyje ir ant grandinės krumpliaračio

28.

AL 3640 CV

Professional

AL 3620 CV

Professional

AL 3640 CV

Professional

AL 3620 CV

Professional

OBJ_BUCH-1275-002.book Page 365 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

366 | Lietuviškai

–Sukite grandinės įtempimo rankenėlę 15

pagal laikrodžio rodyklę, kol grandinė bus

tinkamai įtempta. Sukamasis judesys

stumia grandinės įtempimo kaištį 30, o tuo

pačiu ir pjovimo juostą 10, pirmyn.

–Pjūklo grandinė 11 yra tinkamai įtempta,

jei, paėmus ties viduriu, ją galima atitraukti

nuo pjovimo juostos apie 5–10 mm.

Įtempimą patikrinti reikia viena ranka

keliant pjūklo grandinę aukštyn, kol bus

įveikta paties grandininio pjūklo svorio

jėga.

–Jei pjūklo grandinė 11 buvo įtempta per

stipriai, grandinės įtempimo rankenėlę 15

šiek tiek pasukite prieš laikrodžio rodyklę.

Tada dar kartą patikrinkite grandinės

įtempimą. Jei reikia, kaip aprašyta

sureguliuokite grandinės įtempimą.

–Pritvirtinkite dangtį 13 fiksuojamąja

rankenėle 12.

Pjūklo grandinės tepimas

(žr. pav. C1 ir E)

Nuoroda: grandininis pjūklas pateikiamas

neužpildytas grandininių pjūklų alyvos. Prieš

pirmą naudojimą svarbu prietaisą pripildyti

alyvos. Naudojant grandininį pjūklą be

grandininių pjūklų alyvos ar alyvos lygiui esant

žemiau žymės „Minimumas“, galima jį

sugadinti.

Pjūklo grandinės naudojimo laikas bei

pjovimo našumas priklauso nuo optimalaus

jos tepimo. Todėl veikimo metu pjūklo

grandinę automatiškai tepa alyvos purkštukas

31.

Alyvos bakelio pripildymas:

–Grandininį pjūklą alyvos bakelio dangteliu

4 į viršų pastatykite ant tinkamo pagrindo.

–Skudurėliu nuvalykite paviršių aplink

alyvos bakelio dangtelį 4 ir jį išsukite.

–Alyvos bakelį iki „maks.“ alyvos lygio

indikatoriaus 7 žymės pripildykite

biologiškai skaidžios Bosch grandininių

pjūklų alyvos.

–Pasirūpinkite, kad į alyvos bakelį

nepatektų nešvarumų. Vėl užsukite alyvos

bakelio dangtelį 4.

–Kad grandinis pjūklas pripumpuotų alyvos,

jį 30-iai sekundžių įjunkite.

Nuoroda: alyvos bakelio ventiliacijai užtikrinti

alyvos bakelio dangtelyje yra oro kanalai. Kad

neišbėgtų alyva, nenaudojamą grandininį

pjūklą visada padėkite horizontaliai, kad

alyvos bakelio dangtelis horizontaliai 4 būtų

nukreiptas aukštyn.

Nuoroda: siekiant išvengti grandininio pjūklo

gedimo, reikia naudoti tik rekomenduojamą,

biologiškai skaidžią grandininių pjūklų alyvą.

Niekada nenaudokite perdirbtos arba

naudotos alyvos. Jei naudojama netinkama

alyva, garantija prietaisui nesuteikiama.

Nuoroda: alyva žemoje temperatūroje tampa

klampi, todėl sumažėja jos pralaidumas.

Naudojimas

Parengimas naudoti

Akumuliatoriaus įdėjimas

Įkrautą akumuliatorių 17 įstumkite iš

užpakalinės pusės į elektrinio įrankio kojelę.

Visiškai įstumkite akumuliatorių į kojelę, kol

nebesimatys raudonos juostelės ir

akumuliatorius gerai užsifiksuos.

Nuoroda: Elektrinis įrankis veikia tik tada, kai

užfiksuotos abi fiksavimo pakopos.

Įjungimas ir išjungimas

Grandininį pjūklą laikykite, kaip nurodyta sky-

riuje „Darbas su grandininiu pjūklu“.

Norėdami elektrinį elektrinį įrankį įjungti, pir-

miausia paspauskite įjungimo blokatorių 2, o

po to paspauskite įjungimo-išjungimo jungiklį

3 ir laikykite jį paspaustą.

Jei elektrinis įrankis veikia, įjungimo

blokatorių galite atleisti.

Norėdami išjungti elektrinį įrankį, atleiskite

įjungimo-išjungimo jungiklį 3.

Nuoroda: dėl saugumo įjungimo-išjungimo

jungiklio 3 užfiksuoti negalima, dirbant su

įrankiu jis visada turi būti laikomas

nuspaustas.

Nuoroda: nestabdykite grandininio pjūklo

atlenkdami priekinę rankos apsaugą 6 (t. y.

įjungdami apsauginį grandinės stabdį).

Apsauginis grandinės stabdys (žiūr. pav. F)

Apsauginis grandinės stabdys yra apsauginis

mechanizmas, kuris įsijungia tada, kai

grandininis pjūklas dėl atatrankos pašoka

aukštyn ir yra atlenkiama priekinė rankos

apsauga 6. Pjūklo grandinė sustoja ne vėliau

kaip po 0,15 sekundžių.

Kartas nuo karto patikrinkite apsauginio

stabdžio veikimą. Priekinę rankos apsaugą 6

pastumkite pirmyn (padėtis o) ir trumpam

įjunkite grandininį pjūklą. Pjūklo grandinė

neturi pradėti suktis. Kad vėl atblokuotumėte

apsauginį grandinės stabdį, atleiskite

įjungimo-išjungimo jungiklį 3, o priekinę

rankos apsaugą 6 vėl patraukite atgal (padėtis

n).

Nuoroda: jei bandysite įjungti grandininį

pjūklą, kai suaktyvintas apsauginis grandinės

stabdys, pasigirs įspėjamasis signalas

(„Garsinis signalas“). Norėdami įjungti

grandininį pjūklą, atleiskite įjungimo-

išjungimo jungiklį 3, rankos apsaugą 6

patraukite atgal į padėtį n ir tada paspauskite

įjungimo-išjungimo jungiklį 3.

Darbas su grandininiu pjūklu

Prieš pjovimą

Prieš pradedant naudoti ir pjaunant reguliariai

reikia tikrinti:

–Ar grandininis pjūklas veikia saugiai?

–Ar pripildytas alyvos bakelis? Prieš

pradėdami dirbti ir darbo metu reguliariai

tikrinkite alyvos lygio indikatorių. Jei

alyvos lygis pasiekė žemiausią langelio

padalą, įpilkite alyvos. Pripildyto bakelio

turinio pakanka maždaug 15 minučių,

priklausomai nuo pertraukų ir darbo

intensyvumo.

OBJ_BUCH-1275-002.book Page 366 Monday, November 22, 2010 1:10 PM

Lietuviškai | 367

Bosch Power Tools F 016 L70 758 | (22.11.10)

–Ar gerai įtempta ir pagaląsta pjūklo

grandinė? Reguliariai, kas 10 minučių,

darbo metu tikrinkite grandinės įtempimą.

Ypač daug gali išsitempti naujos pjūklo

grandinės. Nuo pjūklo grandinės būklės

labai priklauso pjovimo našumas. Tik

naudodami aštrią grandinę išvengsite

prietaiso perkrovų.

–Ar išjungtas ir ar gerai veikia apsauginis

grandinės stabdys?

–Ar dirbate su reikiamomis apsaugos prie-

monėmis? Dirbkite su apsauginiais akiniais

ir klausos apsaugos priemonėmis. Taip pat

rekomenduojama naudoti ir kitas apsaugos

priemones – galvai, rankoms ir kojoms

apsaugoti. Dirbant su tinkamais

apsauginiais drabužiais sumažėja

sužalojimo rizika krentant pjaunamos

medžiagos dalelėms ar netyčia prisilietus

prie pjūklo grandinės.

Pjūklo atatranka (žiūr. pav. F)

Atatranka – tai staigus veikiančio grandininio

pjūklo atšokimas aukštyn ir atgal, kai pjovimo

metu pjovimo juostos viršūnė prisiliečia prie

pjaunamo daikto arba kuomet stringa

grandinė.

Dėl atatrankos prietaisas tampa

nekontroliuojamas ir gali sunkiai sužeisti juo

dirbantį asmenį bei netoli stovinčius žmones.

Darant šoninius, įstrižus bei išilginius pjūvius

reikia būti ypač atsargiems, nes tuo metu ne-

galima naudoti dantytos įsikirtimo plokštelės

Norėdami išvengti pjūklo atatrankos:

–Grandininio pjūklo juostą prie ruošinio

glauskite kuo smailesniu kampu.

–Niekada nedirbkite su neįtempta,

išsitempusia ar susidėvėjusia pjovimo

grandine.

–Tinkamai pagaląskite pjūklo grandinę.

–Niekuomet nepjaukite aukščiau pečių

juostos.

–Niekuomet nepjaukite pjovimo juostos

viršūne.

–Grandininį pjūklą visuomet tvirtai laikykite

abiem rankomis.

–Visada naudokite atatranką slopinančią

Bosch pjūklo grandinę.

–Naudokite dantytą įsikirtimo plokštelę 8

kaip svertą.

–Visuomet kontroliuokite, ar grandinė

tinkamai įtempta.

Bendros nuorodos kaip elgtis darbo metu

(žr. pav. F–I)

Grandininį pjūklą visada tvirtai laikykite abiem

rankomis, priekinę rankeną – kairiąją ranka, o

užpakalinę rankeną – dešiniąja ranka.

Rankenas visada būkite apėmę visais rankų

pirštais. Niekada nepjaukite viena ranka.

Grandininiu pjūklu pjaukite tik tvirtai ir saugiai

stovėdami. Grandininį pjūklą laikykite truputį

dešiniau nuo savęs.

Prieš pjūklo grandinei prisiliečiant prie medie-

nos, ji turi judėti visu greičiu. Dantytą

įsikirtimo plokštelę 8 naudokite grandininiam

pjūklui atremti ant medžio. Pjovimo metu

dantytą įsikirtimo plokštelę naudokite kaip

svertą.

Pjaudami storas šakas ar kamienus, dantytą

įsikirtimo plokštelę pakartotinai atremkite

žemesniame taške. Grandininį pjūklą

patraukite atgal, kad dantyta įsikirtimo

plokštelė atsilaisvintų ir vėl prispauskite

žemesnėje padėtyje. Pjūklo juostos

neištraukite iš pjūvio.

Pjaudami smarkiai nespauskite pjūklo

grandinės, leiskite jai veikti pačiai, dantyta

įsikirtimo plokštele 8 tarsi svertu sukurdami

lengvą spaudimą.

Niekada nedirbkite grandininiu pjūklu ištiesto-

mis rankomis. Nebandykite pjauti sunkiai pri-

einamose vietose ar stovėdami ant kopėčių.

Niekuomet nepjaukite aukščiau pečių juostos.

Geriausių pjovimo rezultatų pasieksite, jei

grandinės greitis nesumažės dėl per didelių

apkrovų.

Būkite atsargūs baigdami pjūvį. Perpjovus

medį grandininis pjūklas išsilaisvina ir svorio

jėga staiga pasikeičia. Iškyla pavojus susižeisti

kojas.

Grandininio pjūklo juostą ištraukite iš medžio

tik pjūklo grandinei besisukant.

Kamienų pjovimas (žr. pav. G ir J)

Pjaudami kamienus laikykitės šių saugos

reikalavimų:

Kamieną paguldykite, kaip parodyta paveiksle,

ir atremkite taip, kad pjūvio vieta užsispaustų

ir neužstrigtų grandinė.

Prieš pjaudami trumpesnius medžio gabalus,

juos įtvirtinkite.

Pjaukite tik medinius daiktus. Saugokite, kad

pjaudami neprisiliestumėte prie akmenų ir

vinių, nes grandinė gali juos sviesti aukštyn,

jie gali sugadinti pjūklo grandinę, sunkiai

sužaloti dirbantįjį ir netoli esančius asmenis.

Stenkitės besisukančia pjūklo grandine nepri-

siliesti prie vielinių tvorų ir žemės paviršiaus.

Grandininis pjūklas nepritaikytas plonoms

šakelėms genėti.

Darydami išilginius pjūvius būkite ypač

atsargūs, nes negalėsite pasinaudoti dantyta

įsikirtimo plokštele 8. Norėdami išvengti

grandininio pjūklo atatrankos, pjūklą prie

medžio glauskite kuo smailesniu kampu.

Dirbdami su pjūklu ant šlaito, kamieną ar

gulintį medį pjaukite stovėdami virš jo arba

jam iš šono.

Saugokitės kelmų, šakų, šaknų ir t.t., nes

galite suklupti.

Įtempimų veikiamos medienos pjovimas

(žiūr. pav. J)

fĮtempimų veikiamą medieną, šakas ar

medžius leidžiama pjauti tik

kvalifikuotiems specialistams. Atliekant

tokius darbus reikia būti itin atsargiems.

Iškyla didelis nelaimingų atsitikimų

pavojus.

Jei medis guli ant dviejų iš abiejų pusių

esančių atramų, pradžioje iš viršaus (Y)

įpjaukite trečdalį kamieno ir tada iš apačios

(Z) toje pačioje vietoje jį perpjaukite, kad

nesuskiltų kamienas ir neįstrigtų grandininis

pjūklas. Stenkitės pjūklo grandine

neprisiliesti prie žemės paviršiaus.

OBJ_BUCH-1275-002.book Page 367 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

368 | Lietuviškai

Jei medis guli tik ant vienos atramos,

pradžioje iš apačios (Y) į viršų įpjaukite

trečdalį kamieno ir tada toje pačioje vietoje iš

viršaus (Z) jį perpjaukite, kad nesuskiltų

kamienas ir neįstrigtų grandininis pjūklas.

Medžių kirtimas (žiūr. pav. K)

fVisada dirbkite su šalmu, kad

apsisaugotumėte nuo krentančių šakų.

fGrandininiu pjūklu galima kirsti tik tokius

medžius, kurių skersmuo yra mažesnis už

pjovimo juostos ilgį.

fUžtikrinkite saugumą darbo zonoje.

Stebėkite, kad medžio virtimo zonoje (n)

nebūtų kitų asmenų ir gyvūnų.

fNiekada nebandykite ištraukti įstrigusios

pjūklo grandinės prieš tai neišjungę

variklio. Įstrigusią pjūklo grandinę

išlaisvinkite pasinaudodami mediniais

pleištais.

Jei vienu metu medžius pjauna ir kerta du ar

daugiau asmenų, tai atstumas tarp kertančių

ir pjaunančių asmenų turi būti ne mažesnis už

dvigubą kertamo medžio aukštį. Kertant

medžius reikia atkreipti dėmesį į tai, kad

nebūtų sukeliamas pavojus kitiems asmenims,

nebūtų pažeidžiamos elektros tiekimo linijos

ar padaroma kitokios materialinės žalos. Jei

medis prisilietė prie elektros tiekimo linijos,

apie tai būtina skubiai pranešti energijos

tiekimo įmonei.

Pjaudamas šlaite dirbantysis su grandininiu

pjūklu turi būti virš kertamo medžio, nes nu-

kirstas medis veikiausiai riedės ar slys į

pakalnę.

Prieš pradedant kirsti būtina numatyti

pasitraukimo kelią (o) ir, jei reikia,

pasirūpinti, kad jis būtų laisvas. Pasitraukimo

kelias nuo numatomos virtimo linijos turi vesti

įstrižai atgal.

Norint numatyti medžio virtimo kryptį, prieš

pradedant kirsti reikia įvertinti natūralų

medžio pasvirimą, didesnių šakų padėtį ir vėjo

kryptį.

Nuo medžio reikia pašalinti nešvarumus,

akmenis, atšokusią žievę, vinis, spaustuvus ir

vielas.

Išpjovos pjovimas: stačiu kampu medžio

virtimo krypčiai padarykite 1/3 kamieno

skersmens gylio išpjovą (X–W). Pirmiausia

įpjaukite apatinę horizontalią įpjovą. Ji

reikalinga tam, kad pjūklo grandinė ir

kreipiamoji neužstrigtų pjaunant antrą įpjovą.

Kertamojo pjūvio pjovimas: kertamąjį pjūvį

(Y) pjaukite ne žemiau kaip 50 mm virš

horizontalios įpjovos. Kertamąjį pjūvį pjaukite

lygiagrečiai horizontaliajai įpjovai. Kertamąjį

pjūvį pjaukite tiek, kad kamieno visiškai

nenupjautumėte – nenupjautas „tiltelis“

atliks šarnyro funkciją. „Tiltelis“ neleidžia

medžiui suktis ir virsti netinkama kryptimi.

„Tiltelio“ neperpjaukite.

Pjaunant kertamąjį pjūvį ir artėjant prie

„tiltelio“, medis turi pradėti virsti. Jei matote,

kad medis gali virsti netinkama kryptimi arba

linksta atgal, o pjūklo grandinė stringa,

nustokite pjauti ir, kad praskėstumėte įpjovą

ir nuverstumėte medį norima virtimo linija,

naudokite medinius, plastikinius arba

aliuminio pleištus.

Kai medis pradeda virsti, grandininį pjūklą

ištraukite iš pjūvio, išjunkite, padėkite ir

numatytu pasitraukimo keliu išeikite iš

pavojingos vietos. Saugokitės krentančių

šakų, eidami neužkliūkite.

Į horizontalų pjūvį įkalkite pleištą (Z) ir medį

nuverskite.

Kai medis pradeda virsti, numatytu

pasitraukimo keliu išeikite iš pavojingos

vietos. Saugokitės krentančių šakų, eidami

neužkliūkite.

Genėjimas (žiūr. pav. L)

Genėjimas – tai šakų pjovimas nuo nukirsto

medžio. Genėdami medžius iš pradžių palikite

didesnes, žemyn nukreiptas šakas, ant kurių

remiasi medis. Mažesnes šakas, kaip

pavaizduota paveikslėlyje, nupjaukite vienu

pjūviu. Šakas, kurios yra veikiamos įtempimų,

pjaukite iš apačios į viršų, kad neįstrigtų

pjūklo grandinė.

Medžio kamieno pjaustymas

(žr. dpav. M –P)

Medžio kamieno pjaustymas – tai nukirsto

medžio pjaustymas į dalis. Visada tvirtai stovė-

kite – abiem kojoms turi tekti vienodas kūno

svoris. Jei yra galimybė, medžio kamieną

paremkite šakomis, rąstais ar sprausteliais.

Laikykitės standartinių nuorodų lengviems

pjovimo darbams.

Jei, kaip pavaizduota paveikslėlyje, visas

medžio kamienas tolygiai prigludęs prie

pagrindo, pjaukite iš viršaus.

Jei kamienas remiasi vienu galu, pirmiausia iš

apačios įpjaukite 1/3 kamieno skersmens, po

to ties apatiniu pjūviu likusią dalį nupjaukite iš

viršaus.

Jei kamienas remiasi abiem galais, pirmiausia

iš viršaus įpjaukite 1/3 kamieno skersmens,

po to ties viršutiniu pjūviu 2/3 kamieno

nupjaukite iš apačios.

Pjaudami nuokalnėje, visada stovėkite virš

medžio kamieno. Kad „nupjovimo“ momentu

išlaikytumėte visišką kontrolę, prieš pjūvio

pabaigą pjūklą spauskite mažiau, tačiau tvirtai

laikykite abi grandininio pjūklo rankenas.

Stenkitės, kad grandininis pjūklas nepaliestų

žemės. Baigę pjūvį, prieš atitraukdami

grandinį pjūklą palaukite, kol jis nustos veikti.

Prieš pereidami nuo vieno medžio prie kito,

visada išjunkite grandininio pjūklo variklį.

Akumuliatoriaus įkrovos indikatorius

(žiūr. pav. B)

Akumuliatorius 17 yra su įkrovos būklės

indikatoriumi 20, kuris parodo

akumuliatoriaus įkrovos būklę. Įkrovos būklės

indikatorių 20 sudaro 3 žali šviesadiodžiai

indikatoriai.

Paspauskite įkrovos būklės indikatoriaus

mygtuką 19, kad aktyvuotumėte įkrovos

būklės indikatorių 20. Maždaug po

5 sekundžių įkrovos būklės indikatorius

užgęsta savaime.

Įkrovos būklę galima patikrinti ir tada, kai

akumuliatorius išimtas.

Jei paspaudus mygtuką 19 neužsidega nei

vienas šviesadiodis indikatorius, vadinasi

akumuliatorius yra pažeistas ir jį reikia pakeisti.

Dėl saugumo įkrovos būklę galima tikrinti tik

tada, kai elektrinis įrankis neveikia.

OBJ_BUCH-1275-002.book Page 368 Monday, November 22, 2010 1:10 PM

Lietuviškai | 369

Bosch Power Tools F 016 L70 758 | (22.11.10)

Akumuliatorių įkraunant trys žali

šviesadiodžiai indikatoriai vienas po kito

užsidega ir trumpam užgęsta. Akumuliatorius

yra visiškai įkrautas, kai trys žali šviesadiodžiai

indikatoriai dega nuolat. Praėjus apytikriai

5 minutėms po akumuliatoriaus visiško

įkrovimo, trys žali šviesadiodžiai indikatoriai

vėl užgęsta.

Temperatūros kontrolės įtaiso indikatorius

Temperatūros kontrolės įtaiso raudonas

šviesadiodis indikatorius 21 praneša, kad

akumuliatorius arba elektrinio įrankio

elektroninis įtaisas (kai akumuliatorius

įstatytas) nėra optimalios temperatūros.

Tokiu atveju elektrinis įrankis neveikia arba

veikia ne visa galia.

Akumuliatoriaus temperatūros kontrolė

Raudonas šviesadiodis indikatorius mirksi

spaudžiant mygtuką arba įjungimo-išjungimo

jungiklį (kai akumuliatorius įstatytas):

akumuliatoriaus temperatūra yra už darbinės

temperatūros intervalo nuo –10 °C iki

+60 °C ribų.

Kai temperatūra aukštesnė už 70 °C,

akumuliatorius išsijungia ir būna išjungtas, kol

nepasiekia leistinos darbinės temperatūros.

Elektrinio įrankio elektroninio įtaiso tempe-

ratūros kontrolė

Raudonas šviesadiodis indikatorius 21 nuolat

šviečia spaudžiant įjungimo/išjungimo jungiklį

3: Elektrinio įrankio elektroninio įtaiso

temperatūra yra žemesnė už 5 °C arba

aukštesnė už 75 °C.

Jei temperatūra yra aukštesnė kaip 90 °C,

elektrinio įrankio elektroninis įtaisas išsijun-

gia ir būna išjungtas, kol temperatūra vėl

pasiekia leistiną darbinės temperatūros

intervalą.

Gedimų nustatymas

Jei sutriktų jūsų elektrinio įrankio veikimas, žemiau esančioje lentelėje rasite gedimų požymius,

galimas priežastis bei gedimų šalinimo būdus. Jei žemiau nurodytomis priemonėmis gedimo

nustatyti ir pašalinti nepavyksta, kreipkitės į remonto dirbtuves.

fDėmesio: prieš pradėdami ieškoti gedimo, elektrinį įrankį išjunkite ir išimkite

akumuliatorių.

Šviesadiodis

indikatorius

Akumuliatoriaus

talpa

Nuolat dega 3 žalias

šviesadiodis

indikatorius ≥2/3

Nuolat dega 2 žalias

šviesadiodis

indikatorius ≥1/3

Nuolat dega 1 žalias

šviesadiodis

indikatorius ≤1/3

Mirksi 1 žalias

šviesadiodis

indikatorius Atsarga

Požymiai Galima priežastis Pašalinimas

Grandininis

pjūklas neveikia

Įsijungė apsauginis grandinės

stabdys (girdimas įspėjamasis

signalas („Garsinis signalas“))

Priekinę rankos apsaugą 6 patraukite

atgal į padėtį n

Išsikrovęs akumuliatorius Įkraukite akumuliatorių, taip pat žr.

„Įkrovimo patarimai“

Akumuliatorius netinkamai įstatytas Patikrinkite, ar užfiksuotos abi

fiksavimo pakopos

Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės

Akumuliatorius per šaltas/per

karštas

Palaukite, kol akumuliatorius

įšils/atvės

Pjūklo grandinė

nejuda

Išsikrovęs akumuliatorius Įkraukite akumuliatorių, taip pat žr.

„Įkrovimo patarimai“

Pažeistas elektrinis įrankis Kreipkitės į remonto dirbtuves

Grandininis

pjūklas veikia su

pertrūkiais

Blogas išorinis ar vidinis kontaktas Kreipkitės į įgaliotą Bosch klientų

aptarnavimo skyrių

Pažeistas įjungimo-išjungimo

jungiklis 3

Kreipkitės į įgaliotą Bosch klientų

aptarnavimo skyrių

Sausa pjūklo

grandinė

Alyvos bakelyje nėra alyvos Pripilkite alyvos

Užsikimšusi alyvos bakelio dangtelio

4 oro išleidimo anga

Išvalykite alyvos bakelio dangtelį 4

Užsikimšęs alyvos ištekėjimo kanalas Išvalykite alyvos ištekėjimo kanalą

Pjūklo grandinė

nesustabdoma

Pažeistas apsauginis grandinės

stabdys

Kreipkitės į įgaliotą Bosch klientų

aptarnavimo skyrių

OBJ_BUCH-1275-002.book Page 369 Monday, November 22, 2010 1:10 PM

F 016 L70 758 | (22.11.10) Bosch Power Tools

370 | Lietuviškai

Priežiūra ir servisas

Priežiūra ir valymas

fDėmesio! Prieš pradėdami techninės

priežiūros ar valymo darbus, elektrinį

įrankį išjunkite ir išimkite akumuliatorių.

Nuoroda: kad prietaisą ilgai ir patikimai

naudotumėte, reguliariai atlikite žemiau

nurodytus techninės priežiūros darbus.

Kad galėtumėte gerai ir saugiai dirbti,

pasirūpinkite, kad elektrinis įrankis ir

ventiliacinės angos būtų švarūs.

Reguliariai tikrinkite grandininį pjūklą, ar nėra

akivaizdžių defektų, pvz., ar neatsilaisvinusi,

neišnirusi ir nepažeista pjūklo grandinė, ar ne-

atsilaisvinusios jungtys, nesusidėvėjusios ir

nepažeistos dalys.

Patikrinkite, ar nepažeisti ir tinkamai uždėti

gaubtai ir apsauginiai įtaisai. Prieš pradėdami

naudoti atlikite būtinus techninės priežiūros ir

remonto darbus.

Jei nepaisant kruopščios gamybos ir

patikrinimo grandininis pjūklas sugestų, jo

remontas turi būti atliekamas įgaliotose

Bosch elektrinių įrankių remonto dirbtuvėse.

Nuoroda: prieš išsiųsdami grandininį pjūklą

remontuoti, iš alyvos bakelio būtinai išleiskite

alyvą.

Ieškant informacijos ir užsakant atsargines

dalis prašome būtinai nurodyti dešimtženklį

gaminio numerį, esantį grandininio pjūklo

firminėje lentelėje.

Pjūklo grandinės ir pjovimo juostos pakeiti-

mas ir apvertimas (žr. pav. C1–C3)

Pjūklo grandinę ir pjovimo juostą patikrinkite,

kaip nurodyta skyrelyje „Pjūklo grandinės

įtempimas“.

Pjovimo juostos kreipiamasis griovelis laikui

bėgant susidėvi. Kad pjovimo juosta tolygiai

dėvėtųsi, keisdami pjūklo grandinę pjovimo

juostą apsukite 180° kampu; taip pailginsite

jos eksploatavimo trukmę.

Pjūklo

grandinė/pjovi

mo juosta

pernelyg

įkaitusi

Alyvos bakelyje nėra alyvos Pripilkite alyvos

Užsikimšusi alyvos bakelio dangtelio

4 oro išleidimo anga

Išvalykite alyvos bakelio dangtelį 4

Užsikimšęs alyvos ištekėjimo kanalas Išvalykite alyvos ištekėjimo kanalą

Per daug įtempta grandinė Sureguliuokite grandinės įtempimą

Pjūklo grandinė atšipusi Išgaląskite arba pakeiskite grandinę

Grandininis

pjūklas plėšo

medieną,

vibruoja arba

blogai pjauna

Per mažai įtempta grandinė Sureguliuokite grandinės įtempimą

Pjūklo grandinė atšipusi Išgaląskite arba pakeiskite grandinę

Pjūklo grandinė susidėvėjusi Pjūklo grandinę pakeiskite

Pjovimo dantys nukreipti ne į tą pusę Tinkamai sumontuokite pjūklo

grandinę

Labai stipriai

vibruoja, kelia

didelį triukšmą

Pažeistas elektrinis įrankis Kreipkitės į remonto dirbtuves

Per maža

pjovimo trukmė

su viena

akumuliatoriaus

įkrova

Per didelė trintis dėl nepakankamo

tepimo

Užtikrinkite grandinės tepimą (žr.

„Pjūklo grandinės tepimas“)

Reikia nuvalyti pjūklo grandinę Išvalykite pjūklo grandinę

Netinkama pjovimo technologija Žr. „Darbas su grandininiu pjūklu“

Akumuliatorius nevisiškai įkrautas Įkraukite akumuliatorių, taip pat žr.

„Įkrovimo patarimai“

Lėtai juda

pjūklo grandinė

Išsikrovęs akumuliatorius Įkraukite akumuliatorių, taip pat žr.

„Įkrovimo patarimai“

Akumuliatorius buvo laikomas

netinkamoje temperatūroje

Palaukite, kol akumuliatorius įšils iki

patalpos temperatūros (leistinos

akumuliatoriaus temperatūros ribos

0–45 °C)

Akumuliatoriaus

krovimo

indikatorius 24

dega nuolat

Nevyksta

įkrovimo

procesas

Akumuliatorius neįdėtas (netinkamai

įdėtas)

Akumuliatorių tinkamai įdėkite į

kroviklį

Nešvarūs akumuliatoriaus kontaktai Nuvalykite akumuliatoriaus

kontaktus (pvz., daug kartų įstatykite

ir išimkite akumuliatorių), jei reikia,

akumuliatorių pakeiskite

Akumuliatorius pažeistas Akumuliatorių pakeiskite

Įstačius kištuką

į kištukinį lizdą

neužsidega

šviesadiodžiai

indikatoriai 24

arba 25

Neįkištas (netinkamai įkištas)

kroviklio kištukas

Kištuką tinkamai įkiškite į kištukinį

lizdą

Pažeistas kištukinis lizdas, maitinimo

laidas arba kroviklis

Patikrinkite maitinimo įtampą, jei

reikia, dėl kroviklio patikrinimo

kreipkitės į Bosch elektrinių įrankių

remonto dirbtuves

Požymiai Galima priežastis Pašalinimas

OBJ_BUCH-1275-002.book Page 370 Monday, November 22, 2010 1:10 PM

Lietuviškai | 371

Bosch Power Tools F 016 L70 758 | (22.11.10)

Patikrinkite grandinės krumpliaratį 28. Jei jis

dėl didelių apkrovų yra susidėvėjęs ar

pažeistas, dėl jo pakeitimo reikia kreiptis į

įgaliotas elektrinių įrankių remonto dirbtuves.

Pjūklo grandinės galandimas

Pjūklo grandinę profesionaliai gali išgaląsti

bet kurių įgaliotų Bosch elektrinių įrankių

remonto dirbtuvių specialistai. Su Bosch

grandinių galąstuvu ar Dremel-Multi šlifavimo

antgaliu 1453 grandinę galite išgaląsti ir

patys. Laikykitės pateiktos galandimo

instrukcijos.

Automatinio tepimo alyva tikrinimas

Automatinio grandinės tepimo sistemos

veikimą galite patikrinti įjungę grandininį

pjūklą ir jo viršūnę laikydami virš kartono ar

popieriaus. Grandininis pjūklas neturi liesti

paviršiaus, reikia laikytis saugaus 20 cm

atstumo. Jei atsiranda didėjančios tepalo

žymės, vadinasi automatinis grandinės tepimo

įtaisas veikia nepriekaištingai. Jei tepalo

žymių neatsiranda, nors alyvos bakelis

pripildytas, skaitykite skyrių „Gedimų

nustatymas“ arba kreipkitės į Bosch įrankių

remonto dirbtuves.

Baigus darbą. Sandėliavimas

Plastikinį grandininio pjūklo korpusą valykite

švelniu šepetėliu ir švaria šluoste.

Nenaudokite vandens, tirpiklių ir poliravimo

priemonių. Nuvalykite susikaupusius

nešvarumus, ypač nuo variklio ventiliacinių

angų.

Po 1 –3 naudojimo valandų nuimkite gaubtą

13, pjovimo juostą 10 bei pjūklo grandinę 11

ir nuvalykite juos šepetėliu.

Šepetėliu kruopščiai nuvalykite po gaubtu 13,

ant grandinės krumpliaračio 28 ir pjovimo

juostos jungties susikaupusius nešvarumus.

Švaria šluoste nuvalykite alyvos purkštuką 31.

Jei grandininio pjūklo nenaudosite ilgesnį

laiką, nuvalykite grandinę 11 ir pjovimo juostą

10.

Grandininį pjūklą laikykite saugioje, sausoje,

vaikams nepasiekiamoje vietoje.

Ant elektrinio įrankio nedėkite jokių daiktų.

Kad neišbėgtų alyva, grandininis pjūklas turi

būti dedamas horizontaliai, alyvos bakelio

dangteliu 4 aukštyn.

Jei grandininį pjūklą sandėliuojate kartoninėje

pakuotėje, iš alyvos bakelio išpilkite visą

alyvą.

Papildoma įranga

Pjūklo grandinė

AKE 30 LI . . . . . . . . . . . . . . . . F 016 800 256

Kita papildoma įranga

Grandininių pjūklų alyva,

1 litras . . . . . . . . . . . . . . . . . . 2 607 000 181

Klientų aptarnavimo skyrius ir klientų

konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite

atsakymus į klausimus, susijusius su jūsų

gaminio remontu, technine priežiūra bei

atsarginėmis dalimis. Detalius brėžinius ir

informaciją apie atsargines dalis rasite čia:

www.bosch-garden.com

Bosch klientų konsultavimo tarnybos

specialistai mielai jums patars gaminių ir

papildomos įrangos pirkimo, naudojimo bei

nustatymo klausimais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Transportavimas

Akumuliatorius siųskite tik tada, jei

nepažeistas korpusas. Apklijuokite kontaktus

ir supakuokite akumuliatorių taip, kad jis

pakuotėje nejudėtų.

Siunčiant ličio jonų akumuliatorius gali būti

privalomas ypatingas ženklinimas. Laikykitės

galiojančių nacionalinių taisyklių.

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė

yra pagaminti iš medžiagų, tinkančių

antriniam perdirbimui, ir vėliau privalo būti

atitinkamai perdirbti.

Elektrinių įrankių, akumuliatorių bei baterijų

nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą

2002/96/EB, naudoti

nebetinkami elektriniai įrankiai

ir, pagal Europos direktyvą

2006/66/EB, pažeisti ir išeikvoti

akumuliatoriai bei baterijos turi

būti surenkami atskirai ir perdirbami aplinkai

nekenksmingu būdu.

Akumuliatoriai ir baterijos

Ličio jonų:

Prašome laikytis skyriuje

„Transportavimas“, psl. 371

pateiktų nuorodų.

Galimi pakeitimai.

OBJ_BUCH-1275-002.book Page 371 Monday, November 22, 2010 1:10 PM
