1

GB Rotary Hammer INSTRUCTION MANUAL

S Borrhammare BRUKSANVISNING

N Borhammer BRUKSANVISNING

FIN Poravasara KÄYTTÖOHJE

LV Perforators LIETOŠANAS INSTRUKCIJA

LT Rotacinis plaktukas NAUDOJIMO INSTRUKCIJA

EE Puurvasar KASUTUSJUHEND

RUS Перфоратор

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

HR4003C

HR4013C

HR5202C

HR5212C

2

1

1 014028

1

2 014880

1

3 014029

1

2

4 014022

1

2

5 014024

2

1

6 014023

1

7 014880

1

2

8 014032 9 003139

1

2

10 014034

1

11 014027

2

1

12 003150

1

2

13 014878

1

2

14 014879

1

2

15 014090

3

1

2

16 014091

1

2

17 014033 18 014135

19 014030

1

20 002449 21 014031

1

1

22 014035

11

23 014037

1

24 014075

1

25 014036

3

1

2

26 014038

1

27 014039

1

1

1

2

28 014092

1

29 014041

1

30 014042

4

ENGLISH (Original instructions)

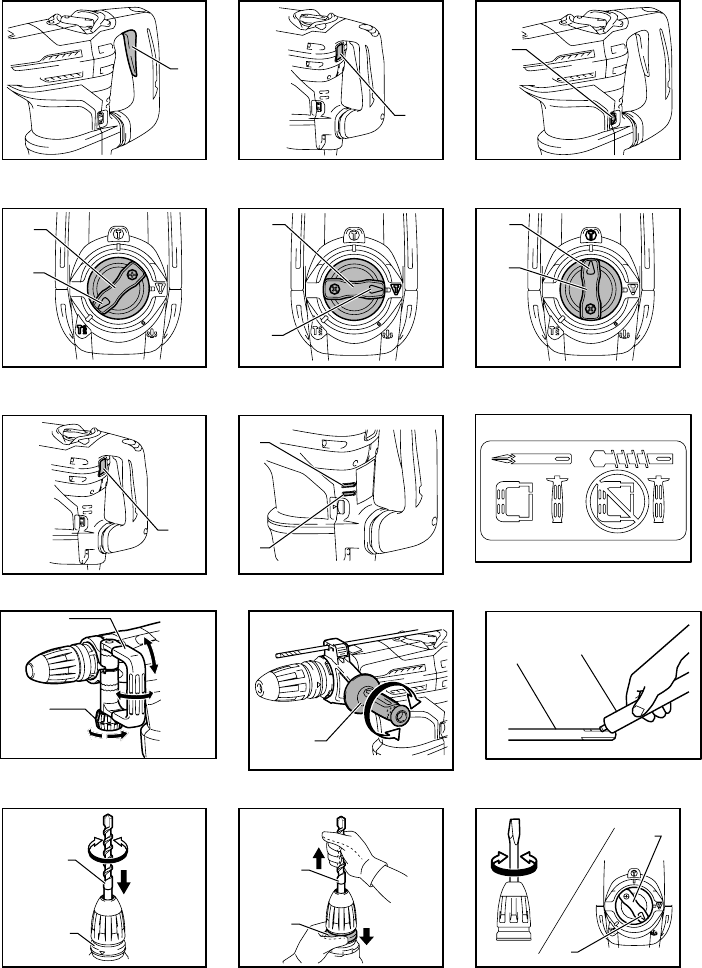

Explanation of general view

1-1. Switch trigger

2-1. Switch button

3-1. Adjusting dial

4-1. Change lever

4-2. Pointer

5-1. Change lever

5-2. Pointer

6-1. Change lever

6-2. Pointer

7-1. Switch button

8-1. Power-ON indicator lamp (green)

8-2. Service indicator lamp (red)

10-1. Side handle

10-2. Clamp nut

11-1. Side grip

12-1. Bit shank

12-2. Bit grease

13-1. Bit

13-2. Release cover

14-1. Bit

14-2. Release cover

15-1. Change lever

15-2. Pointer

16-1. Change lever

16-2. Pointer

17-1. Depth gauge

17-2. Lock button

20-1. Blow-out bulb

22-1. Screws

23-1. Screws

24-1. Guard cover

25-1. Connector

26-1. Change lever

26-2. Screw

26-3. Crank cap cover

27-1. Control plate

28-1. Screws

28-2. Crank cap

29-1. Hammer grease

30-1. Connector

SPECIFICATIONS

Model HR4003C HR4013C HR5202C HR5212C

Carbide-tipped bit 40 mm 52 mm

Capacities Core bit 105 mm 160 mm

No load speed (min-1) 250 - 500 150 - 310

Blows per minute 1,450 - 2,900 1,100 - 2,250

Overall length 479 mm 599 mm

Net weight 6.2 kg 6.8 kg 10.9 kg 11.9 kg

Safety class /II

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications may differ from country to country.

• Weight according to EPTA-Procedure 01/2003

ENE044-1

Intended use

The tool is intended for hammer drilling in brick,

concrete and stone as well as for chiselling work.

ENF002-2

Power supply

The tool should be connected only to a power supply of

the same voltage as indicated on the nameplate, and

can only be operated on single-phase AC supply. They

are double-insulated and can, therefore, also be used

from sockets without earth wire.

ENG905-1

Noise

The typical A-weighted noise level determined

according to EN60745:

Model HR4003C, HR4013C

Sound pressure level (LpA) : 92 dB (A)

Sound power level (LWA) : 103 dB (A)

Uncertainty (K) : 3 dB (A)

Model HR5202C

Sound pressure level (LpA) : 99 dB (A)

Sound power level (LWA) : 110 dB (A)

Uncertainty (K) : 3 dB (A)

Model HR5212C

Sound pressure level (LpA) : 98 dB (A)

Sound power level (LWA) : 109 dB (A)

Uncertainty (K) : 3 dB (A)

Wear ear protection

ENG900-1

Vibration

The vibration total value (tri-axial vector sum)

determined according to EN60745:

Model HR4003C

Work mode : chiselling function with side handle

Vibration emission (ah,CHeq) : 9.0 m/s2

Uncertainty (K) : 1.5 m/s2

Work mode : chiselling function with side grip

Vibration emission (ah,CHeq) : 9.0 m/s2

Uncertainty (K) : 1.5 m/s2

Work mode : hammer drilling into concrete

Vibration emission (ah,HD) : 10.0 m/s2

Uncertainty (K) : 1.5 m/s2

5

Model HR4013C

Work mode : chiselling function with side handle

Vibration emission (ah,CHeq) : 4.5 m/s2

Uncertainty (K) : 1.5 m/s2

Work mode : chiselling function with side grip

Vibration emission (ah,CHeq) : 4.5 m/s2

Uncertainty (K) : 1.5 m/s2

Work mode : hammer drilling into concrete

Vibration emission (ah,HD) : 5.0 m/s2

Uncertainty (K) : 1.5 m/s2

Model HR5202C

Work mode : chiselling function with side handle

Vibration emission (ah,CHeq) : 10.5 m/s2

Uncertainty (K) : 1.5 m/s2

Work mode : chiselling function with side grip

Vibration emission (ah,CHeq) : 10.5 m/s2

Uncertainty (K) : 1.5 m/s2

Work mode : hammer drilling into concrete

Vibration emission (ah,HD) : 17.0 m/s2

Uncertainty (K) : 1.5 m/s2

Model HR5212C

Work mode : chiselling function with side handle

Vibration emission (ah,CHeq) : 7.0 m/s2

Uncertainty (K) : 1.5 m/s2

Work mode : chiselling function with side grip

Vibration emission (ah,CHeq) : 8.0 m/s2

Uncertainty (K) : 1.5 m/s2

Work mode : hammer drilling into concrete

Vibration emission (ah,HD) : 9.0 m/s2

Uncertainty (K) : 1.5 m/s2

ENG901-1

• The declared vibration emission value has been

measured in accordance with the standard test

method and may be used for comparing one tool

with another.

• The declared vibration emission value may also be

used in a preliminary assessment of exposure.

WARNING:

• The vibration emission during actual use of the

power tool can differ from the declared emission

value depending on the ways in which the tool is

used.

• Be sure to identify safety measures to protect the

operator that are based on an estimation of

exposure in the actual conditions of use (taking

account of all parts of the operating cycle such as

the times when the tool is switched off and when it

is running idle in addition to the trigger time).

ENH101-17

For European countries only

EC Declaration of Conformity

Makita declares that the following Machine(s):

Designation of Machine:

Rotary Hammer

Model No./ Type: HR4003C, HR4013C, HR5202C,

HR5212C

Conforms to the following European Directives:

2006/42/EC

They are manufactured in accordance with the following

Standard or standardized documents:

EN60745

The Technical file in accordance with 2006/42/EC is

available from:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

22.10.2013

000331

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

GEA010-1

General Power Tool Safety

Warnings

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

serious injury.

Save all warnings and instructions for

future reference.

GEB007-7

ROTARY HAMMER SAFETY

WARNINGS

1. Wear ear protectors. Exposure to noise can

cause hearing loss.

2. Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

3. Hold power tool by insulated gripping

surfaces, when performing an operation

where the cutting accessory may contact

hidden wiring or its own cord. Cutting

accessory contacting a "live" wire may make

exposed metal parts of the power tool "live" and

could give the operator an electric shock.

4. Wear a hard hat (safety helmet), safety

glasses and/or face shield. Ordinary eye or

sun glasses are NOT safety glasses. It is also

highly recommended that you wear a dust

mask and thickly padded gloves.

6

5. Be sure the bit is secured in place before

operation.

6. Under normal operation, the tool is designed

to produce vibration. The screws can come

loose easily, causing a breakdown or accident.

Check tightness of screws carefully before

operation.

7. In cold weather or when the tool has not been

used for a long time, let the tool warm up for a

while by operating it under no load. This will

loosen up the lubrication. Without proper

warm-up, hammering operation is difficult.

8. Always be sure you have a firm footing.

Be sure no one is below when using the tool

in high locations.

9. Hold the tool firmly with both hands.

10. Keep hands away from moving parts.

11. Do not leave the tool running. Operate the tool

only when hand-held.

12. Do not point the tool at any one in the area

when operating. The bit could fly out and

injure someone seriously.

13. Do not touch the bit or parts close to the bit

immediately after operation; they may be

extremely hot and could burn your skin.

14. Some material contains chemicals which may

be toxic. Take caution to prevent dust

inhalation and skin contact. Follow material

supplier safety data.

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product

(gained from repeated use) replace strict adherence

to safety rules for the subject product. MISUSE or

failure to follow the safety rules stated in this

instruction manual may cause serious personal

injury.

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and

unplugged before adjusting or checking function

on the tool.

Switch action

CAUTION:

• Before plugging in the tool, always check to see

that the switch trigger actuates properly and

returns to the "OFF" position when released.

Switch trigger

This switch functions when setting the tool in symbol

and symbol modes.

Fig.1

To start the tool, simply pull the switch trigger. Release

the switch trigger to stop.

Switch button

This switch functions when setting the tool in symbol mode.

Fig.2

When the tool is in the symbol mode, the switch

button projects out and lights in red.

To start the tool, press the switch button. The switch

light turns in green.

To stop the tool, press the switch button again.

Speed change

Fig.3

The revolutions and blows per minute can be adjusted

just by turning the adjusting dial. The dial is marked 1

(lowest speed) to 5 (full speed).

Refer to the table below for the relationship between the

number settings on the adjusting dial and the

revolutions/blows per minute.

For Model HR4003C, HR4013C

Number on

adjusting dial

Revolutions per

minute Blows per minute

5 500 2,900

4 470 2,700

3 380 2,150

2 290 1,650

1 250 1,450

014134

For Model HR5202C, HR5212C

Number on

adjusting dial

Revolutions per

minute Blows per minute

5 310 2,250

4290 2,100

3 230 1,700

2 180 1,300

1 150 1,100

014872

7

For model HR4013C, HR5212C only

NOTE:

• Blows at no load per minute becomes smaller than

those on load in order to reduce vibration under no

load, but this does not show trouble. Once

operation starts with a bit against concrete, blows

per minute increase and get to the numbers as

shown in the table. When temperature is low and

there is less fluidity in grease, the tool may not

have this function even with the motor rotating.

CAUTION:

• If the tool is operated continuously at low speeds

for a long time, the motor may get overloaded,

resulting in tool malfunction.

• The speed adjusting dial can be turned only as far

as 5 and back to 1. Do not force it past 5 or 1, or

the speed adjusting function may no longer work.

Selecting the action mode

CAUTION:

• Do not rotate the change lever when the tool is

running. The tool will be damaged.

• To avoid rapid wear on the mode change

mechanism, be sure that the change lever is

always positively located in one of the action mode

positions.

Hammer drilling mode

Fig.4

For drilling in concrete, masonry, etc., rotate the change

lever to the symbol. Use a tungsten-carbide tipped bit.

Hammering mode (Switch trigger mode)

Fig.5

For chipping, scaling or demolition operations, rotate the

change lever to the symbol. Use a bull point, cold

chisel, scaling chisel, etc.

Hammering mode (Switch button mode)

Fig.6

For continuous chipping, scaling or demolition

operations, rotate the change lever to the symbol.

Fig.7

The switch button projects out and lights in red.

Use a bull point, cold chisel, scaling chisel, etc.

NOTE:

• When using the tool in the symbol mode, the

switch trigger does not work but only the switch

button works.

Torque limiter

The torque limiter actuates when torque reaches a

certain level. The motor disengages from the output

shaft. When this happens, the bit stops turning.

CAUTION:

• As soon as the torque limiter actuates, switch off

the tool immediately. This helps to prevent

premature wear of the tool.

Indicator lamp

Fig.8

The green power-ON indicator lamp lights up when the

tool is plugged in. If the indicator lamp does not light up,

the mains cord or the controller may be defective.

When the indicator lamp lights up but the tool does not

start even the tool is switched on, the carbon brushes

may be worn out, or the controller, the motor or the

ON/OFF switch may be defective.

If above symptoms occur, stop using the tool

immediately and ask your local service center.

The red service indicator lamp lights up when the

carbon brushes are nearly worn out to indicate that the

tool needs servicing. After some period of use, the

motor automatically shuts off.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and

unplugged before carrying out any work on the

tool.

Side handle

Fig.9

CAUTION:

• Use the side handle only when chipping, scaling or

demolishing. Do not use it when drilling in

concrete, masonry, etc. The tool cannot be held

properly with this side handle when drilling.

Fig.10

The side handle can be swung 360° on the vertical and

secured at any desired position. It also secures at eight

different positions back and forth on the horizontal. Just

loosen the clamp nut to swing the side handle to a

desired position. Then tighten the clamp nut securely.

Side grip

CAUTION:

• Always use the side grip to ensure operating

safety when drilling in concrete, masonry, etc.

Fig.11

The side grip swings around to either side, allowing

easy handling of the tool in any position. Loosen the

side grip by turning it counterclockwise, swing it to the

desired position and then tighten it by turning clockwise.

Installing or removing the bit

Fig.12

Clean the bit shank and apply bit grease before

installing the bit.

8

Fig.13

Insert the bit into the tool. Turn the bit and push it in until

it engages.

If the bit cannot be pushed in, remove the bit. Pull the

release cover down a couple of times. Then insert the

bit again. Turn the bit and push it in until it engages.

After installing, always make sure that the bit is securely

held in place by trying to pull it out.

Fig.14

To remove the bit, pull the release cover down all the

way and pull the bit out.

Bit angle (when chipping, scaling or

demolishing)

Fig.15

The bit can be secured at 24 different angles. To

change the bit angle, rotate the change lever so that the

pointer points to the symbol. Turn the bit to the

desired angle.

Fig.16

Rotate the change lever so that the pointer points to

the symbol. Then make sure that the bit is securely

held in place by turning it slightly.

Depth gauge

Fig.17

The depth gauge is convenient for drilling holes of

uniform depth.

Press and hold the lock button, and insert the depth

gauge into the hex hole.

Fig.18

Make sure the toothed side of the depth gauge faces

the marking.

Adjust the depth gauge by moving it back and forth

while pressing the lock button. After adjustment, release

the lock button to lock the depth gauge.

NOTE:

• The depth gauge cannot be used at the position

where the depth gauge strikes against the gear

housing/motor housing.

OPERATION

CAUTION:

• Make sure the work material is secured and not

unstable. Flown object may cause personal injury.

• Do not pull the tool out forcibly even the bit gets

stuck. Loss of control may cause injury.

Hammer drilling operation

Fig.19

Set the change lever to the symbol.

Position the bit at the desired location for the hole, then

pull the switch trigger.

Do not force the tool. Light pressure gives best results.

Keep the tool in position and prevent it from slipping

away from the hole.

Do not apply more pressure when the hole becomes

clogged with chips or particles. Instead, run the tool at

an idle, then remove the bit partially from the hole. By

repeating this several times, the hole will be cleaned out

and you can continue drilling operation.

CAUTION:

• There is a tremendous and sudden twisting force

exerted on the tool/bit at the time of hole break-

through, when the hole becomes clogged with

chips and particles, or when striking reinforcing

rods embedded in the concrete. Always use the

side grip (auxiliary handle) and firmly hold the tool

by both side grip and switch handle during

operations, and maintain good balance and safe

footing. Failure to do so may result in the loss of

control of the tool and potentially severe injury.

Blow-out bulb (optional accessory)

Fig.20

After drilling the hole, use the blow-out bulb to clean the

dust out of the hole.

Chipping/Scaling/Demolition

Fig.21

Set the change lever to the or symbol.

Hold the tool firmly with both hands. Turn the tool on

and apply slight pressure on the tool so that the tool

does not bounce around, uncontrolled. Pressing very

hard on the tool will not increase the efficiency.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and

unplugged before attempting to perform inspection

or maintenance.

• Never use gasoline, benzine, thinner, alcohol or

the like. Discoloration, deformation or cracks may

result.

Lubrication

CAUTION:

• This servicing should be performed by Makita

Authorized Service Centers only.

• Do not perform lubrication just after the operation,

wait until the tool cools down. Otherwise skin burn

may result.

This tool requires no hourly or daily lubrication because

it has a grease-packed lubrication system. However, it is

necessary to replace grease and carbon brushes

periodically for tool's long life.

9

Fig.22

(For model HR4003C, HR5202C) Loosen the six screws

and remove the handle.

Fig.23

Fig.24

(For model HR4013C, HR5212C) Loosen the eight

screws. And remove the guard cover as shown in the

figure. And then remove the handle.

Fig.25

Remove the connector by pulling it.

Fig.26

Loosen the screws and remove the change lever.

Remove the crank cap cover.

Fig.27

Remove the control plate.

Fig.28

Loosen the six screws and remove the crank cap. Rest

the tool on the table with the bit end pointing upwards.

This will allow the old grease to collect inside the crank

housing.

Fig.29

Wipe out the old grease inside and replace with fresh

grease:

For model HR4003C, HR4013C: 30g

For model HR5202C, HR5212C: 60g

Use only Makita genuine hammer grease (optional

accessory). Filling with more than the specified amount

of grease can cause faulty hammering action or tool

failure. Fill only with the specified amount of grease.

Reinstall all removed parts.

Fig.30

Attach the connector and reinstall the handle.

NOTE:

Note that the different lengths of screws are used.

NOTICE

• Do not tighten the crank cap excessively. It is

made of resin and is subject to breakage.

• Be careful not to damage the connector or lead

wires especially when wiping out the old grease or

installing the handle.

To maintain product SAFETY and RELIABILITY, repairs,

any other maintenance or adjustment should be

performed by Makita Authorized Service Centers,

always using Makita replacement parts.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are

recommended for use with your Makita tool

specified in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or

attachment for its stated purpose.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

• SDS-MAX Carbide-tipped bits

• SDS-MAX bull point

• SDS-MAX cold chisel

• SDS-MAX scaling chisel

• SDS-MAX clay spade

• Hammer grease

• Bit grease

• Side handle

• Side grip

• Depth gauge

• Blow-out bulb

• Safety goggles

• Carrying case

• Dust extractor attachment

NOTE:

• Some items in the list may be included in the tool

package as standard accessories. They may differ

from country to country.

10

SVENSKA (Originalbruksanvisning)

Förklaring till översiktsbilderna

1-1. Avtryckare

2-1. Knappbrytare

3-1. Justeringsratt

4-1. Funktionsväljare

4-2. Pil

5-1. Funktionsväljare

5-2. Pil

6-1. Funktionsväljare

6-2. Pil

7-1. Knappbrytare

8-1. Indikatorlampa ström PÅ (grön)

8-2. Indikatorlampa service (röd)

10-1. Sidohandtag

10-2. Låsmutter

11-1. Sidohandtag

12-1. Borrskaft

12-2. Smörjfett för borr

13-1. Bits

13-2. Snabbchuck

14-1. Bits

14-2. Snabbchuck

15-1. Funktionsväljare

15-2. Pil

16-1. Funktionsväljare

16-2. Pil

17-1. Djupmätare

17-2. Låsknapp

20-1. Gummituta

22-1. Skruvar

23-1. Skruvar

24-1. Skyddslock

25-1. Kontakt

26-1. Funktionsväljare

26-2. Skruv

26-3. Vevhuslock

27-1. Kontrollplatta

28-1. Skruvar

28-2. Vevhuslock

29-1. Smörjolja till hammare

30-1. Kontakt

SPECIFIKATIONER

Modell HR4003C HR4013C HR5202C HR5212C

Hårdmetallspets 40 mm 52 mm

Kapacitet Borrkrona 105 mm 160 mm

Obelastat varvtal (min-1) 250 - 500 150 - 310

Slag per minut 1 450 - 2 900 1 100 - 2 250

Längd 479 mm 599 mm

Vikt 6,2 kg 6,8 kg 10,9 kg 11,9 kg

Säkerhetsklass /II

• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.

• Specifikationerna kan variera mellan olika länder.

• Vikt i enlighet med EPTA-procedur 01/2003

ENE044-1

Användningsområde

Verktyget är avsett för slagborrning i tegel, betong och

sten, men även för bearbetningsarbeten.

ENF002-2

Strömförsörjning

Maskinen får endast anslutas till elnät med samma

spänning som anges på typplåten och med enfasig

växelström. De är dubbelisolerade och får därför också

anslutas i ojordade vägguttag.

ENG905-1

Buller

Typiska A-vägda bullernivån är mätt enligt EN60745:

Modell HR4003C, HR4013C

Ljudtrycksnivå (LpA) : 92 dB (A)

Ljudtrycksnivå (LWA) : 103 dB (A)

Mättolerans (K): 3 dB (A)

Modell HR5202C

Ljudtrycksnivå (LpA) : 99 dB (A)

Ljudtrycksnivå (LWA) : 110 dB (A)

Mättolerans (K): 3 dB (A)

Modell HR5212C

Ljudtrycksnivå (LpA) : 98 dB (A)

Ljudtrycksnivå (LWA) : 109 dB (A)

Mättolerans (K): 3 dB (A)

Använd hörselskydd

ENG900-1

Vibration

Vibrationens totalvärde (tre-axlars vektorsumma) mätt

enligtEN60745 :

Modell HR4003C

Arbetsläge: bearbetningsfunktion med

sidohandtag

Vibrationsemission (ah,CHeq): 9,0 m/s2

Mättolerans (K): 1,5 m/s2

Arbetsläge: bearbetningsfunktion med sidogrepp

Vibrationsemission (ah,CHeq): 9,0 m/s2

Mättolerans (K): 1,5 m/s2

11

Arbetsläge: slagborrning i betong

Vibrationsemission (ah,HD): 10,0 m/s2

Mättolerans (K): 1,5 m/s2

Modell HR4013C

Arbetsläge: bearbetningsfunktion med

sidohandtag

Vibrationsemission (ah,CHeq): 4,5 m/s2

Mättolerans (K): 1,5 m/s2

Arbetsläge: bearbetningsfunktion med sidogrepp

Vibrationsemission (ah,CHeq): 4,5 m/s2

Mättolerans (K): 1,5 m/s2

Arbetsläge: slagborrning i betong

Vibrationsemission (ah,HD): 5,0 m/s2

Mättolerans (K): 1,5 m/s2

Modell HR5202C

Arbetsläge: bearbetningsfunktion med

sidohandtag

Vibrationsemission (ah,CHeq): 10,5 m/s2

Mättolerans (K): 1,5 m/s2

Arbetsläge: bearbetningsfunktion med sidogrepp

Vibrationsemission (ah,CHeq): 10,5 m/s2

Mättolerans (K): 1,5 m/s2

Arbetsläge: slagborrning i betong

Vibrationsemission (ah,HD): 17,0 m/s2

Mättolerans (K): 1,5 m/s2

Modell HR5212C

Arbetsläge: bearbetningsfunktion med

sidohandtag

Vibrationsemission (ah,CHeq): 7,0 m/s2

Mättolerans (K): 1,5 m/s2

Arbetsläge: bearbetningsfunktion med sidogrepp

Vibrationsemission (ah,CHeq): 8,0 m/s2

Mättolerans (K): 1,5 m/s2

Arbetsläge: slagborrning i betong

Vibrationsemission (ah,HD): 9,0 m/s2

Mättolerans (K): 1,5 m/s2

ENG901-1

• Det deklarerade vibrationsemissionsvärdet har

uppmätts i enlighet med standardtestmetoden och

kan användas för jämförandet av en maskin med

en annan.

• Det deklarerade vibrationsemissionsvärdet kan

också användas i preliminär bedömning av

exponering för vibration.

VARNING!

•

Viberationsemissionen under faktisk användning av

maskinen kan skilja sig från det deklarerade

emissionsvärdet, beroende på hur maskinen används.

• Se till att hitta säkerhetsåtgärder som kan skydda

användaren och som grundar sig på en

uppskattning av exponering i verkligheten (ta med

i beräkningen alla delar av användandet såsom

antal gånger maskinen är avstängd och när den

körs på tomgång samt då startomkopplaren

används).

ENH101-17

Gäller endast Europa

EU-konformitetsdeklaration

Makita försäkrar att följande maskiner:

Maskinbeteckning:

Borrhammare

Modellnummer/Typ: HR4003C, HR4013C, HR5202C,

HR5212C

Följer följande EU-direktiv:

2006/42/EC

De är tillverkade i enlighet med följande standard eller

standardiseringsdokument:

EN60745

Den tekniska dokumentationen i enlighet med

2006/42/EG finns tillgänglig från:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

22.10.2013

000331

Yasushi Fukaya

Direktör

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

GEA010-1

Allmänna säkerhetsvarningar för

maskin

VARNING Läs igenom alla säkerhetsvarningar

och instruktioner. Underlåtenhet att följa varningar och

instruktioner kan leda till elektrisk stöt, brand och/eller

allvarliga personskador.

Spara alla varningar och instruktioner

för framtida referens.

GEB007-7

SÄKERHETSVARNINGAR FÖR

BORRHAMMARE

1. Använd hörselskydd. Kraftigt buller kan orsaka

hörselskador.

2. Använd extrahandtag, om det levereras med

maskinen. Att tappa kontrollen över maskinen

kan leda till personskador.

3. Håll maskinen i de isolerade handtagen om

det finns risk för att skärverktyget kan komma

i kontakt med en dold elkabel eller sin egen

12

kabel. Om verktyget kommer i kontakt med en

strömförande ledning blir maskinens metalldelar

strömförande och kan ge operatören en elektrisk

stöt.

4. Använd en hård hjälm (skyddshjälm),

skyddsglasögon och/eller ansiktsskydd.

Vanliga glasögon och solglasögon är INTE

skyddsglasögon. Du bör också bära ett

dammskydd och tjockt fodrade handskar.

5. Se till att borret sitter säkert innan maskinen

används.

6. Under normal användning vibrerar maskinen.

Skruvarna kan lätt lossna, vilket kan orsaka

maskinhaveri eller en olycka. Kontrollera att

skruvarna är åtdragna innan maskinen

används.

7. I kall väderlek eller när verktyget inte använts

under en längre tid, bör du värma upp

verktyget genom att använda det utan

belastning. På detta sätt tinar insmörjningen

upp. Utan uppvärmning blir det svårt att

använda hammaren.

8. Se till att du hela tiden har ett säkert fotfäste.

Se till att ingen står under dig när maskinen

används på hög höjd.

9. Håll maskinen stadigt med båda händerna.

10. Håll händerna borta från rörliga delar.

11. Lämna inte maskinen igång. Använd endast

maskinen när du håller den i händerna.

12. Rikta inte maskinen mot någon när den

används. Borret kan flyga ut och skada någon

allvarligt.

13. Rör inte vid borret eller närliggande delar efter

användning, eftersom de kan vara extremt

varma och orsaka brännskador.

14. Vissa material kan innehålla giftiga kemikalier.

Se till att du inte andas in damm eller får det

på huden. Följ anvisningarna i leverantörens

materialsäkerhetsblad.

SPARA DESSA ANVISNINGAR.

VARNING!

GLÖM INTE att noggrant följa

säkerhetsanvisningarna för maskinen även efter det

att du har blivit van att använda den. OVARSAM

hantering eller underlåtenhet att följa

säkerhetsanvisningarna i denna bruksanvisning kan

leda till allvarliga personskador.

FUNKTIONSBESKRIVNING

FÖRSIKTIGT!

• Se alltid till att maskinen är avstängd och

nätsladden urdragen innan du justerar eller

funktionskontrollerar maskinen.

Avtryckarens funktion

FÖRSIKTIGT!

• Innan du ansluter maskinen till elnätet ska du

kontrollera att avtryckaren fungerar och återgår till

läget "OFF" när du släpper den.

Avtryckare

Detta reglage fungerar när maskinen ställs in på

följande symbollägen och .

Fig.1

Tryck in avtryckaren för att starta maskinen. Släpp

avtryckaren för att stoppa maskinen.

Omkopplare

Detta reglage fungerar när maskinen ställs in på

symbolläge .

Fig.2

När maskinen ställs i symbolläge skjuts

omkopplaren ut och lyser röd.

Tryck på omkopplaren för att starta maskinen.

Knappens lampa blir grön.

Tryck en gång till på omkopplaren för att stoppa maskinen.

Hastighetsändring

Fig.3

Varvtal och antal slag per minut kan justeras genom att

vrida inställningsratten. Ratten är markerad med 1

(lägsta hastighet) till 5 (full hastighet).

Se nedanstående tabellen för sambandet mellan

sifferinställning på inställningsratten och varvtal/slag per minut.

För modell HR4003C, HR4013C

Siffra på justeringsratt

Var per minut Slag per minut

5 500 2 900

4 470 2 700

3 380 2 150

2 290 1 650

1 250 1 450

014134

För modell HR5202C, HR5212C

Siffra på justeringsratt

Var per minut Slag per minut

5 310 2 250

4 290 2 100

3 230 1 700

2 180 1 300

1 150 1 100

014872

13

Endast för modell HR4013C och HR5212C

OBS!

• Slag per minut utan belastning blir färre än vid

belastning för att minska vibrationer när maskinen

inte är under belastning. Detta betyder inte att det

är något fel på maskinen. När maskinen väl börjar

arbeta med ett bits mot betongen, ökar slagen per

minut och når de siffror som visas i tabellen. När

temperaturen är låg och smörjoljan är trögflytande,

kan det hända att maskinen inte har denna

funktion även när motorn roterar.

FÖRSIKTIGT!

• Om maskinen används oavbrutet på låg hastighet

under en lång period, kan motorn bli överbelastad

vilket kan leda till fel på maskinen.

• Ratten för hastighetsinställning kan endast vridas

till 5 och tillbaka till 1. Tvinga den inte förbi 5 eller

1 eftersom hastighetsinställningen då kan sättas ur

funktion.

Välja arbetsläge

FÖRSIKTIGT!

• Justera inte funktionsreglaget medan maskinen är

i användning. Eftersom den då kan skadas.

• Se till att funktionsreglaget alltid står helt placerat i

ett av funktionslägena, för att undvika en alltför

snabb förslitning av funktionsmekanismen.

Slagborrningsläge

Fig.4

Vrid funktionsreglaget till symbolen för att borra

betong, murbruk etc. Använd ett borr med

hårdmetallspets.

Hammarläge (avtryckarläge)

Fig.5

Vrid reglaget till symbolen för flisning, skalning eller

demolering. Använd ett spetsjärn, kallmejsel, flatmejsel

etc.

Hammarläge (omkopplarläge)

Fig.6

Vrid reglaget till symbolen för kontinuerlig flisning,

skalning eller demolering.

Fig.7

Omkopplaren skjuts ut och lyser röd.

Använd ett spetsjärn, kallmejsel, flatmejsel etc.

OBS!

• När maskinen används i symbolläget fungerar

endast omkopplaren, inte avtryckaren.

Momentbegränsare

Momentbegränsaren aktiveras när momentet når en

viss nivå. Motorn frikopplas från utgångsaxeln. När

detta sker slutar borret att vridas.

FÖRSIKTIGT!

• Stäng omedelbart maskinen så snart

momentbegränsaren aktiveras. Detta hjälper till att

förhindra att maskinen förslits i förtid.

Indikatorlampa

Fig.8

Den gröna indikatorlampan för påslagen tänds när

maskinen ansluts. Om indikatorlampan inte tänds kan

det vara fel på elkabeln eller kontrollern.

Om indikatorlampan tänds men maskinen inte startar

även om den har slagits på, kan kolborstarna vara

utslitna eller så kan det vara fel på kontrollern, motorn

eller ON/OFF-knappen.

Om symtomen ovan uppstår ska du omedelbart avbryta

användningen och kontakta ditt lokala servicecenter.

Den röda indikatorlampan för service tänds när

kolborstarna nästan är utslitna, för att indikera att

maskinen behöver servas. Efter en tids användning

stängs motorn av automatiskt.

MONTERING

FÖRSIKTIGT!

• Se alltid till att maskinen är avstängd och

nätsladden urdragen innan maskinen repareras.

Sidohandtag

Fig.9

FÖRSIKTIGT!

• Använd endast sidohandtaget vid huggmejsling,

gradmejsling eller demolering. Använd det inte när

du borrar i betong, murbruk etc. Det går inte att

hålla i maskinen på rätt sätt med sidohandtag vid

borrning.

Fig.10

Sidohandtaget kan roteras 360° vertikalt och fästas i

önskat läge. Det kan också fästas horisontellt i åtta olika

lägen, bakåt och framåt. Lossa bara klämmuttern för att

fritt svänga sidohandtaget till önskat läge. Dra därefter

åt klämmuttern ordentligt igen.

Sidohandtag

FÖRSIKTIGT!

• Använd alltid sidohandtaget av säkerhetsskäl vid

borrning i betong, murbruk etc.

Fig.11

Sidhandtaget går att svänga åt båda hållen vilket gör

det möjligt att hantera maskinen oavsett läge. Lossa

sidhandtaget genom att vrida det moturs, sväng det till

önskat läge och dra sedan åt genom att vrida det

medurs.

14

Montering eller demontering av bits

Fig.12

Rengör borrskaftet och applicera smörjfett innan borret

sätts i.

Fig.13

Sätt in borret i maskinen, vrid och skjut in det tills det

fastnar.

Om borret inte kan skjutas in tar du bort det. Dra ner

snabbchucken några gånger. Sätt därefter in borret igen.

Vrid och skjut in borret tills det fastnar.

Kontrollera alltid efter montering att borret sitter säkert

på plats, genom att försöka dra ut det.

Fig.14

Om du vill ta bort borret drar du ner snabbchucken hela

vägen och drar ut borret.

Mejselvinkel (vid huggmejsling, gradmejsling

eller demolering)

Fig.15

Borret kan fästas i 24 olika vinklar. Vrid

funktionsreglaget så att pekaren är riktad mot symbolen

för att ändra borrets vinkel. Vrid därefter borret till

önskad vinkel.

Fig.16

Vrid funktionsreglaget så att pekaren är riktad mot

symbolen . Se därefter till att borret hålls säkert på

plats genom att vrida det något.

Djupmätare

Fig.17

Djupmätaren är praktisk för att borra hål med samma

djup.

Tryck och håll låsknappen och för in djupmätaren i

sexkantshålet.

Fig.18

Se till att djupmätarens tandade sida är riktad mot

markeringen.

Justera djupmätaren genom att flytta den fram och

tillbaka medan du trycker in låsknappen. Efter

justeringen släpper du låsknappen för att låsa

djupmätaren.

OBS!

• Djupmätaren kan inte användas i läget där den

slår emot växelhuset/motorhuset.

ANVÄNDNING

FÖRSIKTIGT!

• Se till att arbetsmaterialet sitter fast och är stabilt.

Föremål som flyger ut kan orsaka personskador.

• Dra inte ut verktyget med kraft även om borret

fastnar. Om du förlorar kontrollen över maskinen

kan det leda till personskador.

Slagborrning

Fig.19

Ställ in funktionsreglaget till symbolen .

Placera borret där hålet ska vara och tryck sedan in

avtryckaren.

Forcera inte maskinen. Lätt tryck ger bäst resultat. Håll

verktyget på plats och hindra det från att glida ur hålet.

Tryck inte hårdare när hålet fylls med spån eller partiklar.

Kör istället maskinen på tomgång och ta sedan delvis ut

borret från hålet. Genom att upprepa detta flera gånger

rensas hålet och normal borrning kan återupptas.

FÖRSIKTIGT!

• Maskinen/borret utsätts för en plötslig och oerhört

stor vridande kraft vid hålgenomslaget, när hålet

fylls av spån och partiklar eller när du slår in i

armeringsjärn i betongen. Använd alltid

sidohandtaget (hjälphandtag) och håll ordentligt i

maskinen med både sidohandtaget och

avtryckarhandtaget under användning, se även till

att alltid ha bra balans och att du står stadigt. I

annat fall är det lätt att förlora kontrollen över

maskinen med risk för allvarliga skador som följd.

Gummituta (tillbehör)

Fig.20

Efter borrning av hålet används gummitutan för att blåsa

rent hålet.

Huggmejsling/gradmejsling/demolering

Fig.21

Ställ in funktionsreglaget mot symbolen eller .

Håll stadigt i maskinen med båda händerna. Starta

maskinen, tryck lätt och håll fast den så att den inte

studsar omkring okontrollerat. Maskinen blir inte

effektivare genom att man trycker hårt på den.

UNDERHÅLL

FÖRSIKTIGT!

•

Se alltid till att maskinen är avstängd och nätkabeln

urdragen innan inspektion eller underhåll utförs.

• Använd inte bensin, thinner, alkohol eller liknande.

Missfärgning, deformation eller sprickor kan

uppstå.

Smörjning

FÖRSIKTIGT!

• Denna service skall endast utföras av ett

auktoriserat Makita servicecenter.

• Smörj inte maskinen direkt efter användning,

vänta tills den svalnat. I annat fall kan du få

brännskador.

Denna maskin kräver ingen daglig smörjning eftersom

den har ett smörjsystem. För att maskinen ska hålla

länge är det emellertid viktigt att regelbundet byta ut

smörjoljan och kolborstarna.

15

Fig.22

(För modell HR4003C och HR5202C) Lossa de sex

skruvarna och ta bort handtaget.

Fig.23

Fig.24

(För modell HR4013C och HR5212C) Lossa de åtta

skruvarna och ta bort skyddshöljet så som visas i bilden.

Ta därefter bort handtaget.

Fig.25

Ta bort kontakten genom att dra den loss den.

Fig.26

Lossa på skruvarna och ta bort funktionsreglaget.

Ta bort vevhuslocket.

Fig.27

Ta bort kontrollplattan.

Fig.28

Lossa de sex skruvarna och ta bort vevhuslocket. Låt

maskinen ligga på bordet med borret pekande uppåt.

På detta sätt samlas den gamla smörjoljan inuti

vevhuset.

Fig.29

Torka bort den gamla smörjoljan inuti och fyll på med ny

smörjolja:

För modell HR4003C, HR4013C: 30g

För modell HR5202C, HR5212C: 60g

Använd endast Makitas smörjolja till hammare (tillbehör).

Om du fyller på mer är den angivna mängden smörjolja

kan det kan det orsaka fel på hammarfunktionen eller

maskinfel. Fyll endast på med den angivna mängden

smörjolja.

Montera alla borttagna delar.

Fig.30

Sätt fast kontakten och montera handtaget.

OBS!

Observera att skruvarna har olika längder.

OBS!

• Dra inte åt vevhuslocket för hårt. Den är gjord av

harts och kan förstöras.

• Var försiktig så att inte kontakten eller ledningarna

skadas när den gamla smörjoljan torkas bort eller

när handtaget monteras.

För att upprätthålla produktens SÄKERHET och

TILLFÖRLITLIGHET bör allt underhålls- och

justeringsarbete utföras av ett auktoriserat Makita

servicecenter och med reservdelar från Makita.

VALFRIA TILLBEHÖR

FÖRSIKTIGT!

• Dessa tillbehör och tillsatser rekommenderas för

användning tillsammans med den Makita-maskin

som denna bruksanvisning avser. Om andra

tillbehör eller tillsatser används kan det uppstå risk

för personskador. Använd endast tillbehören eller

tillsatserna för de syften de är avsedda för.

Kontakta ditt lokala Makita servicecenter om du behöver

ytterligare information om dessa tillbehör.

• SDS-Plus borr med hårdmetallspets

• SDS-MAX spetsmejsel

• SDS-MAX kallmejsel

• SDS-MAX gradmejsel

• SDS-MAX lerspade

• Smörjolja till hammare

• Smörjfett för borr

• Sidohandtag

• Sidohandtag

• Djupmätare

• Gummituta

• Skyddsglasögon

• Transportväska

• Dammutsugningstillsats

OBS!

• Några av tillbehören i listan kan vara inkluderade i

maskinpaketet som standardtillbehör. De kan

variera mellan olika länder.

16

NORSK (originalinstruksjoner)

Oversiktsforklaring

1-1. Startbryter

2-1. Bryterknapp

3-1. Innstillingshjul

4-1. Endringsspak

4-2. Pil

5-1. Endringsspak

5-2. Pil

6-1. Endringsspak

6-2. Pil

7-1. Bryterknapp

8-1. Indikatorlampe (grønn) for strøm

ON (på)

8-2. Seviceindikatorlampe (rød)

10-1. Støttehåndtak

10-2. Klemmutter

11-1. Støttehåndtak

12-1. Bitsskaft

12-2. Bitsfett

13-1. Bits

13-2. Utløserdeksel

14-1. Bits

14-2. Utløserdeksel

15-1. Endringsspak

15-2. Pil

16-1. Endringsspak

16-2. Pil

17-1. Dybdemåler

17-2. Sperreknapp

20-1. Utblåsningsballong

22-1. Skruer

23-1. Skruer

24-1. Beskyttelsesdeksel

25-1. Kontakt

26-1. Endringsspak

26-2. Skrue

26-3. Sveivhettedeksel

27-1. Kontrollplate

28-1. Skruer

28-2. Sveivdeksel

29-1. Hammerfett

30-1. Kontakt

TEKNISKE DATA

Modell HR4003C HR4013C HR5202C HR5212C

Bor med karbidspiss 40 mm 52 mm

Kapasitet Kjernebor 105 mm 160 mm

Hastighet uten belastning (min-1) 250 - 500 150 - 310

Slag per minutt 1 450 - 2 900 1 100 - 2 250

Total lengde 479 mm 599 mm

Nettovekt 6,2 kg 6,8 kg 10,9 kg 11,9 kg

Sikkerhetsklasse /II

• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.

• Tekniske data kan variere fra land til land.

• Vekt i henhold til EPTA-prosedyre 01/2003

ENE044-1

Beregnet bruk

Denne maskinen er laget for å slagbore i murstein,

betong og stein samt meiselarbeid.

ENF002-2

Strømforsyning

Maskinen må bare kobles til en strømkilde med samme

spenning som vist på typeskiltet, og kan bare brukes med

enfase-vekselstrømforsyning. Den er dobbelt verneisolert

og kan derfor også brukes fra kontakter uten jording.

ENG905-1

Støy

Typisk A-vektet lydtrykknivå er bestemt i henhold til

EN60745:

Modell HR4003C, HR4013C

Lydtrykknivå (LpA) : 92 dB (A)

Lydeffektnivå (LWA) : 103 dB (A)

Usikkerhet (K): 3 dB (A)

Modell HR5202C

Lydtrykknivå (LpA) : 99 dB (A)

Lydeffektnivå (LWA) : 110 dB (A)

Usikkerhet (K): 3 dB (A)

Modell HR5212C

Lydtrykknivå (LpA) : 98 dB (A)

Lydeffektnivå (LWA) : 109 dB (A)

Usikkerhet (K): 3 dB (A)

Bruk hørselvern

ENG900-1

Vibrasjon

Den totale vibrasjonsverdien (triaksial vektorsum)

bestemt i henhold til EN60745:

Modell HR4003C

Arbeidsmodus: meiselfunksjon med sidehåndtak

Genererte vibrasjoner (ah, CHeq) : 9,0 m/s2

Usikkerhet (K): 1,5 m/s2

Arbeidsmodus: høvlefunksjon med sidegrep

Genererte vibrasjoner (ah, CHeq) : 9,0 m/s2

Usikkerhet (K): 1,5 m/s2

Arbeidsmåte: boring med slagbor i betong

Vibrasjonsverdier (ah,HD) : 10,0 m/s2

Usikkerhet (K): 1,5 m/s2

17

Modell HR4013C

Arbeidsmodus: meiselfunksjon med sidehåndtak

Genererte vibrasjoner (ah, CHeq) : 4,5 m/s2

Usikkerhet (K): 1,5 m/s2

Arbeidsmodus: høvlefunksjon med sidegrep

Genererte vibrasjoner (ah, CHeq) : 4,5 m/s2

Usikkerhet (K): 1,5 m/s2

Arbeidsmåte: boring med slagbor i betong

Vibrasjonsverdier (ah,HD) : 5,0 m/s2

Usikkerhet (K): 1,5 m/s2

Modell HR5202C

Arbeidsmodus: meiselfunksjon med sidehåndtak

Genererte vibrasjoner (ah, CHeq) : 10,5 m/s2

Usikkerhet (K): 1,5 m/s2

Arbeidsmodus: høvlefunksjon med sidegrep

Genererte vibrasjoner (ah, CHeq) : 10,5 m/s2

Usikkerhet (K): 1,5 m/s2

Arbeidsmåte: boring med slagbor i betong

Vibrasjonsverdier (ah,HD) : 17,0 m/s2

Usikkerhet (K): 1,5 m/s2

Modell HR5212C

Arbeidsmodus: meiselfunksjon med sidehåndtak

Genererte vibrasjoner (ah, CHeq) : 7,0 m/s2

Usikkerhet (K): 1,5 m/s2

Arbeidsmodus: høvlefunksjon med sidegrep

Genererte vibrasjoner (ah, CHeq) : 8,0 m/s2

Usikkerhet (K): 1,5 m/s2

Arbeidsmåte: boring med slagbor i betong

Vibrasjonsverdier (ah,HD) : 9,0 m/s2

Usikkerhet (K): 1,5 m/s2

ENG901-1

• Den angitte verdien for de genererte vibrasjonene

er blitt målt i samsvar med standardtestmetoden

og kan brukes til å sammenlikne et verktøy med et

annet.

• Den angitte verdien for de genererte vibrasjonene

kan også brukes til en foreløpig vurdering av

eksponeringen.

ADVARSEL:

• De genererte vibrasjonene ved faktisk bruk av

elektroverktøyet kan avvike fra den oppgitte

vibrasjonsverdien, avhengig av hvordan verktøyet

brukes.

• Vær påpasselig med å finne sikkerhetstiltak som

beskytter operatøren, basert på en oppfatning av

risiko under faktiske bruksforhold (på bakgrunn av

alle sider ved brukssyklusen, som når verktøyet

slås av og når det går på tomgang, i tillegg til

oppstarten).

ENH101-17

Gjelder bare land i Europa

EF-samsvarserklæring

Makita erklærer at følgende maskin(er):

Maskinbetegnelse:

Borhammer

Modellnr./type: HR4003C, HR4013C, HR5202C,

HR5212C

Samsvarer med følgende europeiske direktiver:

2006/42/EC

De er produsert i henhold til følgende standarder eller

standardiserte dokumenter:

EN60745

Den tekniske filen i samsvar med 2006/42/EF er

tilgjengelig fra:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

22.10.2013

000331

Yasushi Fukaya

Direktør

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

GEA010-1

Generelle advarsler angående

sikkerhet for elektroverktøy

ADVARSEL Les alle sikkerhetsadvarslene og

alle instruksjonene. Hvis du ikke følger alle advarslene

og instruksjonene som er oppført nedenfor, kan det føre

til elektriske støt, brann og/eller alvorlige helseskader.

Oppbevar alle advarsler og

instruksjoner for senere bruk.

GEB007-7

SIKKERHETSADVARSLER FOR

SLAGBOR

1. Bruk hørselsvern.Høy lyd kan forårsake

redusert hørsel.

2. Bruk hjelpehåndtak, hvis det (de) følger med

maskinen. Hvis maskinen kommer ut av kontroll,

kan det resultere i helseskader.

3. Hold maskinen i det isolerte håndtaket når

skjæreverktøyet kan komme i kontakt med

skjulte ledninger eller maskinens egen

ledning under arbeidet. Hvis skjæreverktøyet

får kontakt med strømførende ledninger, vil

uisolerte metalldeler av maskinen bli

strømførende og kunne gi brukeren elektrisk støt.

4. Bruk hjelm, vernebriller og/eller ansiktsmaske.

Vanlige briller eller solbriller er IKKE

vernebriller. Det anbefales også på det

18

sterkeste å bruke støvmaske og kraftig

polstrede hansker.

5. Vær sikker på at meiselen er skikkelig festet

før du starter maskinen.

6. Verktøyet er laget slik at det vil vibrere under

vanlig bruk. Skruene kan lett løsne, noe som

kan forårsake et maskinsammenbrudd eller en

ulykke. Før bruk må du derfor kontrollere

grundig at skruene ikke er løse.

7. I kaldt vær, eller når verktøyet ikke har vært i

bruk på lenge, må du varme opp verktøyet ved

å la det gå en stund uten belastning. Dette vil

myke opp smøremiddelet. Hvis maskinen ikke

er skikkelig oppvarmet, vil det være vanskelig

å bruke hammeren.

8. Forviss deg alltid om at du har godt fotfeste.

Forviss deg om at ingen står under deg når du

jobber høyt over bakken.

9. Hold maskinen fast med begge hender.

10. Hold hendene unna bevegelige deler.

11. Ikke gå fra verktøyet mens det er i gang.

Verktøyet må bare brukes mens operatøren

holder det i hendene.

12. Ikke pek med verktøyet mot personer i

nærheten mens det er i bruk. Bitset kan fly ut

og skade noen alvorlig.

13. Ikke berør boret eller meiselen eller deler i

nærheten av boret eller meiselen umiddelbart

etter at maskinen har vært i bruk, da disse kan

være ekstremt varme og kan gi brannskader.

14. Enkelte materialer inneholder kjemikalier som

kan være giftige. Treff tiltak for å hindre

hudkontakt og innånding av støv. Følg

leverandørens sikkerhetsanvisninger.

TA VARE PÅ DISSE

INSTRUKSENE.

ADVARSEL:

Selv om du har brukt produktet mye og føler deg

fortrolig med det, er det likevel svært viktig at du

følger nøye de retningslinjene for sikkerhet som er

utarbeidet for dette produktet. MISBRUK av

verktøyet eller mislighold av sikkerhetsreglene i

denne brukerhåndboken kan resultere i alvorlige

helseskader.

FUNKSJONSBESKRIVELSE

FORSIKTIG:

•

Forviss deg alltid om at maskinen er slått av og

støpselet trukket ut av kontakten før du justerer

maskinen eller kontrollerer dens mekaniske funksjoner.

Bryterfunksjon

FORSIKTIG:

•

Før du kobler maskinen til strømnettet, må du alltid

kontrollere at startbryteren aktiverer maskinen på riktig

måte og går tilbake til "AV"-stilling når den slippes.

Startbryter

Denne bryteren virker når verktøyet er innstilt på -

symbolet og -symbolet.

Fig.1

Trykk på startbryteren for å starte verktøyet. Slipp

startbryteren for å stoppe verktøyet.

Startknapp

Denne bryteren brukes når du setter verktøyet i -

symbolmodus.

Fig.2

Når verktøyet er i -symbolmodus, stikker

startknappen ut, og lyser rødt.

Verktøyet startes ved å trykke på startknappen.

Bryteren lyser grønt.

Verktøyet stoppes ved å trykke på startknappen igjen.

Turtallsendring

Fig.3

Dreininger og slag i minuttet kan justeres med

justeringsskiven. Skiven er merket med 1 (laveste

hastighet) til 5 (topphastighet).

I tabellen under kan du se forholdet mellom

tallinnstillingene på juseringsskiven og slag i minuttet.

For modell HR4003C, HR4013C

Tall på justeringsskive

Runder per minutt Slag per minutt

5 500 2 900

4 470 2 700

3 380 2 150

2 290 1 650

1 250 1 450

014134

For modell HR5202C, HR5212C

Tall på justeringsskive

Runder per minutt Slag per minutt

5 310 2 250

4 290 2 100

3 230 1 700

2 180 1 300

1 150 1 100

014872

19

Kun for modell HR4013C, HR5212C

MERK:

• Slag per minutt ved ingen belastning, blir lavere

enn ved belastning. Hensikten er å redusere

vibrasjoner ved ingen belastning og det skyldes

ikke feil. Når operasjonen starter, med en bit mot

betong, øker antall slag per minutt og når da det

antall som vises i tabellen. Ved lav temperatur og

mindre flytende fett, er det ikke sikkert at verktøyet

har denne funksjonen, selv om motoren går.

FORSIKTIG:

• Hvis verktøyet brukes kontinuerlig i lav hastighet

over lengre tid, kan motoren bli overbelastet og

verktøyet kan slutte å virke.

• Turtallsinnstillingshjulet kan kun dreies til 5 og så

tilbake til 1. Ikke prøv å dreie det forbi 5 eller 1,

ellers kan det hende at turtallsinnstillingen slutter å

virke.

Velge en funksjon

FORSIKTIG:

• Ikke drei på funksjonsvelgeren mens verktøyet går.

Maskinen vil bli ødelagt.

• For å unngå hurtig slitasje av

funksjonsvelgermekanismen, må du passe på at

funksjonsvelgeren alltid er gått sikkert i inngrep i

en av funksjonsstillingene.

Slagborfunksjon

Fig.4

Når det skal bores i betong, murstein og lignende,

dreies funksjonsspaken til -symbolet. Bruk en bits

hvor spissen er forsterket med wolframkarbid.

Slagborfunksjon (Startbrytermodus)

Fig.5

Til oppstykking, hugging eller knusing dreies

funksjonsvelgeren til -symbolet. Bruk en piggmeisel,

kaldmeisel, pikkmeisel osv.

Slagborfunksjon (Startknappmodus)

Fig.6

Til kontinuerlig oppstykking, hugging eller knusing

dreies funksjonsvelgeren til -symbolet.

Fig.7

Startknappen stikker ut og lyser rødt.

Bruk en piggmeisel, kaldmeisel, pikkmeisel osv.

MERK:

• Når du bruker verktøyet i -symbolmodus, virker

bare startknappen. Startbryteren virker ikke.

Momentbegrenser

Momentbegrenseren aktiveres når momentet når et

visst nivå. Motoren frikobler seg fra utgående aksel. Når

dette skjer, stopper bitsen å rotere.

FORSIKTIG:

• Så snart momentbegrenseren aktiveres, må du

umiddelbart slå av verktøyet. Dette vil hjelpe deg å

unngå at verktøyet blir slitt før tiden.

Indikatorlampe

Fig.8

Når verktøyet er koblet til strøm lyser den grønne

strømlampen. Hvis strømlampen ikke lyser, kan det

være feil på strømledningen eller på kontrolleren.

Hvis strømlampen tennes, men maskinen ikke starter

selv om den er slått på, kan kullbørstene være slitt, eller

det kan være en defekt i kontrolleren, motoren eller

AV/PÅ-bryteren.

Hvis symptomene nevnt over inntreffer, må du avslutte

bruken av verktøyet umiddelbart og spørre ditt lokale

serviceverksted.

Den røde servicelampen tennes når kullbørstene nesten

er utslitt, for å signalisere at maskinen må til service.

Motoren slår seg automatisk av etter en viss tid i bruk.

MONTERING

FORSIKTIG:

• Forviss deg alltid om at maskinen er slått av og

støpselet trukket ut av kontakten før du utfører noe

arbeid på maskinen.

Støttehåndtak

Fig.9

FORSIKTIG:

• Støttehåndtaket skal bare brukes under meisling,

pikking eller brekking. Ikke bruk det hvis du borer i

betong, mur, osv. Verktøyet kan ikke holdes

skikkelig i støttehåndtaket under boring.

Fig.10

Støttehåndtaket kan svinges 360° vertikalt og festes i

hvilken som helst ønsket posisjon. Det kan også festes i

åtte forskjellige posisjoner horisontalt. Løsne

klemmutteren for å svinge støttehåndtaket til ønsket

posisjon. Stram klemmutteren godt etterpå.

Støttehåndtak

FORSIKTIG:

• Bruk alltid støttehåndtaket som sikkerhet under

boring i betong, mur, osv.

Fig.11

Støttehåndtaket kan svinges til begge sider, og gjør det

enkelt å håndtere verktøyet i alle stillinger. Løsne

støttehåndtaket ved å vri det mot klokken, sving det til

ønsket posisjon og stram det ved å vri det med klokken.

Montere eller demontere bits

Fig.12

Rengjør meiselskaftet og påfør fett før du monterer

meiselen.

20

Fig.13

Sett inn meiselen i verktøyet. Vri og skyv på meiselen

inntil den sitter.

Hvis bitsen ikke kan skyves inn, fjerner du bitsen. Skyv

utløserdekselet ned flere ganger. Sett inn bitsen på nytt.

Vri bitsen og skyv den til den tar tak.

Etter montering må du alltid forvisse deg om at

meiselen sitter godt ved å prøve å trekke den ut.

Fig.14

For å fjerne bitsen, skyver du utløserdekselet helt ned

og skyver ut bitsen.

Bitsvinkel (ved meisling, pikking eller

brekking)

Fig.15

Bitsen kan festes i 24 forskjellige vinkler. For å endre

bitsvinkelen må du dreie funksjonsvelgeren til den peker

på -symbolet. Drei bitsen til ønsket vinkel.

Fig.16

Drei funksjonsvelgeren slik at pilen peker på -

symbolet. Deretter må du dreie bitsen litt for å forvisse

deg om at det sitter godt.

Dybdemåler

Fig.17

Dybdemåleren er praktisk ved boring av hull som skal

ha samme dybde.

Trykk og hold inne låseknappen, og sett dybdemåleren

inn i det sekskantete hullet.

Fig.18

Påse at den taggete siden på dybdemåleren er vendt

mot merket.

Juster dybdemåleren dybde ved å flytte den fram og

tilbake, mens du holder nede låseknappen. Etter

justeringen frigir du låseknappen for å låse

dybdemåleren.

MERK:

• Dybdemåleren kan ikke brukes i en stilling hvor

måleren treffer girhuset.

BRUK

FORSIKTIG:

• Kontroller at materialet du arbeider med er sikret

og stabilt. Gjenstander som blir kastet ut i luften

kan medføre personskader.

• Ikke trekk verktøyet ut med makt, selv om bitsen

sitter fast. Hvis maskinen kommer ut av kontroll,

kan det resultere i skader.

Slagborfunksjon

Fig.19

Still funksjonsvelgeren inn på -symbolet.

Plasser boret der du vil bore hullet, og trykk så på

startbryteren.

Ikke bruk makt på verktøyet. Lett trykk gir de beste

resultatene. Hold verktøyet i riktig posisjon og hindre det

i å gli bort fra hullet.

Legg ikke mer press på det når hullet fylles av biter eller

partikler. I stedet må du la verktøyet gå på tomgang, og

deretter ta bitsen delvis ut av hullet. Ved å gjenta dette

flere ganger, vil hullet rengjøres, og du kan fortsette

boringen.

FORSIKTIG:

• Verktøyet/bitsen utsettes for voldsomme og

plutselige vridninger ved gjennombruddet, når

hullet fylles opp av biter og partikler eller når du

treffer armeringsjernet i betongen. Bruk alltid

støttehåndtaket (hjelpehåndtaket) og hold

maskinen støtt med både støttehåndtak og

hovedhåndtak når du bruker den. Hold god

balanse og ha sikkert fotfeste. Hvis du ikke gjør

det, kan du miste kontrollen og påføre deg selv

eller andre alvorlige personskader.

Utblåsningsballong (tilleggsutstyr)

Fig.20

Etter at du har boret et hull, må du bruke

utblåsningsballongen til å fjerne støv fra hullet.

Meisling/avskalling/nedriving

Fig.21

Still inn funksjonsvelgeren på - eller -symbolet.

Hold maskinen fast med begge hender. Start verktøyet

og legg lett trykk på det, slik at det ikke hopper

ukontrollert rundt. Hardt press på verktøyet gjør det

mindre effektivt.

VEDLIKEHOLD

FORSIKTIG:

• Forviss deg alltid om at maskinen er slått av og

støpselet trukket ut av kontakten før du foretar

inspeksjon eller vedlikehold.

• Aldri bruk gasolin, bensin, tynner alkohol eller

lignende. Det kan føre til misfarging, deformering

eller sprekkdannelse.

Smøring

FORSIKTIG:

• Denne servicen må bare gjøres av autoriserte

Makita servicesentre.

• Ikke smør verktøyet like etter at det har blitt brukt.

Vent til det har kjølt seg ned. Ellers kan du få

brannskader på huden.

Dette verktøyet trenger ikke daglig smøring fordi det har

et fettpakket smøresystem. Det er imidlertid nødvendig

å fylle på med fett og å skifte kullbørstene regelmessig i

hele levetiden til verktøyet.

21

Fig.22

(For modell HR4003C, HR5202C) Løsne de seks

skruene og fjern håndtaket.

Fig.23

Fig.24

(For modell HR4013C, HR5212C) Løsne de åtte

skruene og fjern vernedekselet som vist i figuren. Fjern

deretter håndtaket.

Fig.25

Ta kontakten ut ved å trekke i den.

Fig.26

Løsne skruene og fjern funksjonsvelgeren.

Fjerne veivdekselet.

Fig.27

Fjern kontrollplaten.

Fig.28

Løsne de seks skruene og fjern tannhjuldekselet. Sett

maskinen på et bord med bitsenden av verktøyet

pekende oppover. På denne måten samles det gamle

fettet inne i veivhuset.

Fig.29

Fjern gammelt fett på innsiden og erstatt med nytt fett:

For modell HR4003C, HR4013C: 30g

For modell HR5202C, HR5212C: 60g

Bruk kun Makitas genuine fett for slagbor (valfritt

tilbehør). Fyller du mer enn spesifisert mengde fett, kan

det forårsake feilslag eller feil på verktøyet. Fyll kun

med spesifisert mengde fett.

Sett alle løse deler på plass igjen.

Fig.30

Sett på kontakten, og monter håndtaket igjen.

MERK:

Legg merke til de ulike lengdene på skruene som

brukes.

MERK

• Ikke fest veivdekslet for hardt. Det er laget av

harpiks og kan brekke.

• Vær forsiktig så du ikke skader kontakten eller

blytrådene, spesielt når du tørker ut gammelt fett

eller monterer håndtaket.

For å opprettholde produktets SIKKERHET og

PÅLITELIGHET, må reparasjoner, vedlikehold og

justeringer utføres av Makitas autoriserte servicesentre,

og det må alltid brukes reservedeler fra Makita.

VALGFRITT TILBEHØR

FORSIKTIG:

• Det anbefales at du bruker dette tilbehøret eller

verktøyet sammen med den Makita-maskinen som

er spesifisert i denne håndboken. Bruk av annet

tilbehør eller verktøy kan forårsake helseskader.

Tilbehør og verktøy må kun brukes til det formålet

det er beregnet på.

Ta kontakt med ditt lokale Makita-servicesenter hvis du

trenger mer informasjon om dette tilbehøret.

• SDS-MAX -bits med karbidspiss

• SDS-MAX spissmeisel

• SDS-MAX flatmeisel

• SDS-MAX bredmeisel

• SDS-MAX slagmeisel

• Hammerfett

• Meiselfett

• Støttehåndtak

• Støttehåndtak

• Dybdemåler

• Utblåsningsballong

• Vernebriller

• Bærekasse

• Støvavsugutstyr

MERK:

• Enkelte elementer i listen kan være inkludert som

standardtilbehør i verktøypakken. Elementene kan

variere fra land til land.

22

SUOMI (alkuperäiset ohjeet)

Yleisselostus

1-1. Liipaisinkytkin

2-1. Katkaisinnappi

3-1. Säätöpyörä

4-1. Vaihtovipu

4-2. Osoitin

5-1. Vaihtovipu

5-2. Osoitin

6-1. Vaihtovipu

6-2. Osoitin

7-1. Katkaisinnappi

8-1. Tehon ON-merkkilamppu (vihreä)

8-2. Huoltomerkkilamppu (punainen)

10-1. Sivukahva

10-2. Puristusmutteri

11-1. Sivukahva

12-1. Terän varsi

12-2. Terärasva

13-1. Kärki

13-2. Vapautin

14-1. Kärki

14-2. Vapautin

15-1. Vaihtovipu

15-2. Osoitin

16-1. Vaihtovipu

16-2. Osoitin

17-1. Syvyystulkki

17-2. Lukituspainike

20-1. Puhallin

22-1. Ruuvit

23-1. Ruuvit

24-1. Suojakansi

25-1. Liitin

26-1. Vaihtovipu

26-2. Ruuvi

26-3. Kammen kuvun suojus

27-1. Ohjauslevy

28-1. Ruuvit

28-2. Kampikupu

29-1. Vasararasva

30-1. Liitin

TEKNISET TIEDOT

Malli HR4003C HR4013C HR5202C HR5212C

Karbidi-kärkinen terä 40 mm 52 mm

Teho Timanttiporanterä 105 mm 160 mm

Nopeus kuormittamattomana (min-1) 250 - 500 150 - 310

Lyöntiä minuutissa 1 450 - 2 900 1 100 - 2 250

Kokonaispituus 479 mm 599 mm

Nettopaino 6,2 kg 6,8 kg 10,9 kg 11,9 kg

Turvaluokitus /II

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman

ennakkoilmoitusta.

• Tekniset ominaisuudet saattavat vaihdella eri maissa.

• Paino EPTA-menetelmän 01/2003 mukaan

ENE044-1

Käyttötarkoitus

Työkalu on tarkoitettu tiilen, betonin ja kiven

vasaraporaukseen sekä piikkaamiseen.

ENF002-2

Virtalähde

Laitteen saa kytkeä vain sellaiseen virtalähteeseen,

jonka jännite on sama kuin arvokilvessä ilmoitettu, ja

sitä saa käyttää ainoastaan yksivaiheisella vaihtovirralla.

Laite on kaksinkertaisesti suojaeristetty, ja se voidaan

siten kytkeä myös maadoittamattomaan pistorasiaan.

ENG905-1

Melutaso

Tyypillinen A-painotettu melutaso määräytyy EN60745-

standardin mukaan:

Malli HR4003C, HR4013C

Äänenpainetaso (LpA): 92 dB (A)

Äänen tehotaso (LWA): 103 dB (A)

Virhemarginaali (K): 3 dB (A)

Malli HR5202C

Äänenpainetaso (LpA): 99 dB (A)

Äänen tehotaso (LWA): 110 dB (A)

Virhemarginaali (K): 3 dB (A)

Malli HR5212C

Äänenpainetaso (LpA): 98 dB (A)

Äänen tehotaso (LWA): 109 dB (A)

Virhemarginaali (K): 3 dB (A)

Käytä kuulosuojaimia

ENG900-1

Tärinä

Värähtelyn kokonaisarvo (kolmiakselivektorin summa)

on määritelty EN60745mukaan:

Malli HR4003C

Työmenetelmä: talttaustoiminta sivukahvaa

käyttäen

Tärinäpäästö (ah,CHeq) : 9,0 m/s2

Virhemarginaali (K): 1,5 m/s2

23

Työmenetelmä: talttaaminen suoraa sivukahvaa

käyttäen

Tärinäpäästö (ah,CHeq) : 9,0 m/s2

Virhemarginaali (K): 1,5 m/s2

Työmenetelmä: betonin iskuporaaminen

Tärinäpäästö (ah,HD): 10,0 m/s2

Virhemarginaali (K): 1,5 m/s2

Malli HR4013C

Työmenetelmä: talttaustoiminta sivukahvaa

käyttäen

Tärinäpäästö (ah,CHeq) : 4,5 m/s2

Virhemarginaali (K): 1,5 m/s2

Työmenetelmä: talttaaminen suoraa sivukahvaa

käyttäen

Tärinäpäästö (ah,CHeq) : 4,5 m/s2

Virhemarginaali (K): 1,5 m/s2

Työmenetelmä: betonin iskuporaaminen

Tärinäpäästö (ah,HD): 5,0 m/s2

Virhemarginaali (K): 1,5 m/s2

Malli HR5202C

Työmenetelmä: talttaustoiminta sivukahvaa

käyttäen

Tärinäpäästö (ah,CHeq) : 10,5 m/s2

Virhemarginaali (K): 1,5 m/s2

Työmenetelmä: talttaaminen suoraa sivukahvaa

käyttäen

Tärinäpäästö (ah,CHeq) : 10,5 m/s2

Virhemarginaali (K): 1,5 m/s2

Työmenetelmä: betonin iskuporaaminen

Tärinäpäästö (ah,HD): 17,0 m/s2

Virhemarginaali (K): 1,5 m/s2

Malli HR5212C

Työmenetelmä: talttaustoiminta sivukahvaa

käyttäen

Tärinäpäästö (ah,CHeq) : 7,0 m/s2

Virhemarginaali (K): 1,5 m/s2

Työmenetelmä: talttaaminen suoraa sivukahvaa

käyttäen

Tärinäpäästö (ah,CHeq) : 8,0 m/s2

Virhemarginaali (K): 1,5 m/s2

Työmenetelmä: betonin iskuporaaminen

Tärinäpäästö (ah,HD): 9,0 m/s2

Virhemarginaali (K): 1,5 m/s2

ENG901-1

• Ilmoitettu tärinäpäästöarvo on mitattu

standarditestausmenetelmän mukaisesti, ja sen

avulla voidaan vertailla työkaluja keskenään.

• Ilmoitettua tärinäpäästöarvoa voidaan käyttää

myös altistumisen alustavaan arviointiin.

VAROITUS:

• Työkalun käytön aikana mitattu todellinen

tärinäpäästöarvo voi poiketa ilmoitetusta

tärinäpäästöarvosta työkalun käyttötavan mukaan.

•

Selvitä käyttäjän suojaamiseksi tarvittavat varotoimet

todellisissa käyttöolosuhteissa tapahtuvan arvioidun

altistumisen mukaisesti (ottaen huomioon käyttöjakso

kokonaisuudessaan, myös jaksot, joiden aikana

työkalu on sammutettuna tai käy tyhjäkäynnillä).

ENH101-17

Koskee vain Euroopan maita

VAKUUTUS EC-VASTAAVUUDESTA

Makita ilmoittaa, että seuraava(t) kone(et)

Koneen tunnistetiedot:

Poravasara

Mallinro/tyyppi: HR4003C, HR4013C, HR5202C, HR5212C

Täyttävät seuraavien eurooppalaisten direktiivien

vaatimukset:

2006/42/EC

On valmistettu seuraavien standardien tai

standardoitujen asiakirjojen mukaisesti:

EN60745

Direktiivin 2006/42/EY mukaiset tekniset tiedot ovat

saatavissa seuraavasta osoitteesta:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

22.10.2013

000331

Yasushi Fukaya

Johtaja

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

GEA010-1

Sähkötyökalujen käyttöä

koskevat varoitukset

VAROITUS Lue kaikki turvallisuusvaroitukset ja

käyttöohjeet. Varoitusten ja ohjeiden noudattamatta

jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai

vakavaan vammautumiseen.

Säilytä varoitukset ja ohjeet tulevaa

käyttöä varten.

GEB007-7

PORAVASARAN

TURVALLISUUSOHJEET

1. Pidä kuulosuojaimia. Melulle altistuminen voi

aiheuttaa kuulokyvyn heikentymistä.

2. Käytä työkalun mukana mahdollisesti

toimitettua lisäkahvaa tai -kahvoja. Hallinnan

menetys voi aiheuttaa henkilövahinkoja.

24

3. Pidä sähkötyökalua sen eristetyistä

tartuntapinnoista silloin, kun on mahdollista,

että sen terä saattaa osua piilossa oleviin

johtoihin tai koneen omaan virtajohtoon. Jos

leikkaustyökalu joutuu kosketukseen jännitteisen

johdon kanssa, jännite voi siirtyä työkalun sähköä

johtaviin metalliosiin ja aiheuttaa käyttäjälle

sähköiskun.

4. Käytä kovaa päähinettä (suojakypärää),

suojalaseja ja/tai kasvosuojusta. Tavalliset

silmä- tai aurinkolasit EIVÄT ole suojalaseja.

Myös hengityssuojaimen ja paksujen

käsineiden käyttö on suositeltavaa.

5. Varmista ennen työskentelyn aloittamista, että

terä on kiinnitetty tiukasti paikoilleen.

6. Laite on suunniteltu siten, että se värisee

normaalikäytössä. Ruuvit voivat irrota

hyvinkin helposti aiheuttaen laitteen

rikkoutumisen tai onnettomuuden. Tarkista

ruuvien kireys huolellisesti ennen kuin käytät

laitetta.

7. Jos ilma on kylmä tai konetta ei ole käytetty

pitkään aikaan, anna sen lämmetä jonkin

aikaa tyhjäkäynnillä. Tämä tehostaa laitteen

voitelua. Vasarointi voi olla hankalaa ilman

asianmukaista esilämmitystä.

8. Varmista aina, että seisot tukevasti.

Jos työskentelet korkealla, varmista, ettei

ketään ole alapuolella.

9. Pidä työkalua tiukasti molemmin käsin.

10. Pidä kädet poissa liikkuvien osien luota.

11. Älä jätä konetta käymään itsekseen. Käytä

laitetta vain silloin, kun pidät sitä kädessä.

12. Älä osoita laitteella ketään, kun käytät sitä.

Terä saattaa lennähtää irti ja aiheuttaa

vakavan loukkaantumisen.

13. Älä kosketa terää tai sen lähellä olevia osia

välittömästi käytön jälkeen, sillä ne voivat olla

erittäin kuumia ja aiheuttaa palovammoja.

14. Jotkin materiaalit sisältävät kemikaaleja, jotka

voivat olla myrkyllisiä. Huolehdi siitä, että

pölyn sisäänhengittäminen ja ihokosketus

estetään. Noudata materiaalin toimittajan

turvaohjeita.

SÄILYTÄ NÄMÄ OHJEET.

VAROITUS:

ÄLÄ anna työkalun helppokäyttöisyyden tai

toistuvan käytön tuudittaa sinua väärään

turvallisuuden tunteeseen niin, että laiminlyöt

työkalun turvaohjeiden noudattamisen.

VÄÄRINKÄYTTÖ tai tämän käyttöohjeen

turvamääräysten laiminlyönti voi johtaa vakaviin

henkilövahinkoihin.

TOIMINTOJEN KUVAUS

HUOMIO:

• Varmista aina ennen koneen säätöjen ja

toiminnallisten tarkistusten tekemistä, että kone on

sammutettu ja irrotettu pistorasiasta.

Kytkimen käyttäminen

HUOMIO:

• Tarkista aina ennen työkalun liittämistä

virtalähteeseen, että liipaisinkytkin kytkeytyy oikein

ja palaa asentoon OFF, kun se vapautetaan.

Liipaisinkytkin

Tämä kytkin toimii, kun asetat työkalun symbolin ja

symbolin moodeihin.

Kuva1

Käynnistä työkalu painamalla liipaisinkytkintä. Laite

pysäytetään vapauttamalla liipaisinkytkin.

Kytkinpainike

Tämä kytkin toimii vain, kun työkalu asetetaan -

symbolin mukaiseen toimintatilaan.

Kuva2

Kun työkalu on -symbolin mukaisessa toimintatilassa,

kytkinpainike työntyy ulos ja palaa punaisena.

Käynnistä työkalu painamalla kytkinpainiketta. Kytkimen

valo muuttuu vihreäksi.

Pysäytä työkalu painamalla kytkinpainiketta uudelleen.

Nopeuden muuttaminen

Kuva3

Kierrokset ja puhallukset minuutissa voidaan säätää

säätöpyörää kiertämällä. Pyörä on merkitty 1:stä

(matalin nopeus) 5:een (maksiminopeus).

Katso alhaalla olevaa taulukkoa säätöpyörän

numeroasetusten ja kierroksen/puhalluksen per minuutti

välisistä suhteista.

Malli HR4003C, HR4013C

Säätöpyörän numero

Kierrosta minuutissa Lyöntiä minuutissa

5 500 2 900

4 470 2 700

3 380 2 150

2 290 1 650

1 250 1 450

014134

Malli HR5202C, HR5212C

Säätöpyörän numero

Kierrosta minuutissa

Lyöntiä minuutissa

5 310 2 250

4 290 2 100

3 230 1 700

2 180 1 300

1 150 1 100

014872

25

Ainoastaan mallit HR4013C, HR5212C

HUOMAUTUS:

• Tyhjäkäyntitärinää vähennetään pienentämällä

tyhjäkäynnin iskumäärä kuormituksen alaista

iskumäärää pienemmäksi. Tästä ei ole haittaa.

Kun työkalun käyttö aloitetaan painamalla sen terä

betonia vasten, iskumäärä suurenee taulukon

lukemia vastaavaksi. Tämä toiminto ei ehkä

toteudu moottorin käymisestä huolimatta, jos

lämpötila on kovin alhainen ja rasva on jäykkää.

HUOMIO:

• Jos työkalua käytetään jatkuvasti pitkään pienellä

nopeudella, moottori voi ylikuormittua ja aiheuttaa

työkalun toimintahäiriön.

• Nopeussäädintä voi kääntää vain asentoon 5 tai

asentoon 1 ja saakka. Älä pakota sitä asennon 5

tai 1 ohi, koska nopeudensäätötoiminto saattaa

lakata toimimasta.

Toimintatavan valitseminen

HUOMIO:

• Älä pyöritä vaihtovipua, kun työkalu on käynnissä.

Työkalu voi rikkoutua.

• Voit estää toimintatilan vaihtomekanismin

kulumisen varmistamalla, että vaihtovipu on aina

selvästi jossakin toimintatavan asennossa.

Iskupora-toimintatila

Kuva4

Jos poraat betonia, tiiliseinää jne., kierrä vaihtovipu -

symbolin kohdalle. Varmista, että terässä on

volframikarbidikärki

Vasarointi-toimintatila (liipaisinkytkin-toimintatila)

Kuva5

Jos haluat piikata, kuoria tai purkaa rakenteita, kierrä

vaihtovipu -symbolin kohdalle. Käytä piikkitalttaa,

kylmätalttaa, leveää talttaa jne.

Vasarointi-toimintatila (kytkinpainike-toimintatila)

Kuva6

Jos haluat piikata, kuoria tai purkaa rakenteita

keskeytyksettä, kierrä vaihtovipu -symbolin kohdalle.

Kuva7

Kytkinpainike työntyy ulos ja palaa punaisena.

Käytä piikkitalttaa, kylmätalttaa, leveää talttaa jne.

HUOMAUTUS:

• Kun käytät työkalua -symbolin mukaisessa

toimintatilassa, liipaisinkytkin ei toimi, mutta

kytkinpainike toimii.

Vääntömomentin rajoitin

Vääntömomentin rajoitin kytkeytyy päälle, kun

vääntömomentti saavuttaa tietyn tason. Tällöin moottori

kytkeytyy irti käyttöakselista. Samalla terä lakkaa

pyörimästä.

HUOMIO:

• Sammuta työkalu heti, kun vääntömomentin

rajoitin kytkeytyy päälle. Näin voidaan estää

työkalun liian nopea kuluminen.

Merkkivalo

Kuva8

Vihreä virran merkkivalo syttyy, kun työkalun vitajohto

kytketään. Jos merkkivalo ei syty, virtajohto tai säädin

voi olla viallinen.

Jos merkkivalo palaa, mutta työkalu ei käynnisty, vaikka

työkalu kytketään päälle, hiiliharjat saattavat olla

kuluneet tai säädin, moottori tai ON/OFF-kytkin saattaa

olla vaurioitunut.

Jos edellä kerrottuja oireita ilmenee, lopeta työkalun

käyttö ja ota yhteyttä paikalliseen huoltoedustajaan.

Punainen huollon merkkivalo syttyy huoltotarpeen

merkiksi, kun hiiliharjat ovat lähes loppuun kuluneet.

Tietyn käyttöajan kuluttua moottori sammuu

automaattisesti.

KOKOONPANO

HUOMIO:

• Varmista aina ennen koneelle tehtäviä

toimenpiteitä, että kone on sammutettu ja irrotettu

pistorasiasta.

Sivukahva

Kuva9

HUOMIO:

• Käytä sivukahvaa ainoastaa piikatessa, kuoriessa

tai rakenteita purkaessa. Älä käytä sitä kun poraat

betoniin, tiiliseinään, jne. Työkalua ei voi pitää

kunnolla tällä sivukahvalla, kun poraat.

Kuva10

Sivukahvan voi kiepauttaa 360° kohtisuoraan ja

varmistaa se haluttuun asentoon. Sen voi myös

varmistaa kahdeksaan eri asentoon vaakasuorassa

edestakaisin. Löysennä vain kiristinmutteri ja keikauta

sivukahva haluttuun asentoon. Kiristä sitten

kiristysmutteri hyvin.

Sivukahva

HUOMIO:

• Käytä aina sivukahvaa varmistaaksesi toiminnan

turvallisuus, kun poraat betonia, tiiliseinää, jne.

Kuva11

Sivukahvaa voi liikuttaa puolelta toiselle, joten koneen

käsittely on helppoa työskentelyasennosta riippumatta.

Löysää sivukahva kiertämällä sitä vastapäivään, käännä

kahva haluamaasi asentoon ja kiristä kiertämällä sitä

myötäpäivään.

26

Terän kiinnitys ja irrotus

Kuva12

Puhdista terän varsi ja sivele vähän terärasvaa ennen

terän kiinnittämistä.

Kuva13

Työnnä terä työkaluun. Käännä terää ja työnnä sitä,

kunnes se kiinnittyy paikoilleen.

Jos terää ei voi työntää sisään, irrota terä. Vedä

vapautinta alaspäin muutaman kerran. Laita sitten terä

takaisin paikoilleen. Käännä ja työnnä terää, kunnes se

kiinnittyy paikoilleen.

Varmista aina, että terä on kunnolla kiinni yrittämällä

vetää sitä irti.

Kuva14

Irrota terä painamalla vapautin täysin alas ja vetämällä

terä irti.

Teräkulma (piikatessa, kuoriessa ja rakenteita

rikottaessa)

Kuva15

Terä voidaan kiinnittää 24:ään eri kulmaan. Voit muuttaa

terän kulmaa kiertämällä vaihtovipua siten, että osoitin

on -symbolin kohdalla. Kierrä terä haluttuun kulmaan.

Kuva16

Kierrä vaihtovipua siten, että osoitin on -symbolin

kohdalla. Varmista sitten terää kiertämällä, että terä on

tukevasti paikallaan.

Syvyystulkki

Kuva17

Syvyysmittari on kätevä samansyvyisten reikien

poraamisessa.

Pidä lukituspainiketta painettuna ja työnnä syvyystulkki

kuusikulmaiseen reikään.

Kuva18

Varmista, että syvyystulkin hammastettu sivu on kohti

merkintöjä.

Säädä syvyystulkki siirtämällä sitä eteen- tai taaksepäin

samalla, kun painat lukituspainiketta. Lukitse

syvyystulkki sitten paikalleen vapauttamalla

lukituspainike.

HUOMAUTUS:

• Syvyystulkkia ei voida käyttää asennossa, jossa

se ottaa vaihdelaatikkoon/moottorin runkoon.

TYÖSKENTELY

HUOMIO:

• Varmista, että työkappale on kiinnitetty tukevasti.

Lentävät esineet voivat aiheuttaa henkilövahinkoja.

• Vaikka terä juuttuisi, älä vedä sitä ulos voimalla.

Hallinnan menetys voi aiheuttaa henkilövahinkoja.

Iskuporaus

Kuva19

Aseta vaihtovipu symboliin.

Aseta poranterä haluttuun kohtaan ja paina liipaisinkytkintä.

Älä käytä tarpeetonta voimaa. Kevyt paine takaa

parhaan lopputuloksen. Pidä työkalu oikeassa

asennossa ja estä sitä luiskahtamasta sivuun.

Jos reikä tukkeutuu lastuista ja purusta, älä käytä

liiallista voimaa. Anna sen sijaan koneen käydä hetki

joutokäynnillä ja vedä terä osittain ulos reiästä. Toista

tämä useita kertoja, jolloin reikä puhdistuu ja voit jatkaa

poraamista.

HUOMIO:

• Työkaluun/terään kohdistuu valtava vääntävä

voima, kun terä menee läpi työkappaleesta, kun

reikä tukkeutuu lastuista ja purusta tai kun terä

osuu betoniraudoitukseen. Käytä aina sivukahvaa

(apukahvaa) ja pitele työkalua käytön aikana sekä

sivukahvasta että kytkinkahvasta. Varmista myös

hyvä tasapaino ja tukeva jalansija. Jos näin ei

tehdä, seurauksena voi olla työkalun hallinnan

menetys ja mahdollisesti vakava vamma.

Puhallin (valinnainen lisälaite)

Kuva20

Porauksen jälkeen puhdista pöly reiästä puhaltimella.

Piikkaus/Kuorinta/Purkutyö

Kuva21

Kierrä valintavipu - tai -symbolin kohdalle.

Pidä työkalusta tukevasti kiinni molemmin käsin.

Käynnistä työkalu ja paina sitä kevyesti niin, että se ei

pompi hallitsemattomasti ympäriinsä. Työkalun

voimakas painaminen ei lisää sen tehokkuutta.

KUNNOSSAPITO

HUOMIO:

• Varmista aina ennen tarkastuksia ja huoltotöitä,

että laite on kone on sammutettu ja irrotettu

virtalähteestä.

• Älä koskaan käytä bensiiniä, ohentimia, alkoholia

tai tms. aineita. Muutoin pinta voi halkeilla tai sen

värit ja muoto voivat muuttua.

Voitelu

HUOMIO:

• Tämä huoltotoimenpide tulisi suorittaa ainoastaan

Makitan valtuutetussa huoltopisteessä.

• Älä voitele työkalua heti käytön jälkeen. Anna sen

ensin jäähtyä. Muuten voit saada palovammoja.

Tämä työkalu ei vaadi säännöllistä voitelua tunneittain

tai päivittäin, sillä siinä on kestovoitelujärjestelmä.

Työkalun käyttöiän pidentämiseksi on kuitenkin syytä

vaihtaa hiiliharjat ja voitelujärjestelmän rasva

säännöllisesti.

27

Kuva22

(Mallit HR4003C, HR5202C) Löysää kuusi ruuvia ja

irrota kahva.

Kuva23

Kuva24

(Mallit HR4013C, HR5212C) Löysää kahdeksan ruuvia.

Irrota suojakansi kuvassa esitetyllä tavalla. Irrota sitten

kahva.

Kuva25

Irrota liitin vetämällä.

Kuva26

Löysennä ruuvit ja poista vaihtovipu.

Poista kampikuvun kansi.

Kuva27

Poista ohjauslevy.

Kuva28

Kierrä kuusi ruuvia löysälle ja irrota kampikahva. Aseta

työkalu pöydälle siten, että terän kärki osoittaa ylöspäin.

Näin vanha rasva kerääntyy kampikammioon.

Kuva29

Pyyhi vanha rasva pois ja lisää tilalle uutta rasvaa.

Mallit HR4003C, HR4013C: 30 g

Mallit HR5202C, HR5212C: 60 g

Käytä vain aitoa Makita-vasararasvaa (lisävaruste). Jos

rasvaa lisätään ilmoitettu määrää enemmän, laitteen

toiminta voi häiriintyä tai siihen voi tulla vika. Lisää vain

ilmoitettu määrä rasvaa.

Asenna irrotetut osat takaisin.

Kuva30

Työnnä liitin paikalleen ja asenna kahva takaisin.

HUOMAUTUS:

Huomaa, että ruuvit ovat eripituisia.

HUOMAUTUS

• Älä kiristä liikaa kampikupua. Se on tehty hartsista

ja voi rikkoutua.

• Ole varovainen ettet vahingoita liitintä tai

lyijyjohtoja, varsinkin silloin, kuin pyyhit vanhaa

rasvaa ulos tai asennat kahvan uudelleen.

Koneen TURVALLISUUDEN ja LUOTETTAVUUDEN

säilyttämiseksi korjaukset sekä muut huoltotoimet ja

säädöt on jätettävä Makitan valtuuttaman huollon

tehtäväksi käyttäen aina Makitan alkuperäisiä varaosia.

LISÄVARUSTEET

HUOMIO:

• Näitä lisävarusteita ja -laitteita suositellaan

käytettäväksi tässä ohjekirjassa mainitun Makitan

koneen kanssa. Minkä tahansa muun

lisävarusteen tai –laitteen käyttäminen voi

aiheuttaa loukkaantumisvaaran. Käytä

lisävarusteita ja -laitteita vain niiden

käyttötarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja

seuraavista lisävarusteista, ota yhteys paikalliseen

Makitan huoltoon.

• SDS-MAX -volframi-karbidikärjellä varustetut terät

• SDS-MAX lattataltta

• SDS-MAX kylmätaltta

• SDS-MAX kuorimistaltta

• SDS-MAX savilapio

• Vasararasva

• Terärasva

• Sivukahva

• Sivukahva

• Syvyystulkki

• Puhallin

• Suojalasit

• Kuljetuslaukku

• Pölynkeräin

HUOMAUTUS:

• Jotkin luettelossa mainitut varusteet voivat sisältyä

työkalun toimitukseen vakiovarusteina. Ne voivat

vaihdella maittain.

28

LATVIEŠU (oriģinālās instrukcijas)

Kopskata skaidrojums

1-1. Slēdža mēlīte

2-1. Slēdža poga

3-1. Regulēšanas ciparripa

4-1. Maiņas svira

4-2. Rādītājs

5-1. Maiņas svira

5-2. Rādītājs

6-1. Maiņas svira

6-2. Rādītājs

7-1. Slēdža poga

8-1. Indikatora lampiņa - barošana

IESLĒGTA (zaļa)

8-2. Ekspluatācijas indikatora lampiņa

(sarkana)

10-1. Sānu rokturis

10-2. Spīlējuma uzgrieznis

11-1. Sānu rokturis

12-1. Uzgaļa kāts

12-2. Uzgaļu smērviela

13-1. Urbis

13-2. Fiksējošs aizsargs

14-1. Urbis

14-2. Fiksējošs aizsargs

15-1. Maiņas svira

15-2. Rādītājs

16-1. Maiņas svira

16-2. Rādītājs

17-1. Dziļummērs

17-2. Fiksācijas poga

20-1. Caurpūtes bumbiere

22-1. Skrūves

23-1. Skrūves

24-1. Aizsarguzlika

25-1. Savienotājs

26-1. Maiņas svira

26-2. Skrūve

26-3. Kloķa vāciņa aizsargs

27-1. Vadības plāksne

28-1. Skrūves

28-2. Kloķa vāciņš

29-1. Āmuru smērviela

30-1. Savienotājs

SPECIFIKĀCIJAS

Modelis HR4003C HR4013C HR5202C HR5212C

Ar karbīdu stiegrots uzgalis 40 mm 52 mm

Urbšanas jauda Kroņurbis 105 mm 160 mm

Tukšgaitas ātrums (min-1) 250 - 500 150 - 310

Triecieni minūtē 1 450 - 2 900 1 100 - 2 250

Kopējais garums 479 mm 599 mm

Neto svars 6,2 kg 6,8 kg 10,9 kg 11,9 kg

Drošības klase /II

• Dēļ mūsu nepārtrauktās pētniecības un izstrādes programmas, šeit dotās specifikācijas var mainīties bez brīdinājuma.

• Atkarība no valsts specifikācijas var atšķirties.

• Svars atbilstoši EPTA-Procedure 01/2003

ENE044-1

Paredzētā lietošana

Šis darbarīks ir paredzēts triecienurbšanai ķieģeļos,

betonā un akmenī, kā arī kalšanai.

ENF002-2

Strāvas padeve

Darbarīks jāpievieno tikai tādai strāvas padevei, kuras

spriegums ir tāds pats, kā norādīts uz plāksnītes ar

nosaukumu, un to var ekspluatēt tikai ar vienfāzes

maiņstrāvas padevi. Darbarīks aprīkots ar divkāršo

izolāciju, tādēļ to var izmantot arī, pievienojot

kontaktligzdai bez iezemējuma vada.

ENG905-1

Troksnis

Tipiskais A-svērtais trokšņa līmenis ir noteikts saskaņā

ar EN60745:

Modelis HR4003C, HR4013C

Skaņas spiediena līmenis (LpA): 92 dB (A)

Skaņas jaudas līmenis (LWA): 103 dB (A)

Neskaidrība (K): 3 dB (A)

Modelis HR5202C

Skaņas spiediena līmenis (LpA): 99 dB (A)

Skaņas jaudas līmenis (LWA): 110 dB (A)

Neskaidrība (K): 3 dB (A)

Modelis HR5212C

Skaņas spiediena līmenis (LpA): 98 dB (A)

Skaņas jaudas līmenis (LWA): 109 dB (A)

Neskaidrība (K): 3 dB (A)

Lietojiet ausu aizsargus

ENG900-1

Vibrācija

Vibrācijas kopējā vērtība (trīs asu vektora summa)

noteikta saskaņā ar EN60745:

Modelis HR4003C

Darba režīms: kalšanas režīms, izmantojot sānu

rokturi

Vibrācijas izmešus (ah,CHeq) : 9,0 m/s2

Neskaidrība (K): 1,5 m/s2

29

Darba režīms: kalšanas režīms, izmantojot sānu

rokturi

Vibrācijas izmešus (ah,CHeq) : 9,0 m/s2

Neskaidrība (K): 1,5 m/s2

Darba režīms: triecienurbšana betonā

Vibrācijas izmeši (ah,HD): 10,0 m/s2

Neskaidrība (K): 1,5 m/s2

Modelis HR4013C

Darba režīms: kalšanas režīms, izmantojot sānu

rokturi

Vibrācijas izmešus (ah,CHeq) : 4,5 m/s2

Neskaidrība (K): 1,5 m/s2

Darba režīms: kalšanas režīms, izmantojot sānu

rokturi

Vibrācijas izmešus (ah,CHeq) : 4,5 m/s2

Neskaidrība (K): 1,5 m/s2

Darba režīms: triecienurbšana betonā

Vibrācijas izmeši (ah,HD): 5,0 m/s2

Neskaidrība (K): 1,5 m/s2

Modelis HR5202C

Darba režīms: kalšanas režīms, izmantojot sānu

rokturi

Vibrācijas izmešus (ah,CHeq) : 10,5 m/s2

Neskaidrība (K): 1,5 m/s2

Darba režīms: kalšanas režīms, izmantojot sānu

rokturi

Vibrācijas izmešus (ah,CHeq) : 10,5 m/s2

Neskaidrība (K): 1,5 m/s2

Darba režīms: triecienurbšana betonā

Vibrācijas izmeši (ah,HD): 17,0 m/s2

Neskaidrība (K): 1,5 m/s2

Modelis HR5212C

Darba režīms: kalšanas režīms, izmantojot sānu

rokturi

Vibrācijas izmešus (ah,CHeq) : 7,0 m/s2

Neskaidrība (K): 1,5 m/s2

Darba režīms: kalšanas režīms, izmantojot sānu

rokturi

Vibrācijas izmešus (ah,CHeq) : 8,0 m/s2

Neskaidrība (K): 1,5 m/s2

Darba režīms: triecienurbšana betonā

Vibrācijas izmeši (ah,HD): 9,0 m/s2

Neskaidrība (K): 1,5 m/s2

ENG901-1

• Paziņotā vibrācijas emisijas vērtība noteikta

atbilstoši standarta pārbaudes metodei un to var

izmantot, lai salīdzinātu vienu darbarīku ar citu.

• Paziņoto vibrācijas emisijas vērtību arī var

izmantot iedarbības sākotnējā novērtējumā.

BRĪDINĀJUMS:

• Reāli lietojot mehanizēto darbarīku, vibrācijas

emisija var atšķirties no paziņotās emisijas

vērtības atkarībā no darbarīka izmantošanas veida.

•

Lai aizsargātu lietotāju, nosakiet drošības

pasākumus, kas pamatoti ar iedarbību reālos darba

apstākļos (ņemot vērā visus ekspluatācijas cikla

posmus, piemēram, laiku, kamēr darbarīks ir izslēgts

un kad darbojas tukšgaitā, kā arī palaides laiku).

ENH101-17

Tikai Eiropas valstīm

EK Atbilstības deklarācija

Makita paziņo, ka šāds instruments(-i):

Instrumenta nosaukums:

Perforators

Modeļa Nr./veids: HR4003C, HR4013C, HR5202C, HR5212C

Atbilst sekojošām Eiropas Direktīvām:

2006/42/EC

Ražots saskaņā ar šādu standartu vai normatīvajiem

dokumentiem:

EN60745

Tehniskā lieta atbilstīgi 2006/42/EK ir pieejama:

Makita, Jan-Baptist Vinkstraat 2, 3070, Beļģija

22.10.2013

000331

Yasushi Fukaya

Direktors

Makita, Jan-Baptist Vinkstraat 2, 3070, Beļģija

GEA010-1

Vispārējie mehanizēto darbarīku

drošības brīdinājumi

BRĪDINĀJUMS Izlasiet visus drošības brīdinājumus

un visus norādījumus.

Brīdinājumu un norādījumu

neievērošanas gadījumā var rasties elektriskās strāvas

trieciens, ugunsgrēks un/vai nopietnas traumas.

Glabājiet visus brīdinājumus un

norādījums, lai varētu tajos ieskatīties

turpmāk.

GEB007-7

DROŠĪBAS BRĪDINĀJUMI

PERFORATORA LIETOŠANAI

1. Izmantojiet ausu aizsargus. Troksnis var izraisīt

dzirdes zaudējumu.

2. Izmantojiet ar darbarīku piegādātos papildu

rokturus. Kontroles zaudēšanas gadījumā var

gūt ievainojumus.

30

3. Veicot darbu, turiet mehanizēto darbarīku aiz

izolētajām satveršanas virsmām, ja griešanas

instruments varētu saskarties ar apslēptu

elektroinstalāciju vai ar savu vadu. Ja

griešanas instruments saskarsies ar vadu, kurā ir

strāva, visas darbarīka ārējās metāla virsmas

vadīs strāvu un radīs elektriskās strāvas trieciena

risku.

4. Izmantojiet cietu cepuri (aizsargķiveri),

aizsargbrilles un/vai sejas aizsargmasku.

Parastās brilles vai saulesbrilles NAV

aizsargbrilles. Ļoti ieteicams izmantot arī

putekļu masku un biezus, polsterētus cimdus.

5. Pirms sākt darbu pārbaudiet, vai uzgalis ir

nostiprināts savā vietā.

6. Ir paredzēts, ka normālas darbības laikā

darbarīks rada vibrāciju. Skrūves var viegli

atskrūvēties, izraisot bojājumu vai

negadījumu. Pirms sākt darbu uzmanīgi

pārbaudiet, vai skrūves ir cieši pieskrūvētas.

7. Aukstos laika apstākļos vai tad, ja darbarīku

neesat izmantojis ilgu laiku, ļaujiet darbarīkam

nedaudz iesilt, darbinot to bez slodzes. Tas

atvieglos darbarīka ieeļļošanos. Bez

pienācīgas iesildīšanas, ir grūti veikt kalšanu.

8. Nodrošiniet, lai jums vienmēr būtu labs

atbalsts kājām.

Ja lietojat darbarīku augstumā, pārliecinieties,

ka apakšā neviena nav.

9. Stingri turiet darbarīku ar abām rokām.

10. Netuviniet rokas kustīgajām daļām.

11. Neatstājiet ieslēgtu darbarīku. Darbiniet

darbarīku vienīgi tad, ja turat to rokās.

12. Darba laikā nevērsiet darbarīku pret tuvumā

esošām personām. Uzgalis var aizlidot un

kādu smagi ievainot.

13. Nepieskarieties uzgalim vai uzgaļa tuvumā

esošajām daļām tūlīt pēc darba veikšanas; tie

var būt ļoti karsti un var apdedzināt ādu.

14. Daži materiāli satur ķīmiskas vielas, kuras var

būt toksiskas. Izvairieties no putekļu

ieelpošanas un to nokļūšanas uz ādas.

Ievērojiet materiāla piegādātāja drošības

datus.

SAGLABĀJIET ŠOS

NORĀDĪJUMUS.

BRĪDINĀJUMS:

NEZAUDĒJIET modrību darbarīka lietošanas laikā

(tas var gadīties pēc darbarīka daudzkārtējas

izmantošanas), rūpīgi ievērojiet urbšanas drošības

noteikumus šim izstrādājumam. NEPAREIZAS

LIETOŠANAS vai šīs rokasgrāmatas drošības

noteikumu neievērošanas gadījumā var gūt smagas

traumas.

FUNKCIJU APRAKSTS

UZMANĪBU:

• Pirms regulējat vai pārbaudāt instrumenta darbību,

vienmēr pārliecinieties, vai instruments ir izslēgts

un atvienots no barošanas.

Slēdža darbība

UZMANĪBU:

• Pirms instrumenta pieslēgšanas vienmēr

pārbaudiet, vai slēdža mēlīte darbojas pareizi un

atgriežas izslēgtā stāvoklī, kad tiek atlaista.

Slēdža mēlīte

Šis slēdzis darbojas, darbarīku iestatot simbola un

simbola režīmos.

Att.1

Lai iedarbinātu darbarīku, vienkārši pavelciet slēdža

mēlīti. Lai apturētu darbarīku, atlaidiet slēdža mēlīti.

Slēdža poga

Šis slēdzis darbojas tad, kad darbarīku iestata

simbola režīmā.

Att.2

Kad darbarīks ir simbola režīmā, slēdža poga

izvirzās un izgaismojas sarkanā krāsā.

Lai iedarbinātu darbarīku, nospiediet slēdža pogu.

Slēdža gaisma kļūst zaļa.

Lai apturētu darbarīku, vēlreiz nospiediet slēdža pogu.

Ātruma regulēšana

Att.3

Apgriezienu un triecienu skaitu minūtē var noregulēt,

tikai pagriežot ātruma regulēšanas ciparripu. Uz

ciparripas ir atzīmes no 1 (zemākais ātrums) līdz 5

(maksimālais ātrums).

Saistību starp cipara iestatījumu uz regulēšanas ciparripas

un apgriezienu/triecienu skaitu minūtē skatiet šai tabulā.

Modelim HR4003C, HR4013C

Cipars uz regulēšanas

ciparripas

Apgriezieni minūtē Triecieni minūtē

5 500 2 900

4 470 2 700

3 380 2 150

2 290 1 650

1 250 1 450

014134

Modelim HR5202C, HR5212C

Cipars uz regulēšanas

ciparripas

Apgriezieni minūtē Triecieni minūtē

5 310 2 250

4 290 2 100

3 230 1 700

2 180 1 300

1 150 1 100

014872

31

Tikai modelim HR4013C, HR5212C

PIEZĪME:

• Sitienu minūtē bez slodzes ir mazāk nekā ar slodzi,

lai samazinātu vibrācijas bez slodzes, taču tas

neliecina par problēmām. Tiklīdz sākas darbība un

uzgalis pieskaras betonam, sitieni minūtē

palielinās līdz skaitļiem, kas norādīti tabulā. Kad

temperatūra ir zema un smērviela ir mazāk šķidra,

darbarīkam var nebūt šī funkcija pat ar darbojošos

motoru.

UZMANĪBU:

• Ja darbarīku regulāri ilgstoši darbināsiet ar mazu

ātrumu, dzinējs var pārkarst, tādējādi sabojājot

darbarīku.

• Ātruma regulēšanas skala var tikt griezta tikai no 1

līdz 5. Nemēģiniet ar spēku to pagriezt tālāk, tā

varat sabojāt instrumentu.

Darba režīma izvēle

UZMANĪBU:

• Negrieziet darba režīma maiņas sviru, kamēr

darbarīks darbojas. Tādējādi sabojāsiet darbarīku.

• Lai režīma maiņas mehānisms ātri nenolietotos,

pārliecinieties, vai darba režīma maiņas svira

vienmēr precīzi atrodas vienā no darba režīma

stāvokļiem.

Triecienurbšanas režīms

Att.4

Urbšanai betonā, mūrējumā, u. c. pagrieziet darba

režīma maiņas sviru uz simbolu. Izmantojiet ar

volframa karbīdu stiegrotu uzgali.

Kalšanas režīms (slēdža mēlītes režīms)

Att.5

Atšķelšanai, materiālu noņemšanai vai atskaldīšanai

pagrieziet darba režīma maiņas sviru uz simbolu.

Izmantojiet punktsiti, metāla kaltu, materiālu

noņemšanas kaltu u. c.

Kalšanas režīms (slēdža pogas režīms)

Att.6

Nepārtrauktai atšķelšanai, materiālu noņemšanai vai

atskaldīšanai pagrieziet darba režīma maiņas sviru

pret simbolu.

Att.7

Slēdža poga izvirzās un izgaismojas sarkanā krāsā.

Izmantojiet punktsiti, metāla kaltu, materiālu

noņemšanas kaltu u. c.

PIEZĪME:

• Lietojot darbarīku simbola režīmā, slēdža

mēlīte nedarbojas, bet darbojas tikai slēdža poga.

Griezes momenta ierobežotājs

Kad griezes moments sasniedz noteiktu līmeni,

ieslēdzas griezes momenta ierobežotājs. Motors

atslēdzas no dzenošās vārpstas. Kad tā notiek, uzgalis

pārstāj griezties.

UZMANĪBU:

• Tiklīdz ieslēdzas griezes momenta ierobežotājs,

nekavējoties izslēdziet darbarīku. Tādējādi tiks

novērsta darbarīka priekšlaicīga nolietošanās.

Indikatora lampiņa

Att.8

Zaļā – IESLĒGTAS strāvas indikatora lampiņa iedegas,

kad darbarīks ir pievienots strāvas tīklam. Ja indikatora

lampiņa neiedegas, var būt bojāts strāvas vads vai

regulators.

Kad indikatora lampiņa izgaismojas, taču darbarīks

nesāk darboties, pat ja tas ir ieslēgts, var būt

nolietojušās ogles sukas vai var būt bojāts regulators,

motors vai slēdzis ON/OFF (ieslēgts/izslēgts).

Šādā situācijā nekavējoties pārtrauciet darbarīka

lietošanu un sazinieties ar vietējo servisa centru.

Sarkanā ekspluatācijas indikatora lampiņa mirgo, kad

ogles sukas ir gandrīz nolietojušās, un tā norāda, ka

darbarīkam nepieciešama apkope. Pēc noteikta

lietošanas perioda motors automātiski izslēdzas.

MONTĀŽA

UZMANĪBU:

• Vienmēr pārliecinieties, vai instruments ir izslēgts

un atvienots no barošanas, pirms veicat jebkādas

darbības ar instrumentu.

Sānu rokturis

Att.9

UZMANĪBU:

• Izmantojiet šo rokturi tikai atšķelšanai, materiālu

noņemšanai vai atskaldīšanai. Neizmantojiet to

urbšanai betonā, mūrējumā, u.c. Urbšanas laikā ar

šo sānu rokturi nav iespējams pareizi turēt

darbarīku.

Att.10

Sānu rokturi var pagriezt par 360° pa vertikāli un

nostiprināt jebkurā vēlamajā stāvoklī. To arī var

nostiprināt astoņos dažādos stāvokļos uz priekšu un

atpakaļ pa horizontāli. Lai pagrieztu sānu rokturi

vēlamajā stāvoklī, vienkārši atskrūvējiet spīlējuma

uzgriezni. Pēc tam cieši pieskrūvējiet spīlējuma

uzgriezni.

Sānu rokturis

UZMANĪBU:

• Urbjot betonā, mūrējumā, u.c., vienmēr izmantojiet

sānu rokturi, lai garantētu darba drošību.

Att.11

Sānu rokturi var pagriezt uz abām pusēm, nodrošinot

vieglu darbarīka izmantošanu jebkurā stāvoklī.

32

Atskrūvējiet sānu rokturi, griežot to pretēji

pulksteņrādītāja virzienam, pagrieziet to vēlamajā

stāvoklī un pēc tam pieskrūvējiet, griežot to

pulksteņrādītāja virzienā.

Uzgaļa uzstādīšana vai noņemšana

Att.12

Pirms uzgaļa uzstādīšanas notīriet uzgaļa kātu un

ieeļļojiet to ar uzgaļu smērvielu.

Att.13

Ievietojiet uzgali darbarīkā. Pagrieziet uzgali un

iespiediet to iekšā, līdz tas nofiksējas.

Ja uzgali nevar iestumt, izņemiet to ārā. Pāris reizes

pavelciet fiksējošo aizsargu uz leju. Tad vēlreiz

ievietojiet uzgali. Pagrieziet uzgali un stumiet to, līdz tas

nofiksējas.

Pēc uzstādīšanas, mēģinot uzgali izvilkt ārā, vienmēr

pārliecinieties, vai tas stingri turas tam paredzētajā vietā.

Att.14

Lai izņemtu uzgali, pavelciet fiksējošo aizsargu pilnībā

uz leju un izvelciet uzgali.

Uzgaļu leņķis (atšķelšanai, materiālu

noņemšanai vai atskaldīšanai)

Att.15

Uzgali iespējams nostiprināt 24 dažādos leņķos. Lai

mainītu uzgaļa leņķi, pagrieziet darba režīma maiņas

sviru tā, lai rādītājs būtu vērsts pret simbolu.

Pagrieziet uzgali vēlamajā leņķī.

Att.16

Pagrieziet darba režīma maiņas sviru tā, lai rādītājs

būtu vērsts pret simbolu. Pēc tam, nedaudz pagriežot

uzgali, pārliecinieties, vai tas stingri turas tam

paredzētajā vietā.

Dziļummērs

Att.17

Dziļummērs ir noderīgs vienāda dziļuma caurumu

urbšanai.

Nospiediet un turiet nospiestu bloķēšanas pogu, un

ievietojiet dziļummēru seššķautņu atverē.

Att.18

Pārbaudiet, vai dziļummēra robotā mala atrodas pret

marķējumu.

Noregulējiet dziļummēru, to virzot uz priekšu un atpakaļ

un turot bloķēšanas pogu nospiestu. Pēc noregulēšanas

atlaidiet bloķēšanas pogu, lai nofiksētu dziļummēru.

PIEZĪME:

• Dziļummēru nevar izmantot tādā stāvoklī, kad tas

pieskaras zobratu korpusam vai dzinēja korpusam.

EKSPLUATĀCIJA

UZMANĪBU:

• Pārbaudiet, vai apstrādājamais materiāls ir

nostiprināts un stabils. Izsviestas daļas var izraisīt

ievainojumus.

• Nevelciet darbarīku ar spēku pat tad, ja iesprūst

uzgalis. Kontroles zudums var izraisīt

ievainojumus.

Triecienurbšana

Att.19

Uzstādiet darba režīma maiņas sviru uz simbolu.

Novietojiet uzgali caurumam vajadzīgajā vietā, pēc tam

pavelciet slēdža mēlīti.

Nelietojiet darbarīku ar spēku. Vislabāko rezultātu

iespējams panākt ar vieglu spiedienu. Saglabājiet

darbarīku šajā vietā un nepieļaujiet tā novirzīšanos no

cauruma.

Ja caurums aizsprostojas ar skaidām vai materiāla

daļiņām, nespiediet darbarīku vēl vairāk. Gluži otrādi,

darbiniet darbarīku tukšgaitā, tad daļēji izvelciet uzgali

no cauruma. Kad šī darbība vairākkārt būs veikta,

caurums būs iztīrīts, un varēsiet turpināt urbšanu.

UZMANĪBU:

• Cauruma izlaušanas brīdī, kā arī kad caurums

aizsprostojas ar skaidām un materiāla daļiņām vai

stiegrotais triecienstienis iesprūst betonā, uz

darbarīku un uzgali iedarbojas ārkārtīgs, pēkšņs

vērpes spēks. Vienmēr izmantojiet sānu rokturi

(papildrokturi) un darba laikā cieši turiet darbarīku

gan aiz sānu roktura, gan aiz slēdža roktura, kā arī

nodrošiniet labu līdzsvaru un stabilu pamatu. Ja

šādi nerīkosieties, varat zaudēt darbarīka kontroli

un, iespējams, gūsiet nopietnus ievainojumus.

Caurpūtes bumbiere (fakultatīvs piederums)

Att.20

Pēc cauruma izurbšanas izmantojiet caurpūtes bumbieri,

lai iztīrītu putekļus no cauruma.

Atšķelšana/materiālu

noņemšana/atskaldīšana

Att.21

Uzstādiet darba režīma maiņas rokturi pret simbolu

vai .

Turiet darbarīku cieši ar abām rokām. Ieslēdziet

darbarīku un nedaudz uzspiediet uz tā, lai darbarīks

nekontrolēti neatlēktu. Darbarīka efektivitāte

nepalielināsies, ja ļoti stingri spiedīsiet uz tā.

33

APKOPE

UZMANĪBU:

• Pirms veicat pārbaudi vai apkopi vienmēr

pārliecinieties, vai instruments ir izslēgts un

atvienots no barošanas.

• Nekad neizmantojiet gazolīnu, benzīnu,

atšķaidītāju, spirtu vai līdzīgus šķidrumus. Tas var

radīt izbalēšanu, deformāciju vai plaisas.

Eļļošana

UZMANĪBU:

• Šī apkope ir jāveic tikai Makita pilnvarotiem

apkopes centriem.

• Neveiciet eļļošanu uzreiz pēc ekspluatācijas,

pagaidiet līdz darbarīks atdziest. Citādi var

apdedzināt ādu.

Šim darbarīkam nav nepieciešama ieeļļošana ik stundu

vai ik dienu, jo tam ir konsekventas smērvielas eļļošanas

sistēma. Tomēr, lai nodrošinātu darbarīka ilgu kalpošanas

laiku, nepieciešams periodiski nomainīt ogles sukas.

Att.22

(Modelim HR4003C, HR5202C) Atskrūvējiet sešas

skrūves un noņemiet rokturi.

Att.23

Att.24

(Modelim HR4013C, HR5212C) Atskrūvējiet astoņas

skrūves, un noņemiet aizsarguzliku, kā redzams attēlā.

Pēc tam noņemiet rokturi.

Att.25

Noņemiet savienotāju, to pavelkot.

Att.26

Atskrūvējiet skrūves un noņemiet darba režīma maiņas

sviru.

Noņemiet kloķa vāciņa aizsargu.

Att.27

Noņemiet vadības plāksni.

Att.28

Atskrūvējiet sešas skrūves un noņemiet kloķa vāciņu.

Novietojiet darbarīku uz galda tā, lai uzgaļa gals būtu

vērsts uz augšu. Tādējādi vecā smērviela sakrāsies

kloķa korpusa iekšpusē.

Att.29

Izslaukiet no iekšpuses veco smērvielu un iepildiet

jaunu smērvielu:

Modelim HR4003C, HR4013C: 30 g

Modelim HR5202C, HR5212C: 60 g

Izmantojiet tikai Makita oriģinālo āmuru smērvielu

(fakultatīvs piederums). Piepildot vairāk nekā norādīto

smērvielas daudzumu, var izraisīt nepareizu kalšanas

darbību vai darbarīka atteici. Piepildiet tikai norādīto

smērvielas daudzumu.

Atlieciet vietā visas izņemtās daļas.

Att.30

Piestipriniet savienotāju un uzstādiet rokturi atpakaļ.

PIEZĪME:

Ņemiet vērā, ka tiek izmantotas skrūves ar dažādu

garumu.

PIEZĪME

• Nepieskrūvējiet kloķa vāciņu pārāk cieši. Tas ir

veidots no kaučuka un var salūzt.

• Uzmanieties, lai nesabojātu savienotāju vai

barošanas vadu, īpaši, izslaukot veco smērvielu

vai uzstādot rokturi.

Lai saglabātu produkta DROŠU un UZTICAMU darbību,

remontdarbus, apkopi un regulēšanu uzticiet veikt tikai

Makita pilnvarotam apkopes centram un vienmēr

izmantojiet tikai Makita rezerves daļas.

PAPILDU PIEDERUMI

UZMANĪBU:

• Šādi piederumi un rīki tiek ieteikti lietošanai ar šajā

pamācībā aprakstīto Makita instrumentu. Jebkādu

citu piederumu un rīku izmantošana var radīt

traumu briesmas. Piederumu vai rīku izmantojiet

tikai tā paredzētajam mērķim.

Ja jums vajadzīga palīdzība vai precīzāka informācija

par šiem piederumiem, vērsieties savā tuvākajā Makita

apkopes centrā.

• SDS-MAX ar karbīdu stiegroti uzgaļi

• SDS-MAX punktsitis

• SDS-MAX metāla kalts

• SDS-MAX materiālu noņemšanas kalts

• SDS-MAX māla lāpsta

• Āmuru smērviela

• Uzgaļu smērviela

• Sānu rokturis

• Sānu rokturis

• Dziļummērs

• Caurpūtes bumbiere

• Aizsargbrilles

• Koferis

• Putekļu savācējs

PIEZĪME:

• Daži sarakstā norādītie izstrādājumi var būt

iekļauti instrumenta komplektācijā kā standarta

piederumi. Tie dažādās valstīs var būt atšķirīgi.

34

LIETUVIŲ KALBA (Originali naudojimo instrukcija)

Bendrasis aprašymas

1-1. Jungiklio spraktukas

2-1. Įjungimo mygtukas

3-1. Reguliavimo ratukas

4-1. Keitimo svirtelė

4-2. Rodyklė

5-1. Keitimo svirtelė

5-2. Rodyklė

6-1. Keitimo svirtelė

6-2. Rodyklė

7-1. Įjungimo mygtukas

8-1. Indikatoriaus lemputė, rodanti, kad

įrankis veikia (žalia)

8-2. Techninio aptarnavimo priminimo

indikatoriaus lemputė (raudona)

10-1. Šoninė rankena

10-2. Suveržimo veržlė

11-1. Šoninė rankena

12-1. Jungiamasis grąžto galas

12-2. Grąžto tepalas

13-1. Grąžtas

13-2. Atjungimo mechanizmo gaubtas

14-1. Grąžtas

14-2. Atjungimo mechanizmo gaubtas

15-1. Keitimo svirtelė

15-2. Rodyklė

16-1. Keitimo svirtelė

16-2. Rodyklė

17-1. Gylio ribotuvas

17-2. Fiksuojamasis mygtukas

20-1. Išpūtimo kriaušė

22-1. Varžtai

23-1. Varžtai

24-1. Apsauginis gaubtas

25-1. Jungtis

26-1. Keitimo svirtelė

26-2. Sraigtas

26-3. Skriejiko galvutės dangtelis

27-1. Kontrolinė plokštelė

28-1. Varžtai

28-2. Skreijiko galvutė

29-1. Kūjo tepalas

30-1. Jungtis

SPECIFIKACIJOS

Modelis HR4003C HR4013C HR5202C HR5212C

Grąžtas su karbido galais 40 mm 52 mm

Paskirtis Šerdinis grąžtas 105 mm 160 mm

Greitis be apkrovos (min-1) 250 - 500 150 - 310

Smūgiai per minutę 1 450 - 2 900 1 100 - 2 250

Bendras ilgis 479 mm 599 mm

Neto svoris 6,2 kg 6,8 kg 10,9 kg 11,9 kg

Saugos klasė /II

• Atliekame nepertraukiamus tyrimus ir nuolatos tobuliname savo gaminius, todėl čia pateikiamos specifikacijos gali būti keičiamos be

įspėjimo.

• įvairiose šalyse specifikacijos gali skirtis.

• Svoris pagal Europos elektrinių įrankių asociacijos nustatytą metodiką „EPTA -Procedure 01/2003"

ENE044-1

Paskirtis

Šis įrankis skirtas kalamajam gręžimui plytose, betone ir

akmenyje, taip pat kirtimo darbams.

ENF002-2

Maitinimo šaltinis

Šį įrankį reikia jungti tik prie tokio maitinimo šaltinio,

kurio įtampa atitinka nurodytąją įrankio duomenų

plokštelėje; galima naudoti tik vienfazį kintamosios

srovės maitinimo šaltinį. Jie yra dvigubai izoliuoti, todël

gali bűti naudojami prijungus prie elektros lizdř be

áţeminimo laido.

ENG905-1

Triukšmas

Tipiškas A svertinis triukšmo lygis nustatytas pagal

EN60745:

Modelis HR4003C, HR4013C

Garso slėgio lygis (LpA): 92 dB (A)

Garso galios lygis (LWA): 103 dB (A)

Paklaida (K): 3 dB (A)

Modelis HR5202C

Garso slėgio lygis (LpA): 99 dB (A)

Garso galios lygis (LWA): 110 dB (A)

Paklaida (K): 3 dB (A)

Modelis HR5212C

Garso slėgio lygis (LpA): 98 dB (A)

Garso galios lygis (LWA): 109 dB (A)

Paklaida (K): 3 dB (A)

Dėvėkite ausų apsaugas

ENG900-1

Vibracija

Vibracijos bendroji vertė (trijų ašių vektorinė suma)

nustatyta pagal EN60745:

Modelis HR4003C

Darbo režimas: kalimo funkcija, naudojant šoninę

rankeną

Vibracijos emisija (ah,CHeq): 9,0 m/s2

Paklaida (K): 1,5 m/s2

35

Darbo režimas: kalimo funkcija, naudojant šoninį

spaustuvą

Vibracijos emisija (ah,CHeq): 9,0 m/s2

Paklaida (K): 1,5 m/s2

Darbo režimas : smūginis betono gręžimas

Vibracijos emisija (ah,HD): 10,0 m/s2

Paklaida (K): 1,5 m/s2

Modelis HR4013C

Darbo režimas: kalimo funkcija, naudojant šoninę

rankeną

Vibracijos emisija (ah,CHeq): 4,5 m/s2

Paklaida (K): 1,5 m/s2

Darbo režimas: kalimo funkcija, naudojant šoninį

spaustuvą

Vibracijos emisija (ah,CHeq): 4,5 m/s2

Paklaida (K): 1,5 m/s2

Darbo režimas : smūginis betono gręžimas

Vibracijos emisija (ah,HD): 5,0 m/s2

Paklaida (K): 1,5 m/s2

Modelis HR5202C

Darbo režimas: kalimo funkcija, naudojant šoninę

rankeną

Vibracijos emisija (ah,CHeq): 10,5 m/s2

Paklaida (K): 1,5 m/s2

Darbo režimas: kalimo funkcija, naudojant šoninį

spaustuvą

Vibracijos emisija (ah,CHeq): 10,5 m/s2

Paklaida (K): 1,5 m/s2

Darbo režimas : smūginis betono gręžimas

Vibracijos emisija (ah,HD): 17,0 m/s2

Paklaida (K): 1,5 m/s2

Modelis HR5212C

Darbo režimas: kalimo funkcija, naudojant šoninę

rankeną

Vibracijos emisija (ah,CHeq): 7,0 m/s2

Paklaida (K): 1,5 m/s2

Darbo režimas: kalimo funkcija, naudojant šoninį

spaustuvą

Vibracijos emisija (ah,CHeq): 8,0 m/s2

Paklaida (K): 1,5 m/s2

Darbo režimas : smūginis betono gręžimas

Vibracijos emisija (ah,HD): 9,0 m/s2

Paklaida (K): 1,5 m/s2

ENG901-1

• Paskelbtasis vibracijos emisijos dydis nustatytas

pagal standartinį testavimo metodą ir jį galima

naudoti vienam įrankiui palyginti su kitu.

•

Paskelbtasis vibracijos emisijos dydis taip pat gali būti

naudojamas preliminariai įvertinti vibracijos poveikį.

ĮSPĖJIMAS:

• Faktiškai naudojant elektrinį įrankį, keliamos

vibracijos dydis gali skirtis nuo paskelbtojo dydžio,

priklausomai nuo būdų, kuriais yra naudojamas šis

įrankis.

• Siekiant apsaugoti operatorių, būtinai įvertinkite

saugos priemones, remdamiesi vibracijos poveikio

įvertinimu esant faktinėms naudojimo sąlygoms

(atsižvelgdami į visas darbo ciklo dalis, pavyzdžiui,

ne tik kiek laiko įrankis veikia, bet ir kiek kartų jis

yra išjungiamas bei kai jis veikia be apkrovų).

ENH101-17

Tik Europos šalims

ES atitikties deklaracija

Bendrovė „Makita“ atsakingai pareiškia, kad šis

įrenginys (-iai):

Mechanizmo paskirtis:

Rotacinis plaktukas

Modelio Nr./ tipas: HR4003C, HR4013C, HR5202C,

HR5212C

Atitinka šias Europos direktyvas:

2006/42/EC

Yra pagaminti pagal šį standartą arba normatyvinius

dokumentus:

EN60745

Techninį dokumentą pagal 2006/42/EB galima gauti iš:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

(Belgija)

22.10.2013

000331

Yasushi Fukaya

Direktorius

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

(Belgija)

GEA010-1

Bendrieji perspėjimai darbui su

elektriniais įrankiais

ĮSPĖJIMAS Perskaitykite visus saugos

įspėjimus ir instrukcijas. Nesilaikydami žemiau

pateiktų įspėjimų ir instrukcijų galite patirti elektros

smūgį, gaisrą ir/arba sunkų sužeidimą.

Išsaugokite visus įspėjimus ir

instrukcijas, kad galėtumėte jas

peržiūrėti ateityje.

36

GEB007-7

ĮSPĖJIMAI DĖL SMŪGINIO

GRĄŽTO SAUGOS

1. Naudokite klausos apsaugines priemones.

Triukšmas gali pakenkti klausai.

2. Naudokite su įrankiu pridėtą išorinę rankeną

(rankenas). Nesuvaldę įrankio galite susižeisti.

3.

Atlikdami darbus, kurių metu pjovimo antgalis

galėtų užkliudyti nematomą laidą arba savo paties

laidą, laikykite elektrinius įrankius už izoliuotų

paviršių.

Pjovimo antgaliui prisilietus prie „gyvo“ laido,

neizoliuotos metalinės elektrinio įrankio dalys gali

sukelti elektros smūgį ir nutrenkti operatorių.

4.

Užsidėkite kietą galvos apdangalą (apsauginį

šalmą), apsauginius akinius ir (arba) veido

skydelį. Įprastiniai akiniai ar akiniai nuo saulės

NĖRA apsauginiai akiniai. Taip pat primygtinai

rekomenduojama užsidėti kaukę, saugančią

nuo dulkių, ir pirštines su storu pamušalu.

5. Prieš pradėdami dirbti įsitikinkite, kad grąžtas

tinkamai įtvirtintas.

6.

Įprastai naudojant įrankį, jis vibruoja. Varžtai gali

lengvai atsisukti, o tai gali tapti gedimo arba

nelaimingo atsitikimo priežastimi. Prieš pradėdami

dirbti atidžiai patikrinkite, ar varžtai gerai priveržti.

7.

Šaltu oru, arba jei įrankiu nesinaudojote ilgą

laiką, leiskite įrankiui šiek tiek įšilti naudodami

jį be apkrovos. Tada tepalas suminkštės.

Tinkamai neįšildžius įrankio, bus sunku kalti.

8. Visuomet stovėkite tvirtai.

Įsitikinkite, kad po jumis nieko nėra, jei

dirbate aukštai.

9. Laikykite įrankį tvirtai abiem rankomis.

10. Žiūrėkite, kad rankos būtų kuo toliau nuo

judamųjų dalių.

11. Nepalikite veikiančio įrankio. Naudokite įrankį

tik laikydami rankomis.

12. Dirbdami nenukreipkite veikiančio įrankio į

žmones. Kalamasis grąžtas gali išlėkti ir ką

nors sunkiai sužeisti.

13.

Nelieskite grąžto arba šalia esančių dalių iškart po

naudojimo; jie gali būti itin karšti ir nudeginti odą.

14.

Kai kuriose medžiagose esama cheminių

medžiagų, kurios gali būti nuodingos. Saugokitės,

kad neįkvėptumėte dulkių ir nesiliestumėte oda.

Laikykitės medžiagų tiekėjo saugos duomenimis.

SAUGOKITE ŠIAS INSTRUKCIJAS.

ĮSPĖJIMAS:

NELEISKITE, kad patogumas ir gaminio pažinimas

(įgyjamas pakartotinai naudojant) susilpnintų

griežtą saugos taisyklių, taikytinų šiam gaminiui,

laikymąsi. Dėl NETINKAMO NAUDOJIMO arba

saugos taisyklių nesilaikymo, kurios pateiktos šioje

instrukcijoje galima rimtai susižeisti.

VEIKIMO APRAŠYMAS

DĖMESIO:

• Prieš reguliuodami įrenginį arba tikrindami jo

veikimą visada patikrinkite, ar įrenginys išjungtas,

o laido kištukas - ištrauktas iš elektros lizdo.

Jungiklio veikimas

DĖMESIO:

•

Prieš jungdami įrenginį visada patikrinkite, ar jungiklis

gerai įsijungia, o atleistas grįžta į padėtį OFF (išjungta).

Gaidukas

Šis jungiklis reikalingas įrankio nustatymui į ženklo ir

ženklo režimus.

Pav.1

Norėdami pradėti dirbti įrankiu tiesiog paspauskite

gaiduką. Norėdami sustabdyti, atleiskite gaiduką.

Mygtukas

Šis jungiklis reikalingas įrankio nustatymui į simbolio

režimą.

Pav.2

Kai įrankis veikia simbolio režimu, mygtukas išsikiša

ir šviečia raudonai.

Norėdami įjungtu įrankį, tiesiog paspauskite mygtuką.

Jis ima šviesti žaliai.

Norėdami įrankį išjungti, dar kartą paspauskite mygtuką.

Greičio keitimas

Pav.3

Apsisukimus per minutę galima reguliuoti tiesiog sukant

reguliavimo ratuką. Ratukas sužymėtas nuo 1

(mažiausias greitis) iki 5 (didžiausias greitis).

Toliau esančioje lentelėje pateiktas santykis tarp

sunumeruotų ant reguliavimo ratuko esančių nustatymų

ir apsisukimų/smūgių per minutę.

Modeliui HR4003C, HR4013C

Skaičiai ant reguliavimo

ratuko

Apsisukimai per minutę

Smūgiai per minutę

5 500 2 900

4 470 2 700

3 380 2 150

2 290 1 650

1 250 1 450

014134

Modeliui HR5202C, HR5212C

Skaičiai ant

reguliavimo ratuko

Apsisukimai per minutę

Smūgiai per minutę

5 310 2 250

4 290 2 100

3 230 1 700

2 180 1 300

1 150 1 100

014872

37

Tik modeliams HR4013C, HR5212C

PASTABA:

•

Smūgiai per minutę įrankiui veikiant be apkrovos yra

mažesni nei įrankiui veikiant su apkrova, kad įrankiui

veikiant be apkrovos, vibracija būtų mažesnė - tai

normalu ir nėra gedimas. Atrėmus antgalį į betoną ir

pradėjus darbą, smūgiai per minutę padidėja ir

pasiekia lentelėje pateiktus dydžius. Esant žemai

temperatūrai ir mažesniam tepalo srautui, įrankis gali

nevykdyti šios funkcijos net ir tada, kai variklis veikia.

DĖMESIO:

• Jeigu įrankis ilgą laiką nepertraukiamai veikia

mažu greičiu, variklis bus perkrautas, ir dėl to

įrankis gali blogai veikti.

• Greičio reguliavimo diską galima sukti tik iki 5 ir

atgal iki 1. Nesukite jo toliau, nes gali sutrikti

greičio reguliavimo funkcija.

Veikimo režimo pasirinkimas

DĖMESIO:

• Nesukite greičio keitimo svirtelės įrankiui veikiant.

Galite sugadinti įrankį.

• Norint išvengti greito režimo keitimo mechanizmo

nusidėvėjimo, pakeitę režimą visada patikrinkite,

ar tiksliai nustatėte veikimo režimo keitimo svirtelę

vienoje iš veikimo režimo padėčių.

Kalimo ir gręžimo režimas

Pav.4

Norėdami gręžti betoną, mūrą ir pan., veikimo režimo

keitimo svirtelę pasukite ties simboliu. Naudokite

grąžtą su volframo-karbido galu.

Kalimo režimas (gaiduko režimas)

Pav.5

Norėdami atlikti nudaužymo, grandymo arba iškalimo

darbus, pasukite veikimo režimo keitimo svirtelę

ties simboliu. Naudokite smailųjį kaltelį, plieninį

kirstuką, grandomąjį kaltelį ir pan.

Kalimo režimas (mygtuko režimas)

Pav.6

Norėdami atlikti nepertraukiamo nukalimo, grandymo

arba ardymo darbus, pasukite veikimo režimo keitimo

svirtelę ties simboliu.

Pav.7

Mygtukas išsikiša ir šviečia raudonai.

Naudokite smailųjį kaltelį, plieninį kirstuką, grandomąjį

kaltelį ir pan.

PASTABA:

• Dirbdami su įrankiu simbolio režimu, gaidukas

neveikia – veikia tik mygtukas.

Sukimo momento ribotuvas

Sukimo momento ribotuvas suveikia pasiekus tam tikrą

sukimo momento lygį. Variklis atjungiamas nuo išvesties

veleno. Taip atsitikus, grąžtas liaujasi sukęsis.

DĖMESIO:

• Suveikus sukimo momento ribotuvui, nedelsdami

išjunkite įrankį. Šitaip apsaugosite įrenginį ir jis

nesusidėvės anksčiau laiko.

Indikatoriaus lemputė

Pav.8

Prijungus įrankį prie elektros tinklo, užsidega žalia

maitinimo įjungimo indikatoriaus lemputė. Jeigu

indikatoriaus lemputė neužsidega, gali būti nutrūkęs

maitinimo laidas arba sugedęs reguliatorius.

Jeigu indikatoriaus lemputė užsidega, tačiau įrankis

neveikia net tada, kai jis yra įjungtas, gali būti

susidėvėję angliniai šepetėliai arba gali būti sugedęs

reguliatorius, variklis ar ĮJUNGIMO/IŠJUNGIMO

jungiklis.

Pastebėję pirmiau minėtus požymius, nedelsdami

išjunkite įrankį ir kreipkitės į vietos techninės priežiūros

centrą.

Beveik nusidėvėjus angliniams šepetėliams, užsidega

raudona techninės priežiūros indikatoriaus lemputė,

įspėjanti, kad reikia atlikti įrankio techninę priežiūrą.

Praėjus tam tikram naudojimo laikui, variklis

automatiškai išsijungia.

SURINKIMAS

DĖMESIO:

• Prieš taisydami įrenginį visada patikrinkite, ar jis

išjungtas, o laido kištukas - ištrauktas iš elektros

lizdo.

Šoninė rankena

Pav.9

DĖMESIO:

• Šoninę rankeną naudokite tik nudaužymo,

grandymo arba griovimo darbams atlikti.

Nneaudokite jos gręždami betoną, mūrą ir t.t.

Gręžiant šoninė rankena tik maišo ir įrankis

laikomas netinkamoje padėtyje.

Pav.10

Šią šoninę rankeną galima vertikaliai sukti 360° kampu

ir užtvirtinti bet kokioje norimoje padėtyje. Be to, ją

galima užfiksuoti aštuoniose skirtingose padėtyse,

sukant horizontaliai pirmyn atgal. Tiesiog atlaisvinkite

suveržimo veržlę ir pasukite šoninę rankeną į norimą

padėtį. Po to tvirtai užveržkite suveržimo veržlę.

Šoninė rankena

DĖMESIO:

• Šoninę rankeną naudokite, norėdami saugiai atlikti

betono, mūro ir kt. gręžimo darbus.

Pav.11

Šoninė rankena gali būti pasukama į bet kurią pusę,

todėl įrankį patogu laikyti bet kokioje padėtyje.

Atlaisvinkite šoninę rankeną, sukdami ją prieš laikroio

38

rodyklę, pasukite ją į norimą padėtį, po to priveržkite ją,

sukdami pagal laikrodžio rodyklę.

Grąžto įdėjimas ir išėmimas

Pav.12

Nuvalykite antgalio jungiamąjį galą ir, prieš įdėdami,

patepkite jį tepalu.

Pav.13

Įkiškite antgalį į įrankį. Sukdami antgalį stumkite tol, kol

jis užsifikuos.

Jeigu grąžto įkišti negalite, ištraukite jį. Porą kartų

patraukite už atjungimo mechanizmo gaubto. Po to vėl

kiškite grąžtą. Sukdami grąžtą stumkite tol, kol jis

užsifiksuos.

Įdėję, visada patikrinkite, ar grąžtas įdėtas tvirtai,

pabandydami jį ištraukti.

Pav.14

Norėdami ištraukti grąžtą, patraukite atjungimo

mechanizmo gaubtą iki galo žemyn ir ištraukite grąžtą.

Kampinis gręžimas (nudaužymo, grandymo

arba griovimo darbams atlikti)

Pav.15

Grąžtą galima užtvirtinti, pakreipus jį 24 skirtingų kampų.

Norėdami pakeisti grąžto įtaisymo kampą, pasukite

keitimo svirtelę taip, kad rodyklė būtų ties simboliu.

Pasukite grąžtą norimu kampu.

Pav.16

Pasukite keitimo svirtelę taip, kad rodyklė būtų

ties simboliu. Tuomet truputį pasukdami grąžtą,

patikrinkite, ar jis įdėtas tvirtai.

Gylio ribotuvas

Pav.17

Gylio matuoklis yra patogus, kai reikia gręžti vienodo

gylio skyles.

Laikydami nuspaudę fiksavimo mygtuką, įkiškite gylio

matuoklį į šešiakampę skylę.

Pav.18

Dantytoji gylio matuoklio pusė būtinai turi būti atsukta į

žymą.

Pareguliuokite gylio matuoklį norimam gyliui, laikydami

nuspaudę fiksavimo mygtuką ir traukdami arba

stumdami gylio matuoklį. Pareguliavę, atleiskite

fiksavimo mygtuką, kad gylio matuoklis būtų užfiksuotas.

PASTABA:

• Gylio matuoklio negalima naudoti padėtyje, kurioje

jis atsitrenkia į pavaros/variklio korpusą.

NAUDOJIMAS

DĖMESIO:

• Įsitikinkite, ar ruošinys yra tvirtai įtvirtintas ir nejuda.

Antraip veikiančio įrankio sviestas daiktas gali

sužeisti.

• Netraukite įrankio jėga, net tada, kai grąžtas

užstringa. Nesuvaldžius įrankio, galima susižeisti.

Kalamasis gręžimas

Pav.19

Nustatykite veikimo režimo keitimo svirtelę

ties simboliu.

Pridėkite grąžtą prie tos vietos, kurioje gręšite skylę, ir

nuspausite gaiduką.

Nespauskite įrankio jėga. Geriausių rezultatų

pasiekiama spaudžiant nestipriai. Laikykite įrankį, kad

jis neišsprūstų iš skylės.

Nespauskite stipriau, jeigu skylė užsikemša skiedromis

arba atplaišomis. Vietoj to leiskite įrankiui šiek tiek

paveikti tuščiąja eiga, tada dalinai ištraukite grąžtą iš

skylės. Pakartojus tai keletą kartų, skylė bus išvalyta ir

bus galima toliau gręžti.

DĖMESIO:

• Įrankį / grąžtą veikia didelė ir staigi sukamoji jėga,

kai gręžiama skylė ir ji prisipildo nuolaužų ir dalelių,

arba kai atsitrenkia į gelžbetonyje esančius

sutvirtinimo strypus. Dirbdami visada tvirtai

laikykite įrankį už šoninės (papildomos rankenos)

ir pagrindinės rankenos; laikykite pusiausvyrą ir

stovėkite saugioje padėtyje. Kitaip galite prarasti

įrankio valdymą ir susižeisti.

Išpūtimo kriaušė (pasirenkamas priedas)

Pav.20

Išgręžus skylę naudokite išpūtimo kriaušę dulkėms iš

skylės išvalyti.

Skėlimas/ nuodegų šalinimas / ardymas

Pav.21

Nustatykite keitimo svirtelę ties arba simboliu.

Tvirtai laikykite įrankį abejomis rankomis. Įjunkite įrankį

ir nesmarkiai spauskite, kad jis nešokinėtų nevaldomas.

Jeigu įrankį spausite labai smarkiai, darbo našumas dėl

to nepadidės.

TECHNINĖ PRIEŽIŪRA

DĖMESIO:

• Prieš apžiūrėdami ar taisydami įrenginį visada

patikrinkite, ar jis išjungtas, o laido kištukas -

ištrauktas iš elektros lizdo.

• Niekada nenaudokite gazolino, benzino, tirpiklio,

spirito arba panašių medžiagų. Gali atsirasti

išblukimų, deformacijų arba įtrūkimų.

Tepimas

DĖMESIO:

• Šį techninį aptarnavimą turi atlikti tik firmos

„Makita" įgaliotasis techninės priežiūros centras.

• Netepkite įrankio tuoj pat po naudojimo; palaukite,

kol jis atvės. Antraip galite nusideginti odą.

39

Šio įrankio nereikia tepti kas valandą arba kas dieną,

nes jis turi hermetišką, tepalu užpildytą tepimo sistemą.

Visgi, norint, kad įrankis ilgai tarnautų, reikia reguliariai

keisti tepalą ir anglinius šepetėlius.

Pav.22

(Modeliams HR4003C, HR5202C) Atsukite šešis

varžtus ir nuimkite rankeną.

Pav.23

Pav.24

(Modeliams HR4013C, HR5212C) Atsukite aštuonis

varžtus. Tada nuimkite apsauginį gaubtą kaip parodyta

paveikslėlyje. Po to nuimkite rankeną.

Pav.25

Jungtis atjungiama ją ištraukiant.

Pav.26

Atsukite varžtus ir nuimkite veikimo režimo keitimo

svirtelę.

Nuimkite skriejiko gaubtą.

Pav.27

Nuimkite valdymo plokštę.

Pav.28

Atsukite šešis varžtus ir nuimkite skriejiko dangtelį.

Padėkite įrankį ant stalo, nukreipę grąžto galą į viršų.

Taip senas tepalas sutekės į skriejiko korpusą.

Pav.29

Išvalykite viduje likusį seną tepalą ir pripilkite naujo:

Modeliui HR4003C, HR4013C: 30 g

Modeliui HR5202C, HR5212C: 60 g

Naudokite tik autentišką „Makita“ gręžtuvams skirtą

tepalą (papildomas priedas). Pripylus didesnį tepalo

kiekį nei nurodyta, kalimo darbas gali būti netikslus arba

gali sugesti įrankis. Pripilkite tik nurodytą tepalo kiekį.

Vėl sumontuokite visas nuimtas dalis.

Pav.30

Prijunkite jungtį ir sumontuokite rankeną.

PASTABA:

Atkreipkite dėmesį, kad naudojami skirtingo ilgio varžtai.

PASTABA

• Per daug neperveržkite švaistiklio gaubtelio. Jis

pagamintas iš plastiko ir gali sutrūkti.

• Būkite atsargūs, kad nepažeistumėte jungties arba

laidų, ypač valydami seną tepalą arba

montuodami rankeną.

Kad gaminys būtų SAUGUS ir PATIKIMAS, jį taisyti,

apžiūrėti ar vykdyti bet kokią kitą priežiūrą ar derinimą

turi įgaliotasis kompanijos „Makita" techninės priežiūros

centras; reikia naudoti tik kompanijos „Makita"

pagamintas atsargines dalis.

PASIRENKAMI PRIEDAI

DĖMESIO:

• Su šiame vadove aprašytu įrenginiu „Makita"

rekomenduojama naudoti tik nurodytus priedus ir

papildomus įtaisus. Jeigu bus naudojami kitokie

priedai ar papildomi įtaisai, gali būti sužaloti

žmonės. Priedus arba papildomus įtaisus

naudokite tik pagal paskirtį.

Jeigu norite daugiau sužinoti apie tuos priedus,

kreipkitės į artimiausią „Makita" techninės priežiūros

centrą.

• „SDS-MAX" grąžtai karbido galais

• „SDS-MAX" piramidinis kaltas

• „SDS-MAX" šaltkalvio kaltelis

• „SDS-MAX" nuodegų šalinimo kaltelis

• „SDS-MAX" molio kastuvėlis

• Kūjo tepalas

• Grąžto antgalio tepalas

• Šoninė rankena

• Šoninė rankena

• Gylio ribotuvas

• Išpūtimo kriaušė

• Apsauginiai akiniai

• Įrankio dėžė

• Dulkių trauktuvas

PASTABA:

• Kai kurie sąraše esantys priedai gali būti pateikti

įrankio pakuotėje kaip standartiniai priedai. Jie

įvairiose šalyse gali skirtis.

40

EESTI (algsed juhised)

Üldvaate selgitus

1-1. Lüliti päästik

2-1. Lülitusnupp

3-1. Regulaatorketas

4-1. Muutmishoob

4-2. Osuti

5-1. Muutmishoob

5-2. Osuti

6-1. Muutmishoob

6-2. Osuti

7-1. Lülitusnupp

8-1. Toite märgutuli (roheline)

8-2. Hoolduse märgutuli (punane)

10-1. Külgkäepide

10-2. Fiksaatormutter

11-1. Külgkäepide

12-1. Otsaku vars

12-2. Puurimääre

13-1. Otsak

13-2. Vabastamiskate

14-1. Otsak

14-2. Vabastamiskate

15-1. Muutmishoob

15-2. Osuti

16-1. Muutmishoob

16-2. Osuti

17-1. Sügavuse piiraja

17-2. Lukustusnupp

20-1. Väljapuhke kolb

22-1. Kruvid

23-1. Kruvid

24-1. Kaitsekate

25-1. Liitmik

26-1. Muutmishoob

26-2. Kruvi

26-3. Karteri korgi kate

27-1. Juhtplaat

28-1. Kruvid

28-2. Karteri kork

29-1. Vasaramääre

30-1. Liitmik

TEHNILISED ANDMED

Mudel HR4003C HR4013C HR5202C HR5212C

Karbiidotsaga otsak 40 mm 52 mm

Suutlikkus Südamikupuur 105 mm 160 mm

Pöörlemissagedus koormuseta (min-1) 250 - 500 150 - 310

Löökide arv minutis 1 450 - 2 900 1 100 - 2 250

Kogupikkus 479 mm 599 mm

Netomass 6,2 kg 6,8 kg 10,9 kg 11,9 kg

Kaitseklass /II

• Meie jätkuva teadus- ja arendustegevuse programmi tõttu võidakse siin antud tehnilisi andmeid muuta ilma ette teatamata.

• Tehnilised andmed võivad olla riigiti erinevad.

• Kaal vastavalt EPTA protseduurile 01/2003

ENE044-1

Ettenähtud kasutamine

Tööriist on ette nähtud telliste, betooni ja kivi

löökpuurimiseks, samuti ka meiseldustööde

teostamiseks.

ENF002-2

Toiteallikas

Seadet võib ühendada ainult andmesildil näidatud

pingele vastava pingega toiteallikaga ning seda saab

kasutada ainult ühefaasilisel vahelduvvoolutoitel.

Seadmel on kahekordne isolatsioon ning seega vőib

seda kasutada ka ilma maandusjuhtmeta pistikupessa

ühendatult.

ENG905-1

Müra

Tüüpiline A-korrigeeritud müratase vastavalt EN60745:

Mudel HR4003C, HR4013C

Helirõhu tase (LpA) : 92 dB (A)

Helisurve tase (LWA) : 103 dB (A)

Määramatus (K): 3 dB (A)

Mudel HR5202C

Helirõhu tase (LpA) : 99 dB (A)

Helisurve tase (LWA) : 110 dB (A)

Määramatus (K): 3 dB (A)

Mudel HR5212C

Helirõhu tase (LpA) : 98 dB (A)

Helisurve tase (LWA) : 109 dB (A)

Määramatus (K): 3 dB (A)

Kandke kõrvakaitsmeid

ENG900-1

Vibratsioon

Vibratsiooni koguväärtus (kolmeteljeliste vektorite

summa) määratud vastavalt EN60745:

Mudel HR4003C

Töörežiim: meiseldusfunktsioon külgkäepidet

kasutades

Vibratsiooni emissioon (ah,CHeq) : 9,0 m/s2

Määramatus (K): 1,5 m/s2

41

Töörežiim: meiseldamise funktsioon külgmise

käepideme kasutamisega

Vibratsiooni emissioon (ah,CHeq) : 9,0 m/s2

Määramatus (K): 1,5 m/s2

Töörežiim: betooni löökpuurimine

Vibratsioonitase (ah,HD) : 10,0 m/s2

Määramatus (K): 1,5 m/s2

Mudel HR4013C

Töörežiim: meiseldusfunktsioon külgkäepidet

kasutades

Vibratsiooni emissioon (ah,CHeq) : 4,5 m/s2

Määramatus (K): 1,5 m/s2

Töörežiim: meiseldamise funktsioon külgmise

käepideme kasutamisega

Vibratsiooni emissioon (ah,CHeq) : 4,5 m/s2

Määramatus (K): 1,5 m/s2

Töörežiim: betooni löökpuurimine

Vibratsioonitase (ah,HD) : 5,0 m/s2

Määramatus (K): 1,5 m/s2

Mudel HR5202C

Töörežiim: meiseldusfunktsioon külgkäepidet

kasutades

Vibratsiooni emissioon (ah,CHeq) : 10,5 m/s2

Määramatus (K): 1,5 m/s2

Töörežiim: meiseldamise funktsioon külgmise

käepideme kasutamisega

Vibratsiooni emissioon (ah,CHeq) : 10,5 m/s2

Määramatus (K): 1,5 m/s2

Töörežiim: betooni löökpuurimine

Vibratsioonitase (ah,HD) : 17,0 m/s2

Määramatus (K): 1,5 m/s2

Mudel HR5212C

Töörežiim: meiseldusfunktsioon külgkäepidet

kasutades

Vibratsiooni emissioon (ah,CHeq) : 7,0 m/s2

Määramatus (K): 1,5 m/s2

Töörežiim: meiseldamise funktsioon külgmise

käepideme kasutamisega

Vibratsiooni emissioon (ah,CHeq) : 8,0 m/s2

Määramatus (K): 1,5 m/s2

Töörežiim: betooni löökpuurimine

Vibratsioonitase (ah,HD) : 9,0 m/s2

Määramatus (K): 1,5 m/s2

ENG901-1

•

Deklareeritud vibratsiooniemissiooni väärtus on

mõõdetud kooskõlas standardse testimismeetodiga ning

seda võib kasutada ühe seadme võrdlemiseks teisega.

• Deklareeritud vibratsiooniemissiooni väärtust võib

kasutada ka mürataseme esmaseks hindamiseks.

HOIATUS:

• Vibratsioonitase võib elektritööriista tegelikkuses

kasutamise ajal erineda deklareeritud väärtusest

sõltuvalt tööriista kasutamise viisidest.

• Rakendage kindlasti operaatori kaitsmiseks

piisavaid ohutusabinõusid, mis põhinevad

hinnangulisel müratasemel tegelikus

töösituatsioonis (võttes arvesse tööperioodi kõik

osad nagu näiteks korrad, mil seade lülitatakse

välja ja mil seade töötab tühikäigul, lisaks tööajale).

ENH101-17

Ainult Euroopa riigid

EÜ vastavusdeklaratsioon

Makita deklareerib, et alljärgnev(ad) masin(ad):

Masina tähistus:

Puurvasar

Mudeli nr/tüüp: HR4003C, HR4013C, HR5202C, HR5212C

Vastavad alljärgnevatele Euroopa Parlamendi ja

nõukogu direktiividele:

2006/42/EC

Need on toodetud vastavalt järgmistele standarditele või

standardiseeritud dokumentidele:

EN60745

Tehniline fail, mis on kooskõlas direktiiviga 2006/42/EÜ,

on saadaval ettevõttes:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

22.10.2013

000331

Yasushi Fukaya

Direktor

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

GEA010-1

Üldised elektritööriistade

ohutushoiatused

HOIATUS Lugege läbi kõik ohutushoiatused ja

juhised. Hoiatuste ja juhiste mittejärgmine võib

põhjustada elektrišokki, tulekahju ja/või tõsiseid

vigastusi.

Hoidke alles kõik hoiatused ja juhised

edaspidisteks viideteks.

GEB007-7

PUURVASARA OHUTUSJUHISED

1. Kandke kuulmiskaitseid. Müra võib põhjustada

kuulmiskadu.

2. Kasutage lisakäepidet/pidemeid, kui need on

tööriistadega kaasas. Kontrolli puudumine võib

põhjustada inimestele vigastusi.

42

3. Hoidke elektritööriistu isoleeritud

haardepindadest, kui töötate kohas, kus

lõiketera võib sattuda kokkupuutesse varjatud

juhtmete ja seadme enda

toitejuhtmega.Pingestatud juhtmega

kokkupuutesse sattunud lõiketera võib

pingestada elektritööriista metallosi, mille

tagajärjel võib seadme kasutaja saada elektrilöögi.

4. Kandke tugevat peakatet (kaitsekiiver),

kaitseprille ja/või näokatet. Tavalised prillid

või päikeseprillid EI OLE kaitseprillid. Eriti

soovitatakse kanda ka tolmumaski ja paksult

polsterdatud kindaid.

5. Enne toimingu teostamist veenduge, et

lõikeotsik on kindlalt kinnitatud.

6. Reeglipärasel töötamisel on ette nähtud, et

tööriist tekitab vibratsiooni. Kruvid võivad

hõlpsasti logisema hakata, põhjustades

purunemise või õnnetuse. Enne toimingu

teostamist kontrollige hoolikalt kruvide

pingutatust.

7. Külma ilmaga või siis, kui tööriista ei ole kaua

aega kasutatud, laske tööriistal mõnda aega

soojeneda, käitades seda ilma koormuseta.

See vabastab õlitamise. Ilma õige

soojenemiseta on löökrežiimil töötamine

raskendatud.

8. Veenduge alati, et omaksite kindlat

toetuspinda.

Kui töötate kõrguses, siis jälgige, et teist

allpool ei viibiks inimesi.

9. Hoidke tööriista kindlalt kahe käega.

10. Hoidke käed liikuvatest osadest eemal.

11. Ärge jätke tööriista käima. Käivitage tööriist

ainult siis, kui hoiate seda käes.

12. Ärge suunake töötavat tööriista

töötamispiirkonnas viibijatele. Lõikeotsik võib

välja lennata ja kedagi tõsiselt vigastada.

13. Ärge puudutage lõikeotsikut ega selle

läheduses paiknevaid osi vahetult pärast

tööoperatsiooni teostamist; need võivad olla

väga kuumad ja põhjustada põletushaavu.

14. Mõned materjalid võivad sisaldada mürgiseid

aineid. Rakendage meetmeid tolmu

sissehingamise ja nahaga kokkupuute

vältimiseks. Järgige materjali tarnija

ohutusalast teavet.

HOIDKE JUHEND ALLES.

HOIATUS:

ÄRGE laske mugavusel või toote

kasutamisharjumustel (mis on saadud korduva

kasutuse jooksul) asendada vankumatut toote

ohutuseeskirjade järgimist. VALE KASUTUS või

käesoleva kasutusjuhendi ohutusnõuete eiramine

võib põhjustada tõsiseid vigastusi.

FUNKTSIONAALNE KIRJELDUS

HOIATUS:

• Kandke alati hoolt selle eest, et tööriist oleks enne

reguleerimist ja kontrollimist välja lülitatud ja

vooluvõrgust lahti ühendatud.

Lüliti funktsioneerimine

HOIATUS:

•

Kontrollige alati enne tööriista vooluvõrku ühendamist,

kas lüliti päästik funktsioneerib nõuetekohaselt ja

liigub lahtilaskmisel tagasi väljalülitatud asendisse.

Lüliti päästik

See vahetab funktsioone, kui lülitada tööriist

sümbolitega ja tähistatud režiimidesse.

Joon.1

Tööriista töölelülitamiseks on vaja lihtsalt lüliti päästikut

tõmmata. Seiskamiseks vabastage lüliti päästik.

Lülitusnupp

See lüliti funktsioneerib siis, kui lülitada tööriist

sümboliga tähistatud režiimile.

Joon.2

Kui tööriist on sümboliga tähistatud režiimis, siis

ulatub lülitusnupp välja ja selles põleb punane tuli.

Tööriista käivitamiseks vajutage lülitusnuppu. Lüliti tuli

muutub roheliseks.

Tööriista seiskamiseks vajutage lülitusnuppu uuesti.

Kiiruse muutmine

Joon.3

Pöördeid ja lööke minutis saab reguleerida

regulaatorkettaga. Kettal on märgised 1-st (madalaim

kiirus) 5-ni (täiskiirus).

Alltoodud tabelis on esitatud seosed regulaatorkettal olevate

numbrite ja minutis tehtavate pöörete/löökide arvu vahel.

Mudelile HR4003C, HR4013C

Regulaatorkettal olev

number

Pöörete arv minutis Löökide arv minutis

5 500 2 900

4 470 2 700

3 380 2 150

2 290 1 650

1 250 1 450

014134

Mudelile HR5202C, HR5212C

Regulaatorkettal

olev number

Pöörete arv minutis Löökide arv minutis

5 310 2 250

4 290 2 100

3 230 1 700

2 180 1 300

1 150 1 100

014872

43

Ainult mudelite HR4013C, HR5212C puhul

MÄRKUS:

• Löökide arv minutis koormamata olekus on

väiksem kui koormatud olekus, et vähendada

vibratsiooni koormamata olekus ja ei viita

probleemile. Kui kasutamisel suruda otsak vastu

tsementpinda, siis löökide arv minutis suureneb ja

saavutab tabelis esitatud väärtuse. Kui

temperatuur on madal ja määrdeaine ei ole vedel,

võib tööriistal nimetatud funktsioon puududa isegi

kui mootor pöörleb.

HOIATUS:

• Kui tööriista kaua aega katkestamatult madalal

kiirusel kasutatakse, võib tekkida mootori

ülekoormus, mis põhjustab tööriista tõrkeid.

• Kiiruseregulaatorit saab keerata ainult numbrini 5

ja tagasi numbrini 1. Ärge kiiruseregulaatorit jõuga

üle 5 või 1 keerata püüdke, sest vastasel korral ei

pruugi kiiruse reguleerimise funktsioon enam

töötada.

Töörežiimi valimine

HOIATUS:

• Ärge pöörake muutmishooba siis, kui tööriist

töötab. See kahjustab tööriista.

• Režiimimuutmise mehhanismi kiire kulumise

vältimiseks veenduge, et muutmishoob on alati

korralikult ühes töörežiimi asenditest.

Löökpuurimise režiim

Joon.4

Betooni, müüritise jms puurimiseks keerake

muutmishoob sümbolile . Kasutage

volframkarbiidotsaga otsakut.

Löökpuurimise režiim (lüliti päästiku režiim)

Joon.5

Täksimiseks, pealiskihi eemaldamiseks või

lammutustöödeks pöörake muutmishoob sümbolile .

Kasutage piiktera, külmmeislit, pealiskihi meislit jne.

Löökpuurimise režiim (lülitusnupu režiim)

Joon.6

Täksimiseks, pealiskihi eemaldamiseks või

lammutustöödeks pöörake muutmishoob sümbolile .

Joon.7

Lülitusnupp ulatub välja ja selles süttib punane tuli.

Kasutage piiktera, külmmeislit, pealiskihi meislit jne.

MÄRKUS:

• Tööriista kasutamisel sümboliga tähistatud

režiimis lüliti päästik ei tööta, töötab ainult

lülitusnupp.

Väändemomendi piirik

Väändemomendi piirik rakendub, kui väändemoment

saavutab teatud taseme. Mootor lahutatakse

ülekandevõllist. Sel juhul lakkab otsak pöörlemast.

HOIATUS:

• Niipea, kui väändemomendi piirik rakendub,

lülitage tööriist kohe välja. See aitab vältida

tööriista enneaegset kulumist.

Märgutuli

Joon.8

Roheline toite märgutuli põleb, kui tööriist on vooluvõrku

ühendatud. Kui märgutuli ei sütti, on võimalik, et

toitejuhe või juhtseade on defektne.

Kui märgutuli põleb, kuid tööriist ei käivitu ka

sisselülitamisel, võib põhjuseks olla asjaolu, et

süsiharjad on kulunud või juhtseade, mootor või

ON/OFF-lüliti on defektne.

Eespool nimetatud sümptomite esinemisel lõpetage

kohe tööriista kasutamine ja pöörduge abi saamiseks

kohaliku hooldusteeninduskeskuse poole.

Kui süsiharjade kulumisaste läheneb kriitilisele piirile,

hakkab punane hoolduse märgutuli põlema, mis viitab

tööriista hooldamise vajadusele. Pärast teatud

kasutusaega lülitub mootor automaatselt välja.

KOKKUPANEK

HOIATUS:

• Kandke alati enne tööriistal mingite tööde

teostamist hoolt selle eest, et see oleks välja

lülitatud ja vooluvõrgust lahti ühendatud.

Külgkäepide

Joon.9

HOIATUS:

• Kasutage külgkäepidet ainult täksimisel, pealiskihi

eemaldamisel või lammutustöödel. Ärge kasutage

seda betooni, müüritise jms puurimisel. Tööriista ei

saa puurimisel külgkäepideme abil korralikult

hoida.

Joon.10

Külgkäepidet saab vertikaalsuunas 360° ulatuses

keerata ja fikseerida mistahes soovitud asendisse.

Samuti saab seda horisontaalsuunas (ette- ja

tahapoole) kaheksasse asendisse fikseerida.

Külgkäepideme soovitud asendisse pööramiseks

keerake lihtsalt fiksaatormutter lahti. Seejärel keerake

fiksaatormutter korralikult kinni.

Külgkäepide

HOIATUS:

• Betooni, müüritise jms puurimisel kasutage

tööohutuse tagamiseks alati külgkäepidet.

Joon.11

Külgkäepidet saab pöörata kummalegi küljele,

võimaldades tööriista hõlpsat käsitsemist igas asendis.

Keerake külgkäepide vastupäeva lahti ja pöörake see

soovitud asendisse, seejärel keerake see päripäeva kinni.

44

Otsaku paigaldamine või eemaldamine

Joon.12

Enne paigaldamist puhastage otsaku vars ja kandke

sellele puurimääret.

Joon.13

Pange otsak tööriista sisse. Keerake ja suruge otsakut,

kuni see fikseerub.

Kui otsakut ei saa sisse lükata, siis eemaldage otsak.

Tõmmake vabastamiskatet paar korda alla. Seejärel

sisestage otsak uuesti. Keerake ja suruge otsakut, kuni

see fikseerub.

Pärast paigaldamist veenduge alati, et otsak on kindlalt

paigas, proovides seda välja tõmmata.

Joon.14

Otsaku eemaldamiseks tõmmake vabastamiskate

lõpuni alla ja tõmmake otsak välja.

Otsaku kaldenurk (täksimisel, pealiskihi

eemaldamisel või lammutustöödel)

Joon.15

Otsaku saab fikseerida 24 erineva nurga alla. Otsaku

kaldenurga muutmiseks pöörake muutmishooba nii, et

osuti näitaks sümbolile . Seadke otsak soovitud

nurga alla.

Joon.16

Pöörake muutmishooba nii, et osuti näitaks sümbolile

. Seejärel veenduge, et otsak on kindlalt paigas,

proovides seda pisut keerata.

Sügavuse piiraja

Joon.17

Sügavuse piiraja on mugav abivahend ühesuguse

sügavusega aukude puurimiseks.

Vajutage ja hoidke lukustusnuppu ning sisestage

sügavuse piiraja kuusnurksesse auku.

Joon.18

Veenduge, et sügavuse piiraja hammastega külg jääb

märgistuse poole.

Reguleerige sügavuse piirajat, nihutades seda tagasi ja

edasi ning vajutades samal ajal lukustusnuppu. Pärast

reguleerimist vabastage lukustusnupp, et fikseerida

sügavuse piiraja.

MÄRKUS:

• Sügavuse piirajat ei tohi kasutada asendis, kus

see puutub vastu ülekandeajami või mootori

korpust.

TÖÖRIISTA KASUTAMINE

HOIATUS:

• Veenduge, et töödeldav materjal on kinnitatud ning

see pole ebastabiilne. Eemalepaiskuv ese võib

põhjustada kehavigastuse.

• Ärge tõmmake tööriista välja jõuga, isegi kui otsak

on kinni kiilunud. Kontrolli kadumine võib

põhjustada terviskahjustuse.

Löökpuurimise režiim

Joon.19

Seadke muutmishoob sümbolile .

Asetage otsak augu jaoks valitud kohale ning tõmmake

siis lüliti päästikut.

Ärge rakendage tööriista suhtes jõudu. Parimad

tulemused saavutatakse kerge survega. Hoidke tööriist

õiges asendis ning vältige selle august väljalibisemist.

Ärge rakendage lisajõudu siis, kui auk on ummistunud

laastude või osakestega. Selle asemel laske tööriistal

käia tühikäigul, siis eemaldage otsak osaliselt august.

Korrates seda tegevust mitu korda, saab auk puhtaks ja

te võite jätkata puurimist.

HOIATUS:

•

Kui auk ummistub laastude ja osakestega või

tabatakse betooni peidetud armatuurrauda, rakendub

materjali läbistamisel tööriistale/otsakule väga suur ja

järsk väändejõud. Kasutage alati külgkäepidet

(abikäepide) ning hoidke tööriista töö ajal kindlalt nii

külgkäepidemest kui lülitiga käepidemest. Säilitage

hea tasakaal ja kindel toetuspind. Vastasel korral võib

tagajärjeks olla kontrolli kaotamine tööriista üle ja

raske kehavigastus.

Väljapuhke kolb (lisatarvik)

Joon.20

Kui auk on valmis puuritud kasutage väljapuhke kolbi, et

auku tolmust puhastada.

Täksimine / pealiskihi eemaldamine /

lammutustööd

Joon.21

Seadke muutmishoob sümbolile või .

Hoidke tööriista kindlalt kahe käega. Lülitage tööriist

sisse ja avaldage sellele kerget survet, et tööriist ei

põrkuks kontrollimatult tagasi. Liiga suur surve

tööriistale ei muuda tööd tõhusamaks.

HOOLDUS

HOIATUS:

• Kandke alati enne kontroll- või hooldustoimingute

teostamist hoolt selle eest, et tööriist oleks välja

lülitatud ja vooluvõrgust lahti ühendatud.

• Ärge kunagi kasutage bensiini, vedeldit, alkoholi

ega midagi muud sarnast. Selle tulemuseks võib

olla luitumine, deformatsioon või pragunemine.

Õlitamine

HOIATUS:

• Seda tööd peaks teostama ainult volitatud Makita

teeninduskeskus.

45

• Ärge teostage määrimist kohe pärast töö

lõpetamist. Oodake, kuni tööriist on maha

jahtunud. Vastasel juhul võib tagajärjeks olla

põletus.

See tööriist ei nõua igapäevast või tunni aja tagust

määrimist, kuna see on varustatud määrdesüsteemiga.

Siiski on vaja regulaarselt vahetada määrdeainet ja

süsiharjasid, et tagada tööriista pikk kasutusiga.

Joon.22

(Mudelite HR4003C, HR5202C puhul) Keerake kuus

kruvi lahti ja eemaldage käepide.

Joon.23

Joon.24

(Mudelite HR4013C, HR5212C puhul) Keerake kaheksa

kruvi lahti. Eemaldage kaitsekate, nagu joonisel on

näidatud. Seejärel eemaldage käepide.

Joon.25

Eemaldage liitmik, tõmmates seda.

Joon.26

Keerake kruvid lahti ja eemaldage muutmishoob.

Eemaldage karteri korgi kate.

Joon.27

Eemaldage juhtplaat.

Joon.28

Keerake lahti kuus kruvi ja eemaldage karteri kork.

Toetage tööriist lauale, suunates otsaku ülespoole. See

võimaldab vanal määrdel valguda karteri korpusesse.

Joon.29

Pühkige ära sisemuses olev kasutatud määre ja pange

selle asemele värske määre:

mudelite HR4003C, HR4013C puhul: 30 g

mudelite HR5202C, HR5212C puhul: 60 g

Kasutage ainult Makita originaalset vasaramääret

(valikuline tarvik). Kindlaksmääratud kogusest suurema

määrdekogusega täitmine võib põhjustada

mittenõuetekohase löökpuurimise või tööriista rikke.

Täitke ainult kindlaksmääratud koguses määrdega.

Paigaldage kõik eemaldatud osad tagasi.

Joon.30

Kinnitage liitmik ja paigaldage käepide tagasi.

MÄRKUS:

Pange tähele, et kasutatakse erineva pikkusega kruve.

MÄRKUS

• Ärge keerake karteri korki liiga tugevasti kinni. See

on valmistatud vaigust ning võib puruneda.

• Olge ettevaatlik, et mitte vigastada liitmikku või

voolujuhtmeid, eriti kasutatud määrde

eemaldamisel ja käepideme paigaldamisel.

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb

vajalikud remonttööd, muud hooldus- ja

reguleerimistööd lasta teha Makita volitatud

teeninduskeskustes. Alati tuleb kasutada Makita varuosi.

VALIKULISED TARVIKUD

HOIATUS:

• Neid tarvikuid ja lisaseadiseid on soovitav

kasutada koos Makita tööriistaga, mille kasutamist

selles kasutusjuhendis kirjeldatakse. Muude

tarvikute ja lisaseadiste kasutamisega kaasneb

vigastada saamise oht. Kasutage tarvikuid ja

lisaseadiseid ainult otstarvetel, milleks need on

ette nähtud.

Saate vajadusel kohalikust Makita teeninduskeskusest

lisateavet nende tarvikute kohta.

• SDS-MAX karbiidotsaga otsakud

• SDS-MAX piiktera

• SDS-MAX külmmeisel

• SDS-MAX pealiskihi meisel

• SDS-MAX savilabidas

• Vasaramääre

• Puurimääre

• Külgkäepide

• Külgkäepide

• Sügavuse piiraja

• Väljapuhke kolb

• Kaitseprillid

• Kandekohver

• Tolmu äratõmbeseadis

MÄRKUS:

• Mõned nimekirjas loetletud tarvikud võivad

kuuluda standardvarustusse ning need on lisatud

tööriista pakendisse. Need võivad riikide lõikes

erineda.

46

РУССКИЙ ЯЗЫК (Оригинальная инструкция)

Объяснения общего плана

1-1. Курковый выключатель

2-1. Кнопочный выключатель

3-1. Регулировочный диск

4-1. Рычаг изменения

4-2. Указатель

5-1. Рычаг изменения

5-2. Указатель

6-1. Рычаг изменения

6-2. Указатель

7-1. Кнопочный выключатель

8-1. Индикаторная лампа включения

питания (зеленая)

8-2. Лампа индикатор обслуживания

(красная)

10-1. Боковая ручка

10-2. Гайка зажима

11-1. Боковая ручка

12-1. Хвостовик биты

12-2. Смазка биты

13-1. Бита

13-2. Фиксатор

14-1. Бита

14-2. Фиксатор

15-1. Рычаг изменения

15-2. Указатель

16-1. Рычаг изменения

16-2. Указатель

17-1. Глубиномер

17-2. Кнопка блокировки

20-1. Груша для выдувки

22-1. Винты

23-1. Винты

24-1. Ограждение

25-1. Разъем

26-1. Рычаг изменения

26-2. Винт

26-3. Кожух крышки ручки

27-1. Контрольная пластина

28-1. Винты

28-2. Крышка ручки

29-1. Смазка для молотка

30-1. Разъем

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель HR4003C HR4013C HR5202C HR5212C

Сверло с твердосплавной пластиной

40 мм 52 мм

Производительность Колонковое долото 105 мм 160 мм

Число оборотов без нагрузки (мин-1) 250 - 500 150 - 310

Ударов в минуту 1 450 - 2 900 1 100 - 2 250

Общая длина 479 мм 599 мм

Вес нетто 6,2 кг 6,8 кг 10,9 кг 11,9 кг

Класс безопасности /II

• Благодаря нашей постоянно действующей программе исследований и разработок, указанные здесь технические

характеристики могут быть изменены без предварительного уведомления.

• Технические характеристики могут различаться в зависимости от страны.

• Масса в соответствии с процедурой EPTA 01/2003

ENE044-1

Назначение

Данный инструмент предназначен для ударного

сверления кирпича, бетона и камня, а также для

долблевания.

ENF002-2

Питание

Подключайте данный инструмент только к тому

источнику питания, напряжение которого

соответствует напряжению, указанному на

паспортной табличке. Инструмент предназначен для

работы от источника однофазного переменного тока.

Он имеет двойную изоляцию и поэтому может

подключаться к розеткам без заземления.

ENG905-1

Шум

Типичный уровень взвешенного звукового давления

(A), измеренный в соответствии с EN60745:

Модель HR4003C, HR4013C

Уровень звукового давления (LpA): 92 дБ (A)

Уровень звуковой мощности (LWA): 103 дБ (A)

Погрешность (K): 3 дБ (A)

Модель HR5202C

Уровень звукового давления (LpA): 99 дБ (A)

Уровень звуковой мощности (LWA): 110 дБ (A)

Погрешность (K): 3 дБ (A)

Модель HR5212C

Уровень звукового давления (LpA): 98 дБ (A)

Уровень звуковой мощности (LWA): 109 дБ (A)

Погрешность (K): 3 дБ (A)

Используйте средства защиты слуха

ENG900-1

Вибрация

Суммарное значение вибрации (сумма векторов по трем

осям) определяется по следующим параметрам EN60745:

Модель HR4003C

Рабочий режим : функция рубки зубилом с

использованием боковой ручки

Распространение вибрации (ah,CHeq): 9,0 м/с2

Погрешность (K): 1,5 м/с2

47

Рабочий режим: обработка долотом с

использованием боковой рукоятки

Распространение вибрации (ah,CHeq): 9,0 м/с2

Погрешность (K): 1,5 м/с2

Рабочий режим: сверление с перфорацией в

бетоне

Распространение вибрации (ah,HD): 10,0 м/с2

Погрешность (K): 1,5 м/с2

Модель HR4013C

Рабочий режим : функция рубки зубилом с

использованием боковой ручки

Распространение вибрации (ah,CHeq): 4,5 м/с2

Погрешность (K): 1,5 м/с2

Рабочий режим: обработка долотом с

использованием боковой рукоятки

Распространение вибрации (ah,CHeq): 4,5 м/с2

Погрешность (K): 1,5 м/с2

Рабочий режим: сверление с перфорацией в

бетоне

Распространение вибрации (ah,HD): 5,0 м/с2

Погрешность (K): 1,5 м/с2

Модель HR5202C

Рабочий режим : функция рубки зубилом с

использованием боковой ручки

Распространение вибрации (ah,CHeq): 10,5 м/с2

Погрешность (K): 1,5 м/с2

Рабочий режим: обработка долотом с

использованием боковой рукоятки

Распространение вибрации (ah,CHeq): 10,5 м/с2

Погрешность (K): 1,5 м/с2

Рабочий режим: сверление с перфорацией в

бетоне

Распространение вибрации (ah,HD): 17,0 м/с2

Погрешность (K): 1,5 м/с2

Модель HR5212C

Рабочий режим : функция рубки зубилом с

использованием боковой ручки

Распространение вибрации (ah,CHeq): 7,0 м/с2

Погрешность (K): 1,5 м/с2

Рабочий режим: обработка долотом с

использованием боковой рукоятки

Распространение вибрации (ah,CHeq): 8,0 м/с2

Погрешность (K): 1,5 м/с2

Рабочий режим: сверление с перфорацией в

бетоне

Распространение вибрации (ah,HD): 9,0 м/с2

Погрешность (K): 1,5 м/с2

ENG901-1

• Заявленное значение распространения

вибрации измерено в соответствии со

стандартной методикой испытаний и может

быть использовано для сравнения

инструментов.

• Заявленное значение распространения

вибрации можно также использовать для

предварительных оценок воздействия.

ПРЕДУПРЕЖДЕНИЕ:

• Распространение вибрации во время

фактического использования

электроинструмента может отличаться от

заявленного значения в зависимости от

способа применения инструмента.

• Обязательно определите меры безопасности

для защиты оператора, основанные на оценке

воздействия в реальных условиях

использования (с учетом всех этапов рабочего

цикла, таких как выключение инструмента,

работа без нагрузки и включение).

ENH101-17

Только для европейских стран

Декларация о соответствии ЕС

Makita заявляет, что следующее устройство

(устройства):

Обозначение устройства:

Перфоратор

Модель / тип: HR4003C, HR4013C, HR5202C,

HR5212C

Соответствует (-ют) следующим директивам ЕС:

2006/42/EC

Изготовлены в соответствии со следующим

стандартом или нормативными документами:

EN60745

Технический файл в соответствии с документом

2006/42/EC доступен по адресу:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

22.10.2013

000331

Ясуси Фукайа (Yasushi Fukaya)

Директор

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

48

GEA010-1

Общие рекомендации по

технике безопасности для

электроинструментов

ПРЕДУПРЕЖДЕНИЕ Ознакомьтесь со всеми

инструкциями и рекомендациями по технике

безопасности. Невыполнение инструкций и

рекомендаций может привести к поражению

электротоком, пожару и/или тяжелым травмам.

Сохраните брошюру с инструкциями и

рекомендациями для дальнейшего

использования.

GEB007-7

ПРАВИЛА ТЕХНИКИ

БЕЗОПАСНОСТИ ПРИ

ОБРАЩЕНИИ С

ПЕРФОРАТОРОМ

1. Пользуйтесь средствами защиты органов

слуха. Воздействие шума может привести к

потере слуха.

2. Используйте дополнительную ручку (если

входит в комплект инструмента). Утрата

контроля над инструментом может привести к

травме.

3. Если при выполнении работ существует

риск контакта режущего инструмента со

скрытой электропроводкой или

собственным шнуром питания, держите

электроинструмент за специально

предназначенные изолированные

поверхности. Контакт с проводом под

напряжением приведет к тому, что

металлические детали инструмента также

будут под напряжением, что приведет к

поражению оператора электрическим током.

4. Надевайте защитную каску, защитные очки

и/или защитную маску. Обычные или

солнцезащитные очки НЕ являются

защитными очками. Также настоятельно

рекомендуется надевать противопылевой

респиратор и перчатки с толстыми

подкладками.

5. Перед выполнением работ убедитесь в

надежном креплении биты.

6. При нормальной эксплуатации инструмент

может вибрировать. Винты могут

раскрутиться, что приведет к поломке или

несчастному случаю. Перед эксплуатацией

тщательно проверяйте затяжку винтов.

7. В холодную погоду, или если инструмент

не исопльзовался в течение длительного

периода времени, дайте инструменту

немного прогреться, включив его без

нагрузки. Это размягчит смазку. Без

надлежащего прогрева ударное действие

будет затруднено.

8. При выполнении работ всегда занимайте

устойчивое положение.

При использовании инструмента на высоте

убедитесь в отсутствии людей внизу.

9. Крепко держите инструмент обеими руками.

10. Руки должны находиться на расстоянии от

движущихся деталей.

11. Не оставляйте работающий инструмент без

присмотра. Включайте инструмент только

тогда, когда он находится в руках.

12. При выполнении работ не направляйте

инструмент на кого-либо, находящегося в

месте выполнения работ. Бита может

выскочить и привести к травме других

людей.

13. Сразу после окончания работ не

прикасайтесь к бите или к деталям в

непосредственной близости от нее. Бита

может быть очень горячей, что приведет к

ожогам кожи.

14. Некоторые материалы могут содержать

токсичные химические вещества. Примите

соответствующие меры предосторожности,

чтобы избежать вдыхания или контакта с

кожей таких веществ. Соблюдайте

требования, указанные в паспорте

безопасности материала.

СОХРАНИТЕ ДАННЫЕ

ИНСТРУКЦИИ.

ПРЕДУПРЕЖДЕНИЕ:

НЕ ДОПУСКАЙТЕ, чтобы удобство или опыт

эксплуатации данного устройства (полученный

от многократного использования) доминировали

над строгим соблюдением правил техники

безопасности при обращении с этим

устройством. НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ

инструмента или несоблюдение правил техники

безопасности, указанных в данном руководстве,

может привести к тяжелой травме.

49

ОПИСАНИЕ

ФУНКЦИОНИРОВАНИЯ

ПРЕДУПРЕЖДЕНИЕ:

• Перед проведением регулировки или проверки

работы инструмента всегда проверяйте, что

инструмент выключен, а шнур питания вынут из

розетки.

Действие выключателя

ПРЕДУПРЕЖДЕНИЕ:

• Перед включением инструмента в розетку,

всегда проверяйте, что триггерный

переключатель работает надлежащим образом

и возвращается в положение "ВЫКЛ", если его

отпустить.

Триггерный переключатель

Данный переключатель действует при установке

инструмента в режимах действия с символами и

.

Рис.1

Для запуска инструмента просто нажмите

триггерный переключатель. Отпустите триггерный

переключатель для остановки.

Кнопочный выключатель

Данный выключатель используется во время

настройки инструмента в режиме с символом .

Рис.2

Когда инструмент находится в режиме с символом

, кнопочный выключатель выступает и горит

красным цветом.

Для включения инструмента нажмите на кнопочный

выключатель. Индикатор выключателя загорится

зеленым цветом.

Для выключения инструмента снова нажмите на

кнопочный выключатель.

Изменение скорости

Рис.3

Количество оборотов и ударов в минуту можно

установить поворотом регулировочного диска. Диск

снабжен метками - от 1 (самая низкая скорость) до 5

(максимальная скорость).

Ниже приведена таблица, на которой указано

соотношение между числовыми метками на

регулировочном диске и количеством

оборотов/ударов в минуту.

Для модели HR4003C, HR4013C

Число на регулировочном

диске

Оборотов в минуту Ударов в минуту

5 500 2 900

4 470 2 700

3 380 2 150

2 290 1 650

1 250 1 450

014134

Для модели HR5202C, HR5212C

Число на регулировочном

диске

Оборотов в минуту

Ударов в минуту

5 310 2 250

4 290 2 100

3 230 1 700

2 180 1 300

1 150 1 100

014872

Только для моделей HR4013C, HR5212C

Примечание:

• Количество ударов в минуту без нагрузки

сокращается по сравнению с количеством

ударов с нагрузкой. Это объясняется

стремлением снизить вибрацию при работе без

нагрузки и не является признаком

неисправности. При сверлении бетона

количество ударов в минуту увеличивается и

достигает показателя, указанного в таблице.

При низкой температуре и повышении вязкости

смазки данная функция инструмента может не

работать даже при работающем

электродвигателе.

ПРЕДУПРЕЖДЕНИЕ:

• Если инструмент используется в течение

длительного времени на небольшой скорости,

может возникнуть перегрузка электромотора,

при этом инструмент может выйти из строя.

• Диск регулировки скорости можно

поворачивать только до цифры 5 и обратно до

1. Не пытайтесь повернуть его дальше 5 или 1,

так как функция регулировки скорости может

выйти из строя.

Выбор режима действия

ПРЕДУПРЕЖДЕНИЕ:

• Не поворачивайте ручку при работающем

инструменте. Это приведет к повреждению

инструмента.

• Во избежание ускоренного износа механизма

переключения режима его рычаг всегда должен

быть установлен строго в одно из рабочих

положений.

50

Режим сверления с ударным действием

Рис.4

Для сверления бетона, кирпичной кладки и т.п.

переведите рычаг изменения режима на символ .

Используйте биту с наконечником из карбида

вольфрама.

Ударный режим (режим триггерного

переключателя)

Рис.5

Для долбления, скалывания или разрушения

конструкций переведите рычаг изменения режима на

символ . Используйте пирамидальное долото,

слесарное зубило, резец и т.п.

Ударный режим (режим кнопочного

выключателя)

Рис.6

Для длительного долбления, скалывания или

разрушения конструкций переведите рычаг

изменения режима на символ .

Рис.7

Кнопочный выключатель выступает и горит красным

цветом.

Используйте пирамидальное долото, слесарное

зубило, резец и т.п.

Примечание:

• При использовании инструмента в режиме с

символом триггерный переключатель

блокируется, и действует только кнопочный

выключатель.

Ограничитель крутящего момента

Ограничитель крутящего момента срабатывает,

когда значение крутящего момента достигает

определенного уровня. При этом привод выходного

вала отсоединяется от электродвигателя. В

результате бита перестает вращаться.

ПРЕДУПРЕЖДЕНИЕ:

• При срабатывании ограничителя крутящего

момента немедленно выключите инструмент.

Это поможет предотвратить преждевременный

износ инструмента.

Индикаторная лампа

Рис.8

Зеленая индикаторная лампа включения светится

при включении инструмента в сеть. Если

индикаторная лампа не загорелась, возможно

повреждение сетевого шнура или контроллера.

Если индикаторная лампа горит, а инструмент не

запускается даже при его включении, то: либо

износились угольные щетки, либо неисправен

контроллер или переключатель ВКЛ./ВЫКЛ.

электродвигателя.

Если проявляются какие-либо из перечисленных

признаков, немедленно прекратите эксплуатацию

инструмента и обратитесь в местный сервисный

центр.

Сервисная индикаторная лампа красного цвета

загорается при значительном износе щеток,

указывая на необходимость выполнения

технического обслуживания инструмента. По

истечении определенного времени использования

электродвигатель автоматически выключается.

МОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:

• Перед проведением каких-либо работ с

инструментом всегда проверяйте, что

инструмент выключен, а шнур питания вынут из

розетки.

Боковая рукоятка

Рис.9

ПРЕДУПРЕЖДЕНИЕ:

• Используйте боковую рукоятку только при

расщеплении, скоблении или разрушении. Не

используйте ее при сверлении в бетоне, камне

и т.д. При сверлении удерживать инструмент с

боковой рукояткой невозможно.

Рис.10

Боковую рукоятку можно поворачивать на 360° по

вертикали и закреплять в любом необходимом

положении. Она также крепится в восьми различных

положения в обоих направлениях по горизонтали.

Просто ослабьте зажимную гайку и поверните

боковую рукоятку в необходимое положение. Затем

крепко затяните зажимную гайку.

Боковая ручка

ПРЕДУПРЕЖДЕНИЕ:

• Всегда пользуйтесь боковой рукояткой для

обеспечения безопасной работы при сверлении

в бетоне, камне и т.д.

Рис.11

Боковая рукоятка может поворачиваться в любую

сторону, что упрощает использование инструмента

во всех положениях. Ослабьте крепление боковой

рукоятки, повернув ее против часовой стрелки,

затем установите ее в нужное положение и

закрепите путем поворота рукоятки по часовой

стрелке.

Установка или снятие биты

Рис.12

Очистите хвостовик биты и нанесите смазку для бит

перед ее установкой.

Рис.13

Вставьте биту в инструмент. Поверните биту, толкая

ее вниз, до тех пор, пока не будет обеспечено

сцепление.

51

Если утопить биту не удается, извлеките ее.

Несколько раз потяните фиксатор книзу. После этого

снова вставьте биту. Поверните биту и нажмите,

чтобы зафиксировать ее.

После установки всегда поверяйте надежность

крепления биты, попытайтесь вытащить ее.

Рис.14

Чтобы вынуть биту, потяните фиксатор книзу до

упора и извлеките биту.

Угол биты (при расщеплении, скоблении

или разрушении)

Рис.15

Биту можно закрепить под 24 различными углами.

Для изменения угла установки биты поверните

рычаг переключения таким образом, чтобы

указатель располагался напротив символа .

Поверните биту на необходимый угол.

Рис.16

Поверните рычаг переключения таким образом,

чтобы указатель располагался напротив символа .

Затем, слегка повернув биту, убедитесь, что она

надежно закреплена.

Глубиномер

Рис.17

Глубиномер удобен при сверлении отверстий

одинаковой глубины.

Нажмите и удерживайте кнопку фиксации и вставьте

глубиномер в шестиугольное отверстие.

Рис.18

Убедитесь, что зубчатая сторона глубиномера

направлена на маркировку.

Отрегулируйте глубиномер, перемещая его назад и

вперед и удерживая нажатой кнопку фиксации.

После выполнения регулировки отпустите кнопку

фиксации, чтобы заблокировать глубиномер.

Примечание:

• Глубиномер нельзя использовать в месте, где

глубиномер ударяется о корпус

редуктора/двигателя.

ЭКСПЛУАТАЦИЯ

ПРЕДУПРЕЖДЕНИЕ:

• Убедитесь, что заготовка закреплена и

находится в устойчивом положении.

Разлетающиеся частицы могут нанести травму.

• Не пытайтесь силой вытянуть застрявший

инструмент даже в случае заклинивания биты.

Утрата контроля над инструментом может

привести к травме.

Сверление с ударным действием

Рис.19

Переведите рычаг переключения в положение

символа .

Расположите биту в желаемом положении в

отверстии, затем нажмите триггерный

переключатель.

Не прилагайте излишних усилий к

электроинструменту. Небольшое усилие на

инструмент приводит к лучшим результатам.

Удерживайте инструмент на месте и не допускайте

его соскальзывания с места выполнения отверстия.

При забивании отверстия стружкой или частицами

не увеличивайте давления на инструмент. Вместо

этого дайте инструменту поработать вхолостую и

затем частично вытащите биту из отверстия.

Повторите это действие несколько раз для очистки

отверстия от стружки и затем продолжите сверление.

ПРЕДУПРЕЖДЕНИЕ:

• В момент, когда инструмент/бита начинают

выходить из материала при завершении

отверстия или когда отверстие забивается

стружкой или частицами, а также при

попадании на пруток арматуры при сверлении

бетона, возникает огромное мгновенное усилие

на инструмент/биту. Всегда используйте

боковую рукоятку (дополнительную) и во время

работы крепко держите инструмент за боковую

рукоятку и ручку с выключателем. Всегда

занимайте устойчивое положение.

Несоблюдение этой рекомендации может

привести к потере контроля над инструментом

и возможной серьезной травме.

Груша для продувки (дополнительная

принадлежность)

Рис.20

После сверления отверстия воспользуйтесь грушей

для продувки, чтобы выдуть пыль из отверстия.

Расщепление/Скобление/Разрушение

Рис.21

Установите рычаг переключения в положение

или .

Держите инструмент обеими руками. Включите

инструмент и немного надавите на него, чтобы он не

подпрыгнул вверх без надлежащего контроля.

Излишнее давление на инструмент не способствует

повышению эффективности.

ТЕХОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ:

• Перед проверкой или проведением

техобслуживания убедитесь, что инструмент

выключен, а штекер отсоединен от розетки.

52

• Запрещается использовать бензин, лигроин,

растворитель, спирт и т.п. Это может привести к

изменению цвета, деформации и появлению

трещин.

Смазка

ПРЕДУПРЕЖДЕНИЕ:

• Эту процедуру обслуживания следует

выполнять только в уполномоченных сервис-

центрах Makita.

• Не выполняйте смазку сразу после выполнения

работ – дождитесь, пока инструмент остынет. В

противном случае возможно получение ожогов

кожи.

Инструмент не требует почасовой или ежедневной

смазки, благодаря имеющейся в нем системе смазки.

Однако, периодически требуется заменять смазку и

угольные щетки для обеспечения длительного срока

службы инструмента.

Рис.22

(Для моделей HR4003C, HR5202C) Ослабьте шесть

винтов и снимите ручку.

Рис.23

Рис.24

(Для моделей HR4013C, HR5212C) Ослабьте восемь

винтов. Снимите ограждение, как показано на

рисунке. Затем снимите ручку.

Рис.25

Потянув за разъем, отсоедините его.

Рис.26

Открутите винты и снимите рычаг переключения.

Снимите кожух крышки ручки.

Рис.27

Снимите панель управления.

Рис.28

Ослабьте шесть винтов и снимите крышку

кривошипа. Положите инструмент на стол битой

вверх. При этом старая смазка соберется внутри

корпуса кривошипа.

Рис.29

Протрите внутренние поверхности от старой смазки

и нанесите новую смазку:

Для модели HR4003C, HR4013C: 30г

Для модели HR5202C, HR5212C: 60г

Используйте только оригинальную смазку Makita для

молотка (поставляется отдельно). Заполнение

большим количеством смазки может ухудшить

ударное воздействие или повредить инструмент.

Заполните только указанное количество смазки.

Установите на место все ранее снятые детали.

Рис.30

Подключите разъем и установите на место ручку.

Примечание:

Обратите внимание, что используются винты

различной длины.

ПРИМЕЧАНИЕ

• При установке крышки ручки не затягивайте

винты слишком сильно. Это может привести к

поломке, так как крышка изготовлена из

полимера.

• Соблюдайте осторожность, чтобы не повредить

разъем или токопроводящие проводники,

особенно во время удаления старой смазки и

установки рукоятки.

Для обеспечения БЕЗОПАСНОСТИ и

НАДЕЖНОСТИ оборудования ремонт, любое другое

техобслуживание или регулировку необходимо

производить в уполномоченных сервис-центрах

Makita, с использованием только сменных частей

производства Makita.

ДОПОЛНИТЕЛЬНЫЕ

ПРИНАДЛЕЖНОСТИ

ПРЕДУПРЕЖДЕНИЕ:

• Эти принадлежности или насадки

рекомендуется использовать вместе с вашим

инструментом Makita, описанным в данном

руководстве. Использование каких-либо других

принадлежностей или насадок может

представлять опасность получения травм.

Используйте принадлежность или насадку

только по указанному назначению.

Если вам необходимо содействие в получении

дополнительной информации по этим

принадлежностям, свяжитесь со своим местным

сервис-центром Makita.

• Биты с твердосплавной режущей пластиной

SDS-MAX

• Пирамидальное долото SDS-MAX

• Слесарное зубило SDS-MAX

• Зубило для скобления SDS-MAX

• Лопата для глины SDS-MAX

• Смазка для молотка

• Смазка биты

• Боковая рукоятка

• Боковая ручка

• Глубиномер

• Груша для продувки

• Защитные очки

• Чемодан для переноски

• Крепление пылеуловителя

Примечание:

• Некоторые элементы списка могут входить в

комплект инструмента в качестве стандартных

приспособлений. Они могут отличаться в

зависимости от страны.

53

54

55

56

www.makita.com

Makita Jan-Baptist Vinkstraat 2, 3070, Belgium

Makita Corporation Anjo, Aichi, Japan

885355-987
