6 | Polski

2 609 140 639 | (14.7.11) Bosch Power Tools

Polski

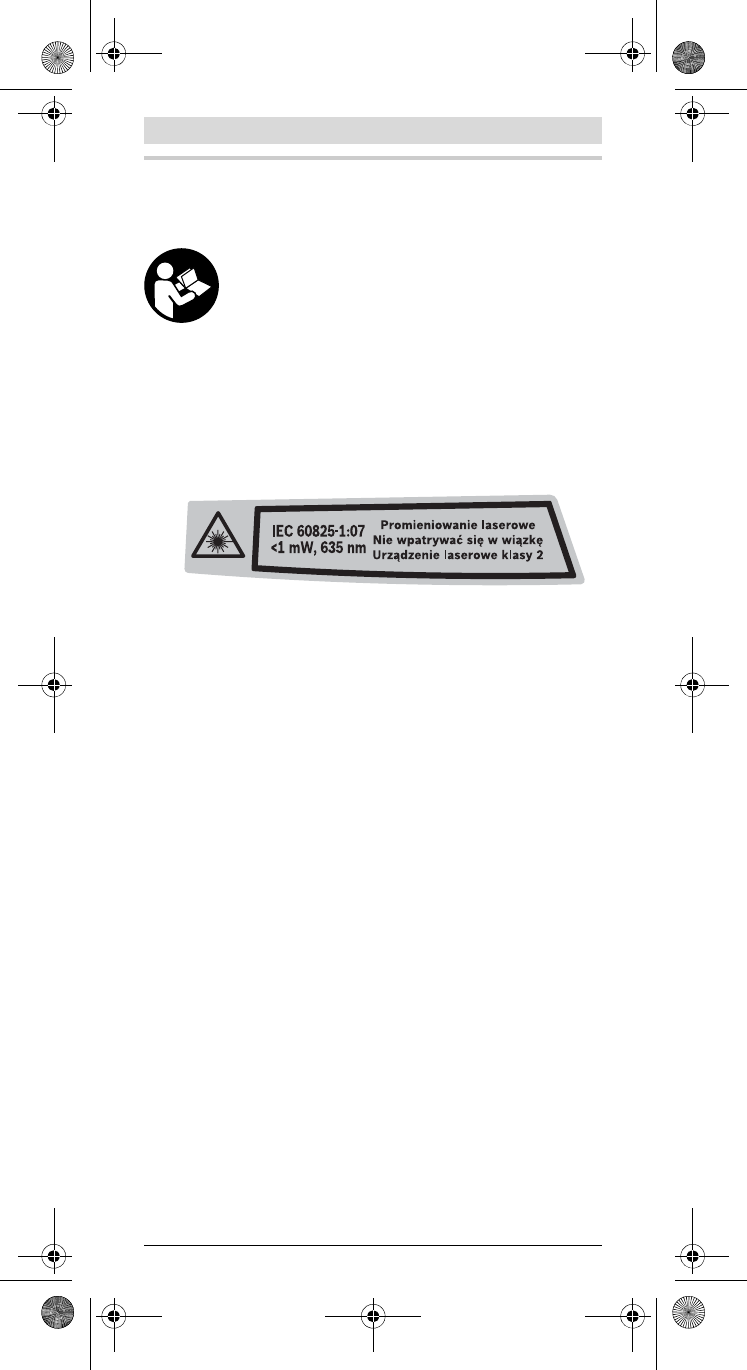

Wskazówki bezpieczeństwa

Aby móc efektywnie i bezpiecznie pracować przy użyciu

urządzenia pomiarowego, należy przeczytać wszystkie

wskazówki i stosować się do nich. Należy dbać o czytelność

tabliczek ostrzegawczych, znajdujących się na urządzeniu

pomiarowym. PROSIMY ZACHOWAĆ I STARANNIE PRZE-

CHOWYWAĆ NINIEJSZE WSKAZÓWKI.

fUwaga – użycie innych, niż podane w niniejszej instrukcji, elementów

obsługowych i regulacyjnych, oraz zastosowanie innych metod

postępowania, może prowadzić do niebezpiecznej ekspozycji na

promieniowanie laserowe.

fW zakres dostawy urządzenia pomiarowego wchodzi tabliczka

ostrzegawcza z napisem w języku niemieckim (na schemacie urządzenia,

znajdującym się na stronie graficznej, oznaczona jest ona numerem 13).

fZaleca się jeszcze przed wprowadzeniem urządzenia do eksploatacji

zakleić niemiecki tekst tabliczki wchodzącą w zakres dostawy etykietą w

języku polskim.

fNie wolno kierować wiązki laserowej w stronę osób lub zwierząt, jak

również wpatrywać się w wiązkę. Niniejsze urządzenie pomiarowe emituje

promieniowanie laserowe klasy 2 zgodnie z normą IEC 60825-1. Może ono

spowodować oślepienie innych osób.

fNie należy używać okularów do pracy z laserem jako okularów

ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji plamki

lub linii lasera, a nie do ochrony przed promieniowaniem laserowym.

fNie należy stosować okularów do pracy z laserem jako okularów

słonecznych, ani używać ich w ruchu drogowym. Okulary do pracy z

laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i

utrudniają rozróżnianie kolorów.

fNapraw urządzenia pomiarowego powinien dokonywać jedynie

wykwalifikowany personel, przy użyciu oryginalnych części zamien-

nych. Tylko w ten sposób można zapewnić bezpieczną eksploatację

przyrządu.

fNie wolno udostępniać laserowego urządzenia pomiarowego do

użytkowania dzieciom. Mogą one nieumyślnie oślepić siebie lub inne osoby.

fNie należy stosować tego urządzenia pomiarowego w otoczeniu

zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy

lub pyły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które

mogą spowodować zapłon pyłów lub oparów.

Opis urządzenia i jego zastosowania

Użycie zgodne z przeznaczeniem

Urządzenie pomiarowe przeznaczone jest do pomiaru odległości, długości,

wysokości, odstępów, a także do obliczania powierzchni i kubatury. Urządzenie

pomiarowe nadaje się do zastosowania wewnątrz pomieszczeń i na zewnątrz.

OBJ_DOKU-27427-001.fm Page 6 Thursday, July 14, 2011 12:04 PM

Polski | 7

Bosch Power Tools 2 609 140 639 | (14.7.11)

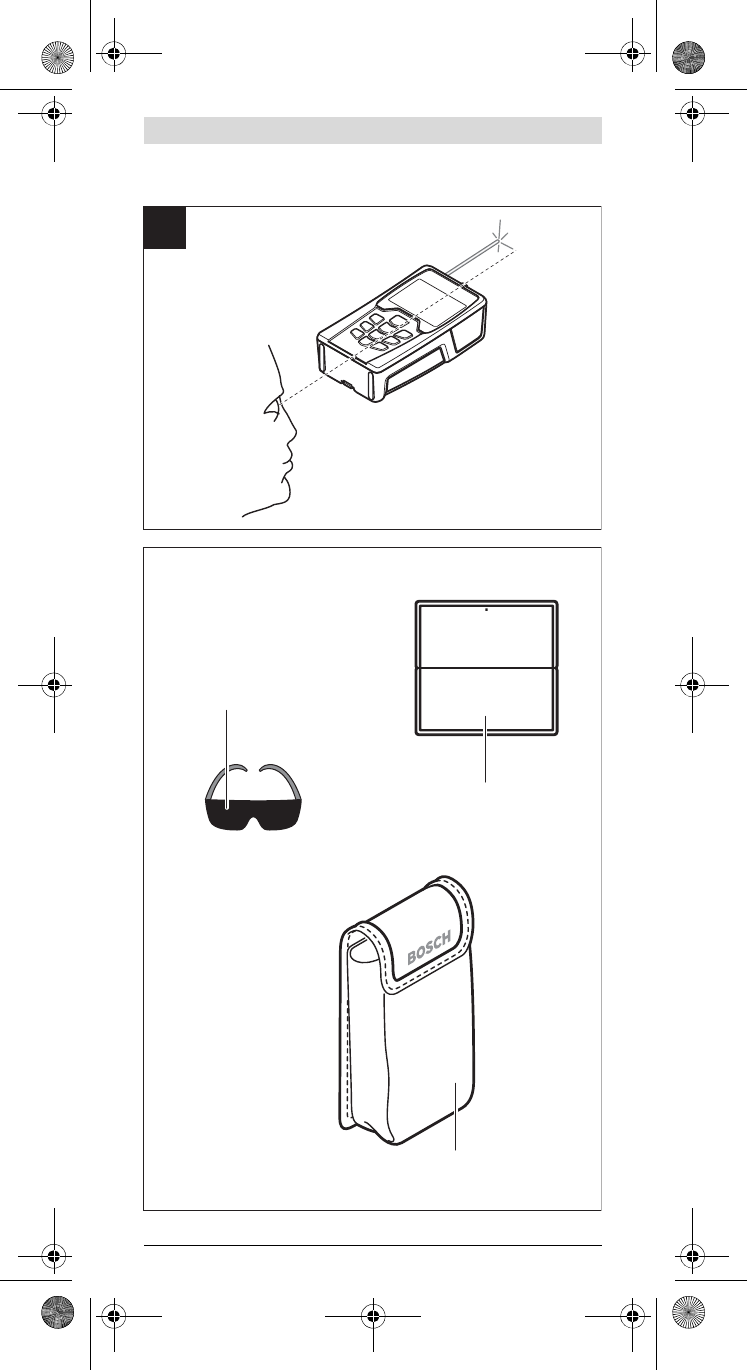

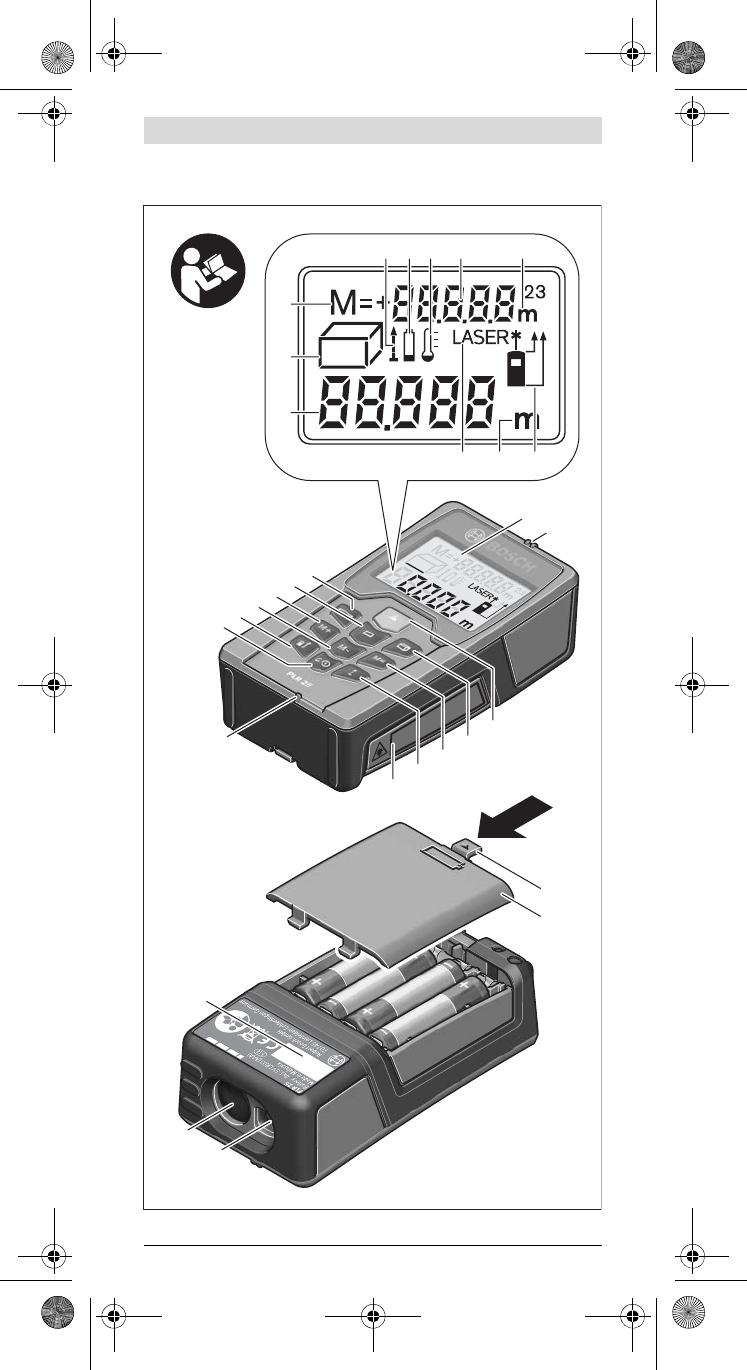

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu urządzenia

pomiarowego, znajdującego się na stronie graficznej.

1Przycisk włączania/wyłączania i kasowania pamięci

2Przycisk wyboru płaszczyzny odniesienia

3Przycisk odejmowania wartości od zawartości pamięci „M–“

4Przycisk dodawania wartości do zawartości pamięci „M+“

5Przycisk pomiaru powierzchni

6Przycisk pomiaru odległości

7Wyświetlacz

8Przeziernik

9Przycisk pomiaru

10 Przycisk pomiaru objętości

11 Przycisk edycji zapisanych danych „M=“

12 Przycisk pomiaru ciągłego

13 Tabliczka ostrzegawcza lasera

14 Blokada pokrywy wnęki na baterie

15 Pokrywa wnęki na baterie

16 Wyjście promieni laserowych

17 Soczewka odbioru sygnału

18 Numer serii

19 Okulary do pracy z laserem*

20 Tarcza celownicza lasera*

21 Futerał

* Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia

standardowego.

Elementy wskaźników

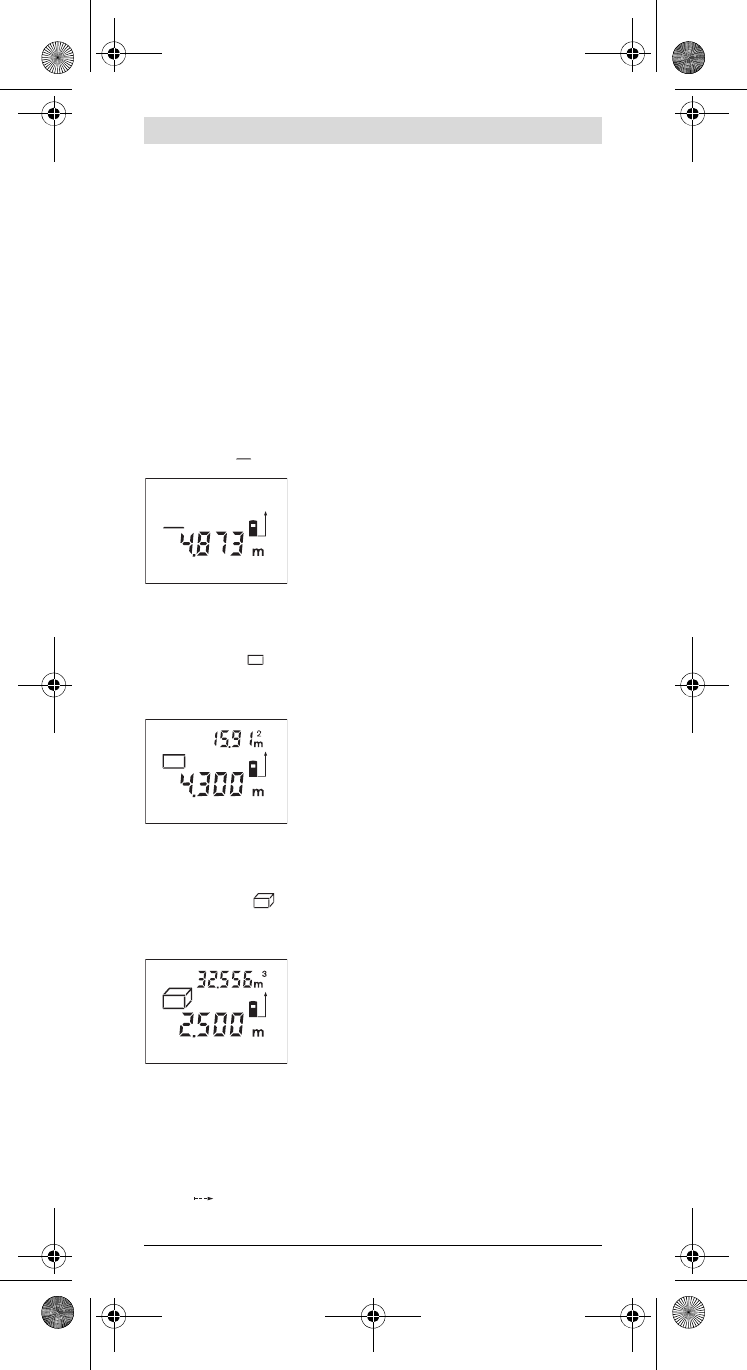

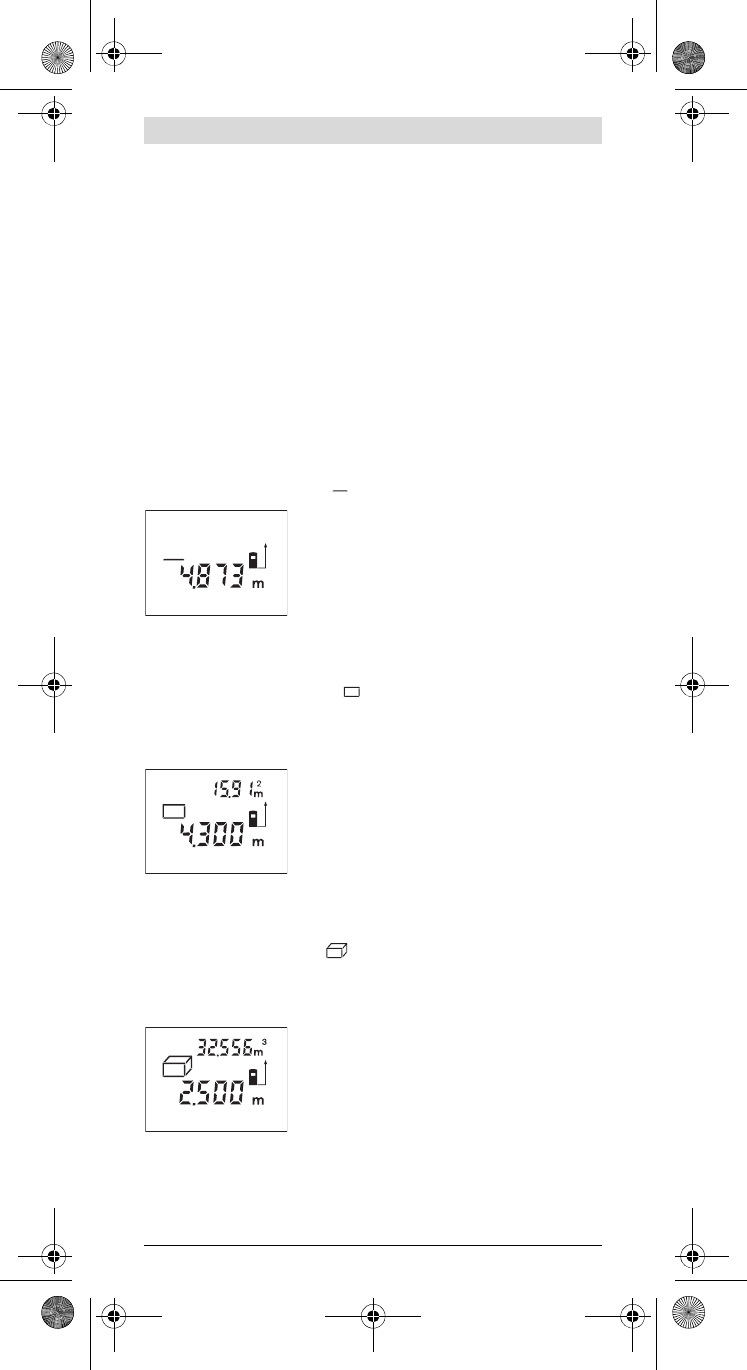

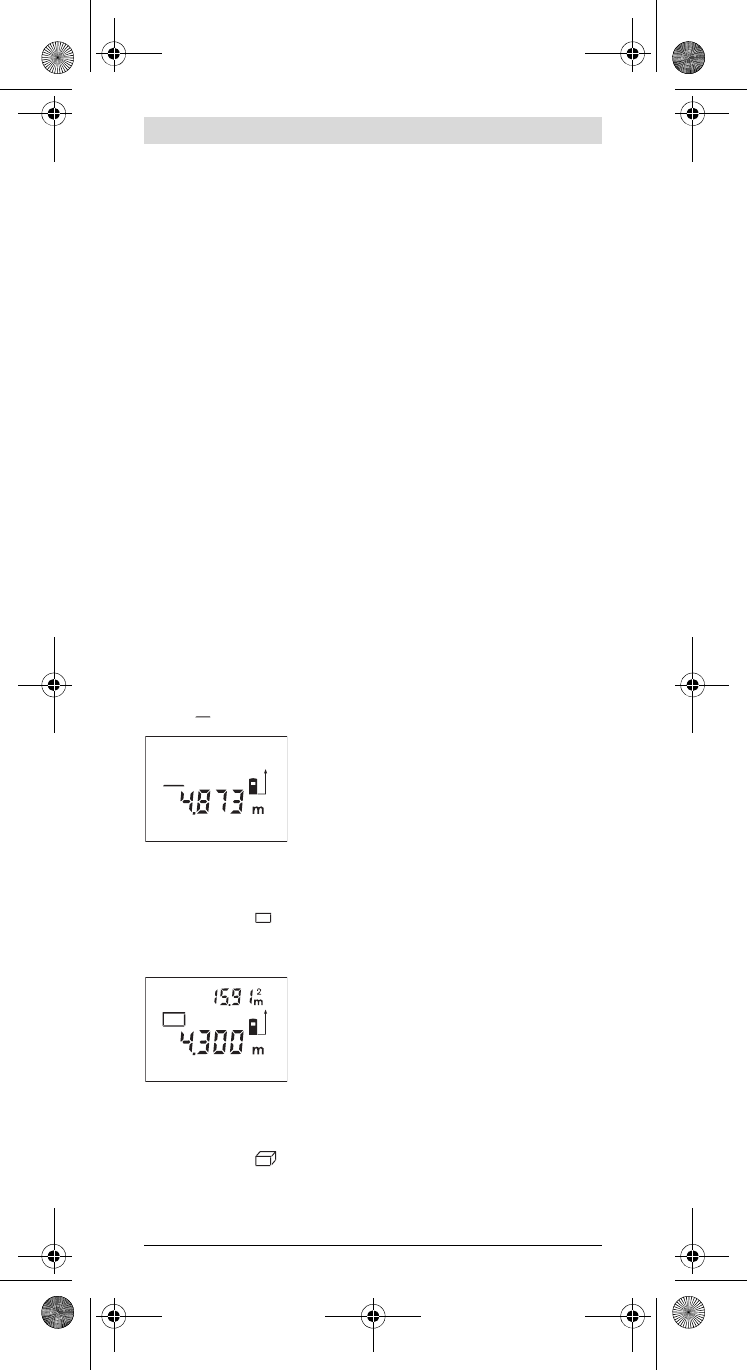

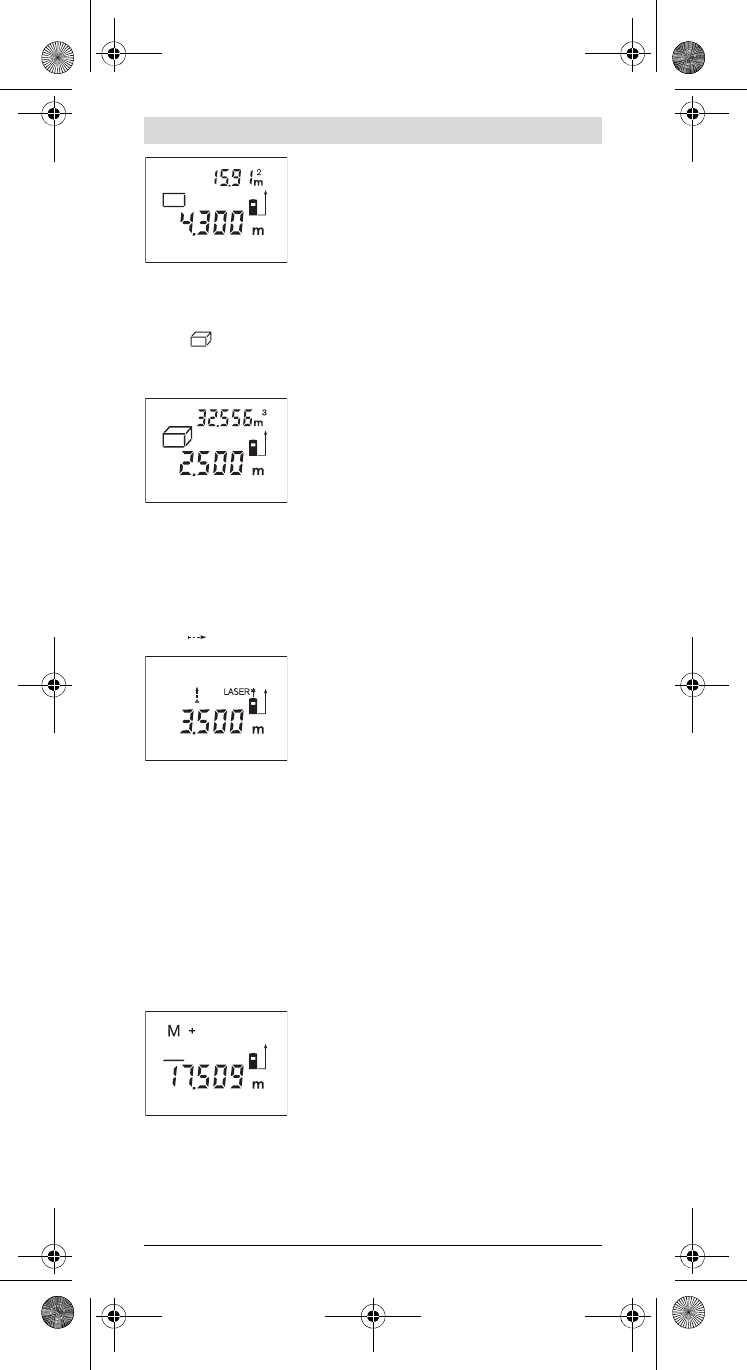

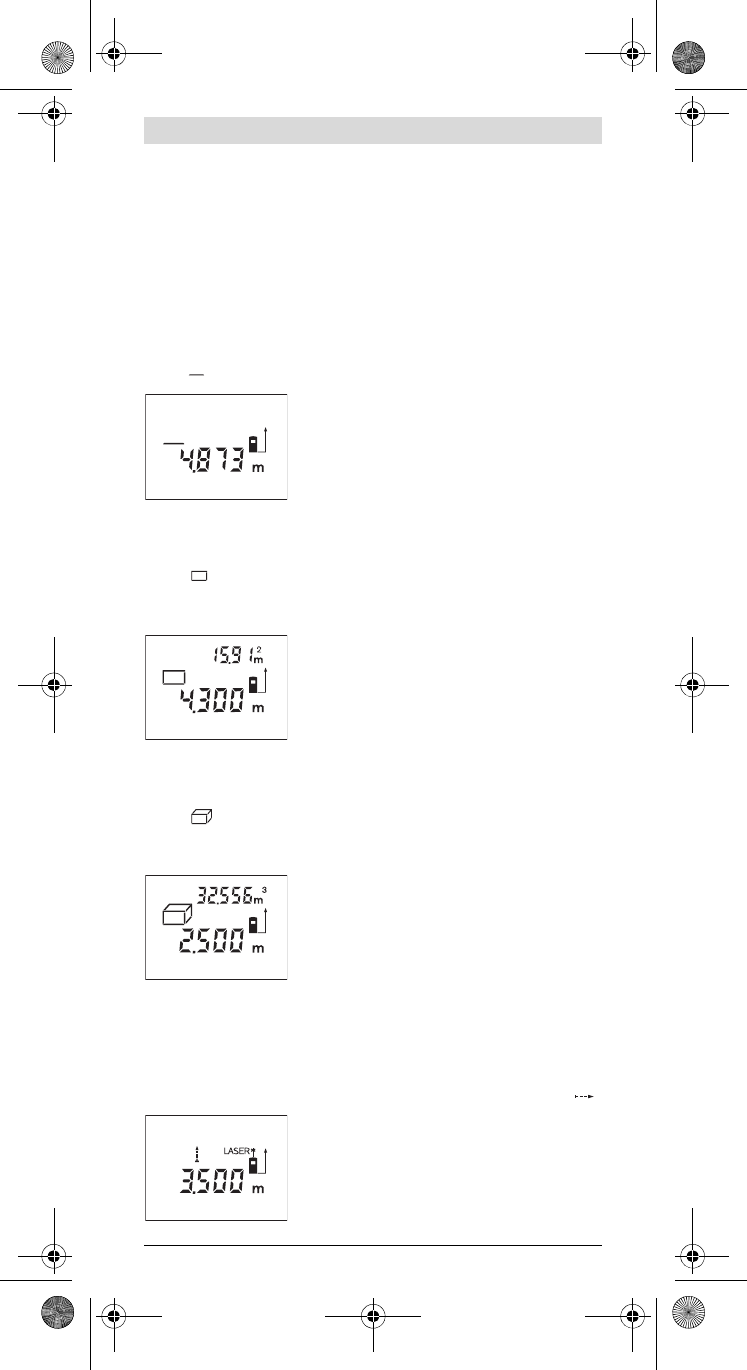

aFunkcje pomiaru (tryby pracy)

Pomiar odległości

Pomiar ciągły

Pomiar powierzchni

Pomiar objętości

bAlarm wyładowania akumulatora

cAlarm temperatury

dWartość pomiaru/Wynik

eJednostka miary

fPłaszczyzna odniesienia dla pomiaru

gLaser włączony

hJednostkowa wartość mierzona (w przypadku pomiaru odległości: wynik)

iZapamiętywanie ostatnio mierzonych wartości

Dane techniczne

Cyfrowy dalmierz laserowy PLR 25

Numer katalogowy 3 603 K16 200

Zakres pomiaru 0,05–25 mA)

Dokładność pomiaru (typowa) ±2,0 mmB)

Najmniejsze wskazanie 1mm

Temperatura pracy –10 °C ... +50 °CC)

Temperatura przechowywania –20 °C ... +70 °C

Relatywna wilgotność powietrza maks. 90 %

Klasa lasera 2

OBJ_DOKU-27427-001.fm Page 7 Thursday, July 14, 2011 12:04 PM

8 | Polski

2 609 140 639 | (14.7.11) Bosch Power Tools

Montaż

Wkładanie/wymiana baterii

Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-

manganowych lub akumulatorów.

Z akumulatorami 1,2 V można dokonać mniejszą ilość pomiarów niż przy

zastosowaniu baterii 1,5 V.

Aby otworzyć pokrywkę wnęki na baterie 15, należy przesunąć blokadę 14 w

kierunku ukazanym strzałką i zdjąć pokrywkę. Włożyć baterie lub akumulatory

do wnęki. Należy przy tym zwrócić uwagę na zachowanie prawidłowej

biegunowości zgodnie ze schematem umieszczonym wewnątrz wnęki.

Gdy na wyświetlaczu po raz pierwszy ukaże się symbol baterii , możliwe jest

dokonanie jeszcze co najmniej 100 pomiarów. Gdy symbol baterii miga, należy

wymienić baterie lub akumulatory. Wykonywanie dalszych pomiarów jest

niemożliwe.

Baterie lub akumulatory należy zawsze wymieniać kompletami. Należy stosować

tylko baterie lub akumulatory pochodzące od tego samego producenta i o

jednakowej pojemności.

fJeżeli urządzenie pomiarowe nie będzie przez dłuższy czas używane,

należy wyjąć z niego baterie lub akumulatory. Nieużywane przez dłuższy

czas baterie i akumulatory mogą ulec korozji i ulec samorozładowaniu.

Typ lasera 635 nm, <1 mW

Średnica wiązki lasera (przy 25 °C) w odległości

10 m ok. 6mm

Baterie

Akumulatory 4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

Żywotność baterii ok.

–Pomiary pojedyncze

–Pomiar ciągły 30000D)

5hD)

Ciężar odpowiednio do EPTA-Procedure

01/2003 0,18 kg

Wymiary 58 x 104 x 36 mm

Stopień ochrony (nie dot. wnęki na baterie) IP 44 (ochrona przed

rozbryzgami wody)

A) Zasięg maksymalny zależy od refleksu świetlnego obiektu pomiaru (odbicie rozproszone,

nie lustrzane) i od stopnia widoczności plamki lasera (we wnętrzach, o zmroku). Przy

niekorzystnych warunkach (np. pomiar w terenie odkrytym, przy silnym nasłonecznieniu),

należy używać tarczy celowniczej.

B) Przy niekorzystnych warunkach, takich jak na przykład silne nasłonecznienie lub słabo

odbijająca powierzchnia, maksymalne odchylenie wynosi ±7 mm na 25 m. Przy korzystnych

warunkach należy liczyć się z odchyleniem, wynoszącym ±0,05 mm/m.

C) W trybie pomiaru ciągłego maks.temperatura robocza wynosi + 40 °C.

D) Z akumulatorami 1,2 V można dokonać mniejszą ilość pomiarów niż przy zastosowaniu

baterii 1,5 V.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego narzędzia

pomiarowego, poszczególne nazwy handlowe pojedynczych narzędzi pomiarowych mogą się

różnić.

Do jednoznacznej identyfikacji narzędzia pomiarowego służy numer serii 18, znajdujący się na

tabliczce znamionowej.

Cyfrowy dalmierz laserowy PLR 25

OBJ_DOKU-27427-001.fm Page 8 Thursday, July 14, 2011 12:04 PM

Polski | 9

Bosch Power Tools 2 609 140 639 | (14.7.11)

Praca urządzenia

Włączenie

fNie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru,

a po zakończeniu użytkowania należy je wyłączać. Wiązka lasera może

spowodować oślepienie osób postronnych.

fUrządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim

napromieniowaniem słonecznym.

fNarzędzie należy chronić przed ekstremalnie wysokimi lub niskimi

temperaturami, a także przed wahaniami temperatury. Nie należy go na

przykład pozostawiać na dłuższy okres czasu w samochodzie. W przypadku,

gdy urządzenie pomiarowe poddane było większym wahaniom temperatury,

należy przed użyciem odczekać, aż powróci ono do normalnej temperatury.

Ekstremalnie wysokie lub niskie temperatury, a także silne wahania

temperatury mogą mieć negatywny wpływ na precyzję pomiaru.

fNależy unikać silnych uderzeń i nie dopuszczać do upadku urządzenia

pomiarowego. W przypadku silnego oddziaływania zewnętrznego na

urządzenie pomiarowe, należy przed dalszą pracą przeprowadzić kontrolę

dokładności (zob. „Kontrola dokładności pomiaru urządzenia“, str. 13).

Włączanie/wyłączanie

Aby włączyć urządzenie pomiarowe, należy krótko nacisnąć włącznik/wyłącznik

1 lub przycisk pomiaru 9. Włączenie urządzenia pomiarowego nie powoduje

automatycznego włączenia wiązki lasera.

Aby wyłączyć urządzenie pomiarowe, należy dłużej nacisnąć na włącznik/

wyłącznik 1.

Gdy przez ok. 5 min nie zostanie naciśnięty żaden przycisk urządzenia

pomiarowego, to urządzenie pomiarowe wyłącza się automatycznie w celu

ochrony baterii.

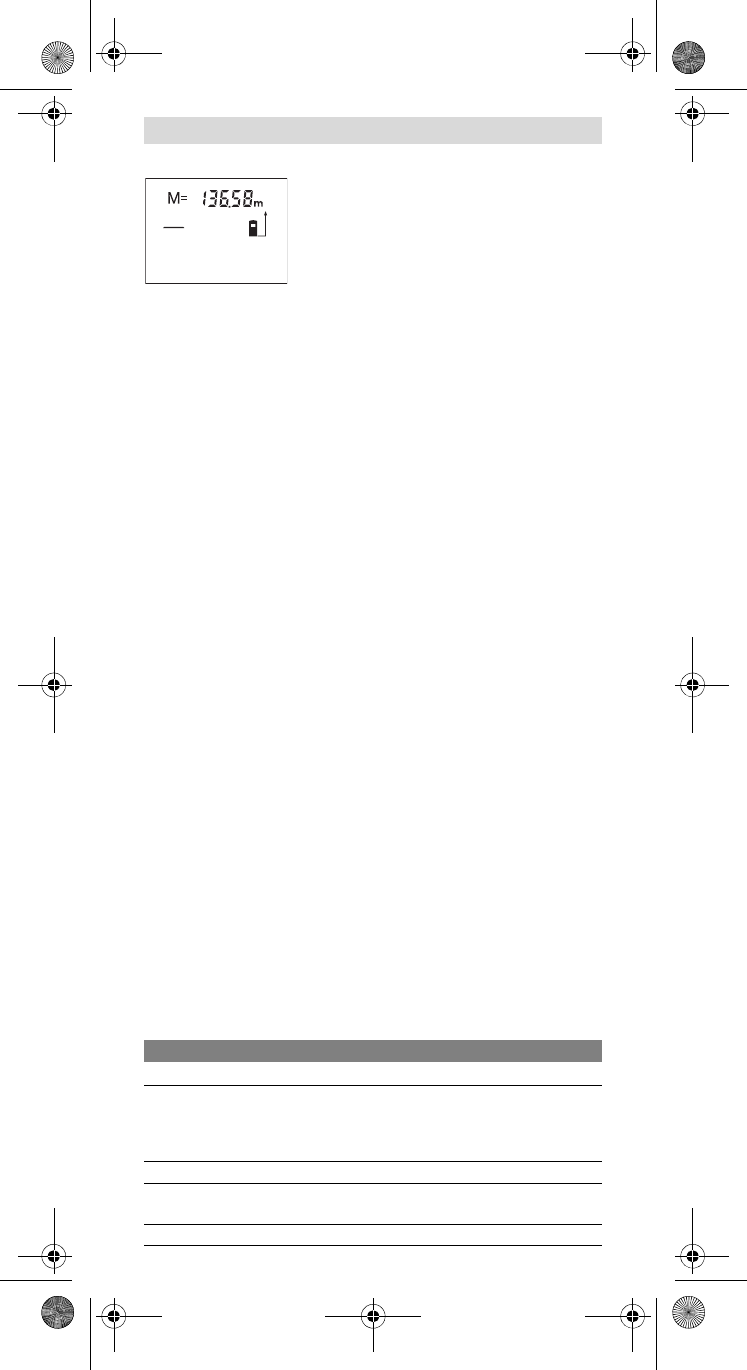

Jeżeli jakaś wartość mierzona została zapamiętana, zachowana ona zostanie i po

automatycznym wyłączeniu. Po ponownym włączeniu urządzenia na

wyświetlaczu ukaże się symbol „M“.

Pomiar

Po włączeniu urządzenia automatycznie ustawia się funkcja pomiaru odległości.

Pozostałe funkcje pomiaru ustawia się, naciskając na poszczególne przyciski

funkcyjne (zob. „Funkcje pomiaru“, str. 10).

Po włączeniu urządzenia pomiarowego automatycznie wyznaczana jest jego

tylna krawędź jako płaszczyzna odniesienia. Aby zmienić płaszczyznę

odniesienia zob. „Wybór płaszczyzny odniesienia“, str. 10.

Po wyborze funkcji pomiaru i płaszczyzny odniesienia można dokonać dalszych

kroków, naciskając przycisk pomiaru 9.

Urządzenie pomiarowe należy przyłożyć wybraną płaszczyzną odniesienia do

żądanej linii pomiaru (np. ściany).

Aby włączyć wiązkę lasera należy nacisnąć przycisk pomiaru 9.

fNie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak

również spoglądać w wiązkę (nawet przy zachowaniu większej

odległości).

Naprowadzić wiązkę lasera na cel. W celu rozpoczęcia pomiaru nacisnąć

ponownie przycisk pomiaru 9.

W trybie pracy „pomiar ciągły“ pomiar rozpoczyna się już po pierwszym

naciśnięciu przycisku pomiaru 9.

Wartość mierzona ukaże się w przeciągu 0,5 do 4 sek. Czas trwania pomiaru

zależy od mierzonej odległości, od warunków świetlnych i refleksu świetlnego

obiektu pomiaru. Koniec pomiaru sygnalizowany jest sygnałem akustycznym. Po

zakończeniu pomiaru promień lasera wyłączany jest automatycznie.

OBJ_DOKU-27427-001.fm Page 9 Thursday, July 14, 2011 12:04 PM

10 | Polski

2 609 140 639 | (14.7.11) Bosch Power Tools

Jeżeli przez ok. 20 sek. po naprowadzeniu promienia lasera na cel nie zostanie

dokonany pomiar, promień wyłączy się samoczynnie (oszczędzanie baterii).

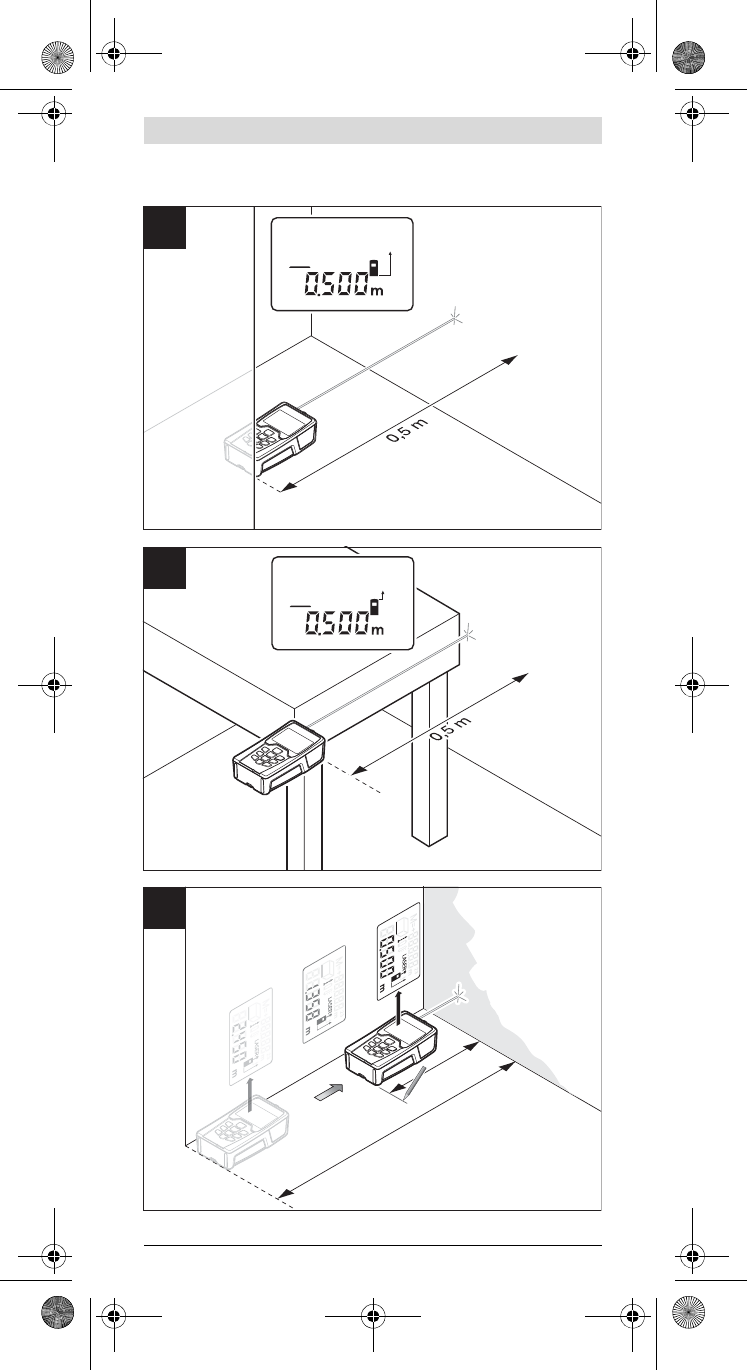

Wybór płaszczyzny odniesienia (zob.rys.A–B)

Przed rozpoczęciem pomiaru możliwy jest wybór między dwoma różnymi

płaszczyznami odniesienia:

–od tylnej krawędzi urządzenia pomiarowego (np. przez przyłożenie do

ściany),

–od przedniej krawędzi urządzenia pomiarowego (np. przez przyłożenie do

krawędzi stołu).

Zmiany płaszczyzny odniesienia dokonuje się przez wciskanie przycisku 2, aż do

ukazania na wyświetlaczu pożądanej płaszczyzny odniesienia. Po każdym

włączeniu urządzenia pomiarowego automatycznie wyznaczana jest jego tylna

krawędź jako płaszczyzna odniesienia.

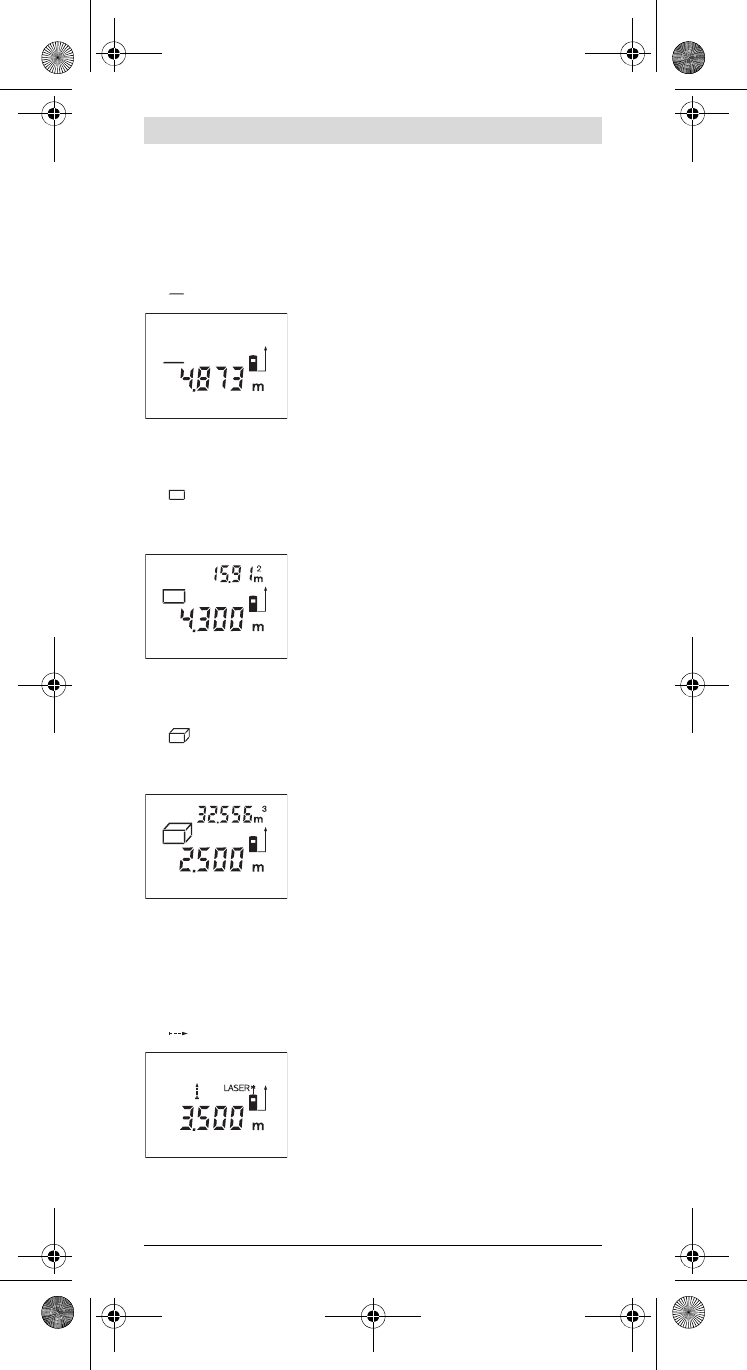

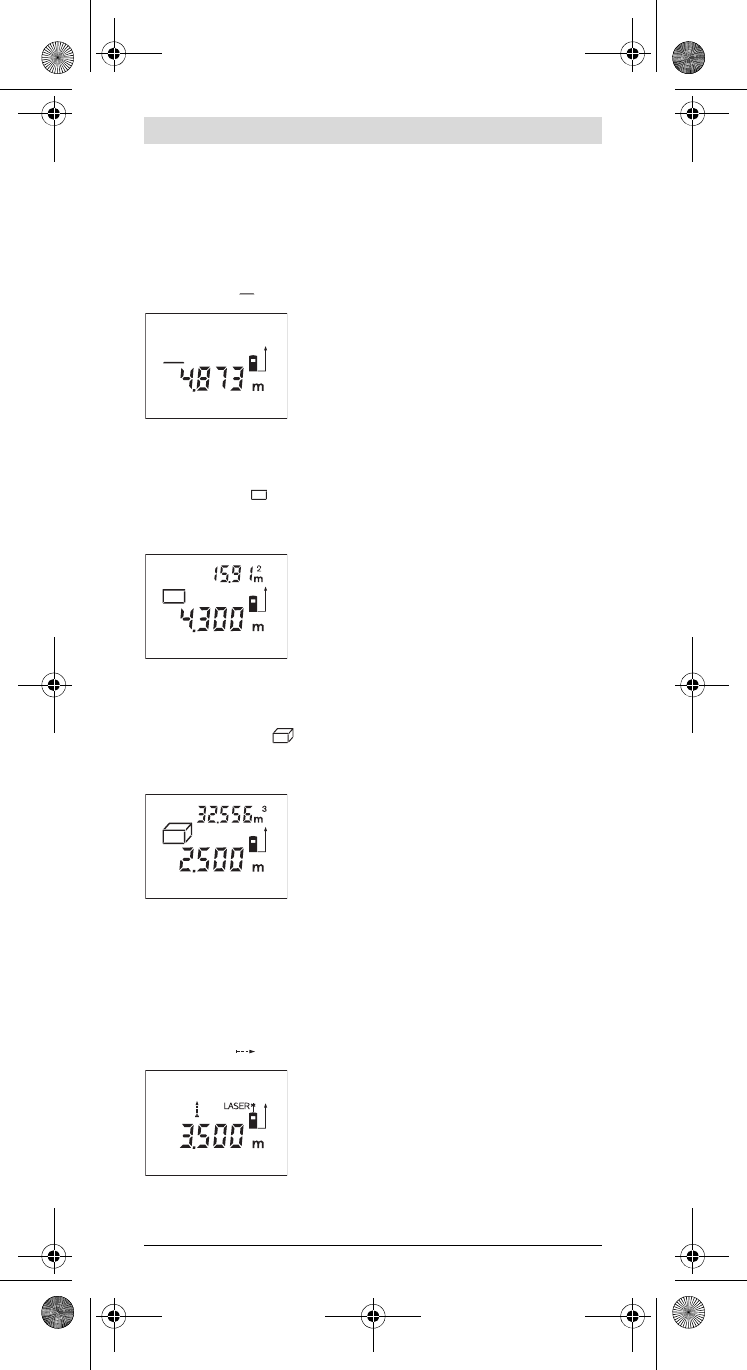

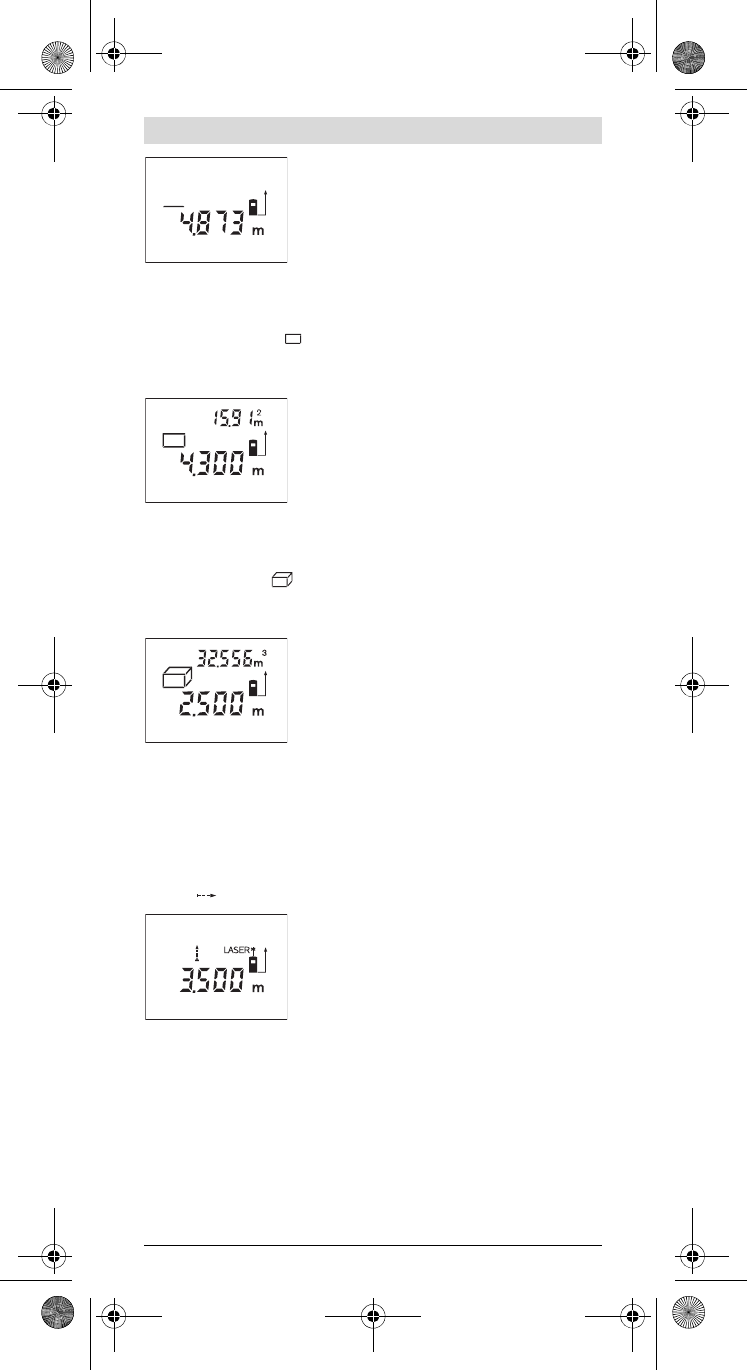

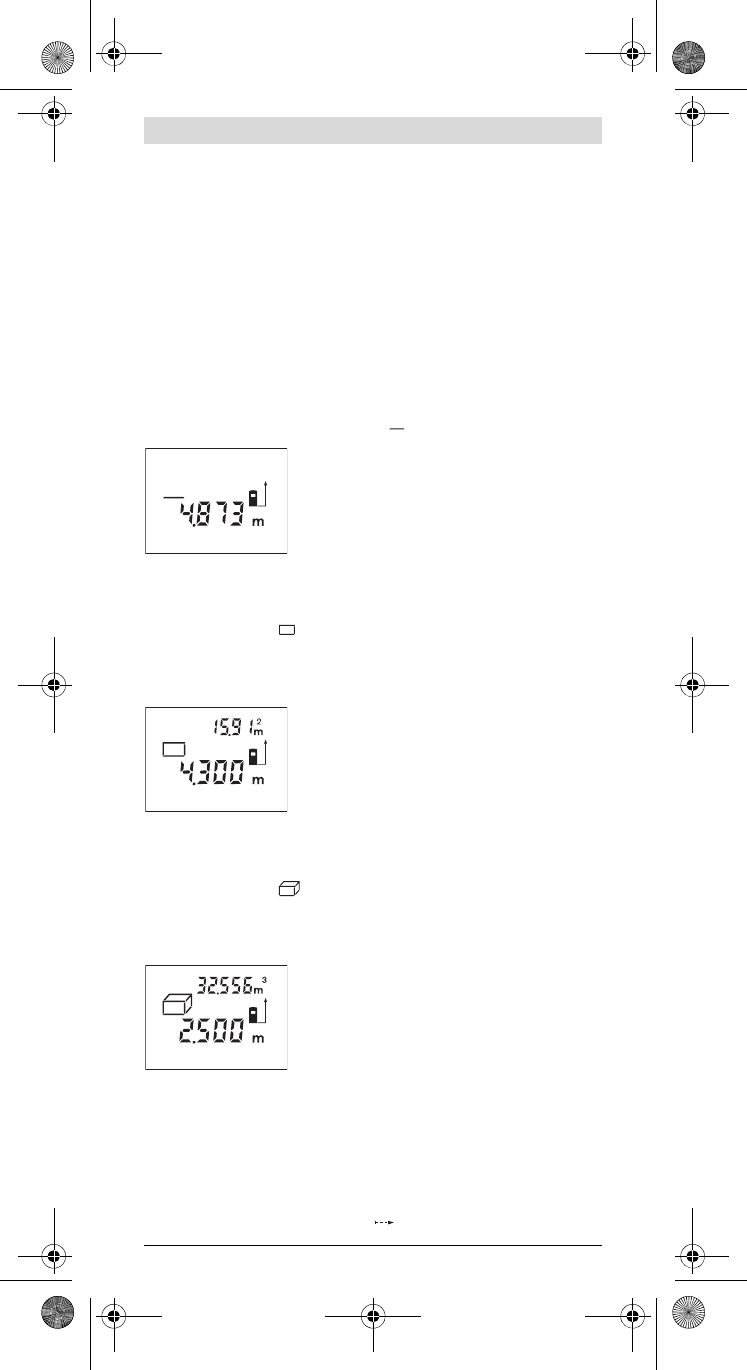

Funkcje pomiaru

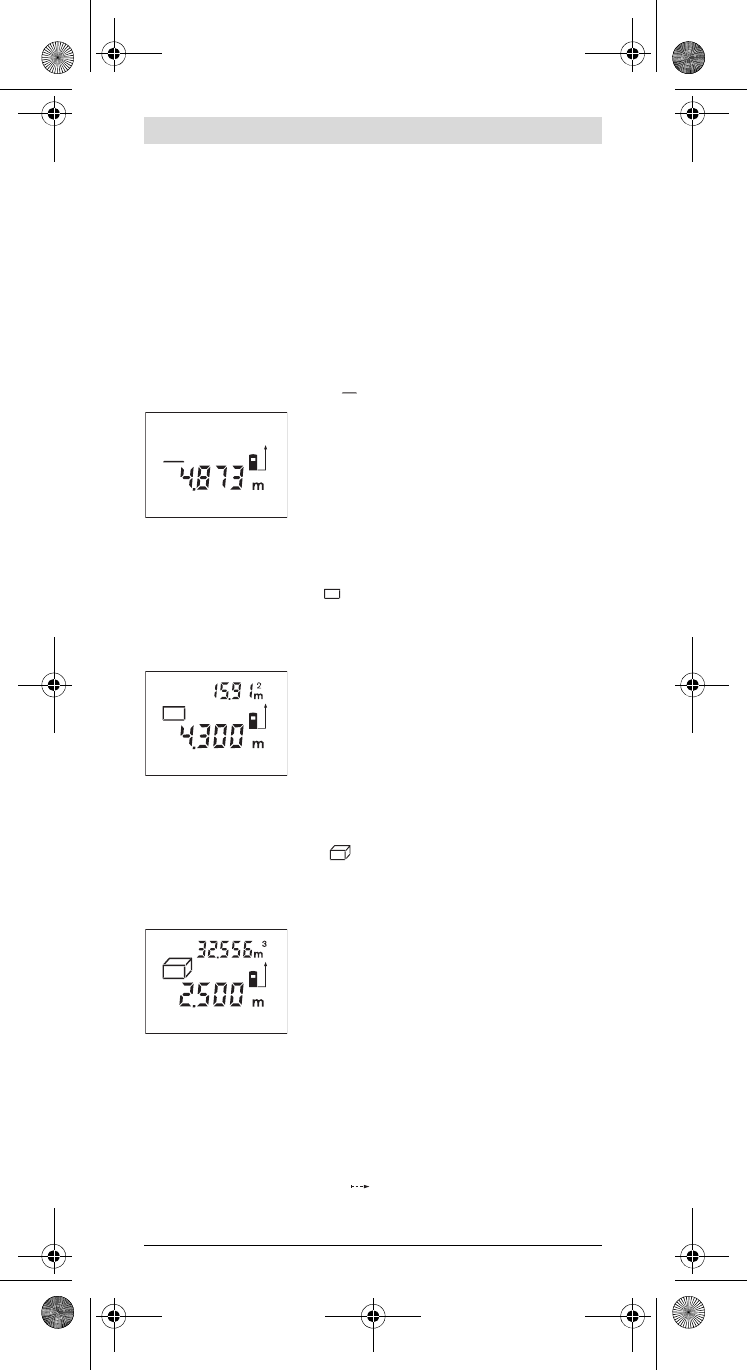

Pomiar odległości

Dla pomiarów odległości należy nacisnąć przycisk 6. Na wyświetlaczu ukazuje

się wskaźnik pomiaru odległości .

Aby nakierować wiązkę na cel, należy nacisnąć

przycisk pomiaru 9 raz, naciśnięcie go po raz drugi

umożliwi dokonanie pomiaru.

Wartość mierzona ukazywana jest u dołu

wyświetlacza.

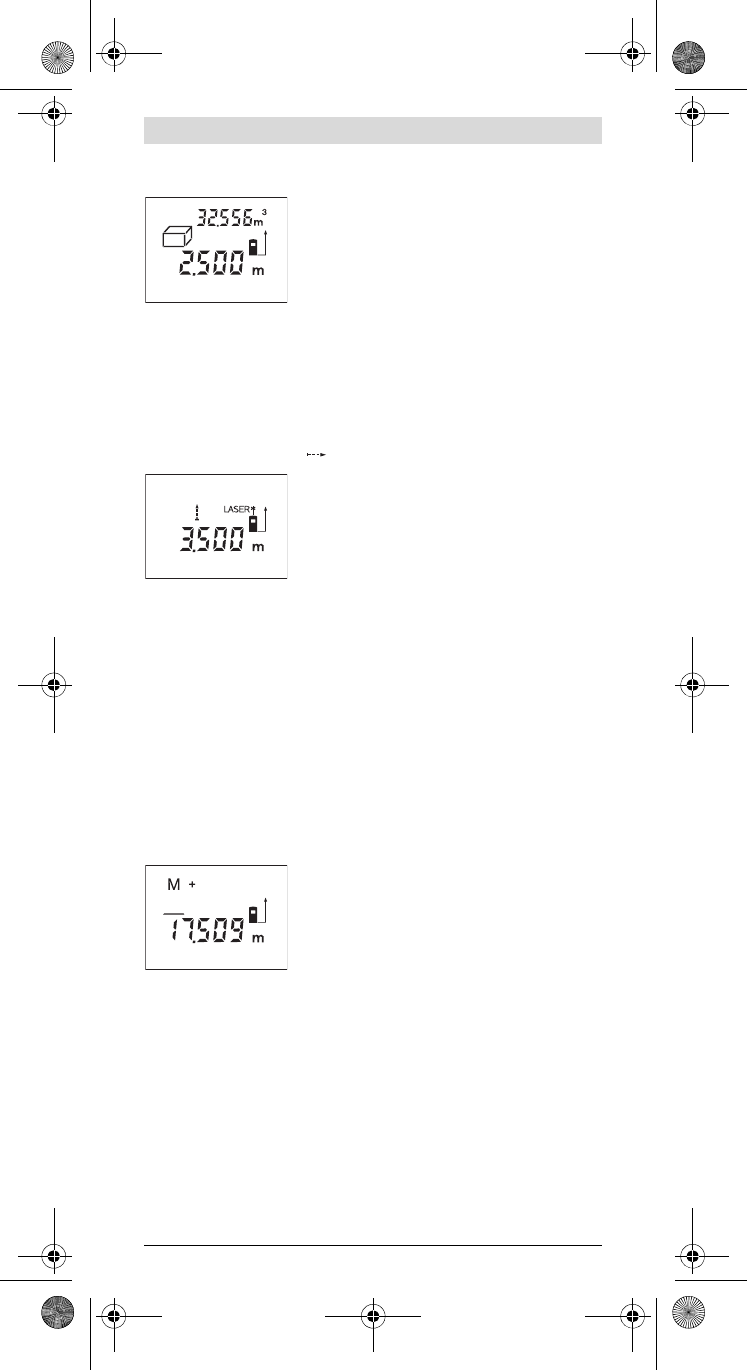

Pomiar powierzchni

Dla pomiarów powierzchni należy nacisnąć przycisk 5. Na wyświetlaczu ukazuje

się wskaźnik pomiaru powierzchni .

Należy kolejno zmierzyć długość i szerokość, jak w przypadku pomiaru

odległości. Między oboma pomiarami wiązka lasera jest nieprzerwanie

emitowana.

Po zakończeniu drugiego pomiaru, powierzchnia

zostanie automatycznie obliczona i ukazany wynik.

Wynik ostatniego pomiaru jednostkowego ukazany

jest u dołu wyświetlacza, wynik końcowy u góry.

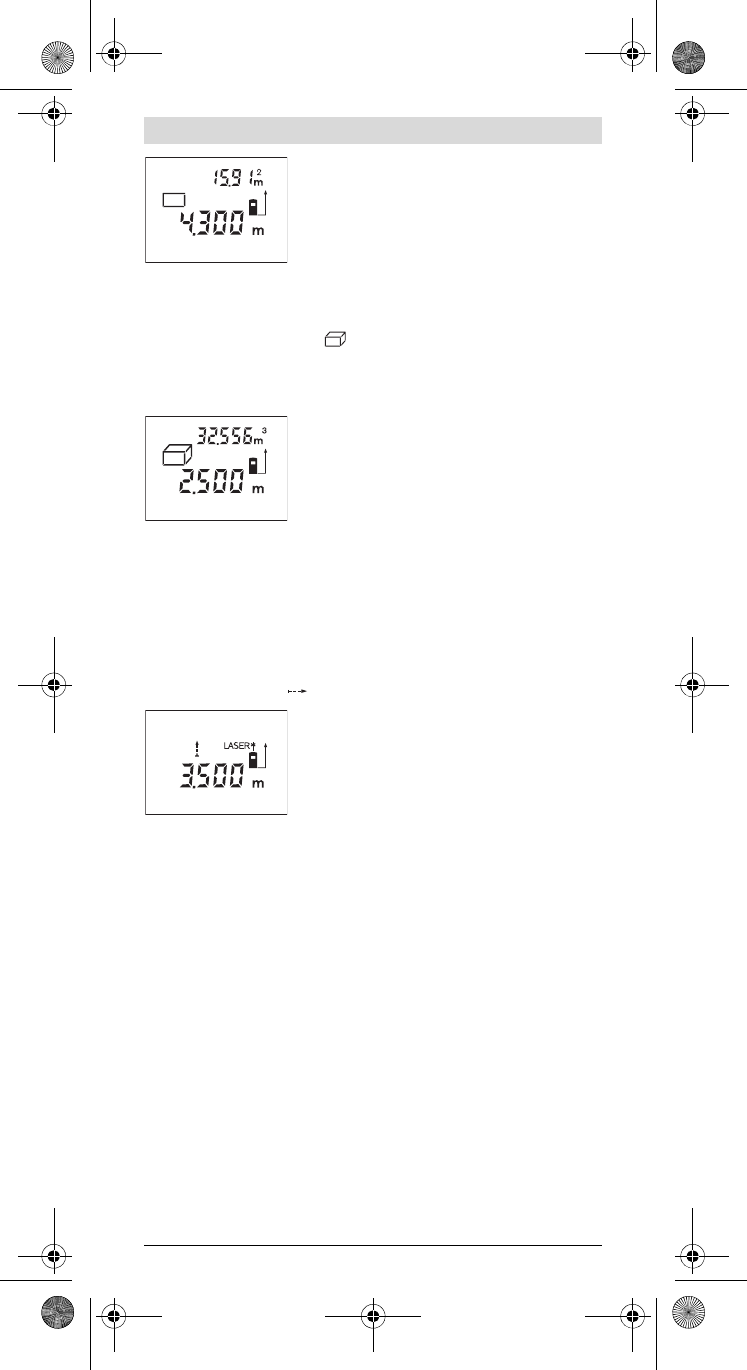

Pomiar objętości (kubatury)

Dla pomiarów objętości należy nacisnąć przycisk 10. Na wyświetlaczu ukazuje

się wskaźnik pomiaru objętości .

Następnie należy zmierzyć długość, szerokość i wysokość, tak jak w przypadku

pomiaru odległości. Między wszystkimi trzema pomiarami wiązka lasera jest

nieprzerwanie emitowana.

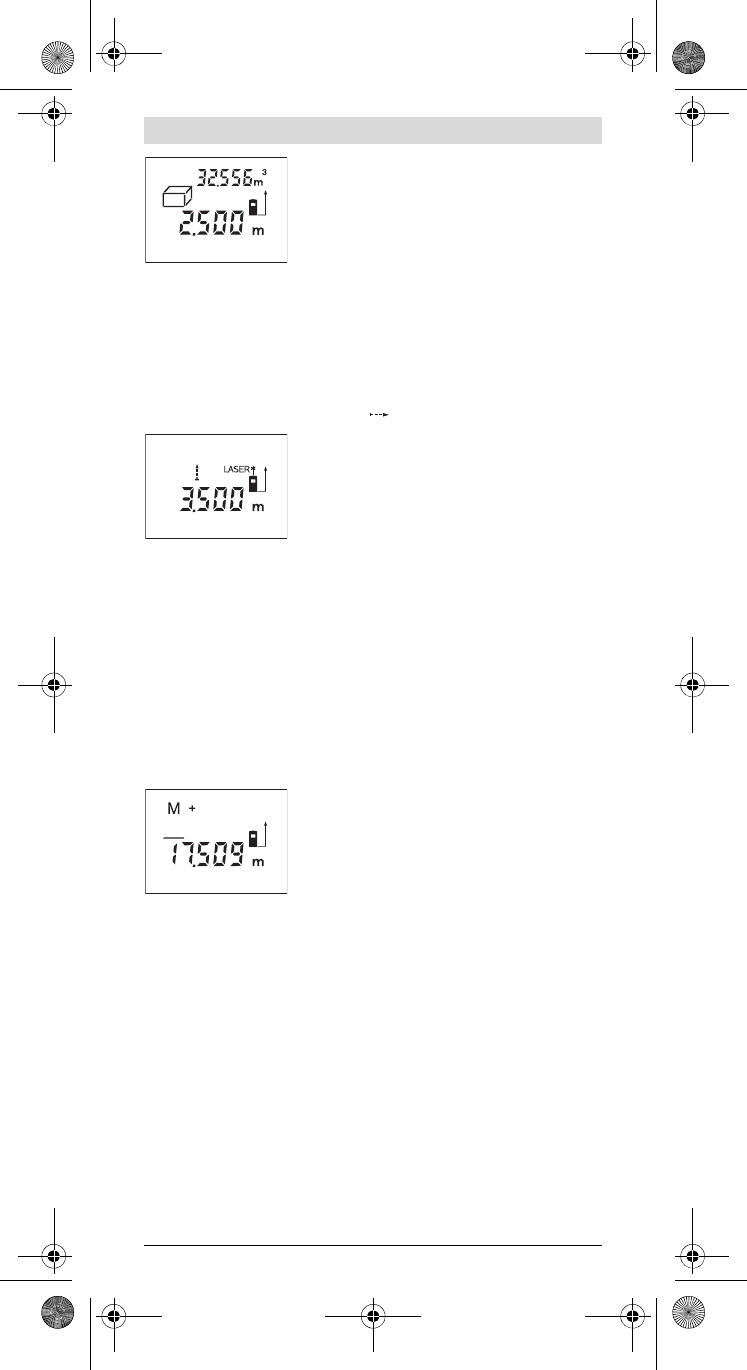

Po zakończeniu trzeciego pomiaru, powierzchnia

zostanie automatycznie obliczona i ukazany wynik

obliczeń. Wynik ostatniego pomiaru jednostkowego

ukazany jest u dołu wyświetlacza, wynik końcowy u

góry.

Pomiar ciągły (zob. rys. C)

Podczas pomiaru ciągłego urządzenie pomiarowe można przybliżyć relatywnie

do celu, przy czym wartość pomiarowa aktualizowana jest co 0,5 sekundy.

OBJ_DOKU-27427-001.fm Page 10 Thursday, July 14, 2011 12:04 PM

Polski | 11

Bosch Power Tools 2 609 140 639 | (14.7.11)

Możliwe jest więc na przykład odsunięcie się od ściany aż do pożądanej

odległości, a aktualną odległość można będzie nadal odczytać.

Dla pomiarów ciągłych należy nacisnąć przycisk 12. Na wyświetlaczu ukazuje się

wskaźnik pomiaru ciągłego .

Proces pomiaru rozpoczyna się po naciśnięciu

przycisku pomiaru 9. Poruszać urządzeniem

pomiarowym dotąd, aż u dołu wyświetlacza ukaże się

żądana odległość.

Naciśnięcie przycisku pomiaru 9 przerywa pomiar

ciągły. Aktualna wartość mierzona ukazana zostanie

na wyświetlaczu. Ponowne naciśnięcie tego przycisku 9 uruchomi funkcję

pomiaru ciągłego na nowo.

Pomiar ciągły wyłączany jest po 5 min. w sposób automatyczny. Ostatnio mierzona

wartość pozostaje na wyświetlaczu. Aby wcześniej zakończyć pomiar ciągły, można

zmienić tryb pracy przez naciśnięcie jednego z przycisków: 6, 5 lub 10.

Kasowanie wartości mierzonych

Po krótkim naciśnięciu przycisku 1, kasowana jest we wszystkich trybach pracy

ostatnio pomierzona wartość jednostkowa. Przez wielokrotne krótkie

naciśnięcie przycisku można kasować wartości jednostkowe w odwrotnej

kolejności.

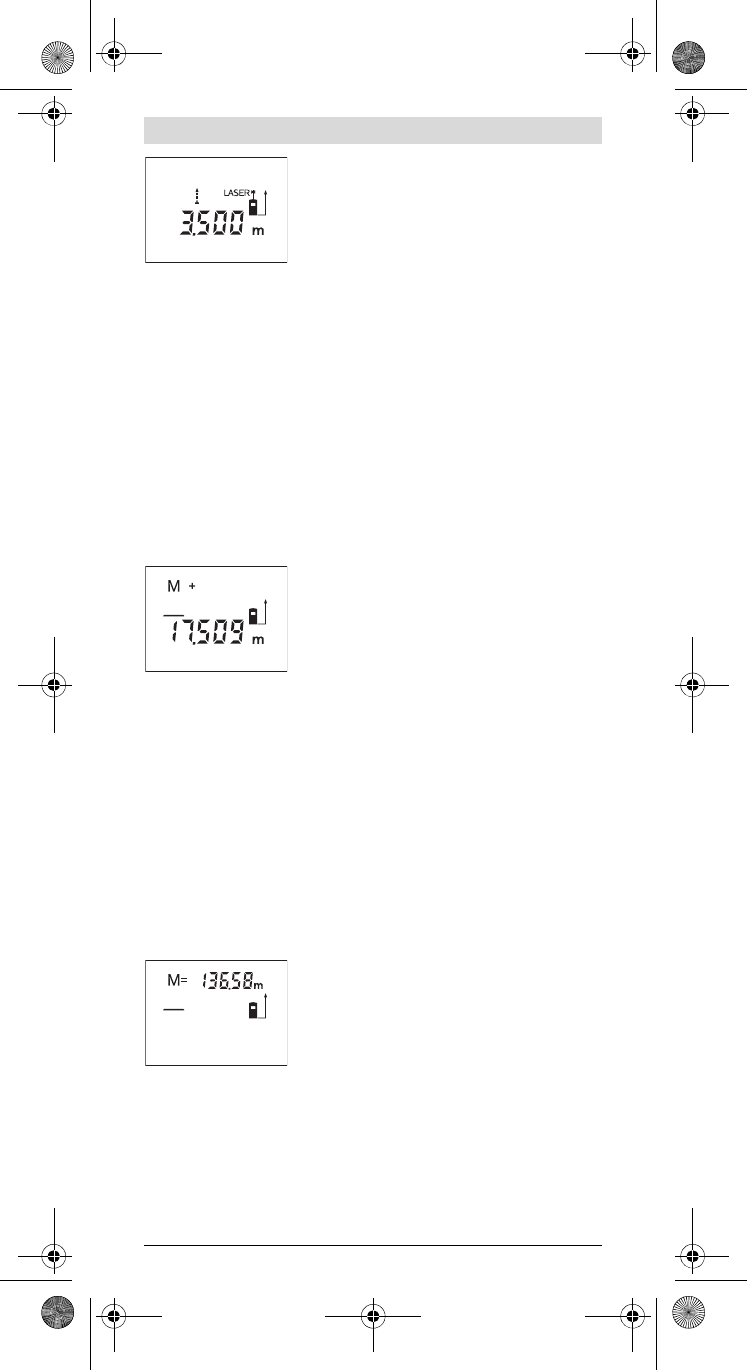

Funkcje pamięci

Wyłączenie urządzenia pomiarowego nie powoduje usunięcia wartości

zachowanej w pamięci.

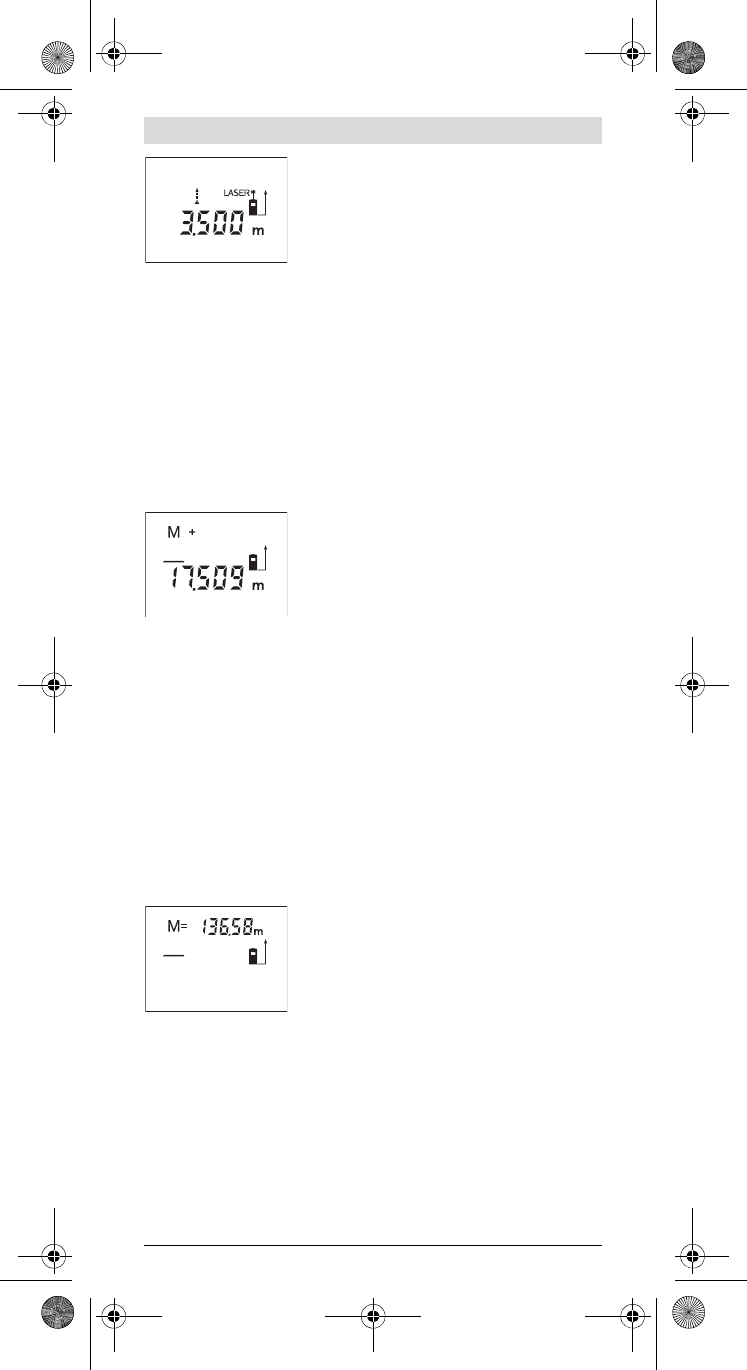

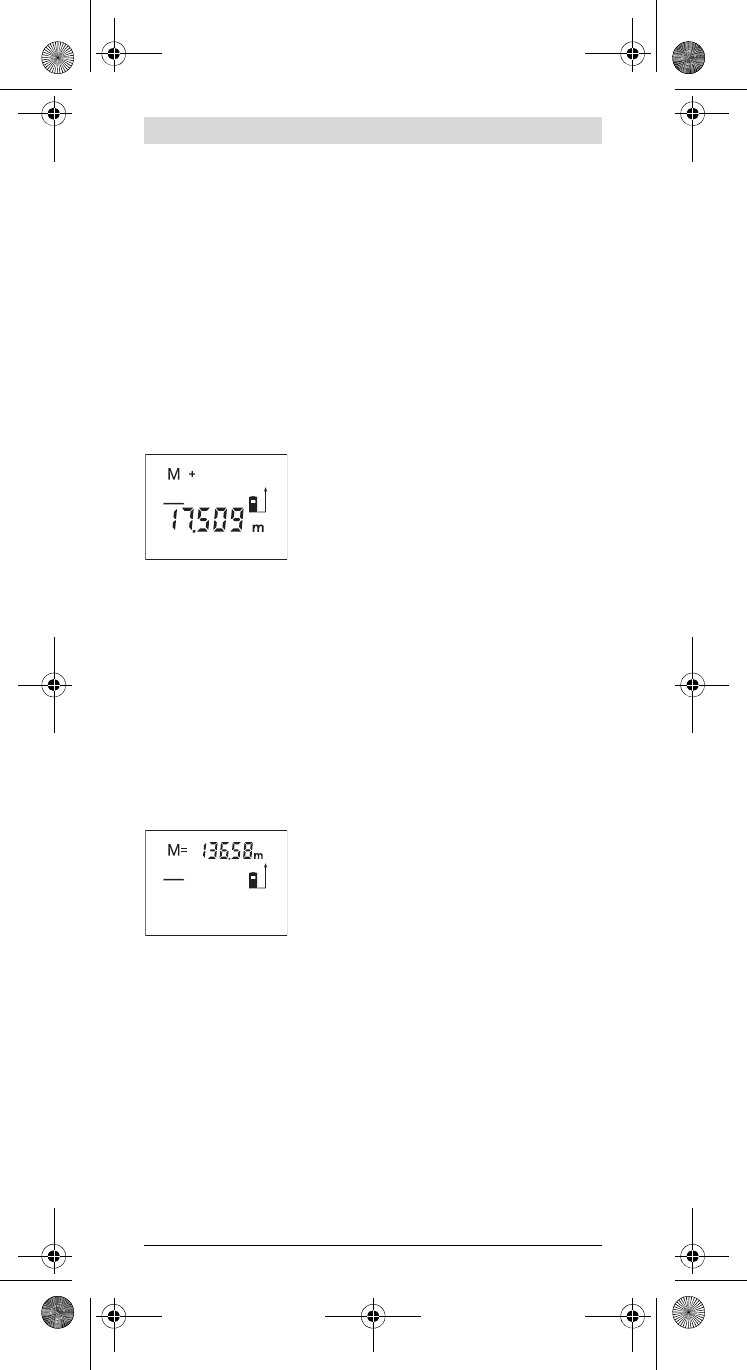

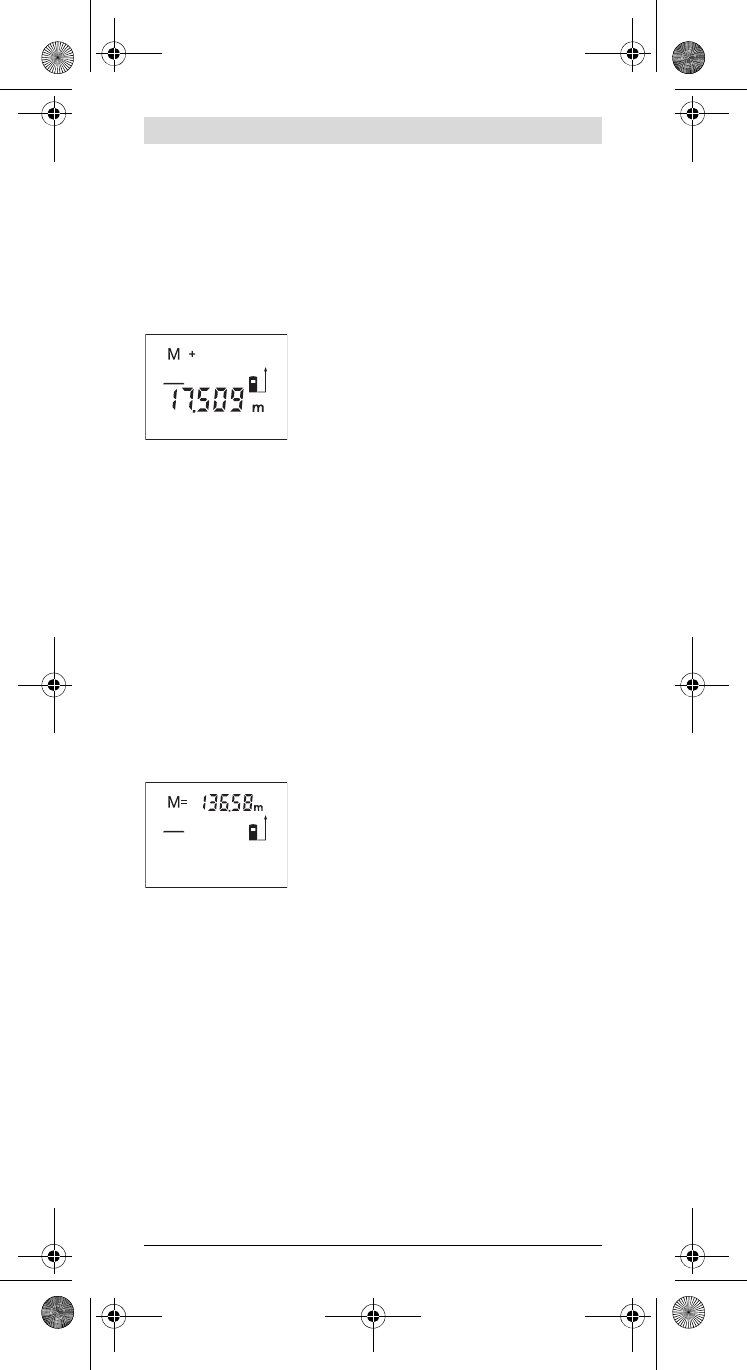

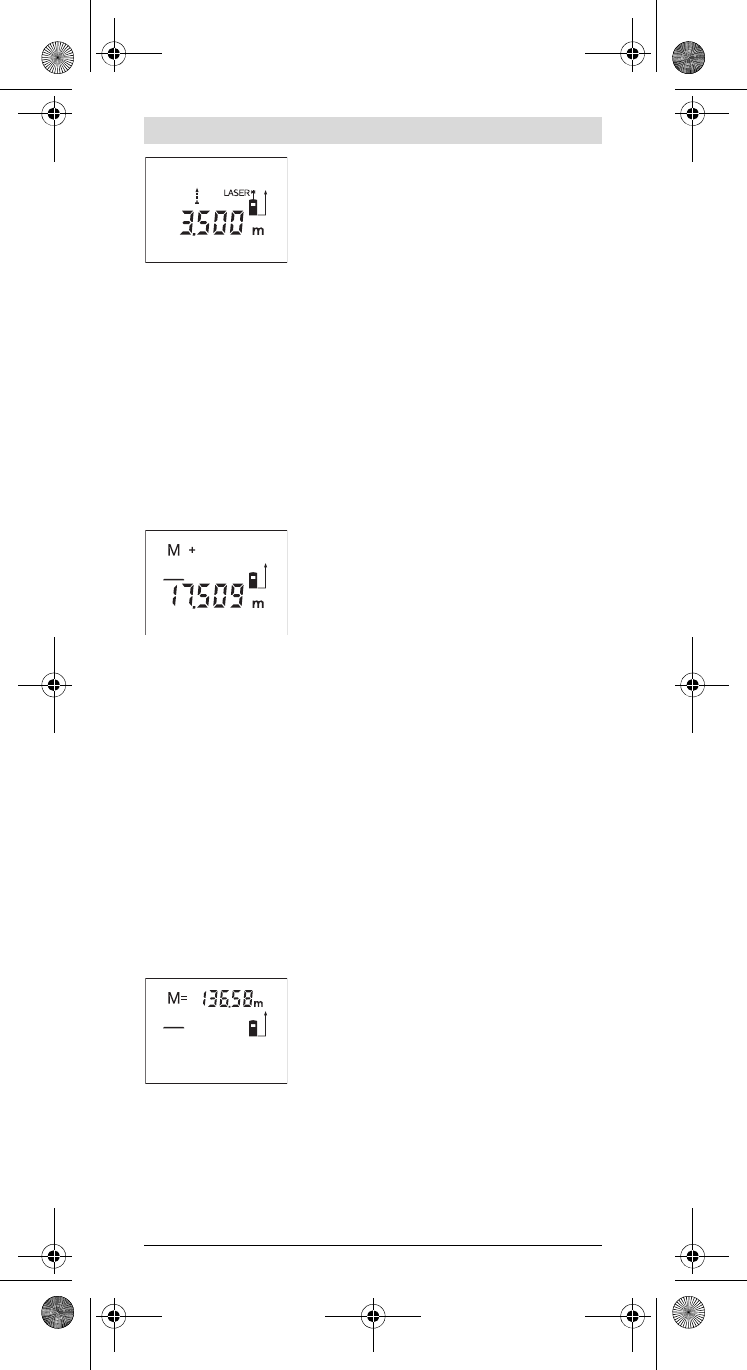

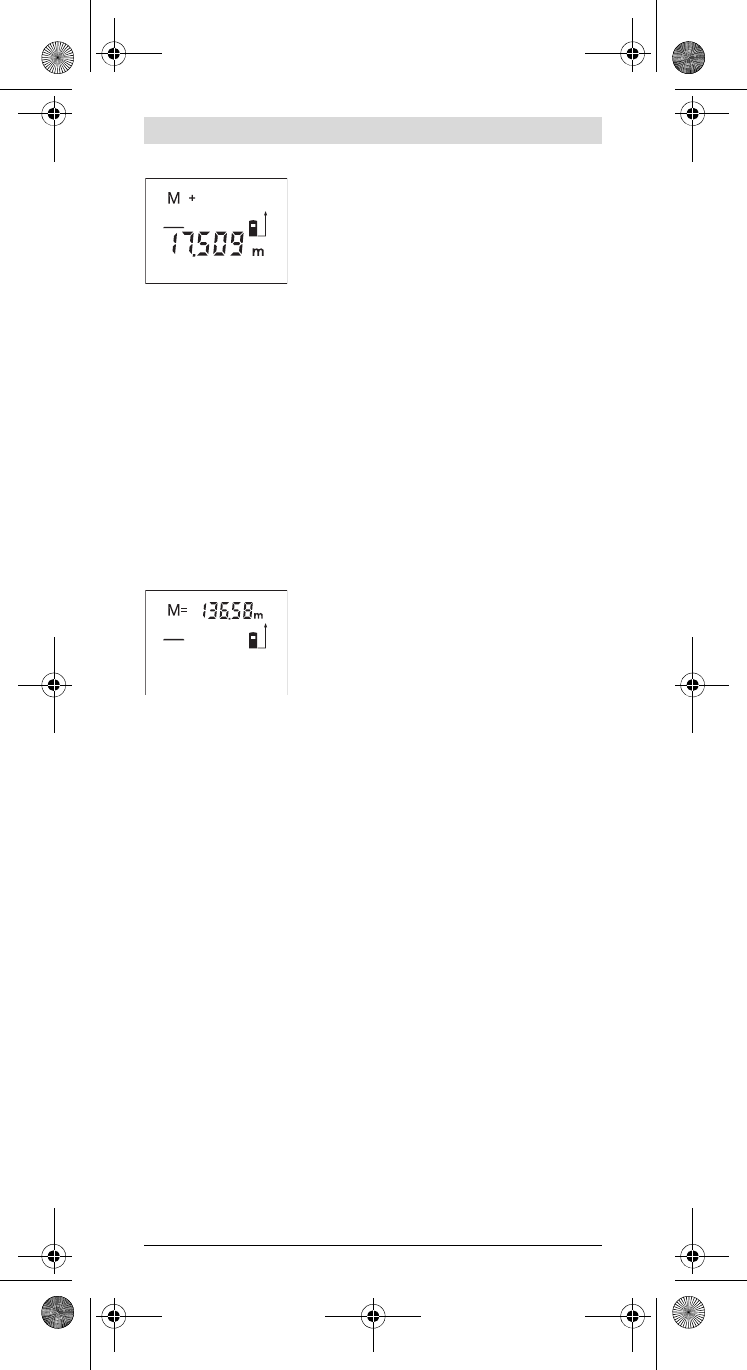

Zapamiętywanie/dodawanie wartości mierzonych

Dodawanie poszczególnych pomiarów – odległości,

powierzchni lub objętości (w zależności od aktualnie

ustawionej funkcji pomiaru) – do pamięci, odbywa

się przez naciśnięcie przycisku dodawania wartości

do zawartości pamięci 4. Zapamiętanie jakiejś

wartości sygnalizowane jest pojawieniem się na

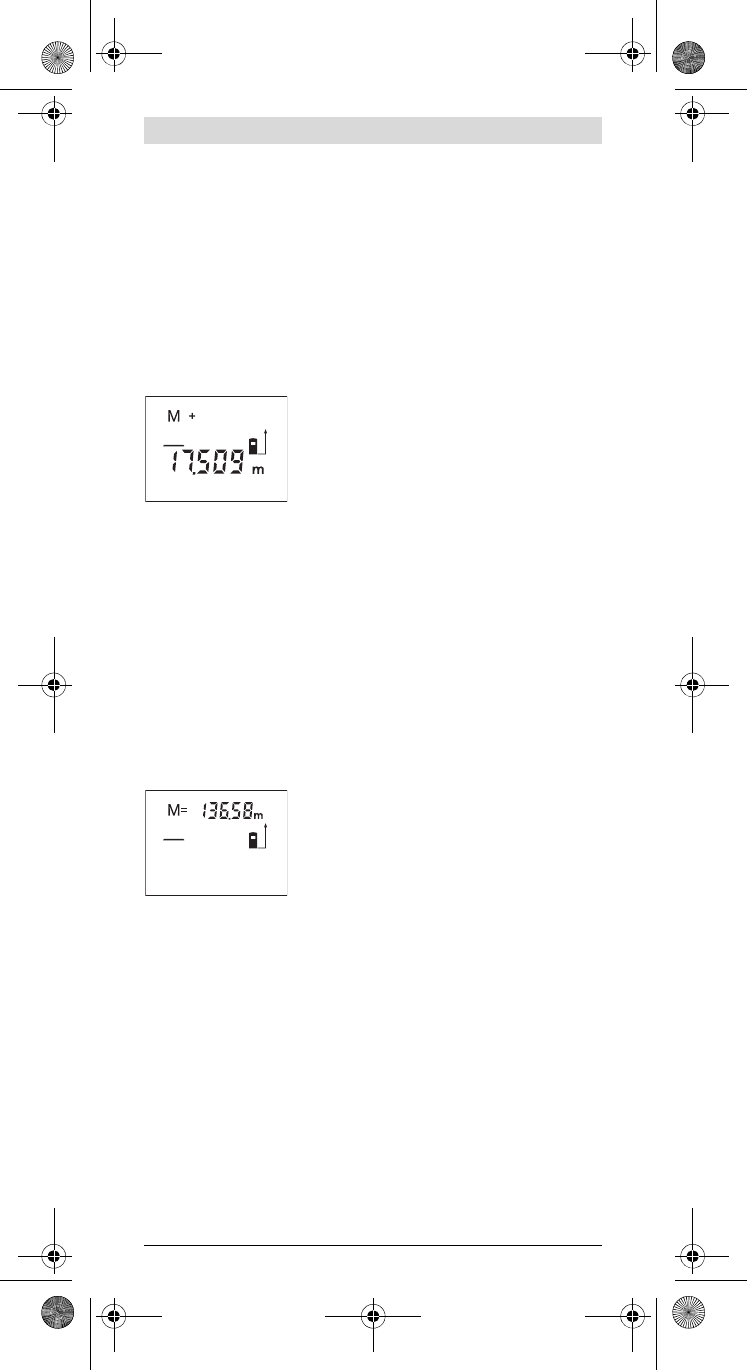

wyświetlaczu „M“, a znak „+“ w tle krótko rozbłyska.

Jeżeli w pamięci jest zachowana jakaś wartość, nowa wartość zostanie do niej

dodana, pod warunkiem, że jednostki miary są zgodne.

Jeżeli na przykład w pamięci znajduje się wartość pomiaru płaszczyzny, a

aktualna wartość pomiaru jest wartością pomiaru objętości, wartości nie mogą

zostać zsumowane. Na wyświetlaczu ukazuje się napis „Error“.

Odejmowanie wartości mierzonych

Aby odjąć aktualną wartość od zawartości pamięci, należy nacisnąć przycisk

odejmowania wartości od zawartości pamięci 3. Odjęcie jakiejś wartości

sygnalizowane jest pojawieniem się na wyświetlaczu symbolu „M“, znak „–“

z tyłu rozbłyska krótko.

Jeżeli w pamięci jest zachowana jakaś wartość, nowa wartość zostanie od niej

odjęta, pod warunkiem, że jednostki miary są zgodne (zob. „Zapa-

miętywanie/dodawanie wartości mierzonych“).

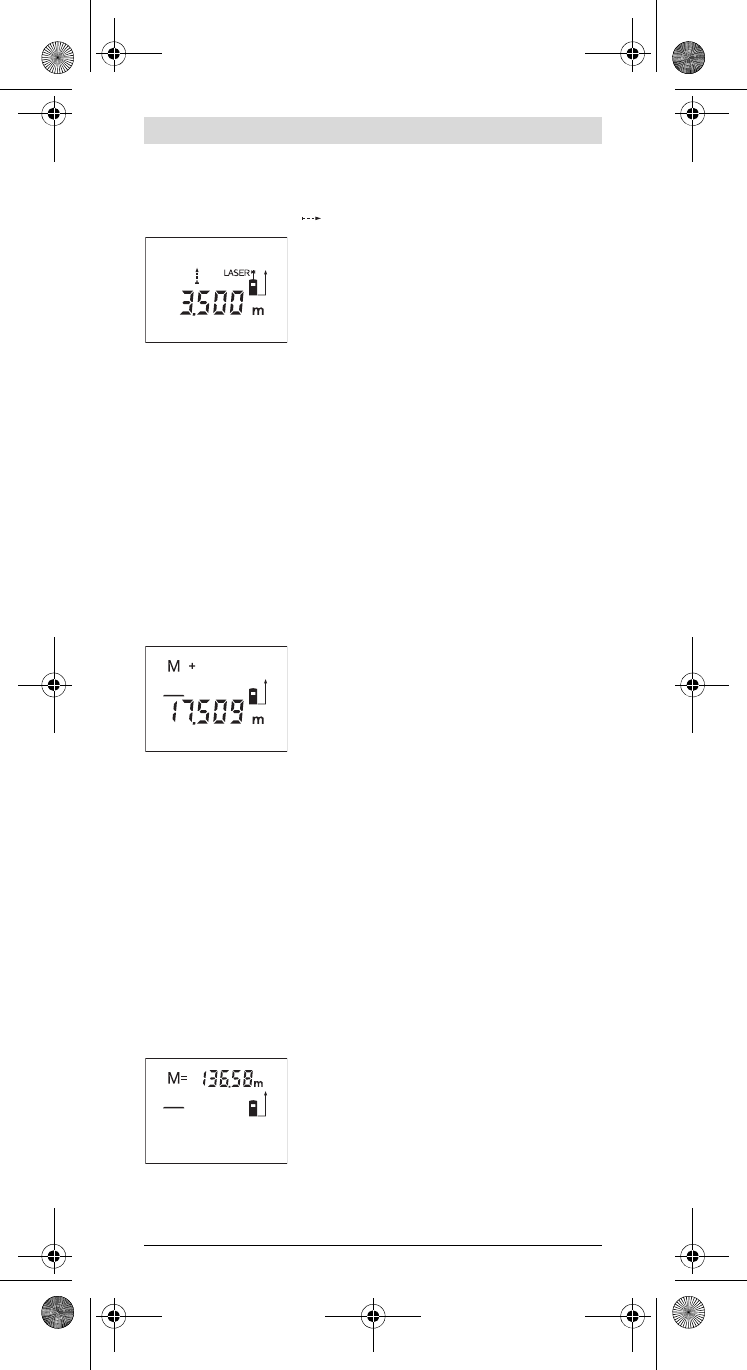

Edycja zawartości pamięci

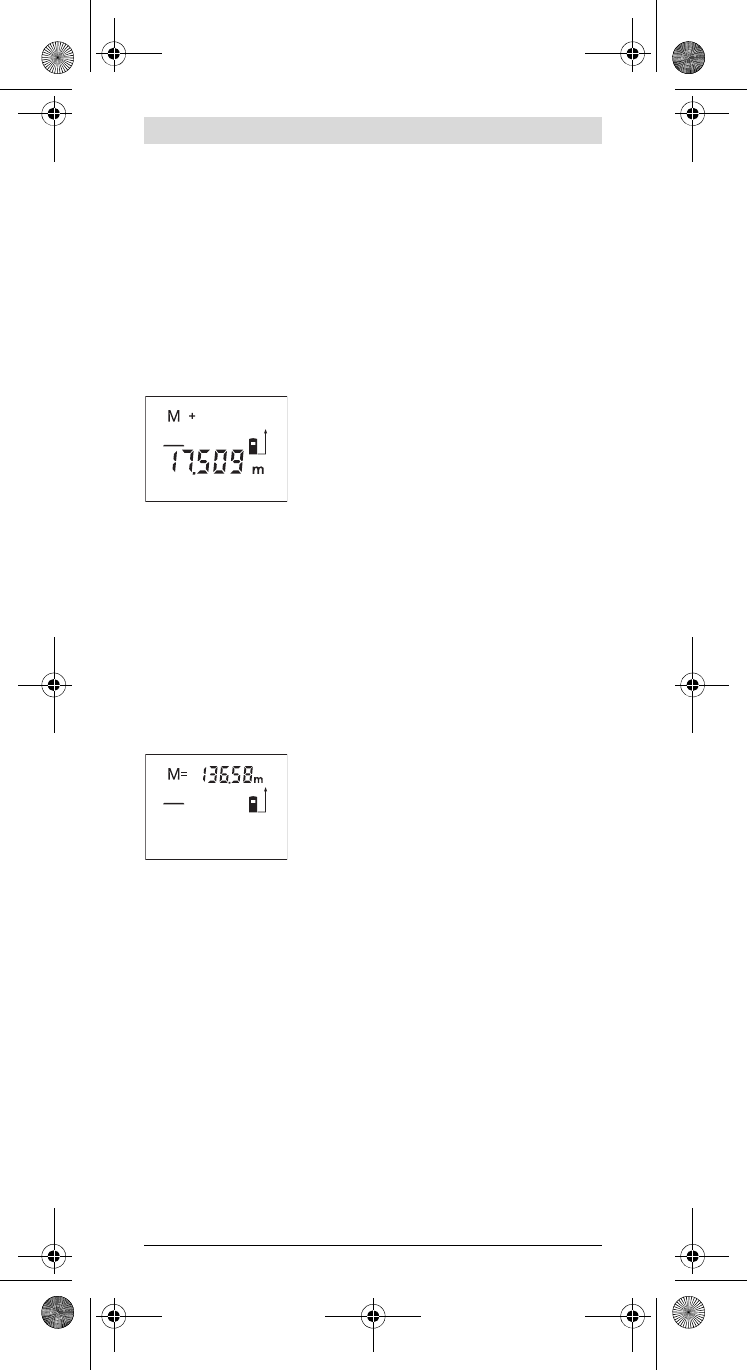

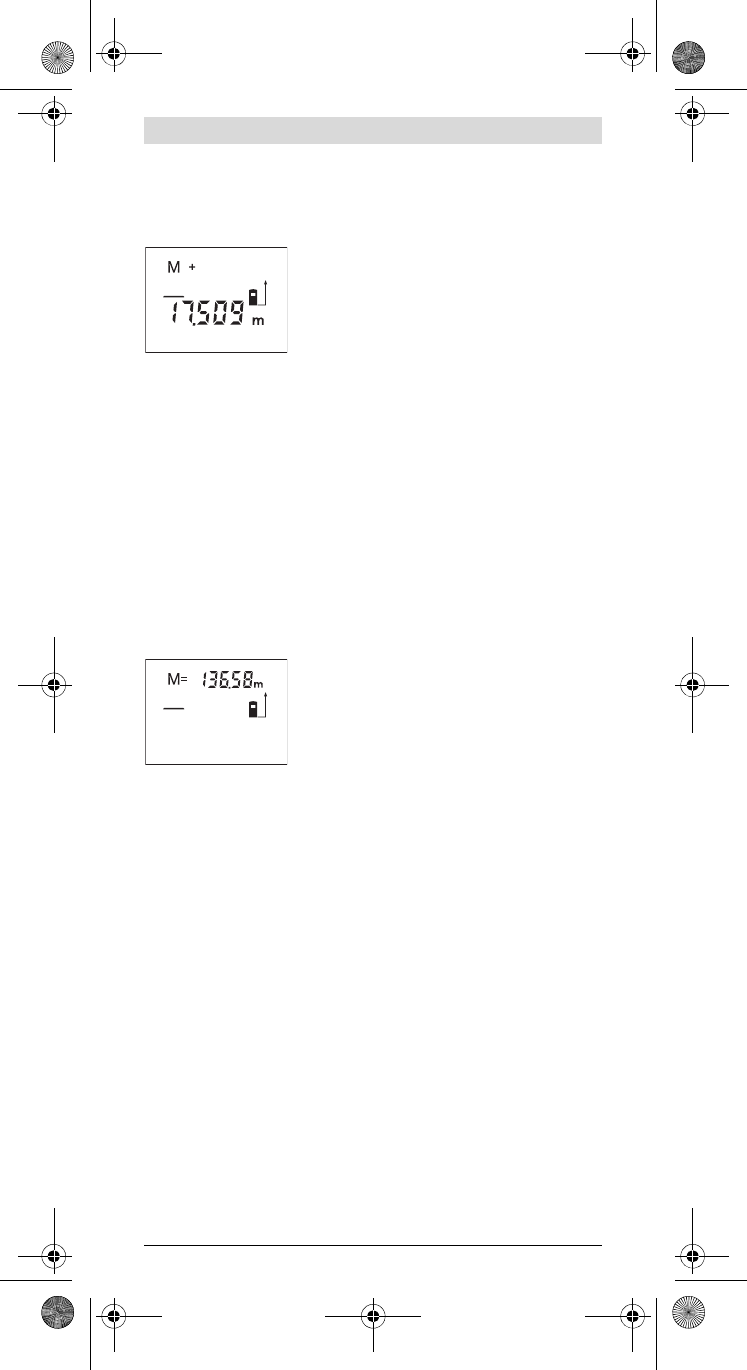

Aby wyświetlić wartość znajdującą się w pamięci

należy nacisnąć przycisk edycji zapisanych danych

11. Na wyświetlaczu ukaże się symbol „M=“. Po uka-

zaniu się zawartości pamięci „M=“ na wyświetlaczu,

można naciskając przycisk dodawania wartości do

zawartości pamięci 4 wartość tę podwoić lub

naciskając przycisk odejmowania wartości od

zawartości pamięci 3 wyzerować.

OBJ_DOKU-27427-001.fm Page 11 Thursday, July 14, 2011 12:04 PM

12 | Polski

2 609 140 639 | (14.7.11) Bosch Power Tools

Kasowanie zawartości pamięci

Aby skasować zawartość pamięci, należy naciskać przycisk edycji zapisanych

danych 11, aż na wyświetlaczu ukaże się symbol „M=“. Następnie krótko

nacisnąć przycisk kasowania 1; symbol „M“ zniknie wówczas z wyświetlacza.

Wskazówki dotyczące pracy

Wskazówki ogólne

Soczewka laserowa 17 i otwór wyjściowy wiązki laserowej 16 nie mogą być

zasłonięte podczas pomiaru.

Podczas pomiaru nie wolno poruszać urządzenia pomiarowego (wyjątek stanowi

funkcja „Pomiar ciągły“). Dlatego zaleca się, by w miarę możliwości urządzenie

ustawić na punktach pomiarowych.

Pomiar następuje w środku wiązki laserowej, także w przypadku obiektów

namierzonych z ukosa.

Wpływy na zasięg pomiarowy

Zasięg pomiarowy zależy od warunków oświetleniowych i od refleksu świetlnego

obiektu pomiaru. Dla lepszej widoczności wiązki lasera podczas prac w terenie

odkrytym i przy silnym nasłonecznieniu, należy użyć okularów do pracy z

laserem 19 (osprzęt) i tarczy celowniczej 20 (osprzęt), lub zacienić obiekt

pomiaru.

Wpływy na wynik pomiaru

W wyniku uwarunkowanych fizycznie efektów nie można wykluczyć, że wyniki

pomiaru niektórych obiektów docelowych mogą się okazać błędne. Do nich

należą:

–przezroczyste obiekty docelowe (np. szkło, woda),

–powierzchnie lustrzane (np. polerowany metal, szkło),

–porowate powierzchnie (np. materiały izolacyjne),

–powierzchnie o silnej fakturze (np. surowy tynk, kamień naturalny).

W razie potrzeby należy użyć w w/w przypadkach tarczy celowniczej 20

(osprzęt).

Wpływ na wartość mierzoną mogą mieć też warstwy powietrza o różnych

temperaturach oraz pośrednio odebrane refleksy.

Namierzanie za pomocą przeziernika (zob. rys. D)

Przeziernik 8 może ułatwić namierzenie obiektów znajdujących się w dużej

odległości. W tym celu należy spojrzeć wzdłuż przeziernika, znajdującego się na

górnej części narzędzia pomiarowego. Wiązka laserowa przebiega równolegle do

tej linii widoczności.

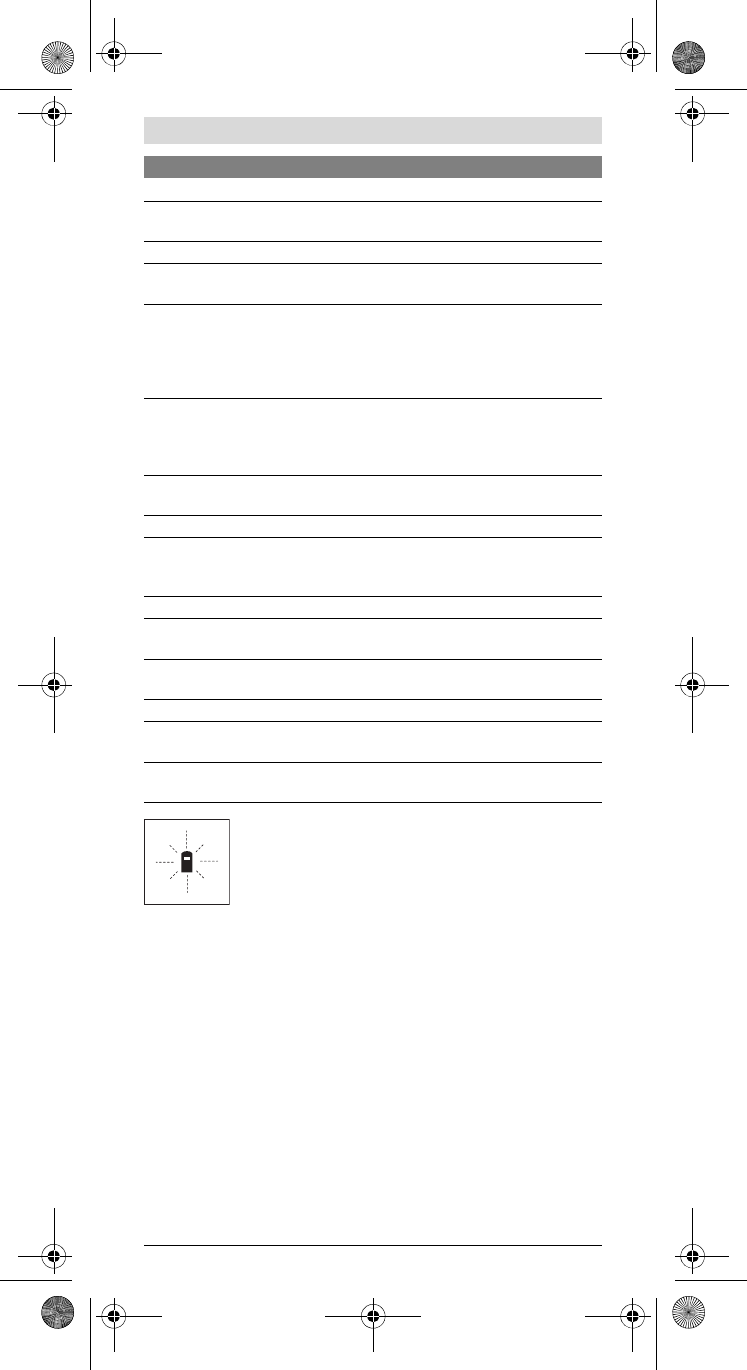

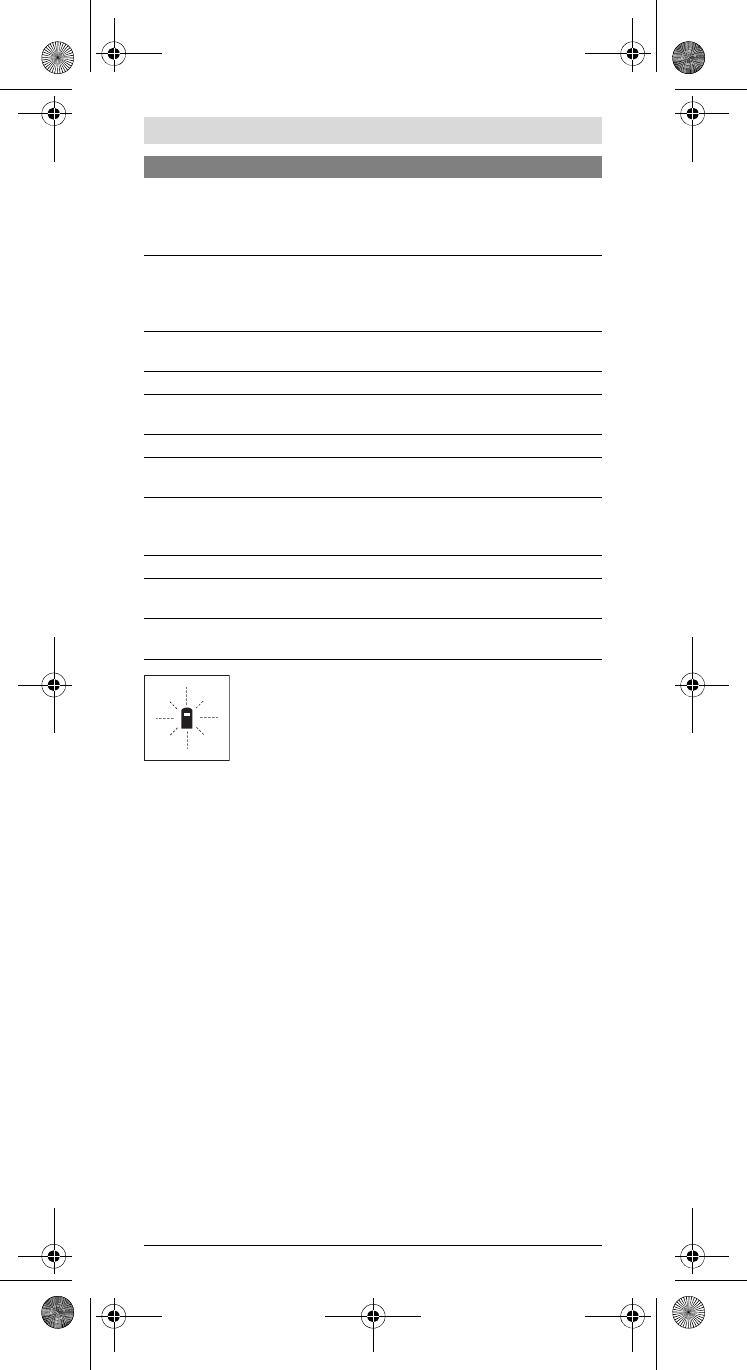

Błędy – przyczyny i usuwanie

Przyczyna Usuwanie błędu

Alarm temperatury (c) miga, dokonywanie pomiarów nie jest już możliwe

Temperatura urządzenia pomiarowego

przekroczyła zalecaną wartość –

między –10 °C a +50 °C (w trybie

pracy ciągłej do +40 °C).

Odczekać, aż urządzenie pomiarowe

osiągnie temperaturę roboczą

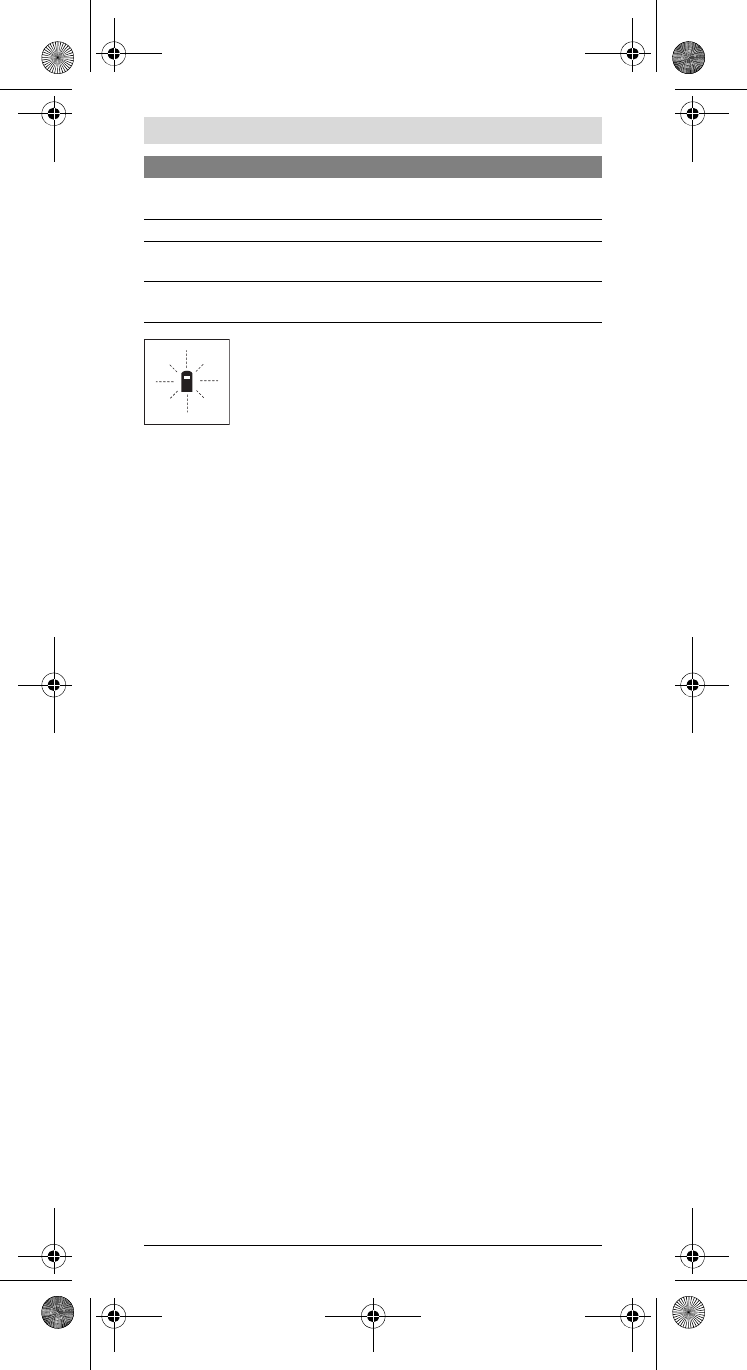

Ukazuje się alarm wyładowania akumulatora (b)

Napięcie baterii spada (pomiar nie jest

możliwy) Wymienić baterie lub akumulatory

Alarm wyładowania akumulatora (b) miga, dokonywanie pomiarów nie

jest już możliwe

Zbyt niskie napięcie baterii Wymienić baterie lub akumulatory

Wskazania „Error“ i „––––“ na wyświetlaczu

Zbyt ostry kąt między wiązką lasera i

celem. Zwiększyć kąt między wiązką lasera i

celem

OBJ_DOKU-27427-001.fm Page 12 Thursday, July 14, 2011 12:04 PM

Polski | 13

Bosch Power Tools 2 609 140 639 | (14.7.11)

Urządzenie pomiarowe samo kontroluje prawidłowe

funkcjonowanie podczas każdego z pomiarów. Gdy

stwierdzony zostanie defekt, na wyświetlaczu widoczny jest

tylko migający symbol, odzwierciedlony obok. W tym

przypadku, lub, gdy żaden z wyżej wymienionych kroków nie

doprowadził do usunięcia błędu, urządzenie pomiarowe musi

zostać oddane do serwisu Boscha (za pośrednictwem punktu

zakupu).

Kontrola dokładności pomiaru urządzenia

Dokładność urządzenia pomiarowego można sprawdzić w następujący sposób:

–Należy wybrać nie zmieniający się odcinek o długości od 3 do 10 m, którego

długość jest dokładnie znana (np. szerokość pomieszczenia, otwór

drzwiowy). Odcinek ten musi znajdować się w pomieszczeniu zamkniętym, a

obiekt pomiaru gładki i dobrze odbijający światło.

–Odcinek należy zmierzyć dziesięciokrotnie raz za razem.

Odchylenie poszczególnych pomiarów od wartości średniej może wynosić

maksymalnie ±3 mm. Pomiary należy protokołować, aby w późniejszym czasie

móc porównać ich dokładność.

Konserwacja i serwis

Konserwacja i czyszczenie

Urządzenie pomiarowe należy przechowywać i transportować tylko w

znajdującej się w wyposażeniu standardowym torbie ochronnej.

Narzędzie pomiarowe należy utrzymywać w czystości.

Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach.

Obiekt pomiaru nadmiernie (np.

lustro) lub niedostatecznie (np. czarny

materiał) odbija, wzgl.

nasłonecznienie jest zbyt silne.

Użyć tarczy celowniczej lasera 20

(osprzęt)

Otwór wyjściowy wiązki laserowej 16

lub soczewka odbioru 17 są zaparo-

wane (np. pod wpływem zbyt szybkiej

zmiany temperatury).

Wytrzeć za pomocą miękkiej tkaniny

do sucha otwór wyjściowy wiązki

laserowej 16 lub soczewkę odbioru 17

Pomierzona wartość jest większa niż

99999 m/m2/m3.Obliczenie należy rozłożyć na kilka

etapów

Wskazanie „Error“ miga u góry wyświetlacza

Dodawanie/odejmowanie wartości

mierzonych o różnych jednostkach

miary

Dodawane i odejmowane mogą być

tylko wartości o jednakowych jed-

nostkach miary

Niepewny wynik pomiaru

Obiekt pomiaru odbija światło w

sposób niewystarczający (np. woda,

szkło).

Przykryć obiekt pomiaru

Otwór wyjściowy wiązki laserowej 16

lub soczewka odbioru 17 jest zakryta. Odsłonić otwór wyjściowy wiązki

laserowej 16 lub soczewkę odbioru 17

Niepewny wynik pomiaru

Ustawiona została niewłaściwa

płaszczyzna odniesienia Wybrać odpowiednią do rodzaju

pomiaru płaszczyznę

Przeszkoda na drodze wiązki lasera Plamka lasera musi w całości

znajdować się na obiekcie docelowym.

Przyczyna Usuwanie błędu

OBJ_DOKU-27427-001.fm Page 13 Thursday, July 14, 2011 12:04 PM

14 | Polski

2 609 140 639 | (14.7.11) Bosch Power Tools

Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie

używać żadnych środków czyszczących ani zawierających rozpuszczalnik.

Soczewka odbioru sygnału 17 wymaga takiej samej starannej pielęgnacji, jak

okulary lub soczewka aparatu fotograficznego.

Jeśli urządzenie pomiarowe, mimo starannych metod produkcji i kontroli

uległoby awarii, naprawę powinien przeprowadzić autoryzowany serwis

elektronarzędzi firmy Bosch. Nie wolno samemu otwierać urządzenia

pomiarowego.

Przy wszystkich zapytaniach i zamówieniach części zamiennych, proszę podać

koniecznie 10 cyfrowy numer katalogowy podany na tabliczce znamionowej

urządzenia pomiarowego.

W przypadku konieczności naprawy, urządzenie pomiarowe należy odesłać w

futerale 21.

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego

produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów

obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych

można znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań

związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i

osprzętu.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Urządzenia pomiarowe, osprzęt i opakowanie powinny zostać dostarczone do

utylizacji zgodnie z przepisami ochrony środowiska.

Urządzeń pomiarowych i akumulatorów/baterii nie wolno wyrzucać do odpadów

domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2002/96/WE, niezdatne do

użytku urządzenia pomiarowe, a zgodnie z europejską

wytyczną 2006/66/WE uszkodzone lub zużyte

akumulatory/baterie, należy zbierać osobno i doprowadzić do

ponownego przetworzenia zgodnego z zasadami ochrony

środowiska.

Zastrzega się prawo dokonywania zmian.

OBJ_DOKU-27427-001.fm Page 14 Thursday, July 14, 2011 12:04 PM

Česky | 15

Bosch Power Tools 2 609 140 639 | (14.7.11)

Česky

Bezpečnostní upozornění

Čtěte a respektujte veškeré pokyny, aby se s měřícím

přístrojem pracovalo bezpečně a spolehlivě. Nikdy

nezpůsobte varovné štítky na měřícím přístroji nerozpozna-

telné. TYTO POKYNY DOBŘE USCHOVEJTE.

fPozor – pokud se použije jiné než zde uvedené ovládací nebo seřizovací

vybavení nebo provedou jiné postupy, může to vést k nebezpečné

expozici zářením.

fMěřící přístroj se expeduje s varovným štítkem v německém jazyce (v

zobrazení měřícího přístroje na grafické straně označen číslem 13).

fPřed prvním uvedením do provozu přelepte německý text varovného

štítku dodávanou samolepkou ve Vašem národním jazyce.

fNikdy nesměřujte laserový paprsek na osoby nebo zvířata a ani sami se

do paprsku laseru nedívejte. Tento měřící přístroj vytváří laserové záření

třídy 2 podle IEC 60825-1. Tím můžete osoby oslnit.

fNepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro

práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání

před laserovým paprskem.

fNepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v

silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu

před UV zářením a snižují vnímání barev.

fMěřící přístroj nechte opravit kvalifikovaným odborným personálem a

jen originálními náhradními díly. Tím bude zajištěno, že bezpečnost

přístroje zůstane zachována.

fNenechte děti používat laserový měřící přístroj bez dozoru. Mohou

neúmyslně oslnit osoby.

fNepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v

němž se nacházejí hořlavé kapaliny, plyny nebo prach. V měřícím přístroji

se mohou vytvářet jiskry, jež zapálí prach nebo plyny.

Popis výrobku a specifikací

Určující použití

Měřící přístroj je určen pro měření vzdáleností, délek, výšek, rozestupů a k

výpočtu ploch a objemů. Měřící přístroj je vhodný pro měření ve vnitřních a

venkovních prostorech.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení měřícího přístroje

na obrázkové straně.

1Tlačítko zapnutí-vypnutí a tlačítko vymazání paměti

2Tlačítko volby vztažné roviny

3Tlačítko odčítání od paměti „M–“

4Tlačítko přičítání k paměti „M+“

5Tlačítko pro měření plochy

6Tlačítko pro měření délky

OBJ_DOKU-27427-001.fm Page 15 Thursday, July 14, 2011 12:04 PM

16 | Česky

2 609 140 639 | (14.7.11) Bosch Power Tools

7Displej

8Zaměřovací pomůcka

9Tlačítko měření

10 Tlačítko pro měření objemu

11 Tlačítko vyvolání paměti „M=“

12 Tlačítko pro trvalé měření

13 Varovný štítek laseru

14 Aretace krytu přihrádky pro baterie

15 Kryt přihrádky baterie

16 Výstup laserového paprsku

17 Přijímací čočka

18 Sériové číslo

19 Brýle pro práci s laserem*

20 Cílová tabulka laseru*

21 Ochranná taška

* Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.

Zobrazované prvky

aMěřící funkce

Měření délky

Trvalé měření

Měření plochy

Měření objemu

bVýstraha baterie

cVýstraha teploty

dNaměřená hodnota/výsledek

eMěrná jednotka

fVztažná rovina měření

gLaser zapnutý

hJednotlivá naměřená hodnota (při měření délky: výsledek)

iUložení naměřených hodnot do paměti

Technická data

Digitální laserový měřič vzdálenosti PLR 25

Objednací číslo 3 603 K16 200

Rozsah měření 0,05–25 mA)

Přesnost měření (typicky) ±2,0 mmB)

Nejmenší zobrazovaná jednotka 1mm

Provozní teplota –10 °C ... +50 °CC)

Skladovací teplota –20 °C ... +70 °C

Relativní vlhkost vzduchu max. 90 %

Třída laseru 2

Typ laseru 635 nm, <1 mW

Průměr laserového paprsku (při 25 °C) ve

vzdálenosti 10 m ca. 6mm

Baterie

Akumulátory 4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

Životnost baterií ca.

–jednotlivá měření

–trvalé měření 30000D)

5hD)

Hmotnost podle EPTA-Procedure 01/2003 0,18 kg

OBJ_DOKU-27427-001.fm Page 16 Thursday, July 14, 2011 12:04 PM

Česky | 17

Bosch Power Tools 2 609 140 639 | (14.7.11)

Montáž

Nasazení/výměna baterií

Pro provoz měřicího přístroje je doporučeno používání alkalicko-manganových

baterií nebo akumulátorů.

S akumulátory 1,2 V je možných méně měření než s bateriemi 1,5 V.

Pro otevření krytu přihrádky baterií 15 stlačte aretaci 14 ve směru šipky a kryt

přihrádky baterií odejměte. Vložte baterie resp. akumulátory. Dbejte přitom na

správnou polaritu podle vyobrazení na vnitřní straně přihrádky pro baterie.

Objeví-li poprvé symbol baterie na displeji, pak je ještě minimálně

100 měření možných. Pokud symbol baterie bliká, musíte baterie resp.

akumulátory vyměnit, měření už nejsou možná.

Nahraďte vždy všechny baterie resp. akumulátory současně. Použijte pouze

baterie nebo akumulátory jednoho výrobce a stejné kapacity.

fPokud měřící přístroj delší dobu nepoužíváte, vyjměte z něj baterie resp.

akumulátory. Baterie a akumulátory mohou pří delším skladování korodovat

a samy se vybít.

Provoz

Uvedení do provozu

fNeponechávejte zapnutý měřící přístroj bez dozoru a po používání jej

vypněte. Mohly by být laserovým paprskem oslněny jiné osoby.

fChraňte měřící přístroj před vlhkem a přímým slunečním zářením.

fNevystavujte měřící přístroj žádným extrémním teplotám nebo

teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při

větších teplotních výkyvech nechte měřící přístroj nejprve vytemperovat, než

jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech

může být omezena přesnost přístroje.

fVyhněte se prudkým nárazům nebo pádům měřícího přístroje. Po silných

vnějších účincích na měřící přístroj byste měli před další prací vždy provést

kontrolu přesnosti (viz „Kontrola přesnosti měřícího přístroje“, strana 21).

Zapnutí – vypnutí

Pro zapnutí měřícího přístroje zatlačte krátce na tlačítko zapnutí-vypnutí 1 nebo

na tlačítko měření 9. Při zapnutí měřícího přístroje se laserový paprsek ještě

nezapne.

Pro vypnutí měřícího přístroje zatlačte dlouze na tlačítko zapnutí-vypnutí 1.

Rozměry 58 x 104 x 36 mm

Stupeň krytí (kromě přihrádky baterie) IP 44 (ochrana proti stříkající

vodě)

A) Dosah je větší, čím lépe se světlo laseru odrazí od povrchu cíle (rozptýlené, nikoli

zrcadlené) a čím je jasnější bod laseru vůči světlosti okolí (vnitřní prostory, šero). Při

nepříznivých podmínkách (např. měření venku za silného slunečního záření) může být nutné

použití cílové tabulky.

B) Při nepříznivých podmínkách jako např. silné sluneční záření nebo špatně odrážející povrch

činí maximální odchylka ±7 mm na 25 m. Při příznivých podmínkách je třeba počítat s vlivem

±0,05 mm/m.

C) Ve funkci trvalé měření činí max. provozní teplota +40 °C.

D) S akumulátory 1,2 V je možných méně měření než s bateriemi 1,5 V.

Dbejte prosím objednacího čísla na typovém štítku Vašeho měřícího přístroje, obchodní

označení jednotlivých měřících přístrojů se může měnit.

K jednoznačné identifikaci Vašeho měřícího přístroje slouží sériové číslo 18 na typovém štítku.

Digitální laserový měřič vzdálenosti PLR 25

OBJ_DOKU-27427-001.fm Page 17 Thursday, July 14, 2011 12:04 PM

18 | Česky

2 609 140 639 | (14.7.11) Bosch Power Tools

Pokud se po dobu ca. 5 min nestlačí žádné tlačítko měřícího přístroje, potom se

měřící přístroj pro šetření baterií automaticky vypne.

Byla-li nějaká naměřená hodnota uložena do paměti, zůstává při automatickém

vypnutí zachována. Po opětovném zapnutí měřícího přístroje se na displeji

zobrazí „M“.

Postup měření

Po zapnutí se měřící přístroj nachází ve funkci měření délky. Jiné měřící funkce

můžete nastavit stlačením příslušného tlačítka (viz „Měřící funkce“, strana 18).

Jako vztažná rovina pro měření je po zapnutí zvolena zadní hrana měřícího

přístroje. Změna vztažné roviny viz „Volba vztažné roviny“, strana 18.

Po výběru měřící funkce a vztažné roviny následují všechny další kroky stlačením

tlačítka měření 9.

Přiložte měřící přístroj zvolenou vztažnou rovinou na požadovanou měřenou linii

(např. stěnu).

Pro zapnutí laserového paprsku stlačte tlačítko měření 9.

fNesměrujte laserový paprsek na osoby nebo zvířata a nedívejte se sami

do něj a to ani z větší vzdálenosti.

Zaměřte paprskem laseru cílovou plochu. K spuštění měření stlačte znovu

tlačítko měření 9.

Ve funkci trvalého měření začíná měření již po prvním stlačení tlačítka měření 9.

Naměřená hodnota se typicky objeví během 0,5 s a nejpozději po 4 s. Doba

měření závisí na vzdálenosti, světelných poměrech a odrazových vlastnostech

cílové plochy. Konec měření je indikován signálním tónem. Po ukončení měření

se laserový paprsek automaticky vypne.

Pokud ca. 20 s po zaměření nenásleduje žádné měření, paprsek laseru se kvůli

šetření baterií automaticky vypne.

Volba vztažné roviny (viz obrázky A–B)

Pro měření můžete volit mezi dvěma různými vztažnými rovinami:

–zadní hranou měřícího přístroje (např. při přiložení na stěny),

–přední hranou měřícího přístroje (např. při měření od hrany stolu).

Pro změnu vztažné roviny stlačujte tlačítko 2, až se na displeji objeví požadovaná

vztažná rovina. Po každém zapnutí měřícího přístroje je přednastavena jako

vztažná rovina zadní hrana měřícího přístroje.

Měřící funkce

Měření délky

Pro měření délky stlačte tlačítko 6. Na displeji se objeví ukazatel pro měření

délky .

Stlačte tlačítko měření 9 jednou k zaměření a znovu

pro změření.

Naměřená hodnota se objeví dole na displeji.

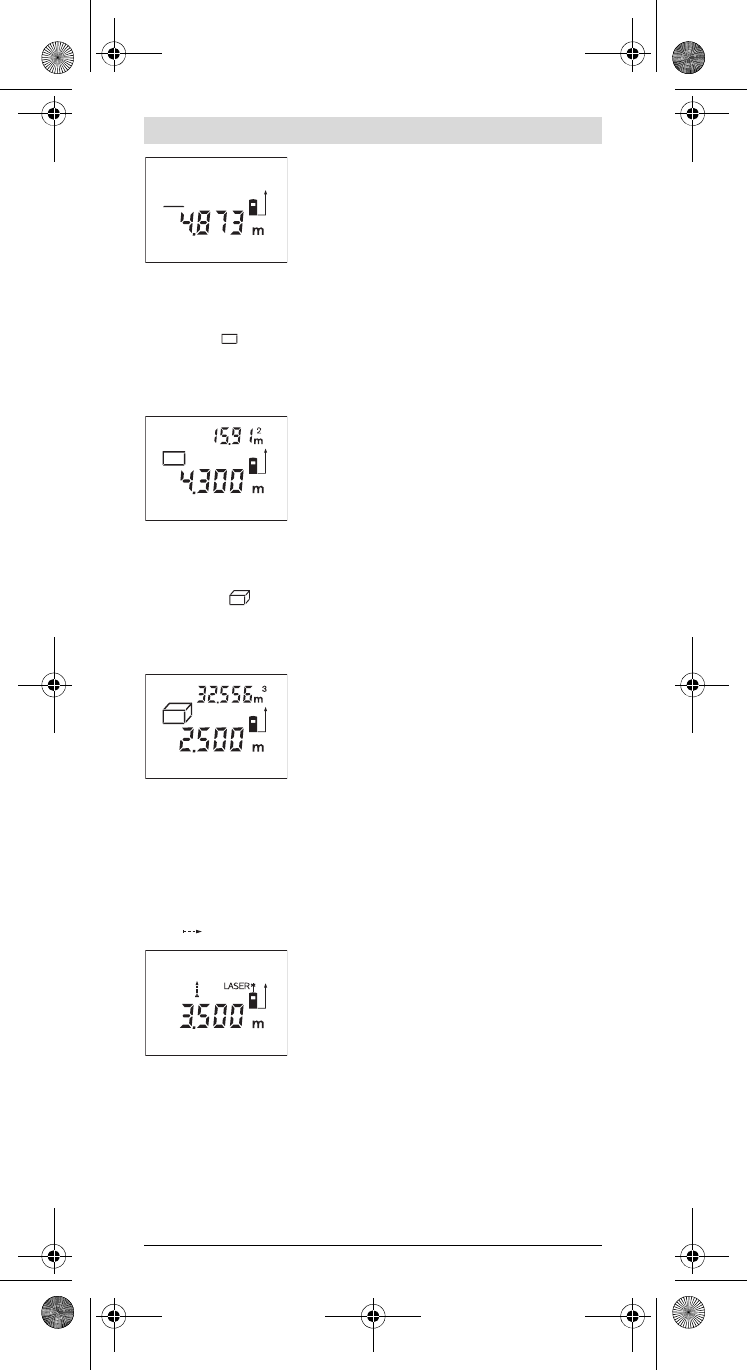

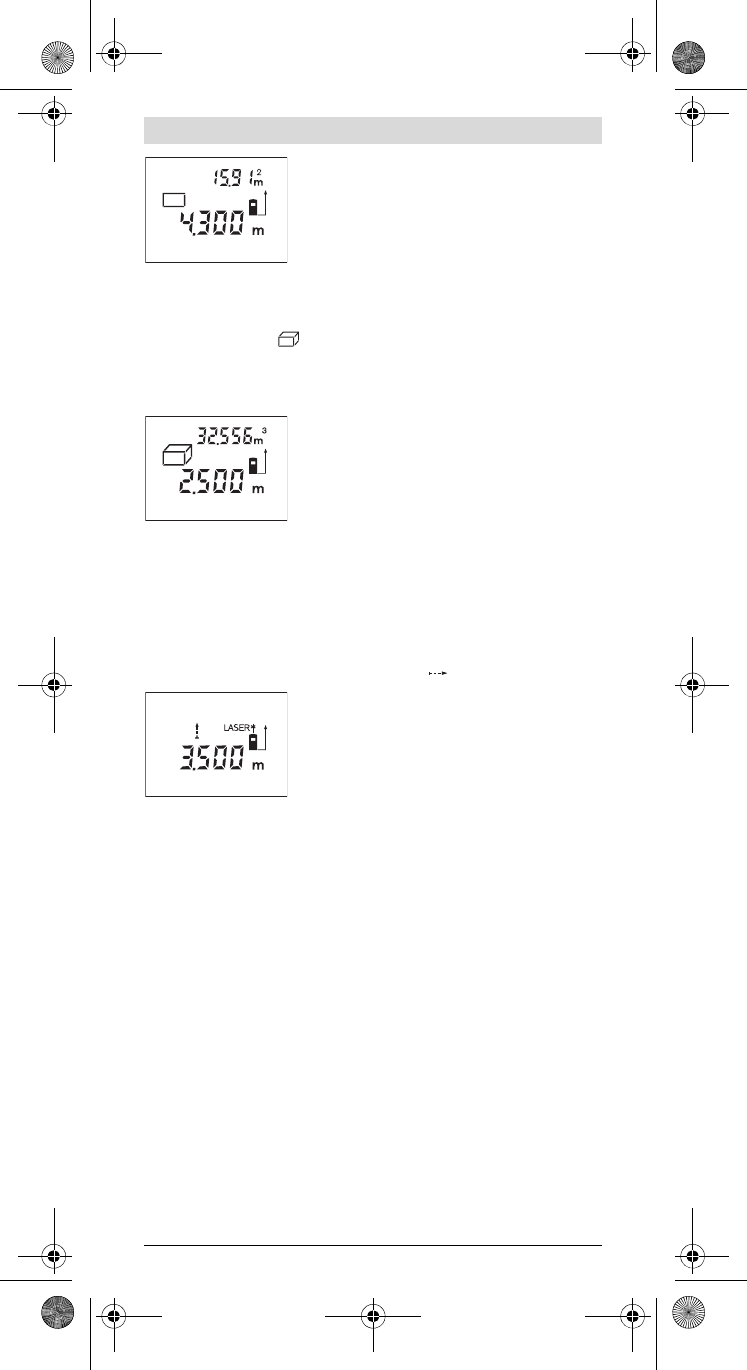

Měření plochy

Pro měření plochy stlačte tlačítko 5. Na displeji se objeví ukazatel pro měření

plochy .

Následně změřte po sobě délku a šířku jako při měření délky. Mezi oběma

měřeními zůstává paprsek laseru zapnutý.

OBJ_DOKU-27427-001.fm Page 18 Thursday, July 14, 2011 12:04 PM

Česky | 19

Bosch Power Tools 2 609 140 639 | (14.7.11)

Po skončení druhého měření se plocha automaticky

vypočítá a zobrazí. Poslední jednotlivá naměřená

hodnota je na displeji dole, výsledek nahoře.

Měření objemu

Pro měření objemu stlačte tlačítko 10. Na displeji se objeví ukazatel pro měření

objemu .

Následně změřte po sobě délku, šířku a výšku jako při měření délky. Mezi těmito

třemi měřeními zůstává paprsek laseru zapnutý.

Po skončení třetího měření se objem automaticky

vypočítá a zobrazí. Poslední jednotlivá naměřená

hodnota je na displeji dole, výsledek nahoře.

Trvalé měření (viz obr. C)

Při trvalém měření lze měřícím přístrojem pohybovat relativně vůči cíli, přičemž

naměřená hodnota se ca. každých 0,5 s aktualizuje. Můžete se např. vzdalovat

od stěny až do požadované vzdálenosti, aktuální hodnota je neustále čitelná.

Pro trvalé měření stlačte tlačítko 12. Na displeji se objeví ukazatel pro trvalé

měření .

Pro spuštění procesu měření stlačte tlačítko měření

9. Pohybujte měřícím přístrojem tak dlouho, až se

dole na displeji zobrazí požadovaná hodnota

vzdálenosti.

Stlačením tlačítka měření 9 přerušte trvalé měření.

Aktuální naměřená hodnota je zobrazena na displeji.

Novým stlačením tlačítka měření 9 startuje nově trvalé měření.

Trvalé měření se po 5 min. automaticky vypne. Poslední naměřená hodnota

zůstává zobrazena na displeji. Pro dřívější ukončení trvalého měření můžete

změnit měřící funkci stlačením tlačítek 6, 5 nebo 10.

Vymazání naměřené hodnoty

Krátkým stlačením tlačítka 1 můžete ve všech funkcích měření smazat naposledy

zjištěnou jednotlivou naměřenou hodnotu. Vícenásobným krátkým stlačením

tlačítka se v opačném pořadí smažou jednotlivé naměřené hodnoty.

Paměťové funkce

Při vypnutí měřícího přístroje zůstává v paměti uložená hodnota zachována.

Uložení/přičtení naměřené hodnoty do paměti

Stlačte tlačítko přičítání k paměti 4, aby se aktuální

naměřená hodnota – podle aktuální měřící funkce

hodnota délky, plochy nebo objemu – uložila do

paměti. Jakmile se hodnota uložila, objeví se na

displeji „M“, znak „+“ za ním krátce zabliká.

Pokud již v paměti nějaká hodnota je, pak bude nová

hodnota k obsahu paměti přičtena, avšak jen tehdy,

shodují-li se měrné jednotky.

Nalézá-li se v paměti např. hodnota plochy a aktuální naměřená hodnota je

hodnota objemu, tak nelze přičtení provést. Na displeji krátce zabliká „Error“.

OBJ_DOKU-27427-001.fm Page 19 Thursday, July 14, 2011 12:04 PM

20 | Česky

2 609 140 639 | (14.7.11) Bosch Power Tools

Odečtení naměřené hodnoty

Stlačte tlačítko odčítání od paměti 3, aby se aktuální naměřená hodnota od

hodnoty v paměti odpočítala. Jakmile se hodnota odečte, objeví se na displeji

„M“, znak „–“ za ním krátce zabliká.

Pokud již je v paměti nějaká hodnota uložena, pak může být nová hodnota

odečtena jen tehdy, shodují-li se měrné jednotky (viz „Uložení/přičtení

naměřené hodnoty do paměti“).

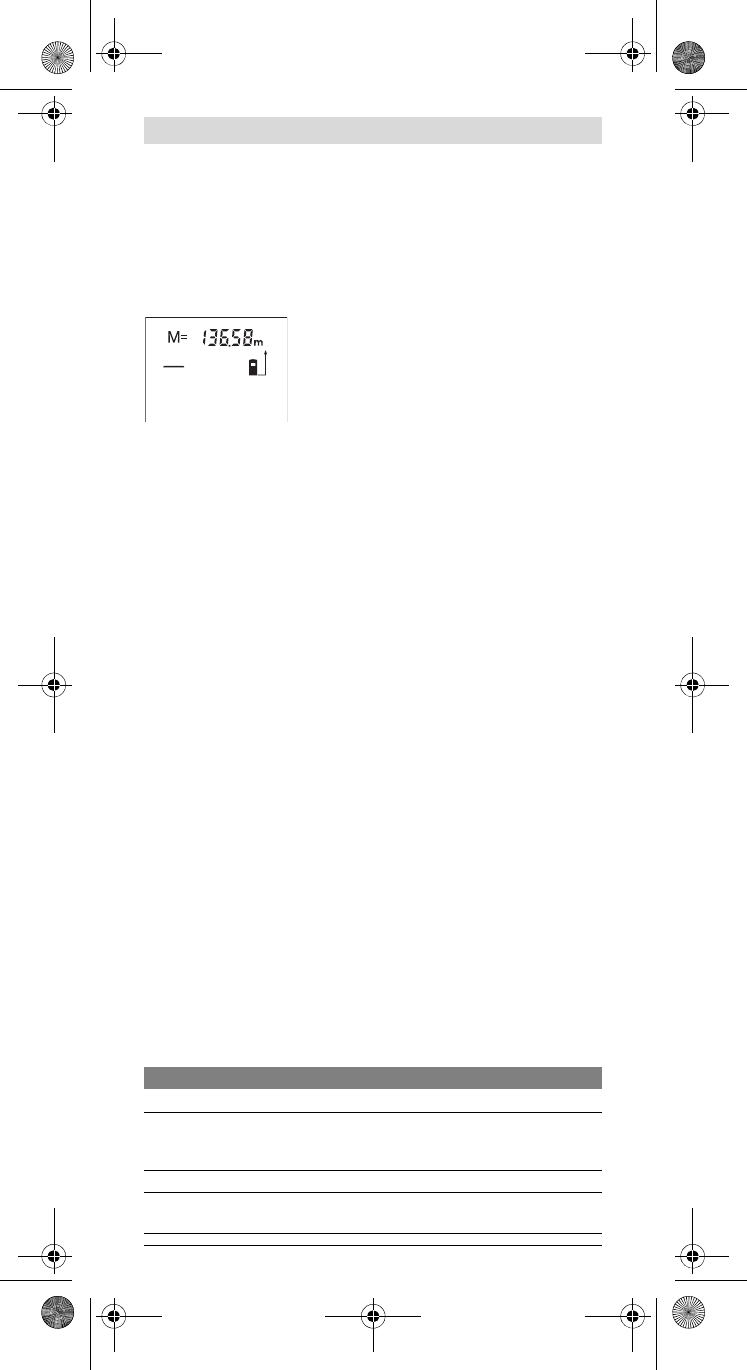

Zobrazení hodnoty v paměti

Stlačte tlačítko vyvolání paměti 11, aby se v paměti

uložená hodnota zobrazila. Na displeji se objeví

„M=“. Pokud je na displeji zobrazen obsah paměti

„M=“, pak jej můžete stlačením tlačítka přičítání k

paměti 4 zdvojnásobit ev. stlačením tlačítka odčítání

od paměti 3 stanovit na nulu.

Vymazání paměti

Pro vymazání obsahu paměti stlačte nejprve tlačítko vyvolání paměti 11, takže

se na displeji objeví „M=“. Poté zatlačte krátce na tlačítko 1; na displeji se „M“

už nezobrazuje.

Pracovní pokyny

Všeobecná upozornění

Přijímací čočka 17 a výstup laserového paprsku 16 nesmějí být při měření zakryty.

Měřící přístroj se nesmí během měření pohybovat (s výjimkou funkce trvalého

měření). Měřící přístroj proto pokud možno přiložte nebo položte na měřený bod.

Měření se děje ve středu laserového paprsku a to i u šikmo zaměřené cílové plochy.

Vlivy na rozsah měření

Rozsah měření závisí na světelných poměrech a odrazových vlastnostech cílové

plochy. Pro lepší viditelnost laserového paprsku při práci venku a při silném

slunečním svitu používejte brýle pro práci s laserem 19 (příslušenství) a cílovou

tabulku laseru 20 (příslušenství) nebo cílovou plochu zatemněte.

Vlivy na výsledek měření

Na základě fyzikálních účinků nelze vyloučit, že při měření na různých površích

nedojde k chybným měřením. K tomu náležejí:

–transparentní povrchy (např. sklo, voda),

–lesknoucí se povrchy (např. leštěný kov, sklo),

–porézní povrchy (např. izolační materiály),

–strukturované povrchy (např. hrubá omítka, přírodní kámen).

Na těchto površích případně použijte cílovou tabulku laseru 20 (příslušenství).

Naměřenou hodnotu mohou rovněž ovlivnit vrstvy vzduchu s různou teplotou

nebo nepřímo přijaté odrazy.

Zaměření pomocí zaměřovací pomůcky (viz obr. D)

Prostřednictvím zaměřovací pomůcky 8 se může usnadnit zaměření na velké

vzdálenosti. K tomu se dívejte podél zaměřovací pomůcky na horní straně

měřícího přístroje. Paprsek laseru běží rovnoběžně s touto přímkou pohledu.

Chyby – příčiny a nápomoc

Příčina Řešení

Výstraha teploty (c) bliká, měření není možné

Měřící přístroj je mimo provozní

teplotu od –10 °C do +50 °C (ve

funkci trvalé měření do +40 °C).

Vyčkejte až měřící přístroj dosáhne

provozní teploty

Objevila se výstraha baterie (b)

Klesá napětí baterie (měření je ještě

možné) Vyměňte baterie resp. akumulátory

OBJ_DOKU-27427-001.fm Page 20 Thursday, July 14, 2011 12:04 PM

Česky | 21

Bosch Power Tools 2 609 140 639 | (14.7.11)

Mě říc í příst roj hlídá s prá vnou fun kci při každém měření. Po kud

je zjištěna závada, bliká na displeji vedle stojící symbol. V tom

případě nebo když nahoře uvedená nápomocná opatření ne-

mohou chybu odstranit, předejte měřící přístroj přes Vašeho

obchodníka do zákaznického servisu Bosch.

Kontrola přesnosti měřícího přístroje

Přesnost měřícího přístroje můžete zkontrolovat následovně:

–Zvolte si v čase neměnnou měřící úsečku od ca. 3 do 10 m délky, jejíž délka je Vám

přesně známa (např. šířka místnosti, otvor dveří). Tato měřící úsečka musí ležet v

interiéru, cílová plocha měření musí být hladká a dobře odrážející.

–Úsečku změřte 10-krát za sebou.

Odchylka jednotlivých měření od střední hodnoty smí činit maximálně ±3mm.

Měření zaprotokolujte, abyste mohli přesnost později porovnat.

Údržba a servis

Údržba a čištění

Uskladňujte a převážejte měřící přístroj pouze v dodávané ochranné tašce.

Udržujte měřící přístroj vždy čistý.

Měřící přístroj neponořujte do vody nebo jiných kapalin.

Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte žádné čistící

prostředky a rozpouštědla.

Pečujte zvláště o přijímací čočku 17 se stejnou pečlivostí, s jakou se musí

zacházet s brýlemi nebo čočkou fotoaparátu.

Pokud by došlo přes pečlivou výrobu a zkušební metody u měřícího přístroje

někdy k výpadku, nechte opravu provést v autorizovaném servisu pro

elektronářadí Bosch. Měřící přístroj sami neotvírejte.

Výstraha baterie (b) bliká, měření není možné

Příliš nízké napětí baterie Vyměňte baterie resp. akumulátory

Ukazatelé „Error“ a „––––“ na displeji

Úhel mezi paprskem laseru a cílem je

příliš ostrý. Zvětšete úhel mezi paprskem laseru a

cílem

Cílová plocha odráží příliš silně (např.

zrcadlo) ev. příliš slabě (např. černá

látka) nebo je okolní světlo příliš silné.

Použijte cílovou tabulku laseru 20

(příslušenství)

Výstup laserového paprsku 16 ev.

přijímací čočka 17 jsou orosené

(např. kvůli rychlé změně teploty).

Měkkým hadříkem vytřete do sucha

výstup laserového paprsku 16 ev.

přijímací čočku 17

Vypočtená hodnota je větší než

99999 m/m2/m3.Výpočet rozdělte do jednotlivých kroků

Ukazatel „Error“ bliká nahoře na displeji

Sčítání/odčítání naměřených hodnot

s rozdílnými měrnými jednotkami Sčítejte/odečítejte jen naměřené hodnoty

se stejnými měrnými jednotkami

Nespolehlivý výsledek měření

Cílová plocha neodráží jednoznačně

(např. voda, sklo). Cílovou plochu zakryjte

Výstup laserového paprsku 16 ev.

přijímací čočka 17 jsou zakryté. Výstup laserového paprsku 16 ev.

přijímací čočku 17 odkryjte

Nepřijatelný výsledek měření

Nastavena špatná vztažná rovina Vztažnou rovinu zvolte vhodně k měření

Překážka v dráze paprsku laseru Bod laseru musí kompletně ležet na

cílové ploše.

Příčina Řešení

OBJ_DOKU-27427-001.fm Page 21 Thursday, July 14, 2011 12:04 PM

22 | Slovensky

2 609 140 639 | (14.7.11) Bosch Power Tools

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte

10-místné objednací číslo podle typového štítku měřícího přístroje.

V případě opravy zašlete měřící přístroj v ochranné tašce 21.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k

náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání

a nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Zpracování odpadů

Měřící přístroje, příslušenství a obaly by měly být dodány k opětovnému

zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte měřicí přístroje a akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES musejí být neupotře-

bitelné měřící přístroje a podle evropské směrnice

2006/66/ES vadné nebo opotřebované akumulátory/baterie

rozebrané shromážděny a dodány k opětovnému zhodnocení

nepoškozujícímu životní prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Aby ste mohli s týmto meracím prístrojom pracovať bez

ohrozenia a bezpečne, musíte si prečítať a dodržiavať všetky

pokyny. Nikdy neporušte identifikovateľnosť výstražných

značiek na meracom prístroji. TIETO POKYNY SI DOBRE

USCHOVAJTE.

fBuďte opatrný – ak používate iné ako tu uvedené obslužné a aretačné

prvky alebo volíte iné postupy. Môže to mať za následok nebezpečnú

expozíciu žiarenia.

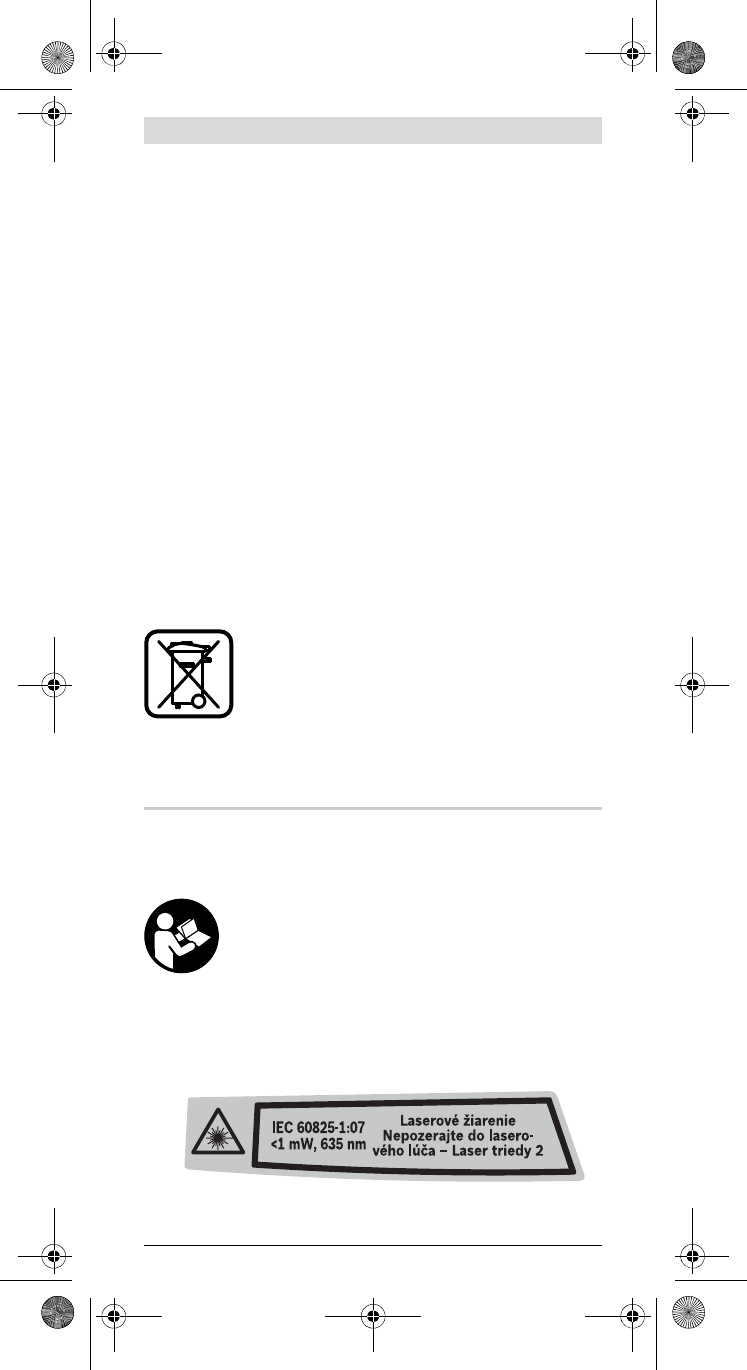

fTento merací prístroj sa dodáva s výstražným štítkom v nemeckom jazyku

(na grafickej strane je na obrázku merací prístroj označený číslom 13).

fPredtým ako začnete merací prístroj používať, prelepte nemecký text

výstražného štítka dodanou nálepkou v jazyku Vašej krajiny.

OBJ_DOKU-27427-001.fm Page 22 Thursday, July 14, 2011 12:04 PM

Slovensky | 23

Bosch Power Tools 2 609 140 639 | (14.7.11)

fNesmerujte laserový lúč na osoby ani na zvieratá, ani sami sa nepo-

zerajte do laserového lúča. Tento merací prístroj vyrába laserové žiarenie

laserovej triedy 2 podľa normy IEC 60825-1. Pri nesprávnom zaobchádzaní

by mohlo dôjsť k oslepeniu osôb.

fNepoužívajte laserové okuliare ako ochranné okuliare. Laserové okuliare

slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však

nechránia.

fNepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné

okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu

pred ultrafialovým žiarením a znižujú vnímanie farieb.

fMerací prístroj nechávajte opravovať len kvalifikovanému personálu,

ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť

meracieho prístroja zostane zachovaná.

fZabráňte tomu, aby tento laserový merací prístroj mohli bez dozoru

použiť deti. Mohli by neúmyselne oslepiť iné osoby.

fNepracujte s týmto meracím prístrojom v prostredí ohrozenom

výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo

horľavý prípadne výbušný prach. V tomto meracom prístroji sa môžu

vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť.

Popis produktu a výkonu

Používanie podľa určenia

Tento merací prístroj je určený na meranie vzdialeností, dĺžok, výšok, odstupov

a na výpočet plôch a objemov. Tento merací prístroj je vhodný na meranie

rozmerov v rámci vnútorných aj vonkajších objektov.

Vyobrazené komponenty

Číslovanie jednotlivých zobrazených komponentov sa vzťahuje na vyobrazenie

meracieho prístroja na grafickej strane tohto Návodu na používanie.

1Tlačidlo vypínača a vymazávacie tlačidlo pamäte

2Tlačidlo Voľba vzťažnej roviny

3Odpočítavacie tlačidlo pamäte „M–“

4Pripočítavacie tlačidlo pamäte „M+“

5Tlačidlo pre meranie plochy

6Tlačidlo pre meranie dĺžky

7Displej

8Nastavovacia pomôcka

9Tlačidlo meranie

10 Tlačidlo pre meranie objemu

11 Tlačidlo na vyvolanie obsahu pamäte „M=“

12 Tlačidlo pre trvalé meranie

13 Výstražný štítok laserového prístroja

14 Aretácia veka priehradky na batérie

15 Viečko priehradky na batérie

16 Výstup laserového žiarenia

17 Prijímacia šošovka

18 Sériové číslo

19 Okuliare na zviditeľnenie laserového lúča*

20 Laserová cieľová tabuľka*

21 Ochranná taška

* Zobrazené alebo popísané príslušenstvo nepatrí do základnej výbavy produktu.

OBJ_DOKU-27427-001.fm Page 23 Thursday, July 14, 2011 12:04 PM

24 | Slovensky

2 609 140 639 | (14.7.11) Bosch Power Tools

Zobrazovacie (indikačné) prvky

aMeracie funkcie

Meranie dĺžky

Trvalé meranie

Meranie plochy

Meranie objemu

bVýstraha slabej batérie

cVýstraha nevhodnej teploty

dNameraná hodnota/výsledok

eMeracia jednotka

fVzťažná rovina merania

gLaser zapnutý

hJednotlivá nameraná hodnota (pri meraní dĺžky: Výsledok)

iUkladanie nameraných hodnôt do pamäte

Technické údaje

Digitálny laserový diaľkomer PLR 25

Vecné číslo 3 603 K16 200

Merací rozsah 0,05–25 mA)

Presnosť merania (typicky) ±2,0 mmB)

Minimálna indikovaná jednotka 1mm

Prevádzková teplota –10 °C ... +50 °CC)

Skladovacia teplota –20 °C ... +70 °C

Relatívna vlhkosť vzduchu max. 90 %

Laserová trieda 2

Typ lasera 635 nm, <1 mW

Priemer laserového lúča (pri 25 °C) vo

vzdialenosti 10 m cca 6mm

Batérie

Akumulátory 4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

Životnosť batérií cca

–Jednotlivé merania

–Trvalé meranie 30000D)

5hD)

Hmotnosť podľa EPTA-Procedure 01/2003 0,18 kg

Rozmery 58 x 104 x 36 mm

Druh ochrany (okrem priehradky na batérie) IP 44 (chránený proti

striekajúcej vode)

A) Dosah prístroja je tým väčší, čím lepšie sa laserové svetlo odráža od povrchovej plochy

cieľa (rozptýlené, nie zrkadliace) a čím je laserový bod v porovnaní s jasom okolia svetlejší

(vnútorné priestory, pri stmievaní). Za nepriaznivých podmienok (napr. pri meraní vonku pri

silnom slnečnom žiarení) sa môže ukázať potrebné použitie cieľovej tabuľky.

B) Za nepriaznivých vonkajších podmienok, ako napr. za silného slnečného žiarenia alebo v

prípade zle odrážajúcej povrchovej plochy je maximálna odchýlka ±7 mm na 25 m. Za

priaznivých podmienok treba počítať s rozpätím odchýlky ±0,05 mm/m.

C) Vo funkcii Trvalé meranie je maximálna prevádzková teplota +40 °C.

D) Pomocou akumulátorových článkov s napätím 1,2 V je možné vykonať menej meraní ako

pomocou batérií s napätím 1,5 V.

Všimnite si láskavo vecné číslo na typovom štítku Vášho produktu, pretože obchodné názvy

meracích prístrojov sa môžu odlišovať.

Na jednoznačnú identifikáciu Vášho meracieho prístroja slúži sériové číslo 18 na typovom

štítku.

OBJ_DOKU-27427-001.fm Page 24 Thursday, July 14, 2011 12:04 PM

Slovensky | 25

Bosch Power Tools 2 609 140 639 | (14.7.11)

Montáž

Vkladanie/výmena batérií

Pri prevádzke tohto meracieho prístroja odporúčame používanie alkalicko-

mangánových batérií alebo akumulátorových článkov.

Pomocou akumulátorových článkov s napätím 1,2 V je možné vykonať menej

meraní ako pomocou batérií s napätím 1,5 V.

Na otvorenie viečka priehradky na batérie 15 stlačte aretáciu 14 v smere šípky a

viečko priehradky na batérie vyberte. Vložte príslušné batérie resp.

akumulátorové články. Dajte pritom pozor na správne pólovanie podľa

vyobrazenia na vnútornej strane priehradky na batérie.

Od okamihu, keď sa na displeji prvýkrát objaví symbol Batéria , môžete

uskutočniť ešte minimálne 100 meraní. Keď symbol Batéria začne blikať, je

potrebné vymeniť batérie resp. akumulátorové články za nové, ďalšie merania už

nie sú možné.

Vymieňajte vždy všetky batérie, resp. všetky akumulátorové články súčasne. Pri

jednej výmene používajte len batérie jedného výrobcu a vždy také, ktoré majú

rovnakú kapacitu.

fKeď merací prístroj dlhší čas nepoužívate, vyberte z neho batérie, resp.

akumulátorové články. Počas dlhšieho skladovania by mohli batérie alebo

akumulátorové články korodovať a mohli by sa samočinne vybíjať.

Používanie

Uvedenie do prevádzky

fNenechávajte zapnutý merací prístroj bez dozoru a po použití merací

prístroj vždy vypnite. Laserový lúč by mohol oslepiť iné osoby.

fMerací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením.

fMerací prístroj nevystavujte extrémnym teplotám ani žiadnemu

kolísaniu teplôt. Nenechávajte ho odložený dlhší čas napr. v motorovom

vozidle. V prípade väčšieho rozdielu teplôt nechajte najprv merací prístroj

pred jeho použitím temperovať na teplotu prostredia, v ktorom ho budete

používať. Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byť

negatívne ovplyvnená precíznosť meracieho prístroja.

fZabráňte prudkým nárazom alebo pádom meracieho prístroja. V prípade

intenzívnejšieho vonkajšieho zásahu na merací prístroj by ste mali predtým,

ako budete pokračovať v práci, vždy vykonať skúšku presnosti (pozri

„Kontrola presnosti merania meracieho prístroja“, strana 29).

Zapínanie/vypínanie

Na zapnutie meracieho prístroja stlačte krátko tlačidlo vypínača 1 alebo tlačidlo

Meranie 9. Pri zapnutí meracieho prístroja nie je ešte zapnutý laserový lúč.

Ak chcete merací prístroj vypnúť, stlačte na dlhšiu dobu tlačidlo vypínača 1.

Ak sa po dobu 5 min nestlačí žiadne tlačidlo meracieho prístroja, merací prístroj

sa kvôli úspore spotreby energie batérie automaticky vypne.

Ak bola do pamäte uložená nejaká hodnota, táto zostáva pri automatickom

vypnutí prístroja zachovaná. Po novom zapnutí meracieho prístroja sa zobrazí

„M“ na displeji meracieho prístroja.

Meranie

Po zapnutí sa merací prístroj nachádza vo funkcii Meranie dĺžky. Ostatné

meracie funkcie môžete nastavovať stláčaním príslušných funkčných tlačidiel

(pozri „Meracie funkcie“, strana 26).

Po zapnutí prístroja sa ako vzťažná rovina pre meranie vyberie zadná hrana

meracieho prístroja. Informácie o zmene vzťažnej roviny pozri odsek „Výber

vzťažnej roviny“, strana 26.

OBJ_DOKU-27427-001.fm Page 25 Thursday, July 14, 2011 12:04 PM

26 | Slovensky

2 609 140 639 | (14.7.11) Bosch Power Tools

Po výbere meracej funkcie a vzťažnej roviny sa všetky ďalšie kroky uskutočňujú

stláčaním tlačidla meranie 9.

Priložte merací prístroj zvolenou vzťažnou rovinou na požadovanú líniu merania

(napr. na stenu).

Na zapnutie laserového lúča stlačte tlačidlo meranie 9.

fNesmerujte laserový lúč na osoby ani na zvieratá, ani sa sami

nepozerajte do laserového lúča, dokonca ani z vačšej vzdialenosti.

Zamerajte laserovým lúčom cieľovú plochu. Na spustenie merania opäť stlačte

tlačidlo meranie 9.

Vo funkcii Trvalé meranie začína meranie ihneď po prvom stlačení tlačidla

meranie 9.

Nameraná hodnota sa objaví obyčajne po 0,5 sek., najneskôr však po uplynutí

4 sek. Doba merania závisí od vzdialenosti, od svetelných pomerov a od

reflexných vlastností meranej plochy. Koniec merania je signalizovaný zvukovým

signálom. Po skončení merania sa laserový lúč automaticky vypne.

Ak sa cca 20 sek. po zameraní laserového lúča neuskutoční žiadne meranie,

laserový lúč sa kvôli šetreniu batérií automaticky vypne.

Výber vzťažnej roviny (pozri obrázky A –B)

Na uskutočnenie merania si môžete vyberať spomedzi dvoch rôznych vzťažných

rovín:

–zadná hrana meracieho prístroja (napr. pri priložení meracieho prístroja k

stene),

–predná hrana meracieho prístroja (napr. pri meraní od hrany stola).

Ak chcete zmeniť vzťažnú rovinu, stláčajte tlačidlo 2 dovtedy, kým sa na displeji

zobrazí požadovaná vzťažná rovina. Po každom zapnutí meracieho prístroja je

ako vzťažná rovina prednastavená zadná hrana meracieho prístroja.

Meracie funkcie

Meranie dĺžky (vzdialenosti)

Ak chcete merať v režime Meranie dĺžky, stlačte tlačidlo 6. Na displeji sa objaví

indikácia pre meranie dĺžky .

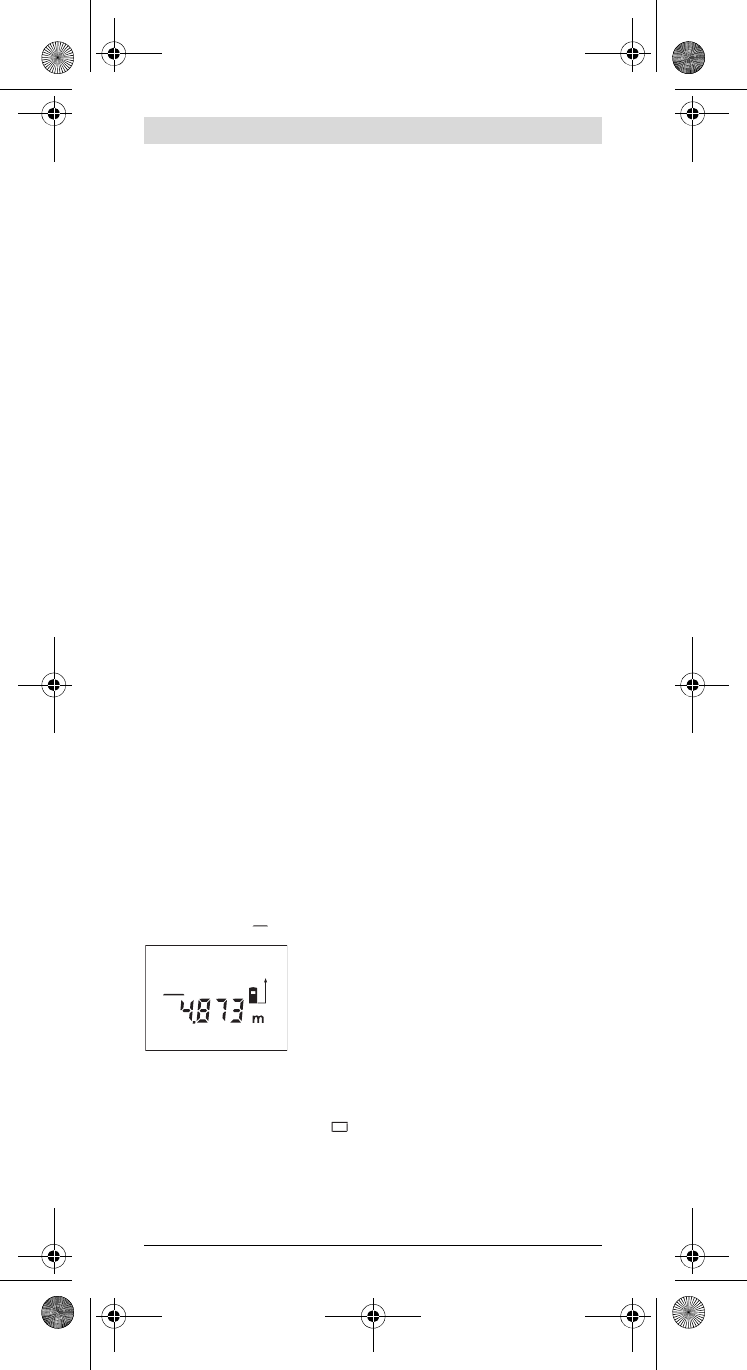

Jeden raz stlačte tlačidlo meranie 9 na zameranie

laserového lúča a potom znova na vykonanie merania.

Nameraná hodnota sa zobrazí dole na displeji.

Meranie plochy

Ak chcete merať v režime Meranie plochy, stlačte tlačidlo 5. Na displeji sa objaví

indikácia pre meranie plochy .

Potom postupne premerajte za sebou dĺžku a šírku ako pri meraní vzdialenosti.

Laserový lúč zostáva medzi oboma meraniami zapnutý.

Po skončení druhého merania sa výsledok automa-

ticky prepočíta a zobrazí na displeji. Posledná

nameraná hodnota je na displeji dole, konečný

výsledok je zobrazený hore.

Meranie objemu

Ak chcete merať v režime meranie objemu, stlačte tlačidlo 10. Na displeji sa

objaví indikácia pre meranie objemu .

OBJ_DOKU-27427-001.fm Page 26 Thursday, July 14, 2011 12:04 PM

Slovensky | 27

Bosch Power Tools 2 609 140 639 | (14.7.11)

Potom postupne premerajte za sebou dĺžku, šírku a výšku ako pri meraní

vzdialenosti. Laserový lúč zostáva medzi týmito troma meraniami zapnutý.

Po skončení tretieho merania sa výsledok automa-

ticky prepočíta a zobrazí na displeji. Posledná

nameraná hodnota je na displeji dole, konečný

výsledok je zobrazený hore.

Trvalé meranie (pozri obrázok C)

Pri trvalom meraní sa môže merací prístroj relatívne pohybovať k cieľu, pričom

nameraná hodnota sa aktualizuje každých 0,5 sek. Môžete sa napríklad

vzďaľovať od nejakej steny až do požadovanej vzdialenosti, na prístroji sa dá v

každom okamihu odčítať aktuálna vzdialenosť.

Ak chcete merať v režime trvalé meranie, stlačte tlačidlo 12. Na displeji sa objaví

indikácia pre trvalé meranie .

Stlačte tlačidlo Meranie 9, aby ste spustili meranie.

Merací prístroj pohybujte dovtedy, kým sa dole na

displeji zobrazí požadovaná hodnota vzdialenosti.

Stlačením tlačidla meranie 9 sa trvalé meranie

preruší. Aktuálna nameraná hodnota sa ukáže na

displeji. Nové stlačenie tlačidla meranie 9 spustí

trvalé meranie znova.

Trvalé meranie sa po 5 minútach automaticky vypne. Posledná nameraná

hodnota zostáva zobrazená na displeji. Na predčasné ukončenie trvalého

merania môžete zmeniť meraciu funkciu (režim merania) stlačením tlačidiel 6, 5

alebo tlačidla 10.

Vymazanie nameraných hodnôt

Krátkym stlačením tlačidla 1 môžete vo všetkých meracích funkciách vymazať

naposledy odmerané jednotlivé hodnoty. Viacnásobným krátkym stlačením

tohto tlačidla sa vymazávajú jednotlivé namerané hodnoty v opačnom poradí.

Funkcie pamäte

Pri vypnutí meracieho prístroja zostáva zachovaná hodnota, ktorá sa nachádza v

pamäti prístroja.

Ukladanie/pripočítavanie nameraných hodnôt do pamäte

Stlačte pripočítavacie tlačidlo pamäte 4, aby ste

aktuálnu nameranú hodnotu – podľa aktuálnej

meracej funkcie hodnotu dĺžky, plochy alebo objemu

– uložili do pamäte. Len čo bola táto hodnota uložená

do pamäte, na displeji sa objaví „M“, potom zabliká

„+“ krátko.

Ak je nejaká nameraná hodnota v pamäti už uložená,

nová hodnota sa k obsahu pamäte pripočíta, avšak

len vtedy, keď sa jednotky merania zhodujú.

Ak je napríklad v pamäti uložená hodnota plochy a aktuálna nameraná hodnota je

objemom, sčítanie sa nemôže vykonať. Na displeji chvíľu bliká nápis „Error“.

Odčítavanie nameraných hodnôt

Stlačte odpočítavacie tlačidlo pamäte 3, aby ste odpočítali aktuálnu nameranú

hodnotu od hodnoty v pamäti. Len čo bola táto hodnota odpočítaná do pamäte,

na displeji sa objaví „M“, a potom zabliká „–“ krátko.

Keď je v pamäti uložená nejaká nameraná hodnota, nová nameraná hodnota sa

môže odpočítať len v takom prípade, ak sa obe meracie jednotky zhodujú (pozri

odsek „Ukladanie/pripočítavanie nameraných hodnôt do pamäte“).

OBJ_DOKU-27427-001.fm Page 27 Thursday, July 14, 2011 12:04 PM

28 | Slovensky

2 609 140 639 | (14.7.11) Bosch Power Tools

Zobrazenie nameranej hodnoty

Stlačte tlačidlo na vyvolanie pamäte 11, aby sa zobra-

zila hodnota, ktorá je uložená v pamäti. Na displeji sa

zobrazí symbol pamäti „M=“. Keď sa na displeji

zobrazí obsah pamäte „M=“, môžete ho stlačením

pripočítavacieho tlačidla pamäte 4 zdvojnásobiť,

resp. stlačením odpočítavacieho tlačidla pamäte 3

zredukovať na nulu (vynulovať).

Vymazanie pamäte

Ak chcete vymazať obsah pamäte, stlačte najprv tlačidlo pre vyvolanie pamäte

11, až sa na displeji zobrazí indikácia „M=“. Potom stlačte krátko tlačidlo 1; na

displeji sa už neukazuje indikácia „M“.

Pokyny na používanie

Všeobecné upozornenia

Prijímacia šošovka 17 a výstup laserového lúča 16 nesmú byť počas merania

zakryté.

Počas merania nesmiete merací prístroj pohybovať (s výnimkou funkcie Trvalé

meranie). Preto čo najpresnejšie priložte merací prístroj k meracím bodom,

alebo ho na meracie body položte čo najpresnejšie.

Meranie sa uskutočňuje v strede laserového lúča, aj v prípade zamerania na

cieľové plochy.

Čo ovplyvňuje merací rozsah

Merací rozsah závisí od svetelných pomerov a reflexných vlastností cieľovej

plochy. Aby ste laserový lúč lepšie videli, použite pri meraní vonku a pri silnom

slnečnom žiarení okuliare na zviditeľnenie laserového lúča 19 (príslušenstvo) a

laserovú cieľovú tabuľku 20 (príslušenstvo), alebo cieľovú plochu nejakým

vhodným spôsobom zatieňte.

Čo ovplyvňuje výsledok merania

Na základe fyzikálnych efektov sa nedá vylúčiť, aby sa pri meraní na rozličných

povrchových plochách neobjavili chyby merania. Sem patria nasledovné:

–priehľadné povrchové plochy (napr. sklo, voda),

–zrkadliace povrchové plochy (napr. leštený kov, sklo),

–porózne povrchové plochy (napr. rôzne izolačné materiály),

–štrukturované povrchové plochy (napr. hrubá omietka, prírodný kameň).

V prípade potreby použite na týchto povrchových plochách laserovú cieľovú

tabuľku 20 (príslušenstvo).

Nameranú hodnotu môžu takisto ovplyvňovať vzduchové vrstvy s rozlične vysokou

teplotou alebo nepriamo prijímané reflexie (odrazy) nameranej hodnoty.

Zameranie pomocou nastavovacej pomôcky (pozri obrázok D)

Pomocou nastavovacej pomôcky 8 sa môže uľahčiť zameranie na veľké

vzdialenosti. Pozerajte preto pozdĺž nastavovacej pomôcky na hornej strane

meracieho prístroja. Laserový lúč prebieha paralelne k tejto zrakovej línii.

Poruchy – príčiny a ich odstránenie

Príčina Odstránenie

Výstraha nevhodnej teploty (c) bliká, meranie nie je možné

Merací prístroj sa nachádza mimo

rámca prevádzkovej teploty od

–10 °C do +50 °C (vo funkcii trvalé

meranie do +40 °C).

Počkajte, kým merací prístroj dosiahne

prevádzkovú teplotu

Indikovaná výstraha slabej batérie (b)

Napätie batérie klesá (meranie je ešte

možné) Výmena batérií resp. akumulátorových

článkov

OBJ_DOKU-27427-001.fm Page 28 Thursday, July 14, 2011 12:04 PM

Slovensky | 29

Bosch Power Tools 2 609 140 639 | (14.7.11)

Merací prístroj kontroluje korektné fungovanie pri každom

meraní. Keď sa zistí porucha, na displeji bliká už len symbol,

ktorý sa nachádza vedľa. V takomto prípade, alebo ak vyššie

uvedené opatrenia nevedia odstrániť poruchu, doručte merací

prístroj prostredníctvom svojho predajcu autorizovanému

servisnému stredisku Bosch.

Kontrola presnosti merania meracieho prístroja

Presnosť meracieho prístroja môžete prekontrolovať nasledovne:

–Zvoľte trvalo nemennú meraciu vzdialenosť v dĺžke cca 3 až 10 m, ktorej dĺžku

presne poznáte (napríklad šírku miestnosti, otvor dverí a podobne). Táto

meracia vzdialenosť sa musí nachádzať vo vnútri miestnosti, cieľová ploche

merania musí byť hladká a musí mať dobrý odraz.

–Odmerajte túto vzdialenosť 10-krát za sebou.

Odchýlka jednotlivých meraní od strednej hodnoty smie byť maximálne ±3mm.

Zaprotokolujte si tieto merania, aby ste neskôr mohli presnosť meraní

porovnávať.

Indikácia výstraha slabej batérie (b) bliká, meranie nie je možné

Napätie batérie je príliš nízke Výmena batérií resp. akumulátorových

článkov

Indikácie „Error“ a „––––“ na displeji

Uhol medzi laserovým lúčom a cieľom

je príliš ostrý. Zväčšite uhol medzi laserovým lúčom a

cieľom

Cieľová plocha reflektuje príliš

intenzívne (napríklad zrkadlo) alebo

príliš slabo (napríklad čierna látka),

prípadne vtedy, ak je okolité svetlo

príliš silné.

Použite cieľovú tabuľku 20

(príslušenstvo)

Výstup laserového lúča 16 resp.

prijímacia šošovka 17 sú zarosené

(napríklad následkom rýchlej zmeny

teploty).

Pomocou mäkkej handričky vytrite

výstup laserového lúča 16 resp.

prijímaciu šošovku 17 dosucha

Vypočítaná hodnota je väčšia ako

99999 m/m2/m3.Výpočet rozdeľte na jednotlivé

čiastkové kroky

Indikácia „Error“ bliká hore na displeji

Sčítavanie/odčítavanie nameraných

hodnôt s rozdielnymi meracími

jednotkami

Sčítavajte/odčítavajte len namerané

hodnoty s rovnakými meracími

jednotkami

Výsledok merania je nespoľahlivý

Cieľová plocha nereflektuje

jednoznačne (napríklad voda, sklo). Zakryte cieľovú plochu

Výstup laserového lúča 16 resp.

prijímacia šošovka 17 sú prikryté. Výstup laserového lúča 16 príjímaciu

šošovku 17 uvoľnite

Výsledok merania je nepravdepodobný

Nastavená nesprávna vzťažná rovina Vyberte takú vzťažnú rovinu, ktorá sa

hodí pre dané meranie

Na dráhe laserového lúča je prekážka Laserový bod sa musí celý nachádzať

na cieľovej ploche.

Príčina Odstránenie

OBJ_DOKU-27427-001.fm Page 29 Thursday, July 14, 2011 12:04 PM

30 | Magyar

2 609 140 639 | (14.7.11) Bosch Power Tools

Údržba a servis

Údržba a čistenie

Merací prístroj skladujte a transportujte v ochrannej taške, ktorá sa dodáva

spolu s meracím prístrojom.

Udržiavajte svoj merací prístroj vždy v čistote.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace

prostriedky ani rozpúšťadlá.

Predovšetkým prijímaciu šošovku 17 ošetrujte rovnako starostlivo, ako treba

ošetrovať napríklad okuliare alebo šošovku fotoaparátu.

Ak by merací prístroj napriek starostlivej výrobe a kontrole predsa len prestal

niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni

ručného elektrického náradia Bosch. Merací prístroj sami nikdy neotvárajte.

Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte

bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

V prípade potreby zasielajte merací prístroj do opravy v ochrannej taške 21.

Servisné stredisko a poradenská služba pre zákazníkov

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho

produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k

náhradným súčiastkam nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri

problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva.

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Likvidácia

Výrobok, príslušenstvo a obal treba dať na recykláciu šetriacu životné

prostredie.

Neodhadzujte opotrebované meracie prístroje ani akumulátory/batérie do

komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2002/96/ES sa musia už

nepoužiteľné meracie prístroje a podľa európskej smernice

2006/66/ES sa musia poškodené alebo opotrebované

akumulátory/batérie zbierať separovane a treba ich dávať na

recykláciu zodpovedajúcu ochrane životného prostredia.

Zmeny vyhradené.

Magyar

Biztonsági előírások

A mérőműszerrel végzett munkák veszélymentes és

biztonságos végrehajtásához minden előírást gondosan végig

kell olvasni és be kell tartani. Sohase tegye felismerhetetlenné

a mérőműszeren elhelyezett figyelmeztető táblákat. KÉRJÜK

GONDOSAN ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT.

OBJ_DOKU-27427-001.fm Page 30 Thursday, July 14, 2011 12:04 PM

Magyar | 31

Bosch Power Tools 2 609 140 639 | (14.7.11)

fVigyázat – ha az itt leírtaktól eltérő kezelő vagy beállító berendezéseket

használ, vagy más eljárásokat alkalmaz, ez veszélyes sugárterheléshez

vezethet.

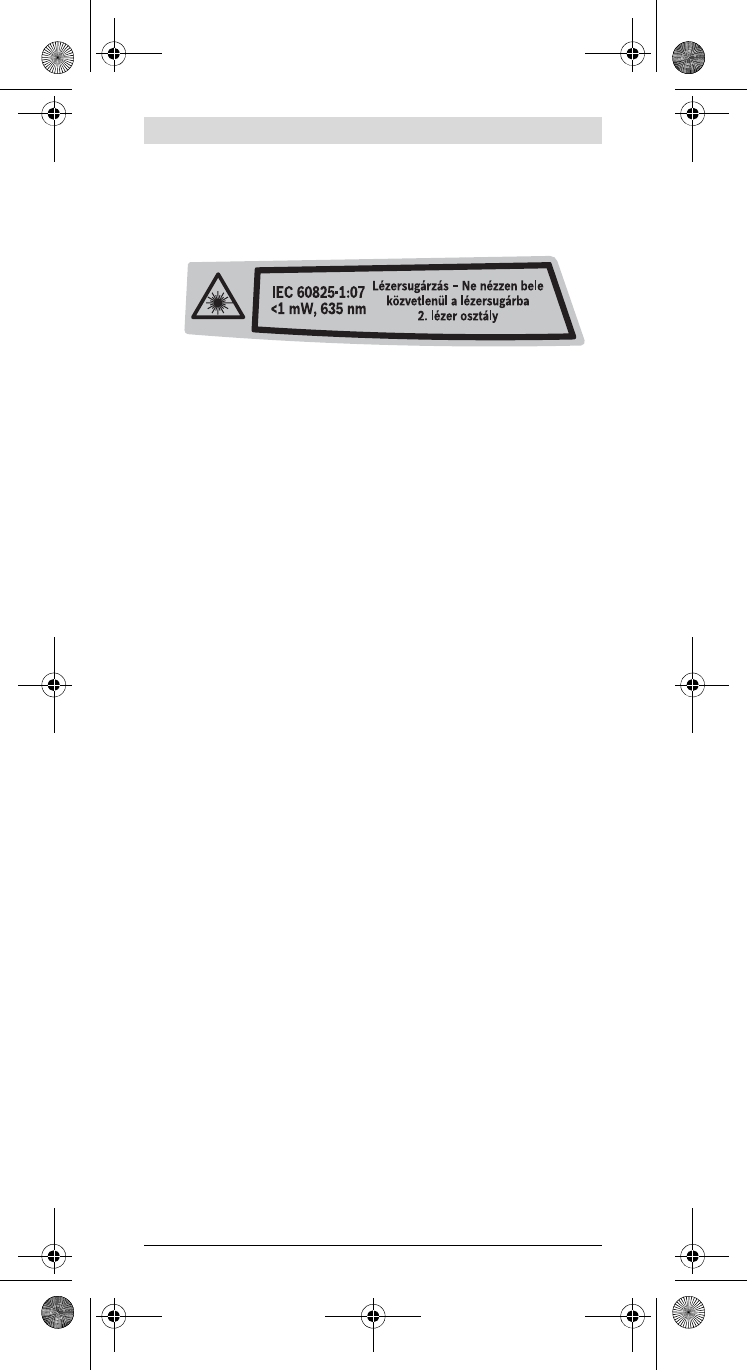

fA mérőműszer egy német nyelvű figyelmeztető táblával kerül szállításra

(a képes oldalon a mérőműszer rajzán a 13 számmal van jelölve).

fRagassza át a német nyelvű figyelmeztető táblát az első üzembe

helyezés előtt a készülékkel szállított megfelelő nyelvű öntapadó

címkével.

fNe irányítsa a lézersugarat más személyekre vagy állatokra és saját

maga se nézzen bele a lézersugárba. Ez a mérőműszer az IEC 60825-1

szabványban megadottaknak megfelelő 2. lézerosztályú lézersugárzást

bocsát ki. Ezzel el lehet vakítani más személyeket.

fNe használja a lézerpontkereső szemüveget védőszemüvegként. A

lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére

szolgál, de nem nyújt védelmet a lézersugárral szemben.

fNe használja a lézerpontkereső szemüveget napszemüvegként vagy a

közlekedésben egyszerű szemüvegként. A lézerpontkereső szemüveg nem

nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a

színfelismerési képességet.

fA mérőműszert csak szakképzett személyzet csak eredeti

pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a

mérőműszer biztonságos műszer maradjon.

fNe hagyja, hogy gyerekek a lézersugárral felszerelt mérőműszert

felügyelet nélkül használják. Ezzel akaratlanul elvakíthatnak más

személyeket.

fNe dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben,

ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszerben

szikrák keletkezhetnek, amelyek a port vagy a gőzöket meggyújthatják.

A termék és alkalmazási lehetőségei leírása

Rendeltetésszerű használat

A mérőműszer távolságok, hosszúság és magasság mérésére és felületek és

térfogatok kiszámítására szolgál. A mérőműszer mind beltéri, mind a szabadban

végzett mérésekhez használható.

Az ábrázolásra kerülő komponensek

Az ábrázolásra kerülő alkatrészek számozása a mérőműszernek az ábrákat

tartalmazó oldalon található ábráira vonatkozik.

1Be-/Ki-gomb és memória törlőgomb

2Vonatkoztatási sík kijelölő gomb

3„M–” memória levonó billentyű

4„M+” memória hozzáadó billentyű

5Területmérési billentyű

6Hosszmérési billentyű

7Kijelző

8Irányzék

9Mérési billentyű

OBJ_DOKU-27427-001.fm Page 31 Thursday, July 14, 2011 12:04 PM

32 | Magyar

2 609 140 639 | (14.7.11) Bosch Power Tools

10 Térfogatmérési billentyű

11 „M=” memória lehívó billentyű

12 Tartós mérés billentyű

13 Lézer figyelmeztető tábla

14 Az elemtartó fiók fedelének reteszelése

15 Az elemtartó fedele

16 Lézersugár kilépési pontja

17 Vevőlencse

18 Gyártási szám

19 Lézerpont kereső szemüveg*

20 Lézer-céltábla*

21 Védőtáska

* A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a

standard szállítmányhoz.

Kijelző elemek

aMérési funkciók

Hosszmérés

Tartós mérés

Területmérés

Térfogatmérés

bAkkumulátor figyelmeztetés

cHőmérséklet figyelmeztetés

dMért érték/eredmény

eMértékegység

fMérési vonatkoztató sík

gA lézer be van kapcsolva

hEgyedi mért érték (hosszmérés esetén: eredmény)

iA mért értékek mentése

Műszaki adatok

Digitális lézeres távolságmérő PLR 25

Cikkszám 3 603 K16 200

Mérési tartomány 0,05–25 mA)

Mérési pontosság (tipikusan) ±2,0 mmB)

Legkisebb kijelezhető egység 1mm

Üzemi hőmérséklet –10 °C ... +50 °CC)

Tárolási hőmérséklet –20 °C ... +70 °C

A levegő megengedett legmagasabb nedvesség-

tartalma, max. 90 %

Lézerosztály 2

Lézertípus 635 nm, <1 mW

Lézersugár átmérő (25 °C mellett) 10 m

távolságban kb. 6mm

Elemek

Újratölthető akkumulátorok 4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

Az elem élettartama kb.

–Egyedi mérések

–Tartós mérés 30000D)

5óraD)

Súly az „EPTA-Procedure 01/2003” (2003/01

EPTA-eljárás) szerint 0,18 kg

OBJ_DOKU-27427-001.fm Page 32 Thursday, July 14, 2011 12:04 PM

Magyar | 33

Bosch Power Tools 2 609 140 639 | (14.7.11)

Összeszerelés

Elemek behelyezése/kicserélése

A mérőműszer üzemeltetéséhez alkáli-mangán-elemek vagy akkumulátorok

használatát javasoljuk.

1,2-V akkumulátorokkal kevesebb mérést lehet végrehajtani, mint 1,5-V

elemekkel.

Az elemtartó 15 fedelének kinyitásához tolja el a 14 reteszelést a nyíl által jelzett

irányban és vegye le a fedelet. Tegye be az elemeket, illetve az akkumulátorokat.

Ekkor ügyeljen az elemfiók belső oldalán ábrázolt helyes polarításra.

Amikor a kijelzőn először megjelenik a elem-szimbólum, akkor még legalább

100 mérésre van lehetőség. Ha az elem-szimbólum villog, cserélje ki az elemeket,

illetve akkumulátorokat, ekkor több mérést végrehajtani már nem lehet.

Mindig valamennyi elemet, illetve akkumulátort egyszerre cserélje ki. Csak

egyazon gyártó cégtől származó és azonos kapacitású elemeket vagy

akkumulátorokat használjon.

fVegye ki az elemeket, illetve az akkumulátorokat a mérőműszerből, ha

azt hosszabb ideig nem használja. Az elemek és akkumulátorok egy

hosszabb tárolás során korrodálhatnak, vagy maguktól kimerülhetnek.

Üzemeltetés

Üzembevétel

fSohase hagyja a bekapcsolt mérőműszert felügyelet nélkül és használat

után mindig kapcsolja ki a mérőműszert. A lézersugár más személyeket

elvakíthat.

fÓvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás

behatásától.

fNe tegye ki a mérőműszert extrém hőmérsékleteknek vagy

hőmérsékletingadozásoknak. Például ne hagyja hosszabb ideig a

mérőműszert egy autóban. Nagyobb hőmérsékletingadozások után hagyja a

mérőműszert temperálódni, mielőtt azt ismét üzembe venné. Extrém

hőmérsékletek vagy hőmérséklet ingadozások befolyásolhatják a

mérőműszer mérési pontosságát.

fÜgyeljen arra, hogy a mérőműszer ne eshessen le és ne legyen kitéve

erősebb lökéseknek vagy ütéseknek. Ha a mérőműszert erős külső hatás

érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „A

mérőműszer pontosságának ellenőrzése”, a 38. oldalon).

Méretek 58 x 104 x 36 mm

Védelmi osztály (az elemfiók kivételével) IP 44 (fröccsenő víz ellen

védett)

A) A készülék hatótávolsága annál nagyobb, minél jobban visszaveri a felület a lézerfényt

(szórva, nem tükrözve) és minél jobban kiválik a lézerfénypont a környezetből (belső

helyiségek, alkonyodás). Hátrányos feltételek mellett (például a szabadban erős napsugárzás

mellett végrehajtott mérések esetén) szükség lehet a célzőtábla alkalmazására.

B) Hátrányos körülmények, például erős napsugárzás vagy rossz visszaverő tulajdonságú

felület esetén a maximális eltérés 25 m távolságban ±7 mm. Előnyös körülmények esetén

±0,05 mm/m eltérésre lehet számítani.

C) Tartós mérés üzemmódban a maximális megengedett üzemi hőmérséklet +40 °C.

D) 1,2-V akkumulátorokkal kevesebb mérést lehet végrehajtani, mint 1,5-V elemekkel.

Kérem, ügyeljen a mérőműszer helyes cikkszámára a típustáblán, egyes mérőműszereknek

több különböző kereskedelmi megnevezése is lehet.

Az ön mérőműszere a típustáblán található 18 gyártási számmal egyértelműen azonosítható.

Digitális lézeres távolságmérő PLR 25

OBJ_DOKU-27427-001.fm Page 33 Thursday, July 14, 2011 12:04 PM

34 | Magyar

2 609 140 639 | (14.7.11) Bosch Power Tools

Be- és kikapcsolás

A mérőműszer bekapcsolásához nyomja meg rövid időre az 1 Be-/Kikapcsoló

vagy a 9 mérési gombot. A mérőműszer bekapcsolásakor a lézersugár még nem

kapcsolódik be.

A mérőműszer kikapcsolásához nyomja meg hosszabb időre az 1 Be-

/Kikapcsoló billentyűt.

Ha a mérőműszeren kb. 5 percig egyik billentyűt sem nyomják meg, a

mérőműszer az elem kímélésére automatikusan kikapcsol.

Ha a rendszer egy mérési eredményt eltárolt, akkor az az automatikus

kikapcsolás során megmarad. A mérőműszer ismételt bekapcsolása után a

kijelzőn megjelenik az „M” szimbólum.

Mérési folyamat

Bekapcsolás után a készülék a „Hosszmérés” funkcióra kapcsol. Más mérési

funkciókat a mindenkori funkcióbillentyűvel lehet beállítani (lásd „Mérési

funkciók”, a 34 oldalon).

A mérőműszer minden egyes bekapcsolása után a mérőműszer hátsó éle van

vonatkoztató síkként beállítva. A vonatkoztató sík megváltoztatását illetően lásd

„A vonatkoztató sík kijelölése”, a 34 oldalon).

A mérési funkció és a vonatkoztató sík kijelölése után valamennyi további lépést

a 9 mérési billentyű megnyomásával lehet végrehajtani.

Fektesse hozzá a mérőműszert a kijelölt vonatkoztató síkkal a kívánt mérési

vonalra (például a falra).

A lézersugár bekapcsolásához nyomja meg a 9 mérési billentyűt.

fSohase irányítsa a lézersugarat személyekre vagy állatokra, és sohase

nézzen bele közvetlenül, – még nagyobb távolságból sem –

a lézersugárba.

Irányítsa a lézersugat a célfelületre. A mérés kiváltásához nyomja meg ismét a 9

mérési billentyűt.

A tartós mérési funkció alkalmazásakor a mérés már a 9 mérési billentyű első

lenyomásakor megkezdődik.

A mérési eredmény tipikusan 0,5 másodpercen belül és legkésőbb 4 másodperc

elteltével jelenik meg. A mérés időtartama a távolságtól, a megvilágítási

viszonyoktól és a célfelület visszaverési tulajdonságaitól függ. A mérés befejezé-

sét egy hangjel jelzi. A mérés befejezése után a lézer automatikusan

kikapcsolódik.

Ha a lézersugár irányának beállítása után kb. 20 másodpercig nem történik

mérés, a lézersugár az elemek kímélésére automatikusan kikapcsolódik.

A vonatkoztató sík kijelölése (lásd az „A”–„B”ábrát)

A méréshez két különböző vonatkoztató sík között lehet választani:

–a mérőműszer hátsó éle (például ha egy falhoz tartja a berendezést),

–a mérőműszer első éle (például egy asztal élétől kiinduló méréshez).

A vonatkoztató sík megváltoztatásához nyomja meg többször egymásután a 2

gombot, amíg a kijelzőn meg nem jelenik a kívánt vonatkoztató sík. A

mérőműszer minden egyes bekapcsolása után a mérőműszer hátsó éle van

vonatkoztató síkként beállítva.

Mérési funkciók

Hosszmérés

A hosszmérésekhez nyomja meg a 6 billentyűt. A kijelzőn megjelenik a

hosszmérés jele.

OBJ_DOKU-27427-001.fm Page 34 Thursday, July 14, 2011 12:04 PM

Magyar | 35

Bosch Power Tools 2 609 140 639 | (14.7.11)

Nyomja meg egyszer a beirányzáshoz majd még

egyszer a méréshez a 9 mérési billentyűt.

A mért érték a kijelző alsó részén jelenik meg.

Felületmérés

A területmérésekhez nyomja meg az 5 billentyűt. A kijelzőn megjelenik a

területmérés jele.

Ezután a hosszméréshez hasonlóan egymás után mérje meg a mérésre kerülő

felület hosszúságát és szélességét. A két mérés között a lézersugár bekapcsolt

állapotban marad.

A második mérés befejezése után a készülék automa-

tikusan kiszámítja és kijelzi a felületet. Az utolsó egye-

di mérés eredménye a kijelző alsó részén, a végered-

mény pedig fent látható.

Térfogatmérés

A térfogatmérésekhez nyomja meg a 10 billentyűt. A kijelzőn megjelenik a

térfogatmérés jele.

Ezután a hosszméréshez hasonlóan egymás után mérje meg a mérésre kerülő

térfogat hosszúságát, szélességét és magasságát. A három mérés között a lézer-

sugár bekapcsolt állapotban marad.

A harmadik mérés befejezése után a készülék auto-

matikusan kiszámítja és kijelzi az térfogatot. Az utolsó

egyedi mérés eredménye a kijelző alsó részén, a

végeredmény pedig fent látható.

Folyamatos mérés (lásd a „C” ábrát)

A folyamatos mérés alatt a mérőműszert a célhoz viszonyítva el szabad

mozgatni, a készülék a mért értéket kb. félmásodpercenként aktualizálja. A

felhasználó például eltávolódhat egy faltól, amíg el nem éri a kívánt távolságot; az

aktuális távolság a készüléken mindig leolvasható.

A tartós mérésekhez nyomja meg a 12 billentyűt. A kijelzőn megjelenik a tartós

mérés jele.

A mérési folyamat kiváltásához nyomja meg a 9

mérési billentyűt. Mozgassa el addig a mérőműszert,

amíg a kijelző alsó részén meg nem jelenik a kívánt

távolságérték.

A folyamatos mérést a 9 mérési billentyű megnyomá-

sával lehet megszakítani. Az aktuális mért érték a

kijelzőn látható. A folyamatos mérés ismételt elindításához nyomja meg ismét a

9 mérési billentyűt.

A tartós mérés 5 perc elteltével automatikusan kikapcsolódik. A legutolsó mérési

eredményt a kijelző továbbra is mutatja. A tartós mérés gyorsabb befejezéséhez

a 6, 5 vagy 10 billentyű megnyomásával átkapcsolhat és egy másik mérési

funkcióra.

OBJ_DOKU-27427-001.fm Page 35 Thursday, July 14, 2011 12:04 PM

36 | Magyar

2 609 140 639 | (14.7.11) Bosch Power Tools

A mérési eredmények törlése

Az 1 billentyű rövid megnyomásával valamennyi mérési funkciónál a legutoljára

mért egyedi mérési eredményt lehet kitörölni. A törlő billentyű többszöri egymás

utáni rövid megnyomásával az egyedi mért értékek a méréshez viszonyítva

fordított sorrendben törlésre kerülnek.

Memóriafunkciók

A mérőműszer kikapcsolásakor a memóriában található érték megmarad.

Mérési eredmények mentése/hozzáadása a memória tartalmához

Nyomja meg a 4 mentés/eredmény hozzáadása a me-

mória tartalmához billentyűt, hogy mentse az aktuális

mérési eredményt – a mérési funkciótól függően egy

hossz-, felület- vagy térfogatértéket. Az érték

mentésekor a kijelzőn megjelenik az „M” szimbólum

és mögötte rövid időre felvillan a „+” jel.

Ha a memóriában már van egy érték, akkor a készülék az új értéket hozzáadja a

memória tartalmához, de csak akkor, ha az új érték és a memóriában található

érték mértékegysége azonos.

Ha a memóriában például egy felület értéke található és az aktuális mérési

eredmény egy térfogat érték, akkor a hozzáadást nem lehet végrehajtani. A

kijelzőn rövid ideig villog az „Error” (Hiba) kijelzés.

Mért értékek levonása a memória tartalmából

Nyomja meg a 3 mérési eredmény kivonása a memória tartalmából billentyűt, ha

ki akarja vonni az aktuális mérési eredményt a memória tartalmából. Az érték

levonásakor a kijelzőn megjelenik az „M” szimbólum, a „–” mögötte rövid időre

felvillan.

Ha a memóriában már van egy érték, akkor a készülék az új értéket kivonja a

memória tartalmából, de csak akkor, ha az új érték és a memóriában található

érték mértékegysége azonos (lásd „Mérési eredmények mentése/hozzáadása a

memória tartalmához” szakaszt).

A memóriában tárolt érték kijelzése

Nyomja meg a 11 memória lehívó billentyűt, hogy a

készüléken megjelenjen a memóriában tárolt érték. A

kijelzőn megjelenik az „M=” kijelzés. Ha a kijelzőn

megjelenik az „M=” memóriatartalom, akkor azt a 4

memória hozzáadási billentyű megnyomásával meg

lehet kétszerezni, illetve a 3 memória kivonási

billentyű megnyomásával ki lehet nullázni.

A memória törlése

A memóriatartalom törlésére először nyomja meg a 11 memória lehívó

billentyűt, hogy a kijelzőn megjelenjen az „M=” kijelzés. Ezután nyomja meg

röviden az 1 billentyűt; a kijelzőn eltűnik az „M” kijelzés.

Munkavégzési tanácsok

Általános tájékoztató

A 17 vevőlencsét és a lézersugár 16 kimeneti pontját mérés közben nem szabad

letakarni.

A mérőműszert mérés közben nem szabad mozgatni (kivéve a tartós mérési

funkciót). Ezért a mérőműszert lehetőleg tegye rá a mérési pontokra, vagy

nyomja hozzá a mérési pontokhoz.

A mérés a lézersugár középpontjában történik, akkor is, ha a lézersugár ferdén

esik egy célfelületre.

OBJ_DOKU-27427-001.fm Page 36 Thursday, July 14, 2011 12:04 PM

Magyar | 37

Bosch Power Tools 2 609 140 639 | (14.7.11)

Befolyások a mérési tartományra

A mérési tartomány a megvilágítási viszonyoktól és a célfelület visszaverési

tulajdonságaitól függ. A szabadban és erős napsugárzás mellett végzett

munkákhoz a lézerpont megtalálásának megkönnyítésére használja a 19

lézerpont kereső szemüveget (külön tartozék) és a 20 lézer-céltáblát (külön

tartozék), illetve vessen valamivel árnyékot a célfelületre.

Befolyások a mérési eredményre

Fizikai behatások következtében nem lehet kizárni, hogy a különböző felületeken

végzett mérések során hibás eredmények is fellépjenek. Ezek:

–átlátszó felületek (pl. üveg, víz),

–tükröző felületek (pl. fényezett fém, üveg),

–porózus felületek (pl. rezgéscsillapító vagy szigetelő anyagok),

–strukturált felületek (pl. nyersvakolat, terméskő).

Szükség esetén ezeken a felületeken használja a 20 lézer-céltáblát (külön

tartozék).

A mért értéket különböző hőmérsékletű levegőrétegek, vagy a vevőhöz közvetett

úton eljutó visszavert sugarak is meghamisíthatják.

Célzás az irányzék segítségével (lásd a „D” ábrát)

A 8 irányzék megkönnyíti a nagyobb távolságban található felületek

beirányozását. Ehhez nézzen a mérőműszer felső oldalán található az irányzék

mentén előre. A lézersugár ezzel a vonallal párhuzamos helyzetben van.

Hiba – Okok és elhárításuk

A hiba oka Elhárítás módja

A (c) hőmérséklet figyelmeztető villog, mérés nem lehetséges

A mérőműszer hőmérséklete a

megengedett –10 °C és +50 °C (a tar-

tós mérés üzemmódban +40 °C)

közötti üzemi hőmérséklet tarto-

mányon kívül van.

Várja meg, amíg a mérőműszer eléri az

üzemi hőmérsékletet

Megjelenik az akkumulátor figyelmeztetés (b)

Az elem feszültsége csökken (még

lehet méréseket végrehajtani) Elemek, illetve akkumulátorok

kicserélése

A (b) akkumulátor figyelmeztető villog, mérés nem lehetséges

Az elem feszültsége túl alacsony Elemek, illetve akkumulátorok

kicserélése

Kijelzés: „Error” (Hiba) és „––––” a kijelzőn

A lézersugár és a célfelület közötti szög

túl kicsi. Növelje meg a lézersugár és a célfelület

közötti szöget

A célfelület túl erősen (például tükör),

illetve túl gyengén (például fekete

anyag) veri vissza a lézersugarat, vagy

túl erős a környezeti megvilágítás.

Használja a 20 lézer-céltáblát

(tartozék)

A 16 lézersugárzás kilépési pont,

illetve a 17 vevőlencse (például a gyors

hőmérsékletváltozás miatt)

bepárásodott.

Egy puha kendővel törölje szárazra a

lézersugár 16 kilépési pontját, illetve a

17 vevő lencsét

A kiszámított érték nagyobb, mint

99999 m/m2/m3.Ossza fel közbenső lépésekre a

számítást

Az „Error” (Hiba) kijelzés villog a kijelző felső részén

Különböző mértékegységű mért

értékek hozzáadása/kivonása Csak azonos mértékegységben

megadott mérési eredményeket

szabad összeadni, illetve kivonni

OBJ_DOKU-27427-001.fm Page 37 Thursday, July 14, 2011 12:04 PM

38 | Magyar

2 609 140 639 | (14.7.11) Bosch Power Tools

A mérőműszer minden egyes mérés során sajátmaga felügyel a

helyes működésre. Egy hiba észlelésekor a kijelzőn csak az itt

látható szimbólum villog. Ebben az esetben, vagy ha a fent leírt

hibaelhárítási eljárások nem vezetnek eredményre, küldje el a

mérőműszert a kereskedőn keresztül a Bosch-vevőszol-

gálatnak.

A mérőműszer pontosságának ellenőrzése

A mérőműszer pontosságát a következőképpen lehet felülvizsgálni:

–Válasszon ki egy megváltoztathatatlan, kb 3 –10 m hosszúságú mérési

vonalat, amelynek hosszúsága pontosan ismert (pl. egy helyiség szélessége,

egy ajtónyílás stb.). A mérési szakasznak belső térben kell lennie a mérési

célfelületnek simának kell lennie és jó visszaverő tulajdonságokkal kell rendel-

keznie.

–Mérje meg 10-szer egymás után ennek a mérési szakasznak a hosszát.

Az egyedi méréseknek a középértéktől való eltérése legfeljebb ±3 mm lehet.

Készítsen a mérésről jegyzőkönyvet, hogy a készülék pontosságát egy későbbi

időpontban össze tudja hasonlítani a pillanatnyi pontossággal.

Karbantartás és szerviz

Karbantartás és tisztítás

A mérőműszert csak az azzal együtt szállított védőtáskában tárolja és szállítsa.

Tartsa mindig tisztán a mérőműszert.

Ne merítse vízbe vagy más folyadékokba a mérőszerszámot.

A szennyeződéseket egy nedves, puha kendővel törölje le. Ne használjon tisztító-

vagy oldószereket.

Mindenekelőtt a 17 vevő lencsét ugyanolyan gondosan ápolja, mint a

szemüvegét, vagy a fényképezőgépe lencséjét.

Ha a mérőműszer a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis

meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely

ügyfélszolgálatát szabad megbízni. Ne nyissa fel saját maga a mérőműszert.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja

meg a mérőműszer típustábláján található 10-jegyű rendelési számot.

Ha javításra van szükség, a 21 védőtáskába csomagolva küldje be a

mérőműszert.

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a

pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékal-

katrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő

címen találhatók:

A mérési eredmény megbízhatatlan

A célfelület (például vízfelület, üveg)

nem veri vissza egyértelműen a

lézersugarat.

Takarja le a célfelületet

A lézersugár 16 kilépési pontját, illetve

a 17 vevő lencsét valami letakarja. Tartsa szabadon a lézersugár 16

kilépési pontját, illetve a 17 vevő

lencsét

A mérési eredmény nem plauzibilis

Hibás vonatkoztató sík van beállítva Állítson be a méréshez illő

vonatkoztató síkot

Akadály a lézersugár útjában A teljes lézerpontnak a célfelületen kell

feküdnie.

A hiba oka Elhárítás módja

OBJ_DOKU-27427-001.fm Page 38 Thursday, July 14, 2011 12:04 PM

Ðóññêèé | 39

Bosch Power Tools 2 609 140 639 | (14.7.11)

www.bosch-pt.com

A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és tartozékok

vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Eltávolítás

A mérőműszereket, a tartozékokat és a csomagolást a környezetvédelmi

szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki a mérőműszereket és az akkumulátorokat/elemeket a háztartási

szemétbe!

Csak az EU-tagországok számára:

Az elhasznált mérőműszerekre vonatkozó 2002/96/EK

európai irányelvnek és az elromlott vagy elhasznált

akkumulátorokra/elemekre vonatkozó 2006/66/EK európai

irányelvnek megfelelően a már nem használható

akkumulátorokat/elemeket külön össze kell gyűjteni és a

környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra leadni.

A változtatások joga fenntartva.

Ðóññêèé

Óêàçàíèÿ ïî áåçîïàñíîñòè

Äëÿ îáåñïå÷åíèÿ áåçîïàñíîé è íàäåæíîé ðàáîòû ñ

èçìåðèòåëüíûì èíñòðóìåíòîì äîëæíû áûòü ïðî÷èòàíû è

ñîáëþäàòüñÿ âñå èíñòðóêöèè. Íèêîãäà íå äîâîäèòå

ïðåäóïðåäèòåëüíûå òàáëè÷êè íà èçìåðèòåëüíîì èíñòðó-

ìåíòå äî ñîñòîÿíèÿ íåóçíàâàåìîñòè. ÕÎÐÎØÎ

ÑÎÕÐÀÍÈÒÅ ÝÒÓ ÈÍÑÒÐÓÊÖÈÞ.

fÂíèìàíèå – èñïîëüçîâàíèå äðóãèõ íå óïîìÿíóòûõ çäåñü ýëåìåíòîâ

óïðàâëåíèÿ è ðåãóëèðîâàíèÿ èëè äðóãèõ ìåòîäîâ ýêñïëóàòàöèè ìîæåò

ïîäâåðãíóòü Âàñ îïàñíîìó äëÿ çäîðîâüÿ èçëó÷åíèþ.

fÈçìåðèòåëüíûé èíñòðóìåíò ïîñòàâëÿåòñÿ ñ ïðåäóïðåäèòåëüíîé

òàáëè÷êîé íà íåìåöêîì ÿçûêå (íà èçîáðàæåíèè èçìåðèòåëüíîãî

èíñòðóìåíòà íà ñòðàíèöå ñ èëëþñòðàöèÿìè îáîçíà÷åíà íîìåðîì 13).

fÏåðåä ïåðâûì ïðèìåíåíèåì èíñòðóìåíòà íàêëåéòå íà íåìåöêèé

òåêñò ïðåäóïðåäèòåëüíîé òàáëè÷êè ïðåäîñòàâëåííóþ íàêëåéêó ñ

òåêñòîì íà ÿçûêå Âàøåé ñòðàíû.

fÍå íàïðàâëÿéòå ëàçåðíûé ëó÷ íà ëþäåé èëè æèâîòíûõ è íå ñìîòðèòå

ñàìè â ëàçåðíûé ëó÷. Íàñòîÿùèé èçìåðèòåëüíûé èíñòðóìåíò ñîçäàåò

ëàçåðíîå èçëó÷åíèå êëàññà 2 ñîãëàñíî IEC 60825-1. Ýòèì èçëó÷åíèåì Âû

ìîæåòå íåïðåäíàìåðåííî îñëåïèòü ëþäåé.

OBJ_DOKU-27427-001.fm Page 39 Thursday, July 14, 2011 12:04 PM

40 | Ðóññêèé

2 609 140 639 | (14.7.11) Bosch Power Tools

fÍå ïðèìåíÿéòå ëàçåðíûå î÷êè â êà÷åñòâå çàùèòíûõ î÷êîâ. Ëàçåðíûå

î÷êè ñëóæàò äëÿ ëó÷øåãî ðàñïîçíàâàíèÿ ëàçåðíîãî ëó÷à, îäíàêî îíè íå

çàùèùàþò îò ëàçåðíîãî èçëó÷åíèÿ.

fÍå ïðèìåíÿéòå ëàçåðíûå î÷êè â êà÷åñòâå ñîëíå÷íûõ î÷êîâ èëè â

óëè÷íîì äâèæåíèè. Ëàçåðíûå î÷êè íå äàþò ïîëíîé çàùèòû îò

óëüòðàôèîëåòîâîãî èçëó÷åíèÿ è óõóäøàþò âîñïðèÿòèå êðàñîê.

fÐåìîíò Âàøåãî èçìåðèòåëüíîãî èíñòðóìåíòà ïîðó÷àéòå òîëüêî

êâàëèôèöèðîâàííîìó ïåðñîíàëó, èñïîëüçóÿ òîëüêî îðèãèíàëüíûå

çàïàñíûå ÷àñòè. Ýòèì îáåñïå÷èâàåòñÿ áåçîïàñíîñòü èçìåðèòåëüíîãî èí-

ñòðóìåíòà.

fÍå ðàçðåøàéòå äåòÿì ïîëüçîâàòüñÿ ëàçåðíûì èçìåðèòåëüíûì

èíñòðóìåíòîì áåç íàäçîðà. Îíè ìîãóò íåóìûøëåííî îñëåïèòü ëþäåé.

fÍå ðàáîòàéòå ñ èçìåðèòåëüíûì èíñòðóìåíòîì âî âçðûâîîïàñíîé

ñðåäå, ïîáëèçîñòè îò ãîðþ÷èõ æèäêîñòåé, ãàçîâ è ïûëè. Â

èçìåðèòåëüíîì èíñòðóìåíòå ìîãóò îáðàçîâàòüñÿ èñêðû, îò êîòîðûõ ìîæåò

âîñïëàìåíèòüñÿ ïûëü èëè ïàðû.

Îïèñàíèå ïðîäóêòà è óñëóã

Ïðèìåíåíèå ïî íàçíà÷åíèþ

Èçìåðèòåëüíûé èíñòðóìåíò ïðåäíàçíà÷åí äëÿ èçìåðåíèÿ ðàññòîÿíèé, äëèí,

âûñîò, óäàëåíèé è ðàñ÷åòîâ ïëîùàäåé è îáúåìîâ. Èçìåðèòåëüíûé

èíñòðóìåíò ïîäõîäèò äëÿ ðàáîòû âíóòðè ïîìåùåíèé è íà îòêðûòîì âîçäóõå.

Èçîáðàæåííûå ñîñòàâíûå ÷àñòè

Íóìåðàöèÿ ïðåäñòàâëåííûõ ñîñòàâíûõ ÷àñòåé âûïîëíåíà ïî èçîáðàæåíèþ

èçìåðèòåëüíîãî èíñòðóìåíòà íà ñòðàíèöå ñ èëëþñòðàöèÿìè.

1Êíîïêà âêëþ÷åíèÿ è ñòèðàíèÿ ïàìÿòè

2Êíîïêà âûáîðà ïëîñêîñòè îòñ÷åòà

3Êíîïêà âû÷èòàíèÿ èç ïàìÿòè «M–»

4Êíîïêà ñëîæåíèÿ ñ ïàìÿòüþ «M+»

5Êëàâèøà èçìåðåíèÿ ïëîùàäè

6Êíîïêà èçìåðåíèÿ äëèíû

7Äèñïëåé

8Ïðèñïîñîáëåíèå äëÿ ïîìîùè â íàâîäêå ëó÷à

9Êíîïêà èçìåðåíèÿ

10 Êëàâèøà èçìåðåíèÿ îáúåìà

11 Êíîïêà âûçîâà ïàìÿòè «M=»

12 Êëàâèøà äëèòåëüíîãî èçìåðåíèÿ

13 Ïðåäóïðåäèòåëüíàÿ òàáëè÷êà ëàçåðíîãî èçëó÷åíèÿ

14 Ôèêñàòîð êðûøêè áàòàðåéíîãî îòñåêà

15 Êðûøêà áàòàðåéíîãî îòñåêà

16 Âûõîä ëàçåðíîãî ëó÷à

17 Ïðè¸ìíàÿ ëèíçà

18 Ñåðèéíûé íîìåð

19 Î÷êè äëÿ ðàáîòû ñ ëàçåðíûì èíñòðóìåíòîì*

20 Âèçèðíàÿ ìàðêà äëÿ ëàçåðíîãî ëó÷à*

21 Çàùèòíûé ÷åõîë

* Èçîáðàæåííûå èëè îïèñàííûå ïðèíàäëåæíîñòè íå âõîäÿò â ñòàíäàðòíûé

êîìïëåêò ïîñòàâêè.

Ýëåìåíòû èíäèêàöèè

aÔóíêöèè èçìåðåíèé

Èçìåðåíèå äëèíû

Äëèòåëüíîå èçìåðåíèå

Èçìåðåíèå ïëîùàäè

Èçìåðåíèå îáúåìà

OBJ_DOKU-27427-001.fm Page 40 Thursday, July 14, 2011 12:04 PM

Ðóññêèé | 41

Bosch Power Tools 2 609 140 639 | (14.7.11)

bÏðåäóïðåæäåíèå î ðàçðÿäêå áàòàðååê

cÈíäèêàòîð âûõîäà çà ïðåäåëû äîïóñòèìîãî òåìïåðàòóðíîãî äèàïàçîíà

dÈçìåðåííîå çíà÷åíèå/ðåçóëüòàò

eÅäèíèöà èçìåðåíèÿ

fÏëîñêîñòü îòñ÷åòà ïðè èçìåðåíèè

gËàçåð âêëþ÷åí

hÇíà÷åíèå åäèíè÷íîãî èçìåðåíèÿ (ïðè èçìåðåíèè äëèíû – ðåçóëüòàò)

iÇàïèñü â ïàìÿòü èçìåðåííûõ çíà÷åíèé

Òåõíè÷åñêèå äàííûå

Öèôðîâîé ëàçåðíûé äàëüíîìåð PLR 25

Òîâàðíûé ¹ 3 603 K16 200

Äèàïàçîí èçìåðåíèé 0,05–25 ìA)

Òî÷íîñòü èçìåðåíèÿ (òèïè÷íàÿ) ±2,0 ììB)

Íàèìåíüøåå îòîáðàæàåìîå çíà÷åíèå 1ìì

Ðàáî÷àÿ òåìïåðàòóðà –10 °C ... +50 °CC)

Òåìïåðàòóðà õðàíåíèÿ –20 °C ... +70 °C

Îòíîñèòåëüíàÿ âëàæíîñòü âîçäóõà íå áîëåå 90 %

Êëàññ ëàçåðà 2

Òèï ëàçåðà 635 íì, <1 ìÂò

Äèàìåòð ëàçåðíîãî ëó÷à (ïðè 25 °C) íà

ðàññòîÿíèè 10 ì îê. 6ìì

Áàòàðåéêè

Àêêóìóëÿòîðû

4 x 1,5 Â LR03 (AAA)

4 x 1,2 Â KR03 (AAA)

Ñðîê ñëóæáû áàòàðåé îê.

–Åäèíè÷íûå èçìåðåíèÿ

–Ïðîäîëæèòåëüíîå èçìåðåíèå

30000D)

5÷D)

Âåñ ñîãëàñíî EPTA-Procedure 01/2003 0,18 êã

Ðàçìåðû 58 x 104 x 36 ìì

Ñòåïåíü çàùèòû (çà èñêëþ÷åíèåì áàòàðåéíîãî

îòñåêà)

IP 44 (çàùèòà îò

ðàñïûëåíèÿ âîäû)

A) Äèàïàçîí èçìåðåíèÿ òåì áîëüøå, ÷åì ëó÷øå ëàçåðíûé ëó÷ îòðàæàåòñÿ îò ïîâåðõíîñòè

öåëè (ðàññåèâàþùåå, íå çåðêàëüíîå îòðàæåíèå) è ÷åì ÿð÷å ëàçåðíàÿ òî÷êà âèäíà íà ôîíå

îñâåùåíèÿ îêðóæàþùåé ñðåäû (âíóòðåííèå ïîìåùåíèÿ, ñóìåðêè). Ïðè íåáëàãîïðÿòíûõ

óñëîâèÿõ (íàïð., ðàáîòà íà óëèöå ïðè ñèëüíîì ñîëíå÷íîì èçëó÷åíèè) ìîæåò ïîíàäîáèòüñÿ

ïðèìåíåíèå âèçèðíîé ìàðêè.

B) Ïðè íåáëàãîïðèÿòíûõ óñëîâèÿõ, íàïð., ñèëüíîå ñîëíöå èëè ïîâåðõíîñòü ñ ïëîõîé

îòðàæàòåëüíîé ñïîñîáíîñòüþ, ìàêñèìàëüíîå îòêëîíåíèå ñîñòàâëÿåò ±7 ìì íà 25 ì. Ïðè

áëàãîïðèÿòíûõ óñëîâèÿõ ìîæíî èñõîäèòü èç ±0,05 ìì/ì.

C)  ðåæèìå ïðîäîëæèòåëüíîãî èçìåðåíèÿ ìàêñ. ðàáî÷àÿ òåìïåðàòóðà ñîñòàâëÿåò

+40 °C.

D) Ñ àêêóìóëÿòîðíûìè áàòàðåÿìè íà 1,2  âîçìîæíî ìåíüøå èçìåðåíèé, ÷åì ñ

áàòàðåéêàìè íà 1,5 Â.

Ó÷èòûâàéòå òîâàðíûé íîìåð íà çàâîäñêîé òàáëè÷êå Âàøåãî èçìåðèòåëüíîãî èíñòðóìåíòà,

òîðãîâûå íàçâàíèÿ îòäåëüíûõ èíñòðóìåíòîâ ìîãóò ðàçëè÷àòüñÿ.

Îäíîçíà÷íàÿ èäåíòèôèêàöèÿ Âàøåãî èçìåðèòåëüíîãî èíñòðóìåíòà âîçìîæíà ïî

ñåðèéíîìó íîìåðó 18 íà çàâîäñêîé òàáëè÷êå.

OBJ_DOKU-27427-001.fm Page 41 Thursday, July 14, 2011 12:04 PM

42 | Ðóññêèé

2 609 140 639 | (14.7.11) Bosch Power Tools

Ñáîðêà

Óñòàíîâêà/çàìåíà áàòàðååê

 èçìåðèòåëüíîì èíñòðóìåíòå ðåêîìåíäóåòñÿ èñïîëüçîâàòü ùåëî÷íî-

ìàðãàíöåâûå áàòàðåéêè èëè àêêóìóëÿòîðíûå áàòàðåè.

Ñ àêêóìóëÿòîðíûìè áàòàðåÿìè íà 1,2  âîçìîæíî ìåíüøå èçìåðåíèé, ÷åì ñ

áàòàðåéêàìè íà 1,5 Â.

×òîáû îòêðûòü êðûøêó áàòàðåéíîãî îòñåêà 15, íàæìèòå íà ôèêñàòîð 14 â

íàïðàâëåíèè ñòðåëêè è ñíèìèòå êðûøêó. Âñòàâüòå áàòàðåéêè èëè

àêêóìóëÿòîðíûå áàòàðåè. Ñëåäèòå çà ïðàâèëüíîé ïîëÿðíîñòüþ â

ñîîòâåòñòâèè ñ èçîáðàæåíèåì íà âíóòðåííåé ñòîðîíå êðûøêè áàòàðåéíîãî

îòñåêà.

Ïîñëå ïåðâîãî ïîÿâëåíèÿ íà äèñïëåå ñèìâîëà áàòàðåé âîçìîæíî åùå ìèí.

100 èçìåðåíèé. Åñëè ñèìâîë áàòàðåé ìèãàåò, áàòàðåéêè/àêêóìóëÿòîðíûå

áàòàðåè íåîáõîäèìî çàìåíèòü, èçìåðåíèÿ áîëüøå íåâîçìîæíû.

Âñåãäà çàìåíÿéòå âñå áàòàðåéêè/àêêóìóëÿòîðíûå áàòàðåè îäíîâðåìåííî.

Èñïîëüçóéòå òîëüêî áàòàðåéêè/àêêóìóëÿòîðíûå áàòàðåè îäíîãî

ïðîèçâîäèòåëÿ è ñ îäèíàêîâîé åìêîñòüþ.

fÂûíèìàéòå áàòàðåéêè/àêêóìóëÿòîðíûå áàòàðåè èç èçìåðèòåëüíîãî

èíñòðóìåíòà, åñëè Âû äëèòåëüíîå âðåìÿ íå áóäåòå åãî èñïîëüçîâàòü.

Ïðè äëèòåëüíîì õðàíåíèè âîçìîæíà êîððîçèÿ èëè ñàìîðàçðÿäêà

áàòàðååê/àêêóìóëÿòîðíûõ áàòàðåé.

Ðàáîòà ñ èíñòðóìåíòîì

Ýêñïëóàòàöèÿ

fÍå îñòàâëÿéòå áåç ïðèñìîòðà âêëþ÷åííûé èçìåðèòåëüíûé

èíñòðóìåíò è âûêëþ÷àéòå åãî ïîñëå èñïîëüçîâàíèÿ. Äðóãèå ëèöà ìîãóò

áûòü îñëåïëåíû ëàçåðíûì ëó÷îì.

fÇàùèùàéòå èçìåðèòåëüíûé èíñòðóìåíò îò âëàãè è ïðÿìûõ ñîëíå÷íûõ

ëó÷åé.

fÍå ïîäâåðãàéòå èçìåðèòåëüíûé èíñòðóìåíò âîçäåéñòâèþ

ýêñòðåìàëüíûõ òåìïåðàòóð è òåìïåðàòóðíûõ ïåðåïàäîâ.  ÷àñòíîñòè,

íå îñòàâëÿéòå åãî íà äëèòåëüíîå âðåìÿ â ìàøèíå. Ïðè áîëüøèõ ïåðåïàäàõ

òåìïåðàòóðû ñíà÷àëà äàéòå èçìåðèòåëüíîìó èíñòðóìåíòó

ñòàáèëèçèðîâàòü ñâîþ òåìïåðàòóðó, ïðåæäå ÷åì íà÷èíàòü ðàáîòàòü ñ íèì.

Ýêñòðåìàëüíûå òåìïåðàòóðû è òåìïåðàòóðíûå ïåðåïàäû ìîãóò

îòðèöàòåëüíî âëèÿòü íà òî÷íîñòü èçìåðèòåëüíîãî èíñòðóìåíòà.

fÈçáåãàéòå ñèëüíûõ òîë÷êîâ è ïàäåíèé èçìåðèòåëüíîãî èíñòðóìåíòà.

Ïîñëå ñèëüíûõ âíåøíèõ âîçäåéñòâèé íà èçìåðèòåëüíûé èíñòðóìåíò

ðåêîìåíäóåòñÿ ïðîâåðèòü åãî òî÷íîñòü, ïðåæäå ÷åì ïðîäîëæàòü ðàáîòàòü

ñ èíñòðóìåíòîì (ñì. «Êîíòðîëü òî÷íîñòè èçìåðèòåëüíîãî èíñòðóìåíòà»,

ñòð. 47).

Âêëþ÷åíèå/âûêëþ÷åíèå

Äëÿ âêëþ÷åíèÿ èçìåðèòåëüíîãî èíñòðóìåíòà êîðîòêî íàæìèòå íà

âûêëþ÷àòåëü 1 èëè êíîïêó èçìåðåíèé 9. Ïðè âêëþ÷åíèè èçìåðèòåëüíîãî

èíñòðóìåíòà ëàçåðíûé ëó÷ åùå íå âêëþ÷àåòñÿ.

Äëÿ âûêëþ÷åíèÿ èçìåðèòåëüíîãî èíñòðóìåíòà íàæìèòå êíîïêó âûêëþ÷åíèÿ

1 è äåðæèòå åå íàæàòîé ïðîäîëæèòåëüíîå âðåìÿ.

Åñëè â òå÷åíèå ïðèáë. 5 ìèíóò íå áóäåò íàæèìàòüñÿ íèêàêèõ êíîïîê íà èçìå-

ðèòåëüíîì èíñòðóìåíòå, èíñòðóìåíò àâòîìàòè÷åñêè âûêëþ÷àåòñÿ äëÿ

ñîõðàíåíèÿ çàðÿäà áàòàðåé.

Çàïèñàííîå â ïàìÿòü èçìåðåííîå çíà÷åíèå ñîõðàíÿåòñÿ ïðè

àâòîìàòè÷åñêîì âûêëþ÷åíèè. Ïðè ïîñëåäóþùåì âêëþ÷åíèè èçìåðèòåëüíîãî

èíñòðóìåíòà íà äèñïëåå âûñâå÷èâàåòñÿ «M».

OBJ_DOKU-27427-001.fm Page 42 Thursday, July 14, 2011 12:04 PM

Ðóññêèé | 43

Bosch Power Tools 2 609 140 639 | (14.7.11)

Èçìåðåíèå

Ïîñëå âêëþ÷åíèÿ èíñòðóìåíò íàõîäèòñÿ â ðåæèìå èçìåðåíèÿ äëèíû. Äðóãèå

èçìåðèòåëüíûå ôóíêöèè Âû ìîæåòå óñòàíîâèòü íàæàòèåì ñîîòâåòñòâóþùåé

ôóíêöèîíàëüíîé êíîïêè (ñì. «Ðåæèìû èçìåðåíèé», ñòð. 43).

Ïðè âêëþ÷åíèè èñõîäíàÿ ïëîñêîñòü äëÿ èçìåðåíèÿ – ýòî çàäíèé êðàé

èçìåðèòåëüíîãî èíñòðóìåíòà. ×òîáû ïîìåíÿòü èñõîäíóþ ïëîñêîñòü, ñì.

«Âûáîð ïëîñêîñòè îòñ÷åòà», ñòð. 43.

Ïîñëå âûáîðà ôóíêöèè èçìåðåíèÿ è èñõîäíîé ïëîñêîñòè âñå îñòàëüíûå

ïðîöåññû âêëþ÷àþòñÿ íàæàòèåì êíîïêè èçìåðåíèÿ 9.

Ïðèëîæèòå èçìåðèòåëüíûé èíñòðóìåíò âûáðàííîé èñõîäíîé ïëîñêîñòüþ ê

æåëàåìîé èçìåðèòåëüíîé ëèíèè (íàïðèìåð, ê ñòåíå).

Íàæìèòå êíîïêó èçìåðåíèÿ 9 äëÿ âêëþ÷åíèÿ ëàçåðíîãî ëó÷à.

fÍå íàïðàâëÿéòå ëàçåðíûé ëó÷ íà ëþäåé èëè æèâîòíûõ è íå ñìîòðèòå

ñàìè â ëàçåðíûé ëó÷, â òîì ÷èñëå è ñ áîëüøîãî ðàññòîÿíèÿ.

Íàâåäèòå ëàçåðíûé ëó÷ íà öåëü. ×òî íà÷àòü èçìåðåíèÿ, ñíîâà íàæìèòå êíîïêó

èçìåðåíèÿ 9.

 ôóíêöèè äëèòåëüíûõ èçìåðåíèé èçìåðåíèå íà÷èíàåòñÿ óæå ïîñëå ïåðâîãî

íàæàòèÿ êíîïêè èçìåðåíèÿ 9.

Îáû÷íî ðåçóëüòàò èçìåðåíèÿ ïîÿâëÿåòñÿ ÷åðåç 0,5 ñ, ìàêñèìóì ÷åðåç 4 ñ.

Ïðîäîëæèòåëüíîñòü èçìåðåíèÿ çàâèñèò îò ðàññòîÿíèÿ, óñëîâèé îñâå-

ùåííîñòè è îòðàæàþùåé ñïîñîáíîñòè ïîâåðõíîñòè öåëè. Îá îêîí÷àíèè èçìå-

ðåíèÿ îïîâåùàåò çâóêîâîé ñèãíàë. Ïî îêîí÷àíèè èçìåðåíèÿ ëàçåðíûé ëó÷

àâòîìàòè÷åñêè âûêëþ÷àåòñÿ.

Åñëè ïðèáë. ÷åðåç 20 ñ ïîñëå íàâåäåíèÿ íå âûïîëíÿåòñÿ íèêàêèõ èçìåðåíèé,

ëàçåðíûé ëó÷ ñ öåëüþ ýêîíîìèè áàòàðåé àâòîìàòè÷åñêè âûêëþ÷àåòñÿ.

Âûáîð ïëîñêîñòè îòñ÷åòà (ñì. ðèñ. À –Â)

Íà âûáîð äâå ðàçëè÷íûå èñõîäíûå ïëîñêîñòè äëÿ èçìåðåíèÿ:

–çàäíèé êðàé èçìåðèòåëüíîãî èíñòðóìåíòà (íàïðèìåð, ïðè ïðèêëàäûâàíèè

ê ñòåíàì),

–ïåðåäíèé êðàé èçìåðèòåëüíîãî èíñòðóìåíòà (íàïðèìåð, ïðè èçìåðåíèÿõ

îò êðàÿ ñòîëà).

Äëÿ èçìåíåíèÿ èñõîäíîé ïëîñêîñòè íàæèìàéòå êíîïêó 2, ïîêà íà äèñïëåå íå

îòîáðàçèòñÿ æåëàåìàÿ èñõîäíàÿ ïëîñêîñòü. Êàæäûé ðàç ïîñëå âêëþ÷åíèÿ

èçìåðèòåëüíîãî èíñòðóìåíòà â êà÷åñòâå èñõîäíîé ïëîùàäè óñòàíîâëåí

çàäíèé êðàé èíñòðóìåíòà.

Ðåæèìû èçìåðåíèé

Èçìåðåíèå äëèíû

Äëÿ èçìåðåíèé äëèíû íàæìèòå êíîïêó 6. Íà äèñïëåå ïîÿâëÿåòñÿ èíäèêàòîð

èçìåðåíèÿ äëèíû .

Íàæìèòå êíîïêó èçìåðåíèÿ 9 îäèí ðàç äëÿ íàâå-

äåíèÿ è åùå îäèí ðàç äëÿ âûïîëíåíèÿ èçìåðåíèÿ.

Èçìåðåííîå çíà÷åíèå âûñâå÷èâàåòñÿ íà äèñïëåå

âíèçó.

Èçìåðåíèå ïëîùàäè

Äëÿ èçìåðåíèÿ ïëîùàäè íàæìèòå êëàâèøó 5. Íà äèñïëåå ïîÿâëÿåòñÿ

ïîêàçàíèå èçìåðåíèÿ ïëîùàäè .

Èçìåðüòå äëèíó è øèðèíó äðóã çà äðóãîì êàê ïðè èçìåðåíèè äëèí. Ìåæäó

îáîèìè èçìåðåíèÿìè ëàçåðíûé ëó÷ îñòàåòñÿ âêëþ÷åííûì.

OBJ_DOKU-27427-001.fm Page 43 Thursday, July 14, 2011 12:04 PM

44 | Ðóññêèé

2 609 140 639 | (14.7.11) Bosch Power Tools

Ïî îêîí÷àíèè âòîðîãî èçìåðåíèÿ ïëîùàäü àâòî-

ìàòè÷åñêè ðàññ÷èòûâàåòñÿ è âûñâå÷èâàåòñÿ íà

äèñïëåå. Ïîñëåäíåå åäèíè÷íîå èçìåðåííîå çíà-

÷åíèå âûñâå÷èâàåòñÿ íà äèñïëåå âíèçó, à

êîíå÷íûé ðåçóëüòàò – ââåðõó.

Èçìåðåíèå îáúåìà

Äëÿ èçìåðåíèÿ îáúåìà íàæìèòå êëàâèøó 10. Íà äèñïëåå ïîÿâëÿåòñÿ

ïîêàçàíèå èçìåðåíèÿ îáúåìà .

Ïîñëå ýòîãî èçìåðüòå äëèíó, øèðèíó è âûñîòó äðóã çà äðóãîì êàê ïðè

èçìåðåíèè äëèí. Ìåæäó òðåìÿ èçìåðåíèÿìè ëàçåðíûé ëó÷ îñòàåòñÿ

âêëþ÷åííûì.

Ïî îêîí÷àíèè òðåòüåãî èçìåðåíèÿ îáúåì àâòîìàòè-

÷åñêè ðàññ÷èòûâàåòñÿ è âûñâå÷èâàåòñÿ íà äèñ-

ïëåå. Ïîñëåäíåå åäèíè÷íîå èçìåðåíèå âû-

ñâå÷èâàåòñÿ íà äèñïëåå âíèçó, à êîíå÷íûé

ðåçóëüòàò – ââåðõó.

Ïðîäîëæèòåëüíîå èçìåðåíèå (ñì. ðèñ. Ñ)

Ïðè ïðîäîëæèòåëüíîì èçìåðåíèè èçìåðèòåëüíûé èíñòðóìåíò ìîæíî

ïåðåäâèãàòü îòíîñèòåëüíî öåëè, ïðè ýòîì èçìåðåííîå çíà÷åíèå

àêòóàëèçèðóåòñÿ ïðèáë. êàæäûå 0,5 ñ. Âû ìîæåòå, íàïð., ïåðåäâèãàòüñÿ îò

ñòåíû íà íåîáõîäèìîå ðàññòîÿíèå, àêòóàëüíîå ðàññòîÿíèå âñåãäà

îòîáðàæàåòñÿ íà äèñïëåå.

Äëÿ èçìåðåíèé äëèíû íàæìèòå êíîïêó 12. Íà äèñïëåå ïîÿâëÿåòñÿ èíäèêàòîð

äëèòåëüíîãî èçìåðåíèÿ .

×òîáû íà÷àòü ïðîöåññ èçìåðåíèÿ, íàæìèòå êíîïêó

èçìåðåíèÿ 9. Ïåðåäâèãàéòå èçìåðèòåëüíûé

èíñòðóìåíò, ïîêà âíèçó íà äèñïëåå íå îòîáðàçèòñÿ

æåëàåìîå ðàññòîÿíèå.

Ïðîäîëæèòåëüíîå èçìåðåíèå ïðåðûâàåòñÿ

íàæàòèåì êíîïêè èçìåðåíèÿ 9. Àêòóàëüíîå èçìå-

ðåííîå çíà÷åíèå âûñâå÷èâàåòñÿ íà äèñïëåå. Ïðîäîëæèòåëüíîå èçìåðåíèå

âîçîáíîâëÿåòñÿ ïîâòîðíûì íàæàòèåì êíîïêè èçìåðåíèÿ 9.

Äëèòåëüíîå èçìåíåíèå âûêëþ÷àåòñÿ àâòîìàòè÷åñêè ÷åðåç 5 ìèíóò.

Ïîñëåäíåå èçìåðåííîå çíà÷åíèå îñòàåòñÿ íà äèñïëåå. Äëÿ áîëåå ðàííåãî

ïðåêðàùåíèÿ äëèòåëüíîãî èçìåðåíèÿ Âû ìîæåòå ïîìåíÿòü ôóíêöèþ

èçìåðåíèÿ, íàæàâ äëÿ ýòîãî êëàâèøè 6, 5 èëè 10.

Óäàëåíèå èçìåðåííûõ çíà÷åíèé

Êîðîòêèì íàæàòèåì êíîïêè 1 Âû ìîæåòå óäàëèòü ïîñëåäíèå èçìåðåííûå

çíà÷åíèÿ âî âñåõ ðåæèìàõ. Ìíîãîêðàòíûì êîðîòêèì íàæàòèåì êíîïêè

îòäåëüíûå èçìåðåííûå çíà÷åíèÿ óäàëÿþòñÿ â îáðàòíîé ïîñëåäîâàòåëüíîñòè.

Ôóíêöèè ïàìÿòè

Ïðè âûêëþ÷åíèè èçìåðèòåëüíîãî èíñòðóìåíòà çíà÷åíèÿ, çàïèñàííûå â

ïàìÿòü, ñîõðàíÿþòñÿ.

OBJ_DOKU-27427-001.fm Page 44 Thursday, July 14, 2011 12:04 PM

Ðóññêèé | 45

Bosch Power Tools 2 609 140 639 | (14.7.11)

Ñîõðàíåíèå â ïàìÿòè èçìåðåííûõ çíà÷åíèé/ñëîæåíèå

Íàæìèòå êíîïêó ñëîæåíèÿ ñ ïàìÿòüþ 4, ÷òîáû â

çàâèñèìîñòè îò àêòóàëüíîãî ðåæèìà èçìåðåíèÿ –

èçìåðåíèå äëèíû, ïëîùàäè èëè îáúåìà – çàïèñàòü

â ïàìÿòü àêòóàëüíîå èçìåðåííîå çíà÷åíèå. Êàê

òîëüêî çíà÷åíèå áóäåò çàïèñàíî â ïàìÿòü, íà

äèñïëåå âûñâå÷èâàåòñÿ «M», çà íèì êîðîòêî

ìèãàåò çíàê «+».

Åñëè â ïàìÿòè óæå íàõîäèòñÿ îäíî çíà÷åíèå, òî íîâîå çíà÷åíèå ñêëàäûâàåòñÿ

ñî çíà÷åíèåì ïàìÿòè, îäíàêî òîëüêî ïðè îäèíàêîâîé åäèíèöå èçìåðåíèÿ.

Åñëè â ïàìÿòè íàõîäèòñÿ, íàïðèìåð, çíà÷åíèå ïëîùàäè, à àêòóàëüíîå

èçìåðåííîå çíà÷åíèå ïðåäñòàâëÿåò ñîáîé îáúåì, òî ñêëàäûâàíèå íåâîçìîæ-

íî. Íà äèñïëåå êîðîòêî ìèãàåò «Error».

Âû÷èòàíèå èçìåðåííûõ çíà÷åíèé

Íàæìèòå êíîïêó âû÷èòàíèÿ èç ïàìÿòè 3, åñëè íóæíî âû÷åñòü àêòóàëüíîå èçìå-

ðåííîå çíà÷åíèå èç çíà÷åíèÿ â ïàìÿòè. Êàê òîëüêî çíà÷åíèå áóäåò âû÷òåíî, íà

äèñïëåå âûñâå÷èâàåòñÿ «M», çà êîòîðûì êîðîòêî ìèãàåò çíàê «–».

Åñëè â ïàìÿòè óæå íàõîäèòñÿ îäíî çíà÷åíèå, òî íîâîå èçìåðåííîå çíà÷åíèå

ìîæåò áûòü âû÷òåíî òîëüêî ïðè ñîîòâåòñòâèè åäèíèö èçìåðåíèÿ (ñì.

«Ñîõðàíåíèå â ïàìÿòè èçìåðåííûõ çíà÷åíèé/ñëîæåíèå»).

Îòîáðàæåíèå ñîõðàíåííîãî çíà÷åíèÿ

Äëÿ îòîáðàæåíèÿ ñîõðàíåííîãî çíà÷åíèÿ íàæìèòå

êíîïêó âûçîâà èç ïàìÿòè 11. Íà äèñïëåå âûñâå÷è-

âàåòñÿ «M=». Ïðè îòîáðàæåíèè íà äèñïëåå ñîõðà-

íåííîãî çíà÷åíèÿ «M=» Âû ìîæåòå, íàæàâ êíîïêó

ñëîæåíèÿ 4, óìíîæèòü åãî íà äâà èëè, íàæàâ êíîïêó

âû÷èòàíèÿ 3, îáíóëèòü ñîäåðæèìîå ïàìÿòè.

Ñòèðàíèå ïàìÿòè

Äëÿ óäàëåíèÿ ñîäåðæèìîãî ïàìÿòè íàæìèòå ñíà÷àëà íà êíîïêó âûçîâà ïàìÿòè

11, ÷òîáû íà äèñïëåå ïîÿâèëîñü «M=». Çàòåì êîðîòêî íàæìèòå íà êíîïêó 1;

«M» èñ÷åçàåò ñ äèñïëåÿ.

Óêàçàíèÿ ïî ïðèìåíåíèþ

Îáùèå óêàçàíèÿ

Ïðè èçìåðåíèè íåëüçÿ çàêðûâàòü ïðèåìíóþ ëèíçó 17 è âûõîä ëàçåðíîãî

èçëó÷åíèÿ 16.

Âî âðåìÿ èçìåðåíèÿ èçìåðèòåëüíûé èíñòðóìåíò íåëüçÿ ïåðåäâèãàòü (çà

èñêëþ÷åíèåì ôóíêöèè ïðîäîëæèòåëüíîãî èçìåðåíèÿ). Ïîýòîìó

ïðèêëàäûâàéòå èçìåðèòåëüíûé èíñòðóìåíò ïî âîçìîæíîñòè ê òî÷êàì

èçìåðåíèÿ èëè íà ýòè òî÷êè.

Èçìåðåíèå îñóùåñòâëÿåòñÿ ïî öåíòðó ëàçåðíîãî ëó÷à, âêëþ÷àÿ è ïðè êîñîì

íàâåäåíèè íà ïëîùàäü öåëè.

Ôàêòîðû, âëèÿþùèå íà äèàïàçîí èçìåðåíèÿ

Äèàïàçîí èçìåðåíèÿ çàâèñèò îò óñëîâèé îñâåùåíèÿ è îò îòðàæàþùåé

ñïîñîáíîñòè ïîâåðõíîñòè öåëè. Äëÿ ëó÷øåé âèäèìîñòè ëàçåðíîãî ëó÷à

ïðèìåíÿéòå âî âðåìÿ ðàáîòû âíå ïîìåùåíèÿ è ïðè ñèëüíîì ñîëíöå ëàçåðíûå

î÷êè 19 (ïðèíàäëåæíîñòü) è âèçèðíóþ ìàðêó 20 (ïðèíàäëåæíîñòü) èëè

çàòåíèòå âèçèðíóþ ìàðêó.

Ôàêòîðû, âëèÿþùèå íà ðåçóëüòàò èçìåðåíèÿ

Èç-çà ôèçè÷åñêèõ ýôôåêòîâ íå èñêëþ÷åíî, ÷òî ïðè èçìåðåíèè íà ðàçëè÷íûõ

ïîâåðõíîñòÿõ ìîãóò âîçíèêíóòü îøèáêè èçìåðåíèÿ. Ê òàêèì ïîâåðõíîñòÿì

îòíîñÿòñÿ:

–ïðîçðà÷íûå ïîâåðõíîñòè (íàïðèìåð, ñòåêëî, âîäà),

–îòðàæàþùèå ïîâåðõíîñòè (íàïðèìåð, ïîëèðîâàííûé ìåòàëë, ñòåêëî),

OBJ_DOKU-27427-001.fm Page 45 Thursday, July 14, 2011 12:04 PM

46 | Ðóññêèé

2 609 140 639 | (14.7.11) Bosch Power Tools

–ïîðèñòûå ïîâåðõíîñòè (íàïðèìåð, èçîëèðóþùèå ìàòåðèàëû),

–ñòðóêòóðèðîâàííûå ïîâåðõíîñòè (íàïðèìåð, ïîðèñòàÿ øòóêàòóðêà,

ïðèðîäíûé êàìåíü).

Ïðè íåîáõîäèìîñòè ïðèìåíÿéòå äëÿ òàêèõ ïîâåðõíîñòåé âèçèðíóþ ìàðêó 20

(ïðèíàäëåæíîñòü).

Âîçäóøíûå ñëîè ñ ðàçëè÷íîé òåìïåðàòóðîé è/èëè íåïðÿìîå îòðàæåíèå òàêæå

ìîãóò îòðèöàòåëüíî ïîâëèÿòü íà èçìåðÿåìîå çíà÷åíèå.

Ïðèñïîñîáëåíèå äëÿ ïîìîùè â íàâîäêå ëó÷à (ñì. ðèñ. D)

Ïðèñïîñîáëåíèå äëÿ ïîìîùè â íàâîäêå ëó÷à 8 îáëåã÷àåò íàâåäåíèå ëó÷à íà

áîëüøèõ ðàññòîÿíèÿõ. Äëÿ ýòîãî ñìîòðèòå âäîëü ëèíèè íàâîäêè íà âåðõíåé

ñòîðîíå èçìåðèòåëüíîãî èíñòðóìåíòà. Ëàçåðíûé ëó÷ ïðîõîäèò ïàðàëëåëüíî ê

ýòîé ëèíèè íàâîäêè.

Íåèñïðàâíîñòü – Ïðè÷èíû è óñòðàíåíèå

Ïðè÷èíà Óñòðàíåíèå

Ìèãàåò èíäèêàòîð ïðåäóïðåæäåíèÿ î âûõîäå çà ïðåäåëû äîïóñòèìîãî

òåìïåðàòóðíîãî äèàïàçîíà (c), èçìåðåíèå íåâîçìîæíî

Òåìïåðàòóðà èçìåðèòåëüíîãî

èíñòðóìåíòà íàõîäèòñÿ çà ïðåäåëàìè

ðàáî÷åãî äèàïàçîíà –10 °C äî

+50 °C (â ðåæèìå ïðîäîëæèòåëüíîãî

èçìåðåíèÿ äî +40 °C).

Ïîäîæäàòü, ïîêà èíñòðóìåíò íå

íàãðååòñÿ èëè íå îõëàäèòñÿ äî ðàáî-

÷åé òåìïåðàòóðû

Ïîÿâëÿåòñÿ èíäèêàòîð çàðÿæåííîñòè áàòàðåé (b)

Íèçêîå íàïðÿæåíèå áàòàðåè

(èçìåðåíèå åùå âîçìîæíî)

Çàìåíèòå áàòàðåéêè/àêêóìóëÿ-

òîðíûå áàòàðåè

Ìèãàåò èíäèêàòîð çàðÿæåííîñòè áàòàðåé (b), èçìåðåíèå íåâîçìîæíî

Íàïðÿæåíèå áàòàðåé ñëèøêîì

íèçêîå

Çàìåíèòå áàòàðåéêè/àêêóìóëÿ-

òîðíûå áàòàðåè

Ïîêàçàíèå «Error» è «––––» íà äèñïëåå

Îñòðûé óãîë ìåæäó ëàçåðíûì ëó÷îì è

öåëüþ.

Óâåëè÷èòü óãîë ìåæäó ëàçåðíûì

ëó÷îì è öåëüþ

Ñèëüíîå îòðàæåíèå îò ïîâåðõíîñòè

öåëè (íàïðèìåð, çåðêàëî) èëè ñëàáîå

îòðàæåíèå îò ïîâåðõíîñòè öåëè (íà-

ïðèìåð, ÷åðíûé ìàòåðèàë), èëè

ñèëüíîå îêðóæàþùåå îñâåùåíèå.

Èñïîëüçóéòå âèçèðíóþ ìàðêó 20

(ïðèíàäëåæíîñòè)

Çàïîòåâàíèå âûõîäà ëàçåðíîãî ëó÷à 16

èëè ïðèåìíîé ëèíçû 17 (íàïðèìåð, â

ðåçóëüòàòå ñìåíû òåìïåðàòóðû).

Ìÿãêîé òðÿïêîé ïðîòåðåòü íàñóõî

âûõîä ëàçåðíîãî ëó÷à 16 èëè

ïðèåìíóþ ëèíçó 17

Ðàññ÷èòàííîå çíà÷åíèå ïðåâûøàåò

99999 ì/ì2/ì3.

Ðàçäåëèòå ðàñ÷åò íà ïðîìåæóòî÷íûå

îïåðàöèè

Ïîêàçàíèå «Error» ìèãàåò íàâåðõó íà äèñïëåå

Ñëîæåíèå/âû÷èòàíèå çíà÷åíèé â

ðàçíûõ åäèíèöàõ èçìåðåíèÿ.

Ñêëàäûâàòü/âû÷èòàòü òîëüêî çíà÷åíèÿ

â îäèíàêîâûõ åäèíèöàõ èçìåðåíèÿ

Íåíàäåæíûé ðåçóëüòàò èçìåðåíèÿ

Íåîäíàçíà÷íîå îòðàæåíèå îò ïîâåðõ-

íîñòè öåëè (íàïðèìåð, âîäà, ñòåêëî).

Ïðèêðûòü ïîâåðõíîñòü öåëè

Çàêðûò âûõîä ëàçåðíîãî ëó÷à 16 èëè

ïðèåìíîé ëèíçû 17.

Îòêðûòü âûõîä ëàçåðíîãî ëó÷à 16 èëè

ïðèåìíîé ëèíçû 17

Íåïîíÿòíûé ðåçóëüòàò èçìåðåíèÿ

Óñòàíîâëåíà íåïðàâèëüíàÿ èñõîäíàÿ

ïëîñêîñòü

Âûáðàòü ïðàâèëüíóþ èñõîäíóþ

ïëîñêîñòü

Ïðåïÿòñòâèÿ íà ïóòè ëàçåðíîãî ëó÷à Ëàçåðíàÿ òî÷êà äîëæíà ïîëíîñòüþ

íàõîäèòüñÿ íà öåëåâîé ïîâåðõíîñòè

OBJ_DOKU-27427-001.fm Page 46 Thursday, July 14, 2011 12:04 PM

Ðóññêèé | 47

Bosch Power Tools 2 609 140 639 | (14.7.11)

Èçìåðèòåëüíûé èíñòðóìåíò ïðîâåðÿåò ïðàâèëüíîñòü

ðàáîòû ïðè êàæäîì èçìåðåíèè. Ïðè êîíñòàòàöèè

íåèñïðàâíîñòè íà äèñïëåå ìèãàåò òîëüêî ïîêàçàííûé ðÿäîì

ñèìâîë.  òàêîì ñëó÷àå, à òàêæå åñëè íàçâàííûå âûøå ìåðû

íå ïðèâåëè ê óñïåõó, îòäàéòå èçìåðèòåëüíûé èíñòðóìåíò

÷åðåç ìàãàçèí â ñåðâèñíóþ ìàñòåðñêóþ ôèðìû Bosch.

Êîíòðîëü òî÷íîñòè èçìåðèòåëüíîãî èíñòðóìåíòà

Ñëåäóþùèì îáðàçîì Âû ìîæåòå ïðîâåðèòü òî÷íîñòü èçìåðèòåëüíîãî

èíñòðóìåíòà:

–Âûáåðèòå íåèçìåíÿåìîå â òå÷åíèå ïðîäîëæèòåëüíîãî âðåìåíè

ðàññòîÿíèå ïðèáë. îò 3 äî 10 ì, äëèíà êîòîðîãî Âàì òî÷íî èçâåñòíà

(íàïðèìåð, øèðèíà ïîìåùåíèÿ, ïðîåì äâåðè). Èçìåðÿåìûé ó÷àñòîê

äîëæåí íàõîäèòñÿ âî âíóòðåííåì ïîìåùåíèè, ïîâåðõíîñòü öåëè äîëæíà

áûòü ãëàäêîé è õîðîøî îòðàæàòü.

–Èçìåðüòå ýòó ïðÿìóþ 10 ðàç ïîäðÿä.

Îòêëîíåíèå çíà÷åíèé îòäåëüíûõ èçìåðåíèé îò ñðåäíåãî çíà÷åíèÿ íå äîëæíî

ïðåâûøàòü ±3 ìì. Çàïðîòîêîëèðóéòå èçìåðåíèÿ, ÷òîáû Âû ñìîãëè ïîçæå

ñðàâíèòü òî÷íîñòü.

Òåõîáñëóæèâàíèå è ñåðâèñ

Òåõîáñëóæèâàíèå è î÷èñòêà

Õðàíèòå è ïåðåíîñèòå èçìåðèòåëüíûé èíñòðóìåíò òîëüêî â ïðèëàãàþùåìñÿ

çàùèòíîì ÷åõëå.

Ñîäåðæèòå èçìåðèòåëüíûé èíñòðóìåíò ïîñòîÿííî â ÷èñòîòå.

Íèêîãäà íå ïîãðóæàéòå èçìåðèòåëüíûé èíñòðóìåíò â âîäó èëè äðóãèå æèäêîñòè.

Âûòèðàéòå çàãðÿçíåíèÿ ñóõîé è ìÿãêîé òðÿïêîé. Íå èñïîëüçóéòå íèêàêèõ

î÷èùàþùèõ ñðåäñòâ èëè ðàñòâîðèòåëåé.

Óõàæèâàéòå çà ïðèåìíîé ëèíçîé 17 ñ òàêîé æå òùàòåëüíîñòüþ, ñ êàêîé Âû

óõàæèâàåòå çà î÷êàìè èëè ëèíçîé ôîòîàïïàðàòà.

Åñëè íåñìîòðÿ íà òùàòåëüíóþ ïðîöåäóðó èçãîòîâëåíèÿ è èñïûòàíèÿ

èçìåðèòåëüíûé èíñòðóìåíò âñå-òàêè âûéäåò èç ñòðîÿ, ðåìîíò äîëæíà ïðîèç-

âîäèòü àâòîðèçèðîâàííàÿ ñåðâèñíàÿ ìàñòåðñêàÿ äëÿ ýëåêòðîèíñòðóìåíòîâ

Bosch. Íå âñêðûâàéòå ñàìîñòîÿòåëüíî èçìåðèòåëüíûé èíñòðóìåíò.

Ïîæàëóéñòà, âî âñåõ çàïðîñàõ è çàêàçàõ çàï÷àñòåé îáÿçàòåëüíî óêàçûâàéòå 10-

çíà÷íûé òîâàðíûé íîìåð ïî çàâîäñêîé òàáëè÷êå èçìåðèòåëüíîãî èíñòðóìåíòà.

Íà ðåìîíò îòïðàâëÿéòå èçìåðèòåëüíûé èíñòðóìåíò â çàùèòíîì ÷åõëå 21.

Ñåðâèñíoe îáñëóæèâàíèe è êîíñóëüòàöèÿ ïîêóïàòeëeé

Ñåðâèñíûé îòäåë îòâåòèò íà âñå Âàøè âîïðîñû ïî ðåìîíòó è îáñëóæèâàíèþ

Âàøåãî ïðîäóêòà, à òàêæå ïî çàï÷àñòÿì. Ìîíòàæíûå ÷åðòåæè è èíôîðìàöèþ

ïî çàï÷àñòÿì Âû íàéäåòå òàêæå ïî àäðåñó:

www.bosch-pt.com

Êîëëåêòèâ êîíñóëüòàíòîâ Bosch îõîòíî ïîìîæåò Âàì â âîïðîñàõ ïîêóïêè,

ïðèìåíåíèÿ è íàñòðîéêè ïðîäóêòîâ è ïðèíàäëåæíîñòåé.

Äëÿ ðåãèîíà: Ðîññèÿ, Áåëàðóñü, Êàçàõñòàí

Ãàðàíòèéíîå îáñëóæèâàíèå è ðåìîíò ýëåêòðîèíñòðóìåíòà, ñ ñîáëþäåíèåì

òðåáîâàíèé è íîðì èçãîòîâèòåëÿ ïðîèçâîäÿòñÿ íà òåððèòîðèè âñåõ ñòðàí

òîëüêî â ôèðìåííûõ èëè àâòîðèçîâàííûõ ñåðâèñíûõ öåíòðàõ «Ðîáåðò Áîø».

ÏÐÅÄÓÏÐÅÆÄÅÍÈÅ! Èñïîëüçîâàíèå êîíòðàôàêòíîé ïðîäóêöèè îïàñíî â

ýêñïëóàòàöèè, ìîæåò ïðèâåñòè ê óùåðáó äëÿ Âàøåãî çäîðîâüÿ. Èçãîòîâëåíèå

è ðàñïðîñòðàíåíèå êîíòðàôàêòíîé ïðîäóêöèè ïðåñëåäóåòñÿ ïî Çàêîíó â

àäìèíèñòðàòèâíîì è óãîëîâíîì ïîðÿäêå.

OBJ_DOKU-27427-001.fm Page 47 Thursday, July 14, 2011 12:04 PM

48 | Ðóññêèé

2 609 140 639 | (14.7.11) Bosch Power Tools

Ðîññèÿ

ÎÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Àêàäåìèêà Êîðîëåâà, ñòð. 13/5

129515, Ìîñêâà

Ðîññèÿ

Òåë.: +7 (800) 100 800 7

E-Mail: pt-service@ru.bosch.com

Ïîëíóþ èíôîðìàöèþ î ðàñïîëîæåíèè ñåðâèñíûõ öåíòðîâ Âû ìîæåòå

ïîëó÷èòü íà îôèöèàëüíîì ñàéòå www.bosch-pt.ru ëèáî ïî òåëåôîíó

ñïðàâî÷íî-ñåðâèñíîé ñëóæáû Bosch 8-800-100-8007 (çâîíîê áåñïëàòíûé).

Áåëàðóñü

ÈÏ «Ðîáåðò Áîø» ÎÎÎ

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Òèìèðÿçåâà, 65À-020

220035, ã. Ìèíñê

Áåëàðóñü

Òåë.: +375 (17) 254 78 71

Òåë.: +375 (17) 254 79 15/16

Ôàêñ: +375 (17) 254 78 75

E-Mail: pt-service@by.bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.by

Êàçàõñòàí

ÒÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Ñåéôóëëèíà 51

050037 ã. Àëìàòû

Êàçàõñòàí

Òåë.: +7 (727) 232 37 07

Ôàêñ: +7 (727) 251 13 36

E-Mail: pt-service@kz.bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.kz

Óòèëèçàöèÿ

Îòñëóæèâøèå ñâîé ñðîê èçìåðèòåëüíûå èíñòðóìåíòû, ïðèíàäëåæíîñòè è

óïàêîâêó ñëåäóåò ñäàâàòü íà ýêîëîãè÷åñêè ÷èñòóþ ðåêóïåðàöèþ îòõîäîâ.

Íå âûáðàñûâàéòå èçìåðèòåëüíûå èíñòðóìåíòû è àêêóìóëÿòîðíûå

áàòàðåè/áàòàðåéêè â áûòîâîé ìóñîð!

Òîëüêî äëÿ ñòðàí-÷ëåíîâ ÅÑ:

 ñîîòâåòñòâèè ñ åâðîïåéñêîé äèðåêòèâîé 2002/96/EÑ

îòñëóæèâøèå èçìåðèòåëüíûå èíñòðóìåíòû è â ñîîòâåòñòâèè

ñ åâðîïåéñêîé äèðåêòèâîé 2006/66/ÅÑ ïîâðåæäåííûå

ëèáî îòðàáîòàííûå àêêóìóëÿòîðû/áàòàðåéêè íóæíî

ñîáèðàòü îòäåëüíî è ñäàâàòü íà ýêîëîãè÷åñêè ÷èñòóþ

ðåêóïåðàöèþ.

Âîçìîæíû èçìåíåíèÿ.

OBJ_DOKU-27427-001.fm Page 48 Thursday, July 14, 2011 12:04 PM

Óêðà¿íñüêà | 49

Bosch Power Tools 2 609 140 639 | (14.7.11)

Óêðà¿íñüêà

Âêàç³âêè ç òåõí³êè áåçïåêè

Ïðî÷èòàéòå âñ³ âêàç³âêè ³ äîòðèìóéòåñÿ ¿õ, ùîá ïðàöþâàòè

ç âèì³ðþâàëüíèì ïðèëàäîì áåçïå÷íî òà íàä³éíî. ͳêîëè

íå äîâîäüòå ïîïåðåäæóâàëüí³ òàáëè÷êè íà âèì³ðþâàëü-

íîìó ³íñòðóìåíò³ äî íåâï³çíàííîñò³. ÄÎÁÐÅ ÇÁÅвÃÀÉÒÅ

¯Õ.

fÎáåðåæíî – âèêîðèñòàííÿ çàñîá³â îáñëóãîâóâàííÿ ³ íàñòðîþâàííÿ,

ùî â³äð³çíÿþòüñÿ â³ä çàçíà÷åíèõ â ö³é ³íñòðóêö³¿, àáî âèêîðèñòàííÿ

äîçâîëåíèõ çàñîá³â ó íåäîçâîëåíèé ñïîñ³á, ìîæå ïðèçâîäèòè äî

íåáåçïå÷åíèõ âèáóõ³â âèïðîì³íþâàííÿ.

fÂèì³ðþâàëüíèé ïðèëàä ïîñòà÷àºòüñÿ ç ïîïåðåäæóâàëüíîþ

òàáëè÷êîþ íà í³ìåöüê³é ìîâ³ (íà çîáðàæåíí³ âèì³ðþâàëüíîãî

ïðèëàäó íà ñòîð³íö³ ç ìàëþíêîì âîíà ïîçíà÷åíà íîìåðîì 13).

fÏåðåä ïåðøèì çàïóñêîì â åêñïëóàòàö³þ çàêëåéòå í³ìåöüêèé òåêñò

ïîïåðåäæóâàëüíî¿ òàáëè÷êè íàêëåéêîþ íà ìîâ³ Âàøî¿ êðà¿íè, ùî

âõîäèòü ó êîìïëåêò ïîñòà÷àííÿ.

fÍå íàïðàâëÿéòå ïðîì³íü ëàçåðà íà ëþäåé àáî òâàðèí, ³ ñàì³ íå

äèâ³òüñÿ íà ïðîì³íü ëàçåðà. Öåé âèì³ðþâàëüíèé ïðèëàä ñòâîðþº

ëàçåðíå âèïðîì³íþâàííÿ êëàñó 2 â³äïîâ³äíî äî íîðìè IEC 60825-1. Öèì

âèïðîì³íþâàííÿì ìîæíà íåíàâìèñíå çàñë³ïèòè ³íøèõ ëþäåé.

fÍå âèêîðèñòîâóéòå îêóëÿðè äëÿ ðîáîòè ç ëàçåðîì â ÿêîñò³ çàõèñíèõ

îêóëÿð³â. Îêóëÿðè äëÿ ðîáîòè ç ëàçåðîì ïðèçíà÷åí³ äëÿ êðàùîãî

ðîçï³çíàâàííÿ ëàçåðíîãî ïðîìåíÿ, àëå âîíè íå çàõèùàþòü â³ä ëàçåðíîãî

ïðîì³ííÿ.

fÍå âèêîðèñòîâóéòå îêóëÿðè äëÿ ðîáîòè ç ëàçåðîì äëÿ çàõèñòó â³ä

ñîíöÿ ³ çà êåðìîì. Îêóëÿðè äëÿ ðîáîòè ç ëàçåðîì íå çàõèùàþòü ïîâí³ñòþ

â³ä ÓÔ-ïðîì³ííÿ ³ ïîã³ðøóþòü ðîçï³çíàâàííÿ êîëüîð³â.

f³ääàâàéòå ñâ³é âèì³ðþâàëüíèé ïðèëàä íà ðåìîíò ëèøå êâàë³ô³êîâàíèì

ôàõ³âöÿì òà ëèøå ç âèêîðèñòàííÿì îðèã³íàëüíèõ çàï÷àñòèí. Ò³ëüêè çà

òàêèõ óìîâ Âàø âèì³ðþâàëüíèé ïðèëàä ³ íàäàë³ áóäå çàëèøàòèñÿ áåçïå÷íèì.

fÍå äîçâîëÿéòå ä³òÿì êîðèñòóâàòèñÿ áåç íàãëÿäó ëàçåðíèì

âèì³ðþâàëüíèì ïðèëàäîì. Âîíè ìîæóòü íåíàâìèñíå çàñë³ïèòè ³íøèõ ëþäåé.

fÍå ïðàöþéòå ç âèì³ðþâàëüíèì ïðèëàäîì ó ñåðåäîâèù³, äå ³ñíóº

íåáåçïåêà âèáóõó âíàñë³äîê ïðèñóòíîñò³ ãîðþ÷èõ ð³äèí, ãàç³â àáî

ïèëó. Ó âèì³ðþâàëüíîìó ïðèëàä³ ìîæóòü óòâîðþâàòèñÿ ³ñêðè, â³ä ÿêèõ

ìîæå çàéìàòèñÿ ïèë àáî ïàðè.

Îïèñ ïðîäóêòó ³ ïîñëóã

Ïðèçíà÷åííÿ

Ïðèëàä ïðèçíà÷åíèé äëÿ âèì³ðþâàííÿ â³äñòàí³, äîâæèíè ³ âèñîòè, à òàêîæ äëÿ

ðîçðàõóâàííÿ ïëîù³ ³ îá’ºìó. Âèì³ðþâàëüíèé ïðèëàä ïðèäàòíèé äëÿ ðîá³ò

âñåðåäèí³ ïðèì³ùåíü òà íàäâîð³.

OBJ_DOKU-27427-001.fm Page 49 Thursday, July 14, 2011 12:04 PM

50 | Óêðà¿íñüêà

2 609 140 639 | (14.7.11) Bosch Power Tools

Çîáðàæåí³ êîìïîíåíòè

Íóìåðàö³ÿ çîáðàæåíèõ êîìïîíåíò³â ïîñèëàºòüñÿ íà çîáðàæåííÿ

âèì³ðþâàëüíîãî ïðèëàäó íà ñòîð³íö³ ç ìàëþíêîì.

1Êíîïêà âèìêíåííÿ ³ âèäàëåííÿ äàíèõ ç ïàì’ÿò³

2Êíîïêà âèáîðó áàçîâî¿ ïëîùèíè

3Êíîïêà â³äí³ìàííÿ â³ä ïàì’ÿò³ «M–»

4Êíîïêà äîäàâàííÿ äî ïàì’ÿò³ «M+»

5Êíîïêà âèì³ðþâàííÿ ïëîù³

6Êíîïêà âèì³ðþâàííÿ äîâæèíè

7Äèñïëåé

8Ðèñêà äëÿ äîïîìîãè â îð³ºíòàö³¿

9Êíîïêà âèì³ðþâàííÿ

10 Êíîïêà âèì³ðþâàííÿ îá’ºìó

11 Êíîïêà îïèòóâàííÿ ïàì’ÿò³ «M=»

12 Êíîïêà òðèâàëîãî âèì³ðþâàííÿ

13 Ïîïåðåäæóâàëüíà òàáëè÷êà äëÿ ðîáîòè ç ëàçåðîì

14 Ô³êñàòîð ñåêö³¿ äëÿ áàòàðåéîê

15 Êðèøêà ñåêö³¿ äëÿ áàòàðåéîê

16 Âèõ³ä ëàçåðíîãî ïðîìåíÿ

17 Ïðèéîìíà ë³íçà

18 Ñåð³éíèé íîìåð

19 Îêóëÿðè äëÿ ðîáîòè ç ëàçåðîì*

20 ³çèðíèé ùèò*

21 Çàõèñíà ñóìêà

* Çîáðàæåíå ÷è îïèñàíå ïðèëàääÿ íå íàëåæèòü äî ñòàíäàðòíîãî îáñÿãó ïîñòàâêè.

Åëåìåíòè ³íäèêàö³¿

aÔóíêö³¿ âèì³ðþâàííÿ

Âèì³ðþâàííÿ äîâæèíè

Òðèâàëå âèì³ðþâàííÿ

Âèì³ðþâàííÿ ïëîù³

Âèì³ðþâàííÿ îá’ºìó

b²íäèêàòîð çàðÿäæåíîñò³ áàòàðåéîê

c²íäèêàòîð âèõîäó çà ìåæ³ òåìïåðàòóðíîãî ä³àïàçîíó

dÂèì³ðÿíå çíà÷åííÿ/ðåçóëüòàò âèì³ðþâàííÿ

eÎäèíèöÿ âèì³ðþâàííÿ

fÁàçîâà ïëîùèíà ïðè âèì³ðþâàíí³

gËàçåð óâ³ìêíóòèé

hÎäèíè÷íå âèì³ðÿíå çíà÷åííÿ (ïðè âèì³ðþâàíí³ äîâæèíè: ðåçóëüòàò

âèì³ðþâàííÿ)

iÇàïèñ ðåçóëüòàò³â âèì³ðþâàííÿ â ïàì’ÿòü

Òåõí³÷í³ äàí³

Öèôðîâèé ëàçåðíèé äàëåêîì³ð PLR 25

Òîâàðíèé íîìåð 3 603 K16 200

ijàïàçîí âèì³ðþâàííÿ 0,05–25 ìA)

Òî÷í³ñòü âèì³ðþâàííÿ (òèïîâà) ±2,0 ììB)

Íàéìåíøà îäèíèöÿ ³íäèêàö³¿ 1ìì

Ðîáî÷à òåìïåðàòóðà –10 °C ... +50 °CC)

Òåìïåðàòóðà çáåð³ãàííÿ –20 °C ... +70 °C

³äíîñíà âîëîã³ñòü ïîâ³òðÿ ìàêñ. 90 %

Êëàñ ëàçåðà 2

OBJ_DOKU-27427-001.fm Page 50 Thursday, July 14, 2011 12:04 PM

Óêðà¿íñüêà | 51

Bosch Power Tools 2 609 140 639 | (14.7.11)

Ìîíòàæ

Âñòàâëåííÿ/çàì³íà áàòàðåéîê

Ó âèì³ðþâàëüíîìó ïðèëàä³ ðåêîìåíäóºòüñÿ âèêîðèñòîâóâàòè ëóæíî-

ìàðãàíöåâ³ áàòàðåéêè àáî àêóìóëÿòîðí³ áàòàðå¿.

Ç àêóìóëÿòîðíèìè áàòàðåÿìè íà 1,2  ìîæíà âèêîíàòè ìåíøå âèì³ðþâàíü,

í³æ ç áàòàðåéêàìè íà 1,5 Â.

Ùîá â³äêðèòè êðèøêó ñåêö³¿ äëÿ áàòàðåéîê 15, íàòèñí³òü íà ô³êñàòîð 14 â

íàïðÿìêó ñòð³ëêè ³ ï³äí³ì³òü êðèøêó ñåêö³¿ äëÿ áàòàðåéîê óãîðó. Âñòðîì³òü

áàòàðåéêè àáî àêóìóëÿòîðí³ áàòàðå¿. Ñë³äêóéòå ïðè öüîìó çà ïðàâèëüíèì

ðîçòàøóâàííÿì ïîëþñ³â, ÿê öå ïîêàçàíî âñåðåäèí³ ñåêö³¿ äëÿ áàòàðåéîê.

Ïðè ïåðøîìó ïîÿâëåíí³ íà äèñïëå¿ ñèìâîëó áàòàðåéîê ìîæëèâî ùå

ì³í³ìóì 100 âèì³ðþâàíü. ßêùî ñèìâîë áàòàðåéîê ïî÷àâ ìèãàòè, òðåáà

ïîì³íÿòè áàòàðåéêè/àêóìóëÿòîðí³ áàòàðå¿: âèì³ðþâàííÿ á³ëüøå íå ìîæëèâ³.

Çàâæäè ì³íÿéòå îäíî÷àñíî âñ³ áàòàðåéêè/àêóìóëÿòîðí³ áàòàðå¿.

Âèêîðèñòîâóéòå ëèøå áàòàðåéêè àáî àêóìóëÿòîðí³ áàòàðå¿ îäíîãî âèðîáíèêà

³ îäíàêîâî¿ ºìíîñò³.

fÂèéìàéòå áàòàðåéêè/àêóìóëÿòîðí³ áàòàðå¿ ³ç âèì³ðþâàëüíîãî

ïðèëàäó, ÿêùî Âè òðèâàëèé ÷àñ íå áóäåòå êîðèñòóâàòèñÿ ïðèëàäîì.

Ïðè òðèâàëîìó çáåð³ãàíí³ áàòàðåéêè òà àêóìóëÿòîðí³ áàòàðå¿ ìîæóòü

êîðîäóâàòè ³ ñàìîðîçðÿäæàòèñÿ.

Òèï ëàçåðà 635 íì, <1 ìÂò

ijàìåòð ëàçåðíîãî ïðîìåíÿ (ïðè 25°C) íà

â³äñòàí³ 10 ì, áë. 6ìì

Áàòàðåéêè

Àêóìóëÿòîðè

4 x 1,5 Â LR03 (AAA)

4 x 1,2 Â KR03 (AAA)

Äîâãîâ³÷í³ñòü áàòàðåéîê ïðèáë.

–âèì³ðþâàíü

–Òðèâàëå âèì³ðþâàííÿ

30000D)

5ãîä.D)

Âàãà â³äïîâ³äíî äî EPTA-Procedure 01/2003 0,18 êã

Ðîçì³ð 58 x 104 x 36 ìì

Ñòóï³íü çàõèñòó (êð³ì ñåêö³¿ äëÿ áàòàðåéîê) IP 44 (³ç çàõèñòîì â³ä

áðèçîê)

A) Ðàä³óñ 䳿 çá³ëüøóºòüñÿ â çàëåæíîñò³ â³ä òîãî, íàñê³ëüêè äîáðå ëàçåðíå ñâ³òëî

â³äîáðàæàºòüñÿ â³ä ïîâåðõí³ ö³ë³ (ó ðîçñ³ÿíîìó, à íå ó â³ääçåðêàëåíîìó âèãëÿä³), à òàêîæ â

çàëåæíîñò³ â³ä òîãî, íàñê³ëüêè ëàçåðíà òî÷êà ñâ³òë³øà çà ñåðåäîâèùå (âíóòð³øí³

ïðèì³ùåííÿ, ñóò³íêè). Çà íåñïðèÿòëèâèõ óìîâ (íàïð, ðîáîòà íàäâîð³ ïðè ñèëüíîìó

ñîíÿ÷íîìó ñâ³òë³) ìîæå áóòè íåîáõ³äíèì âèêîðèñòîâóâàòè â³çèðíèé ùèò.

B) Çà íåñïðèÿòëèâèõ óìîâ, íàïð., ñèëüíå ñîíÿ÷íå ñâ³òëî àáî ïîâåðõí³, ùî ïîãàíî

â³ääçåðêàëþþòü, ìàêñèìàëüíå â³äõèëåííÿ ñòàíîâèòü ±7ìì íà 25 ì. Çà ñïðèÿòëèâèõ óìîâ

ìîæíà âèõîäèòè ç ±0,05 ìì/ì.

C)  ðåæèì³ òðèâàëîãî âèì³ðþâàííÿ ìàêñ. ðîáî÷à òåìïåðàòóðà ñòàíîâèòü +40 °C.

D) Ç àêóìóëÿòîðíèìè áàòàðåÿìè íà 1,2  ìîæíà âèêîíàòè ìåíøå âèì³ðþâàíü, í³æ ç

áàòàðåéêàìè íà 1,5 Â.

Áóäü ëàñêà, çâàæàéòå íà òîâàðíèé íîìåð, ùî çàçíà÷åíèé íà çàâîäñüê³é òàáëè÷ö³ Âàøîãî

âèì³ðþâàëüíîãî ïðèëàäó, àäæå òîðãîâåëüí³ íàçâè îêðåìèõ ïðèëàä³â ìîæóòü ðîçð³çíÿòèñÿ.

Äëÿ òî÷íî¿ ³äåíòèô³êàö³¿ âèì³ðþâàëüíîãî ïðèëàäó íà çàâîäñüê³é òàáëè÷ö³ ïîçíà÷åíèé

ñåð³éíèé íîìåð 18.

Öèôðîâèé ëàçåðíèé äàëåêîì³ð PLR 25

OBJ_DOKU-27427-001.fm Page 51 Thursday, July 14, 2011 12:04 PM

52 | Óêðà¿íñüêà

2 609 140 639 | (14.7.11) Bosch Power Tools

Åêñïëóàòàö³ÿ

Ïî÷àòîê ðîáîòè

fÍå çàëèøàéòå óâ³ìêíóòèé âèì³ðþâàëüíèé ïðèëàä áåç äîãëÿäó, ï³ñëÿ

çàê³í÷åííÿ ðîáîòè âèìèêàéòå âèì³ðþâàëüíèé ïðèëàä. ²íø³ îñîáè

ìîæóòü áóòè çàñë³ïëåí³ ëàçåðíèì ïðîìåíåì.

fÇàõèùàéòå âèì³ðþâàëüíèé ïðèëàä â³ä âîëîãè ³ ñîíÿ÷íèõ ïðîìeí³â.

fÍå äîïóñêàéòå âïëèâó íà âèì³ðþâàëüíèé ïðèëàä åêñòðåìàëüíèõ

òåìïåðàòóð òà òåìïåðàòóðíèõ ïåðåïàä³â. Çîêðåìà, íå çàëèøàéòå éîãî

íà òðèâàëèé ÷àñ â ìàøèí³. ßêùî âèì³ðþâàëüíèé ïðèëàä çàçíàâ âïëèâó

ïåðåïàäó òåìïåðàòóð, ïåðø í³æ âìèêàòè éîãî, äàéòå éîìó ñòàá³ë³çóâàòè

ñâîþ òåìïåðàòóðó. Åêñòðåìàëüí³ òåìïåðàòóðè òà òåìïåðàòóðí³ ïåðåïàäè

ìîæóòü ïîã³ðøóâàòè òî÷í³ñòü âèì³ðþâàëüíîãî ïðèëàäó.

fÓíèêàéòå ñèëüíèõ ïîøòîâõ³â òà ïàä³ííÿ âèì³ðþâàëüíîãî ïðèëàäó.

ϳñëÿ ñèëüíèõ çîâí³øí³õ âïëèâ³â íà âèì³ðþâàëüíèé ïðèëàä ïåðåä

ïîäàëüøîþ ðîáîòîþ ç ïðèëàäîì îáîâ’ÿçêîâî ïåðåâ³ðòå òî÷í³ñòü ðîáîòè

ïðèëàäó (äèâ. «Ïåðåâ³ðêà òî÷íîñò³ âèì³ðþâàëüíîãî ïðèëàäó», ñòîð. 56).

Âìèêàííÿ/âèìèêàííÿ

Ùîá óâ³ìêíóòè âèì³ðþâàëüíèé ïðèëàä, êîðîòêî íàòèñí³òü íà êíîïêó

âèìêíåííÿ 1 àáî íà êíîïêó âèì³ðþâàííÿ 9. Ïðè óâ³ìêíåíí³ âèì³ðþâàëüíîãî

ïðèëàäó ëàçåðíèé ïðîì³íü ùå íå âìèêàºòüñÿ.

Ùîá âèìêíóòè âèì³ðþâàëüíèé ïðèëàä, äîâãî íàòèñí³òü íà êíîïêó âèìêíåííÿ 1.

ßêùî ïðîòÿãîì ïðèáë. 5 õâèë. Âè íå áóäåòå íàòèñêàòè íà êíîïêè

âèì³ðþâàëüíîãî ïðèëàäó, â³í, ùîá çàîùàäèòè áàòàðåþ, àâòîìàòè÷íî

âèìèêàºòüñÿ.

ßêùî âèì³ðÿíå çíà÷åííÿ çàïèñàíå â ïàì’ÿòü, ïðè àâòîìàòè÷íîìó âèìèêàíí³

âîíî çáåð³ãàºòüñÿ. ϳñëÿ ïîâòîðíîãî âìèêàííÿ âèì³ðþâàëüíîãî ïðèëàäó íà

äèñïëå¿ ç’ÿâëÿºòüñÿ «M».

Ïðîöåäóðà âèì³ðþâàííÿ

ϳñëÿ âìèêàííÿ âèì³ðþâàëüíèé ïðèëàä çíàõîäèòüñÿ â ðåæèì³ âèì³ðþâàííÿ

äîâæèíè. ²íøèé ðåæèì âèì³ðþâàííÿ ìîæíà âèáðàòè, íàòèñíóâøè íà

â³äïîâ³äíó êíîïêó (äèâ. «Âèì³ðþâàëüí³ ôóíêö³¿», ñòîð. 53).

ϳñëÿ âìèêàííÿ áàçîâà ïëîùèíà äëÿ âèì³ðþâàííÿ – öå çàäí³é êðàé

âèì³ðþâàëüíîãî ïðèëàäó. Ùîá ïîì³íÿòè áàçîâó ïëîùèíó, äèâ. «Âèá³ð áàçîâî¿

ïëîùèíè», ñòîð. 53.

ϳñëÿ âèáîðó âèì³ðþâàëüíî¿ ôóíêö³¿ ³ áàçîâî¿ ïëîùèíè âñ³ ïîäàëüø³ êðîêè

çä³éñíþþòüñÿ íàòèñêàííÿì íà êíîïêó âèì³ðþâàííÿ 9.

Ïðèñòàâòå âèì³ðþâàëüíèé ïðèëàä îáðàíîþ áàçîâîþ ïëîùèíîþ äî áàæàíî¿

ë³í³¿ âèì³ðþâàííÿ (íàïð., äî ñò³íè).

Ùîá óâ³ìêíóòè ëàçåðíèé ïðîì³íü, íàòèñí³òü íà êíîïêó âèì³ðþâàííÿ 9.

fÍå ñïðÿìîâóéòå ëàçåðíèé ïðîì³íü íà ëþäåé ³ òâàðèí ³ íå äèâ³òüñÿ ó

ëàçåðíèé ïðîì³íü, âêëþ÷àþ÷è ³ ç âåëèêî¿ â³äñòàí³.

Íàâåä³òü ëàçåðíèé ïðîì³íü íà ö³ëüîâó ïîâåðõíþ. Ùîá çä³éñíèòè

âèì³ðþâàííÿ, ùå ðàç íàòèñí³òü íà êíîïêó âèì³ðþâàííÿ 9.

 ðåæèì³ òðèâàëîãî âèì³ðþâàííÿ âèì³ðþâàííÿ ðîçïî÷èíàºòüñÿ â³äðàçó ï³ñëÿ

ïåðøîãî íàòèñêàííÿ íà êíîïêó âèì³ðþâàííÿ 9.

Ðåçóëüòàò âèì³ðþâàííÿ ç’ÿâëÿºòüñÿ çâè÷àéíî ïðîòÿãîì 0,5 ñ, ìàêñ. ÷åðåç

4 ñ. Òðèâàë³ñòü âèì³ðþâàííÿ çàëåæèòü â³ä â³äñòàí³, îñâ³òëåííÿ ³

â³ääçåðêàëþâàííÿ â³ä ö³ëüîâî¿ ïîâåðõí³. Ïðî çàê³í÷åííÿ âèì³ðþâàííÿ

ñâ³ä÷èòü çâóêîâèé ñèãíàë. ϳñëÿ çàê³í÷åííÿ âèì³ðþâàííÿ ëàçåðíèé ïðîì³íü

àâòîìàòè÷íî âèìèêàºòüñÿ.

ßêùî ïðîòÿãîì ïðèáë. 20 ñ ï³ñëÿ íàâåäåííÿ íà ö³ëü âèì³ðþâàííÿ íå

çä³éñíþºòüñÿ, ëàçåðíèé ïðîì³íü äëÿ çàîùàäæåííÿ áàòàðåéîê àâòîìàòè÷íî

âèìèêàºòüñÿ.

OBJ_DOKU-27427-001.fm Page 52 Thursday, July 14, 2011 12:04 PM

Óêðà¿íñüêà | 53

Bosch Power Tools 2 609 140 639 | (14.7.11)

Âèá³ð áàçîâî¿ ïëîùèíè (äèâ. ìàë. A–B)

Ïðè âèì³ðþâàíí³ Âè ìîæåòå âèáðàòè îäíó ç äâîõ áàçîâèõ ïëîùèí:

–çàäí³é êðàé âèì³ðþâàëüíîãî ïðèëàäó (íàïð., ïðè ïðèñòàâëåíí³ äî ñò³íè),

–ïåðåäí³é êðàé âèì³ðþâàëüíîãî ïðèëàäó (íàïð., ïðè âèì³ðþâàíí³ â³ä êðàþ

ñòîëà).

Ùîá çì³íèòè áàçîâó ïëîùèíó, íàòèñêóéòå íà êíîïêó 2 äî òèõ ï³ð, ïîêè íà

äèñïëå¿ íå ç’ÿâèòüñÿ íåîáõ³äíà áàçîâà ïëîùèíà. Êîæíèé ðàç ï³ñëÿ âìèêàííÿ â

ÿêîñò³ áàçîâî¿ ïëîùèíè âñòàíîâëþºòüñÿ çàäí³é êðàé ïðèëàäó.

Âèì³ðþâàëüí³ ôóíêö³¿

Âèì³ðþâàííÿ äîâæèíè

Äëÿ âèì³ðþâàííÿ äîâæèíè íàòèñí³òü íà êíîïêó 6. Íà äèñïëå¿ ç’ÿâëÿºòüñÿ

³íäèêàòîð âèì³ðþâàííÿ äîâæèíè .

Íàòèñí³òü íà êíîïêó âèì³ðþâàííÿ 9 îäèí ðàç äëÿ

íàâåäåííÿ íà ö³ëü ³ ùå îäèí ðàç äëÿ âèì³ðþâàííÿ.

Âèì³ðÿíå çíà÷åííÿ ç’ÿâëÿºòüñÿ â íèæí³é ÷àñòèí³

äèñïëåÿ.

Âèì³ðþâàííÿ ïëîù³

Äëÿ âèì³ðþâàííÿ ïëîù³ íàòèñí³òü íà êíîïêó 5. Íà äèñïëå¿ ç’ÿâëÿºòüñÿ

³íäèêàòîð âèì³ðþâàííÿ ïëîù³ .

ϳñëÿ öüîãî ïðîì³ðÿéòå äîâæèíó ³ øèðèíó ÿê ïðè âèì³ðþâàíí³ äîâæèíè. Â

ïåðåðâ³ ì³æ îáîìà âèì³ðþâàííÿìè ëàçåðíèé ïðîì³íü çàëèøàºòüñÿ

óâ³ìêíóòèì.

ϳñëÿ çàê³í÷åííÿ äðóãîãî âèì³ðþâàííÿ ïðèëàä

àâòîìàòè÷íî ðîçðàõîâóº ïëîùó ³ ïîêàçóº ðå-

çóëüòàò. Îñòàííº îäèíè÷íå âèì³ðÿíå çíà÷åííÿ

ïîêàçóºòüñÿ âíèçó íà äèñïëå¿, ê³íöåâèé ðåçóëüòàò

çíàõîäèòüñÿ óãîð³.

Âèì³ðþâàííÿ îá’ºìó

Äëÿ âèì³ðþâàííÿ îá’ºìó íàòèñí³òü íà êíîïêó 10. Íà äèñïëå¿ ç’ÿâëÿºòüñÿ

³íäèêàòîð âèì³ðþâàííÿ îá’ºìó .

ϳñëÿ öüîãî âèì³ðÿéòå äîâæèíó, øèðèíó ³ âèñîòó, ÿê ³ ïðè âèì³ðþâàíí³

äîâæèíè.  ïåðåðâ³ ì³æ òðüîìà âèì³ðþâàííÿìè ëàçåðíèé ïðîì³íü

çàëèøàºòüñÿ óâ³ìêíóòèì.

ϳñëÿ çàê³í÷åííÿ òðåòüîãî âèì³ðþâàííÿ ïðèëàä

àâòîìàòè÷íî ðîçðàõîâóº îá’ºì ³ ïîêàçóº ðåçóëüòàò.

Îñòàííº îäèíè÷íå âèì³ðÿíå çíà÷åííÿ ïîêàçóºòüñÿ

âíèçó íà äèñïëå¿, ê³íöåâèé ðåçóëüòàò çíàõîäèòüñÿ

óãîð³.

Òðèâàëå âèì³ðþâàííÿ (äèâ. ìàë. C)

Ïðè òðèâàëîìó âèì³ðþâàíí³ âèì³ðþâàëüíèé ïðèëàä ìîæíà ïåðåñóâàòè

â³äíîñíî äî ö³ë³, âèì³ðÿíå çíà÷åííÿ àêòóàë³çóºòüñÿ ïðèáë. êîæí³ 0,5 ñ. Âè

ìîæåòå, íàïð., ïåðåñóâàòèñÿ â³ä ñò³íè íà áàæàíó â³äñòàíü, àêòóàëüíà â³äñòàíü

çàâæäè â³äîáðàæàºòüñÿ íà äèñïëå¿.

Äëÿ òðèâàëèõ âèì³ðþâàíü íàòèñí³òü íà êíîïêó 12. Íà äèñïëå¿ ç’ÿâëÿºòüñÿ

³íäèêàòîð òðèâàëîãî âèì³ðþâàííÿ .

OBJ_DOKU-27427-001.fm Page 53 Thursday, July 14, 2011 12:04 PM

54 | Óêðà¿íñüêà

2 609 140 639 | (14.7.11) Bosch Power Tools

Ùîá ðîçïî÷àòè âèì³ðþâàííÿ, íàòèñí³òü íà êíîïêó

âèì³ðþâàííÿ 9. Ïåðåñóâàéòå âèì³ðþâàëüíèé

ïðèëàä äî òèõ ï³ð, ïîêè âíèçó íà äèñïëå¿ íå

âèñâ³òèòüñÿ íåîáõ³äíà â³äñòàíü.

Íàòèñêàííÿì íà êíîïêó âèì³ðþâàííÿ 9 Âè ìîæåòå

çóïèíèòè òðèâàëå âèì³ðþâàííÿ. Àêòóàëüíå

âèì³ðÿíå çíà÷åííÿ âèñâ³÷óºòüñÿ íà äèñïëå¿. Ïîâòîðíèì íàòèñêàííÿì íà

êíîïêó âèì³ðþâàííÿ 9 ìîæíà çíîâó ðîçïî÷àòè òðèâàëå âèì³ðþâàííÿ.

Òðèâàëå âèì³ðþâàííÿ àâòîìàòè÷íî çóïèíÿºòüñÿ ÷åðåç 5 õâèë. Îñòàííº

âèì³ðÿíå çíà÷åííÿ çàëèøàºòüñÿ íà äèñïëå¿. Ùîá ïðèïèíèòè ðåæèì òðèâàëîãî

âèì³ðþâàííÿ, ïîì³íÿéòå ôóíêö³þ âèì³ðþâàííÿ, íàòèñíóâøè íà êíîïêó 6, 5

àáî 10.

Ñòèðàííÿ âèì³ðÿíèõ çíà÷åíü

Êîðîòêèì íàòèñêàííÿì íà êíîïêó 1 ìîæíà âèäàëèòè âñ³ îñòàíí³ ðåçóëüòàòè

îäèíî÷íèõ âèì³ðþâàíü íåçàëåæíî â³ä ðåæèìó âèì³ðþâàííÿ. Áàãàòîðàçîâèì

êîðîòêèì íàòèñêàííÿì âñ³ ðåçóëüòàòè îäèíî÷íèõ âèì³ðþâàíü âèòèðàþòüñÿ ó

çâîðîòíîìó ïîðÿäêó.

Ôóíêö³¿ ïàì’ÿò³

Ïðè âèìêíåíí³ ïðèëàäó çíà÷åííÿ, ùî çàïèñàíå â ïàì’ÿòü, çáåð³ãàºòüñÿ.

Çáåðåæåííÿ/äîäàâàííÿ âèì³ðÿíèõ çíà÷åíü

Íàòèñí³òü íà êíîïêó äîäàâàííÿ äî ïàì’ÿò³ 4, ùîá

çáåðåãòè àêòóàëüíå âèì³ðÿíå çíà÷åííÿ – â çàëåæ-

íîñò³ â³ä àêòóàëüíî¿ ôóíêö³¿ âèì³ðþâàííÿ öå ìîæå

áóòè äîâæèíà, ïëîùà àáî îá’ºì. Ò³ëüêè-íî çíà÷åííÿ

áóäå çàïèñàíå â ïàì’ÿòü, íà äèñïëå¿ ç’ÿâëÿºòüñÿ

«M», çà íèì êîðîòêî ìèãຠ«+».

ßêùî â ïàì’ÿò³ âæå º çíà÷åííÿ, òî íîâå çíà÷åííÿ äîäàºòüñÿ äî íüîãî, – àëå

ëèøå ïðè îäíàêîâ³é îäèíèö³ âèì³ðþâàííÿ.

ßêùî, íàïð., â ïàì’ÿò³ çíàõîäèòüñÿ ïëîùà, à àêòóàëüíå âèì³ðÿíå çíà÷åííÿ –

öå îá’ºì, òî äîäàâàííÿ íå ìîæëèâå. Íà äèñïëå¿ êîðîòêî ìèãຠïîâ³äîìëåííÿ

«Error» (ïîìèëêà).

³äí³ìàííÿ âèì³ðÿíèõ çíà÷åíü

Íàòèñí³òü íà êíîïêó â³äí³ìàííÿ â³ä ïàì’ÿò³ 3, ùîá â³äíÿòè àêòóàëüíå âèì³ðÿíå

çíà÷åííÿ â³ä çíà÷åííÿ, ùî çáåð³ãàºòüñÿ â ïàì’ÿò³. Ò³ëüêè-íî çíà÷åííÿ áóäå

â³äíÿòå, íà äèñïëå¿ ç’ÿâëÿºòüñÿ «M», «–» çà íèì êîðîòêî ìèãàº.

ßêùî â ïàìÿò³ âæå º çíà÷åííÿ, òî íîâå çíà÷åííÿ â³äí³ìàºòüñÿ â³ä íüîãî ëèøå

ïðè îäíàêîâ³é îäèíèö³ âèì³ðþâàííÿ (äèâ. «Çáåðåæåííÿ/äîäàâàííÿ

âèì³ðÿíèõ çíà÷åíü»).

²íäèêàö³ÿ çíà÷åííÿ, çáåðåæåíîãî â ïàì’ÿò³

Íàòèñí³òü íà êíîïêó îïèòóâàííÿ ïàì’ÿò³ 11, ùîá âè-

âåñòè íà äèñïëåé çíà÷åííÿ, ùî çáåð³ãàºòüñÿ â

ïàì’ÿò³. Íà äèñïëå¿ ç’ÿâëÿºòüñÿ «M=». ßêùî äèñïëåé

ïîêàçóº çíà÷åííÿ ç ïàì’ÿò³ «M=», íàòèñêàííÿì íà

êíîïêó äîäàâàííÿ äî ïàì’ÿò³ 4 éîãî ìîæíà

çá³ëüøèòè óäâîº àáî íàòèñêàííÿì íà êíîïêó

â³äí³ìàííÿ â³ä ïàì’ÿò³ 3 âñòàíîâèòè íà íóëü.

Ñòèðàííÿ âì³ñòó ïàì’ÿò³

Ùîá âèäàëèòè âì³ñò ïàì’ÿò³, ñïî÷àòêó íàòèñí³òü íà êíîïêó îïèòóâàííÿ ïàì’ÿò³

11, ùîá íà äèñïëå¿ ç’ÿâèëîñÿ «M=». ϳñëÿ öüîãî êîðîòêî íàòèñí³òü íà êíîïêó

1; «M» á³ëüøå íå â³äîáðàæàºòüñÿ íà äèñïëå¿.

OBJ_DOKU-27427-001.fm Page 54 Thursday, July 14, 2011 12:04 PM

Óêðà¿íñüêà | 55

Bosch Power Tools 2 609 140 639 | (14.7.11)

Âêàç³âêè ùîäî ðîáîòè

Çàãàëüí³ âêàç³âêè

Ïðèéîìíà ë³íçà 17 ³ ì³ñöå âèõîäó ëàçåðíîãî ïðîìåíÿ 16 ï³ä ÷àñ âèì³ðþâàííÿ

ïîâèíí³ áóòè â³äêðèò³.

ϳä ÷àñ âèì³ðþâàííÿ íå ìîæíà ïåðåñóâàòè âèì³ðþâàëüíèé ïðèëàä (âèíÿòîê:

ôóíêö³ÿ òðèâàëîãî âèì³ðþâàííÿ). Ç ö³º¿ ïðè÷èíè çà ìîæëèâ³ñòþ ïðèñòàâëÿéòå

âèì³ðþâàëüíèé ïðèëàä äî òî÷îê âèì³ðþâàííÿ àáî êëàä³òü íà íèõ.

Âèì³ðþâàííÿ çä³éñíþºòüñÿ â öåíòð³ ëàçåðíîãî ïðîìåíÿ, âêëþ÷àþ÷è ³ ïðè

êîñîìó íàâåäåíí³ íà ö³ëü.

Ôàêòîðè âïëèâó íà ä³àïàçîí âèì³ðþâàííÿ

Íà ä³àïàçîí âèì³ðþâàííÿ âïëèâຠîñâ³òëåííÿ ³ â³ääçåðêàëþâàííÿ â³ä ö³ëüîâî¿

ïîâåðõí³. Ùîá ïðè ðîáîòàõ íàäâîð³ àáî ïðè ñèëüíîìó ñîíö³ êðàùå áóëî âèäíî

ëàçåðíèé ïðîì³íü, êîðèñòóéòåñÿ îêóëÿðàìè äëÿ ðîáîòè ç ëàçåðîì 19

(ïðèëàääÿ) ³ â³çèðíèì ùèòîì 20 (ïðèëàääÿ) àáî çàò³í³òü ö³ëüîâó ïîâåðõíþ.

Ôàêòîðè âïëèâó íà ðåçóëüòàò âèì³ðþâàííÿ

Çâàæàþ÷è íà ô³çè÷í³ åôåêòè, íå ìîæíà âèêëþ÷èòè ïîìèëêè â ðåçóëüòàòàõ

âèì³ðþâàííÿ ïðè âèì³ðþâàííÿõ íà ð³çíèõ ïîâåðõíÿõ. Ñþäè â³äíîñÿòüñÿ:

–ïðîçîð³ ïîâåðõí³ (íàïð., ñêëî, âîäà),

–ïîâåðõí³, ùî â³ääçåðêàëþþòü (íàïð., ïîë³ðîâàíèé ìåòàë, ñêëî),

–ïîðèñò³ ïîâåðõí³ (íàïð., ³çîëÿö³éí³ ìàòåð³àëè),

–ñòðóêòóðîâàí³ ïîâåðõí³ (íàïð., ñòðóêòóðîâàíà øòóêàòóðêà, ïðèðîäí³é

áóä³âåëüíèé êàì³íü).

Çà íåîáõ³äí³ñòþ âèêîðèñòîâóéòå íà òàêèõ ïîâåðõíÿõ â³çèðíèé ùèò 20

(ïðèëàääÿ).

Êð³ì òîãî, íà ðåçóëüòàò âèì³ðþâàííÿ ìîæóòü âïëèâàòè øàðè ïîâ³òðÿ ç ð³çíîþ

òåìïåðàòóðîþ àáî íåïðÿìå â³ääçåðêàëþâàííÿ.

Íàâåäåííÿ íà ö³ëü ç âèêîðèñòàííÿì ðèñêè äëÿ äîïîìîãè â îð³ºíòàö³¿

(äèâ.ìàë.D)

Ðèñêà äëÿ äîïîìîãè â îð³ºíòàö³¿ 8 ïîëåãøóº íàâåäåííÿ íà ö³ëü íà âåëèê³é

â³äñòàí³. Äëÿ öüîãî äèâ³òüñÿ óçäîâæ ðèñêè äëÿ äîïîìîãè â îð³ºíòàö³¿ íà

ïîâåðõí³ âèì³ðþâàëüíîãî ïðèëàäó. Ëàçåðíèé ïðîì³íü ïðîõîäèòü ïàðàëåëüíî

äî ö³º¿ â³çèðíî¿ ë³í³¿.

Íåïîëàäêè – ïðè÷èíè ³ óñóíåííÿ

Ïðè÷èíà Ùî ðîáèòè

Ìèãຠ³íäèêàòîð âèõîäó çà ìåæ³ òåìïåðàòóðíîãî ä³àïàçîíó (c),

âèì³ðþâàííÿ íå ìîæëèâå

Òåìïåðàòóðà âèì³ðþâàëüíîãî

ïðèëàäó âèéøëà çà ìåæ³ ðîáî÷î¿ òåì-

ïåðàòóðè â³ä –10 °C äî +50 °C (ó

ðåæèì³ òðèâàëîãî âèì³ðþâàííÿ äî

+40 °C).

Çà÷åêàéòå, ïîêè âèì³ðþâàëüíèé

ïðèëàä íå äîñÿãíå ðîáî÷î¿ òåì-

ïåðàòóðè

Ç’ÿâëÿºòüñÿ ³íäèêàòîð çàðÿäæåíîñò³ áàòàðåéîê (b)

Áàòàðåéêè ïî÷èíàþòü ðîçðÿäæó-

âà³èñÿ (âèì³ðþâàííÿ ùå ìîæëèâ³)

Çàì³í³òü áàòàðåéêè àáî àêóìóëÿòîðí³

áàòàðå¿

Ìèãຠ³íäèêàòîð çàðÿäæåíîñò³ áàòàðåéîê (b), âèì³ðþâàííÿ íå ìîæëèâå

Áàòàðåéêè ðîçðÿäæåí³ Çàì³í³òü áàòàðåéêè àáî àêóìóëÿòîðí³

áàòàðå¿

Íà äèñïëå¿ ç’ÿâëÿºòüñÿ «Error» ³ «––––»

Êóò ì³æ ëàçåðíèì ïðîìåíåì ³ ö³ëëþ

çàíàäòî ãîñòðèé.

Çá³ëüø³òü êóò ì³æ ëàçåðíèì ïðîìåíåì

³ ö³ëëþ

OBJ_DOKU-27427-001.fm Page 55 Thursday, July 14, 2011 12:04 PM

56 | Óêðà¿íñüêà

2 609 140 639 | (14.7.11) Bosch Power Tools

Âèì³ðþâàëüíèé ïðèëàä ñïîñòåð³ãຠçà ïðàâèëüíèì

ôóíêö³îíóâàííÿì ïðè êîæíîìó âèì³ðþâàíí³. Ïðè âèÿâëåíí³

íåïîëàäêè íà äèñïëå¿ ìèãຠëèøå çîáðàæåíèé ñèìâîë. Â

òàêîìó âèïàäêó àáî ÿêùî âèùåçàçíà÷åí³ çàõîäè ç óñóíåííÿ

íåïîëàäêè íå äîïîìàãàþòü, ïåðåäàéòå ñâ³é âèì³ðþâàëüíèé

ïðèëàä ÷åðåç ìàãàçèí â ñåðâ³ñíó ìàéñòåðíþ Bosch.

Ïåðåâ³ðêà òî÷íîñò³ âèì³ðþâàëüíîãî ïðèëàäó

Òî÷í³ñòü âèì³ðþâàëüíîãî ïðèëàäó ìîæíà ïåðåâ³ðèòè òàêèì ÷èíîì:

–Âèáåð³òü ä³ëÿíêó äîâæèíîþ ïðèáë. 3–10 ì, ðîçì³ð ÿêî¿ íå ì³íÿºòüñÿ ³

òî÷íî Âàì â³äîìèé (íàïð., øèðèíà ïðèì³ùåííÿ, äâåðíèé ïðîð³ç). ijëÿíêà

ìຠçíàõîäèòüñÿ â ïðèì³ùåíí³, ö³ëüîâà ïîâåðõíÿ ìຠáóòè ð³âíîþ ³ äîáðå

â³ääçåðêàëþâàòè.

–Ïðîì³ðòå öþ ä³ëÿíêó 10 ðàç³â ï³äðÿä.

³äõèëåííÿ îêðåìèõ çíà÷åíü âèì³ðþâàíü â³ä ñåðåäíüîãî çíà÷åííÿ íå

ïîâèííî ïåðåâèùóâàòè ±3 ìì. Çàïðîòîêîëþéòå âèì³ðþâàííÿ, ùîá ï³çí³øå

ìîæíà áóëî ïîð³âíÿòè òî÷í³ñòü.

Òåõí³÷íå îáñëóãîâóâàííÿ ³ ñåðâ³ñ

Òåõí³÷íå îáñëóãîâóâàííÿ ³ î÷èùåííÿ

Çáåð³ãàéòå ³ ïåðåíîñüòå âèì³ðþâàëüíèé ïðèëàä ëèøå â çàõèñí³é ñóìö³, ÿêà ³äå

â êîìïëåêò³.

Çàâæäè òðèìàéòå âèì³ðþâàëüíèé ïðèëàä â ÷èñòîò³.

Íå çàíóðþéòå âèì³ðþâàëüíèé ïðèëàä ó âîäó àáî ³íø³ ð³äèíè.

Âèòèðàéòå çàáðóäíåííÿ âîëîãîþ ì’ÿêîþ ãàí÷³ðêîþ. Íå êîðèñòóéòåñÿ

ìèéíèìè çàñîáàìè ³ ðîç÷èííèêàìè.

Äîáðå äîãëÿäàéòå çà ïðèéîìíîþ ë³íçîþ 17, ÿê íà÷åáòî öå áóëè îêóëÿðè àáî

ë³íçà ôîòîàïàðàòà.

Ö³ëüîâà ïîâåðõíÿ çàíàäòî â³ääçåð-

êàëþº (íàïð., äçåðêàëî) àáî çàíàäòî

ñëàáêà (íàïð., ÷îðíà òêàíèíà) àáî

çîâí³øíº ñâ³òëî çàíàäòî ñèëüíå.

Âèêîðèñòîâóéòå â³çèðíèé ùèò 20

(ïðèëàääÿ)

Âèõ³ä ëàçåðíîãî ïðîìåíÿ 16 àáî

ïðèéîìíà ë³íçà 17 ñï³òí³ëè (íàïð.,

âíàñë³äîê øâèäêîãî ïåðåïàäó

òåìïåðàòóðè).

Ïðîòð³òü ì’ÿêîþ ãàí÷³ðêîþ âèõ³ä

ëàçåðíîãî ïðîìåíÿ 16 àáî ïðèéîìíó

ë³íçó 17

Ðîçðàõîâàíå çíà÷åííÿ á³ëüøå çà

99999 ì/ì2/ì3.

Ðîçä³ë³òü ðîçðàõóíîê íà äåê³ëüêà

ïðîì³æíèõ îïåðàö³é

Ó âåðõí³é ÷àñòèí³ äèñïëåÿ ìèãຠ«Error»

Äîäàâàííÿ/â³äí³ìàííÿ âèì³ðÿíèõ

çíà÷åíü â ð³çíèõ îäèíèöÿõ

Äîäàâàéòå/â³äí³ìàéòå ëèøå âèì³ðÿí³

çíà÷åííÿ â îäíàêîâèõ îäèíèöÿõ

Íåíàä³éíèé ðåçóëüòàò âèì³ðþâàííÿ

Ö³ëüîâà ïîâåðõíÿ â³ääçåðêàëþº íå

îäíîçíà÷íî (íàïð., âîäà, ñêëî).

Íàêðèéòå ö³ëüîâó ïîâåðõíþ

Çàêðèòèé âèõ³ä ëàçåðíîãî ïðîìåíÿ

16 àáî ïðèéîìíà ë³íçà 17.

Âèõ³ä ëàçåðíîãî ïðîìåíÿ 16 àáî

ïðèéîìíà ë³íçà 17 ìàþòü çàëèøàòèñÿ

â³äêðèòèìè

Ðåçóëüòàò âèì³ðþâàííÿ íåïðàâäîïîä³áíèé

Âñòàíîâëåíà íåïðàâèëüíà áàçîâà

ïëîùèíà

Âñòàíîâ³òü áàçîâó ïëîùèíó, ùî â³ä-

ïîâ³äຠçä³éñíþâàíîìó âèì³ðþâàííþ

Ïåðåøêîäà íà øëÿõó ëàçåðíîãî

ïðîìåíÿ

Ëàçåðíà òî÷êà ìຠïîâí³ñòþ çíà-

õîäèòüñÿ íà ö³ëüîâ³é ïîâåðõí³.

Ïðè÷èíà Ùî ðîáèòè

OBJ_DOKU-27427-001.fm Page 56 Thursday, July 14, 2011 12:04 PM

Óêðà¿íñüêà | 57

Bosch Power Tools 2 609 140 639 | (14.7.11)

ßêùî íåçâàæàþ÷è íà ðåòåëüíó ïðîöåäóðó âèãîòîâëåííÿ ³ âèïðîáóâàííÿ

âèì³ðþâàëüíèé ïðèëàä âñå-òàêè âèéäå ç ëàäó, ðåìîíò ìຠâèêîíóâàòè ëèøå

ìàéñòåðíÿ, àâòîðèçîâàíà äëÿ åëåêòðî³íñòðóìåíò³â Bosch. Íå â³äêðèâàéòå

ñàìîñò³éíî âèì³ðþâàëüíèé ³íñòðóìåíò.

Ïðè áóäü-ÿêèõ çàïèòàííÿõ ³ çàìîâëåíí³ çàï÷àñòèí, áóäü ëàñêà, îáîâ’ÿçêîâî

çàçíà÷àéòå 10-çíà÷íèé òîâàðíèé íîìåð, ùî çíàõîäèòüñÿ íà çàâîäñüê³é

òàáëè÷ö³ âèì³ðþâàëüíîãî ïðèëàäó.

Íàäñèëàéòå âèì³ðþâàëüíèé ïðèëàä íà ðåìîíò â çàõèñí³é ñóìö³ 21.

Cåðâ³ñía ìaécòepíÿ i îáñëóãîâóâàííÿ êëiºíòiâ

 ñåðâ³ñí³é ìàéñòåðí³ Âè îòðèìàºòå â³äïîâ³äü íà Âàø³ çàïèòàííÿ ñòîñîâíî

ðåìîíòó ³ òåõí³÷íîãî îáñëóãîâóâàííÿ Âàøîãî ïðîäóêòó. Ìàëþíêè â äåòàëÿõ ³

³íôîðìàö³þ ùîäî çàï÷àñòèí ìîæíà çíàéòè çà àäðåñîþ:

www.bosch-pt.com

Êîíñóëüòàíòè Bosch ç ðàä³ñòþ äîïîìîæóòü Âàì ïðè çàïèòàííÿõ ñòîñîâíî

êóï³âë³, çàñòîñóâàííÿ ³ íàëàãîäæåííÿ ïðîäóêò³â ³ ïðèëàääÿ äî íèõ.

Ãàðàíò³éíå îáñëóãîâóâàííÿ ³ ðåìîíò åëåêòðî³íñòðóìåíòó çä³éñíþþòüñÿ

â³äïîâ³äíî äî âèìîã ³ íîðì âèãîòîâëþâà÷à íà òåðèòî𳿠âñ³õ êðà¿í ëèøå ó

ô³ðìîâèõ àáî àâòîðèçîâàíèõ ñåðâ³ñíèõ öåíòðàõ ô³ðìè «Ðîáåðò Áîø».

ÏÎÏÅÐÅÄÆÅÍÍß! Âèêîðèñòàííÿ êîíòðàôàêòíî¿ ïðîäóêö³¿ íåáåçïå÷íå â

åêñïëóàòàö³¿ ³ ìîæå ìàòè íåãàòèâí³ íàñë³äêè äëÿ çäîðîâ’ÿ. Âèãîòîâëåííÿ ³

ðîçïîâñþäæåííÿ êîíòðàôàêòíî¿ ïðîäóêö³¿ ïåðåñë³äóºòüñÿ çà Çàêîíîì â

àäì³í³ñòðàòèâíîìó ³ êðèì³íàëüíîìó ïîðÿäêó.

Óêðà¿íà

ÒÎÂ «Ðîáåðò Áîø»

Cåðâ³ñíèé öåíòð åëåêòðî³íñòðóìåíò³â

âóë. Êðàéíÿ, 1, 02660, Êè¿â-60

Óêðà¿íà

Òåë.: +38 (044) 4 90 24 07 (áàãàòîêàíàëüíèé)

E-Mail: pt-service@ua.bosch.com

Îô³ö³éíèé ñàéò: www.bosch-powertools.com.ua

Àäðåñà Ðåã³îíàëüíèõ ãàðàíò³éíèõ ñåðâ³ñíèõ ìàéñòåðåíü çàçíà÷åíà â

Íàö³îíàëüíîìó ãàðàíò³éíîìó òàëîí³.

Óòèë³çàö³ÿ

Âèì³ðþâàëüí³ ïðèëàäè, ïðèëàääÿ ³ óïàêîâêó òðåáà çäàâàòè íà åêîëîã³÷íî

÷èñòó ïîâòîðíó ïåðåðîáêó.

Íå âèêèäàéòå âèì³ðþâàëüí³ ³íñòðóìåíòè òà àêóìóëÿòîðí³ áàòàðå¿/áàòàðåéêè â

ïîáóòîâå ñì³òòÿ!

Ëèøå äëÿ êðà¿í ªÑ:

³äïîâ³äíî äî ºâðîïåéñüêî¿ äèðåêòèâè 2002/96/EÑ òà

ºâðîïåéñüêî¿ äèðåêòèâè 2006/66/EÑ â³äïðàöüîâàí³

âèì³ðþâàëüí³ ïðèëàäè, ïîøêîäæåí³ àáî â³äïðàöüîâàí³

àêóìóëÿòîðí³ áàòàðå¿/áàòàðåéêè ïîâèíí³ çäàâàòèñÿ îêðåìî ³

óòèë³çóâàòèñÿ åêîëîã³÷íî ÷èñòèì ñïîñîáîì.

Ìîæëèâ³ çì³íè.

OBJ_DOKU-27427-001.fm Page 57 Thursday, July 14, 2011 12:04 PM

58 | Română

2 609 140 639 | (14.7.11) Bosch Power Tools

Română

Instrucţiuni privind siguranţa şi protecţia muncii

Pentru a putea lucra nepericulos şi sigur cu aparatul de

măsură, trebuie să citiţi şi să respectaţi toate instrucţiunile.

Nu distrugeţi niciodată plăcuţele de avertizare ale aparatului

de măsură, făcându-le de nerecunoscut. PĂSTRAŢI ÎN

CONDIŢII BUNE PREZENTELE INSTRUCŢIUNI.

fAtenţie – în cazul în care se folosesc alte dispozitive de comandă sau de

ajustare decât cele indicate în prezenta sau dacă se execută alte

proceduri, acest lucru poate duce la o expunere periculoasă la radiaţii.

fAparatul de măsurat se livrează cu o plăcuţă de avertizare în limba

germană (în schiţa aparatului de măsurat de la pagina grafică marcată cu

numărul 13).

fÎnainte de prima punere în funcţiune lipiţi deasupra textului german

eticheta în limba ţării dumneavoastră, din setul de livrare.

fNu îndreptaţi raza laser asupra persoanelor sau animalelor şi nu priviţi

nici dumneavoastră spre aceasta. Aparatul de măsură generează raze laser

din clasa laser 2 conform IEC 60825-1. Acestea pot provoca orbirea

persoanelor.

fNu folosiţi ochelarii pentru laser drept ochelari de protecţie. Ochelarii

pentru laser servesc la mai buna recunoaştere a razei laser, dar nu vă

protejează totuşi împotriva radiaţiei laser.

fNu folosiţi ochelarii pentru laser drept ochelari de soare sau în traficul

rutier. Ochelarii pentru laser nu vă oferă protecţie totală împotriva razelor

ultraviolete şi vă diminuează gradul de percepţie a culorilor.

fNu permiteţi repararea aparatului de măsură decât de către personal de

specialitate corespunzător calificat şi numai cu piese de schimb

originale. Numai în acest mod poate fi garantată siguranţa de exploatare a

aparatului de măsură.

fNu permiteţi copiilor să folosească nesupravegheaţi aparatul de măsură

cu laser. Ei pot provoca în mod accidental orbirea persoanelor.

fNu lucraţi cu aparatul de măsură în mediu cu pericol de explozie în care

se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot

produce scântei care să aprindă praful sau vaporii.

Descrierea produsului şi a performanţelor

Utilizare conform destinaţiei

Aparatul de măsură este destinat măsurării depărtărilor, lungimilor, înălţimilor,

distanţelor cât şi calculării suprafeţelor şi volumelor. Aparatul de măsură este

adecvat pentru măsurători în mediu interior şi exterior.

Elemente componente

Numerotarea componentelor ilustrate se referă la schiţa de la pagina grafică.

1Tastă pornit-oprit şi tastă ştergere memorie

2Tastă de selecţie a planului de referinţă

3Tastă de scădere-memorie „M–“

OBJ_DOKU-27427-001.fm Page 58 Thursday, July 14, 2011 12:04 PM

Română | 59

Bosch Power Tools 2 609 140 639 | (14.7.11)

4Tastă de adunare-memorie „M+“

5Tastă pentru măsurarea suprafeţelor

6Tastă pentru măsurarea lungimilor

7Display

8Reper ajutător de aliniere

9Tastă de măsurare

10 Tastă pentru măsurarea volumelor

11 Tastă apelare valoare memorată „M=“

12 Tastă pentru măsurare continuă

13 Plăcuţă de avertizare laser

14 Dispozitiv de blocare compartiment baterie

15 Capac compartiment baterie

16 Ieşire radiaţie laser

17 Lentilă receptoare

18 Număr de serie

19 Ochelari optici pentru laser*

20 Panou de vizare laser*

21 Geantă de protecţie

* Accesoriile ilustrate sau descrise nu sunt incluse în setul de livrare standard.

Elemente afişaj

aFuncţie de măsurare

Măsurarea lungimilor

Măsurare continuă

Măsurarea suprafeţelor

Măsurarea volumelor

bAvertizare baterii descărcate

cAvertizare temperatură

dValoare măsurată/rezultat

eUnitate de măsură

fPlan de referinţă la măsurare

gLaser conectat

hValoare măsurată individuală (la măsurarea lungimilor: rezultat)

iMemorarea valorilor măsurate

Date tehnice

Telemetru digital cu laser PLR 25

Număr de identificare 3 603 K16 200

Domeniu de măsurare 0,05–25 mA)

Precizie de măsurare (normală) ±2,0 mmB)

Cea mai mică unitate afişată 1mm

Temperatură de lucru –10 °C ... +50 °CC)

Temperatură de depozitare –20 °C ... +70 °C

Umiditate relativă maximă a aerului 90 %

Clasa laser 2

Tip laser 635 nm, <1 mW

Diametru fascicul laser (la 25 °C) la o distanţă de

10 m aprox. 6mm

Baterii

Acumulator 4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

OBJ_DOKU-27427-001.fm Page 59 Thursday, July 14, 2011 12:04 PM

60 | Română

2 609 140 639 | (14.7.11) Bosch Power Tools

Montare

Montarea/schimbarea bateriilor

Pentru buna funcţionare a aparatului de măsură se recomandă utilizarea

bateriilor alcaline cu mangan sau a acumulatorilor.

Cu acumulatorii de 1,2 V sunt posibile mai puţine măsurători decât cu bateriile

de 1,5 V.

Pentru a deschide capacul compartimentului de baterii 15 împingeţi dispozitivul

de blocare 14 în direcţia săgeţii şi demontaţi capacul compartimentului de

baterii. Introduceţi bateriile resp. acumulatorii. Respectaţi polaritatea corectă

conform schiţei de pe partea interioară a compartimentului de baterii.

Când pe display apare prima oară simbolul de baterie , mai sunt posibile încă

cel puţin 100 de măsurători. Atunci când simbolul de baterie clipeşte, trebuie să

înlocuiţi bateriile resp. acumulatorii, deoarece nu mai sunt posibile măsurători.

Înlocuiţi întotdeauna toate bateriile resp. acumulatorii în acelaşi timp. Folosiţi

numai baterii sau acumulatori de aceeaşi fabricaţie şi având aceeaşi capacitate.

fExtrageţi bateriile resp. acumulatorii din aparatul de măsură, atunci

când nu-l veţi folosi un timp mai îndelungat. În cazul unei depozitări mai

îndelungate, bateriile şi acumulatorii se pot coroda şi autodescărca.

Funcţionare

Punere în funcţiune

fNu lăsaţi nesupraveghiat aparatul de măsură pornit şi deconectaţi-l după

utilizare. Alte persoane ar putea fi orbite de raza laser.

fFeriţi aparatul de măsură de umezeală şi de expunere directă la radiaţii

solare.

fNu expuneţi aparatul de măsură unor temperaturi sau unor variaţii

extreme de temperatură. De ex. nu-l lăsaţi prea mult timp în autoturism. În

cazul unor variaţii mai mari de temperatură lăsaţi mai întâi aparatul să se

acomodeze înainte de a-l pune în funcţiune. Temperaturile sau variaţiile

extreme de temperatură pot afecta precizia aparatului de măsură.

Durată de utilizare baterie aprox.

–Măsurări individuale

–Măsurare continuă 30000D)

5hD)

Greutate conform EPTA-Procedure 01/2003 0,18 kg

Dimensiuni 58 x 104 x 36 mm

Tip protecţie (în afară de compartimentul pentru

baterii) IP 44 (protejat împotriva

stropilor de apă)

A) Raza de acţiune creşte în funcţie de cât de bine este redirecţionată înapoi lumina laserului

de către suprafaţa ţintă (prin difuzare, nu prin reflexie) şi în funcţie de cât de puternică este

luminozitatea punctului laser comparativ cu lumina ambiantă (spaţii interioare, amurg). În caz

de condiţii nefavorabile (de exemplu măsurare în mediu exterior, cu radiaţii solare puternice)

poate fi necesară utilizarea panoului de vizare.

B) În caz de condiţii nefavorabile ca de ex. radiaţii solare puternice sau suprafeţe cu reflexie

slabă, abaterea maximă este de ±7 mm la 25 m. În caz de condiţii favorabile marja de eroare

este de ±0,05 mm/m.

C) În funcţia de măsurare continuă temperatura maximă de funcţionare este de +40 °C.

D) Cu acumulatorii de 1,2 V sunt posibile mai puţine măsurători decât cu bateriile de 1,5 V.

Vă rugăm să luaţi în considerare numărul de identificare de pe plăcuţa indicatoare a tipului aparatului

dumneavoastră de măsură, denumirile comerciale ale diferitelor aparate de măsură pot varia.

Numărul de serie 18 de pe plăcuţa indicatoare a tipului serveşte la identificarea aparatului

dumneavoastră de măsură.

Telemetru digital cu laser PLR 25

OBJ_DOKU-27427-001.fm Page 60 Thursday, July 14, 2011 12:04 PM

Română | 61

Bosch Power Tools 2 609 140 639 | (14.7.11)

fEvitaţi şocurile puternice sau căderile aparatului de măsură. După

influenţe exterioare puternice, înainte de a continua lucrul, ar trebui să

efectuaţi o verificare a preciziei (vezi „Verificarea preciziei aparatului de

măsură“, pagina 65).

Conectare/deconectare

Pentru conectarea aparatului de măsură apăsaţi scurt tasta pornit-oprit 1 sau

tasta de măsurare 9. În momentul conectării aparatului de măsură raza laser nu

este încă conectată.

Pentru deconectarea aparatului de măsură apăsaţi un timp îndelungat tasta

pornit-oprit 1.

Dacă timp de aprox. 5 minute nu se apasă nici o tastă, instrumentul de măsurat

se deconectează automat, pentru menajarea bateriei.

Dacă a fost memorată o valoare măsurată, aceasta rămâne stocată în memoria

aparatului şi după deconectarea automată. După reconectarea aparatului de

măsură pe display va apărea „M“.

Procesul de măsurare

După conectare aparatul de măsură se află în funcţia de măsurare a lungimilor.

Puteţi regla alte funcţii de măsurare apăsând tasta corespunzătoare funcţiei

respective (vezi „Funcţii de măsurare“, pagina 61).

Ca plan de referinţă pentru măsurare după conectare este selectată marginea

posterioară a aparatului de măsură. Pentru schimbarea planului de referinţă vezi

„Selectarea planului de referinţă“, pagina 61.

După selecţia funcţiei de măsurare şi a planului de referinţă, ceilalţi paşi ai

procesului de măsurare se declanşează prin apăsarea tastei de măsurare 9.

Rezemaţi aparatul de măsură cu planul de referinţă selectat pe linia de măsurare

dorită (de ex. peretele).

Pentru conectara razei laser apăsaţi tasta de măsurare 9.

fNu îndreptaţi raza laser asupra persoanelor sau animalelor şi nu priviţi

direct în raza laser, nici chiar de la distanţă mai mare.

Vizaţi cu raza laser suprafaţa ţintă. Pentru declanşarea măsurării apăsaţi din nou

tasta de măsurare 9.

În funcţia de măsurare continuă măsurarea începe deja după prima apăsare a

tastei de măsurare 9.

Valoarea măsurată apare în mod normal în interval de 0,5 s şi cel târziu după 4 s.

Durata de măsurare depinde de distanţă, condiţiile de luminozitate şi de

proprietăţile de reflexie ale suprafeţei vizate. Sfârşitul măsurării este indicat

printr-un un semnal sonor. După terminarea măsurării raza laser se

deconectează automat.

Dacă, după vizare, timp de aprox. 20 s nu are loc nici o măsurare, raza laser se

deconectează automat, pentru menajarea bateriilor.

Selectarea planului de referinţă (vezi figurile A –B)

Pentru măsurare puteţi alege între două planuri de referinţă diferite:

–marginea posterioară a aparatului de măsură (de ex. la sprijinirea pe perete a

aparatului),

–marginea anterioară a aparatului de măsură (de ex. la măsurarea de pe

marginea unei mese).

Pentru schimbarea planului de referinţă apăsaţi tasta 2, până când pe display va

fi afişat planul de referinţă dorit. După fiecare conectare a aparatului de măsură,

ca plan de referinţă este presetată marginea posterioară a aparatului de măsură.

Funcţii de măsurare

Măsurarea lungimilor

Pentru măsurarea lungimilor apăsaţi tasta 6. Pe display apare afişajul de

măsurare a lungimilor .

OBJ_DOKU-27427-001.fm Page 61 Thursday, July 14, 2011 12:04 PM

62 | Română

2 609 140 639 | (14.7.11) Bosch Power Tools

Apăsaţi tasta de măsurare 9 o dată pentru vizare şi

încă o dată pentru măsurare.

Valoarea măsurată va fi afişată în partea de jos a

displayului.

Măsurarea suprafeţelor

Pentru măsurarea de suprafeţe apăsaţi tasta 5. Pe display apare afişajul de

măsurare a suprafeţelor .

Măsuraţi apoi consecutiv lungimea şi lăţimea, întocmai ca la o măsurare de

lungimi. Între cele două măsurători raza laser rămâne conectată.

După încheierea celei de-a doua măsurători, se calcu-

lează şi se afişează automat suprafaţa obţinută.

Ultimă valoare măsurată individuală apare în partea

de jos a displayului, iar rezultatul final este afişat în

partea de sus.

Măsurarea volumelor

Pentru măsurarea de volume apăsaţi tasta 10. Pe display apare afişajul de

măsurare a volumelor .

Măsuraţi în continuare consecutiv lungimea, lăţimea şi înălţimea, întocmai ca la

o măsurare de lungimi. Raza laser rămâne conectată între cele trei măsurători.

După încheierea celei de a treia măsurători, se calcu-

lează şi se afişează automat volumul obţinut. Ultima

valoare măsurată individuală apare în partea de jos a

displayului, iar rezultatul final este afişat în partea de

sus.

Măsurare continuă (vezi figura C)

În cadrul măsurării continue aparatul de măsură poate fi deplasat faţă de ţintă, în

acest caz valoarea măsurată actualizându-se la interval de aprox. 0,5 s. Puteţi de

ex. să vă îndepărtaţi de un perete până la distanţa dorită, în acest timp distanţa

curentă putând fi citită în orice moment la aparat.

Pentru măsurări continue apăsaţi tasta 12. Pe display apare afişajul de măsurare

continuă .

Apăsaţi tasta de măsurare 9 pentru declanşarea

procesului de măsurare. Mişcaţi aparatul de

măsurare până când pe display, jos, va fi afişată

distanţa dorită.

Prin apăsarea tastei de măsurare 9 puteţi întrerupe

măsurarea continuă. Valoarea măsurată curentă va fi

afişată pe display. Printr-o nouă apăsare a tastei de măsurare 9 măsurarea

continuă reporneşte de la început.

Funcţia de măsurare continuă se dezactivează automat după 5 min. Ultima

valoare măsurată rămâne afişată pe display. Pentru a ieşi mai devreme din

măsurarea continuă şi a schimba funcţia de măsurare puteţi apăsa tastele 6, 5

sau 10.

Ştergerea valorii măsurate

În toate funcţiile de măsurare, puteţi şterge ultima valoare măsurată, printr-o

scurtă apăsare a tastei 1. Apăsând scurt, de mai multe ori tasta, veţi putea şterge

din memorie valorile măsurate, în ordine inversă a determinării lor.

OBJ_DOKU-27427-001.fm Page 62 Thursday, July 14, 2011 12:04 PM

Română | 63

Bosch Power Tools 2 609 140 639 | (14.7.11)

Funcţii de memorie

La deconectarea aparatului de măsură, valoarea stocată în memorie se

păstrează.

Memorarea/adunarea valorii măsurate

Apăsaţi tasta pentru adunare-memorie 4, în scopul

memorării valorii măsurate curente – corespunzător

funcţiei de măsurare curente, o valoare de lungime,

suprafaţă sau volum. De îndată ce valoarea

respectivă a fost memorată, pe display apare „M“, iar

simbolul „+“ de după acesta clipeşte scurt.

În cazul în care, în memorie este deja stocată o valoare, valoarea cea nouă va fi

adunată la cea memorată, desigur, numai dacă unităţile de măsură ale celor două

valori coincid.

Dacă, de ex. în memoria aparatului este stocată o suprafaţă, iar valoarea

măsurată actuală este un volum, adunarea nu poate fi efectuată. Pe display va

clipi scurt „Error“.

Scăderea valorii măsurate

Apăsaţi tasta de scădere-memorie 3, pentru a scădea valoarea măsurată curentă

din valoarea stocată în memoria aparatului. De îndată ce a fost scăzută o valoare,

pe display apare „M“, semnul „–“ aflat în urma acestuia clipeşte scurt.

În cazul în care în memorie există deja o valoare stocată, valoarea cea nouă poate

fi scăzută din aceasta, cu condiţia ca unităţile de măsură să coincidă (vezi

„Memorarea/adunarea valorilor măsurate“).

Vizualizarea valorii memorate

Apăsaţi tasta de apelare a valorii memorate 11,

pentru vizualizarea valorii stocate în memoria

aparatului. Pe display apare „M=“. După ce displayul

afişează valoarea stocată în memorie „M=“, prin

apăsarea tastei de adunare-memorie 4 veţi putea

dubla, respectiv prin apăsarea tastei scădere-

memorie 3 veţi putea anula valoarea stocată în

memoria aparatului.

Ştergerea valorii memorate

Pentru ştergerea conţinutului memoriei apăsaţi mai întâi tasta de apelare a

valorii memorate 11, astfel încât pe display să apară „M=“. Apoi apăsaţi scurt

tasta 1; „M“ dispare de pe display.

Instrucţiuni de lucru

Indicaţii de ordin general

Lentila receptoare 17 şi orificiul de ieşire a radiaţiei laser 16 nu trebuie să fie

acoperite în timpul măsurării.

Aparatul de măsură nu trebuie mişcat în timpul măsurării (cu excepţia funcţiei de

măsurare continuă). De aceea, aşezaţi aparatul de măsură, pe cât posibil,

deasupra sau în dreptul punctelor de măsurare.

Măsurarea are loc în centrul razei laser, chiar în cazul suprafeţelor ţintă vizate

oblic.

Influenţe asupra domeniului de măsurare

Domeniul de măsurare depinde de condiţiile de luminozitate şi de calităţile de

reflexie ale suprafeţei ţintă. Pentru o mai bună vizibilitate a razei laser în timpul

lucrului în mediu exterior şi în caz de radiaţii solare puternice, folosiţi ochelarii

optici pentru laser 19 (accesoriu) şi panoul de vizare laser 20 (accesoriu), sau

umbriţi suprafaţa ţintă.

OBJ_DOKU-27427-001.fm Page 63 Thursday, July 14, 2011 12:04 PM

64 | Română

2 609 140 639 | (14.7.11) Bosch Power Tools

Influenţe asupra rezultatului măsurării

Din cauza fenomenelor fizice, nu este exclus ca la măsurarea pe diferite

suprafeţe să se ajungă la măsurători eronate. Printre acestea enumerăm:

–suprafeţele transparente (de ex. sticla, apa),

–suprafeţele tip oglindă (de ex. metal lustruit, sticlă),

–suprafeţele poroase (de ex. materialele de izolaţie),

–suprafeţele structurate (deex. tencuiala rugoasă, piatra naturală).

Dacă este cazul, folosiţi pe aceste suprafeţe panoul de vizare laser 20

(accesoriu).

Deasemeni straturile de aer cu temperaturi diferite sau reflexii recepţionate

indirect pot influenţa rezultatele măsurării.

Vizarea cu reper ajutător de aliniere (vezi figura D)

Reperul ajutător de aliniere 8 poate uşura vizarea de la depărtări mai mari. În

acest scop priviţi în prelungirea reperulului ajutător de aliniere de pe partea

superioară a aparatului de măsură. Raza laser este paralelă cu această linie

optică.

Defecţiuni – cauze şi remedieri

Cauză Remediere

Indicatorul de avertizare pentru temperatură (c) clipeşte, măsurarea nu

este posibilă

Aparatul de măsură se situează în afara

limitelor temperaturii de funcţionare

de la –10 °C până la +50 °C (în

funcţia de măsurare continuă, până la

+40 °C).

Aşteptaţi până când aparatul de

măsură revine la temperatura de lucru

Apare indicatorul de avertizare pentru baterii descărcate (b)

Tensiunea bateriilor începe să scadă

(mai este încă posibilă măsurarea) Schimbaţi bateriile resp. acumulatorii

Indicatorul de avertizare pentru baterii descărcate (b) clipeşte, măsurarea

nu este posibilă

Tensiunea bateriilor este prea scăzută Schimbaţi bateriile resp. acumulatorii

Mesajele „Error“ şi „––––“ pe display

Unghi prea ascuţit între raza laser şi

ţintă. Măriţi unghiul dintre raza laser şi ţintă

Suprafaţa ţintă reflectă prea puternic

(de ex. oglindă) respectiv prea slab (de

ex. material negru), sau lumina am-

biantă este prea puternică.

Folosiţi un pano u de vizare pentru laser

20 (accesoriu)

Ieşirea radiaţiei laser 16 respectiv

lentila receptoare 17 este aburită (de

ex. din cauza unei schimbări rapide de

temperatură).

Ştergeţi cu o lavetă moale ieşirea

radiaţiei laser 16 respectiv lentila

receptoare 17

Valoarea calculată este mai mare de

99999 m/m2/m3.Împărţiţi calculul în etape intermediare

Mesajul „Error“ clipeşte sus pe display

Adunare/scădere de valori măsurate

având unităţi de măsură diferite Adunaţi/scădeţi numai valori măsurate

având aceleaşi unităţi de măsură

Rezultatul măsurării nu este fiabil

Suprafaţa ţintă nu reflectă clar (de ex.

apă, sticlă). Acoperiţi suprafaţa ţintă

Ieşirea radiaţiei laser 16 respectiv

lentila receptoare 17 este acoperită. Ţineţi descoperită ieşirea radiaţiei

laser 16 respectiv lentila receptoare

17

OBJ_DOKU-27427-001.fm Page 64 Thursday, July 14, 2011 12:04 PM

Română | 65

Bosch Power Tools 2 609 140 639 | (14.7.11)

Aparatul de măsură îşi monitorizează funcţionarea corectă

pentru fiecare măsurare. Dacă constată un defect, pe display

mai clipeşte numai simbolul alăturat. În acest caz, sau dacă

defecţiunea nu a putut fi înlăturată prin măsurile de remediere

enumerate mai sus, trimiteţi aparatul de măsură prin

disdtribuitorul domuneavoastră, centrului de aisistenţă

service post-vânzări Bosch.

Verificarea preciziei aparatului de măsură

Puteţi verifica precizia de măsurare a aparatului după cum urmează:

–Alegeţi o distanţă de măsurare care nu se modifică în timp, de aprox. 3 până

la 10 m (de ex. lăţimea încăperii, deschiderea uşii), a cărei lungime o

cunoaşteţi cu exactitate. Distanţa măsurată trebuie să fie situată într-o

incintă, suprafaţa ţintă de măsurare trebuie să fie netedă şi să aibă o reflexie

bună.

–Măsuraţi această distanţă de 10 ori consecutiv.

Abaterea măsurătorilor individuale de la valoarea medie poate fi de maximum

±3 mm. Înregistraţi aceste măsurători pentru ca ulterior să puteţi compara

precizia acestora.

Întreţinere şi service

Întreţinere şi curăţare

Depozitaţi şi transportaţi aparatul de măsură numai în geanta de protecţie din

setul de livrare.

Păstraţi întotdeauna curat aparatul de măsură.

Nu cufundaţi aparatul de măsură în apă sau în alte lichide.

Ştergeţi-l de murdărie cu o lavetă umedă, moale. Nu folosiţi detergenţi sau

solvenţi.

Întreţineţi în special lentila receptoare 17 cu aceeaşi grijă cu care trebuie

întreţinuţi ochelarii sau lentila unui aparat fotografic.

Dacă, în ciuda procedeelor de fabricaţie şi verificare riguroase, aparatul de

măsură are totuşi o defecţiune, repararea acesteia se va efectua la un centru

autorizat de service şi asistenţă post-vânzări pentru scule electrice Bosch. Nu

deschideţi singuri aparatul de măsură.

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat

numărul de identificare format din 10 cifre, conform plăcuţei indicatoare a

tipului aparatului dumneavoastră de măsură.

Expediaţi aparatul de măsură în vederea reparării, ambalat în geanta sa de

protecţie 21.

Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi

Serviciul nostru de asistenţă tehnică post-vânzări răspunde întrebărilor

dumneavoastră privind întreţinerea şi repararea produsului dumneavoastră cât

şi privitor la piesele de schimb. Desene descompuse ale ansamblelor cât şi

informaţii privind piesele de schimb găsiţi şi la:

www.bosch-pt.com

Echipa de consultanţă clienţi Bosch răspunde cu plăcere la întrebările privind

cumpărarea, utilizarea şi reglarea produselor şi accesoriior lor.

Rezultatul măsurării nu este plauzibil

A fost reglat un plan referinţă greşit Alegeţi un plan de referinţă potrivit

pentru măsurare

Obstacol pe traiectoria razei laser Punctul laser trebuie să fie situat în

întreigime pe suprafaţa ţintă.

Cauză Remediere

OBJ_DOKU-27427-001.fm Page 65 Thursday, July 14, 2011 12:04 PM

66 | Áúëãàðñêè

2 609 140 639 | (14.7.11) Bosch Power Tools

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30–34

013937 Bucureşti

Tel. service scule electrice: +40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. consultanţă clienţi: +40 (021) 4 05 75 00

Fax: +40 (021) 2 33 13 13

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Eliminare

Aparatele de măsură, accesoriile şi ambalajele trebuie direcţionate către o staţie

de revalorificare ecologică.

Nu aruncaţi aparatele de măsură şi acumulatorii/bateriile în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2002/96/CE aparatele de

măsură scoase din uz şi, conform Directivei Europene

2006/66/CE, acumulatorii/bateriile defecte sau consumate

trebuie colectate separat şi dirijate către o staţie de reciclare

ecologică.

Sub rezerva modificărilor.

Áúëãàðñêè

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Çà äà ðàáîòèòå áåçîïàñíî è ñèãóðíî ñ èçìåðâàòåëíèÿ óðåä,

òðÿáâà äà ïðî÷åòåòå è äà ñïàçâàòå ñòðèêòíî âñè÷êè

óêàçàíèÿ. Íèêîãà íå äîïóñêàéòå ïðåäóïðåäèòåëíèòå òà-

áåëêè íà èçìåðâàòåëíèÿ óðåä äà ñòàíàò íå÷åòèìè.

ÑÚÕÐÀÍßÂÀÉÒÅ ÒÅÇÈ ÓÊÀÇÀÍÈß ÍÀ ÑÈÃÓÐÍÎ ÌßÑÒÎ.

fÂíèìàíèå – àêî áúäàò èçïîëçâàíè ðàçëè÷íè îò ïðèâåäåíèòå òóê

ïðèñïîñîáëåíèÿ çà îáñëóæâàíå èëè íàñòðîéâàíå èëè àêî ñå èçïúëíÿâàò

äðóãè ïðîöåäóðè, òîâà ìîæå äà Âè èçëîæè íà îïàñíî îáëú÷âàíå.

fÈçìåðâàòåëíèÿò óðåä ñå äîñòàâÿ ñ ïðåäóïðåäèòåëíà òàáåëêà íà

íåìñêè åçèê (îáîçíà÷åíà ñ íîìåð 13 íà èçîáðàæåíèåòî íà

èçìåðâàòåëíèÿ óðåä íà ñòðàíèöàòà ñ ôèãóðèòå).

fÏðåäè ïóñêàíå â åêñïëîàòàöèÿ çàëåïåòå âúðõó òàáåëêàòà íà íåìñêè

åçèê âêëþ÷åíàòà â îêîìïëåêòîâêàòà ñàìîçàëåïâàùà ñå òàáåëêà íà

Âàøèÿ åçèê.

fÍå íàñî÷âàéòå ëàçåðíèÿ ëú÷ êúì õîðà èëè æèâîòíè; íå ãëåäàéòå ñðåùó

ëàçåðíèÿ ëú÷. Òîçè èçìåðâàòåëåí óðåä èçëú÷âà ëàçåðåíè ëú÷è îò êëàñ 2

ñúãëàñíî IEC 60825-1. Ñ íåãî ìîæåòå äà çàñëåïèòå õîðà.

fÍå èçïîëçâàéòå î÷èëàòà çà íàáëþäàâàíå íà ëàçåðíèÿ ëú÷ êàòî

ïðåäïàçíè ðàáîòíè î÷èëà. Òåçè î÷èëà ñëóæàò çà ïî-äîáðîòî íàáëþäàâàíå

íà ëàçåðíèÿ ëú÷, òå íå ïðåäïàçâàò îò íåãî.

OBJ_DOKU-27427-001.fm Page 66 Thursday, July 14, 2011 12:04 PM

Áúëãàðñêè | 67

Bosch Power Tools 2 609 140 639 | (14.7.11)

fÍå èçïîëçâàéòå î÷èëàòà çà íàáëþäàâàíå íà ëàçåðíèÿ ëú÷ êàòî

ñëúí÷åâè î÷èëà èëè äîêàòî ó÷àñòâàòå â óëè÷íîòî äâèæåíèå. Î÷èëàòà çà

íàáëþäàâàíå íà ëàçåðíèÿ ëú÷ íå îñèãóðÿâàò çàùèòà îò óëòðàâèîëåòîâèòå

ëú÷è è îãðàíè÷àâàò âúçïðèåìàíåòî íà öâåòîâåòå.

fÄîïóñêàéòå èçìåðâàòåëíèÿò óðåä äà áúäå ðåìîíòèðàí ñàìî îò

êâàëèôèöèðàíè òåõíèöè è ñàìî ñ èçïîëçâàíå íà îðèãèíàëíè ðåçåðâíè

÷àñòè. Ñ òîâà ñå ãàðàíòèðà çàïàçâàíåòî íà ôóíêöèèòå, îñèãóðÿâàùè áåç-

îïàñíîñòòà íà èçìåðâàòåëíèÿ óðåä.

fÍå îñòàâÿéòå äåöà áåç ïðÿê íàäçîð äà ðàáîòÿò ñ èçìåðâàòåëíèÿ óðåä.

Ìîãàò íåâîëíî äà çàñëåïÿò äðóãè õîðà.

fÍå ðàáîòåòå ñ èçìåðâàòåëíèÿ óðåä â ñðåäà ñ ïîâèøåíà îïàñíîñò îò

åêñïëîçèè, â êîÿòî èìà ëåñíîçàïàëèìè òå÷íîñòè, ãàçîâå èëè ïðàõîâå.

 èçìåðâàòåëíèÿ óðåä ìîãàò äà âúçíèêíàò èñêðè, êîèòî äà âúçïëàìåíÿò

ïðàõà èëè ïàðèòå.

Îïèñàíèå íà ïðîäóêòà è âúçìîæíîñòèòå ìó

Ïðåäíàçíà÷åíèå íà óðåäà

Èçìåðâàòåëíèÿò óðåä å ïðåäíàçíà÷åí çà èçìåðâàíå íà ðàçñòîÿíèÿ, äúëæèíè,

âèñî÷èíè, îòñòîÿíèÿ è çà èç÷èñëÿâàíå íà ïëîùè è îáåìè. Èçìåðâàòåëíèÿò

óðåä å ïîäõîäÿù çà èçìåðâàíå â çàòâîðåíè ïîìåùåíèÿ è íà îòêðèòî.

Èçîáðàçåíè åëåìåíòè

Íîìåðèðàíåòî íà åëåìåíòèòå ñå îòíàñÿ äî èçîáðàæåíèåòî íà èçìåðâàòåëíèÿ

óðåä íà ñòðàíèöàòà ñ ôèãóðèòå.

1Áóòîí çà âêëþ÷âàíå/èçêëþ÷âàíå è çà èçòðèâàíå íà ïàìåòòà

2Áóòîí èçáîð íà îòïðàâíà ðàâíèíà

3Áóòîí çà èçâàæäàíå îò ïàìåòòà «M–»

4Áóòîí çà ïðèáàâÿíå êúì ïàìåòòà «M+»

5Áóòîí çà èçìåðâàíå íà ïëîù

6Áóòîí çà èçìåðâàíå íà äúëæèíà

7Äèñïëåé

8Ìåðíèê

9Áóòîí çà ñòàðòèðàíå íà èçìåðâàíåòî

10 Áóòîí çà èçìåðâàíå íà îáåì

11 Áóòîí çà èçâèêâàíå íà ñúäúðæàíèåòî íà ïàìåòòà «M=»

12 Áóòîí çà íåïðåêúñíàòî èçìåðâàíå

13 Ïðåäóïðåäèòåëíà òàáåëêà çà ëàçåðíèÿ ëú÷

14 Áóòîí çà çàñòîïîðÿâàíå íà êàïàêà íà ãíåçäîòî çà áàòåðèè

15 Êàïàê íà ãíåçäîòî çà áàòåðèè

16 Îòâîð çà ëàçåðíèÿ ëú÷

17 Ïðèåìàùà ëåùà

18 Ñåðèåí íîìåð

19 Î÷èëà çà íàáëþäàâàíå íà ëàçåðíèÿ ëú÷*

20 Îòðàæàòåëíà ïëî÷êà çà ëàçåðíèÿ ëú÷*

21 Ïðåäïàçíà ÷àíòà

* Èçîáðàçåíèòå íà ôèãóðèòå èëè îïèñàíè â ðúêîâîäñòâîòî çà åêñïëîàòàöèÿ

äîïúëíèòåëíè ïðèñïîñîáëåíèÿ íå ñà âêëþ÷åíè â îêîìïëåêòîâêàòà.

Åëåìåíòè íà äèñïëåÿ

aÔóíêöèè

Èçìåðâàíå íà äúëæèíà

Íåïðåêúñíàòî èçìåðâàíå

Èçìåðâàíå íà ïëîù

Èçìåðâàíå íà îáåì

bÑèìâîë çà èçòîùåíè áàòåðèè

OBJ_DOKU-27427-001.fm Page 67 Thursday, July 14, 2011 12:04 PM

68 | Áúëãàðñêè

2 609 140 639 | (14.7.11) Bosch Power Tools

cÏðåäóïðåäèòåëåí ñèìâîë çà òåìåïðàòóðà

dÐåçóëòàò îò èçìåðâàíåòî/èç÷èñëÿâàíåòî

eÌåðíà åäèíèöà

fÎòïðàâíà ðàâíèíà çà èçìåðâàíåòî

gËàçåðúò å âêëþ÷åí

hÈçìåðåíà ñòîéíîñò (ïðè èçìåðâàíå íà äúëæèíà: ðåçóëòàò îò

èçìåðâàíåòî)

iÇàïàìåòÿâàíå íà èçìåðåíè ñòîéíîñòè

Òåõíè÷åñêè äàííè

Öèôðîâ ëàçåðåí óðåä çà èçìåðâàíå íà

ðàçñòîÿíèÿ

PLR 25

Êàòàëîæåí íîìåð 3 603 K16 200

Äèàïàçîí íà èçìåðâàíå 0,05–25 mA)

Òî÷íîñò íà èçìåðâàíå (îáèêíîâåíî) ±2,0 mmB)

Ìèíèìàëíî äåëåíèå íà ñêàëàòà 1mm

Ðàáîòåí òåìïåðàòóðåí äèàïàçîí –10 °C ... +50 °CC)

Òåìïåðàòóðåí äèàïàçîí çà ñúõðàíÿâàíå –20 °C ... +70 °C

Îòíîñèòåëíà âëàæíîñò íà âúçäóõà, ìàêñ. 90 %

Êëàñ ëàçåð 2

Òèï ëàçåð 635 nm, <1 mW

Äèàìåòúð íà ëàçåðíèÿ ëú÷ (ïðè 25 °C) íà

ðàçñòîÿíèå 10 m, ïðèáë. 6mm

Áàòåðèè

Àêóìóëàòîðíè áàòåðèè

4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

Ïðîäúëæèòåëíîñò íà ðàáîòà ñ áàòåðèè, ïðèáë.

–Åäèíè÷íè èçìåðâàíèÿ

–Íåïðåêúñíàòî èçìåðâàíå

30000D)

5hD)

Ìàñà ñúãëàñíî EPTA-Procedure 01/2003 0,18 kg

Ãàáàðèòíè ðàçìåðè 58 x 104 x 36 mm

Êëàñ íà çàùèòà (áåç ãíåçäîòî çà áàòåðèè) IP 44 (çàùèòà îò

íàïðúñêâàíå ñ âîäà)

A) Êîëêîòî ïî-äîáðå îòðàçÿâà (äèôóçíî îòðàæåíèå, íå îãëåäàëíî) ïîâúðõíîñòòà íà

ïðåäìåòà, äî êîéòî èçìåðâàòå è êîëêîòî å ïî-êîíòðàñòíî ëàçåðíîòî ïåòíî ñïðÿìî îêîëíàòà

ñâåòëèíà (âúòðåøíè ïîìåùåíèÿ, çàòúìíÿâàíå), òîëêîâà ïî-ãîëÿì å îáõâàòúò íà óðåäà. Ïðè

íåáëàãîïðèÿòíè óñëîâèÿ (íàïð. èçìåðâàíå íà îòêðèòî ïðè ñèëíà ñëúí÷åâà ñâåòëèíà) ìîæå

äà ñå íàëîæè èçïîëçâàíåòî íà ñâåòëîîòðàæàòåëíà ïëî÷êà.

B) Ïðè íåáëàãîïðèÿòíè óñëîâèÿ, íàïð. ñèëíà ñëúí÷åâà ñâåòëèíà èëè ëîøî îòðàçÿâàùà

ïîâúðõíîñò ìàêñèìàëíîòî îòêëîíåíèå å ±7 mm íà 25 m. Ïðè áëàãîïðèÿòíè óñëîâèÿ

îòêëîíåíèåòî å â ðàìêèòå íà ±0,05 mm/m.

C) Â ðåæèì íà íåïðåêúñíàòî èçìåðâàíå ìàêñèìàëíàòà ðàáîòíà òåìïåðàòóðà å +40 °C.

D) Ñ àêóìóëàòîðíè áàòåðèè 1,2 V ìîãàò äà áúäàò èçâúðøåíè ïî-ìàëêî èçìåðâàíèÿ,

îòêîëêîòî ñ áàòåðèè 1,5 V (îòíàñÿ ñå è çà ïðîäúëæèòåëíèòå èçìåðâàíèÿ.

Ìîëÿ, îáúðíåòå âíèìàíèå íà êàòàëîæíèÿ íîìåð íà òàáåëêàòà íà èçìåðâàòåëíèÿ óðåä,

òúðãîâñêèòå íàèìåíîâàíèÿ ìîãàò â íÿêîè ñëó÷àè äà áúäàò ïðîìåíÿíè.

Çà åäíîçíà÷íîòî èäåíòèôèöèðàíå íà Âàøèÿ èçìåðâàòåëåí óðåä ñëóæè ñåðèéíèÿò íîìåð

18 íà òàáåëêàòà ìó.

OBJ_DOKU-27427-001.fm Page 68 Thursday, July 14, 2011 12:04 PM

Áúëãàðñêè | 69

Bosch Power Tools 2 609 140 639 | (14.7.11)

Ìîíòèðàíå

Ïîñòàâÿíå/ñìÿíà íà áàòåðèèòå

Çà ðàáîòà ñ èçìåðâàòåëíèÿ óðåä ñå ïðåïîðú÷âà èçïîëçâàíåòî íà àëêàëíî-

ìàíãàíîâè áàòåðèè èëè íà àêóìóëàòîð-íè áàòåðèè.

Ñ àêóìóëàòîðíè áàòåðèè 1,2 V ìîãàò äà áúäàò èçâúðøåíè ïî-ìàëêî

èçìåðâàíèÿ, îòêîëêîòî ñ áàòåðèè 1,5 V (îòíàñÿ ñå è çà ïðîäúëæèòåëíèòå

èçìåðâàíèÿ.

Çà îòâàðÿíå íà êàïàêà íà ãíåçäîòî çà áàòåðèè 15 íàòèñíåòå áóòîíà 14 â

ïîñîêàòà, óêàçàíà ñúñ ñòðåëêà, è ìàõíåòå êàïàêà. Ïîñòàâåòå áàòåðèèòå, ðåñï.

àêóìóëàòîðíèòå áàòåðèè. Ïðè òîâà âíèìàâàéòå çà ïðàâèëíàòà ïîëÿðíîñò

ñúãëàñíî èçîáðàæåíèåòî îò âúòðåøíàòà ñòðàíà íà ãíåçäîòî çà áàòåðèè.

Îò ìîìåíòà, â êîéòî ñèìâîëúò çà áàòåðèè ñå ïîÿâè çà ïðúâ ïúò íà äèñïëåÿ,

ìîãàò äà áúäàò èçâúðøåíè íàé-ìàëêî îùå 100 èçìåðâàíèÿ. Êîãàòî ñèìâîëúò

çà áàòåðèè çàïî÷íå äà ìèãà, òðÿáâà äà çàìåíèòå áàòåðèèòå, ðåñï.

àêóìóëàòîðíèòå áàòåðèè.

Âèíàãè ñìåíÿéòå âñè÷êè áàòåðèè, ðåñï. àêóìóëàòîðíèòå áàòåðèè

åäíîâðåìåííî. Èçïîëçâàéòå ñàìî áàòåðèè èëè àêóìóëàòîðíè áàòåðèè íà åäèí

ïðîèçâîäèòåë è ñ åäíàêúâ êàïàöèòåò.

fÊîãàòî íÿìà äà èçïîëçâàòå èçìåðâàòåëíèÿ óðåä ïðîäúëæèòåëíî

âðåìå, èçâàæäàéòå áàòåðèèòå, ðåñï. àêóìóëàòîðíèòå áàòåðèè. Ïðè

ïðîäúëæèòåëíî ñúõðàíÿâàíå â óðåäà áàòåðèèòå è àêóìóëàòîðíèòå áàòåðèè

ìîãàò äà êîðîäèðàò è äà ñå ñàìîðàçðåäÿò.

Ðàáîòà ñ óðåäà

Ïóñêàíå â åêñïëîàòàöèÿ

fÍå îñòàâÿéòå óðåäà âêëþ÷åí áåç íàäçîð; ñëåä êàòî ïðèêëþ÷èòå

ðàáîòà, ãî èçêëþ÷âàéòå. Äðóãè ëèöà ìîãàò äà áúäàò çàñëåïåíè îò

ëàçåðíèÿ ëú÷.

fÏðåäïàçâàéòå èçìåðâàòåëíèÿ ïðèáîð îò îâëàæíÿâàíå è äèðåêòíî

ïîïàäàíå íà ñëúí÷åâè ëú÷è.

fÍå èçëàãàéòå èçìåðâàòåëíèÿ óðåä íà åêñòðåìíè òåìïåðàòóðè èëè

ðåçêè òåìïåðàòóðíè ïðîìåíè. Íàïð. íå ãî îñòàâÿéòå ïðîäúëæèòåëíî

âðåìå â àâòîìîáèë. Ïðè ãîëåìè òåìïåðàòóðíè ðàçëèêè îñòàâÿéòå

èçìåðâàòåëíèÿò óðåä äà ñå òåìïåðèðà, ïðåäè äà ãî âêëþ÷èòå. Ïðè

åêñòðåìíè òåìïåðàòóðè èëè ãîëåìè òåìïåðàòóðíè ðàçëèêè òî÷íîñòòà íà

èçìåðâàòåëíèÿ óðåä ìîæå äà ñå âëîøè.

fÈçáÿãâàéòå ñèëíè óäàðè âúðõó èçìåðâàòåëíèÿ óðåä. Ñëåä ñèëíè

âúíøíè ìåõàíè÷íè âúçäåéñòâèÿ òðÿáâà äà èçâúðøèòå ïðîâåðêà íà

òî÷íîñòòà íà èçìåðâàòåëíèÿ óðåä, ïðåäè äà ïðîäúëæèòå äà ãî èçïîëçâàòå

(âèæòå «Ïðîâåðêà íà òî÷íîñòòà íà èçìåðâàòåëíèÿ óðåä», ñòðàíèöà 74).

Âêëþ÷âàíå è èçêëþ÷âàíå

Çà âêëþ÷âàíå íà èçìåðâàòåëíèÿ óðåä íàòèñíåòå êðàòêîòðàéíî áóòîíà 1 èëè

áóòîíà çà èçìåðâàíå 9. Ëàçåðíèÿò ëú÷ íå ñå âêëþ÷âà åäíîâðåìåííî ñ

âêëþ÷âàíåòî íà èçìåðâàòåëíèÿ óðåä.

Çà èçêëþ÷âàíå íà èçìåðâàòåëíèÿ óðåä íàòèñíåòå ïðîäúëæèòåëíî áóòîíà çà

âêëþ÷âíå/èçêëþ÷âàíå 1.

Àêî â ïðîäúëæåíèå íà ïðèáë. 5 min íå áúäå íàòèñíàò áóòîí íà óðåäà, ñ îãëåä

ïðåäïàçâàíå íà áàòåðèèòå òîé ñå èçêëþ÷âà àâòîìàòè÷íî.

Àêî å áèëà çàïàìåòåíà ñòîéíîñò îò èçìåðâàíå, ïðè àâòîìàòè÷íîòî

èçêëþ÷âàíå òÿ ñå çàïàçâà. Ñëåä ïîâòîðíîòî âêëþ÷âàíå íà èçìåðâàòåëíèÿ

óðåä íà äèñïëåÿ ñå èçîáðàçÿâà «M».

OBJ_DOKU-27427-001.fm Page 69 Thursday, July 14, 2011 12:04 PM

70 | Áúëãàðñêè

2 609 140 639 | (14.7.11) Bosch Power Tools

Èçìåðâàíå

Ñëåä âêëþ÷âàíå èçìåðâàòåëíèÿò óðåä å â ðåæèì çà èçìåðâàíå íà äúëæèíè.

Ìîæåòå äà ãî ïðåâêëþ÷èòå â äðóã ðåæèì ÷ðåç íàòèñêàíå íà ñúîòâåòíèÿ

ôóíêöèîíàëåí áóòîí (âèæòå «Ðåæèìè íà èçìåðâàíå», ñòðàíèöà 70).

Ñëåä âêëþ÷âàíå çà îòïðàâíà ðàâíèíà ïðè èçìåðâàíèÿòà ñå óñòàíîâÿâà

çàäíèÿ ðúá íà èçìåðâàòåëíèÿ óðåä. Çà ñìÿíà íà îòïðàâíàòà ðàâíèíà âèæòå

«Èçáîð íà îòïðàâíà ðàâíèíà», ñòðàíèöà 70.

Ñëåä èçáîðà íà èçìåðâàòåëíà ôóíêöèÿ è îòïðàâíà ðàâíèíà âñè÷êè ïî-

íàòàòúøíè ñòúïêè ñå èçâúðøâàò ÷ðåç íàòèñêàíå íà áóòîíà èçìåðâàíå 9.

Ïîäðàâíåòå èçáðàíàòà îòïðàâíà ðàâíèíà íà èçìåðâàòåëíèÿ óðåä ñïðÿìî

ëèíèÿòà, îò êîÿòî èñêàòå äà èçìåðâàòå (íàïð. ñòåíà).

Çà âêëþ÷âàíå íà ëàçåðíèÿ ëú÷ íàòèñíåòå áóòîíà «Èçìåðâàíå» 9.

fÍå íàñî÷âàéòå ëàçåðíèÿ ëú÷ êúì õîðà èëè æèâîòíè; íå ãëåäàéòå ñðåùó

ëàçåðíèÿ ëú÷, ñúùî è îò ãîëÿìî ðàçñòîÿíèå.

Íàñî÷åòå ëú÷à êúì òî÷êàòà, äî êîÿòî ùå èçìåðâàòå. Çà ñòàðòèðàíå íà

èçìåðâàíåòî íàòèñíåòå ïîâòîðíî áóòîíà «Èçìåðâàíå» 9.

 ðåæèì íà ðàáîòà «Íåïðåêúñíàòî èçìåðâàíå» ïðîöåñúò íà èçìåðâàíå

çàïî÷âà íåïîñðåäñòâåíî ñëåä ïúðâîòî íàòèñêàíå íà áóòîíà 9.

Èçìåðåíàòà ñòîéíîñò ñå èçîáðàçÿâà íà äèñïëåÿ îáèêíîâåíî â ðàìêèòå íà

0,5 s è íå ïî-êúñíî îò 4 s. Ïðîäúëæèòåëíîñòòà íà èçìåðâàíåòî çàâèñè îò

ðàçñòîÿíèåòî, ñâåòëèííèòå óñëîâèÿ è îòðàæàòåëíèòå ñâîéñòâà íà ïîâúðõ-

íîñòòà, äî êîÿòî ñå ìåðè. Êðàÿò íà èçìåðâàíåòî ñå îáîçíà÷àâà ñúñ çâóêîâ

ñèãíàë. Ñëåä ïðèêëþ÷âàíå íà èçìåðâàíåòî ëàçåðíèÿò ëú÷ ñå èçêëþ÷âà

àâòîìàòè÷íî.

Àêî ïðèáë. 20 s ñëåä íàñî÷âàíå íà ëú÷à íå áúäå èçâúðøåíî èçìåðâàíå, çà

ïðåäïàçâàíå íà áàòåðèèòå ëàçåðíèÿò ëú÷ ñå èçêëþ÷âà àâòîìàòè÷íî.

Èçáîð íà îòïðàâíà ðàâíèíà (âèæòå ôèãóðè A –B)

Çà èçìåðâàíåòî ìîæåòå äà èçáåðåòå åäíà îò äâå îòïðàâíè ðàâíèíè:

–çàäíèÿ ðúá íà èçìåðâàòåëíèÿ óðåä (íàïð. ïðè äîáèðàíå äî ñòåíè),

–ïðåäíèÿ ðúá íà èçìåðâàòåëíèÿ óðåä (íàïð. ïðè èçìåðâàíå îò ðúáà íà

ìàñà).

Çà ñìÿíà íà îòïðàâíàòà ðàâíèíà íàòèñêàéòå áóòîíà 2, äîêàòî íà äèñïëåÿ ñå

èçîáðàçè æåëàíàòà îò Âàñ îòïðàâíà ðàâíèíà. Íåïîñðåäñòâåíî ñëåä

âêëþ÷âàíå íà èçìåðâàòåëíèÿ óðåä çà îòïðàâíà ðàâíèíà àâòîìàòè÷íî ñå

óñòàíîâÿâà çàäíèÿò ðúá íà óðåäà.

Ðåæèìè íà èçìåðâàíå

Èçìåðâàíå íà äúëæèíà

Çà èçìåðâàíå íà äúëæèíà íàòèñíåòå áóòîíà 6. Íà äèñïëåÿ ñå ïîÿâÿâà

ñèìâîëúò çà èçìåðâàíå íà äúëæèíà .

Çà íàñî÷âàíå íà ëàçåðíèÿ ëú÷ íàòèñíåòå åäíî-

êðàòíî áóòîíà «Èçìåðâàíå» 9, à çà èçìåðâàíå ãî

íàòèñíåòå ïîâòîðíî.

Èçìåðåíàòà ñòîéíîñò ñå èçîáðàçÿâà â äîëíàòà ÷àñò

íà äèñïëåÿ.

Èçìåðâàíå íà ïëîù

Çà èçìåðâàíå íà ïëîù íàòèñíåòå áóòîíà 5. Íà äèñïëåÿ ñå ïîÿâÿâà ñèìâîëúò çà

èçìåðâàíå íà ïëîù .

Ñëåä òîâà èçìåðåòå ïîñëåäîâàòåëíî äúëæèíàòà è øèðî÷èíàòà, òàêà, êàêòî

èçìåðâàòå äúëæèíà. Ëàçåðíèÿò ëú÷ îñòàâà âêëþ÷åí ìåæäó äâåòå èçìåðâàíèÿ.

OBJ_DOKU-27427-001.fm Page 70 Thursday, July 14, 2011 12:04 PM

Áúëãàðñêè | 71

Bosch Power Tools 2 609 140 639 | (14.7.11)

Ñëåä âòîðîòî èçìåðâàíå ïëîùòà ñå èç÷èñëÿâà è

èçîáðàçÿâà àâòîìàòè÷íî.  äîëíàòà ÷àñò íà äèñïëåÿ

ñå èçîáðàçÿâà ïîñëåäíî èçìåðåíàòà ñòîéíîñò, â

ãîðíàòà – ðåçóëòàòúò îò èçìåðâàíåòî íà ïëîù.

Èçìåðâàíå íà îáåì

Çà èçìåðâàíå íà îáåì íàòèñíåòå áóòîíà 10. Íà äèñïëåÿ ñå ïîÿâÿâà ñèìâîëúò

çà èçìåðâàíå íà îáåì .

Ñëåä òîâà èçìåðåòå ïîñëåäîâàòåëíî äúëæèíàòà, øèðî÷èíàòà è âèñî÷èíàòà,

òàêà, êàêòî èçìåðâàòå äúëæèíà. Ëàçåðíèÿò ëú÷ îñòàâà âêëþ÷åí ìåæäó

èçìåðâàíèÿòà.

Ñëåä ïðèêëþ÷âàíå íà òðåòîòî èçìåðâàíå îáåìúò ñå

èç÷èñëÿâà è èçîáðàçÿâà àâòîìàòè÷íî.  äîëíàòà

÷àñò íà äèñïëåÿ ñå èçîáðàçÿâà ïîñëåäíî èçìå-

ðåíàòà ñòîéíîñò, â ãîðíàòà – ðåçóëòàòúò îò

èçìåðâàíåòî íà îáåì.

Íåïðåêúñíàòî èçìåðâàíå (âèæòå ôèã. C)

Ïðè íåïðåêúñíàòî èçìåðâàíå èçìåðâàòåëíèÿò óðåä ìîæå äà áúäå ïðåìåñòâàí

ñïðÿìî öåëåâàòà òî÷êà, êàòî èçìåðåíàòà ñòîéíîñò ñå àêòóàëèçèðà âñåêè 0,5 s.

Íàïðèìåð ìîæåòå äà ñå îòäàëå÷èòå îò ñòåíà íà æåëàíîòî ðàçñòîÿíèå,

òåêóùîòî ðàçñòîÿíèå ñå âèæäà íåïðåêúñíàòî.

Çà íåïðåêúñíàòî èçìåðâàíå íàòèñíåòå áóòîíà 12. Íà äèñïëåÿ ñå ïîÿâÿâà

ñèìâîëúò çà ðåæèì «Íåïðåêúñíàòî èçìåðâàíå» .

Çà ñòàðòèðàíå íà ïðîöåñà íà èçìåðâàíå íàòèñíåòå

áóòîíà «Èçìåðâàíå» 9. Ïðèäâèæâàéòå èçìåðâàòåë-

íèÿ óðåä, äîêàòî â äîëíàòà ÷àñò íà äèñïëåÿ ñå èçî-

áðàçè æåëàíîòî ðàçñòîÿíèå.

Ñúñ ñëåäâàùî íàòèñêàíå íà áóòîíà «Èçìåðâàíå» 9

ñïèðàòå ðåæèìà íà íåïðåêúñíàòî èçìåðâàíå.

Àêòóàëíàòà èçìåðåíà ñòîéíîñò îñòàâà èçîáðàçåíà íà äèñïëåÿ. Ñëåäâàùî

íàòèñêàíå íà áóòîíà «Èçìåðâàíå» 9 ñòàðòèðà ðåæèìà íà íåïðåêúñíàòî

èçìåðâàíå îòíîâî.

Ñëåä 5 ìèíóòè íåïðåêúñíàòîòî èçìåðâàíå ñå èçêëþ÷âà àâòîìàòè÷íî. Íà

äèñïëåÿ ñå èçîáðàçÿâà ïîñëåäíî èçìåðåíàòà ñòîéíîñò. Çà èçêëþ÷âàíå íà

íåïðåêúñíàòîòî èçìåðâàíå ìîæåòå äà íàòèñíåòå íÿêîé îò áóòîíèòå 6, 5 èëè

10.

Èçòðèâàíå íà èçìåðåíè ñòîéíîñòè

×ðåç êðàòêîòðàéíî íàòèñêàíå íà áóòîíà 1 ìîæåòå äà èçòðèåòå ïîñëåäíî

èçìåðåíàòà ñòîéíîñò âúâ âñè÷êè ðåæèìè íà èçìåðâàíå. ×ðåç ìíîãîêðàòíî

êðàòêîòðàéíî íàòèñêàíå íà áóòîíà ñå èçòðèâàò â îáðàòíà ïîñëåäîâàòåëíîñò

èçìåðåíèòå ïðåäè òîâà ñòîéíîñòè.

Çàïàìåòÿâàíå íà èçìåðåíè ñòîéíîñòè

Ïðè èçêëþ÷âàíå íà èçìåðâàòåëíèÿ óðåä ñúõðàíåíàòà â ïàìåòòà ñòîéíîñò ñå

çàïàçâà.

OBJ_DOKU-27427-001.fm Page 71 Thursday, July 14, 2011 12:04 PM

72 | Áúëãàðñêè

2 609 140 639 | (14.7.11) Bosch Power Tools

Ñúõðàíÿâàíå/äîáàâÿíå íà ðåçóëòàòè îò èçìåðâàíåòî

Çà äà ñúõðàíèòå òåêóùèÿ ðåçóëòàò îò èçìåðâàíåòî –

â çàâèñèìîñò îò êîíêðåòíàòà èçïîëçâàíà ôóíêöèÿ

äúëæèíà, ïëîù èëè îáåì – íàòèñíåòå áóòîíà çà

äîáàâÿíå êúì ïàìåòòà 4. Êîãàòî â ïàìåòòà èìà

ñúõðàíåíà ñòîéíîñò, íà äèñïëåÿ ñå èçîáðàçÿâà

ñèìâîëúò «M», à ñèìâîëúò «+» ñëåä íåãî ìèãà êðàò-

êîòðàéíî.

Àêî â ïàìåòòà âå÷å å èìàëî ñúõðàíåíà ñòîéíîñò, íîâàòà ñå äîáàâÿ êúì

ñúùåñòâóâàùàòà, íî ñàìî ïðè ïîëîæåíèå, ÷å ìåðíèòå åäèíèöè ñúâïàäàò.

Àêî íàïð. â ïàìåòòà å çàïàìåòåíà ñòîéíîñò íà ïëîù, à òåêóùî èçìåðåíàòà

ñòîéíîñò å çà îáåì, ñóìèðàíåòî íå ìîæå äà ñå èçâúðøè. Íà äèñïëåÿ ñå

èçîáðàçÿâà êðàòêîòðàéíî íàäïèñúò «Error» (ãðåøêà).

Èçâàæäàíå íà ðåçóëòàòè îò èçìåðâàíåòî

Çà äà èçâàäèòå òåêóùàòà èçìåðåíà ñòîéíîñò îò ñòîéíîñòòà, ñúõðàíåíà â

ïàìåòòà, íàòèñíåòå áóòîíà çà èçâàæäàíå îò ïàìåòòà 3. Ñëåä èçâàæäàíå íà

ñòîéíîñò íà äèñïëåÿ ñå ïîÿâÿâà ñèìâîëúò «M», à ñèìâîëúò «–» ñëåä íåãî ìèãà

êðàòêîòðàéíî.

Àêî â ïàìåòòà âå÷å å èìàëî ñúõðàíåíà ñòîéíîñò, òåêóùàòà ìîæå äà áúäå

èçâàäåíà ñàìî àêî ìåðíèòå åäèíèöè ñúâïàäàò (âèæòå ðàçäåëà

«Ñúõðàíÿâàíå/äîáàâÿíå íà ðåçóëòàòè îò èçìåðâàíåòî»).

Ïîêàçâàíå íà ñòîéíîñòòà â ïàìåòòà

Çà äà ïîêàæåòå íà äèñïëåÿ ñúõðàíåíàòà â ïàìåòòà

ñòîéíîñò, íàòèñíåòå áóòîíà çà èçâèêâàíå íà ñòîé-

íîñòòà îò ïàìåòòà 11. Íà äèñïëåÿ ñå ïîÿâÿâà ñèìâî-

ëúò «M=». Êîãàòî íà äèñïëåÿ å èçîáðàçåí ñèìâîëúò

«M=», ìîæåòå äà óäâîèòå ñòîéíîñòòà â ïàìåòòà ÷ðåç

íàòèñêàíå íà áóòîíà çà äîáàâÿíå êúì ïàìåòòà 4,

ðåñï. äà íóëèðàòå ïàìåòòà ÷ðåç íàòèñêàíå íà áóòîíà

çà èçâàæäàíå 3.

Èçòðèâàíå íà ñúäúðæàíèåòî íà ïàìåòòà

Çà èçòðèâàíå íà ñúäúðæàíèåòî íà ïàìåòòà ïúðâî íàòèñíåòå áóòîíà 11, òàêà ÷å

íà äèñïëåÿ äà ñå èçîáðàçè «M=». Ñëåä òîâà íàòèñíåòå êðàòêîòðàéíî áóòîíà 1;

ñèìâîëúò «M» èç÷åçâà îò äèñïëåÿ.

Óêàçàíèÿ çà ðàáîòà

Îáùè óêàçàíèÿ

Ïî âðåìå íà èçìåðâàíå ïðèåìàùàòà ëåùà 17 è îòâîðúò çà èçõîäÿùèÿ ëàçåðåí

ëú÷ 16 íå òðÿáâà äà áúäàò çàêðèâàíè.

Ïî âðåìå íà èçìåðâàíå óðåäúò íå áèâà äà áúäå ïðåìåñòâàí (ñ èçêëþ÷åíèå íà

ðåæèì íà íåïðåêúñíàòî èçìåðâàíå). Çàòîâà ïî âúçìîæíîñò äîïèðàéòå èëè

ïîñòàâÿéòå èçìåðâàòåëíèÿ óðåä äî èëè íà òî÷êàòà, îò êîÿòî èçìåðâàòå.

Èçìåðâàíåòî ñå èçâúðøâà ñïðÿìî öåíòúðà íà ëàçåðíèÿ ëú÷, ñúùî è êîãàòî

ïîâúðõíîñòòà, äî êîÿòî ìåðèòå, å êîñî ñïðÿìî ëú÷à.

Ôàêòîðè, âëèÿåùè âúðõó äèàïàçîíà íà èçìåðâàíå

Äèàïàçîíúò íà èçìåðâàíå çàâèñè îò ñâåòëèííèòå óñëîâèÿ è îòðàæàòåëíèòå

ñâîéñòâà íà ïîâúðõíîñòòà, äî êîÿòî ñå èçìåðâà. Çà ïî-äîáðà âèäèìîñò íà

ëàçåðíèÿ ëú÷ ïðè ðàáîòà íà îòêðèòî è ïðè ñèëíà ñëúí÷åâà ñâåòëèíà èç-

ïîëçâàéòå ñïåöèàëíèòå î÷èëà 19 (íå ñà âêëþ÷åíè â îêîìïëåêòîâêàòà) è

îòðàçÿâàùà ìåðèòåëíà ïëî÷êà 20 (íå å âêëþ÷åíà â îêîìïëåêòîâêàòà), èëè

çàñåí÷åòå ïîâúðõíîñòòà, äî êîÿòî èçìåðâàòå.

Ôàêòîðè, âëèÿåùè âúðõó òî÷íîñòòà íà èçìåðâàíåòî

Âúç îñíîâà íà ïîëçâàíèòå ïðè èçìåðâàíåòî ôèçè÷åñêè åôåêòè íå ìîãàò äà

áúäàò èçêëþ÷åíè âúçíèêâàùè ãðåøêè ïðè èçìåðâàíåòî äî ðàçëè÷íè

ïîâúðõíîñòè.  òîâà ÷èñëî âëèçàò:

OBJ_DOKU-27427-001.fm Page 72 Thursday, July 14, 2011 12:04 PM

Áúëãàðñêè | 73

Bosch Power Tools 2 609 140 639 | (14.7.11)

–ïðîçðà÷íè ïîâúðõíîñòè (íàïð. ñòúêëî, âîäà),

–îòðàçÿâàùè ïîâúðõíîñòè (íàïð. ïîëèðàíè ìåòàëíè ïðåäìåòè, ñòúêëî),

–ïîðåñòè ïîâúðõíîñòè (íàïð. èçîëàöèîííè ìàòåðèàëè),

–ïîâúðõíîñòè ñ ãðàïàâà ñòðóêòóðà (íàïð. ãðóáà ìàçèëêà, åñòåñòâåí êàìúê).

Ïðè íåîáõîäèìîñò ïðè èçìåðâàíå äî òàêèâà ïîâúðõíîñòè èçïîëçâàéòå

îòðàçÿâàùà ìåðèòåëíà ïëî÷êà 20 (íå å âêëþ÷åíà â îêîìïëåêòîâêàòà).

Òî÷íîñòòà íà èçìåðåíàòà ñòîéíîñò ìîæå äà ñå ïîâëèÿå ñúùî òàêà îò íàëè÷èåòî

íà âúçäóøíè ñëîåâå ñúñ ñèëåí ãðàäèåíò íà òåìïåðàòóðàòà èëè èíäèðåêòíè

îòðàæåíèÿ.

Íàñî÷âàíå ñ ìåðíèêà (âèæòå ôèã. D)

Ñ ïîìîùòà íà ìåðíèêà 8 ñå îáëåê÷àâà íàñî÷âàíåòî íà ëú÷à ïðè ïî-ãîëåìè

ðàçñòîÿíèÿ. Çà öåëòà ïîãëåäíåòå ïî ïðîäúëæåíèå íà ìåðíèêà îò ãîðíàòà ñòðàíà íà

èçìåðâàòåëíèÿ óðåä. Ëàçåðíèÿò ëú÷ å íàñî÷åí óñïîðåäíî íà òàçè ëèíèÿ.

Ãðåøêè – ïðè÷èíè çà âúçíèêâàíå è íà÷èíè çà îòñòðàíÿâàíåòî èì

Ïðè÷èíà Îòñòðàíÿâàíå

Ïðåäóïðåäèòåëíèÿò ñèìâîë çà òåìïåðàòóðà (c) ìèãà, íå å âúçìîæíî

èçâúðøâàíåòî íà èçìåðâàíèÿ

Èçìåðâàòåëíèÿò óðåä å èçâúí

äîïóñòèìèÿ òåìïåðàòóðåí äèàïàçîí çà

ðàáîòà îò –10 °C äî +50 °C (â ðåæèì

íà íåïðåêúñíàòî èçìåðâàíå äî

+40 °C).

Èç÷àêàéòå, äîêàòî òåìïåðàòóðàòà íà

èçìåðâàòåëíèÿ óðåä äîñòèãíå

äîïóñòèìèÿ ðàáîòåí äèàïàçîí

Íà äèñïëåÿ ñå èçîáðàçÿâà ñèìâîëúò çà áàòåðèèòå (b)

Íàïðåæåíèåòî íà áàòåðèèòå íàìàëÿâà

(âñå îùå å âúçìîæíî èçìåðâàíå)

Çàìåíåòå áàòåðèèòå, ðåñï.

àêóìóëàòîðíèòå áàòåðèè

Ïðåäóïðåäèòåëíèÿò ñèìâîë çà áàòåðèèòå (b) ìèãà, íå å âúçìîæíî

èçâúðøâàíåòî íà èçìåðâàíèÿ

Íàïðåæåíèåòî íà áàòåðèèòå å

íåäîñòàòú÷íî

Çàìåíåòå áàòåðèèòå, ðåñï.

àêóìóëàòîðíèòå áàòåðèè

Îçíà÷åíèÿ «Error» (ãðåøêà) è «––––» íà äèñïëåÿ

Úãúëúò ìåæäó ëàçåðíèÿ ëú÷ è

öåëåâàòà ïîâúðõíîñò å òâúðäå îñòúð.

Óâåëè÷åòå úãúëà ìåæäó ëàçåðíèÿ ëú÷

è öåëåâàòà ïîâúðõíîñò

Öåëåâàòà ïîâúðõíîñò îòðàçÿâà

òâúðäå ñèëíî (íàïð. îãëåäàëî), ðåñï.

òâúðäå ñëàáî (íàïð. ÷åðåí ïëàò), èëè

îêîëíàòà ñâåòëèíà å òâúðäå ñèëíà.

Èçïîëçâàéòå îòðàæàòåëíàòà ïëî÷êà

20 (äîïúëíèòåëíî ïðèñïîñîáëåíèå)

Èçõîäÿùèÿò îòâîð çà ëàçåðíèÿ ëú÷ 16

ðåñï. ïðèåìàùàòà ëåùà 17 ñà

çàïîòåíè (íàïð. â ðåçóëòàò íà ðÿçêà

òåìïåðàòóðíà ïðîìÿíà).

Èçáúðøåòå èçõîäÿùèÿ îòâîð çà

ëàçåðíèÿ ëú÷ 16 ðåñï. ïðèåìàùàòà

ëåùà 17 ñ ìåêà êúðïà

Èç÷èñëåíàòà ñòîéíîñò å ïî-ãîëÿìà îò

99999 m/m2/m3.

Ðàçäåëåòå èç÷èñëåíèåòî íà îòäåëíè

ñòúïêè

Îçíà÷åíèåòî «Error» (ãðåøêà) íà ìèãà â ãîðíàòà ÷àñò íà äèñïëåÿ

Îïèò çà ñúáèðàíå/èçâàæäàíå íà

ñòîéíîñòè ñ ðàçëè÷íè ìåðíè åäèíèöè

Ñúáèðàéòå/èçâàæäàéòå ñàìî ñòîé-

íîñòè ñ åäíàêâà ðàçìåðíîñò

Ðåçóëòàòúò îò èçìåðâàíåòî å íåíàäåæäåí

Öåëåâàòà ïîâúðõíîñò íå îòðàçÿâà ïî

ïîäõîäÿù íà÷èí çà åäíîçíà÷íî

èçìåðâàíå (íàïð. âîäíà ïîâúðõíîñò,

ñòúêëî).

Ïîêðèéòå öåëåâàòà ïîâúðõíîñò

Èçõîäÿùèÿò îòâîð çà ëàçåðíèÿ ëú÷ 16

ðåñï. ïðèåìàùàòà ëåùà 17 ñà ïîêðèòè.

Îñâîáîäåòå èçõîäÿùèÿ îòâîð çà ëàçåð-

íèÿ ëú÷ 16 ðåñï. ïðèåìàùàòà ëåùà 17

OBJ_DOKU-27427-001.fm Page 73 Thursday, July 14, 2011 12:04 PM

74 | Áúëãàðñêè

2 609 140 639 | (14.7.11) Bosch Power Tools

Èçìåðâàòåëíèÿò óðåä ñëåäè êîðåêòíîòî ñè ôóíêöèîíèðàíå

ïðè âñÿêî èçìåðâàíå. Àêî áúäå óñòàíîâåí ïðîáëåì, íà

äèñïëåÿ çàïî÷âà äà ìèãà ïîêàçàíèÿò âñòðàíè ñèìâîë. Â

òàêúâ ñëó÷àé èëè â ñëó÷àé, ÷å ïîñî÷åíèòå ïî-ãîðå ìåðêè íå

îòñòðàíÿò âúçíèêíàëèÿ ïðîáëåì, çàíåñåòå èçìåðâàòåëíèÿ

óðåä íà Âàøèÿ òúðãîâåö èëè â îòîðèçèðàí ñåðâèç çà

åëåêòðîèíñòðóìåíòè íà Áîø.

Ïðîâåðêà íà òî÷íîñòòà íà èçìåðâàòåëíèÿ óðåä

Ìîæåòå äà ïðîâåðèòå òî÷íîñòòà íà èçìåðâàíå íà óðåäà, êàêòî ñëåäâà:

–Èçáåðåòå íåïðîìåíÿùà ñå îòñå÷êà ñ äúëæèíà ìåæäó 3 è 10 m, ÷èÿòî òî÷íà

äúëæèíà Âè å èçâåñòíà (íàïð. øèðî÷èíà íà ñòàÿ, îòâîð íà âðàòà è ò.í.).

Èçìåðâàíàòà äúëæèíà òðÿáâà äà å â ïîìåùåíèå, à ïîâúðõíîñòòà, äî êîÿòî

ñå èçìåðâà, äà å ãëàäêà è îòðàçÿâàùà äîáðå.

–Èçìåðåòå äúëæèíàòà ïîñëåäîâàòåëíî 10 ïúòè.

Îòêëîíåíèåòî íà åäèíè÷íèòå èçìåðâàíèÿ îò ñðåäíàòà ñòîéíîñò íå òðÿáâà äà

íàäâèøàâàò ±3 mm. Çàïèøåòå è çàïàçåòå èçìåðåíèòå ñòîéíîñòè, çà äà

ìîæåòå äà ñðàâíèòå òî÷íîñòòà íà èçìåðâàòåëíèÿ óðåä ïî-êúñíî.

Ïîääúðæàíå è ñåðâèç

Ïîääúðæàíå è ïî÷èñòâàíå

Ñúõðàíÿâàéòå è ïðåíàñÿéòå óðåäà ñàìî âúâ âêëþ÷åíàòà â îêîìïëåêòîâêàòà

ïðåäïàçíà ÷àíòà.

Ïîääúðæàéòå èçìåðâàòåëíèÿ óðåä âèíàãè ÷èñò.

Íå ïîòîïÿâàéòå èçìåðâàòåëíèÿ óðåä âúâ âîäà èëè äðóãè òå÷íîñòè.

Èçáúðñâàéòå çàìúðñÿâàíèÿòà ñ ìåêà, ëåêî íàâëàæíåíà êúðïà. Íå

èçïîëçâàéòå ïî÷èñòâàùè ïðåïàðàòè èëè ðàçòâîðèòåëè.

Îòíàñÿéòå ñå ñïåöèàëíî êúì ïðèåìàùàòà ëåùà 17 ñúñ ñúùîòî âíèìàíèå, ñ

êîåòî ñå îòíàñÿòå êúì î÷èëà èëè îáåêòèâ íà ôîòîàïàðàò.

Àêî âúïðåêè ïðåöèçíîòî ïðîèçâîäñòâî è âíèìàòåëíî èçïèòâàíå

èçìåðâàòåëíèÿò óðåä ñå ïîâðåäè, ðåìîíòúò òðÿáâà äà áúäå èçâúðøåí â

îòîðèçèðàí ñåðâèç çà åëåêòðîèíñòðóìåíòè íà Áîø. Íå ñå îïèòâàéòå äà

îòâàðÿòå èçìåðâàòåëíèÿ óðåä.

Ìîëÿ, êîãàòî ñå îáðúùàòå êúì ïðåäñòàâèòåëèòå íà Áîø ñ âúïðîñè è êîãàòî

ïîðú÷âàòå ðåçåðâíè ÷àñòè, íåïðåìåííî ïîñî÷âàéòå 10-öèôðåíèÿ êàòàëîæåí

íîìåð îò òàáåëêàòà íà èçìåðâàòåëíèÿ óðåä.

Ïðè íåîáõîäèìîñò îò ðåìîíò ïðåäîñòàâÿéòå èçìåðâàòåëíèÿ óðåä â ÷àíòàòà 21.

Ñåðâèç è êîíñóëòàöèè

Ñåðâèçúò ùå îòãîâîðè íà âúïðîñèòå Âè îòíîñíî ðåìîíòè è ïîääðúæêà íà

çàêóïåíèÿ îò Âàñ ïðîäóêò, êàêòî è îòíîñíî ðåçåðâíè ÷àñòè. Ìîíòàæíè

÷åðòåæè è èíôîðìàöèÿ çà ðåçåðâíè ÷àñòè ìîæåòå äà íàìåðèòå ñúùî è íà

www.bosch-pt.com

Åêèïúò îò êîíñóëòàíòè íà Áîø ùå Âè ïîìîãíå ñ óäîâîëñòâèå ïðè âúïðîñè îòíîñíî

çàêóïóâàíå, ïðèëîæåíèå è âúçìîæíîñòè çà íàñòðîéâàíå íà ðàçëè÷íè ïðîäóêòè îò

ïðîèçâîäñòâåíàòà ãàìà íà Áîø è äîïúëíèòåëíè ïðèñïîñîáëåíèÿ çà òÿõ.

Ðåçóëòàòúò îò èçìåðâàíåòî å íåäîñòîâåðåí

Èçáðàíà å ãðåøíà îòïðàâíà ðàâíèíà Èçáåðåòå îòïðàâíà ðàâíèíà, ïîä-

õîäÿùà çà èçâúðøâàíîòî èçìåðâàíå

Ïðåïÿòñòâèå ïî ïúòÿ íà ëàçåðíèÿ ëú÷ Öÿëàòà ëàçåðíà òî÷êà òðÿáâà äà ïîïàäíå

íà ïîâúðõíîñòòà, äî êîÿòî ñå èçìåðâà.

Ïðè÷èíà Îòñòðàíÿâàíå

OBJ_DOKU-27427-001.fm Page 74 Thursday, July 14, 2011 12:04 PM

Srpski | 75

Bosch Power Tools 2 609 140 639 | (14.7.11)

Ðîáåðò Áîø EÎÎÄ – Áúëãàðèÿ

Áîø Ñåðâèç Öåíòúð

Ãàðàíöèîííè è èçâúíãàðàíöèîííè ðåìîíòè

áyë. ×åðíè âðúx 51-Á

FPI Áèçíåñ öåíòúð 1407

1907 Ñîôèÿ

Òåë.: +359 (02) 960 10 61

Òåë.: +359 (02) 960 10 79

Ôàêñ: +359 (02) 962 53 02

www.bosch.bg

Áðàêóâàíå

Èçìåðâàòåëíèÿ óðåä, äîïúëíèòåëíèòå ïðèñïîñîáëåíèÿ è îïàêîâêèòå òðÿáâà

äà áúäàò ïîäëîæåíè íà åêîëîãè÷íà ïðåðàáîòêà çà óñâîÿâàíå íà ñúäúðæàùèòå

ñå â òÿõ ñóðîâèíè.

Íå èçõâúðëÿéòå èçìåðâàòåëíè óðåäè è àêóìóëàòîðíè áàòåðèè/áàòåðèè ïðè

áèòîâèòå îòïàäúöè!

Ñàìî çà ñòðàíè îò ÅÑ:

Ñúãëàñíî Åâðîïåéñêà äèðåêòèâà 2002/96/EÎ

èçìåðâàòåëíè óðåäè è ñúãëàñíî Åâðîïåéñêà äèðåêòèâà

2006/66/ÅÎ àêóìóëàòîðíè èëè îáèêíîâåíè áàòåðèè, êîèòî

íå ìîãàò äà ñå èçïîëçâàò ïîâå÷å, òðÿáâà äà ñå ñúáèðàò

îòäåëíî è äà áúäàò ïîäëàãàíè íà ïîäõîäÿùà ïðåðàáîòêà çà

îïîëçîòâîðÿâàíå íà ñúäúðæàùèòå ñå â òÿõ ñóðîâèíè.

Ïðàâàòà çà èçìåíåíèÿ çàïàçåíè.

Srpski

Uputstva o sigurnosti

Sva uputstva se moraju čitati i pazite na njih, da bi sa mernim

alatom radili bez opasnosti i sigurno. Neka Vam tablice sa

upozorenjem na mernom alatu budu uvek čitljive. ČUVAJTE

OVA UPUTSTVA DOBRO.

fOprez – ako se koriste drugi uredjaji za rad ili podešavanje od onih koji

su ovde navedeni, ili izvode drugi postupci, može ovo voditi eksplozijama

sa zračenjem.

fMerni alat se isporučuje sa tablicom i opomenom na nemačkom jeziku

(na prikazu mernog alata na grafičkoj strani označeno sa brojem 13).

fNalepite isporučenu nalepnicu na Vašem jeziku zemlje preko nemačkoj

teksta tablice sa opomenom pre prvog puštanja.

fNe upravljajte laserski zrak na osobe ili životinje i ne gledajte sami u

laserski zrak. Ovaj merni alat proizvodi lasersko zračenje klase lasera 2

prema IEC 60825-1. Na taj način možete zaslepiti osobe.

fNe koristite laserske naočare za posmatranje kao zaštitne naočare.

Laserske naočare za posmatranje služe za bolje prepoznavanje laserskog

zraka, one ne štite od laserskog zračenja.

OBJ_DOKU-27427-001.fm Page 75 Thursday, July 14, 2011 12:04 PM

76 | Srpski

2 609 140 639 | (14.7.11) Bosch Power Tools

fNe upotrebljavajte laserske naočare za posmatranje kao naočare za

sunce ili u putnom saobraćaju. Laserske naočare za posmatranje ne pružaju

punu UV zaštitu i smanjuju opažanje boja.

fNeka Vam merni alat popravlja stručno osoblje i samo sa originalnim

rezervnim delovima. Time se obezbedjuje, da sigurnost mernog alata ostaje

sačuvana.

fNe dopu štaje deci korišćenje mernog alata sa laserom bez nadzora. Oni

bi mogli nenamerno zaslepiti osoblje.

fNe radite sa mernim alatom u okolini gde postoji opasnost od eksplozija,

u kojoj se nalaze zapaljive tečnosti, gasovi ili prašine. U mernom alatu se

mogu proizvesti varnice, koje bi zapalite prašinu ili isparenja.

Opis proizvoda i rada

Upotreba koja odgovara svrsi

Merni alat je zamišljen za merenje udaljenosti, dužina, visina, rastojanja i za

izračunavanje površina i zapremina. Merni alat je zamišljen za merenje u

unutrašnjem i spoljnom području.

Komponente sa slike

Označavanje brojevima komponenti sa slike odnosi se na prikaz mernog alata na

grafičkoj stranici.

1Taster za uključivanje-isključivanje i taster za brisanje memorije

2Taster za biranje referentne ravni

3Memorija-taster za oduzimanje „M–“

4Memorija-taster za sabiranje „M+“

5Taster za merenje površine

6Taster za merenje dužine

7Displej

8Pomoć za centriranje

9Taster za merenje

10 Taster za merenje volumena

11 Taster za pozivanje memorije „M=“

12 Taster za trajno merenje

13 Laserska tablica sa opomenom

14 Blokiranje poklopca prostora za bateriju

15 Poklopac prostora za bateriju

16 Izlaz laserskog zračenja

17 Prijemno sočivo

18 Serijski broj

19 Laserske naočare za gledanje*

20 Laserska tablica sa ciljem*

21 Zaštitna torba

* Pribor sa slike ili koji je opisan ne spada u standardni obim isporuka.

Elementi za pokazivanje

aMerne funkcije

Merenje dužine

Trajno merenje

Merenje površine

Merenje volumena

bOpomena za bateriju

cOpomena za temperaturu

dMerna vrednost/rezultat

eMerna jedinica

OBJ_DOKU-27427-001.fm Page 76 Thursday, July 14, 2011 12:04 PM

Srpski | 77

Bosch Power Tools 2 609 140 639 | (14.7.11)

fReferentna ravan merenja

gLaser je uključen

hPojedinačna merna vrednost (pri merenju dužina: rezultat)

iMemorisanje mernih vrednosti

Tehnički podaci

Montaža

Ubacivanje baterije/promena

Za rad mernog alata se preporučuje upotreba alkalnih mangan-baterija ili

akumulatora.

Sa 1,2-V-je moguće manje merenja nego sa 1,5-V-baterijom.

Za otvaranje poklopca prostora za baterije 15 pritisnite utvrdjivač 14 u pravcu

kazaljke na satu i izvadite poklopac prostora za baterije. Ubacite baterije

odnosno akumulatore. Pazite pritom na pravi pol prema prikazu na unutrašnjoj

stranici prostora za baterije.

Digitalni laserski merač rastojanja PLR 25

Broj predmeta 3 603 K16 200

Merno područje 0,05–25 mA)

Merna tačnost (tipično) ±2,0 mmB)

Najmanja jedinica pokazivača 1mm

Radna temperatura –10 °C ... +50 °CC)

Temperatura skladišta –20 °C ... +70 °C

Relativna vlaga vazduha max. 90 %

Klasa lasera 2

Tip lasera 635 nm, <1 mW

Presek laserskog zraka (kod 25 °C) na 10 m

rastojanju ca. 6mm

Baterije

Akumulatori 4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

Životni vek baterije ca.

–Pojedinačna merenja

–Trajno mrenje 30000D)

5hD)

Težina prema EPTA-Procedure 01/2003 0,18 kg

Dimenzije 58 x 104 x 36 mm

Vrsta zaštite (osim prostora za bateriju) IP 44 (zaštićeno od prskanja

vodom)

A) Domet je veći ukoliko se lasersko svetlo bolje odbija od površine cilja (rasipajuće, bez

odsjaja) i ukoliko je laserska tačka svetlija prema svetlosti okoline (Unutrašnje prostorije,

sumrak). Pri nepovoljnim uslovima (na primer merenje u spoljnom području sa jakim sunčevim

zračenjem) može biti potrebno, upotrebiti tablicu sa ciljem.

B) Pri nepovoljnim uslovima kao na primer jačeg sunčevog zračenja ili loše reflektujuće

površine iznosi maksimalno odstupanje ±7 mm na 25 m. Pri nepovoljnim uslovima mora se

računati sa uticajem od ±0,05 mm/m.

C) U funkciji trajnog merenja iznosi maks. radna temperatura +40 °C.

D) Sa 1,2-V-je moguće manje merenja nego sa 1,5-V-baterijom.

Molimo obratite pažnju na broj predmeta na tipskoj tablici Vašeg mernog alata, trgovačke

oznake pojedinih mernih alata mogu varirati.

Za jasniju identifikaciju Vašeg mernog alata služi serijski broj 18 na tipskoj tablici.

OBJ_DOKU-27427-001.fm Page 77 Thursday, July 14, 2011 12:04 PM

78 | Srpski

2 609 140 639 | (14.7.11) Bosch Power Tools

Pojavljuje se simbol baterije prvi put na displeju, potom je moguće još

najmanje 100 merenja. Kada simbol baterije treperi,morate promeniti baterije

odnosno akumulatore, merenja više nisu moguća.

Menjajte uvek sve baterije odnosno akumulatore istovremeno. Upotrebljavajte

samo baterije ili akumulatore jednog proizvodjača i sa istim kapacitetom.

fIzvadite baterije odnosno akumulatore iz mernog alata, kada duže

vremena ne koristite. Baterije i akumulatori mogu kod dužeg čuvanja

korodirati i same se isprazniti.

Rad

Puštanje u rad

fNe ostavljajte slučajno uključen merni alat i isključite merni alat posle

upotrebe. Druge osobe bi mogle da budu zaslepljene od laserskog zraka.

fČuvajte merni alat od vlage i direktnog sunčevog zračenja.

fNe izlažite merni alat ekstremnim temperaturama ili temperaturnim

kolebanjima. Ne ostavljajte ga na primer u autu duže vreme. Pustite merni

alat pri većim temperaturnim kolebanjima da se prvo temperira, pre nego ga

pustite u rad. Pri ekstremnim temperaturama ili temperaturnim kolebanjima

može se oštetiti preciznost mernog alata.

fIzbegavajte jake udarce ili padove mernog alata. Posle jakih spoljnih

uticaja na merni alat trebali bi uvek pre daljeg rada izvršiti kontrolu tačnosti

(pogledajte „Kontrola tačnosti mernog alata“, stranicu 82).

Uključivanje-isključivanje

Za uključivanje mernog alata pritisnite na kratko taster za uključivanje-

isključivanje 1 ili na taster za merenje 9. Pri uključivanju mernog alata se još uvek

ne uključuje laserski zrak.

Za isključivanje mernog alata pritisnite dugo na taster za uključivanje-

isključivanje 1.

Ako se ca. 5 min dugo ne pritiska nijedna dirka na mernom priboru, onda se

merni pribor automatski isključuje radi čuvanja baterije.

Ako je merna vrednost memorisana, ostaje sačuvana pri automatskom

isključenju. Posle ponovnog uključivanja mernog alata pokazuje se „M“ na

displeju.

Radnja merenja

Posle uključivanja nalazi se merni alat u funkciji merenja po dužini. Druge merne

funkcije se mogu podesiti pritiskivanjem tastera odgovarajuće funkcije

(pogledajte „Merne funkcije“, stranicu 79).

Kao referentna ravan za merenje je izabrana posle uključivanje zadnja ivica

mernog alata. Za promenu referentne ravni pogledajte „Biranje osnovne ravni“,

stranu 79.

Posle biranja merne funkcije i osnovne ravni slede svi dalji koraci pritiskujući

taster merenje 9.

Stavite merni alat sa izabranom osnovnom ravni na željenu liniju merenja (na

primer zid).

Pritisnite za uključivanje laserskog zraka taster merenje 9.

fNe usmeravajte laserski zrak na osobe ili životinje i ne gledajte u laserski

zrak čak ni sa daljeg odstojanja.

Vizirajte sa laserskim zrakom površinu cilja. Pritisnite za isključivanje merenja

ponovo taster merenje 9.

U funkciji trajnog merenja počinje merenje već posle prvog pritiskanja tastera

merenje 9.

Merna vrednost se tipično pojavljuje u roku od 0,5s a najkasnije posle 4 s.

Trajanje merenja zavisi od udaljenosti, svetlosnih uslova i osobina refleksije

OBJ_DOKU-27427-001.fm Page 78 Thursday, July 14, 2011 12:04 PM

Srpski | 79

Bosch Power Tools 2 609 140 639 | (14.7.11)

ciljne površine. Kraj merenja se pokazuje jednim signalnim tonom. Po

završavanju merenja laserski zrak se automatski isključuje.

Ako se ca. 20 s posle viziranja ne izvrši merenje, automatski se isključuje laserski

zrak radi čuvanja baterija.

Biranje osnovne ravni (pogledajte slike A–B)

Za merenje mogu se birati dve različite referentne ravni:

–zadnja ivica mernog alata (na. primer. pri stavljanju na zidove),

–prednja ivica mernog alata (na. primer. pri merenju od ivice stola).

Pritisnite za promenu referentne ravni taster 2, da bude na displeju prikazana

željena referentna ravan. Posle svakog uključivanja mernog alata zadnja ivica

mernog alata je unapred podešena kao referentna ravan.

Merne funkcije

Merenje dužina

Pritisnite za merenje dužine taster 6. Na displeju se pojavljuje pokazivač za

merenje dužine .

Pritisnite jednom taster merenje 9 za viziranje i

ponovo za merenje.

Merna vrednost se pokazuje dole na displaju.

Merenje površina

Pritisnite taster za merenje površine 5. Na displaju se pojavljuje pokazivač

merenja površine .

Merite na kraju dužinu i širinu jedno za drugim kao pri merenju dužina. Izmedju

oba merenja ostaje laserski zrak uključen.

Posle završavanja drugog merenja površina se auto-

matski izračunava i pokazuje. Poslednja pojedinačna

vrednost stoji dole na displeju, krajnji rezultat gore.

Merenje zapremine

Pritisnite taster za merenje volumena 10. Na displaju se pojavljuje pokazivač

merenja volumena .

Merite na kraju jedno za drugim dužinu, širinu i visinu kao kod merenja dužine.

Izmedju tri merenja ostaje uključen laserski zrak.

Posle isključenja trećeg merenja automatski se

izračunava i pokazuje zapremina. Poslednja pojedi-

načna merna vrednost stoji dole na displeju, krajnji

rezultat gore.

Trajno merenje (pogledajte sliku C)

Kod trajnog merenja može se merni alat relativno pokretati prema cilju, pričem

se aktuelizuje merna vrednost ca. svakih 0,5 s. Možete se udaljiti na primer od

nekog zida pa do željenog rastojanja, aktuelno odstojanje je uvek moguće očitati.

Pritisnite taster za trajno merenje 12. Na displaju se pojavljuje pokazivač trajnog

merenja .

OBJ_DOKU-27427-001.fm Page 79 Thursday, July 14, 2011 12:04 PM

80 | Srpski

2 609 140 639 | (14.7.11) Bosch Power Tools

Pritisnite taster merenje 9 za pokretanje merenja. Po-

krećite merni alat toliko dugo, sve dok se dole na

displeju ne pokaže željena vrednost rastojanja.

Pritiskivanjem tastera merenje 9 prekidate trajno

merenje. Aktuelna merna vrednost se pokazuje na

displeju. Ponovnim pritiskivanjem tastera merenje 9

startuje ponovo trajno merenje.

Trajno merenje se isključuje posle 5 min automatski. Poslednja merna vrednost

ostaje na displaju. Za ranije završavanje trajnog merenja možete promeniti

mernu funkciju pritiskujuće tastere 6, 5 ili 10.

Brisanje mernih vrednosti

Kratkim pritiskivanjem tastera 1 možete izbrisati u svim mernim funkcijama

poslednju iznadjenu vrednost pojedinačnog merenja. Višestrukim kratkim

pritiskivanjem tastera brišu se pojedinačne merne vrednosti obrnutim redosledom.

Funkcije memorije

Pri isključivanju mernog alata ostaje sačuvana vrednost koja se nalazi u memoriji.

Memorisanje merne vrednosti/sabiranje

Pritisnite taster za memoriju-sabiranje 4, da bi me-

morisali aktuelnu mernu vrednost – zavisno od

aktuelne merne funkcije – vrednost dužine-,

površine ili zapremine. Čim je memorisana neka

vrednost, pojavljuje se na displeju „M“, „+“ pozadi

treperi na kratko.

Ako u memoriji već postoji neka vrednost, onda se nova vrednost sabira u

sadržaju memorije, svakako samo ako su merne jedinice usaglašene.

Ako se na primer nalazi vrednost površine u memoriji, i aktuelna merna vrednost

je vrednost zapremine, onda se ne može izvršiti sabiranje. Na displeju će na

kratko treperiti „Error“.

Oduzimanje merne vrednosti

Pritisnite taster za memoriju-oduzimanje 3, da bi oduzeli aktuelnu mernu

vrednost od vrednosti memorije. Čim je neka vrednost oduzeta, pojavljuje se na

displeju „M“, „–“ pozadi treperi na kratko.

Ako je već memorisana neka vrednsot, onda se nova merna vrednost može samo

odbiti, ako su usaglašene merne jedinice (pogledajte „Memorisanje merne

vrednosti/sabiranje“).

Pokazivanje vrednosti memorije

Pritisnite taster za pozivanje memorije 11, da bi

pokazali vrednost koja se nalazi u memoriji. Na dis-

pleju se pojavljuje „M=“. Ako sadržaj memorije

pokazuje na displeju „M=“, onda ćete ga pritiski-

vanjem tastera za memoriju-sabiranje 4 udvostručiti

odnosno postaviti na nulu pritiskivanjem tastera za

memoriju-oduzimanje 3.

Brisanje memorije

Za brisanje sadržaja memorije pritisnite najpre taster za pozivanje memorije 11,

tako da „M=“ se pokazuje na displeju. Potom pritisnite na kratko taster 1; na

displeju neće više biti slova „M“.

Uputstva za rad

Opšta uputstva

Prijemno sočivo 17 i izlaz laserskog zraka 16 ne smeju biti pokriveni pri merenju.

Merni alat nesme za vreme merenja da se pokreće (sa izuzetkom funkcije trajnog

merenja). Postavite stoga merni alat što bliže ili na merne tačke.

OBJ_DOKU-27427-001.fm Page 80 Thursday, July 14, 2011 12:04 PM

Srpski | 81

Bosch Power Tools 2 609 140 639 | (14.7.11)

Merenje se vrši na srednjoj tački laserskog zraka, čak i kod koso viziranih

površina cilja.

Uticaji na merno područje

Merno područje zavisi od svetlosnih uslova i osobina refleksije ciljne površine.

Koristite radi bolje vidljivosti laserskog zraka pri radu u spoljnim površinama i pri

jakom sunčevom zračenju laserske naočare 19 (pribor) i lasersku tablicu sa

ciljem 20 (pribor), ili isključite ciljnu površinu.

Uticaji na merni rezultat

Na osnovu fizikalnih efekata ne može se isključiti, da pri merenju na različitim

površinama dodje do pogrešnih merenja. U njih se ubrajaju:

–transparentne površine (na primer staklo, voda),

–površine sa odsjajem (na primer polirani metal, staklo),

–porozne površine (na primer materijali za prigušivanje),

–strukturne površine (na primer hrapavi malter, prirodni kamen).

Koristite u datom slučaju na ovim površinama lasersku tablicu sa ciljem 20

(pribor).

Isto tako mogu slojevi vazduha sa raznim temperaturama ili indirektno

prihvaćene refleksije da utiču na mernu vrednost.

Viziranje pomoću centriranja (pogledajte sliku D)

Pomoću centriranja 8 može se viziranje olakšati preko većih rastojanja.

Posmatrajte za ovo duž potpore za centriranje na gornjoj strani mernog alata.

Laserski zrak ide paralelno sa ovom vizuelnom linijom.

Greške – uzroci i pomoć

Uzrok Pomoć

Temperaturna opomena (c) treperi, merenje nije moguće

Merni alat je izvan radne temperature

od –10 °C do +50 °C (u funkciji traj-

nog merenja do +40 °C).

Sačekati, dok merni alat ne dostigne

radnu temperaturu

Opomena baterije (b) se pojavljuje

Napon baterije popušta posle (merenje

je još moguće) Promenite baterije odnosno

akumulatore

Opomena baterije (b) treperi, merenje nije moguće

Napon baterije je suviše mali Promenite baterije odnosno

akumulatore

Pokazivanje „Error“ i „––––“ na displeju

Ugao izmedju laserskog zraka i cilja je

suviše oštar. Povećati ugao izmedju laserskog zraka

i cilja

Površina cilja reflektuje prejako (na

primer ogledalo) odnosno preslabo (na

primer crni materijal), ili je svetlo

okoline prejako.

Koristite lasersku tablicu sa ciljem 20

(pribor)

Izlaz laserskog zračenja 16 odnosno

prijemnog sočiva 17 je oznojeno (na

primer usled brze promene

temperature).

Istrljajte na suvo sa mekom krpom izlaz

laserskog zračenja 16 odnosno

prijemno sočivo 17

Izračunata vrednost je veća od

99999 m/m2/m3.Izračunavanje podeliti na

medjuodeljke

Pokazivač „Error“ treperi gore na displeju

Sabiranje/oduzivanje mernih

vrednosti sa različitim mernim

jedinicama.

Sabirajte/oduzimajte samo merne

vrednosti sa istim mernim jedinicama.

OBJ_DOKU-27427-001.fm Page 81 Thursday, July 14, 2011 12:04 PM

82 | Srpski

2 609 140 639 | (14.7.11) Bosch Power Tools

Merni alat kontroliše ispravno funkcionisanje pri svakom me-

renju. Ako se utvrdi kvar, treperi na displeju samo simbol koji

stoji pored. U ovom slučaju ili ako gore navedene mere pomoći

ne mogu da uklone nedostatak, odnesite merni alat preko

Vašeg trgovca Bosch-servisu.

Kontrola tačnosti mernog alata

Možete na sledeći način prekontrolisati tačnost mernog alata:

–Izaberite jednu trajno ne promenljivu mernu liniju od oko 3 do 10 m dužine,

čija dužina Vam je tačno poznata (na primer širina prostorije, otvora vrata).

Merna linija se mora nalaziti unutra, i dobro mora reflektovati ciljnu površinu

merenja.

–Merite liniju 10-x jedno za drugim.

Odstupanje pojedinačnih merenja od srednje vrednosti sme iznositi maksimalno

±3 mm. Zapišite merenja, da bi mogli porediti nekada kasnije tačnost.

Održavanje i servis

Održavanje i čišćenje

Čuvajte i transportujte merni pribor samo u isporučenoj zaštitnoj futroli.

Držite merni alat uvek čist.

Ne uranjajte merni alat u vodu ili druge tečnosti.

Brišite zaprljanja sa vlažnom, mekom krpom. Ne upotrebljavajte nikakva

sredstva za čišćenje ili rastvarače.

Održavajte posebno prijemno sočivo 17 sa istom pažnjom, kao što morate da se

ophodite sa naočarima ili sočivom foto aparata.

Ako bi merni alat i pored brižljivog postupka proizvodnje i kontrole nekada

otkazao, popravku mora vršiti neki stručni servis za Bosch-električne alate. Ne

otvarajte merni alat sami.

Kod svih pitanja i naručivanja rezervnih delova navedite neizostavno broj

predmeta prema tipskoj tablici mernog alata koja ima 10 brojčanih mesta.

U slučaju popravke šaljite merni alat u zaštitnoj torbi 21.

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi popravke i održavanja Vašeg proizvoda

kao i u vezi rezervnih delova. Šematske prikaze i informacije u vezi rezervnih

delova naći ćete i pod:

www.bosch-pt.com

Bosch-ov tim savetnika će Vam pomoći kod pitanja u vezi kupovine, primene i

podešavanja proizvoda i pribora.

Merni rezultat nije pouzdan

Površina cilja ne reflektuje jasno (na

primer voda, staklo). Pokriti površinu cilja

Izlaz laserskog zračenja 16 odnosno

prijemno sočivo 17 je pokriveno. Osloboditi izlaz laserskog zračenja 16

odnosno prijemno sočivo 17

Merni rezultat ne svetli

Pogrešno podešena referentna ravan Izabrati referentnu ravan da odgovara

merenju

Smetnje u toku laserskog zraka Laserska tačka mora da leži kompletno

na ciljnoj površini.

Uzrok Pomoć

OBJ_DOKU-27427-001.fm Page 82 Thursday, July 14, 2011 12:04 PM

Slovensko | 83

Bosch Power Tools 2 609 140 639 | (14.7.11)

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 (011) 244 85 46

Fax: +381 (011) 241 62 93

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Merni alati, pribor i pakovanja treba da se dovoze na regeneraciju koja odgovara

zaštiti čovekove okoline.

Ne bacajte merne alate i akumulatore (baterije u kućno djubre).

Samo za EU-zemlje:

Prema evropskoj smernici 2002/96/EG ne moraju više

neupotrebljivi merni alati a prema evropskoj smernici

2006/66/EG ne moraju više akumulatori/baterije u kvaru i

istrošeni da se odvojeno sakupljaju i odvoze reciklaži koja

odgovara zaštiti čovekove sredine.

Zadržavamo pravo na promene.

Slovensko

Varnostna navodila

Da bi z merilnim orodjem delali brez nevarnosti in varno,

morate prebrati in upoštevati vsa navodila. Opozorilne

tablice nikoli ne smejo biti nerazpoznavne. TA NAVODILA

DOBRO SHRANITE.

fBodite previdni – v primeru izvajanja opravil ali nastavitev, ki niso

opisana v teh navodilih, lahko pride do nevarnega izpostavljanja

laserskemu sevanju.

fMerilno orodje je dobavljeno z opozorilnim napisom v nemškem jeziku

(na slikovnem prikazu merilnega orodja na strani z grafiko je označen s

številko 13).

fProsimo, da nemško besedilo opozorilnega napisa pred prvim zagonom

naprave prelepite z nalepko v Vašem jeziku.

fLaserskega žarka ne usmerjajte na osebe ali živali in sami ne glejte v

laserski žarek. Merilno orodje ustvarja lasersko žarčenje laserskega

razreda 2 v skladu z IEC 60825-1. Z njim bi lahko zaslepili druge osebe.

fOčal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal.

Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju

laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem.

fOčal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal

oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka

ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja

barv.

OBJ_DOKU-27427-001.fm Page 83 Thursday, July 14, 2011 12:04 PM

84 | Slovensko

2 609 140 639 | (14.7.11) Bosch Power Tools

fMerilno orodje lahko popravlja samo kvalificirano strokovno osebje z

origialnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilnega

orodja.

fOtrokom ne dovolite, da bi brez nadzora uporabljali lasersko merilno

orodje, saj bi lahko nenamerno zaslepili druge osebe.

fZ merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije

in kjer se nahajajo gorljive tekočine, plini ali prah. Merilno orodje lahko

povzroči iskrenje, ki lahko vname prah ali hlape.

Opis in zmogljivost izdelka

Uporaba v skladu z namenom

Ta naprava je določena za merjenje razdalj, dolžin, višin, razmakov ter za izračun

površin in prostornin. Merilno orodje je primerno je za merjenje v notranjih

prostorih in na prostem.

Komponente na sliki

Oštevilčenje naslikanih komponent se nanaša na prikaz merilnega orodja na

strani z grafiko.

1Vklopno/izklopna tipka in tipka za izbris spomina

2Tipka za izbiro referenčne ravnine

3Tipka za shranjevanje in odštevanje „M–“

4Tipka za shranjevanje in prištevanje „M+“

5Tipka za ploskovno meritev

6Tipka za dolžinsko meritev

7Zaslon

8Pomagalo za naravnavanje

9Tipka za meritev

10 Tipka za prostorninsko meritev

11 Tipka za odčitavanje pomnilnika „M=“

12 Tipka za stalno meritev

13 Opozorilna ploščica laserja

14 Aretiranje pokrova predalčka za baterije

15 Pokrov predalčka za baterije

16 Izhod laserskega žarka

17 Sprejemna leča

18 Serijska številka

19 Očala za vidnost laserskega žarka*

20 Laserska ciljna tabla*

21 Zaščitna torba

* Prikazan ali opisan pribor ne spada v standardni obseg dobave.

Prikazovalni elementi

aMerilne funkcije

Meritev dolžine

Stalna meritev

Ploskovna meritev

Prostorninska meritev

bOpozorilo o bateriji

cOpozorilo o temperaturi

dMerska vrednost/rezultat

eMerska enota

fReferenčna ravnina meritve

gLaser vklopljen

hPosamezna merska vrednost (pri meritvi dolžine: rezultat)

iShranjevanje merskih vrednosti

OBJ_DOKU-27427-001.fm Page 84 Thursday, July 14, 2011 12:04 PM

Slovensko | 85

Bosch Power Tools 2 609 140 639 | (14.7.11)

Tehnični podatki

Montaža

Vstavljanje/zamenjava baterij

Pri uporabi merilnega orodja priporočamo uporabo alkalnih manganskih baterij

ali akumulatorskih baterij.

Pri akumulatorskih baterijah z 1,2 V je možnih manj merjenj kot z baterijami z

1,5 V.

Če želite odpreti pokrov predalčka za baterijo 15, pritisnite aretiranje 14 v smeri

puščice in snemite pokrov predalčka za baterijo. Vstavite baterije oz.

akumulatorske baterije. Pri tem pazite na pravilnost polov, kot je prikazano na

notranji strani predalčka za baterije.

Ko se pojavi simbol za baterijo prvič na displeju, je možno nato opraviti še

najmanj 100 merjenj. Če utripa simbol o bateriji, morate menjati baterije oz.

akumulatorske baterije, merjenja niso več mogoča.

Zamenjati morate vedno vse baterije oz. akumulatorske baterije. Uporabite

samo baterije ali akumulatorske baterije enega proizvajalca in z enako

kapaciteto.

Digitalni laserski merilnik razdalj PLR 25

Številka artikla 3 603 K16 200

Merilno območje 0,05–25 mA)

Točnost meritve (tipična) ±2,0 mmB)

Najmanjša prikazovalna enota 1mm

Delovna temperatura –10 °C ... +50 °CC)

Temperatura skladiščenja –20 °C ... +70 °C

Relativna zračna vlaga maks. 90 %

Laserski razred 2

Tip laserja 635 nm, <1 mW

Premer laserskega žarka (pri 25 °C) pri razdalji

10 m pribl. 6mm

Bateriji

Akumulatorja 4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

Življenjska doba baterije pribl.

–posamezne meritve

–trajno merjenje 30000D)

5hD)

Teža po EPTA-Procedure 01/2003 0,18 kg

Mere 58 x 104 x 36 mm

Vrsta zaščite (izven predalčka za bateriji) IP 44 (zaščiteno pred

škropljenjem)

A) Čimbolj se laserska svetloba odbija od zgornje površine cilja (razpršeno, ne zrcalno) in

čimbolj svetla je laserska pika v primerjavi z svetlobo okolice (notranji prostor, mrak), večji je

doseg. V neugodnih pogojih (na primer pri meritvi na prostem v močni sončni svetlobi) bo

verjetno treba uporabiti ciljno tablo.

B) Pri neugodnih razmerah, kot na primer pri močnem vpadu sonca ali površini s slabimi

odbojnimi lastnostmi, znaša maksimalno odstopanje ±7 mm na 25 m. Pri ugodnih razmerah

je potrebno računati z odstopanjem ±0,05 mm/m.

C) V funkciji trajnega merjenja znaša maks. delovna temperatura +40 °C.

D) Pri akumulatorskih baterijah z 1,2 V je možnih manj merjenj kot z baterijami z 1,5 V.

Prosimo upoštevajte številko artikla na tipski ploščici Vašega merilnega orodja – trgovske

oznake posameznih merilnih orodij so lahko drugačne.

Jasno identifikacijo Vašega merilnega orodja omogoča serijska številka 18 na tipski ploščici.

OBJ_DOKU-27427-001.fm Page 85 Thursday, July 14, 2011 12:04 PM

86 | Slovensko

2 609 140 639 | (14.7.11) Bosch Power Tools

fČe merilnega orodja dalj časa ne uporabljate, vzemite baterije iz

merilnega orodja. Baterije in akumulatorske baterije lahko pri daljšem

skladiščenju korodirajo in se samostojno izpraznejo.

Delovanje

Zagon

fVklopljenega merilnega orodja nikoli ne puščajte brez nadzorstva in ga

po uporabi izklopite. Laserski žarek lahko zaslepi druge osebe.

fZavarujte merilno orodje pred vlago in direktnim sončnim sevanjem.

fNe izpostavljajte merilnega orodja ekstremnim temperaturam ali

ekstremnemu nihanju temperature. Poskrbite za to, da npr. ne bo ležalo

dalj časa v avtomobilu. Če je merilno orodje bilo izpostavljeno večjim

temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo

uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko

poškoduje natančnost delovanja merilnega orodja.

fPreprečite močne sunke v merilno orodje ali padce na tla. Po močnih

zunanjih vplivih na merilno orodje morate pred nadaljevanjem dela vedno

izvesti pregled natančnosti (glejte „Preverjanje točnosti merilnega orodja“,

stran 90).

Vklop/izklop

Za vklop merilnega orodja pritisnite za kratek čas na vklopno/izklopno tipko 1 ali

na tipko merjenje 9. Pri vklopu merilnega orodja se laserski žarek še ne vklopi.

Za izklop merilnega orodja pritisnite za dalj časa na vklopno/izklopno tipko 1.

Če približno 5 minut ne pritisnete nobene tipke na merilnem orodju, se merilno

orodje zaradi ohranitve baterije samodejno izklopi.

Če je bila neka merska vrednost shranjena, ostane samodejnem izklopu naprave

v spominu. Po ponovnem vklopu merilnega orodja se na zaslonu pojavi prikaz

„M“.

Postopek meritve

Po vklopu se nahaja merilno orodje v funkciji merjenja dolžine. Druge merilne

funkcije lahko nastavite s pritiskom ustrezne funkcijske tipke (glejte „Merilne

funkcije“, stran 87).

Zadnji rob merilnega orodja je po vklopu izbrana referenčna ravnina za merjenje.

Za menjavo referenčne ravnine glejte „Izbira referenčne ravnine“, stran 87.

Po izbiri merilne funkcije in referenčne ravnine pritisnite tipko za meritev 9 in

sledili bodo vsi naslednji koraki.

Merilno orodje z izbrano referenčno ravnino položite na želeno merilno črto (na

primer na steno).

Za vklop laserskega žarka pritisnite tipko za meritev 9.

fLaserskega žarka ne usmerjajte na osebe ali živali in ne glejte vanj, tudi

ne iz večje razdalje.

Z laserskim žarkom vizirajte ciljno ploskev. Za sprožitev meritve ponovno

pritisnite tipko za meritev 9.

V funkciji stalna meritev se meritev prične že po prvem pritisku na tipko za

meritev 9.

Merska vrednost se pojavi običajno v roku 0,5 s in najkasneje po 4 s. Trajanje

merjenja je odvisno od razdalje, svetlobnih razmer in odbojnih lastnosti ciljne

površine. Signalni zvok je znak za konec merjenja. Po končanju merjenja se laser-

ski žarek avtomatsko izklopi.

Če po približno 20 s po viziranju ni opravljena nobena meritev, se laserski žarek

zaradi ohranitve baterij samodejno izklopi.

OBJ_DOKU-27427-001.fm Page 86 Thursday, July 14, 2011 12:04 PM

Slovensko | 87

Bosch Power Tools 2 609 140 639 | (14.7.11)

Izbira referenčne ravnine (glejte sliki A –B)

Pri merjenju lahko izbirate med tremi različnimi referenčnimi ravninami:

–zadnji rob merilnega orodja (npr. pri prislonitvi na stene),

–sprednji rob merilnega orodja (npr. pri merjenju z roba mize).

Za menjavo referenčne ravnine pritisnite tipko 2 tako, da se prikaže željena

referenčna ravnina na displeju. Pri vsakem vklopu merilnega orodja je zadnji rob

merilnega orodja prednastavljen kot referenčna ravnina.

Merilne funkcije

Meritev dolžine

Za meritve dolžin pritisnite tipko 6. Na zaslonu se prikaže prikaz za meritev

dolžine .

Tipko za meritev 9 pritisnite enkrat za viziranje in nato

še enkrat za meritev.

Merska vrednost se prikaže spodaj na zaslonu.

Ploskovna meritev

Za ploskovne meritve pritisnite tipko 5. Na zaslonu je prikaz za ploskovno

meritev .

Zdaj zaporedoma merite dolžino in širino, katero merite na enak način kot

dolžino. Med obema meritvama ostane laserski žarek vklopljen.

Po zaključeni drugi meritvi merilno orodje samodejno

izračuna in prikaže izmero površine. Zadnja posamez-

na merska vrednost je prikazana na zaslonu spodaj,

končni rezultat pa zgoraj.

Prostorska meritev

Za prostorsko meritev pritisnite tipko 10. Na zaslonu je prikaz za prostorsko

meritev .

Zaporedoma merite dolžino, širino in višino, na enak način kot pri meritvi

dolžine. Med meritvami ostane laserski žarek vklopljen.

Po zaključeni tretji meritvi orodje samodejno izračuna

in prikaže prostornino. Zadnja posamezna vrednost

je prikazana na zaslonu spodaj, končni rezultat pa

zgoraj.

Stalna meritev (glejte sliko C)

Pri stalni meritvi lahko merilno orodje pomaknete relativno k cilju, pri čemer se

merilna vrednost aktualizira pribl. vseh 0,5 s. Lahko se npr. oddaljite od stene do

željenega razmaka, aktualno razdaljo je vedno moč odčitati.

Za stalno meritev pritisnite tipko 12. Na zaslonu je prikaz za stalno meritev .

Pritisnite tipko za meritev 9 in sprožite postopek

meritve. Merilno orodje premikajte tako dolgo, da se

želena vrednost razdalje prikaže spodaj na zaslonu.

OBJ_DOKU-27427-001.fm Page 87 Thursday, July 14, 2011 12:04 PM

88 | Slovensko

2 609 140 639 | (14.7.11) Bosch Power Tools

S pritiskanjem tipke za meritev 9 prekinite stalno meritev. Aktualna merska vred-

nost se prikaže na zaslonu. Ponovno pritiskanje tipke za meritev 9 znova zažene

stalno meritev.

Stalna meritev se samodejno izklopi po 5 minutah. Na zaslonu ostane prikaz

zadnje meritve. Če želite funkcijo stalne meritve predčasno zaključiti, jo lahko

zamenjate s pritiskanjem tipke 6, 5 ali 10.

Brisanje merskih vrednosti

S kratkim pritiskom na tipko 1 lahko v vseh funkcijah merjenja izbrišete zadnje

izračunane posamezne merske vrednosti. Z večkratnim kratkim pritiskom na

tipko izbrišete vse posamezne merske vrednosti v obratnem vrstnem redu.

Funkcije shranjevanja

Pri izklopu merilnega orodja ostane v pomnilniku vrednost, ki ste jo shranili v

spomin.

Shranjevanje/prištevanje merskih vrednosti

Pritisnite tipko za shranjevanje in prištevanje 4 in od-

visno od aktualne merilne funkcije shranite v spomin

dolžinsko, ploskovno ali prostorninsko vrednost. Ko

je neka vrednost shranjena, se na zaslonu prikaže

„M“, znak „+“ za njim pa kratko utripne.

Če je v pomnilniku že shranjena neka vrednost, se nova vrednost prišteje k

vsebini pomnilnika, vendar samo takrat, če se merske enote ujemajo.

Če se npr. nahaja vrednost površine v pomnilniku in je aktualno izmerjena

vrednost prostornina, seštevanje ni mogoče. Na displeju se za kratek čas pojavi

prikaz „Error“.

Odštevanje merskih vrednosti

Pritisnite tipko za shranjevanje in odštevanje 3, in od vrednosti v pomnilniku

odštejte aktualno mersko vrednost. Koje neka vrednost odšteta, se na zaslonu

prikaže „M“, znak „–“ za njim pa kratko utripne.

Če je v pomnilniku že shranjena neka vrednost, je odštevanje nove merske

vrednosti možno le, če se merske enote ujemajo (glejte „Shranjevanje/priševa-

nje merskih vrednosti“).

Prikaz shranjene vrednosti

Pritisnite tipko za odčitavanje pomnilnika 11 in od-

čitajte vrednost, ki je shranjena v njem. Na zaslonu se

prikaže „M=“. Ko je na zaslonu prikazana vsebina

pomnilnika „M=“, jo lahko s pritiskanjem tipke za

shranjevanje in prištevanje 4 podvojite oziroma s

pritiskanjem tipke za shranjevanje in odštevanje 3

spravite na ničlo.

Brisanje pomnilnika

Za izbris vsebine pomnilnika pritisnite najprej na tipko za odčitavanje pomnilnika

11 tako, da se na displeju pojavi „M=“. Nato pritisnite za kratek čas na tipko 1;

„M“ na displeju izgine.

Navodila za delo

Splošna navodila

Sprejemna leča 17 in izhod laserskega žarka 16 med meritvijo ne smeta biti

zakrita.

Merilnega orodja med meritvijo ne smete premikati (izjema je funkcija stalne

meritve). Merilno orodje zato po možnosti postavljajte na – ali ob merilne točke.

Meritev se opravi na sredini laserkega žarka, tudi pri prečno viziranih ciljnih

ploskvah.

OBJ_DOKU-27427-001.fm Page 88 Thursday, July 14, 2011 12:04 PM

Slovensko | 89

Bosch Power Tools 2 609 140 639 | (14.7.11)

Vplivi na merilno območje

Merilno območje je odvisno od svetlobnih razmer in odbojnih lastnosti ciljne

površine. Za boljšo vidljivost laserskega žarka pri opravilih na prostem in pri

močnem vpadu sonca uporabite očala za vidnost laserskega žarka 19 (pribor) in

lasersko ciljno tablo 20 (pribor) ali pa osenčite ciljno površino.

Vplivi na rezultat meritve

Zaradi fizikalnih učinkov ne moremo izključiti napak pri merjenju na več vrstah

površin. To so naslednje površine:

–prozorne površine (npr. steklo, voda),

–zrcalne površine (npr. polirana kovina, steklo),

–porozne površine (npr. izolirni materiali),

–strukturirane površine (npr. grob omet, naravni kamen).

Na teh površinah po potrebi uporabite lasersko cilijno tablo 20 (pribor).

Prav tako lahko na mersko vrednost vplivajo zračni sloji različnih temperatur ali

pa indirektne reflekcije.

Viziranje s pomagalom za naravnavanje (glejte sliko D)

S pomagalom za naravnavanje 8 si lahko olajšate viziranje prek večjih razdalj. Pri

tem glejte vzdolž pomagala na zgornjem delu merilnega orodja. Laserski žarek

teče vzporedno s to linijo.

Napake – Vzroki in pomoč

Vzrok Pomoč

Opozorilo o temperaturi (c) utripa, merjenje ni možno

Merilno orodje je izven obratovalne

temperature –10 °C do +50 °C (v

funkciji trajnega merjenja do +40 °C).

Počakajte, da bo merilno orodje

doseglo delovno temperaturo

Prikaže se opozorilo o bateriji (b)

Baterijska napetost se zmanjšuje

(meritve so še možne) Menjajte baterije oz. akumulatorske

baterije

Opozorilo o bateriji (b) utripa, merjenje ni možno

Premajhna baterijska napetost Menjajte baterije oz. akumulatorske

baterije

Prikazi „Error“ in „––––“ na displeju

Preoster kot med laserskim žarkom in

ciljem. Povečajte kot med laserskim žarkom in

ciljem

Premočna refleksija ciljne ploskve (na

primer ogledalo) oziroma prešibka

refleksija ciljne ploskve (na primer črna

snov) ali premočno osvetljena okolica.

Uporabite lasersko ciljno tablo 20

(pribor)

Izhod laserskega žarka 16 oziroma

sprejemna leča 17 sta zarosena (na

primer zaradi hitre temperaturne

spremembe).

Izhod laserskega žarka 16 oziroma

sprejemno lečo 17 obrišite z mehko

krpo

Izračunana vrednost je večja kot

99999 m/m2/m3.Izračunavanje razdelite v delne korake

Prikaz „Error“ utripa zgoraj na displeju

Prištevanje/odštevanje merskih

vrednosti z različnimi merskimi

enotami.

Prištevajte/odštevajte samo merske

vrednosti z enakimi merskimi enotami.

Rezultat meritve nezanesljiv

Nejasno reflektiranje ciljne ploskve (na

primer vode, stekla). Pokrijte ciljno ploskev

OBJ_DOKU-27427-001.fm Page 89 Thursday, July 14, 2011 12:04 PM

90 | Slovensko

2 609 140 639 | (14.7.11) Bosch Power Tools

Merilno orodje pri vsaki meritvi samo nadzira pravilno

delovanje. Če ugotovi, da je prišlo do okvare, je na zaslonu

vidno samo še utripanje simbola. V takem primeru, oziroma če

zgoraj navedeni ukrepi pri odstranitvi napake ne pomagajo,

prek Vašega trgovca dostavite merilno orodje v servisno

delavnico Bosch.

Preverjanje točnosti merilnega orodja

Natančnost merilnega orodja lahko preverite, kot sledi:

–Izberite merilno območje dolžine pribl. 3 do 10 m, ki se ne spreminja in

katerega dolžino zanesljivo poznate (npr. širina prostora, odprtina vrat).

Merilno območje se mora nahajati v notranjem prostoru, ciljna površina

merjenja mora biti gladka in se mora dobro odbijati.

–Območje izmerite 10-krat zaporedoma.

Odkloni posameznih meritev od srednje vrednosti smejo znašati maksimalno

±3 mm. Zabeležite si merjenja, da boste lahko kasneje primerjali natančnost.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Merilno orodje lahko hranite in transportirate samo v priloženi zaščitni torbi.

Merilno orodje naj bo vedno čisto.

Merilnega orodja nikoli ne potapljajte v vodo ali v druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in topil ni dovoljena.

Še posebno sprejemno lečo 17 morate negovati z enako skrbnostjo, kot

negujete očala ali lečo fotoaparata.

Če merilna naprava kljub skrbnim postopkom proizvodnje in preizkusov ne

deluje, morate poskrbeti za to, da se popravilo izvede s strani pooblaščenega

servisa za električna orodja Bosch. Merilnega orodja sami ne smete odpirati.

V primeru kakršnihkoli vprašanj in pri naročanju nadomestnih delov obvezno

navedite 10-mestno številko artikla, ki se nahaja na tipski ploščici merilnega

orodja.

Merilno orodje pošljite na popravilo v zaščitni torbi 21.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja

izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede

nadomestnih delov se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih

glede nakupa, uporabe in nastavitve izdelka in pribora.

Zakrit izhod laserskega žarka 16

oziroma zakrita sprejemna leča 17.Izhod laserskega žarka 16 oziroma

sprejemna leča 17 naj bosta vedno

nezakrita

Rezultat meritve ni prepričljiv

Nastavljena je napačna referenčna

ravnina Izberite pravilno referenčno ravnino za

meritev

Ovira na poti laserskega žarka Laserska točka mora ležati v celoti na

ciljni površini.

Vzrok Pomoč

OBJ_DOKU-27427-001.fm Page 90 Thursday, July 14, 2011 12:04 PM

Hrvatski | 91

Bosch Power Tools 2 609 140 639 | (14.7.11)

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

Odlaganje

Merilna orodja, pribor in embalažo oddajte v okolju prijazno ponovno predelavo.

Merilna orodja in akumulatorskih baterij/baterij ne smete odvreči med hišne

odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES se morajo merilna orodja, ki

niso več v uporabi ter v skladu z Direktivo 2006/66/ES morate

okvarjene ali obrabljene akumulatorske baterije/baterije

zbirati ločeno in jih okolju prijazno reciklirati.

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost

Sve upute treba pročitati i pridržavati ih se, kako bi se sa

mjernim alatom moglo raditi bezopasno i sigurno. Znakove i

natpise upozorenja na mjernom alatu održavajte čitljivim.

OVE UPUTE SPREMITE NA SIGURNO MJESTO.

fOprez – ako se koriste uređaji za posluživanje ili podešavanje različiti od

onih ovdje navedenih ili se izvode drugačiji postupci, to može dovesti do

opasnih izlaganja zračenju.

fMjerni alat se isporučuje sa natpisom upozorenja na njemačkom jeziku

(na prikazu mjernog alata na stranici sa slikama, označen brojem 13).

fPrije prve uporabe mjernog alata na naljepnicu na njemačkom jeziku

nalijepite isporučenu naljepnicu na vašem jeziku.

fLasersku zraku ne usmjeravajte na ljude ili životinje i ne gledajte izravno

u lasersku zraku. Ovaj mjerni alat proizvodi lasersko zračenje klase lasera 2,

prema IEC 60825-1. Zbog toga možete zaslijepiti ljude.

fNaočale za gledanje lasera ne koristite kao zaštitne naočale. Naočale za

gledanje lasera služe za bolje prepoznavanje laserske zrake, međutim one ne

mogu zaštititi od laserskog zračenja.

fNaočale za gledanje lasera ne koristite kao sunčane naočale ili u

cestovnom prometu. Naočale za gledanje lasera ne služe za potpunu zaštitu

od ultraljubičastih zraka i smanjuju sposobnost za razlikovanje boja.

fPopravak mjernog alata prepustite samo kvalificiranom stručnom

osoblju i samo sa originalnim rezervnim dijelovima. Na taj će se način

postići da ostane zadržana sigurnost mjernog alata.

OBJ_DOKU-27427-001.fm Page 91 Thursday, July 14, 2011 12:04 PM

92 | Hrvatski

2 609 140 639 | (14.7.11) Bosch Power Tools

fNe dopustite djeci da bez nadzora koriste laserski mjerni alat. Djeca bi

mogla nehotično zaslijepiti druge ljude.

fSa mjernim alatom ne radite u okolini ugroženoj eksplozijom, u kojoj se

nalaze zapaljive tekućine, plinovi ili prašina. U mjernom alatu mogu nastati

iskre koje mogu zapaliti prašinu ili pare.

Opis proizvoda i radova

Uporaba za određenu namjenu

Mjerni alat je predviđen za mjerenje udaljenosti, dužina, visina, razmaka i za

izračunavanje površina i volumena. Mjerni alat je prikladan za mjerenje u

zatvorenim prostorima i na otvorenom.

Prikazani dijelovi uređaja

Numeriranje prikazanih komponenti odnosi se na prikaz mjernog alata na stranici

sa slikama.

1Tipka za uključivanje/isključivanje i tipka za brisanje memorije

2Tipka za biranje referentne ravnine

3Tipka memorije za oduzimanje „M–“

4Tipka memorije za zbrajanje „M+“

5Tipka za mjerenje površina

6Tipka za mjerenje dužina

7Displej

8Pomoć u izravnavanju

9Tipka za mjerenje

10 Tipka za mjerenje volumena

11 Tipka za pozivanje memorije „M=“

12 Tipka za stalno mjerenje

13 Znak upozorenja za laser

14 Aretiranje poklopca pretinca za baterije

15 Poklopac pretinca za baterije

16 Izlaz laserskog zračenja

17 Prijemna leća

18 Serijski broj

19 Naočale za gledanje lasera*

20 Ciljna ploča lasera*

21 Zaštitna torbica

* Prikazan ili opisan pribor ne pripada standardnom opsegu isporuke.

Pokazni elementi

aFunkcije mjerenja

Mjerenje dužina

Stalno mjerenje

Mjerenje površina

Mjerenje volumena

bUpozorenje za bateriju

cUpozorenje za temperaturu

dIzmjerena vrijednost/rezultat

eMjerna jedinica

fReferentna ravnina mjerenja

gUključen laser

hPojedinačna izmjerena vrijednost (kod mjerenja dužina: rezultat)

iMemoriranje izmjerenih vrijednost

OBJ_DOKU-27427-001.fm Page 92 Thursday, July 14, 2011 12:04 PM

Hrvatski | 93

Bosch Power Tools 2 609 140 639 | (14.7.11)

Tehnički podaci

Montaža

Stavljanje/zamjena baterije

Za rad mjernog alata preporučuje se primjena alkalno-manganskih baterija ili

aku-baterije.

Sa 1,2 V aku-baterijom moguć je manji broj mjerenja nego sa 1,5 V baterijama.

Za otvaranje poklopca pretinca za baterije 15 pritisnite aretiranje 14 u smjeru

strelice i skinite poklopac pretinca za baterije. Umetnite baterije, odnosno aku-

bateriju. Kod toga pazite na ispravan polaritet prema shemi na unutarnjoj strani

pretinca za baterije.

Ako se na displeju prvi puta pojavi simbol baterije , tada se još može provesti

najmanje 100 mjerenja. Ako bi simbol baterije treperio, morate zamijeniti

baterije odnosno aku-bateriju, a mjerenja više nisu moguća.

Uvijek istodobno zamijenite sve baterije, odnosno aku-bateriju. Koristite samo

baterije ili aku-bateriju istog proizvođača i istog kapaciteta.

fBaterije, odnosno aku-bateriju izvadite iz mjernog alata ako se dulje

vrijeme neće koristiti. Baterije i aku-baterija kod duljeg uskladištenja mogu

korodirati i sami se isprazniti.

Digitalni laserski daljinomjer PLR 25

Kataloški br. 3 603 K16 200

Mjerno područje 0,05–25 mA)

Točnost mjerenja (tipična) ±2,0 mmB)

Najmanja pokazana jedinica 1mm

Radna temperatura –10 °C ... +50 °CC)

Temperatura uskladištenja –20 °C ... +70 °C

Relativna vlažnost max. 90 %

Klasa lasera 2

Tip lasera 635 nm, <1 mW

Promjer laserske zrake (kod 25 °C) na

udaljenosti 10 m cca. 6mm

Baterije

Aku-baterija 4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

Vijek trajanja baterije cca.

–pojedinačna mjerenja

–stalno mjerenje 30000D)

5hD)

Težina odgovara EPTA-Procedure 01/2003 0,18 kg

Dimenzije 58 x 104 x 36 mm

Vrsta zaštite (izvan pretinca za baterije) IP 44 (zaštićen od prskanja vode)

A) Doseg će biti veći što se bolje lasersko svjetlo odbija od površine cilja (raspršivanjem, ne

zrcalno) i što je svjetlija laserska točka u odnosu na svjetlo okoline (unutarnji prostori,

polumrak). Kod nepovoljnih uvjeta (npr. mjerenje na otvorenom prostoru s jakim sunčevim

zračenjem) može se ukazati potrebnim korištenje ciljne ploče.

B) Kod nepovoljnih uvjeta, kao npr. jako sunčevo zračenje ili slabo reflektirajuće površine,

maksimalno odstupanje iznosi ±7 mm na 25 m. Kod povoljnih uvjeta treba računati sa

utjecajem od ±0,05 mm/m.

C) U funkciji stalnog mjerenja, maksimalna radna temperatura iznosi +40 °C.

D) Sa 1,2 V aku-baterijom moguć je manji broj mjerenja nego sa 1,5 V baterijama.

Molimo pridržavajte se kataloškog broja na tipskoj pločici vašeg mjernog alata, jer trgovačke

oznake pojedinih mjernih alata mogu varirati.

Za jednoznačno identificiranje vašeg mjernog alata služi serijski broj 18 na tipskoj pločici.

OBJ_DOKU-27427-001.fm Page 93 Thursday, July 14, 2011 12:04 PM

94 | Hrvatski

2 609 140 639 | (14.7.11) Bosch Power Tools

Rad

Puštanje u rad

fUključeni mjerni alat ne ostavljajte bez nadzora i isključite mjerni alat

nakon uporabe. Laserska zraka bi mogla zaslijepiti ostale osobe.

fZaštitite mjerni alat od vlage i izravnog djelovanja sunčevih zraka.

fMjerni alat ne izlažite ekstremnim temperaturama ili oscilacijama

temperature. Ne ostavljajte ga npr. dulje vrijeme u automobilu. Kod većih

temperaturnih oscilacija, prije nego što ćete ga pustiti u rad, ostavite mjerni

alat da se prvo temperira. Kod ekstremnih temperatura ili oscilacija

temperature može se smanjiti preciznost mjernog alata.

fIzbjegavajte snažne udarce ili padove mjernog alata. Nakon jačih vanjskih

djelovanja na mjerni alat, prije daljnjeg rada morate uvijek provesti provjeru

točnosti (vidjeti „Provjera točnosti mjernog alata“, stranica 98).

Uključivanje/isključivanje

Za uključivanje mjernog alata pritisnite na kratko tipku za uključivanje/

isključivanje 1 ili na tipku za mjerenje 9. Kod uključivanja mjernog alata laserska

zraka se još ne uključuje.

Za isključivanje mjernog alata, dulje vrijeme pritisnite na tipku za

uključivanje/isključivanje 1.

Ako se 5 min ne bi pritisnula niti jedna tipka na mjernom alatu, tada će se mjerni

alat automatski isključiti za očuvanje baterije.

Ako se neka izmjerena vrijednost memorira, ona ostaje sačuvana kod

automatskog isključivanja. Nakon ponovnog uključivanja mjernog alata, na

displeju će se pokazati „M“.

Postupak mjerenja

Nakon uključivanja mjerni alat se nalazi u funkciji uzdužnog mjerenja. Ostale

funkcije mjerenja možete podesiti pritiskom na pripadajuću funkcijsku tipku

(vidjeti „Funkcije mjerenja“, stranica 95).

Kao referentna razina za mjerenje, nakon uključivanja se odabire stražnji rub

mjernog alata. Za promjenu referentne razine vidjeti „Biranje referentne razine“,

stranica 94.

Nakon izbora funkcije mjerenja i referentne ravnine, provode se svi daljnji koraci

pritiskom na tipku za mjerenje 9.

Položite mjerni alat sa odabranom referentnom razinom na željenu mjernu liniju

(npr. zid).

Za uključivanje laserskih zraka pritisnite tipku za mjerenje 9.

fNe usmjeravajte lasersku zraku na ljude ili životinje i ne gledajte u

lasersku zraku, niti sa veće udaljenosti.

Vizirajte sa laserskom zrakom ciljnu površinu. Za aktiviranje mjerenja ponovno

pritisnite tipku mjerenja 9.

U funkciji stalnog mjerenja, mjerenje počinje već nakon prvog pritiska na tipku za

mjerenje 9.

Izmjerena vrijednost se pojavljuje obično u toku 0,5 s i kasnije nakon 4 s.

Trajanje mjerenja ovisi od udaljenosti, uvjeta svjetla i svojstava refleksije ciljne

površine. Završetak mjerenja se pokazuje signalnim tonom. Nakon završenog

mjerenja laserska zraka će se automatski isključiti.

Ako se 20 s nakon postavljanja cilja ne provodi nikakvo mjerenje, laserska zraka

će se automatski isključiti za očuvanje baterija.

Biranje referentne razine (vidjeti slike A–B)

Za mjerenje možete birati među dvije različite referentne razine:

–stražnji rub mjernog alata (npr. kod polaganja na zidove),

–prednji rub mjernog alata (npr. kod mjerenja počevši od jednog ruba stola).

OBJ_DOKU-27427-001.fm Page 94 Thursday, July 14, 2011 12:04 PM

Hrvatski | 95

Bosch Power Tools 2 609 140 639 | (14.7.11)

Za promjenu referentne ravnine pritišćite tipku 2 sve dok se na displeju ne

pokaže tražena referentna ravnina. Nakon svakog uključivanja mjernog alata,

stražnji rub mjernog alata je prethodno podešen kao referentna razina.

Funkcije mjerenja

Mjerenje dužina

Za mjerenje dužina pritisnite tipku 6. Na displeju će se pojaviti pokazivanje za

mjerenje dužina .

Jedan puta pritisnite tipku mjerenja 9 za postavljanje

cilja i ponovno za mjerenje.

Izmjerena vrijednost će se pokazati dolje na displeju.

Mjerenje površina

Za mjerenje površina pritisnite tipku 5. Na displeju će se pojaviti pokazivanje za

mjerenje površina .

Nakon toga mjerite dužinu i širinu jednu iza druge, kao kod mjerenja dužina.

Između oba mjerenja laserska zraka ostaje uključena.

Nakon završenog drugog mjerenja, automatski će se

izračunati i pokazati površina. Zadnja pojedinačna iz-

mjerena vrijednost nalazi se dolje na displeju, a krajnji

rezultat gore.

Mjerenje volumena

Za mjerenje volumena pritisnite tipku 10. Na displeju će se pojaviti pokazivanje

za mjerenje volumena .

Nakon toga mjerite dužinu, širinu i visinu jednu iza druge, kao kod mjerenja

dužina. Između tri mjerenja laserska zraka ostaje uključena.

Nakon isključivanja trećeg mjerenja, automatski će se

izračunati i pokazati volumen. Zadnja pojedinačna

izmjerena vrijednost nalazi se dolje na displeju, a

krajnji rezultat gore.

Stalno mjerenje (vidjeti sliku C)

Kod stalnog mjerenja mjerni alat se može relativno pomicati prema cilju, kod

čega se izmjerena vrijednost aktualizira nakon cca. svakih 0,5 s. Možete se npr.

udaljiti od zida do željene udaljenosti, a trenutačna udaljenost se može uvijek

očitati.

Za stalno mjerenje pritisnite tipku 12. Na displeju će se pojaviti pokazivanje za

stalno mjerenje .

Pritisnite tipku mjerenja 9 za aktiviranje postupka

mjerenja. Mjerni alat pomičite toliko dugo dok se

dolje na displeju ne pokaže željena vrijednost

udaljenosti.

Pritiskom na tipku za mjerenje 9 prekida se stalno

mjerenje. Trenutačna izmjerena vrijednost će se

pokazati na displeju. Ponovnim pritiskom na tipku za mjerenje 9 ponovno

započinje stalno mjerenje.

OBJ_DOKU-27427-001.fm Page 95 Thursday, July 14, 2011 12:04 PM

96 | Hrvatski

2 609 140 639 | (14.7.11) Bosch Power Tools

Stalno mjerenje se automatski isključuje nakon 5 minuta. Na displeju ostaje

pokazana zadnja izmjerena vrijednost. Za prethodno završavanje stalnog

mjerenja, funkcije mjerenja se mogu promijeniti pritiskom na tipke 6, 5 ili 10.

Brisanje izmjerenih vrijednosti

Kratkim pritiskom na tipku 1, u svim funkcijama mjerenja može se izbrisati

zadnje određena pojedinačna vrijednost. Višekratnim kratkim pritiscima na

tipku, pojedinačne izmjerene vrijednosti će se izbrisati obrnutim redoslijedom.

Funkcije memorije

Kod isključivanja mjernog alata ostaje sačuvana vrijednost koja se nalazi u

memoriji.

Memoriranje/zbrajanje izmjerenih vrijednosti

Pritisnite tipku zbrajanja memorije 4, kako bi se

pohranila trenutačna izmjerena vrijednost – ovisno

od trenutačne funkcije mjerenja, tj. vrijednost dužine,

površine ili volumena. Čim se neka vrijednost

memorira, na displeju se pojavljuje „M“, a iza njega

na kratko treperi „+“.

Ako već postoji neka vrijednost u memoriji, tada će se nova vrijednost pribrojiti

sadržaju memorije, samo ako su mjerne jedinice usklađene.

Ako se npr. u memoriji nalazi vrijednost površine, a trenutačna izmjerena

vrijednost je vrijednost volumena, tada se zbrajanje ne može provesti. Na

displeju će kratko zatreperiti „Error“.

Oduzimanje izmjerenih vrijednosti

Pritisnite tipku memorije za oduzimanje 3, za oduzimanje trenutačne izmjerene

vrijednosti od memorirane vrijednosti. Čim se neka vrijednost oduzme, na

displeju se pojavljuje „M“, a iza njega na kratko treperi „–“.

Ako je već neka vrijednost memorirana, tada se nova izmjerena vrijednost može

oduzeti samo ako su mjerne jedinice usklađene (vidjeti „Memoriranje/zbrajanje

izmjerenih vrijednosti“).

Pokazivanje memorirane vrijednosti

Pritisnite tipku za pozivanje memorije 11, za po-

kazivanje vrijednosti koja se nalazi u memoriji. Na

displeju se pojavljuje „M=“. Ako se na displeju

pokaže sadržaj memorije „M=“, tada ga pritiskom na

tipku memorije za zbrajanje 4 možete podvostručiti,

odnosno pritiskom na tipku memorije za oduzimanje

3 svesti na nulu.

Brisanje memorije

Za brisanje sadržaja memorije pritisnite najprije tipku 11 za pozivanje memorije,

tako da se na displeju pojavi „M=“. Nakon toga kratko pritisnite tipku 1; na

displeju se više neće pokazati „M“.

Upute za rad

Opće napomene

Prijemna leća 17 i izlaz laserskog zračenja 16 ne smiju biti pokriveni tijekom

mjerenja.

Mjerni alat se tijekom mjerenja ne smije pomicati (sa izuzetkom funkcije stalnog

mjerenja). Zbog toga mjerni alat položite po mogućnosti na mjernu točku.

Mjerenje se provodi na središnjoj točci laserske zrake i kod koso postavljenih

ciljnih površina.

OBJ_DOKU-27427-001.fm Page 96 Thursday, July 14, 2011 12:04 PM

Hrvatski | 97

Bosch Power Tools 2 609 140 639 | (14.7.11)

Utjecaji na mjerno područje

Mjerno područje ovisi od uvjeta osvjetljenja i od svojstava refleksije ciljne

površine. Za bolju vidljivost laserske zrake kod rada na otvorenom i kod jačeg

sunčevog zračenja, treba nositi naočale za gledanje lasera 19 (pribor) i ciljnu

ploču lasera 20 (pribor), ili zasjenite ciljnu ploču.

Utjecaji na rezultat mjerenja

Zbog fizikalnih efekata ne može se isključiti da kod mjerenja na različitim

površinama dođe do pogrešnih mjerenja. Tu se ubrajaju:

–prozirne površine (npr. staklo, voda),

–zrcalne površine (npr. polirani metal, staklo),

–porozne površine (npr. izolacijski materijali),

–strukturirane površine (npr. hrapava žbuka, prirodni kamen).

Na ovim površinama u danom slučaju koristite ciljnu ploču lasera 20 (pribor).

Na izmjerenu vrijednost mogu isto tako utjecati zračni slojevi različitih

temperatura ili neizravno primane refleksije.

Postavljanje cilja sa pomoćnim sredstvom za izravnavanje (vidjeti sliku D)

Uz pomoć sredstva za izravnavanje 8 može se olakšati postavljanje cilja na većim

udaljenostima. Kod toga gledajte uzduž linije izravnavanja na gornju stranu

mjernog alata. Laserska zraka teče paralelno sa ovom linijom vidljivosti.

Greške – uzroci i otklanjanje

Uzrok Otklanjanje

Upozorenje za temperaturu (c) treperi, mjerenje nije moguće

Mjerni alat se nalazi izvan područja

radne temperature od –10 °C do

+50 °C (u funkciji stalnog mjerenja do

+40 °C).

Pričekati dok mjerni alat postigne

radnu temperaturu

Upozorenje za bateriju (b) se pojavljuje

Snižen radni napon baterija (mjerenje

je još moguće) Zamijeniti baterije, odnosno aku-

baterije

Upozorenje za bateriju (b) treperi, mjerenje nije moguće

Suviše nizak radni napon Zamijeniti baterije, odnosno aku-

baterije

Pokazivanja „Error“ i „––––“ na displeju

Kut između laserske zrake i cilja je

suviše oštar. Povećati kut između laserske zrake i

cilja

Ciljna površina reflektira suviše jako

(npr. zrcalo), odnosno suviše slabo

(npr. crna tvar), ili je okolno svjetlo

suviše jako.

Koristiti lasersku ciljnu ploču 20

(pribor)

Izlaz laserskog zračenja 16, odnosno

prijemna leća 17 su zamagljeni (npr.

zbog brzih temperaturnih promjena).

Mekom krpom na suho istrljati izlaz

laserskog zračenja 16, odnosno

prijemnu leću 17

Izračunata vrijednost je veća od

99999 m/m2/m3.Proračun podijeliti u međukorake

Pokazivanje „Error“ treperi gore na displeju

Zbrajanje/oduzimanje izmjerenih

vrijednosti sa različitim mjernim

jedinicama

Zbrajati/oduzimati samo izmjerene

vrijednosti istih mjernih jedinica

Nepouzdan rezultat mjerenja

Ciljna površina ne reflektira

jednoznačno (npr. voda, staklo). Pokriti ciljnu površinu

OBJ_DOKU-27427-001.fm Page 97 Thursday, July 14, 2011 12:04 PM

98 | Hrvatski

2 609 140 639 | (14.7.11) Bosch Power Tools

Mjerni alat nadzire ispravnu funkciju kod svakog mjerenja. Ako

bi se ustanovila greška, tada na displeju treperi još samo

simbol pored. U ovom slučaju ili ako se gore spomenutim

mjerama pomoći ne može otkloniti neka greška, pošaljite

mjerni alat preko vašeg trgovca u Bosch servis.

Provjera točnosti mjernog alata

Točnost mjernog alata možete provjeriti kako slijedi:

–Odaberite mjernu dionicu nepromijenjenu po trajanju, dužine 3 do 10 m, čija

vam je dužina točno poznata (npr. širina prostorije, otvor vrata). Mjerna

dionica mora se nalaziti u unutarnjem prostoru, a ciljna površina mjerenja

mora biti glatka i dobro reflektirajuća.

–Ovu dionicu mjerite 10 puta uzastopno.

Odstupanje pojedinih mjerenja od srednje vrijednosti smije iznositi maksimalno

±3 mm. Unesite u zapisnik rezultate mjerenja, kako bi kasnije mogli usporediti

točnost.

Održavanje i servisiranje

Održavanje i čišćenje

Mjerni alat spremite i transportirajte samo u za to isporučenoj zaštitnoj torbici.

Mjerni alat održavajte uvijek čistim.

Ne uranjajte mjerni alat u vodu ili u druge tekućine.

Prljavštinu obrišite vlažnom, mekom krpom. U tu svrhu ne koristite nikakva

sredstva za čišćenje i otapala.

Njegujte osobito prijemnu leću 17 sa posebnom pažnjom, sa kojom morate

postupati kao kod brisanja leća naočala ili objektiva fotoaparata.

Ako bi mjerni alat unatoč brižljivih postupaka izrade i ispitivanja ipak prestao

raditi, popravak treba prepustiti ovlaštenom servisu za Bosch električne alate.

Ne otvarajte sami mjerni alat.

Kod svih povratnih upita i naručivanja rezervnih dijelova, molimo neizostavno

navedite 10-znamenkasti kataloški broj sa tipske pločice mjernog alata.

U slučaju popravka pošaljite mjerni alat u zaštitnoj torbici 21.

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o popravku i održavanju vašeg

proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i

informacije o rezervnim dijelovima možete naći i na našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će odgovoriti na vaša pitanja o kupnji,

primjeni i podešavanju proizvoda i pribora.

Pokriven je izlaz laserskog zračenja 16,

odnosno prijemna leća 17.Osloboditi izlaz laserskog zračenja 16,

odnosno prijemnu leću 17

Rezultat mjerenja je neprihvatljiv

Namještena pogrešna referentna

razina Odabrati odgovarajuću referentnu

razinu za mjerenje

Zapreka na toku laserske zrake Točka lasera mora ležati kompletno na

ciljnoj površini.

Uzrok Otklanjanje

OBJ_DOKU-27427-001.fm Page 98 Thursday, July 14, 2011 12:04 PM

Eesti | 99

Bosch Power Tools 2 609 140 639 | (14.7.11)

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Mjerne alate, pribor i ambalažu treba dostaviti na ekološki prihvatljivo

recikliranje.

Mjerni alat, aku-bateriju/baterije ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama 2002/96/EG, neuporabivi

mjerni alati i prema Smjernicama 2006/66/EG neispravne ili

istrošene aku-baterije/baterije moraju se odvojeno sakupljati i

dovesti na ekološki prihvatljivo recikliranje.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Mõõteseadmega ohutu ja turvalise töö tagamiseks lugege

läbi kõik juhised ning järgige neid. Ärge katke mõõteseadmel

olevaid hoiatussilte kunagi kinni. HOIDKE KÕIK JUHISED

HOOLIKALT ALLES.

fEttevaatust – siin nimetatud käsitsus- või justeerimisseadmetest

erinevate seadmete kasutamine või teiste meetodite rakendamine võib

põhjustada ohtliku kiirguse tekke.

fMõõteseade on varustatud saksakeelse hoiatussildiga (jooniste

leheküljel tähistatud numbriga 13).

fEnne seadme kasutuselevõttu katke saksakeelne hoiatussilt

kaasasoleva eestikeelse kleebisega.

fÄrge suunake laserkiirt inimeste ega loomade peale ja ärge vaadake ise

laserkiire suunas. Mõõteseade tekitab standardi IEC 60825-1 kohasele

laseri klassile 2 vastavat laserkiirgust. Sellega võite pimestada teisi inimesi.

fÄrge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena.

Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse

eest.

fÄrge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega

kaitseprillidena mootorsõidukit juhtides. Laserkiire nähtavust parandavad

prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide

eristamise võimet.

fLaske mõõteseadet parandada üksnes vastava ala asjatundjatel, kes

kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö.

OBJ_DOKU-27427-001.fm Page 99 Thursday, July 14, 2011 12:04 PM

100 | Eesti

2 609 140 639 | (14.7.11) Bosch Power Tools

fÄrge lubage lastel lasermõõteseadet kasutada järelevalveta. Lapsed

võivad teisi inimesi tahtmatult pimestada.

fÄrge kasutage mõõteseadet plahvatusohtlikus keskkonnas, kus leidub

süttivaid vedelikke, gaase või tolmu. Mõõteseadmes võivad tekkida

sädemed, mille toimel võib tolm või aur süttida.

Seadme ja selle funktsioonide kirjeldus

Nõuetekohane kasutus

Mõõteseade on ette nähtud kauguste, pikkuste, kõrguste ja vahemaade

mõõtmiseks ning pindalade ja ruumalade arvutamiseks. Mõõteseadet võib

kasutada mõõtmisteks sise- ja välistingimustes.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

1Nupp (sisse/välja) ja mälu kustutusnupp

2Lähtetasandi valiku nupp

3Mälust mahaarvamise nupp „M–“

4Mälusse lisamise nupp „M+“

5Pindala mõõtmise nupp

6Pikkuse mõõtmise nupp

7Ekraan

8Joondamisabi

9Mõõtmise nupp

10 Ruumala mõõtmise nupp

11 Mälu kuvamise nupp „M=“

12 Pideva mõõtmise nupp

13 Laseri hoiatussilt

14 Patareikorpuse kaane lukustus

15 Patareikorpuse kaas

16 Laserkiire väljundava

17 Vastuvõtulääts

18 Seerianumber

19 Laserkiire nähtavust parandavad prillid*

20 Laserkiire sihttahvel*

21 Kaitsekott

* Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või

kasutusjuhendis nimetatud lisatarvikuid.

Ekraani näidud

aMõõterežiimid

Pikkuse mõõtmine

Pidev mõõtmine

Pindala mõõtmine

Ruumala mõõtmine

bPatarei madala pinge indikaatortuli

cTemperatuuri hoiatustuli

dMõõteväärtus/-tulemus

eMõõtühik

fMõõtmise lähtetasand

gLaser sisse lülitatud

hÜksiku mõõtmise väärtus (pikkuse mõõtmisel: tulemus)

iMõõteväärtuste salvestamine

OBJ_DOKU-27427-001.fm Page 100 Thursday, July 14, 2011 12:04 PM

Eesti | 101

Bosch Power Tools 2 609 140 639 | (14.7.11)

Tehnilised andmed

Montaaž

Patareide paigaldamine/vahetamine

Mõõteseadmes on soovitav kasutada leelis-mangaan-patareisid või akusid.

1,2-V-akudega on mõõtmiskordade arv väiksem kui 1,5-V-patareidega.

Patareikorpuse kaane 15 avamiseks vajutage lukustus 14 noole suunas ja võtke

patareikorpuse kaas maha. Asetage patareid või akud kohale. Jälgige seejuures

patareide õiget polaarsust vastavalt patareikorpuse siseküljel toodud

sümbolitele.

Kui patarei madala pinge indikaatortuli süttib ekraanil esimest korda, saab

teha veel vähemalt 100 mõõtmist. Kui patarei madala pinge indikaatortuli vilgub,

tuleb patareid või akud välja vahetada, mõõtmiste tegemine ei ole enam

võimalik.

Vahetage alati välja kõik patareid või akud ühekorraga. Kasutage üksnes ühe

tootja ja ühesuguse mahtuvusega patareisid või akusid.

fKui Te mõõteseadet pikemat aega ei kasuta, võtke patareid või akud

seadmest välja. Patareid ja akud võivad pikemal seismisel korrodeeruda või

iseeneslikult tühjeneda.

Digitaalne laserkaugusmõõtja PLR 25

Tootenumber 3 603 K16 200

Mõõteulatus 0,05–25 mA)

Mõõtetäpsus (üldjuhul) ±2,0 mmB)

Väikseim kuvatav ühik 1mm

Töötemperatuur –10 °C ... +50 °CC)

Hoiutemperatuur –20 °C ... +70 °C

Suhteline õhuniiskus max. 90 %

Laseri klass 2

Laseri tüüp 635 nm, <1 mW

Laserkiire läbimõõt (temperatuuril 25 °C) in

10 m kaugusel ca 6mm

Patareid

Akud 4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

Patareide kasutusaeg ca

–üksikud mõõtmised

–pidev mõõtmine 30000D)

5hD)

Kaal EPTA-Procedure 01/2003 järgi 0,18 kg

Mõõtmed 58 x 104 x 36 mm

Kaitse (välja arvatud patareikorpus) IP 44 (pritsmekindel)

A) Mõõteulatus muutub seda suuremaks, mida paremini laserkiir sihtobjekti pinnalt tagasi

peegeldub ja mida heledam on laserpunkt ümbritseva keskkonna valguse suhtes (siseruumid,

hämarus). Ebasoodsates tingimustes (nt mõõtmise teostamisel välistingimustes tugeva

päikesekiirguse korral) võib osutuda vajalikuks sihttahvli kasutamine.

B) Ebasoodsates tingimustes, nt tugeva päikesepaiste või halvasti peegelduva pinna puhul on

maksimaalne hälve ±7 mm 25 m kohta. Soodsate tingimuste puhul tuleb arvestada hälbega

±0,05 mm/m.

C) Pideva mõõtmise režiimis on maksimaalne töötemperatuur +40 °C.

D) 1,2-V-akudega on mõõtmiskordade arv väiksem kui 1,5-V-patareidega.

Pöörake tähelepanu oma mõõteseadme tootenumbrile, mõõteseadmete kaubanduslik

tähistus võib olla erinev.

Oma mõõteseadet saate identifitseerida andmesildil oleva seerianumbri 18 järgi.

OBJ_DOKU-27427-001.fm Page 101 Thursday, July 14, 2011 12:04 PM

102 | Eesti

2 609 140 639 | (14.7.11) Bosch Power Tools

Kasutamine

Kasutuselevõtt

fÄrge jätke sisselülitatud seadet järelevalveta ja lülitage seade pärast

kasutamist välja. Laserkiir võib teisi inimesi pimestada.

fKaitske mõõteseadet niiskuse ja otsese päikesekiirguse eest.

fÄrge hoidke mõõteseadet väga kõrgetel ja väga madalatel

temperatuuridel, samuti vältige temperatuurikõikumisi. Ärge jätke

seadet näiteks pikemaks ajaks autosse. Suuremate temperatuurikõikumiste

korral laske mõõteseadmel enne kasutuselevõttu keskkonna temperatuuriga

kohaneda. Äärmuslikel temperatuuridel ja temperatuurikõikumiste korral

võib seadme mõõtetäpsus väheneda.

fKaitske mõõteseadet tugevate löökide ja kukkumiste eest. Kui

mõõteseadmele on avaldunud tugev väline mehaaniline toime, tuleb enne töö

jätkamist alati kontrollida seadme täpsust (vt „Seadme täpsuse

kontrollimine“, lk 106).

Sisse-/väljalülitus

Seadme sisselülitamiseks vajutage korraks nupule (sisse/välja) 1 või mõõtmise

nupule 9. Mõõteseadme sisselülitamisel ei lülitu laserkiir veel sisse.

Seadme väljalülitamiseks vajutage pikalt nupule (sisse/välja) 1.

Kui umbes 5 min jooksul ei vajutata seadme ühelegi nupule, lülitub seade patarei

säästmiseks automaatselt välja.

Kui mõõteväärtus oli salvestatud, jääb see automaatsel väljalülitumisel alles.

Pärast mõõteseadme sisselülitamist ilmub ekraanile „M“.

Mõõtmine

Pärast sisselülitamist on mõõteseade pikkuse mõõtmise režiimis. Mõne muu

mõõtefunktsiooni sisselülitamiseks tuleb vajutada vastavale nupule (vt

„Mõõterežiimid“, lk 103).

Mõõtmise lähtetasandiks on pärast sisselülitamist valitud mõõteseadme

tagaserv. Lähtetasandi vahetamiseks vt „Lähtetasandi valik“, lk 102.

Pärast mõõterežiimi ja lähtetasandi väljavalimist peate kõikide järgmiste

sammude teostamiseks vajutama mõõtmise nupule 9.

Asetage mõõteseade valitud lähtetasandiga soovitud mõõtejoonele (nt vastu

seina).

Laserkiire sisselülitamiseks vajutage mõõtmise nupule 9.

fÄrge suunake laserkiirt inimeste ega loomade peale ning ärge vaadake

laserkiire sisse ka mitte suurema vahemaa tagant.

Viseerige laserkiirega välja sihtpind. Mõõtmisprotsessi käivitamiseks vajutage

uuesti mõõtmise nupule 9.

Pideva mõõtmise režiimis algab mõõtmine juba pärast esimest vajutamist

nupule 9.

Mõõtetulemus ilmub umbes 0,5 kuni 4 s pärast. Mõõtmise kestus sõltub

vahemaast, valgusoludest ja sihtpinna peegeldusomadustest. Mõõtmise lõppu

signaliseerib helisignaal. Pärast mõõtmise lõpetamist lülitub laserkiir automaat-

selt välja.

Kui umbes 20 s pärast väljaviseerimist mõõtmist ei teostata, lülitub laserkiir

patareide säästmiseks automaatselt välja.

Lähtetasandi valik (vt jooniseid A –B)

Mõõtmiseks võite valida ühe kahest lähtetasandist:

–mõõteseadme tagaserv (nt vastu seina asetamisel),

–mõõteseadme esiserv (nt mõõtmisel alates lauaservast).

OBJ_DOKU-27427-001.fm Page 102 Thursday, July 14, 2011 12:04 PM

Eesti | 103

Bosch Power Tools 2 609 140 639 | (14.7.11)

Lähtetasandi vahetamiseks vajutage nupule 2 seni, kuni ekraanile ilmub

soovitud lähtetasand. Pärast mõõteseadme sisselülitamist on lähtetasandiks

automaatselt mõõteseadme tagaserv.

Mõõterežiimid

Pikkuse mõõtmine

Pikkuse mõõtmiseks vajutage nupule 6. Ekraanile ilmub pikkuse mõõtmise

näit .

Vajutage mõõtmise nupule 9 üks kord väljaviseerimi-

seks ja teine kord mõõtmise teostamiseks.

Mõõteväärtus ilmub ekraani alumisse ossa.

Pindala mõõtmine

Pindala mõõtmiseks vajutage nupule 5. Ekraanile ilmub pindala mõõtmise

näit .

Seejärel mõõtke üksteise järel pikkus ja laius nagu pikkuse mõõtmiselgi. Kahe

mõõtmise vaheajal jääb laserkiir sisselülitatuks.

Pärast teise mõõtmise teostamist arvutatakse

pindala automaatselt välja ja kuvatakse ekraanile.

Viimase üksiku mõõtmise väärtust näidatakse ekraani

alumises osas, lõpptulemust ülemises osas.

Ruumala mõõtmine

Ruumala mõõtmiseks vajutage nupule 10. Ekraanile ilmub ruumala mõõtmise

näit .

Seejärel mõõtke üksteise järel pikkus, laius ja kõrgus nagu pikkuse mõõtmiselgi.

Kolme mõõtmise vaheajal jääb laserkiir sisselülitatuks.

Pärast kolmanda mõõtmise teostamist arvutatakse

ruumala automaatselt välja ja kuvatakse ekraanile.

Viimase üksiku mõõtmise väärtust näidatakse ekraani

alumises osas, lõpptulemust ülemises osas.

Pidev mõõtmine (vt joonist C)

Pideval mõõtmisel võib mõõteseadet sihtobjekti suhtes liigutada, kusjuures

mõõteväärtust ajakohastatakse u. iga 0,5 s järel. Võite näiteks seinast kuni

soovitud kauguseni eemalduda, aktuaalne vahemaa ilmub pidevalt ekraanile.

Pidevaks mõõtmiseks vajutage nupule 12. Ekraanile ilmub pideva mõõtmise

näit .

Mõõtmise käivitamiseks vajutage mõõtmise nupule 9.

Liigutage mõõteseadet seni, kuni soovitud kaugus

ilmub ekraani alumisse ossa.

Vajutamisega mõõtmise nupule 9 katkestate pideva

mõõtmise. Aktuaalne mõõteväärtus ilmub ekraanile.

Uus vajutamine mõõtmise nupule 9 käivitab pideva

mõõtmise uuesti.

OBJ_DOKU-27427-001.fm Page 103 Thursday, July 14, 2011 12:04 PM

104 | Eesti

2 609 140 639 | (14.7.11) Bosch Power Tools

Pidev mõõtmine lülitub 5 min pärast automaatselt välja. Ekraanile jääb viimane

mõõtetulemus. Pideva mõõtmise enneaegseks lõpetamiseks võite mõõterežiimi

vahetada, vajutades nuppudele 6, 5 või 10.

Mõõtmisväärtuste kustutamine

Vajutades korraks nupule 1, saate kõikides mõõterežiimides viimati

väljaarvutatud üksiku mõõtmise tulemuse kustutada. Kui vajutate nupule lühidalt

mitu korda, kustutatakse üksikute mõõtmiste tulemused vastupidises

järjekorras.

Salvestusfunktsioonid

Mõõteseadme väljalülitamisel jääb mälus olev väärtus salvestatuks.

Mõõteväärtuste salvestamine/juurdelisamine

Vajutage mälusse lisamise nupule 4, et aktuaalset

mõõteväärtust – sõltuvalt aktuaalsest

mõõterežiimist pikkust, pindala või ruumala –

salvestada. Kohe pärast väärtuse salvestamist ilmub

ekraanile „M“, selle järel olev „+“ vilgub korraks.

Kui mälus sisaldub juba väärtus, siis liidetakse uus

väärtus mällu juurde, kuid seda vaid juhul, kui

mõõtühikud ühtivad.

Kui mällu on salvestatud näiteks pindala ja aktuaalne mõõtetulemus on ruumala,

ei ole võimalik juurdeliitmist teostada. Ekraanil vilgub korraks „Error“.

Mõõteväärtuste mahaarvamine

Vajutage mälust mahaarvamise nupule 3, et aktuaalset mõõteväärtust mälust

lahutada. Kohe pärast väärtuse mahalahutamist ilmub ekraanile „M“, selle järel

olev „–“ vilgub korraks.

Kui mällu on väärtus juba salvestatud, saab uut mõõteväärtust maha arvata ainult

siis, kui mõõtühikud ühtivad (vt „Mõõteväärtuste salvestamine/

juurdelisamine“).

Mälus oleva väärtuse kuvamine

Mälus oleva väärtuse kuvamiseks ekraanile vajutage

mälu kuvamise nupule 11. Ekraanile ilmub „M=“. Kui

mällu salvestatud väärtus „M=“ ilmub ekraanile, saab

seda vajutamisega mälusse juurdelisamise nupule 4

kahekordistada või vajutamisega mälust

mahaarvamise nupule 3 nulli viia.

Mälu kustutamine

Mälu kustutamiseks vajutage kõigepealt mälu kuvamise nupule 11, kuni

ekraanile ilmub „M=“. Seejärel vajutage korraks nupule 1; „M“ kaob ekraanilt.

Tööjuhised

Üldised märkused

Vastuvõtulääts 17 ja laserkiire väljundava 16 ei tohi mõõtmisel olla kinni kaetud.

Mõõteseadet ei tohi mõõtmise ajal liigutada (välja arvatud pideva mõõtmise

režiimis). Seetõttu asetage mõõteseade võimalikult mõõtepunktide vastu või

peale.

Mõõtmine toimub laserkiire keskpunktis, seda ka diagonaalselt väljaviseeritud

sihtpindade puhul.

Mõõteulatust mõjutavad tegurid

Mõõteulatus sõltub valgusoludest ja sihtpinna peegeldusomadustest.

Välistingimustes ja tugeva päikesekiirguse käes töötades kasutage laserkiire

nähtavust parandavaid prille 19 (lisatarvik) ja laseri sihttahvlit 20 (lisatarvik) või

varjutage sihtpind.

OBJ_DOKU-27427-001.fm Page 104 Thursday, July 14, 2011 12:04 PM

Eesti | 105

Bosch Power Tools 2 609 140 639 | (14.7.11)

Mõõtetulemust mõjutavad tegurid

Füüsikaliste tegurite tõttu ei saa välistada, et erinevate pindade puhul ei esine

mõõtmisel vigu. Selliste pindade hulka kuuluvad:

–läbipaistavad pinnad (nt klaas, vesi),

–peegelpinnad (nt poleeritud metall, klaas),

–poorsed pinnad (nt isolatsioonimaterjalid),

–struktureeritud pinnad (nt kare krohv, looduskivi).

Vajaduse korral kasutage sellistel pindadel laserkiire sihttahvlit 20 (lisatarvik).

Samuti võivad mõõtetulemust mõjutada erineva temperatuuriga õhukihid või

kaudselt vastu võetud peegeldused.

Väljaviseerimine joondamisabi kasutades (vt joonist D)

Joondamisabi 8 kergendab väljaviseerimist suuremate vahemaade tagant.

Selleks suunake pilk piki mõõteseadme ülemisel poolel olevat joondamisabi.

Laserkiir kulgeb paralleelselt selle joonega.

Vead – põhjused ja kõrvaldamine

Põhjus Vea kõrvaldamine

Temperatuuri hoiatustuli (c) vilgub, mõõtmist ei saa teostada

Mõõteseadme temperatuur on

väljaspool lubatud vahemikku –10 °C

kuni +50 °C (pideva mõõtmise

režiimis kuni +40 °C).

Oodake, kuni mõõteseade jõuab

töötemperatuurivahemikku

Patarei madala pinge indikaatortuli (b) süttib

Patarei pinge väheneb (mõõtmine on

veel võimalik) Vahetage patareid või akud välja

Patarei madala pinge hoiatustuli (b) vilgub, mõõtmist ei saa teostada

Patarei pinge on liiga väike Vahetage patareid või akud välja

Näidud „Error“ ja „––––“ ekraanil

Laserkiire ja sihtobjekti vaheline nurk

on liiga terav. Suurendage laserkiire ja sihtobjekti

vahelist nurka

Sihtpind peegeldab liiga tugevalt (nt

peegel) või liiga nõrgalt (nt must

kangas) või on ümbritsev valgus liiga

tugev.

Kasutage laseri sihttahvlit 20

(lisatarvik)

Laserkiire väljundava 16 ja/või

vastuvõtulääts 17 on udused (nt

temperatuuri kiirest muutumisest).

Pehme lapiga hõõruge laserkiire

väljundava 16 ja/või vastuvõtulääts 17

kuivaks

Mõõdetud tulemus on suurem kui

99999 m/m2/m3.Teostage mõõtmine osamõõtmiste

kaupa

Näit „Error“ vilgub ekraani ülaosas

Erinevate mõõtühikutega

mõõteväärtuste liitmine/lahutamine Liitke/lahutage ainult ühesuguste

mõõtühikutega mõõteväärtusi

Mõõtetulemus ei ole õige

Sihtpind ei peegelda korrektselt (nt

vesi, klaas). Katke sihtpind kinni

Laserkiire väljundava 16 ja/või

vastuvõtulääts 17 on kinni kaetud. Hoidke laserkiire väljundava 16 ja/või

vastuvõtulääts 17 vabad

Mõõtetulemus ei ole tõenäoline

Valitud vale lähtetasand Valige mõõtmise jaoks kohane

lähtetasand

Takistus laserkiire trajektooril Laserpunkt peab olema täielikult

sihtpinnal.

OBJ_DOKU-27427-001.fm Page 105 Thursday, July 14, 2011 12:04 PM

106 | Eesti

2 609 140 639 | (14.7.11) Bosch Power Tools

Mõõteseade teostab järelevalvet iga mõõtmise korrektse

toimimise üle. Häire tuvastamisel vilgub ekraanil vaid

kõrvaltoodud sümbol. Sellisel juhul, samuti siis, kui ülaltoodud

abinõudega ei õnnestu viga kõrvaldada, toimetage seade

Boschi tööriistade volitatud remonditöökotta.

Seadme täpsuse kontrollimine

Mõõteseadme täpsust võite kontrollida järgmiselt:

–Valige Teile teadaolev vahemaa pikkusega umbes 3 kuni 10 m (nt toa pikkus,

ukseava laius), mille mõõt ei muutu. Vahemaa peab olema siseruumis,

mõõtmise sihtpind peab olema sile ja hästi peegelduv.

–Mõõtke vahemaa 10 korda järjest.

Üksikute mõõtmiste kõrvalekalle keskmisest väärtusest tohib olla kuni ±3mm.

Pange mõõtetulemused kirja, et täpsust vajaduse korral hiljem võrrelda.

Hooldus ja teenindus

Hooldus ja puhastus

Hoidke ja transportige seadet üksnes komplekti kuuluvas kaitsekotis.

Hoidke mõõteseade alati puhas.

Ärge kastke mõõteseadet vette ega teistesse vedelikesse.

Pühkige seade puhtaks niiske, pehme lapiga. Ärge kasutage puhastusvahendeid

ega lahusteid.

Hooldage eelkõige vastuvõtuläätse 17 sama hoolikalt nagu prille või

fotoaparaadi läätse.

Mõõteseade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki

läheb, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud

remonditöökojas. Ärge avage mõõteseadet ise.

Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära

seadme andmesildil olev 10-kohaline tootenumber.

Parandustöökotta toimetamisel asetage seade kaitsekotti 21.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja hooldusega ning

varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate

ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise,

kasutamise ja seadistamisega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Faks: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Mõõteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse

võtta.

Ärge käidelge mõõteseadmeid ja akusid/patareisid koos olmejäätmetega!

OBJ_DOKU-27427-001.fm Page 106 Thursday, July 14, 2011 12:04 PM

Latviešu | 107

Bosch Power Tools 2 609 140 639 | (14.7.11)

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ja vastavalt direktiivile

2006/66/EÜ tuleb kasutusressursi ammendanud

mõõteseadmed ja defektsed või kasutusressursi

ammendanud akud/patareid eraldi kokku koguda ja

keskkonnasäästlikult korduskasutada.

Tootja jätab endale õiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi

Lai varētu droši un netraucēti strādāt ar mērinstrumentu,

rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus.

Sekojiet, lai brīdinošās uzlīmes uz mērinstrumenta būtu labi

salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS

NORĀDĪJUMUS.

fIevērībai! Veicot citas, nekā lietošanas pamācībā aprakstītās

apkalpošanas vai regulēšanas operācijas vai rīkojoties ar

mērinstrumentu lietošanas pamācībā neparedzētā veidā, lietotājs var

saņemt veselībai kaitīgu starojuma devu.

fMērinstruments tiek piegādāts kopā ar brīdinošu uzlīmi vācu valodā

(grafikas lappusē parādītajā mērinstrumenta attēlā tā ir apzīmēta ar

numuru 13).

fUzsākot lietošanu, pārlīmējiet pāri vācu tekstam kopā ar mērins-

trumentu piegādāto brīdinošo uzlīmi jūsu valsts valodā.

fNevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un

neskatieties lāzera starā. Šis mērinstruments izstrādā 2. klases lāzera

starojumu atbilstoši standartam IEC 60825-1. Ar to var nejauši apžilbināt

citas personas.

fNelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles kalpo, lai

uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera

starojuma.

fNelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot

satiksmes līdzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu redzes

aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.

fNodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists,

nomaiņai izmantojot vienīgi oriģinālās rezerves daļas. Tas ļaus saglabāt

vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.

fNeļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības. Viņi var

nejauši apžilbināt citas personas.

fNestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas

viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties

dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.

OBJ_DOKU-27427-001.fm Page 107 Thursday, July 14, 2011 12:04 PM

108 | Latviešu

2 609 140 639 | (14.7.11) Bosch Power Tools

Izstrādājuma un tā darbības apraksts

Pielietojums

Mērinstruments ir paredzēts attāluma (garuma) un augstuma mērīšanai, kā arī

laukuma un tilpuma aprēķināšanai. Tas ir piemērots darbam telpās un ārpus telpām.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas

sniegts grafiskajā lappusē.

1Taustiņš ieslēgšanai/izslēgšanai un atmiņas satura dzēšanai

2Taustiņš nulles līmeņa izvēlei

3Taustiņš atņemšanai no atmiņas satura „M–“

4Taustiņš pieskaitīšanai pie atmiņas satura „M+“

5Taustiņš laukuma mērīšanai

6Taustiņš attāluma (garuma) mērīšanai

7Displejs

8Izlīdzināšanas marķieris

9Mērīšanas taustiņš

10 Taustiņš tilpuma mērīšanai

11 Taustiņš atmiņas satura nolasīšanai „M=“

12 Taustiņš mērīšanai nepārtrauktā režīmā

13 Brīdinošā uzlīme

14 Baterijas nodalījuma vāciņa fiksators

15 Bateriju nodalījuma vāciņš

16 Lāzera starojuma izvadlūka

17 Starojuma uztvērēja lēca

18 Sērijas numurs

19 Lāzera skatbrilles*

20 Lāzera mērķa plāksne*

21 Aizsargsoma

* Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā.

Indikācijas elementi

aMērīšanas funkcijas

Garuma (attāluma) mērīšana

Mērīšana nepārtrauktā režīmā

Laukuma mērīšana

Tilpuma mērīšana

bBaterijas nolietošanās indikators

cTemperatūras brīdinājuma indikators

dMērījumu vērtības/rezultāta indikators

eMērījumu vienības indikators

fNulles līmeņa indikators

gLāzera ieslēgšanas indikators

hAtsevišķa mērījuma rezultāta indikators (izmērītās vērtības indikators

attāluma mērījumiem)

iAtmiņas satura indikators

Tehniskie parametri

Digitālais lāzera tālmērs PLR 25

Izstrādājuma numurs 3 603 K16 200

Mērīšanas diapazons 0,05–25 mA)

Mērīšanas precizitāte (tipiskā vērtība) ±2,0 mmB)

OBJ_DOKU-27427-001.fm Page 108 Thursday, July 14, 2011 12:04 PM

Latviešu | 109

Bosch Power Tools 2 609 140 639 | (14.7.11)

Montāža

Bateriju ievietošana/nomaiņa

Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas vai

akumulatorus.

Izmantojot 1,2 V akumulatorus, iespējamo mērījumu skaits ir mazāks, nekā ar

1,5 V baterijām.

Lai atvērtu bateriju nodalījuma vāciņu 15, pabīdiet fiksatoru 14 bultas virzienā

un noņemiet vāciņu. Ievietojiet bateriju nodalījumā baterijas vai akumulatorus.

Ievērojiet pareizu pievienošanas polaritāti, kas attēlota bateriju nodalījuma

iekšpusē.

Ja uz displeja pirmo reizi parādās baterijas simbols , tas norāda, ka baterijas

spēj nodrošināt vēl vismaz 100 mērījumus. Ja baterijas simbols mirgo, tas

norāda, ka mērījumi vairs nav iespējami un baterijas vai akumulatorus

nepieciešams nomainīt.

Vienmēr vienlaicīgi nomainiet visas baterijas vai akumulatorus. Izmantojiet tikai

vienādas ietilpības baterijas vai akumulatorus, kas pagatavoti vienā ražotājfirmā.

fJa mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas vai

akumulatorus. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas

vai akumulatori var korodēt un izlādēties.

Mazākā mērījumu indikācijas vienība 1mm

Darba temperatūra –10 °C ... +50 °CC)

Uzglabāšanas temperatūra –20 °C ... +70 °C

Maks. relatīvais gaisa mitrums 90 %

Lāzera klase 2

Lāzera starojums 635 nm, <1 mW

Lāzera stara diametrs (pie 25 °C) 10 m

attālumā, apt. 6mm

Baterijas

Akumulatori 4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

Bateriju darbības laiks, apt.

–atsevišķiem mērījumiem

–mērot nepārtrauktā režīmā 30000D)

5st.D)

Svars atbilstoši EPTA-Procedure 01/2003 0,18 kg

Izmēri 58 x 104 x 36 mm

Aizsardzības tips (izņemot bateriju nodalījumu) IP 44 (aizsargāts no ūdens

šļakatām)

A) Mērinstrumenta darbības tālums ir jo lielāks, jo lāzera starojums tiek labāk atstarots no

mērķa virsmas (izkliedētā veidā, bez tiešas atspoguļošanās) un jo spožāks ir lāzera stara

projekcijas punkts attiecībā pret apkārtējo fona apgaismojumu (strādājot telpās vai mijkrēslī).

Nelabvēlīgos darba apstākļos (piemēram, veicot mērījumus ārpus telpām spožā saules

gaismā) var būt nepieciešams izmantot mērķplāksni.

B) Nelabvēlīgos darba apstākļos, piemēram, spožā saules gaismā vai slikti atstarojošu virsmu

gadījumā maksimālā kļūda ir ±7 mm 25 m attālumā. Labvēlīgos darba apstākļos var rēķināties

ar iespējamo kļūdu ±0,05 mm/m.

C) Nepārtrauktās mērīšanas režīmā maksimālā darba temperatūra ir +40 °C.

D) Izmantojot 1,2 V akumulatorus, iespējamo mērījumu skaits ir mazāks, nekā ar 1,5 V

baterijām.

Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz mērinstrumenta marķējuma

plāksnītes, jo tā tirdzniecības apzīmējums var mainīties.

Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs 18, kas atrodams uz

marķējuma plāksnītes.

Digitālais lāzera tālmērs PLR 25

OBJ_DOKU-27427-001.fm Page 109 Thursday, July 14, 2011 12:04 PM

110 | Latviešu

2 609 140 639 | (14.7.11) Bosch Power Tools

Lietošana

Uzsākot lietošanu

fNeatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas

to izslēdziet. Lāzera stars var apžilbināt citas tuvumā esošās personas.

fSargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.

fNepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras

iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet

mērinstrumentu uz ilgāku laiku automašīnā. Pie straujām temperatūras izmai-

ņām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam

uzsāciet mērinstrumenta lietošanu. Ekstremālu temperatūras vērtību vai

strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi

ietekmēt tā precizitāti.

fSargājiet mērinstrumentu no spēcīgiem triecieniem, neļaujiet tam krist.

Ja mērinstruments ir saņēmis stipru triecienu, pirms darba turpināšanas

vienmēr jāpārbauda tā precizitāte (skatīt sadaļu „Mērinstrumenta

precizitātes pārbaude“ lappusē 114).

Ieslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, īslaicīgi nospiediet ieslēgšanas/izslēgšanas

taustiņu 1 vai mērīšanas taustiņu 9. Lāzera stars neieslēdzas līdz ar

mērinstrumenta ieslēgšanu.

Lai izslēgtu mērinstrumentu, ilgstoši nospiediet ieslēgšanas/izslēgšanas

taustiņu 1.

Ja aptuveni 5 minūtes netiek nospiests neviens no mērinstrumenta taustiņiem,

tad mērinstruments automātiski izslēdzas, šādi nodrošinot baterijas taupīšanu.

Ja atmiņā ir uzkrāti mērījumu rezultāti, tie saglabājas arī pēc mērinstrumenta

automātiskās izslēgšanās. No jauna ieslēdzot mērinstrumentu, uz tā displeja

parādās indikators „M“.

Mērīšana

Pēc ieslēgšanas mērinstruments atrodas attāluma (garuma) mērīšanas režīmā.

Pāreja citos mērīšanas režīmos notiek, nospiežot attiecīgā režīma izvēles

taustiņu (skatīt sadaļu „Mērīšanas režīmi“ lappusē 111).

Pēc ieslēgšanas kā mērījumu nulles līmenis tiek izvēlēta mērinstrumenta

aizmugurējā mala. Lai izmainītu mērinstrumenta nulles līmeni, rīkojieties, kā

aprakstīts sadaļā „Nulles līmeņa izvēle“ lappusē 111.

Pēc mērīšanas režīma un nulles līmeņa izvēles tālākais mērīšanas process tiek

iniciēts, nospiežot mērīšanas taustiņu 9.

Novietojiet mērinstrumentu tā, lai izvēlētais nulles līmenis sakristu ar vēlamo

mērījumu atskaites līniju (piemēram, ar sienu).

Lai ieslēgtu lāzera staru, nospiediet mērīšanas taustiņu 9.

fNevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un

neskatieties lāzera starā pat no liela attāluma.

Vērsiet lāzera staru uz mērķa virsmu un to izgaismojiet. Tad veiciet mērījumu,

vēlreiz nospiežot mērīšanas taustiņu 9.

Mērinstrumentam darbojoties nepārtrauktās mērīšanas režīmā, mērīšana sākas

jau pēc mērīšanas taustiņa 9 nospiešanas pirmo reizi.

Mērījuma rezultāts parasti tiek parādīts uz displeja pēc 0,5 sekundēm, taču ne

vēlāk, kā pēc 4 sekundēm. Mērījuma ilgums ir atkarīgs no attāluma,

apgaismojuma apstākļiem un mērķa virsmas atstarojošajām īpašībām. Mērījuma

beigās instruments izstrādā akustisku signālu. Pēc mērījuma pabeigšanas lāzera

stars automātiski izslēdzas.

Ja pēc mērķa virsmas izgaismošanas mērījums netiek veikts, lāzera stars

automātiski izslēdzas aptuveni pēc 20 sekundēm, šādi taupot baterijas.

OBJ_DOKU-27427-001.fm Page 110 Thursday, July 14, 2011 12:04 PM

Latviešu | 111

Bosch Power Tools 2 609 140 639 | (14.7.11)

Nulles līmeņa izvēle (attēli A –B)

Mērījumiem var izvēlēties vienu no diviem nulles līmeņiem:

–mērinstrumenta aizmugurējo malu (piemēram, piespiežot mērinstrumentu

pie sienas),

–mērinstrumenta priekšējo malu (piemēram, piespiežot mērinstrumentu pie

galda malas).

Lai izvēlētos nulles līmeni, atkārtoti nospiediet taustiņu 2, līdz uz displeja

parādās vajadzīgā nulles līmeņa apzīmējums. Ik reizi pēc mērinstrumenta

ieslēgšanas kā nulles līmenis tiek automātiski izvēlēta mērinstrumenta

aizmugurējā mala.

Mērīšanas režīmi

Attāluma mērīšana

Lai izmērītu attālumu (garumu), nospiediet taustiņu 6. Uz displeja parādās

attāluma (garuma) mērīšanas apzīmējums .

Lai izgaismotu mērķa virsmu, vienreiz nospiediet

mērīšanas taustiņu 9 un tad to nospiediet vēlreiz, lai

veiktu mērījumu.

Izmērītā attāluma vērtība parādās uz displeja

apakšējā indikatora.

Laukuma mērīšana

Lai izmērītu laukumu, nospiediet taustiņu 5. Uz displeja parādās laukuma

mērīšanas apzīmējums .

Secīgi veiciet mērāmā laukuma garuma un platuma mērījumus, rīkojoties līdzīgi,

kā attāluma mērīšanas gadījumā. Laikā starp šiem mērījumiem lāzera stars paliek

ieslēgts.

Pēc otrā mērījuma beigām laukuma mērījuma rezul-

tāts tiek automātiski aprēķināts un parādīts uz

displeja. Pēdējā atsevišķā mērījuma rezultāts

parādās uz displeja apakšējā indikatora, bet aprēķi-

nātā laukuma vērtība ir nolasāma uz displeja augšējā

indikatora.

Tilpuma mērīšana

Lai izmērītu tilpumu, nospiediet taustiņu 10. Uz displeja parādās tilpuma

mērīšanas apzīmējums .

Secīgi veiciet mērāmā tilpuma garuma, platuma un augstuma mērījumus,

rīkojoties līdzīgi, kā attāluma mērīšanas gadījumā. Laikā starp šiem mērījumiem

lāzera stars paliek ieslēgts.

Pēc trešā mērījuma beigām tilpuma mērījuma

rezultāts tiek automātiski aprēķināts un parādīts uz

displeja. Pēdējā atsevišķā mērījuma rezultāts

parādās uz displeja apakšējā indikatora, bet aprēķi-

nātā tilpuma vērtība ir nolasāma uz displeja augšējā

indikatora.

Mērīšana nepārtrauktā režīmā (attēls C)

Veicot mērīšanu nepārtrauktā režīmā, mērinstrumentu var pārvietot attiecībā

pret mērķi, pie tam izmērītā vērtība tiek atjaunota aptuveni ik pēc 0,5 sekundēm.

Piemēram, lietotājs var attālināties no sienas, nepārtraukti nolasot savu

attālumu līdz tai, līdz tiek sasniegts vēlamais attālums.

Lai veiktu mērījumus nepārtrauktā režīmā, nospiediet taustiņu 12. Uz displeja

parādās tilpuma mērīšanas apzīmējums .

OBJ_DOKU-27427-001.fm Page 111 Thursday, July 14, 2011 12:04 PM

112 | Latviešu

2 609 140 639 | (14.7.11) Bosch Power Tools

Lai uzsāktu mērīšanu, nospiediet mērīšanas taustiņu

9. Pārvietojiet mērinstrumentu, līdz displeja apakšējā

daļā parādās vēlamā attāluma vērtība.

Lai pārtrauktu mērīšanu nepārtrauktā režīmā, no-

spiediet mērīšanas taustiņu 9. Uz displeja saglabājas

pēdējā izmērītā attāluma vērtība. Vēlreiz nospiežot

mērīšanas taustiņu 9, mērinstruments atsāk mērīšanu nepārtrauktā režīmā.

Mērinstrumentam darbojoties nepārtrauktā režīmā, tas automātiski izbeidzas

pēc 5 minūtēm. Šādā gadījumā uz displeja saglabājas pēdējā izmērītā attāluma

vērtība. Mērīšanu nepārtrauktā režīmā var izbeigt arī ātrāk, nospiežot taustiņu 6,

5 vai 10, kas izsauc mērinstrumenta pāreju citā mērīšanas režīmā.

Izmērīto vērtību dzēšana

Īslaicīgi nospiežot taustiņu 1, var izdzēst pēdējo izmērīto vērtību, kas noteikta jebkurā

mērīšanas režīmā. Vairākkārt īslaicīgi nospiežot šo taustiņu, atsevišķās izmērītās

vērtības pēc kārtas tiek dzēsti secībā, kas pretēja mērījumu izdarīšanas secībai.

Atmiņas funkcijas

Pēc mērinstrumenta izslēgšanas tā atmiņā uzkrātie mērījumu rezultāti saglabājas.

Mērījumu rezultātu uzkrāšana atmiņā/pieskaitīšana

Lai ierakstītu mērinstrumenta atmiņā pašreizējo

mērījuma rezultātu, kas iegūts garuma, laukuma vai

tilpuma mērīšanas režīmā, nospiediet pieskaitīšanas

taustiņu 4. Ierakstot mērījuma rezultātu atmiņā, uz

displeja parādās atmiņas satura indikators „M“ un

īslaicīgi kļūst redzams apzīmējums „+“.

Ja mērinstrumenta atmiņā jau ir ierakstīts kāda mērījuma rezultāts, tam var

pieskaitīt cita, pašreizējā mērījuma rezultātu, taču pie nosacījuma, ka abu

mērījumu mērvienības ir vienādas.

Piemēram, ja atmiņā ir ierakstīta laukuma vērtība, bet pašreizējā mērījuma

vērtība ir tilpuma vērtība, tad tās pieskaitīšana atmiņas saturam nav iespējama.

Uz displeja īslaicīgi parādās ziņojums „Error“.

Izmērīto vērtību atņemšana

Lai no mērinstrumenta atmiņas satura atņemtu pašreizējo mērījuma rezultātu,

nospiediet atņemšanas taustiņu 3. Atņemot mērījuma rezultātu no atmiņas

satura, uz displeja parādās atmiņas satura indikators „M“, un īslaicīgi kļūst

redzams apzīmējums „–“.

Ja mērinstrumenta atmiņā jau ir ierakstīts kāda mērījuma rezultāts, no tā var

atņemt cita, pašreizējā mērījuma rezultātu, taču pie nosacījuma, ka abu

mērījumu mērvienības sakrīt (skatīt sadaļu „Mērījumu rezultātu uzkrāšana

atmiņā/pieskaitīšana“).

Atmiņas satura nolasīšana

Lai uz displeja nolasītu mērinstrumenta atmiņā ie-

rakstīto vērtību, nospiediet atmiņas satura

nolasīšanas taustiņu 11. Uz displeja parādās atmiņas

satura nolasīšanas indikators „M=“. Ja uz displeja ir

redzams atmiņas satura nolasīšanas indikators „M=“,

tad, nospiežot pieskaitīšanas taustiņu 4, atmiņas

saturs divkāršojas, bet, nospiežot atņemšanas

taustiņu 3, atmiņas saturs kļūst vienāds ar nulli.

Atmiņas satura dzēšana

Lai dzēstu atmiņas saturu, vispirms nospiediet atmiņas satura nolasīšanas

taustiņu 11, kā rezultātā uz displeja parādās atmiņas satura nolasīšanas

indikators „M=“. Tad īslaicīgi nospiediet taustiņu 1, kas izsauc atmiņas satura

indikatora „M“ izzušanu no mērinstrumenta displeja.

OBJ_DOKU-27427-001.fm Page 112 Thursday, July 14, 2011 12:04 PM

Latviešu | 113

Bosch Power Tools 2 609 140 639 | (14.7.11)

Norādījumi darbam

Vispārēji norādījumi

Starojuma uztvērēja lēca 17 un lāzera stara izvadlūka 16 mērīšanas laikā

nedrīkst būt aizsegta.

Mērīšanas laikā mērinstrumentu nedrīkst pārvietot (izņemot gadījumus, kad

mērījumi tiek veikti nepārtrauktās mērīšanas režīmā). Tāpēc centieties novietot

mērinstrumentu uz atskaites punkta vai iespējami tuvu tam.

Par mērījumu mērķa punktu uzskatāms lāzera stara izgaismotā projekcijas

laukuma ģeometriskais centrs uz mērķa virsmas arī tad, ja lāzera stars nav

perpendikulārs mērķa virsmai.

Ārējo faktoru ietekme uz mērīšanas tālumu

Mērīšanas tālums ir atkarīgs no apgaismojuma apstākļiem un mērķa virsmas

atstarošanas īpašībām. Lai uzlabotu lāzera stara redzamību ārpus telpām un jo

īpaši spožā saules gaismā, lietojiet lāzera skatbrilles 19 (papildpiederums) un

lāzera mērķplāksni 20 (papildpiederums) vai arī nosedziet (aizēnojiet) mērķa

virsmu.

Ārējo faktoru ietekme uz mērījumu rezultātiem

Noteiktu fizikālu efektu dēļ attālumu noteikšanas laikā līdz dažu veidu virsmām

var rasties ievērojamas mērījumu kļūdas. Pie šādām virsmām pieder:

–caurspīdīgas virsmas (piemēram, stikls vai ūdens virsma),

–atstarojošas virsmas (piemēram, pulēts metāls vai stikls),

–porainas virsmas (piemēram, matēti materiāli) un

–strukturētas virsmas (piemēram, raupjš apmetums vai dabiskais akmens).

Ja nepieciešams, novietojiet uz šādām virsmām lāzera mērķplāksni 20

(papildpiederums).

Līdzīgā veidā mērījumu rezultātus var ietekmēt gaisa slāņi ar atšķirīgu

temperatūru vai arī netiešo atstarojumu nonākšana starojuma uztvērējā.

Mērķa iezīmēšana ar izlīdzināšanas marķiera palīdzību (attēlsD)

Izlīdzināšanas marķieris 8, kas izvietots mērinstrumenta virspusē, atvieglo

mērķa virsmas izgaismošanu lielā attālumā. Lai to panāktu, raugieties uz mērķa

virsmu pāri izlīdzināšanas marķiera ierobei. Šādā gadījumā lāzera stars ir

paralēls skata līnijai.

Kļūmes un to novēršana

Kļūmes cēlonis Novēršana

Temperatūras brīdinājuma indikators (c) mirgo, mērīšana nav iespējama

Mērinstrumenta temperatūra ir ārpus

pieļaujamo darba temperatūras vērtī-

bu diapazona, kas ir no –10 °C līdz

+50 °C (nepārtrauktās mērīšanas

režīmā līdz +40 °C).

Nogaidiet, līdz mērinstrumenta tem-

peratūra sasniedz pieļaujamo darba

temperatūras vērtību diapazonu

Uz displeja parādās bateriju nolietošanās indikators (b)

Bateriju spriegums ir pazemināts

(mērīšana vēl ir iespējama). Nomainiet baterijas vai akumulatorus

Bateriju nolietošanās indikators (b) mirgo, mērīšana nav iespējama

Bateriju spriegums ir pārāk zems Nomainiet baterijas vai akumulatorus

Uz displeja ir redzams ziņojums „Error“ un indikatora aizpildījums „––––“

Leņķis starp lāzera staru un mērķa

virsmu ir pārāk šaurs. Palieliniet leņķi starp lāzera staru un

mērķa virsmu

Mērķa virsma atstaro pārāk spēcīgi

(piemēram, spogulis) vai pārāk vāji

(piemēram, melns audums), vai arī ir

pārāk spēcīgs apkārtējais apgaismojums.

Lietojiet lāzera mērķplāksni 20

(papildpiederums)

OBJ_DOKU-27427-001.fm Page 113 Thursday, July 14, 2011 12:04 PM

114 | Latviešu

2 609 140 639 | (14.7.11) Bosch Power Tools

Ikviena mērījuma laikā tiek kontrolēta mērinstrumenta pareiza

funkcionēšana. Ja mērinstrumenta paškontroles sistēma

atklāj defektu, uz displeja sāk mirgot šeit parādītais simbols.

Šādā gadījumā, kā arī tad, ja iepriekš aplūkotie pasākumi

nesniedz vēlamo rezultātu, griezieties tuvākajā specializētajā

tirdzniecības vietā, lai nosūtītu mērinstrumentu uz Bosch

pilnvarotu klientu apkalpošanas iestādi.

Mērinstrumenta precizitātes pārbaude

Mērinstrumenta precizitāti var pārbaudīt šādi.

–Izvēlieties attālumu robežās aptuveni no 3 līdz 10 m, kura vērtība ir pastāvīga

un labi zināma (piemēram, istabas vai durvju ailes platums). Mērāmajam

attālumam jāatrodas telpās, mērķa virsmai jābūt gludai un labi atstarojošai.

–Izmēriet šo attālumu 10 reizes pēc kārtas.

Atsevišķo mērījumu vērtību atšķirība no to vidējās vērtības nedrīkst pārsniegt

±3 mm. Pierakstiet un uzglabājiet šo mērījumu rezultātus, lai vēlāk varētu

salīdzināt mērinstrumenta precizitāti.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to

piegādātajā aizsargsomā.

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos.

Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet apkopei ķīmiski

aktīvus tīrīšanas līdzekļus vai organiskos šķīdinātājus.

Saudzīgi apejieties ar starojuma uztvērēja lēcu 17 un apkopiet to tikpat rūpīgi, kā

briļļu lēcas vai fotoaparāta objektīvu.

Lāzera stara izvadlūka 16 un/vai

starojuma uztvērēja lēca 17 ir

aizsvīdusi (piemēram, strauju

temperatūras izmaiņu rezultātā).

Ar mīkstu audumu apslaukiet lāzera

stara izvadlūku 16 un/vai starojuma uz-

tvērēja lēcu 17

Izmērītā vērtība ir lielāka par

99999 m/m2/m3.Sadaliet mērāmo lielumu vairākās

daļās un veiciet mērīšanu vairākos

paņēmienos

Displeja augšējā daļā mirgo ziņojums „Error“

Ir noticis mēģinājums saskaitīt vai

atņemt izmērītās vērtības ar dažādām

mērvienībām

Saskaitiet vai atņemiet tikai izmērītās

vērtības ar vienādām mērvienībām

Mērījumu rezultāti nav pastāvīgi

Atstarojums no mērķa virsmas ir

nevienmērīgs (piemēram, no ūdens

virsmas vai stikla).

Nosedziet (aizēnojiet) mērķa virsmu

Lāzera stara izvadlūka 16 un/vai

starojuma uztvērēja lēca 17 ir aizsegta. Atsedziet lāzera stara izvadlūku 16

un/vai starojuma uztvērēja lēcu 17

Mērījumu rezultāti nav ticami

Ir nepareizi izvēlēts mērījumu nulles

līmenis Izvēlieties nulles līmeni, kas atbilst

mērīšanas apstākļiem

Lāzera stara ceļā ir šķēršļi Lāzera stara projekcijas punktam

pilnībā jāatrodas uz mērķa virsmas.

Kļūmes cēlonis Novēršana

OBJ_DOKU-27427-001.fm Page 114 Thursday, July 14, 2011 12:04 PM

Lietuviškai | 115

Bosch Power Tools 2 609 140 639 | (14.7.11)

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas

pārbaudi, mērinstruments tomēr sabojājas, tas jāremontē Bosch pilnvarotā

elektroinstrumentu remonta darbnīcā. Neatveriet mērinstrumentu saviem

spēkiem.

Pieprasot konsultācijas un nomainot rezerves daļas, lūdzam noteikti norādīt

10 zīmju izstrādājuma numuru, kas atrodams uz mērinstrumenta marķējuma

plāksnītes.

Nosūtot mērinstrumentu remontam, ievietojiet to aizsargsomā 21.

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu

remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un

informāciju par rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā,

atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un

regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā

apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos mērinstrumentus un akumulatorus vai baterijas sadzīves

atkritumu tvertnē!

Tikai ES valstīm

Atbilstoši Eiropas Savienības direktīvai 2002/96/EK,

lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši

direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un

baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei

apkārtējai videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos

Kad su matavimo prietaisu dirbtumėte nepavojingai ir

saugiai, perskaitykite visas nuorodas ir jų laikykitės.

Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietai-

so visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ.

fAtsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo

įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti

pavojingas.

OBJ_DOKU-27427-001.fm Page 115 Thursday, July 14, 2011 12:04 PM

116 | Lietuviškai

2 609 140 639 | (14.7.11) Bosch Power Tools

fMatavimo prietaisas tiekiamas su įspėjamuoju ženklu vokiečių kalba

(matavimo prietaiso schemoje pažymėta numeriu 13).

fPrieš pirmąjį naudojimą užklijuokite ant jo komplekte esantį lipduką su

tekstu jūsų šalies kalba.

fNenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys nežiūrėkite

į lazerio spindulį. Šis matavimo prietaisas skleidžia 2-osios lazerio klasės

pagal IEC 60825-1 lazerinius spindulius. Lazeriniais spinduliais galite

apakinti kitus žmones.

fNenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs

lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu

būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.

fNenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės

ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo

ultravioletinių spindulių ir apsunkina spalvų matymą.

fMatavimo prietaisą taisyti turi tik kvalifikuoti meistrai ir naudoti tik

originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas

išliks saugus naudoti.

fSaugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio

matavimo prietaiso. Jie gali netyčia apakinti žmones.

fNedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių

skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių

gali užsidegti dulkės arba susikaupę garai.

Gaminio ir techninių duomenų aprašas

Prietaiso paskirtis

Matavimo prietaisas skirtas nuotoliui, ilgiui, aukščiui, atstumui matuoti ir plotui

bei tūriui apskaičiuoti. Matavimo prietaisas skirtas matuoti viduje ir lauke.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos

numerius.

1Įjungimo-išjungimo mygtukas, atminties ir trynimo mygtukas

2Bazinės plokštumos pasirinkimo mygtukas

3Atminties atimties mygtukas „M–“

4Atminties sudėties mygtukas „M+“

5Ploto matavimo mygtukas

6Ilgio matavimo mygtukas

7Ekranas

8Pagalbiniai nusitaikymo grioveliai

9Matavimo mygtukas

10 Tūrio matavimo mygtukas

11 Atminties iškvietimo mygtukas „M=“

12 Nuolatinio matavimo mygtukas

13 Įspėjamasis lazerio spindulio ženklas

14 Baterijų skyriaus dangtelio fiksatorius

15 Baterijų skyriaus dangtelis

16 Lazerio spindulio išėjimo anga

17 Priėmimo lęšis

18 Serijos numeris

19 Lazerio matymo akiniai*

OBJ_DOKU-27427-001.fm Page 116 Thursday, July 14, 2011 12:04 PM

Lietuviškai | 117

Bosch Power Tools 2 609 140 639 | (14.7.11)

20 Lazerio nusitaikymo lentelė*

21 Apsauginis krepšys

* Pavaizduota ar aprašyta papildoma įranga į standartinį komplektą neįeina.

Ekrano simboliai

aMatavimo funkcijos

Ilgio matavimas

Nuolatinis matavimas

Ploto matavimas

Tūrio matavimas

bĮspėjamasis baterijos simbolis

cĮspėjamasis temperatūros simbolis

dMatavimo vertė/rezultatas

eMatavimo vienetas

fBazinė matavimo plokštuma

gLazeris įjungtas

hAtskira matavimo vertė (matuojant ilgį: rezultatas)

iMatavimo verčių išsaugojimas

Techniniai duomenys

Skaitmeninis lazerinis atstumo matuoklis PLR 25

Gaminio numeris 3 603 K16 200

Matavimo ribos 0,05–25 mA)

Matavimo tikslumas (tipinis) ±2,0 mmB)

Mažiausias rodmens vienetas 1mm

Darbinė temperatūra –10 °C ... +50 °CC)

Sandėliavimo temperatūra –20 °C ... +70 °C

Maks. santykinis oro drėgnis 90 %

Lazerio klasė 2

Lazerio tipas 635 nm, <1 mW

Lazerio spindulio skersmuo (esant 25 °C) apie

10 m atstumu 6mm

Baterijos

Akumuliatoriai 4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

Baterijos eksploatavimo trukmė apie

–atskirų matavimų

–nuolatinio matavimo 30000D)

5val.D)

Svoris pagal „EPTA-Procedure 01/2003“ 0,18 kg

Matmenys 58 x 104 x 36 mm

Apsaugos tipas (išskyrus baterijų skyrelį) IP 44 (apsauga nuo

aptaškymo)

A) Veikimo nuotolis tuo didesnis, kuo geriau lazerio šviesa atspindima nuo nusitaikymo objekto

paviršiaus (sklaidant, o ne atspindint veidrodiniu principu) ir kuo šviesesnis yra lazerio taškas

palyginti su aplinkos šviesumu (vidaus patalpose, prieblandoje). Esant nepalankioms sąlygoms

(pvz., matuojant lauke, kai tiesiogiai šviečia saulė) gali reikti naudoti nusitaikymo lentelę.

B) Esant nepalankioms sąlygoms, pvz., intensyviai šviečiant saulei arba turint blogai

atspindintį paviršių, didžiausias nuokrypis ±7 mm, 25 m atstumu. Esant palankioms

sąlygoms, nuokrypis ±0,05 mm/m.

C) Veikiant nuolatinio matavimo režimu aukščiausia darbinė temperatūra +40 °C.

D) Su 1,2-V akumuliatoriais galima atlikti mažiau matavimų nei su 1,5-V baterijomis.

Atkreipkite dėmesį į jūsų matavimo prietaiso gaminio numerį, nes atskirų matavimo prietaisų

modelių pavadinimai gali skirtis.

Prietaiso firminėje lentelėje yra nurodytas jūsų prietaiso serijos numeris 18, kad jį galima būtų

vienareikšmiškai identifikuoti.

OBJ_DOKU-27427-001.fm Page 117 Thursday, July 14, 2011 12:04 PM

118 | Lietuviškai

2 609 140 639 | (14.7.11) Bosch Power Tools

Montavimas

Baterijų įdėjimas ir keitimas

Matavimo prietaisą patariama naudoti su šarminėmis mangano baterijomis arba

akumuliatoriais.

Su 1,2-V akumuliatoriais galima atlikti mažiau matavimų nei su 1,5-V

baterijomis.

Norėdami atidaryti baterijų skyriaus dangtelį 15, paspauskite fiksatorių 14

rodyklės kryptimi ir nuimkite baterijų skyriaus dangtelį. Įdėkite baterijas ar

akumuliatorius. Įdėdami baterijas atkreipkite dėmesį į baterijų skyriaus viduje

nurodytus baterijų polius.

Ekrane pasirodžius baterijos simboliui , dar galima atlikti mažiausia 100

matavimų. Kai baterijos simbolis mirksi, baterijas ar akumuliatorius turite

pakeisti, nes toliau matuoti nebegalima.

Visada kartu pakeiskite visas baterijas ar akumuliatorius. Naudokite tik vieno

gamintojo ir vienodos talpos baterijas ar akumuliatorius.

fJei matavimo prietaiso ilgesnį laiką nenaudosite, išimkite iš jo baterijas

ar akumuliatorius. Ilgiau sandėliuojamos baterijos ir akumuliatoriai dėl

korozijos gali pradėti irti ir savaime išsikrauti.

Naudojimas

Parengimas naudoti

fNepalikite įjungto matavimo prietaiso be priežiūros, o baigę su prietaisu

dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.

fSaugokite matavimo prietaisą nuo drėgmės ir tiesioginio saulės

spindulių poveikio.

fSaugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros

bei temperatūros svyravimų. Pvz., nepalikite jo ilgesnį laiką automobilyje.

Esant didesniems temperatūros svyravimams, prieš pradėdami prietaisą

naudoti, palaukite, kol matavimo prietaiso temperatūra stabilizuosis. Esant

ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti

pakenkiama matavimo prietaiso tikslumui.

fSaugokite, kad matavimo prietaisas nenukristų ir nebūtų sutrenkiamas.

Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada

turėtumėte atlikti tikslumo patikrinimą (žr. „Prietaiso tikslumo

tikrinimas“, 122 psl.).

Įjungimas ir išjungimas

Norėdami matavimo prietaisą įjungti, trumpai paspauskite įjungimo-išjungimo

mygtuką 1 arba matavimo mygtuką 9. Įjungus matavimo prietaisą, lazerio

spindulys dar nėra įjungtas.

Norėdami prietaisą išjungti, ilgai spauskite įjungimo-išjungimo mygtuką 1.

Jei maždaug 5 min nebuvo nuspaustas joks matavimo prietaiso mygtukas,

prietaisas savaime išsijungia – taip yra tausojama baterija.

Jei matavimo vertė buvo išsaugota, tai prietaisui automatiškai išsijungus, ji

išlieka. Matavimo prietaisą vėl įjungus, ekrane rodoma „M“.

Matavimas

Įjungus matavimo prietaisą, automatiškai įsijungia ilgio matavimo funkcija. Kitas

matavimo funkcijas galite nustatyti spausdami atitinkamos funkcijos mygtuką

(žr. „Matavimo funkcijos“, 119 psl.).

Kiekvieną kartą įjungus matavimo prietaisą, kaip bazinė plokštuma iš karto būna

nustatytas matavimo prietaiso užpakalinis kraštas. Kaip pakeisti bazinę

plokštumą, skaitykite „Bazinės plokštumos pasirinkimas“, 119 psl.

OBJ_DOKU-27427-001.fm Page 118 Thursday, July 14, 2011 12:04 PM

Lietuviškai | 119

Bosch Power Tools 2 609 140 639 | (14.7.11)

Pasirinkus matavimo funkciją ir bazinę plokštumą, spaudžiant matavimo

mygtuką 9 atliekami kiti matavimo žingsniai.

Matavimo prietaisą pasirinkta bazine matavimo plokštuma padėkite ant norimos

matavimo linijos (pvz., sienos).

Kad įjungtumėte lazerio spindulį, paspauskite matavimo mygtuką 9.

fNenukreipkite lazerio spindulio į kitus asmenis ar gyvūnus ir nežiūrėkite

į lazerio spindulį patys, net ir būdami atokiau nuo prietaiso.

Nusitaikykite lazerio spinduliu į nusitaikymo paviršių. Kad pradėtumėte

matavimą, dar kartą paspauskite matavimo mygtuką 9.

Pasirinkus nuolatinio matavimo funkciją, matuoti pradedama jau po pirmo

matavimo mygtuko 9 paspaudimo.

Matavimo vertė paprastai parodoma maždaug po 0,5 s, vėliausiai po 4 s.

Matavimo trukmė priklauso nuo atstumo, šviesos sąlygų ir nusitaikymo

paviršiaus atspindžio. Apie matavimo pabaigą praneša garsinis signalas.

Matavimui pasibaigus, lazerio spindulys išjungiamas automatiškai.

Jei nusitaikius, maždaug per 20 s neatliekamas joks matavimas, kad būtų

taupomos baterijos, prietaisas išsijungia automatiškai.

Bazinės plokštumos pasirinkimas (žr. A–B pav.)

Matavimui atlikti galite pasirinkti vieną iš dviejų bazinių plokštumų:

–matavimo prietaiso užpakalinis kraštas (pvz., dedant prie sienos),

–matavimo prietaiso priekinis kraštas (pvz., matuojant nuo salo krašto).

Norėdami pakeisti bazinę plokštumą, spauskite mygtuką 2, kol ekrane pasirodys

norima bazinė plokštuma. Kiekvieną kartą įjungus matavimo prietaisą, iš karto

būna nustatyta matavimo prietaiso užpakalinio krašto bazinė plokštuma.

Matavimo funkcijos

Ilgio matavimas

Norėdami matuoti ilgį, paspauskite mygtuką 6. Ekrane rodomas ilgio matavimo

simbolis .

Kad nusitaikytumėte, vieną kartą paspauskite

matavimo mygtuką 9, kad išmatuotumėte,

paspauskite dar kartą.

Ekrano apačioje parodoma matavimo vertė.

Ploto matavimas

Norėdami matuoti plotą, paspauskite mygtuką 5. Ekrane rodomas ploto

matavimo simbolis .

Tada vieną po kito išmatuokite ilgį ir plotį, kaip aprašyta ilgio matavimo skyrelyje.

Tarp dviejų matavimų lazerio spindulys lieka įjungtas.

Pasibaigus antrajam matavimui, plotas apskaičiuoja-

mas automatiškai ir parodomas ekrane. Paskutinė

atskiro matavimo vertė rodoma ekrano apačioje, o

galutinis rezultatas viršuje.

Tūrio matavimas

Norėdami matuoti tūrį, paspauskite mygtuką 10. Ekrane rodomas tūrio

matavimo simbolis .

Tada vieną po kito išmatuokite ilgį, plotį ir aukštį, kaip aprašyta ilgio matavimo

skyrelyje. Tarp trijų matavimų lazerio spindulys lieka įjungtas.

OBJ_DOKU-27427-001.fm Page 119 Thursday, July 14, 2011 12:04 PM

120 | Lietuviškai

2 609 140 639 | (14.7.11) Bosch Power Tools

Pasibaigus trečiajam matavimui, tūris apskaičiuoja-

mas automatiškai ir parodomas ekrane. Paskutinė

atskiro matavimo vertė rodoma ekrano apačioje, o

galutinis rezultatas viršuje.

Nuolatinis matavimas (žiūr. pav. C)

Atliekant nuolatinį matavimą, matavimo prietaisą galima artinti link nusitaikymo

taško, artinant matavimo vertė atnaujinama maždaug kas 0,5 s. Pvz., jūs galite

tolti nuo sienos iki tam tikro norimo atstumo – ekrane visada bus rodoma

esamas nuotolis.

Norėdami įjungti nuolatinio matavimo režimą, paspauskite mygtuką 12. Ekrane

rodomas nuolatinio matavimo simbolis .

Kad prasidėtų matavimas, paspauskite matavimo

mygtuką 9. Judėkite su matavimo prietaisu tol, kol

ekrano apačioje atsiras norima nuotolio vertė.

Matavimo mygtuko 9 paspaudimu nutraukite nuo-

latinį matavimą. Ekrane rodoma aktuali matavimo

vertė. Dar kartą paspaudus matavimo mygtuką 9 vėl

įsijungia nuolatinio matavimo režimas.

Po 5 min nuolatinis matavimas automatiškai išsijungia. Ekrane rodoma

paskutinė matavimo vertė. Jei nuolatinį matavimą norite nutraukti anksčiau, tai

matavimo funkciją galite pakeisti paspaudę mygtuką 6, 5 arba 10.

Matavimo verčių trynimas

Trumpai paspaudę mygtuką 1 galite ištrinti visose matavimų funkcijose

nustatytas paskutines atskiras matavimų vertes. Kelis kartus trumpai paspaudus

mygtuką, atskiros matavimų vertės ištrinamos atbuline tvarka.

Atminties funkcijos

Matavimo prietaisą išjungus, atmintyje esanti vertė išlieka.

Matavimo verčių išsaugojimas/sudėtis

Kad atitinkamai pagal vykdomą matavimo funkciją

išsaugotumėte aktualią ilgio, ploto ar tūrio matavimo

vertę, paspauskite atminties sudėties mygtuką 4. Kai

tik vertė išsaugoma, ekrane atsiranda raidė „M“, o už

jos trumpai sumirksi ženklas „+“.

Jei atmintyje jau yra išsaugota vertė, tai naujoji vertė

pridedama prie atminties turinio, bet tik tuomet, jei

sutampa verčių matavimo vienetai.

Pvz., jei atmintyje yra ploto vertė, o esamoji matavimo vertė yra tūrio vertė, tai

pridėti nebus galima. Ekrane trumpai mirksi „Error“.

Matavimo verčių atimtis

Kad iš atmintyje esančios vertės atimtumėte aktualią matavimo vertę,

paspauskite atminties atimties mygtuką 3. Kai tik vertė atimama, ekrane

atsiranda raidė „M“, o už jos trumpai sumirksi ženklas „–“.

Jei atmintyje jau yra išsaugota kokia nors vertė, tai naują vertę galima atimti tik

tuomet, jei sutampa verčių matavimo vienetai (žr. „Matavimo verčių

išsaugojimas/sudėtis“).

OBJ_DOKU-27427-001.fm Page 120 Thursday, July 14, 2011 12:04 PM

Lietuviškai | 121

Bosch Power Tools 2 609 140 639 | (14.7.11)

Išsaugotos vertės parodymas

Kad ekrane būtų parodyta atmintyje esanti vertė,

paspauskite atminties iškvietimo mygtuką 11. Ekrane

atsiranda „M=“. Jei ekrane parodoma atmintyje

esanti vertė „M=“, tai paspaudę atminties sudėties

mygtuką 4, ją galite padvigubinti arba, paspaudę

atminties atimties mygtuką 3 nustatyti nulį.

Atminties trynimas

Norėdami ištrinti atmintį, pirmiausiai paspauskite atminties iškvietimo mygtuką

11, kad ekrane atsirastų „M=“. Tada trumpai paspauskite mygtuką 1; ekrane

„M“ neberodomas.

Darbo patarimai

Bendrosios nuorodos

Priėmimo lęšio 17 ir lazerio spindulio išėjimo angos 16 matuojant negalima

uždengti.

Matavimo prietaiso matuojant judinti negalima (išskyrus nuolatinio matavimo

funkciją). Todėl, jei galima, matavimo prietaisą padėkite prie arba ant matavimo

taško.

Matuojama lazerio spindulio vidurio taške, net ir į nusitaikymo paviršių

nusitaikius įstrižai.

Įtaka matavimo diapazonui

Matavimo diapazonas priklauso nuo šviesos sąlygų ir nusitaikymo paviršiaus

atspindžio. Dirbdami lauke arba šviečiant saulei, kad geriau matytumėte lazerio

spindulį, naudokite akinius lazeriui matyti 19 (papildoma įranga) ir lazerio

nusitaikymo lentelę 20 (papildoma įranga), arba nusitaikymo plote padarykite šešėlį.

Įtaka matavimo rezultatams

Dėl fizikinių veiksnių, matuojant įvairių paviršių plotus, matavimai gali būti

klaidingi. Tai gali pasitaikyti, matuojant:

–permatomus paviršius (pvz., stiklą, vandenį),

–veidrodinius paviršius (pvz., poliruotą metalą, stiklą),

–akytus paviršius (pvz., izoliacines medžiagas),

–struktūrinius paviršius (pvz., struktūrinį tinką, natūralų akmenį).

Jei reikia, matuodami šiuos paviršius naudokite lazerio nusitaikymo lentelę 20

(papildoma įranga).

Matavimo vertei įtakos taip pat gali padaryti skirtingų temperatūrų oro sluoksniai

arba netiesiogiai sugauti atspindžiai.

Nusitaikymas pagalbiniais nusitaikymo grioveliais (žiūr. pav. D)

Naudojantis pagalbiniais nusitaikymo grioveliais 8 palengvinamas nusitaikymas

dideliu atstumu. Tuo tikslu žiūrėkite išilgai pagalbinių nusitaikymo griovelių,

esančių matavimo prietaiso viršutinėje pusėje. Lazerio spindulys eina lygia-

grečiai šiai žiūrėjimo linijai.

Gedimai – priežastys ir pašalinimas

Priežastis Pašalinimas

Įspėjamasis temperatūros simbolis (c) mirksi, matuoti negalima

Matavimo prietaiso temperatūra yra už

darbinės temperatūros nuo –10 °C iki

+50 °C ribų (veikiant nuolatinio ma-

tavimo režimu +40 °C).

Palaukite, kol matavimo prietaisas

pasieks darbinę temperatūrą

Įspėjamasis baterijos simbolis (b) dega

Baterijų įtampa krenta (matuoti dar

galima) Pakeiskite baterijas ar akumuliatorius

OBJ_DOKU-27427-001.fm Page 121 Thursday, July 14, 2011 12:04 PM

122 | Lietuviškai

2 609 140 639 | (14.7.11) Bosch Power Tools

Matavimo prietaisas kiekvieno matavimo metu kontroliuoja, ar

funkcija atliekama tinkamai. Nustačius defektą, ekrane mirksi

tik šalia pavaizduotas simbolis. Tokiu atveju arba nepašalinus

gedimo aukščiau aprašytomis priemonėmis, reikia kreiptis į

prekybos atstovą, kad matavimo prietaisas būtų pristatytas į

Bosch klientų aptarnavimo skyrių.

Prietaiso tikslumo tikrinimas

Norėdami patikrinti matavimo prietaiso tikslumą, atlikite šiuos veiksmus:

–Pasirinkite nekintamą, maždaug nuo 3 iki 10 m ilgio matavimo atstumą, kurio

ilgis jums tiksliai žinomas (pvz., patalpos plotis, durų anga). Matavimo

atstumas turi būti patalpos viduje, matavimo nusitaikymo paviršius lygus ir

gerai atspindintis.

–Išmatuokite šį atstumą 10 kartų iš eilės.

Atskirų matavimų nuokrypis nuo vidutinės vertės turi būti ne didesnis kaip

±3 mm. Užregistruokite matavimo rezultatus protokole, kad vėliau galėtumėte

palyginti tikslumą.

Priežiūra ir servisas

Priežiūra ir valymas

Sandėliuokite ir transportuokite matavimo prietaisą tik įdėję jį į komplekte esantį

apsauginį krepšį.

Matavimo prietaisas visuomet turi būti švarus.

Nepanardinkite matavimo prietaiso į vandenį ir kitokius skysčius.

Įspėjamasis baterijos simbolis (b) mirksi, matuoti negalima

Per žema baterijų įtampa Pakeiskite baterijas ar akumuliatorius

Ekrane mirksi rodmenys „Error“ ir „––––“

Per smailus kampas tarp lazerio

spindulio ir nusitaikymo linijos. Padidinkite kampą tarp lazerio spin-

dulio ir nusitaikymo linijos

Nusitaikymo paviršius atspindi per

stipriai (pvz., veidrodis) arba per

silpnai (pvz., juoda medžiaga), arba

per stipri aplinkos šviesa.

Naudokite lazerio nusitaikymo lentelę

20 (priedas)

Aprasojusi lazerio išėjimo anga 16 arba

priėmimo lęšis 17 (pvz., greitai kintant

temperatūrai).

Minkštu skudurėliu nusausinkite

lazerio išėjimo angą 16 arba priėmimo

lęšį 17

Apskaičiuota vertė yra didesnė už

99999 m/m2/m3.Apskaičiavimą atlikite etapais

Ekrane viršuje mirksi rodmuo „Error“

Sudedamos/atimamos skirtingų

matavimo vienetų matavimo vertės Sudėkite/atimkite tik vienodų mata-

vimo vienetų matavimo vertes

Nepatikimi matavimo rezultatai

Nevienodai atspindi nusitaikymo

paviršius (pvz., vanduo, stiklas). Nusitaikymo paviršių apdenkite

Uždengta lazerio išėjimo anga 16 arba

priėmimo lęšis 17.Lazerio išėjimo angą 16 arba priėmimo

lęšį 17 laikykite atidengtą

Nelogiški matavimų rezultatai

Nustatyta netinkama bazinė plokštuma Pasirinkite matavimui tinkamą bazinę

plokštumą

Kliūtis lazerio spindulio trajektorijoje Lazerio taškas turi būti ant nusitaikymo

paviršiaus.

Priežastis Pašalinimas

OBJ_DOKU-27427-001.fm Page 122 Thursday, July 14, 2011 12:04 PM

Lietuviškai | 123

Bosch Power Tools 2 609 140 639 | (14.7.11)

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių

aštrių plovimo priemonių ir tirpiklių.

Ypatingai prižiūrėkite priėmimo lęšį 17 – taip pat rūpestingai, kaip prižiūrimi

akiniai arba fotoaparato lęšis.

Jei, nepaisant kruopščios gamybos ir patikrinimo, matavimo prietaisas sugestų,

jo remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto

dirbtuvėse. Patys neatidarykite matavimo prietaiso.

Teiraudamiesi informacijos ir užsakydami atsargines dalis, būtinai nurodykite

dešimtženklį gaminio numerį, nurodytą prietaiso firminėje lentelėje.

Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje 21.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų

gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius

ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir

papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Šalinimas

Matavimo prietaisai, papildoma įranga ir pakuotė turi būti surenkami ir

perdirbami aplinkai nekenksmingu būdu.

Matavimo prietaisų, akumuliatorių bei baterijų nemeskite į buitinių atliekų

konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB, naudoti nebetinkami

matavimo įrankiai ir, pagal Europos direktyvą 2006/66/EB,

pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti

surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

OBJ_DOKU-27427-001.fm Page 123 Thursday, July 14, 2011 12:04 PM
