Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-pt.com

1 609 929 W31 (2011.03) PS / 457 UNI

GCM 12 GDL Professional

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Ðñùôüôõðï ïäçãéþí ÷ñÞóçò

tr Orijinal işletme talimat

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Îðèãèíàëüíîå ðóêîâîäñòâî ïî

ýêñïëóàòàöèè

uk Îðèã³íàëüíà ³íñòðóêö³ÿ ç

åêñïëóàòàö³¿

ro Instrucţiuni originale

bg Îðèãèíàëíà èíñòðóêöèÿ

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ΕΎϤϴϠόΗϞϴϐθΘϟ΍ΔϴϠλϷ΍

̶Ϡλ΍ έΎ̯ ίήσ ̵ΎϤϨϫ΍έ

OBJ_BUCH-1360-001.book Page 1 Tuesday, March 22, 2011 12:01 PM

2 |

1 609 929 W31 | (22.3.11) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 16

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 31

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 46

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 62

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 78

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 93

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 109

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 124

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 138

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 151

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 165

ÅëëçíéêÜ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Óåëßäá 178

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 195

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 209

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 225

Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 239

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 254

Ðóññêèé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 270

Óêðà¿íñüêà. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòîð³íêà 286

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 302

Áúëãàðñêè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 318

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 335

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 350

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 364

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 379

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 393

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 409

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 456

vvcc

cc



ΔΤϔλ

vÝ—U

ϪΤϔλ

OBJ_BUCH-1360-001.book Page 2 Tuesday, March 22, 2011 12:01 PM

| 3

Bosch Power Tools 1 609 929 W31 | (22.3.11)

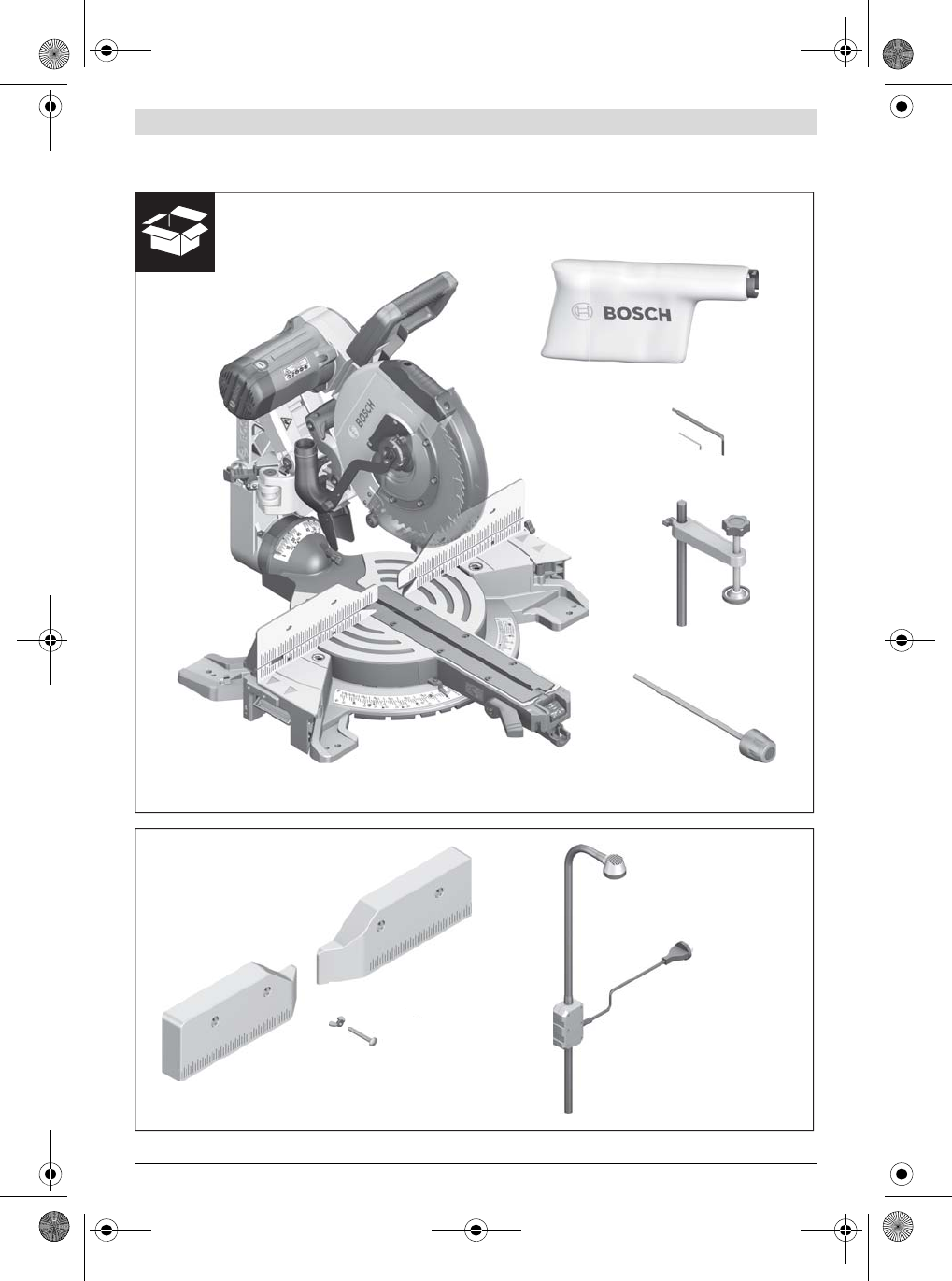

GCM 12 GDL

Professional

1 2 3

151617192021 11 18

OBJ_BUCH-1360-001.book Page 3 Tuesday, March 22, 2011 12:01 PM

1 609 929 W31 | (22.3.11) Bosch Power Tools

4 |

527

12123738391615 353619

OBJ_BUCH-1360-001.book Page 4 Tuesday, March 22, 2011 12:01 PM

| 5

Bosch Power Tools 1 609 929 W31 | (22.3.11)

4 x

MSF 110 Professional

2 610 015 461

MSLED 170 Professional

3 601 M25 0..

OBJ_BUCH-1360-001.book Page 5 Tuesday, March 22, 2011 12:01 PM

1 609 929 W31 | (22.3.11) Bosch Power Tools

6 |

GTA 3800

Professional

GTA 2500 W

Professional

OBJ_BUCH-1360-001.book Page 6 Tuesday, March 22, 2011 12:01 PM

| 7

Bosch Power Tools 1 609 929 W31 | (22.3.11)

d4d3

4446

OBJ_BUCH-1360-001.book Page 7 Tuesday, March 22, 2011 12:01 PM

1 609 929 W31 | (22.3.11) Bosch Power Tools

8 |

B1A

11 9

26 26

OBJ_BUCH-1360-001.book Page 8 Tuesday, March 22, 2011 12:01 PM

| 9

Bosch Power Tools 1 609 929 W31 | (22.3.11)

53 549

1516

OBJ_BUCH-1360-001.book Page 9 Tuesday, March 22, 2011 12:01 PM

1 609 929 W31 | (22.3.11) Bosch Power Tools

10 |

605 4

OBJ_BUCH-1360-001.book Page 10 Tuesday, March 22, 2011 12:01 PM

| 11

Bosch Power Tools 1 609 929 W31 | (22.3.11)

OBJ_BUCH-1360-001.book Page 11 Tuesday, March 22, 2011 12:01 PM

1 609 929 W31 | (22.3.11) Bosch Power Tools

12 |

36 63 35

605 4

OBJ_BUCH-1360-001.book Page 12 Tuesday, March 22, 2011 12:01 PM

| 13

Bosch Power Tools 1 609 929 W31 | (22.3.11)

OBJ_BUCH-1360-001.book Page 13 Tuesday, March 22, 2011 12:01 PM

1 609 929 W31 | (22.3.11) Bosch Power Tools

14 |

W2W1

V2V1

U2U1

68 70

OBJ_BUCH-1360-001.book Page 14 Tuesday, March 22, 2011 12:01 PM

| 15

Bosch Power Tools 1 609 929 W31 | (22.3.11)

X2X1

7517

7437

OBJ_BUCH-1360-001.book Page 15 Tuesday, March 22, 2011 12:01 PM

16 | Deutsch

1 609 929 W31 | (22.3.11) Bosch Power Tools

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

Beim Gebrauch von Elektrowerkzeugen

sind zum Schutz gegen elektrischen

Schlag, Verletzungs- und Brandgefahr folgende grundsätzli-

che Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie dieses Elektro-

werkzeug benutzen, und bewahren Sie die Sicherheits-

hinweise gut auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektro-

werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge

(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge

(ohne Netzkabel).

Arbeitsplatzsicherheit

fHalten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

fArbeiten Sie mit dem Elektrowerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüs-

sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-

ge erzeugen Funken, die den Staub oder die Dämpfe

entzünden können.

fHalten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

fDer Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine Adapterste-

cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-

gen. Unveränderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

fVermeiden Sie Körperkontakt mit geerdeten Oberflä-

chen wie von Rohren, Heizungen, Herden und Kühl-

schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

fHalten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

fZweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker

aus der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte Kabel erhö-

hen das Risiko eines elektrischen Schlages.

fWenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind. Die Anwendung ei-

nes für den Außenbereich geeigneten Verlängerungska-

bels verringert das Risiko eines elektrischen Schlages.

fWenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

schen Schlages.

Sicherheit von Personen

fSeien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges

kann zu ernsthaften Verletzungen führen.

fTragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-

tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von Verletzun-

gen.

fVermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an

die Stromversorgung anschließen, kann dies zu Unfällen

führen.

fEntfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

fVermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

fTragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung

und Handschuhe fern von sich bewegenden Teilen. Lo-

ckere Kleidung, Schmuck oder lange Haare können von

sich bewegenden Teilen erfasst werden.

fWenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden. Ver-

wendung einer Staubabsaugung kann Gefährdungen

durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

fÜberlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und si-

cherer im angegebenen Leistungsbereich.

fBenutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

werden.

fZiehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln oder das Gerät

ACHTUNG

OBJ_BUCH-1360-001.book Page 16 Tuesday, March 22, 2011 12:01 PM

Deutsch | 17

Bosch Power Tools 1 609 929 W31 | (22.3.11)

weglegen. Diese Vorsichtsmaßnahme verhindert den un-

beabsichtigten Start des Elektrowerkzeuges.

fBewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Perso-

nen das Gerät nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht gelesen

haben. Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

fPflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so be-

schädigt sind, dass die Funktion des Elektrowerkzeu-

ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

fHalten Sie Schneidwerkzeuge scharf und sauber. Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-

kanten verklemmen sich weniger und sind leichter zu füh-

ren.

fVerwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen und

die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendun-

gen kann zu gefährlichen Situationen führen.

Service

fLassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Paneelsägen

fDas Elektrowerkzeug wird mit einem Warnschild in

englischer Sprache ausgeliefert (in der Darstellung des

Elektrowerkzeugs auf der Grafikseite mit Nummer 3

gekennzeichnet).

fÜberkleben Sie den englischen Text des Warnschildes

vor der ersten Inbetriebnahme mit dem mitgelieferten

Aufkleber in Ihrer Landessprache.

fMachen Sie Warnschilder am Elektrowerkzeug niemals

unkenntlich.

fStellen Sie sich nie auf das Elektrowerkzeug. Es können

ernsthafte Verletzungen auftreten, wenn das Elektrowerk-

zeug umkippt oder wenn Sie versehentlich mit dem Säge-

blatt in Kontakt kommen.

fStellen Sie sicher, dass die Schutzhaube ordnungsge-

mäß funktioniert und sich frei bewegen kann. Klemmen

Sie die Schutzhaube niemals im geöffneten Zustand fest.

fEntfernen Sie niemals Schnittreste, Holzspäne o.ä. aus

dem Schnittbereich, während das Elektrowerkzeug

läuft. Führen Sie den Werkzeugarm immer zuerst in die

Ruheposition und schalten Sie das Elektrowerkzeug aus.

fFühren Sie das Sägeblatt nur eingeschaltet gegen das

Werkstück. Es besteht sonst die Gefahr eines Rückschla-

ges, wenn sich das Sägeblatt im Werkstück verhakt.

fHalten Sie Griffe trocken, sauber und frei von Öl und

Fett. Fettige, ölige Griffe sind rutschig und führen zu Ver-

lust der Kontrolle.

fGebrauchen Sie das Elektrowerkzeug nur, wenn die Ar-

beitsfläche bis auf das zu bearbeitende Werkstück frei

von allen Einstellwerkzeugen, Holzspänen, etc. ist.

Kleine Holzstücke oder andere Gegenstände, die mit dem

rotierenden Sägeblatt in Kontakt kommen, können den Be-

diener mit hoher Geschwindigkeit treffen.

fHalten Sie den Fußboden frei von Holzspänen und Ma-

terialresten. Sie können ausrutschen oder stolpern.

fSpannen Sie das zu bearbeitende Werkstück immer

fest. Bearbeiten Sie keine Werkstücke, die zu klein

zum Festspannen sind. Der Abstand Ihrer Hand zum ro-

tierenden Sägeblatt ist sonst zu gering.

fVerwenden Sie das Elektrowerkzeug nur für die Werk-

stoffe, die im bestimmungsgemäßen Gebrauch ange-

geben sind. Das Elektrowerkzeug kann sonst überlastet

werden.

fFalls das Sägeblatt verklemmt, schalten Sie das Elek-

trowerkzeug aus und halten Sie das Werkstück ruhig,

bis das Sägeblatt zum Stillstand gekommen ist. Um ei-

nen Rückschlag zu vermeiden, darf das Werkstück erst

nach Stillstand des Sägeblatts bewegt werden. Behe-

ben Sie die Ursache für das Verklemmen des Sägeblatts,

bevor Sie das Elektrowerkzeug erneut starten.

fKommen Sie mit Ihren Fingern nicht zwischen die be-

weglichen Teile des Gleitarms. Die Finger können einge-

quetscht und erheblich verletzt werden.

fHalten Sie den Handgriff vor dem Einschalten und wäh-

rend des gesamten Sägevorgangs gut fest. Führen Sie

beim Sägen eine kontrollierte Bewegung mit dem Gleit-

arm durch. Ein Moment der Unachtsamkeit kann durch

den extrem leichtgängigen Gleitarm zu ernsthaften Verlet-

zungen führen.

fSägen Sie das Werkstück immer von vorne nach hinten

durch. Es besteht sonst die Gefahr eines Rückschlages,

wenn sich das Sägeblatt im Werkstück verhakt.

fVerwenden Sie keine stumpfen, rissigen, verbogenen

oder beschädigten Sägeblätter. Sägeblätter mit stump-

fen oder falsch ausgerichteten Zähnen verursachen durch

einen zu engen Sägespalt eine erhöhte Reibung, Klemmen

des Sägeblattes und Rückschlag.

fVerwenden Sie immer Sägeblätter in der richtigen Grö-

ße und mit der passenden Aufnahmebohrung (z.B.

sternförmig oder rund). Sägeblätter, die nicht zu den

Montageteilen der Säge passen, laufen unrund und führen

zum Verlust der Kontrolle.

fVerwenden Sie keine Sägeblätter aus hochlegiertem

Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter

können leicht brechen.

Laserstrahlung

Nicht in den Strahl blicken

Laser Klasse 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 17 Tuesday, March 22, 2011 12:01 PM

18 | Deutsch

1 609 929 W31 | (22.3.11) Bosch Power Tools

fFassen Sie das Sägeblatt nach dem Arbeiten nicht an,

bevor es abgekühlt ist. Das Sägeblatt wird beim Arbeiten

sehr heiß.

fVerwenden Sie das Werkzeug niemals ohne die Einle-

geplatte. Wechseln Sie eine defekte Einlegeplatte aus.

Ohne einwandfreie Einlegeplatte können Sie sich am Säge-

blatt verletzen.

fUntersuchen Sie regelmäßig das Kabel und lassen Sie

ein beschädigtes Kabel nur von einer autorisierten

Kundendienststelle für Bosch-Elektrowerkzeuge repa-

rieren. Ersetzen Sie beschädigte Verlängerungskabel.

Damit wird sichergestellt, dass die Sicherheit des Elektro-

werkzeuges erhalten bleibt.

fBewahren Sie das unbenutzte Elektrowerkzeug sicher

auf. Der Lagerplatz muss trocken und abschließbar

sein. Dies verhindert, dass das Elektrowerkzeug durch die

Lagerung beschädigt oder von unerfahrenen Personen be-

dient wird.

fRichten Sie den Laserstrahl nicht auf Personen oder

Tiere und blicken Sie nicht selbst in den Laserstrahl.

Dieses Elektrowerkzeug erzeugt Laserstrahlung der Laser-

klasse 2 gemäß EN 60825-1. Dadurch können Sie Perso-

nen blenden.

fTauschen Sie den eingebauten Laser nicht gegen einen

Laser anderen Typs aus. Von einem nicht zu diesem Elek-

trowerkzeug passenden Laser können Gefahren für Perso-

nen ausgehen.

fSichern Sie das Werkstück. Ein mit Spannvorrichtungen

oder Schraubstock festgehaltenes Werkstück ist sicherer

gehalten als mit Ihrer Hand.

fVerlassen Sie das Werkzeug nie, bevor es vollständig

zum Stillstand gekommen ist. Nachlaufende Einsatz-

werkzeuge können Verletzungen verursachen.

fBenutzen Sie das Elektrowerkzeug nicht mit beschä-

digtem Kabel. Berühren Sie das beschädigte Kabel

nicht und ziehen Sie den Netzstecker, wenn das Kabel

während des Arbeitens beschädigt wird. Beschädigte

Kabel erhöhen das Risiko eines elektrischen Schlages.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres

Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte

die Symbole und ihre Bedeutung ein. Die richtige Interpretati-

on der Symbole hilft Ihnen, das Elektrowerkzeug besser und

sicherer zu gebrauchen.

Symbole und ihre Bedeutung

Laserstrahlung

nicht in den Strahl blicken

Laser Klasse 2

Kommen Sie mit Ihren Händen nicht in

den Sägebereich, während das Elektro-

werkzeug läuft. Beim Kontakt mit dem Sä-

geblatt besteht Verletzungsgefahr.

Tragen Sie eine Staubschutzmaske.

Tragen Sie eine Schutzbrille.

Tragen Sie Gehörschutz. Die Einwirkung

von Lärm kann Gehörverlust bewirken.

Gefahrenbereich! Halten Sie möglichst

Hände, Finger oder Arme von diesem Be-

reich fern.

Kommen Sie mit Ihren Fingern nicht zwi-

schen die beweglichen Teile des Gleit-

arms. Die Finger können eingequetscht

und erheblich verletzt werden.

Beachten Sie die Abmessungen des Sägeblatts. Der Loch-

durchmesser muss ohne Spiel zur Werkzeugspindel passen.

Verwenden Sie keine Reduzierstücke oder Adapter.

Fassen Sie das Elektrowerkzeug zum Trans-

portieren nur an diesen gekennzeichneten

Stellen (Griffmulden) oder am Transport-

griff an.

Tragen Sie das Elektrowerkzeug niemals am

Handgriff des Gleitarms.

Symbole und ihre Bedeutung

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 18 Tuesday, March 22, 2011 12:01 PM

Deutsch | 19

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und

Querschnitte mit geradem Schnittverlauf in Holz auszufüh-

ren. Dabei sind horizontale Gehrungswinkel von –52° bis

+60° sowie vertikale Gehrungswinkel von 47° (linksseitig)

bis 47° (rechtsseitig) möglich.

Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen

von Hart- und Weichholz, sowie Span- und Faserplatten.

Bei Verwendung von entsprechenden Sägeblättern ist das Sä-

gen von Aluminiumprofilen und Kunststoff möglich.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Elektrowerkzeuges auf den Gra-

fikseiten.

1Staubbeutel

2Absaugadapter

3Laser-Warnschild

4Handgriff

5Arretierhebel

6Schutzhaube

7Transportgriff

8Pendelschutzhaube

9Anschlagschienenverlängerung

10 Anschlagschiene

11 Sägetischverlängerung

12 Bohrungen für Montage

13 Einlegeplatte

14 Winkelarretierung

15 Feststellknauf für beliebige Gehrungswinkel (horizontal)

16 Hebel für Gehrungswinkelvoreinstellung (horizontal)

17 Spanngriff für beliebige Gehrungswinkel (vertikal)

18 Einkerbungen für Standard-Gehrungswinkel

19 Griffmulden

Spanngriff offen:

Es können vertikale Gehrungswinkel eingestellt werden.

Spanngriff geschlossen:

Der eingestellte vertikale Gehrungswinkel des Gleitarms

wird gehalten.

Zeigt die einzelnen Schritte zum Einstellen des vertikalen

Gehrungswinkels an.

1. Spanngriff lösen

2. Gleitarm leicht nach links schwenken

3. Gewünschten Gehrungswinkelbereich am Drehknauf ein-

stellen

Vertikale Gehrungswinkelbereiche am Drehknauf einstellen

Neigung Sägeblatt nach links (45° bis 0°)

Neigung Sägeblatt nach rechts (0° bis 45°)

Gesamter Schwenkbereich des Gleitarms

(–47° bis +47°)

Zum Einstellen beliebiger horizontaler Gehrungswinkel muss

der Sägetisch frei beweglich sein bzw. die Winkelarretierung

gesperrt werden:

– Hebel n ziehen und gleichzeitig die Winkelarretierung o

vorne nach unten drücken

Symbole und ihre Bedeutung

Werfen Sie Elektrowerkzeuge nicht in den

Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2002/96/EG über Elek-

tro- und Elektronik-Altgeräte und ihrer Umsetzung in natio-

nales Recht müssen nicht mehr gebrauchsfähige Elektro-

werkzeuge getrennt gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

Symbole und ihre Bedeutung

OBJ_BUCH-1360-001.book Page 19 Tuesday, March 22, 2011 12:01 PM

20 | Deutsch

1 609 929 W31 | (22.3.11) Bosch Power Tools

20 Innensechskantschlüssel (6 mm/4 mm)

21 Innensechskantschlüssel (2 mm)

22 Schraubzwinge

23 Gleitrolle

24 Winkelanzeiger (vertikal) für rechten

Gehrungswinkelbereich (0° bis 47°)

25 Spanabweiser

26 Klemmhebel des Gleitmechanismus

27 Laserschutzkappe

28 Gleitarm

29 Justierschraube des Tiefenanschlags

30 Tiefenanschlag

31 Transportsicherung

32 Skala für Gehrungswinkel (vertikal)

33 Winkelanzeiger (vertikal) für linken

Gehrungswinkelbereich (47° bis 0°)

34 Einstellknopf für 22,5°-Gehrungswinkel (vertikal)

35 Arretierschraube des Längenanschlags

36 Längenanschlag

37 Skala für Gehrungswinkel (horizontal)

38 Sägetisch

39 Drehknauf zum Einstellen des Gehrungswinkelbereichs

(vertikal)

40 Sägeblatt

41 Spanauswurf

42 Arretierschraube des Gestänges 43

43 Gestänge der Pendelschutzhaube

44 Vordere Befestigungsschraube

(Abdeckplatte/Pendelschutzhaube)

45 Hintere Befestigungsschraube

(Abdeckplatte/Pendelschutzhaube)

46 Abdeckplatte

47 Spindelarretierung

48 Innensechskantschraube (6 mm) für Sägeblatt-

befestigung

49 Spannflansch

50 Innerer Spannflansch

51 Klemmhebel der Sägetischverlängerung

52 Klemmhebel der Anschlagschienenverlängerung

53 Abschlussblech

54 Dämpfer

55 Stellschrauben für Dämpfung

56 Bohrungen für Schraubzwinge

57 Flügelschraube

58 Gewindestange

59 Winkelanzeiger (horizontal)

60 Ein-/Ausschalter

61 Schalter für Laser (Schnittlinienkennzeichnung)

62 Schrauben für Einlegeplatte

63 Klemmschraube des Längenanschlags

64 Stellschraube für Laserpositionierung (Bündigkeit)

65 Schrauben für Laserschutzkappe

66 Befestigungsschraube für die Montageplatte des Lasers

67 Befestigungsschraube für Gehäuse des Lasers

68–70

Stellschrauben für die Grundeinstellung 0°

(vertikaler Gehrungswinkel)

71 Stellschraube für die Grundeinstellung 45°

(linker vertikaler Gehrungswinkel)

72 Stellschraube für die Grundeinstellung 45°

(rechter vertikaler Gehrungswinkel)

73 Stellschrauben der Skala 37 für Gehrungswinkel

(horizontal)

74 Schraube für Winkelanzeiger (horizontal)

75 Stellschraube für die Klemmkraft des Spanngriffs 17

76 Klettband

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Stan-

dard-Lieferumfang. Das vollständige Zubehör finden Sie in unse-

rem Zubehörprogramm.

Technische Daten

Paneelsäge GCM 12 GDL Professional

Sachnummer 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Nennaufnahmeleistung W 2000 1500 1800

Leerlaufdrehzahl min-1 3800 3800 3800

Anlaufstrombegrenzung zzz

Lasertyp nm

635

Zulässige Werkstückmaße (maximal/minimal) siehe Seite 26.

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-

gaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können va-

riieren.

OBJ_BUCH-1360-001.book Page 20 Tuesday, March 22, 2011 12:01 PM

Deutsch | 21

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend EN 61029.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-

trägt typischerweise: Schalldruckpegel 93 dB(A); Schallleis-

tungspegel 106 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen)

ermittelt entsprechend EN 61029:

Schwingungsemissionswert ah <2,5m/s2, Unsicherheit K

=1,5m/s2.

Der in diesen Anweisungen angegebene Schwingungspegel

ist entsprechend einem in EN 61029 genormten Messverfah-

ren gemessen worden und kann für den Vergleich von Elektro-

werkzeugen miteinander verwendet werden. Er eignet sich

auch für eine vorläufige Einschätzung der Schwingungsbelas-

tung.

Der angegebene Schwingungspegel repräsentiert die haupt-

sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-

dings das Elektrowerkzeug für andere Anwendungen, mit ab-

weichenden Einsatzwerkzeugen oder ungenügender Wartung

eingesetzt wird, kann der Schwingungspegel abweichen.

Dies kann die Schwingungsbelastung über den gesamten Ar-

beitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung soll-

ten auch die Zeiten berücksichtigt werden, in denen das Ge-

rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im

Einsatz ist. Dies kann die Schwingungsbelastung über den ge-

samten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-

zeugen, Warmhalten der Hände, Organisation der Arbeitsab-

läufe.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt mit den folgenden

Normen oder normativen Dokumenten übereinstimmt:

EN 61029, EN 60825-1 gemäß den Bestimmungen der

Richtlinien 2004/108/EG, 2006/42/EG.

Technische Unterlagen bei:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montage

fVermeiden Sie ein unabsichtliches Starten des Elektro-

werkzeugs. Während der Montage und bei allen Arbei-

ten an dem Elektrowerkzeug darf der Netzstecker

nicht an die Stromversorgung angeschlossen sein.

Lieferumfang

Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer

Verpackung.

Entfernen Sie sämtliches Packmaterial vom Elektrogerät und

vom mitgelieferten Zubehör.

Prüfen Sie vor der Erst-Inbetriebnahme des Elektrowerk-

zeugs, ob alle unten aufgeführten Teile mitgeliefert wurden:

– Paneelsäge mit vormontiertem Sägeblatt

– Feststellknauf 15

– Staubbeutel 1

– Innensechskantschlüssel 20

– Innensechskantschlüssel 21

(unter der Laserschutzkappe 27)

–Schraubzwinge 22

Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuelle

Beschädigungen.

Vor dem weiterem Gebrauch des Elektrowerkzeugs müssen

Sie Schutzeinrichtungen oder leicht beschädigte Teile sorg-

fältig auf ihre einwandfreie und bestimmungsgemäße Funkti-

on untersuchen. Überprüfen Sie, ob die beweglichen Teile

einwandfrei funktionieren und nicht klemmen, oder ob Teile

beschädigt sind. Sämtliche Teile müssen richtig montiert sein

und alle Bedingungen erfüllen, um den einwandfreien Betrieb

zu gewährleisten.

Beschädigte Schutzvorrichtungen und Teile müssen Sie sach-

gerecht durch eine anerkannte Fachwerkstatt reparieren

oder auswechseln lassen.

Laserklasse 222

Gewicht entsprechend EPTA-Procedure

01/2003 kg 32,1 32,1 32,1

Schutzklasse /II /II /II

Paneelsäge GCM 12 GDL Professional

Zulässige Werkstückmaße (maximal/minimal) siehe Seite 26.

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-

gaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können va-

riieren.

Maße für geeignete Sägeblätter

Sägeblattdurchmesser mm 305

Stammblattdicke mm 1,7–2,6

Bohrungsdurchmesser mm 30 Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 21 Tuesday, March 22, 2011 12:01 PM

22 | Deutsch

1 609 929 W31 | (22.3.11) Bosch Power Tools

Zusätzlich zum Lieferumfang benötigte Werkzeuge:

– Kreuzschlitzschraubendreher

– Gabelschlüssel (Größe: 8 mm)

– Ring-, Gabel- oder Steckschlüssel (Größen: 10 mm und

17 mm)

Feststellknauf montieren (siehe Bild a)

– Schrauben Sie den Feststellknauf 15 in die entsprechende

Bohrung oberhalb des Hebels 16.

fZiehen Sie den Feststellknauf 15 vor dem Sägen immer

fest an. Das Sägeblatt kann sich sonst im Werkstück ver-

kanten.

Stationäre oder flexible Montage

fZur Gewährleistung einer sicheren Handhabung müs-

sen Sie das Elektrowerkzeug vor dem Gebrauch auf ei-

ne ebene und stabile Arbeitsfläche (z.B. Werkbank)

montieren.

Montage auf einer Arbeitsfläche (siehe Bild b1)

– Befestigen Sie das Elektrowerkzeug mit einer geeigneten

Schraubverbindung auf der Arbeitsfläche. Dazu dienen die

Bohrungen 12.

Montage auf einem Bosch-Arbeitstisch

(GTA 2500 W, GTA 3700, GTA 3800) (siehe Bild b2)

Die GTA-Arbeitstische von Bosch bieten dem Elektrowerk-

zeug Halt auf jedem Untergrund durch höhenverstellbare Fü-

ße. Die Werkstückauflagen der Arbeitstische dienen der Un-

terstützung langer Werkstücke.

fLesen Sie alle dem Arbeitstisch beigefügten Warnhin-

weise und Anweisungen. Versäumnisse bei der Einhal-

tung der Warnhinweise und Anweisungen können elektri-

schen Schlag, Brand und/oder schwere Verletzungen zur

Folge haben.

fBauen Sie den Arbeitstisch korrekt auf, bevor Sie das

Elektrowerkzeug montieren. Einwandfreier Aufbau ist

wichtig, um das Risiko eines Zusammenbrechens zu ver-

hindern.

– Montieren Sie das Elektrowerkzeug in der Transportstel-

lung auf den Arbeitstisch.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheitsschäd-

lich sein. Berühren oder Einatmen der Stäube können allergi-

sche Reaktionen und/oder Atemwegserkrankungen des Be-

nutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als

krebserzeugend, besonders in Verbindung mit Zusatzstoffen

zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal-

tiges Material darf nur von Fachleuten bearbeitet werden.

– Benutzen Sie immer eine Staubabsaugung.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.

– Es wird empfohlen, eine Atemschutzmaske mit Filterklas-

se P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu be-

arbeitenden Materialien.

Die Staub-/Späneabsaugung kann durch Staub, Späne oder

durch Bruchstücke des Werkstücks blockiert werden.

– Schalten Sie das Elektrowerkzeug aus und ziehen den

Netzstecker aus der Steckdose.

– Warten Sie bis das Sägeblatt komplett zum Stillstand ge-

kommen ist.

– Ermitteln Sie die Ursache der Blockade und beheben Sie

diese.

fVermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Eigenabsaugung (siehe Bild c)

Zum einfachen Auffangen der Späne verwenden Sie den mit-

gelieferten Staubbeutel 1.

fPrüfen und reinigen Sie den Staubbeutel nach jedem

Gebrauch.

fUm Brandgefahr zu vermeiden, entfernen Sie beim Sä-

gen von Aluminium den Staubbeutel.

– Stecken und drehen Sie den Staubbeutel 1 so auf den Ab-

saugadapter 2, dass der Pin des Absaugadapters in die

Aussparung am Staubbeutel einrastet.

Der Staubbeutel und der Absaugadapter dürfen während des

Sägens nie mit den beweglichen Geräteteilen in Berührung

kommen.

Leeren Sie den Staubbeutel rechtzeitig aus.

Fremdabsaugung

Zur Absaugung können Sie an den Absaugadapter 2 auch ei-

nen Staubsaugerschlauch (Ø 35 mm) anschließen.

– Stecken Sie den Staubsaugerschlauch in den Absaugadap-

ter 2.

Der Staubsauger muss für den zu bearbeitenden Werkstoff

geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheits-

gefährdenden, krebserzeugenden oder trockenen Stäuben

einen Spezialsauger.

Absaugadapter reinigen

Zur Gewährleistung einer optimalen Absaugung muss der Ab-

saugadapter 2 regelmäßig gereinigt werden.

– Ziehen Sie den Absaugadapter 2 drehend vom Spanaus-

wurf 41 ab.

– Entfernen Sie Bruchstücke des Werkstücks und Späne.

– Drücken Sie den Absaugadapter wieder drehend auf den

Spanauswurf, bis er über dem Haltering des Spanauswurfs

einrastet.

Sägeblatt wechseln (siehe Bilder d1–d4)

fZiehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

fTragen Sie bei der Montage des Sägeblattes Schutz-

handschuhe. Bei Berührung des Sägeblattes besteht Ver-

letzungsgefahr.

Verwenden Sie nur Sägeblätter, deren maximal zulässige Ge-

schwindigkeit höher ist als die Leerlaufdrehzahl Ihres Elektro-

werkzeugs.

OBJ_BUCH-1360-001.book Page 22 Tuesday, March 22, 2011 12:01 PM

Deutsch | 23

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Verwenden Sie nur Sägeblätter, die den in dieser Betriebsan-

leitung angegebenen Kenndaten entsprechen und nach

EN 847-1 geprüft und entsprechend gekennzeichnet sind.

Verwenden Sie nur Sägeblätter, die vom Hersteller dieses

Elektrowerkzeugs empfohlen wurden und die für das Materi-

al, das Sie bearbeiten wollen, geeignet sind.

Sägeblatt ausbauen

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.

– Schrauben Sie die Arretierschraube 42 von Hand auf, bis

das Gestänge 43 frei herunterhängen kann.

– Lösen Sie die Befestigungsschraube 44 (ca.

2 Umdrehungen) mit dem Innensechskantschlüssel

(4 mm) 20.

Drehen Sie die Schraube nicht ganz heraus.

– Lösen Sie die Befestigungsschraube 45 (ca.

6 Umdrehungen) mit dem Innensechskantschlüssel

(4 mm) 20.

Drehen Sie die Schraube nicht ganz heraus.

– Ziehen Sie die Abdeckplatte 46 von der Befestigungs-

schraube 45 nach vorne und unten weg.

– Drücken Sie auf den Arretierhebel 5 und schwenken Sie

die Pendelschutzhaube 8 nach hinten.

Halten Sie die Pendelschutzhaube in dieser Position.

– Hängen Sie das Gestänge 43 mit einer Bohrung über die

Befestigungsschraube 45.

Dadurch wird die Pendelschutzhaube in der geöffneten

Stellung gehalten.

– Drehen Sie die Innensechskantschraube 48 mit dem In-

nensechskantschlüssel (6 mm) 20 und drücken Sie gleich-

zeitig die Spindelarretierung 47 bis diese einrastet.

– Halten Sie die Spindelarretierung 47 gedrückt und drehen

Sie die Schraube 48 im Uhrzeigersinn heraus (Linksgewin-

de!).

– Nehmen Sie den Spannflansch 49 ab.

– Entnehmen Sie das Sägeblatt 40.

Sägeblatt einbauen

Falls erforderlich, reinigen Sie vor dem Einbau alle zu montie-

renden Teile.

– Setzen Sie das neue Sägeblatt auf den inneren Spann-

flansch 50.

fBeachten Sie beim Einbau, dass die Schneiderichtung

der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der

Pfeilrichtung auf der Schutzhaube übereinstimmt!

– Setzen Sie den Spannflansch 49 und die Schraube 48 auf.

Drücken Sie die Spindelarretierung 47 bis diese einrastet

und ziehen Sie die Schraube gegen den Uhrzeigersinn fest.

– Lösen Sie das Gestänge 43 von der Befestigungsschraube

45 und führen Sie die Pendelschutzhaube wieder nach un-

ten.

– Schieben Sie die Abdeckplatte 46 wieder unter die Befes-

tigungsschraube 45.

– Ziehen Sie die Befestigungsschrauben 45 und 44 wieder

fest an.

– Schieben Sie das Gestänge 43 auf seine ursprüngliche Po-

sition und ziehen Sie die Arretierschraube 42 wieder von

Hand an.

Betrieb

fZiehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Transportsicherung (siehe Bild A)

Die Transportsicherung 31 ermöglicht Ihnen eine leichtere

Handhabung des Elektrowerkzeugs beim Transport zu ver-

schiedenen Einsatzorten.

Elektrowerkzeug entsichern (Arbeitsstellung)

– Drücken Sie den Gleitarm 28 am Handgriff 4 etwas nach

unten, um die Transportsicherung 31 zu entlasten.

– Ziehen Sie die Transportsicherung 31 ganz nach außen.

– Führen Sie den Gleitarm langsam nach oben.

Elektrowerkzeug sichern (Transportstellung)

– Schieben Sie den Gleitarm 28 ganz nach hinten und si-

chern Sie ihn in dieser Position (siehe „Gleitarm sichern“,

Seite 23).

– Führen Sie den Gleitarm soweit nach unten bis sich die

Transportsicherung 31 ganz nach innen drücken lässt.

Weitere Hinweise zum Transport siehe Seite 30.

Gleitarm arretieren

Der Gleitmechanismus des Gleitarms 28 kann mit Hilfe des

Klemmhebels 26 arretiert werden. Dabei sind zwei Positio-

nen des Gleitarms möglich:

– Gleitarm ganz nach hinten geschoben (für Kappschnitte)

– Gleitarm ganz nach vorne gezogen (für eine kompakte

Transportstellung)

Gleitarm entsichern (siehe Bild B1)

Nach dem Entsichern des Gleitarms 28 ist der komplette

Gleitmechanismus einsatzfähig.

– Drücken Sie den Klemmhebel 26 bis zum Anschlag nach

unten.

Der Klemmkeil des Klemmhebels gibt die beiden unteren

Gelenkteile des Gleitarms frei.

Gleitarm sichern (siehe Bild B2)

Gleitarm ganz nach hinten geschoben:

– Schieben Sie den Gleitarm 28 bis zum Anschlag nach hin-

ten.

Die beiden oberen Gelenkteile des Gleitarms stehen jetzt

aufrecht und sind geschlossen.

– Ziehen Sie den Klemmhebel 26 nach oben bis der Klemm-

keil zwischen den beiden unteren Gelenkteilen des Gleit-

arms positioniert ist.

Der ganz nach hinten geschobene Gleitarm 28 ist dadurch

arretiert.

Gleitarm ganz nach vorne gezogen:

– Ziehen Sie den Gleitarm 28 bis zum Anschlag nach vorne.

Der Gleitmechanismus ist nun komplett ausgefahren.

– Ziehen Sie den Klemmhebel 26 nach oben bis der Klemm-

keil zwischen den beiden unteren Gelenkteilen des Gleit-

arms positioniert ist.

Der ganz nach vorne gezogene Gleitarm 28 ist dadurch ar-

retiert.

OBJ_BUCH-1360-001.book Page 23 Tuesday, March 22, 2011 12:01 PM

24 | Deutsch

1 609 929 W31 | (22.3.11) Bosch Power Tools

Arbeitsvorbereitung

Sägetisch verlängern (siehe Bild C)

Lange Werkstücke müssen am freien Ende unterlegt oder ab-

gestützt werden.

Der Sägetisch kann mit Hilfe der Sägetischverlängerungen 11

nach links oder rechts vergrößert werden.

– Klappen Sie den Klemmhebel 51 nach innen.

– Ziehen Sie die Sägetischverlängerung 11 bis zur ge-

wünschten Länge nach außen (maximal 250 mm).

– Zur Fixierung der Sägetischverlängerung drücken Sie den

Klemmhebel 51 wieder nach außen.

Anschlagschiene verlängern (siehe Bild D)

Bei vertikalen Gehrungswinkeln müssen Sie die Anschlag-

schienenverlängerungen 9 verschieben.

– Ziehen Sie den Klemmhebel 52 nach vorne.

– Ziehen Sie die Anschlagschienenverlängerung 9 ganz nach

außen.

– Zur Fixierung der Anschlagschienenverlängerung drücken

Sie den Klemmhebel 52 wieder nach hinten.

Anschlagschienenverlängerungen entfernen

(siehe Bild E)

Bei extremen vertikalen Gehrungswinkeln müssen Sie die An-

schlagschienenverlängerungen 9 ganz entfernen.

– Drehen Sie das Abschlussblech 53 nach außen.

– Ziehen Sie den Klemmhebel 52 nach vorne.

– Ziehen Sie die Anschlagschienenverlängerung 9 ganz nach

außen.

– Heben Sie die Anschlagschienenverlängerung nach oben

weg.

Dämpfung des Gleitarms einstellen (siehe Bild F)

Der Gleitmechanismus des Gleitarms 28 ist werkseitig vorein-

gestellt und ist bei Auslieferung des Elektrowerkzeugs nicht

gedämpft.

Sie können die Dämpfung des Gleitmechanismus individuell

am Dämpfer 54 einstellen:

hart – kontrolliertere Arbeitsbewegungen;

weich – schnelle Sägeschnitte.

– Lösen Sie die beiden Stellschrauben 55 mit dem In-

nensechskantschlüssel (4 mm) 20 für eine weichere

Dämpfung

oder

ziehen Sie die beiden Stellschrauben 55 fester an für eine

härtere Dämpfung.

Werkstück befestigen (siehe Bild G)

Zur Gewährleistung einer optimalen Arbeitssicherheit müs-

sen Sie das Werkstück immer festspannen.

Bearbeiten Sie keine Werkstücke, die zu klein zum Festspan-

nen sind.

– Drücken Sie das Werkstück fest gegen die Anschlagschie-

ne 10.

– Stecken Sie die mitgelieferte Schraubzwinge 22 in eine

der dafür vorgesehenen Bohrungen 56.

– Lösen Sie die Flügelschraube 57 und passen Sie die

Schraubzwinge dem Werkstück an. Ziehen Sie die Flügel-

schraube wieder fest.

– Spannen Sie das Werkstück durch Drehen der Gewinde-

stange 58 fest.

Horizontale Gehrungswinkel einstellen

Zur Gewährleistung präziser Schnitte müssen Sie nach inten-

sivem Gebrauch die Grundeinstellungen des Elektrowerk-

zeugs überprüfen und gegebenenfalls einstellen (siehe

„Grundeinstellungen prüfen und einstellen“, Seite 28).

fZiehen Sie den Feststellknauf 15 vor dem Sägen immer

fest an. Das Sägeblatt kann sich sonst im Werkstück ver-

kanten.

Horizontale Standard-Gehrungswinkel einstellen

(siehe Bild H)

Zum schnellen und präzisen Einstellen von oft verwendeten

Gehrungswinkeln sind am Sägetisch Einkerbungen 18 vorge-

sehen:

– Lösen Sie den Feststellknauf 15, falls dieser angezogen

ist.

– Ziehen Sie den Hebel 16 und drehen Sie den Sägetisch 38

bis zur gewünschten Einkerbung nach links oder rechts.

– Lassen Sie den Hebel wieder los. Der Hebel muss spürbar

in die Einkerbung einrasten.

Beliebige horizontale Gehrungswinkel einstellen

(siehe Bild I)

Der horizontale Gehrungswinkel kann in einem Bereich von

52° (linksseitig) bis 60° (rechtsseitig) eingestellt werden.

– Lösen Sie den Feststellknauf 15, falls dieser angezogen

ist.

– Ziehen Sie den Hebel 16 und drücken Sie gleichzeitig die

Winkelarretierung 14 vorne nach unten.

Der Hebel 16 wird dadurch arretiert und der Sägetisch frei

beweglich.

– Drehen Sie den Sägetisch 38 am Feststellknauf nach links

oder rechts bis der Winkelanzeiger 59 den gewünschten

Gehrungswinkel anzeigt.

– Ziehen Sie den Feststellknauf 15 wieder an.

– Um den Hebel 16 wieder zu lösen (zum Einstellen von

Standard-Gehrungswinkeln), ziehen Sie den Hebel nach

oben.

Die Winkelarretierung 14 springt in seine ursprüngliche

Position zurück und der Hebel 16 kann in die Einkerbun-

gen 18 wieder einrasten.

Vertikale Gehrungswinkel einstellen

Zur Gewährleistung präziser Schnitte müssen Sie nach inten-

sivem Gebrauch die Grundeinstellungen des Elektrowerk-

zeugs überprüfen und gegebenenfalls einstellen (siehe

„Grundeinstellungen prüfen und einstellen“, Seite 28).

Der vertikale Gehrungswinkel kann in einem Bereich von 47°

(linksseitig) bis 47° (rechtsseitig) eingestellt werden.

links rechts

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 24 Tuesday, March 22, 2011 12:01 PM

Deutsch | 25

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Zum schnellen und präzisen Einstellen von oft verwendeten

Gehrungswinkeln sind Anschläge für die Winkel 0°, 22,5°,

45° und 47° vorgesehen.

Linken Gehrungswinkelbereich einstellen

(45° bis 0°)

– Ziehen Sie die linke Anschlagschienenverlängerung 9 ganz

nach außen (siehe „Anschlagschiene verlängern“,

Seite 24).

– Lösen Sie den Spanngriff 17.

– Schwenken Sie den Gleitarm am Handgriff 4 nach links bis

der Winkelanzeiger 33 den gewünschten Gehrungswinkel

anzeigt.

– Halten Sie den Gleitarm in dieser Stellung und ziehen Sie

den Spanngriff 17 wieder fest.

Die Klemmkraft des Spanngriffs muss die Stellung des

Gleitarms bei jedem beliebigen vertikalen Gehrungswinkel

sicher halten.

Rechten Gehrungswinkelbereich einstellen

(0° bis 45°) (siehe Bild J)

– Ziehen Sie die rechte Anschlagschienenver-

längerung 9 ganz nach außen (siehe „An-

schlagschiene verlängern“, Seite 24).

– Lösen Sie den Spanngriff 17.

– Kippen Sie den Gleitarm am Handgriff 4 aus der 0°-Positi-

on leicht nach links und drehen Sie den Drehknauf 39 bis

der gewünschte Gehrungswinkelbereich angezeigt wird.

– Schwenken Sie den Gleitarm am Handgriff 4 nach rechts

bis der Winkelanzeiger 24 den gewünschten Gehrungs-

winkel anzeigt.

– Halten Sie den Gleitarm in dieser Stellung und ziehen Sie

den Spanngriff 17 wieder fest.

Die Klemmkraft des Spanngriffs muss die Stellung des

Gleitarms bei jedem beliebigen vertikalen Gehrungswinkel

sicher halten.

Standard-Gehrungswinkel 0°

Damit der Standard-Gehrungswinkel 0° leicht wieder einge-

stellt werden kann, rastet der Drehknauf 39 in den Gehrungs-

winkelbereich ein.

– Schwenken Sie den Gleitarm von rechts über die 0°-Posi-

tion.

Gesamten Gehrungswinkelbereich einstellen

(–47° bis +47°)

– Ziehen Sie beide Anschlagschienenverlänge-

rungen 9 ganz nach außen (siehe „Anschlag-

schiene verlängern“, Seite 24).

– Lösen Sie den Spanngriff 17.

– Kippen Sie den Gleitarm am Handgriff 4 aus der 0°-Positi-

on leicht nach links und drehen Sie den Drehknauf 39 bis

der gewünschte Gehrungswinkelbereich angezeigt wird.

– Schwenken Sie den Gleitarm am Handgriff 4 nach links

oder rechts bis der Winkelanzeiger 33 oder 24 den ge-

wünschten Gehrungswinkel anzeigt.

– Halten Sie den Gleitarm in dieser Stellung und ziehen Sie

den Spanngriff 17 wieder fest.

Die Klemmkraft des Spanngriffs muss die Stellung des

Gleitarms bei jedem beliebigen vertikalen Gehrungswinkel

sicher halten.

Standard-Gehrungswinkel 22,5° (siehe Bild K)

– Ziehen Sie den Einstellknopf 34 ganz nach außen und dre-

hen Sie ihn um 90°. Dann schwenken Sie den Gleitarm am

Handgriff 4 bis der Gleitarm hörbar einrastet.

Inbetriebnahme

fBeachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typenschild

des Elektrowerkzeuges übereinstimmen.

Einschalten (siehe Bild L)

–Zur Inbetriebnahme ziehen Sie den Ein-/Ausschalter 60

in Richtung des Handgriffs 4.

Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter

60 nicht arretiert werden, sondern muss während des Betrie-

bes ständig gedrückt bleiben.

Nur durch das Drücken auf den Arretierhebel 5 kann der Gleit-

arm nach unten geführt werden.

–Zum Sägen müssen Sie daher zusätzlich zum Ziehen des

Ein-/Ausschalters den Arretierhebel 5 drücken.

Ausschalten

–Zum Ausschalten lassen Sie den Ein-/Ausschalter 60 los.

Anlaufstrombegrenzung

Die elektronische Anlaufstrombegrenzung begrenzt die Leis-

tung beim Einschalten des Elektrowerkzeuges und ermöglicht

den Betrieb an einer 16-A-Sicherung.

Hinweis: Läuft das Elektrowerkzeug sofort nach dem Ein-

schalten mit voller Drehzahl, ist die Anlaufstrombegrenzung

ausgefallen. Das Elektrowerkzeug muss umgehend an den

Kundendienst geschickt werden, Anschriften siehe Abschnitt

„Kundendienst und Kundenberatung“, Seite 31.

Arbeitshinweise

Allgemeine Sägehinweise

fZiehen Sie den Feststellknauf 15 und den Spanngriff

17 vor dem Sägen immer fest an. Das Sägeblatt kann

sich sonst im Werkstück verkanten.

fBei allen Schnitten müssen Sie zuerst sicherstellen,

dass das Sägeblatt zu keiner Zeit die Anschlagschiene,

Schraubzwingen oder sonstige Geräteteile berühren

kann. Entfernen Sie eventuell montierte Hilfsanschlä-

ge oder passen Sie sie entsprechend an.

Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie

das Sägeblatt keinem seitlichen Druck aus.

Bearbeiten Sie keine verzogenen Werkstücke. Das Werkstück

muss immer eine gerade Kante zum Anlegen an die Anschlag-

schiene haben.

Lange Werkstücke müssen am freien Ende unterlegt oder ab-

gestützt werden.

Schnittlinie kennzeichnen (siehe Bild M)

Zwei Laserstrahlen zeigen Ihnen die Schnittbreite des Säge-

blatts an. Dadurch können Sie das Werkstück zum Sägen ex-

akt positionieren, ohne die Pendelschutzhaube zu öffnen.

– Schalten Sie die Laserstrahlen mit dem Schalter 61 ein.

– Richten Sie Ihre Markierung auf dem Werkstück zwischen

den beiden Laserlinien aus.

OBJ_BUCH-1360-001.book Page 25 Tuesday, March 22, 2011 12:01 PM

26 | Deutsch

1 609 929 W31 | (22.3.11) Bosch Power Tools

Hinweis: Prüfen Sie vor dem Sägen, ob die Schnittbreite

noch korrekt angezeigt wird (siehe „Laser justieren“,

Seite 28). Die Laserstrahlen können sich z.B. durch die Vibra-

tionen bei intensivem Gebrauch verstellen.

Position des Bedieners (siehe Bild N)

fStellen Sie sich nicht in einer Linie mit dem Sägeblatt

vor das Elektrowerkzeug, sondern immer seitlich ver-

setzt vom Sägeblatt. Damit ist Ihr Körper vor einem mög-

lichen Rückschlag geschützt.

– Halten Sie Hände, Finger und Arme vom rotierenden Säge-

blatt fern.

– Überkreuzen Sie Ihre Arme nicht vor dem Gleitarm.

Einlegeplatten auswechseln (siehe Bild O)

Die roten Einlegeplatten 13 können nach längerem Gebrauch

des Elektrowerkzeugs verschleißen.

Wechseln Sie defekte Einlegeplatten aus.

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.

– Schrauben Sie die Schrauben 62 mit dem Innensechskant-

schlüssel (4 mm) 20 heraus und entnehmen Sie die alten

Einlegeplatten.

– Legen Sie die neue rechte Einlegeplatte ein.

– Schrauben Sie die Einlegeplatte mit den Schrauben 62

möglichst weit rechts an, so dass auf der ganzen Länge der

möglichen Zugbewegung das Sägeblatt nicht mit der Einle-

geplatte in Berührung kommt.

– Wiederholen Sie die Arbeitschritte analog für die neue lin-

ke Einlegeplatte.

Zulässige Werkstückmaße

Maximale Werkstücke:

Minimale Werkstücke

(= alle Werkstücke, die mit der mitgelieferten Schraubzwinge

22 links oder rechts vom Sägeblatt festgespannt werden kön-

nen):

160 x 335 mm (Länge x Breite)

max. Schnitttiefe (0°/0°): 104 mm

Sägen

Sägen ohne Zugbewegung (Kappen) (siehe Bild P)

– Schieben Sie den Gleitarm 28 ganz nach hinten und si-

chern Sie ihn in dieser Position (siehe „Gleitarm sichern“,

Seite 23).

Stellen Sie sicher, dass der Tiefenanschlag 30 ganz nach

innen gedrückt ist und die Justierschraube 29 beim Bewe-

gen des Gleitarms ohne den Tiefenanschlag zu berühren

durch die Aussparung passt.

– Spannen Sie das Werkstück entsprechend den Abmessun-

gen fest.

– Stellen Sie die gewünschten Gehrungswinkel (horizontal

und/oder vertikal) ein.

– Schalten Sie das Elektrowerkzeug ein.

– Drücken Sie auf den Arretierhebel 5 und führen Sie den

Gleitarm mit dem Handgriff 4 langsam nach unten.

– Sägen Sie das Werkstück mit gleichmäßigem Vorschub

durch.

– Schalten Sie das Elektrowerkzeug aus und warten Sie bis

das Sägeblatt komplett zum Stillstand gekommen ist.

– Führen Sie den Gleitarm langsam nach oben.

Sägen mit Zugbewegung (siehe Bild Q)

fHalten Sie den Handgriff vor dem Einschalten und wäh-

rend des gesamten Sägevorgangs gut fest. Führen Sie

beim Sägen eine kontrollierte Bewegung mit dem Gleit-

arm durch. Ein Moment der Unachtsamkeit kann durch

den extrem leichtgängigen Gleitarm zu ernsthaften Verlet-

zungen führen.

– Entsichern Sie den Gleitarm 28 (siehe „Gleitarm entsi-

chern“, Seite 23).

Überprüfen Sie durch Ausziehen und Zurückschieben des

Gleitarms 28, ob der komplette Gleitmechanismus ein-

satzfähig ist.

– Spannen Sie das Werkstück entsprechend den Abmessun-

gen fest.

– Stellen Sie die gewünschten Gehrungswinkel (horizontal

und/oder vertikal) ein.

– Ziehen Sie den Gleitarm soweit von der Anschlagschiene

10 weg, bis das Sägeblatt vor dem Werkstück ist.

– Schalten Sie das Elektrowerkzeug ein.

– Drücken Sie auf den Arretierhebel 5 und führen Sie den

Gleitarm mit dem Handgriff 4 langsam nach unten.

– Drücken Sie nun den Gleitarm in Richtung Anschlagschie-

ne 10 und sägen Sie das Werkstück mit gleichmäßigem

Vorschub durch.

– Schalten Sie das Elektrowerkzeug aus und warten Sie bis

das Sägeblatt komplett zum Stillstand gekommen ist.

– Führen Sie den Gleitarm langsam nach oben.

Gehrungswinkel Höhe x Breite

[mm]

horizontal vertikal Werkstück an

Anschlagschiene

Werkstück an

Distanzanschlag (Zubehör)

0° 0° 104 x 335 110 x 240

45° 0° 104 x 240 110 x 110

0° 45° (links) 50 x 335 50 x 295

0° 45° (rechts) 40 x 335 40 x 295

45° 45° (links) 50 x 240 50 x 200

45° 45° (rechts) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 26 Tuesday, March 22, 2011 12:01 PM

Deutsch | 27

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Gleich lange Werkstücke sägen (siehe Bild R)

Zum einfachen Sägen von gleich langen Werkstücken können

Sie den Längenanschlag 36 verwenden.

Sie können den Längenanschlag an beide Seiten der Säge-

tischverlängerung 11 montieren.

– Lösen Sie die Arretierschraube 35 und klappen Sie den

Längenanschlag 36 über die Klemmschraube 63.

– Ziehen Sie die Arretierschraube 35 wieder fest.

– Stellen Sie die Sägetischverlängerung 11 auf die ge-

wünschte Länge ein (siehe „Sägetisch verlängern“,

Seite 24).

Tiefenanschlag einstellen (Nut sägen) (siehe Bild S)

Der Tiefenanschlag muss verstellt werden, wenn Sie eine Nut

sägen oder einen Distanzanschlag (z.B.: Bosch MSF 110)

verwenden wollen.

– Schwenken Sie den Tiefenanschlag 30 nach außen.

– Drücken Sie auf den Arretierhebel 5 und schwenken Sie

den Gleitarm in die gewünschte Position.

– Verdrehen Sie die Justierschraube 29 bis das Schraube-

nende den Tiefenanschlag 30 berührt.

– Führen Sie den Gleitarm langsam nach oben.

Sonderwerkstücke

Beim Sägen von gebogenen oder runden Werkstücken müs-

sen Sie diese besonders gegen Verrutschen sichern. An der

Schnittlinie darf kein Spalt zwischen Werkstück, Anschlag-

schiene und Sägetisch entstehen.

Falls erforderlich müssen Sie spezielle Halterungen anferti-

gen.

Profilleisten (Boden- oder Deckenleisten) bearbeiten

Profilleisten können Sie auf zwei verschiedene Arten bearbei-

ten:

– gegen die Anschlagschiene angestellt,

– flach liegend auf dem Sägetisch.

Des Weiteren können Sie abhängig von der Breite der Profil-

leiste die Schnitte mit oder ohne Zugbewegung ausführen.

Probieren Sie den eingestellten Gehrungswinkel immer zu-

erst an einem Abfallholz aus.

Bodenleisten

Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Bodenleisten.

Einstellungen gegen die

Anschlag-

schiene

angestellt

flach liegend

auf dem

Sägetisch

Bodenleiste linke Seite rechte Seite linke Seite rechte Seite

Innenkante horizontaler

Gehrungswinkel 45° links 45° rechts 0° 0°

vertikaler

Gehrungswinkel 0° 0° 45° links 45° rechts

Positionierung des

Werkstücks

Unterkante auf

Sägetisch

Unterkante auf

Sägetisch

Oberkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Fertiges Werkstück be-

findet sich ... ... links vom Schnitt ... rechts vom

Schnitt ... links vom Schnitt ... rechts vom

Schnitt

Außenkante horizontaler

Gehrungswinkel 45° rechts 45° links 0° 0°

vertikaler

Gehrungswinkel 0° 0° 45° rechts 45° links

Positionierung des

Werkstücks

Unterkante auf

Sägetisch

Unterkante auf Sä-

getisch

Oberkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Fertiges Werkstück be-

findet sich ...

... rechts vom

Schnitt ... links vom Schnitt ... links vom Schnitt ... rechts vom

Schnitt

OBJ_BUCH-1360-001.book Page 27 Tuesday, March 22, 2011 12:01 PM

28 | Deutsch

1 609 929 W31 | (22.3.11) Bosch Power Tools

Deckenleisten (nach US-Standard)

Grundeinstellungen prüfen und einstellen

Zur Gewährleistung präziser Schnitte müssen Sie nach inten-

sivem Gebrauch die Grundeinstellungen des Elektrowerk-

zeugs überprüfen und gegebenenfalls einstellen.

Dazu benötigen Sie Erfahrung und entsprechendes Spezial-

werkzeug.

Eine Bosch-Kundendienststelle führt diese Arbeit schnell und

zuverlässig aus.

Laser justieren

Hinweis: Zum Testen der Laserfunktion muss das Elektro-

werkzeug an die Stromversorgung angeschlossen sein.

fBetätigen Sie während des Justierens des Lasers (z.B.

beim Bewegen des Gleitarms) niemals den Ein-/Aus-

schalter. Ein unabsichtliches Starten des Elektrowerk-

zeugs kann zu Verletzungen führen.

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.

– Drehen Sie den Sägetisch 38 bis zur Einkerbung 18 für 0°.

Der Hebel 16 muss spürbar in die Einkerbung einrasten.

– Schalten Sie die Laserstrahlen mit dem Schalter 61 ein.

Überprüfen: (siehe Bild T1)

– Zeichnen Sie auf ein Werkstück eine gerade Schnittlinie.

– Drücken Sie auf den Arretierhebel 5 und führen Sie den

Gleitarm mit dem Handgriff 4 langsam nach unten.

– Richten Sie das Werkstück so aus, dass die Zähne des Sä-

geblatts mit der Schnittlinie fluchten.

– Halten Sie das Werkstück in dieser Position fest und führen

Sie den Gleitarm langsam wieder nach oben.

– Spannen Sie das Werkstück fest.

– Schalten Sie die Laserstrahlen mit dem Schalter 61 ein.

Die Laserstrahlen müssen auf der gesamten Länge links und

rechts im selben Abstand von der aufgezeichneten Schnittli-

nie auf dem Werkstück sein, auch wenn der Gleitarm nach un-

ten geführt wird.

Einstellen der Bündigkeit: (siehe Bild T2)

– Drehen Sie die jeweilige Stellschraube 64 mit dem In-

nensechskantschlüssel (2 mm) 21 bis der Laserstrahl auf

der gesamten Länge den selben Abstand zur aufgezeichne-

ten Schnittlinie auf dem Werkstück hat.

Eine Drehung gegen den Uhrzeigersinn bewegt den Laser-

strahl von links nach rechts, eine Drehung im Uhrzeigersinn

bewegt den Laserstrahl von rechts nach links.

Einstellen der Parallelität: (siehe Bild T3)

– Lösen Sie die zwei Schrauben 65 der Laserschutzkappe

27 mit dem Innensechskantschlüssel (4 mm) 20.

Hinweis: Um die vordere Schraube der Laserschutzkappe

zu erreichen, müssen Sie den Gleitarm etwas nach unten

schwenken bis der Innensechskantschlüssel durch einen

Wenn Sie die Deckenleisten flach auf dem Sägetisch liegend bearbeiten wollen, müssen Sie den hori-

zontalen Gehrungswinkel auf 31,6° (Sägetisch nach links oder rechts gedreht) und den vertikalen Geh-

rungswinkel auf 33,9° (Gleitarm nach links oder rechts geschwenkt) einstellen.

Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Deckenleisten.

Einstellungen gegen die

Anschlag-

schiene

angestellt

flach liegend

auf dem

Sägetisch

Deckenleiste linke Seite rechte Seite linke Seite rechte Seite

Innenkante horizontaler

Gehrungswinkel 45° rechts 45° links 31,6° rechts 31,6° links

vertikaler

Gehrungswinkel 0° 0° 33,9° links 33,9° rechts

Positionierung des

Werkstücks

Unterkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Fertiges Werkstück

befindet sich ...

... rechts vom

Schnitt ... links vom Schnitt ... links vom Schnitt ... rechts vom

Schnitt

Außenkante horizontaler

Gehrungswinkel 45° links 45° rechts 31,6° links 31,6° rechts

vertikaler

Gehrungswinkel 0° 0° 33,9° rechts 33,9° links

Positionierung des

Werkstücks

Unterkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Fertiges Werkstück

befindet sich ...

... rechts vom

Schnitt ... links vom Schnitt ... links vom Schnitt ... rechts vom

Schnitt

52°

38°

52°

OBJ_BUCH-1360-001.book Page 28 Tuesday, March 22, 2011 12:01 PM

Deutsch | 29

Bosch Power Tools 1 609 929 W31 | (22.3.11)

der Schlitze der Pendelschutzhaube gesteckt werden

kann.

– Lösen Sie die Befestigungsschraube 66 (ca. 1–2 Umdre-

hungen) mit dem Innensechskantschlüssel (2 mm) 21.

Drehen Sie die Schraube nicht ganz heraus.

– Verschieben Sie die Montageplatte des Lasers nach rechts

oder links, bis die Laserstrahlen auf der gesamten Länge

mit der aufgezeichneten Schnittlinie auf dem Werkstück

parallel sind.

– Halten Sie die Montageplatte des Lasers in dieser Position

und ziehen Sie die Befestigungsschraube 66 wieder fest.

– Überprüfen Sie nach dem Einstellen erneut die Bündigkeit

mit der Schnittlinie. Richten Sie gegebenfalls die Laser-

strahlen mit den Stellschrauben 64 noch einmal aus.

– Befestigen Sie die Laserschutzkappe 27 wieder.

Einstellen der seitlichen Abweichung beim Bewegen des

Gleitarms: (siehe Bild T4)

– Lösen Sie die zwei Schrauben 65 der Laserschutzkappe

27 mit dem Innensechskantschlüssel (4 mm) 20.

Hinweis: Um die vordere Schraube der Laserschutzkappe

zu erreichen, müssen Sie den Gleitarm etwas nach unten

schwenken bis der Innensechskantschlüssel durch einen

der Schlitze der Pendelschutzhaube gesteckt werden

kann.

– Lösen Sie die beiden Befestigungsschrauben 67 (ca. 1–2

Umdrehungen) mit dem Innensechskantschlüssel (2 mm)

21.

Drehen Sie die Schrauben nicht ganz heraus.

– Verschieben Sie das Gehäuse des Lasers nach rechts oder

links, bis die Laserstrahlen beim Abwärtsbewegen des

Gleitarms nicht mehr seitlich abweichen.

– Überprüfen Sie nach dem Einstellen erneut die Bündigkeit

mit der Schnittlinie. Richten Sie gegebenfalls die Laser-

strahlen mit den Stellschrauben 64 noch einmal aus.

– Halten Sie das Gehäuse des Lasers in dieser Position und

ziehen Sie die Befestigungsschrauben 67 wieder fest.

– Befestigen Sie die Laserschutzkappe 27 wieder.

Standard-Gehrungswinkel 0° (vertikal) einstellen

– Bringen Sie das Elektrowerkzeug in Transportstellung.

– Drehen Sie den Sägetisch 38 bis zur Einkerbung 18 für 0°.

Der Hebel 16 muss spürbar in die Einkerbung einrasten.

Überprüfen: (siehe Bild U1)

– Stellen Sie eine Winkellehre auf 90° ein und stellen Sie sie

auf den Sägetisch 38.

Der Schenkel der Winkellehre muss mit dem Sägeblatt 40 auf

der ganzen Länge bündig sein.

Einstellen: (siehe Bild U2)

– Lösen Sie den Spanngriff 17.

– Lösen Sie die beiden Stellschrauben 68 (mindestens 1

Umdrehung) mit einem Steckschlüssel (10 mm).

– Lösen Sie die Stellschraube 70 (ca. 3 Umdrehungen) mit

dem Innensechskantschlüssel (4 mm) 20.

– Drehen Sie die Stellschraube 69 mit dem Innensechskant-

schlüssel (4 mm) 20 soweit ein oder heraus bis der Schen-

kel der Winkellehre mit dem Sägeblatt auf der ganzen Län-

ge bündig ist.

– Ziehen Sie den Spanngriff 17 wieder fest.

Danach ziehen Sie zuerst die Stellschraube 70 und dann

die Stellschrauben 68 wieder fest.

Falls die Winkelanzeiger 33 und 24 nach dem Einstellen nicht

in einer Linie mit den 0°-Marken der Skala 32 sind, lösen Sie

die Befestigungsschrauben der Winkelanzeiger mit einem

Kreuzschlitzschraubendreher und richten die Winkelanzeiger

entlang den 0°-Marken aus.

Standard-Gehrungswinkel 45° (links, vertikal) einstellen

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.

– Drehen Sie den Sägetisch 38 bis zur Einkerbung 18 für 0°.

Der Hebel 16 muss spürbar in die Einkerbung einrasten.

– Ziehen Sie die linke Anschlagschienenverlängerung 9 ganz

nach außen.

– Lösen Sie den Spanngriff 17 und schwenken Sie den Gleit-

arm am Handgriff 4 bis zum Anschlag nach links (45°).

Überprüfen: (siehe Bild V1)

– Stellen Sie eine Winkellehre auf 45° ein und stellen Sie sie

auf den Sägetisch 38.

Der Schenkel der Winkellehre muss mit dem Sägeblatt 40 auf

der ganzen Länge bündig sein.

Einstellen: (siehe Bild V2)

– Drehen Sie die Stellschraube 71 mit einem Gabelschlüssel

(8 mm) soweit ein oder heraus bis der Schenkel der Win-

kellehre mit dem Sägeblatt auf der ganzen Länge bündig

ist.

– Ziehen Sie den Spanngriff 17 wieder fest.

Falls die Winkelanzeiger 33 und 24 nach dem Einstellen nicht

in einer Linie mit den 45°-Marken der Skala 32 sind, überprü-

fen Sie zuerst noch einmal die 0°-Einstellung für den Geh-

rungswinkel und die Winkelanzeiger. Dann wiederholen Sie

die Einstellung des 45°-Gehrungswinkels.

Standard-Gehrungswinkel 45° (rechts, vertikal)

einstellen

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.

– Drehen Sie den Sägetisch 38 bis zur Einkerbung 18 für 0°.

Der Hebel 16 muss spürbar in die Einkerbung einrasten.

– Ziehen Sie die rechte Anschlagschienenverlängerung 9

ganz nach außen.

– Lösen Sie den Spanngriff 17.

– Kippen Sie den Gleitarm am Handgriff 4 aus der

0°-Position leicht nach links und drehen Sie

den Drehknauf 39 bis der rechte Gehrungswin-

kelbereich angezeigt wird.

– Schwenken Sie den Gleitarm am Handgriff 4 bis zum An-

schlag nach rechts (45°).

Überprüfen: (siehe Bild W1)

– Stellen Sie eine Winkellehre auf 135° ein und stellen Sie

sie auf den Sägetisch 38.

Der Schenkel der Winkellehre muss mit dem Sägeblatt 40 auf

der ganzen Länge bündig sein.

Einstellen: (siehe Bild W2)

– Drehen Sie die Stellschraube 72 mit einem Gabelschlüssel

(8 mm) soweit ein oder heraus bis der Schenkel der Win-

kellehre mit dem Sägeblatt auf der ganzen Länge bündig

ist.

OBJ_BUCH-1360-001.book Page 29 Tuesday, March 22, 2011 12:01 PM

30 | Deutsch

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Ziehen Sie den Spanngriff 17 wieder fest.

Falls die Winkelanzeiger 33 und 24 nach dem Einstellen nicht

in einer Linie mit den 45°-Marken der Skala 32 sind, überprü-

fen Sie zuerst noch einmal die 0°-Einstellung für den Geh-

rungswinkel und die Winkelanzeiger. Dann wiederholen Sie

die Einstellung des 45°-Gehrungswinkels.

Skala für horizontale Gehrungswinkel ausrichten

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.

– Drehen Sie den Sägetisch 38 bis zur Einkerbung 18 für 0°.

Der Hebel 16 muss spürbar in die Einkerbung einrasten.

Überprüfen: (siehe Bild X1)

– Stellen Sie eine Winkellehre auf 90° ein und legen Sie sie

zwischen Anschlagschiene 10 und Sägeblatt 40 auf den

Sägetisch 38.

Der Schenkel der Winkellehre muss mit dem Sägeblatt 40 auf

der ganzen Länge bündig sein.

Einstellen: (siehe Bild X2)

– Lösen Sie alle vier Stellschrauben 73 mit dem

Innensechskantschlüssel (4 mm) 20 und verdrehen Sie

den Sägetisch 38 zusammen mit der Skala 37 bis der

Schenkel der Winkellehre mit dem Sägeblatt auf der gan-

zen Länge bündig ist.

– Ziehen Sie die Schrauben wieder fest.

Falls der Winkelanzeiger 59 nach dem Einstellen nicht in einer

Linie mit der 0°-Marke der Skala 37 ist, lösen Sie die Schrau-

be 74 mit einem Kreuzschlitzschraubendreher und richten

den Winkelanzeiger entlang der 0°-Marke aus.

Klemmkraft des Spanngriffs 17 einstellen (siehe Bild Y)

Die Klemmkraft des Spanngriffs 17 kann nachgestellt wer-

den.

Überprüfen:

– Die Klemmkraft des Spanngriffs muss die Stellung des

Gleitarms bei jedem beliebigen vertikalen Gehrungswinkel

sicher halten.

Einstellen:

– Lösen Sie den Spanngriff 17.

– Drehen Sie die Stellschraube 75 mit einem Steckschlüssel

(17 mm) gegen den Uhrzeigersinn, um die Klemmkraft zu

verringern oder drehen Sie sie im Uhrzeigersinn, um die

Klemmkraft zu erhöhen.

– Stellen Sie einen vertikalen Gehrungswinkel ein, ziehen

Sie den Spanngriff 17 wieder fest und überprüfen Sie, ob

die gewünschte Klemmkraft erreicht wurde.

Transport (siehe Bild Z)

Vor einem Transport des Elektrowerkzeugs müssen Sie fol-

gende Schritte durchführen:

– Schieben Sie den Gleitarm 28 ganz nach hinten und si-

chern Sie ihn in dieser Position (siehe „Gleitarm sichern“,

Seite 23).

– Stellen Sie sicher, dass der Tiefenanschlag 30 ganz nach

innen gedrückt ist und die Justierschraube 29 beim Bewe-

gen des Gleitarms ohne den Tiefenanschlag zu berühren

durch die Aussparung passt.

– Führen Sie den Gleitarm soweit nach unten bis sich die

Transportsicherung 31 ganz nach innen drücken lässt.

– Schieben Sie die Sägetischverlängerungen 11 ganz nach

innen.

– Stellen Sie einen vertikalen Gehrungswinkel von 0° ein

und ziehen Sie den Spanngriff 17 fest.

– Drehen Sie den Sägetisch 38 bis zum Anschlag nach links

und ziehen Sie den Feststellknauf 15 an.

– Binden Sie das Netzkabel mit dem Klettband 76 zusam-

men.

– Entfernen Sie alle Zubehörteile, die nicht fest an dem Elek-

trowerkzeug montiert werden können.

Legen Sie unbenutzte Sägeblätter zum Transport wenn

möglich in einen geschlossenen Behälter.

– Tragen Sie das Elektrowerkzeug am Transportgriff 7 oder

greifen Sie in die Griffmulden 19 seitlich am Sägetisch.

fVerwenden Sie beim Transportieren des Elektrowerk-

zeugs nur die Transportvorrichtungen und niemals die

Schutzvorrichtungen, den Gleitarm 28 oder den Hand-

griff 4.

fTragen Sie das Elektrowerkzeug immer zu zweit, um

Rückenverletzungen zu vermeiden.

Wartung und Service

Wartung und Reinigung

fZiehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs-

und Prüfverfahren einmal ausfallen, ist die Reparatur von ei-

ner autorisierten Kundendienststelle für Bosch-Elektrowerk-

zeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Elektrowerkzeuges an.

Reinigung

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sau-

ber, um gut und sicher zu arbeiten.

Die Pendelschutzhaube muss sich immer frei bewegen und

selbstständig schließen können. Halten Sie deshalb den Be-

reich um die Pendelschutzhaube stets sauber.

– Entfernen Sie nach jedem Arbeitsgang Staub und Späne

durch Ausblasen mit Druckluft oder mit einem Pinsel.

– Reinigen Sie regelmäßig die Gleitrolle 23 und den Gleitarm

28.

Zubehör

Schnellspannzwinge . . . . . . . . . . . . . . . . . . . 1 609 B02 125

Einlegeplatten . . . . . . . . . . . . . . . . . . . . . . . . .1 609 B02 375

Staubbeutel. . . . . . . . . . . . . . . . . . . . . . . . . . .1 609 B02 595

Distanzanschlag MSF 110 . . . . . . . . . . . . . . . 2 610 015 461

Absaugadapter . . . . . . . . . . . . . . . . . . . . . . . 2 607 001 977

Arbeitstisch GTA 2500 W. . . . . . . . . . . . . . . 0 601 B12 100

Arbeitstisch GTA 3800. . . . . . . . . . . . . . . . . 0 601 B24 000

Holzsauger GAS 50 M. . . . . . . . . . . . . . . . . . .0 601 988 103

OBJ_BUCH-1360-001.book Page 30 Tuesday, March 22, 2011 12:01 PM

English | 31

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Arbeitsleuchte MSLED 170

EU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Sägeblätter für Holz und Plattenmaterialien, Paneelen

und Leisten

Sägeblatt 305 x 30 mm,

60 Zähne . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Sägeblätter für Kunststoff und Nichteisenmetalle

Sägeblatt 305 x 30 mm,

96 Zähne . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Sägeblatt 305 x 30 mm,

96 Zähne . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Sägeblätter für alle Laminatfußbodenarten

Sägeblatt 305 x 30 mm,

96 Zähne . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen

zu Kauf, Anwendung und Einstellung von Produkten und Zu-

behören.

www.powertool-portal.de, das Internetportal für Handwer-

ker und Heimwerker.

www.ewbc.de, der Informations-Pool für Handwerk und Aus-

bildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil-

funknetzen)

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk-

netzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in nationales

Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und

einer umweltgerechten Wiederverwertung

zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

General Power Tool Safety Warnings

When using electric tools basic safety

precautions should always be followed

to reduce the risk of fire, electric shock and personal injury in-

cluding the following.

Read all these instructions before attempting to operate

this product and save these instructions.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

power tool.

Work area safety

fKeep work area clean and well lit. Cluttered or dark areas

invite accidents.

fDo not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

or fumes.

fKeep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Electrical safety

fPower tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

fAvoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is

earthed or grounded.

ARN

OBJ_BUCH-1360-001.book Page 31 Tuesday, March 22, 2011 12:01 PM

32 | English

1 609 929 W31 | (22.3.11) Bosch Power Tools

fDo not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric

shock.

fDo not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

fWhen operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

fIf operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected

supply. Use of an RCD reduces the risk of electric shock.

Personal safety

fStay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention while op-

erating power tools may result in serious personal injury.

fUse personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce personal inju-

ries.

fPrevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source

and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or en-

ergising power tools that have the switch on invites acci-

dents.

fRemove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a ro-

tating part of the power tool may result in personal injury.

fDo not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

fDress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from

moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

fIf devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are con-

nected and properly used. Use of dust collection can re-

duce dust-related hazards.

Power tool use and care

fDo not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

fDo not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

fDisconnect the plug from the power source and/or the

battery pack from the power tool before making any

adjustments, changing accessories, or storing power

tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

fStore idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

fMaintain power tools. Check for misalignment or bind-

ing of moving parts, breakage of parts and any other

condition that may affect the power tool’s operation. If

damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power

tools.

fKeep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind

and are easier to control.

fUse the power tool, accessories and tool bits etc. in ac-

cordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardous situation.

Service

fHave your power tool serviced by a qualified repair per-

son using only identical replacement parts. This will en-

sure that the safety of the power tool is maintained.

Safety Warnings for Sliding Mitre Saws

fThe power tool is provided with a warning label in Eng-

lish (marked with number 3 in the representation of the

power tool on the graphics page).

fNever make warning signs on the machine unrecognis-

able.

fNever stand on the power tool. Serious injuries can occur

when the power tool tips over or when inadvertently com-

ing into contact with the saw blade.

fMake sure that the guard operates properly and that it

can move freely. Never lock the guard in place when

opened.

fNever remove cutting remainders, wood chips, etc.

from the sawing area while the machine is running. Al-

ways guide the tool arm back to the neutral position first

and then switch the machine off.

fGuide the saw blade against the workpiece only when

the machine is switched on. Otherwise there is damage

of kickback, when the saw blade becomes wedged in the

workpiece.

fKeep handles dry, clean, and free from oil and grease.

Greasy, oily handles are slippery causing loss of control.

fOperate the power tool only when the work area to the

workpiece is clear of any adjusting tools, wood chips,

etc. Small pieces of wood or other objects that come in

contact with the rotating saw blade can strike the operator

with high speed.

LASER RADIATION

DO NOT STARE INTO THE BEAM

CLASS 2 LASER PRODUCT

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 32 Tuesday, March 22, 2011 12:01 PM

English | 33

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fKeep the floor free of wood chips and material remain-

ders. You could slip or trip.

fAlways firmly clamp the piece to be worked. Do not saw

workpieces that are too small to clamp. Otherwise, the

clearance of your hand to the rotating saw blade is too

small.

fUse the machine only for cutting the materials listed

under Intended Use. Otherwise, the machine can be sub-

ject to overload.

fIf the saw blade should become jammed, switch the ma-

chine off and hold the workpiece until the saw blade

comes to a complete stop. To prevent kickback, the

workpiece may not be moved until after the machine

has come to a complete stop. Correct the cause for the

jamming of the saw blade before restarting the machine.

fKeep your fingers clear of the movable parts of the

glide arm. Danger of fingers being crushed or contused

and considerably injured.

fBefore switching on and during the complete sawing,

hold the handle firmly. While sawing, carry out a con-

trolled motion with the glide arm. A moment of inatten-

tion while operating the extremely smooth-running glide

arm can result in serious personal injury.

fAlways saw through the workpiece from front to rear.

Otherwise, there is danger of kickback when the saw blade

becomes wedged in the workpiece.

fDo not use dull, cracked, bent or damaged saw blades.

Unsharpened or improperly set saw blades produce nar-

row kerf causing excessive friction, blade binding and kick-

back.

fAlways use saw blades with correct size and shape (dia-

mond versus round) of arbor holes. Saw blades that do

not match the mounting hardware of the saw will run ec-

centrically, causing loss of control.

fDo not use high speed steel (HSS) saw blades. Such saw

blades can easily break.

fDo not touch the saw blade after working before it has

cooled. The saw blade becomes very hot while working.

fNever operate the machine without the insert plate.

Replace a defective insert plate. Without flawless insert

plates, injuries are possible from the saw blade.

fCheck the cable regularly and have a damaged cable re-

paired only through an authorised customer service

agent for Bosch power tools. Replace damaged exten-

sion cables. This will ensure that the safety of the power

tool is maintained.

fStore the machine in a safe manner when not being

used. The storage location must be dry and lockable.

This prevents the machine from storage damage, and from

being operated by untrained persons.

fDo not direct the laser beam at persons or animals and

do not stare into the laser beam yourself, not even from

a distance. This power tool produces laser class 2 laser ra-

diation according to EN 60825-1. This can lead to persons

being blinded.

fDo not replace the installed laser with another laser

type. A laser that does not fit to this power tool could pose

dangers for other persons.

fSecure the workpiece. A workpiece clamped with clamp-

ing devices or in a vice is held more secure than by hand.

fNever leave the machine before it has come to a com-

plete stop. Cutting tools that are still running can cause in-

juries.

fNever use the machine with a damaged cable. Do not

touch the damaged cable and pull the mains plug when

the cable is damaged while working. Damaged cables in-

crease the risk of an electric shock.

Products sold in GB only: Your product is fitted with a

BS 1363/A approved electric plug with internal fuse (ASTA

approved to BS 1362).

If the plug is not suitable for your socket outlets, it should be

cut off and an appropriate plug fitted in its place by an author-

ised customer service agent. The replacement plug should

have the same fuse rating as the original plug.

The severed plug must be disposed of to avoid a possible

shock hazard and should never be inserted into a mains sock-

et elsewhere.

Products sold in AUS and NZ only: Use a residual current de-

vice (RCD) with a rated residual current of 30 mA or less.

Symbols

The following symbols can be important for the operation of

your power tool. Please memorise the symbols and their

meanings. The correct interpretation of the symbols helps

you operate the power tool better and more secure.

Symbols and their meaning

Laser Radiation

Do not stare into beam

Class 2 laser product

Keep hands away from the cutting area

while the machine is running. Danger of

injury when coming in contact with the saw

blade.

Wear a dust respirator.

Wear safety goggles.

OBJ_BUCH-1360-001.book Page 33 Tuesday, March 22, 2011 12:01 PM

34 | English

1 609 929 W31 | (22.3.11) Bosch Power Tools

Wear ear protectors. Exposure to noise

can cause hearing loss.

Danger area! Keep hands, fingers or

arms away from this area.

Keep your fingers clear of the movable

parts of the glide arm. Danger of fingers

being crushed or contused and considera-

bly injured.

Observe the dimensions of the saw blade. The hole diameter

must match the tool spindle without play. Do not use reduc-

ers or adapters.

When transporting the machine, hold it only

at the locations indicated (recessed han-

dles) or by the transport handle.

Never carry the power tool via the handle of

the glide arm.

Bevel lock lever open:

Adjusting bevel angles is possible.

Bevel lock lever shut:

The set bevel angle of the glide arm is locked.

Indicates the individual steps for adjusting the bevel angle.

1. Loosen lock lever

2. Tilt the glide arm lightly leftward

3. Set the desired bevel angle range on the rotary knob

Symbols and their meaning

Ø 30

Ø 305 mm

Setting bevel angle ranges on the rotary knob

Saw blade is inclined to the left (45° to 0°)

Saw blade is inclined to the right (0° to 45°)

Total tilting range of the glide arm (–47° to +47°)

For adjustment of random mitre angles, the saw table must

move freely and the mitre detent override must be blocked:

– Pull lever n and at the same time push the mitre detent

override o downward at the front

Do not dispose of power tools into house-

hold waste!

Only for EC countries:

According to the European Guideline 2002/96/EC for Waste

Electrical and Electronic Equipment and its implementation

into national right, power tools that are no longer usable

must be collected separately and disposed of in an environ-

mentally correct manner.

Symbols and their meaning

OBJ_BUCH-1360-001.book Page 34 Tuesday, March 22, 2011 12:01 PM

English | 35

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Product Description and

Specifications

Read all safety warnings and all instruc-

tions. Failure to follow the warnings and in-

structions may result in electric shock, fire

and/or serious injury.

Intended Use

The power tool is intended as a stationary machine for making

straight lengthways and crossways cuts in wood. In this, hori-

zontal mitre angles from –52° to +60° as well as vertical bev-

el angles from 47° (leftward) to 47° (rightward) are possible.

The capacity of the power tool is designed for sawing hard-

wood and softwood, as well as particle and fibre board.

When using appropriate saw blades, sawing aluminium pro-

files and plastic is also possible.

Product Features

The numbering of the components shown refers to the repre-

sentation of the power tool on the graphic pages.

1Dust bag

2Extraction adapter

3Laser warning label

4Handle

5Locking lever

6Blade guard

7Transport handle

8Retracting blade guard

9Fence extension

10 Fence

11 Saw-Table extension

12 Mounting holes

13 Insert plate

14 Mitre detent override

15 Locking knob for various mitre angles

16 Mitre detent lever

17 Bevel lock lever

18 Detents for standard mitre angles

19 Recessed handles

20 Allen key (6 mm/4 mm)

21 Allen key (2 mm)

22 Material clamp

23 Roller

24 Right bevel angle indicator (0° to 47°)

25 Chip deflector

26 Glide mechanism lock lever

27 Laser protection cap

28 Glide arm

29 Adjusting screw of depth stop

30 Depth stop

31 Transport safety-lock

32 Scale for bevel angle

33 Left bevel angle indicator (47° to 0°)

34 Adjustment knob for 22,5° bevel angle

35 Lock screw of the material stop

36 Material stop

37 Scale for mitre angle (horizontal)

38 Saw table

39 Rotary knob for adjustment of the bevel angle range

40 Saw blade

41 Sawdust ejector

42 Locking screw of linkage 43

43 Linkage of the retracting blade guard

44 Front fastening screw

(cover plate/retracting blade guard)

45 Rear fastening screw

(cover plate/retracting blade guard)

46 Cover plate

47 Spindle lock

48 Allen screw (size 6 mm) for mounting of saw blade

49 Clamping flange

50 Interior clamping flange

51 Clamping lever of the saw-table extension

52 Clamping lever of the fence extension

53 Cover plate tab

54 Glide movement controller

55 Set screws for damping

56 Mounting holes for material clamp

57 Wing bolt

58 Threaded rod

59 Mitre angle indicator

60 On/Off switch

61 Laser on/off switch (for marking of cutting line)

62 Screws for insert plate

63 Clamping screw of the material stop

64 Adjustment screw for laser position (flush levelling)

65 Screws for laser protection cap

66 Fastening screw for laser mounting plate

67 Fastening screw for laser housing

68–70

Set screws for 0° basic setting (bevel angle)

71 Set screw for 45° basic setting (leftward bevel angle)

72 Set screw for 45° basic setting (rightward bevel angle)

73 Set screws of scale 37 for mitre angles

74 Screw for mitre angle indicator

75 Set screw for clamping force of lock lever 17

76 Velcro strap

Accessories shown or described are not part of the standard deliv-

ery scope of the product. A complete overview of accessories can

be found in our accessories program.

OBJ_BUCH-1360-001.book Page 35 Tuesday, March 22, 2011 12:01 PM

36 | English

1 609 929 W31 | (22.3.11) Bosch Power Tools

Technical Data

Noise/Vibration Information

Measured sound values determined according to EN 61029.

Typically the A-weighted noise levels of the product are:

Sound pressure level 93 dB(A); Sound power level

106 dB(A). Uncertainty K =3 dB.

Wear hearing protection!

Vibration total values (triax vector sum) determined accord-

ing to EN 61029:

Vibration emission value ah<2.5m/s2, Uncertainty

K=1.5m/s

The vibration emission level given in this information sheet

has been measured in accordance with a standardised test

given in EN 61029 and may be used to compare one tool with

another. It may be used for a preliminary assessment of expo-

sure.

The declared vibration emission level represents the main ap-

plications of the tool. However if the tool is used for different

applications, with different accessories or poorly maintained,

the vibration emission may differ. This may significantly in-

crease the exposure level over the total working period.

An estimation of the level of exposure to vibration should also

take into account the times when the tool is switched off or

when it is running but not actually doing the job. This may sig-

nificantly reduce the exposure level over the total working pe-

riod.

Identify additional safety measures to protect the operator

from the effects of vibration such as: maintain the tool and the

accessories, keep the hands warm, organisation of work pat-

terns.

Declaration of Conformity

We declare under our sole responsibility that the product de-

scribed under “Technical Data” is in conformity with the fol-

lowing standards or standardization documents: EN 61029,

EN 60825-1 according to the provisions of the directives

2004/108/EC, 2006/42/EC.

Technical file at:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Assembly

fAvoid unintentional starting of the machine. During as-

sembly and for all work on the machine, the power plug

must not be connected to the mains supply.

Delivery Scope

Carefully remove all parts included in the delivery from their

packaging.

Remove all packaging material from the machine and the ac-

cessories provided.

Before starting the operation of the machine for the first time,

check if all parts listed below have been supplied:

– Sliding mitre saw with premounted saw blade

– Locking knob 15

–Dust bag 1

– Allen key 20

– Allen key 21

(below laser protection cap 27)

– Material clamp 22

Note: Check the power tool for possible damage.

Before further use of the machine, check that all protective

Sliding Mitre Saw GCM 12 GDL Professional

Article number 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Rated power input W 2000 1500 1800

No-load speed min-1 3800 3800 3800

Reduced starting current zzz

Laser type nm

635

Laser class 222

Weight according to EPTA-Procedure

01/2003 kg 32.1 32.1 32.1

Protection class /II /II /II

Permissible workpiece dimensions (maximal/minimal) see page 40.

The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary.

Please observe the article number on the type plate of your machine. The trade names of the individual machines may vary.

Dimension of suitable saw blades

Saw blade diameter mm 305

Blade body thickness mm 1.7–2.6

Mounting hole diameter mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 36 Tuesday, March 22, 2011 12:01 PM

English | 37

Bosch Power Tools 1 609 929 W31 | (22.3.11)

devices are fully functional. Any lightly damaged parts must

be carefully checked to ensure flawless operation of the tool.

All parts must be properly mounted and all conditions fulfilled

that ensure faultless operation.

Damaged protective devices and parts must be immediately

replaced by an authorised service centre.

Additionally required tools (not in delivery scope):

– Phillips screwdriver

– Open-end spanner (size: 8 mm)

– Ring, open-end or socket spanner (size: 10 mm and

17 mm)

Mounting the Locking Knob (see figure a)

– Screw the locking knob 15 into the corresponding drill

hole above the lever 16.

fAlways tighten the locking knob 15 firmly before saw-

ing. Otherwise the saw blade can become wedged in the

workpiece.

Stationary or Flexible Mounting

fTo ensure safe handling, the machine must be mounted

on a level and stable surface (e. g., workbench) prior to

using.

Mounting to a Working Surface (see figure b1)

– Fasten the power tool with suitable screw fasteners to the

working surface. The mounting holes 12 serve for this pur-

pose.

Mounting to a Bosch Saw Stand

(GTA 2500 W, GTA 3700, GTA 3800) (see figure b2)

With the height-adjustable legs, Bosch GTA saw stands pro-

vide firm support for the power tool on any surface. The work-

piece supports of the saw stand are used for underlaying long

workpieces.

fRead all safety warnings and instructions included with

the worktable. Failure of observing safety warnings and

instructions can lead to electrical shock, fire and/or cause

serious injuries.

fAssemble the worktable properly before mounting the

power tool. Perfect assembly is important in order to pre-

vent the risk of collapsing.

– Mount the power tool in transport position on the saw

stand.

Dust/Chip Extraction

Dusts from materials such as lead-containing coatings, some

wood types, minerals and metal can be harmful to one’s

health. Touching or breathing-in the dusts can cause allergic

reactions and/or lead to respiratory infections of the user or

bystanders.

Certain dusts, such as oak or beech dust, are considered as

carcinogenic, especially in connection with wood-treatment

additives (chromate, wood preservative). Materials contain-

ing asbestos may only be worked by specialists.

– Always use dust extraction.

– Provide for good ventilation of the working place.

– It is recommended to wear a P2 filter-class respirator.

Observe the relevant regulations in your country for the mate-

rials to be worked.

The dust/chip extraction can be blocked by dust, chips or

workpiece fragments.

– Switch the machine off and pull the mains plug from the

socket outlet.

– Wait until the saw blade has come to a complete stop.

– Determine the cause of the blockage and correct it.

fPrevent dust accumulation at the workplace. Dusts can

easily ignite.

Integrated Dust Extraction (see figure c)

For basic dust collection, use the dust bag 1 provided.

fCheck and clean the dust bag each time after using.

fWhen sawing aluminium, remove the dust bag to avoid

the risk of fire.

– Insert and turn dust bag 1 onto the extraction adapter 2 in

such a manner that the pin of the extraction adapter engag-

es in the recess of the dust bag.

During sawing, the dust bag and the extraction adapter may

never come in contact with moving tool components.

Always empty the dust bag in good time.

External Dust Extraction

For dust extraction, you can also connect the extraction

adapter 2 to a vacuum hose (Ø 35 mm).

– Insert the vacuum hose into the extraction adapter 2.

The vacuum cleaner must be suitable for the material being

worked.

When vacuuming dry dust that is especially detrimental to

health or carcinogenic, use a special vacuum cleaner.

Cleaning the Extraction Adapter

To ensure optimum extraction, the extraction adapter 2 must

be cleaned regularly.

– Pull off extraction adapter 2 from sawdust ejector 41 with

a twisting motion.

– Remove workpiece fragments and chippings.

– Mount the extraction adapter onto the sawdust ejector

again with a twisting motion until it engages over the hold-

ing ring of the sawdust ejector.

Changing the Saw Blade (see figures d1–d4)

fBefore any work on the machine itself, pull the mains

plug.

fWhen mounting the saw blade, wear protective gloves.

Danger of injury when touching the saw blade.

Use only saw blades whose maximum permitted speed is

higher than the no-load speed of the power tool.

Use only saw blades that correspond with the characteristic

data given in these operation instructions and that are tested

and marked in accordance with EN 847-1.

Use only saw blades recommended by the tool manufacturer,

and suitable for sawing the materials to be cut.

Removing the Saw Blade

– Bring the power tool into the working position.

OBJ_BUCH-1360-001.book Page 37 Tuesday, March 22, 2011 12:01 PM

38 | English

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Unscrew locking screw 42 by hand until the linkage 43 can

hang freely.

– Loosen fastening screw 44 (approx. 2 turns) with the Al-

len key (4 mm) 20.

Do not completely unscrew the screw.

– Loosen the fastening screw 45 (approx. 6 turns) with the

Allen key (4 mm) 20.

Do not completely unscrew the screw.

– Pull cover plate 46 off of fastening screw 45 toward the

front and bottom.

– Press locking lever 5 and swing back the retracting blade

guard 8.

Hold the retracting blade guard in this position.

– Hang linkage 43 over fastening screw 45 via a bolt hole.

This holds the retracting blade guard in the open position.

– Turn Allen screw 48 with the Allen key (6 mm) 20 and at

the same time press the spindle lock 47 until it engages.

– Hold the spindle lock 47 pressed and unscrew the Allen

screw 48 in clockwise direction (left-hand thread!).

– Remove the clamping flange 49.

– Remove the saw blade 40.

Mounting the Saw Blade

If required, clean all parts to be mounted prior to assembly.

– Place the new saw blade onto the interior clamping flange

50.

fWhen mounting the saw blade, pay attention that the

cutting direction of the teeth (arrow direction on the

saw blade) corresponds with the direction of the arrow

on the blade guard!

– Place on the clamping flange 49 and the screw 48.

Press the spindle lock 47 until it engages and tighten the

screw turning in anticlockwise direction.

– Release linkage 43 from fastening screw 45 and guide the

retracting blade guard down again.

– Slide cover plate 46 under fastening screw 45 again.

– Retighten the fastening screws 45 and 44 again.

– Slide linkage 43 onto its original position and retighten

locking screw 42 by hand again.

Operation

fBefore any work on the machine itself, pull the mains

plug.

Transport Safety (see figure A)

The transport safety-lock 31 enables easier handling of the

machine when transporting to various working locations.

Releasing the Machine (Working Position)

– Slightly push down glide arm 28 by handle 4 to release

transport safety-lock 31.

– Pull the transport safety-lock 31 completely outward.

– Slowly guide the glide arm upward.

Securing the Machine (Transport Position)

– Slide glide arm 28 completely to the rear and secure it in

this position (see “Securing the Glide Arm”, page 38).

– Guide the glide arm downward until transport safety-lock

31 can be pushed completely inward.

For additional information on transport, see page 44.

Locking the Glide Arm

The glide mechanism of glide arm 28 can be locked with lock

lever 26. Two glide arm positions are possible:

– Glide arm pushed completely to the rear (for chop-cuts)

– Glide arm pulled completely to the front (for a compact

transport position)

Releasing the Glide Arm (see figure B1)

After releasing the glide arm 28, the complete pulling mecha-

nism is ready for operation.

– Push the lock lever 26 down to the stop.

The clamping wedge of the lock lever releases both bottom

joint parts of the glide arm.

Securing the Glide Arm (see figure B2)

Glide arm pushed completely to the rear:

– Push glide arm 28 toward the rear to the stop.

The two upper joint parts of the glide arm are now in the up-

right position and shut.

– Pull lock lever 26 upward until of the clamping wedge is po-

sitioned between the two bottom joint parts of the glide

arm.

This locks the completely pushed back glide arm 28.

Glide arm pulled completely to the front:

– Pull glide arm 28 forward to the stop.

The glide mechanism is now completely extended.

– Pull lock lever 26 upward until of the clamping wedge is po-

sitioned between the two bottom joint parts of the glide

arm.

This locks the completely forward pulled glide arm 28.

Preparing for Operation

Extending the Saw Table (see figure C)

Long workpieces must be underlaid or supported at their free

end.

The saw table can be extended left or right with the saw-table

extensions 11.

– Push clamping lever 51 inward.

– Pull out saw-table extension 11 to the desired length (max.

250 mm).

– To lock the saw-table extension, push clamping lever 51

outward again.

Extending the Fence (see figure D)

For bevel angles, the fence extensions 9 must be moved.

– Pull clamping lever 52 toward the front.

– Pull the fence extension 9 completely outward.

– To lock the fence extension, push clamping lever 52 in-

ward again.

Removing Fence Extensions (see figure E)

For extreme bevel angles, the fence extensions 9 must be re-

moved completely.

– Pivot cover plate 53 outward.

– Pull clamping lever 52 toward the front.

– Pull the fence extension 9 completely outward.

– Remove the fence extension upward.

OBJ_BUCH-1360-001.book Page 38 Tuesday, March 22, 2011 12:01 PM

English | 39

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Adjusting the Glide Movement of the Glide Arm

(see figure F)

The glide mechanism of glide arm 28 is factory-preset, and

not set to glide movement upon delivery of the power tool.

The glide movement of the glide movement controller can be

individually adjusted on the controller 54:

Hard – for more controlled work motion;

Soft – for fast saw cuts.

–For softer damping, loosen both set screws 55 using the

Allen key (4 mm) 20

tighten both set screws 55 for harder damping.

Clamping the Workpiece (see figure G)

To ensure optimum working safety, the workpiece must al-

ways be firmly clamped.

Do not saw workpieces that are too small to clamp.

– Press the workpiece firmly against the fence 10.

– Insert the material clamp 22 provided into one of the holes

56 intended for it.

– Loosen the wing bolt 57 and adapt the material clamp to

the workpiece. Tighten the wing bolt again.

– Firmly clamp the workpiece by turning the threaded rod

58 in clockwise direction.

Adjusting Mitre Angles

To ensure precise cuts, the basic adjustment of the machine

must be checked and adjusted as necessary after intensive

use (see “Checking and Adjusting the Basic Adjustment”,

page 43).

fAlways tighten the locking knob 15 firmly before saw-

ing. Otherwise the saw blade can become wedged in the

workpiece.

Adjusting Standard Mitre Angles (see figure H)

For quick and precise adjustment of commonly used mitre an-

gles, detents 18 have been provided for on the saw table:

– Loosen the locking knob 15 in case it is tightened.

– Pull lever 16 and rotate the saw table 38 left or right to the

requested detent.

– Release the lever again. The lever must be felt to engage in

the detent.

Adjusting Any Mitre Angle (see figure I)

The mitre angle can be set in the range from 52° (left side) to

60° (right side).

– Loosen the locking knob 15 in case it is tightened.

– Pull lever 16 and at the same time, push mitre detent over-

ride 14 down at the front.

This locks lever 16 and the saw table can move freely.

– Turn the saw table 38 left or right by the locking knob until

the angle indicator 59 indicates the requested mitre angle.

– Tighten the locking knob 15 again.

– To loosen the lever 16 again (for adjusting standard mitre

angles), pull the lever upward.

The mitre detent override 14 snaps back to its original po-

sition and lever 16 can re-engage into the detents 18.

Adjusting Bevel Angles

To ensure precise cuts, the basic adjustment of the machine

must be checked and adjusted as necessary after intensive

use (see “Checking and Adjusting the Basic Adjustment”,

page 43).

The vertical bevel angle can be adjusted in a range from 47°

(leftward) to 47° (rightward).

For quick and precise setting of frequently used bevel angles,

stops have been provided for the angles 0°, 22.5°, 45° and

47°.

Adjusting the Lefthand Bevel Angle

Range(45° to 0°)

– Pull the left fence extension 9 completely outward. (see

“Extending the Fence”, page 38)

– Loosen the lock lever 17.

– Tilt the glide arm via handle 4 leftward until the angle indi-

cator 33 indicates the desired bevel angle.

– Hold the glide arm in this position and tighten lock lever 17

again.

The clamping force of the lock lever must securely hold the

position of the glide arm at any bevel angle.

Adjusting the Righthand Bevel Angle

Range(0° to 45°) (see figure J)

– Pull the right fence extension 9 completely

outward. (see “Extending the Fence”,

page 38)

– Loosen the lock lever 17.

– Lightly tilt the glide arm leftward out of the 0°position via

handle 4 and turn rotary knob 39 until the desired bevel

angle range is indicated.

– Tilt the glide arm via handle 4 to the right until angle indica-

tor 24 indicates the desired bevel angle.

– Hold the glide arm in this position and tighten lock lever 17

again.

The clamping force of the lock lever must securely hold the

position of the glide arm at any bevel angle.

Standard 0° Bevel Angle

To enable simple and swift resetting of the standard 0° bevel

angle, rotary knob 39 will engage in the bevel angle range

– Tilt the glide arm from right to left over the 0° position.

Adjusting the Complete Bevel Angle

Range(–47° to +47°)

– Pull both fence extensions 9 completely out-

ward. (see “Extending the Fence”, page 38)

– Loosen the lock lever 17.

– Lightly tilt the glide arm leftward out of the

0°position via handle 4 and turn rotary knob 39 until the

desired bevel angle range is indicated.

– Tilt the glide arm via handle 4 to the left or right until angle

indicator 33 or 24 indicate the desired bevel angle.

Left Right

0°

15°; 22.5°;

31.6°; 45°

15°; 22.5°;

31.6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 39 Tuesday, March 22, 2011 12:01 PM

40 | English

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Hold the glide arm in this position and tighten lock lever 17

again.

The clamping force of the lock lever must securely hold the

position of the glide arm at any bevel angle.

Standard 22,5° (see figure K)

– Pull adjustment knob 34 completely outward and turn it by

90°. Now, tilt the glide arm via handle 4 until the glide arm

can be heard to engage.

Starting Operation

fObserve the mains voltage! The voltage of the power

source must correspond with the data on the type plate of

the machine.

Switching On (see figure L)

–For starting operation, pull the On/Off switch 60 in the di-

rection of the handle 4.

Note: For safety reasons, the On/Off switch 60 cannot be

locked; it must remain pressed during the entire operation.

The glide arm can only be guided downward by pressing lock-

ing lever 5.

–For sawing, the locking lever 5 must be pushed in addition

to pressing the On/Off switch.

Switching Off

–To switch off the machine, release the On/Off switch 60.

Reduced starting current

The electronic reduced starting current limits the power con-

sumption when switching the tool on and enables operation

from a 13 ampere fuse.

Note: When the machine runs at full speed immediately after

switching on, the reduced starting current has failed. The

power tool should be sent immediately to an after-sales serv-

ice (for addresses, see section “After-sales Service and Cus-

tomer Assistance”, page 45).

Working Advice

General Sawing Instructions

fAlways firmly tighten locking knob 15 and lock lever 17

before sawing. Otherwise the saw blade could become

jammed in the workpiece.

fFor all cuts, it must first be ensured that the saw blade

at no time can come in contact with the fence, screw

clamps or other machine parts. Remove possibly

mounted auxiliary stops or adjust them accordingly.

Protect the saw blade against impact and shock. Do not sub-

ject the saw blade to lateral pressure.

Do not saw warped/bent workpieces. The workpiece must al-

ways have a straight edge to face against the fence.

Long workpieces must be underlaid or supported at their free

end.

Marking the Cutting Line (see figure M)

Two laser beams indicate the cutting width of the saw blade.

This allows for exact positioning of the workpiece for sawing,

without having to open the retracting blade guard.

– Switch on the laser beams with switch 61.

– Align your mark on the workpiece between both laser lines.

Note: Before sawing, check if the cutting width is still indicat-

ed correctly (see “Adjusting the Laser”, page 43). The laser

beams, as an example, can misadjust through vibrations from

intensive use.

Position of the Operator (see figure N)

fDo not stand in a line with the saw blade in front of the

machine. Always stand aside of the saw blade. This pro-

tects your body against possible kickback.

– Keep hands, fingers and arms away from the rotating saw

blade.

– Do not stand in front of the glide arm with your arms

crossed.

Replacing Insert Plates (see figure O)

The red insert plates 13 can become worn after long use of

the machine.

Replace defective insert plates.

– Bring the power tool into the working position.

– Unscrew screws 62 with the provided Allen key (4 mm) 20

and remove the old insert plates.

– Insert the new right-hand insert plate.

– Screw the insert plate as far as possible to the right with

the screws 62 so that the saw blade does not come into

contact with the insert plate over the complete length of

the possible slide motion.

– Repeat the work steps in the same manner for the left-hand

insert plate.

Permissible Workpiece Dimensions

Maximal workpiece sizes:

Mitre/Bevel Angle Height x Width

[mm]

Horizontal Vertical Workpiece against

fence

Workpiece against

spacer (accessory)

0° 0° 104 x 335 110 x 240

45° 0° 104 x 240 110 x 110

0° 45° (leftward) 50 x 335 50 x 295

0° 45° (rightward) 40 x 335 40 x 295

45° 45° (leftward) 50 x 240 50 x 200

45° 45° (rightward) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 40 Tuesday, March 22, 2011 12:01 PM

English | 41

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Minimal workpiece sizes

(= all workpieces that can be clamped left or right from the

saw blade with the supplied material clamp 22):

160 x 335 mm (length x width)

Cutting capacity, max. (0°/0°): 104 mm

Sawing

Sawing without Slide Movement (Cutting Off) (see

figure P)

– Slide glide arm 28 completely to the rear and secure it in

this position (see “Securing the Glide Arm”, page 38).

Make sure that the depth stop 30 is pushed completely in-

ward and that adjusting screw 29 fits through the recess

without touching the depth stop when moving the glide

arm.

– Firmly clamp the workpiece as appropriate for its dimen-

sions.

– Adjust the desired mitre and/or bevel angle.

– Switch on the machine.

– Press locking lever 5 and slowly guide the glide arm down-

ward with handle 4.

– Saw through the workpiece applying uniform feed.

– Switch off the machine and wait until the saw blade has

come to a complete stop.

– Slowly guide the glide arm upward.

Sawing with Slide Movement (see figure Q)

fBefore switching on and during the complete sawing,

hold the handle firmly. While sawing, carry out a con-

trolled motion with the glide arm. A moment of inatten-

tion while operating the extremely smooth-running glide

arm can result in serious personal injury.

– Release glide arm 28 (see “Releasing the Glide Arm”,

page 38).

Check if the complete glide mechanism is operative by

sliding the glide arm 28 back and forth.

– Firmly clamp the workpiece as appropriate for its dimen-

sions.

– Adjust the desired mitre and/or bevel angle.

– Pull the glide arm away from the fence 10 until the saw

blade is in front of the workpiece.

– Switch on the machine.

– Press locking lever 5 and slowly guide the glide arm down-

ward with handle 4.

– Now, push the glide arm toward the fence 10 and saw

through the workpiece with uniform feed.

– Switch off the machine and wait until the saw blade has

come to a complete stop.

– Slowly guide the glide arm upward.

Sawing Workpieces of the Same Length (see figure R)

The material stop 36 can be used for easily sawing workpiec-

es to the same length.

The material stop can be mounted on either side of the saw ta-

ble extension 11.

– Loosen lock screw 35 and swing the material stop 36 over

clamping screw 63.

–Retighten lock screw 35.

– Adjust the saw table extension 11 to the desired length

(see “Extending the Saw Table”, page 38).

Adjusting the Depth Stop (Sawing Grooves)

(see figure S)

The depth stop must be adjusted when sawing a groove or us-

ing a spacer (e.g.: Bosch MSF 110).

– Swivel the depth stop 30 outward.

– Press locking lever 5 and tilt the glide arm to the desired

position.

– Turn adjusting screw 29, until the screw end touches

depth stop 30.

– Slowly guide the glide arm upward.

Special Workpieces

When sawing curved or round workpieces, these must be es-

pecially secured against slipping. At the cutting line, no gap

may exist between workpiece, fence and saw table.

Provide for special fixtures, if required.

Sawing Profile Strips/Mouldings

(Floor and Ceiling Strips)

Profile strips/mouldings can be sawn in two different ways:

– Placed against the fence

– Lying flat on the saw table.

In addition, the cut can be perfomed with or without slide

movement depending on the width of the profile strip/mould-

ing.

Always make trial cuts with the mitre angle setting first on

scrap wood.

OBJ_BUCH-1360-001.book Page 41 Tuesday, March 22, 2011 12:01 PM

42 | English

1 609 929 W31 | (22.3.11) Bosch Power Tools

Floor Strips/Mouldings

The following table contains instructions for sawing floor strips/mouldings.

Ceiling Strips/Mouldings (According to US Standard)

Settings Placed

against the

fence

Lying flat on

the saw table

Floor strip/moulding Left side Right side Left side Right side

Inner corner Horizontal mitre angle 45° left 45° right 0° 0°

Bevel angle 0° 0° 45° left 45° right

Positioning of work-

piece Bottom edge on

saw table

Bottom edge on

saw table

Upper edge against

the fence

Upper edge against

the fence

The finished work-

piece is located...

... to the left of

the cut

... to the right of

the cut

... to the left of

the cut

... to the right of

the cut

Outer corner Horizontal mitre angle 45° right 45° left 0° 0°

Bevel angle 0° 0° 45° right 45° left

Positioning of work-

piece Bottom edge on

saw table

Bottom edge on

saw table

Upper edge against

the fence

Upper edge against

the fence

The finished work-

piece is located...

... to the right of

the cut

... to the left of

the cut

... to the left of

the cut

... to the right of

the cut

To cut ceiling strips/mouldings facing flat on the saw table, the mitre angle must be set to 31.6° (saw

table must be turned left or right) and the bevel angle must be set to 33.9° (glide arm tilted left or right).

The following table includes information on sawing ceiling strips/mouldings.

Settings Placed

against the

fence

Lying flat on

the saw table

Ceiling strip/moulding Left side Right side Left side Right side

Inner corner Horizontal mitre angle 45° right 45° left 31.6° right 31.6° left

Bevel angle 0° 0° 33,9° left 33,9° right

Positioning of work-

piece Bottom edge

against the fence

Bottom edge

against the fence

Upper edge against

the fence

Upper edge against

the fence

The finished work-

piece is located...

... to the right of

the cut

... to the left of

the cut

... to the left of

the cut

... to the right of

the cut

Outer corner Horizontal mitre angle 45° left 45° right 31.6° left 31.6° right

Bevel angle 0° 0° 33,9° right 33,9° left

Positioning of work-

piece Bottom edge

against the fence

Bottom edge

against the fence

Upper edge against

the fence

Upper edge against

the fence

The finished work-

piece is located...

... to the right of

the cut

... to the left of

the cut

... to the left of

the cut

... to the right of

the cut

52°

38°

52°

OBJ_BUCH-1360-001.book Page 42 Tuesday, March 22, 2011 12:01 PM

English | 43

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Checking and Adjusting the Basic Adjustment

To ensure precise cuts, the basic adjustment of the machine

must be checked and adjusted as necessary after intensive

use.

A certain level of experience and appropriate specialty tools

are required for this.

A Bosch after-sales service station will handle this mainte-

nance task quickly and reliably.

Adjusting the Laser

Note: To test the laser function, the machine must be con-

nected to power.

fWhile adjusting the laser (e.g. when moving the glide

arm), never actuate the On/Off switch. Accidental start-

ing of the power tool can lead to injuries.

– Bring the power tool into the working position.

– Turn the saw table 38 to the 0° detent 18. The lever 16

must be felt to engage in the detent.

– Switch on the laser beams with switch 61.

Checking: (see figure T1)

– Draw a straight cutting line on the workpiece.

– Press locking lever 5 and slowly guide the glide arm down-

ward with handle 4.

– Align the workpiece in such a manner that the teeth of the

saw blade are in alignment with the cutting line.

– Hold the workpiece in this position and slowly guide the

glide arm upward.

– Clamp the workpiece.

– Switch on the laser beams with switch 61.

Throughout the complete length, the laser beams must have

the same clearance to the drawn cutting line on the work-

piece, even when lowering the glide arm.

Adjusting the Flush Levelling: (see figure T2)

– Using the Allen key (2 mm) 21, turn the respective adjust-

ment screw 64 until the laser beam has the same clearance

to the drawn cutting line on the workpiece over the com-

plete length.

One rotation in anticlockwise direction moves the laser beam

from left to right; one rotation in clockwise direction moves

the laser beam from right to left.

Adjusting the Parallelism: (see figure T3)

– Loosen the two screws 65 of laser protection cap 27 with

the Allen key (4 mm) 20.

Note: To access the front screw of the laser protection

cap, the glide arm must be tilted down a little until the Allen

key can be inserted through one of the slots of the retract-

ing blade guard.

– Loosen fastening screw 66 (approx. 1–2 turns) with the

Allen key (2 mm) 21.

Do not completely unscrew the screw.

– Move the mounting plate of the laser right or left until the

laser beams are parallel to the drawn cutting line on the

workpiece over the complete length.

– Hold the mounting plate in this position and tighten fasten-

ing screw 66 again.

– After adjusting, check the flush alignment with the cutting

line once more. If required, align the laser beams with the

set screws 64 one more time.

– Reattach the laser protection cap 27 again.

Adjusting the Lateral Deviation when Moving the Glide

Arm: (see figure T4)

– Loosen the two screws 65 of laser protection cap 27 with

the Allen key (4 mm) 20.

Note: To access the front screw of the laser protection

cap, the glide arm must be tilted down a little until the Allen

key can be inserted through one of the slots of the retract-

ing blade guard.

– Loosen both fastening screws 67 (approx. 1–2 turns)

with the Allen key (2 mm) 21.

Do not completely unscrew the screws.

– Move the laser housing right or left until the laser beams no

longer deviate in lateral direction when moving the glide

arm down.

– After adjusting, check the flush alignment with the cutting

line once more. If required, align the laser beams with the

set screws 64 one more time.

– Hold the laser housing in this position and tighten fasten-

ing screws 67 again.

– Reattach the laser protection cap 27 again.

Setting the Standard Bevel Angle 0°

(Vertical)

– Bring the machine into the transport position.

– Turn the saw table 38 to the 0° detent 18. The lever 16

must be felt to engage in the detent.

Checking: (see figure U1)

– Set an angle gauge to 90° and place it on the saw table 38.

The leg of the angle gauge must be flush with the saw blade 40

over the complete length.

Adjusting: (see figure U2)

– Loosen the lock lever 17.

– Loosen both set screws 68 (by at least 1 turn) using a sock-

et spanner (size 10 mm).

– Loosen set screw 70 (approx. 3 turns) with the Allen key

(4 mm) 20.

– Screw set screw 69 with the Allen key (4 mm) 20 in or out

until the leg of the angle gauge is flush with the saw blade

over the complete length.

– Retighten the lock lever 17 again.

Afterwards, tighten set screw 70 first, and then set screws

68.

When the angle indicators 33 and 24 are not in line with the

0° marks of scale 32 after adjusting, loosen the fastening

screws of the angle indicators with a Phillips screwdriver and

align the angle indicators alongside the 0° marks.

Setting the Standard 45° Bevel Angle

(Leftward)

– Bring the power tool into the working position.

– Turn the saw table 38 to the 0° detent 18. The lever 16

must be felt to engage in the detent.

– Pull the left fence extension 9 completely outward.

– Loosen lock lever 17 and tilt the glide arm by handle 4 left-

ward to the stop (45°).

OBJ_BUCH-1360-001.book Page 43 Tuesday, March 22, 2011 12:01 PM

44 | English

1 609 929 W31 | (22.3.11) Bosch Power Tools

Checking: (see figure V1)

– Set an angle gauge to 45° and place it on the saw table 38.

The leg of the angle gauge must be flush with the saw blade 40

over the complete length.

Adjusting: (see figure V2)

– Screw set screw 71 in or out with the an open-end spanner

(8 mm) until the leg of the angle gauge is flush with the saw

blade over the complete length.

– Retighten the lock lever 17 again.

When the angle indicators 33 and 24 are not in line with the

45° marks of scale 32 after adjusting, firstly once more check

the 0° setting for the bevel angle and the angle indicators.

Then repeat the adjustment of the 45° bevel angle.

Setting the Standard 45° Bevel Angle (Rightward)

– Bring the power tool into the working position.

– Turn the saw table 38 to the 0° detent 18. The lever 16

must be felt to engage in the detent.

– Pull the right fence extension 9 completely outward.

– Loosen the lock lever 17.

– Lightly tilt the glide arm leftward out of the 0°

position via handle 4 and turn rotary knob 39

until the righthand bevel angle range is indicat-

ed.

– Tilt the glide arm via handle 4 rightward to the stop (45°).

Checking: (see figure W1)

– Set an angle gauge to 135° and place it on the saw table

38.

The leg of the angle gauge must be flush with the saw blade 40

over the complete length.

Adjusting: (see figure W2)

– Screw set screw 72 in or out with the an open-end spanner

(8 mm) until the leg of the angle gauge is flush with the saw

blade over the complete length.

– Retighten the lock lever 17 again.

When the angle indicators 33 and 24 are not in line with the

45° marks of scale 32 after adjusting, firstly once more check

the 0° setting for the bevel angle and the angle indicators.

Then repeat the adjustment of the 45° bevel angle.

Aligning the Scale for Mitre Angles

– Bring the power tool into the working position.

– Turn the saw table 38 to the 0° detent 18. The lever 16

must be felt to engage in the detent.

Checking: (see figure X1)

– Adjust an angle gauge to 90° and position it between the

fence 10 and the saw blade 40 on the saw table 38.

The leg of the angle gauge must be flush with the saw blade 40

over the complete length.

Adjusting: (see figure X2)

– Loosen all four set screws 73 with the Allen key (4 mm) 20

and turn the saw table 38 together with the scale 37 until

the leg of the angle gauge is flush with the saw blade over

the complete length.

– Retighten the screws again.

When the angle indicator 59 is not in line with the 0° mark of

scale 37 after adjusting, loosen screw 74 with a Phillips

screwdriver and align the angle indicator alongside the

0°mark.

Adjusting the Clamping Force of Lock Lever 17

(see figure Y)

The clamping force of lock lever 17 can be readjusted.

Checking:

– The clamping force of the lock lever must securely hold the

position of the glide arm at any bevel angle.

Adjusting:

– Loosen the lock lever 17.

– Turn set screw 75 in anticlockwise direction with a socket

spanner (size 17 mm) to reduce the clamping force, or in-

crease the clamping force by turning in clockwise direc-

tion.

– Adjust a vertical bevel angle, retighten lock lever 17 and

check if the desired clamping force has been reached.

Transport (see figure Z)

Before transporting the power tool, the following steps must

be carried out:

– Slide glide arm 28 completely to the rear and secure it in

this position (see “Securing the Glide Arm”, page 38).

– Make sure that the depth stop 30 is pushed completely in-

ward and that adjusting screw 29 fits through the recess

without touching the depth stop when moving the glide

arm.

– Guide the glide arm downward until transport safety-lock

31 can be pushed completely inward.

– Slide the table extensions 11 completely inward.

– Set the vertical bevel angle to 0° and tighten the lock lever

17.

– Turn saw table 38 leftward to the stop and tighten locking

knob 15.

– Wind up the mains cable and tie it together with Velcro

strap 76.

– Remove all accessories that cannot be mounted firmly to

the power tool.

If possible, place unused saw blades in an enclosed con-

tainer for transport.

– Carry the machine by the transport handle 7 or hold it by

the recessed handles 19 on the sides of the saw table.

fWhen transporting the power tool, only use the trans-

port fixtures. Never carry the power tool by the protec-

tive devices, the glide arm 28 or the handle 4.

fThe power tool should always be carried by two per-

sons in order to avoid back injuries.

Maintenance and Service

Maintenance and Cleaning

fBefore any work on the machine itself, pull the mains

plug.

If the machine should fail despite the care taken in manufac-

turing and testing procedures, repair should be carried out by

an after-sales service centre for Bosch power tools.

OBJ_BUCH-1360-001.book Page 44 Tuesday, March 22, 2011 12:01 PM

English | 45

Bosch Power Tools 1 609 929 W31 | (22.3.11)

In all correspondence and spare parts order, please always in-

clude the 10-digit article number given on the type plate of

the machine.

Cleaning

For safe and proper working, always keep the power tool and

its ventilation slots clean.

The retracting blade guard must always be able to move freely

and retract automatically. Therefore, always keep the area

around the retracting blade guard clean.

– Remove dust and chips after each working procedure by

blowing out with compressed air or with a brush.

– Clean the roller 23 and the glide arm 28 regularly.

Accessories

Quick-action clamp. . . . . . . . . . . . . . . . . . . . . 1 609 B02 125

Insert plates . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Dust bag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Spacer MSF 110 . . . . . . . . . . . . . . . . . . . . . . 2 610 015 461

Extraction adapter . . . . . . . . . . . . . . . . . . . . . 2 607 001 977

Saw stand GTA 2500 W. . . . . . . . . . . . . . . . . 0 601 B12 100

Saw stand GTA 3800 . . . . . . . . . . . . . . . . . . 0 601 B24 000

Wood vacuum cleaner GAS 50 M . . . . . . . . . 0 601 988 103

Worklight MSLED 170

EU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Saw blades for wood and plate materials, panels and

strips/mouldings

Saw blade 305 x 30 mm,

60 teeth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Saw blades for plastic and non-ferrous metals

Saw blade 305 x 30 mm,

96 teeth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Saw blade 305 x 30 mm,

96 teeth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Saw blades for all types of laminate flooring

Saw blade 305 x 30 mm,

96 teeth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

After-sales Service and Customer Assistance

Our after-sales service responds to your questions concern-

ing maintenance and repair of your product as well as spare

parts. Exploded views and information on spare parts can al-

so be found under:

www.bosch-pt.com

Our customer service representatives can answer your ques-

tions concerning possible applications and adjustment of

products and accessories.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax: +61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: +27 (011) 6 51 96 00

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: +27 (011) 4 93 93 75

Fax: +27 (011) 4 93 01 26

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: +27 (031) 7 01 21 20

Fax: +27 (031) 7 01 24 46

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: +27 (021) 5 51 25 77

Fax: +27 (021) 5 51 32 23

E-Mail: bsc@zsd.co.za

OBJ_BUCH-1360-001.book Page 45 Tuesday, March 22, 2011 12:01 PM

46 | Français

1 609 929 W31 | (22.3.11) Bosch Power Tools

Bosch Headquarters

Midrand, Gauteng

Tel.: +27 (011) 6 51 96 00

Fax: +27 (011) 6 51 98 80

E-Mail: rbsa-hq.pts@za.bosch.com

Disposal

The machine, accessories and packaging should be sorted for

environmental-friendly recycling.

Do not dispose of power tools into household waste!

Only for EC countries:

According the European Guideline

2002/96/EC for Waste Electrical and Elec-

tronic Equipment and its implementation

into national right, power tools that are no

longer usable must be collected separately

and disposed of in an environmentally cor-

rect manner.

Subject to change without notice.

Français

Avertissements de sécurité

Avertissements de sécurité généraux pour l’outil

Lors de l’utilisation d’outil électropor-

tatifs, respecter les instructions de sé-

curité fondamentales suivantes afin d’éviter les risques de

choc électrique, de blessures et d’incendie.

Lire toutes les consignes avant d’utiliser cet outil électro-

portatif et garder soigneusement les consignes de sécuri-

té.

Le terme « outil » dans les consignes de sécurité fait référence

à votre outil électrique alimenté par le secteur (avec cordon

d’alimentation) ou votre outil fonctionnant sur batterie (sans

cordon d’alimentation).

Sécurité de la zone de travail

fConserver la zone de travail propre et bien éclairée. Les

zones en désordre ou sombres sont propices aux acci-

dents.

fNe pas faire fonctionner les outils électriques en at-

mosphère explosive, par exemple en présence de liqui-

des inflammables, de gaz ou de poussières. Les outils

électriques produisent des étincelles qui peuvent enflam-

mer les poussières ou les fumées.

fMaintenir les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil. Les distractions

peuvent vous faire perdre le contrôle de l’outil.

Sécurité électrique

fIl faut que les fiches de l’outil électrique soient adap-

tées au socle. Ne jamais modifier la fiche de quelque fa-

çon que ce soit. Ne pas utiliser d’adaptateurs avec des

outils à branchement de terre. Des fiches non modifiées

et des socles adaptés réduiront le risque de choc électri-

que.

fEviter tout contact du corps avec des surfaces reliées à

la terre telles que les tuyaux, les radiateurs, les cuisi-

nières et les réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la terre.

fNe pas exposer les outils à la pluie ou à des conditions

humides. La pénétration d’eau à l’intérieur d’un outil aug-

mentera le risque de choc électrique.

fNe pas maltraiter le cordon. Ne jamais utiliser le cordon

pour porter, tirer ou débrancher l’outil. Maintenir le

cordon à l’écart de la chaleur, du lubrifiant, des arêtes

ou des parties en mouvement. Les cordons endommagés

ou emmêlés augmentent le risque de choc électrique.

fLorsqu’on utilise un outil à l’extérieur, utiliser un pro-

longateur adapté à l’utilisation extérieure. L’utilisation

d’un cordon adapté à l’utilisation extérieure réduit le risque

de choc électrique.

fSi l’usage d’un outil dans un emplacement humide est

inévitable, utiliser une alimentation protégée par un

dispositif à courant différentiel résiduel (RCD). L’usage

d’un RCD réduit le risque de choc électrique.

Sécurité des personnes

fRester vigilant, regarder ce que vous êtes en train de

faire et faire preuve de bon sens dans l’utilisation de

l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué

ou sous l’emprise de drogues, d’alcool ou de médica-

ments. Un moment d’inattention en cours d’utilisation

d’un outil peut entraîner des blessures graves des person-

nes.

fUtiliser un équipement de sécurité. Toujours porter

une protection pour les yeux. Les équipements de sécu-

rité tels que les masques contre les poussières, les chaus-

sures de sécurité antidérapantes, les casques ou les pro-

tections acoustiques utilisés pour les conditions

appropriées réduiront les blessures des personnes.

fEviter tout démarrage intempestif. S’assurer que l’in-

terrupteur est en position arrêt avant de brancher

l’outil au secteur et/ou au bloc de batteries, de le ra-

masser ou de le porter. Porter les outils en ayant le doigt

sur l’interrupteur ou brancher des outils dont l’interrupteur

est en position marche est source d’accidents.

fRetirer toute clé de réglage avant de mettre l’outil en

marche. Une clé laissée fixée sur une partie tournante de

l’outil peut donner lieu à des blessures de personnes.

fNe pas se précipiter. Garder une position et un équili-

bre adaptés à tout moment. Cela permet un meilleur con-

trôle de l’outil dans des situations inattendues.

fS’habiller de manière adaptée. Ne pas porter de vête-

ments amples ou de bijoux. Garder les cheveux, les vê-

tements et les gants à distance des parties en mouve-

ment. Des vêtements amples, des bijoux ou les cheveux

longs peuvent être pris dans des parties en mouvement.

fSi des dispositifs sont fournis pour le raccordement

d’équipements pour l’extraction et la récupération des

poussières, s’assurer qu’ils sont connectés et correcte-

ATTENTION

OBJ_BUCH-1360-001.book Page 46 Tuesday, March 22, 2011 12:01 PM

Français | 47

Bosch Power Tools 1 609 929 W31 | (22.3.11)

ment utilisés. Utiliser des collecteurs de poussière peut

réduire les risques dus aux poussières.

Utilisation et entretien de l’outil

fNe pas forcer l’outil. Utiliser l’outil adapté à votre appli-

cation. L’outil adapté réalisera mieux le travail et de maniè-

re plus sûre au régime pour lequel il a été construit.

fNe pas utiliser l’outil si l’interrupteur ne permet pas de

passer de l’état de marche à arrêt et vice versa. Tout

outil qui ne peut pas être commandé par l’interrupteur est

dangereux et il faut le faire réparer.

fDébrancher la fiche de la source d’alimentation en cou-

rant et/ou le bloc de batteries de l’outil avant tout ré-

glage, changement d’accessoires ou avant de ranger

l’outil. De telles mesures de sécurité préventives rédui-

sent le risque de démarrage accidentel de l’outil.

fConserver les outils à l’arrêt hors de la portée des en-

fants et ne pas permettre à des personnes ne connais-

sant pas l’outil ou les présentes instructions de le faire

fonctionner. Les outils sont dangereux entre les mains

d’utilisateurs novices.

fObserver la maintenance de l’outil. Vérifier qu’il n’y a

pas de mauvais alignement ou de blocage des parties

mobiles, des pièces cassées ou toute autre condition

pouvant affecter le fonctionnement de l’outil. En cas de

dommages, faire réparer l’outil avant de l’utiliser. De

nombreux accidents sont dus à des outils mal entretenus.

fGarder affûtés et propres les outils permettant de cou-

per. Des outils destinés à couper correctement entretenus

avec des pièces coupantes tranchantes sont moins sus-

ceptibles de bloquer et sont plus faciles à contrôler.

fUtiliser l’outil, les accessoires et les lames etc., confor-

mément à ces instructions, en tenant compte des con-

ditions de travail et du travail à réaliser. L’utilisation de

l’outil pour des opérations différentes de celles prévues

pourrait donner lieu à des situations dangereuses.

Maintenance et entretien

fFaire entretenir l’outil par un réparateur qualifié utili-

sant uniquement des pièces de rechange identiques.

Cela assurera que la sécurité de l’outil est maintenue.

Avertissements de sécurité pour les scies à

onglets radiales

fCet outil électroportatif est fourni avec une plaque

d’avertissement en langue anglaise (dans la représen-

tation de l’outil électroportatif se trouvant sur la page

des graphiques elle est marquée du numéro 3).

fAvant la première mise en service, recouvrir le texte

anglais de la plaque d’avertissement par l’autocollant

fourni dans votre langue.

fS’assurer que les panneaux d’avertissement se trou-

vant sur l’outil électroportatif soient toujours lisibles.

fNe jamais se placer sur l’outil électroportatif. Des bles-

sures graves peuvent se produire si l’outil électroportatif

se renversait ou dans le cas d’un contact accidentel avec la

lame.

fS’assurer que le capot de protection fonctionne correc-

tement et qu’il puisse bouger librement. Ne jamais coin-

cer le capot de protection s’il est ouvert.

fNe jamais enlever des résidus, des copeaux de bois ou

similaires de la zone de coupe pendant le fonctionne-

ment de l’outil électroportatif. Mettre toujours le bras de

l’outil en position de repos puis éteindre l’outil électropor-

tatif.

fNe guider la lame de scie contre la pièce à travailler que

quand l’appareil est en marche. Sinon, il y a risque d’un

contrecoup, au cas où la lame de scie se coincerait dans la

pièce.

fGarder les poignées sèches, propres et dépourvues

d’huile et de graisse. Des poignées grasses, huileuses

sont glissantes et provoquent ainsi une perte de contrôle.

fN’utiliser l’outil électroportatif que si aucun outil de

travail, de copeaux de bois etc., sauf la pièce à tra-

vailler, ne se trouve sur la surface de travail. Les petits

morceaux de bois ou tout autre objet entrant en contact

avec la lame de scie peut être projeté à grande vitesse sur

l’utilisateur.

fMaintenez le sol exempt de copeaux de bois et de res-

tes de matériau. Vous pourriez glisser ou trébucher.

fToujours serrer la pièce à travailler. Ne pas travailler

les pièces qui sont trop petites pour être serrées. La

distance entre votre main et la lame de scie en rotation se-

rait, dans un tel cas, trop petite.

fN’utiliser l’outil électrique que pour les matériaux men-

tionnés dans le chapitre utilisation conforme. Autre-

ment, ceci risquerait de surcharger l’outil électrique.

fSi la lame se coince arrêtez l’outil électroportatif et

maintenez la pièce fermement jusqu’à l’arrêt total de la

lame. Pour éviter un rebond, la pièce ne doit être bou-

gée qu’après l’arrêt complet de la lame. Eliminez la cau-

se du coinçage de la lame avant de redémarrer l’outil élec-

troportatif.

fNe mettez pas vos doigts entre les parties en mouve-

ment du bras coulissant. Vous pourriez vous coincer les

doigts et être gravement blessé.

fTenez fermement la poignée avant de mettre en mar-

che l’outil et pendant toute l’opération de sciage. Lors

de l’opération de sciage, effectuez des mouvements

contrôlés avec le bras coulissant. Un moment d’inatten-

tion peut entraîner des blessures graves causées par le

bras coulissant très aisément.

fTronçonnez la pièce toujours en poussant de l’avant

vers l’arrière. Sinon, il y a risque d’un contrecoup, au cas

où la lame de scie se coincerait dans la pièce.

fNe pas utiliser de lames émoussées, fissurées, défor-

mées ou endommagées. Les lames aux dents émoussées

RAYONNEMENT LASER

Ne pas regarder dans le faisceau

appareil à laser de classe 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 47 Tuesday, March 22, 2011 12:01 PM

48 | Français

1 609 929 W31 | (22.3.11) Bosch Power Tools

ou qui ne sont plus alignées causent une fente de sciage

trop étroite qui provoque une friction trop élevée, un plus

grand risque de coincement de la lame et de par là d’un

contrecoup.

fToujours utiliser des lames de scie de la bonne taille, de

forme appropriée à l’alésage de fixation (par ex. en

étoile ou rondes). Des lames ne convenant pas aux pièces

de montage de la scie ne tournent pas rond et conduisent

à une perte de contrôle.

fNe pas utiliser de lames en acier HSS (aciers super rapi-

des). De telles lames se cassent facilement.

fNe pas toucher la lame de scie avant qu’elle ne soit re-

froidie. La lame de scie chauffe énormément durant le tra-

vail.

fNe jamais utiliser l’outil sans plaque. Remplacer une

plaque défectueuse. Une plaque impeccable est indis-

pensable, car autrement vous pourriez vous blesser avec la

lame de scie.

fContrôler le câble régulièrement et ne faire réparer un

câble endommagé que par un Service Après-Vente

autorisé pour outillage électroportatifs Bosch. Rem-

placer un câble de rallonge endommagé. Ceci est indis-

pensable pour assurer le bon fonctionnement en toute sé-

curité de l’outil électrique.

fEn cas de non-utilisation, conservez l’outil électrique

dans un endroit sûr. L’emplacement de stockage doit

être sec et verrouillable. Ceci prévient l’endommage-

ment de l’outil électrique pendant le stockage ou son utili-

sation par des personnes non initiées.

fNe pas diriger le faisceau laser vers des personnes ou

des animaux et ne jamais regarder soi-même dans le

faisceau laser. Cet outil électroportatif génère des rayon-

nements laser Classe laser 2 suivant EN 60825-1.

D’autres personnes peuvent être éblouies.

fNe pas remplacer le laser incorporé contre un laser

d’un autre type. Un laser qui ne correspond pas à cet outil

électroportatif pourrait présenter des danger pour les per-

sonnes.

fBloquer la pièce à travailler. Une pièce à travailler serrée

par des dispositifs de serrage appropriés ou dans un étau

est fixée de manière plus sûre que tenue dans les mains.

fNe jamais quitter l’outil avant son arrêt total. Les outils

de travail qui ne sont pas encore en arrêt total peuvent cau-

ser des blessures.

fNe jamais utiliser un outil électroportatif dont le câble

est endommagé. Ne pas toucher à un câble endommagé

et retirer la fiche du câble d’alimentation de la prise de

courant, au cas où le câble aurait été endommagé lors

du travail. Un câble endommagé augmente le risque de

choc électrique.

Symboles

Les symboles suivants peuvent être importants pour l’utilisa-

tion de votre outil électroportatif. Veuillez mémoriser les sym-

boles et leur signification. L’interprétation correcte des sym-

boles vous permettra de mieux utiliser votre outil

électroportatif et en toute sécurité.

Symboles et leur signification

Rayonnement laser

ne pas regarder dans le faisceau

appareil à laser de classe 2

Maintenir les mains hors de la zone de

sciage pendant le fonctionnement de

l’outil électroportatif. Lors d’un contact

avec la lame de scie, il y a risque de blessu-

res.

Portez un masque anti-poussières.

Porter toujours des lunettes de protec-

tion.

Porter des protections auditives. L’expo-

sition aux bruits peut provoquer une perte

de l’audition.

Zone dangereuse ! Si possible, maintenir

les mains, doigts ou bras éloignés de cet-

te zone.

Ne mettez pas vos doigts entre les par-

ties en mouvement du bras coulissant.

Vous pourriez vous coincer les doigts et être

gravement blessé.

Faire attention aux dimensions de la lame de scie. Le diamè-

tre du trou central doit correspondre très exactement à celui

de la broche porte-outil (pas de jeu). N’utiliser ni raccords ré-

ducteurs ni adaptateurs.

Lorsque vous transportez l’outil électropor-

tatif, ne le tenez que par les endroits indi-

qués (poignées encastrées) ou par la poi-

gnée de transport.

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 48 Tuesday, March 22, 2011 12:01 PM

Français | 49

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Description et performances du

produit

Il est impératif de lire toutes les consignes

de sécurité et toutes les instructions. Le

non-respect des avertissements et instruc-

tions indiqués ci-après peut conduire à une

électrocution, un incendie et/ou de graves

blessures.

Utilisation conforme

L’outil électroportatif, un appareil sur pieds, est conçu pour

effectuer des coupes droites longitudinales et transversales

dans le bois. Des angles d’onglet horizontaux de –52° à +60°

ainsi que des angles d’onglet verticaux de 47° (côté gauche)

à 47° (côté droit) sont possibles.

La puissance de l’outil électroportatif est conçue pour le scia-

ge de bois tendre et de bois dur ainsi que pour les panneaux

d’agglomérés et les panneaux de fibres.

L’utilisation de lames de scie appropriées permet le sciage

d’aluminium et de matières plastiques.

Ne portez jamais l’outil électroportatif par la

poignée du bras coulissant.

Levier de serrage ouvert :

Il est possible de régler des coupes biaises dans le plan verti-

cal.

Levier de serrage fermé :

L’angle de coupe biaise réglé dans le plan vertical du bras

coulissant est verrouillé.

Indique les différentes séquences pour régler l’angle d’onglet

vertical.

1. Desserrer le levier de serrage

2. Faire basculer le bras coulissant légèrement vers la gau-

che

3. Régler la plage de coupes biaises souhaitée à l’aide du

bouton rotatif

Régler les plages de coupes biaises souhaitées dans le plan

vertical à l’aide du bouton rotatif

Lame de scie inclinée vers la gauche (45 ° à 0°)

Lame de scie inclinée vers la droite (0 ° à 45°)

Plage de pivotement totale du bras coulissant

(de –47° à +47°)

Symboles et leur signification

Pour régler les coupes d’onglet dans le plan horizontal, la ta-

ble de sciage doit pouvoir pivoter librement et/ou le blocage

d’angle doit être bloqué :

– Tirer le levier n tout en poussant le dispositif de blocage

d’angle o à l’avant vers le bas

Ne jetez pas les outils électroportatifs avec

les ordures ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne 2002/96/CE rela-

tive aux déchets d’équipements électriques et électroniques

et sa mise en vigueur conformément aux législations nationa-

les, les outils électroportatifs dont on ne peut plus se servir

doivent être isolés et suivre une voie de recyclage appro-

priée.

Symboles et leur signification

OBJ_BUCH-1360-001.book Page 49 Tuesday, March 22, 2011 12:01 PM

50 | Français

1 609 929 W31 | (22.3.11) Bosch Power Tools

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la re-

présentation de l’outil électroportatif sur les pages graphi-

ques.

1Sac à poussières

2Adaptateur d’aspiration

3Plaque signalétique du laser

4Poignée

5Levier de blocage

6Capot de protection

7Poignée de transport

8Capot de protection à mouvement pendulaire

9Rallonge de la butée

10 Butée

11 Rallonge de la table de sciage

12 Alésages pour le montage

13 Plaque

14 Dispositif de blocage d’angle

15 Bouton de blocage pour angle d’onglet quelconque

(horizontal)

16 Levier pour préréglage de l’angle d’onglet (horizontal)

17 Bouton de serrage pour angle d’onglet quelconque

(vertical)

18 Entailles pour angles d’onglet standards

19 Poignées encastrées

20 Clé mâle pour vis à six pans creux (6 mm/4mm)

21 Clé mâle pour vis à six pans creux (2 mm)

22 Serre-joint à serrage par vis

23 Rouleau glisseur

24 Indicateur d’angle (vertical) de la plage de coupes

biaises droites (0° à +47°)

25 Plaque de dégagement de copeaux

26 Levier de blocage du mécanisme de coulissage

27 Capot de protection du laser

28 Bras coulissant

29 Vis d’ajustage de la butée de profondeur

30 Butée de profondeur

31 Dispositif de protection pour le transport

32 Echelle graduée pour coupes biaises (sur le plan vertical)

33 Indicateur d’angle (vertical) de la plage de coupes

biaises gauches (47° à 0°)

34 Bouton d’ajustage pour un angle de coupes biaises de

22,5° (dans le plan vertical)

35 Vis de blocage de la butée de longueur

36 Butée de longueur

37 Graduation pour angle d’onglet (horizontal)

38 Table de sciage

39 Bouton de réglage de la plage de coupes biaises (dans le

plan vertical)

40 Lame de scie

41 Ejection des copeaux

42 Vis de blocage des tiges 43

43 Tiges du capot de protection à mouvement pendulaire

44 Vis de fixation avant

(plaque de protection/capot de protection à mouvement

pendulaire)

45 Vis de fixation arrière

(plaque de protection/capot de protection à mouvement

pendulaire)

46 Plaque de protection

47 Blocage de la broche

48 Vis à six pans creux (6 mm) du porte-lame

49 Bride de serrage

50 Bride de serrage intérieure

51 Levier de blocage de la rallonge de la table de sciage

52 Levier de blocage de la rallonge des butées

53 Tôle de protection

54 Amortisseur

55 Vis de réglage pour amortissement

56 Alésages pour serre-joint à serrage par vis

57 Vis papillon

58 Tige filetée

59 Indicateur d’angle (horizontal)

60 Interrupteur Marche/Arrêt

61 Interrupteur pour laser (marquage du tracé de coupe)

62 Vis pour plaque

63 Vis de serrage de la butée de longueur

64 Vis de réglage pour positionnement du laser

(affleurement)

65 Vis pour capot de protection du laser

66 Vis de fixation de la plaque de montage du laser

67 Vis de fixation du carter du laser

68–70

Vis de réglage pour le réglage de base 0° (angle d’onglet

vertical)

71 Vis de réglage pour le réglage de base 45° (coupe biaise

gauche dans le plan vertical)

72 Vis de réglage pour le réglage de base 45° (coupe biaise

droite dans le plan vertical)

73 Vis de réglage de l’échelle graduée 37 pour coupes

biaises (dans le plan horizontal)

74 Vis pour indicateur d’angle (horizontal)

75 Vis de réglage de la force de serrage du bouton de

serrage 17

76 Bande auto-grippante

Les accessoires décrits ou illustrés ne sont pas tous compris dans

la fourniture. Vous trouverez les accessoires complets dans notre

programme d’accessoires.

OBJ_BUCH-1360-001.book Page 50 Tuesday, March 22, 2011 12:01 PM

Français | 51

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Caractéristiques techniques

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore déterminées conformé-

ment à la norme EN 61029.

Les mesures réelles (A) des niveaux sonores de l’appareil

sont : niveau de pression acoustique 93 dB(A) ; niveau d’in-

tensité acoustique 106 dB(A). Incertitude K=3 dB.

Porter une protection acoustique !

Valeurs totales des vibrations (somme vectorielle des trois

axes directionnels) relevées conformément à la norme

EN 61029 :

Valeur d’émission vibratoire ah<2,5m/s2, incertitude

K=1,5m/s

Le niveau d’oscillation indiqué dans ces instructions d’utilisa-

tion a été mesuré conformément à la norme EN 61029 et peut

être utilisé pour une comparaison d’outils électroportatifs. Il

est également approprié pour une estimation préliminaire de

la charge vibratoire.

Le niveau d’oscillation correspond aux utilisations principales

de l’outil électroportatif. Si l’outil électrique est cependant

utilisé pour d’autres applications, avec d’autres outils de tra-

vail ou avec un entretien non approprié, le niveau d’oscillation

peut être différent. Ceci peut augmenter considérablement la

charge vibratoire pendant toute la durée de travail.

Pour une estimation précise de la charge vibratoire, il est re-

commandé de prendre aussi en considération les périodes

pendant lesquelles l’appareil est éteint ou en fonctionnement,

mais pas vraiment utilisé. Ceci peut réduire considérable-

ment la charge vibratoire pendant toute la durée de travail.

Déterminez des mesures de protection supplémentaires pour

protéger l’utilisateur des effets des vibrations, telles que par

exemple : Entretien de l’outil électrique et des outils de tra-

vail, maintenir les mains chaudes, organisation des opéra-

tions de travail.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le pro-

duit décrit sous « Caractéristiques techniques » est en confor-

mité avec les normes ou documents normatifs suivants :

EN 61029, EN 60825-1 conformément aux termes des ré-

glementations 2004/108/CE, 2006/42/CE.

Dossier technique auprès de :

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montage

fÉvitez un démarrage accidentel de l’outil électroporta-

tif. Pendant le montage et lors de travaux sur l’outil

électroportatif, la fiche de secteur ne doit pas être con-

nectée à l’alimentation en courant.

Accessoires fournis

Retirez avec précaution de l’emballage toutes les pièces four-

nies.

Enlevez l’emballage complet de l’outil électroportatif et des

accessoires fournis.

Avant la première mise en service de l’outil électroportatif, vé-

rifiez si toutes les pièces indiquées ci-dessous ont été

fournies :

Scie à onglets radiale GCM 12 GDL Professional

N° d’article 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Puissance nominale absorbée W 2000 1500 1800

Vitesse à vide tr/min 3800 3800 3800

Limitation du courant de démarrage zzz

Type de laser nm

635

Classe laser 222

Poids suivant EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Classe de protection /II /II /II

Dimensions admissibles de la pièce (max./min.), voir page 56.

Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des

versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des dif-

férents outils électroportatifs peuvent varier.

Dimensions des lames de scie appropriées

Diamètre de la lame de scie mm 305

Epaisseur de la lame mm 1,7–2,6

Diamètre de l’alésage mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 51 Tuesday, March 22, 2011 12:01 PM

52 | Français

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Scie à onglets radiale avec lame de scie prémontée

– Bouton de blocage 15

– Sac à poussières 1

– Clé mâle pour vis à six pans 20

– Clé mâle pour vis à six pans creux 21

(au-dessous du capot de protection du laser 27)

– Serre-joint à serrage par vis 22

Note : Contrôlez si l’outil électroportatif est endommagé.

Avant de réutiliser l’outil électroportatif, vérifiez soigneuse-

ment les dispositifs de protection ou les parties légèrement

endommagées afin de vous assurer qu’ils peuvent fonction-

ner correctement et remplir les conditions de fonctionne-

ment. Contrôlez si les parties mobiles fonctionnent correcte-

ment et ne coincent pas, ou si des parties sont

endommagées. Toutes les parties doivent être correctement

montées et remplir toutes les conditions afin de garantir un

fonctionnement impeccable.

Faites réparer ou remplacer les dispositifs de protection et les

parties endommagés par un atelier agréé.

D’autres outils nécessaires, pas fournis avec l’appareil :

– Tournevis en croix

– Clé à fourche (ouverture : 8 mm)

– Clé polygonale, clé plate ou clé à douille (ouvertures :

10 mm et 17 mm)

Montage du bouton de blocage (voir figure a)

– Vissez le bouton de blocage 15 dans l’alésage correspon-

dant en-dessus du levier 16.

fToujours bien serrer le bouton de blocage 15 avant le

sciage. Sinon, la lame de scie peut se coincer dans la piè-

ce.

Montage stationnaire ou flexible

fAfin d’assurer un maniement en toute sécurité, l’outil

électroportatif doit être monté sur une surface de tra-

vail plane et stable (par ex. établi) avant son utilisa-

tion.

Montage sur une surface de travail (voir figure b1)

– A l’aide de vis appropriées, fixez l’outil électroportatif sur la

surface de travail. Faites cela à l’aide des alésages 12.

Montage sur une table de travail Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (voir figure b2)

La table de travail GTA de Bosch permet un travail stable avec

l’outil électroportatif quelque soit l’irrégularité du sol grâce à

ses pieds réglables. Le support pour pièce à usiner de la table

de travail sert à soutenir les pièces à usiner longues.

fLisez tous les avertissements et instructions joints re-

latifs à la table de travail. Le non-respect des avertisse-

ments et des instructions peut entraîner un choc électri-

que, un incendie et/ou de graves blessures.

fMontez correctement la table de travail avant de mon-

ter l’outil électroportatif. Un montage exact est impor-

tant afin d’éviter que la table ne tombe.

– Montez l’outil électroportatif dans sa position de transport

sur la table de travail.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du

plomb, certains bois, minéraux ou métaux, peuvent être nui-

sibles à la santé. Entrer en contact ou aspirer les poussières

peut entraîner des réactions allergiques et/ou des maladies

respiratoires auprès de l’utilisateur ou de personnes se trou-

vant à proximité.

Certaines poussières telles que les poussières de chêne ou de

hêtre sont considérées comme cancérigènes, surtout en as-

sociation avec des additifs pour le traitement du bois (chro-

mate, lazure). Les matériaux contenant de l’amiante ne doi-

vent être travaillés que par des personnes qualifiées.

– Utilisez toujours une aspiration des poussières.

– Veillez à bien aérer la zone de travail.

– Il est recommandé de porter un masque respiratoire avec

un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter

en vigueur dans votre pays.

L’aspiration des poussières/des copeaux peut être obturée

par la poussière, les copeaux ou les fragments de pièce à usi-

ner.

– Arrêtez l’outil électroportatif et retirez la fiche de la prise

de courant.

– Attendez l’arrêt total de la lame de scie.

– Déterminez la cause du blocage et éliminez-la.

fEvitez toute accumulation de poussières à l’emplace-

ment de travail. Les poussières peuvent facilement s’en-

flammer.

Aspiration interne (voir figure c)

Pour recueillir facilement les copeaux, utilisez le sac à pous-

sières 1 fourni avec l’appareil.

fContrôlez et nettoyez le sac à poussières après chaque

utilisation.

fPour éviter le risque d’incendie, retirez le sac à pous-

sières lorsque vous sciez de l’aluminium.

– Montez le sac à poussières 1 sur l’adaptateur d’aspiration

2 et tournez-le de manière à ce que l’ergot de l’adaptateur

d’aspiration s’encliquette dans l’encoche sur le sac à pous-

sières.

Pendant le sciage, le sac à poussières et l’adaptateur d’aspira-

tion ne doivent jamais entrer en contact avec les parties mo-

biles de la machine.

Videz à temps le sac à poussières.

Aspiration externe de copeaux

Pour l’aspiration, il est également possible de raccorder à

l’adaptateur d’aspiration 2 un tuyau d’aspirateur (Ø 35 mm).

– Montez le flexible de l’aspirateur dans l’adaptateur d’aspi-

ration 2.

L’aspirateur doit être approprié au matériau à travailler.

Pour l’aspiration de poussières particulièrement nuisibles à la

santé, cancérigènes ou sèches, utilisez des aspirateurs spéci-

fiques.

Nettoyage de l’adaptateur d’aspiration

Nettoyez l’adaptateur d’aspiration 2 à intervalles réguliers

afin d’assurer une bonne récupération des poussières.

OBJ_BUCH-1360-001.book Page 52 Tuesday, March 22, 2011 12:01 PM

Français | 53

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Retirez l’adaptateur d’aspiration 2 du dispositif d’éjection

des copeaux 41 par un mouvement rotatif.

– Eliminez les fragments de matériaux et les copeaux.

– Montez à nouveau l’adaptateur d’aspiration sur le disposi-

tif d’éjection des copeaux par un mouvement rotatif jus-

qu’à ce qu’il s’encliquette au-dessus de l’anneau de rete-

nue du dispositif d’éjection des copeaux.

Changement de la lame de scie

(voir figures d1–d4)

fAvant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

fPortez toujours des gants de protection pour monter la

lame de scie. Lors d’un contact avec la lame de scie, il y a

un risque de blessures.

N’utilisez que des lames de scie dont la vitesse admissible

maximale est supérieure à la vitesse à vide de votre outil élec-

troportatif.

N’utilisez que des lames de scie qui correspondent aux carac-

téristiques techniques indiquées dans les présentes instruc-

tions d’utilisation et qui sont contrôlées conformément à la

norme EN 847-1 et marquées en conséquence.

N’utilisez que des lames de scie recommandées par le fabri-

cant de cet outil électrique et appropriées pour le matériau à

travailler.

Démontage de la lame de scie

– Mettez l’outil électroportatif dans la position de travail.

– Dévissez la vis de blocage 42 à la main jusqu’à ce que la ti-

ge 43 puisse pendre librement.

– Desserrez la vis de fixation 44 (2 tours environ) au moyen

de la clé mâle pour vis à six pans creux (4 mm) 20.

Ne desserrez pas la vis complètement.

– Desserrez la vis de fixation 45 (6 tours environ) au moyen

de la clé mâle pour vis à six pans creux (4 mm) 20.

Ne desserrez pas la vis complètement.

– Retirez la plaque de protection 46 de la vis de fixation 45

en la tirant vers le bas par l’avant.

– Appuyez sur le levier de blocage 5 et poussez le capot de

protection à mouvement pendulaire 8 vers l’arrière.

Maintenez le capot de protection à mouvement pendulaire

dans cette position.

– Accrochez la tige 43 par un alésage au-dessus de la vis de

fixation 45.

Ceci permet de maintenir le capot de protection à mouve-

ment pendulaire en position ouverte.

– Tournez la vis hexagonale creuse 48 à l’aide de la clé mâle

pour vis à six pans creux (6 mm) 20 et, en même temps,

appuyez sur le blocage de broche 47 jusqu’à ce qu’elle

s’encliquette.

– Maintenez appuyé le blocage de la broche 47 et desserrez

la vis 48 dans le sens des aiguilles d’une montre (filet à gau-

che !).

– Enlevez la bride de serrage 49.

– Retirez la lame de scie 40.

Montage de la lame de scie

Si nécessaire, nettoyez toutes les pièces à monter avant d’en

effectuer le montage.

– Placez la nouvelle lame de scie sur la bride de serrage inté-

rieure 50.

fLors du montage, assurez-vous que le sens de coupe

des dents (sens de la flèche sur la lame de scie) coïnci-

de avec le sens de la flèche du capot de protection !

– Montez la bride de serrage 49 et la vis 48.

Appuyez sur le blocage de la broche 47 jusqu’à ce que ce-

lui-ci s’encliquette et serrez la vis dans le sens inverse des

aiguilles d’une montre.

– Desserrez la tige 43 de la vis de fixation 45 et faites glisser

le capot de protection à mouvement pendulaire vers le

bas.

– Poussez la plaque de protection 46 à nouveau au-dessous

de la vis de fixation 45.

– Resserrez les vis de fixation 45 et 44.

– Poussez la tige 43 dans sa position d’origine et resserrez la

vis de blocage 42 à la main.

Mise en marche

fAvant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

Dispositif de protection pour le transport

(voir figure A)

Le dispositif de protection pour le transport 31 facilite le ma-

niement de l’outil électroportatif lors du transport sur diffé-

rents lieux de travail.

Débloquez l’outil électroportatif

(position travail)

– Poussez le bras coulissant 28 sur le levier 4 légèrement

vers le bas afin de détendre le dispositif de protection pour

le transport 31.

– Tirez le dispositif de protection pour le transport 31 com-

plètement vers l’extérieur.

– Poussez le bras coulissant lentement vers le haut.

Bloquez l’outil électroportatif

(position de transport)

– Poussez le bras coulissant 28 complètement vers l’arrière

et bloquez-le dans cette position (voir « Blocage du bras

coulissant », page 54).

– Abaissez le bras coulissant jusqu’à ce que le dispositif de

protection pour le transport 31 puisse être complètement

rentré.

Pour des informations supplémentaires relatives au trans-

port, voir page 60.

Blocage du bras coulissant

On peut bloquer le mécanisme de coulissage du bras coulis-

sant 28 à l’aide du levier de blocage 26. Deux positions du

bras coulissant sont possibles :

– Bras coulissant complètement poussé vers l’arrière (pour

coupes d’onglets)

– Bras coulissant complètement tiré vers l’avant (pour une

position de transport non encombrante)

OBJ_BUCH-1360-001.book Page 53 Tuesday, March 22, 2011 12:01 PM

54 | Français

1 609 929 W31 | (22.3.11) Bosch Power Tools

Déverrouillage du bras coulissant (voir figure B1)

Après avoir déverrouillé le bras coulissant 28, tout le méca-

nisme de glissement est prêt à fonctionner.

– Poussez le levier de blocage 26 à fond vers le bas.

Le taquet de verrouillage du levier de blocage permet de li-

bérer les deux articulations inférieures du bras coulissant.

Blocage du bras coulissant (voir figure B2)

Bras coulissant complètement poussé vers l’arrière:

– Poussez le bras coulissant 28 à fond vers l’arrière.

Les deux articulations supérieures du bras coulissant sont

maintenant en position verticale et sont fermées.

– Tirez le levier de blocage 26 vers le haut jusqu’à ce que le

taquet de verrouillage se trouve entre les deux articula-

tions inférieures du bras coulissant.

Le bras coulissant 28 qui est alors complètement poussé

vers l’arrière est ainsi bloqué.

Bras coulissant complètement tiré vers l’avant:

– Tirez le bras coulissant 28 à fond vers l’avant.

Le mécanisme de coulissage ressort entièrement.

– Tirez le levier de blocage 26 vers le haut jusqu’à ce que le

taquet de verrouillage se trouve entre les deux articula-

tions inférieures du bras coulissant.

Le bras coulissant 28 qui est alors complètement tiré vers

l’avant est ainsi bloqué.

Préparation du travail

Rallongez la table de sciage (voir figure C)

Les extrémités libres des pièces longues doivent être soute-

nues.

A l’aide des rallonges 11, on peut rallonger la table de sciage

vers la gauche ou la droite.

– Rabattez vers l’intérieur le levier de blocage 51.

– Tirez vers l’extérieur la rallonge de la table de sciage 11 jus-

qu’à ce que la longueur souhaitée soit atteinte (250 mm

max.).

– Pour bloquer la rallonge de la table de sciage, poussez à

nouveau le levier de blocage 51 vers l’extérieur.

Rallongement de la butée (voir figure D)

Pour les angles d’onglet verticaux, il faut décaler les rallonges

de butée 9.

– Tirez le levier de blocage 52 vers l’avant.

– Tirez la rallonge de butée 9 complètement vers l’extérieur.

– Pour bloquer la rallonge de butée, poussez à nouveau le le-

vier de blocage 52 vers l’arrière.

Retirer les rallonges de butée (voir figure E)

Pour les coupes biaises verticales avec un angle de coupe

maximal, retirez complètement les rallonges de butée 9.

– Faites tourner la tôle de protection 53 vers l’extérieur.

– Tirez le levier de blocage 52 vers l’avant.

– Tirez la rallonge de butée 9 complètement vers l’extérieur.

– Soulevez la rallonge de butée.

Réglage de l’amortissement du bras coulissant

(voir figure F)

Le mécanisme de coulissage du bras coulissant 28 est réglé

en usine et n’est pas amorti lors de la livraison de l’outil élec-

troportatif.

On peut régler l’amortissement du mécanisme de coulissage

séparément sur l’amortisseur 54 :

rigide – mouvements de travail contrôlés ;

souple – coupes de sciage rapides.

– Desserrez les deux vis de réglage 55 à l’aide de la clé mâle

pour vis à six pans creux (4 mm) 20 pour obtenir un amor-

tissement plus souple

serrez les deux vis de réglage 55 plus fortement pour obte-

nir un amortissement plus rigide.

Fixation de la pièce à travailler (voir figure G)

La pièce à travailler doit toujours être bien serrée afin d’assu-

rer un travail en toute sécurité.

Ne travaillez pas de pièces qui sont trop petites pour être ser-

rées.

– Pressez fortement la pièce à travailler contre la butée 10.

– Introduisez le serre-joint 22 dans un des alésages prévus

56.

– Desserrez la vis papillon 57 et adaptez le serre-joint à la

pièce. Resserrez bien la vis papillon.

– Serrez toujours la pièce à travailler en tournant la tige file-

tée 58.

Réglage des coupes d’onglets dans le plan

horizontal

Afin d’obtenir des coupes précises, les réglages de base doi-

vent être contrôlés et, le cas échéant, réajustés après une uti-

lisation intensive de l’outil électroportatif (voir « Contrôle et

réglage des réglages de base », page 59).

fToujours bien serrer le bouton de blocage 15 avant le

sciage. Sinon, la lame de scie peut se coincer dans la piè-

ce.

Réglage des coupes d’onglets standards dans le plan hori-

zontal (voir figure H)

Pour un réglage rapide et précis d’angles d’onglet souvent uti-

lisés, des encoches 18 se trouvent sur la table de sciage :

– Desserrez le bouton de blocage 15 au cas où celui-ci serait

serré.

– Tirez le levier 16 et tournez la table de sciage 38 vers la

droite ou vers la gauche jusqu’à atteindre l’angle d’onglet

souhaité.

– Relâchez le levier. Le levier doit s’encliqueter de manière

perceptible dans l’encoche.

à gauche à droite

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 54 Tuesday, March 22, 2011 12:01 PM

Français | 55

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Réglage des coupes d’onglets quelconques dans le plan

horizontal (voir figure I)

Il est possible de régler les angles de coupe d’onglets dans le

plan horizontal dans une plage de 52° (côté gauche) à 60°

(côté droit).

– Desserrez le bouton de blocage 15 au cas où celui-ci serait

serré.

– Tirez le levier 16 et poussez en même temps le blocage

d’angle 14 à l’avant vers le bas.

Ceci bloque le levier 16 et la table de sciage peut évoluer li-

brement.

– Avec le bouton de blocage, tournez la table de sciage 38

vers la gauche ou la droite jusqu’à ce que l’indicateur d’an-

gle 59 indique l’angle d’onglet souhaité.

– Resserrez le bouton de blocage 15.

– Pour desserrer le levier 16 (pour le réglage de coupes biai-

ses dans le plan vertical standard), tirez le levier vers le

haut.

Le blocage d’angle 14 revient dans sa position d’origine et

le levier 16 peut à nouveau s’encliqueter dans les enco-

ches 18.

Réglage des coupes biaises dans le plan vertical

Afin d’obtenir des coupes précises, les réglages de base doi-

vent être contrôlés et, le cas échéant, réajustés après une uti-

lisation intensive de l’outil électroportatif (voir « Contrôle et

réglage des réglages de base », page 59).

L’angle d’onglet vertical peut être réglé dans une plage de 47°

(côté gauche) jusqu’à 47° (côté droit).

Pour un réglage rapide et précis de coupes biaises souvent

utilisées, des butées sont prévues pour les angles 0°, 22,5°

45° et 47°.

Réglage de la plage de coupes biaises gauche

(45 ° à 0°)

– Tirez la rallonge de butée gauche 9 complètement vers l’ex-

térieur. (voir « Rallongement de la butée », page 54)

– Desserrez le bouton de serrage 17.

– Basculez le bras coulissant sur la poignée 4 vers la gauche

jusqu’à ce que l’indicateur d’angle 33 indique la coupe biai-

se souhaitée.

– Maintenez le bras coulissant dans cette position et resser-

rez le levier de serrage 17.

La force de serrage du levier doit maintenir en toute sécu-

rité la position du bras coulissant pour toute coupe biaise

dans le plan vertical.

Réglage de la plage de coupes biaises droite

(0 ° à 45°) (voir figure J)

– Tirez la rallonge de butée droite 9 complète-

ment vers l’extérieur. (voir « Rallongement de

la butée », page 54)

– Desserrez le bouton de serrage 17.

– Basculez le bras coulissant sur la poignée 4 de la position

0° légèrement vers la gauche et tournez le bouton de régla-

ge 39 jusqu’à ce que la plage de coupes biaises souhaitée

soit affichée.

– Basculez le bras coulissant sur la poignée 4 vers la droite

jusqu’à ce que l’indicateur d’angle 24 indique la coupe biai-

se souhaitée.

– Maintenez le bras coulissant dans cette position et resser-

rez le levier de serrage 17.

La force de serrage du levier doit maintenir en toute sécu-

rité la position du bras coulissant pour toute coupe biaise

dans le plan vertical.

Angle d’onglet standard 0°

Pour garantir un réglage aisé de la coupe biaise standard 0°,

le bouton de réglage 39 s’encliquette dans la plage de coupes

biaises .

– Basculez le bras coulissant par la droite pour le mettre au-

dessus de la position 0°.

Réglage de la plage de coupes biaises complè-

te (de –47° à +47°)

– Tirer les deux rallonges de butée 9 complète-

ment vers l’extérieur. (voir « Rallongement de

la butée », page 54)

– Desserrez le bouton de serrage 17.

– Basculez le bras coulissant sur la poignée 4 de la position

0° légèrement vers la gauche et tournez le bouton de régla-

ge 39 jusqu’à ce que la plage de coupes biaises souhaitée

soit affichée.

– Basculez le bras coulissant sur la poignée 4 vers la gauche

ou vers la droite jusqu’à ce que l’indicateur d’angle 33 ou

24 indique la coupe biaise souhaitée.

– Maintenez le bras coulissant dans cette position et resser-

rez le levier de serrage 17.

La force de serrage du levier doit maintenir en toute sécu-

rité la position du bras coulissant pour toute coupe biaise

dans le plan vertical.

Coupe biaise standard 22,5° (voir figure K)

– Retirez le bouton d’ajustage 34 complètement vers l’exté-

rieur et tournez-le de 90°. Faites ensuite basculer le bras

coulissant à la poignée 4 jusqu’à ce qu’il s’encliquette de fa-

çon perceptible.

Mise en service

fTenez compte de la tension du réseau ! La tension de la

source de courant doit correspondre aux indications se

trouvant sur la plaque signalétique de l’outil électroporta-

tif.

Mise en marche (voir figure L)

–Pour la mise en service, tirez l’interrupteur Marche/Arrêt

60 vers le levier 4.

Note : Pour des raisons de sécurité, il n’est pas possible de

verrouiller l’interrupteur Marche/Arrêt 60, mais celui-ci doit

rester constamment appuyé pendant le travail de sciage.

Ce n’est qu’en appuyant sur le levier de blocage 5 que l’on

peut faire glisser le bras coulissant vers le bas.

–Pour le sciage, il est donc nécessaire de tirer l’interrupteur

Marche/Arrêt et d’appuyer en plus sur le levier de blocage

OBJ_BUCH-1360-001.book Page 55 Tuesday, March 22, 2011 12:01 PM

56 | Français

1 609 929 W31 | (22.3.11) Bosch Power Tools

Arrêt

–Pour arrêter l’outil électroportatif, relâchez l’interrupteur

Marche/Arrêt 60.

Limitation du courant de démarrage

La limitation électronique du courant de démarrage limite la

puissance lors de la mise en marche de l’outil électroportatif

et permet un fonctionnement sur un fusible 16 A.

Note : Si l’outil électroportatif tourne à pleine vitesse, immé-

diatement après avoir été mis en marche, c’est que la limita-

tion du courant de démarrage est en panne. L’outil électropor-

tatif doit être immédiatement envoyé auprès d’un service

après-vente, pour les adresses, voir chapitre « Service Après-

Vente et Assistance Des Clients », page 61.

Instructions d’utilisation

Indications générales pour le sciage

fSerrez toujours bien le bouton de blocage 15 et le bou-

ton de serrage 17 avant le sciage. Sinon, la lame de scie

peut se coincer dans la pièce.

fPour toutes les coupes assurez-vous d’abord que la la-

me de scie ne peut en aucun cas toucher la butée, le ser-

re-joint ou d’autres parties de l’outil électroportatif. Le

cas échéant, enlevez des butées auxiliaires ou adaptez-

les conformément aux instructions.

Protégez la lame de scie contre les chocs et les coups. N’expo-

sez pas la lame de scie à une pression latérale.

Ne travaillez pas des pièces déformées. La pièce doit toujours

avoir un bord droit pour être placée le long des butées.

Les extrémités libres des pièces longues doivent être soute-

nues.

Marquage de la ligne de coupe (voir figure M)

Deux faisceaux laser indiquent la largeur de coupe de la lame

de scie. Ceci permet un positionnement précis de la pièce

pour le sciage sans devoir ouvrir le capot de protection à mou-

vement pendulaire.

– Allumez le faisceau laser au moyen de la touche 61.

– Orientez votre marquage sur la pièce entre les deux lignes

laser.

Note : Avant le sciage, assurez-vous toujours que la ligne de

coupe est correctement indiquée (voir «Ajustage du laser »,

page 59). Les faisceaux laser peuvent se déplacer par ex. sui-

te aux vibrations générées lors d’une utilisation intensive.

Position de l’utilisateur (voir figure N)

fNe vous placez jamais devant la lame de l’outil électro-

portatif, mais placez-vous toujours latéralement par

rapport à la lame. Ceci protège votre corps d’un rebond

éventuel.

– Maintenez les mains, doigts ou bras éloignés de la lame de

scie en rotation.

– Ne maintenez pas vos bras croisés quand vous vous tenez

debout devant le bras coulissant.

Remplacement des plaques (voir figure O)

Il est possible que les plaques de support rouges 13 s’usent

après une utilisation prolongée.

Remplacez les plaques défectueuses.

– Mettez l’outil électroportatif dans la position de travail.

– Dévissez les vis 62 à l’aide de la clé mâle pour vis à six pans

creux (4 mm) 20 fournie avec l’appareil et sortez les

vieilles plaques.

– Introduisez la nouvelle plaque de droite.

– Vissez la plaque avec les vis 62 autant que possible vers la

droite de sorte sur toute la longueur du mouvement de

traction possible, la lame de scie ne touche pas la plaque.

– Répétez les étapes de travail de façon analogue pour la

nouvelle plaque de gauche.

Dimensions admissibles de la pièce

Pièces maximales :

Pièces minimales :

(= toutes les pièces qui peuvent être serrées au moyen du ser-

re-joint 22 à gauche ou à droite de la lame) :

160 x 335 mm (longueur x largeur)

Profondeur de coupe max. (0°/0°): 104 mm

Angle d’onglet Hauteur x Largeur

[mm]

horizontal vertical Pièce sur

le rail de butée

Pièce sur

la butée de distance (accessoire)

0° 0° 104 x 335 110 x 240

45° 0° 104 x 240 110 x 110

0° 45° (à gauche) 50 x 335 50 x 295

0° 45° (à droite) 40 x 335 40 x 295

45° 45° (à gauche) 50 x 240 50 x 200

45° 45° (à droite) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 56 Tuesday, March 22, 2011 12:01 PM

Français | 57

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Le sciage

Sciage sans mouvement de traction (rabattage)

(voir figure P)

– Poussez le bras coulissant 28 complètement vers l’arrière

et bloquez-le dans cette position (voir « Blocage du bras

coulissant », page 54).

Assurez-vous que la butée de profondeur 30 est complète-

ment poussée vers l’intérieur et que la vis d’ajustage 29

peut passer à travers l’encoche sans toucher la butée de

profondeur lorsque le bras coulissant est en mouvement.

– Serrez la pièce à travailler conformément à ses dimen-

sions.

– Ajustez les coupes d’onglet et/ou les coupes biaises sou-

haitées.

– Mettez l’outil électroportatif en fonctionnement.

– Appuyez sur le levier de blocage 5 et poussez lentement le

bras coulissant vers le bas avec le levier 4.

– Sciez la pièce à travailler en appliquant une vitesse d’avan-

ce régulière.

– Arrêtez l’outil électroportatif et attendez l’arrêt complet de

la lame de scie.

– Poussez le bras coulissant lentement vers le haut.

Sciage avec mouvement de traction (voir figure Q)

fTenez fermement la poignée avant de mettre en mar-

che l’outil et pendant toute l’opération de sciage. Lors

de l’opération de sciage, effectuez des mouvements

contrôlés avec le bras coulissant. Un moment d’inatten-

tion peut entraîner des blessures graves causées par le

bras coulissant très aisément.

– Déverrouillez le bras coulissant 28 (voir « Déverrouillage

du bras coulissant », page 54).

Etirez et rabattez le bras coulissant 28 pour contrôler si le

mécanisme de coulissage complet est prêt à fonctionner.

– Serrez la pièce à travailler conformément à ses dimen-

sions.

– Ajustez les coupes d’onglet et/ou les coupes biaises sou-

haitées.

– Retirez le bras coulissant du rail de butée 10 jusqu’à ce que

la lame de scie se trouve devant la pièce à travailler.

– Mettez l’outil électroportatif en fonctionnement.

– Appuyez sur le levier de blocage 5 et poussez lentement le

bras coulissant vers le bas avec le levier 4.

– Poussez ensuite le bras coulissant vers le rail de butée 10

et sciez complètement la pièce en observant une vitesse

d’avance régulière.

– Arrêtez l’outil électroportatif et attendez l’arrêt complet de

la lame de scie.

– Poussez le bras coulissant lentement vers le haut.

Sciage de pièces de la même longueur (voir figure R)

Pour un sciage facile de pièces de la même longueur, il est

possible d’utiliser la butée de longueur 36.

Vous pouvez monter la butée de longueur des deux côtés de la

rallonge de la table de sciage 11.

– Desserrez la vis de blocage 35 et relevez la butée de lon-

gueur 36 sur la vis de serrage 63.

– Resserrez la vis de blocage 35.

– Réglez la longueur souhaitée de la rallonge de la table de

sciage 11 (voir « Rallongez la table de sciage », page 54).

Réglage de la butée de profondeur (sciage de rainure)

(voir figure S)

La butée de profondeur doit être modifiée si vous voulez scier

une rainure ou utiliser une butée de distance (par ex. : Bosch

MSF 110).

– Poussez la butée de profondeur 30 vers l’extérieur.

– Appuyez sur le levier de blocage 5 et poussez le bras cou-

lissant dans la position souhaitée.

– Tournez la vis d’ajustage 29 jusqu’à ce que l’extrémité de la

vis touche la butée de profondeur 30.

– Poussez le bras coulissant lentement vers le haut.

Pièces spéciales

Pour le sciage de pièces coudées ou rondes, il est spéciale-

ment nécessaire de les protéger contre un dérapage. Aucun

écart ne doit se produire le long de la ligne de coupe entre la

pièce, la butée et la table de sciage.

Le cas échéant, fabriquez des fixations spéciales.

Travail des liteaux profilés (liteaux de sol ou de

plafond)

Il est possible de travailler les liteaux profilés de deux façons :

– positionnés contre la butée,

– placés à plat sur la table.

En outre, en fonction de la largeur du liteau profilé, il est pos-

sible d’effectuer les coupes avec ou sans mouvement de trac-

tion.

Essayez toujours l’angle d’onglet réglé avec des déchets de

bois.

OBJ_BUCH-1360-001.book Page 57 Tuesday, March 22, 2011 12:01 PM

58 | Français

1 609 929 W31 | (22.3.11) Bosch Power Tools

Liteaux de sol

Le tableau suivant contient des indications pour travailler des liteaux de sol.

Liteaux de plafond (conformément au standard des Etats-Unis)

Réglages positionnés

contre la

butée

à plat sur la

table

de sciage

Liteaux de sol côté gauche côté droit côté gauche côté droit

Bord intérieur angle d’onglet

horizontal 45° à gauche 45° à droite 0° 0°

coupes biaises sur le

plan vertical 0° 0° 45° à gauche 45° à droite

Positionnement de la

pièce à travailler

Bord inférieur sur la

table de sciage

Bord inférieur sur la

table de sciage

Bord supérieur sur

la butée

Bord supérieur sur

la butée

La pièce à travailler

terminée se trouve ...

... du côté gauche

de la coupe

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté droit de

la coupe

Bord extérieur angle d’onglet

horizontal 45° à droite 45° à gauche 0° 0°

coupes biaises sur le

plan vertical 0° 0° 45° à droite 45° à gauche

Positionnement de la

pièce à travailler

Bord inférieur sur la

table de sciage

Bord inférieur sur la

table de sciage

Bord supérieur sur

la butée

Bord supérieur sur

la butée

La pièce à travailler

terminée se trouve ...

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté gauche

de la coupe

... du côté droit de

la coupe

Si vous voulez découper des liteaux de plafond à plat sur la table de sciage, réglez la coupe d’onglet

dans le plan vertical sur 31,6° (table de sciage tournée vers la gauche ou vers la droite) et la coupe biai-

se dans le plan vertical sur 33,9° (bras coulissant tourné vers la gauche ou vers la droite).

Le tableau ci-après vous fournit des informations pour travailler des liteaux de plafond.

Réglages positionnés

contre la

butée

placés à plat

sur la table de

sciage

Liteau de plafond côté gauche côté droit côté gauche côté droit

Bord intérieur angle d’onglet

horizontal 45° à droite 45° à gauche 31,6° à droite 31,6° à gauche

coupes biaises sur le

plan vertical 0° 0° 33,9° gauche 33,9° droite

Positionnement de la

pièce à travailler

Bord inférieur sur la

butée

Bord inférieur sur la

butée

Bord supérieur sur

la butée

Bord supérieur sur

la butée

La pièce à travailler

terminée se trouve ...

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté gauche

de la coupe

... du côté droit de

la coupe

Bord extérieur angle d’onglet

horizontal 45° à gauche 45° à droite 31,6° à gauche 31,6° à droite

coupes biaises sur le

plan vertical 0° 0° 33,9° droite 33,9° gauche

Positionnement de la

pièce à travailler

Bord inférieur sur la

butée

Bord inférieur sur la

butée

Bord supérieur sur

la butée

Bord supérieur sur

la butée

La pièce à travailler

terminée se trouve ...

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté gauche

de la coupe

... du côté droit de

la coupe

52°

38°

52°

OBJ_BUCH-1360-001.book Page 58 Tuesday, March 22, 2011 12:01 PM

Français | 59

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Contrôle et réglage des réglages de base

Afin d’obtenir des coupes précises, les réglages de base doi-

vent être contrôlés et, le cas échéant, réglés après une utilisa-

tion intensive de l’outil électroportatif.

Pour ce faire, il faut de l’expérience et les outils spéciaux ap-

propriés.

Un atelier de Service Après-Vente Bosch autorisé effectue ce

travail rapidement et de façon fiable.

Ajustage du laser

Note : Pour contrôler la fonction laser, l’outil électroportatif

doit être connecté à l’alimentation électrique.

fPendant l’ajustage du laser (par ex. lors du déplace-

ment du bras coulissant), n’actionnez jamais l’interrup-

teur Marche/Arrêt. Une mise en marche non-intention-

née de l’outil électroportatif peut avoir de graves blessures

pour conséquence.

– Mettez l’outil électroportatif dans la position de travail.

–Tournez la table 38 jusqu’à l’encoche 18 pour 0°. Le levier

16 doit s’encliqueter de manière perceptible dans l’enco-

che.

– Allumez le faisceau laser au moyen de la touche 61.

Contrôle : (voir figure T1)

– Marquez une ligne de coupe droite sur la pièce.

– Appuyez sur le levier de blocage 5 et poussez lentement le

bras coulissant vers le bas avec le levier 4.

– Alignez la pièce de sorte que les dents de la lame coïnci-

dent avec la ligne de coupe.

– Maintenez la pièce dans cette position et poussez le bras

coulissant lentement vers le haut.

– Serrez la pièce à travailler.

– Allumez le faisceau laser au moyen de la touche 61.

Les faisceaux laser doivent être à la même distance de la ligne

de coupe marquée sur la pièce sur toute la longueur de cette

dernière à droite tout comme à gauche, même si le bras cou-

lissant est orienté vers le bas.

Réglage de l’affleurement : (voir figure T2)

– Serrez la vis de réglage 64 correspondante à l’aide de la clé

mâle pour vis à six pans creux (2 mm) 21 jusqu’à ce que le

faisceau laser coïncide avec la ligne de coupe marquée sur

la pièce sur toute la longueur de cette dernière.

Une rotation dans le sens inverse des aiguilles d’une montre

fait bouger le faisceau laser de la gauche vers la droite, une ro-

tation dans le sens des aiguilles d’une montre fait bouger le

faisceau laser de la droite vers la gauche.

Réglage du parallélisme : (voir figure T3)

– Desserrez les deux vis 65 du capot de protection du laser

27 à l’aide de la clé mâle pour vis à six pans creux (4 mm)

20.

Note : Afin de pouvoir accéder à la vis avant du capot de

protection du laser, basculez le bras coulissant légèrement

vers le bas jusqu’à ce que la clé mâle pour vis à six pans

creux puisse passer à travers une des fentes du capot de

protection à mouvement pendulaire.

– Desserrez la vis de fixation 66 (1–2 tours environ) au

moyen de la clé mâle pour vis à six pans creux (2 mm) 21.

Ne desserrez pas la vis complètement.

– Déplacez la plaque de montage du laser vers la droite ou

vers la gauche jusqu’à ce que les faisceaux laser soient pa-

rallèles à la ligne de coupe marquée sur la pièce sur toute la

longueur.

– Maintenez la plaque de montage du laser dans cette posi-

tion et resserrez la vis de fixation 66.

– Après avoir effectué le réglage, contrôlez à nouveau l’af-

fleurement de la ligne de coupe. Si nécessaire, ajustez à

nouveau le faisceau laser à l’aide des vis de réglage 64.

– Remontez le capot de protection du laser 27.

Réglage de l’écart latéral lorsque le bras coulissant est dé-

placé : (voir figure T4)

– Desserrez les deux vis 65 du capot de protection du laser

27 à l’aide de la clé mâle pour vis à six pans creux (4 mm)

20.

Note : Afin de pouvoir accéder à la vis avant du capot de

protection du laser, basculez le bras coulissant légèrement

vers le bas jusqu’à ce que la clé mâle pour vis à six pans

creux puisse passer à travers une des fentes du capot de

protection à mouvement pendulaire.

– Desserrez les deux vis de fixation 67 (1–2 tours environ)

au moyen de la clé mâle pour vis à six pans creux (2 mm)

21.

Ne desserrez pas les vis complètement.

– Déplacez le carter du laser vers la droite ou vers la gauche

jusqu’à ce que les faisceaux laser ne dévient plus latérale-

ment lorsque le bras coulissant est déplacé.

– Après avoir effectué le réglage, contrôlez à nouveau l’af-

fleurement de la ligne de coupe. Si nécessaire, ajustez à

nouveau le faisceau laser à l’aide des vis de réglage 64.

– Maintenez le carter du laser dans cette position et resser-

rez les vis de fixation 67.

– Remontez le capot de protection du laser 27.

Réglage de l’angle d’onglet standard 0°

(vertical)

– Mettez l’outil électroportatif dans la position de transport.

– Tournez la table 38 jusqu’à l’encoche 18 pour 0°. Le levier

16 doit s’encliqueter de manière perceptible dans l’enco-

che.

Contrôle : (voir figure U1)

– Mettez un gabarit d’angle sur 90° et posez-le sur la table de

sciage 38.

La colonne du gabarit d’angle doit affleurer la lame de scie 40

sur toute la longueur.

Réglage : (voir figure U2)

– Desserrez le bouton de serrage 17.

– Desserrez les deux vis de réglage 68 (1 tour min.) à l’aide

d’une clé à douille (10 mm).

– Desserrez la vis de fixation 70 (3 tours environ) au moyen

de la clé mâle pour vis à six pans creux (4 mm) 20.

– Tournez la vis de réglage 69 à l’aide de la clé mâle pour vis

à six pans creux (4 mm) 20 pour la faire ressortir ou la ren-

trer jusqu’à ce que la colonne du gabarit d’angle affleure la

longueur complète de la lame de scie.

– Resserrez le bouton de serrage 17.

Ensuite, resserrez d’abord la vis de réglage 70, puis les vis

de réglage 68.

OBJ_BUCH-1360-001.book Page 59 Tuesday, March 22, 2011 12:01 PM

60 | Français

1 609 929 W31 | (22.3.11) Bosch Power Tools

Si, après le réglage, les indicateurs d’angle 33 et 24 ne se

trouvent pas sur la même ligne que les marques 0° de l’échelle

graduée 32, desserrez les vis de fixation des indicateurs d’an-

gle à l’aide d’un tournevis cruciforme et orientez les indica-

teurs d’angle le long des marques 0°.

Réglage de l’angle d’onglet standard 45°

(gauche, vertical)

– Mettez l’outil électroportatif dans la position de travail.

–Tournez la table 38 jusqu’à l’encoche 18 pour 0°. Le levier

16 doit s’encliqueter de manière perceptible dans l’enco-

che.

– Tirez la rallonge de butée gauche 9 complètement vers l’ex-

térieur.

– Desserrez le levier de serrage 17 et poussez le bras coulis-

sant de la poignée 4 à fond vers la gauche (45°).

Contrôle : (voir figure V1)

– Mettez un gabarit d’angle sur 45° et posez-le sur la table de

sciage 38.

La colonne du gabarit d’angle doit affleurer la lame de scie 40

sur toute la longueur.

Réglage : (voir figure V2)

– Tournez la vis de réglage 71 à l’aide d’une clé plate (8 mm)

pour la faire ressortir ou la rentrer jusqu’à ce que la colonne

du gabarit d’angle affleure la longueur complète de la lame

de scie.

– Resserrez le bouton de serrage 17.

Si, après le réglage, les indicateurs d’angle 33 et 24 ne se

trouvent pas sur la même ligne que les marques 45° de la gra-

duation 32, vérifiez d’abord le réglage 0 ° de l’angle d’onglet et

des indicateurs d’angle. Ensuite, répétez le réglage de l’angle

d’onglet de 45°.

Réglage de l’angle d’onglet standard 45° (droite, vertical)

– Mettez l’outil électroportatif dans la position de travail.

–Tournez la table 38 jusqu’à l’encoche 18 pour 0°. Le levier

16 doit s’encliqueter de manière perceptible dans l’enco-

che.

– Tirez la rallonge de butée droite 9 complètement vers l’ex-

térieur.

– Desserrez le bouton de serrage 17.

– Basculez le bras coulissant sur la poignée 4 de

la position 0° légèrement vers la gauche et

tournez le bouton d’ajustage 39 jusqu’à ce que

la plage droite des coupes biaises souhaitées

soit affichée.

– Basculez le bras coulissant sur la poignée 4 jusqu’à la bu-

tée vers la droite (45°).

Contrôle : (voir figure W1)

– Mettez un gabarit d’angle sur 135° et posez-le sur la table

de sciage 38.

La colonne du gabarit d’angle doit affleurer la lame de scie 40

sur toute la longueur.

Réglage : (voir figure W2)

– Tournez la vis de réglage 72 à l’aide d’une clé plate (8 mm)

pour la faire ressortir ou la rentrer jusqu’à ce que la colonne

du gabarit d’angle affleure la longueur complète de la lame

de scie.

– Resserrez le bouton de serrage 17.

Si, après le réglage, les indicateurs d’angle 33 et 24 ne se

trouvent pas sur la même ligne que les marques 45° de la gra-

duation 32, vérifiez d’abord le réglage 0° de l’angle d’onglet et

des indicateurs d’angle. Ensuite, répétez le réglage de l’angle

d’onglet de 45°.

Ajustage de l’échelle graduée pour les coupes d’onglet

dans le plan horizontal

– Mettez l’outil électroportatif dans la position de travail.

– Tournez la table 38 jusqu’à l’encoche 18 pour 0°. Le levier

16 doit s’encliqueter de manière perceptible dans l’enco-

che.

Contrôle : (voir figure X1)

– Mettez un gabarit d’angle sur 90° et positionnez-le entre la

butée 10 et la lame de scie 40 sur la table de sciage 38.

La colonne du gabarit d’angle doit affleurer la lame de scie 40

sur toute la longueur.

Réglage : (voir figure X2)

– Desserrez les quatre vis de réglage 73 à l’aide de la clé mâ-

le pour vis à six pans creux (4 mm) 20 et faites tourner la

table de sciage 38 avec l’échelle graduée 37 jusqu’à ce la

colonne du gabarit affleure la longueur complète de la lame

de scie.

– Resserrez les vis.

Si, après le réglage, l’indicateur d’angle 59 ne se trouve pas

sur la même ligne que la marque 0° de l’échelle graduée 37,

desserrez la vis 74 à l’aide d’un tournevis en croix et orientez

l’indicateur d’angle le long de la marque 0°.

Réglage de la force de serrage du bouton de serrage 17

(voir figure Y)

La force de serrage du bouton de serrage 17 peut être réajus-

tée.

Contrôle :

– La force de serrage du levier doit maintenir en toute sécu-

rité la position du bras coulissant pour toute coupe biaise

dans le plan vertical.

Réglage :

– Desserrez le bouton de serrage 17.

– Tournez la vis de réglage 75 à l’aide d’une clé à douille

(17 mm) dans le sens inverse des aiguilles d’une montre

pour réduire la force de serrage, ou dans le sens des

aiguilles d’une montre pour augmenter la force de serrage.

– Réglez un angle d’onglet vertical, resserrez le bouton de

serrage 17 et vérifiez si la force de serrage souhaitée ait

été atteinte.

Transport (voir figure Z)

Avant de transporter l’outil électroportatif, procédez comme

suit :

– Poussez le bras coulissant 28 complètement vers l’arrière

et bloquez-le dans cette position (voir « Blocage du bras

coulissant », page 54).

OBJ_BUCH-1360-001.book Page 60 Tuesday, March 22, 2011 12:01 PM

Français | 61

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Assurez-vous que la butée de profondeur 30 est complète-

ment poussée vers l’intérieur et que la vis d’ajustage 29

peut passer à travers l’encoche sans toucher la butée de

profondeur lorsque le bras coulissant est en mouvement.

– Abaissez le bras coulissant jusqu’à ce que le dispositif de

protection pour le transport 31 puisse être complètement

rentré.

– Poussez les rallonges de table de sciage 11 à fond vers l’in-

térieur.

– Régler un angle d’onglet de 0° et serrer le levier de serrage

17.

– Tournez la table de sciage 38 à fond vers la gauche et ser-

rez le bouton de blocage 15.

– Attachez le câble de secteur à l’aide de la bande auto-grip-

pante 76.

– Enlevez tous les accessoires qui ne peuvent pas être mon-

tés fermement sur l’outil électroportatif.

Transporter les lames de scie, si possible, dans un conte-

neur fermé.

– Portez l’outil électroportatif par la poignée de transport 7

ou par les poignées encastrées 19 latérales sur la table.

fPour transporter l’outil électroportatif, utilisez tou-

jours les dispositifs de transport et jamais les disposi-

tifs de protection, le bras coulissant 28 ou la poignée 4.

fPortez l’outil électroportatif toujours à deux pour évi-

ter de vous faire mal au dos.

Entretien et Service Après-Vente

Nettoyage et entretien

fAvant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

Si, malgré tous les soins apportés à la fabrication et au contrô-

le de l’appareil, celui-ci présentait un défaut, la réparation ne

doit être confiée qu’à une station de Service Après-Vente

agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de piè-

ces de rechange, précisez-nous impérativement le numéro

d’article à dix chiffres de l’outil électroportatif indiqué sur la

plaque signalétique.

Nettoyage

Tenez toujours propres l’outil électroportatif ainsi que les fen-

tes de ventilation afin d’obtenir un travail impeccable et sûr.

Le capot de protection à mouvement pendulaire doit toujours

pouvoir bouger librement et fermer automatiquement. A cet

effet, nettoyez toujours bien tout autour du capot de protec-

tion à mouvement pendulaire.

– Après chaque opération de travail, enlevez les poussières

et les copeaux en soufflant avec de l’air comprimé ou à

l’aide d’un pinceau.

– Nettoyez régulièrement le rouleau de coulissage 23 et le

bras coulissant 28.

Accessoires

Serre-joint à serrage rapide. . . . . . . . . . . . . . 1 609 B02 125

Plaques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Sac à poussières . . . . . . . . . . . . . . . . . . . . . . .1 609 B02 595

Butée de distance MSF 110. . . . . . . . . . . . . .2 610 015 461

Adaptateur d’aspiration . . . . . . . . . . . . . . . . .2 607 001 977

Piètement GTA 2500 W . . . . . . . . . . . . . . . . 0 601 B12 100

Piètement GTA 3800 . . . . . . . . . . . . . . . . . . 0 601 B24 000

Aspirateur spécial bois GAS 50 M . . . . . . . . . 0 601 988 103

Lampe de travail MSLED 170

UE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

Royaume-Uni. . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Lames de scie pour le bois et les matières plastiques stra-

tifiées en feuille, les panneaux de lambris et les liteaux

Lame de scie 305 x 30 mm,

60 dents . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 641 768

Lames de scie pour les matières plastiques et les métaux

non ferreux

Lame de scie 305 x 30 mm,

96 dents . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

Lame de scie 305 x 30 mm,

96 dents . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

Lames de scie pour tous les planchers stratifiés

Lame de scie 305 x 30 mm,

96 dents . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 137

Service Après-Vente et Assistance Des Clients

Notre Service Après-Vente répond à vos questions concer-

nant la réparation et l’entretien de votre produit et les pièces

de rechange. Vous trouverez des vues éclatées ainsi que des

informations concernant les pièces de rechange également

sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition

pour répondre à vos questions concernant l’achat, l’utilisation

et le réglage de vos produits et de leurs accessoires.

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0 811 36 01 22 (coût d’une communication locale)

Fax : +33 (0) 1 49 45 47 67

E-Mail : contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : +33 (0) 1 43 11 90 06

Fax : +33 (0) 1 43 11 90 33

E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 (070) 22 55 65

Fax : +32 (070) 22 55 75

E-Mail : outillage.gereedschap@be.bosch.com

OBJ_BUCH-1360-001.book Page 61 Tuesday, March 22, 2011 12:01 PM

62 | Español

1 609 929 W31 | (22.3.11) Bosch Power Tools

Suisse

Tel. : +41 (044) 8 47 15 12

Fax : +41 (044) 8 47 15 52

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et em-

ballages, doivent pouvoir suivre chacun une voie de recyclage

appropriée.

Ne jetez pas les outils électroportatifs avec les ordures

ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne

2002/96/CE relative aux déchets d’équipe-

ments électriques et électroniques et sa mi-

se en vigueur conformément aux législa-

tions nationales, les outils électroportatifs

dont on ne peut plus se servir doivent être

isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

Español

Instrucciones de seguridad

Advertencias de peligro generales para

herramientas eléctricas

Al utilizar herramientas eléctricas ate-

nerse siempre a las siguientes medidas

de seguridad básicas para reducir el riesgo de una descarga

eléctrica, lesión e incendio.

Lea íntegramente estas instrucciones de seguridad antes

de utilizar esta herramienta eléctrica y guárdelas en un lu-

gar seguro.

El término “herramienta eléctrica” empleado en las siguientes

instrucciones de seguridad se refiere a herramientas eléctri-

cas de conexión a la red (con cable de red) y a herramientas

eléctricas accionadas por acumulador (o sea, sin cable de

red).

Seguridad del puesto de trabajo

fMantenga limpio y bien iluminado su puesto de trabajo.

El desorden o una iluminación deficiente en las áreas de

trabajo pueden provocar accidentes.

fNo utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren combus-

tibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a

inflamar los materiales en polvo o vapores.

fMantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la

herramienta eléctrica.

Seguridad eléctrica

fEl enchufe de la herramienta eléctrica debe correspon-

der a la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas eléctricas dotadas con

una toma de tierra. Los enchufes sin modificar adecuados

a las respectivas tomas de corriente reducen el riesgo de

una descarga eléctrica.

fEvite que su cuerpo toque partes conectadas a tierra

como tuberías, radiadores, cocinas y refrigeradores. El

riesgo a quedar expuesto a una sacudida eléctrica es ma-

yor si su cuerpo tiene contacto con tierra.

fNo exponga la herramienta eléctrica a la lluvia y evite

que penetren líquidos en su interior. Existe el peligro de

recibir una descarga eléctrica si penetran ciertos líquidos

en la herramienta eléctrica.

fNo utilice el cable de red para transportar o colgar la

herramienta eléctrica, ni tire de él para sacar el enchu-

fe de la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o piezas

móviles. Los cables de red dañados o enredados pueden

provocar una descarga eléctrica.

fAl trabajar con la herramienta eléctrica a la intemperie

utilice solamente cables de prolongación apropiados

para su uso en exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores reduce el

riesgo de una descarga eléctrica.

fSi fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a

través de un fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a una descarga

eléctrica.

Seguridad de personas

fEsté atento a lo que hace y emplee la herramienta eléc-

trica con prudencia. No utilice la herramienta eléctrica

si estuviese cansado, ni tampoco después de haber

consumido alcohol, drogas o medicamentos. El no estar

atento durante el uso de la herramienta eléctrica puede

provocarle serias lesiones.

fUtilice un equipo de protección personal y en todo caso

unas gafas de protección. El riesgo a lesionarse se reduce

considerablemente si, dependiendo del tipo y la aplicación

de la herramienta eléctrica empleada, se utiliza un equipo

de protección adecuado como una mascarilla antipolvo,

zapatos de seguridad con suela antideslizante, casco, o

protectores auditivos.

fEvite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada antes

de conectarla a la toma de corriente y/o al montar el

acumulador, al recogerla, y al transportarla. Si trans-

porta la herramienta eléctrica sujetándola por el interrup-

tor de conexión/desconexión, o si alimenta la herramienta

eléctrica estando ésta conectada, ello puede dar lugar a un

accidente.

fRetire las herramientas de ajuste o llaves fijas antes de

conectar la herramienta eléctrica. Una herramienta de

ajuste o llave fija colocada en una pieza rotante puede pro-

ATENCIÓN

OBJ_BUCH-1360-001.book Page 62 Tuesday, March 22, 2011 12:01 PM

Español | 63

Bosch Power Tools 1 609 929 W31 | (22.3.11)

ducir lesiones al poner a funcionar la herramienta eléctri-

ca.

fEvite posturas arriesgadas. Trabaje sobre una base fir-

me y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

fLleve puesta una vestimenta de trabajo adecuada. No

utilice vestimenta amplia ni joyas. Mantenga su pelo,

vestimenta y guantes alejados de las piezas móviles. La

vestimenta suelta, el pelo largo y las joyas se pueden en-

ganchar con las piezas en movimiento.

fSiempre que sea posible utilizar unos equipos de aspi-

ración o captación de polvo, asegúrese que éstos estén

montados y que sean utilizados correctamente. El em-

pleo de estos equipos reduce los riesgos derivados del pol-

vo.

Uso y trato cuidadoso de herramientas eléctricas

fNo sobrecargue la herramienta eléctrica. Use la herra-

mienta eléctrica prevista para el trabajo a realizar. Con

la herramienta adecuada podrá trabajar mejor y más segu-

ro dentro del margen de potencia indicado.

fNo utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se pue-

dan conectar o desconectar son peligrosas y deben hacer-

se reparar.

fSaque el enchufe de la red y/o desmonte el acumulador

antes de realizar un ajuste en la herramienta eléctrica,

cambiar de accesorio o al guardar la herramienta eléc-

trica. Esta medida preventiva reduce el riesgo a conectar

accidentalmente la herramienta eléctrica.

fGuarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramienta

eléctrica a aquellas personas que no estén familiariza-

das con su uso o que no hayan leído estas instruccio-

nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

fCuide la herramienta eléctrica con esmero. Controle si

funcionan correctamente, sin atascarse, las partes mó-

viles de la herramienta eléctrica, y si existen partes ro-

tas o deterioradas que pudieran afectar al funciona-

miento de la herramienta eléctrica. Haga reparar estas

piezas defectuosas antes de volver a utilizar la herra-

mienta eléctrica. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente.

fMantenga los útiles limpios y afilados. Los útiles mante-

nidos correctamente se dejan guiar y controlar mejor.

fUtilice la herramienta eléctrica, accesorios, útiles, etc.

de acuerdo a estas instrucciones, considerando en ello

las condiciones de trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aque-

llos para los que han sido concebidas puede resultar peli-

groso.

Servicio

fÚnicamente haga reparar su herramienta eléctrica por

un profesional, empleando exclusivamente piezas de

repuesto originales. Solamente así se mantiene la seguri-

dad de la herramienta eléctrica.

Instrucciones de seguridad para ingletadoras

telescópicas

fLa herramienta eléctrica se suministra de serie con una

señal de advertencia en inglés (en la ilustración de la

herramienta eléctrica, ésta corresponde a la posición

3).

fAntes de la primera puesta en marcha, pegue encima

de la señal de aviso en inglés la etiqueta adjunta redac-

tada en su idioma.

fJamás desvirtúe las señales de advertencia de la herra-

mienta eléctrica.

fNunca se coloque encima de la herramienta eléctrica.

Ello puede dar lugar a graves lesiones en caso de volcarse

la herramienta eléctrica, o al tocar accidentalmente la hoja

de sierra.

fCerciórese de que la caperuza protectora funcione co-

rrectamente y que sus piezas puedan moverse libre-

mente. Jamás bloquee la caperuza protectora para obli-

garla a que quede abierta.

fNunca intente retirar restos de material, virutas, o co-

sas similares del área de corte con la herramienta eléc-

trica en funcionamiento. Antes de desconectar la herra-

mienta eléctrica gire primeramente el brazo de la

herramienta a la posición de reposo.

fSolamente aproxime la hoja de sierra en funcionamien-

to contra la pieza de trabajo. En caso contrario ello po-

dría ocasionar un retroceso brusco al engancharse la hoja

de sierra en la pieza de trabajo.

fMantenga las empuñaduras secas, limpias y libres de

aceite o grasa. Las empuñaduras manchadas de aceite o

grasa son resbaladizas y pueden hacerle perder el control

sobre el aparato.

fÚnicamente utilice la herramienta eléctrica después de

haber despejado de la superficie de trabajo las herra-

mientas de ajuste, virutas, etc. Las piezas pequeñas de

madera u otros objetos, al ser atrapados por la hoja de sie-

rra en funcionamiento, pueden salir proyectados a alta ve-

locidad contra el usuario.

fMantenga el suelo libre de virutas de madera y de res-

tos de material. Podrían hacerle resbalar o tropezar.

fSiempre sujete firmemente con un dispositivo la pieza

de trabajo. No sierre piezas tan pequeñas que no pue-

dan sujetarse convenientemente. La separación de su

mano respecto a la hoja de sierra sería demasiado peque-

ña.

fÚnicamente procese aquellos materiales que se indi-

can en el apartado relativo a la utilización reglamenta-

EN 60825-1: 2007

<1mW, 635 nm

RADACIÓN LÁSER

No mirar fijamente al haz

Producto láser de clase 2

OBJ_BUCH-1360-001.book Page 63 Tuesday, March 22, 2011 12:01 PM

64 | Español

1 609 929 W31 | (22.3.11) Bosch Power Tools

ria de la herramienta eléctrica. En caso contrario podría

llegar a sobrecargarse la herramienta eléctrica.

fSi la hoja de sierra se atasca, desconecte la herramien-

ta eléctrica sin mover la pieza de trabajo hasta que la

hoja de sierra se haya detenido completamente. Para

evitar que la herramienta retroceda bruscamente, la

pieza de trabajo solamente se deberá mover tras ha-

berse detenido la hoja de sierra. Elimine la causa de atas-

co de la hoja de sierra antes de volver a poner en marcha la

herramienta eléctrica.

fTenga cuidado de no pillarse los dedos con las partes

móviles del brazo deslizante. Sus dedos se podrían ma-

gullar y resultar gravemente lesionados.

fSujete firmemente la empuñadura antes de conectar el

aparato y durante todo el proceso de serrado. Concén-

trese en su trabajo y controle permanentemente el mo-

vimiento del brazo deslizante. Un momento de distrac-

ción puede ser suficiente para accidentarse, ya que el

brazo desliza con gran facilidad.

fSiempre sierre la pieza de trabajo procediendo de de-

lante hacia atrás. En caso contrario, ello podría ocasionar

un retroceso brusco de la pieza de trabajo al engancharse

en ella la hoja de sierra.

fNo use hojas de sierra melladas, fisuradas, deforma-

das, ni dañadas. Las hojas de sierra con dientes mellados

o incorrectamente triscados producen una ranura de corte

demasiado estrecha, lo que provoca una fricción excesiva

y el atasco de la hoja de sierra o el retroceso brusco de la

pieza de trabajo.

fSiempre utilice las hojas de sierra con las dimensiones

correctas y el orificio adecuado (p. ej. en forma de es-

trella o redondo). Las hojas de sierra que no ajusten co-

rrectamente en los elementos de acoplamiento a la sierra,

giran excéntricas y pueden hacerle perder el control sobre

la sierra.

fNo use hojas de sierra de acero de corte rápido alta-

mente aleado (acero HSS). Las hojas de sierra de este ti-

po pueden romperse fácilmente.

fDespués de trabajar con la hoja de sierra, espere a que

ésta se haya enfriado antes de tocarla. La hoja de sierra

puede llegar a ponerse muy caliente al trabajar.

fJamás utilice la herramienta sin la placa de inserción.

Sustituya una placa de inserción defectuosa. Si el esta-

do de la placa de inserción no es correcto puede llegar a ac-

cidentarse con la hoja de sierra.

fExamine con regularidad el cable y solamente deje re-

parar un cable dañado en un servicio técnico autoriza-

do para herramientas eléctricas Bosch. Sustituya un

cable de prolongación dañado. Solamente así se mantie-

ne la seguridad de la herramienta eléctrica.

fGuarde la herramienta eléctrica en un lugar seguro. El

lugar de almacenaje, además de ser seco, deberá poder

cerrarse con llave. De esta manera se evita que la herra-

mienta eléctrica se dañe durante su almacenaje o que sea

utilizada por personas inexpertas.

fNo oriente el rayo láser contra personas ni animales, ni

mire directamente hacia el rayo láser. Esta herramienta

eléctrica genera radiación láser de la clase 2 según

EN 60825-1. Esta radiación puede deslumbrar a las per-

sonas.

fNo sustituya el láser original por uno de otro tipo. La uti-

lización de un láser inadecuado para esta herramienta

eléctrica puede suponer un riesgo para las personas.

fAsegure la pieza de trabajo. Una pieza de trabajo fijada

con unos dispositivos de sujeción, o en un tornillo de ban-

co, se mantiene sujeta de forma mucho más segura que

con la mano.

fJamás abandone la herramienta, antes de que ésta se

haya detenido completamente. Los útiles en marcha por

inercia pueden provocar accidentes.

fNo utilice la herramienta eléctrica si el cable está daña-

do. No toque un cable dañado, y desconecte el enchufe

de la red, si el cable se daña durante el trabajo. Un cable

dañado comporta un mayor riesgo de electrocución.

Símbolos

Los símbolos mostrados a continuación pueden ser de impor-

tancia en el uso de la herramienta eléctrica. Es importante

que retenga en su memoria estos símbolos y su significado. La

interpretación correcta de estos símbolos le ayudará a mane-

jar mejor, y de forma más segura, la herramienta eléctrica.

Simbología y su significado

Radiación láser

No mirar fijamente al haz

Producto láser de clase 2

Mantenga las manos alejadas del área de

corte durante el funcionamiento de la he-

rramienta eléctrica. Podría accidentarse

al tocar la hoja de sierra.

Colóquese una mascarilla antipolvo.

Use unas gafas de protección.

Utilice unos protectores auditivos. El rui-

do intenso puede provocar sordera.

¡Área de peligro! Mantenga alejados de

este área las manos, dedos o brazos.

OBJ_BUCH-1360-001.book Page 64 Tuesday, March 22, 2011 12:01 PM

Español | 65

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Descripción y prestaciones del

producto

Lea íntegramente estas advertencias de pe-

ligro e instrucciones. En caso de no atenerse

a las advertencias de peligro e instrucciones

siguientes, ello puede ocasionar una descarga

eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

La herramienta eléctrica ha sido proyectada para realizar es-

tacionariamente cortes rectilíneos a lo largo y a lo ancho en

Tenga cuidado de no pillarse los dedos

con las partes móviles del brazo deslizan-

te. Sus dedos se podrían magullar y resultar

gravemente lesionados.

Tenga en cuenta las dimensiones de la hoja de sierra. El orifi-

cio debe ajustar sin holgura en el husillo portaútiles. No em-

plee piezas de reducción ni adaptadores.

Para transportarla, solamente sujete la he-

rramienta eléctrica en los puntos aquí mar-

cados (cavidades) o por la empuñadura de

transporte.

Jamás transporte la herramienta eléctrica

agarrándola por la empuñadura del brazo

deslizante.

Palanca de enclavamiento abierta:

Pueden ajustarse ángulos de inglete verticales.

Palanca de enclavamiento cerrada:

Bloqueo del ángulo de inglete vertical ajustado en el brazo

deslizante.

Muestra los diversos pasos en el ajuste del ángulo de inglete

vertical.

1. Aflojar la palanca de enclavamiento

2. Abatir ligeramente hacia la izquierda el brazo deslizante

3. Ajuste del margen del ángulo de inglete deseado con el po-

Simbología y su significado

Ø 30

Ø 305 mm

Ajuste con el pomo los márgenes del ángulo de inglete verti-

cal

Inclinación de la hoja de sierra hacia la izquierda

(45° a 0°)

Inclinación de la hoja de sierra hacia la derecha

(0° a 45°)

Margen total de inclinación del brazo deslizante

(–47° a +47°)

Para ajustar discrecionalmente ángulos de inglete horizonta-

les deberá poder girar libremente la mesa de corte o estar ac-

cionado el bloqueo de ángulos:

– Tire de la palanca n al tiempo que presiona hacia abajo la

parte delantera del bloqueo de ángulos o

¡No arroje las herramientas eléctricas a la

basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea 2002/96/CE sobre apara-

tos eléctricos y electrónicos inservibles, tras su transposi-

ción en ley nacional, deberán acumularse por separado las

herramientas eléctricas para ser sometidas a un reciclaje

ecológico.

Simbología y su significado

OBJ_BUCH-1360-001.book Page 65 Tuesday, March 22, 2011 12:01 PM

66 | Español

1 609 929 W31 | (22.3.11) Bosch Power Tools

madera. Además, pueden realizarse cortes a inglete horizon-

tales entre –52° y +60°, así como cortes a inglete verticales

desde 47° (hacia la izquierda) hasta 47° (hacia la derecha).

La herramienta eléctrica ha sido dotada con una potencia pro-

picia para serrar maderas duras, blandas, tableros de aglome-

rado y de fibras.

Empleando las hojas de sierra correspondientes es posible

serrar también perfiles de aluminio y plástico.

Componentes principales

La numeración de los componentes está referida a la imagen

de la herramienta eléctrica en las páginas ilustradas.

1Saco colector de polvo

2Adaptador para aspiración de polvo

3Señal de aviso láser

4Empuñadura

5Palanca de bloqueo

6Caperuza protectora

7Empuñadura de transporte

8Caperuza protectora pendular

9Prolongación de la regleta tope

10 Regleta tope

11 Prolongación de mesa

12 Taladros de sujeción

13 Placa de inserción

14 Bloqueo de ángulos

15 Mango de bloqueo para ángulos de inglete

discrecionales (horizontal)

16 Palanca para ajuste de ángulos de inglete estándar

(horizontal)

17 Palanca de enclavamiento para ángulos de inglete

discrecionales (vertical)

18 Muescas para ángulos de inglete estándar

19 Cavidades

20 Llaves macho hexagonales (6 mm/4 mm)

21 Llave macho hexagonal (2 mm)

22 Tornillo de apriete

23 Rodillo de deslizamiento

24 Indicador de ángulos (vertical) para el margen del ángulo

de inglete derecho (0° a 47°)

25 Protección contra virutas

26 Palanca de apriete del mecanismo de deslizamiento

27 Tapa de protección del láser

28 Brazo deslizante

29 Tornillo de reglaje del tope de profundidad

30 Tope de profundidad

31 Seguro para transporte

32 Escala para ángulos de inglete (vertical)

33 Indicador de ángulos (vertical) para el margen del ángulo

de inglete izquierdo (47° a 0°)

34 Botón de ajuste del ángulo de inglete de 22,5° (vertical)

35 Tornillo de retención del tope longitudinal

36 Tope longitudinal

37 Escala para ángulo de inglete (horizontal)

38 Mesa de corte

39 Pomo de ajuste del margen del ángulo de inglete

(vertical)

40 Hoja de sierra

41 Expulsor de virutas

42 Tornillo de retención de la varilla 43

43 Varilla de la caperuza protectora pendular

44 Tornillo de sujeción delantero

(placa de protección/caperuza protectora pendular)

45 Tornillo de sujeción posterior

(placa de protección/caperuza protectora pendular)

46 Placa de protección

47 Bloqueo del husillo

48 Tornillo con hexágono interior (6 mm) para sujeción de

la hoja de sierra

49 Brida de apriete

50 Brida de apriete interior

51 Palanca de apriete de prolongación de la mesa

52 Palanca de apriete de la prolongación de la regleta tope

53 Chapa terminal

54 Amortiguador

55 Tornillos de reglaje del amortiguador

56 Taladros para tornillos de apriete

57 Tornillo de mariposa

58 Barra roscada

59 Indicador de ángulos (horizontal)

60 Interruptor de conexión/desconexión

61 Interruptor del láser (indicador de la línea de corte)

62 Tornillos de placa de inserción

63 Tornillo de apriete del tope longitudinal

64 Tornillo de ajuste de posición del láser

(concordancia)

65 Tornillos de tapa de protección del láser

66 Tornillo de sujeción de la placa de montaje del láser

67 Tornillo de sujeción de la carcasa del láser

68–70

Tornillos de reglaje para el ajuste básico de 0° (ángulo de

inglete vertical)

71 Tornillo de reglaje para el ajuste básico de 45° (ángulo

de inglete vertical izquierdo)

72 Tornillo de reglaje para el ajuste básico de 45° (ángulo

de inglete vertical derecho)

73 Tornillos de ajuste de la escala 37 para ángulos de

inglete (horizontal)

74 Tornillo de indicador de ángulos (horizontal)

75 Tornillo de reglaje de la fuerza de apriete de la

palanca 17

76 Cinta Velcro

Los accesorios descritos e ilustrados no corresponden al material

que se adjunta de serie. La gama completa de accesorios opciona-

les se detalla en nuestro programa de accesorios.

OBJ_BUCH-1360-001.book Page 66 Tuesday, March 22, 2011 12:01 PM

Español | 67

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Datos técnicos

Información sobre ruidos y vibraciones

Ruido determinado según EN 61029.

El nivel de presión sonora típico del aparato, determinado con

un filtro A, asciende a: Nivel de presión sonora 93 dB(A); ni-

vel de potencia acústica 106 dB(A). Tolerancia K=3 dB.

¡Usar unos protectores auditivos!

Nivel total de vibraciones (suma vectorial de tres direcciones)

determinado según EN 61029:

Valor de vibraciones generadas ah<2,5m/s2, tolerancia

K=1,5m/s

El nivel de vibraciones indicado en estas instrucciones ha sido

determinado según el procedimiento de medición fijado en la

norma EN 61029 y puede servir como base de comparación

con otras herramientas eléctricas. También es adecuado para

estimar provisionalmente la solicitación experimentada por

las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las

aplicaciones principales de la herramienta eléctrica. Por ello,

el nivel de vibraciones puede ser diferente si la herramienta

eléctrica se utiliza para otras aplicaciones, con útiles diferen-

tes, o si el mantenimiento de la misma fuese deficiente. Ello

puede suponer un aumento drástico de la solicitación por vi-

braciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada

por las vibraciones, es necesario considerar también aquellos

tiempos en los que el aparato esté desconectado, o bien, esté

en funcionamiento, pero sin ser utilizado realmente. Ello pue-

de suponer una disminución drástica de la solicitación por vi-

braciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al

usuario de los efectos por vibraciones, como por ejemplo:

Mantenimiento de la herramienta eléctrica y de los útiles, con-

servar calientes las manos, organización de las secuencias de

trabajo.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el producto

descrito bajo “Datos técnicos” está en conformidad con las

normas o documentos normalizados siguientes:

EN 61029, EN 60825-1 de acuerdo con las disposiciones en

las directivas 2004/108/CE, 2006/42/CE.

Expediente técnico en:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montaje

fEvite la puesta en marcha fortuita de la herramienta

eléctrica. Durante el montaje y al manipular en la herra-

mienta eléctrica, ésta no deberá estar conectada a la

alimentación.

Material que se adjunta

Saque cuidadosamente del embalaje todas las partes sumi-

nistradas.

Retire completamente todo el material de embalaje del apara-

to y de los accesorios suministrados.

Antes de la primera puesta en marcha cerciórese de que se

han suministrado con la herramienta eléctrica todas las par-

tes que a continuación se detallan:

Ingletadora telescópica GCM 12 GDL Professional

Nº de artículo 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Potencia absorbida nominal W 2000 1500 1800

Revoluciones en vacío min-1 3800 3800 3800

Limitación de la corriente de arranque zzz

Tipo de láser nm

635

Clase de láser 222

Peso según EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Clase de protección /II /II /II

Dimensiones admisibles de la pieza de trabajo (máximas/mínimas), ver página 72.

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos

países.

Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden va-

riar.

Medidas que deberán cumplir las hojas de sierra

Diámetro de la hoja de sierra mm 305

Grosor del disco base mm 1,7–2,6

Diámetro de taladro mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 67 Tuesday, March 22, 2011 12:01 PM

68 | Español

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Ingletadora telescópica con hoja de sierra montada

– Mango de bloqueo 15

– Saco colector de polvo 1

– Llave macho hexagonal 20

– Llave macho hexagonal 21

(bajo la tapa protectora del láser 27)

– Tornillo de apriete 22

Observación: Verifique si está dañada la herramienta eléctri-

ca.

Antes de seguir utilizando la herramienta eléctrica deberá

controlarse minuciosamente si los dispositivos protectores, o

las partes dañadas, aún si el daño fuese leve, funcionan co-

rrecta y reglamentariamente. Verifique si están dañadas las

partes móviles y que puedan moverse libremente, sin atascar-

se. Todas las partes, además de estar correctamente monta-

das, deberán satisfacer todas las condiciones para asegurar

una operación correcta.

Los dispositivos protectores y las partes dañadas deberán ha-

cerse reparar o sustituir por un taller especializado autoriza-

do.

Herramientas necesarias que no se adjuntan con el apara-

to:

– Destornillador de estrella

– Llave fija (medida: 8 mm)

– Llave anular, fija o de tubo (medidas: 10 mm y 17 mm)

Montaje del mango de bloqueo (ver figura a)

– Enrosque el mango de bloqueo 15 en el taladro correspon-

diente situado encima de la palanca 16.

fSiempre apriete firmemente el mango de bloqueo 15

antes de serrar. De lo contrario podría llegar a ladearse la

hoja de sierra en la pieza de trabajo.

Montaje estacionario o transitorio

fPara garantizar un manejo seguro deberá trabajarse

con la herramienta eléctrica colocándola sobre una ba-

se de trabajo plana y estable (p. ej. un banco de traba-

jo).

Montaje sobre una base de trabajo (ver figura b1)

– Sujete la herramienta eléctrica a la base de trabajo con

unos tornillos de sujeción adecuados. Para tal fin deberán

emplearse los taladros 12.

Montaje sobre una mesa de trabajo Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (ver figura b2)

Las mesas de trabajo GTA de Bosch soportan perfectamente

la herramienta eléctrica incluso en firmes irregulares, gracias

a sus pies ajustables en altura. Los soportes de la pieza de tra-

bajo que integran las mesas de trabajo sirven para apoyar pie-

zas de trabajo largas.

fLea íntegramente las advertencias de peligro e instruc-

ciones que se adjuntan con la mesa de trabajo. En caso

de no atenerse a las advertencias de peligro e instruccio-

nes, ello puede ocasionar una electrocución, un incendio

y/o lesión grave.

fEnsamble correctamente la mesa de trabajo antes de

acoplar a ella la herramienta eléctrica. Un ensamble co-

rrecto es primordial para conseguir una buena estabilidad

y evitar accidentes.

– Monte la herramienta eléctrica, teniéndola colocada en la

posición de transporte, sobre la mesa de trabajo.

Aspiración de polvo y virutas

El polvo de ciertos materiales como, pinturas que contengan

plomo, ciertos tipos de madera y algunos minerales y meta-

les, puede ser nocivo para la salud. El contacto y la inspiración

de estos polvos pueden provocar en el usuario o en las perso-

nas circundantes reacciones alérgicas y/o enfermedades res-

piratorias.

Ciertos polvos como los de roble, encina y haya son conside-

rados como cancerígenos, especialmente en combinación

con los aditivos para el tratamiento de la madera (cromatos,

conservantes de la madera). Los materiales que contengan

amianto solamente deberán ser procesados por especialis-

tas.

– Siempre utilice un equipo de aspiración de polvo.

– Observe que esté bien ventilado el puesto de trabajo.

– Se recomienda una mascarilla protectora con un filtro de la

clase P2.

Observe las prescripciones vigentes en su país sobre los ma-

teriales a trabajar.

El conducto de aspiración de polvo y virutas puede llegar a

obstruirse con polvo, virutas o fragmentos de la pieza de tra-

bajo.

– Desconecte la herramienta eléctrica y extraiga el enchufe

de red de la toma de corriente.

– Espere a que se haya detenido completamente la hoja de

sierra.

– Determine y subsane la causa de la obstrucción.

fEvite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

Aspiración propia (ver figura c)

Para la recogida de virutas al realizar pequeños trabajos utili-

ce el saco colector de polvo 1 que se adjunta.

fControle y limpie el saco colector de polvo después de

cada uso.

fPara evitar que pueda incendiarse desmonte el saco co-

lector de polvo al serrar aluminio.

– Inserte y gire el saco colector de polvo 1 en el adaptador

para aspiración 2 de forma que el resalte del mismo encaje

en la ranura del saco colector de polvo.

Cuide que al serrar, el saco colector de polvo y su adaptador

no alcancen a tocar nunca las partes móviles del aparato.

Vacíe el saco colector de polvo con suficiente antelación.

Aspiración externa

La aspiración puede realizarse también conectando la man-

guera de un aspirador (Ø 35 mm) al adaptador para aspira-

ción 2.

– Introduzca la manguera del aspirador en el adaptador para

aspiración 2.

El aspirador debe ser adecuado para el material a trabajar.

OBJ_BUCH-1360-001.book Page 68 Tuesday, March 22, 2011 12:01 PM

Español | 69

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Para aspirar polvo especialmente nocivo para la salud, cance-

rígeno, o polvo seco utilice un aspirador especial.

Limpieza del adaptador para aspiración

Para que la aspiración sea óptima, deberá limpiarse periódi-

camente el adaptador para aspiración 2.

– Desprenda girando el adaptador para aspiración 2 del ex-

pulsor de virutas 41.

– Retire las astillas y las virutas.

– Meta a presión girando el adaptador para aspiración en el

expulsor de virutas hasta lograr que enclave en el anillo de

retención.

Cambio de la hoja de sierra (ver figuras d1–d4)

fAntes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

fAl montar la hoja de sierra utilice unos guantes de pro-

tección. Podría accidentarse en caso de tocar la hoja de

sierra.

Solamente use hojas de sierra cuyas revoluciones máximas

admisibles sean superiores a las revoluciones en vacío de la

herramienta eléctrica.

Únicamente use hojas de sierra con las características indica-

das en estas instrucciones de manejo que hayan sido ensaya-

das y vayan marcadas conforme a EN 847-1.

Solamente utilice hojas de sierra recomendadas por el fabri-

cante de esta herramienta eléctrica, adecuadas al material a

trabajar.

Desmontaje de la hoja de sierra

– Coloque la herramienta eléctrica en la posición de trabajo.

– Afloje a mano el tornillo de retención 42 de modo que la va-

rilla 43 pueda quedar libremente suspendida hacia abajo.

– Afloje aprox. 2 vueltas el tornillo de sujeción 44 con la llave

macho hexagonal (4 mm)20.

No desenrosque completamente el tornillo.

– Afloje aprox. 6 vueltas el tornillo de sujeción 45 con la llave

macho hexagonal (4 mm) 20.

No desenrosque completamente el tornillo.

– Saque la placa de protección 46 del tornillo de sujeción 45

tirando inclinadamente de ella hacia delante y abajo.

– Presione la palanca de bloqueo 5 y abata hacia atrás la ca-

peruza protectora pendular 8.

Mantenga la caperuza protectora pendular en esa posi-

ción.

– Aloje el orificio de la varilla 43 en el tornillo de sujeción 45.

De esta manera se mantiene abierta la caperuza protectora

pendular.

– Gire el tornillo con hexágono interior 48 con la llave macho

hexagonal (6 mm) 20, y presione simultáneamente el blo-

queo del husillo 47 hasta lograr enclavarlo.

– Mantenga presionado el bloqueo del husillo 47 y afloje el

tornillo 48 en el sentido de las agujas del reloj (¡rosca a iz-

quierdas!).

– Desmonte la brida de apriete 49.

– Retire la hoja de sierra 40.

Montaje de la hoja de sierra

Si fuese necesario, limpie primero las piezas antes de montar-

las.

– Coloque la hoja de sierra nueva sobre la brida de apriete in-

terior 50.

f¡Preste atención en el montaje a que el sentido de corte

de los dientes (dirección de la flecha en la hoja de sie-

rra) coincida con la dirección de la flecha que va marca-

da en la caperuza protectora!

– Monte la brida de apriete 49 y el tornillo 48.

Presione el bloqueo del husillo 47 hasta enclavarlo y aprie-

te el tornillo girándolo en sentido contrario a las agujas del

reloj.

– Afloje la varilla 43 del tornillo de sujeción 45 y guíe nueva-

mente hacia abajo la caperuza protectora pendular.

– Vuelva a introducir la placa de protección 46 debajo del

tornillo de sujeción 45.

– Apriete firmemente de nuevo los tornillos 45 y 44.

– Desplace la varilla 43 a la posición de partida y vuelva a

apretar a mano el tornillo de retención 42.

Operación

fAntes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

Seguro para transporte (ver figura A)

El seguro de transporte 31 supone una gran ayuda al trans-

portar la herramienta eléctrica a los diversos lugares de apli-

cación.

Desenclavamiento del seguro de la herramienta eléctrica

(posición de trabajo)

– Presione hacia abajo el brazo deslizante 28 con la empuña-

dura 4 para descargar el seguro para transporte 31.

– Saque completamente hacia fuera el seguro para transpor-

te 31.

– Guíe lentamente, hacia arriba, el brazo deslizante.

Enclavamiento del seguro de la herramienta eléctrica (po-

sición de transporte)

– Empuje completamente hacia atrás el brazo deslizante 28

y asegúrelo en esa posición (ver “Bloqueo del brazo desli-

zante”, página 70).

– Empuje el brazo de la herramienta hacia abajo de manera

que el seguro para transporte 31 deje introducirse com-

pletamente hacia dentro.

Instrucciones adicionales referentes al transporte, ver

página 76.

Bloqueo del brazo deslizante

El mecanismo del brazo deslizante 28 puede bloquearse con

la palanca de apriete 26. Es posible ajustar aquí el brazo des-

lizante en dos posiciones:

– Brazo deslizante completamente empujado hacia atrás

(posición de corte)

– Brazo deslizante completamente sacado hacia fuera (posi-

ción compacta de transporte)

OBJ_BUCH-1360-001.book Page 69 Tuesday, March 22, 2011 12:01 PM

70 | Español

1 609 929 W31 | (22.3.11) Bosch Power Tools

Liberación del brazo deslizante (ver figura B1)

Una vez liberado el brazo deslizante 28 es posible utilizar to-

do el mecanismo del mismo.

– Presione hasta el tope hacia abajo la palanca de apriete

26.

La cuña de retención de la palanca de apriete libera ambas

articulaciones del brazo deslizante.

Bloqueo del brazo deslizante (ver figura B2)

Brazo deslizante completamente empujado hacia atrás:

– Desplace hasta el tope hacia atrás el brazo deslizante 28.

Ambas articulaciones superiores del brazo deslizante se

encuentran ahora en posición vertical y están cerradas.

– Empuje hacia arriba la palanca de apriete 26 de manera

que la cuña de retención quede colocada entre ambas arti-

culaciones inferiores del brazo deslizante.

Con ello se bloquea el brazo deslizante 28 situado en la po-

sición tope posterior.

Brazo deslizante completamente sacado hacia fuera:

– Tire hasta el tope hacia delante del brazo deslizante 28.

El mecanismo de deslizamiento está ahora completamente

sacado.

– Empuje hacia arriba la palanca de apriete 26 de manera

que la cuña de retención quede colocada entre ambas arti-

culaciones inferiores del brazo deslizante.

Con ello se bloquea el brazo deslizante 28 situado en la po-

sición tope delantera.

Preparativos para el trabajo

Prolongación de la mesa de corte (ver figura C)

En las piezas de trabajo largas deberá apoyarse correspon-

dientemente su extremo libre.

La mesa de corte puede ampliarse hacia la izquierda o dere-

cha con las prolongaciones de la mesa 11.

– Abata hacia dentro la palanca de apriete 51.

– Tire hacia fuera de la prolongación de la mesa 11 hasta

conseguir la longitud deseada (máximo 250 mm).

– Para fijar la prolongación de la mesa presione de nuevo ha-

cia fuera la palanca de apriete 51.

Prolongación de la regleta tope (ver figura D)

Al realizar ángulos de inglete verticales deberá desplazar ha-

cia afuera los prolongadores de las regletas tope 9.

– Tire hacia delante de la palanca de apriete 52.

– Saque completamente hacia fuera la prolongación de la re-

gleta tope 9.

– Para fijar la prolongación de la regleta tope presione de

nuevo hacia atrás la palanca de apriete 52.

Desmontaje de las prolongaciones de la regleta tope

(ver figura E)

Al realizar ángulos de inglete verticales muy pronunciados de-

berán desmontarse completamente los prolongadores de las

regletas tope 9.

– Gire hacia fuera la chapa terminal 53.

– Tire hacia delante de la palanca de apriete 52.

– Saque completamente hacia fuera la prolongación de la re-

gleta tope 9.

– Retire hacia arriba la prolongación de la regleta tope.

Ajuste de la amortiguación del brazo deslizante

(ver figura F)

El mecanismo del brazo deslizante 28 de la herramienta eléc-

trica se surte preajustado de fábrica sin amortiguación.

Ud. puede ajustar individualmente la característica de amor-

tiguación del mecanismo de deslizamiento en el amortiguador

54:

dura – mejor control de los movimientos al trabajar;

blanda – serrado rápido.

– Afloje ambos tornillos de reglaje 55 con la llave macho

hexagonal (4 mm) 20 para obtener una amortiguación

más blanda

apriete más fuerte ambos tornillos de reglaje 55 para lo-

grar una amortiguación más dura.

Sujeción de la pieza de trabajo (ver figura G)

Para obtener una seguridad máxima en el trabajo deberá suje-

tarse siempre firmemente la pieza.

No sierre piezas tan pequeñas que no puedan sujetarse con-

venientemente.

– Asiente firmemente la pieza contra la regleta tope 10.

– Introduzca el tornillo de apriete suministrado 22 en uno de

los taladros 56 previstos para tal fin.

– Afloje el tornillo de mariposa 57 y adapte el tornillo de

apriete al tamaño de la pieza. Apriete nuevamente el torni-

llo de mariposa.

– Sujete firmemente la pieza girando la barra roscada 58.

Ajuste del ángulo de inglete horizontal

Si ha estado sometida a un uso intenso deberá verificarse y

reajustarse, dado el caso, la herramienta eléctrica (ver “Com-

probación y reajuste de la máquina”, página 75) para garanti-

zar un corte exacto.

fSiempre apriete firmemente el mango de bloqueo 15

antes de serrar. De lo contrario podría llegar a ladearse la

hoja de sierra en la pieza de trabajo.

Ajuste de los ángulos de inglete horizontales estándar

(ver figura H)

Para ajustar de forma rápida y precisa los ángulos inglete uti-

lizados con más frecuencia existen unas muescas 18 en la me-

sa de corte:

– Afloje el mango de bloqueo 15 si éste estuviese apretado.

– Tire de la palanca 16 y gire hacia la izquierda, o derecha, la

mesa de corte 38 hasta el ángulo de inglete deseado.

– Suelte la palanca. Ésta deberá enclavar en la muesca de

forma perceptible.

Ajuste de ángulos de inglete horizontales discrecionales

(ver figura I)

El ángulo de inglete horizontal puede ajustarse dentro de un

margen de 52° (hacia la izquierda) a 60° (hacia la derecha).

– Afloje el mango de bloqueo 15 si éste estuviese apretado.

izquierda derecha

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 70 Tuesday, March 22, 2011 12:01 PM

Español | 71

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Tire de la palanca 16 y al mismo tiempo presione hacia

abajo por el frente el bloqueo de ángulos 14.

Con ello se bloquea la palanca 16 y la mesa de corte puede

girar libremente.

– Gire la mesa de corte 38 hacia la izquierda o derecha con

el botón de enclavamiento, de manera que el indicador de

ángulos 59 quede sobre el ángulo de inglete deseado.

– Apriete el mango de bloqueo 15.

– Para liberar de nuevo la palanca 16 (para ajustar ángulos

de inglete estándar) tire de la palanca hacia arriba.

El bloqueo de ángulos 14 salta automáticamente a la posi-

ción de partida, permitiendo que la palanca 16 pueda en-

clavar de nuevo en las muescas 18.

Ajuste del ángulo de inglete vertical

Si ha estado sometida a un uso intenso deberá verificarse y

reajustarse, dado el caso, la herramienta eléctrica (ver “Com-

probación y reajuste de la máquina”, página 75) para garanti-

zar un corte exacto.

El ángulo de inglete vertical puede ajustarse dentro de un

margen de 47° (hacia la izquierda) a 47° (hacia la derecha).

Existen unos topes que permiten ajustar de forma rápida y

exacta los ángulos de inglete más comunes de 0°, 22,5°, 45°

y 47°.

Ajuste del margen del ángulo de inglete

izquierdo (45° a 0°)

– Saque completamente hacia fuera el prolongador de la re-

gleta tope 9 izquierdo. (ver “Prolongación de la regleta to-

pe”, página 70)

– Afloje la palanca de enclavamiento 17.

– Sujete el brazo deslizante por la empuñadura 4 e inclínelo

hacia la izquierda hasta obtener el ángulo de inglete desea-

do en el indicador de ángulos 33.

– Mantenga el brazo deslizante en esa posición y apriete de

nuevo la palanca de enclavamiento 17.

La fuerza de apriete de la palanca de enclavamiento debe-

rá ajustarse de manera que el brazo deslizante quede fir-

memente sujeto al ajustar un ángulo de inglete vertical

cualquiera.

Ajuste del margen del ángulo de inglete

derecho (0° a 45°) (ver figura J)

– Saque completamente hacia fuera el prolon-

gador de la regleta tope 9 derecho. (ver “Pro-

longación de la regleta tope”, página 70)

– Afloje la palanca de enclavamiento 17.

– Sujete el aparato por la empuñadura 4, e incline ligeramen-

te hacia la izquierda el brazo deslizante partiendo de la po-

sición 0°, y gire el pomo 39 hasta obtener el margen de án-

gulos de inglete deseado.

– Sujete el brazo deslizante por la empuñadura 4 e incline la

sierra hacia la derecha hasta obtener el ángulo de inglete

deseado en el indicador de ángulos 24.

– Mantenga el brazo deslizante en esa posición y apriete de

nuevo la palanca de enclavamiento 17.

La fuerza de apriete de la palanca de enclavamiento debe-

rá ajustarse de manera que el brazo deslizante quede fir-

memente sujeto al ajustar un ángulo de inglete vertical

cualquiera.

Ángulo de inglete estándar de 0°

Para poder volver a ajustar fácilmente el ángulo de inglete es-

tándar de 0° el pomo 39 se enclava en el margen del ángulo

de inglete de .

– Incline el brazo deslizante por la derecha hacia la posición

0°.

Ajuste del margen total del ángulo de inglete

(–47° a +47°)

– Saque completamente hacia fuera ambos pro-

longadores de las regletas tope 9. (ver “Pro-

longación de la regleta tope”, página 70)

– Afloje la palanca de enclavamiento 17.

– Sujete el aparato por la empuñadura 4, e incline ligeramen-

te hacia la izquierda el brazo deslizante partiendo de la po-

sición 0°, y gire el pomo 39 hasta obtener el margen de án-

gulos de inglete deseado.

– Sujete el brazo deslizante por la empuñadura 4 e incline la

sierra hacia la izquierda o derecha hasta obtener el ángulo

de inglete deseado en el indicador de ángulos 33 o 24.

– Mantenga el brazo deslizante en esa posición y apriete de

nuevo la palanca de enclavamiento 17.

La fuerza de apriete de la palanca de enclavamiento debe-

rá ajustarse de manera que el brazo deslizante quede fir-

memente sujeto al ajustar un ángulo de inglete vertical

cualquiera.

Ángulo de inglete estándar de 22,5° (ver figura K)

– Saque completamente hacia fuera el botón de ajuste 34 y

gírelo 90°. Incline entonces el brazo deslizante con la em-

puñadura 4 de manera que éste enclave perceptiblemen-

te.

Puesta en marcha

f¡Observe la tensión de red! La tensión de alimentación

deberá coincidir con las indicaciones en la placa de carac-

terísticas de la herramienta eléctrica.

Conexión (ver figura L)

–Para la puesta en marcha tire del interruptor de co-

nexión/desconexión 60 hacia la empuñadura 4.

Observación: Por motivos de seguridad, no es posible encla-

var el interruptor de conexión/desconexión 60, por lo que de-

berá mantenerse accionado durante todo el tiempo de funcio-

namiento.

El brazo deslizante únicamente deja descenderse tras apretar

la palanca de bloqueo 5.

–Para serrar es necesario que además de tirar del interrup-

tor de conexión/desconexión presione también la palanca

de bloqueo 5.

Desconexión

–Para la desconexión suelte el interruptor de co-

nexión/desconexión 60.

Limitación de la corriente de arranque

La limitación de la corriente de arranque reduce la potencia

absorbida al conectar la herramienta eléctrica para poder tra-

bajar en instalaciones con un fusible de 16 A.

OBJ_BUCH-1360-001.book Page 71 Tuesday, March 22, 2011 12:01 PM

72 | Español

1 609 929 W31 | (22.3.11) Bosch Power Tools

Observación: Si la herramienta eléctrica comenzase a girar a

plenas revoluciones nada más conectarla, ello es señal de que

no funciona el limitador de la corriente de arranque. La herra-

mienta eléctrica deberá enviarse de inmediato a uno de los

servicios técnicos que se indican bajo el apartado “Servicio

técnico y atención al cliente”, página 77.

Instrucciones para la operación

Instrucciones generales para serrar

fSiempre apriete firmemente el mango de bloqueo 15 y

la palanca de enclavamiento 17 antes de serrar. De lo

contrario podría llegar a ladearse la hoja de sierra en la pie-

za de trabajo.

fAntes de comenzar a serrar deberá cerciorarse prime-

ramente de que la hoja de sierra no pueda tocar en nin-

gún momento la regleta tope, los tornillos de apriete, u

otros elementos del aparato. Desmonte, si procede, los

topes auxiliares o adáptelos de forma adecuada.

Proteja la hoja de sierra contra golpes y choques. No ejerza

una presión lateral contra la hoja de sierra.

No trabaje piezas que estén deformadas. La pieza de trabajo

deberá disponer siempre de un canto recto para poder asen-

tarla de forma fiable contra la regleta tope.

En las piezas de trabajo largas deberá apoyarse correspon-

dientemente su extremo libre.

Marcado de la línea de corte (ver figura M)

Dos rayos láser le indican el ancho de corte de la hoja de sie-

rra. Ello permite posicionar exactamente la pieza de trabajo,

sin tener que abrir la caperuza protectora pendular.

– Encienda los rayos láser con el interruptor 61.

– Haga coincidir la marca en la pieza de trabajo con el centro

entre ambas líneas láser.

Observación: Antes de comenzar a serrar verifique si se si-

gue mostrando de forma correcta el ancho de corte (ver “Re-

ajuste del rayo láser”, página 75). Los rayos láser puede lle-

gar a desajustarse tras un uso intenso, p. ej., por las

vibraciones producidas.

Colocación del usuario (ver figura N)

fNo se coloque detrás de la herramienta eléctrica, en lí-

nea con la hoja de sierra, sino a un lado de la misma. De

esta manera su cuerpo queda protegido en caso de retro-

ceder bruscamente la pieza.

– Mantenga alejados de la hoja de sierra en funcionamiento

las manos, dedos y brazos.

– Sujete la pieza de manera que al serrar no lleguen a cruzar-

se sus brazos.

Cambio de las placas de inserción (ver figura O)

Después de un uso prolongado de la herramienta eléctrica,

puede que sea excesivo el desgaste de las placas de inserción

rojas 13.

Sustituya las placas de inserción si estuviesen defectuosas.

– Coloque la herramienta eléctrica en la posición de trabajo.

– Afloje completamente los tornillos 62 con la llave macho

hexagonal (4 mm) 20 y retire las placas de inserción inser-

vibles.

– Inserte la placa nueva de la derecha.

– Sujete la placa de inserción con los tornillos 62 procuran-

do que quede lo más a la derecha posible, con el fin de que

al desplazar la hoja de sierra en todo el recorrido disponi-

ble, ésta no alcance a tocar la placa de inserción en ningún

punto.

– Proceda de forma análoga al montar la placa de inserción

nueva de la izquierda.

Dimensiones admisibles de las piezas de trabajo

Tamaño máximo de las piezas:

Tamaño mínimo de las piezas

(= todas las piezas que puedan fijarse fiablemente con el tor-

nillo de apriete 22 que se adjunta al lado izquierdo o derecho

de la hoja de sierra):

160 x 335 mm (longitud x ancho)

Profundidad de corte máx. (0°/0°): 104 mm

Ángulos de inglete Altura x anchura

[mm]

horizontal vertical Pieza de trabajo contra

regleta tope

Pieza de trabajo contra

tope distanciador (accesorio

opcional)

0° 0° 104 x 335 110 x 240

45° 0° 104 x 240 110 x 110

0° 45° (izquierda) 50 x 335 50 x 295

0° 45° (derecha) 40 x 335 40 x 295

45° 45° (izquierda) 50 x 240 50 x 200

45° 45° (derecha) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 72 Tuesday, March 22, 2011 12:01 PM

Español | 73

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Serrado

Cortes sin desplazamiento horizontal (ver figura P)

– Empuje completamente hacia atrás el brazo deslizante 28

y asegúrelo en esa posición (ver “Bloqueo del brazo desli-

zante”, página 70).

Asegúrese de que el tope de profundidad 30 esté comple-

tamente presionado hacia dentro y que al mover el brazo

deslizante el tornillo de reglaje 29 pase por la abertura sin

tocar el tope de profundidad.

– Sujete la pieza de trabajo considerando sus dimensiones.

– Ajuste los ángulos de inglete horizontal y/o vertical desea-

dos.

– Conecte la herramienta eléctrica.

– Presione la palanca de bloqueo 5 y baje lentamente el bra-

zo deslizante asiéndolo por la empuñadura 4.

– Sierre la pieza de trabajo con un avance uniforme.

– Desconecte la herramienta eléctrica y espere a que la hoja

de sierra se haya detenido por completo.

– Guíe lentamente, hacia arriba, el brazo deslizante.

Cortes con desplazamiento horizontal (ver figura Q)

fSujete firmemente la empuñadura antes de conectar el

aparato y durante todo el proceso de serrado. Concén-

trese en su trabajo y controle permanentemente el mo-

vimiento del brazo deslizante. Un momento de distrac-

ción puede ser suficiente para accidentarse, ya que el

brazo desliza con gran facilidad.

– Desbloquee el brazo deslizante 28 (ver “Liberación del

brazo deslizante”, página 70).

Tire y empuje el brazo deslizante 28 para comprobar que

el mecanismo del mismo actúe en todo su recorrido.

– Sujete la pieza de trabajo considerando sus dimensiones.

– Ajuste los ángulos de inglete horizontal y/o vertical desea-

dos.

– Tire del brazo deslizante para separarlo respecto a la regle-

ta tope 10 de manera que la hoja de sierra quede frente a

la pieza.

– Conecte la herramienta eléctrica.

– Presione la palanca de bloqueo 5 y baje lentamente el bra-

zo deslizante asiéndolo por la empuñadura 4.

– Empuje entonces el brazo deslizante en dirección a la re-

gleta tope 10 y sierre la pieza con avance uniforme.

– Desconecte la herramienta eléctrica y espere a que la hoja

de sierra se haya detenido por completo.

– Guíe lentamente, hacia arriba, el brazo deslizante.

Serrado de piezas de trabajo de igual longitud

(ver figura R)

Para serrar de forma sencilla piezas de igual longitud puede

Ud. emplear el tope longitudinal 36.

El tope longitudinal puede montarse a ambos lados del pro-

longador de la mesa 11.

– Afloje el tornillo de retención 35 y gire el tope longitudinal

36 hasta asentarlo sobre el tornillo de apriete 63.

– Apriete nuevamente el tornillo de retención 35.

– Ajuste la prolongación de la mesa 11 a la longitud deseada

(ver “Prolongación de la mesa de corte”, página 70).

Ajuste del tope de profundidad (serrado de ranuras)

(ver figura S)

Si desea serrar una ranura o si pretende usar un tope distan-

ciador (p. ej: Bosch MSF 110) es preciso ajustar primero el

tope de profundidad.

– Gire hacia fuera el tope de profundidad 30.

– Accione la palanca de bloqueo 5 y gire el brazo deslizante

a la posición deseada.

– Gire el tornillo de reglaje 29 hasta asentar su extremo con-

tra el tope de profundidad 30.

– Guíe lentamente, hacia arriba, el brazo deslizante.

Piezas de sujeción crítica

Al serrar piezas curvadas o cilíndricas éstas deberán sujetar-

se con especial cuidado. A lo largo de la línea de corte no de-

berá existir ninguna luz entre la pieza de trabajo, la regleta to-

pe y la mesa de corte.

Si fuese preciso, deberán emplearse unos soportes especia-

les para sujetar la pieza.

Corte de listones perfilados (rodapiés o

molduras)

Los listones perfilados pueden cortarse siguiendo dos proce-

dimientos diferentes:

– Apoyándolos contra la regleta tope,

– Colocándolos planos sobre la mesa de corte.

Además, según la anchura del perfil, los cortes pueden reali-

zarse con o sin desplazamiento a tracción de la hoja de sierra.

Siempre cerciórese antes de que el ángulo de inglete ajustado

es correcto, serrando en un resto de madera de desperdicio.

OBJ_BUCH-1360-001.book Page 73 Tuesday, March 22, 2011 12:01 PM

74 | Español

1 609 929 W31 | (22.3.11) Bosch Power Tools

Rodapiés

En la siguiente tabla se detallan los datos para serrar rodapiés.

Molduras para techos (según estándar EE.UU.)

Ajustes Apoyado con-

tra la regleta

tope

Colocándolos

planos sobre

la mesa de

corte

Rodapiés Lado izquierdo Lado derecho Lado izquierdo Lado derecho

Esquina interior Ángulo de inglete

horizontal 45° izquierda 45° derecha 0° 0°

Ángulo de inglete

vertical 0° 0° 45° izquierda 45° derecha

Posicionamiento de la

pieza de trabajo

Canto inferior sobre

la mesa de corte

Canto inferior sobre

la mesa de corte

Canto superior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

La pieza terminada se

encuentra a …

... la izquierda del

corte

... la derecha del

corte

... la izquierda del

corte

... la derecha del

corte

Esquina exterior Ángulo de inglete

horizontal 45° derecha 45° izquierda 0° 0°

Ángulo de inglete

vertical 0° 0° 45° derecha 45° izquierda

Posicionamiento de la

pieza de trabajo

Canto inferior sobre

la mesa de corte

Canto inferior sobre

la mesa de corte

Canto superior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

La pieza terminada se

encuentra a …

... la derecha del

corte

... la izquierda del

corte

... la izquierda del

corte

... la derecha del

corte

Si desea cortar molduras de techos colocándolas planas sobre la mesa de corte deberá ajustar el ángulo

de inglete horizontal a 31,6° (mesa de corte girada hacia la izquierda o derecha) y el ángulo de inglete

vertical a 33,9° (brazo deslizante girado hacia la izquierda o derecha).

La siguiente tabla le informa como serrar molduras para techos.

Ajustes Apoyado

contra la

regleta tope

Colocado

plano sobre la

mesa de

corte

Moldura para techos Lado izquierdo Lado derecho Lado izquierdo Lado derecho

Esquina interior Ángulo de inglete

horizontal 45° derecha 45° izquierda 31,6° derecha 31,6° izquierda

Ángulo de inglete

vertical 0° 0° 33,9° izquierda 33,9° derecha

Posicionamiento de la

pieza de trabajo

Canto inferior con-

tra la regleta tope

Canto inferior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

La pieza terminada se

encuentra a …

... la derecha del

corte

... la izquierda del

corte

... la izquierda del

corte

... la derecha del

corte

Esquina exterior Ángulo de inglete

horizontal 45° izquierda 45° derecha 31,6° izquierda 31,6° derecha

Ángulo de inglete

vertical 0° 0° 33,9° derecha 33,9° izquierda

Posicionamiento de la

pieza de trabajo

Canto inferior con-

tra la regleta tope

Canto inferior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

La pieza terminada se

encuentra a …

... la derecha del

corte

... la izquierda del

corte

... la izquierda del

corte

... la derecha del

corte

52°

38°

52°

OBJ_BUCH-1360-001.book Page 74 Tuesday, March 22, 2011 12:01 PM

Español | 75

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Comprobación y reajuste de la máquina

Si ha estado sometida a un uso intenso deberá verificarse y

reajustarse, dado el caso, la herramienta eléctrica para garan-

tizar un corte exacto.

Para ello se requiere cierta experiencia y la correspondiente

herramienta especial.

Un servicio técnico Bosch realiza este trabajo rápida y con-

cienzudamente.

Reajuste del rayo láser

Observación: Para verificar el funcionamiento del láser es

necesario conectar la herramienta eléctrica a la alimentación.

fJamás accione el interruptor de conexión/desconexión

durante el ajuste del láser (p. ej. al mover el brazo des-

lizante). Una puesta en marcha fortuita de la herramienta

eléctrica puede lesionarle.

– Coloque la herramienta eléctrica en la posición de trabajo.

– Gire la mesa de corte 38 hasta la muesca 18 de 0°. La pa-

lanca 16 deberá enclavar en la muesca de forma percepti-

ble.

– Encienda los rayos láser con el interruptor 61.

Control: (ver figura T1)

– Trace una línea recta sobre una pieza de trabajo.

– Presione la palanca de bloqueo 5 y baje lentamente el bra-

zo deslizante asiéndolo por la empuñadura 4.

– Oriente la pieza de manera que los dientes de la hoja de

sierra queden alineados con la línea de corte.

– Mantenga firmemente sujeta la pieza de trabajo en esa po-

sición y gire lentamente hacia arriba el brazo deslizante.

– Sujete la pieza con la mordaza.

– Encienda los rayos láser con el interruptor 61.

Los rayos láser deberán quedar equidistantes respecto a la lí-

nea de corte de la pieza de trabajo, en toda la longitud, incluso

al bajar el brazo deslizante.

Ajuste de la concordancia: (ver figura T2)

– Gire el respectivo tornillo de reglaje 64 con una llave ma-

cho hexagonal (2 mm) 21 hasta lograr que el rayo láser

mantenga la misma separación en toda su longitud respec-

to a la línea de corte trazada sobre la pieza.

Un giro en sentido contrario a las agujas del reloj hace que el

rayo láser se desplace de la izquierda hacia la derecha, y vice-

versa.

Ajuste de la paralelidad: (ver figura T3)

– Afloje los dos tornillos 65 de la tapa de protección del láser

27 con la llave macho hexagonal (4 mm) 20.

Observación: Para poder acceder al tornillo anterior de la

tapa protectora del láser deberá girar un poco hacia abajo

el brazo deslizante de forma que pueda insertarse la llave

macho hexagonal por una de las ranuras de la caperuza

protectora pendular.

– Afloje aprox. 1–2 vueltas el tornillo de sujeción 66 con la

llave macho hexagonal (2 mm) 21.

No desenrosque completamente el tornillo.

– Desplace la placa de montaje del láser hacia la derecha o

izquierda hasta conseguir que los rayos láser queden para-

lelos en toda la longitud de la línea de corte trazada sobre

la pieza de trabajo.

– Mantenga la placa de montaje del láser en esa posición y

vuelva a apretar el tornillo de sujeción 66.

– Después del ajuste compruebe nuevamente que el láser

coincide con la línea de corte. Si procede, ajuste nueva-

mente los rayos láser con los tornillos de reglaje 64.

– Vuelva a montar la tapa de protección del láser 27.

Ajuste de la desviación lateral al mover el brazo

deslizante: (ver figura T4)

– Afloje los dos tornillos 65 de la tapa de protección del láser

27 con la llave macho hexagonal (4 mm) 20.

Observación: Para poder acceder al tornillo anterior de la

tapa protectora del láser deberá girar un poco hacia abajo

el brazo deslizante de forma que pueda insertarse la llave

macho hexagonal por una de las ranuras de la caperuza

protectora pendular.

– Afloje aprox. 1–2 vueltas ambos tornillos de sujeción 67

con la llave macho hexagonal (2 mm) 21.

No desenrosque completamente los tornillos.

– Desplace la carcasa del láser hacia la derecha o izquierda

hasta lograr que los rayos láser no se desvíen lateralmente

al descender el brazo deslizante.

– Después del ajuste compruebe nuevamente que el láser

coincide con la línea de corte. Si procede, ajuste nueva-

mente los rayos láser con los tornillos de reglaje 64.

– Sujete la carcasa del láser en esa posición y vuelva a apre-

tar los tornillos de sujeción 67.

– Vuelva a montar la tapa de protección del láser 27.

Ajuste del ángulo de inglete vertical estándar de 0°

– Coloque la herramienta eléctrica en la posición de trans-

porte.

– Gire la mesa de corte 38 hasta la muesca 18 de 0°. La pa-

lanca 16 deberá enclavar en la muesca de forma percepti-

ble.

Control: (ver figura U1)

– Ajuste el calibre de ángulos a 90° y colóquelo sobre la me-

sa de corte 38.

El brazo del calibre de ángulos deberá asentar en toda su lon-

gitud contra la hoja de sierra 40.

Reajuste: (ver figura U2)

– Afloje la palanca de enclavamiento 17.

– Afloje al menos 1 vuelta ambos tornillos de reglaje 68 con

una llave de tubo (10 mm).

– Afloje aprox. 3 vueltas el tornillo de reglaje 70 con la llave

macho hexagonal (4 mm)20.

– Gire hacia dentro o hacia fuera, según corresponda, el tor-

nillo de reglaje 69 con una llave macho hexagonal (4 mm)

20 de manera que el brazo del calibre de ángulos asiente

en toda su longitud contra la hoja de sierra.

– Vuelva a apretar la palanca de enclavamiento 17.

Seguidamente, apriete primero el tornillo de reglaje 70 y a

continuación los tornillos de reglaje 68.

En caso de que tras el ajuste los indicadores de ángulos 33 y

24 no coincidan con las marcas de 0° de la escala 32, afloje

los tornillos de sujeción del indicador de ángulos con un des-

tornillador de estrella y haga coincidir los indicadores de án-

gulos con las marcas de 0°.

OBJ_BUCH-1360-001.book Page 75 Tuesday, March 22, 2011 12:01 PM

76 | Español

1 609 929 W31 | (22.3.11) Bosch Power Tools

Ajuste del ángulo de inglete vertical estándar de 45°

(lado izquierdo)

– Coloque la herramienta eléctrica en la posición de trabajo.

– Gire la mesa de corte 38 hasta la muesca 18 de 0°. La pa-

lanca 16 deberá enclavar en la muesca de forma percepti-

ble.

– Saque completamente hacia fuera el prolongador de la re-

gleta tope 9 izquierdo.

– Afloje la palanca de enclavamiento 17 y abata el brazo des-

lizante hasta el tope hacia la izquierda (45°) asiéndolo por

la empuñadura 4.

Control: (ver figura V1)

– Ajuste el calibre de ángulos a 45° y colóquelo sobre la me-

sa de corte 38.

El brazo del calibre de ángulos deberá asentar en toda su lon-

gitud contra la hoja de sierra 40.

Reajuste: (ver figura V2)

– Gire hacia dentro o hacia fuera, según corresponda, el tor-

nillo de reglaje 71 con una llave fija (8 mm) de forma que el

brazo del calibre de ángulos asiente en toda su longitud

contra la hoja de sierra.

– Vuelva a apretar la palanca de enclavamiento 17.

Si después del reajuste, los indicadores de ángulos 33 y 24

no coincidiesen con la marca de 45° de la escala 32, controle

primeramente de nuevo el ajuste de 0° para el ángulo de in-

glete y los indicadores de ángulos. Repita entonces el ajuste

del ángulo de inglete de 45°.

Ajuste del ángulo de inglete vertical estándar de 45°

(lado derecho)

– Coloque la herramienta eléctrica en la posición de trabajo.

– Gire la mesa de corte 38 hasta la muesca 18 de 0°. La pa-

lanca 16 deberá enclavar en la muesca de forma percepti-

ble.

– Saque completamente hacia fuera el prolongador de la re-

gleta tope 9 derecho.

– Afloje la palanca de enclavamiento 17.

– Sujete el aparato por la empuñadura 4, e incli-

ne ligeramente hacia la izquierda el brazo des-

lizante partiendo de la posición 0° y gire el po-

mo 39 hasta obtener el margen de ángulos de

inglete de la derecha.

– Incline hacia la derecha hasta el tope (45°) el brazo desli-

zante sujetándolo por la empuñadura 4.

Control: (ver figura W1)

– Ajuste un calibre de ángulos a 135° y colóquelo sobre la

mesa de corte 38.

El brazo del calibre de ángulos deberá asentar en toda su lon-

gitud contra la hoja de sierra 40.

Reajuste: (ver figura W2)

– Gire hacia dentro o hacia fuera, según corresponda, el tor-

nillo de reglaje 72 con una llave fija (8 mm) de forma que el

brazo del calibre de ángulos asiente en toda su longitud

contra la hoja de sierra.

– Vuelva a apretar la palanca de enclavamiento 17.

Si después del reajuste, los indicadores de ángulos 33 y 24

no coincidiesen con la marca de 45° de la escala 32, controle

primeramente de nuevo el ajuste de 0° para el ángulo de in-

glete y los indicadores de ángulos. Repita entonces el ajuste

del ángulo de inglete de 45°.

Alineación de la escala para ángulos de inglete

horizontales

– Coloque la herramienta eléctrica en la posición de trabajo.

– Gire la mesa de corte 38 hasta la muesca 18 de 0°. La pa-

lanca 16 deberá enclavar en la muesca de forma percepti-

ble.

Control: (ver figura X1)

– Ajuste el calibre de ángulos a 90° y colóquelo sobre la me-

sa de corte 38 de manera que asiente contra la regleta to-

pe 10 y la hoja de sierra 40.

El brazo del calibre de ángulos deberá asentar en toda su lon-

gitud contra la hoja de sierra 40.

Reajuste: (ver figura X2)

– Afloje los cuatro tornillos de reglaje 73 con una llave ma-

cho hexagonal (4 mm) 20 y gire la mesa de corte 38 junto

con la escala 37 de manera que el brazo del calibre de án-

gulos asiente en toda su longitud contra la hoja de sierra.

– Apriete los tornillos.

Si después del reajuste, la marca indicadora de ángulos 59 no

coincidiese con la marca de 0° de la escala 37, afloje el torni-

llo 74 con un destornillador de estrella y haga coincidir el indi-

cador de ángulos con la marca de 0°.

Ajuste de la fuerza de apriete de la palanca de

enclavamiento 17 (ver figura Y)

La fuerza de apriete de la palanca de enclavamiento 17 puede

reajustarse.

Control:

– La fuerza de apriete de la palanca de enclavamiento debe-

rá ajustarse de manera que el brazo deslizante quede fir-

memente sujeto al ajustar un ángulo de inglete vertical

cualquiera.

Reajuste:

– Afloje la palanca de enclavamiento 17.

– Gire el tornillo de reglaje 75 con una llave de tubo (17 mm)

en sentido contrario a las agujas del reloj para reducir la

fuerza de apriete, o viceversa, si lo que desea es aumentar-

la.

– Ajuste un ángulo de inglete vertical cualquiera y apriete la

palanca de enclavamiento 17 para observar si la fuerza de

apriete es suficiente.

Transporte (ver figura Z)

Antes de transportar la herramienta eléctrica deberá realizar

los pasos siguientes:

– Empuje completamente hacia atrás el brazo deslizante 28

y asegúrelo en esa posición (ver “Bloqueo del brazo desli-

zante”, página 70).

– Asegúrese de que el tope de profundidad 30 esté comple-

tamente presionado hacia dentro y que al mover el brazo

deslizante el tornillo de reglaje 29 pase por la abertura sin

tocar el tope de profundidad.

OBJ_BUCH-1360-001.book Page 76 Tuesday, March 22, 2011 12:01 PM

Español | 77

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Empuje el brazo de la herramienta hacia abajo de manera

que el seguro para transporte 31 deje introducirse com-

pletamente hacia dentro.

– Empuje completamente hacia dentro las prolongaciones

de la mesa 11.

– Ajuste un ángulo de inglete vertical de 0 ° y apriete la palan-

ca de enclavamiento 17.

– Gire hasta el tope hacia la izquierda la mesa de corte 38 y

apriete el mango de bloqueo 15.

– Una vez enrollado, sujete el cable de red con la cinta Velcro

76.

– Retire todos los accesorios que no puedan montarse de

forma fija en la herramienta eléctrica.

Procure transportar siempre las hojas de sierra que no pre-

cise en un recipiente cerrado.

– Sujete la herramienta eléctrica por la empuñadura de

transporte 7 o por las cavidades laterales 19 de la mesa de

corte.

fPara transportar la herramienta eléctrica sujétela ex-

clusivamente por los dispositivos de transporte; jamás

lo haga agarrándola por los dispositivos protectores, el

brazo deslizante 28 o la empuñadura 4.

fSiempre transportar entre dos la herramienta eléctrica

para no lesionarse.

Mantenimiento y servicio

Mantenimiento y limpieza

fAntes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

Si a pesar de los esmerados procesos de fabricación y con-

trol, la herramienta eléctrica llegase a averiarse, la reparación

deberá encargarse a un servicio técnico autorizado para he-

rramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características de la herramienta eléctrica.

Limpieza

Siempre mantenga limpias la herramienta eléctrica y las reji-

llas de ventilación para trabajar con eficacia y fiabilidad.

La caperuza protectora pendular deberá poder moverse y ce-

rrarse siempre por sí sola. Por ello, es necesario mantener

limpio siempre el área en torno a la caperuza protectora pen-

dular.

– Después de cada fase de trabajo elimine el polvo y las viru-

tas soplando aire comprimido, o con un pincel.

– Limpie con regularidad el rodillo de deslizamiento 23 y el

brazo deslizante 28.

Accesorios especiales

Mordaza de cierre rápido. . . . . . . . . . . . . . . . 1 609 B02 125

Placas de inserción. . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Saco colector de polvo . . . . . . . . . . . . . . . . . 1 609 B02 595

Tope distanciador MSF 110 . . . . . . . . . . . . . 2 610 015 461

Adaptador para aspiración de polvo . . . . . . . 2 607 001 977

Mesa de trabajo GTA 2500 W . . . . . . . . . . . 0 601 B12 100

Mesa de trabajo GTA 3800 . . . . . . . . . . . . . 0 601 B24 000

Aspirador para madera GAS 50 M . . . . . . . .0 601 988 103

Luz de trabajo MSLED 170

EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Hojas de sierra para madera, tableros, paneles y listones

Hoja de sierra 305 x 30 mm,

60 dientes . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 641 768

Hojas de sierra para plástico y metales no férricos

Hoja de sierra 305 x 30 mm,

96 dientes . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

Hoja de sierra 305 x 30 mm,

96 dientes . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

Hojas de sierra para todo tipo de parquet laminado

Hoja de sierra 305 x 30 mm,

96 dientes . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 137

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda

Ud. tener sobre la reparación y mantenimiento de su produc-

to, así como sobre piezas de recambio. Los dibujos de despie-

ce e informaciones sobre las piezas de recambio las podrá ob-

tener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosa-

mente en cuanto a la adquisición, aplicación y ajuste de los

productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: +34 (0901) 11 66 97

Fax: +34 (91) 902 53 15 54

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: +58 (02) 207 45 11

México

Robert Bosch S.A. de C.V.

Tel. Interior: +52 (01) 800 627 1286

Tel. D.F.: +52 (01) 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: +54 (0810) 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

OBJ_BUCH-1360-001.book Page 77 Tuesday, March 22, 2011 12:01 PM

78 | Português

1 609 929 W31 | (22.3.11) Bosch Power Tools

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: +51 (01) 475-5453

E-Mail: vhe@autorex.com.pe

Chile

EMASA S.A.

Irarrázaval 259 – Ñuñoa

Santiago

Tel.: +56 (02) 520 3100

E-Mail: emasa@emasa.cl

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y

embalajes sean sometidos a un proceso de recuperación que

respete el medio ambiente.

¡No arroje las herramientas eléctricas a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea

2002/96/CE sobre aparatos eléctricos y

electrónicos inservibles, tras su transposi-

ción en ley nacional, deberán acumularse

por separado las herramientas eléctricas

para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

Português

Indicações de segurança

Indicações gerais de advertência para

ferramentas eléctricas

Como protecção contra choque eléctri-

co e risco de lesões e incêndio, durante

a utilização de ferramentas eléctricas, é necessário observar

as seguintes medidas de segurança básicas.

Leia todas estas indicações antes de utilizar esta ferra-

menta eléctrica e guarde bem as indicações de segurança.

O termo “Ferramenta eléctrica” utilizado nas indicações de

segurança refere-se a ferramentas eléctricas operadas com

corrente eléctrica (com cabo de rede) e a ferramentas eléctri-

cas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

fMantenha a sua área de trabalho sempre limpa e bem

iluminada. Desordem ou áreas de trabalho insuficiente-

mente iluminadas podem levar a acidentes.

fNão trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem líqui-

dos, gases ou pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar pós ou vapores.

fManter crianças e outras pessoas afastadas da ferra-

menta eléctrica durante a utilização. No caso de distrac-

ção é possível que perca o controlo sobre o aparelho.

Segurança eléctrica

fA ficha de conexão da ferramenta eléctrica deve caber

na tomada. A ficha não deve ser modificada de maneira

alguma. Não utilizar uma ficha de adaptação junto com

ferramentas eléctricas protegidas por ligação à terra.

Fichas não modificadas e tomadas apropriadas reduzem o

risco de um choque eléctrico.

fEvitar que o corpo possa entrar em contacto com su-

perfícies ligadas à terra, como tubos, aquecimentos,

fogões e frigoríficos. Há um risco elevado devido a cho-

que eléctrico, se o corpo estiver ligado à terra.

fManter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico.

fNão deverá utilizar o cabo para outras finalidades. Ja-

mais utilizar o cabo para transportar a ferramenta eléc-

trica, para pendurá-la, nem para puxar a ficha da toma-

da. Manter o cabo afastado de calor, óleo, cantos

afiados ou partes do aparelho em movimento. Cabos

danificados ou emaranhados aumentam o risco de um cho-

que eléctrico.

fSe trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um cho-

que eléctrico.

fSe não for possível evitar o funcionamento da ferra-

menta eléctrica em áreas húmidas, deverá ser utilizado

um disjuntor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o risco de um choque

eléctrico.

Segurança de pessoas

fEsteja atento, observe o que está a fazer e tenha pru-

dência ao trabalhar com a ferramenta eléctrica. Não

utilizar uma ferramenta eléctrica quando estiver fati-

gado ou sob a influência de drogas, álcool ou medica-

mentos. Um momento de descuido ao utilizar a ferramen-

ta eléctrica, pode levar a lesões graves.

fUtilizar equipamento de protecção pessoal e sempre

óculos de protecção. A utilização de equipamento de pro-

tecção pessoal, como máscara de protecção contra pó, sa-

patos de segurança antiderrapantes, capacete de segu-

rança ou protecção auricular, de acordo com o tipo e

aplicação da ferramenta eléctrica, reduz o risco de lesões.

fEvitar uma colocação em funcionamento involuntária.

Assegure-se de que a ferramenta eléctrica esteja desli-

gada, antes de conectá-la à alimentação de rede e/ou

ao acumulador, antes de levantá-la ou de transportá-la.

Se tiver o dedo no interruptor ao transportar a ferramenta

ATENÇÃO

OBJ_BUCH-1360-001.book Page 78 Tuesday, March 22, 2011 12:01 PM

Português | 79

Bosch Power Tools 1 609 929 W31 | (22.3.11)

eléctrica ou se o aparelho for conectado à alimentação de

rede enquanto estiver ligado, poderão ocorrer acidentes.

fRemover ferramentas de ajuste ou chaves de boca an-

tes de ligar a ferramenta eléctrica. Uma ferramenta ou

chave que se encontre numa parte do aparelho em movi-

mento pode levar a lesões.

fEvite uma posição anormal. Mantenha uma posição fir-

me e mantenha sempre o equilíbrio. Desta forma é mais

fácil controlar a ferramenta eléctrica em situações inespe-

radas.

fUsar roupa apropriada. Não usar roupa larga nem jóias.

Mantenha os cabelos, roupas e luvas afastadas de par-

tes em movimento. Roupas frouxas, cabelos longos ou

jóias podem ser agarrados por peças em movimento.

fSe for possível montar dispositivos de aspiração ou de

recolha, assegure-se de que estejam conectados e uti-

lizados correctamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas

eléctricas

fNão sobrecarregue o aparelho. Utilize a ferramenta

eléctrica apropriada para o seu trabalho. É melhor e

mais seguro trabalhar com a ferramenta eléctrica apropri-

ada na área de potência indicada.

fNão utilizar uma ferramenta eléctrica com um interrup-

tor defeituoso. Uma ferramenta eléctrica que não pode

mais ser ligada nem desligada, é perigosa e deve ser repa-

rada.

fPuxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes no aparelho, de substituir

acessórios ou de guardar o aparelho. Esta medida de se-

gurança evita o arranque involuntário da ferramenta eléc-

trica.

fGuardar ferramentas eléctricas não utilizadas fora do

alcance de crianças. Não permita que pessoas que não

estejam familiarizadas com o aparelho ou que não te-

nham lido estas instruções, utilizem o aparelho. Ferra-

mentas eléctricas são perigosas se forem utilizadas por

pessoas inesperientes.

fTratar a ferramenta eléctrica com cuidado. Controlar

se as partes móveis do aparelho funcionam perfeita-

mente e não emperram, e se há peças quebradas ou da-

nificadas que possam prejudicar o funcionamento da

ferramenta eléctrica. Permitir que peças danificadas

sejam reparadas antes da utilização. Muitos acidentes

têm como causa, a manutenção insuficiente de ferramen-

tas eléctricas.

fManter as ferramentas de corte afiadas e limpas. Ferra-

mentas de corte cuidadosamente tratadas e com cantos

de corte afiados emperram com menos frequência e po-

dem ser conduzidas com maior facilidade.

fUtilizar a ferramenta eléctrica, acessórios, ferramen-

tas de aplicação, etc. conforme estas instruções. Con-

siderar as condições de trabalho e a tarefa a ser execu-

tada. A utilização de ferramentas eléctricas para outras

tarefas a não ser as aplicações previstas, pode levar a situ-

ações perigosas.

Serviço

fSó permita que o seu aparelho seja reparado por pesso-

al especializado e qualificado e só com peças de reposi-

ção originais. Desta forma é assegurado o funcionamento

seguro do aparelho.

Indicações de segurança para serras de

esquadria

fA ferramenta eléctrica é fornecida com uma placa de

advertência em idioma inglês (marcada com número 3

na figura da ferramenta eléctrica que se encontra na

página de esquemas).

fAntes da primeira colocação em funcionamento, deve-

rá colar o adesivo com o texto de advertência no seu idi-

oma nacional sobre a placa de advertência em idioma

inglês.

fJamais permita que as placas de advertência na ferra-

menta eléctrica se tornem irreconhecíveis.

fJamais se posicione sobre a ferramenta eléctrica. É

possível que ocorram graves lesões se a ferramenta eléc-

trica tombar ou se por acaso entrar em contacto com a lâ-

mina de serra.

fAssegure-se de que a capa de protecção esteja funcio-

nando correctamente e que possa ser movimentada li-

vremente. Jamais prender a capa de protecção, de modo

que permaneça aberta.

fJamais remover resíduos de corte, aparas ou objectos

semelhantes da área de corte, enquanto a ferramenta

eléctrica estiver a funcionar. Sempre conduzir primeira-

mente o braço da ferramenta para a posição de repouso e

desligar a ferramenta.

fSó conduzir a lâmina de serra em direcção da peça a ser

trabalhada quando estiver ligada. Caso contrário há ris-

co de um contragolpe, se a lâmina de serra se enganchar

na peça a ser trabalhada.

fManter os punhos sempre secos, limpos e livres de óleo

e gordura. Punhos gordurosos, são escorregadios e levam

à perda de controlo.

fSó utilizar a ferramenta eléctrica quando a superfície

de trabalho estiver limpa e livre de aparas de madeira,

etc.. Sobre a superfície de trabalho não deve se encon-

trar nenhuma ferramenta de ajuste, só a peça a ser tra-

balhada. Pequenos pedaços de madeira ou outros objec-

tos que entrem em contacto com a lâmina de serra, podem

ser atirados contra o operador com alta velocidade.

fManter o chão livre de aparas de madeira e de restos de

material. Caso contrário, poderá escorregar ou tropeçar.

fA peça a ser trabalhada deve sempre ser fixa com fir-

meza. Não trabalhar em peças que sejam demasiada-

mente pequenas para serem fixas. Caso contrário, a dis-

RADIAÇÃO LASER

Não olhar fixamente o feixe

Equipamento laser classe 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 79 Tuesday, March 22, 2011 12:01 PM

80 | Português

1 609 929 W31 | (22.3.11) Bosch Power Tools

tância entre a sua mão e a lâmina de serra em rotação não

será suficiente.

fSó utilizar a ferramenta eléctrica para os materiais in-

dicados no capítulo de utilização conforme as disposi-

ções. Caso contrário, é possível que a ferramenta eléctrica

seja sobrecarregada.

fSe a lâmina de serra emperrar, deverá desligar a serra

e não movimentar a peça a ser trabalhada até a lâmina

de serra parar. Para evitar um contragolpe, só deverá

movimentar a peça a ser trabalhada depois que a lâmi-

na de serra parar. Eliminar a causa do emperramento da

lâmina de serra antes de ligar novamente a ferramenta

eléctrica.

fOs seus dedos não devem entrar em contacto com as

peças móveis do braço deslizante. Os dedos podem ser

esmagados e podem sofrer graves lesões.

fSegurar firmemente o punho ao ligar e durante todo o

processo de serrar. Ao serrar deverá conduzir o braço

deslizante com movimentos controlados. Um momento

de distracção pode levar a graves lesões devido ao braço

deslizante de movimento extremamente suave.

fSempre serrar a peça a ser trabalhada da frente para

trás. Caso contrário há risco de um contragolpe, se a lâmi-

na de serra se enganchar na peça a ser trabalhada.

fNão utilizar lâminas de serra embotadas, rachadas, em-

penadas ou danificadas. Lâminas de serra com dentes

embotados ou incorrectamente alinhados causam um atri-

to maior, um contragolpe e emperram devido à fenda de

corte apertada.

fSempre utilizar lâminas de serra do tamanho correcto e

com orifício de admissão apropriado (p. ex. em forma

de estrela ou redondo). Lâminas de serra não apropria-

das para as peças de montagem da lâmina, funcionam de-

siquilibradamente e levam à perda de controlo.

fNão utilizar lâminas de serra de aço de alta liga para tra-

bahos rápidos (aço HSS). Estas lâminas de serra podem

quebrar facilmente.

fJamais tocar na lâmina de serra após terminar o traba-

lho, antes que possa esfriar. A lâmina de serra torna-se

extremamente quente durante o trabalho.

fJamais utilizar a ferramenta sem a placa de alimenta-

ção. Uma placa de alimentação defeituosa deve ser

substituída. Se a lâmina de serra for utilizada sem uma

placa de alimentação em perfeito estado, poderá provocar

lesões.

fControlar o cabo em intervalos regulares e permitir que

um cabo danificado seja reparado por um serviço pós-

venda autorizado para ferramentas eléctricas Bosch.

Substituir cabos de extensão danificados. Desta forma

é assegurada a segurança da ferramenta eléctrica.

fQuando não estiver sendo utilizada, a ferramenta eléc-

trica deverá ser guardada num lugar seguro. Ela deve

ser guardada num local seco e que possa ser trancado.

Assim evita-se que a ferramenta eléctrica sofra danos de-

vido ao armazenamento ou que seja operada por pessoas

inexperientes.

fNão apontar o raio laser na direcção de pessoas nem de

animais e não olhar directamente para o raio laser. Esta

ferramenta eléctrica produz raios laser da classe de

laser 2, conforme EN 60825-1. Desta forma poderá cegar

outras pessoas.

fNão substituir o laser montado por um laser de outro ti-

po. Um laser não apropriado para esta ferramenta eléctri-

ca pode ser perigoso para pessoas.

fFixar a peça a ser trabalhada. Uma peça a ser trabalhada

fixa com dispositivos de aperto ou com torno de bancada

está mais firme do que segurada com a mão.

fJamais abandonar a ferramenta, antes que esta esteja

completamente parada. Ferramentas de trabalho em

funcionamento de inércia podem causar lesões.

fNão utilizar a ferramenta eléctrica com um cabo danifi-

cado. Não tocar no cabo danificado nem puxar a ficha

da tomada, se o cabo for danificado durante o trabalho.

Cabos danificados aumentam o risco de um choque eléc-

trico.

Símbolos

Os seguintes símbolos podem ser importantes para a utiliza-

ção da sua ferramenta eléctrica. Os símbolos e os seus signi-

ficados devem ser memorizados. A interpretação correcta

dos símbolos facilita a utilização segura e aprimorada da fer-

ramenta eléctrica.

Símbolos e seus significados

Radiação laser

não olhar fixamente o feixe

Equipamento laser classe 2

Manter as suas mãos afastadas da área

de corte enquanto a ferramenta eléctrica

estiver em funcionamento. Há perigo de

lesões se houver contacto com a lâmina de

serra.

Usar uma máscara de protecção contra

pó.

Usar óculos de protecção.

Usar protecção auricular. Ruídos podem

provocar a surdez.

OBJ_BUCH-1360-001.book Page 80 Tuesday, March 22, 2011 12:01 PM

Português | 81

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Descrição do produto e da potência

Devem ser lidas todas as indicações de ad-

vertência e todas as instruções. O desres-

peito das advertências e instruções apresen-

tadas abaixo pode causar choque eléctrico,

incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta é destinada à utilização como aparelho estacio-

nário, para cortes longitudinais e transversais, rectos, em ma-

deira. São possíveis ângulos de meia-esquadria horizontais

de –52° a +60° e ângulos de meia-esquadria verticais de 47°

Área perigosa! Manter as mãos, os dedos

e os braços afastados desta área.

Os seus dedos não devem entrar em con-

tacto com as peças móveis do braço des-

lizante. Os dedos podem ser esmagados e

podem sofrer graves lesões.

Observe as dimensões da lâmina de serra. Não deve haver

folga entre o diâmetro do orifício e o fuso da ferramenta. Não

utilizar adaptadores nem redutores.

Para ser transportada, deverá sempre se-

gurar a ferramenta eléctrica pelas posições

marcadas (cavidades) ou pelo punho de

transporte.

Jamais transportar a ferramenta eléctrica

pelo punho do braço de deslize.

Punho de aperto aberto:

Podem ser ajustados ângulos de meia-esquadria verticais.

Punho de aperto fechado:

O ângulo de meia-esquadria vertical ajustado no braço de

deslize é mantido.

Indica os passos individuais para ajustar o ângulo de meia-

esquadria vertical.

1. Soltar o punho de aperto

2. Deslocar o braço de deslize levemente para a esquerda

3. Ajustar a faixa de ângulo de meia-esquadria desejado com

o manípulo giratório

Símbolos e seus significados

Ø 30

Ø 305 mm

Ajustar as faixas de ângulo de meia-esquadria verticais com

o manípulo giratório

Inclinação da lâmina de serra para a esquerda

(45° até 0°)

Inclinação da lâmina de serra para a direita

(0° até 45°)

Completa faixa de rotação do braço deslizante

(–47° até +47°)

Para ajustar ângulos de meia-esquadria horizontais é neces-

sário que a mesa de serra possa ser movimentada livremente

e que o travamento do ângulo seja bloqueado:

– Puxar a alavanca n e ao mesmo tempo premir a parte di-

anteira do travamento do ângulo o para baixo

Não deitar ferramentas eléctricas no lixo

doméstico!

Apenas países da União Europeia:

De acordo com a directiva européia 2002/96/CE para apa-

relhos eléctricos e electrónicos velhos, e com as respectivas

realizações nas leis nacionais, as ferramentas eléctricas que

não servem mais para a utilização, devem ser enviadas sepa-

radamente a uma reciclagem ecológica.

Símbolos e seus significados

OBJ_BUCH-1360-001.book Page 81 Tuesday, March 22, 2011 12:01 PM

82 | Português

1 609 929 W31 | (22.3.11) Bosch Power Tools

(lado esquerdo) a 47° (lado direito).

A potência da ferramenta eléctrica é apropriada para serrar

madeiras duras e macias, assim como também placas de aglo-

merado de madeira e de fibras.

Utilizando as respectivas lâminas de serra é possível serrar

perfis de alumínio e de plástico.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-

sentação da ferramenta eléctrica na página de esquemas.

1Saco de pó

2Adaptador de aspiração

3Placa de advertência laser

4Punho

5Alavanca de bloqueio

6Capa de protecção

7Punho de transporte

8Capa de protecção pendular

9Extensão do carril limitador

10 Carril limitador

11 Alongamento da mesa de trabalho

12 Orifícios para montagem

13 Placa de alimentação

14 Travamento do ângulo

15 Manípulo de fixação para qualquer ângulo de

meia-esquadria (horizontal)

16 Alavanca para pré-ajuste do ângulo de meia-esquadria

(horizontal)

17 Punho de aperto para qualquer ângulo de

meia-esquadria (vertical)

18 Ranhuras para ângulas de meia-esquadria padrões

19 Cavidades de pega

20 Chave de sextavado interior (6 mm/4 mm)

21 Chave de sextavado interior (2 mm)

22 Sargento

23 Rolo de deslize

24 Indicador de ângulo (vertical) para a faixa direita do

ângulo de meia-esquadria (0° até 47°)

25 Protecção contra aparas

26 Alavanca de fixação do mecanismo de deslize

27 Capa de protecção contra laser

28 Braço de deslize

29 Parafuso de ajuste do esbarro de profundidade

30 Esbarro de profundidade

31 Protecção para o transporte

32 Escala para ângulo de meia-esquadria (vertical)

33 Indicador de ângulo (vertical) para a faixa esquerda do

ângulo de meia-esquadria (47° até 0°)

34 Botão de ajuste para ângulo de meia-esquadria de 22,5°

(vertical)

35 Parafuso de travamento do limitador de comprimento

36 Limitador de comprimento

37 Escala para ângulo de meia-esquadria (horizontal)

38 Mesa para serrar

39 Manípulo giratório para ajustar a faixa de ângulo de

meia-esquadria (vertical)

40 Lâmina de serra

41 Expulsão de aparas

42 Parafuso de travamento dos tirantes 43

43 Tirantes da cobertura de protecão pendular

44 Parafusos de fixação dianteiro

(placa de cobertura/cobertura de protecão pendular)

45 Parafusos de fixação traseiro

(placa de cobertura/cobertura de protecão pendular)

46 Placa de cobertura

47 Bloqueio do fuso

48 Parafuso de sextavado interior (6 mm) para fixação da

lâmina de serra

49 Flange de aperto

50 Flange de aperto interior

51 Alavanca de fixação da extensão da mesa de serra

52 Alavanca de fixação da extensão do carril limitador

53 Chapa final

54 Amortecedor

55 Parafusos de ajuste para o amortecimento

56 Orifícios para sargentos

57 Parafuso de orelhas

58 Tirante roscado

59 Indicador de ângulo (horizontal)

60 Interruptor de ligar-desligar

61 Interruptor para laser (marcação da linha de corte)

62 Parafusos para a placa de alimentação

63 Parafuso de aperto do limitador de comprimento

64 Parafuso de ajuste para o posicionamento do laser

(nivelamento)

65 Parafusos para capa de protecção contra laser

66 Parafuso de fixação para a placa de montagem do laser

67 Parafuso de fixação para a carcaça do laser

68–70

Parafusos de ajuste para o ajuste básico de 0° (ângulo de

meia-esquadria vertical)

71 Parafuso de ajuste para o ajuste básico de 45° (ângulo

esquerdo de meia-esquadria vertical)

72 Parafuso de ajuste para o ajuste básico de 45° (ângulo

direito de meia-esquadria vertical)

73 Parafusos de ajuste da escala 37 para ângulo de

meia-esquadria (horizontal)

74 Parafuso para indicador de ângulo

(horizontal)

75 Parafuso de ajuste para a força de aperto do manípulo de

aperto 17

76 Fita de velcro

Acessórios apresentados ou descritos não pertencem ao volume

de fornecimento padrão. Todos os acessórios encontram-se no

nosso programa de acessórios.

OBJ_BUCH-1360-001.book Page 82 Tuesday, March 22, 2011 12:01 PM

Português | 83

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Dados técnicos

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados conforme

EN 61029.

O nível de ruído avaliado como A do aparelho é tipicamente:

Nível de pressão acústica 93 dB(A); Nível de potência acústi-

ca 106 dB(A). Incerteza K=3 dB.

Usar protecção auricular!

Valores totais de vibração (soma dos vectores de três direc-

ções) determinados conforme EN 61029:

valor de emissão de vibrações ah <2,5m/s2, incerteza K

=1,5m/s2.

O nível de oscilações indicado nestas instruções de serviço

foi medido de acordo com um processo de medição normali-

zado pela norma EN 61029 e pode ser utilizado para a com-

paração de aparelhos. Ele também é apropriado para uma

avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações princi-

pais da ferramenta eléctrica. Se a ferramenta eléctrica for uti-

lizada para outras aplicações, com outras ferramentas de tra-

balho ou com manutenção insuficiente, é possível que o nível

de vibrações seja diferente. Isto pode aumentar sensivelmen-

te a carga de vibrações para o período completo de trabalho.

Para uma estimação exacta da carga de vibrações, também

deveriam ser considerados os períodos nos quais o aparelho

está desligado ou funciona, mas não está sendo utilizado. Isto

pode reduzir a carga de vibrações durante o completo perío-

do de trabalho.

Além disso também deverão ser estipuladas medidas de se-

gurança para proteger o operador contra o efeito de vibra-

ções, como por exemplo: Manutenção de ferramentas eléctri-

cas e de ferramentas de trabalho, manter as mãos quentes e

organização dos processos de trabalho.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o pro-

duto descrito em “Dados técnicos” cumpre as seguintes nor-

mas ou documentos normativos: EN 61029, EN 60825-1

conforme as disposições das directivas 2004/108/CE,

2006/42/EG.

Processo técnico em:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montagem

fEvitar um arranque involuntário da ferramenta eléctri-

ca. A ficha de rede não deve estar conectada à alimen-

tação de rede durante a montagem e durante todos tra-

balhos na ferramenta eléctrica.

Volume de fornecimento

Retirar todas as peças fornecidas cuidadosamente das res-

pectivas embalagens.

Remover todo o material de embalagem da ferramenta eléc-

trica e dos acessórios fornecidos.

Antes de colocar a ferramenta eléctrica em funcionamento

pela primeira vez, deverá verificar se todas as peças especifi-

cadas abaixo foram fornecidas:

– Serra de painéis com lâmina de serra pré-montada

– Manípulo de fixação 15

– Saco de pó 1

Serra para painéis GCM 12 GDL Professional

N° do produto 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Potência nominal consumida W 2000 1500 1800

N° de rotações em ponto morto min-1 3800 3800 3800

Limitação de corrente de arranque zzz

Tipo de laser nm

635

Classe de laser 222

Peso conforme EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Classe de protecção /II /II /II

Admissíveis dimensões da peça a ser trabalhada (máximo/mínimo), veja página 88.

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos

dos países.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais

pode variar.

Medidas de lâminas de serra apropriadas

Diâmetro da lâmina de serra mm 305

Espessura da lâmina mestre mm 1,7–2,6

Diâmetro do orifício mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 83 Tuesday, March 22, 2011 12:01 PM

84 | Português

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Chave de sextavado interior 20

– Chave de sextavado interior 21

(em baixo da capa de protecção contra laser 27)

– Sargento 22

Nota: Verificar se a ferramenta eléctrica apresenta danos.

Antes de utilizar a ferramenta eléctrica, deverá controlar cui-

dadosamente todos os dispositivos de protecção e peças le-

vemente danificadas e verificar se estão funcionando correc-

tamente. Controlar se as peças móveis funcionam

perfeitamente e não emperram, ou se há peças danificadas.

Todas as peças devem ser montadas correctamente e corres-

ponder a todas exigências, para que seja assegurado um fun-

cionamento impecável.

Dispositivos de segurança e peças danificados devem ser de-

vidamente reparados ou substituídos por uma oficina especi-

alizada.

Ferramentas necessárias além das fornecidas:

– Chave de fendas em cruz

– Chave de forqueta (Tamanho: 8 mm)

– Chave anular, chave de forqueta ou chave de caixa (Tama-

nhos: 10 mm e 17 mm)

Montar o manípulo de fixação (veja figura a)

– Aparafusar o manípulo de fixação 15 no respectivo orifí-

cio, abaixo da alavanca 16.

fSempre apertar bem o manípulo de fixação 15 antes de

serrar. Caso contrário a lâmina de serra poderá emperrar

na peça a ser trabalhada.

Montagem estacionária ou flexível

fPara assegurar um manuseio seguro, é necessário que,

antes da utilização, a ferramenta eléctrica seja monta-

da sobre uma superfície de trabalho plana e estável

(p. ex. bancada de trabalho).

Montagem numa superfície de trabalho (veja figura b1)

– Fixar a ferramenta eléctrica à superfície de trabalho com

uma união roscada apropriada. Para tal servem os orifícios

12.

Montagem a uma mesa de trabalho Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (veja figura b2)

As mesas de trabalho GTA da Bosch oferecem firmeza à ferra-

menta eléctrica, sobre qualquer solo, devido aos pés de altu-

ra ajustável. As mesas de trabalho possuem bases de apoio

para o apoio de peças longas.

fLer todas as indicações de advertência e instruções

fornecidas com a mesa de trabalho. O desrespeito das

indicações de advertência e das instruções pode causar

choque eléctrico, queimaduras e/ou graves lesões.

fMontar correctamente a mesa de trabalho, antes de

montar a ferramenta eléctrica. É importante que a mon-

tagem seja perfeita, para evitar o risco de desmoronamen-

to.

– Montar a ferramenta eléctrica na posição de transporte so-

bre a mesa de trabalho.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém chum-

bo, alguns tipos de madeira, minerais e metais, podem ser no-

civos à saúde. O contacto ou a inalação dos pós pode provo-

car reações alérgicas e/ou doenças nas vias respiratórias do

utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são con-

siderados como sendo cancerígenos, especialmente quando

juntos com substâncias para o tratamento de madeiras (cro-

mato, preservadores de madeira). Material que contém as-

besto só deve ser processado por pessoal especializado.

– Utilizar sempre uma aspiração de pó.

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de protecção respirató-

ria com filtro da classe P2.

Observe as directivas para os materiais a serem trabalhados,

vigentes no seu país.

A aspiração de pó/de aparas pode ser bloqueada por pó, apa-

ras ou por estilhaços da peça a ser trabalhada.

– Desligar a ferramenta eléctrica e puxar a ficha de rede da

tomada.

– Aguardar até que a lâmina de serra esteja completamente

parada.

– Verificar a causa do bloqueio e eliminá-la.

fEvite o acúmulo de pó no local de trabalho. Pós podem

entrar levemente em ignição.

Aspiração própria (veja figura c)

Para a fácil recolha das aparas deverá utilizar o saco de pó 1

fornecido.

fControlar e limpar o saco de pó após cada utilização.

fPara evitar perigo de incêndio, deverá remover o saco

de pó para serrar alumínio.

– Encaixar e girar o saco de pó 1 no adaptador de aspiração

2, de modo que o Pin do adaptador de aspiração engate no

entalhe do saco de pó.

Ao serrar, o saco de pó e o adaptador de aspiração não devem

entrar em contacto com as peças móveis do aparelho.

Esvaziar o saco de pó a tempo.

Aspiração externa

Para a aspiração também é possível conectar a mangueira de

um aspirador de pó (Ø 35 mm) ao adaptador de aspiração 2.

– Introduzir a mangueira do aspirador de pó no adaptador de

aspiração 2.

O aspirador de pó deve ser apropriado para o material a ser

trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extre-

mamente nocivo à saúde, cancerígeno ou seco.

Limpar o adaptador de aspiração

Para assegurar uma aspiração optimizada, é necessário que o

adaptador de aspiração 2 seja limpo em intervalos regulares.

– Puxar o adaptador de aspiração 2, girando, para fora da

expulsão de aparas 41.

– Remover os estilhaços da peça e as aparas.

OBJ_BUCH-1360-001.book Page 84 Tuesday, March 22, 2011 12:01 PM

Português | 85

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Premir o adaptador de aspiração, girando, novamente so-

bre a expulsão de aparas, até ele engatar sobre o anel de fi-

xação da expulsão de aparas.

Substituir a lâmina de serra (veja figuras d1–d4)

fAntes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

fPara a montagem da lâmina de serra é necessário usar

luvas de protecção. Há perigo de lesões no caso de um

contacto com a lâmina de serra.

Só utilizar lâminas de serra com uma máxima velocidade ad-

missível superior à velocidade da marcha em vazio da ferra-

menta eléctrica.

Só utilizar lâminas de serra que correspondam aos dados ca-

racterísticos indicados nesta instrução de serviço e que se-

jam controlados conforme EN 847-1 e respectivamente mar-

cados.

Só usar lâminas de serra recomendadas pelo fabricante desta

ferramenta eléctrica e apropriadas para o material com que

deseja trabalhar.

Desmontar a lâmina de serra

– Colocar a ferramenta eléctrica na posição de trabalho.

– Atarraxar o parafuso de travamento 42, manualmente, até

os tirantes 43 poderem ficar pendurados livremente.

– Soltar o parafuso de fixação 44 (aprox. 2 voltas) com a

chave de sextavado interior (4 mm) 20.

Não desatarraxar completamente o parafuso.

– Soltar o parafuso de fixação 45 (aprox. 6 voltas) com a

chave de sextavado interior (4 mm) 20.

Não desatarraxar completamente o parafuso.

– Puxar a placa de cobertura 46 do parafuso de fixação 45

para frente e para baixo.

– Premir a alavanca de bloqueio 5 e deslocar a capa de pro-

tecção pendular 8 para trás.

Manter a capa de protecção pendular nesta posição.

– Pendurar os tirantes 43 com um orifício sobre o parafuso

de fixação 45.

Assim a cobertura de protecção pendular é mantida na po-

sição aberta.

– Girar o parafuso de sextavado interior 48 com a chave de

sextavado interior (6 mm) 20 e ao mesmo tempo premir o

bloqueio do fuso 47 até engatar.

– Manter o bloqueio do veio 47 premido e desatarraxar o pa-

rafuso 48 no sentido dos ponteiros do relógio (rosca à es-

querda!).

– Retirar o flange de aperto 49.

– Retirar a lâmina de serra 40.

Montar a lâmina de serra

Se necessário, deverá limpar todas as partes antes de serem

montadas.

– Colocar a nova lâmina de serra no flange de aperto interior

50.

fDurante a montagem, deverá observar que o sentido de

corte dos dentes (sentido da seta sobre a lâmina de cor-

te) coincida com o sentido da seta sobre a capa de pro-

tecção!

– Colocar o flange de aperto 49 e o parafuso 48.

Premir o bloqueio do veio 47 até ele engatar e apertar o pa-

rafuso no sentido contrário dos ponteiros do relógio.

– Soltar os tirantes 43 do parafuso de fixação 45 e conduzir

a cobertura de protecão pendular novamente para baixo.

– Empurrar a placa de cobertura 46 novamente por debaixo

do parafuso de fixação 45.

– Reapertar os parafusos de fixação 45 e 44.

– Empurrar os tirantes 43 para a sua posição inicial e reaper-

tar manualmente o parafuso de travamento 42.

Funcionamento

fAntes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

Protecção para o transporte (veja figura A)

A protecção para o transporte 31 facilita o manuseio da ferra-

menta eléctrica durante o transporte para outros locais de uti-

lização.

Liberar a ferramenta eléctrica

(posição de trabalho)

– Premir o braço de deslize 28 no punho 4, um pouco para

baixo, para aliviar a protecção para o transporte 31.

– Puxar a protecção para o transporte 31 completamente

para fora.

– Conduzir lentamente o braço de deslize para cima.

Proteger a ferramenta eléctrica

(posição de transporte)

– Empurrar o braço de deslize 28 completamente para trás

e fixá-lo nesta posição (veja “Fixar o braço de deslize”,

página 85).

– Conduzir o braço de deslize para baixo, até que a protec-

ção para o transporte 31 possa ser premida completamen-

te para dentro.

Mais informações sobre o transporte encontram-se na

página 92.

Travar o braço de deslize

O mecanismo de deslize do braço de deslize 28 pode ser tra-

vado com ajuda da alavanca de aperto 26. Aqui são possíveis

duas posições do braço de deslize:

– Braço deslizante completamente empurrado para trás (pa-

ra cortes de meia-esquadria)

– Braço de deslize completamente puxado para frente (para

uma posição de transporte compacta)

Soltar o braço de deslize (veja figuraB1)

Após soltar o braço de deslize 28, todo o mecanismo de des-

lize está pronto para funcionar.

– Premir a alavanca de aperto 26 completamente para bai-

xo.

A cunha de aperto da alavanca de aperto libera as duas

partes articuladas inferiores do braço de deslize.

Fixar o braço de deslize (veja figura B2)

Braço deslizante completamente empurrado para trás:

– Empurrar o braço de deslize 28 completamente para trás.

OBJ_BUCH-1360-001.book Page 85 Tuesday, March 22, 2011 12:01 PM

86 | Português

1 609 929 W31 | (22.3.11) Bosch Power Tools

As duas partes articuladas superiores do braço de deslize

estão agora na vertical e estão fechadas.

– Puxar a alavanca de aperto 26 para cima, até a cunha de

aperto estar posicionada entre as duas partes articuladas

inferiores do braço de deslize.

Assim o braço de deslize 28 completamente empurrado

para trás é travado.

Braço de deslize completamente puxado para frente:

– Puxar o braço de deslize 28 completamente para frente.

Agora o mecanismo de deslize está completamente esten-

dido.

– Puxar a alavanca de aperto 26 para cima, até a cunha de

aperto estar posicionada entre as duas partes articuladas

inferiores do braço de deslize.

Assim o braço de deslize 28 puxado para frente é travado

completamente.

Preparação de trabalho

Alongar a mesa de serra (veja figura C)

Apoiar ou escorar as extremidades de peças compridas.

A mesa de serra pode ser ampliada, para a esquerda ou para

a direita, com ajuda da extensão da mesa de serra 11.

– Bascular a alavanca de aperto 51 para dentro.

– Puxar a extensão da mesa de serra 11 para fora, até o com-

primento desejado (no máximo 250 mm).

– Para a fixação da extensão da mesa de serra é necessário

premir a alavanca de aperto 51 novamente para fora.

Alongar o carril limitador (veja figura D)

Para cortes verticais de meia-esquadria é necessário deslocar

as extensões do carril limitador 9.

– Puxar a alavanca de aperto 52 para frente.

– Puxar a extensão do carril limitador 9 completamente para

fora.

– Para a fixação da extensão do carril limitador é necessário

premir a alavanca de aperto 52 novamente para trás.

Remover as extensões do carril limitador (veja figura E)

Para cortes verticais de meia-esquadria extremos é necessá-

rio remover completamente as extensões do carril limitador

– Girar a chapa final 53 para fora.

– Puxar a alavanca de aperto 52 para frente.

– Puxar a extensão do carril limitador 9 completamente para

fora.

– Elevar a extensão do carril limitador para frente.

Ajustar o amortecimento do braço de deslize

(veja figura F)

O mecanismo de deslize do braço de deslize 28 é ajustado a

partir de fábrica e não é amortecido aquando do fornecimen-

to da ferramenta eléctrica.

O amortecimento do mecanismo de deslize pode ser ajustado

individualmente no amortecedor 54:

duro – movimentos de trabalho controlados;

macio – cortes de serra rápidos.

– Soltar os dois parafusos de ajuste 55 com a chave de sex-

tavado interior (4 mm) 20 para um amortecimento macio

apertar mais os dois parafusos de ajuste 55 a um amorte-

cimento mais duro.

Fixar a peça a ser trabalhada (veja figura G)

A peça a ser trabalhada deverá ser sempre firmemente fixa,

para assegurar uma segurança ideal de trabalho.

Não trabalhar peças que sejam demasiadamente pequenas

para serem serem fixas.

– Premir a peça a ser trabalhada firmemente contra o carril

limitador 10.

– Introduzir um dos sargentos 22, fornecidos com o apare-

lho, num dos orifícios 56 previstos para tal.

– Soltar o parafuso de orelhas 57 e adaptar o sargento à pe-

ça a ser trabalhada. Reapertar a porca de orelhas.

– Girar o sargento 58 para fixar a peça a ser trabalhada.

Ajustar ângulos de meia-esquadria horizontais

Após uso intensivo, deverá controlar, e se necessário corrigir,

os ajustes básicos da ferramenta eléctrica, para assegurar

cortes precisos (veja “Controlar e realizar os ajustes básicos”,

página 90).

fSempre apertar bem o manípulo de fixação 15 antes de

serrar. Caso contrário a lâmina de serra poderá emperrar

na peça a ser trabalhada.

Ajustar ângulos de meia-esquadria padrões horizontais

(veja figura H)

Para o ajuste rápido e preciso de ângulos de meia-esquadria

frequentemente usados existem ranhuras na mesa de serra

18:

– Soltar o manípulo de fixação 15, se estiver apertado.

– Puxar a alavanca 16 e girar a mesa de serra 38 para a es-

querda ou para a direita, até a ranhura desejada.

– Soltar novamente a alavanca. A alavanca deve engatar per-

ceptivelmente na ranhura.

Ajustar quaisquer ângulos de meia-esquadria horizontais

(veja figura I)

O ângulo de meia-esquadria horizontal pode ser ajustado nu-

ma faixa de 52° (na esquerda) a 60° (na direita).

– Soltar o manípulo de fixação 15, se estiver apertado.

– Puxar a alavanca 16 e premir ao mesmo tempo a frente do

travamento angular 14 para baixo.

Assim a alavanca 16 é travada e a mesa de serra está livre-

mente móvel.

– Girar a mesa de serra 38, pelo manípulo de fixação, para a

esquerda ou direita, até o indicador de ângulo 59 indicar o

ângulo de chanfradura desejado.

– Reapertar o manípulo de fixação 15.

– Para soltar novamente a alavanca 16 (para ajustar ângulos

de meia-esquadria padrões) é necessário puxar a alavanca

para cima.

O travamento angular 14 pula de volta para a sua posição

inicial e a alavanca 16 pode engatar novamente nos enta-

lhes 18.

esquerda direita

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 86 Tuesday, March 22, 2011 12:01 PM

Português | 87

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Ajustar ângulos de meia-esquadria verticais

Após uso intensivo, deverá controlar, e se necessário corrigir,

os ajustes básicos da ferramenta eléctrica, para assegurar

cortes precisos (veja “Controlar e realizar os ajustes básicos”,

página 90).

O ângulo de meia-esquadria vertical pode ser ajustado numa

faixa de 47° (na esquerda) até 47° (na direita).

Para um ajuste rápido e exacto de ângulos de meia-esquadria

frequentemente utilizados, existem limitadores para os ângu-

los de 0°, 22,5°, 45° e 47°.

Ajustar a faixa de ângulo de meia-esquadria

esquerda (45° até 0°)

– Puxar a extensão esquerda do carril limitador 9 completa-

mente para fora. (veja “Alongar o carril limitador”,

página 86)

– Soltar o punho de aperto 17.

– Deslocar o braço de deslize no punho 4 para a esquerda,

até o indicador de ângulo 33 indicar o ângulo de meia-es-

quadria desejado.

– Segurar o braço de deslize nesta posição e reapertar o pu-

nho de aperto 17.

A força de aperto do manípulo de aperto deve ser capaz de

manter a posição do braço de deslize em qualquer ângulo

de meia-esquadria vertical.

Ajustar a faixa de ângulo de meia-esquadria

direito (0° até 45°) (veja figura J)

– Puxar a extensão direita do carril limitador 9

completamente para fora. (veja “Alongar o

carril limitador”, página 86)

– Soltar o punho de aperto 17.

– Bascular o braço de deslize no punho giratório 4, da posi-

ção de 0°, levemente para a esquerda e girar o manípulo

39 até ser indicada a faixa de ângulo de meia-esquadria

desejada.

– Deslocar o braço de deslize no punho 4 para a direita, até

o indicador de ângulo 24 indicar o ângulo de meia-esqua-

dria desejado.

– Segurar o braço de deslize nesta posição e reapertar o pu-

nho de aperto 17.

A força de aperto do manípulo de aperto deve ser capaz de

manter a posição do braço de deslize em qualquer ângulo

de meia-esquadria vertical.

Ângulo padrão de meia-esquadria de 0°

Para que o ângulo padrão de meia-esquadria de 0° possa ser

reajustado com facilidade, o manípulo giratório 39 engata na

faixa de ângulo de meia-esquadria .

– Deslocar o braço de deslize para a direita, sobre a posição

de 0°.

Ajustar a completa faixa do ângulo de meia-

esquadria (–47° até +47°)

– Puxar ambas as extensões do carril limitador

9 completamente para fora. (veja “Alongar o

carril limitador”, página 86)

– Soltar o punho de aperto 17.

– Bascular o braço de deslize no punho giratório 4, da posi-

ção de 0°, levemente para a esquerda e girar o manípulo

39 até ser indicada a faixa de ângulo de meia-esquadria

desejada.

– Deslocar o braço de deslize no punho 4, para a esquerda

ou para a direita, até os indicadores de ângulo 33 ou 24 in-

dicarem o ângulo desejado.

– Segurar o braço de deslize nesta posição e reapertar o pu-

nho de aperto 17.

A força de aperto do manípulo de aperto deve ser capaz de

manter a posição do braço de deslize em qualquer ângulo

de meia-esquadria vertical.

Ângulo padrão de meia-esquadria de 22,5° (veja figura K)

– Puxar o botão de ajuste 34 completamente para fora e gi-

rá-lo 90°. Em seguida deverá deslocar o braço de deslize

no punho 4 até o braço deslizante engatar perceptivelmen-

te.

Colocação em funcionamento

fObservar a tensão de rede! A tensão da fonte de corrente

deve coincidir com a chapa de identificação da ferramenta

eléctrica.

Ligar (vejafiguraL)

– Para a colocação em funcionamento é necessário puxar o

interruptor de ligar-desligar 60 no sentido dos ponteiros

do punho 4.

Nota: Por motivos de segurança o interruptor de ligar-desli-

gar 60 não pode ser travado, mas deve permanecer premido

durante o funcionamento.

Só é possível conduzir o braço deslize para baixo, premindo a

alavanca de travamento 5.

–Para serrar, deverá premir a alavanca de bloqueio 5 além

de puxar o interruptor de ligar-desligar.

Desligar

–Para desligar, deverá soltar o interruptor de ligar-desligar

60.

Limitação de corrente de arranque

A limitação electrónica de corrente de arranque limita a po-

tência ao ligar a ferramenta eléctrica e possibilita o funciona-

mento com um fusível de 16 A.

Nota: Se a ferramenta eléctrica funciona com pleno número

de rotações, imediatamente após ser ligada, significa que a li-

mitação da corrente de arranque falhou. A ferramenta eléctri-

ca deve ser enviada imediatamente ao serviço pós-venda. Os

endereços encontram-se no capítulo “Serviço pós-venda e as-

sistência ao cliente”, página 93.

Indicações de trabalho

Indicações gerais para serrar

fSempre apertar bem o manípulo de fixação 15 e o pu-

nho de aperto 17 antes de serrar. Caso contrário a lâmi-

na de serra poderá emperrar na peça a ser trabalhada.

fAntes de todos os cortes, deverá assegura-se de que a

lâmina de serra não possa de modo algum entrar em

contacto com o carril limitador, com os sargentos ou

com quaiquer outras partes do aparelho. Se houverem

limitadores auxiliares montados, estes deverão ser re-

movidos ou respectivamente adaptados.

OBJ_BUCH-1360-001.book Page 87 Tuesday, March 22, 2011 12:01 PM

88 | Português

1 609 929 W31 | (22.3.11) Bosch Power Tools

Proteger a lâmina de serra contra golpes e pancadas. A lâmina

de serra não deve ser exposta a nenhuma pressão lateral.

Não trabalhar peças empenadas. A peça a ser trabalhada de-

ve sempre ter um lado recto para encostar no carril de esbar-

ro.

Apoiar ou escorar as extremidades de peças compridas.

Marcar a linha de corte (veja figura M)

Dois raios lasers indicam a largura de corte da lâmina de ser-

ra. Assim a peça pode ser exactamente posicionada para ser

serrada, sem que a cobertura de proteção angular tenha que

ser aberta.

– Ligar os raios laser com o interruptor 61.

– Alinhar a sua marcação, na peça a ser trabalhada entre as

duas linhas de laser.

Nota: Antes de serrar deve ser controlado se a largura de cor-

te ainda é correctamente indicada (veja “Ajustar o laser”,

página 90). Os raios laser podem, por exemplo serem desa-

justados por vibrações devido a um uso intensivo.

Posição do operador (veja figura N)

fNão se posicione em uma linha com a lâmina de serra,

na frente da ferramenta eléctrica, mas sempre deslo-

cado lateralmente em relação à lâmina de serra. Desta

forma o seu corpo estará protegido contra um possível

contragolpe.

– Manter as mãos, os dedos e os braços afastados da lâmina

de serra em rotação.

– Não cruze os braços na frente do braço de deslize.

Substituir as placas de alimentação (veja figura O)

As placas de alimentação vermelhas 13 podem desgastar-se

após um longo período de uso da ferramenta eléctrica.

Placas de alimentação defeituosas devem ser substituídas.

– Colocar a ferramenta eléctrica na posição de trabalho.

– Desatarraxar os parafusos 62 com a chave para parafusos

sextavados interiores (4 mm) 20 e retirar as placas de ali-

mentação velhas.

– Colocar uma nova placa de alimentação.

– Aparafusar a placa de alimentação com os parafusos 62, o

mais para direita possível, de modo que a lâmina de serra

não entre em contacto com a placa de alimentação ao lon-

go de todo o movimento de tracção possível.

– Repetir os passos de trabalho, do mesmo modo, como pa-

ra a nova placa de alimentação esquerda.

Dimensões admissíveis da peça a ser trabalhada

Máximas peças a serem trabalhadas:

Mínimas peças a serem trabalhadas

(= todas as peças a serem trabalhadas, que podem ser fixar

com o sargento 22 fornecido, do lado esquerdo ou direito da

lâmina de serra):

160 x 335 mm (comprimento x largura)

máx. profundidade de corte (0°/0°): 104 mm

Serrar

Serrar sem movimento de tracção (cortar) (veja figura P)

– Empurrar o braço de deslize 28 completamente para trás

e fixá-lo nesta posição (veja “Fixar o braço de deslize”,

página 85).

Assegure-se de que o limitador de profundidade 30 esteja

totalmente premido para dentro e que, aquando do movi-

mento do braço de deslize, o parafuso de ajuste 29 caiba

no entalhe sem entrar em contacto com o limitador de pro-

fundidade.

– Fixar a peça a ser trabalhada de acordo com as dimensões.

– Ajustar os ângulos de meia-esquadria desejados (horizon-

tal e/ou vertical).

– Ligar a ferramenta eléctrica.

– Premir a alavanca de bloqueio 5 conduzir o braço de desli-

ze, com o punho4, lentamente para baixo.

– Serrar a peça com avanço uniforme.

– Desligar a ferramenta eléctrica e aguardar até a lâmina de

serra estar completamente parada.

– Conduzir lentamente o braço de deslize para cima.

Serrar com movimento de tracção (veja figura Q)

fSegurar firmemente o punho ao ligar e durante todo o

processo de serrar. Ao serrar deverá conduzir o braço

deslizante com movimentos controlados. Um momento

de distracção pode levar a graves lesões devido ao braço

deslizante de movimento extremamente suave.

– Soltar o braço deslizante 28 (veja “Soltar o braço de desli-

ze”, página 85).

Controlar se o completo mecanismo de deslize está pronto

para funcionar, puxando e empurrando o braço de deslize

28.

– Fixar a peça a ser trabalhada de acordo com as dimensões.

Ângulo de meia-esquadria Altura x largura

[mm]

horizontal vertical Peça a ser trabalhada no

carril limitador

Peça a ser trabalhada no

limitador de distância (acessório)

0° 0° 104 x 335 110 x 240

45° 0° 104 x 240 110 x 110

0° 45° (esquerda) 50 x 335 50 x 295

0° 45° (dir.) 40 x 335 40 x 295

45° 45° (esquerda) 50 x 240 50 x 200

45° 45° (dir.) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 88 Tuesday, March 22, 2011 12:01 PM

Português | 89

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Ajustar os ângulos de meia-esquadria desejados (horizon-

tal e/ou vertical).

– Afastar o braço de deslize do carril limitador 10, até a lâmi-

na de serra estar na frente da peça a ser trabalhada.

– Ligar a ferramenta eléctrica.

– Premir a alavanca de bloqueio 5 conduzir o braço de desli-

ze, com o punho4, lentamente para baixo.

– Premir então o braço de deslize no sentido do carril limita-

dor 10 e serrar a peça com avanço uniforme.

– Desligar a ferramenta eléctrica e aguardar até a lâmina de

serra estar completamente parada.

– Conduzir lentamente o braço de deslize para cima.

Serrar peças com o mesmo comprimento (veja figura R)

Para serrar facilmente peças do mesmo comprimento é pos-

sível utilizar um esbarro longitudinal 36.

O esbarro longitudinal pode ser montado de ambos os lados

da extensão da mesa de serra 11.

– Soltar o parafuso de travamento 35 e bascular o esbarro

longitudinal 36 sobre o parafuso de aperto 63.

– Reapertar o parafuso de travamento 35.

– Ajustar a extensão da mesa de serra 11 no comprimento

desejado (veja “Alongar a mesa de serra”, página 86).

Ajustar o esbarro de profundidade (serrar ranhuras)

(veja figura S)

O limitador de profundidade deve ser ajustado se for serrada

uma ranhura ou se for usado um limitador de distância (pr ex.:

Bosch MSF 110).

– Girar o limitador de profundidade 30 para fora.

– Premir a alavanca de travamento 5 e deslocar o braço de

deslize para a posição desejada.

– Girar o parafuso de ajuste 29 até a extremidade do parafu-

so entrar em contacto com o limitador de profundidade

30.

– Conduzir lentamente o braço de deslize para cima.

Peças especiais

Ao serrar peças curvadas ou redondas é necessário fixá-las

firmemente, de modo que não possam se movimentar. Na li-

nha de corte não deve haver fendas entres a peça a ser traba-

lhada, o carril limitador e a mesa de serrar.

Se necessário, deverão ser fabricados suportes especiais.

Trabalhar tramelas perfiladas (tramelas de

soalho e de tecto)

Tramelas perfiladas podem ser trabalhadas de duas manei-

ras:

– encostadas contra o carril limitador,

– apoiadas de forma plana sobre a mesa de serrar.

Além disso, é possível executar cortes com ou sem movimen-

to de tracção, independente da largura da tramela perfilada.

Sempre deverá testar o ângulo de meia-esquadria ajustado

num pedaço de madeira que for deitar fora.

Tramelas de soalho

A tabela a seguir contém indicações para o trabalho em tramelas de soalho.

Ajustes encostado no

carril

limitador

apoiadas de

forma plana

sobre a mesa

de serrar

Tramela de soalho lado esquerdo lado direito lado esquerdo lado direito

Canto interior ângulo de meia-

esquadria horizontal 45° esquerda 45° direita 0° 0°

Ângulo de meia-

esquadria vertical 0° 0° 45° esquerda 45° direita

Posicionamento da

peça a ser trabalhada

Canto inferior da

mesa de serrar

Canto inferior da

mesa de serrar

Canto superior no

carril limitador

Canto superior no

carril limitador

A peça a ser trabalha-

da se encontra ...

... no lado esquerdo

do corte

... no lado direito do

corte

... no lado esquerdo

do corte

... no lado direito do

corte

Canto exterior ângulo de meia-

esquadria horizontal 45° direita 45° esquerda 0° 0°

Ângulo de meia-

esquadria vertical 0° 0° 45° direita 45° esquerda

Posicionamento da

peça a ser trabalhada

Canto inferior da

mesa de serrar

Canto inferior da

mesa de serrar

Canto superior no

carril limitador

Canto superior no

carril limitador

A peça a ser trabalha-

da se encontra ...

... no lado direito do

corte

... no lado esquerdo

do corte

... no lado esquerdo

do corte

... no lado direito do

corte

OBJ_BUCH-1360-001.book Page 89 Tuesday, March 22, 2011 12:01 PM

90 | Português

1 609 929 W31 | (22.3.11) Bosch Power Tools

Tramelas de tecto (conforme o padrão dos EUA)

Controlar e realizar os ajustes básicos

Após uso intensivo, deverá controlar, e se necessário corrigir,

os ajustes básicos da ferramenta eléctrica, para assegurar

cortes precisos.

Para tal são necessárias experiência e ferramentas especiais.

Uma oficina de serviço pós-venda Bosch executa este traba-

lho de forma rápida e fiável.

Ajustar o laser

Nota: Para testar a função do laser é necessário que a ferra-

menta eléctrica esteja conectada à alimentação de corrente

eléctrica.

fJamais accionar o interruptor de ligar-desligar durante

o ajuste do laser (por ex. ao movimentar o braço de des-

lize. Um arranque involuntário da ferramenta eléctrica po-

de levar a lesões.

– Colocar a ferramenta eléctrica na posição de trabalho.

– Girar a mesa de serrar 38 até a ranhura 18 para 0°. A ala-

vanca 16 deve engatar perceptivelmente na ranhura.

– Ligar os raios laser com o interruptor 61.

Controlar: (vejafiguraT1)

– Desenhar uma linha de corte sobre a peça a ser trabalha-

da.

– Premir a alavanca de bloqueio 5 conduzir o braço de desli-

ze, com o punho 4, lentamente para baixo.

– Posicionar a peça a ser trabalhada, de modo que os dentes

da lâmina de serra estejam alinhados à linha de corte.

– Manter a peça a ser trabalhada nesta posição e reconduzir

o braço de deslize lentamente para cima.

– Fixar a peça a ser trabalhada.

– Ligar os raios laser com o interruptor 61.

Os raios laser devem estar ao longo de todo o comprimento,

na esquerda e na direita, na mesma distância da linha de corte

marcada sobre a peça a ser trabalhada, mesmo quando o bra-

ço de deslize é movimentado para baixo.

Ajustar o alinhamento: (vejafiguraT2)

– Girar o respectivo parafuso de ajuste 64 com a chave para

parafusos sextavados interiores (2 mm) 21 até o raio laser

ter a mesma distância ao longo de todo o comprimento da

linha de corte marcada na peça a ser trabalhada.

Uma rotação no sentido contrário dos ponteiros do relógio,

movimenta o raio laser da esquerda para a direita, uma rota-

ção no sentido dos ponteiros do relógio movimenta o raio la-

ser da direita para a esquerda.

Se desejar cortar as tramelas do tecto, deitadas de forma plana sobre a mesa de serrar, deverá ajustar

o ângulo de meia-esquadria horizontal em 31,6° (mesa de serrar virada para esquerda ou para a direi-

ta) e o ângulo de meia-esquadria vertical em 33,9° (braço de deslize deslocado para a esquerda ou pa-

ra a direita).

A tabela a seguir contém indicações para o processamento de tramelas de tecto.

Ajustes encostado no

carril limita-

dor

apoiadas de

forma plana

sobre a mesa

de serrar

Tramela de tecto lado esquerdo lado direito lado esquerdo lado direito

Canto exterior ângulo de meia-

esquadria horizontal 45° direita 45° esquerda 31,6° direita 31,6° esquerda

Ângulo de meia-

esquadria vertical 0° 0° 33,9° esquerda 33,9° direita

Posicionamento da

peça a ser trabalhada

Canto inferior no

carril limitador

Canto inferior no

carril limitador

Canto superior no

carril limitador

Canto superior no

carril limitador

A peça a ser trabalha-

da se encontra ...

... no lado direito do

corte

... no lado esquerdo

do corte

... no lado esquerdo

do corte

... no lado direito do

corte

Canto exterior ângulo de meia-

esquadria horizontal 45° esquerda 45° direita 31,6° esquerda 31,6° direita

Ângulo de meia-

esquadria vertical 0° 0° 33,9° direita 33,9° esquerda

Posicionamento da

peça a ser trabalhada

Canto inferior no

carril limitador

Canto inferior no

carril limitador

Canto superior no

carril limitador

Canto superior no

carril limitador

A peça a ser trabalha-

da se encontra ...

... no lado direito do

corte

... no lado esquerdo

do corte

... no lado esquerdo

do corte

... no lado direito do

corte

52°

38°

52°

OBJ_BUCH-1360-001.book Page 90 Tuesday, March 22, 2011 12:01 PM

Português | 91

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Ajustar a paralelidade: (vejafiguraT3)

– Soltar os dois parafusos 65 da capa de protecção contra

laser 27 com a chave para parafusos sextavados interiores

(4 mm) 20.

Nota: Para alcançar o parafuso dianteiro da capa de pro-

tecção contra laser é necessário deslocar o braço de desli-

ze um pouco para baixo, até a chave para parafusos sexta-

vados interiores poder ser introduzida pelas fendas da

cobertura de protecção pendular.

– Soltar o parafuso de fixação 66 (aprox. 1–2 voltas) com a

chave para parafusos sextavados interiores (2 mm) 21.

Não desatarraxar completamente o parafuso.

– Deslocar a placa de montagem do laser para a direita ou

para a esquerda, até os raios laser estarem paralelos ao

longo de todo o comprimento da linha de corte marcada

sobre a peça a ser trabalhada.

– Manter a placa de montagem nesta posição e reapertar o

parafuso de fixação 66.

– Controlar novamente o alinhamento em relação à linha de

corte após o ajuste. Se necessário, deverá realinhar os rai-

os laser com os parafusos de ajuste 64.

– Fixar novamente a capa de protecção contra raio laser 27.

Ajustar a divergência lateral ao movimentar o braço de

deslize: (veja figura T4)

– Soltar os dois parafusos 65 da capa de protecção contra

laser 27 com a chave para parafusos sextavados interiores

(4 mm) 20.

Nota: Para alcançar o parafuso dianteiro da capa de pro-

tecção contra laser é necessário deslocar o braço de desli-

ze um pouco para baixo, até a chave para parafusos sexta-

vados interiores poder ser introduzida pelas fendas da

cobertura de protecção pendular.

– Soltar os dois parafusos de fixação 67 (aprox. 1–2 voltas)

com a chave para parafusos sextavados interiores (2 mm)

21.

Não desatarraxar completamente os parafusos.

– Deslocar a carcaça do laser, para a direita ou para a es-

querda, até os raios laser não divergirem mais lateralmen-

te ao movimentar o braço de deslize para cima.

– Controlar novamente o alinhamento em relação à linha de

corte após o ajuste. Se necessário, deverá realinhar os rai-

os laser com os parafusos de ajuste 64.

– Manter a carcaça do laser nesta posição e reapertar os pa-

rafusos de fixação 67.

– Fixar novamente a capa de protecção contra raio laser 27.

Ajustar o ângulo de meia-esquadria padrão de 0°

(vertical)

– Colocar a ferramenta eléctrica na posição de transporte.

– Girar a mesa de serrar 38 até a ranhura 18 para 0°. A ala-

vanca 16 deve engatar perceptivelmente na ranhura.

Controlar: (vejafiguraU1)

– Ajustar um calibre angular em 90° e colocá-lo sobre a me-

sa de serra 38.

O lado do calibre angular deve estar alinhado no comprimento

completo com a lâmina de serra 40.

Ajustar: (veja figura U2)

– Soltar o punho de aperto 17.

– Soltar os dois parafusos de ajuste 68 (no mínimo 1 volta)

com uma chave de caixa (10 mm).

– Soltar o parafuso de ajuste 70 (aprox. 3 voltas) com a cha-

ve para parafusos com sextavado interior 4 (20 mm).

– Girar o parafuso de ajuste 69 com a chave para parafusos

de sextavado interior (4 mm), 20 até o lado do calibre an-

gular estar alinhado em todo o comprimento com a lâmina

de serra.

– Reapertar o punho de aperto 17.

Em seguida deverá primeiramente reapertar o parafuso de

ajuste 70 e em seguida os parafusos de ajuste 68.

Se após o ajuste, os indicadores de ângulo 33 e 24 não esti-

verem alinhados com a linha com as marcas 0° da escala 32,

deverá soltar os parafusos de fixação do indicador de ângulo

com uma chave Philips e alinhar o indicador de ângulo ao lon-

go das marcas de 0°.

Ajustar o ângulo de meia-esquadria padrão de 45°

(esquerda, vertical)

– Colocar a ferramenta eléctrica na posição de trabalho.

– Girar a mesa de serrar 38 até a ranhura 18 para 0°. A ala-

vanca 16 deve engatar perceptivelmente na ranhura.

– Puxar a extensão esquerda do carril limitador 9 completa-

mente para fora.

– Soltar o punho 17 e deslocar o braço de deslize, no

punho4, completamente para a esquerda (45°).

Controlar: (vejafiguraV1)

– Ajustar um calibre angular em 45° e colocá-lo sobre a me-

sa de serra 38.

O lado do calibre angular deve estar alinhado no comprimento

completo com a lâmina de serra 40.

Ajustar: (veja figura V2)

– Girar o parafuso de ajuste 71 com uma chave de forqueta

(8 mm), até o lado do calibre angular estar alinhado em to-

do o comprimento com a lâmina de serra.

– Reapertar o punho de aperto 17.

Se após o ajuste, os indicadores de ângulo 33 e 24 não esti-

verem mais em linha com as marcas de 45° da escala 32, de-

verá primeiramente ser controlado o ajuste de 0° para o ângu-

lo de meia-esquadria e os indicadores de ângulo. Em seguida

deverá repetir o ajuste do ângulo de meia-esquadria de 45°.

Ajustar o ângulo de meia-esquadria padrão de 45°

(direita, vertical)

– Colocar a ferramenta eléctrica na posição de trabalho.

– Girar a mesa de serrar 38 até a ranhura 18 para 0°. A ala-

vanca 16 deve engatar perceptivelmente na ranhura.

– Puxar a extensão direita do carril limitador 9 completa-

mente para fora.

– Soltar o punho de aperto 17.

– Bascular o braço de deslize no punho giratório

4, da posição de 0°, levemente para a esquer-

da e girar o manípulo 39 até ser indicada a faixa

de ângulo de meia-esquadria direita.

– Deslocar o braço de deslize no punho 4 completamente

para a direita (45°).

OBJ_BUCH-1360-001.book Page 91 Tuesday, March 22, 2011 12:01 PM

92 | Português

1 609 929 W31 | (22.3.11) Bosch Power Tools

Controlar: (vejafiguraW1)

– Ajustar um calibre angular em 135 ° e colocá-lo sobre a me-

sa de serra 38.

O lado do calibre angular deve estar alinhado no comprimento

completo com a lâmina de serra 40.

Ajustar: (veja figura W2)

– Girar o parafuso de ajuste 72 com uma chave de forqueta

(8 mm), até o lado do calibre angular estar alinhado em to-

do o comprimento com a lâmina de serra.

– Reapertar o punho de aperto 17.

Se após o ajuste, os indicadores de ângulo 33 e 24 não esti-

verem mais em linha com as marcas de 45° da escala 32, de-

verá primeiramente ser controlado o ajuste de 0° para o ângu-

lo de meia-esquadria e os indicadores de ângulo. Em seguida

deverá repetir o ajuste do ângulo de meia-esquadria de 45°.

Alinhar a escala para ângulos de meia-esquadria

horizontais

– Colocar a ferramenta eléctrica na posição de trabalho.

– Girar a mesa de serrar 38 até a ranhura 18 para 0°. A ala-

vanca 16 deve engatar perceptivelmente na ranhura.

Controlar: (vejafiguraX1)

– Ajustar um calibre angular de 90° e colocá-lo entre o carril

limitador 10 e a lâmina de serra 40 sobre a mesa de serra

38.

O lado do calibre angular deve estar alinhado no comprimento

completo com a lâmina de serra 40.

Ajustar: (veja figura X2)

– Soltar todos os quatro parafusos de ajuste 73 com a chave

para parafusos de sextavado interior (4 mm) 20 e girar a

mesa de serra 38 junto com a escala 37 até o lado do cali-

bre angular estar alinhado a todo o comprimento da lâmina

de serra.

– Reapertar os parafusos.

Se após o ajuste, o indicador de ângulo 59 não estiver em uma

linha com a marca de 0° – da escala 37, deverá soltar o para-

fuso 74 com uma chave de fenda em cruz e alinhar o indicador

de ângulo ao longo da marca de 0°.

Ajustar a força de aperto do manípulo de aperto 17

(veja figura Y)

A força de aperto do manípulo de aperto 17 pode ser reajus-

tada.

Controlar:

– A força de aperto do manípulo de aperto deve ser capaz de

manter a posição do braço de deslize em qualquer ângulo

de meia-esquadria vertical.

Ajustar:

– Soltar o punho de aperto 17.

– Girar os parafusos de ajuste 75 com a chave de caixa

(17 mm), no sentido anti-horário, para reduzir a força de

aperto ou no sentido horário, para aumentar a força de

aperto.

– Ajustar um ângulo de meia-esquadria vertical, reapertar o

manípulo de aperto 17 e controlar se a força de aperto foi

alcançada.

Transporte (veja figura Z)

Antes de um transporte da ferramenta eléctrica é necessário

executar os seguintes passos:

– Empurrar o braço de deslize 28 completamente para trás

e fixá-lo nesta posição (veja “Fixar o braço de deslize”,

página 85).

– Assegure-se de que o limitador de profundidade 30 esteja

totalmente premido para dentro e que, aquando do movi-

mento do braço de deslize, o parafuso de ajuste 29 caiba

no entalhe sem entrar em contacto com o limitador de pro-

fundidade.

– Conduzir o braço de deslize para baixo, até que a protec-

ção para o transporte 31 possa ser premida completamen-

te para dentro.

– Empurrar as extenções da mesa de serra 11 completa-

mente para dentro.

– Ajustar um ângulo de meia-esquadria vertical de 0° e aper-

tar o punho de aperto 17.

– Girar a mesa de serra 38 completamente para a esquerda

e apertar o manípulo de ajuste 15.

– Amarrar o cabo de rede com a fita de velcro 76.

– Remover todos os acessórios que não estão montados fir-

memente na ferramenta eléctrica.

Se possível, as lâminas de serra não utilizadas devem ser

colocadas dentro de um recipiente fechado durante o

transporte.

– Transportar a ferramenta eléctrica pelo punho de trans-

porte 7 ou pelas cavidades 19 na lateral da mesa de serrar.

fA ferramenta eléctrica só deve ser transportada pelos

dispositivos de transporte e jamais pelos dispositivos

de protecção, pelo braço deslizante 28 ou pelo punho

fA ferramenta eléctrica deve ser sempre carregada por

duas pessoas, para evitar lesões nas costas.

Manutenção e serviço

Manutenção e limpeza

fAntes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

Se a ferramenta eléctrica falhar apesar de cuidadosos proces-

sos de fabricação e de teste, a reparação deverá ser executa-

da por uma oficina de serviço autorizada para ferramentas

eléctricas Bosch.

Para todas as questões e encomendas de peças sobressalen-

tas é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características da ferra-

menta eléctrica.

Limpeza

Manter a ferramenta eléctrica e as aberturas de ventilação

sempre limpas, para trabalhar bem e de forma segura.

A capa de protecção pendular deve sempre movimentar-se li-

vremente e fechar-se automaticamente. Portanto deverá

manter a área em volta da capa de protecção pendular sem-

pre limpa.

OBJ_BUCH-1360-001.book Page 92 Tuesday, March 22, 2011 12:01 PM

Italiano | 93

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Após cada etapa de trabalho deverá remover o pó e as apa-

ras, soprando com ar comprimido ou limpando com um

pincel.

– Limpar o rolo de deslize 23 e o braço de deslize 28 em in-

tervalos regulares.

Acessórios

Sargento de aperto rápido. . . . . . . . . . . . . . . 1 609 B02 125

Placas de alimentação . . . . . . . . . . . . . . . . . . 1 609 B02 375

Saco de pó . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Limitador de distância MSF 110 . . . . . . . . . . 2 610 015 461

Adaptador de aspiração . . . . . . . . . . . . . . . . 2 607 001 977

Mesa de trabalho GTA 2500 W . . . . . . . . . . . 0 601 B12 100

Mesa de trabalho GTA 3800 . . . . . . . . . . . . . 0 601 B24 000

Aspirador para pó de madeira GAS 50 M . . . 0 601 988 103

Lâmpada de trabalho MSLED 170

EU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Lâminas de serra para madeira e materiais de placas,

painéis e tramelas

Lâmina de serra 305 x 30 mm,

60 dentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Lâminas de serra para plástico e metais não-ferrosos

Lâmina de serra 305 x 30 mm,

96 dentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Lâmina de serra 305 x 30 mm,

96 dentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Lâminas de serra para todos os tipos de piso laminado

Lâmina de serra 305 x 30 mm,

96 dentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer

todas as suas dúvidas a respeito da compra, aplicação e ajus-

te dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Tel.: +351 (021) 8 50 00 00

Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: +55 (0800) 70 45446

www.bosch.com.br/contacto

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser

enviados a uma reciclagem ecológica de matérias primas.

Não deitar ferramentas eléctricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva europeia

2002/96/CE para aparelhos eléctricos e

electrónicos velhos, e com as respectivas

realizações nas leis nacionais, as ferramen-

tas eléctricas que não servem mais para a

utilização, devem ser enviadas separada-

mente a uma reciclagem ecológica.

Sob reserva de alterações.

Italiano

Norme di sicurezza

Avvertenze generali di pericolo per

elettroutensili

Durante l’uso di elettroutensili devo-

no essere osservate le seguenti misu-

re di sicurezza fondamentali per la protezione contro scosse

elettriche, pericolo di lesioni ed incendio.

Leggere tutte queste indicazioni prima di utilizzare il pre-

sente elettroutensile e conservare accuratamente le indi-

cazioni di sicurezza.

Il termine «elettroutensile» utilizzato nelle indicazioni di sicu-

rezza si riferisce ad utensili elettrici alimentati dalla rete (con

cavo di rete) e ad utensili elettrici alimentati a batteria (senza

cavo di rete).

Sicurezza della postazione di lavoro

fTenere la postazione di lavoro sempre pulita e ben illu-

minata. Il disordine oppure zone della postazione di lavoro

non illuminate possono essere causa di incidenti.

fEvitare d’impiegare l’elettroutensile in ambienti sog-

getti al rischio di esplosioni nei quali si abbia presenza

di liquidi, gas o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiammare la polvere

o i gas.

fTenere lontani i bambini ed altre persone durante l’im-

piego dell’elettroutensile. Eventuali distrazioni potranno

comportare la perdita del controllo sull’elettroutensile.

Sicurezza elettrica

fLa spina di allacciamento alla rete dell’elettroutensile

deve essere adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad elettroutensili dotati di collega-

mento a terra. Le spine non modificate e le prese adatte

allo scopo riducono il rischio di scosse elettriche.

fEvitare il contatto fisico con superfici collegate a terra,

come tubi, riscaldamenti, cucine elettriche e frigorife-

ATTENZIONE

OBJ_BUCH-1360-001.book Page 93 Tuesday, March 22, 2011 12:01 PM

94 | Italiano

1 609 929 W31 | (22.3.11) Bosch Power Tools

ri. Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa.

fCustodire l’elettroutensile al riparo dalla pioggia o

dall’umidità. La penetrazione dell’acqua in un elettrouten-

sile aumenta il rischio di una scossa elettrica.

fNon usare il cavo per scopi diversi da quelli previsti ed,

in particolare, non usarlo per trasportare o per appen-

dere l’elettroutensile oppure per estrarre la spina dalla

presa di corrente. Non avvicinare il cavo a fonti di calo-

re, olio, spigoli taglienti e neppure a parti della macchi-

na che siano in movimento. I cavi danneggiati o aggrovi-

gliati aumentano il rischio d’insorgenza di scosse

elettriche.

fQualora si voglia usare l’elettroutensile all’aperto, im-

piegare solo ed esclusivamente cavi di prolunga che si-

ano adatti per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno riduce il ri-

schio d’insorgenza di scosse elettriche.

fQualora non fosse possibile evitare di utilizzare l’elet-

troutensile in ambiente umido, utilizzare un interrutto-

re di sicurezza. L’uso di un interruttore di sicurezza riduce

il rischio di una scossa elettrica.

Sicurezza delle persone

fÈ importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le

operazioni di lavoro. Non utilizzare mai l’elettroutensi-

le in caso di stanchezza oppure quando ci si trovi sotto

l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile può

essere causa di gravi incidenti.

fIndossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. Indossando abbiglia-

mento di protezione personale come la maschera per pol-

veri, scarpe di sicurezza che non scivolino, elmetto di

protezione oppure protezione acustica a seconda del tipo

e dell’applicazione dell’elettroutensile, si riduce il rischio di

incidenti.

fEvitare l’accensione involontaria dell’elettroutensile.

Prima di collegarlo alla rete di alimentazione elettrica

e/o alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che l’elet-

troutensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono veri-

ficarsi seri incidenti.

fPrima di accendere l’elettroutensile togliere gli attrez-

zi di regolazione o la chiave inglese. Un accessorio oppu-

re una chiave che si trovi in una parte rotante della macchi-

na può provocare seri incidenti.

fEvitare una posizione anomala del corpo. Avere cura di

mettersi in posizione sicura e di mantenere l’equilibrio

in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

fIndossare vestiti adeguati. Non indossare vestiti lar-

ghi, né portare bracciali e catenine. Tenere i capelli, i

vestiti ed i guanti lontani da pezzi in movimento. Vestiti

lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in

movimento.

fIn caso fosse previsto il montaggio di dispositivi di aspi-

razione della polvere e di raccolta, assicurarsi che gli

stessi siano collegati e che vengano utilizzati corretta-

mente. L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

fNon sottoporre la macchina a sovraccarico. Per il pro-

prio lavoro, utilizzare esclusivamente l’elettroutensile

esplicitamente previsto per il caso. Con un elettrouten-

sile adatto si lavora in modo migliore e più sicuro nell’ambi-

to della sua potenza di prestazione.

fNon utilizzare mai elettroutensili con interruttori difet-

tosi. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

fPrima di procedere ad operazioni di regolazione sulla

macchina, prima di sostituire parti accessorie oppure

prima di posare la macchina al termine di un lavoro,

estrarre sempre la spina dalla presa della corrente e/o

estrarre la batteria ricaricabile. Tale precauzione eviterà

che l’elettroutensile possa essere messo in funzione invo-

lontariamente.

fQuando gli elettroutensili non vengono utilizzati, con-

servarli al di fuori del raggio di accesso di bambini. Non

fare usare l’elettroutensile a persone che non siano abi-

tuate ad usarlo o che non abbiano letto le presenti istru-

zioni. Gli elettroutensili sono macchine pericolose quando

vengono utilizzati da persone non dotate di sufficiente

esperienza.

fEseguire la manutenzione dell’elettroutensile operan-

do con la dovuta diligenza. Accertarsi che le parti mobi-

li della macchina funzionino perfettamente, che non

s’inceppino e che non ci siano pezzi rotti o danneggiati

al punto da limitare la funzione dell’elettroutensile

stesso. Prima di iniziare l’impiego, far riparare le parti

danneggiate. Numerosi incidenti vengono causati da elet-

troutensili la cui manutenzione è stata effettuata poco ac-

curatamente.

fMantenere gli utensili da taglio sempre affilati e puliti.

Gli utensili da taglio curati con particolare attenzione e con

taglienti affilati s’inceppano meno frequentemente e sono

più facili da condurre.

fUtilizzare l’elettroutensile, gli accessori opzionali, gli

utensili per applicazioni specifiche ecc., sempre atte-

nendosi alle presenti istruzioni. Così facendo, tenere

sempre presente le condizioni di lavoro e le operazioni

da eseguire. L’impiego di elettroutensili per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

Assistenza

fFare riparare l’elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’elettroutensile.

OBJ_BUCH-1360-001.book Page 94 Tuesday, March 22, 2011 12:01 PM

Italiano | 95

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Indicazioni di sicurezza per seghe troncatrici

fL’elettroutensile viene fornito con un cartello di avver-

timento in lingua inglese (contrassegnato nell’illustra-

zione dell’elettroutensile sulla pagina grafica con il nu-

mero 3).

fPrima della prima messa in funzione incollare l’etichet-

ta fornita in dotazione con il testo nella Vostra lingua

sopra al testo in inglese della targhetta di pericolo.

fMai rendere illeggibili le targhette di pericolo applicate

all’elettroutensile.

fNon mettersi mai sull’elettroutensile. Si viene a creare il

pericolo di seri incidenti se l’elettroutensile si ribalta oppu-

re se parti del corpo arrivano a toccare accidentalmente la

lama.

fAccertarsi che la cuffia di protezione funzioni corretta-

mente e che si possa muovere liberamente. Mai blocca-

re la cuffia di protezione quando si trova in posizione aper-

ta.

fMentre l’elettroutensile è ancora in funzione, mai cer-

care di rimuovere resti di tagli, trucioli di legno o simile

dalla zona di taglio. Prima di tutto bisogna sempre mette-

re il braccio dell’utensile in posizione di riposo e poi spe-

gnere l’elettroutensile.

fAvvicinare la lama alla superficie in lavorazione soltan-

to quando è in azione. In caso contrario vi è il pericolo di

provocare un contraccolpo se la lama si inceppa nel pezzo

in lavorazione.

fAvere cura di tenere le impugnature sempre asciutte,

pulite e libere da olio e grasso. Impugnature sporche di

grasso e di olio sono scivolose e possono causare la perdita

del controllo.

fCominciare ad utilizzare l’elettroutensile solo quando

sulla superficie di lavoro si trovi soltanto il pezzo in la-

vorazione e sia completamente libera da ogni tipo di

utensile di regolazione, da trucioli di legno ecc.. Piccoli

pezzetti di legno oppure altri tipi di oggetti che entrano in

contatto con la lama in rotazione possono arrivare a colpire

l’operatore con un’alta velocità.

fTenere il pavimento libero da trucioli di legno e resti di

materiale. È possibile scivolare o inciampare.

fFissare sempre il pezzo in lavorazione avendo cura di

bloccarlo bene. Non lavorare mai pezzi troppo piccoli

per poter essere bloccati correttamente in posizione.

In caso contrario la distanza della mano rispetto alla lama

in rotazione sarebbe troppo ridotta.

fUtilizzare l’elettroutensile esclusivamente per i mate-

riali che sono indicati nell’uso conforme alle norme. In

caso contrario l’elettroutensile potrebbe essere sovracca-

ricato.

fQualora la lama di taglio dovesse bloccarsi, spegnere

l’elettroutensile e tenerlo fermo in posizione nel pezzo

in lavorazione fino a quando la lama non si sarà fermata

completamente. Per evitare un contraccolpo, il pezzo

in lavorazione può essere rimosso solamente dopo l’ar-

resto della lama di taglio. Eliminare la causa del bloccag-

gio della lama di taglio prima di avviare di nuovo l’elettrou-

tensile.

fNon avvicinare le dita tra le parti mobili del braccio

scorrevole. Le dita possono venire schiacciate e riportare

ferite gravi.

fPrima dell’accensione e durante l’intera operazione di

taglio tenere saldamente l’impugnatura. Durante il ta-

glio effettuare un movimento controllato con il braccio

scorrevole. Un momento di disattenzione può provocare,

a causa del braccio scorrevole estremamente mobile, le-

sioni gravi.

fTagliare il pezzo in lavorazione sempre da davanti ver-

so dietro. In caso contrario vi è il pericolo di provocare un

contraccolpo se la lama di taglio si inceppa nel pezzo in la-

vorazione.

fNon utilizzare mai lame smussate, incrinate, deformate

oppure danneggiate. Lame per seghe non più affilate op-

pure deformate implicano un maggiore attrito nella fessura

di taglio aumentando il pericolo di blocchi e di contraccol-

pi.

fUtilizzare sempre lame per seghe che abbiano la misura

corretta ed il foro di montaggio adatto (p. es. a stella

oppure rotondo). In caso di lame per sega inadatte ai rela-

tivi pezzi di montaggio, la rotazione non sarà perfettamen-

te circolare e si crea il pericolo di una perdita di controllo.

fMai utilizzare lame di acciaio rapido ad alta lega (Accia-

io HSS). Questo tipo di lame possono rompersi facilmen-

te.

fUna volta terminati i lavori, mai afferrare la lama prima

che si sia raffreddata completamente. La lama di taglio

tende a scaldarsi molto durante la fase operativa.

fNon utilizzare mai l’utensile senza la piastra di posizio-

namento. Sostituire una piastra di posizionamento di-

fettosa. Senza una piastra di posizionamento in perfetto

stato è possibile ferirsi alla lama di taglio.

fControllare regolarmente il cavo e far riparare un cavo

danneggiato esclusivamente da un centro di Assisten-

za Clienti autorizzato per elettroutensili Bosch. Sosti-

tuire cavi di prolunga danneggiati. In questo modo potrà

essere salvaguardata la sicurezza dell’elettroutensile.

fConservare l’elettroutensile inutilizzato in modo sicu-

ro. Il posto di magazzinaggio deve essere asciutto e

chiudibile. Questo impedisce che l’elettroutensile venga

danneggiato a causa del magazzinaggio oppure che venga

utilizzato da persone non esperte.

fNon dirigere mai il raggio laser verso persone oppure

animali ed evitare di guardare direttamente il raggio la-

ser. Questo elettroutensile genera un raggio laser della

classe laser 2 conforme alla norma EN 60825-1. Vi è dun-

que il pericolo di abbagliare altre persone.

fNon sostituire il laser integrato applicandovi un laser di

un altro tipo. Un laser che non sia perfettamente adattato

RADIAZIONE LASER

Non fissare il fascio

Apparecchio laser di classe 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 95 Tuesday, March 22, 2011 12:01 PM

96 | Italiano

1 609 929 W31 | (22.3.11) Bosch Power Tools

a questo elettroutensile può essere fonte di seri pericoli

per le persone.

fAssicurare il pezzo in lavorazione. Un pezzo in lavorazio-

ne può essere bloccato con sicurezza in posizione solo uti-

lizzando un apposito dispositivo di serraggio oppure una

morsa a vite e non tenendolo con la semplice mano.

fMai abbandonare l’elettroutensile prima che si sia fer-

mato completamente. Portautensili od accessori in fase

di arresto possono provocare incidenti gravi.

fMai utilizzare l’elettroutensile con un cavo danneggia-

to. Non toccare il cavo danneggiato ed estrarre la spina

di rete in caso che si dovesse danneggiare il cavo men-

tre si lavora. Cavi danneggiati aumentano il rischio di una

scossa di corrente elettrica.

Simboli

I seguenti simboli possono essere molto importanti per l’utiliz-

zo dell’elettroutensile in dotazione. È importante imprimersi

bene nella mente i simboli ed il rispettivo significato. Un’inter-

pretazione corretta dei simboli contribuisce ad utilizzare me-

glio ed in modo più sicuro l’elettroutensile.

Simboli e loro significato

Radiazione laser

Non fissare il fascio

Apparecchio laser di classe 2

Mai avvicinare le mani alla zona di taglio

mentre l’elettroutensile è in funzione.

Toccando la lama vi è un serio rischio di in-

cidente.

Indossare una maschera di protezione

contro la polvere.

Indossare degli occhiali di protezione.

Portare cuffie di protezione. L’effetto del

rumore può provocare la perdita dell’udito.

Area di pericolo! Possibilmente, non av-

vicinare mai a questa zona né le mani, né

le dita e neppure le braccia.

Non avvicinare le dita tra le parti mobili

del braccio scorrevole. Le dita possono

venire schiacciate e riportare ferite gravi.

Tenere in considerazione le dimensioni della lama di taglio. Il

diametro del foro deve combaciare perfettamente con l’albe-

rino portautensili e deve essere senza gioco. Non utilizzare

mai né riduzioni né adattatori.

Per il trasporto afferrare l’elettroutensile

esclusivamente ai punti contrassegnati sul-

lo stesso (profili di presa) oppure all’impu-

gnatura per il trasporto.

Non trasportare mai l’elettroutensile affer-

randolo alla impugnatura del braccio scor-

revole.

Leva di blocco aperta:

possono essere regolati angoli obliqui verticali.

Leva di blocco chiusa:

viene mantenuto l’angolo obliquo verticale regolato del brac-

cio scorrevole.

Indica le singole operazioni per la regolazione dell’angolo

obliquo verticale.

1. Allentare la leva di blocco

2. Orientare leggermente verso sinistra il braccio scorrevole

3. Regolare il campo di angolo obliquo desiderato alla mano-

pola

Simboli e loro significato

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 96 Tuesday, March 22, 2011 12:01 PM

Italiano | 97

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Descrizione del prodotto e

caratteristiche

Leggere tutte le avvertenze di pericolo e le

istruzioni operative. In caso di mancato ri-

spetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo

di scosse elettriche, incendi e/o incidenti gra-

vi.

Uso conforme alle norme

L’elettroutensile è idoneo per essere utilizzato come apparec-

chio fisso per tagli longitudinali e trasversali nel legno seguen-

do un corso diritto del taglio. In tali impieghi sono possibili an-

goli obliqui orizzontali da –52° fino a +60° ed angoli obliqui

verticali da 47° (lato sinistro) fino a 47° (lato destro).

La potenza dell’elettroutensile è progettata per il taglio di le-

gno duro e legno dolce nonché di pannelli di masonite e carto-

ni di fibra.

Utilizzando lame di taglio adatte è possibile il taglio di profili di

alluminio e plastica.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rap-

presentazione dell’elettroutensile sulle pagine con le rappre-

sentazione grafiche.

1Sacchetto per la polvere

2Adattatore per l’aspirazione

3Targhetta di indicazione di pericolo del raggio laser

4Impugnatura

5Leva di bloccaggio

6Cuffia di protezione

7Impugnatura per il trasporto

8Cuffia di protezione oscillante

9Prolunga della guida di battuta

10 Guida di battuta

11 Prolunga del banco per tagliare

12 Forature per montaggio

13 Piastra di posizionamento

14 Fissaggio dell’angolo

15 Pomello di fissaggio per angoli obliqui variabili

(orizzontale)

16 Levetta per la preimpostazione di angoli obliqui

(orizzontale)

17 Leva di blocco per angoli obliqui variabili (verticale)

18 Tacche per angoli obliqui standard

19 Profilo per il trasporto

20 Chiave per esagono interno (6 mm/4 mm)

21 Chiave per viti ad esagono cavo (2 mm)

22 Morsetto

23 Rullo di scorrimento

24 Indicazione dei gradi (verticale) per campo di angolo

obliquo destro (0° fino a 47°)

25 Protezione contro i trucioli

26 Leva di bloccaggio del meccanismo di scorrimento

27 Coperchio di protezione dal laser

28 Braccio scorrevole

29 Vite di regolazione della guida di profondità

30 Guida di profondità

31 Dispositivo di sicurezza per il trasporto

32 Scala graduata per angolo obliquo (verticale)

33 Indicazione dei gradi (verticale) per campo di angolo

obliquo sinistro (47° fino a 0°)

Regolazione dei campi di angolo obliquo verticale alla

manopola

inclinazione lama di taglio verso sinistra (45° fino

a0°)

inclinazione lama di taglio verso destra (0° fino

a45°)

Settore completo di orientamento del braccio

scorrevole (da –47° fino a+47°)

Per la regolazione di angoli obliqui orizzontali a scelta, il ban-

co per tagliare deve potersi muovere liberamente oppure il

fissaggio dell’angolo deve essere bloccato:

– Tirare la leva n e premere contemporaneamente verso il

basso la parte anteriore del fissaggio dell’angolo o

Non gettare elettroutensili dismessi tra i ri-

fiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2002/96/CE sui rifiu-

ti di apparecchiature elettriche ed elettroniche ed all’attua-

zione del recepimento nel diritto nazionale, gli elettroutensili

diventati inservibili devono essere raccolti separatamente

ed essere inviati ad una riutilizzazione ecologica.

Simboli e loro significato

OBJ_BUCH-1360-001.book Page 97 Tuesday, March 22, 2011 12:01 PM

98 | Italiano

1 609 929 W31 | (22.3.11) Bosch Power Tools

34 Pulsante di regolazione per angolo obliquo di 22,5°

(verticale)

35 Vite di bloccaggio della guida longitudinale

36 Guida longitudinale

37 Scala graduata per angolo obliquo (orizzontale)

38 Tavolo per troncare multiuso

39 Manopola per la regolazione del campo di angolo obliquo

(verticale)

40 Lama di taglio

41 Espulsione dei trucioli

42 Vite di bloccaggio dell’asta 43

43 Asta della cuffia di protezione oscillante

44 Vite di fissaggio anteriore

(piastra di copertura/cuffia di protezione oscillante)

45 Vite di fissaggio posteriore

(piastra di copertura/cuffia di protezione oscillante)

46 Piastra di copertura

47 Blocco dell’alberino

48 Vite ad esagono cavo (6 mm) per fissaggio della lama

49 Flangia di serraggio

50 Flangia di serraggio interna

51 Leva di bloccaggio della prolunga del banco per tagliare

52 Leva di bloccaggio della prolunga della guida di battuta

53 Lamiera di chiusura

54 Smorzatore

55 Viti di regolazione per smorzamento

56 Forature per morsetto a C

57 Vite ad alette

58 Barra filettata

59 Indicazione dei gradi (orizzontale)

60 Interruttore di avvio/arresto

61 Interruttore per laser (tracciatura della linea di taglio)

62 Viti per piastra di posizionamento

63 Vite d’arresto della guida longitudinale

64 Vite di regolazione per posizionamento del raggio laser

(livellamento)

65 Viti per coperchio di protezione dal laser

66 Vite di fissaggio per la piastra di montaggio del laser

67 Vite di fissaggio per carcassa del laser

68–70

Viti per la regolazione di base 0° (angolo obliquo

verticale)

71 Vite di regolazione per la regolazione di base 45° (angolo

obliquo verticale sinistro)

72 Vite di regolazione per la regolazione di base 45° (angolo

obliquo verticale destro)

73 Viti di regolazione della scala 37 per angolo obliquo

(orizzontale)

74 Vite per indicazione dei gradi (orizzontale)

75 Vite di regolazione per serraggio della leva di blocco 17

76 Nastro di velcro

L’accessorio illustrato oppure descritto non è compreso nel volu-

me di fornitura standard. L’accessorio completo è contenuto nel

nostro programma accessori.

Dati tecnici

Troncatrice radiale GCM 12 GDL Professional

Codice prodotto 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Potenza nominale assorbita W 2000 1500 1800

Numero di giri a vuoto min-1 3800 3800 3800

Limitatore di spunto alla partenza zzz

Tipo di laser nm

635

Classe laser 222

Peso in funzione della EPTA-Procedure

01/2003 kg 32,1 32,1 32,1

Classe di sicurezza /II /II /II

Dimensioni ammissibili del pezzo in lavorazione (massimo/minimo) vedi pagina 104.

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono

variare.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli

elettroutensili possono variare.

Misure per lame per segatrice adatte

Diametro della lama mm 305

Spessore della lama originale mm 1,7–2,6

Diametro di foratura mm 30

OBJ_BUCH-1360-001.book Page 98 Tuesday, March 22, 2011 12:01 PM

Italiano | 99

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati per rumorosità rilevati conformemente alla

norma EN 61029.

Il livello di pressione acustica stimato A della macchina am-

monta a dB(A): livello di rumorosità 93 dB(A); livello di poten-

za acustica 106 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori totali delle oscillazioni (somma di vettori in tre direzio-

ni) misurati conformemente alla norma EN 61029:

Valore di emissione dell’oscillazione ah<2,5m/s2, Incertezza

della misura K =1,5 m/s2.

Il livello di vibrazioni indicato nelle presenti istruzioni è stato

rilevato seguendo una procedura di misurazione conforme al-

la norma EN 61029 e può essere utilizzato per confrontare gli

elettroutensili. Lo stesso è idoneo anche per una valutazione

temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi princi-

pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-

lizzato tuttavia per altri impieghi, con accessori differenti op-

pure con manutenzione insufficiente, il livello di vibrazioni

può differire. Questo può aumentare sensibilmente la solleci-

tazione da vibrazioni per l’intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni

bisognerebbe considerare anche i tempi in cui l’apparecchio

è spento oppure è acceso ma non è utilizzato effettivamente.

Questo può ridurre chiaramente la sollecitazione da vibrazio-

ni per l’intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione

dell’operatore dall’effetto delle vibrazioni come p.es.: manu-

tenzione dell’elettroutensile e degli accessori, mani calde, or-

ganizzazione dello svolgimento del lavoro.

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il pro-

dotto descritto nei «Dati tecnici» è conforme alle seguenti nor-

mative ed ai relativi documenti: EN 61029, EN 60825-1 in

base alle prescrizioni delle direttive 2004/108/EG,

2006/42/EG.

Fascicolo tecnico presso:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montaggio

fAssicurarsi sempre che la macchina non possa avviarsi

involontariamente. La spina di rete non deve mai esse-

re collegata all’alimentazione elettrica né durante le

operazioni di montaggio, né nel corso di qualunque tipo

di intervento sull’elettroutensile.

Volume di fornitura

Togliere con cautela dal loro imballaggio tutti i particolari for-

niti in dotazione.

Rimuovere dall’elettroutensile e dagli accessori forniti in dota-

zione tutto il materiale di imballaggio.

Prima di mettere in esercizio l’elettroutensile per la prima vol-

ta, accertarsi che lo stesso sia stato fornito completo di tutte

le componenti riportate sotto:

– Sega troncatrice con lama di taglio già montata

– Pomello di fissaggio 15

– Sacchetto per la polvere 1

– Chiave per esagono interno 20

– Chiave per esagono interno 21

(sotto al coperchio di protezione del laser 27)

– Morsetto 22

Nota bene: Accertarsi che l’elettroutensile non abbia nessun

tipo di difetto.

Prima di ogni utilizzo dell’elettroutensile devono essere con-

trollati attentamente i dispositivi di protezione oppure even-

tuali parti leggermente danneggiate per accertarsi che esse

funzionino perfettamente e conformemente allo specifico uti-

lizzo previsto. Controllare che le parti mobili funzionano per-

fettamente e che non si bloccano ed accertarsi che non vi sia-

no componenti danneggiati. Tutte le parti devono essere

montate correttamente e secondo tutte le condizioni previste

per garantire un perfetto esercizio della macchina.

In caso di dispositivi di protezione e parti danneggiati si deve

provvedere a far eseguire una riparazione oppure una sostitu-

zione degli stessi rivolgendosi ad un’officina specializzata mu-

nita di debita autorizzazione.

Utensili necessari non compresi nel volume di fornitura:

– Cacciavite a croce

– Chiave a bocca (Dimensione: 8 mm)

– Chiave ad anello, chiave a bocca oppure chiave tubolare

(Dimensioni: 10 mm e 17 mm)

Montaggio del pomello di fissaggio (vedi figura a)

– Avvitare il pomello di fissaggio 15 nel relativo foro sopra la

levetta 16.

fPrima di eseguire l’operazione di taglio, stringere sem-

pre bene il pomello di fissaggio 15. In caso contrario la

lama di taglio può prendere angolature involontarie nel

pezzo in lavorazione.

Montaggio stazionario oppure flessibile

fPer poter garantire una maneggevolezza sicura, prima

dell’utilizzo, l’elettroutensile deve essere montato su

una superficie di lavoro piana e resistente (p. es. banco

di lavoro).

Montaggio su una superficie di lavoro (vedi figura b1)

– Utilizzando un adatto raccordo a vite, fissare l’elettrouten-

sile sulla superficie di lavoro. A tal fine sono previste le fo-

rature 12.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 99 Tuesday, March 22, 2011 12:01 PM

100 | Italiano

1 609 929 W31 | (22.3.11) Bosch Power Tools

Montaggio su un tavolo da lavoro Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (vedi figura b2)

I tavoli da lavoro GTA della Bosch offrono all’elettroutensile un

bloccaggio su ogni fondo grazie ai piedini regolabili in altezza.

I supporti per il pezzo in lavorazione dei tavoli da lavoro hanno

la funzione di supportare pezzi in lavorazione lunghi.

fLeggere tutte le avvertenze di pericolo ed istruzioni

operative fornite insieme al tavolo universale. In caso di

mancato rispetto delle avvertenze di pericolo e delle istru-

zioni operative si potrà creare il pericolo di scosse elettri-

che, incendi e/o lesioni gravi.

fPrima di applicarvi l’elettroutensile, montare corretta-

mente il tavolo da lavoro. Un montaggio corretto è indi-

spensabile per impedire il rischio di crollo.

– Montare l’elettroutensile sul tavolo da lavoro in posizione

di trasporto.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi

di legname, minerali e metalli possono essere dannosi per la

salute. Il contatto oppure l’inalazione delle polveri possono

causare reazioni allergiche e/o malattie delle vie respiratorie

dell’operatore oppure delle persone che si trovano nelle vici-

nanze.

Determinate polveri come polvere da legname di faggio o di

quercia sono considerate cancerogene, in modo particolare

insieme ad additivi per il trattamento del legname (cromato,

protezione per legno). Materiale contenente amianto deve es-

sere lavorato esclusivamente da personale specializzato.

– Utilizzare sempre un’aspirazione polvere.

– Provvedere per una buona aerazione del posto di lavoro.

– Si consiglia di portare una mascherina protettiva con clas-

se di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali

da lavorare.

L’aspirazione polvere/aspirazione trucioli può venire bloccata

da polvere, trucioli oppure da pezzetti rotti del pezzo in lavo-

razione.

– Spegnere l’elettroutensile e staccare la spina di rete dalla

presa di corrente.

– Attendere fino a quando la lama di taglio è completamente

ferma.

– Individuare la causa del bloccaggio ed eliminarla.

fEvitare accumuli di polvere sul posto di lavoro. Le pol-

veri si possono incendiare facilmente.

Aspirazione propria (vedi figura c)

Per una semplice raccolta dei trucioli utilizzare il sacchetto

per la polvere fornito in dotazione 1.

fDopo ogni impiego controllare e pulire il sacchetto per

la polvere.

fPer evitare pericolo di incendio, rimuovere il sacchetto

per la polvere durante il taglio di alluminio.

– Inserire e ruotare il sacchetto per la polvere 1 sull’adattato-

re per l’aspirazione 2 in modo tale che il perno dell’adatta-

tore per l’aspirazione scatti in posizione nella rientranza sul

sacchetto per la polvere.

Durante il taglio il sacchetto per la polvere e l’adattatore per

l’aspirazione non devono mai venire a contatto con le parti

mobili dell’apparecchio.

Svuotare sempre in tempo il sacchetto per la polvere.

Aspirazione esterna

Per l’aspirazione è possibile collegare all’adattatore per l’aspi-

razione 2 anche il tubo flessibile di un aspirapolvere

(Ø 35 mm).

– Inserire il tubo flessibile dell’aspirapolvere nell’adattatore

per l’aspirazione 2.

L’aspirapolvere deve essere adatto per il materiale da lavora-

re.

Utilizzare un aspiratore speciale per l’aspirazione di polveri

particolarmente nocive per la salute, cancerogene oppure

polveri asciutte.

Pulizia dell’adattatore per l’aspirazione

Per poter garantire un’aspirazione ottimale l’adattatore per

l’aspirazione 2 deve essere pulito regolarmente.

– Togliere ruotandolo l’adattatore per l’aspirazione 2

dall’espulsione dei trucioli 41.

– Rimuovere frammenti del pezzi in lavorazione e trucioli.

– Ruotandolo premere nuovamente l’adattatore per l’aspira-

zione sull’espulsione dei trucioli fino a quando lo stesso

scatta in posizione sull’anello di fissaggio dell’espulsione

dei trucioli.

Sostituzione della lama di taglio

(vedi figure d1–d4)

fPrima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

fMontando la lama portare sempre guanti di protezione.

Toccando la lama vi è il pericolo di incidenti.

Utilizzare esclusivamente lame per sega la cui velocità massi-

ma ammessa sia maggiore di quella del funzionamento a vuo-

to dell’elettroutensile in dotazione.

Utilizzare esclusivamente lame per sega che corrispondono ai

dati caratteristici indicati nelle presenti istruzioni d’uso, omo-

logate secondo la norma EN 847-1 e munite della rispettivo

contrassegno.

Utilizzare esclusivamente lame da taglio consigliate dal pro-

duttore del presente elettroutensile e che siano adatte per il

materiale che si desidera lavorare.

Smontaggio della lama

– Portare l’elettroutensile in posizione di lavoro.

– Svitare manualmente la vite di bloccaggio 42 fino a quando

l’asta 43 può pendere liberamente verso il basso.

– Allentare la vite di fissaggio 44 (ca. 2 giri) con la chiave per

esagono interno (4 mm) 20.

Non svitare completamente la vite.

– Allentare la vite di fissaggio 45 (ca. 6 giri) con la chiave per

esagono interno (4 mm) 20.

Non svitare completamente la vite.

–Rimuovere la piastra di copertura 46 dalla vite di fissaggio

45 tirandola in avanti verso il basso.

OBJ_BUCH-1360-001.book Page 100 Tuesday, March 22, 2011 12:01 PM

Italiano | 101

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Premere la leva di bloccaggio 5 e spostare indietro la cuffia

di protezione oscillante 8.

Tenere la cuffia di protezione oscillante in questa posizio-

ne.

– Agganciare l’asta 43 con un foro sopra la vite di fissaggio

45.

In questo modo la cuffia di protezione oscillante viene

mantenuta in posizione aperta.

– Ruotare la vite ad esagono cavo 48 con la chiave per esa-

gono interno (6 mm) 20 e premere contemporaneamente

il blocco dell’alberino 47 fino a quando lo stesso scatta in

posizione.

– Tenere premuto il blocco del mandrino 47 e svitare la vite

48 in senso orario (filettatura sinistrorsa!).

– Rimuovere la flangia di serraggio 49.

– Togliere la lama di taglio 40.

Montaggio della lama

Se necessario, prima del montaggio pulire tutte le parti che

devono essere montate.

– Applicare la nuova lama di taglio sulla flangia di serraggio

interna 50.

fDurante il montaggio accertarsi che la direzione di ta-

glio della dentatura (direzione della freccia sulla lama

di taglio) corrisponda alla direzione della freccia sulla

cuffia di protezione!

– Applicare la flangia di serraggio 49 e la vite 48.

Premere il blocco dell’alberino 47 fino a quando lo stesso

scatta in posizione e serrare in senso antiorario la vite.

– Staccare l’asta 43 dalla vite di fissaggio 45 e riportare di

nuovo verso il basso la cuffia di protezione oscillante.

– Spingere di nuovo verso il basso la piastra di copertura 46

sotto alla vite di fissaggio 45.

– Serrare di nuovo saldamente le viti di fissaggio 45 e 44.

– Spingere l’asta 43 nella sua posizione originale e serrare di

nuovo manualmente la vite di bloccaggio 42.

Uso

fPrima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

Dispositivo di sicurezza per il trasporto

(vedi figura A)

Il dispositivo di sicurezza per il trasporto 31 facilita sensibil-

mente le operazioni di trasporto dell’elettroutensile da un luo-

go di operazione ad un altro.

Sblocco dell’elettroutensile

(posizione operativa)

– Premere leggermente verso il basso il braccio scorrevole

28 sull’impugnatura 4 per sbloccare il dispositivo di sicu-

rezza per il trasporto 31.

– Tirare il dispositivo di sicurezza per il trasporto 31 comple-

tamente all’esterno.

– Condurre lentamente verso l’alto il braccio scorrevole.

Bloccaggio dell’elettroutensile

(posizione prevista per il trasporto)

– Spingere il braccio scorrevole 28 completamente indietro

e fissarlo in questa posizione (vedi «Fissaggio del braccio

scorrevole», pagina 101).

– Condurre il braccio scorrevole verso il basso fino a quando

è possibile premere completamente verso l’interno il di-

spositivo di sicurezza per il trasporto 31.

Per ulteriori istruzioni relative al trasporto vedi pagina 108.

Bloccaggio del braccio scorrevole

Il meccanismo di scorrimento del braccio scorrevole 28 può

essere bloccato con l’ausilio della leva di bloccaggio 26. Effet-

tuando questa operazione sono possibili due posizioni del

braccio scorrevole:

– Braccio scorrevole spinto completamente indietro (per

troncature)

– Braccio scorrevole spinto completamente in avanti (per

una posizione di trasporto compatta)

Sbloccaggio del braccio scorrevole (vedi figura B1)

Dopo lo sbloccaggio del braccio scorrevole 28 il meccanismo

di scorrimento completo è pronto per l’impiego.

– Spingere verso il basso la leva di bloccaggio 26 fino all’ar-

resto.

Il cuneo di serraggio della leva di bloccaggio libera entram-

bi gli snodi del braccio scorrevole.

Fissaggio del braccio scorrevole (vedi figura B2)

Braccio scorrevole spinto completamente indietro:

– Spingere indietro il braccio scorrevole 28 fino all’arresto.

Entrambi gli snodi superiori del braccio scorrevole sono

ora in posizione diritta e chiusi.

– Tirare verso l’alto la leva di bloccaggio 26 fino a quando il

cuneo di serraggio è posizionato tra entrambi gli snodi in-

feriori del braccio scorrevole.

In questo modo il braccio scorrevole 28 spinto completa-

mente indietro è bloccato.

Braccio scorrevole spinto completamente in avanti:

– Tirare in avanti il braccio scorrevole 28 fino all’arresto.

Il meccanismo di scorrimento è ora completamente estrat-

to.

– Tirare verso l’alto la leva di bloccaggio 26 fino a quando il

cuneo di serraggio è posizionato tra entrambi gli snodi in-

feriori del braccio scorrevole.

In questo modo il braccio scorrevole 28 tirato completa-

mente in avanti è bloccato.

Pianificazione operativa

Prolunga del banco per tagliare (vedi figura C)

Pezzi in lavorazione lunghi devono essere supportati all’estre-

mità libera.

Il banco per tagliare può essere ampliato verso sinistra o ver-

so destra con l’ausilio delle prolunghe del banco per tagliare

11.

– Ribaltare la leva di bloccaggio 51 verso l’interno.

– Tirare verso l’esterno la prolunga del banco per tagliare 11

fino alla lunghezza desiderata (massimo 250 mm).

OBJ_BUCH-1360-001.book Page 101 Tuesday, March 22, 2011 12:01 PM

102 | Italiano

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Per il fissaggio della prolunga del banco per tagliare preme-

re di nuovo verso l’esterno la leva di bloccaggio 51.

Prolunga della guida di battuta (vedi figura D)

In caso di angoli obliqui verticali è necessario spostare le pro-

lunghe della guida di battuta 9.

– Tirare in avanti la leva di bloccaggio 52.

– Estrarre completamente la prolunga della guida di battuta

– Per il fissaggio della prolunga della guida di battuta preme-

re di nuovo indietro la leva di bloccaggio 52.

Rimozione delle prolunghe della guida di battuta

(vedi figura E)

In caso di angoli obliqui verticali estremi è necessario rimuo-

vere completamente le prolunghe della guida di battuta 9.

– Ruotare la lamiera di chiusura 53 verso l’esterno.

– Tirare in avanti la leva di bloccaggio 52.

– Estrarre completamente la prolunga della guida di battuta

– Togliere la prolunga della guida di battuta sollevandola.

Regolazione della smorzamento del braccio scorrevole

(vedi figura F)

Il meccanismo di scorrimento del braccio scorrevole 28 è pre-

regolato da parte della fabbrica e alla consegna dell’elettrou-

tensile la funzione di smorzamento non è attivata.

È possibile regolare individualmente lo smorzamento del

meccanismo di scorrimento allo smorzatore 54:

duro – movimenti di lavoro controllati;

morbido – tagli veloci.

– Allentare entrambe le viti di regolazione 55 con la chiave

per esagono interno (4 mm) 20 per uno smorzamento più

morbido

oppure

serrare maggiormente entrambe le viti di regolazione 55

per uno smorzamento più duro.

Fissaggio del pezzo in lavorazione (vedi figura G)

Per poter garantire un’ottimale sicurezza sul posto di lavoro, il

pezzo in lavorazione deve sempre essere bloccato in posizio-

ne.

Non lavorare mai pezzi troppo piccoli per poter essere blocca-

ti correttamente in posizione.

– Premere forte il pezzo in lavorazione contro la guida di bat-

tuta 10.

– Infilare il morsetto a C in dotazione 22 in uno dei fori appo-

sitamente previsti 56.

– Allentare la vite ad alette 57 ed adattare il morsetto al ma-

teriale da lavorare. Stringere di nuovo bene la vite ad alet-

te.

– Fissare il pezzo in lavorazione ruotando la barra filettata

58.

Regolazione della posizione orizzontale

dell’angolo obliquo

Per garantire tagli precisi anche in seguito ad uso intenso, è

necessario controllare la regolazione di base dell’elettrouten-

sile e se il caso correggerla (vedere «Controllare ed eseguire

le registrazioni di base», pagina 106).

fPrima di eseguire l’operazione di taglio, stringere sem-

pre bene il pomello di fissaggio 15. In caso contrario la

lama di taglio può prendere angolature involontarie nel

pezzo in lavorazione.

Regolazione dell’angolo obliquo standard in senso oriz-

zontale (vedi figura H)

Per la regolazione veloce e precisa di angoli obliqui utilizzati

frequentemente, sul banco per tagliare sono previste delle

tacche 18:

– Allentare il pomello di fissaggio 15, qualora questo doves-

se essere stretto forte.

–Tirare la leva 16 e ruotare il banco per tagliare 38 verso si-

nistra o destra fino alla tacca desiderata.

– Rilasciare la leva. La leva deve scattare in posizione nella

tacca in modo percettibile.

Regolazione dell’angolo obliquo in senso orizzontale a

scelta (vedi figura I)

L’angolo obliquo in senso orizzontale può essere registrato in

un campo che va da 52° (lato sinistro) fino a 60° (lato de-

stro).

– Allentare il pomello di fissaggio 15, qualora questo doves-

se essere stretto forte.

– Tirare la leva 16 e premere contemporaneamente verso il

basso la parte anteriore del fissaggio dell’angolo 14.

In questo modo la leva 16 viene bloccata ed il banco per ta-

gliare si può muovere liberamente.

– Ruotare il tavolo per troncare 38 al pomello di fissaggio

verso sinistra oppure verso destra fino a quando la scala

graduata per angolo obliquo 59 indica l’angolo obliquo de-

siderato.

– Avvitare di nuovo forte il pomello di fissaggio 15.

– Per allentare di nuovo la leva 16 (per la regolazione di an-

goli obliqui standard), tirare la leva verso l’alto.

Il fissaggio dell’angolo 14 ritorna nella sua posizione di ori-

gine e la leva 16 può scattare di nuovo in posizione nelle

tacche 18.

Regolazione della posizione verticale dell’angolo

obliquo

Per garantire tagli precisi anche in seguito ad uso intenso, è

necessario controllare la regolazione di base dell’elettrouten-

sile e se il caso correggerla (vedere «Controllare ed eseguire

le registrazioni di base», pagina 106).

L’angolo obliquo verticale può essere regolato in un campo

che va da 47° (lato sinistro) fino a 47° (lato destro).

Per la regolazione veloce e precisa degli angoli obliqui utilizza-

ti frequentemente, sono previste delle battute per gli angoli

0°, 22,5°, 45° e 47°.

sinistra destra

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 102 Tuesday, March 22, 2011 12:01 PM

Italiano | 103

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Regolazione del campo di angolo obliquo

sinistro (45° fino a 0°)

– Estrarre completamente la prolunga della guida di battuta

9 sinistra. (vedi «Prolunga della guida di battuta»,

pagina 102)

– Allentare la leva di blocco 17.

– Orientare il braccio scorrevole all’impugnatura 4 verso si-

nistra fino a quando l’indicazione dei gradi 33 indica l’an-

golo obliquo desiderato.

– Tenere il braccio scorrevole in questa posizione e serrare

di nuovo saldamente la leva di blocco 17.

La forza di serraggio della leva di blocco deve poter mante-

nere con sicurezza la posizione del braccio scorrevole in

qualunque angolo obliquo verticale desiderato.

Regolazione del campo di angolo obliquo

destro (0° fino a 45°) (vedi figura J)

–Estrarre completamente la prolunga della gui-

da di battuta 9 destra. (vedi «Prolunga della

guida di battuta», pagina 102)

– Allentare la leva di blocco 17.

– Ribaltare leggermente verso sinistra il braccio scorrevole

all’impugnatura 4 dalla posizione 0° e ruotare la manopola

39 fino a quando viene indicato il campo dell’angolo obli-

quo desiderato.

– Orientare il braccio scorrevole all’impugnatura 4 verso de-

stra fino a quando l’indicazione dei gradi 24 indica l’angolo

obliquo desiderato.

– Tenere il braccio scorrevole in questa posizione e serrare

di nuovo saldamente la leva di blocco 17.

La forza di serraggio della leva di blocco deve poter mante-

nere con sicurezza la posizione del braccio scorrevole in

qualunque angolo obliquo verticale desiderato.

Angolo obliquo standard 0°

Affinché l’angolo obliquo standard 0° possa essere regolato

nuovamente con facilità, la manopola 39 scatta in posizione

nel campo dell’angolo obliquo .

– Spostare il braccio scorrevole da destra sopra la posizione

0°.

Regolazione dell’intero campo di angolo

obliquo (da –47° fino a +47°)

–Estrarre completamente entrambe le prolun-

ghe della guida di battuta 9. (vedi «Prolunga

della guida di battuta», pagina 102)

– Allentare la leva di blocco 17.

– Ribaltare leggermente verso sinistra il braccio scorrevole

all’impugnatura 4 dalla posizione 0° e ruotare la manopola

39 fino a quando viene indicato il campo dell’angolo obli-

quo desiderato.

– Orientare il braccio scorrevole all’impugnatura 4 verso si-

nistra oppure verso destra fino a quando l’indicazione dei

gradi 33 oppure 24 indica l’angolo obliquo desiderato.

– Tenere il braccio scorrevole in questa posizione e serrare

di nuovo saldamente la leva di blocco 17.

La forza di serraggio della leva di blocco deve poter mante-

nere con sicurezza la posizione del braccio scorrevole in

qualunque angolo obliquo verticale desiderato.

Angolo obliquo standard 22,5° (vedi figura K)

– Tirare completamente verso l’esterno il pulsante di regola-

zione 34 e ruotarlo di 90°. Orientare quindi il braccio scor-

revole sull’impugnatura 4 fino a quando il braccio scorre-

vole scatta in posizione in modo percettibile.

Messa in funzione

fOsservare la tensione di rete! La tensione riportata sulla

targhetta di identificazione dell’elettroutensile deve corri-

spondere alla tensione della rete elettrica di alimentazio-

ne.

Accensione (vedi figura L)

–Per accendere tirare l’interruttore di avvio/arresto 60 in

direzione dell’impugnatura 4.

Nota bene: Per motivi di sicurezza non è possibile bloccare

l’interruttore avvio/arresto 60 che deve essere tenuto sempre

premuto durante l’esercizio.

Ora premendo sulla leva di bloccaggio 5 è possibile condurre

verso il basso il braccio scorrevole.

–Per tagliare, oltre a tirare l’interruttore di avvio-arresto si

deve quindi premere la leva di bloccaggio 5.

Spegnimento

–Per spegnere rilasciare l’interruttore di avvio/arresto 60.

Limitatore di spunto alla partenza

Il limitatore elettronico di spunto alla partenza ha la funzione

di limitare la potenza durante la fase della messa in esercizio

dell’elettroutensile e permette l’utilizzo di un fusibile da 16 A.

Nota bene: Nel caso in cui all’accensione dell’elettroutensile

il motore funzionasse al massimo dei giri, questo indica che il

limitatore di spunto alla partenza NON funziona. L’elettrou-

tensile deve essere inviato immediatamente al Servizio Assi-

stenza Clienti, per quanto riguarda gli indirizzi vedi il paragra-

fo «Servizio di assistenza ed assistenza clienti», pagina 109.

Indicazioni operative

Indicazioni generali per l’operazione di taglio

fPrima del taglio serrare sempre saldamente il pomello

di fissaggio 15 e la leva di blocco 17. In caso contrario la

lama di taglio potrebbe bloccarsi nel pezzo in lavorazione.

fPrima di ogni operazione di taglio ci si deve accertare

che in nessuna occasione la lama di taglio potrà arriva-

re a toccare né la guida di battuta, né i morsetti e nep-

pure altre parti della macchina. Rimuovere battute au-

siliarie eventualmente montate oppure adattarle in

modo conforme.

Proteggere la lama di taglio da battute e da colpi. Non sotto-

porre mai la lama da taglio a pressione laterale.

Non lavorare mai pezzi in lavorazione deformati. Il pezzo in la-

vorazione deve avere sempre un bordo diritto che permetta di

poggiarvi la guida di battuta.

Pezzi in lavorazione lunghi devono essere supportati all’estre-

mità libera.

Tracciatura della linea di taglio (vedere figura M)

Due raggi laser indicano la larghezza di taglio della lama di ta-

glio. In questo modo è possibile posizionare esattamente il

OBJ_BUCH-1360-001.book Page 103 Tuesday, March 22, 2011 12:01 PM

104 | Italiano

1 609 929 W31 | (22.3.11) Bosch Power Tools

pezzo in lavorazione per il taglio senza aprire la cuffia di prote-

zione oscillante.

– Accendere i raggi laser con l’interruttore 61.

– Allineare la Vostra marcatura sul pezzo in lavorazione tra le

due linee laser.

Nota bene: Prima di tagliare controllare se la larghezza di ta-

glio è ancora indicata correttamente (vedi «Regolazione del

raggio laser», pagina 106). I raggi laser possono spostarsi ad

es. a causa delle vibrazioni in caso di impiego intenso.

Posizione dell’operatore (vedi figura N)

fNon posizionarsi mai in linea con la lama di taglio da-

vanti all’elettroutensile bensì sempre spostati lateral-

mente dalla lama di taglio. In questo modo il corpo è pro-

tetto da un possibile contraccolpo.

– Non avvicinare mai le mani, le dita oppure le braccia alla la-

ma in rotazione.

– Non incrociare le braccia davanti al braccio scorrevole.

Sostituzione delle piastre di posizionamento

(vedere figura O)

Le piastre rosse di posizionamento 13 sono soggette ad usura

dopo lunghi periodi di utilizzo dell’elettroutensile.

Sostituire piastre di posizionamento difettose.

– Portare l’elettroutensile in posizione di lavoro.

– Svitare le viti 62 con l’ausilio della chiave per esagono in-

terno (4 mm) 20 e rimuovere le piastre di posizionamento

vecchie.

– Applicare la nuova piastra di posizionamento destra.

– Avvitare la piastra di posizionamento con le viti 62 il più

possibile verso sinistra in modo che la lama di taglio non

possa entrare in contatto con la piastra di posizionamento

su tutta la lunghezza del movimento di trazione possibile.

– Ripetere i passi operativi in modo analogo per la nuova pia-

stra di posizionamento sinistra.

Dimensioni ammissibili del pezzo in lavorazione

Dimensioni massime dei pezzi in lavorazione:

Dimensioni minime dei pezzi in lavorazione:

(= tutti i pezzi in lavorazione che possono essere fissati, con il

morsetto fornito in dotazione 22, a sinistra o a destra della la-

ma di taglio):

160 x 335 mm (lunghezza x larghezza)

Max. profondità di taglio (0°/0°): 104 mm

Tagli

Taglio senza movimento di trazione

(tranciatura) (vedere figura P)

– Spingere il braccio scorrevole 28 completamente indietro

e fissarlo in questa posizione (vedi «Fissaggio del braccio

scorrevole», pagina 101).

Assicurarsi che la guida di profondità 30 sia premuta com-

pletamente verso l’interno e la vite di regolazione 29 si

adatti alla rientranza durante il movimento del braccio

scorrevole senza toccare la guida di profondità.

– Serrare il pezzo in lavorazione a seconda delle rispettive di-

mensioni.

– Regolare l’angolo obliquo desiderato (orizzontale e/o verti-

cale).

– Accendere l’elettroutensile.

– Premere sulla leva di bloccaggio 5 e condurre lentamente

verso il basso il braccio scorrevole con l’impugnatura 4.

– Tagliare completamente il pezzo in lavorazione esercitan-

do una pressione uniforme.

– Spegnere l’elettroutensile ed attendere fino a quando la la-

ma si sarà fermata completamente.

– Condurre lentamente verso l’alto il braccio scorrevole.

Taglio con movimento di trazione (vedi figura Q)

fPrima dell’accensione e durante l’intera operazione di

taglio tenere saldamente l’impugnatura. Durante il ta-

glio effettuare un movimento controllato con il braccio

scorrevole. Un momento di disattenzione può provocare,

a causa del braccio scorrevole estremamente mobile, le-

sioni gravi.

– Sbloccare il braccio scorrevole 28 (vedi «Sbloccaggio del

braccio scorrevole», pagina 101).

Estraendo e spingendo indietro il braccio scorrevole 28

controllare se il meccanismo di scorrimento completo è

pronto all’impiego.

– Serrare il pezzo in lavorazione a seconda delle rispettive di-

mensioni.

– Regolare l’angolo obliquo desiderato (orizzontale e/o verti-

cale).

– Spostare tirando il braccio scorrevole dalla guida di battu-

ta 10 fino a quando la lama di taglio è posizionata davanti

al pezzo in lavorazione.

– Accendere l’elettroutensile.

Angolo obliquo Altezza x larghezza

[mm]

orizzontale verticale Pezzo in lavorazione sulla

guida di battuta

Pezzo in lavorazione sulla

guida distanziale (accessorio)

0° 0° 104 x 335 110 x 240

45° 0° 104 x 240 110 x 110

0° 45° (a sinistra) 50 x 335 50 x 295

0° 45° (a destra) 40 x 335 40 x 295

45° 45° (a sinistra) 50 x 240 50 x 200

45° 45° (a destra) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 104 Tuesday, March 22, 2011 12:01 PM

Italiano | 105

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Premere sulla leva di bloccaggio 5 e condurre lentamente

verso il basso il braccio scorrevole con l’impugnatura 4.

– Premere ora il braccio scorrevole in direzione della guida di

battuta 10 e tagliare il pezzo in lavorazione con avanza-

mento uniforme.

– Spegnere l’elettroutensile ed attendere fino a quando la la-

ma si sarà fermata completamente.

– Condurre lentamente verso l’alto il braccio scorrevole.

Taglio di pezzi in lavorazione con la stessa lunghezza

(vedere figura R)

Per il taglio semplice di pezzi in lavorazione con la stessa lun-

ghezza è possibile utilizzare la guida longitudinale 36.

La guida longitudinale può essere montata su entrambi i lati

della prolunga del banco per tagliare 11.

– Allentare la vite di bloccaggio 35 e ribaltare la guida longi-

tudinale 36 sopra la vite d’arresto 63.

– Serrare di nuovo saldamente la vite di bloccaggio 35.

– Regolare la prolunga del banco per tagliare 11 sulla lun-

ghezza desiderata (vedi «Prolunga del banco per tagliare»,

pagina 101).

Regolazione della guida di profondità (taglio della

scanalatura) (vedere figura S)

La guida di profondità deve essere regolata se si desidera ta-

gliare una scanalatura oppure utilizzare una guida distanziale

(p. es.: Bosch MSF 110).

– Orientare la guida di profondità 30 verso l’esterno.

– Premere sulla leva di bloccaggio 5 ed orientare il braccio

scorrevole nella posizione desiderata.

– Ruotare la vite di regolazione 29 fino a quando l’estremità

della vite arriverà a toccare la guida di profondità 30.

– Condurre lentamente verso l’alto il braccio scorrevole.

Pezzi speciali in lavorazione

Eseguendo dei tagli su pezzi in lavorazione ricurvi oppure ro-

tondi è necessario assicurarli in modo particolare contro il pe-

ricolo di scivolamento. Alla linea di taglio non deve prodursi

nessuna fessura tra il pezzo in lavorazione, la guida di battuta

ed il tavolo per troncare multiuso.

Se necessario, si dovranno predisporre dei supporti speciali.

Lavorare listelli profilati (battiscopa oppure

cornici per soffitto)

I listelli profilati possono essere lavorati in due modi diversi:

– poggiandoli contro la guida di battuta,

– in posizione orizzontale sul tavolo per troncare multiuso.

A seconda della larghezza del listello profilato è inoltre possi-

bile eseguire tagli con oppure senza movimento di trazione.

Dopo aver regolato l’angolo obliquo che si desidera, eseguire

prima un taglio di prova su un pezzo di legno di scarto.

Bordo da pavimento

Nella seguente tabella si trovano indicazioni relative alla lavorazione di bordi da pavimento.

Impostazioni poggiati con-

tro la guida di

battuta

posizionati in

piano sul ban-

co per taglia-

Battiscopa lato sinistro lato destro lato sinistro lato destro

Bordo interno angolo obliquo

orizzontale 45° sinistra 45° destra 0° 0°

Angolo obliquo

verticale 0° 0° 45° sinistra 45° destra

posizionamento del

pezzo in lavorazione

bordo inferiore sul

tavolo per troncare

multiuso

bordo inferiore sul

tavolo per troncare

multiuso

bordo superiore alla

guida di battuta

bordo superiore alla

guida di battuta

Il pezzo lavorato si

trova a ... ... sinistra del taglio ... destra del taglio ... sinistra del taglio ... destra del taglio

Bordo esterno angolo obliquo

orizzontale 45° destra 45° sinistra 0° 0°

Angolo obliquo

verticale 0° 0° 45° destra 45° sinistra

posizionamento del

pezzo in lavorazione

bordo inferiore sul

tavolo per troncare

multiuso

bordo inferiore sul

tavolo per troncare

multiuso

bordo superiore alla

guida di battuta

bordo superiore alla

guida di battuta

Il pezzo lavorato si

trova a ... ... destra del taglio ... sinistra del taglio ... sinistra del taglio ... destra del taglio

OBJ_BUCH-1360-001.book Page 105 Tuesday, March 22, 2011 12:01 PM

106 | Italiano

1 609 929 W31 | (22.3.11) Bosch Power Tools

Cornici da soffitto (come US-Standard)

Controllare ed eseguire le registrazioni di base

Per poter garantire tagli precisi, dopo un utilizzo intenso della

macchina, controllare le registrazioni di base dell’elettrouten-

sile e se il caso, provvedere ad eseguire le dovute modifiche.

Per queste operazioni è necessario avere esperienza e relativi

utensili speciali.

Ogni Punto di servizio Clienti Bosch esegue questo tipo di

operazione in modo veloce ed affidabile.

Regolazione del raggio laser

Nota bene: Per provare il funzionamento del laser l’elettrou-

tensile deve essere collegato all’alimentazione di corrente.

fDurante la regolazione del laser (ad es. muovendo il

braccio scorrevole) non azionare mai l’interruttore di

avvio/arresto. Un avviamento accidentale dell’elettrou-

tensile può causare lesioni.

– Portare l’elettroutensile in posizione di lavoro.

– Ruotare il tavolo per troncare multiuso 38 fino all’intaglio

18 per 0°. La levetta 16 deve scattare in modo percettibile

nell’intaglio.

– Accendere i raggi laser con l’interruttore 61.

Controllo: (vedi figura T1)

– Tracciare sul pezzo in lavorazione una linea di taglio diritta.

– Premere sulla leva di bloccaggio 5 e condurre lentamente

verso il basso il braccio scorrevole con l’impugnatura 4.

– Posizionare il pezzo in lavorazione in modo che i denti della

lama di taglio siano allineati con la linea di taglio.

– Tenere fermo il pezzo in lavorazione in questa posizione e

riportare lentamente verso l’alto il braccio scorrevole.

– Fissare saldamente il pezzo in lavorazione.

– Accendere i raggi laser con l’interruttore 61.

I raggi laser devono essere alla stessa distanza per l’intera lun-

ghezza a sinistra e a destra dalla linea di taglio riportata sul

pezzo in lavorazione anche quando il braccio scorrevole viene

condotto verso il basso.

Regolazione del livellamento: (vedi figura T2)

– Ruotare la rispettiva vite di regolazione 64 con la chiave

per esagono interno (2 mm) 21 fino a quando il raggio la-

ser ha per l’intera lunghezza la stessa distanza dalla linea di

taglio riportata sul pezzo in lavorazione.

Una rotazione in senso antiorario muove il raggio laser da sini-

stra verso destra, una rotazione in senso orario muove il rag-

gio laser da destra verso sinistra.

Se si desidera lavorare cornici da soffitto posizionate in piano sul banco per tagliare, è necessario rego-

lare l’angolo obliquo orizzontale su 31,6° (banco per tagliare ruotato verso sinistra o verso destra) e

l’angolo obliquo verticale su 33,9° (braccio scorrevole orientato verso sinistra o verso destra).

Nella tabella che segue sono riportate indicazioni per la lavorazione di cornici da soffitto.

Impostazioni poggiati

contro la

guida di

battuta

orizzontal-

mente su

tavolo

multiuso

Cornice da soffitto lato sinistro lato destro lato sinistro lato destro

Bordo interno angolo obliquo

orizzontale 45° destra 45° sinistra 31,6° destra 31,6° sinistra

Angolo obliquo

verticale 0° 0° 33,9° sinistra 33,9° destra

posizionamento del

pezzo in lavorazione

bordo inferiore alla

guida di battuta

bordo inferiore alla

guida di battuta

bordo superiore al-

la guida di battuta

bordo superiore al-

la guida di battuta

Il pezzo lavorato si

trova a ... ... destra del taglio ... sinistra del taglio ... sinistra del taglio ... destra del taglio

Bordo esterno angolo obliquo

orizzontale 45° sinistra 45° destra 31,6° sinistra 31,6° destra

Angolo obliquo

verticale 0° 0° 33,9° destra 33,9° sinistra

posizionamento del

pezzo in lavorazione

bordo inferiore alla

guida di battuta

bordo inferiore alla

guida di battuta

bordo superiore al-

la guida di battuta

bordo superiore al-

la guida di battuta

Il pezzo lavorato si

trova a ... ... destra del taglio ... sinistra del taglio ... sinistra del taglio ... destra del taglio

52°

38°

52°

OBJ_BUCH-1360-001.book Page 106 Tuesday, March 22, 2011 12:01 PM

Italiano | 107

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Regolazione del parallelismo: (vedi figura T3)

– Allentare le due viti 65 del coperchio di protezione laser 27

con la chiave per esagono interno (4 mm) 20.

Nota bene: Per raggiungere la vite anteriore del coperchio

di protezione laser è necessario abbassare leggermente il

braccio scorrevole fino a quando è possibile inserire la

chiave per esagono interno attraverso una delle fessure

della cuffia di protezione oscillante.

– Allentare la vite di fissaggio 66 (ca. 1–2 giri) con la chiave

per esagono interno (2 mm) 21.

Non svitare completamente la vite.

– Spostare la piastra di montaggio del laser verso destra op-

pure verso sinistra fino a quando i raggi laser sono paralleli

per l’intera lunghezza alla linea di taglio riportata sul pezzo

in lavorazione.

– Tenere in questa posizione la piastra di montaggio del laser

e serrare di nuovo saldamente la vite di fissaggio 66.

– Al termine della regolazione controllare di nuovo l’allinea-

mento con la linea di taglio. In caso di necessità allineare di

nuovo i raggi laser con le viti di regolazione 64.

– Fissare di nuovo il coperchio di protezione dal laser 27.

Regolazione della deviazione laterale muovendo il braccio

scorrevole: (vedi figura T4)

– Allentare le due viti 65 del coperchio di protezione laser 27

con la chiave per esagono interno (4 mm) 20.

Nota bene: Per raggiungere la vite anteriore del coperchio

di protezione laser è necessario abbassare leggermente il

braccio scorrevole fino a quando è possibile inserire la

chiave per esagono interno attraverso una delle fessure

della cuffia di protezione oscillante.

– Allentare entrambe le viti di fissaggio 67 (ca. 1–2 giri) con

la chiave per esagono interno (2 mm) 21.

Non svitare completamente le viti.

– Spostare la carcassa del laser verso destra o verso sinistra

fino a quando i raggi laser, durante il movimento discen-

dente del braccio scorrevole, non deviano più lateralmen-

te.

– Al termine della regolazione controllare di nuovo l’allinea-

mento con la linea di taglio. In caso di necessità allineare di

nuovo i raggi laser con le viti di regolazione 64.

– Tenere in questa posizione la carcassa del laser e serrare di

nuovo saldamente le viti di fissaggio 67.

– Fissare di nuovo il coperchio di protezione dal laser 27.

Regolazione dell’angolo obliquo standard 0° (verticale)

– Mettere l’elettroutensile nella posizione prevista per il tra-

sporto.

– Ruotare il tavolo per troncare multiuso 38 fino all’intaglio

18 per 0°. La levetta 16 deve scattare in modo percettibile

nell’intaglio.

Controllo: (vedi figura U1)

– Regolare un calibro angolare su 90° e posizionarlo sul ta-

volo per troncare 38.

Il lato del calibro per angoli deve essere allineato al banco per

tagliare 40 per l’intera lunghezza.

Regolazione: (vedi figura U2)

– Allentare la leva di blocco 17.

– Allentare entrambe le viti di regolazione 68 (almeno 1 giro)

con una chiave tubolare (10 mm).

– Allentare la vite di regolazione 70 (ca. 3 giri) con la chiave

per esagono interno (4 mm) 20.

– Avvitare o svitare la vite di regolazione 69con la chiave per

esagono interno (4 mm) 20 fino a quando il braccio del ca-

libro angolare è allineato alla lama di taglio per l’intera lun-

ghezza.

– Serrare nuovamente la leva di blocco 17.

Successivamente serrare di nuovo saldamente innanzitut-

to la vite di regolazione 70 e quindi le viti di regolazione 68.

Qualora dopo la regolazione le indicazioni dei gradi 33 e 24

non dovessero trovarsi in linea con la marcatura 0° della scala

32, allentare le viti di fissaggio delle indicazioni dei gradi con

il cacciavite per intaglio a croce ed allineare le indicazioni dei

grandi lungo la marcatura 0°.

Regolazione dell’angolo obliquo standard 45° (sinistro,

verticale)

– Portare l’elettroutensile in posizione di lavoro.

– Ruotare il tavolo per troncare multiuso 38 fino all’intaglio

18 per 0°. La levetta 16 deve scattare in modo percettibile

nell’intaglio.

– Estrarre completamente la prolunga della guida di battuta

9 sinistra.

– Allentare la leva di blocco 17 ed orientare il braccio scorre-

vole all’impugnatura 4 verso sinistra fino all’arresto (45°).

Controllo: (vedi figura V1)

– Regolare un calibro angolare su 45° e posizionarlo sul ta-

volo per troncare 38.

Il lato del calibro per angoli deve essere allineato al banco per

tagliare 40 per l’intera lunghezza.

Regolazione: (vedi figura V2)

– Avvitare o svitare la vite di regolazione 71 con una chiave a

bocca (8 mm) fino a quando il braccio del calibro angolare

è allineato alla lama di taglio per l’intera lunghezza.

– Serrare nuovamente la leva di blocco 17.

Se dopo la regolazione le indicazioni dei gradi 33 e 24 non do-

vessero trovarsi in una linea con la marcatura 45° della scala

32, controllare innanzitutto ancora una volta la regolazione

0° per l’angolo obliquo e le indicazioni dei gradi. Ripetere

quindi la regolazione dell’angolo obliquo 45°.

Regolazione dell’angolo obliquo standard 45° (destro,

verticale)

– Portare l’elettroutensile in posizione di lavoro.

– Ruotare il tavolo per troncare multiuso 38 fino all’intaglio

18 per 0°. La levetta 16 deve scattare in modo percettibile

nell’intaglio.

– Estrarre completamente la prolunga della guida di battuta

9 destra.

– Allentare la leva di blocco 17.

– Ribaltare leggermente verso sinistra il braccio

scorrevole all’impugnatura 4 dalla posizione 0°

e ruotare la manopola 39 fino a quando viene

indicato il campo dell’angolo obliquo destro.

– Ribaltare verso destra il braccio scorrevole all’impugnatu-

ra 4 fino all’arresto (45°).

OBJ_BUCH-1360-001.book Page 107 Tuesday, March 22, 2011 12:01 PM

108 | Italiano

1 609 929 W31 | (22.3.11) Bosch Power Tools

Controllo: (vedi figura W1)

– Regolare un calibro angolare su 135° e posizionarlo sul ta-

volo per troncare 38.

Il lato del calibro per angoli deve essere allineato al banco per

tagliare 40 per l’intera lunghezza.

Regolazione: (vedi figura W2)

– Avvitare o svitare la vite di regolazione 72 con una chiave a

bocca (8 mm) fino a quando il braccio del calibro angolare

è allineato alla lama di taglio per l’intera lunghezza.

– Serrare nuovamente la leva di blocco 17.

Se dopo la regolazione le indicazioni dei gradi 33 e 24 non do-

vessero trovarsi in una linea con la marcatura 45° della scala

32, controllare innanzitutto ancora una volta la regolazione

0° per l’angolo obliquo e le indicazioni dei gradi. Ripetere

quindi la regolazione dell’angolo obliquo 45°.

Allineamento della scala per angolo obliquo orizzontale

– Portare l’elettroutensile in posizione di lavoro.

– Ruotare il tavolo per troncare multiuso 38 fino all’intaglio

18 per 0°. La levetta 16 deve scattare in modo percettibile

nell’intaglio.

Controllo: (vedi figura X1)

– Regolare un calibro per angoli su 90° e posizionarlo tra la

guida di battuta 10 e lama di taglio 40 sul banco per taglia-

re 38.

Il lato del calibro per angoli deve essere allineato al banco per

tagliare 40 per l’intera lunghezza.

Regolazione: (vedi figura X2)

– Allentare tutte e quattro le viti di regolazione 73 con la

chiave per esagono interno (4 mm) 20 e ruotare il banco

per tagliare 38 insieme alla scala 37 fino a quando il brac-

cio del calibro angolare è allineato alla lama di taglio per

l’intera lunghezza.

– Serrare di nuovo saldamente le viti.

Qualora dopo la regolazione l’indicazione dei gradi 59 non è in

linea con la marcatura 0° della scala 37, allentare la vite 74

con un cacciavite a croce ed allineare l’indicazione dei gradi

lungo la marcatura 0°.

Regolazione del serraggio della leva di blocco 17

(vedi figura Y)

Il serraggio della leva di blocco 17 può essere regolato.

Controllo:

– La forza di serraggio della leva di blocco deve poter mante-

nere con sicurezza la posizione del braccio scorrevole in

qualunque angolo obliquo verticale desiderato.

Regolazione:

– Allentare la leva di blocco 17.

– Con una chiave tubolare (17 mm) ruotare la vite di

regolazione75 in senso antiorario per ridurre la forza di

serraggio oppure ruotarle in senso orario per aumentare la

forza di serraggio.

– Regolare un angolo obliquo verticale, serrare di nuovo sal-

damente la leva di blocco 17 e controllare se è stata rag-

giunta la forza di serraggio desiderata.

Trasporto (vedi figura Z)

Prima del trasporto dell’elettroutensile devono essere effet-

tuate le seguenti operazioni:

– Spingere il braccio scorrevole 28 completamente indietro

e fissarlo in questa posizione (vedi «Fissaggio del braccio

scorrevole», pagina 101).

– Assicurarsi che la guida di profondità 30 sia premuta com-

pletamente verso l’interno e la vite di regolazione 29 si

adatti alla rientranza durante il movimento del braccio

scorrevole senza toccare la guida di profondità.

– Condurre il braccio scorrevole verso il basso fino a quando

è possibile premere completamente verso l’interno il di-

spositivo di sicurezza per il trasporto 31.

– Spingere le prolunghe del banco per tagliare 11 completa-

mente verso l’interno.

– Regolare un angolo obliquo in senso verticale di 0° e serra-

re saldamente l’impugnatura di serraggio 17.

– Ruotare verso sinistra il banco per tagliare 38 fino all’arre-

sto e serrare il pomello di fissaggio 15.

– Legare insieme il cavo di rete con il nastro di velcro 76.

– Rimuovere tutti gli accessori che non possono essere mon-

tati in modo fisso all’elettroutensile.

Per il trasporto, se possibile, mettere lame da taglio inuti-

lizzate in un contenitore chiuso.

– Trasportare l’elettroutensile tenendolo per l’impugnatura

per il trasporto 7 oppure facendo presa negli appositi pro-

fili 19 laterali del tavolo per troncare multiuso.

fPer trasportare l’elettroutensile utilizzare esclusiva-

mente gli appositi dispositivi di trasporto e non affer-

rarlo mai per i dispositivi di protezione, il braccio scor-

revole 28 oppure l’impugnatura 4.

fTrasportare l’elettroutensile sempre in due per evitare

lesioni alla schiena.

Manutenzione ed assistenza

Manutenzione e pulizia

fPrima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

Se nonostante gli accurati procedimenti di produzione e di

controllo l’elettroutensile dovesse guastarsi, la riparazione va

fatta effettuare da un punto di assistenza autorizzato per gli

elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, co-

municare sempre il codice prodotto a 10 cifre riportato sulla

targhetta di fabbricazione dell’elettroutensile!

Pulizia

Per poter garantire buone e sicure operazioni di lavoro, tene-

re sempre pulite l’elettroutensile e le fessure di ventilazione.

La cuffia oscillante di protezione deve poter sempre muoversi

liberamente e deve poter chiudersi sempre autonomamente.

Per questo motivo, tenere sempre pulito il campo intorno alla

cuffia di protezione oscillante.

– Ogni volta dopo aver terminato un lavoro, eliminare sem-

pre polvere e trucioli soffiando aria compressa oppure uti-

lizzando un pennello.

OBJ_BUCH-1360-001.book Page 108 Tuesday, March 22, 2011 12:01 PM

Nederlands | 109

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Pulire regolarmente il rullo di scorrimento 23 ed il braccio

scorrevole 28.

Accessori

Morsetto per serraggio rapido. . . . . . . . . . . . 1 609 B02 125

Piastre di posizionamento . . . . . . . . . . . . . . . 1 609 B02 375

Sacchetto per la polvere . . . . . . . . . . . . . . . . 1 609 B02 595

Guida distanziale MSF 110 . . . . . . . . . . . . . . 2 610 015 461

Adattatore per l’aspirazione . . . . . . . . . . . . . 2 607 001 977

Banco da lavoro GTA 2500 W . . . . . . . . . . . . 0 601 B12 100

Banco da lavoro GTA 3800 . . . . . . . . . . . . . . 0 601 B24 000

Aspiratore per polveri

da legname GAS 50 M . . . . . . . . . . . . . . . . . . 0 601 988 103

Lampada da lavoro MSLED 170

EU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Lame per il taglio di legno e materiali in pannelli, pannelli

e listelli

Lama di taglio 305 x 30 mm,

60 dentatura . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Lame di taglio per plastica e metalli non ferrosi

Lama di taglio 305 x 30 mm,

96 dentatura . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Lama di taglio 305 x 30 mm,

96 dentatura . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Lame da taglio per tutti i tipi di pavimenti in laminato

Lama di taglio 305 x 30 mm,

96 dentatura . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative

alla riparazione ed alla manutenzione del Vostro prodotto

nonché concernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ricambio sono

consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per ri-

spondere alle domande relative all’acquisto, impiego e rego-

lazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: +39 (02) 36 96 26 63

Fax: +39 (02) 36 96 26 62

Fax: +39 (02) 36 96 86 77

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Tel.: +41 (044) 8 47 15 13

Fax: +41 (044) 8 47 15 53

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballag-

gi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla norma della direttiva

2002/96/CE sui rifiuti di apparecchiature

elettriche ed elettroniche (RAEE) ed all’at-

tuazione del recepimento nel diritto nazio-

nale, gli elettroutensili diventati inservibili

devono essere raccolti separatamente ed

essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Nederlands

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor

elektrische gereedschappen

Bij het gebruik van elektrisch gereedschap

moeten de volgende belangrijke veiligheids-

maatregelen in acht worden genomen ter bescherming tegen

een elektrische schok en tegen verwondings- en brandge-

vaar.

Lees al deze voorschriften voordat u dit elektrische ge-

reedschap gebruikt en bewaar deze veiligheidsvoor-

schriften goed.

Het in de veiligheidsvoorschriften gebruikte begrip „elek-

trisch gereedschap” heeft betrekking op elektrische gereed-

schappen voor gebruik op het stroomnet (met netsnoer) en

op elektrische gereedschappen voor gebruik met een accu

(zonder netsnoer).

Veiligheid van de werkomgeving

fHoud uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval-

len leiden.

fWerk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

fHoud kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap

verliezen.

Elektrische veiligheid

fDe aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in

geen geval worden veranderd. Gebruik geen adapter-

stekkers in combinatie met geaarde elektrische ge-

reedschappen. Onveranderde stekkers en passende

LET OP

OBJ_BUCH-1360-001.book Page 109 Tuesday, March 22, 2011 12:01 PM

110 | Nederlands

1 609 929 W31 | (22.3.11) Bosch Power Tools

stopcontacten beperken het risico van een elektrische

schok.

fVoorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

fHoud het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed-

schap vergroot het risico van een elektrische schok.

fGebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en be-

wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische

schok.

fWanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel

beperkt het risico van een elektrische schok.

fAls het gebruik van het elektrische gereedschap in een

vochtige omgeving onvermijdelijk is, dient u een aard-

lekschakelaar te gebruiken. Het gebruik van een aardlek-

schakelaar vermindert het risico van een elektrische

schok.

Veiligheid van personen

fWees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed-

schap. Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed staat van drugs, alcohol of

medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver-

wondingen leiden.

fDraag persoonlijke beschermende uitrusting. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of gehoorbescher-

ming, afhankelijk van de aard en het gebruik van het elek-

trische gereedschap, vermindert het risico van verwondin-

gen.

fVoorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de

stekker in het stopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger

aan de schakelaar hebt of wanneer u het gereedschap in-

geschakeld op de stroomvoorziening aansluit, kan dit tot

ongevallen leiden.

fVerwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

fVoorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver-

wachte situaties beter onder controle houden.

fDraag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren, kleding en handschoe-

nen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende

delen worden meegenomen.

fWanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden ge-

bruikt. Het gebruik van een stofafzuiging beperkt het ge-

vaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van

elektrische gereedschappen

fOverbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci-

teitsbereik.

fGebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en mo et

worden gerepareerd.

fTrek de stekker uit het stopcontact of neem de accu uit

het elektrische gereedschap voordat u het gereed-

schap instelt, toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

fBewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door

onervaren personen worden gebruikt.

fVerzorg het elektrische gereedschap zorgvuldig. Con-

troleer of bewegende delen van het gereedschap cor-

rect functioneren en niet vastklemmen en of onderde-

len zodanig gebroken of beschadigd zijn dat de werking

van het elektrische gereedschap nadelig wordt beïn-

vloed. Laat deze beschadigde onderdelen voor het ge-

bruik repareren. Veel ongevallen hebben hun oorzaak in

slecht onderhouden elektrische gereedschappen.

fHoud snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

fGebruik elektrisch gereedschap, toebehoren, inzetge-

reedschappen en dergelijke volgens deze aanwijzin-

gen. Let daarbij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe-

passingen kan tot gevaarlijke situaties leiden.

Service

fLaat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

stand blijft.

OBJ_BUCH-1360-001.book Page 110 Tuesday, March 22, 2011 12:01 PM

Nederlands | 111

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Veiligheidsvoorschriften voor radiaalzagen

fHet elektrische gereedschap wordt geleverd met een

waarschuwingsplaatje in het Engels (in de weergave

van het elektrische gereedschap op de pagina met af-

beeldingen aangeduid met nummer 3).

fPlak over de Engelse tekst van het waarschuwings-

plaatje de meegeleverde sticker in uw eigen taal voor-

dat u het gereedschap voor het eerst gebruikt.

fMaak waarschuwingsstickers op elektrisch gereed-

schap nooit onleesbaar.

fGa nooit op het elektrische gereedschap staan. Er kun-

nen ernstige verwondingen optreden wanneer het elektri-

sche gereedschap kantelt of wanneer u per ongeluk met

het zaagblad in aanraking komt.

fControleer dat de beschermkap correct werkt en vrij

kan bewegen. Klem de beschermkap nooit in geopende

toestand vast.

fVerwijder nooit zaagresten, houtspanen en dergelijke

uit de buurt van de plaats waar wordt gezaagd terwijl

het elektrische gereedschap loopt. Breng de gereed-

schaparm altijd eerst in de ruststand en schakel het elektri-

sche gereedschap uit.

fBeweeg het zaagblad alleen ingeschakeld naar het

werkstuk. Anders bestaat er gevaar voor een terugslag als

het zaagblad in het werkstuk vasthaakt.

fHoud grepen droog, schoon en vrij van olie en vet. Vet-

tige grepen met olie zijn glad en leiden tot het verlies van de

controle over de kettingzaag.

fGebruik het elektrische gereedschap alleen als het

werkoppervlak, buiten het te bewerken werkstuk, vrij

is van alle instelgereedschappen, houtspanen en der-

gelijke. Kleine stukken hout of andere voorwerpen die met

het ronddraaiende zaagblad in contact komen, kunnen de

bediener met hoge snelheid raken.

fHoud de vloer vrij van houtspanen en materiaalresten.

U kunt uitglijden of struikelen.

fSpan het te bewerken werkstuk altijd vast. Bewerk

geen werkstukken die te klein zijn om te worden vast-

gespannen. De afstand van uw hand tot het ronddraaien-

de zaagblad is anders te klein.

fGebruik het elektrische gereedschap alleen voor de

materialen die zijn aangegeven bij het gebruik volgens

de bestemming. Anders kan het elektrische gereedschap

overbelast raken.

fAls het zaagblad vastklemt, schakelt u het elektrische

gereedschap uit en houdt u het werkstuk stil tot het

zaagblad tot stilstand is gekomen. Het werkstuk mag

pas worden bewogen als het zaagblad stil staat. Zo

voorkomt u een terugslag. Maak de oorzaak van het vast-

klemmen van het zaagblad ongedaan voordat u het elektri-

sche gereedschap opnieuw start.

fKom niet met uw vingers tussen de bewegende delen

van de glijarm. Uw vingers kunnen vastgeklemd en ern-

stig gewond raken.

fHoud de handgreep vóór het inschakelen en tijdens de

gehele zaagbewerking goed vast. Voer tijdens het za-

gen een gecontroleerde beweging met de glijarm uit.

Een moment van onoplettendheid kan door de uiterst licht

lopende glijarm tot ernstig letsel leiden.

fZaag het werkstuk altijd van voren naar achteren door.

Anders bestaat er gevaar voor een terugslag als het zaag-

blad in het werkstuk vasthaakt.

fGebruik geen stompe, gescheurde, verbogen of be-

schadigde zaagbladen. Zaagbladen met stompe of ver-

keerd gerichte tanden veroorzaken door een te nauwe

zaagopening een verhoogde wrijving, vastklemmen van

het zaagblad of terugslag.

fGebruik altijd zaagbladen met de juiste maat en vorm

(stervormig of rond) van het opnameboorgat. Zaagbla-

den die niet bij de montagedelen van de zaagmachine pas-

sen, lopen niet rond en leiden tot het verliezen van de con-

trole.

fGebruik geen zaagbladen van hooggelegeerd

sneldraaistaal (HSS-staal). Dergelijke zaagbladen kun-

nen gemakkelijk breken.

fPak het zaagblad na de werkzaamheden niet vast voor-

dat het afgekoeld is. Het zaagblad wordt tijdens de werk-

zaamheden zeer heet.

fGebruik het gereedschap nooit zonder de inlegplaat.

Vervang een defecte inlegplaat. Zonder een correct wer-

kende inlegplaat kunt u zich aan het zaagblad verwonden.

fControleer de kabel regelmatig en laat een beschadig-

de kabel alleen door een erkende servicewerkplaats

voor Bosch elektrische gereedschappen repareren.

Vervang een beschadigde verlengkabel. Daarmee

wordt gewaarborgd dat de veiligheid van het elektrische

gereedschap in stand blijft.

fBewaar het elektrische gereedschap als u het niet ge-

bruikt op een veilige plaats. Bewaar het op een droge

en afsluitbare plaats. Daarmee voorkomt u dat het elek-

trische gereedschap tijdens het bewaren beschadigd of

door onervaren personen bediend wordt.

fRicht de laserstraal niet op personen of dieren en kijk

niet zelf in de laserstraal. Dit elektrische gereedschap

brengt laserstraling van laserklasse 2 volgens EN 60825-1

voort. Daardoor kunt u personen verblinden.

fVervang de ingebouwde laser niet door een laser van

een ander type. Van een laser die niet bij dit elektrische

gereedschap past, kunnen gevaren voor personen uitgaan.

fZet het werkstuk vast. Een met spanvoorzieningen of een

bankschroef vastgehouden werkstuk wordt beter vastge-

houden dan u met uw hand kunt doen.

fVerlaat het gereedschap nooit voordat het volledig tot

stilstand is gekomen. Uitlopende inzetgereedschappen

kunnen verwondingen veroorzaken.

fGebruik het elektrische gereedschap niet met een be-

schadigde kabel. Raak de beschadigde kabel niet aan

LASERSTRALING

Staar niet in de straal

Klasse 2 laser produkt

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 111 Tuesday, March 22, 2011 12:01 PM

112 | Nederlands

1 609 929 W31 | (22.3.11) Bosch Power Tools

en trek de stekker uit het stopcontact als de kabel tij-

dens de werkzaamheden wordt beschadigd. Beschadig-

de kabels vergroten het risico van een elektrische schok.

Symbolen

De volgende symbolen kunnen voor het gebruik van het elek-

trische gereedschap van belang zijn. Zorg ervoor dat u de

symbolen en hun betekenis herkent. Het juiste begrip van de

symbolen helpt u het elektrische gereedschap goed en veilig

te gebruiken.

Symbolen en hun betekenis

Laserstraling

Staar niet in de straal

Klasse 2 laser produkt

Houd uw handen uit de buurt van de

zaagomgeving terwijl het elektrische ge-

reedschap loopt. Bij aanraking van het

zaagblad bestaat verwondingsgevaar.

Draag een stofmasker.

Draag een veiligheidsbril.

Draag een gehoorbescherming. De bloot-

stelling aan lawaai kan gehoorverlies tot ge-

volg hebben.

Gevarenbereik! Houd handen, vingers en

armen zo veel mogelijk uit de buurt.

Kom niet met uw vingers tussen de bewe-

gende delen van de glijarm. Uw vingers

kunnen vastgeklemd en ernstig gewond ra-

ken.

Let op de afmetingen van het zaagblad. De gatdiameter moet

zonder speling op de uitgaande as passen. Gebruik geen re-

duceerstukken of adapters.

Ø 30

Ø 305 mm

Pak het elektrische gereedschap bij het ver-

plaatsen alleen vast aan deze gemarkeerde

plaatsen (greepuitsparingen) of aan de

transportgreep.

Draag het elektrische gereedschap nooit

aan de handgreep van de glijarm.

Spangreep open:

Er kunnen verticale verstekhoeken worden ingesteld.

Spangreep gesloten:

De ingestelde verticale verstekhoek van de glijarm wordt

vastgehouden.

Geeft de afzonderlijke stappen voor het instellen van de ver-

ticale verstekhoek aan.

1. Spangreep losmaken

2. Glijarm licht naar links zwenken

3. Gewenst verstekhoekbereik op draaiknop instellen

Verticale verstekhoekbereiken op draaiknop instellen

Helling zaagblad naar links (45° tot 0°)

Helling zaagblad naar rechts (0° tot 45°)

Volledig zwenkbereik van glijarm

(–47° tot +47°)

Symbolen en hun betekenis

OBJ_BUCH-1360-001.book Page 112 Tuesday, March 22, 2011 12:01 PM

Nederlands | 113

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al-

le voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit

een elektrische schok, brand of ernstig letsel

tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor gebruik als

staand gereedschap voor schulpen en afkorten met een rech-

te zaaglijn in hout. Daarom zijn horizontale verstekhoeken van

–52° tot +60° en verticale verstekhoeken van 47° (aan lin-

kerzijde) tot 47° (aan rechterzijde) mogelijk.

De capaciteit van het elektrische gereedschap is geschikt

voor het zagen van hard en zacht hout, spaanplaat en vezel-

plaat.

Bij gebruik van geschikte zaagbladen is het zagen van alumi-

niumprofielen en kunststof mogelijk.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen

van het elektrische gereedschap op de pagina’s met afbeel-

dingen.

1Stofzak

2Afzuigadapter

3Laser-waarschuwingsplaatje

4Handgreep

5Blokkeerhendel

6Beschermkap

7Transportgreep

8Pendelbeschermkap

9Verlenging van de aanslagrails

10 Aanslagrail

11 Zaagtafelverlenging

12 Boorgaten voor montage

13 Inlegplaat

14 Hoekvergrendeling

15 Vastzetknop voor verstekhoek naar wens (horizontaal)

16 Hendel voor voorinstelling verstekhoek (horizontaal)

17 Spangreep voor verstekhoek naar wens (verticaal)

18 Inkepingen voor standaardverstekhoek

19 Greepuitsparingen

20 Inbussleutel (6 mm/4 mm)

21 Inbussleutel (2 mm)

22 Lijmklem

23 Glijrol

24 Hoekaanduiding (verticaal) voor bereik verstekhoek

rechts (0° tot 47°)

25 Spaanafbuiger

26 Klemhendel van glijmechanisme

27 Laserbeschermingskap

28 Glijarm

29 Instelschroef van diepteaanslag

30 Diepteaanslag

31 Transportvergrendeling

32 Schaalverdeling voor verstekhoek (verticaal)

33 Hoekaanduiding (verticaal) voor bereik verstekhoek

links (47° tot 0°)

34 Instelknop voor verstekhoek 22,5° (verticaal)

35 Blokkeerschroef van lengtegeleider

36 Lengtegeleider

37 Schaalverdeling voor verstekhoek (horizontaal)

38 Zaagtafel

39 Draaiknop voor instellen van verstekhoekbereik

(verticaal)

40 Zaagblad

41 Spaanafvoer

42 Vergrendelingsschroef van stang 43

43 Stang van pendelbeschermkap

44 Voorste bevestigingsschroef

(afdekplaat/pendelbeschermkap)

45 Achterste bevestigingsschroef

(afdekplaat/pendelbeschermkap)

46 Afdekplaat

47 Blokkering uitgaande as

48 Inbusbout (6 mm) voor zaagbladbevestiging

49 Spanflens

50 Binnenste spanflens

51 Klemhendel van zaagtafelverlenging

52 Klemhendel van aanslagrailverlenging

53 Afsluitplaat

Voor het instellen van willekeurige horizontale verstekhoe-

ken moet de zaagtafel vrij beweegbaar zijn, resp. de hoekver-

grendeling geblokkeerd worden:

– Aan hendel n trekken en tegelijkertijd de hoekvergrende-

ling o vooraan omlaag duwen

Gooi elektrische gereedschappen niet bij

het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG betreffende elek-

trische en elektronische oude apparaten en de omzetting van

de richtlijn in nationaal recht moeten niet meer bruikbare

elektrische gereedschappen apart worden ingezameld en op

een voor het milieu verantwoorde wijze worden hergebruikt.

Symbolen en hun betekenis

OBJ_BUCH-1360-001.book Page 113 Tuesday, March 22, 2011 12:01 PM

114 | Nederlands

1 609 929 W31 | (22.3.11) Bosch Power Tools

54 Demper

55 Stelschroeven voor demping

56 Boorgaten voor lijmklem

57 Vleugelschroef

58 Draadeind

59 Hoekaanduiding (horizontaal)

60 Aan/uit-schakelaar

61 Schakelaar voor laser (zaaglijnmarkering)

62 Schroeven voor inlegplaat

63 Klemschroef van lengtegeleider

64 Stelschroef voor laserpositionering (gelijkliggen)

65 Schroeven voor laserbeschermingskap

66 Bevestigingsschroef voor montageplaat van laser

67 Bevestigingsschroef voor behuizing van laser

68–70

Stelschroeven voor basisinstelling 0° (verticale

verstekhoek)

71 Stelschroef voor basisinstelling 45° (verticale

verstekhoek links)

72 Stelschroef voor basisinstelling 45° (verticale

verstekhoek rechts)

73 Stelschroeven van schaalverdeling 37 voor verstekhoek

(horizontaal)

74 Schroef voor hoekaanduiding (horizontaal)

75 Stelschroef voor klemkracht van spangreep 17

76 Klittenband

Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-

programma.

Technische gegevens

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 61029.

Het A-gewogen geluidsniveau van het gereedschap bedraagt

kenmerkend: geluidsdrukniveau 93 dB(A); geluidsvermogen-

niveau 106dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Trillingsemissiewaarden (vectorsom van drie richtingen) be-

paald volgens EN 61029:

trillingsemissiewaarde ah<2,5m/s2, onzekerheid

K=1,5m/s

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-

meten met een volgens EN 61029 genormeerde meetmetho-

de en kan worden gebruikt om elektrische gereedschappen

met elkaar te vergelijken. Het is ook geschikt voor een voorlo-

pige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaam-

ste toepassingen van het elektrische gereedschap. Als echter

het elektrische gereedschap wordt gebruikt voor andere toe-

passingen, met afwijkende inzetgereedschappen of onvol-

doende onderhoud, kan het trillingsniveau afwijken. Dit kan

de trillingsbelasting gedurende de gehele arbeidsperiode dui-

delijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting

moet ook rekening worden gehouden met de tijd waarin het

gereedschap uitgeschakeld is, of waarin het gereedschap wel

loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-

belasting gedurende de gehele arbeidsperiode duidelijk ver-

minderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van

de bediener tegen het effect van trillingen vast, zoals: Onder-

houd van elektrische gereedschappen en inzetgereedschap-

pen, warm houden van de handen, organisatie van het ar-

beidsproces.

Radiaalzaag GCM 12 GDL Professional

Zaaknummer 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Opgenomen vermogen W 2000 1500 1800

Onbelast toerental min-1 3800 3800 3800

Aanloopstroombegrenzing zzz

Lasertype nm

635

Laserklasse 222

Gewicht volgens EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Isolatieklasse /II /II /II

Toegestane werkstukmaten (maximaal/minimaal) zie pagina 119.

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens

afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen

afwijken.

Afmetingen voor geschikte zaagbladen

Zaagbladdiameter mm 305

Bladdikte mm 1,7–2,6

Boorgatdiameter mm 30

OBJ_BUCH-1360-001.book Page 114 Tuesday, March 22, 2011 12:01 PM

Nederlands | 115

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder

„Technische gegevens” beschreven product voldoet aan de

volgende normen en normatieve documenten: EN 61029,

EN 60825-1 volgens de bepalingen van de richtlijnen

2004/108/EG en 2006/42/EG.

Technisch dossier bij:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montage

fVoorkom per ongeluk starten van het elektrische ge-

reedschap. Tijdens de montage en bij alle werkzaamhe-

den aan het elektrische gereedschap mag de stekker

niet zijn aangesloten op de stroomvoorziening.

Meegeleverd

Neem alle meegeleverde delen voorzichtig uit de verpakking.

Verwijder al het verpakkingsmateriaal van het elektrische ge-

reedschap en het meegeleverde toebehoren.

Controleer voor de eerste ingebruikneming van het elektri-

sche gereedschap of alle hierna vermelde onderdelen zijn

meegeleverd:

– Radiaalzaag met vooraf gemonteerd zaagblad

–Vastzetknop 15

–Stofzak 1

– Inbussleutel 20

– Inbussleutel 21

(onder laserbeschermkap 27)

– Lijmklem 22

Opmerking: Controleer het elektrische gereedschap op

eventuele beschadigingen.

Voordat u het elektrische gereedschap verder gebruikt, dient

u veiligheidsvoorzieningen en licht beschadigde onderdelen

zorgvuldig te controleren op hun juiste werking volgens de

voorschriften. Controleer of de bewegende delen goed wer-

ken en niet vastklemmen en of er onderdelen beschadigd zijn.

Alle onderdelen moeten juist gemonteerd zijn en aan alle

voorwaarden voldoen om een correcte werking te waarbor-

gen.

Laat beschadigde beschermingsvoorzieningen en onderde-

len door een erkend en gespecialiseerd bedrijf op deskundige

wijze repareren of vervangen.

Gereedschap dat naast de meegeleverde onderdelen be-

nodigd is:

– Kruiskopschroevendraaier

– Steeksleutel (maat: 8 mm)

– Ring- of steeksleutel (maten: 10 mm en 17 mm)

Vastzetknop monteren (zie afbeelding a)

– Schroef de vastzetknop 15 in het bijbehorende boorgat

boven de hendel 16.

fDraai de vastzetknop 15 voor het zagen altijd stevig

vast. Het zaagblad kan anders in het werkstuk schuin weg-

draaien.

Stationaire of flexibele montage

fOm een veilig gebruik te waarborgen, dient u het elek-

trische gereedschap voor het gebruik op een egaal en

stabiel werkoppervlak (bijv. een werkbank) te monte-

ren.

Montage op een werkoppervlak (zie afbeelding b1)

– Bevestig het elektrische gereedschap met een geschikte

schroefverbinding op het werkoppervlak. Daartoe dienen

de boorgaten 12.

Montage op een Bosch-werktafel

(GTA 2500 W, GTA 3700, GTA 3800) (zie afbeelding b2)

De GTA-werktafels van Bosch bieden het elektrische gereed-

schap houvast op elke ondergrond door in hoogte verstelbare

voeten. De werkstuksteunen van de werktafels dienen ter on-

dersteuning van lange werkstukken.

fLees alle waarschuwingen en aanwijzingen die bij de

werktafel zijn gevoegd. Als de waarschuwingen en aan-

wijzingen niet in acht worden genomen, kan dit een elektri-

sche schok, brand en/of ernstig letsel tot gevolg hebben.

fBouw de werktafel correct op voordat u het elektrische

gereedschap monteert. Een juiste opbouw is van belang

om het risico van bezwijken te voorkomen.

– Monteer het elektrische gereedschap in de transportstand

op de werktafel.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele hout-

soorten, mineralen en metaal kunnen schadelijk voor de ge-

zondheid zijn. Aanraking of inademing van stof kan leiden tot

allergische reacties en/of ziekten van de ademwegen van de

gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-

hout, gelden als kankerverwekkend, in het bijzonder in com-

binatie met toevoegingsstoffen voor houtbehandeling (chro-

maat en houtbeschermingsmiddelen). Asbesthoudend

materiaal mag alleen door bepaalde vakmensen worden be-

werkt.

– Gebruik altijd een stofafzuiging.

– Zorg voor een goede ventilatie van de werkplek.

– Er wordt geadviseerd om een ademmasker met filterklasse

P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewer-

ken materialen in acht.

De afzuiging van stof en spanen kan geblokkeerd worden door

stof, spanen of fragmenten van het werkstuk.

– Schakel het elektrische gereedschap uit en trek de stekker

uit het stopcontact.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 115 Tuesday, March 22, 2011 12:01 PM

116 | Nederlands

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Wacht tot het zaagblad volledig tot stilstand is gekomen.

– Stel de oorzaak van de blokkering vast en maak deze onge-

daan.

fVoorkom ophoping van stof op de werkplek. Stof kan

gemakkelijk ontbranden.

Eigen afzuiging (zie afbeelding c)

Voor het eenvoudig opvangen van spanen gebruikt u de mee-

geleverde stofzak 1.

fControleer en reinig de stofzak na elk gebruik.

fVerwijder de stofzak bij het zagen van aluminium, om

brandgevaar te voorkomen.

– Steek de stofzak 1 op de afzuigadapter 2 en draai de stof-

zak zodanig dat de pin van de afzuigadapter in de uitspa-

ring van de stofzak vastklikt.

De stofzak en de afzuigadapter mogen tijdens het zagen nooit

met bewegende delen van het gereedschap in aanraking ko-

men.

Maak de stofzak op tijd leeg.

Externe afzuiging

Voor de afzuiging kunt u aan de afzuigadapter 2 ook een stof-

zuigslang (Ø 35 mm) aansluiten.

– Steek de stofzuigerslang in de afzuigadapter 2.

De stofzuiger moet geschikt zijn voor het te bewerken materi-

aal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-

vaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Afzuigadapterreinigen

Reinig de afzuigadapter 2 regelmatig om een optimale afzui-

ging te waarborgen.

– Trek de afzuigadapter 2 draaiend van de spaanafvoer 41

los.

– Verwijder brokstukken van het werkstuk en spanen.

– Duw de afzuigadapter weer draaiend op de spaanafvoer

tot deze over de bevestigingsring van de spaanafvoer vast-

klikt.

Zaagblad wisselen (zie afbeeldingen d1–d4)

fTrek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

fDraag werkhandschoenen bij de montage van het zaag-

blad. Bij het aanraken van het zaagblad bestaat verwon-

dingsgevaar.

Gebruik alleen zaagbladen met een maximaal toegestaan toe-

rental dat hoger is dan het onbelaste toerental van het elektri-

sche gereedschap.

Gebruik alleen zaagbladen die voldoen aan de in deze ge-

bruiksaanwijzing vermelde specificaties, volgens EN 847-1

zijn gecontroleerd en overeenkomstig zijn gemarkeerd.

Gebruik alleen zaagbladen die door de fabrikant van het elek-

trische gereedschap geadviseerd zijn en die geschikt zijn voor

het materiaal dat u wilt bewerken.

Zaagblad demonteren

– Zet het elektrische gereedschap in de werkstand.

– Draai de vergrendelingsschroef 42 met de hand vast tot de

stang 43 vrij omlaag kan hangen.

– Draai de bevestigingsschroef 44 ca. twee slagen met de in-

bussleutel (4 mm) 20 los.

Draai de schroef niet helemaal uit.

– Draai de bevestigingsschroef 45 ca. zes slagen met de in-

bussleutel (4 mm) 20 los.

Draai de schroef niet helemaal uit.

– Trek de afdekplaat 46 van de bevestigingsschroef 45 naar

voren en naar onderen weg.

– Druk op de vergrendelingshendel 5 en zwenk de pendelbe-

schermkap 8 naar achteren

Houd de pendelbeschermkap in deze stand.

– Breng de stang 43 aan met een boorgat boven de bevesti-

gingsschroef 45.

Daardoor wordt de pendelbeschermkap in de geopende

stand vastgehouden.

– Draai de inbusbout 48 met de inbussleutel (6 mm) 20 en

druk tegelijkertijd op de asblokkering 47 tot deze vastklikt.

– Houd de asblokkering 47 ingedrukt en draai de schroef 48

met de klok mee naar buiten (linkse schroefdraad!).

– Neem de spanflens 49 van de as.

– Verwijder het zaagblad 40.

Zaagblad monteren

Reinig indien nodig voor de montage alle te monteren delen.

– Zet het nieuwe zaagblad op de binnenste spanflens 50.

fLet er bij de montage op dat de snijrichting van de tan-

den (richting van de pijl op het zaagblad) overeenkomt

met de richting van de pijl op de beschermkap.

– Breng de spanflens 49 en de schroef 48 aan.

Druk op de asblokkering 47 tot deze vastklikt en draai de

schroef tegen de richting van de wijzers van de klok vast.

– Maak de stang 43 los van de bevestigingsschroef 45 en

breng de pendelbeschermkap weer omlaag.

– Duw de afdekplaat 46 weer onder de bevestigingsschroef

45.

– Draai de bevestigingsschroeven 45 en 44 weer stevig vast.

– Duw de stang 43 in de oorspronkelijke stand en draai de

vergrendelingschroef 42 weer met de hand vast.

Gebruik

fTrek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

Transportvergrendeling (zie afbeelding A)

Dankzij de transportvergrendeling 31 kunt u het elektrische

gereedschap gemakkelijker vervoeren.

Elektrisch gereedschap ontgrendelen

(werkstand)

– Duw de glijarm 28 op de handgreep 4 iets omlaag om de

transportborging 31 te ontlasten.

– Trek de transportvergrendeling 31 helemaal naar buiten.

– Beweeg de glijarm langzaam omhoog.

OBJ_BUCH-1360-001.book Page 116 Tuesday, March 22, 2011 12:01 PM

Nederlands | 117

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Elektrisch gereedschap vergrendelen

(transportstand)

– Duw de glijarm 28 volledig naar achteren en borg de glij-

arm in deze stand (zie „Glijarm borgen”, pagina 117).

– Breng de glijarm omlaag tot de transportborging 31 volle-

dig naar binnen kan worden geduwd.

Zie voor overige aanwijzingen voor het transport pagina 123.

Glijarm vergrendelen

Het glijmechanisme van de glijarm 28 kan met de klemhendel

26 vergrendeld worden. Daarbij zijn twee standen van de glij-

arm mogelijk:

– Glijarm volledig naar achteren geduwd (voor verstek-

zaagsneden)

– Glijarm volledig naar voren getrokken (voor een compacte

transportstand)

Borging van glijarm vrijmaken (zie afbeelding B1)

Na het vrijmaken van de borging van de glijarm 28 is het volle-

dige glijmechanisme gereed voor gebruik.

– Duw de klemhendel 26 omlaag tot deze niet meer verder

kan.

De klemspie van de klemhendel geeft de beide onderste

scharnierdelen van de glijarm vrij.

Glijarm borgen (zie afbeelding B2)

Glijarm volledig naar achteren geduwd:

–Duw de glijarm 28 naar achteren tot deze niet meer verder

kan.

De beide bovenste scharnierdelen van de glijarm staan nu

rechtop en zijn gesloten.

– Trek de klemhendel 26 omhoog tot de klemspie tussen de

beide onderste scharnierdelen van de glijarm geplaatst is.

De volledig naar achteren geduwde glijarm 28 is daardoor

vergrendeld.

Glijarm volledig naar voren getrokken:

–Trek de glijarm 28 naar voren tot deze niet meer verder

kan.

Het glijmechanisme is nu volledig naar buiten bewogen.

– Trek de klemhendel 26 omhoog tot de klemspie tussen de

beide onderste scharnierdelen van de glijarm geplaatst is.

De volledig naar voren getrokken glijarm 28 is daardoor

vergrendeld.

Werkvoorbereiding

Zaagtafel verlengen (zie afbeelding C)

Ondersteun het vrije einde van een lang werkstuk, bijvoor-

beeld door er iets onder te leggen.

De zaagtafel kunt u met de zaagtafelverlengingen 11 naar

links of naar rechts vergroten.

– Klap de klemhendel 51 naar binnen.

– Trek de zaagtafelverlenging 11 tot aan de gewenste lengte

naar buiten (maximaal 250 mm).

– Als u de zaagtafelverlenging wilt vastzetten, duwt u de

klemhendel 51 weer naar buiten.

Aanslagrail verlengen (zie afbeelding D)

Bij verticale verstekhoeken moet u de aanslagrailverlengin-

gen 9 verschuiven.

– Trek de klemhendel 52 naar voren.

– Trek de aanslagrailverlenging 9 volledig naar buiten.

– Als u de aanslagrailverlenging wilt vastzetten, duwt u de

klemhendel 52 weer naar achteren.

Aanslagrailverlengingen verwijderen (zie afbeelding E)

Bij extreem verticale verstekhoeken moet u de aanslagrailver-

lengingen 9 volledig verwijderen.

– Draai de afsluitplaat 53 naar buiten.

– Trek de klemhendel 52 naar voren.

– Trek de aanslagrailverlenging 9 volledig naar buiten.

– Verwijder de aanslagrailverlenging naar boven toe.

Demping van glijarm instellen (zie afbeelding F)

Het glijmechanisme van de glijarm 28 is in de fabriek vooraf

ingesteld en is bij levering van het elektrische gereedschap

niet gedempt.

U kunt de demping van het glijmechanisme op de demper 54

instellen:

hard – gecontroleerd werken;

zacht – snel zagen.

– Draai beide stelschroeven 55 met de inbussleutel (4 mm)

20 los voor een zachtere demping

draai beide stelschroeven 55 vaster aan voor een hardere

demping.

Werkstuk bevestigen (zie afbeelding G)

Span het werkstuk altijd vast om een optimale arbeidsveilig-

heid te waarborgen.

Bewerk geen werkstukken die te klein zijn om te worden vast-

gespannen.

– Duw het werkstuk stevig tegen de aanslagrail 10.

– Steek de meegeleverde lijmklem 22 in een van de daarvoor

voorziene boorgaten 56.

– Draai de vleugelschroef 57 los en pas de lijmklem aan het

werkstuk aan. Draai de vleugelschroef weer vast.

– Span het werkstuk vast door aan het draadeind 58 te

draaien.

Horizontale verstekhoek instellen

Om nauwkeurig te kunnen zagen, dient u na intensief gebruik

de basisinstellingen van het elektrische gereedschap te con-

troleren en indien nodig in te stellen (zie „Basisinstellingen

controleren en instellen”, pagina 121).

fDraai de vastzetknop 15 voor het zagen altijd stevig

vast. Het zaagblad kan anders in het werkstuk schuin weg-

draaien.

Horizontale standaardverstekhoek instellen

(zie afbeelding H)

Voor het snel en nauwkeurig instellen van vaak gebruikte ver-

stekhoeken is de zaagtafel voorzien van inkepingen 18:

– Draai de vastzetknop 15 los wanneer deze is vastgedraaid.

Links Rechts

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 117 Tuesday, March 22, 2011 12:01 PM

118 | Nederlands

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Trek aan de hendel 16 en draai de zaagtafel 38 tot aan de

gewenste inkeping naar links of naar rechts.

– Laat vervolgens de hendel weer los. De hendel moet merk-

baar in de inkeping vastklikken.

Horizontale verstekhoeken naar wens instellen

(zie afbeelding I)

De horizontale verstekhoek kan in een bereik van 52° (linker-

zijde) tot 60° (rechterzijde) worden ingesteld.

– Draai de vastzetknop 15 los wanneer deze is vastgedraaid.

– Trek aan de hendel 16 en duw tegelijkertijd de hoekver-

grendeling 14 vooraan omlaag.

De hendel 16 wordt daardoor vergrendeld en de zaagtafel

vrij beweegbaar.

– Draai de zaagtafel 38 aan de vastzetknop naar links of

rechts tot de hoekaanduiding 59 de gewenste verstekhoek

aangeeft.

– Draai de vastzetknop 15 weer vast.

– Als u de hendel 16 weer wilt losmaken (voor het instellen

van standaardverstekhoeken), trekt u de hendel omhoog.

De hoekvergrendeling 14 springt terug naar de oorspron-

kelijke stand en de hendel 16 kan weer vastklikken in de in-

kepingen 18.

Verticale verstekhoek instellen

Om nauwkeurig te kunnen zagen, dient u na intensief gebruik

de basisinstellingen van het elektrische gereedschap te con-

troleren en indien nodig in te stellen (zie „Basisinstellingen

controleren en instellen”, pagina 121).

De verticale verstekhoek kan in een bereik van 47° (linkerzij-

de) tot 47° (rechterzijde) worden ingesteld.

Voor het snel en nauwkeurig instellen van vaak gebruikte ver-

stekhoeken zijn aanslagen voorzien voor hoeken van 0°,

22,5°, 45° en 47°.

Verstekhoekbereik links instellen

(45° tot 0°)

– Trek de linker aanslagrailverlenging 9 helemaal naar bui-

ten. (zie „Aanslagrail verlengen”, pagina 117)

– Maak de spangreep 17 los.

– Zwenk de glijarm aan de handgreep 4 naar links tot de hoe-

kaanduiding 33 de gewenste verstekhoek aangeeft.

– Houd de glijarm in deze stand vast en draai de spangreep

17 weer stevig vast.

De klemkracht van de spangreep moet de stand van de glij-

arm bij elke willekeurige verticale verstekhoek stabiel vast-

houden.

Verstekhoekbereik rechts instellen

(0° tot 45°) (zie afbeelding J)

– Trek de rechter aanslagrailverlenging 9 hele-

maal naar buiten. (zie „Aanslagrail verlengen”,

pagina 117)

– Maak de spangreep 17 los.

– Kantel de glijarm aan de handgreep 4 uit de 0°-stand iets

naar links en draai de knop 39 tot het gewenste bereik van

de verstekhoek wordt weergegeven.

– Zwenk de glijarm aan de handgreep 4 naar rechts tot de

hoekaanduiding 24 de gewenste verstekhoek aangeeft.

– Houd de glijarm in deze stand vast en draai de spangreep

17 weer stevig vast.

De klemkracht van de spangreep moet de stand van de glij-

arm bij elke willekeurige verticale verstekhoek stabiel vast-

houden.

Standaardverstekhoek 0°

Om de standaardverstekhoek 0° gemakkelijk weer te kunnen

instellen, klikt de draaiknop 39 in het bereik van de verstek-

hoek vast.

– Zwenk de glijarm van rechts over de 0°-stand.

Volledige verstekhoekbereik instellen

(–47° tot +47°)

– Trek beide aanslagrailverlengingen 9 hele-

maal naar buiten. (zie „Aanslagrail verlengen”,

pagina 117)

– Maak de spangreep 17 los.

– Kantel de glijarm aan de handgreep 4 uit de 0°-stand iets

naar links en draai de knop 39 tot het gewenste bereik van

de verstekhoek wordt weergegeven.

– Zwenk de glijarm aan de handgreep 4 naar links of naar

rechts tot de hoekaanduiding 33 of 24 de gewenste ver-

stekhoek aangeeft.

– Houd de glijarm in deze stand vast en draai de spangreep

17 weer stevig vast.

De klemkracht van de spangreep moet de stand van de glij-

arm bij elke willekeurige verticale verstekhoek stabiel vast-

houden.

Standaardverstekhoek 22,5° (zie afbeelding K)

– Trek de instelknop 34 volledig naar buiten en draai deze

90°. Vervolgens zwenkt u de glijarm aan de handgreep 4

tot de glijarm hoorbaar vastklikt.

Ingebruikneming

fLet op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het typeplaatje

van het elektrische gereedschap.

Inschakelen (zie afbeelding L)

– Als u het gereedschap wilt inschakelen trekt u de aan/uit-

schakelaar 60 in de richting van de handgreep 4.

Opmerking: Om veiligheidsredenen kan de aan-/uitschake-

laar 60 van de machine niet worden vergrendeld, maar moet

deze tijdens het gebruik voortdurend ingedrukt blijven.

Alleen door het indrukken van de vergrendelingshendel 5

kunt u de glijarm omlaag bewegen.

– Als u wilt zagen, moet u daarom de blokkeerhendel 5 in-

drukken terwijl u aan de aan/uit-schakelaar trekt.

Uitschakelen

– Als u het gereedschap wilt uitschakelen laat u de aan/uit-

schakelaar 60 los.

Aanloopstroombegrenzing

De elektronische aanloopstroombegrenzing begrenst het ver-

mogen bij het inschakelen van het elektrische gereedschap

en maakt het gebruik met een zekering van 16 A mogelijk.

Opmerking: Als het elektrische gereedschap onmiddellijk na

het inschakelen met volledig toerental loopt, is de aanloop-

OBJ_BUCH-1360-001.book Page 118 Tuesday, March 22, 2011 12:01 PM

Nederlands | 119

Bosch Power Tools 1 609 929 W31 | (22.3.11)

stroombegrenzing uitgevallen. Het elektrische gereedschap

moet zo spoedig mogelijk aan de klantenservice worden ver-

zonden. Zie voor adressen „Klantenservice en advies” op

pagina 124.

Tips voor de werkzaamheden

Algemene aanwijzingen voor het zagen

fDraai de vastzetknop 15 en de spangreep 17 voor het

zagen altijd stevig vast. Het zaagblad kan anders in het

werkstuk schuin wegdraaien.

fElke keer wanneer u zaagt, moet u eerst controleren

dat het zaagblad op geen enkel moment de aanslagrail,

lijmklemmen of andere gereedschapdelen kan aanra-

ken. Verwijder eventueel gemonteerde hulpgeleiders

of pas deze op de juiste wijze aan.

Bescherm het zaagblad tegen schokken en stoten. Oefen

geen zijwaartse druk op het zaagblad uit.

Bewerk geen kromgetrokken werkstukken. Het werkstuk

moet altijd een rechte rand hebben om tegen de aanslagrail te

leggen.

Ondersteun het vrije einde van een lang werkstuk, bijvoor-

beeld door er iets onder te leggen.

Zaaglijn markeren (zie afbeelding M)

Twee laserstralen geven de zaagbreedte van het zaagblad

aan. Daardoor kunt u het werkstuk voor het zagen nauwkeurig

positioneren zonder de pendelbeschermkap te openen.

– Schakel de laserstralen met de schakelaar 61 in.

– Stel uw markering op het werkstuk af langs de beide laser-

stralen.

Opmerking: Controleer vóór het zagen of de zaagbreedte nog

correct wordt aangegeven (zie „Laser instellen”, pagina 121).

De laserstralen kunnen worden versteld, bijvoorbeeld door

de trillingen bij intensief gebruik.

Positie van de bediener (zie afbeelding N)

fGa niet op één lijn met het zaagblad vóór het elektri-

sche gereedschap staan, maar altijd opzij van het zaag-

blad. Zo is uw lichaam beschermd tegen een mogelijke te-

rugslag.

– Houd uw handen, vingers en armen uit de buurt van het

ronddraaiende zaagblad.

– Houd uw armen niet gekruist voor de glijarm.

Inlegplaten vervangen (zie afbeelding O)

De rode inlegplaten 13 kunnen na langdurig gebruik van het

elektrische gereedschap verslijten.

Vervang defecte inlegplaten.

– Zet het elektrische gereedschap in de werkstand.

– Draai de schroeven 62 met de inbussleutel (4 mm) 20 uit

en verwijder de oude inlegplaten.

– Leg de nieuwe rechter inlegplaat in.

– Draai de inlegplaat met de schroeven 62 zo ver mogelijk

naar rechts vast, zodat het zaagblad over de hele lengte

van de mogelijke afkortbeweging niet met de inlegplaat in

aanraking komt.

– Herhaal deze stappen voor de nieuwe linker inlegplaat.

Toegestane werkstukmaten

Maximale werkstukmaten:

Minimale werkstukmaten

(= alle werkstukken die met de meegeleverde lijmklem 22

links of rechts van het zaagblad kunnen worden vastgespan-

nen):

160 x 335 mm (lengte x breedte)

Max. zaagdiepte (0°/0°): 104 mm

Zagen

Zagen zonder afkortbeweging (kappen)

(zie afbeelding P)

– Duw de glijarm 28 volledig naar achteren en borg de glij-

arm in deze stand (zie „Glijarm borgen”, pagina 117).

Controleer of de diepteaanslag 30 volledig naar binnen is

geduwd en de instelschroef 29 bij het bewegen van de glij-

arm door de uitsparing past zonder de diepteaanslag te ra-

ken.

– Span het werkstuk overeenkomstig de afmetingen vast.

– Stel de gewenste verstekhoek (horizontaal en/of verticaal)

in.

– Schakel het elektrische gereedschap in.

– Druk de vergrendelingshendel 5 in en beweeg de glijarm

met de handgreep 4 langzaam omlaag.

– Zaag het werkstuk met een gelijkmatige voorwaartse be-

weging door.

– Schakel het elektrische gereedschap uit en wacht tot het

zaagblad volledig tot stilstand is gekomen.

– Beweeg de glijarm langzaam omhoog.

Verstekhoek Hoogte x breedte

[mm]

Horizontaal Verticaal Werkstuk tegen

aanslagrail

Werkstuk tegen

afstandaanslag (toebehoren)

0° 0° 104 x 335 110 x 240

45° 0° 104 x 240 110 x 110

0° 45° (Links) 50 x 335 50 x 295

0° 45° (Rechts) 40 x 335 40 x 295

45° 45° (Links) 50 x 240 50 x 200

45° 45° (Rechts) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 119 Tuesday, March 22, 2011 12:01 PM

120 | Nederlands

1 609 929 W31 | (22.3.11) Bosch Power Tools

Zagen met afkortbeweging (zie afbeelding Q)

fHoud de handgreep vóór het inschakelen en tijdens de

gehele zaagbewerking goed vast. Voer tijdens het za-

gen een gecontroleerde beweging met de glijarm uit.

Een moment van onoplettendheid kan door de uiterst licht

lopende glijarm tot ernstig letsel leiden.

– Maak de borging van de glijarm 28 vrij (zie „Borging van

glijarm vrijmaken”, pagina 117).

Controleer door uittrekken en terugduwen van de glijarm

28 of het volledige glijmechanisme bruikbaar is.

– Span het werkstuk overeenkomstig de afmetingen vast.

– Stel de gewenste verstekhoek (horizontaal en/of verticaal)

in.

– Trek de glijarm van de aanslagrail 10 weg tot het zaagblad

zich voor het werkstuk bevindt.

– Schakel het elektrische gereedschap in.

– Druk de vergrendelingshendel 5 in en beweeg de glijarm

met de handgreep 4 langzaam omlaag.

– Duw nu de glijarm in de richting van de aanslagrail 10 en

zaag het werkstuk met gelijkmatige voorwaartse beweging

door.

– Schakel het elektrische gereedschap uit en wacht tot het

zaagblad volledig tot stilstand is gekomen.

– Beweeg de glijarm langzaam omhoog.

Werkstukken van gelijke lengte zagen (zie afbeelding R)

Voor het eenvoudig zagen van werkstukken van gelijke lengte

kunt u de lengtegeleider 36 gebruiken.

U kunt de lengtegeleider aan beide zijden van de zaagtafelver-

lenging 11 monteren.

– Draai de blokkeerschroef 35 los en klap de lengtegeleider

36 over de klemschroef 63.

– Draai de blokkeerschroef 35 weer vast.

– Stel de zaagtafelverlenging 11 op de gewenste lengte in

(zie „Zaagtafel verlengen”, pagina 117).

Diepteaanslag instellen (groef zagen) (zie afbeelding S)

De diepteaanslag moet worden versteld als u een groef wilt

zagen of een afstandaanslag (bijv. Bosch MSF 110) wilt ge-

bruiken.

– Zwenk de diepteaanslag 30 naar buiten.

– Druk op de vergrendelingshendel 5 en zwenk de glijarm in

de gewenste stand.

– Draai de instelschroef 29 tot het einde van de schroef de

diepteaanslag 30 raakt.

– Beweeg de glijarm langzaam omhoog.

Speciale werkstukken

Zet vooral gebogen of ronde werkstukken voor het zagen

goed vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn

mag geen spleet tussen werkstuk, aanslagrail en zaagtafel

ontstaan.

Maak indien nodig speciale houders.

Profielplinten (vloer- of plafondplinten)

bewerken

Profielplinten kunt u op twee verschillende manieren bewer-

ken:

– tegen de aanslagrail geplaatst,

– plat op de zaagtafel liggend.

Bovendien kunt u afhankelijk van de breedte van de profiel-

plint met of zonder trekbeweging zagen.

Probeer de ingestelde verstekhoek altijd eerst uit op een stuk

afvalhout.

Vloerplinten

De volgende tabel bevat aanwijzingen voor het bewerken van vloerplinten.

Instellingen Tegen

aanslagrail

geplaatst

Plat op de

zaagtafel

liggend

Vloerplint Linkerzijde Rechterzijde Linkerzijde Rechterzijde

Binnenkant Horizontale

verstekhoek 45° Links 45° Rechts 0° 0°

Verticale verstekhoek 0° 0° 45° Links 45° Rechts

Positionering van het

werkstuk Onderkant op zaag-

tafel

Onderkant op zaag-

tafel

Bovenkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Gereed werkstuk

bevindt zich ...

... Links van

zaagsnede

... Rechts van

zaagsnede

... Links van

zaagsnede

... Rechts van

zaagsnede

Buitenkant Horizontale

verstekhoek 45° Rechts 45° Links 0° 0°

Verticale verstekhoek 0° 0° 45° Rechts 45° Links

Positionering van het

werkstuk Onderkant op zaag-

tafel

Onderkant op zaag-

tafel

Bovenkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Gereed werkstuk

bevindt zich ...

... Rechts van

zaagsnede

... Links van

zaagsnede

... Links van

zaagsnede

... Rechts van

zaagsnede

OBJ_BUCH-1360-001.book Page 120 Tuesday, March 22, 2011 12:01 PM

Nederlands | 121

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Plafondplinten (Amerikaanse maat)

Basisinstellingen controleren en instellen

Om nauwkeurig zagen te waarborgen, dient u na intensief ge-

bruik de basisinstellingen van het elektrische gereedschap te

controleren en indien nodig in te stellen.

Daarvoor is ervaring en speciaal gereedschap vereist.

De Bosch-klantenservice voert deze werkzaamheden snel en

vakkundig uit.

Laser instellen

Opmerking: Voor het testen van de laserfunctie moet het

elektrische gereedschap op de stroomvoorziening zijn aange-

sloten.

fBedien tijdens het instellen van de laser (bijv. bij het

bewegen van de glijarm) nooit de aan/uit-schakelaar.

Onbedoeld starten van het elektrische gereedschap kan

tot letsel leiden.

– Zet het elektrische gereedschap in de werkstand.

– Draai de zaagtafel 38 tot aan de inkeping 18 voor 0°. De

hendel 16 moet merkbaar in de inkeping vastklikken.

– Schakel de laserstralen met de schakelaar 61 in.

Controleren: (zie afbeelding T1)

– Teken op het werkstuk een rechte zaaglijn.

– Druk de vergrendelingshendel 5 in en beweeg de glijarm

met de handgreep 4 langzaam omlaag.

– Stel het werkstuk zo af dat de tanden van het zaagblad en

de zaaglijn op één lijn liggen.

– Houd het werkstuk in deze stand vast en beweeg de glijarm

langzaam weer omhoog.

– Span het werkstuk vast.

– Schakel de laserstralen met de schakelaar 61 in.

De laserstralen moet over de volledige lengte links en rechts

op dezelfde afstand van de op het werkstuk getekende zaag-

lijn lopen, ook als de glijarm omlaag wordt bewogen.

Aansluiting instellen: (zie afbeelding T2)

– Draai de stelschroef 64 met de inbussleutel (2 mm) 21 tot

de laserstraal over de volledige lengte op dezelfde afstand

tot de op het werkstuk getekende lijn loopt.

Als u tegen de klok in draait, beweegt de laserstraal van links

naar rechts. Als u met de klok mee draait, beweegt de laser-

straal van rechts naar links.

Parallelliteit instellen: (zie afbeelding T3)

– Draai de twee schroeven 65 van het laserbeschermkapje

27 met de meegeleverde inbussleutel (4 mm) 20 los.

Opmerking: Om de voorste schroef van het laserbe-

schermkapje te kunnen bereiken, moet u de glijarm iets

omlaag zwenken tot de inbussleutel door een van de sleu-

ven van de pendelbeschermkap kan worden gestoken.

– Draai de bevestigingsschroef 66 ca. 1–2 slagen met de in-

bussleutel (2 mm) 21 los.

Draai de schroef niet helemaal uit.

Als u de plafondplinten plat op de zaagtafel liggend wilt bewerken, moet u de horizontale verstekhoek

instellen op 31,6° (zaagtafel naar links of rechts gedraaid) en de verticale verstekhoek op 33,9° (glij-

arm naar links of rechts gezwenkt).

De volgende tabel bevat informatie over het bewerken van plafondplinten.

Instellingen Tegen

aanslagrail

geplaatst

Plat op de

zaagtafel

liggend

Plafondplint Linkerzijde Rechterzijde Linkerzijde Rechterzijde

Binnenkant Horizontale

verstekhoek 45° Rechts 45° Links 31,6° Rechts 31,6° Links

Verticale verstekhoek 0° 0° 33,9° Links 33,9° Rechts

Positionering van het

werkstuk Onderkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Gereed werkstuk

bevindt zich ...

... Rechts van

zaagsnede

... Links van

zaagsnede

... Links van

zaagsnede

... Rechts van

zaagsnede

Buitenkant Horizontale verstek-

hoek 45° Links 45° Rechts 31,6° Links 31,6° Rechts

Verticale verstekhoek 0° 0° 33,9° Rechts 33,9° Links

Positionering van het

werkstuk Onderkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Gereed werkstuk

bevindt zich ...

... Rechts van

zaagsnede

... Links van

zaagsnede

... Links van

zaagsnede

... Rechts van

zaagsnede

52°

38°

52°

OBJ_BUCH-1360-001.book Page 121 Tuesday, March 22, 2011 12:01 PM

122 | Nederlands

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Verschuif de montageplaat van de laser naar rechts of naar

links tot de laserstralen over de volledige lengte parallel

aan de op het werkstuk getekende zaaglijn lopen.

– Houd de montageplaat van de laser in deze stand vast en

draai de bevestigingsschroef 66 weer vast.

– Controleer na het instellen opnieuw de aansluiting op de

zaaglijn. Stel indien nodig de laserstralen met de stel-

schroeven 64 nogmaals af.

– Bevestig het laserbeschermkapje 27 weer.

Instellen van zijwaartse afwijking bij bewegen van de

glijarm: (zie afbeelding T4)

– Draai de twee schroeven 65 van het laserbeschermkapje

27 met de meegeleverde inbussleutel (4 mm) 20 los.

Opmerking: Om de voorste schroef van het laserbe-

schermkapje te kunnen bereiken, moet u de glijarm iets

omlaag zwenken tot de inbussleutel door een van de sleu-

ven van de pendelbeschermkap kan worden gestoken.

– Draai de twee bevestigingsschroeven 67 ca. 1–2 slagen

met de inbussleutel (2 mm) 21 los.

Draai de schroeven niet volledig naar buiten.

– Verschuif het huis van de laser naar rechts of naar links tot

de laserstralen bij het omlaag bewegen van de glijarm niet

meer zijwaarts afwijken.

– Controleer na het instellen opnieuw de aansluiting op de

zaaglijn. Stel indien nodig de laserstralen met de stel-

schroeven 64 nogmaals af.

– Houd het huis van de laser in deze stand vast en draai de

bevestigingsschroeven 67 weer vast.

– Bevestig het laserbeschermkapje 27 weer.

Standaardverstekhoek 0° (verticaal) instellen

– Zet het elektrische gereedschap in de transportstand.

– Draai de zaagtafel 38 tot aan de inkeping 18 voor 0°. De

hendel 16 moet merkbaar in de inkeping vastklikken.

Controleren: (zie afbeelding U1)

– Stel een hoekmal in op 90° en plaats deze op de zaagtafel

38.

Het been van de hoekmal moet over de hele lengte op het

zaagblad 40 aansluiten.

Instellen: (zie afbeelding U2)

– Maak de spangreep 17 los.

– Draai de twee stelschroeven 68 minstens een slag met een

steeksleutel (10 mm) los.

– Draai de stelschroef 70 ca. drie slagen met de inbussleutel

(4 mm) 20 los.

– Draai de stelschroef 69 met de inbussleutel (4 mm) 20 zo

ver naar binnen of naar buiten tot het been van de hoekmal

over de volledige lengte op het zaagblad aansluit.

– Draai de spangreep 17 weer vast.

Vervolgens draait u eerst de stelschroef 70 en vervolgens

de stelschroeven 68 weer vast.

Als de hoekaanduidingen 33 en 24 na het instellen niet op één

lijn met de 0°-markeringen van de schaalverdeling 32 liggen,

draait u de bevestigingsbouten van de hoekaanduidingen met

een kruiskopschroevendraaier los en stelt u de hoekaandui-

dingen langs de 0°-markeringen af.

Standaardverstekhoek 45° (links, verticaal) instellen

– Zet het elektrische gereedschap in de werkstand.

– Draai de zaagtafel 38 tot aan de inkeping 18 voor 0°. De

hendel 16 moet merkbaar in de inkeping vastklikken.

– Trek de linker aanslagrailverlenging 9 helemaal naar bui-

ten.

– Maak de spangreep los 17 en zwenk de glijarm aan de

handgreep 4 tot aan de aanslag naar links (45°).

Controleren: (zie afbeelding V1)

– Stel een hoekmal in op 45° en plaats deze op de zaagtafel

38.

Het been van de hoekmal moet over de hele lengte op het

zaagblad 40 aansluiten.

Instellen: (zie afbeelding V2)

– Draai de stelschroef 71 met een steeksleutel (8 mm) zo

ver naar binnen of naar buiten tot het been van de hoekmal

over de volledige lengte op het zaagblad aansluit.

– Draai de spangreep 17 weer vast.

Als de hoekaanduidingen 33 en 24 na het instellen niet op één

lijn met de 45°-markeringen van de schaalverdeling 32 lig-

gen, controleert u eerst nogmaals de 0°-instelling voor de ver-

stekhoek en de hoekaanduidingen. Vervolgens herhaalt u de

instelling van de 45°-verstekhoek.

Standaardverstekhoek 45° (rechts, verticaal) instellen

– Zet het elektrische gereedschap in de werkstand.

– Draai de zaagtafel 38 tot aan de inkeping 18 voor 0°. De

hendel 16 moet merkbaar in de inkeping vastklikken.

– Trek de rechter aanslagrailverlenging 9 helemaal naar bui-

ten.

– Maak de spangreep 17 los.

– Kantel de glijarm aan de handgreep 4 uit de 0°-

stand licht naar links en draai de knop 39 tot

het verstekhoekbereik rechts wordt weergege-

ven.

– Zwenk de glijarm aan de handgreep 4 tot aan de aanslag

naar rechts (45°).

Controleren: (zie afbeeldingW1)

– Stel een hoekmal in op 135° en plaats deze op de zaagtafel

38.

Het been van de hoekmal moet over de hele lengte op het

zaagblad 40 aansluiten.

Instellen: (zie afbeelding W2)

– Draai de stelschroef 72 met een steeksleutel (8 mm) zo

ver naar binnen of naar buiten tot het been van de hoekmal

over de volledige lengte op het zaagblad aansluit.

– Draai de spangreep 17 weer vast.

Als de hoekaanduidingen 33 en 24 na het instellen niet op één

lijn met de 45°-markeringen van de schaalverdeling 32 lig-

gen, controleert u eerst nogmaals de 0°-instelling voor de ver-

stekhoek en de hoekaanduidingen. Vervolgens herhaalt u de

instelling van de 45°-verstekhoek.

Schaalverdeling voor horizontale verstekhoek afstellen

– Zet het elektrische gereedschap in de werkstand.

– Draai de zaagtafel 38 tot aan de inkeping 18 voor 0°. De

hendel 16 moet merkbaar in de inkeping vastklikken.

OBJ_BUCH-1360-001.book Page 122 Tuesday, March 22, 2011 12:01 PM

Nederlands | 123

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Controleren: (zie afbeelding X1)

– Stel een hoekmal in op 90° en leg deze tussen aanslagrail

10 en zaagblad 40 op de zaagtafel 38.

Het been van de hoekmal moet over de hele lengte op het

zaagblad 40 aansluiten.

Instellen: (zie afbeelding X2)

– Draai alle vier stelschroeven 73 met de inbussleutel

(4 mm) 20 los en draai de zaagtafel 38 samen met de

schaalverdeling 37 tot het been van de hoekmal over de

volledige lengte op het zaagblad aansluit.

– Draai de schroeven weer vast.

Als de hoekaanduiding 59 na het instellen niet in één lijn ligt

met de 0°-markering van de schaalverdeling 37, draait u de

schroef 74 los met een kruiskopschroevendraaier en stelt u

de hoekaanduiding langs de 0°-markering af.

Klemkracht van de spangreep 17 instellen

(zie afbeelding Y)

De klemkracht van de spangreep 17 kan worden bijgesteld.

Controleren:

– De klemkracht van de spangreep moet de stand van de glij-

arm bij elke willekeurige verticale verstekhoek stabiel vast-

houden.

Instellen:

– Maak de spangreep 17 los.

– Draai de stelschroef 75 met een steeksleutel (17 mm) te-

gen de wijzers van de klok in om de klemkracht te vermin-

deren, of draai met de wijzers van de klok mee om de klem-

kracht te vergroten.

– Stel een verticale verstekhoek in, draai de spangreep 17

weer vast en controleer of de gewenste klemkracht is be-

reikt.

Vervoer (zie afbeelding Z)

Ga als volgt te werk voordat u het elektrische gereedschap

vervoert:

– Duw de glijarm 28 volledig naar achteren en borg de glij-

arm in deze stand (zie „Glijarm borgen”, pagina 117).

– Controleer of de diepteaanslag 30 volledig naar binnen is

geduwd en de instelschroef 29 bij het bewegen van de glij-

arm door de uitsparing past zonder de diepteaanslag te ra-

ken.

– Breng de glijarm omlaag tot de transportborging 31 volle-

dig naar binnen kan worden geduwd.

– Schuif de zaagtafelverlengingen 11 volledig naar binnen.

– Stel een verticale verstekhoek van 0° in en draai de

spangreep 17 vast.

– Draai de zaagtafel 38 tot deze niet meer verder kan naar

links en draai de vastzetknop 15 vast.

– Bind het netsnoer met klittenband 76 vast.

– Verwijder al het toebehoren dat niet vast op het elektrische

gereedschap kan worden gemonteerd.

Leg ongebruikte zaagbladen als u deze wilt vervoeren in-

dien mogelijk in een afgesloten bak.

– Draag het elektrische gereedschap aan de transportgreep

7 of grijp in de greepuitsparingen 19 aan de zijkant van de

zaagtafel.

fGebruik bij het verplaatsen van het elektrische gereed-

schap alleen de transportvoorzieningen en nooit de

veiligheidsvoorzieningen, de glijarm 28 of de hand-

greep 4.

fDraag het elektrische gereedschap altijd met twee per-

sonen, ter voorkoming van rugletsel.

Onderhoud en service

Onderhoud en reiniging

fTrek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

Mocht het elektrische gereedschap ondanks zorgvuldige fa-

bricage- en testmethoden toch defect raken, dient de repara-

tie te worden uitgevoerd door een erkende klantenservice

voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het elektrische gereedschap.

Reiniging

Houd het elektrische gereedschap en de ventilatieopeningen

altijd schoon om goed en veilig te werken.

De pendelbeschermkap moet altijd vrij kunnen bewegen en

zelfstandig kunnen sluiten. Houd daarom de omgeving rond

de pendelbeschermkap altijd schoon.

– Verwijder na de werkzaamheden stof en spanen door uit-

blazen met perslucht of met een kwast.

– Reinig regelmatig de glijrol 23 en de glijarm 28.

Toebehoren

Snelspanklem . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 125

Inlegplaten. . . . . . . . . . . . . . . . . . . . . . . . . . . .1 609 B02 375

Stofzak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Afstandaanslag MSF 110 . . . . . . . . . . . . . . . . 2 610 015 461

Afzuigadapter . . . . . . . . . . . . . . . . . . . . . . . . .2 607 001 977

Werktafel GTA 2500 W. . . . . . . . . . . . . . . . . 0 601 B12 100

Werktafel GTA 3800. . . . . . . . . . . . . . . . . . . 0 601 B24 000

Houtzuiger GAS 50 M . . . . . . . . . . . . . . . . . . .0 601 988 103

Werklamp MSLED 170

EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Zaagbladen voor hout- en plaatmateriaal, panelen en

lijsten

Zaagblad 305 x 30 mm,

60 tanden . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 641 768

Zaagbladen voor kunststof en non-ferrometalen

Zaagblad 305 x 30 mm,

96 tanden . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

Zaagblad 305 x 30 mm,

96 tanden . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

OBJ_BUCH-1360-001.book Page 123 Tuesday, March 22, 2011 12:01 PM

124 | Dansk

1 609 929 W31 | (22.3.11) Bosch Power Tools

Zaagbladen voor alle soorten laminaatvloeren

Zaagblad 305 x 30 mm,

96 tanden . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag

bij vragen over de aankoop, het gebruik en de instelling van

producten en toebehoren.

Nederland

Tel.: +31 (076) 579 54 54

Fax: +31 (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België en Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-mail: outillage.gereedschap@be.bosch.com

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen

moeten op een voor het milieu verantwoorde wijze worden

hergebruikt.

Gooi elektrische gereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG

over elektrische en elektronische oude ap-

paraten en de omzetting van de richtlijn in

nationaal recht moeten niet meer bruikbare

elektrische gereedschappen apart worden

ingezameld en op een voor het milieu ver-

antwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Generelle advarselshenvisninger for el-værktøj

Når man benytter el-værktøj, bør man altid

følge nedenstående principielle sikkerheds-

regler for at undgå, at der opstår elektrisk stød, personskader

eller brandfare.

Læs alle disse instrukser, inden el-værktøjet tages i brug,

og gem derefter sikkerhedsinstrukserne.

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“

gælder netdrevet el-værktøj (med netkabel) og akkudrevet el-

værktøj (uden netkabel).

Sikkerhed på arbejdspladsen

fSørg for, at arbejdsområdet er rent og rigtigt belyst.

Uorden eller uoplyste arbejdsområder øger faren for

uheld.

fBrug ikke el-værktøjet i eksplosionsfarlige omgivelser,

hvor der findes brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller dam-

pe.

fSørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når maskinen er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

fEl-værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adap-

terstik sammen med jordforbundet el-værktøj. Uæn-

drede stik, der passer til kontakterne, nedsætter risikoen

for elektrisk stød.

fUndgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

fMaskinen må ikke udsættes for regn eller fugt. Ind-

trængning af vand i et el-værktøj øger risikoen for elektrisk

stød.

fBrug ikke ledningen til formål, den ikke er beregnet til

(f.eks. må man aldrig bære el-værktøjet i ledningen,

hænge el-værktøjet op i ledningen eller rykke i lednin-

gen for at trække stikket ud af kontakten). Beskyt led-

ningen mod varme, olie, skarpe kanter eller maskinde-

le, der er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

fHvis el-værktøjet benyttes i det fri, må der kun benyt-

tes en forlængerledning, der er egnet til udendørs

brug. Brug af forlængerledning til udendørs brug nedsæt-

ter risikoen for elektrisk stød.

fHvis det ikke kan undgås at bruge el-værktøjet i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

fDet er vigtigt at være opmærksom, se, hvad man laver,

og bruge el-værktøjet fornuftigt. Brug ikke noget

el-værktøj, hvis du er træt, har nydt alkohol eller er på-

virket af medikamenter eller euforiserende stoffer. Få

sekunders uopmærksomhed ved brug af el-værktøjet kan

føre til alvorlige personskader.

fBrug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-

hængig af maskintype og anvendelse nedsætter risikoen

for personskader.

fUndgå utilsigtet igangsætning. Kontrollér, at el-værk-

tøjet er slukket, før du tilslutter det til strømtilførslen

og/eller akkuen, løfter eller bærer det. Undgå at bære

el-værktøjet med fingeren på afbryderen og sørg for, at

el-værktøjet ikke er tændt, når det sluttes til nettet, da det-

te øger risikoen for personskader.

PAS PÅ

OBJ_BUCH-1360-001.book Page 124 Tuesday, March 22, 2011 12:01 PM

Dansk | 125

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fGør det til en vane altid at fjerne indstillingsværktøj el-

ler skruenøgle, før el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en roterende maskindel, er

der risiko for personskader.

fUndgå en anormal legemsposition. Sørg for at stå sik-

kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere

el-værktøjet, hvis der skulle opstå uventede situationer.

fBrug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår, tøj og handsker væk fra

dele, der bevæger sig. Dele, der er i bevægelse, kan gribe

fat i løstsiddende tøj, smykker eller langt hår.

fHvis støvudsugnings- og opsamlingsudstyr kan monte-

res, er det vigtigt, at dette tilsluttes og benyttes kor-

rekt. Brug af en støvopsugning kan reducere støvmæng-

den og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

fUndgå overbelastning af maskinen. Brug altid et

el-værktøj, der er beregnet til det stykke arbejde, der

skal udføres. Med det passende el-værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområde.

fBrug ikke et el-værktøj, hvis afbryder er defekt. Et

el-værktøj, der ikke kan startes og stoppes, er farlig og skal

repareres.

fTræk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, el-

ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-

ger forhindrer utilsigtet start af el-værktøjet.

fOpbevar ubenyttet el-værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med

maskinen eller ikke har gennemlæst disse instrukser,

benytte maskinen. El-værktøj er farligt, hvis det benyttes

af ukyndige personer.

fEl-værktøjet bør vedligeholdes omhyggeligt. Kontrol-

ler, om bevægelige maskindele fungerer korrekt og ik-

ke sidder fast, og om delene er brækket eller beskadi-

get, således at el-værktøjets funktion påvirkes. Få

beskadigede dele repareret, inden maskinen tages i

brug. Mange uheld skyldes dårligt vedligeholdte el-værk-

tøjer.

fSørg for, at skæreværktøjer er skarpe og rene. Omhyg-

geligt vedligeholdte skæreværktøjer med skarpe skære-

kanter sætter sig ikke så hurtigt fast og er nemmere at føre.

fBrug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det

arbejde, der skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom-

råde, kan føre til farlige situationer.

Service

fSørg for, at el-værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til kap- og geringssave

fEl-værktøjet leveres med et advarselsskilt på engelsk

(på den grafiske illustration over el-værktøjet har det

nummer 3).

fKlæb den medleverede etiket på dit sprog oven på ad-

varselsskiltets tekst, før måleværktøjet tages i brug

første gang.

fSørg for, at advarselsskilte aldrig gøres ukendelige på

el-værktøjet.

fStil dig aldrig oven på el-værktøjet. Der kan opstå alvor-

lige kvæstelser, hvis el-værktøjet vælter eller hvis du kom-

mer i kontakt med savklingen ved et tilfælde.

fSørg for, at beskyttelsesskærmen fungerer, som den

skal, og at den kan bevæges frit. Klem aldrig beskyttel-

sesskærmen fast, når den er åben.

fFjern aldrig snitrester, træspåner osv. fra snitområdet,

mens el-værktøjet kører. Stil altid først værktøjsarmen i

hvileposition, før el-værktøjet slukkes.

fSavklingen skal altid være tændt, når den føres hen til

emnet. Ellers er der fare for tilbageslag, hvis savklingen

sætter sig fast i emnet.

fHold grebene tørre, rene og fri for olie og fedt. Fedtede,

oliesmurte greb er glatte og medfører, at man taber kon-

trollen.

fAnvend kun el-værktøjet, hvis arbejdsfladen– bortset

fra det emne, der skal bearbejdes – er fri for alle ind-

stillingsværktøjer, træspåner osv. Små træstykker eller

andre genstande, der kommer i kontakt med den roteren-

de savklinge, kan ramme brugeren med stor hastighed.

fSørg for, at gulvet er fri for træspåner og materialere-

ster. Du kan glide eller snuble.

fFastspænd altid det emne, der skal bearbejdes. Bear-

bejd ikke emner, der er så små, at de ikke kan spændes

fast. Afstanden mellem din hånd og den roterende savklin-

ge er ellers alt for lille.

fBrug kun el-værktøjet til de materialer, der er angivet

under Beregnet anvendelsesområde. Ellers kan el-værk-

tøjet blive overbelastet.

fSidder savklingen i klemme, slukkes el-værktøjet og

emnet holdes roligt, til savklingen er stoppet. For at

undgå et tilbageslag må emnet først bevæges, når sav-

klingen står stille. Afhjælp årsagen til fastklemningen af

savklingen, før el-værktøjet startes på ny.

fSørg for ikke at få fingrene ind mellem de bevægelige

dele på glidearmen. Fingrene kan komme i klemme og

kvæstes alvorligt.

fHold godt fast i håndgrebet, når værktøjet tændes og

under hele savearbejdet. Gennemfør en kontrolleret

bevægelse med glidearmen under savearbejdet. Få se-

kunders uopmærksomhed kan føre til alvorlige personska-

der på grund af den ekstremt lette glibearm.

EN 60825-1: 2007

<1mW, 635 nm

LASERSTRÅLING

Ret ikke blikket ind i strålen

Laserklasse 2

OBJ_BUCH-1360-001.book Page 125 Tuesday, March 22, 2011 12:01 PM

126 | Dansk

1 609 929 W31 | (22.3.11) Bosch Power Tools

fSav altid emnet igennem forfra og bagud. Ellers er der

fare for tilbageslag, hvis savklingen sætter sig fast i emnet.

fAnvend ikke uskarpe, revnede, bøjede eller beskadige-

de savklinger. Savklinger med uskarpe eller forkert ind-

stillede tænder fører til øget friktion, fastklemning af sav-

klingen og tilbageslag, fordi savspalten er for smal.

fAnvend altid savklinger i den rigtige størrelse og med

passende boring (f.eks. stjerneformet eller rund). Sav-

klinger, der ikke passer til savens monteringsdele, løber ik-

ke rundt, hvorved du taber kontrollen.

fBrug ikke savklinger af højlegeret hurtigstål (HSS-

stål). Sådanne savklinger kan let brække.

fBerør først savklingen efter arbejdet, når den er kølet

helt af. Savklingen bliver meget varm under arbejdet.

fAnvend aldrig værktøjet uden ilægningsplade. Udskift

en defekt ilægningsplade. Du kan blive kvæstet af sav-

klingen, hvis der ikke bruges nogen fejlfri ilægningsplade.

fUndersøg kablet med regelmæssige mellemrum og få

altid et beskadiget kabel repareret af et autoriseret

servicecenter for Bosch el-værktøj. Erstat beskadige-

de forlængerledninger. Dermed sikres det, at el-værktø-

jet bliver ved med at være sikkert.

fOpbevar el-værktøjet et sikkert sted, hvis det ikke er i

brug. Opbevaringsstedet skal være tørt og kunne aflå-

ses. Dette forhindrer, at el-værktøjet beskadiges under

opbevaringen eller betjenes af uerfarne personer.

fRet ikke laserstrålen mod personer eller dyr og ret ikke

blikket ind i laserstrålen. Dette el-værktøj udsender la-

serstråler fra laserklasse 2 iht. EN 60825-1. Derved kan

du komme til at blænde personer.

fErstat ikke den indbyggede laser med en laser af en an-

den type. Fra en laser, der ikke passer til dette el-værktøj,

kan personer udsættes for fare.

fSikr emnet. Et emne holdes bedre fast med spændean-

ordninger eller skruestik end med hånden.

fForlad aldrig værktøjet, før det står helt stille. Efterlø-

bende indsatsværktøj kan føre til kvæstelser.

fEl-værktøjet må ikke benyttes, hvis ledningen er be-

skadiget. Berør ikke den beskadigede ledning og træk

netstikket ud, hvis ledningen beskadiges under arbej-

det. Beskadigede ledninger øger risikoen for elektrisk

stød.

Symboler

De efterfølgende symboler kan være af betydning for dit el-

værktøj. Læg mærke til symbolerne og overhold deres betyd-

ning. En rigtig forståelse af symbolerne er med til at sikre en

god og sikker brug af el-værktøjet.

Symboler og deres betydning

Laserstråling

Ret ikke blikket ind i strålen

Laserklasse 2

Hold fingrene væk fra saveområdet, når

el-værktøjet kører. Kontakt med savklin-

gen er forbundet med kvæstelsesfare.

Brug beskyttelsesmaske.

Brug sikkerhedsbriller.

Brug høreværn. Støjpåvirkning kan føre til

tab af hørelse.

Farligt område! Hold helst hænder, fing-

re eller arme væk fra dette område.

Sørg for ikke at få fingrene ind mellem de

bevægelige dele på glidearmen. Fingrene

kan komme i klemme og kvæstes alvorligt.

Overhold målene på savklingen. Huldiameteren skal passe til

værktøjsspindlen uden slør. Brug hverken reduktionsstykker

eller adaptere.

El-værktøjet må kun transporteres ved at ta-

ge fat de kendetegnede steder (gribefor-

dybninger) eller i transportgrebet.

Bær aldrig el-værktøjet i glidearmens hånd-

greb.

Spændegreb åben:

Der kan indstilles lodrette geringsvinkler.

Spændegreb lukket:

Den indstillede, lodrette geringsvinkel på glidearmen

holdes.

Symboler og deres betydning

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 126 Tuesday, March 22, 2011 12:01 PM

Dansk | 127

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-

ger. I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er

der risiko for elektrisk stød, brand og/eller al-

vorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til som standmodel at udføre læng-

de- og tværsnit med lige snitforløb i træ. Det er muligt at udfø-

re vandrette geringsvinkler på –52° til +60° samt lodrette ge-

ringsvinkler på 47° (venstre side) til 47° (højre side).

El-værktøjets ydelse er beregnet til at save i hårdt og blødt træ

samt spån- og fiberplader.

Det er muligt at save i aluminiumsprofiler og kunststof, hvis

der bruges tilsvarende savklinger.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af el-værktøjet på illustrationssiderne.

1Støvpose

2Opsugningsadapter

3Laser-advarselsskilt

4Håndgreb

5Lås

6Beskyttelsesskærm

7Transportgreb

8Pendulbeskyttelsesskærm

9Forlængelse af anslagsskinne

10 Anslagsskinne

11 Forlængelse af savbord

12 Boringer til montering

13 Ilægningsplade

14 Vinkellås

15 Knop til indstilling af geringsvinkler (vandret)

16 Arm til indstilling af geringsvinkel (vandret)

17 Spændegreb til vilkårlig geringsvinkel (lodret)

18 Fast indstilling af standard-geringsvinkel

19 Grebfordybning

20 Unbrakonøgle (6 mm/4 mm)

21 Unbrakonøgle (2 mm)

22 Skruetvinge

23 Gliderulle

24 Vinkelviser (lodret) til højre geringsvinkelområde

(0° til 47°)

25 Spånafviser

26 Klemmearm på glidemekanisme

27 Laserbeskyttelseskappe

28 Glidearm

29 Justeringsskrue til dybdeanslag

30 Dybdeanslag

31 Transportsikring

32 Skala til geringsvinkel (lodret)

Viser de enkelte skridt, som skal gennemgås for at indstille

den lodrette geringsvinkel.

1. Løsn spændegrebet

2. Sving glidearmen let til venstre

3. Indstil det ønskede geringsvinkelområde på dreje-

knoppen

Lodrette geringsvinkelområder indstilles på drejeknoppen

Hældning savklinge til venstre (45° til 0°)

Hældning savklinge til højre (0° til 45°)

Samlet svingområde for glidearmen

(–47° til +47°)

Til indstilling af vilkårlige, vandrette geringsvinkler skal sav-

bordet være frit bevægeligt og vinkellåsen spærres:

– Træk i armen n og tryk samtidigt vinkellåsen o foran ned-

Smid ikke el-værktøj ud sammen med det

almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF om affald af elek-

trisk og elektronisk udstyr skal kasseret elektrisk udstyr ind-

samles separat og genbruges iht. gældende miljøforskrifter.

Symboler og deres betydning

OBJ_BUCH-1360-001.book Page 127 Tuesday, March 22, 2011 12:01 PM

128 | Dansk

1 609 929 W31 | (22.3.11) Bosch Power Tools

33 Vinkelviser (lodret) til venstre geringsvinkelområde

(47° til 0°)

34 Indstillingsknap til 22,5°-geringsvinkel (lodret)

35 Låseskrue til længdeanslag

36 Længdeanslag

37 Skala til geringsvinkel (vandret)

38 Savbord

39 Drejeknop til indstilling af geringsvinkelområde (lodret)

40 Savklinge

41 Spånudkast

42 Låseskru til stangsystem 43

43 Stangsystem til pendulbeskyttelseskappe

44 Forreste fastgørelsesskrue

(beskyttelsesplade/pendulbeskyttelseskappe)

45 Bageste fastgørelsesskrue

(beskyttelsesplade/pendulbeskyttelseskappe)

46 Beskyttelsesplade

47 Spindellås

48 Unbracoskrue (6 mm) til savklingefastgørelse

49 Spændeflange

50 Indvendig spændeflange

51 Klemmearm til forlængelse af savbord

52 Klemmearm til forlængelse af anslagsskinne

53 Afslutningsplade

54 Dæmper

55 Stilleskruer til dæmpning

56 Boringer til skruetvinge

57 Vingeskrue

58 Gevindstang

59 Vinkelviser (vandret)

60 Start-stop-kontakt

61 Kontakt til laser (snitlinjemærkning)

62 Skruer til ilægningsplade

63 Klemmeskrue til længdeanslag

64 Stilleskrue til laserpositionering (flugtning)

65 Skruer til laserbeskyttelseskappe

66 Fastgørelsesskrue til laserens monteringsplade

67 Fastgørelsesskrue til laserens hus

68–70

Stilleskruer til grundindstilling 0° (lodret geringsvinkel)

71 Stilleskrue til grundindstilling 45° (venstre lodret

geringsvinkel)

72 Stilleskrue til grundindstilling 45° (højre lodret

geringsvinkel)

73 Stilleskruer til skala 37 til geringsvinkler (vandret)

74 Skrue til vinkelviser (vandret)

75 Stilleskrue til klemmekraft af spændegreb 17

76 Velcrobånd

Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen,

er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i

vores tilbehørsprogram.

Tekniske data

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. EN 61029.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau

93 dB(A); lydeffektniveau 106 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

Samlede vibrationsværdier (vektorsum for tre retninger) be-

regnet iht. EN 61029:

Vibrationseksponering ah<2,5m/s2, usikkerhed

K=1,5m/s

Kap- og geringssav GCM 12 GDL Professional

Typenummer 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Nominel optagen effekt W 2000 1500 1800

Omdrejningstal, ubelastet min-1 3800 3800 3800

Startstømsbegrænsning zzz

Lasertype nm

635

Laserklasse 222

Vægt svarer til EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Beskyttelsesklasse /II /II /II

Tilladte emnemål (max./min.) se side 133.

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Mål på egnede savklinger

Savklingediameter mm 305

Savklingetykkelse mm 1,7–2,6

Boringsdiameter mm 30

OBJ_BUCH-1360-001.book Page 128 Tuesday, March 22, 2011 12:01 PM

Dansk | 129

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Det svingningsniveau, der er angivet i nærværende instruktio-

ner, er blevet målt iht. en standardiseret måleproces i

EN 61029, og kan bruges til at sammenligne el-værktøjer. Det

er også egnet til en foreløbig vurdering af svingningsbelast-

ningen.

Det angivede svingningsniveau repræsenterer de væsentlige

anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes

til andre formål, med afvigende indsatsværktøj eller utilstræk-

kelig vedligeholdelse, kan svingningsniveauet afvige. Dette

kan føre til en betydelig forøgelse af svingningsbelastningen i

hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der

også tages højde for de tider, i hvilke værktøjet er slukket eller

godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-

re til en betydelig reduktion af svingningsbelastningen i hele

arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af

brugeren mod svingningers virkning som f.eks.: Vedligehol-

delse af el-værktøj og indsatsværktøj, holde hænder varme,

organisation af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er

beskrevet under „Tekniske data“, er i overensstemmelse med

følgende standarder eller normative dokumenter: EN 61029,

EN 60825-1 iht. bestemmelserne i direktiverne

2004/108/EF, 2006/42/EF.

Teknisk dossier hos:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montering

fUndgå utilsigtet igangsætning af maskinen. Netstikket

skal altid være trukket ud, når maskinen monteres og

når der arbejdes på el-værktøjet.

Leveringsomfang

Tag alle medleverede dele forsigtigt ud af emballagen.

Fjern al emballagen fra el-værktøjet og det medleverede tilbe-

hør.

Kontrollér at alle dele, der nævnes i det følgende, er blevet le-

veret sammen med maskinen, før den tages i brug første

gang:

– Kap- og geringssav

med formonteret savklinge

–Knop 15

–Støvpose 1

– Indvendig sekskantnøgle 20

– Unbrakonøgle 21

(under laserbeskyttelseskappen 27)

– Skruetvinge 22

Bemærk: Kontrollér el-værktøjet for eventuelle

beskadigelser.

Inden fortsat brug af el-værktøjet skal sikkerhedsanordninger

eller andre beskadigede dele kontrolleres omhyggeligt for at

konstatere, om værktøjet kan fungere rigtigt til de formål, det

er beregnet til. Kontrollér, at de bevægelige dele fungerer kor-

rekt og ikke sidder fast, eller om delene er beskadiget. Alle de-

le skal være monteret rigtigt og alle betingelser opfyldt for at

sikre en fejlfri drift.

Beskadigede beskyttelsesanordninger og dele skal repareres

eller udskiftes korrekt på et anerkendt værksted.

Ekstra værktøj, der er brug for:

– Krydsskruetrækker

– Gaffelnøgle (størrelse: 8 mm)

– Ring-, gaffel- eller stiftnøgle (størrelser: 10 mm og 17 mm)

Knop monteres (se Fig. a)

– Skru knoppen 15 i den tilsvarende boring over armen 16.

fSpænd altid knoppen 15 før savning. Ellers kan savklin-

gen sætte sig fast i emnet.

Stationær eller fleksibel montering

fFor at sikre en sikker håndering skal el-værktøjet mon-

teres på en lige og stabil arbejdsflade (f.eks. værktøjs-

bænk), før det tages i brug.

Montering på en arbejdsflade (se Fig. b1)

– Fastgør el-værktøjet på arbejdsfladen med en egnet skrue-

forbindelse. Hertil benyttes boringerne 12.

Montering på et Bosch arbejdsbord

(GTA 2500 W, GTA 3700, GTA 3800) (se Fig. b2)

GTA-arbejdsbordene fra Bosch støtter el-værktøjet på enhver

undergrund vha. højdejusterbare fødder. Emneunderlagene

på arbejdsbordene bruges til at understøtte lange emner.

fLæs alle advarselshenvisninger og instruksioner, der

følger med arbejdsbordet. I tilfælde af manglende over-

holdelse af advarselshenvisningerne og instruktionerne er

der risiko for elektrisk stød, brand og/eller alvorlige kvæ-

stelser.

fOpstil arbejdsbordet korrekt, før du monterer el-værk-

tøjet. Korrekt opstilling af vigtig for at forhindre, at bordet

falder sammen.

– Montér el-værktøjet i transporpositionen på arbejdsbor-

det.

Støv-/spånudsugning

Støv fra materialer som f.eks. blyholdig maling, nogle træsor-

ter, mineraler og metal kan være sundhedsfarlige. Berøring

eller indånding af støv kan føre til allergiske reaktioner og/el-

ler åndedrætssygdomme hos brugeren eller personer, der op-

holder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som

kræftfremkaldende, især i forbindelse med ekstra stoffer til

træbehandling (chromat, træbeskyttelsesmiddel). Asbest-

holdigt materiale må kun bearbejdes af fagfolk.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 129 Tuesday, March 22, 2011 12:01 PM

130 | Dansk

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Anvend altid en støvopsugning.

– Sørg for god udluftning af arbejdspladsen.

– Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materia-

ler, der skal bearbejdes.

Støv-/spånopsugningen kan blive blokeret af støv, spåner el-

ler brudstykker fra emnet.

– Sluk for el-værktøjet og træk elstikket ud af stikdåsen.

– Vent til savklingen står helt stille.

– Find frem til årsagen til blokeringen og afhjælp den.

fUndgå at der samler sig støv på arbejdspladsen. Støv

kan let antænde sig selv.

Egen opsugning (se Fig. c)

Til nem opfangning af spånerne anvendes den medleverede

støvpose 1.

fKontroller og rengør altid støvposen efter brug.

fFjern støvposen, før der saves i aluminium, for at und-

gå fare for brand.

– Anbring og drej støvposen 1 på opsugningsadapteren 2 på

en sådan måde, at opsugningsadapterens pin falder i hak i

udsparingen på støvposen.

Støvposen og opsugningsadapteren må aldrig komme i berø-

ring med maskinens bevægelige dele under savearbejdet.

Tøm støvposen rettidigt.

Opsugning med fremmed støvsuger

Støvet kan også opsuges ved at tilslutte en støvsugerslange

(Ø 35 mm) til opsugningsadapteren 2.

– Sæt støvsugerslangen ind i opsugningsadapteren 2.

Støvsugeren skal være egnet til det materiale, som skal opsu-

ges.

Anvend en specialstøvsuger til opsugning af særligt sund-

hedsfarligt, kræftfremkaldende eller tørt støv.

Opsugningsadapter rengøres

Opsugningsadapteren 2 skal rengøres med regelmæssige

mellemrum for at sikre en optimal opsugning.

– Træk opsugningsadapteren 2 drejende af spånudkastet

41.

– Fjern brudstykker fra emne og spåner.

– Tryk igen opsugningsadapteren drejende på spånudka-

stet, til den falder i hak over spånudkastets holdering.

Udskiftning af savklinge (se Fig. d1–d4)

fTræk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

fBrug beskyttelseshandsker, når savklingen monteres.

Berøring med savklingen er forbundet med kvæstelsesfa-

re.

Anvend kun savklinger, hvis max. tilladte hastighed er højere

end dit el-værktøjs omdrejningstal i ubelastet tilstand.

Brug kun savklinger, der svarer til de tekniske data, der er an-

givet i denne vejledning, og som er kontrolleret og mærket til-

svarende iht. EN 847-1.

Brug kun savklinger, der er anbefalet af el-værktøjets produ-

cent og som er egnet til det materiale, der skal bearbejdes.

Udskiftning af savklinge

– Stil el-værktøjet i arbejdsstilling.

– Skru låseskruen 42 på manuelt, til stangsystemet 43 kan

hænge frit ned.

– Løsn fastgørelsesskruen 44 (ca. 2 omdrejninger) med un-

brakonøglen (4 mm) 20.

Drej ikke skruen helt ud.

– Løsn fastgørelsesskruen 45 (ca. 6 omdrejninger) med un-

brakonøglen (4 mm) 20.

Drej ikke skruen helt ud.

– Træk beskyttelsespladen 46 af fastgørelsesskruen 45

fremad og ned.

–Tryk på låsen 5 og sving pendulbeskyttelsesskærmen 8

bagud.

Hold pendulbeskyttelsesskærmen i denne position.

– Hæng stangsystemet 43 med en boring hen over fastgørel-

sesskruen 45.

Derved holdes pendulbeskyttelsesskærmen i den åbnede

position.

– Drej unbrakoskruen 48 med unbrakonøglen (6 mm) 20 og

tryk samtidigt på spindellåsen 47, til denne falder i hak.

– Tryk på spindellåsen 47 og hold den nede og drej skruen

48 ud mod højre (venstregevind!).

– Tag spændeflangen 49 af.

– Tag savklingen 40 ud.

Isætning af savklinge

Alle dele rengøres før isætning, hvis det er nødvendigt.

– Anbring den nye savklinge på den indvendige spændeflan-

ge 50.

fSavklingen skal anbringes på en sådan måde, at tæn-

dernes skæreretning (pilretning på savklinge) er i

overensstemmelse med pilretningen på beskyttelses-

skærmen!

– Sæt spændeflangen 49 og skruen 48 på.

Tryk på spindellåsen 47, til denne falder i indgreb og

spænd skruen til venstre.

– Løsn stangsystemet 43 fra fastgørelsesskruen 45 og før

pendulbeskyttelsesskærmen ned igen.

– Skub beskyttelsespladen 46 ned i fastgørelsesskruen 45

igen.

– Spænd fastgørelsesskruerne 45 og 44 igen.

– Skub stangsystemet 43 i sin oprindelige position og

spænd låseskruen 42 manuelt igen.

Brug

fTræk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

Transportsikring (se Fig. A)

Transportsikringen 31 gør det nemmere at håndtere el-værk-

tøjet, når den transporteres til forskellige brugssteder.

Afsikring af el-værktøjet (arbejdsstilling)

– Tryk glidearmen 28 på håndgrebet 4 en smule nedad for at

aflaste transportsikringen 31.

– Træk transportsikringen 31 helt ud.

– Før glidearmen langsomt opad.

OBJ_BUCH-1360-001.book Page 130 Tuesday, March 22, 2011 12:01 PM

Dansk | 131

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Sikring af el-værktøjet (transportstilling)

– Skub glidearmen 28 helt bagud og sikre den i denne posi-

tion (se „Glidearm sikres“, side 131).

– Før glidearmen ned, til transportsikringen 31 kan trykkes

helt ind.

Yderligere henvisninger vedr. transport se side 137.

Glidearm fastlåses

Glidearmens glidemekanisme 28 kan fastlåses vha. klemme-

armen 26. Glidearmen kan indstilles i to positioner:

– Glidearm skubbet helt bagud (til kapsnit)

– Glidearm trukket helt frem (til en kompakt transportstil-

ling)

Glidearm afsikres (se Fig. B1)

Når glidearmen 28 er afsikret, kan hele glidemekanismen bru-

ges.

– Tryk klemmearmen 26 helt ned.

Klemmearmens klemmekile frigiver de to nederste leddele

på glidearmen.

Glidearm sikres (se Fig. B2)

Glidearm skubbet helt bagud:

– Skub glidearmen 28 helt bagud.

De to øverste leddele på glidearmen står nu opret og er luk-

ket.

– Træk klemmearmen 26 opad, til klemmekilen er positione-

ret mellem de to nederste leddele på glidearmen.

Derved er glidearmen 28, der er skubbet helt bagud, fast-

låst.

Glidearm trukket helt frem:

– Træk glidearmen 28 helt fremad.

Glidemekanismen er nu kørt helt ud.

– Træk klemmearmen 26 opad, til klemmekilen er positione-

ret mellem de to nederste leddele på glidearmen.

Derved er glidearmen 28, der er trukket hlet frem, fastlåst.

Arbejdsforberedelse

Forlængelse af savebord (se Fig. C)

Lange emner skal understøttes i den frie ende ved at lægge

noget ind under dem eller støtte dem mod noget.

Savbordet kan gøres større til højre eller venstre vha. forlæn-

gelsen af savbordet 11.

– Klap klemmearmen 51 indad.

– Træk forlængelsen af savbordet 11 ud i den ønskede læng-

de (max. 250 mm).

– Forlængelsen af savbordet fastgøres ved at trykke klem-

mearmen 51 udad igen.

Forlængelse af anslagsskinne (se Fig. D)

Ved lodrette geringsvinkler skal anslagsskinneforlængerstyk-

kerne 9 forskydes.

– Træk klemmearmen 52 fremad.

– Træk forlængelsen af anslagsskinnen 9 helt ud.

– Fastgør forlængelsen af anslagsskinnen ved at trykke

klemmearmen 52 bagud igen.

Forlængelser af anslagsskinne fjernes (se Fig. E)

Ved ekstreme, lodrette geringsvinkler skal forlængelserne af

anslagsskinnen 9 fjernes helt.

– Drej afslutningspladen 53 udad.

– Træk klemmearmen 52 fremad.

– Træk forlængelsen af anslagsskinnen 9 helt ud.

– Løft forlængelsen af anslagsskinnen væk opad.

Dæmpning af glidearm indstilles (se Fig. F)

Glidearmens glidemekanisme 28 er forindstillet på fabrikken

og er ikke dæmpet, når el-værktøjet udleveres.

Dæmningen af glidemekanismen kan indstilles individuelt på

dæmperen 54:

hård – kontrollerede arbejdsbevægelser;

blød – hurtige savsnit.

– Løsn de to stilleskruer 55 med unbrakonøglen (4 mm) 20

for at opnå en blødere dæmpning

eller

spænd de to stilleskruer 55 mere fast for at opnå en hårde-

re dæmpning.

Fastgørelse af emne (se Fig. G)

Emnet skal altid være spændt fast for at sikre en optimal ar-

bejdssikkerhed.

Bearbejd ikke emner, der er så små, at de ikke kan spændes

fast.

– Tryk emnet fast mod anslagsskinnen 10.

– Stik den medleverede skruetvinge 22 ind i en af de dertil

indrettede huller 56.

– Løsne vingeskruen 57 og tilpas skruetvingen, så den pas-

ser til emnet. Spænd vingeskruen fast igen.

– Spænd emnet ved at dreje på gevindstangen 58.

Indstilling af vandrette geringsvinkler

For at sikre at saven altid saver præcise snit er det vigtigt at

kontrollere el-værktøjets grundindstillinger og evt. indstille

det efter intensiv brug (se „Kontrol og indstilling af grund-

instillinger“, side 135).

fSpænd altid knoppen 15 før savning. Ellers kan savklin-

gen sætte sig fast i emnet.

Indstilling af vandret standard-geringsvinkel (se Fig. H)

Savbordet er udstyret med hak 18 for hurtigere og mere præ-

cist at kunne indstille ofte benyttede geringsvinkler:

– Løsne knoppen 15, hvis den skulle være spændt.

– Træk i armen 16 og drej savbordet 38, til det ønskede hak

til højre eller venstre.

– Slip derefter armen. Armen skal falde rigtigt i hak.

Indstilling af vilkårlige, vandrette geringsvinkler

(se Fig. I)

Den vandrette geringsvinkel kan indstilles i et område på 52°

(venstre side) til 60° (højre side).

– Løsne knoppen 15, hvis den skulle være spændt.

venstre højre

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 131 Tuesday, March 22, 2011 12:01 PM

132 | Dansk

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Træk i armen 16 og tryk samtidigt vinkellåsen 14 foran

nedad.

Armen 16 fastlåses derved og savbordet kan bevæges frit.

–Drej savbordet 38 til højre eller venstre med knoppen, til

vinkelviseren 59 viser den ønskede geringsvinkel.

– Spænd knoppen 15 igen.

–Armen 16 løsnes igen (for at indstille standard gerings-

vinkler) ved at trække armen opad.

Vinkellåsen 14 springer tilbage i sin oprindelige position,

og armen 16 kan falde i de faste indstillinger 18 igen.

Indstilling af lodrette geringsvinkler

For at sikre at saven altid saver præcise snit er det vigtigt at

kontrollere el-værktøjets grundindstillinger og evt. indstille

det efter intensiv brug (se „Kontrol og indstilling af grund-

instillinger“, side 135).

Den lodrette geringsvinkel kan indstilles i et område på 47°

(venstre side) til 47° (højre side).

Anslag til vinklerne 0°, 22,5°, 45° og 47° benyttes til hurtig

og præcis indstilling af ofte benyttede geringsvinkler.

Venstre geringsvinkelområde indstilles

(45° til 0°)

– Træk det venstre anslagsskinneforlængelserstykke 9 helt

ud. (se „Forlængelse af anslagsskinne“, side 131)

– Løsne spændegrebet 17.

– Sving glidearmen med håndgrebet 4 til venstre, til vinkelvi-

seren 33 viser den ønskede geringsvinkel.

– Hold glidearmen i denne position og spænd grebet 17 fast

igen.

Spændegrebets klemmekraft skal holde glidearmens posi-

tion sikkert, hver gang der udføres en lodret geringsvinkel.

Højre geringsvinkelområde indstilles

(0° til 45°) (se Fig. J)

– Træk det højre anslagsskinneforlængerstykke

9 helt ud. (se „Forlængelse af anslagsskinne“,

side 131)

– Løsne spændegrebet 17.

– Vip glidearmen på håndgrebet 4 ud af 0°-positionen en

smule til venstre og drej knoppen 39, til det ønskede ge-

ringsvinkelområde vises.

– Sving glidearmen på håndgrebet 4 til højre, til vinkelvise-

ren 24 viser den ønskede geringsvinkel.

– Hold glidearmen i denne position og spænd grebet 17 fast

igen.

Spændegrebets klemmekraft skal holde glidearmens posi-

tion sikkert, hver gang der udføres en lodret geringsvinkel.

Standard-geringsvinkel 0°

For at standard-geringsvinklen 0° nemt kan indstilles igen,

falder drejeknoppen 39 ind i geringsvinkelområdet .

– Sving glidearmen fra højre ud over 0°-positionen.

Samlet geringsvinkelområde indstilles

(–47° til +47°)

– Træk begge anslagsskinneforlængerstykker 9

helt ud. (se „Forlængelse af anslagsskinne“,

side 131)

– Løsne spændegrebet 17.

– Vip glidearmen på håndgrebet 4 ud af 0°-positionen en

smule til venstre og drej knoppen 39, til det ønskede ge-

ringsvinkelområde vises.

– Sving glidearmen på håndgrebet 4 til venstre eller højre, til

vinkelviseren 33 eller 24 viser den ønskede geringsvinkel.

– Hold glidearmen i denne position og spænd grebet 17 fast

igen.

Spændegrebets klemmekraft skal holde glidearmens posi-

tion sikkert, hver gang der udføres en lodret geringsvinkel.

Standard-geringsvinkel 22,5° (se Fig. K)

– Træk indstillingsknoppen 34 helt ud og drej den 90°.

Sving herefter glidearmen på håndgrebet 4, til glidearmen

falder hørbart i hak.

Ibrugtagning

fKontrollér netspændingen! Strømkildens spænding skal

stemme overens med angivelserne på el-værktøjets type-

skilt.

Start (se Fig. L)

– Maskinen startes ved at trække start-stop-kontakten 60

hen imod håndgrebet 4.

Bemærk: Af sikkerhedstekniske grunde kan start-stop-kon-

takten 60 ikke fastlåses; den skal trykkes ned og holdes nede,

så længe saven er i drift.

Glidearmen kan kun føres nedad, når der trykkes på låsear-

men 5.

–Til savning skal du både trække i start-stop-kontakten og

trykke på låsen 5.

Stop

– Maskinen slukkes ved at slippe start-stop-kontakten 60.

Startstømsbegrænsning

Den elektroniske startstrømsbegrænsning begrænser ydel-

sen, når el-værktøjet tændes, og muliggør driften til en

16 A-sikring.

Bemærk: Kører el-værktøjet med fuldt omdrejningstal umid-

delbart efter start, fungerer startstrømbegrænsningen ikke.

El-værktøjet skal omgående sendes til et autoriseret værk-

sted, adresser se afsnit „Kundeservice og kunderådgivning“,

side 137.

Arbejdsvejledning

Generelle savehenvisninger

fSpænd altid knoppen 15 og spændegrebet 17 før sav-

ning. Ellers kan savklingen sætte sig fast i emnet.

fFør savearbejdet startes: Kontroller at savklingen på

intet tidspunkt kan berøre anslagsskinnen, skruetvin-

gerne eller andre maskindele. Fjern evt. monterede

hjælpeanslag eller tilpas dem efter behov.

Beskyt savklingen mod slag og stød. Udsæt ikke savklingen

for tryk fra siden.

Bearbejd ikke skæve emner. Emnet skal altid have en lige

kant, som lægges op ad anslagsskinnen.

Lange emner skal understøttes i den frie ende ved at lægge

noget ind under dem eller støtte dem mod noget.

OBJ_BUCH-1360-001.book Page 132 Tuesday, March 22, 2011 12:01 PM

Dansk | 133

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Markering af snitlinje (se Fig. M)

To laserstråler viser savklingens snitbredde. Derved kan du

positionere emnet, der skal saves i, nøjagtigt, uden at pendul-

beskyttelsesskærmen skal åbnes.

– Tænd for laserstrålerne med kontakten 61.

– Indstil markeringen på emnet mellem de to laserlinjer.

Bemærk: Kontroller før savning, at snitbredden stadigvæk vi-

ses korrekt (se „Justering af laser“, side 135). Laserstrålerne

kan blive forskubbet i forbindelse med intensivt brug (f.eks.

som følge af vibrationer).

Brugerens position (se Fig. N)

fStil dig ikke i en linje med savklingen foran el-værktø-

jet, men altid forskudt i siden i forhold til savklingen.

Dermed er din krop beskyttet mod et muligt tilbageslag.

– Hold hænder, fingre og arme væk fra den roterende sav-

klinge.

– Kryds ikke armene foran glidearmen.

Udskiftning af ilægningsplader (se Fig. O)

De røde ilægningsplader 13 kan blive slidte, når el-værktøjet

har været brugt i længere tid.

Udskift defekte ilægningsplader.

– Stil el-værktøjet i arbejdsstilling.

–Skru skruerne 62 ud med unbrakonøglen (4 mm) 20 og tag

de gamle ilægningsplader ud.

– Læg den nye højre ilægningsplade i.

– Fastskru ilægningspladen så langt til højre som muligt med

skruerne 62, så savklingen ikke kommer i berøring med

ilægningspladen i den længde, hvor den mulige trækbevæ-

gelse finder sted.

– Gentag arbejdsskridtene i analogi med den nye venstre

ilægningsplade.

Tilladte emnemål

Maximale emner:

Minimale emner

(= alle emner, der kan spændes fast til højre eller venstre for

savklingen med den medleverede skruetvinge 22):

160 x 335 mm (længde x bredde)

Max. snitdybde (0°/0°): 104 mm

Savning

Savning uden trækbevægelse (kapper) (se Fig. P)

– Skub glidearmen 28 helt bagud og sikre den i denne posi-

tion (se „Glidearm sikres“, side 131).

Sikre, at dybdeanslaget 30 er trykket helt ind og at juste-

ringsskruen 29 passer gennem udsparingen uden at berø-

re dybdeanslaget, når glidearmen bevæges.

– Spænd emnet, så det passer til målene.

– Indstil de ønskede geringsvinkler (vandret og/eller lodret).

– Tænd for el-værktøjet.

– Tryk på låsearmen 5 og før glidearmen langsomt ned med

håndgrebet 4.

– Sav emnet igennem med jævn fremføring.

– Sluk for el-værktøjet og vent til savklingen står helt stille.

– Før glidearmen langsomt opad.

Savning med trækbevægelse (se Fig. Q)

fHold godt fast i håndgrebet, når værktøjet tændes og

under hele savearbejdet. Gennemfør en kontrolleret

bevægelse med glidearmen under savearbejdet. Få se-

kunders uopmærksomhed kan føre til alvorlige personska-

der på grund af den ekstremt lette glibearm.

– Afsikre glidearmen 28 (se „Glidearm afsikres“, side 131).

Kontroller, at hele glidemekanismen kan bruges ved at

trække glidearmen ud og tilbage 28.

– Spænd emnet, så det passer til målene.

– Indstil de ønskede geringsvinkler (vandret og/eller lodret).

– Træk glidearmen så langt væk fra anslagsskinnen 10, at

savklingen befinder sig foran emnet.

– Tænd for el-værktøjet.

– Tryk på låsearmen 5 og før glidearmen langsomt ned med

håndgrebet 4.

– Tryk nu glidearmen hen imod anslagsskinnen 10 og sav

emnet igennem med jævn fremføring.

– Sluk for el-værktøjet og vent til savklingen står helt stille.

– Før glidearmen langsomt opad.

Geringsvinkel Højde x bredde

[mm]

Vandret Lodret Emne på

anslagsskinne

Emne på

afstandsanslag (tilbehør)

0° 0° 104 x 335 110 x 240

45° 0° 104 x 240 110 x 110

0° 45° (venstre) 50 x 335 50 x 295

0° 45° (højre) 40 x 335 40 x 295

45° 45° (venstre) 50 x 240 50 x 200

45° 45° (højre) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 133 Tuesday, March 22, 2011 12:01 PM

134 | Dansk

1 609 929 W31 | (22.3.11) Bosch Power Tools

Savning af lige lange emner (se Fig. R)

Lige lange emner saves nemmest med længdeanslaget 36.

Du kan montere længdeanslaget på begge sider af savbordets

forlængelse 11.

– Løsne låseskruen 35 og klap længdeanslaget 36 hen over

klemmeskruen 63.

–Spænd låseskruen 35 igen.

–Indstil forlængelsen af savbord 11 på den ønskede længde

(se „Forlængelse af savebord“, side 131).

Indstilling af dybdeanslag (savning af not)

(se Fig. S)

Dybdeanslaget skal justeres, hvis der skal saves en not eller

bruges et afstandsanslag (f.eks.: Bosch MSF 110).

– Sving dybdeanslaget 30 udad.

– Tryk på låsearmen 5 og sving glidearmen i den ønskede po-

sition.

– Drej på justeringsskruen 29, til enden på skruen berører

dybdeanslaget 30.

– Før glidearmen langsomt opad.

Specielle emner

Når der saves i bøjede eller runde emner, er det vigtigt at sør-

ge for, at disse er særligt godt sikret mod at rutsje væk. På

snitlinjen må der ikke være nogen spalte mellem emne, an-

slagsskinne og savbord.

Få fremstillet specielle holdere, hvis det skulle være nødven-

digt.

Bearbejdning af profillister (gulv- eller loftslister)

Profillister kan bearbejdes på to forskellige måder:

– stillet op mod anslagsskinnen,

– fladt liggende på savbordet.

Desuden kan snittene udføres med eller uden trækbevægel-

se, afhængigt af profillistens bredde.

Prøv altid først den indstillede geringsvinkel på et stykke af-

faldstræ, før du går rigtigt i gang.

Gulvlister

I efterfølgende tabel forklares det, hvordan gulvlister bearbejdes.

Indstillinger stillet op mod

ansla-

gsskinnen

fladt liggende

på savbordet

Gulvliste Venstre side Højre side Venstre side Højre side

Indvendig kant Vandret geringsvinkel 45° venstre 45° højre 0° 0°

Lodret geringsvinkel 0° 0° 45° venstre 45° højre

Positionering af emne Underkant på

savbord

Underkant på

savbord

Overkant på

anslagsskinne

Overkant på

anslagsskinne

Færdigt emne findes

…

... til venstre for

snittet

... til højre for

snittet

... til venstre for

snittet

... til højre for

snittet

Udvendig kant Vandret geringsvinkel 45° højre 45° venstre 0° 0°

Lodret geringsvinkel 0° 0° 45° højre 45° venstre

Positionering af emne Underkant på

savbord

Underkant på

savbord

Overkant på

anslagsskinne

Overkant på

anslagsskinne

Færdigt emne findes

…

... til højre for

snittet

... til venstre for

snittet

... til venstre for

snittet

... til højre for

snittet

OBJ_BUCH-1360-001.book Page 134 Tuesday, March 22, 2011 12:01 PM

Dansk | 135

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Loftslister (efter US-standard)

Kontrol og indstilling af grundinstillinger

For at sikre at saven altid saver præcise snit er det vigtigt at

kontrollere el-værktøjets grundindstillinger og evt. indstille

det efter intensiv brug.

Dette kræver erfaring og tilsvarende specialværktøj.

Dette arbejde gennemføres hurtigt og pålideligt af en Bosch-

servicetekniker.

Justering af laser

Bemærk: El-værktøjet skal være tilsluttet til strømforsynin-

gen, hvis laserfunktionen skal testes.

fBetjen aldrig start-stop-kontakten, når laseren juste-

res (f.eks. ved at bevæge glidearmen). En utilsigtet start

af el-værktøjet kan føre til kvæstelser.

– Stil el-værktøjet i arbejdsstilling.

–Drej savbordet 38 indtil hakket 18 for 0°. Armen 16 skal

falde rigtigt i hak.

– Tænd for laserstrålerne med kontakten 61.

Kontrol: (se Fig. T1)

– Tegn en lige snitlinje på emnet.

– Tryk på låsearmen 5 og før glidearmen langsomt ned med

håndgrebet 4.

– Positionér emnet på en sådan måde, at savklingens tænder

flugter med snitlinjen.

– Hold emnet fast i denne position og før glidearmen lang-

somt opad igen.

– Spænd emnet fast.

– Tænd for laserstrålerne med kontakten 61.

Laserstrålerne skal i hele længden være på emnet i den sam-

me afstand fra den markerede snitlinje til højre og venstre, og-

så når glidearmen føres nedad.

Indstilling af flugtning: (se Fig. T2)

– Drej den pågældende stilleskrue 64 med unbrakonøglen

(2 mm) 21, til laserstrålen i hele sin længde har den sam-

me afstand til den markerede snitlinje på emnet.

En drejning mod venstre bevæger laserstrålen fra venstre til

højre, en drejning mod højre bevæger laserstrålen fra højre til

venstre.

Indstilling af parallelitet: (se Fig. T3)

– Løsn de to skruer 65 på laserbeskyttelseskappen 27 med

unbrakonøglen (4 mm) 20.

Bemærk: Den forreste skrue på laserbeskyttelseskappen

nås ved at svinge glidearmen en smule nedad, til unbrako-

nøglen kan stikkes gennem en af slidserne på pendulbe-

skyttelseskappen.

– Løsn fastgørelsesskruen 66 (ca. 1–2 omdrejninger) med

unbrakonøglen (2 mm) 21.

Drej ikke skruen helt ud.

– Forskyd laserens monteringsplade til højre eller venstre, til

laserstrålerne i hele deres længde er parallel med den mar-

kerede snitlinje på emnet.

– Hold laserens monteringsplade i denne position og spænd

fastgørelsesskruen 66 igen.

Ønsker du at bearbejde loftslisterne, mens de ligger fladt på savbordet, indstilles den vandrette ge-

ringsvinkel på 1,6° (savbord drejet til højre eller venstre) og den lodrette geringsvinkel på 33,9° (gli-

dearm svinget til højre eller venstre).

Den efterfølgende tabel indeholder henvisninger om, hvordan loftslister skal bearbejdes.

Indstillinger stillet op mod

anslags-

skinnen

fladt liggende

på savbordet

Loftsliste Venstre side Højre side Venstre side Højre side

Indvendig kant Vandret geringsvinkel 45° højre 45° venstre 31,6° højre 31,6° venstre

Lodret geringsvinkel 0° 0° 33,9° venstre 33,9° højre

Positionering af emne Underkant på

anslagsskinne

Underkant på

anslagsskinne

Overkant på

anslagsskinne

Overkant på

anslagsskinne

Færdigt emne findes

…

... til højre for

snittet

... til venstre for

snittet

... til venstre for

snittet

... til højre for

snittet

Udvendig kant Vandret geringsvinkel 45° venstre 45° højre 31,6° venstre 31,6° højre

Lodret geringsvinkel 0° 0° 33,9° højre 33,9° venstre

Positionering af emne Underkant på

anslagsskinne

Underkant på

anslagsskinne

Overkant på

anslagsskinne

Overkant på

anslagsskinne

Færdigt emne findes

…

... til højre for

snittet

... til venstre for

snittet

... til venstre for

snittet

... til højre for

snittet

52°

38°

52°

OBJ_BUCH-1360-001.book Page 135 Tuesday, March 22, 2011 12:01 PM

136 | Dansk

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Kontrollér efter indstillingen, at laserstrålen stadigvæk

flugter med snitlinjen. Indstil i givet fald laserstrålerne en

gang til med stilleskruerne 64.

– Fastgør laserbeskyttelseskappen 27 igen.

Indstilling af den sidevendte afvigelse, når glidearmen

bevæges: (se Fig. T4)

– Løsn de to skruer 65 på laserbeskyttelseskappen 27 med

unbrakonøglen (4 mm) 20.

Bemærk: Den forreste skrue på laserbeskyttelseskappen

nås ved at svinge glidearmen en smule nedad, til unbrako-

nøglen kan stikkes gennem en af slidserne på pendulbe-

skyttelseskappen.

– Løsn de to fastgørelsesskruer 67 (ca. 1–2 omdrejninger)

med unbrakonøglen (2 mm) 21.

Drej ikke skruerne helt ud.

– Forskyd laserens hus til højre eller venstre, til laserstråler-

ne ikke mere afviger i siden, når glidearmen bevæges ned.

– Kontrollér efter indstillingen, at laserstrålen stadigvæk

flugter med snitlinjen. Indstil i givet fald laserstrålerne en

gang til med stilleskruerne 64.

– Hold laserens hus i denne position og spænd fastgørelses-

skruerne 67 igen.

– Fastgør laserbeskyttelseskappen 27 igen.

Indstilling af standard-geringsvinkel 0° (lodret)

– Stil el-værktøjet i transportstilling.

–Drej savbordet 38 indtil hakket 18 for 0°. Armen 16 skal

falde rigtigt i hak.

Kontrol: (se Fig. U1)

– Indstil en vinkellære på 90° og stil den på savbordet 38.

Benet på vinkellæren skal flugte med hele savklingens længde

40.

Indstilling: (se Fig. U2)

– Løsne spændegrebet 17.

– Løsn de to stilleskruer 68 (mindst 1 omdrejning) med en

stiftnøgle (10 mm).

– Løsn stilleskruen 70 (ca. 3 omdrejninger) med unbrako-

nøglen 4 (20 mm).

– Drej stilleskruen 69 med unbrakonøglen (4 mm) 20 ind el-

ler ud, til benet på vinkellæren flugter med hele savklin-

gens længde.

– Spænd spændegrebet 17 igen.

Spænd herefter først stilleskruen 70 og så stilleskruerne

68 igen.

Hvis vinkelviserne 33 og 24 ikke er i en linje med 0°-mærker-

ne på skalaen 32 efter indstillingen, løsn da fastgørelsesskru-

erne på vinkelviserne med en stjerneskruetrækker og indstil

vinkelviserne langs med 0°-mærkerne.

Indstilling af standard geringsvinkel 45° (venstre, lodret)

– Stil el-værktøjet i arbejdsstilling.

–Drej savbordet 38 indtil hakket 18 for 0°. Armen 16 skal

falde rigtigt i hak.

– Træk det venstre anslagsskinneforlængelserstykke 9 helt

ud.

– Løsn spændegrebet 17 og sving glidearmen på håndgre-

bet 4 helt til venstre (45°).

Kontrol: (se Fig. V1)

– Indstil en vinkellære på 45° og stil den på savbordet 38.

Benet på vinkellæren skal flugte med hele savklingens længde

40.

Indstilling: (se Fig. V2)

– Drej stilleskruen 71 med en gaffelnøgle (8 mm) så meget

ind eller ud, til benet på vinkellæren flugter med hele sav-

klingens længde.

– Spænd spændegrebet 17 igen.

Hvis vinkelviserne 33 og 24 ikke er i en linje med 45°-mær-

kerne på skalaen 32 efter indstillingen, kontrolleres først en

gang til 0°-indstillingen for geringsvinklen og vinkelviserne.

Herefter gentages indstillingen af 45°-geringsvinklen.

Indstilling af standard geringsvinkel 45° (højre, lodret)

– Stil el-værktøjet i arbejdsstilling.

–Drej savbordet 38 indtil hakket 18 for 0°. Armen 16 skal

falde rigtigt i hak.

– Træk det højre anslagsskinneforlængerstykke 9 helt ud.

– Løsne spændegrebet 17.

– Vip glidearmen på håndgrebet 4 ud af 0°-posi-

tionen en smule til venstre og drej drejeknop-

pen 39, til det højre geringsvinkelområde vi-

ses.

– Sving glidearmen på håndgrebet 4 helt til højre (45°).

Kontrol: (se Fig. W1)

– Indstil en vinkellære på 135° og stil den på savbordet 38.

Benet på vinkellæren skal flugte med hele savklingens længde

40.

Indstilling: (se Fig. W2)

– Drej stilleskruen 72 med en gaffelnøgle (8 mm) så meget

ind eller ud, til benet på vinkellæren flugter med hele sav-

klingens længde.

– Spænd spændegrebet 17 igen.

Hvis vinkelviserne 33 og 24 ikke er i en linje med 45°-mær-

kerne på skalaen 32 efter indstillingen, kontrolleres først en

gang til 0°-indstillingen for geringsvinklen og vinkelviserne.

Herefter gentages indstillingen af 45°-geringsvinklen.

Skala til vandrette geringsvinkler justeres

– Stil el-værktøjet i arbejdsstilling.

–Drej savbordet 38 indtil hakket 18 for 0°. Armen 16 skal

falde rigtigt i hak.

Kontrol: (se Fig. X1)

– Indstil en vinkellære på 90° og læg den på savbordet 38

mellem anslagsskinne 10 og savklinge 40.

Benet på vinkellæren skal flugte med hele savklingens længde

40.

Indstilling: (se Fig. X2)

– Løsn alle fire stilleskruer 73 med unbrakonøglen (4 mm)

20 og drej savbordet 38 sammen med skalaen 37, til benet

på vinkellæren flugter med hele savklingens længde.

– Spænd skruerne igen.

Hvis vinkelviseren 59 ikke er i en linje med skalens 0°-mærke

37, når indstillingen er færdig, løsnes skruen 74 med en stjer-

neskruetrækker, hvorefter vinkelviseren indstilles langs med

0°-mærket.

OBJ_BUCH-1360-001.book Page 136 Tuesday, March 22, 2011 12:01 PM

Dansk | 137

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Indstilling af spændegrebets klemmekraft 17 (se Fig. Y)

Spændegrebets klemmekraft 17 kan efterjusteres.

Kontrol:

– Spændegrebets klemmekraft skal holde glidearmens posi-

tion sikkert, hver gang der udføres en lodret geringsvinkel.

Indstilling:

– Løsne spændegrebet 17.

– Drej stilleskruen 75 til venstre med en stiftnøgle (17mm)

for at reducere klemmekraften eller drej den til højre for at

øge klemmekraften.

– Indstil en lodret geringsvinkel, spænd grebet 17 igen og

kontrollér, om den ønskede klemmekraft er nået.

Transport (se Fig. Z)

Før el-værktøjet transporteres, skal du gennemføre følgende

skridt:

– Skub glidearmen 28 helt bagud og sikre den i denne posi-

tion (se „Glidearm sikres“, side 131).

– Sikre, at dybdeanslaget 30 er trykket helt ind og at juste-

ringsskruen 29 passer gennem udsparingen uden at berø-

re dybdeanslaget, når glidearmen bevæges.

– Før glidearmen ned, til transportsikringen 31 kan trykkes

helt ind.

– Skub forlængelsen af savbordet 11 helt ind.

– Indstil en lodret geringsvinkel på 0° og spænd spændegre-

bet 17.

–Drej savbordet 38 helt til venstre og spænd knoppen 15.

– Bind netkablet sammen med velcrobåndet 76.

– Fjern alle tilbehørsdele, der ikke kan monteres fast på el-

værktøjet.

Ubenyttede savklinger skal helst opbevares i en lukket be-

holder, når de transporteres.

– Bær el-værktøjet i transportgrebet 7 eller grib fast i fordyb-

ningerne 19 på siden af savbordet.

fBrug kun transportanordningerne og aldrig beskyttel-

sesanordningerne, glidearmen 28 eller håndgrebet 4

til transport af el-værktøjet.

fEl-værktøjet skal altid bæres af to personer for at und-

gå rygskader.

Vedligeholdelse og service

Vedligeholdelse og rengøring

fTræk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol

holde op med at fungere, skal reparationen udføres af et auto-

riseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

Rengøring

El-værktøj og ventilationsåbninger skal altid holdes rene for at

sikre et godt og sikkert arbejde.

Pendulbeskyttelsesskærmen skal altid kunne bevæges frit og

lukkes automatisk. Derfor skal området omkring beskyttel-

sesskærmen altid være rent.

– Fjern støv og spåner med trykluft eller en pensel efter hver

arbejdsgang.

– Rengør gliderullen 23 og glidearmen 28 med regelmæssi-

ge mellemrum.

Tilbehør

Hurtigspændetvinge . . . . . . . . . . . . . . . . . . . 1 609 B02 125

Ilægningsplader. . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Støvpose . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 609 B02 595

Afstandsstop MSF 110. . . . . . . . . . . . . . . . . .2 610 015 461

Opsugningsadapter . . . . . . . . . . . . . . . . . . . .2 607 001 977

Arbejdsbord GTA 2500 W . . . . . . . . . . . . . . 0 601 B12 100

Arbejdsbord GTA 3800 . . . . . . . . . . . . . . . . 0 601 B24 000

Træstøvsuger GAS 50 M. . . . . . . . . . . . . . . . .0 601 988 103

Arbejdslampe MSLED 170

EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Savklinger til træ og pladematerialer, paneler og lister

Savklinge 305 x 30 mm,

60 tænder . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Savklinger til kunststof og ikke-jernholdige metaller

Savklinge 305 x 30 mm,

96 tænder . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Savklinge 305 x 30 mm,

96 tænder . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Savklinger til alle former for laminatgulve

Savklinge 305 x 30 mm,

96 tænder . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og

vedligeholdelse af dit produkt samt reservedele. Reservedel-

stegninger og informationer om reservedele findes også un-

der:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare

spørgsmål vedr. køb, anvendelse og indstilling af produkter

og tilbehør.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Tel. Service Center: +45 (4489) 8855

Fax: +45 (4489) 87 55

E-Mail: vaerktoej@dk.bosch.com

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljø-

venlig måde.

Smid ikke el-værktøj ud sammen med det almindelige hus-

holdningsaffald!

OBJ_BUCH-1360-001.book Page 137 Tuesday, March 22, 2011 12:01 PM

138 | Svenska

1 609 929 W31 | (22.3.11) Bosch Power Tools

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF

om affald af elektrisk og elektronisk udstyr

skal kasseret elektrisk udstyr indsamles se-

parat og genbruges iht. gældende miljøfor-

skrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

Vid användning av elverktyg ska följande säker-

hetsåtgärder vidtas för undvikande av elstöt,

kroppsskada och brand.

Läs noga alla dessa anvisningar innan elverktyget tas i

bruk och ta väl vara på säkerhetsanvisningarna.

I säkerhetsanvisningarna använda begreppet ”Elverktyg” hän-

för sig till nätdrivna elverktyg (med nätsladd) och till batteri-

drivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

fHåll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

olyckor.

fAnvänd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

fHåll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

fElverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

fUndvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

fSkydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

fMissbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

risken för elstöt.

fNär du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

fAnvänd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

Personsäkerhet

fVar uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

fBär alltid personlig skyddsutrustning och skyddsglasö-

gon. Användning av personlig skyddsutrustning som t.ex.

dammfiltermask, halkfria säkerhetsskor, skyddshjälm och

hörselskydd reducerar alltefter elverktygets typ och

användning risken för kroppsskada.

fUndvik oavsiktlig igångsättning. Kontrollera att elverk-

tyget är frånkopplat innan du ansluter stickproppen till

vägguttaget och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär elverktyget med

fingret på strömställaren eller ansluter påkopplat elverktyg

till nätströmmen kan olycka uppstå.

fTa bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

fUndvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

fBär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

fNär elverktyg används med dammutsugnings- och -

uppsamlingsutrustning, se till att dessa är rätt monte-

rade och används på korrekt sätt. Användning av dam-

mutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

fÖverbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

fEtt elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

fDra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut

eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

fFörvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

fSköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom-

ponenter inte brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påverkas menligt.

Låt skadade delar repareras innan elverktyget tas i

bruk. Många olyckor orsakas av dåligt skötta elverktyg.

OBS

OBJ_BUCH-1360-001.book Page 138 Tuesday, March 22, 2011 12:01 PM

Svenska | 139

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fHåll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

fAnvänd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Service

fLåt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för panelsågning

fElverktyget levereras med en varningsskylt på engel-

ska (visas på bilden av elverktyget på grafiksidan

märkt med nummer 3).

fKlistra medföljande dekal i ditt eget språk över engel-

ska texten på varningsskylten innan du tar elverktyget

i bruk.

fHåll varselskyltarna på elverktyget tydligt läsbara.

fTrampa inte på elverktyget. Allvarliga personskador kan

uppstå om elverktyget faller omkull eller om du oavsiktligt

kommer i kontakt med sågklingan.

fKontrollera att klingskyddet fungerar korrekt och är

lättrörligt. Klingskyddet får aldrig klämmas fast i öppet

läge.

fAvlägsna inte snittrester, träspån e.dyl. från sågsnitts-

området när elverktyget är påkopplat. För först verk-

tygsarmen till viloläget och koppla sedan från elverktyget.

fSågklingan ska vara tillslagen när den förs mot arbets-

stycket. I annat fall finns risk för bakslag om sågklingan

fastnar i arbetsstycket.

fHåll handtagen torra, rena och fria från olja och fett.

Med fett eller olja nedsmorda handtag är hala och kan leda

till att kontrollen förloras.

fTöm förutom själva arbetsstycket allt från arbetsbor-

det som t. ex. inställningsverktyg, träspån etc. innan

elverktyget startas. Små träbitar eller andra föremål kan

med hög hastighet slängas mot operatören om de råkar

komma i kontakt med den roterande sågklingan.

fHåll golvet rent från träspån och materialrester. Risk

finns att du halkar eller snavar.

fSpänn alltid fast arbetsstycket ordentligt. Bearbeta

inte arbetsstycken som är så små att de inte kan spän-

nas fast. Handens avstånd till roterande sågklinga är i

detta fall för litet.

fAnvänd elverktyget endast för de material som anges

under ändamålsenlig användning. I annat fall kan elverk-

tyget överbelastas.

fOm sågklingan kommer i kläm, koppla från elverktyget

och håll arbetsstycket stadigt tills sågklingan stannat

fullständigt. För att undvika bakslag förflytta inte

arbetsstycket innan sågklingan stannat fullständigt.

Om sågklingan kommit i kläm åtgärda blockeringen innan

elverktyget startas på nytt.

fSe till att fingrarna inte råkar mellan glidarmens rörliga

delar. Fingrarna kan klämmas in och i hög grad skadas.

fHåll stadigt i handtaget vid inkoppling och under all

sågning. Vid sågning kontrollera glidarmens rörelse.

Minsta oaktsamhet kan på grund av glidarmens lättrörlig-

het leda till allvarlig personskada.

fKapa alltid arbetsstycket framifrån bakåt. I annat fall

finns risk för bakslag om sågklingan fastnar i arbetsstycket.

fAnvänd inte oskarpa, sprickiga, deformerade eller ska-

dade sågklingor. Sågklingor med oskarpa eller fel inrik-

tade tänder medför till följd av ett för smalt sågspår ökad

friktion, inklämning av sågklingan och bakslag.

fAnvänd alltid sågklingor i rätt storlek och med lämpligt

infästningshål (t. ex. stjärnformat eller runt). Såg-

klingor som inte passar till sågens monteringskomponen-

ter roterar orunt och leder till att kontrollen förloras över

sågen.

fAnvänd inte sågklingor i höglegerat snabbstål (HSS-

stål). Dessa sågklingor kan lätt brytas sönder.

fBerör inte sågklingan efter arbetet innan den svalnat.

Sågklingan blir mycket het under arbetet.

fAnvänd aldrig elverktyget utan inmatningsplatta. Byt

ut defekt inmatningsplatta. Använd en felfri inmatnings-

platta, i annat fall finns risk för att sågklingan skadar dig.

fKontrollera regelbundet sladden och låt en skadad

sladd repareras hos ett auktoriserat serviceställe för

Bosch elverktyg. Byt ut skadade skarvsladdar. Detta

garanterar att elverktygets säkerhet bibehålls.

fNär elverktyget inte används förvara det på en säker

plats. Lagringsplatsen måste vara torr och kunna låsas.

Detta förhindrar att elverktyget skadas under lagring eller

att okunnig person använder elverktyget.

fRikta inte laserstrålen mot människor eller djur och

rikta inte heller själv blicken mot laserstrålen. Detta

elverktyg alstrar laserstrålning i laserklass 2 enligt

EN 60825-1. Risk finns att strålen bländar personer.

fByt inte ut monterad laser mot en laser av annan typ. En

laser som inte passar till detta elverktyg kan innebära fara

för personer.

fSäkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls säk-

rare än med handen.

fLämna aldrig elverktyget innan det stannat fullstän-

digt. Insatsverktyg som efter frånkoppling fortsätter att

rotera kan orsaka personskada.

fElverktyget får inte användas med defekt sladd. Berör

inte skadad nätsladd, dra sladden ur vägguttaget om

den skadats under arbetet. Skadade nätsladdar ökar ris-

ken för elstöt.

LASERSTRÅLNING

Stirra inte in i strålen

Laserprodukt klass 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 139 Tuesday, March 22, 2011 12:01 PM

140 | Svenska

1 609 929 W31 | (22.3.11) Bosch Power Tools

Symboler

Beakta symbolerna nedan som kan vara viktiga för elverkty-

gets användning. Lägg på minne symbolerna och deras bety-

delse. Korrekt tolkning av symbolerna hjälper till att bättre

och säkrare använda elverktyget.

Symboler och deras betydelse

Laserstrålning

Stirra inte in i strålen

Laserprodukt klass 2

Håll händerna på betryggande avstånd

från sågområdet när elverktyget är

påkopplat. Kontakt med sågbladet medför

risk för personskada.

Bär dammskyddsmask.

Bär skyddsglasögon.

Bär hörselskydd. Risk finns för att buller

leder till hörselskada.

Riskområde! Håll händerna, fingrarna

och armarna på betryggande avstånd

från detta område.

Se till att fingrarna inte råkar mellan gli-

darmens rörliga delar. Fingrarna kan

klämmas in och i hög grad skadas.

Beakta sågklingans dimensioner. Centrumhålet måste utan

spel passa på verktygsspindeln. Använd inte reducerstycken

eller adapter.

För transport grip tag i elverktyget vid

märkta partier (greppfördjupningar) eller

transporthandtaget.

Ø 30

Ø 305 mm

Elverktyget får inte bäras i glidarmens hand-

tag.

Spännspaken öppen:

Vertikala geringsvinklar kan ställas in.

Spännspaken stängd:

Den på glidarmen inställda geringsvinkeln bibehålls.

Visar de enskilda stegen för inställning av vertikal gerings-

vinkel.

1. Lossa spännspaken

2. Sväng glidarmen en aning åt vänster

3. Ställ på ratten in geringsvinkelintervallet

Ställ på ratten in vertikala geringsvinkelintervaller

Sågklingans lutning åt vänster (45° till 0°)

Sågklingans lutning åt höger (0° till 45°)

Glidarmens totala svängområde (–47° till +47°)

För inställning av valfria horisontala geringsvinklar måste

sågbordet vara fritt rörligt resp. vinkelspärren låsas:

–Dra i spaken n och tryck samtidigt framtill ned vinkelspär-

ren o

Symboler och deras betydelse

OBJ_BUCH-1360-001.book Page 140 Tuesday, March 22, 2011 12:01 PM

Svenska | 141

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar

och instruktioner. Fel som uppstår till följd av

att säkerhetsanvisningarna och instruktio-

nerna inte följts kan orsaka elstöt, brand

och/eller allvarliga personskador.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak

linje i trä. Därvid kan horisontala geringsvinklar mellan –52°

och +60° samt vertikala geringsvinklar mellan 47° (på vän-

ster sida) 47° (på höger sida) utföras.

Elverktyget har konstruerats för sågning i hårt och mjukt trä,

samt spån- och fiberplattor.

Med lämpliga sågklingor kan även aluminiumprofiler och plast

sågas.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

elverktyget på grafiksidan.

1Dammpåse

2Utsugningsadapter

3Laservarningsskylt

4Handtag

5Låsarm

6Klingskydd

7Transporthandtag

8Pendlande klingskydd

9Förlängning av anslagsskenan

10 Anslagsskena

11 Sågbordsförlängning

12 Monteringshål

13 Insatsplatta

14 Vinkelspärr

15 Spärrknapp för valfri geringsvinkel (horisontal)

16 Spak för förinställning av geringsvinkel (horisontal)

17 Spännspak för valfri geringsvinkel (vertikal)

18 Jack för standardgeringsvinklar

19 Greppfördjupningar

20 Sexkantnyckel (6 mm/4 mm)

21 Sexkantnyckel (2 mm)

22 Skruvtving

23 Glidrulle

24 Vinkelindikator (vertikal) för höger geringsvinkel-

intervall (0° till 47°)

25 Spånavvisare

26 Glidmekanismens spännspak

27 Laserskydd

28 Glidarm

29 Djupanslagets justerskruv

30 Djupanslag

31 Transportsäkring

32 Skala för geringsvinkel (vertikal)

33 Vinkelindikator (vertikal) för vänster geringsvinkel-

intervall (47° till 0°)

34 Ställknapp för 22,5°-geringsvinkel (vertikal)

35 Låsskruv för längdanslag

36 Längdanslag

37 Skala för geringsvinkel (horisontal)

38 Sågbord

39 Ratt för inställning av geringsvinkelintervallet (vertikalt)

40 Sågblad

41 Spånutkast

42 Låsskruv för stångreglage 43

43 Pendlande klingskyddets stångreglage

44 Främre fästskruv

(täckplatta/pendlande klingskydd)

45 Bakre fästskruv (täckplatta/pendlande klingskydd)

46 Täckplatta

47 Spindellåsning

48 Insexkantskruv (6 mm) för sågklingans infästning

49 Spännfläns

50 Inre spännfläns

51 Spännspak för sågbordsförlängning

52 Spännspak för anslagsskenans förlängning

53 Täckplåt

54 Dämpare

55 Ställskruvar för dämpning

56 Hål för skruvtving

57 Vingskruv

58 Gängstång

59 Vinkelindikator (horisontal)

60 Strömställare Till/Från

61 Kontakt för lasern (uppmärkning av snittlinje)

62 Skruvar för inmatningsplatta

63 Klämskruv för längdanslag

64 Ställskruv för laserpositionering (i samma plan)

65 Skruvar för laserskydd

66 Fästskruv för laserns montageplatta

67 Fästskruv för laserhuset

68–70

Ställskruvar för grundinställning 0° (vertikal gerings-

vinkel)

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG för avfall som

utgörs av elektriska och elektroniska produkter och dess

modifiering till nationell rätt måste obrukbara elverktyg

omhändertas separat och på miljövänligt sätt lämnas in för

återvinning.

Symboler och deras betydelse

OBJ_BUCH-1360-001.book Page 141 Tuesday, March 22, 2011 12:01 PM

142 | Svenska

1 609 929 W31 | (22.3.11) Bosch Power Tools

71 Ställskruv för grundinställning 45° (vänster vertikal

geringsvinkel)

72 Ställskruv för grundinställning 45° (höger vertikal

geringsvinkel)

73 Ställskruvar för (horisontala) geringsvinkelns skala 37

74 Skruv för vinkelindikator (horisontal)

75 Ställskruv för klämkraften i spärrspaken 17

76 Kardborrband

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-

hör som finns.

Tekniska data

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 61029.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljud-

trycksnivå 93 dB(A); ljudeffektnivå 106 dB(A). Onoggrann-

het K=3 dB.

Använd hörselskydd!

Totala vibrationsvärden (vektorsumma ur tre riktningar)

framtaget enligt EN 61029:

Vibrationsemissionsvärde ah<2,5m/s2, onoggrannhet

K=1,5m/s

Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i

EN 61029 och kan användas vid jämförelse av olika elverk-

tyg. Mätmetoden är även lämplig för preliminär bedömning av

vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget

används för andra ändamål och med andra insatsverktyg eller

inte underhållits ordentligt kan vibrationsnivån avvika. Härvid

kan vibrationsbelastningen under arbetsperioden öka betyd-

ligt.

För en exakt bedömning av vibrationsbelastningen bör även

de tider beaktas när elvektyget är frånkopplat eller är igång

men inte används. Detta reducerar tydligt vibrationsbelast-

ningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t.ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

av arbetsförloppen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt

som beskrivs i ”Tekniska data” överensstämmer med följande

normer och normativa dokument: EN 61029, EN 60825-1

enligt bestämmelserna i direktiven 2004/108/EG,

2006/42/EG.

Teknisk tillverkningsdokumentation finns hos:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montage

fUndvik oavsiktlig start av elverktyget. Under monte-

ring och alla arbeten på elverktyget får stickproppen

inte vara ansluten till nätströmmen.

Leveransen omfattar

Ta försiktigt ut alla medlevererade delar ur förpackningen.

Avlägsna allt förpackningsmaterial från elverktyget och med-

levererat tillbehör.

Panelsåg GCM 12 GDL Professional

Produktnummer 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Upptagen märkeffekt W 2000 1500 1800

Tomgångsvarvtal min-1 3800 3800 3800

Startströmsbegränsning zzz

Lasertyp nm

635

Laserklass 222

Vikt enligt EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Skyddsklass /II /II /II

De mått (största/minsta) som är tillåtna för arbetsstycket finns angivna på sidan 147.

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Mått för lämpliga sågklingor

Sågklingans diameter mm 305

Klingans stomtjocklek mm 1,7–2,6

Centrumhålets diameter mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 142 Tuesday, March 22, 2011 12:01 PM

Svenska | 143

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Kontrollera innan elverktyget startas att alla nedan angivna

delar medlevererats:

– Panelsåg med monterad sågklinga

–Låsknopp 15

– Dammpåse 1

– Sexkantnyckel 20

– Sexkantnyckel 21

(under laserskyddslocket 27)

– Skruvtving 22

Anvisning: Kontrollera elverktyget avseende skador.

För fortsatt användning av elverktyget måste skyddsanord-

ningarna eller lätt skadade delar noggrant undersökas avse-

ende felfri och ändamålsenlig funktion. Kontrollera att de rör-

liga delarna fungerar felfritt, inte kärvar och att de är

oskadade. Alla komponenter ska vara korrekt monterade och

uppfylla alla villkor för att kunna garantera en felfri drift.

Skadade skyddsanordningar och delar ska repareras eller

bytas ut hos en auktoriserad fackverkstad.

Följande verktyg behövs i tillägg:

– Krysskruvmejsel

– Fast skruvnyckel (Storlek: 8 mm)

– Ring-, fast- eller hylsnyckel (Storlek: 10 mm och 17 mm)

Montering av låsknapp (se bild a)

– Skruva fast låsknoppen 15 i respektive hål ovanför armen

16.

fDra kraftigt fast låsknappen 15 innan sågning påbör-

jas. I annat fall finns risk för att sågklingan snedställs i

arbetsstycket.

Stationärt eller flexibelt montage

fFör att en säker hantering ska kunna garanteras bör

elverktyget monteras på ett plant och stabilt arbets-

bord (arbetsbänk).

Montage på ett arbetsbord (se bilden b1)

– Spänn fast elverktyget på arbetsbordet med hjälp av lämp-

liga skruvar. Använd för detta ändamål borrhålen 12.

Montering på ett Bosch-arbetsbord

(GTA 2500 W, GTA 3700, GTA 3800) (se bilden b2)

GTA-arbetsborden från Bosch håller med i höjdled justerbara

stödben elverktyget stadigt på alla underlag. Arbetsstyckets

stöd på arbetsbordet stöttar upp långa arbetsstycken.

fLäs noga varningsinstruktionerna och anvisningarna

för arbetsbordet. Fel som uppstår till följd av att varning-

arna och instruktionerna inte följts kan orsaka elstöt,

brand och/eller allvarliga personskador.

fSätt ihop arbetsbordet korrekt innan elverktyget mon-

teras. En korrekt montering är viktig för att bordet inte ska

braka ihop under arbetet.

– Montera elverktyget på arbetsbordet i transportläge.

Damm-/spånutsugning

Dammet från material som t. ex. blyhaltig målning, vissa trä-

slag, mineraler och metall kan vara hälsovådligt. Beröring

eller inandning av dammet kan orsaka allergiska reaktioner

och/eller andningsbesvär hos användaren eller personer som

uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speci-

ellt då i förbindelse med tillsatsämnen för träbehandling (kro-

mat, träkonserveringsmedel). Endast yrkesmän får bearbeta

asbesthaltigt material.

– Använd alltid dammutsugning.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat

material.

Damm-/spånutsugningen kan blockeras av damm, spån eller

fragment av arbetsstycket.

– Koppla från elverktyget och dra stickproppen ur väggutta-

get.

– Vänta tills sågklingan har stannat helt.

– Ta reda på orsaken till blockeringen och åtgärda proble-

met.

fUndvik dammanhopning på arbetsplatsen. Damm kan

lätt självantändas.

Självsugande (se bild c)

För bekväm uppsamling av spån använd medföljande damm-

påse 1.

fKontrollera och rensa dammpåsen efter varje använd-

ning.

fFör att undvika brandrisk skall dammpåsen tas bort vid

sågning i aluminium.

– Skjut in och vrid dammpåsen 1 på utsugningsadaptern 2

så att utsugningsadapterns stift griper in i urtaget på

dammpåsen.

Varken dammpåsen eller utsugningsadaptern får under såg-

ning beröra rörliga delar på elverktyget.

Töm dammpåsen i god tid.

Extern utsugning

För dammutsugning kan på utsugningsadaptern 2 även en

dammsugarslang (Ø 35 mm) anslutas.

– Skjut in dammsugarslangen i utsugningsadaptern 2.

Dammsugaren måste vara lämplig för det material som ska

bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande

eller torrt damm en specialdammsugare.

Utsugningsadapterns rengöring

En optimal utsugning kan endast garanteras om utsugnings-

adaptern 2 regelbundet renas.

– Dra med vridande rörelse bort utsugningsadaptern 2 från

spånutkastet 41.

– Rensa bort bitar och spån från arbetsstycket.

– Tryck åter med vridande rörelse utsugningsadaptern på

spånutkastet tills den snäpper fast i spånutkastets låsring.

Byte av sågklinga (se bilderna d1–d4)

fDra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

fAnvänd skyddshandskar vid montering av sågklingan.

Om sågklingan berörs finns risk för personskada.

OBJ_BUCH-1360-001.book Page 143 Tuesday, March 22, 2011 12:01 PM

144 | Svenska

1 609 929 W31 | (22.3.11) Bosch Power Tools

Använd endast sågklingor vilkas högsta tillåtna hastighet är

högre än elverktygets tomgångsvarvtal.

Använd endast såkglingor som motsvarar de i instruktionsbo-

ken angivna specifikationerna, som testats enligt EN 847-1

och försetts med godkännandemärke.

Använd endast de sågklingor som elverktygets tillverkare

rekommenderar och sådana som är lämpliga för de material

som ska bearbetas.

Borttagning av sågklinga

– Ställ elverktyget i arbetsläge.

– Skruva för hand upp låsskruven 42 tills stångreglaget 43

hänger fritt ned.

– Lossa fästskruven 44 (ca 2 varv) med medföljande sex-

kantnyckel (4 mm) 20.

Skruva inte helt ut skruven.

– Lossa fästskruven 45 (ca 6 varv) med medföljande sex-

kantnyckel (4 mm) 20.

Skruva inte helt ut skruven.

– Dra bort täckplattan 46 från fästskruven 45 framåt och

nedåt.

– Tryck på låsarmen 5 och sväng pendlande klingskyddet 8

bakåt.

Håll pendlande klingskyddet i detta läge.

– Häng upp stångreglaget 43 med ett hål över fästskruven

45.

Härvid hålls pendlande klingskyddet i öppet läge.

– Vrid insexkantskruven 48 med medlevererad sexkant-

nyckel (6 mm) 20 och tryck samtidigt spindellåsningen 47

tills den snäpper fast.

– Håll spindellåsknappen 47 nedtryckt och skruva medurs

bort skruven 48 (vänstergängad!)

– Ta bort spännflänsen 49.

– Ta bort sågklingan 40.

Montering av sågklinga

Om så behövs, rengör alla tillhörande delar före återmontering.

– Lägg upp den nya sågklingan på den inre spännflänsen 50.

fKontrollera vid montering att tändernas skärriktning (i

pilens riktning på sågklingan) överensstämmer med

pilens riktning på klingskyddet!

– Lägg upp spännflänsen 49 och skruven 48.

Tryck ned spindellåsknappen 47 tills den snäpper fast och

dra moturs åt skruven.

– Lossa stångreglaget 43 från fästskruven 45 och skjut

pendlande klingskyddet åter nedåt.

– Skjut åter in täckplattan 46 under fästskruven 45.

– Dra åter kraftigt fast skruvarna 45 och 44.

– Skjut stångreglaget 43 till ursprungligt läge och dra åter för

hand fast låsskruven 42.

Drift

fDra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

Transportsäkring (se bild A)

Transportsäkringen 31 underlättar hanteringen av elverkty-

get vid transport till användningsplatsen.

Upplåsning av spärren (arbetsläge)

– Tryck glidarmen 28 med handtaget 4 lätt nedåt för att

avlasta transportsäkringen 31.

– Dra helt ut transportsäkringen 31.

– Skjut glidarmen långsamt uppåt.

Så här säkras elverktyget (transportläge)

– Skjut glidarmen 28 fullständigt bakåt och lås den i detta

läge (se ”Glidarmens säkring”, sidan 144).

– Skjut glidarmen så långt nedåt tills transportsäkringen 31

kan tryckas in fullständigt.

Ytterligare anvisningar för transport se sidan 150.

Spärra glidarmen

Glidarmens glidmekanism 28 kan låsas med spännspaken

26. Glidarmen kan ställas i två lägen:

– Glidarmen har skjutits bakåt mot stopp (för kapning)

– Glidarmen har dragits framåt mot stopp (för ett kompakt

transportläge)

Glidarmens upplåsning (se bild B1)

Efter upplåsning av glidarmen 28 är hela glidmekanismen klar

för drift.

– Tryck spännspaken 26 nedåt mot stopp.

Spännspakens klämkil frilägger glidarmens båda undre

leder.

Glidarmens säkring (se bild B2)

Glidarmen har skjutits bakåt mot stopp:

– Skjut glidarmen 28 bakåt mot stopp.

Glidarmens båda övre leder står nu upprätt och är stängda.

– Dra spännspaken 26 uppåt tills klämkilen ligger mellan gli-

darmens båda undre leder.

Den fullständigt bakåt skjutna glidarmen 28 är nu låst.

Glidarmen har dragits framåt mot stopp:

– Dra glidarmen 28 framåt mot stopp.

Glidmekanismen är nu helt utkörd.

– Dra spännspaken 26 uppåt tills klämkilen ligger mellan gli-

darmens båda undre leder.

Den fullständigt bakåt skjutna glidarmen 28 är nu låst.

Förberedande arbeten

Förlängning av sågbord (se bild C)

Fria ändan på långa arbetsstycken måste alltid pallas upp eller

stödas.

Sågbordet kan med sågbordsförlängningarna 11 förstoras åt

vänster eller höger.

– Fäll spännspaken 51 inåt.

– Dra ut sågbordsförlängningen 11 till önskad längd (maxi-

malt 250 mm).

– För låsning av sågbordsförlängningen tryck spännspaken

51 åter utåt.

Förlängning av anslagsskena (se bild D)

För vertikala geringsvinklar måste anslagsskenans förläng-

ning 9 förskjutas.

– Dra spännspaken 52 framåt.

– Dra anslagsskenans förlängning 9 utåt mot stopp.

OBJ_BUCH-1360-001.book Page 144 Tuesday, March 22, 2011 12:01 PM

Svenska | 145

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– För låsning av anslagsskenans förlängning tryck spännspa-

ken 52 åter bakåt.

Så här tas anslagsskenans förlängning bort (se bild E)

För extremt vertikala geringsvinklar måste anslagsskenans

förlängning 9 tas bort.

– Vrid täckplåten 53 utåt.

– Dra spännspaken 52 framåt.

– Dra anslagsskenans förlängning 9 utåt mot stopp.

– Lyft bort anslagsskenans förlängning uppåt.

Inställning av glidarmens dämpning (se bild F)

Glidarmens glidmekanism 28 är vid fabriken förinställt och

inte dämpad vid leverans av elverktyget.

Glidmekanismens dämpning kan individuellt ställas in med

dämparen 54:

hård – kontrollerade arbetsrörelser;

svag – snabba sågsnitt.

– Lossa båda ställskruvarna 55 med sexkantnyckeln (4 mm)

20 för en mjukare dämpning

eller

dra kraftigt åt båda ställskruvarna 55 för en hårdare

dämpning.

Fastspänning av arbetsstycket (se bild G)

För optimal arbetssäkerhet ska arbetsstycket alltid spännas

fast.

Bearbeta inte arbetsstycken som är så små att de inte kan

spännas fast.

– Tryck arbetsstycket stadigt mot anslagsskenan 10.

– Stick in medföljande skruvtving 22 i ett härför avsett hål

56.

– Lossa vingskruven 57 och anpassa skruvtvingen till arbets-

stycket. Dra åter fast vingskruven.

– Spänn fast arbetsstycket genom att vrida gängstången 58.

Inställning av horisontell geringsvinkel

För att kunna garantera exakta snitt måste efter intensiv

användning elverktygets grundinställningar kontrolleras och

eventuellt justeras (se ”Kontroll och justering av grundinställ-

ningar”, sidan 149).

fDra kraftigt fast låsknappen 15 innan sågning påbör-

jas. I annat fall finns risk för att sågklingan snedställs i

arbetsstycket.

Inställning av standardgeringsvinkel (se bild H)

För snabb och exakt inställning av ofta använda geringsvinklar

har sågbordet försetts med urtag 18:

– Lossa vid behov låsknappen 15.

–Dra armen 16 och vrid sågbordet 38 till önskat urtag åt

vänster eller höger.

– Släpp åter armen. Armen måste kännbart snäppa fast i

urtaget.

Inställning av godtycklig horisontal geringsvinkel

(se bild I)

Den horisontala geringsvinkeln kan ställas in inom ett område

mellan 52° (på vänster sida) och 60° (på höger sida).

– Lossa vid behov låsknappen 15.

–Dra i spaken 16 och tryck samtidigt vinkelspärren 14 fram-

till nedåt.

Härvid låses spaken 16 och sågbordet blir fritt rörligt.

– Sväng sågbordet 38 med låsknappen åt vänster eller höger

tills vinkelindikatorn 59 visar önskad geringsvinkel.

– Dra åter fast låsknappen 15.

– För att åter lossa spaken 16 (för inställning av standardge-

ringsvinklar) dra spaken uppåt.

Vinkelspärren 14 återgår till sitt ursprungliga läge och spa-

ken 16 kan snäppa fast i hacken 18.

Inställning av vertikal geringsvinkel

För att kunna garantera exakta snitt måste efter intensiv

användning elverktygets grundinställningar kontrolleras och

eventuellt justeras (se ”Kontroll och justering av grundinställ-

ningar”, sidan 149).

Den vertikala geringsvinkeln kan ställas in i lägen mellan 47°

(på vänster sida) och 47° (på höger sida).

För snabb och exakt inställning av ofta använda geringsvinklar

finns förberedda anslag för vinklarna 0°, 22,5°, 45° och 47 °.

Inställning av vänstra geringsvinkelinter-

vallet (45° till 0°)

– Dra helt ut anslagsskenans vänstra förlängning 9. (se ”För-

längning av anslagsskena” sidan 144)

– Lossa spännspaken 17.

– Sväng glidarmen med handtaget 4 åt vänster tills vinkelin-

dikatorn 33 visar önskad geringsvinkel.

– Håll glidarmen i detta läge och dra åter fast spännspaken

17.

Spännspaken klämkraft måste hålla glidarmen stadigt i

varje önskad vertikal geringsvinkel.

Inställning av högra geringsvinkelintervallet

(0° till 45°) (se bild J)

– Dra helt ut anslagsskenans högra förlängning

9. (se ”Förlängning av anslagsskena”

sidan 144)

– Lossa spännspaken 17.

– Sväng glidarmen med handtaget 4 ur 0°-läget en aning åt

vänster och vrid ratten 39 tills önskat geringsvinkelinter-

vall visas.

– Sväng glidarmen med handtaget 4 åt höger tills vinkelindi-

katorn 24 visar önskad geringsvinkel.

– Håll glidarmen i detta läge och dra åter fast spännspaken

17.

Spännspaken klämkraft måste hålla glidarmen stadigt i

varje önskad vertikal geringsvinkel.

Inställning av standardgeringsvinkel 0°

För att standardgeringsvinkeln 0° lätt ska kunna ställas in,

snäpper ratten 39 fast i geringsvinkelområdet .

– Sväng glidarmen från höger ut över 0°-läget.

vänster höger

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 145 Tuesday, March 22, 2011 12:01 PM

146 | Svenska

1 609 929 W31 | (22.3.11) Bosch Power Tools

Inställning av hela geringsvinkelintervallet

(–47° till +47°)

–Dra helt ut anslagsskenans båda förlängningar

9. (se ”Förlängning av anslagsskena”

sidan 144)

– Lossa spännspaken 17.

– Sväng glidarmen med handtaget 4 ur 0°-läget en aning åt

vänster och vrid ratten 39 tills önskat geringsvinkelinter-

vall visas.

– Sväng glidarmen med handtaget 4 åt vänster eller höger

tills vinkelindikatorn 33 eller 24 visar önskad geringsvin-

kel.

– Håll glidarmen i detta läge och dra åter fast spännspaken

17.

Spännspaken klämkraft måste hålla glidarmen stadigt i

varje önskad vertikal geringsvinkel.

Standardgeringsvinkel 22,5° (se bild K)

– Dra ställknappen 34 utåt och vrid den 90°. Sväng sedan

glidarmen med handtaget 4 tills den hörbart snäpper fast.

Driftstart

fBeakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på elverkty-

gets typskylt.

Inkoppling (se bild L)

–För Driftstart dra strömställaren 60 i riktning mot handta-

get 4.

Anvisning: Av säkerhetsskäl kan elverktygets strömställare

Till/Från 60 inte låsas, utan måste under drift hållas ned-

tryckt.

Först sedan låsarmen 5 tryckts in kan glidarmen föras nedåt.

–För Sågning måste därför inte bara strömställaren dras

utan också låsarmen 5 tryckas ned.

Urkoppling

–För Urkoppling av elverktyget släpp strömställaren

Till/Från 60.

Startströmsbegränsning

Den elektroniska startströmsbegränsaren begränsar effekten

vid inkoppling av elverktyget och därför kan en 16 A säkring

användas.

Anvisning: När elverktyget genast vid inkoppling kör igång

med fullt varvtal fungerar inte längre startströmsbegräns-

ningen. För service måste elverktyget lämnas in till en service-

verkstad, för adresser se avsnittet ”Kundservice och kund-

konsulter”, sidan 151.

Arbetsanvisningar

Allmänna såganvisningar

fDra kraftigt fast låsknappen 15 och spärrspaken 17

innan sågningen påbörjas. I annat fall finns risk för att

sågklingan snedställs i arbetsstycket.

fInnan sågning påbörjas bör kontroll ske av att såg-

klingan inte berör anslagsskenan, skruvtvingarna eller

andra maskindelar. Ta bort eventuella hjälpanslag eller

anpassa dem.

Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot

sågklingan.

Bearbeta inte snedvridna arbetsstycken. Arbetsstycket

måste alltig ha en rak kant som läggs an mot anslagsskenan.

Fria ändan på långa arbetsstycken måste alltid pallas upp eller

stödas.

Märkning av skärlinjen (se bild M)

Två laserstrålar indikerar sågklingans snittbredd. Arbets-

stycket kan nu exakt positioneras för sågning utan att pend-

lande klingskyddet behöver öppnas.

– Koppla på laserstrålen med strömställaren 61.

– Rikta på arbetsstycket in markeringen mellan båda laser-

strålarna.

Anvisning: Kontrollera innan sågning påbörjas att snittbred-

den visas korrekt (se ”Laserns justering”, sidan 149). Laser-

strålarna kan förändra läget t. ex. till följd av vibrationer vid

intensiv användning.

Operatörens position (se bild N)

fStå alltid på sidan om sågklingan och inte i linje med

elverktygets sågklinga. Detta skyddar kroppen mot

eventuellt bakslag.

– Håll händerna, fingrarna och armarna på betryggande

avstånd från roterande sågklinga.

– Lägg inte armarna i kors framför glidarmen.

Byte av insatsplattor (se bild O)

De röda inmatningsplattorna 13 kan under en längre tids

användning slitas.

Byt ut defekta inmatningsplattor.

– Ställ elverktyget i arbetsläge.

– Skruva bort skruvarna 62 med medlevererad sexkant-

nyckel (4 mm) 20 och ta ut de gamla inmatningsplattorna.

– Lägg in den nya högra inmatningsplattan.

– Fäst med skruvarna 62 inmatningsplattan möjligast långt

åt höger så att sågklingan inte kan beröra inmatningsplat-

tan över dragrörelsens hela längd.

– Upprepa arbetsstegen på motsvarande sätt för den nya

vänstra inmatningsplattan.

OBJ_BUCH-1360-001.book Page 146 Tuesday, March 22, 2011 12:01 PM

Svenska | 147

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Tillåtna mått på arbetsstycket

Största arbetsstycke:

Minsta arbetsstycke:

(= alla arbetsstycken som kan spännas fast till höger eller till

vänster om sågklingan med den medföljande skruvtvingen

22):

160 x 335 mm (längd x bredd)

max. sågdjup (0°/0°): 104 mm

Sågning

Sågning utan dragrörelse (kapning) (se bild P)

– Skjut glidarmen 28 fullständigt bakåt och lås den i detta

läge (se ”Glidarmens säkring”, sidan 144).

Kontrollera att djupanslaget 30 är fullständigt intryckt och

att justerskruven 29 inte berör djupanslaget när glidarmen

går genom urtaget.

– Spänn fast arbetsstycket med hänsyn till dimensionerna.

– Ställ in önskad geringsvinkel (horisontalt och/eller verti-

kalt).

–Koppla på elverktyget.

– Tryck låsarmen 5 och för glidarmen med handtaget 4 lång-

samt nedåt.

– Såga arbetsstycket med jämn matningshastighet.

– Koppla från elverktyget och vänta till sågklingan stannat

helt.

– Skjut glidarmen långsamt uppåt.

Sågning med dragrörelse (se bild Q)

fHåll stadigt i handtaget vid inkoppling och under all

sågning. Vid sågning kontrollera glidarmens rörelse.

Minsta oaktsamhet kan på grund av glidarmens lättrörlig-

het leda till allvarlig personskada.

–Lås upp glidarmen 28 (se ”Glidarmens upplåsning”,

sidan 144).

Kontrollera att hela glidmekanismen är driftduglig genom

att dra ut och skjuta in glidarmen 28.

– Spänn fast arbetsstycket med hänsyn till dimensionerna.

– Ställ in önskad geringsvinkel (horisontalt och/eller verti-

kalt).

– Dra ut glidarmen från anslagsskenan 10 så långt att såg-

klingan står framför arbetsstycket.

–Koppla på elverktyget.

– Tryck låsarmen 5 och för glidarmen med handtaget 4 lång-

samt nedåt.

– Tryck nu glidarmen i riktning mot anslagsskenan 10 och

kapa arbetsstycket med jämn matningshastighet.

– Koppla från elverktyget och vänta till sågklingan stannat

helt.

– Skjut glidarmen långsamt uppåt.

Sågning av arbetsstycken i lika längd (se bild R)

För bekväm sågning av arbetsstycken i en och samma längd

kan längdanslaget 36 användas.

Längdanslaget kan monteras på sågbordsförlängningens 11

båda sidor.

– Lossa låsskruven 35 och fäll längdanslaget 36 över kläm-

skruven 63.

– Dra åter fast låsskruven 35.

– Ställ in sågbordsförlängningen 11 på önskad längd (se

”Förlängning av sågbord”, sidan 144)

Inställning av djupanslag (Spårsågning)

(se bild S)

Djupanslaget måste justeras för spårsågning eller när ett dis-

tansanslag (t. ex. Bosch MSF 110) ska användas.

– Sväng djupanslaget 30 utåt.

– Tryck låsarmen 5 och sväng glidarmen till önskat läge.

– Förskjut justerskruven 29 tills skruvens ända berör djup-

anslaget 30.

– Skjut glidarmen långsamt uppåt.

Speciella arbetsstycken

Böjda eller runda arbetsstycken måste säkras mot slirning.

Vid snittlinjen får springa inte uppstå mellan arbetsstycke,

anslagsskena och sågbord.

Om så behövs, ska speciella fästen tillverkas.

Bearbetning av profilhyvlade lister (golv- och

taklister)

Profilhyvlade lister kan bearbetas på två olika sätt:

– lagda mot anslagsskenan,

– plant liggande på sågbordet.

Dessutom kan profilhyvlade lister alltefter bredd sågas med

eller utan dragrörelse.

Provsåga med inställd geringsvinkel på virkesavfall.

Geringsvinkel Höjd x bredd

[mm]

horisontalt vertikalt Arbetsstycket mot

anslagsskenan

Arbetsstycket

distansanslag (tillbehör)

0° 0° 104 x 335 110 x 240

45° 0° 104 x 240 110 x 110

0° 45° (vänster) 50 x 335 50 x 295

0° 45° (höger) 40 x 335 40 x 295

45° 45° (vänster) 50 x 240 50 x 200

45° 45° (höger) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 147 Tuesday, March 22, 2011 12:01 PM

148 | Svenska

1 609 929 W31 | (22.3.11) Bosch Power Tools

Golvlister

Tabellen nedan lämnar anvisningar om bearbetning av golvlister.

Taklister (enligt US-standard)

Inställningar inställda mot

anslags-

skenan

plant

liggande på

sågbordet

Golvlist vänster sida höger sida vänster sida höger sida

Innerkant horisontal gerings-

vinkel 45° vänster 45° höger 0° 0°

vertikal geringsvinkel 0° 0° 45° vänster 45° höger

Arbetsstyckets

placering Underkant på

sågbordet

Underkant på

sågbordet

Överkant mot

anslagsskenan

Överkant mot

anslagsskenan

Färdigt arbetsstycke

ligger …

... till vänster om

snittet

... till höger om

snittet

... till vänster om

snittet

... till höger om

snittet

Ytterkant horisontal gerings-

vinkel 45° höger 45° vänster 0° 0°

vertikal geringsvinkel 0° 0° 45° höger 45° vänster

Arbetsstyckets

placering Underkant på

sågbordet

Underkant på

sågbordet

Överkant mot

anslagsskenan

Överkant mot

anslagsskenan

Färdigt arbetsstycke

ligger …

... till höger om

snittet

... till vänster om

snittet

... till vänster om

snittet

... till höger om

snittet

När skugglisterna som ligger plant på sågbordet ska bearbetas så måste den horisontala geringsvinkeln

ställas in på 31,6° (sågbordet vridet åt vänster eller höger) och den vertikal geringsvinkeln på 33,9°

(glidarmens svängs åt vänster eller höger).

Tabellen nedan lämnar instruktioner för bearbetning av skugglister.

Inställningar inställda mot

anslags-

skenan

plant

liggande på

sågbordet

Taklister vänster sida höger sida vänster sida höger sida

Innerkant horisontal gerings-

vinkel 45° höger 45° vänster 31,6° höger 31,6° vänster

vertikal geringsvinkel 0° 0° 33,9° vänster 33,9° höger

Arbetsstyckets

placering Underkant mot

anslagsskenan

Underkant mot

anslagsskenan

Överkant mot

anslagsskenan

Överkant mot

anslagsskenan

Färdigt arbetsstycke

ligger …

... till höger om

snittet

... till vänster om

snittet

... till vänster om

snittet

... till höger om

snittet

Ytterkant horisontal gerings-

vinkel 45° vänster 45° höger 31,6° vänster 31,6° höger

vertikal geringsvinkel 0° 0° 33,9° höger 33,9° vänster

Arbetsstyckets

placering Underkant mot

anslagsskenan

Underkant mot

anslagsskenan

Överkant mot

anslagsskenan

Överkant mot

anslagsskenan

Färdigt arbetsstycke

ligger …

... till höger om

snittet

... till vänster om

snittet

... till vänster om

snittet

... till höger om

snittet

52°

38°

52°

OBJ_BUCH-1360-001.book Page 148 Tuesday, March 22, 2011 12:01 PM

Svenska | 149

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Kontroll och justering av grundinställningar

För att kunna garantera exakta snitt måste efter intensiv

användning elverktygets grundinställningar kontrolleras och

eventuellt justeras.

För detta behövs erfarenhet och lämpliga specialverktyg.

En auktoriserad Bosch-servicestation kan snabbt och tillför-

litligt utföra dessa arbeten.

Laserns justering

Anvisning: För testning av laserns funktion måste elverktyget

vara anslutet till strömförsörjningen.

fAktivera aldrig På-/Av-strömställaren när lasern juste-

ras (t. ex. vid förflyttning av glidarmen). En oavsiktlig

start av elverktyget kan leda till personskada.

– Ställ elverktyget i arbetsläge.

– Vrid sågbordet 38 fram till urtaget 18 för 0°. Spaken 16

måste kännbart snäppa fast i urtaget.

– Koppla på laserstrålen med strömställaren 61.

Kontroll: (se bild T1)

– Rita på ett arbetsstycke upp en rät snittlinje.

– Tryck låsarmen 5 och för glidarmen med handtaget 4 lång-

samt nedåt.

– Rikta in arbetsstycket så att sågklingans tänder fluktar med

snittlinjen.

– Håll arbetsstycket i detta läge och för glidarmen långsamt

uppåt.

– Spänn fast arbetsstycket.

– Koppla på laserstrålen med strömställaren 61.

Laserstrålarna måste över hela linjen till vänster och höger

ligga på samma avstånd till den utmärkta snittlinjen på arbets-

stycket, även om glidarmen förs nedåt.

Inställning kant i kant: (se bild T2)

– Vrid motsvarande ställskruv 64 med sexkantnyckeln

(2 mm) 21 tills laserstrålen över hela linjen har samma

avstånd till den utmärkta snittlinjen på arbetsstycket.

En motursvridning förflyttar laserstrålen från vänster åt

höger, en medursvridning förflyttar laserstrålen från höger åt

vänster.

Inställning av parallellitet: (se bild T3)

– Lossa båda skruvarna 65 på laserskyddslocket 27 med

sexkantnyckeln (4 mm) 20.

Anvisning: För att kunna nå laserskyddslockets främre

skruv måste glidarmen en aning svängas nedåt förrän sex-

kantnyckeln kan stickas in genom ett spår i pendlande

klingskyddet.

– Lossa fästskruven 66 (ca 1–2 varv) med sexkantnyckeln

(2 mm) 21.

Skruva inte helt ut skruven.

– Förskjut laserns montageplatta åt höger eller vänster tills

laserstrålarna över hela linjen är parallella med utmärkt

snittlinje på arbetsstycket.

– Håll laserns montageplatta i detta läge och dra åter fast

fästskruven 66.

– Kontrollera efter inställningen på nytt att laserstrålen ligger

längs snittlinjen, Vid behov upprepa lasertrålens inriktning

med ställskruvarna 64.

– Sätt åter fast laserskyddet 27.

Inställning av avvikelse i sidled vid glidarmens rörelse:

(se bilden T4)

– Lossa båda skruvarna 65 på laserskyddslocket 27 med

sexkantnyckeln (4 mm) 20.

Anvisning: För att kunna nå laserskyddslockets främre

skruv måste glidarmen en aning svängas nedåt förrän sex-

kantnyckeln kan stickas in genom ett spår i pendlande

klingskyddet.

– Lossa båda fästskruvarna 67 (ca 1–2 varv) med sexkant-

nyckeln (2 mm) 21.

Skruva inte helt ut skruvarna.

– Förskjut laserhuset åt höger eller vänster tills laserstrå-

larna inte längre avviker i sidled när glidarmen körs nedåt.

– Kontrollera efter inställningen på nytt att laserstrålen ligger

längs snittlinjen, Vid behov upprepa lasertrålens inriktning

med ställskruvarna 64.

– Håll laserhuset i detta läge och dra åter fast fästskruvarna

67.

– Sätt åter fast laserskyddet 27.

Inställning av standardgeringsvinkel 0° (vertikalt)

– Ställ elverktyget i transportläge.

– Vrid sågbordet 38 fram till urtaget 18 för 0°. Spaken 16

måste kännbart snäppa fast i urtaget.

Kontroll: (se bild U1)

– Ställ in en vinkeltolk på 90° och lägg upp den på sågbordet

38.

Vinkeltolkens ben måste över hela längden ligga kant i kant

med sågklingan 40.

Inställning: (se bild U2)

– Lossa spännspaken 17.

– Lossa båda ställskruvarna 68 (minst 1 varv) med en hyls-

nyckel (10 mm).

– Lossa ställskruven 70 (ca 3 varv) med sexkantnyckeln

(4 mm) 20.

– Vrid in eller ut ställskruven 69 med sexkantnyckeln (4 mm)

20 tills vinkeltolkens ben över hela längden ligger kant i

kant med sågklingan.

– Dra åter fast spännspaken 17.

Dra därefter först fast ställskruven 70 och sedan ställskru-

varna 68.

Om vinkelindikatorn 33 och 24 efter inställning inte ligger i

linje med 0°-märkena på skalan 32 lossa vinkelindikatorns

fästskruvar med en krysspårsmejsel och rikta upp vinkelindi-

katorn längs 0°-märkena.

Inställning av standardgeringsvinkel på 45° (vänster,

vertikal)

– Ställ elverktyget i arbetsläge.

– Vrid sågbordet 38 fram till urtaget 18 för 0°. Spaken 16

måste kännbart snäppa fast i urtaget.

– Dra helt ut anslagsskenans vänstra förlängning 9.

– Lossa spännspak 17 och sväng glidarmen med handtaget

4 mot stopp åt vänster (45°).

Kontroll: (se bild V1)

– Ställ in en vinkeltolk på 45° och lägg upp den på sågbordet

38.

OBJ_BUCH-1360-001.book Page 149 Tuesday, March 22, 2011 12:01 PM

150 | Svenska

1 609 929 W31 | (22.3.11) Bosch Power Tools

Vinkeltolkens ben måste över hela längden ligga kant i kant

med sågklingan 40.

Inställning: (se bild V2)

– Vrid in eller ut ställskruven 71 med en fast nyckel (8 mm)

tills vinkeltolkens ben över hela längden ligger kant i kant

med sågklingan.

– Dra åter fast spännspaken 17.

Om vinkelindikatorerna 33 och 24 efter utförd inställning inte

ligger i linje med 45°-märket på skalan 32 kontrollera först

0°-inställning för geringsvinkeln och vinkelindikatorn. Upp-

repa sedan inställningen av 45°-geringsvinkeln.

Inställning av standardgeringsvinkel på 45° (höger,

vertikal)

– Ställ elverktyget i arbetsläge.

– Vrid sågbordet 38 fram till urtaget 18 för 0°. Spaken 16

måste kännbart snäppa fast i urtaget.

– Dra helt ut anslagsskenans högra förlängning 9.

– Lossa spännspaken 17.

– Sväng glidarmen med handtaget 4 ur 0°-läget

en aning åt vänster och vrid ratten 39 tills öns-

kat geringsvinkelintervall visas.

– Sväng glidarmen med handtaget 4 åt höger

mot anslag (45°).

Kontroll: (se bild W1)

– Ställ in en vinkeltolk på 135° och lägg upp den på sågbor-

det 38.

Vinkeltolkens ben måste över hela längden ligga kant i kant

med sågklingan 40.

Inställning: (se bild W2)

– Vrid in eller ut ställskruven 72 med en fast nyckel (8 mm)

tills vinkeltolkens ben över hela längden ligger kant i kant

med sågklingan.

– Dra åter fast spännspaken 17.

Om vinkelindikatorerna 33 och 24 efter utförd inställning inte

ligger i linje med 45°-märket på skalan 32 kontrollera först

0°-inställning för geringsvinkeln och vinkelindikatorn. Upp-

repa sedan inställningen av 45°-geringsvinkeln.

Inriktning av skalan för horisontala geringsvinklar

– Ställ elverktyget i arbetsläge.

– Vrid sågbordet 38 fram till urtaget 18 för 0°. Spaken 16

måste kännbart snäppa fast i urtaget.

Kontroll: (se bild X1)

– Ställ in en vinkeltolk på 90° och lägg den mellan anslags-

skenan 10 och och sågklingan 40 på sågbordet 38.

Vinkeltolkens ben måste över hela längden ligga kant i kant

med sågklingan 40.

Inställning: (se bild X2)

– Lossa alla fyra ställskruvarna 73 med sexkantnyckeln

(4 mm) 20 och vrid sågbordet 38 tillsammans med skalan

37 till vinkeltolkens ben över hela längden ligger i linje med

sågklingan.

– Dra åter fast skruvarna.

Om vinkelindikatorn 59 efter utförd inställning inte ligger i

linje med 0°-märket på skalan 37 ta loss skruven 74 med en

krysspårsmejsel och rikta in vinkelindikatorn längs 0°-mär-

ket.

Inställning av klämkraften i spärrspaken 17 (se bild Y)

Klämkraften i spännspaken 17 kan justeras.

Kontroll:

– Spännspaken klämkraft måste hålla glidarmen stadigt i

varje önskad vertikal geringsvinkel.

Inställning:

– Lossa spännspaken 17.

– Vrid ställskruven 75 med en hylsnyckel (17mm) moturs

för att minska klämkraften eller medurs för att öka kläm-

kraften.

– Ställ in en vertikal geringsvinkel, dra åter fast spärrspaken

17 och kontrollera att önskad klämkraft uppnåtts.

Transport (se bild Z)

Innan elverktyget transporteras ska följande åtgärder vidtas:

– Skjut glidarmen 28 fullständigt bakåt och lås den i detta

läge (se ”Glidarmens säkring”, sidan 144).

– Kontrollera att djupanslaget 30 är fullständigt intryckt och

att justerskruven 29 inte berör djupanslaget när glidarmen

går genom urtaget.

– Skjut glidarmen så långt nedåt tills transportsäkringen 31

kan tryckas in fullständigt.

– Skjut sågbordsförlängningen 11 helt in.

– Ställ in en vertikal geringsvinkel på von 0° och dra fast

spännspaken 17.

– Vrid sågbordet 38 åt vänster mot stopp och dra fast lås-

knappen 15.

– Bind ihop nätkabeln med kardborrband 76.

– Ta bort alla tillbehörsdelar som inte kan monteras stadigt

på elverktyget.

För transport använd om möjligt en tillsluten behållare för

de sågklingor som inte är i bruk.

– Bär elverktyget i transporthandtaget 7 eller för in händerna

i greppfördjupningarna 19 på bordet.

fVid transport av elverktyget använd endast transport-

anordningarna och bär inte verktyget i skyddsutrust-

ningen, glidarmen 28 eller handtaget 4.

fElverktyget ska alltid bäras av två personer för undvi-

kande av ryggskada.

Underhåll och service

Underhåll och rengöring

fDra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av auktoriserad

serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på elverktygets typskylt.

Rengöring

Håll elverktyget och dess ventilationsöppningar rena för bra

och säkert arbete.

OBJ_BUCH-1360-001.book Page 150 Tuesday, March 22, 2011 12:01 PM

Norsk | 151

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Pendlande klingskyddet måste alltid vara fritt rörligt och

stänga automatiskt. Håll därför området kring pendlande

klingskyddet rent.

– Avlägsna damm och spån efter varje arbetsoperation

genom renblåsning med tryckluft eller med en pensel.

– Rengör regelbundet glidrullen 23 och glidarmen 28.

Tillbehör

Snabbskruvtving. . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 125

Inmatningsplattor. . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Dammpåse . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Distansanslag MSF 110. . . . . . . . . . . . . . . . . 2 610 015 461

Utsugningsadapter. . . . . . . . . . . . . . . . . . . . . 2 607 001 977

Arbetsbord GTA 2500 W. . . . . . . . . . . . . . . . 0 601 B12 100

Arbetsbord GTA 3800 . . . . . . . . . . . . . . . . . . 0 601 B24 000

Trädammsugare GAS 50 M . . . . . . . . . . . . . . 0 601 988 103

Arbetslampa MSLED 170

EU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Sågklingor för trä och plattor, paneler och lister

Sågklinga 305 x 30 mm,

60 tänder . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Sågklingor för plast och icke-järnmetaller

Sågklinga 305 x 30 mm,

96 tänder . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Sågklinga 305 x 30 mm,

96 tänder . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Sågklingor för alla slags laminatgolv

Sågklinga 305 x 30 mm,

96 tänder . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskissar och

informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor

beträffande köp, användning och inställning av produkter och

tillbehör.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: +46 (020) 41 44 55

Fax: +46 (011) 18 76 91

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på mil-

jövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG

för kasserade elektriska och elektroniska

apparater och dess modifiering till nationell

rätt måste obrukbara elverktyg omhänder-

tas separat och på miljövänligt sätt lämnas

in för återvinning.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

Ved bruk av elektroverktøy må følgende prinsi-

pielle sikkerhetstiltak følges til beskyttelse mot

elektriske støt, skade- og brannfare.

Les alle disse informasjonene før du bruker elektroverk-

tøyet og ta godt vare på sikkerhetsinformasjonene.

Uttrykket «elektroverktøy» i sikkerhetsinformasjonene gjel-

der for strømdrevne elektroverktøy (med ledning) og batteri-

drevne elektroverktøy (uten ledning).

Sikkerhet på arbeidsplassen

fHold arbeidsområdet rent og ryddig og sørg for bra be-

lysning. Rotete arbeidsområder eller arbeidsområder

uten lys kan føre til ulykker.

fIkke arbeid med elektroverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv. Elektroverktøy lager gnister som kan an-

tenne støv eller damper.

fHold barn og andre personer unna når elektroverktøy-

et brukes. Hvis du blir forstyrret under arbeidet, kan du

miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

fStøpselet til elektroverktøyet må passe inn i stikkon-

takten. Støpselet må ikke forandres på noen som helst

måte. Ikke bruk adapterstøpsler sammen med jordede

elektroverktøy. Bruk av støpsler som ikke er forandret på

og passende stikkontakter reduserer risikoen for elektris-

ke støt.

fUnngå kroppskontakt med jordede overflater slik som

rør, ovner, komfyrer og kjøleskap. Det er større fare ved

elektriske støt hvis kroppen din er jordet.

fHold elektroverktøyet unna regn eller fuktighet. Der-

som det kommer vann i et elektroverktøy, øker risikoen for

elektriske støt.

fIkke bruk ledningen til andre formål, f. eks. til å bære

elektroverktøyet, henge det opp eller trekke det ut av

stikkontakten. Hold ledningen unna varme, olje, skar-

pe kanter eller verktøydeler som beveger seg. Med ska-

dede eller opphopede ledninger øker risikoen for elektris-

ke støt.

OBS

OBJ_BUCH-1360-001.book Page 151 Tuesday, March 22, 2011 12:01 PM

152 | Norsk

1 609 929 W31 | (22.3.11) Bosch Power Tools

fNår du arbeider utendørs med et elektroverktøy, må du

kun bruke en skjøteledning som er egnet til utendørs

bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektriske støt.

fHvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter. Bruk

av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

fVær oppmerksom, pass på hva du gjør, gå fornuftig

frem når du arbeider med et elektroverktøy. Ikke bruk

elektroverktøy når du er trett eller er påvirket av nar-

kotika, alkohol eller medikamenter. Et øyeblikks uopp-

merksomhet ved bruk av elektroverktøyet kan føre til al-

vorlige skader.

fBruk personlig verneutstyr og husk alltid å bruke ver-

nebriller. Bruk av personlig sikkerhetsutstyr som støv-

maske, sklifaste arbeidssko, hjelm eller hørselvern – av-

hengig av type og bruk av elektroverktøyet – reduserer

risikoen for skader.

fUnngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler det

til strømmen og/eller batteriet, løfter det opp eller bæ-

rer det. Hvis du holder fingeren på bryteren når du bærer

elektroverktøyet eller kobler elektroverktøyet til strøm-

men i innkoblet tilstand, kan dette føre til uhell.

fFjern innstillingsverktøy eller skrunøkler før du slår på

elektroverktøyet. Et verktøy eller en nøkkel som befinner

seg i en roterende verktøydel, kan føre til skader.

fUnngå en unormal kroppsholdning. Sørg for å stå stø-

dig og i balanse. Dermed kan du kontrollere elektroverk-

tøyet bedre i uventede situasjoner.

fBruk alltid egnede klær. Ikke bruk vide klær eller smyk-

ker. Hold hår, tøy og hansker unna deler som beveger

seg. Løstsittende tøy, smykker eller langt hår kan komme

inn i deler som beveger seg.

fHvis det kan monteres støvavsug- og oppsamlingsinn-

retninger, må du forvis se deg om at disse er tilkoblet og

brukes på korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

fIkke overbelast verktøyet. Bruk et elektroverktøy som

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an-

gitte effektområdet.

fIkke bruk elektroverktøy med defekt på-/av-bryter. Et

elektroverktøy som ikke lenger kan slås av eller på, er farlig

og må repareres.

fTrekk støpselet ut av stikkontakten og/eller fjern bat-

teriet før du utfører innstillinger på elektroverktøyet,

skifter tilbehørsdeler eller legger maskinen bort. Disse

tiltakene forhindrer en utilsiktet starting av elektroverktøy-

et.

fElektroverktøy som ikke er i bruk må oppbevares util-

gjengelig for barn. Ikke la maskinen brukes av perso-

ner som ikke er fortrolig med dette eller ikke har lest

disse anvisningene. Elektroverktøy er farlige når de bru-

kes av uerfarne personer.

fVær nøye med vedlikeholdet av elektroverktøyet. Kon-

troller om bevegelige verktøydeler fungerer feilfritt og

ikke klemmes fast, og om deler er brukket eller skadet,

slik at dette innvirker på elektroverktøyets funksjon.

La disse skadede delene repareres før elektroverktøy-

et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken

til mange uhell.

fHold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

fBruk elektroverktøy, tilbehør, verktøy osv. i henhold til

disse anvisningene. Ta hensyn til arbeidsforholdene og

arbeidet som skal utføres. Bruk av elektroverktøy til an-

dre formål enn det som er angitt kan føre til farlige situasjo-

ner.

Service

fElektroverktøyet ditt skal alltid kun repareres av kvali-

fisert fagpersonale og kun med originale reservedeler.

Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for kapp- og

gjæringssager

fElektroverktøyet leveres med et advarselsskilt på en-

gelsk (på bildet av elektroverktøyet på bildesiden er

dette merket med nummer 3).

fLim en norsk etikett over dette engelske advarselsskil-

tet før du tar apparatet i bruk for første gang.

fGjør aldri varselskilt på elektroverktøyet ukjennelig.

fStå aldri på elektroverktøyet. Det kan oppstå alvorlige

skader hvis elektroverktøyet kanter eller du ved en feilta-

gelse kommer i kontakt med sagbladet.

fSørg for at vernedekselet fungerer korrekt og kan be-

veges fritt. Klem aldri vernedekselet fast i åpen tilstand.

fFjern aldri snittrester, trespon e.l. fra skjæreområdet

mens elektroverktøyet går. Før verktøyarmen alltid først

til hvileposisjon og slå av elektroverktøyet.

fSagbladet må kun føres inn mot arbeidsstykket i innko-

blet tilstand. Det er ellers fare for tilbakeslag, hvis sagbla-

det henger seg opp i arbeidsstykket.

fHold håndtakene tørre, rene og fri for olje og fett. Fette,

oljete håndtak sklir og fører til kontrolltap.

fBruk elektroverktøyet kun når arbeidsflaten – med

unntak av arbeidsstykket som skal bearbeides – er helt

fritt for innstillingsverktøy, trespon osv. Små trebiter

eller andre gjenstander som kommer i kontakt med det ro-

terende sagbladet, kan treffe brukeren med stor hastighet.

fHold gulvet fritt for trespon og materialrester. Du kan

gli eller snuble.

LASERSTRÅLING

Se ikke inn

i strålen

Laser klasse 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 152 Tuesday, March 22, 2011 12:01 PM

Norsk | 153

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fSpenn arbeidsstykket som skal bearbeides godt fast.

Ikke bearbeid arbeidsstykker som er for små til å kunne

spennes fast. Ellers er det for liten avstand mellom hån-

den din og det roterende sagbladet.

fBruk elektroverktøyet kun til den type materialer som

er angitt til formålsmessig bruk. Elektroverktøyet kan el-

lers overbelastes.

fHvis sagbladet blokkerer, slår du av elektroverktøyet

og holder arbeidsstykket rolig til sagbladet er stanset

helt. For å unngå tilbakeslag, må arbeidsstykket først

beveges etter at sagbladet er stanset. Fjern årsaken til

at sagbladet klemmer før du starter elektroverktøyet igjen.

fPass på at fingrene dine ikke kommer inn mellom de be-

vegelige delene på glidearmen. Fingrene kan klemmes

og skades alvorlig.

fHold håndtaket godt fast før du slår verktøyet på og i lø-

pet av sagingen. I løpet av sagingen utfører du en kon-

trollert bevegelse med glidearmen. Den ekstrem lettgå-

ende glidearmen kan føre til alvorlige skader hvis du er

uoppmerksom et øyeblikk.

fSag alltid gjennom arbeidsstykket forfra og bakover.

Det er ellers fare for tilbakeslag, hvis sagbladet henger seg

opp i arbeidsstykket.

fBruk ikke butte, revnede, bøyde eller skadede sagblad.

I en for smal sagespalte forårsaker sagblad med butte eller

galt opprettede tenner stor friksjon, fastklemming av sag-

bladet eller tilbakeslag.

fBruk alltid sagblad med rett størrelse og med passende

festehull (f. eks. stjerne-formet eller rund). Sagblad

som ikke passer sammen med sagens montasjedeler, går

urundt og fører til tap av kontrollen.

fIkke bruk sagblad av høylegert hurtigskjærende stål

(HSS-stål). Slike sagblad kan lett brekke.

fIkke ta i sagbladet etter arbeidet før det er avkjølt. Sag-

bladet blir svært varmt i løpet av arbeidet.

fBruk aldri verktøyet uten innleggsplaten. Skift ut en

defekt innleggsplate. Uten feilfri innleggsplate kan du

skade deg på sagbladet.

fSjekk ledningen med jevne mellomrom og la en skadet

ledning kun repareres av et autorisert serviceverksted

for Bosch-elektroverktøy. Skift ut et skadet skjøteled-

ning. Slik sikres det at sikkerheten til elektroverktøyet

opprettholdes.

fEt elektroverktøy som ikke er i bruk må oppbevares

sikkert. Lagerplassen må være tørr og kunne låses. Det-

te forhindrer at elektroverktøyet skades i løpet av lagrin-

gen eller brukes av uerfarne personer.

fRett aldri laserstrålen mot personer eller dyr og se ikke

selv inn i laserstrålen. Dette el-verktøyet lager laserstrå-

ling i laserklasse 2 jf. EN 60825-1. Du kan da blende andre

personer.

fBytt ikke innebygget laser ut mot en annen type laser.

En laser som ikke passer til dette elektroverktøyet kan

medfare fare for personer.

fSikre arbeidsstykket. Et arbeidsstykke som holdes fast

med spenninnretninger eller en skrustikke, holdes sikrere

enn med hånden.

fDu må aldri forlate verktøyet før det er stanset helt.

Innsatsverktøy som fortsetter å gå kan forårsake skader.

fBruk aldri elektroverktøyet med skadet ledning. Ikke

berør den skadede ledningen og trekk støpselet ut hvis

ledningen skades i løpet av arbeidet. Med skadet led-

ning øker risikoen for elektriske støt.

Symboler

De nedenstående symbolene kan være av betydning for bruk

av elektroverktøyet. Legg merke til symbolene og deres be-

tydning. En riktig tolkning av symbolene hjelper deg med å

bruke elektroverktøyet en bedre og sikrere måte.

Symboler og deres betydning

Laserstråling

Se ikke inn i strålen

Laser klasse 2

Pass på at hendene ikke kommer inn i

sagområdet når elektroverktøyet går.

Ved kontakt med sagbladet er det fare for

skader.

Bruk en støvmaske.

Bruk vernebriller.

Bruk hørselvern. Innvirkning av støy kan

føre til at man mister hørselen.

Fareområde! Hold helst hender, fingre

eller armer borte fra dette området.

Pass på at fingrene dine ikke kommer inn

mellom de bevegelige delene på glidear-

men. Fingrene kan klemmes og skades al-

vorlig.

OBJ_BUCH-1360-001.book Page 153 Tuesday, March 22, 2011 12:01 PM

154 | Norsk

1 609 929 W31 | (22.3.11) Bosch Power Tools

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisninge-

ne. Feil ved overholdelsen av advarslene og

nedenstående anvisninger kan medføre elek-

triske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til å la-

ge langsgående og tverrsnitt med rett skjæring i tre. Det er da

mulig med horisontale gjæringsvinkler på –52° til +60° og

vertikale gjæringsvinkler på 47° (venstre side) opp til 47°

(høyre side).

Elektroverktøyets effekt er beregnet til saging av hardt og

mykt tre pluss spon- og fiberplater.

Ved bruk av tilsvarende sagblad er det mulig å sage alumini-

umsprofiler og kunststoff.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av elektroverktøyet på illustrasjonssidene.

1Støvpose

2Avsugadapter

3Laser-advarselsskilt

4Håndtak

5Låsespak

6Vernedeksel

7Transporthåndtak

8Vernedeksel

9Anleggsskinneforlengelse

10 Anleggsskinne

Ta hensyn til sagbladets dimensjoner. Hulldiameteren må

passe uten klaring på verktøyspindelen. Ikke bruk reduk-

sjonsstykker eller adaptere.

Ta kun tak i elektroverktøyet på disse mar-

kerte stedene (fordypningene) eller i trans-

porthåndtaket.

Du må aldri bære elektroverktøyet i håndta-

ket på glidearmen.

Åpent spenngrep:

Det kan innstilles vertikal gjæringsvinkel

Lukket spenngrep:

Den innstilte gjæringsvinkelen til glidearmen holdes.

Viser de enkelte skrittene til innstilling av den vertikale gjæ-

ringsvinkelen.

1. Løsne spenngrepet

2. Sving glidearmen litt mot venstre

3. Innstill ønsket gjæringsvinkelområde på dreieknotten

Innstilling av vertikal gjæringsvinkel med dreieknotten

Helning av sagbladet mot venstre (45° til 0°)

Helning av sagbladet mot høyre (0° til 45°)

Hele svingområdet til glidearmen (–47° til +47°)

Symboler og deres betydning

Ø 30

Ø 305 mm

Til innstilling av enhver horisontal gjæringsvinkel må sagbor-

det være fritt bevegelig hhv. vinkellåsen sperres:

– Trekk i spaken n og trykk samtidig vinkellåsen o ned

fremover

Elektroverktøy må ikke kastes i vanlig søp-

pel!

Kun for EU-land:

Jf. det europeiske direktivet 2002/96/EF vedr. gamle elek-

triske og elektroniske apparater og tilpassingen til nasjonale

lover må gammelt elektroverktøy som ikke lenger kan brukes

samles inn og leveres inn til en miljøvennlig resirkulering.

Symboler og deres betydning

OBJ_BUCH-1360-001.book Page 154 Tuesday, March 22, 2011 12:01 PM

Norsk | 155

Bosch Power Tools 1 609 929 W31 | (22.3.11)

11 Sagbordforlengelse

12 Boringer for montering

13 Innleggsplate

14 Vinkellås

15 Låseknott for valgfri gjæringsvinkel (horisontal)

16 Arm til forinnstilling av gjæringsvinkelen (horisontal)

17 Spenngrep for valgfri gjæringsvinkel (vertikal)

18 Kjerver for standard-gjæringsvinkel

19 Grep-fordypninger

20 Umbrakonøkkel (6 mm/4 mm)

21 Umbrakonøkkel (2 mm)

22 Skrutvinge

23 Gliderulle

24 Vinkelanviser (vertikal) for høyre gjæringsvinkelområde

(0° til 47°)

25 Sponavviser

26 Klemspak på glidemekanismen

27 Laserbeskyttelseskappe

28 Glidearm

29 Justeringsskrue for dybdeanlegget

30 Dybdeanlegg

31 Transportsikring

32 Skala for gjæringsvinkel (vertikal)

33 Vinkelanviser (vertikal) for venstre gjæringsvinkelområ-

de (47° til 0°)

34 Stillknapp for 22,5°-gjæringsvinkel (vertikal)

35 Låseskrue for lengdeanlegget

36 Lengdeanlegg

37 Skala for gjæringsvinkel (horisontal)

38 Sagbord

39 Dreieknott til innstilling av gjæringsvinkelområdet

(vertikal)

40 Sagblad

41 Sponutkast

42 Låseskrue for stengene 43

43 Stang på vernedekselet

44 Fremre festeskrue (deksel/vernedeksel)

45 Bakre festeskrue (deksel/vernedeksel)

46 Deksel

47 Spindellås

48 Innvendig sekskantskrue (6 mm) for sagbladfesting

49 Spennflens

50 Innvendig spennflens

51 Klemspak på sagbordforlengelsen

52 Klemspak på anleggsskinneforlengelsen

53 Endeplate

54 Demper

55 Stillskruer til demping

56 Boringer for skrutvinge

57 Vingeskrue

58 Gjengestang

59 Vinkelanviser (horisontal)

60 På-/av-bryter

61 Bryter for laser (skjærelinjemarkering)

62 Skruer for innleggsplaten

63 Klemskrue for lengdeanlegget

64 Stillskrue for laserposisjoneringen (kant i kant)

65 Skruer for laserbeskyttelseskappen

66 Festeskrue for montasjeplaten til laseren

67 Festeskrue for huset til laseren

68–70

Stillskruer for grunninnstilling 0° (vertikal gjærings-

vinkel)

71 Stillskrue for grunninnstilling 45° (venstre vertikal

gjæringsvinkel)

72 Stillskrue for grunninnstilling 45° (høyre vertikal

gjæringsvinkel)

73 Stillskruer for skalaen 37 for gjæringsvinkel (horisontal)

74 Skrue for vinkelanviser (horisontal)

75 Stillskrue for klemkraften til spenngrepet 17

76 Borrebånd

Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-

sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Kapp- og gjæringssag GCM 12 GDL Professional

Produktnummer 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Opptatt effekt W 2000 1500 1800

Tomgangsturtall min-1 3800 3800 3800

Startstrømbegrensing zzz

Lasertype nm

635

Godkjente arbeidsstykkemål (maksimal/minimal) se side 160.

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere

noe.

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

OBJ_BUCH-1360-001.book Page 155 Tuesday, March 22, 2011 12:01 PM

156 | Norsk

1 609 929 W31 | (22.3.11) Bosch Power Tools

Støy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til EN 61029.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå

93 dB(A); lydeffektnivå 106 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre retninger) bereg-

net jf. EN 61029:

Svingningsemisjonsverdi ah<2,5m/s2, usikkerhet

K=1,5m/s

Vibrasjonsnivået som er angitt i disse anvisningene er målt

iht. en målemetode som er standardisert i EN 61029 og kan

brukes til sammenligning av elektroverktøy med hverandre.

Den egner seg til en foreløbig vurdering av svingningsbelast-

ningen.

Det angitte svingningsnivået representerer de hovedsakelige

anvendelsene til elektroverktøyet. Men hvis elektroverktøyet

brukes til andre anvendelser, med avvikende innsatsverktøy

eller utilstrekkelig vedlikehold, kan svingningsnivået avvike.

Dette kan føre til en tydelig øking av svingningsbelastningen

over hele arbeidstidsrommet.

Til en nøyaktig vurdering av svingningsbelastningen skal det

også tas hensyn til de tidene maskinen er slått av eller går,

men ikke virkelig brukes. Dette kan tydelig redusere sving-

ningsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot

svingningenes virkning, som for eksempel: Vedlikehold av

elektroverktøy og innsatsverktøy, holde hendene varme, or-

ganisere arbeidsforløpene.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskrives un-

der «Tekniske data» stemmer overens med følgende normer

eller normative dokumenter: EN 61029, EN 60825-1 jf. be-

stemmelsene i direktivene 2004/108/EF, 2006/42/EF.

Tekniske underlag hos:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montering

fUnngå en uvilkårlig starting av elektroverktøyet. I lø-

pet av monteringen og ved alle arbeider på elektro-

verktøyet må støpselet ikke være tilkoblet strømtilfør-

selen.

Leveranseomfang

Ta alle medleverte deler forsiktig ut av emballasjen.

Fjern alt innpakkingsmateriell fra elektroverktøyet og medle-

vert tilbehør.

Kontroller før første igangsetting av elektroverktøyet om alle

nedenstående oppførte deler er medlevert:

– Kapp- og gjæringssag med formontert sagblad

–Låseknott 15

–Støvpose 1

– Umbrakonøkkel 20

– Umbrakonøkkel 21

(under laserbeskyttelseskappen 27)

– Skrutvinge 22

Merk: Sjekk om elektroverktøyet er skadet.

Før ytterligere bruk av elektroverktøyet må beskyttelsesinn-

retninger eller lett skadede deler kontrolleres nøye med hen-

syn til feilfri og formålsmessig funksjon. Kontroller om de be-

vegelige delene fungerer feilfritt og ikke klemmer, eller om

deler er skadet. Samtlige deler må være riktig montert og opp-

fylle alle betingelser for å sikre en feilfri drift.

Skadede beskyttelsesinnretninger og deler må repareres el-

ler skiftes ut på en sakkyndig måte av et godkjent fagverksted.

Nødvendig verktøy i tillegg til det som inngår i leveransen:

– Stjerneskrutrekker

– Fastnøkkel (størrelse: 8 mm)

– Ring-, fast- eller pipenøkkel (størrelsene: 10 mm og

17 mm)

Montering av låseknotten (se bilde a)

– Skru låseknotten 15 inn i den passende boringen over spa-

ken 16.

Laserklasse 222

Vekt tilsvarende EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Beskyttelsesklasse /II /II /II

Kapp- og gjæringssag GCM 12 GDL Professional

Godkjente arbeidsstykkemål (maksimal/minimal) se side 160.

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere

noe.

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Mål for egnede sagblad

Sagbladdiameter mm 305

Stambladtykkelse mm 1,7–2,6

Boringsdiameter mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 156 Tuesday, March 22, 2011 12:01 PM

Norsk | 157

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fTrekk låseknotten 15 alltid fast før sagingen. Sagbladet

kan ellers kile seg fast i arbeidsstykket.

Stasjonær eller fleksibel montering

fTil en sikker bruk må du montere elektroverktøyet før

bruk på et jevn og stabil arbeidsflate (f. eks. arbeids-

benk).

Montering på en arbeidsflate (se bilde b1)

– Fest elektroverktøyet på arbeidsflaten med en egnet skru-

forbindelse. Boringene 12 er beregnet til dette.

Montering på en Bosch arbeidsbenk

(GTA 2500 W, GTA 3700, GTA 3800) (se bilde b2)

GTA-arbeidsbenkene til Bosch gir elektroverktøyet feste på

hver undergrunn med høydejusterbare føtter. Arbeidsstykke-

festene til arbeidsbenkene er til støtte av lange arbeidsstyk-

ker.

fLes gjennom alle advarsler og instrukser som følger

med arbeidsbenken. Feil ved overholdelsen av advarsle-

ne og instruksene kan medføre elektriske støt, brann og/el-

ler alvorlige skader.

fSett arbeidsbenken korrekt opp før du monterer elek-

troverktøyet. En feilfri oppbygging er viktig for å forhindre

at benken bryter sammen.

– Monter elektroverktøyet i transportstilling på arbeidsben-

ken.

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mi-

neraler og metall kan være helsefarlige. Berøring eller innån-

ding av støv kan utløse allergiske reaksjoner og/eller ånde-

drettssykdommer hos brukeren eller personer som befinner

seg i nærheten.

Visse typer støv som eik- eller bøkstøv gjelder som kreftfrem-

kallende, spesielt i kombinasjon med tilsetningsstoffer til tre-

bearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig

materiale må kun bearbeides av fagfolk.

– Bruk alltid et støvavsug.

–Sørg for god ventilasjon av arbeidsplassen.

– Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal

bearbeides.

Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne

deler på arbeidsstykket.

– Slå av elektroverktøyet og trekk støpselet ut av stikkontak-

ten.

– Vent til sagbladet er helt stanset.

– Finn årsaken til blokkeringen og fjern denne.

fUnngå støv på arbeidsplassen. Støv kan lett antennes.

Egenavsuging (se bilde c)

Til en enkel oppsamling av spon bruker du den medleverte

støvposen 1.

fKontroller og rengjør støvposen etter hver bruk.

fFor å unngå brannfare, må du fjerne støvposen ved sa-

ging av aluminium.

– Sett og drei støvposen 1 slik inn på avsugadapteret 2, at

pin'en på avsugadapteret smekker i lås i utsparingen på

støvposen.

Støvposen og avsugadapteren må aldri komme i berøring

med de bevegelige maskindelene i mens saging pågår.

Tøm støvposen i tide.

Ekstern avsuging

Til avsuging kan du også koble en støvsugerslange på avsuga-

dapteren 2 (Ø 35 mm).

– Sett støvsugerslangen inn i avsugadapteret 2.

Støvsugeren må være egnet til materialet som skal bearbei-

des.

Ved avsuging av spesielt helsefarlig, kreftfremkallende eller

tørt støv må du bruke en spesialstøvsuger.

Rengjøring av avsugadapteret

Rengjør avsugadapteret 2 regelmessig for å sikre en optimal

avsuging.

– Trekk avsugadapteret 2 dreiende av fra sponutkastet 41.

– Fjern bruddstykker fra arbeidsstykket og spon.

– Trykk avsugadapteret igjen dreiende på sponutkastet til

det smekker i lås over holderingen på sponutkastet.

Utskifting av sagblad (se bildene d1–d4)

fFør alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

fBruk vernehansker ved montering av sagbladet. Ved

berøring av sagbladet er det fare for skader.

Bruk kun sagblad med en maksimal godkjent hastighet som er

høyere enn elektroverktøyets tomgangsturtall.

Bruk kun sagblad som tilsvarer de tekniske dataene som er

angitt i denne bruksanvisningen og som er kontrollert jf.

EN 847-1 og tilsvarende markert.

Bruk kun sagblad som anbefales av elektroverktøy-produsen-

ten og som er egnet for det materialet du vil bearbeide.

Demontering av sagbladet

– Sett elektroverktøyet i arbeidsstilling.

– Skru låseskruen 42 på manuelt til stengene 43 kan henge

fritt ned.

– Løsne festeskruen 44 (ca. 2 omdreininger) med umbrako-

nøkkelen (4 mm) 20.

Ikke skru skruen helt ut.

– Løsne festeskruen 45 (ca. 6 omdreininger) med umbrako-

nøkkelen (4 mm) 20.

Ikke skru skruen helt ut.

– Trekk dekselet 46 fremover og ned fra festeskruen 45.

– Trykk på låsespaken 5 og sving vernedekselet 8 bakover.

Hold vernedekselet i denne posisjonen.

– Heng stengene 43 med en boring over festeskruen 45.

Slik holdes vernedekselet i åpen stilling.

– Skru den innvendige sekskantskruen 48 med umbrakon-

økkelen (6 mm) 20 og trykk samtidig spindellåsen 47 til

denne går i lås.

– Hold spindellåsen 47 trykt inne og skru ut skruen 48 med

urviserne (venstregjenget!).

– Ta av spennflensen 49.

– Fjern sagbladet 40.

OBJ_BUCH-1360-001.book Page 157 Tuesday, March 22, 2011 12:01 PM

158 | Norsk

1 609 929 W31 | (22.3.11) Bosch Power Tools

Montering av sagbladet

Om nødvendig må alle deler som skal monteres rengjøres før

innbyggingen.

– Sett et nytt sagblad på den indre spennflensen 50.

fVed montering må du passe på at tennenes skjæreret-

ning (pilretning på sagbladet) stemmer overens med

pilretningen på vernedekselet!

– Sett spennflensen 49 og skruen 48 på.

Trykk på spindellåsen 47 til den smekker i lås og trekk

skruen fast mot urviserne.

– Løsne stengene 43 fra festeskruen 45 og før vernedekse-

let ned igjen.

– Skyv dekselet 46 under festeskruen 45 igjen.

– Trekk festeskruene 45 og 44 fast igjen.

– Skyv stengene 43 tilbake til opprinnelig posisjon og trekk

låseskruen 42 manuelt fast igjen.

Bruk

fFør alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

Transportsikring (se bilde A)

Transportsikringen 31 gjør det enklere å håndtere elektro-

verktøyet ved transporten til de forskjellige bruksstedene.

Avsikring av elektroverktøyet (arbeidsstilling)

– Trykk glidearmen 28 på håndtaket 4 litt nedover for å av-

laste transportsikringen 31.

– Trekk transportsikringen 31 helt ut.

– Før glidearmen langsomt oppover.

Sikring av elektroverktøyet (transportstilling)

–Skyv glidearmen 28 helt bakover og sikre den i denne po-

sisjonen (se «Sikring av glidearmen», side 158).

– Før glidearmen så langt ned at transportsikringen 31 kan

trykkes helt inn.

Ytterligere informasjoner om transporten se side 164.

Låsing av glidearmen

Glidemekanismen til glidearmen 28 kan låses med klemspa-

ken 26. To posisjoner er da mulig for glidearmen:

– Glidearmen skjøvet helt bakover (for kappesnitt)

– Glidearmen trukket helt fremover (for en kompakt trans-

portstilling)

Oppheving av sikringen på glidearmen (se bilde B1)

Etter oppheving av sikringen på glidearmen 28 kan den kom-

plette glidemekanismen brukes.

– Trykk klemspaken 26 helt ned.

Klemkilen til klemspaken frigir de to nedre leddelene på gli-

dearmen.

Sikring av glidearmen (se bilde B2)

Glidearmen skjøvet helt bakover:

–Skyv glidearmen 28 helt bakover.

De to øvre leddelene på glidearmen står nå rett opp og er

lukket.

– Trekk klemspaken 26 opp til klemkilen er posisjonert mel-

lom de to nedre leddelene til glidearmen.

Glidearmen 28 som er skjøvet helt bakover er da låst.

Glidearmen trukket helt fremover:

– Trekk glidearmen 28 helt fremover.

Glidemekanismen er nå kjørt helt ut.

– Trekk klemspaken 26 opp til klemkilen er posisjonert mel-

lom de to nedre leddelene til glidearmen.

Glidearmen 28 som er trukket helt fremover er da låst.

Arbeidsforberedelse

Forlengelse av sagbordet (se bilde C)

Lange arbeidsstykker må støttes på den frie enden.

Sagbordet kan forstørres mot venstre eller høyre ved hjelp av

sagbordforlengelsene 11.

–Slå klemspaken 51 inn.

– Trekk sagbordforlengelsen 11 utover til ønsket lengde

(maksimal 250 mm).

– Til fiksering av sagbordforlengelsen trykker du klemspa-

ken 51 utover igjen.

Forlengelse av anleggsskinnen (se bilde D)

På vertikale gjæringsvinkler må du forskyve anleggsskinnefor-

lengelsene 9.

– Trekk klemspaken 52 fremover.

– Trekk anleggsskinneforlengelsen 9 helt ut.

– Til fiksering av anleggsskinneforlengelsen trykker du

klemspaken 52 bakover igjen.

Fjerning av anleggsskinneforlengelsene (se bilde E)

På ekstreme vertikale gjæringsvinkler må du fjerne anleggs-

skinneforlengelsene 9 helt.

– Drei endeplaten 53 ut.

– Trekk klemspaken 52 fremover.

– Trekk anleggsskinneforlengelsen 9 helt ut.

– Løft anleggsskinneforlengelsen opp og bort.

Innstilling av dempingen for glidearmen (se bilde F)

Glidemekanismen til glidearmen 28 er forhåndsinnstilt på fa-

brikken og ikke dempet ved levering av elektroverktøyet.

Du kan innstille dempingen til glidemekanismen individuelt på

demperen 54:

hard – kontrollerte arbeidsbevegelser;

myk – hurtige sagsnitt.

– Løsne de to stillskruene 55 med umbrakonøkkelen (4 mm)

20 for en mykere demping

eller

trekk de to stillskruene 55 fastere for en hardere demping.

Festing av arbeidsstykket (se bilde G)

For å oppnå en optimal arbeidssikkerhet må arbeidsstykket

alltid spennes fast.

Ikke bearbeid arbeidsstykker som er for små til å kunne spen-

nes fast.

– Trykk arbeidsstykket godt fast mot anleggsskinnen 10.

– Sett den medleverte skrutvingen 22 inn i en av de passen-

de boringene 56.

– Løsne vingeskruen 57 og tilpass skrutvingen til arbeids-

stykket. Trekk vingeskruen fast igjen.

– Spenn arbeidsstykket fast ved å dreie gjengestangen 58.

OBJ_BUCH-1360-001.book Page 158 Tuesday, March 22, 2011 12:01 PM

Norsk | 159

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Innstilling av horisontal gjæringsvinkel

For å sikre presise snitt må du etter intensiv bruk kontrollere

elektroverktøyets grunninnstillinger og eventuelt innstille dis-

se (se «Kontroll og innstilling av grunninnstillingene»,

side 162).

fTrekk låseknotten 15 alltid fast før sagingen. Sagbladet

kan ellers kile seg fast i arbeidsstykket.

Innstilling av horisontal standard gjæringsvinkel

(se bilde H)

Til en hurtig og presis innstilling av gjæringsvinkler som bru-

kes ofte er det beregnet plass til kjerver 18 på sagbordet:

– Løs låseknotten 15 hvis denne er trukket fast.

– Trekk armen 16 og drei sagbordet 38 mot høyre eller ven-

stre til ønsket kjerv.

– Slipp deretter armen. Armen må da følbart gå i lås i kjervet.

Innstilling av hvilken som helst horisontal gjæringsvinkel

(se bilde I)

Den horisontale gjæringsvinkelen kan innstilles i et område på

52° (venstre side) opp til 60° (høyre side).

– Løs låseknotten 15 hvis denne er trukket fast.

– Trekk i spaken 16 og trykk samtidig vinkellåsen 14 ned

fremover.

Spaken 16 låses og sagbordet er fritt bevegelig.

– Drei sagbordet 38 med låseknotten mot venstre eller høy-

re til vinkelanviseren 59 viser den ønskede gjæringsvinke-

len.

– Trekk låseknotten 15 fast igjen.

– Til løsning av spaken 16 igjen (til innstilling av standard-

gjæringsvinkler), trekker du spaken oppover.

Vinkellåsen 14 går tilbake til opprinnelig posisjon og spa-

ken 16 kan igjen smekke i lås i kjervene 18.

Innstilling av vertikal gjæringsvinkel

For å sikre presise snitt må du etter intensiv bruk kontrollere

elektroverktøyets grunninnstillinger og eventuelt innstille dis-

se (se «Kontroll og innstilling av grunninnstillingene»,

side 162).

Den vertikale gjæringsvinkelen kan innstilles i et område på

47° (venstre side ) opp til 47° (høyre side).

Til en hurtig og presis innstilling av gjæringsvinkler som bru-

kes ofte er det beregnet anlegg for vinklene 0°, 22,5°, 45° og

47°.

Innstilling av venstre gjæringsvinkelområde

(45° til 0°)

– Trekk venstre anleggsskinneforlengelse 9 helt ut. (Se

«Forlengelse av anleggsskinnen», side 158).

– Løsne spenngrepet 17.

– Sving glidearmen på håndtaket 4 mot venstre til vinkelan-

viseren 33 viser den ønskede gjæringsvinkelen.

– Hold glidearmen i denne stillingen og trekk spenngrepet

17 fast igjen.

Klemkraften til spenngrepet må kunne holde glidearmens

stilling sikkert i enhver vertikal gjæringsvinkel.

Innstilling av høyre gjæringsvinkelområde

(0° til 45°) (se bilde J)

– Trekk høyre anleggsskinneforlengelse 9 helt

ut. (Se «Forlengelse av anleggsskinnen»,

side 158).

– Løsne spenngrepet 17.

– Slå glidearmen på håndtaket 4 ut av 0°-posisjonen og litt

mot venstre og vri dreieknotten 39 til ønsket gjæringsvin-

kelområde anvises.

– Sving glidearmen på håndtaket 4 mot høyre til vinkelanvi-

seren 24 viser den ønskede gjæringsvinkelen.

– Hold glidearmen i denne stillingen og trekk spenngrepet

17 fast igjen.

Klemkraften til spenngrepet må kunne holde glidearmens

stilling sikkert i enhver vertikal gjæringsvinkel.

Standard gjæringsvinkel 0°

For at standard-gjæringsvinkelen 0° lett kan innstilles igjen,

smekker dreieknotten 39 i lås i gjæringsvinkelområdet

– Sving glidearmen fra høyre over 0°-posisjonen.

Innstilling av hele gjæringsvinkelområdet

(–47° til +47°)

– Trekk begge anleggsskinneforlengelsene 9

helt ut. (Se «Forlengelse av anleggsskinnen»,

side 158).

– Løsne spenngrepet 17.

– Slå glidearmen på håndtaket 4 ut av 0°-posisjonen og litt

mot venstre og vri dreieknotten 39 til ønsket gjæringsvin-

kelområde anvises.

– Sving glidearmen på håndtaket 4 mot venstre eller høyre til

vinkelanviseren 33 eller 24 viser den ønskede gjæringsvin-

kelen.

– Hold glidearmen i denne stillingen og trekk spenngrepet

17 fast igjen.

Klemkraften til spenngrepet må kunne holde glidearmens

stilling sikkert i enhver vertikal gjæringsvinkel.

Innstilling av standard gjæringsvinkel 22,5° (se bilde K)

– Trekk stillknappen 34 helt ut og drei den 90°. Deretter

svinger du glidearmen på håndtaket 4 til glidearmen går

hørbart i lås.

Igangsetting

fTa hensyn til strømspenningen! Spenningen til strømkil-

den må stemme overens med angivelsene på elektroverk-

tøyets typeskilt.

Innkobling (se bilde L)

–Til igangsetting trekker du på-/av-bryteren 60 i retning

håndtaket 4.

Merk: Av sikkerhetsgrunner kan på-/av-bryteren 60 ikke lå-

ses, men må stadig holdes trykt inne i løpet av driften.

Kun når låsespaken 5 trykkes kan glidearmen føres nedover.

–Til saging må du derfor trykke på låsespaken 5 i tillegg til å

trekke ut på-/av-bryteren.

venstre høyre

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 159 Tuesday, March 22, 2011 12:01 PM

160 | Norsk

1 609 929 W31 | (22.3.11) Bosch Power Tools

Utkobling

–Til utkopling slipper du på-/av-bryteren 60.

Startstrømbegrensing

Den elektroniske startstrømbegrensningen begrenser effek-

ten ved innkobling av elektroverktøyet og muliggjør drift med

en 16 A-sikring.

Merk: Dersom elektroverktøyet går med fullt turtall rett etter

innkoplingen, er det feil på startstrømbegrensningen. Elek-

troverktøyet må straks sendes inn til kundeservice, adresser

se avsnittet «Kundeservice og kunderådgivning», side 164.

Arbeidshenvisninger

Generelle informasjoner om saging

fTrekk låseknotten 15 og spenngrepet 17 alltid fast før

sagingen. Sagbladet kan ellers kile seg fast i arbeidsstyk-

ket.

fVed alle snitt må du først passe på at sagbladet aldri

kan berøre anleggsskinnen, skrutvingene eller andre

maskindeler. Fjern eventuelt monterte hjelpeanlegg

eller tilpass disse på tilsvarende måte.

Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for

trykk fra siden.

Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket må

alltid ha en rett kant som anleggskinnen kan legges mot.

Lange arbeidsstykker må støttes på den frie enden.

Avmerking av skjærelinjen (se bilde M)

To laserstråler viser skjærebredden på sagbladet. Slik kan du

plassere arbeidsstykket helt nøyaktig til sagingen, uten at ver-

nedekselet må åpnes.

– Slå laserstrålene på med bryteren 61.

– Rett markeringen din på arbeidsstykket opp langs de to la-

serlinjene.

Merk: Sjekk før sagingen om skjærebredden fremdeles anvi-

ses korrekt (se «Justering av laseren», side 162). Laserstråle-

ne kan f. eks. forskyves av vibrasjoner ved intensiv bruk.

Brukerens posisjon (se bilde N)

fIkke still deg opp på linje med sagbladet foran elektro-

verktøyet, men alltid litt på siden av sagbladet. Slik er

kroppen din beskyttet mot et mulig tilbakeslag.

– Hold hender, fingre og armer borte fra det roterende sag-

bladet.

– Ikke legg armene over kors foran glidearmen.

Utskifting av innleggsplatene (se bilde O)

De røde innleggsplatene 13 kan slites etter lengre bruk av

elektroverktøyet.

Skift ut defekte innleggsplater.

– Sett elektroverktøyet i arbeidsstilling.

– Skru skruene 62 ut med umbrakonøkkelen (4 mm) 20 og

ta ut de gamle innleggsplatene.

– Legg inn den nye høyre innleggsplaten.

– Skru innleggsplaten på så langt til høyre som mulig med

skruene 62, slik at hele lengden til mulig trekkbevegelse

ikke kommer i berøring med innleggsplaten.

– Gjenta arbeidsskrittene analog for den nye venstre inn-

leggsplaten.

Godkjente arbeidsstykkemål

Maksimale arbeidsstykker:

Minimale arbeidsstykker:

(= alle arbeidsstykker som kan spennes fast på venstre eller

høyre side av sagbladet med den medleverte skrutvingen

22):

160 x 335 mm (lengde x bredde)

max. skjæredybde (0°/0°): 104 mm

Saging

Saging uten trekkebevegelse (kapping) (se bilde P)

–Skyv glidearmen 28 helt bakover og sikre den i denne po-

sisjonen (se «Sikring av glidearmen», side 158).

Pass på at dybdeanlegget 30 er trykt helt inn og justerings-

skruen 29 passer gjennom utsparingen uten å berøre dyb-

deanlegget når glidearmen beveges.

– Spenn arbeidsstykket fast i henhold til målene.

– Innstill ønsket gjæringsvinkel (horisontal og/eller vertikal).

– Slå på elektroverktøyet.

– Trykk på låsespaken 5 og før glidearmen langsomt nedover

med håndtaket 4.

– Sag gjennom arbeidsstykket med jevn fremføring.

– Slå av elektroverktøyet og vent til sagbladet er helt stanset.

– Før glidearmen langsomt oppover.

Gjæringsvinkel Høyde x bredde

[mm]

horisontal vertikal Arbeidsstykke mot

anleggsskinne

Arbeidsstykke mot

avstandsanlegg (tilbehør)

0° 0° 104 x 335 110 x 240

45° 0° 104 x 240 110 x 110

0° 45° (venstre) 50 x 335 50 x 295

0° 45° (høyre) 40 x 335 40 x 295

45° 45° (venstre) 50 x 240 50 x 200

45° 45° (høyre) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 160 Tuesday, March 22, 2011 12:01 PM

Norsk | 161

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Saging med trekkebevegelse (se bilde Q)

fHold håndtaket godt fast før du slår verktøyet på og i lø-

pet av sagingen. I løpet av sagingen utfører du en kon-

trollert bevegelse med glidearmen. Den ekstrem lettgå-

ende glidearmen kan føre til alvorlige skader hvis du er

uoppmerksom et øyeblikk.

– Løsne sikringen på glidearmen 28 (se «Oppheving av sik-

ringen på glidearmen», side 158).

Etter uttrekking og tilbakeskyving av glidearmen 28 må du

sjekke om den komplette glidemekanismen er funksjons-

dyktig.

– Spenn arbeidsstykket fast i henhold til målene.

– Innstill ønsket gjæringsvinkel (horisontal og/eller vertikal).

– Trekk glidearmen så langt bort fra anleggsskinnen 10 at

sagbladet er foran arbeidsstykket.

– Slå på elektroverktøyet.

– Trykk på låsespaken 5 og før glidearmen langsomt nedover

med håndtaket 4.

– Trykk nå glidearmen i retning anleggsskinnen 10 og sag

jevnt gjennom arbeidsstykket.

– Slå av elektroverktøyet og vent til sagbladet er helt stanset.

– Før glidearmen langsomt oppover.

Saging av like lange arbeidsstykker (se bilde R)

Til enkel saging av like lange arbeidsstykker kan du bruke

lengdeanlegget 36.

Du kan montere lengdeanlegget på begge sider av sagbord-

forlengelsen 11.

– Løsne låseskruen 35 og legg lengdeanlegget 36 over klem-

skruen 63.

– Trekk låseskruen 35 fast igjen.

– Innstill sagbordforlengelsen 11 på ønsket lengde (se «For-

lengelse av sagbordet», side 158).

Innstilling av dybdeanlegget (saging av not)

(se bilde S)

Dybdeanlegget må justeres, hvis du vil sage en not eller bruke

et avstandsanlegg (f. eks.: Bosch MSF 110).

– Sving dybdeanlegget 30 utover.

–Trykk låsespaken 5 og sving glidearmen til ønsket posi-

sjon.

– Drei justeringsskruen 29 til skrueenden berører dybdean-

legget 30.

– Før glidearmen langsomt oppover.

Spesialarbeidsstykker

Ved saging av buede eller urunde arbeidsstykker må disse sik-

res ekstra mot gliding. På skjærekanten må det ikke oppstå en

spalte mellom arbeidsstykket, anleggsskinnen og sagbordet.

Om nødvendig må du lage spesielle holdere.

Bearbeidelse av profillister (gulv- eller taklister)

Du kan bearbeide profillister på to forskjellige måter:

– satt mot anleggsskinnen,

– flatt liggende på sagbordet.

Dessuten kan du avhengig av bredden på profillisten utføre

snittene med eller uten sleideføring.

Prøv den innstilte gjæringsvinkelen alltid først på en trebit.

Gulvlister

Nedenstående tabell inneholder informasjoner for bearbeidelse av gulvlister.

Innstillinger stilt opp mot

anleggs-

skinnen

liggende flatt

på sagbordet

Gulvlist venstre side høyre side venstre side høyre side

Innvendig kant horisontal gjærings-

vinkel 45° venstre 45° høyre 0° 0°

Vertikal gjæringsvinkel 0° 0° 45° venstre 45° høyre

Plassering av arbeids-

stykket Underkant på

sagbordet

Underkant på

sagbordet

Overkanten på

anleggsskinnen

Overkanten på

anleggsskinnen

Ferdig arbeidsstykke

befinner seg...

... til venstre for

snittet

... til høyre for

snittet

... til venstre for

snittet

... til høyre for

snittet

Utvendig kant horisontal gjærings-

vinkel 45° høyre 45° venstre 0° 0°

Vertikal gjæringsvinkel 0° 0° 45° høyre 45° venstre

Plassering av arbeids-

stykket Underkant på

sagbordet

Underkant på

sagbordet

Overkanten på

anleggsskinnen

Overkanten på

anleggsskinnen

Ferdig arbeidsstykke

befinner seg...

... til høyre for

snittet

... til venstre for

snittet

... til venstre for

snittet

... til høyre for

snittet

OBJ_BUCH-1360-001.book Page 161 Tuesday, March 22, 2011 12:01 PM

162 | Norsk

1 609 929 W31 | (22.3.11) Bosch Power Tools

Taklister (etter US-standard)

Kontroll og innstilling av grunninnstillingene

For å sikre presise snitt må du etter intensiv bruk kontrollere

elektroverktøyets grunninnstillinger og eventuelt innstille dis-

se.

Hertil trenger du erfaring og tilsvarende spesialverktøy.

En Bosch-kundeservice utfører disse arbeidene hurtig og på-

litelig.

Justering av laseren

Merk: Til testing av laserfunksjonen må elektroverktøyet væ-

re koplet til strømmen.

fMens du justerer laseren (f. eks. ved bevegelse av gli-

dearmen) må du aldri trykke på av-/på-bryteren. En

ufrivillig starting av elektroverktøyet kan føre til skader.

– Sett elektroverktøyet i arbeidsstilling.

– Drei sagbordet 38 til kjervet 18 for 0°. Spaken 16 må da

følbart gå i lås i kjervet.

– Slå laserstrålene på med bryteren 61.

Kontroll: (se bilde T1)

– Tegn en rett skjærelinje på arbeidsstykket.

– Trykk på låsespaken 5 og før glidearmen langsomt nedover

med håndtaket 4.

– Rett arbeidsstykket slik opp at tennene til sagbladet er i

flukt med skjærelinjen.

– Hold arbeidsstykket fast i denne posisjonen og før glidear-

men langsomt opp igjen.

– Spenn arbeidsstykket fast.

– Slå laserstrålene på med bryteren 61.

Laserstrålene må over hele lengden og på høyre og venstre si-

de være i samme avstand fra avmerket skjærelinje på arbeids-

stykket, også når glidearmen føres ned.

Innstilling av flukt: (se bilde T2)

– Skru den aktuelle stillskruen 64 med umbrakonøkkelen

(2 mm) 21 til laserstrålen over hele lengden har samme av-

stand til avmerket skjærelinje på arbeidsstykket.

Skruing mot urviserne beveger laserstrålen fra venstre mot

høyre, skruing med urviserne beveger laserstrålen fra høyre

mot venstre.

Innstilling av parallelliteten: (se bilde T3)

– Løsne de to skruene 65 på laserbeskyttelseskappen 27

med umbrakonøkkelen (4 mm) 20.

Merk: For å nå den fremre skruen på laserbeskyttelses-

kappen, må du svinge glidearmen litt ned til umbrakonøk-

kelen kan puttes gjennom en av slissene på vernedekselet.

– Løsne festeskruen 66 (ca. 1–2 omdreininger) med um-

brakonøkkelen (2 mm) 21.

Ikke skru skruen helt ut.

– Forskyv montasjeplaten til laseren mot høyre eller venstre

til laserstrålene over hele lengden er parallelle til avmerket

skjærelinje på arbeidsstykket.

– Hold montasjeplaten til laseren i denne posisjonen og

trekk festeskruen 66 fast igjen.

Hvis du vil bearbeide taklistene når de ligger flatt på sagbordet, må du innstille den horisontale gjæ-

ringsvinkelen på 31,6° (sagbordet dreid mot venstre eller høyre) og den vertikale gjæringsvinkelen på

33,9° (glidearmen svingt mot venstre eller høyre).

Nedenstående tabell inneholder informasjoner om bearbeidelse av taklister.

Innstillinger stilt opp mot

anleggs-

skinnen

flatt liggende

på sagbordet

Taklist venstre side høyre side venstre side høyre side

Innvendig kant horisontal gjærings-

vinkel 45° høyre 45° venstre 31,6° høyre 31,6° venstre

Vertikal gjæringsvinkel 0° 0° 33,9° venstre 33,9° høyre

Plassering av arbeids-

stykket Underkanten på

anleggsskinnen

Underkanten på

anleggsskinnen

Overkanten på

anleggsskinnen

Overkanten på

anleggsskinnen

Ferdig arbeidsstykke

befinner seg...

... til høyre for

snittet

... til venstre for

snittet

... til venstre for

snittet

... til høyre for

snittet

Utvendig kant horisontal gjærings-

vinkel 45° venstre 45° høyre 31,6° venstre 31,6° høyre

Vertikal gjæringsvinkel 0° 0° 33,9° høyre 33,9° venstre

Plassering av arbeids-

stykket Underkanten på

anleggsskinnen

Underkanten på

anleggsskinnen

Overkanten på

anleggsskinnen

Overkanten på

anleggsskinnen

Ferdig arbeidsstykke

befinner seg...

... til høyre for

snittet

... til venstre for

snittet

... til venstre for

snittet

... til høyre for

snittet

52°

38°

52°

OBJ_BUCH-1360-001.book Page 162 Tuesday, March 22, 2011 12:01 PM

Norsk | 163

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Etter innstillingen sjekker du igjen om den er kant i kant

med skjærelinjen. Rett eventuelt laserstrålene opp igjen

med stillskruene 64.

– Fest laserbeskyttelseskappen 27 igjen.

Innstilling av sideavviket når glidearmen beveges:

(se bilde T4)

– Løsne de to skruene 65 på laserbeskyttelseskappen 27

med umbrakonøkkelen (4 mm) 20.

Merk: For å nå den fremre skruen på laserbeskyttelses-

kappen, må du svinge glidearmen litt ned til umbrakonøk-

kelen kan puttes gjennom en av slissene på vernedekselet.

– Løsne de to festeskruene 67 (ca. 1–2 omdreininger) med

umbrakonøkkelen (2 mm) 21.

Ikke skru skruene helt ut.

– Forskyv huset til laseren mot høyre eller venstre til laser-

strålene ikke lenger avviker ut mot siden når glidearmen

beveges nedover.

– Etter innstillingen sjekker du igjen om den er kant i kant

med skjærelinjen. Rett eventuelt laserstrålene opp igjen

med stillskruene 64.

– Hold huset til laseren i denne posisjonen og trekk feste-

skruene 67 fast igjen.

– Fest laserbeskyttelseskappen 27 igjen.

Innstilling av standard gjæringsvinkel 0° (vertikal)

– Sett elektroverktøyet i transportstilling.

– Drei sagbordet 38 til kjervet 18 for 0°. Spaken 16 må da

følbart gå i lås i kjervet.

Kontroll: (se bilde U1)

– Innstill en vinkellære på 90° og legg den på sagbordet 38.

Benet på vinkellæret må være kant i kant med sagbladet 40

over hele lengden.

Innstilling: (se bilde U2)

– Løsne spenngrepet 17.

– Løsne de to stillskruene 68 (minst 1 omdreining) med en

pipenøkkel (10 mm).

– Løsne stillskruen 70 (ca. 3 omdreininger) med umbrakon-

økkelen (4 mm) 20.

– Skru stillskruen 69 med umbrakonøkkelen (4 mm) 20 så

langt inn eller ut til benet på vinkellæret er i kant med sag-

bladet over hele lengden.

– Trekk spenngrepet 17 fast igjen.

Deretter trekker du først stillskruen 70 og så stillskruene

68 fast igjen.

Hvis vinkelanviserne 33 og 24 etter innstillingen ikke er i en

linje med 0°-merket på skalaen 32 må du løsne festeskruene

til vinkelanviseren med en stjerneskrutrekker og rette vinkel-

anviseren opp langs 0°-merket.

Innstilling av standard gjæringsvinkel 45° (venstre,

vertikal)

– Sett elektroverktøyet i arbeidsstilling.

– Drei sagbordet 38 til kjervet 18 for 0°. Spaken 16 må da

følbart gå i lås i kjervet.

– Trekk venstre anleggsskinneforlengelse 9 helt ut.

– Løsne spenngrepet 17 og sving glidearmen på håndtaket 4

mot venstre til anslaget (45°).

Kontroll: (se bilde V1)

– Innstill en vinkellære på 45° og legg den på sagbordet 38.

Benet på vinkellæret må være kant i kant med sagbladet 40

over hele lengden.

Innstilling: (se bilde V2)

– Skru stillskruen 71 med en fastnøkkel (8 mm) så langt inn

eller ut til benet på vinkellæret er i kant med sagbladet over

hele lengden.

– Trekk spenngrepet 17 fast igjen.

Hvis vinkelanviserne 33 og 24 etter innstillingen ikke er i en

linje med 45°-merkene på skalaen 32 må du først igjen sjekke

0°-innstillingen for gjæringsvinkelen og vinkelanviserne. Der-

etter gjentar du innstillingen av 45°-gjæringsvinkelen.

Innstilling av standard gjæringsvinkel 45° (høyre,

vertikal)

– Sett elektroverktøyet i arbeidsstilling.

– Drei sagbordet 38 til kjervet 18 for 0°. Spaken 16 må da

følbart gå i lås i kjervet.

– Trekk høyre anleggsskinneforlengelse 9 helt ut.

– Løsne spenngrepet 17.

– Slå glidearmen på håndtaket 4 ut av 0°-posi-

sjonen og litt mot venstre og vri dreieknotten

39 til høyre gjæringsvinkelområde anvises.

– Sving glidearmen på håndtaket 4 helt til ansla-

get mot høyre (45°).

Kontroll: (se bilde W1)

– Innstill en vinkellære på 135° og sett den på sagbordet 38.

Benet på vinkellæret må være kant i kant med sagbladet 40

over hele lengden.

Innstilling: (se bilde W2)

– Skru stillskruen 72 med en fastnøkkel (8 mm) så langt inn

eller ut til benet på vinkellæret er i kant med sagbladet over

hele lengden.

– Trekk spenngrepet 17 fast igjen.

Hvis vinkelanviserne 33 og 24 etter innstillingen ikke er i en

linje med 45°-merkene på skalaen 32 må du først igjen sjekke

0°-innstillingen for gjæringsvinkelen og vinkelanviserne. Der-

etter gjentar du innstillingen av 45°-gjæringsvinkelen.

Oppretting av skala for horisontal gjæringsvinkel

– Sett elektroverktøyet i arbeidsstilling.

– Drei sagbordet 38 til kjervet 18 for 0°. Spaken 16 må da

følbart gå i lås i kjervet.

Kontroll: (se bilde X1)

– Innstill en vinkellære på 90° og legg den mellom mellom

anleggsskinne 10 og sagblad 40 på sagbordet 38.

Benet på vinkellæret må være kant i kant med sagbladet 40

over hele lengden.

Innstilling: (se bilde X2)

– Løsne alle fire stillskruene 73 med umbrakonøkkelen

(4 mm) 20 og drei sagbordet 38 sammen med skalaen 37

til benet på vinkellæret er kant i kant med sagbladet over

hele lengden.

– Trekk skruene fast igjen.

OBJ_BUCH-1360-001.book Page 163 Tuesday, March 22, 2011 12:01 PM

164 | Norsk

1 609 929 W31 | (22.3.11) Bosch Power Tools

Hvis vinkelanviseren 59 etter innstillingen ikke er i en linje

med 0°-merket på skalaen 37 må du løsne skruen 74 med en

stjerneskrutrekker og rette vinkelanviseren opp langs 0°-

merket.

Innstilling av klemkraften for spenngrepet 17 (se bilde Y)

Klemkraften til spenngrepet 17 kan justeres.

Kontroll:

– Klemkraften til spenngrepet må kunne holde glidearmens

stilling sikkert i enhver vertikal gjæringsvinkel.

Innstilling:

– Løsne spenngrepet 17.

– Skru stillskruen 75 med en pipenøkkel (17 mm) mot klok-

ken, for å redusere klemkraften eller drei den med urviser-

ne, for å øke klemkraften.

– Innstill en vertikal gjæringvinkel, trekk spenngrepet 17 fast

igjen og kontroller om ønsket klemkraft er oppnådd.

Transport (se bilde Z)

Før en transport av elektroverktøyet må du utføre følgende

skritt:

–Skyv glidearmen 28 helt bakover og sikre den i denne po-

sisjonen (se «Sikring av glidearmen», side 158).

– Pass på at dybdeanlegget 30 er trykt helt inn og justerings-

skruen 29 passer gjennom utsparingen uten å berøre dyb-

deanlegget når glidearmen beveges.

– Før glidearmen så langt ned at transportsikringen 31 kan

trykkes helt inn.

– Skyv sagbordforlengelsene 11 helt innover.

– Innstill en vertikal gjæringsvinkel på 0° og trekk spenngre-

pet 17 fest.

– Drei sagbordet 38 helt mot venstre og trekk låseknotten

15 fast.

– Bind strømledningen sammen med borrebåndet 76.

– Fjern alle tilbehørsdelene som ikke kan monteres fast på

elektroverktøyet.

Legg ubenyttede sagblad til transport helst i en lukket be-

holder.

– Bær elektroverktøyet i transporthåndtaket 7 eller grip inn i

grep-fordypningene 19 på siden av sagbordet.

fTil transport av elektroverktøyet må du kun bruke

transportinnretningene og aldri bruke beskyttelses-

innretningene, glidearmen 28 eller håndtaket 4.

fBær elektroverktøyet alltid sammen med en annen per-

son for å unngå ryggskader.

Service og vedlikehold

Vedlikehold og rengjøring

fFør alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

Hvis elektroverktøyet til tross for omhyggelige produksjons-

og kontrollmetoder en gang skulle svikte, må reparasjonen ut-

føres av et autorisert serviceverksted for Bosch-elektroverk-

tøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på elektro-

verktøyets typeskilt.

Rengjøring

Hold selve elektroverktøyet og ventilasjonsspaltene alltid re-

ne, for å kunne arbeide bra og sikkert.

Vernedekselet må alltid bevege seg fritt og kunne stenges au-

tomatisk. Hold derfor området rundt vernedekselet alltid

rent.

– Fjern støv og spon etter hver arbeidsrunde ved å blåse

gjennom med trykkluft eller bruk en pensel.

– Rengjør gliderullen 23 og glidearmen 28 med jevne mel-

lomrom.

Tilbehør

Hurtigspenntvinge . . . . . . . . . . . . . . . . . . . . 1 609 B02 125

Innleggsplater . . . . . . . . . . . . . . . . . . . . . . . . .1 609 B02 375

Støvpose . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 609 B02 595

Avstandsanlegg MSF 110. . . . . . . . . . . . . . . .2 610 015 461

Avsugadapter . . . . . . . . . . . . . . . . . . . . . . . . .2 607 001 977

Arbeidsbenk GTA 2500 W . . . . . . . . . . . . . . 0 601 B12 100

Arbeidsbenk GTA 3800 . . . . . . . . . . . . . . . . 0 601 B24 000

Tresuger GAS 50 M . . . . . . . . . . . . . . . . . . . .0 601 988 103

Arbeidslampe MSLED 170

EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Sagblad for tre og platemateriell, paneler og lister

Sagblad 305 x 30 mm,

60 tenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Sagblad for kunststoff og ikke-jernholdige metaller

Sagblad 305 x 30 mm,

96 tenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Sagblad 305 x 30 mm,

96 tenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Sagblader for alle laminatgulvtyper

Sagblad 305 x 30 mm,

96 tenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Kundeservice og kunderådgivning

Kundeservice hjelper deg ved spørsmål om reparasjon og

vedlikehold av produktet ditt og reservedelene. Deltegninger

og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp,

bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: (+47) 64 87 89 50

Faks: (+47) 64 87 89 55

OBJ_BUCH-1360-001.book Page 164 Tuesday, March 22, 2011 12:01 PM

Suomi | 165

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljø-

vennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Kun for EU-land:

Jf. det europeiske direktivet 2002/96/EF

vedr. gamle elektriske og elektroniske ap-

parater og tilpassingen til nasjonale lover

må gammelt elektroverktøy som ikke lenger

kan brukes samles inn og leveres inn til en

miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Sähkötyökalujen yleiset turvallisuusohjeet

Sähkötyökaluja käytettäessä on suojaudutta-

va sähköiskulta, loukkaantumiselta ja tulipa-

lolta noudattamalla seuraavia perustavia turvaohjeita.

Lue kaikki nämä ohjeet, ennen kuin käytät sähkötyökalua,

ja säilytä turvallisuusohjeet hyvin.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-

käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

fPidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin.

fÄlä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt-

tää pölyn tai höyryt.

fPidä lapset ja sivulliset loitolla sähkötyökalua käyttä-

essäsi. Voit menettää laitteesi hallinnan, huomiosi suun-

tautuessa muualle.

Sähköturvallisuus

fSähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

mitään pistorasia-adaptereita maadoitettujen sähkö-

työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto-

tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

fVältä koskettamasta maadoitettuja pintoja, kuten put-

kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara

kasvaa, jos kehosi on maadoitettu.

fÄlä aseta sähkötyökalua alttiiksi sateelle tai kosteudel-

le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

fÄlä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-

kalun kantamiseen, ripustamiseen tai pistotulpan ir-

rottamiseen pistorasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista ja liikkuvista

osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-

vat sähköiskun vaaraa.

fKäyttäessäsi sähkötyökalua ulkona, käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

fJos sähkötyökalun käyttö kosteassa ympäristössä ei

ole vältettävissä, tulee käyttää vikavirtasuojakytkintä.

Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa-

raa.

Henkilöturvallisuus

fOle valpas, kiinnitä huomiota työskentelyysi ja nouda-

ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy-

tä mitään sähkötyökalua, jos olet väsynyt tai huumei-

den, alkoholin tahi lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sähkötyökalua käytettäessä,

saattaa johtaa vakavaan loukkaantumiseen.

fKäytä suojavarusteita. Käytä aina suojalaseja. Henkilö-

kohtaisen suojavarustuksen käyttö, kuten pölynaamarin,

luistamattomien turvakenkien, suojakypärän tai kuulon-

suojaimien, riippuen sähkötyökalun lajista ja käyttötavas-

ta, vähentää loukaantumisriskiä.

fVältä tahatonta käynnistämistä. Varmista, että sähkö-

työkalu on poiskytkettynä, ennen kuin liität sen sähkö-

verkkoon ja/tai liität akun, otat sen käteen tai kannat

sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä

tai kytket sähkötyökalun pistotulpan pistorasiaan, käyn-

nistyskytkimen ollessa käyntiasennossa, altistat itsesi on-

nettomuuksille.

fPoista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-

see laitteen pyörivässä osassa, saattaa johtaa loukkaantu-

miseen.

fVältä epänormaalia kehon asentoa. Huolehdi aina tuke-

vasta seisoma-asennosta ja tasapainosta. Täten voit pa-

remmin hallita sähkötyökalua odottamattomissa tilanteis-

sa.

fKäytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja

käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

fJos pölynimu- ja keräilylaitteita voidaan asentaa, tulee

sinun tarkistaa, että ne on liitetty ja että ne käytetään

oikealla tavalla. Pölynimulaitteiston käyttö vähentää pö-

lyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käyttö ja käsittely

fÄlä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-

tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen

työskentelet paremmin ja varmemmin tehoalueella, jolle

sähkötyökalu on tarkoitettu.

fÄlä käytä sähkötyökalua, jota ei voida käynnistää ja py-

säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

fIrrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

HUOM

OBJ_BUCH-1360-001.book Page 165 Tuesday, March 22, 2011 12:01 PM

166 | Suomi

1 609 929 W31 | (22.3.11) Bosch Power Tools

varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö-

työkalun tahattoman käynnistyksen.

fSäilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-

tä ei käytetä. Älä anna sellaisten henkilöiden käyttää

sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole

lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli-

sia, jos niitä käyttävät kokemattomat henkilöt.

fHoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti, eivätkä ole puristukses-

sa sekä, että siinä ei ole murtuneita tai vahingoittunei-

ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö-

työkalun toimintaan. Anna korjata nämä vioittuneet

osat ennen käyttöä. Monen tapaturman syyt löytyvät huo-

nosti huolletuista laitteista.

fPidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä-

viä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

fKäytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-

olosuhteet ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön, saattaa joh-

taa vaarallisiin tilanteisiin.

Huolto

fAnna ainoastaan koulutettujen ammattihenkilöiden

korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Katkaisu- ja jiirisahojen turvallisuusohjeet

fSähkötyökalu toimitetaan varustettuna englanninkieli-

sellä varoituskilvellä (grafiikkasivun sähkötyökalun

kuvassa merkitty numerolla 3).

fLiimaa ennen ensimmäistä käyttöä toimitukseen kuu-

luva oman kielesi tarra englanninkielisen kilven päälle.

fÄlä koskaan peitä tai poista sähkötyökalussa olevia va-

roituskilpiä.

fÄlä koskaan seiso sähkötyökalun päällä. Voit loukkaan-

tua vakavasti, jos saha kaatuu tai jos vahingossa kosketat

sahanterää.

fVarmista, että suojus toimii asianmukaisesti ja pystyy

liikkumaan vapaasti. Älä koskaan purista suojusta kiinni,

sen ollessa auki.

fÄlä koskaan poista sahausjätteitä, puulastuja tms. sa-

hausalueelta , sähkötyökalun käydessä. Vie aina ensin

konevarsi lepoasentoon ja katkaise virta sähkötyökalusta.

fVie ainoastaan käynnissä oleva sahanterä työkappalet-

ta vasten. Muussa tapauksessa on olemassa takaiskun

vaara, sahanterän tarttuessa työkappaleeseen.

fPidä kahvat kuivina, puhtaina ja vapaana öljystä sekä

rasvasta. Rasvaiset, öljyiset kahvat ovat liukkaita ja johta-

vat hallinnan menetykseen.

fKäytä sähkötyökalua ainoastaan, kun työtaso työstet-

tävää työkappaletta lukuunottamatta on vapaa kaikis-

ta säätötyökaluista, puulastuista jne. Pienet puukappa-

leet tai muut esineet voivat sinkoutua käyttäjää kohti

suurella nopeudella, jos ne joutuvat kosketukseen pyöri-

vän sahanterän kanssa.

fPidä lattia puhtaana puulastuilta ja materiaalijäännök-

siltä. Voit liukastua tai kompastua.

fKiinnitä aina työstettävä kappale hyvin. Älä työstä työ-

kappaleita, jotka ovat liian pieniä kiinnitettäviksi. Etäi-

syys kädestäsi pyörivään sahanterään on muuten liian pie-

ni.

fKäytä sähkötyökalua vain niihin materiaaleihin, joita

mainitaan kappaleessa ”Määräysten mukainen käyt-

tö”. Sähkötyökalu saattaa muussa tapauksessa ylikuormit-

tua.

fJos sahanterä joutuu puristukseen, tulee sinun pysäyt-

tää sähkötyökalu ja pitää työkappale paikallaan, kun-

nes sahanterä on pysähtynyt. Takaiskun välttämiseksi

työkappaletta saa liikuttaa vasta sahanterän pysähdyt-

tyä. Tarkista, miksi sahanterä on jäänyt puristukseen, en-

nen kuin käynnistät sähkötyökalun uudelleen.

fÄlä päästä sormiasi liukuvarren liikkuvien osien väliin.

Sormesi saattavat jäädä puristukseen ja loukkaantua.

fPidä tiukasti kiinni kahvasta ennen käynnistämistä ja

koko sahaamisen ajan. Käytä sahattaessa liukuvarren

hallittua liikettä. Hetken tarkkaamattomuus saattaa joh-

taa vakavaan loukkaantumiseen johtuen äärimmäisen ke-

vytliikkeisestä liukuvarresta.

fSahaa aina työkappaletta edestä taaksepäin. Muussa

tapauksessa on olemassa takaiskun vaara sahanterän tart-

tuessa työkappaleeseen.

fÄlä käytä tylsiä, säröisiä, taipuneita tai vaurioituneita

sahanteriä. Sahanterät, joissa on tylsät tai väärin suunna-

tut hampaat tekevät liian ahtaan sahausuran, mikä johtaa

liialliseen kitkaan, sahanterän puristukseen ja takaiskuun.

fKäytä aina oikean kokoisia ja sopivalla kiinnitysreiällä

varustettuja sahanteriä (esim. tähdenmuotoinen tai

pyöreä). Sahanterät, jotka eivät sovi sahan asennusosiin,

pyörivät epäkeskeisesti ja johtavat sahan hallinnan menet-

tämiseen.

fÄlä koskaan käytä runsasseosteisesta pikateräksestä

valmistettuja HSS-sahanteriä. Nämä sahanterät voivat

helposti murtua.

fÄlä kosketa sahanterää työn jälkeen, ennen kuin se on

jäähtynyt. Sahanterä tulee sahattaessa hyvin kuumaksi.

fÄlä koskaan käytä työkalua ilman välilaattaa. Vaihda

vaurioitunut välilaatta. Ilman moitteetonta välilaattaa

saattaa sahanterä aiheuttaa loukkaantumista.

fTarkista verkkojohto säännöllisesti ja anna Bosch-sopi-

mushuollon korjata viallinen verkkojohto. Vaihda vau-

rioitunut verkkojohto uuteen. Täten varmistat, että säh-

kötyökalu säilyy turvallisena.

fSäilytä sähkötyökalu turvallisessa paikassa, kun sitä ei

käytetä. Varastointipaikan tulee olla kuiva ja lukittava.

LASERSÄTEILYÄ

älä tuijota säteeseen

Luokan 2 laserlaite

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 166 Tuesday, March 22, 2011 12:01 PM

Suomi | 167

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Tämä estää sähkötyökalun vaurioitumisen varastoinnissa

ja käytön kokemattomien toimesta.

fÄlä koskaan suuntaa lasersädettä ihmisiin tai eläimiin,

älä myös itse katso lasersäteeseen. Tämä sähkötyökalu

tuottaa laserluokan 2 lasersädettä EN 60825-1 mukaan.

Täten voit tahattomasti sokaista ihmisiä.

fÄlä vaihda sisäänrakennettua laseria toisentyyppiseen

laseriin. Laser, joka ei sovi tähän sähkötyökaluun, saattaa

aiheuttaa vaaraa ihmisille.

fVarmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä

kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin

kädessä pidettynä.

fÄlä poistu sähkötyökalun luota, ennen kuin se on py-

sähtynyt kokonaan. Moottorin sammutuksen jälkeen liik-

kuvat vaihtotyökalut voivat aiheuttaa loukkaantumisia.

fÄlä koskaan käytä sähkötyökalua, jonka verkkojohto

on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota

pistotulppa pistorasiasta, jos johto vaurioituu työn ai-

kana. Vahingoittunut johto kasvattaa sähköiskun vaaraa.

Tunnusmerkit

Jotkut seuraavista merkeistä voivat olla tärkeitä käyttäessäsi

sähkötyökaluasi. Opettele merkit ja niiden merkitys. Merkki-

en oikea tulkinta auttaa sinua käyttämään sähkötyökaluasi pa-

remmin ja turvallisemmin.

Tunnusmerkit ja niiden merkitys

Lasersäteilyä

Älä tuijota säteeseen

Luokan 2 laserlaite

Pidä kädet loitolla sahausalueelta sähkö-

työkalun ollessa käynnissä. Sahanterää

kosketettaessa on olemassa loukkaantu-

misvaara.

Käytä pölynsuojanaamaria.

Käytä suojalaseja.

Käytä kuulonsuojainta. Melu saattaa aihe-

uttaa kuulon menetystä.

Vaaravyöhyke! Pidä mikäli mahdollista

kädet, sormet ja käsivarret loitolla tältä

alueelta.

Älä päästä sormiasi liukuvarren liikkuvi-

en osien väliin. Sormesi saattavat jäädä

puristukseen ja loukkaantua.

Ota huomioon sahanterän mitat. Aukon halkaisijan tulee so-

pia työkalun karaan välyksittä. Älä käytä supistuskappaleita

tai adaptereita.

Tartu sähkötyökaluun vain näin merkityistä

kohdista (kahvasyvennyksistä) tai kuljetus-

kahvasta kuljetusta varten.

Älä koskaan kanna sähkötyökalua liukuvar-

ren kahvasta.

Lukkokahva auki:

Voit asettaa pystysuoria jiirikulmia.

Lukkokahva suljettu:

Liukuvarren asetettu pystysuora jiirikulma pysyy lukittuna.

Osoittaa yksittäiset vaiheet pystysuoran jiirikulman asetta-

miseksi.

1. Avaa lukkokahva

2. Käännä liukuvarsi vähän vasemmalle

3. Aseta haluttu jiirikulma-alue kiertonupin avulla

Tunnusmerkit ja niiden merkitys

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 167 Tuesday, March 22, 2011 12:01 PM

168 | Suomi

1 609 929 W31 | (22.3.11) Bosch Power Tools

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet. Tur-

vallisuusohjeiden noudattamisen laiminlyönti

saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu puun suoraan pituus- ja poikit-

taissahaukseen pöytäkoneena. Tällöin vaakasuorat –52° ...

+60° jiirikulmat ja pystysuorat 47° (vasemmalla) ... 47° (oi-

kealla) jiirikulmat ovat mahdollisia.

Sähkötyökalun teho on suunniteltu kovan ja pehmeän puun

sekä lastu- ja kuitulevyjen sahaukseen.

Vastaavia sahanteriä käyttäen on alumiiniprofiilien ja muovin

sahaus mahdollista.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-

vaan sähkötyökalun kuvaan.

1Pölypussi

2Imuadapteri

3Laser-varoituskilpi

4Kahva

5Lukkovipu

6Suojus

7Kuljetuskahva

8Heilurisuojus

9Ohjainkiskon pidennys

10 Ohjainkisko

11 Sahapöydän pidennys

12 Reikiä asennusta varten

13 Välilaatta

14 Kulmalukitus

15 Lukkonuppi mielivaltaista jiirikulmaa varten

(vaakatasossa)

16 Vipu jiirikulman esiasetusta varten (vaakatasossa)

17 Lukkokahva mielivaltaista jiirikulmaa varten

(pystysuora)

18 Lovet vakiojiirikulmia varten

19 Kahvasyvennykset

20 Kuusiokoloavain (6 mm/4 mm)

21 Kuusiokoloavain (2 mm)

22 Ruuvipuristin

23 Liukurulla

24 Sahauskulmaosoitin (pystysuora) oikeanpuoliselle

jiirikulma-alueelle (0° ... 47°)

25 Lastunohjain

26 Liukumekanismin kiristysvipu

27 Lasersuojus

28 Liukuvarsi

29 Syvyydenrajoittimen säätöruuvi

30 Syvyydenrajoitin

31 Käynnistysvarmistin

32 Asteikko jiirikulmaa varten (pystysuora)

33 Sahauskulmaosoitin (pystysuora) vasemmalle

jiirikulma-alueelle (47° ... 0°)

34 22.5°-jiirikulman säätönuppi (pystysuora)

35 Pituusohjaimen lukitusruuvi

36 Pituusohjain

37 Asteikko jiirikulmaa varten (vaakatasossa)

38 Sahapöytä

39 Jiirikulma-alueen (pystysuora) säätönuppi

40 Sahanterä

41 Lastun poistoaukko

42 Vivuston 43 lukitusruuvi

Pystysuoran jiirikulma-alueen asetus kiertonupilla

Sahanterän kallistus vasemmalle (45° ... 0°)

Sahanterän kallistus oikealle (0° ... 45°)

Liukuvarren koko kääntöpiiri (–47° ... +47°)

Mielivaltaisen vaakasuoran jiirikulman asetusta varten saha-

pöydän täytyy liikkua vapaasti tai kulmalukituksen olla lukit-

tuna:

– Vedä vivusta n ja paina samalla kulmalukitusta o edessä

alas

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita kos-

kevan direktiivin 2002/96/EY ja sen kansallisten lakien

muunnosten mukaan, tulee käyttökelvottomat sähkötyöka-

lut kerätä erikseen ja toimittaa ympäristöystävälliseen uusio-

käyttöön.

Tunnusmerkit ja niiden merkitys

OBJ_BUCH-1360-001.book Page 168 Tuesday, March 22, 2011 12:01 PM

Suomi | 169

Bosch Power Tools 1 609 929 W31 | (22.3.11)

43 Heilurisuojuksen vivusto

44 Etummainen kiinnitysruuvi (suojalevy/heilurisuojus)

45 Takimmainen kiinnitysruuvi (suojalevy/heilurisuojus)

46 Suojalevy

47 Karalukitus

48 Sahanterän kiinnityksen kuusiokoloruuvi (6 mm)

49 Kiristyslaippa

50 Sisempi kiristyslaippa

51 Sahapöydän pidennyksen kiristysvipu

52 Ohjainkiskon pidennyksen kiristysvipu

53 Päätelevy

54 Vaimennin

55 Vaimennuksen säätöruuvit

56 Reiät ruuvipuristinta varten

57 Siipiruuvi

58 Kierretanko

59 Sahauskulmaosoitin (vaakatasossa)

60 Käynnistyskytkin

61 Laserin kytkin (sahauslinjan merkintä)

62 Ruuvit välilaattaa varten

63 Pituusohjaimen kiristysruuvi

64 Laserkohdistuksen säätöruuvi

(samantasoisuus)

65 Lasersuojuksen ruuvit

66 Laserin asennuslevyn kiinnitysruuvi

67 Laserkotelon kiinnitysruuvi

68–70

Säätöruuvit 0° perusasetukselle (pystysuora jiirikulma)

71 Säätöruuvi 45° perusasetukselle (vasen pystysuora

jiirikulma)

72 Säätöruuvit 45° perusasetukselle (oikea pystysuora

jiirikulma)

73 Jiirikulma-asteikon 37 säätöruuvit (vaakatasossa)

74 Kulmaosoittimen ruuvi (vaakasuora)

75 Lukkokahvan 17 puristusvoiman säätöruuvi

76 Tarranauha

Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-

tamme.

Tekniset tiedot

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 61029 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen

painetaso 93 dB(A); äänen tehotaso 106 dB(A). Epävarmuus

K=3dB.

Käytä kuulonsuojaimia!

Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma)

määritetty EN 61029 mukaan:

Värähtelyemissioarvo ah<2,5 m/s2, epävarmuus

K=1,5m/s

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 61029

standardoidun mittausmenetelmän mukaisesti ja sitä voidaan

käyttää sähkötyökalujen vertailussa. Se soveltuu myös väräh-

telyrasituksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia

käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa

töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huol-

lettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvat-

taa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työ-

aikajakson aikana tulisi ottaa huomioon myös se aika, jolloin

laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käyte-

tä. Tämä voi selvästi pienentää koko työaikajakson värähtely-

rasitusta.

Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn

vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihto-

työkalujen huolto, käsien pitäminen lämpiminä, työnkulun or-

ganisointi.

Katkaisu- ja jiirisaha GCM 12 GDL Professional

Tuotenumero 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Ottoteho W 2000 1500 1800

Tyhjäkäyntikierrosluku min-1 3800 3800 3800

Käynnistysvirran rajoitin zzz

Lasertyyppi nm

635

Laserluokka 222

Paino vastaa EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Suojausluokka /II /II /II

Työkappaleen sallitut mitat (maksimi/minimi) katso sivu 174.

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

Sopivien sahanterien mitat

Sahanterän läpimitta mm 305

Runkoterän paksuus mm 1,7–2,6

Reiän läpimitta mm 30

OBJ_BUCH-1360-001.book Page 169 Tuesday, March 22, 2011 12:01 PM

170 | Suomi

1 609 929 W31 | (22.3.11) Bosch Power Tools

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni-

set tiedot” selostettu tuote vastaa seuraavia standardeja tai

standardoituja asiakirjoja: EN 61029, EN 60825-1 direktiivi-

en 2004/108/EY, 2006/42/EY määräysten mukaan.

Tekninen tiedosto kohdasta:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Asennus

fVältä sähkötyökalun tahatonta käynnistämistä. Asen-

nuksen aikana sekä kaikissa sähkötyökaluun kohdistu-

vissa töissä, tulee verkkopistotulpan olla irrotettuna

pistorasiasta.

Toimitukseen kuuluu

Poista varovasti kaikki toimitukseen kuuluvat osat pakkauk-

sistaan.

Poista kaikki pakkausmateriaali sähkötyökalusta ja toimituk-

seen kuuluvista lisätarvikkeista.

Tarkista ennen sähkötyökalun ensimmäistä käyttöönottoa,

että kaikki alla luetellut osat löytyvät:

– Katkaisu- ja jiirisaha esiasennetulla sahanterällä

– Lukkonuppi 15

– Pölypussi 1

– Kuusiokoloavain 20

– Kuusiokoloavain 21

(lasersuojuksen 27 alla)

– Ruuvipuristin 22

Huomio: Tarkista, ettei sähkötyökalussa ole vaurioita.

Ennen töiden jatkamista sähkötyökalun kanssa tulee tutkia

perusteellisesti, että suojavarusteet ja lievästi vaurioituneet

osat toimivat moitteettomasti ja määräyksenmukaisesti. Tar-

kista, että liikkuvat osat toimivat moitteettomasti eivätkä ole

puristuksessa sekä ettei löydy vaurioituneita osia. Kaikkien

osien tulee olla oikein asennettuja ja niiden tulee täyttää kaik-

ki moitteettoman toiminnan vaatimat edellytykset.

Vaurioituneet suojavarusteet ja osat on asianmukaisesti an-

nettava sopimushuollon korjattaviksi tai vaihdettaviksi.

Työkalut, jotka tarvitaan toimitukseen kuuluvien lisäksi:

– Ristiuraruuvitaltta

– Kiintoavain (Koko: 8 mm)

– Lenkki-, kiinto- tai hylsyavain (Koot: 10 mm ja 17 mm)

Lukkonupin asennus (katso kuva a)

– Kierrä lukkonuppi 15 vastaavaan vivun 16 yläpuolella si-

jaitsevaan reikään.

fKiristä aina lukkonuppi 15 hyvin ennen sahausta. Sa-

hanterä saattaa muuten kallistua työkappaleessa.

Kiinteä tai joustava asennus

fTurvallisen käsittelyn varmistamiseksi tulee sähkötyö-

kalu ennen käyttöä asentaa tasaiselle ja tukevalle työ-

pinnalle (esim. työpenkki).

Asennus työtasoon (katso kuva b1)

– Kiinnitä sähkötyökalu sopivan ruuvikiinnityksen avulla työ-

tasoon. Tätä varten ovat reiät 12.

Asennus Bosch-sahapöytään

(GTA 2500 W, GTA 3700, GTA 3800) (katso kuva b2)

Bosch:in GTA-sahapöydät antavat sähkötyökalulle tukea kai-

killa alustoilla säädettävien jalkojen ansiosta. Työpöytien työ-

kappaletuet toimivat pitkien työkappaleiden tukena.

fLue kaikki sahapöydän mukana tulevat varo-ohjeet ja

käyttöohjeet. Varo-ohjeiden tai käyttöohjeiden noudatta-

misen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon

ja/tai vakavaan loukkaantumiseen.

fKokoa sahapöytä oikein, ennen kuin asennat sähkötyö-

kalun. Moitteeton kokoaminen on tärkeää, hajoamisen es-

tämiseksi.

– Asenna sähkötyökalu kuljetusasennossa sahapöydän.

Pölyn ja lastun poistoimu

Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puu-

laatujen, kivennäisten ja metallin pölyt voivat olla terveydelle

vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyt-

täjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai

hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään

karsinogeenisena, eritoten yhdessä puukäsittelyssä käytetty-

jen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbesti-

pitoisia aineita saavat käsitellä vain ammattilaiset.

– Käytä aina pölynimua.

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengitys-

suojanaamaria.

Ota huomioon maassasi voimassaolevat säännökset, koskien

käsiteltäviä materiaaleja.

Pöly, lastut tai työkappaleesta murtuneet osat saattavat ju-

mittaa pölyn-/lastunimun.

– Pysäytä sähkötyökalu ja irrota pistotulppa pistorasiasta.

– Odota, kunnes sahanterä on pysähtynyt kokonaan.

– Määrittele ja poista puristukseen joutumisen syy.

fVältä pölynkertymää työpaikalla. Pöly saattaa helposti

syttyä palamaan.

Sisäinen pölynimu (katso kuva c)

Käytä toimitukseen kuuluvaa pölypussia 1 purujen yksinker-

taiseen keräykseen.

fTarkista ja puhdista pölypussi jokaisen käytön jälkeen.

fPoista pölypussi palovaaran välttämiseksi, kun sahaat

alumiinia.

– Työnnä pölypussi 1 kiertämällä imuadapteriin 2 niin, että

imuadapterin tappi lukkiutuu pölypussin aukkoon.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 170 Tuesday, March 22, 2011 12:01 PM

Suomi | 171

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Pölypussi tai imuadapteri ei sahauksen aikana koskaan saa

koskettaa sahan liikkuvia osia.

Tyhjennä pölypussi ajoissa.

Ulkopuolinen poistoimu

Voit myös liittää imuadapterin 2 pölynimurin letkun

(Ø 35 mm).

– Työnnä pölyimurin letku imuadapteriin 2.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino-

geenisten tai kuivien pölyjen imurointiin.

Imuadapterin puhdistus

Optimaalisen imutehon takaamiseksi imuadapteri 2 on muis-

tettava puhdistaa säännöllisesti.

– Vedä imuadapteri 2 kiertäen pois lastun poistoaukosta 41.

– Poista työkappaleen palaset ja sahanpurut.

– Paina uudelleen imuadapteri kiertäen lastun poistoauk-

koon, kunnes se lukkiutuu lastun poistoaukon lukkoren-

kaan yli.

Sahanterän vaihto (katso kuvat d1–d4)

fIrrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

fKäytä suojakäsineitä sahanterää asentaessasi. Sahan-

terää kosketettaessa on olemassa loukkaantumisvaara.

Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on

sähkötyökalun tyhjäkäyntikierroslukua suurempi.

Käytä ainoastaan sahanteriä, jotka vastaavat tässä käyttöoh-

jeessa määriteltyjä ominaistietoja, ovat koestettuja EN 847-1

mukaan ja vastaavasti merkittyjä.

Käytä ainoastaan sahanteriä, joita tämän sähkötyökalun val-

mistaja suosittelee ja jotka sopivat materiaaliin, jota tahdo-

taan työstää.

Sahanterän irrotus

– Saata sähkötyökalu työasentoon.

– Kierrä auki lukkoruuvi 42 sormivoimin, kunnes vivusto 43

roikkuu vapaasti alaspäin.

– Avaa kiinnitysruuvi 44 (n. 2 kierrosta) kuusiokoloavaimel-

la (4 mm) 20.

Älä kierrä ruuvia kokonaan ulos.

– Avaa kiinnitysruuvi 45 (n. 6 kierrosta) kuusiokoloavaimel-

la (4 mm) 20.

Älä kierrä ruuvia kokonaan ulos.

– Vedä suojalevy 46 pois kiinnitysruuvista 45 eteenpäin ja

alaspäin.

– Paina lukkovipua 5 ja käännä heilurisuojus 8 taakse.

Pidä heilurisuojus tässä asennossa.

– Ripusta vivusto 43 yhdestä reiästä kiinnitysruuviin 45.

Täten heilurisuojus pysyy avatussa asennossa.

– Kierrä kuusiokantaruuvia 48 kuusiokoloavaimella (6 mm)

20 ja paina samanaikaisesti karalukitusta 47, kunnes se

lukkiutuu.

– Pidä karalukitus 47 painettuna ja kierrä irti ruuvi 48 myötä-

päivään (vasen kierre!).

– Poista kiristyslaippa 49.

– Irrota sahanterä 40.

Sahanterän asennus

Puhdista tarvittaessa ennen asennusta, kaikki asennettavat

osat.

– Asenna uusi sahanterä sisempään kiristyslaippaan 50.

fTarkista asennettaessa, että sahanterän hampaiden

sahaussuunta (sahanterässä olevan nuolen suunta) on

sama kuin nuolen suunta suojuksessa!

– Aseta kiristyslaippa 49 ja ruuvi 48 paikoilleen.

Paina karalukitusta 47, kunnes se lukkiutuu ja kiristä ruuvia

vastapäivään.

– Irrota vivusto 43 kiinnitysruuvista 45 ja siirrä heilurisuojus

takaisin alas.

– Työnnä suojalevy 46 takaisin kiinnitysruuvin 45 alle.

– Kiristä kiinnitysruuvit 45 ja 44 uudelleen.

– Työnnä vivusto 43 sen alkuperäiseen asentoon ja kiristä lu-

kitusruuvi 42 sormivoimin.

Käyttö

fIrrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Kuljetusvarmennin (katso kuva A)

Kuljetusvarmennin 31 mahdollistaa laitteen helpomman kä-

sittelyn siirrettäessä sitä käyttöpaikasta toiseen.

Sähkötyökalun vapautus (työasento)

– Paina liukuvarsi 28 kahvasta 4 hieman alaspäin, jotta pai-

ne käynnistysvarmistimeen 31 kevenee.

– Vedä käynnistysvarmistin 31 kokonaan ulospäin.

– Siirrä liukuvarsi hitaasti ylös.

Sähkötyökalun varmennus (kuljetusasento)

– Työnnä liukuvarsi 28 taakse asti ja lukitse se tähän asen-

toon (katso ”Liukuvarren lukitus”, sivu 171).

– Siirrä liukuvarsi niin kauas alaspäin, että käynnistysvarmis-

tin 31 antaa painaa itsensä sisään asti.

Katso muut kuljetusohjeet sivu 177.

Liukuvarren lukitus

Liukuvarren 28 mekanismi voidaan lukita kiristysvivun 26

avulla. Liukuvarrella on kaksi mahdollista asentoa:

– Liukuvarsi työnnettynä taakse asti (katkaisusahauksia var-

ten)

– Liukuvarsi työnnettynä eteen asti (pientä kuljetuskokoa

varten)

Liukuvarren vapautus (katso kuva B1)

Kun liukuvarsi 28 on vapautettu, koko liukumekanismi on val-

miina käyttöön.

– Työnnä kiristysvipu 26 alaspäin vasteeseen asti.

Kiristysvivun kiila vapauttaa liukuvarren nivelen kahta ala-

osaa.

Liukuvarren lukitus (katso kuva B2)

Liukuvarsi työnnettynä taakse asti:

– Työnnä liukuvarsi 28 taaksepäin vasteeseen asti.

Liukuvarren nivelen kaksi yläosaa ovat nyt pystyasennossa

ja lukittuina.

OBJ_BUCH-1360-001.book Page 171 Tuesday, March 22, 2011 12:01 PM

172 | Suomi

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Vedä kiristysvipua 26 ylöspäin, kunnes kiila sijoittuu liuku-

varren nivelen kahden alaosan väliin.

Taakse asti työnnetty liukuvarsi 28 on nyt lukittuna.

Liukuvarsi työnnettynä eteen asti:

– Vedä liukuvarsi 28 eteenpäin vasteeseen asti.

Liukumekanismi on nyt ajettu kokonaan ulos.

– Vedä kiristysvipua 26 ylöspäin, kunnes kiila sijoittuu liuku-

varren nivelen kahden alaosan väliin.

Eteen asti vedetty liukuvarsi 28 on nyt lukittuna.

Työn valmistelu

Sahapöydän pidentäminen (katso kuva C)

Pitkät kappaleet tulee tukea vapaasta päästään.

Sahapöytää voidaan jatkaa vasemmalle tai oikealle sahapöy-

dän pidennysten 11 avulla.

– Käännä kiristysvipu 51 sisäänpäin.

– Vedä ulos sahapöydän pidennys 11 haluttuun pituuteen

(korkeintaan 250 mm).

– Lukitse sahapöydän pidennys painamalla kiristysvipu 51

takaisin ulospäin.

Ohjainkiskon pidennys (katso kuva D)

Pystysuoria jiirikulmia sahattaessa tulee ohjainkiskon piden-

nykset 9 siirtää.

– Vedä kiristysvipu 52 eteenpäin.

– Vedä ohjainkiskon pidennys 9 ulos asti.

– Lukitse ohjainkiskon pidennys painamalla kiristysvipu 52

takaisin taaksepäin.

Ohjainkiskon pidennyksen poisto (katso kuva E)

Jyrkkiä pystysuoria jiirikulmia sahattaessa tulee ohjainkiskon

pidennykset 9 poistaa kokonaan.

– Käännä päätelevy 53 ulospäin.

– Vedä kiristysvipu 52 eteenpäin.

– Vedä ohjainkiskon pidennys 9 ulos asti.

– Nosta ohjainkiskon pidennys pois ylöspäin.

Liukuvarren vaimennuksen säätö (katso kuva F)

Liukuvarren 28 liukumekanismi on tehtaalla esiasetettu ja

sähkötyökalua toimitettaessa siinä ei ole vaimennusta.

Voit asettaa liukumekanismin vaimennuksen yksilöllisesti vai-

mentimesta 54:

voimakas – kontrolloidut työliikkeet;

heikko – nopeat sahaukset.

– Avaa kaksi säätöruuvia 55 kuusiokoloavaimella (4 mm)

20 heikompaa vaimennusta varten

tai

kiristä kaksi säätöruuvia 55 voimakkaampaa vaimennus-

ta varten.

Työkappaleen kiinnitys (katso kuva G)

Parhaan mahdollisen työskentelyvarmuuden saavuttamiseksi

tulee työkappale aina kiinnittää.

Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettävik-

si.

– Paina työkappaletta tiukasti kiinni ohjainkiskoon 10.

– Työnnä nyt toimitukseen kuuluva ruuvipuristin 22 yhteen

sitä varten olevaan reikään 56.

– Avaa siipiruuvi 57 ja sovita ruuvipuristin työkappaleen mu-

kaan. Kiristä siipiruuvi uudelleen.

– Kiinnitä työkappale kiertämällä kierretanko 58 kiinni.

Vaakasuoran jiirikulman asetus

Tarkkojen sahausten takaamiseksi tulee sähkötyökalun pe-

rusasetukset tarkistaa ja tarvittaessa säätää kovan käytön jäl-

keen (katso ”Perusasetusten tarkistus ja säätö”, sivu176).

fKiristä aina lukkonuppi 15 hyvin ennen sahausta. Sa-

hanterä saattaa muuten kallistua työkappaleessa.

Vaakasuoran perusjiirikulman asetus (katso kuva H)

Usein käytettyjen jiirikulmien nopeaa ja tarkkaa asetusta var-

ten sahapöydässä on lovia 18:

– Avaa lukkonuppi 15, jos se on kiristettynä.

– Vedä vivusta 16 ja kierrä sahapöytä 38 haluttuun loveen

vasemmalle tai oikealle.

– Vapauta sitten vipu. Vivun tulee lukkiutua tuntuvasti lo-

veen.

Mielivaltaisen vaakasuoran jiirikulman asetus

(katso kuva I)

Vaakasuora jiirikulma voidaan säätää alueella 52° (vasen

puoli) –60° (oikea puoli).

– Avaa lukkonuppi 15, jos se on kiristettynä.

– Vedä vivusta 16 ja paina samalla kulmalukitusta 14 edessä

alas

Tällöin vipu 16 lukkiutuu ja sahapöytä voi liikkua vapaasti.

– Käännä sahapöytää 38 lukkonupista vasemmalle tai oike-

alle, kunnes sahauskulman osoitin 59 osoittaa haluttua jii-

rikulmaa.

– Kiristä lukkonuppi 15 uudelleen.

–Vivun 16 avaamiseksi uudelleen (vakiojiirikulmien asen-

nusta varten) vedä vipua ylöspäin.

Kulmalukitus 14 ponnahtaa takaisin alkuperäiseen asen-

toonsa ja vipu 16 voi taas lukkiutua loveihin 18.

Pystysuoran jiirikulman asetus

Tarkkojen sahausten takaamiseksi tulee sähkötyökalun pe-

rusasetukset tarkistaa ja tarvittaessa säätää kovan käytön jäl-

keen (katso ”Perusasetusten tarkistus ja säätö”, sivu176).

Pystysuora jiirikulma voidaan asettaa alueella 47° (vasem-

malla) ... 47° (oikealla).

Jotta usein käytettyjä jiirikulmia saataisiin nopeasti ja tarkasti

asetettua, sahassa on vasteet kulmille 0°, 22,5° 45° ja 47°.

Vasemman jiirikulma-alueen asetus

(45° ... 0°)

– Vedä vasen ohjainkiskon pidennys 9 ulos asti. (katso ”Oh-

jainkiskon pidennys”, sivu 172)

– Avaa lukkokahva 17.

– Käännä liukuvarsi kahvasta 4 vasemmalle, kunnes sahaus-

kulmaosoitin 33 osoittaa haluttua jiirikulmaa.

vasen oikea

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 172 Tuesday, March 22, 2011 12:01 PM

Suomi | 173

Bosch Power Tools 1 609 929 W31 | (22.3.11)

– Pidä liukuvarsi tässä asennossa ja kiristä lukkokahva 17

uudelleen.

Lukkokahvan puristusvoiman tulee pitää liukuvarsi tuke-

vasti paikallaan jokaisessa mielivaltaisessa pystysuorassa

jiirikulmassa.

Oikean jiirikulma-alueen asetus (0° ... 45°)

(katso kuva J)

– Vedä oikea ohjainkiskon pidennys 9 ulos asti.

(katso ”Ohjainkiskon pidennys”, sivu 172)

– Avaa lukkokahva 17.

– Kallista liukuvarsi kahvasta 4 0°-asennosta vähän vasem-

malle ja kierrä kiertonuppia 39, kunnes haluttu jiirikulma-

alue näkyy.

– Käännä liukuvarsi kahvasta 4 oikealle, kunnes sahauskul-

maosoitin 24 osoittaa haluttua jiirikulmaa.

– Pidä liukuvarsi tässä asennossa ja kiristä lukkokahva 17

uudelleen.

Lukkokahvan puristusvoiman tulee pitää liukuvarsi tuke-

vasti paikallaan jokaisessa mielivaltaisessa pystysuorassa

jiirikulmassa.

Perusjiirikulma 0°

Jotta perusjiirikulman 0° helposti taas voisi asettaa, kierto-

nuppi 39 lukkiutuu jiirikulma-alueelle .

– Käännä liukuvarsi oikealta 0°-asennon yli.

Koko jiirikulma-alueen asetus (–47° ... +47°)

– Vedä molemmat ohjainkiskon pidennykset 9

ulos asti. (katso ”Ohjainkiskon pidennys”,

sivu 172)

– Avaa lukkokahva 17.

– Kallista liukuvarsi kahvasta 4 0°-asennosta

vähän vasemmalle ja kierrä kiertonuppia 39, kunnes halut-

tu jiirikulma-alue näkyy.

– Käännä liukuvarsi kahvasta 4 vasemmalle tai oikealle, kun-

nes sahauskulmaosoitin 33 tai 24 osoittaa haluttua jiirikul-

maa.

– Pidä liukuvarsi tässä asennossa ja kiristä lukkokahva 17

uudelleen.

Lukkokahvan puristusvoiman tulee pitää liukuvarsi tuke-

vasti paikallaan jokaisessa mielivaltaisessa pystysuorassa

jiirikulmassa.

Perusjiirikulma 22,5° (katso kuva K)

– Vedä säätönuppi 34 kokonaan ulos ja kierrä sitä 90°.

Käännä sen jälkeen liukuvarsi kahvasta 4, kunnes se lukkiu-

tuu kuuluvasti.

Käyttöönotto

fOta huomioon verkkojännite! Virtalähteen jännitteen tu-

lee vastata laitteen tyyppikilvessä olevia tietoja.

Käynnistys (katso kuva L)

– Työnnä käyttöönottoa varten käynnistyskytkin 60 kahvan

4 suuntaan.

Huomio: Turvallisuussyistä laitteen käynnistyskytkintä 60 ei

voida lukita, vaan sitä on painettava koko käytön ajan.

Ainoastaan lukkovipua 5 painamalla voidaan liukuvarsi siirtää

alaspäin.

–Sahausta varten tulee sinun käynnistyskytkimen painami-

sen lisäksi painaa lukkovipua 5.

Poiskytkentä

–Pysäytä sähkötyökalu päästämällä käynnistyskytkin 60

vapaaksi.

Käynnistysvirran rajoitin

Elektroninen käynnistysvirran rajoitin rajoittaa tehontarpeen

sähkötyökalua käynnistettäessä, ja tekee käytön mahdollisek-

si 16 A-sulakkeella.

Huomio: Jos sähkötyökalu heti käynnistyksen jälkeen käy

täydellä kierrosluvulla, on käynnistysvirran rajoitin viallinen.

Sähkötyökalu tulee lähettää Bosch-korjaamoon, katso osoit-

teet kappaleesta ”Huolto ja asiakasneuvonta”, sivu 178.

Työskentelyohjeita

Yleisiä sahausohjeita

fKiristä aina lukkonuppia 15 ja kiinnityskahvaa 17 hyvin

ennen sahausta. Sahanterä saattaa muuten kallistua työ-

kappaleessa.

fKaikkia sahauksia suoritettaessa, tulee ensin varmis-

taa, ettei sahanterä missään vaiheessa pysty kosketta-

maan ohjainkiskoa, ruuvipuristinta tai laitteen muita

osia. Poista mahdollisesti asennetut apuohjaimet. tai

aseta ne työtä vastaaviksi.

Suojaa sahanterää iskuilta ja kolhuilta. Älä paina sahanterää

sivuttain.

Älä koskaan työstä kieroutuneita työkappaleita. Työkappa-

leessa on aina oltava suora reuna, jota voi painaa ohjainkiskoa

vasten.

Pitkät kappaleet tulee tukea vapaasta päästään.

Sahausviivan merkintä (katso kuva M)

Kaksi lasersädettä näyttää sahanterän sahausleveyden. Täten

voit sijoittaa sahattavan työkappaleen täsmällisesti avaamat-

ta heilurisuojusta.

– Kytke lasersäteet kytkimellä 61.

– Suuntaa työkappaleessa oleva merkkisi kahden laserlinjan

väliin.

Huomio: Tarkista ennen sahausta, että sahausleveys vielä nä-

kyy oikeana (katso ”Laserin säätö”, sivu 176. Lasersäteet

saattavat siirtyä esim. voimakkaan käytön aiheuttaman täri-

nän johdosta.

Käyttäjän sijainti (katso kuva N)

fÄlä koskaan asetu seisomaan sahanterän suunnassa

sähkötyökalun edessä, vaan asetu aina sivulle sahante-

rästä. Tällöin keho on suojattu mahdollisen takaiskun sat-

tuessa.

– Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahan-

terästä.

– Älä pidä käsivarsia poikittain liukuvarren edessä.

Välilaattojen vaihto (katso kuva O)

Punaiset välilaatat 13 saattavat kulua sähkötyökalun pitkän

käytön jälkeen.

Vaihda vaurioituneet välilaatat.

– Saata sähkötyökalu työasentoon.

OBJ_BUCH-1360-001.book Page 173 Tuesday, March 22, 2011 12:01 PM

174 | Suomi

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Kierrä irti ruuvit 62 kuusiokoloavaimella (4 mm) 20 ja pois-

ta vanhat välilaatat.

– Asenna uusi oikea välilaatta.

– Ruuvaa välilaatta ruuveilla 62 mahdollisimman pitkälle oi-

kealle, jotta sahanterä ei koko vetoliikkeen aikana kosketa

välilaattaa.

– Toista työvaiheet johdonmukaisesti uuden vasemmanpuo-

leisen välilaatan kanssa.

Työkappaleen sallitut mitat

Suurimmat sallitut työkappaleet:

Pienimmät sallitut työkappaleet:

(= kaikki työkappaleet, joita toimitukseen kuuluvalla ruuvipu-

ristimella 22 voidaan kiinnittää sahanterän vasemmalle tai oi-

kealle puolelle):

160 x 335 mm (pituus x leveys)

Suurin sahaussyvyys (0°/0°): 104 mm

Sahaus

Sahaus ilman vetoliikettä (katkaisu) (katso kuva P)

– Työnnä liukuvarsi 28 taakse asti ja lukitse se tähän asen-

toon (katso ”Liukuvarren lukitus”, sivu 171).

Varmista, että syvyydenrajoitin 30 on painettu sisään asti

ja että säätöruuvi 29 liukuvartta liikuteltaessa sopii auk-

koon syvyydenrajoitinta koskettamatta.

– Kiinnitä työkappale sen mittojen mukaisesti.

– Aseta haluttu jiirikulma (vaaka- ja/tai pystykulma).

– Käynnistä sähkötyökalu.

– Paina lukkovipua 5 ja siirrä liukuvarsi kahvalla 4 hitaasti

alaspäin.

– Sahaa työkappale läpi tasaisesti syöttäen.

– Pysäytä sähkötyökalu ja odota, kunnes sahanterä on py-

sähtynyt kokonaan.

– Siirrä liukuvarsi hitaasti ylös.

Sahaus vetoliikkeellä (katso kuva Q)

fPidä tiukasti kiinni kahvasta ennen käynnistämistä ja

koko sahaamisen ajan. Käytä sahattaessa liukuvarren

hallittua liikettä. Hetken tarkkaamattomuus saattaa joh-

taa vakavaan loukkaantumiseen johtuen äärimmäisen ke-

vytliikkeisestä liukuvarresta.

– Vapauta liukuvarsi 28 (katso ”Liukuvarren vapautus”,

sivu 171).

Tarkista,että koko liukumekanismi on käyttövalmis vetä-

mällä liukuvarsi 28 ulos ja työntämällä se sisään.

– Kiinnitä työkappale sen mittojen mukaisesti.

– Aseta haluttu jiirikulma (vaaka- ja/tai pystykulma).

– Vedä liukuvarsi niin kauas ohjainkiskosta 10, että sahante-

rä on työkappaleen edessä.

– Käynnistä sähkötyökalu.

– Paina lukkovipua 5 ja siirrä liukuvarsi kahvalla 4 hitaasti

alaspäin.

– Paina nyt liukuvarsi ohjainkiskon 10 suuntaan ja sahaa työ-

kappale tasaisesti syöttäen.

– Pysäytä sähkötyökalu ja odota, kunnes sahanterä on py-

sähtynyt kokonaan.

– Siirrä liukuvarsi hitaasti ylös.

Samanpituisten työkappaleiden sahaaminen

(katso kuva R)

Yhtä pitkien työkappaleiden helppoon sahaamiseen voit käyt-

tää pituusohjainta 36.

Voit asentaa pituusohjaimen sahapöydän pidennyksen 11

kummallekin puolelle.

– Avaa lukitusruuvi 35 ja käännä pituusohjain 36 kiristysruu-

vin 63 yli.

– Kiristä lukitusruuvi 35 uudelleen.

– Aseta sahapöydän pidennys 11 halutulle pituudelle (katso

”Sahapöydän pidentäminen”, sivu 172).

Syvyydenrajoittimen asetus (Uran sahaus) (katso kuva S)

Syvyydenrajoitin täytyy siirtää, jos tahdot sahata uran tai

käyttää välikeohjainta (esim. Bosch MSF 110).

– Käännä syvyydenrajoitin 30 taaksepäin.

– Paina lukkovipua 5 ja käännä liukuvarsi haluttuun asen-

toon.

– Kierrä säätöruuvia 29, kunnes ruuvin pää koskettaa syvyy-

denrajoitinta 30.

– Siirrä liukuvarsi hitaasti ylös.

Erikoiset työkappaleet

Taivutettuja tai pyöreitä työkappaleita sahattaessa, on niiden

liikkuminen estettävä erityisen hyvin. Sahausviivalla ei saa ol-

la rakoa työkappaleen, ohjainkiskon ja sahapöydän välissä.

Tarvittaessa täytyy valmistaa erikoisia pidikkeitä.

Jiirikulma Korkeus x leveys

[mm]

vaaka pysty Työkappale

ohjainkiskoa vasten

Työkappale

välikeohjainta (lisätarvike) vasten

0° 0° 104 x 335 110 x 240

45° 0° 104 x 240 110 x 110

0° 45° (vasen) 50 x 335 50 x 295

0° 45° (oikea) 40 x 335 40 x 295

45° 45° (vasen) 50 x 240 50 x 200

45° 45° (oikea) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 174 Tuesday, March 22, 2011 12:01 PM

Suomi | 175

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Profiililistojen (lattia- ja sisäkattolistat) työstö

Profiililistoja voidaan työstää kahdella eri tavalla:

– painettuna ohjainkiskoa vasten,

– tasaisesti sahapöydällä makaavana.

Lisäksi voidaan sahaus suorittaa profiililistan leveydestä riip-

puen vetoliikkeellä tai ilman.

Kokeile aina säädetty jiirikulma ensin puun jäännöspalaan.

Lattialistat

Seuraavassa taulukossa on ohjeita lattialistojen työstöä varten.

Sisäkattolistat (US-standardin mukaan)

Asetukset asetettuna

ohjainkiskoa

vasten

tasaisesti sa-

hapöydällä

makaavana

Jalkalistat vasen puoli oikea puoli vasen puoli oikea puoli

Sisäreunat vaakasuora jiirikulma 45° vasen 45° oikea 0° 0°

pystysuora jiirikulma 0° 0° 45° vasen 45° oikea

työkappaleen sijoitus alareuna sahapöy-

tää vasten

alareuna sahapöy-

tää vasten

yläreuna ohjainkis-

koa vasten

yläreuna ohjainkis-

koa vasten

Valmis työkappale

sijaitsee …

… sahauksesta

vasemmalla

… sahauksesta

oikealla

… sahauksesta

vasemmalla

… sahauksesta

oikealla

Ulkoreuna vaakasuora jiirikulma 45° oikea 45° vasen 0° 0°

pystysuora jiirikulma 0° 0° 45° oikea 45° vasen

työkappaleen sijoitus alareuna sahapöy-

tää vasten

alareuna sahapöy-

tää vasten

yläreuna ohjainkis-

koa vasten

yläreuna ohjainkis-

koa vasten

Valmis työkappale

sijaitsee …

… sahauksesta

oikealla

… sahauksesta

vasemmalla

… sahauksesta

vasemmalla

… sahauksesta

oikealla

Jos tahdot työstää sisäkattolistat tasaisesti sahapöydällä makaavina, aseta vaakasuora jiirikulma 31,6 °

(sahapöytä käännettynä vasemmalle tai oikealle) ja pystysuora jiirikulma 33,9 ° (liukuvarsi käännettynä

vasemmalle tai oikealle).

Seuraavassa taulukossa on ohjeita sisäkattolistojen työstöä varten.

Asetukset asetettuna

ohjainkiskoa

vasten

tasaisesti

sahapöydällä

makaavana

Sisäkattolistat vasen puoli oikea puoli vasen puoli oikea puoli

Sisäreunat vaakasuora jiirikulma 45° oikea 45° vasen 31,6° oikea 31,6° vasen

pystysuora jiirikulma 0° 0° 33,9° vasen 33,9° oikea

työkappaleen sijoitus alareuna ohjainkis-

koa vasten

alareuna ohjainkis-

koa vasten

yläreuna ohjainkis-

koa vasten

yläreuna ohjainkis-

koa vasten

Valmis työkappale

sijaitsee …

… sahauksesta

oikealla

… sahauksesta va-

semmalla

… sahauksesta

vasemmalla

… sahauksesta

oikealla

52°

38°

52°

OBJ_BUCH-1360-001.book Page 175 Tuesday, March 22, 2011 12:01 PM

176 | Suomi

1 609 929 W31 | (22.3.11) Bosch Power Tools

Perusasetusten tarkistus ja säätö

Tarkkojen sahausten takaamiseksi tulee sähkötyökalun pe-

rusasetukset tarkistaa ja tarvittaessa säätää kovan käytön jäl-

keen.

Siihen tarvitset kokemusta ja vastaavaa erikoistyökalua.

Valtuutetut Bosch-huoltopisteet suorittavat nämä työt nope-

asti ja luotettavasti.

Laserin säätö

Ohje: Lasertoiminnon testaamiseksi sähkötyökalu on liitettä-

vä virtalähteeseen.

fÄlä koskaan paina käynnistyskytkintä laseria säätäes-

säsi (esim. kun liikutat liukuvartta). Sähkötyökalun ta-

haton käynnistys saattaa johtaa loukkaantumiseen.

– Saata sähkötyökalu työasentoon.

– Kierrä sahapöytä 38 0°-loveen 18 asti. Vivun 16 tulee luk-

kiutua tuntuvasti uraan.

– Kytke lasersäteet kytkimellä 61.

Tarkistus: (katso kuva T1)

– Piirrä työkappaleeseen suora sahausviiva.

– Paina lukkovipua 5 ja siirrä liukuvarsi kahvalla 4 hitaasti

alaspäin.

– Suuntaa työkappale niin, että sahanterän hampaat ovat sa-

hausviivan kohdalla.

– Pidä työkappale tässä asennossa ja vie liukuvarsi hitaasti

takaisin yläasentoon.

– Kiinnitä työkappale.

– Kytke lasersäteet kytkimellä 61.

Lasersäteiden täytyy koko pituudelta olla vasemmalla ja oi-

kealla samalla etäisyydellä työkappaleeseen piirretystä sa-

hausviivasta myös silloin, kun liukuvarsi siirretään alas.

Samantasoisuuden säätö: (katso kuva T2)

– Kierrä kyseistä säätöruuvia 64 kuusiokoloavaimella

(2 mm) 21, kunnes lasersäteen etäisyys työkappaleessa

olevaan sahausviivaan on sama koko sen pituudella.

Kierto vastapäivään siirtää lasersäteen vasemmalta oikealle,

kierto myötäpäivään siirtää lasersäteen oikealta vasemmalle.

Samansuuntaisuuden asetus: (katso kuva T3)

–Avaa lasersuojuksen 27 kaksi ruuvia 65 kuusiokoloavai-

mella (4 mm) 20.

Huomio: Jotta lasersuojuksen etummaiseen ruuviin pää-

see käsiksi, tulee liukuvartta kääntää hieman alaspäin,

kunnes kuusiokoloavaimen voi työntää heilurisuojuksen

yhden aukon läpi.

– Avaa kiinnitysruuvi 66 (n. 1–2 kierrosta) kuusiokoloavai-

mella 2 mm) 21.

Älä kierrä ruuvia kokonaan ulos.

– Siirrä laserin asennuslevy oikealle tai vasemmalle, kunnes

lasersäteet ovat samansuuntaisia työkappaleeseen piirre-

tyn sahausviivan kanssa koko sen pituudella.

– Pidä laserin asennuslevy tässä asennossa ja kiristä kiinni-

tysruuvi 66 uudelleen.

– Tarkista kohdistus sahausviivaan säädön jälkeen uudel-

leen. Suuntaa tarvittaessa lasersäteet vielä kerran säätö-

ruuvien 64 avulla.

– Kiinnitä lasersuojus 27.

Sivupoikkeaman säätö liukuvartta liikuteltaessa:

(katso kuva T4)

– Avaa lasersuojuksen 27 kaksi ruuvia 65 kuusiokoloavai-

mella (4 mm) 20.

Huomio: Jotta lasersuojuksen etummaiseen ruuviin pää-

see käsiksi, tulee liukuvartta kääntää hieman alaspäin,

kunnes kuusiokoloavaimen voi työntää heilurisuojuksen

yhden aukon läpi.

– Avaa molemmat kiinnitysruuvit 67 (n. 1–2 kierrosta) kuu-

siokoloavaimella 2 mm) 21.

Älä kierrä ruuvia kokonaan ulos.

– Siirrä laserin kotelo oikealle tai vasemmalle, kunnes laser-

säteet eivät enää poikkea sivusuunnassa liukuvartta nos-

tettaessa.

– Tarkista kohdistus sahausviivaan säädön jälkeen uudel-

leen. Suuntaa tarvittaessa lasersäteet vielä kerran säätö-

ruuvien 64 avulla.

– Pidä laserin kotelo tässä asennossa ja kiristä kiinnitysruu-

vit 67 uudelleen.

– Kiinnitä lasersuojus 27.

Perusjiirikulman 0° (pystysuora) asetus

– Saata sähkötyökalu kuljetusasentoon.

– Kierrä sahapöytä 38 0°-loveen 18 asti. Vivun 16 tulee luk-

kiutua tuntuvasti uraan.

Tarkistus: (katso kuva U1)

– Säädä kulmatulkki asentoon 90° ja aseta se sahapöytään

38.

Kulmatulkin haaran tulee olla koko pituudeltaan tasassa sa-

hanterän 40 kanssa.

Ulkoreuna vaakasuora jiirikulma 45° vasen 45° oikea 31,6° vasen 31,6° oikea

pystysuora jiirikulma 0° 0° 33,9° oikea 33,9° vasen

työkappaleen sijoitus alareuna ohjainkis-

koa vasten

alareuna ohjainkis-

koa vasten

yläreuna ohjainkis-

koa vasten

yläreuna ohjainkis-

koa vasten

Valmis työkappale

sijaitsee …

… sahauksesta

oikealla

… sahauksesta

vasemmalla

… sahauksesta

vasemmalla

… sahauksesta

oikealla

Asetukset asetettuna

ohjainkiskoa

vasten

tasaisesti

sahapöydällä

makaavana

52°

OBJ_BUCH-1360-001.book Page 176 Tuesday, March 22, 2011 12:01 PM

Suomi | 177

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Asetus: (katso kuva U2)

– Avaa lukkokahva 17.

– Avaa molempia säätöruuvia 68 (vähintään 1 kierros) hyl-

syavaimella (10 mm).

– Avaa säätöruuvia 70 (n. 3 kierrosta) kuusiokoloavaimella

(4 mm) 20.

– Kierrä säätöruuvia 69 kuusiokoloavaimella (4 mm) 20 niin

paljon sisään- tai ulospäin, että kulmatulkin haara on tasas-

sa sahanterän kanssa koko pituudeltaan.

– Kiristä kiinnityskahva 17 uudelleen.

Tämän jälkeen kiristät ensin säätöruuvin 70 ja sitten säätö-

ruuvit 68 uudelleen.

Jos sahauskulmaosoittimet 33 ja 24 säädön jälkeen eivät ole

kohdakkain asteikon 32 0°-merkin kanssa, avaa sahauskul-

maosoittimen kiristysruuvit ristiuraruuvitaltalla ja oikaise sa-

hauskulmaosoitin pitkin 0°-merkkiä.

Perusjiirikulman 45° (vasen, pystysuora) asetus

– Saata sähkötyökalu työasentoon.

– Kierrä sahapöytä 38 0°-loveen 18 asti. Vivun 16 tulee luk-

kiutua tuntuvasti uraan.

– Vedä vasen ohjainkiskon pidennys 9 ulos asti.

– Avaa lukkokahva 17 ja käännä liukuvarsi kahvasta 4 vas-

teeseen asti vasemmalle (45°).

Tarkistus: (katso kuva V1)

– Säädä kulmatulkki asentoon 45° ja aseta se sahapöytään

38.

Kulmatulkin haaran tulee olla koko pituudeltaan tasassa sa-

hanterän 40 kanssa.

Asetus: (katso kuva V2)

– Kierrä säätöruuvia 71 kiintoavaimella (8 mm) niin paljon

sisään- tai ulospäin, että kulmatulkin haara on tasassa sa-

hanterän kanssa koko pituudeltaan.

– Kiristä kiinnityskahva 17 uudelleen.

Jos sahauskulmaosoittimet 33 ja 24 säädön jälkeen eivät ole

linjassa asteikon 32 45°-merkin kanssa, tulee ensin uudel-

leen tarkistaa jiirikulman ja sahauskulmaosoittimen 0°-säätö.

Toista tämän jälkeen 45°-jiirikulman säätö.

Perusjiirikulman 45° (oikea, pystysuora) asetus

– Saata sähkötyökalu työasentoon.

– Kierrä sahapöytä 38 0°-loveen 18 asti. Vivun 16 tulee luk-

kiutua tuntuvasti uraan.

– Vedä oikea ohjainkiskon pidennys 9 ulos asti.

– Avaa lukkokahva 17.

– Kallista liukuvarsi kahvasta 4 0°-asennosta vä-

hän vasemmalle ja kierrä kiertonuppia 39, kun-

nes oikeanpuolinen jiirikulma-alue näkyy.

– Käännä liukuvarsi kahvasta 4 oikealle vastee-

seen asti (45°).

Tarkistus: (katso kuva W1)

– Säädä kulmatulkki asentoon 135° ja aseta se sahapöytään

38.

Kulmatulkin haaran tulee olla koko pituudeltaan tasassa sa-

hanterän 40 kanssa.

Asetus: (katso kuva W2)

– Kierrä säätöruuvia 72 kiintoavaimella (8 mm) niin paljon

sisään- tai ulospäin, että kulmatulkin haara on tasassa sa-

hanterän kanssa koko pituudeltaan.

– Kiristä kiinnityskahva 17 uudelleen.

Jos sahauskulmaosoittimet 33 ja 24 säädön jälkeen eivät ole

linjassa asteikon 32 45°-merkin kanssa, tulee ensin uudel-

leen tarkistaa jiirikulman ja sahauskulmaosoittimen 0°-säätö.

Toista tämän jälkeen 45°-jiirikulman säätö.

Asteikon suuntaus vaakasuoraa jiirikulmaa varten

– Saata sähkötyökalu työasentoon.

– Kierrä sahapöytä 38 0°-loveen 18 asti. Vivun 16 tulee luk-

kiutua tuntuvasti uraan.

Tarkistus: (katso kuva X1)

– Aseta kulmatulkki arvoon 90° ja aseta se ohjainkiskon 10

ja sahanterän 40 väliin sahapöydälle 38.

Kulmatulkin haaran tulee olla koko pituudeltaan tasassa sa-

hanterän 40 kanssa.

Asetus: (katso kuva X2)

– Avaa kaikki neljä säätöruuvia 73 kuusiokoloavaimella

(4 mm) 20 ja kierrä sahapöytää 38 yhdessä asteikon 37

kanssa, kunnes kulmatulkin haara on tasassa sahanterän

kanssa koko pituudeltaan.

– Kiristä ruuvit uudelleen.

Jos sahauskulmaosoitin 59 säädön jälkeen ei ole kohdakkain

asteikon 37 0°-merkin kanssa, tulee ruuvi 74 avata ristikanta-

ruuvitaltalla ja sahauskulmaosoitin oikaistava pitkin 0°-merk-

kiä.

Kiinnityskahvan 17 puristusvoiman asetus (katso kuva Y)

Kiinnityskahvan 17 puristusvoimaa voidaan jälkisäätää.

Tarkistus:

– Lukkokahvan puristusvoiman tulee pitää liukuvarsi tuke-

vasti paikallaan jokaisessa mielivaltaisessa pystysuorassa

jiirikulmassa.

Asetus:

– Avaa lukkokahva 17.

– Kierrä säätöruuvia 75 hylsyavaimella (17 mm) vastapäi-

vään puristusvoiman pienentämiseksi tai kierrä sitä myötä-

päivään puristusvoiman kasvattamiseksi.

– Aseta pystysuora jiirikulma, kiristä taas lukkokahva 17 ja

tarkista, että haluttu puristusvoima on aikaansaatu.

Kuljetus (katso kuva Z)

Ennen sähkötyökalun kuljetusta tulee sinun suorittaa seuraa-

vat toimenpiteet:

– Työnnä liukuvarsi 28 taakse asti ja lukitse se tähän asen-

toon (katso ”Liukuvarren lukitus”, sivu 171).

– Varmista, että syvyydenrajoitin 30 on painettu sisään asti

ja että säätöruuvi 29 liukuvartta liikuteltaessa sopii auk-

koon syvyydenrajoitinta koskettamatta.

– Siirrä liukuvarsi niin kauas alaspäin, että käynnistysvarmis-

tin 31 antaa painaa itsensä sisään asti.

– Työnnä sahapöydän pidennysosat 11 kokonaan sisään.

OBJ_BUCH-1360-001.book Page 177 Tuesday, March 22, 2011 12:01 PM

178 | EëëçíéêÜ

1 609 929 W31 | (22.3.11) Bosch Power Tools

– Aseta pystysuora jiirikulma 0° ja kiristä kiinnityskahva 17

hyvin.

– Käännä sahapöytä 38 vasemmalle vasteeseen saakka ja ki-

ristä lukkonuppia 15.

– Sido verkkojohto tarranauhan 76 avulla.

– Poista kaikki lisätarvikkeet, joita ei voi kiinnittää hyvin säh-

kötyökaluun.

Aseta mahdollisuuksien mukaan ei-käytössä olevat sahan-

terät suljettuun säiliöön kuljetusta varten.

– Kanna sähkötyökalu kuljetuskahvasta 7 tai tartu kahvasy-

vennyksiin 19 sahapöydän sivuissa.

fKäytä sähkötyökalun kuljetuksessa vain kuljetukseen

tarkoitettuja osia, älä koskaan suojalaitteita, liukuvart-

ta 28 tai kahvaa 4.

fÄlä kanna sähkötyökalua yksin selkävammojen välttä-

miseksi.

Hoito ja huolto

Huolto ja puhdistus

fIrrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Jos sähkötyökalussa huolellisesta valmistuksesta ja koestus-

menettelystä huolimatta esiintyy vikaa, tulee korjaus antaa

Bosch-keskushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy laitteen mallikilvestä.

Puhdistus

Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja

puhtaana, jotta voit työskennellä hyvin ja turvallisesti.

Heilurisuojuksen tulee aina voida liikkua vapaasti ja sulkeutua

itsestään. Pidä sen tähden aina aluetta heilurisuojuksen ym-

pärillä puhtaana.

– Poista pöly ja lastut paineilmalla puhaltaen tai siveltimellä

jokaisen työvaiheen jälkeen.

– Puhdista liukurullaa 23 ja liukuvartta 28 säännöllisesti.

Lisätarvikkeet

Pikakiinnityspuristin. . . . . . . . . . . . . . . . . . . . 1 609 B02 125

Välilaatat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Pölypussi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Välikeohjain MSF 110 . . . . . . . . . . . . . . . . . . 2 610 015 461

Imuadapteri . . . . . . . . . . . . . . . . . . . . . . . . . . 2 607 001 977

Sahapöytä GTA 2500 W . . . . . . . . . . . . . . . . 0 601 B12 100

Sahapöytä GTA 3800. . . . . . . . . . . . . . . . . . . 0 601 B24 000

Puuimuri GAS 50 M . . . . . . . . . . . . . . . . . . . . 0 601 988 103

Työlamppu MSLED 170

EU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Sahanteriä puuta ja levymateriaalia, paneeleja ja listoja

varten

Sahanterä 305 x 30 mm,

60 hammasta . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Sahanteriä muovia ja ei-rautametallia varten

Sahanterä 305 x 30 mm,

96 hammasta . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

Sahanterä 305 x 30 mm,

96 hammasta . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

Sahanteriä kaikkia laminaattilattialajeja varten

Sahanterä 305 x 30 mm,

96 hammasta . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 137

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia

koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja vara-

osista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja

lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyk-

sissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: +358 102 961 838

www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa

ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektro-

niikkalaitteita koskevan direktiivin

2002/96/EY ja sen kansallisten lakien

muunnosten mukaan, tulee käyttökelvotto-

mat sähkötyökalut kerätä erikseen ja toimit-

taa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

ÅëëçíéêÜ

Õðïäåßîåéò áóöáëåßáò

ÃåíéêÝò õðïäåßîåéò áóöáëåßáò ãéá çëåêôñéêÜ

åñãáëåßá

¼ôáí ÷ñçóéìïðïéåßôå çëåêôñéêÜ åñãáëåßá

ðñÝðåé, ãéá ôçí ðñïóôáóßá áðü

çëåêôñïðëçîßá êáé ôçí áðïöõãÞ êéíäýíùí ôñáõìáôéóìïý êáé

ðõñêáãéÜò, íá ôçñåßôå ôá áêüëïõèá âáóéêÜ ìÝôñá áóöáëåßáò.

ÄéáâÜóôå üëåò áõôÝò ôéò õðïäåßîåéò ðñéí ÷ñçóéìïðïéÞóåôå

áõôü ôï çëåêôñéêü åñãáëåßï êáé äéáöõëÜîôå êáëÜ ôéò

õðïäåßîåéò áóöáëåßáò.

OBJ_BUCH-1360-001.book Page 178 Tuesday, March 22, 2011 12:01 PM

EëëçíéêÜ | 179

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Ï ïñéóìüò «Çëåêôñéêü åñãáëåßï» ðïõ ÷ñçóéìïðïéåßôáé óôéò

õðïäåßîåéò áóöáëåßáò áíáöÝñåôáé óå çëåêôñéêÜ åñãáëåßá ðïõ

ôñïöïäïôïýíôáé áðü ôï çëåêôñéêü äßêôõï (ìå çëåêôñéêü

êáëþäéï) êáèþò êáé óå çëåêôñéêÜ åñãáëåßá ðïõ

ôñïöïäïôïýíôáé áðü ìðáôáñßá (÷ùñßò çëåêôñéêü êáëþäéï).

ÁóöÜëåéá óôï ÷þñï åñãáóßáò

fÄéáôçñåßôå ôïí ôïìÝá ðïõ åñãÜæåóèå êáèáñü êáé êáëÜ

öùôéóìÝíï. Áôáîßá Þ óêïôåéíÝò ðåñéï÷Ýò åñãáóßáò ìðïñåß

íá ïäçãÞóïõí óå áôõ÷Þìáôá.

fÌçí åñãÜæåóèå ìå ôï çëåêôñéêü åñãáëåßï óå

ðåñéâÜëëïí üðïõ õðÜñ÷åé êßíäõíïò Ýêñçîçò, óôï ïðïßï

õðÜñ÷ïõí åýöëåêôá õãñÜ, áÝñéá Þ óêüíåò. Ôá çëåêôñéêÜ

åñãáëåßá äçìéïõñãïýí óðéíèçñéóìü ï ïðïßïò ìðïñåß íá

áíáöëÝîåé ôç óêüíç Þ ôéò áíáèõìéÜóåéò.

f¼ôáí ÷ñçóéìïðïéåßôå ôï çëåêôñéêü åñãáëåßï êñáôÜôå

ìáêñéÜ áð’ áõôü ôá ðáéäéÜ êé Üëëá ôõ÷üí

ðáñåõñéóêüìåíá Üôïìá. Óå ðåñßðôùóç áðüóðáóçò ôçò

ðñïóï÷Þò óáò ìðïñåß íá ÷Üóåôå ôïí Ýëåã÷ï ôïõ ìç÷áíÞ-

ìáôïò.

ÇëåêôñéêÞ áóöÜëåéá

fÔï öéò ôïõ çëåêôñéêïý åñãáëåßïõ ðñÝðåé íá ôáéñéÜæåé

óôçí ðñßæá. Äåí åðéôñÝðåôáé ìå êáíÝíáí ôñüðï ç

ìåôáôñïðÞ ôïõ öéò. Ìç ÷ñçóéìïðïéåßôå ðñïóáñìïóôéêÜ

öéò óå óõíäõáóìü ìå ãåéùìÝíá çëåêôñéêÜ åñãáëåßá.

Áìåôáðïßçôá öéò êáé êáôÜëëçëåò ðñßæåò ìåéþíïõí ôïí

êßíäõíï çëåêôñïðëçîßáò.

fÁðïöåýãåôå ôçí åðáöÞ ôïõ óþìáôüò óáò ìå ãåéùìÝíåò

åðéöÜíåéåò üðùò óùëÞíåò, èåñìáíôéêÜ óþìáôá

(êáëïñéöÝñ), êïõæßíåò Þ øõãåßá. ¼ôáí ôï óþìá óáò åßíáé

ãåéùìÝíï áõîÜíåôáé ï êßíäõíïò çëåêôñïðëçîßáò.

fÌçí åêèÝôåôå ôá ìç÷áíÞìáôá óôç âñï÷Þ Þ ôçí õãñáóßá.

Ç äéåßóäõóç íåñïý ó’ Ýíá çëåêôñéêü åñãáëåßï áõîÜíåé ôïí

êßíäõíï çëåêôñïðëçîßáò.

fÌç ÷ñçóéìïðïéåßôå ôï çëåêôñéêü êáëþäéï ãéá íá

ìåôáöÝñåôå Þ íá áíáñôÞóåôå ôï çëåêôñéêü åñãáëåßï, Þ

ãéá íá âãÜëåôå ôï öéò áðü ôçí ðñßæá. ÊñáôÜôå ôï çëåê-

ôñéêü êáëþäéï ìáêñéÜ áðü õðåñâïëéêÝò èåñìïêñáóßåò,

êïöôåñÝò áêìÝò êáé/Þ áðü êéíçôÜ åîáñôÞìáôá. Ôõ÷üí

÷áëáóìÝíá Þ ðåñéðëåãìÝíá çëåêôñéêÜ êáëþäéá áõîÜíïõí

ôïí êßíäõíï çëåêôñïðëçîßáò.

f¼ôáí åñãÜæåóèå ì’ Ýíá çëåêôñéêü åñãáëåßï óôï ýðáéèñï

íá ÷ñçóéìïðïéåßôå êáëþäéá åðéìÞêõíóçò (ìðáëáíôÝæåò)

ðïõ åßíáé êáôÜëëçëá êáé ãéá ÷ñÞóç óôï ýðáéèñï. Ç÷ñÞóç

êáëùäßùí åðéìÞêõíóçò êáôÜëëçëùí ãéá õðáßèñéïõò ÷þñïõò

åëáôôþíåé ôïí êßíäõíï çëåêôñïðëçîßáò.

f¼ôáí ç ÷ñÞóç ôïõ çëåêôñéêïý åñãáëåßïõ óå õãñü

ðåñéâÜëëïí åßíáé áíáðüöåõêôç, ôüôå ÷ñçóéìïðïéÞóôå

Ýíáí ðñïóôáôåõôéêü äéáêüðôç äéáññïÞò (äéáêüðôç FI).

Ç ÷ñÞóç åíüò ðñïóôáôåõôéêïý äéáêüðôç äéáññïÞò åëáôôþíåé

ôïí êßíäõíï çëåêôñïðëçîßáò.

ÁóöÜëåéá ðñïóþðùí

fÍá åßóôå ðÜíôïôå ðñïóåêôéêüò/ðñïóåêôéêÞ, íá äßíåôå

ðñïóï÷Þ óôçí åñãáóßá ðïõ êÜíåôå êáé íá ÷åéñßæåóôå ôï

ìç÷Üíçìá ìå ðåñßóêåøç. Ìç ÷ñçóéìïðïéÞóåôå Ýíá

çëåêôñéêü åñãáëåßï üôáí åßóôå êïõñáó-

ìÝíïò/êïõñáóìÝíç Þ üôáí âñßóêåóôå õðü ôçí åðÞñåéá

íáñêùôéêþí, ïéíïðíåýìáôïò Þ öáñìÜêùí. Ìéá óôéãìéáßá

áðñïóåîßá êáôÜ ôï ÷åéñéóìü ôïõ çëåêôñéêïý åñãáëåßïõ

ìðïñåß íá ïäçãÞóåé óå óïâáñïýò ôñáõìáôéóìïýò.

fÖïñÜôå Ýíáí êáôÜëëçëï ãéá óáò ðñïóôáôåõôéêü

åîïðëéóìü êáé ðÜíôïôå ðñïóôáôåõôéêÜ ãõáëéÜ. ¼ôáí

öïñÜôå Ýíáí êáôÜëëçëï ðñïóôáôåõôéêü åîïðëéóìü üðùò

ìÜóêá ðñïóôáóßáò áðü óêüíç, áíôéïëéóèçôéêÜ õðïäÞìáôá

áóöáëåßáò, ðñïóôáôåõôéêü êñÜíïò Þ ùôáóðßäåò, áíÜëïãá ìå

ôï åêÜóôïôå åñãáëåßï êáé ôç ÷ñÞóç ôïõ, åëáôôþíåôáé ï

êßíäõíïò ôñáõìáôéóìþí.

fÁðïöåýãåôå ôçí áèÝëçôç åêêßíçóç. Âåâáéùèåßôå üôé ôï

çëåêôñéêü åñãáëåßï Ý÷åé áðïæåõ÷ôåß ðñéí ôï óõíäÝóåôå

ìå ôï çëåêôñéêü äßêôõï Þ ìå ôçí ìðáôáñßá êáèþò êáé ðñéí

ôï ðáñáëÜâåôå Þ ôï ìåôáöÝñåôå. ¼ôáí ìåôáöÝñåôå ôï

çëåêôñéêü åñãáëåßï Ý÷ïíôáò ôï äÜ÷ôõëü óáò óôï äéáêüðôç Þ

üôáí óõíäÝóåôå ôï ìç÷Üíçìá ìå ôçí ðçãÞ ñåýìáôïò üôáí

áõôü åßíáé áêüìç óôç èÝóç ÏÍ, ôüôå äçìéïõñãåßôáé êßíäõíïò

ôñáõìáôéóìþí.

fÁöáéñåßôå áðü ôá çëåêôñéêÜ åñãáëåßá ôõ÷üí

óõíáñìïëïãçìÝíá åñãáëåßá ñýèìéóçò Þ êëåéäéÜ ðñéí

èÝóåôå ôï çëåêôñéêü åñãáëåßï óå ëåéôïõñãßá. ¸íá åñãá-

ëåßï Þ êëåéäß óõíáñìïëïãçìÝíï ó’ Ýíá ðåñéóôñåöüìåíï

ôìÞìá åíüò ìç÷áíÞìáôïò ìðïñåß íá ïäçãÞóåé óå ôñáõìáôéó-

ìïýò.

fÌçí õðåñåêôéìÜôå ôïí åáõôü óáò. Öñïíôßæåôå ãéá ôçí

áóöáëÞ óôÜóç ôïõ óþìáôüò óáò êáé äéáôçñåßôå ðÜíôïôå

ôçí éóïññïðßá óáò. ¸ôóé ìðïñåßôå íá åëÝãîåôå êáëýôåñá ôï

ìç÷Üíçìá óå ðåñéðôþóåéò áðñïóäüêçôùí ðåñéóôÜóåùí.

fÖïñÜôå êáôÜëëçëá åíäýìáôá. Ìç öïñÜôå öáñäéÜ

ñïý÷á Þ êïóìÞìáôá. ÊñáôÜôå ôá ìáëëéÜ óáò, ôá ñïý÷á

óáò êáé ôá ãÜíôéá óáò ìáêñéÜ áðü êéíïýìåíá

åîáñôÞìáôá. ×áëáñÞ åíäõìáóßá, êïóìÞìáôá Þ ìáêñéÜ

ìáëëéÜ ìðïñåß íá åìðëáêïýí óôá êéíïýìåíá åîáñôÞìáôá.

f¼ôáí õðÜñ÷åé ç äõíáôüôçôá óõíáñìïëüãçóçò

äéáôÜîåùí áíáññüöçóçò Þ óõëëïãÞò óêüíçò,

âåâáéùèåßôå üôé áõôÝò åßíáé óõíäåìÝíåò ìå ôï ìç÷Üíçìá

êáèþò êáé üôé ÷ñçóéìïðïéïýíôáé óùóôÜ. Ç ÷ñÞóç ìéáò

áíáññüöçóçò óêüíçò ìðïñåß íá åëáôôþóåé ôïí êßíäõíï ðïõ

ðñïêáëåßôáé áðü ôç óêüíç.

ÅðéìåëÞò ÷åéñéóìüò êáé ÷ñÞóç çëåêôñéêþí åñãáëåßùí

fÌçí õðåñöïñôþíåôå ôï ìç÷Üíçìá. ×ñçóéìïðïéåßôå ãéá

ôçí åêÜóôïôå åñãáóßá ôï çëåêôñéêü åñãáëåßï ðïõ

ðñïïñßæåôáé ãé’ áõôÞí. Ìå ôï êáôÜëëçëï çëåêôñéêü åñãá-

ëåßï åñãÜæåóôå êáëýôåñá êáé áóöáëÝóôåñá óôçí

áíáöåñüìåíç ðåñéï÷Þ éó÷ýïò.

fÌç ÷ñçóéìïðïéÞóåôå ðïôÝ Ýíá ìç÷Üíçìá ðïõ Ý÷åé

÷áëáóìÝíï äéáêüðôç. ¸íá çëåêôñéêü åñãáëåßï ðïõ äåí

ìðïñåßôå ðëÝïí íá ôï èÝóåôå óå ëåéôïõñãßá êáé/Þ åêôüò ëåé-

ôïõñãßáò åßíáé åðéêßíäõíï êáé ðñÝðåé íá åðéóêåõáóôåß.

fÂãÜëôå ôï öéò áðü ôçí ðñßæá êáé/Þ áöáéñÝóôå ôçí

ìðáôáñßá ðñéí äéåîÜãåôå óôï ìç÷Üíçìá ìéá ïðïéáäÞðïôå

åñãáóßá ñýèìéóçò, ðñéí áëëÜîåôå Ýíá åîÜñôçìá Þ üôáí

ðñüêåéôáé íá äéáöõëÜîåôå/íá áðïèçêåýóåôå ôï

ìç÷Üíçìá. ÁõôÜ ôá ðñïëçðôéêÜ ìÝôñá áóöáëåßáò ìåéþíïõí

ôïí êßíäõíï áðü ôõ÷üí áèÝëçôç åêêßíçóç ôïõ çëåêôñéêïý

åñãáëåßïõ.

OBJ_BUCH-1360-001.book Page 179 Tuesday, March 22, 2011 12:01 PM

180 | EëëçíéêÜ

1 609 929 W31 | (22.3.11) Bosch Power Tools

fÄéáöõëÜãåôå ôá çëåêôñéêÜ åñãáëåßá ðïõ äå

÷ñçóéìïðïéåßôå ìáêñéÜ áðü ðáéäéÜ. Ìçí åðéôñÝøåôå ôç

÷ñÞóç ôïõ ìç÷áíÞìáôïò óå Üôïìá ðïõ äåí åßíáé

åîïéêåéùìÝíá ì’ áõôü Þ äåí Ý÷ïõí äéáâÜóåé ôéò ðáñïýóåò

ïäçãßåò. Ôá çëåêôñéêÜ åñãáëåßá åßíáé åðéêßíäõíá üôáí

÷ñçóéìïðïéïýíôáé áðü Üðåéñá ðñüóùðá.

fÍá ðåñéðïéåßóôå ðñïóåêôéêÜ ôï çëåêôñéêü åñãáëåßï.

ÅëÝã÷åôå, áí ôá êéíïýìåíá åîáñôÞìáôá ëåéôïõñãïýí

Üøïãá, ÷ùñßò íá ìðëïêÜñïõí, Þ ìÞðùò Ý÷ïõí óðÜóåé Þ

öèáñåß ôõ÷üí åîáñôÞìáôá ôá ïðïßá åðçñåÜæïõí ôïí

ôñüðï ëåéôïõñãßáò ôïõ çëåêôñéêïý åñãáëåßïõ. Äþóôå

áõôÜ ôá ÷áëáóìÝíá åîáñôÞìáôá ãéá åðéóêåõÞ ðñéí ôá

îáíá÷ñçóéìïðïéÞóåôå. Ç êáêÞ óõíôÞñçóç ôùí çëåêôñéêþí

åñãáëåßùí áðïôåëåß áéôßá ðïëëþí áôõ÷çìÜôùí.

fÄéáôçñåßôå ôá åñãáëåßá êïðÞò êïöôåñÜ êáé êáèáñÜ.

ÐñïóåêôéêÜ óõíôçñçìÝíá êïðôéêÜ åñãáëåßá óöçíþíïõí

äõóêïëüôåñá êáé ïäçãïýíôáé åõêïëüôåñá.

f×ñçóéìïðïéåßôå ôá çëåêôñéêÜ åñãáëåßá, åîáñôÞìáôá,

ðáñåëêüìåíá åñãáëåßá êôë. óýìöùíá ìå ôéò ðáñïýóåò

ïäçãßåò. ËáìâÜíåôå åðßóçò õðüøç óáò ôéò åêÜóôïôå

óõíèÞêåò êáé ôçí õðü åêôÝëåóç åñãáóßá. Ç

÷ñçóéìïðïßçóç ôùí çëåêôñéêþí åñãáëåßùí ãéá åñãáóßåò ðïõ

äåí ðñïâëÝðïíôáé ãé’ áõôÜ ìðïñåß íá äçìéïõñãÞóåé åðéêßíäõ-

íåò êáôáóôÜóåéò.

Service

fÄþóôå ôï çëåêôñéêü åñãáëåßï óáò ãéá åðéóêåõÞ áðü

Üñéóôá åêðáéäåõìÝíï ðñïóùðéêü êáé ìå ãíÞóéá

áíôáëëáêôéêÜ. ¸ôóé åîáóöáëßæåôå ôç äéáôÞñçóç ôçò áóöÜ-

ëåéáò ôïõ ìç÷áíÞìáôïò.

Õðïäåßîåéò áóöáëåßáò ãéá öáëôóïðñßïíá Radial

fÔï çëåêôñéêü åñãáëåßï ðáñáäßíåôáé ìå ìéá

ðñïåéäïðïéçôéêÞ ðéíáêßäá óôçí áããëéêÞ ãëþóóá (óôçí

áðåéêüíéóç ôïõ çëåêôñéêïý åñãáëåßïõ óôéò óåëßäåò ìå ôá

ãñáöéêÜ öÝñåé ôïí áñéèìü 3).

fÐñéí ôçí ðñþôç åêêßíçóç êïëëÞóôå åðÜíù óôçí

ðéíáêßäá ìå ôçí áããëéêÞ ãëþóóá ôçí ðéíáêßäá ìå ôç

ãëþóóá ôçò ÷þñáò óáò.

fÌçí êáôáóôñÝøåôå ðïôÝ ôéò ðñïåéäïðïéçôéêÝò ðéíáêßäåò

ðïõ âñßóêïíôáé óôï çëåêôñéêü åñãáëåßï.

fÌçí ðáôÜôå ðïôÝ åðÜíù óôï çëåêôñéêü åñãáëåßï.

Ìðïñåß íá ðñïêëçèïýí óïâáñïß ôñáõìáôéóìïß, üôáí ôï

çëåêôñéêü åñãáëåßï áíáôñáðåß Þ üôáí Ýñèåôå óå åðáöÞ ìå

ôïí ðñéïíüäéóêï.

fÍá âåâáéþíåóôå üôé ï ðáëéíäñïìéêüò ðñïöõëáêôÞñáò

ëåéôïõñãåß êáíïíéêÜ êáèþò êáé üôé ìðïñåß íá êéíåßôáé

åëåýèåñá. Ìç óöçíþóåôå ðïôÝ ôïí ðñïöõëáêôÞñá ãéá íá

ðáñáìåßíåé áíïé÷ôüò.

fÍá ìçí áöáéñåßôå ðïôÝ êáôÜëïéðá êïðÞò, ðñéïíßäéá êôë.

üôáí ôï çëåêôñéêü åñãáëåßï âñßóêåôáé óå ëåéôïõñãßá. Íá

ïäçãåßôå ðñþôá ôï âñá÷ßïíá åñãáëåßïõ óôç èÝóç çñåìßáò êáé

áêïëïýèùò íá èÝôåôå ôï çëåêôñéêü åñãáëåßï åêôüò

ëåéôïõñãßáò.

fÍá ïäçãåßôå ôïí ðñéïíüäéóêï óôï õðü êáôåñãáóßá

ôåìÜ÷éï ìüíï üôáí ôï çëåêôñéêü åñãáëåßï âñßóêåôáé óå

ëåéôïõñãßá. ÄéáöïñåôéêÜ, üôáí ï ðñéïíüäéóêïò óöçíþóåé

óôï õðü êáôåñãáóßá ôåìÜ÷éï, õðÜñ÷åé êßíäõíïò

êëïôóÞìáôïò.

fÍá äéáôçñåßôå ôéò ëáâÝò óôåãíÝò, êáèáñÝò êáé ÷ùñßò

ëÜäéá Þ ëßðç. Ëéðþäåéò, ëáäùìÝíåò ëáâÝò åßíáé ãëéóôåñÝò

êáé ïäçãïýí óôçí áðþëåéá ôïõ åëÝã÷ïõ.

fÍá ÷ñçóéìïðïéåßôå ôï çëåêôñéêü åñãáëåßï ìüíï üôáí ç

åðéöÜíåéá åñãáóßáò åßíáé åëåýèåñç áðü üëá ôá åñãáëåßá

ñýèìéóçò, ôá ðñéïíßäéá êôë., åêôüò áðü ôï õðü

êáôåñãáóßá ôåìÜ÷éï. ÌéêñÜ ôåìÜ÷éá îýëïõ êáé/Þ Üëëá

áíôéêåßìåíá ðïõ Ýñ÷ïíôáé óå åðáöÞ ìå ôïí ðåñéóôñåöüìåíï

ðñéïíüäéóêï ìðïñåß íá ðëÞîïõí ôï ÷åéñéóôÞ ìå ìåãÜëç

ôá÷ýôçôá.

fÍá äéáôçñåßôå ôï äÜðåäï êáèáñü, ÷ùñßò ðëáíßäéá êáé

Üëëá êáôÜëïéðá ôïõ õðü êáôåñãáóßá õëéêïý. Ìðïñåß íá

ãëéóôñÞóåôå Þ íá óêïíôÜøåôå.

fÍá óõóößããåôå êáëÜ ôï õðü êáôåñãáóßá ôåìÜ÷éï. Ìçí

êáôåñãáóôåßôå ôåìÜ÷éá ðïõ åßíáé ðïëý ìéêñÜ êáé äåí

ìðïñïýí íá óõóöé÷ôïýí. ÄéáöïñåôéêÜ ç áðüóôáóç ôïõ

÷åñéïý óáò áðü ôïí ðåñéóôñåöüìåíï ðñéïíüäéóêï åßíáé ðïëý

ìéêñÞ.

fÍá ÷ñçóéìïðïéåßôå ôï çëåêôñéêü åñãáëåßï ìüíï ãéá ôçí

êáôåñãáóßá õëéêþí ðïõ áíáöÝñïíôáé óôï êåöÜëáéï

×ñÞóç óýìöùíá ìå ôï ðñïïñéóìü. Ôï çëåêôñéêü åñãáëåßï

ìðïñåß äéáöïñåôéêÜ íá õðåñöïñôùèåß.

fÓå ðåñßðôùóç ðïõ ï ðñéïíüäéóêïò óöçíþóåé èÝóôå ôï

çëåêôñéêü åñãáëåßï åêôüò ëåéôïõñãßáò êáé êñáôÞóôå ôï

õðü êáôåñãáóßá ôåìÜ÷éï Þóõ÷á ìÝ÷ñé íá áêéíçôïðïéçèåß

ï ðñéïíüäéóêïò. Ìçí äïêéìÜóåôå ðïôÝ íá áðïìáêñýíåôå

ôï õðü êáôåñãáóßá ôåìÜ÷éï üóï êéíåßôáé ï ðñéïíüäéóêïò,

äéáöïñåôéêÜ ìðïñåß íá êëïôóÞóåé ôï ðñéüíé.

Åîáêñéâþóôå êáé åîïõäåôåñþóôå ôçí áéôßá ôïõ óöçíþìáôïò

ðñéí èÝóåôå ôï çëåêôñéêü åñãáëåßï ðÜëé óå ëåéôïõñãßá.

fÌçí âÜëåôå ôá äÜ÷ôõëÜ óáò áíÜìåóá óôá êéíïýìåíá

ìÝñç ôïõ âñá÷ßïíá ïëßóèçóçò. Ôá äÜ÷ôõëÜ óáò ìðïñåß íá

óõíèëéâïýí êáé íá ôñáõìáôéóôïýí óïâáñÜ.

fÍá êñáôÜôå ãåñÜ ôç ëáâÞ ðñéí ôç èÝóç óå ëåéôïõñãßá êáé

üóï äéáñêåß ç êïðÞ. Íá ðñéïíßæåôå äéåîÜãïíôáò ìéá

åëåã÷üìåíç êßíçóç ìå ôï âñá÷ßïíá ïëßóèçóçò. Ìéá

óôéãìÞ áðñïóåîßáò ìðïñåß íá ãßíåé áéôßá óïâáñþí

ôñáõìáôéóìþí áðü ôïí åõêßíçôï âñá÷ßïíá ïëßóèçóçò.

fÍá êüâåôå ôï õðü êáôåñãáóßá ôåìÜ÷éï ðÜíôïôå áðü ôá

åìðñüò ðñïò ôá ðßóù. ÄéáöïñåôéêÜ õðÜñ÷åé êßíäõíïò

êëïôóÞìáôïò óå ðåñßðôùóç ðïõ ï ðñéïíüäéóêïò óöçíþóåé ôï

õðü êáôåñãáóßá ôåìÜ÷éï.

fÌç ÷ñçóéìïðïéåßôå ìç êïöôåñïýò, ñáãéóìÝíïõò Þ/êáé

óôñåâëùìÝíïõò ðñéïíüäéóêïõò. Ìç êïöôåñïß

ðñéïíüäéóêïé Þ ðñéïíüäéóêïé ìå ëÜèïò êáôåõèõíüìåíç

ïäüíôùóç áõîÜíïõí ôçí ôñéâÞ åîáéôßáò ôçò ðïëý óôåíÞò

ó÷éóìÞò ðñéïíßóìáôïò, ðñïêáëïýí ôï óöÞíùìá ôïõ

ðñéïíüäéóêïõ êáé êëüôóçìá.

fÍá ÷ñçóéìïðïéåßôå ðÜíôïôå ðñéïíüäéóêïõò ìå ôï óùóôü

ìÝãåèïò êáé ìå ôç óùóôÞ ôñýðá õðïäï÷Þò (ð. ÷.

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 180 Tuesday, March 22, 2011 12:01 PM

EëëçíéêÜ | 181

Bosch Power Tools 1 609 929 W31 | (22.3.11)

áóôåñïåéäÞ Þ óôñïããõëÞ). Ðñéïíüäéóêïé ðïõ äåí

ôáéñéÜæïõí óôá ôìÞìáôá óõíáñìïëüãçóçò ôïõ ðñéïíéïý

ðåñéóôñÝöïíôáé áíïìïéüìïñöá êáé ïäçãïýí óå áðþëåéá ôïõ

åëÝã÷ïõ.

fÌç ÷ñçóéìïðïéåßôå ðñéïíüäéóêïõò áðü ôá÷õ÷Üëõâá

õøçëÞò óýììåéîçò (÷Üëõâá HSS). ÔÝôïéïé ðñéïíüäéóêïé

ìðïñåß íá óðÜóïõí åýêïëá.

fÌçí ðéÜóåôå ôïí ðñéïíüäéóêï áìÝóùò ìåôÜ ôçí åñãáóßá

óáò áëëÜ ðåñéìÝíåôå ìÝ÷ñé íá êñõþóåé. ÊáôÜ ôç äéÜñêåéá

ôçò åñãáóßáò ï ðñéïíüäéóêïò æåóôáßíåôáé õðåñâïëéêÜ.

fÌç ÷ñçóéìïðïéÞóåôå ðïôÝ ôï çëåêôñéêü åñãáëåßï ÷ùñßò

ôçí ðëÜêá óôÞñéîçò. ÁíôéêáôáóôÞóôå ìéá ôõ÷üí

÷áëáóìÝíç ðëÜêá óôÞñéîçò. ×ùñßò Üñéóôç ðëÜêá óôÞñéîçò

ìðïñåß íá ôñáõìáôéóôåßôå áðü ôïí ðñéïíüäéóêï.

fÍá åëÝã÷åôå ôáêôéêÜ ôï çëåêôñéêü êáëþäéï êáé, áí

÷ñåéáóôåß, íá ôï äþóåôå ãéá åðéóêåõÞ óå Ýíá

åîïõóéïäïôçìÝíï êáôÜóôçìá Service ãéá çëåêôñéêÜ

åñãáëåßá ôçò Bosch. ×áëáóìÝíá êáëþäéá åðéìÞêõíóçò

ðñÝðåé íá áíôéêáèßóôáíôáé áìÝóùò. ¸ôóé åîáóöáëßæåôáé ç

äéáôÞñçóç ôçò áóöÜëåéáò ôïõ çëåêôñéêïý åñãáëåßïõ.

fÍá áðïèçêåýåôå ôï çëåêôñéêü åñãáëåßï áóöáëþò üôáí

äåí ôï ÷ñçóéìïðïéåßôå. Ç èÝóç áðïèÞêåõóçò ðñÝðåé íá

åßíáé óôåãíÞ êáé íá ìðïñåßôå íá ôçí êëåéäþíåôå. ¸ôóé

ðñïóôáôåýåôå ôï çëåêôñéêü åñãáëåßï áðü æçìéÝò êáôÜ ôçí

áðïèÞêåõóÞ ôïõ êáé åìðïäßæåôå ôõ÷üí ìç ðåðåéñáìÝíá

Üôïìá íá ôï ÷ñçóéìïðïéÞóïõí.

fÌçí êáôåõèýíåôå ôçí áêôßíá ëÝéæåñ åðÜíù óå ðñüóùðá

Þ æþá êáé ìçí êïéôÜîåôå ï ßäéïò/Þ ßäéá êáôåõèåßáí óôçí

áêôßíá ëÝéæåñ. Áõôü ôï çëåêôñéêü åñãáëåßï ðáñÜãåé

áêôéíïâïëßá ëÝéæåñ êëÜóçò ëÝéæåñ 2 êáôÜ EN 60825-1.

¸ôóé, ÷ùñßò íá ôï èÝëåôå, ìðïñåß íá ôõöëþóåôå Üëëá

ðñüóùðá.

fÌçí áíôéêáôáóôÞóåôå ôï åíóùìáôùìÝíï ëÝéæåñ ìå Ýíá

Üëëï ëÝéæåñ äéáöïñåôéêïý ôýðïõ. ¸íá ëÝéæåñ ðïõ äåí

ôáéñéÜæåé ó´ áõôü ôï çëåêôñéêü åñãáëåßï ìðïñåß íá

äçìéïõñãÞóåé êéíäýíïõò óùìáôéêþí âëáâþí.

fÁóöáëßæåôå ôï õðü êáôåñãáóßá ôåìÜ÷éï. ¸íá õðü

êáôåñãáóßá ôåìÜ÷éï óõãêñáôéÝôáé áóöáëÝóôåñá ìå ìéá

äéÜôáîç óýóöéãîçò Þ ìå ìéá ìÝããåíç ðáñÜ ìå ôï ÷Ýñé óáò.

fÌçí áðïèÝóåôå/åãêáôáëåßøåôå ðïôÝ ôï åñãáëåßï ðñéí

áêéíçôïðïéçèåß åíôåëþò. ¼ôáí ôá ôïðïèåôçìÝíá

åîáñôÞìáôá óõíå÷ßæïõí íá êéíïýíôáé ìðïñåß íá

ðñïêáëÝóïõí ôñáõìáôéóìïýò.

fÌç ÷ñçóéìïðïéÞóåôå ôï çëåêôñéêü åñãáëåßï üôáí ôï

çëåêôñéêü êáëþäéü ôïõ åßíáé ÷áëáóìÝíï. Ìçí áããßîåôå

ôï ÷áëáóìÝíï êáëþäéï êáé âãÜëôå ôï öéò áðü ôçí ðñßæá

üôáí ôï êáëþäéï õðïóôåß âëÜâç/÷áëÜóåé êáôÜ ôç

äéÜñêåéá ôçò åñãáóßáò óáò. Ôõ÷üí ÷áëáóìÝíá êáëþäéá

áõîÜíïõí ôïí êßíäõíï çëåêôñïðëçîßáò.

Óýìâïëá

Ôá óýìâïëá ðïõ áêïëïõèïýí ìðïñåß íá Ý÷ïõí óçìáóßá ãéá ôï

÷åéñéóìü ôïõ çëåêôñéêïý åñãáëåßïõ óáò. Ðáñáêáëïýìå

áðïôõðþóôå óôï ìõáëü óáò ôá óýìâïëá êáé ôç óçìáóßá ôïõò. Ç

óùóôÞ åñìçíåßá ôùí óõìâüëùí óõìâÜëëåé óôïí êáëýôåñï êáé

áóöáëÝóôåñï ÷åéñéóìü ôïõ çëåêôñéêïý óáò åñãáëåßïõ.

Óýìâïëá êáé ç óçìáóßá ôïõò

Áêôéíïâïëßá ëÝéæåñ

ìçí êïéôÜæåôå óôçí áêôßíá ëÝéæåñ

Áêôéíïâïëßá ëÝéæåñ êáôçãïñßáò 2

Ìç âÜæåôå ôá ÷Ýñéá óáò óôïí ôïìÝá

ðñéïíßóìáôïò üôáí ôï çëåêôñéêü åñãáëåßï

âñßóêåôáé óå ëåéôïõñãßá. Êßíäõíïò

ôñáõìáôéóìïý óå ðåñßðôùóç åðáöÞò ìå ôïí

ðñéïíüäéóêï.

ÖïñÜôå ìÜóêá ðñïóôáóßáò áðü óêüíç.

ÖïñÜôå ðñïóôáôåõôéêÜ ãõáëéÜ.

ÖïñÜôå ùôáóðßäåò. Ç åðßäñáóç ôïõ

èïñýâïõ ìðïñåß íá ïäçãÞóåé óå áðþëåéá ôçò

áêïÞò.

Åðéêßíäõíïò ôïìÝáò! ÊñáôÜôå ôá ÷Ýñéá

óáò, ôá äÜ÷ôõëÜ óáò Þ/êáé ôá ìðñÜôóá óáò

üóï ôï äõíáôü ðéï ìáêñéÜ áðü áõôüí ôïí

ôïìÝá.

Ìçí âÜëåôå ôá äÜ÷ôõëÜ óáò áíÜìåóá óôá

êéíïýìåíá ìÝñç ôïõ âñá÷ßïíá ïëßóèçóçò.

Ôá äÜ÷ôõëÜ óáò ìðïñåß íá óõíèëéâïýí êáé íá

ôñáõìáôéóôïýí óïâáñÜ.

Íá äßíåôå ðñïóï÷Þ óôéò äéáóôÜóåéò ôïõ ðñéïíüäéóêïõ. Ç

äéÜìåôñïò ôçò ôñýðáò ðñÝðåé íá ôáéñéÜæåé ÷ùñßò áíï÷Þ

(«ðáé÷íßäé») óôïí Üîïíá åñãáëåßïõ. Ìç ÷ñçóéìïðïéåßôå

ìåéùôÞñåò Þ ðñïóáñìïóôéêÜ.

Ãéá íá ìåôáöÝñåôå ôï çëåêôñéêü åñãáëåßï íá

ôï ðéÜíåôå ðÜíôïôå áðü ôéò áíôßóôïé÷á

óçìáäåìÝíåò èÝóåéò (êïéëüôçôåò ðéáóßìáôïò)

Þ áðü ôç ëáâÞ ìåôáöïñÜò.

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 181 Tuesday, March 22, 2011 12:01 PM

182 | EëëçíéêÜ

1 609 929 W31 | (22.3.11) Bosch Power Tools

ÐåñéãñáöÞ ôïõ ðñïúüíôïò êáé ôçò

éó÷ýïò ôïõ

ÄéáâÜóôå üëåò ôéò õðïäåßîåéò áóöáëåßáò êáé

ôéò ïäçãßåò. ÁìÝëåéåò êáôÜ ôçí ôÞñçóç ôùí

õðïäåßîåùí áóöáëåßáò êáé ôùí ïäçãéþí ìðïñåß

íá ðñïêáëÝóïõí çëåêôñïðëçîßá, ðõñêáãéÜ

Þ/êáé óïâáñïýò ôñáõìáôéóìïýò.

×ñÞóç óýìöùíá ìå ôïí ðñïïñéóìü

Ôï çëåêôñéêü åñãáëåßï ðñïïñßæåôáé óáí óôáèåñü ìç÷Üíçìá ãéá

ôç äéåîáãùãÞ åðéìçêþí êáé åãêÜñóéùí êïðþí óå îýëï. Åßíáé

åöéêôÞ ç äéåîáãùãÞ ïñéæüíôéùí ãùíéþí öáëôóïôïìÞò áðü –52°

Ýùò +60° êáèþò êáé êÜèåôùí ãùíéþí öáëôóïôïìÞò áðü 47°

(óôçí áñéóôåñÞ ðëåõñÜ) Ýùò 47° (óôç äåîéÜ ðëåõñÜ).

Ç éó÷ýò ôïõ çëåêôñéêïý åñãáëåßïõ åðéôñÝðåé ôçí êïðÞ óêëçñþí

êáé ìáëáêþí îýëùí êáèþò êáé ìïñéïóáíßäùí êáé éíïóáíßäùí.

¼ôáí ÷ñçóéìïðïéÞóåôå êáôÜëëçëïõò ðñéïíüäéóêïõòò ìðïñåßôå

íá êüøåôå äéáôïìÝò áëïõìéíßïõ êáé ðëáóôéêÜ õëéêÜ.

Áðåéêïíéæüìåíá óôïé÷åßá

Ç áñéèìïäüôçóç ôùí áðåéêïíéæüìåíùí óôïé÷åßùí âáóßæåôáé

óôçí áðåéêüíéóç ôïõ çëåêôñéêïý åñãáëåßïõ óôéò óåëßäåò ìå ôá

ãñáöéêÜ.

1ÓÜêïò óêüíçò

2ÐñïóÜñôçìá áíáññüöçóçò

3ÐñïåéäïðïéçôéêÞ ðéíáêßäá ëÝéæåñ

4ËáâÞ

5Ìï÷ëüò ìáíäÜëùóçò

Ìçí ðéÜóåôå ôï çëåêôñéêü åñãáëåßï ðïôÝ áðü

ôç ëáâÞ ôïõ âñá÷ßïíá ïëßóèçóçò ãéá íá ôï

ìåôáöÝñåôå.

ËáâÞ óýóöéîçò áíïé÷ôÞ:

Ìðïñåßôå íá ñõèìßóåôå êÜèåôåò ãùíßåò öáëôóïôïìÞò.

ËáâÞ óýóöéîçò êëåéóôÞ:

Ç ñõèìéóìÝíç êÜèåôç ãùíßá öáëôóïôïìÞò ðáñáìÝíåé

áìåôÜâëçôç.

Äåß÷íåé ñýèìéóç ôçò ãùíßáò öáëôóïôïìÞò âÞìá ðñïò âÞìá.

1. Ëýóôå ôç ëáâÞ óýóöéîçò

2. Ìåôáôïðßóôå ôï âñá÷ßïíá ïëßóèçóçò åëáöñÜ ðñïò ôá

áñéóôåñÜ

3. Ñõèìßóôå ôçí åðéèõìçôÞ ðåñéï÷Þ ãùíéþí öáëôóïôïìÞò ìå

ôçí ðåñéóôñåöüìåíç ëáâÞ

Ñýèìéóç ðåñéï÷þí ãùíéþí öáëôóïôïìÞò ìå ôçí

ðåñéóôñåöüìåíç ëáâÞ

Êëßóç ðñéïíüäéóêïõ ðñïò ôá áñéóôåñÜ

(45°Ýùò 0°)

Êëßóç ðñéïíüäéóêïõ ðñïò ôá äåîéÜ (0°Ýùò 45°)

ÓõíïëéêÞ ðåñéï÷Þ ìåôáôüðéóçò ôïõ âñá÷ßïíá

ïëßóèçóçò (–47°Ýùò +47°)

Óýìâïëá êáé ç óçìáóßá ôïõò

Ãéá íá ñõèìßóåôå ìéá ïðïéáäÞðïôå ïñéæüíôéá ãùíßá

öáëôóïôïìÞò ôï ôñáðÝæé óÝãáò ðñÝðåé íá ìðïñåß íá êéíåßôáé

åëåýèåñá Þ íá áðïêëåéóôåß ç ìáíäÜëùóç ãùíßáò:

–ÔñáâÞîôå ôï ìï÷ëü n ðáôþíôáò ôáõôü÷ñïíá ôç ìáíäÜëùóç

Üîïíá o ìðñïóôÜ, ðñïò ôá êÜôù

Ìçí ñß÷íåôå ôá çëåêôñéêÜ åñãáëåßá óôá

áðïññßììáôá ôïõ óðéôéïý óáò!

Ìüíï ãéá ÷þñåò ôçò ÅÅ:

Óýìöùíá ìå ôçí ÊïéíïôéêÞ Ïäçãßá 2002/96/EÊ ó÷åôéêÜ ìå ôéò

ðáëáéÝò çëåêôñéêÝò êáé çëåêôñïíéêÝò óõóêåõÝò êáé ôç

ìåôáöïñÜ ôçò ïäçãßáò áõôÞò óå åèíéêü äßêáéï äåí åßíáé ðëÝïí

õðï÷ñåùôéêü ôá Ü÷ñçóôá çëåêôñéêÜ åñãáëåßá íá óõëëÝãïíôáé

îå÷ùñéóôÜ ãéá íá áíáêõêëùèïýí ìå ôñüðï öéëéêü ðñïò ôï

ðåñéâÜëëïí.

Óýìâïëá êáé ç óçìáóßá ôïõò

OBJ_BUCH-1360-001.book Page 182 Tuesday, March 22, 2011 12:01 PM

EëëçíéêÜ | 183

Bosch Power Tools 1 609 929 W31 | (22.3.11)

6ÐñïöõëáêôÞñáò

7ËáâÞ ìåôáöïñÜò

8Ðáëéíäñïìéêüò ðñïöõëáêôÞñáò

9ÅðéìÞêõíóç ñÜãáò ïäÞãçóçò

10 ÑÜãá ïäÞãçóçò

11 ÅðéìÞêõíóç ôñáðåæéïý ðñéïíßóìáôïò

12 Ôñýðåò ãéá óõíáñìïëüãçóç

13 ÐëÜêá óôÞñéîçò

14 ÌáíäÜëùóç ãùíßáò

15 ËáâÞ áêéíçôïðïßçóçò ãéá êÜèå åßäïõò åðéèõìçôÝò ãùíßåò

(ïñéæüíôéá)

16 Ìï÷ëüò ãéá ðñïñýèìéóç ãùíßáò öáëôóïôïìÞò (ïñéæüíôéá)

17 ËáâÞ óýóöéîçò ãéá êÜèå åßäïõò åðéèõìçôÝò ãùíßåò

(êÜèåôá)

18 ÅãêïðÝò ãéá óôÜíôáñ ãùíßåò öáëôóïôïìÞò

19 Áõëáêþóåéò óõãêñÜôçóçò

20 Êëåéäß åóùôåñéêïý åîáãþíïõ (6 mm/4 mm)

21 Êëåéäß åóùôåñéêïý åîáãþíïõ (2 mm)

22 Íôáâßäé

23 ÑÜïõëï ïëßóèçóçò

24 Äåßêôçò ãùíßáò (êÜèåôá) ãéá ôç äåîéÜ ðåñéï÷Þ ãùíéþí

öáëôóïôïìÞò (0° Ýùò 47°)

25 ÁðïêñïõóôÞñáò ãñåæéþí

26 Ìï÷ëüò óýóöéîçò ôïõ ìç÷áíéóìïý ïëéóèçóçò

27 ÊáðÜêé ðñïóôáóßáò ëÝéæåñ

28 Âñá÷ßïíáò ïëßóèçóçò

29 Âßäá ñýèìéóçò ôïõ ïäçãïý âÜèïõò

30 Ïäçãüò âÜèïõò

31 ÁóöÜëåéá ìåôáöïñÜò

32 Êëßìáêá ãéá ãùíßá öáëôóïôïìÞò (êÜèåôá)

33 Äåßêôçò ãùíßáò (êÜèåôá) ãéá ôçí áñéóôåñÞ ðåñéï÷Þ

öáëôóïôïìÞò (47° Ýùò 0°)

34 Êïõìðß ñýèìéóçò ãéá ãùíßá öáëôóïôïìÞò 22,5° (êÜèåôá)

35 Âßäá óôåñÝùóçò ïäçãïý ìÞêïõò

36 Ïäçãüò ìÞêïõò

37 Êëßìáêá ãéá ãùíßá öáëôóïôïìÞò (ïñéæüíôéá)

38 ÔñáðÝæé óÝãáò

39 Ðåñéóôñåöüìåíç ëáâÞ ãéá ñýèìéóç ôçò ðåñéï÷Þò ãùíéþí

öáëôóïôïìÞò (êÜèåôá)

40 Ðñéïíüäéóêïò

41 ¸îïäïò ñïêáíéäéþí

42 Âßäá ìáíäÜëùóçò ãéá ôçí ìðÜñá 43

43 ÌðÜñá ôïõ ðáëéíäñïìéêïý ðñïöõëáêôÞñá

44 ÌðñïóôéíÞ âßäá óôåñÝùóçò

(ÊáðÜêé/Ðáëéíäñïìéêüò ÐñïöõëáêôÞñáò)

45 ÐéóéíÞ âßäá óôåñÝùóçò

(ÊáðÜêé/Ðáëéíäñïìéêüò ÐñïöõëáêôÞñáò)

46 ÊáðÜêé

47 ÌáíäÜëùóç Üîïíá

48 Âßäá åóùôåñéêïý åîáãþíïõ (6 mm) ãéá óôåñÝùóç

ðñéïíüäéóêïõ

49 ÖëÜíôæá óýóöéîçò

50 ÅóùôåñéêÞ öëÜíôæá óýóöéîçò

51 Ìï÷ëüò óýóöéîçò ôçò åðéìÞêõíóçò ôïõ ôñáðåæéïý

ðñéïíßóìáôïò

52 Ìï÷ëüò óýóöéîçò ôçò åðéìÞêõíóçò ôçò ñÜãáò ïäÞãçóçò

53 ÔåñìáôéêÞ ëáìáñßíá

54 ÁðïóâåóôÞñáò

55 Âßäåò ñýèìéóçò áðüóâåóçò

56 Ôñýðåò ãéá íôáâßäé

57 Âßäá ìå ìï÷ëü

58 ÑÜâäïò ìå óðåßñùìá

59 Äåßêôçò ãùíßáò (ïñéæüíôéá)

60 Äéáêüðôçò ON/OFF

61 Äéáêüðôçò ãéá ëÝéæåñ (óçìÜäåìá ãñáììÞò êïðÞò)

62 Âßäåò ãéá ðëÜêá óôÞñéîçò

63 Âßäá óýóöéîçò ôïõ ïäçãïý ìÞêïõò

64 Âßäá ñýèìéóçò ãéá ôçí ôïðïèÝôçóç ôïõ ëÝéæåñ (åõèåßáóç)

65 Âßäåò ãéá êáðÜêé ðñïóôáóßáò ëÝéæåñ

66 Âßäá óôåñÝùóçò ãéá ôçí ðëÜêá óõíáñìïëüãçóçò ôïõ

ëÝéæåñ

67 Âßäá óôåñÝùóçò ãéá ôï ðåñßâëçìá ôïõ ëÝéæåñ

68–70

Âßäåò ñýèìéóçò ãéá ôç âáóéêÞ èÝóç 0° (êÜèåôç ãùíßá

öáëóïôïìÞò)

71 Âßäá ñýèìéóçò ãéá ôç âáóéêÞ ñýèìéóç 45° (áñéóôåñÞ

êÜèåôç ãùíßá öáëôóïôïìÞò)

72 Âßäá ñýèìéóçò ãéá ôç âáóéêÞ ñýèìéóç 45° (äåîéÜ êÜèåôç

ãùíßá öáëôóïôïìÞò)

73 Âßäåò ñýèìéóçò ôçò êëßìáêáò 37 ãéá ãùíßá öáëôóïôïìÞò

(ïñéæüíôéá)

74 Âßäá ãéá äåßêôç ãùíßáò (ïñéæüíôéá)

75 Âßäá ñýèìéóçò ôçò éó÷ýïò óýóöéîçò ôçò ëáâÞò óýóöéîçò 17

76 Áõôïêüëëçôç ôáéíßá

ÅîáñôÞìáôá ðïõ áðåéêïíßæïíôáé Þ ðåñéãñÜöïíôáé äåí ðåñéÝ÷ïíôáé

óôç óôÜíôáñ óõóêåõáóßá. Ãéá ôïí ðëÞñç êáôÜëïãï åîáñôçìÜôùí

êïßôá ôï ðñüãñáììá åîáñôçìÜôùí.

OBJ_BUCH-1360-001.book Page 183 Tuesday, March 22, 2011 12:01 PM

184 | EëëçíéêÜ

1 609 929 W31 | (22.3.11) Bosch Power Tools

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ

Ðëçñïöïñßåò ãéá èüñõâï êáé äïíÞóåéò

Ïé ôéìÝò ìÝôñçóçò ôïõ èïñýâïõ åîáêñéâþèçêáí êáôÜ

EN 61029.

Ç ÷áñáêôçñéóôéêÞ óôÜèìç åêðïìðÞò èïñýâùí ôïõ ìç÷áíÞìáôïò

åêôéìÞèçêå óýìöùíá ìå ôçí êáìðýëç Á êáé áíÝñ÷åôáé óå:

ÓôÜèìç áêïõóôéêÞò ðßåóçò 93 dB(A). ÓôÜèìç áêïõóôéêÞò

éó÷ýïò 106 dB(A). ÁíáóöÜëåéá ìÝôñçóçò K=3 dB.

ÖïñÜôå ùôáóðßäåò!

Ïé ïëéêÝò ôéìÝò êñáäáóìþí (Üèñïéóìá áíõóìÜôùí ôñéþí

äéåõèýíóåùí) åîáêñéâþèçêáí óýìöùíá ìå ôï ðñüôõðï

EN 61029:

ÔéìÞ åêðïìðÞò êñáäáóìþí ah<2,5m/s2, áíáóöÜëåéá K

=1,5m/s2.

Ç óôÜèìç êñáäáóìþí ðïõ áíáöÝñåôáé ó’ áõôÝò ôéò ïäçãßåò Ý÷åé

ìåôñçèåß óýìöùíá ìå ìéá äéáäéêáóßá ìÝôñçóçò ôõðïðïéçìÝíç

óôï ðëáßóéï ôïõ ðñïôýðïõ EN 61029 êáé ìðïñåß íá

÷ñçóéìïðïéçèåß óôç óýãêñéóç ôùí äéÜöïñùí ìç÷áíçìÜôùí.

Åßíáé åðßóçò êáôÜëëçëç ãéá Ýíáí ðñïóùñéíü õðïëïãéóìü ôçò

åðéâÜñõíóçò áðü ôïõò êñáäáóìïýò.

Ç óôÜèìç êñáäáóìþí ðïõ áíáöÝñåôáé áíôéðñïóùðåýåé ôéò

âáóéêÝò ÷ñÞóåéò ôïõ çëåêôñéêïý åñãáëåßïõ. Óå ðåñßðôùóç,

üìùò, ðïõ ôï çëåêôñéêü åñãáëåßï èá ÷ñçóéìïðïéçèåß

äéáöïñåôéêÜ, ìå ìç ðñïôåéíüìåíá åñãáëåßá Þ ÷ùñßò åðáñêÞ

óõíôÞñçóç, ôüôå ç óôÜèìç êñáäáóìþí ìðïñåß íá åßíáé êé áõôÞ

äéáöïñåôéêÞ. Áõôü ìðïñåß íá áõîÞóåé óçìáíôéêÜ ôçí

åðéâÜñõíóç áðü ôïõò êñáäáóìïýò êáôÜ ôç óõíïëéêÞ äéÜñêåéá

ïëüêëçñïõ ôïõ ÷ñïíéêïý äéáóôÞìáôïò ðïõ åñãÜæåóèå.

Ãéá ôçí áêñéâÞ åêôßìçóç ôçò åðéâÜñõíóçò áðü ôïõò êñáäáóìïýò

èá ðñÝðåé íá ëáìâÜíïíôáé åðßóçò õðüøç êáé ïé ÷ñüíïé êáôÜ ôç

äéÜñêåéá ôùí ïðïßùí ôï ìç÷Üíçìá âñßóêåôáé åêôüò ëåéôïõñãßáò

Þ ëåéôïõñãåß, ÷ùñßò üìùò óôçí ðñáãìáôéêüôçôá íá

÷ñçóéìïðïéåßôáé. Áõôü ìðïñåß íá ìåéþóåé óçìáíôéêÜ ôçí

åðéâÜñõíóç áðü ôïõò êñáäáóìïýò êáôÜ ôç äéÜñêåéá ïëüêëçñïõ

ôïõ ÷ñïíéêïý äéáóôÞìáôïò ðïõ åñãÜæåóèå.

Ãé’ áõôü, ðñéí áñ÷ßóåé ç äñÜóç ôùí êñáäáóìþí, íá êáèïñßæåôå

ðñüóèåôá ìÝôñá áóöáëåßáò ãéá ôçí ðñïóôáóßá ôïõ ÷åéñéóôÞ

üðùò: óõíôÞñçóç ôïõ çëåêôñéêïý åñãáëåßïõ êáé ôùí åñãáëåßùí

ðïõ ÷ñçóéìïðïéåßôå, æÝóôáìá ôùí ÷åñéþí, ïñãÜíùóç ôçò

åêôÝëåóçò ôùí äéÜöïñùí åñãáóéþí.

ÄÞëùóç óõìâáôüôçôáò

Äçëþíïõìå õðåõèýíùò üôé ôï ðñïúüí ðïõ ðåñéãñÜöåôáé óôï

«Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ» åêðëçñþíåé ôïõò åîÞò êáíïíéóìïýò Þ

êáôáóêåõáóôéêÝò óõóôÜóåéò:

EN 61029, EN 60825-1 óýìöùíá ìå ôéò äéáôÜîåéò ôùí

ïäçãéþí 2004/108/ÅÊ, 2006/42/EÊ.

Ôå÷íéêüò öÜêåëïò áðü:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Óõíáñìïëüãçóç

fÍá áðïöåýãåôå ôçí áèÝëçôç åêêßíçóç ôïõ çëåêôñéêïý

åñãáëåßïõ. ÊáôÜ ôç óõíáñìïëüãçóç êáèþò êáé êáôÜ ôçí

äéåîáãùãÞ ïðïéùíäÞðïôå åñãáóéþí óôï ßäéï ôï

çëåêôñéêü åñãáëåßï ôï öéò äåí ðñÝðåé íá åßíáé

óõíäåìÝíï ìå ôï çëåêôñéêü äßêôõï.

Öáëôóïðñßïíï Radial GCM 12 GDL Professional

Áñéèìüò åõñåôçñßïõ 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

ÏíïìáóôéêÞ éó÷ýò W 2000 1500 1800

Áñéèìüò óôñïöþí ÷ùñßò öïñôßï min-1 3800 3800 3800

Ðåñéïñéóìüò ñåýìáôïò åêêßíçóçò zzz

Ôýðïò ëÝéæåñ nm

635

Êáôçãïñßá ëÝéæåñ 222

ÂÜñïò óýìöùíá ìå EPTA-Procedure

01/2003 kg 32,1 32,1 32,1

Êáôçãïñßá ìüíùóçò /II /II /II

ÅðéôñåðôÝò äéáóôÜóåéò ôïõ õðü êáôåñãáóßá ôåìá÷ßïõ (ìÝãéóôï/åëÜ÷éóôï) âëÝðå óåëßäá 189.

Ôá óôïé÷åßá éó÷ýïõí ãéá ïíïìáóôéêÝò ôÜóåéò [U] 230 V. Õðü äéáöïñåôéêÝò ôÜóåéò êáé óå åêäüóåéò åéäéêÝò ãéá ôéò äéÜöïñåò ÷þñåò ôá óôïé÷åßá áõôÜ ìðïñåß íá

äéáöÝñïõí.

Ðáñáêáëïýìå íá ðñïóÝîåôå ôïí áñéèìü åõñåôçñßïõ óôçí ðéíáêßäá êáôáóêåõáóôÞ ôïõ çëåêôñéêïý åñãáëåßïõ óáò. Ïé åìðïñéêïß ÷áñáêôçñéóìïß ïñéóìÝíùí

çëåêôñéêþí åñãáëåßùí ìðïñåß íá äéáöÝñïõí.

ÄéáóôÜóåéò ãéá êáôÜëëçëïõò ðñéïíüäéóêïõò

ÄéÜìåôñïò ðñéïíüäéóêïõ mm 305

ÐÜ÷ïò óôåëÝ÷ïõò mm 1,7–2,6

ÄéÜìåôñïò ôñýðáò mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 184 Tuesday, March 22, 2011 12:01 PM

EëëçíéêÜ | 185

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Ðåñéå÷üìåíï óõóêåõáóßáò

ÂãÜëôå üëá ôá ðáñáäïèÝíôá åîáñôÞìáôá áðü ôç óõóêåõáóßá

ôïõò.

ÁöáéñÝóôå ðñïóåêôéêÜ üëá ôá õëéêÜ óõóêåõáóßáò áðü ôï

çëåêôñéêü åñãáëåßï êáé ôá åîáñôÞìáôá ðïõ ôï óõíïäåýïõí.

Ðñéí ôçí ðñþôç åêêßíçóç ôïõ çëåêôñéêïý åñãáëåßïõ ðñÝðåé íá

åëÝãîåôå, áí óáò ðáñáäüèçêáí ôá ðáñáêÜôù åîáñôÞìáôá:

–Öáëôóïðñßïíï Radial ìå ðñïóõíáñìïëïãçìÝíï

ðñéïíüäéóêï

–ëáâÞ áêéíçôïðïßçóçò 15

–ÓÜêïò óêüíçò 1

–Êëåéäß ôýðïõ ¢ëåí 20

–Êëåéäß åóùôåñéêïý åîáãþíïõ 21

(êÜôù áðü ôï êáðÜêé ðñïóôáóßáò ëÝéæåñ 27)

–Íôáâßäé 22

Õðüäåéîç: ÅëÝãîôå ôï çëåêôñéêü åñãáëåßï ãéá ôõ÷üí âëÜâåò Þ

æçìéÝò.

Ðñéí óõíå÷ßóåôå íá ÷ñçóéìïðïéåßôå ôï çëåêôñéêü åñãáëåßï

ðñÝðåé íá åëÝãîåôå ðñïóåêôéêÜ, áí ïé ðñïóôáôåõôéêÝò äéáôÜîåéò

êáé ôõ÷üí åîáñôÞìáôá ìå ìéêñÝò æçìéÝò ëåéôïõñãïýí Üøïãá êáé

óýìöùíá ìå ôïí ðñïïñéóìü ôïõò. Âåâáéùèåßôå üôé ôá êéíçôÜ

åîáñôÞìáôá ëåéôïõñãïýí Üñéóôá êáé äå óöçíþíïõí êáèþò êáé

üôé äåí õðÜñ÷ïõí ÷áëáóìÝíá åîáñôÞìáôá. ¼ëá ôá åîáñôÞìáôá

ðñÝðåé íá åßíáé óùóôÜ óõíáñìïëïãçìÝíá êáé íá åêðëçñþíïõí

üëåò ôéò ðñïûðïèÝóåéò ðïõ åßíáé áðáñáßôçôåò ãéá ôçí

åîáóöÜëéóç ìéáò Üøïãçò ëåéôïõñãßáò.

×áëáóìÝíåò ðñïóôáôåõôéêÝò äéáôÜîåéò êáé ÷áëáóìÝíá

åîáñôÞìáôá ðñÝðåé íá ðñïóêïìßæïíôáé óå Ýíá áíáãíùñéóìÝíï

åéäéêü óõíåñãåßï ãéá åðéóêåõÞ Þ áíôéêáôÜóôáóç.

Åêôüò áðü ôï ðåñéå÷üìåíï ôçò óõóêåõáóßáò ÷ñåéÜæåóôå êáé

ôá ðáñáêÜôù åñãáëåßá:

–ÓôáõñïêáôóÜâéäï

–ÃåñìáíéêÜ êëåéäéÜ (ìÝãåèïò: 8 mm)

–Ðïëýãùíá, ãåñìáíéêÜ Þ ÷ùíåõôÜ êëåéäéÜ (ìåãÝèç: 10 mm

und 17 mm)

Óõíáñìïëüãçóç ôçò ëáâÞò óôåñÝùóçò

(âëÝðå åéêüíá a)

–Âéäþóôå ôç ëáâÞ óôåñÝùóçò 15 óôçí áíôßóôïé÷ç ôñýðá ðÜíù

áðü ôï ìï÷ëü 16.

fÍá óößããåôå êáëÜ ôç ëáâÞ óýóöéîçò 15 ðñéí áñ÷ßóåôå ôï

ðñéüíéóìá. ÄéáöïñåôéêÜ ï ðñéïíüäéóêïò ìðïñåß íá

ëïîåýóåé ìÝóá óôï õðü êáôåñãáóßá ôåìÜ÷éï.

ÓôáèåñÞ Þ ìåôáâëçôÞ óõíáñìïëüãçóç

fÃéá íá ìðïñÝóåôå íá ÷åéñéóôåßôå ôï çëåêôñéêü åñãáëåßï

áóöáëþò ðñÝðåé, ðñéí ôï ÷ñçóéìïðïéÞóåôå, íá ôï

óõíáñìïëïãÞóåôå åðÜíù óå ìéá åðßðåäç êáé óôáèåñÞ

åðéöÜíåéá (ð. ÷. ôñáðÝæé åñãáóßáò).

Óõíáñìïëüãçóç åðÜíù óå ìéá åðéöÜíåéá åñãáóßáò

(âëÝðå åéêüíá b1)

–Óôåñåþóôå ôï çëåêôñéêü åñãáëåßï ìå ìéá êáôÜëëçëç

êï÷ëéïóýíäåóç åðÜíù óôçí åðéöÜíåéá åñãáóßáò. Ó’ áõôü

åîõðçñåôïýí ïé ôñýðåò 12.

Óõíáñìïëüãçóç óå ôñáðÝæé åñãáóßáò áðü ôçí Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (âëÝðå åéêüíá b2)

Ôá GTA ôñáðÝæéá åñãáóßáò ôçò Bosch ðñïóöÝñïõí óôï

çëåêôñéêü åñãáëåßï ãåñü êñÜôçìá åðÜíù óå ïðïéáäÞðïôå

åðéöÜíåéá ÷Üñç óôá ñõèìéæüìåíá ðüäéá ôïõò. Ôá óôçñßãìáôá

ôùí õðü êáôåñãáóßá ôåìá÷ßùí ôùí ôñáðåæéþí åñãáóßáò

óõìâÜëëïõí óôçí õðïóôÞñéîç ìáêñþí õðü êáôåñãáóßá

ôåìá÷ßùí.

fÄéáâÜóôå üëåò ôéò ðñïåéäïðïéçôéêÝò õðïäåßîåéò êáé

ïäçãßåò ðïõ óõíïäåýïõí ôï ôñáðÝæé åñãáóßáò. ÁìÝëåéåò

êáôÜ ôçí ôÞñçóç ôùí ðñïåéäïðïéçôéêþí áðïäåßîåùí êáé ôùí

ïäçãéþí ìðïñåß íá Ý÷ïõí óáí óõíÝðåéá çëåêôñïðëçîßá,

ðõñêáãéÜ Þ/êáé óïâáñïýò ôñáõìáôéóìïýò.

fÓôÞóôå ôÝëåéá ôï ôñáðÝæé ðñéí óõíáñìïëïãÞóåôå ôï

çëåêôñéêü åñãáëåßï. Ôï Üøïãï óôÞóéìï ôïõ ôñáðåæéïý

åîïõäåôåñþíåé ôïí êßíäõíï êáôÜññåõóçò ôïõ ôñáðåæéïý.

–Ôï çëåêôñéêü åñãáëåßï ðñÝðåé íá óõíáñìïëïãåßôáé åðÜíù

óôï ôñáðÝæé åñãáóßáò üôáí áõôü âñßóêåôáé óôç èÝóç

ìåôáöïñÜò.

Áíáññüöçóç óêüíçò/ñïêáíéäéþí

Ç óêüíç áðü ïñéóìÝíá õëéêÜ. ð.÷. áðü ìïëõâäïý÷åò ìðïãéÝò,

áðü ìåñéêÜ åßäç îýëïõ, áðü ïñõêôÜ õëéêÜ êáé áðü ìÝôáëëá

ìðïñåß íá åßíáé áíèõãéåéíÞ. Ç åðáöÞ ìå ôç óêüíç Þ/êáé ç åéó-

ðíïÞ ôçò ìðïñåß íá ðñïêáëÝóåé áëëåñãéêÝò áíôéäñÜóåéò Þ/êáé

áóèÝíåéåò ôùí áíáðíåõóôéêþí ïäþí ôïõ ÷ñÞóôç Þ ôõ÷üí

ðáñåõñéóêïìÝíùí áôüìùí.

ÏñéóìÝíá åßäç óêüíçò, ð.÷. óêüíç áðü îýëï âåëáíéäéÜò Þ ïîéÜò

èåùñïýíôáé óáí êáñêéíïãüíá, éäéáßôåñá óå óõíäõáóìü ìå

äéÜöïñá óõìðëçñùìáôéêÜ õëéêÜ ðïõ ÷ñçóéìïðïéïýíôáé óôçí

êáôåñãáóßá îýëùí (åíþóåéò ÷ñùìßïõ, îõëïðñïóôáôåõôéêÜ

ìÝóá). Ç êáôåñãáóßá áìéáíôïý÷ùí õëéêþí åðéôñÝðåôáé ìüíï óå

åéäéêÜ åêðáéäåõìÝíá Üôïìá.

–Íá ÷ñçóéìïðïéåßôå ðÜíôïôå ìéá áíáññüöçóç óêüíçò.

–Íá öñïíôßæåôå ãéá ôïí êáëü áåñéóìü ôïõ ÷þñïõ åñãáóßáò.

–Óáò óõìâïõëåýïõìå íá öïñÜôå ìÜóêåò áíáðíåõóôéêÞò

ðñïóôáóßáò ìå ößëôñï êáôçãïñßáò P2.

Íá ôçñåßôå ôéò äéáôÜîåéò ðïõ éó÷ýïõí óôç ÷þñá óáò ãéá ôá

äéÜöïñá õðü êáôåñãáóßá õëéêÜ.

Ç áíáññüöçóç óêüíçò êáé ðñéïíéäéþí ìðïñåß íá ìðëïêáñéóôåß

áðü ôç óêüíç, ôá ðñéïíßäéá Þ áðü èñáýóìáôá ôïõ õðü

êáôåñãáóßá ôåìá÷ßïõ.

–ÈÝóåôå ôï çëåêôñéêü åñãáëåßï åêôüò ëåéôïõñãßáò êáé âãÜëôå

ôï öéò áðü ôçí ðñßæá.

–ÐåñéìÝíåôå íá óôáìáôÞóåé åíôåëþò íá êéíåßôáé ï

ðñéïíüäéóêïò.

–Åîáêñéâþóôå êáé åîïõäåôåñþóôå ôçí áéôßá ôïõ

ìðëïêáñßóìáôïò.

fÍá áðïöåýãåôå ôç äçìéïõñãßá óõóóþñåõóçò óêüíçò

óôï ÷þñï ðïõ åñãÜæåóôå. Ïé óêüíåò áíáöëÝãïíôáé åýêïëá.

ÅóùôåñéêÞ áíáññüöçóç óêüíçò (âëÝðå åéêüíá c)

×ñçóéìïðïéÞóôå ôï óõìðáñáäéäüìåíï óÜêï óêüíçò 1 ãéá ôçí

áðëÞ óõëëïãÞ ôùí ãñåæéþí.

fÌåôÜ áðü êÜèå ÷ñÞóç íá åëÝã÷åôå êáé íá êáèáñßæåôå ôï

óÜêï óêüíçò.

fÍá áöáéñåßôå ôï óÜêï óêüíçò üôáí ðñüêåéôáé íá êüøåôå

áëïõìßíéï. ¸ôóé áðïöåýãåôáé ï êßíäõíïò ðõñêáãéÜò.

OBJ_BUCH-1360-001.book Page 185 Tuesday, March 22, 2011 12:01 PM

186 | EëëçíéêÜ

1 609 929 W31 | (22.3.11) Bosch Power Tools

–ÔïðïèåôÞóôå êáé ãõñßóôå ôï óÜêï óêüíçò 1 êáôÜ ôÝôïéï

ôñüðï åðÜíù óôï ðñïóáñìïóôéêü áíáññüöçóçò 2, þóôå ç

áêßäá ôïõ ðñïóáñìïóôéêïý áíáññüöçóçò íá áóöáëßóåé

óôçí åãêïðÞ ôïõ óÜêïõ óêüíçò.

ÊáôÜ ôç äéÜñêåéá ôïõ ðñéïíßóìáôïò ï óÜêïò óêüíçò êáé ôï

ðñïóÜñôçìá áíáññüöçóçò äåí åðéôñÝðåôáé íá Ýñèïõí óå

åðáöÞ ìå ôá êéíçôÜ åîáñôÞìáôá ôïõ ìç÷áíÞìáôïò.

Íá áäåéÜæåôå Ýãêáéñá ôï óÜêï óêüíçò.

ÅîùôåñéêÞ áíáññüöçóç

Ãéá ôçí áíáññüöçóç ìðïñåßôå íá óõíäÝóåôå óôï ðñïóÜñôçìá

áíáññüöçóçò 2 åðßóçò êáé Ýíáí óùëÞíá áíáññüöçóçò

(Ø35 mm).

–ÔïðïèåôÞóôå ôï óùëÞíá ôïõ óÜêïõ óêüíçò óôï

ðñïóáñìïóôéêü áíáññüöçóçò 2.

Ï áðïññïöçôÞñáò óêüíçò ðñÝðåé íá åßíáé êáôÜëëçëïò ãéá ôï

åêÜóôïôå õðü êáôåñãáóßá õëéêü.

Ãéá ôçí áíáññüöçóç éäéáßôåñá áíèõãéåéíÞò, êáñêéíïãüíïõ Þ

îçñÞò óêüíçò ðñÝðåé íá ÷ñçóéìïðïéåßôå åéäéêïýò

áðïññïöçôÞñåò óêüíçò.

Êáèáñéóìüò ôïõ ðñïóáñìïóôéêïý áíáññüöçóçò

Ãéá íá åîáóöáëéóôåß ç Üñéóôç áíáññüöçóç ðñÝðåé ôï

ðñïóÜñôçìá áíáññüöçóçò 2 íá êáèáñßæåôáé ôáêôéêÜ.

–Ãõñßóôå ôï ðñïóáñìïóôéêü áíáññüöçóçò 2 êáé áöáéñÝóôå

ôï áðü ôçí Ýîïäï ñïêáíéäéþí 41.

–ÁöáéñÝóôå ôõ÷üí èñáýóìáôá ôïõ õðü êáôåñãáóßá ôåìá÷ßïõ

êáé ôá ãñÝæéá.

–ÐáôÞóôå ôï ðñïóáñìïóôéêü áíáññüöçóçò, ãõñßæïíôÜò ôï

ôáõôü÷ñïíá, ìÝ÷ñé íá áóöáëßóåé ðÜíù áðü ôï äáêôýëéï

óõãêñÜôçóçò ôçò åîüäïõ ñïêáíéäéþí.

ÁëëáãÞ ðñéïíüäéóêïõ (âëÝðå åéêüíåò d1–d4)

fÂãÜæåôå ôï öéò áðü ôçí ðñßæá ðñéí áðü ïðïéáäÞðïôå

åñãáóßá óôï çëåêôñéêü åñãáëåßï.

fÍá öïñÜôå ðñïóôáôåõôéêÜ ãÜíôéá üôáí óõíáñìïëïãåßôå

ôïí ðñéïíüäéóêï. Êßíäõíïò ôñáõìáôéóìïý óå ðåñßðôùóç

åðáöÞò ìå ôïí ðñéïíüäéóêï.

Íá ÷ñçóéìïðïéåßôå ìüíï ðñéïíüäéóêïõò ôùí ïðïßùí ç ìÝãéóôç

åãêñéìÝíç ôá÷ýôçôá åßíáé õøçëüôåñç áðü ôïí áñéèìü óôñïöþí

÷ùñßò öïñôßï ôïõ çëåêôñéêïý óáò åñãáëåßïõ.

Íá ÷ñçóéìïðïéåßôå ìüíï ðñéïíüäéóêïõò ìå ôá ôå÷íéêÜ

÷áñáêôçñéóôéêÜ ðïõ áíáöÝñïíôáé ó´ áõôÝò ôéò ïäçãßåò

÷åéñéóìïý êáé ïé ïðïßïé Ý÷ïõí åëåã÷èåß óýìöùíá ìå ôï ðñüôõðï

EN 847-1 êáé öÝñïõí ôá áíôßóôïé÷á ÷áñáêôçñéóôéêÜ.

Íá ÷ñçóéìïðïéåßôå ìüíï ðñéïíüäéóêïõò ðïõ ðñïôåßíïíôáé áðü

ôïí êáôáóêåõáóôÞ áõôïý ôïõ çëåêôñéêïý åñãáëåßïõ êáé åßíáé

êáôÜëëçëïé ãéá ôï õëéêü ðïõ èÝëåôå íá êáôåñãáóôåßôå.

Áðïóõíáñìïëüãçóç ôïõ ðñéïíüäéóêïõ

–ÈÝóôå ôï çëåêôñéêü åñãáëåßï óôç èÝóç åñãáóßáò.

–Âéäþóôå ìå ôï ÷Ýñé ôç âßäá ìáíäÜëùóçò 42 ìÝ÷ñé ç ìðÜñá

43 íá ÷áëáñþóåé êáé íá ìðïñåß íá êñåìáóôåß ðñïò ôá êÜôù.

–×áëáñþóôå ôç âßäá óôåñÝùóçò 44 (ðåñßðïõ 2 óôñïöÝò) ìå

ôï êëåéäß åóùôåñéêïý åîáãþíïõ (4 mm) (4 mm) 20.

Ìçí îåâéäþóåôå ôç âßäá ôåëåßùò.

–×áëáñþóôå ôç âßäá óôåñÝùóçò 45 (ðåñßðïõ 6 óôñïöÝò) ìå

ôï êëåéäß åóùôåñéêïý åîáãþíïõ (4 mm) (4 mm) 20.

Ìçí îåâéäþóåôå ôç âßäá ôåëåßùò.

–ÁöáéñÝóôå ôï êáðÜêé 46 áðü ôç âßäá óôåñÝùóçò 45

ôñáâþíôáò ôï ôáõôü÷ñïíá ðñïò ôá åìðñüò êáé ðñïò ôá êÜôù.

–ÐáôÞóôå ôï ìï÷ëü ìáíäÜëùóçò 5 êáé ìåôáôïðßóôå ôïí

ðáëéíäñïìéêü ðñïöõëáêôÞñá 8 ðñïò ôá ðßóù.

ÓõãêñáôÞóôå ôïí ðáëéíäñïìéêü ðñïöõëáêôÞñá ó’ áõôÞ ôç

èÝóç.

–ÁíáñôÞóôå ôçí ìðÜñá 43 ìå ìéá ôñýðá ðÜíù óôç âßäá

óôåñÝùóçò 45.

¸ôóé ï ðáëéíäñïìéêüò ðñïöõëáêôÞñáò ðáñáìÝíåé áíïé÷ôüò.

–Ãõñßóôå ôç âßäá åóùôåñéêïý åîáãþíïõ 48 ìå ôï êëåéäß

åóùôåñéêïý åîáãþíïõ (6 mm) 20 ðáôþíôáò ôáõôü÷ñïíá ôç

ìáíäÜëùóç Üîïíá 47 ìÝ÷ñé íá áóöáëßóåé.

–ÊñáôÞóôå ðáôçìÝíç ôç ìáíäÜëùóç Üîïíá 47 êáé îåâéäþóôå

ôç âßäá 48 äåîéüóôñïöá (áñéóôåñüóôñïöï óðåßñùìá!).

–ÁöáéñÝóôå ôç öëÜíôæá óýóöéîçò 49.

–ÁöáéñÝóôå ôïí ðñéïíüäéóêï 40.

Óõíáñìïëüãçóç ôïõ ðñéïíüäéóêïõ

Áí ÷ñåéáóôåß, êáèáñßóôå ðñéí ôç óõíáñìïëüãçóç üëá ôá õðü

óõíáñìïëüãçóç åîáñôÞìáôá.

–ÐåñÜóôå ôïí ðñéïíüäéóêï åðÜíù óôçí åóùôåñéêÞ öëÜíôæá

óýóöéîçò 50.

fÄþóôå ðñïóï÷Þ êáôÜ ôç óõíáñìïëüãçóç, ç öïñÜ êïðÞò

ôùí äïíôéþí (öïñÜ ôïõ âÝëïõò åðÜíù óôïí

ðñéïíüäéóêï) íá ôáõôßæåôáé ìå ôç öïñÜ ôïõ âÝëïõò

åðÜíù óôïí ðñïöõëáêôÞñá!

–ÔïðïèåôÞóôå ôç öëÜíôæá óýóöéîçò 49 êáé ôç âßäá 48.

ÐáôÞóôå ôç ìáíäÜëùóç Üîïíá 47 ìÝ÷ñé íá áóöáëßóåé êáé

óößîôå ôç âßäá ãõñßæïíôÜò ôçí ìå öïñÜ áíôßèåôç ôçò

ùñïëïãéáêÞò.

–Ëýóôå ôçí ìðÜñá 43 áðü ôç âßäá óôåñÝùóçò 45 êáé

ïäçãÞóôå ôïí ðáëéíäñïìéêü ðñïöõëáêôÞñá ðÜëé ðñïò ôá

êÜôù.

–ÐåñÜóôå ôï êáðÜêé 46 ðÜëé êÜôù áðü ôç âßäá óôåñÝùóçò 45.

–Óößîôå ðÜëé ôéò âßäåò óôåñÝùóçò 45 êáé 44.

–ÙèÞóôå ôçí ìðÜñá 43 ðÜëé óôçí áñ÷éêÞ ôçò èÝóç êáé óößîôå

ôç ðÜëé ìå ôï ÷Ýñé ôç âßäá ìáíäÜëùóçò 42.

Ëåéôïõñãßá

fÂãÜæåôå ôï öéò áðü ôçí ðñßæá ðñéí áðü ïðïéáäÞðïôå

åñãáóßá óôï çëåêôñéêü åñãáëåßï.

ÁóöÜëåéá ìåôáöïñÜò (âëÝðå åéêüíá A)

Ç áóöÜëåéá ìåôáöïñÜò 31 óáò åðéôñÝðåé ôçí Üíåôç ìåôáöïñÜ

ôïõ çëåêôñéêïý åñãáëåßïõ óôïõò äéÜöïñïõò ÷þñïõò ðïõ ôï

÷ñçóéìïðïéåßôå.

ÁðáóöÜëéóç ôïõ çëåêôñéêïý åñãáëåßïõ (èÝóç åñãáóßáò)

–ÐáôÞóôå ôï âñá÷ßïíá ïëßóèçóçò 28 ëßãï ðñïò ôá êÜôù

ðéÜíïíôÜò ôïí áðü ôç ëáâÞ 4 ãéá íá ÷áëáñþóåé ç áóöÜëåéá

ìåôáöïñÜò 31.

–ÔñáâÞîôå ôÝñìá Ýîù ôçí áóöÜëåéá ìåôáöïñÜò 31.

–ÏäçãÞóôå ôï âñá÷ßïíá ïëßóèçóçò óéãÜ-óéãÜ ðñïò ôá ðÜíù.

ÅîáóöÜëéóç ôïõ çëåêôñéêïý åñãáëåßïõ (èÝóç ìåôáöïñÜò)

–ÙèÞóôå ôï âñá÷ßïíá 28 ôÝñìá ðßóù êáé áóöáëßóôå ôïí ó’

áõôÞí ôç èÝóç (âëÝðå «ÁóöÜëéóç âñá÷ßïíá ïëßóèçóçò»,

óåëßäá 187).

OBJ_BUCH-1360-001.book Page 186 Tuesday, March 22, 2011 12:01 PM

EëëçíéêÜ | 187

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–ÙèÞóôå ôï âñá÷ßïíá ðñïò ôá êÜôù ìÝ÷ñé íá ìðïñÝóåôå íá

ðáôÞóåôå ôÝñìá ìÝóá ôçí áóöÜëåéá ìåôáöïñÜò 31.

Ãéá ðåñéóóüôåñåò õðïäåßîåéò ãéá ôç ìåôáöïñÜ âëÝðå óôç

óåëßäá 193.

ÌáíäÜëùóç âñá÷ßïíá ïëßóèçóçò

Ï ìç÷áíéóìüò ïëßóèçóçò ôïõ âñá÷ßïíá ïëßóèçóçò 28 ìðïñåß íá

ìáíäáëùèåß ìå ôï ìï÷ëü óýóöéîçò 26. Åßíáé åöéêôÝò äõï èÝóåéò

ìáíäÜëùóçò:

–Âñá÷ßïíáò ïëßóèçóçò ùèçìÝíïò ôÝñìá ðßóù (ãéá êïðÝò)

–Âñá÷ßïíáò ïëßóèçóçò ùèçìÝíïò ôÝñìá åìðñüò (óýìðôõîç

ãéá ìåôáöïñÜ)

ÁðáóöÜëéóç âñá÷ßïíá ïëßóèçóçò (âëÝðå åéêüíá B1)

ÌåôÜ ôçí áðïìáíäÜëùóç ôïõ âñá÷ßïíá ïëßóèçóçò 28 ìðïñåßôå

íá ÷ñçóéìïðïéÞóåôå ïëüêëçñï ôï ìç÷áíéóìü ïëßóèçóçò.

–ÐáôÞóôå ôï ìï÷ëü óýóöéîçò 26 ôÝñìá êÜôù.

Ç óöÞíá óýóöéîçò ôïõ ìï÷ëïý óýóöéîçò áðïäåóìåýåé ôéò

äõï êÜôù áñèñþóåéò ôïõ âñá÷ßïíá ïëßóèçóçò.

ÁóöÜëéóç âñá÷ßïíá ïëßóèçóçò (âëÝðå åéêüíá B2)

Âñá÷ßïíáò ïëßóèçóçò ùèçìÝíïò ôÝñìá ðßóù:

–ÙèÞóôå ôï âñá÷ßïíá 28 ôÝñìá ðßóù.

Ïé äõï åðÜíù áñèñþóåéò ôïõ âñá÷ßïíá ïëßóèçóçò åßíáé

ôþñá üñèéåò êáé êëåéóôÝò.

–ÔñáâÞîôå ôï ìï÷ëü óýóöéîçò 26 ðñïò ôá åðÜíù ìÝ÷ñé ç

óöÞíá óýóöéîçò íá ìðåé áíÜìåóá óôéò äõï êÜôù áñèñþóåéò

ôïõ âñá÷ßïíá ïëßóèçóçò.

¸ôóé ìáíäáëþíåôå ôÝñìá ï ðßóù ùèçìÝíïò âñá÷ßïíáò

ïëßóèçóçò 28.

Âñá÷ßïíáò ïëßóèçóçò ùèçìÝíïò ôÝñìá åìðñüò:

–ÙèÞóôå ôï âñá÷ßïíá ïëßóèçóçò 28 ôÝñìá ìðñïóôÜ.

Ï ìç÷áíéóìüò ïëßóèçóçò åßíáé ôþñá åíôåëþò Ýîù.

–ÔñáâÞîôå ôï ìï÷ëü óýóöéîçò 26 ðñïò ôá åðÜíù ìÝ÷ñé ç

óöÞíá óýóöéîçò íá ìðåé áíÜìåóá óôéò äõï êÜôù áñèñþóåéò

ôïõ âñá÷ßïíá ïëßóèçóçò.

¸ôóé ìáíäáëþíåôå ï ôÝñìá ìðñïóôÜ ùèçìÝíïò âñá÷ßïíáò

ïëßóèçóçò 28.

Ðñïåôïéìáóßá ôçò åñãáóßáò

ÅðéìÞêõíóç ôïõ ôñáðåæéïý ðñéïíßóìáôïò (âëÝðå åéêüíá C)

Ôï åëåýèåñï Üêñï ìáêñéþí õðü êáôåñãáóßá ôåìá÷ßùí ðñÝðåé íá

áêïõìðÜåé êÜðïõ Þ íá õðïóôçñßæåôáé êáôÜëëçëá.

Ôï ôñáðÝæé óÝãáò ìðïñåß íá ìåãåèõíèåß ðñïò ôá áñéóôåñÜ Þ ôá

äåîéÜ ìå ôç âïÞèåéá ôùí åðéìçêýíóåùí ôñáðåæéïý ðñéïíßóìáôïò

11.

–Äéðëþóôå ðñïò ôá ìÝóá ôï ìï÷ëü óýóöéîçò 51.

–ÙèÞóôå ôçí åðéìÞêõíóç ôïõ ôñáðåæéïý ðñéïíßóìáôïò 11

ðñïò Ýîù, ìÝ÷ñé ôï åðéèõìçôü ìÞêïò (ôï ðïëý 250 mm).

–Ãéá íá áêéíçôïðïéÞóåôå ôçí åðéìÞêõíóç ôñáðåæéïý

ðñéïíßóìáôïò áíïßîôå ðÜëé ôï ìï÷ëü óýóöéîçò 51.

ÅðéìÞêõíóç ôçò ñÜãáò ïäÞãçóçò (âëÝðå åéêüíá D)

Óôéò êÜèåôåò ãùíßåò öáëôóïôïìÞò ðñÝðåé íá ìåôáôïðßóåôå ôéò

åðéìçêýíóåéò ôùí ñáãþí ïäÞãçóçò 9.

–ÙèÞóôå ôï ìï÷ëü óýóöéîçò 52 ðñïò ôá åìðñüò.

–ÙèÞóôå ôÝñìá Ýîù ôçí åðéìÞêõíóç 9 ôçò ñÜãáò ïäÞãçóçò.

–Ãéá íá áêéíçôïðïéÞóåôå ôçí åðéìÞêõíóç ôñáðåæéïý

ðñéïíßóìáôïò ðáôÞóôå ðÜëé ðñïò ôá ðßóù ôï ìï÷ëü óýóöéîçò

52.

Áöáßñåóç ôùí åðéìçêýíóåùí ôç ñÜãáò ïäÞãçóçò

(âëÝðå åéêüíá E)

¼ôáí ðñüêåéôáé ãéá áêñéâåßò êÜèåôåò ãùíßåò öáëôóïôïìÞò

ðñÝðåé íá áöáéñÝóåôå ôåëåßùò ôéò åðéìçêýíóåéò 9.

–Ãõñßóôå ðñïò ôá Ýîù ôçí ôåñìáôéêÞ ëáìáñßíá 53.

–ÙèÞóôå ôï ìï÷ëü óýóöéîçò 52 ðñïò ôá åìðñüò.

–ÙèÞóôå ôÝñìá Ýîù ôçí åðéìÞêõíóç 9 ôçò ñÜãáò ïäÞãçóçò.

–Áíáóçêþóôå êáé áöáéñÝóôå áðü ðÜíù ôéò åðéìçêýíóåéò.

Áðüóâåóç ôïõ âñá÷ßïíá ïëßóèçóçò (âëÝðå åéêüíá F)

Ï ìç÷áíéóìüò ïëßóèçóçò ôïõ âñá÷ßïíá ïëßóèçóçò 28 Ý÷åé

ðñïñõèìéóôåß áðü ôïí êáôáóêåõáóôÞ. ÊáôÜ ôçí ðáñÜäïóç ôïõ

çëåêôñéêïý åñãáëåßïõ ï áðïóâåóôÞñáò åßíáé áíåíåñãüò.

Ìå ôïí áðïóâåóôÞñá 54 ìðïñåßôå íá ñõèìßóåôå ôçí áðüóâåóç

ôïõ ìç÷áíéóìïý ïëßóèçóçò:

óêëçñÞ áðüóâåóç – åëåã÷üìåíåò êéíÞóåéò åñãáóßáò,

ìáëáêÞ áðüóâåóç – ãñÞãïñåò êïðÝò.

–×áëáñþóôå ôéò äõï âßäåò ñýèìéóçò 55 ìå ôï êëåéäß

åóùôåñéêïý åîáãþíïõ (4 mm) 20 ãéá íá åðéôý÷åôå ìéá

ðåñéóóüôåñï ìáëáêÞ áðüóâåóç

óößîôå ôéò äõï âßäåò ñýèìéóçò 55 ãéá íá åðéôý÷åôå ìéá

ðåñéóóüôåñï óêëçñÞ áðüóâåóç.

ÓôåñÝùóç ôïõ õðü êáôåñãáóßá ôåìá÷ßïõ (âëÝðå åéêüíá G)

Ãéá íá åîáóöáëßóåôå ôçí êáëýôåñç äõíáôÞ áóöÜëåéá åñãáóßáò

ðñÝðåé íá óößããåôå ðÜíôïôå ôï õðü êáôåñãáóßá ôåìÜ÷éï.

Ìçí êáôåñãÜæåóôå ôåìÜ÷éá ðïõ åßíáé ðïëý ìéêñÜ êáé äåí

ìðïñïýí íá óöé÷ôïýí.

–ÐéÝóôå ôï õðü êáôåñãáóßá ôåìÜ÷éï ãåñÜ åðÜíù óôç ñÜãá

ïäÞãçóçò 10.

–ÔïðïèåôÞóôå ôï íôáâßäé 22 ðïõ ðåñéÝ÷åôáé óôç óõóêåõáóßá

óå ìéá áðü ôéò ôñýðåò 56 ðïõ ðñïâëÝðïíôáé ãé’ áõôü.

–Ëýóôå ôç âßäá ìå ìï÷ëü 57 êáé ôáéñéÜîôå ôï íôáâßäé óôï õðü

êáôåñãáóßá ôåìÜ÷éï. Óößîôå ðÜëé êáëÜ ôç âßäá ìå ìï÷ëü.

–Óößîôå ôï õðü êáôåñãáóßá ôåìÜ÷éï ãõñßæïíôáò ôç ñÜâäï ìå

óðåßñùìá 58.

Ñýèìéóç ïñéæüíôéáò ãùíßáò öáëôóïôïìÞò

Ãéá íá äéáôçñÞóåôå ôçí áêñßâåéá êïðÞò ðñÝðåé, ìåôÜ áðü

åíôáôéêÞ ÷ñÞóç ôïõ çëåêôñéêïý åñãáëåßïõ, íá åëÝã÷åôå ôéò

âáóéêÝò ñõèìßóåéò ôïõ êáé, áí ÷ñåéáóôåß, íá ôéò åðáíáñõèìßæåôå

(âëÝðå «¸ëåã÷ïò êáé ñýèìéóç ôùí âáóéêþí ñõèìßóåùí»,

óåëßäá 192).

fÍá óößããåôå êáëÜ ôç ëáâÞ óýóöéîçò 15 ðñéí áñ÷ßóåôå ôï

ðñéüíéóìá. ÄéáöïñåôéêÜ ï ðñéïíüäéóêïò ìðïñåß íá

ëïîåýóåé ìÝóá óôï õðü êáôåñãáóßá ôåìÜ÷éï.

Ñýèìéóç ôùí ïñéæüíôéùí óôÜíôáñ ãùíéþí öáëôóïôïìÞò

(âëÝðå åéêüíá H)

Ãéá ôç ãñÞãïñç êáé áêñéâÞ ñýèìéóç ãùíéþí öáëôóïôïìÞò ðïõ

÷ñçóéìïðïéïýíôáé óõ÷íÜ ôï ôñáðÝæé ðñéïíßóìáôïò äéáèÝôåé ôéò

åãêïðÝò 18:

áñéóôåñÜ äåîéÜ

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 187 Tuesday, March 22, 2011 12:01 PM

188 | EëëçíéêÜ

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Ëýóôå ôç ëáâÞ óýóöéîçò 15 óå ðåñßðôùóç ðïõ åßíáé

óöéãìÝíç.

–Óößîôå ôï ìï÷ëü 16 êáé ãõñßóôå ôï ôñáðÝæé ðñéïíßóìáôïò 38

ìÝ÷ñé ôçí åðéèõìçôÞ äåîéÜ Þ áñéóôåñÞ åãêïðÞ.

–ÁöÞóôå ôï ìï÷ëü ðÜëé åëåýèåñï. Ï ìï÷ëüò ðñÝðåé íá

ìáíäáëþóåé áéóèçôÜ óôçí åãêïðÞ.

Ñýèìéóç ïðïéáóäÞðïôå ïñéæüíôéáò ãùíßáò öáëôóïôïìÞò

(âëÝðå åéêüíá I)

Ç ïñéæüíôéá ãùíßá öáëôóïôïìÞò ìðïñåß íá ñõèìéóôåß åíôüò ìéáò

ðåñéï÷Þò áðü 52° (óôçí áñéóôåñÞ ðëåõñÜ) Ýùò 60° (óôç äåîéÜ

ðëåõñÜ).

–Ëýóôå ôç ëáâÞ óýóöéîçò 15 óå ðåñßðôùóç ðïõ åßíáé

óöéãìÝíç.

–ÔñáâÞîôå ôï ìï÷ëü 16 ðáôþíôáò ôáõôü÷ñïíá ôç ìáíäÜëùóç

Üîïíá 14 ìðñïóôÜ, ðñïò ôá êÜôù.

¸ôóé ï ìï÷ëüò 16 ìáíäáëþíåôáé êáé ôï ôñáðÝæé óÝãáò ìðïñåß

êáé êéíåßôáé åëåõèÝñá.

–Ãõñßóôå ôï ôñáðÝæé ðñéïíßóìáôïò 38, ðéÜíïíôÜò ôï áðü ôç

ëáâÞ áêéíçôïðïßçóçò, ðñïò ôá áñéóôåñÜ Þ ôá äåîéÜ ìÝ÷ñé ï

äåßêôçò ãùíßáò 59 íá äåßîåé ôçí åðéèõìçôÞ ãùíßá

öáëôóïôïìÞò.

–Óößîôå ðÜëé ôç ëáâÞ óýóöéîçò 15.

–Ãéá íá ëýóåôå ðÜëé ôï ìï÷ëü 16 (ãéá ôç ñýèìéóç óôÜíôáñ

ãùíéþí öáëôóïôïìÞò) ôñáâÞîôå ôï ìï÷ëü ðñïò ôá åðÜíù.

Ç ìáíäÜëùóç ãùíßáò 14 áíáðçäÜ óôçí áñ÷éêÞ ôçò èÝóç êáé

ï ìï÷ëüò 16 ìðïñåß íá áóöáëßóåé ðÜëé óôéò åãêïðÝò 18.

Ñýèìéóç êÜèåôçò ãùíßáò öáëôóïôïìÞò

Ãéá íá äéáôçñÞóåôå ôçí áêñßâåéá êïðÞò ðñÝðåé, ìåôÜ áðü

åíôáôéêÞ ÷ñÞóç ôïõ çëåêôñéêïý åñãáëåßïõ, íá åëÝã÷åôå ôéò

âáóéêÝò ñõèìßóåéò ôïõ êáé, áí ÷ñåéáóôåß, íá ôéò åðáíáñõèìßæåôå

(âëÝðå «¸ëåã÷ïò êáé ñýèìéóç ôùí âáóéêþí ñõèìßóåùí»,

óåëßäá 192).

Ç êÜèåôç ãùíßá öáëôóïôïìÞò ìðïñåß íá ñõèìéóôåß åíôüò ìéáò

ðåñéï÷Þò áðü 47° (óôçí áñéóôåñÞ ðëåõñÜ) Ýùò 47° (óôç äåîéÜ

ðëåõñÜ).

Ãéá ôç ãñÞãïñç êáé ôçí áêñéâÞ ñýèìéóç ãùíéþí öáëôóïôïìÞò

ðïõ ÷ñçóéìïðïéïýíôáé óõ÷íÜ Ý÷ïõí ðñïâëåöèåß ïäçãïß ãéá ôéò

ãùíßåò 0°, 22,5°, 45° êáé 47°.

Ñýèìéóç áñéóôåñÞò ðåñéï÷Þò ãùíéþí

öáëôóïôïìÞò (45°Ýùò 0°)

–ÙèÞóôå ôçí áñéóôåñÞ åðéìÞêõíóç ôçò ñÜãáò ïäÞãçóçò 9

ôÝñìá Ýîù. (âëÝðå «ÅðéìÞêõíóç ôçò ñÜãáò ïäÞãçóçò»,

óåëßäá 187)

–Ëýóôå ôç ëáâÞ óýóöéîçò 17.

–ÏäçãÞóôå ôï âñá÷ßïíá ïëßóèçóçò ðñïò ôá áñéóôåñÜ

ðéÜíïíôÜò ôïí áðü ôç ëáâÞ 4 ìÝ÷ñé ï äåßêôçò ãùíßáò 33 íá

äåßîåé ôçí åðéèõìçôÞ ãùíßá öáëôóïôïìÞò.

–ÓõãêñáôÞóôå ôï âñá÷ßïíá ïëßóèçóçò ó’ áõôÞí ôç èÝóç êáé

óößîôå ðÜëé ôç ëáâÞ óýóöéîçò 17.

Ç äýíáìç óõãêñÜôçóçò ôçò ëáâÞò óýóöéîçò ðñÝðåé íá

óõãêñáôåß áóöáëþò ôç èÝóç ôïõ âñá÷ßïíá ïëßóèçóçò õðü

ïðïéáäÞðïôå êÜèåôç ãùíßá öáëôóïôïìÞò.

Ñýèìéóç äåîéÜò ðåñéï÷Þò ãùíéþí öáëôóïôïìÞò

(0°Ýùò 45°) (âëÝðå åéêüíá J)

–ÙèÞóôå ôç äåîéÜ åðéìÞêõíóç ôçò ñÜãáò

ïäÞãçóçò 9 ôÝñìá Ýîù. (âëÝðå «ÅðéìÞêõíóç

ôçò ñÜãáò ïäÞãçóçò», óåëßäá 187)

–Ëýóôå ôç ëáâÞ óýóöéîçò 17.

–Ãåßñåôå ôï âñá÷ßïíá ïëßóèçóçò åëáöñÜ ðñïò ôá áñéóôåñÜ

ðéÜíïíôÜò ôïí áðü ôç ëáâÞ 4 êáé îåêéíþíôáò áðü ôç èÝóç 0°

êáé ãõñßóôå ôçí ðåñéóôñåöüìåíç ëáâÞ 39 ìÝ÷ñé íá

åìöáíéóôåß ç åðéèõìçôÞ ðåñéï÷Þ ãùíéþí öáëôóïôïìÞò.

–Ãåßñåôå ôï âñá÷ßïíá ðñïò ôá äåîéÜ ðéÜíïíôÜò ôïí áðü ôç

ëáâÞ 4 ìÝ÷ñé ï äåßêôçò ãùíßáò 24 íá äåßîåé ôçí åðéèõìçôÞ

ãùíßá öáëôóïôïìÞò.

–ÓõãêñáôÞóôå ôï âñá÷ßïíá ïëßóèçóçò ó’ áõôÞí ôç èÝóç êáé

óößîôå ðÜëé ôç ëáâÞ óýóöéîçò 17.

Ç äýíáìç óõãêñÜôçóçò ôçò ëáâÞò óýóöéîçò ðñÝðåé íá

óõãêñáôåß áóöáëþò ôç èÝóç ôïõ âñá÷ßïíá ïëßóèçóçò õðü

ïðïéáäÞðïôå êÜèåôç ãùíßá öáëôóïôïìÞò.

ÓôÜíôáñ ãùíßá öáëôóïôïìÞò 0°

Ãéá ôçí åýêïëç åðáíáññýèìéóç ôçò óôÜíôáñ ãùíßáò 0° ç

ðåñéóôñåöüìåíç ëáâÞ 39 áóöáëßæåé óôçí ðåñéï÷Þ ãùíéþí

öáëôóïôïìÞò .

–ÏäçãÞóôå ôï âñá÷ßïíá ïëßóèçóçò áðü ôá äåîéÜ ðÜíù óôç

èÝóç 0°.

Ñýèìéóç ïëüêëçñçò ôçò ðåñéï÷Þò ãùíéþí

öáëôóïôïìÞò (–47°Ýùò +47°)

–ÙèÞóôå ôÝñìá Ýîù êáé ôéò äõï åðéìçêýíóåéò 9.

(âëÝðå «ÅðéìÞêõíóç ôçò ñÜãáò ïäÞãçóçò»,

óåëßäá 187)

–Ëýóôå ôç ëáâÞ óýóöéîçò 17.

–Ãåßñåôå ôï âñá÷ßïíá ïëßóèçóçò åëáöñÜ ðñïò ôá áñéóôåñÜ

ðéÜíïíôÜò ôïí áðü ôç ëáâÞ 4 êáé îåêéíþíôáò áðü ôç èÝóç 0°

êáé ãõñßóôå ôçí ðåñéóôñåöüìåíç ëáâÞ 39 ìÝ÷ñé íá

åìöáíéóôåß ç åðéèõìçôÞ ðåñéï÷Þ ãùíéþí öáëôóïôïìÞò.

–ÏäçãÞóôå ôï âñá÷ßïíá ïëßóèçóçò ðñïò ôá áñéóôåñÜ

ðéÜíïíôÜò ôïí áðü ôç ëáâÞ 4 ìÝ÷ñé ï äåßêôçò ãùíßáò 33 Þ 24

íá äåßîåé ôçí åðéèõìçôÞ ãùíßá öáëôóïôïìÞò.

–ÓõãêñáôÞóôå ôï âñá÷ßïíá ïëßóèçóçò ó’ áõôÞí ôç èÝóç êáé

óößîôå ðÜëé ôç ëáâÞ óýóöéîçò 17.

Ç äýíáìç óõãêñÜôçóçò ôçò ëáâÞò óýóöéîçò ðñÝðåé íá

óõãêñáôåß áóöáëþò ôç èÝóç ôïõ âñá÷ßïíá ïëßóèçóçò õðü

ïðïéáäÞðïôå êÜèåôç ãùíßá öáëôóïôïìÞò.

ÓôÜíôáñ ãùíßá öáëôóïôïìÞò 22,5° (âëÝðå åéêüíá K)

–ÔñáâÞîôå ôÝñìá Ýîù ôï êïõìðß ñýèìéóçò 34 êáé ãõñßóôå ôï

êáôÜ 90°. Áêïëïýèùò ìåôáêéíÞóôå ôï âñá÷ßïíá ïëßóèçóçò

ðéÜíïíôÜò ôïí áðü ôç ëáâÞ 4 ìÝ÷ñé íá áêïýóåôå üôé

áóöÜëéóå.

Åêêßíçóç

fÐñïóÝîôå ôçí ôÜóç äéêôýïõ! Ôá óôïé÷åßá ôçò ôÜóçò ôçò

ðçãÞò ñåýìáôïò ðñÝðåé íá ôáõôßæïíôáé ìå ôá áíôßóôïé÷á

óôïé÷åßá åðÜíù óôçí ðéíáêßäá êáôáóêåõáóôÞ ôïõ çëåêôñéêïý

åñãáëåßïõ.

ÈÝóç óå ëåéôïõñãßá (âëÝðå åéêüíá L)

–Ãéá íá èÝóåôå óå ëåéôïõñãßá ôï çëåêôñéêü åñãáëåßï ùèÞóôå

ôï äéáêüðôç ON/OFF 60 ìå êáôåýèõíóç ðñïò ôç ëáâÞ 4.

OBJ_BUCH-1360-001.book Page 188 Tuesday, March 22, 2011 12:01 PM

EëëçíéêÜ | 189

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Õðüäåéîç: ÊáôÜ ôç äéÜñêåéá ôçò ëåéôïõñãßáò ï äéáêüðôçò

ON/OFF 60 ðñÝðåé, ãéá ëüãïõò áóöáëåßáò, íá ìç

ìáíäáëþíåôáé, áëëÜ íá êñáôéÝôáé óõíå÷þò ðáôçìÝíïò.

Ï âñá÷ßïíáò ïëßóèçóçò ìðïñåß íá ìåôáêéíçèåß ðñïò ôá êÜôù

ìüíï ìå ðÜôçìá ôïõ ìï÷ëïý ìáíäÜëùóçò 5.

–Ãé´ áõôü, ãéá íá ðñéïíßóåôå ðñÝðåé, åêôüò áðü ôçí þèçóç

ôïõ äéáêüðôç ON/OFF, íá ðáôÞóåôå êáé ôï ìï÷ëü

ìáíäÜëùóçò 5.

ÈÝóç åêôüò ëåéôïõñãßáò

–Ãéá íá èÝóåôå åêôüò ëåéôïõñãßáò ôï çëåêôñéêü åñãáëåßï

áöÞóôå åëåýèåñï ôï äéáêüðôç ON/OFF 60.

Ðåñéïñéóìüò ñåýìáôïò åêêßíçóçò

Ï çëåêôñïíéêüò ðåñéïñéóìüò ôïõ ñåýìáôïò åêêßíçóçò

ðåñéïñßæåé ôçí êáôáíÜëùóç ôïõ çëåêôñéêïý åñãáëåßïõ êáôÜ ôçí

åêêßíçóç êáé åðéôñÝðåé Ýôóé ôç óýíäåóÞ ôïõ óå ìéá áóöÜëåéá

16 A.

Õðüäåéîç: Óå ðåñßðôùóç ðïõ ôï çëåêôñéêü åñãáëåßï, áìÝóùò

ìåôÜ ôç èÝóç ôïõ óå ëåéôïõñãßá, îåêéíÞóåé ìå ôïí ðëÞñç áñéèìü

óôñïöþí, ôüôå Ý÷åé ÷áëÜóåé ï ðåñéïñéóìüò ñåýìáôïò åêêßíçóçò.

Ôï çëåêôñéêü åñãáëåßï ðñÝðåé íá áðïóôáëåß óôï Service. Ãéá ôéò

áíôßóôïé÷åò äéåõèýíóåéò âëÝðå êåöÜëáéï «Service êáé

óýìâïõëïò ðåëáôþí», óåëßäá 194.

Õðïäåßîåéò åñãáóßáò

ÃåíéêÝò ïäçãßåò ðñéïíßóìáôïò

fÐñéí áñ÷ßóåôå ôï ðñéüíéóìá íá óößããåôå ðÜíôïôå êáëÜ

ôç ëáâÞ áêéíçôïðïßçóçò 15 êáé ôç ëáâÞ óýóöéîçò 17.

ÄéáöïñåôéêÜ ç ðñéïíüëáìá ìðïñåß íá ëïîåýóåé ìÝóá óôï õðü

êáôåñãáóßá ôåìÜ÷éï.

fÐñéí áðü êÜèå êïðÞ ðñÝðåé íá âåâáéþíåóôå, üôé ï

ðñéïíüäéóêïò äåí ðñüêåéôáé íá Ýñèåé ðïôÝ óå åðáöÞ ìå

ôç ñÜãá ïäÞãçóçò, ôá íôáâßäéá êáé ãåíéêÜ ìå êÜðïéï

Üëëï åîÜñôçìá ôïõ ìç÷áíÞìáôïò. Ãé’ áõôü íá áöáéñåßôå,

Þ íá ôáéñéÜæåôå êáôÜëëçëá, ôõ÷üí âïçèçôéêïýò

ïäçãïýò.

Íá ðñïóôáôåýåôå ôïí ðñéïíüäéóêï áðü ÷ôõðÞìáôá,

(ðñïó)êñïýóåéò. Íá ìçí åêèÝôåôå ôïí ðñéïíüäéóêï óå ðßåóç

áðü ôá ðëÜãéá.

Íá ìçí êáôåñãÜæåóôå ôõ÷üí óôñåâëùìÝíá ôåìÜ÷éá. Ôï õðü

êáôåñãáóßá ôåìÜ÷éï ðñÝðåé íá äéáèÝôåé ðÜíôïôå ìéá ßóéá áêìÞ

ãéá íá óôçñé÷èåß ç ñÜãá ïäÞãçóçò.

Ôï åëåýèåñï Üêñï ìáêñéþí õðü êáôåñãáóßá ôåìá÷ßùí ðñÝðåé íá

áêïõìðÜåé êÜðïõ Þ íá õðïóôçñßæåôáé êáôÜëëçëá.

ÓçìÜäåìá ôçò ãñáììÞò êïðÞò (âëÝðå åéêüíá M)

Äõï áêôßíåò ëÝéæåñ óáò äåß÷íïõí ôï ðëÜôïò ôïìÞò ôïõ

ðñéïíüäéóêïõ. ¸ôóé ìðïñåßôå íá ôïðïèåôÞóåôå ôï õðü

êáôåñãáóßá ôåìÜ÷éï áêñéâþò êáé íá ôï êüøåôå ÷ùñßò íá

÷ñåéáóôåß íá áíïßîåôå ôïí ðáëéíäñïìéêü ðñïöõëáêôÞñá.

–ÅíåñãïðïéÞóôå ôéò äõï áêôßíåò ëÝéæåñ ìå ôï äéáêüðôç 61.

–Åõèõãñáììßóôå ôï óçìÜäé óáò, åðÜíù óôï õðü êáôåñãáóßá

ôåìÜ÷éï, áíÜìåóá óôéò äõï áêôßíåò ëÝéæåñ.

Õðüäåéîç: Ðñéí áñ÷ßóåôå ôçí êïðÞ âåâáéùèåßôå üôé ôï ðëÜôïò

ôçò ôïìÞò äåß÷íåôáé áêüìç óùóôÜ (âëÝðå «Ñýèìéóç ôïõ ëÝéæåñ»,

óåëßäá 192). Ïé áêôßíåò ëÝéæåñ ìðïñåß íá áðïñõèìéóôïýí ð.÷.

åîáéôßáò ôùí êñáäáóìþí êáôÜ ôç äéÜñêåéá ìéáò åíôáôéêÞò

÷ñÞóçò.

ÈÝóç ôïõ ÷åéñéóôÞ/ôçò ÷åéñßóôñéáò (âëÝðå åéêüíá N)

fÍá ìçí óôÝêåóôå ìðñïóôÜ óôï çëåêôñéêü åñãáëåßï, óå

ìéá ãñáììÞ ìå ôïí ðñéïíüäéóêï, áëëÜ ðÜíôá äßðëá áð’

áõôü. ¸ôóé ðñïóôáôåýåôå ôï óþìá óáò áðü Ýíá åíäå÷üìåíï

êëüôóçìá.

–ÊñáôÜôå ôá ÷Ýñéá óáò, ôá äÜêôõëÜ óáò êáé ôá ìðñÜôóá óáò

ìáêñéÜ áðü ôïí ðåñéóôñåöüìåíï ðñéïíüäéóêï.

–Íá ìçí óôáõñþíåôáé ôá ìðñÜôóá óáò ìðñïóôÜ óôï âñá÷ßïíá

ïëßóèçóçò.

ÁíôéêáôÜóôáóç ôùí ðëáêþí óôÞñéîçò (âëÝðå åéêüíá O)

ÌåôÜ áðü äéáñêÞ, ìáêñü÷ñïíç ÷ñÞóç ôïõ çëåêôñéêïý

åñãáëåßïõ ïé êüêêéíåò ðëÜêåò óôÞñéîçò 13 ìðïñåß íá öèáñïýí.

ÁíôéêáôáóôÞóôå ôõ÷üí ÷áëáóìÝíåò ðëÜêåò óôÞñéîçò.

–ÈÝóôå ôï çëåêôñéêü åñãáëåßï óôç èÝóç åñãáóßáò.

–Îåâéäþóôå ôéò âßäåò 62 ìå ôï êëåéäß åóùôåñéêïý åîáãþíïõ

(4 mm) 20 êáé áöáéñÝóôå ôéò ðáëéÝò óôÞñéîçò.

–ÔïðïèåôÞóôå ôçí êáéíïýñéá äåîéÜ ðëÜêá óôÞñéîçò.

–Âéäþóôå ôçí ðëÜêá óôÞñéîçò ìå ôéò âßäåò 62 üóï ôï äõíáôü

ðéï äåîéÜ, þóôå ï ðñéïíüäéóêïò íá ìçí Ýñ÷åôáé óå åðáöÞ ìå

ôçí ðëÜêá óôÞñéîçò, êáè´ üëï ôï ìÞêïò ôçò åöéêôÞò êßíçóçò

Ýëîçò.

–ÅðáíáëÜâåôå áíáëüãùò ôá ðáñáðÜíù âÞìáôá ãéá ôçí

êáéíïýñéá áñéóôåñÞ ðëÜêá óôÞñéîçò.

ÅðéôñåðôÝò äéáóôÜóåéò ôïõ õðü êáôåñãáóßá ôåìá÷ßïõ

ÌÝãéóôá õðü êáôåñãáóßá ôåìÜ÷éá:

Ãùíßá öáëôóïôïìÞò ¾øïò x ÐëÜôïò

[mm]

ïñéæüíôéá êÜèåôá Õðü êáôåñãáóßá ôåìÜ÷éï óôç

ñÜãá ïäÞãçóçò

Õðü êáôåñãáóßá ôåìÜ÷éï óôïí

ïäçãü áðüóôáóçò (ðñïáéñåôéêü

åîÜñôçìá)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (áñéóôåñÜ) 50 x 335 50 x 295

0°45° (äåîéÜ) 40 x 335 40 x 295

45°45° (áñéóôåñÜ) 50 x 240 50 x 200

45°45° (äåîéÜ) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 189 Tuesday, March 22, 2011 12:01 PM

190 | EëëçíéêÜ

1 609 929 W31 | (22.3.11) Bosch Power Tools

ÅëÜ÷éóôá õðü êáôåñãáóßá ôåìÜ÷éá

(= üëá ôá õðü êáôåñãáóßá ôåìÜ÷éá ðïõ ìðïñïýí íá óõóöé÷ôïýí

äåîéÜ Þ áñéóôåñÜ áðü ôïí ðñéïíüäéóêï ìå ôç âïÞèåéá ôïõ

íôáâéäéïý 22 ðïõ ðåñéÝ÷åôáé óôç óõóêåõáóßá):

160 x 335 mm (ìÞêïò x ðëÜôïò)

ìÝã. âÜèïò êïðÞò (0°/0°): 104 mm

Ðñéüíéóìá

Ðñéüíéóìá ÷ùñßò êßíçóç Ýëîçò (êïðÞ) (âëÝðå åéêüíá P)

–ÙèÞóôå ôï âñá÷ßïíá 28 ôÝñìá ðßóù êáé áóöáëßóôå ôïí ó’

áõôÞí ôç èÝóç (âëÝðå «ÁóöÜëéóç âñá÷ßïíá ïëßóèçóçò»,

óåëßäá 187).

Âåâáéùèåßôå üôé ï ïäçãüò âÜèïõò 30 åßíáé ðáôçìÝíïò ôÝñìá

ìÝóá êáèþò êáé üôé, üôáí ï âñá÷ßïíáò ïëßóèçóçò êéíåßôáé, ç

âßäá ñýèìéóçò 29 ðåñíÜ ìÝóá áðü ôçí ôñýðá ÷ùñßò íá

áããßæåé ôïí ïäçãü âÜèïõò.

–Óößîôå ôï õðü êáôåñãáóßá ôåìÜ÷éï áíÜëïãá ìå ôéò äéáóôÜóåéò

ôïõ.

–Ñõèìßóôå ôçí åðéèõìçôÞ ãùíßá öáëôóïôïìÞò (ïñéæüíôéá

Þ/êáé êÜèåôá.

–ÈÝóôå óå ëåéôïõñãßá ôï çëåêôñéêü åñãáëåßï.

–ÐáôÞóôå ôï ìï÷ëü ìáíäÜëùóçò 5 êáé êáôåâÜóôå ôï âñá÷ßïíá

ïëßóèçóçò óéãÜ-óéãÜ, ðéÜíïíôÜò ôïí áðü ôç ëáâÞ 4.

–Êüøôå ôï õðü êáôåñãáóßá ôåìÜ÷éï áóêþíôáò ïìïéüìïñöç

ðßåóç.

–ÈÝóôå ôï çëåêôñéêü åñãáëåßï åêôüò ëåéôïõñãßáò êáé

ðåñéìÝíåôå íá áêéíçôïðïéçèåß åíôåëþò ï ðñéïíüäéóêïò.

–ÏäçãÞóôå ôï âñá÷ßïíá ïëßóèçóçò óéãÜ-óéãÜ ðñïò ôá ðÜíù.

Ðñéüíéóìá ìå êßíçóç Ýëîçò (âëÝðå åéêüíá Q)

fÍá êñáôÜôå ãåñÜ ôç ëáâÞ ðñéí ôç èÝóç óå ëåéôïõñãßá êáé

üóï äéáñêåß ç êïðÞ. Íá ðñéïíßæåôå äéåîÜãïíôáò ìéá

åëåã÷üìåíç êßíçóç ìå ôï âñá÷ßïíá ïëßóèçóçò. Ìéá

óôéãìÞ áðñïóåîßáò ìðïñåß íá ãßíåé áéôßá óïâáñþí

ôñáõìáôéóìþí áðü ôïí åõêßíçôï âñá÷ßïíá ïëßóèçóçò.

–Áðáóöáëßóôå ôï âñá÷ßïíá ïëßóèçóçò 28 (âëÝðå

«ÁðáóöÜëéóç âñá÷ßïíá ïëßóèçóçò», óåëßäá 187).

Âåâáéùèåßôå üôé ïëüêëçñïò ìç÷áíéóìüò ïëßóèçóçò åßíáé

Ýôïéìïò ãéá ëåéôïõñãßá ôñáâþíôáò ðñïò ôá Ýîù êáé ùèþíôáò

ðÜëé ìÝóá ôï âñá÷ßïíá ïëßóèçóçò 28.

–Óößîôå ôï õðü êáôåñãáóßá ôåìÜ÷éï áíÜëïãá ìå ôéò äéáóôÜóåéò

ôïõ.

–Ñõèìßóôå ôçí åðéèõìçôÞ ãùíßá öáëôóïôïìÞò (ïñéæüíôéá

Þ/êáé êÜèåôá.

–Áðïìáêñýíåôå ôï âñá÷ßïíá ïëßóèçóçò áðü ôç ñÜãá

ïäÞãçóçò 10 ìÝ÷ñé ï ðñéïíüäéóêïò íá öôÜóåé ìðñïóôÜ óôï

õðü êáôåñãáóßá ôåìÜ÷éï.

–ÈÝóôå óå ëåéôïõñãßá ôï çëåêôñéêü åñãáëåßï.

–ÐáôÞóôå ôï ìï÷ëü ìáíäÜëùóçò 5 êáé êáôåâÜóôå ôï âñá÷ßïíá

ïëßóèçóçò óéãÜ-óéãÜ, ðéÜíïíôÜò ôïí áðü ôç ëáâÞ 4.

–ÐáôÞóôå ôþñá ôï âñá÷ßïíá ïëßóèçóçò ìå öïñÜ ðñïò ôç ñÜãá

ïäÞãçóçò 10 êáé êüøôå ôï õðü êáôåñãáóßá ôåìÜ÷éï

áóêþíôáò ïìïéüìïñöç ðßåóç.

–ÈÝóôå ôï çëåêôñéêü åñãáëåßï åêôüò ëåéôïõñãßáò êáé

ðåñéìÝíåôå íá áêéíçôïðïéçèåß åíôåëþò ï ðñéïíüäéóêïò.

–ÏäçãÞóôå ôï âñá÷ßïíá ïëßóèçóçò óéãÜ-óéãÜ ðñïò ôá ðÜíù.

ÊïðÞ éóïìçêþí õðü êáôåñãáóßá ôåìá÷ßùí

(âëÝðå åéêüíá R)

Ãéá ôçí Üíåôç êïðÞ éóïìçêþí õðü êáôåñãáóßá ôåìá÷ßùí

ìðïñåßôå íá ÷ñçóéìïðïéÞóåôå ôïí ïäçãü ìÞêïõò 36.

Ï ïäçãüò ìÞêïõò ìðïñåß íá óõíáñìïëïãçèåß êáé óôéò äõï

ðëåõñÝò ôçò åðéìÞêõíóçò ôñáðåæéïý ðñéïíßóìáôïò 11.

–Ëýóôå ôç âßäá óôåñÝùóçò 35 êáé áíáóçêþóôå ôïí ïäçãü

ìÞêïõò 36 ðÜíù áðü ôç âßäá óýóöéîçò 63.

–Óößîôå ðÜëé ôç âßäá óôåñÝùóçò 35.

– Ñõèìßóôå ôçí åðéìÞêõíóç 11 ôïõ ôñáðåæéïý ðñéïíßóìáôïò

óôï åðéèõìçôü ìÞêïò (âëÝðå «ÅðéìÞêõíóç ôïõ ôñáðåæéïý

ðñéïíßóìáôïò», óåëßäá 187).

Ñýèìéóç ïäçãïý âÜèïõò (êïðÞ áõëÜêùóçò)

(âëÝðå åéêüíá S)

Ï ïäçãüò âÜèïõò ðñÝðåé íá ìåôáêéíçèåß üôáí ðñüêåéôáé íá

áíïßîåôå ìéá áõëÜêùóç Þ üôáí èåëÞóôå íá ÷ñçóéìïðïéÞóåôå

Ýíáí ïäçãü áðüóôáóçò (ð.÷.: Bosch MSF 110).

–ÏäçãÞóôå ôïí ïäçãü âÜèïõò 30 ðñïò ôá Ýîù.

–ÐáôÞóôå ôï ìï÷ëü ìáíäÜëùóçò 5 êáé ïäçãÞóôå ôï âñá÷ßïíá

ïëßóèçóçò óôçí åðéèõìçôÞ èÝóç.

–Ãõñßóôå ôç âßäá ñýèìéóçò 29 ìÝ÷ñé ôï ôÝñìá ôçò âßäáò íá

áããßîåé óôïí ïäçãü âÜèïõò 30.

–ÏäçãÞóôå ôï âñá÷ßïíá ïëßóèçóçò óéãÜ-óéãÜ ðñïò ôá ðÜíù.

ÅéäéêÜ õðü êáôåñãáóßá ôåìÜ÷éá

¼ôáí ðñéïíßæåôå êõñôÜ Þ óôñïããõëÜ õðü êáôåñãáóßá ôåìÜ÷éá

ðñÝðåé íá ôá åîáóöáëßæåôå éäéáßôåñá áðü Ýíá åíäå÷üìåíï

ãëßóôñçìá. Óôç ãñáììÞ êïðÞò äåí åðéôñÝðåôáé íá äçìéïõñãçèåß

ó÷éóìÞ áíÜìåóá óôï õðü êáôåñãáóßá ôåìÜ÷éï, ôç ñÜãá

ïäÞãçóçò êáé ôï ôñáðÝæé óÝãáò.

Áí ÷ñåéáóôåß, ðñÝðåé íá êáôáóêåõÜóåôå åéäéêïýò óõãêñáôÞñåò.

Êáôåñãáóßá ðç÷þí ðñïößë [äéáôïìÞò] (ðñïößë

äáðÝäïõ Þ ïñïöþí)

Ìðïñåßôå íá êáôåñãáóôåßôå ôïõò ðÞ÷åéò äéáôïìÞò êáôÜ äõï

ôñüðïõò:

–áêïõìðéóìÝíïõò óôç ñÜãá ïäÞãçóçò,

–åðßðåäá ôïðïèåôçìÝíïõò åðÜíù óôï ôñáðÝæé óÝãáò.

Åêôüò áõôïý ìðïñåßôå, áíÜëïãá ìå ôï ðëÜôïò ôïõ ðÞ÷ç äéáôïìÞò

íá äéåîÜãåôå ôçí êïðÞ ìå Þ ÷ùñßò êßíçóç Ýëîçò.

Íá åëÝã÷åôå ðñþôá ôç ñõèìéóìÝíç ãùíßá öáëôóïôïìÞò

êüâïíôáò Ýíá Ü÷ñçóôï îýëï.

OBJ_BUCH-1360-001.book Page 190 Tuesday, March 22, 2011 12:01 PM

EëëçíéêÜ | 191

Bosch Power Tools 1 609 929 W31 | (22.3.11)

ÐÞ÷åéò äáðÝäïõ

Ï ðßíáêáò ðïõ áêïëïõèåß ðåñéÝ÷åé õðïäåßîåéò ãéá ôçí êáôåñãáóßá ðç÷þí äáðÝäïõ.

ÐÞ÷åéò ïñïöþí (óýìöùíá ìå ôá óôÜíôáñ ôùí ÇÐÁ)

Ñõèìßóåéò áêïýìðé-óìá

óôç ñÜãá

ïäÞãçóçò

åðßðåäç

ôïðïè. óôï

ôñáðÝæé

óÝãáò

ÐÞ÷çò äáðÝäïõ áñéóôåñÞ ðëåõñÜ äåîéÜ ðëåõñÜ áñéóôåñÞ ðëåõñÜ äåîéÜ ðëåõñÜ

ÅóùôåñéêÞ áêìÞ ïñéæüíôéá ãùíßá

öáëôóïôïìÞò 45° áñéóôåñÜ 45° äåîéÜ 0°0°

ÊÜèåôç ãùíßá

öáëôóïôïìÞò 0°0°45° áñéóôåñÜ 45° äåîéÜ

ÈÝóç ôïõ õðü êáôåñãáóßá

ôåìá÷ßïõ

êÜôù áêìÞ åðÜíù

óôï ôñáðÝæé óÝãáò

êÜôù áêìÞ åðÜíù

óôï ôñáðÝæé óÝãáò

åðÜíù áêìÞ óôç

ñÜãá ïäÞãçóçò

åðÜíù áêìÞ óôç

ñÜãá ïäÞãçóçò

Ôï Ýôïéìï õðü êáôåñãáóßá

ôåìÜ÷éï âñßóêåôáé ...

... áñéóôåñÜ áðü ôçí

ôïìÞ

... äåîéÜ áðü ôçí

ôïìÞ

... áñéóôåñÜ áðü ôçí

ôïìÞ

... äåîéÜ áðü ôçí

ôïìÞ

ÅîùôåñéêÞ áêìÞ ïñéæüíôéá ãùíßá

öáëôóïôïìÞò 45° äåîéÜ 45° áñéóôåñÜ 0°0°

ÊÜèåôç ãùíßá

öáëôóïôïìÞò 0°0°45° äåîéÜ 45° áñéóôåñÜ

ÈÝóç ôïõ õðü êáôåñãáóßá

ôåìá÷ßïõ

êÜôù áêìÞ åðÜíù

óôï ôñáðÝæé óÝãáò

êÜôù áêìÞ åðÜíù

óôï ôñáðÝæé óÝãáò

åðÜíù áêìÞ óôç

ñÜãá ïäÞãçóçò

åðÜíù áêìÞ óôç

ñÜãá ïäÞãçóçò

Ôï Ýôïéìï õðü êáôåñãáóßá

ôåìÜ÷éï âñßóêåôáé ...

... äåîéÜ áðü ôçí

ôïìÞ

... áñéóôåñÜ áðü ôçí

ôïìÞ

... áñéóôåñÜ áðü ôçí

ôïìÞ

... äåîéÜ áðü ôçí

ôïìÞ

¼ôáí èÝëåôå íá êáôåñãáóôåßôå ôïõò ðÞ÷åéò ïñïöþí/äáðÝäïõ åðßðåäá áêïõìðéóìÝíïõò åðÜíù óôï ôñáðÝæé

óÝãáò ðñÝðåé íá ñõèìßóåôå ôçí ïñéæüíôéá ãùíßá óå 31,6° (ôñáðÝæé óÝãáò ãõñéóìÝíï ðñïò ôá áñéóôåñÜ Þ ôá

äåîéÜ) êáé ôçí êÜèåôç ãùíßá óå 33,9 ° (âñá÷ßïíáò ïëßóèçóçò ìåôáôïðéóìÝíïò ðñïò ôá áñéóôåñÜ Þ ôá

äåîéÜ).

Óôïí ðßíáêá ðïõ áêïëïõèåß èá âñåßôå õðïäåßîåéò ãéá ôçí êáôåñãáóßá ðç÷þí ïñïöþí/äáðÝäïõ.

Ñõèìßóåéò áêïýìðé-óìá

óôç ñÜãá

ïäÞãçóçò

åðßðåäç

ôïðïè. óôï

ôñáðÝæé

óÝãáò

ÐÞ÷çò ïñïöÞò áñéóôåñÞ ðëåõñÜ äåîéÜ ðëåõñÜ áñéóôåñÞ ðëåõñÜ äåîéÜ ðëåõñÜ

ÅóùôåñéêÞ áêìÞ ïñéæüíôéá ãùíßá

öáëôóïôïìÞò 45° äåîéÜ 45° áñéóôåñÜ 31,6° äåîéÜ 31,6° áñéóôåñÜ

ÊÜèåôç ãùíßá

öáëôóïôïìÞò 0°0°33,9° áñéóôåñÜ 33,9° äåîéÜ

ÈÝóç ôïõ õðü êáôåñãáóßá

ôåìá÷ßïõ

êÜôù áêìÞ óôç ñÜãá

ïäÞãçóçò

êÜôù áêìÞ óôç ñÜãá

ïäÞãçóçò

åðÜíù áêìÞ óôç

ñÜãá ïäÞãçóçò

åðÜíù áêìÞ óôç

ñÜãá ïäÞãçóçò

Ôï Ýôïéìï õðü êáôåñãáóßá

ôåìÜ÷éï âñßóêåôáé ...

... äåîéÜ áðü ôçí

ôïìÞ

... áñéóôåñÜ áðü ôçí

ôïìÞ

... áñéóôåñÜ áðü ôçí

ôïìÞ

... äåîéÜ áðü ôçí

ôïìÞ

ÅîùôåñéêÞ áêìÞ ïñéæüíôéá ãùíßá

öáëôóïôïìÞò 45° áñéóôåñÜ 45° äåîéÜ 31,6° áñéóôåñÜ 31,6° äåîéÜ

ÊÜèåôç ãùíßá

öáëôóïôïìÞò 0°0°33,9° äåîéÜ 33,9° áñéóôåñÜ

ÈÝóç ôïõ õðü êáôåñãáóßá

ôåìá÷ßïõ

êÜôù áêìÞ óôç ñÜãá

ïäÞãçóçò

êÜôù áêìÞ óôç ñÜãá

ïäÞãçóçò

åðÜíù áêìÞ óôç

ñÜãá ïäÞãçóçò

åðÜíù áêìÞ óôç

ñÜãá ïäÞãçóçò

Ôï Ýôïéìï õðü êáôåñãáóßá

ôåìÜ÷éï âñßóêåôáé ...

... äåîéÜ áðü ôçí

ôïìÞ

... áñéóôåñÜ áðü ôçí

ôïìÞ

... áñéóôåñÜ áðü ôçí

ôïìÞ

... äåîéÜ áðü ôçí

ôïìÞ

52°

38°

52°

OBJ_BUCH-1360-001.book Page 191 Tuesday, March 22, 2011 12:01 PM

192 | EëëçíéêÜ

1 609 929 W31 | (22.3.11) Bosch Power Tools

¸ëåã÷ïò êáé ñýèìéóç ôùí âáóéêþí ñõèìßóåùí

Ãéá ôçí åîáóöÜëéóç êïðþí áêñéâåßáò ìåôÜ áðü åíôáôéêÞ ÷ñÞóç

ôïõ çëåêôñéêïý åñãáëåßïõ, ðñÝðåé íá åëåã÷èïýí ïé âáóéêÝò

ñõèìßóåéò ôïõ êáé, áí ÷ñåéáóôåß, íá åðáíáñõèìéóôïýí.

Ãé´ áõôü ÷ñåéÜæåóèå ðåßñá êáé åéäéêÜ åñãáëåßá.

¸íá åîïõóéïäïôçìÝíï êáôÜóôçìá Service ôçò Bosch äéåîÜãåé

áõôÞí ôçí åñãáóßá ãñÞãïñá êáé áîéüðéóôá.

Ñýèìéóç ôïõ ëÝéæåñ

Õðüäåéîç: Ãéá íá åëÝãîåôå ôï ëÝéæåñ ðñÝðåé íá óõíäÝóåôå ôï

çëåêôñéêü åñãáëåßï óôï çëåêôñéêü äßêôõï.

fÌçí ðáôÞóåôå ðïôÝ ôï äéáêüðôç ON/OFF üôáí ñõèìßæåôå

ôï ëÝéæåñ (ð.÷. üôáí êéíåßôå ôï âñá÷ßïíá ïëßóèçóçò). Ç

áêïýóéá åêêßíçóç ôïõ çëåêôñéêïý åñãáëåßïõ ìðïñåß íá

ðñïêáëÝóåé ôñáõìáôéóìïýò.

–ÈÝóôå ôï çëåêôñéêü åñãáëåßï óôç èÝóç åñãáóßáò.

–Ãõñßóôå ôï ôñáðÝæé óÝãáò 38 ìÝ÷ñé ôçí åãêïðÞ 18 ãéá 0°. Ï

ìï÷ëüò 16 ðñÝðåé íá áóöáëßóåé áéóèçôÜ óôçí åãêïðÞ.

–ÅíåñãïðïéÞóôå ôéò äõï áêôßíåò ëÝéæåñ ìå ôï äéáêüðôç 61.

¸ëåã÷ïò: (âëÝðå åéêüíá T1)

–ÓçìáäÝøôå åðÜíù óôï õðü êáôåñãáóßá ôåìÜ÷éï ìéá ßóéá

ãñáììÞ êïðÞò.

–ÐáôÞóôå ôï ìï÷ëü ìáíäÜëùóçò 5 êáé êáôåâÜóôå ôï âñá÷ßïíá

ïëßóèçóçò óéãÜ-óéãÜ, ðéÜíïíôÜò ôïí áðü ôç ëáâÞ 4.

–Ñõèìßóôå ôï õðü êáôåñãáóßá ôåìÜ÷éï Ýôóé, þóôå ôá äüíôéá ôïõ

ðñéïíüäéóêïõ íá åõèõãñáììéóôïýí ìå ôç ãñáììÞ êïðÞò.

–ÓõãêñáôÞóôå ôï õðü êáôåñãáóßá ôåìÜ÷éï ó’ áõôÞí ôç èÝóç êáé

ïäçãÞóôå ôï âñá÷ßïíá ïëßóèçóçò ðÜëé óéãÜ-óéãÜ ðñïò ôá

åðÜíù.

–Óößîôå êáëÜ ôï õðü êáôåñãáóßá ôåìÜ÷éï.

–ÅíåñãïðïéÞóôå ôéò äõï áêôßíåò ëÝéæåñ ìå ôï äéáêüðôç 61.

Ïé áêôßíåò ëÝéæåñ ðñÝðåé íá Ý÷ïõí äåîéÜ êáé áñéóôåñÜ ôçí ßäéá

áðüóôáóç áðü ôç óçìáäåìÝíç åðÜíù óôï õðü êáôåñãáóßá

ôåìÜ÷éï ãñáììÞ ôïìÞò, áêüìç êáé üôáí ï âñá÷ßïíáò ïëßóèçóçò

ïäçãåßôáé ðñïò ôá êÜôù.

Ñýèìéóç ôçò åõèåßáóçò: (âëÝðå åéêüíá T2)

–Ãõñßóôå ôçí åêÜóôïôå âßäá ñýèìéóçò 64 ìå ôï êëåéäß

åóùôåñéêïý åîáãþíïõ (2 mm) 21 ìÝ÷ñé ç áðüóôáóç ôçò

áêôßíáò ëÝéæåñ áðü ôç óçìáäåìÝíç åðÜíù óôï õðü

êáôåñãáóßá ôåìÜ÷éï ãñáììÞ ôïìÞò íá åßíáé ç ßäéá óå üëï ôï

ìÞêïò ôçò ãñáììÞò ôïìÞò.

Ôï ãýñéóìá ìå öïñÜ áíôßèåôç ôçò ùñïëïãéáêÞò ìåôáôïðßæåé ôçí

áêôßíá ëÝéæåñ áðü ôá áñéóôåñÜ ðñïò ôá äåîéÜ êáé ôï ãýñéóìá ìå

ùñïëïãéáêÞ öïñÜ ìåôáôïðßæåé ôçí áêôßíá ëÝéæåñ áðü ôá äåîéÜ

ðñïò ôá áñéóôåñÜ.

Ñýèìéóç ôïõ ðáñáëëçëéóìïý: (âëÝðå åéêüíá T3)

–Ëýóôå ôéò äõï âßäåò 65 ôïõ êáðáêéïý ðñïóôáóßáò ëÝéæåñ 27

ìå ôï êëåéäß åóùôåñéêïý åîáãþíïõ (4 mm) 20.

Õðüäåéîç: Ãéá íá öôÜóåôå óôçí ìðñïóôéíÞ âßäá ôïõ

êáðáêéïý ðñïóôáóßáò ëÝéæåñ ðñÝðåé íá ïäçãÞóåôå ôï

âñá÷ßïíá ïëßóèçóçò ëßãï ðñïò ôá êÜôù, ìÝ÷ñé íá ìðïñÝóåôå

íá ðåñÜóåôå ôï êëåéäß åóùôåñéêïý åîáãþíïõ ìÝóá áðü ìéá

áðü ôéò ó÷éóìÝò ôïõ ðáëéíäñïìéêïý ðñïöõëáêôÞñá.

–Ëýóôå ôç âßäá óôåñÝùóçò 66 (ðåñßðïõ 1–2 óôñïöÝò) ìå ôï

êëåéäß åóùôåñéêïý åîáãþíïõ (2 mm) 21.

Ìçí îåâéäþóåôå ôç âßäá ôåëåßùò.

–Ìåôáôïðßóôå ôçí ðëÜêá óõíáñìïëüãçóçò ôïõ ëÝéæåñ ðñïò ôá

äåîéÜ Þ ôá áñéóôåñÜ, ìÝ÷ñé ïé áêôßíåò ëÝéæåñ íá

ðáñáëëçëéóôïýí óå üëï ôïõò ôï ìÞêïò ìå ôç óçìáäåìÝíç

åðÜíù óôï õðü êáôåñãáóßá ôåìÜ÷éï ãñáììÞ ôïìÞò.

–ÓõãêñáôÞóôå ôçí ðëÜêá óõíáñìïëüãçóçò ôïõ ëÝéæåñ ó’

áõôÞí ôç èÝóç êáé óößîôå ðÜëé ôç âßäá óôåñÝùóçò 66.

–ÌåôÜ ôç ñýèìéóç åëÝãîôå ðÜëé ôçí åõèõãñÜììéóç ôçò

ãñáììÞò ôïìÞò. Áí ÷ñåéáóôåß, åõèõãñáììßóôå áêüìç ìéá

öïñÜ ôéò áêôßíåò ëÝéæåñ ìå ôç âïÞèåéá ôùí âéäþí 64.

–Óôåñåþóôå ðÜëé ôï êáðÜêé ðñïóôáóßáò ëÝéæåñ 27.

Ñýèìéóç ôçò ðëåõñéêÞò áðüóôáóçò êáôÜ ôçí êßíçóç ôïõ

âñá÷ßïíá ïëßóèçóçò (âëÝðå åéêüíá Ô4):

–Ëýóôå ôéò äõï âßäåò 65 ôïõ êáðáêéïý ðñïóôáóßáò ëÝéæåñ 27

ìå ôï êëåéäß åóùôåñéêïý åîáãþíïõ (4 mm) 20.

Õðüäåéîç: Ãéá íá öôÜóåôå óôçí ìðñïóôéíÞ âßäá ôïõ

êáðáêéïý ðñïóôáóßáò ëÝéæåñ ðñÝðåé íá ïäçãÞóåôå ôï

âñá÷ßïíá ïëßóèçóçò ëßãï ðñïò ôá êÜôù, ìÝ÷ñé íá ìðïñÝóåôå

íá ðåñÜóåôå ôï êëåéäß åóùôåñéêïý åîáãþíïõ ìÝóá áðü ìéá

áðü ôéò ó÷éóìÝò ôïõ ðáëéíäñïìéêïý ðñïöõëáêôÞñá.

–Ëýóôå ôéò äõï âßäåò óôåñÝùóçò 67 (ðåñßðïõ 1–2óôñïöÝò)

ìå ôï êëåéäß åóùôåñéêïý åîáãþíïõ (2 mm) 21.

Ìçí îåâéäþóåôå ôéò âßäåò ôåëåßùò.

–Ìåôáôïðßóôå ôï ðåñßâëçìá ôïõ ëÝéæåñ ðñïò ôá áñéóôåñÜ Þ ôá

äåîéÜ ìÝ÷ñé, üôáí ï âñá÷ßïíáò ïëßóèçóçò êáôåâáßíåé, ïé

áêôßíåò ëÝéæåñ íá ìçí áðïêëßíïõí ðñïò ôá äåîéÜ Þ ôá

áñéóôåñÜ.

–ÌåôÜ ôç ñýèìéóç åëÝãîôå ðÜëé ôçí åõèõãñÜììéóç ôçò

ãñáììÞò ôïìÞò. Áí ÷ñåéáóôåß, åõèõãñáììßóôå áêüìç ìéá

öïñÜ ôéò áêôßíåò ëÝéæåñ ìå ôç âïÞèåéá ôùí âéäþí 64.

–ÓõãêñáôÞóôå ôï ðåñßâëçìá ôïõ ëÝéæåñ ó’ áõôÞí ôç èÝóç êáé

óößîôå ðÜëé ôéò âßäåò óôåñÝùóçò 67.

–Óôåñåþóôå ðÜëé ôï êáðÜêé ðñïóôáóßáò ëÝéæåñ 27.

Ñýèìéóç óôÜíôáñ ãùíßáò öáëôóïôïìÞò 0° (êÜèåôá)

ÏäçãÞóôå ôï çëåêôñéêü åñãáëåßï óôç èÝóç ìåôáöïñÜò.

–Ãõñßóôå ôï ôñáðÝæé óÝãáò 38 ìÝ÷ñé ôçí åãêïðÞ 18 ãéá 0°. Ï

ìï÷ëüò 16 ðñÝðåé íá áóöáëßóåé áéóèçôÜ óôçí åãêïðÞ.

¸ëåã÷ïò: (âëÝðå åéêüíá U1)

–Ñõèìßóôå Ýíá ìïéñïãíùìüíéï óå 90° êáé èÝóôå ôï åðÜíù óôï

ôñáðÝæé ðñéïíßóìáôïò 38.

Ôï óêÝëïò ôïõ ìïéñïãíùìïíßïõ ðñÝðåé íá åßíáé óå üëï ôïõ ôï

ìÞêïò ðñüóùðï ìå ôïí ðñéïíüäéóêï 40.

Ñýèìéóç: (âëÝðå åéêüíá U2)

–Ëýóôå ôç ëáâÞ óýóöéîçò 17.

–Ëýóôå ôéò äõï âßäåò óôåñÝùóçò 68 (ôïõëÜ÷éóôïí

1 ðåñéóôñïöÞ) ìå Ýíá ÷ùíåõôü êëåéäß (10 mm).

–Ëýóôå ôç âßäá ñýèìéóçò 70 (ðåñßðïõ 3 ðåñéóôñïöÝò) ìå ôï

êëåéäß åóùôåñéêïý åîáãþíïõ (4 mm) 20.

–Âéäþóôå Þ îåâéäþóôå ôç âßäá ñýèìéóçò 69 ìå ôï êëåéäß

åóùôåñéêïý åîáãþíïõ (4 mm) 20 ìÝ÷ñé ôï óêÝëïò ôïõ

ìïéñïãíùìïíßïõ íá Ýñèåé óå üëï ôïõ ôï ìÞêïò ðñüóùðï ìå

ôïí ðñéïíüäéóêï.

–Óößîôå ðÜëé ôç ëáâÞ óôåñÝùóçò 17.

Áêïëïýèùò óößîôå ðÜëé ðñþôá ôç âßäá ñýèìéóçò 70 êáé óôç

óõíÝ÷åéá ôéò âßäåò ñýèìéóçò 68.

Óå ðåñßðôùóç ðïõ ìåôÜ ôç ñýèìéóç ïé äåßêôåò ãùíßáò 33 êáé 24

äåí èá âñßóêïíôáé óå ìéá ãñáììÞ ìå ôá óçìÜäéá 0° ôçò êëßìáêáò

32, ôüôå ëýóôå ôéò âßäåò óôåñÝùóçò ôùí äåéêôþí ãùíßáò ìå Ýíá

óôáõñïêáôóÜâéäï êáé åõèõãñáììßóôå ôïõò äåßêôåò ãùíßáò ìå ôá

óçìÜäéá 0°.

OBJ_BUCH-1360-001.book Page 192 Tuesday, March 22, 2011 12:01 PM

EëëçíéêÜ | 193

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Ñýèìéóç ôçò óôÜíôáñ ãùíßá öáëôóïôïìÞò 45° (áñéóôåñÜ,

êÜèåôá)

–ÈÝóôå ôï çëåêôñéêü åñãáëåßï óôç èÝóç åñãáóßáò.

–Ãõñßóôå ôï ôñáðÝæé óÝãáò 38 ìÝ÷ñé ôçí åãêïðÞ 18 ãéá 0°. Ï

ìï÷ëüò 16 ðñÝðåé íá áóöáëßóåé áéóèçôÜ óôçí åãêïðÞ.

–ÙèÞóôå ôçí áñéóôåñÞ åðéìÞêõíóç ôçò ñÜãáò ïäÞãçóçò 9

ôÝñìá Ýîù.

–Ëýóôå ôç ëáâÞ óýóöéîçò 17 êáé ïäçãÞóôå ôï âñá÷ßïíá

ïëßóèçóçò, ðéÜíïíôÜò ôïí áðü ôç ëáâÞ 4 ôÝñìá áñéóôåñÜ

(45°).

¸ëåã÷ïò: (âëÝðå åéêüíá V1)

–Ñõèìßóôå ôï ìïéñïãíùìüíéï óå 45° êáé èÝóôå ôï åðÜíù óôï

ôñáðÝæé ðñéïíßóìáôïò 38.

Ôï óêÝëïò ôïõ ìïéñïãíùìïíßïõ ðñÝðåé íá åßíáé óå üëï ôïõ ôï

ìÞêïò ðñüóùðï ìå ôïí ðñéïíüäéóêï 40.

Ñýèìéóç: (âëÝðå åéêüíá V2)

–Âéäþóôå Þ, áíÜëïãá, îåâéäþóôå ôç âßäá ñýèìéóçò 71 ìå Ýíá

ãåñìáíéêü êëåéäß (8 mm) ìÝ÷ñé ôï óêÝëïò ôïõ

ìïéñïãíùìïíßïõ íá Ýñèåé óå üëï ôïõ ôï ìÞêïò ðñüóùðï ìå

ôïí ðñéïíüäéóêï.

–Óößîôå ðÜëé ôç ëáâÞ óôåñÝùóçò 17.

Óå ðåñßðôùóç ðïõ, ìåôÜ ôç ñýèìéóç ïé äåßêôåò ãùíßáò 33 êáé 24

äå âñßóêïíôáé óå ìéá ãñáììÞ ìå ôá óçìÜäéá 45° ôçò êëßìáêáò

32, ôüôå åëÝãîôå ôç ñýèìéóç ôçò ãùíßáò öáëôóïôïìÞò 0° êáèþò

êáé ôïõò äåßêôåò ãùíßáò. Áêïëïýèùò äéåîÜãåôå áêüìç ìéá öïñÜ

ôç ñýèìéóç ôçò ãùíßáò öáëôóïôïìÞò 45°.

Ñýèìéóç ôçò óôÜíôáñ ãùíßá öáëôóïôïìÞò 45° (äåîéÜ,

êÜèåôá)

–ÈÝóôå ôï çëåêôñéêü åñãáëåßï óôç èÝóç åñãáóßáò.

–Ãõñßóôå ôï ôñáðÝæé óÝãáò 38 ìÝ÷ñé ôçí åãêïðÞ 18 ãéá 0°. Ï

ìï÷ëüò 16 ðñÝðåé íá áóöáëßóåé áéóèçôÜ óôçí åãêïðÞ.

–ÙèÞóôå ôç äåîéÜ åðéìÞêõíóç ôçò ñÜãáò ïäÞãçóçò 9 ôÝñìá

Ýîù.

–Ëýóôå ôç ëáâÞ óýóöéîçò 17.

–Ãåßñåôå ôï âñá÷ßïíá ïëßóèçóçò, ðéÜíïíôÜò áðü

ôç ëáâÞ 4 êáé îåêéíþíôáò áðü ôç èÝóç 0°

åëáöñÜ ðñïò ôá áñéóôåñÜ êáé ãõñßóôå ôçí

ðåñéóôñåöüìåíç ëáâÞ 39 ìÝ÷ñé íá åìöáíéóôåß ç

äåîéÜ ðåñéï÷Þ ãùíéþí öáëôóïôïìÞò.

–ÏäçãÞóôå ôï âñá÷ßïíá ïëßóèçóçò, ðéÜíïíôÜò ôïí áðü ôç

ëáâÞ 4 ôÝñìá äåîéÜ (45°).

¸ëåã÷ïò: (âëÝðå åéêüíá W1)

–Ñõèìßóôå ôï ìïéñïãíùìüíéï óå 135° êáé ôïðïèåôÞóôå ôï

åðÜíù óôï ôñáðÝæé ðñéïíßóìáôïò 38.

Ôï óêÝëïò ôïõ ìïéñïãíùìïíßïõ ðñÝðåé íá åßíáé óå üëï ôïõ ôï

ìÞêïò ðñüóùðï ìå ôïí ðñéïíüäéóêï 40.

Ñýèìéóç: (âëÝðå åéêüíá W2)

–Âéäþóôå Þ îåâéäþóôå ôç âßäá ñýèìéóçò 72 ìå Ýíá ãåñìáíéêü

êëåéäß (8 mm) ìÝ÷ñé ôï óêÝëïò ôïõ ìïéñïãíùìïíßïõ íá Ýñèåé

óå üëï ôïõ ôï ìÞêïò ðñüóùðï ìå ôïí ðñéïíüäéóêï.

–Óößîôå ðÜëé ôç ëáâÞ óôåñÝùóçò 17.

Óå ðåñßðôùóç ðïõ, ìåôÜ ôç ñýèìéóç ïé äåßêôåò ãùíßáò 33 êáé 24

äå âñßóêïíôáé óå ìéá ãñáììÞ ìå ôá óçìÜäéá 45° ôçò êëßìáêáò

32, ôüôå åëÝãîôå ôç ñýèìéóç ôçò ãùíßáò öáëôóïôïìÞò 0° êáèþò

êáé ôïõò äåßêôåò ãùíßáò. Áêïëïýèùò äéåîÜãåôå áêüìç ìéá öïñÜ

ôç ñýèìéóç ôçò ãùíßáò öáëôóïôïìÞò 45°.

ÅõèõãñÜììéóç ôçò êëßìáêáò ãéá ïñéæüíôéåò ãùíßåò

öáëôóïôïìÞò

–ÈÝóôå ôï çëåêôñéêü åñãáëåßï óôç èÝóç åñãáóßáò.

–Ãõñßóôå ôï ôñáðÝæé óÝãáò 38 ìÝ÷ñé ôçí åãêïðÞ 18 ãéá 0°. Ï

ìï÷ëüò 16 ðñÝðåé íá áóöáëßóåé áéóèçôÜ óôçí åãêïðÞ.

¸ëåã÷ïò: (âëÝðå åéêüíá X1)

–Ñõèìßóôå Ýíá ìïéñïãíùìüíéï óå 90° êáé ôïðïèåôÞóôå ôï

ìåôáîý ñÜãáò ïäÞãçóçò 10 êáé ðñéïíüäéóêïõ 40 åðÜíù óôï

ôñáðÝæé ðñéïíßóìáôïò 38.

Ôï óêÝëïò ôïõ ìïéñïãíùìïíßïõ ðñÝðåé íá åßíáé óå üëï ôïõ ôï

ìÞêïò ðñüóùðï ìå ôïí ðñéïíüäéóêï 40.

Ñýèìéóç: (âëÝðå åéêüíá X2)

–Ëýóôå êáé ôéò ôÝóóåñåò âßäåò ñýèìéóçò 73 ìå ôï êëåéäß

åóùôåñéêïý åîáãþíïõ (4 mm) 20 êáé ãõñßóôå ôï ôñáðÝæé

óÝãáò 38 ìáæß ìå ôçí êëßìáêá 37 ìÝ÷ñé ôï óêÝëïò ôïõ

ìïéñïãíùìïíßïõ íá Ýñèåé óå üëï ôïõ ôï ìÞêïò ðñüóùðï ìå

ôïí ðñéïíüäéóêï.

–Óößîôå ôéò âßäåò ðÜëé êáëÜ.

Óå ðåñßðôùóç ðïõ ìåôÜ ôç ñýèìéóç ï äåßêôçò ãùíßáò 59 äåí èá

âñßóêåôáé óå ìéá ãñáììÞ ìå ôá óçìÜäéá 0° ôçò êëßìáêáò 37,

ôüôå ëýóôå ôç âßäá 74 ìå Ýíá óôáõñïêáôóÜâéäï êáé

åõèõãñáììßóôå ôï äåßêôç ãùíßáò êáôÜ ìÞêïò ôïõ óçìáäéïý 0°.

Ñýèìéóç ôçò éó÷ýïò óýóöéîçò ôïõ ìï÷ëïý óýóöéîçò 17

(âëÝðå åéêüíá Y)

Ç éó÷ýò óýóöéîçò ôïõ ìï÷ëïý óýóöéîçò 17 ìðïñåß íá ñõèìéóôåß.

¸ëåã÷ïò:

–Ç äýíáìç óõãêñÜôçóçò ôçò ëáâÞò óýóöéîçò ðñÝðåé íá

óõãêñáôåß áóöáëþò ôç èÝóç ôïõ âñá÷ßïíá ïëßóèçóçò õðü

ïðïéáäÞðïôå êÜèåôç ãùíßá öáëôóïôïìÞò.

Ñýèìéóç:

–Ëýóôå ôç ëáâÞ óýóöéîçò 17.

–Ãõñßóôå ôç âßäá ñýèìéóçò 75 ìå Ýíá ÷ùíåõôü êëåéäß

(17 mm) ìå öïñÜ áíôßèåôç ôçò ùñïëïãéáêÞò ãéá íá

åëáôôþóåôå ôç äýíáìç óõãêñÜôçóçò êáé ìå ùñïëïãéáêÞ

öïñÜ ãéá íá ôçí áõîÞóåôå.

–Ñõèìßóôå ìéá êÜèåôç ãùíßá öáëôóïôïìÞò, óößîôå ðÜëé ôç

ëáâÞ óýóöéîçò 17 êáé âåâáéùèåßôå üôé ñõèìßóôçêå ç

åðéèõìçôÞ éó÷ýò óýóöéîçò.

ÌåôáöïñÜ (âëÝðå åéêüíá Z)

Ðñéí íá ìåôáöÝñåôå ôï çëåêôñéêü åñãáëåßï ðñÝðåé íá

åêôåëÝóåôå ôá åîÞò âÞìáôá:

–ÙèÞóôå ôï âñá÷ßïíá 28 ôÝñìá ðßóù êáé áóöáëßóôå ôïí ó’

áõôÞí ôç èÝóç (âëÝðå «ÁóöÜëéóç âñá÷ßïíá ïëßóèçóçò»,

óåëßäá 187).

–Âåâáéùèåßôå üôé ï ïäçãüò âÜèïõò 30 åßíáé ðáôçìÝíïò ôÝñìá

ìÝóá êáèþò êáé üôé, üôáí ï âñá÷ßïíáò ïëßóèçóçò êéíåßôáé, ç

âßäá ñýèìéóçò 29 ðåñíÜ ìÝóá áðü ôçí ôñýðá ÷ùñßò íá

áããßæåé ôïí ïäçãü âÜèïõò.

–ÙèÞóôå ôï âñá÷ßïíá ðñïò ôá êÜôù ìÝ÷ñé íá ìðïñÝóåôå íá

ðáôÞóåôå ôÝñìá ìÝóá ôçí áóöÜëåéá ìåôáöïñÜò 31.

–ÙèÞóôå ôéò åðéìçêýíóåéò ôïõ ôñáðåæéïý óÝãáò 11 ôÝñìá

ìÝóá.

–Ñõèìßóôå ìéá êÜèåôç ãùíßá öáëôóïôïìÞò 0° êáé óößîôå êáëÜ

ôç ëáâÞ óýóöéîçò 17.

OBJ_BUCH-1360-001.book Page 193 Tuesday, March 22, 2011 12:01 PM

194 | EëëçíéêÜ

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Ãõñßóôå ôï ôñáðÝæé óÝãáò 38 ôÝñìá áñéóôåñÜ êáé óößîôå ôç

ëáâÞ áêéíçôïðïßçóçò 15.

–Äéðëþóôå ôï çëåêôñéêü êáëþäéï ìå ôçí áõôïêüëëçôç ôáéíßá

76.

–ÁöáéñÝóôå üëá ôá åîáñôÞìáôá ðïõ äåí ìðïñïýí íá

óõíáñìïëïãçèïýí óôáèåñÜ óôï çëåêôñéêü åñãáëåßï.

Ãéá íá ìåôáöÝñåôå ôïõò ðñéïíüäéóêïõò ðïõ äåí

÷ñçóéìïðïéåßôå íá ôïõò ôïðïèåôåßôå, êáôÜ ôï äõíáôü, ìÝóá

óå Ýíá êëåéóôü äï÷åßï.

–Íá ìåôáöÝñåôå ôï çëåêôñéêü åñãáëåßï êñáôþíôáò ôï áðü ôç

ëáâÞ ìåôáöïñÜò 7 Þ ðéÜíïíôÜò áðü ôéò áõëáêþóåéò

óõãêñÜôçóçò 19 óôçí ðëåõñÜ ôïõ ôñáðåæéïý óÝãáò.

fÃéá íá ìåôáöÝñåôå ôï çëåêôñéêü åñãáëåßï íá

÷ñçóéìïðïéåßôå ìüíï ôéò äéáôÜîåéò ìåôáöïñÜò êáé ðïôÝ

ôéò ðñïóôáôåõôéêÝò äéáôÜîåéò, ôï âñá÷ßïíá ïëßóèçóçò 28

Þ ôç ëáâÞ 4.

fÍá ìåôáöÝñåôå ôï çëåêôñéêü åñãáëåßï ðÜíôïôå áíÜ äõï

ãéá íá áðïöýãåôå ôïí ôñáõìáôéóìü ôçò ðëÜôçò óáò.

ÓõíôÞñçóç êáé Service

ÓõíôÞñçóç êáé êáèáñéóìüò

fÂãÜæåôå ôï öéò áðü ôçí ðñßæá ðñéí áðü ïðïéáäÞðïôå

åñãáóßá óôï çëåêôñéêü åñãáëåßï.

Áí ðáñ’ üëåò ôéò åðéìåëçìÝíåò ìåèüäïõò êáôáóêåõÞò êé åëÝã÷ïõ

ôï çëåêôñéêü åñãáëåßï óôáìáôÞóåé êÜðïôå íá ëåéôïõñãåß, ôüôå ç

åðéóêåõÞ ôïõ ðñÝðåé íá áíáôåèåß ó’ Ýíá åîïõóéïäïôçìÝíï

óõíåñãåßï ãéá çëåêôñéêÜ åñãáëåßá ôçò Bosch.

¼ôáí æçôÜôå äéáóáöçôéêÝò ðëçñïöïñßåò êáèþò êáé üôáí

ðáñáããÝëíåôå áíôáëëáêôéêÜ ðñÝðåé íá áíáöÝñåôå ïðùóäÞðïôå

ôï 10øÞöéï áñéèìü åõñåôçñßïõ ðïõ áíáãñÜöåôáé óôçí

ðéíáêßäá êáôáóêåõáóôÞ.

Êáèáñéóìüò

Íá äéáôçñåßôå ôï çëåêôñéêü åñãáëåßï êáé ôéò ó÷éóìÝò áåñéóìïý

ðÜíôïôå óå êáèáñÞ êáôÜóôáóç ãéá íá ìðïñåßôå íá åñãÜæåóèå

êáëÜ êáé áóöáëþò.

Ï ðáëéíäñïìéêüò ðñïöõëáêôÞñáò ðñÝðåé íá ìðïñåß íá êéíåßôáé

åëåýèåñá êáé íá êëåßíåé áðü ìüíïò ôïõ. Ãé´ áõôü íá äéáôçñåßôå

ðÜíôïôå êáèáñü ôï ÷þñï ãýñù áðü ôïí ðáëéíäñïìéêü

ðñïöõëáêôÞñá.

–Íá áöáéñåßôå ìåôÜ áðü êÜèå åñãáóßá ôç óêüíç êáé ôá

ðñéïíßäéá ìå ðåðéåóìÝíï áÝñá Þ ìå Ýíá ìáëáêü ðéíÝëï.

–Íá êáèáñßæåôå ôáêôéêÜ ôï ñÜïõëï ïëßóèçóçò 23 êáé ôï

âñá÷ßïíá ïëßóèçóçò 28.

ÅîáñôÞìáôá

Íôáâßäé ôá÷åßáò óýóöéîçò . . . . . . . . . . . . . . . . 1 609 B02 125

ÐëÜêåò óôÞñéîçò . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

ÓÜêïò óêüíçò . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Ïäçãüò áðüóôáóçò MSF 110 . . . . . . . . . . . . . 2 610 015 461

Ðñïóáñìïóôéêü áíáññüöçóçò . . . . . . . . . . . . 2 607 001 977

ÔñáðÝæé åñãáóßáò GTA 2500 W . . . . . . . . . . . 0 601 B12 100

ÔñáðÝæé åñãáóßáò GTA 3800 . . . . . . . . . . . . . 0 601 B24 000

ÁðïññïöçôÞñáò îõëüóêïíçò GAS 50 M . . . . 0 601 988 103

ËÜìðá åñãáóßáò MSLED 170

EU3 601 M25 000

CH3 601 M25 030

ÇÂ3 601 M25 070

Ðñéïíüäéóêïé ãéá îýëï êáé õëéêÜ ðëáêþí, óáíéäþìáôá êáé

ðÞ÷åéò

Ðñéïíüäéóêïò 305 x 30 mm,

60 äüíôéá. . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 641 768

Ðñéïíüäéóêïé ãéá ðëáóôéêÜ õëéêÜ êáé ìç óéäçñïý÷á

ìÝôáëëá

Ðñéïíüäéóêïò 305 x 30 mm,

96 äüíôéá. . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

Ðñéïíüäéóêïò 305 x 30 mm,

96 äüíôéá. . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

Ðñéïíüäéóêïé ãéá üëá ôá åßäç äáðÝäùí Laminat

Ðñéïíüäéóêïò 305 x 30 mm,

96 äüíôéá. . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 137

Service êáé óýìâïõëïò ðåëáôþí

To Service áðáíôÜ óôéò åñùôÞóåéò óáò ó÷åôéêÜ ìå ôçí åðéóêåõÞ

êáé ôç óõíôÞñçóç ôïõ ðñïúüíôïò óáò êáèþò êáé ãéá ôá áíôßóôïé÷á

áíôáëëáêôéêÜ. ËåðôïìåñÞ ó÷Ýäéá êáé ðëçñïöïñßåò ãéá ôá

áíôáëëáêôéêÜ èá âñåßôå óôçí çëåêôñïíéêÞ äéåýèõíóç:

www.bosch-pt.com

Ç ïìÜäá óõìâïýëùí ôçò Âosch óáò õðïóôçñßæåé åõ÷áñßóôùò

üôáí Ý÷åôå åñùôÞóåéò ó÷åôéêÝò ìå ôçí áãïñÜ, ôç ÷ñÞóç êáé ôç

ñýèìéóç ôùí ðñïúüíôùí êáé áíôáëëáêôéêþí.

ÅëëÜäá

Robert Bosch A.E.

Åñ÷åßáò 37

19400 Êïñùðß – ÁèÞíá

Tel.: +30 (0210) 57 01 270

Fax: +30 (0210) 57 01 283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: +30 (0210) 57 01 380

Fax: +30 (0210) 57 01 607

Áðüóõñóç

Ôá çëåêôñéêÜ åñãáëåßá, ôá åîáñôÞìáôá êáé ïé óõóêåõáóßåò

ðñÝðåé íá áíáêõêëþíïíôáé ìå ôñüðï öéëéêü ðñïò ôï

ðåñéâÜëëïí.

Ìçí ñß÷íåôå ôá çëåêôñéêÜ åñãáëåßá óôá áðïññßììáôá ôïõ

óðéôéïý óáò!

Ìüíï ãéá ÷þñåò ôçò ÅÅ:

Óýìöùíá ìå ôçí ÊïéíïôéêÞ Ïäçãßá

2002/96/EÊ ó÷åôéêÜ ìå ôéò ðáëáéÝò

çëåêôñéêÝò êáé çëåêôñïíéêÝò óõóêåõÝò êáé ôç

ìåôáöïñÜ ôçò ïäçãßáò áõôÞò óå åèíéêü

äßêáéï äåí åßíáé ðëÝïí õðï÷ñåùôéêü ôá

Ü÷ñçóôá çëåêôñéêÜ åñãáëåßá íá óõëëÝãïíôáé

îå÷ùñéóôÜ ãéá íá áíáêõêëùèïýí ìå ôñüðï öéëéêü ðñïò ôï

ðåñéâÜëëïí.

Ôçñïýìå ôï äéêáßùìá áëëáãþí.

OBJ_BUCH-1360-001.book Page 194 Tuesday, March 22, 2011 12:01 PM

Türkçe | 195

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Türkçe

Güvenlik Talimat

Elektrikli El Aletleri İçin Genel Uyar Talimat

Elektrikli el aletleri kullanlrken elektrik

çarpmasna, yaralanmalara ve yangn

tehlikesine karş koruma sağlamak üzere aşağdaki temel

güvenlik önlemlerine uyulmaldr.

Elektrikli el aletini kullanmadan önce bütün uyar ve

açklamalar okuyun ve güvenlik talimatn güvenli bir

yerde saklayn.

Güvenlik talimatnda kullanlan “Elektrikli el aleti” kavram

elektirik şebekesine bağlanarak (şebeke bağlant kablosu ile)

çalştrlan ve akü ile çalştrlan (şebeke kablosu olmakszn)

elektrikli el aletlerini ifade etmektedir.

Çalşma yeri güvenliği

fÇalştğnz yeri temiz tutun ve iyi aydnlatn. Çalştğnz

yer düzensiz ise ve iyi aydnlatlmamşsa kazalar ortaya

çkabilir.

fYaknnda patlayc maddeler, yanc sv, gaz veya

tozlarn bulunduğu yerlerde elektrikli el aleti ile

çalşmayn. Elektrikli el aletleri, toz veya buharlarn tutuş-

masna neden olabilecek kvlcmlar çkarrlar.

fElektrikli el aleti ile çalşrken çocuklar ve başkalarn

uzakta tutun. Dikkatiniz dağlacak olursa aletin kontrolünü

kaybedebilirsiniz.

Elektrik Güvenliği

fElektrikli el aletinin bağlant fişi prize uymaldr. Fişi

hiçbir zaman değiştirmeyin. Koruyucu topraklanmş

elektrikli el aletleri ile birlikte adaptör fiş kullanmayn.

Değiştirilmemiş fiş ve uygun priz elektrik çarpma

tehlikesini azaltr.

fBorular, kalorifer petekleri, stclar ve buzdolaplar

gibi topraklanmş yüzeylerle bedensel temasa

gelmekten kaçnn. Bedeniniz topraklandğ anda büyük

bir elektrik çarpma tehlikesi ortaya çkar.

fAleti yağmur altnda veya nemli ortamlarda

brakmayn. Suyun elektrikli el aleti içine szmas elektrik

çarpma tehlikesini artrr.

fElektrikli el aletini kablosundan tutarak taşmayn,

kabloyu kullanarak asmayn veya kablodan çekerek fişi

çkarmayn. Kabloyu sdan, yağdan, keskin kenarl

cisimlerden veya aletin hareketli parçalarndan uzak

tutun. Hasarl veya dolaşmş kablo elektrik çarpma

tehlikesini artrr.

fBir elektrikli el aleti ile açk havada çalşrken, mutlaka

açk havada kullanlmaya uygun uzatma kablosu

kullann. Açk havada kullanlmaya uygun uzatma

kablosunun kullanlmas elektrik çarpma tehlikesini azaltr.

fElektrikli el aletinin nemli ortamlarda çalştrlmas

şartsa, mutlaka arza akm koruma şalteri kullann.

Arza akm koruma şalterinin kullanm elektrik çarpma

tehlikesini azaltr.

Kişilerin Güvenliği

fDikkatli olun, ne yaptğnza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.

Yorgunsanz, aldğnz haplarn, ilaçlarn veya alkolün

etkisinde iseniz elektrikli el aletini kullanmayn. Aleti

kullanrken bir anki dikkatsizlik önemli yaralanmalara

neden olabilir.

fDaima kişisel koruyucu donanm ve bir koruyucu

gözlük kullann. Elektrikli el aletinin türü ve kullanmna

uygun olarak; toz maskesi, kaymayan iş ayakkablar, koru-

yucu kask veya koruyucu kulaklk gibi koruyucu donanm

kullanm yaralanma tehlikesini azalttr.

fAleti yanlşlkla çalştrmaktan kaçnn. Akm ikmal

şebekesine ve/veya aküye bağlamadan, elinize alp

taşmadan önce elektrikli el aletinin kapal olduğundan

emin olun. Elektrikli el aletini parmağnz şalter üzerinde

dururken taşrsanz ve alet açkken fişi prize sokarsanz

kazalara neden olabilirsiniz.

fElektrikli el aletini çalştrmadan önce ayar aletlerini

veya anahtarlar aletten çkarn. Aletin dönen parçalar

içinde bulunabilecek bir yardmc alet yaralanmalara

neden olabilir.

fÇalşrken bedeniniz anormal durumda olmasn.

Çalşrken duruşunuz güvenli olsun ve dengenizi her

zaman koruyun. Bu sayede aleti beklenmedik durumlarda

daha iyi kontrol edebilirsiniz.

fUygun iş elbiseleri giyin. Geniş giysiler giymeyin ve

tak takmayn. Saçlarnz, giysileriniz ve

eldivenlerinizi aletin hareketli parçalarndan uzak

tutun. Bol giysiler, uzun saçlar veya taklar aletin hareketli

parçalar tarafndan tutulabilir.

fToz emme donanm veya toz tutma tertibat

kullanrken, bunlarn bağl olduğundan ve doğru

kullanldğndan emin olun. Toz emme donanmnn

kullanm tozdan kaynalanabilecek tehlikeleri azaltr.

Elektrikli el aletlerinin özenle kullanm ve bakm

fAleti aşr ölçede zorlamayn. Yaptğnz işe uygun

elektrikli el aletleri kullann. Uygun performansl

elektrikli el aleti ile, belirlenen çalşma alannda daha iyi ve

güvenli çalşrsnz.

fŞalteri bozuk olan elektrikli el aletini kullanmayn.

Açlp kapanamayan bir elektrikli el aleti tehlikelidir ve

onarlmaldr.

fAlette bir ayarlama işlemine başlamadan ve/veya

aküyü çkarmadan önce, herhangi bir aksesuar

değiştirirken veya aleti elinizden brakrken fişi

prizden çekin. Bu önlem, elektrikli el aletinin yanlşlkla

çalşmasn önler.

fKullanm dş duran elektrikli el aletlerini çocuklarn

ulaşamayacağ bir yerde saklayn. Aleti kullanmay

bilmeyen veya bu kullanm klavuzunu okumayan

kişilerin aletle çalşmasna izin vermeyin. Deneyimsiz

kişiler tarafndan kullanldğnda elektrikli el aletleri

tehlikelidir.

fElektrikli el aletinizin bakmn özenle yapn. Elektrikli

el aletinizin kusursuz olarak işlev görmesini

engelleyebilecek bir durumun olup olmadğn,

DIKKAT

OBJ_BUCH-1360-001.book Page 195 Tuesday, March 22, 2011 12:01 PM

196 | Türkçe

1 609 929 W31 | (22.3.11) Bosch Power Tools

hareketli parçalarn kusursuz olarak işlev görüp

görmediklerini ve skşp skşmadklarn, parçalarn

hasarl olup olmadğn kontrol edin. Aleti kullanmaya

başlamadan önce hasarl parçalar onartn. Birçok iş

kazas elektrikli el aletlerinin kötü bakmndan kaynaklanr.

fKesici uçlar daima keskin ve temiz tutun. Özenle bakm

yaplmş keskin kenarl kesme uçlarnn malzeme içinde

skşma tehlikesi daha azdr ve daha rahat kullanm olanağ

sağlarlar.

fElektrikli el aletini, aksesuar, uçlar ve benzerlerini, bu

özel tip alet için öngörülen talimata göre kullann. Bu

srada çalşma koşullarn ve yaptğnz işi dikkate aln.

Elektrikli el aletlerinin kendileri için öngörülen alann

dşnda kullanlmas tehlikeli durumlara neden olabilir.

Servis

fElektrikli el aletinizi sadece yetkili personele ve orijinal

yedek parça kullanma koşulu ile onartn. Bu sayede

aletin güvenliğini sürekli hale getirirsiniz.

Panel testereler için güvenlik talimat

fBu elektrikli el aleti İngilizce uyar etiketi ile teslim

edilir (grafik sayfasnda elektrikli el aletinin şeklinde 3

numara ile gösterilmektedir).

fİlk kullanmdan önce İngilizce uyar etiketinin üzerine

cihazla birlikte teslim edilen kendi dilinizdeki uyar

etiketini yapştrn.

fElektrikli el aleti üzerindeki uyar etiketlerini hiçbir

zaman okunamaz hale getirmeyin.

fHiçbir zaman elektrikli el aletinin üzerinde durmayn.

Elektrikli el aleti devrilir veya yanlşlkla testere bçağna

dokunursanz ciddi yaralanmalar ortaya çkabilir.

fKoruyucu kapağn usulüne uygun olarak işlev

gördüğünden ve serbestçe hareket ettiğinden emin

olun. Koruyucu kapağ açk durumda hiçbir zaman

sabitlemeyin.

fElektrikli el aleti çalşrken hiçbir zaman kesme

alanndaki talaş artğ ve benzerlerini temizlemeyin.

Daima önce aletin kolunu boşa aln ve sonra elektrikli el

aletini kapatn.

fTestere bçağn sadece alet çalşr durumda iken iş

parçasna yöneltin. Aksi takdirde testere bçağ iş parças

içinde skşabilir ve geri tepme tehlikesi ortaya çkabilir.

fTutamaklar kuru, temiz ve yağsz tutun. Yağl

tutamaklar kaygandr ve aletin kontrolünün kaybna neden

olurlar.

fÇalşma yüzeyinde ve iş parçasnda ayar aletleri, ahşap

talaşlar ve benzerleri yokken elektrikli el aletini

kullann. Dönen testere bçağ ile temasa gelebilecek

ahşap parçalar veya diğer nesneler yüksek bir hzla

kullancya doğru frlayabilir.

fZeminde ahşap talaşlarnn ve malzeme kalntlarnn

birikmesini önleyin. Kayabilir veya tökezleyebilirsiniz.

fİşlenecek iş parçasn daima sk biçimde tespit edin.

Skştrlmak için çok küçük olan iş parçalarn

işlemeyin. Aksi takdirde eliniz dönen testere bçağna çok

yakn olur.

fBu elektrikli el aletini sadece usulüne uygun kullanm

bölümünde belirtilen malzemeler için kullann. Aksi

takdirde elektrikli el aleti zorlanabilir.

fÇalşma esnasnda testere bçağ skşacak olursa,

elektrikli el aletini kapatn ve testere bçağ tam olarak

duruncaya kadar iş parçasn sakince tutun. Geri

tepmelerden kaçnmak için iş parças ancak testere

bçağ tam olarak durduktan sonra hareket

ettirilmelidir. Elektrikli el aletini tekrar çalştrmadan önce

testere bçağnn skşma nedenini ortadan kaldrn.

fParmaklarnz kayc kolun hareketli parçalar arasna

yaklaştrmayn. Parmaklarnz ezilebilir ve ciddi

yaralanmalar ortaya çkabilir.

fAleti çalştrmadan önce ve bütün çalşma süresince

tutamağ skca kavrayn. Kesme işlemi esnasnda

kayc kolda kontrollü hareket edin. Bir anlk dikkatsizlik

çok rahat hareket edebilen kayc kol nedeniyle ciddi

yaralanmalara neden olabilir.

fİş parçasn daima önden arkaya doğru kesin. Aksi

takdirde testere bçağnn iş parças içinde taklmas

sonucu geri tepme tehlikesi oluşabilir.

fKörelmiş, çizilmiş, eğilmiş veya hasar görmüş testere

bçaklarn kullanmayn. Kör veya yanlş doğrultulmuş

dişlere sahip testere bçaklar dar kesme hatlarnda yüksek

sürtünmeye, skşmaya ve geri tepmeye neden olabilir.

fDaima doğru büyüklükte ve uygun giriş deliği olan

testere bçaklarn kullann (örneğin yldz biçimli veya

yuvarlak). Testerenin montaj parçalarna uymayan testere

bçaklar balanssz dönerler ve aletin kontrolünün

kaybedilmesine neden olabilirler.

fYüksek alaşml hzl çalşma çeliğinden yaplma

testere bçaklar kullanmayn (HSS-Çeliği). Bu testere

bçaklar kolayca krlabilir.

fÇalşma srasnda snan testere bçağn soğumadan

önce tutmayn. Testere bçağ çalşma srasnda çok snr.

fBesleme levhas olmadan hiçbir zaman aleti

kullanmayn. Bozulan besleme levhasn değiştirin.

Kusursuz işlev gören besleme levhas olmazsa testere

bçağ tarafndan yaralanabilirsiniz.

fKabloyu düzenli aralklarla kontrol edin ve hasar gören

kablolar sadece Bosch Elektrikli El Aletleri için yetkili

bir serviste onartn. Hasar gören uzatma kablosunu

yenileyin. Bu sayede elektrikli el aletinin güvenliğini

sağlarsnz.

fKullanm dşndaki elektrikli el aletini iyi ve güvenli bir

yerde saklayn. Aleti sakladğnz yer kuru ve

kilitlenebilir olmaldr. Bu yolla elektrikli el aletinin hasar

görmesini ve deneyimsiz kişiler tarafndan kullanlmasn

önlersiniz.

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 196 Tuesday, March 22, 2011 12:01 PM

Türkçe | 197

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fLazer şnn başkalarna veya hayvanlara doğrultmayn

ve kendiniz de lazer şnna bakmayn. Bu elektrikli el

aleti EN 60825-1 uyarnca lazer snf 2’ye giren lazer şn

üretir. Bu şn başkalarnn gözünü kamaştrabilir.

fTaklmş bulunan lazer ünitesini başka tip lazer ünitesi

ile değiştirmeyin. Bu elektrikli el aletine uygun olmayan

bir lazer insanlar için tehlikeli olabilir.

fİş parçasn emniyete aln. Bir germe tertibat veya

mengene ile sabitlenen iş parças elle tutmaya oranla daha

güvenli tutulur.

fTam olarak durmadan aletin yanndan ayrlmayn.

Serbest dönüşteki uçlar yaralanmalara neden olabilirler.

fElektrikli el aletinizi hasarl kablo ile kullanmayn.

Çalşma srasnda kablo hasar görecek olursa,

dokunmayn ve kabloyu hemen prizden çekin. Hasarl

koblolar elektrik çarpma tehlikesini artrr.

Semboller

Aşağdaki semboller elektrikli el aletinizi kullanrken önemli

olabilir. Lütfen sembolleri ve anlamlarn zihninize iyice

yerleştirin. Sembollerin doğru yorumu elektrikli el aletini daha

iyi daha güvenli kullanmanza yardmc olur.

Semboller ve anlamlar

Lazer şn

Işnna bakmayn

Lazer snf 2

Elektrikli el aleti çalşrken ellerinizi

testere bçağna yaklaştrmayn. Testere

bçağna temas ederseniz yaralanma

tehlikesi ortaya çkar.

Koruyucu toz maskesi kullann.

Koruyucu gözlük kullann.

Koruyucu kulaklk kullann. Çalşrken

çkan gürültü kalc işitme kayplarna neden

olabilir.

Tehlikeli alan! Ellerinizi, parmaklarnz

veya kollarnz mümkün olduğu kadar bu

alandan uzak tutun.

Parmaklarnz kayc kolun hareketli

parçalar arasna yaklaştrmayn.

Parmaklarnz ezilebilir ve ciddi

yaralanmalar ortaya çkabilir.

Testere bçağnn ölçülerine dikkat edin. Testere bçağnn

delik çap hiç boşluk brakmadan alet miline uymaldr.

Redüksiyon parçalar veya adaptör kullanmayn.

Taşmak için elektrikli el aletini sadece

işaretli yerlerinden (tutamak girintileri)

veya taşma tutamağndan tutun.

Elektrikli el aletini hiçbir zaman kayc kolun

tutamağndan tutarak taşmayn.

Germe tutamağ açk:

Dikey gönye açlar ayarlanabilir.

Germe tutamağ kapal:

Kayc kol için ayarlanan dikey gönye açs korunur.

Dikey gönye açsnn ayarlanmasna ilişkin tek tek admlar

gösterir.

1. Germe tutamağn gevşetin

2. Kayc kolu hafifçe sola hareket ettirin

3. Döner topuzda istenen gönye açs alann ayarlayn

Semboller ve anlamlar

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 197 Tuesday, March 22, 2011 12:01 PM

198 | Türkçe

1 609 929 W31 | (22.3.11) Bosch Power Tools

Ürün ve işlev tanm

Bütün uyarlar ve talimat hükümlerini

okuyun. Açklanan uyarlara ve talimat

hükümlerine uyulmadğ takdirde elektrik

çarpmalarna, yangnlara ve/veya ağr

yaralanmalara neden olunabilir.

Usulüne uygun kullanm

Bu elektrikli el aleti; tezgah aleti olarak ahşap malzemede düz

hatl uzunlamasna ve enine kesme işleri için tasarlanmştr.

–52° – +60° aras yatay gönye açlarnn ve 47° (sol taraf)

47° (sağ taraf) aras dikey gönye açlarnn ayarlanams

mümkündür.

Bu elektrikli el aletinin performans sert ve yumuşak ahşap ile

yonga levha ve elyafl levhalarn kesilmesine göre

tasarlanmştr.

Uygun testere bçaklar kullanlarak alüminyum profil

levhalarn ve plastiklerin kesilmesi de mümkündür.

Şekli gösterilen elemanlar

Şekil gösterilen elemanlarn numaralar grafik sayfasndaki

elektrikli el aleti şeklinde görülmektedir.

1Toz torbas

2Emme adaptörü

3Lazer uyar etiketi

4Tutamak

5Kilitleme kolu

6Koruyucu kapak

7Taşma tutamağ

8Pandül hareketli koruyucu kapak

9Dayama ray uzatmas

10 Dayama ray

11 Kesme masas uzatmas

12 Montaj delikleri

13 Besleme levhas

14 Aç kilidi

15 İstenen gönye açs için tespit topuzu (yatay)

16 Gönye açs ön ayar kolu (yatay)

17 İstenen gönye açs için germe tutamağ (dikey)

18 Standart gönye açs çentikleri

19 Tutamak girintileri

20 İç altgen anahtar (6 mm/4 mm)

21 İç altgen anahtar (2 mm)

22 Vidal işkence

23 Kayc makara

24 Sağ aç alan için aç göstergesi (dikey) (0° ile 47° aras)

25 Talaş itici

26 Kayma mekanizmas skma kolu

27 Lazer koruma kapağ

28 Kayc kol

29 Derinlik mesnedi ayar vidas

30 Derinlik mesnedi

31 Taşma emniyeti

32 Gönye açs skalas (dikey)

33 Sol gönye açs alan için aç göstergesi (dikey) (47° ile

0° aras)

34 22,5°-gönye açs için ayar düğmesi (dikey)

35 Uzunluk dayamağ kilitleme vidas

36 Uzunluk dayamağ

37 Gönye açs skalas (yatay)

38 Kesme masas

39 Gönye açs alannn ayarlanmas için döner topuz (dikey)

40 Testere bçağ

41 Talaş atma yeri

42 Kol kilitleme vidas 43

Döner topuzda dikey gönye açs alannn ayarlanmas

Testere bçağnn sola eğimi (45°ile 0° aras)

Testere bçağnn sağa eğimi (0°ile 45° aras)

Kayc kolun toplam hareket alan (–47°ile +47°

aras)

İstenen yatay gönye açsnn ayarlanmas için kesme masas

serbestçe hareket edebiliyor olmal veya aç kilidi

kilitlenmelidir:

–Kolu n çekin ve ayn anda aç kilidini o öne aşağ bastrn

Elektrikli el aletlerini evsel çöplerin içine

atmayn!

Sadece AB üyesi ülkeler için:

2002/96/AT yönetmeliği ve bunun ulusal hukuka uyarlanmş

hükümleri uyarnca kullanm ömrünü tamamlamş elektrikli

ve elektronik aletler ayr ayr toplanmak ve çevre dostu

tasfiye için geri dönüşüm merkezine yollanmak zorundadr.

Semboller ve anlamlar

OBJ_BUCH-1360-001.book Page 198 Tuesday, March 22, 2011 12:01 PM

Türkçe | 199

Bosch Power Tools 1 609 929 W31 | (22.3.11)

43 Pandül hareketli koruyucu kapak kol mekanizmas

44 Ön tespit vidas

(kapak levhas/pandül hareketli koruyucu kapak)

45 Arka tespit vidas

(kapak levhas/pandül hareketli koruyucu kapak)

46 Kapak

47 Mil kilitleme

48 İç altgen vida (6 mm), testere bçağ tespiti için

49 Bağlama flanş

50 İç bağlama flanş

51 Kesme masas uzatmas skma kolu

52 Dayama ray uzatmas skma kolu

53 Uç plakas

54 Amortisör

55 Amortisör ayar vidalar

56 Vidal işkence delikleri

57 Kelebek vida

58 Dişli kol

59 Aç göstergesi (yatay)

60 Açma/kapama şalteri

61 Lazer şalteri (kesme hatt işareti)

62 Besleme levhas vidalar

63 Uzunluk dayamağ kskaç vidas

64 Lazer pozisyonu ayar vidas (hizalama)

65 Lazer koruma kapağ vidas

66 Lazer montaj levhas tespit vidas

67 Lazer gövdesi tespit vidas

68–70

0 derece gönye ayar için ayar vidalar (dikey gönye açs)

71 45temel gönye ayar vidas° (sol dikey gönye açs)

72 45temel gönye ayar vidas° (sağ dikey gönye açs)

73 Gönye açs (yatay) için skala 37 ayar vidalar

74 Aç göstergesi vidas (yatay)

75 Germe tutamağ skma kuvveti için ayar vidalar 17

76 Ptrak tutturma band

Şekli gösterilen veya tanmlanan aksesuar standart teslimat

kapsamnda değildir. Aksesuarn tümünü aksesuar programmzda

bulabilirsiniz.

Teknik veriler

Gürültü/Titreşim bilgisi

Gürültüye ait ölçme değerleri EN 61029’e göre tespit

edilmektedir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak

şöyledir: Ses basnc seviyesi 93 dB(A); gürültü emisyonu

seviyesi 106 dB(A). Tolerans K=3 dB.

Koruyucu kulaklk kullann!

Toplam titreşim değeri (üç yönün vekör toplam) EN 61029’e

göne tespit edilmiştir:

Titreşim emisyon değeri ah <2,5m/s2, tolerans K =1,5 m/s2.

Bu talimatta belirtilen titreşim seviyesi EN 61029’e göre

normlandrlmş bir ölçme yöntemi ile tespit edilmiştir ve

elektrikli el aletlerinin karşlaştrlmasnda kullanlabilir. Bu

değer geçici olarak titreşim seviyesinin tahmin edilmesine

uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanm

alanlarn temsil eder. Ancak elektrikli el aleti başka kullanm

alanlarnda kullanlrken, farkl uçlarla kullanlrken veya

yetersiz bakmla kullanlrken, titreşim seviyesi belirtilen

değerden farkl olabilir. Bu da toplam çalşma süresi içindeki

titreşim yükünü önemli ölçüde artrabilir.

Titreşim yükünü tam olarak tahmin edebilmek için aletin

kapal olduğu veya çalştğ halde kullanlmadğ süreler de

dikkate alnmaldr. Bu, toplam çalşma süresi içindeki

titreşim yükünü önemli ölçüde azaltabilir.

Titreşimin kullancya bindirdiği yük için önceden ek güvenlik

önlemleri aln. Örneğin: Elektrikli el aletinin ve uçlarn bakm,

ellerin scak tutulmas, iş aşamalarnn organize edilmesi.

Panel testere GCM 12 GDL Professional

Ürün kodu 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Giriş gücü W 2000 1500 1800

Boştaki devir says dev/dak 3800 3800 3800

Yol alma (start) akm snrlamas zzz

Lazer tipi nm

635

Lazer snf 222

Ağrlğ EPTA-Procedure 01/2003’e göre kg 32,1 32,1 32,1

Koruma snf /II /II /II

Müsaade edilen iş parças ölçüleri (maksimum/minimum) için baknz sayfa 204.

Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farkl gerilimlerde ve farkl ülkelere özgü tiplerde bu veriler değişebilir.

Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir.

Uygun testere bçağ ölçüleri

Testere bçağ çap mm 305

Bçak gövdesi kalnlğ mm 1,7–2,6

Delik çap mm 30

OBJ_BUCH-1360-001.book Page 199 Tuesday, March 22, 2011 12:01 PM

200 | Türkçe

1 609 929 W31 | (22.3.11) Bosch Power Tools

Uygunluk beyan

Tek sorumlu olarak “Teknik veriler” bölümünde tanmlanan bu

ürünün: 2004/108/AT, 2006/42/AT yönetmelikle hükümleri

uyarnca da EN 61029, EN 60825-1 normlarna veya bu

normlara ait normatif belgelere uygunluğunu beyan ederiz.

Teknik belgelerin bulunduğu merkez:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montaj

fElektrikli el aletinin yanlşlkla çalşmasna izin

vermeyin. Montaj srasnda ve elektrikli el aletinin

kendinde çalşma yaparken şebeke fişi prize takl

olmamaldr.

Teslimat kapsam

Aletle birlikte teslim edilen bütün parçalar ambalajdan

dikkatli biçimde çkarn.

Bütün ambalaj malzemesini elektrikli aletten ve birlikte teslim

edilen aksesuardan aln.

Elektrikli el aletini ilk kez işletime alrken aşağdaki parçalarn

hepsinin teslim edilip edilmediğini kontrol edin:

–Testere bçağ takl panel testere

–Tespit topuzu 15

–Toz torbas 1

–İç altgen anahtar 20

–İç altgen anahtar 21

(lazer koruyucu kapağ 27 altnda)

–Vidal işkence 22

Açklama: Elektrikli el aletinde herhangi bir hasar olup

olmadğn kontrol edin.

Daha sonra aletini kullanrken koruyucu donanmlarn veya

kolay hasar görebilecek olan parçalarn kusursuz olarak ve

usulüne göre işlev görüp görmediklerini dikkatli biçimde

kontrol etmelisiniz. Hareketli parçalarn kusursuz olarak işlev

görüp görmediklerini veya skşp skşmadklarn veya hasarl

olup olmadklarn kontrol edin. Bütün parçalarn doğru olarak

taklmş olmas ve kusursuz bir işletimin gereklerini yerine

getirmesi gerekir.

Hasarl koruma donanmlarn ve parçalar yetkili bir serviste

onartmal veya değiştirmelisiniz.

Teslimat kapsam için gerekli olan ek aletler:

–Filips tornavida

–Çatal anahtar (büyüklüğü: 8 mm)

–Geçme, çatal veya lokma anahtar (büyüklüğü: 10 mm und

17 mm)

Tespit topuzunun montaj (Baknz: Şekil a)

–Tespit topuzunu 15 kol 16 üzerindeki ilgili deliğe vidalayn.

fKesme işleminden önce her defasnda tespit topuzunu

15 skn. Aksi takdirde testere bçağ iş parças içinde

skşabilir.

Sabit veya esnek montaj

fGüvenli bir kullanm garantiye almak için elektrikli el

aletini düz ve sağlam bir zemine (örneğin bir tezgaha)

monte etmelisiniz.

Çalşma yüzeyine montaj (Baknz: Şekil b1)

–Elektrikli el aletini uygun bir vidal bağlant ile iş yüzeyine

tespit edin. Bunun için delikleri 12 kullann.

Bir Bosch çalşma masasna takma

(GTA 2500 W, GTA 3700, GTA 3800) (Baknz: Şekil b2)

Bosch GTA çalşma masalar ayarlanabilir ayaklar sayesinde

elektrikli al aletlerine her türlü zeminde tespit olanağ sağlar.

Çalşma masalarnn iş parças yatrma yüzeyleri uzun iş

parçalarn destekleme işlevi görür.

fÇalşma masas ekindeki bütün uyarlar ve talimat

hükümlerini okuyun. Uyar ve talimat hükümlerine

uyulmadğ takdirde elektrik çarpmas, yangn ve/veya ağr

yaralanmalar ortaya çkabilir.

fElektrikli el aletini monte etmeden önce çalşma

masasn kusursuz olarak monte edin. Masann

çökmemesi için kusursuz montaj önemlidir.

–Elektrikli el aletini çalşma masasna nakliye konumunda

monte edin.

Toz ve talaş emme

Kurşun içeren boyalar, baz ahşap türleri, mineraller ve

metaller gibi maddeler işlenirken ortaya çkan toz sağlğa

zararl olabilir. Bu tozlara temas etmek veya bu tozlar solu-

mak allerjik reaksiyonlara ve/veya kullancnn veya onun

yaknndaki kişilerin nefes alma yollarndaki hastalklara

neden olabilir.

Kayn veya meşe gibi baz ağaç tozlar kanserojen etkiye

sahiptir, özellikle de ahşap işleme sanayiinde kullanlan katk

maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.

Asbest içeren malzemeler sadece uzmanlar tarafndan

işlenmelidir.

–Daima bir toz emme tertibat kullann.

–Çalşma yerinizi iyi bir biçimde havalandrn.

–P2 filtre snf filtre takl soluk alma maskesi kullanmanz

tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik

hükümlerine uyun.

Toz ve talaş emme tertibat toz, talaş veya iş parças krklar

tarafndan bloke edilebilir.

–Bu gibi durumlarda elektrikli el aletini kapatn ve şebeke

fişini prizden çekin.

–Testere bçağ tam olarak duruncaya kadar bekleyin.

–Blokajn nedenini belirleyin ve bu nedeni ortadan kaldrn.

fÇalştğnz yerde tozun birikmesini önleyin. Tozlar

kolayca alevlenebilir.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 200 Tuesday, March 22, 2011 12:01 PM

Türkçe | 201

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Alete entegre toz emme (Baknz: Şekil c)

Talaşn basit bir biçimde tutulmas için aletle birlikte teslim

edilen toz torbasn 1 kullann.

fHer kullanmdan sonra toz torbasn kontrol edin ve

temizleyin.

fYangn tehlikesini önlemek için alüminyum malzemeyi

keserken toz torbasn çkarn.

–Toz torbasn 1 emme adaptörüne 2 emme adaptörünün

pimi toz tobas oluğunu kavrayacak biçimde takn ve

çevirin.

Toz torbas ve emme adaptörü kesme işlemi esnasnda asla

aletin hareketli parçalarna temas etmemelidir.

Toz torbasn zamannda boşaltn.

Harici toz emme

Emme yaptrmak için emme adaptörüne 2 bir toz emme

hortumu (Ø35 mm) da bağlayabilirsiniz.

–Toz emme hortumunu emme adaptörüne 2 takn.

Elektrik süpürgesi işlenen malzemeye uygun olmaldr.

Özellikle sağlğa zararl, kanserojen veya kuru tozlar

emdirirken özel elektrik süpürgesi (sanayi tipi elektrik

süpürgesi) kullann.

Emme adaptörünün temizlenmesi

Optimum emme performansn sağlamak için emme

adaptörünün 2 düzenli aralklarla temizlenmesi gerekir.

–Emme adaptörünü 2 çevirerek talaş atma yerinden 41

çkarn.

–İş parças krklarn ve talaşlar temizleyin.

–Emme adaptörünü tekrar çevirerek talaş atma yerine tutma

halkasn kavrayacak biçimde bastrn.

Testere bçağnn değiştirilmesi

(Baknz: Şekiller d1–d4)

fElektrikli el aletinin kendinde bir çalşma yapmadan

önce her defasnda fişi prizden çekin.

fTestere bçağn takarken koruyucu eldiven kullann.

Testere bçağna temas ederseniz yaralanabilirsiniz.

Sadece müsaade edilen maksimum hzlar elektrikli el aletinin

boştaki devir saysndan yüksek olan testere bçaklarn

kullann.

Sadece bu kullanm klavuzunda belirtilen tantm değerlerine

uygun, EN 847-1’e göre test edilmiş ve buna uygun olarak

işaretlenmiş testere bçaklarn kullann.

Sadece üretici tarafndan bu elektrikli el aletinde kullanlmas

tavsiye edilen ve işlemek istediğiniz malzemeye uygun testere

bçaklar kullann.

Testere bçağnn sökülmesi

–Elektrikli el aletini çalşma konumuna getirin.

–Kilitleme vidasn 42 elinizle kol mekanizmas 43 serbestçe

aşağ aslacak biçimde takn.

–Tespit vidasn 44 (yaklaşk 2 tur çevirerek) iç altgen

anahtarla (4 mm) 20 gevşetin.

Viday tam olarak sökün.

–Tespit vidasn 45 (yakalşk 6 tur çevirerek) iç altgen

anahtarla (4 mm) 20 gevşetin.

Viday tam olarak sökün.

–Kapak levhasn 46 tespit vidasndan 45 öne doğru çekin

ve aşağ doğru çkarn.

–Kilitleme koluna 5 basn ve pandül hareketli koruyucu

kapağ 8 arkaya getirin.

Pandül hareketli koruyucu kapağ bu pozisyonda tutun.

–Kol mekanizmasn 43 bir delikten tespit vidasna 45 takn.

Bu yolla pandül hareketli koruyucu kapak açk durumda

tutulur.

–İç altgen viday 48 iç altgen anahtarla (6 mm) 20 çevirin

ve ayn anda mil kilitleme düğmesine 47 kavrama

yapncaya kadar bastrn.

–Mil kilitleme düğmesini 47 basl tutun ve viday 48 saat

hareket yönünde çevirerek çkarn (sol dişli!).

–Bağlama flanşn 49 aln.

–Testere bçağn 40 aln.

Testere bçağnn taklmas

Eğer gerekiyorsa takmadan önce bütün parçalar temizleyin.

–Yeni testere bçağn iç bağlama flanşna 50 yerleştirin.

fTakma işlemi esnasnda dişlerin kesme yönünün

(testere bçağ üzerindeki ok yönü) koruyucu kapak

üzerindeki ok yönü ile ayn olmasna dikkat edin!

–Germe flanşn 49 ve viday 48 yerleştirin.

Mil kilitleme düğmesine 47 kilitleme yapncaya kadar

bastrn ve viday saat hareket yününün tersinde skn.

–Kol mekanizmasn 43 tespit vidasndan 45 gevşetin ve

pandül hareketli koruyucu kapağ tekrar aşağ indirin.

–Kapak levhasn 46 tekrar tespit vidas 45 altna itin.

–Tespit vidalarn 45 ve 44 tekrar skn.

–Kol mekanizmasn 43 ilk pozisyonuna itin ve kilitleme

vidasn 42 elinizle skn.

İşletim

fElektrikli el aletinin kendinde bir çalşma yapmadan

önce her defasnda fişi prizden çekin.

Taşma emniyeti (Baknz: Şekil A)

Taşma emniyeti 31 elektrikli el aletini farkl çalşma yerlerine

taşrken size rahatlk sağlar.

Taşma emniyetinin açlmas (çalşma konumu)

–Kayc koluna 28 tutamaktan 4 tutarak taşma emniyeti 31

üzerindeki yükü kaldrmak için biraz bastrn.

–Taşma emniyetini 31 sonuna kadar dşar çekin.

–Kayc kolu yavaşça yukar kaldrn.

Elektrikli el aletinin emniyete alnmas (taşma

pozisyonu)

–Kayc kolu 28 sonuna kadar arkaya itin ve bu pozisyonda

emniyete aln (Baknz: “Kayc kolun emniyete alnmas”,

sayfa 202).

–Kayc kolu taşma emniyeti 31 sonuna kadar içeriye

bastrlabilecek ölçüde arkaya itin.

Taşma ile ilgili diğer açklamalar için baknz sayfa 208.

OBJ_BUCH-1360-001.book Page 201 Tuesday, March 22, 2011 12:01 PM

202 | Türkçe

1 609 929 W31 | (22.3.11) Bosch Power Tools

Kayc kolun kilitlenmesi

Kayc kolun 28 kayma mekanizmas skma kolu 26 yardm ile

kilitlenebilir. Bu çerçevede kayc kolun iki pozisyonu

mümkündür:

–Kayc kol sonuna kadar arkaya itili(parça kesimleri için)

–Kayc kol sonunu akdar öne itili(kompakt taşma

pozisyonu için)

Kayc kol emniyetinin açlmas (Baknz: Şekil B1)

Kayc kolun 28 emniyeti açldktan sonra kayma

mekanizmasnn bütünü kullanma hazr olur.

–Skma kolunu 26 sonuna kadar aşağ bastrn.

Skma kolunun skma kamas kayc kolun her iki mafsal

parçasn da serbest brakr.

Kayc kolun emniyete alnmas (Baknz: Şekil B2)

Kayc kol sonuna kadar arkaya itili:

–Kayc kolu 28 sonuna kadar arkaya itin.

Bu durumda kayc kolun her iki üst mafsal parças da dik

konumda kapal olur.

–Skma kolunu 26 skma kamas kayc kolun iki alt mafsal

parças arasna gelecek biçimde yukar çekin.

Sonuna kadar arkaya itilen kayc kol 28 bu yolla kilitlenir.

Kayc kol sonunu akdar öne itili:

–Kayc kolu 28 sonuna kadar öne çekin.

Kayma mekanizmas bütün olarak dşar çekilir.

–Skma kolunu 26 skma kamas kayc kolun iki alt mafsal

parças arasna gelecek biçimde yukar çekin.

Sonuna kadar öne çekilmiş kayc kol 28 bu yolla kilitlenir.

Çalşmaya hazrlk

Kesme masasnn uzatlmas (Baknz: Şekil C)

Uzun iş parçalarnn boşlukta kalan uçlar alttan beslenmeli

veya desteklenmelidir.

Kesme masas kesme masas uzatmalar 11 yardm ile sola

veya sağa doğru büyütülebilir.

–Skma kolunu 51 arkaya yatrn.

–Kesme masas uzatmasn 11 istediğiniz uzunluğa kadar

dşar çekin (maksimum 250 mm).

–Kesme masas uzatmasn sabitlemek için skma kolunu 51

tekrar dşar bastrn.

Dayama raynn uzatlmas (Baknz: Şekil D)

Dikey gönye açlarnda dayama ray uzatmalarn 9 itmelisiniz.

–Skma kolunu 52 öne çekin.

–Dayama ray uzatmasn 9 sonuna kadar dşar çekin.

–Dayama ray uzatmasn sabitlemek için skma kolunu 52

tekrar arkaya bastrn.

Dayama ray uzamtmasnn çkarlmas (Baknz: Şekil E)

Olağan dş dikey gönye açlarnda kesme yaparken dayama

ray uzatmalarn 9 tam olarak sökmeniz gerekir.

–Uç plakasn 53 dşar çevirin.

–Skma kolunu 52 öne çekin.

–Dayama ray uzatmasn 9 sonuna kadar dşar çekin.

–Dayama ray uzatmasn yukar doğru kaldrarak çkarn.

Kayc kol sönümlendirmesinin ayarlanmas

(Baknz: Şekil F)

Kayc kolun 28 kayma mekanizmas fabrikasyon olarak

ayarldr ve elektrikli el aletinin tesliminde sönümlendirmeli

değildir.

Kayma mekanizmasnn sönümlendirmesini amortisörde 54

kendinize göre ayarlayabilirsiniz:

Sert – kontrollü çalşma hareketleri;

Yumuşak – hzl kesme işleri.

–Her iki ayar vidasn 55 iç altgen anahtarla (4 mm)

20 yumuşak sönümlendirme için gevşetin

veya

her iki ayar vidasn 55 sert sönümlendirme için skn.

İş parçasnn tespiti (Baknz: Şekil G)

Çalşma güvenliğini optimum düzeyde tutabilmek için iş

parçasn daima tespit etmelisiniz.

Tespit edilmek için çok küçük olan iş parçalarn işlemeyin.

–İş parçasn dayama rayna 10 doğru kuvvetlice bastrn.

–Aletle birlikte teslim edilen vidal işkenceyi 22 kendisi için

öngörülen deliklerden 56 birine yerleştirin.

–Kelebek viday 57 gevşetin ve vidal işkenceyi iş parçasna

uyarlayn. Kelebek viday tekrar skn.

–İş parçasn dişi kolu 58 çevirerek skn.

Yatay gönye açsnn ayarlanmas

Hassas kesme işlemini güvenceye almak için yoğun

kullanmdan sonra elektrikli el aletinin temel ayarlarn kontrol

etmeniz ve gerekiyorsa yeniden ayarlamanz gerekir (Baknz:

“Temel ayarlarn kontrolü ve yaplmas”, sayfa 206).

fKesme işleminden önce her defasnda tespit topuzunu

15 skn. Aksi takdirde testere bçağ iş parças içinde

skşabilir.

Yatay standart gönye açsnn ayarlanmas

(Baknz: Şekil H)

Sk kullanlan gönye açsn hzla ve hassas biçimde ayarlamak

için kesme masasnda oluklar 18 bulunmaktadr:

–Eğer sklmş durumda ise tespit topuzunu 15 gevşetin.

–Kolu 16 çekin ve kesme masasn 38 istediğiniz oluğa kadar

sağa veya sola çevirin.

–Kolu tekrar brakn. Kol hissedilir biçimde oluğu

kavramaldr.

İstenen yatay gönye açsnn ayarlanmas

(Baknz: Şekil I)

Yatay gönye açs 52° (sol) ile 60° (sağ) arasnda

ayarlanabilir.

–Eğer sklmş durumda ise tespit topuzunu 15 gevşetin.

–Kolu 16 çekin ve ayn anda aç kilitlemesini 14 önden aşağ

bastrn.

Kol 16 kilitlenir ve kesme masas serbestçe hareket eder

duruma gelir.

Sol Sağ

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 202 Tuesday, March 22, 2011 12:01 PM

Türkçe | 203

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Kesme masasn 38 tespit topuzundan tutarak aç

göstergesi 59 istediğiniz gönye açsn gösterinceye kadar

sağa veya sola çevirin.

–Tespit topuzunu 15 tekrar skn.

–Kolu 16 tekrar gevşetmek için (standart gönye açlarn

ayarlamak üzere) yukar çekin.

Aç kilitlemesi 14 ilk pozisyonuna geri gelir ve kol 16

oluklarda 18 tekrar kavrama yapar.

Dikey gönye açsnn ayarlanmas

Hassas kesme işlemini güvenceye almak için yoğun

kullanmdan sonra elektrikli el aletinin temel ayarlarn kontrol

etmeniz ve gerekiyorsa yeniden ayarlamanz gerekir (Baknz:

“Temel ayarlarn kontrolü ve yaplmas”, sayfa 206).

Dikey gönye açs 47° (sol taraf) – 47° (sağ taraf) arasnda

ayarlanabilir.

Sk kullanlan gönye açlarn hzla ve hassas biçimde

ayarlayabilmek için 0°, 22,5°, 45° ve 47° açlar için

dayamaklar öngörülmüştür.

Sol gönye açs alannn ayarlanmas

(45°ile 0° aras)

–Sol dayama ray uzatmasn 9 sonuna kadar dşar çekin.

(Baknz: “Dayama raynn uzatlmas”, sayfa 202)

–Germe kolunu 17 gevşetin.

–Tutamaktan 4 tutarak kayc kolu aç göstergesi 33 istenen

gönye açsn gösterinceye kadar sola hareket ettirin.

–Kayc kolu bu pozisyonda tutun ve germe tutamağn 17

tekrar skn.

Germe tutamağnn skma kuvveti kayc kolun

pozisyonunu istenen her dikey gönye açsnda güvenli

biçimde tutmaldr.

Sağ gönye açs alannn ayarlanmas

(0°ile 45° aras) (Baknz: Şekil J)

–Sağ dayama ray uzatmasn 9 sonuna kadar

dşar çekin. (Baknz: “Dayama raynn

uzatlmas”, sayfa 202)

–Germe kolunu 17 gevşetin.

–Tutamaktan tutarakk 4 kayc kolu 0° pozisyonundan

hafifçe sola devirin ve döner topuzu 39 istenen gönye açs

alan gösterilinceye kadar çevirin.

–Tutamaktan 4 tutarak kayc kolu aç göstergesi 24 istenen

gönye açsn gösterinceye kadar sağa hareket ettirin.

–Kayc kolu bu pozisyonda tutun ve germe tutamağn 17

tekrar skn.

Germe tutamağnn skma kuvveti kayc kolun

pozisyonunu istenen her dikey gönye açsnda güvenli

biçimde tutmaldr.

Standart gönye açs 0°

0° standart gönye açsnn rahatça ayarlanabilmesi için döner

topuz 39 gönye açs alannda kavrama yapar.

–Kayc kolu sağdan 0° pozisonu üzerine getirin.

Bütün gönye açs alannn ayarlanmas

(–47°ile +47° aras)

–Her iki dayama ray uzatmasn 9 sonuna kadar

dşar çekin. (Baknz: “Dayama raynn

uzatlmas”, sayfa 202)

–Germe kolunu 17 gevşetin.

–Tutamaktan tutarakk 4 kayc kolu 0° pozisyonundan

hafifçe sola devirin ve döner topuzu 39 istenen gönye açs

alan gösterilinceye kadar çevirin.

–Tutamaktan 4 tutarak kayc kolu aç göstergesi 33 veya 24

istenen gönye açsn gösterinceye kadar sola veya sağa

hareket ettirin.

–Kayc kolu bu pozisyonda tutun ve germe tutamağn 17

tekrar skn.

Germe tutamağnn skma kuvveti kayc kolun

pozisyonunu istenen her dikey gönye açsnda güvenli

biçimde tutmaldr.

Standart gönye açs 22,5° (Baknz: Şekil K)

–Ayar düğmesini 34 sonuna kadar dşar çekin ve 90°

çevirin. Daha sonra tutumaktan 4 tutarak kayc kolu işitilir

biçimde kavrama yapncaya kadar hareket ettirin.

Çalştrma

fŞebeke gerilimine dikkat edin! Akm kaynağnn gerilimi

elektrikli el aletinin tip etiketi üzerinde belirtilen değerlere

uymaldr.

Açma (Baknz: Şekil L)

–Aleti çalştrmak için açma/kapama şalterini 60 tutamak 4

yönüne çekin.

Açklama: Güvenlik nedenleriyle açma/kapama şalteri 60

kilitlenmemeli, çalşma srasnda hep basl tutulmaldr.

Sadece kilitleme koluna 5 baslmak suretiyle kayc kol aşağ

indirilebilir.

–Bu nedenle kesme açma/kapama şalterini çekebilmek için

kilitleme koluna 5 da bastrmanz gerekir.

Kapama

–Aleti kapatmak için açma/kapama şalterini 60 brakn.

Yol alma (start) akm snrlamas

Elektronik yol alma akm snrlandrmas start annda

elektrikli el aletinin performansn snrlandrr ve 16 A’lik

sigorta ile çalşma olanağ sağlar.

Açklama: Elektrikli el aleti açldktan hemen sonra tam devir

says ile çalşmaya başlarsa yol alma (start) akm snrlama

sistemi devre dş demektir. Bu durumda elektrikli el aleti

hemen müşteri servisine gönderilmelidir, müşteri servisi

adresleri için baknz Bölüm “Müşteri servisi ve müşteri

danşmanlğ”, Sayfa 208.

Çalşrken dikkat edilecek hususlar

Genel kesme talimat

fTespit topuzunu 15 ve germe tutamağn 17 kesme

işlemine başlamadan önce daima iyice skn. Aksi

takdirde testere bçağ iş parças içinde açlanma yapabilir.

fBütün kesme işlerinde önce testere bçağnn hiçbir

zaman dayama rayna, vidal işkenceye veya aletin

diğer parçalarna temas etmediğinden emin

olmalsnz. Eğer takl ise yardmc dayamaklar çkarn

veya bunlarn konumunu ayarlayn.

Testere bçağn çarpma ve darbelere karş koruyun. Testere

bçağna yandan bask uygulamayn.

OBJ_BUCH-1360-001.book Page 203 Tuesday, March 22, 2011 12:01 PM

204 | Türkçe

1 609 929 W31 | (22.3.11) Bosch Power Tools

Eğilmiş veya bükülmüş iş parçalarn işlemeyin. İş parçasnn

her zaman dayama rayna dayanabilecek düz bir kenar

olmaldr.

Uzun iş parçalarnn boşlukta kalan uçlar alttan beslenmeli

veya desteklenmelidir.

Kesme hattnn işaretlenmesi (Baknz: Şekil M)

İki lazer şn size testere bçağnn kesme genişliğini gösterir.

Bu sayede iş parças pandül hareketli koruyucu kapak

açlmadan kesme yaplmak üzere hassas biçimde

konumlandrlabilir.

–Şalter 61 ile lazer şnlarn açn.

–İş parças üzerinde iki lazer çizgisi arasna işaretinizi

doğrultun.

Açklama: Her kesme işleminden önce kesme genişliğinin

kusursuz biçimde gösterilip gösterilmediğini kontrol edin

(Baknz: “Lazerin hassas ayar”, sayfa 206). Lazer şnlarnn

ayar örneğin titreşimler nedeniyle değişebilir.

Kullancnn pozisyonu (Baknz: Şekil N)

fElektrikli el aletinin önünde kesme hatt ile ayn çizgide

durmayn ve daima testere bçağnn yan tarafnda

durun. Bu yolla bedeninizi olas bir geri tepmeye karş

korumuş olursunuz.

–Ellerinizi, parmaklarnz ve kollarnz dönmekte olan

testere bçağndan uzak tutun.

–Kayc kolun önünde kollarnz çapraz olarak tutmayn.

Besleme levhalarnn değiştirilmesi (Baknz: Şekil O)

Krmz besleme levhalar 13 elektrikli el aletinin uzun süre

kullanlmasndan sonra aşnabilir.

Bozulan besleme levhalarn değiştirin.

–Elektrikli el aletini çalşma konumuna getirin.

–Vidalar 62 iç altgen anahtarla (4 mm) 20 sökün ve eski

besleme levhalarn çkarn.

–Yeni ve doğru besleme levhasn yerine yerleştirin.

–Besleme levhasn vidalarla 62 mümkün olduğu kadar sağa

öyle vidalayn ki, testere bçağnn olas çekme hareketi

sonucu besleme levhas ile temas olmasn.

–Soldaki yeni besleme levhas için ayn işlemi tekrarlayn.

Müsaade edilen iş parças ölçüleri

Maksimum iş parças kalnlğ:

Minimum iş parçalar

(= alet ekinde teslim edilen vidal işkence 22 ile testere

bçağnn sağna veya soluna tespit edilebilen bütün iş

parçalar):

160 x 335 mm (uzunluk x genişlik)

Maks. kesme derinliği (0°/0°): 104 mm

Kesme

Çekme hareketi olmadan kesme (ksaltma)

(Baknz: Şekil P)

–Kayc kolu 28 sonuna kadar arkaya itin ve bu pozisyonda

emniyete aln (Baknz: “Kayc kolun emniyete alnmas”,

sayfa 202).

Derinlik mesnedinin 30 sonuna kadar içeri bastrlmş

olduğundan ve ayar vidasnn 29 kayc kol hareket

ettirilirken derinlik mesnedine temas etmeden oluğa

yerleştiğinden emin olun.

–İş parçasn ölçülerine uygun olarak skn.

–İstediğiniz gönye açsn (yatay ve/veya dikey) ayarlayn.

–Elektrikli el aletini çalştrn.

–Kilitleme koluna 5 basn ve tutamaktan 4 tutarak kayc

kolu yavaşça aşağ indirin.

–İş parçasn düzgün itme kuvveti ile kesin.

–Elektrikli el aletini kapatn ve testere bçağ tam olarak

duruncaya kadar bekleyin.

–Kayc kolu yavaşça yukar kaldrn.

Çekme hareketiyle kesme (Baknz: Şekil Q)

fAleti çalştrmadan önce ve bütün çalşma süresince

tutamağ skca kavrayn. Kesme işlemi esnasnda

kayc kolda kontrollü hareket edin. Bir anlk dikkatsizlik

çok rahat hareket edebilen kayc kol nedeniyle ciddi

yaralanmalara neden olabilir.

–Kayc kolun 28 (Baknz: “Kayc kol emniyetinin açlmas”,

sayfa 202) emniyetini açn.

Kayc kolu 28 dşar çekip tekrar içeri itmek suretiyle bir

bütün olarak kayma mekanizmasnn kullanma hazr olup

olmadğn kontrol edin.

–İş parçasn ölçülerine uygun olarak skn.

–İstediğiniz gönye açsn (yatay ve/veya dikey) ayarlayn.

–Kayc kolu dayama rayndan 10 testere bçağ iş parças

önüne gelinceye kadar çekin.

–Elektrikli el aletini çalştrn.

–Kilitleme koluna 5 basn ve tutamaktan 4 tutarak kayc

kolu yavaşça aşağ indirin.

Gönye açs Yükseklik x Genişlik

[mm]

Yatay Dikey İş parças

dayama raynda

İş parças

mesafe dayamağnda (aksesuar)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (sol) 50 x 335 50 x 295

0°45° (sağ) 40 x 335 40 x 295

45°45° (sol) 50 x 240 50 x 200

45°45° (sağ) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 204 Tuesday, March 22, 2011 12:01 PM

Türkçe | 205

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Şimdi de kayc kolu dayama ray 10 yönünde bastrn ve iş

parçasn düzgün besleme kuvveti ile kesin.

–Elektrikli el aletini kapatn ve testere bçağ tam olarak

duruncaya kadar bekleyin.

–Kayc kolu yavaşça yukar kaldrn.

Ayn uzunluktaki iş parçalarnn kesilmesi

(Baknz: Şekil R)

Ayn uzunluktaki iş parçalarn basit bir biçimde kesmek için

uzunluk dayamağn 36 kullanabilirsiniz.

Uzunluk dayamağn kesme masas uzatmasnn 11 her iki

tarafna da takabilirsiniz.

–Kilitleme vidasn 35 gevşetin ve uzunluk dayamağn 36

kskaç vida 63 üzerine yatrn.

–Kilitleme vidasn 35 tekrar skn.

–Kesme masas uzatmasn 11 istediğiniz uzunluğa ayarlayn

(Baknz: “Kesme masasnn uzatlmas”, sayfa 202).

Derinlik mesnedinin ayarlanmas (oluk kesme)

(Baknz: Şekil S)

Bir oluk açarken veya mesafe dayamağ (örneğin Bosch

MSF 110) kullanrken derinlik mesnedinin konumunun

değiştirilmesi gerekir.

–Derinlik mesnedini 30 dşar çekin.

–Kilitleme koluna 5 basn ve kayc kolu istediğiniz pozisyona

getirin.

–Ayar vidasn 29 vida ucu derinlik mesnedine 30 temas

edinceye kadar çevirin.

–Kayc kolu yavaşça yukar kaldrn.

Özel iş parçalar

Eğimli veya yuvarlak iş parçalarn kesme için bunlar kaymaya

karş özel olarak emniyete almalsnz. Kesme hattnda iş

parças, dayama ray ve kesme masas arasnda hiç aralk

olmamaldr.

Eğer gerekiyorsa özel tutma araçlar hazrlayn.

Profil çtalarn (zemin veya tavan çtalar)

işlenmesi

Profil çtalar iki şekilde işleyebilirsiniz:

–Kesme masasnda dayama rayna dayanmş olarak

–Kesme masasna yatrlmş olarak

Ayrca profil çtann genişliğine bağl olarak kesme işini çekme

hareketiyle veya çekme hareketi olmadan yapabilirsiniz.

Kesme işine başlamadan önce her defasnda ayarlanmş

bulunan gönye açsn bir tahta parçasnda deneyin.

Zemin çtalar (süpürgelikler)

Aşağdaki tabloda zemin çtalarnn işlenmesine ilişkin açklamalar bulunmaktadr.

Ayarlar Dayama

rayna göre

ayarl

Kesme

masasnda

yatk

durumda

Zemin çtas Sol taraf Sağ taraf Sol taraf Sağ taraf

İç kenar Yatay gönye açs 45° Sol 45° Sağ 0°0°

Dikey gönye açs 0°0°45° Sol 45° Sağ

İş parçasnn

pozisyonlanmas

Kesme masasnda

alt kenar

Kesme masasnda

alt kenar

Dayama raynda üst

kenar

Dayama raynda üst

kenar

Hazr iş parçasnn

bulunduğu konum ...

... kesme yerinin

solunda

... kesme yerinin

sağnda

... kesme yerinin

solunda

... kesme yerinin

sağnda

Dş kenar Yatay gönye açs 45° Sağ 45° Sol 0°0°

Dikey gönye açs 0°0°45° Sağ 45° Sol

İş parçasnn

pozisyonlanmas

Kesme masasnda

alt kenar

Kesme masasnda

alt kenar

Dayama raynda üst

kenar

Dayama raynda üst

kenar

Hazr iş parçasnn

bulunduğu konum ...

... kesme yerinin

sağnda

... kesme yerinin

solunda

... kesme yerinin

solunda

... kesme yerinin

sağnda

OBJ_BUCH-1360-001.book Page 205 Tuesday, March 22, 2011 12:01 PM

206 | Türkçe

1 609 929 W31 | (22.3.11) Bosch Power Tools

Tavan çtalar (US-Standardna göre)

Temel ayarlarn kontrolü ve yaplmas

Hassas kesme işleminin güvenceye alnabilmesi için yoğun

kullanmdan sonra elektrikli el aletinin temel ayarlarn kontrol

etmelisiniz ve gerekiyorsa ayarlar yeniden yapmalsnz.

Bunun için deneyime ve özel aletlere ihtiyacnz vardr.

Bosch Müşteri Servisi bu işlemi hzl ve güvenilir biçimde

yapar.

Lazerin hassas ayar

Açklama: Lazer fonksiyonunun test edilmesi için elektrikli el

aletinin akm beslemesine bağl olmas gerekir.

fLazeri ayarlarken (örneğin kayc kolu hareket

ettirirken) hiçbir zaman açma/kapama şalterine

basmayn. Elektrikli el aletinin istenmeden çalşmas

yaralanmalara neden olabilir.

–Elektrikli el aletini çalşma konumuna getirin.

–Kesme masasn 38 oluğa 18 kadar 0° için çevirin. Kol 16

hissedilir biçimde oluğu kavramaldr.

–Şalter 61 ile lazer şnlarn açn.

Kontrol: (Baknz: Şekil T1)

–İş parças üzerinde düz bir kesme hatt çizin.

–Kilitleme koluna 5 basn ve tutamaktan 4 tutarak kayc

kolu yavaşça aşağ indirin.

–İş parçasn testere bçağ dişleri kesme hatt ile ayn hizaya

gelecek biçimde doğrultun.

–İş parçasn bu pozisyonda tutun ve kayc kolu tekrar

yavaşça yukar kaldrn.

–İş parçasn skn.

–Şalter 61 ile lazer şnlarn açn.

Kayc kol aşağ indirilse bile lazer şnlar iş parças üzerinde

çizilen kesme hattnn sağnda ve solunda ayn mesafede

olmaldr.

Hizalanmann ayar: (Baknz: Şekil T2)

–İlgili ayar vidasn 64 iç altgen anahtarla (2 mm) 21 lazer

şn iş parças üzerinde çizilen kesme hattnn sağnda ve

solunda ayn mesafede olacak biçimde çevirin.

Saat hareket yönünün tersine çevirme lazer şnn soldan

sağa, saat hareket yönünde çevirme ise sağdan sola hareket

ettirir.

Paralelliğin ayarlanmas: (Baknz: Şekil T3)

–İki viday 65 lazer koruyucu kapağnda 27 iç altgen

anahtarla (4 mm) 20 gevşetin.

Açklama: Lazer koruyucu kapağnn ön vidasna ulaşmak

için, iç altgen anahtar pandül hareketli koruyucu kapağn

aralklarndan birinden geçirilebilecek ölçüde kayc kolu

biraz aşağ indirmeniz gerekir.

–Tespit vidasn 66 (yaklaşk 1–2 tur) iç altgen anahtarla

(2 mm) 21 gevşetin.

Viday tam olarak sökün.

–Lazer montaj levhasn lazer şnlar iş parças üzerine

çizilen kesme hattnn sağnda ve solunda ayn mesafede

olacak biçimde sağa veya sola hareket ettirin.

–Lazer montaj levhasn bu pozisyonda tutun ve tespit

vidasn 66 tekrar skn.

Tavan çtalarn (kartonpiyerleri) kesme masas üzerinde yatk durumda işlemek istiyorsanz, yatay

gönye açsn 31,6° (kesme masas sağa veya sola çevrili) ve dikey gönye açsn 33,9° (kayc kol sağa

veya sola getirilmiş durumda) olarak ayarlamanz gerekir.

Aşağdaki tablo tavan çtalarnn (kartonpiyerlerin) işlenmesine ait açklamalar içermektedir.

Ayarlar Dayama

rayna göre

ayarl

Kesme

masas

üzerinde

Tavan çtas Sol taraf Sağ taraf Sol taraf Sağ taraf

İç kenar Yatay gönye açs 45° Sağ 45° Sol 31,6° Sağ 31,6° Sol

Dikey gönye açs 0°0°33,9° Sol 33,9° Sağ

İş parçasnn

pozisyonlanmas

Dayama raynda alt

kenar

Dayama raynda alt

kenar

Dayama raynda üst

kenar

Dayama raynda üst

kenar

Hazr iş parçasnn

bulunduğu konum ...

... kesme yerinin

sağnda

... kesme yerinin

solunda

... kesme yerinin

solunda

... kesme yerinin

sağnda

Dş kenar Yatay gönye açs 45° Sol 45° Sağ 31,6° Sol 31,6° Sağ

Dikey gönye açs 0°0°33,9° Sağ 33,9° Sol

İş parçasnn

pozisyonlanmas

Dayama raynda alt

kenar

Dayama raynda alt

kenar

Dayama raynda üst

kenar

Dayama raynda üst

kenar

Hazr iş parçasnn

bulunduğu konum ...

... kesme yerinin

sağnda

... kesme yerinin

solunda

... kesme yerinin

solunda

... kesme yerinin

sağnda

52°

38°

52°

OBJ_BUCH-1360-001.book Page 206 Tuesday, March 22, 2011 12:01 PM

Türkçe | 207

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Ayarlama işleminden sonra kesme hatt ile hizalamann

doğru olup olmadğn bir kez daha kontrol edin.

Gerekiyorsa lazer şnlarn vidalarla 64 bir kez daha

doğrultun.

–Lazer koruma kapağn 27 tekrar tespit edin.

Kayc kol hareketinde yan taraftaki sapmann

ayarlanmas: (Baknz: Şekil T4)

–İki viday 65 lazer koruyucu kapağnda 27 iç altgen

anahtarla (4 mm) 20 gevşetin.

Açklama: Lazer koruyucu kapağnn ön vidasna ulaşmak

için, iç altgen anahtar pandül hareketli koruyucu kapağn

aralklarndan birinden geçirilebilecek ölçüde kayc kolu

biraz aşağ indirmeniz gerekir.

–Tespit vidalarn 67 (yaklaşk 1–2 tur) iç altgen anahtarla

(2 mm) 21 gevşetin.

Vidalar tam olarak çkarmayn.

–Lazer gövdesini lazer şnlar kayc kol hareketinde yana

doğru kaymayacak biçimde hareket ettirin.

–Ayarlama işleminden sonra kesme hatt ile hizalamann

doğru olup olmadğn bir kez daha kontrol edin.

Gerekiyorsa lazer şnlarn vidalarla 64 bir kez daha

doğrultun.

–Lazer gövdesini bu pozisyonda tutun ve tespit vidalarn 67

tekrar skn.

–Lazer koruma kapağn 27 tekrar tespit edin.

Standart-Gönye açsnn 0° (dikey) ayarlanmas

–Elektrikli el aletini taşma konumuna getirin.

–Kesme masasn 38 oluğa 18 kadar 0° için çevirin. Kol 16

hissedilir biçimde oluğu kavramaldr.

Kontrol: (Baknz: Şekil U1)

–Bir aç masdarn 90° ayarlayn ve kesme masas 38

üzerine yerleştirin.

Aç masdarnn kolu bütün uzunluğu boyunca kesme masas

40 ile ayn hizada olmaldr.

Ayarlama: (Baknz: Şekil U2)

–Germe kolunu 17 gevşetin.

–İki ayar vidasn 68 (en azndan 1 tur) geçme anahtarla

(10 mm) gevşetin.

–Ayar vidasn 70 (yaklaşk 3 tur) iç altgen anahtarla

(4 mm) 20 gevşetin.

–Ayar vidasn 69 iç altgen anahtarla (4 mm) 20 aç

masdarnn kolu testere bçağ ile ayn hizaya gelecek

ölçüde içeri veya dşar çevirin.

–Germe kolunu 17 tekrar skn.

Daha sonra önce ayar vidasn 70 ve ondan sonra da ayar

vidalarn 68 tekrar skn.

Aç göstergesi 33 ve 24 ayarlama işleminden sonra skalann

0° işareti 32 ile ayn doğruda değilse, aç göstergesinin tespit

vidalarn yldz tornavida ile gevşetin ve aç göstergesini 0°

işaretine göre doğrultun.

Standart gönye açsnn 45° (sol, dikey) ayarlanmas

–Elektrikli el aletini çalşma konumuna getirin.

–Kesme masasn 38 oluğa 18 kadar 0° için çevirin. Kol 16

hissedilir biçimde oluğu kavramaldr.

–Sol dayama ray uzatmasn 9 sonuna kadar dşar çekin.

–Germe tutamağn 17 gevşetin ve tutamaktan 4 tutarak

kayc kolu sonuna kadar sola getirin (45°).

Kontrol: (Baknz: Şekil V1)

–Bir aç masdarn 45 dereceye ayarlayn ve kesme masas

38 üzerine yerleştirin.

Aç masdarnn kolu bütün uzunluğu boyunca kesme masas

40 ile ayn hizada olmaldr.

Ayarlama: (Baknz: Şekil V2)

–Ayar vidasn 71 bir çatal anahtarla (8 mm) aç masdarnn

kolu testere bçağ ile ayn hizaya gelinceye kadar içeri veya

dşar çevirin.

–Germe kolunu 17 tekrar skn.

Eğer aç göstergesi 33 ve 24 ayarlama işleminden sonra 45°-

işareti ile (skalada) 32 ayn çizgide değilse, gönye açs 0°-

ayarn ve aç göstergesini bir kez daha kontrol edin. Daha

sonra 45°-gönye açsnn ayarn tekrarlayn.

Standart gönye açsnn 45° (sağ, dikey) ayarlanmas

–Elektrikli el aletini çalşma konumuna getirin.

–Kesme masasn 38 oluğa 18 kadar 0° için çevirin. Kol 16

hissedilir biçimde oluğu kavramaldr.

–Sağ dayama ray uzatmasn 9 sonuna kadar dşar çekin.

–Germe kolunu 17 gevşetin.

–Tutamaktan tutarak 4 kayc kolu aus der 0°

pozisyonundan sağa veya sola devirin ve döner

topuzu 39 sağ gönye açs alan gösterilinceye

kadar çevirin.

–Tutamaktan 4 tutarak kayc kolu sonuna kadar sağa getirin

(45°).

Kontrol: (Baknz: Şekil W1)

–Aç masdarn 135° ’ye ayarlayn ve kesme masasna 38

yerleştirin.

Aç masdarnn kolu bütün uzunluğu boyunca kesme masas

40 ile ayn hizada olmaldr.

Ayarlama: (Baknz: Şekil W2)

–Ayar vidasn 72 bir çatal anahtarla (8 mm) aç masdarnn

kolu testere bçağ ile ayn hizaya gelinceye kadar içeri veya

dşar çevirin.

–Germe kolunu 17 tekrar skn.

Eğer aç göstergesi 33 ve 24 ayarlama işleminden sonra 45°-

işareti ile (skalada) 32 ayn çizgide değilse, gönye açs 0°-

ayarn ve aç göstergesini bir kez daha kontrol edin. Daha

sonra 45°-gönye açsnn ayarn tekrarlayn.

Yatay gönye açs skalasnn doğrultulmas

–Elektrikli el aletini çalşma konumuna getirin.

–Kesme masasn 38 oluğa 18 kadar 0° için çevirin. Kol 16

hissedilir biçimde oluğu kavramaldr.

Kontrol: (Baknz: Şekil X1)

–Bir aç masdarn 90° dereceye ayarlayn ve dayama ray

10 ile testere bçağ 40 arasna kesme masas 38 üzerine

yerleştirin.

Aç masdarnn kolu bütün uzunluğu boyunca kesme masas

40 ile ayn hizada olmaldr.

OBJ_BUCH-1360-001.book Page 207 Tuesday, March 22, 2011 12:01 PM

208 | Türkçe

1 609 929 W31 | (22.3.11) Bosch Power Tools

Ayarlama: (Baknz: Şekil X2)

–Dört ayar vidasn 73 iç altgen anahtarla (4 mm) 20

gevşetin ve kesme masasn 38 skala 37 ile birlikte aç

masdarnn kolu testere bçağ ile ayn hizaya gelinceye

kadar çevirin.

–Vidalar tekrar skn.

Ayarlama işleminden sonra aç göstergesi 59 skalann 0°

işareti 37 ile ayn doğruda değilse, viday 74 yldz tornavida

ile gevşetin ve aç göstergesini 0° işaretine göre doğrultun.

Skma tutamağnn 17 skma kuvvetinin ayarlanmas

(Baknz: Şekil Y)

Skma tutamağnn 17 skma kuvveti sonradan ayarlanabilir.

Kontrol:

–Germe tutamağnn skma kuvveti kayc kolun

pozisyonunu istenen her dikey gönye açsnda güvenli

biçimde tutmaldr.

Ayarlama:

–Germe kolunu 17 gevşetin.

–Ayar vidasn 75 bir geçme anahtarla (17 mm) saat hareket

yönünün tersine çevirerek skma kuvvetini azaltn veya

saat hareket yönünde çevirerek skma kuvvetini artrn.

–Dikey gönye açsn ayarlayn, skma tutamağn 17 tekrar

skn ve istediğiniz skma kuvvetinin ayarlanp

ayarlanmadğn kontrol edtin.

Nakliye (Baknz: Şekil Z)

Elektrikli el aletini nakletmeden önce şu işlemleri

yapmalsnz:

–Kayc kolu 28 sonuna kadar arkaya itin ve bu pozisyonda

emniyete aln (Baknz: “Kayc kolun emniyete alnmas”,

sayfa 202).

–Derinlik mesnedinin 30 sonuna kadar içeri bastrlmş

olduğundan ve ayar vidasnn 29 kayc kol hareket

ettirilirken derinlik mesnedine temas etmeden oluğa

yerleştiğinden emin olun.

–Kayc kolu taşma emniyeti 31 sonuna kadar içeriye

bastrlabilecek ölçüde arkaya itin.

–Kesme masas uzatmalarn 11 sonuna kadar içeri itin.

–Dikey 0° dereceyi ayarlayn ve germe kolunu 17 skn.

–Kesme masasn 38 sonuna kadar sola çevirin ve tespit

topuzunu 15 skn.

–Şebeke bağlant kablosunu ptrak tutturma band 76 ile

bağlayn.

–Elektrikli el aletine sabit olarak taklamayan bütün

aksesuar aln.

Kullanlmayan testere bçaklarn taşrken mümkünse

kapal bir kap içine yerleştirin.

–Elektrikli el aletini taşma tutamağndan 7 tutarak taşyn

veya kesme masasnn yanndaki girintilerden 19 tutun.

fElektrikli el aletini taşmak için sadece taşma

donanmlarn kullann ve hiçbir zaman koruyucu

donanmlar, kayc kolu 28 veya tutamağ 4

kullanmayn.

fSrt yaralanmalarn önlemek için elektrikli el aletini

daima bedeninizden uzak taşyn.

Bakm ve servis

Bakm ve temizlik

fElektrikli el aletinin kendinde bir çalşma yapmadan

önce her defasnda fişi prizden çekin.

Dikkatli biçimde yürütülen üretim ve test yöntemlerine

rağmen elektrikli el aleti arza yapacak olursa, onarm Bosch

elektrikli aletleri için yetkili bir serviste yaplmaldr.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka

aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Temizlik

İyi ve güvenli çalşabilmek için elektrikli el aletini ve

havalandrma aralklarn temiz tutun.

Pandül hareketli koruyucu kapak her zaman serbest hareket

edebilmeli ve kendiliğinden kapanmaldr. Bu nedenle pandül

hareketli koruyucu kapağn çevresini her zaman temiz tutun.

–Her çalşmadan sonra toz ve talaş basnçl hava veya

frçayla temizleyin.

–Kayc makaralar 23 kayc kolu 28 düzenli aralklara

temizleyin.

Aksesuar

Hzl germe işkencesi . . . . . . . . . . . . . . . . . . 1 609 B02 125

Besleme levhalar . . . . . . . . . . . . . . . . . . . . . .1 609 B02 375

Toz torbas . . . . . . . . . . . . . . . . . . . . . . . . . . .1 609 B02 595

Mesafe dayamağ MSF 110 . . . . . . . . . . . . . .2 610 015 461

Emme adaptörü . . . . . . . . . . . . . . . . . . . . . . .2 607 001 977

Çalşma masas GTA 2500 W . . . . . . . . . . . . 0 601 B12 100

Çalşma masas GTA 3800 . . . . . . . . . . . . . . 0 601 B24 000

Ahşap tozu emici GAS 50 M . . . . . . . . . . . . . .0 601 988 103

Çalşma lambas MSLED 170

AB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

BK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Ahşap, levha malzeme, panel ve çtalar için testere

bçaklar

Testere bçağ 305 x 30 mm,

60 Dişler . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 641 768

Plastik ve demir dş metaller için testere bçaklar

Testere bçağ 305 x 30 mm,

96 Dişler . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

Testere bçağ 305 x 30 mm,

96 Dişler . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

Laminat zemin türleri için testere bçaklar

Testere bçağ 305 x 30 mm,

96 Dişler . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 137

Müşteri servisi ve müşteri danşmanlğ

Müşteri servisleri ürününüzün onarm ve bakm ile yedek

parçalarna ait sorularnz yantlandrr. Demonte görünüşler

ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

OBJ_BUCH-1360-001.book Page 208 Tuesday, March 22, 2011 12:01 PM

Polski | 209

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Bosch müşteri servisi timi satn alacağnz ürünün özellikleri,

bu ürünün kullanm ve ayar işlemleri hakkndaki sorularnz ile

yedek parçalarna ait sorularnz memnuniyetle yantlandrr.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Müşteri Danşman: +90 (0212) 335 06 66

Müşteri Servis Hatt: +90 (0212) 335 07 52

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu

bir yöntemle tasfiye edilmek üzere tekrar kazanm merkezine

gönderilmelidir.

Elektrikli el aletlerini evsel çöplerin içine atmayn!

Sadece AB üyesi ülkeler için:

Elektrikli el aletleri ve eski elektronik

aletlere ilişkin 2002/96/AT sayl Avrupa

Birliği yönetmeliği ve bunlarn tek tek

ülkelerin hukuklarna uyarlanmas uyarnca,

kullanm ömrünü tamamlamş elektrikli el

aletleri ayr ayr toplanmak ve çevre dostu

bir yöntemle tasfiye edilmek üzere yeniden kazanm

merkezlerine gönderilmek zorundadr.

Değişiklik haklarmz sakldr.

Polski

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla

elektronarzędzi

Aby zabezpieczyć się przed porażeniem

elektrycznym, niebezpieczeństwem

skaleczenia się i groźbą pożaru podczas użytkowania

elektronarzędzia należy stosować następujące podstawowe

środki bezpieczeństwa.

Przed przystąpieniem do użytkowania elektronarzędzia

należy przeczytać wszystkie wskazówki; wskazówki

bezpieczeństwa należy starannie przechowywać.

Używane we wskazówkach bezpieczeństwa pojęcie

„elektronarzędzie“ odnosi się do elektronarzędzi, zasilanych

z sieci (z przewodem sieciowym) oraz do elektronarzędzi,

zasilanych akumulatorami (bez przewodu sieciowego).

Bezpieczeństwo miejsca pracy

fStanowisko pracy należy utrzymywać w czystości i

dobrze oświetlone. Nieporządek w miejscu pracy lub

nieoświetlona przestrzeń robocza mogą być przyczyną

wypadków.

fNie należy pracować tym elektronarzędziem w

otoczeniu zagrożonym wybuchem, w którym znajdują

się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy

elektronarzędziem wytwarzają się iskry, które mogą

spowodować zapłon.

fPodczas użytkowania urządzenia zwrócić uwagę na to,

aby dzieci i inne osoby postronne znajdowały się w bez-

piecznej odległości. Odwrócenie uwagi może

spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

fWtyczka elektronarzędzia musi pasować do gniazda.

Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie

wolno używać wtyków adapterowych w przypadku

elektronarzędzi z uziemieniem ochronnym.

Niezmienione wtyczki i pasujące gniazda zmniejszają

ryzyko porażenia prądem.

fNależy unikać kontaktu z uziemionymi powierzchniami

jak rury, grzejniki, piece ilodówki. Ryzyko porażenia

prądem jest większe, gdy ciało użytkownika jest uziemio-

ne.

fUrządzenie należy zabezpieczyć przed deszczem i

wilgocią. Przedostanie się wody do elektronarzędzia

podwyższa ryzyko porażenia prądem.

fNigdy nie należy używać przewodu do innych

czynności. Nigdy nie należy nosić elektronarzędzia,

trzymając je za przewód, ani używać przewodu do

zawieszenia urządzenia; nie wolno też wyciągać wtycz-

ki z gniazdka pociągając za przewód. Przewód należy

chronić przed wysokimi temperaturami, należy go trzy-

mać z dala od oleju, ostrych krawędzi lub ruchomych

części urządzenia. Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

fW przypadku pracy elektronarzędziem pod gołym

niebem, należy używać przewodu przedłużającego,

dostosowanego również do zastosowań zewnętrznych.

Użycie właściwego przedłużacza (dostosowanego do

pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

fJeżeli nie da się uniknąć zastosowania

elektronarzędzia w wilgotnym otoczeniu, należy użyć

wyłącznika ochronnego różnicowo-prądowego.

Zastosowanie wyłącznika ochronnego różnicowo-prądo-

wego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

fPodczas pracy z elektronarzędziem należy zachować

ostrożność, każdą czynność wykonywać uważnie i z

rozwagą. Nie należy używać elektronarzędzia, gdy jest

się zmęczonym lub będąc pod wpływem narkotyków,

alkoholu lub lekarstw. Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną poważnych

urazów ciała.

fNależy nosić osobiste wyposażenie ochronne i zawsze

okulary ochronne. Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej, obuwia

z podeszwami przeciwpoślizgowymi, kasku ochronnego

lub środków ochrony słuchu (w zależności od rodzaju i

zastosowania elektronarzędzia) – zmniejsza ryzyko

obrażeń ciała.

fNależy unikać niezamierzonego uruchomienia

narzędzia. Przed włożeniem wtyczki do gniazdka i/lub

podłączeniem do akumulatora, a także przed podnie-

UWAGA

OBJ_BUCH-1360-001.book Page 209 Tuesday, March 22, 2011 12:01 PM

210 | Polski

1 609 929 W31 | (22.3.11) Bosch Power Tools

sieniem lub przeniesieniem elektronarzędzia, należy

upewnić się, że elektronarzędzie jest wyłączone.

Trzymanie palca na wyłączniku podczas przenoszenia

elektronarzędzia lub podłączenie do prądu włączonego

narzędzia, może stać się przyczyną wypadków.

fPrzed włączeniem elektronarzędzia, należy usunąć

narzędzia nastawcze lub klucze. Narzędzie lub klucz,

znajdujący się w ruchomych częściach urządzenia mogą

doprowadzić do obrażeń ciała.

fNależy unikać nienaturalnych pozycji przy pracy.

Należy dbać o stabilną pozycję przy pracy i zachowanie

równowagi. W ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych sytuacjach.

fNależy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i

rękawice należy trzymać z daleka od ruchomych

części. Luźne ubranie, biżuteria lub długie włosy mogą

zostać wciągnięte przez ruchome części.

fJeżeli istnieje możliwość zamontowania urządzeń

odsysających i wychwytujących pył, należy upewnić

się, że są one podłączone i będą prawidłowo użyte.

Użycie urządzenia odsysającego pył może zmniejszyć

zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi

fNie należy przeciążać urządzenia. Do pracy używać

należy elektronarzędzia, które są do tego

przewidziane. Odpowiednio dobranym

elektronarzędziem pracuje się w danym zakresie

wydajności lepiej i bezpieczniej.

fNie należy używać elektronarzędzia, którego

włącznik/wyłącznik jest uszkodzony. Elektronarzędzie,

którego nie można włączyć lub wyłączyć jest niebezpie-

czne i musi zostać naprawione.

fPrzed regulacją urządzenia, wymianą osprzętu lub po

zaprzestaniu pracy narzędziem, należy wyciągnąć

wtyczkę z gniazda i/lub usunąć akumulator. Ten środek

ostrożności zapobiega niezamierzonemu włączeniu się

elektronarzędzia.

fNieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy

udostępniać narzędzia osobom, które go nie znają lub

nie przeczytały niniejszych przepisów. Używane przez

niedoświadczone osoby elektronarzędzia są

niebezpieczne.

fKonieczna jest należyta konserwacja elektronarzędzia.

Należy kontrolować, czy ruchome części urządzenia

działają bez zarzutu i nie są zablokowane, czy części nie

są pęknięte lub uszkodzone w taki sposób, który

miałby wpływ na prawidłowe działanie

elektronarzędzia. Uszkodzone części należy przed

użyciem urządzenia oddać do naprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą

konserwację elektronarzędzi.

fNależy stale dbać o ostrość i czystość narzędzi tnących.

O wiele rzadziej dochodzi do zakleszczenia się narzędzia

tnącego, jeżeli jest ono starannie utrzymane. Zadbane

narzędzia łatwiej się też prowadzi.

fElektronarzędzia, osprzęt, narzędzia pomocnicze itd.

należy używać zgodnie z niniejszymi zaleceniami.

Uwzględnić należy przy tym warunki i rodzaj wykony-

wanej pracy. Niezgodne z przeznaczeniem użycie

elektronarzędzia może doprowadzić do niebezpiecznych

sytuacji.

Serwis

fNaprawę elektronarzędzia należy zlecić jedynie

wykwalifikowanemu fachowcowi i przy użyciu

oryginalnych części zamiennych. To gwarantuje, że

bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa pracy

ukośnicami do paneli

fW zakres dostawy elektronarzędzia wchodzi tabliczka

ostrzegawcza z napisem w języku angielskim (na

schemacie urządzenia znajdującym się na stronie

graficznej oznaczona jest ona numerem 3).

fZaleca się jeszcze przed wprowadzeniem urządzenia

do eksploatacji zakleić angielski tekst tabliczki

wchodzącą w zakres dostawy etykietą w języku

polskim.

fNależy dbać o czytelność tabliczek ostrzegawczych,

znajdujących się na elektronarzędziu.

fNie wolno w żadnym wypadku stawać na

elektronarzędzie. W przypadku przewrócenia się

elektronarzędzia lub niezamierzonego kontaktu z tarczą

pilarską może dojść do poważnych obrażeń.

fNależy upewnić się, czy osłona funkcjonuje

prawidłowo i czy może się swobodnie poruszać. W

żadnym wypadku nie wolno blokować osłony w położeniu

otwartym.

fNie usuwać nigdy ścinów, wiórów itp. z obszaru pracy

piły podczas gdy jest ona włączona. Zawsze ustawić

najpierw głowicę w pozycji spoczynku i wyłączyć

elektronarzędzie.

fPrzed przyłożeniem elektronarzędzia do przedmiotu

obrabianego należy je uruchomić. W przeciwnym

wypadku tarcza pilarska może zakleszczyć się w

przedmiocie obrabianym i spowodować odrzut.

fUchwyty muszą być zawsze suche, czyste oraz nie

zanieczyszczone olejem lub smarem. Zatłuszczone,

zanieczyszczone olejem uchwyty są śliskie i powodują

utratę kontroli nad narzędziem.

fPrzed użyciem elektronarzędzia usunąć z płaszczyzny

roboczej, oprócz przedmiotu obrabianego, wszystkie

narzędzia nastawcze, wióry itp. Małe kawałki drewna lub

inne przedmioty, które zetkną się z obracającą się tarczą

pilarską, mogą zostać odrzucone z dużą prędkością w

kierunku osoby obsługującej.

Promieniowanie laserowe

Nie wpatrywać się w wiązkę

Urządzenie laserowe klasy 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 210 Tuesday, March 22, 2011 12:01 PM

Polski | 211

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fPodłogę należy regularnie oczyszczać z wiórów

drewnianych i resztek obrabianego materiału. Istnieje

niebezpieczeństwo poślizgnięcia się lub potknięcia.

fElement obrabiany należy zawsze unieruchomić. Nie

obrabiać przedmiotów, które są za małe aby je można

było unieruchomić. W innym wypadku odstęp między

ręką obsługującego a obracającą się tarczą pilarską będzie

za mały.

fElektronarzędzie należy stosować wyłącznie do

materiałów, które zostały podane w rozdziale

dotyczącym użytkowania zgodnego z przeznaczeniem.

W przeciwnym wypadku elektronarzędzie może ulec

przeciążeniu.

fW przypadku zakleszczenia się tarczy pilarskiej w

materiale należy wyłączyć elektronarzędzie i mocno

przytrzymać obrabiany przedmiot aż do całkowitego

zatrzymania się tarczy. Aby uniknąć zjawiska odrzutu,

obrabiany przedmiot można poruszyć dopiero po

całkowitym zatrzymaniu się biegu tarczy. Przed

ponownym uruchomieniem elektronarzędzia należy

skontrolować usunąć przyczynę zakleszczenia się tarczy.

fNależy zwracać uwagę, aby nie włożyć przypadkowo

palców między ruchome części ramienia. Istnieje

niebezpieczeństwo przygniecenia i poważnego zranienia

palców.

fRękojeść należy mocno przytrzymywać zarówno tuż

przed włączeniem, jak i podczas całego procesu

obróbki. Podczas cięcia należy wykonywać

kontrolowany ruch ramieniem ślizgowym. Moment

nieuwagi może doprowadzić do poważnych urazów ciała

ze względu na wyjątkowo łatwe do prowadzenia ramię.

fMateriał należy przecinać zawsze zaczynając z przodu

do tyłu. W przeciwnym wypadku tarcza pilarska może

zablokować się w obrabianym materiale i spowodować

odrzut.

fNie należy używać tępych lub uszkodzonych tarcz

pilarskich. Tarcze tnące z tępymi lub niewłaściwie

ustawionymi zębami powodują –przez zbyt wąski

rzaz –zwiększone tarcie, zaklinowanie się tarczy w

materiale i odrzut.

fNależy zawsze stosować tarcze pilarskie o właściwych

rozmiarach zewnętrznych i o odpowiednim otworze

mocowania tarczy (np. w kształcie gwiazdy lub

okrągłym). Tarcze tnące, które nie odpowiadają danemu

typowi pilarki, nie zapewniają dokładnego ruchu

obrotowego i prowadzą do utraty kontroli nad

elektronarzedziem.

fNie używać tarcz pilarskich z wysokostopowej stali

szybkotnącej HSS. Tarcze z tej stali mogą łatwo się

złamać.

fNie dotykać tarczy pilarskiej po zakończeniu cięcia,

zanim tarcza się nie ochłodzi. Tarcza rozgrzewa się

bardzo podczas cięcia.

fNie używać nigdy narzędzia bez podkładki.

Uszkodzoną podkładkę należy wymienić. Podczas pracy

z uszkodzoną podkładką istnieje niebezpieczeństwo

zranienia tarczą.

fNależy regularnie kontrolować przewód, a w razie jego

uszkodzenia należy zlecić jego naprawę w

autoryzowanym serwisie elektronarzędzie firmy

Bosch. Uszkodzone przedłużacze należy wymienić na

nowe. Tylko w ten sposób zagwarantowane zostanie

zachowanie bezpieczeństwa elektronarzędzia.

fNieużywane elektronarzędzie należy przechowywać w

bezpiecznym miejscu. Miejsce przechowywania musi

być suche i zamykane na klucz. Tylko w ten sposób

można zagwarantować, że elektronarzędzie nie zostanie

uszkodzone lub że nie dostanie się w ręce

niedoświadczonych osób.

fNie wolno kierować wiązki laserowej w stronę osób i

zwierząt, nie wolno również samemu wpatrywać się w

wiązkę. Niniejsze elektronarzędzie emituje

promieniowanie laserowe klasy 2 zgodnie z EN 60825-1.

Można w ten sposób spowodować czyjeś oślepienie.

fNie zamieniać wbudowanego laseru na laser innego

typu. Laser nie pasujący do niniejszego elektronarzędzia

może być źródłem zagrożenia dla osób.

fNależy zabezpieczyć obrabiany przedmiot.

Zamocowanie obrabianego przedmiotu w urządzeniu

mocującym lub imadle jest bezpieczniejsze niż trzymanie

go w ręku.

fNie należy pozostawiać bez nadzoru narzędzia, zanim

się ono całkowicie nie zatrzyma. Poruszające się siłą

inercji narzędzia robocze mogą spowodować obrażenia.

fNie wolno używać elektronarzędzia z uszkodzonym

przewodem. Nie należy dotykać uszkodzonego

przewodu; w przypadku uszkodzenia przewodu

podczas pracy, należy wyciągnąć wtyczkę z gniazda.

Uszkodzone przewody podwyższają ryzyko porażenia

prądem.

Symbole

Następujące symbole mogą być ważne podczas użytkowania

elektronarzędzia. Proszę zapamiętać te symbole i ich

znaczenia. Właściwa interpretacja symboli ułatwi

użytkownikowi lepsze i bezpieczniejsze użytkowanie

urządzenia.

Symbole i ich znaczenia

Promieniowanie laserowe

Nie wpatrywać się w wiązkę

Urządzenie laserowe klasy 2

Trzymać dłonie z dala od obszaru pracy

piły podczas gdy jest ona włączona.

Zetknięcie się z obracającą się tarczą piły

oznacza niebezpieczeństwo zranienia.

OBJ_BUCH-1360-001.book Page 211 Tuesday, March 22, 2011 12:01 PM

212 | Polski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Należy stosować maskę przeciwpyłową.

Należy stosować okulary ochronne.

Należy stosować środki ochrony słuchu.

Wpływ hałasu może spowodować utratę

słuchu.

Niebezpieczna strefa! W miarę

możliwości nie zbliżać do tej strefy rąk,

palców czy ramion.

Należy zwracać uwagę, aby nie włożyć

przypadkowo palców między ruchome

części ramienia. Istnieje

niebezpieczeństwo przygniecenia i

poważnego zranienia palców.

Należy zwrócić uwagę na wymiary tarczy pilarskiej. Średnica

otworu musi pasować bez luzu do wrzeciona. Nie należy

stosować adapterów, złączek lub zwężek.

Elektronarzędzie należy przenosić,

trzymając je wyłącznie za specjalnie

oznaczone miejsca (wgłębienia) lub za

uchwyty transportowe.

Nie należy przenosić elektronarzędzia,

trzymając je za uchwyt ramienia.

Uchwyt mocujący jest otwarty:

możliwość ustawiania pionowych kątów uciosu.

Uchwyt mocujący jest zamknięty:

nastawiony pionowy kąt uciosu jest utrzymywany.

Symbole i ich znaczenia

Ø 30

Ø 305 mm

Poszczególne kroki, które należy wykonać, aby ustawić

pionowy kąt uciosu.

1. Zwalnianie uchwytu mocującego

2. Obrócić ramię ślizgowe lekko w lewo

3. Ustawić wybrany zakres kątów uciosu na gałce obrotowej

Ustawić zakresy pionowych kątów uciosu na gałce obrotowej

Pochylenie tarczy pilarskiej w lewo (45°do 0°)

Pochylenie tarczy pilarskiej w prawo (0°do 45°)

Całkowity zakres obrotu ramienia ślizgowego

(–47°do +47°)

Aby móc swobodnie ustawiać poziome kąty uciosu, stół

pilarski musi się dawać swobodnie przesuwać, względnie

blokada kąta musi być zamknięta:

–Pociągnąć dźwignię n, przyciskając równocześnie do

dołu przednią blokadę kąta o.

Nie wolno wyrzucać elektronarzędzi do

odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2002/96/WE o starych,

zużytych narzędziach elektrycznych i elektronicznych i jej

stosowania w prawie krajowym, wyeliminowane niezdatne

do użycia elektronarzędzia należy zbierać osobno i doprowa-

dzić do ponownego użytkowania zgodnego z zasadami

ochrony środowiska.

Symbole i ich znaczenia

OBJ_BUCH-1360-001.book Page 212 Tuesday, March 22, 2011 12:01 PM

Polski | 213

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i

przepisy. Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie

prądem, pożar i/lub ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest urządzeniem stacjonarnym,

przeznaczonym do wzdłużnego i poprzecznego cięcia drewna

po linii prostej. Możliwe jest przy tym tworzenie poziomych

kątów uciosu – od –52° do +60°, i pionowych – od 47°

(lewostronne) do 47° (prawostronne).

Moc elektronarzędzia dostosowana jest do cięcia zarówno

twardego jak i miękkiego drewna, jak również płyt wiórowych

i płyt pilśniowych.

Możliwe jest też cięcie profili aluminiowych i tworzyw

sztucznych, jednakże konieczne jest użycie odpowiednich

tarcz.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi

się do rysunku elektronarzędzia na stronie graficznej.

1Worek na pył

2Przystawka do odsysania pyłu

3Tabliczka ostrzegawcza lasera

4Uchwyt

5Dźwignia blokująca

6Osłona (pokrywa ochronna)

7Uchwyt transportowy

8Osłona wahliwa (dolna)

9Przedłużka ogranicznika cięcia

10 Ogranicznik cięcia

11 Przedłużka stołu pilarskiego

12 Otwory montażu

13 Podkładka

14 Blokada kąta

15 Gałka nastawcza dla dowolnych kątów uciosu (poziom)

16 Dźwignia wstępnego ustawiania kątów uciosu (poziom)

17 Uchwyt mocujący dla dowolnych kątów uciosu (pion)

18 Nacięcia dla standardowych kątów uciosu

19 Zagłębienia

20 Klucz imbusowy (6 mm/4 mm)

21 Klucz imbusowy (2 mm)

22 Ścisk stolarski

23 Rolka ślizgowa

24 Wskaźnik kąta (pion) dla prawego zakresu kąta uciosu

(0°do 47°)

25 Osłona przeciwwiórowa

26 Dźwignia zaciskowa mechanizmu ślizgowego

27 Osłona lasera

28 Ramię ślizgowe

29 Śruba regulacyjna ogranicznika głębokości

30 Ogranicznik głębokości

31 Zabezpieczenie transportowe

32 Skala dla kątów uciosu (pion)

33 Wskaźnik kąta (pion) dla lewego zakresu kąta uciosu

(47°do 0°)

34 Pokrętło regulacyjne dla 22,5° (pionowego) kąta uciosu

35 Śruba mocująca ogranicznika długości

36 Ogranicznik długości

37 Skala dla kątów uciosu (poziom)

38 Stół pilarski

39 Gałka do regulacji zakresów kąta uciosu (w pionie)

40 Tarcza pilarska

41 Wyrzut wiórów

42 Śruba zabezpieczająca żerdź 43

43 Żerdź osłony wahliwej

44 Przednia śruba mocująca (Pokrywa/osłona wahliwa)

45 Tylna śruba mocująca (Pokrywa/osłona wahliwa)

46 Osłona

47 Blokada wrzeciona

48 Śruba z gniazdem 6-kt (6 mm) do zamocowania tarczy

pilarskiej

49 Podkładka mocująca

50 Wewnętrzny kołnierz mocujący

51 Dźwignia zaciskowa przedłużki stołu pilarskiego

52 Dźwignia zaciskowa przedłużki szyny oporowej

53 Blacha krańcowa

54 Amortyzator

55 Śruby do regulacji tłumienia

56 Otwory ścisku stolarskiego

57 Nakrętka motylkowa

58 Pręt gwintowany

59 Wskaźnik kąta cięcia (poziom)

60 Włącznik/wyłącznik

61 Przełącznik dla lasera (znakowanie linii cięcia)

62 Śruby podkładki

63 Śruba zaciskowa ogranicznika długości

64 Śruba nastawcza do pozycjonowania lasera (skupienie)

65 Śruby do osłony lasera

66 Śruba mocująca płyty montażowej lasera

67 Śruba mocująca do obudowy lasera

68–70

Śruby ustawcze do ustawiania pozycji podstawowej 0° (-

pionowy kąt uciosu)

71 Śruby do ustawiania pozycji podstawowej 45° (lewy

pionowy kąt uciosu)

72 Śruba do ustawiania pozycji podstawowej 45° (prawy

pionowy kąt uciosu)

73 Śruby nastawcze podziałki 37 kątów uciosu (poziom)

74 Śruba dla wskaźnika kąta cięcia (poziom)

OBJ_BUCH-1360-001.book Page 213 Tuesday, March 22, 2011 12:01 PM

214 | Polski

1 609 929 W31 | (22.3.11) Bosch Power Tools

75 Śruba ustawcza do zwiększania siły zacisku elementu

zaciskowego 17

76 Taśma na rzepy

Osprzęt ukazany na rysunkach lub opisany w instrukcji

użytkowania nie wchodzi w standardowy zakres dostawy.

Kompletny asortyment osprzętu można znaleźć w naszym

katalogu osprzętu.

Dane techniczne

Informacja na temat hałasu i wibracji

Wartości pomiarowe hałasu określono zgodnie z normą

EN 61029.

Określony wg skali A poziom hałasu emitowanego przez

urządzenie wynosi standardowo: poziom ciśnienia

akustycznego 93 dB(A); poziom mocy akustycznej

106dB(A). Niepewność pomiaru K=3dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań (suma wektorowa dla trzech

składowych kierunkowych) wyznaczone zgodnie z normą

EN 61029 wynoszą:

wartość emisji drgań ah <2,5m/s2, błąd pomiaru

K=1,5m/s

Podany w niniejszej instrukcji poziom drgań pomierzony

został zgodnie z określoną przez normę EN 61029 procedurą

pomiarową i może zostać użyty do porównywania

elektronarzędzi. Można go też użyć do wstępnej oceny

ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla

podstawowych zastosowań elektronarzędzia. Jeżeli

elektronarzędzie użyte zostanie do innych zastosowań lub z

innymi narzędziami roboczymi, a także jeśli nie będzie

wystarczająco konserwowane, poziom drgań może odbiegać

od podanego. Podane powyżej przyczyny mogą spowodować

podwyższenie ekspozycji na drgania podczas całego czasu

pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć

pod uwagę także okresy, gdy urządzenie jest wyłączone, lub

gdy jest wprawdzie włączone, ale nie jest używane do pracy.

W ten sposób łączna (obliczana na pełny wymiar czasu pracy)

ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa,

mające na celu ochronę operatora przed skutkami ekspozycji

na drgania, np.: konserwacja elektronarzędzia i narzędzi

roboczych, zabezpieczenie odpowiedniej temperatury rąk,

ustalenie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt,

przedstawiony w „Dane techniczne“, odpowiada

wymaganiom następujących norm i dokumentów

normatywnych:

EN 61029, EN 60825-1 –zgodnie z wymaganiami dyrektyw:

2004/108/EU, 2006/42/EU.

Dokumentacja techniczna:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Piła do cięcia paneli GCM 12 GDL Professional

Numer katalogowy 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Moc znamionowa W 2000 1500 1800

Prędkość obrotowa bez obciążenia min-1 3800 3800 3800

Ogranicznik prądu rozruchowego zzz

Typ lasera nm

635

Klasa lasera 222

Ciężar odpowiednio do EPTA-Procedure

01/2003 kg 32,1 32,1 32,1

Klasa ochrony /II /II /II

Dopuszczalne rozmiary przedmiotu przeznaczonego do obróbki (maks./min.) sprawdź na stronie 219.

Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla

danego kraju dane te mogą się różnić.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi

mogą się różnić.

Wymiary odpowiednich tarcz pilarskich

Średnica tarczy pilarskiej mm 305

Grubość tarczy mm 1,7–2,6

Średnica otworu mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 214 Tuesday, March 22, 2011 12:01 PM

Polski | 215

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Montaż

fNależy unikać niezamierzonego uruchomienia

narzędzia. Podczas montażu oraz podczas innych prac

przy elektronarzędziu wtyczka urządzenia nie może

być podłączona do zasilania.

Zakres dostawy

Ostrożnie rozpakować dostarczone elementy.

Usunąć całe opakowanie z elektronarzędzia i dostarczonego

wraz z nim osprzętu.

Przed pierwszym uruchomieniem elektronarzędzia

sprawdzić, czy wszystkie niżej wymienione części zostały

dostarczone:

–Piła do cięcia paneli z wstępnie zamontowaną tarczą

pilarską

–Gałka nastawcza 15

–Worek na pył 1

–Klucz imbusowy 20

–Klucz imbusowy 21

(pod pokrywą ochronną lasera 27)

–Ścisk stolarski 22

Wskazówka: Skontrolować elektronarzędzie pod kątem

ewentualnych uszkodzeń.

Przed dalszym użytkowaniem elektronarzędzie sprawdzić

dokładnie systemy kontrolne i zabezpieczające lub lekko

uszkodzone części pod kątem ich bezbłędnego i zgodnego z

przeznaczeniem funkcjonowania. Sprawdzić, czy ruchome

części funkcjonują bezbłędnie i czy się nie zakleszczają oraz

czy któreś części nie są uszkodzone. Wszystkie części muszą

być prawidłowo zamontowane oraz spełniać wszystkie

warunki niezbędne do bezbłędnego funkcjonowania.

Naprawę lub wymianę uszkodzonych systemów kontrolnych i

zabezpieczających oraz uszkodzonych części należy zlecić

autoryzowanej jednostce serwisowej.

Narzędzia potrzebne do montażu, a nie wchodzące w

zakres dostawy:

–Wkrętak krzyżowy

–Klucz widełkowy (rozwartość: 8 mm)

–Klucz oczkowy, widełkowy lub nasadowy (rozwartość:

10 mm i 17 mm)

Montaż gałki nastawczej (zob.rys.a)

–Wkręcić gałkę nastawczą 15 w odpowiedni otwór powyżej

dźwigni 16.

fDokręcić zawsze mocno gałkę nastawczą 15 przed

rozpoczęciem cięcia. W innym przypadku tarcza pilarska

mogłaby się zaklinować w przedmiocie obrabianym.

Montaż stacjonarny lub ustawienie bez montażu

fDla zagwarantowania bezpiecznej obsługi, należy

przed użyciem przymocować elektronarzędzie do

równej i stabilnej powierzchni pracy (np. ławy

roboczej).

Montaż na płaszczyźnie roboczej (zob. rys. b1)

–Przymocować elektronarzędzie odpowiednimi śrubami do

płaszczyzny roboczej. Otwory na śruby 12.

Montaż na stole roboczym firmy Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (zob. rys. b2)

Dzięki stopkom przestawianym na wysokość stoły robocze do

ukośnic GTA, wyprodukowane przez firmę Bosch zapewniają

pewne zamocowanie elektronarzędzia na każdym podłożu.

Blaty stołu zapewniają optymalne podparcie dłuższych

elementów.

fZapoznać się ze wszystkimi instrukcjami oraz

wskazówkami bezpieczeństwa dołączonymi do stołu.

Błędy w przestrzeganiu tych wskazówek i instrukcji mogą

spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała.

fZmontować prawidłowo stół przed zamontowaniem do

niego elektronarzędzia. Bezbłędne zmontowanie stołu

zapobiega jego zawaleniu się.

–Zamocować elektronarzędzie na stole roboczym w pozycji

transportowej.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich z

zawartością ołowiu, niektórych gatunków drewna, minerałów

lub niektórych rodzajów metalu, mogą stanowić zagrożenie

dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub

przedostanie się ich do płuc może wywołać reakcje alergiczne

i/lub choroby układu oddechowego operatora lub osób

znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są

za rakotwórcze, szczególnie w połączeniu z substancjami do

obróbki drewna (chromiany, impregnaty do drewna).

Materiały, zawierające azbest mogą być obrabiane jedynie

przez odpowiednio przeszkolony personel.

–Należy zawsze stosować odsysanie pyłu.

–Należy zawsze dbać o dobrą wentylację stanowiska pracy.

–Zaleca się noszenie maski przeciwpyłowej z

pochłaniaczem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym

kraju przepisów, regulujących zasady obchodzenia się z

materiałami przeznaczonymi do obróbki.

System odsysania pyłu i wiórów może się zablokować pyłem,

wiórami lub kawałkami obrabianego materiału.

–Wyłączyć elektronarzędzie i wyjąć wtyczkę sieciową z

gniazda.

–Odczekać, aby tarcza pilarska całkowicie się zatrzymała.

–Znaleźć przyczynę blokady i usunąć ją.

fNależy unikać gromadzenia się pyłu na stanowisku

pracy. Pyły mogą się z łatwością zapalić.

Odsysanie do worka (zob. rys. c)

Do odsysania wiórów należy używać worka na pył

znajdującego się w wyposażeniu standardowym 1.

fPo każdym użyciu należy skontrolować i oczyścić

worek na pył.

fPrzed przystąpieniem do cięcia aluminium, należy

uprzednio usunąć worek na pył, aby uniknąć

zagrożenia pożarem.

OBJ_BUCH-1360-001.book Page 215 Tuesday, March 22, 2011 12:01 PM

216 | Polski

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Worek na pył 1 należy nałożyć na przyłącze do odsysania

pyłu 2 i obrócić w taki sposób, aby pin przyłącza do

odsysania pyłu zaskoczył w otwór w worku na pył.

Worek na pył i adapter do odsysania pyłów nie mogą stykać

się podczas pracy z ruchomymi częściami elektronarzędzia.

Opróżniać regularnie worek na pył.

Odsysanie zewnętrzne

Do odsysania pyłów można podłączyć do adaptera 2 także

wąż odkurzacza (Ø35 mm).

–Wstawić wąż odkurzacza do przyłącza do odsysania pyłu

Odkurzacz musi być dostosowany do rodzaju obrabianego

materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów

rakotwórczych należy używać odkurzacza specjalnego.

Czyszczenie przyłącza do odsysania pyłu

Aby zagwarantować optymalną wydajność odsysania, należy

regularnie czyścić przystawkę do odsysania pyłu 2.

–Ruchem obrotowym zdjąć przyłącze do odsysania pyłu 2 z

wyrzutnika wiórów 41.

–Usunąć kawałki obrabianego materiału i wióry.

–Nałożyć przyłącze do odsysania pyłu na wyrzutnik wiórów,

wykonując ponownie ruch obrotowy tak, aby zaskoczył on

na pierścieniu wyrzutnika.

Wymiana tarczy tnącej (zob. rys. d1–d4)

fPrzed wszystkimi pracami przy elektronarzędziu

należy wyciągnąć wtyczkę z gniazda.

fPodczas montażu tarczy pilarskiej używać rękawic

ochronnych. Przy kontakcie z tarczą pilarską istnieje

niebezpieczeństwo zranienia.

Stosować należy wyłącznie tarcze, których maksymalnie

dopuszczalna prędkość wyższa jest od prędkości obrotowej

elektronarzędzia bez obciążenia.

Stosować należy wyłącznie tarcze tnące, których parametry

są zgodne z podanymi w niniejszej instrukcji obsługi ulotce i

zostały przetestowane zgodnie z wymaganiami normy

EN 847-1 i odpowiednio oznakowane.

Stosować należy wyłącznie tarcze, które zostały polecone

przez producenta elektronarzędzia i które są dostosowane do

rodzaju materiału, przeznaczonego do obróbki.

Demontaż tarczy pilarskiej

–Ustawić elektronarzędzie w pozycji roboczej.

–Dokręcić ręcznie śrubę zabezpieczającą 42, tak aby żerdź

43 zwisała swobodnie.

–Zwolnić śrubę mocującą 44 (wykonując ok. dwa obroty) za

pomocą załączonego w dostawie klucza imbusowego

4mm) 20.

Nie należy całkowicie wykręcać śruby.

–Zwolnić śrubę mocującą 45 (wykonując ok. sześć

obrotów) za pomocą załączonego w dostawie klucza

imbusowego 4 mm) 20.

Nie należy całkowicie wykręcać śruby.

–Odsunąć pokrywę 46 od śruby mocującej 45, pociągając

ją do przodu, a następnie ku dołowi.

–Wcisnąć dźwignię blokującą 5 i przesunąć osłonę wahliwą

8 do tyłu.

Przytrzymać osłonę wahliwą w tej pozycji.

–Zawiesić żerdź 43, zahaczając otworem o śrubę mocującą

45.

Spowoduje to zablokowanie osłony wahliwej w pozycji

otwartej.

–Przekręcić śrubę z gniazdem sześciokątnym 48 za pomocą

klucza imbusowego (6 mm) 20, wciskając równocześnie

blokadę wrzeciona 47 tak, aby zaskoczyła ona w zapadce.

–Trzymając blokadę wrzeciona 47 wciśniętą, wykręcić

śrubę 48 w kierunku zgodnym z ruchem wskazówek zegara

(gwint lewy!).

–Zdjąć kołnierz mocujący 49.

–Zdjąć tarczę pilarską 40.

Montaż tarczy pilarskiej

W razie potrzeby oczyścić przed montażem wszystkie części,

które mają być zamontowane.

–Nałożyć nową tarczę pilarską na wewnętrzny kołnierz

mocujący 50.

fPodczas montażu należy zwrócić uwagę na to, by

kierunek cięcia zębów (kierunek strzałki na tarczy

pilarskiej) zgadzał się z kierunkiem strzałki na osłonie!

–Nałożyć kołnierz mocujący 49 i śrubę 48.

Wcisnąć blokadę wrzeciona 47, tak aby zaskoczyła ona w

zapadce, a następnie dokręcić śrubę, obracając ją w

kierunku przeciwnym do ruchu wskazówek zegara.

–Zdjąć żerdź 43 z śruby mocującej 45 i przesunąć osłonę

wahliwą ponownie w dół.

–Ponownie wsunąć pokrywę 46 pod śrubę mocującą 45.

–Ponownie dokręcić śruby mocujące 45 i 44.

–Wsunąć żerdź 43 na jej pierwotną pozycję i ponownie

ręcznie dokręcić śrubę zabezpieczającą 42.

Praca

fPrzed wszystkimi pracami przy elektronarzędziu

należy wyciągnąć wtyczkę z gniazda.

Zabezpieczenie transportowe (zob. rys. A)

Zabezpieczenie transportowe 31 ułatwia obchodzenie się z

elektronarzędziem podczas jego transportu.

Odbezpieczanie elektronarzędzia (pozycja pracy)

–Docisnąć uchwyt 4 ramienia ślizgowego 28 nieco do dołu,

aby odciążyć zabezpieczenie transportowe 31.

–Wysunąć zabezpieczenie transportowe 31 w całości na

zewnątrz.

–Lekko przesunąć ramię ślizgowe do góry.

Zabezpieczanie elektronarzędzia (pozycja transportowa)

–Przesunąć ramię ślizgowe 28 całkowicie do tyłu i

zabezpieczyć go w tej pozycji (zob. „Zabezpieczenie

ramienia ślizgowego“, str. 217).

–Przesunąć ramię ślizgowe w dół do takiego stopnia, aby

zabezpieczenie transportowe 31 dało się całkowicie

wcisnąć do środka.

Dalsze wskazówki dot. transportu zob. str. 223.

OBJ_BUCH-1360-001.book Page 216 Tuesday, March 22, 2011 12:01 PM

Polski | 217

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Blokada ramienia ślizgowego

Mechanizm ramienia ślizgowego 28 można unieruchomić za

pomocą dźwigni blokującej 26. Możliwy jest przy tym wybór

jednej z dwóch pozycji:

–ramię ślizgowe przesunięte całkowicie do tyłu (do

przekrojów poprzecznych)

–ramię ślizgowe wysunięte całkowicie do przodu (zwarta

pozycja transportowa)

Zwalnianie blokady ramienia ślizgowego (zob. rys. B1)

Po zwolnieniu blokady ramienia ślizgowego 28 kompletny

mechanizm ślizgowy jest gotowy do użycia.

–Docisnąć dźwignię blokującą 26 do oporu w dół.

Klin blokujący dźwigni zwalnia oba dolne elementy

przegubowe ramienia ślizgowego.

Zabezpieczenie ramienia ślizgowego (zob. rys. B2)

Ramię ślizgowe przesunięte całkowicie do tyłu:

–Przesunąć ramię ślizgowe 28 do oporu do tyłu.

Oba górne elementy przegubowe ramienia ślizgowego

znajdują się w pozycji pionowej i są zamknięte.

–Pociągnąć dźwignię blokującą 26 do góry, tak aby klin

blokujący znalazł się pomiędzy oboma dolnymi

elementami przegubowymi ramienia ślizgowego.

Przesunięte całkowicie do tyłu ramię ślizgowe 28 zostało

zablokowane.

Ramię ślizgowe wysunięte całkowicie do przodu:

–Pociągnąć ramię ślizgowe 28 do oporu do przodu.

Mechanizm ślizgowy jest całkowicie wysunięty do przodu.

–Pociągnąć dźwignię blokującą 26 do góry, tak aby klin

blokujący znalazł się pomiędzy oboma dolnymi

elementami przegubowymi ramienia ślizgowego.

Przesunięte całkowicie do przodu ramię ślizgowe 28

zostało zablokowane.

Przygotowanie pracy

Przedłużanie stołu pilarskiego (zob. rys. C)

Długie przedmioty obrabiane muszą być podparte na całej

swej długości.

Za pomocą specjalnych przedłużek 11 można rozszerzyć

powierzchnię stołu pilarskiego w prawą lub w lewą stronę.

–Odchylić dźwignię blokującą 51 do środka.

–Wyciągnąć przedłużkę stołu pilarskiego 11 na tyle, na ile

jest to potrzebne do osiągnięcia pożądanej długości

(maksymalnie 250 mm).

–Aby zablokować przedłużkę stołu, należy docisnąć go 51

ponownie do zewnątrz.

Przedłużanie szyny oporowej (zob. rys. D)

Przy pionowych kątach uciosu konieczne jest przesunięcie

przedłużek szyny oporowej 9.

–Pociągnąć dźwignię blokującą 52 do przodu.

–Całkowicie wyciągnąć na zewnątrz przedłużkę szyny

oporowej 9.

–Aby zablokować przedłużkę szyny oporowej, należy

docisnąć dźwignię blokującą 52 ponownie do tyłu.

Usuwanie przedłużki szyny oporowej (zob. rys. E)

Przy pionowych kątach uciosu konieczne jest całkowite

usunięcie przedłużek szyny oporowej 9.

–Obrócić blachę krańcową 53 do zewnątrz.

–Pociągnąć dźwignię blokującą 52 do przodu.

–Całkowicie wyciągnąć na zewnątrz przedłużkę szyny

oporowej 9.

–Odchylić przedłużkę szyny oporowej całkowicie do góry.

Ustawianie tłumienia ramienia ślizgowego (zob. rys. F)

Mechanizm ramienia ślizgowego 28 został fabrycznie

ustawiony i znajduje się przy zakupie elektronarzędzia w

stanie niewytłumionym.

Tłumienie mechanizmu ślizgowego można indywidualnie

ustawić przy amortyzatorze 54:

tryb twardy – kontrolowane ruchy robocze;

tryb miękki – szybkie cięcia.

–Zwolnić obie śruby regulacyjne 55 za pomocą klucza

imbusowego (4 mm) 20, aby uzyskać miękkie tłumienie

lub

mocno dociągnąć obie śruby regulacyjne 55, aby uzyskać

twardsze tłumienie.

Unieruchamianie przedmiotu obrabianego (zob. rys. G)

Aby zagwarantować optymalne bezpieczeństwo pracy, należy

zawsze unieruchomić przedmiot obrabiany.

Nie obrabiać przedmiotów, które są za małe, aby można było

je unieruchomić.

–Docisnąć mocno przedmiot obrabiany do ogranicznika

cięcia 10.

–Włożyć dołączony do zestawu ścisk stolarski 22 do

jednego z przeznaczonych dla niego otworu 56.

–Poluzować nakrętkę motylkową 57, dopasować ścisk

stolarski do przedmiotu obrabianego a następnie dokręcić

nakrętkę motylkową.

–Unieruchomić przedmiot obrabiany obracając prętem

gwintowanym 58.

Ustawianie kątów uciosu

Aby zagwarantować precyzję cięć, należy po intensywnym

użytkowaniu skontrolować i w razie potrzeby poprawić

podstawowe ustawienia elektronarzędzia (zob. „Kontrola i

wykonywanie ustawień podstawowych“, strona 222).

fDokręcić zawsze mocno gałkę nastawczą 15 przed

rozpoczęciem cięcia. W innym przypadku tarcza pilarska

mogłaby się zaklinować w przedmiocie obrabianym.

Ustawianie poziomych standardowych kątów cięcia

(zob.rys.H)

Do szybkiego i precyzyjnego ustawiania często używanych

kątów cięcia służą zagłębienia 18 na stole pilarskim:

–Poluzować gałkę nastawczą 15, jeżeli była dokręcona.

–Pociągnąć dźwignię 16 i obrócić stół pilarski 38 do

żądanego zagłębienia w prawo lub w lewo.

lewa strona prawa strona

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 217 Tuesday, March 22, 2011 12:01 PM

218 | Polski

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Puścić dźwignię. Dźwignia musi słyszalnie zaskoczyć w

zagłębienie.

Ustawianie dowolnych poziomych kątów cięcia

(zob.rys.I)

Kąt uciosu w poziomie może zostać ustawiony w zakresie od

52° (lewa strona) do 60° (prawa strona).

–Poluzować gałkę nastawczą 15, jeżeli była dokręcona.

–Pociągnąć dźwignię 16 przyciskając równocześnie do dołu

przednią blokadę kąta 14.

Nastąpi w ten sposób blokada dźwigni 16, a stół będzie

można swobodnie poruszać.

–Przytrzymując za gałkę mocującą, obrócić stół pilarski 38,

w lewo lub w prawo na tyle, by wskaźnik 59 wskazywał

pożądany kąt cięcia.

–Dokręcić na powrót gałkę nastawczą 15.

–Aby zwolnić dźwignię 16 (do ustawiania standardowych

kątów ukośnych), należy pociągnąć dźwignię do góry.

Blokada kąta 14 powróci na swoje pierwotne miejsce, a

dźwignia 16 będzie mogła "wskoczyć" w rowki 18.

Ustawianie pionowych kątów uciosu

Aby zagwarantować precyzję cięć, należy po intensywnym

użytkowaniu skontrolować i w razie potrzeby poprawić

podstawowe ustawienia elektronarzędzia (zob. „Kontrola i

wykonywanie ustawień podstawowych“, strona 222).

Pionowy kąt uciosu można ustawić w zakresie od 47°

(lewostronny) do 47° (prawostronny).

Dla szybkich i precyzyjnych nastaw często stosowanych

kątów ukośnych przewidziano przykładnice dla kątów 0°,

22,5°, 45° i 47°.

Ustawianie lewego zakresu kąta uciosu

(45°do 0°)

–Całkowicie wyciągnąć lewą przedłużkę szyny oporowej 9,

ciągnąc do zewnątrz. (zob. „Przedłużanie szyny

oporowej“, str. 217)

–Poluzować uchwyt mocujący 17.

–Przytrzymując za uchwyt 4, odchylić ramię ślizgowe w

lewo na tyle, by wskaźnik kąta 33 wskazywał pożądany kąt

uciosu.

–Przytrzymać ramię ślizgowe w tej pozycji i mocno

dociągnąć uchwyt 17.

Siła zaciskowa uchwytu musi wystarczać, aby utrzymać

ramię ślizgowe w bezpiecznej pozycji, niezależnie od

ustawienia pionowego kąta uciosu.

Ustawianie prawego zakresu kąta uciosu

(0°do 45°) (zob.rys.J)

–Całkowicie wyciągnąć prawą przedłużkę

szyny oporowej 9, ciągnąc do zewnątrz. (zob.

„Przedłużanie szyny oporowej“, str. 217)

–Poluzować uchwyt mocujący 17.

–Przytrzymując za uchwyt 4, przechylić ramię ślizgowe z

pozycji 0° lekko w lewo i obrócić gałkę 39 tak, aby

wskazywany był pożądany zakres kąta uciosu.

–Przytrzymując za uchwyt 4, odchylić ramię ślizgowe w

prawo na tyle, by wskaźnik kąta 24 wskazywał pożądany

kąt uciosu.

–Przytrzymać ramię ślizgowe w tej pozycji i mocno

dociągnąć uchwyt 17.

Siła zaciskowa uchwytu musi wystarczać, aby utrzymać

ramię ślizgowe w bezpiecznej pozycji, niezależnie od

ustawienia pionowego kąta uciosu.

Standardowy kąt uciosu 0°

Aby z łatwością móc powrócić do standardowych ustawień

kąta uciosu, wynoszącego 0°, gałka 39 zaskakuje w zapadce

w zakresie .

–Przechylić ramię ślizgowe z prawej strony ponad pozycją

0°.

Ustawianie całkowitego zakresu kąta uciosu

(–47°do +47°)

–Całkowicie wyciągnąć obie przedłużki szyny

oporowej 9, ciągnąc je do zewnątrz. (zob.

„Przedłużanie szyny oporowej“, str. 217)

–Poluzować uchwyt mocujący 17.

–Przytrzymując za uchwyt 4, przechylić ramię ślizgowe z

pozycji 0° lekko w lewo i obrócić gałkę 39 tak, aby

wskazywany był pożądany zakres kąta uciosu.

–Przytrzymując za uchwyt 4, odchylić ramię ślizgowe w

lewo lub w prawo na tyle, aby jeden ze wskaźników – 33

lub 24 – wskazywał pożądany kąt uciosu.

–Przytrzymać ramię ślizgowe w tej pozycji i mocno

dociągnąć uchwyt 17.

Siła zaciskowa uchwytu musi wystarczać, aby utrzymać

ramię ślizgowe w bezpiecznej pozycji, niezależnie od

ustawienia pionowego kąta uciosu.

Standardowy kąt uciosu 22,5° (zob.rys.K)

–Całkowicie wyciągnąć gałkę nastawczą 34 i obrócić ją o

90°. Następnie przekręcić ramię ślizgowe przy uchwycie 4

aż w sposób słyszalny zaskoczy ono w zapadce.

Uruchamianie

fNależy zwrócić uwagę na napięcie sieciowe! Napięcie

źródła prądu musi zgadzać się z danymi na tabliczce

znamionowej elektronarzędzia.

Uruchomienie (zob. rys. L)

–W celu uruchomienia przesunąć włącznik/wyłącznik 60 w

kierunku uchwytu 4.

Wskazówka: Ze względów bezpieczeństwa

włącznik/wyłącznik 60 nie może zostać zablokowany do

pracy ciągłej. Przez cały czas obróbki musi być wciśnięty

przez obsługującego.

Ramię ślizgowe można opuścić dopiero po naciśnięciu na

dźwignię blokującą 5.

–Dlatego też aby rozpocząć piłowanie należy oprócz

przesunięcia włącznika/wyłącznika naciskać jednocześnie

na dźwignię blokady 5.

Wyłączenie

–W celu wyłączenia należy puścić włącznik/wyłącznik 60.

Ogranicznik prądu rozruchowego

Elektroniczny ogranicznik prądu rozruchowego ogranicza

wielkość prądy podczas włączania elektronarzędzia i

umożliwia eksploatację z bezpiecznikiem 16 A.

OBJ_BUCH-1360-001.book Page 218 Tuesday, March 22, 2011 12:01 PM

Polski | 219

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Wskazówka: Jeżeli elektronarzędzie startuje zaraz po

włączeniu z pełną prędkością obrotową, oznacza to awarię

ogranicznika prądu rozruchowego. Elektronarzędzie należy

natychmiast odesłać do specjalistycznego punktu obsługi

klienta (adresy znajdują się w rozdziale „„Obsługa klienta oraz

doradztwo techniczne“, str. 224.

Wskazówki dotyczące pracy

Ogólne wskazówki dotyczące piłowania

fPrzed przystąpieniem do przecinania należy mocno

dokręcić gałkę 15 i uchwyt mocujący 17. W przeciwnym

wypadku obrabiany materiał może się przechylić.

fPodczas każdego cięcia upewnić się najpierw, czy

tarcza pilarska nie styka się z ogranicznikiem cięcia,

ściskami stolarskimi czy też z innymi częściami

urządzenia. Usunąć ewentualnie zamocowane

pomocnicze ograniczniki lub odpowiednio je

dopasować.

Tarcze tnące należy chronić przed upadkiem i udarami. Nie

należy poddawać tarcz działaniu sił bocznych.

Nie piłować skrzywionych przedmiotów. Przedmiot

obrabiany musi równo przylegać do ogranicznika cięcia.

Długie przedmioty obrabiane muszą być podparte na całej

swej długości.

Oznakowanie linii cięcia (zob. rys. M)

Dwie wiązki laserowe ukazują szerokość cięcia tarczy tnącej.

Dzięki temu możliwe jest dokładne ustawienie elementu do

obróbki bez otwierania osłony wahliwej.

–Wiązki lasera włącza się za pomocą przełącznika 61.

–Zaznaczone do cięcia miejsce na obrabianym elemencie

można ustawić kierując się linią przebiegającą pomiędzy

oboma liniami lasera.

Wskazówka: Przed przystąpieniem do cięcia skontrolować,

czy szerokość cięcia jest nadal prawidłowo ukazywana

(zob.„Wyregulowanie lasera“, str. 222). Wiązki lasera mogą

ulec przemieszczeniu na przykład pod wpływem drgań

spowodowanych intensywnym użytkowaniem.

Pozycja operatora (zob. rys. N)

fNie należy ustawiać się w jednej linii z tarczą z przodu

elektronarzędzia. Należy stawać zawsze w pozycji

lekko przesuniętej w bok. W ten sposób ciało jest poza

zasięgiem ewentualnego odrzutu.

–Zachować bezpieczną odległość rąk, palców i ramion od

obracającej się tarcza pilarskiej.

–Nie wolno krzyżować rąk przed ramieniem ślizgowym.

Wymiana podkładek (zob. rys. O)

Czerwone podkładki 13 mogą się zużyć po dłuższym

użytkowaniu elektronarzędzia.

Należy wymienić uszkodzone podkładki.

–Ustawić elektronarzędzie w pozycji roboczej.

–Wykręcić śruby 62 za pomocą klucza imbusowego (4 mm)

20 i wyjąć stare podkładki.

–Nałożyć nową prawą podkładkę.

–Przykręcić podkładkę śrubami 62 umieszczając ją jak

najbardziej wysuniętą na prawo, tak aby tarcza pilarska na

całej długości posuwu nie zetknęła się z podkładką.

–Powtórzyć kroki montażu analogicznie dla lewej

podkładki.

Dopuszczalne rozmiary przedmiotu przeznaczonego do obróbki

Maksymalna wielkość materiału:

Minimalna wielkość materiału:

(= wszystkie elementy, które mogą zostać przymocowane za

pomocą załączonego w dostawie ścisku stolarskiego 22 z

lewej lub prawej strony tarczy pilarskiej):

160 x 335 mm (wysokość x szerokość)

maks. głębokość cięcia (0˚/0˚): 104 mm

Piłowanie

Cięcie bez ciągnięcia (przycinanie) (zob. rys. P)

–Przesunąć ramię ślizgowe 28 całkowicie do tyłu i

zabezpieczyć go w tej pozycji (zob. „Zabezpieczenie

ramienia ślizgowego“, str. 217).

Upewnić się, że ogranicznik głębokości 30 dociśnięty jest

całkowicie do tyłu, a śruba regulacyjna 29 przy

przesunięciu ramienia ślizgowego pasuje do otworu i nie

dotyka ogranicznika głębokości.

Kąt uciosu wysokość x szerokość

[mm]

poziom pion Obrabiany element przy

szynie oporowej Obrabiany element przy

ograniczniku dystansowym

(osprzęt)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (w lewo) 50 x 335 50 x 295

0°45° (w prawo) 40 x 335 40 x 295

45°45° (w lewo) 50 x 240 50 x 200

45°45° (w prawo) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 219 Tuesday, March 22, 2011 12:01 PM

220 | Polski

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Unieruchomić przedmiot obrabiany uwzględniając jego

wymiary.

–Ustawić pożądany kąt uciosu (poziomy i/lub pionowy.

–Włączyć elektronarzędzie.

–Wcisnąć dźwignię blokującą 5 i wolno poprowadzić do

dołu ramię ślizgowe, trzymając je za uchwyt 4.

–Przepiłować przedmiot obrabiany z równomiernym

posuwem.

–Wyłączyć elektronarzędzie i odczekać aż tarcza pilarska

zatrzyma się całkowicie.

–Lekko przesunąć ramię ślizgowe do góry.

Cięcie z ciągnięciem (zob. rys. Q)

fRękojeść należy mocno przytrzymywać zarówno tuż

przed włączeniem, jak i podczas całego procesu

obróbki. Podczas cięcia należy wykonywać

kontrolowany ruch ramieniem ślizgowym. Moment

nieuwagi może doprowadzić do poważnych urazów ciała

ze względu na wyjątkowo łatwe do prowadzenia ramię.

–Zwolnić ramię ślizgowe 28 (zob. „Zwalnianie blokady

ramienia ślizgowego“, str. 217).

Skontrolować prawidłowe funkcjonowanie kompletnego

mechanizmu ślizgowego, poprzez wyciągnięcie i ponowne

wsunięcie ramienia ślizgowego 28.

–Unieruchomić przedmiot obrabiany uwzględniając jego

wymiary.

–Ustawić pożądany kąt uciosu (poziomy i/lub pionowy.

–Odciągnąć ramię ślizgowe od szyny oporowej 10 na tyle,

aby tarcza tnąca znalazła się przed obrabianym

elementem.

–Włączyć elektronarzędzie.

–Wcisnąć dźwignię blokującą 5 i wolno poprowadzić do

dołu ramię ślizgowe, trzymając je za uchwyt 4.

–Docisnąć ramię ślizgowe w kierunku szyny oporowej 10 i

ciąć materiał z równomiernym posuwem.

–Wyłączyć elektronarzędzie i odczekać aż tarcza pilarska

zatrzyma się całkowicie.

–Lekko przesunąć ramię ślizgowe do góry.

Piłowanie przedmiotów obrabianych do jednakowej

długości (zob.rys.R)

Do prostego cięcia jednakowej długości elementów można

zastosować prowadnicę wzdłużną 36.

Prowadnicę wzdłużną można zamontować z obu stron

przedłużki stołu pilarskiego 11.

–Po zwolnieniu śluby blokującej 35 należy odchylić

prowadnicę wzdłużną 36 ponad śrubą zaciskową 63.

–Ponownie dokręcić śrubę blokującą 35.

–Ustawić przedłużkę stołu pilarskiego 11 na pożądaną

długość (zob. „Przedłużanie stołu pilarskiego“, str. 217).

Regulacja ogranicznika głębokości (wcinanie rowków)

(zob.rys.S)

Do cięcia rowków lub do pracy przy użyciu ogranicznika

dystansowego (np. MSF 110 firmy Bosch) należy przestawić

ogranicznik głębokości.

–Odchylić ogranicznik głębokości 30 do zewnątrz.

–Wcisnąć dźwignię blokującą 5 i przesunąć ramię ślizgowe

na pożądaną pozycję.

–Przekręcić śrubę regulacyjną 29 tak, aby koniec śruby

dotykał ogranicznika głębokości 30.

–Lekko przesunąć ramię ślizgowe do góry.

Nietypowe przedmioty obrabiane

Przy piłowaniu wygiętych lub okrągłych przedmiotów należy

je szczególnie starannie zabezpieczyć przed przesuwaniem

się. Na linii cięcia nie może powstać szczelina między

przedmiotem obrabianym, ogranicznikem cięcia i stołem

pilarskim.

W razie potrzeby należy wykonać specjalne uchwyty.

Cięcie listew profilowych (listwy przypodłogowe

lub sufitowe)

Listwy profilowe można ciąć w dwojaki sposób:

–ustawione pionowo przy ograniczniku cięcia,

–ułożone płasko na stole pilarskim.

Ponadto, w zależności od szerokości listwy profilowej, można

wykonywać cięcia z posuwem lub bez posuwu.

Wypróbować zawsze ustawiony kąt cięcia najpierw na resztce

listwy.

OBJ_BUCH-1360-001.book Page 220 Tuesday, March 22, 2011 12:01 PM

Polski | 221

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Listwy przypodłogowe

Poniższa tebela zawiera wskazówki dotyczące cięcia listw przypodłogowych.

Listwy sufitowe (wg amerykańskich standardów)

Ustawienia pionowo przy

ograniczniku

cięcia

płasko

przylega do

stołu

pilarskiego

Listwa przypodłogowa lewa strona prawa strona lewa strona prawa strona

Krawędź

wewnętrzna poziomy kąt cięcia 45° z lewej strony 45° z prawej strony 0°0°

pionowy kąt uciosu 0°0°45° z lewej strony 45° z prawej strony

Ustalenie położenia

przedmiotu

obrabianego

Krawędź dolna na

stole pilarskim Krawędź dolna na

stole pilarskim Krawędź górna przy

ograniczniku cięcia Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot

znajduje się ... ... z lewej strony

cięcia ... z prawej strony

cięcia ... z lewej strony

cięcia ... z prawej strony

cięcia

Krawędź

zewnętrzna poziomy kąt cięcia 45° z prawej strony 45° z lewej strony 0°0°

pionowy kąt uciosu 0°0°45° z prawej strony 45° z lewej strony

Ustalenie położenia

przedmiotu

obrabianego

Krawędź dolna na

stole pilarskim Krawędź dolna na

stole pilarskim Krawędź górna przy

ograniczniku cięcia Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot

znajduje się ... ... z prawej strony

cięcia ... z lewej strony

cięcia ... z prawej strony

cięcia

Do obróbki listew stropowych płasko ułożonych na stole pilarskim, poziomy kąt uciosu należy ustawić

na 31,6° (Stół pilarski obrócony w lewo lub w prawo), a pionowy kąt uciosu na 33,9° (ramię ślizgowe

przesunięte w lewo lub w prawo). Poniższa tabelka zawiera wskazówki potrzebne do obróbki listew

stropowych.

Ustawienia pionowo przy

ograniczniku

cięcia

ułożone

płasko na

stole

pilarskim

Listwa sufitowa lewa strona prawa strona lewa strona prawa strona

Krawędź

wewnętrzna poziomy kąt cięcia 45° z prawej strony 45° z lewej strony 31,6° z prawej

strony 31,6° z lewej

strony

pionowy kąt uciosu 0°0°33,9° w lewo 33,9° w prawo

Ustalenie położenia

przedmiotu

obrabianego

Krawędź dolna przy

ograniczniku cięcia Krawędź dolna przy

ograniczniku cięcia Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot

znajduje się ... ... z prawej strony

cięcia ... z lewej strony

cięcia ... z prawej strony

cięcia

Krawędź

zewnętrzna poziomy kąt cięcia 45° z lewej strony 45° z prawej strony 31,6° z lewej

strony 31,6° z prawej

strony

pionowy kąt uciosu 0°0°33,9° w prawo 33,9° w lewo

Ustalenie położenia

przedmiotu

obrabianego

Krawędź dolna przy

ograniczniku cięcia Krawędź dolna przy

ograniczniku cięcia Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot

znajduje się ... ... z prawej strony

cięcia ... z lewej strony

cięcia ... z prawej strony

cięcia

52°

38°

52°

OBJ_BUCH-1360-001.book Page 221 Tuesday, March 22, 2011 12:01 PM

222 | Polski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Kontrola i wykonywanie ustawień podstawowych

Aby zagwarantować precyzję cięć, należy po intensywnym

użytkowaniu skontrolować i w razie potrzeby poprawić

podstawowe ustawienia elektronarzędzia.

Niezbędne jest do tego doświadczenie oraz odpowiednie

specjalistyczne narzędzia.

Autoryzowana placówka serwisowa firmy Bosch przepro-

wadza te prace szybko i niezawodnie.

Wyregulowanie lasera

Wskazówka: Aby móc przetestować działanie lasera,

elektronarzędzie należy podłączyć do zasilania prądem.

fPodczas justowania lasera należy uważać, aby nie

wcisnąć włącznika/wyłącznika (np. przesuwając ramię

ślizgowe). Niezamierzone uruchomienie elektronarzędzia

może spowodować obrażenia ciała.

–Ustawić elektronarzędzie w pozycji roboczej.

–Przekręcić stół pilarski 38 aż do zagłębienia 18 dla 0°.

Dźwignia 16 musi słyszalnie zaskoczyć we wgłębienie.

–Wiązki lasera włącza się za pomocą przełącznika 61.

Kontrola: (zob. rys. T1)

–Narysować na przedmiocie obrabianym prostą linię cięcia.

–Wcisnąć dźwignię blokującą 5 i wolno poprowadzić do

dołu ramię ślizgowe, trzymając je za uchwyt 4.

–Ułożyć przedmiot obrabiany w taki sposób, aby zęby

tarczy pilarskiej znalazły się w jednej linii z linią cięcia.

–Unieruchomić obrabiany element w tej pozycji i wolno

przestawić ramię ślizgowe ponownie do góry.

–Zamocować przedmiot obrabiany.

–Wiązki lasera włącza się za pomocą przełącznika 61.

Wiązki lasera muszą znajdować się w tej samej odległości z

lewej jak i z prawej strony na całej długości narysowanej linii

cięcia na obrabianym elemencie, także wówczas, gdy ramię

ślizgowe przesuwane jest do dołu.

Ustawienie skupienia: (zob. rys. T2)

–Kręcić śrubą nastawczą 64 za pomocą klucza imbusowego

(2 mm) 21, aż wiązka lasera będzie na całej długości miała

ten sam odstęp od narysowanej linii cięcia na przedmiocie

obrabianym.

Obrót w kierunku przeciwnym do ruchu wskazówek zegara

porusza wiązkę laserową z lewej na prawą stronę, obrót w

kierunku zgodnym z ruchem wskazówek zegara porusza

wiązkę laserową ze strony prawej na lewą.

Ustawienie równoległości: (zob. rys. T3)

–Zwolnić obie śruby 65 pokrywy ochronnej lasera 27 za

pomocą klucza imbusowego (4 mm) 20.

Wskazówka: Do osiągnięcia przedniej śruby pokrywy

ochronnej lasera, konieczne jest przesunięcia ramienia

ślizgowego nieco w dół, tak aby można było włoży klucz

imbusowy przez jedną ze szczelin w osłonie wahliwej.

–Zwolnić śrubę mocującą 66 (wykonując ok. 1–2 obrotów)

za pomocą załączonego w dostawie klucza imbusowego

(2 mm) 21.

Nie należy całkowicie wykręcać śruby.

–Przesunąć płytę montażową lasera w prawo lub w lewo –

tak, aby wiązki lasera leżały się na całej swojej długości

równolegle do uprzednio zaznaczonej linii cięcia na

obrabianym elemencie.

–Przytrzymać płytę montażową lasera w tej pozycji i

ponownie mocno dociągnąć śrubę mocującą 66.

–Po zakończeniu nastaw należy ponownie skontrolować,

czy wiązka leży równolegle do linii cięcia. Jeżeli nie, wiązki

lasera należy ustawić ponownie za pomocą śrub

regulacyjnych 64.

–Przymocować na powrót osłonę laseru 27.

Ustawiania bocznego odchylenia podczas ruchu ramienia

ślizgowego: (zob. rys. T4)

–Zwolnić obie śruby 65 pokrywy ochronnej lasera 27 za

pomocą klucza imbusowego (4 mm) 20.

Wskazówka: Do osiągnięcia przedniej śruby pokrywy

ochronnej lasera, konieczne jest przesunięcia ramienia

ślizgowego nieco w dół, tak aby można było włoży klucz

imbusowy przez jedną ze szczelin w osłonie wahliwej.

–Zwolnić obie śruby mocujące 67 (wykonując ok.

1–2 obrotów) za pomocą załączonego w dostawie klucza

imbusowego (2 mm) 21.

Nie należy całkowicie wykręcać śrub.

–Przesunąć obudowę lasera w prawo lub w lewo na tyle, aby

wiązki lasera nie odbiegały od linii cięcia podczas ruchu w

dół ramienia ślizgowego.

–Po zakończeniu nastaw należy ponownie skontrolować,

czy wiązka leży równolegle do linii cięcia. Jeżeli nie, wiązki

lasera należy ustawić ponownie za pomocą śrub

regulacyjnych 64.

–Przytrzymać obudowę lasera w tej pozycji i ponownie

mocno dociągnąć śruby mocujące 67.

–Przymocować na powrót osłonę laseru 27.

Ustawianie standardowego kąta uciosu 0° (pion)

–Ustawić elektronarzędzie w pozycji transportowej.

–Przekręcić stół pilarski 38 aż do zagłębienia 18 dla 0°.

Dźwignia 16 musi słyszalnie zaskoczyć we wgłębienie.

Kontrola: (zob. rys. U1)

–Ustawić przymiar kątowy na 90° i postawić go na stole 38.

Ramię kątownika musi stykać się na całej długości z tarczą

pilarską 40.

Ustawianie: (zob. rys. U2)

–Poluzować uchwyt mocujący 17.

–Zwolnić obie śruby regulacyjne 68 (co najmniej jeden

obrót) za pomocą klucza nasadowego (10 mm).

–Zwolnić śrubę regulacyjną 70 (wykonując ok. trzy obroty)

za pomocą klucza imbusowego (4 mm) 20.

–Wkręcić lub wykręcić śrubę regulacyjną 69 za pomocą

klucza imbusowego (4 mm) 20 na tyle, aby ramiona

przymiaru kątowego na całej długości pokrywały się z

tarczą pilarską.

–Dokręcić uchwyt mocujący 17.

Następnie należy najpierw dociągnąć śrubę ustawczą 70,

następnie śruby 68.

W razie gdy wskaźniki kąta cięcia 33 i 24 po zakończonej

regulacji nie znajdują się na jednej linii ze znacznikiem 0° na

podziałce 32, należy poluzować śruby mocujące za pomocą

wkrętaka krzyżowego ustawić wskaźniki kąta cięcia wzdłuż

znacznik 0° i ustawić wskaźniki kąta cięcia wzdłuż znacznik 0.

OBJ_BUCH-1360-001.book Page 222 Tuesday, March 22, 2011 12:01 PM

Polski | 223

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Ustawianie kąta standardowego 45° (lewostronnie, w

pionie)

–Ustawić elektronarzędzie w pozycji roboczej.

–Przekręcić stół pilarski 38 aż do zagłębienia 18 dla 0°.

Dźwignia 16 musi słyszalnie zaskoczyć we wgłębienie.

–Całkowicie wyciągnąć lewą przedłużkę szyny oporowej 9,

ciągnąc do zewnątrz.

–Zwolnić uchwyt 17 i przesunąć ramię ślizgowe, trzymając

je za uchwyt 4 aż do oporu w lewo (45°).

Kontrola: (zob. rys. V1)

–Ustawić przymiar kątowy na 45° i postawić go na stole 38.

Ramię kątownika musi stykać się na całej długości z tarczą

pilarską 40.

Ustawianie: (zob. rys. V2)

–Wkręcić lub wykręcić śrubę 71 za pomocą klucza

widełkowego (8 mm) na tyle, aby ramiona przymiaru

kątowego na całej długości pokrywały się z tarczą pilarską.

–Dokręcić uchwyt mocujący 17.

W razie gdy wskaźniki kąta cięcia 33 i 24 po zakończonej

regulacji nie znajdują się na jednej linii ze znacznikami 45° na

podziałce 32, należy najpierw skontrolować ustawienie kąta

uciosu 0° i wskaźniki kąta cięcia. Następnie można powtórzyć

ustawiania kąta uciosu 45°.

Ustawianie standardowego kąta uciosu 45°

(prawostronnie, w pionie)

–Ustawić elektronarzędzie w pozycji roboczej.

–Przekręcić stół pilarski 38 aż do zagłębienia 18 dla 0°.

Dźwignia 16 musi słyszalnie zaskoczyć we wgłębienie.

–Całkowicie wyciągnąć prawą przedłużkę szyny oporowej

9, ciągnąc do zewnątrz.

–Poluzować uchwyt mocujący 17.

–Przytrzymując za uchwyt 4, przechylić ramię

ślizgowe z pozycji 0° lekko w lewo i obrócić

gałkę 39 tak, aby wskazywany był prawy

zakres kąta uciosu.

–Przytrzymując za uchwyt 4, odchylić ramie ślizgowe do

oporu w prawo (45°).

Kontrola: (zob. rys. W1)

–Ustawić przymiar kątowy na 135° i postawić go na stole

pilarskim 38.

Ramię kątownika musi stykać się na całej długości z tarczą

pilarską 40.

Ustawianie: (zob. rys. W2)

–Wkręcić lub wykręcić śrubę 72 za pomocą klucza

widełkowego (8 mm) na tyle, aby ramiona przymiaru

kątowego na całej długości pokrywały się z tarczą pilarską.

–Dokręcić uchwyt mocujący 17.

W razie gdy wskaźniki kąta cięcia 33 i 24 po zakończonej

regulacji nie znajdują się na jednej linii ze znacznikami 45° na

podziałce 32, należy najpierw skontrolować ustawienie kąta

uciosu 0° i wskaźniki kąta cięcia. Następnie można powtórzyć

ustawiania kąta uciosu 45°.

Skala dla poziomych kątów uciosu

–Ustawić elektronarzędzie w pozycji roboczej.

–Przekręcić stół pilarski 38 aż do zagłębienia 18 dla 0°.

Dźwignia 16 musi słyszalnie zaskoczyć we wgłębienie.

Kontrola: (zob. rys. X1)

–Ustawić kątownik na 90° i położyć go między

ogranicznikiem cięcia 10 a tarcza pilarską 40 na stole

pilarskim 38.

Ramię kątownika musi stykać się na całej długości z tarczą

pilarską 40.

Ustawianie: (zob. rys. X2)

–Zwolnić wszystkie cztery śruby regulacyjne 73 za pomocą

klucza imbusowego (4 mm) 20 i obrócić stół pilarski 38

wraz z podziałką 37 na tyle, aby ramiona przymiaru

kątowego na całej długości pokrywały się z tarczą pilarską.

–Dokręcić ponownie śruby.

W razie gdy wskaźnik kąta cięcia 59 po zakończonej regulacji

nie znajduje się na jednej linii ze znacznikiem 0° na podziałce

37, poluzować śrubę 74 za pomocą wkrętaka krzyżowego i

ustawić wskaźnik kąta cięcia wzdłuż znacznika 0°.

Ustawianie siły zaciskowej uchwytu 17 (zob. rys. Y)

Siłę zaciskową uchwytu 17 można dowolnie regulować

Kontrola:

–Siła zaciskowa uchwytu musi wystarczać, aby utrzymać

ramię ślizgowe w bezpiecznej pozycji, niezależnie od

ustawienia pionowego kąta uciosu.

Ustawianie:

–Poluzować uchwyt mocujący 17.

–Przekręcić śrubę regulacyjną 75 za pomocą klucza

nasadowego (17 mm) w kierunku przeciwnym do ruchu

wskazówek zegara, aby zmniejszyć siłę zacisku, a w

kierunku zgodnym z ruchem wskazówek zegara, aby

zwiększyć siłę zacisku.

–Ustawić pionowy kąt uciosu, dociągnąć uchwyt 17 i

skontrolować, czy osiągnięta została pożądana siła

zaciskowa.

Transport (zob. rys. Z)

Przed transportem elektronarzędzia należy wykonać

następujące kroki:

–Przesunąć ramię ślizgowe 28 całkowicie do tyłu i

zabezpieczyć go w tej pozycji (zob. „Zabezpieczenie

ramienia ślizgowego“, str. 217).

–Upewnić się, że ogranicznik głębokości 30 dociśnięty jest

całkowicie do tyłu, a śruba regulacyjna 29 przy

przesunięciu ramienia ślizgowego pasuje do otworu i nie

dotyka ogranicznika głębokości.

–Przesunąć ramię ślizgowe w dół do takiego stopnia, aby

zabezpieczenie transportowe 31 dało się całkowicie

wcisnąć do środka.

–Przedłużki stołu 11 należy przesunąć całkowicie do

środka.

–Ustawić pionowy kąt cięcia o wartości 0° i dokręcić mocno

uchwyt mocujący 17.

–Obrócić stół pilarski 38 w lewo aż do oporu i dociągnąć

gałkę 15.

–Przewód sieciowy należy zwinąć i zamocować za pomocą

taśmy rzepowej 76.

–Należy zdjąć wszystkie elementy osprzętu, których nie

można stabilnie przymocować do elektronarzędzia.

OBJ_BUCH-1360-001.book Page 223 Tuesday, March 22, 2011 12:01 PM

224 | Polski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Przed przystąpieniem do transportu należy nieużyte tarcze

pilarskie w razie możliwości umieścić w zamykanym

pojemniku.

–Przenosić elektronarzędzie trzymając za uchwyt

transportowy 7 lub umieszczając palce w zagłębieniach 19

z boku stołu pilarskiego.

fDo przenoszenia elektronarzędzia należy używać

wyłącznie elementów transportowych; nigdy nie wolno

używać do tego celu elementów zabezpieczających,

ramienia ślizgowego 28 lub rękojeści/uchwytu 4.

fElektronarzędzie powinno być przenoszone przez dwie

osoby, przenoszenie go przez jedną osobę może

spowodować uszkodzenie kręgosłupa.

Konserwacja i serwis

Konserwacja i czyszczenie

fPrzed wszystkimi pracami przy elektronarzędziu

należy wyciągnąć wtyczkę z gniazda.

Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli

produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien

przeprowadzić autoryzowany serwis elektronarzędzi firmy

Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach części

zamiennych konieczne jest podanie 10-cyfrowego numeru

katalogowego elektronarzędzia zgodnie z danymi na tabliczce

znamionowej.

Czyszczenie

Utrzymywanie urządzenia i szczelin wentylacyjnych w

czystości gwarantuje prawidłową i bezpieczną pracę.

Osłona wahliwa musi zawsze mieć możliwość swobodnego

poruszania się i samoczynnego zamykania. Dlatego też należy

zawsze utrzymywać zakres jej ruchu w czystości.

–Pył i wióry należy usuwać po każdym użyciu,

przedmuchując sprężonym powietrzem lub za pomocą

pędzelka.

–Należy regularnie czyścić rolkę ślizgową 23 i ramię

ślizgowe 28.

Osprzęt

Zacisk1 609 B02 125

Podkładki . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Worek na pył. . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Ogranicznik dystansowy MSF 110 . . . . . . . . 2 610 015 461

Przyłącze do odsysania pyłu . . . . . . . . . . . . . 2 607 001 977

Stół roboczy GTA 2500 W . . . . . . . . . . . . . . . 0 601 B12 100

Stół roboczy GTA 3800 . . . . . . . . . . . . . . . . . 0 601 B24 000

Odkurzacz do wiórów

drewnianych GAS 50 M . . . . . . . . . . . . . . . . . 0 601 988 103

Lampka robocza MSLED170

UE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

WB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Tarcze pilarskie do drewna i płyt, do paneli i listew

Tarcza pilarska 305 x 30 mm,

60 zębów . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 641 768

Tarcze do cięcia tworzyw sztucznych i metali

nieżelaznych

Tarcza pilarska 305 x 30 mm,

96 zębów . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

Tarcza pilarska 305 x 30 mm,

96 zębów . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

Tarcze tnące dla wszystkich rodzajów podłóg

laminowanych

Tarcza pilarska 305 x 30 mm,

96 zębów . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 137

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji

nabytego produktu oraz dostępu do części zamiennych

prosimy zwracać się do punktów obsługi klienta. Rysunki

techniczne oraz informacje o częściach zamiennych można

znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w

razie pytań związanych z zakupem produktu, jego

zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy poddać

utylizacji zgodnie z obowiązującymi zasadami ochrony

środowiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z

gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2002/96/WE o starych, zużytych

narzędziach elektrycznych i elektronicz-

nych i jej stosowania w prawie krajowym,

wyeliminowane, niezdatne do użycia

elektronarzędzia należy zbierać osobno i

doprowadzić do ponownego użytkowania zgodnego z zasa-

dami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

OBJ_BUCH-1360-001.book Page 224 Tuesday, March 22, 2011 12:01 PM

Česky | 225

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Česky

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

Při používaní elektronářadí je třeba dbát

kvůli ochraně před zásahem elektrickým

proudem, před nebezpečím zranění a požáru následujících

zásadních bezpečnostních opatření.

Čtěte všechna tato upozornění dříve, než toto

elektronářadí použijete, a bezpečnostní upozornění

dobře uschovejte.

V bezpečnostních upozorněních použitý pojem

„elektronářadí“ se vztahuje na elektronářadí provozované na

el. síti (se síťovým kabelem) a na elektronářadí provozované

na akumulátoru (bez síťového kabelu).

Bezpečnost pracovního místa

fUdržujte Vaše pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést

k úrazům.

fS elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo

prach. Elektronářadí vytváří jiskry, které mohou prach

nebo páry zapálit.

fDěti a jiné osoby udržujte při použití elektronářadí

daleko od Vašeho pracovního místa. Při rozptýlení

můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

fPřipojovací zástrčka elektronářadí musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Společně s elektronářadím s ochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky snižují riziko

zásahu elektrickým proudem.

fZabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým

proudem.

fChraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým

proudem.

fDbejte na účel kabelu, nepoužívejte jej k nošení či

zavěšení elektronářadí nebo k vytažení zástrčky ze

zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých

hran nebo pohyblivých dílů stroje. Poškozené nebo

spletené kabely zvyšují riziko zásahu elektrickým

proudem.

fPokud pracujete s elektronářadím venku, použijte

pouze takové prodlužovací kabely, které jsou způsobilé

i pro venkovní použití. Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu

elektrickým proudem.

fPokud se nelze vyhnout provozu elektronářadí ve

vlhkém prostředí, použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko zásahu elektrickým

proudem.

Bezpečnost osob

fBuďte pozorní, dávejte pozor na to, co děláte a

přistupujte k práci s elektronářadím rozumně.

Nepoužívejte žádné elektronářadí pokud jste unaveni

nebo pod vlivem drog, alkoholu nebo léků. Moment

nepozornosti při použití elektronářadí může vést k vážným

poraněním.

fNoste osobní ochranné pomůcky a vždy ochranné

brýle. Nošení osobních ochranných pomůcek jako maska

proti prachu, bezpečnostní obuv s protiskluzovou pod-

rážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.

fZabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektronářadí vypnuté dříve než jej

uchopíte, ponesete či připojíte na zdroj proudu a/nebo

akumulátor. Máte-li při nošení elektronářadí prst na

spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

fNež elektronářadí zapnete, odstraňte seřizovací

nástroje nebo šroubováky. Nástroj nebo klíč, který se

nachází v otáčivém dílu stroje, může vést k poranění.

fVyvarujte se abnormálního držení těla. Zajistěte si

bezpečný postoj a udržujte vždy rovnováhu. Tím můžete

elektronářadí v neočekávaných situacích lépe kontrolovat.

fNoste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.

fLze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

fStroj nepřetěžujte. Pro svou práci použijte k tomu

určené elektronářadí. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

fNepoužívejte žádné elektronářadí, jehož spínač je

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

fNež provedete seřízení stroje, výměnu dílů

příslušenství nebo stroj odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte akumulátor. Toto

preventivní opatření zabrání neúmyslnému zapnutí

elektronářadí.

fUchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se strojem

nejsou seznámeny nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li používáno nezkušenými

osobami.

fPečujte o elektronářadí svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují se,

zda díly nejsou zlomené nebo poškozené tak, že je

omezena funkce elektronářadí. Poškozené díly nechte

před nasazením stroje opravit. Mnoho úrazů má příčinu

ve špatně udržovaném elektronářadí.

POZOR

OBJ_BUCH-1360-001.book Page 225 Tuesday, March 22, 2011 12:01 PM

226 | Česky

1 609 929 W31 | (22.3.11) Bosch Power Tools

fŘezné nástroje udržujte ostré a čisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

fPoužívejte elektronářadí, příslušenství, nasazovací

nástroje apod. podle těchto pokynů. Respektujte

přitom pracovní podmínky a prováděnou činnost.

Použití elektronářadí pro jiné než určující použití může vést

k nebezpečným situacím.

Servis

fNechte Vaše elektronářadí opravit pouze

kvalifikovaným odborným personálem a pouze s

originálními náhradními díly. Tím bude zajištěno, že

bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro pokosové pily

fElektronářadí se dodává s varovným štítkem v

angličtině (ve vyobrazení elektronářadí na grafické

straně označené číslem 3).

fPřed prvním uvedením do provozu přelepte anglický

text varovného štítku přiloženou samolepkou ve

Vašem národním jazyce.

fNikdy nezpůsobte výstražné štítky na elektronářadí

nepoznatelné.

fNikdy na elektronářadí nestoupejte. Může dojít k

vážným poraněním, pokud se elektronářadí převrhne nebo

pokud se nedopatřením dostanete do kontaktu s pilovým

kotoučem.

fZajistěte, aby ochranný kryt náležitě fungoval a mohl

se volně pohybovat. Nikdy nefixujte ochranný kryt v

otevřeném stavu.

fZatímco elektronářadí běží, nikdy neodstraňujte

zbytky po řezání, dřevěné třísky aj. z místa řezu.

Uveďte nejprve rameno nářadí do klidové polohy a

elektronářadí vypněte.

fVeďte pilový kotouč proti obrobku pouze v zapnutém

stavu. Jinak existuje nebezpečí zpětného rázu, když se

pilový kotouč v obrobku zasekne.

fUdržujte rukojeti suché, čisté a bez oleje a tuku.

Mastné, zaolejované rukojeti jsou kluzké a vedou ke ztrátě

kontroly.

fElektronářadí použijte jen tehdy, je-li pracovní plocha

až k opracovávanému obrobku prostá od všech

seřizovacích nástrojů, dřevěných třísek atd. Malé

kousky dřeva nebo jiné předměty, které se dostanou do

kontaktu s rotujícím pilovým kotoučem, mohou vysokou

rychlostí zasáhnout obsluhu.

fUdržujte podlahu prostou dřevěných pilin a zbytků

materiálu. Můžete uklouznout nebo klopýtnout.

fOpracovávaný obrobek vždy pevně upněte.

Neopracovávejte žádné obrobky, které jsou pro pevné

upnutí příliš malé. Odstup Vaší ruky vůči rotujícímu

pilovému kotouči je jinak příliš malý.

fPoužívejte elektronářadí jen pro takové materiály, jež

jsou uvedeny v určujícím použití. Elektronářadí jinak

může být přetíženo.

fJestliže se pilový kotouč sevře, elektronářadí vypněte

a podržte obrobek v klidu, než se pilový kotouč dostane

do klidového stavu. Pro zabránění zpětnému rázu se

smí pohybovat obrobkem teprve po zastavení pilového

kotouče. Dříve než elektronářadí znovu nastartujete,

odstraňte příčinu sevření pilového kotouče.

fNedávejte své prsty mezi pohyblivé díly kluzného

ramene. Prsty mohou být přimáčknuty a závažně zraněny.

fRukojeť držte před zapnutím a během celého procesu

řezání dobře a pevně. Kluzným ramenem provádějte

během řezání kontrolovaný pohyb. Moment

nepozornosti může vést díky mimořádně lehce chodícímu

kluznému ramenu k vážným zraněním.

fObrobek prořezávejte vždy odpředu dozadu. Jinak

existuje nebezpečí zpětného rázu, pokud se pilový kotouč

v obrobku zasekne.

fNepoužívejte žádné tupé, popraskané, zprohýbané

nebo poškozené pilové kotouče. Pilové kotouče s tupými

nebo špatně uspořádanými zuby způsobují díky úzké

řezané mezeře zvýšené tření, svírání pilového kotouče a

zpětný ráz.

fVždy používejte pilové kotouče ve správné velikosti a s

lícujícím upínacím otvorem (např. tvaru hvězdy nebo

kruhový). Pilové kotouče, jež nelícují s montážními díly

pily, neběží kruhově a vedou ke ztrátě kontroly.

fNepoužívejte žádné pilové kotouče z vysokolegované

rychlořezné oceli (ocel HSS). Takové pilové kotouče

mohou lehce prasknout.

fNikdy se po práci nedotýkejte pilového kotouče dříve,

než se ochladí. Pilový kotouč je při práci velmi horký.

fNikdy nepoužívejte nářadí bez vkládací desky. Vadnou

vkládací desku vyměňte. Bez bezvadné vkládací desky se

můžete poranit o pilový kotouč.

fPravidelně kontrolujte kabel a poškozený kabel nechte

opravit pouze v autorizovaném servisním středisku pro

elektronářadí Bosch. Poškozené prodlužovací kabely

vyměňte. Tím bude zajištěno, že bezpečnost

elektronářadí zůstane zachována.

fNepoužívané elektronářadí bezpečně uschovejte.

Úložiště musí být suché a uzamykatelné. To zamezí

tomu, aby se elektronářadí skladováním poškodilo nebo

aby s ním zacházely nezkušené osoby.

fNemiřte paprskem laseru na osoby nebo zvířata a ani

Vy sami se do laserového paprsku nedívejte. Toto

elektronářadí vytváří laserové záření třídy laseru 2 podle

EN 60825-1. Tím můžete osoby oslnit.

fNezaměňujte zabudovaný laser za laser jiného typu.

Laser, jež není pro toto elektronářadí vhodný, může

vyvolat nebezpečí pro osoby.

EN 60825-1: 2007

<1mW, 635 nm

LASEROVÉ ZÁŘENÍ

Nedívejte se do svazku

Laserové zařízení třídy 2

OBJ_BUCH-1360-001.book Page 226 Tuesday, March 22, 2011 12:01 PM

Česky | 227

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fZajistěte obrobek. Obrobek pevně uchycený upínacím

přípravkem nebo svěrákem je držen bezpečněji než Vaší

rukou.

fNikdy neopouštějte nástroj dříve, než se zcela dostane

do stavu klidu. Dobíhající nasazovací nástroje mohou

způsobit zranění.

fNepoužívejte elektronářadí s poškozeným kabelem.

Pokud se kabel během práce poškodí, pak se jej

nedotýkejte a vytáhněte síťovou zástrčku. Poškozené

kabely zvyšují riziko elektrického úderu.

Symboly

Následující symboly mohou mít význam při používání Vašeho

elektronářadí. Zapamatujte si prosím symboly a jejich

význam. Správný výklad symbolů Vám pomáhá elektronářadí

lépe a bezpečněji používat.

Symboly a jejich význam

Laserové záření

Nedívejte se do svazku

Laserové zařízení třídy 2

Zatímco elektronářadí běží, nedostaňte

se svýma rukama do oblasti řezání. Při

kontaktu s pilovým kotoučem existuje

nebezpečí poranění.

Noste ochrannou masku proti prachu.

Noste ochranné brýle.

Noste ochranu sluchu. Působení hluku

může způsobit ztrátu sluchu.

Nebezpečná oblast! Mějte ruce, prsty

nebo paže co možná nejdále od této

oblasti.

Nedávejte své prsty mezi pohyblivé díly

kluzného ramene. Prsty mohou být

přimáčknuty a závažně zraněny.

Dbejte rozměrů pilového kotouče. Průměr otvoru musí bez

vůle lícovat na nástrojové vřeteno. Nepoužívejte žádné

redukce nebo adaptéry.

Pro přenášení uchopte elektronářadí pouze

na takto označených místech (prohlubních

pro uchopení) nebo na přepravní rukojeti.

Elektronářadí nikdy nenoste za rukojeť

kluzného ramene.

Upínací páčka otevřená:

Lze nastavit vertikální úhly sklonu.

Upínací páčka uzavřená:

Nastavený vertikální úhel sklonu bude zajištěn.

Ukazuje jednotlivé kroky pro nastavení vertikálního úhlu

sklonu.

1. Povolit upínací páčku

2. Kluzné rameno lehce natočit doleva

3. Na otočném knoflíku nastavit požadovaný rozsah úhlu

sklonu

Nastavení rozsahů vertikálního úhlu sklonu na otočném

knoflíku

Sklon pilového kotouče doleva (45°až 0°)

Sklon pilového kotouče doprava (0°až 45°)

Celý rozsah natočení kluzného ramene

(–47°až +47°)

Symboly a jejich význam

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 227 Tuesday, March 22, 2011 12:01 PM

228 | Česky

1 609 929 W31 | (22.3.11) Bosch Power Tools

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování varovných

upozornění a pokynů mohou mít za následek

úraz elektrickým proudem, požár a/nebo

těžká poranění.

Určené použití

Elektronářadí je určeno jako stacionární stroj k provádění

podélných a příčných řezů do dřeva s rovným průběhem řezu.

Přitom jsou možné horizontální pokosové úhly od –52° do

+60° a též vertikální úhly sklonu od 47° (levá strana) do 47°

(pravá strana).

Výkon elektronářadí je dimenzován pro řezání tvrdého a

měkkého dřeva a též dřevotřískových a dřevovláknitých

desek.

Při použití příslušných pilových kotoučů je možné řezání

hliníkových profilů a umělé hmoty.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení

elektronářadí na obrázkových stranách.

1Prachový sáček

2Odsávací adaptér

3Varovný štítek laseru

4Rukojeť

5Aretační páčka

6Ochranný kryt

7Přepravní držadlo

8Kyvný ochranný kryt

9Prodloužení dorazové lišty

10 Dorazová lišta

11 Prodloužení řezacího stolu

12 Montážní otvory

13 Vkládací deska

14 Aretace úhlu

15 Zajišťovací knoflík pro libovolné pokosové úhly

(horizontální)

16 Páčka pro přednastavení pokosového úhlu

(horizontální)

17 Upínací páčka pro libovolné úhly sklonu (vertikální)

18 Zářezy pro standardní pokosové úhly

19 Prohlubně pro uchopení

20 Klíč na vnitřní šestihrany (6 mm/4 mm)

21 Klíč na vnitřní šestihrany (2 mm)

22 Šroubová svěrka

23 Vodící váleček

24 Ukazatel úhlu (vertikální) pro pravý rozsah úhlu sklonu

(0° až 47°)

25 Odražeč špon

26 Svěrná páčka kluzného mechanizmu

27 Ochranné víko laseru

28 Kluzné rameno

29 Seřizovací šroub hloubkového dorazu

30 Hloubkový doraz

31 Přepravní zajištění

32 Stupnice pro úhel sklonu (vertikální)

33 Ukazatel úhlu (vertikální) pro levý rozsah úhlu sklonu

(47° až 0°)

34 Nastavovací knoflík pro úhel sklonu 22,5° (vertikální)

35 Aretační šroub délkového dorazu

36 Délkový doraz

37 Stupnice pokosového úhlu (horizontální)

38 Stůl pily

39 Otočný knoflík pro nastavení rozsahu úhlu sklonu

(vertikálního)

40 Pilový kotouč

41 Výfuk třísek

42 Aretační šroub tyče 43

43 Tyč kyvného ochranného krytu

44 Přední upevňovací šroub

(krycí deska/kyvný ochranný kryt)

45 Zadní upevňovací šroub

(krycí deska/kyvný ochranný kryt)

46 Krycí deska

47 Aretace vřetene

48 Šroub s vnitřním šestihranem (6 mm) pro upevnění

pilového kotouče

49 Upínací příruba

50 Vnitřní upínací příruba

51 Svěrná páčka prodloužení řezacího stolu

52 Svěrná páčka prodloužení dorazové lišty

Pro nastavení libovolných horizontálních úhlů pokosu musí

být stůl pily volně pohyblivý resp. aretace úhlu zablokovaná:

–Zatáhnout páčku n a současně aretaci úhlu o vpředu

stlačit směrem dolů

Neodhazujte elektronářadí do domovního

odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES o starých

elektrických a elektronických zařízeních a jejím prosazení v

národních zákonech musejí být už neupotřebitelná

elektronářadí rozebraná shromážděna a dodána k

opětovnému zhodnocení nepoškozujícímu životní prostředí.

Symboly a jejich význam

OBJ_BUCH-1360-001.book Page 228 Tuesday, March 22, 2011 12:01 PM

Česky | 229

Bosch Power Tools 1 609 929 W31 | (22.3.11)

53 Uzavírací plech

54 Tlumič

55 Seřizovací šrouby tlumení

56 Otvory pro svěrku

57 Křídlový šroub

58 Závitová tyč

59 Ukazatel úhlu (horizontální)

60 Spínač

61 Spínač laseru (vyznačení čáry řezu)

62 Šrouby vkládací desky

63 Upínací šroub délkového dorazu

64 Seřizovací šroub polohování laseru (totožnost)

65 Šrouby ochranného víka laseru

66 Upevňovací šroub montážní desky laseru

67 Upevňovací šroub tělesa laseru

68–70

Seřizovací šrouby pro základní nastavení 0° (vertikální

úhel sklonu)

71 Seřizovací šroub pro základní nastavení 45° (levý

vertikální úhel sklonu)

72 Seřizovací šroub pro základní nastavení 45° (pravý

vertikální úhel sklonu)

73 Seřizovací šrouby stupnice 37 úhlu pokosu

(horizontální)

74 Šroub ukazatele úhlu (horizontální)

75 Seřizovací šroub svěrné síly upínací páčky 17

76 Stahovací páska

Zobrazené nebo popsané příslušenství nepatří k standardnímu

obsahu dodávky. Kompletní příslušenství naleznete v našem

programu příslušenství.

Technická data

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 61029.

Hodnocená hladina hluku stroje A činí typicky: hladina

akustického tlaku 93 dB(A); hladina akustického výkonu

106dB(A). Nepřesnost K=3dB.

Noste chrániče sluchu!

Celková hodnota vibrací (vektorový součet tří os) zjištěna

podle EN 61029:

Hodnota emise vibrací ah <2,5m/s2, nepřesnost

K=1,5m/s

V těchto pokynech uvedená úroveň vibrací byla změřena

podle měřících metod normovaných v EN 61029 a může být

použita pro vzájemné porovnání elektronářadí. Hodí se i pro

předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití

elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro

jiná použití, s odlišnými nasazovacími nástroji nebo s

nedostatečnou údržbou, může se úroveň vibrací lišit. To může

zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny

i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není

nasazen. To může zatíženi vibracemi po celou pracovní dobu

zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně

obsluhy před účinky vibrací jako např.: údržba elektronářadí a

nasazovacích nástrojů, udržování teplých rukou, organizace

pracovních procesů.

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že v odstavci

„Technická data“ popsaný výrobek je v souladu s

následujícími normami nebo normativními dokumenty:

EN 61029, EN 60825-1 podle ustanovení směrnic

2004/108/ES, 2006/42/ES.

Technická dokumentace u:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Pokosová pila se zákluzem GCM 12 GDL Professional

Objednací číslo 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Jmenovitý příkon W 2000 1500 1800

Otáčky naprázdno min-1 3800 3800 3800

Omezení rozběhového proudu zzz

Typ laseru nm

635

Třída laseru 222

Hmotnost podle EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Třída ochrany /II /II /II

Přípustné rozměry obrobku (maximální/minimální) viz strana 234.

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.

Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivých elektronářadí se mohou měnit.

Rozměry vhodných pilových kotoučů

Průměr pilového kotouče mm 305

Základní tloušťka kotouče mm 1,7–2,6

Průměr otvoru mm 30

OBJ_BUCH-1360-001.book Page 229 Tuesday, March 22, 2011 12:01 PM

230 | Česky

1 609 929 W31 | (22.3.11) Bosch Power Tools

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montáž

fZabraňte neúmyslnému nastartování elektronářadí.

Během montáže a při všech pracech na elektronářadí

nesmí být síťová zástrčka připojena ke zdroji proudu.

Obsah dodávky

Vyjměte všechny dodané díly opatrně z jejich obalu.

Odstraňte veškerý balící materiál z elektronářadí a z

dodaného příslušenství.

Před prvním uvedením elektronářadí do provozu zkontrolujte,

zda jsou dodány všechny níže uvedené díly:

–Pokosová pila s předmontovaným pilovým kotoučem

–Zajišťovací knoflík 15

–Prachový sáček 1

–Klíč na vnitřní šestihrany 20

–Klíč na vnitřní šestihrany 21

(pod ochranným víkem laseru 27)

–Šroubová svěrka 22

Upozornění: Zkontrolujte elektronářadí na případná

poškození.

Před dalším použitím elektronářadí musíte ochranné

přípravky nebo lehce poškozené díly pečlivě prověřit na jejich

bezvadnou a určenou funkci. Zkontrolujte, zda pohyblivé díly

bezvadně fungují a nesvírají se či zda nejsou díly poškozené.

Veškeré díly musí být správně namontovány a musí splňovat

všechny podmínky, aby byl zaručen bezvadný provoz.

Poškozené ochranné přípravky a díly musíte nechat opravit

nebo vyměnit v oprávněném servisu.

Navíc k obsahu dodávky potřebné nástroje:

–Křížový šroubovák

–Stranový klíč (velikost: 8 mm)

–Očkové, stranové nebo nástrčné klíče (velikosti: 10 mm a

17 mm)

Montáž zajišťovacího knoflíku (viz obrázek a)

–Zajišťovací knoflík 15 našroubujte do příslušného otvoru

nad páčkou 16.

fZajišťovací knoflík 15 před řezáním vždy pevně

utáhněte. Jinak se může pilový kotouč v obrobku zpříčit.

Stacionární nebo flexibilní montáž

fK zaručení bezpečné manipulace musíte elektronářadí

před použitím namontovat na rovnou a stabilní

pracovní plochu (např. pracovní stůl).

Montáž na pracovní plochu (viz obrázek b1)

–Upevněte elektronářadí pomocí vhodného šroubového

spoje na pracovní plochu. K tomu slouží otvory 12.

Montáž na pracovní stůl Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (viz obrázek b2)

Pracovní stoly GTA od firmy Bosch poskytují elektronářadí

oporu na každém podkladu díky výškově nastavitelným

nohám. Podpěry obrobku pracovních stolů slouží k podepření

dlouhých obrobků.

fČtěte všechna k pracovnímu stolu přiložená varovná

upozornění a pokyny. Zanedbání při dodržování

varovných upozornění a pokynů mohou mít za následek

úder elektrickým proudem, požár a/nebo těžká poranění.

fDříve než namontujete elektronářadí, smontujte

správně pracovní stůl. Bezvadné smontování je důležité,

aby se zabránilo riziku zhroucení.

–Na pracovní stůl montujte elektronářadí v přepravní

poloze.

Odsávání prachu/třísek

Prach materiálů jako olovoobsahující nátěry, některé druhy

dřeva, minerálů a kovu mohou být zdraví škodlivé. Kontakt s

prachem nebo vdechnutí mohou vyvolat alergické reakce

a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti

se nacházejících osob.

Určitý prach jako dubový nebo bukový prach je pokládán za

karcinogenní, zvláště ve spojení s přídavnými látkami pro

ošetření dřeva (chromát, ochranné prostředky na dřevo).

Materiál obsahující azbest smějí opracovávat pouze

specialisté.

–Vždy používejte odsávání prachu.

–Pečujte o dobré větrání pracovního prostoru.

–Je doporučeno nosit ochrannou dýchací masku s třídou

filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané

materiály.

Odsávání prachu/třísek se může prachem, třískami nebo

úlomky obrobku zablokovat.

–Elektronářadí vypněte a vytáhněte síťovou zástrčku ze

zásuvky.

–Počkejte, až se pilový kotouč kompletně dostane do stavu

klidu.

–Zjistěte příčinu zablokování a odstraňte ji.

fVyvarujte se usazenin prachu na pracovišti. Prach se

může lehce vznítit.

Vlastní odsávání (viz obrázek c)

Pro jednoduché zachycení třísek použijte dodávaný prachový

sáček 1.

fKontrolujte a čistěte prachový sáček po každém

použití.

fAby se zabránilo nebezpečí požáru, prachový sáček při

řezání hliníku odstraňte.

–Nastrčte a otočte prachový sáček 1 na odsávací adaptér 2

tak, aby hrot odsávacího adaptéru zaskočil do vybrání na

prachovém sáčku.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 230 Tuesday, March 22, 2011 12:01 PM

Česky | 231

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Prachový sáček a odsávací adaptér nesmějí během řezání

nikdy přijít do kontaktu s pohyblivými díly stroje.

Prachový sáček včas vyprazdňujte.

Externí odsávání

Kvůli odsávání můžete na odsávací adaptér 2 připojit i hadici

vysavače (Ø35 mm).

–Nastrčte hadici vysavače prachu do odsávacího adaptéru

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo

suchého prachu použijte speciální vysavač.

Čištění odsávacího adaptéru

Pro zaručení optimálního odsávání se musí odsávací adaptér

2 pravidelně čistit.

–Odsávací adaptér 2 otáčením stáhněte z výfuku třísek 41.

–Odstraňte úlomky obrobku a třísky.

–Odsávací adaptér opět otáčením zatlačte na výfuk třísek,

až nad přidržovacím kroužkem výfuku třísek zaskočí.

Výměna pilového kotouče (viz obrázky d1–d4)

fPřed každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

fPři montáži pilového kotouče noste ochranné rukavice.

Při kontaktu s pilovým kotoučem existuje nebezpečí

poranění.

Používejte pouze pilové kotouče, jejichž maximální dovolená

rychlost je vyšší než počet otáček při běhu naprázdno Vašeho

elektronářadí.

Používejte pouze pilové kotouče, jež odpovídají

charakteristickým údajům uvedeným v tomto návodu k

obsluze a jsou zkoušeny podle EN 847-1 a příslušně

označeny.

Používejte pouze takové pilové kotouče, jež jsou doporučeny

výrobcem tohoto elektronářadí a jež jsou vhodné pro

materiál, který chcete opracovávat.

Vymontování pilového kotouče

–Dejte elektronářadí do pracovní polohy.

–Rozšroubujte rukou aretační šroub 42, až může tyč 43

viset volně dolů.

–Povolte upevňovací šroub 44 (ca. 2 otáčky) pomocí klíče

na vnitřní šestihrany (4 mm) 20.

Šroub nevyšroubujte zcela ven.

–Povolte upevňovací šroub 45 (ca. 6 otáček) pomocí klíče

na vnitřní šestihrany (4 mm) 20.

Šroub nevyšroubujte zcela ven.

–Vytáhněte krycí desku 46 pryč od upevňovacího šroubu 45

směrem dopředu a dolů.

–Zatlačte na aretační páčku 5 a natočte kyvný ochranný kryt

8 dozadu.

Podržte kyvný ochranný kryt v této poloze.

–Tyč 43 zavěste otvorem za upevňovací šroub 45.

Tím se kyvný ochranný kryt udrží v otevřené poloze.

–Otáčejte šroub s vnitřním šestihranem 48 pomocí klíče na

vnitřní šestihrany (6 mm) 20 a současně tiskněte aretaci

vřetene 47 až tato zaskočí.

–Podržte aretaci vřetene 47 stlačenou a šroub 48

vyšroubujte ve směru hodinových ručiček ven (levý závit!).

–Sejměte upínací přírubu 49.

–Odejměte pilový kotouč 40.

Namontování pilového kotouče

Je-li to nutné, očistěte před namontováním všechny

montované díly.

–Nasaďte nový pilový kotouč na vnitřní upínací přírubu 50.

fPři namontování dbejte na to, aby směr břitů zubů

(směr šipky na pilovém kotouči) souhlasil se směrem

šipky na ochranném krytu!

–Nasaďte upínací přírubu 49 a šroub 48.

Stlačte aretaci vřetene 47 až tato zapadne a šroub pevně

utáhněte proti směru hodinových ručiček.

–Uvolněte tyč 43 z upevňovacího šroubu 45 a uveďte kyvný

ochranný kryt opět dolů.

–Znovu nasuňte krycí desku 46 pod upevňovací šroub 45.

–Upevňovací šrouby 45 a 44 zase pevně utáhněte.

–Nasuňte tyč 43 na svou původní pozici a rukou opět

utáhněte aretační šroub 42.

Provoz

fPřed každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

Přepravní zajištění (viz obr. A)

Přepravní zajištění 31 Vám umožňuje lehkou manipulaci s

elektronářadím při přepravě na různá místa nasazení.

Odjištění elektronářadí (pracovní poloha)

–Stlačte kluzné rameno 28 za rukojeť 4 o něco dolů, aby se

odlehčilo přepravní zajištění 31.

–Vytáhněte přepravní zajištění 31 zcela ven.

–Kluzné rameno uveďte pomalu nahoru.

Zajištění elektronářadí (přepravní poloha)

–Posuňte kluzné rameno 28 zcela dozadu a v této poloze jej

zajistěte (viz „Zajištění kluzného ramene“, strana 232).

–Kluzné rameno veďte natolik dolů až lze přepravní zajištění

31 zcela zatlačit dovnitř.

Další upozornění k přepravě viz strana 238.

Aretace kluzného ramene

Kluzný mechanizmus kluzného ramene 28 lze pomocí svěrné

páčky 26 zaaretovat. Přitom jsou možné dvě polohy kluzného

ramene:

–Kluzné rameno zasunuté zcela vzadu (pro kapovací řezy)

–Kluzné rameno vytažené zcela dopředu (pro kompaktní

přepravní polohu)

Odjištění kluzného ramene (viz obr. B1)

Po odjištění kluzného ramene 28 je kompletní kluzný

mechanizmus způsobilý k použití.

–Stlačte svěrnou páčku 26 až na doraz směrem dolů.

Svěrný klín svěrné páčky uvolní oba spodní díly kloubu

kluzného ramene.

OBJ_BUCH-1360-001.book Page 231 Tuesday, March 22, 2011 12:01 PM

232 | Česky

1 609 929 W31 | (22.3.11) Bosch Power Tools

Zajištění kluzného ramene (viz obr. B2)

Kluzné rameno zasunuté zcela vzadu:

–Posuňte kluzné rameno 28 až na doraz dozadu.

Oba vrchní díly kloubu kluzného ramene nyní stojí

vzpřímeně a jsou uzavřené.

–Vytáhněte svěrnou páčku 26 nahoru až je svěrný klín

umístěný mezi oběma spodními díly kloubu kluzného

ramene.

Zcela dozadu zasunuté kluzné rameno 28 je tím

zaaretováno.

Kluzné rameno vytažené zcela dopředu:

–Vytáhněte kluzné rameno 28 až na doraz dopředu.

Kluzný mechanizmus je nyní kompletně vysunutý.

–Vytáhněte svěrnou páčku 26 nahoru až je svěrný klín

umístěný mezi oběma spodními díly kloubu kluzného

ramene.

Zcela dopředu vytažené kluzné rameno 28 je tím

zaaretováno.

Příprava práce

Prodloužení řezacího stolu (viz obr. C)

Dlouhé obrobky musejí být na volném konci podloženy nebo

podepřeny.

Stůl pily lze za pomoci prodloužení řezacího stolu 11 zvětšit

doleva nebo doprava.

–Svěrnou páčku 51 překlopte dovnitř.

–Vytáhněte prodloužení řezacího stolu 11 směrem ven až na

požadovanou délku (maximálně 250mm).

–Pro zafixování prodloužení řezacího stolu zatlačte svěrnou

páčku 51 zase směrem ven.

Prodloužení dorazové lišty (viz obr. D)

U vertikálních úhlů sklonu musíte přesunout prodloužení

dorazové lišty 9.

–Vytáhněte svěrnou páčku 52 dopředu.

–Vytáhněte prodloužení dorazové lišty 9 zcela směrem ven.

–Pro zafixování prodloužení dorazové lišty zatlačte svěrnou

páčku 52 zase dozadu.

Odstranění prodloužení dorazové lišty (viz obr. E)

U extrémních vertikálních úhlů sklonu musíte zcela odstranit

prodloužení dorazové lišty 9.

–Otočte uzavírací plech 53 směrem ven.

–Vytáhněte svěrnou páčku 52 dopředu.

–Vytáhněte prodloužení dorazové lišty 9 zcela směrem ven.

–Prodloužení dorazové lišty zvedněte pryč směrem nahoru.

Nastavení tlumení kluzného ramene (viz obr. F)

Kluzný mechanizmus kluzného ramene 28 je z výroby

přednastaven a při expedici elektronářadí je netlumený.

Tlumení kluzného mechanizmu můžete individuálně nastavit

na tlumiči 54:

tvrdé – kontrolované pracovní pohyby;

měkké – rychlé řezání.

–Povolte oba seřizovací šrouby 55 pomocí klíče na vnitřní

šestihrany (4 mm) 20 pro měkčí tlumení

nebo

utáhněte více oba seřizovací šrouby 55 pro tvrdší tlumení.

Upevnění obrobku (viz obrázek G)

K zaručení optimální bezpečnosti práce musíte obrobek vždy

pevně upnout.

Neopracovávejte žádné obrobky, které jsou příliš malé pro

pevné upnutí.

–Zatlačte obrobek silně proti dorazové liště 10.

–Nastrčte dodávanou šroubovou svěrku 22 do jednoho z k

tomu určených otvorů 56.

–Uvolněte křídlový šroub 57 a přizpůsobte šroubovou

svěrku obrobku. Křídlový šroub opět utáhněte.

–Obrobek pevně upněte otáčením závitové tyče 58.

Nastavení horizontálního úhlu pokosu

Pro zaručení přesných řezů musíte po intenzívním použití

zkontrolovat základní nastavení elektronářadí a případně je

seřídit (viz „Kontrola a seřízení základních nastavení“,

strana 236).

fZajišťovací knoflík 15 před řezáním vždy pevně

utáhněte. Jinak se může pilový kotouč v obrobku zpříčit.

Nastavení standardních horizontálních pokosových úhlů

(viz obr. H)

Pro rychlé a přesné nastavení často používaných pokosových

úhlů jsou na řezacím stole připraveny zářezy 18:

–Povolte zajišťovací knoflík 15, je-li utažen.

–Vytáhněte páčku 16 a otočte řezací stůl 38 až k

požadovanému zářezu vlevo nebo vpravo.

–Páčku opět uvolněte. Páčka musí znatelně zaskočit do

zářezu.

Nastavení libovolných horizontálních pokosových úhlů

(viz obr. I)

Horizontální úhel pokosu lze nastavit v rozsahu od 52° (zleva)

do 60° (zprava).

–Povolte zajišťovací knoflík 15, je-li utažen.

–Vytáhněte páčku 16 a současně stlačte aretaci úhlu 14

vpředu směrem dolů.

Páčka 16 se tím zaaretuje a stůl pily bude volně pohyblivý.

–Otáčejte stůl pily 38 za zajišťovací knoflík doleva nebo

doprava až ukazatel úhlu 59 ukazuje požadovaný úhel

pokosu.

–Zajišťovací knoflík 15 opět utáhněte.

–Pro opětovné uvolnění páčky 16 (pro nastavení

standardních úhlů pokosu) vytáhněte páčku nahoru.

Aretace úhlu 14 skočí zpátky do své původní polohy a

páčka 16 opět může zaskočit do zářezů 18.

Nastavení vertikálního úhlu sklonu

Pro zaručení přesných řezů musíte po intenzívním použití

zkontrolovat základní nastavení elektronářadí a případně je

seřídit (viz „Kontrola a seřízení základních nastavení“,

strana 236).

Vertikální úhel sklonu lze nastavit v rozsahu od 47° (levá

strana) do 47° (pravá strana).

vlevo vpravo

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 232 Tuesday, March 22, 2011 12:01 PM

Česky | 233

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Pro rychlé a přesné nastavení často používaných úhlů jsou

určeny dorazy pro úhly 0°, 22,5°, 45° a 47°.

Nastavení levého rozsahu úhlu sklonu

(45°až 0°)

–Vytáhněte levé prodloužení dorazové lišty 9 zcela směrem

ven. (viz „Prodloužení dorazové lišty“, strana 232)

–Povolte upínací páčku 17.

–Natočte kluzné rameno za rukojeť 4 doleva až ukazatel úhlu

33 ukazuje požadovaný úhel sklonu.

–Podržte kluzné rameno v této poloze a opět pevně

utáhněte upínací páčku 17.

Svěrná síla upínací páčky musí polohu kluzného ramene

spolehlivě udržet při každém libovolném úhlu sklonu.

Nastavení pravého rozsahu úhlu sklonu

(0°až 45°) (viz obr. J)

–Vytáhněte pravé prodloužení dorazové lišty 9

zcela směrem ven. (viz „Prodloužení dorazové

lišty“, strana 232)

–Povolte upínací páčku 17.

–Vykloňte kluzné rameno za rukojeť 4 z polohy 0° lehce

doleva a otáčejte otočný knoflík 39 až se ukáže

požadovaný rozsah úhlu sklonu.

–Natočte kluzné rameno za rukojeť 4 doprava až ukazatel

úhlu 24 ukazuje požadovaný úhel sklonu.

–Podržte kluzné rameno v této poloze a opět pevně

utáhněte upínací páčku 17.

Svěrná síla upínací páčky musí polohu kluzného ramene

spolehlivě udržet při každém libovolném úhlu sklonu.

Standardní úhel sklonu 0°

Aby bylo možné zase nastavit standardní úhel sklonu 0°,

otočný knoflík 39 v rozsahu úhlu sklonu zaskočí.

–Natočte kluzné rameno zprava přes polohu 0°.

Nastavení celého rozsahu úhlu sklonu

(–47°až +47°)

–Vytáhněte obě prodloužení dorazové lišty 9

zcela směrem ven. (viz „Prodloužení dorazové

lišty“, strana 232)

–Povolte upínací páčku 17.

–Vykloňte kluzné rameno za rukojeť 4 z polohy 0° lehce

doleva a otáčejte otočný knoflík 39 až se ukáže

požadovaný rozsah úhlu sklonu.

–Natočte kluzné rameno za rukojeť 4 doleva nebo doprava

až ukazatel úhlu 33 nebo 24 ukazuje požadovaný úhel

sklonu.

–Podržte kluzné rameno v této poloze a opět pevně

utáhněte upínací páčku 17.

Svěrná síla upínací páčky musí polohu kluzného ramene

spolehlivě udržet při každém libovolném úhlu sklonu.

Standardní úhel sklonu 22,5° (viz obr. K)

–Vytáhněte nastavovací knoflík 34 zcela směrem ven a

otočte jej o 90°. Poté natočte kluzné rameno za rukojeť 4

až kluzné rameno slyšitelně zaskočí.

Uvedení do provozu

fDbejte síťového napětí! Napětí zdroje proudu musí

souhlasit s údaji na typovém štítku elektronářadí.

Zapnutí (viz obr. L)

–Pro uvedení do provozu přitáhněte spínač 60 ve směru

rukojeti 4.

Upozornění: Z bezpečnostních důvodů nelze spínač 60

zaaretovat, nýbrž musí zůstat během provozu neustále

stlačený.

Pouze zatlačením na aretační páčku 5 lze vést kluzné rameno

dolů.

–Pro řezání tedy musíte k přitažení spínače navíc stlačit

aretační páčku 5.

Vypnutí

–Pro vypnutí spínač 60 uvolněte.

Omezení rozběhového proudu

Omezení rozběhového proudu omezuje výkon při zapnutí

elektronářadí a umožňuje provoz na pojistkách 16 A.

Upozornění: Běží-li elektronářadí ihned po zapnutí s plným

počtem otáček, došlo k selhání omezení rozběhového

proudu. Elektronářadí musí být neprodleně odesláno do

zákaznického servisu, adresy viz odstavec „Zákaznická a

poradenská služba“, strana 238.

Pracovní pokyny

Všeobecná upozornění k pile

fZajišťovací knoflík 15 a upínací páčku 17 před řezáním

vždy pevně utáhněte. Jinak se může pilový kotouč v

obrobku zpříčit.

fPři všech řezech musíte nejprve zajistit, aby se pilový

kotouč v žádné chvíli nemohl dotýkat dorazové lišty,

šroubové svěrky nebo ostatních dílů stroje. Odstraňte

případné namontované pomocné dorazy nebo je

příslušně přizpůsobte.

Chraňte pilový kotouč před nárazem a úderem. Nevystavujte

pilový kotouč žádnému bočnímu tlaku.

Neopracovávejte žádné pokřivené obrobky. Obrobek musí

vždy mít rovné hrany pro přiložení na dorazovou lištu.

Dlouhé obrobky musejí být na volném konci podloženy nebo

podepřeny.

Vyznačení čáry řezu (viz obr. M)

Dva laserové paprsky Vám ukazují šířku řezu pilového

kotouče. Díky tomu můžete obrobek pro řezání přesně

polohovat bez otevření kyvného ochranného krytu.

–Laserové paprsky zapněte pomocí spínače 61.

–Vyrovnejte svou rysku na obrobku mezi oběma laserovými

paprsky.

Upozornění: Před řezáním zkontrolujte, zda je šířka řezu

dosud správně zobrazena (viz „Seřízení laseru“, strana 236).

Paprsky laseru se mohou např. díky vibracím při intenzívním

používání přemístit.

Postavení obsluhy (viz obr. N)

fNestůjte přímo před elektronářadím, nýbrž vždy

stranou od pilového kotouče. Tím je Vaše tělo chráněno

před možným zpětným rázem.

–Mějte ruce, prsty a paže daleko od rotujícího pilového

kotouče.

–Nepřekřižujte své paže před kluzným ramenem.

OBJ_BUCH-1360-001.book Page 233 Tuesday, March 22, 2011 12:01 PM

234 | Česky

1 609 929 W31 | (22.3.11) Bosch Power Tools

Výměna vkládacích desek (viz obr. O)

Červené vkládací desky 13 se mohou po dlouhém používání

elektronářadí opotřebovat.

Vadné vkládací desky vyměňte.

–Dejte elektronářadí do pracovní polohy.

–Šrouby 62 vyšroubujte ven pomocí klíče na vnitřní

šestihrany (4 mm) 20 a odejměte staré vkládací desky.

–Vložte novou pravou vkládací desku.

–Vkládací desku přišroubujte pomocí šroubů 62 co nejdále

vpravo tak, aby se po celé délce možného zákluzu pilový

kotouč nedostal do kontaktu s vkládací deskou.

–Opakujte pracovní postup analogicky pro novou levou

vkládací desku.

Přípustné rozměry obrobku

Maximální obrobky:

Minimální obrobky

(= všechny obrobky, jež lze pomocí dodávané šroubové

svěrky 22 upnout vpravo nebo vlevo od pilového kotouče):

160 x 335 mm (délka x šířka)

max. hloubka řezu (0˚/0˚): 104 mm

Řezání

Řezání bez zákluzu (kapování) (viz obr. P)

–Posuňte kluzné rameno 28 zcela dozadu a v této poloze jej

zajistěte (viz „Zajištění kluzného ramene“, strana 232).

Zajistěte, aby byl hloubkový doraz 30 zatlačený zcela

dovnitř a seřizovací šroub 29 při pohybu kluzného ramene

lícoval skrz vybrání bez doteku hloubkového dorazu.

–Obrobek úměrně rozměrům pevně upněte.

–Nastavte požadované úhly pokosu a sklonu (horizontální

a/nebo vertikální).

–Elektronářadí zapněte.

–Stlačte aretační páčku 5 a veďte kluzné rameno pomocí

rukojeti 4 pomalu dolů.

–Obrobek s rovnoměrným posuvem prořízněte.

–Elektronářadí vypněte a počkejte až se pilový kotouč

kompletně dostane do klidového stavu.

–Kluzné rameno uveďte pomalu nahoru.

Řezání se zákluzem (viz obr. Q)

fRukojeť držte před zapnutím a během celého procesu

řezání dobře a pevně. Kluzným ramenem provádějte

během řezání kontrolovaný pohyb. Moment

nepozornosti může vést díky mimořádně lehce chodícímu

kluznému ramenu k vážným zraněním.

–Odjistěte kluzné rameno 28 (viz „Odjištění kluzného

ramene“, strana 231).

Zkontrolujte kluzné rameno 28 vytažením a zasunutím

zpátky, zda je kompletní kluzný mechanizmus způsobilý k

použití.

–Obrobek úměrně rozměrům pevně upněte.

–Nastavte požadované úhly pokosu a sklonu (horizontální

a/nebo vertikální).

–Vytáhněte kluzné rameno tak dalece pryč od dorazové lišty

10, až je pilový kotouč před obrobkem.

–Elektronářadí zapněte.

–Stlačte aretační páčku 5 a veďte kluzné rameno pomocí

rukojeti 4 pomalu dolů.

–Tlačte nyní kluzné rameno směrem k dorazové liště 10 a s

rovnoměrným posuvem prořízněte obrobek.

–Elektronářadí vypněte a počkejte až se pilový kotouč

kompletně dostane do klidového stavu.

–Kluzné rameno uveďte pomalu nahoru.

Řezání stejně dlouhých obrobků (viz obr. R)

Pro jednoduché řezání stejně dlouhých obrobků můžete

použít délkový doraz 36.

Délkový doraz můžete namontovat na obě strany prodloužení

řezacího stolu 11.

–Povolte aretační šroub 35 a překlopte délkový doraz 36

nad upínací šroub 63.

–Aretační šroub 35 zase pevně utáhněte.

–Prodloužení řezacího stolu 11 nastavte na požadovanou

délku (viz „Prodloužení řezacího stolu“, strana 232).

Nastavení hloubkového dorazu (řezání drážky)

(viz obrázek S)

Hloubkový doraz se musí přestavit, pokud chcete řezat

drážku nebo použít distanční doraz (např.: Bosch MSF 110).

–Natočte hloubkový doraz 30 směrem ven.

–Zatlačte na aretační páčku 5 a natočte kluzné rameno do

požadované polohy.

–Přešroubujte seřizovací šroub 29 až se konec šroubu

dotýká hloubkového dorazu 30.

–Kluzné rameno uveďte pomalu nahoru.

Šikmý úhel Výška x šířka

[mm]

horizontální vertikální Obrobek na

dorazové liště Obrobek na

distančním dorazu (příslušenství)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (vlevo) 50 x 335 50 x 295

0°45° (vpravo) 40 x 335 40 x 295

45°45° (vlevo) 50 x 240 50 x 200

45°45° (vpravo) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 234 Tuesday, March 22, 2011 12:01 PM

Česky | 235

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Zvláštní obrobky

Při řezání obloukovitých nebo kruhových obrobků je musíte

zabezpečit zvláště proti vyklouznutí. Na čáře řezu nesmí

vzniknout žádná mezera mezi obrobkem, dorazovou lištou a

stolem pily.

Je-li to nutné, musíte zhotovit speciální uchycení.

Opracování profilových lišt (podlahové nebo stropní lišty)

Profilové lišty můžete opracovávat dvěma různými způsoby:

–postavené proti dorazové liště,

–ležící plochou na stole pily.

Dále můžete v závislosti na šířce profilové lišty realizovat řezy

se zákluzem nebo bez zákluzu.

Nastavený šikmý úhel vyzkoušejte vždy nejprve na

odpadovém dřevu.

Podlahové lišty

Následující tabulka obsahuje upozornění pro opracování podlahových lišt.

Stropní lišty (podle US-standardu)

Nastavení postavené

proti

dorazové liště

ležící plochou

na stole pily

Podlahová lišta levá strana pravá strana levá strana pravá strana

Vnitřní hrana horizontální úhel

pokosu 45° vlevo 45° vpravo 0°0°

vertikální úhel sklonu 0°0°45° vlevo 45° vpravo

Polohování obrobku spodní hrana na

stole pily spodní hrana na

stole pily horní hrana na

dorazové liště horní hrana na

dorazové liště

Hotový obrobek se

nachází ... ... vlevo od řezu ... vpravo od řezu ... vlevo od řezu ... vpravo od řezu

Vnější hrana horizontální úhel

pokosu 45° vpravo 45° vlevo 0°0°

vertikální úhel sklonu 0°0°45° vpravo 45° vlevo

Polohování obrobku spodní hrana na

stole pily spodní hrana na

stole pily horní hrana na

dorazové liště horní hrana na

dorazové liště

Hotový obrobek se

nachází ... ... vpravo od řezu ... vlevo od řezu ... vlevo od řezu ... vpravo od řezu

Pokud chcete opracovávat stropní lišty ležící plochou na stole pily, musíte nastavit horizontální úhel

pokosu na 31,6° (stůl pily otočený doleva nebo doprava) a vertikální úhel sklonu na 33,9° (kluzné

rameno natočené doleva nebo doprava).

Následující tabulka obsahuje upozornění pro opracování stropních lišt.

Nastavení postavené

proti

dorazové

liště

ležící plochou

na stole pily

Stropní lišta levá strana pravá strana levá strana pravá strana

Vnitřní hrana horizontální úhel

pokosu 45° vpravo 45° vlevo 31,6° vpravo 31,6° vlevo

vertikální úhel sklonu 0°0°33,9° vlevo 33,9° vpravo

Polohování obrobku spodní hrana na

dorazové liště spodní hrana na

dorazové liště horní hrana na

dorazové liště

Hotový obrobek se

nachází ... ... vpravo od řezu ... vlevo od řezu ... vlevo od řezu ... vpravo od řezu

52°

38°

52°

OBJ_BUCH-1360-001.book Page 235 Tuesday, March 22, 2011 12:01 PM

236 | Česky

1 609 929 W31 | (22.3.11) Bosch Power Tools

Kontrola a seřízení základních nastavení

Pro zaručení přesných řezů musíte po intenzívním použití

zkontrolovat základní nastavení elektronářadí a případně je

seřídit.

K tomu potřebujete zkušenost a příslušný speciální nástroj.

Servisní středisko Bosch provádí tyto práce rychle a

spolehlivě.

Seřízení laseru

Upozornění: Pro testování funkce laseru musí být

elektronářadí připojené na zdroj proudu.

fBěhem seřizování laseru (např. při pohybu kluzného

ramene) nikdy nemanipulujte se spínačem. Neúmyslný

start elektronářadí může vést ke zranění.

–Dejte elektronářadí do pracovní polohy.

–Otočte stůl pily 38 až k zářezu 18 pro 0°. Páčka 16 musí

znatelně zapadnout do zářezu.

–Laserové paprsky zapněte pomocí spínače 61.

Kontrola: (viz obr. T1)

–Nakreslete na obrobek přímou čáru řezu.

–Stlačte aretační páčku 5 a veďte kluzné rameno pomocí

rukojeti 4 pomalu dolů.

–Obrobek vyrovnejte tak, aby zuby pilového kotouče byly v

jedné přímce s čárou řezu.

–Podržte obrobek pevně v této poloze a veďte kluzné

rameno zase pomalu nahoru.

–Obrobek upněte.

–Laserové paprsky zapněte pomocí spínače 61.

Paprsky laseru musejí být po celé délce vlevo i vpravo ve

stejné vzdálenosti od nakreslené čáry řezu na obrobku, i když

je kluzné rameno vedeno dolů.

Seřízení totožnosti: (viz obr. T2)

–Otáčejte příslušný seřizovací šroub 64 pomocí klíče na

vnitřní šestihrany (2 mm) 21 až paprsek laseru má po celé

délce stejnou vzdálenost k na obrobku nakreslené čáře

řezu.

Otáčení proti směru hodinových ručiček pohybuje paprskem

laseru zleva doprava, otáčení po směru hodinových ručiček

pohybuje paprskem laseru zprava doleva.

Seřízení rovnoběžnosti: (viz obr. T3)

–Povolte dva šrouby 65 ochranného víka laseru 27 pomocí

klíče na vnitřní šestihrany (4 mm) 20.

Upozornění: Pro dosažení předního šroubu ochranného

víka laseru musíte natočit kluzné rameno o něco dolů až lze

klíč na vnitřní šestihrany prostrčit jednou štěrbinou

kyvného ochranného krytu.

–Povolte upevňovací šroub 66 (ca. 1–2otáčky) pomocí

klíče na vnitřní šestihrany (2 mm) 21.

Šroub nevyšroubujte zcela ven.

–Přesuňte montážní desku laseru doprava nebo doleva, až

jsou laserové paprsky po celé délce rovnoběžné s čárou

řezu nakreslenou na obrobku.

–Podržte montážní desku laseru v této poloze a upevňovací

šroub 66 opět pevně utáhněte.

–Po nastavení znovu zkontrolujte totožnost s čárou řezu.

Laserové paprsky případně pomocí seřizovacích šroubů

64 ještě jednou vyrovnejte.

–Ochranné víko laseru 27 opět upevněte.

Seřízení boční odchylky při pohybu kluzného ramene:

(viz obrázek T4)

–Povolte dva šrouby 65 ochranného víka laseru 27 pomocí

klíče na vnitřní šestihrany (4 mm) 20.

Upozornění: Pro dosažení předního šroubu ochranného

víka laseru musíte natočit kluzné rameno o něco dolů až lze

klíč na vnitřní šestihrany prostrčit jednou štěrbinou

kyvného ochranného krytu.

–Povolte oba upevňovací šrouby 67 (ca. 1–2otáčky)

pomocí klíče na vnitřní šestihrany (2 mm) 21.

Šrouby nevyšroubujte zcela ven.

–Přesuňte těleso laseru doprava nebo doleva, až se už

laserové paprsky při pohybu kluzného ramene dolů

neodchylují stranou.

–Po nastavení znovu zkontrolujte totožnost s čárou řezu.

Laserové paprsky případně pomocí seřizovacích šroubů

64 ještě jednou vyrovnejte.

–Podržte těleso laseru v této poloze a upevňovací šrouby 67

zase pevně utáhněte.

–Ochranné víko laseru 27 opět upevněte.

Seřízení standardního úhlu 0° (vertikálního)

–Dejte elektronářadí do přepravní polohy.

–Otočte stůl pily 38 až k zářezu 18 pro 0°. Páčka 16 musí

znatelně zapadnout do zářezu.

Kontrola: (viz obr. U1)

–Nastavte úhlové pravítko na 90° a umístěte jej na stůl pily

38.

Vnější hrana horizontální úhel

pokosu 45° vlevo 45° vpravo 31,6° vlevo 31,6° vpravo

vertikální úhel sklonu 0°0°33,9° vpravo 33,9° vlevo

Polohování obrobku spodní hrana na

dorazové liště spodní hrana na

dorazové liště horní hrana na

dorazové liště

Hotový obrobek se

nachází ... ... vpravo od řezu ... vlevo od řezu ... vlevo od řezu ... vpravo od řezu

Nastavení postavené

proti

dorazové

liště

ležící plochou

na stole pily

52°

OBJ_BUCH-1360-001.book Page 236 Tuesday, March 22, 2011 12:01 PM

Česky | 237

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Rameno úhlového pravítka musí být po celé délce v jedné

přímce s pilovým kotoučem 40.

Seřízení: (viz obr. U2)

–Povolte upínací páčku 17.

–Povolte oba seřizovací šrouby 68 (nejméně o 1 otáčku)

pomocí nástrčného klíče (10 mm).

–Povolte seřizovací šroub 70 (ca. 3 otáčky) pomocí klíče na

vnitřní šestihrany (4 mm) 20.

–Otáčejte seřizovací šroub 69 pomocí klíče na vnitřní

šestihrany (4 mm) 20 tak dalece dovnitř nebo ven až je

rameno úhlového pravítka po celé délce totožné s pilovým

kotoučem.

–Upínací páčku 17 opět pevně utáhněte.

Potom zase pevně utáhněte nejprve seřizovací šroub 70 a

pak seřizovací šrouby 68.

Jestliže nejsou ukazatelé úhlu 33 a 24 po seřízení v jedné

přímce s ryskami 0° stupnice 32, pak povolte upevňovací

šrouby ukazatelů úhlu pomocí křížového šroubováku a

ukazatele úhlu vyrovnejte podél rysky 0°.

Seřízení standardního úhlu sklonu 45° (vlevo, vertikální)

–Dejte elektronářadí do pracovní polohy.

–Otočte stůl pily 38 až k zářezu 18 pro 0°. Páčka 16 musí

znatelně zapadnout do zářezu.

–Vytáhněte levé prodloužení dorazové lišty 9 zcela směrem

ven.

–Povolte upínací páčku 17 a natočte kluzné rameno za

rukojeť 4 až na doraz doleva (45°).

Kontrola: (viz obr. V1)

–Nastavte úhlové pravítko na 45° a umístěte jej na stůl pily

38.

Rameno úhlového pravítka musí být po celé délce v jedné

přímce s pilovým kotoučem 40.

Seřízení: (viz obr. V2)

–Otáčejte seřizovací šroub 71 pomocí stranového klíče

(8 mm) tak dalece dovnitř nebo ven až je rameno úhlového

pravítka po celé délce totožné s pilovým kotoučem.

–Upínací páčku 17 opět pevně utáhněte.

Jestliže nejsou ukazatelé úhlu 33 a 24 po seřízení v jedné

přímce s ryskou 45° stupnice 32, zkontrolujte nejprve ještě

jednou seřízení 0° pro úhel sklonu a pro ukazatele úhlu.

Potom opakujte seřízení úhlu sklonu 45°.

Seřízení standardního úhlu sklonu 45° (vpravo,

vertikální)

–Dejte elektronářadí do pracovní polohy.

–Otočte stůl pily 38 až k zářezu 18 pro 0°. Páčka 16 musí

znatelně zapadnout do zářezu.

–Vytáhněte pravé prodloužení dorazové lišty 9 zcela

směrem ven.

–Povolte upínací páčku 17.

–Vykloňte kluzné rameno za rukojeť 4 lehce z

polohy 0° doleva a otáčejte otočný knoflík 39

až se ukáže pravý rozsah úhlu sklonu.

–Natočte kluzné rameno za rukojeť 4 až na doraz

doprava (45°).

Kontrola: (viz obr. W1)

–Nastavte úhlové pravítko na 135 ° a umístěte jej na stůl pily

38.

Rameno úhlového pravítka musí být po celé délce v jedné

přímce s pilovým kotoučem 40.

Seřízení: (viz obr. W2)

–Otáčejte seřizovací šroub 72 pomocí stranového klíče

(8 mm) tak dalece dovnitř nebo ven až je rameno úhlového

pravítka po celé délce totožné s pilovým kotoučem.

–Upínací páčku 17 opět pevně utáhněte.

Jestliže nejsou ukazatelé úhlu 33 a 24 po seřízení v jedné

přímce s ryskou 45° stupnice 32, zkontrolujte nejprve ještě

jednou seřízení 0° pro úhel sklonu a pro ukazatele úhlu.

Potom opakujte seřízení úhlu sklonu 45°.

Vyrovnání stupnice horizontálního úhlu pokosu

–Dejte elektronářadí do pracovní polohy.

–Otočte stůl pily 38 až k zářezu 18 pro 0°. Páčka 16 musí

znatelně zapadnout do zářezu.

Kontrola: (viz obr. X1)

–Nastavte úhlové pravítko na 90° a položte jej mezi

dorazovou lištu 10 a pilový kotouč 40 na řezací stůl 38.

Rameno úhlového pravítka musí být po celé délce v jedné

přímce s pilovým kotoučem 40.

Seřízení: (viz obr. X2)

–Povolte všechny čtyři seřizovací šrouby 73 pomocí klíče na

vnitřní šestihrany (4 mm) 20 a přetáčejte stůl pily 38

společně se stupnicí 37 až je rameno úhlového pravítka po

celé délce totožné s pilovým kotoučem.

–Šrouby opět utáhněte.

Jestliže není ukazatel úhlu 59 po seřízení v jedné přímce s

ryskou 0° stupnice 37, pak povolte šroub 74 pomocí

křížového šroubováku a ukazatel úhlu vyrovnejte podél rysky

0°.

Seřízení svěrné síly upínací páčky 17 (viz obr. Y)

Svěrnou sílu upínací páčky 17 lze seřizovat.

Kontrola:

–Svěrná síla upínací páčky musí polohu kluzného ramene

spolehlivě udržet při každém libovolném úhlu sklonu.

Seřízení:

–Povolte upínací páčku 17.

–Otáčejte seřizovací šroub 75 pomocí nástrčného klíče

(17 mm) proti směru hodinových ručiček, aby se svěrná

síla zmenšila nebo ve směru hodinových ručiček, aby se

svěrná síla zvětšila.

–Nastavte nějaký vertikální úhel sklonu, upínací páčku 17

zase pevně utáhněte a překontrolujte, zda se dosáhlo

požadované svěrné síly.

OBJ_BUCH-1360-001.book Page 237 Tuesday, March 22, 2011 12:01 PM

238 | Česky

1 609 929 W31 | (22.3.11) Bosch Power Tools

Přeprava (viz obr. Z)

Před přepravou elektronářadí musíte provést následující

kroky:

–Posuňte kluzné rameno 28 zcela dozadu a v této poloze jej

zajistěte (viz „Zajištění kluzného ramene“, strana 232).

–Zajistěte, aby byl hloubkový doraz 30 zatlačený zcela

dovnitř a seřizovací šroub 29 při pohybu kluzného ramene

lícoval skrz vybrání bez doteku hloubkového dorazu.

–Kluzné rameno veďte natolik dolů až lze přepravní zajištění

31 zcela zatlačit dovnitř.

–Zasuňte prodloužení řezacího stolu 11 zcela dovnitř.

–Nastavte vertikální úhel sklonu 0° a utáhněte upínací

páčku 17.

–Otočte stůl pily 38 až na doraz doleva a utáhněte

zajišťovací knoflík 15.

–Stáhněte dohromady síťový kabel pomocí stahovací pásky

76.

–Odstraňte všechny díly příslušenství, které nelze pevně

namontovat na elektronářadí.

Nepoužívané pilové kotouče ukládejte pro přepravu pokud

možno do uzavřeného zásobníku.

–Elektronářadí přenášejte za přepravní držadlo 7 nebo

uchopte v prohlubních pro uchopení 19 na bocích stolu na

pilu.

fPři přepravě elektronářadí používejte pouze přepravní

ústrojí a nikdy ochranné přípravky, kluzné rameno 28

nebo rukojeť 4.

fElektronářadí přenášejte vždy ve dvou, aby se

zabránilo zranění zad.

Údržba a servis

Údržba a čištění

fPřed každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

Pokud dojde i přes pečlivou výrobu a náročné kontroly k

poruše stroje, svěřte provedení opravy autorizovanému

servisnímu středisku pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku elektronářadí.

Čištění

Udržujte elektronářadí a větrací otvory čisté, aby se pracovalo

dobře a bezpečně.

Kyvný ochranný kryt se musí vždy volně pohybovat a

samostatně uzavírat. Udržujte proto oblast okolo kyvného

ochranného krytu neustále čistou.

–Po každém pracovním procesu odstraňte prach a třísky

vyfoukáním tlakovým vzduchem nebo pomocí štětce.

–Pravidelně čistěte vodicí váleček 23 a kluzné rameno 28.

Příslušenství

Rychloupínací svěrka1 609 B02 125

Vkládací desky . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Prachový sáček . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Distanční doraz MSF 110 . . . . . . . . . . . . . . . 2 610 015 461

Odsávací adaptér . . . . . . . . . . . . . . . . . . . . . .2 607 001 977

Pracovní stůl GTA 2500 W . . . . . . . . . . . . . . 0 601 B12 100

Pracovní stůl GTA 3800 . . . . . . . . . . . . . . . . 0 601 B24 000

Vysavač na dřevo GAS 50 M. . . . . . . . . . . . . 0 601 988 103

Pracovní osvětlení MSLED 170

EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Pilové kotouče pro dřevo a deskové materiály, panely a

lišty

Pilový kotouč 305 x 30 mm,

60 zubů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 641 768

Pilové kotouče pro umělou hmotu a neželezné kovy

Pilový kotouč 305 x 30 mm,

96 zubů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

Pilový kotouč 305 x 30 mm,

96 zubů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

Pilové kotouče pro všechny druhy laminovaných podlah

Pilový kotouč 305 x 30 mm,

96 zubů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 137

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě

Vašeho výrobku a též k náhradním dílům. Technické výkresy a

informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách

ke koupi, používání a nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Zpracování odpadů

Elektronářadí, příslušenství a obaly by měly být dodány k

opětovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES o

starých elektrických a elektronických

zařízeních a jejím prosazení v národních

zákonech musí být neupotřebitelné

elektronářadí rozebrané shromážděno a

dodáno k opětovnému zhodnocení nepo-

škozujícímu životní prostředí.

Změny vyhrazeny.

OBJ_BUCH-1360-001.book Page 238 Tuesday, March 22, 2011 12:01 PM

Slovensky | 239

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a

bezpečnostné pokyny

Na ochranu pred zásahom elektrickým

prúdom, pred zranením a na zamedzenie

požiaru treba pri používaní elektrického náradia dodržiavať

tieto zásadné nasledujúce bezpečnostné opatrenia.

Ešte predtým, ako začnete náradie používať, prečítajte si

všetky pokyny a uložte tieto Bezpečnostné pokyny na

spoľahlivé miesto.

Pojem „ručné elektrické náradie“ používaný v texte

Bezpečnostných pokynov sa vzťahuje na ručné elektrické

náradie napájané zo siete (pomocou sieťovej šnúry) a na

ručné elektrické náradie napájané akumulátorovou batériou

(bez sieťovej šnúry).

Bezpečnosť na pracovisku

fPracovisko vždy udržiavajte čisté a dobre osvetlené.

Neporiadok a neosvetlené priestory pracoviska môžu mať

za následok pracovné úrazy.

fTýmto náradím nepracujte v prostredí ohrozenom

výbuchom, v ktorom sa nachádzajú horľavé kvapaliny,

plyny alebo horľavý prach. Ručné elektrické náradie

vytvára iskry, ktoré by mohli prach alebo pary zapáliť.

fNedovoľte deťom a iným nepovolaným osobám, aby sa

počas používania ručného elektrického náradia

zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti

zo strany inej osoby môžete stratiť kontrolu nad náradím.

Elektrická bezpečnosť

fZástrčka prívodnej šnúry ručného elektrického náradia

musí pasovať do použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte. S uzemneným elektrickým

náradím nepoužívajte ani žiadne zástrčkové adaptéry.

Nezmenené zástrčky a vhodné zásuvky znižujú riziko

zásahu elektrickým prúdom.

fVyhýbajte sa telesnému kontaktu s uzemnenými

povrchovými plochami, ako sú napr. rúry, vykurovacie

telesá, sporáky a chladničky. Keby by bolo Vaše telo

uzemnené, hrozí zvýšené riziko zásahu elektrickým

prúdom.

fChráňte elektrické náradie pred účinkami dažďa a

vlhkosti. Vniknutie vody do ručného elektrického náradia

zvyšuje riziko zásahu elektrickým prúdom.

fNepoužívajte prívodnú šnúru mimo určený účel na

nosenie ručného elektrického náradia, ani na jeho

zavesenie a zástrčku nevyberajte zo zásuvky ťahaním

za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra

nedostala do blízkosti horúceho telesa, ani do kontaktu

s olejom, s ostrými hranami alebo pohybujúcimi sa sú-

čiastkami ručného elektrického náradia. Poškodené

alebo zauzlené prívodné šnúry zvyšujú riziko zásahu

elektrickým prúdom.

fKeď pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie káble, ktoré sú

schválené aj na používanie vo vonkajších priestoroch.

Použitie predlžovacieho kábla, ktorý je vhodný na

používanie vo vonkajšom prostredí, znižuje riziko zásahu

elektrickým prúdom.

fAk sa nedá vyhnúť použitiu ručného elektrického

náradia vo vlhkom prostredí, použite ochranný spínač

pri poruchových prúdoch. Použitie ochranného spínača

pri poruchových prúdoch znižuje riziko zásahu elektrickým

prúdom.

Bezpečnosť osôb

fBuďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným elektrickým náradím pristupujte s rozumom.

Nepracujte s ručným elektrickým náradím nikdy vtedy,

keď ste unavený, alebo keď ste pod vplyvom drog,

alkoholu alebo liekov. Malý okamih nepozornosti môže

mať pri používaní náradia za následok vážne poranenia.

fNoste osobné ochranné pomôcky a používajte vždy

ochranné okuliare. Nosenie osobných ochranných

pomôcok, ako je ochranná dýchacia maska, bezpečnostná

pracovná obuv. ochranná prilba alebo chrániče sluchu,

podľa druhu ručného elektrického náradia a spôsobu jeho

použitia znižujú riziko poranenia.

fVyhýbajte sa neúmyselnému uvedeniu ručného

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo prenášaním ruč-

ného elektrického náradia sa vždy presvedčte sa, či je

ručné elektrické náradie vypnuté. Ak budete mať pri pre-

nášaní ručného elektrického náradia prst na vypínači,

alebo ak ručné elektrické náradie pripojíte na elektrickú

sieť zapnuté, môže to mať za následok nehodu.

fSkôr ako náradie zapnete, odstráňte z neho

nastavovacie náradie alebo kľúče na skrutky.

Nastavovací nástroj alebo kľúč, ktorý sa nachádza v

rotujúcej časti ručného elektrického náradia, môže

spôsobiť vážne poranenia osôb.

fVyhýbajte sa abnormálnym polohám tela. Zabezpečte

si pevný postoj, a neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie v

neočakávaných situáciách lepšie kontrolovať.

fPri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby

so Vaše vlasy, odev a rukavice dostali do blízkosti

rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy

alebo šperky môžu byť zachytené rotujúcimi časťami

ručného elektrického náradia.

fAk sa dá na ručné elektrické náradie namontovať

odsávacie zariadenie a zariadenie na zachytávanie

prachu, presvedčte sa, či sú dobre pripojené a správne

používané. Používanie odsávacieho zariadenia a

zariadenia na zachytávanie prachu znižuje riziko ohrozenia

zdravia prachom.

POZOR

OBJ_BUCH-1360-001.book Page 239 Tuesday, March 22, 2011 12:01 PM

240 | Slovensky

1 609 929 W31 | (22.3.11) Bosch Power Tools

Starostlivé používanie ručného elektrického náradia a

manipulácia s ním

fRučné elektrické náradie nikdy nepreťažujte.

Používajte také elektrické náradie, ktoré je určené pre

daný druh práce. Pomocou vhodného ručného

elektrického náradia budete pracovať lepšie a bezpeč-

nejšie v uvedenom rozsahu výkonu náradia.

fNepoužívajte nikdy také ručné elektrické náradie,

ktoré má pokazený vypínač. Náradie, ktoré sa už nedá

zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do

opravy odborníkovi.

fSkôr ako začnete náradie nastavovať alebo

prestavovať, vymieňať príslušenstvo alebo skôr, ako

odložíte náradie, vždy vytiahnite zástrčku sieťovej

šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje

neúmyselnému spusteniu ručného elektrického náradia.

fNepoužívané ručné elektrické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať

pneumatické náradie osobám, ktoré s ním nie sú

dôverne oboznámené, alebo ktoré si neprečítali tieto

Pokyny. Ručné elektrické náradie je nebezpečné vtedy,

keď ho používajú neskúsené osoby.

fRučné elektrické náradie starostlivo ošetrujte.

Kontrolujte, či pohyblivé súčiastky bezchybne fungujú

alebo či neblokujú, či nie sú zlomené alebo poškodené

niektoré súčiastky, ktoré by mohli negatívne

ovplyvňovať správne fungovanie ručného elektrického

náradia. Pred použitím náradia dajte poškodené

súčiastky vymeniť. Veľa nehôd bolo spôsobených

nedostatočnou údržbou elektrického náradia.

fRezné nástroje udržiavajte ostré a čisté. Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú

menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.

fPoužívajte ručné elektrické náradie, príslušenstvo,

nastavovacie nástroje a pod. podľa týchto výstražných

upozornení a bezpečnostných pokynov. Pri práci

zohľadnite konkrétne pracovné podmienky a činnosť,

ktorú budete vykonávať. Používanie ručného

elektrického náradia na iný účel ako na predpísané

použitie môže viesť k nebezpečným situáciám.

Servisné práce

fRučné elektrické náradie dávajte opravovať len

kvalifikovanému personálu, ktorý používa originálne

náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť

náradia zostane zachovaná.

Bezpečnostné pokyny pre píly na obklady

fToto ručné elektrické náradie sa dodáva s výstražným

štítkom v anglickom jazyku (na grafickej strane je na

obrázku ručného elektrického náradia tento štítok

označený číslom 3).

fPredtým ako začnete produkt prvýkrát používať,

prelepte anglický text výstražného štítka dodanou

nálepkou v jazyku Vašej krajiny.

fVýstražná značka na ručnom elektrickom náradí musí

byť vždy identifikovateľná.

fNikdy sa na ručné elektrické náradie nestavajte. Mohli

by ste sa vážne poraniť, ak by sa ručné elektrické náradie

prevrátilo alebo ak by ste sa dostali do náhodného

kontaktu s pílovým listom.

fZabezpečte, aby ochranný kryt správne fungoval a dal

sa voľne pohybovať. Nikdy neblokujte ochranný kryt

náradia v otvorenom stave.

fNikdy neodstraňujte zvyšky rezaného materiálu,

drevené piliny a pod. z priestoru rezu vtedy, keď

náradie ešte beží. Rameno náradia dajte najprv do

pokojovej polohy a elektrické náradie vypnite.

fK obrobku prisúvajte pílový list iba v zapnutom stave.

Inak hrozí v prípade zaseknutia pracovného nástroja v

obrobku nebezpečenstvo spätného rázu.

fRukoväte udržiavajte suché a čisté a postarajte sa o to,

aby na nich nebol olej ani tuk. Mastné, zaolejované

rukoväte sú šmykľavé a spôsobujú stratu kontroly nad

náradím.

fElektrické náradie používajte len vtedy, keď sa na

pracovnej ploche až po obrobok, ktorý budete obrábať,

nenachádzajú žiadne nastavovacie nástroje, drevené

triesky a pod. Drobné kúsky dreva alebo iné predmety sa

môžu dostať do kontaktu s rotujúcim pílovým listom a

môžu vysokou rýchlosťou trafiť obsluhujúcu osobu.

fUdržiavajte podlahu v čistote, aby sa nej nenachádzali

drevené triesky ani zvyšky materiálu. Mohli by ste sa

pošmyknúť alebo potknúť.

fObrobok, ktorý budete obrábať, vždy spoľahlivo

upnite. Neobrábajte žiadne také obrobky, ktoré sú

príliš malé na to, aby ste ich mohli uchytiť. Vzdialenosť

Vašej ruky k rotujúcemu pílovému listu by bola potom príliš

malá.

fPoužívajte toto ručné elektrické náradie len na

obrábanie takých materiálov, pre ktoré je náradie

určené a ktoré sú uvedené v Návode na používanie. Inak

by sa mohlo ručné elektrické náradie preťažiť.

fAk sa pílový list zablokuje, ručné elektrické náradie

vždy vypnite a pokojne držte obrobok dovtedy, kým sa

pílový list úplne zastaví. Aby ste zabránili vzniku

spätného rázu, môžete hýbať obrobkom až po úplnom

zastavení pílového listu. Najprv odstráňte príčinu

zablokovania pílového listu, až potom spustite ručné

elektrické náradie znova.

fZabráňte tomu, aby sa Vám prsty dostali medzi

pohyblivé súčiastky klzného ramena. Mohlo by Vám

prsty pricviknúť a spôsobiť vážne poranenie s trvalými

následkami.

fPred zapnutím a počas pílenia rukoväť dobre držte. Pri

pílení vykonávajte klzným ramenom kontrolovaný

pohyb. Malý okamih nepozornosti Vám môže následkom

extrémne ľahkého chodu klzného ramena spôsobiť vážne

poranenia.

LASEROVÉ ŽIARENIE

Nepozerajte do lase rového lúča

Laser triedy 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 240 Tuesday, March 22, 2011 12:01 PM

Slovensky | 241

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fPrerezávajte obrobok vždy spredu smerom dozadu.

Nak hrozí nebezpečenstvo spätného rázu, ak by sa pílový

list v obrobku vzpriečil.

fNepožívajte tupé pílové listy, ani také pílové listy,

ktoré majú trhliny, sú skrivené alebo poškodené. Pílové

listy s otupenými zubami alebo s nesprávne nastavenými

zubami vytvárajú príliš úzku štrbinu rezu a tým spôsobujú

zvýšené trenie, blokovanie pílového listu alebo vyvolanie

spätného rázu.

fPoužívajte vždy pílové listy správnej veľkosti a s

vhodným upínacím otvorom (napríklad hviezdicovým

alebo okrúhlym). Pílové listy, ktoré sa nehodia k

montážnym súčiastkam píly, nebežia celkom rotačne a

spôsobia stratu kontroly obsluhy nad náradím.

fNepoužívajte pílové listy z vysokolegovanej

rýchloreznej ocele (oceľ HSS). Takéto pílové listy sa

môžu ľahko zlomiť.

fPo práci sa nedotýkajte pílového listu dovtedy, kým

celkom nevychladne. Pílový list sa pri práci veľmi

zahrieva.

fNikdy nepoužívajte elektrické náradie bez vkladacej

platničky. Poškodenú vkladaciu platničku nahraďte

novou. Bez vhodnej vkladacej platničky by ste sa mohli o

pílový list poraniť.

fPravidelne kontrolujte prívodnú šnúru náradia a v

prípade poškodenia dajte prívodnú šnúru opraviť v

autorizovanom servisnom stredisku ručného

elektrického náradia Bosch. Poškodené predlžovacie

šnúry vymeňte za nové. Tým bude zaručené, že

bezpečnosť ručného elektrického náradia zostane

zachovaná.

fNepoužívané ručné elektrické náradie uschovajte na

bezpečné miesto. Miesto uskladnenia musí byť suché a

uzamykateľné. To zabráni tomu, aby sa ručné elektrické

náradie pri skladovaní poškodilo, alebo aby sa mohlo

dostať do rúk neskúseným osobám.

fNesmerujte laserový lúč na osoby ani na zvieratá, ani

sami sa nepozerajte do laserového lúča. Toto ručné

elektrické náradie produkuje laserové žiarenie laserovej

triedy 2 podľa normy EN 60825-1. Mohli by ste takýmto

spôsobom oslepiť iné osoby.

fZabudovaný laserový modul nikdy nezamieňajte za

laserové zariadenie iného typu. Laserové zariadenie

iného typu, ktoré sa nehodí k tomuto ručnému

elektrickému náradiu, môže predstavovať

nebezpečenstvo ohrozenia zdravia osôb.

fZabezpečte obrobok. Obrobok upnutý pomocou

upínacieho zariadenia alebo zveráka je bezpečnejší ako

obrobok pridržiavaný rukou.

fNikdy neodchádzajte od ručného elektrického náradia

skôr, ako sa úplne zastaví. Dobiehajúce pracovné

nástroje môžu spôsobiť poranenia osôb.

fNepoužívajte ručné elektrické náradie, ktoré má

poškodenú prívodnú šnúru. Nedotýkajte sa

poškodenej prívodnej šnúry a v prípade, že sa kábel

počas práce s náradím poškodí, ihneď vytiahnite

zástrčku zo zásuvky. Poškodené prívodné šnúry zvyšujú

riziko zásahu elektrickým prúdom.

Symboly

Nasledujúce symboly môžu byť pre používanie Vášho ručného

elektrického náradia dôležité. Zapamätajte si láskavo tieto

symboly a ich významy. Správna interpretácia týchto

symbolov Vám bude pomáhať lepšie a bezpečnejšie používať

toto ručné elektrické náradie.

Symboly a ich významy

Laserové žiarenie

Nepozerajte do laserového lúča

Laser triedy 2

Počas chodu ručného elektrického

náradia nedávajte ruky do pracovného

priestoru píly ani k pílovému listu. Pri

kontakte s pílovým listom hrozí

nebezpečenstvo vážneho poranenia.

Používajte ochrannú dýchaciu masku.

Používajte ochranné okuliare.

Používajte chrániče sluchu. Pôsobenie

hluku môže mať za následok stratu sluchu.

Nebezpečný priestor! Podľa možnosti

nedávajte do tohto priestoru ruky, prsty

ani predlaktia.

Zabráňte tomu, aby sa Vám prsty dostali

medzi pohyblivé súčiastky klzného

ramena. Mohlo by Vám prsty pricviknúť a

spôsobiť vážne poranenie s trvalými

následkami.

Dodržiavajte rozmery pílového listu. Priemer diery musí

pasovať na vreteno náradia bez vôle. Nepoužívajte žiadne

redukcie ani adaptéry.

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 241 Tuesday, March 22, 2011 12:01 PM

242 | Slovensky

1 609 929 W31 | (22.3.11) Bosch Power Tools

Popis produktu a výkonu

Prečítajte si všetky Výstražné upozornenia

a bezpečnostné pokyny. Zanedbanie

dodržiavania Výstražných upozornení a

pokynov uvedených v nasledujúcom texte

môže mať za následok zásah elektrickým

prúdom, spôsobiť požiar a/alebo ťažké

poranenie.

Používanie podľa určenia

Toto ručné elektrické náradie je ako stacionárne náradie

určené na pozdĺžne a priečne rezy do dreva s rovným

priebehom rezu. Pritom sú možné horizontálne šikmé rezy s

uhlami zošikmenia od –52° do +60°, ako aj vertikálne šikmé

rezy s uhlami zošikmenia od 47° (ľavostranne) do 47° (na

pravej strane).

Výkon tohto ručného elektrického náradia je dimenzovaný na

rezanie tvrdého a mäkkého dreva ako aj drevotrieskových a

drevovláknitých dosák.

Pri použití vhodných pílových listov je možné aj rezanie

hliníkových profilov a plastov.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na

vyobrazenie elektrického náradia na grafickej strane tohto

Návodu.

1Vrecko na prach

2Odsávací adaptér

3Výstražný štítok laserového prístroja

4Rukoväť

Pri transporte chytajte toto ručné elektrické

náradie iba na týchto označených miestach

(priehlbiny na lepšie chytanie) alebo za

rukoväť na prenášanie.

V žiadnom prípade neprenášajte toto ručné

elektrické náradie za rukoväť klzného

ramena.

Aretačná rukoväť v otvorenej polohe:

Dajú sa nastavovať vertikálne uhly zošikmenia.

Aretačná rukoväť v zatvorenej polohe:

Nastavený vertikálny uhol zošikmenia klzného ramena je

zafixovaný.

Zobrazuje jednotlivé kroky na nastavenie vertikálneho uhla

sklonu.

1. Uvoľnite aretačnú rukoväť

2. Otočte klzné rameno trochu smerom doľava

3. Nastavte požadovaný rozsah uhla zošikmenia pomocou

otočnej rukoväte

Nastavovanie rozsahov uhla zošikmenia pomocou otočnej

rukoväte

Zošikmenie (sklon) pílového listu doľava

(45°až 0°)

Zošikmenie (sklon) pílového listu doprava

(0°až 45°)

Celé rozpätie otočenia klzného ramena

(–47°až +47°)

Symboly a ich významy

Keď chcete nastaviť ľubovoľný horizontálny uhol

zošikmenia, musí byť rezací stôl voľne pohyblivý, resp.

aretácia uhla musí byť zaaretovaná:

–Potiahnite páku n a súčasne stlačte aretáciu uhla o

vpredu smerom dole

Neodhadzujte ručné elektrické náradie do

komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2002/96/ES o starých

elektrických a elektronických výrobkoch a podľa jej aplikácií

v národnom práve sa musia už nepoužiteľné elektrické

náradia zbierať separovane a treba ich dávať na recykláciu

zodpovedajúcu ochrane životného prostredia.

Symboly a ich významy

OBJ_BUCH-1360-001.book Page 242 Tuesday, March 22, 2011 12:01 PM

Slovensky | 243

Bosch Power Tools 1 609 929 W31 | (22.3.11)

5Aretačná páčka

6Ochranný kryt

7Rukoväť na prenášanie náradia

8Výkyvný ochranný kryt

9Predĺženie dorazovej lišty

10 Dorazová lišta

11 Predĺženie rezacieho stola

12 Otvory pre montáž

13 Vkladacia platnička

14 Aretácia uhla

15 Aretačná rukoväť na nastavenie ľubovoľného uhla

zošikmenia (horizontálne)

16 Páčka na predvolenie uhla zošikmenia (horizontálne)

17 Aretačná rukoväť na nastavenie ľubovoľného uhla

zošikmenia (vertikálne)

18 Zárezy pre štandardné uhly zošikmenia

19 Priehlbiny na lepšie držanie

20 Kľúč na skrutky s vnútorným šesťhranom (6 mm/4 mm)

21 Kľúč na skrutky s vnútorným šesťhranom (2 mm)

22 Zvierka

23 Klzný valček

24 Ukazovateľ uhla zošikmenia (vertikálneho) pre pravý

rozsah uhlov zošikmenia (0° až 47°)

25 Odvádzač triesok

26 Aretačná páka klzného mechanizmu

27 Ochranný kryt lasera

28 Klzné rameno

29 Aretačná skrutka hĺbkového dorazu

30 Hĺbkový doraz

31 Prepravná poistka

32 Stupnica pre uhol zošikmenia (vertikálne)

33 Ukazovateľ uhla zošikmenia (vertikálneho) pre ľavý

rozsah uhlov zošikmenia (47° až 0°)

34 Nastavovací gombík pre uhol zošikmenia v hodnote

22,5° (vertikálne)

35 Aretačná skrutka dĺžkového dorazu

36 Dĺžkový doraz

37 Stupnica pre uhol zošikmenia (horizontálne)

38 Rezací stôl

39 Otočná rukoväť na nastavovanie uhla zošikmenia

(vertikálne)

40 Pílový list

41 Otvor na vyhadzovanie triesok

42 Aretačná skrutka sútyčia 43

43 Sútyčie výkyvného ochranného krytu

44 Predná upevňovacia skrutka

(krycia platnička/výkyvný ochranný kryt)

45 Zadná upevňovacia skrutka

(krycia platnička/výkyvný ochranný kryt)

46 Krycia platnička

47 Aretácia vretena

48 Skrutka s vnútorným šesťhranom (6 mm) na upevnenie

pílového listu

49 Upínacia príruba

50 Vnútorná upevňovacia príruba

51 Aretačná páka predĺženia rezacieho stola

52 Aretačná páka predĺženia dorazovej lišty

53 Ukončovací plech

54 Tlmič

55 Nastavovacie skrutky pre tlmenie

56 Otvory pre zvierku

57 Krídlová skrutka

58 Tyč so závitom

59 Ukazovateľ uhla zošikmenia (horizontálne)

60 Vypínač

61 Vypínač pre laser (označovanie línie rezu)

62 Skrutky pre vkladaciu platničku

63 Upevňovacia skrutka dĺžkového dorazu

64 Nastavovacia skrutka pre presné nastavenie polohy

lasera (rovinnosť)

65 Skrutky pre ochranný kryt lasera

66 Upevňovacia skrutka pre montážnu dosku lasera

67 Upevňovacia skrutka pre teleso laserového prístroja

68–70

Nastavovacie skrutky pre základné nastavenie uhla 0°

(vertikálny uhol zošikmenia)

71 Nastavovacia skrutka pre základné nastavenie 45°

(ľavý vertikálny uhol zošikmenia)

72 Nastavovacia skrutka pre základné nastavenie 45°

(pravý vertikálny uhol zošikmenia)

73 Nastavovacie skrutky stupnice 37 pre uhly zošikmenia

(horizontálne)

74 Skrutka pre ukazovateľ uhla (horizontálne)

75 Nastavovacia skrutka pre silu zovretia upínacej

rukoväte 17

76 Páska s velkronovým upevnením

Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej

výbavy produktu. Kompletné príslušenstvo nájdete v našom

programe príslušenstva.

OBJ_BUCH-1360-001.book Page 243 Tuesday, March 22, 2011 12:01 PM

244 | Slovensky

1 609 929 W31 | (22.3.11) Bosch Power Tools

Technické údaje

Informácia o hlučnosti/vibráciách

Namerané hodnoty hluku zistené podľa normy EN 61029.

Hodnotená hodnota hladiny hluku A tohto náradia je typicky:

Akustický tlak 93 dB(A); Hodnota hladiny akustického tlaku

106 dB(A). Nepresnosť merania K=3 dB.

Používajte chrániče sluchu!

Celkové hodnoty vibrácií (súčet vektorov troch smerov)

zisťované podľa normy EN 61029:

Hodnota emisie vibrácií ah <2,5m/s2, nepresnosť merania K

=1,5m/s2.

Úroveň kmitov uvedená v týchto pokynoch bola nameraná

podľa meracieho postupu uvedeného v norme EN 61029 a

možno ju používať na vzájomné porovnávanie rôznych typov

ručného elektrického náradia medzi sebou. Hodí sa aj na

predbežný odhad zaťaženia vibráciami.

Uvedená hladina vibrácií reprezentuje hlavné druhy

používania tohto ručného elektrického náradia. Avšak v

takých prípadoch, keď sa toto ručné elektrické náradie

použije na iné druhy použitia, s odlišnými pracovnými

nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa

hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To

môže výrazne zvýšiť zaťaženie vibráciami počas celej

pracovnej doby.

Na presný odhad zaťaženia vibráciami počas určitého

časového úseku práce s náradím treba zohľadniť doby, počas

ktorých je ručné elektrické náradie vypnuté alebo doby, keď

náradie síce beží, ale v skutočnosti sa nepoužíva. To môže

výrazne redukovať zaťaženie vibráciami počas celej pracovnej

doby.

Na ochranu osoby pracujúcej s náradím pre účinkami

zaťaženia vibráciami vykonajte ďalšie bezpečnostné

opatrenia, ako sú napríklad: údržba ručného elektrického

náradia a používaných pracovných nástrojov, zabezpečenie

zachovania teploty rúk, organizácia jednotlivých pracovných

úkonov.

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný

výrobok „Technické údaje“ sa zhoduje s nasledujúcimi

normami alebo normatívnymi dokumentami: EN 61029,

EN 60825-1 podľa ustanovení smerníc 2004/108/ES,

2006/42/ES.

Súbory technickej dokumentácie sa nachádzajú na adrese:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montáž

fVyhýbajte sa neúmyselnému spusteniu elektrického

náradia. Počas montáže a pri všetkých prácach na

elektrickom náradí nesmie byť zástrčka sieťovej šnúry

pripojená na zdroj napätia (musí byť vytiahnutá zo

zásuvky).

Obsah dodávky (základná výbava)

Pozorne a starostlivo vyberte z obalov náradie a všetky

dodané súčiastky.

Odstráňte z elektrického náradia a z dodaného príslušenstva

všetok obalový materiál.

Píla na obklady GCM 12 GDL Professional

Vecné číslo 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Menovitý príkon W 2000 1500 1800

Počet voľnobežných obrátok min-1 3800 3800 3800

Obmedzenie rozbehového prúdu zzz

Typ lasera nm

635

Laserová trieda 222

Hmotnosť podľa EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Trieda ochrany /II /II /II

Dovolené rozmery obrobku (maximálne/minimálne) pozri strana 249.

Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre

niektorú krajinu, sa môžu tieto údaje odlišovať.

Všimnite si láskavo vecné číslo na typovom štítku svojho ručného elektrického náradia. Obchodné názvy jednotlivých produktov sa môžu odlišovať.

Rozmery vhodných pílových listov

Priemer pílového listu mm 305

Hrúbka vlastného listu mm 1,7–2,6

Priemer otvoru pílového listu mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 244 Tuesday, March 22, 2011 12:01 PM

Slovensky | 245

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Pred prvým uvedením elektrického náradia do prevádzky

prekontrolujte, či boli dodané všetky dole uvedené súčiastky:

–Píla na obklady s namontovaným pílovým listom

–Aretačná rukoväť 15

–Vrecko na prach 1

–Kľúč na skrutky s vnútorným šesťhranom 20

–Kľúč na skrutky s vnútorným šesťhranom 21

(pod ochranným krytom lasera 27)

–Zvierka 22

Upozornenie: Skontrolujte elektrické náradie, či nie je

prípadne poškodené.

Pred ďalším používaním náradia starostlivo skontrolujte, či

bezchybne a podľa určenia fungujú ochranné prvky náradia a

súčiastky, ktoré sa môžu ľahko poškodiť. Skontrolujte, či

bezchybne fungujú pohyblivé súčiastky, či neblokujú, alebo či

nie sú niektoré súčiastky poškodené. Všetky súčiastky musia

byť správne namontované a musia byť splnené všetky

podmienky, aby sa zabezpečil bezchybný chod náradia.

Poškodené ochranné prípravky a súčiastky treba dať odborne

opraviť alebo vymeniť v autorizovanej servisnej opravovni.

Dodatočné náradie potrebné k základnej výbave:

–Krížový skrutkovač

–Vidlicový kľúč (veľkosť: 8 mm)

–Prstencové, vidlicové alebo nástrčné kľúče (veľkosti:

10 mm und 17 mm)

Montáž aretačnej rukoväte (pozri obrázok a)

–Naskrutkujte aretačnú rukoväť 15 do príslušného otvoru

nad pákou 16.

fAretačnú rukoväť 15 pred každým rezaním vždy dobre

utiahnite. Pílový list by sa inak mohol v obrobku vzpriečiť.

Stacionárna alebo flexibilná montáž

fNa zaistenie bezpečnej manipulácie s náradím treba

toto ručné elektrické náradie pred použitím

namontovať na rovnú a stabilnú pracovnú plochu

(napr. na pracovný stôl).

Montáž na pracovnej ploche (pozri obrázok b1)

–Pomocou vhodného skrutkového spojenia upevnite ručné

elektrické náradie na pracovnej ploche. Na to slúžia otvory

12.

Montáž na pracovný stôl Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (pozri obrázok b2)

Pracovné stoly GTA firmy Bosch poskytujú pre ručné

elektrické náradie spoľahlivé upevnenie na každom podklade

– vďaka prestaviteľným pätkám. Podpierky pre obrobok

pracovných stolov slúžia na podopieranie dlhých obrobkov.

fPrečítajte si všetky varovné upozornenia a pokyny

priložené k pracovnému stolu. Chyby pri dodržiavaní

nasledujúcich pokynov a upozornení môžu mať za

následok zásah elektrickým prúdom, požiar a/alebo

spôsobiť vážne zranenia osôb.

fPredtým ako budete montovať ručné elektrické

náradie, zostavte správne pracovný stôl. Bezchybné

zmontovanie je dôležité kvôli tomu, aby sa zabránilo

nebezpečenstvu zrútenia.

–Namontujte ručné elektrické náradie do prepravnej polohy

na pracovný stôl.

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov obsahujúcich

olovo, z niektorých druhov tvrdého dreva, minerálov a kovov

môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo

jeho vdychovanie môže vyvolávať alergické reakcie a/alebo

spôsobiť ochorenie dýchacích ciest pracovníka, prípadne

osôb, ktoré sa nachádzajú v blízkosti pracoviska.

Určité druhy prachu, napr. prach z dubového alebo z

bukového dreva, sa považujú za rakovinotvorné, a to

predovšetkým spolu s ďalšími materiálmi, ktoré sa používajú

pri spracovávaní dreva (chromitan, chemické prostriedky na

ochranu dreva). Materiál, ktorý obsahuje azbest, smú

opracovávať len špeciálne vyškolení pracovníci.

–Používajte pri každej práci zariadenie na odsávanie

prachu.

–Postarajte sa o dobré vetranie svojho pracoviska.

–Odporúčame Vám používať ochrannú dýchaciu masku s

filtrom triedy P2.

Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa

konkrétneho obrábaného materiálu.

Zariadenie na odsávanie prachu/triesok môže byť

zablokované prachom, trieskami alebo úlomkami materiálu

obrobka.

–Ručné elektrické náradie vypnite a vytiahnite zástrčku

prívodnej šnúry zo zásuvky.

–Počkajte dovtedy, kým sa pílový list úplne zastaví.

–Zistite príčinu zablokovania a odstráňte ju.

fVyhýbajte sa usadzovaniu prachu na Vašom

pracovisku. Viaceré druhy prachu sa môžu ľahko vznieť.

Vlastné odsávanie (pozri obrázok c)

Na jednoduché zachytávanie triesok použite vrecko na prach

1, ktoré tvorí súčasť základnej výbavy náradia.

fPo každom použití náradia skontrolujte a vyčistite

vrecko na prach.

fAby ste zabránili vzniku požiaru, pri rezaní hliníka

vrecko na prach z náradia odstráňte.

–Nasuňte a otočte vrecko na prach 1 na odsávací adaptér 2

takým spôsobom, aby aretovací kolík adaptéra zaskočil do

výrezu na vrecku na prach.

Počas pílenia sa vrecko na prach ani odsávací adaptér nikdy

nesmú dostať do kontaktu s pohyblivými súčiastkami náradia.

Vrecko na prach zavčasu vyprázdňujte.

Externé odsávanie

Na odsávanie môžete na odsávací adaptér 2 pripojiť aj hadicu

nejakého vysávača (Ø35 mm).

–Zasuňte hadicu vysávača do odsávacieho adaptéra 2.

Vysávač musí byť vhodný pre daný druh opracovávaného

materiálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie,

rakovinotvorných alebo suchých prachov používajte

špeciálny vysávač.

OBJ_BUCH-1360-001.book Page 245 Tuesday, March 22, 2011 12:01 PM

246 | Slovensky

1 609 929 W31 | (22.3.11) Bosch Power Tools

Čistenie odsávacieho adaptéra

Na zabezpečenie optimálneho odsávania treba odsávací

adaptér 2 pravidelne čistiť.

–Vytiahnite odsávací adaptér 2 za súčasného otáčania z

otvoru na vyhadzovanie triesok 41.

–Odstráňte úlomky z obrobkov a triesky.

–Zatlačte odsávací adaptér pri súčasnom otáčaní opäť na

otvor na vyhadzovanie triesok tak, aby upevňovací

prstenec otvoru na vyhadzovanie triesok zaskočil.

Výmena pílového listu (pozri obrázky d1–d4)

fPred každou prácou na ručnom elektrickom náradí

vytiahnite zástrčku náradia zo zásuvky.

fPri montáži pílového listu používajte ochranné

pracovné rukavice. Pri kontakte s pílovým listom hrozí

nebezpečenstvo poranenia.

Používajte len také pílové listy, ktorých maximálna dovolená

rýchlosť je vyššia ako počet voľnobežných obrátok Vášho

ručného elektrického náradia.

Používajte len také pílové listy, ktorých charakteristika

zodpovedá údajom uvedeným v tomto Návode na používanie

a ktoré sú testované podľa normy EN 847-1 a sú aj primerane

označené.

Používajte len také pílové listy, ktoré odporúča výrobca

ručného elektrického náradia, a ktoré sú vhodné pre

konkrétny materiál, ktorý sa chystáte obrábať.

Demontáž pílového listu

–Dajte ručné elektrické náradie do pracovnej polohy.

–Naskrutkujte aretačnú skrutku 42 rukou tak, aby mohlo

sútyčiee 43 voľne visieť smerom dole.

–Uvoľnite upevňovaciu skrutku 44 (približne o 2 obrátky)

pomocou kľúča na skrutky s vnútorným šesťhranom

(4 mm) 20.

Skrutku celkom nevyskrutkujte.

–Uvoľnite upevňovaciu skrutku 45 (približne o 6 obrátok)

pomocou kľúča na skrutky s vnútorným šesťhranom

(4 mm) 20.

Skrutku celkom nevyskrutkujte.

–Odtiahnite kryciu platničku 46 od upevňovacej skrutky 45

smerom dopredu a dole.

–Stlačte aretačnú páčku 5 a výkyvný ochranný kryt 8 opäť

otočte smerom dozadu.

Podržte výkyvný ochranný kryt v tejto polohe.

–Zaveste sútyčie 43 jedným otvorom na upevňovaciu

skrutku 45.

Takýmto spôsobom sa výkyvný ochranný kryt podrží v

otvorenej polohe.

–Otáčajte šesťhrannú skrutku s vnútorným šesťhranom 48

pomocou kľúča na skrutky s vnútorným šesťhranom

(6 mm) 20 a súčasne stlačte aretáciu vretena 47 tak, aby

zaskočila.

–Podržte aretáciu vretena 47 v stlačenej polohe a otáčaním

v smere pohybu hodinových ručičiek skrutku 48

vyskrutkujte (má ľavý závit!).

–Demontujte upínaciu prírubu 49.

–Demontujte pílový list 40.

Montáž pílového listu

V prípade potreby najprv vyčistite všetky súčiastky, ktoré

budete montovať.

–Nový pílový list založte na vnútornú upínaciu prírubu 50.

fPri montáži dajte pozor na to, aby sa smer rezu zubov

(smer šípky na pílovom liste) zhodoval so smerom

šípky na ochrannom kryte!

–Založte upínaciu prírubu 49 a tiež skrutku 48.

Stlačte aretáciu vretena 47 ak, aby táto zaskočila a

otáčaním proti smeru pohybu hodinových ručičiek skrutku

utiahnite.

–Uvoľnite sútyčie 43 z upevňovacej skrutky 45 a stiahnite

výkyvný ochranný kryt opäť smerom dole.

–Posuňte kryciu platničku 46 opäť smerom dole pod

upevňovaciu skrutku 45.

–Obe upevňovacie skrutky 45 a 44 opäť utiahnite.

–Posuňte sútyčie 43 opäť do jeho pôvodnej polohy a

aretačnú skrutku 42 opäť rukou utiahnite.

Prevádzka

fPred každou prácou na ručnom elektrickom náradí

vytiahnite zástrčku náradia zo zásuvky.

Prepravná poistka (pozri obrázok A)

Prepravná poistka 31 Vám umožňuje jednoduchšiu

manipuláciu s ručným elektrickým náradím pri preprave na

rôzne miesta používania.

Odblokovanie ručného elektrického náradia (pracovná

poloha)

–Zatlačte klzné rameno 28 za rukoväť 4 trochu smerom

dole, aby ste uvoľnili prepravnú poistku 31.

–Vytiahnite prepravnú poistku 31 celkom smerom von.

–Pomaly posúvajte klzné rameno smerom hore.

Zaistenie ručného elektrického náradia (prepravná

poloha)

–Posuňte klzné rameno 28 celkom smerom dozadu a

zaistite ho v tejto polohe (pozri odsek „Zaistenie klzného

ramena“, strana 247).

–Veďte klzné rameno smerom dole do takej polohy, aby sa

prepravná poistka 31 dala celkom stlačiť smerom

dovnútra.

Ďalšie pokyny k transportu náradia pozri strana 253.

Zaaretovanie klzného ramena

Klzný mechanizmus klzného ramena 28 sa dá zaaretovať

pomocou upínacej páky 26. Pritom sú možné dve polohy

klzného ramena:

–Klzné rameno je posunuté celkom dozadu (na kapovacie

rezy)

–Klzné rameno je vytiahnuté celkom smerom dopredu (pre

kompaktnú transportnú polohu)

Odistenie klzného ramena (pozri obrázok B1)

Po odistení klzného ramena 28 je kompletný klzný

mechanizmus pripravený na používanie.

OBJ_BUCH-1360-001.book Page 246 Tuesday, March 22, 2011 12:01 PM

Slovensky | 247

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Zatlačte upínaciu páku 26 až na doraz smerom dole.

Aretačný klin upínacej páky uvoľní obe dolné časti kĺba

klzného ramena.

Zaistenie klzného ramena (pozri obrázok B2)

Klzné rameno je posunuté celkom dozadu:

–Posuňte klzné rameno 28 až na doraz smerom dozadu.

Obe horné časti kĺba klzného ramena sú teraz vo zvislej

polohe a sú uzavreté.

–Potiahnite upínaciu páku 26 smerom hore tak, aby sa

aretačný klin dostal medzi obe dolné časti kĺbu klzného

ramena.

Klzné rameno 28 posunuté celkom dozadu je takýmto

spôsobom zaaretované.

Klzné rameno je vytiahnuté celkom smerom dopredu:

–Potiahnite klzné rameno 28 až na doraz smerom dopredu.

Klzný mechanizmus je teraz kompletne vysunutý.

–Potiahnite upínaciu páku 26 smerom hore tak, aby sa

aretačný klin dostal medzi obe dolné časti kĺbu klzného

ramena.

Klzné rameno 28 posunuté celkom dopredu je takýmto

spôsobom zaaretované.

Príprava práce

Predĺženie rezacieho stola (pozri obrázok C)

Dlhé obrobky musia byť na voľnom konci podložené alebo

podopreté.

Rezací stôl sa dá pomocou predĺžení rezacieho stola 11

zväčšiť smerom doľava alebo smerom doprava.

–Vyklopte upínaciu páku 51 smerom dovnútra.

–Vytiahnite predĺženie rezacieho stola 11 až na požadovanú

dĺžku smerom von (maximálne 250 mm).

–Na zafixovanie predĺženia rezacieho stola stlačte upínaciu

páku 51 opäť smerom von.

Predĺženie dorazovej lišty (pozri obrázok D)

Pri vertikálnych uhloch zošikmenia treba predĺženia

dorazovej lišty 9 posunúť.

–Upínaciu páku 52 potiahnite smerom dopredu.

–Potiahnite predĺženie dorazovej lišty 9 celkom smerom

von.

–Na zafixovanie predĺženia rezacieho stola stlačte upínaciu

páku 52 opäť smerom dozadu.

Demontáž predĺžení dorazových líšt (pozriobrázok E)

Pri extrémnych vertikálnych uhloch zošikmenia musíte

predĺženia dorazovej lišty 9 celkom demontovať.

–Ukončovací plech 53 otočte smerom von.

–Upínaciu páku 52 potiahnite smerom dopredu.

–Potiahnite predĺženie dorazovej lišty 9 celkom smerom

von.

–Odmontujte predĺženie dorazovej lišty nadvihnutím

smerom hore.

Nastavenie tlmenia klzného ramena (pozri obrázok F)

Klzný mechanizmus klzného ramena 28 je už nastavený z

výrobného závodu a pri expedícii ručného elektrického

náradia nie je tlmený.

Tlmenie klzného mechanizmu si môžete individuálne nastaviť

na tlmiči 54:

tvrdé – kontrolované pracovné pohyby;

mäkké – vykonávanie rýchlych rezov.

–Uvoľnite obe nastavovacie skrutky 55 pomocou kľúča na

skrutky s vnútorným šesťhranom (4 mm) 20 na

dosiahnutie mäkšieho tlmenia

alebo

alebo obe nastavovacie skrutky 55 utiahnite pevnejšie na

dosuahnutie tvrdšieho tlmenia.

Upnutie obrobku (pozriobrázok G)

Na zaručenie optimálnej bezpečnosti pri práci musí byť

obrobok vždy dobre upnutý.

Neobrábajte žiadne také obrobky, ktoré sú príliš malé na to,

aby ste ich mohli upnúť.

–Obrobok dobre pritlačte k dorazovej lište 10.

–Teraz vložte zvierku 22, ktorá je súčasťou základnej výbavy

náradia, do jedného z určených otvorov 56.

–Uvoľnite krídlovú skrutku 57 a zvierku prispôsobte

danému obrobku. Krídlovú skrutku opäť utiahnite.

–Otáčaním závitovej tyče 58 upnite obrobok.

Nastavovanie horizontálnych uhlov zošikmenia

Na zabezpečenie precíznych rezov treba po intenzívnom

používaní vždy prekontrolovať základné nastavenie ručného

elektrického náradia a v prípade potreby ho znova nastaviť

(pozri odsek „Kontrola základného nastavenia a základné

nastavenie“, strana 251).

fAretačnú rukoväť 15 pred každým rezaním vždy dobre

utiahnite. Pílový list by sa inak mohol v obrobku vzpriečiť.

Nastavovanie štandardných horizontálnych uhlov

zošikmenia (pozri obrázokH)

Na umožnenie rýchleho a precízneho nastavovania často

používaných uhlov zošikmenia sú na rezacom stole zárezy pre

štandardné uhly zošikmenia 18:

–Uvoľnite aretačnú rukoväť 15 v prípade, ak je pritiahnutá.

–Potiahnite na tento účel páčku 16 a rezací stôl 38 otočte

doľava alebo doprava až po želaný zárez uhla zošikmenia.

–Potom páku znova uvoľnite. Páčka musí pritom počuteľne

zaskočiť do zárezu.

Nastavenie ľubovoľného horizontálneho uhla zošikmenia

(pozri obrázok I)

Horizontálny uhol zošikmenia sa dá nastavovať v rozsahu od

52° (ľavostranný) až po 60° (pravostranný).

–Uvoľnite aretačnú rukoväť 15 v prípade, ak je pritiahnutá.

–Potiahnite páku 16 a stlačte súčasne aretáciu uhla 14

vpredu smerom dole.

Páka 16 sa tým zaaretuje a rezací stôl sa stane voľne

pohyblivým.

vľavo vpravo

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 247 Tuesday, March 22, 2011 12:01 PM

248 | Slovensky

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Otočte rezací stôl 38 za aretačnú rukoväť smerom doľava

alebo doprava tak, aby ručička indikácie uhla 59 ukazovala

požadovanú hodnotu uhla zošikmenia.

–Aretačnú rukoväť 15 opäť utiahnite.

–Keď chcete páku 16 opäť uvoľniť (na nastavenie

štandardných uhlov zošikmenia), potiahnite páku smerom

hore.

Aretácia uhla 14 skočí späť do svojej pôvodnej polohy a

páka 16 môže opäť zaskočiť do zárezov 18.

Nastavenie vertikálneho uhla zošikmenia

Na zabezpečenie precíznych rezov treba po intenzívnom

používaní vždy prekontrolovať základné nastavenie ručného

elektrického náradia a v prípade potreby ho znova nastaviť

(pozri odsek „Kontrola základného nastavenia a základné

nastavenie“, strana 251).

Vertikálny uhol zošikmenia sa dá nastavovať v rozsahu od 47°

(ľavostranný) do 47° (pravostranný).

Na rýchle a precízne nastavenie často používaných uhlov

zošikmenia sú určené dorazy pre uhly 0°, 22,5°, 45° a 47°.

Nastavenie ľavých uhlov zošikmenia

(45°až 0°)

–Vytiahnite ľavé predĺženie dorazovej lišty 9 celkom

smerom von. (pozri „Predĺženie dorazovej lišty“,

strana 247)

–Uvoľnite upínaciu rukoväť 17.

–Otočte klzné rameno za rukoväť 4 smerom doľava tak, aby

ukazovateľ uhla zošikmenia 33 ukazoval požadovaný uhol

zošikmenia.

–Klzné rameno v tejto polohe pridržte a upínaciu rukoväť 17

opäť utiahnite.

Zvieracia sila upínacej rukoväte musí pri každom

ľubovoľnom vertikálnom uhle zošikmenia udržať klzné

rameno v danej polohe.

Nastavenie pravých uhlov zošikmenia

(0°až 45°) (pozriobrázok J)

–Vytiahnite pravé predĺženie dorazovej lišty 9

celkom smerom von. (pozri „Predĺženie

dorazovej lišty“, strana 247)

–Uvoľnite upínaciu rukoväť 17.

–Vyklopte klzné rameno za rukoväť 4 z polohy 0° jemne

doľava a otáčajte otočnou rukoväťou 39 dovtedy, kým sa

ukáže požadovaná hodnota uhla zošikmenia.

–Otočte klzné rameno za rukoväť 4 smerom doprava tak,

aby ukazovateľ uhla zošikmenia 24 ukazoval požadovaný

uhol zošikmenia.

–Klzné rameno v tejto polohe pridržte a upínaciu rukoväť 17

opäť utiahnite.

Zvieracia sila upínacej rukoväte musí pri každom

ľubovoľnom vertikálnom uhle zošikmenia udržať klzné

rameno v danej polohe.

Štandardný uhol zošikmenia 0°

Aby sa dal štandardný uhol zošikmenia 0° opäť ľahko

nastaviť, zaskočí otočná rukoväť 39 do daného uhla

zošikmenia .

–Otočte klzné rameno sprava nad polohu 0°.

Nastavenie celého rozsahu uhla zošikmenia

(–47°až +47°)

–Potiahnite obe predĺženia dorazovej lišty 9

celkom smerom von. (pozri „Predĺženie

dorazovej lišty“, strana 247)

–Uvoľnite upínaciu rukoväť 17.

–Vyklopte klzné rameno za rukoväť 4 z polohy 0° jemne

doľava a otáčajte otočnou rukoväťou 39 dovtedy, kým sa

ukáže požadovaná hodnota uhla zošikmenia.

–Otočte klzné rameno za rukoväť 4 doľava alebo doprava

tak, aby ukazovateľ uhla zošikmenia 33 alebo 24 ukazoval

požadovaný uhol zošikmenia.

–Klzné rameno v tejto polohe pridržte a upínaciu rukoväť 17

opäť utiahnite.

Zvieracia sila upínacej rukoväte musí pri každom

ľubovoľnom vertikálnom uhle zošikmenia udržať klzné

rameno v danej polohe.

Štandardný uhol zošikmenia 22,5° (pozri obrázok K)

–Nastavovací gombík 34 vytiahnite celkom smerom von a

otočte ho o 90°. Potom otočte klzné rameno za rukoväť 4

tak, aby klzné rameno počuteľne zaskočilo.

Uvedenie do prevádzky

fPrekontrolujte napätie siete! Napätie zdroja

elektrického prúdu sa musí zhodovať s údajmi na typovom

štítku ručného elektrického náradia.

Zapnutie (pozri obrázok L)

–Na spustenie potiahnite vypínač 60 smerom k rukoväti 4.

Upozornenie: Z bezpečnostných dôvodov sa vypínač 60

nedá zaaretovať, ale musí zostať po celý čas rezania stále

stlačený.

Len stlačením aretačnej páčky 5 sa dá klzné rameno spustiť

smerom dole.

–Na rezanie musíte preto okrem potiahnutia vypínača

stlačiť aj aretačnú páčku 5.

Vypnutie

–Na vypnutie ručného elektrického náradia uvoľnite

vypínač 60.

Obmedzenie rozbehového prúdu

Elektronické obmedzenie rozbehového prúdu obmedzuje

výkon pri zapnutí ručného elektrického náradia a umožňuje

jeho prevádzku v prúdovom obvode chránenom poistkou s

hodnotou 16 A.

Upozornenie: Ak sa toto ručné elektrické náradie sa ihneď po

zapnutí rozbehne na plné obrátky, je pokazené obmedzenie

rozbehového prúdu. Ručné elektrické náradie treba obratom

zaslať do autorizovanej servisnej opravovne, adresy nájdete v

odseku „Servisné stredisko a poradenská služba pre

zákazníkov“, strana 254.

Pokyny na používanie

Všeobecné pokyny k rezaniu

fAretačnú rukoväť 15 aj upínaciu rukoväť 17 pred

každým rezaním vždy dobre utiahnite. Pílový list by sa

inak mohol v obrobku vzpriečiť.

OBJ_BUCH-1360-001.book Page 248 Tuesday, March 22, 2011 12:01 PM

Slovensky | 249

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fPri všetkých rezoch musíte v prvom rade zabezpečiť,

aby sa pílový list v žiadnom čase nemohol dotknúť

dorazovej lišty, zvierok ani žiadnych ostatných

súčiastok náradia. V prípade potreby demontujte

namontované pomocné dorazy a primeraným

spôsobom ich prispôsobte.

Chráňte pílový list pred nárazom a úderom. Nevystavujte

pílový list bočnému tlaku.

Neobrábajte žiadne obrobky, ktoré sú deformované.

Obrobok musí mať vždy jednu rovnú hranu, ktorou bude

priliehať k paralelnému dorazu.

Dlhé obrobky musia byť na voľnom konci podložené alebo

podopreté.

Označenie línie rezu (pozri obrázok M)

Dva laserové lúče Vám ukazujú šírku rezu pílového listu.

Takýmto spôsobom budete môcť obrobok na pílenie

polohovo presne upevniť bez toho, aby ste museli otvárať

výkyvný ochranný kryt.

–Zapnite laserové lúče pomocou vypínača 61.

–Nastavte svoju značku na obrobku tak, aby sa nachádzala

medzi oboma laserovými líniami.

Upozornenie: Pred rezaním ešte skontrolujte, či je šírka rezu

korektne zobrazená (pozri odsek „Justovanie lasera“,

strana 251). Laserové lúče sa môžu samovoľne prestaviť

napríklad následkom vibrácií pri intenzívnom používaní

náradia.

Poloha obsluhujúcej osoby (pozri obrázok N)

fNikdy nestojte pred ručným elektrickým náradím v

jednej línii s rotujúcim pílovým listom, ale vždy sa

postavte bokom od pílového listu. Aby ste si takto

chránili svoje telo pred účinkom možného spätného rázu.

–Do blízkosti rotujúceho pílového listu nedávajte ruky, prsty

ani predlaktie.

–Neprekrižujte svoje predlaktia pred klzným ramenom.

Výmena vkladacích platničiek (pozri obrázok O)

Červené vkladacie platničky 13 sa môžu po dlhšom používaní

ručného elektrického náradia opotrebovať.

Poškodené vkladacie platničky nahraďte novými.

–Dajte ručné elektrické náradie do pracovnej polohy.

–Vyskrutkujte skrutky 62 pomocou kľúča na skrutky s

vnútorným šesťhranom (4 mm) 20 a staré vkladacie

platničky demontujte.

–Vložte novú pravú vkladaciu platničku.

–Vkladaciu platničku priskrutkujte pomocou skrutiek 62 čo

najviac doprava tak, aby sa pílový list žiadnou časťou svojej

dĺžky nedostal počas celého ťahacieho pohybu do

kontaktu s vkladacou platničkou.

–Zopakujte tieto pracovné kroky analogicky pre novú ľavú

vkladaciu platničku.

Dovolené rozmery obrobkov

Maximálne obrobky:

Minimálne obrobky

(= všetky obrobky, ktoré sa dajú upevniť na ľavej alebo na

pravej strane pílového listu pomocou zvierky 22, ktorá je

súčasťou základnej výbavy):

160 x 335 mm (Dĺžka x šírka)

max. hĺbka rezu (0˚/0˚): 104 mm

Rezanie

Rezanie bez ťahavého pohybu (kapovanie)

(pozri obrázok P)

–Posuňte klzné rameno 28 celkom smerom dozadu a

zaistite ho v tejto polohe (pozri odsek „Zaistenie klzného

ramena“, strana 247).

Postarajte sa o to, aby bol hĺbkový doraz 30 zatlačený

celkom dovnútra a nastavovacia - aretačná skrutka 29 pri

pohybe klzného ramena vošla do výrezu bez toho, aby sa

dotýkala hĺbkového dorazu.

–Upnite obrobok so zreteľom na jeho rozmery.

–Nastavte požadované uhly zošikmenia (horizontálny

a/alebo vertikálny).

–Zapnite ručné elektrické náradie.

–Zatlačte na aretačnú páčku 5 a pomaly spúšťajte klzné

rameno pomocou rukoväte 4 smerom dole.

–Obrobok prepíľte s rovnomerným posuvom.

–Elektrické náradie vypnite a vyčkajte, kým sa pílový list

úplne zastaví.

–Pomaly posúvajte klzné rameno smerom hore.

Rezanie s ťahavým pohybom (pozri obrázok Q)

fPred zapnutím a počas pílenia rukoväť dobre držte. Pri

pílení vykonávajte klzným ramenom kontrolovaný

pohyb. Malý okamih nepozornosti Vám môže následkom

extrémne ľahkého chodu klzného ramena spôsobiť vážne

poranenia.

Uhly zošikmenia (šikmé rezy) výška x šírka

[mm]

horizontálne vertikálne Obrobok pri

dorazovej lište Obrobok pri

dištančnom doraze (príslušenstvo)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (vľavo) 50 x 335 50 x 295

0°45° (vpravo) 40 x 335 40 x 295

45°45° (vľavo) 50 x 240 50 x 200

45°45° (vpravo) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 249 Tuesday, March 22, 2011 12:01 PM

250 | Slovensky

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Odistite klzné rameno 28 (pozri odsek „Odistenie klzného

ramena“, strana 246).

Vytiahnutím klzného ramena 28 a jeho zasunutím späť

skontrolujte, či je klzný mechanizmus pripravený na

používanie.

–Upnite obrobok so zreteľom na jeho rozmery.

–Nastavte požadované uhly zošikmenia (horizontálny

a/alebo vertikálny).

–Odtiahnite klzné rameno od dorazovej lišty 10 tak ďaleko,

aby sa pílový list nachádzal pred obrobkom.

–Zapnite ručné elektrické náradie.

–Zatlačte na aretačnú páčku 5 a pomaly spúšťajte klzné

rameno pomocou rukoväte 4 smerom dole.

–Zatlačte teraz klzné rameno smerom k dorazovej lište 10 a

rovnomerným posuvom prerežte obrobok.

–Elektrické náradie vypnite a vyčkajte, kým sa pílový list

úplne zastaví.

–Pomaly posúvajte klzné rameno smerom hore.

Rezanie rovnako dlhých obrobkov (pozri obrázok R)

Ak chcete jednoducho rezať rovnako dlhé obrobky, môžete

použiť uhlový doraz 36.

Dĺžkový doraz môžete namontovať na obe strany predĺženia

rezacieho stola 11.

–Uvoľnite aretačnú skrutku 35 a sklopte dĺžkový doraz 36

nad aretačnú skrutku 63.

–Aretačnú skrutku 35 opäť dobre utiahnite.

–Nastavte predĺženie rezacieho stola 11 na požadovanú

dĺžku (pozri „Predĺženie rezacieho stola“, strana 247).

Nastavenie hĺbkového dorazu (rezanie drážky)

(pozri obrázok S)

Hĺbkový doraz je potrebné nanovo nastavovať v takom

prípade, keď potrebujete rezať drážku, alebo ak chcete použiť

nejaký dištančný doraz (napr. Bosch MSF 110).

–Vytočte hĺbkový doraz 30 smerom von.

–Zatlačte na aretačnú páčku 5 a otočte klzné rameno do

požadovanej polohy.

–Otáčajte nastavovaciu skrutku 29 do takej polohy, aby sa

koniec skrutky dotýkal hĺbkového dorazu 30.

–Pomaly posúvajte klzné rameno smerom hore.

Špeciálne obrobky

Zahnuté alebo okrúhle obrobky musíte pri pílení mimoriadne

dobre zabezpečiť proti zošmyknutiu. Na čiare rezu nesmie

vzniknúť medzi obrobkom, dorazovou lištou a rezacím stolom

žiadna medzera.

V prípade potreby si musíte vyrobiť špeciálne pridržiavacie

prípravky.

Opracovávanie profilových (podlahových alebo

stropných) líšt

Profilové lišty môžete opracovávať dvoma rôznymi spôsobmi:

–priložením proti dorazovej lište,

–položením naplocho na rezací stôl.

Potom môžete pokračovať v závislosti od šírky profilovej lišty

rezaním s ťahacím pohybom alebo rezaním bez ťahacieho

pohybu (kapovaním).

Nastavený uhol zošikmenia si v každom prípade vyskúšajte

najprv na kúsku odpadového dreva.

Podlahové lišty

Nasledujúca tabuľka obsahuje pokyny pre obrábanie podlahových líšt.

Nastavenia Nastavenia

proti

dorazovej

lište

v polohe

ležiac

naplocho na

rezacom stole

Podlahová lišta ľavá strana pravá strana ľavá strana pravá strana

Vnútorná hrana horizontálny uhol

zošikmenia 45° vľavo 45° vpravo 0°0°

vertikálny uhol

zošikmenia 0°0°45° vľavo 45° vpravo

Nastavenie polohy

obrobku Dolná hrana na

rezacom stole Dolná hrana na

rezacom stole Horná hrana na

dorazovej lište Horná hrana na

dorazovej lište

Hotový obrobok sa

nachádza ... ... naľavo od rezu ... napravo od rezu ... naľavo od rezu ... napravo od rezu

Vonkajšia hrana horizontálny uhol

zošikmenia 45° vpravo 45° vľavo 0°0°

vertikálny uhol

zošikmenia 0°0°45° vpravo 45° vľavo

Nastavenie polohy

obrobku Dolná hrana na

rezacom stole Dolná hrana na

rezacom stole Horná hrana na

dorazovej lište Horná hrana na

dorazovej lište

Hotový obrobok sa

nachádza ... ... napravo od rezu ... naľavo od rezu ... naľavo od rezu ... napravo od rezu

OBJ_BUCH-1360-001.book Page 250 Tuesday, March 22, 2011 12:01 PM

Slovensky | 251

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Stropné lišty (podľa normy USA)

Kontrola základného nastavenia a základné

nastavenie

Aby ste si zabezpečili precízne rezy v každom čase, musíte

vždy po intenzívnom používaní skontrolovať základné

nastavenie ručného elektrického náradia a v prípade potreby

ho nastaviť nanovo.

Na takúto prácu potrebujete mať skúsenosti a špeciálne

nástroje.

Autorizované servisné stredisko Bosch vykonáva tieto práce

rýchlo a spoľahlivo.

Justovanie lasera

Upozornenie: Ak chcete otestovať fungovanie lasera, musíte

ručné elektrické náradie pripojiť na zdroj elektrického prúdu.

fPočas nastavovania (justovania) lasera (napríklad pri

presúvaní klzného ramena) sa nikdy nedotýkajte

vypínača. Neúmyselné spustenie ručného elektrického

náradia môže mať za následok poranenie.

–Dajte ručné elektrické náradie do pracovnej polohy.

–Otočte rezací stôl 38 až po zárez 18 pre uhol 0°. Páčka 16

musí pritom počuteľne zaskočiť do zárezu.

–Zapnite laserové lúče pomocou vypínača 61.

Prekontrolujte: (pozri obrázok T1)

–Nakreslite na obrobok rovnú líniu rezu.

–Zatlačte na aretačnú páčku 5 a pomaly spúšťajte klzné

rameno pomocou rukoväte 4 smerom dole.

–Obrobok nastavte tak, aby boli zuby pílového listu v jednej

rovine s líniou rezu.

–Obrobok v tejto polohe pridržte a klzné rameno opäť

pomaly dvíhajte smerom hore.

–Obrobok dobre upnite.

–Zapnite laserové lúče pomocou vypínača 61.

Laserové lúče musia byť na obrobku po celej dĺžke naľavo aj

napravo v rovnakej vzdialenosti od nakreslenej čiary rezu aj

vtedy, keď sa klzné rameno vedie smerom dole.

Nastavenie paralelnosti: (pozri obrázok T2)

–Otáčajte príslušnú nastavovaciu skrutku 64 pomocou

kľúča na skrutky s vnútorným šesťhranom (2 mm) 21 do

takej polohy, aby mal laserový lúč na celej dĺžke rovnakú

vzdialenosť od čiary rezu nakreslenej na obrobku.

Otáčanie proti smeru pohybu hodinových ručičiek pohne

laserový lúč zľava doprava, otáčanie v smere pohybu

hodinových ručičiek pohne laserový lúč sprava doľava.

Nastavenie paralelnosti: (pozri obrázok T3)

–Uvoľnite dve skrutky 65 ochranného krytu lasera 27

pomocou kľúča na skrutky s vnútorným šesťhranom

(4 mm) 20.

Ak by ste chceli obrábať stropné lišty v polohe položené naplocho na rezacom stole, musíte nastaviť

horizontálny uhol zošikmenia na hodnotu 31,6 ° (rezací stôl otočený doľava alebo doprava) a vertikálny

uhol zošikmenia na hodnotu 33,9° (klzné rameno otočené doľava alebo doprava).

Nasledujúca tabuľka obsahuje pokyny pre obrábanie stropných líšt.

Nastavenia Nastavenia

proti

dorazovej

lište

S položením

naplocho na

rezací stôl

Stropná lišta ľavá strana pravá strana ľavá strana pravá strana

Vnútorná hrana horizontálny uhol

zošikmenia 45° vpravo 45° vľavo 31,6° vpravo 31,6° vľavo

vertikálny uhol

zošikmenia 0°0°33,9° vľavo 33,9° vpravo

Nastavenie polohy

obrobku Dolná hrana na

dorazovej lište Dolná hrana na

dorazovej lište Horná hrana na

dorazovej lište

Hotový obrobok sa

nachádza ... ... napravo od rezu ... naľavo od rezu ... naľavo od rezu ... napravo od rezu

Vonkajšia hrana horizontálny uhol

zošikmenia 45° vľavo 45° vpravo 31,6° vľavo 31,6° vpravo

vertikálny uhol

zošikmenia 0°0°33,9° vpravo 33,9° vľavo

Nastavenie polohy

obrobku Dolná hrana na

dorazovej lište Dolná hrana na

dorazovej lište Horná hrana na

dorazovej lište

Hotový obrobok sa

nachádza ... ... napravo od rezu ... naľavo od rezu ... naľavo od rezu ... napravo od rezu

52°

38°

52°

OBJ_BUCH-1360-001.book Page 251 Tuesday, March 22, 2011 12:01 PM

252 | Slovensky

1 609 929 W31 | (22.3.11) Bosch Power Tools

Upozornenie: Aby ste mali prístup k prednej skrutke

ochranného krytu lasera, musíte klzné rameno otočiť

trochu smerom dole tak, aby sa dal kľúč na skrutky s

vnútorným šesťhranom prestrčiť cez jednu zo štrbín

výkyvného ochranného krytu.

–Uvoľnite upevňovaciu skrutku 66 (približne o 1–2

obrátky) pomocou kľúča na skrutky s vnútorným

šesťhranom (2 mm) 21.

Skrutku celkom nevyskrutkujte.

–Presuňte montážnu dosku lasera smerom doprava alebo

smerom doľava tak, aby boli laserové lúče po celej dĺžke

rovnobežné s čiarou rezu nakreslenou na obrobku.

–Pridržte montážnu dosku lasera v tejto polohe a

upevňovaciu skrutku 66 opäť dobre utiahnite.

–Po nastavení znova skontrolujte rovnobežnosť lúčov s

čiarou rezu. V prípade potreby nastavte laserové lúče

pomocou nastavovacej skrutky 64 ešte raz.

–Ochranný kryt lasera 27 opäť upevnite.

Nastavenie bočnej odchýlky pri pohybe klzného ramena:

(pozri obrázok T4)

–Uvoľnite dve skrutky 65 ochranného krytu lasera 27

pomocou kľúča na skrutky s vnútorným šesťhranom

(4 mm) 20.

Upozornenie: Aby ste mali prístup k prednej skrutke

ochranného krytu lasera, musíte klzné rameno otočiť

trochu smerom dole tak, aby sa dal kľúč na skrutky s

vnútorným šesťhranom prestrčiť cez jednu zo štrbín

výkyvného ochranného krytu.

–Uvoľnite obe upevňovacie skrutky 67 (približne o

1–2 obrátky) pomocou kľúča na skrutky s vnútorným

šesťhranom (2 mm) 21.

Nevyskrutkujte skrutky celkom.

–Posuňte teleso lasera smerom doprava alebo smerom

doľava do takej polohy, aby sa laserové lúče pri pohybe

klzného ramena smerom dole už bočne nevychyľovali.

–Po nastavení znova skontrolujte rovnobežnosť lúčov s

čiarou rezu. V prípade potreby nastavte laserové lúče

pomocou nastavovacej skrutky 64 ešte raz.

–Pridržte teleso lasera v tejto polohe a upevňovacie skrutky

67 opäť dobre utiahnite.

–Ochranný kryt lasera 27 opäť upevnite.

Nastavenie štandardného uhla zošikmenia 0°

(vertikálneho)

–Dajte ručné elektrické náradie do transportnej polohy.

–Otočte rezací stôl 38 až po zárez 18 pre uhol 0°. Páčka 16

musí pritom počuteľne zaskočiť do zárezu.

Prekontrolujte: (pozri obrázok U1)

–Nastavte nejaký uhlomer na uhol 90° a položte ho na rezací

stôl 38.

Rameno uhlomera musí lícovať (byť v jednej línii) s pílovým

listom 40 po celej dĺžke.

Nastavenie: (pozri obrázok U2)

–Uvoľnite upínaciu rukoväť 17.

–Uvoľnite obe nastavovacie skrutky 68 (minimálne o jednu

otáčku) pomocou nástrčného kľúča (10 mm).

–Uvoľnite upevňovaciu skrutku 70 (približne o 3 otáčky)

pomocou kľúča na skrutky s vnútorným šesťhranom

(4 mm) 20.

–Nastavovaciu skrutku 69 zaskrutkujte alebo vyskrutkujte

pomocou kľúča s vnútorným šesťhranom (4 mm) 20

natoľko, aby rameno uhlomera po celej dĺžke lícovalo s

pílovým listom.

–Upínaciu rukoväť 17 opäť utiahnite.

Potom znova utiahnite najprv nastavovaciu skrutku 70 a

potom utiahnite aj nastavovacie skrutky 68.

Ak nie sú ukazovatele uhla zošikmenia 33 a 24 po nastavení v

jednej línii so značkami 0° stupnice 32, uvoľnite upevňovacie

skrutky ukazovateľov uhlov pomocou krížového skrutkovača,

a nastavte ručičky uhlov pozdĺž značiek 0°.

Nastavenie štandardného uhla zošikmenia 45° (vľavo,

vertikálne)

–Dajte ručné elektrické náradie do pracovnej polohy.

–Otočte rezací stôl 38 až po zárez 18 pre uhol 0°. Páčka 16

musí pritom počuteľne zaskočiť do zárezu.

–Vytiahnite ľavé predĺženie dorazovej lišty 9 celkom

smerom von.

–Uvoľnite upínaciu rukoväť 17 a klzné rameno otočte za

rukoväť 4 až na doraz doľava (45°).

Prekontrolujte: (pozri obrázok V1)

–Nastavte nejaký uhlomer na uhol 45° a položte ho na rezací

stôl 38.

Rameno uhlomera musí lícovať (byť v jednej línii) s pílovým

listom 40 po celej dĺžke.

Nastavenie: (pozri obrázok V2)

–Nastavovaciu skrutku 71 zaskrutkujte alebo vyskrutkujte

pomocou vidlicového kľúča (8 mm) natoľko, aby rameno

uhlomera po celej dĺžke lícovalo s pílovým listom.

–Upínaciu rukoväť 17 opäť utiahnite.

Ak nie sú ukazovatele uhlov zošikmenia (ručičky) 33 a 24 po

nastavení v jednej línii so značkami 45° stupnice 32,

prekontrolujte znova najprv nastavenie hodnoty 0° pre uhol

zošikmenia a ukazovatele uhlov zošikmenia. Potom zopakujte

nastavenie uhla zošikmenia 45°.

Nastavenie štandardného uhla zošikmenia 45° (vpravo,

vertikálne)

–Dajte ručné elektrické náradie do pracovnej polohy.

–Otočte rezací stôl 38 až po zárez 18 pre uhol 0°. Páčka 16

musí pritom počuteľne zaskočiť do zárezu.

–Vytiahnite pravé predĺženie dorazovej lišty 9 celkom

smerom von.

–Uvoľnite upínaciu rukoväť 17.

–Vyklopte klzné rameno za rukoväť 4 z polohy 0°

jemne doľava a otáčajte otočnou rukoväťou 39

dovtedy, kým sa ukáže pravý rozsah uhla

zošikmenia.

–Otočte klzné rameno za rukoväť 4 až na doraz smerom

doprava (45°).

OBJ_BUCH-1360-001.book Page 252 Tuesday, March 22, 2011 12:01 PM

Slovensky | 253

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Prekontrolujte: (pozri obrázok W1)

–Nastavte nejaký uhlomer na hodnotu 135° a položte ho na

rezací stôl 38.

Rameno uhlomera musí lícovať (byť v jednej línii) s pílovým

listom 40 po celej dĺžke.

Nastavenie: (pozri obrázok W2)

–Nastavovaciu skrutku 72 zaskrutkujte alebo vyskrutkujte

pomocou vidlicového kľúča (8 mm) do takej polohy, aby

rameno uhlomera lícovalo s pílovým listom po celej dĺžke.

–Upínaciu rukoväť 17 opäť utiahnite.

Ak nie sú ukazovatele uhlov zošikmenia (ručičky) 33 a 24 po

nastavení v jednej línii so značkami 45° stupnice 32,

prekontrolujte znova najprv nastavenie hodnoty 0° pre uhol

zošikmenia a ukazovatele uhlov zošikmenia. Potom zopakujte

nastavenie uhla zošikmenia 45°.

Nastavenie stupnice pre horizontálne uhly zošikmenia

–Dajte ručné elektrické náradie do pracovnej polohy.

–Otočte rezací stôl 38 až po zárez 18 pre uhol 0°. Páčka 16

musí pritom počuteľne zaskočiť do zárezu.

Prekontrolujte: (pozri obrázok X1)

–Nastavte nejaký uhlomer na 90° a položte ho medzi

dorazovú lištu 10 a pílový list 40 na rezací stôl 38.

Rameno uhlomera musí lícovať (byť v jednej línii) s pílovým

listom 40 po celej dĺžke.

Nastavenie: (pozri obrázok X2)

–Uvoľnite všetky štyri nastavovacie skrutky 73 pomocou

kľúča na skrutky s vnútorným šesťhranom (4 mm) 20 a

otočte rezací stôl 38 spolu so stupnicou 37 do takej

polohy, aby rameno uhlomera lícovalo s pílovým listom po

celej dĺžke..

–Skrutky opäť utiahnite.

Ak sa ukazovateľ uhla zošikmenia 59 nenachádza po

nastavení v jednej línii so značkou 0° stupnice 37, uvoľnite

pomocou nejakého bežného krížového skrutkovača skrutku

74 a nastavte ukazovateľ uhla zošikmenia pozdĺž značky 0°.

Nastavenie sily zvierania upínacej rukoväte 17

(pozri obrázok Y)

Sila zovretia upínacej rukoväte 17 sa dá nastavovať.

Prekontrolujte:

–Zvieracia sila upínacej rukoväte musí pri každom

ľubovoľnom vertikálnom uhle zošikmenia udržať klzné

rameno v danej polohe.

Nastavenie:

–Uvoľnite upínaciu rukoväť 17.

–Otáčajte nastavovaciu skrutku 75 pomocou nástrčného

kľúča (17 mm) proti smeru pohybu hodinových ručičiek,

ak potrebujete silu zovretia zmenšiť, alebo ju otáčajte v

smere pohybu hodinových ručičiek, ak potrebujete túto

zvieraciu silu zväčšiť.

–Nastavte potrebný vertikálny uhol zošikmenia, opäť dobre

utiahnite upínaciu rukoväť 17 a skontrolujte, či bola

dosiahnutá požadovaná sila zovretia.

Transport (pozri obrázok Z)

Predtým, ako budete náradie prepravovať, musíte vykonať

nasledujúce kroky:

–Posuňte klzné rameno 28 celkom smerom dozadu a

zaistite ho v tejto polohe (pozri odsek „Zaistenie klzného

ramena“, strana 247).

–Postarajte sa o to, aby bol hĺbkový doraz 30 zatlačený

celkom dovnútra a nastavovacia - aretačná skrutka 29 pri

pohybe klzného ramena vošla do výrezu bez toho, aby sa

dotýkala hĺbkového dorazu.

–Veďte klzné rameno smerom dole do takej polohy, aby sa

prepravná poistka 31 dala celkom stlačiť smerom

dovnútra.

–Predĺženie rezacieho stola 11 zasuňte úplne smerom

dovnútra.

–Nastavte vertikálny uhol zošikmenia 0° a utiahnite

upínaciu rukoväť 17.

–Otočte rezací stôl 38 až na doraz celkom doľava a utiahnite

aretačnú rukoväť 15.

–Zviažte dohromady sieťovú šnúru pomocou pásky s

velkronovým upevnením 76.

–Odstráňte všetko príslušenstvo, ktoré nemôže byť na

ručnom elektrickom náradí pevne namontované.

Nepoužívané pílové listy majte pri transporte podľa

možnosti uložené v nejakom uzavretom obale.

–Ručné elektrické náradie prenášajte za rukoväť na

prenášanie náradia 7, alebo siahnite rukami do priehlbín

na prenášanie 19 na bokoch rezacieho stola.

fPri preprave elektrického náradia používajte len

transportné prvky náradia, nikdy však nepoužívajte na

prenášanie ochranné prvky, klzné rameno 28 alebo

rukovať 4.

fPrenášajte toto elektrické náradie vždy vo dvojici, aby

ste sa vyhli poraneniam chrbtice.

Údržba a servis

Údržba a čistenie

fPred každou prácou na ručnom elektrickom náradí

vytiahnite zástrčku náradia zo zásuvky.

Ak by prístroj napriek starostlivej výrobe a kontrole predsa len

prestal niekedy fungovať, treba dať opravu vykonať

autorizovanej servisnej opravovni elektrického náradia

Bosch.

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené

na typovom štítku výrobku.

Čistenie

Ručné elektrické náradie a jeho vetracie štrbiny udržiavajte

vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne.

Výkyvný ochranný kryt sa musí dať vždy voľne pohybovať a

musí sa samočinne uzavierať. Okolie výkyvného ochranného

krytu preto udržiavajte vždy v čistote.

–Po každej práci odstráňte prach a triesky vyfúkaním

tlakovým vzduchom alebo odstránením pomocou štetca.

–Pravidelne čistite klzný valček 23 a klzné rameno 28.

OBJ_BUCH-1360-001.book Page 253 Tuesday, March 22, 2011 12:01 PM

254 | Magyar

1 609 929 W31 | (22.3.11) Bosch Power Tools

Príslušenstvo

Rýchloupínacia zvierka1 609 B02 125

Vkladacie platničky . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Vrecko na prach . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Dištančný doraz MSF 110 . . . . . . . . . . . . . . . 2 610 015 461

Odsávací adaptér . . . . . . . . . . . . . . . . . . . . . . 2 607 001 977

Pracovný stôl GTA 2500 W . . . . . . . . . . . . . . 0 601 B12 100

Pracovný stôl GTA 3800 . . . . . . . . . . . . . . . . 0 601 B24 000

Vysávač na drevo GAS 50 M . . . . . . . . . . . . . 0 601 988 103

Pracovná lampa MSLED 170

EU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Pílové listy na rezanie dreva, platní, drevených

obkladových materiálov a na lišty

Pílový list 305 x 30 mm,

60 zubov. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Pílové listy na rezanie plastov a neželezných kovov

Pílový list 305 x 30 mm,

96 zubov. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Pílový list 305 x 30 mm,

96 zubov. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Pílové listy na všetky druhy laminátových podláh

Pílový list 305 x 30 mm,

96 zubov. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Servisné stredisko a poradenská služba pre

zákazníkov

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy

a údržby Vášho produktu ako aj náhradných súčiastok.

Rozložené obrázky a informácie k náhradným súčiastkam

nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám rád

pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia

produktov a príslušenstva.

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na

recykláciu šetriacu životné prostredie.

Neodhadzujte ručné elektrické náradie do komunálneho

odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2002/96/ES o

starých elektrických a elektronických

výrobkoch a podľa jej aplikácií v národnom

práve sa musia už nepoužiteľné elektrické

produkty zbierať separovane a dať na

recykláciu zodpovedajúcu ochrane

životného prostredia.

Zmeny vyhradené.

Magyar

Biztonsági előírások

Általános biztonsági előírások az elektromos

kéziszerszámokhoz

Az elektromos kéziszerszámok

használatakor az áramütés-, személyi

sérülés- és tűzveszély elkerülésére a következő alapvető

biztonsági előírásokat okvetlenül be kell tartani.

Még az elektromos kéziszerszám bekapcsolása előtt

olvassa el ezeket az utasításokat, és biztos helyen őrizze

meg a biztonsági előírásokat.

A biztonsági tájékoztatókban alkalmazott „elektromos

kéziszerszám” fogalom a hálózati elektromos

kéziszerszámokat (hálózati csatlakozó kábellel) és az

akkumulátoros elektromos kéziszerszámokat (hálózati

csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

fTartsa tisztán és jól megvilágított állapotban a

munkahelyét. A rendetlenség és a megvilágítatlan

munkaterület balesetekhez vezethet.

fNe dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben, ahol éghető

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat keltenek, amelyek a port vagy a

gőzöket meggyújthatják.

fTartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot

használja. Ha elvonják a figyelmét, elvesztheti az uralmát a

berendezés felett.

Elektromos biztonsági előírások

fA készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékekkel kapcsolatban ne használjon

csatlakozó adaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.

fKerülje el a földelt felületek, mint például csövek,

fűtőtestek, kályhák és hűtőgépek megérintését. Az

áramütési veszély megnövekszik, ha a teste le van földelve.

FIGYELEM

OBJ_BUCH-1360-001.book Page 254 Tuesday, March 22, 2011 12:01 PM

Magyar | 255

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fTartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos

kéziszerszámba, ez megnöveli az áramütés veszélyét.

fNe használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel

a kábelnél fogva, és sohase húzza ki a hálózati csat-

lakozó dugót a kábelnél fogva. Tartsa távol a kábelt

hőforrásoktól, olajtól, éles élektől és sarkoktól és

mozgó gépalkatrészektől. Egy megrongálódott vagy cso-

mókkal teli kábel megnöveli az áramütés veszélyét.

fHa egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra

engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

fHa nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

fMunka közben mindig figyeljen, ügyeljen arra, amit

csinál és meggondoltan dolgozzon az elektromos

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy

alkohol hatása alatt áll, vagy orvosságokat vett be, ne

használja a berendezést. Egy pillanatnyi figyelmetlenség

a szerszám használata közben komoly sérülésekhez

vezethet.

fViseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-

védő használata az elektromos kéziszerszám használata

jellegének megfelelően csökkenti a személyi sérülések

kockázatát.

fKerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos

kéziszerszám ki van kapcsolva, mielőtt bedugná a

csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná

az akkumulátor-csomagot, és mielőtt felvenné és vinni

kezdené az elektromos kéziszerszámot. Ha az

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha a készüléket bekapcsolt

állapotban csatlakoztatja az áramforráshoz, ez balese-

tekhez vezethet.

fAz elektromos kéziszerszám bekapcsolása előtt

okvetlenül távolítsa el a beállítószerszámokat vagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállítószerszám vagy csavarkulcs

sérüléseket okozhat.

fNe becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon

és az egyensúlyát megtartsa. Így az elektromos

kéziszerszám felett váratlan helyzetekben is jobban tud

uralkodni.

fViseljen megfelelő ruhát. Ne viseljen bő ruhát vagy

ékszereket. Tartsa távol a haját, a ruháját és a

kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket

és a hosszú hajat a mozgó alkatrészek magukkal

ránthatják.

fHa az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok megfelelő

módon hozzá vannak kapcsolva a készülékhez és ren-

deltetésüknek megfelelően működnek. A porgyűjtő

berendezések használata csökkenti a munka során

keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése és

használata

fNe terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott

teljesítménytartományon belül jobban és

biztonságosabban lehet dolgozni.

fNe használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-

ni, veszélyes és meg kell javíttatni.

fHúzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos

kéziszerszámból, mielőtt az elektromos

kéziszerszámon beállítási munkákat végez,

tartozékokat cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

fA használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem

ismerik a szerszámot, vagy nem olvasták el ezt az

útmutatót. Az elektromos kéziszerszámok veszélyesek,

ha azokat gyakorlatlan személyek használják.

fA készüléket gondosan ápolja. Ellenőrizze, hogy a

mozgó alkatrészek kifogástalanul működnek-e,

nincsenek-e beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek, amelyek hatással

lehetnek az elektromos kéziszerszám működésére. A

berendezés megrongálódott részeit a készülék

használata előtt javíttassa meg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

fTartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó-

szerszámok ritkábban ékelődnek be és azokat könnyebben

lehet vezetni és irányítani.

fAz elektromos kéziszerszámokat, tartozékokat,

betétszerszámokat stb. csak ezen előírásoknak és az

adott készüléktípusra vonatkozó kezelési

utasításoknak megfelelően használja. Vegye

figyelembe a munkafeltételeket és a kivitelezendő

munka sajátosságait. Az elektromos kéziszerszám

eredeti rendeltetésétől eltérő célokra való alkalmazása

veszélyes helyzetekhez vezethet.

OBJ_BUCH-1360-001.book Page 255 Tuesday, March 22, 2011 12:01 PM

256 | Magyar

1 609 929 W31 | (22.3.11) Bosch Power Tools

Szervíz-ellenőrzés

fAz elektromos kéziszerszámot csak szakképzett

személyzet csak eredeti pótalkatrészek

felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások a lapfűrészek számára

fAz elektromos kéziszerszám egy angol nyelvű

figyelmeztető táblával kerül szállításra (a képes

oldalon az elektromos kéziszerszám rajzán a 3

számmal van jelölve).

fRagassza át az angol nyelvű figyelmeztető táblát az

első üzembe helyezés előtt a készülékkel szállított

megfelelő nyelvű öntapadó címkével.

fSoha ne tegye felismerhetetlenné az elektromos

kéziszerszámon található figyelmeztető táblákat.

fSoha ne álljon rá az elektromos kéziszerszámra. Ha az

elektromos kéziszerszám felbillen, vagy ha Ön véletlenül

megérinti a fűrészlapot, súlyos sérüléseket szenvedhet.

fGondoskodjon arról, hogy a védőburkolat

előírásszerűen működjön és szabadon mozoghasson.

Soha ne rögzítse nyitott helyzetben a védőburát.

fSoha ne távolítsa el a levágott anyagmaradékokat,

faforgácsot vagy hasonlókat a vágási tartományból,

miközben az elektromos kéziszerszám még

működésben van. Vezesse előbb mindig a nyugalmi

helyzetbe a szerszámkart és kapcsolja ki az elektromos

kéziszerszámot.

fA fűrészlapot csak bekapcsolva vigye fel a

megmunkálásra kerülő munkadarabra. Ellenkező

esetben fennáll egy visszarúgás veszélye, ha a fűrészlap

beékelődik a munkadarabba.

fA berendezés fogantyúit tartsa száraz, tiszta, olaj- és

zsírmentes állapotban. A zsíros, olajos fogantyúk

csúszósak és ahhoz vezethetnek, hogy a kezelő elveszíti az

uralmát a kéziszerszám felett.

fCsak akkor használja az elektromos kéziszerszámot,

ha a munkafelületen csak a megmunkálásra kerülő

munkadarab van és az mentes minden

beállítószerszámtól, faforgácstól, stb. Kisebb

fadarabok, vagy más tárgyak, ha érintkezésbe kerülnek a

forgó fűrészlappal, nagy sebességgel nekivágódhatnak a

kezelőnek.

fTartsa mindig faforgács- és anyagmaradékmentes

állapotban a padlót. Ellenkező esetben elcsúszhat vagy

megbotolhat.

fMindig fogja be szorosan a megmunkálásra kerülő

munkadarabot. Ne munkáljon meg olyan

munkadarabokat, amelyek túl kicsik ahhoz, hogy be

lehessen azokat fogni. Ellenkező esetben a keze és a

forgó fűrészlap közötti távolság túl kicsi lesz.

fAz elektromos kéziszerszámot csak olyan anyagok

megmunkálására használja, amelyek a

rendeltetésszerű használat c. szakaszban leírásra

kerültek. Ellenkező esetben az elektromos kéziszerszám

túlterhelődhet.

fHa a fűrészlap beékelődik, kapcsolja ki az elektromos

kéziszerszámot és tartsa nyugodtan a munkadarabot,

amíg a fűrészlap teljesen leáll. Egy visszarugás

megelőzésére a munkadarabot csak a fűrészlap teljes

leállítása után szabad elmozdítani. Szűntesse meg a

fűrészlap beékelődésének okát, mielőtt ismét elindítaná az

elektromos kéziszerszámot.

fVigyázzon arra, hogy az ujjai ne kerüljenek a siklókar

mozgó részei közé. Ellenkező esetben az ujjai

becsípődhetnek és komoly mértékben megsérülhetnek.

fA bekapcsolás előtt és az egész fűrészelési eljárás alatt

fogja szorosan a fogantyút. A fűrészelés közben

hajtson végre e siklókarral egy jól megvezetett

mozgást. Egy pillanatnyi figyelmetlenség az igen könnyen

mozgó siklókar használata közben komoly sérülésekhez

vezethet.

fA munkadarabot mindog előlről hátrafelé fűrészelje át.

Ellenkező esetben fennáll egy visszarúgás veszélye, ha a

fűrészlap beékelődik a munkadarabba.

fNe használjon eltompult, megrepedt, meggörbült vagy

megrongálódott fűrészlapokat. Az életlen vagy hibásan

beállított fogú fűrészlapok egy túl keskeny vágási résben

megnövekedett súrlódáshoz, a fűrészlap beragadásához

és visszarúgásokhoz vezetnek.

fMindig csak a helyes méretű és a készüléknek

megfelelő rögzítő (például csillagalakú vagy

körkeresztmetszetű) nyílással ellátott fűrészlapokat

használjon. Azok a fűrészlapok, amelyek nem illenek

hozzá a fűrész rögzítő alkatrészeihez, nem futnak körben

és ahhoz vezetnek, hogy a kezelő elveszti a készülék feletti

uralmát.

fErősen ötvözött gyorsacélból (HSS-acélból) készült

fűrészlapokat nem szabad használni. Az ilyen

fűrészlapok könnyen eltörhetnek.

fA fűrészlap a munkák során igen erősen felforrósodik,

ne érjen hozzá a fűrészlaphoz, amíg az le nem hűlt. A

fűrészlap a munka során igen forró lesz.

fSoha ne használja a szerszámot a felszakadásgátló

betétlap nélkül. Ha egy betétlap megrongálódott, azt

azonnal cserélje ki. Kifogástalan felszakadásgátló

betétlap nélkül a fűrészlap sérüléseket okozhat.

fRendszeresen vizsgálja meg a kábelt és ha

megrongálódott, csak egy feljogosított Bosch

elektromos kéziszerszám-műhely vevőszolgálatával

javíttassa meg. A megrongálódott hosszabbító

kábeleket cserélje ki. Ez biztosítja, hogy az elektromos

szerszám biztonságos szerszám maradjon.

fAz elektromos kéziszerszámokat használaton kívül

biztos helyen tárolja. A tárolási helynek száraznak és

lezárhatónak kell lennie. Ez megakadályozza, hogy az

elektromos kéziszerszám a tárolás során megrongálódjon,

vagy hogy azt tapasztalatlan személyek használják.

LÉZERSUGÁRZÁS

Ne nézzen bele közvetlenül a lézersugárba

2. lézer osztály

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 256 Tuesday, March 22, 2011 12:01 PM

Magyar | 257

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fNe irányítsa a lézersugarat más személyekre vagy

állatokra és saját maga se nézzen bele a lézersugárba.

Ez az elektromos kéziszerszám az EN 60825-1

szabványban megadottaknak megfelelő 2. lézerosztályú

lézersugárzást bocsát ki. Ezzel el lehet vakítani más

személyeket.

fSoha ne cserélje ki a készülékbe beépített lézert egy

más típusú lézerre. A nem ehhez az elektromos

kéziszerszámhoz illő lézer sérülésveszélyt okozhat.

fA megmunkálásra kerülő munkadarabot megfelelően

rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak

a kezével tartaná.

fSoha ne hagyja ott a szerszámot, amíg az teljesen le

nem állt. A betétszerszámok kifutásuk során sérüléseket

okozhatnak.

fSoha ne használja az elektromos kéziszerszámot, ha a

kábel megrongálódott. Ha a hálózati csatlakozó kábel a

munka során megsérül, ne érintse meg a kábelt, hanem

azonnal húzza ki a csatlakozó dugót a

dugaszolóaljzatból. Egy megrongálódott kábel megnöveli

az áramütés veszélyét.

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az

Ön elektromos kéziszerszámának használata során. Jegyezze

meg ezeket a szimbólumokat és jelentésüket. A szimbólumok

helyes interpretálása segítségére lehet az elektromos kézi-

szerszám jobb és biztonságosabb használatában.

Szimbólumok és magyarázatuk

Lézersugárzás

Ne nézzen bele közvetlenül a

lézersugárba

2. lézer osztály

Soha ne tegye be a kezét a fűrészelési

területre, amíg az elektromos

kéziszerszám működésben van. A

fűrészlap megérintése sérülésveszéllyel jár.

Viseljen porvédő álarcot.

Viseljen védőszemüveget.

Viseljen fülvédőt. Ennek elmulasztása

esetén a zaj hatása a hallóképesség

elvesztéséhez vezethet.

Veszélyes terület! Amennyire

lehetséges, tartsa távol a kezét, az ujjait

és a karját ettől a területtől.

Vigyázzon arra, hogy az ujjai ne

kerüljenek a siklókar mozgó részei közé.

Ellenkező esetben az ujjai becsípődhetnek

és komoly mértékben megsérülhetnek.

Ügyeljen a fűrészlap méreteire. A lyuk átmérőjének

játékmentesen hozzá kell illeszkednie a szerszámtengelyhez.

Redukáló idomot, vagy adaptert nem szabad használni.

Az elektromos kéziszerszámot a

szállításhoz csak ezeknél a megjelölt

pontoknál (fogóvájatok) vagy a

szállítófogantyúnál fogva fogja meg.

Sohase hordja az elektromos

kéziszerszámot a csúszókar fogantyújánál

fogva.

A szorító fogantyú szét van nyitva:

A függőleges sarkalószöget be lehet állítani.

A szorító fogantyú össze van zárva:

A berendezés fenntartja a csúszókar beállított függőleges

sarkalószögét.

A függőleges sarkalószög beállításához szükséges lépéseket

mutatja.

1. Oldja ki a szorító fogantyút

2. Forgassa el kissé balra a csúszókart

3. Állítsa be a forgatógombon a kívánt sarkalószög-

tartományt

Szimbólumok és magyarázatuk

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 257 Tuesday, March 22, 2011 12:01 PM

258 | Magyar

1 609 929 W31 | (22.3.11) Bosch Power Tools

A termék és alkalmazási lehetőségei

leírása

Olvassa el az összes biztonsági

figyelmeztetést és előírást.

A következőkben leírt előírások betartásának

elmulasztása áramütésekhez, tűzhöz és/vagy

súlyos testi sérülésekhez vezethet.

Rendeltetésszerű használat

Az elektromos kéziszerszám stacioner berendezésként fából

készült munkadarabokban hosszanti és keresztirányú

egyenes vágások végrehajtására szolgál. A munka során

–52° és +60° közötti vízszintes sarkalószögeket és 47° (a

bal oldalon) és 47° (a jobb oldalon) közötti függőleges

sarkalószögeket lehet létrehozni.

Az elektromos kéziszerszám teljesítménye kemény- és

puhafa, valamint faforgács- és farostlemezek fűrészelésére

van méretezve.

Megfelelő fűrészlapok alkalmazásával a berendezés

alumínium és műanyag profilok fűrészelésére is alkalmas.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek

sorszámozása az elektromos kéziszerszámnak az ábra-

oldalakon található képére vonatkozik.

1Porzsák

2Elszívó-adapter

3Lézer figyelmeztető tábla

4Fogantyú

5Reteszelőkar

6Védőburkolat

7Szállító fogantyú

8Lengő védőburkolat

9Ütközősín hosszabbító

10 Ütközősín

11 Fűrészasztal hosszabbító

12 Szerelőfuratok

13 Felszakadásgátló betétlap

14 Szögreteszelő

15 Rögzítőgomb tetszőleges sarkalószögek beállításához

(vízszintes)

16 Sarokillesztési szög beállító kar (vízszintes irányban)

17 Szorító fogantyú tetszőleges sarkalószögek beállítására

(függőleges)

18 Standard sarokillesztési szögeknek megfelelő bevésett

jelek

19 Fogóvájatok

20 Imbuszkulcs (6 mm/4 mm)

21 Imbuszkulcs (2 mm)

22 Csavaros szorító

23 Csúszógörgő

24 Szögkijelző (függőleges) a jobb oldali sarkalószög-

tartományhoz (0°-tól 47°-ig)

25 Forgácsterelőlap

26 A csúszó mechanizmus rögzítőkarja

27 Lézer védősapka

28 Csúszókar

29 A mélységi ütköző szabályozócsavarja

30 Mélységi ütköző

31 Szállítási rögzítési segédeszközök

32 Sarokillesztési szög skála (függőleges)

A függőleges sarkalószög-tartományok beállítása a

forgatógombon

A fűrészlap balra dől (45°-tól 0°-ig)

A fűrészlap jobbra dől (0°-tól 45°-ig)

A csúszókar teljes elfordulási tartománya

(–47°-tól +47°-ig)

A tetszőleges vízszintes sarkalószögek beállításához a

fűrészasztalnak szabadon kell mozognia, illetve a

szögreteszelőt reteszelni kell:

–Húzza meg a n kart és ezzel egyidejűleg nyomja előlről

lefelé a o szögreteszelőt

Ne dobja ki az elektromos kéziszerszámokat

a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus berendezésekre

vonatkozó 2002/96/EK európai irányelvnek és a megfelelő

országos törvényekbe való átültetésének megfelelően a már

nem használható elektromos kéziszerszámokat külön össze

kell gyűjteni és a környezetvédelmi szempontoknak

megfelelően kell újrafelhasználásra leadni.

Szimbólumok és magyarázatuk

OBJ_BUCH-1360-001.book Page 258 Tuesday, March 22, 2011 12:01 PM

Magyar | 259

Bosch Power Tools 1 609 929 W31 | (22.3.11)

33 Szögkijelző (függőleges) a bal oldali sarkalószög-

tartományhoz (47°-tól 0°-ig)

34 Beállítógomb a 22,5°-os sarkalószöghöz (függőleges)

35 A hosszanti ütközős reteszelő csavarja

36 Hosszanti ütköző

37 Sarokillesztési szög skála (vízszintes irányban)

38 Fűrészasztal

39 Forgatógomb a sarkalószög-tartomány (függőleges)

beállítására

40 Fűrészlap

41 Forgácskivető

42 A 43 rudazat csavarja

43 A lengő védőburkolat rudazata

44 Első rögzítőcsavar (fedőlemez/lengő védőburkolat)

45 Hátsó rögzítőcsavar (fedőlemez/lengő védőburkolat)

46 Fedőlap

47 Tengely reteszelés

48 Imbuszcsavar a fűrészlap rögzítésére (6 mm)

49 Befogó karima

50 Belső befogókarima

51 A fűrészasztal hosszabbító rögzítőkarja

52 Az ütközősín hosszabbító rögzítőkarja

53 Lezáró lemez

54 Csillapító

55 Csillapító állítócsavarok

56 Furatok a csavaros szorító számára

57 Szárnyascsavar

58 Menetes orsó

59 Szögmérő (vízszintes)

60 Be-/kikapcsoló

61 Lézerkapcsoló (a vágási vonal jelzéséhez)

62 Csavarok a felszakadásgátló betétlaphoz

63 A hosszanti ütköző szorító csavarja

64 A lézer pozicionálására szolgáló állítócsavar (szint)

65 Csavarok a lézer védősapka számára

66 Rögzítőcsavar a lézer szerelőlapja számára

67 Rögzítőcsavar a lézer háza számára

68–70

Állítócsavarok a 0° (függőleges sarkalószög)

alapbeállításához

71 Állítócsavar a 45° (bal oldali függőleges sarkalószög)

alapbeállításához

72 Állítócsavar a 45° (jobb oldali függőleges sarkalószög)

alapbeállításához

73 A 37 vízszintes sarkalószög skála állítócsavarjai

74 Szögmérő (vízszintes) csavarja

75 A 17 szorító fogantyú szorítóerejének beállítására

szolgáló állítócsavar

76 Tépőzáras szalag

A képeken látható vagy a szövegben leírt tartozékok részben nem

tartoznak a standard szállítmányhoz. Tartozékprogramunkban

valamennyi tartozék megtalálható.

Műszaki adatok

Lapfűrész GCM 12 GDL Professional

Cikkszám 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Névleges felvett teljesítmény W 2000 1500 1800

Üresjárati fordulatszám perc-1 3800 3800 3800

Indítási áram korlátozás zzz

Lézertípus nm

635

Lézerosztály 222

Súly az „EPTA-Procedure 01/2003”

(2003/01 EPTA-eljárás) szerint kg 32,1 32,1 32,1

Érintésvédelmi osztály /II /II /II

A munkadarab (legnagyobb/legkisebb) megengedett méreteit lásd az 265 oldalon.

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges

kivitelekben ezek az adatok változhatnak.

Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző

kereskedelmi megnevezése is lehet.

A kéziszerszámhoz használható fűrészlapok méretei

Fűrészlap átmérő mm 305

Fűrészlap magvastagság mm 1,7–2,6

Furatátmérő mm 30

OBJ_BUCH-1360-001.book Page 259 Tuesday, March 22, 2011 12:01 PM

260 | Magyar

1 609 929 W31 | (22.3.11) Bosch Power Tools

Zaj és vibráció értékek

A zajmérési eredmények az EN 61029 szabványnak

megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei:

hangnyomásszint 93 dB(A); hangteljesítményszint

106dB(A). Szórás K=3dB.

Viseljen fülvédőt!

A rezgési összérték (a három irányban mért rezgés

vektorösszege) az EN 61029 szabványnak megfelelően

került kiértékelésre:

Rezgéskibocsátási érték, ah <2,5m/s2, szórás, K =1,5 m/s2.

Az ezen előírásokban megadott rezgésszint az EN 61029

szabványban rögzített mérési módszerrel került

meghatározásra és az elektromos kéziszerszámok

összehasonlítására ez az érték felhasználható. Ez az érték a

rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő

alkalmazási területein való használat során fellépő érték. Ha

az elektromos kéziszerszámot más alkalmazásokra, eltérő

betétszerszámokkal vagy nem kielégítő karbantartás mellett

használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a berendezés

kikapcsolt állapotban van, vagy amikor be van ugyan

kapcsolva, de nem kerül ténylegesen használatra. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos

kéziszerszám és a betétszerszámok karbantartása, a kezek

melegen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”

alatt leírt termék megfelel a következő szabványoknak, illetve

irányadó dokumentumoknak: EN 61029, EN 60825-1 a

2004/108/EK, 2006/42/EK irányelveknek megfelelően.

A műszaki dokumentáció a következő helyen található:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Összeszerelés

fKerülje el az elektromos kéziszerszám akaratlan

elindítását. A hálózati csatlakozó dugót a szerelés és az

elektromos kéziszerszámon végzett bármely munka

során nem szabad csatlakoztatni a hálózathoz.

Szállítmány tartalma

Óvatosan vegye ki a fűrésszel szállított valamennyi alkatrészt

a csomagból.

Távolítson el minden csomagolóanyagot az elektromos

kéziszerszámról és a készülékkel szállított tartozékokról.

Az elektromos kéziszerszám első üzembevétele előtt

ellenőrizze, hogy a készülékkel együtt az alábbiakban felsorolt

valamennyi alkatrész is kiszállításra került-e:

–Lapfűrész előre felszerelt fűrészlappal

–Rögzítőgomb 15

–Porzsák 1

–Imbuszkulcs 20

–21 Imbuszkulcs

(a 27 lézer védősapka alatt)

–Csavaros szorító 22

Megjegyzés: Az elektromos kéziszerszám további használata

előtt gondosan győződjön meg arról, hogy a sérült részek és a

védőberendezések a sérülés ellenére tökéletesen és

céljuknak megfelelően működnek-e. Ellenőrizze, hogy a

mozgó részek kifogástalanul működnek-e, nem szorulnak-e

be, nem sérültek-e meg. Az elektromos kéziszerszám csak

akkor működik tökéletesen, ha annak minden egyes

alkatrésze megfelel a rá vonatkozó előírásoknak és helyesen

került felszerelésre.

A megrongálódott védőberendezéseket és alkatrészeket egy

erre feljogosított, elismert szakműhelyben meg kell javíttatni

vagy ki kell cseréltetni.

A szállítmány tartalmán felül szükséges szerszámok:

–Kereszthornyos csavarhúzó

–Villáskulcs (Méret: 8 mm)

–Gyűrűs-, villás- vagy dugóskulcs (Méretek: 10 mm és

17 mm)

A rögzítőgomb felszerelése (lásd az „a”ábrát)

–Csavarja be a 15 rögzítőgombot a megfelelő furatba a 16

kar felett.

fA fűrészelés előtt mindig húzza meg szorosra a 15

rögzítőgombot. A fűrészlap ellenkező esetben

beékelődhet a megmunkálásra kerülő munkadarabba.

Stacioner vagy flexibilis felszerelés

fA biztonságos kezelés biztosítására az elektromos

kéziszerszámot a használat előtt fel kell szerelni egy

stabil, sík munkafelületre (például egy munkapadra).

Felszerelés egy munkafelületre (lásd a b1 ábrát)

–Megfelelő csavarkötésekkel rögzítse az elektromos

kéziszerszámot a munkafelületre. Erre szolgálnak a 12

furatok.

Felszerelés egy Bosch-munkaasztalra

(GTA 2500 W, GTA 3700, GTA 3800) (lásd a b2 ábrát)

A Bosch gyártmányú GTA-munkaasztalok szabályozható

magasságú lábaik révén bármilyen talajon vagy padlón biztos

alapot nyújtanak az elektromos kéziszerszám számára. A

munkaasztalok munkadarab-támaszai a hosszú

munkadarabok alátámasztására szolgálnak.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 260 Tuesday, March 22, 2011 12:01 PM

Magyar | 261

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fOlvassa el a munkaasztalhoz mellékelt valamennyi

figyelmeztető megjegyzést és előírást. A

figyelmeztetések és előírások betartásának elmulasztása

áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez

vezethet.

fSzerelje teljesen és helyesen össze a munkaasztalt,

mielőtt felszerelné rá az elektromos kéziszerszámot. A

munkaasztal helyes összeszerelése igen fontos, hogy

elkerülje az összedőlési veszélyt.

–Szerelje fel az elektromos kéziszerszámot a szállítási

helyzetben a munkaasztalra.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és

fémek pora egészségkárosító hatású lehet. A poroknak a

kezelő vagy a közelben tartózkodó személyek által történő

megérintése vagy belégzése allergikus reakciókhoz és/vagy a

légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő

hatásúak, főleg ha a faanyag kezeléséhez más anyagok is

vannak bennük (kromát, favédő vegyszerek). A készülékkel

azbesztet tartalmazó anyagokat csak szakembereknek

szabad megmunkálniuk.

–Mindig használjon porelszívást.

–Gondoskodjon a munkahely jó szellőztetéséről.

–Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő

álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az

adott országban érvényes előírásokat.

A por-/forgácselszívást por, forgács vagy a munkadarabról

levált darabok eltömhetik.

–Kapcsolja ki az elektromos kéziszerszámot és húzza ki a

csatlakozó dugót a dugaszoló aljzatból.

–Várja meg, amíg a fűrészlap teljesen leáll.

–Határozza meg és hárítsa el a beékelődés okát.

fGondoskodjon arról, hogy a munkahelyén ne

gyűlhessen össze por. A porok könnyen

meggyulladhatnak.

Saját porelszívás (lásd a „c” ábrát)

A forgács egyszerű felfogásához használja a készülékkel

szállított 1 porzsákot.

fA porzsákot minden egyes használat után ellenőrizze

és tisztítsa meg.

fA tűzveszély megelőzésére alumínium fűrészelésekor

távolítsa el a porzsákot.

–Tolja rá a 1 porzsákot az 2 elszívó-adapterre és forgassa el

úgy, hogy az elszívó adapter csapja bepattanjon a porzsák

bemélyedésébe.

A porzsáknak és az elszívó-adapternek a fűrészelés közben

sohasem szabad megérintenie bármilyen mozgó alkatrészt.

A porzsákot mindig időben ürítse ki.

Külső porelszívás

Az elszíváshoz a 2 elszívó-adapterhez egy porszívó csatlakozó

tömlőt (Ø35 mm) is lehet csatlakoztatni.

–Dugja bele a porszívó csatlakozó tömlőt az 2 elszívó-

adapterbe.

A porszívónak alkalmasnak kell lennie a megmunkálásra

kerülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy

száraz porok elszívásához egy speciálisan erre a célra gyártott

porszívót kell használni.

Az elszívó-adapter tisztítása

Az optimális elszívás biztosítására a 2 elszívó-adaptert

rendszeresen meg kell tisztítani.

–Húzza le az 2 elszívó-adaptert elforgatva a 41

forgácskivetőről.

–Távolítsa el a munkadarab szilánkjait és a forgácsot.

–Nyomja rá az elszívó-adaptert ismét elforgatva a

forgácskivetőre, amíg az a forgácskivető szorítógyűrűjén

túl beugrik a reteszelési helyzetbe.

A fűrészlap kicserélése (lásd a d1–d4 ábrát)

fAz elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból.

fA fűrészlap felszereléséhez viseljen védőkesztyűt. A

fűrészlap megérintése sérülésveszéllyel jár.

Csak olyan fűrészlapokat használjon, amelyek megengedett

sebessége magasabb az elektromos kéziszerszám üresjárati

sebességénél.

Csak olyan fűrészlapokat használjon, amelyek megfelelnek az

ezen Kezelési Utasításban megadott adatoknak és amelyeket

az EN 847-1 szabványnak megfelelően ellenőriztek és

megfelelőnek találtak.

Csak olyan fűrészlapokat használjon, amelyeket ezen

elektromos kéziszerszám gyártója javasolt, és amelyek a

megmunkálásra kerülő anyaghoz alkalmasak.

A fűrészlap kiszerelése

–Hozza munkahelyzetbe az elektromos kéziszerszámot.

–Csavarja ki kézzel az 42 csavart, amíg a 43 rudazat

szabadon lelóg.

–Lazítsa ki a 44 rögzítőcsavart (kb. 2 fordulatnyira) az

imbuszkulccsal (4 mm) 20.

Ne csavarja ki teljesen a csavart.

–Lazítsa ki a 45 rögzítőcsavart (kb. 6 fordulatnyira) az

imbuszkulccsal (4 mm) 20.

Ne csavarja ki teljesen a csavart.

–Húzza le előre- és lefelé a 46 fedőlemezt a 45

rögzítőcsavarról.

–Nyomja meg a 5 reteszelőkart és forgassa el hátra a 8 lengő

védőburkolatot.

Tartsa ebben a helyzetben az elforgatható védőburkolatot.

–Akassza rá a 43 rudazatot az egyik furattal a 45

rögzítőcsavarra.

Így a lengő védőburkolat a nyitott helyzetben marad.

–Csavarja el a 20 imbuszkulccsal (6 mm) az 48 belső

hatlapos csavart, és ezzel egyidejűleg nyomja be az 47

tengelyreteszelést, amíg az be nem pattan a helyére.

–Tartsa benyomva a 47 tengely reteszelést és csavarja

teljesen ki a 48 csavart az óramutató járásával megegyező

irányba (balmenet!).

–Vegye le a 49 befogókarimát.

–Vegye ki az 40 fűrészlapot.

OBJ_BUCH-1360-001.book Page 261 Tuesday, March 22, 2011 12:01 PM

262 | Magyar

1 609 929 W31 | (22.3.11) Bosch Power Tools

A fűrészlap beszerelése

A beszerelés előtt szükség esetén tisztítsa meg valamennyi

beszerelésre kerülő alkatrészt.

–Tegye fel az új fűrészlapot a 50 befogókarimára.

fA fűrészlap beszerelésekor ügyeljen arra, hogy a fogak

vágási iránya (a fűrészlapon a nyíl által jelzett irány)

megegyezzen a védőburkolaton található nyíl által

jelzett iránnyal!

–Tegye fel a 49 befogócsavart és a 48 csavart.

Nyomja be a 47 tengely reteszelést, amíg az beugrik a

reteszelési helyzetbe és az óramutató járásával ellenkező

irányban húzza meg szorosan a csavart.

–Válassza le a 43 rudazatot a 45 rögzítőcsavarról és vezesse

ismét le a lengő védőburkolatot.

–Ismét tolja be a 46 fedőlemezt a 45 rögzítőcsavar alá.

–Húzza meg ismét szorosra a 45 és 44 rögzítőcsavart.

–Tolja be a 43 rudazatot az eredeti helyzetbe és húzza meg

ismét kézzel az 42 csavart.

Üzemeltetés

fAz elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból.

Szállítási rögzítési segédeszközök

(lásd az „A” ábrát)

A 31 szállítási rögzítő megkönnyíti Önnek az elektromos

kéziszerszám kezelését a különböző alkalmazási helyekre való

szállítás során.

Az elektromos kéziszerszám kibiztosítása (munkavégzési

helyzet)

–Nyomja kissé le a 4 fogantyúnál fogva a 28 csúszókart,

hogy tehermentesítse a 31 szállítási rögzítőt.

–Húzza teljesen ki a 31 szállítási rögzítőt.

–Lassan vezesse felfelé a csúszókart.

Az elektromos kéziszerszám biztosítása (szállítási

helyzet)

–Tolja egészen hátra és rögzítse ebben a helyzetben a 28

csúszókart (lásd „A csúszókar biztosítása”, a 262.

oldalon).

–Vezesse annyira le a csúszókart, hogy az 31 szállítási

rögzítőt teljesen be lehessen nyomni.

A szállítással kapcsolatos további tájékoztatót lásd a 269

oldalon.

A csúszókar reteszelése

A 28 csúszókar csúszó mechanizmusát a 26 rögzítőkar

segítségével lehet reteszelni. A csúszókar ekkor két

különböző helyzetben lehet:

–A csúszókar teljesen hátra van tolva (fejező vágásokhoz)

–A csúszókar teljesen előre van húzva (egy kompakt

szállítási helyzet biztosításához)

A csúszókar feloldása (lásd a „B1” ábrát)

A 28 csúszókar rögzítésének feloldása után az egész csúszó

mechanizmus üzemkész.

–Nyomja le ütközésig a 26 rögzítőkart.

A rögzítőkar rögzítőéke most a csúszókar mindkét alsó

csuklórészét szabaddá teszi.

A csúszókar biztosítása (lásd a „B2” ábrát)

A csúszókar teljesen hátra van tolva:

–Tolja el hátra ütközésig a 28 csúszókart.

Most a csúszókar mindkét felső csuklórésze függőleges

helyzetben áll és zárva van.

–Húzza felfelé a 26 rögzítőkart, amíg a rögzítő ék a

csúszókar két alsó csuklórésze közé kerül.

A teljesen hátratolt 28 csúszókar így reteszelésre kerül.

A csúszókar teljesen előre van húzva:

–Húzza előre ütközésig a 28 csúszókart.

A csúszó mechanizmus most teljesen ki van húzva.

–Húzza felfelé a 26 rögzítőkart, amíg a rögzítő ék a

csúszókar két alsó csuklórésze közé kerül.

A teljesen előrehúzott 28 csúszókar így reteszelésre kerül.

A munka előkészítése

A fűrészasztal meghosszabbítása (lásd a „C” ábrát)

A hosszú munkadarabok szabad végét alá kell támasztani.

A fűrészasztalt a 11 fűrészasztal hosszabbítók segítségével

balra vagy jobbra ki lehet egészíteni.

–Hajtsa befelé a 51 rögzítőkart.

–Húzza ki a 11 fűrészasztal hosszabbítót a kívánt

hosszúságra (legfeljebb 250 mm).

–A fűrészasztal hosszabbító rögzítéséhez ismét nyomja

kifelé a 51 rögzítőkart.

Az ütközősín meghosszabbítása (lásd a „D” ábrát)

Függőleges sarkalószögek esetén az 9 ütközősín

hosszabbítókat el kell tolni.

–Húzza előre a 52 rögzítőkart.

–Húzza ki teljesen az 9 ütközősín hosszabbítót.

–Az ütközősín hosszabbító rögzítéséhez nyomja ismét hátra

a 52 rögzítőkart.

Az ütközősín hosszabbítók eltávolítása (lásd az „E”ábrát)

Igen nagy függőleges sarkalószögek esetén az 9 ütközősín

hosszabbítókat teljesen el kell távolítani.

–Forgassa el kifelé a 53 lezáró lemezt.

–Húzza előre a 52 rögzítőkart.

–Húzza ki teljesen az 9 ütközősín hosszabbítót.

–Emelje le felfelé az ütközősín hosszabbítót.

A csúszókar csillapításának beállítása (lásd az „F”ábrát)

A 28 csúszókar csúszó mechanizmusa gyárilag előre be van

állítva és az elektromos kéziszerszám kiszállításakor a

csillapítás nulla.

A csúszó mechanizmus csillapítását a 54 csillapítón az

igénynek megfelelően be lehet állítani:

Kemény – Irányított munkavégzési mozgások;

Lágy – Gyors vágások.

–Lazítsa ki mindkét 55 állítócsavart az imbuszkulccsal

(4 mm) 20 egy enyhébb csillapításhoz

vagy

húzza meg szorosabbra mindkét 55 állítócsavart egy

keményebb csillapításhoz.

OBJ_BUCH-1360-001.book Page 262 Tuesday, March 22, 2011 12:01 PM

Magyar | 263

Bosch Power Tools 1 609 929 W31 | (22.3.11)

A munkadarab rögzítése (lásd a „G” ábrát)

Az optimális munkahelyi biztonsághoz a megmunkálásra

kerülő munkadarabot mindig be kell fogni.

Ne munkáljon meg olyan munkadarabokat, amelyek túl kicsik

ahhoz, hogy be lehessen azokat fogni.

–Nyomja erőteljesen a munkadarabot a 10 ütközősínhez.

–Dugja bele a készülékkel szállított 22 csavaros szorítót az

erre előirányozott 56 furatok egyikébe.

–Lazítsa ki a 57 szárnyascsavart és illessze hozzá a csavaros

szorítót a munkadarabhoz. Húzza meg ismét feszesre a

szárnyascsavart.

–A 58 menetes orsó elforgatásával fogja be szorosan a

munkadarabot.

A vízszintes sarkalószög beállítása

A precíz vágások biztosítására az elektromos szerszám

alapbeállításait intenzív használat után ellenőrizni kell és

szükség esetén újra be kell állítani (lásd „Az alapbeállítások

ellenőrzése és beállítása” oldal 267).

fA fűrészelés előtt mindig húzza meg szorosra a 15

rögzítőgombot. A fűrészlap ellenkező esetben

beékelődhet a megmunkálásra kerülő munkadarabba.

Vízszintes standard-sarkalószög beállítása

(lásd a „H”ábrát)

A gyakrabban használt sarkalószögek gyors és precíz

beállítására a fűrészasztalon a következő szögeknél 18

bevágások vannak előirányozva:

–Lazítsa ki a 15 rögzítőgombot, ha az meg van húzva.

–Húzza ki ehhez a 16 kart, és fordítsa el a 38 fűrészasztalt a

kívánt bevágás eléréséig balra vagy jobbra.

–Ismét engedje el a kart. A karnak ekkor érezhetően be kell

pattannia a bevágásba.

Tetszőleges vízszintes sarkalószög beállítása

(lásd az „I”ábrát)

A vízszintes sarkalószöget az 52° (a bal oldalon) és 60° (a

jobb oldalon) közötti tartományban lehet beállítani.

–Lazítsa ki a 15 rögzítőgombot, ha az meg van húzva.

–Húzza meg a 16 kart és ezzel egyidejűleg nyomja elől le a

14 szögreteszelőt.

A 16 kar így reteszelésre kerül és a fűrészasztal szabadon

mozoghat.

–Forgassa el a 38 fűrészasztalt a rögzítőgombnál fogva balra

vagy jobbra, amíg a 59 szögkijelző a kívánt sarkalószöget

jelzi.

–Húzza meg ismét szorosra a 15 rögzítőgombot.

–A 16 kar reteszelésének feloldásához (ha szabványos

sarkalószögeket akar beállítani) húzza ismét fel a kart.

A 14 szögreteszelő visszaugrik az eredeti helyzetébe és a

16 kar ismét bepattanhat a 18 hornyok egyikébe.

A függőleges sarkalószög beállítása

A precíz vágások biztosítására az elektromos szerszám

alapbeállításait intenzív használat után ellenőrizni kell és

szükség esetén újra be kell állítani (lásd „Az alapbeállítások

ellenőrzése és beállítása” oldal 267).

A függőleges sarkalószöget a 47° (balra) és 47° (jobbra)

közötti tartományban lehet beállítani.

A gyakrabban használt sarkalószögek gyors és preciz

beállítására a 0°, 22,5°, 45° és 47° szögeknél ütközők

vannak elhelyezve.

A bal oldali sarkalószög-tartomány beállítása

(45°-tól 0°-ig)

–Húzza ki teljesen a bal oldali 9 ütközősín hosszabbítót.

(lásd „Az ütközősín meghosszabbítása”, a 262 oldalon).

–Oldja ki a 17 rögzítő fogantyút.

–Forgassa el balra a csúszókart az 4 fogantyúnál fogva, amíg

az 33 szögkijelző a kívánt sarkalószöget mutatja.

–Tartsa fogva ebben a helyzetben a csúszókart és húzza

meg ismét szorosra az 17 rögzítőfogantyút.

A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az

a csúszókart bármely függőleges sarkalószög mellett

biztonságosan rögzítse.

A jobb oldali sarkalószög-tartomány

beállítása (0°-tól 45°-ig) (lásd a „J” ábrát)

–Húzza ki teljesen a jobb oldali 9 ütközősín

hosszabbítót. (lásd „Az ütközősín

meghosszabbítása”, a 262 oldalon).

–Oldja ki a 17 rögzítő fogantyút.

–Billentse ki kissé a csúszókart a 4 fogantyúnál fogva a 0°-

helyzetből balra és forgassa el addig a 39 forgatógombot,

amíg a kívánt sarkalószög-tartomány kerül kijelzésre.

–Forgassa el jobbra a csúszókart az 4 fogantyúnál fogva,

amíg az 24 szögkijelző a kívánt sarkalószöget mutatja.

–Tartsa fogva ebben a helyzetben a csúszókart és húzza

meg ismét szorosra az 17 rögzítőfogantyút.

A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az

a csúszókart bármely függőleges sarkalószög mellett

biztonságosan rögzítse.

Standard sarkalószög 0°

A 0° standard-sarkalószög ismételt beállításának

megkönnyítésére a 39 forgatógomb a sarkalószög-

tartományban bepattan a megfelelő helyzetbe.

–Forgassa át a csúszókart a jobb oldal felől a 0°-helyzeten

túl.

A teljes sarkalószög-tartomány beállítása

(–47°-tól +47°-ig)

–Húzza ki teljesen mindkét 9 ütközősín

hosszabbítót. (lásd „Az ütközősín

meghosszabbítása”, a 262 oldalon).

–Oldja ki a 17 rögzítő fogantyút.

–Billentse ki kissé a csúszókart a 4 fogantyúnál fogva a 0°-

helyzetből balra és forgassa el addig a 39 forgatógombot,

amíg a kívánt sarkalószög-tartomány kerül kijelzésre.

–Forgassa el a csúszókart a 4 fogantyúnál fogva balra vagy

jobbra, amíg a 33 vagy 24 szögkijelző a kívánt

sarkalószöget jelzi.

bal jobb

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 263 Tuesday, March 22, 2011 12:01 PM

264 | Magyar

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Tartsa fogva ebben a helyzetben a csúszókart és húzza

meg ismét szorosra az 17 rögzítőfogantyút.

A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az

a csúszókart bármely függőleges sarkalószög mellett

biztonságosan rögzítse.

Standard sarkalószög, 22,5° (lásd a „K”ábrát)

–Húzza teljesen ki és forgassa el 90°-kal a 34

beállítógombot. Ezután forgassa el a csúszókart a 4

fogantyúnál fogva, amíg a csúszókar jól hallhatóan

bepattan a helyére.

Üzembe helyezés

fÜgyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos

kéziszerszám típustábláján található adatokkal.

Bekapcsolás (lásd az „L” ábrát)

–Az üzembe helyezéshez húzza el a 60 be-/kikapcsolót a 4

fogantyú felé.

Megjegyzés: A 60 be-/kikapcsolót biztonsági

meggondolásokból nem lehet tartós üzemhez bekapcsolt

állapotban reteszelni, hanem az üzemeltetés közben végig

benyomva kell tartani.

A csúszókart csak a 5 reteszelőkart megnyomva lehet lefelé

vezetni.

–A fűrészeléshez ezért a be-/kikapcsoló meghúzásán felül a

5 reteszelőkart is meg kell nyomni.

Kikapcsolás

–A kikapcsoláshoz engedje el a 60 be-/kikapcsolót.

Indítási áram korlátozás

Az elektronikus felfutási árambehatárolás az elektromos

kéziszerszám bekapcsolási teljesítményét korlátozza és így

lehetővé teszi annak egy 16 Amperes biztosítékról való

üzemeltetését.

Megjegyzés: Ha az elektromos kéziszerszám a bekapcsolás

után teljes fordulatszámmal kezd el működni, a felfutási

árambehatárolás nem működik. Az elektromos

kéziszerszámot ekkor azonnal be kell küldeni a

Vevőszolgálatnak. A címeket lásd a „Vevőszolgálat és

tanácsadás” fejezetben, a 269 oldalon.

Munkavégzési tanácsok

Általános fűrészelési tájékoztató

fA fűrészelés előtt mindig húzza meg szorosra a 15

rögzítőgombot és a 17 rögzítő fogantyút. A fűrészlap

ellenkező esetben beékelődhet a megmunkálásra kerülő

munkadarabba.

fBármely vágás megkezdése előtt először

gondoskodjon arról, hogy a fűrészlap sohase érhessen

hozzá az ütközősínhez, a csavaros szorítóhoz vagy a

berendezés egyéb alkatrészeihez. Távolítsa el az

előzőleg esetleg felszerelt kisegítő ütközőket, vagy

állítsa be megfelelően azokat.

Óvja meg a fűrészlapot a lökésektől és ütésektől. Ne tegye ki a

fűrészlapot oldalirányú nyomás hatásának.

Ne munkáljon meg deformálódott munkadarabokat. Csak

olyan munkadarabokat munkáljon meg, amelyeknek van egy

olyan egyenes élük, amelyre fel lehet fektetni az ütközősínt.

A hosszú munkadarabok szabad végét alá kell támasztani.

A vágási vonal bejelölése (lásd az „M” ábrát)

A fűrészlap vágási szélességét két lézersugár mutatja. Így a

munkadarab helyzetét a fűrészeléshez pontosan beállíthatja,

anélkül, hogy ehhez ki kellene nyitnia a lengő védőburkolatot.

–Kapcsolja be az 61 kapcsolóval a lézersugarakat.

–A munkadarabra a jelölést a két lézervonal közé kell

felvinni.

Megjegyzés: Ellenőrizze a fűrészelés előtt, hogy a vágási

szélesség még előírásszerűen kijelzésre kerül-e (lásd „A lézer

beszabályozása”, a 267. oldalon). A lézersugarak beállítása

például az intenzív használat során fellépő rezgések

következtében megváltozhat.

A kezelő elhelyezkedése (lásd az „N” ábrát)

fSoha ne álljon a fűrészlappal egy vonalban az

elektromos kéziszerszám előtt, hanem mindig csak a

fűrészlaptól oldalra. Ezzel a teste védve van egy

lehetséges visszarugás következményeitől.

–Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlaptól.

–Ne keresztezze a karjait a csúszókar előtt.

A felszakadásgátló betétlapok kicserélése

(lásd az „O” ábrát)

A piros 13 felszakadásgátló betétlapok az elektromos

kéziszerszám hosszabb használata során elkophatnak.

Ha egy betétlap megrongálódott, azt azonnal cserélje ki.

–Hozza munkahelyzetbe az elektromos kéziszerszámot.

–Csavarja ki a 62 csavarokat az imbuszkulccsal (4 mm) 20

és vegye ki a régi felszakadásgátló betétlapot.

–Tegye be az új jobboldali betétlapot.

–Csavarja fel a 62 csavarokkal a felszakadásgátló betétlapot

amennyire lehet jobbfelé, hogy a fűrészlap a lehetséges

húzómozgás teljes hosszában sehol se érinthesse meg a

felszakadásgátló betétlapot.

–Ismételje meg hasonló módon a fenti lépéseket az új bal

oldali betétlapnál is.

OBJ_BUCH-1360-001.book Page 264 Tuesday, March 22, 2011 12:01 PM

Magyar | 265

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Megengedett munkadarab méretek:

Maximális munkadarab méretek:

Minimális munkadarab méretek:

(= minden olyan munkadarab, amelyet a berendezéssel

szállított 22 csavaros szorítóval a fűrészlaptól balra vagy

jobbra rögzíteni lehet):

160 x 335 mm (hosszúság x szélesség)

Legnagyobb vágási mélység (0˚/0˚): 104 mm

Fűrészelés

Húzómozgás nélkül végrehajtott vágás (a munkadarab

végének levágása) (lásd a „P” ábrát)

–Tolja egészen hátra és rögzítse ebben a helyzetben a 28

csúszókart (lásd „A csúszókar biztosítása”, a 262.

oldalon).

Gondoskodjon arról, hogy a 30 mélységi ütköző teljesen

be legyen nyomva és hogy a 29 szabályozócsavar a

csúszókar elmozdításakor úgy haladjon át a

bemélyedésen, hogy ne érintse meg a mélységi ütközőt.

–A méreteinek megfelelően szorosan fogja be a

megmunkálásra kerülő munkadarabot.

–Állítsa be a kívánt (vízszintes és/vagy függőleges)

sarkalószöget.

–Kapcsolja be az elektromos kéziszerszámot.

–Nyomja meg az 5 reteszelőkart és a 4 fogantyúnál fogva

vezesse lassan lefelé a csúszókart.

–Tolja keresztül egyenletes előtolással a fűrészfejet a

munkadarabon.

–Kapcsolja ki az elektromos kéziszerszámot és várjon, amíg

a fűrészlap teljesen leáll.

–Lassan vezesse felfelé a csúszókart.

Fűrészelés húzómozgással (lásd a „Q” ábrát)

fA bekapcsolás előtt és az egész fűrészelési eljárás alatt

fogja szorosan a fogantyút. A fűrészelés közben

hajtson végre e siklókarral egy jól megvezetett

mozgást. Egy pillanatnyi figyelmetlenség az igen könnyen

mozgó siklókar használata közben komoly sérülésekhez

vezethet.

–Oldja ki a 28 csúszókar reteszelését (lásd „A csúszókar

feloldása”, a 262. oldalon).

A 28 csúszókar kihúzásával és visszatolásával ellenőrizze,

hogy a komplett csúszó mechanizmus üzemkész-e.

–A méreteinek megfelelően szorosan fogja be a

megmunkálásra kerülő munkadarabot.

–Állítsa be a kívánt (vízszintes és/vagy függőleges)

sarkalószöget.

–Húzza el annyira a csúszókart az 10 ütközősíntől, hogy a

fűrészlap a munkadarab elé kerüljön.

–Kapcsolja be az elektromos kéziszerszámot.

–Nyomja meg az 5 reteszelőkart és a 4 fogantyúnál fogva

vezesse lassan lefelé a csúszókart.

–Nyomja el a csúszókart az 10 ütközősín felé és egyenletes

előtolással fűrészelje át a munkadarabot.

–Kapcsolja ki az elektromos kéziszerszámot és várjon, amíg

a fűrészlap teljesen leáll.

–Lassan vezesse felfelé a csúszókart.

Azonos hosszúságú munkadarabok fűrészelése

(lásd az „R” ábrát)

Az azonos hosszúságú munkadarabok vágásához

használhatja a 36 hosszanti ütközőt.

A hosszanti ütközőt a 11 fűrészasztal hosszabbító mindkét

oldalára fel lehet szerelni.

–Lazítsa ki a 35 csavart és hajtsa rá a 36 hosszanti ütközőt a

63 szorítócsavarra.

–Húzza meg ismét feszesre a 35 reteszelő csavart.

–Állítsa be a kívánt hosszúságra a 11 fűrészasztal

hosszabbítót (lásd „A fűrészasztal meghosszabbítása”,

a 262. oldalon).

Mélységütköző beállítása (Horony fűrészelése)

(lásd az „S” ábrát)

A mélységi ütköző helyzetét újra be kell állítani, ha egy

hornyot akar fűrészelni, vagy egy külön tartozékként kapható

ütközőt (például Bosch MSF 110) akar használni.

–Forgassa el kifelé a 30 mélységi ütközőt.

–Nyomja meg a 5 reteszelőkart és forgassa el a csúszókart a

kívánt helyzetbe.

–Forgassa el a 29 szabályozócsavart, amíg a csavar vége

meg nem érinti a 30 mélységi ütközőt.

–Lassan vezesse felfelé a csúszókart.

Különleges munkadarabok

Görbe vagy körkörös keresztmetszetű munkadarabok

fűrészelésekor ezeket külön be kell biztosítani elcsúszás

ellen. A vágási vonalon nem szabad rést hagyni a

munkadarab, az ütközősín és a fűrészasztal között.

Szükség esetén az ilyen munkadarabok befogásához külön

tartót kell készíteni.

Sarkalószög Magasság x Szélesség

[mm]

vízszintesen függőlegesen Munkadarab az

ütközősínhez Munkadarab az

ütközőhöz (külön tartozék)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (bal) 50 x 335 50 x 295

0°45° (jobbra) 40 x 335 40 x 295

45°45° (bal) 50 x 240 50 x 200

45°45° (jobbra) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 265 Tuesday, March 22, 2011 12:01 PM

266 | Magyar

1 609 929 W31 | (22.3.11) Bosch Power Tools

Profillécek (padló- vagy mennyezetlécek) megmunkálása

Profilléceket két különböző módon lehet megmunkálni:

–az ütközősínhez nyomva,

–laposan a fűrészasztalra fektetve.

Ezen felül, a vágást a profilléc szélességétől függően húzó

mozgással, vagy anélkül lehet végrehajtani.

A beállított sarkalószöget először mindig próbálja ki egy

hulladékdarabon.

Padlólécek

A következő táblázat a padlólécek megmunkálásával kapcsolatos tájékoztatást nyújt.

Mennyezetlécek (az USA-szabvány szerint)

Beállítások az ütközősín-

hez állított

padlólécek

esetén

laposan a

fűrészasztalr

a fektetve

Padlóléc bal oldal jobb oldal bal oldal jobb oldal

Belső él vízszintes sarkalószög 45° bal 45° jobb 0°0°

függőleges

sarkalószög 0°0°45° bal 45° jobb

A munkadarab

pozicionálása Alsó él a

fűrészasztalon Alsó él a

fűrészasztalon Felső él az

ütközősínhez Felső él az

ütközősínhez

A kész munkadarab ... ... a vágástól balra

található ... a vágástól jobbra

található ... a vágástól balra

található ... a vágástól jobbra

található

Külső él vízszintes sarkalószög 45° jobb 45° bal 0°0°

függőleges

sarkalószög 0°0°45° jobb 45° bal

A munkadarab

pozicionálása Alsó él a

fűrészasztalon Alsó él a

fűrészasztalon Felső él az

ütközősínhez Felső él az

ütközősínhez

A kész munkadarab ... ... a vágástól jobbra

található ... a vágástól balra

található ... a vágástól jobbra

található

Ha a fűrészasztalra laposan felfektetett tetőléceket akar megmunkálni, akkor a vízszintes sarkalószöget

31,6°-ra (a fűrészasztal balra vagy jobbra forgatásával) és a függőleges sarkalószöget 33,9°-ra (a

csúszókar balra vagy jobbra forgatásával) kell beállítani.

Az alábbi táblázat megfelelő adatokat tartalmaz a tetőlécek megmunkálásához.

Beállítások az ütközősín-

hez állított

padlólécek

esetén

laposan a fű-

részasztalra

fektetve

Mennyezetléc bal oldal jobb oldal bal oldal jobb oldal

Belső él vízszintes sarkalószög 45° jobb 45° bal 31,6° jobb 31,6° bal

függőleges

sarkalószög 0°0°33,9° balra 33,9° jobbra

A munkadarab

pozicionálása Alsó él az

ütközősínhez Alsó él az

ütközősínhez Felső él az

ütközősínhez

A kész munkadarab ... ... a vágástól jobbra

található ... a vágástól balra

található ... a vágástól jobbra

található

52°

38°

52°

OBJ_BUCH-1360-001.book Page 266 Tuesday, March 22, 2011 12:01 PM

Magyar | 267

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Az alapbeállítások ellenőrzése és beállítása

A precíz vágások biztosítására az elektromos szerszám

alapbeállításait intenzív használat után ellenőrizni kell és

szükség esetén újra be kell állítani.

Ehhez tapasztalatra és egy megfelelő célszerszámra van

szükség.

Egy Bosch vevőszolgálat ezt a munkát gyorsan és

megbízhatóan elvégzi.

A lézer beszabályozása

Megjegyzés: A lézer működésének ellenőrzéséhez az

elektromos kéziszerszámot csatlakoztatni kell az

áramellátáshoz.

fA lézer beszabályozása közben (például a csúszókar

mozgatásakor) sohase nyúljon a be-/kikapcsolóhoz. Az

elektromos kéziszerszám akaratlan elindítása személyi

sérülésekhez vezethet.

–Hozza munkahelyzetbe az elektromos kéziszerszámot.

–Forgassa el a 38 fűrészasztalt a 18 bevágásig 0°. A 16

karnak ekkor érezhetően be kell pattannia a bevágásba.

–Kapcsolja be az 61 kapcsolóval a lézersugarakat.

Ellenőrzés: (lásd a „T1” ábrát)

–Rajzoljon fel egy munkadarabra egy egyenes vágási

vonalat.

–Nyomja meg az 5 reteszelőkart és a 4 fogantyúnál fogva

vezesse lassan lefelé a csúszókart.

–Állítsa be úgy a munkadarabot, hogy a fűrészlap fogai

egybeessenek a vágási vonallal.

–Tartsa a munkadarabot ebben a helyzetben és vezesse

ismét lassan fel a csúszókart.

–Rögzítse a munkadarabot.

–Kapcsolja be az 61 kapcsolóval a lézersugarakat.

A lézersugaraknak teljes hosszuk mentén mind a bal, mind a

jobb oldalon azonos távolságra kell maradniuk a

munkadarabra felrajzolt vágási vonaltól, akkor is, amikor a

csúszókart lefelé vezeti.

Szintbe való beállítás: (lásd a „T2” ábrát)

–Forgassa el a mindenkori 64 állítócsavart az

imbuszkulccsal (2 mm) 21, amíg a lézersugárnak a

munkadarabra felrajzolt vágási vonaltól való távolsága a

teljes hossz mentén azonos marad.

Az óramutató járásával ellenkező irányú forgatás a

lézersugarat balról jobbra mozgatja, az óramutató járásával

megegyező irányú forgatásnál a lézersugár jobbról balra

mozog.

A párhuzamosság beállítása: (lásd a „T3” ábrát)

–Lazítsa ki a 27 lézer védősapka 65 két csavarját az

imbuszkulccsal (4 mm) 20.

Megjegyzés: A lézer védősapka első csavarjának

eléréséhez a csúszókart kissé lefelé kell hajtani, hogy az

imbuszkulcsot keresztül lehessen dugni a lengő

védőburkolat egyik résén.

–Lazítsa ki a 66 rögzítőcsavart (kb. 1–2 fordulatnyira) az

imbuszkulccsal (2 mm) 21.

Ne csavarja ki teljesen a csavart.

–Tolja el jobbra vagy balra a lézer szerelőlapját, amíg a

lézersugarak teljes hosszuk mentén párhuzamosak

lesznek a munkadarabra felrajzolt vágási vonallal.

–Tartsa meg a lézer szerelőlapját ebben a helyzetben és

húzza meg ismét szorosra a 66 rögzítőcsavart.

–A beállítás után ismét ellenőrizze, egy szintben van-e a

lézersugár a vágási vonallal. Szükség esetén állítsa be még

egyszer az 64 állítócsavarokkal a lézersugarakat.

–Ismét rögzítse a 27 lézer védősapkát.

A csúszókar mozgatása során fellépő oldalirányú eltérés

beállítása: (lásd a T4 ábrát)

–Lazítsa ki a 27 lézer védősapka 65 két csavarját az

imbuszkulccsal (4 mm) 20.

Megjegyzés: A lézer védősapka első csavarjának

eléréséhez a csúszókart kissé lefelé kell hajtani, hogy az

imbuszkulcsot keresztül lehessen dugni a lengő

védőburkolat egyik résén.

–Lazítsa ki mindkét 67 rögzítőcsavart (kb.

1–2 fordulatnyira) az 21 imbuszkulccsal (2 mm).

Ne csavarja ki teljesen a csavarokat.

–Tolja el jobbra vagy balra a lézer házát, amíg a lézersugarak

a csúszókar lefelé mozgatásakor már nem térnek ki oldalra.

–A beállítás után ismét ellenőrizze, egy szintben van-e a

lézersugár a vágási vonallal. Szükség esetén állítsa be még

egyszer az 64 állítócsavarokkal a lézersugarakat.

–Tartsa meg a lézer házát ebben a helyzetben és húzza meg

ismét szorosra a 67 rögzítőcsavarokat.

–Ismét rögzítse a 27 lézer védősapkát.

Külső é vízszintes sarkalószög 45° bal 45° jobb 31,6° bal 31,6° jobb

függőleges

sarkalószög 0°0°33,9° jobbra 33,9° balra

A munkadarab

pozicionálása Alsó él az

ütközősínhez Alsó él az

ütközősínhez Felső él az

ütközősínhez

A kész munkadarab ... ... a vágástól jobbra

található ... a vágástól balra

található ... a vágástól jobbra

található

Beállítások az ütközősín-

hez állított

padlólécek

esetén

laposan a fű-

részasztalra

fektetve

52°

OBJ_BUCH-1360-001.book Page 267 Tuesday, March 22, 2011 12:01 PM

268 | Magyar

1 609 929 W31 | (22.3.11) Bosch Power Tools

0° (függőleges) standard sarkalószög beállítása

–Hozza a szállítási helyzetbe az elektromos kéziszerszámot.

–Forgassa el a 38 fűrészasztalt a 18 bevágásig 0°. A 16

karnak ekkor érezhetően be kell pattannia a bevágásba.

Ellenőrzés: (lásd az „U1” ábrát)

–Állítson be egy szögidomszert 90°-ra és tegye fel az 38

fűrészasztalra.

A szögidomszer szárának teljes hossza mentén hozzá kell

simulnia az 40 fűrészlaphoz.

Beállítás: (lásd az „U2” ábrát)

–Oldja ki a 17 rögzítő fogantyút.

–Lazítsa ki mindkét 68 állítócsavart (legalább 1

fordulatnyira) egy dugóskulccsal (10 mm).

–Lazítsa ki az 70 állítócsavart (kb. 3 fordulatnyira) az 20

imbuszkulccsal (4 mm).

–Forgassa annyira be vagy annyira ki az 69 állítócsavart az

imbuszkulccsal (4 mm) 20, hogy a szögidomszer szára

egész hossza mentén egy síkba kerüljön a fűrészlappal.

–Húzza meg ismét szorosra a 17 rögzítő fogantyút.

Ezután húzza meg ismét szorosra először a 70

állítócsavart, majd a 68 állítócsavarokat.

Ha a beállítás után a 33 és a 24 szögkijelző nincs egy vonalban

a 32 skála 0°-jeleivel, lazítsa ki egy csillaghornyos

csavarhúzóval a szögkijelzők rögzítőcsavarjait és állítsa be a

szögkijelzőket 0°-jelek szerint.

45°-os standard sarkalószög (bal oldali, függőleges)

beállítása

–Hozza munkahelyzetbe az elektromos kéziszerszámot.

–Forgassa el a 38 fűrészasztalt a 18 bevágásig 0°. A 16

karnak ekkor érezhetően be kell pattannia a bevágásba.

–Húzza ki teljesen a bal oldali 9 ütközősín hosszabbítót.

–Lazítsa ki az 17 rögzítő fogantyút és forgassa el a

csúszókart az 4 fogantyúnál fogva ütközésig balra (45°).

Ellenőrzés: (lásd az „V1” ábrát)

–Állítson be egy szögidomszert 45°-ra és tegye fel az 38

fűrészasztalra.

A szögidomszer szárának teljes hossza mentén hozzá kell

simulnia az 40 fűrészlaphoz.

Beállítás: (lásd az „V2” ábrát)

–Forgassa annyira be vagy annyira ki az 71 állítócsavart egy

villáskulccsal (8 mm), hogy a szögidomszer szára egész

hossza mentén egy síkba kerüljön a fűrészlappal.

–Húzza meg ismét szorosra a 17 rögzítő fogantyút.

Ha a beállítás után a 33 és a 24 szögkijelző nincs egy vonalban

a 32 skála 45°-jeleivel, akkor először ellenőrizze még egyszer

a sarkalószög és a szögkijelző 0°-beállítását. Ezután ismételje

meg a 45°-os sarkalószög beállítását.

45°-os standard sarkalószög (jobb oldali, függőleges)

beállítása

–Hozza munkahelyzetbe az elektromos kéziszerszámot.

–Forgassa el a 38 fűrészasztalt a 18 bevágásig 0°. A 16

karnak ekkor érezhetően be kell pattannia a bevágásba.

–Húzza ki teljesen a jobb oldali 9 ütközősín hosszabbítót.

–Oldja ki a 17 rögzítő fogantyút.

–Billentse ki kissé balra a csúszókart a 4

fogantyúnál fogva a 0°-helyzetből és forgassa

el annyira a 39 forgatógombot, hogy a jobb

oldali sarkalószög-tartomány kerüljön

kijelzésre.

–Forgassa el a csúszókart a4 fogantyúnál fogva ütközésig

jobbra (45°).

Ellenőrzés: (lásd a „W1” ábrát)

–Állítson be egy szögidomszert 135°-ra és tegye fel az 38

fűrészasztalra.

A szögidomszer szárának teljes hossza mentén hozzá kell

simulnia az 40 fűrészlaphoz.

Beállítás: (lásd a „W2” ábrát)

–Forgassa annyira be vagy annyira ki az 72 állítócsavart egy

villáskulccsal (8 mm), hogy a szögidomszer szára egész

hossza mentén egy síkba kerüljön a fűrészlappal.

–Húzza meg ismét szorosra a 17 rögzítő fogantyút.

Ha a beállítás után a 33 és a 24 szögkijelző nincs egy vonalban

a 32 skála 45°-jeleivel, akkor először ellenőrizze még egyszer

a sarkalószög és a szögkijelző 0°-beállítását. Ezután ismételje

meg a 45°-os sarkalószög beállítását.

A vízszintes sarkalószög skála beállítása

–Hozza munkahelyzetbe az elektromos kéziszerszámot.

–Forgassa el a 38 fűrészasztalt a 18 bevágásig 0°. A 16

karnak ekkor érezhetően be kell pattannia a bevágásba.

Ellenőrzés: (lásd az X1 ábrát)

–Állítson be egy szögidomszert 90°-ra és tegye fel a 10

ütközősín és az 40 fűrészlap közé a 38 fűrészasztalra.

A szögidomszer szárának teljes hossza mentén hozzá kell

simulnia az 40 fűrészlaphoz.

Beállítás: (lásd az X2 ábrát)

–Lazítsa ki mind a négy 73 állítócsavart az imbuszkulccsal

(4 mm) 20 és forgassa el a 38 fűrészasztalt a 37 skálával

együtt, hogy a szögidomszer szára egész hossza mentén

egy síkba kerüljön a fűrészlappal.

–Húzza meg ismét szorosra a csavarokat.

Ha a 59 szögkijelző a beállítás után nincs egy vonalban a 37

skála 0°-jelölésével, oldja ki egy a kereskedelemben

szokványosan kapható csillaghornyos csavarhúzóval a 74

csavart és állítsa be a 0°-jelölésnek megfelelően a

szögkijelzőt.

A 17 szorító fogantyú szorítóerejének beállítása

(lásd az „Y”ábrát)

A 17 szorító fogantyú szorítóerejét utána lehet állítani.

Ellenőrzés:

–A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az

a csúszókart bármely függőleges sarkalószög mellett

biztonságosan rögzítse.

Beállítás:

–Oldja ki a 17 rögzítő fogantyút.

–Forgassa az 75 állítócsavart egy dugóskulccsal (17 mm) az

óramutató járásával ellenkező irányba, ha csökkenteni

OBJ_BUCH-1360-001.book Page 268 Tuesday, March 22, 2011 12:01 PM

Magyar | 269

Bosch Power Tools 1 609 929 W31 | (22.3.11)

akarja a szorítóerőt, illetve az óramutató járásával

megegyező irányba, ha a szorítóerőt meg akarja növelni.

–Állítson be egy függőleges sarkalószöget, majd húzza meg

ismét szorosra a 17 szorító fogantyút és ellenőrizze, hogy

sikerült-e elérni a kívánt szorítóerőt.

Szállítás (lásd az „Z”ábrát)

Az elektromos kéziszerszám szállítása előtt hajtsa végre a

következő lépéseket:

–Tolja egészen hátra és rögzítse ebben a helyzetben a 28

csúszókart (lásd „A csúszókar biztosítása”, a 262.

oldalon).

–Gondoskodjon arról, hogy a 30 mélységi ütköző teljesen

be legyen nyomva és hogy a 29 szabályozócsavar a

csúszókar elmozdításakor úgy haladjon át a

bemélyedésen, hogy ne érintse meg a mélységi ütközőt.

–Vezesse annyira le a csúszókart, hogy az 31 szállítási

rögzítőt teljesen be lehessen nyomni.

–Tolja be teljesen az 11 fűrészasztal hosszabbítókat.

–Állítsa be a függőleges sarkalószöget 0°-ra és húzza meg

szorosra a 17 szorító fogantyút.

–Forgassa balra ütközésig a 38 fűrészasztalt és húzza meg

szorosra a 15 rögzítőgombot.

–Kötözze össze a 76 tépőzáras szalaggal a hálózati

tápvezetéket.

–Távolítson el minden olyan tartozék alkatrészt, amelyet

nem lehet szorosan rögzítve felszerelni az elektromos

kéziszerszámra.

A nem használt fűrészlapokat a szállításhoz, ha lehetséges,

egy zárt ládában tárolja.

–Az elektromos kéziszerszámot csak a 7 szállítófogantyúnál

fogva, vagy a fűrészasztal oldalán található 19

fogóvájatokba belenyúlva szállítsa.

fAz elektromos kéziszerszám szállításához csak a

szállítási berendezéseket és sohase a

védőberendezéseket, a 28 csúszókart, vagy a 4

fogantyút használja.

fAz elektromos kéziszerszámot a hátsérülések

megelőzésére mindig két személy szállítsa.

Karbantartás és szerviz

Karbantartás és tisztítás

fAz elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból.

Ha az elektromos kéziszerszám a gondos gyártási és

ellenőrzési eljárás ellenére egyszer mégis meghibásodna,

akkor a javítással csak Bosch elektromos kéziszerszám-

műhely ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg az elektromos kéziszerszám

típustábláján található 10-jegyű cikkszámot.

Tisztítás

Tartsa mindig tisztán az elektromos kéziszerszámot és annak

szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.

A fűrészlap lengő védőburkolatának szabadon kell mozognia

és automatikusan kell záródnia. Ezért az elforgatható

védőburkolat körülötti területet mindig tisztán kell tartani.

–Minden egyes munkamenet után távolítsa el sűrített

levegővel való kifúvással, vagy egy ecsettel a port és a

forgácsot.

–Rendszeresen tisztítsa meg a 23 csúszógörgőt és a 28

csúszókart.

Tartozékok

Gyorsbefogó satu1 609 B02 125

Felszakadásgátló betétlapok . . . . . . . . . . . . .1 609 B02 375

Porzsák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 609 B02 595

MSF 110 ütköző . . . . . . . . . . . . . . . . . . . . . . . 2 610 015 461

Elszívó-adapter . . . . . . . . . . . . . . . . . . . . . . . .2 607 001 977

GTA 2500 W munkaasztal . . . . . . . . . . . . . . 0 601 B12 100

GTA 3800 munkaasztal . . . . . . . . . . . . . . . . 0 601 B24 000

GAS 50 M faporszívó . . . . . . . . . . . . . . . . . . .0 601 988 103

Munkalámpa MSLED 170

EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Fűrészlapok fa- és lemezanyagok, falapok és lécek

fűrészeléséhez

Fűrészlap 305 x 30 mm,

60 fogak . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 641 768

Műanyagok és színesfémek megmunkálására szolgáló

fűrészlapok

Fűrészlap 305 x 30 mm,

96 fogak . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

Fűrészlap 305 x 30 mm,

96 fogak . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

Fűrészlapok minden típusú laminátpadlóhoz

Fűrészlap 305 x 30 mm,

96 fogak . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 137

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre

szívesen válaszol. A tartalékalkatrészekkel kapcsolatos

robbantott ábrák és egyéb információ a következő címen

találhatók:

www.bosch-pt.com

A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és

tartozékok vásárlásával, alkalmazásával és beállításával

kapcsolatos kérdései vannak.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

OBJ_BUCH-1360-001.book Page 269 Tuesday, March 22, 2011 12:01 PM

270 | Ðóññêèé

1 609 929 W31 | (22.3.11) Bosch Power Tools

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és a

csomagolást a környezetvédelmi szempontoknak

megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a háztartási

szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus

berendezésekre vonatkozó 2002/96/EK

sz. Európai Irányelvnek és ennek a

megfelelő országok jogharmonizációjának

megfelelően a már használhatatlan elektro-

mos kéziszerszámokat külön össze kell

gyűjteni és a környezetvédelmi szempontból megfelelő újra

felhasználásra le kell adni.

A változtatások joga fenntartva.

Ðóññêèé

Óêàçàíèÿ ïî áåçîïàñíîñòè

Îáùèå óêàçàíèÿ ïî òåõíèêå áåçîïàñíîñòè äëÿ

ýëåêòðîèíñòðóìåíòîâ

Äëÿ çàùèòû îò ýëåêòðè÷åñêîãî óäàðà,

òðàâì è ïîæàðà âî âðåìÿ

ýêñïëóàòàöèè ýëåêòðîèíñòðóìåíòîâ íåîáõîäèìî ñîáëþäàòü

ïðèíöèïèàëüíûå ìåðû ïî òåõíèêå áåçîïàñíîñòè.

Ïåðåä òåì, êàê ïðèñòóïèòü ê ðàáîòå ñ

ýëåêòðîèíñòðóìåíòîì, ïðî÷èòàéòå âñå óêàçàíèÿ ïî

òåõíèêå áåçîïàñíîñòè è õîðîøî ñîõðàíèòå èõ.

Èñïîëüçóåìûé â óêàçàíèÿõ ïî òåõíèêå áåçîïàñíîñòè

òåðìèí «ýëåêòðîèíñòðóìåíò» îòíîñèòñÿ êàê ê

ýëåêòðîèíñòðóìåíòàì, ïèòàþùèìñÿ îò ñåòè (ñ ñåòåâûì

êàáåëåì), òàê è ê ýëåêòðîèíñòðóìåíòàì, ïèòàþùèìñÿ îò

àêêóìóëÿòîðà (áåç ñåòåâîãî êàáåëÿ).

Áåçîïàñíîñòü ðàáî÷åãî ìåñòà

fÑîäåðæèòå ðàáî÷åå ìåñòî â ÷èñòîòå è õîðîøî

îñâåùåííûì. Áåñïîðÿäîê èëè íåîñâåùåííûå ó÷àñòêè

ðàáî÷åãî ìåñòà ìîãóò ïðèâåñòè ê íåñ÷àñòíûì ñëó÷àÿì.

fÍå ðàáîòàéòå ñ ýòèì ýëåêòðîèíñòðóìåíòîì âî

âçðûâîîïàñíîì ïîìåùåíèè, â êîòîðîì íàõîäÿòñÿ

ãîðþ÷èå æèäêîñòè, âîñïëàìåíÿþùèåñÿ ãàçû èëè

ïûëü. Ýëåêòðîèíñòðóìåíòû èñêðÿò, ÷òî ìîæåò ïðèâåñòè

ê âîñïëàìåíåíèþ ïûëè èëè ïàðîâ.

fÂî âðåìÿ ðàáîòû ñ ýëåêòðîèíñòðóìåíòîì íå

äîïóñêàéòå áëèçêî ê Âàøåìó ðàáî÷åìó ìåñòó äåòåé è

ïîñòîðîííèõ ëèö. Îòâëåêøèñü, Âû ìîæåòå ïîòåðÿòü

êîíòðîëü íàä ýëåêòðîèíñòðóìåíòîì.

Ýëåêòðîáåçîïàñíîñòü

fØòåïñåëüíàÿ âèëêà ýëåêòðîèíñòðóìåíòà äîëæíà

ïîäõîäèòü ê øòåïñåëüíîé ðîçåòêå. Íè â êîåì ñëó÷àå

íå èçìåíÿéòå øòåïñåëüíóþ âèëêó. Íå ïðèìåíÿéòå

ïåðåõîäíûå øòåêåðû äëÿ ýëåêòðîèíñòðóìåíòîâ ñ

çàùèòíûì çàçåìëåíèåì. Íåèçìåíåííûå øòåïñåëüíûå

âèëêè è ïîäõîäÿùèå øòåïñåëüíûå ðîçåòêè ñíèæàþò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÏðåäîòâðàùàéòå òåëåñíûé êîíòàêò ñ çàçåìëåííûìè

ïîâåðõíîñòÿìè, êàê òî: ñ òðóáàìè, ýëåìåíòàìè

îòîïëåíèÿ, êóõîííûìè ïëèòàìè è õîëîäèëüíèêàìè.

Ïðè çàçåìëåíèè Âàøåãî òåëà ïîâûøàåòñÿ ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÇàùèùàéòå ýëåêòðîèíñòðóìåíò îò äîæäÿ è ñûðîñòè.

Ïðîíèêíîâåíèå âîäû â ýëåêòðîèíñòðóìåíò ïîâûøàåò

ðèñê ïîðàæåíèÿ ýëåêòðîòîêîì.

fÍå ðàçðåøàåòñÿ èñïîëüçîâàòü øíóð íå ïî

íàçíà÷åíèþ, íàïðèìåð, äëÿ òðàíñïîðòèðîâêè èëè

ïîäâåñêè ýëåêòðîèíñòðóìåíòà, èëè äëÿ âûòÿãèâàíèÿ

âèëêè èç øòåïñåëüíîé ðîçåòêè. Çàùèùàéòå øíóð îò

âîçäåéñòâèÿ âûñîêèõ òåìïåðàòóð, ìàñëà, îñòðûõ

êðîìîê èëè ïîäâèæíûõ ÷àñòåé ýëåêòðîèíñòðóìåíòà.

Ïîâðåæäåííûé èëè ñïóòàííûé øíóð ïîâûøàåò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÏðè ðàáîòå ñ ýëåêòðîèíñòðóìåíòîì ïîä îòêðûòûì

íåáîì ïðèìåíÿéòå ïðèãîäíûå äëÿ ýòîãî êàáåëè-

óäëèíèòåëè. Ïðèìåíåíèå ïðèãîäíîãî äëÿ ðàáîòû ïîä

îòêðûòûì íåáîì êàáåëÿ-óäëèíèòåëÿ ñíèæàåò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÅñëè íåâîçìîæíî èçáåæàòü ïðèìåíåíèÿ

ýëåêòðîèíñòðóìåíòà â ñûðîì ïîìåùåíèè,

ïîäêëþ÷àéòå ýëåêòðîèíñòðóìåíò ÷åðåç óñòðîéñòâî

çàùèòíîãî îòêëþ÷åíèÿ. Ïðèìåíåíèå óñòðîéñòâà

çàùèòíîãî îòêëþ÷åíèÿ ñíèæàåò ðèñê ýëåêòðè÷åñêîãî

ïîðàæåíèÿ.

Áåçîïàñíîñòü ëþäåé

fÁóäüòå âíèìàòåëüíûìè, ñëåäèòå çà òåì, ÷òî Âû

äåëàåòå, è ïðîäóìàííî íà÷èíàéòå ðàáîòó ñ ýëåêòðî-

èíñòðóìåíòîì. Íå ïîëüçóéòåñü ýëåêòðîèíñòðó-

ìåíòîì â óñòàëîì ñîñòîÿíèè èëè åñëè Âû íàõîäèòåñü

â ñîñòîÿíèè íàðêîòè÷åñêîãî èëè àëêîãîëüíîãî

îïüÿíåíèÿ èëè ïîä âîçäåéñòâèåì ëåêàðñòâ. Îäèí

ìîìåíò íåâíèìàòåëüíîñòè ïðè ðàáîòå ñ ýëåêòðîèíñòðó-

ìåíòîì ìîæåò ïðèâåñòè ê ñåðüåçíûì òðàâìàì.

fÏðèìåíÿéòå ñðåäñòâà èíäèâèäóàëüíîé çàùèòû è

âñåãäà çàùèòíûå î÷êè. Èñïîëüçîâàíèå ñðåäñòâ

èíäèâèäóàëüíîé çàùèòû, êàê òî: çàùèòíîé ìàñêè, îáóâè

íà íåñêîëüçÿùåé ïîäîøâå, çàùèòíîãî øëåìà èëè

ñðåäñòâ çàùèòû îðãàíîâ ñëóõà, – â çàâèñèìîñòè îò âèäà

ðàáîòû ñ ýëåêòðîèíñòðóìåíòîì ñíèæàåò ðèñê ïîëó÷åíèÿ

òðàâì.

fÏðåäîòâðàùàéòå íåïðåäíàìåðåííîå âêëþ÷åíèå

ýëåêòðîèíñòðóìåíòà. Ïåðåä ïîäêëþ÷åíèåì

ýëåêòðîèíñòðóìåíòà ê ýëåêòðîïèòàíèþ è/èëè ê àêêó-

ìóëÿòîðó óáåäèòåñü â âûêëþ÷åííîì ñîñòîÿíèè

Сертификаты соответствия

хранятся по адресу:

ООО «Роберт Бош»

ул. Акад. Королёва, 13, стр. 5

Россия, 129515, Москва

OBJ_BUCH-1360-001.book Page 270 Tuesday, March 22, 2011 12:01 PM

Ðóññêèé | 271

Bosch Power Tools 1 609 929 W31 | (22.3.11)

ýëåêòðîèíñòðóìåíòà. Óäåðæàíèå ïàëüöà íà

âûêëþ÷àòåëå ïðè òðàíñïîðòèðîâêå ýëåêòðîèíñòðóìåíòà

è ïîäêëþ÷åíèå ê ñåòè ïèòàíèÿ âêëþ÷åííîãî

ýëåêòðîèíñòðóìåíòà ÷ðåâàòî íåñ÷àñòíûìè ñëó÷àÿìè.

fÓáèðàéòå óñòàíîâî÷íûé èíñòðóìåíò èëè ãàå÷íûå

êëþ÷è äî âêëþ÷åíèÿ ýëåêòðîèíñòðóìåíòà.

Èíñòðóìåíò èëè êëþ÷, íàõîäÿùèéñÿ âî âðàùàþùåéñÿ

÷àñòè ýëåêòðîèíñòðóìåíòà, ìîæåò ïðèâåñòè ê òðàâìàì.

fÍå ïðèíèìàéòå íååñòåñòâåííîå ïîëîæåíèå êîðïóñà

òåëà. Âñåãäà çàíèìàéòå óñòîé÷èâîå ïîëîæåíèå è

ñîõðàíÿéòå ðàâíîâåñèå. Áëàãîäàðÿ ýòîìó Âû ìîæåòå

ëó÷øå êîíòðîëèðîâàòü ýëåêòðîèíñòðóìåíò â

íåîæèäàííûõ ñèòóàöèÿõ.

fÍîñèòå ïîäõîäÿùóþ ðàáî÷óþ îäåæäó. Íå íîñèòå

øèðîêóþ îäåæäó è óêðàøåíèÿ. Äåðæèòå âîëîñû,

îäåæäó è ðóêàâèöû âäàëè îò äâèæóùèõñÿ ÷àñòåé.

Øèðîêàÿ îäåæäà, óêðàøåíèÿ èëè äëèííûå âîëîñû ìîãóò

áûòü çàòÿíóòû âðàùàþùèìèñÿ ÷àñòÿìè.

fÏðè íàëè÷èè âîçìîæíîñòè óñòàíîâêè

ïûëåîòñàñûâàþùèõ è ïûëåñáîðíûõ óñòðîéñòâ

ïðîâåðÿéòå èõ ïðèñîåäèíåíèå è ïðàâèëüíîå

èñïîëüçîâàíèå. Ïðèìåíåíèå ïûëåîòñîñà ìîæåò

ñíèçèòü îïàñíîñòü, ñîçäàâàåìóþ ïûëüþ.

Ïðèìåíåíèå ýëåêòðîèíñòðóìåíòà è îáðàùåíèå ñ íèì

fÍå ïåðåãðóæàéòå ýëåêòðîèíñòðóìåíò. Èñïîëüçóéòå

äëÿ Âàøåé ðàáîòû ïðåäíàçíà÷åííûé äëÿ ýòîãî

ýëåêòðîèíñòðóìåíò. Ñ ïîäõîäÿùèì ýëåêòðîèíñòðóìåí-

òîì Âû ðàáîòàåòå ëó÷øå è íàäåæíåå â óêàçàííîì

äèàïàçîíå ìîùíîñòè.

fÍå ðàáîòàéòå ñ ýëåêòðîèíñòðóìåíòîì ïðè

íåèñïðàâíîì âûêëþ÷àòåëå. Ýëåêòðîèíñòðóìåíò,

êîòîðûé íå ïîääàåòñÿ âêëþ÷åíèþ èëè âûêëþ÷åíèþ,

îïàñåí è äîëæåí áûòü îòðåìîíòèðîâàí.

fÄî íà÷àëà íàëàäêè ýëåêòðîèíñòðóìåíòà, ïåðåä

çàìåíîé ïðèíàäëåæíîñòåé è ïðåêðàùåíèåì ðàáîòû

îòêëþ÷àéòå øòåïñåëüíóþ âèëêó îò ðîçåòêè ñåòè

è/èëè âûíüòå àêêóìóëÿòîð. Ýòà ìåðà ïðåäîñ-

òîðîæíîñòè ïðåäîòâðàùàåò íåïðåäíàìåðåííîå

âêëþ÷åíèå ýëåêòðîèíñòðóìåíòà.

fÕðàíèòå ýëåêòðîèíñòðóìåíòû â íåäîñòóïíîì äëÿ

äåòåé ìåñòå. Íå ðàçðåøàéòå ïîëüçîâàòüñÿ ýëåêòðî-

èíñòðóìåíòîì ëèöàì, êîòîðûå íå çíàêîìû ñ íèì èëè

íå ÷èòàëè íàñòîÿùèõ èíñòðóêöèé. Ýëåêòðîèíñòðó-

ìåíòû îïàñíû â ðóêàõ íåîïûòíûõ ëèö.

fÒùàòåëüíî óõàæèâàéòå çà ýëåêòðîèíñòðóìåíòîì.

Ïðîâåðÿéòå áåçóïðå÷íóþ ôóíêöèþ è õîä

äâèæóùèõñÿ ÷àñòåé ýëåêòðîèíñòðóìåíòà, îòñóòñòâèå

ïîëîìîê èëè ïîâðåæäåíèé, îòðèöàòåëüíî âëèÿþùèõ

íà ôóíêöèþ ýëåêòðîèíñòðóìåíòà. Ïîâðåæäåííûå

÷àñòè äîëæíû áûòü îòðåìîíòèðîâàíû äî èñïîëüçî-

âàíèÿ ýëåêòðîèíñòðóìåíòà. Ïëîõîå îáñëóæèâàíèå

ýëåêòðîèíñòðóìåíòîâ ÿâëÿåòñÿ ïðè÷èíîé áîëüøîãî

÷èñëà íåñ÷àñòíûõ ñëó÷àåâ.

fÄåðæèòå ðåæóùèé èíñòðóìåíò â çàòî÷åííîì è

÷èñòîì ñîñòîÿíèè. Çàáîòëèâî óõîæåííûå ðåæóùèå

èíñòðóìåíòû ñ îñòðûìè ðåæóùèìè êðîìêàìè ðåæå

çàêëèíèâàþòñÿ è èõ ëåã÷å âåñòè.

fÏðèìåíÿéòå ýëåêòðîèíñòðóìåíò, ïðèíàäëåæíîñòè,

ðàáî÷èå èíñòðóìåíòû è ò.ï. â ñîîòâåòñòâèè ñ

íàñòîÿùèìè èíñòðóêöèÿìè. Ó÷èòûâàéòå ïðè ýòîì ðà-

áî÷èå óñëîâèÿ è âûïîëíÿåìóþ ðàáîòó.

Èñïîëüçîâàíèå ýëåêòðîèíñòðóìåíòîâ äëÿ

íåïðåäóñìîòðåííûõ ðàáîò ìîæåò ïðèâåñòè ê îïàñíûì

ñèòóàöèÿì.

Ñåðâèñ

fÐåìîíò Âàøåãî ýëåêòðîèíñòðóìåíòà ïîðó÷àéòå

òîëüêî êâàëèôèöèðîâàííîìó ïåðñîíàëó è òîëüêî ñ

ïðèìåíåíèåì îðèãèíàëüíûõ çàïàñíûõ ÷àñòåé. Ýòèì

îáåñïå÷èâàåòñÿ áåçîïàñíîñòü ýëåêòðîèíñòðóìåíòà.

Óêàçàíèÿ ïî òåõíèêå áåçîïàñíîñòè äëÿ

ïàíåëüíûõ ïèë

fÝëåêòðîèíñòðóìåíò ïîñòàâëÿåòñÿ ñ

ïðåäóïðåäèòåëüíîé òàáëè÷êîé íà àíãëèéñêîì ÿçûêå

(ïîêàçàíà íà ñòðàíèöå ñ èçîáðàæåíèåì

èçìåðèòåëüíîãî èíñòðóìåíòà ïîä 3).

fÏåðåä ïåðâûì çàïóñêîì â ýêñïëóàòàöèþ çàêëåéòå

àíãëèéñêèé òåêñò ïðåäóïðåäèòåëüíîé òàáëè÷êè

íàêëåéêîé íà Âàøåì ðîäíîì ÿçûêå, êîòîðàÿ âõîäèò

â îáúåì ïîñòàâêè.

fÍèêîãäà íå èçìåíÿéòå äî íåóçíàâàåìîñòè

ïðåäóïðåäèòåëüíûå òàáëè÷êè íà ýëåêòðî-

èíñòðóìåíòå.

fÍå ñòàíîâèòåñü íà ýëåêòðîèíñòðóìåíò.

Ýëåêòðîèíñòðóìåíò ìîæåò îïðîêèíóòüñÿ è ïðèâåñòè ê

ñåðüåçíûå òðàâìàì, îñîáåííî åñëè Âû ñëó÷àéíî

êîñíåòåñü ïèëüíîãî äèñêà.

fÎáåñïå÷üòå èñïðàâíóþ ôóíêöèþ ìàÿòíèêîâîãî

çàùèòíîãî êîæóõà è åãî ñâîáîäíîå äâèæåíèå.

Íèêîãäà íå ôèêñèðóéòå çàùèòíûé êîæóõ â îòêðûòîì

ñîñòîÿíèè.

fÍèêîãäà íå óäàëÿéòå îáðåçêè ìàòåðèàëà, ñòðóæêó è

ò. ï. èç çîíû ïèëåíèÿ âî âðåìÿ ðàáîòû èíñòðóìåíòà.

Âíà÷àëå ïðèâåäèòå êðîíøòåéí ðàáî÷åãî èíñòðóìåíòà â

ñîñòîÿíèå ïîêîÿ è çàòåì âûêëþ÷àéòå

ýëåêòðîèíñòðóìåíò.

fÏîäâîäèòå ïèëüíîå ïîëîòíî ê çàãîòîâêå òîëüêî âî

âêëþ÷åííîì ñîñòîÿíèè. Â ïðîòèâíîì ñëó÷àå

âîçíèêàåò îïàñíîñòü îáðàòíîãî óäàðà ïðè çàêëèíèâàíèè

ðàáî÷åãî èíñòðóìåíòà â çàãîòîâêå.

fÑîäåðæèòå ðóêîÿòêè ïèëû â ñóõîì è ÷èñòîì

ñîñòîÿíèèè è ñâîåâðåìåííî óäàëÿéòå ïîïàâøèå íà

íèõ ìàñëî è æèðû. Æèðíûå èëè çàìàñëåíûå ðóêîÿòêè

ñòàíîâÿòñÿ ñêîëüçêèìè, ÷òî âåäåò ê ïîòåðå êîíòðîëÿ íàä

ïèëîé.

fÏðè ðàáîòå ñ ýëåêòðîèíñòðóìåíòîì â çîíå ðàáîòû íå

äîëæíî áûòü íè÷åãî, êðîìå çàãîòîâêè, - â ÷àñòíîñòè,

èç íåå äîëæíû áûòü óáðàíû óñòàíîâî÷íûå

ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ

Не смотреть в луч

Лазер класса 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 271 Tuesday, March 22, 2011 12:01 PM

272 | Ðóññêèé

1 609 929 W31 | (22.3.11) Bosch Power Tools

èíñòðóìåíòû, äðåâåñíàÿ ñòðóæêà è ò. ï. Ìàëåíüêèå

äåðåâÿííûå îáðåçêè èëè äðóãèå ïðåäìåòû, êîòîðûå

ñîïðèêàñàþòñÿ ñ ïèëüíûì ïîëîòíîì, ìîãóò áûòü ñ

áîëüøîé ñêîðîñòüþ îòáðîøåíû â ñòîðîíó îïåðàòîðà.

fÍà ïîëó íå äîëæíî áûòü äðåâåñíîé ñòðóæêè è

îñòàòêîâ ìàòåðèàëà. Èíà÷å Âû ìîæåòå ïîñêîëüçíóòüñÿ

èëè ñïîòûêíóòüñÿ.

fÂñåãäà êðåïêî çàêðåïëÿéòå ïðåäóñìîòðåííóþ äëÿ

îáðàáîòêè çàãîòîâêó. Íå îáðàáàòûâàéòå çàãîòîâêè,

ðàçìåðû êîòîðûõ íåäîñòàòî÷íû äëÿ êðåïëåíèÿ. Òàê

êàê ïðè ýòîì ðàññòîÿíèå îò Âàøåé ðóêè äî ïèëüíîãî

äèñêà ñëèøêîì ìàëåíüêîå.

fÏðèìåíÿéòå ýëåêòðîèíñòðóìåíò òîëüêî äëÿ

ìàòåðèàëîâ, óêàçàííûõ â ðàçäåëå î íàçíà÷åíèè

èíñòðóìåíòà. Èíà÷å âîçìîæíà ïåðåãðóçêà

ýëåêòðîèíñòðóìåíòà.

fÂ ñëó÷àå çàêëèíèâàíèÿ ïèëüíîãî äèñêà âûêëþ÷èòå

ýëåêòðîèíñòðóìåíò è ïðèäåðæèòå çàãîòîâêó, ïîêà

ïèëüíûé äèñê íå îñòàíîâèòñÿ. Âî èçáåæàíèå

ðèêîøåòà ïðèâîäèòå çàãîòîâêó â äâèæåíèå òîëüêî

ïîñëå îñòàíîâêè ïèëüíîãî äèñêà. Óñòðàíèòå ïðè÷èíó

çàêëèíèâàíèÿ ïèëüíîãî äèñêà, ïðåæäå ÷åì ñíîâà

âêëþ÷àòü ýëåêòðîèíñòðóìåíò.

fÍå âñòàâëÿéòå ïàëüöû â ïîäâèæíûå äåòàëè

êðîíøòåéíà. Ïàëüöû ìîãóò çàæàòû è ïîëó÷èòü

çíà÷èòåëüíûå òðàâìû.

fÊðåïêî äåðæèòå ðóêîÿòêó äî âêëþ÷åíèÿ ïèëû è â

òå÷åíèå âñåãî ïðîöåññà ðàñïèëîâêè. Ïðè

ðàñïèëîâêå êîíòðîëèðîâàíî ïåðåìåùàéòå

êðîíøòåéí. Ââèäó ÷ðåçâû÷àéíîé ìàíåâðåííîñòè

êðîíøòåéíà ìèíóòíàÿ íåâíèìàòåëüíîñòü ìîæåò áûòü

÷ðåâàòà ñåðüåçíûìè òðàâìàìè.

fÐàñïèëèâàéòå çàãîòîâêó âñåãäà â íàïðàâëåíèè

ñïåðåäè íàçàä. Ïðè çàêëèíèâàíèè ïèëüíîãî äèñêà â

çàãîòîâêå âîçíèêàåò îïàñíîñòü ðèêîøåòà.

fÍå ïðèìåíÿéòå òóïûå, òðåñíóâøèå, ïîãíóòûå èëè

ïîâðåæäåííûå ïèëüíûå äèñêè. Ïèëüíûå äèñêè ñ

òóïûìè èëè íåïðàâèëüíî ðàçâåäåííûìè çóáüÿìè âåäóò â

ðåçóëüòàòå î÷åíü óçêîãî ïðîïèëà ê ïîâûøåííîìó

òðåíèþ, çàêëèíèâàíèþ äèñêà è ê îáðàòíîìó óäàðó.

fÏðèìåíÿéòå âñåãäà ïèëüíûå äèñêè ñ ïðàâèëüíûìè

ðàçìåðàìè è ñ ñîîòâåòñòâóþùèì ïîñàäî÷íûì

îòâåðñòèåì (çâåçäîîáðàçíîå èëè êðóãëîå). Ïèëüíûå

äèñêè, íå ñîîòâåòñòâóþùèå êðåïåæíûì ÷àñòÿì ïèëû,

âðàùàþòñÿ ñ áèåíèåì è âåäóò ê ïîòåðå êîíòðîëÿ íàä

èíñòðóìåíòîì.

fÍå ïðèìåíÿéòå ïèëüíûå äèñêè èç áûñòðîðåæóùåé

ñòàëè. Òàêèå äèñêè ìîãóò ëåãêî ðàçëîìàòüñÿ.

fÍå êàñàéòåñü ïèëüíîãî äèñêà ïîñëå ðàáîòû, ïîêà îí

íå îñòûíåò. Ïðè ðàáîòå ïèëüíûé äèñê ñèëüíî

íàãðåâàåòñÿ.

fÍèêîãäà íå ïðèìåíÿéòå èíñòðóìåíò áåç ïëèòû-

âêëàäûøà. Çàìåíÿéòå íåèñïðàâíóþ ïëèòó-âêëàäûø.

Áåç áåçóïðå÷íîé ïëèòû-âêëàäûøà ïèëüíûé äèñê ìîæåò

òðàâìèðîâàòü Âàñ.

fÐåãóëÿðíî ïðîâåðÿéòå øíóð ïèòàíèÿ è îòäàâàéòå

ïîâðåæäåííûé øíóð â ðåìîíò òîëüêî â

àâòîðèçèðîâàííóþ ñåðâèñíóþ ìàñòåðñêóþ äëÿ

ýëåêòðîèíñòðóìåíòîâ Bosch. Ìåíÿéòå

ïîâðåæäåííûå óäëèíèòåëè. Ýòî íåîáõîäèìî äëÿ

îáåñïå÷åíèÿ áåçîïàñíîñòè ýëåêòðîèíñòðóìåíòà.

fÕðàíèòå ýëåêòðîèíñòðóìåíò, êîòîðûì Âû íå

ïîëüçóåòåñü, â íàäåæíîì ìåñòå. Ìåñòî äëÿ õðàíåíèÿ

äîëæíî áûòü ñóõèì è äîëæíî çàêðûâàòüñÿ íà êëþ÷.

Ýòèì ïðåäîòâðàùàåòñÿ âîçìîæíîñòü ïîâðåæäåíèÿ

ýëåêòðîèíñòðóìåíòà ïðè õðàíåíèè èëè âñëåäñòâèå

èñïîëüçîâàíèÿ íåîïûòíûìè ëèöàìè.

fÍå íàïðàâëÿéòå ëó÷ ëàçåðà íà ëþäåé èëè æèâîòíûõ è

ñàìè íå ñìîòðèòå íà ëó÷ ëàçåðà. Ýòîò

ýëåêòðîèíñòðóìåíò ñîçäàåò ëàçåðíîå èçëó÷åíèå

êëàññà 2 â ñîîòâåòñòâèè ñ EN 60825-1. Ñóùåñòâóåò

îïàñíîñòü îñëåïëåíèÿ äðóãèõ ëþäåé.

fÍå ìåíÿéòå âñòðîåííûé ëàçåð íà ëàçåð äðóãîãî òèïà.

Îò ëàçåðà, íå ïîäõîäÿùåãî ê ýòîìó ýëåêòðîèíñòðóìåíòó,

ìîãóò èñõîäèòü îïàñíîñòè äëÿ ëþäåé.

fÇàêðåïëÿéòå çàãîòîâêó. Çàãîòîâêà, óñòàíîâëåííàÿ â

çàæèìíîå ïðèñïîñîáëåíèå èëè â òèñêè, óäåðæèâàåòñÿ

áîëåå íàäåæíî, ÷åì â Âàøåé ðóêå.

fÍèêîãäà íå îòõîäèòå îò ýëåêòðîèíñòðóìåíòà äî åãî

ïîëíîé îñòàíîâêè. Ýëåêòðîèíñòðóìåíòû íà âûáåãå

ìîãóò ñòàòü ïðè÷èíîé òðàâì.

fÍå ðàáîòàéòå ñ ýëåêòðîèíñòðóìåíòîì ñ

ïîâðåæäåííûì øíóðîì ïèòàíèÿ. Íå êàñàéòåñü

ïîâðåæäåííîãî øíóðà, îòñîåäèíèòå âèëêó îò

øòåïñåëüíîé ðîçåòêè, åñëè øíóð áûë ïîâðåæäåí âî

âðåìÿ ðàáîòû. Ïîâðåæäåííûé øíóð ïîâûøàåò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

Ñèìâîëû

Ñëåäóþùèå ñèìâîëû ìîãóò èìåòü çíà÷åíèå äëÿ

èñïîëüçîâàíèÿ Âàøåãî ýëåêòðîèíñòðóìåíòà. Çàïîìíèòå,

ïîæàëóéñòà, ýòè ñèìâîëû è èõ çíà÷åíèå. Ïðàâèëüíîå

òîëêîâàíèå ñèìâîëîâ ïîìîæåò Âàì ëó÷øå è íàäåæíåå

ðàáîòàòü ñ ýòèì ýëåêòðîèíñòðóìåíòîì.

Ñèìâîëû è èõ çíà÷åíèå

Ëàçåðíîå èçëó÷åíèå

Íå ñìîòðåòü â ëó÷

Ëàçåð êëàññà 2

Íå ïîäñòàâëÿéòå ðóêè â çîíó ïèëåíèÿ,

êîãäà èíñòðóìåíò ðàáîòàåò. Ïðè

êîíòàêòå ñ ïèëüíûì äèñêîì âîçíèêàåò

îïàñíîñòü òðàâìèðîâàíèÿ.

Ïðèìåíÿéòå ïðîòèâîïûëåâîé

ðåñïèðàòîð.

OBJ_BUCH-1360-001.book Page 272 Tuesday, March 22, 2011 12:01 PM

Ðóññêèé | 273

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Èñïîëüçóéòå çàùèòíûå î÷êè.

Ïðèìåíÿéòå ñðåäñòâà çàùèòû îðãàíîâ

ñëóõà. Âîçäåéñòâèå øóìà ìîæåò ïðèâåñòè

ê ïîòåðå ñëóõà.

Îïàñíûé ó÷àñòîê! Ïî âîçìîæíîñòè,

äåðæèòå Âàøè ðóêè è ïàëüöû ïîäàëüøå

îò ýòîãî ó÷àñòêà.

Íå âñòàâëÿéòå ïàëüöû â ïîäâèæíûå

äåòàëè êðîíøòåéíà. Ïàëüöû ìîãóò

çàæàòû è ïîëó÷èòü çíà÷èòåëüíûå òðàâìû.

Ó÷èòûâàéòå ðàçìåðû ïèëüíîãî äèñêà. Äèàìåòð îòâåðñòèÿ

äîëæåí ïîäõîäèòü ê øïèíäåëþ èíñòðóìåíòà áåç çàçîðà. Íå

ïðèìåíÿéòå ïåðåõîäíèêè èëè àäàïòåðû.

Ïðè òðàíñïîðòèðîâêå

ýëåêòðîèíñòðóìåíòà äåðæèòåñü òîëüêî çà

ýòè îáîçíà÷åííûå ìåñòà (óãëóáëåíèÿ äëÿ

çàõâàòà) èëè çà ðó÷êó äëÿ ïåðåíîñêè.

Íèêîãäà íå ïåðåíîñèòå

ýëåêòðîèíñòðóìåíò çà ðóêîÿòêó íà

êðîíøòåéíå.

Çàæèìíàÿ ðó÷êà îòïóùåíà:

ìîæíî íàñòðàèâàòü âåðòèêàëüíûå óãëû ðàñïèëà.

Çàæèìíàÿ ðó÷êà çàæàòà:

íàñòðîåííîå íà êðîíøòåéíå çíà÷åíèå âåðòèêàëüíîãî óãëà

ðàñïèëà ñîõðàíÿåòñÿ.

Ñèìâîëû è èõ çíà÷åíèå

Ø 30

Ø 305 mm

Ïîêàçûâàåò ïîñëåäîâàòåëüíîñòü äåéñòâèé ïðè íàñòðîéêå

âåðòèêàëüíîãî óãëà ðàñïèëà.

1. Îòïóñòèòå çàæèìíóþ ðó÷êó

2. Ñëåãêà íàêëîíèòå êðîíøòåéí âëåâî

3. Óñòàíîâèòå íà ïîâîðîòíîé ðó÷êå íåîáõîäèìûé

äèàïàçîí óãëà ðàñïèëà

Íàñòðîéêà äèàïàçîíîâ âåðòèêàëüíûõ óãëîâ ðàñïèëà íà

ïîâîðîòíîé ðó÷êå

íàêëîí ïèëüíîãî äèñêà âëåâî (45°-0°)

íàêëîí ïèëüíîãî äèñêà âïðàâî (0°- 45°)

âåñü äèàïàçîí íàêëîíà êðîíøòåéíà

(–47°- +47°)

Äëÿ íàñòðîéêè ïðîèçâîëüíûõ ãîðèçîíòàëüíûõ óãëîâ

ðàñïèëà ñòîë ïèëû äîëæåí ñâîáîäíî ïåðåìåùàòüñÿ èëè

ôèêñàòîð óãëà äîëæåí áûë çàáëîêèðîâàí:

–Ïîòÿíèòå ðû÷àã n è îäíîâðåìåííî ïðèæìèòå ôèêñàòîð

óãëà o â ïåðåäíåé ÷àñòè âíèç

Íå âûáðàñûâàéòå ýëåêòðîèíñòðóìåíòû â

áûòîâîé ìóñîð!

Òîëüêî äëÿ ñòðàí-÷ëåíîâ ÅÑ:

Â ñîîòâåòñòâèè ñ åâðîïåéñêîé äèðåêòèâîé 2002/96/EÑ îá

îòðàáîòàííûõ ýëåêòðè÷åñêèõ è ýëåêòðîííûõ ïðèáîðàõ è

åå ïðåòâîðåíèåì â íàöèîíàëüíîå çàêîíîäàòåëüñòâî

îòñëóæèâøèå ýëåêòðè÷åñêèå è ýëåêòðîííûå ïðèáîðû

íóæíî ñîáèðàòü îòäåëüíî è ñäàâàòü íà ýêîëîãè÷åñêè

÷èñòóþ ðåêóïåðàöèþ.

Ñèìâîëû è èõ çíà÷åíèå

OBJ_BUCH-1360-001.book Page 273 Tuesday, March 22, 2011 12:01 PM

274 | Ðóññêèé

1 609 929 W31 | (22.3.11) Bosch Power Tools

Îïèñàíèå ïðîäóêòà è óñëóã

Ïðî÷òèòå âñå óêàçàíèÿ è èíñòðóêöèè ïî

òåõíèêå áåçîïàñíîñòè. Óïóùåíèÿ â

îòíîøåíèè óêàçàíèé è èíñòðóêöèé ïî

òåõíèêå áåçîïàñíîñòè ìîãóò ñòàòü ïðè÷èíîé

ïîðàæåíèÿ ýëåêòðè÷åñêèì òîêîì, ïîæàðà è

òÿæåëûõ òðàâì.

Ïðèìåíåíèå ïî íàçíà÷åíèþ

Ýëåêòðîèíñòðóìåíò ïðåäíàçíà÷åí äëÿ ñòàöèîíàðíîé

ïðÿìîé ïðîäîëüíîé è ïîïåðå÷íîé ðàñïèëîâêè äðåâåñèíû.

Âîçìîæíû ãîðèçîíòàëüíûå óãëû ðàñïèëà îò –52° äî +60°

è âåðòèêàëüíûå óãëû ðàñïèëà îò 47 ° (ñëåâà) äî 47°

(ñïðàâà).

Ïî ñâîåé ìîùíîñòè ýëåêòðîèíñòðóìåíò ðàññ÷èòàí íà

ðàñïèëêó òâåðäûõ è ìÿãêèõ ïîðîä äðåâåñèíû, à òàêæå

äðåâåñíîñòðóæå÷íûõ è âîëîêíèñòûõ ïëèò.

Ïðè èñïîëüçîâàíèè ñîîòâåòñòâóþùèõ ïèëüíûõ äèñêîâ

âîçìîæíî ðàñïèëèâàíèå àëþìèíèåâûõ ïðîôèëåé è

ïëàñòìàññû.

Èçîáðàæåííûå ñîñòàâíûå ÷àñòè

Íóìåðàöèÿ ñîñòàâíûõ ÷àñòåé âûïîëíåíà ïî èçîáðàæåíèþ

íà ñòðàíèöå ñ èëëþñòðàöèÿìè.

1Ïûëåâîé ìåøîê

2Àäàïòåð îòñàñûâàíèÿ

3Ïðåäóïðåäèòåëüíàÿ òàáëè÷êà ëàçåðíîãî èçëó÷åíèÿ

4Ðóêîÿòêà

5Ôèêñèðóþùèé ðû÷àã

6Çàùèòíûé êîæóõ

7Ðó÷êà äëÿ ïåðåíîñêè

8Ìàÿòíèêîâûé çàùèòíûé êîæóõ

9Óäëèíèòåëü óïîðíîé ïëàíêè

10 Óïîðíàÿ ïëàíêà

11 Óäëèíèòåëü ñòîëà

12 Îòâåðñòèÿ äëÿ êðåïëåíèÿ

13 Ïëèòà-âêëàäûø

14 Ôèêñàòîð óãëà

15 Ðó÷êà ôèêñèðîâàíèÿ ïðîèçâîëüíîãî óãëà ðàñïèëà

(ãîðèçîíòàëüíîãî)

16 Ðû÷àã ïðåäâàðèòåëüíîé íàñòðîéêè óãëà ðàñïèëà

(ãîðèçîíòàëüíîãî)

17 Çàæèìíàÿ ðó÷êà äëÿ ïðîèçâîëüíîãî óãëà ðàñïèëà

(âåðòèêàëüíîãî)

18 Íàñå÷êè äëÿ íàèáîëåå ðàñïðîñòðàíåííûõ óãëîâ

19 Óãëóáëåíèÿ äëÿ çàõâàòà

20 Êëþ÷-øåñòèãðàííèê (6 ìì/4 ìì)

21 Êëþ÷-øåñòèãðàííèê (2 ìì)

22 Ñòðóáöèíà

23 Ðîëèê ñêîëüæåíèÿ

24 Óêàçàòåëü óãëà ðàñïèëà (âåðòèêàëüíîãî) ïðè íàêëîíå

âïðàâî (0°- 47°)

25 Äåôëåêòîð ñòðóæêè

26 Çàæèìíîé ðû÷àã ìåõàíèçìà ñêîëüæåíèÿ

27 Çàùèòíûé êîëïà÷îê ëàçåðà

28 Êðîíøòåéí

29 Þñòèðîâî÷íûé âèíò îãðàíè÷èòåëÿ ãëóáèíû

30 Îãðàíè÷èòåëü ãëóáèíû

31 Òðàíñïîðòíûé ïðåäîõðàíèòåëü

32 Øêàëà óãëà ðàñïèëà (âåðòèêàëüíîãî)

33 Óêàçàòåëü óãëà ðàñïèëà (âåðòèêàëüíîãî) ïðè íàêëîíå

âëåâî (47°- 0°)

34 Ãîëîâêà äëÿ íàñòðîéêè óãëà ðàñïèëà

22,5°(âåðòèêàëüíîãî)

35 Ôèêñèðóþùèé âèíò ïðîäîëüíîãî óïîðà

36 Ïðîäîëüíûé óïîð

37 Øêàëà óãëà ðàñïèëà (ãîðèçîíòàëüíîãî)

38 Ñòîë ïèëû

39 Ïîâîðîòíàÿ ðó÷êà äëÿ íàñòðîéêè óãëà ðàñïèëà

(âåðòèêàëüíîãî)

40 Ïèëüíûé äèñê

41 Ïàòðóáîê äëÿ âûáðîñà îïèëîê

42 Ôèêñèðóþùèé âèíò êîðîìûñëà 43

43 Êîðîìûñëî ìàÿòíèêîâîãî çàùèòíîãî êîæóõà

44 Ïåðåäíèé êðåïåæíûé âèíò

(çàùèòíàÿ ïëàñòèíà/ìàÿòíèêîâûé çàùèòíûé êîæóõ)

45 Çàäíèé êðåïåæíûé âèíò

(çàùèòíàÿ ïëàñòèíà/ìàÿòíèêîâûé çàùèòíûé êîæóõ)

46 Çàùèòíàÿ ïëàñòèíà

47 Ôèêñàòîð øïèíäåëÿ

48 Âèíò ñ âíóòðåííèì øåñòèãðàííèêîì (6 ìì) äëÿ

êðåïëåíèÿ ïèëüíîãî äèñêà

49 Ïðèæèìíîé ôëàíåö

50 Âíóòðåííèé çàæèìíîé ôëàíåö

51 Çàæèìíîé ðû÷àã óäëèíèòåëÿ ñòîëà

52 Çàæèìíîé ðû÷àã óäëèíèòåëÿ óïîðíîé ïëàíêè

53 ßçû÷îê

54 Äåìïôåð

55 Âèíòû äëÿ íàñòðîéêè äåìïôèðîâàíèÿ

56 Îòâåðñòèÿ äëÿ ñòðóáöèí

57 Áàðàøêîâûé âèíò

58 Âèíò ñòðóáöèíû

59 Óêàçàòåëü óãëà ðàñïèëà (ãîðèçîíòàëüíîãî)

60 Âûêëþ÷àòåëü

61 Âûêëþ÷àòåëü ëàçåðà (îáîçíà÷åíèå ëèíèè ðàñïèëà)

62 Âèíòû ïëèòû-âêëàäûøà

63 Çàæèìíîé âèíò ïðîäîëüíîãî óïîðà

64 Óñòàíîâî÷íûé âèíò ïîçèöèîíèðîâàíèÿ ëàçåðà

(ðîâíîñòü)

65 Âèíòû çàùèòíîãî êîëïà÷êà ëàçåðà

66 Êðåïåæíûé âèíò äëÿ ìîíòàæíîé ïëèòû ëàçåðà

67 Êðåïåæíûé âèíò äëÿ êîðïóñà ëàçåðà

68–70

Óñòàíîâî÷íûå âèíòû äëÿ áàçîâîãî ïîëîæåíèÿ 0 °

(âåðòèêàëüíûé óãîë ðàñïèëà)

71 Óñòàíîâî÷íûé âèíò äëÿ áàçîâîãî ïîëîæåíèÿ 45°

(ëåâûé âåðòèêàëüíûé óãîë ðàñïèëà)

OBJ_BUCH-1360-001.book Page 274 Tuesday, March 22, 2011 12:01 PM

Ðóññêèé | 275

Bosch Power Tools 1 609 929 W31 | (22.3.11)

72 Óñòàíîâî÷íûé âèíò äëÿ áàçîâîãî ïîëîæåíèÿ 45°

(ïðàâûé âåðòèêàëüíûé óãîë ðàñïèëà)

73 Óñòàíîâî÷íûå âèíòû øêàëû 37 óãëà ðàñïèëà

(ãîðèçîíòàëüíîãî)

74 Âèíò óêàçàòåëÿ óãëà ðàñïèëà (ãîðèçîíòàëüíîãî)

75 Óñòàíîâî÷íûé âèíò ñèëû çàæèìà çàæèìíîé ðó÷êè 17

76 Ëåíòà-ëèïó÷êà

Èçîáðàæåííûå èëè îïèñàííûå ïðèíàäëåæíîñòè íå âõîäÿò â

ñòàíäàðòíûé îáúåì ïîñòàâêè. Ïîëíûé àññîðòèìåíò

ïðèíàäëåæíîñòåé Âû íàéäåòå â íàøåé ïðîãðàììå

ïðèíàäëåæíîñòåé.

Òåõíè÷åñêèå äàííûå

Äàííûå ïî øóìó è âèáðàöèè

Óðîâåíü øóìà îïðåäåëåí â ñîîòâåòñòâèè ñ åâðîïåéñêîé

íîðìîé EN 61029.

À-âçâåøåííûé óðîâåíü øóìà îò ýëåêòðîèíñòðóìåíòà

ñîñòàâëÿåò îáû÷íî: óðîâåíü çâóêîâîãî äàâëåíèÿ 93 äÁ(À);

óðîâåíü çâóêîâîé ìîùíîñòè 106 äÁ(À). Íåäîñòîâåðíîñòü

K=3äÁ.

Ïðèìåíÿéòå ñðåäñòâà çàùèòû îðãàíîâ ñëóõà!

Îáùèå çíà÷åíèÿ êîëåáàíèÿ (âåêòîðíàÿ ñóììà òðåõ

íàïðàâëåíèé) îïðåäåëåíû ñîãëàñíî EN 61029:

âèáðàöèÿ ah<2,5 ì/ñ2, ïîãðåøíîñòü

K =1,5 ì/ñ2.

Óêàçàííûé â íàñòîÿùèõ èíñòðóêöèÿõ óðîâåíü âèáðàöèè

èçìåðåí ïî ìåòîäèêå èçìåðåíèÿ, ïðîïèñàííîé â ñòàíäàðòå

EN 61029, è ìîæåò áûòü èñïîëüçîâàí äëÿ ñðàâíåíèÿ

ýëåêòðîèíñòðóìåíòîâ. Îí ïðèãîäåí òàêæå äëÿ

ïðåäâàðèòåëüíîé îöåíêè âèáðàöèîííîé íàãðóçêè.

Óðîâåíü âèáðàöèè óêàçàí äëÿ îñíîâíûõ âèäîâ ðàáîòû ñ

ýëåêòðîèíñòðóìåíòîì. Îäíàêî åñëè ýëåêòðîèíñòðóìåíò

áóäåò èñïîëüçîâàí äëÿ âûïîëíåíèÿ äðóãèõ ðàáîò ñ ïðèìå-

íåíèåì ðàáî÷èõ èíñòðóìåíòîâ, íå ïðåäóñìîòðåííûõ

èçãîòîâèòåëåì, èëè òåõíè÷åñêîå îáñëóæèâàíèå íå áóäåò

îòâå÷àòü ïðåäïèñàíèÿì, òî óðîâåíü âèáðàöèè ìîæåò áûòü

èíûì. Ýòî ìîæåò çíà÷èòåëüíî ïîâûñèòü âèáðàöèîííóþ

íàãðóçêó â òå÷åíèå âñåé ïðîäîëæèòåëüíîñòè ðàáîòû.

Äëÿ òî÷íîé îöåíêè âèáðàöèîííîé íàãðóçêè â òå÷åíèå

îïðåäåëåííîãî âðåìåííîãî èíòåðâàëà íóæíî ó÷èòûâàòü

òàêæå è âðåìÿ, êîãäà èíñòðóìåíò âûêëþ÷åí èëè, õîòÿ è

âêëþ÷åí, íî íå íàõîäèòñÿ â ðàáîòå. Ýòî ìîæåò çíà÷èòåëüíî

ñîêðàòèòü íàãðóçêó îò âèáðàöèè â ðàñ÷åòå íà ïîëíîå

ðàáî÷åå âðåìÿ.

Ïðåäóñìîòðèòå äîïîëíèòåëüíûå ìåðû áåçîïàñíîñòè äëÿ

çàùèòû îïåðàòîðà îò âîçäåéñòâèÿ âèáðàöèè, íàïðèìåð:

òåõíè÷åñêîå îáñëóæèâàíèå ýëåêòðîèíñòðóìåíòà è ðàáî÷èõ

èíñòðóìåíòîâ, ìåðû ïî ïîääåðæàíèþ ðóê â òåïëå,

îðãàíèçàöèÿ òåõíîëîãè÷åñêèõ ïðîöåññîâ.

Çàÿâëåíèå î ñîîòâåòñòâèè

Ñ ïîëíîé îòâåòñòâåííîñòüþ ìû çàÿâëÿåì, ÷òî îïèñàííûé â

«Òåõíè÷åñêèå äàííûå» ïðîäóêò ñîîòâåòñòâóåò

íèæåñëåäóþùèì ñòàíäàðòàì èëè íîðìàòèâíûì

äîêóìåíòàì: EN 61029, EN 60825-1 ñîãëàñíî ïîëîæåíèÿì

Äèðåêòèâ 2004/108/ÅÑ, 2006/42/EÑ.

Òåõíè÷åñêàÿ äîêóìåíòàöèÿ:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Ïàíåëüíàÿ ïèëà GCM 12 GDL Professional

Òîâàðíûé ¹ 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Íîì. ïîòðåáëÿåìàÿ ìîùíîñòü Âò 2000 1500 1800

×èñëî îáîðîòîâ õîëîñòîãî õîäà ìèí-1 3800 3800 3800

Îãðàíè÷åíèå ïóñêîâîãî òîêà zzz

Òèï ëàçåðà íì

ìÂò

635

Êëàññ ëàçåðà 222

Âåñ ñîãëàñíî EPTA-Procedure 01/2003 êã 32,1 32,1 32,1

Êëàññ çàùèòû /II /II /II

Äîïóñòèìûå ðàçìåðû çàãîòîâêè (ìàêñ./ìèí.) ñì. ñòð. 280.

Ïàðàìåòðû óêàçàíû äëÿ íîìèíàëüíîãî íàïðÿæåíèÿ [U] 230 Â. Ïðè äðóãèõ çíà÷åíèÿõ íàïðÿæåíèÿ, à òàêæå â ñïåöèôè÷åñêîì äëÿ ñòðàíû

èñïîëíåíèè èíñòðóìåíòà âîçìîæíû èíûå ïàðàìåòðû.

Ïîæàëóéñòà, ó÷èòûâàéòå òîâàðíûé íîìåð íà çàâîäñêîé òàáëè÷êå Âàøåãî ýëåêòðîèíñòðóìåíòà. Òîðãîâûå íàçâàíèÿ îòäåëüíûõ

ýëåêòðîèíñòðóìåíòîâ ìîãóò ðàçëè÷àòüñÿ.

Ðàçìåðû ïèëüíûõ äèñêîâ

Äèàìåòð ïèëüíîãî äèñêà ìì 305

Òîëùèíà òåëà ïèëüíîãî äèñêà ìì 1,7–2,6

Äèàìåòð îòâåðñòèÿ ìì 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 275 Tuesday, March 22, 2011 12:01 PM

276 | Ðóññêèé

1 609 929 W31 | (22.3.11) Bosch Power Tools

Ñáîðêà

fÏðåäîòâðàùàéòå íåïðåäíàìåðåííûé çàïóñê

ýëåêòðîèíñòðóìåíòà. Âî âðåìÿ ìîíòàæà è âñåõ

äðóãèõ ðàáîò ñ ýëåêòðîèíñòðóìåíòîì øòåïñåëüíàÿ

âèëêà äîëæíà áûòü îòêëþ÷åíà îò ñåòè ïèòàíèÿ.

Êîìïëåêò ïîñòàâêè

Îñòîðîæíî ðàñïàêóéòå âñå ïîñòàâëåííûå ÷àñòè.

Ñíèìèòå âåñü óïàêîâî÷íûé ìàòåðèàë ñ

ýëåêòðîèíñòðóìåíòà è ïîñòàâëåííûõ ïðèíàäëåæíîñòåé.

Ïåðåä ïåðâûì èñïîëüçîâàíèåì ýëåêòðîèíñòðóìåíòà

ïðîâåðüòå íàëè÷èå âñåõ óêàçàííûõ íèæå êîìïîíåíòîâ:

–Ïàíåëüíàÿ ïèëà ñ ïðåäâàðèòåëüíî óñòàíîâëåííûì

ïèëüíûì äèñêîì

–Ôèêñèðóþùàÿ ðó÷êà 15

–Ìåøîê äëÿ ïûëè 1

–Øòèôòîâûé øåñòèãðàííûé êëþ÷ 20

–Êëþ÷-øåñòèãðàííèê 21

(ïîä çàùèòíûì êîëïà÷êîì ëàçåðà 27)

–Ñòðóáöèíà 22

Óêàçàíèå: Ïðîâåðüòå ýëåêòðîèíñòðóìåíò íà ïðåäìåò

âîçìîæíûõ ïîâðåæäåíèé.

Ïåðåä èñïîëüçîâàíèåì ýëåêòðîèíñòðóìåíòà ñëåäóåò

òùàòåëüíî ïðîâåðèòü çàùèòíûå óñòðîéñòâà è êîìïîíåíòû ñ

ëåãêèìè ïîâðåæäåíèÿìè íà ïðåäìåò áåçóïðå÷íîé è

ñîîòâåòñòâóþùåé íàçíà÷åíèþ ôóíêöèè. Ïðîâåðüòå

áåçóïðå÷íóþ ôóíêöèþ, ñâîáîäíûé õîä è èñïðàâíîñòü

ïîäâèæíûõ ÷àñòåé. Âñå ÷àñòè äîëæíû áûòü ïðàâèëüíî

óñòàíîâëåíû è âûïîëíÿòü âñå óñëîâèÿ äëÿ îáåñïå÷åíèÿ

áåçóïðå÷íîé ðàáîòû.

Ïîâðåæäåííûå çàùèòíûå óñòðîéñòâà è êîìïîíåíòû

äîëæíû áûòü îòðåìîíòèðîâàíû ñî çíàíèåì äåëà â

ïðèçíàííîé ñïåöèàëèçèðîâàííîé ìàñòåðñêîé èëè

çàìåíåíû.

Èíñòðóìåíòû, íåîáõîäèìûå äîïîëíèòåëüíî ê

êîìïëåêòó ïîñòàâêè:

–Êðåñòîîáðàçíàÿ îòâåðòêà

–Âèëî÷íûé êëþ÷ (ðàçìåð: 8 ìì)

–Êîëüöåâîé, âèëî÷íûé èëè òîðöîâûé ãàå÷íûé êëþ÷

(ðàçìåðû: 10 ìì è 17 ìì)

Ìîíòàæ ôèêñèðóþùåé ðó÷êè (ñì. ðèñ. a)

–Ââåðíèòå ôèêñèðóþùóþ ðó÷êó 15 â ñîîòâåòñòâóþùåå

îòâåðñòèå íàä ðû÷àãîì 16.

fÄî íà÷àëà ïèëåíèÿ âñåãäà êðåïêî çàòÿãèâàéòå ðó÷êó

ôèêñèðîâàíèÿ 15. Èíà÷å ïèëüíûé äèñê ìîæåò

ïåðåêîñèòüñÿ â çàãîòîâêå.

Ñòàöèîíàðíûé èëè âðåìåííûé ìîíòàæ

fÄëÿ îáåñïå÷åíèÿ íàäåæíîé ðàáîòû

ýëåêòðîèíñòðóìåíò äîëæåí áûòü äî íà÷àëà

ýêñïëóàòàöèè óñòàíîâëåí íà ðîâíóþ è ïðî÷íóþ

ðàáî÷óþ ïîâåðõíîñòü (íàïðèìåð, âåðñòàê).

Ìîíòàæ íà ðàáî÷åé ïîâåðõíîñòè (ñì. ðèñ. b1)

–Çàêðåïèòå ýëåêòðîèíñòðóìåíò ïîäõîäÿùèìè âèíòàìè íà

ðàáî÷åé ïîâåðõíîñòè. Äëÿ ýòîãî ñëóæàò îòâåðñòèÿ 12.

Ìîíòàæ íà âåðñòàêå ïðîèçâîäñòâà Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (ñì. ðèñ. b2)

Âåðñòàêè GTA ïðîèçâîäñòâà Bosch îáåñïå÷èâàþò

óñòîé÷èâîå ïîëîæåíèå ýëåêòðîèíñòðóìåíòà íà ëþáîé

ïîâåðõíîñòè áëàãîäàðÿ ðåãóëèðóåìûì ïî âûñîòå íîæêàì.

Îïîðû âåðñòàêà ñëóæàò äëÿ ïîääåðæêè äëèííûõ çàãîòîâîê.

fÏðî÷òèòå âñå ïðèëàãàåìûå ðàáî÷åìó ñòîëó

ïðåäóïðåäèòåëüíûå óêàçàíèÿ è èíñòðóêöèè.

Íåñîáëþäåíèå ïðåäóïðåæäàþùèõ óêàçàíèé è

èíñòðóêöèé ìîæåò âûçâàòü ïîðàæåíèå ýëåêòðîòîêîì,

ïîæàð è/èëè ïðèâåñòè ê òÿæåëûì òðàâìàì.

fÏðàâèëüíî óñòàíîâèòå ðàáî÷èé ñòîë ïåðåä

ìîíòàæîì ýëåêòðîèíñòðóìåíòà. Ïðàâèëüíàÿ ñáîðêà

ñòîëà âàæíà äëÿ ïðåäîòâðàùåíèÿ åãî ïîëîìêè.

–Ìîíòèðóéòå ýëåêòðîèíñòðóìåíò íà âåðñòàêå â

ïîëîæåíèè êàê äëÿ òðàíñïîðòèðîâêè.

Îòñîñ ïûëè è ñòðóæêè

Ïûëü íåêîòîðûõ ìàòåðèàëîâ, êàê íàïð., êðàñîê ñ ñîäåðæà-

íèåì ñâèíöà, íåêîòîðûõ ñîðòîâ äðåâåñèíû, ìèíåðàëîâ è

ìåòàëëîâ, ìîæåò áûòü âðåäíîé äëÿ çäîðîâüÿ.

Ïðèêîñíîâåíèå ê ïûëè è ïîïàäàíèå ïûëè â äûõàòåëüíûå

ïóòè ìîæåò âûçâàòü àëëåðãè÷åñêèå ðåàêöèè è/èëè

çàáîëåâàíèÿ äûõàòåëüíûõ ïóòåé îïåðàòîðà èëè

íàõîäÿùåãîñÿ âáëèçè ïåðñîíàëà.

Îïðåäåëåííûå âèäû ïûëè, íàïð., äóáà è áóêà, ñ÷èòàþòñÿ

êàíöåðîãåííûìè, îñîáåííî ñîâìåñòíî ñ ïðèñàäêàìè äëÿ

îáðàáîòêè äðåâåñèíû (õðîìàò, ñðåäñòâî äëÿ çàùèòû

äðåâåñèíû). Ìàòåðèàë ñ ñîäåðæàíèåì àñáåñòà

ðàçðåøàåòñÿ îáðàáàòûâàòü òîëüêî ñïåöèàëèñòàì.

–Îáÿçàòåëüíî îòñàñûâàéòå ñòðóæêó.

–Õîðîøî ïðîâåòðèâàéòå ðàáî÷åå ìåñòî.

–Ðåêîìåíäóåòñÿ ïîëüçîâàòüñÿ ðåñïèðàòîðíîé ìàñêîé ñ

ôèëüòðîì êëàññà Ð2.

Ñîáëþäàéòå äåéñòâóþùèå â Âàøåé ñòðàíå ïðåäïèñàíèÿ äëÿ

îáðàáàòûâàåìûõ ìàòåðèàëîâ.

Îòñîñ ïûëè/ñòðóæêè ìîæåò áûòü íåâîçìîæåí èç-çà ïûëè,

ñòðóæêè, à òàêæå îòêîëîâøèõñÿ ôðàãìåíòîâ çàãîòîâêè.

–Âûêëþ÷èòå ýëåêòðîèíñòðóìåíò è âûòàùèòå øòåïñåëü èç

ðîçåòêè.

–Ïîäîæäèòå, ïîêà ïèëüíûé äèñê íå îñòàíîâèòñÿ

ïîëíîñòüþ.

–Íàéäèòå ïðè÷èíó çàêëèíèâàíèÿ è óñòðàíèòå åå.

fÈçáåãàéòå ñêîïëåíèÿ ïûëè íà ðàáî÷åì ìåñòå. Ïûëü

ìîæåò ëåãêî âîñïëàìåíÿòüñÿ.

Ñîáñòâåííàÿ ñèñòåìà ïûëåîòñîñà (ñì. ðèñ. c)

Äëÿ ïðîñòîãî ñáîðà ñòðóæêè ïðèìåíÿéòå ïîñòàâëÿåìûé

ïûëåñáîðíûé ìåøîê 1.

fÏðîâåðÿéòå è î÷èùàéòå ïûëåñáîðíûé ìåøîê

êàæäûé ðàç ïîñëå èñïîëüçîâàíèÿ.

fÂî èçáåæàíèå îïàñíîñòè âîçãîðàíèÿ ñíèìàéòå

ïûëåñáîðíûé ìåøîê ïðè ðàñïèëå àëþìèíèÿ.

–Âñòàâüòå è íàêðóòèòå ïûëåâîé ìåøîê 1 íà àäàïòåð

îòñàñûâàíèÿ 2 òàêèì îáðàçîì, ÷òîáû øòåêåð àäàïòåðà

îòñàñûâàíèÿ âîøåë â çàöåïëåíèå â îòâåðñòèè íà

ïûëåâîì ìåøêå.

OBJ_BUCH-1360-001.book Page 276 Tuesday, March 22, 2011 12:01 PM

Ðóññêèé | 277

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Âî âðåìÿ ðàáîòû ïûëåâîé ìåøîê è àäàïòåð îòñàñûâàíèÿ íè

â êîåì ñëó÷àå íå äîëæíû êàñàòüñÿ âðàùàþùèõñÿ äåòàëåé

èíñòðóìåíòà.

Ñâîåâðåìåííî îïîðîæíÿéòå ìåøîê äëÿ ïûëè.

Âíåøíÿÿ ñèñòåìà ïûëåîòñîñà

Äëÿ îòñàñûâàíèÿ ïûëè Âû ìîæåòå ïîäêëþ÷èòü àäàïòåð

îòñàñûâàíèÿ 2 òàêæå è ê øëàíãó ïûëåñîñà (Ø35 ìì).

–Âñòàâüòå øëàíã ïûëåñîñà â àäàïòåð îòñàñûâàíèÿ 2.

Ïûëåñîñ äîëæåí áûòü ïðèãîäåí äëÿ îáðàáàòûâàåìîãî

ìàòåðèàëà.

Ïðèìåíÿéòå ñïåöèàëüíûé ïûëåñîñ äëÿ îòñàñûâàíèÿ îñîáî

âðåäíûõ äëÿ çäîðîâüÿ âèäîâ ïûëè – âîçáóäèòåëåé ðàêà èëè

ñóõîé ïûëè.

Î÷èñòêà àäàïòåðà îòñàñûâàíèÿ

Äëÿ îáåñïå÷åíèÿ îïòèìàëüíîãî îòñîñà íåîáõîäèìî

ðåãóëÿðíî î÷èùàòü àäàïòåð îòñàñûâàíèÿ 2.

–Ñíèìèòå àäàïòåð îòñàñûâàíèÿ 2, âûêðóòèâ åãî ñ

ïàòðóáêà äëÿ âûáðîñà îïèëîê 41.

–Óäàëèòå îáëîìêè çàãîòîâêè è îïèëêè.

–Ñíîâà íàäåíüòå àäàïòåð îòñàñûâàíèÿ, ïîâîðà÷èâàÿ åãî,

íà ïàòðóáîê äëÿ âûáðîñà îïèëîê, ÷òîáû îí âîøåë â

çàöåïëåíèå íàä çàæèìíûì êîëüöîì ïàòðóáêà äëÿ

âûáðîñà îïèëîê.

Çàìåíà ïèëüíîãî äèñêà (ñì. ðèñ. d1–d4)

fÏåðåä ëþáûìè ìàíèïóëÿöèÿìè ñ

ýëåêòðîèíñòðóìåíòîì âûòàñêèâàéòå øòåïñåëü èç

ðîçåòêè.

fÏðè óñòàíîâêå ïèëüíîãî äèñêà íàäåâàéòå çàùèòíûå

ïåð÷àòêè. Ïðèêîñíîâåíèå ê ïèëüíîìó äèñêó ìîæåò

ïðèâåñòè ê òðàâìå.

Ïðèìåíÿéòå òîëüêî ïèëüíûå äèñêè ñ ìàêñèìàëüíîé

äîïóñòèìîé ñêîðîñòüþ âûøå ñêîðîñòè õîëîñòîãî õîäà

Âàøåãî ýëåêòðîèíñòðóìåíòà.

Ïðèìåíÿéòå òîëüêî ïèëüíûå äèñêè ñ ïàðàìåòðàìè,

óêàçàííûìè â ýòîì ðóêîâîäñòâå ïî ýêñïëóàòàöèè, êîòîðûå

èñïûòàíû ïî EN 847-1 è èìåþò ñîîòâåòñòâóþùåå

îáîçíà÷åíèå.

Èñïîëüçóéòå òîëüêî ïèëüíûå äèñêè, ðåêîìåíäîâàííûå

èçãîòîâèòåëåì ýëåêòðîèíñòðóìåíòà è ïðèãîäíûå äëÿ

îáðàáàòûâàåìîãî ìàòåðèàëà.

Äåìîíòàæ ïèëüíîãî äèñêà

–Ïðèâåäèòå ýëåêòðîèíñòðóìåíò â ðàáî÷åå ïîëîæåíèå.

–Îòâèíòèòå îò ðóêè ôèêñèðóþùèé âèíò 42, ÷òîáû

êîðîìûñëî 43 ñâîáîäíî ñâèñàëî âíèç.

–Îñëàáüòå êðåïåæíûé âèíò 44 (ïðèáë. íà 2 îáîðîòà) ñ

ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (4 ìì) 20.

Íå âûêðó÷èâàéòå âèíò ïîëíîñòüþ.

–Îñëàáüòå êðåïåæíûé âèíò 45 (ïðèáë. íà 6 îáîðîòîâ) ñ

ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (4 ìì) 20.

Íå âûêðó÷èâàéòå âèíò ïîëíîñòüþ.

–Îòòÿíèòå çàùèòíóþ ïëàñòèíó 46 îò êðåïåæíîãî âèíòà 45

âïåðåä è âíèç.

–Íàæìèòå íà ôèêñèðóþùèé ðû÷àã 5 è ïîâåðíèòå

ìàÿòíèêîâûé çàùèòíûé êîæóõ 8 íàçàä.

Óäåðæèâàéòå ìàÿòíèêîâûé çàùèòíûé êîæóõ â ýòîì

ïîëîæåíèè.

–Íàäåíüòå êîðîìûñëî 43 îòâåðñòèåì íà êðåïåæíûé âèíò

45.

Áëàãîäàðÿ ýòîìó ìàÿòíèêîâûé çàùèòíûé êîæóõ

óäåðæèâàåòñÿ â îòêðûòîì ïîëîæåíèè.

–Ïîâåðíèòå âèíò ñ âíóòðåííèì øåñòèãðàííèêîì 48 ñ

ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (6 ìì) 20 è

îäíîâðåìåííî íàæìèòå íà ôèêñàòîð øïèíäåëÿ 47,

÷òîáû îí âîøåë â çàöåïëåíèå.

–Íàæìèòå íà ôèêñàòîð øïèíäåëÿ 47 è îäíîâðåìåííî

âûâåðíèòå âèíò 48 ïî ÷àñîâîé ñòðåëêå (ëåâàÿ ðåçüáà!).

–Ñíèìèòå çàæèìíîé ôëàíåö 49.

–Ñíèìèòå ïèëüíûé äèñê 40.

Ìîíòàæ ïèëüíîãî äèñêà

Ïðè íåîáõîäèìîñòè î÷èñòèòå ïåðåä ìîíòàæîì âñå

ìîíòèðóåìûå ÷àñòè.

–Íàñàäèòå íîâûé ïèëüíûé äèñê íà âíóòðåííèé çàæèìíîé

ôëàíåö 50.

fÑëåäèòå çà òåì, ÷òîáû íàïðàâëåíèå ðåçàíèÿ çóáüåâ

(ñòðåëêà íà ïèëüíîì äèñêå) ñîâïàäàëî ñ

íàïðàâëåíèåì ñòðåëêè íà ìàÿòíèêîâîì çàùèòíîì

êîæóõå!

–Íàäåíüòå çàæèìíîé ôëàíåö 49 è âêðóòèòå âèíò 48.

Íàæìèòå ôèêñàòîð øïèíäåëÿ 47, ÷òîáû îí âîøåë â

çàöåïëåíèå, è çàòÿíèòå âèíò ïðîòèâ ÷àñîâîé ñòðåëêè.

–Ñíèìèòå êîðîìûñëî 43 ñ êðåïåæíîãî âèíòà 45 è ñíîâà

îïóñòèòå ìàÿòíèêîâûé çàùèòíûé êîæóõ.

–Ïîäñóíüòå çàùèòíóþ ïëàñòèíó 46 ïîä êðåïåæíûé âèíò

45.

–Êðåïêî çàòÿíèòå êðåïåæíûå âèíòû 45 è 44.

–Óñòàíîâèòå êîðîìûñëî 43 â èñõîäíîå ïîëîæåíèå è

ñíîâà çàòÿíèòå îò ðóêè ôèêñèðóþùèé âèíò 42.

Ðàáîòà ñ èíñòðóìåíòîì

fÏåðåä ëþáûìè ìàíèïóëÿöèÿìè ñ

ýëåêòðîèíñòðóìåíòîì âûòàñêèâàéòå øòåïñåëü èç

ðîçåòêè.

Òðàíñïîðòíûé ïðåäîõðàíèòåëü (ñì. ðèñ. À)

Òðàíñïîðòíûé ïðåäîõðàíèòåëü 31 îáëåã÷àåò

òðàíñïîðòèðîâêó ýëåêòðîèíñòðóìåíòà ê ðàçëè÷íûì ìåñòàì

ðàáîòû.

Ñíÿòèå òðàíñïîðòíîãî ïðåäîõðàíèòåëÿ (ðàáî÷åå

ïîëîæåíèå)

–Ïðèæìèòå êðîíøòåéí 28 çà ðóêîÿòêó 4 ñëåãêà âíèç,

÷òîáû ñíÿòü íàãðóçêó ñ òðàíñïîðòíîãî ïðåäîõðàíèòåëÿ

31.

–Âûòÿíèòå ïîëíîñòüþ òðàíñïîðòíûé ïðåäîõðàíèòåëü

íàðóæó 31.

–Ìåäëåííî ïîäíèìèòå êðîíøòåéí ââåðõ.

Àêòèâèðîâàíèå òðàíñïîðòíîãî ïðåäîõðàíèòåëÿ

(òðàíñïîðòíîå ïîëîæåíèå)

–Îòîäâèíüòå êðîíøòåéí 28 äî óïîðà íàçàä è

çàôèêñèðóéòå åãî â ýòîì ïîëîæåíèè (ñì. «Ôèêñàöèÿ

êðîíøòåéíà», ñòð. 278).

OBJ_BUCH-1360-001.book Page 277 Tuesday, March 22, 2011 12:01 PM

278 | Ðóññêèé

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Îïóñòèòå êðîíøòåéí íàñòîëüêî âíèç, ÷òîáû

òðàíñïîðòíûé ïðåäîõðàíèòåëü 31 ìîæíî áûëî

ïîëíîñòüþ âäàâèòü.

Ïðî÷èå óêàçàíèÿ îòíîñèòåëüíî òðàíñïîðòèðîâêè ñì. íà

ñòð. 285.

Ôèêñàöèÿ êðîíøòåéíà

Ìåõàíèçì ñêîëüæåíèÿ êðîíøòåéíà 28 ìîæíî

çàôèêñèðîâàòü ñ ïîìîùüþ çàæèìíîãî ðû÷àãà 26. Ïðè ýòîì

âîçìîæíû äâà ïîëîæåíèÿ êðîíøòåéíà:

–êðîíøòåéí îòîäâèíóò íàçàä äî óïîðà (äëÿ òîðöåâàíèÿ)

–êðîíøòåéí ïîäòÿíóò âïåðåä äî óïîðà (êîìïàêòíîå

òðàíñïîðòèðîâî÷íîå ïîëîæåíèå)

Ðàçáëîêèðîâêà êðîíøòåéíà (ñì. ðèñ. B1)

Ïîñëå ðàçáëîêèðîâêè êðîíøòåéíà 28 âåñü ìåõàíèçì

ñêîëüæåíèÿ ãîòîâ ê ðàáîòå.

–Ïðèæìèòå çàæèìíîé ðû÷àã 26 âíèç äî óïîðà.

Çàæèìíîé êëèí çàæèìíîãî ðû÷àãà ñíèìàåò áëîêèðîâêó

ñ îáîèõ íèæíèõ øàðíèðîâ êðîíøòåéíà.

Ôèêñàöèÿ êðîíøòåéíà (ñì. ðèñ. B2)

êðîíøòåéí îòîäâèíóò íàçàä äî óïîðà :

–Îòîäâèíüòå êðîíøòåéí 28 äî óïîðà íàçàä.

Îáà âåðõíèõ øàðíèðà êðîíøòåéíà íàõîäÿòñÿ òåïåðü â

âåðòèêàëüíîì ïîëîæåíèè è çàêðûòû.

–Ïîòÿíèòå çàæèìíîé ðû÷àã 26 ââåðõ, ÷òîáû çàæèìíîé

êëèí îêàçàëñÿ ìåæäó äâóìÿ íèæíèìè øàðíèðàìè

êðîíøòåéíà.

Ýòèì Âû ôèêñèðóåòå ñäâèíóòûé íàçàä äî óïîðà

êðîíøòåéí 28.

êðîíøòåéí ïîäòÿíóò âïåðåä äî óïîðà:

–Ïîòÿíèòå êðîíøòåéí 28 âïåðåä äî óïîðà.

Òåïåðü ìåõàíèçì ñêîëüæåíèÿ ïîëíîñòüþ âûòÿíóò.

–Ïîòÿíèòå çàæèìíîé ðû÷àã 26 ââåðõ, ÷òîáû çàæèìíîé

êëèí îêàçàëñÿ ìåæäó äâóìÿ íèæíèìè øàðíèðàìè

êðîíøòåéíà.

Ýòèì Âû ôèêñèðóåòå ñäâèíóòûé âïåðåä äî óïîðà

êðîíøòåéí 28.

Ïîäãîòîâêà ýêñïëóàòàöèè

Óäëèíåíèå ïèëüíîãî ñòîëà (ñì. ðèñ. Ñ)

Ñâîáîäíûé êîíåö äëèííûõ çàãîòîâîê äîëæåí ëåæàòü íà

îïîðå.

Ñòîë ïèëû ìîæíî ðàñøèðèòü âëåâî èëè âïðàâî ñ ïîìîùüþ

óäëèíèòåëåé ñòîëà 11.

–Ïîâåðíèòå çàæèìíîé ðû÷àã 51 âîâíóòðü.

–Âûòàùèòå óäëèíèòåëü ñòîëà 11 íàðóæó íà íåîáõîäèìóþ

äëèíó (ìàêñ. 250 ìì).

–Äëÿ ôèêñàöèè óäëèíèòåëÿ ñòîëà ñíîâà ïîâåðíèòå

çàæèìíîé ðû÷àã 51 íàðóæó.

Óäëèíåíèå óïîðíîé ïëàíêè (ñì. ðèñ. D)

Ïðè âåðòèêàëüíûõ óãëàõ ðàñïèëà íåîáõîäèìî ïåðåäâèíóòü

óäëèíèòåëè óïîðíîé ïëàíêè 9.

–Ïîòÿíèòå çàæèìíîé ðû÷àã 52 âïåðåä.

–Âûòÿíèòå óäëèíèòåëü óïîðíîé ïëàíêè 9 íàðóæó äî

óïîðà.

–Äëÿ ôèêñàöèè óäëèíèòåëÿ óïîðíîé ïëàíêè ñíîâà

ïîâåðíèòå çàæèìíîé ðû÷àã 52 âîâíóòðü.

Ñíÿòèå óäëèíèòåëåé óïîðíîé ïëàíêè (ñì. ðèñ. Å)

Ïðè ïðåäåëüíûõ çíà÷åíèÿõ âåðòèêàëüíûõ óãëîâ ðàñïèëà

íåîáõîäèìî ïîëíîñòüþ ñíÿòü óäëèíèòåëè óïîðíîé ïëàíêè

–Ïîâåðíèòå ÿçû÷îê 53 íàðóæó.

–Ïîòÿíèòå çàæèìíîé ðû÷àã 52 âïåðåä.

–Âûòÿíèòå óäëèíèòåëü óïîðíîé ïëàíêè 9 íàðóæó äî

óïîðà.

–Ïîäíèìèòå óäëèíèòåëü óïîðíîé ïëàíêè ââåðõ è ñíèìèòå.

Íàñòðîéêà äåìïôèðîâàíèÿ êðîíøòåéíà (ñì. ðèñ. F)

Ïðè ïîñòàâêå ýëåêòðîèíñòðóìåíòà ìåõàíèçì ñêîëüæåíèÿ

êðîíøòåéíà 28 èìååò çàâîäñêóþ íàñòðîéêó áåç

äåìïôèðîâàíèÿ.

Äåìïôèðîâàíèå ìåõàíèçìà ñêîëüæåíèÿ ìîæíî íàñòðîèòü

èíäèâèäóàëüíî ñ ïîìîùüþ äåìïôåðà 54:

æåñòêîå – êîíòðîëèðîâàííûå ðàáî÷èå äâèæåíèÿ;

ìÿãêîå – áûñòðûé ðàñêðîé.

–Îñëàáüòå îáà âèíòà äëÿ íàñòðîéêè äåìïôèðîâàíèÿ 55 ñ

ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (4 ìì) 20 äëÿ ìÿãêîãî

äåìïôèðîâàíèÿ

èëè

êðåïêî çàòÿíèòå îáà âèíòà 55 äëÿ áîëåå æåñòêîãî

äåìïôèðîâàíèÿ.

Çàêðåïëåíèå çàãîòîâêè (ñì. ðèñ. G)

Äëÿ îáåñïå÷åíèÿ îïòèìàëüíîé áåçîïàñíîñòè òðóäà âñåãäà

çàêðåïëÿéòå çàãîòîâêó.

Íå îáðàáàòûâàéòå çàãîòîâêè, ðàçìåðû êîòîðûõ

íåäîñòàòî÷íû äëÿ êðåïëåíèÿ.

–Êðåïêî ïðèæìèòå çàãîòîâêó ê óïîðíîé ïëàíêå 10.

–Âñòàâüòå ïðèëàãàþùèåñÿ ñòðóáöèíû 22 â

ïðåäóñìîòðåííûå äëÿ íèõ îòâåðñòèÿ 56.

–Îòïóñòèòå áàðàøêîâûé âèíò 57 è ïîäãîíèòå ñòðóáöèíó

ïîä çàãîòîâêó. Êðåïêî çàòÿíèòå áàðàøêîâûé âèíò.

–Çàêðåïèòå çàãîòîâêó âðàùåíèåì âèíòà ñòðóáöèíû 58.

Íàñòðîéêà ãîðèçîíòàëüíîãî óãëà ðàñïèëà

Äëÿ îáåñïå÷åíèÿ òî÷íûõ ðåçîâ ñëåäóåò ïîñëå èíòåíñèâíîé

ðàáîòû ïðîâåðèòü èñõîäíûå íàñòðîéêè

ýëåêòðîèíñòðóìåíòà è ïðè íàäîáíîñòè ïîäïðàâèòü (ñì.

«Îñíîâíûå íàñòðîéêè – êîíòðîëü è êîððåêöèÿ», ñòð. 283).

fÄî íà÷àëà ïèëåíèÿ âñåãäà êðåïêî çàòÿãèâàéòå ðó÷êó

ôèêñèðîâàíèÿ 15. Èíà÷å ïèëüíûé äèñê ìîæåò

ïåðåêîñèòüñÿ â çàãîòîâêå.

Óñòàíîâêà ñòàíäàðíîãî ãîðèçîíòàëüíîãî óãëà ðàñïèëà

(ñì. ðèñ. Í)

Äëÿ áûñòðîé è òî÷íîé óñòàíîâêè ÷àñòî èñïîëüçóåìûõ óãëîâ

ñêîñà íà ïèëüíîì ñòîëå ïðåäóñìîòðåíû íàñå÷êè 18:

–Îòïóñòèòå ðó÷êó ôèêñèðîâàíèÿ 15, åñëè îíà çàòÿíóòà.

ñëåâà ñïðàâà

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 278 Tuesday, March 22, 2011 12:01 PM

Ðóññêèé | 279

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Îòòÿíèòå ðû÷àã 16 è ïîâåðíèòå ïèëüíûé ñòîë 38 íà

íóæíóþ íàñå÷êó âëåâî èëè âïðàâî.

–Îòïóñòèòå ðû÷àã. Ðû÷àã äîëæåí âîéòè â çàöåïëåíèå íà

íàñå÷êå.

Íàñòðîéêà ïðîèçâîëüíîãî ãîðèçîíòàëüíîãî óãëà

ðàñïèëà (ñì. ðèñ. I)

Ãîðèçîíòàëüíûé óãîë ðàñïèëà ìîæíî ðåãóëèðîâàòü â

äèàïàçîíå îò 52° (ñëåâà) äî 60° (ñïðàâà).

–Îòïóñòèòå ðó÷êó ôèêñèðîâàíèÿ 15, åñëè îíà çàòÿíóòà.

–Ïîòÿíèòå ðû÷àã 16 è îäíîâðåìåííî ïðèæìèòå ôèêñàòîð

óãëà 14 â ïåðåäíåé ÷àñòè âíèç.

Ýòèì ôèêñèðóåòñÿ ðû÷àã 16, è ñòîë ïèëû ìîæíî

ñâîáîäíî ïåðåìåùàòü.

–Ïîâåðíèòå ïèëüíûé ñòîë 38 çà ðó÷êó ôèêñèðîâàíèÿ

âëåâî èëè âïðàâî, ïîêà óêàçàòåëü óãëà 59 íå ïîêàæåò

íóæíûé óãîë ðàñïèëà.

–Çàòÿíèòå ðó÷êó ôèêñèðîâàíèÿ 15.

–×òîáû ñíîâà îñëàáèòü ðû÷àã 16 (äëÿ íàñòðîéêè

ñòàíäàðòíûõ óãëîâ ðàñïèëà), ïîòÿíèòå ðû÷àã ââåðõ.

Ôèêñàòîð óãëà 14 âîçâðàùàåòñÿ â ñâîå èñõîäíîå

ïîëîæåíèå, à ðû÷àã 16 ìîæåò ñíîâà âîéòè â çàöåïëåíèå

íà íàñå÷êàõ 18.

Íàñòðîéêà âåðòèêàëüíîãî óãëà ðàñïèëà

Äëÿ îáåñïå÷åíèÿ òî÷íûõ ðåçîâ ñëåäóåò ïîñëå èíòåíñèâíîé

ðàáîòû ïðîâåðèòü èñõîäíûå íàñòðîéêè

ýëåêòðîèíñòðóìåíòà è ïðè íàäîáíîñòè ïîäïðàâèòü (ñì.

«Îñíîâíûå íàñòðîéêè – êîíòðîëü è êîððåêöèÿ», ñòð. 283).

Âåðòèêàëüíûé óãîë ðàñïèëà ìîæíî íàñòðàèâàòü â

äèàïàçîíå îò 47° (ñëåâà) äî 47° (ñïðàâà).

Äëÿ áûñòðîé è òî÷íîé íàñòðîéêè ÷àñòî èñïîëüçóåìûõ óãëîâ

ðàñïèëà ïðåäóñìîòðåíû óïîðû äëÿ óãëîâ 0°, 22,5°, 45° è

47°.

Íàñòðîéêà óãëîâ ðàñïèëà ïðè íàêëîíå âëåâî

(45°-0°)

–Âûòàùèòå ëåâûé óäëèíèòåëü óïîðíîé ïëàíêè 9

ïîëíîñòüþ íàðóæó. (ñì. «Óäëèíåíèå óïîðíîé ïëàíêè»,

ñòð. 278)

–Îòïóñòèòå çàæèìíóþ ðó÷êó 17.

–Âçÿâøèñü çà ðóêîÿòêó 4, íàêëîíÿéòå êðîíøòåéí âëåâî

äî òåõ ïîð, ïîêà óêàçàòåëü óãëà 33 íå ïîêàæåò

íåîáõîäèìûé óãîë ðàñïèëà.

–Óäåðæèâàéòå êðîíøòåéí â ýòîì ïîëîæåíèè è ñíîâà

êðåïêî çàòÿíèòå çàæèìíóþ ðó÷êó 17.

Ñèëà çàæèìà çàæèìíîé ðó÷êè äîëæíà áûòü äîñòàòî÷íîé

äëÿ òîãî, ÷òîáû êðîíøòåéí íàäåæíî äåðæàëñÿ â ñâîåì

ïîëîæåíèè ïðè ëþáîì âåðòèêàëüíîì óãëå ðàñïèëà.

Íàñòðîéêà óãëîâ ðàñïèëà ïðè íàêëîíå

âïðàâî (0°- 45°) (ñì. ðèñ. J)

–Âûòàùèòå ïðàâûé óäëèíèòåëü óïîðíîé

ïëàíêè 9 ïîëíîñòüþ íàðóæó. (ñì.

«Óäëèíåíèå óïîðíîé ïëàíêè», ñòð. 278)

–Îòïóñòèòå çàæèìíóþ ðó÷êó 17.

–Âçÿâøèñü çà ðóêîÿòêó 4, ñëåãêà íàêëîíèòå êðîíøòåéí èç

ïîëîæåíèÿ 0 ° âëåâî è ïîâîðà÷èâàéòå ïîâîðîòíóþ ðó÷êó

39 äî òåõ ïîð, ïîêà íå áóäåò äîñòèãíóò íåîáõîäèìûé óãîë

ðàñïèëà.

–Íàêëîíÿéòå êðîíøòåéí çà ðóêîÿòêó 4 âïðàâî, ïîêà

óêàçàòåëü óãëà 24 íå ïîêàæåò íåîáõîäèìûé óãîë

ðàñïèëà.

–Óäåðæèâàéòå êðîíøòåéí â ýòîì ïîëîæåíèè è ñíîâà

êðåïêî çàòÿíèòå çàæèìíóþ ðó÷êó 17.

Ñèëà çàæèìà çàæèìíîé ðó÷êè äîëæíà áûòü äîñòàòî÷íîé

äëÿ òîãî, ÷òîáû êðîíøòåéí íàäåæíî äåðæàëñÿ â ñâîåì

ïîëîæåíèè ïðè ëþáîì âåðòèêàëüíîì óãëå ðàñïèëà.

Ñòàíäàðòíûé óãîë ðàñïèëà 0°

Äëÿ îáëåã÷åíèÿ ïîâòîðíîé íàñòðîéêè ñòàíäàðòíîãî óãëà

ðàñïèëà 0° ïîâîðîòíàÿ ðó÷êà 39 âõîäèò â çàöåïëåíèå íà

äèàïàçîíå óãëà ðàñïèëà .

–Ïîâåðíèòå êðîíøòåéí èç ïðàâîãî ïîëîæåíèÿ â

ïîëîæåíèå 0°.

Íàñòðîéêà âñåãî äèàïàçîíà óãëà ðàñïèëà

(–47°- +47°)

–Âûòàùèòå îáà óäëèíèòåëÿ óïîðíîé ïëàíêè 9

ïîëíîñòüþ íàðóæó. (ñì. «Óäëèíåíèå

óïîðíîé ïëàíêè», ñòð. 278)

–Îòïóñòèòå çàæèìíóþ ðó÷êó 17.

–Âçÿâøèñü çà ðóêîÿòêó 4, ñëåãêà íàêëîíèòå êðîíøòåéí èç

ïîëîæåíèÿ 0° âëåâî è ïîâîðà÷èâàéòå ïîâîðîòíóþ ðó÷êó

39 äî òåõ ïîð, ïîêà íå áóäåò äîñòèãíóò íåîáõîäèìûé óãîë

ðàñïèëà.

–Íàêëîíÿéòå êðîíøòåéí çà ðóêîÿòêó 4 âëåâî èëè âïðàâî,

ïîêà óêàçàòåëü óãëà 33 èëè 24 íå ïîêàæåò íåîáõîäèìûé

óãîë ðàñïèëà.

–Óäåðæèâàéòå êðîíøòåéí â ýòîì ïîëîæåíèè è ñíîâà

êðåïêî çàòÿíèòå çàæèìíóþ ðó÷êó 17.

Ñèëà çàæèìà çàæèìíîé ðó÷êè äîëæíà áûòü äîñòàòî÷íîé

äëÿ òîãî, ÷òîáû êðîíøòåéí íàäåæíî äåðæàëñÿ â ñâîåì

ïîëîæåíèè ïðè ëþáîì âåðòèêàëüíîì óãëå ðàñïèëà.

Ñòàíäàðòíûé óãîë ðàñïèëà 22,5° (ñì. ðèñ. K)

–Âûòÿíèòå ãîëîâêó 34 äî êîíöà íàðóæó è ïîâåðíèòå åå íà

90°. Ïîñëå ýòîãî, âçÿâøèñü çà ðóêîÿòêó 4, ïîâåðíèòå

êðîíøòåéí òàê, ÷òîáû îí îò÷åòëèâî âîøåë â çàöåïëåíèå.

Âêëþ÷åíèå ýëåêòðîèíñòðóìåíòà

fÏðèìèòå âî âíèìàíèå íàïðÿæåíèå â ñåòè!

Íàïðÿæåíèå èñòî÷íèêà ïèòàíèÿ äîëæíî ñîîòâåòñòâîâàòü

äàííûì íà çàâîäñêîé òàáëè÷êå ýëåêòðîèíñòðóìåíòà.

Âêëþ÷åíèå (ñì. ðèñ. L)

–Äëÿ âêëþ÷åíèÿ ñäâèíüòå âûêëþ÷àòåëü 60 â

íàïðàâëåíèè ðó÷êè 4.

Óêàçàíèå: Ïî ïðè÷èíàì áåçîïàñíîñòè âûêëþ÷àòåëü 60 íå

ìîæåò áûòü çàôèêñèðîâàí è ïðè ðàáîòå ñëåäóåò ïîñòîÿííî

íàæèìàòü íà íåãî.

Êðîíøòåéí ìîæíî îïóñòèòü âíèç òîëüêî ïîñëå íàæàòèÿ

ôèêñèðóþùåãî ðû÷àãà 5.

–Ïîýòîìó äëÿ ïèëåíèÿ Âû äîëæíû äîïîëíèòåëüíî ê

âêëþ÷åíèþ âûêëþ÷àòåëÿ íàæàòü íà ðû÷àã

ôèêñèðîâàíèÿ 5.

Âûêëþ÷åíèå

–Äëÿ âûêëþ÷åíèÿ îòïóñòèòå âûêëþ÷àòåëü 60.

OBJ_BUCH-1360-001.book Page 279 Tuesday, March 22, 2011 12:01 PM

280 | Ðóññêèé

1 609 929 W31 | (22.3.11) Bosch Power Tools

Îãðàíè÷åíèå ïóñêîâîãî òîêà

Ýëåêòðîííàÿ ñèñòåìà îãðàíè÷åíèÿ ïóñêîâîãî òîêà

îãðàíè÷èâàåò ìîùíîñòü ïðè âêëþ÷åíèè

ýëåêòðîèíñòðóìåíòà è äàåò âîçìîæíîñòü ðàáîòû îò ðîçåòêè

íà 16 À.

Óêàçàíèå: Åñëè ýëåêòðîèíñòðóìåíò ñðàçó ïîñëå âêëþ÷åíèÿ

ðàáîòàåò ñ ïîëíûì ÷èñëîì îáîðîòîâ, âûøåë èç ñòðîÿ

îãðàíè÷èòåëü ïóñêîâîãî òîêà. Ýëåêòðîèíñòðóìåíò íóæíî

íåìåäëåííî îòïðàâèòü â ñåðâèñíóþ ìàñòåðñêóþ, àäðåñà

ñì. â ðàçäåëå «Ñåðâèñíoe îáñëóæèâàíèe è êîíñóëüòàöèÿ

ïîêóïàòeëeé», ñòð. 286.

Óêàçàíèÿ ïî ïðèìåíåíèþ

Îáùèå óêàçàíèÿ äëÿ ïèëåíèÿ

fÏåðåä ðàñïèëèâàíèåì âñåãäà êðåïêî çàòÿãèâàéòå

ðó÷êó ôèêñèðîâàíèÿ 15 è çàæèìíóþ ðó÷êó 17. Èíà÷å

ïèëüíûé äèñê ìîæåò ïåðåêîñèòüñÿ â çàãîòîâêå.

fÍåçàâèñèìî îò ïðîïèëà, ñíà÷àëà Âû äîëæíû

èñêëþ÷èòü âîçìîæíîñòü ïðèêîñíîâåíèÿ ïèëüíîãî

äèñêà ê óïîðíîé ïëàíêå, ñòðóáöèíàì èëè äðóãèì

÷àñòÿì èíñòðóìåíòà. Óáåðèòå âîçìîæíûå

âñïîìîãàòåëüíûå óïîðû èëè ñîîòâåòñòâåííûì

îáðàçîì ïîäãîíèòå èõ.

Çàùèùàéòå ïèëüíûå ïîëîòíà îò óäàðîâ è òîë÷êîâ. Íå

íàæèìàéòå ñáîêó íà ïèëüíûé äèñê.

Íå îáðàáàòûâàéòå ïîêîðîáëåííûå çàãîòîâêè. Çàãîòîâêà

äîëæíà âñåãäà èìåòü ïðÿìóþ êðîìêó äëÿ ïðèêëàäûâàíèÿ ê

óïîðíîé ïëàíêå.

Ñâîáîäíûé êîíåö äëèííûõ çàãîòîâîê äîëæåí ëåæàòü íà

îïîðå.

Ðàçìåòêà ëèíèè ðåçà (ñì. ðèñ. Ì)

Äâà ëàçåðíûõ ëó÷à ïîêàçûâàþò øèðèíó ðåçà ïèëüíîãî

äèñêà. Ýòî ïîçâîëÿåò î÷åíü òî÷íî ðàñïîëàãàòü çàãîòîâêó

äëÿ ðàñêðîÿ, ïðè ýòîì íå òðåáóåòñÿ îòêðûâàòü

ìàÿòíèêîâûé çàùèòíûé êîæóõ.

–Âêëþ÷èòå ëàçåðíûå ëó÷è ñ ïîìîùüþ âûêëþ÷àòåëÿ 61.

–Âûðîâíÿéòå îòìåòêó íà çàãîòîâêå ìåæäó äâóìÿ

ëàçåðíûìè ëèíèÿìè.

Óêàçàíèå: Ïðîâåðüòå ïåðåä ðàñïèëîâêîé, ïðàâèëüíî ëè

îòîáðàæàåòñÿ øèðèíà ðåçà (ñì. «Þñòèðîâàíèå ëàçåðà»,

ñòð. 283). Ïðè èíòåíñèâíîì èñïîëüçîâàíèè, íàïð., ïîä

äåéñòâèåì âèáðàöèè, ëàçåðíûå ëó÷è ìîãóò ñìåñòèòüñÿ.

Ïîëîæåíèå îïåðàòîðà (ñì. ðèñ. N)

fÍå ñòîéòå ïåðåä ýëåêòðîèíñòðóìåíòîì â îäíó ëèíèþ

ñ ïèëüíûì äèñêîì, ñòîÿòü íóæíî âñåãäà ñáîêó â

ñìåùåííîì ïî îòíîøåíèè ê ïèëüíîìó äèñêó

ïîëîæåíèè. Òàêèì îáðàçîì Âû ìîæåòå çàùèòèòü ñåáÿ îò

âîçìîæíîãî ðèêîøåòà.

–Íå ïîäñòàâëÿéòå ðóêè è ïàëüöû ïîä âðàùàþùèéñÿ

ïèëüíûé äèñê.

–Íå ñêðåùèâàéòå ðóêè ïåðåä êðîíøòåéíîì.

Ñìåíà ïëèò-âêëàäûøåé (ñì. ðèñ. Î)

Ïîñëå ïðîäîëæèòåëüíîãî ïðèìåíåíèÿ ýëåêòðîèíñòðóìåíòà

âîçìîæåí èçíîñ êðàñíûõ ïëèò-âêëàäûøåé 13.

Çàìåíÿéòå íåèñïðàâíûå ïëèòû-âêëàäûøè.

–Ïðèâåäèòå ýëåêòðîèíñòðóìåíò â ðàáî÷åå ïîëîæåíèå.

–Âûêðóòèòå âèíòû 62 ñ ïîìîùüþ êëþ÷à-øåñòèãðàííèêà

(4 ìì) 20 è ñíèìèòå ñòàðûå ïëèòû-âêëàäûøè.

–Âëîæèòå íîâûå èñïðàâíûå ïëèòû-âêëàäûøè.

–Ïðèâèíòèòå ïëèòó-âêëàäûø âèíòàìè 62 êàê ìîæíî

äàëüøå ñïðàâà òàê, ÷òîáû ïî âñåé äëèíå âîçìîæíîãî

òÿãîâîãî äâèæåíèÿ èñêëþ÷àëîñü ñîïðîèêîñíîâåíèå

ïèëüíîãî äèñêà ñ ïëèòîé-âêëàäûøåì.

–Àíàëîãè÷íî ïîâòîðèòå ýòè ðàáî÷èå îïåðàöèè äëÿ íîâîé

ëåâîé ïëèòû-âêëàäûøà.

Äîïóñòèìûå ðàçìåðû çàãîòîâêè

Ìàêñèìàëüíûå çàãîòîâêè:

Ìèíèìàëüíûå çàãîòîâêè:

(= âñå çàãîòîâêè, êîòîðûå ìîãóò áûòü çàêðåïëåíû ñëåâà

èëè ñïðàâà îò ïèëüíîãî äèñêà ñ ïîìîùüþ ïðèëàãàþùåéñÿ

ñòðóáöèíû 22):

160 x 335 ìì (äëèíà x øèðèíà)

Ãëóáèíà ðåçàíèÿ, ìàêñ. (0°/0°): 104 ìì

Óãîë ðàñïèëà Âûñîòà õ øèðèíà

[ìì]

ïî ãîðèçîíòàëè ïî âåðòèêàëè Çàãîòîâêà ïðèñòàâëåíà ê

óïîðíîé ïëàíêå

Çàãîòîâêà ïðèñòàâëåíà ê

äèñòàíöèîííîìó óïîðó

(ïðèíàäëåæíîñòü)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (ñëåâà) 50 x 335 50 x 295

0°45° (ñïðàâà) 40 x 335 40 x 295

45°45° (ñëåâà) 50 x 240 50 x 200

45°45° (ñïðàâà) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 280 Tuesday, March 22, 2011 12:01 PM

Ðóññêèé | 281

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Ïèëåíèå

Ðåçàíèå áåç òÿãîâîãî äâèæåíèÿ (òîðöåâàíèå)

(ñì. ðèñ. Ð)

–Îòîäâèíüòå êðîíøòåéí 28 äî óïîðà íàçàä è

çàôèêñèðóéòå åãî â ýòîì ïîëîæåíèè (ñì. «Ôèêñàöèÿ

êðîíøòåéíà», ñòð. 278).

Óáåäèòåñü â òîì, ÷òî îãðàíè÷èòåëü ãëóáèíû 30

ïîëíîñòüþ ïðèæàò âîâíóòðü, à þñòèðîâî÷íûé âèíò 29

ïðè ïåðåìåùåíèè êðîíøòåéíà ïðîõîäèò ÷åðåç

îòâåðñòèå, íå çàäåâàÿ îãðàíè÷èòåëü ãëóáèíû.

–Çàêðåïèòå çàãîòîâêó â ñîîòâåòñòâèè ñ ðàçìåðàìè.

–Íàñòðîéòå íóæíûé óãîë ðàñïèëà (ãîðèçîíòàëüíûé è/èëè

âåðòèêàëüíûé).

–Âêëþ÷èòå ýëåêòðîèíñòðóìåíò.

–Íàæìèòå ôèêñèðóþùèé ðû÷àã 5 è, âçÿâøèñü çà ðóêîÿòêó

4, ìåäëåííî îïóñêàéòå êðîíøòåéí âíèç.

–Âûïîëíèòå ðåç ñ ðàâíîìåðíîé ïîäà÷åé.

–Âûêëþ÷èòå ýëåêòðîèíñòðóìåíò è ïîäîæäèòå, ïîêà

ïèëüíûé äèñê ïîëíîñòüþ íå îñòàíîâèòñÿ.

–Ìåäëåííî ïîäíèìèòå êðîíøòåéí ââåðõ.

Ðåçàíèå ñ òÿãîâûì äâèæåíèåì (ñì. ðèñ. Q)

fÊðåïêî äåðæèòå ðóêîÿòêó äî âêëþ÷åíèÿ ïèëû è â

òå÷åíèå âñåãî ïðîöåññà ðàñïèëîâêè. Ïðè

ðàñïèëîâêå êîíòðîëèðîâàíî ïåðåìåùàéòå

êðîíøòåéí. Ââèäó ÷ðåçâû÷àéíîé ìàíåâðåííîñòè

êðîíøòåéíà ìèíóòíàÿ íåâíèìàòåëüíîñòü ìîæåò áûòü

÷ðåâàòà ñåðüåçíûìè òðàâìàìè.

–Ðàçáëîêèðóéòå êðîíøòåéí 28 (ñì. «Ðàçáëîêèðîâêà

êðîíøòåéíà», ñòð. 278).

Ïîäòÿãèâàÿ è îòîäâèãàÿ êðîíøòåéí 28, ïðîâåðüòå,

íàõîäèòñÿ ëè âåñü ìåõàíèçì ñêîëüæåíèÿ â ñîñòîÿíèè

ðàáî÷åé ãîòîâíîñòè.

–Çàêðåïèòå çàãîòîâêó â ñîîòâåòñòâèè ñ ðàçìåðàìè.

–Íàñòðîéòå íóæíûé óãîë ðàñïèëà (ãîðèçîíòàëüíûé è/èëè

âåðòèêàëüíûé).

–Îòîäâèíüòå êðîíøòåéí íàñòîëüêî îò óïîðíîé ïëàíêè 10,

÷òîáû ïèëüíûé äèñê îêàçàëñÿ ïåðåä çàãîòîâêîé.

–Âêëþ÷èòå ýëåêòðîèíñòðóìåíò.

–Íàæìèòå ôèêñèðóþùèé ðû÷àã 5 è, âçÿâøèñü çà ðóêîÿòêó

4, ìåäëåííî îïóñêàéòå êðîíøòåéí âíèç.

–Ïðèæìèòå òåïåðü êðîíøòåéí â íàïðàâëåíèè óïîðíîé

ïëàíêè 10 è ðàñïèëèòå çàãîòîâêó ñ ðàâíîìåðíîé

ïîäà÷åé.

–Âûêëþ÷èòå ýëåêòðîèíñòðóìåíò è ïîäîæäèòå, ïîêà

ïèëüíûé äèñê ïîëíîñòüþ íå îñòàíîâèòñÿ.

–Ìåäëåííî ïîäíèìèòå êðîíøòåéí ââåðõ.

Îáðåç çàãîòîâîê îäèíàêîâîé äëèíû (ñì. ðèñ. R)

Äëÿ ïðîñòîãî îòðåçàíèÿ çàãîòîâîê ñ îäèíàêîâîé äëèíîé Âû

ìîæåòå èñïîëüçîâàòü ïðîäîëüíûé óïîð 36.

Ïðîäîëüíûé óïîð ìîæíî ìîíòèðîâàòü ñ îáåèõ ñòîðîí

óäëèíèòåëÿ ñòîëà 11.

–Îòïóñòèòå ôèêñèðóþùèé âèíò 35 è ïîâåðíèòå

ïðîäîëüíûé óïîð 36 ê çàæèìíîìó âèíòó 63.

–Ñíîâà êðåïêî çàòÿíèòå ôèêñèðóþùèé âèíò 35.

–Óñòàíîâèòå óäëèíèòåëü ñòîëà 11 íà íåîáõîäèìóþ äëèíó

(ñì. «Óäëèíåíèå ïèëüíîãî ñòîëà», ñòð. 278).

Íàñòðîéêà îãðàíè÷èòåëÿ ãëóáèíû (âûïèëèâàíèå

ïàçîâ) (ñì. ðèñ. S)

Îãðàíè÷èòåëü ãëóáèíû íåîáõîäèìî ïåðåñòàâèòü, åñëè Âàì

íóæíî âûïèëèòü ïàç èëè èñïîëüçîâàòü äèñòàíöèîííûé óïîð

(íàïð.,: Bosch MSF 110).

–Ïîâåðíèòå îãðàíè÷èòåëü ãëóáèíû 30 íàðóæó.

–Íàæìèòå ôèêñèðóþùèé ðû÷àã 5 è ïîâåðíèòå êðîíøòåéí

â íóæíîå ïîëîæåíèå.

–Îòðåãóëèðóéòå þñòèðîâî÷íûé âèíò 29 òàê, ÷òîáû åãî

êîíåö êàñàëñÿ îãðàíè÷èòåëÿ ãëóáèíû 30.

–Ìåäëåííî ïîäíèìèòå êðîíøòåéí ââåðõ.

Ñïåöèàëüíûå çàãîòîâêè

Äëÿ îáðàáîòêè èçîãíóòûõ èëè êðóãëûõ çàãîòîâîê Âû äîëæíû

çàôèêñèðîâàòü èõ ñ öåëüþ ïðåäîòâðàùåíèÿ ñêîëüæåíèÿ.

Íà ëèíèè ðåçà íå äîïóñêàåòñÿ âîçíèêíîâåíèå çàçîðà

ìåæäó çàãîòîâêîé, óïîðíîé ðåéêîé è ñòîëîì.

Ïðè íåîáõîäèìîñòè ñëåäóåò èçãîòîâèòü ñïåöèàëüíûé

êðåïåæ.

OBJ_BUCH-1360-001.book Page 281 Tuesday, March 22, 2011 12:01 PM

282 | Ðóññêèé

1 609 929 W31 | (22.3.11) Bosch Power Tools

Îáðàáîòêà ïðîôèëüíûõ ðååê (ïëèíòóñîâ è ïîòîëî÷íûõ ïëàíîê)

Ïðîôèëüíûå ðåéêè Âû ìîæåòå îáðàáàòûâàòü äâóìÿ

ðàçëè÷íûìè ñïîñîáàìè.

–ïðèñòàâèâ èõ ê óïîðíîé ïëàíêå,

–ïëîñêî ïîëîæèâ íà ñòîë ïèëû.

Äàëåå Âû ìîæåòå, â çàâèñèìîñòè îò øèðèíû ïðîôèëüíîé

ðåéêè, âûïîëíÿòü ðåçû ñ òÿãîâûì äâèæåíèåì è áåç

òÿãîâîãî äâèæåíèÿ.

Íàñòðîåííûé óãîë ðàñïèëà íóæíî âñåãäà ñíà÷àëà

ïðîâåðèòü íà îòõîäàõ.

Ïëèíòóñû

Ñëåäóþùàÿ òàáëèöà ñîäåðæèò óêàçàíèÿ äëÿ îáðàáîòêè ïëèíòóñîâ.

Ïîòîëî÷íûå ïëàíêè (ïî ñòàíäàðòó ÑØÀ)

Íàñòðîéêè ïðèñòàâèâ â

âûñîòó ê

óïîðíîé

ïëàíêå

ïëàøìÿ íà

ñòîëå ïèëû

Ïëèíòóñ ëåâàÿ ñòîðîíà ïðàâàÿ ñòîðîíà ëåâàÿ ñòîðîíà ïðàâàÿ ñòîðîíà

Âíóòðåííÿÿ

êðîìêà

Ãîðèçîíòàëüíûé óãîë

ðàñïèëà 45° ñëåâà 45° ñïðàâà 0°0°

Âåðòèêàëüíûé óãîë

ðàñïèëà 0°0°45° ñëåâà 45° ñïðàâà

Ïîçèöèîíèðîâàíèå

çàãîòîâêè

Íèæíÿÿ êðîìêà íà

ñòîëå ïèëû

Íèæíÿÿ êðîìêà íà

ñòîëå ïèëû

Âåðõíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Âåðõíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Ãîòîâàÿ çàãîòîâêà

ëåæèò ... ... ñëåâà îò ïðîïèëà ... ñïðàâà îò

ïðîïèëà ... ñëåâà îò ïðîïèëà ... ñïðàâà îò

ïðîïèëà

Íàðóæíàÿ

êðîìêà

Ãîðèçîíòàëüíûé óãîë

ðàñïèëà 45° ñïðàâà 45° ñëåâà 0°0°

Âåðòèêàëüíûé óãîë

ðàñïèëà 0°0°45° ñïðàâà 45° ñëåâà

Ïîçèöèîíèðîâàíèå

çàãîòîâêè

Íèæíÿÿ êðîìêà íà

ñòîëå ïèëû

Íèæíÿÿ êðîìêà íà

ñòîëå ïèëû

Âåðõíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Âåðõíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Ãîòîâàÿ çàãîòîâêà

ëåæèò ...

... ñïðàâà îò

ïðîïèëà ... ñëåâà îò ïðîïèëà ... ñëåâà îò ïðîïèëà ... ñïðàâà îò

ïðîïèëà

Åñëè Âàì íóæíî îáðàáîòàòü ïîòîëî÷íûå ïëàíêè ïëàøìÿ íà ñòîëå ïèëû, Âàì íåîáõîäèìî óñòàíîâèòü

ãîðèçîíòàëüíûé óãîë ðàñïèëà íà çíà÷åíèå 31,6° (ñòîë ïèëû ïîâåðíóò âëåâî èëè âïðàâî), à

âåðòèêàëüíûé óãîë ðàñïèëà - íà çíà÷åíèå 33,9° (êðîíøòåéí ïîâåðíóò âëåâî èëè âïðàâî).

Â ñëåäóþùåé òàáëèöå ñîäåðæàòñÿ óêàçàíèÿ îòíîñèòåëüíî îáðàáîòêè ïîòîëî÷íûõ ïëàíîê.

Íàñòðîéêè ïðèñòàâèâ â

âûñîòó ê

óïîðíîé

ïëàíêå

ïëîñêî

ïîëîæåíà íà

ñòîë ïèëû

Ïîòîëî÷íûå ðåéêè ëåâàÿ ñòîðîíà ïðàâàÿ ñòîðîíà ëåâàÿ ñòîðîíà ïðàâàÿ ñòîðîíà

Âíóòðåííÿÿ

êðîìêà

Ãîðèçîíòàëüíûé óãîë

ðàñïèëà 45° ñïðàâà 45° ñëåâà 31,6° ñïðàâà 31,6° ñëåâà

Âåðòèêàëüíûé óãîë

ðàñïèëà 0°0°33,9° ñëåâà 33,9° ñïðàâà

Ïîçèöèîíèðîâàíèå

çàãîòîâêè

Íèæíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Íèæíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Âåðõíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Âåðõíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Ãîòîâàÿ çàãîòîâêà

ëåæèò ...

... ñïðàâà îò

ïðîïèëà ... ñëåâà îò ïðîïèëà ... ñëåâà îò ïðîïèëà ... ñïðàâà îò

ïðîïèëà

52°

38°

52°

OBJ_BUCH-1360-001.book Page 282 Tuesday, March 22, 2011 12:01 PM

Ðóññêèé | 283

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Îñíîâíûå íàñòðîéêè –êîíòðîëü è êîððåêöèÿ

Äëÿ îáåñïå÷åíèÿ òî÷íîãî ðàñïèëà ïîñëå èíòåíñèâíîé

ðàáîòû íóæíî ïðîâåðèòü èñõîäíûå íàñòðîéêè

ýëåêòðîèíñòðóìåíòà è ïðè íåîáõîäèìîñòè ïîäïðàâèòü.

Äëÿ ýòîãî ó Âàñ äîëæåí áûòü îïûò è ñïåöèàëüíûé

èíñòðóìåíò.

Ñåðâèñíàÿ ìàñòåðñêàÿ Bosch âûïîëíÿåò òàêóþ ðàáîòó

áûñòðî è íàäåæíî.

Þñòèðîâàíèå ëàçåðà

Óêàçàíèå: Äëÿ ïðîâåðêè ôóíêöèè ëàçåðà íåîáõîäèìî

ïîäêëþ÷èòü ýëåêòðîèíñòðóìåíò ê ýëåêòðîñåòè.

fÏðè þñòèðîâàíèè ëàçåðà (íàïð., ïðè ïåðåìåùåíèè

êðîíøòåéíà) íèêîãäà íå íàæèìàéòå íà âûêëþ÷àòåëü.

Íåïðåäíàìåðåííûé çàïóñê ýëåêòðîèíñòðóìåíòà ìîæåò

ïðèâåñòè ê òðàâìàì.

–Ïðèâåäèòå ýëåêòðîèíñòðóìåíò â ðàáî÷åå ïîëîæåíèå.

–Ïîâåðíèòå ñòîë 38 íà íàñå÷êó 18 äëÿ óãëà 0°. Ðû÷àã 16

äîëæåí âîéòè â çàöåïëåíèå íà íàñå÷êå.

–Âêëþ÷èòå ëàçåðíûå ëó÷è ñ ïîìîùüþ âûêëþ÷àòåëÿ 61.

Êîíòðîëü: (ñì. ðèñ. T1)

–Íàíåñèòå íà çàãîòîâêó ïðÿìóþ ëèíóþ ðåçà.

–Íàæìèòå ôèêñèðóþùèé ðû÷àã 5 è, âçÿâøèñü çà ðóêîÿòêó

4, ìåäëåííî îïóñêàéòå êðîíøòåéí âíèç.

–Âûðîâíÿéòå çàãîòîâêó òàê, ÷òîáû çóáüÿ ïèëüíîãî äèñêà

íàõîäèëèñü â îäíó ëèíèþ ñ ëèíèåé ðåçà.

–Êðåïêî óäåðæèâàÿ çàãîòîâêó â ýòîì ïîëîæåíèè, ñíîâà

ìåäëåííî ïåðåìåñòèòå êðîíøòåéí ââåðõ.

–Çàêðåïèòå çàãîòîâêó.

–Âêëþ÷èòå ëàçåðíûå ëó÷è ñ ïîìîùüþ âûêëþ÷àòåëÿ 61.

Ëàçåðíûå ëó÷è äîëæíû ïî âñåé ñâîåé äëèíå íàõîäèòüñÿ

ñëåâà è ñïðàâà íà îäèíàêîâîì ðàññòîÿíèè îò

îáîçíà÷åííîé íà çàãîòîâêå ëèíèè ðàñïèëà, âêëþ÷àÿ è ïðè

äâèæåíèè êðîíøòåéíà âíèç.

Íàñòðîéêà ðîâíîñòè (ñì. ðèñ. Ò2)

–Ïîâåðíèòå ñîîòâåòñòâóþùèé óñòàíîâî÷íûé âèíò 64 ñ

ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (2 ìì) 21, ÷òîáû

ëàçåðíûé ëó÷ ïî âñåé ñâîåé äëèíå íàõîäèëñÿ íà

îäèíàêîâîì ðàññòîÿíèè îò îáîçíà÷åííîé íà çàãîòîâêå

ëèíèè ðàñïèëà.

Âðàùåíèå ïðîòèâ ÷àñîâîé ñòðåëêè ïåðåìåùàåò ëàçåðíûé

ëó÷ ñëåâà íàïðàâî, à âðàùåíèå ïî ÷àñîâîé ñòðåëêå

ïåðåìåùàåò ëàçåðíûé ëó÷ ñïðàâà íàëåâî.

Óñòàíîâêà ïàðàëëåëüíîñòè: (ñì. ðèñ. Ò3)

–Îòïóñòèòå îáà âèíòà 65 çàùèòíîãî êîëïà÷êà ëàçåðà 27 ñ

ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (4 ìì) 20.

Óêàçàíèå: ×òîáû äîáðàòüñÿ ê ïåðåäíåìó âèíòó

çàùèòíîãî êîëïà÷êà ëàçåðà, íåîáõîäèìî ñëåãêà

îïóñòèòü êðîíøòåéí âíèç, ÷òîáû ìîæíî áûëî ïðîñóíóòü

êëþ÷-øåñòèãðàííèê ÷åðåç îäèí èç øëèöîâ â

ìàÿòíèêîâîì çàùèòíîì êîæóõå.

–Îñëàáüòå êðåïåæíûé âèíò 66 (ïðèáë. íà 1–2îáîðîòà) ñ

ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (2 ìì) 21.

Íå âûêðó÷èâàéòå âèíò ïîëíîñòüþ.

–Ñìåñòèòå ìîíòàæíóþ ïëèòó ëàçåðà âïðàâî èëè âëåâî,

÷òîáû ëàçåðíûå ëó÷è ïî âñåé ñâîåé äëèíå ïðîõîäèëè

ïàðàëëåëüíî ê îáîçíà÷åííîé íà çàãîòîâêå ëèíèè

ðàñïèëà.

–Óäåðæèâàéòå ìîíòàæíóþ ïëèòó ëàçåðà â ýòîì ïîëîæåíèè

è çàòÿíèòå êðåïåæíûé âèíò 66.

–Ïîñëå íàñòðîéêè ïðîâåðüòå, ïðîõîäÿò ëè ëàçåðíûå ëó÷è

ïàðàëëåëüíî ê ëèíèè ðàñïèëà. Ïðè íåîáõîäèìîñòè åùå

ðàç âûðîâíÿéòå ëàçåðíûå ëó÷è ñ ïîìîùüþ

óñòàíîâî÷íûõ âèíòîâ 64.

–Çàêðåïèòå çàùèòíûé êîëïà÷îê ëàçåðà 27.

Íàñòðîéêà áîêîâîãî îòêëîíåíèÿ ïðè ïåðåìåùåíèè

êðîíøòåéíà: (ñì. ðèñ. T4)

–Îòïóñòèòå îáà âèíòà 65 çàùèòíîãî êîëïà÷êà ëàçåðà 27 ñ

ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (4 ìì) 20.

Óêàçàíèå: ×òîáû äîáðàòüñÿ ê ïåðåäíåìó âèíòó

çàùèòíîãî êîëïà÷êà ëàçåðà, íåîáõîäèìî ñëåãêà

îïóñòèòü êðîíøòåéí âíèç, ÷òîáû ìîæíî áûëî ïðîñóíóòü

êëþ÷-øåñòèãðàííèê ÷åðåç îäèí èç øëèöîâ â

ìàÿòíèêîâîì çàùèòíîì êîæóõå.

–Îñëàáüòå îáà êðåïåæíûõ âèíòà 67 (ïðèáë. íà

1–2 îáîðîòà) ñ ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (2 ìì)

21.

Íå âûêðó÷èâàéòå âèíòû ïîëíîñòüþ.

–Ñìåñòèòå êîðïóñ ëàçåðà âïðàâî èëè âëåâî, ÷òîáû ïðè

ïåðåìåùåíèè êðîíøòåéíà âíèç ëàçåðíûå ëó÷è áîëüøå

íå óõîäèëè â ñòîðîíó.

Íàðóæíàÿ

êðîìêà

Ãîðèçîíòàëüíûé óãîë

ðàñïèëà 45° ñëåâà 45° ñïðàâà 31,6° ñëåâà 31,6° ñïðàâà

Âåðòèêàëüíûé óãîë

ðàñïèëà 0°0°33,9° ñïðàâà 33,9° ñëåâà

Ïîçèöèîíèðîâàíèå

çàãîòîâêè

Íèæíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Íèæíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Âåðõíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Âåðõíÿÿ êðîìêà íà

óïîðíîé ïëàíêå

Ãîòîâàÿ çàãîòîâêà

ëåæèò ...

... ñïðàâà îò

ïðîïèëà ... ñëåâà îò ïðîïèëà ... ñëåâà îò ïðîïèëà ... ñïðàâà îò

ïðîïèëà

Íàñòðîéêè ïðèñòàâèâ â

âûñîòó ê

óïîðíîé

ïëàíêå

ïëîñêî

ïîëîæåíà íà

ñòîë ïèëû

52°

OBJ_BUCH-1360-001.book Page 283 Tuesday, March 22, 2011 12:01 PM

284 | Ðóññêèé

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Ïîñëå íàñòðîéêè ïðîâåðüòå, ïðîõîäÿò ëè ëàçåðíûå ëó÷è

ïàðàëëåëüíî ê ëèíèè ðàñïèëà. Ïðè íåîáõîäèìîñòè åùå

ðàç âûðîâíÿéòå ëàçåðíûå ëó÷è ñ ïîìîùüþ

óñòàíîâî÷íûõ âèíòîâ 64.

–Ïðèäåðæèòå êîðïóñ ëàçåðà â ýòîì ïîëîæåíèè è ñíîâà

çàòÿíèòå êðåïåæíûå âèíòû 67.

–Çàêðåïèòå çàùèòíûé êîëïà÷îê ëàçåðà 27.

Íàñòðîéêà óãëà íàêëîíà â 0°

–Ïðèâåäèòå ýëåêòðîèíñòðóìåíò â ðàáî÷åå ïîëîæåíèå.

–Ïîâåðíèòå ñòîë 38 íà íàñå÷êó 18 äëÿ óãëà 0°. Ðû÷àã 16

äîëæåí âîéòè â çàöåïëåíèå íà íàñå÷êå.

Êîíòðîëü: (ñì. ðèñ. U1)

–Óñòàíîâèòå óãëîâîé êàëèáð íà 90° è ïîñòàâüòå åãî íà

ïèëüíûé ñòîë 38.

Ïëå÷î óãëîâîãî êàëèáðà äîëæíî ïî âñåé äëèíå

ðàñïîëàãàòüñÿ â îäíó ëèíèþ ñ ïèëüíûì äèñêîì 40.

Íàñòðîéêà: (ñì. ðèñ. U2)

–Îòïóñòèòå çàæèìíóþ ðó÷êó 17.

–Îòïóñòèòå îáà óñòàíîâî÷íûõ âèíòà 68 (ìèíèìóì íà

1 îáîðîò) ñ ïîìîùüþ òîðöîâîãî ãàå÷íîãî êëþ÷à

(10 ìì).

–Îñëàáüòå óñòàíîâî÷íûé âèíò 70 (ïðèáë. íà 3 îáîðîòà) ñ

ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (4 ìì) 20.

–Çàêðó÷èâàéòå èëè îòïóñêàéòå óñòàíîâî÷íûé âèíò 69 ñ

ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (4 ìì) 20 äî òåõ ïîð,

ïîêà ïëå÷î óãëîâîãî êàëèáðà ïî âñåé äëèíå íå îêàæåòñÿ

çàïîäëèöî ñ ïèëüíûì äèñêîì.

–Êðåïêî çàòÿíèòå çàæèìíîé ðû÷àã 17.

Ïîñëå ýòîãî ñíîâà çàòÿíèòå ñíà÷àëà óñòàíîâî÷íûé âèíò

70, à çàòåì óñòàíîâî÷íûå âèíòû 68.

Åñëè ïîñëå íàñòðîéêè óêàçàòåëè óãëà 33 è 24 íå áóäóò

ñîâïàäàòü ñ íàñå÷êàìè 0° íà øêàëå 32, îòïóñòèòå

êðåïåæíûå âèíòû óêàçàòåëåé óãëà ñ ïîìîùüþ

êðåñòîîáðàçíîé îòâåðòêè è âûðîâíÿéòå óêàçàòåëè óãëà ïî

íàñå÷êàõ 0°.

Íàñòðîéêà ñòàíäàðòíîãî óãëà ðàñïèëà 45°

(âåðòèêàëüíîãî, ñëåâà)

–Ïðèâåäèòå ýëåêòðîèíñòðóìåíò â ðàáî÷åå ïîëîæåíèå.

–Ïîâåðíèòå ñòîë 38 íà íàñå÷êó 18 äëÿ óãëà 0°. Ðû÷àã 16

äîëæåí âîéòè â çàöåïëåíèå íà íàñå÷êå.

–Âûòàùèòå ëåâûé óäëèíèòåëü óïîðíîé ïëàíêè 9

ïîëíîñòüþ íàðóæó.

–Îòïóñòèòå çàæèìíóþ ðó÷êó 17 è íàêëîíèòå êðîíøòåéí çà

ðó÷êó 4 äî óïîðà âëåâî (45°).

Êîíòðîëü: (ñì. ðèñ. V1)

–Óñòàíîâèòå óãëîâîé êàëèáð íà 45° è ïîñòàâüòå åãî íà

ïèëüíûé ñòîë 38.

Ïëå÷î óãëîâîãî êàëèáðà äîëæíî ïî âñåé äëèíå

ðàñïîëàãàòüñÿ â îäíó ëèíèþ ñ ïèëüíûì äèñêîì 40.

Íàñòðîéêà: (ñì. ðèñ. V2)

–Çàêðó÷èâàéòå èëè îòïóñêàéòå óñòàíîâî÷íûé âèíò 71 ñ

ïîìîùüþ âèëî÷íîãî ãàå÷íîãî êëþ÷à (8 ìì) äî òåõ ïîð,

ïîêà ïëå÷î óãëîâîãî êàëèáðà ïî âñåé äëèíå íå îêàæåòñÿ

çàïîäëèöî ñ ïèëüíûì äèñêîì.

–Êðåïêî çàòÿíèòå çàæèìíîé ðû÷àã 17.

Åñëè ïîñëå íàñòðîéêè èíäèêàòîðû óãëà 33 è 24 íå áóäóò

ñîâïàäàòü ñ íàñå÷êîé 45° øêàëû 32, ïðîâåðüòå ñíà÷àëà

åùå ðàç íàñòðîéêó äëÿ óãëà 0° è èíäèêàòîðû óãëà. Çàòåì

ïîâòîðèòå íàñòðîéêó äëÿ óãëà ðàñïèëà 45°.

Íàñòðîéêà ñòàíäàðòíîãî óãëà ðàñïèëà 45°

(âåðòèêàëüíîãî, ñïðàâà)

–Ïðèâåäèòå ýëåêòðîèíñòðóìåíò â ðàáî÷åå ïîëîæåíèå.

–Ïîâåðíèòå ñòîë 38 íà íàñå÷êó 18 äëÿ óãëà 0°. Ðû÷àã 16

äîëæåí âîéòè â çàöåïëåíèå íà íàñå÷êå.

–Âûòàùèòå ïðàâûé óäëèíèòåëü óïîðíîé ïëàíêè 9

ïîëíîñòüþ íàðóæó.

–Îòïóñòèòå çàæèìíóþ ðó÷êó 17.

–Âçÿâøèñü çà ðóêîÿòêó 4, ñëåãêà íàêëîíèòå

êðîíøòåéí èç ïîëîæåíèÿ 0° âëåâî è

ïîâîðà÷èâàéòå ïîâîðîòíóþ ðó÷êó 39 äî òåõ

ïîð, ïîêà íå áóäåò óêàçàí ïðàâûé óãîë

ðàñïèëà.

–Íàêëîíèòå êðîíøòåéí çà ðóêîÿòêó 4 äî óïîðà âïðàâî

(45°).

Êîíòðîëü: (ñì. ðèñ. W1)

–Óñòàíîâèòå óãëîâîé êàëèáð íà 135° è ïîëîæèòå åãî íà

ñòîë 38.

Ïëå÷î óãëîâîãî êàëèáðà äîëæíî ïî âñåé äëèíå

ðàñïîëàãàòüñÿ â îäíó ëèíèþ ñ ïèëüíûì äèñêîì 40.

Íàñòðîéêà: (ñì. ðèñ. W2)

–Çàêðó÷èâàéòå èëè îòïóñêàéòå óñòàíîâî÷íûé âèíò 72 ñ

ïîìîùüþ âèëî÷íîãî ãàå÷íîãî êëþ÷à (8 ìì) äî òåõ ïîð,

ïîêà ïëå÷î óãëîâîãî êàëèáðà ïî âñåé äëèíå íå îêàæåòñÿ

çàïîäëèöî ñ ïèëüíûì äèñêîì.

–Êðåïêî çàòÿíèòå çàæèìíîé ðû÷àã 17.

Åñëè ïîñëå íàñòðîéêè èíäèêàòîðû óãëà 33 è 24 íå áóäóò

ñîâïàäàòü ñ íàñå÷êîé 45° øêàëû 32, ïðîâåðüòå ñíà÷àëà

åùå ðàç íàñòðîéêó äëÿ óãëà 0° è èíäèêàòîðû óãëà. Çàòåì

ïîâòîðèòå íàñòðîéêó äëÿ óãëà ðàñïèëà 45°.

Âûðàâíèâàíèå øêàëû äëÿ ãîðèçîíòàëüíûõ óãëîâ

ðàñïèëà

–Ïðèâåäèòå ýëåêòðîèíñòðóìåíò â ðàáî÷åå ïîëîæåíèå.

–Ïîâåðíèòå ñòîë 38 íà íàñå÷êó 18 äëÿ óãëà 0°. Ðû÷àã 16

äîëæåí âîéòè â çàöåïëåíèå íà íàñå÷êå.

Êîíòðîëü: (ñì. ðèñ. X1)

–Óñòàíîâèòå óãëîâîé êàëèáð íà 90° è ïîëîæèòå åãî ìåæäó

óïîðíîé ïëàíêîé 10 è ïèëüíûì äèñêîì 40 íà ïèëüíûé

ñòîë 38.

Ïëå÷î óãëîâîãî êàëèáðà äîëæíî ïî âñåé äëèíå

ðàñïîëàãàòüñÿ â îäíó ëèíèþ ñ ïèëüíûì äèñêîì 40.

Íàñòðîéêà: (ñì. ðèñ. X2)

–Îòïóñòèòå âñå ÷åòûðå óñòàíîâî÷íûõ âèíòà 73 ñ

ïîìîùüþ êëþ÷à-øåñòèãðàííèêà (4 ìì) 20 è

ïîâîðà÷èâàéòå ñòîë ïèëû 38 âìåñòå ñî øêàëîé 37 äî òåõ

ïîð, ïëå÷î óãëîâîãî êàëèáðà ïî âñåé äëèíå íå îêàæåòñÿ

çàïîäëèöî ñ ïèëüíûì äèñêîì.

–Êðåïêî çàòÿíèòå âèíòû.

OBJ_BUCH-1360-001.book Page 284 Tuesday, March 22, 2011 12:01 PM

Ðóññêèé | 285

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Åñëè ïîñëå íàñòðîéêè óêàçàòåëü óãëà 59 íå áóäåò ñîâïàäàòü

ñ îòìåòêîé 0° íà øêàëå 37, îòïóñòèòå âèíò 74 ñ ïîìîùüþ

îáû÷íîé êðåñòîîáðàçíîé îòâåðòêè è âûðîâíÿéòå

óêàçàòåëü óãëà ïî îòìåòêå 0°.

Íàñòðîéêà ñèëû çàæèìà çàæèìíîé ðó÷êè 17

(ñì. ðèñ. Y)

Ñèëó çàæèìà çàæèìíîé ðó÷êè 17 ìîæíî ðåãóëèðîâàòü.

Êîíòðîëü:

–Ñèëà çàæèìà çàæèìíîé ðó÷êè äîëæíà áûòü äîñòàòî÷íîé

äëÿ òîãî, ÷òîáû êðîíøòåéí íàäåæíî äåðæàëñÿ â ñâîåì

ïîëîæåíèè ïðè ëþáîì âåðòèêàëüíîì óãëå ðàñïèëà.

Íàñòðîéêà:

–Îòïóñòèòå çàæèìíóþ ðó÷êó 17.

–Ïîâåðíèòå óñòàíîâî÷íûå âèíòû 75 ñ ïîìîùüþ

òîðöîâîãî ãàå÷íîãî êëþ÷à (17 ìì) ïðîòèâ ÷àñîâîé

ñòðåëêè, ÷òîáû óìåíüøèòü ñèëó çàæèìà, èëè ïî ÷àñîâîé

ñòðåëêå, ÷òîáû óâåëè÷èòü ñèëó çàæèìà.

–Íàñòðîéòå âåðòèêàëüíûé óãîë ðàñïèëà, ñíîâà çàòÿíèòå

çàæèìíóþ ðó÷êó 17 è ïðîâåðüòå, áûëà ëè äîñòèãíóòà

íåîáõîäèìàÿ ñèëà çàæèìà.

Òðàíñïîðòèðîâêà (ñì. ðèñ. Z)

Ïåðåä òðàíñïîðòèðîâêîé ýëåêòðîèíñòðóìåíòà âûïîëíèòå

ñëåäóþùåå:

–Îòîäâèíüòå êðîíøòåéí 28 äî óïîðà íàçàä è

çàôèêñèðóéòå åãî â ýòîì ïîëîæåíèè (ñì. «Ôèêñàöèÿ

êðîíøòåéíà», ñòð. 278).

–Óáåäèòåñü â òîì, ÷òî îãðàíè÷èòåëü ãëóáèíû 30

ïîëíîñòüþ ïðèæàò âîâíóòðü, à þñòèðîâî÷íûé âèíò 29

ïðè ïåðåìåùåíèè êðîíøòåéíà ïðîõîäèò ÷åðåç

îòâåðñòèå, íå çàäåâàÿ îãðàíè÷èòåëü ãëóáèíû.

–Îïóñòèòå êðîíøòåéí íàñòîëüêî âíèç, ÷òîáû

òðàíñïîðòíûé ïðåäîõðàíèòåëü 31 ìîæíî áûëî

ïîëíîñòüþ âäàâèòü.

–Ñäâèíüòå óäëèíèòåëè ñòîëà 11 äî óïîðà â íàïðàâëåíèè

öåíòðà ñòîëà.

–Óñòàíîâèòå âåðòèêàëüíûé óãîë ñêîñà â 0° è çàòÿíèòå

çàòÿæíóþ ðó÷êó 17.

–Ïîâåðíèòå ñòîë ïèëû 38 äî óïîðà âëåâî è çàòÿíèòå ðó÷êó

ôèêñèðîâàíèÿ 15.

–Ñâÿæèòå ñåòåâîé êàáåëü ñ ïîìîùüþ ëåíòû-ëèïó÷êè 76.

–Ñíèìèòå ñ ýëåêòðîèíñòðóìåíòà âñå ïðèíàäëåæíîñòè,

êîòîðûå íå çàêðåïëÿþòñÿ ïðî÷íî íà ìàøèíå.

Ïåðåíîñèòå ïèëüíûå äèñêè, êîòîðûìè Âû íå

ïîëüçóåòåñü, ïî âîçìîæíîñòè â çàêðûòûõ åìêîñòÿõ.

–Ïåðåíîñèòå ýëåêòðîèíñòðóìåíò çà ðó÷êè äëÿ ïåðåíîñêè

7 èëè óãëóáëåíèÿ äëÿ çàõâàòà 19, ðàñïîëîæåííûìè ïî

áîêàì ñòîëà ïèëû.

fÄëÿ òðàíñïîðòèðîâêè ýëåêòðîèíñòðóìåíòà

èñïîëüçóéòå òîëüêî òðàíñïîðòèðîâî÷íûå

ïðèñïîñîáëåíèÿ è íè â êîåì ñëó÷àå íå èñïîëüçóéòå

äëÿ ýòîãî çàùèòíûå ïðèñïîñîáëåíèÿ, êðîíøòåéí 28

èëè ðóêîÿòêó 4.

fÏåðåíîñèòå ýëåêòðîèíñòðóìåíò âñåãäà âäâîåì,

÷òîáû íå ïîâðåäèòü ñåáå ñïèíó.

Òåõîáñëóæèâàíèå è ñåðâèñ

Òåõîáñëóæèâàíèå è î÷èñòêà

fÏåðåä ëþáûìè ìàíèïóëÿöèÿìè ñ

ýëåêòðîèíñòðóìåíòîì âûòàñêèâàéòå øòåïñåëü èç

ðîçåòêè.

Åñëè ýëåêòðîèíñòðóìåíò, íåñìîòðÿ íà òùàòåëüíûå ìåòîäû

èçãîòîâëåíèÿ è èñïûòàíèÿ, âûéäåò èç ñòðîÿ, òî ðåìîíò

ñëåäóåò ïðîèçâîäèòü ñèëàìè àâòîðèçîâàííîé ñåðâèñíîé

ìàñòåðñêîé äëÿ ýëåêòðîèíñòðóìåíòîâ ôèðìû Bosch.

Ïîæàëóéñòà, âî âñåõ çàïðîñàõ è çàêàçàõ çàï÷àñòåé

îáÿçàòåëüíî óêàçûâàéòå 10-çíà÷íûé òîâàðíûé íîìåð ïî

çàâîäñêîé òàáëè÷êå ýëåêòðîèíñòðóìåíòà.

Î÷èñòêà

Äëÿ îáåñïå÷åíèÿ êà÷åñòâåííîé è áåçîïàñíîé ðàáîòû

ñîäåðæèòå ýëåêòðîèíñòðóìåíò è âåíòèëÿöèîííûå ïðîðåçè

â ÷èñòîòå.

Ìàÿòíèêîâûé çàùèòíûé êîæóõ äîëæåí âñåãäà ñâîáîäíî

äâèãàòüñÿ è ñàìîñòîÿòåëüíî çàêðûâàòüñÿ. Ïîýòîìó âñåãäà

äåðæèòå â ÷èñòîòå ó÷àñòîê âîêðóã ìàÿòíèêîâî çàùèòíîãî

êîæóõà.

–Ïîñëå êàæäîé ðàáî÷åé îïåðàöèè óäàëÿéòå ïûëü è

ñòðóæêó ñòðóåé ñæàòîãî âîçäóõà èëè êèñòî÷êîé.

–Ðåãóëÿðíî î÷èùàéòå ðîëèê ñêîëüæåíèÿ 23 è êðîíøòåéí

28.

Ïðèíàäëåæíîñòè

Áûñòðîçàæèìíàÿ ñòðóáöèíà. . . . . . . . . . . . . 1 609 B02 125

Ïëèòû-âêëàäûøè . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Ìåøîê äëÿ ïûëè . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Äèñòàíöèîííûé óïîð MSF 110 . . . . . . . . . . 2 610 015 461

Àäàïòåð îòñàñûâàíèÿ . . . . . . . . . . . . . . . . . . 2 607 001 977

Âåðñòàê GTA 2500 W. . . . . . . . . . . . . . . . . . 0 601 B12 100

Âåðñòàê GTA 3800 . . . . . . . . . . . . . . . . . . . . 0 601 B24 000

Ïûëåñîñ äëÿ äðåâåñíîé ïûëè è

ñòðóæêè GAS 50 M . . . . . . . . . . . . . . . . . . . . . 0 601 988 103

Ðàáî÷àÿ ëàìïà MSLED 170

ÅÑ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

Âåëèêîáðèòàíèÿ. . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Ïèëüíûå äèñêè äëÿ äðåâåñèíû è ïëèòî÷íûõ

ìàòåðèàëîâ, ïàíåëåé è ðååê

Ïèëüíûé äèñê 305 x 30 ìì,

60 çóáüåâ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Ïèëüíûå äèñêè äëÿ ïëàñòìàññû è öâåòíûõ ìåòàëëîâ

Ïèëüíûé äèñê 305 x 30 ìì,

96 çóáüåâ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Ïèëüíûé äèñê 305 x 30 ìì,

96 çóáüåâ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Ïèëüíûå äèñêè äëÿ âñåõ âèäîâ ëàìèíèðîâàííûõ

íàïîëüíûõ ïîêðûòèé

Ïèëüíûé äèñê 305 x 30 ìì,

96 çóáüåâ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

OBJ_BUCH-1360-001.book Page 285 Tuesday, March 22, 2011 12:01 PM

286 | Óêðà¿íñüêà

1 609 929 W31 | (22.3.11) Bosch Power Tools

Ñåðâèñíoe îáñëóæèâàíèe è êîíñóëüòàöèÿ

ïîêóïàòeëeé

Ñåðâèñíûé îòäåë îòâåòèò íà âñå Âàøè âîïðîñû ïî ðåìîíòó

è îáñëóæèâàíèþ Âàøåãî ïðîäóêòà, à òàêæå ïî çàï÷àñòÿì.

Ìîíòàæíûå ÷åðòåæè è èíôîðìàöèþ ïî çàï÷àñòÿì Âû

íàéäåòå òàêæå ïî àäðåñó:

www.bosch-pt.com

Êîëëåêòèâ êîíñóëüòàíòîâ Bosch îõîòíî ïîìîæåò Âàì â

âîïðîñàõ ïîêóïêè, ïðèìåíåíèÿ è íàñòðîéêè ïðîäóêòîâ è

ïðèíàäëåæíîñòåé.

Äëÿ ðåãèîíà: Ðîññèÿ, Áåëàðóñü, Êàçàõñòàí

Ãàðàíòèéíîå îáñëóæèâàíèå è ðåìîíò ýëåêòðîèíñòðóìåíòà,

ñ ñîáëþäåíèåì òðåáîâàíèé è íîðì èçãîòîâèòåëÿ

ïðîèçâîäÿòñÿ íà òåððèòîðèè âñåõ ñòðàí òîëüêî â

ôèðìåííûõ èëè àâòîðèçîâàííûõ ñåðâèñíûõ öåíòðàõ

«Ðîáåðò Áîø».

ÏÐÅÄÓÏÐÅÆÄÅÍÈÅ! Èñïîëüçîâàíèå êîíòðàôàêòíîé

ïðîäóêöèè îïàñíî â ýêñïëóàòàöèè, ìîæåò ïðèâåñòè ê

óùåðáó äëÿ Âàøåãî çäîðîâüÿ. Èçãîòîâëåíèå è

ðàñïðîñòðàíåíèå êîíòðàôàêòíîé ïðîäóêöèè ïðåñëåäóåòñÿ

ïî Çàêîíó â àäìèíèñòðàòèâíîì è óãîëîâíîì ïîðÿäêå.

Ðîññèÿ

ÎÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Àêàäåìèêà Êîðîëåâà, ñòð. 13/5

129515, Ìîñêâà

Ðîññèÿ

Òåë.: +7 (800) 100 800 7

E-Mail: pt-service@ru.bosch.com

Ïîëíóþ èíôîðìàöèþ î ðàñïîëîæåíèè ñåðâèñíûõ öåíòðîâ

Âû ìîæåòå ïîëó÷èòü íà îôèöèàëüíîì ñàéòå

www.bosch-pt.ru ëèáî ïî òåëåôîíó ñïðàâî÷íî-ñåðâèñíîé

ñëóæáû Bosch 8-800-100-8007 (çâîíîê áåñïëàòíûé).

Áåëàðóñü

ÈÏ «Ðîáåðò Áîø» ÎÎÎ

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Òèìèðÿçåâà, 65À-020

220035, ã. Ìèíñê

Áåëàðóñü

Òåë.: +375 (17) 254 78 71

Òåë.: +375 (17) 254 79 15/16

Ôàêñ: +375 (17) 254 78 75

E-Mail: pt-service@by.bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.by

Êàçàõñòàí

ÒÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Ñåéôóëëèíà 51

050037 ã. Àëìàòû

Êàçàõñòàí

Òåë.: +7 (727) 232 37 07

Ôàêñ: +7 (727) 251 13 36

E-Mail: pt-service@kz.bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.kz

Óòèëèçàöèÿ

Îòñëóæèâøèå ñâîé ñðîê ýëåêòðîèíñòðóìåíòû,

ïðèíàäëåæíîñòè è óïàêîâêó ñëåäóåò ñäàâàòü íà

ýêîëîãè÷åñêè ÷èñòóþ ðåêóïåðàöèþ îòõîäîâ.

Íå âûáðàñûâàéòå ýëåêòðîèíñòðóìåíòû â áûòîâîé ìóñîð!

Òîëüêî äëÿ ñòðàí-÷ëåíîâ ÅÑ:

Ñîãëàñíî Åâðîïåéñêîé Äèðåêòèâå

2002/96/EÑ î ñòàðûõ ýëåêòðè÷åñêèõ è

ýëåêòðîííûõ èíñòðóìåíòàõ è ïðèáîðàõ è

àäåêâàòíîìó ïðåäïèñàíèþ

íàöèîíàëüíîãî ïðàâà, îòñëóæèâøèå ñâîé

ñðîê ýëåêòðîèíñòðóìåíòû äîëæíû

îòäåëüíî ñîáèðàòüñÿ è ñäàâàòüñÿ íà ýêîëîãè÷åñêè ÷èñòóþ

óòèëèçàöèþ.

Âîçìîæíû èçìåíåíèÿ.

Óêðà¿íñüêà

Âêàç³âêè ç òåõí³êè áåçïåêè

Çàãàëüí³ çàñòåðåæåííÿ äëÿ åëåêòðîïðèëàä³â

Äëÿ çàõèñòó â³ä óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì, òðàâì òà ïîæåæ³ ï³ä ÷àñ ðîáîòè ç

åëåêòðî³íñòðóìåíòàìè òðåáà çâàæàòè íà ïðèíöèïîâ³

ïðàâèëà ç òåõí³êè áåçïåêè.

Ïåðåä åêñïëóàòàö³ºþ åëåêòðî³íñòðóìåíòó ïðî÷èòàéòå

âñ³ âêàç³âêè ç òåõí³êè áåçïåêè ³ äîáðå çáåðåæ³òü ¿õ.

Ï³ä ïîíÿòòÿì «åëåêòðî³íñòðóìåíò», ùî âèêîðèñòîâóºòüñÿ ó

âêàç³âêàõ ç òåõí³êè áåçïåêè, ìàºòüñÿ íà óâàç³

åëåêòðî³íñòðóìåíò, ùî ïðàöþº â³ä ìåðåæ³ (³ç øíóðîì

æèâëåííÿ) àáî â³ä àêóìóëÿòîðíî¿ áàòàðå¿ (áåç øíóðà

æèâëåííÿ).

Áåçïåêà íà ðîáî÷îìó ì³ñö³

fÒðèìàéòå ñâîº ðîáî÷å ì³ñöå â ÷èñòîò³ ³ çàáåçïå÷òå

äîáðå îñâ³òëåííÿ ðîáî÷îãî ì³ñöÿ. Áåçëàä àáî ïîãàíå

îñâ³òëåííÿ íà ðîáî÷îìó ì³ñö³ ìîæóòü ïðèçâåñòè äî

íåùàñíèõ âèïàäê³â.

fÍå ïðàöþéòå ç åëåêòðîïðèëàäîì ó ñåðåäîâèù³, äå

³ñíóº íåáåçïåêà âèáóõó âíàñë³äîê ïðèñóòíîñò³

ãîðþ÷èõ ð³äèí, ãàç³â àáî ïèëó. Åëåêòðîïðèëàäè ìîæóòü

ïîðîäæóâàòè ³ñêðè, â³ä ÿêèõ ìîæå çàéìàòèñÿ ïèë àáî

ïàðè.

fÏ³ä ÷àñ ïðàö³ ç åëåêòðîïðèëàäîì íå ï³äïóñêàéòå äî

ðîáî÷îãî ì³ñöÿ ä³òåé òà ³íøèõ ëþäåé. Âè ìîæåòå âòðà-

òèòè êîíòðîëü íàä ïðèëàäîì, ÿêùî Âàøà óâàãà áóäå

â³äâåðíóòà.

Åëåêòðè÷íà áåçïåêà

fØòåïñåëü åëåêòðîïðèëàäó ïîâèíåí ï³äõîäèòè äî

ðîçåòêè. Íå äîçâîëÿºòüñÿ ì³íÿòè ùîñü â øòåïñåë³.

Äëÿ ðîáîòè ç åëåêòðîïðèëàäàìè, ùî ìàþòü çàõèñíå

çàçåìëåííÿ, íå âèêîðèñòîâóéòå àäàïòåðè.

Âèêîðèñòàííÿ îðèã³íàëüíîãî øòåïñåëÿ òà íàëåæíî¿

OBJ_BUCH-1360-001.book Page 286 Tuesday, March 22, 2011 12:01 PM

Óêðà¿íñüêà | 287

Bosch Power Tools 1 609 929 W31 | (22.3.11)

ðîçåòêè çìåíøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fÓíèêàéòå êîíòàêòó ÷àñòèí ò³ëà ³ç çàçåìëåíèìè

ïîâåðõíÿìè, ÿê íàïð., òðóáàìè, áàòàðåÿìè

îïàëåííÿ, ïëèòàìè òà õîëîäèëüíèêàìè. Êîëè Âàøå

ò³ëî çàçåìëåíå, ³ñíóº çá³ëüøåíà íåáåçïåêà óðàæåííÿ

åëåêòðè÷íèì ñòðóìîì.

fÇàõèùàéòå ïðèëàä â³ä äîùó ³ âîëîãè. Ïîïàäàííÿ âîäè

â åëåêòðîïðèëàä çá³ëüøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fÍå âèêîðèñòîâóéòå êàáåëü äëÿ ïåðåíåñåííÿ

åëåêòðîïðèëàäó, ï³äâ³øóâàííÿ àáî âèòÿãóâàííÿ

øòåïñåëÿ ç ðîçåòêè. Çàõèùàéòå êàáåëü â³ä òåïëà,

îë³¿, ãîñòðèõ êðà¿â òà äåòàëåé ïðèëàäó, ùî ðóõàþòüñÿ.

Ïîøêîäæåíèé àáî çàêðó÷åíèé êàáåëü çá³ëüøóº ðèçèê

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

fÄëÿ çîâí³øí³õ ðîá³ò îáîâ’ÿçêîâî âèêîðèñòîâóéòå

ëèøå òàêèé ïîäîâæóâà÷, ùî ïðèäàòíèé äëÿ çîâí³øí³õ

ðîá³ò. Âèêîðèñòàííÿ ïîäîâæóâà÷à, ùî ðîçðàõîâàíèé íà

çîâí³øí³ ðîáîòè, çìåíøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fßêùî íå ìîæíà çàïîá³ãòè âèêîðèñòàííþ

åëåêòðîïðèëàäó ó âîëîãîìó ñåðåäîâèù³,

âèêîðèñòîâóéòå ïðèñòð³é çàõèñíîãî âèìêíåííÿ.

Âèêîðèñòàííÿ ïðèñòðîþ çàõèñíîãî âèìêíåííÿ çìåíøóº

ðèçèê óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

Áåçïåêà ëþäåé

fÁóäüòå óâàæíèìè, ñë³äêóéòå çà òèì, ùî Âè ðîáèòå, òà

ðîçñóäëèâî ïîâîäüòåñÿ ï³ä ÷àñ ðîáîòè ç

åëåêòðîïðèëàäîì. Íå êîðèñòóéòåñÿ

åëåêòðîïðèëàäîì, ÿêùî Âè ñòîìëåí³ àáî

çíàõîäèòåñÿ ï³ä ä³ºþ íàðêîòèê³â, ñïèðòíèõ íàïî¿â

àáî ë³ê³â. Ìèòü íåóâàæíîñò³ ïðè êîðèñòóâàíí³

åëåêòðîïðèëàäîì ìîæå ïðèçâåñòè äî ñåðéîçíèõ òðàâì.

fÂäÿãàéòå îñîáèñòå çàõèñíå ñïîðÿäæåííÿ òà

îáîâ’ÿçêîâî âäÿãàéòå çàõèñí³ îêóëÿðè. Âäÿãàííÿ

îñîáèñòîãî çàõèñíîãî ñïîðÿäæåííÿ, ÿê íàïð., – â çàëåæ-

íîñò³ â³ä âèäó ðîá³ò – çàõèñíî¿ ìàñêè, ñïåöâçóòòÿ, ùî íå

êîâçàºòüñÿ, êàñêè òà íàâóøíèê³â, çìåíøóº ðèçèê òðàâì.

fÓíèêàéòå âèïàäêîâîãî âìèêàííÿ. Ïåðø í³æ

ââ³ìêíóòè åëåêòðîïðèëàä â åëåêòðîìåðåæó àáî

ï³ä’ºäíàòè àêóìóëÿòîðíó áàòàðåþ, áðàòè éîãî â ðóêè

àáî ïåðåíîñèòè, âïåâí³òüñÿ â òîìó, ùî

åëåêòðîïðèëàä âèìêíóòèé. Òðèìàííÿ ïàëüöÿ íà

âèìèêà÷³ ï³ä ÷àñ ïåðåíåñåííÿ åëåêòðîïðèëàäó àáî

ï³äêëþ÷åííÿ â ðîçåòêó óâ³ìêíóòîãî ïðèëàäó ìîæå

ïðèçâåñòè äî òðàâì.

fÏåðåä òèì, ÿê âìèêàòè åëåêòðîïðèëàä, ïðèáåð³òü

íàëàãîäæóâàëüí³ ³íñòðóìåíòè òà ãàéêîâèé êëþ÷.

Ïåðåáóâàííÿ íàëàãîäæóâàëüíîãî ³íñòðóìåíòà àáî êëþ÷à

â ÷àñòèí³ ïðèëàäó, ùî îáåðòàºòüñÿ, ìîæå ïðèçâåñòè äî

òðàâì.

fÓíèêàéòå íåïðèðîäíîãî ïîëîæåííÿ ò³ëà. Çáåð³ãàéòå

ñò³éêå ïîëîæåííÿ òà çàâæäè çáåð³ãàéòå ð³âíîâàãó. Öå

äîçâîëèòü Âàì êðàùå çáåð³ãàòè êîíòðîëü íàä åëåêòðî-

ïðèëàäîì ó íåñïîä³âàíèõ ñèòóàö³ÿõ.

fÂäÿãàéòå ïðèäàòíèé îäÿã. Íå âäÿãàéòå ïðîñòîðèé

îäÿã òà ïðèêðàñè. Íå ï³äñòàâëÿéòå âîëîññÿ, îäÿã òà

ðóêàâèö³ äî äåòàëåé ïðèëàäó, ùî ðóõàþòüñÿ. Ïðî-

ñòîðèé îäÿã, äîâãå âîëîññÿ òà ïðèêðàñè ìîæóòü

ïîòðàïèòè â äåòàë³, ùî ðóõàþòüñÿ.

fßêùî ³ñíóº ìîæëèâ³ñòü ìîíòóâàòè ïè-

ëîâ³äñìîêòóâàëüí³ àáî ïèëîóëîâëþþ÷³ ïðèñòðî¿,

ïåðåêîíàéòåñÿ, ùîá âîíè áóëè äîáðå ï³ä’ºäíàí³ òà

ïðàâèëüíî âèêîðèñòîâóâàëèñÿ. Âèêîðèñòàííÿ ïèëî-

â³äñìîêòóâàëüíîãî ïðèñòðîþ ìîæå çìåíøèòè

íåáåçïåêè, çóìîâëåí³ ïèëîì.

Ïðàâèëüíå ïîâîäæåííÿ òà êîðèñòóâàííÿ

åëåêòðîïðèëàäàìè

fÍå ïåðåâàíòàæóéòå ïðèëàä. Âèêîðèñòîâóéòå òàêèé

ïðèëàä, ùî ñïåö³àëüíî ïðèçíà÷åíèé äëÿ â³äïîâ³äíî¿

ðîáîòè. Ç ïðèäàòíèì ïðèëàäîì Âè ç ìåíøèì ðèçèêîì

îòðèìàºòå êðàù³ ðåçóëüòàòè ðîáîòè, ÿêùî áóäåòå

ïðàöþâàòè â çàçíà÷åíîìó ä³àïàçîí³ ïîòóæíîñò³.

fÍå êîðèñòóéòåñÿ åëåêòðîïðèëàäîì ç ïîøêîäæåíèì

âèìèêà÷åì. Åëåêòðîïðèëàä, ÿêèé íå ìîæíà óâ³ìêíóòè

àáî âèìêíóòè, º íåáåçïå÷íèì ³ éîãî òðåáà

â³äðåìîíòóâàòè.

fÏåðåä òèì, ÿê ðåãóëþâàòè ùî-íåáóäü íà ïðèëàä³,

ì³íÿòè ïðèëàääÿ àáî õîâàòè ïðèëàä, âèòÿãí³òü

øòåïñåëü ³ç ðîçåòêè òà/àáî âèòÿãí³òü àêóìóëÿòîðíó

áàòàðåþ. Ö³ ïîïåðåäæóâàëüí³ çàõîäè ç òåõí³êè áåçïåêè

çìåíøóþòü ðèçèê âèïàäêîâîãî çàïóñêó ïðèëàäó.

fÕîâàéòå åëåêòðîïðèëàäè, ÿêèìè Âè ñàìå íå

êîðèñòóºòåñü, â³ä ä³òåé. Íå äîçâîëÿéòå

êîðèñòóâàòèñÿ åëåêòðîïðèëàäîì îñîáàì, ùî íå

çíàéîì³ ç éîãî ðîáîòîþ àáî íå ÷èòàëè ö³ âêàç³âêè. Ó

ðàç³ çàñòîñóâàííÿ íåäîñâ³ä÷åíèìè îñîáàìè ïðèëàäè

íåñóòü â ñîá³ íåáåçïåêó.

fÑòàðàííî äîãëÿäàéòå çà åëåêòðîïðèëàäîì.

Ïåðåâ³ðÿéòå, ùîá ðóõîì³ äåòàë³ ïðèëàäó áåçäîãàííî

ïðàöþâàëè òà íå çà¿äàëè, íå áóëè ïîøêîäæåíèìè àáî

íàñò³ëüêè ïîøêîäæåíèìè, ùîá öå ìîãëî âïëèíóòè íà

ôóíêö³îíóâàííÿ åëåêòðîïðèëàäó. Ïîøêîäæåí³

äåòàë³ òðåáà â³äðåìîíòóâàòè, ïåðø í³æ

êîðèñòóâàòèñÿ íèìè çíîâ. Âåëèêà ê³ëüê³ñòü íåùàñíèõ

âèïàäê³â ñïðè÷èíÿºòüñÿ ïîãàíèì äîãëÿäîì çà

åëåêòðîïðèëàäàìè.

fÒðèìàéòå ð³çàëüí³ ³íñòðóìåíòè íàãîñòðåíèìè òà â

÷èñòîò³. Ñòàðàííî äîãëÿíóò³ ð³çàëüí³ ³íñòðóìåíòè ç

ãîñòðèì ð³çàëüíèì êðàºì ìåíøå çàñòðÿþòü òà ëåãø³ â

åêñïëóàòàö³¿.

fÂèêîðèñòîâóéòå åëåêòðîïðèëàä, ïðèëàääÿ äî íüîãî,

ðîáî÷³ ³íñòðóìåíòè ò.³. â³äïîâ³äíî äî öèõ âêàç³âîê.

Áåð³òü äî óâàãè ïðè öüîìó óìîâè ðîáîòè òà ñïå-

öèô³êó âèêîíóâàíî¿ ðîáîòè. Âèêîðèñòàííÿ

åëåêòðîïðèëàä³â äëÿ ðîá³ò, äëÿ ÿêèõ âîíè íå

ïåðåäáà÷åí³, ìîæå ïðèçâåñòè äî íåáåçïå÷íèõ ñèòóàö³é.

Ñåðâ³ñ

fÂ³ääàâàéòå ñâ³é ïðèëàä íà ðåìîíò ëèøå

êâàë³ô³êîâàíèì ôàõ³âöÿì òà ëèøå ç âèêîðèñòàííÿì

îðèã³íàëüíèõ çàï÷àñòèí. Öå çàáåçïå÷èòü áåçïå÷í³ñòü

ïðèëàäó íà äîâãèé ÷àñ.

OBJ_BUCH-1360-001.book Page 287 Tuesday, March 22, 2011 12:01 PM

288 | Óêðà¿íñüêà

1 609 929 W31 | (22.3.11) Bosch Power Tools

Âêàç³âêè ç òåõí³êè áåçïåêè äëÿ ïàíåëüíèõ

ïèëîê

fÅëåêòðî³íñòðóìåíò ïîñòà÷àºòüñÿ ç

ïîïåðåäæóâàëüíîþ òàáëè÷êîþ íà àíãë³éñüê³é ìîâ³

(íà çîáðàæåíí³ åëåêòðî³íñòðóìåíòó íà ñòîð³íö³ ç

ìàëþíêîì âîíà ïîçíà÷åíà íîìåðîì 3).

fÏåðåä ïåðøèì çàïóñêîì â åêñïëóàòàö³þ çàêëåéòå

àíãë³éñüêèé òåêñò ïîïåðåäæóâàëüíî¿ òàáëè÷êè

íàêëåéêîþ íà ìîâ³ Âàøî¿ êðà¿íè, ùî âõîäèòü ó

êîìïëåêò ïîñòà÷àííÿ.

fÍ³ â ÿêîìó ðàç³ íå çí³ìàéòå çà ïðèëàäó ³ íå

çàêðèâàéòå ïîïåðäæóâàëüí³ òàáëè÷êè.

fÍ³êîëè íå ñòàâàéòå íà åëåêòðîïðèëàä. ßêùî

åëåêòðîïðèëàä ïåðåâåðíåòüñÿ àáî Âè íåíàâìèñíî

äîòîðêíåòåñü òîðêíåòåñÿ ïèëÿëüíîãî äèñêà, ìîæëèâ³

ñåðéîçí³ òðàâìè.

fÂïåâí³òüñÿ ó òîìó, ùî çàõèñíà êðèøêà ïðàöþº

íàëåæíèì ÷èíîì ³ â³ëüíî ðóõàºòüñÿ. Í³êîëè íå

çàòèñêàéòå ì³öíî çàõèñíó êðèøêó ó â³äêðèòîìó ñòàí³.

fÍ³êîëè íå çáèðàéòå çàëèøêè ðîçïèëó, ñòðóæêè òîùî â

çîí³ ïèëÿííÿ ïðè ïðàöþþ÷îìó åëåêòðî³íñòðóìåíò³.

Ñïî÷àòêó ïðèâåä³òü êðîíøòåéí ðîáî÷îãî ³íñòðóìåíòà â

ñòàí ñïîêîþ ³ ëèøå ïîò³ì âèìèêàéòå åëåêòðî³íñòðóìåíò.

fÏ³äâîäüòå ïèëÿëüíèé äèñê äî îáðîáëþâàíî¿

çàãîòîâêè ëèøå â óâ³ìêíóòîìó ñòàí³. Â ïðîòèâíîìó

ðàç³, ÿêùî ïèëÿëüíèé äèñê çàêëèíèòüñÿ â îáðîáëþâàí³é

äåòàë³, â³í ìîæå ñ³ïíóòèñÿ.

fÐóêîÿòêè çàâæäè ìàþòü áóòè ñóõèìè ³ íå

çàáðóäíåíèìè îë³ºþ àáî ìàñòèëîì. Æèðí³ ðóêîÿòêè

âèñëèçàþòü ç ðóê ³ ïðèçâîäÿòü äî âòðàòè êîíòðîëþ íàä

ïðèëàäîì.

fÊîðèñòóéòåñÿ åëåêòðîïðèëàäîì ëèøå òîä³, ÿêùî íà

ðîáî÷³é ïëîù³, êð³ì îáðîáëþâàíî¿ äåòàë³, íåìàº

íàëàãîäæóâàëüíèõ ³íñòðóìåíò³â, ñòðóæêè òîùî.

Íåâåëèê³ øìàòêè äåðåâèíè ³ ³íø³ ïðåäìåòè, ÿêèõ ìîæå

òîðêíóòèñÿ ïèëÿëüíèé äèñê, ùî îáåðòàºòüñÿ, ìîæóòü íà

âåëèê³é øâèäêîñò³ â³äñêî÷èòè ó Âàøîìó íàïðÿìêó.

fÏðèáèðàéòå òèðñó òà ðåøòêè ìàòåð³àëó ç ï³äëîãè.

²íàêøå Âè ìîæåòå ïîñêîâçíóòèñÿ àáî ïåðå÷åïèòèñÿ.

fÇàâæäè äîáðå çàòèñêóéòå îáðîáëþâàíèé ìàòåð³àë.

Íå îáðîáëÿéòå çàãîòîâêè, ÿê³ íåìîæëèâî çàòèñíóòè

÷åðåç ¿õ ìàë³ ðîçì³ðè. ²íàêøå â³äñòàíü â³ä ðóêè äî

ïèëÿëüíîãî äèñêà, ùî îáåðòàºòüñÿ, áóäå çàíàäòî ìàëîþ.

fÇàñòîñîâóéòå åëåêòðîïðèëàä ëèøå äëÿ îáðîáêè

òàêèõ ìàòåð³àë³â, ùî âêàçàí³ â ðîçä³ë³ ïðî

ïðèçíà÷åííÿ ïðèëàäó. ²íàêøå ìîæëèâå

ïåðåâàíòàæåííÿ åëåêòðîïðèëàäó.

fÓ ðàç³ çàêëèíåííÿ ïèëÿëüíîãî äèñêà âèìêí³òü

åëåêòðîïðèëàä ³ ïðèòðèìàéòå çàãîòîâêó, ïîêè

ïèëÿëüíèé äèñê íå çóïèíèòüñÿ. Äëÿ óíèêíåííÿ

ðèêîøåòó ïðèâîäüòå çàãîòîâêó â ðóõ ëèøå ï³ñëÿ

çóïèíêè ïèëÿëüíîãî äèñêó. Óñóíüòå ïðè÷èíó

çàêëèíåííÿ ïèëÿëüíîãî äèñêà, ïåðø í³æ çíîâó âìèêàòè

åëåêòðîïðèëàä.

fÍå âñòàâëÿéòå ïàëüö³ â ðóõîì³ äåòàë³ êðîíøòåéíà.

Ïàëüö³ ìîæóòü çàòèñíóòèñÿ ³ îäåðæàòè çíà÷í³ òðàâìè.

fÄîáðå òðèìàéòå ðóêîÿòêó ïåðåä óâ³ìêíåííÿì ïèëêè ³

ï³ä ÷àñ âñüîãî ïðîöåñó ðîçïèëþâàííÿ. Ï³ä ÷àñ

ðîçïèëþâàííÿ êîíòðîëüîâàíî ïåðåñóâàéòå

êðîíøòåéí. Çâà÷àþ÷è íà íàäçâè÷àéíó ìàíåâðåí³ñòü

êðîíøòåéíà, ìèòü íåóâàæíîñò³ ìîæå ïðèçâåñòè äî

ñåðéîçíèõ òðàâì.

fÐîçïèëþéòå çàãîòîâêó çàâæäè ñïåðåäó íàçàä.

Çàêëèíåííÿ ïèëÿëüíîãî äèñêà â çàãîòîâö³ ìîæå

ïðèçâîäèòè äî íåáåçïåêè ðèêîøåòó.

fÍå âèêîðèñòîâóéòå ïèëÿëüí³ äèñêè, ùî çàòóïèëèñÿ,

ïîãíóëèñÿ, ìàþòü òð³ùèíè àáî ïîøêîäæåííÿ.

Ïèëÿëüí³ äèñêè ç òóïèìè àáî íåïðàâèëüíî

ñïðÿìîâàíèìè çóáàìè, çâàæàþ÷è íà äóæå âóçüêèé

ïðîì³æîê, ïðèçâîäÿòü äî çàâåëèêîãî òåðòÿ, çàêëèíåííÿ

ïèëÿëüíîãî äèñêà ³ ñìèêàííÿ.

fÇàâæäè âèêîðèñòîâóéòå ëèøå ïèëÿëüí³ äèñêè

ïðàâèëüíîãî ðîçì³ðó ³ ç ïðèäàòíèì ïîñàäî÷íèì

îòâîðîì (íàïð., ó ôîðì³ ç³ðêè àáî êðóãëî¿ ôîðìè).

Ïèëÿëüí³ äèñêè, ùî íå ï³äõîäÿòü äî ìîíòàæíèõ äåòàëåé

ïèëêè, îáåðòàþòüñÿ íåð³âíî ³ ïðèçâîäÿòü äî âòðàòè

êîíòðîëþ.

fÍå âèêîðèñòîâóéòå ïèëÿëüí³ äèñêè ç

âèñîêîëåãîâàíî¿ øâèäêîð³çàëüíî¿ ñòàë³. Òàê³ äèñêè

ìîæóòü øâèäêî ëàìàòèñÿ.

fÏ³ñëÿ ðîáîòè íå òîðêàéòåñÿ ïèëÿëüíîãî äèñêà, äîêè

â³í íå îõîëîíå. Ïèëÿëüíèé äèñê ï³ä ÷àñ ðîáîòè äóæå

íàãð³âàºòüñÿ.

fÍ³ â ÿêîìó ðàç³ íå âìèêàéòå åëåêòðîïðèëàä áåç

âñòàâíîãî ùèòêà. Ó ðàç³ ïîøêîäæåííÿ çàì³í³òü

ùèòîê. Áåç áåçäîãàííîãî âñòàâíîãî ùèòêà ìîæíà

ïîðàíèòèñÿ îá ïèëÿëüíèé äèñê.

fÐåãóëÿðíî ïåðåâ³ðÿéòå øíóð òà â³ääàéòå éîãî â

ðåìîíò â àâòîðèçîâàíó ñåðâ³ñíó ìàéñòåðíþ

åëåêòðîïðèëàä³â Bosch. Ì³íÿéòå ïîøêîäæåí³

ïîäîâæóâà÷³. Ëèøå çà òàêèõ óìîâ Âàø åëåêòðîïðèëàä ³

íàäàë³ áóäå çàëèøàòèñÿ áåçïå÷íèì.

fÍàä³éíî çáåð³ãàéòå åëåêòðîïðèëàä, ÿêùî Âè íå

êîðèñòóºòåñÿ íèì. Ì³ñöå äëÿ çáåð³ãàííÿ ïîâèííî

áóòè ñóõèì òà çàêðèâàòèñÿ íà êëþ÷. Öå çàïîá³ãàº

ïîøêîäæåííþ åëåêòðîïðèëàäó ï³ä ÷àñ çáåð³ãàííÿ àáî

âíàñë³äîê âèêîðèñòàííÿ íåäîñâ³ä÷åíèìè îñîáàìè.

fÍå íàïðàâëÿéòå ëàçåðíèé ïðîì³íü íà ëþäåé àáî

òâàðèí, ³ ñàì³ íå äèâ³òüñÿ íà ëàçåðíèé ïðîì³íü. Öåé

åëåêòðîïðèëàä ñòâîðþº ëàçåðíå âèïðîì³íþâàííÿ

êëàñó 2 â³äïîâ³äíî äî íîðìè EN 60825-1. Öèì

âèïðîì³íþâàííÿì ìîæíà íåíàâìèñíå çàñë³ïèòè ³íøèõ

ëþäåé.

fÍå çàì³íþéòå âáóäîâàíèé ëàçåð íà ëàçåð ³íøîãî

òèïó. ßêùî ëàçåð íå ïðèäàòíèé äëÿ öüîãî

åëåêòðî³íñòðóìåíòó, â³í ìîæå ñòâîðþâàòè íåáåçïåêó äëÿ

ëþäåé.

ЛАЗЕРНЕ ВИПРОМІНЮВАННЯ

Не дивіться на промінь

Лазер класу 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 288 Tuesday, March 22, 2011 12:01 PM

Óêðà¿íñüêà | 289

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fÇàêð³ïëþéòå îáðîáëþâàíèé ìàòåð³àë. Çà äîïîìîãîþ

çàòèñêíîãî ïðèñòðîþ àáî ëåùàò îáðîáëþâàíèé ìàòåð³àë

ô³êñóºòüñÿ íàä³éí³øå í³æ ïðè òðèìàíí³ éîãî â ðóö³.

fÍ³êîëè íå â³äõîäüòå â³ä ðîáî÷îãî ³íñòðóìåíòó, ïîêè

â³í ïîâí³ñòþ íå çóïèíèòüñÿ. Ðîáî÷èé ³íñòðóìåíò, ùî

ùå ðóõàºòüñÿ ïî ³íåðö³¿, ìîæå ñïðè÷èíÿòè ò³ëåñí³

óøêîäæåííÿ.

fÍå êîðèñòóéòåñÿ åëåêòðîïðèëàäîì ç ïîøêîäæåíèì

åëåêòðîêàáåëåì. ßêùî ï³ä ÷àñ ðîáîòè åëåêòðîêàáåëü

áóäå ïîøêîäæåíî, íå òîðêàéòåñÿ ïîøêîäæåíîãî

åëåêòðîêàáåëÿ ³ âèòÿãí³òü øòåïñåëü ç ðîçåòêè.

Ïîøêîäæåíèé åëåêòðîøíóð çá³ëüøóº íåáåçïåêó

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

Ñèìâîëè

Íèæ÷åïîäàí³ ñèìâîëè ìîæóòü çíàäîáèòüñÿ Âàì ïðè

êîðèñòóâàíí³ Âàøèì åëåêòðîïðèëàäîì. Áóäü ëàñêà,

çàïàì’ÿòàéòå ö³ ñèìâîëè òà ¿õ çíà÷åííÿ. Ïðàâèëüíå

ðîçóì³ííÿ ñèìâîë³â äîïîìîæå Âàì ïðàâèëüíî òà

íåáåçïå÷íî êîðèñòóâàòèñÿ åëåêòðîïðèëàäîì.

Ñèìâîëè òà ¿õ çíà÷åííÿ

Ëàçåðíå âèïðîì³íþâàííÿ

Íå äèâ³òüñÿ íà ïðîì³íü

Ëàçåð êëàñó 2

Íå ï³äñòàâëÿéòå ðóêè â çîíó

ðîçïèëþâàííÿ ïðè ïðàöþþ÷îìó

åëåêòðî³íñòðóìåíò³. Äîòîðêàííÿ äî

ïèëÿëüíîãî äèñêà íåñå â ñîá³ íåáåçïåêó

ïîðàíåííÿ.

Âäÿãàéòå ïèëîçàõèñíó ìàñêó.

Âäÿãàéòå çàõèñí³ îêóëÿðè!

Âäÿãàéòå íàâóøíèêè. Øóì ìîæå ïîøêî-

äèòè ñëóõ.

Íåáåçïå÷íà çîíà! Çà ìîæëèâ³ñòþ íå

ï³äñòàâëÿéòå â íå¿ ðóêè òà ïàëüö³.

Íå âñòàâëÿéòå ïàëüö³ â ðóõîì³ äåòàë³

êðîíøòåéíà. Ïàëüö³ ìîæóòü çàòèñíóòèñÿ ³

îäåðæàòè çíà÷í³ òðàâìè.

Çâàæàéòå íà ðîçì³ðè ïèëÿëüíîãî äèñêà. Ä³àìåòð îòâîðó

ïîâèíåí ïàñóâàòè äî øïèíäåëÿ áåç ïðîì³æêó. Íå

âèêîðèñòîâóéòå ïåðåõ³äíèêè àáî àäàïòåðè.

Ï³ä ÷àñ òðàíñïîðòóâàííÿ

åëåêòðî³íñòðóìåíòó òðèìàéòåñÿ ò³ëüêè çà

ö³ ïîçíà÷åí³ ì³ñöÿ (çàãëèáèíè äëÿ ðóê) àáî

çà ðóêîÿòêó äëÿ ïåðåíåñåííÿ.

Í³êîëè íå ïåðåíîñüòå åëåêòðî³íñòðóìåíò

çà ðóêîÿòêó íà êðîíøòåéí³.

Çàòèñêíà ðóêîÿòêà â³äïóùåíà:

Ìîæëèâ³ñòü íàñòðîþâàííÿ âåðòèêàëüíèõ êóò³â

ðîçïèëþâàííÿ.

Çàòèñêíà ðóêîÿòêà çàòèñíåíà:

Íàñòðîºíå íà êðîíøòåéí³ çíà÷åííÿ âåðòèêàëüíîãî êóòà

ðîçïèëþâàííÿ çáåð³ãàºòüñÿ.

Íàêàçóº ïîñë³äîâí³ñòü ä³é ïðè âñòàíîâëåíí³ âåðòèêàëüíîãî

êóòà ð³çàííÿ.

1. Â³äïóñò³òü çàòèñêíó ðóêîÿòêó

2. Çëåãêà íàõèë³òü êðîíøòåéí ë³âîðó÷

3. Âñòàíîâ³òü íà ïîâîðîòí³é ðó÷ö³ íåîáõ³äíèé ä³àïàçîí

êóòà ðîçïèëþâàííÿ

Ñèìâîëè òà ¿õ çíà÷åííÿ

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 289 Tuesday, March 22, 2011 12:01 PM

290 | Óêðà¿íñüêà

1 609 929 W31 | (22.3.11) Bosch Power Tools

Îïèñ ïðîäóêòó ³ ïîñëóã

Ïðî÷èòàéòå âñ³ çàñòåðåæåííÿ ³ âêàç³âêè.

Íåäîòðèìàííÿ çàñòåðåæåíü ³ âêàç³âîê ìîæå

ïðèçâåñòè äî óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì, ïîæåæ³ òà/àáî ñåðéîçíèõ òðàâì.

Ïðèçíà÷åííÿ ïðèëàäó

Åëåêòðîïðèëàä ïðèçíà÷åíèé äëÿ ñòàö³îíàðíîãî ïðÿìîãî

ïîçäîâæíüîãî òà ïîïåðå÷íîãî ðîçïèëþâàííÿ äåðåâèíè.

Ìîæëèâ³ ãîðèçîíòàëüí³ êóòè ðîçïèëþâàííÿ â³ä –52° äî

+60° ³ âåðòèêàëüí³ êóòè ðîçïèëþâàííÿ â³ä 47° (ë³âîðó÷) äî

47° (ïðàâîðó÷).

Çà ñâîºþ ïîòóæí³ñòþ åëåêòðî³íñòðóìåíò ðîçðàõîâàíèé íà

ðîçïèëþâàííÿ òâåðäèõ ³ ì’ÿêèõ ïîð³ä äåðåâà, à òàêîæ

äåðåâèííî-ñòðóæêîâèõ ³ âîëîêíèñòèõ ïëèò.

Ïðè âèêîðèñòàíí³ â³äïîâ³äíèõ ïèëÿëüíèõ äèñê³â ìîæëèâå

ðîçïèëþâàííÿ àëþì³í³ºâèõ ïðîô³ë³â ³ ïëàñòìàñè.

Çîáðàæåí³ êîìïîíåíòè

Íóìåðàö³ÿ çîáðàæåíèõ êîìïîíåíò³â ïîñèëàºòüñÿ íà

çîáðàæåííÿ åëåêòðîïðèëàäó íà ñòîð³íêàõ ç ìàëþíêàìè.

1Ì³øîê äëÿ ïèëó

2Â³äñìîêòóâàëüíèé àäàïòåð

3Ïîïåðåäæóâàëüíà òàáëè÷êà äëÿ ðîáîòè ç ëàçåðîì

4Ðóêîÿòêà

5Ô³êñàòîðíèé âàæ³ëü

6Çàõèñíèé êîæóõ

7Òðàíñïîðòíà ðóêîÿòêà

8Ìàÿòíèêîâèé çàõèñíèé êîæóõ

9Ïîäîâæóâà÷ óïîðíî¿ ïëàíêè

10 Óïîðíà øèíà

11 Ïîäîâæóâà÷ ñòîëà

12 Ìîíòàæí³ îòâîðè

13 Âñòàâíèé ùèòîê

14 Ô³êñàòîð êóòà

15 Ðó÷êà ô³êñàö³¿ äëÿ â³ëüíîãî íàñòðîþâàííÿ êóòà

ðîçïèëþâàííÿ (ãîðèçîíòàëüíîãî)

16 Âàæ³ëü äëÿ ïîïåðåäíüîãî íàñòðîþâàííÿ êóòà

ðîçïèëþâàííÿ (ãîðèçîíòàëüíîãî)

17 Çàòèñêíà ðóêîÿòêà äëÿ â³ëüíîãî âñòàíîâëåííÿ êóòà

ðîçïèëþâàííÿ (âåðòèêàëüíîãî)

18 Íàñ³÷êè äëÿ ñòàíäàðòíèõ êóò³â ðîçïèëþâàííÿ

19 Çàãëèáèíè äëÿ ðóê

20 Êëþ÷-øåñòèãðàííèê (6 ìì/4 ìì)

21 Êëþ÷-øåñòèãðàííèê (2 ìì)

22 Ñòðóáöèíà

23 Êîâçíèé ðîëèê

24 ²íäèêàòîð êóòà ðîçïèëþâàííÿ (âåðòèêàëüíîãî) ïðè

íàõèë³ ïðàâîðó÷ (0°–47°)

25 Äåôëåêòîð äëÿ ñõîäó ñòðóæêè

26 Çàòèñêíèé âàæ³ëü ìåõàí³çìó êîâçàííÿ

27 Çàõèñíèé êîâïà÷îê ëàçåðà

28 Êðîíøòåéí

29 Þñòèðóâàëüíèé ãâèíò îáìåæóâà÷à ãëèáèíè

30 Îáìåæóâà÷ ãëèáèíè

31 Òðàíñïîðòíèé ô³êñàòîð

32 Øêàëà êóò³â ðîçïèëþâàííÿ (âåðòèêàëüíèõ)

33 ²íäèêàòîð êóòà ðîçïèëþâàííÿ (âåðòèêàëüíîãî) ïðè

íàõèë³ ë³âîðó÷ (47°–0°)

34 Ãîëîâêà äëÿ âñòàíîâëåííÿ êóòà ðîçïèëþâàííÿ íà

22,5° (âåðòèêàëüíîãî)

35 Ô³êñóþ÷èé ãâèíò ïîçäîâæíüîãî óïîðà

36 Ïîçäîâæí³é óïîð

Íàñòðîþâàííÿ ä³àïàçîí³â âåðòèêàëüíèõ êóò³â

ðîçïèëþâàííÿ íà ïîâîðîòí³é ðó÷ö³

íàõèëåííÿ ïèëÿëüíîãî äèñêà ë³âîðó÷ (45°–0°)

íàõèëåííÿ ïèëÿëüíîãî äèñêà ïðàâîðó÷

(0°–45°)

âåñü ä³àïàçîí íàõèëó êðîíøòåéíà

(–47°– +47°)

Äëÿ íàñòðîþâàííÿ äîâ³ëüíèõ ãîðèçîíòàëüíèõ êóò³â

ðîçïèëþâàííÿ ñò³ë ìàº â³ëüíî ïåðåñóâàòèñÿ àáî ô³êñàòîð

êóòà ìàº áóòè çàáëîêîâàíèé:

–Ïîòÿãí³òü âàæ³ëün òà îäíî÷àñíî ïðèòèñí³òü ô³êñàòîð

êóòà o â ïåðåäí³é ÷àñòèí³ âíèç

Íå âèêèäàéòå åëåêòðî³íñòðóìåíòè â

ïîáóòîâå ñì³òòÿ!

Ëèøå äëÿ êðà¿í ªÑ:

Â³äïîâ³äíî äî ºâðîïåéñüêî¿ äèðåêòèâè 2002/96/EÑ ïðî

â³äïðàöüîâàí³ åëåêòðî- ³ åëåêòðîíí³ ïðèëàäè ³ ¿¿

ïåðåòâîðåííÿ â íàö³îíàëüíîìó çàêîíîäàâñòâ³

åëåêòðîïðèëàäè, ùî âèéøëè ç âæèâàííÿ, ïîâèíí³

çäàâàòèñÿ îêðåìî ³ óòèë³çóâàòèñÿ åêîëîã³÷íî ÷èñòèì

ñïîñîáîì.

Ñèìâîëè òà ¿õ çíà÷åííÿ

OBJ_BUCH-1360-001.book Page 290 Tuesday, March 22, 2011 12:01 PM

Óêðà¿íñüêà | 291

Bosch Power Tools 1 609 929 W31 | (22.3.11)

37 Øêàëà äëÿ íàñòðîþâàííÿ êóòà ðîçïèëþâàííÿ

(ãîðèçîíòàëüíîãî)

38 Ñò³ë

39 Ïîâîðîòíà ðó÷êà äëÿ íàñòðîþâàííÿ êóòà

ðîçïèëþâàííÿ (âåðòèêàëüíîãî)

40 Ïèëÿëüíèé äèñê

41 Âèêèäà÷ òèðñè

42 Ô³êñóþ÷èé ãâèíò êîðîìèñëà 43

43 Êîðîìèñëî ìàÿòíèêîâîãî çàõèñíîãî êîæóõà

44 Ïåðåäí³é êð³ïèëüíèé ãâèíò

(çàõèñíèé ùèòîê/ìàÿòíèêîâèé çàõèñíèé êîæóõ)

45 Çàäí³é êð³ïèëüíèé ãâèíò

(çàõèñíèé ùèòîê/ìàÿòíèêîâèé çàõèñíèé êîæóõ)

46 Çàõèñíèé ùèòîê

47 Ô³êñàòîð øïèíäåëÿ

48 Ãâèíò ç âíóòð³øí³ì øåñòèãðàííèêîì (6 ìì) äëÿ

êð³ïëåííÿ ïèëÿëüíîãî äèñêà

49 Çàòèñêíèé ôëàíåöü

50 Âíóòð³øí³é çàòèñêíèé ôëàíåöü

51 Çàòèñêíèé âàæ³ëü ïîäîâæóâà÷à ñòîëà

52 Çàòèñêíèé âàæ³ëü ïîäîâæóâà÷à óïîðíî¿ ïëàíêè

53 ßçè÷îê

54 Äåìïôåð

55 Ãâèíòè äëÿ íàñòðîþâàííÿ äåìïôóâàííÿ

56 Îòâîðè ï³ä ñòðóáöèíó

57 Ãâèíò-áàðàí÷èê

58 Ñòðèæåíü ç ð³çüáîþ

59 ²íäèêàòîð êóòà (ãîðèçîíòàëüíîãî)

60 Âèìèêà÷

61 Âèìèêà÷ ëàçåðà (ïîçíà÷åííÿ ë³í³¿ ðîçïèëþâàííÿ)

62 Ãâèíòè äî âñòàâíîãî ùèòêà

63 Çàòèñêíèé ãâèíò ïîçäîâæíüîãî óïîðà

64 Ðåãóëþâàëüíèé ãâèíò ïîëîæåííÿ ëàçåðà (çá³ãàííÿ)

65 Ãâèíòè äî çàõèñíîãî êîâïà÷êà ëàçåðà

66 Êð³ïèëüíèé ãâèíò äëÿ ìîíòàæíî¿ ïëèòè ëàçåðà

67 Êð³ïèëüíèé ãâèíò äëÿ êîðïóñó ëàçåðà

68–70

Óñòàíîâî÷í³ ãâèíòè äëÿ áàçîâîãî ïîëîæåííÿ 0°

(âåðòèêàëüíèé êóò ðîçïèëþâàííÿ)

71 Óñòàíîâî÷íèé ãâèíò äëÿ áàçîâîãî ïîëîæåííÿ 45°

(ë³âèé âåðòèêàëüíèé êóò ðîçïèëþâàííÿ)

72 Óñòàíîâî÷íèé ãâèíò äëÿ áàçîâîãî ïîëîæåííÿ 45°

(ïðàâèé âåðòèêàëüíèé êóò ðîçïèëþâàííÿ)

73 Óñòàíîâî÷í³ ãâèíòè øêàëè 37 êóòà ðîçïèëþâàííÿ

(ãîðèçîíòàëüíîãî)

74 Ãâèíò ³íäèêàòîðà êóòà (ãîðèçîíòàëüíîãî)

75 Óñòàíîâî÷íèé ãâèíò ñèëè çàòèñíåííÿ çàòèñêíî¿

ðóêîÿòêè 17

76 Ñòð³÷êà-ëèïó÷êà

Çîáðàæåíå àáî îïèñàíå ïðèëàääÿ íå âõîäèòü â ñòàíäàðòíèé

îáñÿã ïîñòàâêè. Ïîâíèé àñîðòèìåíò ïðèëàääÿ Âè çíàéäåòå â

íàø³é ïðîãðàì³ ïðèëàääÿ.

Òåõí³÷í³ äàí³

²íôîðìàö³ÿ ùîäî øóìó ³ â³áðàö³¿

Ð³âåíü øóì³â âèçíà÷åíèé â³äïîâ³äíî äî ºâðîïåéñüêî¿

íîðìè EN 61029.

Îö³íåíèé ÿê À ð³âåíü çâóêîâîãî òèñêó â³ä ïðèëàäó, ÿê

ïðàâèëî, ñòàíîâèòü: çâóêîâå íàâàíòàæåííÿ 93 äÁ(A);

çâóêîâà ïîòóæí³ñòü 106 äÁ(A). Ïîõèáêà K=3 äÁ.

Âäÿãàéòå íàâóøíèêè!

Ïàíåëüíà ïèëà GCM 12 GDL Professional

Òîâàðíèé íîìåð 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Íîì. ñïîæèâàíà ïîòóæí³ñòü Âò 2000 1500 1800

Ê³ëüê³ñòü îáåðò³â íà õîëîñòîìó õîäó õâèë.-1 3800 3800 3800

Îáìåæåííÿ ïóñêîâîãî ñòðóìó zzz

Òèï ëàçåðà íì

ìÂò

635

Êëàñ ëàçåðà 222

Âàãà â³äïîâ³äíî äî EPTA-Procedure

01/2003 êã 32,1 32,1 32,1

Êëàñ çàõèñòó /II /II /II

Äîïóñòèì³ ðîçì³ðè çàãîòîâêè (ìàêñèìóì/ì³í³ìóì) äèâ. ñòîð. 297.

Ïàðàìåòðè çàçíà÷åí³ äëÿ íîì³íàëüíî¿ íàïðóãè [U] 230 Â. Ïðè ³íøèõ çíà÷åííÿõ íàïðóãè, à òàêîæ ó ñïåöèô³÷íîìó äëÿ êðà¿íè âèêîíàíí³ ìîæëèâ³

³íø³ ïàðàìåòðè.

Áóäü ëàñêà, çâàæàéòå íà òîâàðíèé íîìåð, çàçíà÷åíèé íà çàâîäñüê³é òàáëè÷ö³ Âàøîãî åëåêòðîïðèëàäó. Òîðãîâåëüíà íàçâà äåÿêèõ ïðèëàä³â ìîæå

ðîçð³çíÿòèñÿ.

Ðîçì³ðè ïðèäàòíèõ ïèëÿëüíèõ äèñê³â

Ä³àìåòð ïèëÿëüíîãî äèñêà ìì 305

Òîâùèíà öåíòðàëüíîãî äèñêà ìì 1,7–2,6

Ä³àìåòð îòâîðó ìì 30

OBJ_BUCH-1360-001.book Page 291 Tuesday, March 22, 2011 12:01 PM

292 | Óêðà¿íñüêà

1 609 929 W31 | (22.3.11) Bosch Power Tools

Çàãàëüíà â³áðàö³ÿ (âåêòîðíà ñóìà òðüîõ íàïðÿìê³â),

âèçíà÷åíà â³äïîâ³äíî äî EN 61029:

â³áðàö³ÿ ah <2,5ì/ñ2, ïîõèáêà K =1,5 ì/ñ2.

Çàçíà÷åíèé â öèõ âêàç³âêàõ ð³âåíü â³áðàö³¿ âèì³ðþâàâñÿ çà

ïðîöåäóðîþ, âèçíà÷åíîþ â EN 61029; íåþ ìîæíà

êîðèñòóâàòèñÿ äëÿ ïîð³âíÿííÿ ïðèëàä³â. Â³í ïðèäàòíèé

òàêîæ ³ äëÿ ïîïåðåäíüî¿ îö³íêè â³áðàö³éíîãî íàâàíòàæåííÿ.

Çàçíà÷åíèé ð³âåíü â³áðàö³¿ ñòîñóºòüñÿ ãîëîâíèõ ðîá³ò, äëÿ

ÿêèõ çàñòîñîâóºòüñÿ åëåêòðîïðèëàä. Îäíàê ïðè

çàñòîñóâàíí³ åëåêòðîïðèëàäó äëÿ ³íøèõ ðîá³ò, ðîáîò³ ç

³íøèìè ðîáî÷èìè ³íñòðóìåíòàìè àáî ïðè íåäîñòàòíüîìó

òåõí³÷íîìó îáñëóãîâóâàíí³ ð³âåíü â³áðàö³¿ ìîæå áóòè

³íøèì. Â ðåçóëüòàò³ â³áðàö³éíå íàâàíòàæåííÿ ïðîòÿãîì

âñüîãî ³íòåðâàëó âèêîðèñòàííÿ ïðèëàäó ìîæå çíà÷íî

çðîñòàòè.

Äëÿ òî÷íî¿ îö³íêè â³áðàö³éíîãî íàâàíòàæåííÿ òðåáà

âðàõîâóâàòè òàêîæ ³ ³íòåðâàëè ÷àñó, êîëè ïðèëàä âèìêíóòèé

àáî, õî÷ ³ óâ³ìêíóòèé, àëå ñàìå íå â ðîáîò³. Öå ìîæå çíà÷íî

çìåíøèòè â³áðàö³éíå íàâàíòàæåííÿ ïðîòÿãîì âñüîãî

³íòåðâàëó âèêîðèñòàííÿ ïðèëàäó.

Âèçíà÷òå äîäàòêîâ³ çàõîäè áåçïåêè äëÿ çàõèñòó â³ä â³áðàö³¿

ïðàöþþ÷îãî ç ïðèëàäîì, ÿê íàïð.: òåõí³÷íå

îáñëóãîâóâàííÿ åëåêòðîïðèëàäó ³ ðîáî÷èõ ³íñòðóìåíò³â,

íàãð³âàííÿ ðóê, îðãàí³çàö³ÿ ðîáî÷èõ ïðîöåñ³â.

Çàÿâà ïðî â³äïîâ³äí³ñòü

Ìè çàÿâëÿºìî ï³ä íàøó âèêëþ÷íó â³äïîâ³äàëüí³ñòü, ùî

îïèñàíèé â «Òåõí³÷í³ äàí³» ïðîäóêò â³äïîâ³äàº òàêèì

íîðìàì àáî íîðìàòèâíèì äîêóìåíòàì: EN 61029,

EN 60825-1 ó â³äïîâ³äíîñò³ äî ïîëîæåíü äèðåêòèâ

2004/108/EG, 2006/42/EG.

Òåõí³÷í³ äîêóìåíòè â:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Ìîíòàæ

fÓíèêàéòå íåíàâìèñíîãî çàïóñêó åëåêòðîïðèëàäó.

Ï³ä ÷àñ ìîíòàæíèõ òà ³íøèõ ðîá³ò ç åëåêòðîïðèëàäîì

øòåïñåëü íå ïîâèíåí çíàõîäèòèñÿ â ðîçåòö³.

Îáñÿã ïîñòàâêè

Îáåðåæíî âèéì³òü âñ³ äåòàë³ ç óïàêîâêè.

Çí³ì³òü ç åëåêòðîïðèëàäó ³ ç ïðèëàääÿ âñþ óïàêîâêó.

Ïåðåä ïî÷àòêîì ðîáîòè ç åëåêòðîïðèëàäîì ïåðåâ³ðòå

íàÿâí³ñòü âñ³õ íèæ÷åâêàçàíèõ äåòàëåé:

–ïàíåëüíà ïèëà ç ìîíòîâàíèì ïèëÿëüíèì äèñêîì

–ðó÷êà ô³êñàö³¿ 15

–ïèëîçá³ðíèé ì³øå÷îê 1

–êëþ÷-øåñòèãðàííèê 20

–Êëþ÷ äëÿ ãâèíò³â ç âíóòð³øí³ì øåñòèãðàííèêîì 21

(ï³ä çàõèñíèì êîâïà÷êîì ëàçåðà 27)

–ñòðóáöèíà 22

Âêàç³âêà: Ïåðåâ³ðòå åëåêòðîïðèëàä íà ïðåäìåò ìîæëèâèõ

ïîøêîäæåíü.

Ïåðåä ïðîäîâæåííÿì åêñïëóàòàö³¿ åëåêòðîïðèëàäó

ðåòåëüíî ïåðåâ³ðòå çàõèñí³ ïðèñòðî¿ òà çëåãêà ïîøêîäæåí³

äåòàë³ íà ïðåäìåò áåçäîãàííî¿ ðîáîòè ³ â³äïîâ³äíîñò³ ¿õ

ïðèçíà÷åííþ. Ïåðåâ³ðòå, ÷è áåçäîãàííî ïðàöþþòü ðóõîì³

äåòàë³, ÷è íå çàñòðÿþòü âîíè ³ ÷è íåìàº ïîøêîäæåíèõ

äåòàëåé. Äëÿ çàáåçïå÷åííÿ áåçäîãàííî¿ ðîáîòè âñ³ äåòàë³

ìàþòü áóòè ïðàâèëüíî ìîíòîâàíèìè ³ â³äïîâ³äàòè âñ³ì

âèìîãàì.

Ïîøêîäæåí³ çàõèñí³ ïðèñòðî¿ ³ äåòàë³ òðåáà íàëåæíèì

÷èíîì â³äðåìîíòóâàòè àáî ïîì³íÿòè ó çàðåºñòðîâàí³é

ñïåö³àë³çîâàí³é ìàéñòåðí³.

²íñòðóìåíòè, ïîòð³áí³ äîäàòêîâî äî îáñÿãó ïîñòàâêè:

–õðåñòîïîä³áíà âèêðóòêà

–ãàéêîâèé êëþ÷ (ðîçì³ð: 8 ìì)

–Ê³ëüöåâèé, âèëêîâèé àáî òîðöåâèé ãàéêîâèé êëþ÷

(ðîçì³ð: 10 ìì òà 17 ìì)

Ìîíòàæ ðó÷êè ô³êñàö³¿ (äèâ. ìàë. a)

–Âêðóò³òü ðó÷êó ô³êñàö³¿ 15 ó â³äïîâ³äíèé îòâ³ð íàä

âàæåëåì 16.

fÏåðåä ðîçïèëþâàííÿì çàâæäè ì³öíî çàòÿãóéòå

ðó÷êó ô³êñàö³¿ 15. ²íàêøå ïèëÿëüíèé äèñê ìîæå

ïåðåêîñèòèñÿ â çàãîòîâö³.

Ñòàö³îíàðíèé àáî ãíó÷êèé ìîíòàæ

fÙîá çàáåçïå÷èòè áåçïå÷í³ óìîâè äëÿ îðóäóâàííÿ,

ïåðåä åêñïëóàòàö³ºþ åëåêòðîïðèëàä òðåáà

ìîíòóâàòè íà ð³âí³é òà ñòàá³ëüí³é ïîâåðõí³ (íàïð., íà

âåðñòàêó).

Ìîíòàæ íà ðîáî÷³é ïîâåðõí³ (äèâ. ìàë. b1)

–Çà äîïîìîãîþ ïðèäàòíèõ ãâèíò³â çàêð³ï³òü

åëåêòðîïðèëàä íà ðîáî÷³é ïîâåðõí³. Äëÿ öüîãî

ïåðåäáà÷åí³ îòâîðè 12.

Ìîíòàæ íà âåðñòàêó âèðîáíèöòâà Bosch

(GTA 2500 W, GTA 3700, GTA 3800)

(äèâ. ìàë. b2)

Âåðñòàêè GTA âèðîáíèöòâà Bosch çàáåçïå÷óþòü ñò³éêå

ïîëîæåííÿ åëåêòðîïðèëàäó íà áóäü-ÿê³é ïîâåðõí³ çàâäÿêè

ìîæëèâîñò³ ðåãóëþâàííÿ í³æîê ïî âèñîò³. Îïîðè âåðñòàêà

ñëóãóþòü äëÿ ï³äïåðòÿ äîâãèõ çàãîòîâîê.

fÏðî÷èòàéòå âñ³ ïîïåðåäæåííÿ ³ âêàç³âêè, ùî

äîäàþòüñÿ äî âåðñòàêà. Íåâèêîíàííÿ ïîïåðåäæåíü ³

âêàç³âîê ìîæå ïðèçâîäèòè äî óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì, ïîæåæ³ òà/àáî âàæêèõ òðàâì.

fÏåðø, í³æ ìîíòóâàòè åëåêòðîïðèëàä, ïðàâèëüíî

çáåð³òü âåðñòàê. Áåçäîãàííèé ìîíòàæ âàæëèâèé, ùîá

çàïîá³ãòè ðèçèêó îáâàëåííÿ âåðñòàêà.

–Ìîíòóéòå åëåêòðîïðèëàä íà âåðñòàêó â ïîëîæåíí³ ÿê äëÿ

òðàíñïîðòóâàííÿ.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 292 Tuesday, March 22, 2011 12:01 PM

Óêðà¿íñüêà | 293

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Â³äñìîêòóâàííÿ ïèëó/òèðñè/ñòðóæêè

Ïèë òàêèõ ìàòåð³àë³â, ÿê íàïð., ëàêîôàðáîâèõ ïîêðèòü, ùî

ì³ñòÿòü ñâèíåöü, äåÿêèõ âèä³â äåðåâèíè, ì³íåðàë³â ³ ìåòàëó,

ìîæå áóòè íåáåçïå÷íèì äëÿ çäîðîâ’ÿ. Òîðêàííÿ àáî

âäèõàííÿ ïèëó ìîæå âèêëèêàòè ó Âàñ àáî ó îñ³á, ùî

çíàõîäÿòüñÿ ïîáëèçó, àëåðã³÷í³ ðåàêö³¿ òà/àáî

çàõâîðþâàííÿ äèõàëüíèõ øëÿõ³â.

Ïåâí³ âèäè ïèëó, ÿê íàïð., äóáîâèé àáî áóêîâèé ïèë,

ââàæàþòüñÿ êàíöåðîãåííèìè, îñîáëèâî â ñïîëó÷åíí³ ç

äîáàâêàìè äëÿ îáðîáêè äåðåâèíè (õðîìàò, çàñîáè äëÿ

çàõèñòó äåðåâèíè). Ìàòåð³àëè, ùî ì³ñòÿòü àçáåñò,

äîçâîëÿºòüñÿ îáðîáëÿòè ëèøå ñïåö³àë³ñòàì.

–Çàâæäè â³äñìîêòóéòå òèðñó.

–Ñë³äêóéòå çà äîáðîþ âåíòèëÿö³ºþ íà ðîáî÷îìó ì³ñö³.

–Ðåêîìåíäóºòüñÿ âäÿãàòè ðåñï³ðàòîðíó ìàñêó ç ô³ëüòðîì

êëàñó P2.

Äîäåðæóéòåñÿ ïðèïèñ³â ùîäî îáðîáëþâàíèõ ìàòåð³àë³â,

ùî ä³þòü ó Âàø³é êðà¿í³.

Â³äñìîêòóâàëüíèé ïðèñòð³é äëÿ ïèëó/ñòðóæêè ìîæå

çàáèâàòèñÿ ïèëîì, ñòðóæêîþ àáî óëàìêàìè çàãîòîâêè.

–Âèìêí³òü åëåêòðîïðèëàä òà âèòÿãí³òü øòåïñåëü ç

ðîçåòêè.

–Çà÷åêàéòå, ïîêè ïèëÿëüíèé äèñê ïîâí³ñòþ íå

çóïèíèòüñÿ.

–Ç’ÿñóéòå ïðè÷èíó çàñì³÷åííÿ ïðèñòðîþ òà óñóíüòå ¿¿.

fÓíèêàéòå íàêîïè÷åííÿ ïèëó íà ðîáî÷îìó ì³ñö³. Ïèë

ìîæå ëåãêî çàéìàòèñÿ.

Âëàñíà ñèñòåìà â³äñìîêòóâàííÿ (äèâ. ìàë. c)

Äëÿ ïðîñòîãî çáèðàííÿ ñòðóêæè âèêîðèñòîâóéòå äîäàíèé

ïèëîçá³ðíèé ì³øîê 1.

fÏåðåâ³ðÿéòå òà ïðî÷èùàéòå ïèëîçá³ðíèé ì³øîê ï³ñëÿ

êîæíîãî âèêîðèñòàííÿ.

fÄëÿ óíèêíåííÿ íåáåçïåêè ïîæåæ³ çí³ìàéòå

ïèëîçá³ðíèé ì³øîê ïðè ðîçïèëþâàíí³ àëþì³í³þ.

–Âñòàâòå íà òà íàêðóò³òü ì³øîê äëÿ ïèëó 1 íà

â³äñìîêòóâàëüíèé àäàïòåð 2 òàêèì ÷èíîì, ùîá øòèð

â³äñìîêòóâàëüíîãî àäàïòåðà óâ³éøîâ ó çà÷åïëåííÿ â

îòâîð³ íà ì³øêó äëÿ ïèëó.

Ï³ä ÷àñ ðîáîòè ì³øîê äëÿ ïèëó ³ â³äñìîêòóâàëüíèé àäàïòåð í³

â ÿêîìó ðàç³ íå ïîâèíí³ òîðêàòèñÿ äåòàëåé ïðèëàäó, ùî

ðóõàþòüñÿ.

Ñâîº÷àñíî ñïîðîæíþéòå ïèëîçá³ðíèé ì³øå÷îê.

Çîâí³øíº â³äñìîêòóâàííÿ

Äëÿ â³äñìîêòóâàííÿ Âè ìîæåòå ï³ä’ºäíàòè äî

â³äñìîêòóâàëüíîãî àäàïòåðà 2 ïèëîñîñíèé øëàíã

(Ø35 ìì).

–Âñòðîì³òü ïèëîâ³äñìîêòóâàëüíèé øëàíã ó

â³äñìîêòóâàëüíèé àäàïòåð 2.

Ïèëîâ³äñìîêòóâà÷ ïîâèíåí áóòè ïðèäàòíèì äëÿ ðîáîòè ç

îáðîáëþâàíèì ìàòåð³àëîì.

Äëÿ â³äñìîêòóâàííÿ îñîáëèâî øê³äëèâîãî äëÿ çäîðîâ’ÿ,

êàíöåðîãåííîãî àáî ñóõîãî ïèëó ïîòð³áíèé ñïåö³àëüíèé

ïèëîâ³äñìîêòóâà÷.

Î÷èñòêà â³äñìîêòóâàëüíîãî àäàïòåðà

Äëÿ çàáåçïå÷åííÿ îïòèìàëüíîãî â³äñìîêòóâàííÿ

ðåãóëÿðíî ïðî÷èùàéòå â³äñìîêòóâàëüíèé àäàïòåð 2.

–Çí³ì³òü â³äñìîêòóâàëüíèé àäàïòåð 2 øëÿõîì

âèêðó÷óâàííÿ éîãî ç ïàòðóáêà âèêèäà÷à òèðñè 41.

–Âèäàë³òü óëàìêè çàãîòîâêè òà òèðñó.

–Çíîâó íàòÿãí³òü â³äñìîêòóâàëüíèé àäàïòåð øëÿõîì

çàêðó÷óâàííÿ éîãî íà ïàòðóáîê âèêèäà÷à òèðñè, ùîá â³í

óâ³éøîâ â çà÷åïëåííÿ íàä çàòèñêíèì ê³ëüöåì ïàòðóáêà

âèêèäà÷à òèðñè.

Çàì³íà ïèëÿëüíîãî äèñêà (äèâ. ìàë. d1–d4)

fÏåðåä áóäü-ÿêèìè ìàí³ïóëÿö³ÿìè ç åëåêòðîïðèëà-

äîì âèòÿãí³òü øòåïñåëü ç ðîçåòêè.

fÄëÿ ìîíòàæó ïèëÿëüíîãî äèñêà îáîâ’ÿçêîâî

âäÿãàéòå çàõèñí³ ðóêàâèö³. Òîðêàííÿ äî ïèëÿëüíîãî

äèñêà íåñå â ñîá³ íåáåçïåêó ïîðàíåííÿ.

Âèêîðèñòîâóéòå ëèøå ïèëÿëüí³ äèñêè, äîïóñòèìà

ìàêñèìàëüíà øâèäê³ñòü ÿêèõ âèùå, í³æ ê³ëüê³ñòü îáåðò³â

Âàøîãî åëåêòðîïðèëàäó ïðè ðîáîò³ íà õîëîñòîìó õîä³.

Âèêîðèñòîâóéòå ëèøå ïèëÿëüí³ äèñêè, ùî â³äïîâ³äàþòü

õàðàêòåðèñòèêàì, çàçíà÷åíèì â ö³é ³íñòðóêö³¿, ïåðåâ³ðåí³

çà EN 847-1 òà ìàþòü â³äïîâ³äíå ìàðê³ðóâàííÿ.

Âèêîðèñòîâóéòå ëèøå ïèëÿëüí³ äèñêè, ùî ðåêîìåíäîâàí³

âèðîáíèêîì åëåêòðîïðèëàäó òà ïðèäàòí³ äëÿ

îáðîáëþâàíîãî ìàòåð³àëó.

Äåìîíòàæ ïèëÿëüíîãî äèñêà

–Âñòàíîâ³òü åëåêòðîïðèëàä â ðîáî÷å ïîëîæåííÿ.

–Â³äêðóò³òü â³ä ðóêè ô³êñóþ÷èé ãâèíò 42, ùîá êîðîìèñëî

43 â³ëüíî çâèñàëî âíèç.

–Â³äïóñò³òü êð³ïèëüíèé ãâèíò 44 (ïðèáë. íà 2 îáåðòè) çà

äîïîìîãîþ êëþ÷à äëÿ ãâèíò³â ç âíóòð³øí³ì

øåñòèãðàííèêîì (4 ìì) 20.

Ãâèíò íå òðåáà âèêðó÷óâàòè ïîâí³ñòþ.

–Â³äïóñò³òü êð³ïèëüíèé ãâèíò 45 (ïðèáë. íà 6 îáåðò³â) çà

äîïîìîãîþ êëþ÷à äëÿ ãâèíò³â ç âíóòð³øí³ì

øåñòèãðàííèêîì (4 ìì) 20.

Ãâèíò íå òðåáà âèêðó÷óâàòè ïîâí³ñòþ.

–Â³äòÿãí³òü çàõèñíèé ùèòîê 46 â³ä êð³ïèëüíîãî ãâèíòà 45

âïåðåä ³ äîíèçó.

–Íàòèñí³òü íà ô³êñàòîðíèé âàæ³ëü 5 ³ â³äõèë³òü ìàÿòíèêîâó

çàõèñíó êðèøêó 8 íàçàä.

Òðèìàéòå ìàÿòíèêîâèé çàõèñíèé êîæóõ â öüîìó

ïîëîæåíí³.

–Íàä³íüòå êîðîìèñëî 43 îòâîðîì íà êð³ïèëüíèé ãâèíò 45.

Çàâäÿêè öüîìó ìàÿòíèêîâèé çàõèñíèé êîæóõ

ï³äòðèìóºòüñÿ ó â³äêðèòîìó ïîëîæåíí³.

–Çà äîïîìîãîþ êëþ÷à äëÿ ãâèíò³â ç âíóòð³øí³ì

øåñòèãðàííèêîì 48 âèêðóò³òü ãâèíò ç âíóòð³øí³ì

øåñòèãðàííèêîì (6 ìì) 20 ³ îäíî÷àñíî íàòèñí³òü íà

ô³êñàòîð øïèíäåëÿ 47, ùîá â³í çàéøîâ ó çà÷åïëåííÿ.

–Òðèìàéòå íàòèñíóòèì ô³êñàòîð øïèíäåëÿ 47 ³ âèêðóò³òü

ãâèíò 48 çà ñòð³ëêîþ ãîäèííèêà (ë³âà ð³çü!).

–Çí³ì³òü çàòèñêíèé ôëàíåöü 49.

–Çí³ì³òü ïèëÿëüíèé äèñê 40.

OBJ_BUCH-1360-001.book Page 293 Tuesday, March 22, 2011 12:01 PM

294 | Óêðà¿íñüêà

1 609 929 W31 | (22.3.11) Bosch Power Tools

Ìîíòàæ ïèëÿëüíîãî äèñêà

Çà íåîáõ³äí³ñòþ ïðî÷èñò³òü ïåðåä ìîíòàæåì âñ³ äåòàë³, ùî

áóäóòü ìîíòóâàòèñÿ.

–Íàä³íüòå íîâèé ïèëÿëüíèé äèñê íà âíóòð³øí³é çàòèñêíèé

ôëàíåöü 50.

fÏ³ä ÷àñ ìîíòàæó ñë³äêóéòå çà òèì, ùîá íàïðÿìîê

ð³çàííÿ çóá³â (ñòð³ëêà íà ïèëÿëüíîìó äèñê³) çá³ãàâñÿ

ç íàïðÿìêîì ñòð³ëêè íà çàõèñíîìó êîæóñ³!

–Ïîñòàâòå çàòèñêíèé ôëàíåöü 49 ³ âêðóò³òü ãâèíò 48.

Íàòèñí³òü ô³êñàòîð øïèíäåëÿ 47, ùîá â³í óâ³éøîâ â

çà÷åïëåííÿ, ³ çàòÿãí³òü ãâèíò ïðîòè ñòð³ëêè ãîäèííèêà.

–Çí³ì³òü êîðîìèñëî 43 ç êð³ïèëüíîãî ãâèíòà 45 ³ çíîâó

îïóñò³òü ìàÿòíèêîâèé çàõèñíèé êîæóõ.

–Ï³äñóíüòå çàõèñíèé ùèòîê 46 ï³ä êð³ïèëüíèé ãâèíò 45.

–Çíîâó ì³öíî çàòÿãí³òü ãâèíò 45 òà 44.

–Âñòàíîâ³òü êîðîìèñëî 43 â ïî÷àòêîâå ïîëîæåííÿ 42 ³

çíîâó çàòÿãí³òü â³ä ðóêè ô³êñóþ÷èé ãâèíò.

Ðîáîòà

fÏåðåä áóäü-ÿêèìè ìàí³ïóëÿö³ÿìè ç åëåêòðîïðèëà-

äîì âèòÿãí³òü øòåïñåëü ç ðîçåòêè.

Òðàíñïîðòíèé ô³êñàòîð (äèâ. ìàë. A)

Òðàíñïîðòíèé ô³êñàòîð 31 ïîëåãøóº îðóäóâàííÿ

åëåêòðîïðèëàäîì ïðè éîãî òðàíñïîðòóâàíí³ äî ì³ñöÿ

åêñïëóàòàö³¿.

Â³äïóñêàííÿ ô³êñàö³¿ (ðîáî÷å ïîëîæåííÿ)

–Âçÿâøèñü çà ðóêîÿòêó 28, çëåãêà ïðèòèñí³òü êðîíøòåéí

âíèç 4, ùîá çíÿòè íàâàíòàæåííÿ ç òðàíñïîðòíîãî

ô³êñàòîðà 31.

–Âèòÿãí³òü òðàíñïîðòíèé ô³êñàòîð 31 äî ê³íöÿ íàçîâí³.

–Ïîâ³ëüíî ï³äí³ì³òü êðîíøòåéí ââåðõ.

Ô³êñàö³ÿ åëåêòðîïðèëàäó (ïîëîæåííÿ äëÿ

òðàíñïîðòóâàííÿ)

–Â³äòÿãí³òü êðîíøòåéí 28 äî óïîðó íàçàä ³ çàô³êñóéòå

éîãî â öüîìó ïîëîæåíí³ (äèâ. «Ô³êñóâàííÿ êðîíøòåéíà»,

ñòîð. 294).

–Îïóñêàéòå êðîíøòåéí, ïîêè òðàíñïîðòíèé ô³êñàòîð 31

íå ìîæíà áóäå ïîâí³ñòþ âòèñíóòè âñåðåäèíó.

²íø³ âêàç³âêè ùîäî òðàíñïîðòóâàííÿ äèâ. íà ñòîð. 301.

Ô³êñàö³ÿ êðîíøòåéíà

Ìåõàí³çì êîâçàííÿ êðîíøòåéíà 28 ìîæíà çàô³êñóâàòè çà

äîïîìîãîþ çàòèñêíîãî âàæåëÿ 26. Ïðè öüîìó ìîæëèâ³ äâà

ïîëîæåííÿ êðîíøòåéíà:

–êðîíøòåéí â³äñóíóòèé íàçàä äî óïîðó (äëÿ òîðöþâàííÿ)

–êðîíøòåéí ï³äòÿãíóòèé âïåðåä äî óïîðó (êîìïàêòíå

ïîëîæåííÿ äëÿ òðàíñïîðòóâàííÿ)

Ðîçáëîêóâàííÿ êðîíøòåéíà (äèâ. ìàë. B1)

Ï³ñëÿ ðîçáëîêóâàííÿ êðîíøòåéíà 28 âåñü ìåõàí³çì

êîâçàííÿ ãîòîâèé äî ðîáîòè.

–Ïðèòèñí³òü çàòèñêíèé âàæ³ëü 26 äî óïîðó äîíèçó.

Çàòèñêíèé êëèí çàòèñêíîãî âàæåëÿ çí³ìàº áëîêóâàííÿ ç

îáîõ íèæí³õ øàðí³ð³â êðîíøòåéíà.

Ô³êñóâàííÿ êðîíøòåéíà (äèâ. ìàë. B2)

êðîíøòåéí â³äñóíóòèé íàçàä äî óïîðó:

–Ïîñóíüòå êðîíøòåéí 28 äî óïîðó äîíèçó.

Îáèäâà âåðõí³ øàðí³ðè êðîíøòåéíà çíàõîäÿòüñÿ çàðàç ó

âåðòèêàëüíîìó ïîëîæåíí³ ³ çàêðèò³.

–Ïîòÿãí³òü çàòèñêíèé âàæ³ëü 26 äîãîðè, ùîá çàòèñêíèé

êëèí îïèíèâñÿ ì³æ äâîìà íèæí³ìè øàðí³ðàìè

êðîíøòåéíà.

Òàêèì ÷èíîì çñóíóòèé íàçàä äî óïîðó êðîíøòåéí 28

ô³êñóºòüñÿ.

êðîíøòåéí ï³äòÿãíóòèé âïåðåä äî óïîðó:

–Ïîòÿãí³òü êðîíøòåéí 28 äî óïîðó âïåðåä.

Òåïåð ìåõàí³çì êîâçàííÿ ïîâí³ñòþ âèòÿãíóòèé.

–Ïîòÿãí³òü çàòèñêíèé âàæ³ëü 26 äîãîðè, ùîá çàòèñêíèé

êëèí îïèíèâñÿ ì³æ äâîìà íèæí³ìè øàðí³ðàìè

êðîíøòåéíà.

Òàêèì ÷èíîì çñóíóòèé âïåðåä äî óïîðó êðîíøòåéí 28

ô³êñóºòüñÿ.

Ï³äãîòîâêà äî ðîáîòè

Ïîäîâæåííÿ ñòîëà (äèâ. ìàë. C)

Ïðè îáðîáö³ äîâãèõ äåòàëåé ï³ä ¿õ â³ëüíèé ê³íåöü òðåáà ùî-

íåáóäü ï³äêëàñòè àáî ï³äïåðòè éîãî.

Ñò³ë ìîæíà ðîçøèðèòè âë³âî àáî âïðàâî çà äîïîìîãîþ

ïîäîâæóâà÷³â ñòîëó 11.

–Ïîâåðí³òü çàòèñêíèé âàæ³ëü 51 âñåðåäèíó.

–Âèòÿãí³òü ïîäîâæóâà÷ ñòîëà 11 íà íåîáõ³äíó äîâæèíó

íàçîâí³ (ìàêñ. 250 ìì).

–Äëÿ ô³êñàö³¿ ïîäîâæóâà÷à ñòîëó çíîâó ïîâåðí³òü

çàòèñêíèé âàæ³ëü 51 íàçîâí³.

Ïîäîâæåííÿ óïîðíî¿ ïëàíêè (äèâ. ìàë. D)

Ïðè âåðòèêàëüíèõ êóòàõ ðîçïèëþâàííÿ òðåáà ïîñóíóòè

ïîäîâæóâà÷³ óïîðíî¿ ïëàíêè 9.

–Ïîòÿãí³òü çàòèñêíèé âàæ³ëü 52 âïåðåä.

–Âèòÿãí³òü ïîäîâæóâà÷ óïîðíî¿ ïëàíêè 9 äî óïîðó

íàçîâí³.

–Äëÿ ô³êñàö³¿ ïîäîâæóâà÷à óïîðíî¿ ïëàíêè çíîâó

ïîâåðí³òü çàòèñêíèé âàæ³ëü 52 óñåðåäèíó.

Çíÿòòÿ ïîäîâæóâà÷³â óïîðíî¿ ïëàíêè (äèâ. ìàë. E)

Ïðè åêñòðåìàëüíî âåðòèêàëüíèõ êóòàõ ðîçïèëþâàííÿ

íåîáõ³äíî çíÿòè ïîäîâæóâà÷³ óïîðíî¿ ïëàíêè 9.

–Ïîâåðí³òü ÿçè÷îê 53 íàçîâí³.

–Ïîòÿãí³òü çàòèñêíèé âàæ³ëü 52 âïåðåä.

–Âèòÿãí³òü ïîäîâæóâà÷ óïîðíî¿ ïëàíêè 9 äî óïîðó

íàçîâí³.

–Ï³äí³ì³òü ïîäîâæóâà÷ óïîðíî¿ ïëàíêè ââåðõ ³ çí³ì³òü.

Íàñòðîþâàííÿ äåìïôóâàííÿ êðîíøòåéíà (äèâ. ìàë. F)

Ïðè ïîñòàâö³ åëåêòðî³íñòðóìåíòó ìåõàí³çì êîâçàííÿ

êðîíøòåéíà 28 ìàº çàâîäñüêó íàñòðîéêó áåç

äåìïôóâàííÿ.

Äåìïôóâàííÿ ìåõàí³çìó êîâçàííÿ ìîæíà íàñòðî¿òè

³íäèâ³äóàëüíî çà äîïîìîãîþ äåìïôåðà 54:

æîðñòêå – êîíòðîëüîâàí³ ðîáî÷³ ðóõè;

ì’ÿêå – øâèäêèé ðîçêð³é.

OBJ_BUCH-1360-001.book Page 294 Tuesday, March 22, 2011 12:01 PM

Óêðà¿íñüêà | 295

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Îñëàáòå îáèäâà ãâèíòè äëÿ íàñòðîþâàííÿ äåìïôóâàííÿ

55 çà äîïîìîãîþ êëþ÷à äëÿ ãâèíò³â ç âíóòð³øí³ì

øåñòèãðàííèêîì (4 ìì) 20 äëÿ ì’ÿêîãî äåìïôóâàííÿ

àáî

ì³öíî çàòÿãí³òü îáèäâà ãâèíòè 55 äëÿ æîðñòê³øîãî

äåìïôóâàííÿ.

Çàêð³ïëåííÿ îáðîáëþâàëüíî¿ çàãîòîâêè (äèâ. ìàë. G)

Ùîá çàáåçïå÷èòè îïòèìàëüíî áåçïå÷íó ðîáîòó, òðåáà

çàâæäè äîáðå çàòèñêóâàòè îáðîáëþâàëüíó çàãîòîâêó.

Íå îáðîáëÿéòå çàãîòîâêè, ÿê³ íåìîæëèâî çàòèñíóòè ÷åðåç ¿õ

ìàë³ ðîçì³ðè.

–Ç ñèëîþ ïðèòèñí³òü îáðîáëþâàíó çàãîòîâêó äî óïîðíî¿

ïëàíêè 10.

–Âñòðîì³òü äîäàíó ñòðóáöèíó 22 â îäèí ç ïåðåäáà÷åíèõ

îòâîð³â 56.

–Â³äïóñò³òü ãâèíò-áàðàí÷èê 57 ³ ïðèïàñóéòå ñòðóáöèíó äî

îáðîáëþâàëüíî¿ äåòàë³. Çíîâó çàòÿãí³òü ãâèíò-áàðàí÷èê.

–Ïîâåðòàííÿì ñòðèæíÿ ç ð³çüáîþ 58 çàòèñí³òü

îáðîáëþâàíó çàãîòîâêó.

Íàñòðîþâàííÿ ãîðèçîíòàëüíîãî êóòà

ðîçïèëþâàííÿ

Äëÿ çàáåçïå÷åííÿ òî÷íîãî ðîçïèëþâàííÿ, ï³ñëÿ

³íòåíñèâíî¿ åêñïëóàòàö³¿ åëåêòðîïðèëàäó òðåáà ïåðåâ³ðèòè

éîãî áàçîâ³ íàñòðîéêè òà çà íåîáõ³äí³ñòþ ï³äêîðåêòóâàòè ¿õ

(äèâ. «Ïåðåâ³ðêà ³ íàñòðîéêà áàçîâèõ ïàðàìåòð³â»,

ñòîð. 299).

fÏåðåä ðîçïèëþâàííÿì çàâæäè ì³öíî çàòÿãóéòå

ðó÷êó ô³êñàö³¿ 15. ²íàêøå ïèëÿëüíèé äèñê ìîæå

ïåðåêîñèòèñÿ â çàãîòîâö³.

Íàñòðîþâàííÿ ñòàíäàðòíèõ ãîðèçîíòàëüíèõ êóò³â

ðîçïèëþâàííÿ (äèâ. ìàë. H)

Äëÿ øâèäêîãî ³ òî÷íîãî íàñòðîþâàííÿ ÷àñòî

âèêîðèñòîâóâàíèõ êóò³â ðîçïèëþâàííÿ íà ñòîë³

ïåðåäáà÷åí³ íàñ³÷êè 18:

–Â³äïóñò³òü ðó÷êó ô³êñàö³¿ 15, ÿêùî âîíà çàòÿãíóòà.

–Ïîòÿãí³òü âàæ³ëü 16 òà ïîâåðí³òü ñò³ë 38 äî áàæàíî¿

íàñ³÷êè ë³âîðó÷ àáî ïðàâîðó÷.

–Çíîâó â³äïóñò³òü âàæ³ëü. Âàæ³ëü ïîâèíåí â³ä÷óòíî óâ³éòè

â çà÷åïëåííÿ â íàñ³÷ö³.

Íàñòðîþâàííÿ áóäü-ÿêèõ ãîðèçîíòàëüíèõ êóò³â

ðîçïèëþâàííÿ (äèâ. ìàë. I)

Ãîðèçîíòàëüíèé êóò ðîçïèëþâàííÿ ìîæíà âñòàíîâëþâàòè â

ä³àïàçîí³ â³ä 52° (ë³âîðó÷) äî 60° (ïðàâîðó÷).

–Â³äïóñò³òü ðó÷êó ô³êñàö³¿ 15, ÿêùî âîíà çàòÿãíóòà.

–Ïîòÿãí³òü âàæ³ëü 16 ³ ïðèòèñí³òü îäíî÷àñíî ô³êñàòîð

êóòà 14 â ïåðåäí³é ÷àñòèí³ äîíèçó.

Âàæ³ëü 16 ô³êñóºòüñÿ ³ ñò³ë ìîæíà â³ëüíî ïåðåñóâàòè.

–Ïîâåðòàéòå ñò³ë 38 çà äîïîìîãîþ ðó÷êè ô³êñàö³¿ ë³âîðó÷

àáî ïðàâîðó÷ äî äîñÿãíåííÿ íåîáõ³äíîãî êóòà ñêîñó íà

³íäèêàòîð³ êóòà 59.

–Çíîâó çàòÿãí³òü ðó÷êó ô³êñàö³¿ 15.

–Äëÿ òîãî, ùîá çíîâó îñëàáèòè âàæ³ëü 16 (äëÿ

íàñòðîþâàííÿ ñòàíäàðòíèõ êóò³â ðîçïèëþâàííÿ),

ïîòÿãí³òü âàæ³ëü ââåðõ.

Ô³êñàòîð êóòà 14 ïîâåðòàºòüñÿ â ñâîº ïî÷àòêîâå

ïîëîæåííÿ, à âàæ³ëü 16 ìîæå çíîâó çàéòè ó çà÷åïëåííÿ

íà íàñ³÷êàõ 18.

Íàñòðîþâàííÿ âåðòèêàëüíîãî êóòà

ðîçïèëþâàííÿ

Äëÿ çàáåçïå÷åííÿ òî÷íîãî ðîçïèëþâàííÿ, ï³ñëÿ

³íòåíñèâíî¿ åêñïëóàòàö³¿ åëåêòðîïðèëàäó òðåáà ïåðåâ³ðèòè

éîãî áàçîâ³ íàñòðîéêè òà çà íåîáõ³äí³ñòþ ï³äêîðåêòóâàòè ¿õ

(äèâ. «Ïåðåâ³ðêà ³ íàñòðîéêà áàçîâèõ ïàðàìåòð³â»,

ñòîð. 299).

Âåðòèêàëüíèé êóò ðîçïèëþâàííÿ ìîæíà íàñòðîþâàòè â

ä³àïàçîí³ â³ä 47° (ë³âîðó÷) äî 47° (ïðàâîðó÷).

Äëÿ øâèäêîãî ³ òî÷íîãî íàñòðîþâàííÿ êóò³â ðîçïèëþâàííÿ,

ùî ÷àñòî âèêîðèñòîâóþòüñÿ, ïåðåäáà÷åí³ óïîðè äëÿ êóò³â

0°, 22,5°, 45° òà 47°.

Íàñòðîþâàííÿ êóò³â ðîçïèëþâàííÿ ïðè

íàõèë³ ë³âîðó÷ (45°–0°)

–Âèòÿãí³òü ë³âèé ïîäîâæóâà÷ óïîðíî¿ ïëàíêè 9 äî ê³íöÿ

íàçîâí³. (äèâ. «Ïîäîâæåííÿ óïîðíî¿ ïëàíêè», ñòîð. 294)

–Â³äïóñò³òü çàòèñêíó ðóêîÿòêó 17.

–Âçÿâøèñü çà ðóêîÿòêó 4, íàõèëÿéòå êðîíøòåéí âë³âî äî

òèõ ï³ð, ïîêè ³íäèêàòîð êóòà 33 íå ïîêàæå íåîáõ³äíèé êóò

ðîçïèëþâàííÿ.

–Óòðèìóéòå êðîíøòåéí â öüîìó ïîëîæåíí³ òà çíîâó ì³öíî

çàòÿãí³òü çàòèñêíó ðóêîÿòêó 17.

Ñèëà çàòèñíåííÿ çàòèñêíî¿ ðóêîÿòêè ìàº áóòè

äîñòàòíüîþ äëÿ òîãî, ùîá êðîíøòåéí íàä³éíî

óòðèìóâàâñÿ â ñâîºìó ïîëîæåíí³ ïðè áóäü-ÿêîìó

âåðòèêàëüíîìó êóò³ ðîçïèëþâàííÿ.

Íàñòðîþâàííÿ êóò³â ðîçïèëþâàííÿ ïðè

íàõèë³ ïðàâîðó÷ (0°–45°) (äèâ.ìàë.J)

–Âèòÿãí³òü ïðàâèé ïîäîâæóâà÷ óïîðíî¿

ïëàíêè 9 äî ê³íöÿ íàçîâí³. (äèâ.

«Ïîäîâæåííÿ óïîðíî¿ ïëàíêè», ñòîð. 294)

–Â³äïóñò³òü çàòèñêíó ðóêîÿòêó 17.

–Çà äîïîìîãîþ ðóêîÿòêè 4 òðîõè íàõèë³òü êðîíøòåéí ç

ïîëîæåííÿ 0° ë³âîðó÷ ³ ïîâåðòàéòå ïîâîðîòíó ðó÷êó 39

äî òèõ ï³ð, ïîêè íå áóäå äîñÿãíóòèé íåîáõ³äíèé ä³àïàçîí

êóòà ðîçïèëþâàííÿ.

–Íàõèëÿéòå êðîíøòåéí çà ðóêîÿòêó 4 ïðàâîðó÷ òàê, ùîá

³íäèêàòîð êóòà 24 ïîêàçóâàâ íåîáõ³äíèé êóò

ðîçïèëþâàííÿ.

–Óòðèìóéòå êðîíøòåéí â öüîìó ïîëîæåíí³ òà çíîâó ì³öíî

çàòÿãí³òü çàòèñêíó ðóêîÿòêó 17.

Ñèëà çàòèñíåííÿ çàòèñêíî¿ ðóêîÿòêè ìàº áóòè

äîñòàòíüîþ äëÿ òîãî, ùîá êðîíøòåéí íàä³éíî

óòðèìóâàâñÿ â ñâîºìó ïîëîæåíí³ ïðè áóäü-ÿêîìó

âåðòèêàëüíîìó êóò³ ðîçïèëþâàííÿ.

Ñòàíäàðòíèé êóò ðîçïèëþâàííÿ 0°

Ç ìåòîþ ïîëåãøåííÿ ïîâòîðíîãî íàñòðîþâàííÿ

ñòàíäàðòíîãî êóòà ðîçïèëþâàííÿ 0° ïîâîðîòíà ðó÷êà 39

çë³âà ñïðàâà

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 295 Tuesday, March 22, 2011 12:01 PM

296 | Óêðà¿íñüêà

1 609 929 W31 | (22.3.11) Bosch Power Tools

âõîäèòü â çà÷åïëåííÿ â ä³àïàçîí³ êóòà ðîçïèëþâàííÿ

–Ïåðåñóíüòå êðîíøòåéí ðîáî÷îãî ³íñòðóìåíòà ñïðàâà â

ïîëîæåííÿ 0°.

Íàñòðîþâàííÿ âñüîãî ä³àïàçîíó êóò³â

ðîçïèëþâàííÿ (–47°– +47°)

–Âèòÿãí³òü îáèäâà ïîäîâæóâà÷³ óïîðíî¿

ïëàíêè 9 ïîâí³ñòþ íàçîâí³. (äèâ.

«Ïîäîâæåííÿ óïîðíî¿ ïëàíêè», ñòîð. 294)

–Â³äïóñò³òü çàòèñêíó ðóêîÿòêó 17.

–Çà äîïîìîãîþ ðóêîÿòêè 4 òðîõè íàõèë³òü êðîíøòåéí ç

ïîëîæåííÿ 0° ë³âîðó÷ ³ ïîâåðòàéòå ïîâîðîòíó ðó÷êó 39

äî òèõ ï³ð, ïîêè íå áóäå äîñÿãíóòèé íåîáõ³äíèé ä³àïàçîí

êóòà ðîçïèëþâàííÿ.

–Íàõèëÿéòå êðîíøòåéí çà ðóêîÿòêó 4 ë³âîðó÷ àáî

ïðàâîðó÷ òàê, ùîá ³íäèêàòîð êóòà 33 àáî 24 ïîêàçóâàâ

íåîáõ³äíèé êóò ðîçïèëþâàííÿ.

–Óòðèìóéòå êðîíøòåéí â öüîìó ïîëîæåíí³ òà çíîâó ì³öíî

çàòÿãí³òü çàòèñêíó ðóêîÿòêó 17.

Ñèëà çàòèñíåííÿ çàòèñêíî¿ ðóêîÿòêè ìàº áóòè

äîñòàòíüîþ äëÿ òîãî, ùîá êðîíøòåéí íàä³éíî

óòðèìóâàâñÿ â ñâîºìó ïîëîæåíí³ ïðè áóäü-ÿêîìó

âåðòèêàëüíîìó êóò³ ðîçïèëþâàííÿ.

Íàñòðîþâàííÿ ñòàíäàðòíîãî êóòà ðîçïèëþâàííÿ 22,5°

(äèâ.ìàë.K)

–Ïîòÿãí³òü ãîëîâêó 34 äî ê³íöÿ íàçîâí³ òà ïîâåðí³òü ¿¿ íà

90°. Ï³ñëÿ öüîãî çà äîïîìîãîþ ðóêîÿòêè 4 ïîâåðí³òü

êðîíøòåéí òàê, ùîá â³í â³ä÷óòíî çàéøîâ ó çà÷åïëåííÿ.

Ïî÷àòîê ðîáîòè

fÇâàæàéòå íà íàïðóãó ó ìåðåæ³! Íàïðóãà â äæåðåë³

ñòðóìó ïîâèííà â³äïîâ³äàòè äàíèì íà çàâîäñüê³é

òàáëè÷ö³ åëåêòðîïðèëàäó.

Âìèêàííÿ (äèâ. ìàë. L)

–Ùîá óâ³ìêíóòè åëåêòðîïðèëàä, ïîñóíüòå âèìèêà÷ 60 â

íàïðÿìêó ðóêîÿòêè 4.

Âêàç³âêà: Ç ì³ðêóâàíü òåõí³êè áåçïåêè âèìèêà÷ 60 íå

ìîæíà çàô³êñóâàòè, éîãî òðåáà òðèìàòè íàòèñíóòèì

ïðîòÿãîì âñ³º¿ ðîáîòè.

Êðîíøòåéí ìîæíà îïóñòèòè âíèç ò³ëüêè ïðè íàòèñíåíí³

ô³êñóþ÷îãî âàæåëÿ 5.

–Òîìó äëÿ ðîçïèëþâàííÿ íåîáõ³äíî íå ëèøå ïîòÿãíóòè

âèìèêà÷, à é íàòèñíóòè íà ô³êñàòîðíèé âàæ³ëü 5.

Âèìèêàííÿ

–Ùîá âèìêíóòè åëåêòðîïðèëàä, â³äïóñò³òü âèìèêà÷ 60.

Îáìåæåííÿ ïóñêîâîãî ñòðóìó

Åëåêòðîííå îáìåæåííÿ ïóñêîâîãî ñòðóìó îáìåæóº

ïîòóæí³ñòü ïðè âìèêàíí³ åëåêòðîïðèëàäó ³ äîçâîëÿº

åêñïëóàòóâàòè éîãî ç çàïîá³æíèêîì 16 À.

Âêàç³âêà: ßêùî îäðàçó ï³ñëÿ âìèêàííÿ åëåêòðîïðèëàä

ïðàöþº íà ïîâí³é ê³ëüêîñò³ îáåðò³â, âèéøîâ ç ëàäó

îáìåæóâà÷ ïóñêîâîãî ñòðóìó. Åëåêòðîïðèëàä íåîáõ³äíî

íåãàéíî â³äïðàâèòè â ñåðâ³ñíó ìàéñòåðíþ, àäðåñè äèâ. ó

ðîçä³ë³ «Cåðâ³ñía ìaécòepíÿ i îáñëóãîâóâàííÿ êëiºíòiâ»,

ñòîð. 302.

Âêàç³âêè ùîäî ðîáîòè

Çàãàëüí³ âêàç³âêè ùîäî ðîçïèëþâàííÿ

fÏåðåä ðîçïèëþâàííÿì çàâæäè ì³öíî çàòÿãóéòå

ðó÷êó ô³êñàö³¿ 15 ³ çàòèñêíó ðóêîÿòêó 17. ²íàêøå

ïèëÿëüíèé äèñê ìîæå ïåðåêîñèòèñÿ â çàãîòîâö³.

fÏðè âñ³õ ðîáîòàõ ç ðîçïèëþâàííÿ ñïî÷àòêó Âàì

òðåáà ïåðåêîíàòèñÿ, ùî ïèëÿëüíèé äèñê í³ ïðè ÿêèõ

óìîâàõ íå ìîæå òîðêàòèñÿ óïîðíî¿ ïëàíêè,

ñòðóáöèíè ÷è ³íøèõ äåòàëåé ïðèëàäó. Ïðèáåð³òü

ìîæëèâî ìîíòîâàí³ äîäàòêîâ³ óïîðè àáî â³äïîâ³äíèì

÷èíîì ïðèïàñóéòå ¿õ.

Çàõèùàéòå ïèëÿëüíèé äèñê â³ä óäàð³â ³ ïîøòîâõ³â. Íå

íàòèñêóéòå íà ïèëÿëüíèé äèñê çáîêó.

Íå îáðîáëÿéòå âèêðèâëåí³ çàãîòîâêè. Çàãîòîâêà çàâæäè

ïîâèííà ìàòè ð³âíèé êðàé äëÿ ïðèêëàäåííÿ äî óïîðíî¿

ïëàíêè.

Ïðè îáðîáö³ äîâãèõ äåòàëåé ï³ä ¿õ â³ëüíèé ê³íåöü òðåáà ùî-

íåáóäü ï³äêëàñòè àáî ï³äïåðòè éîãî.

Ïîçíà÷åííÿ ë³í³¿ ðîçïèëþâàííÿ (äèâ. ìàë. M)

Äâà ëàçåðí³ ïðîìåí³ ïîêàçóþòü øèðèíó ðîçð³çó ïèëÿëüíîãî

äèñêà. Çàâäÿêè öüîìó çàãîòîâêó ìîæíà òî÷íî

ðîçòàøîâóâàòè äëÿ ðîçïèëþâàííÿ, ïðè öüîìó íå ïîòð³áíî

â³äêðèâàòè ìàÿòíèêîâèé çàõèñíèé êîæóõ.

–Óâ³ìêí³òü ëàçåðí³ ïðîìåí³ çà äîïîìîãîþ âèìèêà÷à 61.

–Âèð³âíÿéòå ïîçíà÷êó íà çàãîòîâö³ ì³æ äâîõ ëàçåðíèõ

ïðîìåí³â.

Âêàç³âêà: Ïåðåä ïî÷àòêîì ðîçïèëþâàííÿ ïåðåâ³ðòå, ÷è

ïðàâèëüíî â³äîáðàæóºòüñÿ øèðèíà ðîçð³çó

(äèâ.«Þñòèðóâàííÿ ëàçåðà», ñòîð. 299). Ëàçåðí³ ïðîìåí³

ìîæóòü çñóíóòèñÿ, íàïð., ï³ä ä³ºþ â³áðàö³¿ ïðè ³íòåíñèâíîìó

âèêîðèñòàíí³.

Ïîëîæåííÿ îïåðàòîðà (äèâ. ìàë. N)

fÍå ñò³éòå â îäíó ë³í³þ ç ïèëÿëüíèì äèñêîì ïåðåä

åëåêòðîïðèëàäîì, ñòîÿòè òðåáà çàâæäè çáîêó â

çì³ùåíîìó â³äíîñíî ïèëÿëüíîãî äèñêà ïîëîæåíí³.

Òàêèì ÷èíîì Âè çàõèñòèòå ñåáå â³ä ìîæëèâîãî

ðèêîøåòó.

–Íå ï³äñòàâëÿéòå ðóêè ³ ïàëüö³ ï³ä ïèëÿëüíèé äèñê, ùî

îáåðòàºòüñÿ.

–Íå ñõðåùóéòå ðóêè ïåðåä êðîíøòåéíîì.

Çàì³íà âñòàâíèõ ùèòê³â (äèâ. ìàë. Î)

Ïðè òðèâàë³é åêñïëóàòàö³¿ åëåêòðîïðèëàäó ÷åðâîí³ âñòàâí³

ùèòêè 13 ìîæóòü çíîøóâàòèñÿ.

Çíîøåí³ âñòàâí³ ùèòêè òðåáà ïîì³íÿòè.

–Âñòàíîâ³òü åëåêòðîïðèëàä â ðîáî÷å ïîëîæåííÿ.

–Âèêðóò³òü ãâèíòè 62 çà äîïîìîãîþ êëþ÷à äëÿ ãâèíò³â ç

âíóòð³øí³ì øåñòèãðàííèêîì (4 ìì) 20 ³ âèòÿãí³òü ñòàð³

âñòàâí³ ùèòêè.

–Âëîæ³òü íîâèé ïðàâèé âñòàâíèé ùèòîê.

–Çà äîïîìîãîþ ãâèíò³â 62 ïðèêðóò³òü âñòàâíèé ùèòîê

ÿêîìîãà ïðàâ³øå, ùîá ïî âñ³é äîâæèí³ ìîæëèâîãî

ãîðèçîíòàëüíîãî ïðîñóâàííÿ ïèëÿëüíèé äèñê íå

òîðêàâñÿ âñòàâíîãî ùèòêà.

–Çðîá³òü òå ñàìå äëÿ íîâîãî ë³âîãî âñòàâíîãî ùèòêà.

OBJ_BUCH-1360-001.book Page 296 Tuesday, March 22, 2011 12:01 PM

Óêðà¿íñüêà | 297

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Äîïóñòèì³ ðîçì³ðè çàãîòîâêè

Ìàêñèìàëüí³ çàãîòîâêè:

Ì³í³ìàëüí³ çàãîòîâêè:

(= âñ³ çàãîòîâêè, ÿê³ ìîæíà çàòèñêóâàòè ë³âîðó÷ òà

ïðàâîðó÷ â³ä ïèëÿëüíîãî äèñêà çà äîïîìîãîþ äîäàíî¿

ñòðóáöèíè 22):

160 x 335 ìì (äîâæèíà x øèðèíà)

Ìàêñ. ãëèáèíà ïðîïèëþâàííÿ (0°/0°): 104 ìì

Ðîçïèëþâàííÿ

Ðîçïèëþâàííÿ áåç ãîðèçîíòàëüíîãî ïåðåñóâàííÿ

ñóïîðòà (òîðöþâàííÿ) (äèâ. ìàë. Ð)

–Â³äòÿãí³òü êðîíøòåéí 28 äî óïîðó íàçàä ³ çàô³êñóéòå

éîãî â öüîìó ïîëîæåíí³ (äèâ. «Ô³êñóâàííÿ êðîíøòåéíà»,

ñòîð. 294).

Ïåðåêîíàéòåñÿ â òîìó, ùî îáìåæóâà÷ ãëèáèíè 30 äî

óïîðó ïðèòèñíóòèé âñåðåäèíó, à þñòèðóâàëüíèé ãâèíò

29 ïðè ïåðåñóâàíí³ êðîíøòåéíà ïðîõîäèòü ÷åðåç îòâ³ð,

íå òîðêàþ÷èñü îáìåæóâà÷à ãëèáèíè.

–Çàòèñí³òü îáðîáëþâàíó çàãîòîâêó â³äïîâ³äíî äî ¿¿

ðîçì³ð³â.

–Âñòàíîâ³òü íåîáõ³äíèé êóò ðîçïèëþâàííÿ

(ãîðèçîíòàëüíèé òà/àáî âåðòèêàëüíèé).

–Óâ³ìêí³òü åëåêòðîïðèëàä.

–Íàòèñí³òü íà ô³êñàòîðíèé âàæ³ëü 5 òà, òðèìàþ÷èñü çà

ðóêîÿòêó 4, ïîâ³ëüíî îïóñò³òü êðîíøòåéí äîíèçó.

–Ðîçïèëþéòå îáðîáëþâàíó çàãîòîâêó ç ð³âíîì³ðíîþ

ïîäà÷åþ.

–Âèìêí³òü åëåêòðîïðèëàä ³ çà÷åêàéòå, ïîêè ïèëÿëüíèé

äèñê ïîâí³ñòþ íå çóïèíèòüñÿ.

–Ïîâ³ëüíî ï³äí³ì³òü êðîíøòåéí ââåðõ.

Ðîçïèëþâàííÿ ç ãîðèçîíòàëüíèì ïåðåñóâàííÿì

ñóïîðòà (äèâ. ìàë. Q)

fÄîáðå òðèìàéòå ðóêîÿòêó ïåðåä óâ³ìêíåííÿì ïèëêè ³

ï³ä ÷àñ âñüîãî ïðîöåñó ðîçïèëþâàííÿ. Ï³ä ÷àñ

ðîçïèëþâàííÿ êîíòðîëüîâàíî ïåðåñóâàéòå

êðîíøòåéí. Çâà÷àþ÷è íà íàäçâè÷àéíó ìàíåâðåí³ñòü

êðîíøòåéíà, ìèòü íåóâàæíîñò³ ìîæå ïðèçâåñòè äî

ñåðéîçíèõ òðàâì.

–Ðîçáëîêóéòå êðîíøòåéí 28 (äèâ. «Ðîçáëîêóâàííÿ

êðîíøòåéíà», ñòîð. 294).

Ï³äòÿãíóâøè òà â³äñóíóâøè êðîíøòåéí 28, ïåðåâ³ðòå, ÷è

ãîòîâèé óâåñü ìåõàí³çì êîâçàííÿ äî ðîáîòè.

–Çàòèñí³òü îáðîáëþâàíó çàãîòîâêó â³äïîâ³äíî äî ¿¿

ðîçì³ð³â.

–Âñòàíîâ³òü íåîáõ³äíèé êóò ðîçïèëþâàííÿ

(ãîðèçîíòàëüíèé òà/àáî âåðòèêàëüíèé).

–Â³äñóíüòå êðîíøòåéí â³ä óïîðíî¿ ïëàíêè 10 íàñò³ëüêè,

ùîá ïèëÿëüíèé äèñê îïèíèâñÿ ïåðåä çàãîòîâêîþ.

–Óâ³ìêí³òü åëåêòðîïðèëàä.

–Íàòèñí³òü íà ô³êñàòîðíèé âàæ³ëü 5 òà, òðèìàþ÷èñü çà

ðóêîÿòêó 4, ïîâ³ëüíî îïóñò³òü êðîíøòåéí äîíèçó.

–Òåïåð ïðèòèñí³òü êðîíøòåéí â íàïðÿìêó óïîðíî¿ ïëàíêè

10 òà ðîçïèëÿéòå çàãîòîâêó ç ð³âíîì³ðíîþ ïîäà÷åþ.

–Âèìêí³òü åëåêòðîïðèëàä ³ çà÷åêàéòå, ïîêè ïèëÿëüíèé

äèñê ïîâí³ñòþ íå çóïèíèòüñÿ.

–Ïîâ³ëüíî ï³äí³ì³òü êðîíøòåéí ââåðõ.

Ðîçïèëþâàííÿ çàãîòîâîê îäíàêîâî¿ äîâæèíè

(äèâ.ìàë.R)

Äëÿ ïðîñòîãî ðîçïèëþâàííÿ çàãîòîâîê îäíàêîâî¿ äîâæèíè

ìîæíà âèêîðèñòîâóâàòè ïîçäîâæí³é óïîð 36.

Ïîçäîâæí³é óïîð ìîæíà ìîíòóâàòè ç îáîõ áîê³â

ïîäîâæóâà÷à ñòîëà 11.

–Â³äïóñò³òü ô³êñóþ÷èé ãâèíò 35 ³ ïîâåðí³òü ïîçäîâæí³é

óïîð 36 äî çàòèñêíîãî ãâèíòà 63.

–Çíîâó çàòÿãí³òü ô³êñóþ÷èé ãâèíò 35.

–Óñòàíîâ³òü ïîäîâæóâà÷ ñòîëà 11 íà íåîáõ³äíó äîâæèíó

(äèâ. «Ïîäîâæåííÿ ñòîëà», ñòîð. 294).

Íàñòðîþâàííÿ îáìåæóâà÷à ãëèáèíè (âèïèëþâàííÿ

ïàç³â) (äèâ. ìàë. S)

Îáìåæóâà÷ ãëèáèíè íåîáõ³äíî ïåðåíàñòðî¿òè, ÿêùî Âè

çáèðàºòåñü âèïèëþâàòè ïàçè àáî âèêîðèñòîâóâàòè

äèñòàíö³éíèé óïîð (íàïð.: Bosch MSF 110).

–Ïîâåðí³òü îáìåæóâà÷ ãëèáèíè 30 íàçîâí³.

–Íàòèñí³òü ô³êñóþ÷èé âàæ³ëü 5 òà ïîâåðí³òü êðîíøòåéí â

ïîòð³áíå ïîëîæåííÿ.

–Â³äðåãóëþéòå þñòèðóâàëüíèé ãâèíò 29 òàê, ùîá éîãî

ê³íåöü òîðêàâñÿ îáìåæóâà÷à ãëèáèíè 30.

–Ïîâ³ëüíî ï³äí³ì³òü êðîíøòåéí ââåðõ.

Îñîáëèâ³ çàãîòîâêè

Ùîá ðîçïèëþâàòè âèãíóòèé àáî êðóãëèé ìàòåð³àë, òðåáà

îñîáëèâèì ÷èíîì çàô³êñóâàòè éîãî, ùîá â³í íå ñîâàâñÿ. Íà

ë³í³¿ ðîçïèëþâàííÿ íå ïîâèííî áóòè ù³ëèí ì³æ

îáðîáëþâàíèì ìàòåð³àëîì, óïîðíîþ ïëàíêîþ ³ ñòîëîì.

Çà íåîáõ³äí³ñòþ âèãîòóéòå ñïåö³àëüíå êð³ïëåííÿ.

Êóò ðîçïèëþâàííÿ Âèñîòà x øèðèíà

[ìì]

ïî ãîðèçîíòàë³ ïî âåðòèêàë³ Çàãîòîâêà íà

óïîðí³é ïëàíö³

Çàãîòîâêà íà

äèñòàíö³éíîìó óïîð³ (ïðèëàääÿ)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (çë³âà) 50 x 335 50 x 295

0°45° (ñïðàâà) 40 x 335 40 x 295

45°45° (çë³âà) 50 x 240 50 x 200

45°45° (ñïðàâà) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 297 Tuesday, March 22, 2011 12:01 PM

298 | Óêðà¿íñüêà

1 609 929 W31 | (22.3.11) Bosch Power Tools

Îáðîáêà ïðîô³ëüíèõ ðåéîê (ïë³íòóñ³â òà ñòåëüîâèõ ðåéîê)

Ïðîô³ëüí³ ðåéêè ìîæíà îáðîáëÿòè äâîìà ñïîñîáàìè:

–âñòàíîâèâøè ¿õ äî óïîðíî¿ ïëàíêè,

–ïîêëàâøè ¿õ íà ñò³ë.

Êð³ì òîãî, â çàëåæíîñò³ â³ä øèðèíè ïðîô³ëüíî¿ ðåéêè

ðîçïèëþâàííÿ ìîæíà çä³éñíþâàòè ç ï³äòÿãóâàííÿì àáî áåç

íüîãî.

Ñïî÷àòêó ïåðåâ³ðòå âñòàíîâëåíèé êóò ðîçïèëþâàííÿ íà

íåïîòð³áíîìó êóñêó äåðåâèíè.

Ïë³íòóñè

Â òàáëèö³ íèæ÷å ì³ñòÿòüñÿ âêàç³âêè ùîäî îáðîáêè ïë³íòóñ³â.

Ñòåëüîâ³ ðåéêè (çà ñòàíäàðòîì ÑØÀ)

íàñòðîéêè âåðòèêàëüíå

ïðèñòàâëåí-

íÿ äî óïîðíî¿

øèíè

ïëàçîì íà

ñòîë³

ïë³íòóñ ë³âèé á³ê ïðàâèé á³ê ë³âèé á³ê ïðàâèé á³ê

âíóòð³øí³é êðàé ãîðèçîíòàëüíèé êóò

ðîçïèëþâàííÿ 45° çë³âà 45° ñïðàâà 0°0°

âåðòèêàëüíèé êóò

ðîçïèëþâàííÿ 0°0°45° çë³âà 45° ñïðàâà

ïîëîæåííÿ îáðîáëþ-

âàíîãî ìàòåð³àëó

íèæí³é êðàé íà

ñòîë³

íèæí³é êðàé íà

ñòîë³

âåðõí³é êðàé íà

óïîðí³é ïëàíö³

âåðõí³é êðàé íà

óïîðí³é ïëàíö³

ãîòîâà ÷àñòèíà

çíàõîäèòüñÿ …

... ë³âîðó÷ â³ä

ðîçïèëó

... ïðàâîðó÷ â³ä

ðîçïèëó

... ë³âîðó÷ â³ä

ðîçïèëó

... ïðàâîðó÷ â³ä

ðîçïèëó

çîâí³øí³é êðàé ãîðèçîíòàëüíèé êóò

ðîçïèëþâàííÿ 45° ñïðàâà 45° çë³âà 0°0°

âåðòèêàëüíèé êóò

ðîçïèëþâàííÿ 0°0°45° ñïðàâà 45° çë³âà

ïîëîæåííÿ îáðîáëþ-

âàíîãî ìàòåð³àëó

íèæí³é êðàé íà

ñòîë³

íèæí³é êðàé íà

ñòîë³

âåðõí³é êðàé íà

óïîðí³é ïëàíö³

âåðõí³é êðàé íà

óïîðí³é ïëàíö³

ãîòîâà ÷àñòèíà

çíàõîäèòüñÿ …

... ïðàâîðó÷ â³ä

ðîçïèëó

... ë³âîðó÷ â³ä

ðîçïèëó

... ë³âîðó÷ â³ä

ðîçïèëó

... ïðàâîðó÷ â³ä

ðîçïèëó

ßêùî Âàì ïîòð³áíî îáðîáèòè ñòåëüîâ³ ðåéêè, ïîêëàâøè ¿õ ïëàçîì íà ñò³ë, Âàì íåîáõ³äíî âñòàíîâèòè

ãîðèçîíòàëüíèé êóò ðîçïèëþâàííÿ íà 31,6 ° (ñò³ë ïîâåðíóòèé âë³âî àáî âïðàâî), à âåðòèêàëüíèé êóò

ðîçïèëþâàííÿ íà 33,9° (êðîíøòåéí ïîâåðíóòèé âë³âî àáî âïðàâî).

Â íàñòóïí³é òàáëèö³ ì³ñòÿòüñÿ âêàç³âêè ùîäî îáðîáêè ñòåëüîâèõ ðåéîê.

íàñòðîéêè âåðòèêàëüíå

ïðèñòàâëåí-

íÿ äî óïîðíî¿

øèíèt

ãîðèçîíòàëü-

íå ðîçòàøó-

âàííÿ íà ñòî-

ë³

ñòåëüîâà ðåéêà ë³âèé á³ê ïðàâèé á³ê ë³âèé á³ê ïðàâèé á³ê

âíóòð³øí³é êðàé ãîðèçîíòàëüíèé êóò

ðîçïèëþâàííÿ 45° ñïðàâà 45° çë³âà 31,6° ñïðàâà 31,6° çë³âà

âåðòèêàëüíèé êóò

ðîçïèëþâàííÿ 0°0°33,9° çë³âà 33,9° ñïðàâà

ïîëîæåííÿ îáðîáëþ-

âàíîãî ìàòåð³àëó

íèæí³é êðàé íà

óïîðí³é ïëàíö³

íèæí³é êðàé íà

óïîðí³é ïëàíö³

âåðõí³é êðàé íà

óïîðí³é ïëàíö³

âåðõí³é êðàé íà

óïîðí³é ïëàíö³

ãîòîâà ÷àñòèíà

çíàõîäèòüñÿ …

... ïðàâîðó÷ â³ä

ðîçïèëó

... ë³âîðó÷ â³ä

ðîçïèëó

... ë³âîðó÷ â³ä

ðîçïèëó

... ïðàâîðó÷ â³ä

ðîçïèëó

52°

38°

52°

OBJ_BUCH-1360-001.book Page 298 Tuesday, March 22, 2011 12:01 PM

Óêðà¿íñüêà | 299

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Ïåðåâ³ðêà ³ íàñòðîéêà áàçîâèõ ïàðàìåòð³â

Ç ìåòîþ òî÷íîãî ðîçïèëþâàííÿ, ï³ñëÿ ³íòåíñèâíî¿

åêñïëóàòàö³¿ åëåêòðîïðèëàäó òðåáà ïåðåâ³ðèòè éîãî áàçîâ³

ïàðàìåòðè òà çà íåîáõ³äí³ñòþ ï³äêîðåêòóâàòè ¿õ.

Äëÿ öüîãî ïîòð³áíèé äîñâ³ä òà â³äïîâ³äíèé ñïåö³àëüíèé

³íñòðóìåíò.

Ìàéñòåðíÿ Bosch âèêîíóº òàêó ðîáîòó øâèäêî ³ íàä³éíî.

Þñòèðóâàííÿ ëàçåðà

Âêàç³âêà: Äëÿ ïåðåâ³ðêè ôóíêö³¿ ëàçåðà ³íñòðóìåíò òðåáà

ï³äêëþ÷èòè äî äæåðåëà æèâëåííÿ.

fÏ³ä ÷àñ þñòóâàííÿ ëàçåðà (íàïð., ïðè ïåðåñóâàíí³

êðîíøòåéíà) í³êîëè íå íàòèñêàéòå íà âèìèêà÷.

Íåíàâìèñíèé çàïóñê åëåêòðî³íñòðóìåíòó ìîæå

ïðèçâåñòè äî òðàâì.

–Âñòàíîâ³òü åëåêòðîïðèëàä â ðîáî÷å ïîëîæåííÿ.

–Ïîâåðí³òü ñò³ë 38 äî íàñ³÷êè 18 íà 0°. Âàæ³ëü 16

ïîâèíåí â³ä÷óòíî óâ³éòè â çà÷åïëåííÿ â íàñ³÷ö³.

–Óâ³ìêí³òü ëàçåðí³ ïðîìåí³ çà äîïîìîãîþ âèìèêà÷à 61.

Ïåðåâ³ðêà: (äèâ. ìàë T1)

–Íàêðåñë³òü íà çàãîòîâö³ ïðÿìó ë³í³þ ðîçïèëþâàííÿ.

–Íàòèñí³òü íà ô³êñàòîðíèé âàæ³ëü 5 òà, òðèìàþ÷èñü çà

ðóêîÿòêó 4, ïîâ³ëüíî îïóñò³òü êðîíøòåéí äîíèçó.

–Âèð³âíÿéòå çàãîòîâêó òàê, ùîá çóáè ïèëÿëüíîãî äèñêà

áóëè íàïðàâëåí³ òî÷íî ïî ë³í³¿ ðîçïèëþâàííÿ.

–Ì³öíî ïðèòðèìóþ÷è çàãîòîâêó â öüîìó ïîëîæåíí³,

ïîâ³ëüíî ï³äí³ì³òü êðîíøòåéí.

–Ì³öíî çàòèñí³òü çàãîòîâêó.

–Óâ³ìêí³òü ëàçåðí³ ïðîìåí³ çà äîïîìîãîþ âèìèêà÷à 61.

Ëàçåðí³ ïðîìåí³ ïîâèíí³ ïî âñ³é ñâî¿é äîâæèí³ çë³âà òà

ñïðàâà çíàõîäèòèñÿ íà îäíàêîâ³é â³äñòàí³ â³ä ïîçíà÷åíî¿ íà

çàãîòîâö³ ë³í³¿ ðîçïèëþâàííÿ, âêëþ÷àþ÷è ³ êîëè êðîíøòåéí

ðóõàºòüñÿ âíèç.

Íàñòðîþâàííÿ çá³ãàííÿ: (äèâ.ìàë.T2)

–Ïîâåðí³òü â³äïîâ³äíèé ðåãóëþâàëüíèé ãâèíò 64 çà

äîïîìîãîþ êëþ÷à äëÿ ãâèíò³â ç âíóòð³øí³ì

øåñòèãðàííèêîì (2 ìì) 21 òàê, ùîá ëàçåðíèé ïðîì³íü

ïî âñ³é ñâî¿é äîâæèí³ çíàõîäèâñÿ íà îäíàêîâ³é â³äñòàí³

â³ä ïîçíà÷åí³é íà çàãîòîâö³ ë³í³¿ ðîçïèëþâàííÿ.

Îáåðòàííÿì ïðîòè ñòð³ëêè ãîäèííèêà ëàçåðíèé ïðîì³íü

ïåðåñóâàºòüñÿ çë³âà íàïðàâî, îáåðòàííÿì çà ñòð³ëêîþ

ãîäèííèêà ëàçåðíèé ïðîì³íü ïåðåñóâàºòüñÿ ñïðàâà íàë³âî.

Íàñòðîþâàííÿ ïàðàëåëüíîñò³: (äèâ. ìàë. T3)

–Â³äïóñò³òü îáèäâà ãâèíòè 65 çàõèñíîãî êîâïà÷êà ëàçåðà

27 çà äîïîìîãîþ êëþ÷à äëÿ ãâèíò³â ç âíóòð³øí³ì

øåñòèãðàííèêîì (4 ìì) 20.

Âêàç³âêà: Ùîá ä³ñòàòèñÿ äî ïåðåäíüîãî ãâèíòà

çàõèñíîãî êîâïà÷êà ëàçåðà, íåîáõ³äíî òðîõè îïóñòèòè

êðîíøòåéí âíèç, ùîá ìîæíà áóëî ïðîñóíóòè êëþ÷ äëÿ

ãâèíò³â ç âíóòð³øí³ì øåñòèãðàííèêîì ÷åðåç îäèí ³ç

øë³ö³â â ìàÿòíèêîâîìó çàõèñíîìó êîæóñ³.

–Â³äïóñò³òü êð³ïèëüíèé ãâèíò 66 (ïðèáë. íà 1–2 îáåðòè)

êëþ÷åì äëÿ ãâèíò³â ç âíóòð³øí³ì øåñòèãðàííèêîì (2 ìì)

21.

Ãâèíò íå òðåáà âèêðó÷óâàòè ïîâí³ñòþ.

–Ïåðåñóíüòå ìîíòàæíó ïëèòó ëàçåðà ïðàâîðó÷ àáî

ë³âîðó÷, òàê, ùîá ëàçåðí³ ïðîìåí³ ïî âñ³é ñâî¿é äîâæèí³

ïðîõîäèëè ïàðàëåëüíî äî ïîçíà÷åíî¿ íà çàãîòîâö³ ë³í³¿

ðîçïèëþâàííÿ.

–Ïðèòðèìóéòå ìîíòàæíó ïëèòó ëàçåðà â öüîìó ïîëîæåíí³

³ çàòÿãí³òü êð³ïèëüíèé ãâèíò 66.

–Ï³ñëÿ íàñòðîþâàííÿ ùå ðàç ïåðåâ³ðòå, íàñê³ëüêè

ëàçåðíèé ïðîì³íü çá³ãàºòüñÿ ç ë³í³ºþ ðîçïèëþâàííÿ. Â

ðàç³ íåîáõ³äíîñò³ ùå ðàç âèð³âíÿéòå ëàçåðí³ ïðîìåí³ çà

äîïîìîãîþ ðåãóëþâàëüíèõ ãâèíò³â 64.

–Çíîâó ïîñòàâòå çàõèñíèé êîâïà÷îê ëàçåðà 27.

Íàñòðîþâàííÿ á³÷íîãî â³äõèëåííÿ ïðè ïåðåñóâàíí³

êðîíøòåéíà: (äèâ. ìàë. T4)

–Â³äïóñò³òü îáèäâà ãâèíòè 65 çàõèñíîãî êîâïà÷êà ëàçåðà

27 çà äîïîìîãîþ êëþ÷à äëÿ ãâèíò³â ç âíóòð³øí³ì

øåñòèãðàííèêîì (4 ìì) 20.

Âêàç³âêà: Ùîá ä³ñòàòèñÿ äî ïåðåäíüîãî ãâèíòà

çàõèñíîãî êîâïà÷êà ëàçåðà, íåîáõ³äíî òðîõè îïóñòèòè

êðîíøòåéí âíèç, ùîá ìîæíà áóëî ïðîñóíóòè êëþ÷ äëÿ

ãâèíò³â ç âíóòð³øí³ì øåñòèãðàííèêîì ÷åðåç îäèí ³ç

øë³ö³â â ìàÿòíèêîâîìó çàõèñíîìó êîæóñ³.

–Â³äïóñò³òü êð³ïèëüí³ ãâèíòè 67 (ïðèáë. íà 1 –2 îáåðòè) çà

äîïîìîãîþ êëþ÷à äëÿ ãâèíò³â ç âíóòð³øí³ì

øåñòèãðàííèêîì (2 ìì) 21.

Ãâèíòè íå òðåáà âèêðó÷óâàòè ïîâí³ñòþ.

–Ïåðåì³ñò³òü êîðïóñ ëàçåðà ïðàâîðó÷ àáî ë³âîðó÷, ùîá

ïðè ïåðåñóâàíí³ êðîíøòåéíà âíèç ëàçåðí³ ïðîìåí³

á³ëüøå íå â³äõèëÿëèñÿ âá³ê.

çîâí³øí³é êðàé ãîðèçîíòàëüíèé êóò

ðîçïèëþâàííÿ 45° çë³âà 45° ñïðàâà 31,6° çë³âà 31,6° ñïðàâà

âåðòèêàëüíèé êóò

ðîçïèëþâàííÿ 0°0°33,9° ñïðàâà 33,9° çë³âà

ïîëîæåííÿ îáðîáëþ-

âàíîãî ìàòåð³àëó

íèæí³é êðàé íà

óïîðí³é ïëàíö³

íèæí³é êðàé íà

óïîðí³é ïëàíö³

âåðõí³é êðàé íà

óïîðí³é ïëàíö³

âåðõí³é êðàé íà

óïîðí³é ïëàíö³

ãîòîâà ÷àñòèíà

çíàõîäèòüñÿ …

... ïðàâîðó÷ â³ä

ðîçïèëó

... ë³âîðó÷ â³ä

ðîçïèëó

... ë³âîðó÷ â³ä

ðîçïèëó

... ïðàâîðó÷ â³ä

ðîçïèëó

íàñòðîéêè âåðòèêàëüíå

ïðèñòàâëåí-

íÿ äî óïîðíî¿

øèíèt

ãîðèçîíòàëü-

íå ðîçòàøó-

âàííÿ íà ñòî-

ë³

52°

OBJ_BUCH-1360-001.book Page 299 Tuesday, March 22, 2011 12:01 PM

300 | Óêðà¿íñüêà

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Ï³ñëÿ íàñòðîþâàííÿ ùå ðàç ïåðåâ³ðòå, íàñê³ëüêè

ëàçåðíèé ïðîì³íü çá³ãàºòüñÿ ç ë³í³ºþ ðîçïèëþâàííÿ. Â

ðàç³ íåîáõ³äíîñò³ ùå ðàç âèð³âíÿéòå ëàçåðí³ ïðîìåí³ çà

äîïîìîãîþ ðåãóëþâàëüíèõ ãâèíò³â 64.

–Ïðèòðèìóéòå êîðïóñ ëàçåðà â öüîìó ïîëîæåíí³ òà çíîâó

çàòÿãí³òü êð³ïèëüí³ ãâèíòè 67.

–Çíîâó ïîñòàâòå çàõèñíèé êîâïà÷îê ëàçåðà 27.

Íàñòðîþâàííÿ ñòàíäàðòíîãî êóòà ðîçïèëþâàííÿ 0°

(âåðòèêàëüíîãî)

–Âñòàíîâ³òü åëåêòðîïðèëàä â ïîëîæåííÿ ÿê äëÿ

òðàíñïîðòóâàííÿ.

–Ïîâåðí³òü ñò³ë 38 äî íàñ³÷êè 18 íà 0°. Âàæ³ëü 16

ïîâèíåí â³ä÷óòíî óâ³éòè â çà÷åïëåííÿ â íàñ³÷ö³.

Ïåðåâ³ðêà: (äèâ.ìàë.U1)

–Âñòàíîâ³òü êóòîâèé êàë³áð íà 90° ³ ïîêëàä³òü éîãî íà ñò³ë

38.

Ïëå÷å êóòîâîãî êàë³áðó ïîâèííî ïî âñ³é äîâæèíè çá³ãàòèñÿ

ç ïèëÿëüíèì äèñêîì 40.

Íàñòðîþâàííÿ: (äèâ. ìàë. U2)

–Â³äïóñò³òü çàòèñêíó ðóêîÿòêó 17.

–Â³äïóñò³òü îáèäâà ðåãóëþâàëüí³ ãâèíòè 68 (ì³í³ìóì íà

1 îáåðò) çà äîïîìîãîþ òîðöåâîãî ãàéêîâîãî êëþ÷à

(10 ìì).

–Â³äïóñò³òü ðåãóëþâàëüíèé ãâèíò 70 (ïðèáë. íà 3 îáåðòè)

çà äîïîìîãîþ êëþ÷à äëÿ ãâèíò³â ç âíóòð³øí³ì

øåñòèãðàííèêîì (4 ìì) 20.

–Çàòÿãóéòå àáî â³äïóñêàéòå ðåãóëþâàëüíèé ãâèíò 69 çà

äîïîìîãîþ êëþ÷à äëÿ ãâèíò³â ç âíóòð³øí³ì

øåñòèãðàííèêîì (4 ìì) 20 äî òèõ ï³ð, ïîêè ïëå÷å

êóòîâîãî êàë³áðó íå áóäå ïî âñ³é äîâæèí³ çá³ãàòèñÿ ç

ïèëÿëüíèì äèñêîì.

–Çíîâó çàòÿãí³òü çàòèñêíó ðóêîÿòêó 17.

Ï³ñëÿ öüîãî çíîâó çàòÿãí³òü ñïî÷àòêó ðåãóëþâàëüíèé

ãâèíò 70, à ïîò³ì ðåãóëþâàëüí³ ãâèíòè 68.

ßêùî ï³ñëÿ çàê³í÷åííÿ íàñòðîþâàííÿ ³íäèêàòîðè êóòà 33 òà

24 íå áóäóòü ñï³âïàäàòè ç ïîçíà÷êàìè 0° øêàëè 32,

ïîñëàáòå êð³ïèëüí³ ãâèíòè ³íäèêàòîð³â êóòà çà äîïîìîãîþ

õðåñòîïîä³áíî¿ âèêðóòêè òà âèð³âíÿéòå ³íäèêàòîðè êóòà çà

ïîçíà÷êàìè 0°.

Íàñòðîþâàííÿ ñòàíäàðòíîãî êóòà ðîçïèëþâàííÿ 45°

(âåðòèêàëüíîãî, ë³âîðó÷)

–Âñòàíîâ³òü åëåêòðîïðèëàä â ðîáî÷å ïîëîæåííÿ.

–Ïîâåðí³òü ñò³ë 38 äî íàñ³÷êè 18 íà 0°. Âàæ³ëü 16

ïîâèíåí â³ä÷óòíî óâ³éòè â çà÷åïëåííÿ â íàñ³÷ö³.

–Âèòÿãí³òü ë³âèé ïîäîâæóâà÷ óïîðíî¿ ïëàíêè 9 äî ê³íöÿ

íàçîâí³.

–Â³äïóñò³òü çàòèñêíó ðóêîÿòêó 17 òà íàõèë³òü êðîíøòåéí

çà ðó÷êó 4 äî óïîðó ë³âîðó÷ (45°).

Ïåðåâ³ðêà: (äèâ.ìàë.V1)

–Âñòàíîâ³òü êóòîâèé êàë³áð íà 45° ³ ïîêëàä³òü éîãî íà ñò³ë

38.

Ïëå÷å êóòîâîãî êàë³áðó ïîâèííî ïî âñ³é äîâæèíè çá³ãàòèñÿ

ç ïèëÿëüíèì äèñêîì 40.

Íàñòðîþâàííÿ: (äèâ. ìàë. V2)

–Çàòÿãóéòå àáî â³äïóñêàéòå ðåãóëþâàëüíèé ãâèíò 71 çà

äîïîìîãîþ âèëêîâîãî ãàéêîâîãî êëþ÷à (8 ìì) äî òèõ ï³ð,

ïîêè ïëå÷å êóòîâîãî êàë³áðó íå áóäå ïî âñ³é äîâæèí³

çá³ãàòèñÿ ç ïèëÿëüíèì äèñêîì.

–Çíîâó çàòÿãí³òü çàòèñêíó ðóêîÿòêó 17.

ßêùî ï³ñëÿ çàê³í÷åííÿ íàñòðîþâàííÿ ³íäèêàòîðè êóòà 33 ³

24 áóäóòü çíàõîäèòèñÿ íå â îäíó ë³í³þ ç ïîçíà÷êîþ 45°

øêàëè 32, ñïî÷àòêó ùå ðàç ïåðåâ³ðòå íàñòðîéêó äëÿ êóòà 0°

³ ³íäèêàòîðè êóòà. Ï³ñëÿ öüîãî ùå ðàç ïîâòîð³òü íàñòðîéêó

äëÿ êóòà 45°.

Íàñòðîþâàííÿ ñòàíäàðòíîãî êóòà ðîçïèëþâàííÿ 45°

(âåðòèêàëüíîãî, ïðàâîðó÷)

–Âñòàíîâ³òü åëåêòðîïðèëàä â ðîáî÷å ïîëîæåííÿ.

–Ïîâåðí³òü ñò³ë 38 äî íàñ³÷êè 18 íà 0°. Âàæ³ëü 16

ïîâèíåí â³ä÷óòíî óâ³éòè â çà÷åïëåííÿ â íàñ³÷ö³.

–Âèòÿãí³òü ïðàâèé ïîäîâæóâà÷ óïîðíî¿ ïëàíêè 9 äî ê³íöÿ

íàçîâí³.

–Â³äïóñò³òü çàòèñêíó ðóêîÿòêó 17.

–Çà äîïîìîãîþ ðóêîÿòêè 4 òðîõè íàõèë³òü

êðîíøòåéí ç ïîëîæåííÿ 0° ë³âîðó÷ òà

ïîâåðòàéòå ïîâîðîòíó ðó÷êó 39 äî òèõ ï³ð,

ïîêè íå áóäå â³äîáðàæàòèñÿ ïðàâèé êóò

ðîçïèëþâàííÿ.

–Íàõèë³òü êðîíøòåéí çà ðóêîÿòêó 4 äî óïîðó (45°).

Ïåðåâ³ðêà: (äèâ. ìàë. W1)

–Âñòàíîâ³òü êóòîâèé êàë³áð íà 135° ³ ïîêëàä³òü éîãî íà

ñò³ë 38.

Ïëå÷å êóòîâîãî êàë³áðó ïîâèííî ïî âñ³é äîâæèíè çá³ãàòèñÿ

ç ïèëÿëüíèì äèñêîì 40.

Íàñòðîþâàííÿ: (äèâ. ìàë. W2)

–Çàòÿãóéòå àáî â³äïóñêàéòå ðåãóëþâàëüíèé ãâèíò 72 çà

äîïîìîãîþ âèëêîâîãî ãàéêîâîãî êëþ÷à (8 ìì) äî òèõ ï³ð,

ïîêè ïëå÷å êóòîâîãî êàë³áðó íå áóäå ïî âñ³é äîâæèí³

çá³ãàòèñÿ ç ïèëÿëüíèì äèñêîì.

–Çíîâó çàòÿãí³òü çàòèñêíó ðóêîÿòêó 17.

ßêùî ï³ñëÿ çàê³í÷åííÿ íàñòðîþâàííÿ ³íäèêàòîðè êóòà 33 ³

24 áóäóòü çíàõîäèòèñÿ íå â îäíó ë³í³þ ç ïîçíà÷êîþ 45°

øêàëè 32, ñïî÷àòêó ùå ðàç ïåðåâ³ðòå íàñòðîéêó äëÿ êóòà 0°

³ ³íäèêàòîðè êóòà. Ï³ñëÿ öüîãî ùå ðàç ïîâòîð³òü íàñòðîéêó

äëÿ êóòà 45°.

Âèð³âíþâàííÿ øêàëè äëÿ ãîðèçîíòàëüíèõ êóò³â

ðîçïèëþâàííÿ

–Âñòàíîâ³òü åëåêòðîïðèëàä â ðîáî÷å ïîëîæåííÿ.

–Ïîâåðí³òü ñò³ë 38 äî íàñ³÷êè 18 íà 0°. Âàæ³ëü 16

ïîâèíåí â³ä÷óòíî óâ³éòè â çà÷åïëåííÿ â íàñ³÷ö³.

Ïåðåâ³ðêà: (äèâ.ìàë.X1)

–Âñòàíîâ³òü êóòîâèé êàë³áð íà 90°³ ïîêëàä³òü éîãî ì³æ

óïîðíîþ øèíîþ 10 òà ïèëÿëüíèì äèñêîì 40 íà ñò³ë 38.

Ïëå÷å êóòîâîãî êàë³áðó ïîâèííî ïî âñ³é äîâæèíè çá³ãàòèñÿ

ç ïèëÿëüíèì äèñêîì 40.

OBJ_BUCH-1360-001.book Page 300 Tuesday, March 22, 2011 12:01 PM

Óêðà¿íñüêà | 301

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Íàñòðîþâàííÿ: (äèâ.ìàë.X2)

–Â³äïóñò³òü âñ³ ÷îòèðè ðåãóëþâàëüí³ ãâèíòè 73 çà

äîïîìîãîþ êëþ÷à ç âíóòð³øí³ì øåñòèãðàííèêîì (4 ìì)

20 òà ïîâåðòàéòå ñò³ë 38 ðàçîì ç³ øêàëîþ 37 äî òèõ ï³ð,

ïîêè ïëå÷å êóòîâîãî êàë³áðó íå áóäå ïî âñ³é äîâæèí³

çá³ãàòèñÿ ç ïèëÿëüíèì äèñêîì.

–Çíîâó çàòÿãí³òü ãâèíòè.

ßêùî ï³ñëÿ íàñòðîþâàííÿ ³íäèêàòîð êóòà 59 íå áóäå

çá³ãàòèñÿ ç ïîçíà÷êîþ 0° íà øêàë³ 37, çà äîïîìîãîþ

õðåñòîïîä³áíî¿ âèêðóòêè â³äïóñò³òü ãâèíò 74 òà âèð³âíÿéòå

³íäèêàòîð êóòà çà ïîçíà÷êîþ 0°.

Ðåãóëþâàííÿ ñèëè çàòèñíåííÿ çàòèñêíîãî âàæåëÿ 17

(äèâ. ìàë. Y)

Ñèëó çàòèñíåííÿ çàòèñêíîãî âàæåëÿ 17 ìîæíà ðåãóëþâàòè.

Ïåðåâ³ðêà:

–Ñèëà çàòèñíåííÿ çàòèñêíî¿ ðóêîÿòêè ìàº áóòè

äîñòàòíüîþ äëÿ òîãî, ùîá êðîíøòåéí íàä³éíî

óòðèìóâàâñÿ â ñâîºìó ïîëîæåíí³ ïðè áóäü-ÿêîìó

âåðòèêàëüíîìó êóò³ ðîçïèëþâàííÿ.

Íàñòðîþâàííÿ:

–Â³äïóñò³òü çàòèñêíó ðóêîÿòêó 17.

–Ïîâåðí³òü ðåãóëþâàëüí³ ãâèíòè 75 çà äîïîìîãîþ

òîðöåâîãî ãàéêîâîãî êëþ÷à (17 ìì) ïðîòè ñòð³ëêè

ãîäèííèêà, ùîá çìåíøèòè ñèëó çàòèñíåííÿ, àáî çà

ñòð³ëêîþ ãîäèííèêà, ùîá çá³ëüøèòè ñèëó çàòèñíåííÿ.

–Âñòàíîâ³òü âåðòèêàëüíèé êóò ð³çàííÿ, çíîâó çàòÿãí³òü

çàòèñêíó ðóêîÿòêó 17 ³ ïåðåâ³ðòå, ÷è äîñÿãíóòà

íåîáõ³äíà ñèëà çàòèñíåííÿ.

Òðàíñïîðòóâàííÿ (äèâ. ìàë. Z)

Ïåðø í³æ òðàíñïîðòóâàòè åëåêòðîïðèëàä, òðåáà âèêîíàòè

òàê³ ä³¿:

–Â³äòÿãí³òü êðîíøòåéí 28 äî óïîðó íàçàä ³ çàô³êñóéòå

éîãî â öüîìó ïîëîæåíí³ (äèâ. «Ô³êñóâàííÿ êðîíøòåéíà»,

ñòîð. 294).

–Ïåðåêîíàéòåñÿ â òîìó, ùî îáìåæóâà÷ ãëèáèíè 30 äî

óïîðó ïðèòèñíóòèé âñåðåäèíó, à þñòèðóâàëüíèé ãâèíò

29 ïðè ïåðåñóâàíí³ êðîíøòåéíà ïðîõîäèòü ÷åðåç îòâ³ð,

íå òîðêàþ÷èñü îáìåæóâà÷à ãëèáèíè.

–Îïóñêàéòå êðîíøòåéí, ïîêè òðàíñïîðòíèé ô³êñàòîð 31

íå ìîæíà áóäå ïîâí³ñòþ âòèñíóòè âñåðåäèíó.

–Ïîñóíüòå ïîäîâæóâà÷ ñòîëó 11 äî óïîðó â íàïðÿìêó

öåíòðó ñòîëó.

–Âñòàíîâ³òü âåðòèêàëüíèé êóò ðîçïèëþâàííÿ íà 0° ³

çàòèñí³òü çàòèñêíó ðóêîÿòêó 17.

–Ïîâåðí³òü ñò³ë 38 äî óïîðó ë³âîðó÷ òà çàòÿãí³òü ðó÷êó

ô³êñàö³¿ 15.

–Çâ’ÿæ³òü øíóð æèâëåííÿ çà äîïîìîãîþ ñòð³÷êè-ëèïó÷êè

76.

–Çí³ì³òü âñå ïðèëàääÿ, ÿêå íå ìîæíà ì³öíî ìîíòóâàòè íà

åëåêòðîïðèëàä³.

Çà ìîæëèâ³ñòþ ïåðåíîñüòå ïèëÿëüí³ äèñêè, ÿêèìè Âè íå

êîðèñòóºòåñÿ, â çàêðèòèõ ºìíîñòÿõ.

–Ïåðåíîñüòå åëåêòðîïðèëàä çà ðóêîÿòêó äëÿ

òðàíñïîðòóâàííÿ 7 àáî áåð³òüñÿ çà íüîãî çà çàãëèáèíè

äëÿ ðóê 19 çáîêó íà ñòîë³.

fÄëÿ òðàíñïîðòóâàííÿ åëåêòðî³íñòðóìåíòó

âèêîðèñòîâóéòå ò³ëüêè ïðèñòîñóâàííÿ äëÿ

òðàíñïîðòóâàííÿ òà í³ â ÿêîìó ðàç³ íå

âèêîðèñòîâóéòå äëÿ öüîãî çàõèñí³ ïðèñòðî¿,

êðîíøòåéí 28 àáî ðóêîÿòêó 4.

fÏåðåíîñüòå åëåêòðîïðèëàä çàâæäè óäâîõ, ùîá íå

íàä³ðâàòè ñïèíó.

Òåõí³÷íå îáñëóãîâóâàííÿ ³ ñåðâ³ñ

Òåõí³÷íå îáñëóãîâóâàííÿ ³ î÷èùåííÿ

fÏåðåä áóäü-ÿêèìè ìàí³ïóëÿö³ÿìè ç åëåêòðîïðèëà-

äîì âèòÿãí³òü øòåïñåëü ç ðîçåòêè.

ßêùî íåçâàæàþ÷è íà ðåòåëüíó òåõíîëîã³þ âèãîòîâëåííÿ ³

ïåðåâ³ðêè ïðèëàä âñå-òàêè âèéäå ç ëàäó, éîãî ðåìîíò

äîçâîëÿºòüñÿ âèêîíóâàòè ëèøå â àâòîðèçîâàí³é ñåðâ³ñí³é

ìàéñòåðí³ äëÿ åëåêòðîïðèëàä³â Bosch.

Ïðè âñ³õ çàïèòàííÿõ ³ ïðè çàìîâëåíí³ çàï÷àñòèí, áóäü

ëàñêà, îáîâ’ÿçêîâî çàçíà÷àéòå 10-çíà÷íèé òîâàðíèé

íîìåð, ùî çíàõîäèòüñÿ íà çàâîäñüê³é òàáëè÷ö³

åëåêòðîïðèëàäó.

Î÷èùåííÿ

Äëÿ ÿê³ñíî¿ ³ áåçïå÷íî¿ ðîáîòè òðèìàéòå åëåêòðîïðèëàä ³

âåíòèëÿö³éí³ îòâîðè â ÷èñòîò³.

Ìàÿòíèêîâèé çàõèñíèé êîæóõ ìàº çàâæäè â³ëüíî

ïåðåñóâàòèñÿ ³ ñàìîñò³éíî çàêðèâàòèñÿ. Ç ö³º¿ ïðè÷èíè

çàâæäè òðèìàéòå çîíó íàâêîëî ìàÿòíèêîâîãî çàõèñíîãî

êîæóõà â ÷èñòîò³.

–Ï³ñëÿ êîæíî¿ ðîáî÷î¿ îïåðàö³¿ çäóâàéòå ïèë ³ ñòðóæêó

ñòèñíåíèì ïîâ³òðÿì àáî çì³òàéòå ¿õ ù³òî÷êîþ.

–Ðåãóëÿðíî ïðî÷èùàéòå êîâçíèé ðîëèê 23 òà êðîíøòåéí

28.

Ïðèëàääÿ

Øâèäêîçàòèñêíà ñòðóáöèíà . . . . . . . . . . . . . 1 609 B02 125

Âñòàâí³ ùèòêè . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Ïèëîçá³ðíèé ì³øå÷îê . . . . . . . . . . . . . . . . . .1 609 B02 595

Äèñòàíö³éíèé óïîð MSF 110 . . . . . . . . . . . . 2 610 015 461

Â³äñìîêòóâàëüíèé àäàïòåð . . . . . . . . . . . . . . 2 607 001 977

Âåðñòàê GTA 2500 W. . . . . . . . . . . . . . . . . . 0 601 B12 100

Âåðñòàê GTA 3800 . . . . . . . . . . . . . . . . . . . . 0 601 B24 000

Ïèëîñîñ äëÿ âñìîêòóâàííÿ äåðåâíîãî

ïèëó òà ñòðóæêè GAS 50 M. . . . . . . . . . . . . . . 0 601 988 103

Ðîáî÷à ëàìïà MSLED 170

ªÑ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

Âåëèêîáðèòàí³ÿ . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Ïèëÿëüí³ äèñêè äëÿ äåðåâà, ïëèò, ïàíåëåé ³ ðåéîê

Ïèëÿëüíèé äèñê 305 x 30 ìì,

60 çóáè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

OBJ_BUCH-1360-001.book Page 301 Tuesday, March 22, 2011 12:01 PM

302 | Română

1 609 929 W31 | (22.3.11) Bosch Power Tools

Ïèëÿëüí³ äèñêè äëÿ ïëàñòìàñè ³ êîëüîðîâèõ ìåòàë³â

Ïèëÿëüíèé äèñê 305 x 30 ìì,

96 çóáè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Ïèëÿëüíèé äèñê 305 x 30 ìì,

96 çóáè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Ïèëÿëüí³ äèñêè äëÿ âñ³õ âèä³â ëàì³íîâàíèõ ï³äëîãîâèõ

ïîêðèòò³â

Ïèëÿëüíèé äèñê 305 x 30 ìì,

96 çóáè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Cåðâ³ñía ìaécòepíÿ i îáñëóãîâóâàííÿ êëiºíòiâ

Â ñåðâ³ñí³é ìàéñòåðí³ Âè îòðèìàºòå â³äïîâ³äü íà Âàø³

çàïèòàííÿ ñòîñîâíî ðåìîíòó ³ òåõí³÷íîãî îáñëóãîâóâàííÿ

Âàøîãî ïðîäóêòó. Ìàëþíêè â äåòàëÿõ ³ ³íôîðìàö³þ ùîäî

çàï÷àñòèí ìîæíà çíàéòè çà àäðåñîþ:

www.bosch-pt.com

Êîíñóëüòàíòè Bosch ç ðàä³ñòþ äîïîìîæóòü Âàì ïðè

çàïèòàííÿõ ñòîñîâíî êóï³âë³, çàñòîñóâàííÿ ³ íàëàãîäæåííÿ

ïðîäóêò³â ³ ïðèëàääÿ äî íèõ.

Ãàðàíò³éíå îáñëóãîâóâàííÿ ³ ðåìîíò åëåêòðî³íñòðóìåíòó

çä³éñíþþòüñÿ â³äïîâ³äíî äî âèìîã ³ íîðì âèãîòîâëþâà÷à íà

òåðèòîð³¿ âñ³õ êðà¿í ëèøå ó ô³ðìîâèõ àáî àâòîðèçîâàíèõ

ñåðâ³ñíèõ öåíòðàõ ô³ðìè «Ðîáåðò Áîø».

ÏÎÏÅÐÅÄÆÅÍÍß! Âèêîðèñòàííÿ êîíòðàôàêòíî¿ ïðîäóêö³¿

íåáåçïå÷íå â åêñïëóàòàö³¿ ³ ìîæå ìàòè íåãàòèâí³ íàñë³äêè

äëÿ çäîðîâ’ÿ. Âèãîòîâëåííÿ ³ ðîçïîâñþäæåííÿ

êîíòðàôàêòíî¿ ïðîäóêö³¿ ïåðåñë³äóºòüñÿ çà Çàêîíîì â

àäì³í³ñòðàòèâíîìó ³ êðèì³íàëüíîìó ïîðÿäêó.

Óêðà¿íà

ÒÎÂ «Ðîáåðò Áîø»

Cåðâ³ñíèé öåíòð åëåêòðî³íñòðóìåíò³â

âóë. Êðàéíÿ, 1, 02660, Êè¿â-60

Óêðà¿íà

Òåë.: +38 (044) 4 90 24 07 (áàãàòîêàíàëüíèé)

E-Mail: pt-service@ua.bosch.com

Îô³ö³éíèé ñàéò: www.bosch-powertools.com.ua

Àäðåñà Ðåã³îíàëüíèõ ãàðàíò³éíèõ ñåðâ³ñíèõ ìàéñòåðåíü çà-

çíà÷åíà â Íàö³îíàëüíîìó ãàðàíò³éíîìó òàëîí³.

Óòèë³çàö³ÿ

Åëåêòðîïðèëàäè, ïðèëàääÿ ³ óïàêîâêó òðåáà çäàâàòè íà

åêîëîã³÷íî ÷èñòó ïîâòîðíó ïåðåðîáêó.

Íå âèêèäàéòå åëåêòðî³íñòðóìåíòè â ïîáóòîâå ñì³òòÿ!

Ëèøå äëÿ êðà¿í ªÑ:

Â³äïîâ³äíî äî ºâðîïåéñüêî¿ äèðåêòèâè

2002/96/EC ïðî â³äïðàöüîâàí³ åëåêòðî- ³

åëåêòðîíí³ ïðèëàäè ³ ¿¿ ïåðåòâîðåííÿ â

íàö³îíàëüíîìó çàêîíîäàâñòâ³

åëåêòðîïðèëàäè, ùî âèéøëè ç âæèâàííÿ,

ïîâèíí³ çäàâàòèñÿ îêðåìî ³ óòèë³çóâàòèñÿ

åêîëîã³÷íî ÷èñòèì ñïîñîáîì.

Ìîæëèâ³ çì³íè.

Română

Instrucţiuni privind siguranţa şi

protecţia muncii

Indicaţii generale de avertizare pentru scule

electrice

Pentru a vă proteja împotriva

electrocutării, vătămărilor corporale şi

pentru a reduce pericolul de incendiu, în timpul utilizării

sculelor electrice trebuie respectate următoarele măsuri de

bază privind siguranţa.

Citiţi toate instrucţiunile înainte de a folosi această sculă

electrică şi păstraţi în condiţii bune instrucţiunile de

siguranţă.

Termenul de „sculă electrică“ utilizat în instrucţiunile de

siguranţă se referă la sculele electrice alimentate de la reţea

(cu cablu de alimentare) şi la sculele electrice cu acumulator

(fără cablu de alimetare).

Siguranţa la locul de muncă

fMenţineţi-vă sectorul de lucru curat şi bine iluminat.

Dezordinea sau sectoarele de lucru neluminate pot duce la

accidente.

fNu lucraţi cu scula electrică în mediu cu pericol de

explozie, în care există lichide, gaze sau pulberi

inflamabile. Sculele electrice generează scântei care pot

aprinde praful sau vaporii.

fNu permiteţi accesul copiilor şi al altor persoane în

timpul utilizării sculei electrice. Dacă vă este distrasă

atenţia puteţi pierde controlul asupra maşinii.

Siguranţă electrică

fŞtecherul sculei electrice trebuie să fie potrivit prizei

electrice. Nu este în nici un caz permisă modificarea

ştecherului. Nu folosiţi fişe adaptoare la sculele

electrice legate la pământ de protecţie. Ştecherele

nemodificate şi prizele corespunzătoare diminuează riscul

de electrocutare.

fEvitaţi contactul corporal cu suprafeţe legate la

pământ ca ţevi, instalaţii de încălzire, sobe şi frigidere.

Există un risc crescut de electrocutare atunci când corpul

vă este legat la pământ.

fFeriţi maşina de ploaie sau umezeală. Pătrunderea apei

într-o sculă electrică măreşte riscul de electrocutare.

fNu schimbaţi destinaţia cablului folosindu-l pentru

transportarea sau suspendarea sculei electrice ori

pentru a trage ştecherul afară din priză. Feriţi cablul de

căldură, ulei, muchii ascuţite sau componente aflate în

mişcare. Cablurile deteriorate sau încurcate măresc riscul

de electrocutare.

fAtunci când lucraţi cu o sculă electrică în aer liber,

folosiţi numai cabluri prelungitoare adecvate şi pentru

mediul exterior. Folosirea unui cablu prelungitor adecvat

pentru mediul exterior diminuează riscul de electrocutare.

OBJ_BUCH-1360-001.book Page 302 Tuesday, March 22, 2011 12:01 PM

Română | 303

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fAtunci când nu poate fi evitată utilizarea sculei

electrice în mediu umed, folosiţi un întrerupător

automat de protecţie împotriva tensiunilor

periculoase. Întrebuinţarea unui întrerupător automat de

protecţie împotriva tensiunilor periculoase reduce riscul

de electrocutare.

Siguranţa persoanelor

fFiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu o sculă electrică. Nu

folosiţi scula electrică atunci când sunteţi obosiţi sau

vă aflaţi sub influenţa drogurilor, a alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

utilizării maşinii poate duce la răniri grave.

fPurtaţi echipament personal de protecţie şi

întotdeauna ochelari de protecţie. Purtarea

echipamentului personal de protecţie, ca masca pentru

praf, încălţăminte de siguranţă antiderapantă, casca de

protecţie sau protecţia auditivă, în funcţie de tipul şi

utilizarea sculei electrice, diminuează riscul rănirilor.

fEvitaţi o punere în funcţiune involuntară. Înainte de a

introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de a o

transporta, asiguraţi-vă că aceasta este oprită. Dacă

atunci când transportaţi scula electrică ţineţi degetul pe

întrerupător sau dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca accidente.

fÎnainte de pornirea sculei electrice îndepărtaţi

dispozitivele de reglare sau cheile fixe din aceasta. Un

dispozitiv sau o cheie lăsată într-o componentă de maşină

care se roteşte poate duce la răniri.

fEvitaţi o ţinută corporală nefirească. Adoptaţi o poziţie

stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel

veţi putea controla mai bine maşina în situaţii neaşteptate.

fPurtaţi îmbrăcăminte adecvată. Nu purtaţi

îmbrăcăminte largă sau podoabe. Feriţi părul,

îmbrăcămintea şi mănuşile de piesele aflate în mişcare.

Îmbrăcămintea largă, părul lung sau podoabele pot fi

prinse în piesele aflate în mişcare.

fDacă pot fi montate echipamente de aspirare şi

colectare a prafului, asiguraţi-vă că acestea sunt

racordate şi folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce la reducerea

poluării cu praf.

Utilizarea şi manevrarea atentă a sculelor electrice

fNu suprasolicitaţi maşina. Folosiţi pentru executarea

lucrării dv. scula electrică destinată acelui scop. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere indicat.

fNu folosiţi scula elecrică dacă aceasta are

întrerupătorul defect. O sculă electrică, care nu mai

poate fi pornită sau oprită, este periculoasă şi trebuie

reparată.

fScoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatorul, înainte de a executa reglaje, a schimba

accesorii sau de a pune maşina la o parte. Această

măsură de prevedere împiedică pornirea involuntară a

sculei electrice.

fPăstraţi sculele electrice nefolosite la loc inaccesibil

copiilor. Nu lăsaţi să lucreze cu maşina persoane care

nu sunt familiarizate cu aceasta sau care nu au citit

aceste instrucţiuni. Sculele electrice devin periculoase

atunci când sunt folosite de persoane lipsite de

experienţă.

fÎntreţineţi-vă scula electrică cu grijă. Controlaţi dacă

componentele mobile ale sculei electrice funcţionează

impecabil şi dacă nu se blochează, sau dacă există

piese rupte sau deteriorate astfel încât să afecteze

funcţionarea sculei electrice. Înainte de utilizare daţi la

reparat piesele deteriorate. Cauza multor accidente a

fost întreţinerea necorespunzătoare a sculelor electrice.

fMenţineţi bine ascuţite şi curate dispozitivele de

tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu

tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi

conduse mai uşor.

fFolosiţi scula electrică, accesoriile, dispozitivele de

lucru etc. conform prezentelor instrucţiuni. Ţineţi cont

de condiţiile de lucru şi de activitatea care trebuie

desfăşurată. Folosirea sculelor electrice în alt scop decât

pentru utilizările prevăzute, poate duce la situaţii

periculoase.

Service

fÎncredinţaţi scula electrică pentru reparare numai

personalului de specialitate, calificat în acest scop,

repararea făcându-se numai cu piese de schimb

originale. Astfel veţi fi siguri că este menţinută siguranţa

maşinii.

Instrucţiuni privind siguranţa şi protecţia muncii

pentru ferăstraie circulare staţionare

fScula electrică este prevăzută la livrare cu o plăcuţă de

avertizare în limba engleză (marcată cu numărul 3 în

schiţa sculei electrice de la pagina grafică).

fÎnainte de prima punere în funcţiune, lipiţi deasupra

textului în limba engleză al plăcuţei de avertizare,

eticheta în limba ţării dumneavoastră, din setul de

livrare.

fNu deterioraţi niciodată indicatoarele de avertizare de

pe scula dumneavoastră electrică, făcându-le de

nerecunoscut.

fNu vă aşezaţi niciodată pe scula electrică. Vă puteţi răni

grav, în cazul în care scula electrică se răstoarnă sau dacă,

din greşeală, intraţi în contact cu pânza de ferăstrău.

fAsiguraţi-vă că apărătoarea funcţionează

corespunzător şi se poate mişca liber. Nu blocaţi

niciodată apărătoarea în stare deschisă.

fNu îndepărtaţi niciodată resturile de tăiere, aşchiile de

lemn sau altele asemănătoare din sectorul de tăiere, în

timpul funcţionării sculei electrice. Aduceţi întotdeauna

RADIAŢIE LASER

Nu priviţi direct în fascicul

Produs cu laser din clasa 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 303 Tuesday, March 22, 2011 12:01 PM

304 | Română

1 609 929 W31 | (22.3.11) Bosch Power Tools

mai întâi braţul de tăiere în poziţie de repaus şi deconectaţi

scula electrică.

fConduceţi pânza de ferăstrău spre piesa de lucru

numai cu maşina pornită. În caz contrar există pericol de

recul, dacă pânza de ferăstrău se agaţă în piesa de lucru.

fMenţineţi mânerele uscate, curate şi feriţi-le de ulei şi

unsoare. Mânerele unsuroase, murdărite cu ulei, alunecă

din mână şi duc la pierderea controlului.

fUtilizaţi scula electrică numai după ce de pe suprafaţa

de lucru, până la piesa de prelucrat, au fost îndepărtate

cheile de reglare, aşchiile de lemn, etc. Bucăţile mici de

lemn sau alte obiecte care intră în contact cu pânza de

ferăstrău care se roteşte, vă pot lovi cu mare viteză.

fCurăţaţi podeaua de aşchiile de lemn şi resturile de

materiale. Puteţi aluneca sau vă puteţi împiedica de

acestea.

fFixaţi întotdeauna strâns piesa de lucru. Nu prelucraţi

piese care sunt prea mici pentru a putea fi fixate. În caz

contrar distanţa dintre mâna dumneavoastră şi pânza de

ferăstrău care se roteşte ar fi prea mică.

fFolosiţi scula electrică numai pentru materialele de

lucru specificate în indicaţiile de utilizare conform

destinaţiei. În caz contrar scula electrică ar putea fi

suprasolicitată.

fÎn cazul în care pânza de ferăstrău se blochează,

deconectaţi scula electrică şi ţineţi nemişcată piesa de

lucru până când pânza de ferăstrău se opreşte complet.

Pentru a evita un recul, piesa de lucru va putea fi

mişcată numai după oprirea completă a pânzei de

ferăstrău. Îndepărtaţi cauza blocajului pânzei de ferăstrău

înainte de a reporni scula electrică.

fNu introduceţi degetele între piesele mobile ale

braţului cuisant. Degetele ar putea fi strivite şi suferi

leziuni grave.

fPrindeţi ferm de mâner scula electrică înainte de

pornire cât şi pe toată durata procesului de tăiere. În

timpul tăierii efectuaţi o mişcare controlată cu braţul

culisant. Într-un moment de neatenţie, braţul culisant cu

mers extrem de uşor poate provoca răniri grave.

fTăiaţi întotdeauna piesa de lucru dinspre faţă spre

spate. În caz contrar există pericol de recul atunci când

pânza de ferăstrău se agaţă în piesa de lucru.

fNu întrebuinţaţi pânze de ferăstrău tocite, fisurate,

îndoite sau deteriorate. Pânzele de ferăstrău cu dinţii

tociţi sau orientaţi greşit, provoacă, din cauza făgaşului de

tăiere prea îngust, o frecare mai mare, blocarea pânzei de

ferăstrău şi recul.

fFolosiţi întotdeauna pânze de ferăstrău de

dimensiunile corecte şi cu orificiu de prindere potrivit

(de ex. în formă de stea sau rotund). Pânzele de

ferăstrău care nu pot fi fixate strâns în piesele de montaj

ale ferăstrăului, se rotesc neuniform şi duc la pierderea

controlului.

fNu folosiţi pânze de ferăstrău din oţel de înaltă

performanţă (oţel HSS). Astfel de pânze de ferăstrău se

pot rupe cu uşurinţă.

fDupă lucru, nu atingeţi pânza de ferăstrău înainte ca

aceasta să se răcească. În timpul lucrului pânza de

ferăstrău se înfierbântă puternic.

fNu folosiţi niciodată scula electrică fără placa

intermediară. Înlocuiţi o placă intermediară defectă cu

una nouă. Fără o placă intermediară impecabilă, pânza de

ferăstrău vă poate răni.

fVerificaţi regulat cablul şi nu permiteţi repararea

cablului deteriorat decât la un atelier service autorizat

de asistenţă tehnică post-vânzări pentru scule

electrice Bosch. Înlocuiţi cablurile prelungitoare

defecte. În acest fel va putea fi garantată menţinerea

siguranţei sculei electrice.

fDepozitaţi scula electrică în condiţii de siguranţă

atunci când nu o folosiţi. Locul de depozitare trebuie să

fie uscat şi să se poată încuia. Astfel va fi împiedicată

deteriorarea sculei electrice în urma depozitării sau

manevrarea acesteia de către persoane lipsite de

experienţă.

fNu îndreptaţi raza laser asupra persoanelor sau

animalelor şi nu priviţi nici dumneavoastră raza laser.

Această sculă electrică emite radiaţie laser din clasa

laser 2 conform EN 60825-1. Cu aceasta puteţi provoca

orbirea persoanelor.

fNu înlocuiţi laserul incorporat cu un laser de alt tip. Un

laser care nu se potriveşte la această sculă electrică poate

duce la situaţii periculoase pentru persoane.

fAsiguraţi piesa de lucru. O piesă de lucru fixată cu

dispozitive de prindere sau într-o menghină este ţinută mai

sigur decât cu mâna dumneavoastră.

fNu lăsaţi niciodată scula electrică din mână, înainte de

a se fi oprit complet din funcţionare. Accesoriile care se

mai rotesc din inerţie, după oprirea sculei electrice, pot

provoca răniri.

fNu folosiţi scula electrică dacă are cablul deteriorat. Nu

atingeţi cablul deteriorat şi trageţi ştecherul de

alimentare afară din priză dacă cablul se deteriorează

în timpul lucrului. Cablurile deteriorate măresc riscul de

electrocutare.

Simboluri

Simbolurile care urmează pot fi importante pentru utilizarea

sculei dumneavoastră electrice. Vă rugăm să reţineţi

simbolurile şi semnificaţia acestora. Interpretarea corectă a

simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula

electrică.

Simboluri şi semnificaţia acestora

Radiaţie laser

nu priviţi direct în fascicul

Produs cu laser din clasa 2

OBJ_BUCH-1360-001.book Page 304 Tuesday, March 22, 2011 12:01 PM

Română | 305

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Nu ţineţi mâinile în sectorul de tăiere în

timpul funcţionării sculei electrice. În caz

de contact cu pânza de ferăstrău există

pericol de rănire.

Purtaţi mască de protecţie împotriva

prafului.

Purtaţi ochelari de protecţie.

Purtaţi aparat de protecţie auditivă.

Zgomotul poate provoca pierderea auzului.

Zonă periculoasă! Pe cât posibil ţineţi-vă

mâinile, degetele sau braţele departe de

acest sector.

Nu introduceţi degetele între piesele

mobile ale braţului cuisant. Degetele ar

putea fi strivite şi suferi leziuni grave.

Aveţi în vedere dimensiunilie pânzei de ferăstrău. Diametrul

orificiului de prindere trebuie să se potrivească fără joc cu cel

al axul de prindere al sculei electrice. Nu folosiţi reductoare

sau adaptoare.

Pentru transport prindeţi scula electrică

numai în aceste locuri marcate (mânere

integrate) sau de mânerul de transport.

Nu transportaţi niciodată scula electrică

ţinând-o de mânerul braţului culisant.

Simboluri şi semnificaţia acestora

Ø 30

Ø 305 mm

Maneta de fixare în poziţie deschisă:

Pot fi reglate unghiuri de înclinare în plan vertical.

Maneta de fixare în poziţie închisă:

Este menţinut unghiul reglat de înclinare în plan vertical al

braţului culisant.

Indică în ordine paşii de reglare a unghiului de înclinare.

1. Se slăbeşte maneta de fixare

2. Se rabate puţin spre stânga braţul culisant

3. Se reglează cu butonul rotativ domeniul dorit al unghiurilor

de înclinare

Reglarea domeniilor unghiurilor de înclinare în plan vertical

cu butonul rotativ

înclinarea spre stânga a pânzei de ferăstrău

(45°până la 0°)

înclinarea spre dreapta a pânzei de ferăstrău

(0°până la 45°)

Domeniu total de rabatare al braţului culisant

(–47°până la +47°)

Pentru reglarea unui unghi dorit de înclinare în plan orizontal,

masa de lucru pentru ferăstrău trebuie să se poată mişca

liber respectiv dispozitivul de blocare a unghiului de înclinare

trebuie să fie închis:

–Trageţi pârghia n şi simultan împingeţi în jos în partea din

faţă dispozitivul de blocare a unghiului de înclinare o

Simboluri şi semnificaţia acestora

OBJ_BUCH-1360-001.book Page 305 Tuesday, March 22, 2011 12:01 PM

306 | Română

1 609 929 W31 | (22.3.11) Bosch Power Tools

Descrierea produsului şi a

performanţelor

Citiţi toate indicaţiile de avertizare şi

instrucţiunile. Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor poate provoca

electrocutare, incendii şi/sau răniri grave.

Utilizare conform destinaţiei

Scula electrică este destinată executării în regim staţionar de

tăieri drepte longitudinale şi transversale în lemn. Sunt

posibile unghiuri de înclinare în plan orizontal între –52° şi

+60° cât şi unghiuri de înclinare în plan vertical între 47° (în

partea stângă) şi 47° (în partea dreaptă).

Puterea sculei electrice este dimensionată pentru tăierea

lemnului de esenţă tare şi moale cât şi a PAL-ului şi a plăcilor

din fibre.

Cu pânze de ferăstrău adecvate, este posibilă şi debitarea

profilelor din aluminiu şi material plastic.

Elemente componente

Numerotarea elementelor componente se referă la schiţele

sculei electrice de la paginile grafice.

1Sac colector de praf

2Adaptor de aspirare

3Plăcuţă de avertizare laser

4Mâner

5Pârghie de blocare

6Apărătoare

7Mâner de transport

8Apărătoare-disc

9Prelungire şină opritoare

10 Şină opritoare

11 Prelungirea mesei de lucru pentru ferăstrău

12 Găuri pentru montaj

13 Placă intermediară

14 Dispozitiv de blocare a unghiului de înclinare

15 Manetă de fixare pentru unghiurile de înclinare (în plan

orizontal)

16 Pârghie pentru reglajul prealabil al unghiurilor de

înclinare (în plan orizontal)

17 Manetă de fixare pentru unghiurile de înclinare (în plan

vertical)

18 Marcaje crestate pentru unghiurile de înclinare standard

19 Mânere

20 Cheie imbus hexagonală (6 mm/4 mm)

21 Cheie imbus (2 mm)

22 Menghină

23 Rolă culisantă

24 Indicator unghiuri (în plan vertical) pentru domeniul

unghiurilor de înclinare din partea dreaptă

(0° ână la 47°)

25 Deflector de aşchii

26 Pârghie de strângere a mecanismului de glisare

27 Capac de protecţie laser

28 Braţul culisant

29 Şurub de ajustare al limitatorului de reglare a adâncimii

30 Limitator de reglare a adâncimii

31 Dispozitiv de siguranţă pentru transport

32 Scala unghiurilor de înclinare (în plan vertical)

33 Indicator unghiuri (în plan vertical) pentru domeniul

unghiurilor de înclinare stânga (47° – 0°)

34 Buton de reglare pentru unghiul de înclinare de 22,5° (

în plan vertical)

35 Şurub de blocare a limitatorului de reglare a lungimii

36 Limitator de reglare a lungimii

37 Scala unghiurilor de înclinare (în plan orizontal)

38 Masă de lucru pentru ferăstrău

39 Buton rotativ pentru reglarea domeniului unghiurilori de

înclinare (în plan vertical)

40 Pânză de ferăstrău

41 Eliminare aşchii

42 Şurub de blocare a tijei 43

43 Tija apărătoarei disc

44 Şurub de fixare anterior

(capac/apărătoare disc)

45 Şurub de fixare posterior

(capac/apărătoare disc)

46 Placă de protecţie

47 Dispozitiv de blocare ax

48 Şurub imbus (6 mm) pentru fixarea pânzei de ferăstrău

49 Flanşă de strângere

50 Flanşă interioară de strângere

51 Pârghie de strângere a prelungirii mesei de lucru pentru

ferăstrău

52 Pârghie de strângere a prelugirii şinei opritoare

53 Capac pentru capăt

54 Amortizor

55 Şuruburi de reglare amortizare

56 Găuri pentru menghine

57 Şurub-fluture

58 Bară filetată

59 Indicator de unghiuri (în plan orizontal)

Nu aruncaţi sculele electrice în gunoiul

menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2002/96/CE privind deşeurile

de echipamente electrice şi electronice şi transpunerea

acesteia în legislaţia naţională, sculele electrice scoase din

uz trebuie colectate separat şi direcţionate către o staţie de

reciclare ecologică.

Simboluri şi semnificaţia acestora

OBJ_BUCH-1360-001.book Page 306 Tuesday, March 22, 2011 12:01 PM

Română | 307

Bosch Power Tools 1 609 929 W31 | (22.3.11)

60 Întrerupător pornit/oprit

61 Comutator pentru laser (marcarea liniei de tăiere)

62 Şurub pentru placa intermediară

63 Şurub de fixare a limitatorului de reglare a lungimii

64 Şurub de reglare pentru poziţionare laser (aliniere la

nivel)

65 Şuruburi pentru capac de protecţie laser

66 Şurub de fixare pentru placa de montaj a laserului

67 Şurub de fixare pentru carcasa laserului

68–70

Şuruburi de ajustare pentru reglajul de bază la 0° (unghi

de înclinare în plan vertical)

71 Şurub de ajustare pentru reglajul de bază la 45°(unghi

de înclinare în plan vertical stânga)

72 Şurub de ajustare pentru reglajul de bază la 45°(unghi

de înclinare în plan vertical dreapta)

73 Şuruburi de ajustare ale scaleigradate 37 pentru

unghiuri de înnclinare (în plan orizontal)

74 Şurub pentru indicatorul de unghiuri

(în plan orizontal)

75 Şurub de ajustare pentru forţa de strângere a manetei de

fixare 17

76 Bandă velcro

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de

livrare standard. Puteţi găsi accesoriile complete în programul

nostru de accesorii.

Date tehnice

Informaţie privind zgomotul/vibraţiile

Valorile măsurate pentru zgomot au fost determinate conform

EN 61029.

Nivelul presiunii sonore evaluat A al sculei electrice este în

mod normal: nivel presiune sonoră 93 dB(A); nivel putere

sonoră 106 dB(A). Incertitudine K=3 dB.

Purtaţi aparat de protecţie auditivă!

Valorile totale ale vibraţiilor (suma vectorială a trei direcţii) au

fost determinate conform EN 61029:

Valoarea vibraţiilor emise ah <2,5m/s2, incertitudine K

=1,5m/s2.

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost

măsurat conform unei proceduri de măsurare standardizate

în EN 61029 şi poate fi utilizat la compararea diferitelor scule

electrice. El poate fi folosit şi pentru evaluarea provizorie a

solicitării vibratorii.

Nivelul specificat al vibraţiilor se referă la cele mai frecvente

utilizări ale sculei electrice. În eventualitatea în care scula

electrică este utilizată pentru alte aplicaţii, împreună cu alte

accesorii decât cele indicate sau nu beneficiază de o

întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de

la valoarea specificată. Aceasta poate amplifica considerabil

solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate

în calcul şi intervalele de timp în care scula electrică este

deconectată sau funcţionează, dar nu este utilizată efectiv.

Această metodă de calcul ar putea duce la reducerea

considerabilă a valorii solicitării vibratorii pe întreg intervalul

de lucru.

Stabiliţi măsuri de siguranţă suplimentare pentru protejarea

utilizatorului împotriva efectului vibraţiilor, ca de exemplu:

întreţinerea sculei electrice şi a accesoriilor, menţinerea

căldurii mâinilor, organizarea proceselor de muncă.

Ferăstrău circular staţionar GCM 12 GDL Professional

Număr de identificare 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Putere nominală W 2000 1500 1800

Turaţie la mersul în gol rot./min 3800 3800 3800

Limitarea curentului de pornire zzz

Tip laser nm

635

Clasa laser 222

Greutate conform EPTA-Procedure

01/2003 kg 32,1 32,1 32,1

Clasa de protecţie /II /II /II

Dimensiuni admise pentru piesele de lucru (maxime/minime) vezi pagina 313.

Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anumitor ţări,

aceste speificaţii pot varia.

Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice. Denumirile comerciale ale sculelor

electrice pot varia.

Dimensiuni pânze de ferăstrău adecvate

Diametru pânză de ferăstrău mm 305

Grosimea corpului pânzei mm 1,7–2,6

Diametru orificiu de prindere mm 30

OBJ_BUCH-1360-001.book Page 307 Tuesday, March 22, 2011 12:01 PM

308 | Română

1 609 929 W31 | (22.3.11) Bosch Power Tools

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul descris la

paragraful „Date tehnice“ este în conformitate cu următoarele

standarde şi documente normative: NE 61029, NE 60825-1

conform prevederilor Directivelor 2004/108/CE,

2006/42/CE.

Documentaţie tehnică la:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montare

fEvitaţi pornirea involuntară a sculei electrice. În timpul

montării şi al intervenţiilor asupra sculei electrice nu

este permis ca ştecherul acesteia să fie introdus în

priza de curent.

Set de livrare

Scoateţi cu grijă din ambalaj piesele din setul de livrare.

Îndepărtaţi toate materialele de ambalaj de pe scula electrică

şi de pe accesoriile din setul de livrare.

Înainte de prima punere în funcţiune a sculei electrice

verificaţi dacă toate piesele enumerate mai jos sunt cuprinse

în setul de livrare:

–Ferăstrău circular staţionar cu pânză de ferăstrău

premontată

–Manetă de fixare 15

–Sac pentru praf 1

–Cheie imbus 20

–Cheie imbus 21

(sub capacul de protecţie laser 27)

–Menghină 22

Indicaţie: Verificaţi scula electrică cu privire la eventuale

deteriorări.

Înainte de a folosi mai departe scula electrică trebuie să

examinaţi atent funcţionarea impecabilă şi conform

destinaţiei a echipamentelor de protecţie sau a

componentelor uşor deteriorate. Verificaţi dacă

componentele mobile funcţionează impecabil şi nu se

blochează, sau dacă nu există componente deteriorate. Toate

componentele trebuie să fie montate corect şi să respecte

toate condiţiile pentru a asigura funcţionarea impecabilă a

sculei electrice.

Dispozitivele de protecţie şi componentele dispozitivelor de

protecţie deteriorate trebuie reparate în mod corespunzător

sau schimbate la un atelier de specialitate autorizat.

Unelte necesare în mod suplimentar faţă de cele cuprinse

în setul de livrare:

–Şurubelniţă cu capul în cruce

–Cheie fixă (mărime: 8 mm)

–Cheie inelară, fixă sau tubulară (mărimi: 10 mm şi 17 mm)

Montarea manetei de fixare (vezi figura a)

–Înşurubaţi maneta de fixare 15 în gaura corespunzătoare

de deasupra pârghiei pentru reglajul prealabil al unghiului

de înclinare 16.

fStrângeţi întotdeauna bine, înainte de tăiere, maneta

de fixare 15. În caz contrar pânza de ferăstrău ar putea

devia de la linia de tăiere în piesa de lucru.

Montare staţionară sau flexibilă

fPentru garantarea manevrării în condiţii de siguranţă,

înainte de utilizare scula electrică trebuie montată pe o

suprafaţă de lucru plană şi stabilă (de ex. un banc de

lucru).

Montare pe o suprafaţă de lucru (vezi figura b1)

–Fixaţi scula electrică cu şuruburi corespunzătoare pe

suprafaţa de lucru. În acest scop sunt prevăzute găurile 12.

Montare pe o masă de lucru Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (vezi figura b2)

Mesele de lucru GTA de la Bosch oferă sculei electrice

stabilitate pe orice suprafaţă, datorită picioarelor lor cu

înălţime reglabilă. Suporturile de susţinere pentru piesele

prelucrate ale meselor de lucru servesc la sprijinirea pieselor

lungi.

fCitiţi toate indicaţiile de avertizare şi instrucţiunile

care însoţesc masa de lucru. Nerespectarea indicaţiilor

de avertizare şi a instrucţiunilor poate duce la

electrocutare, incendiu şi/sau răniri grave.

fAsamblaţi corect masa de lucru, înainte de a monta

scula electrică. Asamblarea impecabilă este importantă

pentru a evita riscul de prăbuşire a acesteia.

–Montaţi scula electrică în poziţie de transport pe masa de

lucru.

Aspirarea prafului/aşchiilor

Pulberile rezultate din prelucrarea de materiale cum sunt

vopselele pe bază de plumb, anumite tipuri de lemn, minerale

şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea

acestor pulberi poate provoca reacţii alergice şi/sau

îmbolnăvirile căilor respiratorii ale utilizatorului sau a le

persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulberea de lemn de stejar sau de

fag sunt considerate a fi cancerigene, mai ales îm combinaţie

cu materiale de adaos utilizate la prelucrarea lemnului

(cromat, substanţe de protecţie a lemnului). Materialele care

conţin azbest nu pot fi prelucrate decât de către specialişti.

–Folosiţi întotdeauna o instalaţie de aspirare a prafului.

–Asiguraţi buna ventilaţie a locului de muncă.

–Este recomandabil să se utilizeze o mască de protecţie a

respiraţiei având clasa de filtrare P2.

Respectaţi prescripţiile din ţara dumneavoastră referitoare la

materialele de prelucrat.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 308 Tuesday, March 22, 2011 12:01 PM

Română | 309

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Instalaţia de aspirare a prafului/aşchiilor poate fi blocată de

praf, aşchii sau fragmente desprinse din piesa de lucru.

–Opriţi scula electrică şi scoateţi ştecherul de la reţea afară

din priză.

–Aşteptaţi până când pânza de ferăstrău se opreşte

complet.

–Stabiliţi cauza blocării şi remediaţi-o.

fEvitaţi acumulările şi depunerile de praf la locul de

muncă. Pulberile se pot aprinde cu uşurinţă.

Aspirare cu instalaţie internă (vezi figura c)

Pentru a colecta mai uşor aşchiile, folosiţi sacul pentru praf 1

din setul de livrare.

fControlaţi şi curăţaţi sacul de colectare a prafului după

fiecare utilizare.

fPentru a evita pericolul de incendii, la tăierea

aluminiului îndepărtaţi sacul de colectare a prafului.

–Montaţi şi rotiţi sacul colector de praf 1 astfel pe adaptotrul

de aspirare 2, încât pinul adaptorului de aspirare să se

fixeze în degajarea de pe sacul colector de praf.

În timpul tăierii, sacul colector de praf şi adaptorul de aspirare

nu trebuie să intre în contact cu componentele mobile ale

sculei electrice.

Goliţi din timp sacul de praf.

Aspirare cu instalaţie exterioară

Pentru aspirare puteţi racorda adaptorul de aspirare 2 şi la

furtunul unui aspirator de praf (Ø35 mm).

–Introduceţi furtunul aspiratorului de praf în adaptorul de

aspirare 2.

Aspiratorul de praf trebuie să fie adecvat pentru materialul de

prelucrat.

Pentru aspirarea pulberilor extrem de nocive, cancerigene

sau uscate, folosiţi un aspirator special.

Curăţarea adaptorului de aspirare

Pentru asigurarea unei aspirări optime, adaptorul de aspirare

2 trebuie curăţat regulat.

–Scoateţi prin rotire adaptorul de aspirare 2 de pe tubul de

eliminare aşchii 41.

–Îndepărtaţi fragmentele din piesa de lucru şi aşchiile.

–Montaţi din nou prin presare şi rotiţi adaptorul de aspirare

pe tubul de eliminare a aşchiiilor până când acesta se

fixează pe inelul de fixare al tubului de eliminare a aşchiilor.

Schimbarea pânzei de ferăstrău

(vezi figurile d1–d4)

fÎnaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

fLa montarea pânzei de ferăstrău purtaţi mănuşi de

protecţie. În cazul contactului cu pânza de ferăstrău există

pericol de rănire.

Folosiţi numai pânze de ferăstrău a căror viteză maximă

admisă este mai mare decât tuaţia de mers în gol a sculei

dumneavoastră electrice.

Folosiţi numai pânze de ferăstrău care corespund

specificaţiilor din prezentele instrucţiuni şi care au fost

verificate şi marcate corespunzător, conform EN 847-1.

Întrebuinţaţi numai pânzele de ferăstrău recomandate de

către producătorul acestei scule electrice şi şi care sunt

adecvate pentru materialul pe care doriţi să-l prelucraţi.

Demontarea pânzei de ferăstrău

–Aduceţi scula electrică în poziţie de lucru.

–Deşurubaţi cu mâna şurubul de blocare 42, până când tija

43 poate atârna din nou liber.

–Slăbiţi şurubul de fixare 44 (aproximativ 2 ture) cu cheia

imbus (4 mm) 20.

Nu deşurubaţi complet şurubul.

–Slăbiţi şurubul de fixare 45 (aproximativ 6 ture) cu cheia

imbus (4 mm) 20.

Nu deşurubaţi complet şurubul.

–Scoateţi capacul 46 de pe şurubul de fixare 45 trăgându-l

spre înainte şi apoi în jos.

–Apăsaţi pârghia de blocare 5 şi rabataţi spre spate

apărătoarea-disc 8.

Menţineţi apărătoarea-disc în această poziţie.

–Agăţaţi tija 43 cu o gaură deasupra şurubului de fixare 45.

Prin aceasta, apărătoarea disc va fi ţinută în poziţia

deschis.

–Răsuciţi şurubul imbus 48 cu cheia imbus (6 mm) 20 şi

apăsaţi simultan dispozitivul de blocare a axului 47 până

când se înclichetează.

–Ţineţi apăsat dispozitivul de blocare a axului 47 şi răsuciţi

şurubul 48 în sensul mişcării acelor de ceasornic (filet spre

stânga!).

–Demontaţi flanşa de prindere 49.

–Extrageţi pânza de ferăstrău 40.

Montarea pânzei de ferăstrău

Dacă este necesar, înainte de montare, curăţaţi toate piesele

ce urmează a fi montate.

–Puneţi pânza de ferăstrău nouă pe flanşa de prindere

interioară 50.

fLa montare, aveţi grijă ca direcţia de tăiere a dinţilor de

ferăstrău (direcţia săgeţii de pe pânza de ferăstrău) să

coincidă cu direcţia săgeţii de pe apărătoarea!

–Montaţi flanşa de strângere 49 şi şurubul 48.

Apăsaţi dispozitivul de blocare a axului 47 până se fixează

şi strângeţi bine şurubul răsucindu-l în sens contrar

mişcării acelor de ceasornic.

–Desprineţi tija 43 de pe şurubul de fixare 45 şi coborâţi in

nou apărătoarea disc.

–Împingeţi din nou capacul 46 sub şurubul de fixare 45.

–Strângeţi din nou bine şuruburile de fixare 45 şi 44.

–Împingeţi tija 43 în poziţia sa iniţială şi strângeţi din nou cu

mâna şurubul de blocare 42.

Funcţionare

fÎnaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

Dispozitiv de siguranţă la transport

(vezi figura A)

Dispozitivul de siguranţă la transport 31 permite manevrarea

mai uşoară a sculei electrice în timpul transportului către

diferite puncte de lucru.

OBJ_BUCH-1360-001.book Page 309 Tuesday, March 22, 2011 12:01 PM

310 | Română

1 609 929 W31 | (22.3.11) Bosch Power Tools

Deblocarea sculei electrice (poziţie de lucru)

–Împingeţi puţin în jos braţul culisant 28 acţionând mânerul

4, pentru a dezactiva dispozitivul de siguranţă la transport

31.

–Trageţi complet afară dispozitivul de siguranţă la transport

31.

–Ridicaţi lent braţul culisant.

Asigurarea sculei electrice (poziţie de transport)

–Împingeţi complet spre spate braţul culisant 28 şi

aisguraţi-l în această poziţie (vezi „Asigurarea braţului

culisant“, pagina 310).

–Coborâţi braţul culisant până când dispozitivul de

siguranţă la transport 31 va putea fi împins complet

înauntru.

Alte indicaţii privind transportul vezi pagina 317.

Blocarea braţului culisant

Mecanismul de glisare al braţului culisant 28 poate fi blocat cu

pârghia de strângere 26. În acest sens sunt posibile două

poziţii ale braţului culisant:

–Braţul culisant împins complet înapoi (pentru retezări)

–Braţul culisant tras complet înainte (pentru o poziţie

compactă în vederea transportului)

Deblocarea braţului culisant (vezi figura B1)

După deblocarea braţului culisant 28 mecanismul de glisare

este în totalitate operaţional.

–Împingeţi în jos, până la punctul de oprire, pârghia de

strângere 26.

Pana de fixare a pârghiei de strângere eliberează cele două

aticulaţii inferioare ale braţului culisant.

Asigurarea braţului culisant (vezi figura B2)

Braţul culisant împins complet înapoi:

–Împingeţi înapoi, până la punctul de oprire, braţul culisant

28.

Cele două articulaţii superioare ale braţului culisant se află

acum în poziţie verticală şi sunt închise.

–Trageţi în sus pârghia de strângere 26 până când pana de

fixare va fi poziţionată între cele două articulaţii inferioare

ale braţului culisant.

Prin aceasta, braţul culisant 28 împins complet înapoi, se

va bloca.

Braţul culisant tras complet înainte :

–Trageţi înainte, până la punctul de oprire, braţul culisant

28.

Mecaismul de glisare este acum complet ieşit în afară.

–Trageţi în sus pârghia de strângere 26 până când pana de

fixare va fi poziţionată între cele două articulaţii inferioare

ale braţului culisant.

Prin aceasta, braţul culisant 28 tras complet înainte, se va

bloca.

Pregătirea lucrului

Prelungirea mesei de lucru pentru ferăstrău

(vezi figura C)

Piesele lungi trebuie sprijinite sau proptite la capătul liber.

Masa de lucru pentru ferăstrău poate fi extinsă la stânga sau la

dreapta cu ajutorul prelungirilor mesei de lucru pentru

ferăstrău 11.

–Pliaţi spre interior pârghia de strângere 51.

–Trageţi afară până la lungimea dorită prelungirea mesei de

lucru pentru ferăstrău 11 (maximum 250 mm).

–Pentru fixarea prelungirii mesei de lucru pentru ferăstrău

împingeţi din nou spre exterior pârghia de strângere 51.

Prelungirea şinei opritoare (vezi figura D)

În cazul unghiurilor de înclinare în plan vertical trebuie să

deplasaţi prelungirile şinelor opritoare 9.

–Trageţi înainte pârghia de strângere 52.

–Trageţi complet prelungirea şinei opritoare 9.

–Pentru fixarea prelungirii şinei optiroare, împingeţi din nou

înapoi pârghia de strângere 52.

Îndepărtarea prelungirilor şinelor opritoare

(vezi figura E)

În cazul unghiurilor extreme de înclinare în plan vertical

trebuie să îndepărtaţi complet prelungirile şinelor opritoare

–Răsuciţi spre exterior capacul de capăt 53.

–Trageţi înainte pârghia de strângere 52.

–Trageţi complet prelungirea şinei opritoare 9.

–Ridicaţi şi îndepărtaţi prelungirea şiei opritoare.

Reglarea amortizării braţului culisant (vezi figura F)

Mecanismul de glisare al braţului culisant 28 este reglat

preliminar din fabrică şi nu are amortizare în momentul livrării

sculei electrice.

Puteţi ajusta individual amortizarea mecanismului de glisare

reglând amortizorul 54:

dură – mişcări de lucru controlate;

moale – tăieri rapide cu ferăstrăul.

–Slăbiţi cele două şuruburi de ajustare 55 cu cheia imbus

(4 mm) 20 pentru o amortizare mai moale

strângeţi mai bine cele două şuruburi de ajustare 55

pentru o amortizare mai dură.

Fixarea piesei de lucru (vezi figura G)

Pentru garantarea unei siguranţe optime de lucru, piesa de

lucru trebuie întotdeauna bine fixată.

Nu prelucraţi niciodată piese care sunt prea mici pentru a

putea fi fixate.

–Apăsaţi strâns piesa de lucru pe şina opritoare 10.

–Introduceţi menghina din setul de livrare 22 într-una din

găurile 56 prevăzute în acest scop.

–Slăbiţi şurubul-fluture 57 şi ajustaţi menghina potrivit

piesei de lucru. Strângeţi din nou bine şurubul-fluture.

–Fixaţi piesa de lucru înşurubând strâns bara filetată 58.

OBJ_BUCH-1360-001.book Page 310 Tuesday, March 22, 2011 12:01 PM

Română | 311

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Reglarea unghiurilor de înclinare în plan orizontal

Pentru garantarea unor tăieri precise, după o utilizare

intensivă, trebuie să verificaţi reglajele de bază ale sculei

electrice şi dacă este cazul, să executaţi din nou aceste reglaje

(vezi „Verificarea şi refacerea reglajelor de bază“,

pagina 315).

fStrângeţi întotdeauna bine, înainte de tăiere, maneta

de fixare 15. În caz contrar pânza de ferăstrău ar putea

devia de la linia de tăiere în piesa de lucru.

Reglarea unghiurilor de înclinare standard în plan

orizontal (vezi figura H)

Pentru reglarea rapidă şi precisă a unghiurilor de înclinare

utilizate frecvent, masa de lucru pentru ferăstrău este

prevăzută cu marcaje crestate 18:

–Detensionaţi maneta de fixare 15, în cazul în care este

strânsă.

–Trageţi pârghia 16 şi rotiţi masa de lucru pentru ferăstrău

38 spre stânga sau dreapta, până în dreptul marcajului

crestat dorit.

–Eliberaţi din nou pârghia. Pârghia trebuie să se fixeze

perceptibil în marcajul crestat.

Reglarea unghiurilor de înclinare în plan orizontal

(vezi figura I)

Unghiul de înclinare în plan orizontal poate fi reglat într-un

domeniu de la 52° (la stânga) până la 60° (la dreapta).

–Detensionaţi maneta de fixare 15, în cazul în care este

strânsă.

–Trageţi pârghia 16 şi simultan împingeţi în jos, în partea

anterioară, dispozitivul de blocare a unghiului de înclinare

14.

Prin aceasta pârghia 16 va fi blocată iar masa de lucru

pentru ferăstrău va putea fi mişcată liber.

–Întoarceţi la stânga sau la dreapta masa de lucru pentru

ferăstrău 38 acţionînd maneta de fixare până când

indicatorul de unghiuri 59 indică unghiul de înclinare dorit.

–Strângeţi din nou la loc maneta de fixare 15.

–Pentru a detensiona din nou pârghia 16 (la reglarea

unghiurilor de înclinare standard), trageţi pârghia în sus.

Dispozitivul de blocare a unghiului de înclinare 14 sare

înapoi, revenind în poziţia sa iniţială iar pârghia 16 va

putea fi din nou fixată în marcajele crestate 18.

Reglarea unghiului de înclinare în plan vertical

Pentru garantarea unor tăieri precise, după o utilizare

intensivă, trebuie să verificaţi reglajele de bază ale sculei

electrice şi dacă este cazul, să executaţi din nou aceste reglaje

(vezi „Verificarea şi refacerea reglajelor de bază“,

pagina 315).

Unghiul de înclinare în plan vertical poate fi reglat în plaja

dintre 47° (în partea stângă) şi 47° (în partea dreaptă).

Pentru reglarea rapidă şi precisă a unghiurilor de înclinare

utilizate frecvent, sunt prevăzute poziţii de oprire pentru

unghiurile de 0°, 22,5°, 45° şi 47°.

Reglarea domeniului unghiurilor de înclinare

din partea stângă (45°până la 0°)

–Trageţi complet în afară prelungirea şinei opritoare din

partea stângă 9. (vezi „Prelungirea şinei opritoare“,

pagina 310)

–Detensionaţi maneta de fixare 17.

–Basculaţi spre stânga braţul culisant acţionând mânerul 4

până când indicatorul de unghiuri 33 va arăta unghiul de

înclinare dorit.

–Ţineţi braţul culisant în această poziţie şi strângeţi din nou

bine maneta de fixare 17.

Forţa de strângere a manetei de fixare trebuie să asigure

menţinerea poziţiei braţului culisant pentru orice unghi

dorit de înclinare în plan vertical.

Reglarea unghiurilor de înclinare din partea

dreaptă (0°până la 45°) (vezi figura J)

–Trageţi complet în afară prelungirea şinei

opritoare din partea dreaptă 9. (vezi

„Prelungirea şinei opritoare“, pagina 310)

–Detensionaţi maneta de fixare 17.

–Basculaţi puţin spre stânga braţul culisant acţionând

mânerul 4 pentru a-l scoate din poziţia de 0° şi răsuciţi

butonul rotativ 39 până când va fi arătat domeniul dorit al

unghiurilor de înclinare.

–Basculaţi spre dreapta braţul şablonul de unghiuri

acţionând mânerul 4 până când indicatorul de unghiuri 24

va arăta unghiul de înclinare dorit.

–Ţineţi braţul culisant în această poziţie şi strângeţi din nou

bine maneta de fixare 17.

Forţa de strângere a manetei de fixare trebuie să asigure

menţinerea poziţiei braţului culisant pentru orice unghi

dorit de înclinare în plan vertical.

Unghi de înclinare standard de 0°

Pentru ca unghiul de înclinare standard de 0° să poată fi

resetat cu uşurinţă, butonul rotativ 39 are o poziţie de fixare

în domeniul unghiurilor de înclinare .

–Basculaţi braţul culisant din dreapta, deasupra poziţiei de

0°.

Reglarea întregului domeniu al unghiurilor de

înclinare (–47°până la +47°)

–Trageţi complet în afară cele două prelungiri

ale şinelor opritoare 9. (vezi „Prelungirea şinei

opritoare“, pagina 310)

–Detensionaţi maneta de fixare 17.

–Basculaţi puţin spre stânga braţul culisant acţionând

mânerul 4 pentru a-l scoate din poziţia de 0° şi răsuciţi

butonul rotativ 39 până când va fi arătat domeniul dorit al

unghiurilor de înclinare.

–Basculaţi spre stânga sau dreapta braţul culisant

acţionând mânerul 4 până când indicatorul de unghiuri 33

sau 24 va arăta unghiul de înclinare dorit.

–Ţineţi braţul culisant în această poziţie şi strângeţi din nou

bine maneta de fixare 17.

stânga dreapta

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 311 Tuesday, March 22, 2011 12:01 PM

312 | Română

1 609 929 W31 | (22.3.11) Bosch Power Tools

Forţa de strângere a manetei de fixare trebuie să asigure

menţinerea poziţiei braţului culisant pentru orice unghi

dorit de înclinare în plan vertical.

Unghi de înclinare standard de 22,5° (vezi figura K)

–Trageţi complet afară butonul de reglare 34 şi rotiţi-l la

90°. Apoi basculaţi braţul culisant acţionând mânerul 4

până când braţul culisant se înclichetează perceptibil.

Punere în funcţiune

fŢineţi seama de tensiunea reţelei de alimentare!

Tensiunea sursei de curent trebuie să coincidă cu datele de

pe plăcuţa indicatoare a tipului sculei electrice.

Pornire (vezi figura L)

–Pentru punerea în funcţiune a sculei electrice trageţi

întrerupătorul pornit/oprit 60 în direcţia mânerului 4.

Indicaţie: Din considerente privind siguranţa, întrerupătorul

pornit/oprit 60 nu poate fi blocat, ci trebuie apăsat

neîntrerupt, în timpul funcţionării ferăstrăului.

Braţul culisant poate fi coborât numai prin apăsarea pârghiei

de blocare 5.

–De aceea, pentru tăiere, după ce aţi tras întrerupătorul

pornit/oprit, în mod suplimentar trebuie să apăsaţi şi

pârghia de blocare 5.

Oprire

–Pentru oprirea sculei electrice eliberaţi întrerupătorul

pornit/oprit 60.

Limitarea curentului de pornire

Limitatorul electronic al curentului de pornire limitează

puterea în momentul conectării sculei electrice, făcând

posibilă exploatarea acesteia prin racordare la un circuit

electric protejat de o siguranţă de 16 A.

Indicaţie: Dacă imediat după pornire scula electrică

funcţionează la turaţie maximă, înseamnă că limitatorul

curentului de pornire s-a defectat. Scula electrică trebuie

trimisă neîntârziat la centrul de asistenţă service, vezi

adresele la paragraful „Serviciu de asistenţă tehnică post-

vânzări şi consultanţă clienţi“, pagina 318.

Instrucţiuni de lucru

Instrucţiuni generale privind tăierea cu ferăstrăul

fÎnainte de tăiere, strângeţi întotdeauna bina maneta de

fixare 15 şi maneta de fixare 17. În caz contrar pânza de

ferăstrău se poate înclina greşit în piesa de lucru.

fMenghinele sau celelalte componente ale sculei

electrice. Îndepărtaţi limitatoarele auxiliare care au

fost eventual montate sau ajustaţi-le în mod

corespunzător.

Feriţi pânza de ferăstrău de lovituri şi şocuri. Nu expuneţi

pânza de ferăstrău unei apăsări laterale.

Nu prelucraţi piese de lucru deformate. Piesa de lucru trebuie

să aibă întotdeauna o muchie dreaptă pentru aşezare pe şina

opritoare.

Piesele lungi trebuie sprijinite sau proptite la capătul liber.

Marcarea liniei de tăiere (vezi figura M)

Două raze laser vă indică lăţimea de tăiere a pânzei de

ferăstrău. Astfel puteţi poziţiona exact piesa de lucru în

vederea tăierii, fără a deschide apărătoarea disc.

–Conectaţi razele laser acţionând comutatorul 61.

–Ajustaţi-vă marcajul de tăiere pe piesa de lucru între cele

două raze laser.

Indicaţie: Înainte de tăiere verificaţi dacă lăţimea de tăiere

mai este încă indicată corect (vezi „Ajustara laserului“,

pagina 315). Razele laser se pot deregla, de exemplu, din

cauza vibraţiilor datorate unei utilizări intensive a sculei

electrice.

Poziţia operatorului (vezi figura N)

fNu vă postaţi pe aceeaşi linie cu pânza de ferăstrău, în

faţa sculei electrice, ci poziţionaţi-vă întotdeauna

lateral faţă de pânza de ferăstrău. În acest mod corpul vă

va fi protejat în cazul unui posibil recul.

–Feriţi-vă mâinile, degetele şi braţele de pânza de ferăstrău

care se roteşte.

–Nu vă încrucişaţi braţele în faţa braţului culisant.

Schimbarea plăcilor intermediare (vezi figura O)

Plăcile intermediare roşii 13 se pot uza după o utilizare mai

îndelungată a sculei electrice.

Înlocuiţi plăcile intermediare defecte.

–Aduceţi scula electrică în poziţie de lucru.

–Deşurubaţi şuruburile 62 cu cheia imbus (4 mm) 20 şi

extrageţi plăcile intermediare vechi.

–Montaţi noua placă intermediară din partea dreaptă.

–Înşurubaţi placa intermediară cu şuruburile 62 cât mai

departe posibil spre dreapta, astfel încât pânza de

ferăstrău, pe toată lungimea sa, să nu intre în contact cu

placa intermediară.

–Repetaţi paşii de lucru în mod analog la montarea noii plăci

intermediare din partea stângă.

OBJ_BUCH-1360-001.book Page 312 Tuesday, March 22, 2011 12:01 PM

Română | 313

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Dimensiuni admise pentru piesele de lucru

Dimensiuni maxime piese de lucru:

Dimensiuni minime piese de lucru

(= toate piesele de lucru care pot fi fixate în partea stângă sau

dreaptă a pânzei de ferăstrău cu menghina din setul de livrare

22):

160 x 335 mm (lungime x lăţime)

Adâncime de tăiere max. (0˚/0˚): 104 mm

Tăiere cu ferăstrăul

Tăiere fără mişcare de tracţiune (retezare) (vezi figura P)

–Împingeţi complet spre spate braţul culisant 28 şi

aisguraţi-l în această poziţie (vezi „Asigurarea braţului

culisant“, pagina 310).

Asiguraţi-vă că limitatorul de reglare a adâncimii 30 este

împins complet înăuntru iar, la mişcarea braţului culisant,

şurubul de ajustare 29 trece prin degajare fără a atinge

limitatorul de reglare a adâncimii.

–Fixaţi prin strângere piesa de lucru în funcţie de

dimensiunile acesteia.

–Reglaţi unghiul de înclinare dorit (în plan orizontal şi/sau

vertical).

–Porniţi scula electrică.

–Apăsaţi pârghia de blocare 5 şi coborâţi lent braţul culisant

acţionând mânerul 4.

–Tăiaţi piesa de lucru cu avans uniform.

–Deconectaţi scula electrică şi aşteptaţi ca pânza de

ferăstrău să se oprească complet.

–Ridicaţi lent braţul culisant.

Tăiere cu mişcare de tracţiune (vezi figura Q)

fPrindeţi ferm de mâner scula electrică înainte de

pornire cât şi pe toată durata procesului de tăiere. În

timpul tăierii efectuaţi o mişcare controlată cu braţul

culisant. Într-un moment de neatenţie, braţul culisant cu

mers extrem de uşor poate provoca răniri grave.

–Deblocaţi braţul culisant 28 (vezi „Deblocarea braţului

culisant“, pagina 310 310).

Verificaţi trăgând afară şi apoi împingând înapoi braţul

culisant 28, dacă întreg mecanismul de glisare este

operaţional.

–Fixaţi prin strângere piesa de lucru în funcţie de

dimensiunile acesteia.

–Reglaţi unghiul de înclinare dorit (în plan orizontal şi/sau

vertical).

–Trageţi braţul culisant la o parte de pe şina opritoare 10,

până când pânza de ferăstrău va ajunge în faţa piesei de

lucru.

–Porniţi scula electrică.

–Apăsaţi pârghia de blocare 5 şi coborâţi lent braţul culisant

acţionând mânerul 4.

–Împingeţi acum braţul culisant în direcţia şinei opritoare

10 şi tăiaţi piesa de lucru cu avans uniform.

–Deconectaţi scula electrică şi aşteptaţi ca pânza de

ferăstrău să se oprească complet.

–Ridicaţi lent braţul culisant.

Tăierea pieselor de lucru la aceeaşi lungime

(vezi figura R)

Pentru tăierea simplă la aceeaşi lungime a pieselor de lucru

puteţi întrebuinţa limitatorul de reglare în lungime 36.

Puteţi monta limitatorul de reglare în lungime în ambele părţi

ale prelungirii mesei de lucru pentru ferăstrău 11.

–Slăbiţi şurubul de blocare 35 şi ridicaţi limitatorul de

reglare în lungime 36 deasupra şurubului de fixare 63.

–Strângeţi din nou bine şurubul de blocare 35.

–Regaţi prelungirea mesei de lucru pentru ferăstrău 11 la

lungimea dorită (vezi „Prelungirea mesei de lucru pentru

ferăstrău“, pagina 310).

Ajustarea limitatorului de reglare a adâncimii (tăierea de

canale) (vezi figuraS)

Limitatorul de reglare a adâncimii trebuie deplasat atunci

când tăiaţi o canelură sau când doriţi să întrebuinţaţi un

distanţier (de exemplu: MSF 110 Bosch).

–Rabataţi în exterior limitatorul de reglare a adâncimii 30.

–Apăsaţi pârghia de blocare 5 şi rabataţi braţul culisant în

poziţia dorită.

–Răsuciţi şurubul de ajustare 29 până când capătul

şurubului ajunge să atingă limitatorul de reglare a

adâncimii 30.

–Ridicaţi lent braţul culisant.

Unghi de înclinare Înălţime x lăţime

[mm]

orizontal vertical piesa de lucru pe

şina opritoare piesa de lucru pe

distanţier (accesoriu)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (stânga) 50 x 335 50 x 295

0°45° (dreapta) 40 x 335 40 x 295

45°45° (stânga) 50 x 240 50 x 200

45°45° (dreapta) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 313 Tuesday, March 22, 2011 12:01 PM

314 | Română

1 609 929 W31 | (22.3.11) Bosch Power Tools

Piese de lucru speciale

Atunci când tăiaţi piese de lucru îndoite sau rotunde, acestea

trebuie asigurate în mod special împotriva alunecării. La linia

de tăiere nu trebuie să existe niciun spaţiu, cât de mic, între

piesa de lucru, şina opritoare şi masa de lucru pentru

ferăstrău.

Dacă este necesar, va trebui să confecţionaţi suporturi

speciale de susţinere.

Prelucrarea şipcilor profilate (pentru pardoseli sau tavane)

Şipcile profilate pot fi prelucrate în două moduri diferite:

–sprijinite pe şina opritoare,

–aşezate plan pe masa de lucru pentru ferăstrău.

Mai departe, în funcţie de lăţimea şipcii profilate, puteţi

executa tăierea cu sau fără mişcare de tracţiune.

După ajustarea unghiului de înclinare, executaţi întotdeauna

mai întâi o tăiere de probă pe nişte deşeuri de lemn.

Şipci pentru pardoseli

Tabelul următor conţine indicaţii referitoare la prelucrarea şipcilor pentru pardoseli.

Reglaje sprijinite pe

şina opritoare aşezate

orizontal pe

masa de lucru

pentru

ferăstrău

Şipcă pentru pardoseală partea stângă partea dreaptă partea stângă partea dreaptă

Muchia

interioară unghi de înclinare

orizontal 45° stânga 45° dreapta 0°0°

Unghi de înclinare

vertical 0°0°45° stânga 45° dreapta

Poziţionarea piesei de

lucru

cu muchia

inferioară pe masa

de lucru pentru

ferăstrău

cu muchia

inferioară pe masa

de lucru pentru

ferăstrău

cu muchia

superioară sprijinită

pe şina opritoare

cu muchia

superioară sprijinită

pe şina opritoare

Piesa finită se află ... ... la stânga faţă de

făgaşul de tăiere ... la dreapta faţă de

făgaşul de tăiere ... la stânga faţă de

făgaşul de tăiere ... la dreapta faţă de

făgaşul de tăiere

Muchia

exterioară unghi de înclinare

orizontal 45° dreapta 45° stânga 0°0°

Unghi de înclinare

vertical 0°0°45° dreapta 45° stânga

Poziţionarea piesei de

lucru

cu muchia

inferioară pe masa

de lucru pentru

ferăstrău

cu muchia

inferioară pe masa

de lucru pentru

ferăstrău

cu muchia

superioară sprijinită

pe şina opritoare

cu muchia

superioară sprijinită

pe şina opritoare

Piesa finită se află ... ... la dreapta faţă de

făgaşul de tăiere ... la stânga faţă de

făgaşul de tăiere ... la dreapta faţă de

făgaşul de tăiere

OBJ_BUCH-1360-001.book Page 314 Tuesday, March 22, 2011 12:01 PM

Română | 315

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Şipci pentru tavane (conform standardului SUA)

Verificarea şi refacerea reglajelor de bază

Pentru asigurarea unor tăieri precise, după o utilizare

intensivă, trebuie să verificaţi reglajele de bază ale sculei

electrice, iar dacă este cazul, să le refaceţi.

În acest scop aveţi nevoie de experienţă şi de o unealtă

specială corespunzătoare.

Această operaţie se execută rapid şi fiabil la un centru de

service şi asistenţă tehnică post-vânzări Bosch.

Ajustara laserului

Indicaţie: Pentru testarea funcţiei laser, scula electrică

trebuie să fie racordată la reţeaua de alimentare cu energie

electrică.

fÎn timpul ajustării laserului (de exemplu la deplasarea

braţului culisant) nu acţionaţi în niciun caz

întrerupătorul pornit/oprit. O pornire involuntară a

sculei elctrice poate provoca răniri.

–Aduceţi scula electrică în poziţie de lucru.

–Rotiţi masa de lucru pentru ferăstrău 38 până la marcajul

crestat 18 pentru 0°. Pârghia 16 trebuie să se fixeze

perceptibil în marcajul crestat.

–Conectaţi razele laser acţionând comutatorul 61.

Verificare: (vezi figura T1)

–Trasaţi pe piesa de lucru o linie de tăiere dreaptă.

–Apăsaţi pârghia de blocare 5 şi coborâţi lent braţul culisant

acţionând mânerul 4.

–Îndreptaţi astfel piesa de lucru încât dinţii pânzei de

ferăstrău să se alinieze la linia de tăiere.

–Fixaţi piesa de lucru în această poziţie şi ridicaţi din nou

lent braţul culisant.

–Fixaţi prin strângere piesa de lucru.

–Conectaţi razele laser acţionând comutatorul 61.

Razele laser trebuie să se afle, pe toată lungimea lor, la

aceeaşi distanţă în stânga şi dreapta faţă de linia de tăiere

marcată pe piesa de lucru, chiar şi atunci când se coboară

braţul culisant.

Reglarea coliniarităţii: (vezi figura T2)

–Răsuciţi şurubul de ajustare respectiv 64 cu cheia imbus

(2 mm) 21 până când raza laser se va afla, pe toată

lungimea sa, la aceeaşi distanţă faţă de linia de tăiere

marcată piesa de lucru.

Dacă doriţi să prelucraţi şipcile pentru tavane aşezate orizontal (plan), trebuie să reglaţi unghiul de

înclinare în plan orizontal la 31,6˚ (masa de lucru pentru ferăstrău întoarsă spre stânga sau dreapta) iar

unghiul de înclinare în plan vertical la 33,9˚ (braţul culisant rabatat spre stânga sau dreapta).

Următorul tabel conţine indicaţii de prelucrare a şipcilor pentru tavane.

Reglaje sprijinite pe

şina

opritoare

aşezate plan

pe masa de

lucru pentru

ferăstrău

Şipcă pentru tavan partea stângă partea dreaptă partea stângă partea dreaptă

Muchia

interioară unghi de înclinare

orizontal 45° dreapta 45° stânga 31,6° dreapta 31,6° stânga

Unghi de înclinare

vertical 0°0°33,9° stânga 33,9° dreapta

Poziţionarea piesei de

lucru

cu muchia

inferioară sprijinită

pe şina opritoare

cu muchia

inferioară sprijinită

pe şina opritoare

cu muchia

superioară

sprijinită pe şina

opritoare

cu muchia

superioară

sprijinită pe şina

opritoare

Piesa finită se află ... ... la dreapta faţă de

făgaşul de tăiere ... la stânga faţă de

făgaşul de tăiere ... la dreapta faţă de

făgaşul de tăiere

Muchia

exterioară unghi de înclinare

orizontal 45° stânga 45° dreapta 31,6° stânga 31,6° dreapta

Unghi de înclinare

vertical 0°0°33,9° dreapta 33,9° stânga

Poziţionarea piesei de

lucru

cu muchia

inferioară sprijinită

pe şina opritoare

cu muchia

inferioară sprijinită

pe şina opritoare

cu muchia

superioară

sprijinită pe şina

opritoare

cu muchia

superioară

sprijinită pe şina

opritoare

Piesa finită se află ... ... la dreapta faţă de

făgaşul de tăiere ... la stânga faţă de

făgaşul de tăiere ... la dreapta faţă de

făgaşul de tăiere

52°

38°

52°

OBJ_BUCH-1360-001.book Page 315 Tuesday, March 22, 2011 12:01 PM

316 | Română

1 609 929 W31 | (22.3.11) Bosch Power Tools

O răsucire executată în sens contrar mişcării acelor de

ceasornic deplasează raza laser de la stânga la dreapta, în

timp ce o răsucire în sensul mişcării acelor de cesornic

deplasează raza laser de la dreapta la stânga.

Paralelism: (vezi figura T3)

–Slăbiţi cele două şuruburi 65 ale capacului de protecţie al

laserului 27 cu cheia imbus (4 mm) 20.

Indicaţie: Pentru a ajunge la şurubul anterior al capacului

de protecţie al laserului, trebuie să basculaţi puţin în jos

braţul culisant până când cheia imbus va putea fi introdusă

prin una din fantele apătoarei disc.

–Slăbiţi şurubul de fixare 66 (aprox. 1–2 ture) cu cheia

imbus (2 mm) 21.

Nu deşurubaţi complet şurubul.

–Deplasaţi spre dreapta sau stânga placa de montaj a

laserului, până când razele laser vor fi paralele pe toată

lungimea lor cu linia de tăiere marcată pe piesa de lucru.

–Ţineţi placa de montaj a laserului în această poziie şi

strângeţi din nou bine şurubul de fixare 66.

–După reglare, verificaţi din nou paralelismul cu linia de

tăiere. Dacă este necesar, reglaţi din nou razele laser cu

şuruburile de ajustare 64.

–Prindeţi la loc capacul de protecţie al laserului 27.

Reglarea devierii laterale la deplasarea braţului culisant

(vezi figura T4)

–Slăbiţi cele două şuruburi 65 ale capacului de protecţie al

laserului 27 cu cheia imbus (4 mm) 20.

Indicaţie: Pentru a ajunge la şurubul anterior al capacului

de protecţie al laserului, trebuie să basculaţi puţin în jos

braţul culisant până când cheia imbus va putea fi introdusă

prin una din fantele apătoarei disc.

–Slăbiţi cele două şuruburi de fixare 67 (aprox. 1–2ture)

cu cheia imbus (2 mm) 21.

Nu deşurubaţi complet şuruburile.

–Deplasaţi carcasa laserului spre dreapta sau stânga, până

când razele laser nu vor mai devia lateral în momentul

mişcării descendente a braţului culisant.

–După reglare, verificaţi din nou paralelismul cu linia de

tăiere. Dacă este necesar, reglaţi din nou razele laser cu

şuruburile de ajustare 64.

–Ţineţi carcasa laserului în această poziţie şi strângeţi din

nou bine şuruburile de fixare 67.

–Prindeţi la loc capacul de protecţie al laserului 27.

Reglarea unghiului de înclinare standard

de 0° (în plan vertical)

–Aduceţi scula electrică în poziţie de transport.

–Rotiţi masa de lucru pentru ferăstrău 38 până la marcajul

crestat 18 pentru 0°. Pârghia 16 trebuie să se fixeze

perceptibil în marcajul crestat.

Verificare: (vezi figura U1)

–Reglaţi şablonul de unghiuri la 90° şi puneţi-l pe masa de

lucru pentru ferăstrău 38.

Braţul şablonului de unghiuri trebuie să fie coliniar cu pânza

de ferăstrău 40 pe toată lungimea sa.

Reglare: (vezi figura U2)

–Detensionaţi maneta de fixare 17.

–Slăbiţi cele două şuruburi de ajustare 68 (cel puţin 1 tură)

cu o cheie tubulară (10 mm).

–Slăbiţi şurubul de ajustare 70 (aprox. 3 ture) cu cheia

imbus (4 mm) 20.

–Înşurubaţi sau deşurubaţi şurubul de ajustare 69 cu cheia

imbus (4 mm) 20 într-atât încât braţul şablonului de

unghiuri să fie coliniar cu pânza de ferăstrău pe toată

lungimea sa.

–Strângeţi din nou bine maneta de fixare 17.

După aceea strângeţi din nou bine, mai întâi şurubul de

ajustare 70 şi apoi şuruburile de ajustare 68.

În cazul în care, după reglare, indicatoarele de unghiuri 33 şi

24 nu vor fi coliniare cu marcajele de 0° de pe scala divizată

32, slăbiţi şuruburile de fixare ale indicatoarelor de unghiuri

cu o şurubelniţă în cruce şi aliniaţi indicatoarele de unghiuri

de-a lungul marcajelor de 0°.

Reglarea unghiului de înclinare standard de 45° (stânga,

în plan vertical)

–Aduceţi scula electrică în poziţie de lucru.

–Rotiţi masa de lucru pentru ferăstrău 38 până la marcajul

crestat 18 pentru 0°. Pârghia 16 trebuie să se fixeze

perceptibil în marcajul crestat.

–Trageţi complet în afară prelungirea şinei opritoare din

partea stângă 9.

–Slăbiţi maneta de fixare 17 şi rabataţi spre stânga, până la

punctul de oprire, braţul culisant, acţionând mânerul 4

(45°).

Verificare: (vezi figura V1)

–Reglaţi şablonul de unghiuri la 45° şi puneţi-l pe masa de

lucru pentru ferăstrău 38.

Braţul şablonului de unghiuri trebuie să fie coliniar cu pânza

de ferăstrău 40 pe toată lungimea sa.

Reglare: (vezi figura V2)

–Înşurubaţi sau deşurubaţi şurubul de ajustare 71 cu o cheie

fixă (8 mm) până când braţul şablonului de unghiuri va fi

coliniar cu pânza de ferăstrău pe toată lungimea sa.

–Strângeţi din nou bine maneta de fixare 17.

Dacă, după reglare, indicatoarele de unghiuri 33 şi 24 nu sunt

coliniare cu marcajele de 45° ale scalei gradate 32, verificaţi

mai întâi încă o dată reglajul de 0° pentru unghiul de înclinare

şi indicatoarele de unghiuri. Apoi reglaţi din nou unghiul de

înclinare de 45°.

Reglarea unghiului de înclinare standard de 45° (dreapta,

în plan vertical)

–Aduceţi scula electrică în poziţie de lucru.

–Rotiţi masa de lucru pentru ferăstrău 38 până la marcajul

crestat 18 pentru 0°. Pârghia 16 trebuie să se fixeze

perceptibil în marcajul crestat.

–Trageţi complet în afară prelungirea şinei opritoare din

partea dreaptă 9.

–Detensionaţi maneta de fixare 17.

–Acţionaţi mânerul 4 şi basculaţi puţin spre

stânga braţul culisant pentru a-l scoate din

poziţia de 0° şi răsuciţi butonul rotativ 39 până

când va fi arătat domeniul unghiurilor de

înclinare din partea dreaptă.

OBJ_BUCH-1360-001.book Page 316 Tuesday, March 22, 2011 12:01 PM

Română | 317

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Rabataţi spre dreapta, până la punctul de oprire, braţul

culisant acţionând mânerul 4 (45°).

Verificare: (vezi figura W1)

–Reglaţi la 135° un şablon de unghiuri şi aşezaţi-l pe masa

de lucru penru ferăstrău 38.

Braţul şablonului de unghiuri trebuie să fie coliniar cu pânza

de ferăstrău 40 pe toată lungimea sa.

Reglare: (vezi figura W2)

–Înşurubaţi sau deşurubaţi şurubul de ajustare 72 cu o cheie

fixă (8 mm) până când braţul şablonului de unghiuri va fi

coliniar cu pânza de ferăstrău pe toată lungimea sa.

–Strângeţi din nou bine maneta de fixare 17.

Dacă, după reglare, indicatoarele de unghiuri 33 şi 24 nu sunt

coliniare cu marcajele de 45° ale scalei gradate 32, verificaţi

mai întâi încă o dată reglajul de 0° pentru unghiul de înclinare

şi indicatoarele de unghiuri. Apoi reglaţi din nou unghiul de

înclinare de 45°.

Alinierea scalei gradate pentru unghiuri de înclinare în

plan orizontal

–Aduceţi scula electrică în poziţie de lucru.

–Rotiţi masa de lucru pentru ferăstrău 38 până la marcajul

crestat 18 pentru 0°. Pârghia 16 trebuie să se fixeze

perceptibil în marcajul crestat.

Verificare: (vezi figura X1)

–Reglaţi un şablon de unghiuri la 90° şi puneţi-l între şina

opritoare 10 şi pânza de ferăsrău 40 pe masa de lucru

pentru ferăstăru 38.

Braţul şablonului de unghiuri trebuie să fie coliniar cu pânza

de ferăstrău 40 pe toată lungimea sa.

Reglare: (vezi figura X2)

–Slăbiţi cele patru şuruburi de ajustare 73 cu cheia imbus

(4 mm) 20 şi răsuciţi masa de lucru pentru ferăstrău 38

împreună cu scala gradată 37 până când braţul şablonului

de unghiuri va fi coliniar pe toată lungimea sa cu pânza de

ferăstrău.

–Strângeţi din nou bine şuruburile.

În cazul în care, după reglare, indicatorul de unghiuri 59 nu

este coliniar cu marcajul de 0° al scalei gradate 37, slăbiţi

şurubul 74 cu o şurubelniţă în cruce şi aliniaţi indicatorul de

unghiuri de-a lungul marcajului de 0°.

Reglarea forţei de strângere a manetei 17

(vezi figura Y)

Forţa de strângere a manetei 17 poate fi reajustată.

Verificare:

–Forţa de strângere a manetei de fixare trebuie să asigure

menţinerea poziţiei braţului culisant pentru orice unghi

dorit de înclinare în plan vertical.

Reglare:

–Detensionaţi maneta de fixare 17.

–Răsuciţi şurubul de ajustare 75 cu o cheie tubulară

(17 mm) în sens contrar mişcării acelor de ceasornic,

pentru a reduce forţa de strângere sau răsuciţi-l în sensul

mişcării acelor de ceasornic, pentru a mări forţa de

strângere.

–Reglaţi un unghi de înclinare în plan vertical, tensionaţi din

nou maneta de strângere 17 şi verificaţi dacă a fost atinsă

forţa de strângere dorită.

Transport (vezi figura Z)

Înaintea transportării sculei electrice trebuie să parcurgeţi

paşii următori:

–Împingeţi complet spre spate braţul culisant 28 şi

aisguraţi-l în această poziţie (vezi „Asigurarea braţului

culisant“, pagina 310).

–Asiguraţi-vă că limitatorul de reglare a adâncimii 30 este

împins complet înăuntru iar, la mişcarea braţului culisant,

şurubul de ajustare 29 trece prin degajare fără a atinge

limitatorul de reglare a adâncimii.

–Coborâţi braţul culisant până când dispozitivul de

siguranţă la transport 31 va putea fi împins complet

înauntru.

–Împingeţi complet în interior prelungirile mesei de lucru

pentru ferăstrău 11.

–Reglaţi un unghi de înclinare în plan vertical de 0° şi

strângeţi maneta de fixare 17.

–Întoarceţi spre stânga, până la punctul de oprire, masa de

lucru pentru ferăstrău 38 şi strângeţi maneta de fixare 15.

–Prindeţi cablul de la reţea cu banda velcro 76.

–Îndepărtaţi toate accesoriile care nu pot fi fixate strâns pe

scula electrică.

În vederea transportului, pe cât posibil, depozitaţi într-un

recipient închis pânzele de ferăstrău nefolosite.

–Transportaţi scula electrică ţinând-o de mânerul de

transport 7 sau apucaţi-o de mânerele 19 laterale ale

mesei de lucru pentru ferăstrău.

fPentru transportul sculei electrice folosiţi numai

dispozitivele de transport şi în niciun caz dispozitivele

de protecţie, braţul culisant 28 sau mânerul 4.

fÎn scopul evitării producerii de traumatisme ale

spatelui, scula electrică se va transporta întotdeauna

de către două persoane.

Întreţinere şi service

Întreţinere şi curăţare

fÎnaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

Dacă în ciuda procedeelor de fabricaţie şi control riguroase

maşina are totuşi o pană, repararea acesteia se va face numai

la un atelier de asistenţă service autorizat pentru scule

electrice Bosch.

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm

să indicaţi neapărat numărul de identificare compus din

10 cifre, conform plăcuţei indicatoare a tipului sculei elec-

trice.

Curăţare

Pentru a putea lucra bine şi sigur, menţineţi curate scula

electrică şi fantele de aerisire ale acesteia.

Apărătoarea trebuie întotdeauna să se poată mişca liber şi să

se închidă automat. De aceea, menţineţi permanent curată

zona din jurul apărătorii.

OBJ_BUCH-1360-001.book Page 317 Tuesday, March 22, 2011 12:01 PM

318 | Áúëãàðñêè

1 609 929 W31 | (22.3.11) Bosch Power Tools

–După fiecare operaţie îndepărtaţi praful şi aşchiile, prin

suflare cu aer comprimat sau cu o pensulă.

–Curăţaţi regulat rola culisantă 23 şi braţul culisant 28.

Accesorii

Menghină cu strângere rapidă. . . . . . . . . . . . 1 609 B02 125

Plăci intermediare . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Sac pentru praf. . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Distanţier MSF 110 . . . . . . . . . . . . . . . . . . . . 2 610 015 461

Adaptor de aspirare . . . . . . . . . . . . . . . . . . . . 2 607 001 977

Masă de lucru GTA 2500 W . . . . . . . . . . . . . . 0 601 B12 100

Masă de lucru GTA 3800 . . . . . . . . . . . . . . . . 0 601 B24 000

Aspirator special pentru lemn GAS 50 M . . . 0 601 988 103

Lampă de lucruMSLED 170

EU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Pânze de ferăstrău pentru lemn şi placaje, paneluri şi şipci

Pânză de ferăstrău 305 x 30 mm,

60 dinţi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Pânze de ferăstrău pentru material plastic şi metale

neferoase

Pânză de ferăstrău 305 x 30 mm,

96 dinţi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Pânză de ferăstrău 305 x 30 mm,

96 dinţi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Pânze de ferăstrău pentru toate tipurile de parchet

laminat

Pânză de ferăstrău 305 x 30 mm,

96 dinţi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Serviciu de asistenţă tehnică post-vânzări şi

consultanţă clienţi

Serviciul nostru de asistenţă tehnică post-vânzări răspunde

întrebărilor dumneavoastră privind întreţinerea şi repararea

produsului dumneavoastră cât şi privitor la piesele de

schimb. Desene descompuse ale ansamblelor cât şi informaţii

privind piesele de schimb găsiţi şi la:

www.bosch-pt.com

Echipa de consultanţă clienţi Bosch răspunde cu plăcere la

întrebările privind cumpărarea, utilizarea şi reglarea

produselor şi accesoriior lor.

România

Robert Bosch SRL

Bosch Service Center

Str. Horia Măcelariu Nr. 30–34,

013937 Bucureşti

Tel. Service scule electrice: +40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. Consultanţă tehnică: +40 (021) 4 05 75 39

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Eliminare

Sculele electrice, accesoriile şi ambalajele trebuie

direcţionate către o staţie de revalorificare ecologică.

Nu aruncaţi sculele electrice în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2002/96/CE

privind maşinile şi aparatele electrice şi

electronice uzate şi transpunerea acesteia

în legislaţia naţională, sculele electrice

scoase din uz trebuie colectate separat şi

direcţionate către o staţie de revalorificare

ecologică.

Sub rezerva modificărilor.

Áúëãàðñêè

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Îáùè óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Çà ïðåäïàçâàíå îò òîêîâ óäàð,

íàðàíÿâàíèÿ è ïîæàð ïðè ïîëçâàíå íà

åëåêòðîèíñòðóìåíòè òðÿáâà äà ñå ñïàçâàò ñúùî è ñëåäíèòå

îñíîâíè ïðàâèëà çà áåçîïàñíîñò.

Ïðî÷åòåòå âñè÷êè ïðèëîæåíè óêàçàíèÿ ïðåäè äà

èçïîëçâàòå òîçè åëåêòðîèíñòðóìåíò è ãè ñúõðàíÿâàéòå

ãðèæëèâî.

Èçïîëçâàíèÿ â óêàçàíèÿòà çà áåçîïàñíà ðàáîòà òåðìèí

«åëåêòðîèíñòðóìåíò» ñå îòíàñÿ äî çàõðàíâàíè îò

åëåêòðè÷åñêàòà ìðåæà åëåêòðîèíñòðóìåíòè (ñúñ

çàõðàíâàù êàáåë) è äî çàõðàíâàíè îò àêóìóëàòîðíè

áàòåðèè åëåêòðîèíñòðóìåíòè (áåç çàõðàíâàù êàáåë).

Áåçîïàñíîñò íà ðàáîòíîòî ìÿñòî

fÏîääúðæàéòå ðàáîòíîòî ñè ìÿñòî ÷èñòî è äîáðå

îñâåòåíî. Áåçïîðÿäúêúò è íåäîñòàòú÷íîòî îñâåòëåíèå

ìîãàò äà ñïîìîãíàò çà âúçíèêâàíåòî íà òðóäîâà

çëîïîëóêà.

fÍå ðàáîòåòå ñ åëåêòðîèíñòðóìåíòà â ñðåäà ñ

ïîâèøåíà îïàñíîñò îò âúçíèêâàíå íà åêñïëîçèÿ, â

áëèçîñò äî ëåñíîçàïàëèìè òå÷íîñòè, ãàçîâå èëè

ïðàõîîáðàçíè ìàòåðèàëè. Ïî âðåìå íà ðàáîòà â

åëåêòðîèíñòðóìåíòèòå ñå îòäåëÿò èñêðè, êîèòî ìîãàò äà

âúçïëàìåíÿò ïðàõîîáðàçíè ìàòåðèàëè èëè ïàðè.

fÄðúæòå äåöà è ñòðàíè÷íè ëèöà íà áåçîïàñíî

ðàçñòîÿíèå, äîêàòî ðàáîòèòå ñ åëåêòðîèíñòðóìåíòà.

Àêî âíèìàíèåòî Âè áúäå îòêëîíåíî, ìîæå äà çàãóáèòå

êîíòðîëà íàä åëåêòðîèíñòðóìåíòà.

Áåçîïàñíîñò ïðè ðàáîòà ñ åëåêòðè÷åñêè òîê

fÙåïñåëúò íà åëåêòðîèíñòðóìåíòà òðÿáâà äà å

ïîäõîäÿù çà ïîëçâàíèÿ êîíòàêò. Â íèêàêúâ ñëó÷àé íå

ñå äîïóñêà èçìåíÿíå íà êîíñòðóêöèÿòà íà ùåïñåëà.

Êîãàòî ðàáîòèòå ñúñ çàíóëåíè åëåêòðîóðåäè, íå

èçïîëçâàéòå àäàïòåðè çà ùåïñåëà. Ïîëçâàíåòî íà

OBJ_BUCH-1360-001.book Page 318 Tuesday, March 22, 2011 12:01 PM

Áúëãàðñêè | 319

Bosch Power Tools 1 609 929 W31 | (22.3.11)

îðèãèíàëíè ùåïñåëè è êîíòàêòè íàìàëÿâà ðèñêà îò

âúçíèêâàíå íà òîêîâ óäàð.

fÈçáÿãâàéòå äîïèðà íà òÿëîòî Âè äî çàçåìåíè òåëà,

íàïð. òðúáè, îòîïëèòåëíè óðåäè, ïåùè è õëàäèëíèöè.

Êîãàòî òÿëîòî Âè å çàçåìåíî, ðèñêúò îò âúçíèêâàíå íà

òîêîâ óäàð å ïî-ãîëÿì.

fÏðåäïàçâàéòå åëåêòðîèíñòðóìåíòà ñè îò äúæä è

âëàãà. Ïðîíèêâàíåòî íà âîäà â åëåêòðîèíñòðóìåíòà

ïîâèøàâà îïàñíîñòòà îò òîêîâ óäàð.

fÍå èçïîëçâàéòå çàõðàíâàùèÿ êàáåë çà öåëè, çà êîèòî

òîé íå å ïðåäâèäåí, íàïð. çà äà íîñèòå

åëåêòðîèíñòðóìåíòà çà êàáåëà èëè äà èçâàäèòå

ùåïñåëà îò êîíòàêòà. Ïðåäïàçâàéòå êàáåëà îò íà-

ãðÿâàíå, îìàñëÿâàíå, äîïèð äî îñòðè ðúáîâå èëè äî

ïîäâèæíè çâåíà íà ìàøèíè. Ïîâðåäåíè èëè óñóêàíè

êàáåëè óâåëè÷àâàò ðèñêà îò âúçíèêâàíå íà òîêîâ óäàð.

fÊîãàòî ðàáîòèòå ñ åëåêòðîèíñòðóìåíò íàâúí,

èçïîëçâàéòå ñàìî óäúëæèòåëíè êàáåëè, ïîäõîäÿùè

çà ðàáîòà íà îòêðèòî. Èçïîëçâàíåòî íà óäúëæèòåë,

ïðåäíàçíà÷åí çà ðàáîòà íà îòêðèòî, íàìàëÿâà ðèñêà îò

âúçíèêâàíå íà òîêîâ óäàð.

fÀêî ñå íàëàãà èçïîëçâàíåòî íà åëåêòðîèíñòðóìåíòà

âúâ âëàæíà ñðåäà, èçïîëçâàéòå ïðåäïàçåí

ïðåêúñâà÷ çà óòå÷íè òîêîâå. Èçïîëçâàíåòî íà ïðåäïà-

çåí ïðåêúñâà÷ çà óòå÷íè òîêîâå íàìàëÿâà îïàñíîñòòà îò

âúçíèêâàíå íà òîêîâ óäàð.

Áåçîïàñåí íà÷èí íà ðàáîòà

fÁúäåòå êîíöåíòðèðàíè, ñëåäåòå âíèìàòåëíî

äåéñòâèÿòà ñè è ïîñòúïâàéòå ïðåäïàçëèâî è ðàçóìíî.

Íå èçïîëçâàéòå åëåêòðîèíñòðóìåíòà, êîãàòî ñòå óìî-

ðåíè èëè ïîä âëèÿíèåòî íà íàðêîòè÷íè âåùåñòâà,

àëêîõîë èëè óïîéâàùè ëåêàðñòâà. Åäèí ìèã

ðàçñåÿíîñò ïðè ðàáîòà ñ åëåêòðîèíñòðóìåíò ìîæå äà

èìà çà ïîñëåäñòâèå èçêëþ÷èòåëíî òåæêè íàðàíÿâàíèÿ.

fÐàáîòåòå ñ ïðåäïàçâàùî ðàáîòíî îáëåêëî è âèíàãè ñ

ïðåäïàçíè î÷èëà. Íîñåíåòî íà ïîäõîäÿùè çà ïîëçâàíèÿ

åëåêòðîèíñòðóìåíò è èçâúðøâàíàòà äåéíîñò ëè÷íè

ïðåäïàçíè ñðåäñòâà, êàòî äèõàòåëíà ìàñêà, çäðàâè

ïëúòíîçàòâîðåíè îáóâêè ñúñ ñòàáèëåí ãðàéôåð, çàùèòíà

êàñêà èëè øóìîçàãëóøèòåëè (àíòèôîíè), íàìàëÿâà

ðèñêà îò âúçíèêâàíå íà òðóäîâà çëîïîëóêà.

fÈçáÿãâàéòå îïàñíîñòòà îò âêëþ÷âàíå íà

åëåêòðîèíñòðóìåíòà ïî íåâíèìàíèå. Ïðåäè äà

âêëþ÷èòå ùåïñåëà â çàõðàíâàùàòà ìðåæà èëè äà

ïîñòàâèòå àêóìóëàòîðíàòà áàòåðèÿ, ñå óâåðÿâàéòå,

÷å ïóñêîâèÿò ïðåêúñâà÷ å â ïîëîæåíèå «èçêëþ÷åíî».

Àêî, êîãàòî íîñèòå åëåêòðîèíñòðóìåíòà, äúðæèòå ïðúñòà

ñè âúðõó ïóñêîâèÿ ïðåêúñâà÷, èëè àêî ïîäàâàòå

çàõðàíâàùî íàïðåæåíèå íà åëåêòðîèíñòðóìåíòà, êîãàòî

å âêëþ÷åí, ñúùåñòâóâà îïàñíîñò îò âúçíèêâàíå íà

òðóäîâà çëîïîëóêà.

fÏðåäè äà âêëþ÷èòå åëåêòðîèíñòðóìåíòà, ñå

óâåðÿâàéòå, ÷å ñòå îòñòðàíèëè îò íåãî âñè÷êè

ïîìîùíè èíñòðóìåíòè è ãàå÷íè êëþ÷îâå. Ïîìîùåí

èíñòðóìåíò, çàáðàâåí íà âúðòÿùî ñå çâåíî, ìîæå äà

ïðè÷èíè òðàâìè.

fÈçáÿãâàéòå íååñòåñòâåíèòå ïîëîæåíèÿ íà òÿëîòî.

Ðàáîòåòå â ñòàáèëíî ïîëîæåíèå íà òÿëîòî è âúâ âñåêè

ìîìåíò ïîääúðæàéòå ðàâíîâåñèå. Òàêà ùå ìîæåòå äà

êîíòðîëèðàòå åëåêòðîèíñòðóìåíòà ïî-äîáðå è ïî-

áåçîïàñíî, àêî âúçíèêíå íåî÷àêâàíà ñèòóàöèÿ.

fÐàáîòåòå ñ ïîäõîäÿùî îáëåêëî. Íå ðàáîòåòå ñ

øèðîêè äðåõè èëè óêðàøåíèÿ. Äðúæòå êîñàòà ñè,

äðåõèòå è ðúêàâèöè íà áåçîïàñíî ðàçñòîÿíèå îò âúð-

òÿùè ñå çâåíà íà åëåêòðîèíñòðóìåíòèòå. Øèðîêèòå

äðåõè, óêðàøåíèÿòà, äúëãèòå êîñè ìîãàò äà áúäàò

çàõâàíàòè è óâëå÷åíè îò âúðòÿùè ñå çâåíà.

fÀêî å âúçìîæíî èçïîëçâàíåòî íà âúíøíà

àñïèðàöèîííà ñèñòåìà, ñå óâåðÿâàéòå, ÷å òÿ å

âêëþ÷åíà è ôóíêöèîíèðà èçïðàâíî. Èçïîëçâàíåòî íà

àñïèðàöèîííà ñèñòåìà íàìàëÿâà ðèñêîâåòå, äúëæàùè ñå

íà îòäåëÿùàòà ñå ïðè ðàáîòà ïðàõ.

Ãðèæëèâî îòíîøåíèå êúì åëåêòðîèíñòðóìåíòèòå

fÍå ïðåòîâàðâàéòå åëåêòðîèíñòðóìåíòà.

Èçïîëçâàéòå åëåêòðîèíñòðóìåíòèòå ñàìî ñúîáðàçíî

òÿõíîòî ïðåäíàçíà÷åíèå. Ùå ðàáîòèòå ïî-äîáðå è

ïî-áåçîïàñíî, êîãàòî èçïîëçâàòå ïîäõîäÿùèÿ

åëåêòðîèíñòðóìåíò â çàäàäåíèÿ îò ïðîèçâîäèòåëÿ

äèàïàçîí íà íàòîâàðâàíå.

fÍå èçïîëçâàéòå åëåêòðîèíñòðóìåíò, ÷èèòî ïóñêîâ

ïðåêúñâà÷ å ïîâðåäåí. Åëåêòðîèíñòðóìåíò, êîéòî íå

ìîæå äà áúäå èçêëþ÷âàí è âêëþ÷âàí ïî ïðåäâèäåíèÿ îò

ïðîèçâîäèòåëÿ íà÷èí, å îïàñåí è òðÿáâà äà áúäå

ðåìîíòèðàí.

fÏðåäè äà ïðîìåíÿòå íàñòðîéêèòå íà

åëåêòðîèíñòðóìåíòà, äà çàìåíÿòå ðàáîòíè

èíñòðóìåíòè è äîïúëíèòåëíè ïðèñïîñîáëåíèÿ, êàêòî

è êîãàòî ïðîäúëæèòåëíî âðåìå íÿìà äà èçïîëçâàòå

åëåêòðîèíñòðóìåíòà, èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà è/èëè èçâàæäàéòå

àêóìóëàòîðíàòà áàòåðèÿ. Òàçè ìÿðêà ïðåìàõâà

îïàñíîñòòà îò çàäåéñòâàíå íà åëåêòðîèíñòðóìåíòà ïî

íåâíèìàíèå.

fÑúõðàíÿâàéòå åëåêòðîèíñòðóìåíòèòå íà ìåñòà,

êúäåòî íå ìîãàò äà áúäàò äîñòèãíàòè îò äåöà. Íå

äîïóñêàéòå òå äà áúäàò èçïîëçâàíè îò ëèöà, êîèòî íå

ñà çàïîçíàòè ñ íà÷èíà íà ðàáîòà ñ òÿõ è íå ñà ïðî÷åëè

òåçè èíñòðóêöèè. Êîãàòî ñà â ðúöåòå íà íåîïèòíè

ïîòðåáèòåëè, åëåêòðîèíñòðóìåíòèòå ìîãàò äà áúäàò

èçêëþ÷èòåëíî îïàñíè.

fÏîääúðæàéòå åëåêòðîèíñòðóìåíòèòå ñè ãðèæëèâî.

Ïðîâåðÿâàéòå äàëè ïîäâèæíèòå çâåíà

ôóíêöèîíèðàò áåçóêîðíî, äàëè íå çàêëèíâàò, äàëè

èìà ñ÷óïåíè èëè ïîâðåäåíè äåòàéëè, êîèòî íàðóøà-

âàò èëè èçìåíÿò ôóíêöèèòå íà åëåêòðîèíñòðóìåíòà.

Ïðåäè äà èçïîëçâàòå åëåêòðîèíñòðóìåíòà, ñå

ïîãðèæåòå ïîâðåäåíèòå äåòàéëè äà áúäàò ðåìîíòè-

ðàíè. Ìíîãî îò òðóäîâèòå çëîïîëóêè ñå äúëæàò íà

íåäîáðå ïîääúðæàíè åëåêòðîèíñòðóìåíòè è óðåäè.

fÏîääúðæàéòå ðåæåùèòå èíñòðóìåíòè âèíàãè äîáðå

çàòî÷åíè è ÷èñòè. Äîáðå ïîääúðæàíèòå ðåæåùè

èíñòðóìåíòè ñ îñòðè ðúáîâå îêàçâàò ïî-ìàëêî ñúïðî-

òèâëåíèå è ñå âîäÿò ïî-ëåêî.

OBJ_BUCH-1360-001.book Page 319 Tuesday, March 22, 2011 12:01 PM

320 | Áúëãàðñêè

1 609 929 W31 | (22.3.11) Bosch Power Tools

fÈçïîëçâàéòå åëåêòðîèíñòðóìåíòèòå,

äîïúëíèòåëíèòå ïðèñïîñîáëåíèÿ, ðàáîòíèòå

èíñòðóìåíòè è ò.í., ñúîáðàçíî èíñòðóêöèèòå íà

ïðîèçâîäèòåëÿ. Ïðè òîâà ñå ñúîáðàçÿâàéòå è ñ

êîíêðåòíèòå ðàáîòíè óñëîâèÿ è îïåðàöèè, êîèòî

òðÿáâà äà èçïúëíèòå. Èçïîëçâàíåòî íà

åëåêòðîèíñòðóìåíòè çà ðàçëè÷íè îò ïðåäâèäåíèòå îò

ïðîèçâîäèòåëÿ ïðèëîæåíèÿ ïîâèøàâà îïàñíîñòòà îò

âúçíèêâàíå íà òðóäîâè çëîïîëóêè.

Ïîääúðæàíå

fÄîïóñêàéòå ðåìîíòúò íà åëåêòðîèíñòðóìåíòèòå Âè

äà ñå èçâúðøâà ñàìî îò êâàëèôèöèðàíè ñïåöèàëèñòè

è ñàìî ñ èçïîëçâàíåòî íà îðèãèíàëíè ðåçåðâíè

÷àñòè. Ïî òîçè íà÷èí ñå ãàðàíòèðà ñúõðàíÿâàíå íà

áåçîïàñíîñòòà íà åëåêòðîèíñòðóìåíòà.

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà ñ öèðêóëÿðè çà

ëàìïåðèÿ

fÅëåêòðîèíñòðóìåíòúò ñå äîñòàâÿ ñ ïðåäóïðåäèòåëíà

òàáåëêà íà àíãëèéñêè åçèê (îáîçíà÷åíà ñ íîìåð 3 íà

èçîáðàæåíèåòî íà åëåêòðîèíñòðóìåíòà íà

ãðàôè÷íàòà ñòðàíèöà).

fÏðåäè ïóñêàíå â åêñïëîàòàöèÿ çàëåïåòå âúðõó

àíãëèéñêèÿ òåêñò âêëþ÷åíàòà â îêîìïëåêòîâêàòà

ëåïåíêà íà Âàøèÿ åçèê.

fÍå ïîâðåæäàéòå ïðåäóïðåäèòåëíèòå òàáåëêè íà

åëåêòðîèíñòðóìåíòà.

fÍå ñå êà÷âàéòå âúðõó åëåêòðîèíñòðóìåíòà. Ìîãàò äà

ñòàíàò ñåðèîçíè çëîïîëóêè, àêî åëåêòðîèíñòðóìåíòúò ñå

ïðåîáúðíå èëè àêî ïî íåâíèìàíèå äîïðåòå öèðêóëÿðíèÿ

äèñê.

fÓâåðåòå ñå, ÷å ïðåäïàçíèÿò êîæóõ ôóíêöèîíèðà

ïðàâèëíî è ìîæå äà ñå äâèæè ñâîáîäíî. Íèêîãà íå

çàñòîïîðÿâàéòå ïðåäïàçíèÿ êîæóõ â îòâîðåíî

ïîëîæåíèå.

fÍèêîãà íå ñå îïèòâàéòå äà îòñòðàíÿâàòå îò çîíàòà íà

ðÿçàíå äðåáíè îòðÿçúöè, ñòðóæêè èëè äð.ï., äîêàòî

åëåêòðîèíñòðóìåíòúò ðàáîòè. Âèíàãè ïúðâî

ïîñòàâÿéòå ðàìîòî íà åëåêòðîèíñòðóìåíòà â èçõîäíà

ïîçèöèÿ è ãî èçêëþ÷âàéòå.

fÄîïèðàéòå ðåæåùèÿ äèñê äî îáðàáîòâàíèÿ äåòàéë

ñàìî êîãàòî åëåêòðîèíñòðóìåíòúò å âêëþ÷åí. Â

ïðîòèâåí ñëó÷àé, àêî çúáèòå ñå çàêëèíÿò â äåòàéëà,

ñúùåñòâóâà îïàñíîñò îò âúçíèêâàíå íà îòêàò.

fÏîääúðæàéòå ðúêîõâàòêèòå ñóõè, ÷èñòè è

íåîìàñëåíè. Çàöàïàíè ñ ìàñëî èëè ìàçíèíè ðúêîõâàòêè

ñå ïëúçãàò è âîäÿò äî çàãóáà íà êîíòðîë íàä âåðèæíèÿ

òðèîí.

fÇàïî÷âàéòå ðàáîòà ñ åëåêòðîèíñòðóìåíòà ñàìî ñëåä

êàòî îòñòðàíèòå îò ðàáîòíèÿ ïëîò âñè÷êè ïðåäìåòè

(ïîìîùíè èíñòðóìåíòè, îòðÿçúöè, ñòúðãîòèíè è ò.í.)

îñâåí îáðàáîòâàíèÿ äåòàéë. Ìàëêè äúðâåíè ïàð÷åíöà

èëè äðóãè ïðåäìåòè ìîãàò äà áúäàò óñêîðåíè è äà Âè

óäàðÿò ñ ãîëÿìà ñêîðîñò, àêî âëÿçàò â êîíòàêò ñ âúðòÿùèÿ

ñå öèðêóëÿðåí äèñê.

fÏîääúðæàéòå ïîäà ÷èñò îò ñòðóæêè è îñòàòúöè îò

ðÿçàíåòî. Ñúùåñòâóâà îïàñíîñò äà ñå ïîäõëúçíåòå.

fÂèíàãè çàñòîïîðÿâàéòå îáðàáîòâàíèÿ äåòàéë

çäðàâî. Íå îáðàáîòâàéòå äåòàéëè, êîèòî ñà òâúðäå

ìàëêè, çà äà áúäàò çàñòîïîðåíè ìåõàíè÷íî. Â

ïðîòèâåí ñëó÷àé ðàçñòîÿíèåòî ìåæäó öèðêóëÿðíèÿ äèñê

è ðúêàòà Âè ñòàâà îïàñíî ìàëêî.

fÈçïîëçâàéòå åëåêòðîèíñòðóìåíòà ñàìî çà

ìàòåðèàëèòå, êîèòî ñà èçáðîåíè â ðàçäå-ëà

«Ïðåäíàçíà÷åíèå íà åëåêòðîèíñòðóìåíòà». Â

ïðîòèâåí ñëó÷àé åëåêòðîèíñòðóìåíòúò ìîæå äà ñå

ïðåòîâàðè.

fÀêî öèðêóëÿðíèÿò äèñê ñå çàêëèíè, èçêëþ÷åòå

åëåêòðîèíñòðóìåíòà è çàäðúæòå îáðàáîòâàíèÿ

äåòàéë íåïîäâèæíî, äîêàòî öèðêóëÿðíèÿò äèñê ñïðå

äâèæåíèåòî ñè íàïúëíî. Çà äà ñå èçáåãíå îïàñíîñòòà

îò îòêàò, ñå äîïóñêà äåòàéëúò äà ñå ìåñòè ñàìî êàòî

öèðêóëÿðíèÿò äèñê å â ïîêîé. Ïðåäè äà âêëþ÷èòå

åëåêòðîèíñòðóìåíòà îòíîâî, îòñòðàíåòå ïðè÷èíàòà çà

çàêëèíâàíåòî.

fÍå ïîñòàâÿéòå ïðúñòèòå ñè ìåæäó ïîäâèæíèòå

åëåìåíòè íà ïëúçãàùîòî ñå ðàìî. Âúçìîæíî å äà

ïðåùèïåòå ïðúñòèòå ñè è äà ãè íàðàíèòå ñåðèîçíî.

fÇàõâàíåòå ðúêîõâàòêàòà çäðàâî ïðåäè äà âêëþ÷èòå

åëåêòðîèíñòðóìåíòà è ÿ äðúæòå òàêà ïðåç öÿëîòî

âðåìå, äîêàòî ðåæåòå. Ïî âðåìå íà ðÿçàíå

âíèìàâàéòå ïðåç öÿëîòî âðåìå äà êîíòðîëèðàòå

ïðåìåñòâàíåòî íà ïëúçãàùîòî ñå ðàìî. Âñëåäñòâèå íà

èçêëþ÷èòåëíî ëåêîòî ïðåìåñòâàíå íà ïëúçãàùîòî ñå

ðàìî åäèí ìîìåíò íà íåâíèìàíèå ìîæå äà ïðåäèçâèêà

ñåðèîçíè íàðàíÿâàíèÿ.

fÐàçðÿçâàéòå äåòàéëà âèíàãè îòïðåä íàçàä. Â

ïðîòèâåí ñëó÷àé ñúùåñòâóâà îïàñíîñò îò âúçíèêâàíå íà

îòêàò, àêî öèðêóëÿðíèÿò äèñê ñå çàêëèíè â äåòàéëà.

fÍå èçïîëçâàéòå çàòúïåíè, íàïóêàíè, îãúíàòè èëè

ïîâðåäåíè öèðêóëÿðíè äèñêîâå. Ïðè öèðêóëÿðíè

äèñêîâå ñúñ çàòúïåíè çúáè èëè çúáè ñ ëîø ÷àïðàç â

ðåçóëòàò íà òåñíèÿ ñðåç ñå óâåëè÷àâà òðèåíåòî è

ñúùåñòâóâà ïîâèøåíà îïàñíîñò.

fÂèíàãè èçïîëçâàéòå öèðêóëÿðíè äèñêîâå ñ

ïîäõîäÿùè ðàçìåð è ïðèñúåäèíèòåëåí îòâîð (íàïð.

çâåçäîîáðàçåí èëè êðúãúë). Öèðêóëÿðíè äèñêîâå,

êîèòî íå ïàñâàò íà ìîíòàæíèòå åëåìåíòè íà öèðêóëÿðà,

ïî âðåìå íà ðàáîòà áèÿò è âîäÿò äî çàãóáà íà êîíòðîë íàä

åëåêòðîèíñòðóìåíòà.

fÍå èçïîëçâàéòå öèðêóëÿðíè äèñêîâå îò

âèñîêîëåãèðàíà áúðçîðåçíà ñòîìàíà (îáîçíà÷åíà ñ

HSS). Òàêèâà öèðêóëÿðíè äèñêîâå ñà êðåõêè è ñå ÷óïÿò

ëåñíî.

fÑëåä ñïèðàíå íà ðàáîòà íå äîïèðàéòå ðåæåùèÿ äèñê,

ïðåäè äà ñå å îõëàäèë. Ïî âðåìå íà ðàáîòà ðåæåùèÿò

äèñê ñå íàãðÿâà ñèëíî.

ЛАЗЕРЕН ЛЪЧ

не гледайте срещу лазерния лъч

Лазер клас 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 320 Tuesday, March 22, 2011 12:01 PM

Áúëãàðñêè | 321

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fÍèêîãà íå èçïîëçâàéòå åëåêòðîèíñòðóìåíòà áåç

ìîíòèðàíà âëîæêà. Àêî âëîæêàòà ñå ïîâðåäè, ÿ

çàìåíÿéòå. Àêî âëîæêàòà íå å â áåçóêîðíî ñúñòîÿíèå,

ñúùåñòâóâà ïîâèøåíà îïàñíîñò äà ñå íàðàíèòå îò

öèðêóëÿðíèÿ äèñê.

fÏåðèîäè÷íî ïðîâåðÿâàéòå çàõðàíâàùèÿ êàáåë è, àêî

óñòàíîâèòå ïîâðåäè, ïðåäàéòå åëåêòðîèíñòðóìåíòà

â îòîðèçèðàí ñåðâèç çà åëåêòðîèíñòðóìåíòè íà Áîø,

çà äà áúäå çàìåíåí. Íå ðàáîòåòå ñ ïîâðåäåí

çàõðàíâàù êàáåë. Òàêà ñå ãàðàíòèðà çàïàçâàíå íà

ñèãóðíîñòòà íà åëåêòðîèíñòðóìåíòà.

fÊîãàòî íå èçïîëçâàòå åëåêòðîèíñòðóìåíòà, ãî

ñúõðàíÿâàéòå íà ñèãóðíî ìÿñòî. Ìÿñòîòî çà

ñúõðàíÿâàíå òðÿáâà äà å ñóõî è äà ñå çàêëþ÷âà. Òîâà

ïðåäîòâðàòÿâà ïîâðåæäàíåòî íà åëåêòðîèíñòðóìåíòà,

äîêàòî ñå ñúõðàíÿâà, êàêòî è ðàáîòàòà ñ íåãî íà

íåîïèòíè ëèöà.

fÍå íàñî÷âàéòå ëàçåðíèÿ ëú÷ êúì õîðà èëè æèâîòíè;

íå ãëåäàéòå ñðåùó ëàçåðíèÿ ëú÷. Òîçè

åëåêòðîèíñòðóìåíò ãåíåðèðà ëàçåðåí ëú÷ îò ëàçåðåí

êëàñ 2 ñúãëàñíî EN 60825-1. Ñ íåãî ìîãàò äà áúäàò

çàñëåïåíè õîðà.

fÍå çàìåíÿéòå âãðàäåí â åëåêòðîèíñòðóìåíòà ëàçåð ñ

ëàçåð îò äðóã ìîäåë. Ëàçåð, êîéòî íå å ïðåäíàçíà÷åí çà

ñúîòâåòíèÿ åëåêòðîèíñòðóìåíò, ìîæå äà çàñòðàøè

íàìèðàùè ñå íàîêîëî ëèöà.

fÎñèãóðÿâàéòå îáðàáîòâàíèÿ äåòàéë. Äåòàéë, çàõâàíàò

ñ ïîäõîäÿùè ïðèñïîñîáëåíèÿ èëè ñêîáè, å çàñòîïîðåí

ïîçäðàâî è ñèãóðíî, îòêîëêîòî, àêî ãî äúðæèòå ñ ðúêà.

fÍèêîãà íå îñòàâÿéòå åëåêòðîèíñòðóìåíòà áåç

íàäçîð, äîêàòî âúðòåíåòî ìó íå ñïðå íàïúëíî.

Âúðòÿùèòå ñå ïî èíåðöèÿ ðåæåùè èíñòðóìåíòè ìîãàò äà

ïðè÷èíÿò òðàâìè.

fÍå èçïîëçâàéòå åëåêòðîèíñòðóìåíòà, êîãàòî

çàõðàíâàùèÿò êàáåë å ïîâðåäåí. Àêî ïî âðåìå íà

ðàáîòà êàáåëúò áúäå ïîâðåäåí, íå ãî äîïèðàéòå;

íåçàáàâíî èçêëþ÷åòå ùåïñåëà îò êîíòàêòà.

Ïîâðåäåíè çàõðàíâàùè êàáåëè óâåëè÷àâàò ðèñêà îò

òîêîâ óäàð.

Ñèìâîëè

Ñëåäíèòå ñèìâîëè ìîãàò äà áúäàò âàæíè â ïðîöåñà íà

åêñïëîàòàöèÿ íà Âàøèÿ åëåêòðîèíñòðóìåíò. Ìîëÿ,

çàïîìíåòå ñèìâîëèòå è çíà÷åíèåòî èì. Ïðàâèëíîòî

èíòåðïðåòèðàíå íà ñèìâîëèòå è òÿõíîòî çíà÷åíèå ùå Âè

ïîìîãíàò ïðè ïî-äîáðîòî è ïî-ñèãóðíî ïîëçâàíå íà

åëåêòðîèíñòðóìåíòà.

Ñèìâîëè è òÿõíîòî çíà÷åíèå

Ëàçåðåí ëú÷

íå ãëåäàéòå ñðåùó ëàçåðíèÿ ëú÷

Ëàçåð êëàñ 2

Íå ïîñòàâÿéòå ðúöåòå ñè â áëèçîñò äî

ìÿñòîòî íà ðÿçàíå, äîêàòî åëåêòðî-

èíñòðóìåíòúò ðàáîòè. Ñúùåñòâóâà

îïàñíîñò äà ñå íàðàíèòå ïðè äîïèð äî

öèðêóëÿðíèÿ äèñê.

Ðàáîòåòå ñ ïðîòèâîïðàõîâà ìàñêà.

Ðàáîòåòå ñ ïðåäïàçíè î÷èëà.

Ðàáîòåòå ñ øóìîçàãëóøèòåëè.

Âúçäåéñòâèåòî íà øóì ìîæå äà

ïðåäèçâèêà çàãóáà íà ñëóõ.

Îïàñíà çîíà! Ïî âúçìîæíîñò äðúæòå

ðúöåòå è ïðúñòèòå ñè íà ðàçñòîÿíèå îò

òàçè çîíà.

Íå ïîñòàâÿéòå ïðúñòèòå ñè ìåæäó

ïîäâèæíèòå åëåìåíòè íà ïëúçãàùîòî ñå

ðàìî. Âúçìîæíî å äà ïðåùèïåòå ïðúñòèòå

ñè è äà ãè íàðàíèòå ñåðèîçíî.

Ñúîáðàçÿâàéòå ñå ñ ðàçìåðèòå íà öèðêóëÿðíèÿ äèñê.

Îòâîðúò ìó òðÿáâà äà ïàñâà áåç ëóôò íà

ïðèñúåäèíèòåëíîòî ñòúïàëî íà âàëà. Íå èçïîëçâàéòå

ðåäóöèðàùè çâåíà èëè àäàïòåðè.

Ïðè ïðåíàñÿíå íà åëåêòðîèíñòðóìåíòà ãî

çàõâàùàéòå ñàìî çà îçíà÷åíèòå òóê ìåñòà

(îòâîðè çà çàõâàùàíå) èëè çà

ðúêîõâàòêàòà çà ïðåíàñÿíå.

Íèêîãà íå ïðåíàñÿéòå

åëåêòðîèíñòðóìåíòà, êàòî ãî äúðæèòå çà

ðúêîõâàòêàòà íà ïëúçãàùîòî ñå ðàìî.

Ñèìâîëè è òÿõíîòî çíà÷åíèå

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 321 Tuesday, March 22, 2011 12:01 PM

322 | Áúëãàðñêè

1 609 929 W31 | (22.3.11) Bosch Power Tools

Îïèñàíèå íà ïðîäóêòà è

âúçìîæíîñòèòå ìó

Ïðî÷åòåòå âíèìàòåëíî âñè÷êè óêàçàíèÿ.

Íåñïàçâàíåòî íà ïðèâåäåíèòå ïî-äîëó

óêàçàíèÿ ìîæå äà äîâåäå äî òîêîâ óäàð,

ïîæàð è/èëè òåæêè òðàâìè.

Ïðåäíàçíà÷åíèå íà åëåêòðîèíñòðóìåíòà

Åëåêòðîèíñòðóìåíòúò å ïðåäíàçíà÷åí çà èçïúëíÿâàíå íà

íàäëúæíè è íàïðå÷íè ñðåçîâå â äúðâåñíè ìàòåðèàëè,

ìîíòèðàí íåïîäâèæíî âúðõó ðàáîòåí ïëîò. Ïðè òîâà ñà

âúçìîæíè íàêëîíè íà ñðåçîâåòå â õîðèçîíòàëíà ðàâíèíà îò

–52° äî +60° êàêòî è âúâ âåðòèêàëíà ðàâíèíà 47°

(íàëÿâî) äî 47° (íàäÿñíî).

Åëåêòðîèíñòðóìåíòúò å ïðîåêòèðàí ñ ìîùíîñò äà ðàçðÿçâà

òâúðä è ìåê äúðâåñåí ìàòåðèàë, êàêòî è ÏÄ× è ôàçåðíè

ïëîñêîñòè.

Ïðè èçïîëçâàíå íà ïîäõîäÿùè öèðêóëÿðíè äèñêîâå å

âúçìîæíî è ðàçðÿçâàíåòî íà àëóìèíèåâè ïðîôèëè è

ïëàñòìàñè.

Èçîáðàçåíè åëåìåíòè

Íîìåðèðàíåòî íà èçîáðàçåíèòå ìîäóëè ñå îòíàñÿ äî

ôèãóðèòå íà åëåêòðîèíñòðóìåíòà íà ãðàôè÷íèòå ñòðàíèöè.

1Ïðàõîóëîâèòåëíà òîðáà

2Àäàïòåð çà ïðàõîóëàâÿíå

3Ïðåäóïðåäèòåëíà òàáåëêà çà ëàçåðíèÿ ëú÷

4Ðúêîõâàòêà

5Çàñòîïîðÿâàù ëîñò

6Ïðåäïàçåí êîæóõ

7Ðúêîõâàòêà çà ïðåíàñÿíå

8Øàðíèðíî îêà÷åí ïðåäïàçåí êîæóõ

9Óäúëæèòåë íà îïîðíèòå øèíè

10 Îïîðíà øèíà

11 Óäúëæèòåë íà ñòåíäà

12 Ìîíòàæíè îòâîðè

13 Âëîæêà

Çàñòîïîðÿâàùà ðúêîõâàòêà îòâîðåíà:

Ìîãàò äà áúäàò íàñòðîéâàíè íàêëîíè íà ñðåçà âúâ

âåðòèêàëíà ðàâíèíà.

Çàñòîïîðÿâàùà ðúêîõâàòêà çàòâîðåíà:

Çàïàçâà ñå íàñòðîåíèÿò íàêëîí íà ñðåçà âúâ âåðòèêàëíà

ðàâíèíà.

Ïîêàçâà îòäåëíèòå ñòúïêè çà íàñòðîéâàíå íà úãúë íà

íàêëîí âúâ âåðòèêàëíà ðàâíèíà.

1. Îñâîáîæäàâàíå íà çàñòîïîðÿâàùàòà ðúêîõâàòêà

2. Íàêëàíÿíå íà ïëúçãàùîòî ñå ðàìî ëåêî íàñòðàíè

3. Íàñòðîéâàíå íà æåëàíèÿ äèàïàçîí íà íàêëîíà íà ñðåçà

ñ ïîìîùòà íà âúðòÿùàòà ñå ðúêîõâàòêà

Íàñòðîéâàíå íà äèàïàçîíèòå íà íàêëîíà íà ñðåçà âúâ

âåðòèêàëíà ðàâíèíà ñ ïîìîùòà íà âúðòÿùàòà ñå

ðúêîõâàòêà

Íàêëîí íà öèðêóëÿðíèÿ äèñê íàëÿâî (45°äî 0°)

Íàêëîí íà öèðêóëÿðíèÿ äèñê íàäÿñíî

(0°äî 45°)

Ïúëåí äèàïàçîí íà íàêëàíÿíå íà ïëúçãàùîòî ñå

ðàìî (–47°äî +47°)

Çà íàñòðîéâàíåòî íà ïðîèçâîëíè úãëè íà ñêîñÿâàíå â

õîðèçîíòàëíà ðàâíèíà ðàáîòíèÿò ïëîò òðÿáâà äà ìîæå äà

ñå äâèæè ñâîáîäíî, ðåñï. ìåõàíèçìúò çàñòîïîðÿâàíåòî íà

úãúëà òðÿáâà äà å áëîêèðàí:

–èçäúðïàéòå ëîñòà n è åäíîâðåìåííî o íàòèñíåòå

íàäîëó áóòîíà çà áëîêèðàíå â ïðåäíèÿ êðàé

Ñèìâîëè è òÿõíîòî çíà÷åíèå

Íå èçõâúðëÿéòå åëåêòðîèíñòðóìåíòè ïðè

áèòîâèòå îòïàäúöè!

Ñàìî çà ñòðàíè îò ÅÑ:

Ñúãëàñíî Åâðîïåéñêà äèðåêòèâà 2002/96/EÎ îòíîñíî

èçëÿçëà îò óïîòðåáà åëåêòðè÷åñêà è åëåêòðîííà àïàðàòóðà

è óòâúðæäàâàíåòî é êàòî íàöèîíàëåí çàêîí

åëåêòðè÷åñêèòå è åëåêòðîííè óñòðîéñòâà, êîèòî íå ìîãàò

äà ñå èçïîëçâàò ïîâå÷å, òðÿáâà äà ñå ñúáèðàò îòäåëíî è äà

áúäàò ïîäëàãàíè íà ïîäõîäÿùà ïðåðàáîòêà çà

îïîëçîòâîðÿâàíå íà ñúäúðæàùèòå ñå â òÿõ ñóðîâèíè.

Ñèìâîëè è òÿõíîòî çíà÷åíèå

OBJ_BUCH-1360-001.book Page 322 Tuesday, March 22, 2011 12:01 PM

Áúëãàðñêè | 323

Bosch Power Tools 1 609 929 W31 | (22.3.11)

14 Áóòîí çà çàñòîïîðÿâàíå íà úãúëà â õîðèçîíòàëíà

ðàâíèíà

15 Ðúêîõâàòêà çà çàñòîïîðÿâàíå ïîä ïðîèçâîëåí úãúë

(â õîðèçîíòàëíà ðàâíèíà)

16 Ëîñò çà ïðåäâàðèòåëíî óñòàíîâÿâàíå íà íàêëîíà íà

ñðåçà (â õîðèçîíòàëíà ðàâíèíà)

17 Ðúêîõâàòêà çà çàñòîïîðÿâàíå ïîä ïðîèçâîëåí úãúë

(âúâ âåðòèêàëíà ðàâíèíà)

18 Êàíàëè çà ôèêñèðàíå íà ñòàíäàðòíè úãëè

19 Ïîâúðõíîñò çà çàõâàùàíå

20 Øåñòîñòåíåí êëþ÷ (6 mm/4 mm)

21 Øåñòîñòåíåí êëþ÷ (2 mm)

22 Âèíòîâà ñêîáà

23 Ðîëêà

24 Ñòðåëêà çà îò÷èòàíå íà äèàïàçîíà íà íàêëîíà íà ñðåçà

(âúâ âåðòèêàëíà ðàâíèíà) íàäÿñíî (0° äî 47°)

25 Ïðåäïàçíà ïëàñòèíà

26 Ëîñò çà çàñòîïîðÿâàíå íà ïëúçãàùèÿ ìåõàíèçúì

27 Ïðåäïàçíî êàïà÷å íà ëàçåðà

28 Ïëúçãàùî ñå ðàìî

29 Ðåãóëèðàù âèíò çà äúëáî÷èííèÿ îãðàíè÷èòåë

30 Äúëáî÷èíåí îãðàíè÷èòåë

31 Áóòîí çà çàñòîïîðÿâàíå ïðè òðàíñïîðòèðàíå

32 Ñêàëà çà íàêëîíà íà ñðåçà

(âúâ âåðòèêàëíà ðàâíèíà)

33 Ñòðåëêà çà îò÷èòàíå íà äèàïàçîíà íà íàêëîíà íà ñðåçà

(âúâ âåðòèêàëíà ðàâíèíà) íàëÿâî (47° äî 0°)

34 Áóòîí çà íàñòðîéâàíå íà ñòàíäàðòåí íàêëîí íà ñðåçà

22,5° (âúâ âåðòèêàëíà ðàâíèíà)

35 Çàñòîïîðÿâàù âèíò çà íàäëúæíèÿ îãðàíè÷èòåë

36 Íàäëúæíà îïîðà

37 Ñêàëà çà íàêëîíà íà ñðåçà (â õîðèçîíòàëíà ðàâíèíà)

38 Ìàñà

39 Âúðòÿùà ñå ðúêîõâàòêà çà íàñòðîéâàíå íà íàêëîíà íà

ñðåçà (âúâ âåðòèêàëíà ðàâíèíà)

40 Öèðêóëÿðåí äèñê

41 Îòâîð çà èçõâúðëÿíå íà ñòðóæêèòå

42 Âèíò çà çàñòîïîðÿâàíå íà ùàíãèòå çà ïðåäïàçíèÿ

êîæóõ 43

43 Ùàíãè çà ïðåäïàçíèÿ êîæóõ

44 Ïðåäåí çàñòîïîðÿâàù âèíò

(Êàïàê/øàðíèðíî îêà÷åí ïðåäïàçåí êîæóõ)

45 Çàäåí çàñòîïîðÿâàù âèíò

(Êàïàê/øàðíèðíî îêà÷åí ïðåäïàçåí êîæóõ)

46 Êàïàê

47 Áóòîí çà çàñòîïîðÿâàíå íà âàëà

48 Âèíò ñ ãëàâà ñ âúòðåøåí øåñòîñòåí (6 mm) çà

çàñòîïîðÿâàíå íà öèðêóëÿðíèÿ äèñê

49 Çàñòîïîðÿâàù ôëàíåö

50 Âúòðåøåí îïîðåí ôëàíåö

51 Çàñòîïîðÿâàù ëîñò çà óäúëæèòåëÿ íà ðàáîòíèÿ ïëîò

52 Çàñòîïîðÿâàù ëîñò çà óäúëæèòåëÿ íà îïîðíèòå øèíè

53 Ïëàíêà

54 Äåìïôåð

55 Ðåãóëèðàùè âèíòîâå çà äåìïôèðàíåòî

56 Îòâîðè çà ñêîáè

57 Âèíò ñ êðèë÷àòà ãëàâà

58 Ùàíãà ñ âèíòîâà ðåçáà

59 Ñòðåëêà çà îò÷èòàíå íà úãúëà (â õîðèçîíòàëíà

ðàâíèíà)

60 Ïóñêîâ ïðåêúñâà÷

61 Êëþ÷ çà ëàçåðà (ìàðêèðàíå íà ëèíèÿòà íà ñðåçà)

62 Âèíòîâå çà âëîæêàòà

63 Çàñòîïîðÿâàù âèíò íà íàäëúæíèÿ îãðàíè÷èòåë

64 Ðåãóëèðàù âèíò çà ïîçèöèîíèðàíå íà ëàçåðà

(ïîäðàâíÿâàíå)

65 Âèíòîâå çà ïðåäïàçíîòî êàïà÷å íà ëàçåðà

66 Çàñòîïîðÿâàù âèíò çà ìîíòàæíàòà ïëàíêà íà ëàçåðà

67 Çàñòîïîðÿâàù âèíò çà êîðïóñà íà ëàçåðà

68–70

Ðåãóëèðàùè âèíòîâå çà îñíîâíà ïîçèöèÿ 0°

(âúâ âåðòèêàëíà ðàâíèíà)

71 Çàñòîïîðÿâàù âèíò çà ñòàíäàðòåí íàêëîí íà ñðåçà 45°

(íàëÿâî âúâ âåðòèêàëíà ðàâíèíà)

72 Çàñòîïîðÿâàù âèíò çà ñòàíäàðòåí íàêëîí íà ñðåçà 45°

(íàäÿñíî âúâ âåðòèêàëíà ðàâíèíà)

73 Çàñòîïîðÿâàùè âèíòîâå íà ñêàëàòà 37 çà ñêîñÿâàíå

(â õîðèçîíòàëíà ðàâíèíà)

74 Âèíò çà ñòðåëêàòà çà îò÷èòàíå íà úãúëà (â õîðèçîíòàëíà

ðàâíèíà)

75 Ðåãóëèðàù âèíò çà ñèëàòà íà çàòÿãàíå íà

çàñòîïîðÿâàùàòà ðúêîõâàòêà 17

76 Ëåíòà ñúñ çàõâàùàíå «Âåëêðî»

Èçîáðàçåíèòå íà ôèãóðèòå è îïèñàíèòå äîïúëíèòåëíè

ïðèñïîñîáëåíèÿ íå ñà âêëþ÷åíè â ñòàíäàðòíàòà îêîìïëåêòîâêà

íà óðåäà. Èç÷åðïàòåëåí ñïèñúê íà äîïúëíèòåëíèòå

ïðèñïîñîáëåíèÿ ìîæåòå äà íàìåðèòå ñúîòâåòíî â êàòàëîãà íè çà

äîïúëíèòåëíè ïðèñïîñîáëåíèÿ.

OBJ_BUCH-1360-001.book Page 323 Tuesday, March 22, 2011 12:01 PM

324 | Áúëãàðñêè

1 609 929 W31 | (22.3.11) Bosch Power Tools

Òåõíè÷åñêè äàííè

Èíôîðìàöèÿ çà èçëú÷âàí øóì è âèáðàöèè

Ñòîéíîñòèòå çà øóìà ñà îïðåäåëåíè ñúãëàñíî EN 61029.

Ðàâíèùåòî À íà ãåíåðèðàíèÿ øóì îáèêíîâåíî å: ðàâíèùå

íà çâóêîâîòî íàëÿãàíå 93 dB(A); ìîùíîñò íà çâóêà

106 dB(A). Íåîïðåäåëåíîñò K=3 dB.

Ðàáîòåòå ñ øóìîçàãëóøèòåëè!

Ïúëíàòà ñòîéíîñò íà âèáðàöèèòå (âåêòîðíàòà ñóìà ïî òðèòå

íàïðàâëåíèÿ) å îïðåäåëåíà ñúãëàñíî EN 61029:

Ñòîéíîñò íà ãåíåðèðàíèòå âèáðàöèè ah<2,5m/s2,

íåîïðåäåëåíîñò K =1,5 m/s2.

Ðàâíèùåòî íà ãåíåðèðàíèòå âèáðàöèè, ïîñî÷åíî â òîâà

Ðúêîâîäñòâî çà åêñïëîàòàöèÿ, å îïðåäåëåíî ñúãëàñíî

ïðîöåäóðàòà, äåôèíèðàíà â EN 61029, è ìîæå äà áúäå

èçïîëçâàíî çà ñðàâíÿâàíå ñ äðóãè åëåêòðîèíñòðóìåíòè. Òî

å ïîäõîäÿùî ñúùî è çà ïðåäâàðèòåëíà îðèåíòèðîâú÷íà

ïðåöåíêà íà íàòîâàðâàíåòî îò âèáðàöèè.

Ïîñî÷åíîòî íèâî íà ãåíåðèðàíèòå âèáðàöèè å

ïðåäñòàâèòåëíî çà íàé-÷åñòî ñðåùàíèòå ïðèëîæåíèÿ íà

åëåêòðîèíñòðóìåíòà. Âñå ïàê, àêî åëåêòðîèíñòðóìåíòúò ñå

èçïîëçâà çà äðóãè äåéíîñòè, ñ äðóãè ðàáîòíè èíñòðóìåíòè

èëè àêî íå áúäå ïîääúðæàí, êàêòî å ïðåäïèñàíî, ðàâíèùåòî

íà ãåíåðèðàíèòå âèáðàöèè ìîæå äà ñå ïðîìåíè. Òîâà áè

ìîãëî äà óâåëè÷è çíà÷èòåëíî ñóìàðíîòî íàòîâàðâàíå îò

âèáðàöèè â ïðîöåñà íà ðàáîòà.

Çà òî÷íàòà ïðåöåíêà íà íàòîâàðâàíåòî îò âèáðàöèè òðÿáâà

äà áúäàò âçèìàíè ïðåäâèä è ïåðèîäèòå, â êîèòî

åëåêòðîèíñòðóìåíòúò å èçêëþ÷åí èëè ðàáîòè, íî íå ñå

ïîëçâà. Òîâà áè ìîãëî çíà÷èòåëíî äà íàìàëè ñóìàðíîòî

íàòîâàðâàíå îò âèáðàöèè.

Ïðåäïèñâàéòå äîïúëíèòåëíè ìåðêè çà ïðåäïàçâàíå íà

ðàáîòåùèÿ ñ åëåêòðîèíñòðóìåíòà îò âúçäåéñòâèåòî íà

âèáðàöèèòå, íàïðèìåð: òåõíè÷åñêî îáñëóæâàíå íà

åëåêòðîèíñòðóìåíòà è ðàáîòíèòå èíñòðóìåíòè,

ïîääúðæàíå íà ðúöåòå òîïëè, öåëåñúîáðàçíà îðãàíèçàöèÿ

íà ðàáîòíèòå ñòúïêè.

Äåêëàðàöèÿ çà ñúîòâåòñòâèå

Ñ ïúëíà îòãîâîðíîñò íèå äåêëàðèðàìå, ÷å îïèñàíèÿò â

«Òåõíè÷åñêè äàííè» ïðîäóêò ñúîòâåòñòâà íà ñëåäíèòå

ñòàíäàðòè èëè íîðìàòèâíè äîêóìåíòè: EN 61029,

EN 60825-1 ñúãëàñíî èçèñêâàíèÿòà íà Äèðåêòèâè

2004/108/ÅÎ, 2006/42/ÅÎ.

Ïîäðîáíè òåõíè÷åñêè îïèñàíèÿ ïðè:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Ìîíòèðàíå

fÈçáÿãâàéòå âêëþ÷âàíå ïî íåâíèìàíèå íà

åëåêòðîèíñòðóìåíòà. Ïî âðåìå íà ìîíòèðàíåòî è ïðè

èçâúðøâàíå íà êàêâèòî è äà å äåéíîñòè ïî

åëåêòðîèíñòðóìåíòà ùåïñåëúò òðÿáâà äà å èçêëþ÷åí

îò çàõðàíâàùàòà ìðåæà.

Îêîìïëåêòîâêà

Èçâàäåòå âíèìàòåëíî âñè÷êè âêëþ÷åíè â îêîìïëåêòîâêàòà

äåòàéëè.

Îòñòðàíåòå âñè÷êè îïàêîâú÷íè ìàòåðèàëè îò

åëåêòðîèíñòðóìåíòà è âêëþ÷åíèòå â îêîìïëåêòîâêàòà

äåòàéëè.

Öèðêóëÿð çà ëàìïåðèÿ GCM 12 GDL Professional

Êàòàëîæåí íîìåð 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Íîìèíàëíà êîíñóìèðàíà ìîùíîñò W 2000 1500 1800

Ñêîðîñò íà âúðòåíå íà ïðàçåí õîä min-1 3800 3800 3800

Îãðàíè÷åíèå íà ïóñêîâèÿ òîê zzz

Òèï ëàçåð nm

635

Êëàñ ëàçåð 222

Ìàñà ñúãëàñíî EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Êëàñ íà çàùèòà /II /II /II

Äîïóñòèìè ðàçìåðè íà îáðàáîòâàíèÿ äåòàéë (ìàêñèìàëíè/ìèíèìàëíè) âèæòå ñòðàíèöà 330.

Äàííèòå ñå îòíàñÿò äî íîìèíàëíî íàïðåæåíèå [U] 230 V. Ïðè ðàçëè÷íî íàïðåæåíèå, êàêòî è ïðè ñïåöèàëíèòå èçïúëíåíèÿ çà íÿêîè ñòðàíè

äàííèòå ìîãàò äà ñå ðàçëè÷àâàò.

Ìîëÿ, îáúðíåòå âíèìàíèå íà êàòàëîæíèÿ íîìåð íà Âàøèÿ åëåêòðîèíñòðóìåíò, íàïèñàí íà òàáåëêàòà ìó. Òúðãîâñêèòå íàèìåíîâàíèÿ íà íÿêîè

åëåêòðîèíñòðóìåíòè ìîãàò äà áúäàò ïðîìåíÿíè.

Ðàçìåðè íà ïîäõîäÿùè öèðêóëÿðíè äèñêîâå

Äèàìåòúð íà öèðêóëÿðíèÿ äèñê mm 305

Äåáåëèíà íà òÿëîòî íà äèñêà mm 1,7–2,6

Äèàìåòúð íà îòâîðà íà äèñêà mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 324 Tuesday, March 22, 2011 12:01 PM

Áúëãàðñêè | 325

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Ïðåäè ïóñêàíå â åêñïëîàòàöèÿ íà åëåêòðîèíñòðóìåíòà

ïðîâåðåòå äàëè âñè÷êè èçáðîåíè ïî-äîëó åëåìåíòè ñà

íàëè÷íè â îêîìïëåêòîâêàòà:

–Öèðêóëÿð çà ëàìïåðèÿ ñ ïðåäâàðèòåëíî ìîíòèðàí

öèðêóëÿðåí äèñê

–Çàñòîïîðÿâàùà ðúêîõâàòêà 15

–Ïðàõîóëîâèòåëíà òîðáà 1

–Øåñòîñòåíåí êëþ÷ 20

–Øåñòîñòåíåí êëþ÷ 21

(ïîä ïðåäïàçíèÿ êàïàê íà ëàçåðà 27)

–Âèíòîâà ñêîáà 22

Óïúòâàíå: Îãëåäàéòå åëåêòðîèíñòðóìåíòà çà åâåíòóàëíè

ïîâðåäè.

Ïðåäè äà ïðîäúëæèòå èçïîëçâàíåòî íà

åëåêòðîèíñòðóìåíòà, òðÿáâà âíèìàòåëíî äà ïðîâåðèòå

äàëè ïðåäïàçíèòå ñúîðúæåíèÿ èëè ëåêî ïîâðåäåíè äåòàéëè

ôóíêöèîíèðàò èçðÿäíî è ñúîáðàçíî ïðåäíàçíà÷åíèåòî ñè.

Ïðîâåðåòå äàëè ïîäâèæíèòå äåòàéëè ôóíêöèîíèðàò

ïðàâèëíî è íå ñå çàêëèíâàò èëè äàëè èìà äðóãè ïîâðåäåíè

äåòàéëè. Âñè÷êè äåòàéëè òðÿáâà äà ñà ìîíòèðàíè ïðàâèëíî

è äà èçïúëíÿâàò âñè÷êè óñëîâèÿ çà áåçîïàñíà ðàáîòà.

Ïîâðåäåíè ïðåäïàçíè ñúîðúæåíèÿ è äåòàéëè òðÿáâà äà

áúäàò ðåìîíòèðàíè èëè çàìåíåíè îò êâàëèôèöèðàí òåõíèê

â îòîðèçèðàí ñåðâèç çà åëåêòðîèíñòðóìåíòè íà Áîø.

Äîïúëíèòåëíè èíñòðóìåíòè, íåîáõîäèìè çà

ìîíòèðàíåòî:

–êðúñòàòà îòâåðòêà

–Ãàå÷åí êëþ÷ (ðàçìåð: 8 mm)

–Êëþ÷ «çâåçäà», îáèêíîâåí èëè ãëóõ (ðàçìåðè: 10 mm è

17 mm)

Ìîíòèðàíå íà çàñòîïîðÿâàùàòà ðúêîõâàòêà

(âèæòå ôèãóðà a)

–Íàâèéòå ðúêîõâàòêàòà 15 â ïðåäâèäåíèÿ çà öåëòà îòâîð

íàä ëîñòà 16.

fÂèíàãè ïðåäè ðàçðÿçâàíå çàòÿãàéòå ðúêîõâàòêàòà çà

çàñòîïîðÿâàíå ïîä ïðîèçâîëåí úãúë 15. Â ïðîòèâåí

ñëó÷àé öèðêóëÿðíèÿò äèñê ìîæå äà ñå çàêëèíè â

ðàçðÿçâàíèÿ äåòàéë.

Ñòàöèîíàðíî èëè ìîáèëíî ìîíòèðàíå

fÇà îñèãóðÿâàíå íà ñèãóðíà ðàáîòà ñ

åëåêòðîèíñòðóìåíòà, ïðåäè äà ãî èçïîëçâàòå, òðÿáâà

äà ãî ìîíòèðàòå íà ðàâíà è ñòàáèëíà ðàáîòíà

ïîâúðõíîñò (íàïð. ðàáîòåí òåçãÿõ).

Ìîíòèðàíå íà ðàáîòíà ïîâúðõíîñò (âèæòå ôèãóðà b1)

–Çàñòîïîðåòå åëåêòðîèíñòðóìåíòà ñ ïîäõîäÿùè âèíòîâè

ñúåäèíåíèÿ êúì ðàáîòíàòà ïîâúðõíîñò. Çà öåëòà

èçïîëçâàéòå îòâîðèòå 12.

Ìîíòèðàíå êúì ðàáîòåí ñòåíä íà Áîø

(GTA 2500 W, GTA 3700, GTA 3800) (âèæòå ôèãóðà b2)

Ñòåíäîâåòå GTA íà Áîø îñèãóðÿâàò ñèãóðíî çàõâàùàíå íà

åëåêòðîèíñòðóìåíòà êúì âñÿêàêâà ïîâúðõíîñò

áëàãîäàðåíèå íà ðåãóëèðóåìèòå ñè ïî âèñî÷èíà êðàêà.

Îïîðíèòå ïîâúðõíîñòè çà äåòàéëèòå íà ñòåíäîâåòå ñëóæàò

çà ïîäïèðàíå íà äúëãè äåòàéëè.

fÏðî÷åòåòå âñè÷êè ïðèëîæåíè êúì ñòåíäà

ïðåäóïðåæäåíèÿ è óêàçàíèÿ. Íåñúîáðàçÿâàíåòî ñ

ïðåäóïðåæäåíèÿòà è íåñïàçâàíåòî íà óêàçàíèÿòà ìîãàò

äà èìàò çà ïîñëåäñòâèå òîêîâ óäàð, ïîæàð è/èëè òåæêè

òðàâìè.

fÏðåäè äà ìîíòèðàòå åëåêòðîèíñòðóìåíòà, ñãëîáåòå

âíèìàòåëíî è ïðàâèëíî ñòåíäà. Ïðàâèëíîòî

ñãëîáÿâàíå íà ñòåíäà å âàæíî, çà äà áúäå èçáÿãíàòà

îïàñíîñòòà îò âíåçàïíîòî ìó ðàçïàäàíå ïî âðåìå íà

ðàáîòà.

–Ìîíòèðàéòå åëåêòðîèíñòðóìåíòà êúì ñòåíäà, äîêàòî å â

ïîçèöèÿ çà òðàíñïîðòèðàíå.

Ñèñòåìà çà ïðàõîóëàâÿíå

Ïðàõîâå, îòäåëÿùè ñå ïðè îáðàáîòâàíåòî íà ìàòåðèàëè

êàòî ñúäúðæàùè îëîâî áîè, íÿêîè âèäîâå äúðâåñèíà,

ìèíåðàëè è ìåòàëè ìîãàò äà áúäàò îïàñíè çà çäðàâåòî. Êîí-

òàêòúò äî êîæàòà èëè âäèøâàíåòî íà òàêèâà ïðàõîâå ìîãàò äà

ïðåäèçâèêàò àëåðãè÷íè ðåàêöèè è/èëè çàáîëÿâàíèÿ íà

äèõàòåëíèòå ïúòèùà íà ðàáîòåùèÿ ñ åëåêòðîèíñòðóìåíòà

èëè íàìèðàùè ñå íàáëèçî ëèöà.

Îïðåäåëåíè ïðàõîâå, íàïð. îòäåëÿùèòå ñå ïðè

îáðàáîòâàíå íà áóê è äúá, ñå ñ÷èòàò çà êàíöåðîãåííè,

îñîáåíî â êîìáèíàöèÿ ñ õèìèêàëè çà òðåòèðàíå íà

äúðâåñèíà (õðîìàò, êîíñåðâàíòè è äð.). Äîïóñêà ñå îáðà-

áîòâàíåòî íà ñúäúðæàùè àçáåñò ìàòåðèàëè ñàìî îò

ñúîòâåòíî îáó÷åíè êâàëèôèöèðàíè ëèöà.

–Âèíàãè ðàáîòåòå ñúñ ñèñòåìà çà ïðàõîóëàâÿíå.

–Îñèãóðÿâàéòå äîáðî ïðîâåòðÿâàíå íà ðàáîòíîòî ìÿñòî.

–Ïðåïîðú÷âà ñå èçïîëçâàíåòî íà äèõàòåëíà ìàñêà ñ

ôèëòúð îò êëàñ P2.

Ñïàçâàéòå âàëèäíèòå âúâ Âàøàòà ñòðàíà çàêîíîâè

ðàçïîðåäáè, âàëèäíè ïðè îáðàáîòâàíå íà ñúîòâåòíèòå

ìàòåðèàëè.

Ïðàõîóëàâÿíåòî ìîæå äà áúäå áëîêèðàíî îò ïðàõ,

ñòúðãîòèíè èëè îòêúðòåíè îò äåòàéëà ïàð÷åíöà.

–Èçêëþ÷åòå åëåêòðîèíñòðóìåíòà è èçâàäåòå ùåïåñåëà îò

êîíòàêòà.

–Èç÷àêàéòå, äîêàòî öèðêóëÿðíèÿò äèñê ñïðå íàïúëíî.

–Îòêðèéòå è îòñòðàíåòå ïðè÷èíàòà çà çàïóøâàíåòî.

fÈçáÿãâàéòå íàòðóïâàíå íà ïðàõ íà ðàáîòíîòî ìÿñòî.

Ïðàõúò ìîæå ëåñíî äà ñå ñàìîâúçïëàìåíè.

Âãðàäåíà ñèñòåìà çà ïðàõîóëàâÿíå (âèæòå ôèãóðà c)

Çà ëåñíî ñúáèðàíå íà îòäåëÿíèòå ñòðóæêè èçïîëçâàéòå

âêëþ÷åíàòà â îêîìïëåêòîâêàòà ïðàõîóëîâèòåëíà òîðáà 1.

fÏðîâåðÿâàéòå è ïî÷èñòâàéòå ïðàõîóëîâèòåëíàòà

òîðáà ñëåä âñÿêà óïîòðåáà.

fÇà äà ïðåäîòâðàòèòå îïàñíîñòòà îò ïîæàð, ñëåä

ðÿçàíå íà àëóìèíèåâè ñïëàâè ïî÷èñòâàéòå

ïðàõîóëîâèòåëíàòà òîðáà.

–Âêàðàéòå è çàâúðòåòå ïðàõîóëîâèòåëíàòà òîðáà 1 âúðõó

àäàïòåðà 2 òàêà, ÷å ùèôò÷åòî íà àäàïòåðà äà çàõâàíå ñ

ïðåùðàêâàíå îòâîðà íà ïðàõîóëîâèòåëíàòà òîðáà.

Ïî âðåìå íà ðÿçàíå ïðàõîóëîâèòåëíàòà òîðáà è àäàïòåðà çà

ïðàõîóëàâÿíå íå òðÿáâà äà âëèçàò â êîíòàêò ñ ïîäâèæíèòå

çâåíà íà åëåêòðîèíñòðóìåíòà.

OBJ_BUCH-1360-001.book Page 325 Tuesday, March 22, 2011 12:01 PM

326 | Áúëãàðñêè

1 609 929 W31 | (22.3.11) Bosch Power Tools

Èçïðàçâàéòå ñâîåâðåìåííî ïðàõîóëîâèòåëíàòà òîðáà.

Âúíøíà ñèñòåìà çà ïðàõîóëàâÿíå

Êúì àäàïòåðà çà ïðàõîóëàâÿíå 2 ìîæåòå ñúùî òàêà äà

âêëþ÷èòå øëàíã íà ïðàõîñìóêà÷êà (Ø35 mm).

–Âêàðàéòå øëàíãà íà ïðàõîñìóêà÷êà â ïðàõîóëîâèòåëíèÿ

àäàïòåð 2.

Èçïîëçâàíàòà ïðàõîñìóêà÷êà òðÿáâà äà å ïðèãîäíà çà

ðàáîòà ñ îáðàáîòâàíèÿ ìàòåðèàë.

Àêî ïðè ðàáîòà ñå îòäåëÿ îñîáåíî âðåäåí çà çäðàâåòî ïðàõ

èëè êàíöåðîãåíåí ïðàõ, èçïîëçâàéòå ñïåöèàëèçèðàíà

ïðàõîñìóêà÷êà.

Ïî÷èñòâàíå íà ïðàõîóëîâèòåëíèÿ àäàïòåð

Çà îñèãóðÿâàíå íà îïòèìàëíà ñòåïåí íà ïðàõîóëàâÿíå

àäàïòåðúò 2 òðÿáâà ïåðèîäè÷íî äà áúäå ïî÷èñòâàí.

–Èçäúðïàéòå ñúñ çàâúðòàíå ïðàõîóëîâèòåëíèÿ àäàïòåð 2

îò îòâîðà çà èçõâúðëÿíå íà ñòúðãîòèíèòå 41.

–Îòñòðàíåòå ñòúðãîòèíè è îòêúðòåíè ïàð÷åíöà îò

îáðàáîòâàíèÿ äåòàéë.

–Ïîñòàâåòå îòíîâî ñúñ çàâúðòàíå ïðàõîóëîâèòåëíèÿ

àäàïòåð â îòâîðà çà èçõâúðëÿíå íà ñòúðãîòèíèòå, äîêàòî

áúäå çàõâàíàò ñ ïðåùðàêâàíå îò çàäúðæàùèÿ ïðúñòåí íà

îòâîðà.

Ñìÿíà íà ðåæåùèÿ äèñê (âèæòå ôèãóðè d1–d4)

fÏðåäè èçâúðøâàíå íà êàêâèòî è äà å äåéíîñòè ïî

åëåêòðîèíñòðóìåíòà èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà.

fÏðè ìîíòèðàíåòî íà öèðêóëÿðíèÿ äèñê ðàáîòåòå ñ

ïðåäïàçíè ðúêàâèöè. Ïðè äîïèð äî öèðêóëÿðíèÿ äèñê

ñúùåñòâóâà îïàñíîñò äà ñå íàðàíèòå.

Èçïîëçâàéòå ñàìî ðåæåùè äèñêîâå, ÷èÿòî ìàêñèìàëíî

äîïóñòèìà ñêîðîñò íà âúðòåíå å ïî-âèñîêà îò ñêîðîñòòà íà

âúðòåíå íà ïðàçåí õîä íà Âàøèÿ åëåêòðîèíñòðóìåíò.

Èçïîëçâàéòå ñàìî öèðêóëÿðíè äèñêîâå, êîèòî ñúîòâåòñòâàò

íà ïîñî÷åíèòå â òîâà ðúêîâîäñòâî çà åêñïëîàòàöèÿ äàííè è

ñà èçïèòàíè ïî EN 847-1 è îáîçíà÷åíè ïî ñúîòâåòíèÿ

íà÷èí.

Èçïîëçâàéòå ñàìî äèñêîâå, êîèòî ñå ïðåïîðú÷âàò îò

ïðîèçâîäèòåëÿ íà åëåêòðîèíñòðóìåíòà è ñà ïîäõîäÿùè çà

îáðàáîòâàíèÿ îò Âàñ ìàòåðèàë.

Äåìîíòèðàíå íà öèðêóëÿðíèÿ äèñê

–Ïîñòàâåòå åëåêòðîèíñòðóìåíòà â ðàáîòíà ïîçèöèÿ.

–Íàâèéòå çàñòîïîðÿâàùèÿ âèíò 42 íà ðúêà, òàêà ÷å

ùàíãèòå 43 äà ìîãàò äà áúäàò ñïóñíàòè íàäîëó ñâîáîäíî.

–Ðàçâèéòå (ïðèáë. íà 2 îáîðîòà) çàñòîïîðÿâàùèÿ âèíò 44

ñ øåñòîñòåííèÿ êëþ÷ (4 mm) 20.

Íå ðàçâèâàéòå âèíòà äîêðàé.

–Ðàçâèéòå (ïðèáë. íà 6 îáîðîòà) çàñòîïîðÿâàùèÿ âèíò 45

ñ øåñòîñòåííèÿ êëþ÷ (4 mm) 20.

Íå ðàçâèâàéòå âèíòà äîêðàé.

–Èçäúðïàéòå íàïðåä è íàäîëó è èçâàäåòå êàïàêà 46 îò

çàñòîïîðÿâàùèÿ âèíò 45.

–Íàòèñíåòå çàñòîïîðÿâàùèÿ ëèñò 5 è íàêëîíåòå

øàðíèðíî îêà÷åíèÿ ïðåäïàçåí êîæóõ 8 íàçàä.

Çàäðúæòå ïðåäïàçíèÿ êîæóõ â òàçè ïîçèöèÿ.

–Îêà÷åòå åäèíèÿ îòâîð íà ùàíãèòå 43 íà çàñòîïîðÿâàùèÿ

âèíò 45.

Òàêà øàðíèðíî îêà÷åíèÿò ïðåäïàçåí êîæóõ ñå çàäúðæà â

îòâîðåíî ïîëîæåíèå.

–Çàâúðòåòå âèíòà ñ ãëàâà ñ âúòðåøåí øåñòîñòåí 48 ñ

øåñòîñòåííèÿ êëþ÷ (6 mm) 20 è åäíîâðåìåííî

íàòèñíåòå áóòîíà çà áëîêèðàíå íà âàëà 47, äîêàòî

óñåòèòå ïðåùðàêâàíå.

–Çàäðúæòå áóòîíà çà áëîêèðàíå íà âàëà 47 íàòèñíàò è

ðàçâèéòå âèíòà 48 êàòî ãî âúðòèòå ïî ïîñîêà íà

÷àñîâíèêîâàòà ñòðåëêà (ëÿâà ðåçáà!!).

–Äåìîíòèðàéòå çàñòîïîðÿâàùèÿ ôëàíåö 49.

–Èçâàäåòå öèðêóëÿðíèÿ äèñê 40.

Ìîíòèðàíå íà öèðêóëÿðíèÿ äèñê

Àêî å íåîáõîäèìî, ïî÷èñòåòå âñè÷êè äåòàéëè, êîèòî ùå

ìîíòèðàòå.

–Ïîñòàâåòå íîâèÿ öèðêóëÿðåí äèñê íà âúòðåøíèÿ

çàñòîïîðÿâàù ôëàíåö 50.

fÏðè ìîíòèðàíå âíèìàâàéòå ïîñîêàòà íà ðÿçàíå íà

çúáèòå (îçíà÷åíà ñúñ ñòðåëêà âúðõó öèðêóëÿðíèÿ

äèñê) äà ñúâïàäà ñ ïîñîêàòà íà ñòðåëêàòà âúðõó

ïðåäïàçíèÿ êîæóõ!

–Ïîñòàâåòå çàñòîïîðÿâàùèÿ ôëàíåö 49 è âèíòà 48.

Íàòèñíåòå áóòîíà çà áëîêèðàíå íà âàëà 47, äîêàòî

óñåòèòå ïðåùðàêâàíå, è çàòåãíåòå âèíòà, êàòî ãî âúðòèòå

îáðàòíî íà ÷àñîâíèêîâàòà ñòðåëêà.

–Îòêà÷åòå ùàíãèòå 43 îò çàñòîïîðÿâàùèÿ âèíò 45 è

ñïóñíåòå îòíîâî íàäîëó øàðíèðíî îêà÷åíèÿ ïðåäïàçåí

êîæóõ.

–Âêàðàéòå êàïàêà 46 îòíîâî ïîä çàñòîïîðÿâàùèÿ âèíò

45.

–Îòíîâî çàòåãíåòå çäðàâî çàñòîïîðÿâàùèòå âèíòîâå 45 è

44.

–Âúðíåòå ùàíãèòå 43 äî ïúðâîíà÷àëíàòà èì ïîçèöèÿ è

çàòåãíåòå îòíîâî íà ðúêà çàñòîïîðÿâàùèÿ âèíò 42.

Ðàáîòà ñ åëåêòðîèíñòðóìåíòà

fÏðåäè èçâúðøâàíå íà êàêâèòî è äà å äåéíîñòè ïî

åëåêòðîèíñòðóìåíòà èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà.

Áóòîí çà çàñòîïîðÿâàíå ïðè òðàíñïîðòèðàíå

(âèæòå ôèã. À)

Áóòîíúò çà çàñòîïîðÿâàíå ïðè òðàíñïîðòèðàíå 31 óëåñíÿâà

ïðåíàñÿíåòî íà åëåêòðîèíñòðóìåíòà äî ðàçëè÷íè ðàáîòíè

ïëîùàäêè.

Îñâîáîæäàâàíå íà åëåêòðîèíñòðóìåíòà (ðàáîòíà

ïîçèöèÿ)

–Íàòèñíåòå ëåêî íàäîëó ïëúçãàùîòî ðàìî 28, êàòî ãî

äúðæèòå çà ðúêîõâàòêàòà 4, çà äà ñå îñâîáîäè áóòîíà çà

çàñòîïîðÿâàíå ïðè òðàíñïîðòèðàíå 31.

–Èçäúðïàéòå áóòîíà çà çàñòîïîðÿâàíå ïðè

òðàíñïîðòèðàíå 31 äîêðàé íàâúí.

–Ïîâäèãíåòå áàâíî íàãîðå ïëúçãàùîòî ñå ðàìî.

OBJ_BUCH-1360-001.book Page 326 Tuesday, March 22, 2011 12:01 PM

Áúëãàðñêè | 327

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Áëîêèðàíå íà åëåêòðîèíñòðóìåíòà (ïîçèöèÿ çà

òðàíñïîðòèðàíå)

–Èçìåñòåòå ïëúçãàùîòî ñå ðàìî 28 äîêðàé íàçàä è ãî

çàñòîïîðåòå â òàçè ïîçèöèÿ (âèæòå «Îñèãóðÿâàíå íà

ïëúçãàùîòî ñå ðàìî», ñòðàíèöà 327).

–Ñïóñíåòå ïëúçãàùîòî ñå ðàìî íàäîëó, äîêàòî áóòîíà çà

îñèãóðÿâàíå ïðè òðàíñïîðòèðàíå 31 ìîæå äà áúäå

íàòèñíàò äîêðàé íàâúòðå.

Çà óêàçàíèÿ çà òðàíñïîðòèðàíå âèæòå 334.

Çàñòîïîðÿâàíå íà ïëúçãàùîòî ñå ðàìî

Ïëúçãàùèÿò ìåõàíèçúì íà ðàìîòî 28 ìîæå äà áúäå

çàñòîïîðåí ñ ïîìîùòà íà ëîñòà 26 Ïðè òîâà ñà âúçìîæíè

äâå ïîçèöèè íà ïëúçãàùîòî ñå ðàìî:

–Ïëúçãàùîòî ñå ðàìî å èçìåñòåíî äîêðàé íàçàä (çà

ñðåçîâå íà îïðåäåëåíà äúëæèíà)

–Ïëúçãàùîòî ñå ðàìî å èçìåñòåíî äîêðàé íàïðåä

(êîìïàêòíà ïîçèöèÿ çà ïðåíàñÿíå)

Îñâîáîæäàâàíå íà ïëúçãàùîòî ñå ðàìî

(âèæòå ôèãóðà B1)

Ñëåä îñâîáîæäàâàíå íà ïëúçãàùîòî ñå ðàìî öåëèÿò

ìåõàíèçúì íà ïëúçãàíå 28 å ãîòîâ çà ðàáîòà.

–Íàòèñíåòå çàñòîïîðÿâàùèÿ ëîñò 26 äî óïîð íàäîëó.

Çàñòîïîðÿâàùèÿò êëèí íà çàñòîïîðÿâàùèÿ ëîñò

îñâîáîæäàâà äâåòå äîëíè ñòàâè íà ïëúçãàùîòî ñå ðàìî.

Îñèãóðÿâàíå íà ïëúçãàùîòî ñå ðàìî (âèæòå ôèãóðà B2)

Ïëúçãàùîòî ñå ðàìî å èçìåñòåíî äîêðàé íàçàä:

–Ïðåìåñòåòå ïëúçãàùîòî ñå ðàìî 28 äî óïîð íàçàä.

Òàêà äâåòå ãîðíè ùàíãè íà ñòàâàòà íà ïëúçãàùîòî ñå

ðàìî ñà èçïðàâåíè è ñà çàòâîðåíè.

–Èçäúðïàéòå çàñòîïîðÿâàùèÿ ëîñò 26 íàãîðå, äîêàòî

çàñòîïîðÿâàùèÿ êëèí çàñòàíå ìåæäó äâåòå äîëíè ùàíãè

íà ñòàâàòà íà ïëúçãàùîòî ñå ðàìî.

Òàêà èçìåñòåíîòî äî êðàéíà çàäíà ïîçèöèÿ ïëúçãàùî ñå

ðàìî 28 å çàñòîïîðåíî.

Ïëúçãàùîòî ñå ðàìî å èçìåñòåíî äîêðàé íàïðåä:

–Èçäúðïàéòå ïëúçãàùîòî ñå ðàìî 28 äî óïîð íàïðåä.

Òàêà ïëúçãàùèÿò ìåõàíèçúì å èçòåãëåí äîêðàé.

–Èçäúðïàéòå çàñòîïîðÿâàùèÿ ëîñò 26 íàãîðå, äîêàòî

çàñòîïîðÿâàùèÿ êëèí çàñòàíå ìåæäó äâåòå äîëíè ùàíãè

íà ñòàâàòà íà ïëúçãàùîòî ñå ðàìî.

Ñ òîâà èçäúðïàíîòî äîêðàé íàïðåä ïëúçãàùî ñå ðàìî 28

å çàñòîïîðåíî.

Ïîäãîòîâêà çà ðàáîòà

Óäúëæàâàíå íà îïîðíàòà ïëîù íà ñòåíäà (âèæòå ôèã. C)

Äúëãè äåòàéëè òðÿáâà äà áúäàò ïîäïèðàíè â ñâîáîäíèÿ èì

êðàé.

Ñ ïîìîùòà íà óäúëæèòåëèòå 11 ðàáîòíèÿò ïëîò ìîæå äà áúäå

óâåëè÷åí íàëÿâî èëè íàäÿñíî.

–Îòâîðåòå çàñòîïîðÿâàùèÿ ëîñò 51 íàâúòðå.

–Èçäúðïàéòå íàâúí óäúëæèòåëÿ íà ðàáîòíèÿ ïëîò 11 äî

æåëàíàòà äúëæèíà (ìàêñèìàëíî 250 mm).

–Çà çàñòîïîðÿâàíå íà óäúëæèòåëèòå íà ðàáîòíèÿ ïëîò

íàòèñíåòå çàñòîïîðÿâàùèÿ ëîñò 51 îòíîâî íàâúí.

Óäúëæàâàíå íà îïîðíàòà øèíà (âèæòå ôèã. D)

Ïðè íàêëîíè íà ñðåçà âúâ âåðòèêàëíà ðàâíèíà òðÿáâà äà

èçìåñòèòå óäúëæèòåëèòå íà îïîðíèòå øèíè 9.

–Èçäúðïàéòå çàñòîïîðÿâàùèÿ ëîñò 52 íàïðåä.

–Èçäúðïàéòå óäúëæèòåëÿ íà îïîðíàòà øèíà 9 äîêðàé

íàâúí.

–Çà çàñòîïîðÿâàíå íà óäúëæèòåëÿ íà îïîðíàòà øèíà

íàòèñíåòå îòíîâî íàçàä çàñòîïîðÿâàùèÿ ëîñò 52.

Äåìîíòèðàíå íà óäúëæèòåëèòå íà îïîðíèòå øèíè

(âèæòå ôèã. Å)

Ïðè ãîëåìè íàêëîíè íà ñðåçà âúâ âåðòèêàëíà ðàâíèíà

òðÿáâà äà äåìîíòèðàòå óäúëæèòåëèòå íà îïîðíàòà øèíà 9.

–Çàâúðòåòå ïëàíêàòà 53 íàâúí.

–Èçäúðïàéòå çàñòîïîðÿâàùèÿ ëîñò 52 íàïðåä.

–Èçäúðïàéòå óäúëæèòåëÿ íà îïîðíàòà øèíà 9 äîêðàé

íàâúí.

–Ïîâäèãíåòå è èçâàäåòå óäúëæèòåëÿ íà îïîðíàòà øèíà.

Ðåãóëèðàíå íà äåìïôèðàíåòî íà ïëúçãàùîòî ñå ðàìî

(âèæòå ôèãóðà F)

Ïëúçãàùèÿò ìåõàíèçúì íà ðàìîòî 28 å íàñòðîåí â çàâîäà-

ïðîèçâîäèòåë è â ñúñòîÿíèå íà äîñòàâêà äâèæåíèåòî ìó íå

ñå äåìïôèðà.

Ìîæåòå äà íàñòðîèòå äåìïôèðàíåòî íà ïëúçãàùèÿ

ìåõàíèçúì ñúîáðàçíî æåëàíèåòî ñè ñ ïîìîùòà íà

äåìïôåðà 54:

òâúðäî – êîíòðîëèðàíè ðàáîòíè äâèæåíèÿ;

ìåêî – áúðçè ñðåçîâå.

–Ðàçâèéòå äâàòà ðåãóëèðàùè âèíòà 55 ñ øåñòîñòåííèÿ

êëþ÷ (4 mm) 20 çà ïî-ìåêî äåìïôèðàíå

èëè

çàòåãíåòå äâàòà ðåãóëèðàùè âèíòà 55 çà ïî-òâúðäî

äåìïôèðàíå.

Çàñòîïîðÿâàíå íà äåòàéëà (âèæòå ôèãóðà G)

Çà îñèãóðÿâàíå íà îïòèìàëíà ñèãóðíîñò íà ðàáîòà òðÿáâà

âèíàãè äà çàñòîïîðÿâàòå äåòàéëà.

Íå îáðàáîòâàéòå äåòàéëè, êîèòî ñà òâúðäå ìàëêè, çà äà

áúäàò çàñòîïîðåíè.

–Ïðèòèñíåòå äåòàéëà çäðàâî êúì îïîðíàòà øèíà 10.

–Âêàðàéòå âêëþ÷åíàòà â îêîìïëåêòîâêàòà âèíòîâà ñêîáà

22 â åäèí îò ïðåäâèäåíèòå çà öåëòà îòâîðè 56.

–Ðàçâèéòå âèíòà ñ êðèë÷àòà ãëàâà 57 è íàñòðîéòå

âèíòîâàòà ñêîáà ñúîáðàçíî äåòàéëà. Çàòåãíåòå îòíîâî

âèíòà ñ êðèë÷àòà ãëàâà.

–Çàñòîïîðåòå çäðàâî äåòàéëà, êàòî âúðòèòå âèíòîâàòà

ùàíãà 58.

Íàñòðîéâàíå íà úãúë íà ñðåçà â õîðèçîíòàëíà

ðàâíèíà

Çà îñèãóðÿâàíå íà ïðåöèçíè ñðåçîâå ñëåä èíòåíçèâíî

èçïîëçâàíå òðÿáâà äà ïðîâåðèòå è ïðè íóæäà äà íàñòðîèòå

îñíîâíèòå ïàðàìåòðè íà åëåêòðîèíñòðóìåíòà (âèæòå

«Ïðîâåðêà è íàñòðîéêà íà îñíîâíèòå ïàðàìåòðè»,

ñòðàíèöà 332).

OBJ_BUCH-1360-001.book Page 327 Tuesday, March 22, 2011 12:01 PM

328 | Áúëãàðñêè

1 609 929 W31 | (22.3.11) Bosch Power Tools

fÂèíàãè ïðåäè ðàçðÿçâàíå çàòÿãàéòå ðúêîõâàòêàòà çà

çàñòîïîðÿâàíå ïîä ïðîèçâîëåí úãúë 15. Â ïðîòèâåí

ñëó÷àé öèðêóëÿðíèÿò äèñê ìîæå äà ñå çàêëèíè â

ðàçðÿçâàíèÿ äåòàéë.

Íàñòðîéâàíå íà úãúëà íà ñêîñÿâàíå â õîðèçîíòàëíà

ðàâíèíà (âèæòå ôèãóðà H)

Çà áúðçîòî è ïðåöèçíî íàñòðîéâàíå íà ÷åñòî èçïîëçâàíè

úãëè íà ñêîñÿâàíå íà ñòåíäà ñà èçðàáîòåíè íàäðåçèòå 18:

–Àêî ðúêîõâàòêàòà çà çàñòîïîðÿâàíå ïîä ïðîèçâîëåí úãúë

15 å çàòåãíàòà, ÿ îñâîáîäåòå.

–Èçäúðïàéòå ëîñòà 16 è çàâúðòåòå ñòåíäà 38 íàëÿâî èëè

íàäÿñíî äî æåëàíèÿ íàäðåç.

–Ñëåä òîâà îòïóñíåòå ëîñòà. Òðÿáâà äà óñåòèòå

îò÷åòëèâîòî ïðåùðàêâàíå, ñ êîåòî òîé âëèçà â íàäðåçà.

Íàñòðîéâàíå íà ïðîèçâîëåí úãúë íà ñêîñÿâàíå â

õîðèçîíòàëíà ðàâíèíà (âèæòå ôèã. I)

Úãúëúò íà ñðåçà â õîðèçîíòàëíà ðàâíèíà ìîæå äà áúäå

íàñòðîåí â äèàïàçîíà îò 52° (íàëÿâî) äî 60 ° (íàäÿñíî).

–Àêî ðúêîõâàòêàòà çà çàñòîïîðÿâàíå ïîä ïðîèçâîëåí úãúë

15 å çàòåãíàòà, ÿ îñâîáîäåòå.

–Èçäúðïàéòå ëîñòà 16 è åäíîâðåìåííî íàòèñíåòå íàäîëó

â ïðåäíèÿ êðàé áóòîíà çà çàñòîïîðÿâàíå íà úãúëà íà

ñêîñÿâàíå 14.

Ñ òîâà ëîñòúò 16 ñå çàñòîïîðÿâà è ðàáîòíèÿò ïëîò å

ïîäâèæåí.

–Çàâúðòåòå ñòåíäà 38 íàëÿâî èëè íàäÿñíî, êàòî ãî

äúðæèòå çà ðúêîõâàòêàòà, äîêàòî ñòðåëêàòà íà úãëîìåðà

59 ïîêàæå æåëàíèÿ úãúë íà ñêîñÿâàíå â õîðèçîíòàëíà

ðàâíèíà.

–Çàòåãíåòå îòíîâî ðúêîõâàòêàòà çà çàñòîïîðÿâàíå ïîä

ïðîèçâîëåí úãúë 15.

–Çà äà îñâîáîäèòå îòíîâî ëîñòà 16 çà íàñòðîéâàíå íà

ñòàíäàðòíè úãëè íà ñêîñÿâàíå), èçäúðïàéòå ëîñòà

íàãîðå.

Áóòîíúò çà çàñòîïîðÿâàíå íà ëîñòà 14 îòñêà÷à îòíîâî â

ïúðâîíà÷àëíàòà ñè ïîçèöèÿ è ëîñòúò 16 ìîæå îòíîâî äà

âëèçà è äà ñå çàõâàùà â èçðÿçàíèòå çà öåëòà êàíàëè 18.

Íàñòðîéâàíå íà íàêëîíà íà ñðåçà âúâ

âåðòèêàëíà ðàâíèíà

Çà îñèãóðÿâàíå íà ïðåöèçíè ñðåçîâå ñëåä èíòåíçèâíî

èçïîëçâàíå òðÿáâà äà ïðîâåðèòå è ïðè íóæäà äà íàñòðîèòå

îñíîâíèòå ïàðàìåòðè íà åëåêòðîèíñòðóìåíòà (âèæòå

«Ïðîâåðêà è íàñòðîéêà íà îñíîâíèòå ïàðàìåòðè»,

ñòðàíèöà 332).

Íàêëîíúò íà ñðåçà ìîæå äà ñå ðåãóëèðà â äèàïàçîíà îò 47°

(íàëÿâî) äî 47° (íàäÿñíî).

Çà áúðçîòî è ïðåöèçíî íàñòðîéâàíå íà ÷åñòî èçïîëçâàíè

úãëè íà ñêîñÿâàíå ñà ïðåäâèäåíè îãðàíè÷èòåëíè îïîðè çà

úãëèòå 0°, 22,5°, 45° und 47°.

Íàñòðîéâàíå íà íàêëîí íà ñðåçà íàëÿâî

(45°äî 0°)

–Èçäúðïàéòå ëåâèÿ óäúëæèòåë íà îïîðíàòà øèíà 9 äîêðàé

íàâúí. (âèæòå «Óäúëæàâàíå íà îïîðíàòà øèíà»,

ñòðàíèöà 327)

–Ðàçâèéòå ðúêîõâàòêàòà 17.

–Íàêëîíåòå íàëÿâî ïëúçãàùîòî ñå ðàìî, êàòî ãî äúðæèòå

çà ðúêîõâàòêàòà 4 äîêàòî ñòðåëêàòà 33 ïîêàæå æåëàíèÿ

íàêëîí íà ñðåçà.

–Çàäðúæòå ïëúçãàùîòî ñå ðàìî â òàçè ïîçèöèÿ è çàòåãíåòå

îòíîâî ðúêîõâàòêàòà 17.

Ñèëàòà íà çàòÿãàíå íà ðúêîõâàòêàòà òðÿáâà äà çàäúðæà

ïëúçãàùî ñå ðàìî çäðàâî è ñèãóðíî ïðè ïðîèçâîëåí

íàêëîí âúâ âåðòèêàëíà ðàâíèíà.

Íàñòðîéâàíå íà íàêëîí íà ñðåçà íàäÿñíî

(0°äî 45°) (âèæòå ôèã. J)

–Èçäúðïàéòå äåñíèÿ óäúëæèòåë íà îïîðíàòà

øèíà 9 ganz äîêðàé íàâúí. (âèæòå

«Óäúëæàâàíå íà îïîðíàòà øèíà», ñòðàíèöà 327)

–Ðàçâèéòå ðúêîõâàòêàòà 17.

–Íàêëîíåòå ëåêî íàëÿâî îò ïîçèöèÿòà 0° ïëúçãàùîòî ñå

ðàìî, êàòî ãî äúðæèòå çà ðúêîõâàòêàòà 4, è çàâúðòåòå

ðúêîõâàòêàòà 39, äîêàòî äîñòèãíåòå æåëàíèÿ íàêëîí íà

ñðåçà.

–Íàêëîíåòå íàäÿñíî ïëúçãàùîòî ñå ðàìî, êàòî ãî äúðæèòå

çà ðúêîõâàòêàòà 4, äîêàòî ñòðåëêàòà 24 ïîêàæå æåëàíèÿ

íàêëîí íà ñðåçà.

–Çàäðúæòå ïëúçãàùîòî ñå ðàìî â òàçè ïîçèöèÿ è çàòåãíåòå

îòíîâî ðúêîõâàòêàòà 17.

Ñèëàòà íà çàòÿãàíå íà ðúêîõâàòêàòà òðÿáâà äà çàäúðæà

ïëúçãàùî ñå ðàìî çäðàâî è ñèãóðíî ïðè ïðîèçâîëåí

íàêëîí âúâ âåðòèêàëíà ðàâíèíà.

Ñòàíäàðòåí íàêëîí 0°

Çà äà ìîæå îòíîâî ëåñíî äà áúäå âúçñòàíîâåí ñòàíäàðòåí

íàêëîí íà ñðåçà 0°, âúðòÿùàòà ñå ðúêîõâàòêà 39 ïîïàäà ñ

ïðåùðàêâàíå â ïîçèöèÿòà .

–Íàêëîíåòå ïëúçãàùîòî ñå ðàìî îòäÿñíî ïðåç ïîçèöèÿòà

0°.

Íàñòðîéâàíå íà ïúëíèÿ äèàïàçîí íà íàêëîíà

âúâ âåðòèêàëíà ðàâíèíà (–47°äî +47°)

–Èçäúðïàéòå äîêðàé íàâúí äâàòà óäúëæèòåëÿ

íà îïîðíèòå øèíè 9. (âèæòå «Óäúëæàâàíå íà

îïîðíàòà øèíà», ñòðàíèöà 327)

–Ðàçâèéòå ðúêîõâàòêàòà 17.

–Íàêëîíåòå ëåêî íàëÿâî îò ïîçèöèÿòà 0° ïëúçãàùîòî ñå

ðàìî, êàòî ãî äúðæèòå çà ðúêîõâàòêàòà 4, è çàâúðòåòå

ðúêîõâàòêàòà 39, äîêàòî äîñòèãíåòå æåëàíèÿ íàêëîí íà

ñðåçà.

–Íàêëîíåòå íàëÿâî ïëúçãàùîòî ñå ðàìî, êàòî ãî äúðæèòå

çà ðúêîõâàòêàòà 4 1 äîêàòî ñòðåëêàòà 33 èëè ñòðåëêàòà

24 ïîêàæå æåëàíèÿ íàêëîí íà ñðåçà âúâ âåðòèêàëíà

ðàâíèíà.

–Çàäðúæòå ïëúçãàùîòî ñå ðàìî â òàçè ïîçèöèÿ è çàòåãíåòå

îòíîâî ðúêîõâàòêàòà 17.

Ñèëàòà íà çàòÿãàíå íà ðúêîõâàòêàòà òðÿáâà äà çàäúðæà

ïëúçãàùî ñå ðàìî çäðàâî è ñèãóðíî ïðè ïðîèçâîëåí

íàêëîí âúâ âåðòèêàëíà ðàâíèíà.

íàëÿâî íàäÿñíî

0°

15°; 22,5°;

31,6°; 45°

15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 328 Tuesday, March 22, 2011 12:01 PM

Áúëãàðñêè | 329

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Ñòàíäàðòåí íàêëîí íà ñðåçà 22,5° (âèæòå ôèã. K)

–Èçäúðïàéòå äîêðàé íàçàä áóòîíà çà íàñòðîéâàíå 34 è ãî

çàâúðòåòå íà 90°. Ñëåä òîâà íàêëîíåòå ïëúçãàùîòî ñå

ðàìî, êàòî ãî äúðæèòå çà ðúêîõâàòêàòà 4, äîêàòî óñåòèòå

îò÷åòëèâîòî ïðåùðàêâàíå íà ïëúçãàùîòî ñå ðàìî.

Ïóñêàíå â åêñïëîàòàöèÿ

fÑúîáðàçÿâàéòå ñå ñ íàïðåæåíèåòî â çàõðàíâàùàòà

ìðåæà! Íàïðåæåíèåòî íà çàõðàíâàùàòà ìðåæà òðÿáâà

äà ñúîòâåòñòâà íà äàííèòå, èçïèñàíè íà òàáåëêàòà íà

åëåêòðîèíñòðóìåíòà.

Âêëþ÷âàíå (âèæòå ôèã. L)

–Çà âêëþ÷âàíå äðúïíåòå ïóñêîâèÿ ïðåêúñâà÷ 60 ïîñîêà

íà ðúêîõâàòêàòà 4.

Óïúòâàíå: Ïîðàäè ñúîáðàæåíèÿ çà ñèãóðíîñò ïóñêîâèÿò

ïðåêúñâà÷ 60 íå ìîæå äà áúäå çàñòîïîðåí âúâ âêëþ÷åíî

ïîëîæåíèå è ïî âðåìå íà ðàáîòà òðÿáâà äà áúäå äúðæàí

íàòèñíàò.

Ïëúçãàùîòî ñå ðàìî ìîæå äà áúäå ñïóñíàòî íàäîëó ñàìî

÷ðåç íàòèñêàíå íà çàñòîïîðÿâàùèÿ ëîñò 5.

–Çàòîâà çà ðàçðÿçâàíå òðÿáâà â äîïúëíåíèå êúì

èçäúðïâàíåòî íà ïóñêîâèÿ ïðåêúñâà÷ äà íàòèñíåòå

çàñòîïîðÿâàùèÿ ëîñò 5.

Èçêëþ÷âàíå

–Çà èçêëþ÷âàíå îòïóñíåòå ïóñêîâèÿ ïðåêúñâà÷ 60.

Îãðàíè÷åíèå íà ïóñêîâèÿ òîê

Åëåêòðîííàòà ñèñòåìà çà îãðàíè÷àâàíå íà ïóñêîâèÿ òîê

îãðàíè÷àâà ìîùíîñòòà ïðè âêëþ÷âàíå íà

åëåêòðîèíñòðóìåíòà è ïîçâîëÿâà çàõðàíâàíåòî ìó äà ñå

èçâúðøâà îò ìðåæè ñ ïðåäïàçèòåëè 16 À.

Óïúòâàíå: Àêî âåäíàãà ñëåä âêëþ÷âàíå

åëåêòðîèíñòðóìåíòúò çàïî÷âà äà ðàáîòè íà ìàêñèìàëíè

îáîðîòè, å ïîâðåäåí ìîäóëúò çà îãðàíè÷àâàíå íà ïóñêîâèÿ

òîê. Åëåêòðîèíñòðóìåíòúò òðÿáâà äà áúäå èçïðàòåí

íåçàáàâíî â îòîðèçèðàí ñåðâèç çà åëåêòðîèíñòðóìåíòè íà

Áîø, çà àäðåñè âèæòå ðàçäåë «Ñåðâèç è êîíñóëòàöèè»,

ñòðàíèöà 335.

Óêàçàíèÿ çà ðàáîòà

Îáùè óêàçàíèÿ çà ðÿçàíå

fÏðåäè äà çàïî÷íåòå ðÿçàíå âèíàãè çàòÿãàéòå

çàñòîïîðÿâàùèòå ðúêîõâàòêè 15 è 17. Â ïðîòèâåí

ñëó÷àé öèðêóëÿðíèÿò äèñê ìîæå äà ñå çàêëèíè â äåòàéëà.

fÂèíàãè, êîãàòî ðàçðÿçâàòå, ïðåäâàðèòåëíî òðÿáâà äà

ñå óâåðèòå, ÷å ïî öÿëàòà äúëæèíà íà ñðåçà

öèðêóëÿðíèÿò äèñê íÿìà äà äîïðå îïîðíàòà øèíà,

âèíòîâèòå ñêîáè èëè äðóãè åëåìåíòè íà

åëåêòðîèíñòðóìåíòà. Îòñòðàíåòå åâåíòóàëíî

ìîíòèðàíè ïîìîùíè îïîðè èëè ñúîòâåòíî ãè

ïðåìåñòåòå.

Ïðåäïàçâàéòå ðåæåùèÿ äèñê îò ðåçêè íàòîâàðâàíèÿ è

óäàðè. Íå èçëàãàéòå ðåæåùèÿ äèñê íà ñòðàíè÷íî

íàòîâàðâàíå.

Íå îáðàáîòâàéòå äåôîðìèðàíè äåòàéëè. Äåòàéëúò òðÿáâà

äà èìà âèíàãè ïðàâ ðúá, ñ êîéòî äà ñå îïèðà â îïîðíàòà

øèíà.

Äúëãè äåòàéëè òðÿáâà äà áúäàò ïîäïèðàíè â ñâîáîäíèÿ èì

êðàé.

Îáîçíà÷àâàíå íà ëèíèÿòà íà ñðåçà (âèæòå ôèãóðà M)

Äâà ëàçåðíè ëú÷à Âè ïîêàçâàò øèðî÷èíàòà íà ñðåçà íà

öèðêóëÿðíèÿ äèñê. Òàêà ìîæåòå äà ïîçèöèîíèðàòå äåòàéëà

ïðåöèçíî, áåç äà îòâàðÿòå øàðíèðíî îêà÷åíèÿ ïðåäïàçåí

êîæóõ.

–Âêëþ÷åòå ëàçåðíèòå ëú÷è ñ ïðåâêëþ÷âàòåëÿ 61.

–Ïîäðàâíåòå ïðåäâàðèòåëíî ìàðêèðàíàòà âúðõó äåòàéëà

ëèíèÿ íà ñðåçà ìåæäó äâåòå ëàçåðíè ëèíèè.

Óïúòâàíå: Ïðåäè çà çàïî÷íåòå ðÿçàíå, ñå óáåäåòå, ÷å

øèðî÷èíàòà íà ñðåçà ñå èçîáðàçÿâà ïðàâèëíî (âèæòå

«Íàñòðîéâàíå íà ëàçåðà», ñòðàíèöà 332). Ëàçåðíèòå ëú÷è

áèõà ìîãëè íàïð. äà ñå îòìåñòÿò âñëåäñòâèå íà âèáðàöèè

ïðè òåæêè ðåæèìè íà ðàáîòà.

Ïîçèöèÿ íà ðàáîòåùèÿ ñ åëåêòðîèíñòðóìåíòà

(âèæòå ôèãóðà N)

fÍå çàñòàâàéòå â åäíà ðàâíèíà ñ öèðêóëÿðíèÿ äèñê

ïðåä åëåêòðîèíñòðóìåíòà, à âèíàãè âñòðàíè. Òàêà

òÿëîòî Âè å ïðåäïàçåíî îò åâåíòóàëåí îòêàò.

–Äðúæòå ïðúñòèòå è ðúöåòå ñè íà áåçîïàñíî ðàçñòîÿíèå îò

âúðòÿùèòå ñå åëåìåíòè íà åëåêòðîèíñòðóìåíòà.

–Íå êðúñòîñâàéòå ðúöåòå ñè ïðåä ïëúçãàùîòî ñå ðàìî.

Ñìÿíà íà âëîæêèòå (âèæòå ôèãóðà O)

Ñëåä ïðîäúëæèòåëíà ðàáîòà ñ åëåêòðîèíñòðóìåíòà

÷åðâåíèòå âëîæêè 13 ìîãàò äà ñå èçíîñÿò.

Çàìåíÿéòå ïîâðåäåíè âëîæêè.

–Ïîñòàâåòå åëåêòðîèíñòðóìåíòà â ðàáîòíà ïîçèöèÿ.

–Ðàçâèéòå íàïúëíî âèíòîâåòå 62 ñ øåñòîñòåííèÿ êëþ÷

(4 mm) 20 è èçâàäåòå ñòàðèòå âëîæêè.

–Ïîñòàâåòå íîâàòà äÿñíà âëîæêà.

–Çàòåãíåòå âëîæêàòà ñ âèíòîâåòå 62 ïî âúçìîæíîñò ïî-

íàäÿñíî, òàêà ÷å öèðêóëÿðíèÿò äèñê äà íå ÿ äîïèðà ïî

öÿëàòà äúëæèíà íà õîäà ñè ïðè èçòåãëÿíå.

–Ïîâòîðåòå àíàëîãè÷íî ñúùîòî çà íîâàòà ëÿâà âëîæêà.

OBJ_BUCH-1360-001.book Page 329 Tuesday, March 22, 2011 12:01 PM

330 | Áúëãàðñêè

1 609 929 W31 | (22.3.11) Bosch Power Tools

Äîïóñòèìè ðàçìåðè íà îáðàáîòâàíèÿ äåòàéë

Ìàêñèìàëåí ðàçìåð íà äåòàéëà:

Ìèíèìàëåí ðàçìåð íà äåòàéëà

(= âñè÷êè, êîèòî ìîãàò äà áúäàò çàõâàíàòè ñ âêëþ÷åíàòà â

îêîìïëåêòîâêàòà âèíòîâà ñêîáà 22 îòëÿâî èëè îòäÿñíî íà

öèðêóëÿðíèÿ äèñê):

160 x 335 mm (äúëæèíà x øèðî÷èíà)

Ìàêñ. äúëáî÷èíà íà ðÿçàíå (0°/0°): 104 mm

Ðÿçàíå

Ðÿçàíå áåç ïîäàâàíå (îòðÿçâàíå ïî äúëæèíà)

(âèæòå ôèãóðà P)

–Èçìåñòåòå ïëúçãàùîòî ñå ðàìî 28 äîêðàé íàçàä è ãî

çàñòîïîðåòå â òàçè ïîçèöèÿ (âèæòå «Îñèãóðÿâàíå íà

ïëúçãàùîòî ñå ðàìî», ñòðàíèöà 327).

Óâåðåòå ñå, ÷å äúëáî÷èííèÿò îãðàíè÷èòåë 30 å íàòèñíàò

äîêðàé íàâúòðå è ðåãóëèðàùèÿò âèíò 29 âëèçà â îòâîðà

áåç äà äîïèðà äúëáî÷èííèÿ îãðàíè÷èòåë ïðè

ïðåìåñòâàíå íà ïëúçãàùîòî ñå ðàìî.

–Çàñòîïîðåòå äåòàéëà ïî ïîäõîäÿù çà ðàçìåðèòå ìó

íà÷èí.

–Íàñòðîéòå æåëàíèòå íàêëîíè íà ñðåçà (â õîðèçîíòàëíà

è/èëè âåðòèêàëíà ðàâíèíà).

–Âêëþ÷åòå åëåêòðîèíñòðóìåíòà.

–Íàòèñíåòå çàñòîïîðÿâàùèÿ ëîñò 5 è ñïóñíåòå

ïëúçãàùîòî ñå ðàìî áàâíî íàäîëó, êàòî ãî äúðæèòå çà

ðúêîõâàòêàòà 4.

–Ðàçðåæåòå äåòàéëà ñ ðàâíîìåðíî ïîäàâàíå.

–Èçêëþ÷åòå åëåêòðîèíñòðóìåíòà è èç÷àêàéòå

öèðêóëÿðíèÿò äèñê íàïúëíî äà ñïðå äà ñå âúðòè.

–Ïîâäèãíåòå áàâíî íàãîðå ïëúçãàùîòî ñå ðàìî.

Ðÿçàíå ñ ïîäàâàíå (âèæòå ôèãóðà Q)

fÇàõâàíåòå ðúêîõâàòêàòà çäðàâî ïðåäè äà âêëþ÷èòå

åëåêòðîèíñòðóìåíòà è ÿ äðúæòå òàêà ïðåç öÿëîòî

âðåìå, äîêàòî ðåæåòå. Ïî âðåìå íà ðÿçàíå

âíèìàâàéòå ïðåç öÿëîòî âðåìå äà êîíòðîëèðàòå

ïðåìåñòâàíåòî íà ïëúçãàùîòî ñå ðàìî. Âñëåäñòâèå íà

èçêëþ÷èòåëíî ëåêîòî ïðåìåñòâàíå íà ïëúçãàùîòî ñå

ðàìî åäèí ìîìåíò íà íåâíèìàíèå ìîæå äà ïðåäèçâèêà

ñåðèîçíè íàðàíÿâàíèÿ.

–Îñâîáîäåòå ïëúçãàùîòî ñå ðàìî 28 (âèæòå

«Îñâîáîæäàâàíå íà ïëúçãàùîòî ñå ðàìî»,

ñòðàíèöà 327).

×ðåç èçòåãëÿíå è âðúùàíå íà ïëúçãàùîòî ñå ðàìî 28,

ïðîâåðåòå äàëè öåëèÿò ïëúçãàù ìåõàíèçúì

ôóíêöèîíèðà ïðàâèëíî.

–Çàñòîïîðåòå äåòàéëà ïî ïîäõîäÿù çà ðàçìåðèòå ìó

íà÷èí.

–Íàñòðîéòå æåëàíèòå íàêëîíè íà ñðåçà (â õîðèçîíòàëíà

è/èëè âåðòèêàëíà ðàâíèíà).

–Èçäúðïàéòå ïëúçãàùîòî ñå ðàìî íà ðàçñòîÿíèå îò

îïîðíàòà øèíà 10, òàêà ÷å öèðêóëÿðíèÿò äèñê äà çàñòàíå

íåïîñðåäñòâåíî ïðåä äåòàéëà.

–Âêëþ÷åòå åëåêòðîèíñòðóìåíòà.

–Íàòèñíåòå çàñòîïîðÿâàùèÿ ëîñò 5 è ñïóñíåòå

ïëúçãàùîòî ñå ðàìî áàâíî íàäîëó, êàòî ãî äúðæèòå çà

ðúêîõâàòêàòà 4.

–Ñëåä òîâà íàòèñíåòå ïëúçãàùîòî ñå ðàìî ïî ïîñîêà íà

îïîðíàòà øèíà 10 è ðàçðåæåòå äåòàéëà ñ ðàâíîìåðíî

ïîäàâàíå.

–Èçêëþ÷åòå åëåêòðîèíñòðóìåíòà è èç÷àêàéòå

öèðêóëÿðíèÿò äèñê íàïúëíî äà ñïðå äà ñå âúðòè.

–Ïîâäèãíåòå áàâíî íàãîðå ïëúçãàùîòî ñå ðàìî.

Îòðÿçâàíå íà åäíàêâî äúëãè äåòàéëè (âèæòå ôèãóðà R)

Çà ëåñíîòî îòðÿçâàíå íà äåòàéëè ñ åäíàêâà äúëæèíà ìîæåòå

äà èçïîëçâàòå îãðàíè÷èòåëÿ ïî äúëæèíà 36.

Ìîæåòå äà ìîíòèðàòå íàäëúæíàòà îïîðà îò äâåòå ñòðàíè íà

óäúëæèòåëÿ íà ðàáîòíèÿ ïëîò 11.

–Ðàçâèéòå çàñòîïîðÿâàùèÿ âèíò 35 è ïîñòàâåòå

íàäëúæíàòà îïîðà 36 íàä çàñòîïîðÿâàùèÿ âèíò 63.

–Îòíîâî çàòåãíåòå çàñòîïîðÿâàùèÿ âèíò 35.

–Íàñòðîéòå óäúëæèòåëÿ íà ðàáîòíèÿ ïëîò 11 íà æåëàíàòà

äúëæèíà (âèæòå «Óäúëæàâàíå íà îïîðíàòà ïëîù íà

ñòåíäà», ñòðàíèöà 327).

Íàñòðîéâàíå íà äúëáî÷èííèÿ îãðàíè÷èòåë (ïðîðÿçâàíå

íà æëåá) (âèæòå ôèãóðà S)

Àêî èñêàòå äà èçðåæåòå êàíàë èëè èçïîëçâàòå äèñòàíöèîííà

îïîðà (íàïð. Bosch MSF 110), äúëáî÷èííèÿò îãðàíè÷èòåë

òðÿáâà äà áúäå èçìåñòåí.

–Íàêëîíåòå äúëáî÷èííèÿ îãðàíè÷èòåë 30 íàâúí.

–Íàòèñíåòå çàñòîïîðÿâàùèÿ ëîñò 5 è íàêëîíåòå

ïëúçãàùîòî ñå ðàìî â æåëàíàòà ïîçèöèÿ.

Íàêëîí Âèñî÷èíà õ øèðî÷èíà

[mm]

õîðèçîíòàëíî âåðòèêàëíî Äåòàéëúò äî

îïîðíàòà øèíà

Äåòàéëúò äî

äèñòàíöèîííàòà îïîðà

(äîïúëíèòåëíî ïðèñïîñîáëåíèå)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (íàëÿâî) 50 x 335 50 x 295

0°45° (íàäÿñíî) 40 x 335 40 x 295

45°45° (íàëÿâî) 50 x 240 50 x 200

45°45° (íàäÿñíî) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 330 Tuesday, March 22, 2011 12:01 PM

Áúëãàðñêè | 331

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Çàâúðòåòå ðåãóëèðàùèÿ âèíò 29, äîêàòî êðàÿò ìó äîïðå

äî äúëáî÷èííèÿ îãðàíè÷èòåë 30.

–Ïîâäèãíåòå áàâíî íàãîðå ïëúçãàùîòî ñå ðàìî.

Ñïåöèàëíè äåòàéëè

Ïðè ðàçðÿçâàíå íà îãúíàòè èëè êðúãëè äåòàéëè òðÿáâà äà ãè

çàñòîïîðèòå ñïåöèàëíî, òàêà ÷å äà ãè îñèãóðèòå ñðåùó

èçìÿòàíå. Ïî ëèíèÿòà íà ñðåçà íå òðÿáâà äà âúçíèêâà

ìåæäèíà ìåæäó äåòàéëà, îïîðíàòà øèíà è ìàñàòà.

Àêî å íåîáõîäèìî, òðÿáâà ïðåäâàðèòåëíî äà èçðàáîòèòå

ïîäõîäÿùè çàñòîïîðÿâàùè äåòàéëè.

Îáðàáîòâàíå íà ïðîôèëíè ëåòâè (ïåðâàçè çà ïîä èëè çà òàâàí)

Ìîæåòå äà îáðàáîòâàòå ïðîôèëíè ëåòâè ïî äâà ðàçëè÷íè

íà÷èíà:

–ïîñòàâåíè ñðåùó îïîðíàòà øèíà,

–ëåãíàëè íà ìàñàòà çà ðÿçàíå.

Îñâåí òîâà â çàâèñèìîñò îò øèðî÷èíàòà íà ïðîôèëíàòà

ëåòâà ìîæåòå äà èçïúëíÿâàòå ñðåçîâåòå ñ èëè áåç

èçòåãëÿíå.

Âèíàãè èçïðîáâàéòå íàñòðîåíèÿ íàêëîí íà ñðåçà ïúðâî

âúðõó îòïàäú÷íî òðóï÷å.

Ëàéñíè (ïåðâàçè) çà ïîä

Òàáëèöàòà ïî-äîëó ñúäúðæà óêàçàíèÿ çà îáðàáîòâàíåòî íà ïåðâàçè çà ïîä.

Ïàðàìåòðè äîïðåíè êúì

îïîðíàòà

øèíà

ëåãíàëè íà

ðàáîòíèÿ

ïëîò

Ïåðâàç çà ïîä ëÿâà ñòðàíà äÿñíà ñòðàíà ëÿâà ñòðàíà äÿñíà ñòðàíà

Âúòðåøåí ðúá úãúë íà ñêîñÿâàíå â

õîðèçîíòàëíà

ðàâíèíà

45° íàëÿâî 45° íàäÿñíî 0°0°

íàêëîí íà ñðåçà âúâ

âåðòèêàëíà ðàâíèíà 0°0°45° íàëÿâî 45° íàäÿñíî

Ïîçèöèîíèðàíå íà

äåòàéëà

Äîëíèÿ ðúá íà

ìàñàòà

Äîëíèÿ ðúá íà

ìàñàòà

Ãîðíèÿ ðúá íà

îïîðíàòà øèíà

Ãîðíèÿ ðúá íà

îïîðíàòà øèíà

Ãîòîâèÿò äåòàéë ñå

íàìèðà ... ... îòëÿâî íà ñðåçà ... îòäÿñíî íà ñðåçà ... îòëÿâî íà ñðåçà ... îòäÿñíî íà ñðåçà

Âúíøåí ðúá úãúë íà ñêîñÿâàíå â

õîðèçîíòàëíà

ðàâíèíà

45° íàäÿñíî 45° íàëÿâî 0°0°

íàêëîí íà ñðåçà âúâ

âåðòèêàëíà ðàâíèíà 0°0°45° íàäÿñíî 45° íàëÿâî

Ïîçèöèîíèðàíå íà

äåòàéëà

Äîëíèÿ ðúá íà

ìàñàòà

Äîëíèÿ ðúá íà

ìàñàòà

Ãîðíèÿ ðúá íà

îïîðíàòà øèíà

Ãîðíèÿ ðúá íà

îïîðíàòà øèíà

Ãîòîâèÿò äåòàéë ñå

íàìèðà ... ... îòäÿñíî íà ñðåçà ... îòëÿâî íà ñðåçà ... îòëÿâî íà ñðåçà ... îòäÿñíî íà ñðåçà

OBJ_BUCH-1360-001.book Page 331 Tuesday, March 22, 2011 12:01 PM

332 | Áúëãàðñêè

1 609 929 W31 | (22.3.11) Bosch Power Tools

Ëàéñíè (ïåðâàçè) çà òàâàí

Ïðîâåðêà è íàñòðîéêà íà îñíîâíèòå ïàðàìåòðè

Çà îñèãóðÿâàíå íà ïðåöèçíè ñðåçîâå ñëåä èíòåíçèâíî

èçïîëçâàíå òðÿáâà äà ïðîâåðÿâàòå îñíîâíèòå ïàðàìåòðè

íà åëåêòðîèíñòðóìåíòà è ïðè íåîáõîäèìîñò äà ãè

êîðèãèðàòå.

Çà öåëòà òðÿáâà äà èìàòå îïèò è ñúîòâåòíèòå

ñïåöèàëèçèðàíè èíñòðóìåíòè.

Òàçè äåéíîñò ùå áúäå èçâúðøåíà áúðçî è êà÷åñòâåíî â

îòîðèçèðàí ñåðâèç çà åëåêòðîèíñòðóìåíòè íà Áîø.

Íàñòðîéâàíå íà ëàçåðà

Óïúòâàíå: Çà ïðîâåðêà íà ôóíêöèîíèðàíåòî íà ëàçåðà

åëåêòðîèíñòðóìåíòúò òðÿáâà äà å âêëþ÷åí â çàõðàíâàùàòà

ìðåæà.

fÏî âðåìå íà íàñòðîéâàíå íà ëàçåðà (íàïð. ïðè

ïðåìåñòâàíå íà ïëúçãàùîòî ñå ðàìî) íèêîãà íå

íàòèñêàéòå ïóñêîâèÿ ïðåêúñâà÷. Âêëþ÷âàíåòî íà

åëåêòðîèíñòðóìåíòà ïî íåâíèìàíèå ìîæå äà

ïðåäèçâèêà òåæêè òðàâìè.

–Ïîñòàâåòå åëåêòðîèíñòðóìåíòà â ðàáîòíà ïîçèöèÿ.

–Çàâúðòåòå ìàñàòà 38 äî êàíàëà 18 çà 0°. Ëîñòúò 16

òðÿáâà äà ñå çàõâàíå â êàíàëà ñ îò÷åòëèâî ïðåùðàêâàíå.

–Âêëþ÷åòå ëàçåðíèòå ëú÷è ñ ïðåâêëþ÷âàòåëÿ 61.

Ïðîâåðêà: (âèæòå ôèãóðà T1)

–Ðàç÷åðòàéòå âúðõó äåòàéë ïðàâà ëèíèÿ, ïî êîÿòî ùå ãî

ðàçðåæåòå.

–Íàòèñíåòå çàñòîïîðÿâàùèÿ ëîñò 5 è ñïóñíåòå

ïëúçãàùîòî ñå ðàìî áàâíî íàäîëó, êàòî ãî äúðæèòå çà

ðúêîõâàòêàòà 4.

–Ïîñòàâåòå äåòàéëà òàêà, ÷å çúáèòå íà öèðêóëÿðíèÿ äèñê

äà ñà ïîäðàâíåíè ñïðÿìî ëèíèÿòà íà ñðåçà.

–Çàäðúæòå äåòàéëà íåïîäâèæåí â òàçè ïîçèöèÿ è

ïîâäèãíåòå ïëúçãàùîòî ñå ðàìî áàâíî íàãîðå.

–Çàñòîïîðåòå äåòàéëà.

–Âêëþ÷åòå ëàçåðíèòå ëú÷è ñ ïðåâêëþ÷âàòåëÿ 61.

Ëàçåðíèòå ëú÷è îòëÿâî è îòäÿñíî òðÿáâà äà áúäàò íà

åäíàêâî ðàçñòîÿíèå îò íà÷åðòàíàòà âúðõó äåòàéëà ëèíèÿ ïî

öÿëàòà é äúëæèíà, ñúùî è êîãàòî ïëúçãàùîòî ñå ðàìî áúäå

ñïóñíàòî íàäîëó.

Íàñòðîéâàíå íà ïîäðàâíÿâàíåòî: (âèæòå ôèãóðà T2)

–Çàâúðòåòå ñúîòâåòíèÿ ðåãóëèðàù âèíò 64 ñ

øåñòîñòåííèÿ êëþ÷ (2 mm) 21 äîêàòî ëàçåðíèÿò ëú÷

çàñòàíå íà åäíàêâî ðàçñòîÿíèå îò íà÷åðòàíàòà âúðõó

äåòàéëà ëèíèÿ ïî öÿëàòà ñè äúëæèíà.

Àêî èñêàòå äà îáðàáîòâàòå ïåðâàçèòå çà òàâàí ëåãíàëè íà ðàáîòíèÿ ïëîò, òðÿáâà äà íàñòðîèòå úãúë

íà ñêîñÿâàíå â õîðèçîíòàëíà ðàâíèíà 31,6° (ðàáîòíèÿò ïëîò å çàâúðòÿí íàäÿñíî èëè íàëÿâî) è

íàêëîí íà ñðåçà âúâ âåðòèêàëíà ðàâíèíà 33,9° (ïëúçãàùîòî ñå ðàìî å íàêëîíåíî íàëÿâî èëè

íàäÿñíî).

Òàáëèöàòà ïî-äîëó ñúäúðæà óêàçàíèÿ çà îáðàáîòâàíå íà ïåðâàçè çà òàâàí.

Ïàðàìåòðè äîïðåíè êúì

îïîðíàòà

øèíà

ëåãíàëè íà

ìàñàòà

Ïåðâàç çà òàâàí ëÿâà ñòðàíà äÿñíà ñòðàíà ëÿâà ñòðàíà äÿñíà ñòðàíà

Âúòðåøåí ðúá úãúë íà ñêîñÿâàíå â

õîðèçîíòàëíà

ðàâíèíà

45° íàäÿñíî 45° íàëÿâî 31,6° íàäÿñíî 31,6° íàëÿâî

íàêëîí íà ñðåçà âúâ

âåðòèêàëíà ðàâíèíà 0°0°33,9° íàëÿâî 33,9° íàäÿñíî

Ïîçèöèîíèðàíå íà

äåòàéëà

Äîëíèÿ ðúá íà

îïîðíàòà øèíà

Äîëíèÿ ðúá íà

îïîðíàòà øèíà

Ãîðíèÿ ðúá íà

îïîðíàòà øèíà

Ãîðíèÿ ðúá íà

îïîðíàòà øèíà

Ãîòîâèÿò äåòàéë ñå

íàìèðà ... ... îòäÿñíî íà ñðåçà ... îòëÿâî íà ñðåçà ... îòëÿâî íà ñðåçà ... îòäÿñíî íà ñðåçà

Âúíøåí ðúá úãúë íà ñêîñÿâàíå â

õîðèçîíòàëíà

ðàâíèíà

45° íàëÿâî 45° íàäÿñíî 31,6° íàëÿâî 31,6° íàäÿñíî

íàêëîí íà ñðåçà âúâ

âåðòèêàëíà ðàâíèíà 0°0°33,9° íàäÿñíî 33,9° íàëÿâî

Ïîçèöèîíèðàíå íà

äåòàéëà

Äîëíèÿ ðúá íà

îïîðíàòà øèíà

Äîëíèÿ ðúá íà

îïîðíàòà øèíà

Ãîðíèÿ ðúá íà

îïîðíàòà øèíà

Ãîðíèÿ ðúá íà

îïîðíàòà øèíà

Ãîòîâèÿò äåòàéë ñå

íàìèðà ... ... îòäÿñíî íà ñðåçà ... îòëÿâî íà ñðåçà ... îòëÿâî íà ñðåçà ... îòäÿñíî íà ñðåçà

52°

38°

52°

OBJ_BUCH-1360-001.book Page 332 Tuesday, March 22, 2011 12:01 PM

Áúëãàðñêè | 333

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Çàâúðòàíå îáðàòíî íà ÷àñîâíèêîâàòà ñòðåëêà ïðåìåñòâà

ëàçåðíèÿ ëú÷ îòëÿâî íàäÿñíî, çàâúðòàíå ïî ÷àñîâíèêîâàòà

ñòðåëêà ãî ïðåìåñòâà îòäÿñíî íàëÿâî.

Íàñòðîéâàíå íà óñïîðåäíîñò: (âèæòå ôèãóðà T3)

–Ðàçâèéòå äâàòà âèíòà 65 íà ïðåäïàçíèÿ êàïàê íà ëàçåðà

27 ñ øåñòîñòåííèÿ êëþ÷ (4 mm) 20.

Óïúòâàíå: Çà äà äîñòèãíåòå ïðåäíèÿ âèíò íà ïðåäïàçíèÿ

êàïàê íà ëàçåðà, òðÿáâà ëåêî äà ñïóñíåòå íàäîëó

ïëúçãàùîòî ñå ðàìî, äîêàòî øåñòîñòåííèÿò êëþ÷ ìîæå äà

áúäå âêàðàí ïðåç åäèí îò êàíàëèòå íà øàðíèðíèÿ

ïðåäïàçåí êîæóõ.

–Îñâîáîäåòå çàñòîïîðÿâàùèÿ âèíò 66 (ïðèáë.

1–2 îáîðîòà) ñ øåñòîñòåííèÿ êëþ÷ (2 mm) 21.

Íå ðàçâèâàéòå âèíòà äîêðàé.

–Èçìåñòåòå ìîíòàæíàòà ïëî÷à íà ëàçåðà íàäÿñíî èëè

íàëÿâî, äîêàòî ëàçåðíèòå ëú÷è çàñòàíàò óñïîðåäíî íà

íà÷åðòàíàòà âúðõó äåòàéëà ëèíèÿ íà ñðåçà ïî öÿëàòà é

äúëæèíà.

–Çàäðúæòå ìîíòàæíàòà ïëî÷à íà ëàçåðà â òàçè ïîçèöèÿ è

îòíîâî çàòåãíåòå çàñòîïîðÿâàùèÿ âèíò 66.

–Ñëåä íàñòðîéâàíå îòíîâî ïðîâåðåòå òî÷íîñòòà ñïðÿìî

ëèíèÿòà íà ñðåçà. Ïðè íåîáõîäèìîñò ïîäðàâíåòå

äîïúëíèòåëíî ëàçåðíèòå ëú÷è ñ ïîìîùòà íà

ðåãóëèðàùèòå âèíòîâå 64.

–Ïîñòàâåòå è çàòåãíåòå îòíîâî ïðåäïàçíîòî êàïà÷å 27.

Ðåãóëèðàíå íà ñòðàíè÷íîòî îòêëîíåíèå ïðè

ïðåìåñòâàíå íà ïëúçãàùîòî ñå ðàìî: (âèæòå ôèãóðà T4)

–Ðàçâèéòå äâàòà âèíòà 65 íà ïðåäïàçíèÿ êàïàê íà ëàçåðà

27 ñ øåñòîñòåííèÿ êëþ÷ (4 mm) 20.

Óïúòâàíå: Çà äà äîñòèãíåòå ïðåäíèÿ âèíò íà ïðåäïàçíèÿ

êàïàê íà ëàçåðà, òðÿáâà ëåêî äà ñïóñíåòå íàäîëó

ïëúçãàùîòî ñå ðàìî, äîêàòî øåñòîñòåííèÿò êëþ÷ ìîæå äà

áúäå âêàðàí ïðåç åäèí îò êàíàëèòå íà øàðíèðíèÿ

ïðåäïàçåí êîæóõ.

–Ðàçâèéòå äâàòà çàñòîïîðÿâàùè âèíòà 67 (ïðèáë.

1–2 îáîðîòà) ñ øåñòîñòåííèÿ êëþ÷ (2 mm) 21.

Íå ðàçâèâàéòå âèíòîâåòå íàïúëíî.

–Èçìåñòåòå êîðïóñà íà ëàçåðà íàäÿñíî èëè íàëÿâî,

äîêàòî ïðè îáðàòíîòî äâèæåíèå íà ïëúçãàùîòî ñå ðàìî

ëàçåðíèòå ëú÷è íå ñå îòêëîíÿâàò.

–Ñëåä íàñòðîéâàíå îòíîâî ïðîâåðåòå òî÷íîñòòà ñïðÿìî

ëèíèÿòà íà ñðåçà. Ïðè íåîáõîäèìîñò ïîäðàâíåòå

äîïúëíèòåëíî ëàçåðíèòå ëú÷è ñ ïîìîùòà íà

ðåãóëèðàùèòå âèíòîâå 64.

–Çàäðúæòå êîðïóñà íà ëàçåðà â òàçè ïîçèöèÿ è îòíîâî

çàòåãíåòå çàñòîïîðÿâàùèòå âèíòîâå 67.

–Ïîñòàâåòå è çàòåãíåòå îòíîâî ïðåäïàçíîòî êàïà÷å 27.

Íàñòðîéâàíå íà ñòàíäàðòåí íàêëîí íà ñðåçà 0°

(âúâ âåðòèêàëíà ðàâíèíà)

–Ïîñòàâåòå åëåêòðîèíñòðóìåíòà â ïîçèöèÿ çà

òðàíñïîðòèðàíå.

–Çàâúðòåòå ìàñàòà 38 äî êàíàëà 18 çà 0°. Ëîñòúò 16

òðÿáâà äà ñå çàõâàíå â êàíàëà ñ îò÷åòëèâî ïðåùðàêâàíå.

Ïðîâåðêà: (âèæòå ôèã. U1)

–Íàñòðîéòå úãëîìåð íà 90° è ãî ïîñòàâåòå íà ñòåíäà 38.

Ðàìîòî íà úãëîìåðà òðÿáâà äà å ïîäðàâíåíî ñ öèðêóëÿðíèÿ

äèñê 40 ïî öÿëàòà ñè äúëæèíà.

Íàñòðîéâàíå: (âèæòå ôèã. U2)

–Ðàçâèéòå ðúêîõâàòêàòà 17.

–Ðàçâèéòå äâàòà çàñòîïîðÿâàùè âèíòà 68 (íàé-ìàëêî

1 îáîðîò) ñ ãëóõ êëþ÷ (10 mm).

–Ðàçâèéòå ðåãóëèðàùèÿ âèíò 70 (ïðèáë. 3 îáîðîòà) ñ

øåñòîñòåííèÿ êëþ÷ (4 mm) 20.

–Ðàçâèéòå èëè íàâèéòå ðåãóëèðàùèÿ âèíò 69 ñ

øåñòîñòåííèÿ êëþ÷ (4 mm) 20, äîêàòî ðàìîòî íà

úãëîìåðà ñå ïîäðàâíè ñïðÿìî öèðêóëÿðíèÿ äèñê ïî

öÿëàòà ñè äúëæèíà.

–Îòíîâî çàòåãíåòå çàñòîïîðÿâàùàòà ðúêîõâàòêà 17.

Ñëåä òîâà çàòåãíåòå îòíîâî ïúðâî ðåãóëèðàùèÿ âèíò 70

è ñëåä òîâà ðåãóëèðàùèòå âèíòîâå 68.

Àêî ñëåä ðåãóëèðàíåòî ñòðåëêèòå 33 è 24 íå ñúâïàäàò òî÷íî

ñ ìàðêèðîâêèòå 0° íà ñêàëàòà 32, ðàçâèéòå

çàñòîïîðÿâàùèòå âèíòîâå íà ñòðåëêèòå ñ îáèêíîâåíà

êðúñòàòà îòâåðòêà è ïîäðàâíåòå ñòðåëêèòå ñïðÿìî

ñúîòâåòíàòà ìàðêèðîâêà 0°.

Íàñòðîéâàíå íà ñòàíäàðòåí íàêëîí 45°

(íàëÿâî, âúâ âåðòèêàëíà ðàâíèíà)

–Ïîñòàâåòå åëåêòðîèíñòðóìåíòà â ðàáîòíà ïîçèöèÿ.

–Çàâúðòåòå ìàñàòà 38 äî êàíàëà 18 çà 0°. Ëîñòúò 16

òðÿáâà äà ñå çàõâàíå â êàíàëà ñ îò÷åòëèâî ïðåùðàêâàíå.

–Èçäúðïàéòå ëåâèÿ óäúëæèòåë íà îïîðíàòà øèíà 9 äîêðàé

íàâúí.

–Îñâîáîäåòå çàñòîïîðÿâàùàòà ðúêîõâàòêà 17 è

íàêëîíåòå ïëúçãàùîòî ñå ðàìî, êàòî ãî äúðæèòå çà

ðúêîõâàòêàòà 4, äî óïîð íàëÿâî (45°).

Ïðîâåðêà: (âèæòå ôèã. V1)

–Íàñòðîéòå úãëîìåð íà 45° è ãî ïîñòàâåòå âúðõó ñòåíäà

38.

Ðàìîòî íà úãëîìåðà òðÿáâà äà å ïîäðàâíåíî ñ öèðêóëÿðíèÿ

äèñê 40 ïî öÿëàòà ñè äúëæèíà.

Íàñòðîéâàíå: (âèæòå ôèã. V2)

–Íàâèéòå èëè ðàçâèéòå ðåãóëèðàùèÿ âèíò 71 ñ ãàå÷åí

êëþ÷ (8 mm), äîêàòî ðàìîòî íà úãëîìåðà ñå ïîäðàâíè

ñïðÿìî öèðêóëÿðíèÿ äèñê ïî öÿëàòà ñè äúëæèíà.

–Îòíîâî çàòåãíåòå çàñòîïîðÿâàùàòà ðúêîõâàòêà 17.

Àêî ñëåä íàñòðîéâàíåòî ñòðåëêèòå 33 è 24 íå ñà

ïîäðàâíåíè ñ ìàðêèðîâêàòà 45° íà ñêàëàòà 32, ïðîâåðåòå

îùå âåäíúæ òî÷íîñòòà íà ñòðåëêèòå ïðè íàêëîí 0°. Ñëåä

òîâà îòíîâî íàñòðîéòå íàêëîí íà ñðåçà 45°.

Íàñòðîéâàíå íà ñòàíäàðòåí íàêëîí 45°

(íàäÿñíî, âúâ âåðòèêàëíà ðàâíèíà)

–Ïîñòàâåòå åëåêòðîèíñòðóìåíòà â ðàáîòíà ïîçèöèÿ.

–Çàâúðòåòå ìàñàòà 38 äî êàíàëà 18 çà 0°. Ëîñòúò 16

òðÿáâà äà ñå çàõâàíå â êàíàëà ñ îò÷åòëèâî ïðåùðàêâàíå.

–Èçäúðïàéòå äåñíèÿ óäúëæèòåë íà îïîðíàòà øèíà 9 ganz

äîêðàé íàâúí.

–Ðàçâèéòå ðúêîõâàòêàòà 17.

–Íàêëîíåòå ïëúçãàùîòî ñå ðàìî, êàòî ãî

äúðæèòå çà ðúêîõâàòêàòà 4 ëåêî íàëÿâî îò

ïîçèöèÿòà 0° è çàâúðòåòå ðúêîõâàòêàòà 39,

äîêàòî äîñòèãíåòå æåëàíèÿ íàêëîí íàäÿñíî

âúâ âåðòèêàëíà ðàâíèíà.

OBJ_BUCH-1360-001.book Page 333 Tuesday, March 22, 2011 12:01 PM

334 | Áúëãàðñêè

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Íàêëîíåòå ïëúçãàùîòî ñå ðàìî äî óïîð íàäÿñíî, êàòî ãî

äúðæèòå çà ðúêîõâàòêàòà 4 (45°).

Ïðîâåðêà: (âèæòå ôèãóðà W1)

–Íàñòðîéòå úãëîìåð íà 135° è ãî ïîñòàâåòå íà ìàñàòà 38.

Ðàìîòî íà úãëîìåðà òðÿáâà äà å ïîäðàâíåíî ñ öèðêóëÿðíèÿ

äèñê 40 ïî öÿëàòà ñè äúëæèíà.

Íàñòðîéâàíå: (âèæòå ôèãóðà W2)

–Íàâèéòå èëè ðàçâèéòå ðåãóëèðàùèÿ âèíò 72 ñ ãàå÷åí

êëþ÷ (8 mm), äîêàòî ðàìîòî íà úãëîìåðà ñå ïîäðàâíè

ñïðÿìî öèðêóëÿðíèÿ äèñê ïî öÿëàòà ñè äúëæèíà.

–Îòíîâî çàòåãíåòå çàñòîïîðÿâàùàòà ðúêîõâàòêà 17.

Àêî ñëåä íàñòðîéâàíåòî ñòðåëêèòå 33 è 24 íå ñà

ïîäðàâíåíè ñ ìàðêèðîâêàòà 45° íà ñêàëàòà 32, ïðîâåðåòå

îùå âåäíúæ òî÷íîñòòà íà ñòðåëêèòå ïðè íàêëîí 0°. Ñëåä

òîâà îòíîâî íàñòðîéòå íàêëîí íà ñðåçà 45°.

Ïîäðàâíÿâàíå íà ñêàëàòà çà úãúë íà ñêîñÿâàíå â

õîðèçîíòàëíà ðàâíèíà

–Ïîñòàâåòå åëåêòðîèíñòðóìåíòà â ðàáîòíà ïîçèöèÿ.

–Çàâúðòåòå ìàñàòà 38 äî êàíàëà 18 çà 0°. Ëîñòúò 16

òðÿáâà äà ñå çàõâàíå â êàíàëà ñ îò÷åòëèâî ïðåùðàêâàíå.

Ïðîâåðêà: (âèæòå ôèãóðà X1)

–Óñòàíîâåòå úãëîìåð íà 90° è ãî ïîñòàâåòå ìåæäó

îïîðíàòà øèíà 10 è öèðêóëÿðíèÿ äèñê 40 íà ñòåíäà 38.

Ðàìîòî íà úãëîìåðà òðÿáâà äà å ïîäðàâíåíî ñ öèðêóëÿðíèÿ

äèñê 40 ïî öÿëàòà ñè äúëæèíà.

Íàñòðîéâàíå: (âèæòå ôèãóðà X2)

–Ðàçâèéòå è ÷åòèðèòå ðåãóëèðàùè âèíòà 73 ñ

øåñòîñòåííèÿ êëþ÷ (4 mm) 20 è çàâúðòåòå ðàáîòíèÿ

ïëîò 38 çàåäíî ñúñ ñêàëàòà 37, äîêàòî ðàìîòî íà

úãëîìåðà ñå ïîäðàâíè ñïðÿìî öèðêóëÿðíèÿ äèñê ïî

öÿëàòà ñè äúëæèíà.

–Îòíîâî çàòåãíåòå âèíòîâåòå.

Àêî ñëåä íàñòðîéâàíå ñòðåëêàòà 59 íå ñúâïàäà ñ

ìàðêèðîâêàòà 0° íà ñêàëàòà 37, ðàçâèéòå âèíòà 74 ñ

êðúñòàòà îòâåðòêà è ïîäðàâíåòå ñòðåëêàòà ñïðÿìî

ìàðêèðîâêàòà 0°.

Íàñòðîéâàíå íà ñèëàòà íà çàòÿãàíå íà çàñòîïîðÿâàùàòà

ðúêîõâàòêà 17 (âèæòå ôèãóðà Y)

Ñèëàòà íà çàòÿãàíå íà çàñòîïîðÿâàùàòà ðúêîõâàòêà 17

ìîæå äà áúäå ðåãóëèðàíà.

Ïðîâåðêà:

–Ñèëàòà íà çàòÿãàíå íà ðúêîõâàòêàòà òðÿáâà äà çàäúðæà

ïëúçãàùî ñå ðàìî çäðàâî è ñèãóðíî ïðè ïðîèçâîëåí

íàêëîí âúâ âåðòèêàëíà ðàâíèíà.

Íàñòðîéâàíå:

–Ðàçâèéòå ðúêîõâàòêàòà 17.

–Çà äà íàìàëèòå ñèëàòà íà çàäúðæàíå, çàâúðòåòå

ðåãóëèðàùèÿ âèíò 75 ñ ãëóõ êëþ÷ (17 mm) îáðàòíî íà

÷àñîâíèêîâàòà ñòðåëêà, ðåñï., çà äà óâåëè÷èòå ñèëàòà íà

çàäúðæàíå, ãî çàâúðòåòå ïî ÷àñîâíèêîâàòà ñòðåëêà.

–Íàñòðîéòå íàêëîí âúâ âåðòèêàëíà ðàâíèíà, çàòåãíåòå

çàñòîïîðÿâàùàòà ðúêîõâàòêà 17 è ïðîâåðåòå äàëè ñòå

íàñòðîèëè æåëàíàòà ñèëà íà çàòÿãàíå.

Òðàíñïîðòèðàíå (âèæòå ôèãóðà Z)

Ïðåäè òðàíñïîðòèðàíå íà åëåêòðîèíñòðóìåíòà òðÿáâà äà

èçïúëíèòå ñëåäíèòå ñòúïêè:

–Èçìåñòåòå ïëúçãàùîòî ñå ðàìî 28 äîêðàé íàçàä è ãî

çàñòîïîðåòå â òàçè ïîçèöèÿ (âèæòå «Îñèãóðÿâàíå íà

ïëúçãàùîòî ñå ðàìî», ñòðàíèöà 327).

–Óâåðåòå ñå, ÷å äúëáî÷èííèÿò îãðàíè÷èòåë 30 å íàòèñíàò

äîêðàé íàâúòðå è ðåãóëèðàùèÿò âèíò 29 âëèçà â îòâîðà

áåç äà äîïèðà äúëáî÷èííèÿ îãðàíè÷èòåë ïðè

ïðåìåñòâàíå íà ïëúçãàùîòî ñå ðàìî.

–Ñïóñíåòå ïëúçãàùîòî ñå ðàìî íàäîëó, äîêàòî áóòîíà çà

îñèãóðÿâàíå ïðè òðàíñïîðòèðàíå 31 ìîæå äà áúäå

íàòèñíàò äîêðàé íàâúòðå.

–Âêàðàéòå óäúëæèòåëèòå íà ðàáîòíèÿ ïëîò 11 äîêðàé

íàâúòðå.

–Íàñòðîéòå úãúë íà íàêëîíà âúâ âåðòèêàëíà ðàâíèíà 0° è

çàòåãíåòå ðúêîõâàòêàòà 17.

–Çàâúðòåòå ðàáîòíèÿ ïëîò 38 äî óïîð íàëÿâî è çàòåãíåòå

ðúêîõâàòêàòà 15.

–Âúðæåòå çàõðàíâàùèÿ êàáåë ñ ëåíòàòà òèï «Âåëêðî» 76.

–Îòñòðàíåòå âñè÷êè äåòàéëè è ïðèñïîñîáëåíèÿ, êîèòî íå

ìîãàò äà áúäàò ìîíòèðàíè çäðàâî êúì

åëåêòðîèíñòðóìåíòà.

Ïðè òðàíñïîðòèðàíå ïî âúçìîæíîñò ïîñòàâÿéòå

íåèçïîëçâàíèòå öèðêóëÿðíè äèñêîâå â çàòâîðåíè êóòèè.

–Ïîâäèãíåòå åëåêòðîèíñòðóìåíòà, êàòî ãî çàõâàíåòå çà

ðúêîõâàòêàòà çà ïðåíàñÿíå 7 èëè ñòðàíè÷íî çà

ïîâúðõíîñòèòå 19.

fÏðè òðàíñïîðòèðàíå íà åëåêòðîèíñòðóìåíòà çà

çàõâàùàíå èçïîëçâàéòå ñàìî ïðåäâèäåíèòå çà öåëòà

åëåìåíòè, íèêîãà ïðåäïàçíèòå ñúîðúæåíèÿ,

ïëúçãàùîòî ñå ðàìî 28 èëè ðúêîõâàòêàòà 4.

fÇà äà ñå èçáåãíàò óâðåæäàíèÿ íà ãðúáíà÷íèÿ ñòúëá,

åëåêòðîèíñòðóìåíòúò òðÿáâà äà ñå ïðåíàñÿ âèíàãè îò

äâàìà äóøè.

Ïîääúðæàíå è ñåðâèç

Ïîääúðæàíå è ïî÷èñòâàíå

fÏðåäè èçâúðøâàíå íà êàêâèòî è äà å äåéíîñòè ïî

åëåêòðîèíñòðóìåíòà èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà.

Àêî âúïðåêè ïðåöèçíîòî ïðîèçâîäñòâî è âíèìàòåëíî

èçïèòâàíå âúçíèêíå ïîâðåäà, åëåêòðîèíñòðóìåíòúò òðÿáâà

äà ñå çàíåñå çà ðåìîíò â îòîðèçèðàí ñåðâèç çà åëåêòðî-

èíñòðóìåíòè íà Áîø.

Êîãàòî ñå îáðúùàòå ñ Âúïðîñè êúì ïðåäñòàâèòåëèòå, ìîëÿ,

íåïðåìåííî ïîñî÷âàéòå 10-öèôðåíèÿ êàòàëîæåí íîìåð,

îçíà÷åí íà òàáåëêàòà íà åëåêòðîèíñòðóìåíòà.

Ïî÷èñòâàíå

Çà äà ðàáîòèòå êà÷åñòâåíî è áåçîïàñíî, ïîääúðæàéòå

åëåêòðîèíñòðóìåíòà è âåíòèëàöèîííèòå ìó îòâîðè ÷èñòè.

Øàðíèðíî îêà÷åíèÿò ïðåäïàçåí êîæóõ òðÿáâà äà ìîæå äà

ñå çàòâàðÿ ñàìîñòîÿòåëíî. Çàòîâà ïîääúðæàéòå çîíàòà

îêîëî íåãî ÷èñòà.

OBJ_BUCH-1360-001.book Page 334 Tuesday, March 22, 2011 12:01 PM

Srpski | 335

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Âèíàãè ñëåä ðàáîòà ïî÷èñòâàéòå ïðàõà è ñòúðãîòèíèòå ñ

ïðîäóõâàíå ñúñ ñãúñòåí âúçäóõ èëè ñ ìåêà ÷åòêà.

–Ðåäîâíî ïî÷èñòâàéòå ðîëêàòà 23 è ïëúçãàùîòî ñå ðàìî

28.

Äîïúëíèòåëíè ïðèñïîñîáëåíèÿ

Ñêîáà çà áúðçî çàõâàùàíå . . . . . . . . . . . . . . 1 609 B02 125

Âëîæêè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Ïðàõîóëîâèòåëíà òîðáà . . . . . . . . . . . . . . . . 1 609 B02 595

Äèñòàíöèîííà îïîðà MSF 110. . . . . . . . . . . 2 610 015 461

Àäàïòåð çà ïðàõîóëàâÿíå . . . . . . . . . . . . . . . 2 607 001 977

Ñòåíä çà ðÿçàíå GTA 2500 W. . . . . . . . . . . . 0 601 B12 100

Ñòåíä çà ðÿçàíå GTA 3800. . . . . . . . . . . . . . 0 601 B24 000

Ïðàõîñìóêà÷êà çà ñòúðãîòèíè GAS 50 M . . 0 601 988 103

Ðàáîòíà ëàìïàMSLED 170

EU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Öèðêóëÿðíè äèñêîâå çà äúðâî è ïëî÷è, ïàíåëè è ëåòâè

Öèðêóëÿðåí äèñê 305 x 30 mm,

60 çúáà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Öèðêóëÿðíè äèñêîâå çà ïëàñòìàñà è öâåòíè ìåòàëè

Öèðêóëÿðåí äèñê 305 x 30 mm,

96 çúáà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Öèðêóëÿðåí äèñê 305 x 30 mm,

96 çúáà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Öèðêóëÿðíè äèñêîâå çà âñè÷êè âèäîâå ëàìèíèðàí

ïàðêåò

Öèðêóëÿðåí äèñê 305 x 30 mm,

96 çúáà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Ñåðâèç è êîíñóëòàöèè

Ñåðâèçúò ùå îòãîâîðè íà âúïðîñèòå Âè îòíîñíî ðåìîíòè è

ïîääðúæêà íà çàêóïåíèÿ îò Âàñ ïðîäóêò, êàêòî è îòíîñíî

ðåçåðâíè ÷àñòè. Ìîíòàæíè ÷åðòåæè è èíôîðìàöèÿ çà

ðåçåðâíè ÷àñòè ìîæåòå äà íàìåðèòå ñúùî è íà

www.bosch-pt.com

Åêèïúò îò êîíñóëòàíòè íà Áîø ùå Âè ïîìîãíå ñ óäîâîëñòâèå

ïðè âúïðîñè îòíîñíî çàêóïóâàíå, ïðèëîæåíèå è

âúçìîæíîñòè çà íàñòðîéâàíå íà ðàçëè÷íè ïðîäóêòè îò

ïðîèçâîäñòâåíàòà ãàìà íà Áîø è äîïúëíèòåëíè ïðèñïîñî-

áëåíèÿ çà òÿõ.

Ðîáåðò Áîø EÎÎÄ – Áúëãàðèÿ

Áîø Ñåðâèç Öåíòúð

Ãàðàíöèîííè è èçâúíãàðàíöèîííè ðåìîíòè

yë. Ñðåáúðíà ¹ 3–9

1907 Ñîôèÿ

Òåë.: +359 (02) 962 5302

Òåë.: +359 (02) 962 5427

Òåë.: +359 (02) 962 5295

Ôàêñ: +359 (02) 62 46 49

www.bosch.bg

Áðàêóâàíå

Ñ îãëåä îïàçâàíå íà îêîëíàòà ñðåäà åëåêòðîèíñòðóìåíòúò,

äîïúëíèòåëíèòå ïðèñïîñîáëåíèÿ è îïàêîâêàòà òðÿáâà äà

áúäàò ïîäëîæåíè íà ïîäõîäÿùà ïðåðàáîòêà çà ïîâòîðíîòî

èçïîëçâàíå íà ñúäúðæàùèòå ñå â òÿõ ñóðîâèíè.

Íå èçõâúðëÿéòå åëåêòðîèíñòðóìåíòè ïðè áèòîâèòå

îòïàäúöè!

Ñàìî çà ñòðàíè îò ÅÑ:

Ñúãëàñíî Äèðåêòèâàòà íà ÅÑ 2002/96/ÅÎ

îòíîñíî áðàêóâàíè åëåêòðè÷åñêè è

åëåêòðîííè óñòðîéñòâà è óòâúðæäàâàíåòî

é êàòî íàöèîíàëåí çàêîí

åëåêòðîèíñòðóìåíòèòå, êîèòî íå ìîãàò äà

ñå èçïîëçâàò ïîâå÷å, òðÿáâà äà ñå ñúáèðàò

îòäåëíî è äà áúäàò ïîäëàãàíè íà ïîäõîäÿùà ïðåðàáîòêà çà

îïîëçîòâîðÿâàíå íà ñúäúðæàùèòå ñå â òÿõ âòîðè÷íè

ñóðîâèíè.

Ïðàâàòà çà èçìåíåíèÿ çàïàçåíè.

Srpski

Uputstva o sigurnosti

Opšta upozorenja za električne alate

Pri upottrebi električnih alata mora se

obratiti pažnja na sledeće osnovne

sigurnosne mere radi zaštite od električnog udara, opasnosti

od povreda i požara.

Čitajte sva ova upozorenja, pre nego što koristite ovaj

električni alat i čuvajte dobro sigurnosna uputstva.

Pojam upotrebljen u sigurnosnim upozorenjima „električni

alat“ odnosi se na električne alate sa radom na mreži (sa

mrežnim kablom) i na električne alate sa radom na

akumualtor (bez mrežnog kabla).

Sigurnost na radnom mestu

fDržite Vaše radno područne čisto i dobro osvetljeno.

Nered ili neosvetljena radna područja mogu voditi

nesrećama.

fNe radite sa električnim alatom u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tečnosti,

gasovi ili prašine. Električni alati prave varnice koje mogu

zapaliti prašinu ili isparenja.

fDržite podalje decu i druge osobe za vreme korišćenja

električnog alata. Prilikom rada možete izgubiti kontrolu

nad aparatom.

Električna sigurnost

fPriključni utikač električnog alata mora odgovarati

utičnici. Utikač nesme nikako da se menja. Ne

upotrebljavajte adaptere utikača zajedno sa

električnim alatima zaštićenim uzemljenjem. Ne

promenjeni utikači i odgovarajuće utičnice smanjuju rizik

električnog udara.

PAŽNJA

OBJ_BUCH-1360-001.book Page 335 Tuesday, March 22, 2011 12:01 PM

336 | Srpski

1 609 929 W31 | (22.3.11) Bosch Power Tools

fIzbegavajte kontakt telom sa uzemljenim površinama

kao cevi, grejanja, šporet i rashladni ormani. Postoji

povećani rizik od električnog udara ako je Vaše telo

uzemljeno.

fDržite aparat što dalje od kiše ili vlage. Prodor vode u

električni alat povećava rizik od električnog udara.

fNe nosite električni alat za kabl, ne vešajte ga ili ne

izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja,

oštrih ivica ili delova aparata koji se pokreću. Oštećeni

ili uvrnuti kablovi povećavaju rizik električnog udara.

fAko sa električnim alatom radite u prirodi,

upotrebljavajte samo produžne kablove koji su

pogodni za spoljnu upotrebu. Upotreba produžnog kabla

uzemljenog za spoljnu upotrebu smanjuje rizik od

električnog udara.

fAko rad električnog alata ne može da se izbegne u

vlažnoj okolini, koristite prekidač strujne zaštite pri

kvaru. Upotreba prekidača strujne zaštite pri kvaru

smanjuje rizik od električnog udara.

Sigurnost osoblja

fBudite pažljivi, pazite na to, šta radite i idite razumno

na posao sa Vašim električnim alatom. Ne koristite

električni alat ako ste umorni ili pod uticajem droge,

alkohola ili lekova. Momenat nepažnje kod upotrebe elek-

tričnog alata može voditi ozbiljnim povredama.

fNosite ličnu zaštitnu opremu i uvek zaštitne naočare.

Nošenje lične zaštitne opreme, kao maske za prašinu,

sigurnosne cipele koje ne kližu, zaštitni šlem ili zaštitu za

sluh, zavisno od vrste i upotrebe električnog alata,

smanjuju rizik od povreda.

fIzbegavajte nenamerno puštanje u rad. Uverite se da je

električni alat isključen, pre nego što ga priključite na

struju i/ili na akumulator, uzmete ga ili nosite. Ako

prilikom nošenja električnog alata držite prst na prekidaču

ili aparat uključen priključujete na struju, može ovo voditi

nesrećama.

fUklonite alate za podešavanje ili ključeve za zavrtnje,

pre nego što uključite električni alat. Neki alat ili ključ

koji se nalazi u rotirajućem delu aparata, može voditi

nesrećama.

fIzbegavajte nenormalno držanje tela. Pobrinite se uvek

da stabilno stojite i održavajte u svako doba ravnotežu.

Na taj način možete bolje kontrolisati električni alat u

neočekivanim situacijama.

fNosite pogodnu odeću. Ne nosite široku odeću ili nakit.

Držite kosu, odeću i rukavice dalje od pokretnih delova.

Opušteno odelo, dugu kosu ili nakit mogu zahvatiti

rotirajući delovi.

fAko mogu da se montiraju uredjaji za usisavanje i

skupljanje prašine, uverite se da li su priključeni i

upotrebljeni kako treba. Upotreba usisavanja prašine

može smanjiti opasnosti od prašine.

Brižljiva upotreba i ophodjenje sa električnim alatima

fNe preopterećujte aparat. Upotrebljavajte za Vaš

posao električni alat odredjen za to. Sa odgovarajućim

električnim alatom radite bolje i sigurnije u navedenom

području rada.

fNe koristite nikakav električni alat čiji je prekidač u

kvaru. Električni alat koji se ne može više uključiti ili

isključiti, je opasan i mora se popraviti.

fIzvucite utikač iz utičnice i/ili uklonite akumulator pre

nego što preduzmete podešavanja na aparatu,

promenu delova pribora ili ostavite aparat. Ova mera

opreza sprečava nenameran start električnog alata.

fČuvajte nekorišcene električne alate izvan dometa

dece. Ne dozvoljavajte korišcenje aparata osobama

koje ne poznaju aparat ili nisu pročitale ova uputstva.

Električni alati su opasni, kada ih koriste neiskusne osobe.

fOdržavajte brižljivo električni alat. Kontrolišite da li

pokretni delovi aparata besprekorno funkcionišu i ne

„lepe“, da li su delovi polomljeni ili su tako oštećeni da

je oštećena funkcija električnog alata. Popravite ove

oštećene delove pre upotrebe. Mnoge nesreće imaju

svoje uzroke u loše održavanim električnim alatima.

fOdržavajte alate za sečenja oštre i čiste. Brižljivo

održavani alati za sečenja sa oštrim ivicama manje

„slepljuju“ i lakše se vode.

fUpotrebljavajte električni alat, pribor, alate koji se

umeću itd. prema ovim uputstvima. Obratite pažnju

pritom na uslove rada i posao koji morate obaviti.

Upotreba električnih alata za druge namene koje nisu

predvidjene, može voditi opasnim situacijama.

Servisi

fNeka Vam Vaš električni alat popravlja samo

kvalifikovano osoblje i samo sa originalnim rezervnim

delovima. Tako se obezbedjuje, da ostane sačuvana

sigurnost aparata.

Sigurnosna uputstva za testerisanje panela

fElektrični alat se isporučuje sa tablicom i opomenom na

engleskom jeziku (u prikazu električnog alata

označeno na grafičkoj stranici sa brojem 3).

fPrelepite engleski tekst tablice sa opomenom pre

prvog puštanja u rad sa isporučenom nalepnicom na

Vašem jeziku.

fNemojte nikada tablice sa opomenom na električnom

priboru da pravite nerazumljive.

fNikada nemojte nagaziti električni alat. Mogu nastupiti

ozbiljne povrede, ako se električni alat iskrene ili ako

omaškom dodjete u kontakt sa listom testere.

fUverite se da zaštitna hauba propisno funkcionište i

može da se slobodno pokreće. Ne blokirajte zaštitnu

haubu nikada u otvorenom stanju.

fNe uklanjajte nikada ostatke od sečenja, piljevinu

drveta i dr. iz područje testerisanja, dok električni alat

LASERSKO ZRAČENJE

Ne gledajte u zrak

Klasa lasera 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 336 Tuesday, March 22, 2011 12:01 PM

Srpski | 337

Bosch Power Tools 1 609 929 W31 | (22.3.11)

radi. Uvek prvo izvadite krak alata u poziciju mirovanja i

isključite električni alat.

fNavodite list testere samo uključen na radni komad.

Inače postoji opasnost od povratnog udarca, ako list

testere zakači u radnom komadu.

fDržite drške suve, čiste i bez ulja i masti. Masne,

nauljene drške su klizave i utiču na gubitak kontrole.

fUpotrebljavajte električni alat samo ako je radna

površina sve do radnog komada koji treba da se

obradjuje slobodna od svih alata za podešavanje,

piljevine drveta, itd. Mali komadi drveta ili drugi predmeti

koji dolaze u kontakt sa rotirajućim listom testere, mogu

pogoditi radnika velikom brzinom.

fDržite pod bez drvene piljevine i ostataka materijala.

Možete se okliznuti ili spotaći.

fUvek čvrsto stegnite radni komad koji treba da se

obradjuje. Ne obradjujte radne komade koji su premali

za stezanje. Rastojanje Vaše ruke do rotirajućeg lista

testere je inače suviše malo.

fUpotrebljavajte električni alat samo za materijale, koji

su navedeni u preporuci za korišćenje. Električni alat

može inače da se preoptereti.

fU slučaju da se list testere zaglavljuje, isključite

električni alat i držite merni alat mirno sve dok se list

testere ne zaustavi.Da bi izbegli povratan udarac, sme

se merni alat pokretati tek posle zaustavljanja lista

testere. Uklonite uzrok za zaglavljivanje lista testere pre

nego što ponovo startujete električni alat.

fNe dolazite sa Vašim prstima izmedju pokretnih delova

kliznog kraka. Prsti se mogu zgnječiti i povrediti u znatnoj

meri.

fDržite ručku pre uključivanja i za vreme cele radnje

presecanja dobro i čvrsto.Izvodite pri presecanju

kontrolisane pokrete sa kliznim krakom. Momenat

nepažnje može uticati na ozbiljne povrede usled kliznog

kraka koji se krajnje lako pokreće.

fIzvodite presecanje radnog komda uvek od napred

unazad. Inače postoji opasnost od povratnog udarca, kada

list testere zakači u radnom komadu.

fNe upotrebljavajte tupe, naprsle, izvijene ili oštećene

listove testere. Listovi testere sa tupim ili pogrešno

ispravljenim zubima prouzrokuju usled suviše uzanog

procepa testere povećano habanje, stezanje lista testere i

povratni udarac.

fUpotrebljavajte uvek listove testere prave veličine i sa

odgovarajućim prihvatnim otvorom (na primer u obliku

zvezde ili okrugao). Listovi testere koji ne odgovaraju

montažnim delovima testere, okreću se ekscentrično i

utiču na gubitak kontrole.

fNe upotrebljavajte listove testere od visoko legiranog

brzo režućeg čelika (HSS-čelik). Takvi listovi testere

mogu lako da se slome.

fNe hvatajte list testere posle rada, pre nego što se

ohladi. List testere se pri radu veoma ugreje.

fNe upotrebljavajte alat nikada bez uložne ploče.

Promenite uložnu ploču u kvaru. Bez besprekorne

uložne ploče možete se povrediti na list testere.

fKontrolišite redovno kabl i neka Vam oštećeni kabl

popravlja samo stručni servis za Bosch-električne

alate. Zamenite oštećene produžne kablove. Time se

obezbedjuje, da ostane sačuvana sigurnost električnog

alata.

fČuvajte nekorišćeni električni alat sigurno. Mesto

čuvanja mora biti suvo i da se može zaključavati. Ovo

sprečava da se električni alat ošteti čuvanjem ili da ga

koriste neupućene osobe.

fNe usmeravajte laserski zrak na osobe ili životinje i

sami ne gledajte u laserski zrak. Ovaj električni alat

proizvodi lasersko zračenje klase lasera 2 prema

EN 60825-1. Na taj način se osobe mogu zaslepiti.

fNe menjajte ugradjeni laser sa drugim laserom. Od

nekog lasera koji ne odgovara uz ovaj električni alat mogu

proizaći opasnosti za osobe.

fObezbedite radni komad. Radni komad kojeg čvrsto drže

zatezni uredjaji ili stega sigurnije se drži nego sa Vašom

rukom.

fNe napuštajte alat nikada pre nego se potpuno

zaustavi. Ne zaustavljeni upotrebljeni alati mogu

prouzrokovati povrede.

fNe koristite električni alat sa oštećenim kablom. Ne

dodirujte oštećeni kabl i izvucite mrežni utikač ako je

kabl za vreme rada oštećen. Oštećeni kabl povećava rizik

od električnog udara.

Simboli

Sledeći simboli mogu biti od značaja za upotrebu Vašeg

električnog alata. Zapamtite molimo simbole i njihovo

značenje. Prava interpretacija simbola pomoći će Vam da

bolje i sigurnije koristite električni alat.

Simboli i njihovo značenje

Lasersko zračenje

Ne gledajte u zrak

Klasa lasera 2

Ne idite sa svojim rukama u područja

testere, dok električni alat radi. Pri

kontaktu sa listom testere postoji opasnost

od povreda.

Nosite zaštitnu masku za prašinu.

OBJ_BUCH-1360-001.book Page 337 Tuesday, March 22, 2011 12:01 PM

338 | Srpski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Opis proizvoda i rada

Čitajte sva upozorenja i uputstva. Propusti

kod pridržavanja upozorenja i uputstava mogu

imati za posledicu električni udar, požar i/ili

teške povrede.

Upotreba prema svrsi

Elektirčni alat je zamišljen da kao stacionarni uredjaj izvodi

presecanja po dužini i popreko sa pravim postupkom

presecanja u drvetu. Pritom su mogući horizonalni uglovi

iskošenja od –52° do +60° kao i vertikalni uglovi iskošenja od

47° (sa leve strane) do 47° (sa desne strane).

Nosite zaštitne naočare.

Nosite zaštitu za sluh. Uticaj galame može

uticati na gubitak sluha.

Područje opasnosti! Držite što je moguće

više ruke, prste ili šake dalje od ovoga

područja.

Ne dolazite sa Vašim prstima izmedju

pokretnih delova kliznog kraka. Prsti se

mogu zgnječiti i povrediti u znatnoj meri.

Obratite pažnju na dimenzije lista testere. Presek otvora

mora odgovarati bez zazora vretenu alata. Ne upotrebljavajte

redukujuće komade ili adaptere.

Hvatajte električni alat za transport samo za

ova ozačena mesta (žljeb za hvatanje) ili za

transportne drške.

Ne nosite električni alat nikada za držku

klizne poluge.

Stezna drška otvorena:

Mogu se podešvati vertikalni uglovi iskošenja.

Stezna drška zatvorena:

Održava se podešeni vertikalni ugao iskošenja klizne poluge.

Pokazuje pojedine korake za podešavanje vertikalnog ugla

iskošenja.

1. Odvrnuti steznu dršku

2. Kliznu polugu iskrenuti lako u levo

3. Podesiti željeno područje ugla iskošenja na okruglom

dugmetu

Simboli i njihovo značenje

Ø 30

Ø 305 mm

Podesiti vertikalna područja ugla iskošenja na okruglom

dugmetu

Nagib lista testere u levo (45°do 0°)

Nagib lista testere u desno (0°do 45°)

Ukupno područje iskretanja klizne poluge

(–47°do +47°)

Za podešavanje željenih horizontalnih uglova mora se sto za

testerisanje slobodno pokretati odnosno blokada ugla je

fiksirana.

–Povucite polugu n i istovremeno pritisnite blokadu ugla

o napred nadole

Ne bacajte električni alat u kućno djubre!

Samo za EU-zemlje:

Prema evropskoj smernici 2002/96/EG o električnim i

elektronskim starim uredjajima i njihovim pretvaranjem u

nacionalno dobro ne moraju više neupotrebljivi električni

alati da se odvojeno sakupljaju i odvoze nekoj reciklaži koja

odgovara zaštiti čovekove sredine.

Simboli i njihovo značenje

OBJ_BUCH-1360-001.book Page 338 Tuesday, March 22, 2011 12:01 PM

Srpski | 339

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Rad električnog alata je zamišljen za presecanje tvrdog i

mekog drveta kao i iverice i ploča sa vlaknima.

Kod upotrebe odgovarajućih listova testere moguće je

testerisanje aluminijumskih profila i plastike.

Komponente sa slike

Označavanje brojevima kompenenti sa slika odnosi se na

prikaz električnog alata na grafičkim stranama.

1Kesa za prašinu

2Adapter za usisavanje

3Laserska tablica sa opomenom

4Drška

5Poluga za blokadu

6Zaštitna hauba

7Transportna drška

8Klatna zaštitna hauba

9Produžetak šine graničnika

10 Šina graničnika

11 Produžetak stola testere

12 Otvori za montažu

13 Uložna ploča

14 Blokada ugla

15 Dugme za fiksiranje za željeni ugao iskošenja

(horizontalan)

16 Poluga za podešavanje ugla iskošenja (horizontalan)

17 Zatezna drška za željeni ugao iskošenja (vertikalan)

18 Urezi za standardni ugao iskošenjal

19 Žljeb za zahvatanje

20 Imbus ključ (6 mm/4 mm)

21 Imbus ključ (2 mm)

22 Stega

23 Klizni valjčić

24 Pokazivač ugla (vertikalan) za desno područje ugla

iskošenja (0° do 47°)

25 Odbijač strugotine

26 Stezna poluga kliznog mehanizma

27 Zaštitni poklopčić lasera

28 Klizna poluga

29 Zavrtanj za podešavanje dubinskog graničnika

30 Dubinski graničnik

31 Osigurač za transport

32 Skala za ugao iskošenja (vertikalan)

33 Pokazivač ugla (vertikalan) za levo područje ugla

iskošenja (47° do 0°)

34 Dugme za podešvanje zar 22,5°- ugla iskošenja

(vertikalan)

35 Zavrtanj za blokadu dužnog graničnika

36 Dužni graničnik

37 Skala za ugao iskošenja (horizontalan)

38 Postolje testere

39 Okruglo dugme za podešavanje područja ugla

iskošenja(vertikalan)

40 List testere

41 Izbacivanje piljevine

42 Zavrtanj za blokadu polužnog sistema 43

43 Polužni sistem zaštitne klatne haube

44 Prednji zavrtanj za pričvršćivanje

(Pokrivna ploča/klatna zaštitna hauba)

45 Zadnji zavrtanj za pričvršćivanje

(Pokivna ploča/klatna zaštitna hauba)

46 Pokrivna ploča

47 Blokada vretena

48 Imbus zavrtanj (6 mm) za pričvršćivanje lista testere

49 Zatezna prirubnica

50 Unutrašnja zatezna prirubnica

51 Stezna poluga produžetka stola za testerisanje

52 Stezna poluga produžetka granične šine

53 Krajnji lim

54 Prigušivač

55 Zavrtnji za podešavanje prigušivača

56 Otvori za stegu

57 Leptir zavrtanj

58 Poluga sa navojem

59 Pokazivač ugla (horizontalan)

60 Prekidač za uključivanje-isključivanje

61 Prekidač za laser (označavanje linije presecanja)

62 Zavrtnji za uložnu ploču

63 Stezni zavrtanj dužnog graničnika

64 Zavrtanj za podešavanje pozicije lasera (da leži na istoj

ravni)

65 Zavrtnji za zaštitni poklopčić lasera

66 Zavrtanj za pričvršćivanje montažne ploče lasera

67 Zavrtanj za pričvršćivanje za kućište lasera

68–70

Zavrtnji za osnovno podešavanje 0° (vertikalni ugao

iskošenja)

71 Zavrtanj za osnovno podešavanje 45° (levi vertikalan

ugao iskošenja)

72 Zavrtanj za osnovno podešavanjee 45° (desni vertikalan

ugao iskošenja)

73 Zavrtanj za podešavanje skale 37 za ugao iskošenja

(horizontalan)

74 Zavrtanj za pokazivač ugla (horizontalan)

75 Zavrtanj za podešavanje sile stezanja drške za

zatezanje 17

76 Čičak traka

Prikazani ili opisani pribor ne spada u standardno pakovanje.

Kompletni pribor možete da nađete u našem programu pribora.

OBJ_BUCH-1360-001.book Page 339 Tuesday, March 22, 2011 12:01 PM

340 | Srpski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Tehnički podaci

Informacije o šumovima/vibracijama

Izmerene vrednosti buke utvrđene su u skladu sa EN 61029.

Nivo šumova uredjaja označen sa A iznosi tipično: Nivo

zvučnog pritiska 93 dB(A); Nivo snage zvuka 106 dB(A).

Nesigurnost K=3 dB.

Nosite zaštitu za sluh!

Ukupne vrednosti vibracija (Zbir vektora tri pravca) su

dobijene prema EN 61029:

Emisiona vrednost vibracija ah <2,5m/s2, Nesigurnost K

=1,5m/s2.

Nivo vibracija naveden u ovim uputstvima je izmeren prema

mernom postupku koji je standardizovan u EN 61029 i može

da se koristi za poredjenje električnih alata jedan sa drugim.

Pogodan je i za privremenu procenu opterećenja vibracijama.

Navedeni nivo vibracija predstavlja prvenstveno primenu

električnog alata. Ako se svakako električni alat upotrebljava

za druge namene sa drugim upotrebljenim alatima ili

nedovoljno održavanja, može doći do odstupanja nivoa

vibracija. Ovo može u značajnoj meri povećati opterećenje

vibracijama preko celog radnog vremena.

Za tačnu procenu opterećenja vibracijama trebalo bi uzeti u

obzir i vreme, u kojem je uredjaj uključen ili radi, medjutim

nije stvarno u upotrebi. Ovo može značajno redukovati

opterećenje vibracijama preko celog radnog vremena.

Utvrdite dodatne mere sigurnosti radi zaštite radnika pre

delovanja vibracija kao na primer: Održavanje električnog

alata i upotrebljeni alati, održavanje toplih ruku, organizacija

odvijanja posla.

Izjava o usaglašenosti

Izjavljujemo na vlastitu odgovornsot da je dole „Tehnički

podaci“ opisani proizvod usaglašen sa sledećim standardima

ili normativnim aktima:

EN 61029, EN 60825-1 prema odredbama smernica

2004/108/EG, 2006/42/EG.

Tehnička dokumentacija kod:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montaža

fIzbegavajte nenameran start električnog alata. Za

vreme montaže i kod svih radova na električnom alatu

nesme mrežni utikač da je priključen na struju.

Obim isporuke

Izvadite sve isporučene delove oprezno iz svoga pakovanja.

Izvadite sav materijal od pakovanja električnog uredjaja i

isporučenog pribora.

Pre prvog puštanja u rad električnog alata prekontrolišite da li

su svi dole navedeni delovi isporučeni.

–Testera za panele sa montiranim listom testere

–Drška za fiksiranje 15

–Kesa za prašinu 1

–Imbus ključ 20

–Imbus ključ 21

(pod zaštitnim poklopcom lasera 27)

–Stega 22

Testera za panel GCM 12 GDL Professional

Broj predmeta 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Nominalna primljena snaga W 2000 1500 1800

Broj obrtaja na prazno min-1 3800 3800 3800

Ograničavanje struje kretanja zzz

Tip lasera nm

635

Klasa lasera 222

Težina prema EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Klasa zaštite /II /II /II

Dozvoljene dimenzije radnog komada (maksimalno/minimalno) pogledajte stranicu 345.

Podaci važe za nominalne napone [U] od 230 V. Kod napona koji odstupaju i izvodjenja specifičnih za zemlje mogu ovi podaci varirati.

Molimo da obratite pažnju na broj predmeta na tipskoj tablici Vašeg električnog alata. Trgovačke oznake pojedinih električnih alata mogu varirati.

Dimenzije za pogodne listove testere

Presek lista testere mm 305

Osnovna debljina lista mm 1,7–2,6

Presek otvora mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 340 Tuesday, March 22, 2011 12:01 PM

Srpski | 341

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Uputstvo: Prekontrolišite električni alat na eventualna

oštećenja.

Pre dalje upotrebe električnog alata moraju se uredjaji zaštite

ili lako oštećeni delovi brižljivo ispitati u pogledu svoje

besprekorne i namenjene funkcije. Prekontrolišite, da li

pokretni delovi funkcionišu besprekorno i ne zaglavljuju, ili da

li su delovi oštećeni. Svi delovi moraju biti ispravno montirani

i ispunjavati sve uslove, da bi obezbedili besprekoran rad.

Oštećeni uredjaji zaštite i delovi moraju se stručno popraviti ili

zameniti u priznatoj stručnoj radionici.

Dodatni alat potreban za obim isporuke:

–Krstasta odvrtka

–Viljuškasti ključ (veličina: 8 mm)

–Okasti, viljuškasti i cevasti ključ (veličina: 10 mm i 17 mm)

Montiranje drške za fiksiranje

(pogledajte sliku a)

–Uvrnite dršku za pričvršćivanje 15 u odgovarajući otvor

iznad poluge 16.

fUvek čvrsto stegnite dugme za fiksiranje 15 pre

testerisanja. List testere se može inače iskositi u radnom

komadu.

Stacionarna ili fleksibilna montaža

fRadi obezbedjivanja sigurnog rukovanja morate

montirati električni alat pre upotrebe na ravnu i

stabilnu radnu površinu (na primer radni sto).

Montaža na radnoj površini (pogledajte sliku b1)

–Pričvrstite električni alat sa nekom pogodnom vezom sa

zavrtnjima na radnu površinu. Za to služe otvori 12.

Montaža na jednom Bosch-radnom stolu

(GTA 2500 W, GTA 3700, GTA 3800)

(pogledajte sliku b2)

GTA-radni stolovi Bosch-a nude električnom alatu stabilnost

na svakoj podlozi sa nožicama koje se podešavaju po visini.

Nasloni radnog komada na radnom stolu služe kao pomoć za

duže radne komade.

fČitajte sva upozorenja i uputstva priložena radnom

stolu. Propusti kod pridržavanja upozorenja i uputstava

mogu imati za posledicu električni udar, požar i/ili teške

povrede.

fMontirajte radni sto korektno, pre nego što ste

montirali električni alat. Besprekorna montaža je važna

da bi sprečili rizik od urušavanja.

–Montirajte električni alat u transportnom položaju na radni

sto.

Usisavanje prašine/piljevine

Prašine od materijala kao što je premaz koji sadrži olovo, neke

vrste drveta, minerali i metal mogu biti štetni po zdravlje.

Dodir ili udisanje prašine mogu izazvati alergijske reakcije i/ili

oboljenja disajnih puteva radnika ili osoba koje se nalaze u

blizini.

Neke prašine kao od hrasta i bukve važe kao izazivači raka,

posebno u vezi sa dodatnim materijama za obradu drveta

(hromati, zaštitna sredstva za drvo). Materijal koji sadrži

azbest smeju raditi samo stručnjaci.

–Koristite uvek usisivač za prašinu.

–Pobrinite se za dobro provetravanje radnog mesta.

–Preporučuje se, da se nosi zaštitna maska za disanje sa

klasom filtera P2.

Obratite pažnju na propise za materijale koje treba obradjivati

u Vašoj zemlji.

Usisavanje prašine/piljevine može blokirati prašinom ili

piljevinom ili lomljenim komadima od radnog komada.

–Isključite električni alat i izvucite mrežni utikač iz utičnice.

–Sačekajte da se list testere kompletno zaustavi.

–Pronadjite uzrok blokade i uklonite je.

fIzbegavajte sakupljanje prašine na radnom mestu.

Prašine se mogu lako zapaliti.

Posebno usisavanje (pogledajte sliku c)

Za jednostavno sakupljanje strugotine koristite isporučenu

kesu za prašinu 1.

fKontrolišite i čistite kesu za prašinu posle svake

upotrebe.

fDa bi izbegli opasnost od požara, uklonite pri

testerisanju aluminijuma kesu za prašinu.

–Nataknite i okrenite kesu za prašinu tako 1 na adaptrer za

usisavanje 2, da priključak adaptera za usisavanje uskoči u

žljeb na kesi za prašinu.

Kesa za prašinu i adapter za usisavanje ne smeju nikada za

vreme usisavanja da dodju u dodir sa pokretnim delovima

uredjaja.

Praznite na vreme kesu za prašinu.

Usisavanje sa strane

Za usisavanje možete priključiti na adapter za usisavanje 2 i

jedno crevo za usisavanje (Ø35 mm).

–Utaknite crevo za usisavanje prašine u adapter za

usisavanje 2.

Usisivač mora biti pogodan za materijal koji treba obradjivati.

Upotrebljavajte prilikom usisavanja posebno po zdravlje

štetnih prašina, prašine koje izazivaju rak ili suvih prašina

specijalan usisivač.

Čišćenje adaptera za usisavanje

Za obezbedjivanje optimalnog usisavanja mora se adapter za

usisavanje 2 redovno čistiti.

–Svucite okrećući adapter za usisavanje 2 sa izlaza za

piljevinu 41.

–Uklonite lomljene komade radnog komada i piljevinu.

–Pritiskajte ponovo adapter za prašinu okrećući na izlaz za

piljevinu, sve dok ne uskoči na svoje mesto preko držećeg

prstena izlaza za prašinu.

Promena lista testere (pogledajte slike d1–d4)

fIzvucite pre svih radova na električnom alatu mrežni

utikač iz utičnice.

fNosite pri montaži lista testere zaštitne rukavice. Pri

dodiru lista testere postoji opasnost od povrede.

Koristite samo listove testere čija je maksimalno dozvoljena

brzina veća od broja obrtaja u praznom hodu Vašeg

električnog alata.

OBJ_BUCH-1360-001.book Page 341 Tuesday, March 22, 2011 12:01 PM

342 | Srpski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Upotrebljavajte samo listove testere, koji odgovaraju

karakteristikama koje su navedene u ovom uputstvu za rad i

prekontrolisani prema EN 847-1 i odgovarajuće obeleženi.

Upotrebljavajte samo listove testere koje je preporučio

proizvodjač ovoga električnog alata i koji su pogodni za

materijal koji hoćete da obradjujete.

Demontaža lista testere

–Dovedite električni alat u radnu poziciju.

–Navrnite rukom zavrtanj za blokadu 42, da bi polužni

sistem 43 mogao dole slobodno da visi.

–Odvrnite zavrtanj za pričvršćivanje 44 (ca. 2 okretaja) sa

imbus ključem (4 mm) 20.

Nemojte sasvim odvrnuti zavrtanj.

–Odvrnite zavrtanj za pričvršćivanje 45 (ca. 6 okretaja) sa

imbus ključem (4 mm) 20.

Nemojte sasvim odvrnuti zavrtanj.

–Svucite ploču poklopac 46 sa zavrtnja za pričvršćivanje 45

napred nadole.

–Pritisnite na polugu za blokadu 5 i iskrenite klatnu zaštitnu

haubu 8 unazad.

Držite klatnu zaštitnu haubu u ovoj poziciji.

–Obesite polužni sistem 43 sa otvorom preko zavrtnja za

pričvršćivanje 45.

Na taj način održava se klatna zaštitna hauba u otvorenom

položaju.

–Okrenite imbus zavrtanj 48 sa imbus ključem (6 mm) 20 i

pritisnite istovremeno blokadu vretena 47 da uskoči na

svoje mesto.

–Držite blokadu vretena 47 pritisnutu i odvrnite zavrtanj 48

napolje u pravcu kazaljke na satu (levi navoj).

–Skinite zateznu prirubnicu 49.

–Skinite list testere 40.

Ugradnja lista testere

U slučaju potrebe, čistite pre ugradnje sve delove koje treba

montirati.

–Stavite novi list testere na unutrašnju zateznu prirubnicu

50.

fObratite pažnju pri ugradnji, da pravac presecanja

zuba (pravac strelice na listu testere) bude usaglašen

sa pravcem strelice na zaštitnoj haubi.

–Postavite zateznu prirubnicu 49 i zavrtanj 48.

Pritiskajte blokadu vretena 47 sve dok ne uskoči na svoje

mesto i stegnite zavrtanj suprotno od kazaljke na satu.

–Odvojite polužni sistem 43 od zavrtnja za pričvršćivanje

45 i pomerite klatnu zaštitnu haubu ponovo na dole.

–Pomerite ploču poklopca 46 ponovo ispod zavrtnja za

pričvršćivanje 45.

–Stegnite ponovo čvrsto zavrtnje za pričvršćivanje 45 i 44.

–Gurnite polužni isistem 43 na svoju prvobitnu poziciju i

ponovo stegnite zavrtanj za blokadu 42 rukom.

Rad

fIzvucite pre svih radova na električnom alatu mrežni

utikač iz utičnice.

Osiguranje transporta (pogledajte sliku A)

Osiguranje transporta 31 Vam omogućuje lakše rukovanje

električnim alatom pri transportu do raznih mesta upotrebe.

Oslobadjanje osiguranja električnog alata (radna

pozicija)

–Pritisnite kliznu polugu 28 na dršci 4 malo na dole, da bi

rasteretili osigurač transporta 31.

–Povucite osiguranje transporta 31 sasvim napolje.

–Pomerite kliznu polugu polako na gore.

Obezbedjivanje električnog alata (transportna pozicija)

–Pomerite kliznu polugu 28 sasvim na dole i obezbedite je u

ovoj poziciji (pogledajte „Blokiranje klizne poluge“,

stranu 342).

–Pomerite kliznu polugu toliko na dole, da osigurač

transporta 31 može pritisnuti sasvim unutra.

Dalja uputstva za transport pogledajte stranicu 349.

Blokada klizne poluge

Klizajući mehanizam klizne poluge 28 može da se blokira sa

polugom za stezanje 26. Pritom su moguće dve pozicije klizne

poluge:

–Klizna poluga je pomerena sasvim nazad (za sečenje sa

presecanjem)

–Klizna poluga je pomaknuta sasvim napred (za kompaktnu

poziciju za transport)

Osloboditi kliznu polugu blokade (pogledajte sliku B1)

Posle osobadjanja klizne poluge blokade 28 kompletan

klizajući mehanizam je upotrebljiv.

–Pritisnite polugu za stezanje 26 dole do graničnika.

Stezni klin poluge za stezanje oslobadja oba donja zglobna

dela klizne poluge.

Blokiranje klizne poluge (pogledajte sliku B2)

Klizna poluga je pomerena sasvim nazad:

–Pomerite kliznu polugu 28 unazad do graničnika.

Oba gornja zglobna dela klizne poluge stoje sada uspravno

i zatvoreni su.

–Pomerite steznu polugu 26 uvis da bi stezni klin bio

pozicioniran izmedju oba zglobna dela klizne poluge.

Klizna poluga koja je pomerena sasvim nazad 28 je na taj

način u blokadi.

Klizna poluga je pomaknuta sasvim napred:

–Pomerite kliznu polugu 28 napred do graničnika.

Klizajući mehanizam je sada kompletno izašao napolje.

–Pomerite steznu polugu 26 uvis da bi stezni klin bio

pozicioniran izmedju oba zglobna dela klizne poluge.

Klizna poluga izvučena sasvim napred 28 je na taj način

blokirana.

OBJ_BUCH-1360-001.book Page 342 Tuesday, March 22, 2011 12:01 PM

Srpski | 343

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Priprema za rad

Produžavanje stola testere (pogledajte sliku C)

Dugi radni komadi se moraju na slobodnom kraju podložiti ili

podupreti.

Sto za testerisanje može se povećavati pomoću produživača

stola 11 ulevo ili udesno.

–Sklopite steznu polugu 51 unutra.

–Izvucite produživač stola testere 11 do željene dužine

napolje (maksimalno 250 mm).

–Za fiksiranje produžetka stola testere pritisnite ponovo

steznu polugu 51 napolje.

Produžavanje šine graničnika (pogledajte sliku D)

Kod vertikalnih uglova iskošenja morate pomerati

produžavanja šine granične 9.

–Pomerite steznu polugu 52 napred.

–Pomerite produžetak šine graničnika 9 sasvim napolje.

–Za fiksiranje produžetka šine graničnika pritisnite ponovo

steznu polugu 52 unazad.

Uklanjanje produžetka šine graničnika

(pogledajte sliku E)

Pri ekstremno vertikalnim uglovima iskošenja moraju se

produžeci šine graničnika 9 sasvim ukloniti.

–Okrenite lim za zatvaranje 53 napolje.

–Pomerite steznu polugu 52 napred.

–Pomerite produžetak šine graničnika 9 sasvim napolje.

–Podignite produžetak šine graničnika uvis.

Podešavanje prigušenja klizne poluge (pogledajte sliku F)

Klizajući mehanizam klizne poluge 28 je u fabrici unapred

podešen i nije prigušen kod isporuke električnog alata.

Možete podesiti prigušenje klizajućeg mehanizma

individualno na prigušivaču 54:

tvrdo – kontrolisani radni pokreti;

meko – brzo presecanje testere.

–Odvrnite oba zavrtnja za podešavanje 55 sa imbus ključem

(4 mm) 20 za meko prigušenje

ili

Stegnitge oba zavrtnja za podešavanje 55 jače za tvrdje

prigušenje.

Pričvršćivanje radnog komada (pogledajte sliku G)

Radi obezbedjivanja optimalne radne jedinice morate uvek

čvrsto steći radni komad.

Ne obradjujte radne komade koji su suviše mali za zatezanje.

–Pritisnite radni komad čvrsto na šinu graničnika 10.

–Utaknite isporučenu stegu 22 u jedan od otvora

predvidjenih za to 56.

–Odvrnite leptir zavrtanj 57 i prilagodite stegu radnom

komadu. Ponovo stegnite leptir zavrtanj.

–Stegnite čvrsto radni komad okretanjem stege 58.

Podešavanje horizontalnih uglova iskošenja

Radi obezbedjivanja preciznih sečenja morate posle

intenzivne upotrebe prekontrolisati osnovna podešavanja

električnog alata i u datom slučaju podesiti (pogledajte

„Prekontrolisati i podesiti osnovna podešavanja“,

stranicu 347).

fUvek čvrsto stegnite dugme za fiksiranje 15 pre

testerisanja. List testere se može inače iskositi u radnom

komadu.

Podešavanje horizontalnog standardnog – ugla i ugla

iskošenja (pogledajte sliku H)

Za brže i preciznije podešavanje često korišćenih uglova

iskošenja predvidjeni su na stolu testere urezi 18:

–Odvrnite dugme za fiksiranje 15, ako je stegnuto.

–Povucite polugu 16 i okrenite sto testere 38 do željenog

ureza na levo ili desno.

–Pustite ponovo polugu. Poluga mora osetno uskočiti u

urez.

Podešavanje željenog horizontalnog ugla iskošenja

(pogledajte sliku I)

Horizontalan ugao iskošenja može da se podešava u području

od 52° (na levoj strani) do 60° (na desnoj strani).

–Odvrnite dugme za fiksiranje 15, ako je stegnuto.

–Povucite polugu 16 i pritisnite istovremeno ugaonu

blokadu 14 napred na dole.

Poluga 16 se na taj način blokira i sto za teserisanje se

slobodno pokreće.

–Okrenite sto za testerisanje 38 na dršci za fiksiranje u levo

ili desno sve dok pokazivač ugla 59 ne pokaže željeni ugao

iskošenja.

–Stegnite ponovo dugme za fiksiranje 15.

–Da bi polugu 16 ponovo oslobodili (za podešavanje

standardnih uglova iskošenja), pomerite polugu uvis.

Blokada ugla 14 uskače nazad u svoju prvobitnu poziciju i

poluga 16 može ponovo da uskoči na svoje mesto u

žljebove 18.

Podešavanje vertikalnog ugla iskošenja

Radi obezbedjivanja preciznih sečenja morate posle

intenzivne upotrebe prekontrolisati osnovna podešavanja

električnog alata i u datom slučaju podesiti (pogledajte

„Prekontrolisati i podesiti osnovna podešavanja“,

stranicu 347).

Vertikalni ugao iskošenja može da se podešava u području od

47° (leva strana) do 47° (desna strana).

Za brzo i precizno podešavanje često korišćenih uglova

iskošenja predvidjeni su graničnici za uglove 0°, 22,5°, 45° i

47°.

Podešavanje levog područja ugla iskošenja

(45°do 0°)

–Izvucite produžetak granične šine 9 sasvim napolje.

(pogledajte „Produžavanje šine graničnika“, Stranu 343)

–Odvrnite zateznu dršku 17.

–Iskrećite kliznu polugu na dršci 4 ulevo sve dok pokazivač

ugla 33 ne pokaže željeni ugao iskošenja.

–Držite kliznu polugu u ovoj poziciji i stegnite zateznu dršku

ponovo 17

levo desno

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 343 Tuesday, March 22, 2011 12:01 PM

344 | Srpski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Sila stezanja zatezne drške mora sigurno držati poziciju

klizne poluge kod svakog željenog vertikalnog ugla

iskošenja.

Podešavanje desnog područja ugla iskošenja

(0°do 45°) (pogledajte sliku J)

–Izvucite desni produživač granične šine 9

sasvim napolje. (pogledajte „Produžavanje

šine graničnika“, Stranu 343)

–Odvrnite zateznu dršku 17.

–Iskrećite kliznu polugu na dršci 4 iz 0°-pozicije malo ulevo

i okirećite rotirajuće dugme 39 sve dok se ne pokaže

željeni ugao iskošenja.

–Iskrećite kliznu polugu na dršci 4 udesno sve dok

pokazivač ugla ne pokaže 24 željeni ugao iskošenja.

–Držite kliznu polugu u ovoj poziciji i stegnite zateznu dršku

ponovo 17

Sila stezanja zatezne drške mora sigurno držati poziciju

klizne poluge kod svakog željenog vertikalnog ugla

iskošenja.

Standardni ugao iskošenja 0°

Da bi se standardni ugao iskošenja 0° mogao lako i ponovo

podesiti, uskače rotirajuće dugme 39 u područje ugla

iskošenja .

–Iskrenite kliznu polugu sa desne strane preko 0°-pozicije.

Podešavanje celokupnog područja ugla

iskošenja (–47°do +47°)

–Izvucite oba produžetka granične šine 9

sasvim napolje (pogledajte „Produžavanje

šine graničnika“, Stranu 343)

–Odvrnite zateznu dršku 17.

–Iskrećite kliznu polugu na dršci 4 iz 0°-pozicije malo ulevo

i okirećite rotirajuće dugme 39 sve dok se ne pokaže

željeni ugao iskošenja.

–Iskrenite kliznu polugu na dršci 4 ulevo ili udesno sve dok

pokazivač ugla 33 ili 24 ne pokaže željeni ugao iskošenja.

–Držite kliznu polugu u ovoj poziciji i stegnite zateznu dršku

ponovo 17

Sila stezanja zatezne drške mora sigurno držati poziciju

klizne poluge kod svakog željenog vertikalnog ugla

iskošenja.

Standardni ugao iskošenja 22,5° (pogledajte sliku K)

–Izvucite dugme za podešavanje 34 sasvim napolje i

okrenite ga za 90°. Potom iskrećite kliznu polugu na dršci

4 sve dok klizna poluga čujno ne uskoči na svoje mesto.

Puštanje u rad

fObratite pažnju na napon mreže! Napon strujnog izvora

mora biti usaglašen sa podacima na tipskoj tablici

električnog alata.

Uključivanje (pogledajte sliku L)

–Za puštanje u rad povucite prekidač za uključivanje-

isključivanje 60 u pravcu ručice 4.

Uputstvo: Iz sigurnosnih razloga ne može se prekidač za

uključivanje-isključivanje 60 blokirati, već mora za vreme

rada stalno ostati pritisnut.

Samo pritiskivanjem na polugu za blokadu 5 može se voditi

klizna poluga nadole.

–Za testerisanje morate stoga dodatno radi povlačenja

prekidača za uključivanje- isključivanje pritisnuti polugu za

blokadu 5.

Isključivanje

–Za isključivanje pustite prekidač za

uključivanje/isključivanje 60.

Ograničavanje struje kretanja

Elektronsko ograničavanje struje kretanja ograničava snagu

pri uključivanju električnog alata i omogućava rad sa

osiguračem od 16 A.

Uputstvo: Ako električni alat radi odmah posle uključivanja sa

punim obrtajima, isključen je graničnik za struju kretanja.

Električni alat mora odmah hitno da se šalje u servis, adresu

pogledajte u odeljku „Servis i savetovanja kupaca“,

strana 350.

Uputstva za rad

Opšta upozorenja o testeri

fStegnite uvek čvrsto okruglu hvataljku za

pričvršćivanje 15 i zateznu hvataljku 17 pre

testerisanja. List testere može se inače u radnom komadu

iskositi.

fKod svih sečenja morate se najpre uveriti, da list

testere nijednog momenta ne može dodirivati šinu

graničnika, stegu ili druge delove uredjaja. Uklonite

eventualno montirane pomoćne graničnike ili ih

odgovarajuće prilagodite.

Čuvajte list testere od udarca i potresa. Ne izlažite list testere

bočnom pritisku.

Ne obradjujte izvijene radne komade. Radni komad mora uvek

imati pravu ivicu radi postavljanja šine graničnika.

Dugi radni komadi se moraju na slobodnom kraju podložiti ili

podupreti.

Obeležavanje linije sečenja (pogledajte sliku M)

Dva laserska zraka Vam pokazuju širinu presecanja lista

testere. Na taj način možete tačno pozicionirati radni komad

za testerisanje, ne otvarajući klatnu zaštitnu haubu.

–Uključite laserske zrake sa prekidačem 61.

–Centrirajte Vaš marker na radnom komadu izmedju obe

laserske linije.

Uputstvo: Prekontrolišite pre testerisanja, da li se širina

presecanja još uvek ispravno pokazuje (pogledajte

„Baždarenje lasera“, stranu 347). Laserski zraci se mogu

pomeriti na primer usled vibracija kod intenzivne upotrebe.

Pozicija posluge (pogledajte sliku N)

fNe stojte u liniji sa listom testere ispred električnog

alata, već uvek bočno pomereni od lista testere. Na taj

način je Vaše telo zaštićeno od mogućeg povratnog

udarca.

–Držite podalje ruke, prste i šake od rotirajućeg lista

testere.

–Ne ukrštajte Vaše ruke ispred klizne poluge.

OBJ_BUCH-1360-001.book Page 344 Tuesday, March 22, 2011 12:01 PM

Srpski | 345

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Promena umetnih ploča (pogledajte sliku O)

Crvene umetne ploče 13 mogu se posle duže upotrebe

električnog alata pohabati.

Umetne ploče koje su u kvaru zamenite.

–Dovedite električni alat u radnu poziciju.

–Odvrnite zavrtnje 62 sa imbus ključem (4 mm) 20 i

uklonite stare uložne ploče.

–Ubacite novu desnu umetnu ploču.

–Zavrnite umetnu ploču sa zavrtnjima 62 što je moguće više

desno, tako da po celoj dužini mogućeg povlačenja list

testere ne dodiruje umetnu ploču.

–Ponovite radove analogno za novu levu umetnu ploču.

Dozvoljene dimenzije radnog komada

Maksimalni radni komadi:

Minimalni radni komadi

(= svi radni komadi, koji se sa isporučenom stegom 22 mogu

čvrsto steći levo ili desno od lista testere):

160 x 335 mm (dužina x širina)

maks. dubina sečenja (0˚/0˚): 104 mm

Testerisanje

Testerisanje bez vučenja (odsecanje) (pogledajte sliku P)

–Pomerite kliznu polugu 28 sasvim na dole i obezbedite je u

ovoj poziciji (pogledajte „Blokiranje klizne poluge“,

stranu 342).

Uverite se da je graničnik za dubinu 30 pritisnut sasvin

unutra i zavrtanj za baždarenje 29 prolazi kroz udubljenje u

pokretanju klizne poluga bez dodirivanja dubinskog

graničnika

–Stegnite radni komad prema dimenzijama.

–Podesite željeni ugao iskošenja (horizontalan i/ili

vertikalan)

–Uključite električni alat.

–Pritisnite na polugu za blokadu 5 i vodite kliznu polugu sa

drškom 4 polako nadole.

–Presecite radni komad sa ravnomernim pomeranjem

napred.

–Isključite električni alat i sačekajte da se list testere

kompletno umiri.

–Pomerite kliznu polugu polako na gore.

Testerisanje sa vučenjem (pogledajte sliku Q)

fDržite ručku pre uključivanja i za vreme cele radnje

presecanja dobro i čvrsto.Izvodite pri presecanju

kontrolisane pokrete sa kliznim krakom. Momenat

nepažnje može uticati na ozbiljne povrede usled kliznog

kraka koji se krajnje lako pokreće.

–Deblokirajtre kliznu polugu 28 (pogledajte „Osloboditi

kliznu polugu blokade“, stranu 342).

Prekontrolišitre izvlačenjem i vraćanjem klizne poluge 28,

da li je kompletan klizajući mehanizam upotrebljiv.

–Stegnite radni komad prema dimenzijama.

–Podesite željeni ugao iskošenja (horizontalan i/ili

vertikalan)

–Izvlačite kliznu polugu toliko od šine graničnika 10, sve dok

list testere ne bude ispred radnog komada.

–Uključite električni alat.

–Pritisnite na polugu za blokadu 5 i vodite kliznu polugu sa

drškom 4 polako nadole.

–Pritisnite sada kliznu polugu u pravcu šine graničnika 10 i

testerišite radni komad sa radnomernim pomeranjem

napred.

–Isključite električni alat i sačekajte da se list testere

kompletno umiri.

–Pomerite kliznu polugu polako na gore.

Testerisanje radnih komada (pogledajte sliku R)

Za jednostavno testerisanje radnih komada iste dužine

možete upotrebiti dužinski graničnik 36.

Možete montirati graničnik za dužinu na obe strane

produžetka stola testere 11.

–Odvrnite zavrtanj za blokadu 35 i preklopite graničnik za

dužinu 36 preko zavrtnja za stezanje 63.

–Ponovo čvrsto stegnite zavrtanj za blokadu 35.

–Podesite produžetak stola testere 11 na željenu dužinu

(pogledajte „Produžavanje stola testere“, stranu 342).

Ugao iskošenja visina x širina

[mm]

horizontalno vertikalno Radni komad na

šini graničnika Radni komad na

graničniku za distancu (pribor)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (levo) 50 x 335 50 x 295

0°45° (desno) 40 x 335 40 x 295

45°45° (levo) 50 x 240 50 x 200

45°45° (desno) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 345 Tuesday, March 22, 2011 12:01 PM

346 | Srpski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Podešavanje dubinskog graničnika (Testerisanje žljeba)

(pogledajte sliku S)

Dubinski graničnik morate pomeriti, ako testerišete neki žljeb

ili želite da upotrebite distancni graničnik (na primer Bosch

MSF 110).

–Iskrenite dubinski graničnik 30 napolje.

–Pritisnite polugu za blokadu 5 i iskrenite kliznu polugu u

željenu poziciju.

–Okrećite zavrtanj za baždarenje 29 sve dok kraj zavrtnja ne

dodirne dubinski graničnik 30.

–Pomerite kliznu polugu polako na gore.

Posebni radni komadi

Pri testerisanju izvijenih ili okruglih radnih komada morate ih

posebno obezbediti od klizanja. Na liniji sečenja ne sme

nastati zazor izmedju radnog komada, šine graničnika i

postolja testere.

Obrada fazonskih letvi (Letve poda ili tavanice)

Fazonske letve možete obradjivati na dva različita načina:

–postavljena nasuprot šine graničnika.

–da leže ravno na postolju testere.

Dalje možete izvoditi nezavisno od širine fazonske letve

sečenja sa ili bez povlačenja.

Uvek isprobajte podešeni ugao iskošenja najpre na nekom

odpadnom drvetu.

Podne letve

Sledeća tabela sadrži upozorenja za obradu podnih letvi.

Podešavanja postavljena

nasuprot šine

graničnika

ravno leži na

stolu za

testerisanje

Podna letva leva strana desna strana leva strana desna strana

Unutrašnja ivica horizontalni ugao

iskošenja 45° levo 45° desno 0°0°

vertikalni ugao

iskošenja 0°0°45° levo 45° desno

Pozicioniranje radnog

komada Donja ivica postolja

testere Donja ivica postolja

testere Gornja ivica šine

graničnika Gornja ivica šine

graničnika

Gotov radni komad

nalazi se ... ... levo od sečenja ... desno od sečenja ... levo od sečenja ... desno od sečenja

Spoljna ivica horizontalni ugao

iskošenja 45° desno 45° levo 0°0°

vertikalni ugao

iskošenja 0°0°45° desno 45° levo

Pozicioniranje radnog

komada Donja ivica postolja

testere Donja ivica postolja

testere Gornja ivica šine

graničnika Gornja ivica šine

graničnika

Gotov radni komad

nalazi se ... ... desno od sečenja ... levo od sečenja ... levo od sečenja ... desno od sečenja

OBJ_BUCH-1360-001.book Page 346 Tuesday, March 22, 2011 12:01 PM

Srpski | 347

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Letve tavanice (prema US-Standardu)

Prekontrolisati i podesiti osnovna podešavanja

Radi obezbedjivanja preciznih sečenja morate posle

intenzivne upotrebe prekontrolisati osnovna podešavanja

električnog alata i u datom slučaju podesiti.

Za to Vam je potrebno iskustvo i odgovarajući specijalan alat.

Bosch-servis izvodi ovaj posao brzo i pouzdano.

Baždarenje lasera

Pažnja: Za testiranje laserske funkcije mora se električni alat

priključiti na snabdevanje strujom

fNikada ne aktivirajte za vreme baždarenja lasera (na

primer pri pokretanju klizne poluge) prekidač za

uključivanje/isključivanje. Slučajno startovanje

električnog alata može uticati na povrede.

–Dovedite električni alat u radnu poziciju.

–Okrenite postolje testere 38 do ureza 18 za 0°. Poluga 16

mora osetno uskočiti u urez.

–Uključite laserske zrake sa prekidačem 61.

Prekontrolisati: (pogledajte sliku T1)

–Nacrtajte na radnom komadu pravu linizu presecanja.

–Pritisnite na polugu za blokadu 5 i vodite kliznu polugu sa

drškom 4 polako nadole.

–Centrirajte radni komad tako, da zubi lista testere budu u

liniji sa linijom presecanja.

–Držite radni komad u ovoj poziciji čvrsto i pomerite ponovo

polako uvis kliznu polugu.

–Stegnite radni komad.

–Uključite laserske zrake sa prekidačem 61.

Laserski zraci moraju celom dužinom levo i desno da budu na

istom rastojanju od označene linije presecanja, čak i ako se

klizna poluga vodi na dole.

Podešavanje tačnosti: (pogledajte sliku T2)

–Okrećite zavrtanj za podešavanje 64 sa imbus ključem

(2 mm) 21 sve dok laserski zrak na celoj dužini nema isto

rastojanje prema označenoj liniji presecanja na radnom

komadu.

Okretranje suprotno od kazaljke na satu pokreće laserski zrak

od leva na desno, okretanje u pravcu kazaljke na satu pokreće

laserski zrak od desna na levo.

Podešavanje paralelnosti: (pogledajte sliku T3)

–Odvrnite dva zavrtnja 65 zaštitnog poklopca lasera 27 sa

imbus ključem (4 mm) 20.

Uputstvo: Da bi došli do prednjeg zavrtnja zaštitnog

poklopca lasera, morate kliznu polugu malo iskretati

nadole sve dok ne budete mogli imbus ključ da utaknete

kroz jedan od proreza zaštitne klatne haube.

Kada hoćete da obradjujete u ležećem položaju letve plafona ravno na stolu za testerenje, morate

podesiti horizonalni ugao iskošenja na 31,6° (Sto za testerisanje je okrenut u levo ili desno) a vertikalni

ugao iskošenja na 33,9° (Klizna poluga je iskrenuta u levo ili desno).

Sledeća tabela sadrži uputstva za obradi letvi za plafon.

Podešavanja postavljena

nasuprot šine

graničnika

leži ravno na

postolju

testere

letve tavanice leva strana desna strana leva strana desna strana

Unutrašnja ivica horizontalni ugao

iskošenja 45° desno 45° levo 31,6° desno 31,6° levo

vertikalni ugao

iskošenja 0°0°33,9° levo 33,9° desno

Pozicioniranje radnog

komada Donja ivica šine

graničnika Donja ivica šine

graničnika Gornja ivica šine

graničnika

Gotov radni komad

nalazi se ... ... desno od sečenja ... levo od sečenja ... levo od sečenja ... desno od sečenja

Spoljna ivica horizontalni ugao

iskošenja 45° levo 45° desno 31,6° levo 31,6° desno

vertikalni ugao

iskošenja 0°0°33,9° desno 33,9° levo

Pozicioniranje radnog

komada Donja ivica šine

graničnika Donja ivica šine

graničnika Gornja ivica šine

graničnika

Gotov radni komad

nalazi se ... ... desno od sečenja ... levo od sečenja ... levo od sečenja ... desno od sečenja

52°

38°

52°

OBJ_BUCH-1360-001.book Page 347 Tuesday, March 22, 2011 12:01 PM

348 | Srpski

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Odvrnite zavrtanj za pričvršćivanje 66 (ca. 1–2 okretaja)

sa imbus ključem (2 mm) 21.

Nemojte sasvim odvrnuti zavrtanj.

–Pomerajte montažnu ploču lasera u desno ili u levo, sve

dok laserski zraci po celoj dužini ne budu paralelni sa

označenom linijom presecanja na radnom komadu.

–Držite monažnu ploču lasera u ovoj pozicjii i ponovo čvrsto

stegnite zavrtanj za pričvršćivanje 66.

–Prekontrolišite posle podešavanja ponovo poklapanje sa

linijom presecanja. Centrirajte još malo u datom slučaju

laserske zrake sa zavrtnjem za podešavanje 64.

–Pričvrstite ponovo zaštitni poklopac lasera 27.

Podešavanje bočnog odstupanja pri pokretanju klizne

poluge: (pogledajte sliku T4)

–Odvrnite dva zavrtnja 65 zaštitnog poklopca lasera 27 sa

imbus ključem (4 mm) 20.

Uputstvo: Da bi došli do prednjeg zavrtnja zaštitnog

poklopca lasera, morate kliznu polugu malo iskretati

nadole sve dok ne budete mogli imbus ključ da utaknete

kroz jedan od proreza zaštitne klatne haube.

–Odvrnite oba zavrtnja za pričvršćivanje 67 (ca.

1–2 okretaja) sa imbus ključem (2mm) 21.

Nemojte sasvim odvrnuti zavrtnje.

–Pomerajte kućište lasera u desno ili levo sve dok laserski

zraci pri pokretanju klizne poluga nadole ne prestanu sa

odstupanjem.

–Prekontrolišite posle podešavanja ponovo poklapanje sa

linijom presecanja. Centrirajte još malo u datom slučaju

laserske zrake sa zavrtnjem za podešavanje 64.

–Držite kućište lasera u ovoj pozicjii i ponovo čvrsto stegnite

zavrtnje za pričvršćivanje 67.

–Pričvrstite ponovo zaštitni poklopac lasera 27.

Podešavanje standardnog ugla iskošenja 0° (vertikalno)

–Dovedite električni alat u transportnu poziciju.

–Okrenite postolje testere 38 do ureza 18 za 0°. Poluga 16

mora osetno uskočiti u urez.

Prekontrolisati: (pogledajte sliku U1)

–Podesite granično merilo uglova na 90° i stavite ga na sto

za testerisanje 38.

Krak graničnog merila uglova mora da bude u ravni sa listom

trestere 40 na celoj dužini.

Podešavanje: (pogledajte sliku U2)

–Odvrnite zateznu dršku 17.

–Odvrnite oba zavrtanja za podešavanje 68 (najmanje

1 okretaj) sa nekim cevastim ključem (10 mm).

–Odvrnite zavrtanj za podešavanje 70 (ca. 3 okretaja) sa

imbus ključem (4 mm) 20.

–Uvrćite ili odvrćite zavrtanj za podešavanje 69 sa imbus

ključem (4 mm) 20 toliko sve dok krak ugaonog merila ne

bude sa listom testere u ravni na celoj dužini.

–Ponovo čvrsto stegnite zateznu dršku 17.

Potom prvo stegnite zavrtanj za podešavanje 70 i onda

ponovo čvrsto stegnite ostale zavrtnje 68.

U slučaju da pokazivač ugla 33 i 24 posle podešavanja nisu u

jednoj liniji sa 0°-oznakom na skali 32, odvrnite zavrtnje za

pričvršćivanje pokazivača uglova sa jednom krstastom

odvrtkom i centrirajte pokazivače ugla duž 0°-oznake.

Podešavanje standardkog ugla iskošenja 45° (levo,

vertikalno)

–Dovedite električni alat u radnu poziciju.

–Okrenite postolje testere 38 do ureza 18 za 0°. Poluga 16

mora osetno uskočiti u urez.

–Izvucite produžetak granične šine 9 sasvim napolje.

–Odvrnite zateznu dršku 17 i iskrenite kliznu polugu na dršci

4 do graničnika u levo (45°).

Prekontrolisati: (pogledajte sliku V1)

–Podesite granično merilo uglova na 45° i stavite ga na sto

za testerisanje 38.

Krak graničnog merila uglova mora da bude u ravni sa listom

trestere 40 na celoj dužini.

Podešavanje: (pogledajte sliku V2)

–Uvrćite ili odvrćite zavrtanj za podešavanje 71 sa jednim

viljuškastim ključem (8 mm) toliko sve dok se krak

ugaonog merila ne nadje sa listom testere u ravni po celoj

dužini.

–Ponovo čvrsto stegnite zateznu dršku 17.

Ako pokazivači ugla 33 i 24 posle podešavanja ne budu u liniji

sa 45°-oznake skale 32, prekontrolišite prvo još jednom 0°-

podešavanje za ugao iskošenja i pokazivač ugla. Potom

ponovite podešavanje 45°-ugla iskošenja.

Podešavanje standardnog ugla iskošenja 45° (desni,

vertikalan)

–Dovedite električni alat u radnu poziciju.

–Okrenite postolje testere 38 do ureza 18 za 0°. Poluga 16

mora osetno uskočiti u urez.

–Izvucite desni produživač granične šine 9 sasvim napolje.

–Odvrnite zateznu dršku 17.

–Iskrećite kliznu polugu na dršci 4 iz 0°-pozicije

u levo i okrećite rotirajuće dugme 39 sve dok se

ne pokaže desno područje ugla iskošenja.

–Iskrenite kliznu polugu na dršci 4 do graničnika

u desno (45°).

Prekontrolisati: (pogledajte sliku W1)

–Podesite granično merilo ugla na 135° i stavite ga na sto

testere 38.

Krak graničnog merila uglova mora da bude u ravni sa listom

trestere 40 na celoj dužini.

Podešavanje: (pogledajte sliku W2)

–Uvrćite ili odvrćite zavrtanj za podešavanje 72 sa

viljuškastim ključem (8 mm) toliko, sve dok krak ugaonog

merila ne bude u ravni sa listom testere na celoj dužini.

–Ponovo čvrsto stegnite zateznu dršku 17.

Ako pokazivači ugla 33 i 24 posle podešavanja ne budu u liniji

sa 45°-oznake skale 32, prekontrolišite prvo još jednom 0°-

podešavanje za ugao iskošenja i pokazivač ugla. Potom

ponovite podešavanje 45°-ugla iskošenja.

Centriranje skale za horizontalne uglove iskošenja

–Dovedite električni alat u radnu poziciju.

–Okrenite postolje testere 38 do ureza 18 za 0°. Poluga 16

mora osetno uskočiti u urez.

OBJ_BUCH-1360-001.book Page 348 Tuesday, March 22, 2011 12:01 PM

Srpski | 349

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Prekontrolisati: (pogledajte sliku X1)

–Podesite granično merilo uglova na 90° i postavite ga

izmedju šine graničnika 10 i lista testere 40 na sto testere

38.

Krak graničnog merila uglova mora da bude u ravni sa listom

trestere 40 na celoj dužini.

Podešavanje: (pogledajte sliku X2)

–Odvrnite sva četiri zavrtnja za podešavanje 73 sa imbus

ključem (4 mm) 20 i okrećite sto za testerisanje 38

zajedno sa skalom 37 sve dok krak ugaonog merila ne bude

u ravni sa listom testere na celoj dužini.

–Ponovo čvrsto stegnite zavrtnje.

U slučaju da pokazivač ugla 59 posle podešavanja nije u

jednoj liniji sa 0°-oznakom skale 37, odvrnite zavrtanj 74 sa

nekom krstastom odvrtkom i centrirajte pokazivač ugla duž

0°-oznake.

Podešavanje sile stezanja zatezne drške 17

(pogledajte sliku Y)

Sila stezanja zatezne drške 17 se može podešavati.

Prekontrolisati:

–Sila stezanja zatezne drške mora sigurno držati poziciju

klizne poluge kod svakog željenog vertikalnog ugla

iskošenja.

Podešavanje:

–Odvrnite zateznu dršku 17.

–Okrenite zavrtanj za podešavanje 75 sa nekim cevastim

ključem (17 mm) suprotno od kazaljke na satu, da bi

smanjili silu stezanja ili okrenite u pravcu kazaljke na satu

da bi silu stezanja povećali.

–Podesite vertikalan ugao iskošenja, stegnite ponovo čvrsto

zateznu dršku 17 i prekontrolišite, da li je dostignuta

željena slika stezanja.

Transport (pogledajte sliku Z)

Pre transporta električnog alata morate izvesti sledeće

zahvate.

–Pomerite kliznu polugu 28 sasvim na dole i obezbedite je u

ovoj poziciji (pogledajte „Blokiranje klizne poluge“,

stranu 342).

–Uverite se da je graničnik za dubinu 30 pritisnut sasvin

unutra i zavrtanj za baždarenje 29 prolazi kroz udubljenje u

pokretanju klizne poluga bez dodirivanja dubinskog

graničnika

–Pomerite kliznu polugu toliko na dole, da osigurač

transporta 31 može pritisnuti sasvim unutra.

–Gurnite produžetke stola testere 11 sasvim unutra.

–Podesite neki vertikalan ugao iskošenja od 0° i stegnite

čvrsto zateznu dršku 17.

–Okrenite sto testere 38 do graničnika ulevo i stegnite

okruglu dršku za stezanje 15.

–Povežite zajedno mrežni kabel sa čičak trakom 76.

–Uklonite sve delove pribora, koji se ne mogu čvrsto

montirati na električnom alatu.

Stavite nekorišćene listove testere za transport ako je

moguće u jednu zatvorenu kutiju.

–Nosite električni alat za transportnu dršku 7 ili uhvatite

udubljenja za hvatanje 19 bočno na postolju testere.

fUpotrebljavajte pri transportu električnog alata samo

transportne uredjaje a nikako zaštitne uredjaje, kliznu

polugu 28 ili dršku 4.

fNosite električni alat uvek udvoje, da bi izbegli povrede

ledja.

Održavanje i servis

Održavanje i čišćenje

fIzvucite pre svih radova na električnom alatu mrežni

utikač iz utičnice.

Ako bi električni alat i pored brižljivog postupka izrade i

kontrole nekada otkazao, popravku mora vršiti neki

autorizovani servis za Bosch-električne alate.

Molimo navedite neizostavno kod svih pitanja i naručivanja

rezervnih delova broj predmeta sa 10 brojčanih mesta prema

tipskoj tablici električnog alata.

Čišćenje

Držite električni alat i proreze za ventilaciju čiste, da bi dobro

i sigurno radili.

Oscilatorna zaštitna hauba se uvek mora slobodno pokretati i

automatski moći zatvarati. Držite zato područje oko

oscilatorne zaštitne haube uvek čisto.

–Uklonite posle svakog rada prašinu i piljevinu

izduvavanjem sa komprimovanim vazduhom ili sa nekom

četkicom.

–Čistite redovno klizajući valjčić 23 i kliznu polugu 28.

Pribor

Brza stega . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 125

Umetne ploče . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Kesa za prašinu . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Disatancni graničnik MSF 110. . . . . . . . . . . . 2 610 015 461

Adapter za usisavanje. . . . . . . . . . . . . . . . . . .2 607 001 977

Radn i sto GTA 2500 W . . . . . . . . . . . . . . . . .0 601 B12 100

Radni sto GTA 3800 . . . . . . . . . . . . . . . . . . . .0 601 B24 000

Usisivač za drvo GAS 50 M. . . . . . . . . . . . . . .0 601 988 103

Radnja svetiljkaMSLED 170

EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Listovi testere za drvo i ploče, panele i letve

List testere 305 x 30 mm,

60 Zubi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 641 768

Listovi testere za plastiku i nemetale

List testere 305 x 30 mm,

96 Zubi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

List testere 305 x 30 mm,

96 Zubi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

OBJ_BUCH-1360-001.book Page 349 Tuesday, March 22, 2011 12:01 PM

350 | Slovensko

1 609 929 W31 | (22.3.11) Bosch Power Tools

Listovi testere za sve vrste laminata za podove

List testere 305 x 30 mm,

96 Zubi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi popravke i održavanja

Vašeg proizvoda kao i u vezi rezervnih delova. Šematske

prikaze i informacije u vezi rezervnih delova naći ćete i pod:

www.bosch-pt.com

Bosch-ov tim savetnika će Vam pomoći kod pitanja u vezi

kupovine, primene i podešavanja proizvoda i pribora.

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 (011) 244 85 46

Fax: +381 (011) 241 62 93

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Električni pribori, pribor i pakovanja treba da se odvoze

regeneraciji koja odgovara zaštiti čovekove sredine.

Ne bacajte električni alat u kućno djubre!

Samo za EU-zemlje:

Prema evropskim smernicama

2002/96/EG o starim električnim i

elektronskim uredjajima i njihovim

pretvaranju u nacionalno dobro ne moraju

više upotrebljivi električni pribori da se

odvojeno sakupljaju i odvoze nekoj

regeneraciji koja odgovara zaštiti čovekove okoline.

Zadržavamo pravo na promene.

Slovensko

Varnostna navodila

Splošna varnostna navodila za električna orodja

Pri uporabi električnih orodij morate zaradi

zaščite proti električnemu udaru, nevarnosti

poškodb in požara upoštevati naslednje temeljne varnostne

ukrepe.

Pred uporabo tega električnega orodja si prosimo

preberite si vsa navodila in opozorila in dobro shranite ta

varnostna navodila in opozorila.

Izraz „električno orodje“, ki se pojavlja v varnostnih navodilih

in opozorilih, se nanaša na električno orodje, ki ga napaja

elektrika iz omrežja (z omrežnim kablom) in na akumulatorska

električna orodja (brez omrežnega kabla).

Varnost na delovnem mestu

fDelovno področje naj bo vedno čisto in dobro

osvetljeno. Nered in neosvetljena delovna področja lahko

povzročijo nezgode.

fNe uporabljajte električnega orodja v okolju, kjer lahko

pride do eksplozij oziroma tam, kjer se nahajajo

vnetljive tekočine, plini ali prah. Električna orodja

povzročajo iskrenje, zaradi katerega se lahko prah ali para

vnameta.

fProsimo, da med uporabo električnega orodja ne

dovolite otrokom ali drugim osebam, da bi se Vam

približali. Odvračanje Vaše pozornosti drugam lahko

povzroči izgubo kontrole nad napravo.

Električna varnost

fPriključni vtikač električnega orodja se mora prilegati

vtičnici. Spreminjanje vtikača na kakršenkoli način ni

dovoljeno. Pri ozemljenih električnih orodjih ne upo-

rabljajte vtikačev z adapterji. Nespremenjeni vtikači in

ustrezne vtičnice zmanjšujejo tveganje električnega udara.

fIzogibajte se telesnemu stiku z ozemljenimi površinami

kot so na primer cevi, grelci, štedilniki in hladilniki.

Tveganje električnega udara je večje, če je Vaše telo

ozemljeno.

fProsimo, da napravo zavarujete pred dežjem ali vlago.

Vdor vode v električno orodje povečuje tveganje

električnega udara.

fNe uporabljajte kabla za nošenje ali obešanje

električnega orodja in ne vlecite za kabel, če želite

vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino,

oljem, ostrimi robovi ali premikajočimi se deli naprave.

Poškodovani ali zapleteni kabli povečujejo tveganje

električnega udara.

fKadar uporabljate električno orodje zunaj, uporabljajte

samo kabelske podaljške, ki so primerni za delo na pro-

stem. Uporaba kabelskega podaljška, ki je primeren za

delo na prostem, zmanjšuje tveganje električnega udara.

fČe je uporaba električnega orodja v vlažnem okolju

neizogibna, uporabljajte stikalo za zaščito pred

kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

Osebna varnost

fBodite pozorni, pazite kaj delate ter se dela z

električnim orodjem lotite z razumom. Ne uporabljajte

električnega orodja, če ste utrujeni oziroma če ste pod

vplivom mamil, alkohola ali zdravil. Trenutek

nepazljivosti med uporabo električnega orodja je lahko

vzrok za resne telesne poškodbe.

fUporabljajte osebno zaščitno opremo in vedno nosite

zaščitna očala. Nošenje osebne zaščitne opreme, na

primer maske proti prahu, nedrsečih zaščitnih čevljev,

varnostne čelade ali zaščitnih glušnikov, kar je odvisno od

vrste in načina uporabe električnega orodja, zmanjšuje

tveganje telesnih poškodb.

fIzogibajte se nenamernemu zagonu. Pred priključitvijo

električnega orodja na električno omrežje in/ali na

akumulator in pred dviganjem ali nošenjem se prepri-

čajte, če je električno orodje izklopljeno. Prenašanje

naprave s prstom na stikalu ali priključitev vklopljenega

električnega orodja na električno omrežje je lahko vzrok za

nezgodo.

POZOR

OBJ_BUCH-1360-001.book Page 350 Tuesday, March 22, 2011 12:01 PM

Slovensko | 351

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fPred vklapljanjem električnega orodja odstranite

nastavitvena orodja ali izvijače. Orodje ali ključ, ki se

nahaja v vrtečem se delu naprave, lahko povzroči telesne

poškodbe.

fIzogibajte se nenormalni telesni drži. Poskrbite za

trdno stojišče in za stalno ravnotežje. Tako boste v

nepričakovanih situacijah električno orodje lahko bolje

nadzorovali.

fNosite primerna oblačila. Ne nosite ohlapnih oblačil in

nakita. Lase, oblačila in rokavice ne približujte

premikajočim se delom naprave. Premikajoči se deli

naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali

nakit.

fČe je na napravo možno montirati priprave za

odsesavanje ali prestrezanje prahu, se prepričajte, če

so le-te priključene in če se pravilno uporabljajo.

Uporaba priprave za odsesavanje prahu zmanjšuje

zdravstveno ogroženost zaradi prahu.

Skrbna uporaba in ravnanje z električnimi orodji

fNe preobremenjujte naprave. Pri delu uporabljajte

električna orodja, ki so za to delo namenjena. Z

ustreznim električnim orodjem boste v navedenem

zmogljivostnem področju delali bolje in varneje.

fNe uporabljajte električnega orodja s pokvarjenim

stikalom. Električno orodje, ki se ne da več vklopiti ali

izklopiti, je nevarno in ga je potrebno popraviti.

fPred nastavljanjem naprave, zamenjavo delov pribora

ali odlaganjem naprave izvlecite vtikač iz električne

vtičnice in/ali odstranite akumulator. Ta previdnostni

ukrep preprečuje nenameren zagon električnega orodja.

fElektrična orodja, katerih ne uporabljate, shranjujte

izven dosega otrok. Osebam, ki naprave ne poznajo ali

niso prebrale teh navodil za uporabo, naprave ne

dovolite uporabljati. Električna orodja so nevarna, če jih

uporabljajo neizkušene osebe.

fSkrbno negujte električno orodje. Kontrolirajte

brezhibno delovanje premičnih delov naprave, ki se ne

smejo zatikati. Če so ti deli zlomljeni ali poškodovani do

te mere, da ovirajo delovanje električnega orodja, jih je

potrebno pred uporabo naprave popraviti. Slabo

vzdrževana električna orodja so vzrok za mnoge nezgode.

fRezalna orodja vzdržujte tako, da bodo vedno ostra in

čista. Skrbno negovana rezalna orodja z ostrimi robovi se

manj zatikajo in so lažje vodljiva.

fElektrična orodja, pribor, vsadna orodja in podobno

uporabljajte ustrezno tem navodilom. Pri tem

upoštevajte delovne pogoje in dejavnost, ki jo boste

opravljali. Uporaba električnih orodij v namene, ki so

drugačni od predpisanih, lahko privede do nevarnih

situacij.

Servisiranje

fVaše električno orodje naj popravlja samo kvalificirano

strokovno osebje ob obvezni uporabi originalnih

rezervnih delov. Tako bo zagotovljena ohranitev varnosti

naprave.

Varnostna navodila za potezne žage

fElektrično orodje se dobavi z opozorilno tablo v

angleščini (na prikazu merilnega orodja na grafični

strani označeno s številko 3).

fPred prvim zagonom prelepite angleški tekst

opozorilne table s priloženo nalepko v svojem jeziku.

fPloščic z opozorilnimi napisi, ki so pritrjene na

električnem orodju, nikoli ne zakrivajte.

fNikoli ne stopajte na orodje. Lahko nastopijo resne

poškodbe, če se električno orodje prevrne ali če

pomotoma pridete v stik z žaginim listom.

fPrepričajte se, da zaščitni pokrov pravilno deluje in se

lahko prosto giblje. Nikoli ne vpenjajte zaščitnega

pokrova, ko je v odprtem stanju.

fNikoli ne odstranjujte ostankov rezanja, lesenih

ostružkov ali česa podobnega iz območja rezanja,

medtem ko električno orodje obratuje. Vedno najprej

prestavite vzvod na ročaju v pozicijo mirovanja in izključite

električno orodje.

fŽagin list približajte obdelovancu samo takrat, ko se

vrti. Obstaja namreč nevarnost povratnega udarca, če se

žagin list zatakne v obdelovancu.

fPoskrbite za to, da bodo ročaji suhi, čisti in brez olja ali

masti. Mastni, naoljeni ročaji so zdrsljivi in povzročijo

izgubo nadzora.

fElektrično orodje uporabite samo takrat, ko so z

delovne površine razen obdelovanca, ki ga morate

obdelati, odstranjeni vsa vstavna orodja, leseni

ostružki itd. Majhni leseni kosi ali drugi predmeti, ki

pridejo v stik z vrtečim se žaginim listom, lahko priletijo v

upravljalca orodja z veliko hitrostjo.

fPoskrbite za to, da se na tleh ne bodo nahajali lesni

ostružki in ostanki materiala. Lahko bi se vam spodrsnilo

ali pa bi se lahko spodtaknili.

fObdelovanec morate vedno trdno vpeti. Ne obdelujte

obdelovancev, ki so premajhni za vpenjanje. V tem

primeru je namreč razdalja Vaše roke do vrtečega se

žaginega lista premajhna.

fElektrično orodje uporabite samo za materiale, ki so v

skladu z namembnostjo. V nasprotnem primeru lahko

preobremenite električno orodje.

fČe žagin list obtiči, izklopite električno orodje in držite

obdelovanec na miru, dokler se žagin list ne ustavi. Da

bi preprečili udarec nazaj, smete obdelovanec

premakniti šele po ustavitvi žaginega lista. Pred

ponovnim zagonom električnega orodja odpravite vzrok za

zataknitev žaginega lista.

fNe sezite s prsti med premične dele drseče roke. Lahko

bi si stisnili prste in jih hudo poškodovali.

fPred vklopom in med celotnim postopkom žaganja

dobro pridržite ročaj. Med žaganjem izvajajte

LASERSKO SEVANJE

Ne glejte v žarek

Laserski izdelek razreda 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 351 Tuesday, March 22, 2011 12:01 PM

352 | Slovensko

1 609 929 W31 | (22.3.11) Bosch Power Tools

kontroliran gib z drsno roko. Le trenutek nepazljivosti

lahko pri tej izredni lahkohodnosti drsne roke vodi do

resnih poškodb.

fObdelovanec prežagajte vedno v smeri od spredaj

nazaj. Sicer obstaja nevarnost udarca nazaj, če se žagin

list zatakne v obdelovancu.

fNe uporabljajte topih, razpokanih, zvitih ali

poškodovanih žaginih listov. Žagini listi s topimi in

napačno usmerjenimi zobmi povzročijo zaradi preozke

reže žaganja povečano trenje, zataknitev žaginega lista in

povratni udarec.

fUporabite vedno žagine liste pravilne velikosti in z

ustrezno izvrtino za vgradnjo (npr. zvezdasto ali

okroglo). Žagini listi, ki ne ustrezajo sestavnim delom

žage, nimajo enakomernega okroglega teka, kar ima za

posledico izgubo kontrole.

fNe uporabljajte žaginih listov iz visoko legiranega

hitrorezljivega jekla (HSS-visokozmogljivo

hitrorezljivo jeklo). Takšni žaginili listi se lahko zlomijo.

fPo končanem delu ne prijemajte žaginega lista, dokler

se ne ohladi. Žagin list se pri delu zelo segreje.

fNikoli ne uporabljajte orodja brez vložne plošče.

Okvarjeno vložno ploščo zamenjajte. Če ni prisotne

brezhibne vložne plošče, se lahko poškodujete z žaginimi

listom.

fRedno preverjajte kabel in pustite, da poškodovan

kabel popravi izključno pooblaščeni servis za

električna orodja Bosch. Nadomestite poškodovan

kabeljski podaljšek. S tem je zagotovljena stalna varnost

električnega orodja.

fElektrično orodje morate varno shranjevati.

Skladiščno mesto mora biti suho in možno ga mora biti

zakleniti. To prepreči, da bi se električno orodje zaradi

skladiščenja poškodovalo ali pa da bi ga uporabljalo osebje

brez izkušenj.

fLaserskega žarka ne usmerjajte na osebe ali živali in

sami ne glejte v laserski žarek. Električno orodje ustvarja

lasersko žarčenje laserskega razreda 2 v skladu z

EN 60825-1. Z njim bi lahko zaslepili druge osebe.

fVgrajenega laserja ne zamenjajte z laserjem drugega

tipa. Laser, ki ne ustreza temu električnemu orodju, je

lahko nevaren za ljudi.

fZavarujte obdelovanec. Obdelovanec bo proti

premikanju bolje zavarovan z vpenjalnimi pripravami ali s

primežem, kot če bi ga držali z roko.

fNe zapuščajte električnega orodja, dokler se le-to

popolnoma ne ustavi. Iztekajoče delovanje vsadnih orodij

lahko povzroči telesne poškodbe.

fNe uporabljajte električnega orodja s poškodovanim

kablom. Ne dotikajte se poškodovanega električnega

kabla. Če se kabel poškoduje med delom, izvlecite

omrežni vtikač iz vtičnice. Poškodovani kabli povečujejo

tveganje električnega udara.

Simboli

Simboli, ki sledijo, so lahko pomembni za uporabo Vašega

električnega orodja. Zapomnite si, prosimo, simbole in njihov

pomen. Pravilna razlaga simbolov Vam pomaga, da električno

orodje bolje in varneje uporabljate.

Simboli in njihov pomen

Lasersko sevanje

ne glej v žarek

laserski izdelek razreda 2

Ne segajte s svojimi rokami v območje

žage, medtem ko električno orodje

obratuje. Pri stiku z žaginim listom obstaja

nevarnost poškodbe.

Nosite zaščitno masko proti prahu.

Nosite zaščitna očala.

Nosite zaščitne glušnike. Vpliv hrupa

lahko povzroči izgubo sluha.

Območje nevarnosti! Imejte roke, prste

ali lahti kolikor mogoče stran od tega

območja.

Ne sezite s prsti med premične dele

drseče roke. Lahko bi si stisnili prste in jih

hudo poškodovali.

Upoštevajte mere žaginega lista. Premer izvrtine mora

natančno ustrezati vretenu orodja. Ne uporabljajte

reducirnih kosov ali adapterjev.

Pri transportu držite električno orodje samo

na tako označenih mestih (vdolbinah

ročaja) ali na transportnem ročaju.

Nikoli ne nosite električnega orodja na

ročaju drsne roke naprave.

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 352 Tuesday, March 22, 2011 12:01 PM

Slovensko | 353

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake

zaradi neupoštevanja spodaj navedenih

opozoril in napotil lahko povzročijo električni

udar, požar in/ali težke telesne poškodbe.

Uporaba v skladu z namenom

Električno orodje je namenjeno, da kot fiksna naprava izvaja

vzdolžne in prečne reze z ravnim potekom reza v les. Pri tem

so možni vodoravni jeralni koti od –52° do +60°, ter navpični

jeralni koti od 47° (leva stran) do 47° (desna stran).

Moč električnega orodja je primerna za žaganje trdega in

mehkega lesa ter ivernih in vlaknenih plošč.

Pri uporabi ustreznih žaginih listov je možno žaganje

aluminijastih profilov in umetnih mas.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na predstavitev

orodja na strani z grafiko.

1Vrečka za prah

2Odsesovalni adapter

3Opozorilna ploščica laserja

4Ročaj

5Ročica za blokiranje

6Zaščitni pokrov

7Ročaj za transportiranje

8Premični zaščitni pokrov

9Podaljšek prislonskega traku

10 Prislonski trak

11 Podaljšek rezalne mize

12 Izvrtine za montažo

13 Vložna plošča

14 Aretiranje kota

15 Gumb za nastavitev poljubnega jeralnega kota

(vodoravno)

16 Ročica za prednastavitev jeralnega kota (vodoravno)

17 Vpenjalna ročica za poljubne jeralne kote (navpično)

18 Zareze za standardni jeralni kot

19 Prijemna vdolbina

20 Notranji šestrobni ključ (6 mm/4 mm)

Vpenjalni ročaj odprt:

Lahko se nastavijo vertikalni jeralni koti.

Vpenjalni ročaj zaprt:

Nastavljen navpični jeralni kot drsne roke ostane zadržan.

Prikazujete posamezne korake za nastavitev vertikalnega

jeralnega kota.

1. Sprostite vpenjalni ročaj

2. Drsno roko obrnite nalahno na levo

3. Nastavite željeno območje jeralnega kota na vrtljivem

gumbu

Nastavitev navpičnih območij jeralnega kota na vrtljivem

gumbu

Naklon žaginega lista na levo (45°do 0°)

Naklon žaginega lista na desno (0°do 45°)

Celotno obračalno območje drsne roke

(–47°do +47°)

Za nastavitev poljubnega vodoravnega jeralnega kota mora

biti žagina miza prosto premakljiva, oz. aretiranje kota

zaprto:

–Potegnite n ročico in istočasno aretiranje kota o naprej

in navzdol

Simboli in njihov pomen

Električnih orodij ne vrzite med

gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES Evropskega Parlamenta in

Sveta o odpadni električni in elektronski opremi (OEEO) in

njeni uresničitvi v nacionalnem pravu se morajo električna

orodja, ki niso več v uporabi, ločeno zbirati ter okolju

prijazno reciklirati.

Simboli in njihov pomen

OBJ_BUCH-1360-001.book Page 353 Tuesday, March 22, 2011 12:01 PM

354 | Slovensko

1 609 929 W31 | (22.3.11) Bosch Power Tools

21 Notranji šestrobni ključ (2 mm)

22 Primež

23 Drsni valjček

24 Kotni kazalnik (navpično) za desno območje jeralnega

kota (0° do 47°)

25 Odvajalnik ostružkov

26 Vpenjalna ročica drsnega mehanizma

27 Pokrov laserja

28 Drsna roka

29 Justirni vijak globinskega omejila

30 Globinsko omejilo

31 Transportno varovalo

32 Skala za nastavitev jeralnega kota (navpično)

33 Kotni kazalnik (navpično) za levo območje jeralnega kota

(47° do 0°)

34 Nastavljalni gumb za 22,5°-poševni kot (navpično)

35 Aretirni vijak dolžinskega prislona

36 Dolžinski prislon

37 Skala za nastavitev jeralnega kota (vodoravno)

38 Zasučna plošča

39 Vrtljiv gumb za nastavitev območja jeralnega kota

(navpično)

40 Žagin list

41 Izmet ostružkov

42 Aretirni vijak drogovja 43

43 Drogovje premičnega zaščitnega pokrova

44 Sprednji pritrdilni vijak

(prekrivna plošča/premični zaščitni pokrov)

45 Pritrdilni vijak zadaj

(prekrivna plošča/premični zaščitni pokrov)

46 Pokrov

47 Blokada vretena

48 Notranji šestrobni vijak (6 mm) za pritrditev žaginega

lista

49 Vpenjalna prirobnica

50 Notranja vpenjalna prirobnica

51 Vpenjalna ročica podaljška rezalne mize

52 Vpenjalna ročica podaljška prisonskega traku

53 Zaključna pločevina

54 Blažilnik

55 Nastavni vijaki za blaženje

56 Izvrtine za primež

57 Krilni vijak

58 Navojna ročica

59 Kotni kazalnik (vodoravno)

60 Vklopno/izklopno stikalo

61 Stikalo za laser (označitev rezalne linije)

62 Vijaki za vložno ploščo

63 Vijačna sponka dolžinskega prislona

64 Nastavitveni vijak za pozicioniranje laserja

(poravnanost)

65 Vijaki za pokrov laserja

66 Pritrdilni vijak za montažno ploščo laserja

67 Pritrdilni vijak za ohišje laserja

68–70

Nastavni vijaki za osnovno nastavitev 0°

(navpični jeralni kot)

71 Nastavni vijak za osnovno nastavitev 45°

(levi navpični jeralni kot)

72 Nastavni vijaki za osnovno nastavitev 45°

(desni navpični jeralni kot)

73 Nastavni vijaki skale 37 za jeralni kot (vodoravno)

74 Vijak za kotni kazalnik (vodoravno)

75 Nastavni vijak za držalno moč vpenjalne ročice 17

76 Sprijemalni trak

Prikazan ali opisan pribor ni del standarnega obsega dobave.

Celoten pribor je del našega programa pribora.

Tehnični podatki

Žaga za rezanje panelnih plošč GCM 12 GDL Professional

Številka artikla 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Nazivna odjemna moč W 2000 1500 1800

Število vrtljajev v prostem teku min-1 3800 3800 3800

Omejitev zagonskega toka zzz

Tip laserja nm

635

Laserski razred 222

Teža po EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Zaščitni razred /II /II /II

Dovoljene mere obdelovanca (maksimalno/minimalno) glejte stran 359.

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Prosimo, da upoštevate številko artikla na tipski ploščici Vašega električnega orodja. Trgovske oznake posameznih električnih orodij so lahko drugačne.

OBJ_BUCH-1360-001.book Page 354 Tuesday, March 22, 2011 12:01 PM

Slovensko | 355

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z EN 61029.

Nivo hrupa naprave po vrednotenju A tipično znaša: nivo

zvočnega tlaka 93 dB(A); nivo jakosti hrupa 106 dB(A).

Nezanesljivost meritve K=3 dB.

Nosite zaščitne glušnike!

Skupne vrednosti nivoja vibriranja (vektorska vsota treh

smeri) so izračunane po EN 61029:

Nivo vibriranja ah <2,5m/s2, Nezanesljivost meritve K

=1,5m/s2.

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile

v skladu s standardiziranim merilnim postopkom po

EN 61029 in se lahko uporabljajo za primerjavo električnih

orodij med seboj. Primeren je tudi za začasno oceno

obremenjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne uporabe

električnega orodja. Če pa se električno orodje uporablja še v

druge namene, z odstopajočimi vstavnimi orodji ali pri

nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To

lahko obremenjenosti z vibracijami med določenim obdobjem

uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate

upoštevati tudi tisti čas, ko je naprava izklopljena in teče,

vendar dejansko ni v uporabi. To lahko ombremenjenost z

vibracijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito upravljalca

pred vpljivi vibracij, npr. Vzdrževanje električnega orodja in

vstavnih orodij, zegrevanje rok, organizacija delovnih

postopkov.

Izjava o skladnosti

Izjavljamo pod izključno odgovornostjo, da proizvod pod

„Tehnični podatki“ ustreza naslednjim standardom oz.

standardiziranim dokumentom: EN 61029, EN 60825-1 v

skladu z določili Direktiv 2004/108/ES, 2006/42/ES.

Tehnična dokumentacija se nahaja pri:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montaža

fIzogibajte se nenamernemu zagonu. Pred montažo in

vsemi deli na električnem orodju izvlecite omrežni

vtikač iz vtičnice.

Obseg pošiljke

Previdno vzemite vse priložene dele iz embalaže.

Odstranite ves embalažni material z električne naprave in

dobavljenega pribora.

Pred prvim zagonom preverite, ali ste s pošiljko prejeli vse

spodaj navedene dele:

–Žaga za rezanje panelnih plošč z že montiranim žaginim

listom

–Nastavitveni gumb 15

–Vrečka za prah 1

–Notranji šestrobni ključ 20

–Notranji šestrobni ključ 21

(pod zaščitnim pokrovom laserja 27)

–Primež 22

Opozorilo: Preverite, ali ni električno orodje eventualno

poškodovano.

Pred nadaljnjo uporabo električnega orodja morate skrbno

preveriti, ali zaščitne naprave ali lažje poškodovani deli

delujejo brezhibno in v skladu z namenom njihovega

delovanja. Preverite, ali premični deli brezhibno delujejo ter

se ne zatikajo in ali so deli poškodovani. Vsi deli morajo biti

pravilno montirani in vsi pogoji izpolnjeni, da je zagotovljeno

brezhibno obratovanje.

Poškodovane zaščitne naprave in deli morajo biti strokovno

popravljeni ali zamenjani v pooblaščeni servisni delavnici.

Orodja, ki so potrebna poleg tistih, ki so v obsegu dobave:

–Križni izvijač

–Viličasti ključ (velikost: 8 mm)

–Očesni, viličasti ali nasadni ključ (velikosti: 10 mm in

17 mm)

Montiranje nastavitvenega gumba (glejte sliko a)

–Privijte naravnalni nastavek 15 v ustrezno izvrtino nad

ročajem 16.

fPred žaganjem vedno trdno privijte nastavitveni gumb

15. Žagin list se sicer lahko zatakne v obdelovancu.

Montaža stabilnih ali fleksibilnih orodij

fDa zagotovite varno ravnanje, morate električno

orodje pred uporabo montirati na ravno in stabilno

delovno površino (npr. delovni pult).

Montaža na ravni delovni površini (glejte sliko b1)

–Pritrdite električno orodje s primernim navojnim spojem

na delovno površino. Za to služijo izvrtine 12.

Montaža na delovno mizo Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (glejte sliko b2)

Delovne mize GTA Bosch so opora električnemu orodju na

vsaki podlogi, saj imajo višinsko nastavljive noge. Podporniki

obdelovanca na delovni mizi služijo za podporo dolgih

obdelovancev.

Dimenzije za primerne žagine liste

Premer žaginega lista mm 305

Debelina osnovnega žaginega lista mm 1,7–2,6

Premer izvrtine mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 355 Tuesday, March 22, 2011 12:01 PM

356 | Slovensko

1 609 929 W31 | (22.3.11) Bosch Power Tools

fPreberite vsa varnostna opozorila in napotila, ki so

priložena delovni mizi. Netočno izpolnjevanje opozoril in

napotil lahko pripelje do električnega udara, požara in/ali

težkih poškodb.

fDelovno mizo pravilno sestavite, preden montirate

električno orodje. Brezhibna postavitev je važna zato, da

preprečite zrušenje mize.

–Montirajte električno orodje v transportnem položaju na

delovno mizo.

Odsesavanje prahu/ostružkov

Prah nekaterih materialov kot npr. svinčenega premaza,

nekaterih vrst lesa, mineralov in kovin je lahko zdravju

škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči aler-

gične reakcije in/ali obolenja dihal uporabnika ali oseb, ki se

nahajajo v bližini.

Določene vrste prahu kot npr. prah hrastovine ali bukovja

veljajo kot kancerogene, še posebej v povezavi z dodatnimi

snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les).

Material z vsebnostjo azbesta smejo obdelovati le

strokovnjaki.

–Vedno uporabite sesalnik prahu.

–Poskrbite za dobro zračenje delovnega mesta.

–Priporočamo, da nosite zaščitno masko za prah s filtrirnim

razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne

materiale.

Lahko pride do blokade odsesovanja prahu/odrezkov zaradi

prahu, odrezkov ali odlomkov orodja.

–Odklopite električno orodje in potegnite omrežni vtič iz

vtičnice.

–Počakajte na to, da se žagin list popolnoma ustavi.

–Ugotovite in odstranite vzrok za blokado.

fPreprečite nabiranje prahu na delovnem mestu. Prah se

lahko hitro vname.

Lastno odsesavanje (glejte sliko c)

Za enostavno prestezanje ostružkov uporabite dobavi

priloženo vrečko za prah 1.

fPo vsaki uporabi preverite in očistite vrečko za prah.

fDa bi preprečili nevarnost požara, morate pri žaganju

aluminija odstraniti vrečko za prah.

–Vtaknite in zasukajte vrečko za prah 1 tako na odsesovalni

adapter 2, da bo pin odsesovalnega adapterja zaskočil v

odprtino na vrečki za prah.

Vrečka za prah in odsesovalni adapter med žaganjem nikoli ne

smeta priti v stik s premičnimi deli naprave.

Vrečko za prah pravočasno izpraznite.

Odsesavanje s tujim sesalnikom

Za odsesovanje lahko na odsesovalni adapter 2 priključite

tudi gibko cev sesalnika (Ø35 mm).

–Vtaknite gibko cev sesalnika v odsesovalni adapter 2.

Odsesovalnik za prah mora ustrezati obdelovancu, ki ga boste

brusili.

Za odsesovanje izredno zdravju nevarnih, kancerogenih ali

suhih vrst prahu uporabljajte specialni sesalnik za prah.

Čiščenje odsesovalnega adapterja

Zaradi zagotovitve optimalnega odsesavanja je potrebno

redno čiščenje odsesovalnega adapterja 2.

–Z zasukom potegnite odsesovalni adapter 2 iz izmeta

ostružkov 41.

–Odstranite drobce obdelovanca in ostružke.

–Z zasukom pritisnite odsesovalni adapter na izmet

ostružkov tako daleč, da bo zaskočil nad držalnim obročem

izmeta ostružkov.

Menjava žaginega lista (glejte slike d1–d4)

fPred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

fPri vgradnji žaginega lista nosite zaščitne rokavice. Pri

dotiku žaginega lista obstaja nevarnost poškodbe.

Uporabite samo žagine liste, katerih najvišja dovoljena hitrost

je višja kot število obratov pri prostem teku Vašega

električnega orodja.

Uporabite samo žagine liste, ki ustrezajo karakteristikam,

navedenim v teh navodilih za uporabo, in ki so preizkušeni po

EN 847-1 ter ustrezno označeni.

Uporabljajte samo žagine liste, ki jih je priporočil proizvajalec

tega električnega orodja in ki so primerni za material, ki ga

želite obdelati.

Odmontiranje žaginega lista

–Postavite električno orodje v delovno pozicijo.

–Zasukajte aretirni vijak 42 z roko tako daleč, da bo

drogovje 43 prosto viselo dol.

–Sprostite pritrdilni vijak 44 (pribl. 2 obrata) s priloženim

notranjim šestkotnim ključem (4 mm) 20.

Vijak ne smete popolnoma izviti.

–Sprostite pritrdilni vijak 45 (pribl. 6 obrata) s priloženim

notranjim šestkotnim ključem (4 mm) 20.

Vijak ne smete popolnoma izviti.

–Potegnite prekrivno ploščo 46 s pritrdilnega vijaka 45 v

smeri naprej und navzdol vstran.

–Pritisnite na aretirni vzvod 5 in premaknite obrnite

premični zaščitni pokrov 8 nazaj.

Držite premični zaščitni pokrov v tem položaju.

–Obesite drogovje 43 z izvrtino nad pritrdilni vijak 45.

Na ta način se premični zaščitni pokrov drži v odprtem

položaju.

–Zasukajte notranji šestrobni vijak 48 z notranjim

šestrobnim ključem (6 mm) 20 in istočasno pritisnite

aretiranje vretena 47, dokler ne zaskoči.

–Držite aretiranje vretena 47 pritisnjeno in izvijte vijak 48 v

smeri urnega kazalca (levi navoj!).

–Snemite vpenjalno prirobnico 49.

–Snemite žagin list 40.

Vgradnja žaginega lista

Če je potrebno, očistite pred vgradnjo vse dele, ki jih boste

montirali.

–Postavite novi žagin list na notranjo vpenjalno prirobnico

50.

fPri vgradnji upoštevajte, da je smer rezanja zob (smer

puščice na žaginem listu) usklajena s smerjo puščice na

zaščitnem ohišju!

OBJ_BUCH-1360-001.book Page 356 Tuesday, March 22, 2011 12:01 PM

Slovensko | 357

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Namestite vpenjalno prirobnico 49 in vijak 48.

Pritisnite aretiranje vretena 47 dokler ne zaskoči in

zategnite vijak v nasprotni smeri urnega kazalca.

–Sprostite drogovje 43 s pritrdilnega vijaka 45 in ponovno

vodite premični zaščitni pokrov navzdol.

–Ponovno potisnite prekrivno ploščo 46 pod pritrdilni vijak

45.

–Ponovno trdno privijte pritrdilna vijaka 45 in 44.

–Potisnite drogovje 43 na njegov prvotni položaj in ponovno

pritegnite aretirni vijak 42 z roko.

Delovanje

fPred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

Varovalo za transport (glejte slikoA)

Varovalo za transport 31. Vam omogoča lažje rokovanje z

električnim orodjem pri transportiranju na različna mesta

uporabe.

Odstranitev varovala električnega orodja

(delovni položaj)

–Potisnite drsno roko 28 za ročaj 4 nekoliko navzdol, da bi

tako lahko razbremenili transportno varovalo 31.

–Povlecite varovalo za transport 31 povsem ven.

–Vodite drsno roko počasi navzgor.

Varovanje električnega aparata

(položaj za transportiranje)

–Potisnite drsno roko 28 do konca nazaj in jo zavarujte v

tem položaju (glejte „Zavarovanje drsne roke“, stran 357).

–Vodite drsno roko tako daleč navzdol, da boste lahko

transportno varovalo 31 potisnili v celoti navznoter.

Še več navodil o transportu si preberite na strani 363.

Aretiranje drsne roke

Drsilni mehanizem roke 28 lahko aretirate s pomočjo

vpenjalne ročice 26. Pri tem sta možna dva položaja drsne

roke:

–drsna roka potisnjena po konca nazaj (za odreze)

–drsna roka potegnjena v celoti naprej (za kompaktni

transportni položaj)

Deblokiranje drsne roke (glejte sliko B1)

Po sprostitvi drsne roke 28 je celoten drsilni mehanizem

pripravljen za uporabo.

–Potisnite vpenjalni ročaj 26 do prislona navzdol.

Zagozda vpenjalne ročice sprosti oba spodnja dela zgloba

drsne roke.

Zavarovanje drsne roke (glejte sliko B2)

drsna roka potisnjena po konca nazaj:

–Potisnite drsno roko 28 do prislona nazaj.

Oba zgornja dela zgloba drsne roke stojita sedaj pokonci in

sta zaprta.

–Potegnite vpenjalno ročico 26 navzgor, tako da bo zagozda

nameščena med obema spodnjima deloma zgloba drsne

roke.

Drsna roka 28, ki je potisnjena povsem nazaj, je na ta način

aretirana.

drsna roka potegnjena v celoti naprej:

–Potegnite drsno roko 28 do prislona naprej.

Sedaj je drsilni mehanizem v celoti izvlečen.

–Potegnite vpenjalno ročico 26 navzgor, tako da bo zagozda

nameščena med obema spodnjima deloma zgloba drsne

roke.

Drsna roka 28, ki je potegnjena v celoti naprej, je s tem

aretirana.

Priprava dela

Podaljšanje rezalne mize (glejte sliko C)

Dolge obdelovance je na prostem koncu potrebno podložiti ali

podpreti.

Žagino mizo lahko s pomočjo podaljška žagine mize 11

podaljšate na levo ali desno.

–Obrnite vpenjalno ročico 51 navznoter.

–Potisnite podaljšek rezalne mize 11 do željene dolžine

navzven (maksimalno 250 mm).

–Za fiksiranje podaljška žagine mize potisnite vpenjalno

ročico 51 ponovno navzven.

Podaljšanje prislonskega traku (glejte sliko D)

Pri navpičnih jeralnih kotih morate premakniti podaljške

prislonskega traku 9.

–Potegnite vpenjalno ročico 52 v smeri naprej.

–Potegnite podaljšanje prislonskega tira 9 v celoti navzven.

–Za fiksiranje podaljška prislonskega traku pritisnite

vpenjalno vpenjalno ročico 52 ponovno v smeri nazaj.

Odstranitev podaljškov prislonskega traku (glejte sliko E)

Pri ekstremnih navpičnih jeralnih kotih morate povsem

odstraniti podaljške prislonskega traku 9.

–Obrnite zaključno pločevino 53 navzven.

–Potegnite vpenjalno ročico 52 v smeri naprej.

–Potegnite podaljšanje prislonskega tira 9 v celoti navzven.

–Dvignite podaljšek prislonskega traku navzgor vstran.

Nastavitev blažilnika drsne roke (glejte sliko F)

Drsilni mehanizem drsne roke 28 je tovarniško

prednastavljen in pri dobavi električnega orodja ni ublažen.

Blaženje drsilnega mehanizma lahko nastavite individualno na

blažilniku 54:

trdo – kontrolirano premikanje med delom;

mehko – hitro žaganje.

–Sprostite oba nastavna vijaka 55 z notranjim šestrobim

ključem (4 mm) 20 za mehkejše blaženje

ali

oba nastavna vijaka 55 bolj zategnite za trdejše blaženje.

Pritrditev obdelovanca (glejte sliko G)

Da zagotovite optimalno varnost pri delu, morate

obdelovanec vedno trdno vpeti.

Ne obdelujte obdelovancev, ki so premajhni za čvrsto

vpenjanje.

–Obdelovanec pritisnite proti prislonskemu traku 10.

–Primež 22, ki ga prejmete skupaj z orodjem, vtaknite v eno

od izvrtin 56, ki so za to predvidene.

OBJ_BUCH-1360-001.book Page 357 Tuesday, March 22, 2011 12:01 PM

358 | Slovensko

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Odvijte krilni vijak 57 in prilagodite primež obdelovancu.

Nato spet privijte krilni vijak.

–Obdelovanec trdno vpnite z vrtenjem navojne 58 ročice.

Nastavitev vodoravnih jeralnih kotov

Da zagotovite natančne reze, morate po intenzivni uporabi

orodja preveriti osnovne nastavitve električnega orodja in jih

eventualno popraviti (glejte „Preverjanje in izvajanje osnovnih

nastavitev“, stran 361).

fPred žaganjem vedno trdno privijte nastavitveni gumb

15. Žagin list se sicer lahko zatakne v obdelovancu.

Nastavitev horizontalnega standardnega jeralnega kota

(glejte sliko H)

Za hitro in natančno nastavitev jeralnih kotov so na rezalni

mizi predvidene zareze 18:

–Odvijte nastavitveni gumb 15, če je le-ta privit.

–Potegnite za ročaj 16 in zavrtite rezalno mizo 38 do željene

zareze v smeri levo ali desno.

–Nato ponovno spustite ročaj. Ročaj mora občutno zaskočiti

v zarezo.

Nastavitev poljubnih vodoravnih jeralnih kotov

(glejte sliko I)

Vodoravni jeralni kot lahko nastavite v območju od 52°

(na levi strani) do 60° (na desni strani).

–Odvijte nastavitveni gumb 15, če je le-ta privit.

–Potegnite ročaj 16 in istočasno pritisnite aretiranje kota

14 spredaj navzdol.

Na ta način se ročica 16 aretira in žagina miza je prosto

premakljiva.

–Zavrtite rezalno mizo 38 na gumbu za nastavitev na levo ali

desno, dokler kotni prikazovalnik 59 ne prikaže željene

jeralnosti kota.

–Nastavitveni gumb 15 ponovno privijte.

–Da bi ročico 16 ponovno sprostili (pri nastavitvi

standardnih jeralnih kotov), potegnite ročico navzgor.

Aretiranje kota 14 se vrne nazaj v prvotni položaj in ročica

16 lahko ponovno zablokira v zareze 18.

Nastavitev navpičnih jeralnih kotov

Da zagotovite natančne reze, morate po intenzivni uporabi

orodja preveriti osnovne nastavitve električnega orodja in jih

eventualno popraviti (glejte „Preverjanje in izvajanje osnovnih

nastavitev“, stran 361).

Navpični jeralni kot se lahko nastavi v območju med 47° (leva

stran) do 47° (desna stran).

Za hitro in natančno nastavitev pogosto uporabljenih jeralnih

kotov so predvideni prisloni za kote 0°, 22,5°, 45° und 47°.

Nastavitev levega območja jeralnega kota

(45°do 0°)

–Potisnite levi podaljšek prislonskega traku 9 v celoti

navzven. (glejte „Podaljšanje prislonskega traku“,

stran 357)

–Odvijte vpenjalno ročico 17.

–Obrnite drsno roko na ročici 4 na levo tako, da bo kazalnik

kota 33 prikazal željen jeralni kot.

–Zadržite drsno roko v tem položaju in potem ponovno

zategnite vpenjalni ročaj 17.

Držalna moč drsne roke mora varno držati položaj roke

orodja pri vsakem poljubnem navpičnem jeralnem kotu.

Nastavitev desnega območja jeralnega kota

(0°do 45°) (glejte sliko J)

–Potisnite desni podaljšek prislonskega traku 9

v celoti navzven. (glejte „Podaljšanje

prislonskega traku“, stran 357)

–Odvijte vpenjalno ročico 17.

–Nagnite drsno roko orodja na ročaju 4 iz položaja 0° lahno

na levo in zavrtite vrtljiv gumb 39 tako, da se prikaže

željeno območje jeralnega kota.

–Obrnite drsno roko na ročici 4 na desno tako, da bo

kazalnik kota 24 prikazal željen jeralni kot.

–Zadržite drsno roko v tem položaju in potem ponovno

zategnite vpenjalni ročaj 17.

Držalna moč drsne roke mora varno držati položaj roke

orodja pri vsakem poljubnem navpičnem jeralnem kotu.

Standardni jeralni kot 0°

Da se lahko standardni jeralni kot 0° ponovno enostavno

nastavi, zaskoči vrtljiv gumb 39 v območju jeralnega kota

–Obrnite drsno roko z desne preko položaja 0°.

Nastavitev celotnega območja jeralnega kota

(–47°do +47°)

–Potegnite oba podaljška prislonskega traku 9

v celoti navzven. (glejte „Podaljšanje

prislonskega traku“, stran 357)

–Odvijte vpenjalno ročico 17.

–Nagnite drsno roko orodja na ročaju 4 iz položaja 0° lahno

na levo in zavrtite vrtljiv gumb 39 tako, da se prikaže

željeno območje jeralnega kota.

–Obrnite drsno roko orodja na ročaju 4 na levo ali desno,

tako da bo kazalnik kota xx33 ali 24 prikazal željen jeralni

kot.

–Zadržite drsno roko v tem položaju in potem ponovno

zategnite vpenjalni ročaj 17.

Držalna moč drsne roke mora varno držati položaj roke

orodja pri vsakem poljubnem navpičnem jeralnem kotu.

Standardni jeralni kot 22,5° (glejte sliko K)

–Potegnite nastavljalni gumb 34 v celoti navzven in ga

zasukajte za 90°. Nato premaknite drsno roko orodja z

ročajem 4, tako da bo roka slišno zaskočila.

Zagon

fUpoštevajte napetost omrežja! Napetost vira električne

energije se mora ujemati s podatki na tipski tablici

električnega orodja.

levo desno

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 358 Tuesday, March 22, 2011 12:01 PM

Slovensko | 359

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Vklop (glejte sliko L)

–Za zagon povlecite vklopno/izklopno stikalo 60 v smeri

ročaja 4.

Opozorilo: Iz varnostnih razlogov aretiranje

vklopno/izklopnega stikala 60 ni možno, ampak mora biti

le-to med delovanjem žage stalno pritisnjeno.

Le s pritiskom na aretirni vzvod 5 lahko vodite drsno roko v

smeri navzdol.

–Za žaganje morate zato dodatno pritisniti ročico za

blokiranje 5, da lahko izvlečete vklopno/izklopno stikalo.

Izklop

–Za izklop delovanja izključite vklopno/izklopno stikalo 60.

Omejitev zagonskega toka

Elektronska omejitev zagonskega toka omeji zmogljivost

električnega orodja pri vklopu in omogoča delovanje z

varovalko 16 A.

Opozorilo: Če električno orodje takoj po vklopu deluje s

polnim številom vrtljajev, zagonska omejitev ne deluje. V tem

primeru morate električno orodje nemudoma poslati na

naslov servisa; naslovi se nahajajo v poglavju „Servis in

svetovanje“, stran 364.

Navodila za delo

Splošna navodila za žaganje

fPred žaganjem vedno zategnite gumb za nastavitev

poljubnega jeralne kota 15 in vpenjalno ročico 17. Sicer

se lahko žagin list v obdelovancu zatakne.

fPri vseh rezih morate najprej zagotoviti, da se žagin list

nikoli ne more dotakniti prislonskega traku, primežev

ali drugih aparatov. Odstranite eventualno vgrajene

pomožne prislone ali jih ustrezno prilagodite.

Žagin list zaščitite pred udarci in sunki. Ne izpostavljajte ga

stranskemu pritisku.

Ne obdelujte zveganih obdelovancev. Obdelovanec mora

imeti vedno raven rob za naleganje k prislonu.

Dolge obdelovance je na prostem koncu potrebno podložiti ali

podpreti.

Označitev linije rezanja (glejte sliko M)

Dva laserska žarka vam prikazujeta širino reza žaginega lista.

Na ta način lahko natančno namestite obdelovanec za

žaganje, ne da bi morali pri tem odpreti premični zaščitni

pokrov.

–S stikalom vklopite laserske žarke 61.

–Naravnajte oznako na obdelovancu vzdolž med obema

linijama.

Opozorilo: Pred žaganjem preverite, ali se širina reza še

vedno pravilno prikazuje (glejte „Nastavitev laserja“,

stran 361). Laserski žarki se lahko prestavijo npr. zaradi

vibracij pri intenzivni uporabi.

Položaj uporabnika (glejte sliko N)

fNe smete se postaviti pred električno orodje v isto

linijo kot žagin list, temveč vedno le zamaknjeno ob

strani žaginega lista. Tako zaščitite telo pred možnim

udarcem nazaj.

–Imejte roke, prste in lahti stran od vrtečega se žaginega

lista.

–Pred drsno roko ne smete prekrižati rok.

Zamenjava vložnih plošč (glejte sliko O)

Rdeči vložni plošči 13 se lahko po daljši uporabi električnega

orodja obrabita.

Defektne vložne plošče zamenjajte.

–Postavite električno orodje v delovno pozicijo.

–Izvijte vijake 62 s priloženim notranjim šestkotnim ključem

(4 mm) 20 in snemite stare vložne plošče.

–Vložite novo desno vložno ploščo.

–Vložno ploščo privijte z vijaki 62 kolikor mogoče daleč na

desno, tako da žagin list po vsej dolžini eventualnega

poteznega gibanja ne pride v stik z vložno ploščo.

–Ponovite analogni postopek tudi za novo levo vložno

ploščo.

Dovoljene mere obdelovanca

Maksimalni obdelovanci:

Minimalni obdelovanci

(= vsi obdelovanci, ki se lahko vpnejo z dobavljenimi primeži

22 levo ali desno od žaginega lista):

160 x 335 mm (dolžina x širina)

Maks. globina reza (0˚/0˚): 104 mm

Jeralni kot Višina x širina

[mm]

vodoravno navpično Obdelovanec na

prislonskem traku Obdelovanec na

distančnem prislonu (pribor)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (levo) 50 x 335 50 x 295

0°45° (desno) 40 x 335 40 x 295

45°45° (levo) 50 x 240 50 x 200

45°45° (desno) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 359 Tuesday, March 22, 2011 12:01 PM

360 | Slovensko

1 609 929 W31 | (22.3.11) Bosch Power Tools

Žaganje

Žaganje brez natega (čeljenje) (glejte sliko P)

–Potisnite drsno roko 28 do konca nazaj in jo zavarujte v

tem položaju (glejte „Zavarovanje drsne roke“, stran 357).

Zagotoviti morate, da je globinsko omejilo/prislon 30 do

konca pritisnjen navznoter in da je justirni vijak 29 pri

premikanju drsne roke možno namestiti skozi odprtino.

–Obdelovanec vpnite trdno in ustrezno njegovim

dimenzijam.

–Nastavite željen jeralni kot (vodoravno in/ali navpično).

–Vključite električno orodje.

–Pritisnite na aretirni vzvod/ročico 5 in z ročajem 4 vodite

drsno roko počasi navzdol.

–Obdelovanec žagajte z enakomernim podajanjem.

–Izključite električno orodje in počakajte, da žagin list

povsem obmiruje.

–Vodite drsno roko počasi navzgor.

Žaganje z nategom (glejte sliko Q)

fPred vklopom in med celotnim postopkom žaganja

dobro pridržite ročaj. Med žaganjem izvajajte

kontroliran gib z drsno roko. Le trenutek nepazljivosti

lahko pri tej izredni lahkohodnosti drsne roke vodi do

resnih poškodb.

–Sprostite drsno roko 28 (glejte „Deblokiranje drsne roke“,

stran 357).

Preverite uporabljivost celotnega drsnega mehanizma

tako, da drsno roko 28 potegnete ven in spet potisnite

nazaj.

–Obdelovanec vpnite trdno in ustrezno njegovim

dimenzijam.

–Nastavite željen jeralni kot (vodoravno in/ali navpično).

–Potegnite drsno roko tako daleč iz prislonskega traku 10,

da je žagin pred obdelovancem.

–Vključite električno orodje.

–Pritisnite na aretirni vzvod/ročico 5 in z ročajem 4 vodite

drsno roko počasi navzdol.

–Pritisnite drsno roko v smer prislonskega traku 10 in

prežagajte obdelovanec z enakomernim pomikom.

–Izključite električno orodje in počakajte, da žagin list

povsem obmiruje.

–Vodite drsno roko počasi navzgor.

Žagajte enakomerno dolge obdelovance (glejte sliko R)

Za enostavno žaganje enakomerno dolgih obdelovancev

lahko uporabite dolžinski prislon 36.

Dolžinski prislon lahko montirate na obeh straneh podaljška

rezalne mize 11.

–Sprostite aretirni vijak 35 in sklopite dolžinski prislon 36

nad vpenjalni vijak 63.

–Ponovno zategnite aretirni vijak 35.

–Nastavite podaljšek rezalne mize 11 na željeno dolžino

(glejte „Podaljšanje rezalne mize“, stran 357).

Nastavitev globinskega omejila (rezanje utorov)

(glejte sliko S)

Globinski prislon morate prestaviti, če žagate utor ali če želite

uporabiti distančni prislon (npr.: Bosch MSF 110).

–Obrnite globsinki prislon/omejilo 30 navzven.

–Pritisnite na aretirni vzvod 5 in obrnite drsno roko v željeni

položaj.

–Zasukajte justirni vijak 29 tako daleč, da se bo konec vijaka

dotaknil globinskega prislona 30.

–Vodite drsno roko počasi navzgor.

Posebni obdelovanci

Pri žaganju upognjenih ali ravnih obdelovancev morate le-te

zavarovati proti drsenju. Na liniji rezanja ne sme nastati

nobena reža med obdelovancem, prislonskim trakom in

zasučno ploščo.

Če je potrebno, morate namestiti posebna držala.

Obdelava profilnih letev (talnih in stropnih)

Profilne letve lahko obdelujete na dva različna bačina:

–postavljene proti prislonskemu traku,

–plosko ležeče na zasučni plošči.

Poleg tega lahko neodvisno od širine profilne letve izvajate

reze z ali brez poteznega premikanja.

Z nastavljenim jeralnim kotom napravite vedno najprej

preizkus rezanja na odpadnem lesu.

Talne letve

Sledeča razpredelnica vsebuje napotila za obdelavo talnih letev.

Nastavitve postavlje-ne

proti

prislonske-mu

traku

plosko ležeče

na žagini mizi

talna letev leva stran desna stran leva stran desna stran

notranji rob vodoravni jeralni kot 45° levo 45° desno 0°0°

navpični jeralni kot 0°0°45° levo 45° desno

pozicioniranje

obdelovanca spodnji rob na

zasučni plošči spodnji rob na

zasučni plošči zgornji rob

prislonskem traku zgornji rob

prislonskem traku

pripravljen

obdelovanec se nahaja

... ... levo od reza ... desno od reza ... levo od reza ... desno od reza

OBJ_BUCH-1360-001.book Page 360 Tuesday, March 22, 2011 12:01 PM

Slovensko | 361

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Stropne letve (po standardu US)

Preverjanje in izvajanje osnovnih nastavitev

Da zagotovite precizne reze, morate po intenzivni uporabi

preveriti osnovne nastavitve električnega orodja in jih

eventualno ponovno opraviti.

Za to potrebujete izkušnje in ustrezno specialno orodje.

To delo bo hitro in zanesljivo opravila servisna delavnica

Bosch.

Nastavitev laserja

Opozorilo: Za testiranje laserske funkcije mora biti električno

orodje priključeno na osrbovanje z električno energijo.

fMed justiranjem laserja (z.B. npr. pri premikanju drsne

roke) nikoli ne smete aktivirati vklopno/izklopne tipke.

Nenamerni start električnega orodja lahko vodi do

poškodb.

–Postavite električno orodje v delovno pozicijo.

–Zasukajte zasučno ploščo 38 do zareze 18 za 0°. Ročica

16 se mora slišno zaskočiti v zarezi.

–S stikalom vklopite laserske žarke 61.

Preverite: (glejte sliko T1)

–Na en obdelovanec narišite ravno rezalno linijo.

–Pritisnite na aretirni vzvod/ročico 5 in z ročajem 4 vodite

drsno roko počasi navzdol.

zunanji rob vodoravni jeralni kot 45° desno 45° levo 0°0°

navpični jeralni kot 0°0°45° desno 45° levo

pozicioniranje

obdelovanca spodnji rob na

zasučni plošči spodnji rob na

zasučni plošči zgornji rob

prislonskem traku zgornji rob

prislonskem traku

pripravljen

obdelovanec se nahaja

... ... desno od reza ... levo od reza ... levo od reza ... desno od reza

Če želite obdelovati stropne letve plosko ležeče na žagini mizi, morate nastaviti vodoravni jeralni kot na

31,6° (žagina miza zasukana na levo ali desno) in navpične jeralni kot na 33,9°˚ (drsna roka obrnjena

na levo ali desno).

Tabela v nadaljevanju prikazuje navodila za obdelavo stropnih letev.

Nastavitve postavlje-ne

proti

prislonske-

mu traku

plosko ležeče

na zasučni

plošči

Stropna letev leva stran desna stran leva stran desna stran

notranji rob vodoravni jeralni kot 45° desno 45° levo 31,6° desno 31,6° levo

navpični jeralni kot 0°0°33,9° levo 33,9° desno

pozicioniranje

obdelovanca spodnji rob ob

prislonskem traku spodnji rob ob

prislonskem traku zgornji rob

prislonskem traku

pripravljen

obdelovanec se nahaja

... ... desno od reza ... levo od reza ... levo od reza ... desno od reza

zunanji rob vodoravni jeralni kot 45° levo 45° desno 31,6° levo 31,6° desno

navpični jeralni kot 0°0°33,9° desno 33,9° levo

pozicioniranje

obdelovanca spodnji rob ob

prislonskem traku spodnji rob ob

prislonskem traku zgornji rob

prislonskem traku

pripravljen

obdelovanec se nahaja

... ... desno od reza ... levo od reza ... levo od reza ... desno od reza

Nastavitve postavlje-ne

proti

prislonske-mu

traku

plosko ležeče

na žagini mizi

52°

38°

52°

OBJ_BUCH-1360-001.book Page 361 Tuesday, March 22, 2011 12:01 PM

362 | Slovensko

1 609 929 W31 | (22.3.11) Bosch Power Tools

–Naravnajte merilno orodje tako, da so zobje žaginega lista

v liniji z rezalno linijo.

–V tej poziciji pridržite obdelovanec ter ponovno vodite

drsno roko počasi navzgor.

–Vpnite obdelovanec.

–S stikalom vklopite laserske žarke 61.

Laserski žarki morajo biti na celotni dolžini levo ali desno v

istem razmaku od narisane rezalne linije na obdelovancu, tudi

ko drsno roko vodite navzdol.

Nastavitev poravnanosti: (glejte sliko T2)

–Zasukajte pripadajoč nastavni vijak 64 z notranjim

šestrobim ključem (2 mm) 21 tako, da bo laserski žarek na

celotni dolžini v enaki razdalji do narisane rezalne linije na

obdelovancu.

Vrtenje nasproti smeri urnega kazalca premika laserski žarek

z leve proti desni, vrtenje v smeri urnega kazalca pa premika

laserski žarek z desne proti levi.

Nastavitev paralelnosti: (glejte sliko T3)

–Sprostite oba vijaka 65 zaščitnega pokrova laserja 27 z

notranjim šestrobim ključem (4 mm) 20.

Opozorilo: Da bi dosegli sprednji vijak zaščitnega pokrova

laserja, morate drsno roko nekoliko obrniti navzdol, da

boste lahko notranji šestrobni ključ vtaknili skozi enega

izmed zares premičnega zaščitnega pokrova.

–Sprostite pritrdilni vijak 66 (pribl. 1–2 obrata) z notranjim

šestkotnim ključem (2mm) 21.

Vijak ne smete popolnoma izviti.

–Premaknite montažno ploščo laserja na desno ali levo, da

bodo laserski žarki po celotni dolžini paralelni z narisano

rezalno linijo na obdelovancu.

–Držite montažno ploščo laserja v tem položaju in ponovno

zategnite pritrdilni vijak 66.

–Po nastavitvi ponovno preverite poravnanost z rezalno

linijo. Po potrebi še enkrat naravnajte laserske žarke z

nastavnimi vijaki 64.

–Ponovno pritrdite zaščitni pokrov laserja 27.

Nastavitev stranskega odklona pri premikanju drsne

roke: (glejte sliko T4)

–Sprostite oba vijaka 65 zaščitnega pokrova laserja 27 z

notranjim šestrobim ključem (4 mm) 20.

Opozorilo: Da bi dosegli sprednji vijak zaščitnega pokrova

laserja, morate drsno roko nekoliko obrniti navzdol, da

boste lahko notranji šestrobni ključ vtaknili skozi enega

izmed zares premičnega zaščitnega pokrova.

–Sprostite oba pritrdilna vijaka 67 (pribl. 1–2 obrata) z

notranjim šestrobnim vijakom (2 mm) 21.

Vijakov ne smete do konca izviti.

–Premaknite ohišje laserja na desno ali levo, da se laserski

žarki pri premikanju drsne roke navzdol ne bodo več

stransko odklonili.

–Po nastavitvi ponovno preverite poravnanost z rezalno

linijo. Po potrebi še enkrat naravnajte laserske žarke z

nastavnimi vijaki 64.

–Držite ohišje laserja v tem položaju in ponovno zategnite

pritrdilne vijake 67.

–Ponovno pritrdite zaščitni pokrov laserja 27.

Nastavitev standardnega jeralnega kota 0° (navpično)

–Postavite električno orodje v položaj za transportiranje.

–Zasukajte zasučno ploščo 38 do zareze 18 za 0°. Ročica

16 se mora slišno zaskočiti v zarezi.

Preverite: (glejte sliko U1)

–Nastavite kaliber kota na 90° in ga postavite na rezalno

mizo 38.

Krak kalibra kota mora biti po celotni dolžini poravnan v liniji z

žaginim listom 40.

Nastavitev: (glejte sliko U2)

–Odvijte vpenjalno ročico 17.

–Sprostite oba nastavna vijaka 68 (najmanj 1 obrat) z

nasadnim ključem (10 mm).

–Sprostite nastavni vijak 70 (pribl. 3 obrate) z notranjim

šestrobnim vijakom (4 mm) 20.

–Zasukajte nastavni vijak 69 z notranjim šestrobnim

ključem (4 mm) 20 tako daleč noter ali ven, da bo krak

kalibra kota po celotni dolžini poravnan z žaginim listom.

–Zategnite vpenjalni ročaj 17.

Nato ponovno zategnite nastavni vijak 70 in nato nastavne

vijake 68.

Če kotna kazalnika 33 in 24 po nastavitvi nista v eni liniji z

oznakami 0° na skali 32 sprostite pritrdilne vijake kotnih

kazalnikov s priloženim križnim izvijačem in naravnajte kotni

kazalnik vzdolž oznak 0°.

Nastavitev standardnega jeralnega kota 45°

(levo, navpično)

–Postavite električno orodje v delovno pozicijo.

–Zasukajte zasučno ploščo 38 do zareze 18 za 0°. Ročica

16 se mora slišno zaskočiti v zarezi.

–Potisnite levi podaljšek prislonskega traku 9 v celoti

navzven.

–Sprostite vpenjalni ročaj 17 in obrnite drsno roko z

ročajem 4 do prislona na levo (45°).

Preverite: (glejte sliko V1)

–Nastavite kaliber kota na 45° in ga postavite na rezalno

mizo 38.

Krak kalibra kota mora biti po celotni dolžini poravnan v liniji z

žaginim listom 40.

Nastavitev: (glejte sliko V2)

–Zavrtite nastavni vijak 71 z viličnim ključem (8 mm) tako

daleč v smeri noter ali ven, da bo krak kalibra kota po

celotni dolžini poravnan z žaginim listom.

–Zategnite vpenjalni ročaj 17.

Če kotna kazalnika 33 in 24 po nastavitvi nista v eni liniji z

oznakami 45° na skali 32, preverite najprej še enkrat

nastavitev 0° za jeralni kot in kotna kazalnika. Nato ponovite

nastavitev jeralnega kota 45°.

Nastavitev standardnega jeralnega kota 45°

(desno, navpično)

–Postavite električno orodje v delovno pozicijo.

–Zasukajte zasučno ploščo 38 do zareze 18 za 0°. Ročica

16 se mora slišno zaskočiti v zarezi.

OBJ_BUCH-1360-001.book Page 362 Tuesday, March 22, 2011 12:01 PM

Slovensko | 363

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Potisnite desni podaljšek prislonskega traku 9 v celoti

navzven.

–Odvijte vpenjalno ročico 17.

–Nagnite drsno roko orodja na ročaju 4 iz

položaja 0° lahno na levo in zavrtite vrtljiv

gumb 39 tako, da se prikaže desno območje

jeralnega kota.

–Obrnite drsno roko na ročaju 4 do prislona na desno (45 °).

Preverite: (glejte sliko W1)

–Nastavite kaliber kota na 135° in ga postavite na rezalno

mizo 38.

Krak kalibra kota mora biti po celotni dolžini poravnan v liniji z

žaginim listom 40.

Nastavitev: (glejte sliko W2)

–Zavrtite nastavni vijak 72 z viličnim ključem (8 mm) tako

daleč v smeri noter ali ven, da bo krak kalibra kota po

celotni dolžini poravnan z žaginim listom.

–Zategnite vpenjalni ročaj 17.

Če kotna kazalnika 33 in 24 po nastavitvi nista v eni liniji z

oznakami 45° na skali 32, preverite najprej še enkrat

nastavitev 0° za jeralni kot in kotna kazalnika. Nato ponovite

nastavitev jeralnega kota 45°.

Naravnanje skale za vodoravni jeralni kot

–Postavite električno orodje v delovno pozicijo.

–Zasukajte zasučno ploščo 38 do zareze 18 za 0°. Ročica

16 se mora slišno zaskočiti v zarezi.

Preverite: (glejte sliko X1)

–Nastavite kaliber kota na 90° in ga postavite med

prislonski trak 10 in žagin list 40 na rezalno mizo 38.

Krak kalibra kota mora biti po celotni dolžini poravnan v liniji z

žaginim listom 40.

Nastavitev: (glejte sliko X2)

–Sprostite vse štiri nastavne vijake 73 z notranjim

šestrobim ključem (4 mm) 20 in zasukajte žagin mizo 38

skupaj s skalo 37 tako daleč, da bo krak kalibra kota po

celotni dolžini poravnan z žaginim listom.

–Ponovno zategnite vijake.

Če kazalnik kota 59 po nastavitvi ni v liniji z oznako 0° na skali

37, sprostite vijak 74 z običajnim križnim vijakom in

naravnajte kazalnik kota vzdolž oznake 0°.

Nastavitev držalne moči vpenjalne ročice 17

(glejte sliko Y)

Držalno moč vpenjalne ročice 17 lahko nastavite naknadno.

Preverite:

–Držalna moč drsne roke mora varno držati položaj roke

orodja pri vsakem poljubnem navpičnem jeralnem kotu.

Nastavitev:

–Odvijte vpenjalno ročico 17.

–Zasukajte nastavni vijak 75 z nasadnim ključem (17 mm)

proti smeri urnega kazalca, da bi zmanjšali vpenjalno moč

ali zasukajte ga v smeri urnega kazalca, da bi povečali

držalno moč.

–Nastavite navpični jeralni kot, ponovno zategnite

vpenjalno ročico 17 in preverite, ali ste dosegli željeno

držalno moč.

Transport (glejte sliko Z)

Pred transportom električnega orodja morate izvesti

naslednje korake:

–Potisnite drsno roko 28 do konca nazaj in jo zavarujte v

tem položaju (glejte „Zavarovanje drsne roke“, stran 357).

–Zagotoviti morate, da je globinsko omejilo/prislon 30 do

konca pritisnjen navznoter in da je justirni vijak 29 pri

premikanju drsne roke možno namestiti skozi odprtino.

–Vodite drsno roko tako daleč navzdol, da boste lahko

transportno varovalo 31 potisnili v celoti navznoter.

–Potisnite podaljšek rezalne mize 11 v celoti navznoter.

–Navpični jeralni kot nastavite na 0° in pritegnite vpenjalni

ročaj 17.

–Zasukajte žagino/rezalno mizo 38 do prislona na levo in

privijte fiksirni gumb 15.

–Povežite omrežni kabel s sprijemalnim trakom 76.

–Odstranite vse dele pribora, ki jih ni moč trdno montirati na

električno orodje.

Če je mogoče, položite neuporabljene žagine liste med

transportom v zaprto posodo.

–Električno orodje držite med prenašanjem za transportni

ročaj 7 ali uporabite za prijem prijemni vdolbini 19 ob

strani zasučne plošče.

fZa transportiranje električnega orodja uporabljajte

samo transportne priprave in nikoli zaščitnih priprav,

drsne roke 28 ali ročaja 4.

fElektrično orodje vedno prenašajte v dvoje, da bi se

tako izognili poškodbam hrbtenice.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

fPred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

Če bi kljub skrbnima postopkoma izdelave in preizkušanja

prišlo do izpada delovanja električnega orodja, naj popravilo

opravi servisna delavnica, pooblaščena za popravila

Boschevih električnih orodij.

V primeru dodatnih vprašanj in pri naročanju nadomestnih

delov brezpogojno navedite 10-mestno številko artikla, ki je

navedena na tipski ploščici naprave.

Čiščenje

Skrbite za čistočo električnega orodja in prezračevalnih

utorov, da lahko dobro in varno delate.

Premični zaščitni pokrov se mora vedno prosto gibati in se

lahko samostojno zapre. Zato poskrbite, da bo območje okoli

premičnega zaščitnega pokrova vedno čisto.

–Odstranite po vsakem delovnem postopku prah in

ostružke z izpihavanjem s tlačnim zrakom ali s čopičem.

–Drsni valj 23 in drsno roko 28 morate redno čistiti.

OBJ_BUCH-1360-001.book Page 363 Tuesday, March 22, 2011 12:01 PM

364 | Hrvatski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Pribor

Primež za hitro vpenjanje. . . . . . . . . . . . . . . . 1 609 B02 125

Vložne plošče . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 375

Vrečka za prah . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Distančni prislon MSF 110 . . . . . . . . . . . . . . 2 610 015 461

Odsesovalni adapter . . . . . . . . . . . . . . . . . . . 2 607 001 977

Delovna miza GTA 2500 W . . . . . . . . . . . . . . 0 601 B12 100

Delovna miza GTA 3800 . . . . . . . . . . . . . . . . 0 601 B24 000

Sesalnik za lesni prah GAS 50 M . . . . . . . . . . 0 601 988 103

Delovna lučkaMSLED 170

EU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Žagini listi za les in material za plošče, za opaže in letve

Žagin list 305 x 30 mm,

60 zobje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Žagini listi za umetne mase in neželezne kovine

Žagin list 305 x 30 mm,

96 zobje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Žagin list 305 x 30 mm,

96 zobje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Žagini listi za vse vrste laminatnih tal

Žagin list 305 x 30 mm,

96 zobje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila

in vzdrževanja izdelka ter nadomestnih delov. Prikaze

razstavljenega stanja in informacije glede nadomestnih delov

se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na

voljo pri vprašanjih glede nakupa, uporabe in nastavitve

izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

Odlaganje

Električno orodje, pribor in embalažo je treba dostaviti v

okolju prijazno ponovno predelavo.

Električnih orodij ne vrzite med gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES

Evropskega Parlamenta in Sveta o odpadni

električni in elektronski opremi (OEEO) in

njeni uresničitvi v nacionalnem pravu se

morajo električna orodja, ki niso več v

uporabi, ločeno zbirati ter okolju prijazno

reciklirati.

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost

Opće upute za sigurnost za električne alate

Kod uporabe električnog alata, za smanjenje

opasnosti od strujnog udara, ozljeda i

opasnosti od požara, treba se pridržavati slijedećih osnovnih

mjera sigurnosti.

Prije uporabe električnog alata pročitajte sve ove upute i

spremite na sigurno mjesto upute za sigurnost.

Pojam „električni alat“ koji se koristi u uputama za sigurnost

odnosi se na električne alate sa električnim priključkom (sa

priključnim kabelom) i na električne alate sa napajanjem iz

aku-baterije (bez priključnog kabela).

Sigurnost na radnom mjestu

fOdržavajte vaše radno mjesto čistim i dobro

osvijetljenim. Nered ili neosvijetljeno radno mjesto mogu

uzrokovati nezgode.

fNe radite s električnim alatom u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tekućine,

plinovi ili prašina. Električni alati proizvode iskre koje

mogu zapaliti prašinu ili pare.

fTijekom uporabe električnog alata djecu i ostale osobe

držite dalje od mjesta rada. Uslučaju skretanja

pozornosti mogli bi izgubiti kontrolu nad uređajem.

Električna sigurnost

fPriključni utikač električnog alata mora odgovarati

utičnici. Na utikaču se ni na koji način ne smiju izvoditi

izmjene. Ne koristite adapterski utikač zajedno sa

zaštitno uzemljenim električnim alatom. Utikač na

kojem nisu vršene izmjene i odgovarajuća utičnica

smanjuju opasnost od strujnog udara.

fIzbjegavajte dodir tijela s uzemljenim površinama, kao

što su cijevi, radijatori, štednjaci i hladnjaci. Postoji

povećana opasnost od električnog udara ako bi vaše tijelo

bilo uzemljeno.

fUređaj držite dalje od kiše ili vlage. Prodiranje vode u

električni alat povećava opasnost od strujnog udara.

fNe zloupotrebljavajte priključni kabel za nošenje,

vješanje električnog alata ili za izvlačenje utikača iz

mrežne utičnice. Priključni kabel držite dalje od izvora

topline, ulja, oštrih rubova ili pomičnih dijelova

uređaja. Oštećen ili usukan priključni kabel povećava

opasnost od strujnog udara.

fAko sa električnim alatom radite na otvorenom,

koristite samo produžni kabel koji je prikladan za

uporabu na otvorenom. Primjena produžnog kabela

prikladnog za rad na otvorenom smanjuje opasnost od

strujnog udara.

fAko se ne može izbjeći uporaba električnog alata u

vlažnoj okolini, koristite zaštitnu sklopku struje kvara.

Primjenom zaštitne sklopke struje kvara izbjegava se

opasnost od električnog udara.

POZOR

OBJ_BUCH-1360-001.book Page 364 Tuesday, March 22, 2011 12:01 PM

Hrvatski | 365

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Sigurnost ljudi

fBudite pažljivi, pazite što činite i postupajte oprezno

kod rada s električnim alatom. Ne koristite električni

alat ako ste umorni ili pod utjecajem droga, alkohola ili

lijekova. Trenutak nepažnje kod uporabe električnog alata

može uzrokovati teške ozljede.

fNosite osobnu zaštitnu opremu i uvijek nosite zaštitne

naočale. Nošenje osobne zaštitne opreme, kao što je

maska za prašinu, sigurnosna obuća koja ne kliže, zaštitna

kaciga ili štitnik za sluh, ovisno od vrste i primjene

električnog alata, smanjuje opasnost od ozljeda.

fIzbjegavajte nehotično puštanje u rad. Prije nego što

ćete utaknuti utikač u utičnicu i/ili staviti aku-bateriju,

provjerite je li električni alat isključen. Ako kod nošenja

električnog alata imate prst na prekidaču ili se uključen

uređaj priključi na električno napajanje, to može dovesti do

nezgoda.

fPrije uključivanja električnog alata uklonite alate za

podešavanje ili vijčani ključ. Alat ili ključ koji se nalazi u

rotirajućem dijelu uređaja može dovesti do nezgoda.

fIzbjegavajte neuobičajene položaje tijela. Zauzmite

siguran i stabilan položaj tijela i u svakom trenutku

održavajte ravnotežu. Na taj način možete električni alat

bolje kontrolirati u neočekivanim situacijama.

fNosite prikladnu odjeću. Ne nosite široku odjeću ili

nakit. Kosu, odjeću i rukavice držite dalje od pomičnih

dijelova. Nepričvršćenu odjeću, dugu kosu ili nakit mogu

zahvatiti pomični dijelovi.

fAko se mogu montirati naprave za usisavanje i hvatanje

prašine, provjerite da li su iste priključene i da li se

mogu ispravno koristiti. Primjena naprave za usisavanje

može smanjiti ugroženost od prašine.

Brižljiva uporaba i ophođenje s električnim alatima

fNe preopterećujte uređaj. Za vaš rad koristite za to

predviđen električni alat. S odgovarajućim električnim

alatom radit ćete bolje i sigurnije u navedenom području

učinka.

fNe koristite električni alat čiji je prekidač neispravan.

Električni alat koji se više ne može uključivati i isključivati

opasan je i mora se popraviti.

fIzvucite utikač iz mrežne utičnice i/ili izvadite aku-

bateriju prije podešavanja uređaja, zamjene pribora ili

odlaganja uređaja. Ovim mjerama opreza izbjeći će se

nehotično pokretanje električnog alata.

fElektrični alat koji ne koristite spremite izvan dosega

djece. Ne dopustite rad s uređajem osobama koje nisu s

njim upoznate ili koje nisu pročitale ove upute.

Električni alati su opasni ako s njima rade neiskusne osobe.

fOdržavajte električni alat s pažnjom. Kontrolirajte da li

pomični dijelovi uređaja besprijekorno rade i da nisu

zaglavljeni, da li su dijelovi polomljeni ili tako oštećeni

da se ne može osigurati funkcija električnog alata. Prije

primjene ove oštećene dijelove treba popraviti. Mnoge

nezgode imaju svoj uzrok u slabo održavanim električnim

alatima.

fRezne alate održavajte oštrim i čistim. Pažljivo

održavani rezni alati s oštrim oštricama manje će se

zaglaviti i lakše se s njima radi.

fElektrični alat, pribor, radne alate, itd. koristite prema

ovim uputama i na način kako je to propisano za

poseban tip uređaja. Kod toga uzmite u obzir radne

uvjete i izvođene radove. Uporaba električnih alata za

druge primjene nego što je to predviđeno, može dovesti do

opasnih situacija.

Servisiranje

fPopravak vašeg električnog alata prepustite samo

kvalificiranom stručnom osoblju ovlaštenog servisa i

samo s originalnim rezervnim dijelovima. Na taj će se

način osigurati da ostane sačuvana sigurnost uređaja.

Upute za sigurnost kod rezanja panel ploča

fElektrični alat se isporučuje s natpisom upozorenja na

engleskom jeziku (na prikazu električnog alat na

stranici sa slikama označen je brojem 3).

fPrije prve uporabe na naljepnicu sa engleskim tekstom

nalijepite isporučenu naljepnicu na Vašem materinjem

jeziku.

fZnakovi upozorenja na ovom električnom alatu moraju

se se moći prepoznati.

fNe oslanjajte se nikada na električni alat. Mogu se

pojaviti ozbiljne ozljede ako bi se električni alat prevrnuo ili

ako bi nehotično došli u dodir sa listom pile.

fŠtitnik mora propisno funkcionirati i mora se moći

slobodno pomicati. Ne ukliještite štitnik nikada u

otvorenom stanju.

fDok električni alat radi nikada iz područja rezanja ne

uklanjajte ostatke od rezanje drvenu strugotinu, ili

slično. Dovedite krak alata uvijek najprije u položaj

mirovanja i isključite električni alat.

fList pile samo u uključenom stanju približavajte

izratku. Inače postoji opasnost od povratnog udara ako bi

se list pile zaglavio u izratku.

fRučku održavajte suhom, čistom i bez ulja i masnoća.

Zamašćene nauljene ručke su klizave i dovode do gubitka

kontrole nad lančanom pilom.

fElektrični alat koristite samo ako je ako je radna

površina do obrađivanog izratka oslobođena od svih

alata za podešavanje, drvene strugotine, itd. Mali

komadi drva ili ostali predmeti koji bi došli u dodir sa

rotirajućim listom pile, mogli bi velikom brzinom udariti

korisnika pile.

fPod održavajte čistim, bez drvene strugotine i ostataka

materijala. Možete se na njih poskliznuti ili spotaknuti.

fUvijek čvrsto stegnite obrađivani izradak. Ne

obrađujte izratke koji su premali za stezanje. Razmak

vaše ruke do rotirajućeg lista pile je inače premali.

LASERSKO ZRAČENJE

Ne gledati u zraku

Laser klase 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 365 Tuesday, March 22, 2011 12:01 PM

366 | Hrvatski

1 609 929 W31 | (22.3.11) Bosch Power Tools

fElektrični alat koristite samo za obradu materijala

navedenih za određenu namjenu. Električni alat bi se

inače mogao preopteretiti.

fAko bi se list pile zaglavio, isključite električni alat i

mirno držite izradak, sve dok se list pile ne zaustavi.

Kako bi se izbjegao povratni udar, izradak se smije

pomaknuti tek nakon zaustavljanja lista pile. Prije

ponovnog startanja električnog alata otklonite uzrok

uklještenja lista pile.

fNe stavljajte prste između pomičnih dijelova kliznog

kraka. Prsti bi se mogli prignječiti i teško ozlijediti.

fRučku čvrsto držite prije uključivanja i tijekom čitavog

postupka piljenja. Tijekom piljenja izvodite

kontrolirano gibanje s kliznim krakom. Trenutak

nepažnje može dovesti do izuzetno lakog gibanja kliznog

kraka i do teških ozljeda.

fIzradak uvijek pilite od sprijeda prema natrag. Inače

postoji opasnost od povratnog udara ako bi se list pile

ukliještio u izratku.

fNe koristite tupe, napukle, savijene ili oštećene listove

pile. Listovi pile s tupim ili pogrešno usmjerenim zubima,

zbog suviše uskog raspora piljenja uzrokuju povećano

trenje, uklještenje lista pile i povratni udar.

fKoristite uvijek listove pile odgovarajuće veličine i

odgovarajućeg steznog provrta (npr. zvjezdasti ili

okrugao). Listovi pile koji ne odgovaraju montažnim

dijelovima pile, okretat će se ekscentrično i dovesti do

gubitka kontrole nad pilom.

fNe koristite listove pile od visokolegiranog brzoreznog

čelika (HSS-čelika). Takvi listovi pile mogu lako puknuti.

fList pile ne dirajte odmah nakon rada prije nego što se

ohladi. List pile se jako zagrije kod rada.

fElektrični alat nikada ne koristite bez uložne ploče.

Zamijenite neispravnu uložnu ploču. Bez besprijekorne

uložne ploče mogli biste se ozlijediti na listu pile.

fRedovite kontrolirajte priključni kabel i oštećeni kabel

dajte na popravak samo ovlaštenom servisu za Bosch

električne alate. Zamijenite oštećeni produžni kabel.

Time će se osigurati da ostane zadržana sigurnost

električnog alata.

fNekorišteni električni alat spremite na sigurno mjesto.

Prostor za spremanje mora biti suh i mora se moći

zaključati. Time će se spriječiti oštećenje električnog alata

tijekom spremanja ili njegovo korištenje od strane

neiskusnih osoba.

fLasersku zraku ne usmjeravajte na ljude ili životinje i ne

gledajte izravno u lasersku zraku. Ovaj električni alat

proizvodi lasersko zračenje klase lasera 2, prema

EN 60825-1. Zbog toga možete zaslijepiti ljude.

fUgrađeni laser ne zamijenite sa laserom nekog drugog

tipa. Od lasera koji ne pripada ovom električnom alatu

mogu proizaći opasnosti za ljude.

fOsigurajte izradak. Izradak stegnut pomoću stezne

naprave ili škripca sigurnije će se držati nego s vašom

rukom.

fNikada ne ostavljajte električni alat prije nego što se

potpuno zaustavi. Radni alat koji se vrti pod inercijom

može uzrokovati ozljede.

fElektrični alat ne koristite sa oštećenim kabelom.

Oštećeni kabel ne dodirujte i izvucite mrežni utikač ako

bi se kabel tijekom rada oštetio. Oštećeni kabel

povećava opasnost od električnog udara.

Simboli

Donji simboli mogu biti od značaja za uporabu vašeg

električnog alata. Molimo zapamtite simbole i njihovo

značenje. Odgovarajuće tumačenje simbola će vam pomoći

da električni alat bolje i sigurnije koristite.

Simboli i njihovo značenje

Lasersko zračenje

ne gledati u zraku

Laser klase 2

Sa rukama nikada ne zalazite u područje

piljenja dok se električni alat okreće. Kod

kontakta sa listom pile postoji opasnost od

ozljeda.

Nosite zaštitnu masku protiv prašine.

Nosite zaštitne naočale.

Nosite štitnike za sluh. Djelovanje buke

može dovesti do gubitka sluha.

Područje opasnosti! Ruke, šake i prste

držite dalje od ovog područja.

Ne stavljajte prste između pomičnih

dijelova kliznog kraka. Prsti bi se mogli

prignječiti i teško ozlijediti.

Pridržavajte se dimenzija lista pile. Promjer otvora mora bez

zazora točno odgovarati vretenu alata. Ne koristite

redukcijske komade ili adaptere.

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 366 Tuesday, March 22, 2011 12:01 PM

Hrvatski | 367

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Opis proizvoda i radova

Treba pročitati sve napomene o sigurnosti i

upute. Ako se ne bi poštivale napomene o

sigurnosti i upute to bi moglo uzrokovati

strujni udar, požar i/ili teške ozljede.

Uporaba za određenu namjenu

Električni alat je kao stacionarni uređaj predviđen za uzdužno

i poprečno rezanje drva po ravnoj liniji rezanja. Kod toga su

mogući horizontalni kutovi kosog rezanja od –52° do +60°,

kao i vertikalni kutovi kosog rezanja od 47° (na lijevu stranu)

do 47° (na desnu stranu).

Snaga električnog alata predviđena je za piljenje tvrdog i

mekog drva, kao i za rezanje ploča iverica i vlaknastih ploča.

Kod primjene odgovarajućih listova pile moguće je piljenje

aluminijskih profila i plastike.

Prikazani dijelovi uređaja

Numeriranje prikazanih komponenti odnosi se na prikaz

električnog alata na stranicama sa slikama.

1Vrećica za prašinu

2Usisni adapter

3Znak upozorenja za laser

4Ručka

5Poluga za uglavljivanje

6Štitnik

7Transportna ručka

8Njišući štitnik

9Produžetak granične vodilice

10 Granična vodilica

Tijekom transporta električni alat držite

samo na zato označenim mjestima

(udubljenjima) ili na transportnoj ručci.

Električni alat nikada ne nosite držeći ga za

ručku kliznog kraka.

Otvorena stezna ručka:

Mogu se namjestiti vertikalni kutovi kosog rezanja.

Zatvorena stezna ručka:

Održava se namješten vertikalni kut kosog rezanja kliznog

kraka.

Pokazuje pojedine operacije za namještanje vertikalnih

kutova kosog rezanja.

1. Otpuštanje stezne ručke

2. Klizni krak neznatno zakrenuti u lijevo

3. Na okretnoj ručici namjestiti traženo područje kuta kosog

rezanja

Na okretnoj ručici namjestiti vertikalni kut kosog rezanja.

Nagib lista pile u lijevo (45°do 0°)

Nagib lista pile u desno (0°do 45°)

Ukupno područje zakretanja kliznog kraka

(–47°do +47°)

Simboli i njihovo značenje

Za namještanje proizvoljnog horizontalnog kuta kosog

rezanja stol za piljenje mora biti slobodno pomičan, odnosno

mora biti zapriječeno uglavljivanje kuta:

–Povući polugu n i istodobno uglavljivanje kuta o

potisnuti prema naprijed i prema dolje

Električne alate ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama 2002/96/EG za električne i

elektroničke stare uređaje, neuporabivi električni alati

moraju se odvojeno sakupljati i dovoditi na ekološki

prihvatljivo recikliranje.

Simboli i njihovo značenje

OBJ_BUCH-1360-001.book Page 367 Tuesday, March 22, 2011 12:01 PM

368 | Hrvatski

1 609 929 W31 | (22.3.11) Bosch Power Tools

11 Produžetak stola za piljenje

12 Provrti za montažu

13 Uložna ploča

14 Uglavljivanje kuta

15 Ručica za utvrđivanje proizvoljnog kuta kosog rezanja

(horizontalnog)

16 Poluga za prethodno namještanje kuta kosog rezanja

(horizontalnog)

17 Stezna ručka za proizvoljni kut kosog rezanja

(vertikalnog)

18 Zarezi za standardni kut kosog rezanja

19 Udubljenja za držanje

20 Inbus šesterokutni ključ (6 mm/4 mm)

21 Inbus šesterokutni ključ (2 mm)

22 Vijčana stega

23 Klizni valjčić

24 Pokazivač kuta (vertikalnog) za desno područje kuta

kosog rezanja (0°do 47°)

25 Odbojnik strugotine

26 Stezna poluga kliznog mehanizma

27 Kapa za zaštitu od lasera

28 Klizni krak

29 Vijak za podešavanje graničnika dubine

30 Graničnik dubine

31 Transportni osigurač

32 Skala za kut kosog rezanja (vertikalnog)

33 Pokazivač kuta (vertikalnog) za lijevo područje kuta

kosog rezanja (47°do 0°)

34 Okretna ručica za namještanje za 22,5° kuta kosog

rezanja (vertikalnog)

35 Vijak za fiksiranje graničnika dužine

36 Graničnik dužine

37 Skala za kut kosog rezanja (horizontalnog)

38 Stol za piljenje

39 Okretna ručica za namještanje područja kuta kosog

rezanja (vertikalnog)

40 List pile

41 Izbacivač strugotine

42 Vijak za uglavljivanje polužja 43

43 Polužje njišućeg štitnika

44 Prednji vijak za pričvršćenje

(pokrovne ploče/njišućeg štitnika)

45 Stražnji vijak za pričvršćenje

(pokrovne ploče/njišućeg štitnika)

46 Pokrovna ploča

47 Uglavljivanje vretena

48 Inbus šesterokutni vijak (6 mm) za pričvršćenje lista pile

49 Stezna prirubnica

50 Unutarnja stezna prirubnica

51 Stezna poluga produžetka stola za piljenje

52 Stezna poluga produžetka granične vodilice

53 Završni lim

54 Prigušivač

55 Regulacioni vijci za prigušenje

56 Provrti za vijčanu stegu

57 Leptirasti vijak

58 Navojna motka

59 Pokazivač kuta (horizontalnog)

60 Prekidač za uključivanje/isključivanje

61 Prekidač za laser (označavanje linije rezanja)

62 Vijci za uložnu ploču

63 Stezni vijak graničnika dužine

64 Regulacioni vijak za pozicioniranje lasera (podudarnost)

65 Vijci kape za zaštitu od lasera

66 Vijak za pričvršćenje montažne ploče lasera

67 Vijak za pričvršćenje kućišta lasera

68–70

Regulacioni vijci za osnovno namještanje 0°

(vertikalni kut kosog rezanja)

71 Regulacioni vijak za osnovno namještanje 45°

(lijevog vertikalnog kuta kosog rezanja)

72 Regulacioni vijak za osnovno namještanje 45°

(desnog vertikalnog kuta kosog rezanja)

73 Regulacioni vijci skale 37 za kut kosog rezanja

(horizontalni)

74 Vijak za pokazivač kuta (horizontalnog)

75 Regulacioni vijak za steznu silu stezne ručice 17

76 Traka čičak pričvršćenja

Prikazan ili opisan pribor ne pripada standardnom opsegu

isporuke. Potpuni pribor možete naći u našem programu pribora.

Tehnički podaci

Pila za panel ploče GCM 12 GDL Professional

Kataloški br. 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Nazivna primljena snaga W 2000 1500 1800

Broj okretaja pri praznom hodu min-1 3800 3800 3800

Ograničenje struje zaleta zzz

Dopuštenu mjeru izratka (maksimalnu/minimalnu) vidjeti na str. 374.

Podaci vrijede za nazivni napon [U] od 230V. U slučaju odstupanja napona i u izvedbama specifičnim za dotičnu zemlju, ovi podaci mogu varirati.

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg električnog alata. Trgovačke oznake pojedinih električnih alata mogu varirati.

OBJ_BUCH-1360-001.book Page 368 Tuesday, March 22, 2011 12:01 PM

Hrvatski | 369

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Informacije o buci i vibracijama

Izmjerene vrijednosti za buku određene su prema EN 61029.

Prag buke uređaja vrednovan s A iznosi obično: prag zvučnog

tlaka 93 dB(A); prag učinka buke 106 dB(A). Nesigurnost

K=3dB.

Nosite štitnike za sluh!

Ukupne vrijednosti vibracija (vektorski zbroj tri smjera)

određene su prema EN 61029:

Vrijednost emisija vibracija ah <2,5m/s2, nesigurnost K

=1,5m/s2.

Prag vibracija naveden u ovim uputama izmjeren je

postupkom mjerenja propisanom u EN 61029 i može se

primijeniti za međusobnu usporedbu električnih alata.

Prikladan je i za privremenu procjenu opterećenja od

vibracija.

Navedeni prag vibracija predstavlja glavne primjene

električnog alata. Ako se ustvari električni alat koristi za druge

primjene sa radnim alatima koji odstupaju od navedenih ili se

nedovoljno održavaju, prag vibracija može odstupati. Na taj

se način može osjetno povećati opterećenje od vibracija

tijekom čitavog vremenskog perioda rada.

Za točnu procjenu opterećenja od vibracija trebaju se uzeti u

obzir i vremena u kojima je uređaj isključen, ili doduše radi ali

stvarno nije u primjeni. Na taj se način može osjetno smanjiti

opterećenje od vibracija tijekom čitavog vremenskog perioda

rada.

Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za

zaštitu korisnika, kao npr.: održavanje električnog alata i

radnih alata, kao i organiziranje radnih operacija.

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je ovaj proizvod opisan u

„Tehnički podaci“ usklađen sa slijedećim normama ili

normativnim dokumentima: EN 61029, EN 60825-1, prema

odredbama smjernica 2004/108/EG, 2006/42/EG .

Tehnička dokumentacija se može dobiti kod:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montaža

fIzbjegavajte nehotično pokretanje električnog alata.

Tijekom montaže i kod svih radova na električnom

alatu, mrežni utikač se ne smije priključiti na električno

napajanje.

Opseg isporuke

Sve isporučene dijelove pažljivo izvadite iz njihove ambalaže.

Uklonite sav ambalažni materijal sa električnog uređaja i

isporučenog pribora.

Prije prvog puštanja u rad električnog alata provjerite da li su

isporučeni svi dolje navedeni dijelovi:

–Pila za panel ploče sa predmontiranim listom pile

–Ručica za utvrđivanje 15

–Vrećica za prašinu 1

–Inbus ključ 20

–Inbus šesterokutni ključ 21

(ispod kape za zaštitu od lasera 27)

–Vijčana stega 22

Napomena: Kontrolirajte električni alat na eventualna

oštećenja.

Prije daljnje uporabe električnog alata, morate zaštitne

naprave ili manje oštećene dijelove pažljivo ispitati na njihovo

besprijekorno djelovanje i za određenu namjenu. Provjerite

da li pomični dijelovi besprijekorno djeluju i da nisu zaglavljeni

ili da li su dijelovi oštećeni. Svi dijelovi moraju biti ispravno

montirani i ispunjeni svi uvjeti kako bi se zajamčio

besprijekoran rad.

Oštećene zaštitne naprave i dijelovi moraju se stručno

popraviti ili zamijeniti u ovlaštenoj servisnoj radionici.

Potreban alat dodatno uz opseg isporuke:

–Križni odvijač

–Viljuškasti ključ (veličina: 8 mm)

–Okasti, viljuškasti ili nasadni ključevi (veličina: 10 mm i

17 mm)

Tip lasera nm

635

Klasa lasera 222

Težina odgovara EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Klasa zaštite /II /II /II

Pila za panel ploče GCM 12 GDL Professional

Dopuštenu mjeru izratka (maksimalnu/minimalnu) vidjeti na str. 374.

Podaci vrijede za nazivni napon [U] od 230V. U slučaju odstupanja napona i u izvedbama specifičnim za dotičnu zemlju, ovi podaci mogu varirati.

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg električnog alata. Trgovačke oznake pojedinih električnih alata mogu varirati.

Mjere za prikladne listove pile

Promjer lista pile mm 305

Debljina središnjeg dijela lista pile mm 1,7–2,6

Promjer provrta mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 369 Tuesday, March 22, 2011 12:01 PM

370 | Hrvatski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Ugradnja ručice za utvrđivanje (vidjeti sliku a)

–Uvijte ručicu za utvrđivanje 15 u odgovarajući provrt iznad

poluge 16.

fUvijek prije piljenja stegnite ručicu za utvrđivanje 15.

List pile bi se u izratku inače mogao skositi.

Stacionarna ili fleksibilna montaža

fKako bi se ostvarilo sigurno rukovanje, električni alat

morate prije uporabe montirati na ravnu i stabilnu

radnu površinu (npr. radni stol).

Montaža na radnu površinu (vidjeti sliku b1)

–Pričvrstite električni alat sa prikladnim vijčanim spojem na

radnu površinu. Za to služe provrti 12.

Montaža na Bosch radni stol

(GTA 2500 W, GTA 3700, GTA 3800) (vidjeti sliku b2)

Bosch GTA-radni stol pomoću visinski podesivih stopala

omogućava držanje električnog alata na svakoj podlozi.

Nasloni za izradak na radnom stolu služe za oslanjanje

dugačkih izradaka.

fPročitajte sve napomene upozorenja i upute

isporučene uz radni stol. Ako se ne bi poštivale

napomene upozorenja, to bi moglo dovesti do električnog

udara, požara i/ili teških ozljeda.

fPrije nego što će se električni alat montirati, ispravno

montirajte radni stol. Besprijekorna montaža je važna

kako bi se izbjegla opasnost urušavanja.

–Električni alat montirajte na radni stol u transportnom

položaju.

Usisavanje prašine/strugotina

Prašina od materijala kao što su premazi sa sadržajem olova,

neke vrste drva, mineralnih materijala i metala, može biti

štetna za zdravlje. Dodirivanje ili udisanje prašine može

uzrokovati alergijske reakcije i/ili oboljenja dišnih putova

korisnika električnog alata ili osoba koje se nalaze u blizini.

Određena vrsta prašine, kao što je npr. prašina od hrastovine

ili bukve smatra se kancerogenom, posebno u kombinaciji sa

dodatnim tvarima za obradu drva (kromat, zaštitna sredstva

za drvo). Materijal koji sadrži azbest smiju obrađivati samo

stručne osobe.

–Koristite uvijek usisavanje prašine.

–Osigurajte dobru ventilaciju radnog mjesta.

–Preporučuje se uporaba zaštitne maske sa filterom klase

P2.

Pridržavajte se važećih propisa za obrađivane materijale.

Usisavanje prašine/strugotine može biti začepljeno

prašinom, strugotinom ili odlomcima izratka.

–Isključite električni alat i izvucite mrežni utikač iz utičnice.

–Pričekajte da se list pile potpuno zaustavi.

–Ustanovite uzrok začepljenja i otklonite ga.

fIzbjegavajte nakupljanje prašine na radnom mjestu.

Prašina se može lako zapaliti.

Vlastito usisavanje (vidjeti sliku c)

Za jednostavno hvatanje strugotine koristite isporučenu

vrećicu za prašinu 1.

fNakon svake uporabe kontrolirajte i očistite vrećicu za

prašinu.

fKako bi se izbjegla opasnost od požara, kod piljenja

aluminija uklonite vrećicu za prašinu.

–Nataknite i okrenite vrećicu za prašinu 1 na usisni adapter

2 tako da izdanak usisnog adaptera uđe u izrez vrećice za

prašinu.

Vrećica za prašinu i usisni adapter tijekom piljenja nikada ne

smiju doći u dodir sa pomičnim dijelovima uređaja.

Pravovremeno ispraznite vrećicu za prašinu.

Vanjsko usisavanje

Za usisavanje se na usisni adapter 2 može priključiti crijevo

usisavača prašine (Ø35 mm).

–Utaknite crijevo usisavača prašine u usisni adapter 2.

Usisavač mora biti prikladan za obrađivani materijal.

Kod usisavanja suhe prašine ili prašine koja je posebno

opasna za zdravlje, treba koristiti specijalni usisavač.

Čišćenje usisnog adaptera

Za osiguranje optimalnog usisavanja, adapter usisavanja 2 se

mora redovito čistiti.

–Odvojite usisni adapter 2 uz okretanje od izbacivača

strugotine 41.

–Uklonite odlomljene komadiće izratka i strugotinu.

–Pritisnite usisni adapter, ponovno uz okretanje na

izbacivač strugotine, sve dok ne uskoći na svoje mjesto na

držaču izbacivača strugotine.

Zamjena lista pile (vidjeti slike d1–d4)

fPrije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

fKod montaže lista pile treba koristiti zaštitne rukavice.

Kod dodirivanja lista pile postoji opasnost od ozljeda.

Koristite samom listove pile čiji je maksimalna dopušteni broj

okretaja veći od broja okretaja pri praznom hodu.

Koristite samo listove pile koji odgovaraju karakterističnim

podacima navedenim u ovim uputama za uporabu i koji su

ispitani prema EN 847-1 i odgovarajuće označeni.

Koristite samo listove pile koje je preporučio proizvođač ovog

električnog alata i koji su prikladni za obrađivani materijal.

Demontaža lista pile

–Dovedite električni alat u radni položaj.

–Rukom odvijte vijak za uglavljivanje 42, sve dok se polužje

43 ne oslobodi.

–Otpustite vijak za pričvršćenje 44 (za cca. 2 okreta) s

inbus šesterokutnim ključem (4 mm) 20.

Vijak ne odvijte do kraja.

–Otpustite vijak za pričvršćenje 45 (za cca. 6 okreta) s

inbus šesterokutnim ključem (4 mm) 20.

Vijak ne odvijte do kraja.

–Odvojite pokrovnu ploču 46 od vijka za pričvršćenje 45

prema naprijed i dolje.

–Pritisnite polugu za uglavljivanje 5 i zakrenite prema dolje

njišući štitnik 8.

Njišući štitnik držite u ovom položaju.

OBJ_BUCH-1360-001.book Page 370 Tuesday, March 22, 2011 12:01 PM

Hrvatski | 371

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Zahvatite polužje 43 s provrtom preko vijka za

pričvršćenje 45.

Time će se njišući štitnik držati u otvorenom položaju.

–Okrenite inbus šesterokutni vijak 48 s inbus šesterokutnim

ključem (6 mm) 20 i istodobno pritisnite uglavljivanje

vretena 47 dok ne uskoči na svoje mjesto.

–Držite pritisnuto uglavljivanje vretena 47 i odvijte vijak 48

u smjeru kazaljke na satu (lijevi navoj!).

–Skinite steznu prirubnicu 49.

–Skinite list pile 40.

Ugradnja lista pile

Ukoliko je potrebno, prije ugradnje očistite sve dijelove koji će

se montirati.

–Ugradite novi list pile na unutarnju steznu prirubnicu 50.

fKod ugradnje pazite da se smjer rezanja zubaca (smjer

strelice na listu pile) podudara sa smjerom strelice na

štitniku!

–Ugradite steznu prirubnicu 49 i vijak 48.

Pritisnite uglavljivanje vretena 47 dok ne uskoči na svoje

mjesto i stegnite vijak u smjeru suprotnom od kazaljke na

satu.

–Oslobodite polužje 43 od vijka za pričvršćenje 45 i

pomaknite njišući štitnik ponovno prema dolje.

–Uvucite pokrovnu ploču 46 ponovno ispod vijka za

pričvršćenje 45.

–Ponovno stegnite vijke za pričvršćenje 45 i 44.

–Pomaknite polužje 43 na njegov prvotni položaj i rukom

ponovno stegnite vijak za uglavljivanje 42.

Rad

fPrije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

Transportni osigurač (vidjeti sliku A)

Transportni osigurač 31 omogućava vam lakše rukovanje

električnim alatom kod transporta do različitih mjesta

primjene.

Ukloniti osiguranje električnog alata (radni položaj)

–Malo prema dolje pritisnite klizni krak 28 na ručci 4, za

rasterećenje transportnog osigurača 31.

–Povucite transportni osigurač 31 do kraja prema van.

–Pomaknite klizni krak polako prema gore.

Osigurati električni alat (transportni položaj)

–Pomaknite klizni krak 28 do kraja prema natrag i osigurajte

ga u tom položaju (vidjeti „Osiguranje kliznog kraka“,

stranica 371).

–Pomaknite klizni krak toliko prema dolje, sve dok se

transportni osigurač 31 do kraja ne pritisne unutra.

Ostale upute za transport vidjeti na stranici 378.

Uglavljivanje kliznog kraka

Klizni mehanizam kliznog kraka 28 može se uglaviti pomoću

stezne poluge 26. Kod toga su moguća dva položaja kliznog

kraka:

–Klizni krak pomaknuti do kraja prema natrag (za

odrezivanje)

–Klizni krak povući do kraja prema naprijed (za kompaktni

transportni položaj)

Deblokiranje kliznog kraka (vidjeti sliku B1)

Nakon deblokiranja kliznog kraka 28 kompletni klizni

mehanizam je spreman za primjenu.

–Pritisnite steznu polugu 26 do graničnika prema dolje.

Stezni klin stezne poluge oslobađa oba donja dijela zgloba

kliznog kraka.

Osiguranje kliznog kraka (vidjeti sliku B2)

Klizni krak pomaknuti do kraja prema natrag:

–Pomaknite klizni krak 28 do graničnika prema natrag.

Oba zglobna dijela kliznog kraka sada su u uspravnom

položaju i zatvorena.

–Povucite steznu polugu 26 prema gore, sve dok se stezni

klin ne pozicionira između oba donja zglobna dijela kliznog

kraka.

Time će se uglaviti do kraja prema natrag pomaknut klizni

krak 28.

Klizni krak povući do kraja prema naprijed:

–Povucite klizni krak 28 do graničnika prema naprijed.

Klizni mehanizam je sada kompletno izvučen.

–Povucite steznu polugu 26 prema gore, sve dok se stezni

klin ne pozicionira između oba donja zglobna dijela kliznog

kraka.

Time je utvrđen do kraja prema naprijed povučen klizni

krak 28.

Priprema za rad

Produženje stola za piljenje (vidjeti sliku C)

Dugački izraci moraju biti na slobodnom kraju podloženi ili

poduprti.

Stol za piljenje se pomoću produžetka stola za piljenje 11

može povećati u lijevo ili desno.

–Steznu polugu 51 pomaknite prema unutra.

–Povucite produžetak stola za piljenje 11 do tražene dužine

prema van (maksimalno 250 mm).

–Za fiksiranje produžetka stola za piljenje, steznu polugu 51

ponovno pritisnite prema van.

Produženje granične vodilice (vidjeti sliku D)

Kod vertikalnih kutova kosog rezanja morate pomaknuti

produžetke granične vodilice 9.

–Povucite steznu polugu 52 prema naprijed.

–Produžetak granične vodilice 9 povucite do kraja prema

van.

–Za pričvršćenje produžetka granične vodilice ponovno

prema natrag pritisnite steznu polugu 52.

Uklanjanje produžetaka granične vodilice (vidjeti sliku E)

Za posebno velike vertikalne kutove kosog rezanja morate

potpuno ukloniti produžetke granične vodilice 9.

–Okrenite završni lim 53 prema van.

–Povucite steznu polugu 52 prema naprijed.

–Produžetak granične vodilice 9 povucite do kraja prema

van.

–Produžetak granične vodilice podignite prema gore.

OBJ_BUCH-1360-001.book Page 371 Tuesday, March 22, 2011 12:01 PM

372 | Hrvatski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Podešavanje prigušenja kliznog kraka (vidjeti sliku F)

Klizni mehanizam kliznog kraka 28 je tvornički prethodno

podešen i nije prigušen kod isporuke električnog alata.

Prigušenje kliznog mehanizma možete individualno podesiti

na prigušivaču 54:

tvrdo – kontrolirana radna gibanja;

meko – brzi rezovi pilom.

–Oba vijka za podešavanje 55 otpustite s inbus

šesterokutnim ključem (4 mm) 20 za mekše prigušenje

ili

oba vijka za podešavanje 55 stegnite za tvrđe prigušenje.

Pričvršćenje izratka (vidjeti sliku G)

Za osiguranje optimalne radne sigurnosti morate uvijek

stegnuti izradak.

Ne obrađujte izratke koji su premali za stezanje.

–Pritisnite izradak prema graničnoj vodilici 10.

–Utaknite isporučenu vijčanu stegu 22 u za to predviđene

provrte 56.

–Otpustite leptirasti vijak 57 i prilagodite vijčanu stegu

izratku. Ponovno stegnite leptirasti vijak.

–Stegnite izradak okretanjem navojne motke 58.

Namještanje horizontalnog kuta kosog rezanja

Kako bi se postigli precizni rezovi, nakon intenzivne uporabe

morate provjeriti osnovna podešavanja električnog alata i u

danom slučaju podesiti (vidjeti „Kontroliranje i podešavanje

osnovnih namještanja“, str. 376).

fUvijek prije piljenja stegnite ručicu za utvrđivanje 15.

List pile bi se u izratku inače mogao skositi.

Namještanje horizontalnog standardnog kuta kosog

rezanja (vidjeti sliku H)

Za brzo i precizno namještanje često korištenog kuta kosog

rezanja, na stolu za piljenje su predviđeni zarezi 18:

–Otpustite ručicu za utvrđivanje 15, ukoliko je ista stegnuta.

–Stegnite polugu 16 i okrenite stol za piljenje 38 do

traženog zareza u lijevo ili desno.

–Ponovno otpustite polugu. Poluga mora osjetno uskočiti u

zarez.

Namještanje proizvoljnog horizontalnog kuta kosog

rezanja (vidjeti sliku I)

Horizontalni kut kosog rezanja može se namjestiti u području

od 52° (lijeva strana) do 60° (desna strana).

–Otpustite ručicu za utvrđivanje 15, ukoliko je ista stegnuta.

–Polugu 16 povucite i istodobno pritisnite uglavljivanje kuta

14 prema naprijed i dolje.

Poluga 16 će se time uglaviti i stol za piljenje će biti

slobodno pomičan.

–Okrenite stol za piljenje 38 na kruški ručice u lijevo ili

desno, sve dok pokazivač kuta 59 ne pokaže traženi kut

kosog rezanja.

–Ponovno stegnite ručicu za utvrđivanje 15.

–Za ponovno oslobađanje poluge 16 (za namještanje

standardnog kuta kosog rezanja), povucite polugu prema

gore.

Uglavljivanje kuta 14 će uskočiti natrag u svoj prvotni

položaj, a poluga 16 može ponovno uskočiti u zareze 18.

Namještanje vertikalnog kuta kosog rezanja

Kako bi se postigli precizni rezovi, nakon intenzivne uporabe

morate provjeriti osnovna podešavanja električnog alata i u

danom slučaju podesiti (vidjeti „Kontroliranje i podešavanje

osnovnih namještanja“, str. 376).

Vertikalni kut kosog rezanja može se namještati u području od

47° (lijeva strana) do 47° (desna strana).

Za brzo i precizno namještanje često korištenih kutova kosog

rezanja predviđeni su graničnici za kutove 0°, 22,5°, 45° i

47°.

Namještanje lijevog područja kuta kosog

rezanja (45°do 0°)

–Povucite lijevi produžetak granične vodilice 9 do kraja

prema van. (vidjeti „Produženje granične vodilice“,

stranica 371)

–Otpustite steznu ručku 17.

–Zakrenite klizni krak na ručci 4 u lijevo, sve dok pokazivač

kuta 33 ne pokaže traženi kut kosog rezanja.

–Držite klizni krak u ovom položaju i ponovno stegnite

steznu ručku 17.

Sila stezanja stezne ručke mora sigurno držati položaj

kliznog kraka kod svakog proizvoljnog vertikalnog kuta

kosog rezanja.

Namještanje desnog područja kuta kosog

rezanja (0°do 45°) (vidjeti sliku J)

–Povucite desni produžetak granične vodilice 9

do kraja prema van. (vidjeti „Produženje

granične vodilice“, stranica 371)

–Otpustite steznu ručku 17.

–Nagnite klizni krak na ručci 4 iz 0°-položaja neznatno u

lijevo i okrenite okretnu ručicu 39, dok se ne pokaže

traženo područje kuta kosog rezanja.

–Zakrenite klizni krak na ručci 4 u desno, sve dok pokazivač

kuta 24 ne pokaže traženi kut kosog rezanja.

–Držite klizni krak u ovom položaju i ponovno stegnite

steznu ručku 17.

Sila stezanja stezne ručke mora sigurno držati položaj

kliznog kraka kod svakog proizvoljnog vertikalnog kuta

kosog rezanja.

Standardni kut kosog rezanja 0°

Da bi se standardni kut kosog rezanja 0° mogao lako ponovno

namjestiti, okretna kruška ručice 39 će uskočiti u područje

kuta kosog rezanja .

–Zakrenite klizni krak od desne strane, preko 0°-položaja.

Namještanje ukupnog područja kuta kosog

rezanja (–47°do +47°)

–Povucite oba produžetka granične vodilice 9

do kraja prema van. (vidjeti „Produženje

granične vodilice“, stranica 371)

–Otpustite steznu ručku 17.

lijevo desno

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 372 Tuesday, March 22, 2011 12:01 PM

Hrvatski | 373

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Nagnite klizni krak na ručci 4 iz 0°-položaja neznatno u

lijevo i okrenite okretnu ručicu 39, dok se ne pokaže

traženo područje kuta kosog rezanja.

–Zakrenite klizni krak na ručci 4 u lijevo ili desno, sve dok

pokazivač kuta 33 ili 24 ne pokaže traženi kut kosog

rezanja.

–Držite klizni krak u ovom položaju i ponovno stegnite

steznu ručku 17.

Sila stezanja stezne ručke mora sigurno držati položaj

kliznog kraka kod svakog proizvoljnog vertikalnog kuta

kosog rezanja.

Standardni kut kosog rezanja 22,5° (vidjeti sliku K)

–Gumb za namještanje 34 povucite do kraja prema van i

okrenite za 90°. Nakon toga zakrenite klizni krak na ručci

4, sve dok klizni krak osjetno uskoči na svoje mjesto.

Puštanje u rad

fPridržavajte se mrežnog napona! Napon izvora struje

mora se podudarati s podacima na tipskoj pločici

električnog alata.

Uključivanje (vidjeti sliku L)

–Za puštanje u rad povucite prekidač za

uključivanje/isključivanje 60 u smjeru ručke 4.

Napomena: Iz razloga sigurnosti se prekidač za

uključivanje/isključivanje 60 ne može utvrditi, nego tijekom

rada mora stalno ostati pritisnut.

Klizni krak se može pomaknuti prema dolje samo pritiskom na

polugu za uglavljivanje 5.

–Za piljenje morate zbog toga dodatno uz povlačenje

prekidača za uključivanje/isključivanje, pritisnuti polugu za

uglavljivanje 5.

Isključivanje

–Za isključivanje otpustite prekidač za uključi-

vanje/isključivanje 60.

Ograničenje struje zaleta

Elektroničko ograničenje struje zaleta ograničava snagu kod

uključivanja električnog alata i omogućava rad sa priključkom

na 16 A osiguraču.

Napomena: Ako se električni alat odmah nakon uključivanja

pokreće sa punim brojem okretaja, znači da je neispravno

ograničenje zaletne struje. Električni alat se mora odmah

poslati u servis, na jednu od adresa iz odjeljka „Servis za

kupce i savjetovanje kupaca“, stranica 378.

Upute za rad

Opće upute za piljenje

fUvijek prije piljenja čvrsto stegnite ručicu za

utvrđivanje 15 i steznu ručicu 17. List pile bi se inače

mogao skositi u izratku.

fKod svih rezova morate najprije osigurati da list pile

niti u jednom trenutku ne dodirne graničnu vodilicu,

vijčane stege ili ostale dijelove uređaja. Uklonite

eventualno montirane pomoćne graničnike ili ih

odgovarajuće prilagodite.

Zaštitite list pile od udaraca. List pile ne izlažite bočnom

pritisku.

Ne obrađujte izdužene izratke. Izradak mora uvijek imati

ravne rubove za nalijeganje na graničnu vodilicu.

Dugački izraci moraju biti na slobodnom kraju podloženi ili

poduprti.

Označavanje linije rezanja (vidjeti sliku M)

Dvije laserske zrake pokazuju vam širinu rezanja lista pile. Na

taj način možete izradak pozicionirati za točno rezanje, bez

otvaranja njišućeg štitnika.

–Lasersku zraku uključite s prekidačem 61.

–Izravnajte vašu oznaku na izratku između obje linije lasera.

Napomena: Prije rezanja provjerite da li se širina rezanja još

točno pokazuje (vidjeti „Podešavanje lasera“, stranica 376).

Laserske zrake mogu se npr. pomaknuti zbog vibracija kod

intenzivne uporabe.

Položaj rukovatelja (vidjeti sliku N)

fNemojte stajati u liniji sa listom pile, ispred električnog

alata, nego uvijek bočno pomaknuti od lista pile. Time je

vaše tijelo zaštićeno od mogućeg povratnog udara.

–Šake, prste i ruke držite dalje rotirajućeg lista pile.

–Ne prelazite rukama ispred kliznog kraka.

Zamjena uložnih ploča (vidjeti sliku O)

Crvene uložne ploče 13 mogu se istrošiti nakon dulje uporabe

električnog alata.

Zamijenite neispravne uložne ploče.

–Dovedite električni alat u radni položaj.

–Vijke 62 odvijte inbus šesterokutnim ključem (4 mm) 20 i

uklonite stare uložne ploče.

–Umetnite novu desnu uložnu ploču.

–Uložnu ploču stegnite sa vijcima 62 po mogućnosti što

dalje u desno, tako da po čitavoj dužini mogućeg vučnog

pomicanja, list pile ne dođe u dodir sa uložnom pločom.

–Ponovite radne operacije slično za novu lijevu uložnu

ploču.

OBJ_BUCH-1360-001.book Page 373 Tuesday, March 22, 2011 12:01 PM

374 | Hrvatski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Dopuštene dimenzije izradaka

Maksimalni izradci:

Minimalni izradci:

(= svi izradci koji se sa isporučenim škripcem mogu stegnuti

lijevo ili desno od lista pile):

160 x 335 mm (duljina x širina)

max. dubina rezanja (0˚/0˚): 104 mm

Piljenje

Piljenje bez vučnog gibanja (odrezivanje) (vidjeti sliku P)

–Pomaknite klizni krak 28 do kraja prema natrag i osigurajte

ga u tom položaju (vidjeti „Osiguranje kliznog kraka“,

stranica 371).

Graničnik dubine 30 mora biti do kraja pritisnut prema

unutra, a vijak za podešavanje 29 kod pomicanja kliznog

kraka bez graničnika dubine dodirivanjem, odgovara u

izrez.

–Stegnite izradak prema dimenzijama.

–Namjestite traženi kut kosog rezanja (horizontalni i/ili

vertikalni).

–Uključite električni alat.

–Pritisnite polugu za uglavljivanje 5 i pomaknite klizni krak

polako prema dolje s ručkom 4.

–Prorežite izradak jednoličnim posmakom.

–Isključite električni alat i pričekajte da se list pile potpuno

zaustavi.

–Pomaknite klizni krak polako prema gore.

Piljenje sa vučnim gibanjem (vidjeti sliku Q)

fRučku čvrsto držite prije uključivanja i tijekom čitavog

postupka piljenja. Tijekom piljenja izvodite

kontrolirano gibanje s kliznim krakom. Trenutak

nepažnje može dovesti do izuzetno lakog gibanja kliznog

kraka i do teških ozljeda.

–Deblokirajte klizni krak 28 (vidjeti „Deblokiranje kliznog

kraka“, stranica 371).

Izvlačenjem i povlačenjem prema natrag kliznog kraka 28

provjerite da li je kompletni klizni mehanizam spreman za

primjenu.

–Stegnite izradak prema dimenzijama.

–Namjestite traženi kut kosog rezanja (horizontalni i/ili

vertikalni).

–Klizni krak odmaknite toliko od granične vodilice 10, da se

list pile nađe ispred izratka.

–Uključite električni alat.

–Pritisnite polugu za uglavljivanje 5 i pomaknite klizni krak

polako prema dolje s ručkom 4.

–Sada pritisnite klizni krak u smjeru granične vodilice 10 i

jednoličnim posmakom pilite izradak.

–Isključite električni alat i pričekajte da se list pile potpuno

zaustavi.

–Pomaknite klizni krak polako prema gore.

Piljenje izradaka jednake dužine (vidjeti sliku R)

Za jednostavno piljenje jednako dugačkih izradaka, možete

koristiti graničnik dužine 36.

Uzdužni graničnik možete montirati na obje strane

produžetka stola za piljenje 11.

–Otpustite vijak za fiksiranje 35 i pomaknite graničnik

dužine 36 preko steznog vijka 63.

–Ponovno stegnite vijak za fiksiranje 35.

–Namjestite produžetak stola za piljenje 11 na traženu

dužinu (vidjeti „Produženje stola za piljenje“,

stranica 371).

Namještanje graničnika dubine (piljenje utora)

(vidjeti sliku S)

Graničnik dubine mora se podesiti ako pilite utor ili želite

koristiti odstojni graničnik (npr.: Bosch MSF 110).

–Zakrenite graničnik dubine 30 prema van.

–Pritisnite polugu za uglavljivanje 5 i zakrenite klizni krak u

traženi položaj.

–Okrenite vijak za podešavanje 29, sve dok završetak vijka

ne dodirne graničnik dubine 30.

–Pomaknite klizni krak polako prema gore.

Posebni izraci

Kod piljenja savijenih ili okruglih izradaka, iste morate

posebno osigurati od klizanja. Na liniji rezanja ne smije nastati

nikakav raspor između izratka, granične vodilice i stola za

piljenje.

Ukoliko je potrebno trebate izraditi specijalne držače.

Kut kosog rezanja Visina x širina

[mm]

horizontalni vertikalni Izradak na

graničnoj vodilici Izradak na

odstojnom graničniku (pribor)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (lijevo) 50 x 335 50 x 295

0°45° (desno) 40 x 335 40 x 295

45°45° (lijevo) 50 x 240 50 x 200

45°45° (desno) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 374 Tuesday, March 22, 2011 12:01 PM

Hrvatski | 375

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Obrada profilnih letvi (podnih ili stropnih letvi)

Profilne letve možete obrađivati na dva različita načina:

–prema graničnoj vodilici,

–plošno ležeće na stolu za piljenje.

Osim toga, ovisno od širine profilne letve, rezove možete

izvoditi sa ili bez vučnog pomicanja.

Uvijek najprije izvršite probu sa namještenim kutom kosog

rezanja na otpadnom drvu.

Podne letve

Donja tablica sadrži upute za obradu podnih letvi.

Stropne letve (prema US-standardu)

Namještanja postavljena

prema

graničnoj

vodilici

plošno

položena na

stol za

piljenje

Podna letva lijeva strana desna strana lijeva strana desna strana

Unutarnji rub Horizontalni kut kosog

rezanja 45° lijevo 45° desno 0°0°

Vertikalni kut kosog

rezanja 0°0°45° lijevo 45° desno

Pozicioniranje izratka Donji rub na stolu za

piljenje Donji rub na stolu za

piljenje Gornji rub na

graničnoj vodilici Gornji rub na

graničnoj vodilici

Završen izradak nalazi

se ... ... lijevo od reza ... desno od reza ... lijevo od reza ... desno od reza

Vanjski rub Horizontalni kut kosog

rezanja 45° desno 45° lijevo 0°0°

Vertikalni kut kosog

rezanja 0°0°45° desno 45° lijevo

Pozicioniranje izratka Donji rub na stolu za

piljenje Donji rub na stolu za

piljenje Gornji rub na

graničnoj vodilici Gornji rub na

graničnoj vodilici

Završen izradak nalazi

se ... ... desno od reza ... lijevo od reza ... lijevo od reza ... desno od reza

Kada se stropne letve žele obrađivati plošno položene na stol za piljenje, horizontalni kut kosog rezanja

morate namjestiti na 31,6° (stol za piljenje zakrenut u lijevo ili desno), a vertikalni kut kosog rezanja

morate namjestiti na 33,9° (klizni krak zakrenut u lijevo ili desno).

Donja tablica sadrži upute za obradu stropnih letvi.

Namještanja postavlje-na

prema

graničnoj

vodilici

plošno

položena na

stol za

piljenje

Stropna letva lijeva strana desna strana lijeva strana desna strana

Unutarnji rub Horizontalni kut kosog

rezanja 45° desno 45° lijevo 31,6° desno 31,6° lijevo

Vertikalni kut kosog

rezanja 0°0°33,9° lijevo 33,9° desno

Pozicioniranje izratka Donji rub na

graničnoj vodilici Donji rub na

graničnoj vodilici Gornji rub na

graničnoj vodilici

Završen izradak nalazi

se ... ... desno od reza ... lijevo od reza ... lijevo od reza ... desno od reza

52°

38°

52°

OBJ_BUCH-1360-001.book Page 375 Tuesday, March 22, 2011 12:01 PM

376 | Hrvatski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Kontroliranje i podešavanje osnovnih

namještanja

Kako bi se postigli precizni rezovi, nakon intenzivne uporabe

morate provjeriti osnovna podešavanja električnog alata i u

danom slučaju podesiti.

Za to je potrebno iskustvo i odgovarajući specijalni alat.

Bosch ovlašteni servis će ove radove izvesti brzo i pouzdano.

Podešavanje lasera

Napomena: Za ispitivanje funkcije lasera električni alat mora

biti priključen na električno napajanje.

fTijekom podešavanja lasera (npr. kod pomicanja

kliznog kraka) nikada ne pritišćite prekidač za

uključivanje/isključivanje. Nesmotreno startanje

električnog alata može rezultirati ozljedama.

–Dovedite električni alat u radni položaj.

–Okrenite stol za piljenje 38 sve do zareza 18 za 0°. Poluga

16 mora osjetno uskočiti u zarez.

–Lasersku zraku uključite s prekidačem 61.

Provjerite: (vidjeti sliku T1)

–Ucrtajte na izratku ravnu liniju rezanja.

–Pritisnite polugu za uglavljivanje 5 i pomaknite klizni krak

polako prema dolje s ručkom 4.

–Izravnajte izradak tako da se zubi lista pile podudaraju sa

linijom rezanja.

–Izradak čvrsto držite u ovom položaju i klizni krak ponovno

pomičite polako prema gore.

–Čvrsto stegnite izradak.

–Lasersku zraku uključite s prekidačem 61.

Laserske zrake moraju se po čitavoj dužini lijevo ili desno

nalaziti na istom razmaku od označene linije rezanja na

izratku, i kada se klizni krak pomiče prema dolje.

Namještanje podudarnosti: (vidjeti sliku T2)

–Okrećite pripadajući vijak za podešavanje 64 s inbus

šesterokutnim ključem (2 mm) 21, sve dok laserska zraka

po čitavoj dužini ne bude na istom razmaku od označene

linije rezanja na izratku.

Jednim okretom u smjeru suprotnom od kazaljke na satu,

laserska zraka se pomiče s lijeva na desno, a jednim okretom

u smjeru kazaljke na satu, laserska zraka se pomiče sa desna

na lijevo.

Namještanje paralelnosti: (vidjeti sliku T3)

–S inbus šesterokutnim ključem 65 otpustite dva vijka 27

kape za zaštitu od lasera (4 mm) 20.

Napomena: Da bi se dosegao prednji vijak kape za zaštitu

od lasera, klizni krak morate malo zakrenuti prema dolje,

sve dok se inbus šesterokutni ključ ne može utaknuti kroz

proreze njišućeg štitnika.

–Otpustite vijak za pričvršćenje 66 (za cca. 1–2 okretaja) s

inbus šesterokutnim ključem (2 mm) 21.

Vijak ne odvijte do kraja.

–Pomaknite montažnu ploču lasera u desno ili lijevo, sve dok

laserske zrake po čitavoj dužini ne budu paralelne s

označenom linijom rezanja na izratku.

–Montažnu ploču lasera držite u ovom položaju i ponovno

stegnite vijak za pričvršćenje 66.

–Nakon namještanja ponovno provjerite podudarnost s

linijom rezanja. Još jednom izravnajte laserske zrake s

regulacionim vijcima 64.

–Ponovno pričvrstite kapu za zaštitu od lasera 27.

Namještanje bočnog odstupanja kod pomicanja kliznog

kraka: (vidjeti sliku T4)

–S inbus šesterokutnim ključem 65 otpustite dva vijka 27

kape za zaštitu od lasera (4 mm) 20.

Napomena: Da bi se dosegao prednji vijak kape za zaštitu

od lasera, klizni krak morate malo zakrenuti prema dolje,

sve dok se inbus šesterokutni ključ ne može utaknuti kroz

proreze njišućeg štitnika.

–Otpustite oba vijka za pričvršćenje 67 (za cca.

1–2 okretaja) s inbus šesterokutnim ključem (2 mm) 21.

Vijke ne odvijte do kraja.

–Pomaknite kućište lasera u desno ili lijevo, sve dok laserske

zrake kod gibanja kliznog kraka prema dolje više ne

odstupaju bočno.

–Nakon namještanja ponovno provjerite podudarnost s

linijom rezanja. Još jednom izravnajte laserske zrake s

regulacionim vijcima 64.

–Kućište lasera držite u ovom položaju i ponovno stegnite

vijke za pričvršćenje 67.

–Ponovno pričvrstite kapu za zaštitu od lasera 27.

Namještanje standardnog kuta kosog rezanja 0°

(vertikalnog)

–Dovedite električni alat u transportni položaj.

Vanjski rub Horizontalni kut kosog

rezanja 45° lijevo 45° desno 31,6° lijevo 31,6° desno

Vertikalni kut kosog

rezanja 0°0°33,9° desno 33,9° lijevo

Pozicioniranje izratka Donji rub na

graničnoj vodilici Donji rub na

graničnoj vodilici Gornji rub na

graničnoj vodilici

Završen izradak nalazi

se ... ... desno od reza ... lijevo od reza ... lijevo od reza ... desno od reza

Namještanja postavlje-na

prema

graničnoj

vodilici

plošno

položena na

stol za

piljenje

52°

OBJ_BUCH-1360-001.book Page 376 Tuesday, March 22, 2011 12:01 PM

Hrvatski | 377

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Okrenite stol za piljenje 38 sve do zareza 18 za 0°. Poluga

16 mora osjetno uskočiti u zarez.

Provjerite: (vidjeti sliku U1)

–Namjestite kutomjer na 90° i stavite ga na stol za piljenje

38.

Krak kutomjera mora se podudarati sa listom pile 40 po

čitavoj dužini.

Podešavanje: (vidjeti sliku U2)

–Otpustite steznu ručku 17.

–Otpustite oba regulaciona vijka 68 (za najmanje 1 okretaj)

s nasadnim ključem (10 mm).

–Otpustite regulacione vijke 70 (za cca. 3 okretaja) s inbus

šesterokutnim ključem (4 mm) 20.

–Regulacioni vijak 69 uvijte ili odvijte s inbus šesterokutnim

ključem (4 mm) 20 toliko dok se krak kutomjera po čitavoj

dužini ne poklopi s listom pile.

–Ponovno stegnite steznu ručku 17.

Nakon toga najprije stegnite regulacioni vijak 70 i ponovno

stegnite regulacione vijke 68.

Ako pokazivači kuta 33 i 24 nakon namještanja ne bi bili u

jednoj liniji s 0°-znakovima skale 32, vijke za pričvršćenje

pokazivača kuta opustite s križnim odvijačem i izravnajte

pokazivač kuta uzduž 0°-znaka.

Namještanje standardnog kuta kosog rezanja 45°

(lijevo, vertikalno)

–Dovedite električni alat u radni položaj.

–Okrenite stol za piljenje 38 sve do zareza 18 za 0°. Poluga

16 mora osjetno uskočiti u zarez.

–Povucite lijevi produžetak granične vodilice 9 do kraja

prema van.

–Otpustite steznu ručku 17 i zakrenite klizni krak na ručci 4

sve do graničnika, u lijevo (45°).

Provjerite: (vidjeti sliku V1)

–Namjestite kutomjer na 45° i stavite ga na stol za piljenje

38.

Krak kutomjera mora se podudarati sa listom pile 40 po

čitavoj dužini.

Podešavanje: (vidjeti sliku V2)

–Toliko uvijte ili odvijte regulacioni vijak 71 s viljuškastim

ključem (8 mm), sve dok se krak kutomjera po čitavoj

dužini ne poklopi s listom pile.

–Ponovno stegnite steznu ručku 17.

Ako pokazivači kuta 33 i 24 nakon namještanja nisu u jednoj

liniji sa 45°-znakom na skali 32, najprije provjerite još jednom

0°-namještanje za kut kosog rezanja i pokazivač kuta. Nakon

toga ponovite namještanje 45°-kuta kosog rezanja.

Namještanje standardnog kuta kosog rezanja 45°

(desno, vertikalno)

–Dovedite električni alat u radni položaj.

–Okrenite stol za piljenje 38 sve do zareza 18 za 0°. Poluga

16 mora osjetno uskočiti u zarez.

–Povucite desni produžetak granične vodilice 9 do kraja

prema van.

–Otpustite steznu ručku 17.

–Klizni krak na ručci 4 neznatno nagnite u lijevo

iz 0°-položaja i okrenite okretnu ručicu 39 sve

dok se ne pokaže desno područje kuta kosog

rezanja.

–Zakrenite klizni krak na ručci 4 sve do

graničnika u desno (45°).

Provjerite: (vidjeti sliku W1)

–Namjestite kutomjer na 135° i stavite ga na stol za piljenje

38.

Krak kutomjera mora se podudarati sa listom pile 40 po

čitavoj dužini.

Podešavanje: (vidjeti sliku W2)

–Toliko uvijte ili odvijte regulacioni vijak 72 s viljuškastim

ključem (8 mm), sve dok se krak kutomjera po čitavoj

dužini ne poklopi s listom pile.

–Ponovno stegnite steznu ručku 17.

Ako pokazivači kuta 33 i 24 nakon namještanja nisu u jednoj

liniji sa 45°-znakom na skali 32, najprije provjerite još jednom

0°-namještanje za kut kosog rezanja i pokazivač kuta. Nakon

toga ponovite namještanje 45°-kuta kosog rezanja.

Skala za izravnavanje horizontalnog kuta kosog rezanja

–Dovedite električni alat u radni položaj.

–Okrenite stol za piljenje 38 sve do zareza 18 za 0°. Poluga

16 mora osjetno uskočiti u zarez.

Provjerite: (vidjeti sliku X1)

–Namjestite kutomjer na 90 ° i položite ga između graničnika

10 i lista pile 40 na stol za piljenje 38.

Krak kutomjera mora se podudarati sa listom pile 40 po

čitavoj dužini.

Podešavanje: (vidjeti sliku X2)

–Otpustite sva četiri regulaciona vijka 73 pomoću inbus

šesterokutnog ključa (4 mm) 20 i zakrenite stol za piljenje

38 zajedno sa skalom 37, sve dok se krak kutomjera po

čitavoj dužini ne poklopi s listom pile.

–Ponovno stegnite vijke.

Ako pokazivač kuta 59 nakon namještanja ne bi bio u jednoj

liniji s 0°-znakom skale 37, pomoću križnog odvijača

otpustite vijak 74 i izravnajte pokazivač kuta uzduž znaka 0°.

Namještanje stezne sile stezne ručke 17 (vidjeti sliku Y)

Stezna sila stezne ručke 17 može se naknadno podesiti.

Provjerite:

–Sila stezanja stezne ručke mora sigurno držati položaj

kliznog kraka kod svakog proizvoljnog vertikalnog kuta

kosog rezanja.

Podešavanje:

–Otpustite steznu ručku 17.

–Za smanjenje stezne sile regulacioni vijak 75 okrećite s

inbus ključem (17 mm) u smjeru suprotnom od kazaljke na

satu, ili za povećanje stezne sile ovaj vijak okrećite u

smjeru kazaljke na satu.

–Namjestite vertikalni kut kosog rezanja, ponovno stegnite

steznu ručicu 17 i provjerite da li je postignuta tražena

stezna sila.

OBJ_BUCH-1360-001.book Page 377 Tuesday, March 22, 2011 12:01 PM

378 | Hrvatski

1 609 929 W31 | (22.3.11) Bosch Power Tools

Transport (vidjeti sliku Z)

Prije transporta električnog alata moraju se provesti slijedeće

operacije:

–Pomaknite klizni krak 28 do kraja prema natrag i osigurajte

ga u tom položaju (vidjeti „Osiguranje kliznog kraka“,

stranica 371).

–Graničnik dubine 30 mora biti do kraja pritisnut prema

unutra, a vijak za podešavanje 29 kod pomicanja kliznog

kraka bez graničnika dubine dodirivanjem, odgovara u

izrez.

–Pomaknite klizni krak toliko prema dolje, sve dok se

transportni osigurač 31 do kraja ne pritisne unutra.

–Produžetke stola za piljenje 11 pomaknite do kraja prema

unutra.

–Namjestite vertikalni kut kosog rezanja od 0° i stegnite

steznu ručku 17.

–Stol za piljenje 38 okrenite do graničnika u lijevo i stegnite

ručicu za utvrđivanje 15.

–Spojite mrežni kabel ljepljivom vrpcom 76.

–Uklonite sve dijelove pribora koji se ne mogu čvrsto

montirati na električni alat.

Nekorištene listove pile prije transporta po mogućnosti

spremite u zatvoreni sanduk.

–Električni alat nosite na transportnoj ručki 7 ili zahvatite u

udubljenje za držanje 19, bočno na stolu za piljenje.

fZa transport električnog alata koristite samo

transportne naprave a nikada zaštitne naprave, klizni

krak 28 ili ručku 4.

fElektrični alat nosite uvijek u paru, kako bi se izbjeglo

oštećenje leđa.

Održavanje i servisiranje

Održavanje i čišćenje

fPrije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

Ako bi električni alat unatoč brižljivih postupaka izrade i

ispitivanja ipak prestao raditi, popravak treba prepustiti

ovlaštenom servisu za Bosch električne alate.

Za slučaj povratnih upita ili naručivanja rezervnih dijelova,

molimo vas neizostavno navedite 10-znamenkasti kataloški

broj sa tipske pločice električnog alata.

Čišćenje

Električni alat i otvore za hlađenje održavajte čistim kako bi se

moglo dobro i sigurno raditi.

Njišući štitnik mora se uvijek moći slobodno pomicati i sam od

sebe zatvarati. Zbog toga područje oko njišućeg štitnika

uvijek održavajte čistim.

–Nakon svake radne operacije očistite prašinu i strugotinu

puhanjem komprimiranim zrakom ili četkom.

–Redovito čistite klizne valjčiće 23 i klizni krak 28.

Pribor

Brzostežuća stega. . . . . . . . . . . . . . . . . . . . . 1 609 B02 125

Uložne ploče . . . . . . . . . . . . . . . . . . . . . . . . . .1 609 B02 375

Vrećica za prašinu. . . . . . . . . . . . . . . . . . . . . .1 609 B02 595

Odstojni graničnik MSF 110 . . . . . . . . . . . . .2 610 015 461

Adapter usisavanja . . . . . . . . . . . . . . . . . . . . . 2 607 001 977

Radni stol GTA 2500 W . . . . . . . . . . . . . . . . 0 601 B12 100

Radni stol GTA 3800 . . . . . . . . . . . . . . . . . . 0 601 B24 000

Usisavač prašine od drva GAS 50 M . . . . . . . 0 601 988 103

Radna svjetla MSLED 170

EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Listovi pile za drvo, pločaste materijale, panel ploče i letve

List pile 305 x 30 mm,

60 zubaca . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Listovi pile za plastiku i neželjezne metale

List pile 305 x 30 mm,

96 zubaca . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

List pile 305 x 30 mm,

96 zubaca . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Listovi pile za sve vrste podova od laminata

List pile 305 x 30 mm,

96 zubaca . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o popravku i

održavanju vašeg proizvoda, kao i o rezervnim dijelovima.

Crteže u rastavljenom obliku i informacije o rezervnim

dijelovima možete naći i na našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će odgovoriti na vaša

pitanja o kupnji, primjeni i podešavanju proizvoda i pribora.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Električni alat, pribor i ambalažu treba dovesti na ekološki

prihvatljivu ponovnu primjenu.

Električne alate ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama

2002/96/EG za električne i elektroničke

stare uređaje, električni alati koji više nisu

uporabivi moraju se odvojeno sakupiti i

dovesti na ekološki prihvatljivu ponovnu

primjenu.

Zadržavamo pravo na promjene.

OBJ_BUCH-1360-001.book Page 378 Tuesday, March 22, 2011 12:01 PM

Eesti | 379

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Eesti

Ohutusnõuded

Üldised ohutusjuhised

Elektriliste tööriistade kasutamisel

tuleb kaitseks elektrilöögi,

vigastuste ja tulekahju ohu eest pidada kinni järgmistest

ohutusnõuetest.

Enne elektrilise tööriista kasutuselevõttu lugege läbi kõik

juhised ning hoidke ohutusnõuded ja juhised hoolikalt

alles.

Ohutusnõuetes kasutatud mõiste „elektriline tööriist“ hõlmab

võrgutoitega elektrilisi tööriistu (toitejuhtmega) ja akutoitega

(ilma toitejuhtmeta) elektrilisi tööriistu.

Ohutusnõuded tööpiirkonnas

fTöökoht peab olema puhas ja hästi valgustatud.

Töökohas valitsev segadus ja hämarus võib põhjustada

õnnetusi.

fÄrge kasutage elektrilist tööriista plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis

võivad tolmu või aurud süüdata.

fElektrilise tööriista kasutamise ajal hoidke lapsed ja

teised isikud töökohast eema. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

Elektriohutus

fElektrilise tööriista pistik peab pistikupessa sobima.

Pistiku kallal ei tohi teha mingeid muudatusi. Ärge

kasutage kaitsemaandusega elektriliste tööriistade

puhul adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

fVältige kehakontakti maandatud pindadega, nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

fHoidke seadet vihma ja niiskuse eest. Kui elektrilisse

tööriista on sattunud vett, on elektrilöögi oht suurem.

fÄrge kasutage toitejuhet otstarvetel, milleks see ei ole

ette nähtud, näiteks elektrilise tööriista kandmiseks,

ülesriputamiseks või pistiku pistikupesast

väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli,

teravate servade ja seadme liikuvate osade eest.

Kahjustatud või keerduläinud toitejuhtmed suurendavad

elektrilöögi ohtu.

fKui töötate elektrilise tööriistaga vabas õhus, kasutage

ainult selliseid pikendusjuhtmeid, mida on lubatud

kasutada ka välistingimustes. Välistingimustes kasuta-

miseks sobiva pikendusjuhtme kasutamine vähendab

elektrilöögi ohtu.

fKui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage

rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasu-

tamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

fOlge tähelepanelik, jälgige, mida Te teete, ning toimige

elektrilise tööriistaga töötades kaalutletult. Ärge

kasutage elektrilist tööriista, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

tõsiseid vigastusi.

fKandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, näiteks tolmumaski,

libisemiskindlate turvajalatsite, kaitsekiivri või

kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise

tööriista tüübist ja kasutusalast – vähendab vigastuste

ohtu.

fVältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui hoiate

elektrilise tööriista kandmisel sõrme lülitil või ühendate

vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla

õnnetused.

fEnne elektrilise tööriista sisselülitamist eemaldage

selle küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

fVältige ebatavalist kehaasendit. Võtke stabiilne

tööasend ja hoidke kogu aeg tasakaalu. Nii saate

elektrilist tööriista ootamatutes olukordades paremini

kontrollida.

fKandke sobivat rõivastust. Ärge kandke laiu riideid ega

ehteid. Hoidke juuksed, rõivad ja kindad seadme

liikuvatest osadest eemal. Lotendavad riided, ehted või

pikad juuksed võivad sattuda seadme liikuvate osade

vahele.

fKui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid, veenduge, et need on

seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust

põhjustatud ohte.

Elektriliste tööriistade hoolikas käsitsemine ja

kasutamine

fÄrge koormake seadet üle. Kasutage töö tegemiseks

selleks ettenähtud elektrilist tööriista. Sobiva

elektrilise tööriistaga töötate ettenähtud jõudluspiirides

efektiivsemalt ja ohutumalt.

fÄrge kasutage elektrilist tööriista, mille lüliti on rikkis.

Elektriline tööriist, mida ei ole enam võimalik lülitist sisse

ja välja lülitada, on ohtlik ning tuleb parandada.

fTõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See ettevaatus-

abinõu väldib elektrilise tööriista soovimatut käivitamist.

fKasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatus kohas. Ärge laske seadet kasutada

isikutel, kes seadet ei tunne või pole siintoodud

juhiseid lugenud. Asjatundmatute isikute käes on

elektrilised tööriistad ohtlikud.

TÄHELEPANU

OBJ_BUCH-1360-001.book Page 379 Tuesday, March 22, 2011 12:01 PM

380 | Eesti

1 609 929 W31 | (22.3.11) Bosch Power Tools

fHoolitsege seadme eest korralikult. Kontrollige, kas

seadme liikuvad osad töötavad veatult ega kiildu kiini.

Veenduge, et seadme detailid ei ole murdunud või

kahjustatud määral, mis mõjutab seadme töökindlust.

Laske kahjustatud detailid enne seadme kasutamist

parandada. Paljude õnnetuste põhjuseks on halvasti

hooldatud elektrilised tööriistad.

fHoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hooldatud, teravate lõikeservadega lõiketarvikud

kiilduvad harvemini kinni ja neid on lihtsam juhtida.

fKasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele ning nii, nagu

konkreetse seadmetüübi jaoks ette nähtud. Arvestage

seejuures töötingimuste ja teostatava töö iseloomuga.

Elektriliste tööriistade nõuetevastane kasutamine võib

põhjustada ohtlikke olukordi.

Teenindus

fLaske elektrilist tööriista parandada ainult

kvalifitseeritud spetsialistidel, kes kasutavad

originaalvaruosi. Nii tagate püsivalt seadme ohutu töö.

Ohutusnõuded järkamissaagide kasutamisel

fElektriline tööriist tarnitakse ingliskeelse

hoiatussildiga (elektrilise tööriista jooniste leheküljel

tähistatud numbriga 3).

fEnne seadme kasutuselevõttu katke ingliskeelne

hoiatussilt kaasasoleva eestikeelse kleebisega.

fÄrge katke kunagi kinni elektrilisel tööriistal olevaid

hoiatussilte.

fÄrge kunagi seiske seadme peal. Seadme

ümberkukkumise või saekettaga juhusliku kokkupuute

korral võite ennast raskelt vigastada.

fVeenduge, et kettakaitse veatult töötab ja vabalt

liikuda saab. Ärge kiiluge kettakaitset kunagi avatud

seisundis kinni.

fSeadme töötamise ajal ärge kunagi eemaldage

lõikepiirkonnast materjalijääke, puidulaaste vmt. Viige

seadme haar kõigepealt puhkeasendisse ja lülitage seade

välja.

fViige saeketas toorikuga kokku alles siis, kui seade on

sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui

saeketas toorikus kinni kiildub.

fHoidke käepidemed puhtad, kuivad ja vabad õlist ja

rasvast. Rasvased ja õlised käepidemed on libedad ja

põhjustavad kontrolli kaotuse seadme üle.

fRakendage seade tööle ainult siis, kui tööpiirkonnas ei

ole peale töödeldava tooriku reguleerimisvõtmeid,

puidulaaste ega muid esemeid või mustust. Väikesed

puidutükid või teised esemed, mis pöörleva saekettaga

kokku puutuvad, võivad suure kiirusega liikudes tabada

seadme kasutajat.

fHoidke põrand puidulaastudest ja materjalijääkidest

vaba. Võite libiseda või komistada.

fKinnitage töödeldav toorik. Ärge töödelge toorikuid,

mis on kinnitamiseks liiga väikesed. Teie käe

vahekaugus pöörlevast saekettast on vastasel juhul liiga

väike.

fKasutage elektrilist tööriista ainult selliste materjalide

töötlemiseks, mis on loetletud kasutusjuhendis.

Vastasel korral võib elektrilisele tööriistale avalduda

ülekoormus.

fKui saeketas kiildub kinni, lülitage elektriline tööriist

välja ja hoidke toorikut paigal seni, kuni saeketas on

täielikult seiskunud. Tagasilöögi vältimiseks tohib

toorikut liigutada alles pärast saeketta seiskumist.

Enne kui elektrilise tööriista uuesti käivitate, kõrvaldage

saeketta kinnikiildumise põhjus.

fÄrge asetage oma sõrmi seadme haara liikuvate osade

vahele. Sõrmed võivad nende vahele kinni jääda ja tõsiselt

viga saada.

fHoidke seadme käepidemest enne sisselülitamist ja

kogu saagimisprotsessi vältel tugevasti kinni.

Saagimisel juhtige haara kontrollitult. Kuna haar on

erakordselt kerge käiguga, võivad hetkelise

tähelepanematuse tagajärjeks olla tõsised vigastused.

fSaagige toorikut alati suunaga eest taha. Vastasel korral

tekib tagasilöögi oht, kui saeketas toorikus kinni kiildub.

fÄrge kasutage nürisid, pragunenud, kõverdunud või

kahjustatud saekettaid. Nüride või valesti rihitud

hammastega saekettad põhjustavad liiga kitsa lõikejälje

tõttu suurema hõõrdumise, saeketta kinnikiildumise ja

tagasilöögi.

fKasutage alati õige suuruse ja siseava läbimõõduga

saekettaid (nt tähekujulisi või ümaraid). Saekettad, mis

saega ei sobi, pöörlevad ebaühtlaselt ja põhjustavad

kontrolli kaotuse seadme üle.

fÄrge kasutage kiirlõiketerasest (HSS) saekettaid.

Sellised saekettad võivad kergesti murduda.

fPärast töö lõppu ärge puudutage saeketast enne, kui

see on jahtunud. Saeketas läheb töötamisel väga

kuumaks.

fÄrge kasutage seadet kunagi ilma vaheplaadita.

Vahetage defektne vaheplaat välja. Ilma veatu

vaheplaadita võib saeketas Teid vigastada.

fKontrollige regulaarselt toitejuhet ja vigastatud

toitejuhe laske välja vahetada Boschi elektriliste

tööriistade volitatud remonditöökojas. Vigastatud

pikendusjuhtmed vahetage välja. Nii tagate seadme

püsivalt ohutu töö.

fKasutusvälisel ajal hoidke elektrilist tööriista ohutus

kohas. Hoiukoht peab olema kuiv ja lukustatav. Seeläbi

tagate, et elektriline tööriist ei saa kasutusvälisel ajal viga

ja ei ole ligipääsetav kõrvalistele isikutele.

fÄrge juhtige laserkiirt inimeste või loomade poole ning

ärge vaadake otse laserkiire suunas. Elektriline tööriist

tekitab laseri klassile 2 vastavat laserkiirgust kooskõlas

LASERKIIRGUS

Ärge vaadake laserkiire sisse

Laseriklass 2

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 380 Tuesday, March 22, 2011 12:01 PM

Eesti | 381

Bosch Power Tools 1 609 929 W31 | (22.3.11)

standardiga EN 60825-1. See võib pimestada teisi

inimesi.

fÄrge vahetage seadmesse integreeritud laserit välja

mõnda teist tüüpi laseri vastu. Laser, mis ei ole antud

seadme jaoks ette nähtud, võib olla inimestele ohtlik.

fKinnitage töödeldav toorik. Kinnitusseadmete või kruus-

tangidega kinnitatud toorik püsib kindlamalt kui käega

hoides.

fÄrge lahkuge seadme juurest enne, kui seade on

täielikult seiskunud. Järelpöörlevad tarvikud võivad

põhjustada vigastusi.

fÄrge kasutage elektrilist tööriista, mille toitejuhe on

vigastatud. Ärge puudutage vigastatud toitejuhet; kui

toitejuhe saab töötamise ajal vigastada, tõmmake

pistik kohe pistikupesast välja. Vigastatud toitejuhe suu-

rendab elektrilöögi ohtu.

Sümbolid

Järgnevad sümbolid võivad olla seadme kasutamisel olulised.

Pidage palun sümbolid ja nende tähendus meeles. Sümbolite

õige tõlgendus aitab. Teil seadet käsitseda paremini ja

ohutumalt.

Sümbolid ja nende tähendus

Laserkiirgus

Ärge vaadake laserkiire sisse

Laseriklass 2

Kui seade töötab, ärge viige oma käsi

saagimispiirkonda ja saeketta

lähedusse. Saekettaga kokkupuutel võite

end vigastada.

Kandke tolmukaitsemaski.

Kandke kaitseprille.

Kandke kuulmiskaitsevahendeid. Müra

võib kahjustada kuulmist.

Ohtlik piirkond! Hoidke käed, sõrmed ja

käsivarred sellest piirkonnast eemal.

Ärge asetage oma sõrmi seadme haara

liikuvate osade vahele. Sõrmed võivad

nende vahele kinni jääda ja tõsiselt viga

saada.

Pöörake tähelepanu saeketta mõõtmetele. Siseava läbimõõt

peab seadme spindliga lõtkuta sobima. Ärge kasutage

kahandusdetaile ega adaptereid.

Transportimisel hoidke elektrilist tööriista

üksnes selleks ettenähtud ja vastavalt

märgistatud kohtadest (süvendistest).

Elektrilise tööriista kandmisel ärge hoidke

seda kunagi haara pidemest.

Kinnituspide avatud:

seada saab vertikaalseid kaldenurki.

Kinnituspide suletud:

seatud vertikaalset kaldenurka hoitakse.

Näitab vertikaalse kaldenurga reguleerimise esimesi samme.

1. Vabastage kinnituspide

2. Keerake kinnituspidet kergelt vasakule

3. Reguleerige pöördhoovast välja soovitud kaldenurga

vahemik

Sümbolid ja nende tähendus

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 381 Tuesday, March 22, 2011 12:01 PM

382 | Eesti

1 609 929 W31 | (22.3.11) Bosch Power Tools

Seadme ja selle funktsioonide

kirjeldus

Kõik ohutusnõuded ja juhised tuleb läbi

lugeda. Ohutusnõuete ja juhiste eiramise

tagajärjeks võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

Nõuetekohane kasutamine

Seade on statsionaarse seadmena ette nähtud sirgete piki- ja

ristlõigete tegemiseks puidus. Seejuures on võimalik lõigata

horisontaalseid kaldenurki vahemikus –52° kuni +60° ning

vertikaalseid kaldenurki vahemikus 47° (vasakult poolt) kuni

47° (paremalt poolt).

Seade on ette nähtud kõva ja pehme puidu, samuti laast- ja

kiudplaatide saagimiseks.

Vastavate saeketaste kasutamisel on võimalik saagida

alumiiniumprofiile ja plastmaterjali.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste

lehekülgedel toodud numbrid.

1Tolmukott

2Tolmueemaldusadapter

3Laseri hoiatussilt

4Käepide

5Lukustushoob

6Kettakaitse

7Transpordipide

8Pendelkettakaitse

9Piirdesiini pikendus

10 Juhtrööbas

11 Töötasapinna pikendus

12 Avad montaaži jaoks

13 Vaheplaat

14 Nurgalukustus

15 Lukustushoob mis tahes kaldenurga jaoks

16 Horisontaalse kaldenurga reguleerimishoob

17 Kinnituspide mis tahes kaldenurga jaoks (vertikaalne)

18 Standard-kaldenurkade sälgud

19 Käepideme süvendid

20 Sisekuuskantvõti (6 mm/4 mm)

21 Sisekuuskantvõti (2 mm)

22 Pitskruvi

23 Liugrull

24 Nurganäidik (vertikaalne) parempoolsele kaldenurga

vahemikule (0°kuni 47°)

25 Laastude eemalesuunaja

26 Liugmehhanismi fikseerimishoob

27 Laseri kaitsekate

28 Liughaar

29 Sügavuspiiriku justeerimiskruvi

30 Sügavuspiirik

31 Transpordikaitse

32 Vertikaalse kaldenurga skaala

33 Nurganäidik (vertikaalne) vasakpoolsele kaldenurga

vahemikule (47°kuni 0°)

34 Reguleerimisnupp 22,5°-vertikaalse kaldenurga jaoks

35 Paralleeljuhiku lukustuskruvi

36 Paralleeljuhik

37 Horisontaalse kaldenurga skaala

Vertikaalsete kaldenurkade vahemike seadmine

pöördhoovast

saeketta kalle vasakule (45°kuni 0°)

saeketta kalle paremale (0°kuni 45°)

haara kogu keeramispiirkond (–47°kuni +47°)

Mis tahes horisontaalste kaldenurkade seadmiseks peab

saepink olema vabalt liikuv või nurgalukustus peab olema

kinni:

–Tõmmake hooba n ja samaaegselt suruge nurgalukustust

o eest alla

Ärge visake kasutusressursi ammendanud

elektrilisi tööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning direktiivi

kohaldamisele liikmesriikides tuleb kasutusressursi

ammendanud elektrilised tööriistad eraldi kokku koguda ja

keskkonnasäästlikult ringlusse võtta.

Sümbolid ja nende tähendus

OBJ_BUCH-1360-001.book Page 382 Tuesday, March 22, 2011 12:01 PM

Eesti | 383

Bosch Power Tools 1 609 929 W31 | (22.3.11)

38 Saepink

39 Pöördnupp (vertikaalse) kaldenurga vahemiku

reguleerimiseks

40 Saeleh

41 Laastu väljaviskeava

42 Katte 43 lukustuskruvi

43 Pendelkettakaitse kate

44 Eesmine kinnituskruvi

(katteplaat/pendelkettakaitse)

45 Tagumine kinnituskruvi

(katteplaat/pendelkettakaitse)

46 Katteplaat

47 Spindlilukustus

48 Sisekuuskantkruvi (6 mm) saeketta kinnitamiseks

49 Kinnitusseib

50 Sisemine kinnitusflants

51 Saepingi pikenduse fikseerimiskang

52 Piirdesiini pikenduse fikseerimiskang

53 Otsmine plekk

54 Summuti

55 Summuti reguleerimiskruvid

56 Avad pitskruvi jaoks

57 Tiibkruvi

58 Keermestatud varras

59 Nurganäidik (horisontaalne)

60 Lüliti (sisse/välja)

61 Laseri lüliti (lõikejoone märgistus)

62 Vaheplaadi kruvid

63 Paralleeljuhiku klemmkruvi

64 Reguleerimiskruvi laseri positsioneerimiseks

(ühetasasus)

65 Laseri kaitsekatte kruvid

66 Kinnituskruvi laseri monteerimisplaadi jaoks

67 Kinnituskruvi laseri korpuse jaoks

68–70

Põhiseadistuse 0° (vertikaalne kaldenurk)

reguleerimiskruvid

71 Põhiseadistuse 45° (vasak vertikaalne kaldenurk)

reguleerimiskruvi

72 Põhiseadistuse 45° (parem vertikaalne kaldenurk)

reguleerimiskruvi

73 Skaala 37 reguleerimiskruvid (horisontaalsete)

kaldenurkade jaoks

74 Nurganäidiku kruvi (horisontaalne)

75 Kinnituspideme 17 kinnitusjõu reguleerimiskruvi

76 Takjapael

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel

kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt standardile EN 61029.

Seadme A-karakteristikuga mõõdetud müratase on üldjuhul:

helirõhu tase 93 dB(A); müravõimsuse tase 106 dB(A).

Mõõtemääramatus K=3 dB.

Kasutage kuulmiskaitsevahendeid!

Vibratsiooni koguväärtus (kolme suuna vektorsumma),

mõõdetud EN 61029 kohaselt:

vibratsioon ah<2,5m/s2, mõõtemääramatus K =1,5 m/s2.

Käesolevas juhendis toodud vibratsioon on mõõdetud

standardi EN 61029 kohase mõõtemeetodi järgi ja seda saab

kasutada elektriliste tööriistade omavaheliseks

võrdlemiseks. See sobib ka vibratsiooni esialgseks

hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista

kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista

kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid

või kui tööriista hooldus pole piisav, võib vibratsioonitase

Järkamissaag GCM 12 GDL Professional

Tootenumber 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Nimivõimsus W 2000 1500 1800

Tühikäigupöörded min-1 3800 3800 3800

Käivitusvoolupiiraja zzz

Laseri tüüp nm

635

Laseri klass 222

Kaal EPTA-Procedure 01/2003 järgi kg 32,1 32,1 32,1

Kaitseaste /II /II /II

Tooriku lubatud mõõtmed (max/min) vt lk 388.

Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev.

Sobivate saeketaste mõõtmed

Saeketta läbimõõt mm 305

Saeketta paksus mm 1,7–2,6

Saeketta siseava läbimõõt mm 30

OBJ_BUCH-1360-001.book Page 383 Tuesday, March 22, 2011 12:01 PM

384 | Eesti

1 609 929 W31 | (22.3.11) Bosch Power Tools

kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt

suurendada.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka

aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid

tegelikult tööle rakendamata. See võib vibratsiooni

tööperioodi jooksul tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju

eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu

ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv

töökorraldus.

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“

kirjeldatud toode vastab järgmistele standarditele või

normdokumentidele:

EN 61029, EN 60825-1 vastavalt direktiivide

2004/108/EÜ, 2006/42/EÜ.

Tehniline toimik saadaval aadressil:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montaaž

fVältige seadme soovimatut käivitamist. Montaaži ja

seadme kallal läbiviidavate tööde ajal ei tohi seade olla

ühendatud vooluvõrku.

Tarnekomplekt

Võtke kõik tarnekomplekti osad pakendist ettevaatlikult välja.

Eemaldage pakkematerjal seadme ja tarvikute küljest.

Enne seadme esmakordset kasutamist kontrollige, kas

tarnekomplekt sisaldab kõiki järgnevalt loetletud osi:

–järkamissaag koos monteeritud saekettaga

–lukustushoob 15

–tolmukott 1

–sisekuuskantvõti 20

–sisekuuskantvõti 21

(laseri kaitsekatte 27 all)

–pitskruvi 22

Märkus: Kontrollige seadet võimalik kahjustuste suhtes.

Enne seadme edasist kasutamist tuleb kontrollida, kas

kaitseseadised ja kergelt kahjustatud osad töötavad veatult ja

nõuetekohaselt. Kontrollige, kas liikuvad osad töötavad

veatult ja ei kiildu kinni, samuti kas kõik detailid on

vigastusteta. Seadme veatu töö tagamiseks peavad kõik

detailid olema õigesti monteeritud ja vastama kõikidele

tingimustele.

Kahjustatud kaitseseadised ja osad tuleb lasta parandada või

välja vahetada volitatud parandustöökojas.

Lisaks vajalikud tööriistad:

–Ristpeakruvikeeraja

–Lehtvõti (ava laius: 8 mm)

–silmus-, leht- või otsvõti (ava laius: 10 mm ja 17 mm)

Lukustushoova montaaž (vt joonist a)

–Kruvige lukustushoob 15 ülalpool hooba 16 olevasse

vastavasse avasse.

fPingutage lukustushoob 15 enne saagimist alati

tugevasti kinni. Vastasel korral võib saeketas toorikus

kinni kiilduda.

Statsionaarne või paindlik montaaž

fOhutu käsitsemise tagamiseks tuleb seade enne

kasutamist monteerida ühetasasele ja stabiilsele

tööpinnale (nt tööpingile).

Montaaž tööpinnale (vt joonist b1)

–Kinnitage seade sobiva kruviühendusega tööpinna külge.

Selleks kasutage avasid 12.

Montaaž Boschi tööpingile

(GTA 2500 W, GTA 3700, GTA 3800) (vt joonist b2)

Boschi reguleeritavate jalgadega GTA-tööpingid pakuvad

elektrilisele tööriistale tuge mis tahes pinnal. Tööpinkide

tugipinnad on ette nähtud pikkade toorikute toestamiseks.

fLugege läbi kõik tööpingiga kaasasolevad hoiatused ja

juhised. Hoiatuste ja juhiste eiramise tagajärjeks võib olla

elektrilöök, põleng ja/või rasked vigastused.

fEnne seadme külgemonteerimsit pange tööpink

korrektselt kokku. Veatu kokkupanek on oluline, et

vältida tööpingi kokkuvajumise ohtu.

–Monteerige seade tööpingile transpordiasendis.

Tolmu/saepuru äratõmme

Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja

metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja

tolmu sissehingamine võib põhjustada seadme kasutajal või

läheduses viibivatel inimestel allergilisi reaktsioone ja/või

hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava

toimega, iseäranis kombinatsioonis puidutöötlemisel

kasutatavate lisaainetega (kromaadid, puidukaitsevahen-

did). Asbesti sisaldavat materjali tohivad töödelda üksnes

vastava ala asjatundjad.

–Kasutage alati tolmueemaldusseadist.

–Tagage töökohas hea ventilatsioon.

–Soovitav on kasutada hingamisteede kaitsemaski filtriga

P2.

Pidage kinni töödeldavate materjalide suhtes Teie riigis

kehtivatest eeskirjadest.

Tolmueemaldusseadis võib tolmu, laastude või tooriku küljest

murdunud tükkide tõttu ummistuda.

–Lülitage seade välja ja eemaldage toitepistik pistikupesast.

–Oodake, kuni saeketas on täielikult seiskunud.

–Tehke kindlaks ummistumise põhjus ja kõrvaldage see.

fVältige tolmu kogunemist töökohta. Tolm võib kergesti

süttida.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 384 Tuesday, March 22, 2011 12:01 PM

Eesti | 385

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Integreeritud tolmuimemine (vt joonis c)

Laastude püüdmiseks kasutage tarnekomplekti kuuluvat

tolmukotti 1.

fIga kord pärast kasutamist kontrollige ja puhastage

tolmukotti.

fAlumiiniumi saagimisel eemaldage põlengu ohu

vältimiseks tolmukott.

–Ühendage tolmukott 1 tolmueemaldusadapteriga 2 ja

keerake tolmukotti nii, et tolmueemaldusadapteri varras

fikseerub tolmukoti vastavasse avasse.

Tolmukott ja tolmueemaldusadapter ei tohi saagimise ajal

kunagi kokku puutuda seadme liikuvate osadega.

Tühjendage tolmukotti õigeaegselt.

Tolmueemaldus eraldi seadmega

Tolmueemalduseks võite tolmueemaldusadapteriga 2

ühendada ka imivooliku (Ø35 mm).

–Torgake imivoolik tolmueemaldusadapterisse 2.

Tolmuimeja peab töödeldava materjali tolmu imemiseks

sobima.

Tervistkahjustava, kantserogeense ja kuiva tolmu

eemaldamiseks kasutage spetsiaaltolmuimejat.

Tolmueemaldusadapteri puhastamine

Optimaalse tolmuimemise tagamiseks tuleb

tolmueemaldusadapterit 2 regulaarselt puhastada.

–Tõmmake tolmueemaldusadapter 2 pöördliigutusega

laastu väljaviskeavalt 41 maha.

–Eemaldage laastud ja muu puru.

–Suruge tolmueemaldusadapterit pöördliigutusega uuesti

laastu väljaviskeavasse, kuni see fikseerub laastu

väljaviskeava kohal olevasse hoiderõngasse.

Saeketta vahetamine (vt jooniseid d1–d4)

fEnne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

fSaeketta paigaldamisel kandke kaitsekindaid.

Saekettaga kokkupuutel võite end vigastada.

Kasutage üksnes saekettaid, mille maksimaalne lubatud kiirus

on suurem kui seadme tühikäigupöörded.

Kasutage üksnes saekettaid, mis vastavad käesolevas

kasutusjuhendis esitatud andmetele ja mis on kontrollitud ja

tähistatud vastavalt standardile EN 847-1.

Kasutage üksnes tootja soovitatud saekettaid, mis on

töödeldava materjali jaoks sobivad.

Saeketta eemaldamine

–Viige seade tööasendisse.

–Keerake lukustuskruvi 42 käega lahti, nii et kate 43 saab

lahtiselt rippuma jääda.

–Keerake kinnituskruvi 44 (ca 2 pööret)

sisekuuskantvõtmega (4 mm) 20 lahti.

Ärge keerake kruvi täiesti välja.

–Keerake kinnituskruvi 45 (ca 6 pööret)

sisekuuskantvõtmega (4 mm) 20 lahti.

Ärge keerake kruvi täiesti välja.

–Eemaldage katteplaat 46 kinnituskruvilt 45, selleks

tõmmake plaati ette ja seejärel alla.

–Vajutage lukustushoovale 5 ja keerake pendelkettakaitse 8

taha.

Hoidke pendelkettakaitset selles asendis.

–Riputage kate 43 ühest avast kinnituskruvi 45 peale.

See hoiab pendelkettakaitset avatud asendis.

–Keerake sisekuuskantkruvi 48 sisekuuskantvõtmega 20

(6 mm) ja vajutage samaaegselt spindlilukustusele 47,

kuni lukustus fikseerub kohale.

–Hoidke spindlilukustust 47 all ja keerake kruvi 48

päripäeva välja (vasakkeere!).

–Võtke maha kinnitusflants 49.

–Võtke maha saeketas 40.

Saeketta paigaldamine

Vajaduse korral puhastage enne paigaldamist kõik

monteeritavad osad.

–Asetage uus saeketas sisemisele kinnitusflantsile 50.

fPaigaldamisel veenduge, et hammaste lõikesuund

(saekettal oleva noole suund) ühtib kettakaitsel oleva

noole suunaga!

–Asetage peale kinnitusseib 49 ja kruvi 48.

Vajutage spindlilukustusele 47 seni, kuni see fikseerub

kohale ja keerake kruvi vastupäeva kinni.

–Võtke kate 43 kinnituskruvilt 45 maha ja viige

pendelkettakaitse uuesti alla.

–Lükake katteplaat 46 uuesti kinnituskruvi 45 alla.

–Keerake kinnituskruvid 45 ja 44 uuesti tugevasti kinni.

–Lükake kate 43 tagasi algasendisse ja keerake

lukustuskruvi 42 uuesti käega kinni.

Kasutus

fEnne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

Transpordikaitse (vt joonist A)

Transpordikaitse 31 võimaldab seadet erinevatesse

kasutuskohtadesse transportimisel lihtsamalt käsitseda.

Transpordikaitse eemaldamine (tööasend)

–Suruge liughaara 28 käepidemest 4 veidi alla, et

transpordikaitset 31 vabastada.

–Tõmmake transpordikaitse 31 täiesti välja.

–Viige liughaar aeglaselt üles.

Transpordikaitsme pealepanek (transpordiasend)

–Lükake liughaar 28 täiesti taha ja lukustage selles asendis

(vt „Liughaarale kaitse pealepanemine“, lk 386).

–Viige liughaar nii kaugele alla, et transpordikaitset 31 on

võimalik täiesti sisse suruda.

Täiendavad juhised transpordi kohta vt lk 392.

Liughaara lukustamine

Liughaara 28 lukustusmehhanismi saab lukustada

fikseerimishoovaga 26. Seejuures on võimalikud liughaara

kaks asendit:

–liughaar on lükatud täiesti taha (järkamislõigeteks)

–liughaar on tõmmatud täiesti ette (kompaktne

transpordiasend)

OBJ_BUCH-1360-001.book Page 385 Tuesday, March 22, 2011 12:01 PM

386 | Eesti

1 609 929 W31 | (22.3.11) Bosch Power Tools

Liughaaralt kaitse mahavõtmine (vt joonist B1)

Pärast liughaaralt 28 kaitse mahavõtmist on kogu

liugmehhanism töövalmis.

–Suruge fikseerimishoob 26 lõpuni alla.

Fikseerimishoova fikseerimiskiil vabastab liughaara kaks

alumist liigendit.

Liughaarale kaitse pealepanemine (vt joonist B2)

liughaar on lükatud täiesti taha:

–Lükake liughaar 28 lõpuni taha.

Liughaara kaks ülemist liigendit on nüüd püstiasendis ja

suletud.

–Tõmmake fikseerimishooba 26 üles, kuni fikseerimiskiil on

seatud liughaara kahe alumise liigendi vahele.

Täiesti taha lükatud liughaar 28 on seeläbi lukustatud.

liughaar on tõmmatud täiesti ette:

–Tõmmake liughaar 28 lõpuni ette.

Liugmehhanism on nüüd täielikult välja toodud.

–Tõmmake fikseerimishooba 26 üles, kuni fikseerimiskiil on

seatud liughaara kahe alumise liigendi vahele.

Täiesti ette tõmmatud liughaar 28 on seeläbi lukustatud.

Töö ettevalmistus

Töötasapinna pikendamine (vt joonist C)

Pikad toorikud tuleb vabast otsast toestada.

Saepinki saab töötasapinna pikenduste 11 abil pikendada nii

vasakult kui ka paremalt poolt.

–Suruge fikseerimiskang 51 sisse.

–Tõmmake töötasapinna pikendus 11 kuni soovitud

pikkuseni välja (maksimaalselt 250 mm).

–Töötasapinna pikenduste fikseerimiseks suruge

fikseerimiskang 51 uuesti välja.

Piirdesiini pikendamine (vt joonist D)

Vertikaalsete kaldenurkade puhul tuleb piirdesiini pikendusi

9 nihutada.

–Tõmmake fikseerimiskang 52 ette.

–Tõmmake piirdesiini pikendus 9 täiesti välja.

–Piirdesiini pikenduste fikseerimiseks suruge

fikseerimiskang 52 uuesti taha.

Piirdesiini pikenduste eemaldamine (vt joonist E)

Väga suurte vertikaalsete kaldenurkade puhul tuleb piirdesiini

pikendused 9 täielikult eemaldada.

–Keerake otsmine plekk 53 välja.

–Tõmmake fikseerimiskang 52 ette.

–Tõmmake piirdesiini pikendus 9 täiesti välja.

–Eemaldage piirdesiini pikendus suunaga üles.

Liughaara summutuse reguleerimine (vt joonist F)

Liughaara 28 liugmehhanism on tehases eelseatud ja ei ole

elektrilise tööriista tarnimisel summutatud.

Liugmehhanismi summutust saate summutist 54 eraldi

reguleerida:

tugev – suurema kontrolli all tehtavateks lõigeteks;

pehme – kiireteks lõigeteks.

–Keerake kaks reguleerimiskruvi 55 sisekuuskantvõtmega

(4 mm) 20 lahti, et summutust pehmemaks reguleerida

või

pingutage mõlemad reguleerimiskruvid 55 tugevamini

kinni, et summutust tugevamaks reguleerida.

Tooriku kinnitamine (vt joonist G)

Tööohutuse tagamiseks tuleb toorik alati kinnitada.

Ärge töödelge toorikuid, mis on kinnitamiseks liiga väikesed.

–Suruge toorik tugevasti vastu juhtrööbast 10.

–Asetage tarnekomplekti kuuluv pitskruvi 22 ühte selleks

ettenähtud avadest 56.

–Keerake lahti tiibkruvi 57 ja sobitage pitskruvi toorikuga.

Keerake tiibkruvi uuesti kinni.

–Tooriku kinnitamiseks keerake keermestatud varrast 58.

Horisontaalsete kaldenurkade reguleerimine

Täpsete lõigete tagamiseks tuleb seadme põhiseadistusi

pärast intensiivset kasutust kontrollida ja vajaduse korral

reguleerida (vt „Põhiseadistuste kontrollimine ja

reguleerimine“, lk 390).

fPingutage lukustushoob 15 enne saagimist alati

tugevasti kinni. Vastasel korral võib saeketas toorikus

kinni kiilduda.

Horisontaalsete standardkaldenurkade reguleerimine

(vtjoonistH)

Sageli kasutatavate kaldenurkade kiireks ja täpseks

reguleerimiseks on töötasapinnal sälgud 18:

–Vabastage lukustushoob 15, juhul kui see on kinni

keeratud.

–Tõmmake hooba 16 ja keerake töötasapinda 38 kuni

soovitud sälguni vasakule või paremale.

–Vabastage hoob uuesti. Hoob peab sälku tuntavalt kohale

fikseeruma.

Horisontaalsete kaldenurkade reguleerimine

(vtjoonistI)

Horisontaalset kaldenurka saab reguleerida vahemikus 52°

(vasakul pool) kuni 60° (paremal pool).

–Vabastage lukustushoob 15, juhul kui see on kinni

keeratud.

–Tõmmake hooba 16 ja suruge samaaegselt nurgalukustust

14 eest alla.

See lukustab hoova 16 ja saepink muutub sellega vabalt

liikuvaks.

–Keerake töötasapinda 38 lukustushoovast vasakule või

paremale, kuni nurganäidik 59 näitab soovitud

vertikaalset kaldenurka.

–Keerake lukustushoob 15 uuesti kinni.

–Selleks et hooba 16 uuesti vabastada (standardsete

kaldenurkade reguleerimiseks), tõmmake hoob üles.

Nurgalukustus 14 läheb tagasi algasendisse ja hoob 16

saab uuesti fikseeruda süvenditesse 18.

vasakul paremal

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 386 Tuesday, March 22, 2011 12:01 PM

Eesti | 387

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Vertikaalsete kaldenurkade reguleerimine

Täpsete lõigete tagamiseks tuleb seadme põhiseadistusi

pärast intensiivset kasutust kontrollida ja vajaduse korral

reguleerida (vt „Põhiseadistuste kontrollimine ja

reguleerimine“, lk 390).

Vertikaalset kaldenurka saab reguleerida vahemikus 47°

(vasakul pool) kuni 47° (paremal pool).

Sageli kasutatavate kaldenurkade seadmiseks on nurkade 0°,

22,5°, 45° ja 47° jaoks ette nähtud piirikud.

Vasaku kaldenurga reguleerimine

(45°kuni 0°)

–Tõmmake vasak piirdesiini pikendus 9 täiesti välja. (vt

„Piirdesiini pikendamine“, lk 386)

–Keerake lahti kinnituspide 17.

–Keerake liughaara käepidemest 4 vasakule seni, kuni

nurganäidik 33 näitab soovitud kaldenurka.

–Hoidke liughaara selles asendis ja pingutage kinnituspide

17 uuesti kinni.

Kinnituspideme kinnitusjõud peab hoidma liughaara

vastavas asendis mis tahes vertikaalse kaldenurga puhul.

Parema kaldenurga seadmine (0°kuni 45°)

(vtjoonistJ)

–Tõmmake parem piirdesiini pikendus 9 täiesti

välja. (vt „Piirdesiini pikendamine“, lk 386)

–Keerake lahti kinnituspide 17.

–Keerake liughaara käepidemest 4 0°-asendist kergelt

vasakule ja keerake pöördnuppu 39 seni, kuni näete

soovitud kaldenurga vahemikku.

–Keerake liughaara käepidemest 4 paremale seni, kuni

nurganäidik 24 näitab soovitud kaldenurka.

–Hoidke liughaara selles asendis ja pingutage kinnituspide

17 uuesti kinni.

Kinnituspideme kinnitusjõud peab hoidma liughaara

vastavas asendis mis tahes vertikaalse kaldenurga puhul.

Standard-kaldenurk 0°

Selleks et standard-kaldenurka 0° saaks kergesti uuesti välja

reguleerida, fikseerub pöördnupp 39 kaldenurga vahemikku

–Keerake liughaara paremalt poolt üle 0°-asendi.

Mõlemapoolse kaldenurga seadmine

(–47°kuni +47°)

–Tõmmake mõlemad piirdesiini pikendused 9

täiesti välja. (vt „Piirdesiini pikendamine“,

lk 386)

–Keerake lahti kinnituspide 17.

–Keerake liughaara käepidemest 4 0°-asendist kergelt

vasakule ja keerake pöördnuppu 39 seni, kuni näete

soovitud kaldenurga vahemikku.

–Keerake liughaara käepidemest 4 vasakule või paremale

seni, kuni nurganäidik 33 või 24 näitab soovitud

kaldenurka.

–Hoidke liughaara selles asendis ja pingutage kinnituspide

17 uuesti kinni.

Kinnituspideme kinnitusjõud peab hoidma liughaara

vastavas asendis mis tahes vertikaalse kaldenurga puhul.

Standard-kaldenurk 22,5° (vt joonist K)

–Tõmmake reguleerimisnupp 34 täiesti välja ja keerake

seda 90°. Seejärel keerake liughaara käepidemest 4, kuni

liughaar kuuldavalt kohale fikseerub.

Seadme kasutuselevõtt

fPöörake tähelepanu võrgupingele! Võrgupinge peab

ühtima elektrilise tööriista andmesildil märgitud pingega.

Sisselülitamine (vt joonist L)

–Seadme sisselülitamiseks tõmmake lülitit (sisse/välja)

60 käepideme 4 suunas.

Märkus: Ohutuse huvides ei ole võimalik lülitit (sisse/välja)

60 lukustada, vaid seda tuleb töötamise ajal kogu aeg hoida

sissevajutatud asendis.

Üksnes vajutamisega lukustushoovale 5 saab liughaara alla

viia.

–Saagimiseks tuleb seetõttu lisaks lüliti (sisse/välja)

tõmbamisele vajutada lukustushoovale 5.

Väljalülitamine

–Seadme väljalülitamiseks vabastage lüliti (sisse/välja)

60.

Käivitusvoolupiiraja

Elektrooniline käivitusvoolupiiraja piirab võimsust seadme

sisselülitamisel ja võimaldab kasutamist 16 A kaitsmega.

Märkus: Kui seade töötab kohe pärast sisselülitamist

maksimaalpööretel, ei ole käivitusvoolupiiraja töökorras.

Toimetage seade kohe parandustöökotta, mille aadressi

leiate punktist „Müügijärgne teenindus ja nõustamine“,

lk 392.

Tööjuhised

Üldised saagimisjuhised

fPingutage lukustushoob 15 ja kinnituspide 17 enne

saagimist alati tugevasti kinni. Vastasel korral võib

saeketas toorikus kinni kiilduda.

fKõikide lõigete puhul tuleb kõigepealt tagada, et

saeketas ei puutu kordagi kokku juhtrööpa, pitskruvi

ega seadme teiste osadega. Vajaduse korral

eemaldage monteeritud abijuhikud või sobitage need

vastavalt.

Kaitske saeketast kukkumise ja löökide eest. Ärge avaldage

saekettale külgsuunalist survet.

Ärge töödelge kõverdunud toorikuid. Toorik peab olema alati

sirge servaga, et seda saaks asetada vastu juhtrööbast.

Pikad toorikud tuleb vabast otsast toestada.

Lõikejoone märgistamine (vt joonist M)

Kaks laserkiirt näitavad saeketta lõikelaiust. Tänu sellele

saate toorikut saagimiseks täpsesse asendisse seada, ilma et

tuleks avada pendelkettakaitset.

–Lülitage laserkiired lülitist 61 sisse.

–Rihtige toorikul olev märgistus piki laserkiiri välja.

Märkus: Enne saagimist kontrollige, kas lõikelaiust

näidatakse veel korrektselt (vt „Laseri justeerimine“, lk 390

Laserkiired võivad näiteks intensiivsel kasutusel tekkiva

vibratsiooni tõttu paigast nihkuda.

OBJ_BUCH-1360-001.book Page 387 Tuesday, March 22, 2011 12:01 PM

388 | Eesti

1 609 929 W31 | (22.3.11) Bosch Power Tools

Seadme käsitseja asend (vt joonist N)

fÄrge paiknege elektrilise tööriista ees saekettaga ühel

joonel, vaid seiske saeketta suhtes diagonaalselt. Nii

on Teie keha võimaliku tagasilöögi eest kaitstud.

–Hoidke käsi, sõrmi ja käsivarsi pöörlevast saekettast

eemal.

–Ärge ristake oma käsi liughaara ees.

Vaheplaatide vahetamine (vt joonist O)

Punased vaheplaadid 13 võivad seadme intensiivse kasutuse

järel kuluda.

Vahetage defektsed vaheplaadid välja.

–Viige seade tööasendisse.

–Keerake kruvid 62 sisekuuskantvõtmega (4 mm) 20 lahti

ja eemaldage vanad vaheplaadid.

–Asetage kohale uus parempoolne vaheplaat.

–Kinnitage vaheplaat kruvidega 62 võimalikult kaugel

paremal pool, nii et saeketas ei puutu võimaliku

tõmbeliigutuse kogupikkuses vaheplaadiga kokku.

–Korrake protseduuri analoogselt uue vasakpoolse

vaheplaadi osas.

Tooriku lubatud mõõtmed

Tooriku maksimaalne suurus:

Tooriku minimaalne suurus:

(= kõik toorikud, mida saab komplekti kuuluva pitskruviga 22

kinnitada saekettast vasakule või paremale poole):

160 x 335 mm (pikkus x laius)

Max lõikesügavus (0°/0°): 104 mm

Saagimine

Ilma tõmbeliigutuseta saagimine (järkamine)

(vtjoonistP)

–Lükake liughaar 28 täiesti taha ja lukustage selles asendis

(vt „Liughaarale kaitse pealepanemine“, lk 386).

Veenduge, et sügavuspiirik 30 on täiesti sisse surutud ja

justeerimiskruvi 29 läheb liughaara liigutades läbi ava,

ilma et puutuks kokku sügavuspiirikuga.

–Kinnitage toorik vastavalt mõõtmetele.

–Reguleerige välja soovitud horisontaalne ja/või vertikaalne

kaldenurk.

–Lülitage seade sisse.

–Vajutage lukustushoovale 5 ja viige samaaegselt liughaar

käepädemest 4 aeglaselt alla.

–Saagige toorik ühtlase ettenihkega läbi.

–Lülitage seade välja ja oodake, kuni saeketas on täielikult

seiskunud.

–Viige liughaar aeglaselt üles.

Tõmbeliigutusega saagimine (vt joonist Q)

fHoidke seadme käepidemest enne sisselülitamist ja

kogu saagimisprotsessi vältel tugevasti kinni.

Saagimisel juhtige haara kontrollitult. Kuna haar on

erakordselt kerge käiguga, võivad hetkelise

tähelepanematuse tagajärjeks olla tõsised vigastused.

–Võtke liughaaralt 28 kaitse maha (vt „Liughaaralt kaitse

mahavõtmine“, lk 386).

Kontrollige, kas kogu liugmehhanism on töövalmis; selleks

tõmmake liughaar 28 välja ja lükake tagasi.

–Kinnitage toorik vastavalt mõõtmetele.

–Reguleerige välja soovitud horisontaalne ja/või vertikaalne

kaldenurk.

–Tõmmake liughaar piirdesiinist 10 eemale, kuni saeketas

on tooriku ees.

–Lülitage seade sisse.

–Vajutage lukustushoovale 5 ja viige samaaegselt liughaar

käepädemest 4 aeglaselt alla.

–Suruge nüüd liughaara piirdesiini 10 suunas ja saagige

toorik ühtlase ettenihkega läbi.

–Lülitage seade välja ja oodake, kuni saeketas on täielikult

seiskunud.

–Viige liughaar aeglaselt üles.

Kaldenurk Kõrgus x Laius

[mm]

horisontaalne vertikaalne Toorik vastu

piirdesiini Toorik vastu

vahepiiret (lisatarvik)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (vasakule) 50 x 335 50 x 295

0°45° (paremale) 40 x 335 40 x 295

45°45° (vasakule) 50 x 240 50 x 200

45°45° (paremale) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 388 Tuesday, March 22, 2011 12:01 PM

Eesti | 389

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Ühepikkuste toorikute saagimine (vt joonist R)

Ühepikkuste toorikute saagimise hõlbustamiseks võib

kasutada paralleeljuhikut 36.

Paralleeljuhiku võib monteerida töötasapinna pikenduse 11

mõlemale küljele.

–Keerake lahti lukustuskruvi 35 ja keerake paralleeljuhik 36

üle klemmkruvi 63.

–Keerake lukustuskruvi 35 uuesti kinni.

–Seadke töötasapinna pikendus 11 soovitud pikkusele (vt

„Töötasapinna pikendamine“, lk 386).

Sügavuspiiriku seadistamine (Soone saagimine)

(vtjoonistS)

Sügavuspiirikut tuleb reguleerida, kui tahate saagida soont

või kasutada vahepiiret (nt Bosch MSF 110).

–Keerake sügavuspiirik 30 välja.

–Vajutage lukustushoovale 5 ja keerake liughaar soovitud

asendisse.

–Keerake justeerimiskruvi 29 seni, kuni kruvi ots puudutab

sügavuspiirikut 30.

–Viige liughaar aeglaselt üles.

Erikujulised toorikud

Kaarjad ja ümarad toorikud tuleb kinnitada eriti kindlalt,

vältimaks nende paigastnihkumist. Lõikejoonel ei tohi

tooriku, juhtrööpa ja saepingi vahel olla pilu.

Vajaduse korral tuleb valmistada spetsiaalsed kinnitused.

Profiilliistude (põranda- või laeliistude) töötlemine

Profiilliiste saab töödelda kahel erineval viisil:

–asetatuna juhtrööpa vastu,

–asetatuna saepingile.

Lisaks sellele saab sõltuvalt profiilliistu laiusest lõikeid teha

tõmbeliigutusega ja ilma.

Katsetage seadistatud kaldenurka alati kõigepealt

proovidetaili peal.

Põrandaliistud

Järgnevast tabelist leiate juhised põrandaliistude töötlemiseks.

Seadistused asetatuna

juhtrööpa

vastu

asetatuna

saepingile

Põrandaliist vasak pool parem pool vasak pool parem pool

Siseserv horisontaalne

kaldenurk 45° vasakule 45° paremale 0°0°

Vertikaalne kaldenurk 0°0°45° vasakule 45° paremale

Tooriku

positsioneerimine Alumine serv

saepingil Alumine serv

saepingil Ülemine serv vastu

juhtrööbast Ülemine serv vastu

juhtrööbast

Valmistoorik

asub ... ... lõikest vasakul ... lõikest paremal ... lõikest vasakul ... lõikest paremal

Välisserv horisontaalne

kaldenurk 45° paremale 45° vasakule 0°0°

Vertikaalne kaldenurk 0°0°45° paremale 45° vasakule

Tooriku

positsioneerimine Alumine serv

saepingil Alumine serv

saepingil Ülemine serv vastu

juhtrööbast Ülemine serv vastu

juhtrööbast

Valmistoorik

asub ... ... lõikest paremal ... lõikest vasakul ... lõikest vasakul ... lõikest paremal

OBJ_BUCH-1360-001.book Page 389 Tuesday, March 22, 2011 12:01 PM

390 | Eesti

1 609 929 W31 | (22.3.11) Bosch Power Tools

Laeliistud (vastavalt US-standardile)

Põhiseadistuste kontrollimine ja reguleerimine

Täpsete lõigete tagamiseks tuleb seadme põhiseadistusi

pärast intensiivset kasutust kontrollida ja vajaduse korral

reguleerida.

Selleks on vaja kogemusi ja asjaomaseid spetsiaaltööriistu.

Boschi volitatud parandustöökojas tehakse need tööd kiiresti

ja usaldusväärselt.

Laseri justeerimine

Märkus: Laseri funktsiooni testimiseks peab elektriline

tööriist olema vooluvõrguga ühendatud.

fLaseri reguleerimise ajal (nt liughaara liigutamisel)

ärge kunagi vajutage lülitile (sisse/välja). Elektrilise

tööriista soovimatu käivitumine võib kaasa tuua vigastusi.

–Viige seade tööasendisse.

–Keerake saepinki 38 kuni sälguni 18 0°. Hoob 16 peab

sälgus tuntavalt kohale fikseeruma.

–Lülitage laserkiired lülitist 61 sisse.

Kontrollimine: (vt joonist T1)

–Märkige toorikule sirge lõikejoon.

–Vajutage lukustushoovale 5 ja viige samaaegselt liughaar

käepädemest 4 aeglaselt alla.

–Rihtige toorik välja nii, et saeketta hambad on lõikejoonega

ühel joonel.

–Hoidke toorikut selles asendis kinni ja viige liughaar

aeglaselt uuesti üles.

–Kinnitage toorik.

–Lülitage laserkiired lülitist 61 sisse.

Laserkiired peavad olema toorikule märgitud lõikejoonest

kogu aeg ühel kaugusel, seda ka siis, kui liughaar viiakse alla.

Ühetasasuse reguleerimine: (vt joonist T2)

–Keerake vastavat reguleerimiskruvi 64

sisekuuskantvõtmega (2 mm) 21 seni, kuni laserkiir on

toorikule märgitud lõikejoonest kogu pikkuses ühel ja

samal kaugusel.

Üks pööre vastupäeva viib laserkiire vasakult paremale, üks

pööre päripäeva viib laserkiire paremalt vasakule.

Paralleelsuse reguleerimine: (vtjoonistT3)

–Keerake lahti kaks kruvi 65 laseri kaitsekattel 27,

kasutades sisekuuskantvõtit (4 mm) 20.

Märkus: Et pääseda ligi laseri kaitsekatte eesmisele

kruvile, peate viima liughaara pisut alla, kuni

sisekuuskantvõtit saab torgata läbi pendelkettekaitses

oleva ava.

–Keerake kinnituskruvi 66 (ca 1–2 pööret)

sisekuuskantvõtmega (2 mm) 21 lahti.

Ärge keerake kruvi täiesti välja.

–Nihutage laseri monteerimisplaati paremale või vasakule,

kuni laserkiired on toorikule märgitud lõikejoonega kogu

pikkuses paralleelsed.

–Hoidke laseri monteerimisplaati selles asendis ja

pingutage kinnituskruvi 66 uuesti kinni.

Kui soovite laeliiste töödelda saepingile asetatuna, peate välja reguleerima horisontaalse kaldenurga

31,6° (saepink pööratud vasakule või paremale) ja vertikaalse kaldenurga 33,9° (liughaar kallutatud

vasakule või paremale).

Järgmine tabel sisaldab juhiseid laeliistude töötlemiseks.

Seadistused asetatuna

juhtrööpa

vastu

asetatuna

saepingile

Laeliist vasak pool parem pool vasak pool parem pool

Siseserv horisontaalne

kaldenurk 45° paremale 45° vasakule 31,6° paremale 31,6° vasakule

Vertikaalne kaldenurk 0°0°33,9° vasakule 33,9° paremale

Tooriku

positsioneerimine Alumine serv vastu

juhtrööbast Alumine serv vastu

juhtrööbast Ülemine serv vastu

juhtrööbast

Valmistoorik

asub ... ... lõikest paremal ... lõikest vasakul ... lõikest vasakul ... lõikest paremal

Välisserv horisontaalne

kaldenurk 45° vasakule 45° paremale 31,6° vasakule 31,6° paremale

Vertikaalne kaldenurk 0°0°33,9° paremale 33,9° vasakule

Tooriku

positsioneerimine Alumine serv vastu

juhtrööbast Alumine serv vastu

juhtrööbast Ülemine serv vastu

juhtrööbast

Valmistoorik

asub ... ... lõikest paremal ... lõikest vasakul ... lõikest vasakul ... lõikest paremal

52°

38°

52°

OBJ_BUCH-1360-001.book Page 390 Tuesday, March 22, 2011 12:01 PM

Eesti | 391

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Pärast reguleerimist kontrollige lõikejoonega paralleelsust

uuesti. Vajaduse korral reguleerige laserkiired

reguleerimiskruvidega 64 veelkord välja.

–Kinnitage laseri kaitsekate 27 uuesti külge.

Külgmise kõrvalekalde reguleerimine liughaara

liigutamisel: (vt joonis T4)

–Keerake lahti kaks kruvi 65 laseri kaitsekattel 27,

kasutades sisekuuskantvõtit (4 mm) 20.

Märkus: Et pääseda ligi laseri kaitsekatte eesmisele

kruvile, peate viima liughaara pisut alla, kuni

sisekuuskantvõtit saab torgata läbi pendelkettekaitses

oleva ava.

–Keerake mõlemad kinnituskruvid 67 (ca 1–2 pööret)

sisekuuskantvõtmega (2 mm) 21 lahti.

Ärge keerake kruvisid täiesti välja.

–Nihutage laseri korpust paremale või vasakule, kuni

laserkiirte külgmist kõrvalekallet liughaara allaviimisel

enam ei esine.

–Pärast reguleerimist kontrollige lõikejoonega paralleelsust

uuesti. Vajaduse korral reguleerige laserkiired

reguleerimiskruvidega 64 veelkord välja.

–Hoidke laseri monteerimisplaati selles asendis ja

pingutage kinnituskruvid 67 uuesti kinni.

–Kinnitage laseri kaitsekate 27 uuesti külge.

Standard-kaldenurga 0° (vertikaalne) reguleerimine

–Viige seade transpordiasendisse.

–Keerake saepinki 38 kuni sälguni 18 0°. Hoob 16 peab

sälgus tuntavalt kohale fikseeruma.

Kontrollimine: (vt joonist U1)

–Seadke nurgakaliiber 90°-le ja asetage see töötasapinnale

38.

Nurgamõõdiku haar peab olema saekettaga 40 kogu pikkuses

ühetasa.

Reguleerimine: (vt joonist U2)

–Keerake lahti kinnituspide 17.

–Keerake mõlemad reguleerimiskruvid 68 (vähemalt

1 pööre) otsvõtmega (10 mm) lahti.

–Keerake reguleerimiskruvi 70 (ca 3 pööret)

sisekuuskantvõtmega (4 mm) 20 lahti.

–Keerake reguleerimiskruvi 69 sisekuuskantvõtmega

(4 mm) 20 nii palju sisse või välja, kuni nurgakaliibri haar

on saekettaga kogu pikkuses ühetasa.

–Pingutage kinnituspide 17 uuesti kinni.

Seejärel pingutage tugevasti kinni kõigepealt

reguleerimiskruvi 70 ja seejärel reguleerimiskruvid ja xx.

Kui nurganäidikud 33 ja 24 ei ole pärast seadistamist 0°-

märkidega skaalal 32 kohakuti, keerake nurganäidikute

kinnituskruvid ristpeakruvikeerajaga lahti ja rihtige

nurganäidikud piki 0°-märke välja.

Standard-kaldenurkade 45° (vasak, vertikaalne)

reguleerimine

–Viige seade tööasendisse.

–Keerake saepinki 38 kuni sälguni 18 0°. Hoob 16 peab

sälgus tuntavalt kohale fikseeruma.

–Tõmmake vasak piirdesiini pikendus 9 täiesti välja.

–Vabastage kinnituspide 17 ja keerake liughaar

käepidemest 4 lõpuni vasakule (45°).

Kontrollimine: (vt joonist V1)

–Seadke nurgakaliiber 45°-le ja asetage see töötasapinnale

38.

Nurgamõõdiku haar peab olema saekettaga 40 kogu pikkuses

ühetasa.

Reguleerimine: (vt joonist V2)

–Keerake reguleerimiskruvi 71 (10 mm) lehtvõtmega nii

palju sisse või välja, et nurgakaliibri haar on saekettaga

kogu pikkuses ühetasa.

–Pingutage kinnituspide 17 uuesti kinni.

Kui nurganäidikud 33 ja 24 ei ole pärast seadistamist 45°-

märkidega skaalal 32 ühel joonel, kontrollige kõigepealt

kaldenurga ja nurganäidikute 0°-seadistust. Seejärel korrake

45°-kaldenurga seadistust.

Standard-kaldenurkade 45° (parem, vertikaalne)

reguleerimine

–Viige seade tööasendisse.

–Keerake saepinki 38 kuni sälguni 18 0°. Hoob 16 peab

sälgus tuntavalt kohale fikseeruma.

–Tõmmake parem piirdesiini pikendus 9 täiesti välja.

–Keerake lahti kinnituspide 17.

–Keerake liughaara käepidemest 4 0°-asendist

kergelt vasakule ja pöörake pöördnuppu 39,

kuni nähtavale ilmub parempoolne kaldenurk.

–Keerake liughaara käepidemest 4 lõpuni

paremale (45°).

Kontrollimine: (vt joonist W1)

–Seadke nurgakaliiber 135°-le ja asetage see saepingile

38.

Nurgamõõdiku haar peab olema saekettaga 40 kogu pikkuses

ühetasa.

Reguleerimine: (vt joonist W2)

–Keerake reguleerimiskruvi 72 (10 mm) lehtvõtmega

(8 mm) nii palju sisse või välja, et nurgakaliibri haar on

saekettaga kogu pikkuses ühetasa.

–Pingutage kinnituspide 17 uuesti kinni.

Kui nurganäidikud 33 ja 24 ei ole pärast seadistamist 45°-

märkidega skaalal 32 ühel joonel, kontrollige kõigepealt

kaldenurga ja nurganäidikute 0°-seadistust. Seejärel korrake

45°-kaldenurga seadistust.

Horisontaalsete kaldenurkade skaala reguleerimine

–Viige seade tööasendisse.

–Keerake saepinki 38 kuni sälguni 18 0°. Hoob 16 peab

sälgus tuntavalt kohale fikseeruma.

Kontrollimine: (vt joonist X1)

–Seadke nurgamõõdik 90°-le ja asetage see juhtrööpa 10 ja

saeketta 40 vahele töötasapinnale 38.

Nurgamõõdiku haar peab olema saekettaga 40 kogu pikkuses

ühetasa.

OBJ_BUCH-1360-001.book Page 391 Tuesday, March 22, 2011 12:01 PM

392 | Eesti

1 609 929 W31 | (22.3.11) Bosch Power Tools

Reguleerimine: (vt joonist X2)

–Keerake lahti kõik neli reguleerimiskruvi 73

sisekuuskantvõtmega (4 mm) 20 ja pöörake saepinki 38

koos skaalaga 37, kuni nurgamõõdiku haar on saekettaga

kogu pikkuses ühetasa.

–Keerake kruvi uuesti kinni.

Kui nurganäidik 59 ei ole pärast seadistamist 0°-märgi skaalal

37 ühel joonel, keerake kruvi 74 ristpeakruvikeerajaga lahti ja

rihtige nurganäidik 0°-märgi järgi välja.

Kinnituspideme 17 kinnitusjõu reguleerimine

(vt joonist Y)

Kinnituspideme 17 kinnitusjõudu saab reguleerida.

Kontrollimine:

–Kinnituspideme kinnitusjõud peab hoidma liughaara

vastavas asendis mis tahes vertikaalse kaldenurga puhul.

Reguleerimine:

–Keerake lahti kinnituspide 17.

–Kinnitusjõu vähendamiseks keerake reguleerimiskruvi 75

otsvõtmega (17 mm) vastupäeva, kinnitusjõu

suurendamiseks päripäeva.

–Reguleerige välja vertikaalne kaldenurk, pingutage

kinnituspide 17 uuesti kinni ja kontrollige, kas soovitud

kinnitusjõud on saavutatud.

Transport (siehe Bild Z)

Enne seadme transportimist peate tegema järgmist:

–Lükake liughaar 28 täiesti taha ja lukustage selles asendis

(vt „Liughaarale kaitse pealepanemine“, lk 386).

–Veenduge, et sügavuspiirik 30 on täiesti sisse surutud ja

justeerimiskruvi 29 läheb liughaara liigutades läbi ava,

ilma et puutuks kokku sügavuspiirikuga.

–Viige liughaar nii kaugele alla, et transpordikaitset 31 on

võimalik täiesti sisse suruda.

–Lükake töötasapinna pikendused 11 täiesti sisse.

–Reguleerige välja vertikaalne kaldenurk 0° ja pingutage

lukustuspide 17 kinni.

–Pöörake saepink 38 lõpuni vasakule ja keerake

lukustushoob 15 kinni.

–Siduge võrgukaabel takjapaelaga 76 kokku.

–Eemaldage kõik lisatarvikud, mis ei ole tugevasti seadme

külge kinnitatud.

Enne transportimist asetage saekettad võimaluse korral

suletud mahutisse.

–Kandke seadet transpordipidemest 7 või võtke kinni

saepingi kõrvale jäävatest süvenditest 19.

fSeadme transportimiseks kasutage alati

transpordiseadiseid, seadme kandmisel ärge hoidke

seadet kunagi kaitseseadistest, liughaarast 28 ega

käepidemest 4.

fSeljavigastuste vältimiseks kandke seadet alati

kahekesi.

Hooldus ja teenindus

Hooldus ja puhastus

fEnne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

Antud seade on hoolikalt valmistatud ja testitud. Kui seade

sellest hoolimata rikki läheb, tuleb see lasta parandada

Boschi elektriliste käsitööriistade volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade tellimisel

näidake kindlasti ära seadme andmesildil olev 10-kohaline

tootenumber.

Puhastus

Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja

selle ventilatsiooniavad puhtad.

Pendelkettakaitse peab saama alati vabalt liikuda ja

automaatselt sulguda. Seetõttu hoidke pendelkettakaitse

ümbrus alati puhas.

–Iga kord pärast töö lõppu eemaldage tolm ja saepuru

suruõhu või pintsli abil.

–Puhastage regulaarselt liugrulli 23 ja liughaara 28.

Lisatarvikud

Pitskruvi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 125

Vaheplaadid . . . . . . . . . . . . . . . . . . . . . . . . . .1 609 B02 375

Tolmukott . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Vahepiire MSF 110. . . . . . . . . . . . . . . . . . . . . 2 610 015 461

Tolmueemaldusadapter . . . . . . . . . . . . . . . . .2 607 001 977

Tööpink GTA 2500 W . . . . . . . . . . . . . . . . . . 0 601 B12 100

Tööpink GTA 3800 . . . . . . . . . . . . . . . . . . . . 0 601 B24 000

Puidutolmuimeja GAS 50 M . . . . . . . . . . . . . .0 601 988 103

Töötuli MSLED 170

EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Saekettad puidu ja plaatmaterjalide, paneelide ja liistude

jaoks

Saeketas 305 x 30 mm,

60 hammast . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 641 768

Saekettad plastmaterjalide ja värviliste metallide

töötlemiseks

Saeketas 305 x 30 mm,

96 hammast . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

Saeketas 305 x 30 mm,

96 hammast . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

Saekettad igat liiki laminaatpõrandamaterjalidele

Saeketas 305 x 30 mm,

96 hammast . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 137

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja

hooldusega ning varuosadega seotud küsimustele. Joonised

ja lisateabe varuosade kohta leiate ka veebiaadressilt:

www.bosch-pt.com

OBJ_BUCH-1360-001.book Page 392 Tuesday, March 22, 2011 12:01 PM

Latviešu | 393

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Boschi müügiesindajad nõustavad Teid toodete ja lisa-

tarvikute ostmise, kasutamise ja seadistamisega seotud

küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Fax: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks

keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu

olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu

direktiivile 2002/96/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning

direktiivi kohaldamisele liikmesriikides

tuleb kasutuskõlbmatuks muutunud

elektrilised tööriistad eraldi kokku koguda

ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi

Vispārējie drošības noteikumi darbam ar

elektroinstrumentiem

Lai izsargātos no elektriskā trieciena,

savainojumiem un aizdegšanās,

elektroinstrumentu lietošanas laikā jāveic šādi svarīgi

piesardzības pasākumi.

Pirms elektroinstrumenta lietošanas izlasiet visus šos

drošības noteikumus un norādījumus un pēc izlasīšanas

saglabājiet tos turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums

„Elektroinstruments“ attiecas gan uz tīkla

elektroinstrumentiem (ar elektrokabeli), gan arī uz

akumulatora elektroinstrumentiem (bez elektrokabeļa).

Drošība darba vietā

fSekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā un sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

fNelietojiet elektroinstrumentu eksplozīvu vai

ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu

gāzes vai putekļu saturu gaisā. Darba laikā elektroinstru-

ments nedaudz dzirksteļo, un tas var izsaukt viegli degošu

putekļu vai tvaiku aizdegšanos.

fLietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, kā rezultātā

jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība

fElektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas

konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet

kontaktdakšas salāgotājus, ja elektroinstruments caur

kabeli tiek savienots ar aizsargzemējuma ķēdi.

Neizmainītas konstrukcijas kontaktdakša, kas piemērota

kontaktligzdai, ļauj samazināt elektriskā trieciena

saņemšanas risku.

fDarba laikā nepieskarieties sazemētiem

priekšmetiem, piemēram, caurulēm, radiatoriem,

plītīm vai ledusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu.

fNelietojiet elektroinstrumentu lietus laikā, neturiet to

mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug

risks saņemt elektrisko triecienu.

fNenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot

instrumentu no elektrotīkla kontaktligzdas. Sargājiet

elektrokabeli no karstuma, eļļas, asām šķautnēm un

elektroinstrumenta kustīgajām daļām. Bojāts vai

samezglojies elektrokabelis var būt par cēloni elektris-

kajam triecienam.

fDarbinot elektroinstrumentu ārpus telpām, iz-

mantojiet tā pievienošanai vienīgi tādus paga-

rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta.

Lietojot elektrokabeli, kas piemērots darbam ārpus tel-

pām, samazinās risks saņemt elektrisko triecienu.

fJa elektroinstrumentu tomēr nepieciešams lietot

vietās ar paaugstinātu mitrumu, izmantojiet tā

pievienošanai noplūdes strāvas aizsargreleju. Lietojot

noplūdes strāvas aizsargreleju, samazinās risks saņemt

elektrisko triecienu.

Personiskā drošība

fDarba laikā saglabājiet paškontroli un rīkojieties

saskaņā ar veselo saprātu. Pārtrauciet darbu, ja

jūtaties noguris vai atrodaties alkohola, narkotiku vai

medikamentu izraisītā reibumā. Strādājot ar elektro-

instrumentu, pat viens neuzmanības mirklis var būt par

cēloni nopietnam savainojumam.

fIzmantojiet individuālos darba aizsardzības līdzekļus.

Darba laikā nēsājiet aizsargbrilles. Individuālo darba

aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un

aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši

elektroinstrumenta tipam un veicamā darba raksturam ļauj

izvairīties no savainojumiem.

fNepieļaujiet elektroinstrumenta patvaļīgu ieslēg-

šanos. Pirms elektroinstrumenta pievienošanas

elektrotīklam, akumulatora ievietošanas vai

izņemšanas, kā arī pirms elektroinstrumenta

pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot

elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī

UZMANĪBU

OBJ_BUCH-1360-001.book Page 393 Tuesday, March 22, 2011 12:01 PM

394 | Latviešu

1 609 929 W31 | (22.3.11) Bosch Power Tools

pievienojot to elektrobarošanas avotam laikā, kad elektro-

instruments ir ieslēgts, var viegli notikt nelaimes gadījums.

fPirms elektroinstrumenta ieslēgšanas neaizmirstiet

izņemt no tā regulējošos instrumentus vai atslēgas.

Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī

atrodas elektroinstrumenta kustīgajās daļās, var radīt

savainojumu.

fDarba laikā izvairieties ieņemt neērtu vai nedabisku

ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un

centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru-

menta vadību neparedzētās situācijās.

fIzvēlieties darbam piemērotu apģērbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet matus, apģērbu un aizsargcimdus

elektroinstrumenta kustīgajām daļām. Elektroinstru-

menta kustīgajās daļās var ieķerties vaļīgas drēbes,

rotaslietas un gari mati.

fJa elektroinstrumenta konstrukcija ļauj tam pievienot

ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas

ierīci, sekojiet, lai tā būtu pievienota un pareizi dar-

botos. Pielietojot putekļu uzsūkšanu vai

savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz

strādājošās personas veselību.

Saudzējoša apiešanās un darbs ar elektroinstrumentiem

fNepārslogojiet elektroinstrumentu. Katram darbam

izvēlieties piemērotu elektroinstrumentu.

Elektroinstruments darbojas labāk un drošāk pie

nominālās slodzes.

fNelietojiet elektroinstrumentu, ja ir bojāts tā ieslē-

dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir

bīstams lietošanai un to nepieciešams remontēt.

fPirms elektroinstrumenta apkopes, regulēšanas vai

darbinstrumenta nomaiņas atvienojiet tā

kontaktdakšu no barojošā elektrotīkla vai izņemiet no

tā akumulatoru. Šādi iespējams novērst elektro-

instrumenta nejaušu ieslēgšanos.

fJa elektroinstruments netiek lietots, uzglabājiet to

piemērotā vietā, kur elektroinstruments nav sasnie-

dzams bērniem un personām, kuras neprot ar to

rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja

elektroinstrumentu lieto nekompetentas personas, tas var

apdraudēt cilvēku veselību.

fRūpīgi veiciet elektroinstrumenta apkalpošanu.

Pārbaudiet, vai kustīgās daļas darbojas bez

traucējumiem un nav iespiestas, vai kāda no daļām nav

salauzta vai bojāta, vai katra no tām pareizi funkcionē

un pilda tai paredzēto uzdevumu. Nodrošiniet, lai

bojātās daļas tiktu savlaicīgi nomainītas vai

remontētas pilnvarotā remonta darbnīcā. Daudzi

nelaimes gadījumi notiek tāpēc, ka elektroinstruments

pirms lietošanas nav pienācīgi apkalpots.

fSavlaicīgi notīriet un uzasiniet griezošos

darbinstrumentus. Rūpīgi kopti elektroinstrumenti, kas

apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz

ražīgāk un ir vieglāk vadāmi.

fLietojiet vienīgi tādus elektroinstrumentus, pa-

pildpiederumus, darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ņemot vērā arī konkrētos

darba apstākļus un pielietojuma īpatnības.

Elektroinstrumentu lietošana citiem mērķiem, nekā tiem,

kuriem to ir paredzējusi ražotājfirma, ir bīstama un var

novest pie neparedzamām sekām.

Apkalpošana

fNodrošiniet, lai elektroinstrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot oriģinālās

rezerves daļas un piederumus. Tikai tā iespējams panākt

un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi paneļzāģiem

fElektroinstruments tiek piegādāts kopā ar brīdinošu

uzlīmi angļu valodā (grafiskajā lappusē parādītajā

elektroinstrumenta attēlā tā ir apzīmēta ar numuru 3).

fUzsākot lietošanu, pārlīmējiet pāri angļu tekstam kopā

ar mērinstrumentu piegādāto brīdinošo uzlīmi jūsu

valsts valodā.

fParūpējieties, lai brīdinošās uzlīmes uz

elektroinstrumenta korpusa vienmēr būtu skaidri

salasāmas.

fNeatbalstieties pret elektroinstrumentu.

Elektroinstrumenta apgāšanās darba laikā vai nejauša

pieskaršanās zāģa asmenim var izraisīt nopietnu

savainojumu.

fNodrošiniet, lai kustīgais aizsargpārsegs pareizi

funkcionētu un varētu brīvi kustēties. Nekādā gadījumā

nenostipriniet aizsargpārsegu paceltā stāvoklī.

fNekādā gadījumā nemēģiniet novākt zāģa asmens

tuvumā esošos zāģēšanas blakusproduktus,

piemēram, zāģa skaidas, koka šķembas u.c laikā, kad

elektroinstruments darbojas. Vienmēr vispirms

pārvietojiet darbinstrumenta galvu augšējā (izejas)

stāvoklī un izslēdziet elektroinstrumentu.

fKontaktējiet zāģa asmeni ar apstrādājamo priekšmetu

tikai tad, ja elektroinstruments ir ieslēgts. Pretējā

gadījumā zāģa asmens var ieķerties apstrādājamajā

priekšmetā, radot atsitiena briesmas.

fSekojiet, lai elektroinstrumenta rokturi būtu sausi un

tīri un lai uz tiem nenokļūtu eļļa vai smērvielas. Ar

smērvielu pārklāti vai eļļaini rokturi ir slideni un var būt par

cēloni kontroles zaudēšanai pār elektroinstrumentu.

fLietojiet elektroinstrumentu tikai tad, ja uz

apstrādājamā priekšmeta virsmas neatrodas

instrumenti, koka skaidas, u.c. priekšmeti. Pat nelieli

koka vai citi priekšmeti, nonākot saskarē ar rotējošu zāģa

asmeni, var tikt mesti ar lielu ātrumu un trāpīt

elektroinstrumenta lietotājam.

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 394 Tuesday, March 22, 2011 12:01 PM

Latviešu | 395

Bosch Power Tools 1 609 929 W31 | (22.3.11)

fAtbrīvojiet grīdu no koka skaidām un materiāla

atgriezumiem. Uz šādiem priekšmetiem var paslīdēt vai

paklupt.

fVienmēr droši nostipriniet apstrādājamo priekšmetu.

Neapstrādājiet priekšmetus, kuri ir par maziem, lai tos

stingri nostiprinātu. Pretējā gadījumā attālums starp

rokām un rotējošo zāģa asmeni var kļūt nepieļaujami mazs.

fLietojiet elektroinstrumentu tikai tādiem materiāliem,

kam tas ir paredzēts. Pretējā gadījumā

elektroinstruments var tikt pārslogots.

fGadījumā ja iestrēgst zāģa asmens, izslēdziet

elektroinstrumentu un turiet apstrādājamo

priekšmetu nekustīgi, līdz zāģa asmens ir pilnīgi

apstājies. Lai izvairītos no atsitiena, apstrādājamo

priekšmetu drīkst pārvietot tikai pēc zāģa asmens

apstāšanās. Pirms elektroinstrumenta atkārtotas

iedarbināšanas noskaidrojiet un novērsiet zāģa asmens

iestrēgšanas cēloni.

fNepieļaujiet pirkstu nonākšanu starp slīdstieņu

kustīgajām daļām. Pirksti var tikt saspiesti un smagi

savainoti.

fPirms instrumenta ieslēgšanas un arī zāģēšanas laikā

stingri turiet rokturi. Zāģēšanas laikā kontrolējiet

piedziņas bloka pārvietošanos pa slīdstieņiem. Viens

neuzmanības mirklis var kļūt par cēloni nopietnam

savainojumam, jo piedziņas bloks pārvietojas pa

slīdstieņiem ārkārtīgi viegli.

fZāģējot apstrādājamo priekšmetu, pārvietojiet

piedziņas bloku no priekšpuses uz mugurpusi. Pretējā

gadījumā zāģa asmens var ieķerties apstrādājamajā

priekšmetā, radot atsitiena briesmas.

fNelietojiet neasus, ieplaisājušus, saliektus vai citādi

bojātus zāģa asmeņus. Zāģa asmeņi ar neasiem vai

nepareizi izliektiem zobiem veido šauru zāģējumu, kas

rada pastiprinātu berzi, var būt par cēloni zāģa asmens

iespiešanai zāģējumā un izraisīt atsitienu.

fVienmēr lietojiet pareiza izmēra zāģa asmeņus ar

piemērotas formas centrālo atvērumu (piemēram,

zvaigznes veida vai apaļu). Zāģa asmeņi, kas nav

piemēroti zāģa stiprinājuma ierīcēm, slikti centrējas un var

būt par cēloni kontroles zaudēšanai pār elektroin-

strumentu.

fNelietojiet zāģa asmeņus, kas izgatavoti no stipri

leģēta ātrgriezējtērauda (HSS). Šādi asmeņi var viegli

salūzt.

fPēc darba nepieskarieties zāģa asmenim, līdz tas nav

atdzisis. Darba laikā zāģa asmens stipri sakarst.

fNelietojiet elektroinstrumentu bez asmens

aptverplāksnes. Nomainiet aptverplāksni, ja tā ir

bojāta. Ja elektroinstrumentā nav iestiprināta nebojāta

asmens aptverplāksne, zāģa asmens var izraisīt

savainojumu.

fRegulāri pārbaudiet, vai elektrokabelī nav radušies

bojājumi, un vajadzības gadījumā nogādājiet to

remontam Bosch pilnvarotā elektroinstrumentu

remonta darbnīcā. Nomainiet bojāto

pagarinātājkabeli. Tas ļaus elektroinstrumentam

saglabāt nepieciešamo darba drošības līmeni.

fLaikā, kad elektroinstruments netiek lietots,

uzglabājiet to drošā vietā. Uzglabāšanas vietai jābūt

sausai un aizslēdzamai. Tas ļaus novērst

elektroinstrumenta sabojāšanos uzglabāšanas laikā vai

nonākšanu nekompetentu personu rokās.

fNevērsiet lāzera staru citu personu vai dzīvnieku

virzienā un neskatieties lāzera starā. Šis

elektroinstruments izstrādā 2. klases lāzera starojumu

atbilstoši standartam EN 60825-1. Ar to var nejauši

apžilbināt citas personas.

fNenomainiet elektroinstrumentā iebūvēto lāzeru ar

cita tipa lāzera ierīci. Elektroinstrumentam nepiemērotas

lāzera ierīces izmantošana var būt bīstama cilvēku

veselībai.

fNostipriniet apstrādājamo priekšmetu. Iestiprinot

apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma

ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar

rokām.

fNeizlaidiet elektroinstrumentu no rokām, pirms tas

nav pilnīgi apstājies. Pēc instrumenta izslēgšanas tajā

iestiprinātais darbinstruments zināmu laiku turpina rotēt

un var izraisīt savainojumus.

fNelietojiet elektroinstrumentu, ja ir bojāts tā

elektrokabelis. Ja elektrokabelis tiek bojāts darba

laikā, nepieskarieties tam, bet izvelciet kabeļa

kontaktdakšu no elektrotīkla kontaktligzdas. Strādājot

ar instrumentu, kuram ir bojāts elektrokabelis, pieaug risks

saņemt elektrisko triecienu.

Simboli

Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt,

lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos

apzīmējumus un to nozīmi. Apzīmējumu pareiza interpretācija

ļaus vieglāk un drošāk strādāt ar elektroinstrumentu.

Simboli un to nozīme

Lāzera starojums

Neskatieties lāzera starā

2. klases lāzera starojums

Elektroinstrumenta darbības laikā

netuviniet rokas zāģēšanas vietai un

zāģa asmenim. Pieskaršanās zāģa

asmenim ir bīstama, jo var izraisīt

savainojumu.

Nēsājiet putekļu aizsargmasku.

OBJ_BUCH-1360-001.book Page 395 Tuesday, March 22, 2011 12:01 PM

396 | Latviešu

1 609 929 W31 | (22.3.11) Bosch Power Tools

Nēsājiet aizsargbrilles.

Lietojiet līdzekļus dzirdes orgānu aizsar-

dzībai. Trokšņa iedarbība var radīt palie-

košus dzirdes traucējumus.

Bīstama zona! Sekojiet, lai Jūsu rokas,

delnas un pirksti atrastos pēc iespējas

tālāk no šīs zonas.

Nepieļaujiet pirkstu nonākšanu starp

slīdstieņu kustīgajām daļām. Pirksti var

tikt saspiesti un smagi savainoti.

Izvēloties zāģa asmeni, ņemiet vērā tā izmērus. Asmens cen-

trālā atvēruma diametram jābūt tādam, lai asmens

novietotos uz darbvārpstas cieši, bez spēles. Nelietojiet

samazinošos ieliktņus vai adapterus diametra salāgošanai.

Transportēšanas laikā satveriet

elektroinstrumentu tikai aiz šim nolūkam

paredzētajām un apzīmētajām vietām

(satveršanas padziļinājumiem) vai aiz

transportēšanas roktura.

Nekad nenesiet elektroinstrumentu aiz

slīdrokas roktura.

Fiksējošās sviras atbrīvošana

Kļūst iespējams iestādīt vertikālo zāģēšanas leņķi.

Fiksējošās sviras pievilkšana

Iestādītais vertikālais zāģēšanas leņķis (slīdrokas sānu

nolieces leņķis) tiek saglabāts.

Simboli un to nozīme

Ø 30

Ø 305 mm

Tiek parādītas atsevišķas darbības, kas jāveic, iestādot

vertikālo zāģēšanas leņķi.

1. Atbrīvojiet fiksējošo sviru

2. Nedaudz nolieciet slīdroku pa kreisi

3. Ar roktura palīdzību ieslēdziet vēlamo zāģēšanas leņķa

diapazonu

Vertikālā zāģēšanas leņķa diapazona pārslēgšana ar roktura

palīdzību

Zāģa asmens noliece pa kreisi (45° līdz 0°)

Zāģa asmens noliece pa labi (0° līdz 45°)

Slīdrokas kopējais nolieces diapazons

(–47° līdz +47°)

Lai iestādītu brīvi izvēlētu horizontālo zāģēšanas leņķi,

zāģēšanas galdam brīvi jāgriežas, t.i., fiksējošajai svirai jābūt

bloķētai.

–Pavelciet fiksējošo sviru n un vienlaicīgi nospiediet lejup

sprūda o priekšējo daļu

Neizmetiet elektroinstrumentu sadzīves

atkritumu tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par

nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs

direktīvas atspoguļojumiem nacionālajā likumdošanā,

lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un

jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā

veidā.

Simboli un to nozīme

OBJ_BUCH-1360-001.book Page 396 Tuesday, March 22, 2011 12:01 PM

Latviešu | 397

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības noteikumu

un norādījumu neievērošana var izraisīt

aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Pielietojums

Elektroinstruments ir izmantojams kā stacionāra iekārta

taisnu zāģējumu veidošanai kokā gareniskā un šķērsu

virzienā. Iespējamais horizontālais zāģēšanas leņķis ir no

–52° līdz +60°, bet iespējamais vertikālais zāģēšanas leņķis

ir no 47° (noliece pa kreisi) līdz 47° (noliece pa labi).

Elektroinstrumenta jauda ļauj to lietot cietu un mīkstu koka

šķirņu, kā arī skaidu un šķiedru plašu zāģēšanai.

Lietojot atbilstošus zāģa asmeņus, instrumentu iespējams

lietot arī alumīnija profilu un plastmasas zāģēšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst elektroinstrumenta

attēliem, kas sniegti lietošanas pamācības grafiskajā daļā.

1Putekļu maisiņš

2Uzsūkšanas adapters

3Brīdinošā uzlīme

4Rokturis

5Fiksējošā svira

6Aizsargpārsegs

7Rokturis transportēšanai

8Kustīgais aizsargpārsegs

9Vadotnes pagarinātājs

10 Vadotne

11 Zāģēšanas galda pagarinātājs

12 Urbumi elektroinstrumenta nostiprināšanai

13 Asmens aptverplāksne

14 Sprūds

15 Rokturis brīvi izvēlēta horizontālā zāģēšanas leņķa

fiksēšanai

16 Svira horizontālā zāģēšanas leņķa fiksēto vērtību

fiksēšanai

17 Svira brīvi izvēlēta vertikālā zāģēšanas leņķa fiksēšanai

18 Ierobes zāģēšanas leņķa fiksēto vērtību iestādīšanai

19 Padziļinājumi satveršanai

20 Sešstūra stieņatslēga (6 mm/4 mm)

21 Sešstūra stieņatslēga (2 mm)

22 Skrūvspīles

23 Slīdrullītis

24 Vertikālā zāģēšanas leņķa rādītājs noliecei pa labi

(0° līdz 47°)

25 Skaidu aizsargs

26 Slīdrokas mehānisma fiksējošā svira

27 Lāzera aizsargvāks

28 Slīdroka

29 Skrūve dziļuma ierobežotāja regulēšanai

30 Dziļuma ierobežotājs

31 Fiksators stiprināšanai transporta stāvoklī

32 Vertikālā zāģēšanas leņķa skala

33 Vertikālā zāģēšanas leņķa rādītājs noliecei pa kreisi

(47° līdz 0°)

34 Vertikālā zāģēšanas leņķa fiksētās vērtības 22,5°

fiksatora poga

35 Skrūve garuma atdures fiksēšanai

36 Garuma atdure

37 Horizontālā zāģēšanas leņķa skala

38 Zāģēšanas galds

39 Rokturis vertikālā zāģēšanas leņķa diapazona

pārslēgšanai

40 Zāģa asmens

41 Īscaurule skaidu izvadīšanai

42 Turētājstieņa 43 fiksējošā skrūve

43 Kustīgā aizsargpārsega turētājstienis

44 Priekšējā stiprinošā skrūve

(nosegplāksne/kustīgais aizsargpārsegs)

45 Aizmugurējā stiprinošā skrūve

(nosegplāksne/kustīgais aizsargpārsegs)

46 Nosegplāksne

47 Poga darbvārpstas fiksēšanai

48 Sešstūra ligzdskrūve (6 mm) zāģa asmens stiprināšanai

49 Piespiedējpaplāksne

50 Iekšējā balstvirsma

51 Svira zāģēšanas galda pagarinātāja fiksēšanai

52 Svira vadotnes pagarinātāja fiksēšanai

53 Slēgplāksne

54 Dempfers

55 Skrūves dempfera regulēšanai

56 Urbumi skrūvspīlēm

57 Spārnskrūve

58 Vītņstienis

59 Horizontālā zāģēšanas leņķa rādītājs

60 Ieslēdzējs

61 Lāzera staru (zāģējuma trases iezīmēšanai) ieslēdzējs

62 Skrūves asmens aptverplāksnes stiprināšanai

63 Garuma atdures piespiedējskrūve

64 Skrūve lāzera stāvokļa regulēšanai (pietuvinājums)

65 Skrūves lāzera aizsargvāka stiprināšanai

66 Stiprinošā skrūve lāzera bloka montāžas plāksnei

67 Stiprinošā skrūve lāzera bloka korpusam

68–70

Skrūves vertikālā zāģēšanas leņķa fiksētās vērtības 0°

iestādīšanai

71 Skrūve vertikālā zāģēšanas leņķa fiksētās vērtības 45°

iestādīšanai (noliece pa kreisi)

72 Skrūve vertikālā zāģēšanas leņķa fiksētās vērtības 45°

iestādīšanai (noliece pa labi)

OBJ_BUCH-1360-001.book Page 397 Tuesday, March 22, 2011 12:01 PM

398 | Latviešu

1 609 929 W31 | (22.3.11) Bosch Power Tools

73 Skrūves horizontālā zāģēšanas leņķa skalas 37

regulēšanai

74 Horizontālā zāģēšanas leņķa rādītāja skrūve

75 Skrūve fiksējošās sviras 17 piespiedējspēka regulēšanai

76 Mikroāķu materiāla lente

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta

piegādes komplektā. Pilns pārskats par izstrādājuma

piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Informācija par troksni un vibrāciju

Trokšņa parametru vērtības ir noteiktas atbilstoši standartam

EN 61029.

Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā

trokšņa parametru tipiskās vērtības ir šādas: trokšņa

spiediena līmenis 93 dB(A); trokšņa jaudas līmenis

106 dB(A). Izkliede K=3 dB.

Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma vērtība (vektoru summa trijos

virzienos) ir noteikta atbilstoši standartam EN 61029.

Vibrācijas paātrinājuma vērtība ah <2,5m/s2, izkliede K

=1,5m/s2.

Šajā pamācībā sniegtais vibrācijas līmenis ir izmērīts

atbilstoši standartā EN 61029 noteiktajai procedūrai un var

tikt lietots instrumentu salīdzināšanai. To var izmantot arī

vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit sniegtais vibrācijas līmenis ir attiecināms uz elektroin-

strumenta galvenajiem pielietojuma veidiem. Ja elektroin-

struments tiek lietots netipiskiem mērķiem, kopā ar

netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā

apkalpots, tā vibrācijas līmenis var atšķirties no šeit sniegtās

vērtības. Tas var ievērojami palielināt vibrācijas radīto

papildu slodzi zināmam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam

darba laika posmam, jāņem vērā arī laiks, kad elektroinstru-

ments ir izslēgts vai arī darbojas, taču reāli netiek izmantots

paredzētā darba veikšanai. Tas var ievērojami samazināt vib-

rācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu

no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet

elektroinstrumenta un darbinstrumentu apkalpošanu,

novērsiet roku atdzišanu un pareizi plānojiet darbu.

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie

parametri“ aprakstītais izstrādājums atbilst šādiem

standartiem vai normatīvajiem dokumentiem: EN 61029,

EN 60825-1, kā arī direktīvām 2004/108/EK un

2006/42/EK.

Tehniskā dokumentācija no:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Paneļzāģis GCM 12 GDL Professional

Izstrādājuma numurs 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Nominālā patērējamā jauda W 2000 1500 1800

Griešanās ātrums brīvgaitā min.-1 3800 3800 3800

Palaišanas strāvas ierobežošana zzz

Lāzera starojums nm

635

Lāzera klase 222

Svars atbilstoši EPTA-Procedure 01/2003 kg 32,1 32,1 32,1

Elektroaizsardzības klase /II /II /II

Pieļaujamie apstrādājamā priekšmeta izmēri (maksimālais/minimālais) ir sniegti lappusē 403.

Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir modificētas

atbilstoši nacionālajiem standartiem, šie parametri var atšķirties.

Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atsevišķiem izstrādājumiem tirdzniecības apzīmējumi var mainīties.

Piemērotu zāģa asmeņu izmēri

Zāģa asmens diametrs mm 305

Zāģa asmens pamatnes biezums mm 1,7–2,6

Centrālā atvēruma diametrs mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 398 Tuesday, March 22, 2011 12:01 PM

Latviešu | 399

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Montāža

fNepieļaujiet elektroinstrumenta patvaļīgu

ieslēgšanos. Elektroinstrumenta salikšanas un

apkalpošanas laikā tā elektrokabeļa kontaktdakša

nedrīkst būt pievienota pie barojošā elektrotīkla

kontaktligzdas.

Piegādes komplekts

Uzmanīgi izsaiņojiet visas piegādātās elektroinstrumenta

daļas.

Noņemiet iesaiņojuma materiālu no elektroinstrumenta un no

kopā ar to piegādātajiem piederumiem.

Pirms elektroinstrumenta lietošanas pirmo reizi,

pārliecinieties, ka tā piegādes komplektā ietilpst šādas

vienības.

–Paneļzāģis ar tajā iestiprinātu zāģa asmeni

–Fiksējošais rokturis 15

–Putekļu maisiņš 1

–Sešstūra stieņatslēga 20

–Sešstūra stieņatslēga 21

(zem lāzera aizsargvāka 27)

–Skrūvspīles 22

Piezīme. Pārbaudiet, vai nav bojāts elektroinstruments vai

kāda no tā daļām.

Turpinot elektroinstrumenta lietošanu, rūpīgi pārbaudiet, vai

tā aizsargierīces un daļas ar nelieliem bojājumiem funkcionē

pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstru-

menta kustīgās daļas netraucēti pārvietojas un nav iespīlētas

un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi

nostiprinātai un jāpilda tai paredzētais uzdevums, nodrošinot

pareizu elektroinstrumenta darbību.

Bojātās aizsargierīces vai citas instrumenta daļas

nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā

remonta darbnīcā.

Papildus piegādes komplektam, darbam ir nepieciešami

šādi instrumenti

–Krustrievas skrūvgriezis

–Vaļējā skrūvjatslēga (lielums 8 mm)

–Gredzenatslēga, vaļējā tipa atslēga vai cauruļatslēga

(lielums 10 mm un 17 mm)

Fiksējošā roktura montāža (attēls a)

–Ieskrūvējiet fiksējošo rokturi 15 šim nolūkam paredzētajā

atvērumā virs sviras 16.

fPirms zāģēšanas vienmēr stingri pieskrūvējiet

fiksējošo rokturi 15. Pretējā gadījumā zāģa asmens var

novirzīties zāģējumā.

Stacionāra vai pusstacionāra uzstādīšana

fLai varētu droši strādāt ar elektroinstrumentu, tas

pirms lietošanas jānostiprina uz līdzenas un stabilas

virsmas (piemēram, uz darba galda).

Nostiprināšana uz darba virsmas (attēls b1)

–Nostipriniet elektroinstrumentu uz darba virsmas, lietojot

piemērotus skrūvju savienojumus. Stiprināšanai

izmantojiet atvērumus 12.

Nostiprināšana uz Bosch darba galda

(GTA 2500 W, GTA 3700, GTA 3800) (attēls b2)

Pateicoties kājām ar regulējamu garumu, Bosch darba galds

GTA ir stabili novietojams uz jebkuras virsmas. Darba galda

pārvietojamie balsti ir izmantojami garāku apstrādājamo

priekšmetu atbalstīšanai.

fIzlasiet visus darba galdam pievienotos drošības

noteikumus un norādījumus lietošanai. Drošības

noteikumu un lietošanas norādījumu neievērošana var kļūt

par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt

aizdegšanos vai smagu savainojumu.

fPirms elektroinstrumenta nostiprināšanas pareizi

samontējiet darba galdu. Ja galds ir pareizi salikts,

samazinās tā "sabrukšanas" risks.

–Pirms elektroinstrumenta nostiprināšanas uz darba galda

pārvietojiet tā darbinstrumenta galvu transporta stāvoklī.

Putekļu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu

koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi

veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana

var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu

elektroinstrumenta lietotājam vai darba vietai tuvumā

esošajām personām.

Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas,

zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši

tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu

vai koksnes aizsardzības līdzekļiem). Azbestu saturošus

materiālus drīkst apstrādāt vienīgi personas ar īpašām

profesionālām iemaņām.

–Vienmēr pielietojiet putekļu uzsūkšanu.

–Darba vietai jābūt labi ventilējamai.

–Darba laikā ieteicams izmantot masku elpošanas ceļu

aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas

uz apstrādājamo materiālu.

Putekļu/skaidu aizvadīšanas kanālu var nosprostot putekļi,

skaidas vai apstrādājamā priekšmeta atlūzas.

–Izslēdziet elektroinstrumentu un atvienojiet tā

kontaktdakšu no elektrotīkla kontaktligzdas.

–Nogaidiet, līdz pilnīgi apstājas zāģa asmens.

–Noskaidrojiet nosprostošanās cēloni un novērsiet

nosprostojumu.

fNepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var

viegli aizdegties.

Putekļu uzsūkšana ar iekšējā uzsūkšanas kanāla palīdzību

(attēls c)

Vienkāršai skaidu uzkrāšanai lietojiet kopā ar

elektroinstrumentu piegādāto putekļu maisiņu 1.

fIk reizi pēc lietošanas pārbaudiet un iztīriet putekļu

maisiņu.

fLai novērstu aizdegšanos, noņemiet putekļu maisiņu

laikā, kad tiek zāģēts alumīnijs.

–Uzbīdiet putekļu maisiņu 1 uz uzsūkšanas adaptera 2 un

pagrieziet tā, lai uzsūkšanas adaptera izcilnis ievietotos

putekļu maisiņa izgriezumā.

OBJ_BUCH-1360-001.book Page 399 Tuesday, March 22, 2011 12:01 PM

400 | Latviešu

1 609 929 W31 | (22.3.11) Bosch Power Tools

Zāģēšanas laikā putekļu maisiņš un uzsūkšanas adapters

nedrīkst saskarties ar instrumenta kustīgajām daļām.

Savlaicīgi iztukšojiet putekļu maisiņu.

Putekļu uzsūkšana ar ārējā putekļsūcēja palīdzību

Izmantojot ārējo putekļsūcēju, uzsūkšanas adapteram 2 var

pievienot tā uzsūkšanas šļūteni (Ø35 mm).

–Iebīdiet putekļsūcēja šļūteni uzsūkšanas adapterā 2.

Putekļsūcējam jābūt piemērotam apstrādājamā materiāla

putekļu uzsūkšanai.

Veselībai īpaši kaitīgu, kancerogēnu vai sausu putekļu

uzsūkšanai lietojiet speciālus putekļsūcējus.

Uzsūkšanas adaptera tīrīšana

Lai nodrošinātu efektīvu putekļu un skaidu uzsūkšanu,

regulāri tīriet uzsūkšanas adapteru 2.

–Nedaudz pagrozot, novelciet uzsūkšanas adapteru 2 no

skaidu izvadīšanas īscaurules 41.

–Izņemiet apstrādājamā priekšmeta atlūzas un skaidas.

–Nedaudz pagrozot, uzbīdiet uzsūkšanas adapteru uz

skaidu izvadīšanas īscaurules, līdz fiksējas īscaurules

turētājs.

Zāģa asmens nomaiņa (attēli d1–d4)

fPirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

fZāģa asmeņu nomaiņas laikā uzvelciet aizsargcimdus.

Pieskaroties zāģa asmeņiem, var gūt savainojumus.

Izmantojiet vienīgi zāģa asmeņus, kuru maksimālais

pieļaujamais griešanās ātrums ir lielāks par

elektroinstrumenta griešanās ātrumu brīvgaitā.

Izmantojiet tikai zāģa asmeņus, kas atbilst šajā lietošanas

pamācībā noteiktajiem parametriem, ir pārbaudīti atbilstoši

standarta EN 847-1 prasībām un attiecīgi marķēti.

Lietojiet tikai tādus zāģa asmeņus, ko ražotājfirma ir ieteikusi

lietošanai kopā ar šo elektroinstrumentu un kas ir piemēroti

materiālam, ko vēlaties apstrādāt.

Zāģa asmens noņemšana

–Pārvietojiet slīdroku darba stāvoklī.

–Ar roku izskrūvējiet fiksējošo skrūvi 42, līdz turētājstienis

43 brīvi nokarājas.

–Atskrūvējiet stiprinošo skrūvi 44 (aptuveni par

2 apgriezieniem), lietojot sešstūra stieņatslēgu (4 mm)

20.

Neizskrūvējiet skrūvi līdz galam.

–Atskrūvējiet stiprinošo skrūvi 45 (aptuveni par 6

apgriezieniem), lietojot sešstūra stieņatslēgu (4 mm) 20.

Neizskrūvējiet skrūvi līdz galam.

–Novelciet nosegplāksni 46 no stiprinošās skrūves 45,

pārvietojot to uz priekšu un lejup.

–Nospiediet fiksējošo sviru 5 un pārvietojiet kustīgo

aizsargpārsegu 8 uz aizmuguri.

Noturiet kustīgo asmens aizsargpārsegu šajā stāvoklī.

–Uzkariniet vienu turētājstieņa 43 urbumu uz stiprinošās

skrūves 45.

Tas ļaus noturēt kustīgo aizsargpārsegu atvērtā stāvoklī.

–Grieziet sešstūra ligzdskrūvi 48 ar sešstūra stieņatslēgu

(6 mm) 20 un vienlaikus spiediet darbvārpstas fiksēšanas

pogu 47, līdz darbvārpsta fiksējas.

–Turiet nospiestu darbvārpstas fiksēšanas pogu 47 un

izskrūvējiet skrūvi 48, griežot to pulksteņa rādītāju

kustības virzienā (kreisā vītne!).

–Noņemiet piespiedējpaplāksni 49.

–Noņemiet zāģa asmeni 40.

Zāģa asmens iestiprināšana

Ja nepieciešams, pirms zāģa asmens iestiprināšanas notīriet

visas iestiprināmās daļas.

–Novietojiet jauno zāģa asmeni uz iekšējās balstvirsmas 50.

fIestiprināšanas laikā sekojiet, lai asmens zobu

vērsuma virziens (bultas virziens uz asmens) sakristu

ar bultas virzienu uz asmens aizsargpārsega.

–Novietojiet uz asmens piespiedējpaplāksni 49 un

ieskrūvējiet skrūvi 48.

Nospiediet darbvārpstas fiksēšanas pogu 47, līdz

darbvārpsta fiksējas, un tad stingri pieskrūvējiet skrūvi,

griežot to pretēji pulksteņa rādītāju kustības virzienam.

–Atbrīvojiet turētājstieni 43 no stiprinošās skrūves 45 un

nolaidiet lejup kustīgo aizsargpārsegu.

–Pabīdiet nosegplāksni 46 zem stiprinošās skrūves 45.

–Stingri pieskrūvējiet stiprinošās skrūves 45 un 44.

–Pārbīdiet turētājstieni 43 tā sākotnējā stāvoklī un ar roku

pieskrūvējiet fiksējošo skrūvi 42.

Lietošana

fPirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

Fiksators stiprināšanai transporta stāvoklī

(attēls A)

Fiksators stiprināšanai transporta stāvoklī 31 atvieglo

elektroinstrumenta pārvietošanu no vienas darba vietas uz

otru.

Elektroinstrumenta atbrīvošana (pāreja darba stāvoklī)

–Satveriet slīdroku 28 aiz roktura 4 un nedaudz nospiediet

lejup, lai atslogotu fiksatoru stiprināšanai transporta

stāvoklī 31.

–Līdz galam pavelciet uz āru fiksatoru stiprināšanai

transporta stāvoklī 31.

–Lēni pārvietojiet slīdroku lejup.

Elektroinstrumenta fiksēšana (pāreja transporta

stāvoklī)

–Pārvietojiet slīdroku 28 līdz galam uz aizmuguri un fiksējiet

šajā stāvoklī (skatīt sadaļu „Slīdrokas fiksēšana“

lappusē 401).

–Pārvietojiet slīdroku lejup, līdz fiksatoru stiprināšanai

transporta stāvoklī 31 kļūst iespējams līdz galam iebīdīt

ligzdā.

Citus norādījumus par elektroinstrumenta transportēšanu

lasiet lappusē 408.

OBJ_BUCH-1360-001.book Page 400 Tuesday, March 22, 2011 12:01 PM

Latviešu | 401

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Slīdrokas fiksēšana

Slīdrokas 28 mehānismu var fiksēt ar sviras 26 palīdzību. Pie

tam ir iespējami divi slīdrokas stāvokļi:

–slīdroku var fiksēt stāvoklī, kad tā ir pabīdīta līdz galam uz

aizmuguri (stāvoklis apzāģēšanai),

–slīdroku var fiksēt stāvoklī, kad tā ir pavilkta līdz galam uz

priekšpusi (stāvoklis kompaktai transportēšanai).

Slīdrokas atbrīvošana (attēls B1)

Pēc slīdrokas 28 atbrīvošanas tās mehānisms ir gatavs

darbam.

–Nospiediet fiksējošo sviru 26 līdz galam lejup.

Pie tam fiksējošās sviras ķīlis atbrīvo abus apakšējos

slīdrokas posmus.

Slīdrokas fiksēšana (attēls B2)

slīdroku var fiksēt stāvoklī, kad tā ir pabīdīta līdz galam uz

aizmuguri:

–Pabīdiet slīdroku 28 līdz galam uz aizmuguri.

Līdz ar to abi augšējie slīdrokas posmi novietojas stāvus un

sabīdās kopā.

–Pavelciet fiksējošo sviru 26 augšup, līdz tās ķīlis nonāk

starp abiem apakšējiem slīdrokas posmiem.

Līdz ar to uz aizmuguri aizbīdītā slīdroka 28 tiek fiksēta.

slīdroku var fiksēt stāvoklī, kad tā ir pavilkta līdz galam uz

priekšpusi:

–Pavelciet slīdroku 28 līdz galam uz priekšpusi.

Līdz ar to slīdrokas mehānisms ir pilnīgi izstiepts.

–Pavelciet fiksējošo sviru 26 augšup, līdz tās ķīlis nonāk

starp abiem apakšējiem slīdrokas posmiem.

Līdz ar to uz priekšpusi izstieptā slīdroka 28 tiek fiksēta.

Sagatavošana darbam

Zāģēšanas galda pagarināšana (attēls C)

Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz

piemērotas virsmas vai jāatbalsta.

Zāģēšanas galdu ar pagarinātāja 11 palīdzību var pagarināt

virzienā pa kreisi vai pa labi.

–Pārvietojiet fiksējošo sviru 51 uz iekšpusi.

–Izvelciet zāģēšanas galda pagarinātāju 11 līdz vēlamajam

garumam (maksimālais garums ir 250 mm).

–Lai nostiprinātu zāģēšanas galda pagarinātāju, pārvietojiet

fiksējošo sviru 51 uz ārpusi.

Vadotnes pagarināšana (attēls D)

Veidojot zāģējumus ar slīpu vertikālo zāģēšanas leņķi,

vadotnes pagarinātājus 9 nepieciešams pārbīdīt.

–Pārvietojiet fiksējošo sviru 52 uz priekšu.

–Līdz galam izvelciet uz āru vadotnes pagarinātāju 9.

–Lai nostiprinātu vadotnes pagarinātāju, pārvietojiet

fiksējošo sviru 52 uz aizmuguri.

Vadotnes pagarinātāju izņemšana (attēls E)

Veidojot zāģējumus ar ļoti slīpu vertikālo zāģēšanas leņķi,

vadotnes pagarinātājus 9 nepieciešams pilnīgi izņemt.

–Pagrieziet uz āru slēgplāksni 53.

–Pārvietojiet fiksējošo sviru 52 uz priekšu.

–Līdz galam izvelciet uz āru vadotnes pagarinātāju 9.

–Paceliet augšup vadotnes pagarinātāju un izņemiet to no

instrumenta.

Slīdrokas dempfera regulēšana (attēls F)

Slīdrokas 28 mehānisms ražotājrūpnīcā tiek noregulēts tā, ka

elektroinstrumenta piegādes brīdī dempfers nedarbojas.

Lietotājs var individuāli ieregulēt slīdrokas mehānisma

dempfera 54 darbības režīmu:

ciets režīms: slīdrokas pārvietošanās notiek pakāpeniski,

lēni;

mīksts režīms: slīdrokas pārvietošanās notiek ātra.

–Atskrūvējiet abas regulējošās skrūves 55 ar sešstūra

stieņatslēgu (4 mm) 20, lai panāktu mīkstu dempfera

darbības režīmu,

vai

stingri pieskrūvējiet abas regulējošās skrūves 55, lai

panāktu cietu dempfera darbības režīmu.

Apstrādājamā priekšmeta nostiprināšana (attēls G)

Lai panāktu optimālu darba drošību, apstrādājamo

priekšmetu nepieciešams stingri nostiprināt.

Neapstrādājiet priekšmetus, kuri ir par maziem, lai tos stingri

nostiprinātu.

–Cieši piespiediet apstrādājamo priekšmetu pie vadotnes

10.

–Ievietojiet kopā ar elektroinstrumentu piegādātās

skrūvspīles 22 vienā no šim nolūkam paredzētajiem

urbumiem 56.

–Atskrūvējiet spārnskrūvi 57 un pielāgojiet skrūvspīļu

atvērumu apstrādājamā priekšmeta izmēriem. Tad stingri

pieskrūvējiet spārnskrūvi.

–Griežot vītņstieni 58, stingri iestipriniet apstrādājamo

priekšmetu skrūvspīlēs.

Horizontālā zāģēšanas leņķa iestādīšana

Lai nodrošinātu augstu zāģēšanas precizitāti, pēc

elektroinstrumenta intensīvas lietošanas nepieciešams

pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos

iestādījumus (skatīt sadaļu „Svarīgāko iestādījumu pārbaude

un korekcija“ lappusē 406).

fPirms zāģēšanas vienmēr stingri pieskrūvējiet

fiksējošo rokturi 15. Pretējā gadījumā zāģa asmens var

novirzīties zāģējumā.

Horizontālā zāģēšanas leņķa fiksēto vērtību iestādīšana

(attēls H)

Lai ātri un precīzi iestādītu biežāk nepieciešamās horizontālā

zāģēšanas leņķa vērtības, zāģēšanas galdā ir izveidotas

īpašas ierobes 18.

–Atskrūvējiet fiksējošo rokturi 15, ja tas ir pieskrūvēts.

–Pavelciet fiksējošo sviru 16 un pagrieziet zāģēšanas galdu

38 par vēlamo leņķi pa kreisi vai pa labi.

–Atlaidiet fiksējošo sviru. Tai jūtami jāfiksējas kādā no

ierobēm.

Pa kreisi Pa labi

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 401 Tuesday, March 22, 2011 12:01 PM

402 | Latviešu

1 609 929 W31 | (22.3.11) Bosch Power Tools

Brīvi izvēlēta horizontālā zāģēšanas leņķa iestādīšana

(attēls I)

Horizontālo zāģēšanas leņķi var iestādīt robežās no 52°

(virzienā pa kreisi) līdz 60° (virzienā pa labi).

–Atskrūvējiet fiksējošo rokturi 15, ja tas ir pieskrūvēts.

–Pavelciet fiksējošo sviru 16 un vienlaicīgi nospiediet lejup

sprūda 14 priekšējo daļu.

Līdz ar to fiksējošā svira 16 tiek bloķēta, un zāģēšanas

galds var brīvi griezties.

–Turot zāģēšanas galdu 38 aiz roktura, pagrieziet to pa labi

vai pa kreisi, līdz zāģēšanas leņķa rādītājs 59 rāda vēlamo

horizontālo zāģēšanas leņķi.

–Pieskrūvējiet fiksējošo rokturi 15.

–Lai atbloķētu fiksējošo sviru 16 (kas nepieciešams

zāģēšanas leņķa fiksēto vērtību iestādīšanai), pavelciet

sviru augšup.

Līdz ar to sprūds 14 atlec sākotnējā stāvoklī, un fiksējošā

svira 16 atkal var fiksēties ierobēs 18.

Vertikālā zāģēšanas leņķa iestādīšana

Lai nodrošinātu augstu zāģēšanas precizitāti, pēc

elektroinstrumenta intensīvas lietošanas nepieciešams

pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos

iestādījumus (skatīt sadaļu „Svarīgāko iestādījumu pārbaude

un korekcija“ lappusē 406).

Vertikālo zāģēšanas leņķi var iestādīt robežās no 47° (noliece

pa kreisi) līdz 47° (noliece pa labi).

Lai ātri un precīzi iestādītu biežāk lietotās zāģēšanas leņķa

vērtības, ir paredzētas īpašas atdures zāģēšanas leņķa

vērtībām 0°, 22,5°, 45° un 47°.

Vertikālā zāģēšanas leņķa iestādīšana

kreisajā nolieces diapazonā (45° līdz 0°)

–Līdz galam izvelciet kreiso vadotnes pagarinātāju 9 (skatīt

sadaļu „Vadotnes pagarināšana“ lappusē 401).

–Atbrīvojiet fiksējošo sviru 17.

–Turot slīdroku aiz roktura 4, nolieciet to sānu virzienā pa

kreisi, līdz zāģēšanas leņķa rādītājs 33 parāda vēlamo

zāģēšanas leņķa vērtību.

–Noturot slīdroku šādā stāvoklī, stingri pievelciet fiksējošo

sviru 17.

Fiksējošās sviras piespiedējspēkam jābūt pietiekošam, lai

droši noturētu slīdroku pie jebkura izvēlētā vertikālā

zāģēšanas leņķa.

Vertikālā zāģēšanas leņķa iestādīšana labējā

nolieces diapazonā (0° līdz 45°) (attēls J)

–Līdz galam izvelciet labējo vadotnes

pagarinātāju 9 (skatīt sadaļu „Vadotnes

pagarināšana“ lappusē 401).

–Atbrīvojiet fiksējošo sviru 17.

–Turot slīdroku aiz roktura 4, nedaudz nolieciet to sānu

virzienā pa kreisi no 0° stāvokļa un grieziet rokturi 39, līdz

tiek parādīts vēlamais zāģēšanas leņķa vērtību diapazons.

–Turot slīdroku aiz roktura 4, nolieciet to sānu virzienā pa

labi, līdz zāģēšanas leņķa rādītājs 24 parāda vēlamo

zāģēšanas leņķa vērtību.

–Noturot slīdroku šādā stāvoklī, stingri pievelciet fiksējošo

sviru 17.

Fiksējošās sviras piespiedējspēkam jābūt pietiekošam, lai

droši noturētu slīdroku pie jebkura izvēlētā vertikālā

zāģēšanas leņķa.

Vertikālā zāģēšanas leņķa fiksētā vērtība 0°

Lai atvieglotu vertikālā zāģēšanas leņķa fiksētās vērtības 0°

iestādīšanu, rokturis 39 fiksējas stāvoklī, kas atbilst

zāģēšanas leņķa vērtību diapazonam .

–Tas notiek, pārvietojot slīdroku no labās puses pāri

stāvoklim, kas atbilst vertikālā zāģēšanas leņķa vērtībai 0°.

Vertikālā zāģēšanas leņķa iestādīšana pilnā

nolieces diapazonā (–47° līdz +47°)

–Līdz galam izvelciet abus vadotnes

pagarinātājus 9 (skatīt sadaļu „Vadotnes

pagarināšana“ lappusē 401).

–Atbrīvojiet fiksējošo sviru 17.

–Turot slīdroku aiz roktura 4, nedaudz nolieciet to sānu

virzienā pa kreisi no 0° stāvokļa un grieziet rokturi 39, līdz

tiek parādīts vēlamais zāģēšanas leņķa vērtību diapazons.

–Turot slīdroku aiz roktura 4, nolieciet to sānu virzienā pa

kreisi vai pa labi, līdz zāģēšanas leņķa rādītājs 33 vai 24

parāda vēlamo zāģēšanas leņķa vērtību.

–Noturot slīdroku šādā stāvoklī, stingri pievelciet fiksējošo

sviru 17.

Fiksējošās sviras piespiedējspēkam jābūt pietiekošam, lai

droši noturētu slīdroku pie jebkura izvēlētā vertikālā

zāģēšanas leņķa.

Vertikālā zāģēšanas leņķa fiksētā vērtība 22,5° (attēls K)

–Līdz galam izvelciet fiksatora pogu 34 un pagrieziet to par

90°. Tad, turot slīdroku aiz roktura 4, nolieciet to sānu

virzienā, līdz slīdroka fiksējas ar skaidri sadzirdamu

troksni.

Uzsākot lietošanu

fPievadiet instrumentam pareizu spriegumu!

Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas

norādīta uz elektroinstrumenta marķējuma plāksnītes.

Ieslēgšana (attēls L)

–Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju 60

roktura 4 virzienā.

Piezīme. Drošības apsvērumu dēļ ieslēdzēja 60 fiksēšana

ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu

elektroinstrumenta darbības laiku.

Slīdroku kļūst iespējams pārvietot lejup tikai pēc fiksējošās

sviras 5 nospiešanas.

–Tāpēc zāģēšanas laikā kopā ar ieslēdzēju jānospiež arī

fiksējošā svira 5.

Izslēgšana

–Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju 60.

Palaišanas strāvas ierobežošana

Elektroniskā palaišanas strāvas ierobežošanas ierīce

ierobežo elektroinstrumenta jaudu palaišanas brīdī, ļaujot to

darbināt no elektrotīkla ar aizsardzības strāvu 16 A.

Piezīme. Ja elektroinstruments tūlīt pēc ieslēgšanas sāk

darboties ar pilnu ātrumu, tas nozīmē, ka palaišanas strāvas

ierobežošanas ierīce ir bojāta. Šādā gadījumā

OBJ_BUCH-1360-001.book Page 402 Tuesday, March 22, 2011 12:01 PM

Latviešu | 403

Bosch Power Tools 1 609 929 W31 | (22.3.11)

elektroinstruments nekavējoties jānosūta uz tehniskās

apkalpošanas iestādi, kuras adrese atrodama sadaļā

„Tehniskā apkalpošana un konsultācijas klientiem“

lappusē 409.

Norādījumi darbam

Vispārēji norādījumi zāģēšanai

fPirms zāģēšanas vienmēr stingri pieskrūvējiet

fiksējošo rokturi 15 un pievelciet fiksējošo sviru 17.

Pretējā gadījumā zāģa asmens var sašķiebties

apstrādājamajā priekšmetā.

fPirms zāģēšanas vienmēr pārliecinieties, ka zāģa

asmens jebkurā zāģēšanas fāzē neskars vadotni,

skrūvspīles vai citas elektroinstrumenta daļas.

Noņemiet palīgvadotni, ja tā ir nostiprināta, vai arī

pielāgojiet to darba apstākļiem.

Sargājiet zāģa asmeņus no kritieniem un triecieniem.

Nepakļaujiet zāģa asmeņus sānu spiedienam.

Neapstrādājiet greizus vai neregulāras formas priekšmetus.

Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu

malu, kurai vienmēr jābūt piespiestai pie vadotnes.

Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz

piemērotas virsmas vai jāatbalsta.

Zāģējuma trases iezīmēšana (attēls M)

Zāģa asmens veidotās zāģējuma trases platums tiek parādīts

ar divu lāzera staru palīdzību. Tas ļauj pirms zāģēšanas precīzi

novietot apstrādājamo priekšmetu, neatverot kustīgo

aizsargpārsegu.

–Ieslēdziet lāzera starus ar ieslēdzēju 61.

–Novietojiet apstrādājamo priekšmetu tā, lai uz tā virsmas

iezīmētā zāģējuma trase atrastos starp abām lāzera staru

veidotajām līnijām.

Piezīme. Pirms zāģēšanas pārbaudiet, vai zāģējuma trases

platums tiek pareizi parādīts (skatīt sadaļu„Lāzera

regulēšana“ lappusē 406). Lāzera stari var pārvietoties,

piemēram, intensīvas lietošanas rezultātā.

Lietotāja atrašanās vieta (attēls N)

fNestāviet elektroinstrumenta priekšā uz vienas līnijas

ar zāģa asmeni, bet gan vienmēr turieties no tā sānis.

Tā Jūsu ķermenis būs pasargāts no iespējamā atsitiena.

–Netuviniet rokas un pirkstus rotējošam zāģa asmenim.

–Neturiet rokas slīdrokas priekšā.

Asmens aptverplākšņu nomaiņa (attēls O)

Ilgstoši lietojot instrumentu, tā sarkanās asmens

aptverplāksnes 13 var nodilt.

Nomainiet bojātās asmens aptverplāksnes.

–Pārvietojiet slīdroku darba stāvoklī.

–Izskrūvējiet skrūves 62 ar sešstūra stieņatslēgu (4 mm) 20

un noņemiet nolietotās aptverplāksnes.

–Novietojiet jauno labās puses aptverplāksni tai

paredzētajā vietā.

–Pieskrūvējiet jauno asmens aptverplāksni ar skrūvēm 62

pēc iespējas tālāk pa labi, nodrošinot, lai zāģa asmens

nesaskartos ar aptverplāksni jebkurā no iespējamajiem

asmens stāvokļiem.

–Līdzīgā veidā iestipriniet arī jauno kreisās puses

aptverplāksni.

Pieļaujamie apstrādājamā priekšmeta izmēri

Maksimālie izmēri

Minimālie izmēri

(= izmēri visiem priekšmetiem, kurus ar piegādes komplektā

ietilpstošo skrūvspīļu palīdzību var nostiprināt pa kreisi vai pa

labi no zāģa asmens):

160 x 335 mm (garums x platums).

Maks. zāģēšanas dziļums (0°/0°): 104 mm

Zāģēšanas leņķis Augstums x platums

[mm]

horizontālais vertikālais Priekšmets pie

vadotnes Priekšmets pie

attāluma atdures (papildpiederums)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (pa kreisi) 50 x 335 50 x 295

0°45° (pa labi) 40 x 335 40 x 295

45°45° (pa kreisi) 50 x 240 50 x 200

45°45° (pa labi) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 403 Tuesday, March 22, 2011 12:01 PM

404 | Latviešu

1 609 929 W31 | (22.3.11) Bosch Power Tools

Zāģēšana

Zāģēšana bez pārbīdes (apzāģēšana) (attēls P)

–Pārvietojiet slīdroku 28 līdz galam uz aizmuguri un fiksējiet

šajā stāvoklī (skatīt sadaļu „Slīdrokas fiksēšana“

lappusē 401).

Nodrošiniet, lai dziļuma ierobežotājs 30 būtu pilnīgi

iebīdīts un regulējošā skrūve 29, pārvietojoties slīdrokai,

varētu brīvi iziet cauri izgriezumam, nepieskaroties

dziļuma ierobežotājam.

–Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā

izmēriem.

–Iestādiet vēlamo zāģēšanas leņķi (horizontālo un/vai

vertikālo).

–Ieslēdziet elektroinstrumentu.

–Nospiediet fiksējošo sviru 5 un lēni pārvietojiet slīdroku

lejup, turot to aiz roktura 4.

–Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi

pārvietojot slīdroku.

–Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa

asmens pilnīgi apstājas.

–Lēni pārvietojiet slīdroku lejup.

Zāģēšana ar pārbīdi (attēls Q)

fPirms instrumenta ieslēgšanas un arī zāģēšanas laikā

stingri turiet rokturi. Zāģēšanas laikā kontrolējiet

piedziņas bloka pārvietošanos pa slīdstieņiem. Viens

neuzmanības mirklis var kļūt par cēloni nopietnam

savainojumam, jo piedziņas bloks pārvietojas pa

slīdstieņiem ārkārtīgi viegli.

–Atbrīvojiet slīdroku 28 (skatīt sadaļu „Slīdrokas

atbrīvošana“ lappusē 401).

Pavelkot un atbīdot atpakaļ slīdroku 28, pārbaudiet, vai

tās mehānisms pareizi darbojas.

–Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā

izmēriem.

–Iestādiet vēlamo zāģēšanas leņķi (horizontālo un/vai

vertikālo).

–Atvelciet slīdroku prom no vadotnes 10, līdz zāģa asmens

nonāk apstrādājamā priekšmeta priekšā.

–Ieslēdziet elektroinstrumentu.

–Nospiediet fiksējošo sviru 5 un lēni pārvietojiet slīdroku

lejup, turot to aiz roktura 4.

–Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi

pārvietojot slīdroku vadotnes 10 virzienā.

–Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa

asmens pilnīgi apstājas.

–Lēni pārvietojiet slīdroku lejup.

Apstrādājamā priekšmeta sazāģēšana vienāda garuma

daļās (attēls R)

Apstrādājamā priekšmeta vienkāršai sazāģēšanai vienāda

garuma daļās var izmantot garuma atduri 36.

Garuma atduri var nostiprināt zāģēšanas galda pagarinātāja

11 abās pusēs.

–Atskrūvējiet fiksējošo skrūvi 35 un pārvietojiet garuma

atduri 36 tā, lai tā novietotos uz piespiedējskrūves 63.

–No jauna stingri pieskrūvējiet fiksējošo skrūvi 35.

–Iestādiet zāģēšanas galda pagarinātāju 11 stāvoklī, kas

atbilst vēlamajam sazāģēšanas garumam (skatīt sadaļu

„Zāģēšanas galda pagarināšana“ lappusē 401).

Dziļuma ierobežotāja regulēšana (gropju iezāģēšana)

(attēls S)

Dziļuma ierobežotāja regulēšana ir jāveic pirms gropes

iezāģēšanas vai attāluma atdures (piemēram,

Bosch MSF 110) izmantošanas.

–Pavelciet dziļuma ierobežotāju 30 uz āru.

–Nospiediet fiksējošo sviru 5 un pārvietojiet slīdroku

vēlamajā stāvoklī.

–Ieskrūvējiet regulējošo skrūvi 29, līdz tās gals pieskaras

dziļuma ierobežotājam 30.

–Lēni pārvietojiet slīdroku lejup.

Īpašas formas priekšmetu zāģēšana

Zāģējot izliektas formas vai apaļus priekšmetus, tie īpaši

jānodrošina pret izslīdēšanu. Zāģējuma trases apvidū

nedrīkst palikt atstarpe starp apstrādājamo priekšmetu,

vadotni un zāģēšanas galdu.

Vajadzības gadījumā nepieciešams sagatavot un pielāgot

īpašus turētājelementus.

Profillīstu (grīdas vai griestu apšuvuma līstu)

apstrāde

Profillīstes var apstrādāt divos dažādos veidos:

–piespiežot pie vadotnes,

–noguldot uz zāģēšanas galda.

Profillīstu zāģēšana ir veicama ar asmens horizontālo pārbīdi

vai bez tās, atkarībā no līstes platuma.

Pēc vēlamā zāģēšanas leņķa iestādīšanas vienmēr veiciet

mēģinājuma zāģējumu, izmantojot kokmateriāla atgriezumu.

OBJ_BUCH-1360-001.book Page 404 Tuesday, March 22, 2011 12:01 PM

Latviešu | 405

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Grīdas līstes

Ieteikumi grīdas līstu apstrādei ir apkopoti sekojošajā tabulā.

Griestu līstes (atbilstoši ASV standartam)

Novietojums atbalstot pret

vadotni noguldot uz

zāģēšanas

galda

Grīdas līste Kreisā puse Labā puse Kreisā puse Labā puse

Iekšējā mala Horizontālais

zāģēšanas leņķis 45° pa kreisi 45° pa labi 0°0°

Vertikālais zāģēšanas

leņķis 0°0°45° pa kreisi 45° pa labi

Apstrādājamā

priekšmeta

novietojums

Apakšējā mala

piespiežas galdam Apakšējā mala

piespiežas galdam Augšējā mala

piespiežas vadotnei Augšējā mala

piespiežas vadotnei

Gatavais priekšmets

atrodas ... ... pa kreisi no

zāģējuma ... pa labi no

zāģējuma ... pa kreisi no

zāģējuma ... pa labi no

zāģējuma

Ārējā mala Horizontālais

zāģēšanas leņķis 45° pa labi 45° pa kreisi 0°0°

Vertikālais zāģēšanas

leņķis 0°0°45° pa labi 45° pa kreisi

Apstrādājamā

priekšmeta

novietojums

Apakšējā mala

piespiežas galdam Apakšējā mala

piespiežas galdam Augšējā mala

piespiežas vadotnei Augšējā mala

piespiežas vadotnei

Gatavais priekšmets

atrodas ... ... pa labi no

zāģējuma ... pa kreisi no

zāģējuma ... pa labi no

zāģējuma

Ja griestu līstes paredzēts apstrādāt, tās noguldot uz zāģēšanas galda, jāiestāda horizontālā zāģēšanas

leņķa fiksētā vērtība 31,6° (pagriežot zāģēšanas galdu pa kreisi vai pa labi) un vertikālā zāģēšanas

leņķa fiksētā vērtība 33,9° (noliecot slīdroku pa kreisi vai pa labi).

Ieteikumi griestu līstu apstrādei ir apkopoti sekojošajā tabulā.

Novietojums Atbalstot

pret vadotni Noguldot uz

zāģēšanas

galda

Grīdas līste Kreisā puse Labā puse Kreisā puse Labā puse

Iekšējā mala Horizontālais

zāģēšanas leņķis 45° pa labi 45° pa kreisi 31,6° pa labi 31,6° pa kreisi

Vertikālais zāģēšanas

leņķis 0°0°33,9° pa kreisi 33,9° pa labi

Apstrādājamā

priekšmeta

novietojums

Apakšējā mala

piespiežas vadotnei Apakšējā mala

piespiežas vadotnei Augšējā mala

piespiežas vadotnei

Gatavais priekšmets

atrodas ... ... pa labi no

zāģējuma ... pa kreisi no

zāģējuma ... pa labi no

zāģējuma

52°

38°

52°

OBJ_BUCH-1360-001.book Page 405 Tuesday, March 22, 2011 12:01 PM

406 | Latviešu

1 609 929 W31 | (22.3.11) Bosch Power Tools

Svarīgāko iestādījumu pārbaude un korekcija

Lai nodrošinātu augstu zāģēšanas precizitāti, pēc

elektroinstrumenta intensīvas lietošanas nepieciešams

pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos

iestādījumus.

Tam vajadzīga zināma pieredze un atbilstoši speciālie

instrumenti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta

darbnīcā šis darbs tiks veikts ātri un kvalitatīvi.

Lāzera regulēšana

Piezīme. Lai pārbaudītu lāzera funkcijas, elektroinstruments

jāpievieno pie barojošā elektrotīkla.

fLāzera regulēšanas laikā (piemēram, pārvietojot

slīdroku) nekādā gadījumā nenospiediet ieslēdzēju.

Elektroinstrumenta nejauša ieslēgšanās var izraisīt

savainojumu.

–Pārvietojiet slīdroku darba stāvoklī.

–Pagrieziet zāģēšanas galdu 38 tādā stāvoklī, lai tas fiksētos

ierobē 18, kas atbilst leņķim 0°. Svirai 16 jūtami jāfiksējas

šajā ierobē.

–Ieslēdziet lāzera starus ar ieslēdzēju 61.

Pārbaude (attēls T1)

–Iezīmējiet uz apstrādājamā priekšmeta taisnu zāģējuma

trasi.

–Nospiediet fiksējošo sviru 5 un lēni pārvietojiet slīdroku

lejup, turot to aiz roktura 4.

–Novietojiet apstrādājamo priekšmetu tā, lai zāģa asmens

zobi sakristu ar zāģējuma trasi.

–Stingri noturiet apstrādājamo priekšmetu šajā stāvoklī un

lēni pārvietojiet slīdroku augšup.

–Stingri iestipriniet apstrādājamo priekšmetu.

–Ieslēdziet lāzera starus ar ieslēdzēju 61.

Lāzera stariem pilnā garumā jāatrodas pa labi un pa kreisi un

tādā pašā attālumā no zāģējuma trases, kas iezīmēta uz

apstrādājamā priekšmeta virsmas, arī tad, ja slīdroka ir

pārvietota lejup.

Pietuvinājuma regulēšana (attēls T2)

–Grieziet attiecīgo regulējošo skrūvi 64 ar sešstūra

stieņatslēgu (2 mm) 21, līdz lāzera stars pilnā garumā

atrodas vienādā attālumā no zāģējuma trases, kas iezīmēta

uz apstrādājamā priekšmeta virsmas.

Griežot regulējošo skrūvi pretēji pulksteņa rādītāju kustības

virzienam, lāzera stars pārvietojas no kreisās puses uz labo,

bet, griežot regulējošo skrūvi pulksteņa rādītāju kustības

virzienā, lāzera stars pārvietojas no labās puses uz kreiso.

Paralelitātes regulēšana (attēls T3)

–Atskrūvējiet divas skrūves 65 uz lāzera aizsargvāka 27,

lietojot sešstūra stieņatslēgu (4 mm) 20.

Piezīme. Lai piekļūtu lāzera aizsargvāka priekšējai skrūvei,

slīdroka nedaudz jāpārvieto lejup, līdz sešstūra

stieņatslēgu kļūst iespējams izvadīt caur kādu no kustīgā

aizsargpārsega izgriezumiem.

–Atskrūvējiet stiprinošo skrūvi 66 (par aptuveni

1–2 apgriezieniem), lietojot sešstūra stieņatslēgu

(2 mm) 21.

Neizskrūvējiet skrūvi līdz galam.

–Pārbīdiet lāzera bloka montāžas plāksni pa labi vai pa

kreisi, līdz lāzera stari pilnā garumā novietojas paralēli uz

apstrādājamā priekšmeta virsmas iezīmētajai zāģējuma

trasei.

–Noturiet montāžas plāksni šajā stāvoklī un stingri

pieskrūvējiet stiprinošo skrūvi 66.

–Pēc regulēšanas no jauna pārbaudiet lāzera staru

pietuvinājumu zāģējuma trasei. Vajadzības gadījumā

vēlreiz veiciet lāzera staru izlīdzināšanu ar regulējošo

skrūvju 64 palīdzību.

–Nostipriniet lāzera aizsargvāku 27 tam paredzētajā vietā.

Slīdrokas pārvietošanas izraisītās sānu nolieces

kompensēšana (attēls T4)

–Atskrūvējiet divas skrūves 65 uz lāzera aizsargvāka 27,

lietojot sešstūra stieņatslēgu (4 mm) 20.

Piezīme. Lai piekļūtu lāzera aizsargvāka priekšējai skrūvei,

slīdroka nedaudz jāpārvieto lejup, līdz sešstūra

stieņatslēgu kļūst iespējams izvadīt caur kādu no kustīgā

aizsargpārsega izgriezumiem.

Ārējā mala Horizontālais

zāģēšanas leņķis 45° pa kreisi 45° pa labi 31,6° pa kreisi 31,6° pa labi

Vertikālais zāģēšanas

leņķis 0°0°33,9° pa labi 33,9° pa kreisi

Apstrādājamā

priekšmeta

novietojums

Apakšējā mala

piespiežas vadotnei Apakšējā mala

piespiežas vadotnei Augšējā mala

piespiežas vadotnei

Gatavais priekšmets

atrodas ... ... pa labi no

zāģējuma ... pa kreisi no

zāģējuma ... pa labi no

zāģējuma

Novietojums Atbalstot

pret vadotni Noguldot uz

zāģēšanas

galda

52°

OBJ_BUCH-1360-001.book Page 406 Tuesday, March 22, 2011 12:01 PM

Latviešu | 407

Bosch Power Tools 1 609 929 W31 | (22.3.11)

–Atskrūvējiet abas stiprinošās skrūves 67 (par aptuveni

1–2 apgriezieniem), lietojot sešstūra stieņatslēgu

(2 mm) 21.

Neizskrūvējiet skrūves līdz galam.

–Pārbīdiet lāzera bloka korpusu pa labi vai pa kreisi, līdz

lāzera stari vairs nenoliecas sānu virzienā laikā, kad

slīdroka tiek pārvietota lejup.

–Pēc regulēšanas no jauna pārbaudiet lāzera staru

pietuvinājumu zāģējuma trasei. Vajadzības gadījumā

vēlreiz veiciet lāzera staru izlīdzināšanu ar regulējošo

skrūvju 64 palīdzību.

–Noturiet lāzera bloka korpusu šajā stāvoklī un stingri

pieskrūvējiet stiprinošās skrūves 67.

–Nostipriniet lāzera aizsargvāku 27 tam paredzētajā vietā.

Vertikālā zāģēšanas leņķa fiksētās vērtības 0°

regulēšana

Pārvietojiet slīdroku transporta stāvoklī.

–Pagrieziet zāģēšanas galdu 38 tādā stāvoklī, lai tas fiksētos

ierobē 18, kas atbilst leņķim 0°. Svirai 16 jūtami jāfiksējas

šajā ierobē.

Pārbaude (attēls U1)

–Iestādiet uz leņķmēra 90° leņķi un novietojiet to uz

zāģēšanas galda 38.

Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa

asmenim 40.

Regulēšana (attēls U2)

–Atbrīvojiet fiksējošo sviru 17.

–Atskrūvējiet abas regulējošās skrūves 68 (vismaz par

1 apgriezienu), lietojot cauruļatslēgu (10 mm).

–Atskrūvējiet regulējošo skrūvi 70 (aptuveni par

3 apgriezieniem), lietojot sešstūra stieņatslēgu (4 mm)

20.

–Ieskrūvējiet vai izskrūvējiet regulējošo skrūvi 69 ar

sešstūra stieņatslēgu (4 mm) 20, panākot, lai leņķmēra

mērstienis visā garumā cieši piespiestos zāģa asmenim.

–Stingri pievelciet fiksējošo sviru 17.

Pēc tam stingri pieskrūvējiet regulējošo skrūvi 70 un tad

regulējošās skrūves 68.

Ja pēc regulēšanas leņķa rādītāji 33 un 24 nesakrīt ar 0°

iedaļām uz skalas 32, ar krustrievas skrūvgriezi atskrūvējiet

leņķa rādītāju stiprinošās skrūves un pārvietojiet leņķa

rādītājus pret 0° iedaļām.

Vertikālā zāģēšanas leņķa fiksētās vērtības 45° (noliece

pa kreisi) regulēšana

–Pārvietojiet slīdroku darba stāvoklī.

–Pagrieziet zāģēšanas galdu 38 tādā stāvoklī, lai tas fiksētos

ierobē 18, kas atbilst leņķim 0°. Svirai 16 jūtami jāfiksējas

šajā ierobē.

–Līdz galam izvelciet kreiso vadotnes pagarinātāju 9

–Atbrīvojiet fiksējošo sviru 17, satveriet slīdroku aiz roktura

4 un līdz galam nolieciet pa kreisi (45° leņķī).

Pārbaude (attēls V1)

–Iestādiet uz leņķmēra 45° leņķi un novietojiet to uz

zāģēšanas galda 38.

Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa

asmenim 40.

Regulēšana (attēlsV2)

–Ieskrūvējiet vai izskrūvējiet regulējošo skrūvi 71 ar vaļējā

tipa atslēgu (8 mm), panākot, lai leņķmēra mērstienis visā

garumā cieši piespiestos zāģa asmenim.

–Stingri pievelciet fiksējošo sviru 17.

Ja pēc regulēšanas leņķa rādītāji 33 un 24 nesakrīt ar 45°

iedaļām uz skalas 32, vispirms vēlreiz pārbaudiet vertikālā

zāģēšanas leņķa 0° iestādījumu un leņķa rādītāju

iestādījumus. Pēc tam atkārtoti veiciet vertikālā zāģēšanas

leņķa fiksētās vērtības 45° iestādīšanu.

Vertikālā zāģēšanas leņķa fiksētās vērtības 45°

(noliece pa labi) regulēšana

–Pārvietojiet slīdroku darba stāvoklī.

–Pagrieziet zāģēšanas galdu 38 tādā stāvoklī, lai tas fiksētos

ierobē 18, kas atbilst leņķim 0°. Svirai 16 jūtami jāfiksējas

šajā ierobē.

–Līdz galam izvelciet labējo vadotnes pagarinātāju 9

–Atbrīvojiet fiksējošo sviru 17.

–Turot slīdroku aiz roktura 4, nedaudz nolieciet

to sānu virzienā pa kreisi no 0° stāvokļa un

grieziet rokturi 39, līdz tiek parādīts labējais

zāģēšanas leņķa vērtību diapazons.

–Turot darbinstrumenta galvu aiz roktura 4, līdz galam

nolieciet to sānu virzienā pa labi (45° leņķī).

Pārbaude (attēls W1)

–Iestādiet uz leņķmēra 135° leņķi un novietojiet to uz

zāģēšanas galda 38.

Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa

asmenim 40.

Regulēšana (attēlsW2)

–Ieskrūvējiet vai izskrūvējiet regulējošo skrūvi 72 ar vaļējā

tipa atslēgu (8 mm), panākot, lai leņķmēra mērstienis visā

garumā cieši piespiestos zāģa asmenim.

–Stingri pievelciet fiksējošo sviru 17.

Ja pēc regulēšanas leņķa rādītāji 33 un 24 nesakrīt ar 45°

iedaļām uz skalas 32, vispirms vēlreiz pārbaudiet vertikālā

zāģēšanas leņķa 0° iestādījumu un leņķa rādītāju

iestādījumus. Pēc tam atkārtoti veiciet vertikālā zāģēšanas

leņķa fiksētās vērtības 45° iestādīšanu.

Horizontālā zāģēšanas leņķa skalas regulēšana

–Pārvietojiet slīdroku darba stāvoklī.

–Pagrieziet zāģēšanas galdu 38 tādā stāvoklī, lai tas fiksētos

ierobē 18, kas atbilst leņķim 0°. Svirai 16 jūtami jāfiksējas

šajā ierobē.

Pārbaude (attēls X1)

–Iestādiet uz leņķmēra leņķi 90° un novietojiet to starp

vadotni 10 un zāģa asmeni 40 uz zāģēšanas galda 38.

Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa

asmenim 40.

Regulēšana (attēlsX2)

–Atskrūvējiet visas četras regulējošās skrūves 73 ar

sešstūra stieņatslēgu (4 mm) 20 un pagrieziet zāģēšanas

galdu 38 kopā ar skalu 37, panākot, lai leņķmēra

mērstienis visā garumā cieši piespiestos zāģa asmenim.

–Stingri pieskrūvējiet skrūves.

OBJ_BUCH-1360-001.book Page 407 Tuesday, March 22, 2011 12:01 PM

408 | Latviešu

1 609 929 W31 | (22.3.11) Bosch Power Tools

Ja pēc regulēšanas leņķa rādītājs 59 nesakrīt ar 0° iedaļu uz

skalas 37, ar krustrievas skrūvgriezi atskrūvējiet skrūvi 74 un

savietojiet leņķa rādītāju ar 0° iedaļu.

Fiksējošās sviras 17 piespiedējspēka regulēšana

(attēls Y)

Fiksējošās sviras 17 piespiedējspēks ir regulējams.

Pārbaude

–Fiksējošās sviras piespiedējspēkam jābūt pietiekošam, lai

droši noturētu slīdroku pie jebkura izvēlētā vertikālā

zāģēšanas leņķa.

Regulēšana

–Atbrīvojiet fiksējošo sviru 17.

–Lai samazinātu piespiedējspēku, ar cauruļatslēgu (17 mm)

grieziet regulējošo skrūvi 75 pretēji pulksteņa rādītāju

kustības virzienam, bet, lai palielinātu piespiedējspēku,

grieziet regulējošo skrūvi pulksteņa rādītāju kustības

virzienā.

–Izvēlieties kādu noteiktu vertikālo zāģēšanas leņķi, stingri

pievelciet fiksējošo sviru 17 un pārbaudiet, vai tiek

nodrošināts pietiekoši liels piespiedējspēks.

Transportēšana (attēls Z)

Pirms elektroinstrumenta transportēšanas veiciet šādas

darbības.

–Pārvietojiet slīdroku 28 līdz galam uz aizmuguri un fiksējiet

šajā stāvoklī (skatīt sadaļu „Slīdrokas fiksēšana“

lappusē 401).

–Nodrošiniet, lai dziļuma ierobežotājs 30 būtu pilnīgi

iebīdīts un regulējošā skrūve 29, pārvietojoties slīdrokai,

varētu brīvi iziet cauri izgriezumam, nepieskaroties

dziļuma ierobežotājam.

–Pārvietojiet slīdroku lejup, līdz fiksatoru stiprināšanai

transporta stāvoklī 31 kļūst iespējams līdz galam iebīdīt

ligzdā.

–Līdz galam iebīdiet iekšā zāģēšanas galda pagarinātājus

11.

–Iestādiet vertikālā zāģēšanas leņķa vērtību 0° un stingri

pievelciet fiksējošo sviru 17.

–Pagrieziet zāģēšanas galdu 38 līdz galam pa kreisi un

stingri pieskrūvējiet rokturi 15.

–Sastipriniet elektrokabeli, izmantojot mikroāķu materiāla

lenti 76.

–Noņemiet visus piederumus, ko nevar stingri nostiprināt uz

elektroinstrumenta.

Ja iespējams, transportēšanas laikā ievietojiet rezerves

zāģa asmeņus noslēdzamā futrālī.

–Pārnesiet elektroinstrumentu aiz transportēšanas

rokturiem 7 vai satveriet to aiz padziļinājumiem 19

zāģēšanas galda sānos.

fPārvietojot elektroinstrumentu, izmantojiet vienīgi

šim nolūkam piemērotas transportēšanas ierīces, bet

nekad neceliet to aiz aizsargierīcēm, slīdrokas 28 vai

roktura 4.

fLai novērstu mugurkaula savainojumus, vienmēr

pārnesiet elektroinstrumentu divatā.

Apkalpošana un apkope

Apkalpošana un tīrīšana

fPirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo

pēcražošanas pārbaudi, elektroinstruments tomēr sabojājas,

tas nogādājams remontam firmas Bosch pilnvarotā

elektroinstrumentu remonta darbnīcā.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti

paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz

elektroinstrumenta marķējuma plāksnītes.

Tīrīšana

Lai elektroinstruments darbotos droši un bez atteikumiem,

regulāri tīriet tā korpusu un ventilācijas atveres.

Kustīgajam aizsargpārsegam brīvi jāpārvietojas un patstāvīgi

jāaizveras. Tāpēc īpaši sekojiet, lai instrumenta virsma

kustīgā aizsargpārsega tuvumā vienmēr būtu tīra.

–Ik reizi pēc pabeigtas darba operācijas attīriet

izstrādājumu un tā daļas no putekļiem un skaidām ar

saspiesta gaisa strūklu vai otu.

–Regulāri tīriet slīdrullīti 23 un slīdroku 28.

Piederumi

Ātri saspiežamas spīles. . . . . . . . . . . . . . . . . 1 609 B02 125

Asmens aptverplāksne . . . . . . . . . . . . . . . . . .1 609 B02 375

Putekļu maisiņš. . . . . . . . . . . . . . . . . . . . . . . . 1 609 B02 595

Attāluma atdure MSF 110 . . . . . . . . . . . . . . .2 610 015 461

Uzsūkšanas adapters . . . . . . . . . . . . . . . . . . .2 607 001 977

Darba galds GTA 2500 W. . . . . . . . . . . . . . . .0 601 B12 100

Darba galds GTA 3800 . . . . . . . . . . . . . . . . . .0 601 B24 000

Putekļsūcējs koka putekļu

uzsūkšanai GAS 50 M . . . . . . . . . . . . . . . . . . .0 601 988 103

Apgaismošanas ierīce MSLED 170

EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 030

UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 601 M25 070

Zāģa asmeņi kokam un plākšņu materiāliem, paneļiem un

līstēm

Zāģa asmens 305 x 30 mm,

60 zobu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 641 768

Zāģa asmeņi plastmasai un krāsainajiem metāliem

Zāģa asmens 305 x 30 mm,

96 zobu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 099

Zāģa asmens 305 x 30 mm,

96 zobu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 640 453

Zāģa asmeņi visu veidu lamināta grīdas materiāliem

Zāģa asmens 305 x 30 mm,

96 zobu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 608 642 137

OBJ_BUCH-1360-001.book Page 408 Tuesday, March 22, 2011 12:01 PM

Lietuviškai | 409

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem

par izstrādājumu remontu un apkalpošanu, kā arī par to

rezerves daļām. Kopsalikuma attēlus un informāciju par

rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt

vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu

un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma

materiāli jānogādā otrreizējai pārstrādei apkārtējai videi

nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu

2002/96/EK par nolietotajām

elektriskajām un elektroniskajām ierīcēm

un šīs direktīvas atspoguļojumiem

nacionālajā likumdošanā, lietošanai nederī-

gie elektroinstrumenti jāsavāc atsevišķi un

jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā

veidā.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos

Bendrosios darbo su elektriniais įrankiais saugos

nuorodos

Naudojant elektrinius įrankius būtina

imtis šių principinių saugos priemonių,

kad apsisaugotumėte nuo elektros smūgio, gaisro ir

sužeidimų pavojaus.

Prieš pradėdami naudoti šį elektrinį įrankį, perskaitykite

visas saugos nuorodas ir jas išsaugokite.

Saugos nuorodose vartojama sąvoka „Elektrinis įrankis“

apibūdina elektrinius įrankius, maitinamus iš elektros tinklo

(su maitinimo laidu), ir akumuliatorinius elektrinius įrankius

(be maitinimo laido).

Darbo vietos saugumas

fDarbo vieta turi būti švari ir gerai apšviesta.

Netvarkinga arba blogai apšviesta darbo vieta gali tapti

nelaimingų atsitikimų priežastimi.

fNedirbkite su elektriniu įrankiu aplinkoje, kurioje yra

degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai

gali užsidegti.

fDirbdami su elektriniu įrankiu neleiskite šalia būti

žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

fElektrinio įrankio maitinimo laido kištukas turi atitikti

tinklo kištukinio lizdo tipą. Kištuko jokiu būdu

negalima modifikuoti. Nenaudokite kištuko adapterių

su įžemintais elektriniais įrankiais. Originalūs kištukai,

tiksliai tinkantys elektros tinklo kištukiniam lizdui,

sumažina elektros smūgio pavojų.

fSaugokitės, kad neprisiliestumėte prie įžemintų

paviršių, pvz., vamzdžių, šildytuvų, viryklių ar

šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros

smūgio rizika.

fSaugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į

elektrinį įrankį patenka vandens, padidėja elektros smūgio

rizika.

fNenaudokite maitinimo laido ne pagal paskirtį, t.y.

neneškite elektrinio įrankio paėmę už laido,

nekabinkite ant laido, netraukite už jo, jei norite iš

kištukinio lizdo ištraukti kištuką. Laidą patieskite taip,

kad jo neveiktų karštis, jis neišsiteptų alyva ir jo

nepažeistų aštrios detalės ar judančios prietaiso dalys.

Pažeisti arba susipynę laidai gali tapti elektros smūgio

priežastimi.

fJei su elektriniu įrankiu dirbate lauke, naudokite tik

tokius ilginamuosius laidus, kurie tinka ir lauko

darbams. Naudojant lauko darbams pritaikytus ilginamuo-

sius laidus, sumažėja elektros smūgio pavojus.

fJei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite nuotėkio srovės

saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja

elektros smūgio pavojus.

Žmonių sauga

fBūkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir,

dirbdami su elektriniu įrankiu, vadovaukitės sveiku

protu. Nedirbkite su elektriniu įrankiu, jei esate

pavargę arba vartojote narkotikų, alkoholio ar medika-

mentų. Akimirksnio neatidumas dirbant su elektriniu

įrankiu gali tapti sunkių sužalojimų priežastimi.

fVisada dirbkite su asmens apsaugos priemonėmis ir

apsauginiais akiniais. Naudojant asmens apsaugos

priemones, pvz., respiratorių ar apsauginę kaukę, neslys-

tančius batus, apsauginį šalmą, klausos apsaugos

priemones ir kt., rekomenduojamas atitinkamai pagal

naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

fSaugokitės, kad elektrinio įrankio neįjungtumėte

atsitiktinai. Prieš prijungdami elektrinį įrankį prie

DĖMESIO

OBJ_BUCH-1360-001.book Page 409 Tuesday, March 22, 2011 12:01 PM

410 | Lietuviškai

1 609 929 W31 | (22.3.11) Bosch Power Tools

elektros tinklo ir/arba akumuliatoriaus, prieš

pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas.

Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio

arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra

įjungtas, gali įvykti nelaimingas atsitikimas.

fPrieš įjungdami elektrinį įrankį pašalinkite reguliavimo

įrankius arba veržlinius raktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali sužaloti.

fStenkitės, kad kūnas visada būtų normalioje padėtyje.

Dirbdami stovėkite saugiai ir visada išlaikykite

pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pu-

siausvyrą galėsite geriau kontroliuoti elektrinį įrankį

netikėtose situacijose.

fDėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių

ir papuošalų. Saugokite plaukus, drabužius ir pirštines

nuo besisukančių elektrinio įrankio dalių. Laisvus

drabužius, papuošalus bei ilgus plaukus gali įtraukti

besisukančios dalys.

fJei yra numatyta galimybė prijungti dulkių nusiurbimo

ar surinkimo įrenginius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami. Naudojant dulkių

nusiurbimo įrenginius sumažėja kenksmingas dulkių

poveikis.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

fNeperkraukite prietaiso. Naudokite jūsų darbui

tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs

dirbsite geriau ir saugiau, jei neviršysite nurodyto

galingumo.

fNenaudokite elektrinio įrankio su sugedusiu jungikliu.

Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

fPrieš reguliuodami prietaisą, keisdami darbo įrankius

ar prieš valydami prietaisą, iš elektros tinklo lizdo

ištraukite kištuką ir/arba išimkite akumuliatorių. Ši

atsargumo priemonė apsaugos jus nuo netikėto elektrinio

įrankio įsijungimo.

fNenaudojamą elektrinį įrankį sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims neprieinamoje

vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja

nepatyrę asmenys.

fRūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite,

ar besisukančios prietaiso dalys tinkamai veikia ir

niekur nestringa, ar nėra sulūžusių ar pažeistų dalių,

kurios trikdytų elektrinio įrankio veikimą. Prieš vėl

naudojant prietaisą, pažeistos prietaiso dalys turi būti

sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra

blogai prižiūrimi elektriniai įrankiai.

fPjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra lengviau valdyti.

fElektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t.

naudokite taip, kaip nurodyta šioje instrukcijoje, ir

atsižvelkite į darbo sąlygas ir atliekamą darbą.

Naudojant elektrinius įrankius ne pagal paskirtį, gali

susidaryti pavojingos situacijos.

Aptarnavimas

fElektrinį įrankį turi remontuoti tik kvalifikuoti

specialistai ir naudoti tik originalias atsargines dalis.

Taip galima garantuoti, jog elektrinis įrankis išliks saugus

naudoti.

Saugos nuorodos dirbantiems su slankiaisiais

skersavimo ir suleidimo pjūklais

fElektrinis prietaisas pateikiamas su įspėjamuoju

ženklu anglų kalba (elektrinio prietaiso schemoje

pažymėta numeriu 3).

fPrieš pradėdami naudoti pirmą kartą, ant įspėjamojo

ženklo angliško teksto užklijuokite kartu su prietaisu

pateiktą lipduką jūsų šalies kalba.

fNenuimkite įspėjamųjų ženklų nuo elektrinio įrankio.

fNiekada neatsistokite ant elektrinio įrankio. Jei

elektrinis įrankis apvirstų arba jūs netyčia prisiliestumėte

prie pjūklo disko, galite sunkiai susižaloti.

fĮsitikinkite, kad apsauginis gaubtas gerai veikia ir gali

laisvai judėti. Niekada neužblokuokite jo atviroje

padėtyje.

fKai elektrinis įrankis veikia, iš pjovimo zonos niekada

nebandykite pašalinti pjovimo likučių, medienos

drožlių ar pan. Pirmiausia nustatykite elektrinio įrankio

svertą į ramybės padėtį ir išjunkite elektrinį įrankį.

fPjūklo diską artinkite prie ruošinio tik tada, kai

elektrinis įrankis įjungtas. Priešingu atveju iškyla

atatrankos pavojus, jei pjūklo diskas užstrigtų ruošinyje.

fRankenos turi būti sausos, švarios ir neriebaluotos.

Tepalu ar alyva išteptos rankenos yra slidžios, todėl galite

nesuvaldyti pjūklo.

fSu elektriniu įrankiu dirbkite tik tada, kai iš darbo

zonos ir nuo apdirbamo ruošinio pašalinsite visus

reguliavimo įrankius, medžio drožles ir t.t. Maži medžio

gabalėliai arba kiti daiktai, kurie prisiliečia prie

besisukančio pjūklo disko, gali dideliu greičiu atšokti link

dirbančiojo.

fGrindinys turi būti švarus, todėl laiku šalinkite

medienos drožles, pjuvenas ir kitų medžiagų atliekas.

Priešingu atveju, ant jų galite paslysti ar už jų užkliūti.

fVisada gerai įtvirtinkite apdorojamą ruošinį.

Neapdorokite ruošinių, kurie yra per maži, kad juos

būtų galima gerai priveržti. Priešingu atveju atstumas

nuo jūsų rankos iki besisukančio pjūklo disko bus per

mažas.

fElektrinį įrankį naudokite tik naudojimo pagal paskirtį

skyrelyje nurodytoms medžiagoms apdoroti. Priešingu

atveju elektrinis įrankis veiks per didele apkrova.

fJei pjūklo diskas užstringa, išjunkite elektrinį įrankį ir

ramiai laikykite ruošinį, kol pjūklo diskas visiškai

sustos. Kad išvengtumėte atatrankos, ruošinį judinkite

EN 60825-1: 2007

<1mW, 635 nm

OBJ_BUCH-1360-001.book Page 410 Tuesday, March 22, 2011 12:01 PM

Lietuviškai | 411

Bosch Power Tools 1 609 929 W31 | (22.3.11)

tik pjūklo diskui visiškai sustojus. Prieš vėl įjungdami

elektrinį įrankį, pašalinkite pjūklo disko užstrigimo

priežastį.

fNekiškite pirštų tarp judančių slankiojo sverto dalių.

Judančios dalys pirštus gali suspausti ir sunkiai sužaloti.

fPrieš įjungdami įrankį, paimkite už rankenos ir

laikykite ją tvirtai per visą pjovimo operaciją. Pjaudami

nepraraskite slankiojo sverto judėjimo kontrolės.

Slankusis svertas lengvai juda, todėl akimirksnio

neatidumas gali tapti sunkių sužalojimų priežastimi.

fRuošinį visada pradėkite pjauti nuo priekio ir

perpjaukite iki galo. Priešingu atveju iškyla atatrankos

pavojus, jei pjūklo diskas užstrigtų ruošinyje.

fNenaudokite atšipusių, įtrūkusių, sulinkusių ar

pažeistų pjūklo diskų. Neaštrūs ar netinkamai praskėsti

pjūklo dantys palieka siauresnį pjovimo taką, todėl

atsiranda per didelė trintis, stringa pjūklo diskas ir

sukeliama atatranka.

fNaudokite tik tinkamo dydžio pjūklo diskus ir su

tinkama tvirtinimo anga (pvz., žvaigždės formos arba

apvalia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamųjų

dalių formos, sukasi ekscentriškai, todėl iškyla pavojus

nesuvaldyti prietaiso.

fNenaudokite pjovimo diskų, pagamintų iš didelio

atsparumo greitapjovio plieno (HSS). Tokie diskai gali

greitai sulūžti.

fBaigę dirbti nelieskite pjūklo disko, kol jis neatvėso.

Pjūklo diskas dirbant su prietaisu labai įkaista.

fNiekada nenaudokite elektrinio įrankio be

įstatomosios plokštelės. Pažeistą plokštelę būtinai

pakeiskite. Be geros būklės įstatomosios plokštelės galite

susižeisti į pjūklo diską.

fReguliariai tikrinkite laidą, o dėl pažeisto laido

remonto kreipkitės į įgaliotas Bosch elektrinių įrankių

remonto dirbtuves. Pakeiskite pažeistą ilginamąjį

laidą. Taip bus užtikrinama, jog elektrinis įrankis išliks

saugus.

fNenaudojamą elektrinį įrankį laikykite saugioje ir

sausoje užrakinamoje vietoje. Taip sandėliuojamas

elektrinis įrankis nebus pažeistas ir juo nepasinaudos

nepatyrę asmenys.

fNenukreipkite lazerio spindulio į žmones ar gyvūnus ir

patys nežiūrėkite į lazerio spindulį. Šis elektrinis įrankis

skleidžia 2-osios lazerio klasės pagal EN 60825-1

lazerinius spindulius. Lazeriniais spinduliais galite apakinti

kitus žmones.

fĮmontuoto lazerio nepakeiskite kito tipo lazeriu. Šiam

elektriniam įrankiui netinkamas lazeris gali kelti pavojų

žmonėms.

fĮtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais

įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei

laikant ruošinį ranka.

fNiekada nepalikite elektrinio įrankio, kol jis visiškai

nesustojo. Iš inercijos besisukantys darbo įrankiai gali

sužeisti.

fNiekuomet nedirbkite su elektriniu įrankiu, jeigu

maitinimo laidas yra pažeistas. Jeigu darbo metu bus

pažeistas ar nutrūks maitinimo laidas, jo nelieskite, bet

tuojau pat ištraukite kištuką iš elektros tinklo lizdo.

Pažeisti laidai padidina elektros smūgio riziką.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų

elektrinį įrankį. Prašome įsiminti simbolius ir jų reikšmes.

Teisinga simbolių interpretacija padės geriau ir saugiau

naudotis elektriniu įrankiu.

Simboliai ir jų reikšmės

Lazerinis spinduliavimas

nežiūrėkite į spindulį

Lazerio klasė 2

Nekiškite rankų į pjovimo zoną, kai

prietaisas veikia. Prisilietus prie pjovimo

disko galima susižaloti.

Dirbkite su apsaugine kauke.

Dirbkite su apsauginiais akiniais.

Naudokite klausos apsaugos priemones.

Dėl triukšmo poveikio galima prarasti

klausą.

Pavojinga zona! Rankas, pirštus ir

plaštakas laikykite toliau nuo šios zonos.

Nekiškite pirštų tarp judančių slankiojo

sverto dalių. Judančios dalys pirštus gali

suspausti ir sunkiai sužaloti.

Atkreipkite dėmesį į pjūklo disko matmenis. Kiaurymės

skersmuo turi tiksliai atitikti prietaiso suklį. Nenaudokite

tvirtinamųjų elementų ar adapterių.

Ø 30

Ø 305 mm

OBJ_BUCH-1360-001.book Page 411 Tuesday, March 22, 2011 12:01 PM

412 | Lietuviškai

1 609 929 W31 | (22.3.11) Bosch Power Tools

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir

reikalavimus. Jei nepaisysite žemiau pateiktų

saugos nuorodų ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

Elektrinio įrankio paskirtis

Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant

medienoje tiesius išilginius ir skersinius pjūvius. Įstrižo pjūvio

kampas horizontalioje plokštumoje gali būti nuo –52° iki

+60°, o įstrižo pjūvio kampas vertikalioje plokštumoje – nuo

47° (kairėje pusėje) iki 47° (dešinėje pusėje).

Elektrinio įrankio galia yra apskaičiuota kietajai ir minkštajai

medienai bei drožlių ir pluošto plokštėms pjauti.

Naudojant atitinkamus pjūklo diskus, galima pajuti aliuminio

profilius ir plastiką.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio

prietaiso schemose nurodytus numerius.

1Dulkių surinkimo maišelis

2Nusiurbimo adapteris

3Įspėjamasis lazerio spindulio ženklas

4Rankena

5Fiksatoriaus svirtelė

6Apsauginis gaubtas

7Rankena prietaisui nešti

8Slankusis apsauginis gaubtas

Norėdami elektrinį įrankį transportuoti,

imkite jį tik už šių pažymėtų vietų (specialių

išėmų) arba transportavimo rankenos.

Elektrinio įrankio niekada nekelkite už

slankiojo sverto rankenos.

Fiksuojamoji rankenėlė atidaryta:

Galima nustatyti įstrižo pjūvio kampus vertikalioje

plokštumoje.

Fiksuojamoji rankenėlė uždaryta:

Nustatytas slankiojo sverto įstrižo pjūvio kampas vertikalioje

plokštumoje yra užfiksuotas.

Rodo atskirus įstrižo pjūvio kampo vertikalioje plokštumoje

nustatymo žingsnius.

1. Atlaisvinkite fiksuojamąją rankenėlę

2. Slankųjį svertą šiek tiek pasukite į kairę

3. Sukamąja rankenėle nustatykite pageidaujamą įstrižo

pjūvio kampo diapazoną

Įstrižo pjūvio kampo vertikalioje plokštumoje nustatymas

sukamąja rankenėle

Pjūklo disko posvyris į kairę (45°iki 0°)

Pjūklo disko posvyris į dešinę (0°iki 45°)

Visas slankiojo sverto posvyrio diapazonas

(nuo –47°iki +47°)

Simboliai ir jų reikšmės

Norint nustatyti bet kokį įstrižo pjūvio kampą horizontalioje

plokštumoje, pjovimo stalas turi laisvai judėti arba turi būti

užblokuotas kampo fiksatorius:

–Patraukite svirtelę n ir tuo pačiu metu priekyje

paspauskite kampo fikstorių o.

Nemeskite elektrinių įrankių į buitinių

atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB dėl elektros ir

elektroninės įrangos atliekų ir šios direktyvos perkėlimo į

nacionalinę teisę aktus, naudoti nebetinkami elektriniai

įrankiai turi būti surenkami atskirai ir perdirbami aplinkai

nekenksmingu būdu.

Simboliai ir jų reikšmės

OBJ_BUCH-1360-001.book Page 412 Tuesday, March 22, 2011 12:01 PM

Lietuviškai | 413

Bosch Power Tools 1 609 929 W31 | (22.3.11)

9Atraminio bėgelio ilginamoji dalis

10 Atraminis bėgelis

11 Pjovimo stalo ilginamoji dalis

12 Montavimo kiaurymės

13 Įstatomoji plokštelė

14 Kampo fiksatorius

15 Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfiksuoti

(horizontalioje plokštumoje)

16 Svirtelė įstrižo pjūvio kampui nustatyti (horizontalioje

plokštumoje)

17 Rankenėlė įstrižo pjūvio kampui užfiksuoti (vertikalioje

plokštumoje)

18 Įpjovos standartiniam įstrižo pjūvio kampui

19 Išėmos prietaisui nešti

20 Šešiabriaunis raktas (6 mm/4 mm)

21 Šešiabriaunis raktas (2 mm)

22 Veržtuvas

23 Slydimo ratukas

24 Kampo žymeklis (vertikalus) dešiniajam įstrižo pjūvio

kampo diapazonui (0°iki 47°)

25 Drožlių nukreipimo įtaisas

26 Slankiojo mechanizmo prispaudžiamoji svirtelė

27 Lazerio apsauginis gaubtelis

28 Slankusis svertas

29 Gylio ribotuvo reguliavimo varžtas

30 Gylio ribotuvas

31 Transportavimo apsauga

32 Įstrižo pjūvio kampo skalė (vertikalioje plokštumoje)

33 Kampo žymeklis (vertikalioje plokštumoje) kairiajam

įstrižo pjūvio kampo diapazonui (47°iki 0°)

34 Reguliavimo ratukas 22,5° įstrižo pjūvio kampui

(vertikalioje plokštumoje)

35 Vienodo ilgio ruošinių atramos fiksuojamasis varžtas

36 Atrama vienodo ilgio ruošiniams

37 Įstrižo pjūvio kampo skalė (horizontalioje plokštumoje)

38 Pjovimo stalas

39 Sukamoji rankenėlė įstrižo pjūvio kampo diapazonui

(vertikalioje plokštumoje) nustatyti

40 Pjūklo diskas

41 Pjuvenų išmetimo anga

42 Trauklės 43 fiksuojamasis varžtas

43 Slankiojo apsauginio gaubto trauklė

44 Priekinis tvirtinamasis varžtas

(dengiamoji plokštė/slankusis apsauginis gaubtas)

45 Užpakalinis tvirtinamasis varžtas

(dengiamoji plokštė/slankusis apsauginis gaubtas)

46 Dengiamoji plokštelė

47 Suklio fiksatorius

48 Varžtas su vidiniu šešiakampiu (6 mm) pjūklo diskui

tvirtinti

49 Prispaudžiamoji jungė

50 Vidinė prispaudžiamoji jungė

51 Pjovimo stalo ilginamosios dalies prispaudžiamoji

svirtelė

52 Atraminio bėgelio ilginamosios dalies prispaudžiamoji

svirtelė

53 Fiksuojamoji plokštelė

54 Amortizatorius

55 Pasipriešinimo reguliavimo varžtai

56 Kiaurymės veržtuvui

57 Sparnuotasis varžtas

58 Srieginis strypas

59 Kampo žymeklis (horizontalioje plokštumoje)

60 Įjungimo-išjungimo jungiklis

61 Jungiklis lazeriui (pjūvio linijoms žymėti)

62 Įstatomosios plokštelės varžtai

63 Vienodo ilgio ruošinių atramos prispaudžiamasis varžtas

64 Lazerio nustatymo reguliuojamasis varžtas (tikslumo

nustatymo)

65 Lazerio apsauginio gaubtelio varžtai

66 Lazerio montavimo plokštės tvirtinamasis varžtas

67 Lazerio korpuso tvirtinamasis varžtas

68–70

Pagrindinių nustatymų 0° (įstrižo pjūvio kampas

vertikalioje plokštumoje) reguliavimo varžtai

71 Pagrindinių nustatymų 45° (kairysis įstrižo pjūvio

kampas vertikalioje plokštumoje) reguliavimo varžtas

72 Pagrindinių nustatymų 45° (dešinysis įstrižo pjūvio

kampas vertikalioje plokštumoje) reguliavimo varžtas

73 Įstrižo pjūvio kampo skalės (horizontalioje plokštumoje)

37 reguliavimo varžtas

74 Kampo žymeklio varžtas (horizontalioje plokštumoje)

75 Fiksuojamosios rankenėlės 17 prispaudimo jėgos

reguliavimo varžtas

76 Kibioji juosta

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą

neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos

programoje.

OBJ_BUCH-1360-001.book Page 413 Tuesday, March 22, 2011 12:01 PM

414 | Lietuviškai

1 609 929 W31 | (22.3.11) Bosch Power Tools

Techniniai duomenys

Informacija apie triukšmą ir vibraciją

Triukšmo matavimų vertės nustatytos pagal EN 61029.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis

tipiniu atveju siekia: garso slėgio lygis 93 dB(A); garso galios

lygis 106 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė (trijų krypčių atstojamasis

vektorius) nustatyta pagal EN 61029:

Vibracijos emisijos vertė ah <2,5m/s2, paklaida K =1,5 m/s2.

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas

pagal EN 61029 normoje standartizuotą matavimo metodą, ir

lyginant elektrinius įrankius jį galima naudoti. Jis skirtas

vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio

įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis

naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais

arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos

lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo

laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į

laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet

nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą

darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite

papildomas apsaugos priemones, pvz.: elektrinių ir darbo

įrankių techninę priežiūrą, rankų šildymą, darbo eigos

organizavimą.

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“

aprašytas gaminys atitinka žemiau pateiktus standartus ir

norminius dokumentus: EN 61029, EN 60825-1 pagal

Direktyvų 2004/108/EB, 2006/42/EB reikalavimus.

Techninė byla laikoma:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 24.03.2011

Montavimas

fVenkite netikėto elektrinio įrankio įsijungimo.

Atliekant montavimo ir visus kitus elektrinio įrankio

reguliavimo ar priežiūros darbus kištuką į elektros

tinklą jungti draudžiama.

Tiekiamas komplektas

Tiekiamas dalis atsargiai išimkite iš pakuotės.

Nuo elektrinio prietaiso ir kartu tiekiamos papildomos įrangos

nuimkite visas pakavimo medžiagas.

Prieš pradėdami elektrinį įrankį pirmą kartą eksploatuoti

patikrinkite, ar komplekte yra visos žemiau nurodytos dalys:

–Stacionarusis diskinis pjūklas su įmontuotu pjūklo disku

–Fiksuojamoji rankenėlė 15

–Dulkių surinkimo maišelis 1

–Šešiabriaunis raktas 20

–Šešiabriaunis raktas 21

(po lazerio apsauginiu gaubteliu 27)

–Veržtuvas 22

Stacionarusis diskinis pjūklas GCM 12 GDL Professional

Gaminio numeris 3 601 M23 600

3 601 M23 630

3 601 M23 670 3 601 M23 660 3 601 M23 690

Nominali naudojamoji galia W 2000 1500 1800

Tuščiosios eigos sūkių skaičius min-1 3800 3800 3800

Paleidimo srovės ribotuvas zzz

Lazerio tipas nm

635

Lazerio klasė 222

Svoris pagal „EPTA-Procedure 01/2003“ kg 32,1 32,1 32,1

Apsaugos klasė /II /II /II

Leidžiami ruošinio matmenys (didžiausi ir mažiausi) nurodyti 419 psl.

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie

duomenys gali skirtis.

Atkreipkite dėmesį į jūsų elektrinio įrankio gaminio numerį, nes kai kurių elektrinių įrankių modelių pavadinimai gali skirtis.

Tinkamų pjūklo diskų matmenys

Pjūklo disko skersmuo mm 305

Pjūklo disko korpuso storis mm 1,7–2,6

Kiaurymės skersmuo mm 30

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1360-001.book Page 414 Tuesday, March 22, 2011 12:01 PM

Lietuviškai | 415

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Nuoroda: patikrinkite, ar elektrinis įrankis nepažeistas.

Prieš pradėdami prietaisą naudoti būtinai patikrinkite, ar

apsauginiai įtaisai bei truputį pažeistos elektrinio įrankio

dalys veikia nepriekaištingai ir atlieka savo funkcijas.

Patikrinkite, ar judančios dalys nepriekaištingai veikia ir

nestringa, ar jos nepažeistos. Kad elektrinis įrankis

nepriekaištingai veiktų, visos dalys turi būti tinkamai

sumontuotos ir atitikti visus reikalavimus.

Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai

suremontuoti ar pakeisti įgaliotose specializuotose

dirbtuvėse.

Papildomai be pateiktos įrangos reikalingi šie įrankiai:

–Kryžminis atsuktuvas

–Veržliaraktis (dydis: 8 mm)

–Žiedinis, veržlinis arba galinis raktas (dydžiai: 10 mm ir

17 mm)

Fiksuojamosios rankenėlės montavimas

(žr. pav. a)

–Įsukite fiksuojamąją rankenėlę 15 į atitinkamą kiaurymę

virš svirtelės 16.

fPrieš pradėdami pjauti visada gerai užveržkite

fiksuojamąją rankenėlę 15. Priešingu atveju pjūklo

diskas gali užstrigti ruošinyje.

Stacionarus ir lankstus montavimas

fNorint užtikrinti saugų darbą, elektrinį įrankį prieš

pradedant naudoti reikia pritvirtinti ant lygaus ir

stabilaus darbinio paviršiaus (pvz., darbastalio).

Montavimas ant darbinio paviršiaus (žr. pav. b1)

–Pritvirtinkite elektrinį įrankį specialia sriegine jungtimi prie

darbinio paviršiaus. Tam tikslui skirtos kiaurymės 12.

Montavimas prie Bosch darbinio stalo

(GTA 2500 W, GTA 3700, GTA 3800)

(žr. pav. b2)

Naudojantis Bosch GTA darbiniais stalais su reguliuojamo

aukščio kojelėmis, elektrinį įrankį galima pastatyti ant bet

kokio pagrindo. Darbinio stalo ruošinio atramos skirtos

ilgiems ruošiniams padėti.

fPerskaitykite visas prie darbinio stalo pridedamas

įspėjamąsias nuorodas ir reikalavimus. Nesilaikant

įspėjamųjų nuorodų ir reikalavimų gali trenkti elektros

smūgis, kilti gaisras ir/arba galima susižaloti ar sužaloti

kitus asmenis.

fPrieš pradėdami montuoti prietaisą, tinkamai surinkite

darbinį stalą. Kad stalas su prietaisu nesulūžtų, būtina

nepriekaištingai sumontuoti.

–Elektrinį įrankį ant darbinio stalo montuokite

transportavimo padėtyje.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos,

mineralų ir metalų dulkės gali būti kenksmingos sveikatai.

Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su

dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat

jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o

ypač, kai mediena yra apdorota specialiomis medienos

priežiūros priemonėmis (chromatu, medienos apsaugos

priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama

apdoroti tik specialistams.

–Visada naudokite dulkių nusiurbimo įrangą.

–Pasirūpinkite geru darbo vietos vėdinimu.

–Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę

su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms

taikomų taisyklių.

Dulkių ir pjuvenų nusiurbimo įrangą gali užblokuoti dulkės,

pjuvenos ir atskilusios ruošinio dalys.

–Elektrinį įrankį išjunkite ir iš kištukinio lizdo ištraukite

kištuką.

–Palaukite, kol pjūklo diskas visiškai sustos.

–Nustatykite užsiblokavimo priežastį ir ją pašalinkite.

fSaugokite, kad darbo vietoje nesusikauptų dulkių.

Dulkės lengvai užsidega.

Integruotas dulkių nusiurbimas (žr. pav. c)

Drožlėms surinkti naudokite kartu tiekiamą dulkių surinkimo

maišelį 1.

fPo kiekvieno naudojimo patikrinkite ir išvalykite

dulkių surinkimo maišelį.

fKad išvengtumėte gaisro pavojaus, prieš pjaudami

aliuminį dulkių surinkimo maišelį nuimkite.

–Įstatykite dulkių surinkimo maišelį 1 ant nusiurbimo

adapterio 2 ir pasukite maišelį taip, kad nusiurbimo

adapterio kaištelis įsistatytų dulkių surinkimo maišelio

išėmoje.

Pjaunant dulkių surinkimo maišelis ir nusiurbimo adapteris

niekada neturi liestis prie judančių prietaiso dalių.

Laiku iškratykite dulkių surinkimo maišelį.

Išorinis dulkių nusiurbimas

Norėdami siurbti prie nusiurbimo adapterio 2 taip pat galite

prijungti dulkių siurblio žarną (Ø35 mm).

–Dulkių siurblio žarną įstatykite į nusiurbimo adapterį 2.

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio

pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms

dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Nusiurbimo adapterio valymas

Siekiant užtikrinti optimalų nusiurbimą, reikia periodiškai

išvalyti nusiurbimo adapterį 2.

–Nuo pjuvenų išmetimo angos 41 sukdami nuimkite

nusiurbimo adapterį 2.

–Pašalinkite nulūžusias ruošinio daleles ir drožles.

–Nusiurbimo adapterį sukdami vėl užspauskite ant drožlių

išmetimo angos taip, kad jis užsifiksuotų ant drožlių

išmetimo angos fiksuojamojo žiedo.

Pjūklo disko keitimas (žr. d1–d4 pav.)

fPrieš atliekant bet kokius elektrinio įrankio

reguliavimo ar priežiūros darbus reikia ištraukti

kištuką iš elektros tinklo lizdo.

OBJ_BUCH-1360-001.book Page 415 Tuesday, March 22, 2011 12:01 PM

416 | Lietuviškai

1 609 929 W31 | (22.3.11) Bosch Power Tools

fMontuodami pjūklo diską mūvėkite apsaugines

pirštines. Prisilietus prie pjūklo disko iškyla susižalojimo

pavojus.

Naudokite tik tokius diskus, kurių maksimalus leistinas greitis

yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių

skaičių.

Naudokite tik tokius pjūklo diskus, kurie atitinka šioje

naudojimo instrukcijoje pateiktus duomenis ir yra patikrinti

pagal EN 847-1 bei atitinkamai paženklinti.

Naudokite tik šio elektrinio įrankio gamintojo

rekomenduojamus ir apdorojamai medžiagai tinkamus pjūklo

diskus.

Pjūklo disko išėmimas

–Elektrinį įrankį nustatykite į darbinę padėtį.

–Ranka įsukite fiksuojamąjį varžtą 42 tiek, kad trauklė 43

galėtų laisvai nusileisti žemyn.

–Atlaisvinkite tvirtinamąjį varžtą 44 (apie 2 sūkius)

šešiabriauniu raktu (4 mm) 20.

Varžto visiškai neišsukite.

–Atlaisvinkite tvirtinamąjį varžtą 45 (apie 6 sūkius)

šešiabriauniu raktu (4 mm) 20.

Varžto visiškai neišsukite.

–Patraukite dengiamąją plokštę 46 nuo tvirtinamojo varžto

45 pirmyn ir, stumdami žemyn, nuimkite.

–Paspauskite fiksatoriaus svirtelę 5 ir lenkite slankųjį

apsauginį gaubtą 8 atgal.

Slankųjį apsauginį gaubtą laikykite šioje padėtyje.

–Trauklės 43 kiaurymę įstatykite į tvirtinamąjį varžtą 45.

Tokiu būdu apsauginis gaubtas bus užfiksuotas atidarytoje

padėtyje.

–Šešiabriauniu raktu (6 mm) 20 sukite varžtą su vidiniu

šešiakampiu 48 ir tuo pačiu spauskite suklio fiksatorių 47,

kol jis užsifiksuos.

–Suklio fiksatorių 47 laikykite paspaustą ir išsukite varžtą

48, sukdami pagal laikrodžio rodyklę (kairinis sriegis!).

–Nuimkite prispaudžiamąją jungę 49.

–Išimkite pjūklo diską 40.

Pjūklo disko įdėjimas

Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis,

kurias ketinate montuoti.

–Uždėkite naują pjūklo diską ant vidinės prispaudžiamosios

jungės 50.

fĮdėdami naują pjūklo diską atkreipkite dėmesį, kad

pjūklo dantų pjovimo kryptis (rodyklės ant pjūklo

disko) sutaptų su rodyklės ant slankiojo apsauginio

gaubto kryptimi!

–Uždėkite prispaudžiamąją jungę 49 ir varžtą 48.

Spauskite suklio fiksatorių 47, kol jis užsifiksuos, ir

užveržkite varžtą, sukdami prieš laikrodžio rodyklę.

–Atkabinkite trauklę 43 nuo tvirtinamojo varžto 45 ir

slankųjį apsauginį gaubtą vėl nuleiskite žemyn.

–Dengiamąją plokštę 46 vėl pastumkite po tvirtinamuoju

varžtu 45.

–Vėl tvirtai priveržkite tvirtinamuosius varžtus 45 ir 44.

–Pastumkite trauklę 43 į pirminę jos padėtį ir ranka vėl

užveržkite fiksuojamąjį varžtą 42.

Naudojimas

fPrieš atliekant bet kokius elektrinio įrankio

reguliavimo ar priežiūros darbus reikia ištraukti

kištuką iš elektros tinklo lizdo.

Transportavimo apsauga (žiūr. pav. A)

Su transportavimo apsauga 31 lengviau elektrinį įrankį

transportuoti į įvairias eksploatavimo vietas.

Prietaiso atblokavimas (darbinė padėtis)

–Norėdami atblokuoti transportavimo apsaugą 31, rankena

4 lenkite slankųjį svertą 28 šiek tiek žemyn.

–Transportavimo apsaugą 31 visiškai ištraukite.

–Slankųjį svertą lėtai kelkite aukštyn.

Prietaiso užblokavimas (transportavimo padėtis)

–Slankųjį svertą 28 kiek galima pastumkite atgal ir šioje

padėtyje jį užfiksuokite (žr. „Slankiojo sverto

užfiksavimas“, 416 psl.).

–Lenkite slankųjį svertą žemyn tol, kol transportavimo

apsaugą 31 bus galima visiškai įspausti į vidų.

Daugiau nurodymų apie transportavimą žr. 423 psl.

Slankiojo sverto užblokavimas

Slankiojo sverto 28 slankųjį mechanizmą prispaudžiamąja

svirtele 26 galima užblokuoti. Galimos dvi slankiojo sverto

padėtys:

–slankusis svertas kiek galima pastumtas atgal (pjūviams

įvairiais kampais)

–slankusis svertas kiek galima pastumtas pirmyn

(kompaktiškam transportavimui)

Slankiojo sverto atblokavimas (žr. pav. B1)

Atblokavus slankųjį svertą 28, visas slankusis mechanizmas

yra paruoštas naudoti.

–Lenkite prispaudžiamąją svirtelę 26 žemyn iki atramos.

Prispaudžiamosios svirtelės prispaudimo pleištas

atblokuoja abi apatines slankiojo sverto lanksto dalis.

Slankiojo sverto užfiksavimas (žr. pav. B2)

slankusis svertas kiek galima pastumtas atgal:

–Slankųjį svertą 28 stumkite atgal iki atramos.

Abi slankiojo sverto lanksto dalys dabar yra stačios ir

užfiksuotos.

–Stumkite prispaudžiamąją svirtelę 26 aukštyn tiek, kad

prispaudimo pleištas būtų tarp abiejų apatinių slankiojo

sverto lanksto dalių.

Kiek galima atgal pastumtas slankusis svertas 28 bus

užblokuotas.

slankusis svertas kiek galima pastumtas pirmyn:

–Stumkite slankųjį svertą 28 pirmyn iki atramos.

Slankusis mechanizmas yra visiškai išvažiavęs.

–Stumkite prispaudžiamąją svirtelę 26 aukštyn tiek, kad

prispaudimo pleištas būtų tarp abiejų apatinių slankiojo

sverto lanksto dalių.

Kiek galima pirmyn pastumtas slankusis svertas 28 bus

užblokuotas.

OBJ_BUCH-1360-001.book Page 416 Tuesday, March 22, 2011 12:01 PM

Lietuviškai | 417

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Paruošimas darbui

Pjovimo stalo pailginimas (žiūr. pav. C)

Ilgų ruošinių laisvus galus reikia atremti arba po jais ką nors

padėti.

Naudojant pjovimo stalo ilginamąsias dalis 11 galima

padidinti pjovimo stalą kairėje arba dešinėje.

–Prispaudžiamąją svirtelę 51 palenkite į vidų.

–Pjovimo stalo ilginamąją dalį 11 traukite į išorę iki

pageidaujamo ilgio (ne daugiau kaip 250 mm).

–Kad užfiksuotumėte stalo ilginamąją dalį, prispaudžiamąją

svirtelę 51 vėl atlenkite į išorę.

Atraminių bėgelių ilginimas (žiūr. pav. D)

Atliekant įstrižus pjūvius vertikalioje plokštumoje, atraminio

bėgelio ilginamąsias dalis 9 reikia pastumti.

–Prispaudžiamąją svirtelę 52 pastumkite pirmyn.

–Atraminio bėgelio ilginamąją dalį 9 visiškai ištraukite.

–Kad užfiksuotumėte atraminio bėgelio ilginamąją dalį,

prispaudžiamąją svirtelę 52 vėl pastumkite atgal.

Atraminio bėgelio ilginamųjų dalių nuėmimas

(žiūr. pav. E)

Atliekant sudėtingus įstrižus pjūvius vertikalioje plokštumoje,

atraminio bėgelio ilginamąsias dalis 9 reikia nuimti.

–Fiksuojamąją plokštelę 53 pasukite į išorę.

–Prispaudžiamąją svirtelę 52 pastumkite pirmyn.

–Atraminio bėgelio ilginamąją dalį 9 visiškai ištraukite.

–Atraminio bėgelio ilginamąją dalį keldami aukštyn visai

nuimkite.

Slankiojo sverto pasipriešinimo nustatymas (žiūr. pav. F)

Slankiojo sverto 28 slankusis mechanizmas gamykloje yra iš

anksto nustatytas; pristatyto elektrinio įrankio slankusis

mechanizmas juda be pasipriešinimo.

Slankiojo mechanizmo pasipriešinimą individualiai galite

nustatyti amortizatoriumi 54:

didelis pasipriešinimas – kontroliuojami darbo judesiai;

nedidelis pasipriešinimas – greiti pjūviai.

–Šešiabriauniu raktu (4 mm) 20 atlaisvinkite abu

reguliavimo varžtus 55, jei norite nustatyti mažesnį

pasipriešinimą,

arba

tvirčiau užveržkite abu reguliavimo varžtus 55, jei norite

nustatyti didesnį pasipriešinimą.

Ruošinio tvirtinimas (žr.pav. G)

Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada

privalote gerai priveržti.

Neapdorokite ruošinių, kurie yra per maži, kad juos būtų

galima gerai priveržti.

–Spauskite ruošinį į atraminį bėgelį 10.

–Įstatykite kartu teikiamą veržtuvą 22 į specialią kiaurymę

56.

–Atlaisvinkite sparnuotąjį varžtą 57 ir priderinkite veržtuvą

prie ruošinio. Tvirtai užveržkite sparnuotąjį varžtą.

–Priveržkite ruošinį sukdami srieginį strypą 58.

Įstrižo pjūvio kampo nustatymas horizontalioje

plokštumoje

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus

prietaiso naudojimo turite patikrinti pagrindinius prietaiso

nustatymus ir, jei reikia, nustatyti iš naujo (žr. „Pagrindinių

nustatymų patikrinimas ir reguliavimas“, psl. 421).

fPrieš pradėdami pjauti visada gerai užveržkite

fiksuojamąją rankenėlę 15. Priešingu atveju pjūklo

diskas gali užstrigti ruošinyje.

Standartinio įstrižo pjūvio kampo nustatymas

horizontalioje plokštumoje (žr. pav. H)

Kad būtų galima greitai ir tiksliai nustatyti dažnai naudojamus

įstrižo pjūvio kampus, ant pjovimo stalo yra įpjovos 18:

–Atlaisvinkite fiksuojamąją rankenėlę 15, jei ji yra užveržta.

–Traukite svirtelę 16 ir sukite pjovimo stalą 38 iki norimos

įpjovos kairėje arba dešinėje.

–Svirtelę vėl atleiskite. Turite jausti, kaip svirtelė įsistato į

įpjovą.

Bet kokio įstrižo pjūvio kampo nustatymas horizontalioje

plokštumoje (žiūr. pav. I)

Įstrižo pjūvio kampą horizontalioje plokštumoje galima

nustatyti nuo 52° (kairėje pusėje) iki 60° (dešinėje pusėje).

–Atlaisvinkite fiksuojamąją rankenėlę 15, jei ji yra užveržta.

–Užveržkite svirtelę 16 ir tuo pačiu metu priekyje žemyn

paspauskite kampo fiksatorių 14.

Tokiu būdu svirtelė 16 užfiksuojama, o pjovimo stalas gali

laisvai judėti.

–Fiksuojamąja rankenėle sukite pjovimo stalą 38 į kairę arba

į dešinę, kol kampo žymeklis 59 parodys norimą įstrižo

pjūvio kampą.

–Fiksuojamąją rankenėlę 15 vėl užveržkite.

–Norėdami svirtelę 16 vėl atlaisvinti (kad nustatytumėte

standartinį įstrižo pjūvio kampą), svirtelę pakelkite

aukštyn.

Kampo fiksatorius 14 atšoka į savo pirminę padėtį, o

svirtelė 16 vėl gali užsifiksuoti įpjovose 18.

Įstrižo pjūvio kampo nustatymas vertikalioje

plokštumoje

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus

prietaiso naudojimo turite patikrinti pagrindinius prietaiso

nustatymus ir, jei reikia, nustatyti iš naujo (žr. „Pagrindinių

nustatymų patikrinimas ir reguliavimas“, psl. 421).

Įstrižo pjūvio kampą vertikalioje plokštumoje galima nustatyti

nuo 47° (kairėje pusėje) iki 47° (dešinėje pusėje).

Kad būtų galima greitai ir tiksliai nustatyti dažnai naudojamus

įstrižo pjūvio kampus, 0°, 22,5°, 45° ir 47° kampams yra

specialios atramos.

kairėje dešinėje

0°

15°; 22,5°;

31,6°; 45°15°; 22,5°;

31,6°; 45°; 60°

OBJ_BUCH-1360-001.book Page 417 Tuesday, March 22, 2011 12:01 PM

418 | Lietuviškai

1 609 929 W31 | (22.3.11) Bosch Power Tools

Kairiojo įstrižo pjūvio kampo diapazono

nustatymas (45°iki 0°)

–Kiek galima į išorę ištraukite kairiąją atraminio bėgelio

ilginamąją dalį 9. (žr. „Atraminių bėgelių ilginimas“, 417

psl.)

–Atlaisvinkite fiksuojamąją rankenėlę 17.

–Rankena 4 lenkite slankųjį svertą į kairę, kol kampo

žymeklis 33 parodys pageidaujamą įstrižo pjūvio kampą.

–Laikykite slankųjį svertą šioje padėtyje ir vėl užveržkite

fiksuojamąją rankenėlę 17.

Fiksuojamosios rankenėlės prispaudimo jėga turi būti

tokia, kad slankusis svertas, esant bet kokiam įstrižo pjūvio

kampui vertikalioje plokštumoje, išliktų nustatytoje

padėtyje.

Dešiniojo įstrižo pjūvio kampo diapazono

nustatymas (0°iki 45°) (žiūr. pav. J)

–Kiek galima į išorę ištraukite dešiniąją

atraminio bėgelio ilginamąją dalį 9. (žr.

„Atraminių bėgelių ilginimas“, 417 psl.)

–Atlaisvinkite fiksuojamąją rankenėlę 17.

–Rankena 4 slankųjį svertą iš 0° padėties šiek tiek

paverskite kairėn ir sukite sukamąją rankenėlę 39, kol bus

parodytas pageidaujamas įstrižo pjūvio kampo

diapazonas.

–Rankena 4 lenkite slankųjį svertą į dešinę, kol kampo

žymeklis 24 parodys norimą įstrižo pjūvio kampą.

–Laikykite slankųjį svertą šioje padėtyje ir vėl užveržkite

fiksuojamąją rankenėlę 17.

Fiksuojamosios rankenėlės prispaudimo jėga turi būti

tokia, kad slankusis svertas, esant bet kokiam įstrižo pjūvio

kampui vertikalioje plokštumoje, išliktų nustatytoje

padėtyje.

0° standartinis įstrižo pjūvio kampas

Kad vėl būtų galima lengvai nustatyti 0° standartinį įstrižo

pjūvio kampą, sukamoji rankenėlė 39 užsifiksuoja įstrižo

pjūvio kampo diapazone .

–Slankųjį svertą iš dešinės lenkite į 0° padėtį.

Viso įstrižo pjūvio kampo diapazono

nustatymas (nuo –47°iki +47°)

–Abi atraminio bėgelio ilginamąsias dalis 9

visiškai ištraukite į išorę. (žr. „Atraminių

bėgelių ilginimas“, 417 psl.)

–Atlaisvinkite fiksuojamąją rankenėlę 17.

–Rankena 4 slankųjį svertą iš 0° padėties šiek tiek

paverskite kairėn ir sukite sukamąją rankenėlę 39, kol bus

parodytas pageidaujamas įstrižo pjūvio kampo

diapazonas.

–Rankena 4 lenkite slankųjį svertą į kairę arba į dešinę, kol

kampo žymeklis 33 arba 24 parodys norimą įstrižo pjūvio

kampą.

–Laikykite slankųjį svertą šioje padėtyje ir vėl užveržkite

fiksuojamąją rankenėlę 17.

Fiksuojamosios rankenėlės prispaudimo jėga turi būti

tokia, kad slankusis svertas, esant bet kokiam įstrižo pjūvio

kampui vertikalioje plokštumoje, išliktų nustatytoje

padėtyje.

22,5° standartinis įstrižo pjūvio kampas (žiūr. pav. K)

–Visiškai ištraukite reguliavimo ratuką 34 į išorę ir pasukite

jį 90° kampu. Lenkite slankųjį svertą, laikydami už

rankenos 4, kol išgirsite, kad svertas užsifiksavo.

Paruošimas naudoti

fAtkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio

įtampa turi sutapti su elektrinio įrankio firminėje lentelėje

nurodytais duomenimis.

Įjungimas (žiūr. pav. L)

–Norėdami pjūklą įjungti, traukite įjungimo-išjungimo

jungiklį 60 rankenos 4 kryptimi.

Nuoroda: dėl saugumo įjungimo-išjungimo jungiklio 60

užfiksuoti negalima, dirbant su įrankiu jis visada turi būti

laikomas nuspaustas.

Tik paspaudus fiksatoriaus svirtelę 5 slankųjį svertą galima

lenkti žemyn.

–Norėdami pjauti, turite ne tik traukti įjungimo-išjungimo

jungiklį, bet ir spausti fiksatoriaus svirtelę 5.

Išjungimas

–Norėdami išjungti, įjungimo-išjungimo jungiklį 60

atleiskite.

Paleidimo srovės ribotuvas

Elektroninis paleidimo srovės ribotuvas riboja galią elektrinio

įrankio įjungimo metu, todėl elektrinį įrankį galima naudoti su

16 A saugikliu.

Nuoroda: jei elektrinis įrankis įjungtas iš karto pradeda veikti

didžiausiu sūkių skaičiumi, yra sugedęs paleidimo srovės

ribotuvas. Elektrinį įrankį reikia išsiųsti į klientų aptarnavimo

skyrių; adresai nurodyti skyriuje „Klientų aptarnavimo skyrius

ir klientų konsultavimo tarnyba“, 424 psl.

Darbo patarimai

Bendrosios pjovimo nuorodos

fPrieš pradėdami pjauti visada gerai užveržkite

fiksuojamąją rankenėlę 15 ir rankenėlę 17. Priešingu

atveju pjūklo diskas gali užstrigti ruošinyje.

fPrieš pradėdami pjauti įsitikinkite, kad pjūklo diskas

negalės paliesti nei atraminio bėgelio, nei veržtuvų, nei

kitų prietaiso dalių. Nuimkite pritvirtintas pagalbines

atramas arba jas atitinkamai priderinkite.

Saugokite pjūklo diską nuo smūgių ir sutrenkimų.

Nespauskite pjūklo disko iš šono.

Neapdorokite jokių persikreipusių ruošinių. Ruošinys turi būti

su lygiu kraštu, kad jį būtų galima priglausti prie atraminio

bėgelio.

Ilgų ruošinių laisvus galus reikia atremti arba po jais ką nors

padėti.

Pjovimo linijos žymėjimas (žiūr. pav. M)

Du lazerio spinduliai rodo pjūklo disko pjūvio plotį. Todėl

neatidarydami slankiojo apsauginio gaubto galite nustatyti

tikslią ruošinio pjovimo padėtį.

–Jungikliu 61 įjunkite lazerio spindulius.

–Ruošinį nustatykite taip, kad ant jo esanti žymė būtų tarp

abiejų lazerio spindulių.

OBJ_BUCH-1360-001.book Page 418 Tuesday, March 22, 2011 12:01 PM

Lietuviškai | 419

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Nuoroda: prieš pradėdami pjauti patikrinkite, ar pjūvio plotis

vis dar tiksliai rodomas (žr. „Lazerio justavimas“, 421 psl.).

Intensyviai naudojant dėl vibracijos lazerio spinduliai gali

pasislinkti.

Dirbančiojo padėtis (žr. pav. N)

fNestovėkite priešais elektrinį įrankį vienoje linijoje su

pjūklo disku, visada stovėkite nuo pjovimo disko

pasitraukę į šoną. Taip jūsų kūnas bus apsaugotas nuo

galimos atatrankos.

–Rankas ir pirštus laikykite toliau nuo besisukančio pjūklo

disko.

–Nesukryžiuokite rankų priešais slankųjį svertą.

Įstatomųjų plokštelių keitimas (žr. pav. O)

Raudonos įstatomosios plokštelės 13 po ilgesnio prietaiso

naudojimo susidėvi.

Pažeistas įstatomąsias plokšteles būtinai pakeiskite.

–Elektrinį įrankį nustatykite į darbinę padėtį.

–Šešiabriauniu raktu (4 mm) 20 išsukite varžtus 62 ir

išimkite senas įstatomąsias plokšteles.

–Įstatykite naują dešinę įstatomąją plokštelę.

–Prisukite įstatomąją plokštelę varžtais 62 kaip galima

dešiniau, kad per visą galimų traukiamųjų judesių ilgį

pjūklo diskas prie įstatomosios plokštelės neprisiliestų.

–Tokius pačius veiksmus atlikite, kad pakeistumėte kairę

įstatomąją plokštelę.

Leistini ruošinio matmenys

Didžiausi ruošiniai:

Mažiausi ruošiniai

(= visi ruošiniai, kuriuos galima tvirtai įveržti kartu tiekiamu

veržtuvu 22 pjūklo disko kairėje ar dešinėje):

160 x 335 mm (ilgis x plotis)

Maks. pjovimo gylis (0°/0°): 104 mm

Pjovimas

Pjovimas be traukiamojo judesio (nupjovimas)

(žr. pav. P)

–Slankųjį svertą 28 kiek galima pastumkite atgal ir šioje

padėtyje jį užfiksuokite (žr. „Slankiojo sverto

užfiksavimas“, 416 psl.).

Įsitikinkite, kad transportavimo atrama 30 kiek galima

įspausta į vidų, o reguliavimo varžtas 29 judant slankiajam

svertui, nepaliesdamas gylio ribotuvo, praeina pro išėmą.

–Suveržkite ruošinį atitinkamai pagal matmenis.

–Nustatykite norimą įstrižo pjūvio kampą (horizontalioje

ir/arba vertikalioje plokštumoje).

–Prietaisą įjunkite.

–Paspauskite fiksatoriaus svirtelę 5 ir rankena 4 lėtai

stumkite slankųjį svertą žemyn.

–Pjaukite ruošinį tolygia pastūma.

–Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas

visiškai sustos.

–Slankųjį svertą lėtai kelkite aukštyn.

Pjovimas su traukiamuoju judesiu (žr. pav. Q)

fPrieš įjungdami įrankį, paimkite už rankenos ir

laikykite ją tvirtai per visą pjovimo operaciją. Pjaudami

nepraraskite slankiojo sverto judėjimo kontrolės.

Slankusis svertas lengvai juda, todėl akimirksnio

neatidumas gali tapti sunkių sužalojimų priežastimi.

–Atblokuokite slankųjį svertą 28 (žr. „Slankiojo sverto

atblokavimas“, 416 psl.).

Patikrinkite, ar paruoštas naudoti visas slankusis

mechanizmas, t. y. ištraukite ir nustumkite atgal slankųjį

svertą 28.

–Suveržkite ruošinį atitinkamai pagal matmenis.

–Nustatykite norimą įstrižo pjūvio kampą (horizontalioje

ir/arba vertikalioje plokštumoje).

–Traukite slankųjį svertą nuo atraminio bėgelio 10 tiek, kad

pjūklo diskas būtų priešais ruošinį.

–Prietaisą įjunkite.

–Paspauskite fiksatoriaus svirtelę 5 ir rankena 4 lėtai

stumkite slankųjį svertą žemyn.

–Spauskite slankųjį svertą atraminio bėgelio 10 kryptimi ir

perpjaukite ruošinį tolygia pastūma.

–Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas

visiškai sustos.

–Slankųjį svertą lėtai kelkite aukštyn.

Vienodo ilgio ruošinių pjovimas (žr. pav. R)

Kad būtų lengva pjauti vienodo ilgio ruošinius, galite naudoti

atramą vienodo ilgio ruošiniams 36.

Įstrižo pjūvio kampas Aukštis x plotis

[mm]

horizontalioje

plokštumoje vertikalioje

plokštumoje Ruošinys prie

atraminio bėgelio Ruošinys prie

distancinės atramos

(papildoma įranga)

0°0°104 x 335 110 x 240

45°0°104 x 240 110 x 110

0°45° (kairėn) 50 x 335 50 x 295

0°45° (dešinėn) 40 x 335 40 x 295

45°45° (kairėn) 50 x 240 50 x 200

45°45° (dešinėn) 40 x 240 40 x 200

OBJ_BUCH-1360-001.book Page 419 Tuesday, March 22, 2011 12:01 PM

420 | Lietuviškai

1 609 929 W31 | (22.3.11) Bosch Power Tools

Atramą vienodo ilgio ruošiniams galite tvirtinti abiejose

pjovimo stalo ilginamosios dalies 11 pusėse.

–Atlaisvinkite fiksuojamąjį varžtą 35 ir pakelkite atramą

vienodo ilgio ruošiniams 36 ir atremkite į prispaudžiamąjį

varžtą 63.

–Tvirtai užveržkite fiksuojamąjį varžtą 35.

–Nustatykite pageidaujamą pjovimo stalo ilginamosios

dalies 11 ilgį (žr. „Pjovimo stalo pailginimas“, 417 psl.).

Gylio ribotuvo nustatymas (griovelių pjovimas)

(žr. pav. S)

Gylio ribotuvą reikia perstatyti, jei norite pjauti griovelį ar

naudoti distancinę atramą (pvz., Bosch MSF 110).

–Gylio ribotuvą 30 palenkite į išorę.

–Paspauskite fiksatoriaus svirtelę 5 ir palenkite slankųjį

svertą į norimą padėtį.

–Reguliavimo varžtą 29 pasukite tiek, kad varžto galas liestų

gylio ribotuvą 30.

–Slankųjį svertą lėtai kelkite aukštyn.

Nestandartiniai ruošiniai

Norėdami pjauti išlenktus ar apvalius ruošinius, juos turite

labai gerai apsaugoti nuo nuslydimo. Pjovimo linijoje neturi

būti jokio tarpelio tarp ruošinio, atraminio bėgelio ir pjovimo

stalo.

Jei reikia, galite naudoti specialius laikiklius.

Profiliuotų lentjuosčių (grindų arba lubų

lentjuosčių) apdirbimas

Profiliuotas lentjuostes galima apdirbti dviem skirtingais

būdais:

–atrėmus į atraminį bėgelį,

–paguldžius ant pjovimo stalo.

Toliau, priklausomai nuo lentjuostės pločio, galite pjauti su

traukiamuoju judesiu arba be jo.

Visada pirmiausia patikrinkite įstrižo pjūvio kampą ant

nebetinkamo medienos gabaliuko.

Profiliuotos grindjuostės

Žemiau pateiktoje lentelėje pateiktos nuorodos, kaip apdirbti profiliuotas grindjuostes.

Nustatymai atrėmus į

atraminį

bėgelį

paguldžius

ant pjovimo

stalo

Profiliuota grindjuostė kairioji pusė dešinioji pusė kairioji pusė dešinioji pusė

Vidinis kraštas Įstrižo pjūvio kampas

horizontalioje

plokštumoje 45° kairėje 45° dešinėje 0°0°

Įstrižo pjūvio kampas

vertikalioje

plokštumoje 0°0°45° kairėje 45° dešinėje

Ruošinio padėtis Apatinis kraštas ant

pjovimo stalo Apatinis kraštas ant

pjovimo stalo

Viršutinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Gatavas ruošinys yra

... ... pjūvio kairėje ... pjūvio dešinėje ... pjūvio kairėje ... pjūvio dešinėje

Išorinis kraštas Įstrižo pjūvio kampas

horizontalioje

plokštumoje 45° dešinėje 45° kairėje 0°0°

Įstrižo pjūvio kampas

vertikalioje

plokštumoje 0°0°45° dešinėje 45° kairėje

Ruošinio padėtis Apatinis kraštas ant

pjovimo stalo Apatinis kraštas ant

pjovimo stalo

Viršutinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Gatavas ruošinys yra

... ... pjūvio dešinėje ... pjūvio kairėje ... pjūvio kairėje ... pjūvio dešinėje

OBJ_BUCH-1360-001.book Page 420 Tuesday, March 22, 2011 12:01 PM

Lietuviškai | 421

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Profiliuotos lubų lentjuostės (pagal JT standartą)

Pagrindinių nustatymų patikrinimas ir

reguliavimas

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus

prietaiso naudojimo turite patikrinti pagrindinius prietaiso

nustatymus ir, jei reikia, nustatyti iš naujo.

Norint tai atlikti, reikia turėti patirties ir specialių įrankių.

Bosch elektrinių įrankių remonto dirbtuvių specialistai šį

darbą atliks greitai ir patikimai.

Lazerio justavimas

Nuoroda: norint patikrinti, kaip veikia lazeris, elektrinį įrankį

reikia prijungti prie elektros tinklo.

fReguliuodami lazerį (pvz., stumdami slankųjį svertą)

niekada nespauskite įjungimo-išjungimo jungiklio.

Netikėtai įsijungus elektriniam įrankiui galima susižaloti.

–Elektrinį įrankį nustatykite į darbinę padėtį.

–Sukite pjovimo stalą 38 iki įpjovos 18 0 °. Turite jausti, kaip

svirtelė 16 įsistato į įpjovą.

–Jungikliu 61 įjunkite lazerio spindulius.

Patikrinimas: (žr. pav. T1)

–Ant ruošinio nubrėžkite tiesią pjūvio liniją.

–Paspauskite fiksatoriaus svirtelę 5 ir rankena 4 lėtai

stumkite slankųjį svertą žemyn.

–Nustatykite ruošinį taip, kad pjūklo disko dantys sutaptų su

pjovimo linija.

–Tvirtai laikykite ruošinį šioje padėtyje ir lėtai kelkite

slankųjį svertą aukštyn.

–Įtvirtinkite ruošinį.

–Jungikliu 61 įjunkite lazerio spindulius.

Lazerio spinduliai, net ir nuleidžiant slankųjį svertą žemyn,

per visą ilgį kairėje ir dešinėje turi būti vienodai nutolę nuo

pjūvio linijos, pažymėtos ant ruošinio.

Tikslumo nustatymas: (žr. pav. T2)

–Šešiabriauniu raktu (2 mm) 21 sukite atitinkamus varžtus

64, kol lazerio spindulys per visą ilgį bus nutolęs vienodu

atstumu nuo pjūvio linijos, pažymėtos ant ruošinio.

Jei profiliuotas lubų lentjuostes norite apdoroti paguldę ant pjovimo stalo, turite nustatyti 31,6° įstrižo

pjūvio kampą horizontalioje plokštumoje (pjovimo stalas pasuktas į kairę arba į dešinę) ir 33,9° įstrižo

pjūvio kampą vertikalioje plokštumoje (slankusis svertas palenktas į kairę arba į dešinę).

Žemiau esančioje lentelėje pateiktos profiliuotų lubų lentjuosčių apdorojimo nuorodos.

Nustatymai atrėmus į

atraminį

bėgelį

paguldžius

ant pjovimo

stalo

Profiliuota lubų lentjuoste kairioji pusė dešinioji pusė kairioji pusė dešinioji pusė

Vidinis kraštas Įstrižo pjūvio kampas

horizontalioje

plokštumoje 45° dešinėje 45° kairėje 31,6° dešinėje 31,6° kairėje

Įstrižo pjūvio kampas

vertikalioje

plokštumoje 0°0°33,9° kairėje 33,9° dešinėje

Ruošinio padėtis Apatinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Gatavas ruošinys yra

... ... pjūvio dešinėje ... pjūvio kairėje ... pjūvio kairėje ... pjūvio dešinėje

Išorinis kraštas Įstrižo pjūvio kampas

horizontalioje

plokštumoje 45° kairėje 45° dešinėje 31,6° kairėje 31,6° dešinėje

Įstrižo pjūvio kampas

vertikalioje

plokštumoje 0°0°33,9° dešinėje 33,9° kairėje

Ruošinio padėtis Apatinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Gatavas ruošinys yra

... ... pjūvio dešinėje ... pjūvio kairėje ... pjūvio kairėje ... pjūvio dešinėje

52°

38°

52°

OBJ_BUCH-1360-001.book Page 421 Tuesday, March 22, 2011 12:01 PM

422 | Lietuviškai

1 609 929 W31 | (22.3.11) Bosch Power Tools

Sukant prieš laikrodžio rodyklę, lazerio spindulys juda iš

kairės į dešinę, o sukant pagal laikrodžio rodyklę, lazerio

spindulys juda iš dešinės į kairę.

Lygiagretumo nustatymas: (žr. pav. T3)

–Šešiabriauniu varžtu (4 mm) 20 atlaisvinkite du lazerio

apsauginio gaubtelio 27 varžtus 65.

Nuoroda: norint pasiekti lazerio apsauginio gaubtelio

priekinį varžtą, slankųjį svertą reikia šiek tiek nuleisti

žemyn, kad šešiabriaunį raktą būtų galima įstatyti per

slankiojo apsauginio gaubto kiaurymę.

–Atlaisvinkite tvirtinamąjį varžtą 66 (apie 1–2sūkius)

šešiabriauniu raktu (2 mm) 21.

Varžto visiškai neišsukite.

–Pastumkite lazerio montavimo plokštelę į dešinę arba į

kairę tiek, kad lazerio spinduliai per visą ilgį būtų

lygiagretūs ant ruošinio nubrėžtai pjovimo linijai.

–Laikykite lazerio montavimo plokštelę šioje padėtyje ir vėl

užveržkite tvirtinamąjį varžtą 66.

–Nustatę dar kartą patikrinkite, ar lazerio spindulys

sutampa su pjovimo linija. Jei reikia, dar kartą išlyginkite

lazerio spindulius reguliavimo varžtais 64.

–Vėl pritvirtinkite lazerio apsauginį gaubtelį 27.

Šoninės nuokrypos nustatymas lenkiant slankųjį svertą:

(žr. pav. T4)

–Šešiabriauniu varžtu (4 mm) 20 atlaisvinkite du lazerio

apsauginio gaubtelio 27 varžtus 65.

Nuoroda: norint pasiekti lazerio apsauginio gaubtelio

priekinį varžtą, slankųjį svertą reikia šiek tiek nuleisti

žemyn, kad šešiabriaunį raktą būtų galima įstatyti per

slankiojo apsauginio gaubto kiaurymę.

–Atlaisvinkite tvirtinamuosius varžtus 67 (apie 1 –2sūkius)

šešiabriauniu raktu (2 mm) 21.

Varžtų visiškai neišsukite.

–Lazerio korpusą pastumkite į dešinę arba į kairę tiek, kad

lazerio spinduliai slankiajam svertui leidžiantis žemyn

nenukryptų į šoną.

–Nustatę dar kartą patikrinkite, ar lazerio spindulys

sutampa su pjovimo linija. Jei reikia, dar kartą išlyginkite

lazerio spindulius reguliavimo varžtais 64.

–Laikykite lazerio korpusą šioje padėtyje ir vėl užveržkite

tvirtinamuosius varžtus 67.

–Vėl pritvirtinkite lazerio apsauginį gaubtelį 27.

Įstrižo pjūvio standartinio kampo 0° (vertikalioje

plokštumoje) nustatymas

–Nustatykite elektrinį įrankį į transportavimo padėtį.

–Sukite pjovimo stalą 38 iki įpjovos 18 0 °. Turite jausti, kaip

svirtelė 16 įsistato į įpjovą.

Patikrinimas: (žiūr. pav. U1)

–Nustatykite kampainį 90° kampu ir padėkite jį ant pjovimo

stalo 38.

Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko 40

plokštumos.

Nustatymas: (žiūr. pav. U2)

–Atlaisvinkite fiksuojamąją rankenėlę 17.

–Atlaisvinkite abu reguliavimo varžtus 68 (ne mažiau kaip

1 sūkį) galiniu raktu (10 mm).

–Atlaisvinkite reguliavimo varžtą 70 (apie 3 sūkius)

šešiabriauniu raktu (4 mm) 20.

–Šešiabriauniu raktu (4 mm) 20 įsukite arba išsukite

reguliavimo varžtą 69 tiek, kad kampainio kojelė per visą

ilgį priglustų prie pjūklo disko plokštumos.

–Tvirtai užveržkite fiksuojamąją rankenėlę 17.

Tada pirmiausia užveržkite reguliavimo varžtą 70, o po to

reguliavimo varžtus 68.

Jei nustačius kampo žymekliai 33 ir 24 nėra vienoje linijoje su

0° žymėmis, esančiomis ant skalės 32, kryžminiu atsuktuvu

atlaisvinkite kampo žymeklio tvirtinamuosius varžtus ir

nustatykite kampo žymeklį ties 0° žymėmis.

45° standartinio įstrižo pjūvio kampo (vertikalioje

plokštumoje kairėje) nustatymas

–Elektrinį įrankį nustatykite į darbinę padėtį.

–Sukite pjovimo stalą 38 iki įpjovos 18 0 °. Turite jausti, kaip

svirtelė 16 įsistato į įpjovą.

–Kiek galima į išorę ištraukite kairiąją atraminio bėgelio

ilginamąją dalį 9.

–Atlaisvinkite fiksuojamąją rankenėlę 17 ir rankena 4

lenkite slankųjį svertą iki atramos į kairę (45°).

Patikrinimas: (žiūr. pav. V1)

–Nustatykite kampainį 45° kampu ir padėkite jį ant pjovimo

stalo 38.

Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko 40

plokštumos.

Nustatymas: (žiūr. pav. V2)

–Veržliniu raktu (8 mm) įsukite arba išsukite reguliavimo

varžtą 71 tiek, kad kampainio kojelė per visą ilgį priglustų

prie pjūklo disko plokštumos.

–Tvirtai užveržkite fiksuojamąją rankenėlę 17.

Jei nustačius kampo žymekliai 33 ir 24 nėra vienoje linijoje su

45° žymėmis, esančiomis ant skalės 32, pirmiausia dar kartą

patikrinkite įstrižo pjūvio kampo ir kampo žymeklio 0°

nustatymą. Tada pakartokite 45° įstrižo pjūvio kampo

nustatymą.

45° standartinio įstrižo pjūvio kampo (vertikalioje

plokštumoje dešinėje) nustatymas

–Elektrinį įrankį nustatykite į darbinę padėtį.

–Sukite pjovimo stalą 38 iki įpjovos 18 0 °. Turite jausti, kaip

svirtelė 16 įsistato į įpjovą.

–Kiek galima į išorę ištraukite dešiniąją atraminio bėgelio

ilginamąją dalį 9.

–Atlaisvinkite fiksuojamąją rankenėlę 17.

–Rankena 4 slankųjį svertą iš 0° padėties šiek

tiek paverskite kairėn ir sukite sukamąją

rankenėlę 39, kol bus parodytas dešinysis

įstrižo pjūvio kampo diapazonas.

–Rankena 4 lenkite slankųjį svertą iki atramos į dešinę

(45°).

Patikrinimas: (žr. pav. W1)

–Nustatykite kampainį 135° kampu ir padėkite jį ant

pjovimo stalo 38.

Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko 40

plokštumos.

OBJ_BUCH-1360-001.book Page 422 Tuesday, March 22, 2011 12:01 PM

Lietuviškai | 423

Bosch Power Tools 1 609 929 W31 | (22.3.11)

Nustatymas: (žr. pav. W2)

–Veržliniu raktu (8 mm) įsukite arba išsukite reguliavimo

varžtą 72 tiek, kad kampainio kojelė per visą ilgį priglustų

prie pjūklo disko plokštumos.

–Tvirtai užveržkite fiksuojamąją rankenėlę 17.

Jei nustačius kampo žymekliai 33 ir 24 nėra vienoje linijoje su

45° žymėmis, esančiomis ant skalės 32, pirmiausia dar kartą

patikrinkite įstrižo pjūvio kampo ir kampo žymeklio 0°

nustatymą. Tada pakartokite 45° įstrižo pjūvio kampo

nustatymą.

Įstrižo pjūvio kampo horizontalioje plokštumoje skalės

išlyginimas

–Elektrinį įrankį nustatykite į darbinę padėtį.

–Sukite pjovimo stalą 38 iki įpjovos 18 0 °. Turite jausti, kaip

svirtelė 16 įsistato į įpjovą.

Patikrinimas: (žr. pav. X1)

–Nustatykite kampainį 90° kampu ir padėkite jį tarp

atraminio bėgelio 10 ir pjūklo disko 40 ant pjovimo stalo

38.

Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko 40

plokštumos.

Nustatymas: (žr. pav. X2)

–Šešiabriauniu raktu (4 mm) 20 atlaisvinkite visus keturis

reguliavimo varžtus 73 ir pasukite pjovimo stalą 38 kartu

su skale 37 tiek, kad kampainio kojelė per visą ilgį priglustų

prie pjūklo disko plokštumos.

–Vėl tvirtai priveržkite varžtus.

Jei nustačius kampo žymeklis 59 nėra vienoje linijoje su 0°

žyme, esančia ant skalės 37, kryžminiu atsuktuvu atlaisvinkite

varžtą 74 ir nustatykite kampo žymeklį pagal 0° žymę.

Fiksuojamosios rankenėlės 17 prispaudimo jėgos

nustatymas (žr. pav. Y)

Fiksuojamosios rankenėlės 17 prispaudimo jėgą galima

reguliuoti.

Patikrinimas:

–Fiksuojamosios rankenėlės prispaudimo jėga turi būti

tokia, kad slankusis svertas, esant bet kokiam įstrižo pjūvio

kampui vertikalioje plokštumoje, išliktų nustatytoje

padėtyje.

Nustatymas:

–Atlaisvinkite fiksuojamąją rankenėlę 17.

–Jei prispaudimo jėgą norite sumažinti, reguliavimo varžtą

75 galiniu raktu (17 mm) sukite prieš laikrodžio rodyklę, o

jei prispaudimo jėgą norite padidinti – pagal laikrodžio

rodyklę.

–Nustatykite įstrižo pjūvio kampą vertikalioje plokštumoje,

vėl tvirtai užveržkite fiksuojamąją rankenėlę 17 ir

patikrinkite, ar buvo pasiekta pageidaujama prispaudimo

jėga.

Transportavimas (žr. pav. Z)

Prieš transportuodami elektrinį prietaisą atlikite šiuos

veiksmus:

–Slankųjį svertą 28 kiek galima pastumkite atgal ir šioje

padėtyje jį užfiksuokite (žr. „Slankiojo sverto

užfiksavimas“, 416 psl.).

–Įsitikinkite, kad transportavimo atrama 30 kiek galima

įspausta į vidų, o reguliavimo varžtas 29 judant slankiajam

svertui, nepaliesdamas gylio ribotuvo, praeina pro išėmą.

–Lenkite slankųjį svertą žemyn tol, kol transportavimo

apsaugą 31 bus galima visiškai įspausti į vidų.

–Pjovimo stalo ilginamąsias dalis 11 visiškai įstumkite į

vidų.

–Nustatykite įstrižo pjūvio vertikalioje plokštumoje 0°

kampą ir užveržkite fiksuojamąją rankenėlę 17.

–Pjovimo stalą 38 sukite į kairę iki atramos ir užveržkite

fiksuojamąją rankenėlę 15.

–Maitinimo laidą suriškite kibiąja juosta 76.

–Nuimkite visą papildomą įrangą, kurios negalite tvirtai

primontuoti prie elektrinio prietaiso.

Jei yra galimybė, nenaudojamus pjūklo diskus

transportuokite uždaroje talpykloje.

–Neškite prietaisą už transportavimo rankenos 7 arba

paimkite už specialių išėmų 19, esančių pjovimo stalo

šonuose.

fElektriniam įrankiui transportuoti naudokite tik

transportavimo įtaisus ir niekada transportuoti

nenaudokite apsauginių įtaisų, slankiojo sverto 28

arba rankenos 4.

fElektrinį prietaisą visada neškite dviese, kad

išvengtumėte nugaros susižalojimų.

Priežiūra ir servisas

Priežiūra ir valymas

fPrieš atliekant bet kokius elektrinio įrankio

reguliavimo ar priežiūros darbus reikia ištraukti

kištuką iš elektros tinklo lizdo.

Jeigu elektrinis įrankis, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų,

jo remontas turi būti atliekamas įgaliotame Bosch elektrinių

įrankių klientų aptarnavimo skyriuje.

Ieškant informacijos ir užsakant atsargines dalis būtina

nurodyti dešimtženklį gaminio užsakymo numerį.

Valymas

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad

elektrinis įrankis ir ventiliacinės angos būtų švarūs.

Slankusis apsauginis gaubtas turi laisvai judėti ir savaime

užsidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias

dalis reguliariai valykite.

–Po kiekvienos darbinės operacijos dulkes ir pjuvenas

išpūskite suspaustu oru arba išvalykite teptuku.

–Reguliariai valykite slydimo ratuką 23 ir slankųjį svertą 28.

OBJ_BUCH-1360-001.book Page 423 Tuesday, March 22, 2011 12:01 PM

424 | Lietuviškai

1 609 929 W31 | (22.3.11) Bosch Power Tools

Papildoma įranga

Greitojo prispaudimo veržtuvas . . . . . . . . . . 1 609 B02 125

Įstatomosios plokštelės . . . . . . . . . . . . . . . . . 1 609 B02 375

Dulkių surinkimo maišelis . . . . . . . . . . . . . . . 1 609 B02 595

Distancinė atrama MSF 110 . . . . . . . . . . . . . 2 610 015 461

Nusiurbimo adapteris . . . . . . . . . . . . . . . . . . 2 607 001 977

Darbo stalas GTA 2500 W . . . . . . . . . . . . . . . 0 601 B12 100

Darbo stalas GTA 3800 . . . . . . . . . . . . . . . . . 0 601 B24 000

Siurblys medienos dulkėms

siurbti GAS 50 M . . . . . . . . . . . . . . . . . . . . . . 0 601 988 103

ProžektoriusMSLED 170

ES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 000

CH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 030

JK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 601 M25 070

Pjūklo diskai medienai ir plokštėms, paneliams ir

lentjuostėms

Pjūklo diskas 305 x 30 mm,

Dantų skaičius: 60 . . . . . . . . . . . . . . . . . . . . . 2 608 641 768

Pjūklo diskai plastikui ir spalvotiesiems metalams

Pjūklo diskas 305 x 30 mm,

Dantų skaičius: 96 . . . . . . . . . . . . . . . . . . . . . 2 608 642 099

Pjūklo diskas 305 x 30 mm,

Dantų skaičius: 96 . . . . . . . . . . . . . . . . . . . . . 2 608 640 453

Pjūklo diskai visų rūšių grindų laminatams

Pjūklo diskas 305 x 30 mm,

Dantų skaičius: 96 . . . . . . . . . . . . . . . . . . . . . 2 608 642 137

Klientų aptarnavimo skyrius ir klientų

konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,

susijusius su jūsų gaminio remontu, technine priežiūra bei

atsarginėmis dalimis. Detalius brėžinius ir informaciją apie

atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums

patars gaminių ir papildomos įrangos pirkimo, naudojimo bei

nustatymo klausimais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti

iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo

būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB dėl

elektros ir elektroninės įrangos atliekų ir

šios direktyvos perkėlimo į nacionalinę

teisę aktus, naudoti nebetinkami elektriniai

įrankiai turi būti surenkami atskirai ir

perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

OBJ_BUCH-1360-001.book Page 424 Tuesday, March 22, 2011 12:01 PM

ﻲﺑﺮﻋ |

425

Bosch Power Tools 1 609 929 W31 | (23.3.2011)

ﻮﻌﻟ ﻮﻟﻷ ﺔﻴﺤﻴﻔﺼﻟ ﻮﳌ ﺐﺸﺨﻠﻟ ﺎﺸﻨﳌ ﺎﺼﻧ

،ﻢﻣ 305 x 30 ﺎﺸﻨﻣ ﻞﺼﻧ

2 608 641 768 ................................................. 60 ﺳﻦ

ﺪﻳﺪﳊ ﺪﻋ ﺎﻌﳌ ﻦﺋﺪﻠﻟ ﺎﺸﻨﳌ ﺎﺼﻧ

،ﻢﻣ 305 x 30 ﺎﺸﻨﻣ ﻞﺼﻧ

2 608 642 099 ................................................. 96 ﺳﻦ

،ﻢﻣ 305 x 30 ﺎﺸﻨﻣ ﻞﺼﻧ

2 608 640 453 ................................................. 96 ﺳﻦ

ﺔﻴﻨﺋﺪﻠﻟ ﺔﻴﻛﻼﺒﻟ ﺎﻴﺿ ﻮﻧﻷ ﺎﺸﻨﳌ ﺎﺼﻧ

،ﻢﻣ 305 x 30 ﺎﺸﻨﻣ ﻞﺼﻧ

2 608 642 137 ................................................. 96 ﺳﻦ

ﻦﺋﺎﺑﺰﻟ ﻮﺸﻣ ﺔﻣﺪﺧ

ﺞﺘﻨﳌ ﺔﻧﺎﻴﺻ ﺢﻴﻠﺼﺗ ﺪﺼﺑ ﺔﺣﺮﻄﳌ ﺔﻠﺌﺳﻷ ﻠﻋ ﻦﺋﺎﺑﺰﻟ ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﺐﻴ

ﻊﻄﻗ ﻦﻋ ﺎﻣﻮﻠﻌﳌ ﺪﻤﳌ ﻮﺳﺮﻟ ﺪﺠﺘﺳ .ﺎﻴﻐﻟ ﻊﻄﻗ ﺺ ﺑ ﺎﻀﻳ

:ﻊﻗﻮﻤﺑ ﺎﻴﻐﻟ

www.bosch-pt.com

ﺔﺣﺮﻄﳌ ﺔﻠﺌﺳﻷ ﻠﻋ ﺔﺑﺎﺟﻹﺎﺑ ﻮﺑ ﻦﺋﺎﺑ ﺎﺸﺘﺳ ﻖﻳﺮﻓ ﺪﻋﺎﺴﻴﺳ

.ﺎﻬﻌﺑﻮﺗ ﺎﺠﺘﻨﳌ ﻂﺒﺿ ،ﺪﺨﺘﺳ ، ﺪﺼﺑ

ﲔﻣﺄﺗ ﺢﻴﻠﺼﺘﻟ ﻀﻟ ﻮﻣﺄﺑ ﻖﻠﻌﺘﻳ ﺑ ﺺﺘﺨﳌ ﺮﺟﺎﺘﻟ ﻟ ﻪﺟﻮﺘﻟ ﺟﺮﻳ

.ﺎﻴﻐﻟ ﻊﻄﻗ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻦﻣ ﺺﻠﺨﺘﻟ

ﺔﺌﻴﺒﻠﻟ ﺔﻔﺼﻨﻣ ﺔﻘﻳﺮﻄﺑ ﻼﻐﻟ ﻊﺑﻮﺘﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻦﻣ ﺺﻠﺨﺘﻟ ﻲﻐﺒﻨﻳ

.ﻊﻴﻨﺼﺘﻟ ﺎﻋﻹ ﺔﻠﺑﺎﻘﻟ ﺎﻳﺎﻔﻨﻟ ﻖﻳﺮﻃ ﻦﻋ

!ﺔﻴﻟﺰﻨﳌ ﺎﻳﺎﻔﻨﻟ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺮﺗ ﻻ

:ﻂﻘﻓ ﻷ ﺎﲢﻻ ﺪﻟ

ﺪﺼﺑ 2002/96/EG ﻷ ﻪﻴﺟﻮﺘﻟ ﺐﺴﺤﻓ

ﻪﻘﻴﺒﻄﺗ ﺔﻤﻳﺪﻘﻟ ﺔﻴﻧﻜﻟﻻ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺰﻬﺟﻷ

ﺪﻌﻟ ﻞﺼﻓ ﻊ ﻲﻐﺒﻨﻳ ،ﺤﳌ ﻮﻧﺎﻘﻟ ﻦﻤﺿ

ﺺﻠﺨﺘﻟ ﻌﺘﺳﻼﻟ ﺔﳊﺎﺻ ﺪﻌﺗ  ﻲﺘﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ

ﺔﻔﺼﻨﻣ ﺔﻘﻳﺮﻄﺑ ﺎﻌﺘﺳ ﺎﻋﺈﺑ ﻮﻘﻳ ﺰﻛﺮﳌ ﺎﻬﻨﻣ

.ﺔﺌﻴﺒﻟﺎﺑ

.ﻼﻳﺪﻌﺘﻟ ﺎﺧ ﻖﺤﺑ ﻆﻔﺘﺤﻧ

426 | ﻲﺑﺮﻋ

1 609 929 W31 | (23.3.2011) Bosch Power Tools

ﺔﻴﻘﻓﻷ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺎﻳﺰﻟ ﺎﻴﻘﳌ ﺔﻳﻮﺴﺗ

.ﻞﻐﺸﻟ ﺔﻴﻌﺿﻮﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺰﻛ –

ﺬﻟ ﻖﺷﺎﻌﺘﺗ  ﺐ .0° ﺮﻔﺼﻟ 18 ﺰﺣ ﺪﺣ ﻟ 38 ﻨﻟ ﺪﻀﻨﻣ ﻞﺘﻓ –

.ﻮﺴ ﻞﻜﺸﺑ ﺰﳊﺎﺑ 16

(X1 ﻮﺼﻟ ﻊﺟ) :ﺺﺤﻔﻟ

ﻞﺼﻧ 10 ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﲔﺑ ﺰﻛ 90° ﻠﻋ ﻂﺑﺎﺿ  ﺎﻴﻘﻣ 

ﻋ –

.38 ﻨﻟ ﺪﻀﻨﻣ ﻠﻋ 40 ﺎﺸﻨﳌ

ﺎﺸﻨﳌ ﻞﺼﻧ ﻊﻣ ﻂﺑﺎﻀﻟ ﺰﻟ ﺎﻴﻘﳌ ﺎﺳ ﺢﻃﺎﺴﺘﺗ  ﺐ

.ﻮﻄﻟ ﻞﻣﺎﻛ ﻠﻋ 40

(X2 ﻮﺼﻟ ﻊﺟ) :ﻂﺒﻀﻟ

(ﻢﻣ 4) ﺪﺴﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ ﺔﻌﺑﻷ 73 ﻞﻳﺪﻌﺘﻟ ﺐﻟﻮﻟ ﻞﺣ –

ﺎﻴﻘﳌ ﺎﺳ ﺢﻃﺎﺴﺘﺗ  ﻟ 37 ﺎﻴﻘﳌ ﻊﻣ 38 ﻨﻟ ﺪﻀﻨﻣ ﺮﺑ 20

.ﻮﻄﻟ ﻞﻣﺎﻛ ﻠﻋ ﺎﺸﻨﳌ ﻞﺼﻧ ﻊﻣ ﻂﺑﺎﻀﻟ ﺰﻟ

.ﻚﻟ ﺪﻌﺑ ﺐﻟﻮﻠﻟ ﺪﺷ ﻢﻜﺣ –

ﺎﻣﻼﻋ ﻊﻣ ﺪﺣ ﺎﺴﻣ ﻂﺧ ﻠﻋ ﻂﺒﻀﻟ ﺪﻌﺑ 59 ﺔﻳﺰﻟ ﺆﻣ ﻦﻜﻳ  

ﻲﻏﺮﺑ ﻚﻔﻣ ﺔﻄﺳﻮﺑ 74 ﺐﻟﻮﻠﻟ ﻞﺣ ﺐﺟﻮﺗ ،37 ﺎﻴﻘﳌ ﻠﻋ ﺮﻔﺼﻟ

. ﺮﻔﺼﻟ ﺔﻣﻼﻋ ﺎﺴﻣ ﻠﻋ ﺔﻳﺰﻟ ﺆﻣ ﻪﻴﺟﻮﺗ ﺰﳊ ﺐﻟﺎﺼﺘﻣ

(Y ﻮﺼﻟ ﻊﺟ) 17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻖﻧ ﻮﻗ ﻂﺒﺿ

.ﺎﻘﺣﻻ 17 ﺪﺸﻟ ﺾﺒﻘﻣ ﻖﻧ ﻮﻗ ﻴﻌﺗ ﻦﻜﻤﻳ

:ﺺﺤﻔﻟ

ﺔﻳ ﻞﻜﺑ ﻻﻻ  ﻊﺿ ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻖﻧ ﻮﻗ ﺖﺒﺜﺗ  ﻲﻐﺒﻨﻳ –

.ﺖﻧﺎﻛ ﺎﻳ ﺔﻳﻮﻤﻋ ﻞﺋﺎﻣ ﺐﻄﺷ

:ﻂﺒﻀﻟ

.17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻞﺣ –

ﺲﻜﻌﺑ (ﻢﻣ ١٧) ﻲﻗﺪﻨﺼﻟ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ 75 ﻞﻳﺪﻌﺘﻟ ﺐﻟﻮﻟ ﻞﺘﻓ –

ﺔﻛﺮﺣ ﺎﲡ ﻊﻣ ﻪﻠﺘﻓ  ﻖﻧﺰﻟ ﻮﻗ ﻒﻴﻔﺨﺘﻟ ﺔﻋﺎﺴﻟ ﺎﻘﻋ  ﺮﺣ ﺎﲡ

.ﻖﻧﺰﻟ ﻮﻗ ﺎﻳﺰﻟ ﺔﻋﺎﺴﻟ ﺎﻘﻋ

 ﻋ ﺺﺤﻓ 17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﺪﺷ ﻢﻜﺣ ﺔﻳﻮﻤﻋ ﺐﻄﺷ ﺔﻳ ﻂﺒﺿ –

.ﺔﺑﻮﻏﺮﳌ ﻖﻧﺰﻟ ﻮﻗ ﻟ ﻞﺻﻮﺘﻟ ﻢﺗ

(Z ﻮﺼﻟ ﻊﺟ) ﻞﻘﻨﻟ

:ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻘﻧ ﻞﺒﻗ ﺔﻴﻟﺎﺘﻟ ﻮﻄﳋ ﻖﺒﻄﺗ  ﺐ

ﺰﻛﺮﳌ ﺬﻫ  ﻪﻨﻣ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻒﻠﳋ ﻮﺤﻧ 28 ﻻﻻ  ﻊﻓ –

.(433 ﺔﺤﻔﺼﻟ ،“ﻻﻻ  ﲔﻣﺄﺗ” ﻊﺟ)

ﺄﺑ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻞﺧﺪﻟ ﻮﺤﻧ 30 ﻖﻤﻌﻟ ﺪ ﻂﻐﺿ ﻢﺗ ﺪﻗ ﻪﻧﺄﺑ ﺪﻛﺄﺗ –

ﺔﺴﻣﻼﻣ  ﻻﻻ  ﻚﻳﺮﲢ ﺎﻨﺛ ﻮﺠﻔﻟ ﻋ ﺮﻤﻳ 29 ﻂﺒﻀﻟ ﺐﻟﻮﻟ

.ﻖﻤﻌﻟ ﺪ

ﻞﻘﻨﻟ ﺔﻴﻗ ﻂﻐﻀﺑ ﺢﻤﺴﻳ ﺬﻟ ﺪﳊ ﻟ ﻞﻔﺳﻷ ﻮﺤﻧ ﻻﻻ  ﻪ 

ﺟ –

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻞﺧﺪﻟ ﻟ 31

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻞﺧﺪﻟ ﻮﺤﻧ 11 ﻨﻟ ﺪﻀﻨﻣ ﺪﻳﺪﲤ ﻊﻓ –

.17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﺪﺷ ﻢﻜﺣ ° ﺮﻔﺻ ﺪﻘﻤﺑ ﺔﻳﻮﻤﻋ ﺐﻄﺷ ﺔﻳ ﻂﺒﺿ –

ﺖﻴﺒﺜﺘﻟ ﻌﻛ ﺪﺷ ﺎﺼﺘﻟ ﺪﺣ ﻟ ﺎﺴﻴﻟ ﻮﺤﻧ 38 ﻞﻤﻌﻟ ﺪﻀﻨﻣ ﻞﺘﻓ –

.15

.76 ﻼﻟ ﻂﻳﻟ ﺔﻄﺳﻮﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟ ﻞﺒﻛ ﻂﺑ –

.ﺎﻜﺣﺈﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﺎﻬﺘﻴﺒﺜﺗ ﻦﻜﻤﻳ ﻻ ﻲﺘﻟ ﻊﺑﻮﺘﻟ ﻊﻄﻗ ﻊﻴ ﺪﻌﺑ –

.ﻦﻜﻣ  ﻞﻘﻨﻟ ﺎﻨﺛ ﻖﻠﻐﻣ ﺎﻋ  ﺎﻌﺘﺳ ﻢﺘﻳ ﻻ ﻲﺘﻟ ﺎﺸﻨﳌ ﺎﺼﻧ ﻊﺿ

ﺾﺑﺎﻘﳌ ﻞﺒﻗ ﻦﻣ ﺎﻬﻜﺴﻣ  7 ﻞﻘﻨﻟ ﺾﺒﻘﻣ ﻞﺒﻗ ﻦﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞ –

.ﻨﻟ ﺪﻀﻨﻣ ﺐﻧﺎﺟ ﻠﻋ 19 ﺪﺨﳌ

ﺪﺑ ﺪﺨﺘﺴﺗ ﻻ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻘﻧ ﺪﻨﻋ ﻞﻘﻨﻟ ﺰﻴﻬﲡ ﻂﻘﻓ ﺪﺨﺘﺳ



.4 ﺪﻴﻟ ﺾﺒﻘﳌ  28 ﻻﻻ   ﺔﻳﺎﻗﻮﻟ ﺰﻴﻬﲡ

ﺐﻨﲡ ﻞﺟ ﻦﻣ ﺋ ﲔﻨﺛ ﲔﺼﺨﺷ ﻞﺒﻗ ﻦﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞ ﻢﺘﻳ



.ﺮﻬﻈﻟ ﺎﺑﺎﺻ

ﺔﻣﺪﳋ ﺔﻧﺎﻴﺼﻟ

ﻒﻴﻈﻨﺘﻟ ﺔﻧﺎﻴﺼﻟ

ﻠﻋ ﻞﻤﻋ  ﺮﺟ ﻞﺒﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟ ﺲﺒﻘﻣ ﻦﻣ ﺲﺑﺎﻘﻟ ﺐﺤﺳ



.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ

ﺔﻘﺋﺎﻓ ﺔﻳﺎﻨﻌﺑ ﺖﻌﻨﺻ ﺪﻗ ﺎ ﻦﻣ ﻢﻏﺮﻟﺎﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﻞﻠﺧ  ﺪﺣ ﺪﻨﻋ

ﻮﺑ ﺪﻋ ﺔﻟﺎﻛ ﺔﻣﺪﺧ ﺰﻛﺮﻣ  ﺎﻬﺣﻼﺻ ﺐﺟﻮﺗ ﺪﻳﺪﻋ ﺎﺒﺘﺧ ﺎﺘﺟ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺮﻃ ﺔﺤﺋﻻ ﺐﺴﺣ ﻌﻟ ﺐﺗﺮﳌﺎﺑ ﻒﻨﺼﻟ ﻢﻗ ﺮﻛ ﺟﺮﻳ

.ﺎﻴﻐﻟ ﻊﻄﻗ ﺎﻴﺒﻠﻃ ﺎﺳ ﺪﻨﻋ ﺎﺸﺘﺳﻻ ﺪﻨﻋ  ﻞﻜﺸﺑ

ﻒﻴﻈﻨﺘﻟ

ﺪﻴﺟ ﻞﻜﺸﺑ ﻞﻤﻌﺗ ﻲﻜﻟ ﺔﻳﻮﻬﺘﻟ ﻮﻘﺷ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺔﻓﺎﻈﻧ ﻠﻋ ﻆﻓﺎﺣ

.ﻦﻣ

ﻼﻏﻼﻟ ﻼﺑﺎﻗ ﺋ ﺔﻛﺮﳊ ﻖﻴﻠﻃ ﺢﺟﳌ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﻘﺒﻳ  ﺪ

ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﻮﺣ ﻦﺋﺎﻜﻟ ﺎﺠﳌ ﺔﻓﺎﻈﻧ ﻠﻋ ﺋ ﻚﻟ ﻞﺟﻷ ﻆﻓﺎﺣ .ﺮﻔﻤﺑ

.ﺢﺟﳌ

ﻮﻐﻀﳌ ﻮﺎﺑ ﺎﻬﺨﻔﻧ ﻼﺧ ﻦﻣ ﻞﻤﻋ ﻮﻄﺧ ﻞﻛ ﺪﻌﺑ ﺎﺸﻨﻟ ﺎﺒﻐﻟ  –

.ﺎﺷﺮﻓ ﺔﻄﺳﻮﺑ 

.ﻢﻈﺘﻨﻣ ﻞﻜﺸﺑ 28 ﻻﻻ  23 ﻻﻻ ﺮﻜﺑ ﻒﻈﻧ –

ﻊﺑﻮﺘﻟ

1 609 B02 125 ....................................ﻂﻤﻘﻟ ﺔﻌﻳ ﺔﻣﺰﻠﳌ

1 609 B02 375 ...........................................ﻢﻴﻘﻠﺗ ﺢﺋﺎﻔﺻ

1 609 B02 595 ............................................ ﺎﺒﻐﻟ ﺲﻴﻛ

2 610 016 461 ...............................MSF 110 ﺪﻋﺎﺒﳌ ﺎﺼﳌ

2 607 001 977 .......................................... ﻞﻤﻌﻟ ﺪﻀﻨﻣ

0 601 B12 100 ............................GTA 2500 W ﻞﻤﻌﻟ ﺪﻀﻨﻣ

0 601 B24 100 ...............................GTA 3800 ﻞﻤﻌﻟ ﺪﻀﻨﻣ

0 601 988 108 ............................... GAS 50 M ﻞﻤﻌﻟ ﺪﻀﻨﻣ

MSLED 170 ﻞﻤﻌﻟ ﻮﺿ

3 601 M25 000 .....................................................EU

3 601 M25 030 .................................................... CH

3 601 M25 070 .....................................................UK

ﻲﺑﺮﻋ |

427

Bosch Power Tools 1 609 929 W31 | (23.3.2011)

ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ (ﺎﺒﻳﺮﻘﺗ ﲔﺗ ﺪﺣ ) 66 ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ ﻞﺣ –

.(ﻢﻣ 2) ﺪﺴﳌ

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺐﻟﻮﻠﻟ ﻚﻔﺗ ﻻ

ﺎﻋﺎﻌﺷ ﻮﺘﻳ  ﻟ ،ﺎﺴﻴﻟ  ﲔﻤﻴﻟ ﻮﺤﻧ ﺰﻴﻠﻟ ﺐﻴﻛﺮﺗ ﺔﺤﻴﻔﺻ ﻊﻓ –

.ﻮﻄﻟ ﻞﻣﺎﻛ ﻠﻋ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻠﻋ ﻮﺳﺮﳌ ﺺﻘﻟ ﻂﺧ ﻊﻣ ﺰﻴﻠﻟ

ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ ﺪﺷ ﻢﻜﺣ ﻊﺿﻮﻟ ﺬﻫ  ﺰﻴﻠﻟ ﺐﻴﻛﺮﺗ ﺔﺤﻴﻔﺼﺑ ﻚﺴﻣ –

.66

ﻲﻋﺎﻌﺷ ﺔﻳﻮﺴﺘﺑ ﻢﻗ .ﻂﺒﻀﻟ ﺪﻌﺑ ﺮﺧ ﺮﻣ ﺺﻘﻟ ﻂﺧ ﻊﻣ ﻒﺻﻟ ﺺﺤﻓ –

.ﻚﻟ ﺮﻣﻷ ﺐﻠﻄﺗ  64 ﻞﻳﺪﻌﺘﻟ ﺐﻟﻮﻟ ﺔﻄﺳﻮﺑ ﺮﺧ ﺮﻣ ﺰﻴﻠﻟ

.27 ﺰﻴﻠﻟ ﺔﻳﺎﻗ ﺎﻄﻏ ﺖﺒﺛ –

(T4 ﻮﺼﻟ ﻊﺟ) :ﻻﻻ  ﻚﻳﺮﲢ ﺪﻨﻋ ﻲﺒﻧﺎﳉ ﺎﻔﺘﻟ ﻂﺒﺿ

ﺪﺴﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ 27 ﺰﻴﻠﻟ ﺔﻳﺎﻗ ﺎﻄﻐﺑ 65 ﲔﺒﻟﻮﻠﻟ ﻞﺣ –

.20 (ﻢﻣ 4)

 ﻲﻐﺒﻨﻳ ،ﺰﻴﻠﻟ ﺔﻳﺎﻗ ﺎﻄﻐﺑ ﻲﻣﺎﻣﻷ ﺐﻟﻮﻠﻟ ﻟ ﻞﺼﺗ ﻲﻜﻟ :ﺔﻈﺣﻼﻣ

ﺎﺘﻔﻣ ﺮﻏ ﻦﻣ ﻦﻜﻤﺘﺗ  ﻟ ﻼﻴﻠﻗ ﻞﻔﺳﻷ ﻮﺤﻧ ﻻﻻ  ﺢﺟﺆﺗ

.ﺢﺟﳌ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﻮﻘﺷ ﺪﺣ ﻋ ﺪﺴﳌ ﻂﺑﺮﻟ

ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ (ﺎﺒﻳﺮﻘﺗ ﲔﺗ ﺪﺣ ) 67 ﺖﻴﺒﺜﺘﻟ ﻲﺒﻟﻮﻟ ﻞﺣ –

.21 (ﻢﻣ 2) ﺪﺴﳌ

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺐﻟﻮﻠﻟ ﻚﻔﺗ ﻻ

 ﻮﺟ ﺪﻋ ﺪﺣ  ،ﺎﺴﻴﻟ  ﲔﻤﻴﻟ ﻮﺤﻧ ﺰﻴﻠﻟ ﻞﻜﻴﻫ ﺖﻴﺑ ﺔﺣﺈﺑ ﻢﻗ –

.ﻞﻔﺳﻷ ﻮﺤﻧ ﻻﻻ  ﻚﻳﺮﲢ ﺎﻨﺛ ﺰﻴﻠﻟ ﻲﻋﺎﻌﺸﺑ ﺎﻔﺗ

ﻲﻋﺎﻌﺷ ﺔﻳﻮﺴﺘﺑ ﻢﻗ .ﻂﺒﻀﻟ ﺪﻌﺑ ﺮﺧ ﺮﻣ ﺺﻘﻟ ﻂﺧ ﻊﻣ ﻒﺻﻟ ﺺﺤﻓ –

.ﻚﻟ ﺮﻣﻷ ﺐﻠﻄﺗ  64 ﻞﻳﺪﻌﺘﻟ ﺐﻟﻮﻟ ﺔﻄﺳﻮﺑ ﺮﺧ ﺮﻣ ﺰﻴﻠﻟ

ﺐﻟﻮﻟ ﺪﺷ ﻢﻜﺣ ﻊﺿﻮﻟ ﺬﻫ  ﺰﻴﻠﻟ ﻞﻜﻴﻫ ﺖﻴﺑ ﺎﻘﺑ ﻠﻋ ﻆﻓﺎﺣ –

.67 ﺖﻴﺒﺜﺘﻟ

.27 ﺰﻴﻠﻟ ﺔﻳﺎﻗ ﺎﻄﻏ ﺖﺒﺛ –

(ﺎﻳﻮﻤﻋ) ° ﺮﻔﺻ ﺔﻴﺟﻮﻤﻨﻟ ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﺿ

.ﻞﻘﻨﻟ ﻊﺿ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺰﻛ –

ﺬﻟ ﻖﺷﺎﻌﺘﺗ  ﺐ .0° ﺮﻔﺼﻟ 18 ﺰﺣ ﺪﺣ ﻟ 38 ﻨﻟ ﺪﻀﻨﻣ ﻞﺘﻓ –

.ﻮﺴ ﻞﻜﺸﺑ ﺰﳊﺎﺑ 16

(U1 ﻮﺼﻟ ﻊﺟ) :ﺺﺤﻔﻟ

.38 ﻨﻟ ﺪﻀﻨﻣ ﻠﻋ ﺰﻛ 90° ﻠﻋ ﻂﺑﺎﻀﻟ ﺰﻟ ﺎﻴﻘﳌ ﻂﺒﺿ –

ﻠﻋ 40 ﺎﺸﻨﳌ ﻞﺼﻧ ﻊﻣ ﻂﺑﺎﻀﻟ ﺰﻟ ﺎﻴﻘﳌ ﺎﺳ ﺢﻃﺎﺴﺘﺗ  ﺐ

.ﻮﻄﻟ ﻞﻣﺎﻛ

(U2 ﻮﺼﻟ ﻊﺟ) :ﻂﺒﻀﻟ

.17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻞﺣ –

ﻂﺑ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ (ﻞﻗﻷ ﻠﻋ ﺪﺣ ) 68 ﻞﻳﺪﻌﺘﻟ ﻲﺒﻟﻮﻟ ﻞﺣ –

.(ﻢﻣ 10) ﻲﻗﺪﻨﺻ

ﺪﺴﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ (ﺎﺒﻳﺮﻘﺗ  3) 70ﻞﻳﺪﻌﺘﻟ ﺐﻟﻮﻟ ﻞﺣ –

.20 (ﻢﻣ 4)

ﻮﺤﻧ 20 (ﻢﻣ 4) ﺪﺴﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ 69 ﻞﻳﺪﻌﺘﻟ ﺐﻟﻮﻟ ﻞﺘﻓ –

ﻞﺼﻧ ﻊﻣ ﻂﺑﺎﻀﻟ ﺰﻟ ﺎﻴﻘﳌ ﺎﺳ ﺢﻃﺎﺴﺘﺗ  ﻟ ﺎﳋ  ﻞﺧﺪﻟ

.ﻮﻄﻟ ﻞﻣﺎﻛ ﻠﻋ ﺎﺸﻨﳌ

.ﺮﺧ ﺮﻣ ﺎﻜﺣﺈﺑ 17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﺪﺷ ﺪﻋ –

68 ﻞﻳﺪﻌﺘﻟ ﺐﻟﻮﻟ ﻢﺛ 70 ﻞﻳﺪﻌﺘﻟ ﺐﻟﻮﻟ ﻻ ﻚﻟ ﺪﻌﺑ ﺪﺸﺗ  ﻲﻐﺒﻨﻳ

.ﺎﻜﺣﺈﺑ

ﻊﻣ ﻂﺒﻀﻟ ﺪﻌﺑ 24  33 ﻂﺑﺎﻀﻟ ﺰﻟ ﺎﻴﻘﳌ ﻦﻣ ﻞﻛ ﺢﻃﺎﺴﺘﻳ  

ﺖﻴﺒﺜﺗ ﺐﻟﻮﻟ ﻞﲢ  ﺐﺟﻮﺗ ، 32 ﺎﻴﻘﳌ ﻠﻋ 0° ـﻟ ﺎﻣﻼﻋ ﺎﺴﻣ ﻂﺧ

ﻮﻘﺗ  ﺰﳊ ﺔﺒﻟﺎﺼﺘﻣ ﻲﻏﺮﺑ ﻚﻔﻣ ﺔﻄﺳﻮﺑ ﲔﻄﺑﺎﻀﻟ ﲔﻳﺰﻟ ﲔﺳﺎﻴﻘﳌ

.0° ـﻟ ﺎﻣﻼﻋ ﺎﺴﻣ ﻠﻋ ﲔﻄﺑﺎﻀﻟ ﲔﻳﺰﻟ ﲔﺳﺎﻴﻘﳌ ﺔﻳﻮﺴﺘﺑ

(ﺎﻳﻮﻤﻋ ،ﺎﺴﻴﻟ) 45° ﺔﻴﺟﻮﻤﻨﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﺿ

.ﻞﻐﺸﻟ ﺔﻴﻌﺿﻮﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺰﻛ –

ﺬﻟ ﻖﺷﺎﻌﺘﺗ  ﺐ .0° ﺮﻔﺼﻟ 18 ﺰﺣ ﺪﺣ ﻟ 38 ﻨﻟ ﺪﻀﻨﻣ ﻞﺘﻓ –

.ﻮﺴ ﻞﻜﺸﺑ ﺰﳊﺎﺑ 16

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﳋ ﻮﺤﻧ 9 ﺎﺴﻴﻟ ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻳﺪﲤ ﺐﺤﺳ –

ﻮﺤﻧ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﺢﺟ 17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻞﺣ –

.ﺎﺼﺘﻟ ﺪﺣ ﻟ (45°) ﺎﺴﻴﻟ

(V1 ﻮﺼﻟ ﻊﺟ) :ﺺﺤﻔﻟ

.38 ﻨﻟ ﺪﻀﻨﻣ ﻠﻋ ﺰﻛ 45° ﻠﻋ ﻂﺑﺎﻀﻟ ﺰﻟ ﺎﻴﻘﳌ ﻂﺒﺿ –

ﻠﻋ 40 ﺎﺸﻨﳌ ﻞﺼﻧ ﻊﻣ ﻂﺑﺎﻀﻟ ﺰﻟ ﺎﻴﻘﳌ ﺎﺳ ﺢﻃﺎﺴﺘﺗ  ﺐ

.ﻮﻄﻟ ﻞﻣﺎﻛ

(V2 ﻮﺼﻟ ﻊﺟ) :ﻂﺒﻀﻟ

ﻮﺤﻧ (ﻢﻣ 8) ﻚﻔﻟ ﻮﺘﻔﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ 71 ﻞﻳﺪﻌﺘﻟ ﺐﻟﻮﻟ ﻞﺘﻓ –

ﻞﺼﻧ ﻊﻣ ﻂﺑﺎﻀﻟ ﺰﻟ ﺎﻴﻘﳌ ﺎﺳ ﺢﻃﺎﺴﺘﺗ  ﻟ ﺎﳋ  ﻞﺧﺪﻟ

.ﻮﻄﻟ ﻞﻣﺎﻛ ﻠﻋ ﺎﺸﻨﳌ

.ﺮﺧ ﺮﻣ ﺎﻜﺣﺈﺑ 17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﺪﺷ ﺪﻋ –

ﻊﻣ ﺪﺣ ﺎﺴﻣ ﻂﺧ ﻠﻋ ﻂﺒﻀﻟ ﺪﻌﺑ 24  33 ﺔﻳﺰﻟ ﺆﻣ ﻦﻜﻳ  

0° ﺮﻔﺼﻟ ﻂﺒﺿ ﺺﺤﻓ ﻻ ﺐﺟﻮﺗ ،32 ﺎﻴﻘﳌ ﻠﻋ 45° ـﻟ ﺎﻣﻼﻋ

ﺔﻴﻠﻤﻋ ﻚﻟ ﺪﻌﺑ ﺮﻛ .ﺮﺧ ﺮﻣ ﺔﻳﺰﻟ ﺆﳌ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳﺰﻟ

.45° ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﺿ

(ﺎﻳﻮﻤﻋ ،ﲔﻤﻴﻟ) 45° ﺔﻴﺟﻮﻤﻨﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﺿ

.ﻞﻐﺸﻟ ﺔﻴﻌﺿﻮﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺰﻛ –

ﺬﻟ ﻖﺷﺎﻌﺘﺗ  ﺐ .° ﺮﻔﺼﻟ 18 ﺰﺣ ﺪﺣ ﻟ 38 ﻨﻟ ﺪﻀﻨﻣ ﻞﺘﻓ –

.ﻮﺴ ﻞﻜﺸﺑ ﺰﳊﺎﺑ 16

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﳋ ﻮﺤﻧ 9 ﻲﻨﻴﻤﻴﻟ ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻳﺪﲤ ﺐﺤﺳ –

.17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻞﺣ –

ﻮﺤﻧ 0° ـﻟ ﺰﻛﺮﻣ ﻦﻋ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﺐﻠﻗ –

ﺮﻋ ﻢﺘﻳ   39 ﺮﻳﺪﺘﻟ ﻌﻛ ﻞﺘﻓ ﻼﻴﻠﻗ ﺎﺴﻴﻟ

ﺔﻴﻨﻴﻤﻴﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﺎ

ﺪﺣ ﻟ (45°) ﲔﻤﻴﻟ ﻮﺤﻧ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﺢﺟ –

.ﺎﺼﺘﻟ

(W1 ﻮﺼﻟ ﻊﺟ) :ﺺﺤﻔﻟ

.38 ﻨﻟ ﺪﻀﻨﻣ ﻠﻋ ﻪﺒﺼﻧ 135° ﻠﻋ ﻂﺑﺎﻀﻟ ﺰﻟ ﺎﻴﻘﳌ ﻂﺒﺿ –

ﻠﻋ 40 ﺎﺸﻨﳌ ﻞﺼﻧ ﻊﻣ ﻂﺑﺎﻀﻟ ﺰﻟ ﺎﻴﻘﳌ ﺎﺳ ﺢﻃﺎﺴﺘﺗ  ﺐ –

.ﻮﻄﻟ ﻞﻣﺎﻛ

(W2 ﻮﺼﻟ ﻊﺟ) :ﻂﺒﻀﻟ

ﻮﺤﻧ (ﻢﻣ 8) ﻚﻔﻟ ﻮﺘﻔﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ 72 ﻞﻳﺪﻌﺘﻟ ﺐﻟﻮﻟ ﻞﺘﻓ –

ﻞﺼﻧ ﻊﻣ ﻂﺑﺎﻀﻟ ﺰﻟ ﺎﻴﻘﳌ ﺎﺳ ﺢﻃﺎﺴﺘﺗ  ﻟ ﺎﳋ  ﻞﺧﺪﻟ

.ﻮﻄﻟ ﻞﻣﺎﻛ ﻠﻋ ﺎﺸﻨﳌ

.ﺮﺧ ﺮﻣ ﺎﻜﺣﺈﺑ 17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﺪﺷ ﺪﻋ –

ﻊﻣ ﺪﺣ ﺎﺴﻣ ﻂﺧ ﻠﻋ ﻂﺒﻀﻟ ﺪﻌﺑ 24  33 ﺔﻳﺰﻟ ﺆﻣ ﻦﻜﻳ  

0° ﺮﻔﺼﻟ ﻂﺒﺿ ﺺﺤﻓ ﻻ ﺐﺟﻮﺗ ،32 ﺎﻴﻘﳌ ﻠﻋ 45° ـﻟ ﺎﻣﻼﻋ

ﺔﻴﻠﻤﻋ ﻚﻟ ﺪﻌﺑ ﺮﻛ .ﺮﺧ ﺮﻣ ﺔﻳﺰﻟ ﺆﳌ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳﺰﻟ

.45° ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﺿ

428 | ﻲﺑﺮﻋ

1 609 929 W31 | (23.3.2011) Bosch Power Tools

ﺎﺳﻷ ﻂﺒﻀﻟ ﻂﺒﺿ ﺺﺤﻓ

ﻌﺘﺳﻻ ﺪﻌﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﺎﺳﻷ ﻂﺒﻀﻟ ﺺﺤﻓ ﻢﺘﻳ  ﻲﻐﺒﻨﻳ

ﺔﺟﺎﺤﺑ ﻚﻧ .ﺺﻘﻟ ﺔﻗ ﻠﻋ ﺔﻈﻓﺎﺤﻤﻠﻟ ﻟ ﺪﻨﻋ ﺎﻬﻄﺒﺿ ﺎﻋ ﺪﻳﺪﺸﻟ

.ﻚﻟ ﺬﻴﻔﻨﺘﻟ ﺔﻘﻓﻮﳌ ﺔﺻﺎﳋ ﻂﺒﻀﻟ ﺪﻌﻟ ﳋ ﻟ

.ﻪﺑ ﻮﺛﻮﻣ ﻊﻳ ﻞﻜﺸﺑ ﻞﻤﻌﻟ ﺬﻫ ﻮﺑ ﺔﻟﺎﻛ ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﺬﻔﻨﻳ

ﺰﻴﻠﻟ ﻴﻌﺗ

ﻲﺋﺎﺑﺮﻬﻜﻟ ﺎﻴﺘﻟﺎﺑ ﺪﻣﻻﺎﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﺻ ﻢﺘﻳ  ﻲﻐﺒﻨﻳ :ﺔﻈﺣﻼﻣ

.ﺰﻴﻠﻟ ﺔﻔﻴﻇ ﺔﺑﺮﺠﺘﻟ

 ﻚﻳﺮﲢ ﺪﻨﻋ) ﺰﻴﻠﻟ ﻴﻌﺗ ﺎﻨﺛ ﺪﺑ ﺎﻔﻃﻹ ﻞﻴﻐﺸﺘﻟ ﺎﺘﻔﻣ ﺮﻳﺪﺗ ﻻ



ﺆﻳ ﺪﻗ ﻮﺼﻘﻣ ﻏ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻴﻐﺸﺗ  .(ﻼﺜﻣ ﻻﻻ

.ﻄﳋ ﺎﺑﺎﺻﻹ ﻟ

.ﻞﻐﺸﻟ ﺔﻴﻌﺿﻮﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺰﻛ –

ﺬﻟ ﻖﺷﺎﻌﺘﺗ  ﺐ .° ﺮﻔﺼﻟ 18 ﺰﺣ ﺪﺣ ﻟ 38 ﻨﻟ ﺪﻀﻨﻣ ﻞﺘﻓ –

.ﻮﺴ ﻞﻜﺸﺑ ﺰﳊﺎﺑ 16

.61 ﺎﺘﻔﳌ ﺔﻄﺳﻮﺑ ﺰﻴﻠﻟ ﻲﻋﺎﻌﺷ ﻞﻐﺷ –

(T1 ﻮﺼﻟ ﻊﺟ) :ﺺﺤﻔﻟ

.ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻠﻋ ﻢﻴﻘﺘﺴﻣ ﻊﻄﻗ ﻂﺧ ﻢﺳ –

ﻮﺤﻧ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﻪﺟ 5 ﺖﻴﺒﺜﺘﻟ  ﻠﻋ ﻂﻐﺿ –

.ﺪ ﻞﻔﺳﻷ

.ﻊﻄﻘﻟ ﻂﺧ ﺎﺴﻣ ﻊﻣ ﺎﺸﻨﳌ ﻞﺼﻧ ﺎﻨﺳ ﻖﻓﻮﺘﺗ ﺚﻴﺤﺑ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺰﻛ –

ﻠﻋﻷ ﻟ ﻻﻻ  ﻪﺟ ﺎﻜﺣﺈﺑ ﻊﺿﻮﻟ ﺬ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻚﺴﻣ –

.ﺊﻄﺒﺑ

.ﺎﻜﺣﺈﺑ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺪﺷ –

.61 ﺎﺘﻔﳌ ﺔﻄﺳﻮﺑ ﺰﻴﻠﻟ ﻲﻋﺎﻌﺷ ﻞﻐﺷ –

ﻠﻋ ﻮﺳﺮﳌ ﺺﻘﻟ ﻂﺧ ﻦﻋ ﺪﻌﺒﻟ ﺲﻔﻧ ﻠﻋ ﺰﻴﻠﻟ ﺎﻋﺎﻌﺷ ﻮﻜﻳ  ﻲﻐﺒﻨﻳ

 ﻪﻴﺟﻮﺗ ﻢﺘﻳ ﺎﻣﺪﻨﻋ ﺘﺣ ،ﺎﻨﻴﻤﻳ ﺎﺴﻳ ﻮﻄﻟ ﻞﻣﺎﻛ ﻠﻋ ﻞﻐﺸﻟ ﺔﻌﻄﻗ

.ﻞﻔﺳﻷ ﻮﺤﻧ ﻻﻻ

(T2 ﻮﺼﻟ ﻊﺟ) :ﻒﺻﻟ ﻂﺒﺿ

21 (ﻢﻣ 2) ﺪﺴﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ ﺔﺑﻮﻠﻄﳌ 64 ﻞﻳﺪﻌﺘﻟ ﺐﻟﻮﻟ ﻞﺘﻓ –

ﻠﻋ ﻮﺳﺮﳌ ﺺﻘﻟ ﻂﺧ ﻦﻋ ﺪﻌﺒﻟ ﺲﻔﻧ ﻠﻋ ﺰﻴﻠﻟ ﺎﻌﺷ ﺢﺒﺼﻳ  ﻟ

.ﻮﻄﻟ ﻞﻣﺎﻛ ﻠﻋ ﻞﻐﺸﻟ ﺔﻌﻄﻗ

ﻦﻣ ﺰﻴﻠﻟ ﺎﻌﺷ ﺮﲢ ﺔﻋﺎﺴﻟ ﺎﻘﻋ ﺔﻛﺮﺣ ﺎﲡ ﺲﻜﻌﺑ ﺪﺣ  

ﺮﲢ ﺔﻋﺎﺴﻟ ﺎﻘﻋ ﺔﻛﺮﺣ ﺎﲡ ﻊﻣ ﺪﺣ  ﺎﻣ ،ﲔﻤﻴﻟ ﻮﺤﻧ ﺎﺴﻴﻟ

.ﺎﺴﻴﻟ ﻮﺤﻧ ﲔﻤﻴﻟ ﻦﻣ ﺰﻴﻠﻟ ﺎﻌﺷ

(T3 ﻮﺼﻟ ﻊﺟ) :ﻮﺘﻟ ﻂﺒﺿ

ﺪﺴﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ 27 ﺰﻴﻠﻟ ﺔﻳﺎﻗ ﺎﻄﻐﺑ 65 ﲔﺒﻟﻮﻠﻟ ﻞﺣ –

.20 (ﻢﻣ 4)

 ﻲﻐﺒﻨﻳ ،ﺰﻴﻠﻟ ﺔﻳﺎﻗ ﺎﻄﻐﺑ ﻲﻣﺎﻣﻷ ﺐﻟﻮﻠﻟ ﻟ ﻞﺼﺗ ﻲﻜﻟ :ﺔﻈﺣﻼﻣ

ﺎﺘﻔﻣ ﺮﻏ ﻦﻣ ﻦﻜﻤﺘﺗ  ﻟ ﻼﻴﻠﻗ ﻞﻔﺳﻷ ﻮﺤﻧ ﻻﻻ  ﺢﺟﺆﺗ

.ﺢﺟﳌ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﻮﻘﺷ ﺪﺣ ﻋ ﺪﺴﳌ ﻂﺑﺮﻟ

(ﺪﺤﺘﳌ ﺎﻳﻻﻮﻟ ﻮﻤﻧ ﺐﺴﺣ) ﺔﻴﻔﻘﺴﻟ ﺔﻤﺴﺠﳌ ﻼﺿﻷ

52°

38°

ﻠﻋ ﺔﻴﻘﻓﻷ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﻀﺗ  ﺐﺟﻮﺗ ،ﻞﻤﻌﻟ ﺪﻀﻨﻣ ﻠﻋ ﺔﺤﻄﺴﻣ ﻲﻫ ﺔﻴﻔﻘﺴﻟ ﺔﻤﺴﺠﳌ ﻼﺿﻷ ﺞﻟﺎﻌﺗ   

 ﺎﺴﻴﻟ ﻮﺤﻧ ﻻﻻ  ﺔﺤﺟ) 33,9° ﻠﻋ ﺔﻳﻮﻤﻌﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ (ﲔﻤﻴﻟ  ﺎﺴﻴﻟ ﻮﺤﻧ ﻨﻟ ﺪﻀﻨﻣ ﺮﻳﺪﺗ) 31,6°

.ﺔﻴﻔﻘﺴﻟ ﺔﻤﺴﺠﳌ ﻼﺿﻷ ﺔﳉﺎﻌﳌ ﺎﻈﺣﻼﳌ ﻠﻋ ﺔﻴﻟﺎﺘﻟ ﺔﻤﺋﺎﻘﻟ ﻮﺘﲢ.(ﲔﻤﻴﻟ

ﺪﻀﻨﻣ ﻠﻋ ﺔﺤﻄﺴﻣ

ﻨﻟ 52°

ﺔﻜﺳ ﻮﺤﻧ ﻮﻨﺴﻣ

ﺔﻣﺎﺼﳌ ﻂﺒﻀﻟ

ﻲﻨﻴﻤﻴﻟ ﺐﻧﺎﳉ ﺎﺴﻴﻟ ﺐﻧﺎﳉ ﻲﻨﻴﻤﻴﻟ ﺐﻧﺎﳉ ﺎﺴﻴﻟ ﺐﻧﺎﳉ  ﻊﻠﺿ

ﺔﻴﻔﻘﺳ ﺔﻤﺴ ﻼﺿ

ﺎﺴﻴﻟ 31,6° ﲔﻤﻴﻟ 31,6° ﺎﺴﻳ 45° ﲔﻤﻳ 45° ﺔﻴﻘﻓ ﺐﻄﺷ ﺔﻳ ﺔﻴﻠﺧ ﺔﻓﺎﺣ

ﲔﻤﻳ 33,9° ﺎﺴﻳ 33,9° 0° 0° ﺔﻳﻮﻤﻋ ﺐﻄﺷ ﺔﻳ

ﺔﻜﺳ ﺪﻨﻋ ﺔﻳﻮﻠﻌﻟ ﺔﻓﺎﳊ

ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻨﻋ ﺔﻳﻮﻠﻌﻟ ﺔﻓﺎﳊ

ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻨﻋ ﺔﻴﻠﻔﺴﻟ ﺔﻓﺎﳊ

ﺔﻣﺎﺼﳌ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺔﻴﻌﺿ

ﻊﻄﻘﻟ ﻂﺧ ﲔﻤﻳ ﻠﻋ ... ﻂﺧ ﺎﺴﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻂﺧ ﺎﺴﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻂﺧ ﲔﻤﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻞﻐﺸﻟ ﺔﻌﻄﻗ 

...ﻮﺟﻮﻣ ﺰﻫﺎﳉ

ﲔﻤﻴﻟ 31,6° ﺎﺴﻴﻟ 31,6° ﲔﻤﻳ 45° ﺎﺴﻴﻟ 45° ﺔﻴﻘﻓ ﺐﻄﺷ ﺔﻳ ﺔﻴﺟﺎﳋ ﺔﻓﺎﳊ

ﺎﺴﻳ 33,9 ﲔﻤﻳ 33,9 0° 0° ﺔﻳﻮﻤﻋ ﺐﻄﺷ ﺔﻳ

ﺔﻜﺳ ﺪﻨﻋ ﺔﻳﻮﻠﻌﻟ ﺔﻓﺎﳊ

ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻨﻋ ﺔﻳﻮﻠﻌﻟ ﺔﻓﺎﳊ

ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻨﻋ ﺔﻴﻠﻔﺴﻟ ﺔﻓﺎﳊ

ﺔﻣﺎﺼﳌ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺔﻴﻌﺿ

ﻂﺧ ﲔﻤﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻂﺧ ﺎﺴﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻂﺧ ﲔﻤﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻞﻐﺸﻟ ﺔﻌﻄﻗ 

...ﻮﺟﻮﻣ ﺰﻫﺎﳉ

ﻲﺑﺮﻋ |

429

Bosch Power Tools 1 609 929 W31 | (23.3.2011)

ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻧ 10 ﺎﺼﺘﻟ ﺔﻜﺳ ﺎﲡﺎﺑ ﻵ ﻻﻻ  ﻂﻐﺿ –

.ﻢﻈﺘﻨﻣ ﻲﻣﺎﻣ ﻊﻓﺪﺑ

.ﺎﻣﺎﲤ ﺔﻛﺮﳊ ﻦﻋ ﺎﺸﻨﳌ ﻞﺼﻧ ﻒﻗﻮﺘﻳ  ﻟ ﺮﻈﺘﻧ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺊﻔﻃ –

.ﺊﻄﺒﺑ ﻠﻋﻷ ﻮﺤﻧ ﻻﻻ  ﻪﺟ –

ﻮﻄﻟ ﺔﻳﺎﺴﺘﳌ ﻞﻐﺸﻟ ﻊﻄﻗ ﻧ

(R ﻮﺼﻟ ﻊﺟ)

ﻮﻄﻟ ﺔﻳﺎﺴﺘﳌ ﻞﻐﺸﻟ ﻊﻄﻗ ﻨﻟ 36 ﻮﻄﻟ ﺎﺼﳌ ﺪﺨﺘﺴﺗ  ﻚﻨﻜﻤﻳ

.ﺔﻟﻮﻬﺴﺑ

.11 ﻨﻟ ﺪﻀﻨﻣ ﺪﻳﺪﲤ ﻲﺒﻧﺎﺟ ﻠﻋ ﻮﻄﻟ ﺎﺼﳌ ﺐﻴﻛﺮﺗ ﻦﻜﻤﻳ

.63 ﻖﻧﺰﻟ ﺐﻟﻮﻟ ﻮﻓ 36 ﻮﻄﻟ ﺎﺼﳌ ﺐﻠﻗ 35 ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ ﻞﺣ –

.35 ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ ﺪﺷ ﻢﻜﺣ –

ﺪﻀﻨﻣ ﺪﻳﺪﲤ” ﻊﺟ) ﻮﻏﺮﳌ ﻮﻄﻟ ﻠﻋ 11 ﻨﻟ ﺪﻀﻨﻣ ﺪﻳﺪﲤ ﻂﺒﺿ –

.(432 ﺔﺤﻔﺼﻟ ،“ﻨﻟ

(S ﻮﺼﻟ ﻊﺟ) (ﺰﳊ ﻧ) ﻖﻤﻌﻟ ﺪ ﻂﺒﺿ

    ﺰﺣ ﻨﺗ    ،ﻖﻤﻌﻟ ﺪ ﻞﻳﺪﻌﺗ ﻢﺘﻳ  ﺐ

.(Bosch MSF 110 ﻮﺑ :ﻼﺜﻣ) ﺪﻋﺎﺒﳌ ﺎﺼﳌ ﺪﺨﺘﺴﺗ

.ﺎﳋ ﻮﺤﻧ 30 ﻖﻤﻌﻟ ﺪ ﺢﺟ –

.ﻮﻏﺮﳌ ﻊﺿﻮﻟ ﻟ ﻻﻻ  ﺢﺟ 5 ﺖﻴﺒﺜﺘﻟ  ﻠﻋ ﻂﻐﺿ –

.30 ﻖﻤﻌﻟ ﺪ ﺐﻟﻮﻠﻟ ﺔﻳﺎ ﺲﻣﻼﺗ  ﻟ 29 ﻂﺒﻀﻟ ﺐﻟﻮﻟ ﻞﺘﻓ –

.ﺊﻄﺒﺑ ﻠﻋﻷ ﻮﺤﻧ ﻻﻻ  ﻪﺟ –

ﺔﺻﺎﳋ ﻞﻐﺸﻟ ﻊﻄﻗ

ﺎﺧ ﻞﻜﺸﺑ ﻻﺰﻧﻻ ﺪﺿ ﺪﳌ  ﺔﻴﻨﺤﻨﳌ ﻞﻐﺸﻟ ﻊﻄﻗ ﲔﻣﺄﺗ ﻢﺘﻳ  ﺐ

ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﲔﺑ ﺺﻘﻟ ﻂﺧ ﺪﻨﻋ ﻖﺷ  ﻞﻜﺸﺘﻳ  ﻮ ﻻ .ﻨﻟ ﺪﻨﻋ

.ﻨﻟ ﺪﻀﻨﻣ ﺔﻣﺎﺼﳌ ﺔﻜﺳ

.ﻟ ﺪﻨﻋ ﺔﺻﺎﺧ ﻞﻣﻮﺣ ﻊﻴﻨﺼﺗ ﻢﺘﻳ  ﺐ

(ﺔﻴﻔﻘﺳ  ﺔﻴﺿ ﻼﺿ) ﺔﻤﺴﺠﳌ ﻼﺿﻷ ﺔﳉﺎﻌﻣ

:ﲔﺘﻔﻠﺘ ﲔﺘﻘﻳﺮﻄﺑ ﺔﻤﺴﺠﳌ ﻼﺿﻷ ﺞﻟﺎﻌﺗ  ﻚﻨﻜﻤﻳ

،ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﻮﺤﻧ ﺎﻫﺪﻨﺴﺑ –

.ﻨﻟ ﺪﻀﻨﻣ ﻠﻋ ﺔﺤﻄﺴﻣ –

.ﺔﻤﺴﺠﳌ ﻼﺿﻷ ﺮﻋ ﺐﺴﺣ ﺐﺤﺴﻟ ﺔﻛﺮﺣ ﻼﺑ  ﻊﻣ ﺺﻘﻟﺎﺑ ﻮﻘﺗ  ﻚﻨﻜﻤﻳ ﻛ

.ﻻ ﺎﻳﺎﻔﻨﻟ ﻦﻣ ﺐﺸﺧ ﺔﻌﻄﻗ ﻠﻋ ﺋ ﺎﻬﻄﺒﺿ ﻢﺗ ﻲﺘﻟ ﺐﻄﺸﻟ ﺔﻳ ﺮﲡ

ﺔﻴﺿ ﻼﺿ

.ﺔﻴﺿﻷ ﻼﺿﻷ ﺔﳉﺎﻌﻣ ﺪﺼﺑ ﺎﻈﺣﻼﻣ ﻦﻤﻀﺘﻳ ﺎﺘﻟ ﺪﳉ 

ﺪﻀﻨﻣ ﻠﻋ ﺔﺤﻄﺴﻣ

ﻨﻟ ﺔﻜﺳ ﻮﺤﻧ ﻮﻨﺴﻣ

ﺔﻣﺎﺼﳌ ﻂﺒﻀﻟ

ﻲﻨﻴﻤﻴﻟ ﺐﻧﺎﳉ ﺎﺴﻴﻟ ﺐﻧﺎﳉ ﻲﻨﻴﻤﻴﻟ ﺐﻧﺎﳉ ﺎﺴﻴﻟ ﺐﻧﺎﳉ  ﻊﻠﺿ

0° 0° ﲔﻤﻳ 45° ﺎﺴﻳ 45° ﺔﻴﻘﻓ ﺐﻄﺷ ﺔﻳ ﺔﻴﻠﺧ ﺔﻓﺎﺣ

ﲔﻤﻳ 45° ﺎﺴﻳ 45°0°0°

ﺔﻳﻮﻤﻋ ﺐﻄﺷ ﺔﻳ

ﺔﻜﺳ ﺪﻨﻋ ﺔﻳﻮﻠﻌﻟ ﺔﻓﺎﳊ

ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻨﻋ ﺔﻳﻮﻠﻌﻟ ﺔﻓﺎﳊ

ﺔﻣﺎﺼﳌ ﻠﻋ ﺔﻴﻠﻔﺴﻟ ﺔﻓﺎﳊ

ﻨﻟ ﺪﻀﻨﻣ ﻠﻋ ﺔﻴﻠﻔﺴﻟ ﺔﻓﺎﳊ

ﻨﻟ ﺪﻀﻨﻣ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺔﻴﻌﺿ

ﻂﺧ ﲔﻤﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻂﺧ ﺎﺴﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻂﺧ ﲔﻤﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻂﺧ ﺎﺴﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻞﻐﺸﻟ ﺔﻌﻄﻗ 

...ﻮﺟﻮﻣ ﺰﻫﺎﳉ

0° 0° ﺎﺴﻳ 45° ﲔﻤﻳ 45° ﺔﻴﻘﻓ ﺐﻄﺷ ﺔﻳ ﺔﻴﺟﺎﳋ ﺔﻓﺎﳊ

ﺎﺴﻳ 45° ﲔﻤﻳ 45°0°0°

ﺔﻳﻮﻤﻋ ﺐﻄﺷ ﺔﻳ

ﺔﻜﺳ ﺪﻨﻋ ﺔﻳﻮﻠﻌﻟ ﺔﻓﺎﳊ

ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻨﻋ ﺔﻳﻮﻠﻌﻟ ﺔﻓﺎﳊ

ﺔﻣﺎﺼﳌ ﻠﻋ ﺔﻴﻠﻔﺴﻟ ﺔﻓﺎﳊ

ﻨﻟ ﺪﻀﻨﻣ ﻠﻋ ﺔﻴﻠﻔﺴﻟ ﺔﻓﺎﳊ

ﻨﻟ ﺪﻀﻨﻣ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺔﻴﻌﺿ

ﻂﺧ ﲔﻤﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻂﺧ ﺎﺴﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻂﺧ ﲔﻤﻳ ﻠﻋ ...

ﻊﻄﻘﻟ ﻞﻐﺸﻟ ﺔﻌﻄﻗ 

...ﻮﺟﻮﻣ ﺰﻫﺎﳉ

430 | ﻲﺑﺮﻋ

1 609 929 W31 | (23.3.2011) Bosch Power Tools

(O ﻮﺼﻟ ﻊﺟﺮﺗ) ﻢﻴﻘﻠﺘﻟ ﺢﺋﺎﻔﺻ ﺪﺒﺘﺳ

ﻔﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﺨﺘﺳ ﺪﻌﺑ ﺮﻤﳊ 13 ﻢﻴﻘﻠﺘﻟ ﺢﺋﺎﻔﺻ ﻚﻠﻬﺘﺴﺗ ﺪﻗ

.ﺔﻠﻳﻮﻃ

.ﺔﻔﻟﺎﺘﻟ ﻢﻴﻘﻠﺘﻟ ﺢﺋﺎﻔﺻ ﺪﺒﺘﺳ

.ﻞﻐﺸﻟ ﺔﻴﻌﺿﻮﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺰﻛ –

ﺢﺋﺎﻔﺻ ﺰﻧ 20 (ﻢﻣ 4) ﺪﺴﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ 62 ﺐﻟﻮﻠﻟ ﻚﻓ –

.ﺔﻤﻳﺪﻘﻟ ﻢﻴﻘﻠﺘﻟ

.ﺪﻳﺪﳉ ﻨﻤﻴﻟ ﻢﻴﻘﻠﺘﻟ ﺔﺤﻴﻔﺻ ﻢﻘﻟ –

ﺪﻗ ﲔﻤﻴﻟ ﺼﻗ ﻠﻋ 62 ﺐﻟﻮﻠﻟ ﺔﻄﺳﻮﺑ ﻢﻴﻘﻠﺘﻟ ﺔﺤﻴﻔﺻ ﻂﺑ –

ﻞﻣﺎﻛ ﻠﻋ ﻢﻴﻘﻠﺘﻟ ﺔﺤﻴﻔﺻ ﻊﻣ ﺎﺸﻨﳌ ﻞﺼﻧ ﺲﻣﻼﺘﻳ ﻻ ﺚﻴﺤﺑ ،ﺎﻜﻣﻹ

.ﺔﻠﻤﺘﺤﳌ ﺮﳉ ﺔﻛﺮﺣ ﺎﺴﻣ

.ﺪﻳﺪﳉ ﻴﻟ ﻢﻴﻘﻠﺘﻟ ﺔﺤﻴﻔﺻ ﻊﻣ ﺎﻬﺴﻔﻧ ﻞﻤﻌﻟ ﻮﻄﺧ ﺮﻛ –

ﺔﺣﻮﻤﺴﳌ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺎﺳﺎﻘﻣ

:ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺎﺳﺎﻘﻣ ﺼﻗ

(ﻢﻣ) ﺮﻌﻟ x ﺎﻔﺗﻻ ﺐﻄﺸﻟ ﺔﻳ

(ﻊﺑﻮﺗ) ﺪﻋﺎﺒﳌ ﺎﺼﳌ ﻋ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺎﺼﺘﻟ ﺔﻜﺳ ﻋ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺎﻳﻮﻤﻋ ﺎﻴﻘﻓ

110 x 240 104 x 335 0° 0°

110 x 110 104 x 240 0° 45°

50 x 295 50 x 335 (ﺎﺴﻳ) 45° 0°

40 x 295 40 x 335 (ﲔﻤﻳ) 45° 0°

50 x 200 50 x 240 (ﺎﺴﻳ) 45° 45°

40 x 200 40 x 240 (ﲔﻤﻳ) 45° 45°

ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺎﺳﺎﻘﻣ ﻧ

:(ﺎﺸﻨﳌ ﻞﺼﻧ ﲔﻤﻳ  ﺎﺴﻳ ﻠﻋ ﺔﻘﻓﺮﳌ 22 ﺔﻣﺰﻠﳌﺎﺑ ﺎﻬﻄﻤﻗ ﻖﻳﺮﻃ ﻦﻋ ﺎﻬﺘﻴﺒﺜﺗ ﻦﻜﻤﻳ ﻲﺘﻟ ﻞﻐﺸﻟ ﻊﻄﻗ ﻊﻴ =)

(ﺮﻌﻟ x ﻮﻄﻟ) ﻢﻣ 160 x 335

ﻢﻣ 104 : (0°/0°) ﺼﻗﻷ ﻊﻄﻘﻟ ﻖﻤﻋ

ﻨﻟ

(P ﻮﺼﻟ ﻊﺟ) (ﻊﻄﻘﻟ) ﺐﺤﺳ ﺔﻛﺮﺣ ﻼﺑ ﻨﻟ

ﺰﻛﺮﳌ ﺬﻫ  ﻪﻨﻣ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻒﻠﳋ ﻮﺤﻧ 28 ﻻﻻ  ﻊﻓ –

.(433 ﺔﺤﻔﺼﻟ ،“ﻻﻻ  ﲔﻣﺄﺗ” ﻊﺟ)

ﺄﺑ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻞﺧﺪﻟ ﻮﺤﻧ 30 ﻖﻤﻌﻟ ﺪ ﻂﻐﺿ ﻢﺗ ﺪﻗ ﻪﻧﺄﺑ ﺪﻛﺄﺗ

ﺔﺴﻣﻼﻣ  ﻻﻻ  ﻚﻳﺮﲢ ﺎﻨﺛ ﻮﺠﻔﻟ ﻋ ﺮﻤﻳ 29 ﻂﺒﻀﻟ ﺐﻟﻮﻟ

.ﻖﻤﻌﻟ ﺪ

.ﺎﻜﺣﺈﺑ ﺎﻬﺳﺎﻘﻣ ﺐﺴﺣ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻂﻤﻗ –

.ﺔﺑﻮﻏﺮﳌ (ﺔﻳﻮﻤﻌﻟ / ﺔﻴﻘﻓﻷ) ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﺿ –

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻐﺷ –

ﻮﺤﻧ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﻪﺟ 5 ﺖﻴﺒﺜﺘﻟ  ﻠﻋ ﻂﻐﺿ –

.ﺪ ﻞﻔﺳﻷ

.ﻢﻈﺘﻨﻣ ﻲﻣﺎﻣ ﻊﻓﺪﺑ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻧ –

ﺔﻛﺮﳊ ﻦﻋ ﺎﺸﻨﳌ ﻞﺼﻧ ﻒﻗﻮﺘﻳ  ﻟ ﺮﻈﺘﻧ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺊﻔﻃ –

.ﺎﻣﺎﲤ

.ﺊﻄﺒﺑ ﻠﻋﻷ ﻮﺤﻧ ﻻﻻ  ﻪﺟ –

(Q ﻮﺼﻟ ﻊﺟ) ﺐﺤﺳ ﺔﻛﺮﺣ ﻊﻣ ﻨﻟ

ﺔﻴﻠﻤﻋ ﻞﻣﺎﻛ ﺎﻨﺛ ﻞﻴﻐﺸﺘﻟ ﻞﺒﻗ ﺪﻳﺪﺷ ﺎﻜﺣﺈﺑ ﺪﻴﻟ ﺾﺒﻘﳌ ﻠﻋ ﺾﺒﻗ



ﺔﻈﳊ  .ﻻﻹ  ﺔﻛﺮﺤﺑ ﻢ 

ﻜﺤﺘﻟ ﻼﺧ ﻦﻣ ﻨﻟ ﺔﻴﻠﻤﻋ ﺬﻔﻧ .ﻨﻟ

ﻻﻹ  ﺐﺒﺴﺑ ﻄﺧ ﺎﺑﺎﺻ ﻟ ﺆﺗ ﺪﻗ ﺪﺣ ﺎﺒﺘﻧ ﺪﻋ

.ﺔﻛﺮﳊ ﺴﻴﻟ

“،ﻻﻻ  ﺎﻔﻗ ﻚﻓ” ﻊﺟ) 28 ﻻﻻ  ﲔﻣﺄﺗ ﻚﻓ

–

.(433 ﺔﺤﻔﺼﻟ

ﺐﺤﺳ ﻼﺧ ﻦﻣ ﺪﺨﺘﺳﻼﻟ ﺰﻫﺎﺟ ﻻﻻ ﺔﻴﻟ ﻞﻣﺎﻛ ﺖﻧﺎﻛ  ﺺﺤﻓ

.28 ﻻﻻ  ﻊﻓ ﺎﻋ

.ﺎﻜﺣﺈﺑ ﺎﻬﺳﺎﻘﻣ ﺐﺴﺣ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻂﻤﻗ –

.ﺔﺑﻮﻏﺮﳌ (ﺔﻳﻮﻤﻌﻟ / ﺔﻴﻘﻓﻷ) ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﺿ –

ﺎﺸﻨﳌ ﻞﺼﻧ ﺎﻜﺗ ﺪﺣ ﻟ 10 ﺎﺼﺘﻟ ﺔﻜﺳ ﻦﻋ ﻻﻻ  ﺐﺤﺳ –

.ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺎﻣ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻐﺷ –

ﻮﺤﻧ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﻪﺟ 5 ﺖﻴﺒﺜﺘﻟ  ﻠﻋ ﻂﻐﺿ –

.ﺪ ﻞﻔﺳﻷ

ﻲﺑﺮﻋ |

431

Bosch Power Tools 1 609 929 W31 | (23.3.2011)

ﺔﻳﺎﺴﻴﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﺎ ﻂﺒﺿ

(0° ﺪﺣ ﻟ 45°)

ﻊﺟ) .ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﳋ ﻮﺤﻧ 9 ﺎﺴﻴﻟ ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻳﺪﲤ ﺐﺤﺳ –

(432 ﺔﺤﻔﺼﻟ، “ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻳﺪﲤ”

.17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻞﺣ –

ﺆﻣ ﺸﻳ  ﻟ ﺎﺴﻴﻟ ﻮﺤﻧ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﺢﺟ –

.ﺔﺑﻮﻏﺮﳌ ﺐﻄﺸﻟ ﺔﻳ ﻟ 33 ﺔﻳﺰﻟ

.ﻢﻜﺣﺈﺑ 17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﺪﺷ ﻊﺿﻮﻟ ﺬ ﻻﻻ ﺬﺑ ﻚﺴﻣ –

ﺔﻳ ﻞﻜﺑ ﻻﻻ  ﻊﺿ ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻖﻧ ﻮﻗ ﺖﺒﺜﺗ  ﻲﻐﺒﻨﻳ

.ﺖﻧﺎﻛ ﺎﻳ ﺔﻳﻮﻤﻋ ﻞﺋﺎﻣ ﺐﻄﺷ

(45° ﺪﺣ ﻟ 0°) ﺔﻴﻨﻴﻤﻴﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﺎ ﻂﺒﺿ

(J ﻮﺼﻟ ﻊﺟﺮﺗ)

ﻊﺟ) .ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﳋ ﻮﺤﻧ 9 ﻲﻨﻴﻤﻴﻟ ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻳﺪﲤ ﺐﺤﺳ –

(432 ﺔﺤﻔﺼﻟ ،“ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻳﺪﲤ”

.17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻞﺣ –

ﺎﺴﻴﻟ ﻮﺤﻧ ﻼﻴﻠﻗ 0° ـﻟ ﺰﻛﺮﻣ ﻦﻋ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﺐﻠﻗ –

.ﺔﺑﻮﻏﺮﳌ ﺐﻄﺸﻟ ﺔﻳ ﺎ ﻟ ﺎﺸﻳ  ﻟ 39 ﺮﻳﺪﺘﻟ ﻌﻛ ﻞﺘﻓ

ﺆﻣ ﺸﻳ  ﻟ ،ﲔﻤﻴﻟ ﻟ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﺢﺟ –

.ﺔﺑﻮﻏﺮﳌ ﺐﻄﺸﻟ ﺔﻳ ﻟ 24 ﺔﻳﺰﻟ

.ﻢﻜﺣﺈﺑ 17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﺪﺷ ﻊﺿﻮﻟ ﺬ ﻻﻻ ﺬﺑ ﻚﺴﻣ –

ﺔﻳ ﻞﻜﺑ ﻻﻻ  ﻊﺿ ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻖﻧ ﻮﻗ ﺖﺒﺜﺗ  ﻲﻐﺒﻨﻳ

.ﺖﻧﺎﻛ ﺎﻳ ﺔﻳﻮﻤﻋ ﻞﺋﺎﻣ ﺐﻄﺷ

0° ﺔﻴﺟﻮﻤﻨﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ

ﺮﻳﺪﺘﻟ ﻌﻛ ﺈﻓ ،ﺔﻟﻮﻬﺴﺑ 0° ﺔﻴﺟﻮﻤﻨﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﺿ ﻢﺘﻳ ﻲﻜﻟ

. ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺎﻳ ﺎ  ﻖﺷﺎﻌﺘﺗ 39

.0° ـﻟ ﺰﻛﺮﻣ ﻋ ﲔﻤﻴﻟ ﻦﻣ ﻻﻻ  ﺢﺟ –

ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﺎ ﻞﻣﺎﻛ ﻂﺒﺿ

(+47 ﺪﺣ ﻟ –47)

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﳋ ﻮﺤﻧ 9 ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻳﺪﲤ ﺐﺤﺳ –

(432 ﺔﺤﻔﺼﻟ ،“ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻳﺪﲤ” ﻊﺟ)

.17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻞﺣ –

ﺎﺴﻴﻟ ﻮﺤﻧ ﻼﻴﻠﻗ 0° ـﻟ ﺰﻛﺮﻣ ﻦﻋ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﺐﻠﻗ –

.ﺔﺑﻮﻏﺮﳌ ﺐﻄﺸﻟ ﺔﻳ ﺎ ﻟ ﺎﺸﻳ  ﻟ 39 ﺮﻳﺪﺘﻟ ﻌﻛ ﻞﺘﻓ

 ﻟ ﲔﻤﻴﻟ ﻟ  ﺎﺴﻴﻟ ﻟ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﺢﺟ –

.ﺔﺑﻮﻏﺮﳌ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﻟ 24  33 ﺔﻳﺰﻟ ﺆﻣ ﺸﻳ

.ﻢﻜﺣﺈﺑ 17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﺪﺷ ﻊﺿﻮﻟ ﺬ ﻻﻻ ﺬﺑ ﻚﺴﻣ –

ﺔﻳ ﻞﻜﺑ ﻻﻻ  ﻊﺿ ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻖﻧ ﻮﻗ ﺖﺒﺜﺗ  ﻲﻐﺒﻨﻳ

.ﺖﻧﺎﻛ ﺎﻳ ﺔﻳﻮﻤﻋ ﻞﺋﺎﻣ ﺐﻄﺷ

(K ﻮﺼﻟ ﻊﺟﺮﺗ) 22,5° ﺔﻴﺟﻮﻤﻨﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ

ﻢﺛ .90° ﺪﻘﻤﺑ ﻪﻠﺘﻓ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﳋ ﻮﺤﻧ 34 ﻂﺒﻀﻟ  ﺐﺤﺳ –

ﻻﻻ  ﻖﺷﺎﻌﺘﺗ  ﻟ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ ﻻﻻ  ﺢﺟ

.ﻮﻤﺴﻣ ﻞﻜﺸﺑ

ﻞﻴﻐﺸﺘﻟ ﺪﺑ

ﻲﺋﺎﺑﺮﻬﻜﻟ ﺎﻴﺘﻟ ﻊﺒﻨﻣ ﺪﻬﺟ ﻖﺑﺎﻄﺘﻳ  ﺐ !ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟ ﺪﻬﺟ ﻋﺮﻳ



.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺮﻃ ﺔﺘﻓﻻ ﻠﻋ ﻮﻛﺬﳌ ﺎﻣﻮﻠﻌﳌ ﻊﻣ

(L ﻮﺼﻟ ﻊﺟﺮﺗ) ﻞﻴﻐﺸﺘﻟ

ﺾﺒﻘﳌ ﺎﲡﺎﺑ 60 ﺎﻔﻃﻹ ﻞﻴﻐﺸﺘﻟ ﺎﺘﻔﻣ ﺐﺤﺴﻳ ﻞﻴﻐﺸﺘﻟ ﻞﺟ ﻦﻣ –

.4 ﺪﻴﻟ

ﺔﻘﻠﻌﺘﻣ ﺎﺒﺳﻷ 60 ﺎﻔﻃﻹ ﻞﻴﻐﺸﺘﻟ ﺎﺘﻔﻣ ﺖﻴﺒﺜﺗ ﻦﻜﻤﻳ ﻻ :ﺔﻈﺣﻼﻣ

.ﻞﻴﻐﺸﺘﻟ ﻓ ﻮﻃ ﻪﻄﻐﺿ ﻢﺘﻳ  ﺐ ﻞﺑ ،ﺎﻣﻷﺎﺑ

ﻻﻻ  ﻪﻴﺟﻮﺘﺑ ﺢﻤﺴﻳ ﺬﻟ ﺪﺣ ﻮﻫ 5 ﺖﻴﺒﺜﺘﻟ  ﻠﻋ ﻂﻐﻀﻟ 

.ﻞﻔﺳﻷ ﻮﺤﻧ

ﺔﻓﺎﺿ 5 ﺖﻴﺒﺜﺘﻟ  ﻠﻋ ﻂﻐﻀﺗ  ﻨﻟ ﻞﺟ ﻦﻣ ﻚﻴﻠﻋ ﺐ ﻪﻧ  –

.ﺎﻔﻃﻹ ﻞﻴﻐﺸﺘﻟ ﺎﺘﻔﻣ ﺐﺤﺳ ﻟ

ﺎﻔﻃﻹ

.60 ﺎﻔﻃﻹ ﻞﻴﻐﺸﺘﻟ ﺎﺘﻔﻣ ﻖﻠﻄﻳ ﺎﻔﻃﻹ ﻞﺟ ﻦﻣ –

ﻞﻴﻐﺸﺘﻟ ﺪﺑ ﺎﻴﺗ ﺪﻳﺪﲢ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻴﻐﺸﺗ ﺪﻨﻋ ﺪﻘﻟ ﺪ ﻜﻟﻻ ﻞﻴﻐﺸﺘﻟ ﺎﻴﺗ ﺪ 

.ﺒﻣ 16 ﺮﻬﺼﻨﻤﺑ ﻞﻴﻐﺸﺘﻟﺎﺑ ﺢﻤﺴﻳ

ﺪﻌﺑ ﻞﻣﺎﻜﻟ ﺪﻟ ﺪﻌﺑ ﻮﻓ ﺪﺗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﺑ  :ﺔﻈﺣﻼﻣ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺎﺳ ﻲﻐﺒﻨﻳ .ﻒﻟﺎﺗ ﻞﻴﻐﺸﺘﻟ ﺪﺑ ﺎﻴﺗ ﺪ ﺈﻓ ،ﻞﻴﻐﺸﺘﻟ

ﺎﻣﻷ ﻴﻠﻌﺗ” ﺮﻘﻔﻟ  ﻮﻨﻌﻟ ﻠﻋ ﺮﺜﻌﻳ .ﻮﻓ ﻦﺋﺎﺑﺰﻟ ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﻟ

.425 ﺔﺤﻔﺼﻟ ،“ﻮﻟﻷ ﺷﺎﻨﳌ

ﻞﻐﺷ ﺎﻈﺣﻼﻣ

ﺔﻣﺎﻋ ﻧ ﺎﻈﺣﻼﻣ

  .ﺋ ﻨﻟ ﻞﺒﻗ 17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ 15 ﺖﻴﺒﺜﺘﻟ ﻌﻛ ﺪﺷ ﻢﻜﺣ



.ﻞﻐﺸﻟ ﺔﻌﻄﻗ  ﺎﺸﻨﳌ ﻞﺼﻧ ﻌﺘﺴﻳ ﺪﻘﻓ ،ﻚﻟﺬﺑ ﺪﻴﻘﺘﺗ

ﻪﻨﻜﻤﻳ ﻻ ﺎﺸﻨﳌ ﻞﺼﻧ ﺄﺑ ﺔﻳﺪﺒﻟ  ﻨﻟ ﻋ ﻊﻴ ﺪﻨﻋ ﻦﻤﻀﺗ  ﺐ



.ﺖﻗ   ﺎﻬﳉ ﺰﺟ ﻦﻣ ﺎﻫﻏ  ﻼﳌ  ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺲﻣﻼﻳ 

.ﺐﺳﺎﻨﳌ ﻞﻜﺸﻟﺎﺑ ﺎﻬﻤﺋﻻ  ﺪﺟ  ﺔﻧﺎﻌﳌ ﺎﻣﺎﺼﳌ ﻚﻓ

ﻂﻐﻀﻟ ﺎﺸﻨﳌ ﻞﺼﻧ ﺮﻌﺗ ﻻ .ﺎﻗﺮﻄﻟ ﺎﻣﺪﺼﻟ ﻦﻣ ﺎﺸﻨﳌ ﻞﺼﻧ ﻢﺣ

.ﻲﺒﻧﺎﺟ

ﺔﻤﻴﻘﺘﺴﻣ ﺔﻓﺎﺣ ﺋ ﻞﻐﺸﻟ ﺔﻌﻄﻘﺑ ﺮﻓﻮﺘﺗ  ﺐ .ﺔﻳﻮﺘﻠﳌ ﻞﻐﺸﻟ ﻊﻄﻗ ﺞﻟﺎﻌﺗ ﻻ

.ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﻠﻋ ﺎﻬﻨﻛﺮﻟ

.ﺎﻣ  ﻠﻋ ﺔﺒﺋﺎﺴﻟ ﺎﻬﺘﻳﺎﻬﻨﺑ ﺔﻠﻳﻮﻄﻟ ﻞﻐﺸﻟ ﻊﻄﻗ ﺪﻨﺘﺴﺗ  ﺰﻜﺗﺮﺗ  ﺐ

(M ﻮﺼﻟ ﻊﺟﺮﺗ) ﻊﻄﻘﻟ ﻂﺧ ﻢﻴﻠﻌﺗ

ﺰﻴﻛﺑ ﻚﻟ ﻚﻟ ﺢﻤﺴﻳ .ﺎﺸﻨﳌ ﻞﺼﻧ ﺺﻗ ﺮﻋ ﻟ ﲔﻨﺛ ﺰﻴﻟ ﺎﻋﺎﻌﺷ ﺸﻳ

.ﺢﺟﳌ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﺢﺘﻔﺗ   ﺎﻫﻧ ﻞﺟ ﻦﻣ ﺔﻗﺪﺑ ﻞﻐﺸﻟ ﺔﻌﻄﻗ

.61 ﺎﺘﻔﳌ ﺔﻄﺳﻮﺑ ﺰﻴﻠﻟ ﻲﻋﺎﻌﺷ ﻞﻐﺷ –

.ﺰﻴﻠﻟ ﻲﻄﺧ ﲔﺑ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻠﻋ ﺎﻬﺘﻤﻠﻋ ﻲﺘﻟ ﺔﻣﻼﻌﻟ ﺔﻳﻮﺴﺘﺑ ﻢﻗ –

ﺮﻌﻳ  ﺎﻣ ﺺﻘﻟ ﺮﻋ ﺎﻛ  ،ﻨﻟﺎﺑ ﺪﺒﺗ  ﻞﺒﻗ ﺺﺤﻓ :ﺔﻈﺣﻼﻣ

ﺎﻋﺎﻌﺷ ﺰﻳ ﺪﻗ .(428 ﺔﺤﻔﺼﻟ ،“ﺰﻴﻠﻟ ﻴﻌﺗ” ﻊﺟ) ﺢﻴﺤﺼﻟ ﻞﻜﺸﻟﺎﺑ

.ﺪﻳﺪﺸﻟ ﺪﺨﺘﺳﻻ ﺐﺒﺴﺑ ﺰﺘﻫﻻ ﻼﺧ ﻦﻣ ﻼﺜﻣ ﺰﻴﻠﻟ

(N ﻮﺼﻟ ﻊﺟﺮﺗ) ﺪﺨﺘﺴﳌ ﺰﻛﺮﻣ

ﻒﻗ ﻞﺑ ،ﺎﺸﻨﳌ ﻞﺼﻧ ﺎﺴﻣ ﻂﺧ ﺲﻔﻧ ﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺎﻣ ﻒﻘﺗ ﻻ



ﺎﻣﺪﺼﻟ ﻦﻣ ﻚﻟﺬﺑ ﻚﻤﺴﺟ ﺔﻳﺎﻗ ﻢﺘﻳ .ﺎﺸﻨﳌ ﻞﺼﻧ ﺐﻧﺎﺟ ﻟ ﺋ

.ﺔﻠﻤﺘﺤﳌ ﺔﻳﺪﺗﻻ

.ﺪﻟ ﺎﺸﻨﳌ ﻞﺼﻧ ﻦﻋ ﲔﻋﺬﻟ ﻊﺑﺎﺻﻷ ﻦﻳﺪﻴﻟ ﺪﻌﺑ –

.ﻻﻻ  ﺎﻣ ﻚﻴﻋ ﺐﻟﺎﺼﺗ ﻻ –

432 | ﻲﺑﺮﻋ

1 609 929 W31 | (23.3.2011) Bosch Power Tools

ﲔﺑ ﻖﻧﺰﻟ ﻞﻴﻣ ﺰﻜﺗﺮﻳ  ﻟ ﻠﻋﻷ ﻮﺤﻧ 26 ﻖﻧﺰﻟ  ﺐﺤﺳ –

.ﻻﻻ ﺬﺑ ﲔﺘﻴﻠﻔﺴﻟ ﲔﺘﻴﻠﺼﻔﳌ ﲔﺘﻌﻄﻘﻟ

.ﻚﻟﺬﺑ ﺎﻣﺎﲤ ﺎﻣﻷ ﻮﺤﻧ ﻮﻓﺪﳌ 28 ﻻﻻ  ﺖﻴﺒﺜﺗ ﻢﺗ ﺪﻗ ﻮﻜﻳ

ﻞﻤﻌﻠﻟ ﺪﻴﻬﻤﺘﻟ

(C ﻮﺼﻟ ﻊﺟﺮﺗ) ﻨﻟ ﺪﻀﻨﻣ ﺪﻳﺪﲤ

.ﺎﻣ  ﻠﻋ ﺔﺒﺋﺎﺴﻟ ﺎﻬﺘﻳﺎﻬﻨﺑ ﺔﻠﻳﻮﻄﻟ ﻞﻐﺸﻟ ﻊﻄﻗ ﺪﻨﺘﺴﺗ  ﺰﻜﺗﺮﺗ  ﺐ

ﻮﺤﻧ 11 ﻨﻟ ﺪﻀﻨﻣ ﺪﻳﺪﻤﺘﺑ ﺔﻧﺎﻌﺘﺳﻻﺎﺑ ﻞﻤﻌﻟ ﺪﻀﻨﻣ ﻜﺗ  ﻚﻨﻜﻤﻳ

.ﲔﻤﻴﻟ  ﺎﺴﻴﻟ

.ﻞﺧﺪﻟ ﻮﺤﻧ 51 ﻖﻧﺰﻟ  ﺐﻠﻗ –

ﺪﳊ) ﻮﻏﺮﳌ ﺪﳊ ﻟ ﺎﳋ ﻮﺤﻧ 11 ﻨﻟ ﺪﻀﻨﻣ ﺪﻳﺪﲤ ﺐﺤﺳ –

.(ﻢﻣ 250 ﺼﻗﻷ

.ﻨﻟ ﺪﻀﻨﻣ ﺪﻳﺪﲤ ﺖﻴﺒﺜﺗ ﻞﺟ ﻦﻣ ﺎﳋ ﻮﺤﻧ 51 ﻖﻧﺰﻟ  ﻂﻐﺿ –

(D ﻮﺼﻟ ﻊﺟﺮﺗ) ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻳﺪﲤ

ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺎﻳ ﺮﺟ ﺪﻨﻋ 9 ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻳﺪﲤ ﺰﻳ  ﺐ

.ﺔﻳﻮﻤﻌﻟ

.ﺎﻣﻷ ﻮﺤﻧ 52 ﻖﻧﺰﻟ  ﺐﺤﺳ –

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﳋ ﻮﺤﻧ 9 ﺎﺼﺘﻟ ﺔﻜﺳ ﺪﻳﺪﲤ ﺐﺤﺳ –

.ﺎﺼﺘﻟ ﺔﻜﺳ ﺪﻳﺪﲤ ﺖﻴﺒﺜﺗ ﻞﺟ ﻦﻣ ﻒﻠﳋ ﻮﺤﻧ 52 ﻖﻧﺰﻟ  ﻂﻐﺿ –

(E ﻮﺼﻟ ﻊﺟﺮﺗ) ﺎﺼﺘﻟ ﺔﻜﺳ ﺪﻳﺪﲤ ﻚﻓ

ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺎﻳﺰﺑ ﻞﻣﺎﻛ ﻞﻜﺸﺑ 9 ﺎﺼﺘﻟ ﺔﻜﺳ ﺪﻳﺪﲤ ﻚﻔﺗ  ﺐ

.ﺪﻳﺪﺸﻟ ﺔﻳﻮﻤﻌﻟ

.ﺎﳋ ﻮﺤﻧ 53 ﺔﻴﻣﺎﺘﳋ ﺔﺤﻴﻔﺼﻟ ﻞﺘﻓ –

.ﺎﻣﻷ ﻮﺤﻧ 52 ﻖﻧﺰﻟ  ﺐﺤﺳ –

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﳋ ﻮﺤﻧ 9 ﺎﺼﺘﻟ ﺔﻜﺳ ﺪﻳﺪﲤ ﺐﺤﺳ –

.ﻠﻋﻷ ﻮﺤﻧ ﺎﻬﻌﻓﺮﺑ ﺎﺼﺘﻟ ﺔﻜﺳ ﺪﻳﺪﲤ ﻚﻓ –

(F ﻮﺼﻟ ﻊﺟﺮﺗ) ﻻﻻ  ﺪﻤ ﻂﺒﺿ

ﺞﺘﻨﳌ ﺮﻃ ﻦﻣ ﻖﺒﺴﻣ ﻞﻜﺸﺑ 28 ﻻﻻ  ﻻ ﺔﻴﻟ ﻂﺒﺿ ﻢﺗ ﺪﻗ ﻮﻜﻳ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻢﻴﻠﺴﺗ ﺪﻨﻋ ﺪﻴﻤ  ﻮﻜﺗ

:54 ﺪﻤﺨﳌ ﺔﻄﺳﻮﺑ ﻚﺘﺒﻏ ﺐﺴﺣ ﻻﻻ ﺔﻴﻟ ﺪﻴﻤ ﻂﺒﻀﺗ  ﻚﻨﻜﻤﻳ

،ﺎ ﻢﻜﺤﺘﻟ ﻞﻬﺴﻳ ﻞﻤﻋ ﺔﻛﺮﺣ – ﺔﻴﺳﺎﻗ

.ﻊﻳﻟ ﻨﻟ – ﺔﻨﻴﻟ

ﺪﻴﻤﺨﺘﻠﻟ 20 (ﻢﻣ 4) ﺪﺴﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ 55 ﻞﻳﺪﻌﺘﻟ ﻲﺒﻟﻮﻟ ﻞﺣ –



ﲔﻠﻟ



.ﺼﻗ ﺪﻴﻤ ﻞﺟ ﻦﻣ ﺮﺜﻛ 55 ﻞﻳﺪﻌﺘﻟ ﻲﺒﻟﻮﻟ ﺪﺷ

(G ﻮﺼﻟ ﻊﺟﺮﺗ) ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺖﻴﺒﺜﺗ

ﺎﻨﺛ ﺎﺜﻣ ﺎﻣ ﺿ ﻞﺟ ﻦﻣ ﺋ ﺎﻜﺣﺈﺑ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺖﻴﺒﺜﺗ ﻢﺘﻳ  ﺐ

.ﺔﻣﺰﻠﻤﺑ ﺎﻫﺪﺷ ﻢﺘﻳ  ﻦﻣ ﺮﻐﺻﻷ ﻞﻐﺸﻟ ﻊﻄﻗ ﺞﻟﺎﻌﺗ ﻻ. ﻞﻐﺸﻟ

.ﺎﻜﺣﺈﺑ 10 ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﻮﺤﻧ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻂﻐﺿ –

.ﺎ ﺔﺼﺼﺨﳌ 56 ﻮﻘﺜﻟ ﺪﺣ  ﺔﻘﻓﺮﳌ 22 ﺔﻣﺰﻠﳌ ﺮﻏ –

ﺐﻟﻮﻠﻟ ﺪﺷ ﺪﻋ .ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻊﻣ ﺔﻣﺰﻠﳌ ﻢﺋﻻ 57 ﺢﻨﺠﳌ ﺐﻟﻮﻠﻟ ﻞﺣ –

.ﺎﻜﺣﺈﺑ ﺢﻨﺠﳌ

.58 ﺐﻟﻮﻠﳌ ﺐﻴﻀﻘﻟ ﻞﺘﻓ ﻖﻳﺮﻃ ﻦﻋ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻂﻤﻗ ﻢﻜﺣ –

ﺔﻴﻘﻓﻷ ﺐﻄﺸﻟ ﺎﻳ ﻂﺒﺿ

ﻌﺘﺳﻻ ﺪﻌﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﺎﺳﻷ ﻂﺒﻀﻟ ﺺﺤﻓ ﻢﺘﻳ  ﻲﻐﺒﻨﻳ

ﻊﺟ) ﺺﻘﻟ ﺔﻗ ﻠﻋ ﺔﻈﻓﺎﺤﻤﻠﻟ ﻟ ﺪﻨﻋ ﺎﻬﻄﺒﺿ ﺎﻋ ﺪﻳﺪﺸﻟ

.(428 ﺔﺤﻔﺼﻟ ،“ﺎﺳﻷ ﻂﺒﻀﻟ ﻂﺒﺿ ﺺﺤﻓ”

ﺎﺸﻨﳌ ﻞﺼﻧ ﻞﻴﻤﻳ ﺪﻘﻓ ﻻ .ﺋ ﻨﻟ ﻞﺒﻗ ﺎﻜﺣﺈﺑ 15 ﺖﻴﺒﺜﺘﻟ ﻌﻛ ﺪﺷ



.ﻞﻐﺸﻟ ﺔﻌﻄﻗ 

(H ﻮﺼﻟ ﻊﺟﺮﺗ) ﺔﻴﺟﻮﻤﻨﻟ ﺔﻴﻘﻓﻷ ﺐﻄﺸﻟ ﺎﻳ ﻂﺒﺿ

ﻢﺗ ﺪﻘﻓ ،ﻖﻴﻗ ﻊﻳ ﻞﻜﺸﺑ ﺪﺨﺘﺳﻻ ﺜﻜﻟ ﺐﻄﺸﻟ ﺎﻳ ﻂﺒﻀﺗ ﻲﻜﻟ

:18 ﺰﺤﺑ ﻞﻤﻌﻟ ﺪﻀﻨﻣ ﺪﻳﺰﺗ

ﲔﻤﻴﻟ ﺎﺴﻴﻟ

0°

15°; 22,5°;

31,6°; 45°; 60°

15°; 22,5°;

31,6°; 45°

.ﺪﺸﻣ ﺎﻮﻛ ﺎﺣ  15 ﺖﻴﺒﺜﺘﻟ ﻌﻛ ﻞﺣ –

ﻮﻏﺮﳌ ﻒﻴﻗﻮﺘﻟ ﺰﺣ ﺪﺣ ﻟ 38 ﻨﻟ ﺪﻀﻨﻣ ﻞﺘﻓ 16 ﺬﻟ ﺐﺤﺳ –

.ﺎﺴﻴﻟ  ﲔﻤﻴﻟ ﻮﺤﻧ

.ﻮﺴ ﻞﻜﺸﺑ ﻒﻴﻗﻮﺘﻟ ﺰﺤﺑ ﺬﻟ ﻖﺷﺎﻌﺘﺗ  ﻲﻐﺒﻨﻳ .ﺬﻟ ﻖﻠﻃ –

(I ﻮﺼﻟ ﻊﺟﺮﺗ) ﺔﺑﻮﻏﺮﳌ ﺔﻴﻘﻓﻷ ﺐﻄﺸﻟ ﺎﻳ ﻂﺒﺿ

ﺪﺣ ﻟ (ﺎﺴﻳ) 52° ﻦﻣ ﻎﻠﺒﻳ ﺎ ﻦﻤﺿ ﺔﻴﻘﻓﻷ ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﺿ ﻦﻜﻤﻳ

.(ﺎﻨﻴﻤﻳ) 60°

.ﺪﺸﻣ ﺎﻮﻛ ﺎﺣ  15 ﺖﻴﺒﺜﺘﻟ ﻌﻛ ﻞﺣ –

ﻮﺤﻧ 14 ﺔﻳﺰﻟ ﺖﺒﺜﻣ ﺔﻣﺪﻘﻣ ﺖﻗﻮﻟ ﺲﻔﻨﺑ ﻂﻐﺿ 16 ﺬﻟ ﺐﺤﺳ –

.ﻞﻔﺳﻷ

.ﺔﻗﻼﻄﺑ ﺔﻛﺮﺤﻠﻟ ﺔﻠﺑﺎﻗ ﻨﻟ ﺪﻀﻨﻣ ﺢﺒﺼﺗ ﻚﻟﺬﺑ 16 ﺬﻟ ﺖﻴﺒﺜﺗ ﻢﺘﻳ

 ﻟ ﲔﻤﻴﻟ  ﺎﺴﻴﻟ ﻮﺤﻧ ﺖﻴﺒﺜﺘﻟ ﻌﻛ ﺔﻄﺳﻮﺑ 38 ﻨﻟ ﺪﻀﻨﻣ ﻞﺘﻓ –

.ﺔﺑﻮﻏﺮﳌ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﻟ 59 ﺔﻳﺰﻟ ﺆﻣ ﺸﻳ

.15 ﺖﻴﺒﺜﺘﻟ ﻌﻛ ﺪﺷ ﺪﻋ –

ﺐﻄﺸﻟ ﺎﻳ ﻂﺒﺿ ﻞﺟ ﻦﻣ) ﺬﻟ ﻠﻋﻷ ﻮﺤﻧ 16 ﺬﻟ ﺐﺤﺳ –

.ﺎﻬﻠﲢ ﻲﻜﻟ ،(ﺔﻴﺟﻮﻤﻨﻟ ﻞﺋﺎﳌ

ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺎﻳ ﻂﺒﺿ ﻞﺟ ﻦﻣ) ﻋﻷ ﻮﺤﻧ 16 ﺬﻟ ﺐﺤﺳ

.ﺎﻬﻠﲢ ﻲﻜﻟ ،(ﺔﻴﺟﻮﻤﻨﻟ

ﻖﺷﺎﻌﺘﺘﻟ 16 ﺬﻟ ﻮﻌﺘﺳ ﻷ ﺰﻛﺮﻣ ﻟ 14 ﺔﻳﺰﻟ ﺖﺒﺜﻣ ﺰﻔﻘﻳ

.18 ﻒﻴﻗﻮﺘﻟ ﺰﺤﺑ

ﺔﻳﻮﻤﻌﻟ ﺐﻄﺸﻟ ﺎﻳ ﻂﺒﺿ

ﻌﺘﺳﻻ ﺪﻌﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﺎﺳﻷ ﻂﺒﻀﻟ ﺺﺤﻓ ﻢﺘﻳ  ﻲﻐﺒﻨﻳ

ﻊﺟ) ﺺﻘﻟ ﺔﻗ ﻠﻋ ﺔﻈﻓﺎﺤﻤﻠﻟ ﻟ ﺪﻨﻋ ﺎﻬﻄﺒﺿ ﺎﻋ ﺪﻳﺪﺸﻟ

.(428 ﺔﺤﻔﺼﻟ ،“ﺎﺳﻷ ﻂﺒﻀﻟ ﻂﺒﺿ ﺺﺤﻓ”

ﺪﺣ ﻟ (ﺎﺴﻳ) 47° ﻦﻣ ﻎﻠﺒﻳ ﺎ ﻦﻤﺿ ﺔﻴﻘﻓﻷ ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﺿ ﻦﻜﻤﻳ

.(ﺎﻨﻴﻤﻳ) 47°

ﻢﺗ ﺪﻘﻓ ،ﻖﻴﻗ ﻊﻳ ﻞﻜﺸﺑ ﺎﺒﻟﺎﻏ ﺔﻣﺪﺨﺘﺴﳌ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺎﻳ ﻂﺒﻀﺗ ﻲﻜﻟ

.0°, 22,5°, 45°, 47° ﺎﻳﺰﻠﻟ ﺎﻣﺎﺼﻣ ﺪﻳﺪﲢ

ﻲﺑﺮﻋ |

433

Bosch Power Tools 1 609 929 W31 | (23.3.2011)

ﺔﺌﻳﺎﻬﳌ ﻂﻔﺸﻟ ﺔﻠﺻ ﻒﻴﻈﻨﺗ

.ﺔﻴﻟﺎﺜﻣ ﻂﻔﺷ ﺔﻴﻠﻤﻋ ﲔﻣﺄﺘﻟ ﻢﻈﺘﻨﻣ ﻞﻜﺸﺑ 2 ﺔﺌﻳﺎﻬﳌ ﻂﻔﺸﻟ ﺔﻠﺻ ﻒﻴﻈﻨﺗ ﻲﻐﺒﻨﻳ

.ﺎﻫﺮﻳﺪﺗ ﺎﻨﺛ 41 ﺎﺸﻨﻟ ﺬﻘﻣ ﻦﻋ 2 ﺔﺌﻳﺎﻬﳌ ﻂﻔﺸﻟ ﺔﻠﺻ ﺐﺤﺳ –

.ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺎﺸﻧ ﺎﻳﺎﻈﺷ  –

 ﻟ ﺎﺸﻨﻟ ﺬﻘﻣ ﻠﻋ ﺎﻫﺮﻳﺪﺗ ﺎﻨﺛ ﺔﺌﻳﺎﻬﳌ ﻂﻔﺸﻟ ﺔﻠﺻ ﺲﺒﻛ –

.ﺎﺸﻨﻟ ﺬﻘﻤﺑ ﺾﺒﻘﻟ ﺔﻘﻠﺣ ﻮﻓ ﻖﺷﺎﻌﺘﺗ

(d1 – d4 ﻮﺼﻟ ﻊﺟ) ﺎﺸﻨﳌ ﻞﺼﻧ ﺪﺒﺘﺳ

ﻠﻋ ﻞﻤﻋ  ﺮﺟ ﻞﺒﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟ ﺲﺒﻘﻣ ﻦﻣ ﺲﺑﺎﻘﻟ ﺐﺤﺳ



.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ

ﺎﺸﻨﳌ ﻞﺼﻧ ﺔﺴﻣﻼﻣ ﺆﻳ .ﺎﺸﻨﳌ ﻞﺼﻧ ﺐﻴﻛﺮﺗ ﺪﻨﻋ ﺔﻴﻗ ﺎﻔﻗ ﺪﺗ



.ﺮﺠﺑ ﺔﺑﺎﺻﻹ ﺮﻄﺧ ﻞﻜﺸﺗ ﻟ

ﺪﻋ ﻦﻋ ﺔﺣﻮﻤﺴﳌ ﻮﺼﻘﻟ ﺎﻬﺘﻋ ﺪﻳﺰﺗ ﻲﺘﻟ ﺎﺸﻨﳌ ﺎﺼﻧ ﻂﻘﻓ ﺪﺨﺘﺳ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﻼﻟ ﺪﻟ

ﻌﺘﺳﻻ ﺔﺳﺮﻛ  ﻮﻛﺬﳌ ﺎﻧﺎﻴﺒﻟ ﻖﻓﻮﺗ ﻲﺘﻟ ﺎﺸﻨﳌ ﺎﺼﻧ ﻂﻘﻓ ﺪﺨﺘﺳ

.ﻖﻓﻮﳌ ﻞﻜﺸﻟﺎﺑ ﺎﻬﻤﻴﻠﻌﺗ ﻢﺗ ﻲﺘﻟ EN 847-1 ﺐﺴﺣ ﺎﻫﺎﺒﺘﺧ ﻢﺗ ﻲﺘﻟ ﺬﻫ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺬﻫ ﺞﺘﻨﻣ ﺎﻌﺘﺳﺎﺑ ﺢﺼﻨﻳ ﻲﺘﻟ ﺎﺸﻨﳌ ﺎﺼﻧ ﻂﻘﻓ ﻞﻤﻌﺘﺳ

.ﺎﻬﺘﳉﺎﻌﻣ ﻮﻏﺮﳌ ﻞﻐﺸﻟ ﻮﻣ ﻊﻣ ﻌﺘﺳﻼﻟ ﺢﻠﺼﺗ ﻲﺘﻟ

ﺎﺸﻨﳌ ﻞﺼﻧ ﻚﻓ

.ﻞﻐﺸﻟ ﺔﻴﻌﺿﻮﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺰﻛ –

43 ﺎﺒﻀﻘﻟ ﻟﺪﺘﺗ  ﻟ ﺪﻴﻟ ﺔﻄﺳﻮﺑ 42 ﺎﺒﻀﻘﻟ ﺖﻴﺒﺜﺗ ﺐﻟﻮﻟ ﺢﺘﻓ –

.ﺔﻗﻼﻄﺑ

ﺪﺴﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ (ﺎﺒﻳﺮﻘﺗ ﲔﺗ) 44 ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ ﻞﺣ –

.20 (ﻢﻣ 4)

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺐﻟﻮﻠﻟ ﻚﻔﺗ ﻻ

ﺪﺴﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ (ﺎﺒﻳﺮﻘﺗ  6) 45 ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ ﻞﺣ –

.20 (ﻢﻣ 6)

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺐﻟﻮﻠﻟ ﻚﻔﺗ ﻻ

ﺎﻣﻷ ﻮﺤﻧ ﺎﻬﺒﺤﺴﺑ 45 ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ ﻦﻋ 46 ﺔﻴﻄﻐﺘﻟ ﺔﺤﻴﻔﺻ ﺰﻧ –

.ﻞﻔﺳﻷ

.ﻒﻠﳋ ﻮﺤﻧ 8 ﺢﺟﳌ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﺢﺟ 5 ﺖﻴﺒﺜﺘﻟ  ﻠﻋ ﻂﻐﺿ –

.ﻊﺿﻮﻟ ﺬﻫ  ﺢﺟﳌ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﺎﻘﺑ ﻠﻋ ﻆﻓﺎﺣ

.ﻮﻘﺜﻟ ﺪﺣ ﺔﻄﺳﻮﺑ 45 ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ ﻠﻋ 43 ﺎﺒﻀﻘﻟ ﻖﻠﻋ –

.ﺔﻘﻳﺮﻄﻟ ﺬ ﺢﺘﻔﻟ ﺔﻴﻌﺿ  ﺢﺟﳌ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﺖﺒﺜﻳ

20 (ﻢﻣ 6) ﺪﺴﳌ ﻂﺑﺮﻟ ﺎﺘﻔﻣ ﺔﻄﺳﻮﺑ 48 ﺪﺴﳌ ﺐﻟﻮﻠﻟ ﻞﺘﻓ –

.ﻖﺷﺎﻌﺘﻳ  ﻟ 47 ﺪﻟ ﻮ ﻞﻔﻗ ﻠﻋ ﺖﻗﻮﻟ ﺲﻔﻨﺑ ﻂﻐﺿ

ﻪﻠﺘﻔﺑ 48 ﺐﻟﻮﻠﻟ ﻚﻓ ﺎﻃﻮﻐﻀﻣ 47 ﺪﻟ ﻮ ﺖﻴﺒﺜﺗ ﺎﻘﺑ ﻠﻋ ﻆﻓﺎﺣ –

.(!ﺔﻳﺎﺴﻳ ﺔﺒﻟﻮﻠﻟ ﺎﻨﺳ) ﺔﻋﺎﺴﻟ ﺎﻘﻋ ﺔﻛﺮﺣ ﺎﲡﺎﺑ

.49 ﺪﺸﻟ ﺔﻔﺷ ﻚﻓ –

.40 ﺎﺸﻨﳌ ﻞﺼﻧ ﻚﻓ –

ﺎﺸﻨﳌ ﻞﺼﻧ ﺐﻴﻛﺮﺗ

.ﻟ ﺪﻨﻋ ﺐﻴﻛﻟ ﻞﺒﻗ ﺎﻬﺒﻴﻛﺮﺗ ﻮﻠﻄﳌ ﺰﺟﻷ ﻊﻴ ﻒﻈﻧ

.50 ﺪﺸﻟ ﺔﻔﺷ ﻠﻋ ﺪﻳﺪﳉ ﺎﺸﻨﳌ ﻞﺼﻧ ﺰﻛ –

ﻞﺼﻧ ﻠﻋ ﻢﻬﺴﻟ ﺎﲡ) ﺎﻨﺳﻷ ﺺﻗ ﺎﲡ ﻖﻓﻮﺘﻳ  ﺐﻴﻛﻟ ﺎﻨﺛ ﻋﺮﻳ



!ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﻠﻋ ﻢﻬﺴﻟ ﺎﲡ ﻊﻣ (ﺎﺸﻨﳌ

.48 ﺐﻟﻮﻠﻟ 49 ﺪﺸﻟ ﺔﻔﺷ ﺐﻛ –

ﺐﻟﻮﻠﻟ ﺖﻴﺒﺜﺗ ﻢﻜﺣ ﻖﺷﺎﻌﺘﻳ  ﻟ 47 ﺪﻟ ﻮ ﻞﻔﻗ ﻠﻋ ﻂﻐﺿ

.ﺔﻋﺎﺴﻟ ﺎﻘﻋ ﺔﻛﺮﺣ ﺎﲡ ﺲﻜﻌﺑ ﺮﻳﺪﺗ ﻼﺧ ﻦﻣ

ﻮﺤﻧ ﺢﺟﳌ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﻊﺟ 45 ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ ﻦﻋ 43 ﺎﺒﻀﻘﻟ ﻞﺣ –

.ﻞﻔﺳﻷ

.45 ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ ﺖﲢ 46 ﺔﻴﻄﻐﺘﻟ ﺔﺤﻴﻔﺻ ﻊﻓ –

.ﺮﺧ ﺮﻣ 44  45 ﺖﻴﺒﺜﺘﻟ ﻲﺒﻟﻮﻟ ﺪﺷ ﻢﻜﺣ –

.ﺪﻴﻟ ﺔﻄﺳﻮﺑ 42 ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ ﺪﺷ ﻷ ﺎﻬﻌﺿ ﻟ 43 ﺎﺒﻀﻘﻟ ﻊﻓ –

ﻞﻴﻐﺸﺘﻟ

ﻠﻋ ﻞﻤﻋ  ﺮﺟ ﻞﺒﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟ ﺲﺒﻘﻣ ﻦﻣ ﺲﺑﺎﻘﻟ ﺐﺤﺳ



.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ

(A ﻮﺼﻟ ﻊﺟﺮﺗ) ﻞﻘﻨﻟ ﲔﻣﺄﺗ

ﻟ ﺎﻬﻠﻘﻧ ﺪﻨﻋ ﻳ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻦﺤﺸﺑ 31 ﻞﻘﻨﻟ ﲔﻣﺄﺗ ﻚﻟ ﺢﻤﺴﻳ

.ﺔﻔﻠﺘﺨﳌ ﻞﻤﻌﻟ ﻦﻛﺎﻣ

(ﻞﻤﻌﻟ ﻊﺿ) ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﲔﻣﺄﺗ ﻚﻓ

ﻞﺟ ﻦﻣ ﻼﻴﻠﻗ ﻞﻔﺳﻷ ﻮﺤﻧ 4 ﺪﻴﻟ ﺾﺒﻘﳌﺎﺑ 28 ﻻﻻ  ﻂﻐﺿ –

.31 ﻞﻘﻨﻟ ﲔﻣﺄﺗ ﻦﻋ ﻞﻤﳊ ﻒﻴﻔ

.ﺎﻣﺎﲤ ﺎﳋ ﻟ 31 ﻞﻘﻨﻟ ﲔﻣﺄﺗ ﺐﺤﺳ –

.ﺊﻄﺒﺑ ﻠﻋﻷ ﻮﺤﻧ ﻻﻻ  ﻪﺟ –

(ﻞﻘﻨﻟ ﻊﺿ) ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﲔﻣﺄﺗ

ﺰﻛﺮﳌ ﺬﻫ  ﻪﻨﻣ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻒﻠﳋ ﻮﺤﻧ 28 ﻻﻻ  ﻊﻓ –

.(433 ﺔﺤﻔﺼﻟ ،“ﻻﻻ  ﲔﻣﺄﺗ” ﻊﺟ)

ﻞﻘﻨﻟ ﺔﻴﻗ ﻂﻐﻀﺑ ﺢﻤﺴﻳ ﺬﻟ ﺪﳊ ﻟ ﻞﻔﺳﻷ ﻮﺤﻧ ﻻﻻ  ﻪ 

ﺟ –

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻞﺧﺪﻟ ﻟ 31

.ﻞﻘﻨﻟ ﻦﻋ ﺔﻴﻓﺎﺿ ﺎﻣﻮﻠﻌﻣ ﺪﺼﺑ 426 ﺔﺤﻔﺼﻟ ﻊﺟ

ﻻﻻ  ﺖﻴﺒﺜﺗ

ﺢﻤﺴﻳ .26 ﻖﻧﺰﻟ  ﺔﻄﺳﻮﺑ 28 ﻻﻻ  ﻻ ﺔﻴﻟ ﺖﻴﺒﺜﺗ ﻦﻜﻤﻳ

:ﲔﻌﺿ  ﻻﻻ  ﺰﻴﻛﺑ ﻚﻟ

(ﻊﻄﻘﻟ ﺺﻘﻟ) ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻒﻠﳋ ﻮﺤﻧ ﻻﻻ  ﻊﻓ –

(ﺔﺻﻮﺻﺮﳌ ﻞﻘﻨﻟ ﺔﻴﻌﺿﻮﻟ) ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﻣﻷ ﻮﺤﻧ ﻻﻻ  ﺐﺤﺳ –

(B1 ﻮﺼﻟ ﻊﺟ) ﻻﻻ  ﺎﻔﻗ ﻚﻓ

ﻻﻻ  ﺎﻔﻗ ﻚﻓ ﺪﻌﺑ ﺪﺨﺘﺳﻼﻟ ﺰﻫﺎﺟ ﺎﻬﻠﻣﺎﻜﺑ ﻻﻻ ﺔﻴﻟ ﲤ

.28

.ﺔﻣﺎﺼﳌ ﺪﺣ ﻟ ﻞﻔﺳﻷ ﻮﺤﻧ 26 ﻖﻧﺰﻟ  ﻂﻐﺿ –

ﺬﺑ ﲔﺘﻴﻠﻔﺴﻟ ﲔﺘﻴﻠﺼﻔﳌ ﲔﺘﻌﻄﻘﻟ ﻖﻧﺰﻟ ﺬﺑ ﻖﻧﺰﻟ ﻞﻴﻣ ﺮ

.ﻻﻻ

(B2 ﻮﺼﻟ ﻊﺟ) ﻻﻻ  ﲔﻣﺄﺗ

:ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻒﻠﳋ ﻮﺤﻧ ﻻﻻ  ﻊﻓ

.ﺔﻣﺎﺼﳌ ﺪﺣ ﻟ ﻒﻠﳋ ﻮﺤﻧ 28 ﻖﻧﺰﻟ  ﻊﻓ –

ﻮﻤﻋ ﻞﻜﺸﺑ ﻵ ﻻﻻ ﺬﺑ ﺎﺘﻳﻮﻠﻌﻟ ﺎﺘﻴﻠﺼﻔﳌ ﺎﺘﻌﻄﻘﻟ ﻒﻘﺗ

.ﻖﻠﻐﻣ

ﲔﺑ ﻖﻧﺰﻟ ﻞﻴﻣ ﺰﻜﺗﺮﻳ  ﻟ ﻠﻋﻷ ﻮﺤﻧ 26 ﻖﻧﺰﻟ  ﺐﺤﺳ –

.ﻻﻻ ﺬﺑ ﲔﺘﻴﻠﻔﺴﻟ ﲔﺘﻴﻠﺼﻔﳌ ﲔﺘﻌﻄﻘﻟ

.ﻚﻟﺬﺑ ﺎﻣﺎﲤ ﻒﻠﳋ ﻮﺤﻧ ﻮﻓﺪﳌ 28 ﻻﻻ  ﺖﻴﺒﺜﺗ ﻢﺗ ﺪﻗ ﻮﻜﻳ

:ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﻣﻷ ﻮﺤﻧ ﻻﻻ  ﺐﺤﺳ

.ﺔﻣﺎﺼﳌ ﺪﺣ ﻟ ﺎﻣﻷ ﻮﺤﻧ 28 ﻻﻻ  ﺐﺤﺳ –

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺎﺨﻠﻟ ﻻﻻ ﺔﻴﻟ ﺐﺤﺳ ﻵ ﻢﺗ ﺪﻘﻟ

434 | ﻲﺑﺮﻋ

1 609 929 W31 | (23.3.2011) Bosch Power Tools

ﺐﻴﻛﻟ

ﻞﺑﺎﻛ ﻮﻜﻳ  ﻮ ﻻ .ﻮﺼﻘﻣ ﻏ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻴﻐﺸﺗ ﺐﻨﲡ



ﺮﺟ ﺎﻨﺛ ﺐﻴﻛﻟ ﺎﻨﺛ ﺎﺑﺮﻬﻜﻟﺎﺑ ﺪﻣﻻﺎﺑ ﻻﻮﺻﻮﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻠﻋ ﻋﻷ ﻞﻤ

ﺪﻳﻮﺘﻟ ﺎﻄﻧ

.ﺬﺤﺑ ﻒﻴﻠﻐﺘﻟ ﻦﻋ ﺔﻘﻓﺮﳌ ﺰﺟﻷ ﻊﻴ ﺰﻧ

.ﺔﻘﻓﺮﳌ ﻊﺑﻮﺘﻟ ﻦﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻦﻋ ﻒﻴﻠﻐﺘﻟ ﻮﻣ ﻞﻛ ﺰﻧ

ﺰﺟﻷ ﻊﻴ ﺎﻓ ﻢﺗ  ،ﻟﻷ ﺮﻤﻠﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻴﻐﺸﺗ ﻞﺒﻗ ﺪﻛﺄﺗ

:ﻪﻠﻔﺳ ﻮﻛﺬﳌ

ﺎﻘﺒﺴﻣ ﺐﻛﺮﻣ ﺎﺸﻨﻣ ﻞﺼﻧ ﻊﻣ ﻮﻟﻷ ﺎﺸﻨﻣ –

15 ﺖﻴﺒﺜﺗ ﻌﻛ –

1 ﺎﺒﻐﻟ ﺲﻴﻛ –

20 ﺎﻴﻠﺧ ﺪﺴﻣ ﻂﺑ ﺎﺘﻔﻣ –

21 ﺎﻴﻠﺧ ﺪﺴﻣ ﻂﺑ ﺎﺘﻔﻣ –

(27 ﺰﻴﻠﻟ ﺔﻳﺎﻗ ﺎﻄﻏ ﺖﲢ) –

22 ﺔﻣﺰﻠﻣ –

.ﻞﻤﺘ ﻒﻠﺗ  ﺪﺟﻮﺗ ﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺺﺤﻓ :ﺔﻈﺣﻼﻣ

ﻦﻣ ﺪﻛﺄﺘﻠﻟ ﺎﻌﻣﺈﺑ ﻼﻴﻠﻗ ﺔﻔﻟﺎﺘﻟ ﺰﺟﻷ  ﺔﻳﺎﻗﻮﻟ ﺰﻴﻬﲡ ﺺﺤﻓ ﻢﺘﻳ  ﺐ

ﻞﻤﻌﺗ ﺔﻛﺮﺤﺘﳌ ﺰﺟﻷ  ﻦﻣ ﺪﻛﺄﺗ .ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﺔﺼﺼﺨﳌ ﺎﻬﺘﻔﻴﻇﻮﻟ ﺎﻬﺋ

 ﺐ .ﺔﻔﻟﺎﺗ ﺰﺟ ﺔﻳ ﺎﻨﻫ ﺖﻧﺎﻛ   ،ﺔﻄﻤﻘﻨﻣ ﻏ ﺎ ﻢﻴﻠﺳ ﻞﻜﺸﺑ

ﻞﺟ ﻦﻣ ﻟ ﻊﻴ ﻲﺒﻠﺗ  ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﺔﺒﻛﺮﻣ ﺰﺟﻷ ﻊﻴ ﻮﻜﺗ

.ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﻞﻤﻌﻟ ﺿ

ﻞﻜﺸﻟﺎﺑ ﺔﻔﻟﺎﺘﻟ ﻊﻄﻘﻟ ﺔﻳﺎﻗﻮﻟ ﺰﻴﻬﲡ ﺪﺒﺘﺳ  ﺢﻴﻠﺼﺗ ﻢﺘﻳ  ﺐ

.ﺔﺼﺼﺨﺘﻣ ﺔﻣﺪﺧ ﺔﺷ ﻼﺧ ﻦﻣ ﻮﻠﻄﳌ

:ﻢﻴﻠﺴﺘﻟ ﺎﻄﻨﺑ ﺔﻘﻓﺮﳌ ﺪﻌﻟ ﻦﻋ ﺔﻓﺎﺿ ﺔﺑﻮﻠﻄﳌ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ

ﺰﳊ ﺔﺒﻟﺎﺼﺘﻣ ﻲﻏﺮﺑ ﻚﻔﻣ –

(ﻢﻣ 8 :ﺎﻴﻘﻟ) ﻚﻔﻟ ﻮﺘﻔﻣ ﻂﺑ ﺎﺘﻔﻣ –

ﺔﻴﻗﺪﻨﺻ  ﺔﻜﻔﻟ ﺔﺣﻮﺘﻔﻣ  ﺔﻴﻘﻠﺣ ﻂﺑ ﺢﻴﺗﺎﻔﻣ –

(ﻢﻣ 17  ﻢﻣ 10 :ﺎﻴﻘﻟ)

(a ﻮﺼﻟ ﻊﺟ) ﺖﻴﺒﺜﺘﻟ ﻌﻛ ﺐﻴﻛﺮﺗ

.16 ﺬﻟ ﻠﻋ ﺺﺼﺨﳌ ﺐﻘﺜﻟ  ﺖﻴﺒﺜﺘﻟ ﻌﻛ ﻂﺑ –

ﺎﺸﻨﳌ ﻞﺼﻧ ﻞﻴﻤﻳ ﺪﻘﻓ ﻻ .ﺋ ﻨﻟ ﻞﺒﻗ ﺎﻜﺣﺈﺑ 15 ﺖﻴﺒﺜﺘﻟ ﻌﻛ ﺪﺷ



.ﻞﻐﺸﻟ ﺔﻌﻄﻗ 

ﺮﺤﺘﳌ  ﺖﺑﺎﺜﻟ ﺰﻛﺮﳌ ﺐﻴﻛﻟ

ﺖﺑﺎﺛ ﻮﺘﺴﻣ ﻞﻤﻋ ﺢﻄﺳ ﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺐﻴﻛﺮﺗ ﻢﺘﻳ  ﺐ



.ﻦﻣﻵ ﻌﺘﺳﻻ ﻀﻟ ﻞﻤﻌﻟﺎﺑ ﺪﺒﻟ ﻞﺒﻗ (ﻼﺜﻣ ﻞﻤﻋ ﺪﻀﻨﻣ)

(b1 ﻮﺼﻟ ﻊﺟ) ﻞﻤﻌﻟ ﺢﻄﺳ ﻠﻋ ﺐﻴﻛﻟ

ﻢﺘﻳ .ﺔﺒﺳﺎﻨﻣ ﻂﺑ ﺐﻟﻮﻟ ﺔﻄﺳﻮﺑ ﻞﻤﻌﻟ ﺢﻄﺳ ﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺖﺒﺛ –

.12 ﻮﻘﺜﻟ ﻖﻳﺮﻃ ﻦﻋ ﻚﻟ

ﻞﻤﻌﻠﻟ ﻮﺑ ﺪﻀﻨﻣ ﻠﻋ ﺐﻴﻛﻟ

(GTA 2500 W, GTA 3700, GTA 3800)

(b2 ﻮﺼﻟ ﻊﺟ)

ﻠﻋ ﺎﺒﺜﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻠﻟ ﻦﻣﺆﺗ ﻮﺑ ﺔﻛ ﻦﻣ GTA ﻞﻤﻋ ﺪﺿﺎﻨﻣ 

ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺪﻧﺎﺴﻣ  .ﺎﻔﺗﻻ ﻂﺒﻀﻟ ﺔﻠﺑﺎﻘﻟ ﺪﻗﻷ ﻼﺧ ﻦﻣ ﺔﻴﺿ ﻞﻛ

.ﺔﻠﻳﻮﻄﻟ ﻞﻐﺸﻟ ﻊﻄﻗ ﺎﻨﺳ ﻠﻋ ﺪﻋﺎﺴﺗ ﻞﻤﻌﻟ ﺪﺿﺎﻨﻤﺑ

 .ﻞﻤﻌﻟ ﺪﻀﻨﻤﺑ ﺔﻘﻓﺮﳌ ﻴﻠﻌﺘﻟ ﺮﻳﺬﺤﺘﻟ ﺎﻈﺣﻼﻣ ﻊﻴ ﺮﻗ



ﻦﻣ ﻮﻜﺗ ﺪﻗ ﻴﻠﻌﺘﻟ ﺔﻳﺮﻳﺬﺤﺘﻟ ﺎﻈﺣﻼﳌ ﻠﻋ ﺔﻈﻓﺎﺤﳌﺎﺑ ﺼﻘﺘﻟ

ﺮﺠﺑ ﺔﺑﺎﺻﻹ / ﻖﻳﺮﳊ ﻻﺪﻧ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺎﻣﺪﺼﻟ ﻪﺒﻗﻮﻋ

.ﻄﺧ

 .ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺐﻴﻛﺮﺗ ﻞﺒﻗ ﺢﻴﺤﺼﻟ ﻞﻜﺸﻟﺎﺑ ﻞﻤﻌﻟ ﺪﻀﻨﻣ ﺐﺼﻧ



.ﺪﻻ ﺮﻄﺧ ﺐﻨﲡ ﻞﺟ ﻦﻣ ﺪﺟ ﺎﻫ ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﺐﻴﻛﻟ

.ﻞﻤﻌﻟ ﺪﻀﻨﻣ ﻠﻋ ﻞﻘﻨﻟ ﻊﺿﻮﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺐﻛ –

ﺎﺸﻨﻟ/ﺎﺒﻐﻟ ﻂﻔﺷ

ﻮﻧ ﺾﻌﺑ ،ﺎﺻﺮﻟ ﻠﻋ ﻮﺘ ﺬﻟ ﻼﻄﻟﺎﻛ ﻮﳌ ﺾﻌﺑ ﻏ 

 ﺔﺴﻣﻼﻣ  .ﺔﺤﺼﻟﺎﺑ ﻣ ﻮﻜﺗ ﺪﻗ ،ﺎﻌﳌ ﺰﻠﻔﻟ ﺐﺸﳋ

ﺮﻣ ﻟ / ﺔﻴﺳﺎﺴﳊ ﺪﺋ ﻞﻌﻓ  ﻟ ﺆﻳ ﺪﻗ ﻏﻷ ﺎﺸﻨﺘﺳ

ﺔﺑﺮﻘﻣ ﻠﻋ ﻦﻳﺪﺟﻮﺘﳌ ﺎﺨﺷﻷ ﺪﻟ  ﺪﺨﺘﺴﳌ ﺪﻟ ﺔﻴﺴﻔﻨﺘﻟ ﺎﺠﳌ

.ﺎﻜﳌ ﻦﻣ

ﻻ ،ﺎﻃﻠﻟ ﺔﺒﺒﺴﻣ ﺎﺄﺑ ﺰﻟ ﻮﻠﺒﻟ ﻏﺄﻛ ،ﺔﻨﻴﻌﳌ ﻏﻷ ﺾﻌﺑ ﺘﻌﺗ

،ﻚﻴﻣﺮﻜﻟ ﺾﻣﺎﺣ ﺢﻠﻣ) ﺐﺸﳋ ﺔﳉﺎﻌﳌ ﺔﻴﻓﺎﺿﻹ ﻮﳌ ﻊﻣ ﺎﺼﺗﻻﺎﺑ ﻴﺳ

ﻠﻋ ﻮﺘﲢ ﻲﺘﻟ ﻮﳌ ﺔﳉﺎﻌﻣ ﻢﺘﻳ  ﻮ .(ﺐﺸﺨﻠﻟ ﺔﻈﻓﺎﳊ ﻮﳌ

.ﻢﻫﻏ  ﻂﻘﻓ ﲔﺼﺼﺨﺘﳌ ﻌﻟ ﻞﺒﻗ ﻦﻣ ﻮﺘﺴﺒﺳﻷ

.ﺋ ﺎﺒﻏ ﺔﻄﻓﺎﺷ ﺪﺨﺘﺳ –

.ﺪﻴﺟ ﻞﻜﺸﺑ ﻞﻐﺸﻟ ﺎﻜﻣ ﺔﻳﻮ ﻠﻋ ﻆﻓﺎﺣ –

.P2 ﺢﺷﺮﳌ ﺔﺌﻔﺑ ﺲﻔﻨﺘﻠﻟ ﺔﻳﺎﻗ ﺎﻨﻗ ﺪﺗﺎﺑ ﺢﺼﻨﻳ –

.ﺎﻬﺘﳉﺎﻌﻣ ﻮﻏﺮﳌ ﻮﻤﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ ﻢﻛﺪﻠﺑ  ﺔﻳﺎﺴﻟ ﺎﻜﺣﻷ ﻋﺮﺗ

ﺰﺟ  ﺎﺸﻨﻟ  ﺎﺒﻐﻟ ﻼﺧ ﻦﻣ ﺎﺸﻨﻟ/ﺎﺒﻐﻟ ﺔﻄﻓﺎﺷ ﻌﺘﺴﺗ ﺪﻗ

.ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻦﻣ ﻐﺻ

.ﺲﺒﻘﳌ ﻦﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟ ﺲﺑﺎﻗ ﺐﺤﺳ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺊﻔﻃ –

.ﺎﻣﺎﲤ ﺔﻛﺮﳊ ﻦﻋ ﺎﺸﻨﳌ ﻞﺼﻧ ﻒﻗﻮﺘﻳ  ﻟ ﺮﻈﺘﻧ –

.ﻪﺘﻟ ﻠﻋ ﻞﻤﻋ ﺎﺼﻌﺘﺳﻻ ﺐﺒﺳ ﻦﻋ ﺚﺤﺑ –

.ﺔﻟﻮﻬﺴﺑ ﻏﻷ ﻞﻌﺘﺸﺗ  ﻮ .ﻞﻤﻌﻟ ﺎﻜﻤﺑ ﺎﺒﻐﻟ ﻢﻛﺮﺗ ﺐﻨﲡ



(c ﻮﺼﻟ ﻊﺟ) ﺬﻟ ﻂﻔﺸﻟ

.ﻂﻴﺴﺑ ﻞﻜﺸﺑ ﺎﺸﻨﻟ ﻊ ﻞﺟ ﻦﻣ 1 ﻖﻓﺮﳌ ﺎﺒﻐﻟ ﺲﻴﻛ ﺪﺨﺘﺳ

.ﻌﺘﺳ ﻞﻛ ﺪﻌﺑ ﺎﺒﻐﻟ ﺲﻴﻛ ﻒﻈﻧ ﺺﺤﻓ



.ﻖﺋﺮﳊ ﻻﺪﻧ ﺮﻄﺧ ﺐﻨﺠﺘﻟ ﻮﻴﻨﳌﻷ ﻧ ﺪﻨﻋ ﺎﺒﻐﻟ ﺲﻴﻛ ﻚﻓ



ﻖﺷﺎﻌﺘﻳ ﺚﻴﺤﺑ 2 ﺔﺌﻳﺎﻬﳌ ﻂﻔﺸﻟ ﺔﻠﺻ ﻠﻋ 1 ﺎﺒﻐﻟ ﺲﻴﻛ ﻞﺘﻓ ﺮﻏ –

.ﺎﺒﻐﻟ ﺲﻴﻛ ﻮﺠﻓ  ﺔﺌﻳﺎﻬﳌ ﻂﻔﺸﻟ ﺔﻠﺻ ﺴﻣ

ﺰﺟ ﻊﻣ ﻨﻟ ﺎﻨﺛ ﺔﺌﻳﺎﻬﳌ ﻂﻔﺸﻟ ﺔﻠﺻ ﺎﺒﻐﻟ ﺲﻴﻛ ﺲﻣﻼﺘﻳ  ﻮ ﻻ

.ﺪﺑ ﺪﻟ ﺎﻬﳉ

.ﺐﺳﺎﻨﳌ ﺖﻗﻮﻟ  ﺎﺒﻐﻟ ﺲﻴﻛ ﺮﻓ

ﻲﺟﺎﳋ ﻂﻔﺸﻟ

ﺔﻴﺋﻮﺧ ﺎﺒﻏ ﺔﻄﻓﺎﺷ ﻮﻃﺮﺧ ﺎﻀﻳ 2 ﺔﺌﻳﺎﻬﳌ ﻂﻔﺸﻟ ﺔﻠﺻﻮﺑ ﻂﺑﺮﻳ  ﻦﻜﻤﻳ

.ﻂﻔﺸﻟ ﺔﻴﻠﻤﻋ ﺮﺟ ﻞﺟ ﻦﻣ (ﻢﻣ ø 35)

.2 ﺔﺌﻳﺎﻬﳌ ﻂﻔﺸﻟ ﺔﻠﺻ  ﺔﻴﺋﻮﳋ ﺎﺒﻐﻟ ﺔﻄﻓﺎﺷ ﻮﻃﺮﺧ ﺮﻏ –

ﻮﻏﺮﳌ ﻞﻐﺸﻟ ﺎﻣ ﻊﻣ ﻌﺘﺳﻼﻟ ﺔﻴﺋﻮﳋ ﺎﺒﻐﻟ ﺔﻄﻓﺎﺷ ﺢﻠﺼﺗ  ﺐ

.ﺎﻬﺘﳉﺎﻌﻣ

 ﺔﺤﺼﻟﺎﺑ ﳌ ﻏﻷ ﻂﻔﺷ ﺪﻨﻋ ﺔﺻﺎﺧ ﺔﻴﺋﻮﺧ ﺎﺒﻏ ﺔﻄﻓﺎﺷ ﺪﺨﺘﺳ

.ﺎﻔﳉ ﺪﻳﺪﺸﻟ  ﺎﻃﻠﻟ ﺔﺒﺒﺴﳌ

ﻲﺑﺮﻋ |

435

Bosch Power Tools 1 609 929 W31 | (23.3.2011)

ﺔﻳﻮﻤﻌﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ) 45° ﺎﺳﻷ ﻂﺒﻀﻠﻟ ﻞﻳﺪﻌﺗ ﺐﻟﻮﻟ 72

(ﺔﻴﻨﻴﻤﻴﻟ

(ﺔﻴﻘﻓﻷ) ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺎﻳﺰﻟ 37 ﺎﻴﻘﳌ ﻞﻳﺪﻌﺗ ﺐﻟﻮﻟ 73

(ﺎﻴﻘﻓ) ﺔﻳﺰﻟ ﺆﻣ ﺐﻟﻮﻟ 74

17 ﻂﻤﻘﻟ ﺾﺒﻘﻣ ﻖﻧ ﻮﻘﻟ ﻞﻳﺪﻌﺗ ﺐﻟﻮﻟ 75

ﻻ ﻂﻳ 76

ﻊﺑﻮﺘﻟ ﻠﻋ ﺮﺜﻌﻳ .ﺔﻓﻮﺻﻮﳌ  ﻮﺼﳌ ﻊﺑﻮﺘﻟ ﺎﻴﺘﻋﻻ ﺪﻳﻮﺘﻟ ﺎﻃ ﻦﻤﻀﺘﻳ ﻻ

.ﻊﺑﻮﺘﻠﻟ ﺎﻨﺎﻧﺮﺑ  ﺔﻠﻣﺎﻜﻟ

ﺔﻤﺋﻼﳌ ﺎﺸﻨﳌ ﺎﺼﻧ ﺎﺳﺎﻘﻣ

305 ﻢﻣ ﺎﺸﻨﳌ ﻞﺼﻧ ﺮﻄﻗ

1,7 – 2,8 ﻢﻣ ﻞﺼﻨﻟ ﻦﺨﺛ

30 ﻢﻣ ﻮﺠﻔﻟ ﺮﻄﻗ

ﺰﺘﻫﻻ ﺞﻴﺠﻀﻟ ﻦﻋ ﺎﻣﻮﻠﻌﻣ

.EN 61029 ﺐﺴﺣ ﻮﺼﻟ ﺎﺳﺎﻴﻗ ﻢﻴﻗ ﺪﻳﺪﲢ ﻢﺗ

ﻮﺼﻟ ﻂﻐﺿ ﻮﺘﺴﻣ :ﺎﻋ (A ﻮﻧ) ﺎﻬﳉ ﺞﻴﺠﺿ ﻮﺘﺴﻣ ﺔﻤﻴﻗ ﻎﻠﺒﺗ

.(A ﻮﻧ) ﻞﺒﻴﺴﻳ 106 ﻮﺼﻟ ﺪﻗ ﻮﺘﺴﻣ .(A ﻮﻧ) ﻞﺒﻴﺴﻳ 93

.ﻞﺒﻴﺴﻳ K = 3 ﺎﻴﻘﻟ ﺮﻄﺿ

!ﻊﻤﺳ ﺔﻴﻗ ﺪﺗ

ﺐﺴﺣ (ﺎﻫﺎﲡ ﺔﺛﻼﺜﺑ ﺎﻬﺠﺘﳌ ﻮﻤ) ﺔﻴﻟﺎﻻ ﺰﺘﻫﻻ ﻢﻴﻗ ﺎﻴﻗ ﻢﺗ

ﺎﻴﻘﻟ ﺎﻔﺗ ،2ﺎﺛ/ ah< 2,5 ﺰﺘﻫﻻ ﺎﻌﺘﺑ ﺔﻤﻴﻗ :EN 61029

2ﺎﺛ / K =1,5

ﻮﻠﺳ ﺐﺴﺣ ﺬﻫ ﻴﻠﻌﺘﻟ  ﻮﻛﺬﳌ ﺰﺘﻫﻻ ﻮﺘﺴﻣ ﺎﻴﻗ ﻢﺗ ﺪﻘﻟ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺔﻧﺎﻘﳌ ﻪﻣﺪﺨﺘﺳ ﻦﻜﻤﻳ EN 61029 ﻦﻤﺿ ﻌﻣ ﺎﻴﻗ

.ﻲﺋﺪﺒﻣ ﻞﻜﺸﺑ ﺰﺘﻫﻼﻟ ﺮﻌﺘﻟ ﺮﻳﺪﻘﺘﻟ ﻢﺋﻼﻣ ﻪﻧ ﻛ .ﺾﻌﺒﻟ ﺎﻬﻀﻌﺒﺑ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻠﻟ ﺔﻴﺳﺎﺳﻻ ﺎﻣﺪﺨﺘﺳﻻ ﻮﻛﺬﳌ ﺰﺘﻫﻻ ﻮﺘﺴﻣ ﻞﺜﻤﻳ

 ﺔﻔﻟﺎ ﻞﻐﺷ ﺪﻌﺑ ﺮﺧ ﺎﻣﺪﺨﺘﺳﻻ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻌﺘﺳ ﻢﺗ  ﻨﻴﺑ

ﺮﻌﺘﻟ ﻚﻟ ﺪﻳﺰﻳ ﺪﻗ .ﺰﺘﻫﻻ ﻮﺘﺴﻣ ﻒﻠﺘ ﺪﻘﻓ ،ﺔﻴﻓﺎﻛ ﻏ ﺔﻧﺎﻴﺼﺑ

.ﺢﺿ ﻞﻜﺸﺑ ﻞﻐﺸﻟ ﻓ ﻮﻃ ﺰﺘﻫﻼﻟ

ﺎﻋﺮﻣ ﻢﺘﻳ  ،ﻖﻴﻗ ﻞﻜﺸﺑ ﺰﺘﻫﻼﻟ ﺮﻌﺘﻟ ﺮﻳﺪﻘﺗ ﻞﺟ ﻦﻣ ﻲﻐﺒﻨﻳ ﻛ

ﻞﻤﺤﺑ ﻪﻠﻴﻐﺸﺗ  ﻦﻜﻟ ﺎ ﻞﻤﻌﻳ ﻲﺘﻟ  ﺎﻬﳉ ﺎﻼﺧ ﺄﻔﻄﻳ ﻲﺘﻟ ﺎﻗﻷ

ﺪﻣ ﻞﻣﺎﻛ ﻋ ﺢﺿ ﻞﻜﺸﺑ ﺰﺘﻫﻼﻟ ﺮﻌﺘﻟ ﻚﻟ ﺾﻔ ﺪﻗ .ﻼﻌﻓ

.ﻞﻤﻌﻟ

:ﻼﺜﻣ ،ﺰﺘﻫﻻ ﺛﺄﺗ ﻦﻣ ﺪﺨﺘﺴﳌ ﺔﻳﺎﻗﻮﻟ ﺔﻴﻓﺎﺿ ﺎﻣ ﺮﺟ ﺪﺣ

.ﻞﻤﻌﻟ ﺎﻳﺮ ﻢﻴﻈﻨﺗ ﻦﻳﺪﻴﻟ ﺔﺌﻓﺪﺗ ،ﻞﻐﺸﻟ ﺪﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺔﻧﺎﻴﺻ

ﻖﻓﻮﺘﻟ ﺢﻳﺗ

ﻖﻓﻮﺘﻳ “ﺔﻴﻨﻔﻟ ﺎﻧﺎﻴﺒﻟ”  ﻮﺻﻮﳌ ﺞﺘﻨﳌ ﺄﺑ ،ﺎﻨﺘﻴﻟﺆﺴﻣ ﻠﻋ ﻧ ﺎﻨﻧ

ﺎﺷ ﺎﻜﺣ ﺐﺴﺣ EN 60745 :ﺔﻴﻟﺎﺘﻟ ﺔﻳﺎﻴﻌﳌ ﻖﺋﺎﺛﻮﻟ  ﻳﺎﻌﳌ ﻊﻣ

.2006/42/EG ،2004/108/EG

:ﺪﻟ ﺔﻴﻨﻔﻟ ﻷ

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen

Head of Product

Certiﬁcation

Dr. Egbert Schneider

Senior Vice President

Engineering

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

24.03.2011

ﺔﻴﻨﻔﻟ ﺎﻧﺎﻴﺒﻟ

GCM 12 GDL Professional ﻮﻟ ﺎﺸﻨﻣ

3 601 M23 690 3 601 M23 660

3 601 M23 600

3 601 M23 630

3 601 M23 670

ﻒﻨﺼﻟ ﻢﻗ

1800 1500 2000  ﺔﻴﻨﻘﳌ ﺔﻴﻤﺳﻻ ﺪﻘﻟ

3800 3800 3800 ١-ﺔﻘﻴﻗ ﻼﻟ ﺪﻟ ﺪﻋ

 ﻞﻴﻐﺸﺘﻟ ﺪﺑ ﺎﻴﺗ ﺪﻳﺪﲢ

125

635

1> ﻣﻮﻧﺎﻧ

ﻮﻴﻠﻴﻣ

ﺰﻴﻠﻟ ﺮﻃ

222 ﺰﻴﻠﻟ ﺔﺟ

32,1 32,1 32,1 ﻎﻛ

ﺐﺴﺣ ﻮﻟ

EPTA-Procedure 01/2003

II/II/II/ﺔﻳﺎﻗﻮﻟ ﺔﺌﻓ

.430 ﺔﺤﻔﺼﻟ ﻊﺟﺮﺗ ،(ﺎﻴﻧﺪﻟ/ﻮﺼﻘﻟ) ﺔﺣﻮﻤﺴﳌ ﻞﻐﺸﻟ ﻊﻄﻗ ﺎﺳﺎﻘﻣ ﺪﺼﺑ

.ﺔﻨﻴﻌﻣ ﺪﻠﺒﺑ ﺔﺻﺎﺧ ﺮﻄﺑ  ﻚﻟ ﻦﻋ ﺪﻬﳉ ﻒﻠﺘ ﺎﻣﺪﻨﻋ ﻢﻴﻘﻟ ﺬﻫ ﺎﻔﺘﺗ ﺪﻗ .ﻂﻟﻮﻓ 230 ﺪﻘﻤﺑ [U] ﻲﻤﺳ ﺪﻬﳉ ﻮﻌﻔﳌ ﺔﻳﺎﺳ ﻢﻴﻘﻟ

.ﺮﻔﳌ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺾﻌﺒﻟ ﺔﻳﺎﺠﺘﻟ ﺎﻴﻤﺴﺘﻟ ﻒﻠﺘ ﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﻚﺗﺪﻋ ﺮﻃ ﺔﺘﻓﻻ ﻠﻋ ﻒﻨﺼﻟ ﻢﻗ ﺎﻋﺮﻣ ﺟﺮﻳ

436 | ﻲﺑﺮﻋ

1 609 929 W31 | (23.3.2011) Bosch Power Tools

ﻷ ﺞﺘﻨﳌ ﻒﺻ

ﺎﻜﺗ  .ﻴﻠﻌﺘﻟ ﺔﻳﺮﻳﺬﺤﺘﻟ ﺎﻈﺣﻼﳌ ﻊﻴ ﺮﻗ

ﺪﻗ ﻴﻠﻌﺘﻟ ﺔﻳﺮﻳﺬﺤﺘﻟ ﺎﻈﺣﻼﳌ ﻖﻴﺒﻄﺗ ﺪﻨﻋ ﺎﻄﺧﻷ

/ ﻖﺋﺮﳊ ﻮﺸﻧ ﻟ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺎﻣﺪﺼﻟ ﻟ ﺆﻳ

.ﻄﺧ ﺮﺠﺑ ﺔﺑﺎﺻﻹ

ﺺﺼﺨﳌ ﻌﺘﺳﻻ

ﺔﻴﺿﺮﻌﻟ ﺔﻴﻟﻮﻄﻟ ﺔﻤﻴﻘﺘﺴﳌ ﻮﻄﻘﻟ ﻷ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺖﺼﺼﺧ ﺪﻘﻟ

ﻦﻣ ﺔﻴﻘﻓﻷ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺎﻳ ﻧ ﻦﻜﻤﻳ .ﺖﺑﺎﺜﻟ ﻌﺘﺳﻻﺎﺑ ﺐﺸﳋ 

ﺐﻧﺎﳉ ﻦﻣ) 47° ﻦﻣ ﺔﻳﻮﻤﻌﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺎﻳ ﺎﻀﻳ +60° ﻟ –52°

.(ﻲﻨﻴﻤﻴﻟ ﺐﻧﺎﳉ ﻦﻣ) 47° ﻟ (ﺎﺴﻴﻟ

ﻮﻟ ﺎﻀﻳ ﲔﻠﻟ ﺪﻠﺼﻟ ﺐﺸﳋ ﻨﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﻗ ﺪﻳﺪﲢ ﻢﺗ ﺪﻘﻟ

.ﺔﻃﻮﻐﻀﳌ ﺎﻴﻟﻷ ﻮﻐﻀﳌ ﺐﺸﳋ

.ﺔﻤﺋﻼﳌ ﺎﺸﻨﳌ ﺎﺼﻧ ﺪﺨﺘﺳ ﺪﻨﻋ ﻦﺋﺪﻠﻟ ﻮﻴﻨﳌﻷ ﺴ ﻧ ﻮ

ﻮﺼﳌ ﺰﺟﻷ

ﺎﺤﻔﺻ ﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻮﺻ ﻟ ﻮﺼﳌ ﺰﺟﻷ ﺎﻗ ﺪﻨﺘﺴﺗ

.ﺔﻴﻄﻴﻄﺨﺘﻟ ﻮﺳﺮﻟ

ﺎﺒﻐﻟ ﺲﻴﻛ 1

ﺔﺌﻳﺎﻬﳌ ﻂﻔﺸﻟ ﺔﻠﺻ 2

ﺰﻴﻠﻟ-ﺮﻳﺬﲢ ﺔﺘﻓﻻ 3

ﺪﻳ ﺾﺒﻘﻣ 4

ﺖﻴﺒﺜﺗ  5

ﺔﻳﺎﻗ ﺎﻄﻏ 6

ﻞﻘﻨﻟ ﺾﺒﻘﻣ 7

ﺢﺟﻣ ﺔﻳﺎﻗ ﺎﻄﻏ 8

ﺔﻣﺎﺼﳌ ﺔﻜﺳ ﺪﻳﺪﲤ 9

ﺔﻣﺎﺼﻣ ﺔﻜﺳ 10

ﻨﻟ ﺪﻀﻨﻣ ﺪﻳﺪﲤ 11

ﺐﻴﻛﻟ ﻮﻘﺛ 12

ﻢﻴﻘﻠﺗ ﺔﺤﻴﻔﺻ 13

ﺔﻳﺰﻟ ﺖﺒﺜﻣ 14

(ﺎﻴﻘﻓ) ﺔﺑﻮﻏﺮﳌ ﺐﻄﺸﻟ ﺎﻳﺰﻟ ﺖﻴﺒﺜﺗ ﻌﻛ 15

(ﺎﻴﻘﻓ) ﺎﻘﺒﺴﻣ ﺐﻄﺸﻟ ﺎﻳ ﻂﺒﻀﻟ  16

(ﺎﻳﻮﻤﻋ) ﺔﺑﻮﻏﺮﳌ ﺐﻄﺸﻟ ﺎﻳﺰﻟ ﻂﻤﻗ ﺾﺒﻘﻣ 17

ﺔﻴﺟﻮﻤﻨﻟ ﺐﻄﺸﻟ ﺎﻳﺰﻟ ﻒﻴﻗﻮﺗ ﺰﺣ 18

ﺪ ﺾﺑﺎﻘﻣ 19

(ﻢﻣ 4/ﻢﻣ 6) ﺪﺴﻣ ﻂﺑ ﺎﺘﻔﻣ 20

(ﻢﻣ 2) ﺪﺴﻣ ﻂﺑ ﺎﺘﻔﻣ 21

ﺔﻣﺰﻠﳌ 22

ﻻ ﺮﻜﺑ 23

ﺔﻴﻨﻴﻤﻴﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﺎﺠﳌ (ﺔﻳﻮﻤﻌﻟ) ﺔﻳﺰﻟ ﺆﻣ 24

(0° – 47°)

ﺎﺸﻨﻟ ﺔﻓﺎﺣ 25

ﻻﻻ ﺔﻴﻟ ﻖﻧ  26

ﺰﻴﻠﻟ ﺔﻳﺎﻗ ﺎﻄﻏ 27

ﻻﻻ  28

ﻖﻤﻌﻟ ﺪ ﻂﺒﺿ ﺐﻟﻮﻟ 29

ﻖﻤﻌﻟ ﺪ 30

ﻞﻘﻨﻟ ﲔﻣﺄﺗ 31

(ﺎﻳﻮﻤﻋ) ﺐﻄﺸﻟ ﺎﻳ ﺎﻴﻘﻣ 32

ﺔﻳﺎﺴﻴﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﺎﺠﳌ (ﺔﻳﻮﻤﻌﻟ) ﺔﻳﺰﻟ ﺆﻣ 33

(ﺪﺣ ﻟ °0 – °47)

(ﺔﻳﻮﻤﻌﻟ) °22,5 ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﻂﺒﺿ  34

ﻮﻄﻟ ﺎﺼﳌ ﺖﻴﺒﺜﺗ ﺐﻟﻮﻟ 35

ﻮﻄﻟ ﺎﺼﳌ 36

(ﺎﻴﻘﻓ) ﺐﻄﺸﻟ ﺎﻳ ﺎﻴﻘﻣ 37

ﻧ ﺪﻀﻨﻣ 38

(ﺔﻳﻮﻤﻌﻟ) ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﺎ ﻂﺒﻀﻟ ﺮﻳﺪﺗ ﻌﻛ 39

ﺎﺸﻨﳌ ﻞﺼﻧ 40

ﺎﺸﻨﻟ ﺬﻘﻣ 41

43 ﺎﺒﻀﻘﻟ ﺖﻴﺒﺜﺗ ﺐﻟﻮﻟ 42

ﺢﺟﳌ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﺎﺒﻀﻗ 43

(ﺢﺟﳌ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ/ﺔﻴﻄﻐﺘﻟ ﺔﺤﻴﻔﺻ)ﻲﻣﺎﻣﻷ ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ 44

(ﺢﺟﳌ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ/ﺔﻴﻄﻐﺘﻟ ﺔﺤﻴﻔﺻ)ﻲﻔﻠﳋ ﺖﻴﺒﺜﺘﻟ ﺐﻟﻮﻟ 45

ﺔﻴﻄﻐﺗ ﺔﺤﻴﻔﺻ 46

ﺪﻟ ﻮ ﻞﻔﻗ 47

ﺎﺸﻨﳌ ﻞﺼﻧ ﺖﻴﺒﺜﺘﻟ (ﻢﻣ 6) ﺎﻴﻠﺧ ﻮﳊ ﺔﺳﺪﺴﻣ ﺐﻟﻮﻟ 48

ﺪﺷ ﺔﻔﺷ 49

ﺔﻴﻠﺧ ﺪﺷ ﺔﻔﺷ 50

ﻨﻟ ﺪﻀﻨﻣ ﺪﻳﺪﲤ ﻖﻧ  51

ﺎﺼﺘﻟ ﺔﻜﺳ ﺪﻳﺪﲤ ﻖﻧ  52

ﺔﻴﻣﺎﺘﳋ ﺔﺤﻴﻔﺼﻟ 53

ﺪﻤﺨﳌ 54

ﺪﻴﻤﺨﺘﻟ ﻂﺒﺿ ﺐﻟﻮﻟ 55

ﺔﻣﺰﻠﻤﻠﻟ ﻮﻘﺛ 56

ﺢﻨ ﺐﻟﻮﻟ 57

ﺐﻟﻮﻠﻣ ﺐﻴﻀﻗ 58

(ﺎﻴﻘﻓ) ﺔﻳﺰﻟ ﺆﻣ 59

ﺎﻔﻃﻹ ﻞﻴﻐﺸﺘﻟ ﺎﺘﻔﻣ 60

(ﻊﻄﻘﻟ ﻂﺧ ﻢﻴﻠﻌﺗ) ﺰﻴﻠﻟ ﺎﺘﻔﻣ 61

ﻢﻴﻘﻠﺘﻟ ﺔﺤﻴﻔﺻ ﺐﻟﻮﻟ 62

ﻮﻄﻟ ﺎﺼﳌ ﻖﻧ ﺐﻟﻮﻟ 63

(ﻒﺻﻟ) ﺰﻴﻠﻟ ﺰﻴﻛﻟ ﻂﺒﺿ ﺐﻟﻮﻟ 64

ﺰﻴﻠﻟ ﺔﻳﺎﻗ ﺎﻄﻏ ﺐﻟﻮﻟ 65

ﺰﻴﻠﻟ ﺐﻴﻛﺮﺗ ﺔﺤﻴﻔﺻ ﺖﻴﺒﺜﺗ ﺐﻟﻮﻟ 66

ﺰﻴﻠﻟ ﻞﻜﻴﻫ ﺖﻴﺒﻟ ﺖﻴﺒﺜﺗ ﺐﻟﻮﻟ 67

68–70

0° ﺎﺳﻷ ﻂﺒﻀﻠﻟ ﻞﻳﺪﻌﺗ ﺐﻟﻮﻟ

(ﺔﻳﻮﻤﻌﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ)

ﺔﻳﻮﻤﻌﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ) 45° ﺎﺳﻷ ﻂﺒﻀﻠﻟ ﻞﻳﺪﻌﺗ ﺐﻟﻮﻟ 71

(ﺔﻳﺎﺴﻴﻟ

ﻲﺑﺮﻋ |

437

Bosch Power Tools 1 609 929 W31 | (23.3.2011)

ﺎﻫﺎﻨﻌﻣ ﻮﻣﺮﻟ

.ﺔﻴﻗ ﺎﻈﻧ ﺪﺗ

ﻟ ﺞﻴﺠﻀﻟ ﺛﺄﺗ ﺆﻳ ﺪﻗ .ﻊﻤﺳ ﺔﻴﻗ ﺪﺗ

.ﻊﻤﺴﻟ ﺪﻗ ﺪﻘﻓ

ﻊﺑﺎﺻﻷ ﻦﻳﺪﻴﻟ ﺎﻌﺑ ﻠﻋ ﻆﻓﺎﺣ !ﺮﻄﳋ ﺎ

.ﺎﻜﻣﻹ ﺪﻗ ﺎﺠﳌ ﺬﻫ ﻦﻋ ﲔﻋﺬﻟ 

ﺬﺑ ﺔﻛﺮﺤﺘﳌ ﺰﺟﻷ ﲔﺑ ﻚﻌﺑﺎﺻ ﻊﻀﺗ ﻻ

ﺎﺼﺘﻓ ،ﻚﻌﺑﺎﺻ ﺮﻘﻨﺗ  ﻮ .ﻻﻹ

.ﺪﻳﺪﺷ ﺮﺠﺑ

Ø 30

Ø 305 mm

 ﻮ ﻊﻣ ﺐﻘﺜﻟ ﺮﻄﻗ ﻢﺋﻼﺘﻳ  ﺐ .ﺎﺸﻨﳌ ﻞﺼﻧ ﺎﺳﺎﻘﻣ ﻋﺮﺗ

.ﺔﺌﻳﺎﻬﳌ ﻊﻄﻘﻟ  ﻐﺼﺘﻟ ﻊﻄﻗ ﻞﻤﻌﺘﺴﺗ ﻻ .ﺐﻋﻼﺗ ﻼﺑ ﺪﻌﻟ

ﻞﺒﻗ ﻦﻣ ﻂﻘﻓ ﺎﻬﻠﻘﻨﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﻚﺴﻣ

 (ﺾﺒﻘﻟ ﻮﺠﻓ) ﺎﻬﻤﻴﻠﻌﺗ ﻢﺗ ﻲﺘﻟ ﻦﻛﺎﻣﻷ

.ﻞﻘﻨﻟ ﺾﺒﻘﻣ ﻞﺒﻗ ﻦﻣ

ﺾﺒﻘﳌ ﻞﺒﻗ ﻦﻣ ﺪﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻤﲢ ﻻ

.ﻻﻻ ﺬﺑ ﺪﻴﻟ

:ﻮﺘﻔﻣ ﺪﺸﻟ ﺾﺒﻘﻣ

.ﺔﻳﻮﻤﻋ ﻞﺋﺎﻣ ﺐﻄﺷ ﺎﻳ ﻂﺒﺿ ﻦﻜﻤﻳ

:ﻖﻠﻐﻣ ﺪﺸﻟ ﺾﺒﻘﻣ

.ﺎﻬﻄﺒﺿ ﻢﺗ ﻲﺘﻟ ﻻﻻ ﺬﺑ ﺔﻳﻮﻤﻌﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﻆﻔﲢ

ﺎﻫﺎﻨﻌﻣ ﻮﻣﺮﻟ

.ﺔﻳﻮﻤﻌﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﻴﻐﺘﻟ ﺮﻔﳌ ﻮﻄﳋ ﺢﺿﻮﺗ

ﺪﺸﻟ ﺾﺒﻘﻣ 

ﻞﺣ .1

ﺎﺴﻴﻟ ﻮﺤﻧ ﻻﻻ  ﺢﺟ .2

ﺮﻳﺪﺘﻟ ﻌﻛ ﻠﻋ ﺔﺑﻮﻏﺮﳌ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﺎ ﻂﺒﺿ .3

ﺮﻳﺪﺘﻟ ﻌﻛ ﻠﻋ ﺔﻳﻮﻤﻌﻟ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺔﻳ ﺎ ﻂﺒﺿ

ﺎﺴﻴﻟ ﻮﺤﻧ ﺎﺸﻨﳌ ﻞﺼﻧ ﻞﻴﻣ

(45° ﺪﺣ ﻟ 0°)

ﲔﻤﻴﻟ ﻮﺤﻧ ﺎﺸﻨﳌ ﻞﺼﻧ ﻞﻴﻣ

(45° ﺪﺣ ﻟ 0°)

ﻻﻻ  ﺢﺟﺄﺗ ﺎ ﻞﻣﺎﻛ

(+47 ﺪﺣ ﻟ –47)

ﺖﺒﺜﻣ ﻮﻜﻳ   ﺔﻗﻼﻄﺑ ﺔﻛﺮﺤﻠﻟ ﺔﻠﺑﺎﻗ ﻨﻟ ﺪﻀﻨﻣ ﻮﻜﺗ  ﻲﻐﺒﻨﻳ

:ﺔﺑﻮﻏﺮﳌ ﺔﻴﻘﻓﻷ ﻞﺋﺎﳌ ﺐﻄﺸﻟ ﺎﻳ ﻂﺒﺿ ﻞﺟ ﻦﻣ ﻻﻮﻔﻘﻣ ﺔﻳﺰﻟ

 ﺔﻳﺰﻟ ﺖﺒﺜﻣ ﺔﻣﺪﻘﻣ ﺖﻗﻮﻟ ﺲﻔﻨﺑ ﻂﻐﺿ  ﺬﻟ ﺐﺤﺳ –

ﻞﻔﺳﻷ ﻮﺤﻧ

!ﺔﻴﻟﺰﻨﳌ ﺎﻳﺎﻔﻨﻟ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺮﺗ ﻻ

:ﻂﻘﻓ ﻷ ﺎﲢﻻ ﺪﻟ

ﻢﺘﻴﻟ ﺮﻔﻧ ﻠﻋ ﻌﺘﺳﻼﻟ ﺔﳊﺎﺻ ﻐﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻊ ﻢﺘﻳ  ﺐ

ﺎﻋﻹ ﺔﻠﺑﺎﻘﻟ ﺎﻳﺎﻔﻨﻟ ﻖﻳﺮﻃ ﻦﻋ ﺔﺌﻴﺒﻟﺎﺑ ﺔﻔﺼﻨﻣ ﺔﻘﻳﺮﻄﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟ

ﺰﻬﺟﻷ ﺪﺼﺑ 2002/96/EG ﻷ ﻪﻴﺟﻮﺘﻟ ﺐﺴﺣ ،ﻊﻴﻨﺼﺘﻟ

.ﺔﻴﻠﺤﳌ ﺎﻜﺣﻷ ﻠﻋ ﻪﻘﻴﺒﻄﺗ ﺔﻤﻳﺪﻘﻟ ﺔﻴﻧﻜﻟﻻ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ

438 | ﻲﺑﺮﻋ

1 609 929 W31 | (23.3.2011) Bosch Power Tools

ﻮﻟﻷ ﺷﺎﻨﳌ ﺎﻣﻷ ﻴﻠﻌﺗ

ﺎﻬﻴﻟ ﺎﺸﻳ) ﺔﻳﺰﻴﻠﻜﻧﻻ ﺔﻐﻠﻟﺎﺑ ﺔﻳﺮﻳﺬﲢ ﺔﺘﻓﻻ ﻊﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻢﻴﻠﺴﺗ ﻢﺘﻳ



.(3 ﻢﻗﺮﻟﺎﺑ ﺔﻴﻄﻴﻄﺨﺘﻟ ﻮﺳﺮﻟ ﺔﺤﻔﺻ ﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻮﺼﺑ

EN 60825-1: 2007

<1mW, 635 nm

ﺔﻳﺮﻳﺬﺤﺘﻟ ﺔﺘﻓﻼﻟﺎﺑ ﺰﻴﻠﻜﻧﻻ ﺺﻨﻟ ﻠﻋ ﺪﻠﺑ ﺔﻐﻠﺑ ﺔﻘﻓﺮﳌ ﺔﺘﻓﻼﻟ ﻖﺼﻟ



.ﻟﻷ ﺮﻤﻠﻟ ﻞﻴﻐﺸﺘﻟ ﻞﺒﻗ

.ﺪﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻠﻋ ﺔﻳﺮﻳﺬﺤﺘﻟ ﺎﺘﻓﻼﻟ ﻒﻠﺘﺗ ﻻ



ﺖﺒﻠﻗ  ﻄﳋ ﺎﺑﺎﺻﻹ ﺞﺘﻨﺗ ﺪﻗ .ﺪﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻠﻋ ﻒﻘﺗ ﻻ



.ﺔﻓﺪﺻ ﺎﺸﻨﳌ ﻞﺼﻧ ﺖﺴﻣﻻ   ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ

ﺔﻛﺮﳊ ﻦﻣ ﻦﻜﻤﺘﻳ ﻪﻧ ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﻞﻤﻌﻳ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ  ﻦﻣ ﺪﻛﺎﺗ



.ﺎﺣﻮﺘﻔﻣ ﻮﻜﻳ ﺎﻣﺪﻨﻋ ﺪﺑ ﺔﻳﺎﻗﻮﻟ ﺎﻄﻏ ﻂﻤﻘﺑ ﻮﻘﺗ ﻻ .ﺔﻗﻼﻄﺑ

ﺎﻨﺛ ﺪﺑ ﻊﻄﻘﻟ ﺎ ﻦﻋ ﻪﺑﺎﺷ ﺎﻣ  ﺐﺸﳋ ﺎﺸﻧ  ﺺﻘﻟ ﺎﻳﺎﻘﺑ ﺪﻌﺒﺗ ﻻ



ﻢﺛ ،ﻻ ﺔﺣﺮﻟ ﻊﺿ ﻟ ﺪﻌﻟ  ﺋ ﻪﺟ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ 

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺊﻔﻃ

ﻞﻜﺸﺘﻳ ﺪﻘﻓ ﻻ .ﻂﻘﻓ ﻞﻴﻐﺸﺘﻟ ﻊﺿﻮﺑ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻮﺤﻧ ﺎﺸﻨﳌ ﻞﺼﻧ ﻪﺟ



.ﻞﻐﺸﻟ ﺔﻌﻄﻗ  ﺎﺸﻨﳌ ﻞﺼﻧ ﺐﻠﻜﺗ  ﺔﻳﺪﺗ ﺔﻣﺪﺻ ﺮﻄﺧ

 .ﻢﺤﺸﻟ ﺖﻳﺰﻟ ﻦﻣ ﺔﻴﻟﺎﺧ ﺔﻔﻴﻈﻧ ﺔﻓﺎﺟ ﺾﺑﺎﻘﳌ ﺎﻘﺑ ﻠﻋ ﻆﻓﺎﺣ



.ﻢﻜﺤﺘﻟ ﺪﻘﻓ ﻟ ﺆﺘﺳ ﺔﻘﻟﺰﻣ ﺖﻳﺰﻟ ﻢﺤﺸﻟﺎﺑ ﺔﺛﻮﻠﳌ ﺾﺑﺎﻘﳌ

ﺪﻋ ﻊﻴ ﻦﻣ ﺎﻴﻟﺎﺧ ﻞﻤﻌﻟ ﺢﻄﺳ ﺎﻛ  ﻂﻘﻓ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﺨﺘﺳ



ﺐﺸﳋ ﻊﻄﻗ  .ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﺪﻋ ﺎﻣ ..ﺦﻟ ﺐﺸﳋ ﺎﺸﻧ ﻂﺒﻀﻟ

ﺪﻗ ،ﺪﻟ ﺎﺸﻨﳌ ﻞﺼﻧ ﺲﻣﻼﺗ ﻲﺘﻟ ﺮﻏﻷ ﻦﻣ ﺎﻫﻏ  ﻐﺼﻟ

.ﺔﻴﻟﺎﻋ ﺔﻋﺑ ﺪﺨﺘﺴﳌ ﺐﻴﺼﺗ

 ﻮ .ﺎﳌ ﺎﻳﺎﻘﺑ ﺐﺸﳋ ﺎﺸﻧ ﻦﻣ ﺔﻴﻟﺎﺧ ﻷ ﺎﻘﺑ ﻠﻋ ﻆﻓﺎﺣ



.ﺮﺜﻌﺘﺗ  ﻖﻟﺰﻨﺗ

ﻞﻐﺸﻟ ﻊﻄﻗ ﺞﻟﺎﻌﺗ ﻻ .ﺋ ﺎﻜﺣﺈﺑ ﺎﻬﺘﳉﺎﻌﻣ ﻮﻏﺮﳌ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻂﻤﻗ



ﺪﻟ ﺎﺸﻨﳌ ﻞﺼﻧ ﻦﻋ ﺪﻳ ﺪﻌﺑ   .ﺎﻬﻄﻤﻘﺑ ﺢﻤﺴﺗ ﻻ ﺔﺟﺪﻟ ﻐﺼﻟ

.ﻮﻤﺴﳌ ﺪﳊ ﻦﻋ ﻞﻘﻴﺳ

ﻌﺘﺳﻻ  ﻮﻛﺬﳌ ﻞﻐﺸﻟ ﻮﻣ ﻞﺟ ﻦﻣ ﻂﻘﻓ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﺨﺘﺳ



.ﻚﻟﺬﺑ ﺪﻴﻘﺘﺗ   ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻴﻤﲢ ﺎﻳ ﻢﺘﻳ ﺪﻗ .ﺺﺼﺨﳌ

ﺎﻘﺑ ﻠﻋ ﻆﻓﺎﺣ ﺎﺸﻨﳌ ﻞﺼﻧ ﻘﻧ ﺎﺣ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺊﻔﻃ



ﻚﻳﺮﲢ ﻮ ﻻ .ﺔﻛﺮﳊ ﻦﻋ ﺎﺸﻨﳌ ﻞﺼﻧ ﻒﻗﻮﺘﻳ  ﻟ ﺔﺋﺎﻫ ﻞﻐﺸﻟ ﺔﻌﻄﻗ

ﺎﻣﺪﺼﻟ ﺐﻨﺠﺘﻟ ﺔﻛﺮﳊ ﻦﻋ ﺎﺸﻨﳌ ﻞﺼﻧ ﻒﻗﻮﺘﻳ  ﺪﻌﺑ ﻻ ﻞﻐﺸﻟ ﺔﻌﻄﻗ

ﺮﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻴﻐﺸﺗ ﻞﺒﻗ ﺎﺸﻨﳌ ﻞﺼﻧ ﻘﻧ ﺐﺒﺳ  .ﺔﻳﺪﺗﻻ

.ﺮﺧ

ﺮﻘﻨﺗ  ﻮ .ﻻﻹ ﺬﺑ ﺔﻛﺮﺤﺘﳌ ﺰﺟﻷ ﲔﺑ ﻚﻌﺑﺎﺻ ﻊﻀﺗ ﻻ



.ﺪﻳﺪﺷ ﺮﺠﺑ ﺎﺼﺘﻓ ،ﻚﻌﺑﺎﺻ

ﺔﻴﻠﻤﻋ ﻞﻣﺎﻛ ﺎﻨﺛ ﻞﻴﻐﺸﺘﻟ ﻞﺒﻗ ﺪﻳﺪﺷ ﺎﻜﺣﺈﺑ ﺪﻴﻟ ﺾﺒﻘﳌ ﻠﻋ ﺾﺒﻗ



ﺔﻈﳊ  .ﻻﻹ  ﺔﻛﺮﺤﺑ ﻢ 

ﻜﺤﺘﻟ ﻼﺧ ﻦﻣ ﻨﻟ ﺔﻴﻠﻤﻋ ﺬﻔﻧ .ﻨﻟ

ﻻﻹ  ﺐﺒﺴﺑ ﻄﺧ ﺎﺑﺎﺻ ﻟ ﺆﺗ ﺪﻗ ﺪﺣ ﺎﺒﺘﻧ ﺪﻋ

.ﺔﻛﺮﳊ ﺴﻴﻟ

ﺪﻘﻓ ،ﻚﻟﺬﺑ ﺪﻴﻘﺘﺗ   .ﻒﻠﳋ ﻮﺤﻧ ﺎﻣﻷ ﻦﻣ ﺋ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻧ



.ﻞﻐﺸﻟ ﺔﻌﻄﻗ  ﺎﺸﻨﳌ ﻞﺼﻧ ﺐﻠﻜﺗ  ﺔﻳﺪﺗﻻ ﺎﻣﺪﺼﻟ ﺮﻄﺧ ﻞﻜﺸﺘﻳ

ﺎﺼﻧ  .ﺔﻔﻟﺎﺘﻟ  ﺔﻳﻮﺘﻠﳌ ،ﺔﻘﻘﺸﺘﳌ ،ﺔﳌﺎﺜﻟ ﺎﺸﻨﳌ ﺎﺼﻧ ﺪﺨﺘﺴﺗ ﻻ



ﺮﺟ ﻦﻣ ﺐﺒﺴﺘﺗ ﺊﻃﺎﺧ ﻞﻜﺸﺑ ﺔﻔﺻﳌ  ﺔﳌﺎﺜﻟ ﺎﻨﺳﻷ  ﺎﺸﻨﳌ

ﺎﺸﻨﳌ ﻞﺼﻧ ﻘﻧﺎﺑ ﺪﺋﺰﻟ ﺎﻜﺘﺣﻻﺎﺑ ﻖﻴﻀﻟ ﺪﻳﺪﺸﻟ ﻨﻟ ﻖﺷ

.ﺔﻳﺪﺗﻻ ﺎﻣﺪﺼﻟﺎﺑ

ﺐﺳﺎﻨﳌ ﻦﻀﳊ ﺐﻘﺜﺑ ﺢﻴﺤﺼﻟ ﺎﻘﳌﺎﺑ ﺎﺸﻨﳌ ﺎﺼﻧ ﺋ ﺪﺨﺘﺳ



ﻢﺋﻼﺗ ﻻ ﻲﺘﻟ ﺎﺸﻨﳌ ﺎﺼﻧ  .(ﺎﺜﳌ ﻞﻴﺒﺳ ﻠﻋ ﺮﺋ  ﻲﻤﺠﻧ ﻞﻜﺸﺑ)

.ﻢﻜﺤﺘﻟ ﺪﻘﻓ ﻟ ﺆﺗ ﺮﺋ ﻏ ﻞﻜﺸﺑ ﺪﺗ ﺎﺸﻨﳌ ﺐﻴﻛﺮﺗ ﺰﺟ

ﻞﻤﻌﻟ ﻊﻳﻟ ﺔﺑﺎﺷﻷ ﺎﻌﻟ ﻻﻮﻔﻟ ﻦﻣ ﺔﻋﻮﻨﺼﳌ ﺎﺸﻨﳌ ﺎﺼﻧ ﺪﺨﺘﺴﺗ ﻻ



.ﺔﻟﻮﻬﺴﺑ ﻜﺗ ﺬﻫ ﺎﺸﻨﳌ ﺎﺼﻧ  .(HSS ﻻﻮﻓ)

ﺎﻨﺛ ﺎﺸﻨﳌ ﻞﺼﻧ ﻦﺨﺴﻳ .ﻳ  ﻞﺒﻗ ،ﻞﻤﻌﻟ ﺪﻌﺑ ﺎﺸﻨﳌ ﻞﺼﻧ ﺲﻤﻠﺗ ﻻ



.ﺪﺸﺑ ﻞﻤﻌﻟ

ﺔﺤﻴﻔﺻ ﺪﺒﺘﺳ .ﻢﻴﻘﻠﺘﻟ ﺔﺤﻴﻔﺻ ﻼﺑ ﺪﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﺨﺘﺴﺗ ﻻ



ﺔﺤﻴﻔﺻ ﺖﻧﺎﻛ  ﺎﺸﻨﳌ ﻞﺼﻧ ﻞﺒﻗ ﻦﻣ ﺮﺠﺑ ﺎﺼﺗ ﺪﻗ .ﺔﻔﻟﺎﺘﻟ ﻢﻴﻘﻠﺘﻟ

.ﺔﻤﻴﻠﺳ ﻏ ﻢﻴﻘﻠﺘﻟ

ﺰﻛﺮﻣ ﻞﺒﻗ ﻦﻣ ﻒﻟﺎﺘﻟ ﻞﺒﻜﻟ ﺢﻴﻠﺼﺘﺑ ﺢﻤﺳ ﻢﻈﺘﻨﻣ ﻞﻜﺸﺑ ﻞﺒﻜﻟ ﺺﺤﻓ



ﺪﻳﺪﻤﺘﻟ ﻼﺒﻛ ﺪﺒﺘﺳ .ﻂﻘﻓ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻠﻟ ﻮﺑ ﺔﻛ ﺔﻟﺎﻛ ﺔﻣﺪﺧ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺎﻣ ﻠﻋ ﺔﻈﻓﺎﺤﳌ ﻚﻟ ﻦﻣﺆﻳ .ﺔﻔﻟﺎﺘﻟ

ﻮﻜﻳ  ﺐ .ﻦﻣ ﺎﻜﻣ  ﺎﻌﺘﺳ ﻢﺘﻳ ﻻ ﻲﺘﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﻆﻔﺘﺣ



ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻼﺗ ﻚﻟ ﻊﻨﻤﻳ .ﺎﻔﻗﻺﻟ ﻞﺑﺎﻗ ﺎﺟ ﺎﻬﻈﻔﺣ ﺎﻜﻣ

.ﺧ  ﺎﺨﺷ ﻞﺒﻗ ﻦﻣ ﺎﻬﻣﺪﺨﺘﺳ  ﺎﺰﺧ ﺐﺒﺴﺑ

ﺮﻈﻧ ﺖﻧ ﻪﺟﻮﺗ ﻻ ﺎﻧﻮﻴﳊ  ﺎﺨﺷﻷ ﻠﻋ ﺰﻴﻠﻟ ﺎﻌﺷ ﻪﺟﻮﺗ ﻻ



2 ﺰﻴﻠﻟ ﺔﺟﺪﺑ ﺰﻴﻟ ﺎﻌﺷ ﺬﻫ ﺎﻴﻘﻟ ﺪﻋ ﺞﺘﻨﺗ .ﺰﻴﻠﻟ ﺎﻌﺷ ﻟ

.ﻚﻟﺬﺑ ﺎﺨﺷﻷ ﻋ ﻦﻜﻤﻳ .EN 60825-1 ﺐﺴﺣ

ﻠﻋ ﺮﻄﳋ ﻞﻜﺸﺘﻳ ﺪﻗ .ﺮﺧ ﺮﻃ ﻦﻣ ﺰﻴﻠﺑ ﺐﻛﺮﳌ ﺰﻴﻠﻟ ﺪﺒﺘﺴﺗ ﻻ



.ﺬﻫ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻠﻟ ﻢﺋﻼﻣ ﻐﻟ ﺰﻴﻠﻟ ﻞﺒﻗ ﻦﻣ ﺎﺨﺷﻷ

ﺔﻄﺳﻮﺑ ﺎﻬﺘﻴﺒﺜﺗ ﻢﺗ ﻲﺘﻟ ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻠﻋ ﺾﺒﻘﻟ ﻢﺘﻳ .ﻞﻐﺸﻟ ﺔﻌﻄﻗ ﻦﻣ



.ﺪﻳ ﺔﻄﺳﻮﺑ ﺎ ﻚﺴﳌ ﻢﺗ ﻮﻟ ﺎﳑ ﻛ ﺎﻣﺄﺑ ﺔﻣﺰﻠﳌ ﺔﻄﺳﻮﺑ  ﺪﺷ ﺰﻴﻬﲡ

ﻊﺑﺎﺘﺗ ﻲﺘﻟ ﻞﻐﺸﻟ ﺪﻋ  .ﺎﻣﺎﲤ ﺎﻬﺘﻛﺮﺣ ﻲﻬﻨﺗ  ﻞﺒﻗ ﺪﺑ ﺪﻌﻟ ﺗ ﻻ



.ﺎﺑﺎﺻﻹ ﺪﲢ ﺪﻗ ﺎ

ﺲﻤﻠﺗ ﻻ .ﻒﻟﺎﺗ ﻲﺋﺎﺑﺮﻬﻜﻟ ﻞﺑﺎﻜﻟ ﺎﻛ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻤﻌﺘﺴﺗ ﻻ



ﻒﻠﺘﺑ ﻞﺑﺎﻜﻟ ﺐﻴﺻ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟ ﺲﺑﺎﻗ ﺐﺤﺳ ﻒﻟﺎﺘﻟ ﻞﺑﺎﻜﻟ

ﺔﺑﺎﺻﻹ ﺮﻄﺧ ﻦﻣ ﺔﻔﻟﺎﺘﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﻼﺑﺎﻜﻟ ﺪﻳﺰﺗ .ﻞﻐﺸﻟ ﺔﻟﺰﻣ ﺎﻨﺛ

.ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺼﺑ

ﻮﻣﺮﻟ

ﺟﺮﻳ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﻚﺗﺪﻋ ﻌﺘﺳ ﻞﺟ ﻦﻣ ﺔﻴ  ﺔﻴﻟﺎﺘﻟ ﻮﻣﺮﻟ ﻮﻜﺗ ﺪﻗ

ﻌﺘﺳ ﻠﻋ ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﻮﻣﺮﻟ ﺴﻔﺗ ﺪﻋﺎﺴﻳ .ﺎﻫﺎﻨﻌﻣ ﻮﻣﺮﻟ ﻆﻔﺣ

.ﺎﻧﺎﻣ ﺮﺜﻛ ﻞﻀﻓ ﺔﻘﻳﺮﻄﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﻚﺗﺪﻋ

ﺎﻫﺎﻨﻌﻣ ﻮﻣﺮﻟ

ﻦﻣ ﺰﻴﻠﻟ ﺎﻌﺸﻟ ﻟ ﺮﻈﻨﺗ ﻻ ﺰﻴﻟ ﺎﻌﺷ

2 ﺔﺟﺪﻟ

ﺪﻌﻟ  ﺎﻨﺛ ﻨﻟ ﺎ ﻦﻣ ﻚﻳﺪﻴﺑ ﻘﺗ ﻻ

ﺔﺴﻣﻼﻣ ﺪﻨﻋ ﺎﺑﺎﺻﻹ ﻞﻜﺸﺘﺗ ﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟ

.ﺎﺸﻨﳌ ﻞﺼﻧ

.ﺎﺒﻐﻟ ﻦﻣ ﺔﻳﺎﻗﻮﻠﻟ ﺎﻨﻗ ﺪﺗ

ﻲﺑﺮﻋ |

439

Bosch Power Tools 1 609 929 W31 | (23.3.2011)

ﺮﻋ

ﺎﻣﻷ ﻴﻠﻌﺗ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻠﻟ ﺔﻣﺎﻋ ﺔﻳﺮﻳﺬﲢ ﺎﻈﺣﻼﻣ

ﺪﺨﺘﺳ ﺪﻨﻋ ﺔﻴﻟﺎﺘﻟ ﺔﻴﺳﺎﺳﻷ ﺎﻣﻷ ﺮﺟ ﺎﻋﺮﻣ ﻲﻐﺒﻨﻳ

ﺮﻃﺎ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺎﻣﺪﺼﻟ ﻦﻣ ﺔﻳﺎﻗﻮﻠﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ

.ﻖﻳﺮﳊ ﺎﺑﺎﺻﻹ

ﺎﻈﺣﻼﻤﺑ ﻆﻔﺘﺣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺬﻫ ﺪﺨﺘﺳ ﻞﺒﻗ ﺎﻈﺣﻼﳌ ﻊﻴ ﺮﻗ

.ﺪﻴﺟ ﻞﻜﺸﺑ ﺎﻣﻷ

ﻢﺘﻳ ﻲﺘﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻠﻋ ﺪﺨﺘﺴﳌ “ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ” ﺢﻠﻄﺼﻣ ﺪﻨﺘﺴﻳ

ﺪﻌﻟ ﻠﻋ (ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟ ﻞﺒﻛ ﻊﻣ) ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟ ﻋ ﺎﻬﻠﻴﻐﺸﺗ

.(ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟ ﻞﺒﻛ ﻼﺑ) ﻢﻛﺮﻣ ﺔﻄﺳﻮﺑ ﺎﻬﻠﻴﻐﺸﺗ ﻢﺘﻳ ﻲﺘﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ

ﻞﻐﺸﻟ ﺎﻜﻤﺑ ﺎﻣﻷ

ﻞﻐﺸﻟ ﺎﻜﻣ  ﺿﻮﻔﻟ .ﻚﻠﻐﺷ ﺎﻜﻣ ﺎﺿ ﻦﺴﺣ ﺔﻓﺎﻈﻧ ﻠﻋ ﻆﻓﺎﺣ



.ﻮﳊ ﺪﺣ ﻟ ﺆﺗ ﺪﻗ ﺎﻀﻣ ﻐﻟ ﻞﻤﻌﻟ ﻻﺎ

ﺮﻓﻮﺘﺗ ﺬﻟ ﺎﺠﻔﻧﻻ ﺮﻄﳋ ﺮﻌﻣ ﻂﻴ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﻞﻐﺘﺸﺗ ﻻ



ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ .ﺎﻌﺘﺷﻼﻟ ﺔﻠﺑﺎﻘﻟ ﻏﻷ  ﺎﻐﻟ  ﻞﺋﻮﺴﻟ ﻪﻴﻓ

.ﺮﺨﺑﻷ ﻏﻷ ﻞﻌﺸﻴﻓ ،ﺮﻳﺎﻄﺘﻳ ﺪﻗ ﺬﻟ ﻟ ﻞﻜﺸﺗ

ﻞﻤﻌﺘﺴﺗ ﺎﻣﺪﻨﻋ ﺪﻌﺑ ﻠﻋ ﺎﺨﺷﻷ ﻦﻣ ﻢﻫﻏ ﺎﻔﻃﻷ ﺎﻘﺑ ﻠﻋ ﻆﻓﺎﺣ



.ﻲﻬﻠﺘﻟ ﺪﻨﻋ ﺎﻬﳉ ﻠﻋ ﺮﻄﻴﺴﻟ ﺪﻘﻔﺗ ﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ

ﻲﺋﺎﺑﺮﻬﻜﻟ ﺎﻣﻷ

ﻴﻐﺗ ﻮ ﻻ .ﺲﺒﻘﳌ ﻊﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﺻ ﺲﺑﺎﻗ ﻢﺋﻼﺘﻳ  ﺐ



ﺪﻌﻟ ﻊﻣ ﺔﺌﻳﺎﻬﳌ ﺲﺑﻮﻘﻟ ﻞﻤﻌﺘﺴﺗ ﻻ .ﻮﺣﻷ ﻦﻣ ﺎﺣ ﺄﺑ ﺲﺑﺎﻘﻟ

ﺎﻫﻴﻐﺗ ﻢﺘﻳ  ﻲﺘﻟ ﺲﺑﻮﻘﻟ ﺾﻔ .ﻲﺋﺎﻗ ﺾﻳﺄﺗ ﺔﺿﺆﳌ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺎﻣﺪﺼﻟ ﺮﻄﺧ ﻦﻣ ﺔﻤﺋﻼﳌ ﺲﺑﺎﻘﳌ

ﺊﻓﺪﳌ ﺔﺌﻓﺪﺘﻟ ﻮﺗﺎﻳ ﺐﻴﺑﺎﻧﻷﺎﻛ ﺔﺿﺆﳌ ﻮﻄﺴﻟ ﺔﺴﻣﻼﻣ ﺐﻨﲡ



ﺎﻣﺪﻨﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺎﻣﺪﺼﻟ ﺮﻄﺧ ﺰﻳ .ﻚﻤﺴﺟ ﺔﻄﺳﻮﺑ ﻟ 

.ﺆﻣ ﻚﻤﺴﺟ ﻮﻜﻳ

ﺎﻣﺪﺼﻟ ﺮﻄﺧ ﺰﻳ .ﺔﺑﻮﻃﺮﻟ  ﺎﻄﻣﻷ ﻦﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﻌﺑ



.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﺧ ﻟ ﺎﳌ ﺗ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ

ﺐﺤﺴﻟ  ﺎﻬﻘﻴﻠﻌﺘﻟ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻤﳊ ﻞﺑﺎﻜﻟ ﻌﺘﺳ ﺗ ﻻ



ﻮﳊ ﺖﻳﺰﻟ ﺮﳊ ﻦﻋ ﻞﺑﺎﻜﻟ ﺎﻌﺑ ﻠﻋ ﻆﻓﺎﺣ .ﺲﺒﻘﳌ ﻦﻣ ﺲﺑﺎﻘﻟ

ﻦﻣ ﺔﻜﺑﺎﺸﺘﳌ  ﺔﻔﻟﺎﺘﻟ ﻼﺑﺎﻜﻟ ﺪﻳﺰﺗ .ﺔﻛﺮﺤﺘﳌ ﺎﻬﳉ ﺰﺟ ﻦﻋ  ﺎﳊ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺎﻣﺪﺼﻟ ﺮﻄﺧ

ﺎﻣﺪﻨﻋ ﺎﻀﻳ ﻲﺟﺎﳋ ﻌﺘﺳﻼﻟ ﺔﳊﺎﺼﻟ ﺪﻳﺪﻤﺘﻟ ﻼﺑﺎﻛ ﻂﻘﻓ ﺪﺨﺘﺳ



ﺺﺼ ﺪﻳﺪﲤ ﻞﺑﺎﻛ ﻌﺘﺳ ﺾﻔ .ﻼﳋ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﻞﻐﺘﺸﺗ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺎﻣﺪﺼﻟ ﺮﻄﺧ ﻦﻣ ﻲﺟﺎﳋ ﻌﺘﺳﻼﻟ

،ﺔﺒﻃﺮﻟ ﻮﺟﻷ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻴﻐﺸﺗ ﺐﻨﲡ ﺎﻜﻣﻹﺎﺑ ﻦﻜﻳ  



ﻦﻣ ﺔﻳﺎﻗﻮﻠﻟ ﺎﺘﻔﻣ ﺪﺨﺘﺳ  .ﻒﻠﺨﺘﳌ ﺎﻴﺘﻟ ﻦﻣ ﺔﻳﺎﻗﻮﻠﻟ ﺎﺘﻔﻣ ﺪﺨﺘﺳﺎﻓ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺎﻣﺪﺼﻟ ﺮﻄﺧ ﻞﻠﻘﻳ ﻒﻠﺨﺘﳌ ﺎﻴﺘﻟ

ﺎﺨﺷﻷ ﺎﻣ

.ﻞﻘﻌﺘﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺔﻄﺳﻮﺑ ﻞﻤﻌﻟﺎﺑ ﻢﻗ ﻪﻠﻌﻔﺗ ﺎﻣ ﻟ ﻪﺒﺘﻧ ﺎﻈﻘﻳ ﻦﻛ



ﺛﺄﺗ ﺖﲢ ﻮﻜﺗ ﺎﻣﺪﻨﻋ  ﺐﻌﺘﻣ ﻮﻜﺗ ﺎﻣﺪﻨﻋ ﺔﻴﺋﺎﺑﺮﻬﻛ ﺪﻋ ﺪﺨﺘﺴﺗ ﻻ

ﺪﻨﻋ ﺪﺣ ﺔﻈﺤﻠﻟ ﺎﺒﺘﻧﻻ ﺪﻋ .ﺔﻳﻷ  ﻮﺤﻜﻟ  ﺪﺨﳌ

.ﻄﺧ ﺎﺑﺎﺻ ﻟ ﺆﻳ ﺪﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﺨﺘﺳ

ﺔﻳﺎﻗﻮﻟ ﺎﺘﻋ ﺪﺗ ﺪ .ﺔﻴﻗ ﺎﻈﻧ ﺋ ﺪﺗ ﺎﳋ ﺔﻳﺎﻗﻮﻟ ﺎﺘﻋ ﺪﺗ



ﻻﺰﻧﻻ ﻦﻣ ﺔﻴﻗﻮﻟ ﺎﻣﻷ ﺔﻳﺬﺣ ﺎﺒﻐﻟ ﻦﻣ ﺔﻳﺎﻗﻮﻟ ﺎﻨﻘﻛ ،ﺎﳋ

ﺮﻄﺧ ﻦﻣ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻌﺘﺳ ﻮﻧ ﺐﺴﺣ ،ﲔﻧﻷ ﺔﻴﻗ  ﻮﳋ

.ﺮﺠﺑ ﺔﺑﺎﺻﻹ

ﺄﻔﻄﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻮﻛ ﻦﻣ ﺪﻛﺄﺗ .ﻮﺼﻘﻣ ﻏ ﻞﻜﺸﺑ ﻞﻴﻐﺸﺘﻟ ﺐﻨﲡ



 .ﺎﻬﻠ  ﺎﻬﻌﻓ ﻞﺒﻗ ،ﻢﻛﺮﳌﺎﺑ / ﻲﺋﺎﺑﺮﻬﻜﻟ ﺎﻴﺘﻟ ﺪﻣﺈﺑ ﺎﻬﻠﺻ ﻞﺒﻗ

ﺖﻠﺻ   ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞ ﺎﻨﺛ ﺎﺘﻔﳌ ﻠﻋ ﻚﻌﺒﺻ ﻊﻀﺗ ﺖﻨﻛ

ﻟ ﻚﻟ ﺆﻳ ﺪﻘﻓ ،ﻞﻴﻐﺸﺘﻟ ﺪﻴﻗ ﻮﻜﻳ ﺎﻣﺪﻨﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺔﻜﺒﺸﻟﺎﺑ ﺎﻬﳉ

.ﻮﳊ ﺪﺣ

ﺆﺗ ﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻴﻐﺸﺗ ﻞﺒﻗ ﻂﺑﺮﻟ ﺎﺘﻔﻣ  ﻂﺒﻀﻟ ﺪﻋ ﺰﻧ



.ﺮﺠﺑ ﺔﺑﺎﺻﻹ ﻟ ﺎﻬﳉ ﻦﻣ  ﺰﺟ  ﺪﺟﻮﺘﳌ ﺎﺘﻔﳌ  ﺪﻌﻟ

.ﺋ ﻚﻧﻮﺗ ﻠﻋ ﻆﻓﺎﺣ ﺎﻣﺄﺑ ﻒﻗ .ﺔﻴﻌﻴﺒﻃ ﻐﻟ ﺪﺴﳉ ﺎﺿ ﺐﻨﲡ



ﻐﻟ ﻒﻗﻮﳌ  ﻞﻀﻓ ﻞﻜﺸﺑ ﺎﻬﳉ ﻠﻋ ﺮﻄﻴﺴﻟ ﻦﻣ ﻚﻟ ﻚﻟ ﺢﻤﺴﻴﺳ

.ﺔﻌﻗﻮﺘﻣ

ﺎﻘﺑ ﻠﻋ ﻆﻓﺎﺣ .ﻠﳊ  ﺔﺿﺎﻔﻀﻔﻟ ﺎﻴﺜﻟ ﺪﺗﺮﺗ ﻻ .ﺔﺒﺳﺎﻨﻣ ﺎﻴﺛ ﺪﺗ



ﺪﻗ .ﺔﻛﺮﺤﺘﳌ ﺎﻬﳉ ﺰﺟ ﻦﻋ ﺪﻌﺑ ﻠﻋ ﺎﻔﻘﻟ ﺎﻴﺜﻟ ﺮﻌﺸﻟ

.ﺔﻛﺮﺤﺘﳌ ﺰﺟﻷﺎﺑ ﻞﻳﻮﻄﻟ ﺮﻌﺸﻟ ﻠﳊ ﺔﺿﺎﻔﻀﻔﻟ ﺎﻴﺜﻟ ﻚﺑﺎﺸﺘﺗ

ﻪﻧﺄﺑ ﺔﻟﻮﺻﻮﻣ ﺎ ﻦﻣ ﺪﻛﺄﺘﻓ ،ﺎﺒﻐﻟ ﻊﻴﻤﲡ ﻂﻔﺷ ﺰﻴﻬﲡ ﺐﻴﻛﺮﺗ ﺎﺟ 



ﻏﻷ ﻂﻔﺸﻟ ﺰﻴﻬﲡ ﺪﺨﺘﺳ ﻞﻠﻘﻳ ﺪﻗ .ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﺎﻬﻣﺪﺨﺘﺳ ﻢﺘﻳ

.ﻏﻷ ﻦﻋ ﺔﲡﺎﻨﻟ ﺮﻃﺎﺨﳌ ﻦﻣ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﺨﺘﺳ ﺔﻠﻣﺎﻌﻣ ﻦﺴﺣ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻚﻟﺎﻐﺷ ﺬﻴﻔﻨﺘﻟ ﺪﺨﺘﺳ .ﺎﻬﳉ ﻞﻴﻤﺤﺘﺑ ﺮﻔﺗ ﻻ



ﺪﻌﻟ ﺔﻄﺳﻮﺑ ﺎﻧﺎﻣ ﺮﺜﻛ ﻞﻀﻓ ﻞﻜﺸﺑ ﻞﻤﻌﺗ ﻚﻧ .ﻚﻟﺬﻟ ﺔﺼﺼﺨﳌ

.ﻮﻛﺬﳌ ﻷ ﺎ  ﺔﻤﺋﻼﳌ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ .ﻒﻟﺎﺗ ﺎﻬﻠﻴﻐﺸﺗ ﺎﺘﻔﻣ ﺎﻛ  ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﺨﺘﺴﺗ ﻻ



.ﺎﻬﺤﻴﻠﺼﺗ ﻢﺘﻳ  ﺐ ﻄﺧ ﺎﻬﺋﺎﻔﻃﺈﺑ  ﺎﻬﻠﻴﻐﺸﺘﺑ ﺢﻤﺴﺗ ﺪﻌﺗ  ﻲﺘﻟ

ﻞﺒﻗ ﺎﻬﳉ ﻂﺒﺿ ﻞﺒﻗ ﻢﻛﺮﳌ ﺰﻧ / ﺲﺒﻘﳌ ﻦﻣ ﺲﺑﺎﻘﻟ ﺐﺤﺳ



ﺎﻴﺘﺣﻻ ﺮﺟ ﻊﻨﲤ .ﺎﺒﻧﺎﺟ ﺎﻬﳉ ﻊﺿ ﻞﺒﻗ  ﻊﺑﻮﺘﻟ ﻊﻄﻗ ﺪﺒﺘﺳ

.ﻮﺼﻘﻣ ﻏ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﻞﻴﻐﺸﺗ ﺬﻫ

.ﺎﻔﻃﻷ ﺎﻨﻣ ﻦﻋ ﺪﻴﻌﺑ ﺎﻬﻣﺪﺨﺘﺳ ﻢﺘﻳ ﻻ ﻲﺘﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﻆﻔﺘﺣ



ﻚﻠﺗ ﺮﻘﻳ  ﻦﳌ  ﺎ ﻪﻟ ﺧ ﻻ ﻦﳌ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﺨﺘﺳﺎﺑ ﺢﻤﺴﺗ ﻻ

ﺎﺨﺷ ﻞﺒﻗ ﻦﻣ ﺎﻬﻣﺪﺨﺘﺳ ﻢﺗ  ﻄﺧ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ .ﻴﻠﻌﺘﻟ

.ﺧ 

ﺎﻬﳉ ﺰﺟ ﺖﻧﺎﻛ  ﻋ ﺺﺤﻔﺗ .ﺪﻴﺟ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟﺎﺑ ﻦﺘﻋ



ﺖﻧﺎﻛ   ﺔﻛﺮﳊ ﻦﻋ ﺔﻴﺼﻌﺘﺴﻣ ﻏ ﺎﺄﺑ ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﻞﻤﻌﺗ ﺔﻛﺮﺤﺘﳌ

ﺪﻌﻟ  ﻦﺴﺣ ﻠﻋ ﺎﻬﻴﻓ ﺮﺛﺆﺗ ﺔﺟﺪﻟ ﺔﻔﻟﺎﺗ  ﻮﺴﻜﻣ ﺰﺟ ﺎﻨﻫ

.ﺎﻬﳉ ﻞﻴﻐﺸﺗ ﺎﻋ ﻞﺒﻗ ﺔﻔﻟﺎﺘﻟ ﺰﺟﻷ ﺬﻫ ﺢﻴﻠﺼﺗ ﻲﻐﺒﻨﻳ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟ

ﻞﻜﺸﺑ ﺎﻬﺘﻧﺎﻴﺻ ﻢﺗ ﻲﺘﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺎﻫﺪﺼﻣ ﻮﳊ ﻦﻣ ﺜﻜﻟ

.

ﻮﺣ  ﻊﻄﻘﻟ ﺪﻋ  .ﺎﺣ ﺔﻔﻴﻈﻧ ﻊﻄﻘﻟ ﺪﻋ ﺎﻘﺑ ﻠﻋ ﻆﻓﺎﺣ



ﺎﻬﻬﻴﺟﻮﺗ ﻦﻜﻤﻳ ﻞﻗ ﻞﻜﺸﺑ ﺐﻠﻜﺘﺗ ﺔﻳﺎﻨﻌﺑ ﺎﻬﺘﻧﺎﻴﺻ ﻢﺗ ﻲﺘﻟ ﺎﳊ ﻊﻄﻘﻟ

.ﻳ ﻞﻜﺸﺑ

ﺬﻫ ﺐﺴﺣ .ﺦﻟ ﻞﻐﺸﻟ ﺪﻋ ﻊﺑﻮﺘﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ ﺪﺨﺘﺳ



ﺪﺨﺘﺳ .ﺬﻴﻔﻨﺗ ﺮﳌ ﻞﻤﻌﻟ ﻞﻐﺸﻟ  ﻚﻟ ﺎﻨﺛ ﻋﺮﺗ .ﻴﻠﻌﺘﻟ

ﺪﺣ ﻟ ﺆﻳ ﺪﻗ ﺎﻬﻠﺟﻷ ﺔﺼﺼﺨﳌ ﺎﻐﺷﻷ ﻐﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﺪﻌﻟ

.ﻄﳋ ﻻﺎﳊ

ﺔﻣﺪﳋ

ﻂﻘﻓ ﲔﺼﺼﺨﺘﳌ ﻌﻟ ﻞﺒﻗ ﻦﻣ ﻂﻘﻓ ﺔﻴﺋﺎﺑﺮﻬﻜﻟ ﻚﺗﺪﻋ ﺢﻴﻠﺼﺘﺑ ﺢﻤﺳ



.ﺎﻬﳉ ﺎﻣ ﻠﻋ ﺔﻈﻓﺎﺤﳌ ﻚﻟ ﻦﻣﺆﻳ .ﺔﻴﻠﺻﻷ ﺎﻴﻐﻟ ﻊﻄﻗ ﻌﺘﺳﺎﺑ

440 | ﺳرﺎﻓ

1 609 929 W31 | (23.3.11) Bosch Power Tools

ندﺮ ﺰﲤ هﻮﺤﻧ

ﺎﺑ و ﺑﻮﺨﺑ ناﻮﺘﺑ ﺎﺗ ﺪراﺪﻬﮕﻧ ﺰﲤ هراﻮﻤﻫ ار ﻪﻮﻬﺗ ﺎﻫرﺎﺷ و ﻗﺮﺑ راﺰﺑا

.دﺮ رﺎ نﺎﻨﻤﻃا

ﺖﺮﺣ ﻞﺑﺎﻗ ﻪﻧادازآ هراﻮﻤﻫ ﺪﺎﺑ رﺎدﻮﺧ (ﻆﻓﺎﺤﻣ بﺎﻗ) ﻨﻤا ظﺎﻔﺣ

رﺎدﻮﺧ ﻨﻤا ظﺎﻔﺣ هدوﺪﺤﻣ وﺮﻨا زا .دﻮﺷ ﻪﺘﺴﺑ رﺎدﻮﺧ رﻮﻄﺑ و ﺪﺷﺎﺑ

.ﺪراﺪﻬﮕﻧ ﺰﲤ ﻪﺸﻤﻫ ار

رﺎﺸﻓ ﻪﻠﺳﻮﺑ ار ﺎﻫ ﻪﺷاﺮﺗ و رﺎﺒﻏ و دﺮﮔ ،رﺎ ﻪﻠﺣﺮﻣ ﺮﻫ مﺎﳒا زا ﺪﻌﺑ –

.ﺪﻨ رود هﺎﮕﺘﺳد زا ﻮﻣ ﻢﻠﻗ ? ﻪﻠﺳﻮﺑ ﺎ و اﻮﻫ

.ﺪﻨ ﺰﲤ ار 28 @ﺮﺤﻣ وزﺎﺑ و 23 @ﺮﺤﻣ راﻮﻧ ﺐﺗﺮﻣ –

تﺎﻘﻠﻌﺘﻣ

1 609 B02 125 ..............................................ﻊﺮﺳ رﺎﻬﻣ اﺮﺑ ﭽﭘ هﺮﮔ

1 609 B02 375 ......................................... هرا ﻔ رد ژﺎﺘﻧﻮﻣ ﺎﻫ ﻪﺤﻔﺻ

1 609 B02 595 ............................................. رﺎﺒﻏ و دﺮﮔ روآ ﻊﻤﺟ ﻪﺴ

2 610 016 461 ..............................................MSF 110 ﺒﻧﺎﺟ هﺪﻧراﺪﻬﮕﻧ

2 607 001 977 ..........................................ﺶIﻣ هﺎﮕﺘﺳد (ﺋﻮﻧاز) رﻮﺘﭘادآ

0 601 B12 100 .........................................................GTA 2500 W رﺎ ﺰﻣ

0 601 B24 100 .............................................................GTA 3800 رﺎ ﺰﻣ

0 601 988 108 .....................................................GAS 50 M بﻮﭼ هﺪﻨIﻣ

MSLED 170 رﺎ غاﺮﭼ

3 601 M25 000 .........................................................................................EU

3 601 M25 030 ........................................................................................ CH

3 601 M25 070 .........................................................................................UK

ﺎﻫ ﻪرﺎﺑ و ﺎﻫ ﻞﻧﺎﭘ ،ﺢﻄﺴﻣ رﺎ تﺎﻌﻄﻗ و بﻮﭼ اﺮﺑ هرا ﺎﻫ ﻪﻐﺗ

(ﻒﻘﺳ ﺮز و ﻒ ﺎﻫﺰﻧﺮﻗ)

305 x 30 mm هرا ﻪﻐﺗ

2 608 641 768 ............................................................................ 60 ﻪﻧاﺪﻧد

(ﻦﮕﻧر) ﻨﻫآ ﺮﻏ تاﺰﻠﻓ و ﺘﺳﻼﭘ اﺮﺑ هرا ﺎﻫ ﻪﻐﺗ

305 x 30 mm هرا ﻪﻐﺗ

2 608 642 099 ............................................................................ 96 ﻪﻧاﺪﻧد

305 x 30 mm هرا ﻪﻐﺗ

2 608 640 453 ............................................................................ 96 ﻪﻧاﺪﻧد

ﺎﻫ شﻮﭙﻔ ﻒﻠﺘﺨﻣ عاﻮﻧا اﺮﺑ هرا ﻪﻐﺗ

305 x 30 mm هرا ﻪﻐﺗ

2 608 642 137 ............................................................................. 96ﻪﻧاﺪﻧد

نﺎﺮﺘﺸﻣ ﺎﺑ هروﺎﺸﻣ و شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ

و ﺲوﺮﺳ ،تاﺮﻤﻌﺗ هرﺎﺑ رد ﺎﻤﺷ تﻻاﻮﺌﺳ ﻪﺑ شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ ﺮﺘﻓد

تﺎﻋﻼﻃا و ﺮوﺎﺼﺗ .داد ﺪﻫاﻮﺧ ﺦﺳﺎﭘ تﺎﻘﻠﻌﺘﻣ و ﺪ تﺎﻌﻄﻗ ﻦﻨﭽﻤﻫ

ﻞذ هدﺮﺒﻣﺎﻧ ﺖﺎﺳ رد ﺪﻧاﻮﺘﻣ ار تﺎﻘﻠﻌﺘﻣ و ﺪ تﺎﻌﻄﻗ هرﺎﺑ رد

:ﺪﺎﳕ ﻮﺠﺘﺴﺟ

www.bosch-pt.com

تﻻاﻮﺌﺳ ﻪﺑ ﻞﻣ لﺎﻤ ﺎﺑ شﻮﺑ ﺖﺮﺷ شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ روﺎﺸﻣ ﻢﺗ

ﺦﺳﺎﭘ تﺎﻘﻠﻌﺘﻣ و تﻻﻮﺼﺤﻣ ﻢﻈﻨﺗ و هدﺎﻔﺘﺳا زﺮﻃ ،ﺪﺮﺧ هرﺎﺑ رد ﺎﻤﺷ

.ﺪﻫﺪﻣ

داﺮﻓا ﻪﺑ ﻂﻘﻓ ﻛﺪﻳ راﺰﺑا ﻪﻴﻬﺗ و هﺎﮕﺘﺳد ﺮﻴﻤﻌﺗ ،ﺘﻧارﺎﮔ زا هدﺎﻔﺘﺳا اﺮﺑ

.ﺪﻴﻨﻛ ﻪﻌﺟاﺮﻣ ﺺﺼﺨﺘﻣ

هﺎﮕﺘﺳد ندﺮ جرﺎﺧ هدر زا

ﻂﺤﻣ ﻆﻔﺣ تارﺮﻘﻣ ﻖﺒﻃ ﺪﺎﺑ ،نآ ﺪﻨﺑ ﻪﺘﺴﺑ و تﺎﻘﻠﻌﺘﻣ ،ﻗﺮﺑ راﺰﺑا

.ﺪﻧﻮﺷ ﺖﻓﺎزﺎﺑ و جرﺎﺧ هدر زا ﺖﺴز

!ﺪزاﺪﻧﺎﻧ ﮕﻧﺎﺧ ناد ﻪﻟﺎﺑز ﻞﺧاد ار ﻗﺮﺑ ﺎﻫراﺰﺑا

:ﺎﭘورا ﻪدﺎﲢا ﻮﻀﻋ ﺎﻫرﻮﺸﻛ اﺮﺑ ﻂﻘﻓ

ﺋﺎﭘورا ﻞﻤﻌﻟارﻮﺘﺳد و ﻪﻣﺎﻧ ﻦﺋآ ﻖﺒﻃ

ﻪﻨﻬﻛ ﺎﻬﻫﺎﮕﺘﺳد هرﺎﺑ رد 2002/96/EG

،ﻠﻣ ﻖﺣ ﻪﺑ نآ ﻞﺪﺒﺗ و ﻜﻧوﺮﺘﻜﻟا و ﻜﺮﺘﻜﻟا

ﻪﻧﺎﮔاﺪﺟ ار هدﺎﻔﺘﺳا ﻞﺑﺎﻗﺮﻏ ﻗﺮﺑ ﺎﻫراﺰﺑا ﺪﺎﺑ

ﺎﺑ ﺐﺳﺎﻨﻣ ﺖﻓﺎزﺎﺑ ﻪﺑ ﺖﺒﺴﻧ و دﺮﻛ روآ ﻊﻤﺟ

.دروآ ﻞﻤﻌﺑ ماﺪﻗا ﺖﺴز ﻂﺤﻣ

.ﺖﺳا ظﻮﻔﺤﻣ ﺮﻐﺗ ﻪﻧﻮﮔﺮﻫ ﻖﺣ

ﺳرﺎﻓ |

441

Bosch Power Tools 1 609 929 W31 | (23.3.11)

ﺖﻤﺳ) دراﺪﻧﺎﺘﺳا ﻪﺟرد) 45° ﺮﺑ ﺳرﺎﻓ ﺎﻫ ﻪواز ندﺮ ﻢﻈﻨﺗ

(برﻮﻣ - دﻮﻤﻋ ،ﺖﺳار

.ﺪﻫﺪﺑ راﺮﻗ رﺎ مﺎﳒا اﺮﺑ هدﺎﻣآ ﺖﻌﺿو رد ار ﻗﺮﺑ راﺰﺑا –

مﺮﻫا .ﺪﻧﺎﺧﺮﭽﺑ ﻪﺟرد 0° ﻪواز اﺮﺑ 18 ﮔﺪﺮﺑ ﻞﺤﻣ ﺎﺗ ار 38 هرا ﻔ –

.ﺪﺘﻔﺑ ﺎﺟ ﻪﻃﻮﺑﺮﻣ ﮔﺪﺮﺑ ﻞﺧاد ﻞﻣﺎرﻮﻄﺑ ﺪﺎﺑ 16

ار ﺖﺳار ﺖﻤﺳ رد ﻊﻗاو ﺎﻤﻨﻫار ﺶ ﻂﺧ لﻮﻃ ﺶاﺰﻓا اﺮﺑ 9 ﻪﻌﻄﻗ –

.ﺪﺸIﺑ نوﺮﺑ فﺮﻃ ﻪﺑ ﻞﻣﺎ رﻮﻄﺑ

.ﺪﻨ دازآ ار 17 رﺎﻬﻣ مﺮﻫا –

فﺮﻃ ﻪﺑ ﻤ 0° ﺖﻌﺿو زا 4 ﻪﺘﺳد ور ار @ﺮﺤﻣ وزﺎﺑ –

شﺮﺑ ﻪواز ﻪﻨﻣاد ﺎﺗ ﺪﻧادﺮﮕﺑ ار 39 نﺎﺧﺮﭼ ﺮﺳ و ﺪﻧاﺮﺑ ﭗﭼ

.دﻮﺷ هداد نﺎﺸﻧ ﺖﺳار ﺳرﺎﻓ

.ﺪﻧاﺮﺑ (45°) ﺖﺳار ﻪﺑ ﺎﻬﺘﻧا ﺎﺗ 4 ﻪﺘﺳد ور ار @ﺮﺤﻣ وزﺎﺑ –

(W1 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) :لﺮﺘﻨ هﻮﺤﻧ

راﺮﻗ 38 هرا ﺰﻣ ور اﺮﻧآ و ﺪﻨ ﻢﻈﻨﺗ ﻪﺟرد 135 ﻪواز رد ار ﻪﻟﺎﻘﻧ ? –

.ﺪﻫﺪﺑ

.ﺪﺷﺎﺑ ﺢﻄﺴﻤﻫ نآ لﻮﻃ مﺎﲤ رد 40 هرا ﻪﻐﺗ ﺎﺑ ﺪﺎﺑ ﻪﻟﺎﻘﻧ ﻊﻠﺿ ?

(W2 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) :ﻢﻈﻨﺗ هﻮﺤﻧ

ﺐﻘﻋ ﻮﻠﺟ ﻪﺑ رﺪﻘﻧآ (8 mm) ﺖﺨﺗ رﺎﭼآ ? ﺎﺑ ار 72 ﻢﻈﻨﺗ ﭻﭘ –

.دﻮﺷ ﺢﻄﺴﻣ لﻮﻃ ﻞ ور هرا ﻪﻐﺗ ﺎﺑ ﻪﻟﺎﻘﻧ ﺎﭘ ﺎﺗ ﺪﻧﺎﺧﺮﭽﺑ

.ﺪﺪﻨﺒﺑ ًادﺪﺠﻣ ار 17 رﺎﻬﻣ مﺮﻫا –

ﻪﺟرد 45° ﻪواز ﺖﻣﻼﻋ ﺎﺑ ﻢﻈﻨﺗ زا ﺲﭘ 24 و 33 ﻪواز ﺮﮕﻧﺎﺸﻧ ﻪﭽﻧﺎﻨﭼ

0° ﻪواز ﺖﻣﻼﻋ ﻢﻈﻨﺗ اﺪﺘﺑا ،ﺪﻧﺮﮕﻧ راﺮﻗ ﻂﺧ ? رد 32 ﺪﻨﺑ ﻪﺟرد رد

ﺎﻫﺮﮕﻧﺎﺸﻧ اﺮﺑ ﻦﻨﭽﻤﻫ و (برﻮﻣ شﺮﺑ) ﺳرﺎﻓ شﺮﺑ ﻪواز اﺮﺑ ﻪﺟرد

45° ﺳرﺎﻓ شﺮﺑ ﻪواز ﻢﻈﻨﺗ ﺲﭙﺳ .ﺪﻨ لﺮﺘﻨ ﺮﮕد رﺎﺒI ار ﻪواز

.ﺪﻨ راﺮIﺗ ار ﻪﺟرد

ﺳرﺎﻓ شﺮﺑ ﻪواز اﺮﺑ ﺪﻨﺑ ﻪﺟرد ﺲﻧﻻﺎﺑ

.ﺪﻫﺪﺑ راﺮﻗ رﺎ مﺎﳒا اﺮﺑ هدﺎﻣآ ﺖﻌﺿو رد ار ﻗﺮﺑ راﺰﺑا –

مﺮﻫا .ﺪﻧﺎﺧﺮﭽﺑ ﻪﺟرد 0° ﻪواز اﺮﺑ 18 ﮔﺪﺮﺑ ﻞﺤﻣ ﺎﺗ ار 38 هرا ﻔ –

.ﺪﺘﻔﺑ ﺎﺟ ﻪﻃﻮﺑﺮﻣ ﮔﺪﺮﺑ ﻞﺧاد ﻞﻣﺎ رﻮﻄﺑ ﺪﺎﺑ 16

(X1 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) :لﺮﺘﻨ هﻮﺤﻧ

ﺶ ﻂﺧ ﻦﺑﺎﻣ اﺮﻧآ و ﺪﻨ ﻢﻈﻨﺗ ﻪﺟرد 90° ﻪواز ور ار ﻪﻟﺎﻘﻧ ? –

.ﺪﻫﺪﺑ راﺮﻗ 38 هرا ﻔ ور ،40 هرا ﻪﻐﺗ و 10 ﺎﻤﻨﻫار

.ﺪﺷﺎﺑ ﺢﻄﺴﻤﻫ نآ لﻮﻃ مﺎﲤ رد 40 هرا ﻪﻐﺗ ﺎﺑ ﺪﺎﺑ ﻪﻟﺎﻘﻧ ﻊﻠﺿ ?

(X2 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) :ﻢﻈﻨﺗ هﻮﺤﻧ

ﺰﻣ و ﺪﻨ ﻞﺷ ار (4 mm) 20 ﻦﻟآ رﺎﭼآ ﺎﺑ ار 73 ﻢﻈﻨﺗ ﭻﭘ رﺎﻬﭼ ﺮﻫ –

ﺎﺗ ﺪﻧﺎﺧﺮﭽﺑ ﺐﻘﻋ ﻮﻠﺟ ﻪﺑ رﺪﻘﻧآ ﺲIﻋﺮﺑ 37 ﺪﻨﺑ ﻪﺟرد ﺎﺑ ار 38 هرا

.دﻮﺷ ﺢﻄﺴﻣ لﻮﻃ ﻞ ور هرا ﻪﻐﺗ ﺎﺑ ﻪﻟﺎﻘﻧ ﺎﭘ

.ﺪﻨ ﻢIﺤﻣ ًادﺪﺠﻣ ار ﺎﻫ ﭻﭘ –

37 ﺪﻨﺑ ﻪﺟرد 0° ﻂﺧ ور ﻢﻈﻨﺗ زا ﺲﭘ 59 ﻪواز ﺮﮕﻧﺎﺸﻧ ﻪﭽﻧﺎﻨﭼ

و ﺪﻨ ﻞﺷ ﻮﺳ رﺎﻬﭼ ﺘﺷﻮﮕﭽﭘ ? ﻪﻠﺳﻮﺑ ار 74 ﭻﭘ ،ﺪﺷﺎﺒﻧ

.ﺪﻨ ﻢﻈﻨﺗ 0° ﺖﻣﻼﻋ ور ار ﻪواز ﺮﮕﻧﺎﺸﻧ

17 رﺎﻬﻣ مﺮﻫا ﱳﺴﺑ وﺮﻧ ندﺮ ﻢﻈﻨﺗ

(Y ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

.دﻮﳕ ﻢﻈﻨﺗ هرﺎﺑود ًﺎﺒﻗﺎﻌﺘﻣ ناﻮﺗ ﻣ ار 17 رﺎﻬﻣ مﺮﻫا ﱳﺴﺑ وﺮﻧ ناﺰﻣ

:لﺮﺘﻨ هﻮﺤﻧ

ﻪواز ﺮﻫ رد ار @ﺮﺤﻣ وزﺎﺑ ﺎﺟ ﺪﺎﺑ رﺎﻬﻣ ﻪﺘﺳد ﮔﺪﻧراﺪﻬﮕﻧ وﺮﻧ –

.دراﺪﻬﮕﻧ ﺖﺑﺎﺛ دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ

:ﻢﻈﻨﺗ هﻮﺤﻧ

.ﺪﻨ دازآ ار 17 رﺎﻬﻣ مﺮﻫا –

ﻪﺑﺮﻘﻋ ﺖﻬﺟ فﻼﺧ رد (17 mm) ﺲIﺑ رﺎﭼآ ? ﺎﺑ ار 75 ﻢﻈﻨﺗ ﭻﭘ –

رد نآ ﺶاﺰﻓا ﺖﻬﺟ و هﺪﻧراﺪﻬﮕﻧ وﺮﻧ ﺶﻫﺎ ﺖﻬﺟ ﺖﻋﺎﺳ ﺎﻫ

.ﺪﻧﺎﺧﺮﭽﺑ ﺖﻋﺎﺳ ﺎﻫ ﻪﺑﺮﻘﻋ ﺖﻬﺟ

17 رﺎﻬﻣ مﺮﻫا ،ﺪﻨ ﻢﻈﻨﺗ ار (برﻮﻣ شﺮﺑ) دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ ﻪواز –

هﺪﻣآ ﺖﺳﺪﺑ بﻮﻠﻄﻣ ﱳﺴﺑ وﺮﻧ ﺎآ ،ﺪﻨ لﺮﺘﻨ و ﺪﺪﻨﺒﺑ هرﺎﺑود ار

.ﺖﺳا

(Z ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) هﺎﮕﺘﺳد ﻞﻤﺣ

:ﺪﻨ ﻞﻤﻋ ﺮز ﻞﺣاﺮﻣ ﻖﺒﻃ ﺘﺴﺎﺑ ،ﻗﺮﺑ راﺰﺑا ﻞﻘﻧ و ﻞﻤﺣ اﺮﺑ

ﺪﻨ عﻮﺟر ) ﺖﻌﺿو ﻦا رد ار نآ و ﺪﻧاﺮﺑ ﺐﻘﻋ ﻪﺑ ار 28 @ﺮﺤﻣ وزﺎﺑ –

.(448 ﻪﺤﻔﺻ ،«@ﺮﺤﻣ وزﺎﺑ ندﺮ ﻦﻤا» ﻪﺑ

ﻞﺧاد ﻪﺑ ﻼﻣﺎ 30 ﻖﻤﻋ  هﺪﻧراﺪﻬﮕﻧ ﻪ ﺪﻨ ﻞﺻﺎﺣ نﺎﻨﻤﻃا –

نوﺪﺑ @ﺮﺤﻣ وزﺎﺑ نداد ﺖﺮﺣ مﺎﮕﻨﻫ 29 ﻢﻈﻨﺗ ﭻﭘ و ﺖﺳا هدﺮﺸﻓ

.ﺪﺷﺎﺑ ﻪﺘﻓﺮﮔ راﺮﻗ رﺎﺷ ﻞﺧاد ﻖﻤﻋ هﺪﻧراﺪﻬﮕﻧ ﺎﺑ سﺎﲤ

ﻪﺑ ﻼﻣﺎ 31 ﻞﻘﻧ و ﻞﻤﺣ ﻨﻤا ﺎﺗ ﺪﻧاﺮﺑ ﻦﺎﭘ ﻪﺑ رﺪﻘﻧآ ار @ﺮﺤﻣ وزﺎﺑ –

.دﻮﺷ هدﺮﺸﻓ ﻞﺧاد

.ﺪﺸIﺑ ﻞﺧاد ﻪﺑ ﻼﻣﺎ ار 11 هرا ﻓﺎﺿا ﺎﻫ ﺰﻣ –

17رﺎﻬﻣ مﺮﻫا و ﺪﻨ ﻢﻈﻨﺗ ﻪﺟرد 0° ور ار دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ ﻪواز –

.ﺪﺪﻨﺒﺑ ار

.ﺪﺸIﺑ 15 ﻞﻔﻗ ﭻﭘ و ﺪﻧﺎﺧﺮﭽﺑ ﭗﭼ ﻪﺑ ﺎﻬﺘﻧا ﺎﺗ ار 38 هرا ﺰﻣ –

.ﺪﻨ ﻊﻤﺟ 76 ﺖﺴﺑ ﻪﻤﺴﺗ ﻪﻠﺳﻮﺑ ار قﺮﺑ ﻞﺑﺎ –

ﻗﺮﺑ راﺰﺑا ﺮﺑ ﺐﺼﻧ ﻞﺑﺎﻗ ﺖﺑﺎﺛ رﻮﻄﺑ ﻪ ار ﺗﺎﻘﻠﻌﺘﻣ و تﺎﻌﻄﻗ ﻪﻠ –

.ﺪرادﺮﺑ ،ﺪﻨﺘﺴﻧ

نﺎIﻣﻻا ﺘﺣ ،ﺪﻧا ﻪﺘﻓﺮﮕﻧ راﺮﻗ هدﺎﻔﺘﺳا درﻮﻣ ﻪ ار ا هرا ﺎﻫ ﻪﻐﺗ

.ﺪﻫﺪﺑ راﺮﻗ ﻪﺘﺴﺑ ﻪﻈﻔﺤﻣ ? ﻞﺧاد ﻞﻘﻧ و ﻞﻤﺣ اﺮﺑ

ﻪIﻨا ﺎ و ﺪﻨ ﺎﺠﺑﺎﺟ 7 ﻞﻘﻧ و ﻞﻤﺣ هﺮﮕﺘﺳد ﻪﻠﺳﻮﺑ ار ﻗﺮﺑ راﺰﺑا –

ﺖﺳد رد هرا ﻔ ﻮﻠﻬﭘ ود رد 19 ﺖﺳد ﺎﺟ ﮕﺘﻓروﺮﻓ ﻞﺤﻣ رد اﺮﻧآ

.ﺪﺮﮕﺑ

هدﺎﻔﺘﺳا ﻞﻘﻧو ﻞﻤﺣ تاﺰﻬﲡ زا ﺎﻬﻨﺗ ﻗﺮﺑ راﺰﺑا ﻞﻘﻧ و ﻞﻤﺣ مﺎﮕﻨﻫ



رﺎﺑ ار 4 ﻪﺘﺳد ﺎ 28 ﺮﺤﻣ وزﺎﺑ ،ﻨﻤا تاﺰﻬﲡ ﺰﮔﺮﻫ و ﺪﻨ

.ﺪﺮﺒﻧ

و دﺎز رﺎﺸﻓ زا ﺎﺗ ،ﺪﻨ ﻞﻤﺣ ﺮﻔﻧ ود نﺎﻣا ترﻮﺻ رد ار ﻗﺮﺑ راﺰﺑا



.ﺪروآ ﻞﻤﻌﺑ ﺮﮔﻮﻠﺟ نﺎﺗﺮﻤ ﻪﺑ ﺐﺳآ

ﺲوﺮﺳ و ﺖﺒﻗاﺮﻣ

هﺎﮕﺘﺳد ندﺮ ﺰﲤ و ﺮﻤﻌﺗ ،ﺖﺒﻗاﺮﻣ

لﺎﺼﺗا ﻪﺧﺎﺷود ،ﺮﺘﻟا راﺰﺑا ور ﺮﺑ رﺎ ﻪﻧﻮﮔﺮﻫ مﺎﳒا زا ﺶﭘ



.ﺪﺸﺑ نوﺮﺑ قﺮﺑ ﺰﺮﭘ ﻞﺧاد زا اﺮﻧآ

ﻞﺣاﺮﻣ رد ﻪ رﺎﺴﺑ ﺖﻗد دﻮﺟو ﺎﺑ ،IﺮﺘIﻟا راﺰﺑا ندﺎﺘﻓا رﺎ زا ترﻮﺻرد

زا I ﻪﺑ نآ ﺮﻤﻌﺗ اﺮﺑ ﺪﺎﺑ ،ﺖﺳا ﻪﺘﻓﺮﮔ ترﻮﺻ نآ ﺶﺎﻣزآ و ﺪﻟﻮﺗ

ﻪﻌﺟاﺮﻣ شﻮﺑ ﻗﺮﺑ تﻻآراﺰﺑا شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ و زﺎﺠﻣ ﺎﻫ هﺎﮔﺮﻤﻌﺗ

.ﺪﻨ

هرﺎﻤﺷ ًﺎﻤﺘﺣ ،تﺎﻘﻠﻌﺘﻣ و ﺪ راﺰﺑا شرﺎﻔﺳ ﺎ و لاﻮﺌﺳ ﻪﻧﻮﮔﺮﻫ اﺮﺑ

.ﺪﻫد عﻼﻃا ﻗﺮﺑ راﺰﺑا ور ﺐﺴﭼﺮﺑ ﻖﺑﺎﻄﻣ ار ﻻﺎ ﻤﻗر هد ﻨﻓ

442 | ﺳرﺎﻓ

1 609 929 W31 | (23.3.11) Bosch Power Tools

ﻂﺧ زا ﻪﻠﺻﺎﻓ نﺎﻤﻫ رد ﺖﺳار و ﭗﭼ رد لﻮﻃ ﻞ ور ﺪﺎﺑ رﺰﻟ ﺎﻫ ﻪﻌﺷا

ﻦﺎﭘ ﻪﺑ @ﺮﺤﻣ وزﺎﺑ ﺘﻗو ﺘﺣ ﺪﻨﺷﺎﺑ رﺎ ﻪﻌﻄﻗ ور هﺪﺷ ﻦﻌﻣ شﺮﺑ

.دﻮﺷ هﺪﻧار

(T2 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) :ندﻮﺑ ﻖﺒﻄﻨﻣ ﻢﻈﻨﺗ

رﺰﻟ ﻪﻌﺷا ﺎﺗ ﺪﻧﺎﺧﺮﭽﺑ ار (4 mm) 21 ﻦﻟآ رﺎﭼآ ﺎﺑ ار 64 ﻢﻈﻨﺗ ﭻﭘ –

ار رﺎ ﻪﻌﻄﻗ ور هﺪﺷ ﻦﻌﻣ شﺮﺑ ﻂﺧ زا ﻪﻠﺻﺎﻓ نﺎﻤﻫ ،لﻮﻃ ﻞ ور

.دروآ ﺖﺳﺪﺑ

ﭗﭼ زا ار رﺰﻟ ﻮﺗﺮﭘ ،ﺖﻋﺎﺳ ﺎﻫ ﻪﺑﺮﻘﻋ ﺖﺮﺣ ﺖﻬﺟ فﻼﺧ ﺶﺧﺮﭼ ?

ﺎﻫ ﻪﺑﺮﻘﻋ ﺖﺮﺣ ﺖﻬﺟ رد ﺶﺧﺮﭼ ? و ،ﺪﻫد ﻣ ﺖﺮﺣ ﺖﺳار ﻪﺑ

.ﺪﻫد ﻣ ﺖﺮﺣ ﭗﭼ ﻪﺑ ﺖﺳار زا ار رﺰﻟ ﻮﺗﺮﭘ ،ﺖﻋﺎﺳ

(T3 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) :ندﻮﺑ زاﻮﻣ ﻢﻈﻨﺗ

ﻞﺷ 4 mm) 20) ﻦﻟآ رﺎﭼآ ﺎﺑ ار 27 رﺰﻟ ﻆﻓﺎﺤﻣ شﻮﭘرد 65 ﭻﭘ ود ﺮﻫ –

.ﺪﻨ

وزﺎﺑ ﺪﺎﺑ رﺰﻟ ﻆﻓﺎﺤﻣ شﻮﭘرد ﻮﻠﺟ ﭻﭘ ﻪﺑ نﺪﺳر ﺖﻬﺟ :ﺮﻛﺬﺗ

بﺎﻗ ﺎﻫرﺎﺷ زا I هار زا ﻦﻟآ رﺎﭼآ ﺎﺗ ﺪﻧاﺮﺑ ﻦﺎﭘ ﻪﺑ ﻤ ار @ﺮﺤﻣ

.درﻮﺨﺑ ﺎﺟ ﻟوﺪﻧﺎﭘ ﻆﻓﺎﺤﻣ

ﻞﺷ (2 mm) 21 ﻦﻟآ رﺎﭼآ ﺎﺑ ﺶﺧﺮﭼ (1 – 2 دوﺪﺣ) 66 لﺎﺼﺗا ﺎﻬﭽﭘ –

.ﺪﻨ

.ﺪﻨIﻧ زﺎﺑ ﻞﻣﺎ رﻮﻄﺑ ار ﭻﭘ

ور رﺰﻟ ﺎﻫ ﻪﻌﺷا ﺎﺗ ﺪﻧاﺮﺑ ﭗﭼ ﺎ ﺖﺳار ﻪﺑ ار رﺰﻟ ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ –

.دﻮﺷ زاﻮﻣ رﺎ ﻪﻌﻄﻗ ور هﺪﺷ ﻦﻌﻣ شﺮﺑ ﻂﺧ ﺎﺑ ،لﻮﻃ ﻞ

هرﺎﺑود ار 66 لﺎﺼﺗا ﭻﭘ و ﺪراﺪﻬﮕﻧ ﺖﻟﺎﺣ ﻦا رد ار رﺰﻟ ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ –

.ﺪﻨ ﺖﻔﺳ

.ﺪﻨ لﺮﺘﻨ ار شﺮﺑ ﻂﺧ ﺎﺑ نآ ندﻮﺑ ﺢﻄﺴﻤﻫ هرﺎﺑود ،ﻢﻈﻨﺗ زا ﺪﻌﺑ –

ﺲﻧﻻﺎﺑ هرﺎﺑود 64 ﻢﻈﻨﺗ ﺎﻬﭽﭘ ﺎﺑ ار رﺰﻟ ﺎﻫ ﻪﻌﺷا موﺰﻟ ترﻮﻃ رد

.ﺪﻨ

.ﺪﻨ ﺐﺼﻧ ًادﺪﺠﻣ ار رﺰﻟ ﻆﻓﺎﺤﻣ 27 ﺶﺷﻮﭘ –

ﺮﺤﻣ وزﺎﺑ نداد ﺖﺮﺣ مﺎﮕﻨﻫ ﺒﻧﺎﺟ فاﺮﺤﻧا ﻢﻈﻨﺗ

(T4 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

ﻞﺷ (4 mm) 20 ﻦﻟآ رﺎﭼآ ﺎﺑ ار 27 رﺰﻟ ﻆﻓﺎﺤﻣ شﻮﭘرد 65 ﭻﭘ ود ﺮﻫ –

.ﺪﻨ

وزﺎﺑ ﺪﺎﺑ رﺰﻟ ﻆﻓﺎﺤﻣ شﻮﭘرد ﻮﻠﺟ ﭻﭘ ﻪﺑ نﺪﺳر ﺖﻬﺟ :ﺮﻛﺬﺗ

بﺎﻗ ﺎﻫرﺎﺷ زا I هار زا ﻦﻟآ رﺎﭼآ ﺎﺗ ﺪﻧاﺮﺑ ﻦﺎﭘ ﻪﺑ ﻤ ار @ﺮﺤﻣ

.درﻮﺨﺑ ﺎﺟ ﻟوﺪﻧﺎﭘ ﻆﻓﺎﺤﻣ

ﻦﻟآ رﺎﭼآ ﺎﺑ ﺶﺧﺮﭼ ( 1 2 دوﺪﺣ) ار 67 ﻢﻈﻨﺗ ﭻﭘ ود ﺮﻫ –

.ﺪﻨ ﻞﺷ (2 mm) 21

.ﺪروﺎﻧ نوﺮﺑ ﻼﻣﺎ ار ﺎﻬﭽﭘ

ﻪﺑ ﺖﺮﺣ مﺎﮕﻨﻫ رﺰﻟ ﺎﻫ ﻪﻌﺷا ﺎﺗ ﺪﻧاﺮﺑ ﺖﺳار و ﭗﭼ ﻪﺑ ار رﺰﻟ ﻪﻧﺪﺑ –

.ﺪﻧﻮﺸﻧ فﺮﺤﻨﻣ فﺮﻃ ود ﻪﺑ @ﺮﺤﻣ وزﺎﺑ ﺐﻘﻋ

.ﺪﻨ لﺮﺘﻨ ار شﺮﺑ ﻂﺧ ﺎﺑ نآ ندﻮﺑ ﺢﻄﺴﻤﻫ هرﺎﺑود ،ﻢﻈﻨﺗ زا ﺪﻌﺑ –

ﺲﻧﻻﺎﺑ هرﺎﺑود 64 ﻢﻈﻨﺗ ﺎﻬﭽﭘ ﺎﺑ ار رﺰﻟ ﺎﻫ ﻪﻌﺷا موﺰﻟ ترﻮﺻ رد

.ﺪﻨ

ﺖﻔﺳ هرﺎﺑود ار 67 لﺎﺼﺗا ﭻﭘ و ﺪراﺪﻬﮕﻧ ﺖﻟﺎﺣ ﻦا رد ار رﺰﻟ ﻪﻧﺪﺑ –

.ﺪﻨ

.ﺪﻨ ﺐﺼﻧ ًادﺪﺠﻣ ار رﺰﻟ ﻆﻓﺎﺤﻣ 27 ﺶﺷﻮﭘ –

(دﻮﻤﻋ) دراﺪﻧﺎﺘﺳا ﻪﺟرد 0° ﺳرﺎﻓ شﺮﺑ ﻪواز ﻢﻈﻨﺗ هﻮﺤﻧ

.ﺪﻫﺪﺑ راﺮﻗ ﻞﻘﻧ و ﻞﻤﺣ اﺮﺑ هدﺎﻣآ ﺖﻌﺿو رد ار ﻗﺮﺑ راﺰﺑا –

مﺮﻫا .ﺪﻧﺎﺧﺮﭽﺑ ﻪﺟرد 0° ﻪواز اﺮﺑ 18 ﮔﺪﺮﺑ ﻞﺤﻣ ﺎﺗ ار 38 هرا ﻔ –

.ﺪﺘﻔﺑ ﺎﺟ ﻪﻃﻮﺑﺮﻣ ﮔﺪﺮﺑ ﻞﺧاد ﻞﻣﺎرﻮﻄﺑ ﺪﺎﺑ 16

(U1 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) :لﺮﺘﻨ هﻮﺤﻧ

38 هرا ﻔ ور اﺮﻧآ و ﺪﻨ ﻢﻈﻨﺗ ﻪﺟرد 90° ﻪواز ور ار ﻪﻟﺎﻘﻧ ? –

.ﺪﻫﺪﺑ راﺮﻗ

.ﺪﺷﺎﺑ ﺢﻄﺴﻤﻫ نآ لﻮﻃ مﺎﲤ رد 40 هرا ﻪﻐﺗ ﺎﺑ ﺪﺎﺑ ﻪﻟﺎﻘﻧ ﻊﻠﺿ ?

(U2 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) :ﻢﻈﻨﺗ هﻮﺤﻧ

.ﺪﻨ دازآ ار 17 رﺎﻬﻣ مﺮﻫا –

ﻞﺷ (10 mm) ﻦﻟآ رﺎﭼآ ﺎﺑ (رود ? ﻞﻗاﺪﺣ) ار 68 ﻢﻈﻨﺗ  هﺮﻬﻣ ود ﺮﻫ –

.ﺪﻨ

.ﺪﻨ ﻞﺷ (4 mm) 20 ﻦﻟآ رﺎﭼآ ﺎﺑ (ﺶﺧﺮﭼ 3 دوﺪﺣ) 70 لﺎﺼﺗا ﭻﭘ –

ﺐﻘﻋ ﻮﻠﺟ ﻪﺑ رﺪﻘﻧآ (4 mm) 20 ﻦﻟآ رﺎﭼآ ﺎﺑ ار 69 ﻢﻈﻨﺗ ﭻﭘ –

.دﻮﺷ ﺢﻄﺴﻣ لﻮﻃ ﻞ ور هرا ﻪﻐﺗ ﺎﺑ ﻪﻟﺎﻘﻧ ﺎﭘ ﺎﺗ ﺪﻧﺎﺧﺮﭽﺑ

.ﺪﺪﻨﺒﺑ ًادﺪﺠﻣ ار 17 رﺎﻬﻣ مﺮﻫا –

هرﺎﺑود ار 68 ار ﻢﻈﻨﺗ ﺎﻬﭽﭘ ﺪﻌﺑ و ﺪﺸIﺑ ار 70 ﻢﻈﻨﺗ ﭻﭘ اﺪﺘﺑا

.ﺪﻨ ﺖﻔﺳ

ﺪﻨﺑ ﻪﺟرد 0° ﻂﺧ ور ﻢﻈﻨﺗ زا ﺲﭘ 24 و 33 ﻪواز ﺮﮕﻧﺎﺸﻧ ﻪﭽﻧﺎﻨﭼ

ﻮﺳ رﺎﻬﭼ ﺘﺷﻮﮕﭽﭘ ? ﺎﺑ ار ﻪواز ﺮﮕﻧﺎﺸﻧ لﺎﺼﺗا ﺎﻬﭽﭘ ،ﺪﺷﺎﺒﻧ 32

.ﺪﻫد راﺮﻗ 0× ﺖﻣﻼﻋ داﺪﺘﻣا رد ار ﻪواز ﺮﮕﻧﺎﺸﻧ و ﺪﻨ ﻞﺷ

ﺖﻤﺳ ،دﻮﻤﻋ) دراﺪﻧﺎﺘﺳا ﻪﺟرد 45° ﺳرﺎﻓ شﺮﺑ ﻪواز ندﺮ ﻢﻈﻨﺗ

(ﭗﭼ

.ﺪﻫﺪﺑ راﺮﻗ رﺎ مﺎﳒا اﺮﺑ هدﺎﻣآ ﺖﻌﺿو رد ار ﻗﺮﺑ راﺰﺑا –

مﺮﻫا .ﺪﻧﺎﺧﺮﭽﺑ ﻪﺟرد 0° ﻪواز اﺮﺑ 18 ﮔﺪﺮﺑ ﻞﺤﻣ ﺎﺗ ار 38 هرا ﻔ –

.ﺪﺘﻔﺑ ﺎﺟ ﻪﻃﻮﺑﺮﻣ ﮔﺪﺮﺑ ﻞﺧاد ﻞﻣﺎرﻮﻄﺑ ﺪﺎﺑ 16

ار ﭗﭼ ﺖﻤﺳ رد ﻊﻗاو ﺎﻤﻨﻫار ﺶ ﻂﺧ لﻮﻃ ﺶاﺰﻓا اﺮﺑ 9 ﻪﻌﻄﻗ –

.ﺪﺸIﺑ نوﺮﺑ فﺮﻃ ﻪﺑ ﻞﻣﺎ رﻮﻄﺑ

(45°) ﭗﭼ ﻪﺑ ﺎﻬﺘﻧا ﺎﺗ ار 4 ﻪﺘﺳد ور ار @ﺮﺤﻣ وزﺎﺑ و 17 رﺎﻬﻣ ﻪﺘﺳد –

.ﺪﻧاﺮﺑ

(V1 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) :لﺮﺘﻨ هﻮﺤﻧ

هرا ﻔ ور اﺮﻧآ و ﺪﻨ ﻢﻈﻨﺗ ﻪﺟرد 45° ﻪواز ور ار ﺞﻨﺳ ﻪواز ? –

.ﺪﻫﺪﺑ راﺮﻗ 38

.ﺪﺷﺎﺑ ﺢﻄﺴﻤﻫ نآ لﻮﻃ مﺎﲤ رد 40 هرا ﻪﻐﺗ ﺎﺑ ﺪﺎﺑ ﻪﻟﺎﻘﻧ ﻊﻠﺿ ?

(V2 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) :ﻢﻈﻨﺗ هﻮﺤﻧ

ﺐﻘﻋ ﻮﻠﺟ ﻪﺑ رﺪﻘﻧآ (8 mm) ﺖﺨﺗ رﺎﭼآ ? ﺎﺑ ار 71 ﻢﻈﻨﺗ ﭻﭘ –

.دﻮﺷ ﺢﻄﺴﻣ لﻮﻃ ﻞ ور هرا ﻪﻐﺗ ﺎﺑ ﺞﻨﺳ ﻪواز ﺎﭘ ﺎﺗ ﺪﻧﺎﺧﺮﭽﺑ

.ﺪﺪﻨﺒﺑ ًادﺪﺠﻣ ار 17 رﺎﻬﻣ مﺮﻫا –

ﻪﺟرد 45° ﻪواز ﺖﻣﻼﻋ ﺎﺑ ﻢﻈﻨﺗ زا ﺲﭘ 24 و 33 ﻪواز ﺮﮕﻧﺎﺸﻧ ﻪﭽﻧﺎﻨﭼ

0° ﻪواز ﺖﻣﻼﻋ ﻢﻈﻨﺗ اﺪﺘﺑا ،ﺪﻧﺮﮕﻧ راﺮﻗ ﻂﺧ ? رد 32 ﺪﻨﺑ ﻪﺟرد رد

ﺎﻫﺮﮕﻧﺎﺸﻧ اﺮﺑ ﻦﻨﭽﻤﻫ و (برﻮﻣ شﺮﺑ) ﺳرﺎﻓ شﺮﺑ ﻪواز اﺮﺑ ﻪﺟرد

45° ﺳرﺎﻓ شﺮﺑ ﻪواز ﻢﻈﻨﺗ ﺲﭙﺳ .ﺪﻨ لﺮﺘﻨ ﺮﮕد رﺎﺒI ار ﻪواز

.ﺪﻨ راﺮIﺗ ار ﻪﺟرد

ﺳرﺎﻓ |

443

Bosch Power Tools 1 609 929 W31 | (23.3.11)

ﻪﻟوا و ﻪﺎﭘ تﺎﻤﻈﻨﺗ لﺮﺘﻨ و ﻢﻈﻨﺗ هﻮﺤﻧ

،ﻗﺮﺑ راﺰﺑا ﺮﻤﺘﺴﻣ دﺮﺑرﺎ زا ﺪﻌﺑ ﺪﺎﺑ ،ﻖﻗد ﺎﻫ شﺮﺑ مﺎﳒا ﻦﻤﻀﺗ اﺮﺑ

ﻢﻈﻨﺗ موﺰﻟ ترﻮﺻ رد و هدﻮﳕ لﺮﺘﻨ ار ﻗﺮﺑ راﺰﺑا ﻪﻟوا و ﻪﺎﭘ تﺎﻤﻈﻨﺗ

.ﺪﻨ حﻼﺻا و

.ﺪراد زﺎﻧ هﮋو راﺰﺑا و ﻪﺑﺮﲡ ﻪﺑ رﻮﻈﻨﻣ ﻦا اﺮﺑ

ﻦﺌﻤﻄﻣ و ﻊﺮﺳ ار رﺎ ﻦا شﻮﺑ شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ و زﺎﺠﻣ هﺎﮔﺮﻤﻌﺗ

.ﺪﻫد ﻣ مﺎﳒا

رﺰﻟ ندﺮ ﻢﻈﻨﺗ

.ﺪﺷﺎﺑ ﻞﺻو ﻪIﺒﺷ ﻪﺑ ﻗﺮﺑ راﺰﺑا رﺰﻟ دﺮرﺎ ﺶﺎﻣزآ ﺖﻬﺟ :ﻪﺟﻮﺗ

ﺪﻠ (ﺮﺤﻣ وزﺎﺑ نداد ﺖﺮﺣ مﺎﮕﻨﻫ ﻼﺜﻣ) رﺰﻟ ﻢﻈﻨﺗ مﺎﮕﻨﻫ



ﻣ ﻗﺮﺑ راﺰﺑا ﻪﺘﺳاﻮﺧ ﺎﻧ ندﺎﺘﻓا هار .ﺪﻨﻧ لﺎﻌﻓ ار ﻞﺻو و ﻊﻄﻗ

.ددﺮﮔ ﺖﺣاﺮﺟ دﺎﺠا ﺚﻋﺎﺑ ﺪﻧاﻮﺗ

.ﺪﻫﺪﺑ راﺮﻗ رﺎ مﺎﳒا اﺮﺑ هدﺎﻣآ ﺖﻌﺿو رد ار ﻗﺮﺑ راﺰﺑا –

مﺮﻫا .ﺪﻧﺎﺧﺮﭽﺑ ﻪﺟرد 0° ﻪواز اﺮﺑ 18 ﮔﺪﺮﺑ ﻞﺤﻣ ﺎﺗ ار 38 هرا ﻔ –

.ﺪﺘﻔﺑ ﺎﺟ ﻪﻃﻮﺑﺮﻣ ﮔﺪﺮﺑ ﻞﺧاد ﻞﻣﺎرﻮﻄﺑ ﺪﺎﺑ 16

.ﺪﻨ ﻦﺷور 61 ﺪﻠ ﺎﺑ ار رﺰﻟ ﺎﻫ ﻪﻌﺷا –

(T1 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) :لﺮﺘﻨ هﻮﺤﻧ

.ﺪﻨ ﻢﺳر رﺎ ﻪﻌﻄﻗ ? ور ﻢﻘﺘﺴﻣ شﺮﺑ ﻂﺧ ? –

4 ﻪﺘﺳد ﻪﻠﺳﻮﺑ ار راﺰﺑا وزﺎﺑ و ﺪﻫد رﺎﺸﻓ 5 هﺪﻨﻨ ﻞﻔﻗ مﺮﻫا ور –

.ﺪﻧاﺮﺑ ﻦﺎﭘ فﺮﻃ ﻪﺑ ﻪﺘﺴﻫآ

شﺮﺑ ﻂﺧ ﺎﺑ هرا ﻪﻐﺗ ﺎﻫ ﻪﻧاﺪﻧد ﻪ ﺪﻨ ﻢﻈﻨﺗ رﻮﻃ ار رﺎ ﻪﻌﻄﻗ –

.ﺪﻧﺮﮕﺑ راﺮﻗ داﺪﺘﻣا ? رد

ﻻﺎﺑ ﻪﺑ ﻪﺘﺴﻫآ ار @ﺮﺤﻣ وزﺎﺑ و ﺪراﺪﻬﮕﻧ ﻢIﺤﻣ ﺖﻟﺎﺣ ﻦا رد ار رﺎ –

.ﺪﻧاﺮﺑ

.ﺪﻨ رﺎﻬﻣ ﻢIﺤﻣ رﻮﻄﺑ ار رﺎ ﻪﻌﻄﻗ –

.ﺪﻨ ﻦﺷور 61 ﺪﻠ ﺎﺑ ار رﺰﻟ ﺎﻫ ﻪﻌﺷا –

(US دراﺪﻧﺎﺘﺳا ﻖﺒﻃ) ﻒﻘﺳ ﺮز ﺎﻫﺰﻧﺮﻗ ﺎ ﺋﻮﻠﮔ راﺰﺑا

52°

38°

ﺖﺳار ﺎ ﭗﭼ فﺮﻃ ﻪﺑ هرا ﺰﻣ) 31,6° ور ار ﻘﻓا ﺳرﺎﻓ شﺮﺑ ﻪواز ﺪﺎﺑ ﺪﻨ ﻣ هرا هﺪﺑاﻮﺧ ار ﻒﻘﺳ ﺎﻫ ﻃﻮﻗ ﻪﭽﻧﺎﻨﭼ

.ﺪﻨ ﻢﻈﻨﺗ (ﺖﺳا هﺪﺷ هﺪﻧار ﺖﺳار ﺎ ﭗﭼ فﺮﻃ ﻪﺑ @ﺮﺤﻣ وزﺎﺑ) 33,9° ور ار دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ ﻪواز و (ﺖﺳا هﺪﺧﺮﭼ

.ﺪﺷﺎﺑ ﻣ ﺎﻤﺷ ﻪﺑ ﻒﻘﺳ ﺎﻫ ﻃﻮﻗ ور رﺎ اﺮﺑ ﺗاﺮﺬﺗ وﺎﺣ ﺮز لوﺪﺟ

فﺎﺻ رﻮﻄﺑ نداد راﺮﻗ

هرا ﻔ ور 52°

ﻂﺧ ﻞﺑﺎﻘﻣ نداد راﺮﻗ

ﺎﻤﻨﻫار ﺶ

تﺎﻤﻈﻨﺗ

ﺖﺳار ﺖﻤﺳ ﭗﭼ ﺖﻤﺳ ﺖﺳار ﺖﻤﺳ ﭗﭼ ﺖﻤﺳ ﺰﻧﺮﻗ) ﺋﻮﻠﮔ راﺰﺑا

(ﻒﻘﺳ ﺮز

ﭗﭼ 31,6° ﺖﺳار 31,6° ﭗﭼ 45° ﺖﺳار 45° ﺳرﺎﻓ شﺮﺑ ﻪواز

ﻘﻓا

ﻠﺧاد ﻪﺒﻟ

ﲔﳝ 33,9° ﭗﭼ 33,9° 0° 0° ﺳرﺎﻓ شﺮﺑ ﻪواز

دﻮﻤﻋ

ﻂﺧ رﺎﻨ ﺋﻻﺎﺑ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

ﻂﺧ رﺎﻨ ﺋﻻﺎﺑ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

ﻂﺧ رﺎﻨ ﻨﺋﺎﭘ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

ﻂﺧ رﺎﻨ ﻨﺋﺎﭘ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

و نداد راﺮﻗ هﻮﺤﻧ

رﺎ ﻪﻌﻄﻗ راﺬﮔﺎﺟ

شﺮﺑ ﺖﺳار فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﭗﭼ فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﭗﭼ فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﺖﺳار فﺮﻃ ...

دراد راﺮﻗ

هدﺎﻣآ رﺎ ﻪﻌﻄﻗ

... رد

ﺖﺳار 31,6° ﭗﭼ 31,6° ﺖﺳار 45° ﭗﭼ 45° ﺳرﺎﻓ شﺮﺑ ﻪواز

ﻘﻓا

ﺟرﺎﺧ ﻪﺒﻟ

ﭗﭼ 33,9° ﺖﺳار 33,9° 0° 0° ﺳرﺎﻓ شﺮﺑ ﻪواز

دﻮﻤﻋ

ﻂﺧ رﺎﻨ ﺋﻻﺎﺑ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

ﻂﺧ رﺎﻨ ﺋﻻﺎﺑ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

ﻂﺧ رﺎﻨ ﻨﺋﺎﭘ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

ﻂﺧ رﺎﻨ ﻨﺋﺎﭘ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

و نداد راﺮﻗ هﻮﺤﻧ

رﺎ ﻪﻌﻄﻗ راﺬﮔﺎﺟ

شﺮﺑ ﺖﺳار فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﭗﭼ فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﭗﭼ فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﺖﺳار فﺮﻃ ...

دراد راﺮﻗ

هدﺎﻣآ رﺎ ﻪﻌﻄﻗ

... رد

444 | ﺳرﺎﻓ

1 609 929 W31 | (23.3.11) Bosch Power Tools

.ﺪﻧاﺮﺑ ﻻﺎﺑ ﻪﺑ ﻪﺘﺴﻫآ هرﺎﺑود ار @ﺮﺤﻣ وزﺎﺑ –

هﮋو رﺎ تﺎﻌﻄﻗ

ﺢﺤﺻ ندﺮ رﺎﻬﻣ ﺎﺑ ﺪﺎﺑ ،دﺮﮔ تﺎﻌﻄﻗ ﺎ هﺪﻤﺧ رﺎ تﺎﻌﻄﻗ نﺪﺮﺑ رد

ﻪﻠﺻﺎﻓ ﭻﻫ ﺪﺎﺒﻧ شﺮﺑ ﻂﺧ رد .ﺪﻨ ﺮﮔﻮﻠﺟ رﺎ ﻪﻌﻄﻗ نﺪﺰﻐﻟ زا

ﻪﺘﺷاد دﻮﺟو هرا ﻔ و ﺎﻤﻨﻫار ﺶ ﻂﺧ ،رﺎ ﻪﻌﻄﻗ ﻦﺑﺎﻣ ﻓﺎIﺷ ﺎ

.ﺪﺷﺎﺑ

.ﺪﻨ ﺖﺳرد هﮋو هﺪﻧراﺪﻬﮕﻧ هﺮﮔ ? ﺪﺎﺑ موﺰﻟ ترﻮﺻ رد

(ﻒﻘﺳ ﺋﻮﻠﮔ راﺰﺑا و ﻒ ﺎﻫﺰﻧﺮﻗ) راد ﻞﻓوﺮﭘ ﺎﻫ ﻪرﺎﺑ ندﺮ هدﺎﻣآ و هرا هﻮﺤﻧ

:ﺪﻨ هرا ﻒﻠﺘﺨﻣ ﻖﺮﻃ ود ﻪﺑ ﺪﻧاﻮﺗ ﻣ ار (ﻒﻘﺳ ﺮز ﺎﻫﺰﻧﺮﻗ) ﺋﻮﻠﮔ ﺎﻫراﺰﺑا و ﺎﻫﺰﻧﺮﻗ ،راد ﻞﻓوﺮﭘ ﺎﻫ ﻪIرﺎﺑ

,ﺪﻫﺪﺑ راﺮﻗ ﺎﻤﻨﻫار ﺶ ﻂﺧ ﻞﺑﺎﻘﻣ –

.ﺪﻫﺪﺑ راﺮﻗ هرا ﻔ ور فﺎﺻ –

.ﺪﻫد مﺎﳒا ﻮﺸ ﺖﺮﺣ نوﺪﺑ ﻢﻫ و ﻮﺸ ﺖﺮﺣ ﺎﺑ ﻢﻫ ار ﺎﻫ شﺮﺑ ،راد ﻞﻓوﺮﭘ ﺎﻫ ﻪIرﺎﺑ ﺎﻨﻬﭘ ﺐﺴﺣﺮﺑ ﺪﻧاﻮﺗ ﻣ ﻦﻳا ﺮﺑ هوﻼﻋ

.ﺪﻨ نﺎﺤﺘﻣا هﺪﻧﺎﻤﻗﺎﺑ بﻮﭼ ﻪﻌﻄﻗ ? ور ار هﺪﺷ ﻢﻈﻨﺗ ﺳرﺎﻓ شﺮﺑ ﻪواز اﺪﺘﺑا هراﻮﻤﻫ

ﻒ ﺎﻫﺰﻧﺮﻗ

.ﺖﺳا ﻒ ﺎﻫﺰﻧﺮﻗ و ﺎﻫ ﻪIرﺎﺑ ندﺮ هدﺎﻣآ و هرا اﺮﺑ ﺗﺎﺤﺿﻮﺗ و تﺎIﻧ وﺎﺣ ﺮز لوﺪﺟ

هرا ﺰﻣ ور هﺪﺑاﻮﺧ ﺎﻫﺰﻧﺮﻗ نداد راﺮﻗ

ﺶ ﻂﺧ ﻞﺑﺎﻘﻣ

ﺎﻤﻨﻫار

تﺎﻤﻈﻨﺗ

ﺖﺳار ﺖﻤﺳ ﭗﭼ ﺖﻤﺳ ﺖﺳار ﺖﻤﺳ ﭗﭼ ﺖﻤﺳ ﻒ ﺰﻧﺮﻗ

0° 0° ﺖﺳار 45° ﭗﭼ ﻪﺟرد 45° ﺳرﺎﻓ شﺮﺑ ﻪواز

ﻘﻓا

ﻠﺧاد ﻪﺒﻟ

ﺖﺳار 45° ﭗﭼ 45° 0° 0° ﺳرﺎﻓ شﺮﺑ ﻪواز

دﻮﻤﻋ

ﻂﺧ رﺎﻨ ﺋﻻﺎﺑ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

ﻂﺧ رﺎﻨ ﺋﻻﺎﺑ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

ور ﻨﺋﺎﭘ ﻪﺒﻟ

هرا ﻔ

ور ﻨﺋﺎﭘ ﻪﺒﻟ

هرا ﻔ

و نداد راﺮﻗ هﻮﺤﻧ

رﺎ ﻪﻌﻄﻗ راﺬﮔﺎﺟ

شﺮﺑ ﺖﺳار فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﭗﭼ فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﺖﺳار فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﭗﭼ فﺮﻃ ...

دراد راﺮﻗ

هدﺎﻣآ رﺎ ﻪﻌﻄﻗ

... رد

0° 0° ﭗﭼ 45° ﺖﺳار 45° ﺳرﺎﻓ شﺮﺑ ﻪواز

ﻘﻓا

ﺟرﺎﺧ ﻪﺒﻟ

ﭗﭼ 45° ﺖﺳار 45° 0° 0° ﺳرﺎﻓ شﺮﺑ ﻪواز

دﻮﻤﻋ

ﻂﺧ رﺎﻨ ﺋﻻﺎﺑ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

ﻂﺧ رﺎﻨ ﺋﻻﺎﺑ ﻪﺒﻟ

ﺎﻤﻨﻫار ﺶ

ور ﻨﺋﺎﭘ ﻪﺒﻟ

هرا ﻔ

ور ﻨﺋﺎﭘ ﻪﺒﻟ

هرا ﻔ

و نداد راﺮﻗ هﻮﺤﻧ

رﺎ ﻪﻌﻄﻗ راﺬﮔﺎﺟ

شﺮﺑ ﺖﺳار فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﭗﭼ فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﭗﭼ فﺮﻃ ...

دراد راﺮﻗ

شﺮﺑ ﺖﺳار فﺮﻃ ...

دراد راﺮﻗ

هدﺎﻣآ رﺎ ﻪﻌﻄﻗ

... رد

ﺳرﺎﻓ |

445

Bosch Power Tools 1 609 929 W31 | (23.3.11)

ندﺮ هرا

(P ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) (نﺪﺮﺑ) ﻮﺸ ﺖﺮﺣ نوﺪﺑ ندﺮ هرا

ﺪﻨ عﻮﺟر ) ﺖﻌﺿو ﻦا رد ار نآ و ﺪﻧاﺮﺑ ﺐﻘﻋ ﻪﺑ ار 28 @ﺮﺤﻣ وزﺎﺑ –

.(448 ﻪﺤﻔﺻ ،«@ﺮﺤﻣ وزﺎﺑ ندﺮ ﻦﻤا» ﻪﺑ

ﻞﺧاد ﻪﺑ ﻼﻣﺎ 30 ﻖﻤﻋ  هﺪﻧراﺪﻬﮕﻧ ﻪ ﺪﻨ ﻞﺻﺎﺣ نﺎﻨﻤﻃا

نوﺪﺑ @ﺮﺤﻣ وزﺎﺑ نداد ﺖﺮﺣ مﺎﮕﻨﻫ 29 ﻢﻈﻨﺗ ﭻﭘ و ﺖﺳا هدﺮﺸﻓ

.ﺪﺷﺎﺑ ﻪﺘﻓﺮﮔ راﺮﻗ رﺎﺷ ﻞﺧاد ﻖﻤﻋ هﺪﻧراﺪﻬﮕﻧ ﺎﺑ سﺎﲤ

.ﺪﻨ رﺎﻬﻣ ﺑﻮﺨﺑ ﻪﻃﻮﺑﺮﻣ دﺎﻌﺑا ﺎﺑ ﺐﺳﺎﻨﺘﻣ ار رﺎ ﻪﻌﻄﻗ –

.ﺪﻨ ﻢﻈﻨﺗ ار (دﻮﻤﻋ ﺎ/و ﻘﻓا) هاﻮﳋد ﺳرﺎﻓ شﺮﺑ ﻪواز –

.ﺪﻨ ﻦﺷور ار ﻗﺮﺑ راﺰﺑا –

4 ﻪﺘﺳد ﻪﻠﺳﻮﺑ ار راﺰﺑا وزﺎﺑ و ﺪﻫد رﺎﺸﻓ 5 هﺪﻨﻨ ﻞﻔﻗ مﺮﻫا ور –

.ﺪﻧاﺮﺑ ﻦﺎﭘ فﺮﻃ ﻪﺑ ﻪﺘﺴﻫآ

.ﺪﻨ هرا ﺖﺧاﻮﻨI رﺎﺸﻓ ﺎﺑ ار رﺎ ﻪﻌﻄﻗ –

ﻞﻣﺎ رﻮﻄﺑ هرا ﻪﻐﺗ ﻪ ﺪﻧﺎﲟ ﺮﻈﺘﻨﻣ و ﺪﻨ شﻮﻣﺎﺧ ار ﻗﺮﺑ راﺰﺑا –

.دﻮﺷ ﻒﻗﻮﺘﻣ

.ﺪﻧاﺮﺑ ﻻﺎﺑ ﻪﺑ ﻪﺘﺴﻫآ هرﺎﺑود ار @ﺮﺤﻣ وزﺎﺑ –

(Q ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) ﻮﺸ ﺖﺮﺣ ﺎﺑ ندﺮ هرا

ﻢﺤﻣ رﺎ ﻪﻠﺣﺮﻣ لﻮﻃ ﻞ رد ندﺮ ﻦﺷور زا ﻞﺒﻗ ار ﻪﺘﺳد



ﺐﺳﺎﻨﻣ لﺮﺘﻨ ﺖﲢ ار ﺮﺤﻣ وزﺎﺑ رﺎ هرا مﺎﮕﻨﻫ .ﺪراﺪﻬﮕﻧ

ﺪﻧاﻮﺗ ﻣ @ﺮﺤﻣ وزﺎﺑ ﺎﺑ رﺎ مﺎﮕﻨﻫ ﺖﻠﻔﻏ ﻪﻈﳊ ? .ﺪﻫد ﺖﺮﺣ

.ﺪﻨ دﺎﺠا ار ﺘﺨﺳ تﺎﺣاﺮﺟ

، «@ﺮﺤﻣ وزﺎﺑ ندﺮ دازآ» ﻪﺑ ﺪﻨ عﻮﺟر) 28 @ﺮﺤﻣ وزﺎﺑ ندﺮ دازآ –

(448 ﻪﺤﻔﺻ

ﻞ ﺎآ ﻪ ﺪﻨ لﺮﺘﻨ 28 @ﺮﺤﻣ وزﺎﺑ نﺪﺸ ﻮﻠﺟ و ﺐﻘﻋ ﻖﺮﻃ زا

.ﺪﺷﺎﺑ ﻣ رﺎ هدﺎﻣآ @ﺮﺤﻣ ﻢﺴﻧﺎIﻣ

.ﺪﻨ رﺎﻬﻣ ﺑﻮﺨﺑ ﻪﻃﻮﺑﺮﻣ دﺎﻌﺑا ﺎﺑ ﺐﺳﺎﻨﺘﻣ ار رﺎ ﻪﻌﻄﻗ –

.ﺪﻨ ﻢﻈﻨﺗ ار (دﻮﻤﻋ ﺎ/و ﻘﻓا) هاﻮﳋد ﺳرﺎﻓ شﺮﺑ ﻪواز –

ﻮﻠﺟ هرا ﻪﻐﺗ ﺎﺗ ﺪﻨ رود 10 ﺎﻤﻨﻫار ﻞر زا رﺪﻘﻧآ ار @ﺮﺤﻣ وزﺎﺑ –

.دﺮﮔ راﺮﻗ رﺎ ﻪﻌﻄﻗ

.ﺪﻨ ﻦﺷور ار ﻗﺮﺑ راﺰﺑا –

4 ﻪﺘﺳد ﻪﻠﺳﻮﺑ ار راﺰﺑا وزﺎﺑ و ﺪﻫد رﺎﺸﻓ 5 هﺪﻨﻨ ﻞﻔﻗ مﺮﻫا ور –

.ﺪﻧاﺮﺑ ﻦﺎﭘ فﺮﻃ ﻪﺑ ﻪﺘﺴﻫآ

ار رﺎ ﻪﻌﻄﻗ و ﺪﻫد رﺎﺸﻓ 10 ﻞر هﺪﻧراﺪﻬﮕﻧ ﺖﻬﺟ رد ار @ﺮﺤﻣ وزﺎﺑ –

.ﺪﻫد شﺮﺑ لدﺎﻌﺘﻣ رﺎﺸﻓ ﺎﺑ

ﻞﻣﺎ رﻮﻄﺑ هرا ﻪﻐﺗ ﻪ ﺪﻧﺎﲟ ﺮﻈﺘﻨﻣ و ﺪﻨ شﻮﻣﺎﺧ ار ﻗﺮﺑ راﺰﺑا –

.دﻮﺷ ﻒﻗﻮﺘﻣ

.ﺪﻧاﺮﺑ ﻻﺎﺑ ﻪﺑ ﻪﺘﺴﻫآ هرﺎﺑود ار @ﺮﺤﻣ وزﺎﺑ –

نﺎﺴ لﻮﻃ ﺎﺑ رﺎ تﺎﻌﻄﻗ ندﺮ هرا هﻮﺤﻧ

(R ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

زا ﻧﺎﺳآ ﻪﺑ ﺪﻧاﻮﺗ ﻣ ،ﺮﺑاﺮﺑ ﺎﻫ لﻮﻃ ﺎﺑ رﺎ ﺎﻫ ﻪﻌﻄﻗ ندﺮ هرا اﺮﺑ

.ﺪﻨ هدﺎﻔﺘﺳا شﺮﺑ 36 رﺎ ﻪﻌﻄﻗ هﺎﮔ ﻪIﺗ

فﺮﻃ ود ﺮﻫ رد ار رﺎ ﻪﻌﻄﻗ ﺎﻬﺘﻧا هﺪﻧراﺪﻬﮕﻧ ﻪﻌﻄﻗ ﺪﻧاﻮﺗ ﻣ ﺎﻤﺷ

.ﺪﻨ ﺐﺼﻧ 11 ﻮﺸ ﺰﻣ

36 ﻪﻌﻄﻗ و ﺪﻨ ﻞﺷ ار هﺪﻧراﺪﻬﮕﻧ ﻪﻌﻄﻗ ﻦ ﻞﻔﻗ 35 ﭻﭘ –

.ﺪﻧﺎﺧﺮﭽﺑ 63 رﺎﻬﻣ ﭻﭘ ور زا ار رﺎ ﻪﻌﻄﻗ ﺎﻬﺘﻧا هﺪﻧراﺪﻬﮕﻧ

.ﺪﻨ ﻢIﺤﻣ هرﺎﺑود ار هﺪﻧراﺪﻬﮕﻧ ﻪﻌﻄﻗ ﻦ ﻞﻔﻗ 35 ﭻﭘ –

ﺮﻈﻧ درﻮﻣ لﻮﻃ ناﺰﻣ ﻪﺑ ار هرا ﺰﻣ لﻮﻃ ﺶاﺰﻓا اﺮﺑ 11 ﻮﺸ ﺰﻣ –

ﻔ ﻂﺴﺑ و لﻮﻃ ﺶاﺰﻓا» ﺚﺤﺒﻣ ﻪﺑ دﻮﺷ عﻮﺟر) .ﺪﻨ ﻢﻈﻨﺗ

.(448 ﻪﺤﻔﺻ ،«هرا ﺰﻣ/هرا

(رﺎﺷ ندﺮ هرا) ﻖﻤﻋ هﺪﻨﻨ ﻢﻈﻨﺗ ﻪﻌﻄﻗ ﻢﻈﻨﺗ هﻮﺤﻧ

(S ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

زا هدﺎﻔﺘﺳا ترﻮﺻ رد ﺎ قﺎﻓ شﺮﺑ مﺎﮕﻨﻫ رد ﺪﺎﺑ ار ﻖﻤﻋ هﺪﻧراﺪﻬﮕﻧ

.داد ﺮﻐﺗ (Bosch MSF 110) (ﺪﻨﻧﺎﻣ) ﺒﻧﺎﺟ هﺪﻧراﺪﻬﮕﻧ

.ﺪﻧاﺮﺑ نوﺮﺑ ﻪﺑ ار 30 ﻖﻤﻋ  هﺪﻧراﺪﻬﮕﻧ –

ﺖﻌﺿو رد ار @ﺮﺤﻣ وزﺎﺑ و ﺪﻫد رﺎﺸﻓ ار 5 هﺪﻨﻨ ﻞﻔﻗ مﺮﻫا ور –

.ﺪﻫد راﺮﻗ هاﻮﳋد

ﺎﺑ ،ﭻﭘ ﺎﻬﺘﻧا ﻪ ﺪﻧﺎﺧﺮﭽﺑ ﺲIﻋ ﺮﺑ رﺪﻘﻧآ ار 29 ﻢﻈﻨﺗ ﭻﭘ –

.ﺪﻨ اﺪﭘ سﺎﲤ 30 ﻖﻤﻋ هﺪﻧراﺪﻬﮕﻧ

رﺎ تﺎﻌﻄﻗ اﺮﺑ زﺎﺠﻣ دﺎﻌﺑا

:رﺎ ﻪﻌﻄﻗ هزاﺪﻧا ﺮﺜاﺪﺣ

[mm] عﺎﻔﺗرا x ضﺮﻋ ﺳرﺎﻓ شﺮﺑ ﻪواز

(تﺎﻘﻠﻌﺘﻣ) ﺒﻧﺎﺟ رﺎ ﻪﻌﻄﻗ هﺪﻧراﺪﻬﮕﻧ رﺎ ﻪﻌﻄﻗ دﻮﻤﻋ ﻘﻓا

110 x 240 104 x 335 0° 0°

110 x 110 104 x 240 0° 45°

50 x 295 50 x 335 (ﭗﭼ) 45° 0°

40 x 295 40 x 335 (ﺖﺳار) 45° 0°

50 x 200 50 x 240 (ﭗﭼ) 45° 45°

40 x 200 40 x 240 (ﺖﺳار) 45° 45°

:رﺎ ﻪﻌﻄﻗ هزاﺪﻧا ﻞﻗاﺪﺣ

:(دﺮ رﺎﻬﻣ هرا ﻪﻐﺗ ﺖﺳار ﺖﻤﺳ و ﭗﭼ ﺖﻤﺳ رد ،هﺪﺷ لﺎﺳرا 22 هﺮﮔ ﻪﻠﺳﻮﺑ ار ﺎﻬﻧآ ناﻮﺘﺑ ﻪ ﺗﺎﻌﻄﻗ ﻪﻤﻫ =)

(لﻮﻃ x ضﺮﻋ) 160 x 355 mm

ﱈ 104 ﻣﻴﻠﻴﻤﺘﺮ (0°/0°)شﺮﺑ ﻖﻤﻋ ﺮﺜاﺪﺣ

446 | ﺳرﺎﻓ

1 609 929 W31 | (23.3.11) Bosch Power Tools

هﺎﮕﺘﺳد دﺮﺑرﺎ هﻮﺤﻧ و زاﺪﻧا هار

ﺮدﺎﻘﻣ ﺎﺑ ﺪﺎﺑ قﺮﺑ نﺎﺮﺟ ﻊﺒﻨﻣ ژﺎﺘﻟو !ﺪﻨ ﻪﺟﻮﺗ قﺮﺑ ﻪﺒﺷ ژﺎﺘﻟو ﻪﺑ



.ﺪﺷﺎﺑ ﻪﺘﺷاد ﺖﻘﺑﺎﻄﻣ ﻗﺮﺑ راﺰﺑا ﺐﺴﭼﺮﺑ ور ﺮﺑ دﻮﺟﻮﻣ

(L ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) ندﺮﻛ ﻦﺷور

4 ﻪﺘﺳد فﺮﻃ ﻪﺑ ار 60 ﻞﺻو و ﻊﻄﻗ ﺪﻠ ،ﻗﺮﺑ راﺰﺑا ندﺮ ﻦﺷور اﺮﺑ –

.ﺪﻫﺪﺑ رﺎﺸﻓ

ﻞﻔﻗ و ﺖﺒﺜﺗ ناﻮﺗ ﳕ ار 60 ﻞﺻو و ﻊﻄﻗ ﺪﻠ ،ﻨﻤا ﻞﻻد ﻪﺑ ﺎﻨﺑ :ﺮﻛﺬﺗ

.ﺖﺷاﺪﻬﮕﻧ هدﺮﺸﻓ ﺖﻟﺎﺣ رد هراﻮﻤﻫ رﺎ ﻦﺣ رد ﺪﺎﺑ اﺮﻧآ ﻪIﻠﺑ ،دﺮ

ﻪﺑ ار @ﺮﺤﻣ وزﺎﺑ ناﻮﺗ ﻣ 5 هﺪﻨﻨ ﻞﻔﻗ مﺮﻫا ور رﺎﺸﻓ ﻖﺮﻃ زا ﻂﻘﻓ

.ﺪﻧار ﻦﺎﭘ

ﺰﻧ ار 5 ﻞﻔﻗ ﻣﺮﻫا ﺪﻠ ،ﻞﺻو و ﻊﻄﻗ ﺪﻠ ﺮﺑ هوﻼﻋ ندﺮ هرا اﺮﺑ –

.ﺪﻫﺪﺑ رﺎﺸﻓ

ندﺮﻛ شﻮﻣﺎﺧ

ﺎﻫر ًادﺪﺠﻣ ار 60 ﻞﺻو و ﻊﻄﻗ ﺪﻠ ،ﻗﺮﺑ راﺰﺑا ندﺮ شﻮﻣﺎﺧ اﺮﺑ –

.ﺪﻨ

زاﺪﻧا هار قﺮﺑ نﺎﺮﺟ هﺪﻨﻨ دوﺪﺤﻣ

ﻦﺷور مﺎﮕﻨﻫ ار ﻗﺮﺑ راﺰﺑا ناﻮﺗ ،قﺮﺑ نﺎﺮﺟ ﻜﻧوﺮﺘﻜﻟا هﺪﻨﻨ دوﺪﺤﻣ

ﺮﭙﻣآ 16 زﻮﻓ ﺖﲢ ار هﺎﮕﺘﺳد دﺮﻛ رﺎﻛ نﺎﻜﻣا و ﻪﺘﺧﺎﺳ دوﺪﺤﻣ نآ ندﺮﻛ

.ﺪﻨﻜﻣ ﻢﻫاﺮﻓ

ﺖﻋﺮﺳ ﺮﺜاﺪﺣ ﺎﺑ ندﺮ ﻦﺷور زا ﺲﭘ ﻪﻠﺻﺎﻓﻼﺑ ﻗﺮﺑ راﺰﺑا ﻪﭽﻧﺎﻨﭼ :ﺮﻛﺬﺗ

هار قﺮﺑ نﺎﺮﺟ هﺪﻨﻨ دوﺪﺤﻣ رد ﻟﻼﺘﺧا ﻪ ﺖﺴﻨا ﺮﮕﻧﺎﺸﻧ ،ﺪﺘﻓا رﺎIﺑ

ﻪﺑ ﺖﻗو عﺮﺳا رد ﻗﺮﺑ راﺰﺑا ﺘﺴﺎﺑ ترﻮﺼﻨا رد .ﺖﺳا هﺪﻣآ دﻮﺟﻮﺑ زاﺪﻧا

ﻪﺻﻮﺗ» ﺚﺤﺒﻣ رد ار ﻪﻃﻮﺑﺮﻣ ﺎﻫ سردآ .ددﺮﮔ عﺎﺟرا شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ

ﻣ 440 ﻪﺤﻔﺻ ،«ﻮﺸ ﺮﺑ ﺳرﺎﻓ ﺎﻫ هرا اﺮﺑ ﻨﻤا تﺎIﻧ و ﺎﻫ

.ﺪﺑﺎ

ﻠﻤﻋ ﺎﻫ ﺋﺎﻤﻨﻫار

رﺎ هرا اﺮﺑ ﻠ تﺎﺤﺿﻮﺗ و ﺎﻫ ﻞﻤﻌﻟارﻮﺘﺳد

ﻢﺤﻣ ﻪﺸﻤﻫ ندﺮ هرا زا ﻞﺒﻗ ار 17 رﺎﻬﻣ ﻪﺘﺳد و 15 ﻞﻔﻗ ﭻﭘ



دﻮﺟو رﺎ ﻪﻌﻄﻗ رد هرا ﻪﻐﺗ نﺪﺷ ﺞ نﺎIﻣا ترﻮﺼﻨا ﺮﻏ رد .ﺪﻨ

.دراد

،ﺪﺋﺎﳕ ﻞﺻﺎﺣ نﺎﻨﻤﻃا و لﺮﺘﻨ اﺪﺘﺑا ﺪﺎﺑ ﺎﻫ شﺮﺑ ﻪﻤﻫ مﺎﳒا رد



ﺮﺎﺳ ﺎ ﭽﭘ هﺮﮔ ،ﺎﻤﻨﻫار ﺶ ﻂﺧ ﺎﺑ ﻪﺟو ﭻﻫ ﻪﺑ هرا ﻪﻐﺗ ﻪ

ًﻻﺎﻤﺘﺣا ﻤ ﺎﻫ ﻞﺎﺣ .ﺪﻨ ﳕ اﺪﭘ سﺎﲤ هﺎﮕﺘﺳد تﺎﻌﻄﻗ

.ﺪﻫﺪﺑ ﺖﻘﺑﺎﻄﻣ رﺎ تﺎﻣوﺰﻟ ﺎﺑ ار ﺎﻬﻧآ ﺎ و ﺪرادﺮﺑ ار هﺪﺷ ژﺎﺘﻧﻮﻣ

ضﺮﻌﻣ رد ﺪﺎﺒﻧ هرا ﻪﻐﺗ .ﺪﻨ ﺖﻈﻓﺎﺤﻣ ﻪﺑﺮﺿ ﺮﺑاﺮﺑ رد ار هرا ﻪﻐﺗ

.دﺮﮕﺑ راﺮﻗ ﺒﻧﺎﺟ رﺎﺸﻓ ﻪﻧﻮﮕﭽﻫ

ﺪﺎﺑ رﺎ ﻪﻌﻄﻗ .ﺪﻨ راددﻮﺧ فﺎﺻﺎﻧ و هﺪﻤﺧ رﺎ ﻪﻌﻄﻗ ور ﺮﺑ رﺎ زا

.ﺪﺷﺎﺑ ﺎﻤﻨﻫار ﺶ ﻂﺧ رﺎﻨ نداد راﺮﻗ ﺖﻬﺟ فﺎﺻ ﻪﺒﻟ ? اراد هراﻮﻤﻫ

ﺎﻬﻧآ زﺎﺑ ﺎﻬﺘﻧا ﺖﻤﺴﻗ ﺮز رد ﻪﺎﭘ ﻂﺳﻮﺗ ﺪﺎﺑ ار ﻞﻮﻃ رﺎ ﺎﻫ ﻪﻌﻄﻗ

.دﺮ رﺎﻬﻣ ﺑﻮﺨﺑ نآ ﺪﻨﻧﺎﻣ ﺎ و

شﺮﺑ ﻂﺧ راﺬﮔ ﺖﻣﻼﻋ و ندﻮﳕ ﺺﺨﺸﻣ

(M ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

ﻖﺮﻃ ﻦا زا .ﺪﻨﻫد ﻣ نﺎﺸﻧ ار هرا ﻪﻐﺗ شﺮﺑ ضﺮﻋ ﺎﻤﺷ ﻪﺑ رﺰﻟ ﻪﻌﺷا ود

ﻪIﻨا نوﺪﺑ ،ﺪﻨ راﺬﮕﺎﺟ ﺎﻘﻗد ،رﺎ هرا اﺮﺑ ار رﺎ ﻪﻌﻄﻗ ﺪﻧاﻮﺗ ﻣ

.ﺪﻨ زﺎﺑ ار ﻟوﺪﻧﺎﭘ ﻆﻓﺎﺤﻣ بﺎﻗ

.ﺪﻨ ﻦﺷور 61 ﺪﻠ ﺎﺑ ار رﺰﻟ ﺎﻫ ﻪﻌﺷا –

.ﺪﻨ ﻢﻈﻨﺗ رﺰﻟ ﻪﻌﺷا ود ﺮﻫ ﻦﺑ رﺎ ﻪﻌﻄﻗ ور ار دﻮﺧ راﺬﮕﺘﻣﻼﻋ –

ﺪﻧﻮﺷ ﻣ هداد نﺎﺸﻧ ﺖﺳرد شﺮﺑ ضﺮﻋ ﺎآ ﺪﻨ لﺮﺘﻨ رﺎ هرا زا ﻞﺒﻗ :ﺮﻛﺬﺗ

ﺪﻨﻧاﻮﺗ ﻣ رﺰﻟ ﺎﻫ ﻪﻌﺷا .(445 ﻪﺤﻔﺻ ،«رﺰﻟ ندﺮ ﻢﻈﻨﺗ» ﻪﺑ ﺪﻨ عﻮﺟر)

.ﺪﻨﻨ ﺮﻐﺗ ﺪﺪﺷ ﺮﺑرﺎ مﺎﮕﻨﻫ ﻪﺑ شزﺮﻟ ﻖﺮﻃ زا لﺎﺜﻣ ناﻮﻨﻋ ﻪﺑ

(N ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) ﺮﺑرﺎ ﱳﻓﺮﮔ راﺮﻗ و ندﺎﺘﺴا ﺖﻌﺿو

راﺰﺑا ﻮﻠﺟ ﺖﻤﺳ رد هرا ﻪﻐﺗ ﺮﺴﻣ رد ﱳﻓﺮﮔ راﺮﻗ و ندﺎﺘﺴا زا



هرا ﻪﻐﺗ (ﻮﻠﻬﭘ رد) ﺒﻧﺎﺟ ﺖﻤﺳ رد هراﻮﻤﻫ و هدﻮﳕ راددﻮﺧ ﻗﺮﺑ

ﻟﺎﻤﺘﺣا ندز ﺲﭘ ﺮﺑاﺮﺑ رد ﺎﻤﺷ نﺪﺑ ،ﻖﺮﻃ ﻦا زا .ﺪﺘﺴﺎﺑ ﻪﻠﺻﺎﻓ ﺎﺑ

.ﺪﻧﺎﻣ ﻣ ظﻮﻔﺤﻣ هﺎﮕﺘﺳد

رود ﺶﺧﺮﭼ لﺎﺣ رد هرا ﻪﻐﺗ زا ار دﻮﺧ نﺎﺘﺸﮕﻧا و ﺎﻫوزﺎﺑ ،ﺎﻫ ﺖﺳد –

.ﺪراﺪﻬﮕﻧ

.ﺪراﺪﻧ ﻪﮕﻧ رﺪﺑﺮﺿ ترﻮﺻ ﻪﺑ @ﺮﺤﻣ وزﺎﺑ ﻮﻠﺟ ار دﻮﺧ ﺎﻬﺘﺳد –

(رﺎ ﺮز ﻪﺤﻔﺻ) هرا ﻔ رد ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ ﺾﻮﻌﺗ هﻮﺤﻧ

(O ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

ﺖﺳا ﻦIﳑ ،ﺪﻧا هﺪﺷ ﺐﺼﻧ هرا ﻔ رد ﻪ 13 ﮓﻧر ﺰﻣﺮﻗ ﺎﻫ ﻪﺤﻔﺻ

.ﺪﻧﻮﺷ ?ﻠﻬﺘﺴﻣ ﻗﺮﺑ راﺰﺑا تﺪﻣ ﻧﻻﻮﻃ فﺮﺼﻣ زا ﺪﻌﺑ

.ﺪﻨ ﺾﻮﻌﺗ ار هﺪد ﺐﺳآ ژﺎﺘﻧﻮﻣ ﺎﻫ ﻪﺤﻔﺻ

.ﺪﻫﺪﺑ راﺮﻗ رﺎ مﺎﳒا اﺮﺑ هدﺎﻣآ ﺖﻌﺿو رد ار ﻗﺮﺑ راﺰﺑا –

ژﺎﺘﻧﻮﻣ ﺎﻫ ﻪﺤﻔﺻ و ﺪﻨ زﺎﺑ (4 mm) 20 ﻦﻟآ رﺎﭼآ ﺎﺑ ار 62 ﺎﻫ ﭻﭘ –

.ﺪرادﺮﺑ ار ﻤﺪﻗ

.ﺪﻨ راﺬﮔ ﺎﺟ ار ﺖﺳار ﺖﻤﺳ ﺪﺪﺟ ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ –

ﺖﻤﺳ ًﻼﻣﺎ نﺎIﻣﻻا ﺘﺣ 62 ﺎﻫ ﭻﭘ ﻪﻠﺳﻮﺑ ار ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ –

رد هرا ﻪﻐﺗ ،ﻪﺤﻔﺻ لﻮﻃ مﺎﲤ رد ﻪ رﻮﻃ ،ﺪﻨ رﺎﻬﻣ و ﺐﺼﻧ ﺖﺳار

.ﺪﻨIﻧ اﺪﭘ سﺎﲤ ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ ﺎﺑ ﺸﺸ ﺖﺮﺣ ﻃ

رد ﺪﺪﺟ ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ ﺐﺼﻧ و ﺾﻮﻌﺗ اﺮﺑ ار قﻮﻓ حوﺮﺸﻣ ﻞﺣاﺮﻣ –

.ﺪﻨ راﺮIﺗ ،ﭗﭼ ﺖﻤﺳ

ﺳرﺎﻓ |

447

Bosch Power Tools 1 609 929 W31 | (23.3.11)

دراﺪﻧﺎﺘﺳا ﻘﻓا ﺮﺑ ﺳرﺎﻓ ﺎﻫ ﻪواز ﻢﻈﻨﺗ هﻮﺤﻧ

(H ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

هدﺎﻔﺘﺳا درﻮﻣ ﺐﻠﻏا ﻪ ﺳرﺎﻓ شﺮﺑ ﺎﻫ ﻪواز ﻊﺮﺳ و ﻖﻗد ﻢﻈﻨﺗ اﺮﺑ

:ﺪﻧا هﺪﺷ ﻪﺘﻓﺮﮔ ﺮﻈﻧ رد هرا ﻔ رد 18 ﺎﻫ ﮔﺪﺮﺑ ،ﺪﻧﺮﮔ ﻣ راﺮﻗ

ﺖﺳار ﭗﭼ

0°

15°; 22,5°;

31,6°; 45°; 60°

15°; 22,5°;

31,6°; 45°

.ﺪﻨ دازآ ،ﺪﺷﺎﺑ ﻪﺘﺴﺑ ﻢIﺤﻣ ﻪﭽﻧﺎﻨﭼ ار 15 ﻞﻔﻗ ﭻﭘ –

ﻪﺑ ﺮﻈﻧ درﻮﻣ ﮔﺪﺮﺑ ﻞﺤﻣ ﺎﺗ ار 38 هرا ﻔ و ﺪﺸIﺑ ار 16 مﺮﻫا –

.ﺪﻧﺎﺧﺮﭽﺑ ﺖﺳار ﺎ ﭗﭼ ﺖﻤﺳ

ﻞﺧاد ًﻼﻣﺎ ﺪﺎﺑ مﺮﻫا .ﺪﻨ ﺎﻫر ًادﺪﺠﻣ ار ﺮﺑ ﺳرﺎﻓ ﻪواز ﻢﻈﻨﺗ مﺮﻫا –

.ﺪﺘﻔﺑ ﺎﺟ ﻪﻃﻮﺑﺮﻣ ﮔﺪﺮﺑ

ﺮﻈﻧ درﻮﻣ ﻘﻓا ﺮﺑ ﺳرﺎﻓ ﻪواز ﻢﻈﻨﺗ هﻮﺤﻧ

(I ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

ﺖﻤﺳ زا) 52° ﻪواز زا هدوﺪﺤﻣ ? رد ناﻮﺘﻣ ار ﻘﻓا ﺳرﺎﻓ شﺮﺑ ﻪواز

.دﺮ ﻢﻈﻨﺗ (ﺖﺳار ﺖﻤﺳ زا) 60° ﻪواز ﺎﺗ (ﭗﭼ

.ﺪﻨ دازآ ،ﺪﺷﺎﺑ ﻪﺘﺴﺑ ﻢIﺤﻣ ﻪﭽﻧﺎﻨﭼ ار 15 ﻞﻔﻗ ﭻﭘ –

ﻪﺑ ﻮﻠﺟ رد ار 14 ﻪواز هﺪﻨﻨ ﻞﻔﻗ نﺎﻣﺰﻤﻫ و ﺪﻫد رﺎﺸﻓ ار 16 مﺮﻫا –

.ﺪﻧاﺮﺑ ﻦﺎﭘ فﺮﻃ

.ددﺮﮔ ﻣ دازآ هرا ﺰﻣ و دﻮﺷ ﻣ ﻞﻔﻗ ﻖﺮﻃ ﻦا زا 16 مﺮﻫا

ﺖﺳار ﺖﻤﺳ ﺎ ﭗﭼ ﺖﻤﺳ ﻪﺑ ﻞﻔﻗ ﭻﭘ ﻞﺤﻣ زا ار 38 هرا ﻔ –

نﺎﺸﻧ ار ﺮﻈﻧ درﻮﻣ ﺳرﺎﻓ شﺮﺑ ﻪواز ،59 ﻪواز ﺮﮕﻧﺎﺸﻧ ﺎﺗ ،ﺪﻧﺎﺧﺮﭽﺑ

.ﺪﻫﺪﺑ

.ﺪﻨ ﻢIﺤﻣ ًادﺪﺠﻣ ار 15 ﻞﻔﻗ ﭻﭘ –

ﺳرﺎﻓ شﺮﺑ ﻪواز ﻢﻈﻨﺗ اﺮﺑ) 16 مﺮﻫا هرﺎﺑود ندﺮ ﻞﺷ ﺖﻬﺟ –

.ﺪﺸIﺑ ﻻﺎﺑ ﻪﺑ ار نآ ،(دراﺪﻧﺎﺘﺳا

ﻣ 16 مﺮﻫا و ددﺮﮔ ﻣ ﺮﺑ شا ﻪﻟوا ﺖﻌﺿو ﻪﺑ 14 ﻪواز هﺪﻨﻨ ﻞﻔﻗ

.ﺪﺘﻓﺎﺑ ﺎﺟ 18 ﺎﻬﮕﺘﻓر ﻮﺗ رد ﺪﻧاﻮﺗ

دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ ﻪواز ﻢﻈﻨﺗ هﻮﺤﻧ

،ﻗﺮﺑ راﺰﺑا ﺮﻤﺘﺴﻣ دﺮﺑرﺎ زا ﺪﻌﺑ ﺪﺎﺑ ،ﻖﻗد ﺎﻫ شﺮﺑ مﺎﳒا ﻦﻤﻀﺗ اﺮﺑ

ﻢﻈﻨﺗ موﺰﻟ ترﻮﺻ رد و هدﻮﳕ لﺮﺘﻨ ار ﻗﺮﺑ راﺰﺑا ﻪﻟوا و ﻪﺎﭘ تﺎﻤﻈﻨﺗ

تﺎﻤﻈﻨﺗ لﺮﺘﻨ و ﻢﻈﻨﺗ هﻮﺤﻧ» ﺚﺤﺒﻣ ﻪﺑ دﻮﺷ عﻮﺟر) ﺪﻨ حﻼﺻا و

.(443 ﻪﺤﻔﺻ ،«ﻪﻟوا و ﻪﺎﭘ

ﻪواز زا هدوﺪﺤﻣ ? رد ناﻮﺗ ﻣ ار (برﻮﻣ شﺮﺑ) دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ ﻪواز

.دﻮﳕ ﻢﻈﻨﺗ (ﺖﺳار ﺖﻤﺳ) ﻪﺟرد 47° ﻪواز ﺎﺗ (ﭗﭼ ﺖﻤﺳ ) ﻪﺟرد 47°

اﺮﺑ ﺎﻫ هﺪﻧراﺪﻬﮕﻧ ،ﺳرﺎﻓ شﺮﺑ ﺎﻫ ﻪواز ﻊﺮﺳ و ﻖﻗد ﻢﻈﻨﺗ اﺮﺑ

.ﺪﻧا هﺪﺷ ﻪﺘﻓﺮﮔ ﺮﻈﻧ رد 47° و 45° ,22,5° ,0° ﺎﻫ ﻪواز

ﭗﭼ ﺳرﺎﻓ شﺮﺑ ﻪواز ﻪﻨﻣاد ﻢﻈﻨﺗ

(0° ﺎﺗ 45°)

ار ﭗﭼ ﺖﻤﺳ رد ﻊﻗاو ﺎﻤﻨﻫار ﺶ ﻂﺧ لﻮﻃ ﺶاﺰﻓا اﺮﺑ 9 ﻪﻌﻄﻗ –

.ﺪﺸIﺑ نوﺮﺑ فﺮﻃ ﻪﺑ ﻞﻣﺎ رﻮﻄﺑ

ﺶ ﻂﺧ ﻂﺴﺑ و لﻮﻃ ﺶاﺰﻓا هﻮﺤﻧ» ﺚﺤﺒﻣ ﻪﺑ دﻮﺷ عﻮﺟر)

(448 ﻪﺤﻔﺻ ،«ﺎﻤﻨﻫار

.ﺪﻨ دازآ ار 17 رﺎﻬﻣ مﺮﻫا –

ﻪواز 33 ﻪواز ﺮﮕﻧﺎﺸﻧ ﺎﺗ ﺪﻧاﺮﺑ ﭗﭼ ﻪﺑ ار 4 ﻪﺘﺳد ور ار @ﺮﺤﻣ وزﺎﺑ –

.ﺪﻫد نﺎﺸﻧ ار هاﻮﳋد ﺳرﺎﻓ شﺮﺑ

هرﺎﺑود ار 17 رﺎﻬﻣ ﻪﺘﺳد و ﺪراﺪﻬﮕﻧ ﺖﻌﺿو ﻦا رد ار @ﺮﺤﻣ وزﺎﺑ –

.ﺪﻨ ﺖﻔﺳ

ﻪواز ﺮﻫ رد ار @ﺮﺤﻣ وزﺎﺑ ﺎﺟ ﺪﺎﺑ رﺎﻬﻣ ﻪﺘﺳد ﮔﺪﻧراﺪﻬﮕﻧ وﺮﻧ

.دراﺪﻬﮕﻧ ﺖﺑﺎﺛ دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ

(45° ﺎﺗ 0°) ﺖﺳار ﺳرﺎﻓ شﺮﺑ ﻪواز ﻪﻨﻣاد ﻢﻈﻨﺗ

(J ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

ار ﺖﺳار ﺖﻤﺳ رد ﻊﻗاو ﺎﻤﻨﻫار ﺶ ﻂﺧ لﻮﻃ ﺶاﺰﻓا اﺮﺑ 9 ﻪﻌﻄﻗ –

.ﺪﺸIﺑ نوﺮﺑ فﺮﻃ ﻪﺑ ﻞﻣﺎ رﻮﻄﺑ

ﺶ ﻂﺧ ﻂﺴﺑ و لﻮﻃ ﺶاﺰﻓا هﻮﺤﻧ» ﺚﺤﺒﻣ ﻪﺑ دﻮﺷ عﻮﺟر)

(448 ﻪﺤﻔﺻ ،«ﺎﻤﻨﻫار

.ﺪﻨ دازآ ار 17 رﺎﻬﻣ مﺮﻫا –

و ﺪﻧاﺮﺑ ﭗﭼ فﺮﻃ ﻪﺑ ﻤ 0° ﺖﻌﺿو 4 ﻪﺘﺳد ور ار @ﺮﺤﻣ وزﺎﺑ –

.دﻮﺷ هداد نﺎﺸﻧ ﺳرﺎﻓ شﺮﺑ ﻪواز ﻪﻨﻣاد ﺎﺗ ﺪﻧادﺮﮕﺑ ار 39 نﺎﺧﺮﭼ ﺮﺳ

24 ﻪواز ﺮﮕﻧﺎﺸﻧ ﺎﺗ ﺪﻧاﺮﺑ ﺖﺳار ﻪﺑ ار 4 ﻪﺘﺳد ور ار @ﺮﺤﻣ وزﺎﺑ –

.ﺪﻫد نﺎﺸﻧ ار هاﻮﳋد ﺳرﺎﻓ شﺮﺑ ﻪواز

هرﺎﺑود ار 17 رﺎﻬﻣ ﻪﺘﺳد و ﺪراﺪﻬﮕﻧ ﺖﻌﺿو ﻦا رد ار @ﺮﺤﻣ وزﺎﺑ –

.ﺪﻨ ﺖﻔﺳ

ﻪواز ﺮﻫ رد ار @ﺮﺤﻣ وزﺎﺑ ﺎﺟ ﺪﺎﺑ رﺎﻬﻣ ﻪﺘﺳد ﮔﺪﻧراﺪﻬﮕﻧ وﺮﻧ

.دراﺪﻬﮕﻧ ﺖﺑﺎﺛ دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ

دراﺪﻧﺎﺘﺳا ﻪﺟرد 0° (برﻮﻣ شﺮﺑ) ﺳرﺎﻓ شﺮﺑ ﻪواز

نﺎﺧﺮﭼ ﺮﺳ 0° دراﺪﻧﺎﺘﺳا ﺳرﺎﻓ شﺮﺑ ﻪواز ﺖﺣار ﻢﻈﻨﺗ اﺮﺑ

.درﻮﺧ ﻣ ﺎﺟ . ﺳرﺎﻓ شﺮﺑ ﻪواز ﻪﻨﻣاد رد 39

.ﺪﻧاﺮﺑ 0° ﺖﻌﺿو ور زا ﺖﺳار زا ار @ﺮﺤﻣ وزﺎﺑ –

ﺳرﺎﻓ شﺮﺑ ﻪواز ﻪﻨﻣاد ﻞ ﻢﻈﻨﺗ

(–47° ﺗﺎ +47°)

ﻞﻣﺎ رﻮﻄﺑ ار ﺎﻤﻨﻫار ﺶ ﻂﺧ لﻮﻃ ﺶاﺰﻓا اﺮﺑ 9 ﻪﻌﻄﻗ ود ﺮﻫ –

.ﺪﺸIﺑ نوﺮﺑ فﺮﻃ ﻪﺑ

،«ﺎﻤﻨﻫار ﺶ ﻂﺧ ﻂﺴﺑ و لﻮﻃ ﺶاﺰﻓا هﻮﺤﻧ» ﺚﺤﺒﻣ ﻪﺑ دﻮﺷ عﻮﺟر)

(448 ﻪﺤﻔﺻ

.ﺪﻨ دازآ ار 17 رﺎﻬﻣ مﺮﻫا –

و ﺪﻧاﺮﺑ ﭗﭼ فﺮﻃ ﻪﺑ ﻤ 0° ﺖﻌﺿو زا 4 ﻪﺘﺳد ور ار @ﺮﺤﻣ وزﺎﺑ –

.دﻮﺷ هداد نﺎﺸﻧ ﺳرﺎﻓ شﺮﺑ ﻪواز ﻪﻨﻣاد ﺎﺗ ﺪﻧادﺮﮕﺑ ار 39 نﺎﺧﺮﭼ ﺮﺳ

ﺎ 33 ﻪواز ﺮﮕﻧﺎﺸﻧ ﺎﺗ ﺪﻧاﺮﺑ ﭗﭼ ﻪﺑ ار 4 ﻪﺘﺳد ور ار @ﺮﺤﻣ وزﺎﺑ –

.ﺪﻫد نﺎﺸﻧ ار هاﻮﳋد ﺳرﺎﻓ شﺮﺑ ﻪواز 24

هرﺎﺑود ار 17 رﺎﻬﻣ ﻪﺘﺳد و ﺪراﺪﻬﮕﻧ ﺖﻌﺿو ﻦا رد ار @ﺮﺤﻣ وزﺎﺑ –

.ﺪﻨ ﺖﻔﺳ

ﻪواز ﺮﻫ رد ار @ﺮﺤﻣ وزﺎﺑ ﺎﺟ ﺪﺎﺑ رﺎﻬﻣ ﻪﺘﺳد ﮔﺪﻧراﺪﻬﮕﻧ وﺮﻧ

.دراﺪﻬﮕﻧ ﺖﺑﺎﺛ دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ

(K ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) 22,5° دراﺪﻧﺎﺘﺳا ﺳرﺎﻓ شﺮﺑ ﻪواز

.ﺪﻧﺎﺧﺮﭽﺑ 90° ار نآ و ﺪﺸIﺑ نوﺮﺑ ﻪﺑ ﻼﻣﺎ ار 34 ﻢﻈﻨﺗ ﻪﻤد –

رﻮﻃ ﻪﺑ @ﺮﺤﻣ وزﺎﺑ ﺎﺗ ﺪﻧاﺮﺑ 4 ﻪﺘﺳد ور ار @ﺮﺤﻣ وزﺎﺑ ﺲﭙﺳ

.ﺪﺘﻓﺎﺑ ﺎﺟ سﻮﺴﺤﻣ

448 | ﺳرﺎﻓ

1 609 929 W31 | (23.3.11) Bosch Power Tools

.ﺪﻧاﺮﺑ ﻻﺎﺑ ﻪﺑ ﻪﺘﺴﻫآ هرﺎﺑود ار @ﺮﺤﻣ وزﺎﺑ –

(ﺖﺮﺣ و ﻞﻘﻧ و ﻞﻤﺣ ﺖﻌﺿو ) ﻗﺮﺑ راﺰﺑا ندﻮﳕ ﻦﻤا هﻮﺤﻧ

ﺪﻨ عﻮﺟر ) ﺖﻌﺿو ﻦا رد ار نآ و ﺪﻧاﺮﺑ ﺐﻘﻋ ﻪﺑ ار 28 @ﺮﺤﻣ وزﺎﺑ –

.(448 ﻪﺤﻔﺻ ،«@ﺮﺤﻣ وزﺎﺑ ندﺮ ﻦﻤا» ﻪﺑ

ﻪﺑ ﻼﻣﺎ 31 ﻞﻘﻧ و ﻞﻤﺣ ﻨﻤا ﺎﺗ ﺪﻧاﺮﺑ ﻦﺎﭘ ﻪﺑ رﺪﻘﻧآ ار @ﺮﺤﻣ وزﺎﺑ –

.دﻮﺷ هدﺮﺸﻓ ﻞﺧاد

441 ﻪﺤﻔﺻ ﻪﺑ راﺰﺑا ﻞﻘﻧ و ﻞﻤﺣ هرﺎﺑرد ﺮﺘﺸﺑ تﺎﻋﻼﻃا ﺐﺴ اﺮﺑ

.ﺪﻨ عﻮﺟر

ﺮﺤﻣ وزﺎﺑ ندﺮ ﻞﻔﻗ

هﺪﻧراﺪﻬﮕﻧ مﺮﻫا ?ﻤ ﻪﺑ ناﻮﺗ ﻣ ار 28 @ﺮﺤﻣ وزﺎﺑ هﺪﻧﺰﻐﻟ ﻢﺴﻧﺎIﻣ

ﺮﺬﭘ نﺎIﻣا @ﺮﺤﻣ وزﺎﺑ اﺮﺑ ﺖﻌﺿو ود ﺖﻟﺎﺣ ﻦا رد .دﺮ ﻞﻔﻗ 26

:ﺖﺳا

(پﺎ ﺎﻬﺷﺮﺑ اﺮﺑ) ﺖﺳا هﺪﺷ هﺪﻧار ﺐﻘﻋ ﻪﺑ ﻼﻣﺎ @ﺮﺤﻣ وزﺎﺑ –

و ﻞﻤﺣ ﺖﻌﺿو اﺮﺑ) ﺖﺳا هﺪﺷ هﺪﻧار ﻮﻠﺟ ﻪﺑ ﻼﻣﺎ @ﺮﺤﻣ وزﺎﺑ –

(هدﺮﺸﻓ ﻞﻘﻧ

(B1 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) ﺮﺤﻣ وزﺎﺑ ندﺮ دازآ

ﻣ رﺎ هدﺎﻣآ @ﺮﺤﻣ ﻢﺴﻧﺎIﻣ ﻞ 28 @ﺮﺤﻣ وزﺎﺑ ندﺮ زﺎﺑ زا ﺲﭘ

.ﺪﺷﺎﺑ

.ﺪﺸIﺑ ﻦﺎﭘ ﻪﺑ ﺎﻬﺘﻧا ﺎﺗ ار 26 هﺪﻧراﺪﻬﮕﻧ مﺮﻫا –

ﻨﺎﭘ ﺮﺬﭘ فﺎﻄﻌﻧا ﺖﻤﺴﻗ ود ﺮﻫ ،هﺪﻧراﺪﻬﮕﻧ مﺮﻫا  هﺪﻧراﺪﻬﮕﻧ هﻮﮔ

.ﺪﻨ ﻣ دازآ ار @ﺮﺤﻣ وزﺎﺑ

(B2 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) ﺮﺤﻣ وزﺎﺑ ندﺮ ﻦﻤا

:ﺖﺳا هﺪﺷ هﺪﻧار ﺐﻘﻋ ﻪﺑ ﻼﻣﺎ @ﺮﺤﻣ وزﺎﺑ

.ﺪﺸIﺑ ﺐﻘﻋ ﻪﺑ ﺎﻬﺘﻧا ﺎﺗ ار 28 @ﺮﺤﻣ وزﺎﺑ –

و ﺖﺑﺎﺛ نﻮﻨا ﻢﻫ @ﺮﺤﻣ وزﺎﺑ ﻻﺎﺑ ﺮﺬﭘ فﺎﻄﻌﻧا ﺖﻤﺴﻗ ود ﺮﻫ

.ﺪﻨﺘﺴﻫ ﻪﺘﺴﺑ

ﺖﻤﺴﻗ ود ﺮﻫ ﻦﺑ هﺪﻧراﺪﻬﮕﻧ هﻮﮔ ﺎﺗ ﺪﺸIﺑ ﻻﺎﺑ ﻪﺑ ار 26 مﺮﻫا –

.دﺮﮔ ﺎﺟ @ﺮﺤﻣ وزﺎﺑ ﻨﺎﭘ ﺮﺬﭘ فﺎﻄﻌﻧا

.دﻮﺷ ﻣ ﻞﻔﻗ ﻖﺮﻃ ﻦﺪﺑ 28 هﺪﺷ هﺪﻧار ﺐﻘﻋ ﻪﺑ @ﺮﺤﻣ وزﺎﺑ

:ﺖﺳا هﺪﺷ هﺪﻧار ﻮﻠﺟ ﻪﺑ ﻼﻣﺎ @ﺮﺤﻣ وزﺎﺑ

.ﺪﺸIﺑ ﻮﻠﺟ ﻪﺑ ﺎﻬﺘﻧا ﺎﺗ ار 28 @ﺮﺤﻣ وزﺎﺑ –

.ﺖﺳا لﺎﻌﻓ ﻼﻣﺎ نﻮﻨا ﻢﻫ @ﺮﺤﻣ ﻢﺴﻧﺎIﻣ

ﺖﻤﺴﻗ ود ﺮﻫ ﻦﺑ هﺪﻧراﺪﻬﮕﻧ هﻮﮔ ﺎﺗ ﺪﺸIﺑ ﻻﺎﺑ ﻪﺑ ار 26 مﺮﻫا –

.دﺮﮔ ﺎﺟ @ﺮﺤﻣ وزﺎﺑ ﻨﺎﭘ ﺮﺬﭘ فﺎﻄﻌﻧا

.دﻮﺷ ﻣ ﻞﻔﻗ ﻖﺮﻃ ﻦﺪﺑ 28 هﺪﺷ هﺪﻧار ﻮﻠﺟ ﻪﺑ ﻼﻣﺎ @ﺮﺤﻣ وزﺎﺑ

رﺎ اﺮﺑ زﺎﺳ هدﺎﻣآ هﻮﺤﻧ

(C ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) هرا ﺰﻣ/هرا ﻔ ﻂﺴﺑ و لﻮﻃ ﺶاﺰﻓا

ﺎﻬﻧآ زﺎﺑ ﺎﻬﺘﻧا ﺖﻤﺴﻗ ﺮز رد ﻪﺎﭘ ﻂﺳﻮﺗ ﺪﺎﺑ ار ﻞﻮﻃ رﺎ ﺎﻫ ﻪﻌﻄﻗ

.دﺮ رﺎﻬﻣ ﺑﻮﺨﺑ نآ ﺪﻨﻧﺎﻣ ﺎ و

ﺎ ﭗﭼ فﺮﻃ ﻪﺑ 11 هرا ﻓﺎﺿا ﺎﻫ ﺰﻣ ?ﻤ ﻪﺑ ناﻮﺗ ﻣ ار هرا ﺰﻣ

.داد شﺮﺘﺴﮔ ﺖﺳار

.ﺪﺸIﺑ ﻞﺧاد ﻪﺑ ار 51 هﺪﻧراﺪﻬﮕﻧ مﺮﻫا –

ﺮﻈﻧ درﻮﻣ لﻮﻃ هزاﺪﻧا ﻪﺑ ار هرا ﺰﻣ لﻮﻃ ﺶاﺰﻓا اﺮﺑ 11 ﻮﺸ ﺰﻣ –

.(250 mm ﺮﺜاﺪﺣ) ﺪﺸIﺑ نوﺮﺑ فﺮﻃ ﻪﺑ

فﺮﻃ ﻪﺑ هرﺎﺑود 51 هﺪﻧراﺪﻬﮕﻧ مﺮﻫا ،هرا ﻓﺎﺿا ﺰﻣ ندﺮ ﺖﺑﺎﺛ ﺖﻬﺟ –

.ﺪﻧاﺮﺑ نوﺮﺑ

ﺎﻤﻨﻫار ﺶ ﻂﺧ ﻂﺴﺑ و لﻮﻃ ﺶاﺰﻓا هﻮﺤﻧ

(D ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

9 ﺎﻫ ﻪﻌﻄﻗ ﺪﺎﺑ ،(برﻮﻣ ﺎﻫ شﺮﺑ) دﻮﻤﻋ ﺳرﺎﻓ ﺎﻫ شﺮﺑ مﺎﳒا رد

.ﺪﻫد ﺖﺮﺣ ار ﺎﻤﻨﻫار ﺶ ﻂﺧ لﻮﻃ ﺶاﺰﻓا اﺮﺑ

.ﺪﻧاﺮﺑ ﻮﻠﺟ فﺮﻃ ﻪﺑ ار 52 هﺪﻧراﺪﻬﮕﻧ مﺮﻫا –

.ﺪﺸIﺑ نوﺮﺑ ﻪﺑ ﻼﻣﺎ ار 9 ﻓﺎﺿا هﺪﻧراﺪﻬﮕﻧ ﻞر –

هرﺎﺑود ار 52 هﺪﻧراﺪﻬﮕﻧ مﺮﻫا ،ﻓﺎﺿا هﺪﻧراﺪﻬﮕﻧ ﻞر ندﺮ ﺖﺑﺎﺛ ﺖﻬﺟ –

.ﺪﻧاﺮﺑ ﺐﻘﻋ فﺮﻃ ﻪﺑ

(E ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) ﻓﺎﺿا هﺪﻧراﺪﻬﮕﻧ ﺎﻫ ﻞر ﱳﺷادﺮﺑ

ﻓﺎﺿا هﺪﻧراﺪﻬﮕﻧ ﺎﻫ ﻞر ﺪﺎﺑ ﺪﺪﺷ ﺳرﺎﻓ شﺮﺑ ﻪواز دﻮﺟو ترﻮﺻ رد

.ﺖﺷادﺮﺑ ار 9

.ﺪﻧﺎﺧﺮﭽﺑ نوﺮﺑ ﻪﺑ ار 53 هﺪﻧراﺪﻬﮕﻧ ﻪﻗرو –

.ﺪﻧاﺮﺑ ﻮﻠﺟ فﺮﻃ ﻪﺑ ار 52 هﺪﻧراﺪﻬﮕﻧ مﺮﻫا –

.ﺪﺸIﺑ نوﺮﺑ ﻪﺑ ﻼﻣﺎ ار 9 ﻓﺎﺿا هﺪﻧراﺪﻬﮕﻧ ﻞر –

.ﺪﻧاﺮﺑ ﻻﺎﺑ فﺮﻃ ﻪﺑ ار ﻓﺎﺿا هﺪﻧراﺪﻬﮕﻧ ﺎﻫ ﻞر –

(F ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) ﺮﺤﻣ وزﺎﺑ ﮔﺪﻨﻫﺎ ﻢﻈﻨﺗ

هﺪﺷ ﻢﻈﻨﺗ رﺎ فﺮﻃ ود رد ﻞﺒﻗ زا 28 @ﺮﺤﻣ وزﺎﺑ هﺪﻧﺰﻐﻟ ﻢﺴﻧﺎIﻣ

.ﺖﺳا هﺪﺸﻧ ﺲﻧﻻﺎﺑ ﻗﺮﺑ راﺰﺑا لﺎﺳرا مﺎﮕﻨﻫ و ﺪﻧا

ﻢﻈﻨﺗ 54 هﺪﻨﻫﺎ ور ار @ﺮﺤﻣ ﻢﺴﻧﺎIﻣ ﮔﺪﻨﻫﺎ ﺪﻧاﻮﺗ ﻣ ﺎﻤﺷ

.ﻊﺮﺳ شﺮﺑ مﺮﻧ ؛رﺎ مﺎﮕﻨﻫ هﺪﺷ لﺮﺘﻨ ﺖﺮﺣ ﺖﺨﺳ:ﺪﻨ

? اﺮﺑ (4 mm) 20 ﻦﻟآ رﺎﭼآ ﺎﺑ ار 55 ﻢﻈﻨﺗ  هﺮﻬﻣ ود ﺮﻫ –

ﺮﺘﻣﺮﻧ ﮔﺪﻨﻫﺎ

ﺎ

ﺖﻔﺳ ﺮﺘﻤIﺤﻣ ﺮﺗ ﺖﺨﺳ ﮔﺪﻨﻫﺎ اﺮﺑ ار 55 ﻢﻈﻨﺗ ﭻﭘ ود ﺮﻫ

.ﺪﻨ

(G ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) رﺎ ﻪﻌﻄﻗ ندﺮ ﻢﺤﻣ و رﺎﻬﻣ هﻮﺤﻧ

رﺎﻬﻣ بﻮﺧ هراﻮﻤﻫ ار رﺎ ﻪﻌﻄﻗ ﺪﺎﺑ رﺎ ﻨﻤا ﺮﺜاﺪﺣ ﻦﻤﻀﺗ اﺮﺑ

.ﺪﻨ

،ﺪﻨﺘﺴﻧ ندﺮ رﺎﻬﻣ ﻞﺑﺎﻗ ندﻮﺑ ?ﭼﻮ ﻞﻟد ﻪﺑ ﻪ ﺗﺎﻌﻄﻗ ور ﺮﺑ رﺎ زا

.ﺪﻨ راددﻮﺧ

.ﺪﻫﺪﺑ رﺎﺸﻓ ﻢIﺤﻣ 10 ﺎﻤﻨﻫار ﺶ ﻂﺧ ﻪﺑ ار رﺎ ﻪﻌﻄﻗ –

ﻦا ﻪﺑ ﻪ 56 ﺎﻫ خارﻮﺳ زا I رد ار هﺪﺷ لﺎﺳرا 22 ﭽﭘ هﺮﮔ –

.ﺪﻨ راﺬﮔﺎﺟ ،ﺪﻧا هﺪﺷ ﻪﺘﻓﺮﮔ ﺮﻈﻧ رد رﻮﻈﻨﻣ

رﺎ ﻪﻌﻄﻗ ﺎﺑ ار ﭽﭘ هﺮﮔ و ﺪﻨ ﻞﺷ ار 57 Iﺳوﺮﺧ ﭻﭘ –

.ﺪﻨ ﻢIﺤﻣ ًادﺪﺠﻣ ار Iﺳوﺮﺧ ﭻﭘ ﺲﭙﺳ .ﺪﻫﺪﺑ ﺖﻘﺑﺎﻄﻣ

رﺎﻬﻣ ﻢIﺤﻣ رﻮﻄﺑ 58 راد هوزر ﻪﻠﻣ نﺪﻧﺎﺧﺮﭼ ﻖﺮﻃ زا ار رﺎ ﻪﻌﻄﻗ –

.ﺪﻨ

ﻘﻓا ﺳرﺎﻓ شﺮﺑ ﻪواز ﻢﻈﻨﺗ هﻮﺤﻧ

،ﻗﺮﺑ راﺰﺑا ﺮﻤﺘﺴﻣ دﺮﺑرﺎ زا ﺪﻌﺑ ﺪﺎﺑ ،ﻖﻗد ﺎﻫ شﺮﺑ مﺎﳒا ﻦﻤﻀﺗ اﺮﺑ

ﻢﻈﻨﺗ موﺰﻟ ترﻮﺻ رد و هدﻮﳕ لﺮﺘﻨ ار ﻗﺮﺑ راﺰﺑا ﻪﻟوا و ﻪﺎﭘ تﺎﻤﻈﻨﺗ

تﺎﻤﻈﻨﺗ لﺮﺘﻨ و ﻢﻈﻨﺗ هﻮﺤﻧ» ﺚﺤﺒﻣ ﻪﺑ دﻮﺷ عﻮﺟر) ﺪﻨ حﻼﺻا و

.(443 ﻪﺤﻔﺻ ،«ﻪﻟوا و ﻪﺎﭘ

رد .ﺪﻨ ﻢﺤﻣ ،رﺎ هرا عوﺮﺷ زا ﺶﭘ هراﻮﻤﻫ ار 15 ﻞﻔﻗ ﭻﭘ



.دراد دﻮﺟو رﺎ ﻪﻌﻄﻗ رد هرا ﻪﻐﺗ ندﺮ ﺮﮔ نﺎIﻣا ترﻮﺼﻨا ﺮﻏ

ﺳرﺎﻓ |

449

Bosch Power Tools 1 609 929 W31 | (23.3.11)

روآ ﻊﻤﺟ ﻪﺴ / هﺪﺷ ﻪﺒﻌﺗ هﺪﻨﻣ ﻪﻠﺳﻮﺑ رﺎﺒﻏ و دﺮﮔ ﺶﻣ

(c ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) رﺎﺒﻏ و دﺮﮔ

روآ ﻊﻤﺟ ﻪﺴ زا ،ﺎﻫ هداﺮﺑ و ﺎﻫ ﻪﺷاﺮﺗ نﺎﺳآ روآ ﻊﻤﺟ و ﺶIﻣ اﺮﺑ

.ﺪﻨ هدﺎﻔﺘﺳا ،ﺖﺳا هﺪﺷ لﺎﺳرا ﻗﺮﺑ راﺰﺑا ﺎﺑ هاﺮﻤﻫ ﻪ 1 رﺎﺒﻏ و دﺮﮔ

و لﺮﺘﻨ اﺮﻧآ ،رﺎﺒﻏ و دﺮﮔ روآ ﻊﻤﺟ ﻪﺴ زا هدﺎﻔﺘﺳا رﺎﺑ ﺮﻫ زا ﺲﭘ



.ﺪﻨ ﺰﲤ

ندﺮ هرا مﺎﮕﻨﻫ ﻪﺑ ،زﻮﺳ ﺶﺗآ ﺮﻄﺧ زا ﺮﮔﻮﻠﺟ رﻮﻈﻨﻣ ﻪﺑ



.ﺪرادﺮﺑ ار ﻪﺷاﺮﺗ و رﺎﺒﻏ و دﺮﮔ روآ ﻊﻤﺟ ﻪﺴ .مﻮﻨﻣﻮﻟآ

ﺎﺗ ﺪﻫد راﺮﻗ 2 هﺪﻨIﻣ ﺮﺳ ور رﻮﻃ ار 1 رﺎﺒﻏ و دﺮﮔ روآ ﻊﻤﺟ ﻪﺴ –

.ﺪﺘﻓﺎﺑ ﺎﺟ ﻪﺴ ور رﺎﺷ رد هﺪﻨIﻣ ﺮﺳ ﻦﭘ

ﻪﺑ ،(ﺋﻮﻧاز) ﺶIﻣ رﻮﺘﭘادآ و رﺎﺒﻏ و دﺮﮔ روآ ﻊﻤﺟ ﻪﺴ ،رﺎ هرا ﻦﺣ رد

.ﺪﻨﻨ اﺪﭘ سﺎﲤ هﺎﮕﺘﺳد ﺖﺮﺣ لﺎﺣ رد تﺎﻌﻄﻗ ﺎﺑ ﺪﺎﺒﻧ ﻪﺟو ﭻﻫ

.ﺪﻨ ﻟﺎﺧ ﻊﻗﻮﲟ ار رﺎﺒﻏ و دﺮﮔ روآ ﻊﻤﺟ ﻪﺴ ﻮﺘﺤﻣ

اﺰﺠﻣ هﺪﻨﻜﻣ ﻂﺳﻮﺗ رﺎﺒﻏ و دﺮﮔ ﺶﻜﻣ

(ﺋﻮﻧاز) ﺶIﻣ رﻮﺘﭘادآ ﻪﺑ ﺪﻧاﻮﺗ ﻣ ،رﺎﺒﻏ و دﺮﮔ ﺶIﻣ اﺮﺑ

ﺮﻄﻗ ﻪﺑ ﺶIﻣ ﻪﻟﻮﻟ /ﮓﻨﻠﺷ ? رﺎﺒﻏو دﺮﮔ ﻪﺴ صﻮﺼﺨﻣ 2

.ﺪﻨ ﻞﺼﺘﻣ (ﺮﺘﻤﻠﻣ Ø 35 mm)

.ﺪﻨ وﺮﻓ 2 هﺪﻨIﻣ ﺮﺳ رد ار هﺪﻨIﻣ ﮓﻨﻠﺷ –

.ﺪﺷﺎﺑ ﺐﺳﺎﻨﻣ ﺮﻈﻧ درﻮﻣ رﺎ ﻪﻌﻄﻗ اﺮﺑ ﺪﺎﺑ هﺪﻨIﻣ هﺎﮕﺘﺳد

و ﺪﻨﺘﺴﻫ از نﺎﻃﺮﺳ و ﺪﻧﺮﻀﻣ ﺘﻣﻼﺳ اﺮﺑ ﻪ رﺎﺒﻏ و دﺮﮔ ﺶIﻣ اﺮﺑ

صﻮﺼﺨﻣ هﺪﻨIﻣ هﺎﮕﺘﺳد ? زا ﺪﺎﺑ ?ﺸﺧ ﺎﻫ ﻪﺷاﺮﺗ ﺶIﻣ اﺮﺑ ﺎ

.ﺪﻨ هدﺎﻔﺘﺳا

هﺪﻨﻣ ﺮﺳ ندﺮ ﺰﲤ

2ﺶIﻣ هﺎﮕﺘﺳد (ﺋﻮﻧاز) رﻮﺘﭘادآ ﺪﺎﺑ ،ﻪﺟو ﻦﺮﺘﻬﺑ ﻪﺑ ﺶIﻣ ﻦﻤﻀﺗ اﺮﺑ

.دﺮ ﺰﲤ ﻢﻈﻨﻣ رﻮﻄﺑ ار

.ﺪرادﺮﺑ 41 ﻪﺷاﺮﺗ ﻪﻈﻔﺤﻣ زا نﺎﺧﺮﭼ ترﻮﺻ ﻪﺑ ار 2 هﺪﻨIﻣ ﺮﺳ –

.ﺪﻨ اﺪﺟ ار ﺎﻫ ﻪﺷاﺮﺗ و رﺎ ﻪﻌﻄﻗ ﻪﺘﺴIﺷ ﺎﻫ ﻪIﺗ –

ﮓﻨر ﻻﺎﺑ ﺎﺗ ﺪﻫد رﺎﺸﻓ ﻪﺷاﺮﺗ ﻪﻈﻔﺤﻣ ور هرﺎﺑود ار هﺪﻨIﻣ ﺮﺳ –

.ﺪﺘﻓﺎﺑ ﺎﺟ هﺪﻧراﺪﻬﮕﻧ

(d1 – d4 ﺮوﺎﺼﺗ ﻪﺑ ﺪﻨ عﻮﺟر) هرا ﻪﻐﺗ ﺾﻮﻌﺗ

لﺎﺼﺗا ﻪﺧﺎﺷود ،ﺮﺘﻟا راﺰﺑا ور ﺮﺑ رﺎ ﻪﻧﻮﮔﺮﻫ مﺎﳒا زا ﺶﭘ



.ﺪﺸﺑ نوﺮﺑ قﺮﺑ ﺰﺮﭘ ﻞﺧاد زا اﺮﻧآ

رد .ﺪﻨ هدﺎﻔﺘﺳا ﻨﻤا ﺶﺘﺳد زا هرا ﻪﻐﺗ ژﺎﺘﻧﻮﻣ مﺎﮕﻨﻫ ﻪﺑ



.دراد دﻮﺟو ﺖﺣاﺮﺟ و ﮔﺪد ﺐﺳآ ﺮﻄﺧ هرا ﻪﻐﺗ ﺎﺑ سﺎﲤ

زا ﺎﻬﻧآ زﺎﺠﻣ ﺖﻋﺮﺳ ﺮﺜاﺪﺣ ﻪ ﺪﻨ هدﺎﻔﺘﺳا ا هرا ﺎﻫ ﻪﻐﺗ زا ﻂﻘﻓ

.ﺪﺷﺎﺑ ﺮﺘﺸﺑ ﺎﻤﺷ ﻗﺮﺑ راﺰﺑا (رﺎﺑ نوﺪﺑ) دازآ ﺖﻟﺎﺣ رد ﺖﻋﺮﺳ

ﻨﻓ مﺎﻗرا و تﺎﺼﺨﺸﻣ اراد ﻪ ﺪﻨ هدﺎﻔﺘﺳا ا هرا ﺎﻫ ﻪﻐﺗ زا ﻂﻘﻓ

EN 847-1 دراﺪﻧﺎﺘﺳا ﻖﺒﻃ و ﺪﻨﺷﺎﺑ رﺎ ﻞﻤﻌﻟارﻮﺘﺳد ﻦا رد جرﺪﻨﻣ

.ﺪﻨﺷﺎﺑ هﺪﺷ راﺬﮕﺘﻣﻼﻋ نآ ﻖﺑﺎﻄﻣ و هﺪﺷ ﺶﺎﻣزآ و لﺮﺘﻨ

ﻗﺮﺑ راﺰﺑا ﻦا هﺪﻧزﺎﺳ ﻂﺳﻮﺗ ﻪ ﺪﻨ هدﺎﻔﺘﺳا ا هرا ﺎﻫ ﻪﻐﺗ زا ﻂﻘﻓ

ﺐﺳﺎﻨﻣ ﺮﻈﻧ درﻮﻣ رﺎ ﻪﻌﻄﻗ ﺲﻨﺟ اﺮﺑ ﻦﻨﭽﻤﻫ و ﺖﺳا هﺪﺷ ﻪﺻﻮﺗ

.ﺪﺷﺎﺑ

هرا ﻪﻐﺗ ﱳﺷادﺮﺑ و ندﺮ زﺎﺑ هﻮﺤﻧ

.ﺪﻫﺪﺑ راﺮﻗ رﺎ مﺎﳒا اﺮﺑ هدﺎﻣآ ﺖﻌﺿو رد ار ﻗﺮﺑ راﺰﺑا –

ﻪﻧادازآ ﺪﻨﻧاﻮﺘﺑ 43 ﺎﻫ ﻪﻠﻣ ﺎﺗ ﺪﻨ زﺎﺑ ﺖﺳد ﺎﺑ ار 42 هﺪﻨﻨ ﻞﻔﻗ ﭻﭘ –

.ﺪﻨ ﺖﺮﺣ ﻦﺎﭘ ﻪﺑ

ﻞﺷ (4 mm) 20 ﻦﻟآ رﺎﭼآ ﺎﺑ (ﺶﺧﺮﭼ 2 دوﺪﺣ) ار 44 لﺎﺼﺗا ﺎﻬﭽﭘ –

.ﺪﻨ

.ﺪﻨIﻧ زﺎﺑ ﻞﻣﺎ رﻮﻄﺑ ار ﭻﭘ

ﻞﺷ (4 mm) 20 ﻦﻟآ رﺎﭼآ ﺎﺑ (ﺶﺧﺮﭼ 6 دوﺪﺣ) 45 لﺎﺼﺗا ﺎﻬﭽﭘ –

.ﺪﻨ

.ﺪﻨIﻧ زﺎﺑ ﻞﻣﺎ رﻮﻄﺑ ار ﭻﭘ

.ﺪﺸIﺑ نوﺮﺑ ﺐﻘﻋ و ﻮﻠﺟ ﻪﺑ 45 لﺎﺼﺗا ﭻﭘ زا ار 46 شﻮﭘﺮﺳ ﻪﺤﻔﺻ –

ﻪﺑ ار 8 ﻟوﺪﻧﺎﭘ ﻆﻓﺎﺤﻣ بﺎﻗ و ﺪروﺎﺑ رﺎﺸﻓ 5 هﺪﻨﻨ ﻞﻔﻗ مﺮﻫا ور –

.ﺪﻧاﺮﺑ ﺐﻘﻋ

.ﺪراﺪﻬﮕﻧ ﺖﻟﺎﺣ ﻦﻤﻫ رد ار رﺎدﻮﺧ ﻆﻓﺎﺤﻣ بﺎﻗ

ناﺰوآ 45 لﺎﺼﺗا ﭻﭘ ﻻﺎﺑ هﺪﺷ ﻪﺒﻌﺗ خارﻮﺳ ? ﺎﺑ ار 43 ﺎﻫ ﻪﻠﻣ –

.ﺪﻨ

.ﺪﻧﺎﻣ ﻣ ﻗﺎﺑ زﺎﺑ ﺖﻌﺿو رد ﻟوﺪﻧﺎﭘ ﻆﻓﺎﺤﻣ بﺎﻗ ﻖﺮﻃ ﻦا زا

هﺪﻨﻨ ﻞﻔﻗ نﺎﻣﺰﻤﻫ و ﺪﻨ زﺎﺑ (6 mm) 20 ﻦﻟآ رﺎﭼآ ﺎﺑ ار 48 ﻦﻟآ ﭻﭘ –

.ﺪﻨﺘﻓﺎﺑ ﺎﺟ ﺎﺗ ﺪﻫد رﺎﺸﻓ ار 47 هﺎﮕﺘﺳد رﻮﺤﻣ

رد ار 48 ﻦﻟآ ﭻﭘ و ﺪراﺪﻬﮕﻧ و ﺪﻫﺪﺑ رﺎﺸﻓ نﺎﻨﭽﻤﻫ ار 47 رﻮﺤﻣ ﻞﻔﻗ –

.(!ﭗﭼ هوزر) ﺪروﺎﺑ نوﺮﺑ و ﺪﻧﺎﺧﺮﭽﺑ ﺖﻋﺎﺳ ﻪﺑﺮﻘﻋ ﺖﺮﺣ ﺖﻬﺟ

.ﺪرادﺮﺑ ار 49 (ﻧﺎﻣ ﺮﺷاو ﺎ هﺮﻬﻣ) رﺎﻬﻣ ﮋﻧﻼﻓ –

.ﺪﻨ جرﺎﺧ ار 40 هرا ﻪﻐﺗ –

هرا ﻪﻐﺗ ندﺮ ﺐﺼﻧ هﻮﺤﻧ

.ﺪﻨ ﺰﲤ ار ﺎﻬﻧآ ،تﺎﻌﻄﻗ ژﺎﺘﻧﻮﻣ زا ﺶﭘ موﺰﻟ ترﻮﺻ رد

راﺮﻗ (ﻠﺧاد رﺎﻬﻣ هﺮﻬﻣ) 50 ﺮﮔ راﺰﺑا ﮋﻧﻼﻓ ور ار ﺪﺪﺟ هرا ﻪﻐﺗ –

.ﺪﻫﺪﺑ

(ﺰﺗ) شﺮﺑ ﺖﻬﺟ ﻪ ﺪﺷﺎﺑ ﻪﺘﺷاد ﻪﺟﻮﺗ هرا ﻪﻐﺗ ﺐﺼﻧ مﺎﮕﻨﻫ



ور ﺶﻠﻓ ﺖﻬﺟ ﺎﺑ ،(هرا ﻪﻐﺗ ور ﺶﻠﻓ ﺖﻬﺟ) هرا ﻪﻐﺗ ﺎﻫ ﻪﻧاﺪﻧد

!ﺪﺷﺎﺑ ﻪﺘﺷاد ﺖﻘﺑﺎﻄﻣ ﻆﻓﺎﺤﻣ بﺎﻗ

هﺎﮕﺘﺳد رﻮﺤﻣ هﺪﻨﻨ ﻞﻔﻗ .ﺪﻫد راﺮﻗ ار 48 ﭻﭘ و 49 ﺮﮔراﺰﺑا ﮋﻧﻼﻓ –

ﺎﻫ ﻪﺑﺮﻘﻋ ﺖﻬﺟ فﻼﺧ رد ار ﭻﭘ و ﺪﺘﻔﺑ ﺎﺟ ﺎﺗ ﺪﻫد رﺎﺸﻓ ار 47

.ﺪﻨ ﺖﻔﺳ ﺖﻋﺎﺳ

ار ﻟوﺪﻧﺎﭘ ﻆﻓﺎﺤﻣ بﺎﻗ و ﺪﻨ ﻞﺷ 45 لﺎﺼﺗا ﭻﭘ زا ار 43 ﺎﻫ ﻪﻠﻣ –

.ﺪﻧاﺮﺑ ﻦﺎﭘ ﻪﺑ هرﺎﺑود

.ﺪﻧاﺮﺑ 45 لﺎﺼﺗا ﭻﭘ ﺮز هرﺎﺑود ار 46 شﻮﭘﺮﺳ ﻪﺤﻔﺻ –

.ﺪﻨ ﺖﻔﺳ هرﺎﺑود ار 44 و 45 ﺎﻬﭽﭘ مﺎﲤ –

ار 42 هﺪﻨﻨ ﻞﻔﻗ ﭻﭘ و ﺪﻧادﺮﮔﺮﺑ ﻠﺒﻗ ﺖﻌﺿو رد ار 43 ﺎﻫ ﻪﻠﻣ –

.ﺪﻨ زﺎﺑ ﺖﺳد ﺎﺑ هرﺎﺑود

هﺎﮕﺘﺳد ﺎﺑ رﺎ زﺮﻃ

لﺎﺼﺗا ﻪﺧﺎﺷود ،ﺮﺘﻟا راﺰﺑا ور ﺮﺑ رﺎ ﻪﻧﻮﮔﺮﻫ مﺎﳒا زا ﺶﭘ



.ﺪﺸﺑ نوﺮﺑ قﺮﺑ ﺰﺮﭘ ﻞﺧاد زا اﺮﻧآ

ﺖﺮﺣ و ﻞﻘﻧ و ﻞﻤﺣ ﻨﻤا ﻞﻔﻗ

(A ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

راﺰﺑا ﺪﻧاﻮﺘﺑ ﻪ ﺪﻫﺪﻣ ﺎﻤﺷ ﻪﺑ ار نﺎIﻣا ﻦا 31 ﺖﺮﺣ ﻨﻤا ﻞﻔﻗ

.ﺪﻨ ﻞﻤﺣ ﺮﮔ رﺎIﺑ اﺮﺑ ﻒﻠﺘﺨﻣ طﺎﻘﻧ ﻪﺑ ﻧﺎﺳآ ﻪﺑ ار ﻗﺮﺑ

(رﺎ ﺖﻌﺿو) ﻗﺮﺑ راﺰﺑا زﺎﺳ دازآ هﻮﺤﻧ

رﺎﺸﻓ ﺎﺗ ،ﺪﻫد رﺎﺸﻓ ﻦﺎﭘ ﻪﺑ ﻤ 4 ﻪﺘﺳد ور ار 28 @ﺮﺤﻣ وزﺎﺑ –

.ﺪﻫﺎIﺑ ار 31 ﻞﻘﻧ و ﻞﻤﺣ ﻨﻤا ور

.ﺪﺸIﺑ (جرﺎﺧ) نوﺮﺑ فﺮﻃ ﻪﺑ ًﻼﻣﺎ ار 31 ﺖﺮﺣ ﻨﻤا ﻞﻔﻗ –

450 | ﺳرﺎﻓ

1 609 929 W31 | (23.3.11) Bosch Power Tools

ﺐﺼﻧ

ﻪﺑ .ﺪروآ ﻞﻤﻌﺑ ﺮﮔﻮﻠﺟ ﻗﺮﺑ راﺰﺑا ﻪﺘﺳاﻮﺧﺎﻧ نﺪﺷ ﻦﺷور زا



،ﻗﺮﺑ راﺰﺑا ور رﺎ ﻪﻧﻮﮔ ﺮﻫ مﺎﳒا ﻦﺣ رد و تﺎﻌﻄﻗ ژﺎﺘﻧﻮﻣ مﺎﮕﻨﻫ

ﻞﺼﺘﻣ قﺮﺑ نﺎﺮﺟ ﻪﺑ ﺪﺎﺒﻧ ،قﺮﺑ ﻪﺑ هﺎﮕﺘﺳد هﺪﻨﻫد لﺎﺼﺗا ﻪﺧﺎﺷود

.ﺪﺷﺎﺑ

ﻟﺎﺳرا تﺎﻮﺘﺤﻣ

و ﻪﻘﻠﻌﺘﻣ تﺎﻌﻄﻗ و ﻗﺮﺑ هﺎﮕﺘﺳد زا ار ﺎﻫ ﺪﻨﺑ ﻪﺘﺴﺑ طﺎﻴﺘﺣا ﺎﺑ

.ﺪﻨ اﺪﺟ ﻟﺎﺳرا تﺎﻘﺤﻠﻣ

تﺎﻘﺤﻠﻣ و ﻪﻘﻠﻌﺘﻣ تﺎﻌﻄﻗ و ﻗﺮﺑ هﺎﮕﺘﺳد زا ار ﺎﻫ ﺪﻨﺑ ﻪﺘﺴﺑ ﻪﻤﻫ

.ﺪﻨ اﺪﺟ ﻟﺎﺳرا

،ﺪﻫد راﺮﻗ هدﺎﻔﺘﺳا درﻮﻣ رﺎﺑ ﻦﻟوا اﺮﺑ ار ﻗﺮﺑ راﺰﺑا ﻦا ﻪIﻨا زا ﺶﻴﭘ

:ﺪﻧا هﺪﺷ لﺎﺳرا ﻞﻣﺎ رﻮﻄﺑ ﺮز جرﺪﻨﻣ تﺎﻌﻄﻗ ﺎآ ﻪ ﺪﻨ لﺮﺘﻨ

هﺪﺷ ژﺎﺘﻧﻮﻣ هرا ﻪﻐﺗ ﺎﺑ ﻮﺸ ﺮﺑ ﺳرﺎﻓ هرا –

15 (رﺎﻬﻣ هﺮﮔ) ﻞﻔﻗ ﭻﭘ –

1 رﺎﺒﻏ و دﺮﮔ روآ ﻊﻤﺟ ﻪﺴ –

20 ﻦﻟآ رﺎﭼآ –

21 ﻦﻟآ رﺎﭼآ –

(27 رﺰﻟ ﻆﻓﺎﺤﻣ شﻮﭘرد ﺮز)

22 ﭽﭘ هﺮﮔ –

.ﺪﻨ لﺮﺘﻨ ﻟﺎﻤﺘﺣا ﮔﺪد ﺐﺳآ ﻪﻧﻮﮔ ﺮﻫ ﺮﻈﻧ زا ار ﻗﺮﺑ راﺰﺑا :ﺮﻛﺬﺗ

ﺖﻠﺑﺎﻗ ﺮﻈﻧ زا ار ﻨﻤا تاﺰﻬﲡ ﻪﻠ ،ﻗﺮﺑ راﺰﺑا ﺎﺑ رﺎ ﻪﻣادا زا ﻞﺒﻗ

زا ﺪﺎﺑ ار هﺪد ﺐﺳآ ﻤ تﺎﻌﻄﻗ ﻪﻧﻮﮔﺮﻫ .ﺪﻨ لﺮﺘﻨ رﺎ مﺎﳒا ﻞﻣﺎ

ﻗﺮﺑ راﺰﺑا دﺮﺑرﺎ اﺮﺑ رﺮﻘﻣ تارﻮﺘﺳد ﺎﺑ ﻖﺑﺎﻄﻣ و داﺮا نوﺪﺑ دﺮIﻠﻤﻋ ظﺎﳊ

و ﺐﻋ نوﺪﺑ @ﺮﺤﺘﻣ تﺎﻌﻄﻗ ﺎآ ﻪ ﺪﻨ لﺮﺘﻨ .ﺪﻨ ﺳرﺮﺑ ﺖﻗد ﻪﺑ

.ﺪﻨﺘﺴﻧ هﺪد تﺎﻌﻄﻗ ﺐﻴﺳآ تﺎﻌﻄﻗ و ﺪﻨﻨ ﳕ ﺮﮔ و ﺪﻨﺘﺴﻫ ﺺﻘﻧ

ﺎﺗ ،ﺪﻨﺷﺎﺑ مزﻻ ﻂاﺮﺷ اراد و هﺪﺷ ژﺎﺘﻧﻮﻣ ﺘﺳرد ﻪﺑ ﺪﺎﺑ تﺎﻌﻄﻗ ﻪﻤﻫ

.ﺪﺷﺎﺑ ﻪﺘﺷاد دﻮﺟو هﺎﮕﺘﺳد داﺮا نوﺪﺑ و ﺢﺤﺻ دﺮIﻠﻤﻋ اﺮﺑ ﻨﻤﻀﺗ

:ﻟﺎﺳرا تﺎﻮﺘﺤﻣ ﺮﺑ هوﻼﻋ زﺎﻧ درﻮﻣ ﺎﻫراﺰﺑا

ﻮﺳرﺎﻬﭼ ﺘﺷﻮﮔ ﭻﭘ رﺎﭼآ –

(8 mm :هزاﺪﻧا) ﺖﺨﺗ رﺎﭼآ –

(10 mm, 17 mm :ﺎﻫ هزاﺪﻧا) ﺖﺨﺗ ﺎ ﺲIﺑ ،ﮕﻨر رﺎﭼآ –

(رﺎﻬﻣ هﺮﮔ) ﻞﻔﻗ ﭻﭘ ﺐﺼﻧ هﻮﺤﻧ

(a ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

ﭻﭘ 16 مﺮﻫا ﻻﺎﺑ رد ﻪﻃﻮﺑﺮﻣ خارﻮﺳ رد ار 15 (رﺎﻬﻣ هﺮﮔ) ﻞﻔﻗ ﭻﭘ –

.ﺪﻨ

رد .ﺪﻨ ﻢﺤﻣ ،رﺎ هرا عوﺮﺷ زا ﺶﭘ هراﻮﻤﻫ ار 15 ﻞﻔﻗ ﭻﭘ



.دراد دﻮﺟو رﺎ ﻪﻌﻄﻗ رد هرا ﻪﻐﺗ ندﺮ ﺮﮔ نﺎIﻣا ترﻮﺼﻨا ﺮﻏ

ﺮﻐﺘﻣ ﺎ ﺖﺑﺎﺛ ﻞﺤﻣ رد ژﺎﺘﻧﻮﻣ هﻮﺤﻧ

ار ﻗﺮﺑ راﺰﺑا ﺪﺎﺑ ،ﻗﺮﺑ راﺰﺑا ﻦا زا ﻦﺌﻤﻄﻣ هدﺎﻔﺘﺳا ﻦﻤﻀﺗ اﺮﺑ



ناﻮﻨﻌﺑ) رﺎ ﺖﺑﺎﺛ و فﺎﺻ ﺢﻄﺳ  ور رﺎ ﻪﺑ عوﺮﺷ زا ﺶﭘ

.ﺪﻨ ﺐﺼﻧ (رﺎ ﺰﻣ  ور لﺎﺜﻣ

رﺎ ﺢﻄﺳ  ور ﺮﺑ ﺐﺼﻧ هﻮﺤﻧ

(b1 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

ﻢIﺤﻣ رﺎ ﺢﻄﺳ ور ﺐﺳﺎﻨﻣ لﺎﺼﺗا ﺎﻫ ﭻﭘ ﻪﻠﺳﻮﺑ ار ﻗﺮﺑ راﺰﺑا –

.ﺪﻨ هدﺎﻔﺘﺳا 12 ﺎﻬﺧارﻮﺳ زا رﻮﻈﻨﻣ ﻦا اﺮﺑ .ﺪﻨ

شﻮﺑ رﺎ ﺰﻣ ور ﺮﺑ ﺐﺼﻧ هﻮﺤﻧ

(GTA 2500 W, GTA 3700, GTA 3800)

(b2 ﺮﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

ﺮﻐﺗ ناﻮﺘﻣ ار ﺎﻬﻧآ عﺎﻔﺗرا ﻪ ﺎﻫ ﻪﺎﭘ ﱳﺷاد ﺎﺑ شﻮﺑ GTA رﺎ ﺰﻣ

ور ﺮﺑ ﻢIﺤﺘﺴﻣ و ﺮﻘﺘﺴﻣ ﺢﻄﺳ ? ﻗﺮﺑ راﺰﺑا اﺮﺑ ،دﻮﳕ ﻢﻈﻨﺗ و داد

ﺢﻄﺳ ناﻮﻨﻌﺑ ،ﺎﻫﺰﻣ ﻦا حﻮﻄﺳ .دزﺎﺳ ﻣ ﻢﻫاﺮﻓ ار ا ﻪﻨﻣز ﻪﻧﻮﮔﺮﻫ

رﺎ تﺎﻌﻄﻗ ﱳﺷاد هﺎﮕﻧ ﺮﻘﺘﺴﻣ و ﺖﻇﺎﻔﺣ اﺮﺑ ﺐﺳﺎﻨﻣ راﺮﻘﺘﺳا

.ﺖﺳا هﺪﺷ ﻪﺘﻓﺮﮔ ﺮﻈﻧ رد ﻞﻮﻃ

رد هﺪﺷ ﺖﺳﻮﻴﭘ ﺎﻫ ﻞﻤﻌﻟا رﻮﺘﺳد و ﻨﻤا تﺎﻧ ﻪﻠ ًﺎﻔﻄﻟ



مﺪﻋ زا ﺷﺎﻧ تﺎﻫﺎﺒﺘﺷا .ﺪﻨ ﻪﻌﻟﺎﻄﻣ ﺖﻗﺪﺑ ار رﺎ ﺰﻣ ﺎﺑ ﻪﻄﺑار

قﺮﺑ ﺚﻋﺎﺑ ﺖﺳا ﻦIﳑ ،ﻨﻤا ﺎﻫ ﻞﻤﻌﻟارﻮﺘﺳد و تﺎIﻧ ﻦا ﺖﺎﻋر

.دﻮﺷ ﺪﺪﺷ ﺎﻫ ﺖﺣاﺮﺟ ﺮﺎﺳ ﺎ و ﻖﺮﺣ ،ﮕﺘﻓﺮﮔ

ﺮﻘﺘﺴﻣ و ﺎﻨﺑ ﺘﺳرﺪﺑ ار رﺎ ﺰﻣ اﺪﺘﺑا ،ﻗﺮﺑ راﺰﺑا ﺐﺼﻧ زا ﺶﭘ



اﺮﺑ ،رﺎ ﺰﻣ داﺮا نوﺪﺑ و ﻞﻣﺎ راﺮﻘﺘﺳا و ﺢﺤﺻ ژﺎﺘﻧﻮﻣ .ﺪﻨ

.ﺖﺳا ﺖﻤﻫا ﺮﭘ رﺎﺴﺑ نآ ﱳﺴIﺷ ﻢﻫ رد زا ﺮﮔﻮﻠﺟ

رﺎ ﺰﻣ ور ﺮﺑ ﺖﺮﺣ و ﻞﻘﻧ و ﻞﻤﺣ اﺮﺑ هدﺎﻣآ ﺖﻌﺿو رد ار ﻗﺮﺑ راﺰﺑا –

.ﺪﻨ ﺐﺼﻧ

ﻪﺷاﺮﺗ و هداﺮﺑ ،دﺮﮔ ﺶﻣ

داﻮﻣ ،ﺎﻫ بﻮﭼ زا ﻀﻌﺑ ،بﺮﺳ اراد ﺎﻫ ﮓﻧر ﺪﻨﻧﺎﻣ داﻮﻣ رﺎﺒﻏ و دﺮﮔ

ﺎ و ندز ﺖﺳد .ﺪﻨﺷﺎﺑ ﺮﻀﻣ ﺘﻣﻼﺳ اﺮﺑ ﺪﻨﻧاﻮﺘﻣ تاﺰﻠﻓ و ﻧﺪﻌﻣ

رﺎﺠﻣ رﺎﻤﺑ ﺎ و ژﺮﻟآ زوﺮﺑ ﺚﻋﺎﺑ ﺖﺳا ﻦIﳑ رﺎﺒﻏ و دﺮﮔ ندﺮ ﺲﻔﻨﺗ

،ﺪﻨﺷﺎﺒﻣ Iدﺰﻧ نآ رد ﻪ داﺮﻓا ﺎ و هﺪﻨﻨ هدﺎﻔﺘﺳا ﺺﺨﺷ ﺴﻔﻨﺗ

.دﻮﺸﺑ

شار ﺖﺧرد ﺎ و طﻮﻠﺑ ﺖﺧرد رﺎﺒﻏ و دﺮﮔ ﺪﻨﻧﺎﻣ ﺻﻮﺼﺨﻣ ﺎﻫرﺎﺒﻏ و دﺮﮔ

رﺎ اﺮﺑ ﻪ داﻮﻣ ﺮﺎﺳ ﺎﺑ ﺎﻬﻧآ ﺐﺮﺗ صﻮﺼﺨﺑ .ﺪﻨﺘﺴﻫ از نﺎﻃﺮﺳ

.ﺪﻧﻮﺸﻣ هدﺮﺑ رﺎIﺑ (بﻮﭼ زا ﺖﻈﻓﺎﺤﻣ اﺮﺑ داﻮﻣ ،تﺎﻣوﺮ) بﻮﭼ ور ﺮﺑ

رﺎ ﺪﻨﺷﺎﺒﻣ ﺖﺴﺑزآ اراد ﻪ داﻮﻣ ﺎﺑ ﺪﻧزﺎﺠﻣ ﺺﺼﺨﺘﻣ داﺮﻓا ﻂﻘﻓ

.ﺪﻨﻨ

.ﺪﻨ هدﺎﻔﺘﺳا رﺎﺒﻏ و دﺮﮔ هﺪﻨIﻣ هﺎﮕﺘﺳد ? زا هراﻮﻤﻫ –

رادرﻮﺧﺮﺑ ﻓﺎ اﻮﻫ ﻪﻮﻬﺗ زا ﺎﻤﺷ رﺎ ﻞﺤﻣ ﻪ ﺪﺷﺎﺑ ﻪﺘﺷاد ﻪﺟﻮﺗ –

.ﺪﺷﺎﺑ

هدﺎﻔﺘﺳا P2 ﺮﺘﻠﻓ ﻪﺟرد ﺎﺑ ﻨﻤا ﺴﻔﻨﺗ ?ﺳﺎﻣ زا دﻮﺸﻣ ﻪﺻﻮﺗ –

.ﺪﻨ

و داﻮﻣ زا هدﺎﻔﺘﺳا ﺎﺑ ﻪﻄﺑار رد دﻮﺧ رﻮﺸ رد ﺮﺒﺘﻌﻣ تارﺮﻘﻣ و ﻦﻧاﻮﻗ ﻪﺑ

.ﺪﻨ ﻪﺟﻮﺗ رﺎ تﺎﻌﻄﻗ

،رﺎﺒﻏ و دﺮﮔ ﺮﺛا رد ﺖﺳا ﻦIﳑ ﻪﺷاﺮﺗ و رﺎﺒﻏ و دﺮﮔ هﺪﻨIﻣ هﺎﮕﺘﺳد

دوﺪﺴﻣ رﺎ ﻪﻌﻄﻗ ?ﭼﻮ ﺎﻫ ﻪIﺗ ﺶIﻣ ﺮﺛا رد ﺎ ﺎﻫ هداﺮﺑ ،ﺎﻫ ﻪﺷاﺮﺗ

.دﻮﺷ

ﺰﺮﭘ ﻞﺧاد زا ار هﺎﮕﺘﺳد لﺎﺼﺗا ﻪﺧﺎﺷ ود و ﺪﻨ شﻮﻣﺎﺧ ار ﻗﺮﺑ راﺰﺑا –

.ﺪﺸIﺑ نوﺮﺑ قﺮﺑ

.دﻮﺸﺑ ﻒﻗﻮﺘﻣ ﻞﻣﺎ رﻮﻄﺑ هرا ﻪﻐﺗ ﺎﺗ ﺪﻧﺎﲟ ﺮﻈﺘﻨﻣ –

.ﺪﻨ فﺮﻃﺮﺑ اﺮﻧآ و هدﻮﳕ ﺺﺨﺸﻣ ار داﺪﺴﻧا و ﮕﺘﻓﺮﮔ ﺖﻠﻋ –

و دﺮﮔ .ﺪروآ ﻞﻤﻌﺑ ﺮﮔﻮﻠﺟ دﻮﺧ رﺎ ﻞﺤﻣ رد رﺎﺒﻏ و دﺮﮔ ﻊﻤﲡ زا



.ﺪﻧﻮﺷ ﻞﻌﺘﺸﻣ ﻧﺎﺳآ ﻪﺑ ﺪﻨﻧاﻮﺗ ﻣ رﺎﺒﻏ

ﺳرﺎﻓ |

451

Bosch Power Tools 1 609 929 W31 | (23.3.11)

ﺐﺳﺎﻨﻣ ﺎﻫ هرا ﻪﻐﺗ دﺎﻌﺑا

305 mm هرا ﻪﻐﺗ ﺮﻄﻗ

1,7 – 2,8 mm هرا ﻪﻐﺗ ﺖﻣﺎﺨﺿ

30 mm ﻧﺎﻣ خارﻮﺳ ﺮﻄﻗ

شﺎﻌﺗرا و اﺪﺻ ﻪﺑ طﻮﺑﺮﻣ تﺎﻋﻼﻃا

دراﺪﻧﺎﺘﺳا ﺎﺑ ﻖﺑﺎﻄﻣ ،اﺪﺻ ناﺰﻣ اﺮﺑ هﺪﺷ ﺮﮔ هزاﺪﻧا ﺮدﺎﻘﻣ

.ﺪﻧﻮﺷ ﻣ ﻪﺒﺳﺎﺤﻣ EN 61029

ﻗﺮﺑ راﺰﺑا عﻮﻧ ﻦا صﻮﺼﺧ رد هﺪﺷ ﺑﺎزرا ،A سﻼ ﺗﻮﺻ ﺢﻄﺳ

ﺗﻮﺻ ترﺪﻗ ﺢﻄﺳ ;93 dB(A) ﺗﻮﺻ رﺎﺸﻓ ﺢﻄﺳ ﺎﺑ ﺖﺳا لدﺎﻌﻣ

.K = 3 dB (ﺖﻌﻄﻗ مﺪﻋ) ﺎﻄﺧ ﺐﺮﺿ .106 dB(A)

!ﺪﻨ هدﺎﻔﺘﺳا ﻨﻤا ﺷﻮﮔ زا

دراﺪﻧﺎﺘﺳا ﺎﻨﺒﻣ ﺮﺑ (ﺖﻬﺟ ﻪﺳ ﺎﻫرادﺮﺑ ﻊﻤﺟ) تﺎﺷﺎﻌﺗرا ﻞ ناﺰﻣ

EN 61029

ah=<2,5 m/s2 شﺎﻌﺗرا رﺎﺸﺘﻧا ناﺰﻣ :دﻮﺷ ﻣ ﻪﺒﺳﺎﺤﻣ

.K = 1,5 m/s2 (ﺖﻌﻄﻗ مﺪﻋ) ﺎﻄﺧ ﺐﺮﺿ ,

ﻖﺒﻃ ﺮﮔ هزاﺪﻧا شور ﺎﺑ ﻞﻤﻌﻟارﻮﺘﺳد ﻦا رد هﺪﺷ ﺪﻗ شﺎﻌﺗرا ﺢﻄﺳ

ﺎﻫراﺰﺑا ﻪﺴﺎﻘﻣ اﺮﺑ ناﻮﺘﻣ نآ زا و دراد ﺖﻘﺑﺎﻄﻣ EN 61029 دراﺪﻧﺎﺘﺳا

رﺎﺸﻓ ﺢﻄﺳ ﺘﻗﻮﻣ دروآﺮﺑ اﺮﺑ ﻦﻨﭽﻤﻫ و دﻮﳕ هدﺎﻔﺘﺳا ﺮﮕﺪI ﺎﺑ ﻗﺮﺑ

.ﺖﺳا ﺐﺳﺎﻨﻣ ﺰﻧ شﺎﻌﺗرا زا ﺷﺎﻧ

ﺮﮔا ﻪﺘﺒﻟا .ﺖﺳا ﻗﺮﺑ راﺰﺑا ﻠﺻا دﺮﺑرﺎ فﺮﻌﻣ هﺪﺷ ﺪﻗ شﺎﻌﺗرا ﺢﻄﺳ

و ﺖﺒﻗاﺮﻣ نوﺪﺑ ﺎ و ﺮﮕد دﺮﺑرﺎ ﺎﻫراﺰﺑا ﺎﺑ ﺮﮕد دراﻮﻣ اﺮﺑ ﻗﺮﺑ راﺰﺑا

شﺎﻌﺗرا ﺢﻄﺳ ﺮﻐﺗ نﺎIﻣا ترﻮﺼﻧآ رد ،دﻮﺷ هدﺮﺑ رﺎIﺑ ﻓﺎ ﺲوﺮﺳ

نﺎﻣز تﺪﻣ لﻮﻃ رد ار شﺎﻌﺗرا زا ﺷﺎﻧ رﺎﺸﻓ ﺪﻧاﻮﺘﻣ ﺮﻣا ﻦا .دراد دﻮﺟو

.ﺪﻫﺪﺑ ﺶاﺰﻓا حﻮﺿو ﻪﺑ رﺎ

ﻪ ﻢﻫ ار ﺋﺎﻬﻧﺎﻣز ﺪﺎﺑ ،شﺎﻌﺗرا زا ﺷﺎﻧ رﺎﺸﻓ ﻖﻗد دروآﺮﺑ ﺖﻬﺟ

نﺎﻣز نآ رد ﻦIﻟو ﺖﺳا ﻦﺷور هﺎﮕﺘﺳد ﻪIﻨا ﺎ و ﺖﺳا شﻮﻣﺎﺧ هﺎﮕﺘﺳد

رﺎﺸﻓ ﺢﻄﺳ ﺪﻧاﻮﺘﻣ ﻪﻠﺌﺴﻣ ﻦا .ﺖﻓﺮﮔ ﺮﻈﻧ رد ،دﻮﺸﳕ ﻪﺘﻓﺮﮔ رﺎIﺑ

ﻨﻤا تﺎﻣاﺪﻗا.ﺪﻨ ﻢ حﻮﺿو ﻪﺑ رﺎ لﻮﻃ ﻞ رد ار شﺎﻌﺗرا زا ﺷﺎﻧ

شﺎﻌﺗرا ﺮﺑاﺮﺑ رد ﺪﻨIﻣ رﺎ هﺎﮕﺘﺳد ﺎﺑ ﻪ دﺮﻓ ﺖﻇﺎﻔﺣ اﺮﺑ ار ﻒﻋﺎﻀﻣ

ناﻮﻨﻌﺑ ،ﺪﻨ ﺺﺨﺸﻣ و ﺪﺮﮕﺑ ﺮﻈﻧ رد ﺎﻬﻧآ راﺬﮔﺮﺛﺄﺗ زا ﻞﺒﻗ و ﺎﻫ

و ﺎﻬﺘﺳد ﱳﺷاﺪﻬﮕﻧ مﺮﮔ ،نآ تﺎﻘﺤﻠﻣ و راﺰﺑا و ﻗﺮﺑ راﺰﺑا ﺲوﺮﺳ لﺎﺜﻣ

.رﺎ ﻞﺣاﺮﻣ ﻫد نﺎﻣزﺎﺳ

ﺖﻘﺑﺎﻄﻣ ﻪرﺎﻬﻇا

تﻻﻮﺼﺤﻣ ﻪ ،ﻢراﺪﻣ رﺎﻬﻇا رﺎﺼﺤﻧا ﺖﻟﻮﺌﺴﻣ لﻮﺒﻗ ﺎﺑ ﻪﻠﺳﻮﻨﺪﺑ

@راﺪﻣ و ﺎﻫ مرﻮﻧ ،ﺎﻫراﺪﻧﺎﺘﺳا ﺎﺑ «ﻨﻓ تﺎﺼﺨﺸﻣ و مﺎﻗرا» ﺖﲢ ﻪﺣوﺮﺸﻣ

ﺎﻬﻠﻤﻌﻟارﻮﺘﺳد تارﺮﻘﻣ ﺎﺑ ﻖﺑﺎﻄﻣ ،EN 60745 :ﺪﻧراد ﺖﻘﺑﺎﻄﻣ ﺮز ﻨﻓ

.2006/42/EG ،2004/108/EG

:ﻂﺳﻮﺗ ﻨﻓ @راﺪﻣ

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen

Head of Product

Certiﬁcation

Dr. Egbert Schneider

Senior Vice President

Engineering

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

24.03.2011

ﻨﻓ تﺎﺼﺨﺸﻣ

GCM 12 GDL Professional ﻮﺸ ﺮﺑ ﺳرﺎﻓ هرا

3 601 M23 600 3 601 M23 600

3 601 M23 600

3 601 M23 630

3 601 M23 670

ﻨﻓ هرﺎﻤﺷ

1800 1500 2000 W ﻣﺎﻧ دورو ترﺪﻗ

3800 3800 3800 min-1دازآ ﺖﻟﺎﺣ رد ﺖﻋﺮﺳ

 زاﺪﻧا هار قﺮﺑ نﺎﺮﺟ هﺪﻨﻨ دوﺪﺤﻣ

125

635

mW رﺰﻟ ﻮﺗﺮﭘ تﺎﺼﺨﺸﻣ

222 رﺰﻟ سﻼ

32,1 32,1 32,1 kg دراﺪﻧﺎﺘﺳا ﻖﺑﺎﻄﻣ نزو

EPTA-Procedure 01/2003

II/II/II/ﻨﻤا سﻼ

.445 ﻪﺤﻔﺻ ﻪﺑ دﻮﺷ عﻮﺟر (ﻞﻗاﺪﺣ /ﺮﺜاﺪﺣ) رﺎ ﻪﻌﻄﻗ زﺎﺠﻣ ﺎﻫ هزاﺪﻧا

.ﺪﻨﻨ ﺮﻐﺗ ﺪﻨﻧاﻮﺗ ﻣ ﺮﮕد ﺎﻫرﻮﺸ رد ﺎ و ژﺎﺘﻟو ﺮﻐﺗ ترﻮﺻ رد و ﺪﻨﺷﺎﺑ ﻣ ﺖﻟو 230 V [U] ﻣﺎﻧ ژﺎﺘﻟو اﺮﺑ تﺎﻋﻼﻃا ﻦا

.ﺪﻨﺷﺎﺑ توﺎﻔﺘﻣ ﺖﺳا ﻦIﳑ ﻗﺮﺑ ﺎﻫراﺰﺑا رﺎﲡ ﺎﻬﻣﺎﻧ .ﺪﻨ ﻪﺟﻮﺗ دﻮﺧ ﻗﺮﺑ راﺰﺑا ﺐﺴﭼﺮﺑ ور ﻨﻓ هرﺎﻤﺷ ﻪﺑ ًﺎﻔﻄﻟ

452 | ﺳرﺎﻓ

1 609 929 W31 | (23.3.11) Bosch Power Tools

(دﻮﻤﻋ) ﻒﻠﺘﺨﻣ ﺮﺑ ﺳرﺎﻓ ﺎﻫ ﻪواز اﺮﺑ رﺎﻬﻣ (هﺮﮔ) مﺮﻫا 17

دراﺪﻧﺎﺘﺳا ﺮﺑ ﺳرﺎﻓ ﺎﻫ ﻪواز اﺮﺑ ﺺﺨﺸﻣ ﺎﻫ ﮔﺪﺮﺑ 18

ﺖﺳد ﺎﺟ ﮕﺘﻓرﻮﺗ ﻞﺤﻣ 19

(6 mm/4 mm) ﻦﻟآ رﺎﭼآ 20

(2 mm)ﺮﺘﻤﻠﻣ ﻦﻟآ رﺎﭼآ 21

ﭽﭘ هﺮﮔ 22

دﺎﻫ هﺮﻗﺮﻗ 23

ﺖﺳار فﺮﻃ ﺳرﺎﻓ شﺮﺑ ﻪواز ﻪﻨﻣاد اﺮﺑ (دﻮﻤﻋ) ﻪواز ﺮﮕﻧﺎﺸﻧ 24

(0° – 47°)

ﺰﻠﻓ هداﺮﺑ ﺮﺑاﺮﺑ رد ﻨﻤا ظﺎﻔﺣ 25

@ﺮﺤﻣ ﻢﺴﻧﺎIﻣ هﺪﻧراﺪﻬﮕﻧ مﺮﻫا 26

رﺰﻟ ﻆﻓﺎﺤﻣ ﺶﺷﻮﭘ 27

@ﺮﺤﻣ وزﺎﺑ 28

ﻖﻤﻋ ﻦﻌﺗ ﻪﻌﻄﻗ ﻢﻈﻨﺗ ﭻﭘ 29

ﻖﻤﻋ هﺪﻨﻨ ﻢﻈﻨﺗ 30

ﻞﻘﻧ و ﻞﻤﺣ ﻨﻤا ﻞﻔﻗ 31

(دﻮﻤﻋ) ﺳرﺎﻓ شﺮﺑ ﻪواز ﺪﻨﺑ ﻪﺟرد 32

(0° ﭗﭼ فﺮﻃ ﺳرﺎﻓ شﺮﺑ ﻪواز ﻪﻨﻣاد اﺮﺑ (دﻮﻤﻋ) ﻪواز ﺮﮕﻧﺎﺸﻧ 33

– 47°)

(دﻮﻤﻋ) ﺳرﺎﻓ شﺮﺑ ﻪواز 22,5° ﻢﻈﻨﺗ ﻪﻤد 34

(رﺎ ﻪﻌﻄﻗ ﺎﻬﺘﻧا) هﺪﻧراﺪﻬﮕﻧ ﻪﻌﻄﻗ ﻦ ﻞﻔﻗ ﭻﭘ 35

رﺎ ﻪﻌﻄﻗ ﺎﻬﺘﻧا هﺪﻧراﺪﻬﮕﻧ ﻪﻌﻄﻗ 36

(ﻘﻓا) ﺳرﺎﻓ شﺮﺑ ﻪواز اﺮﺑ ﺪﻨﺑ ﻪﺟرد 37

هرا ﺰﻣ /هرا ﻔ 38

(دﻮﻤﻋ) ﺳرﺎﻓ شﺮﺑ ﻪواز ﻪﻨﻣاد ﻢﻈﻨﺗ ﺖﻬﺟ نﺎﺧﺮﭼ ﺮﺳ 39

هرا ﻪﻐﺗ 40

هرا @ﺎﺧ و ﻪﺷاﺮﺗ جوﺮﺧ ﻞﺤﻣ 41

43 ﺎﻫ ﻪﻠﻣ هﺪﻨﻨ ﻞﻔﻗ ﭻﭘ 42

ﻟوﺪﻧﺎﭘ ﻆﻓﺎﺤﻣ بﺎﻗ ﺎﻫ ﻪﻠﻣ 43

(ﻟوﺪﻧﺎﭘ ﻆﻓﺎﺤﻣ بﺎﻗ/شﻮﭘﺮﺳ ﻪﺤﻔﺻ) ﻮﻠﺟ لﺎﺼﺗا ﭻﭘ 44

(ﻟوﺪﻧﺎﭘ ﻆﻓﺎﺤﻣ بﺎﻗ/شﻮﭘﺮﺳ ﻪﺤﻔﺻ) ﺒﻘﻋ لﺎﺼﺗا ﭻﭘ 45

ﺶﺷﻮﭘ ﻪﺤﻔﺻ 46

هﺎﮕﺘﺳد رﻮﺤﻣ هﺪﻨﻨ ﻞﻔﻗ 47

هرا ﻪﻐﺗ ﺐﺼﻧ اﺮﺑ (ﺮﺘﻤﻠﻣ 6 mm) ﻠﺧاد شﻮﮔ ﺶﺷ ﻦﻟآ ﭻﭘ 48

(ور هﺮﻬﻣ) رﺎﻬﻣ ﮋﻧﻼﻓ 49

هرا ﻪﻐﺗ ﻞﺧاد (هﺮﻬﻣ) ﮋﻧﻼﻓ 50

هرا ﻓﺎﺿا ﺰﻣ هﺪﻧراﺪﻬﮕﻧ مﺮﻫا 51

ﻓﺎﺿا هﺪﻧراﺪﻬﮕﻧ ﻞر هﺪﻧراﺪﻬﮕﻧ مﺮﻫا 52

هﺪﻧراﺪﻬﮕﻧ ﻪﻗرو 53

هﺪﻨﻫﺎ 54

هﺪﻨﻫﺎ اﺮﺑ ﻢﻈﻨﺗ ﺎﻬﭽﭘ 55

ﭽﭘ هﺮﮔ ﺐﺼﻧ ﻞﺤﻣ ﺎﻫ خارﻮﺳ 56

Iﺳوﺮﺧ ﭻﭘ 57

راد هوزر ﻪﻠﻣ 58

(ﻘﻓا) ﻪواز ﺮﮕﻧﺎﺸﻧ 59

ﻞﺻو و ﻊﻄﻗ ﺪﻠ 60

(شﺮﺑ طﻮﻄﺧ ﺖﻣﻼﻋ) رﺰﻟ اﺮﺑ ﺪﻠ 61

هرا ﻔ رد ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ ﺎﻫ ﭻﭘ 62

(رﺎ ﻪﻌﻄﻗ ﺎﻬﺘﻧا) هﺪﻧراﺪﻬﮕﻧ ﻪﻌﻄﻗ ﺖﺒﺜﺗ ﭻﭘ 63

(ﻖﺒﻄﻨﻣ) رﺰﻟ ﺖﻌﻗﻮﻣ ﱳﻓﺮﮔ راﺮﻗ ﻢﻈﻨﺗ ﭻﭘ 64

رﺰﻟ ﻆﻓﺎﺤﻣ ﺶﺷﻮﭘ ﺎﻫ ﭻﭘ 65

رﺰﻟ ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ لﺎﺼﺗا ﭻﭘ 66

رﺰﻟ ﻪﻧﺪﺑ لﺎﺼﺗا ﭻﭘ 67

68 – 70

ﺳرﺎﻓ شﺮﺑ ﻪواز) ﻪﺟرد 0° ﻪﻟوا تﺎﻤﻈﻨﺗ اﺮﺑ ﻢﻈﻨﺗ ﺎﻫ ﭻﭘ

(برﻮﻣ شﺮﺑ / دﻮﻤﻋ

(ﭗﭼ فﺮﻃ ﺳرﺎﻓ شﺮﺑ ﻪواز) 45° ﻪﺎﭘ ﻢﻈﻨﺗ اﺮﺑ ﻢﻈﻨﺗ ﭻﭘ 71

(ﺖﺳار فﺮﻃ ﺳرﺎﻓ شﺮﺑ ﻪواز) 45° ﻪﺎﭘ ﻢﻈﻨﺗ اﺮﺑ ﻢﻈﻨﺗ ﭻﭘ 72

(ﻘﻓا) ﺳرﺎﻓ شﺮﺑ ﻪواز اﺮﺑ 37 ﺪﻨﺑ ﻪﺟرد ﻢﻈﻨﺗ ﭻﭘ 73

(ﻘﻓا) ﻪواز ﺮﮕﻧﺎﺸﻧ ﭻﭘ 74

17 رﺎﻬﻣ مﺮﻫا ﱳﺴﺑ وﺮﻧ ﻢﻈﻨﺗ ﭻﭘ 75

ﺖﺴﺑ ﻪﻤﺴﺗ 76

هاﺮﻤﻫ لﻮﻤﻌﻣ رﻮﻄﺑ ،ﺖﺳا هﺪﻣآ ﱳﻣ رد ﺎ و ﺮﻮﺼﺗ رد ﻪ ﺗﺎﻘﻠﻌﺘﻣ ﻪﻠ

ﻪﻣﺎﻧﺮﺑ ﺖﺳﺮﻬﻓ زا ار تﺎﻘﻠﻌﺘﻣ ﻞﻣﺎ ﺖﺴﻟ ًﺎﻔﻄﻟ .دﻮﺷ ﳕ ﻪﺋارا هﺎﮕﺘﺳد

.ﺪﺋﺎﳕ سﺎﺒﺘﻗا تﺎﻘﻠﻌﺘﻣ

ﺳرﺎﻓ |

453

Bosch Power Tools 1 609 929 W31 | (23.3.11)

نآ ﻢﻫﺎﻔﻣ و ﻢﺋﻼﻋ

:ﺖﺳا زﺎﺑ رﺎﻬﻣ ﻪﺘﺳد

.دﺮ ﻢﻈﻨﺗ ار دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ ﻪواز ناﻮﺗ ﻣ

:ﺖﺳا ﻪﺘﺴﺑ رﺎﻬﻣ ﻪﺘﺳد

.ﺪﻧﺎﻣ ﻣ ﻢﻈﻨﺗ @ﺮﺤﻣ وزﺎﺑ دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ ﻪواز

(برﻮﻣ شﺮﺑ) دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ ﻪواز ندﺮ ﻢﻈﻨﺗ ﻞﺣاﺮﻣ ?ﺎI

.ﺪﻫد ﻣ نﺎﺸﻧ ار

ﺪﻨ ﻞﺷ ار رﺎﻬﻣ ﻪﺘﺳد 1.

ﺪﻧاﺮﺑ ﭗﭼ ﻪﺑ ار @ﺮﺤﻣ وزﺎﺑ 2.

ﺪﻨ ﻢﻈﻨﺗ ار نﺎﺧﺮﭼ ﺮﺳ ور ﺳرﺎﻓ شﺮﺑ ﻪواز ﻪﻨﻣاد 3.

ﺪﻨ ﻢﻈﻨﺗ ار نﺎﺧﺮﭼ ﺮﺳ ور دﻮﻤﻋ ﺳرﺎﻓ شﺮﺑ ﻪواز ﺎﻫ ﻪﻨﻣاد

ﭗﭼ فﺮﻃ ﻪﺑ هرا ﻪﻐﺗ ﺶاﺮﮔ

(0° ﺎﺗ 45°)

ﺖﺳار فﺮﻃ ﻪﺑ هرا ﻪﻐﺗ ﺶاﺮﮔ

(45° ﺎﺗ 0°)

هﺪﻧﺰﻐﻟ وزﺎﺑ ﺶﻧار ﻪﻨﻣاد ﻞ

(+47° ﺎﺗ –47° )

ﻞﻔﻗ ﺎ ﺪﺷﺎﺑ دازآ هرا ﺰﻣ ﺪﺎﺑ ﻘﻓا ﺳرﺎﻓ شﺮﺑ ﻪواز ﻢﻈﻨﺗ ﺖﻬﺟ

:ددﺮﮔ لﺎﻌﻓ ﻪواز

ﻦﺎﭘ ﻪﺑ ﻮﻠﺟ رد ار  ﻪواز ﻞﻔﻗ نﺎﻣﺰﻤﻫ و ﺪﺸIﺑ ار  مﺮﻫا

–

ﺪﻫد رﺎﺸﻓ

نآ ﻢﻫﺎﻔﻣ و ﻢﺋﻼﻋ

ﮕﻧﺎﺧ ناد ﻪﻟﺎﺑز ﻞﺧاد ار ﻗﺮﺑ ﺎﻫراﺰﺑا

!ﺪزاﺪﻧﺎﻧ

:ﺎﭘورا ﻪدﺎﲢا ﻮﻀﻋ ﺎﻫرﻮﺸﻛ اﺮﺑ ﻂﻘﻓ

هرﺎﺑ رد 2002/96/EG ﺋﺎﭘورا ﻞﻤﻌﻟارﻮﺘﺳد و ﻪﻣﺎﻧ ﻦﺋآ ﻖﺒﻃ

،ﻠﻣ ﻖﺣ ﻪﺑ نآ ﻞﺪﺒﺗ و ﻜﻧوﺮﺘﻜﻟا و ﻜﺮﺘﻜﻟا ﻪﻨﻬﻛ ﺎﻬﻫﺎﮕﺘﺳد

و دﺮﻛ روآ ﻊﻤﺟ ﻪﻧﺎﮔاﺪﺟ ار هدﺎﻔﺘﺳا ﻞﺑﺎﻗﺮﻏ ﻗﺮﺑ ﺎﻫراﺰﺑا ﺪﺎﺑ

.دروآ ﻞﻤﻌﺑ ماﺪﻗا ﺖﺴز ﻂﺤﻣ ﺎﺑ ﺐﺳﺎﻨﻣ ﺖﻓﺎزﺎﺑ ﻪﺑ ﺖﺒﺴﻧ

نآ دﺮﻠﻤﻋ و هﺎﮕﺘﺳد ﺢﺮﺸﺗ

ﻪﻌﻟﺎﻄﻣ ار ﺎﻫ ﺋﺎﻤﻨﻫار و ﻨﻤا تارﻮﺘﺳد ﻪﻠ

تارﻮﺘﺳد ﻦا ﺖﺎﻋر مﺪﻋ زا ﺷﺎﻧ تﺎﻫﺎﺒﺘﺷا .ﺪﻨ

ﺎ و ﮕﺘﺧﻮﺳ ،ﮕﺘﻓﺮﮔ قﺮﺑ ﺚﻋﺎﺑ ﺖﺳا ﻦIﳑ ﻨﻤا

.دﻮﺷ ﺪﺪﺷ ﺎﻫ ﺖﺣاﺮﺟ ﺮﺎﺳ

هﺎﮕﺘﺳد زا هدﺎﻔﺘﺳا دراﻮﻣ

ﻢﻘﺘﺴﻣ ﺎﻫ شﺮﺑ مﺎﳒا اﺮﺑ ،ﺖﺑﺎﺛ هﺎﮕﺘﺳد ? ناﻮﻨﻌﺑ ﻗﺮﺑ راﺰﺑا ﻦا

ﺎﺑ .ﺖﺳا هﺪﺷ ﻪﺘﻓﺮﮔ ﺮﻈﻧ رد بﻮﭼ رد ﺿﺮﻋ ﻢﻘﺘﺴﻣ ﺎﻫ شﺮﺑ و ﻟﻮﻃ

+60° ﻪواز ﺎﺗ ﻪﺟرد –52° ﻪواز زا ﻘﻓا ﺳرﺎﻓ ﺎﻫ شﺮﺑ ناﻮﺗ ﻣ راﺰﺑا ﻦا

ﻪﺟرد 47° ﻪواز زا (برﻮﻣ شﺮﺑ) دﻮﻤﻋ ﺳرﺎﻓ ﺎﻫ شﺮﺑ ﻦﻨﭽﻤﻫ و ﻪﺟرد

.داد مﺎﳒا ﺰﻧ (ﺖﺳار ﺖﻤﺳ) ﻪﺟرد 47° ﻪواز ﺎﺗ (ﭗﭼ ﺖﻤﺳ)

ﺮﺒﻓ و نﺎﭘﻮﺌﻧ تﺎﺤﻔﺻ ،ﺖﺨﺳ و مﺮﻧ بﻮﭼ ندﺮ هرا ﺖﻬﺟ ﻗﺮﺑ راﺰﺑا

.ﺖﺳا هﺪﺷ ﻪﺒﻌﺗ

و مﻮﻨﻣﻮﻟآ ﺎﻬﻠﻓوﺮﭘ شﺮﺑ ،ﺐﺳﺎﻨﺘﻣ ﺎﻫ هرا ﻪﻐﺗ زا هدﺎﻔﺘﺳا ترﻮﺻ رد

.ﺖﺳا ﺮﺬﭘ نﺎIﻣا ?ﺘﺳﻼﭘ

هﺎﮕﺘﺳد ءاﺰﺟا

حﺮﺷ ﻪﺑ طﻮﺑﺮﻣ ،دﻮﺷ ﻣ هﺪﻫﺎﺸﻣ ﺮﻮﺼﺗ رد ﻪ هﺎﮕﺘﺳد ءاﺰﺟا هرﺎﻤﺷ

.ﺖﺳا هﺪﻣآ ﺎﻤﻨﻫار ﻪﭼﺮﺘﻓد ﻦا رد نآ ﺮﻮﺼﺗ ﻪ ﺪﺷﺎﺑ ﻣ ﻗﺮﺑ راﺰﺑا

رﺎﺒﻏ و دﺮﮔ و ﻪﺷاﺮﺗ روآ ﻊﻤﺟ ﻪﺴ 1

ﺶIﻣ هﺎﮕﺘﺳد (ﺋﻮﻧاز) رﻮﺘﭘادآ 2

رﺰﻟ ﻮﺗﺮﭘ راﺪﺸﻫ ﺐﺴﭼﺮﺑ 3

هﺮﮕﺘﺳد / ﻪﺘﺳد 4

راﺰﺑا ﻞﻔﻗ ﻣﺮﻫا ﺪﻠ 5

ﻆﻓﺎﺤﻣ بﺎﻗ 6

ﻞﻘﻧ و ﻞﻤﺣ ﻪﺘﺳد 7

(@ﺮﺤﺘﻣ) رﺎدﻮﺧ (ﻆﻓﺎﺤﻣ بﺎﻗ) ﻨﻤا ظﺎﻔﺣ 8

ﺎﻤﻨﻫار ﺶ ﻂﺧ ﻂﺴﺑ ﻪﻌﻄﻗ 9

ﺎﻤﻨﻫار ﺶ ﻂﺧ 10

هرا ﻔ ﻂﺴﺑ اﺮﺑ ﺋﻮﺸ ﺰﻣ 11

هﺎﮕﺘﺳد ﺐﺼﻧ ﻞﺤﻣ ﺎﻫ خارﻮﺳ 12

(رﺎ ﺮز ﻪﺤﻔﺻ) هرا ﻔ رد ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ 13

ﻪواز ﻞﻔﻗ 14

(ﻘﻓا) ﻒﻠﺘﺨﻣ ﺮﺑ ﺳرﺎﻓ ﺎﻫ ﻪواز اﺮﺑ ﻞﻔﻗ ﭻﭘ 15

(ﻘﻓا) ﺮﺑ ﺳرﺎﻓ ﻪواز ﻢﻈﻨﺗ مﺮﻫا 16

454 | ﺳرﺎﻓ

1 609 929 W31 | (23.3.11) Bosch Power Tools

و داﺮا ترﻮﺻ رد و ﺪﻨ لﺮﺘﻨ ﺐﺗﺮﻣ رﻮﻄﺑ ار هﺎﮕﺘﺳد قﺮﺑ ﻞﺑﺎ



زﺎﺠﻣ ﮔﺪﻨﺎﳕ و تﺎﻣﺪﺧ ﻂﺳﻮﺗ ًاﺮﺼﺤﻨﻣ اﺮﻧآ ،ﻞﺑﺎ ﮔﺪد ﺐﺳآ

ﻂﺑار ﺎﻫ ﻞﺑﺎ .ﺪﻫد راﺮﻗ ﺮﻤﻌﺗ ﺖﲢ شﻮﺑ ﻗﺮﺑ تﻻآ راﺰﺑا اﺮﺑ

راﺰﺑا ﻨﻤا ﺎﻘﺑ ﻦﻤﻀﺗ ،ماﺪﻗا ﻦا .ﺪﻨ ﺾﻮﻌﺗ ار هﺪد ﺐﺳآ

.ﺖﺳا ﺎﻤﺷ ﻗﺮﺑ

.ﺪراد هﺎﮕﻧ ﻦﻣا ﻠﺤﻣ رد اﺮﻧآ ،ﻗﺮﺑ راﺰﺑا زا هدﺎﻔﺘﺳا مﺪﻋ ترﻮﺻ رد



ﺪﺎﺑ ﻦﻳا ﺮﺑ هوﻼﻋ ،داد راﺮﻗ ﺸﺧ ﻠﺤﻣ و رﺎﺒﻧا رد ﺪﺎﺑ ار ﻗﺮﺑ راﺰﺑا

نﺪد ﺐﺳآ زا ﻨﻤا ماﺪﻗا ﻦا .دﻮﳕ ﻞﻔﻗ ار نآ راﺪﻬﮕﻧ ﻞﺤﻣ ناﻮﺘﺑ

راﺰﺑا ﻪﺑ دراوﺎﻧ و ﻪﺑﺮﲡ نوﺪﺑ داﺮﻓا ﺳﺮﺘﺳد زا ﻦﻨﭽﻤﻫ و ﻗﺮﺑ راﺰﺑا

.دروآ ﻣ ﻞﻤﻌﺑ ﺮﮔ ﻮﻠﺟ ﻗﺮﺑ

نﺎﺗدﻮﺧ و ﺪﺷﺎﺑ تﺎﻧاﻮﺣ ﺎ و داﺮﻓا فﺮﻃ ﻪﺑ ﺪﺎﺒﻧ رﺰﻟ ﻮﺗﺮﭘ ﺖﻬﺟ



زا رﺰﻟ ﻮﺗﺮﭘ ،ﻗﺮﺑراﺰﺑا ﻦا .ﺪﻨﻧ هﺎﮕﻧ رﺰﻟ ﻮﺗﺮﭘ ﻪﺑ ًﺎﻤﻘﺘﺴﻣ ﻢﻫ

ﻪﺑ ﺪﻧاﻮﺘﻣ ﻪ ،ﺪﻨ ﻣ ﺪﻟﻮﺗ EN 60825-1 دراﺪﻧﺎﺘﺳا ﻖﺒﻃ 2 سﻼ

.ﺪﻧﺎﺳﺮﺑ ﺐﺳآ داﺮﻓا ﺋﺎﻨﺑ و ﻢﺸﭼ

.ﺪﻨﻧ ﻦﺰﮕﺎﺟ ﺮﮕد رﺰﻟ عﻮﻧ  ﺎﺑ ار هﺪﺷ ﻪﺒﻌﺗ رﺰﻟ ﺰﮔﺮﻫ



،ﺪﺷﺎﺑ ﻪﺘﺷاﺪﻧ ﺖﻘﺑﺎﻄﻣ ﻗﺮﺑ راﺰﺑا ﻦا ﺎﺑ ﻪ ﺮﮕد رﺰﻟ دﺮﺑرﺎ

.ﺪﻨ دﺎﺠا داﺮﻓا اﺮﺑ ار ﺗاﺮﻄﺧ ﺪﻧاﻮﺗ ﻣ

تاﺰﻬﲡ ﻪﻠﺳو ﻪﺑ رﺎ ﻪﻌﻄﻗ ﻪIﺗرﻮﺻرد .ﺪﻨ ﻢﺤﻣ ار رﺎ ﻪﻌﻄﻗ



ﺮﺗ ﻦﺌﻤﻄﻣ رﺎ ﻪﻌﻄﻗ ،ﺪﺷﺎﺑ هﺪﺷ ﻢIﺤﻣ هﺮﮔ ﻪﻠﺳﻮﺑ ﺎ و هﺪﻧراﺪﻬﮕﻧ

.دﻮﺷ ﻪﺘﺷاﺪﻬﮕﻧ ﺖﺳد ﻪﻠﺳﻮﺑ ﻪIﻨا ﺎﺗ ،دﻮﺸﻣ ﻪﺘﺷاد ﻪﮕﻧ

رد تﺎﻘﻠﻌﺘﻣ و راﺰﺑا .ﺪﻨﻜﻧ كﺮﺗ ،نآ ﻞﻣﺎﻛ ﻒﻗﻮﺗ زا ﻞﺒﻗ ار راﺰﺑا ﺰﮔﺮﻫ



.ﺪﻧﻮﺸﺑ ﮔﺪد ﺐﺳآ ﺚﻋﺎﺑ ﺖﺳا ﻦﻜﳑ ﺖﻛﺮﺣ لﺎﺣ

هدﺎﻔﺘﺳا نآ زا ،ﺪﺷﺎﺑ هﺪد ﺐﺳآ ﻗﺮﺑ راﺰﺑا ﻞﺑﺎ ﻪﺗرﻮﺻرد



ترﻮﺻر د و هدﺮ راددﻮﺧ هﺪد ﺐﺳآ ﻞﺑﺎ ﺎﺑ سﺎﲤ زا .ﺪﻨﻧ

ﻞﺧاد زا ار لﺎﺼﺗا ﻪﺧﺎﺷ ود ،رﺎ ﻦﺣرد هﺎﮕﺘﺳد ﻞﺑﺎ نﺪد ﺐﺳآ

ار ﮕﺘﻓﺮﮔ قﺮﺑ ﺮﻄﺧ ،هﺪد ﺐﺳآ ﺎﻫ ﻞﺑﺎ .ﺪروآ نوﺮﺑ قﺮﺑ ﺰﺮﭘ

.ﺪﻨﻫﺪﻣ ﺶاﺰﻓا

ﺎﻫ ﺖﻣﻼﻋ

راﺰﺑا زا هدﺎﻔﺘﺳا و رﺎ اﺮﺑ ﺪﻨﻧاﻮﺘﻣ ﺎﻬﻧآ ﻧﺎﻌﻣ و ﺮز ﺎﻫ دﺎﳕ و ﻢﻼﻋ

بﻮﺧ ار ﺎﻬﻧآ مﻮﻬﻔﻣ و ﻢﻼﻋ ﻦا ًﺎﻔﻄﻟ .ﺪﻨﺷﺎﺑ ﺖﻤﻫا ﺮﭘ ﺎﻤﺷ ﻗﺮﺑ

ﻪ ﺪﻨIﻣ ?ﻤ ﺎﻤﺷ ﻪﺑ ﻢﻼﻋ ﻦا ﺢﺤﺻ ﺮﺴﻔﺗ .ﺪرﺎﭙﺴﺑ ﺮﻃﺎﺨﺑ

ﺪﻫﺪﺑ راﺮﻗ هدﺎﻔﺘﺳا درﻮﻣ ﺮﺗ ﻦﺌﻤﻄﻣ و ﺮﺘﻬﺑ ار ﻗﺮﺑ راﺰﺑا

نآ ﻢﻫﺎﻔﻣ و ﻢﺋﻼﻋ

هﺎﮕﻧ ًﺎﻤﻘﺘﺴﻣ رﺰﻟ ﻮﺗﺮﭘ ﻪﺑ رﺰﻟ ﻮﺗﺮﭘ

2 سﻼ رﺰﻟ ﺪﻨﻧ

راﺮﻗ هرا هدوﺪﺤﻣ رد ار دﻮﺧ ﺎﻬﺘﺳد ﺰﮔﺮﻫ

ندﺮ رﺎ لﺎﺣ رد ﻗﺮﺑ راﺰﺑا ﻪIﻟﺎﺣرد ،ﺪﻫﺪﻧ

،هرا ﻪﻐﺗ ﺎﺑ ندﺮ اﺪﭘ سﺎﲤ ترﻮﺻ رد .ﺖﺳا

ﺖﺣاﺮﺟ دﺎﺠا نﺎIﻣا و ﮔﺪد ﺐﺳآ ﺮﻄﺧ

.دراد دﻮﺟو

نآ ﻢﻫﺎﻔﻣ و ﻢﺋﻼﻋ

رﺎﺒﻏ و دﺮﮔ ﺮﺑاﺮﺑ رد ﺲﻔﻨﺗ ﻨﻤا ?ﺳﺎﻣ زا

.ﺪﻨ هدﺎﻔﺘﺳا

.ﺪﻨﻛ هدﺎﻔﺘﺳا ﻨﻤا ﻚﻨﻋ زا

ﺪﻨﻠﺑ اﺪﺻ .ﺪﻨ هدﺎﻔﺘﺳا ﻨﻤا ﺷﻮﮔ زا

.ﺪﻧﺎﺳﺮﺑ ﺐﺳآ ﺎﻤﺷ اﻮﻨﺷ ﻪﺑ ﺖﺳا ﻦIﳑ

و ﺎﻬﺘﺳد نﺎﻣﻻا ﺘﺣ !ﺮﻄﺧ هدوﺪﺤﻣ

هدوﺪﺤﻣ ﻦا زا ار دﻮﺧ ﺎﻫوزﺎﺑ ﺎ و ﺎﻬﺘﺸﮕﻧا

.ﺪراﺪﻬﮕﻧ رود

ﺮﺤﺘﻣ ﺎﻬﺘﻤﺴﻗ ﻦﺑ ار دﻮﺧ نﺎﺘﺸﮕﻧا

ﺎﻤﺷ نﺎﺘﺸﮕﻧا .ﺪراﺬﮕﻧ هﺪﻧﺰﻐﻟ وزﺎﺑ

ﻤﺧز ﺖﺨﺳ ﺎ ﺪﻧﻮﺷ ﻪﻟ ﺖﺳا ﻦﳑ

.ﺪﻧﻮﺷ

Ø 30

Ø 305 mm

هرا ﻪﻐﺗ ﻧﺎﻣ خارﻮﺳ ﺮﻄﻗ .ﺪﺷﺎﺑ ﻪﺘﺷاد ﻪﺟﻮﺗ هرا ﻪﻐﺗ دﺎﻌﺑا ﻪﺑ

هدﺎﻔﺘﺳا زا .ﺪﺷﺎﺑ ﺐﺳﺎﻨﺘﻣ راﺰﺑا رﻮﺤﻣ ﺎﺑ ﻘﻟ نوﺪﺑ و ﻞﻣﺎ رﻮﻄﺑ ﺪﺎﺑ

.ﺪﻨ راددﻮﺧ ﻞﻳﺪﺒﺗ ﺎ ﻗﺎﳊا تﺎﻌﻄﻗ زا

ﺎﻫﺎﺟ زا ﻂﻘﻓ ﻞﻘﻧ و ﻞﻤﺣ ﺖﻬﺟ ار ﻗﺮﺑ راﺰﺑا

ﻪﺘﺳد زا ﺎ (ﺎﻬﮕﺘﻓرﻮﺗ) هﺪﺷ راﺬﮕﺘﻣﻼﻋ

.ﺪﺮﮕﺑ

ﻞﻤﺣ @ﺮﺤﻣ وزﺎﺑ ﻪﺘﺳد زا ﺰﮔﺮﻫ ار ﻗﺮﺑ راﺰﺑا

.ﺪﻨIﻧ

ﺳرﺎﻓ |

455

Bosch Power Tools 1 609 929 W31 | (23.3.11)

ﱳﻓﺮﮔ راﺮﻗ .ﺪﻨﻨ رﺎ هﺎﮕﺘﺳد ﻦا ﺎﺑ ،ﺪﻧا هﺪﻧاﻮﺨﻧ ار ﺎﻤﻨﻫار ﻪﭼﺮﺘﻓد

.ﺖﺳا @ﺎﻧﺮﻄﺧ ﻪﺑﺮﲡ ﺑ و دراوﺎﻧ داﺮﻓا ﺖﺳد رد IﺮﺘIﻟا راﺰﺑا

ﺖﻤﺴﻗ ﻪ ﺪﺷﺎﺑ ﺐﻇاﻮﻣ .ﺪﻨ ﺖﺒﻗاﺮﻣ بﻮﺧ ﺮﺘﻟا راﺰﺑا زا



ﻦﻨﭽﻤﻫ .ﺪﻨﻧ ﺮﮔ و هدﺮ رﺎ بﻮﺧ هﺎﮕﺘﺳد ﺮﺤﺘﻣ ﺎﻫ

ﺐﺳآ ﺎ و ﻪﺘﺴﺷ ﺮﺘﻟا راﺰﺑا تﺎﻌﻄﻗ ﻪ ﺪﻨ ﺖﻗد

ﺮﻤﻌﺗ رﺎ ﻪﺑ عوﺮﺷ زا ﻞﺒﻗ ار هﺪد ﺐﺳآ تﺎﻌﻄﻗ .ﺪﻨﺷﺎﺒﻧ هﺪد

ﺎﻫراﺰﺑا زا ﻞﻣﺎ ﺖﺒﻗاﺮﻣ مﺪﻋ ،رﺎ ﺢﻧاﻮﺳ زا رﺎﺴﺑ ﺖﻠﻋ .ﺪﻨ

.ﺪﺷﺎﺑ ﻣ IﺮﺘIﻟا

هﺪﺷ ﺖﺒﻗاﺮﻣ بﻮﺧ ﻪ ﺷﺮﺑ راﺰﺑا .ﺪراﺪﻬﮕﻧ ﺰﲤ و ﺰﺗ ار شﺮﺑ راﺰﺑا



ﻞﺑﺎﻗ ﺮﺘﻬﺑ و هدﺮ ﺮﮔ رﺎ ﻪﻌﻄﻗرد ﺮﺘﻤ ،ﺪﻧرادرﻮﺧﺮﺑ ﺰﺗ ﺎﻫ ﻪﺒﻟ زا و

.ﺪﻨﺷﺎﺑ ﻣ ﺖاﺪﻫ

ﺐﺼﻧ هﺎﮕﺘﺳد ور ﻪ راﺰﺑا ،تﺎﻘﻠﻌﺘﻣ ،ﺮﺘﻟا ﺎﻫراﺰﺑا



رﺎ ﻪﺑ رﻮﻃ ﺎﻤﻨﻫار هوﺰﺟ ﻦا تارﻮﺘﺳد ﻖﺑﺎﻄﻣ ار هﺮﻏ و ﺪﻧﻮﺷ ﻣ

ﻦﻨﭽﻤﻫ .ﺪﻨﺷﺎﺑ ﻪﺘﺷاد ﺐﺳﺎﻨﺗ هﺎﮕﺘﺳد ﻦا لﺪﻣ ﺎﺑ ﻪ ﺪﺮﮔ

اﺮﺑ ﻗﺮﺑ راﺰﺑا دﺮﺑرﺎ .ﺪﻨ ﻪﺟﻮﺗ رﺎ عﻮﻧ و رﺎ ﻂاﺮﺷ ﻪﺑ

ﻂاﺮﺷ ﺪﻧاﻮﺘﻣ ،ﺖﺳا هﺪﺸﻧ ﻪﺘﻓﺮﮔ ﺮﻈﻧرد نآ اﺮﺑ ﻪ رﺎ دراﻮﻣ

.دﻮﺷ ﺮﺠﻨﻣ ار ﺎﻧﺮﻄﺧ

ﺲوﺮﺳ

عﻮﺟر ا ﻪﻓﺮﺣ ﻦﺼﺼﺨﺘﻣ ﻪﺑ ﻂﻘﻓ ﺮﺘﻟا راﺰﺑا ﺮﻤﻌﺗ اﺮﺑ



ﺪﺷ ﺪﻫاﻮﺧ ﺚﻋﺎﺑ ﻦا .ﺪﻨ هدﺎﻔﺘﺳا ﻞﺻا ﺪ ﻞﺋﺎﺳو زا و هدﺮ

.ددﺮﮔ ﻦﻤﻀﺗ ﺎﻤﺷ هﺎﮕﺘﺳد ﻨﻤا ﻪ

ﺮﺑ ﺳرﺎﻓ ﺎﻫ هرا اﺮﺑ ﻨﻤا تﺎﻧ و ﺎﻫ ﻪﺻﻮﺗ

ﻮﺸ

ﻣ لﺎﺳرا ﺴﻠﮕﻧا نﺎﺑز ﻪﺑ راﺪﺸﻫ ﺐﺴﭼﺮﺑ  ﺎﺑ ﻗﺮﺑ راﺰﺑا



ﺺﺨﺸﻣ 3 هرﺎﻤﺷ ﺎﺑ ﻮﺷ ﺎﺗ ﻪﺤﻔﺻ ور ﻗﺮﺑ راﺰﺑا ﺮﻮﺼﺗ رد) دﻮﺷ

.(ﺖﺳا هﺪﺷ

EN 60825-1: 2007

<1mW, 635 nm

راﺪﺸﻫ ﺐﺴﭼﺮﺑ ﺖﺴﺨﻧ ،ﻗﺮﺑ راﺰﺑا زا هدﺎﻔﺘﺳا رﺎﺑ ﻦﻟوا زا ﺶﭘ



ور ﺮﺑ ار دﻮﺧ رﻮﺸ نﺎﺑز ﻪﺑ هﺎﮕﺘﺳد هاﺮﻤﻫ ﻪﺑ هﺪﺷ لﺎﺳرا

.ﺪﻧﺎﺒﺴﭽﺑ نﺎﺑز ﺴﻠﮕﻧا راﺪﺸﻫ ﺐﺴﭼﺮﺑ

و ﺎﻧاﻮﺧ هراﻮﻤﻫ ﺪﺎﺑ ﻗﺮﺑ راﺰﺑا ور ﺮﺑ راﺪﺸﻫ ﺎﻫ ﺐﺴﭼﺮﺑ



.ﺪﻧﺎﺷﻮﭙﻧ ﺰﮔﺮﻫ ار ﺎﻬﻧآ ور ،ﺪﻨﻧﺎﲟ ﻗﺎﺑ ﺺﺨﺸﻣ

ﻦIﳑ ﺮﻣا ﻦا .ﺪﻨ راددﻮﺧ ﻗﺮﺑ راﺰﺑا ﻦا ور ندﺎﺘﺴا ﺎ ﱳﻓﺮﮔ راﺮﻗ زا



نﻮﮔژاو ﻗﺮﺑ راﺰﺑا ﻪﭽﻧﺎﻨﭼ ،دﻮﺸﺑ ﺪﺟ ﺎﻫ ﮔﺪد ﺐﺳآ زوﺮﺑ ﺚﻋﺎﺑ ﺖﺳا

.ﺪﻨ اﺪﭘ سﺎﲤ هرا ﻪﻐﺗ ﺎﺑ ﻪﺘﺳاﻮﺧﺎﻧ رﻮﻄﺑ ﺎﻤﺷ ﺎ و دﻮﺷ

نﺎﻨﻤﻃا نآ ﻪﻧادازآ ﺖﺮﺣ و ﻆﻓﺎﺤﻣ بﺎﻗ ﺢﺤﺻ دﺮﻠﻤﻋ زا



و ﻞﻔﻗ ،نآ ندﻮﺑ زﺎﺑ ﺖﻟﺎﺣ رد ار ﻪﻐﺗ ﻆﻓﺎﺤﻣ بﺎﻗ ﺰﮔﺮﻫ .ﺪﻨ ﻞﺻﺎﺣ

.ﺪﻨIﻧ رﺎﻬﻣ

ﻞﺒﻗ ﻦا زا ﺎﺷا و بﻮﭼ ﺎﻫ ﻪﺷاﺮﺗ ،شﺮﺑ ﺎﻫ هﺪﻧﺎﻤﻗﺎﺑ ﺰﮔﺮﻫ



.ﺪﻨﻧ رود شﺮﺑ هدوﺪﺤﻣ زا ﺖﺳا ﻦﺷور ﻗﺮﺑ راﺰﺑا ﻪ ﻟﺎﺣ رد ار

و ﺪﻧادﺮﮔزﺎﺑ ﻪﻟوا نﻮIﺳ ﺖﻌﺿو ﻪﺑ ار ﻗﺮﺑ راﺰﺑا وزﺎﺑ اﺪﺘﺑا هراﻮﻤﻫ

.ﺪﻨ شﻮﻣﺎﺧ ار ﻗﺮﺑ راﺰﺑا ﺲﭙﺳ

رﺎ ﻪﻌﻄﻗ ﻪﺑ ﻗﺮﺑ راﺰﺑا ندﻮﺑ ﻦﺷور ﺖﻟﺎﺣ رد ﻂﻘﻓ ار هرا ﻪﻐﺗ



دﻮﺟو (ﺐﻘﻋ ﻪﺑ ﻪﺑﺮﺿ) ندز ﺲﭘ ﺮﻄﺧ ترﻮﺼﻨا ﺮﻏ رد .ﺪﻨ دﺰﻧ

.ﺪﻨ ﺮﮔ رﺎ ﻪﻌﻄﻗ رد هرا ﻪﻐﺗ ﻪﭽﻧﺎﻨﭼ ،دراد

ﺑﺮﭼ و ﻦﻏور زا رﺎﻋ و ﺰﲤ ،ﺸﺧ هراﻮﻤﻫ ار ﺎﻫ هﺮﮔ و ﺎﻫ ﻪﺘﺳد



ﺪﻨﺘﺴﻫ هﺪﻧﺰﻐﻟ و ﺰﻟ ،ﻨﻏور و بﺮﭼ ﺎﻫ هﺮﮔ و ﺎﻫ ﻪﺘﺳد .ﺪراد هﺎﮕﻧ

.ﺪﻧﻮﺷ ﻣ لﺮﺘﻨ نداد ﺖﺳد زا ﺚﻋﺎﺑ و

ﺢﻄﺳ رد ﻪ ﺪﻫد راﺮﻗ هدﺎﻔﺘﺳا درﻮﻣ ﺗرﻮﺻ رد ﻂﻘﻓ ار ﻗﺮﺑ راﺰﺑا



ﺎﻫ ﻪﺷاﺮﺗ ،ﻢﻈﻨﺗ ﺎﻫراﺰﺑا ﻪﻧﻮﮕﭽﻫ رﺎ ﻪﻌﻄﻗ زا ﺮﻏ ﻪﺑ رﺎ ﻞﺤﻣ

?ﭼﻮ تﺎﻌﻄﻗ ﻪﭽﻧﺎﻨﭼ .ﺪﺷﺎﺑ ﻪﺘﺷاﺪﻧ دﻮﺟو هﺮﻏ و هرا ﺎﺧ و بﻮﭼ

ﺖﺳا ﻦIﳑ ،ﺪﻨﻨ درﻮﺧﺮﺑ ﺶﺧﺮﭼ لﺎﺣ رد هرا ﻪﻐﺗ ﻪﺑ ﺮﮕد ءﺎﺷا ﺎ بﻮﭼ

.ﺪﻨﻨ ﺖﺑﺎﺻا ﺮﺑرﺎ دﺮﻓ ﻪﺑ ﻊﺮﺳ رﺎﺴﺑ

.ﺪراد هﺎﮕﻧ داﻮﻣ ﺎﺎﻘﺑ و بﻮﭼ ﺎﻫ ﻪﺷاﺮﺗ زا رﺎﻋ ار ﻦﻣز ﻒ



.دراد دﻮﺟو داﻮﻣ ﻦا ور ندرﻮﺧ ﺮ ُ

ﺳ و شﺰﻐﻟ نﺎIﻣا

ور ﺮﺑ هﺎﮕﭽﻫ .ﺪﻨ رﺎﻬﻣ ﻢﺤﻣ رﻮﻄﺑ هراﻮﻤﻫ ار رﺎ ﻪﻌﻄﻗ



و ﺖﺳا ﭼﻮ ﻠﺧ ﱳﺷاﺪﻬﮕﻧ ﻢﺤﻣ اﺮﺑ ﻪ رﺎ ﻪﻌﻄﻗ

ﺎﺗ ﺎﻤﺷ ﺖﺳد ﻪﻠﺻﺎﻓ .ﺪﻨﻧ رﺎ ،ﺖﺴﻧ ندﺮ رﺎﻬﻣ ﻞﺑﺎﻗ ﺑﻮﺨﺑ

.دﻮﺑ ﺪﻫاﻮﺧ ﻢ ﻠﺧ ترﻮﺼﻨا ﺮﻏ رد ﺶﺧﺮﭼ لﺎﺣ رد هرا ﻪﻐﺗ

رﺎ عﻮﻧ ﻖﺒﻃ جرﺪﻨﻣ داﻮﻣ و رﺎ تﺎﻌﻄﻗ اﺮﺑ ﻂﻘﻓ ار ﻗﺮﺑ راﺰﺑا



ﺮﻏ رد .ﺪﺮﺒﺑ رﺎﺑ «هﺎﮕﺘﺳد دﺮﺑرﺎ دراﻮﻣ» ﺚﺤﺒﻣ رد حوﺮﺸﻣ

.ﺪآ دراو ﺪﺣ زا ﺶﺑ رﺎﺸﻓ ﻗﺮﺑ راﺰﺑا ﻪﺑ ﺖﺳا ﻦIﳑ ترﻮﺼﻨا

ﻪﻌﻄﻗ و ﺪﻨ شﻮﻣﺎﺧ ار ﻗﺮﺑ راﺰﺑا ،هرا ﻪﻐﺗ ندﺮ ﺮﮔ ترﻮﺻ رد



ﺖﺮﺣ زا ًﻼﻣﺎ هرا ﻪﻐﺗ ﺎﺗ ،ﺪراﺪﻬﮕﻧ ﺖﺮﺣ ﺑ و مارآ ار رﺎ

هراﻮﻤﻫ ،(ﺐﻘﻋ ﻪﺑ ﻪﺑﺮﺿ) ندز ﺲﭘ زا ﺮﮕﺸﭘ اﺮﺑ .دﻮﺷ ﻒﻗﻮﺘﻣ

زا ﺶﭘ .داد ﺖﺮﺣ هرا ﻪﻐﺗ ﻞﻣﺎ ﺖﺴا زا ﺲﭘ ار رﺎ ﻪﻌﻄﻗ ﺪﺎﺑ

هرا ﻪﻐﺗ داﺪﺴﻧا و ندﺮ ﺮﮔ ﺖﻠﻋ اﺪﺘﺑا ،ﻗﺮﺑ راﺰﺑا دﺪﺠﻣ ندﺮ ﻦﺷور

.ﺪﻨ فﺮﻃﺮﺑ و اﺪﭘ ار

.ﺪراﺬﮕﻧ هﺪﻧﺰﻐﻟ وزﺎﺑ ﺮﺤﺘﻣ ﺎﻬﺘﻤﺴﻗ ﻦﺑ ار دﻮﺧ نﺎﺘﺸﮕﻧا



.ﺪﻧﻮﺷ ﻤﺧز ﺖﺨﺳ ﺎ ﺪﻧﻮﺷ ﻪﻟ ﺖﺳا ﻦIﳑ ﺎﻤﺷ نﺎﺘﺸﮕﻧا

.ﺪراﺪﻬﮕﻧ ﻢIﺤﻣ رﺎ ﻪﻠﺣﺮﻣ لﻮﻃ ﻞ رد ندﺮ ﻦﺷور زا ﻞﺒﻗ ار ﻪﺘﺳد



 .ﺪﻫد ﺖﺮﺣ ﺐﺳﺎﻨﻣ لﺮﺘﻨ ﺖﲢ ار هﺪﻧﺰﻐﻟ وزﺎﺑ رﺎ هرا مﺎﮕﻨﻫ

ﺘﺨﺳ تﺎﺣاﺮﺟ ﺪﻧاﻮﺗ ﻣ هﺪﻧﺰﻐﻟ وزﺎﺑ ﺎﺑ رﺎ مﺎﮕﻨﻫ ﺖﻠﻔﻏ ﻪﻈﳊ

.ﺪﻨ دﺎﺠا ار

ترﻮﺼﻨا ﺮﻏ رد .ﺪﻨ هرا ﺐﻘﻋ ﻪﺑ ﻮﻠﺟ زا ار رﺎ ﻪﻌﻄﻗ هراﻮﻤﻫ



.ﺪﻨ ﺮﮔ رﺎ ﻪﻌﻄﻗ رد هرا ﻪﻐﺗ ﻪﭽﻧﺎﻨﭼ ،دراد دﻮﺟو ندز ﺲﭘ ﺮﻄﺧ

هﺪد ﺐﺳآ ﺎ هﺪﺷ هﺪﻤﺧ ،هدرﻮﺧ ﺮﺗ ،ﺪﻨ هرا ﺎﻫ ﻪﻐﺗ زا ﺰﮔﺮﻫ



? رد ﻢﻈﻨﻣﺎﻧ ﺎﻫ ﻪﻧاﺪﻧد ﺎﺑ ﺎ ﺪﻨ هرا ﺎﻫ ﻪﻐﺗ .ﺪﻨﻧ هدﺎﻔﺘﺳا

و هرا ﻪﻐﺗ ندﺮ ﺮﮔ ،ﻻﺎﺑ @ﺎIﻄﺻا دﺎﺠا ﺚﻋﺎﺑ ،ﮓﻨﺗ شﺮﺑ فﺎIﺷ

.ﺪﻧﻮﺷ ﻣ (ﺐﻘﻋ ﻪﺑ ﻪﺑﺮﺿ) ندز ﺲﭘ

ﻧﺎﻣ خارﻮﺳ مﺮﻓ ﺎﺑ ﺢﺤﺻ هزاﺪﻧا رد ﻪﺸﻤﻫ ار هرا ﺎﻫ ﻪﻐﺗ



.ﺪﻨ هدﺎﻔﺘﺳا (ﻪﺳﺎﳌا دﺮﮔ هرا ﻪﻐﺗ لﺎﺜﻣ ناﻮﻨﻌﺑ) ﺐﺳﺎﻨﻣ

،ﺪﻨﺷﺎﺒﻧ ﺐﺳﺎﻨﺘﻣ هرا ژﺎﺘﻧﻮﻣ ﻞﺑﺎﻗ ﺎﻫ ﻪﻌﻄﻗ ﺎﺑ ﻪ ا هرا ﺎﻫ ﻪﻐﺗ

لﺮﺘﻨ نداد ﺖﺳد زا ﺚﻋﺎﺑ و ﺪﻨﻨ ﻣ ﺖﺮﺣ روﺪﻣ ﺮﻏ ترﻮﺻ ﻪﺑ

.ﺪﻧﻮﺷ ﻣ

ﻻﺎﺑ مﺎﺤﺘﺳا ﺎﺑ ژﺎﻟآ دﻻﻮﻓ زا هﺪﺷ ﻪﺘﺧﺎﺳ هرا ﺎﻫ ﻪﻐﺗ زا



ﻊﺮﺳ ﺖﺳا ﻦIﳑ هرا ﺎﻫ ﻪﻐﺗ ﻪﻧﻮﮕﻨا .ﺪﻨﻧ هدﺎﻔﺘﺳا (HSS دﻻﻮﻓ)

.ﺪﻨﻨIﺸﺑ

دﺮﺳ ًﻼﻣﺎ ﻪﻨا زا ﻞﺒﻗ ،ﺪﻧﺰﻧ ﺖﺳد هرا ﻪﻐﺗ ﻪﺑ ،رﺎ مﺎﲤا زا ﺲﭘ



.دﻮﺷ ﻣ غاد رﺎﺴﺑ ندﺮ رﺎ ﺮﺛا رد هرا ﻪﻐﺗ .ﺪﺷﺎﺑ هﺪﺷ

ﺮز ﻪﺤﻔﺻ) هرا ﻔ رد هﺪﺷ ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ نوﺪﺑ ﺰﮔﺮﻫ ﻗﺮﺑ راﺰﺑا ﻦا زا



هﺪﺷ ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ رد ﺼﻘﻧ ﻪﻧﻮﮔﺮﻫ ترﻮﺻ رد .ﺪﻨﻧ هدﺎﻔﺘﺳا (رﺎ

نوﺪﺑ و ﻢﻟﺎﺳ ًﻼﻣﺎ ژﺎﺘﻧﻮﻣ ﻪﺤﻔﺻ نوﺪﺑ .ﺪﻨ ﺾﻮﻌﺗ اﺮﻧآ ،هرا ﻔ رد

.ﺪﻧﺎﺳﺮﺑ ﺐﺳآ ﺎﻤﺷ ﻪﺑ هرا ﻪﻐﺗ ﺖﺳا ﻦIﳑ ،داﺮا

456 | ﺳرﺎﻓ

1 609 929 W31 | (23.3.11) Bosch Power Tools

ﺳرﺎﻓ

ﻨﻤا ﺎﻫ ﺋﺎﻤﻨﻫار

ﺮﺘﻟا ﺎﻫراﺰﺑا اﺮﺑ ﻣﻮﻤﻋ ﻨﻤا ﺎﻫ ﺋﺎﻤﻨﻫار

قﺮﺑ ﺮﺑاﺮﺑ رد ﺖﻇﺎﻔﺣ اﺮﺑ ﺪﺎﺑ ،ﻗﺮﺑ ﺎﻫراﺰﺑا زا هدﺎﻔﺘﺳا رد

ﻨﻤا تﺎﻣاﺪﻗا ،تﺎﺣاﺮﺟ و ﺢﻧاﻮﺳ ،ﻖﺮﺣ ﺮﻄﺧ ،ﮕﺘﻓﺮﮔ

.دﻮﳕ ﺖﺎﻋر ﺖﻗﺪﺑ ار ﺮز حﺮﺷ ﻪﺑ ﺳﺎﺳا

تﺎﻧ و ﺎﻫ ﺎﻤﻨﻫار ﻪﻠ ًﺎﻔﻄﻟ ،ﻗﺮﺑ راﺰﺑا ﻦا زا هدﺎﻔﺘﺳا زا ﺶﭘ

ﺑﻮﺨﺑ ﻨﻤا ﺎﻫراﺪﺸﻫ و ﺎﻫ ﺎﻤﻨﻫار ﻦا زا و ﺪﻧاﻮﺨﺑ ار ﻨﻤا

.ﺪﻨ راﺪﻬﮕﻧ

،دﻮﺷ ﻣ هدﺮﺑ رﺎIﺑ ﺎﻤﻨﻫار ﻪﭼﺮﺘﻓد ﻦا رد ﻪ «ﻗﺮﺑ راﺰﺑا» هژاو زا رﻮﻈﻨﻣ

اراد) ﺪﻧﻮﺷ ﻣ ﻞﺼﺘﻣ قﺮﺑ نﺎﺮﺟ ﻪIﺒﺷ ﻪﺑ ﻪ ﺪﺷﺎﺑ ﻣ ﻗﺮﺑ ﺎﻫراﺰﺑا

ﻞﺑﺎ نوﺪﺑ) راد ﺮﺗﺎﺑ ﺎ ژرﺎﺷ ﻗﺮﺑ ﺎﻫراﺰﺑا رﻮﻈﻨﻣ ﻦﻨﭽﻤﻫ و (قﺮﺑ ﻞﺑﺎ

.ﺪﺷﺎﺑ ﻣ (قﺮﺑ

رﺎ ﻞﺤﻣ ﻨﻤا

.ﺪراﺪﻬﮕﻧ ﻓﺎ رﻮﻧ ﻪﺑ ﺰﻬﺠﻣ و ﺐﺗﺮﻣ ،ﺰﲤ ار دﻮﺧ رﺎ ﻞﺤﻣ



.دﻮﺷ رﺎ ﺢﻧاﻮﺳ ﺚﻋﺎﺑ ﺪﻧاﻮﺘﻣ رﻮﻧ ﻢ و ﺐﺗﺮﻣﺎﻧ رﺎ ﻂﺤﻣ

دﻮﺟو رﺎﺠﻔﻧا ﺮﻄﺧ نآرد ﻪ ﺋﺎﻫ ﻂﺤﻣ رد ﺮﺘﻟا راﺰﺑا ﺎﺑ



رﺎ ،ﺪﺷﺎﺑ ﻪﻗﺮﺘﺤﻣ ﺎﻫرﺎﺒﻏ و ﺎﻫزﺎﮔ ،تﺎﻌﺎﻣ وﺎﺣ و ﻪﺘﺷاد

ﺪﻨﻧاﻮﺗ ﻣ ﻪ ﺪﻨﻨIﻣ دﺎﺠا ﺎﻫ ﻪﻗﺮﺟ IﺮﺘIﻟا ﺎﻫراﺰﺑا .ﺪﻨﻧ

.ﺪﻧﻮﺷ اﻮﻫرد دﻮﺟﻮﻣ ﺎﻫرﺎﺨﺑ و دﺮﮔ ﱳﻓﺮﮔ ﺶﺗآ ﺚﻋﺎﺑ

هﺎﮕﺘﺳد زا ار داﺮﻓا ﺮﺎﺳ و نﺎدﻮ ،ﺮﺘﻟا راﺰﺑا ﺎﺑ رﺎ مﺎﮕﻨﻫ



لﺮﺘﻨ ﺖﺳا ﻦIﳑ ،دﻮﺷ تﺮﭘ ﺎﻤﺷ ساﻮﺣ ﻪIﺗرﻮﺻرد .ﺪراﺪﻬﮕﻧ رود

.دﻮﺷ جرﺎﺧ ﺎﻤﺷ ﺖﺳد زا هﺎﮕﺘﺳد

ﺮﺘﻟا ﻨﻤا

.ﺪﺷﺎﺑ ﻪﺘﺷاد ﺐﺳﺎﻨﺗ قﺮﺑ ﺰﺮﭘ ﺎﺑ ﺪﺎﺑ ﺮﺘﻟا راﺰﺑا ﻪﺧﺎﺷود



هاﺮﻤﻫ ﺪﺎﺒﻧ ﻪﺧﺎﺷود لﺪﺒﻣ .ﺪﻫﺪﻧ ﻪﺧﺎﺷود رد ﺮﻐﺗ ﻪﻧﻮﮕﭽﻫ

ﺎﻫ ﻪﺧﺎﺷود .دﻮﺷ هدﺎﻔﺘﺳا ﻦﻣز ﻪﺑ لﺎﺼﺗا اراد ﺮﺘﻟا راﺰﺑا ﺎﺑ

و IﺮﺘIﻟا @ﻮﺷ ﺮﻄﺧ ،ﺐﺳﺎﻨﻣ ﺎﻫﺰﺮﭘ و هﺪﺸﻧ هداد ﺮﻐﺗ و ﻞﺻا

.ﺪﻨﻨ ﻣ ﻢ ار ﮕﺘﻓﺮﮔ قﺮﺑ

ﺪﻨﻧﺎﻣ ﻦﻣز ﻪﺑ لﺎﺼﺗا ﻢﺳ ﻪﺑ ﻞﺼﺘﻣ تﺎﻌﻄﻗ ﺎﺑ ﻧﺪﺑ سﺎﲤ زا



سﺎﲤ ترﻮﺻ رد .ﺪﻨ راد دﻮﺧ لﺎﭽﺨ و ﻗﺮﺑ قﺎﺟا ،ژﺎﻓﻮﺷ ،ﻪﻟﻮﻟ

ﺎﻤﺷ سﺎﲤ ﻦﻨﭽﻤﻫ و ﻦﻣز ﻪﺑ لﺎﺼﺗا اراد تﺎﻌﻄﻗ و حﻮﻄﺳ ﺎﺑ ﻧﺪﺑ

.ﺪﺑﺎ ﻣ ﺶاﺰﻓا ﮕﺘﻓﺮﮔ قﺮﺑ ﺮﻄﺧ ،ﻦﻣز ﺎﺑ

راﺰﺑا ﻪﺑ بآ ذﻮﻔﻧ .ﺪراﺪﻬﮕﻧ رود ﺖﺑﻮﻃر و نارﺎﺑ زا ار هﺎﮕﺘﺳد



.ﺪﻫﺪﻣ ﺶاﺰﻓا ار IﺮﺘIﻟا @ﻮﺷ ﺮﻄﺧ ،IﺮﺘIﻟا

ناﺰوآ ،ﺮﺘﻟا راﺰﺑا ﻞﻤﺣ نﻮﭼ ﺋﺎﻫرﺎ اﺮﺑ هﺎﮕﺘﺳد ﻢﺳ زا



ﻞﺑﺎ .ﺪﻨﻧ هدﺎﻔﺘﺳا قﺮﺑ زا ﻪﺧﺎﺷود ندﺮ جرﺎﺧ ﺎ و نآ ندﺮ

ﺎﻫ ﺶﺨﺑ و ﺰﺗ ﺎﻫ ﻪﺒﻟ ،ﻦﻏور ،تراﺮﺣ ﻞﺑﺎﻘﻣ رد ار هﺎﮕﺘﺳد

هﺮﮔ ﺎ و هﺪد ﺐﺳآ ﺎﻫ ﻞﺑﺎ .ﺪراﺪﻬﮕﻧ رود هﺎﮕﺘﺳد ﺮﺤﺘﻣ

.ﺪﻨﻫﺪﻣ ﺶاﺰﻓا ار IﺮﺘIﻟا @ﻮﺷ ﺮﻄﺧ هدرﻮﺧ

زا ﺎﻬﻨﺗ ،ﺪﻨﻣ رﺎ زﺎﺑ ﻂﺤﻣ رد ﺮﺘﻟا راﺰﺑا ﺎﺑ ﻪﺗرﻮﺻرد



.ﺪﺷﺎﺑ ﺐﺳﺎﻨﻣ ﺰﻧ زﺎﺑ ﻂﺤﻣ اﺮﺑ ﻪ ﺪﻨ هدﺎﻔﺘﺳا ﻄﺑار ﻞﺑﺎ

ﻣ ﻢ ار ﮕﺘﻓﺮﮔ قﺮﺑ ﺮﻄﺧ ،زﺎﺑ ﻂﺤﻣ اﺮﺑ ﺐﺳﺎﻨﻣ ﻂﺑار ﺎﻫ ﻞﺑﺎ

.ﺪﻨﻨ

زا ﺪﺎﺑ ،بﻮﻃﺮﻣ ﻦﺎﻣا و ﻂﺤﻣ رد ﻗﺮﺑ راﺰﺑا ﺎﺑ رﺎ موﺰﻟ ترﻮﺻ رد



هﺪﻨﻨ ﻊﻄﻗ ﺪﻠ) ﻦﻣز ﺘﺸﻧ و ﺎﻄﺧ نﺎﺮﺟ ﺘﻇﺎﻔﺣ ﺪﻠ 

نﺎﺮﺟ ﺘﻇﺎﻔﺣ ﺪﻠ زا هدﺎﻔﺘﺳا .ﺪﻨ هدﺎﻔﺘﺳا (ﻦﻣز ﺎﺑ لﺎﺼﺗا

.ﺪﻫد ﻣ ﻞﻠﻘﺗ ار ﮕﺘﻓﺮﮔ قﺮﺑ ﺮﻄﺧ ﻦﻣز ﺘﺸﻧ و ﺎﻄﺧ

صﺎﺨﺷا ﻨﻤا ﺖﺎﻋر

ﺮﻓ ﺎﺑ و ﺪﻨ ﺖﻗد دﻮﺧ رﺎ ﻪﺑ ،ﺪﻨ ﻊﻤﺟ بﻮﺧ ار دﻮﺧ ساﻮﺣ



و ﮕﺘﺴﺧ ترﻮﺻرد .ﺪﻨ رﺎ ﺮﺘﻟا راﺰﺑا ﺎﺑ ﻞﻣﺎ شﻮﻫ و

راﺰﺑا ﺎﺑ ،ﺪا هدﺮ هدﺎﻔﺘﺳا وراد و ﻞﻟا ،رﺪﺨﻣ داﻮﻣ ﻪﺗرﻮﺻ رد ﺎ

راﺰﺑا ﺎﺑ رﺎ مﺎﮕﻨﻫ ﻬﺟﻮﺗ ﺑ ﻪﻈﳊ ? .ﺪﻨﻧ رﺎ ﺮﺘﻟا

.ﺪﺷﺎﺑ ﻪﺘﺷاد هاﺮﻤﻫ ﻪﺑ ﺪﺪﺷ ﺎﻫ ﺖﺣاﺮﺟ ﺪﻧاﻮﺘﻣ ،IﺮﺘIﻟا

هدﺎﻔﺘﺳا هراﻮﻤﻫ ﻨﻤا ﻨﻋ زا و ﺼﺨﺷ ﻨﻤا تاﺰﻬﲡ زا



ﺎﻫ ﺶﻔ ،ﻨﻤا ?ﺳﺎﻣ ﺪﻨﻧﺎﻣ ﻨﻤا تاﺰﻬﲡ زا هدﺎﻔﺘﺳا .ﺪﻨ

ﺎﺑ رﺎ عﻮﻧ ﺎﺑ ﺐﺳﺎﻨﺘﻣ ﻨﻤا ﺷﻮﮔ و ﻨﻤا هﻼ ،شﺰﻐﻟ ﺪﺿ ﻨﻤا

.ﺪﻫﺪﻴﻣ ﺶﻫﺎ ار نﺪﺷ حوﺮﺠﻣ ﺮﻄﺧ ،IﺮﺘIﻟا راﺰﺑا

.ﺪﺘﻔﻧ رﺎﺑ ﻪﺘﺳاﻮﺧﺎﻧ رﻮﻄﺑ ﺮﺘﻟا راﺰﺑا ﻪ ﺪﺷﺎﺑ ﺐﻇاﻮﻣ



،ﺮﻃﺎﺑ ﻪﺑ نآ لﺎﺼﺗا ،قﺮﺑ ﺰﺮﭘ رد هﺎﮕﺘﺳد ﻪﺧﺎﺷود ندﺮ دراو زا ﻞﺒﻗ

ﺮﺘﻟا راﺰﺑا ﻪ ﺪﻨ ﺖﻗد ﺪﺎﺑ ،هﺎﮕﺘﺳد ﻞﻤﺣ ﺎ و نآ ﱳﺷادﺮﺑ

ور ﺎﻤﺷ ﺖﺸﮕﻧا هﺎﮕﺘﺳد ﻞﻤﺣ مﺎﮕﻨﻫ ﻪIﺗرﻮﺻرد .ﺪﺷﺎﺑ شﻮﻣﺎﺧ

،ﺪﻧﺰﺑ قﺮﺑ ﻪﺑ ﻦﺷور ﺖﻟﺎﺣ رد ار هﺎﮕﺘﺳد ﺎ و ﺪﺷﺎﺑ ﻞﺻو و ﻊﻄﻗ ﻪﻤد

.ﺪآ ﺶﭘ رﺎ ﺢﻧاﻮﺳ ﺖﺳا ﻦIﳑ

ﻢﻈﻨﺗ ﺎﻫراﺰﺑا ﻪﻤﻫ ﺪﺎﺑ ،ﺮﺘﻟا راﺰﺑا ندﺮ ﻦﺷور زا ﻞﺒﻗ



ور ﻪ ﺋﺎﻫرﺎﭼآ و راﺰﺑا .ﺪرادﺮﺑ هﺎﮕﺘﺳد ور زا ار ﺎﻫ رﺎﭼآ و هﺪﻨﻨ

ﺖﺣاﺮﺟ دﺎﺠا ﺚﻋﺎﺑ ﺪﻨﻧاﻮﺘﻣ ،ﺪﻧراد راﺮﻗ هﺎﮕﺘﺳد هﺪﻨﺧﺮﭼ ﺎﻫ ﺶﺨﺑ

.ﺪﻧﻮﺷ

رﺎ اﺮﺑ .ﺪﺷﺎﺑ ﻪﺘﺷاد راﺮﻗ دﺎﻋ ﺖﻟﺎﺣ رد ﺪﺎﺑ ﺎﻤﺷ نﺪﺑ ﺖﻌﺿو



ﻆﻔﺣ هراﻮﻤﻫ ار دﻮﺧ لدﺎﻌﺗ و هدﺮ بﺎﺨﺘﻧا دﻮﺧ اﺮﺑ ﻨﺌﻤﻄﻣ ﺎﺟ

ﺮﻏ ﺎﻫ ﺖﻌﺿو رد ار IﺮﺘIﻟا راﺰﺑا ﺪﻧاﻮﺗ ﻣ ﺐﺗﺮﺗ ﻦا ﻪﺑ .ﺪﻨ

.ﺪﺷﺎﺑ ﻪﺘﺷاد لﺮﺘﻨ ﺖﲢ ﺮﺘﻬﺑ هﺮﻈﺘﻨﻣ

ﺖﻨز ﻞﻤﺣ و دﺎﺸﮔ ﺎﻫ سﺎﺒﻟ نﺪﺷﻮﭘ زا .ﺪﺷﻮﭙﺑ ﺐﺳﺎﻨﻣ سﺎﺒﻟ



ﺎﻫ ﺶﺨﺑ زا ار ﺎﻫ ﺶﺘﺳد و سﺎﺒﻟ ،ﺎﻫﻮﻣ .ﺪﻨ راد دﻮﺧ تﻻآ

ﺪﻨﻠﺑ ﻮﻣ ،دﺎﺸﮔ ﺎﻫ سﺎﺒﻟ .ﺪراﺪﻬﮕﻧ رود هﺎﮕﺘﺳد ﺶﺧﺮﭼ لﺎﺣرد

ﺮﮔ هﺎﮕﺘﺳد ﺶﺧﺮﭼ لﺎﺣرد ﺎﻫ ﺖﻤﺴﻗ رد ﺖﺳا ﻦIﳑ تﻻآ ﺖﻨز و

.ﺪﻨﻨ

ﻊﻤﺟ ﻪﻠﺳو ﺎ و رﺎﺒﻏ و دﺮﮔ ﺶﻣ ﻞﺋﺎﺳو ﺪﻧاﻮﺘﻣ ﻪﺗرﻮﺻرد



ﺪﻮﺷ ﻦﺌﻤﻄﻣ ﺪﺎﺑ ،ﺪﻨ ﺐﺼﻧ هﺎﮕﺘﺳد ﻪﺑ ار رﺎﺒﻏ و دﺮﮔ هﺪﻨﻨ

زا هدﺎﻔﺘﺳا .ﺪﻧﻮﺷ ﻣ هدﺎﻔﺘﺳا ﺖﺳرد و ﺐﺼﻧ ﻞﺋﺎﺳو ﻦا ﻪ

ﺮﺗ دﺎز رﺎﺒﻏ و دﺮﮔ ﺮﺑاﺮﺑ رد ار ﺎﻤﺷ ﺖﻧﻮﺼﻣ رﺎﺒﻏ و دﺮﮔ ﺶIﻣ ﻞﺋﺎﺳو

.ﺪﻨIﻣ

نآ زا ﺖﺒﻗاﺮﻣ و ﺮﺘﻟا راﺰﺑا زا ﺢﺤﺻ هدﺎﻔﺘﺳا

،رﺎ ﺮﻫ اﺮﺑ .ﺪﻨ راد دﻮﺧ هﺎﮕﺘﺳد ور دﺎز رﺎﺸﻓ ندﺮ دراو زا



راﺰﺑا ﱳﻓﺮﮔ رﺎIﺑ .ﺪﻨ هدﺎﻔﺘﺳا نآ ﺎﺑ ﺐﺳﺎﻨﻣ ﺮﺘﻟا راﺰﺑا زا

ﺎﺑ و ﺮﺘﻬﺑ هﺎﮕﺘﺳد ناﻮﺗ زا ﺪﻧاﻮﺘﺑ ﻪ دﻮﺸﻣ ﺚﻋﺎﺑ ﺐﺳﺎﻨﻣ IﺮﺘIﻟا

.ﺪﻨ هدﺎﻔﺘﺳا ﺮﺘﺸﺑ نﺎﻨﻤﻃا

هدﺎﻔﺘﺳا هﺎﮕﺘﺳد زا ،ﻗﺮﺑ راﺰﺑا ﻞﺻو و ﻊﻄﻗ ﺪﻠ رد داﺮا ترﻮﺻ رد



@ﺎﻧﺮﻄﺧ ،دﺮ ﻞﺻو و ﻊﻄﻗ ار ﺎﻬﻧآ ناﻮﺗ ﳕ ﻪ IﺮﺘIﻟا راﺰﺑا .ﺪﻨﻧ

.ﺪﻧﻮﺷ ﺮﻤﻌﺗ ﺪﺎﺑ و هدﻮﺑ

ﱳﺷاﺬﮔ رﺎﻨ ﺎ و تﺎﻘﻠﻌﺘﻣ ﺾﻮﻌﺗ ،ﺮﺘﻟا راﺰﺑا ﻢﻈﻨﺗ زا ﻞﺒﻗ



ﺖﺎﻋر .ﺪﻨ جرﺎﺧ اﺮﻧآ ﺮﺗﺎﺑ ﺎ و هﺪﺸ قﺮﺑ زا ار ﻪﺧﺎﺷود ،نآ

IﺮﺘIﻟا راﺰﺑا ﻪﺘﺳاﻮﺧﺎﻧ ندﺎﺘﻓا هار زا ﻨﻤا ﺮﮕﺸﭘ تﺎﻣاﺪﻗا ﻦا

.ﺪﻨ ﻣ ﺮﮔﻮﻠﺟ

رود نﺎدﻮ سﺮﺘﺳد زا ،هدﺎﻔﺘﺳا مﺪﻋ ترﻮﺻرد ار ﺮﺘﻟا راﺰﺑا



ﻦا ﻪ ﺻﺎﺨﺷا ﺎ و دراو ﺎﻧ داﺮﻓا ﻪ ﺪﻫﺪﻧ هزﺎﺟا .ﺪراﺪﻬﮕﻧ
