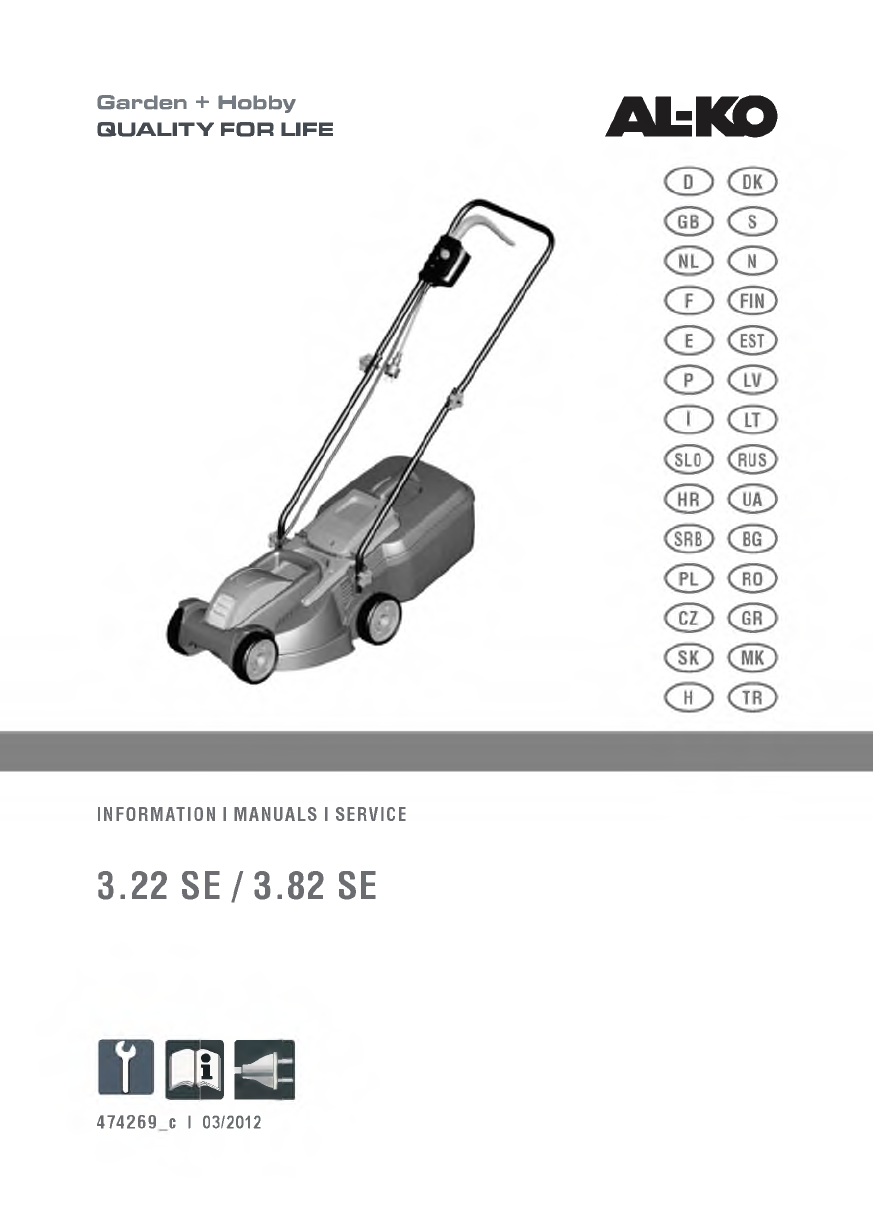

Garden + Hobby

QUALITY FOR LIFE

ALKO

INFORMATION I MANUALS I SERVICE

3.22 SE / 3.82 SE

474269 c I 03/2012

Elektro-Rasenmaher

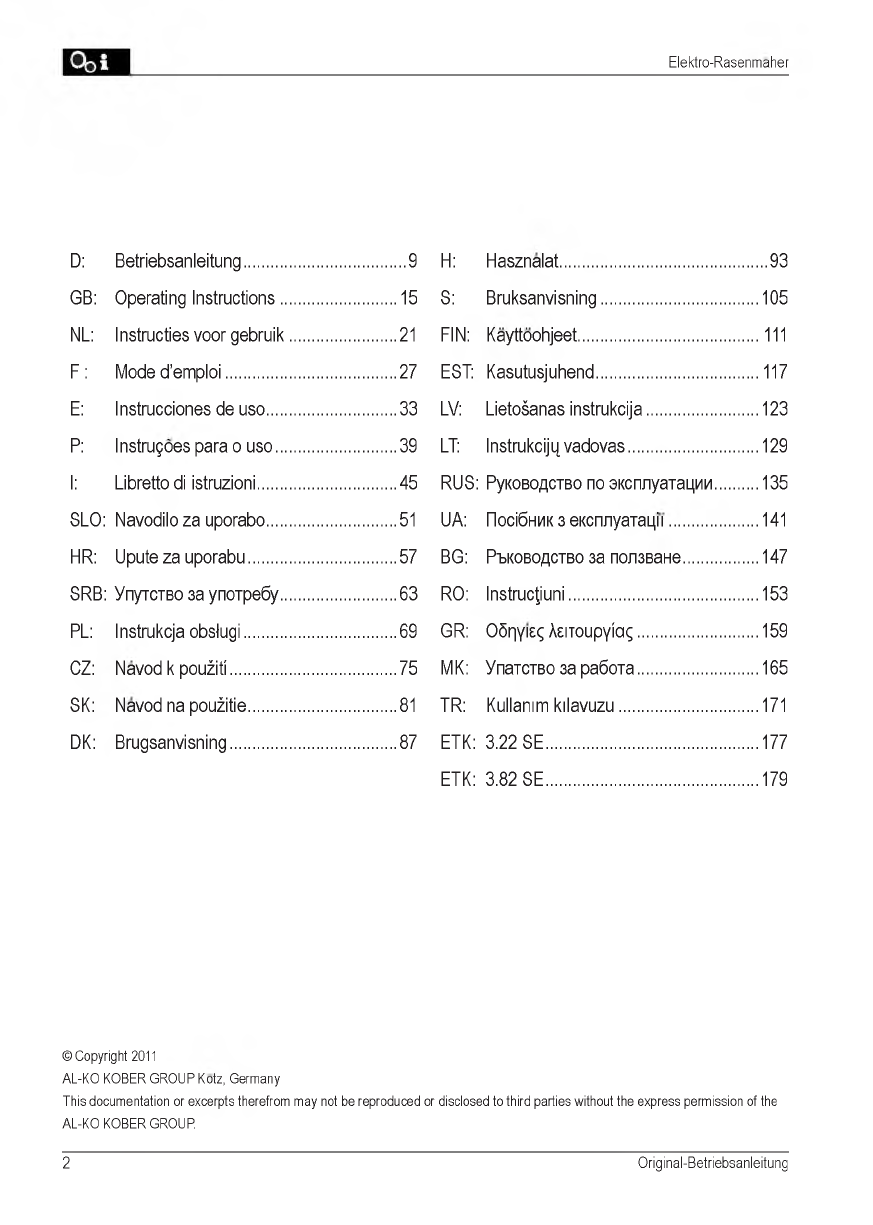

D: Betriebsanleitung

...........................................9

GB: Operating Instructions...............................15

NL: Instructies voor gebruik.............................21

F : Mode d'emploi.............................................27

E: Instrucciones de uso...................................33

P: Instrugoes para o uso

................................

I: Libretto di istruzioni

.....................................45

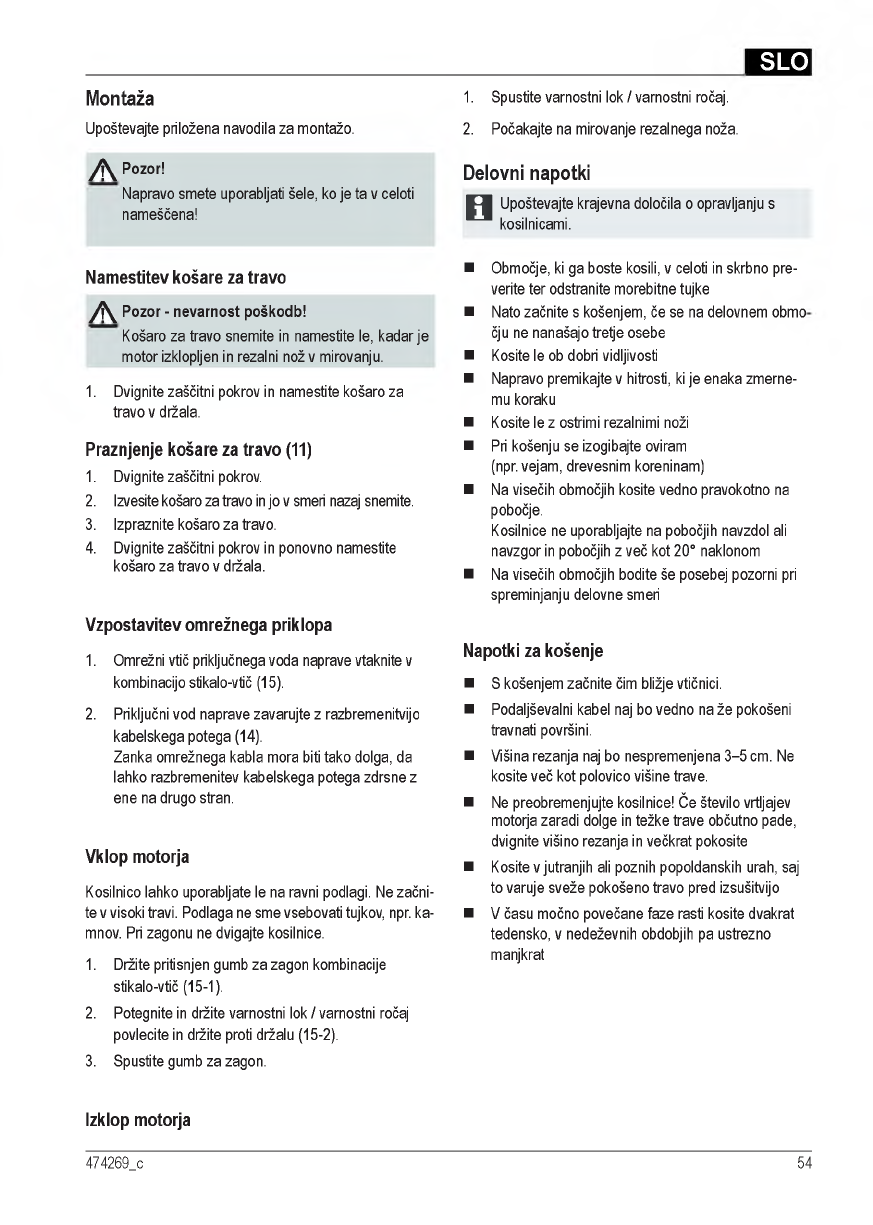

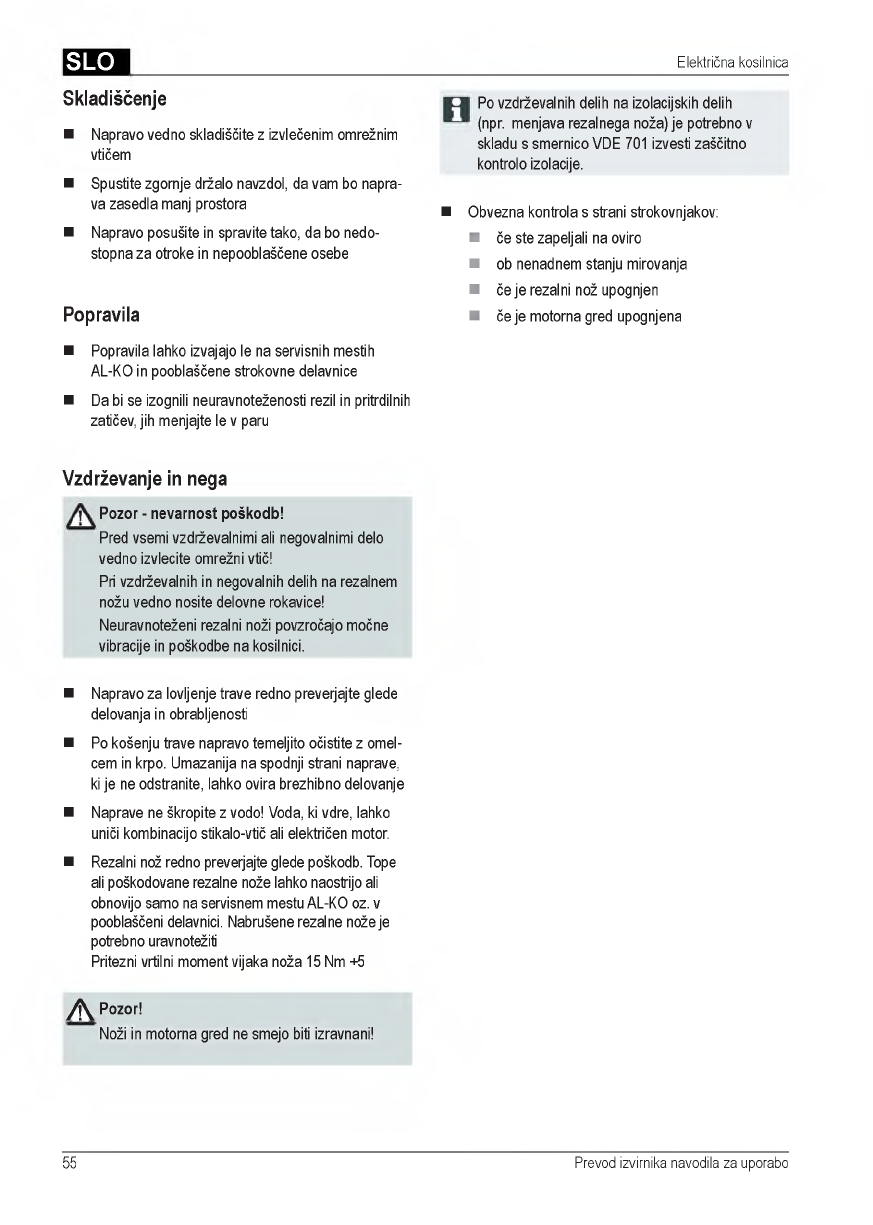

SLO: Navodilo za uporabo...................................51

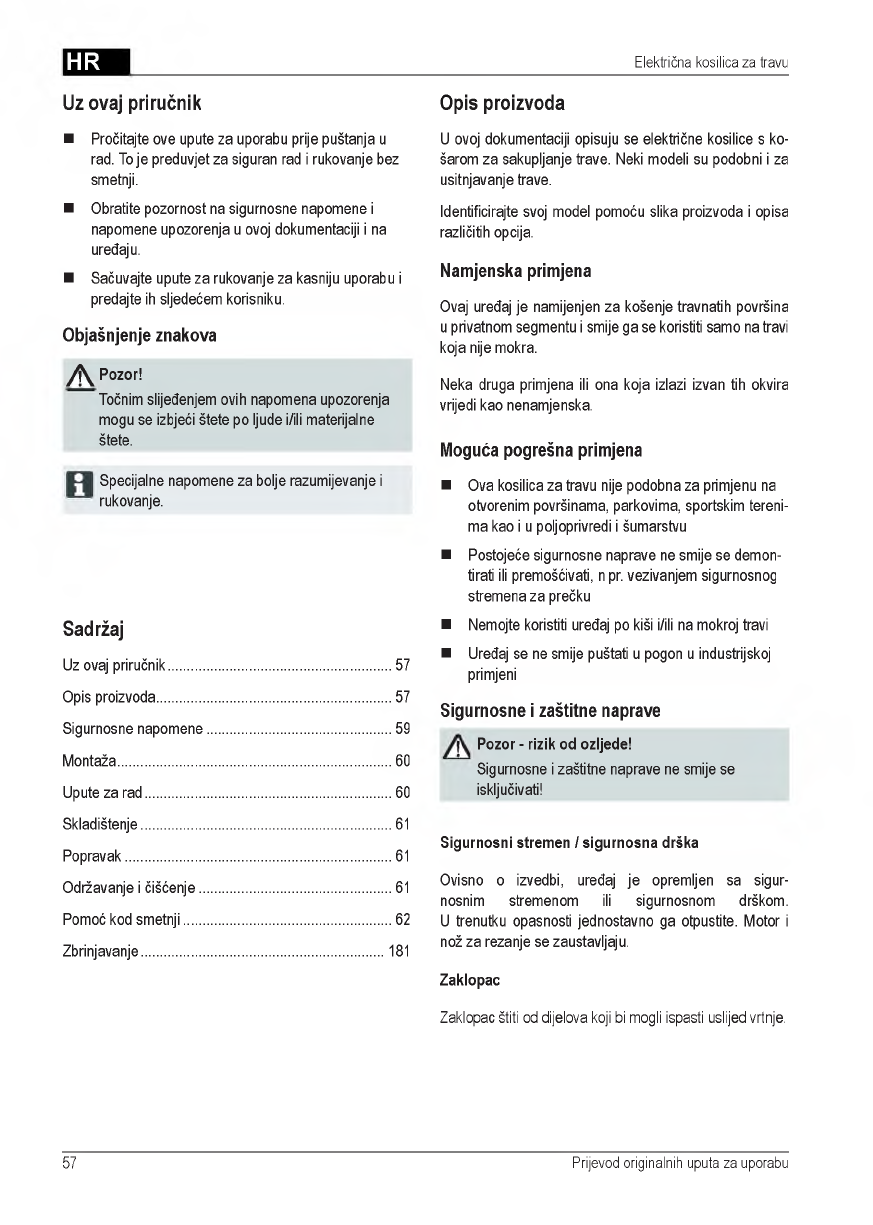

HR: Upute za uporabu

.......................................

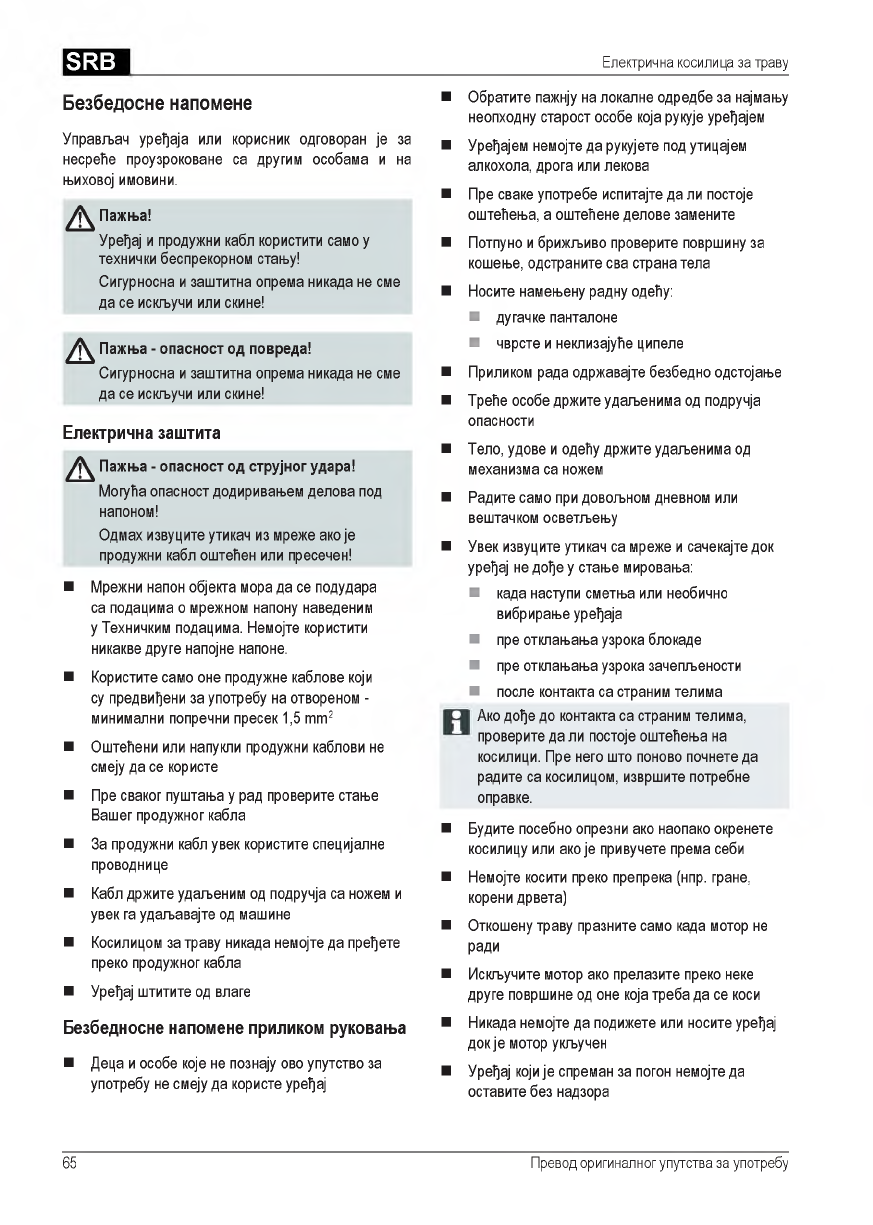

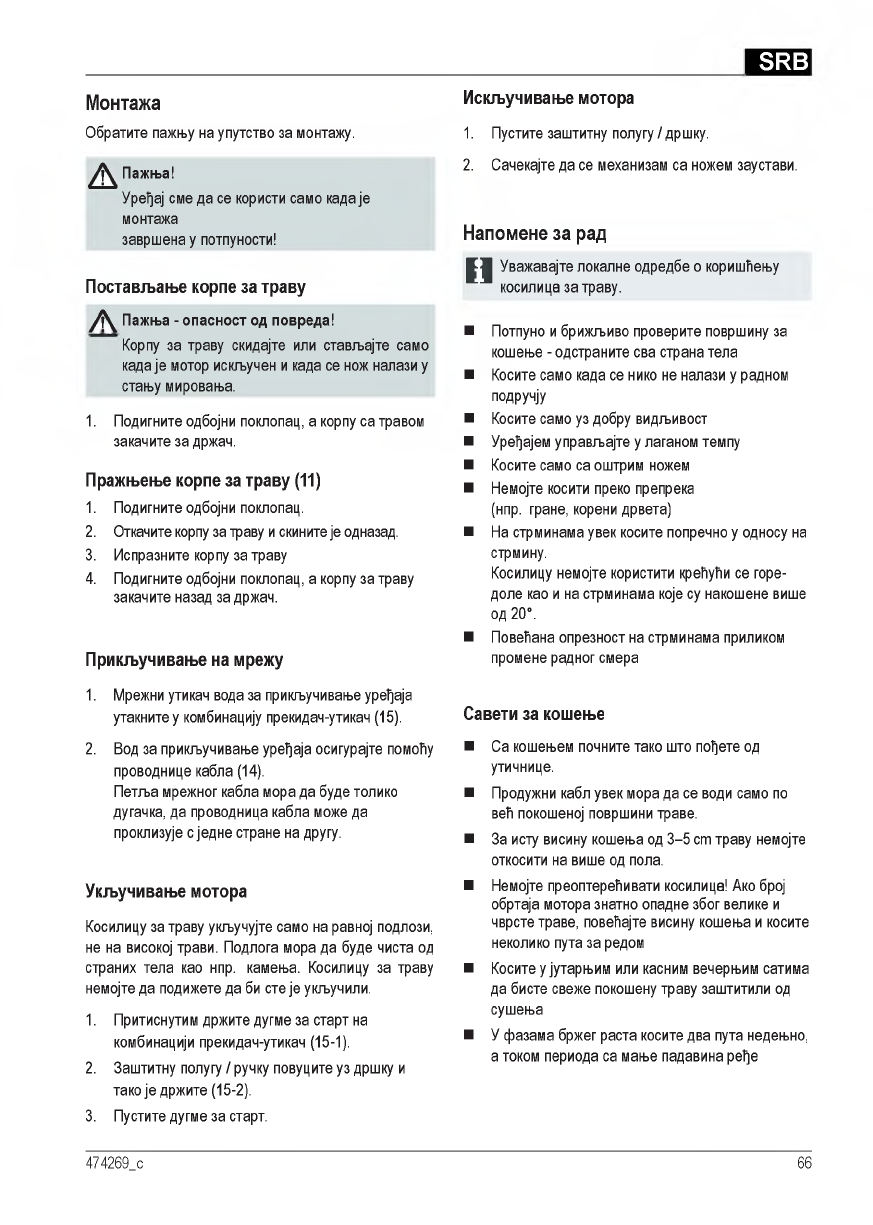

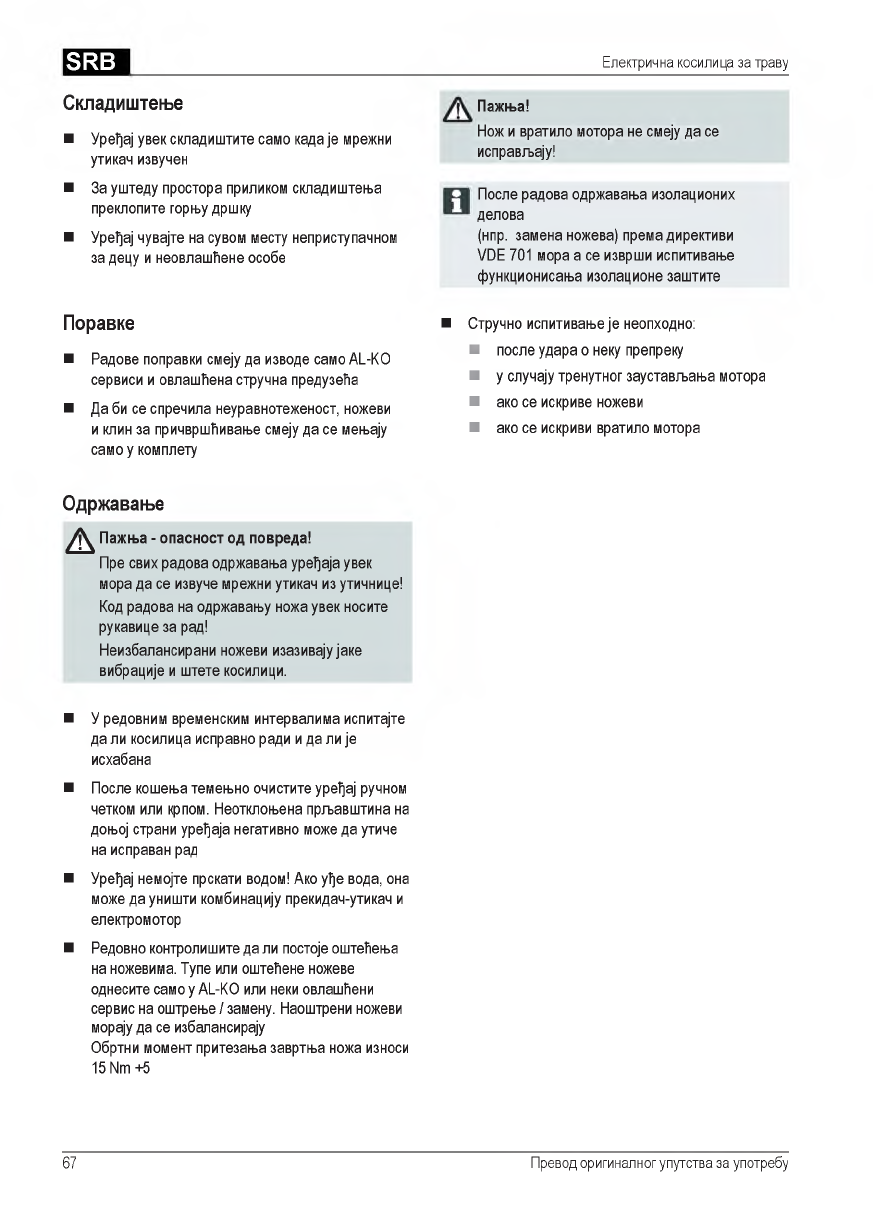

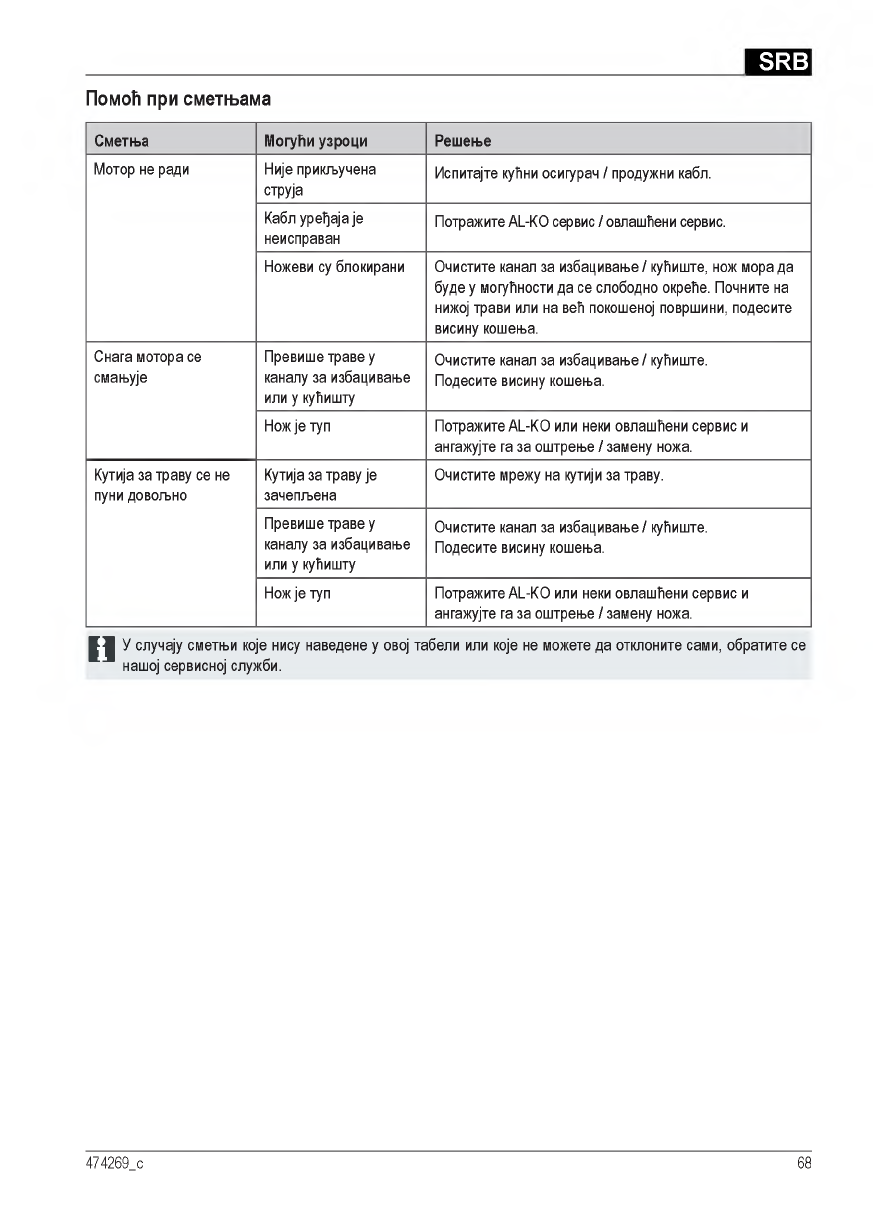

SRB: ynyTCTBO 3a ynoipe6y...............................63

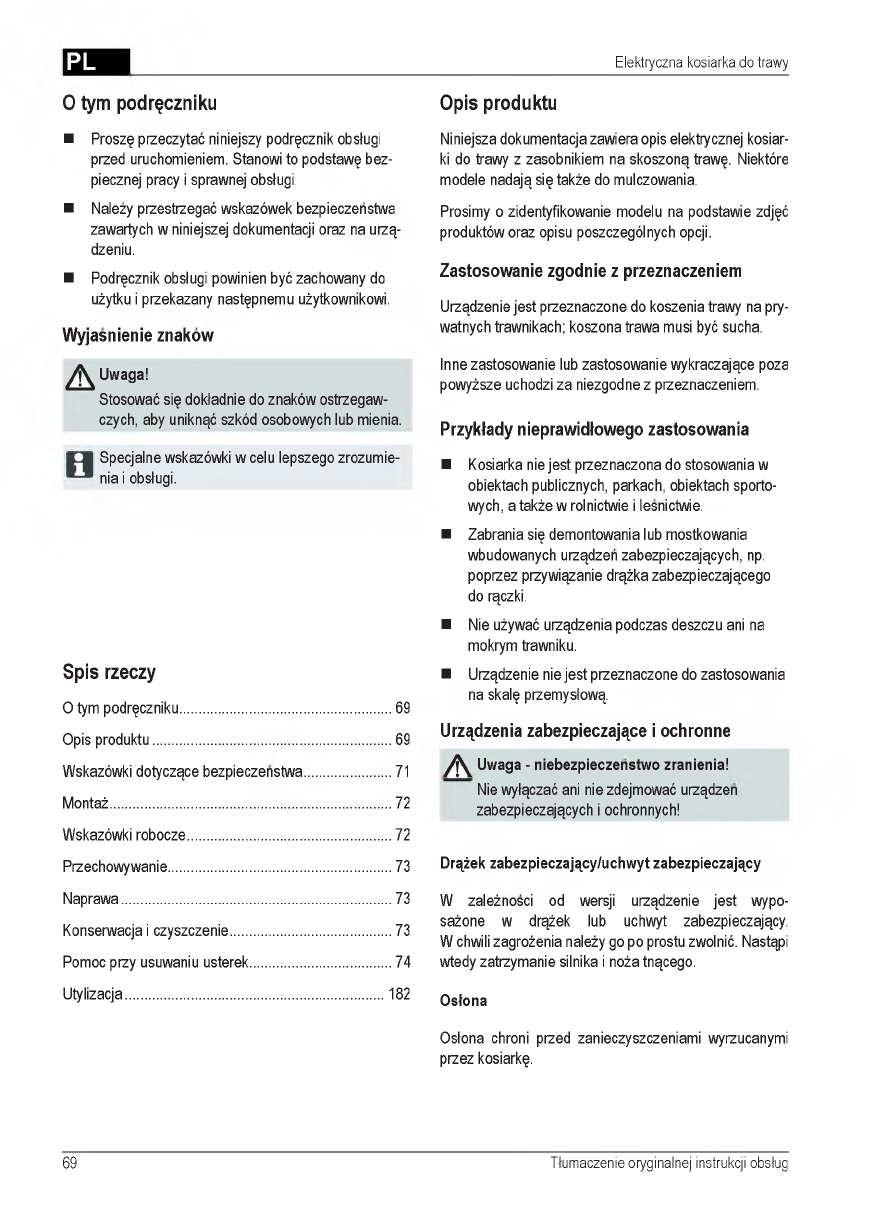

PL: Instrukcja obstugi.........................................69

CZ: Navod k použiti

............................................

SK: Navod na použitie

.......................................

DK: Brugsanvisning

............................................

H: Hasznalat.......................................................93

S: Bruksanvisning..........................................105

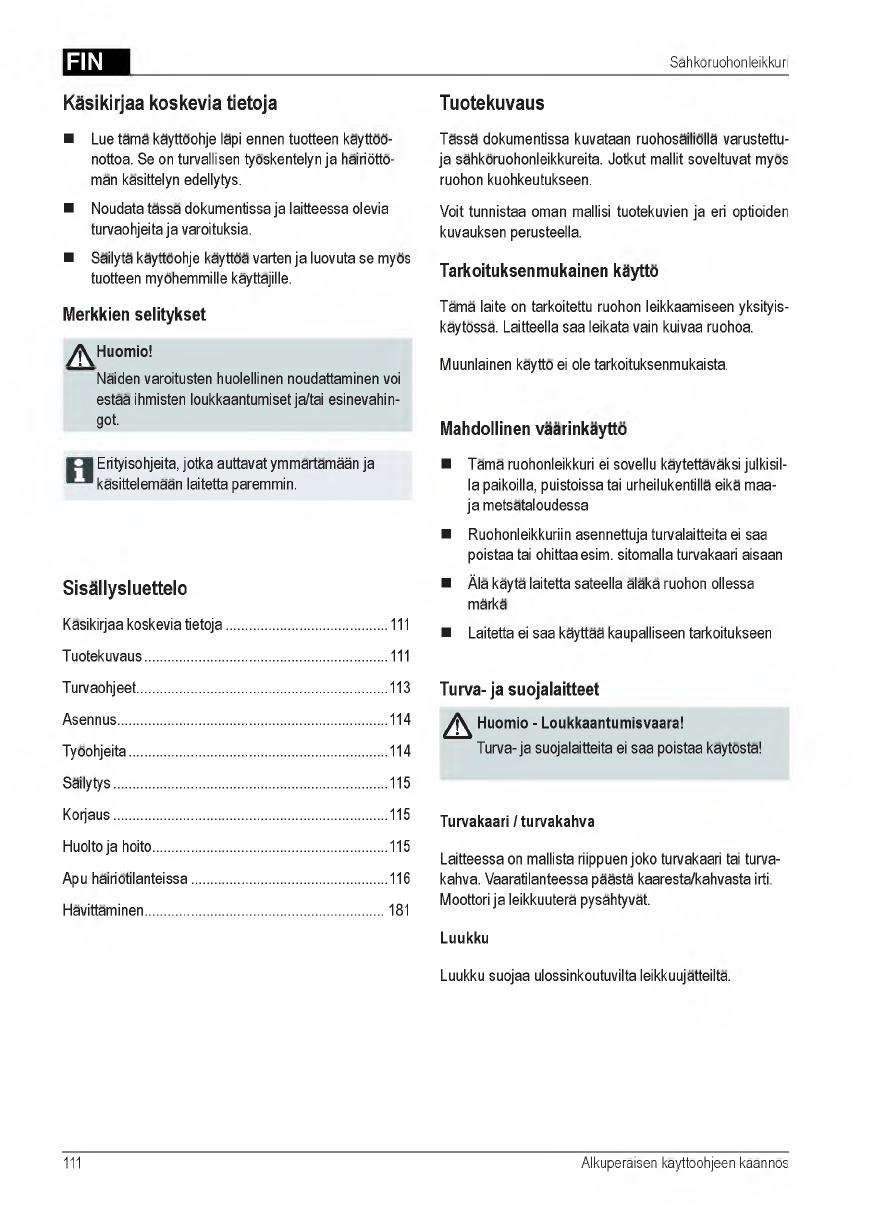

FIN: Kayttoohjeet................................................111

EST: Kasutusjuhend

...........................................117

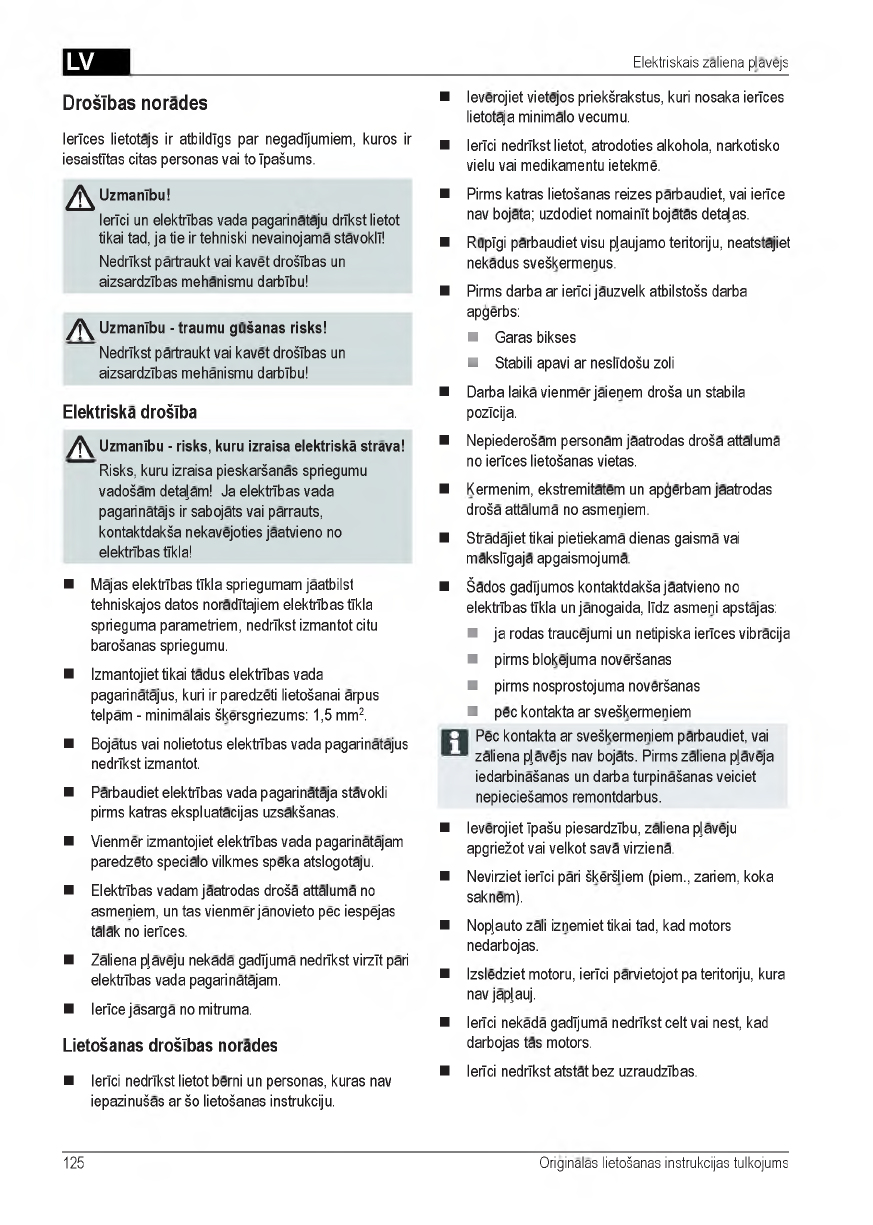

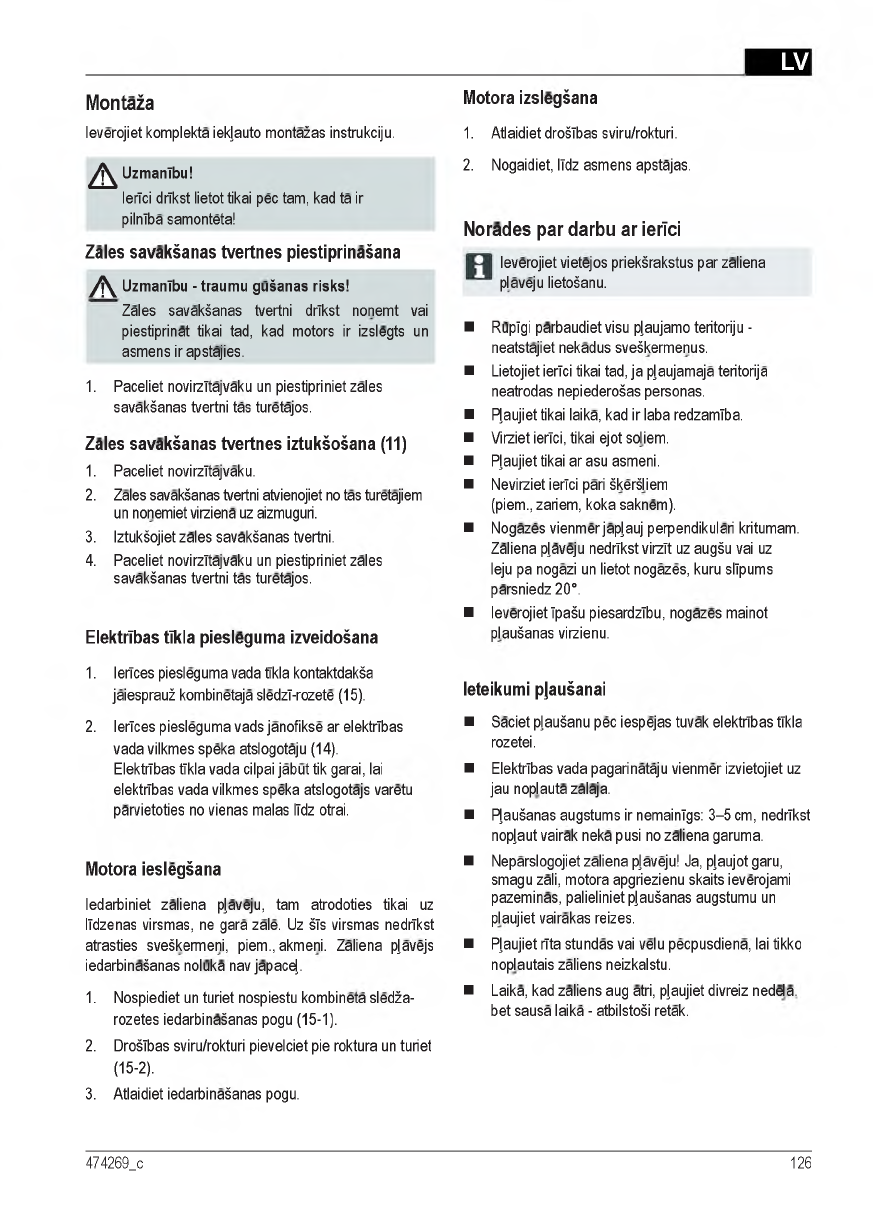

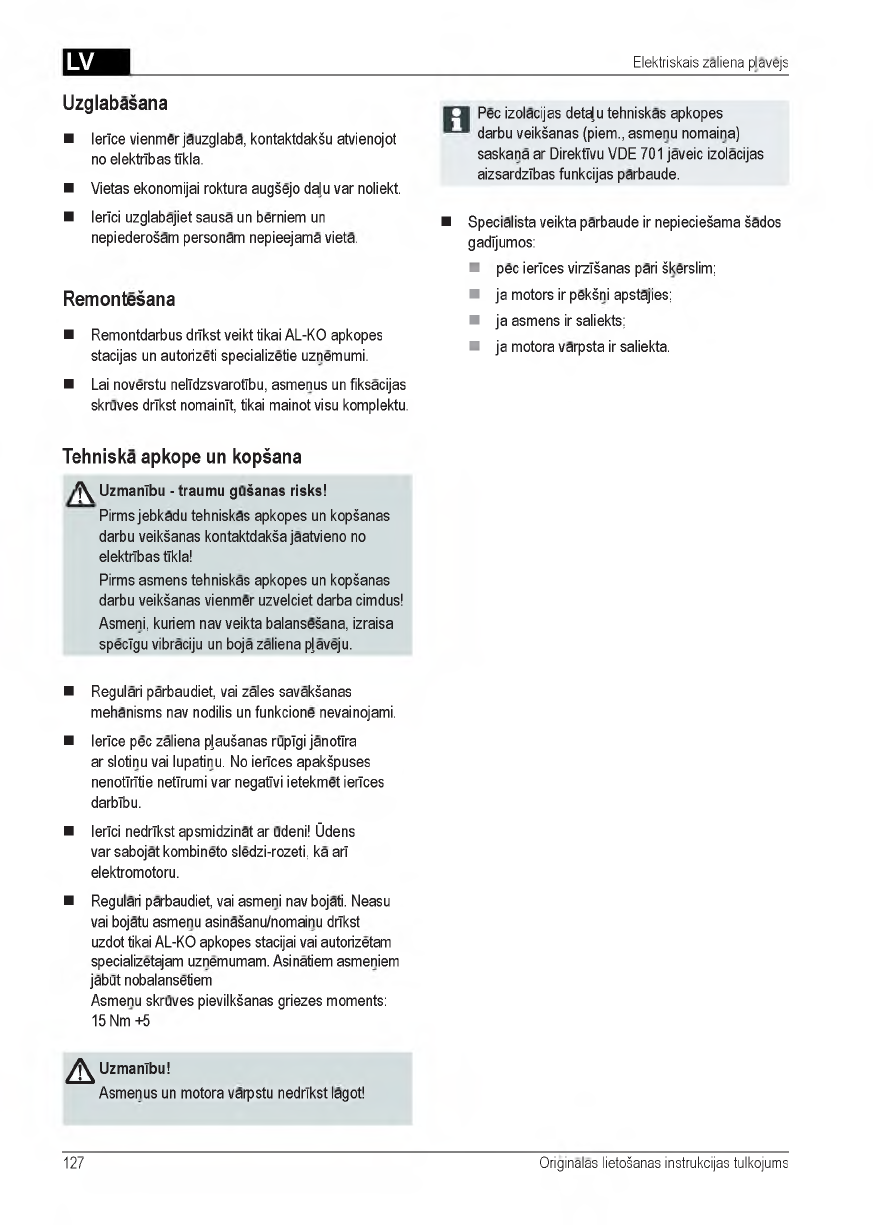

LV: Lietošanas instrukcija

.............................

123

LT: Instrukciju vadovas

..................................

129

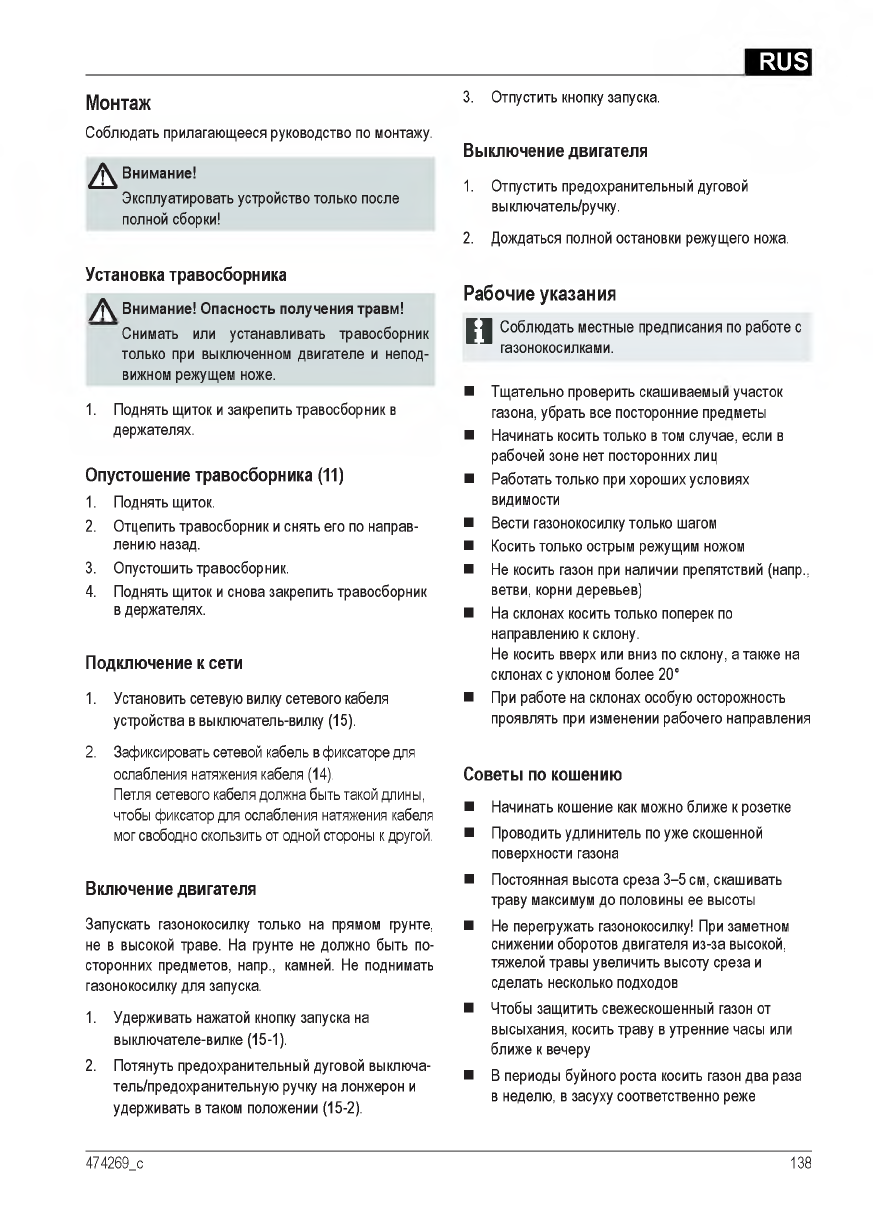

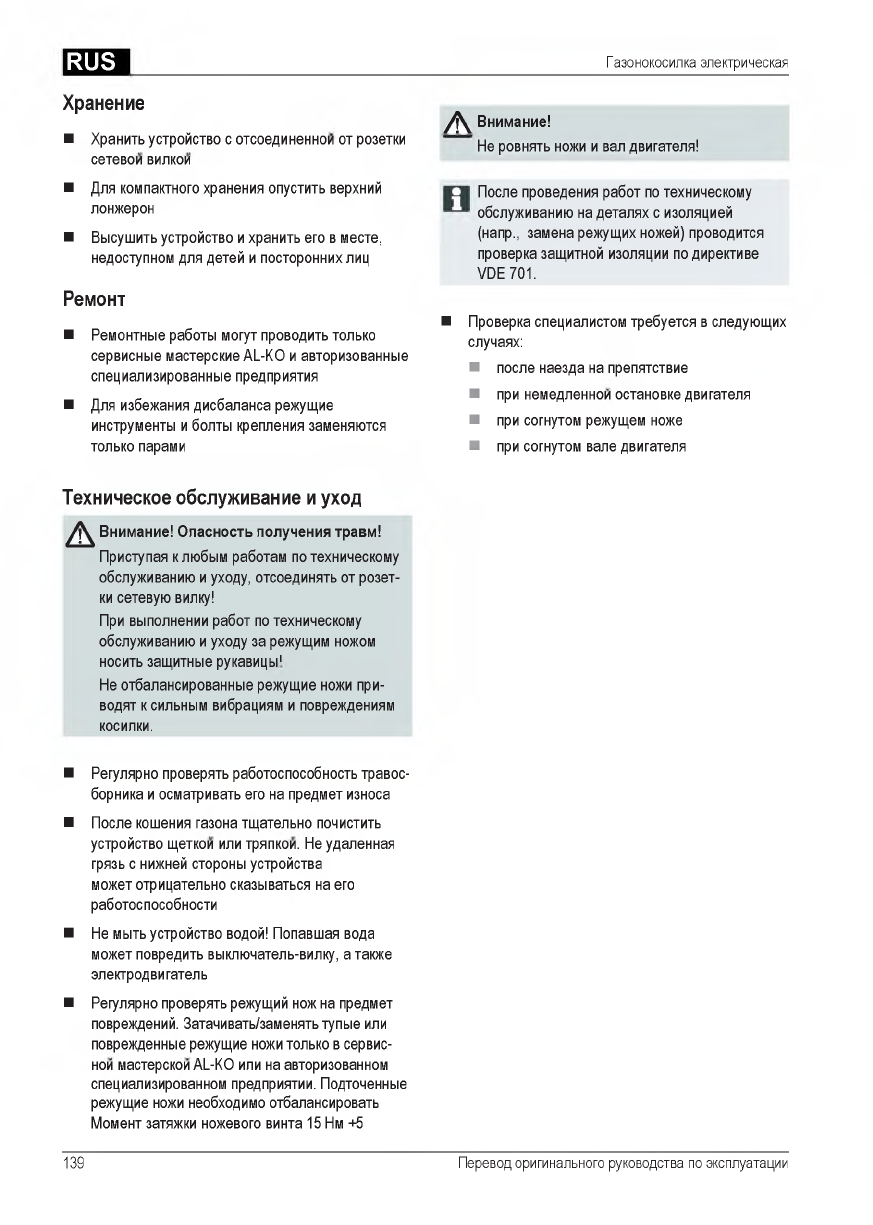

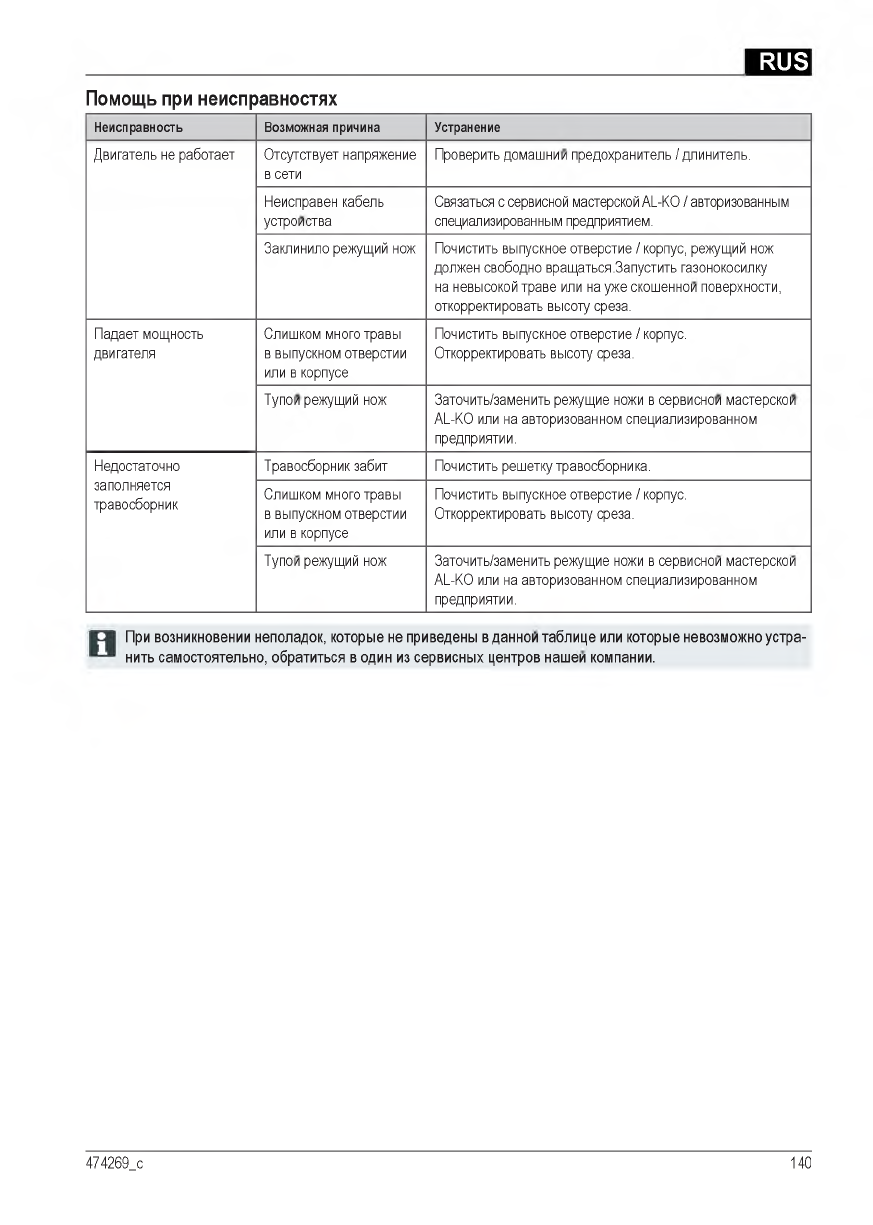

RUS: PyK0B0gcTB0 no ^KC^^yaTa^^l^l

...........

135

UA: noci6HUK 3 eKcnnyaTa^i........................141

BG: PM0B0flCTB0 3a noroBaHe

....................

147

RO: Instruc^iuni

..................................................153

GR: OSrp/i^ A£iToupyia^................................159

MK: ynaTCTB0 3a pa6oTa................................165

TR: Kullanim kilavuzu.....................................171

ETK: 3.22 SE........................................................177

ETK: 3.82 SE........................................................179

AL-KO KOBER GROUP Kotz, Germany

This documentation or excerpts therefrom may not be reproduced or disclosed to third parties without the express permission of the

AL-KO KOBER GROUP

2 Original-Betriebsanleitung

474269_c 3

Qq|

3.22 SE

ca. 1 230x365x970 mm

E U ca. 9.5 kg

cm 32 cm

iiiii

....

20/40/60 cm

f t « ca. 30 l

230 V AC / 50 Hz

#1000 W

3200 min-1 +/- 100

» o « Lpa = 84 db

ahv = 6 m/s2 (ISO 20643)

Elektro-Rasenmaher

Ooi

3.82 SE

ca. 1 270x410x970 mm

ca. 12.5 kg

cm 38 cm

iiiii

20/40/60 cm

ca. 3 9 l

n230 V AC / 50 Hz

01400 W

3200 min-1 +/- 100

Lpa = 84 db

>ahv = 6 m/s2 (ISO 20643)

4Original-Betriebsanleitung

Elektro-Rasenmaher

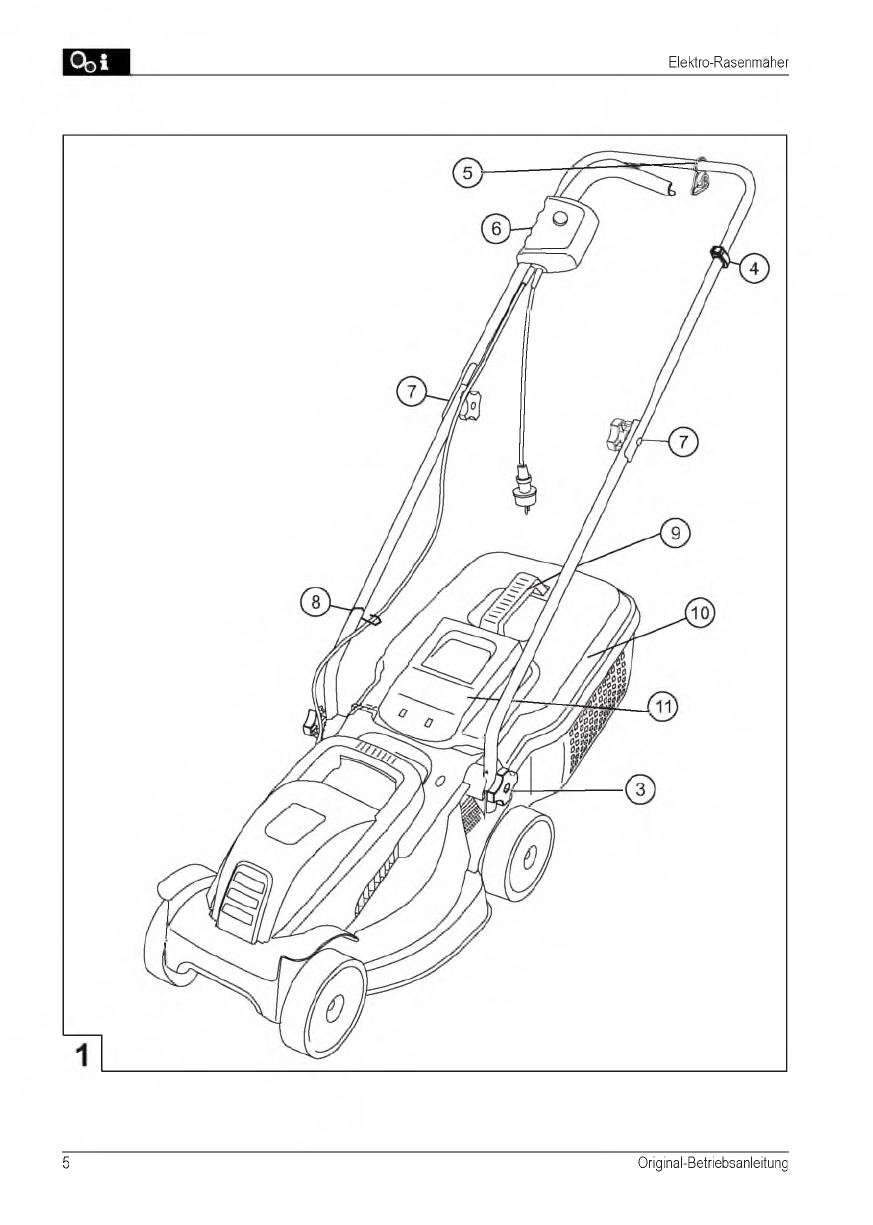

5Original-Betriebsanleitung

474269_c 6

7Original-Betriebsanleitung

474269_c 8

JElektro-Rasenmaher

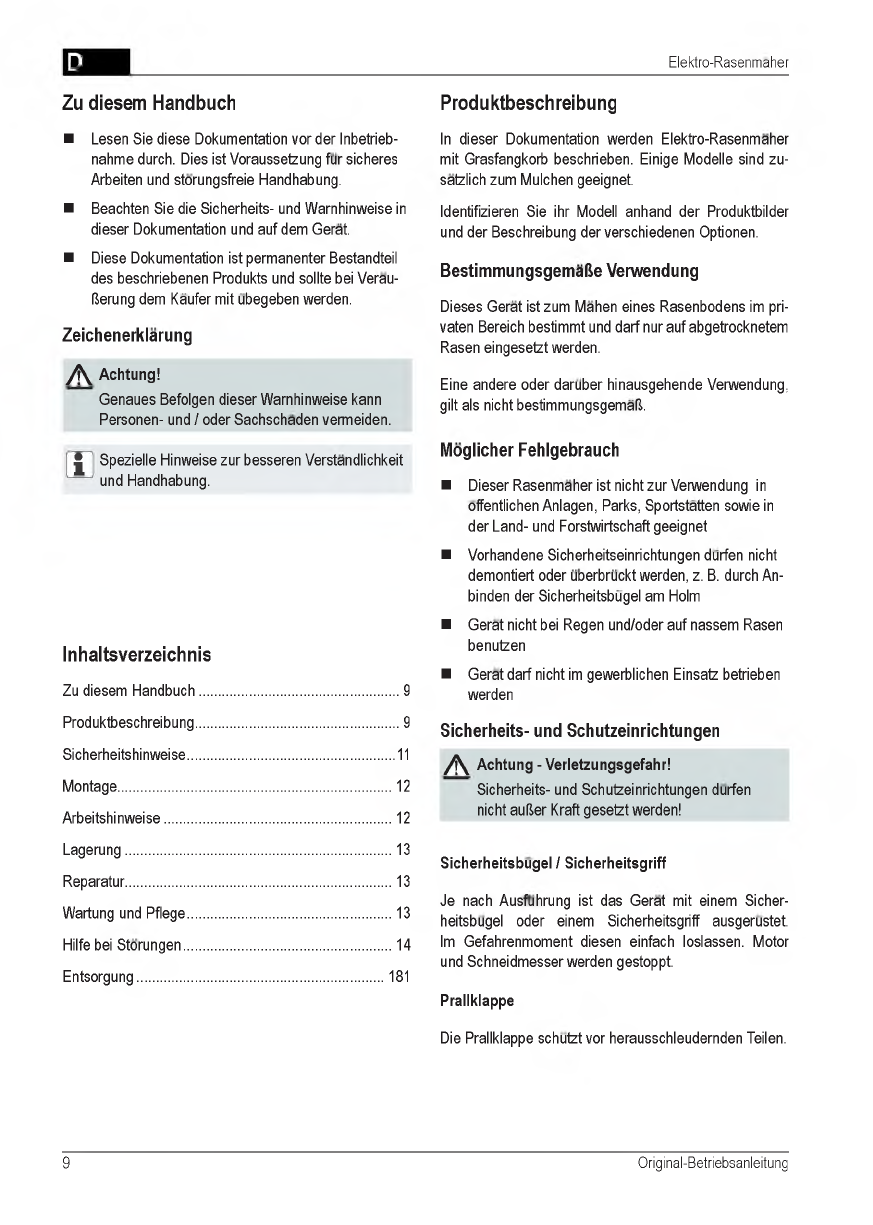

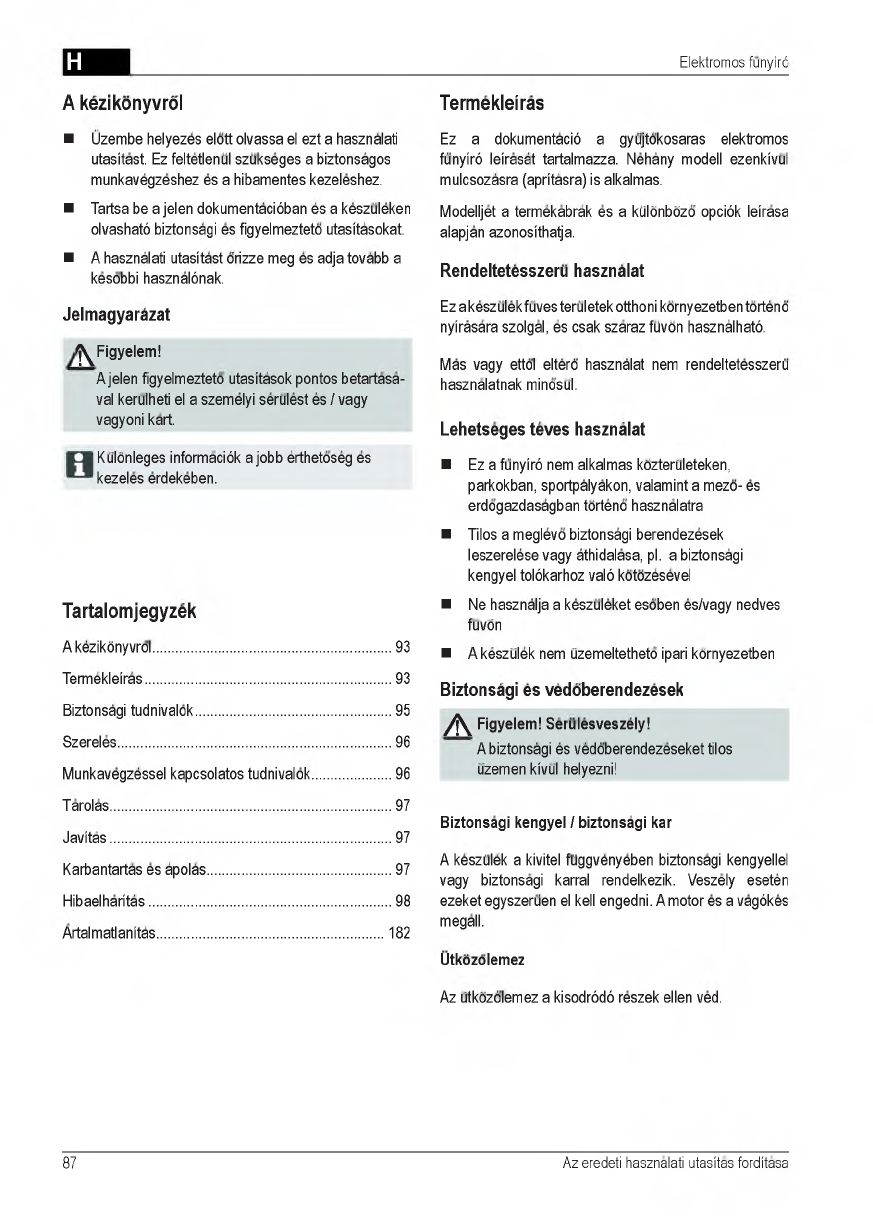

Zu diesem Handbuch

■ Lesen Sie diese Dokumentation vor der Inbetrieb-

nahme durch. Dies ist Voraussetzung fur sicheres

Arbeiten und storungsfreie Handhabung.

■ Beachten Sie die Sicherheits- und Warnhinweise in

dieser Dokumentation und auf dem Gerat.

■ Diese Dokumentation ist permanenter Bestandteil

des beschriebenen Produkts und solite bei Verau-

ISerung dem Kaufer mit ubegeben werden.

Inhaltsverzeichnis

Zu diesem Handbuch................................................................9

Produktbeschreibung.................................................................9

Sicherheitshinweise

..................................................................11

Montage....................................................................................... 12

Arbeitshinweise........................................................................12

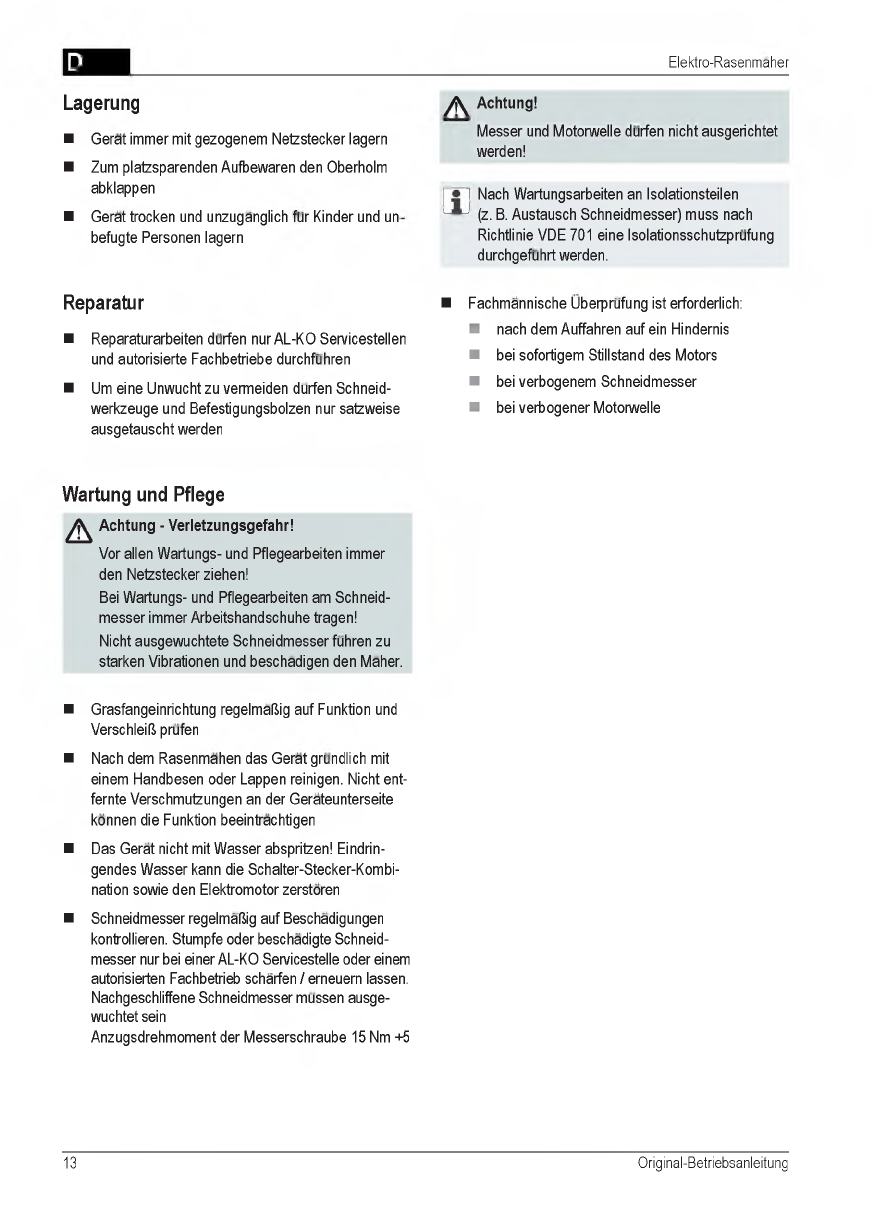

Lagerung.....................................................................................13

Reparatur.....................................................................................13

Wartung und Pflege.................................................................13

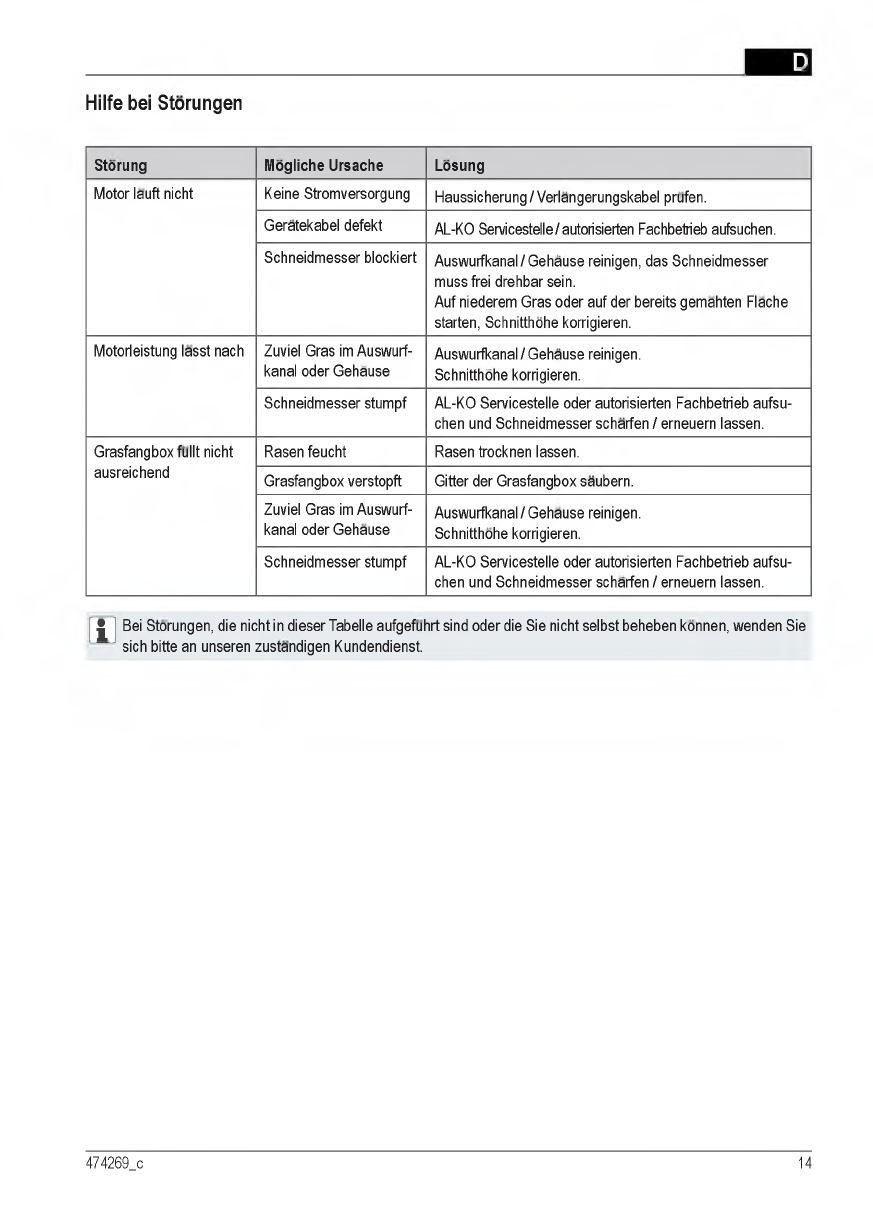

Hilfe bei Storungen..................................................................14

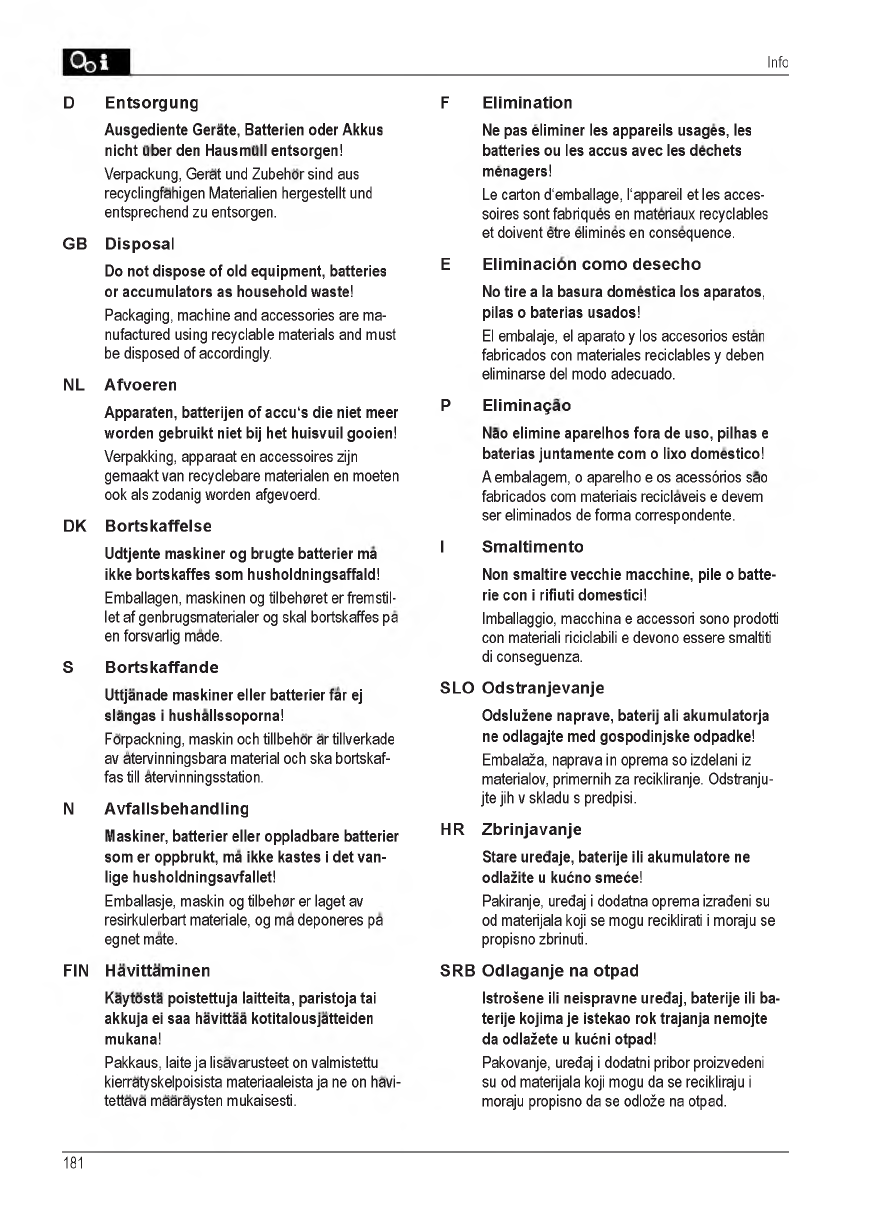

Entsorgung...............................................................................181

Produktbeschreibung

In dieser Dokumentation werden Elektro-Rasenmaher

mit Grasfangkorb beschrieben. Einige Modelle sind zu-

satzlich zum Mulchen geeignet.

Identifizieren Sie ihr Modell anhand der Produktbilder

und der Beschreibung der verschiedenen Optionen.

Bestimmungsgemafte Verwendung

Dieses Gerat ist zum Mahen eines Rasenbodens im pri

vaten Bereich bestimmt und darf nur auf abgetrocknetem

Rasen eingesetzt werden.

Eine andere oder daruber hinausgehende Verwendung,

gilt als nicht bestimmungsgemalJ.

Moglicher Fehlgebrauch

■ Dieser Rasenmaher ist nicht zur Verwendung in

offentlichen Anlagen, Parks, Sportstatten sowie in

der Land- und Forstwirtschaft geeignet

■ Vorhandene Sicherheitseinrichtungen durfen nicht

demontiert oder uberbruckt werden, z. B. durch An-

binden der Sicherheitsbugel am Holm

■ Gerat nicht bei Regen und/oder auf nassem Rasen

benutzen

■ Gerat darf nicht im gewerblichen Einsatz betrieben

werden

Sicherheits- und Schutzeinrichtungen

^ Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen durfen

nicht aulSer Kraft gesetzt werden!

Sicherheitsbugel / Sicherheitsgriff

Je nach Ausfuhrung ist das Gerat mit einem Sicher

heitsbugel oder einem Sicherheitsgriff ausgerustet.

Im Gefahrenmoment diesen einfach loslassen. Motor

und Schneidmesser werden gestoppt.

Prallklappe

Die Prallklappe schutzt vor herausschleudernden Teilen.

Zeichenerklarung

^ Achtung!

Genaues Befolgen dieser Warnhinweise kann

Personen- und / oder Sachschaden vermeiden.

J Spezielle Hinweise zur besseren Verstandlichkeit

und Handhabung.

9Original-Betriebsanleitung

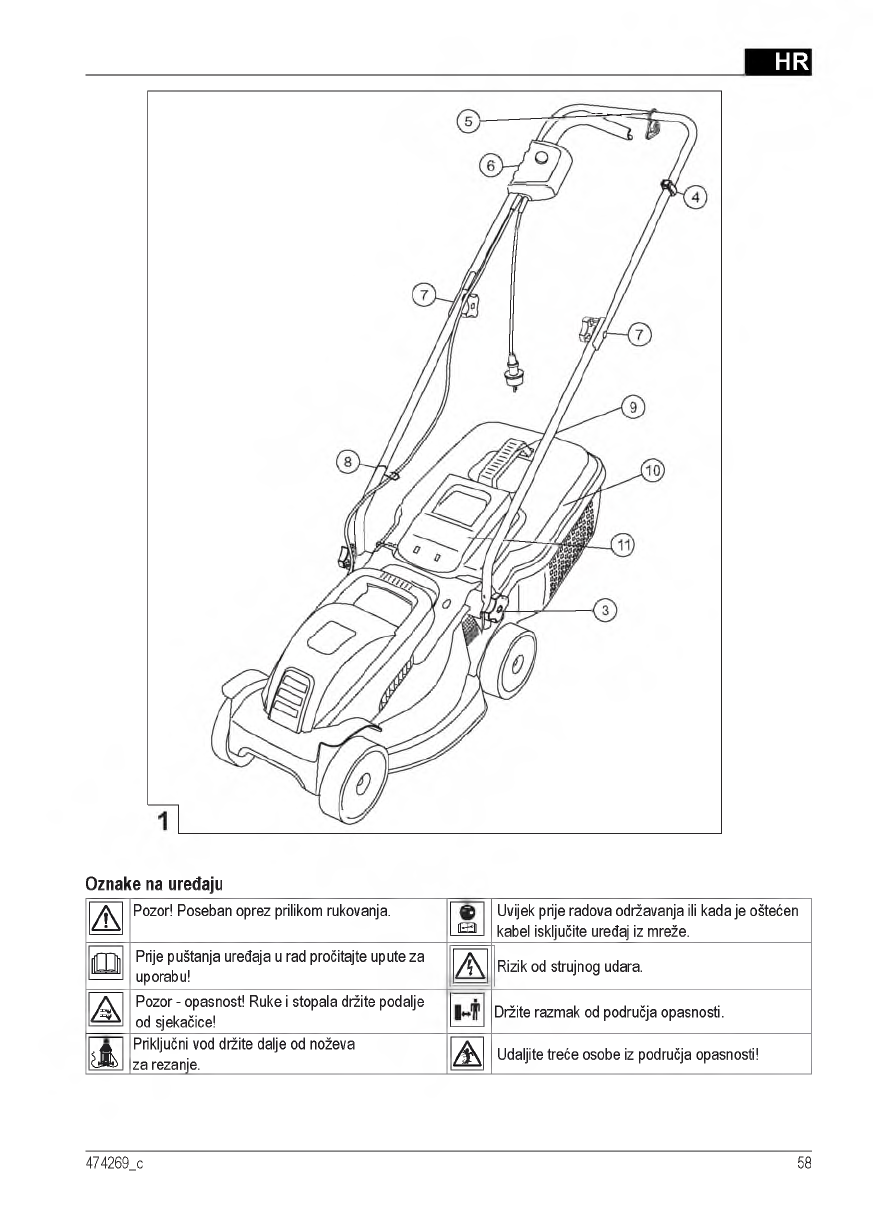

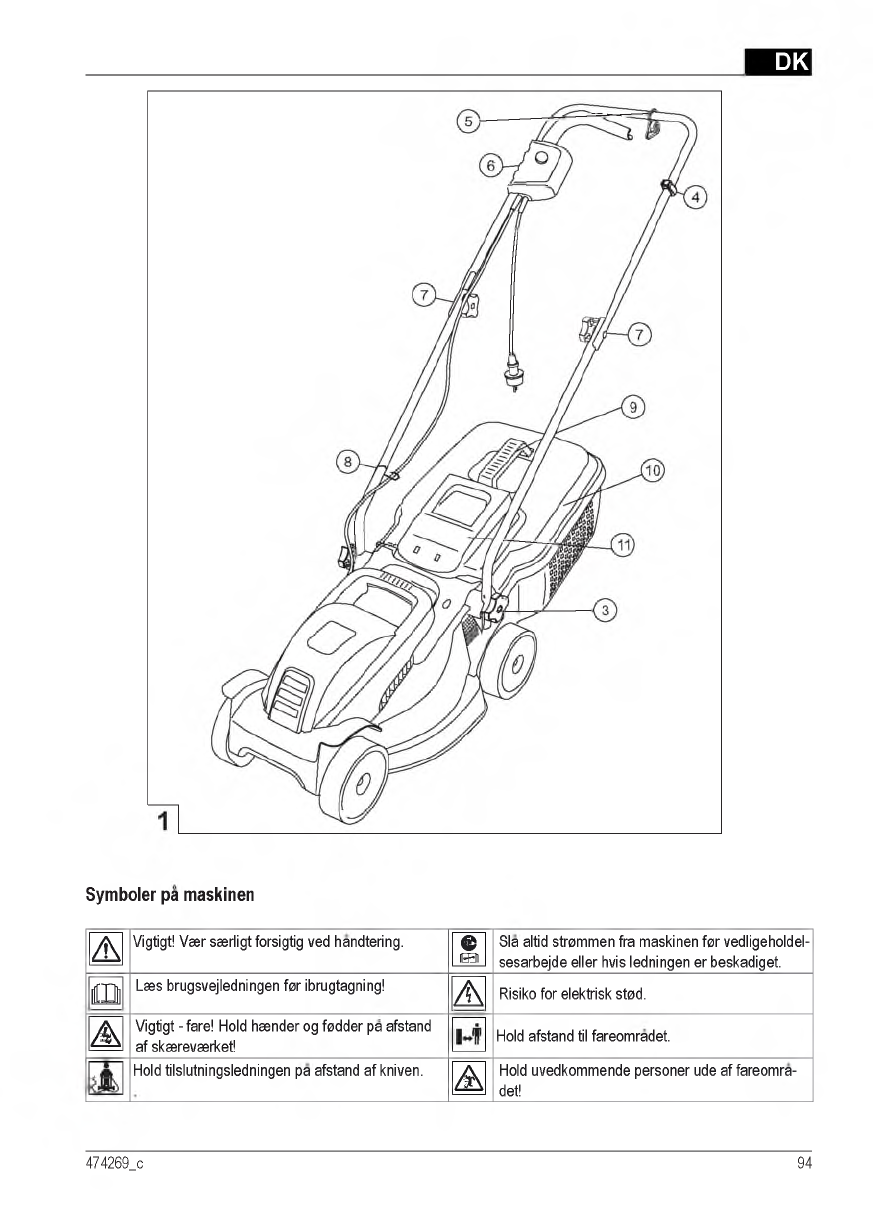

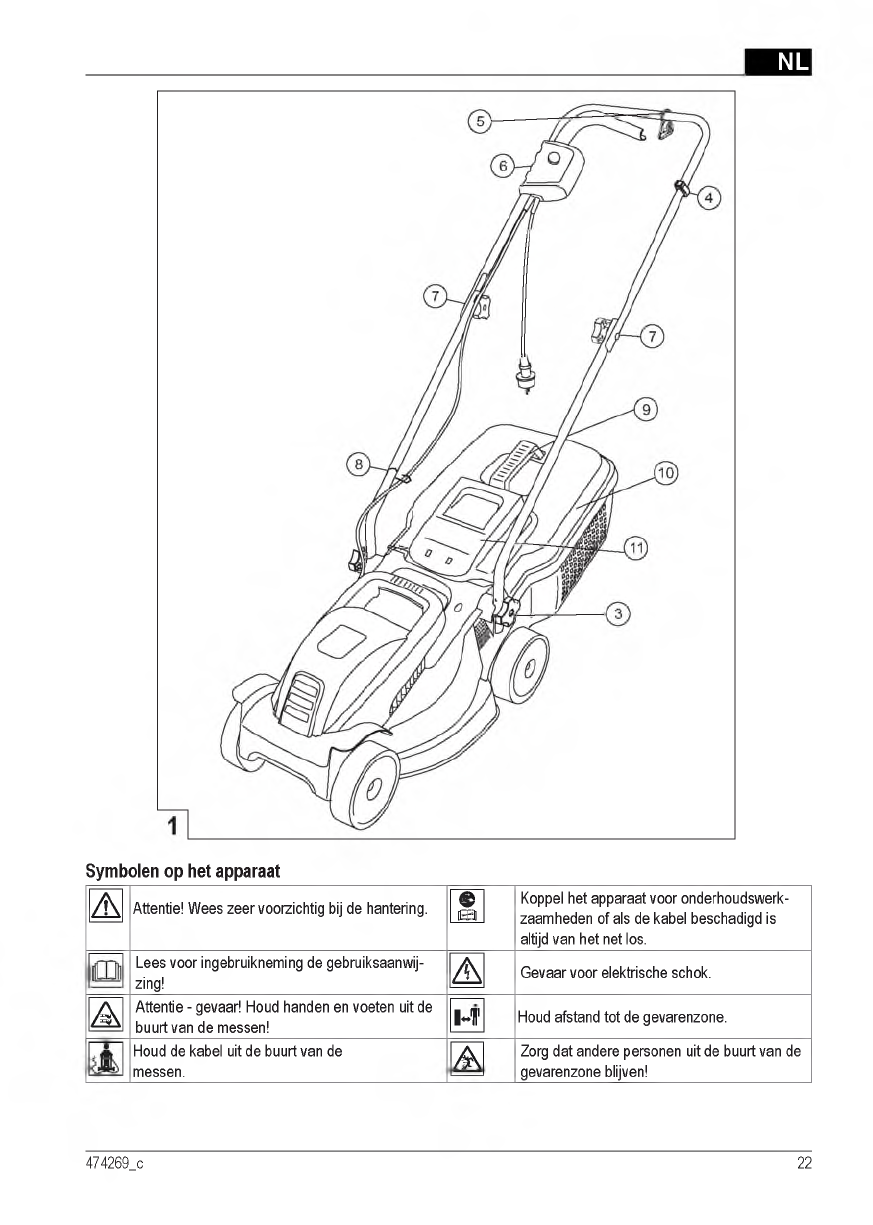

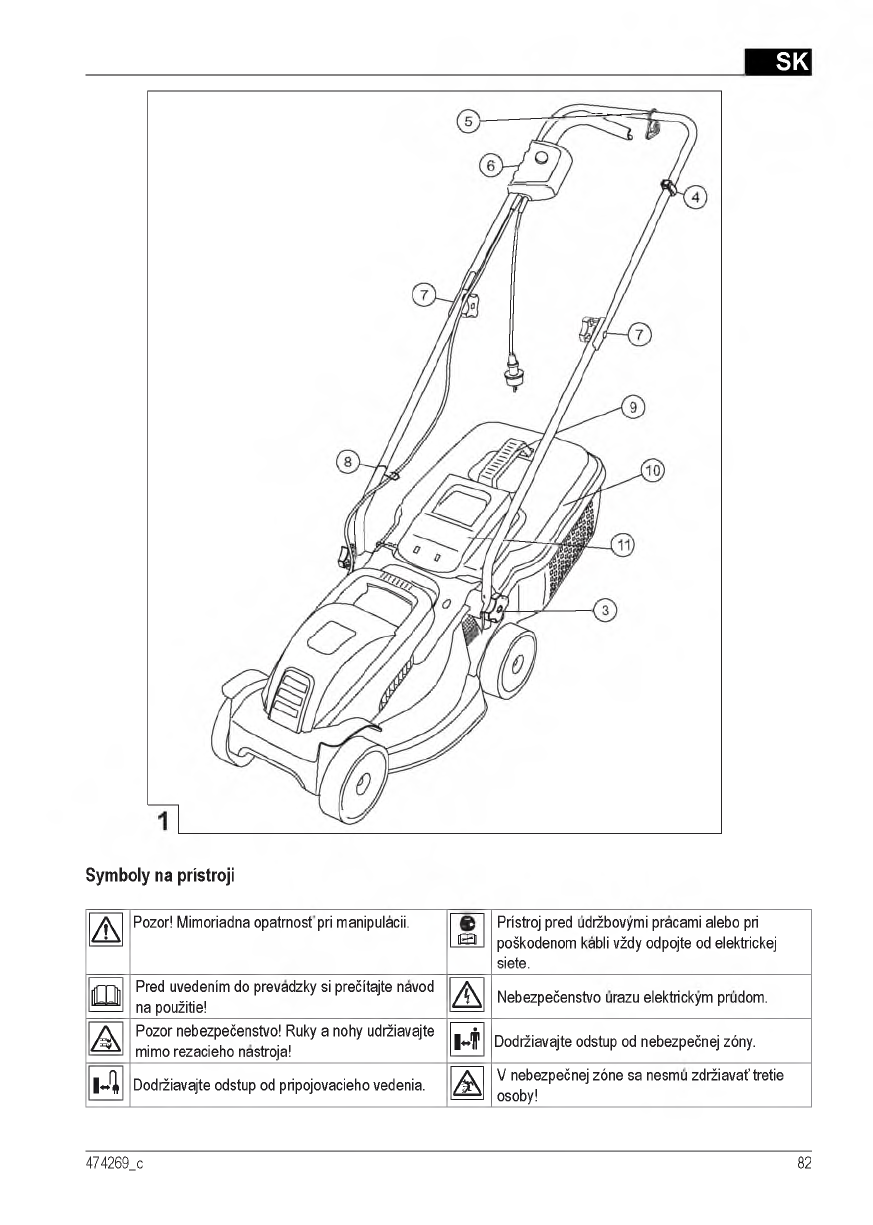

Symbole am Gerat

AAchtung! Besondere Vorsicht bei der Handha-

bung. IFFII Gerat immer vor Wartungsarbeiten oder bei be-

schadigtem Kabel vom Netz trennen.

mVor Inbetriebnahme Gebrauchsanleitung lesen! AGefahr vor Stromschlag.

AAchtung Gefahr! Hande und FulSe vom Schneid-

werk fernhalten! i~ t Abstand zum Gefahrenbereich halten.

AAnschlussleitung von Schneidmessern

fernhalten. ADritte aus dem Gefahrenbereich fernhalten!

474269_c 10

JElektro-Rasenmaher

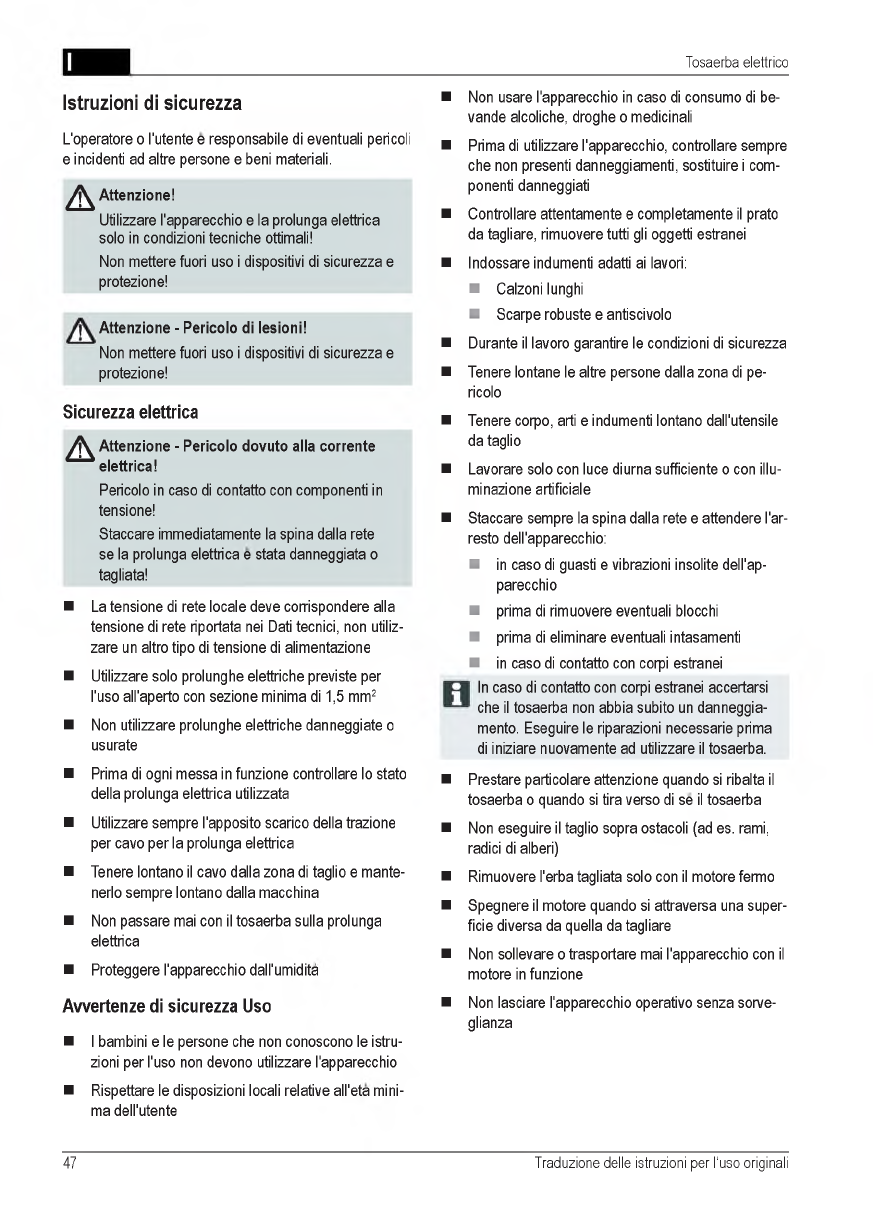

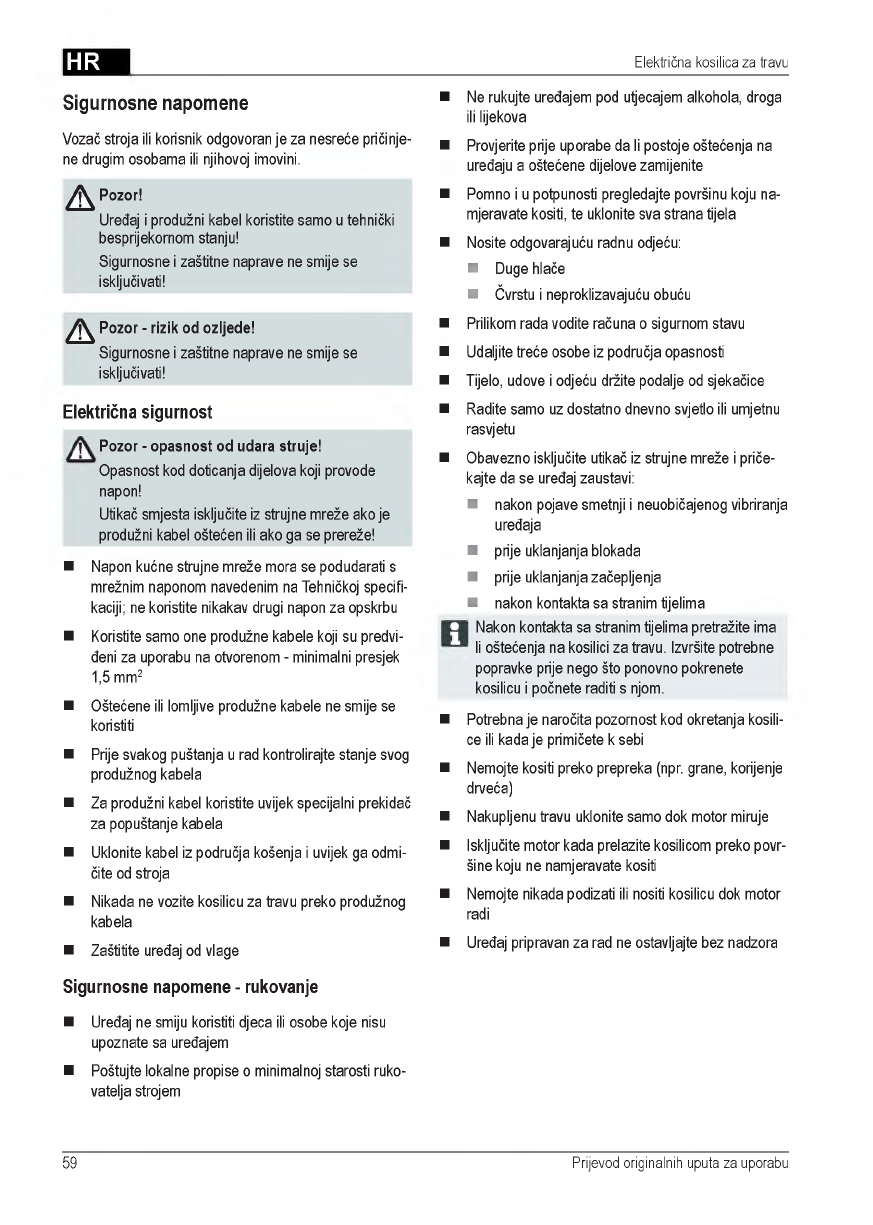

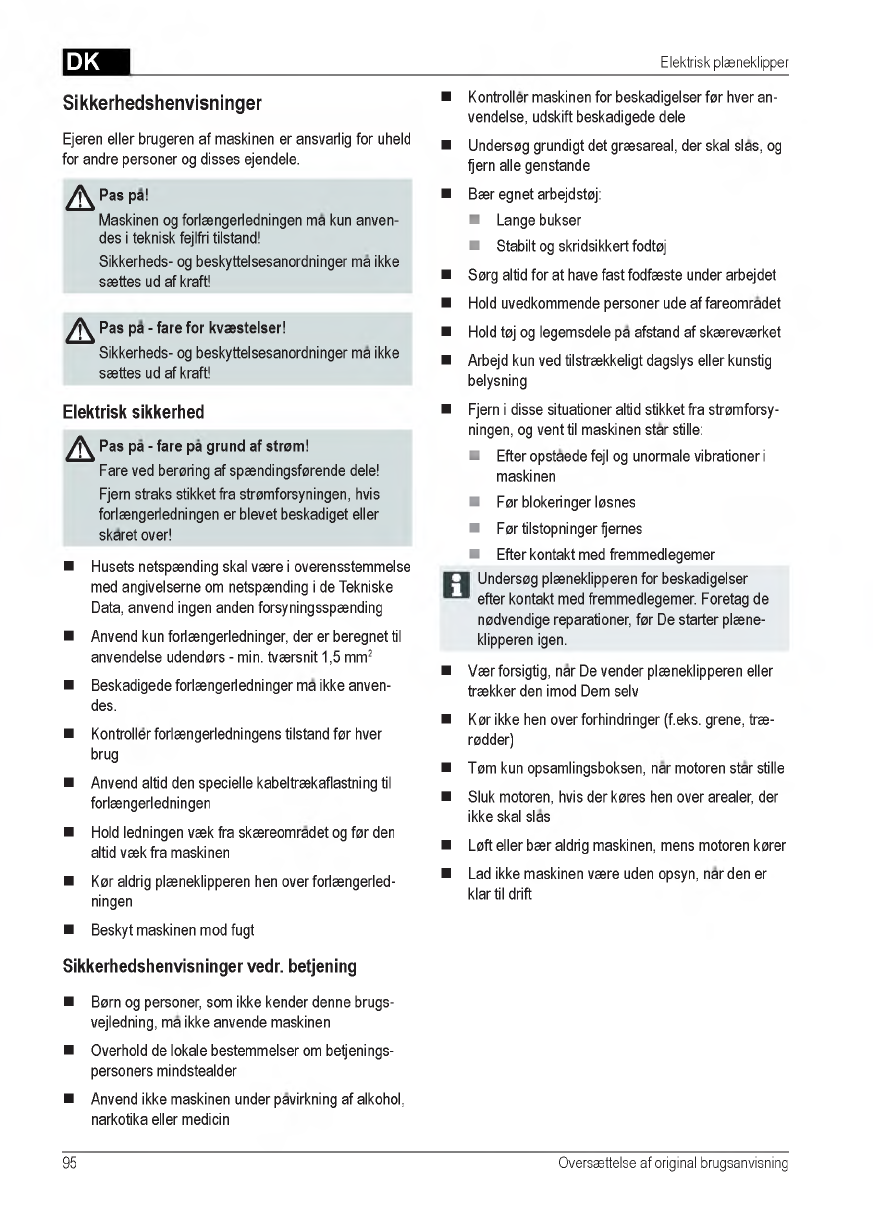

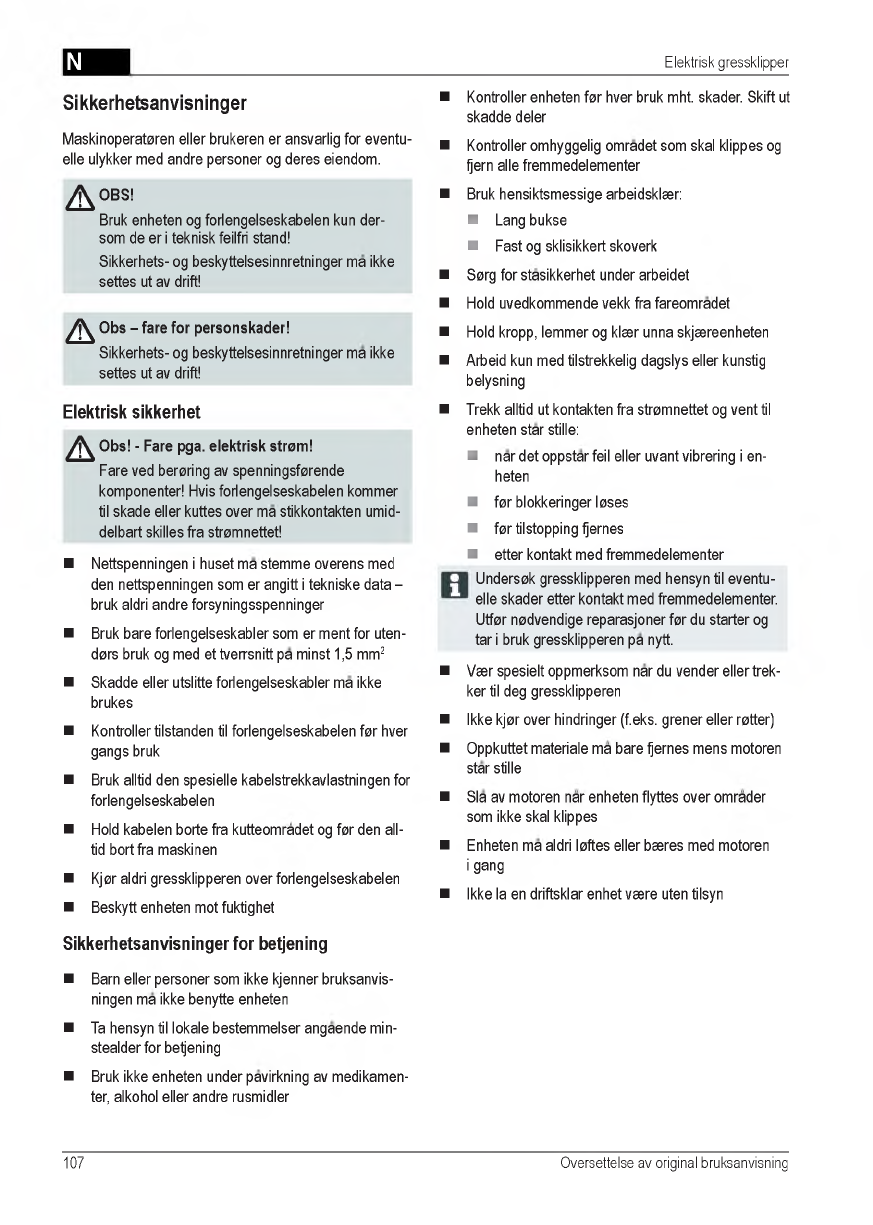

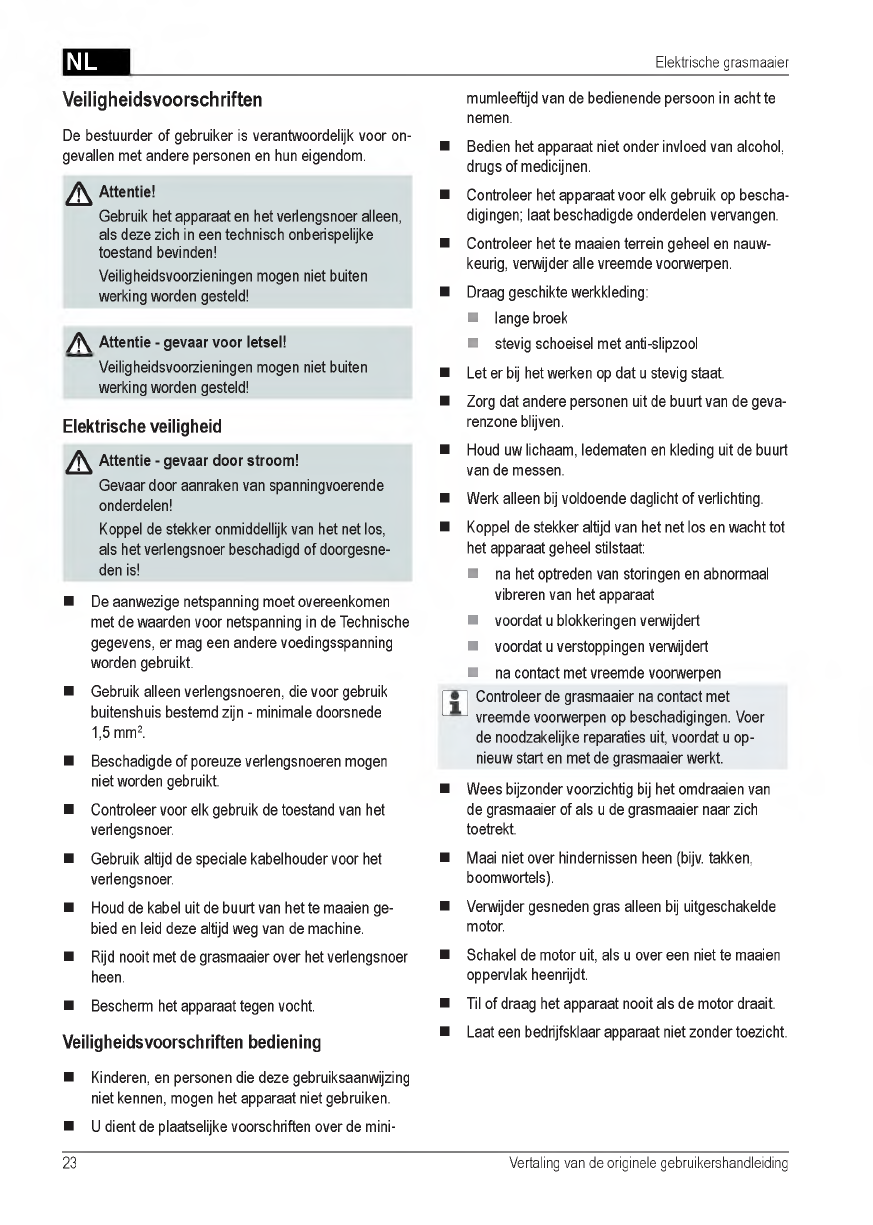

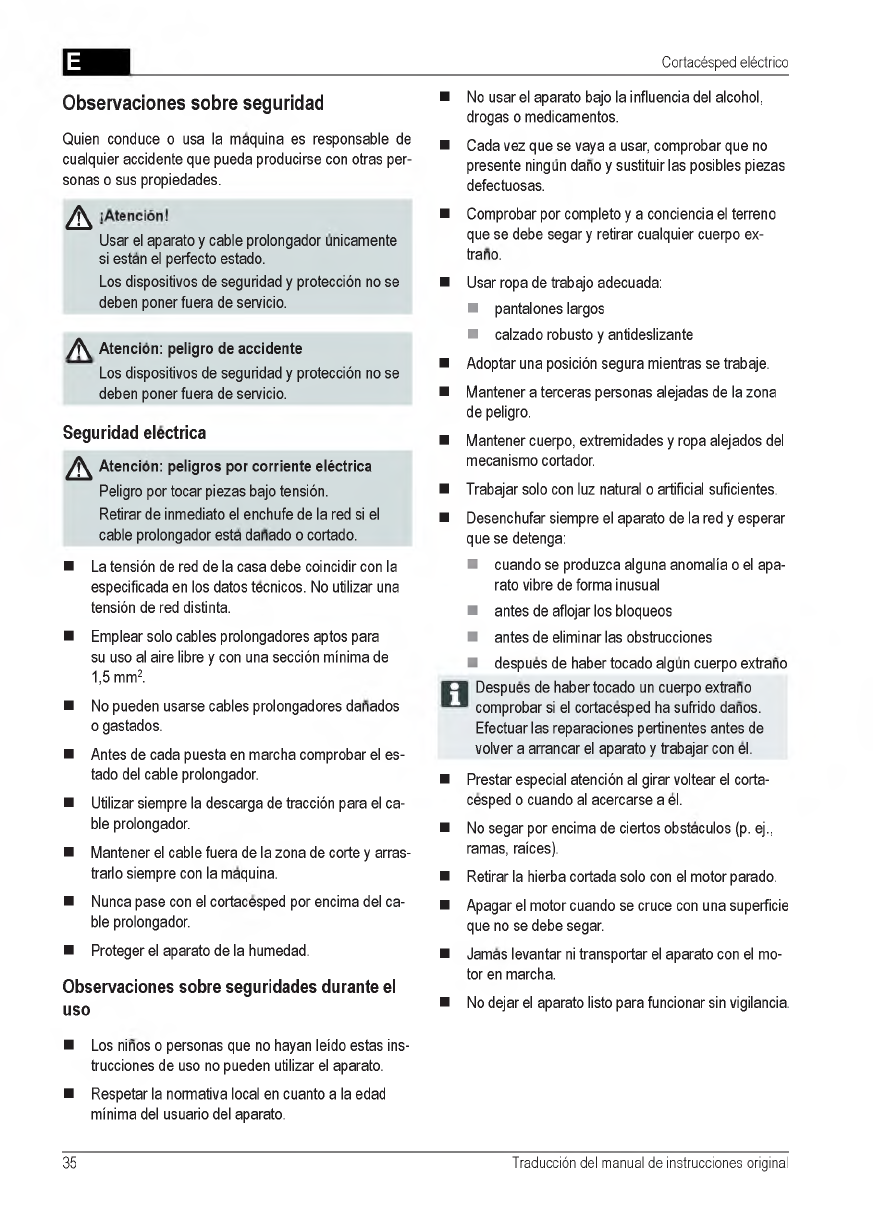

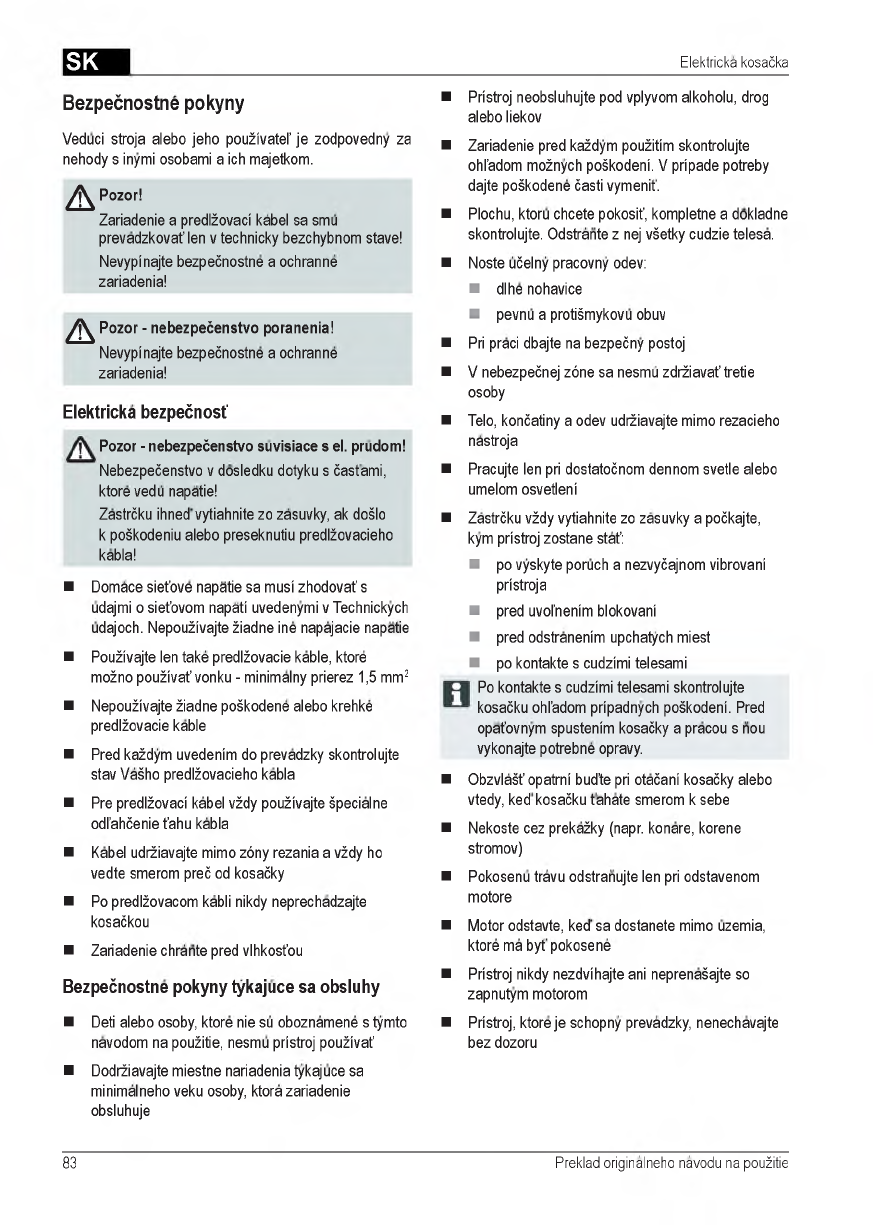

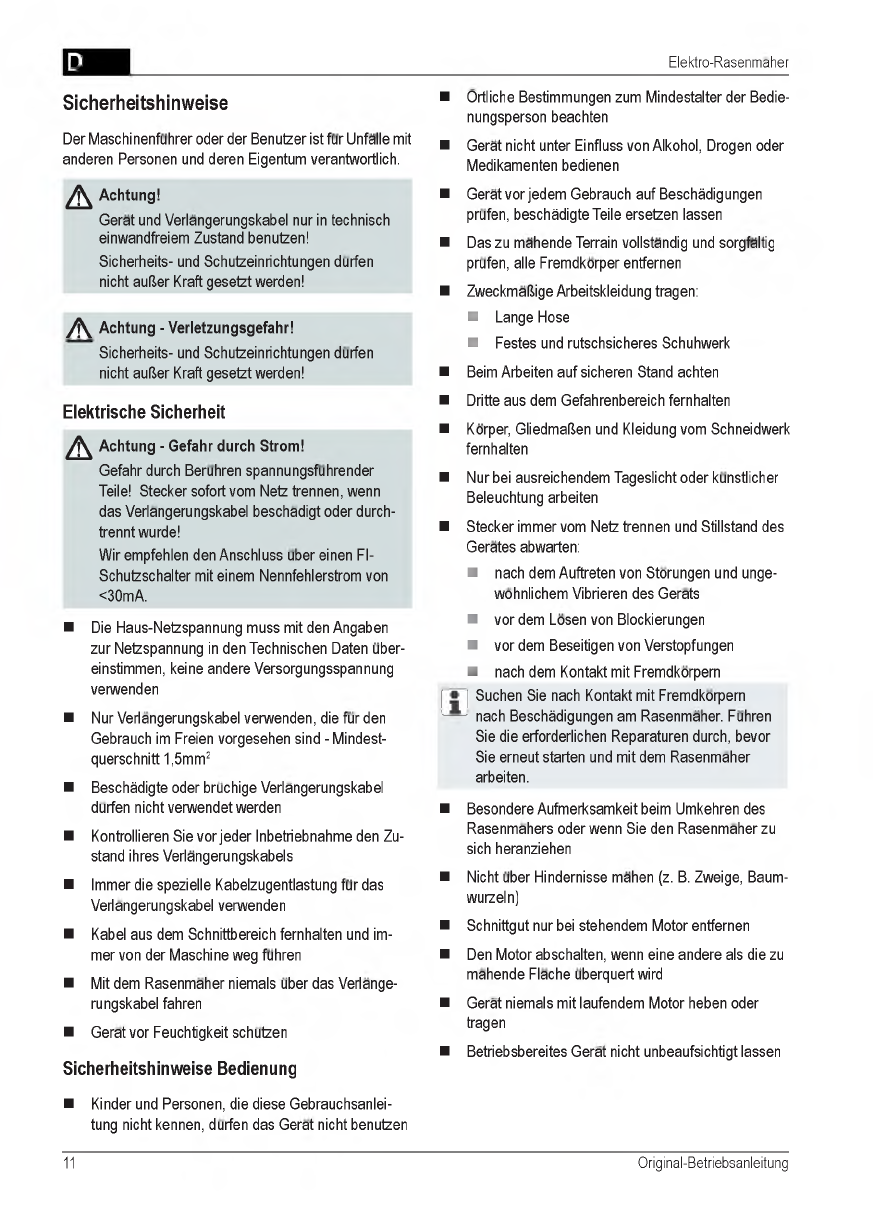

Sicherheitshinweise

Der Maschinenfuhrer oder der Benutzer ist fur Unfalle mit

anderen Personen und deren Eigentum verantwortlich.

AAchtung!

Gerat und Verlangerungskabel nur in technisch

einwandfreiem Zustand benutzen!

Sicherheits- und Schutzeinrichtungen durfen

nicht auSer Kraft gesetzt werden!

^ Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen durfen

nicht aulSer Kraft gesetzt werden!

Elektrische Sicherheit

AAchtung - Gefahr durch Strom!

Gefahr durch Beruhren spannungsfuhrender

Teile! Stecker sofort vom Netz trennen, wenn

das Verlangerungskabel beschadigt oder durch-

trennt wurde!

Wir empfehlen den Anschluss uber einen FI-

Schutzschalter mit einem Nennfehlerstrom von

<30mA.

■ Die Haus-Netzspannung muss mit den Angaben

zur Netzspannung in den Technischen Daten uber-

einstimmen, keine andere Versorgungsspannung

verwenden

■ Nur Verlangerungskabel verwenden, die fur den

Gebrauch im Freien vorgesehen sind - Mindest-

querschnitt 1,5mm2

■ Beschadigte oder bruchige Verlangerungskabel

durfen nicht verwendet werden

■ Kontrollieren Sie vor jeder Inbetriebnahme den Zu-

stand ihres Verlangerungskabels

■ Immer die spezielle Kabelzugentlastung fur das

Verlangerungskabel verwenden

■ Kabel aus dem Schnittbereich fernhalten und im

mer von der Maschine weg fuhren

■ Mit dem Rasenmaher niemals uber das Verlange

rungskabel fahren

■ Gerat vor Feuchtigkeit schutzen

Sicherheitshinweise Bedienung

■ Kinder und Personen, die diese Gebrauchsanlei-

tung nicht kennen, durfen das Gerat nicht benutzen

■ Ortliche Bestimmungen zum Mindestalter der Bedie-

nungsperson beachten

■ Gerat nicht unter Einfluss von Alkohol, Drogen oder

Medikamenten bedienen

■ Gerat vor jedem Gebrauch auf Beschadigungen

prufen, beschadigte Teile ersetzen lassen

■ Das zu mahende Terrain vollstandig und sorgfaltig

prufen, alle Fremdkorper entfernen

■ ZweckmalSige Arbeitskleidung tragen:

■ Lange Hose

■ Festes und rutschsicheres Schuhwerk

■ Beim Arbeiten auf sicheren Stand achten

■ Dritte aus dem Gefahrenbereich fernhalten

■ Korper, GliedmalSen und Kleidung vom Schneidwerk

fernhalten

■ Nur bei ausreichendem Tageslicht oder kunstlicher

Beleuchtung arbeiten

■ Stecker immer vom Netz trennen und Stillstand des

Gerates abwarten:

■ nach dem Auftreten von Storungen und unge-

wohnlichem Vibrieren des Gerats

■ vor dem Losen von Blockierungen

■ vor dem Beseitigen von Verstopfungen

■ nach dem Kontakt mit Fremdkorpern

| | Suchen Sie nach Kontakt mit Fremdkorpern

— nach Beschadigungen am Rasenmaher. Fuhren

Sie die erforderlichen Reparaturen durch, bevor

Sie erneut starten und mit dem Rasenmaher

arbeiten.

■ Besondere Aufmerksamkeit beim Umkehren des

Rasenmahers oder wenn Sie den Rasenmaher zu

sich heranziehen

■ Nicht uber Hindernisse mahen (z. B. Zweige, Baum-

wurzeln)

■ Schnittgut nur bei stehendem Motor entfernen

■ Den Motor abschalten, wenn eine andere als die zu

mahende Flache uberquert wird

■ Gerat niemals mit laufendem Motor heben oder

tragen

■ Betriebsbereites Gerat nicht unbeaufsichtigt lassen

11 Original-Betriebsanleitung

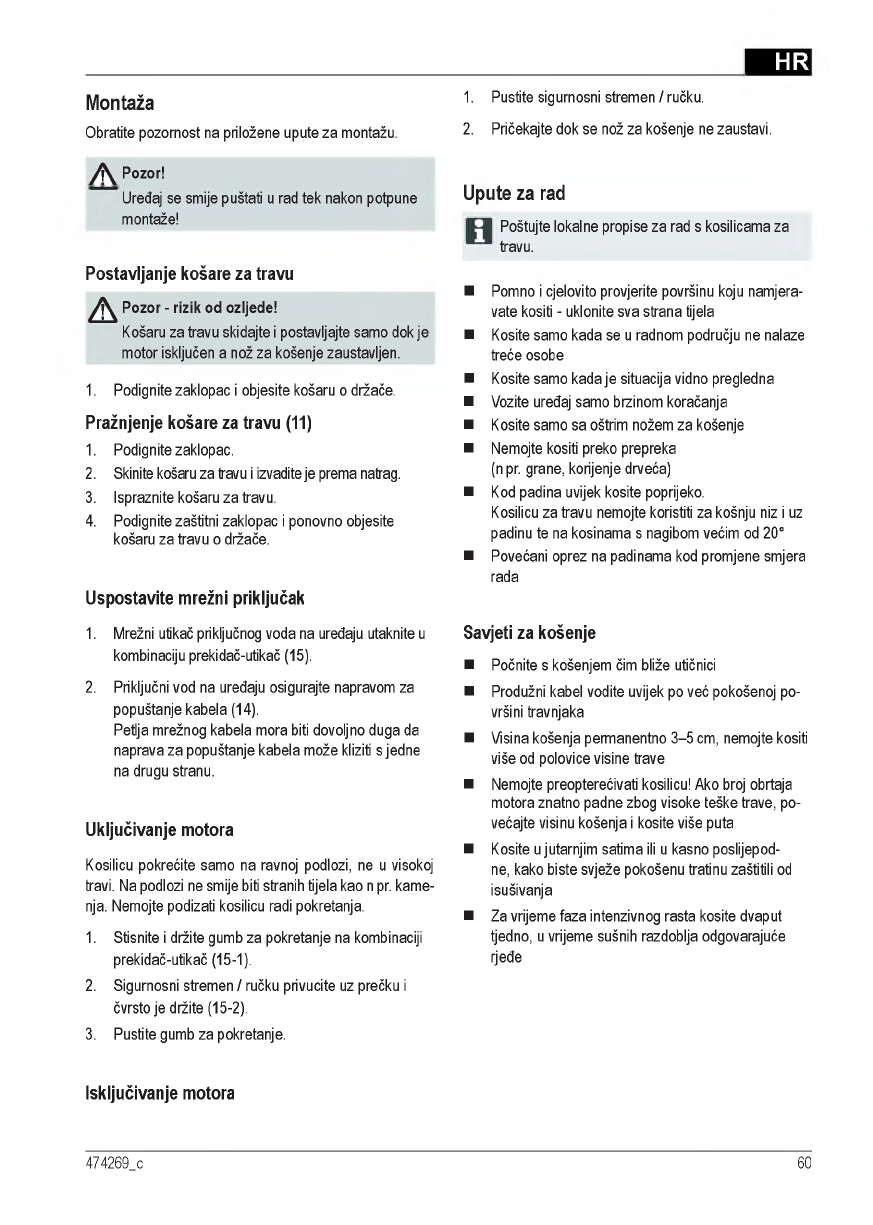

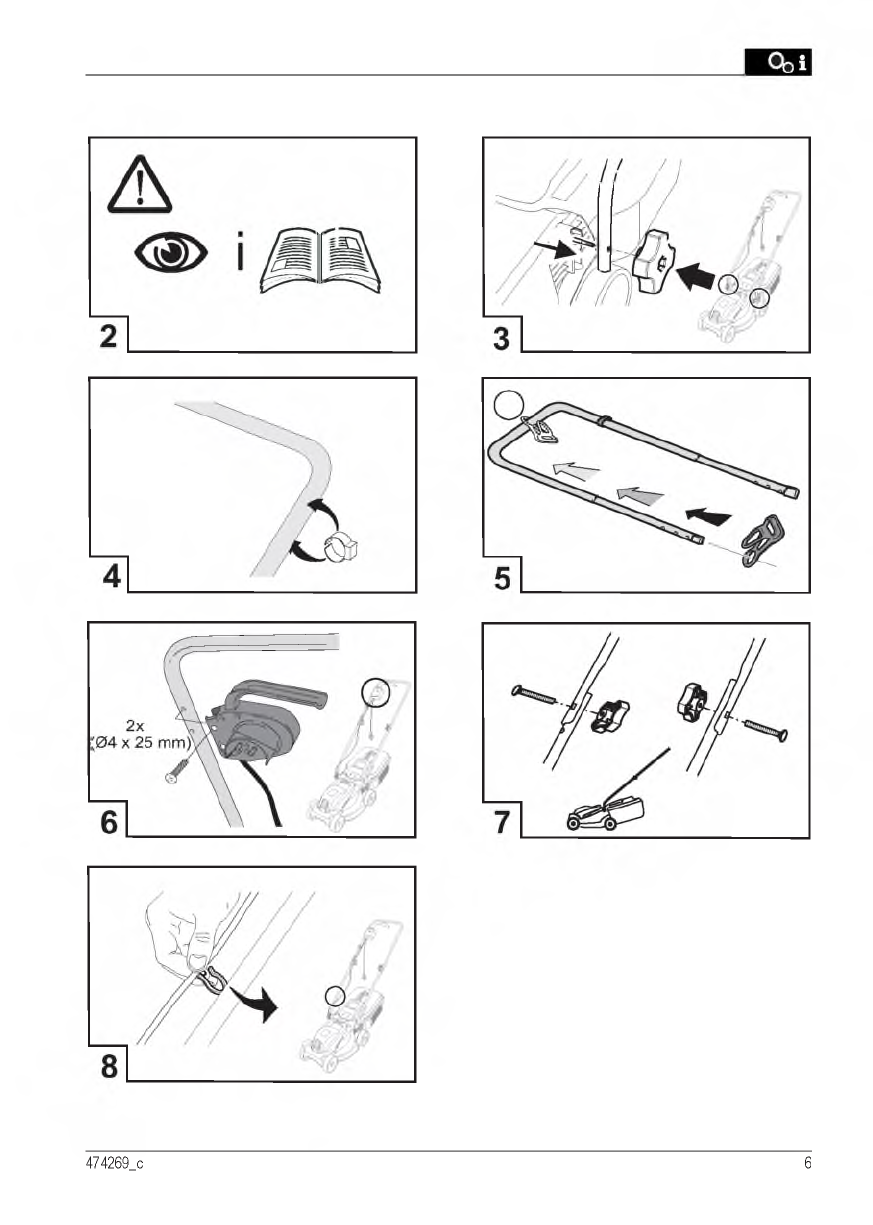

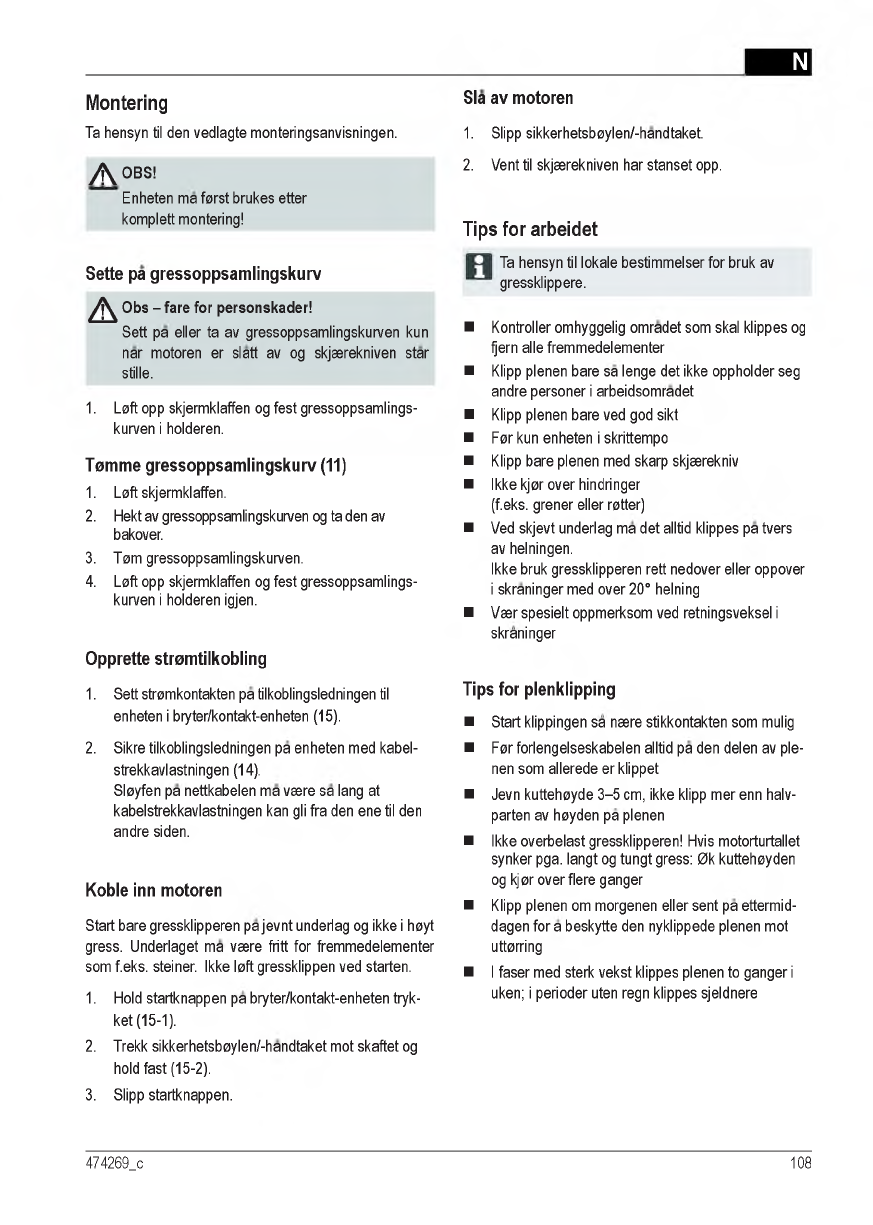

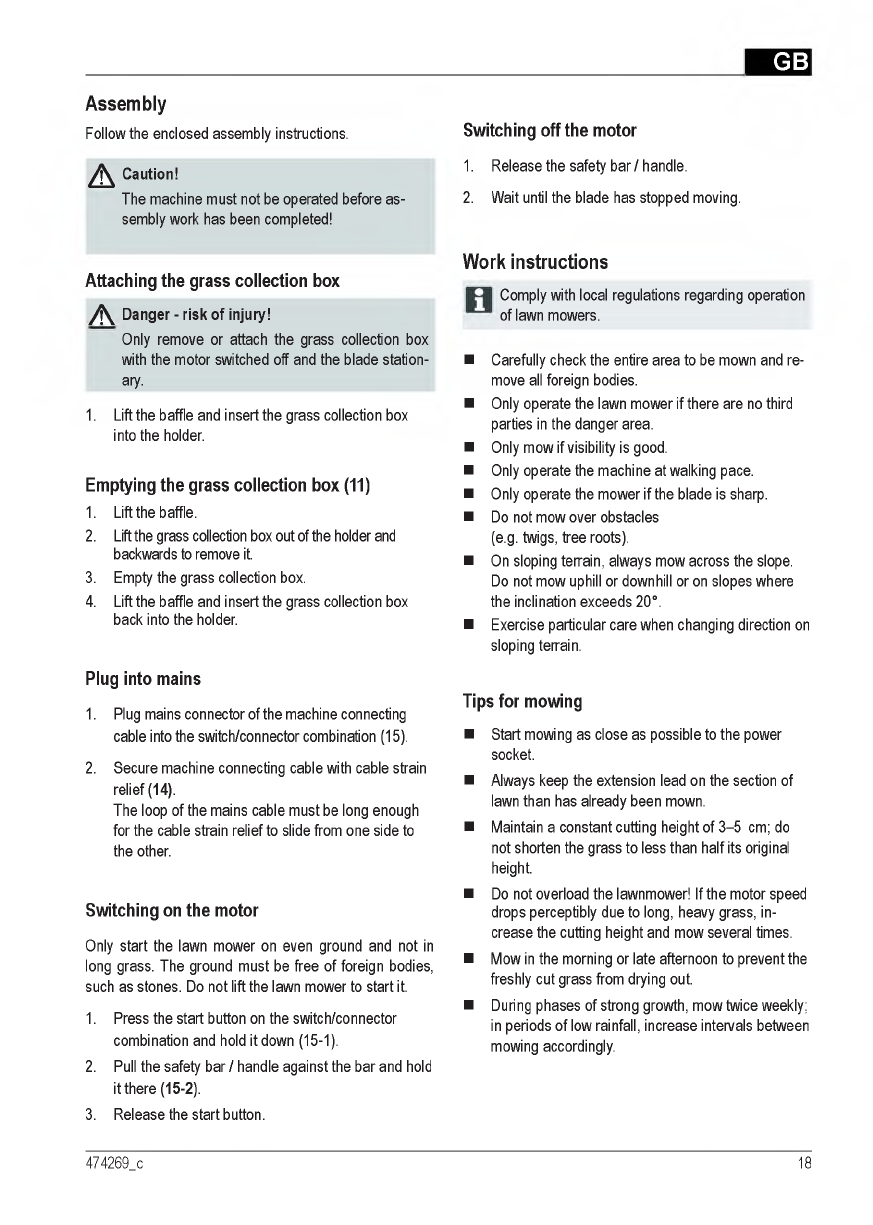

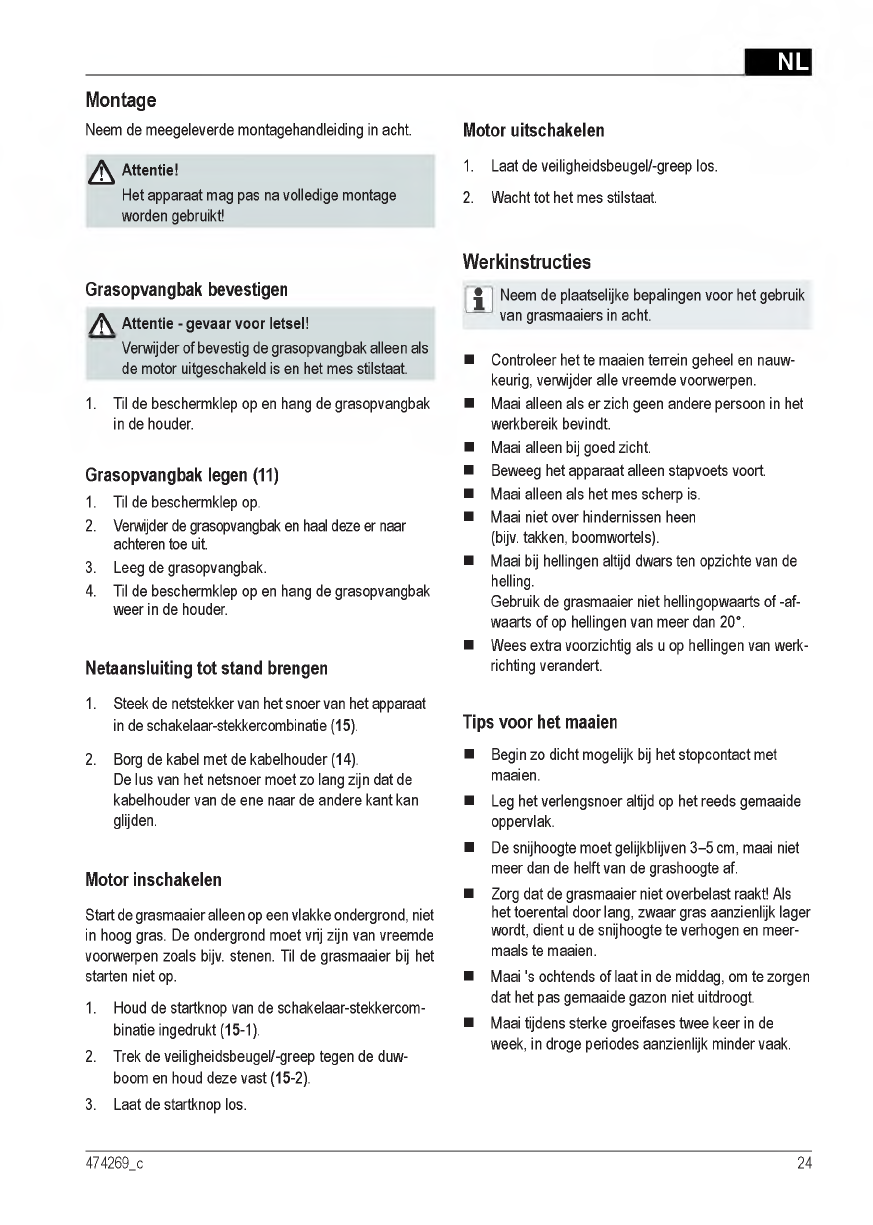

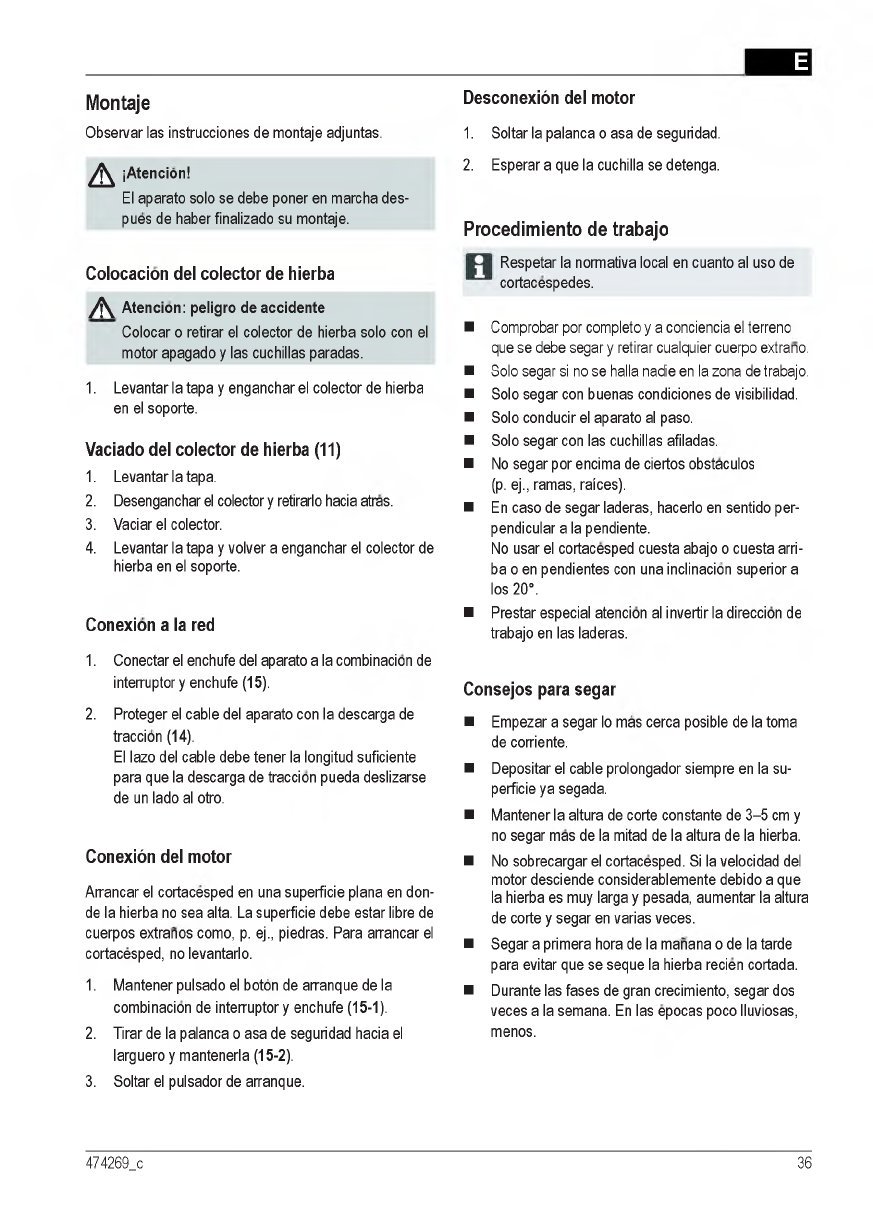

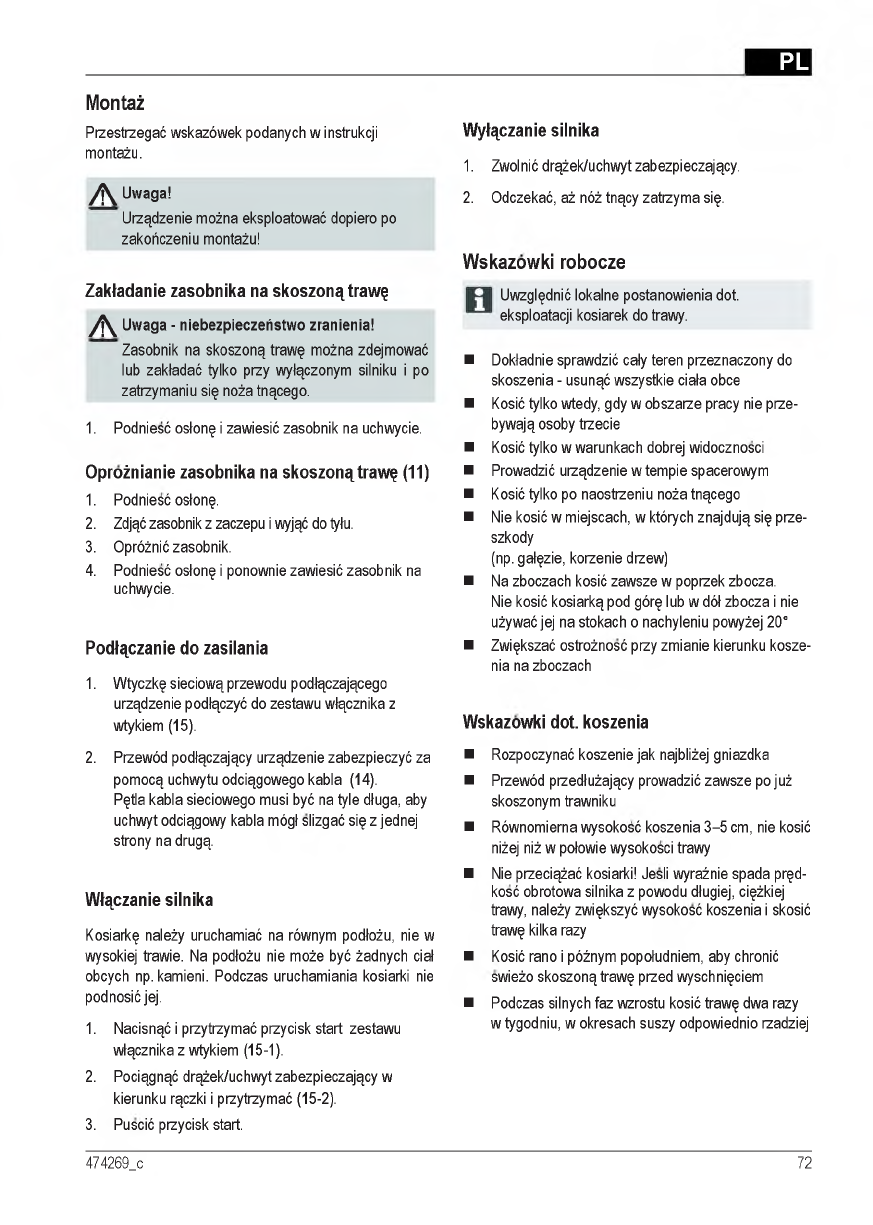

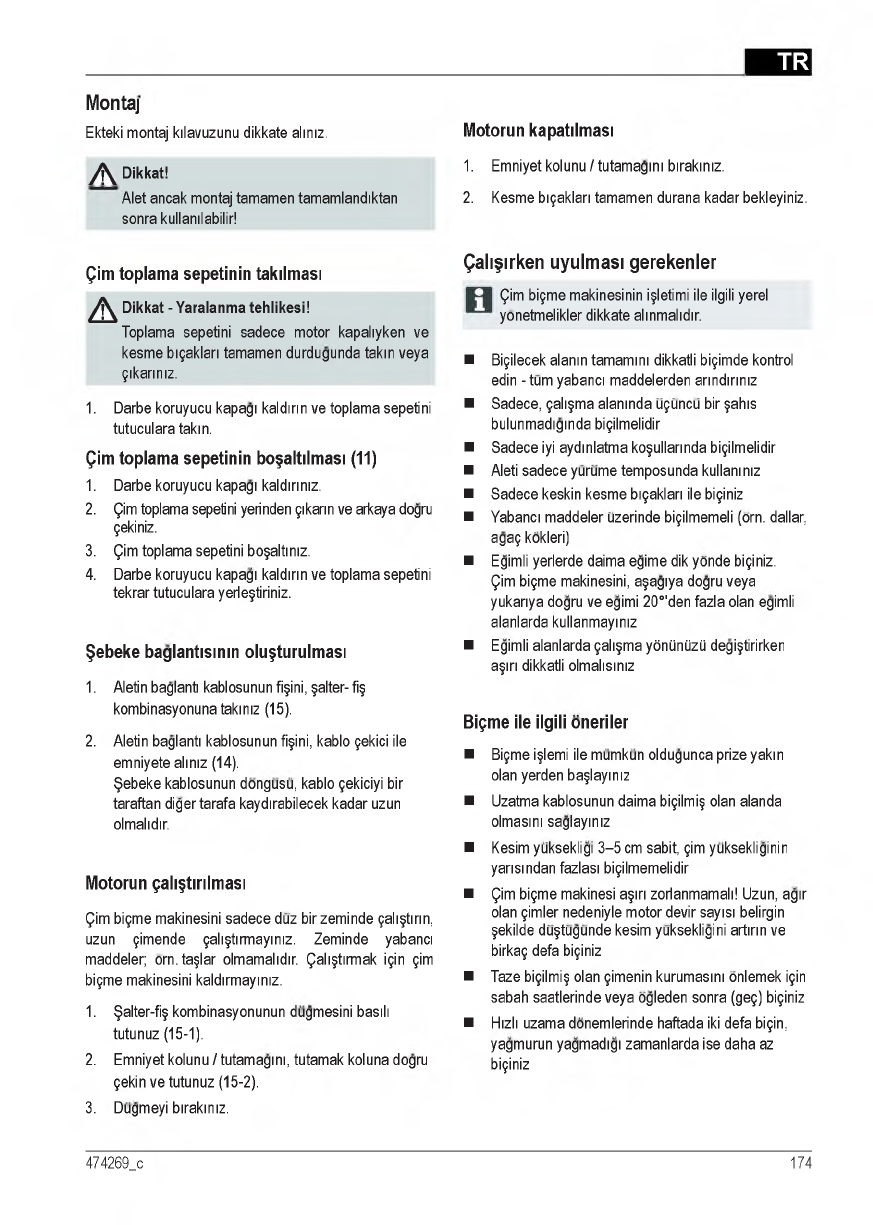

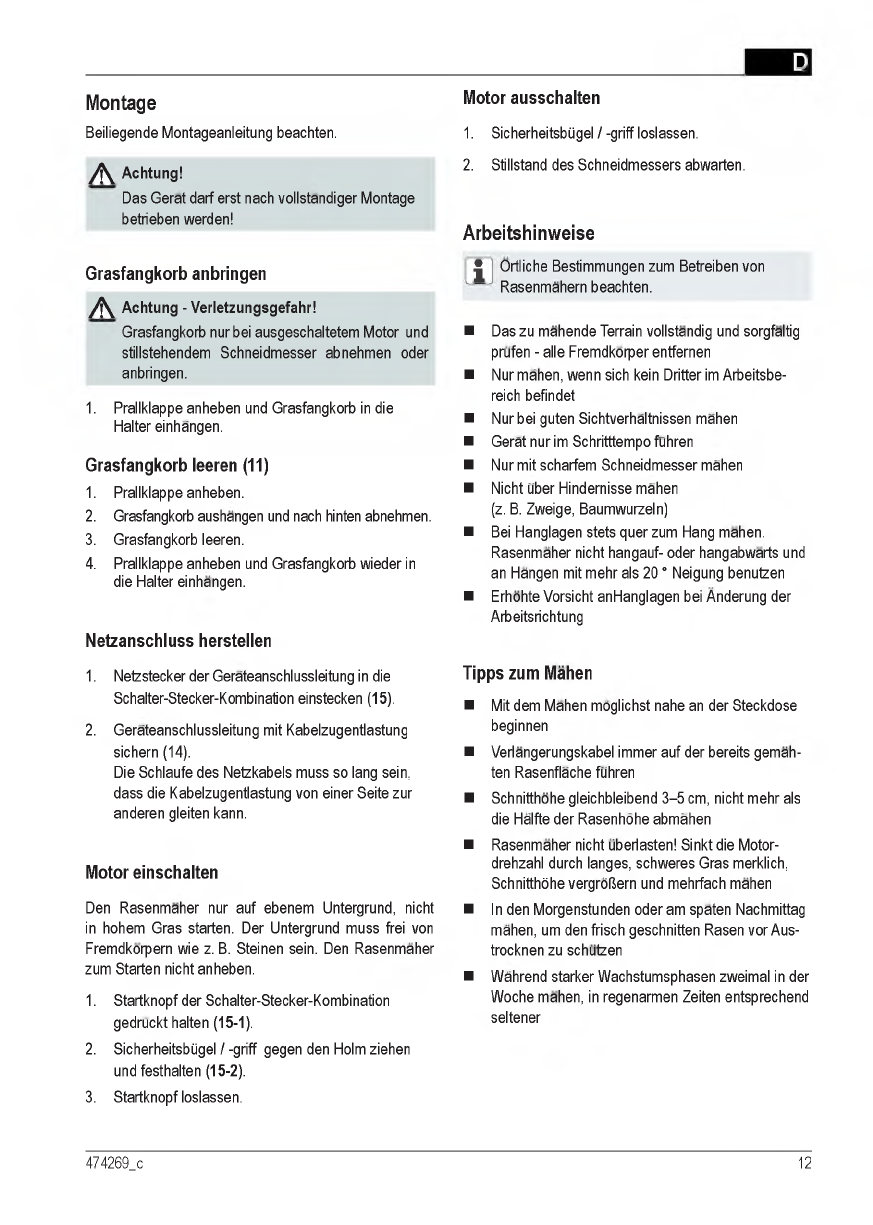

Montage

Beiliegende Montageanleitung beachten.

^ Achtung!

Das Gerat darf erst nach vollstandiger Montage

betrieben werden!

Grasfangkorb anbringen

^ Achtung - Verletzungsgefahr!

Grasfangkorb nur bei ausgeschaltetem Motor und

stillstehendem Schneidmesser abnehmen oder

anbringen.

1. Prallklappe anheben und Grasfangkorb in die

Halter einhangen.

Grasfangkorb leeren (11)

1. Prallklappe anheben.

2. Grasfangkorb aushangen und nach hinten abnehmen.

3. Grasfangkorb leeren.

4. Prallklappe anheben und Grasfangkorb wieder in

die Halter einhangen.

Netzanschluss herstellen

1. Netzstecker der Gerateanschlussleitung in die

Schalter-Stecker-Kombination einstecken (15).

2. Gerateanschlussleitung mit Kabelzugentlastung

sichern (14).

Die Schlaufe des Netzkabels muss so lang sein,

dass die Kabelzugentlastung von einer Seite zur

anderen gleiten kann.

Motor einschalten

Den Rasenmaher nur auf ebenem Untergrund, nicht

in hohem Gras starten. Der Untergrund muss frei von

Fremdkorpern wie z. B. Steinen sein. Den Rasenmaher

zum Starten nicht anheben.

1. Startknopf der Schalter-Stecker-Kombination

gedruckt halten (15-1).

2. Sicherheitsbugel / -griff gegen den Holm ziehen

und festhalten (15-2).

3. Startknopf loslassen.

Motor ausschalten

1. Sicherheitsbugel / -griff loslassen.

2. Stillstand des Schneidmessers abwarten.

Arbeitshinweise

J Ortliche Bestimmungen zum Betreiben von

Rasenmahern beachten.

■ Das zu mahende Terrain vollstandig und sorgfaltig

prufen - alle Fremdkorper entfernen

■ Nur mahen, wenn sich kein Dritter im Arbeitsbe-

reich befindet

■ Nur bei guten Sichtverhaltnissen mahen

■ Gerat nur im Schritttempo fuhren

■ Nur mit scharfem Schneidmesser mahen

■ Nicht uber Hindernisse mahen

(z. B. Zweige, Baumwurzeln)

■ Bei Hanglagen stets quer zum Hang mahen.

Rasenmaher nicht hangauf- oder hangabwarts und

an Hangen mit mehr als 20 ° Neigung benutzen

■ Erhohte Vorsicht anHanglagen bei Anderung der

Arbeitsrichtung

Tipps zum Mahen

■ Mit dem Mahen moglichst nahe an der Steckdose

beginnen

■ Verlangerungskabel immer auf der bereits gemah-

ten Rasenflache fuhren

■ Schnitthohe gleichbleibend 3-5 cm, nicht mehr als

die Halfte der Rasenhohe abmahen

■ Rasenmaher nicht uberlasten! Sinkt die Motor-

drehzahl durch langes, schweres Gras merklich,

Schnitthohe vergrolSern und mehrfach mahen

■ In den Morgenstunden oder am spaten Nachmittag

mahen, um den frisch geschnitten Rasen vor Aus-

trocknen zu schutzen

■ Wahrend starker Wachstumsphasen zweimal in der

Woche mahen, in regenarmen Zeiten entsprechend

seltener

474269_c 12

JElektro-Rasenmaher

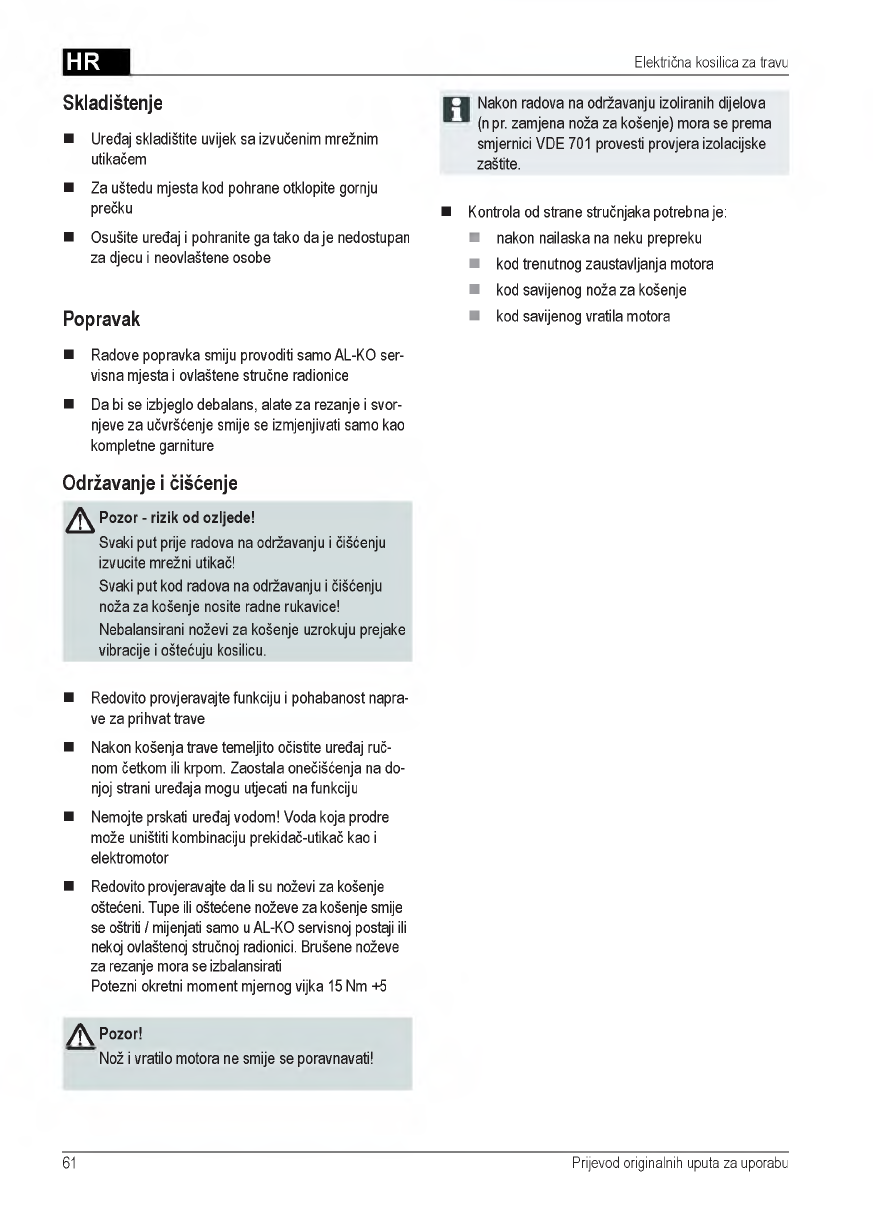

Lagerung

■ Gerat immer mit gezogenem Netzstecker lagern

■ Zum platzsparenden Aufbewaren den Oberholm

abklappen

■ Gerat trocken und unzuganglich fur Kinder und un

befugte Personen lagern

^ Achtung!

Messer und Motorwelle durfen nicht ausgerichtet

werden!

[ I Nach Wartungsarbeiten an Isolationsteilen

— (z. B. Austausch Schneidmesser) muss nach

Richtlinie VDE 701 eine Isolationsschutzprufung

durchgefuhrt werden.

Reparatur ■ Fachmannische Uberprufung ist erforderlich:

■ Reparaturarbeiten durfen nur AL-KO Servicestellen ■nach dem Auffahren auf ein Hindernis

und autorisierte Fachbetriebe durchfuhren ■bei sofortigem Stillstand des Motors

■ Um eine Unwucht zu vermeiden durfen Schneid- ■bei verbogenem Schneidmesser

werkzeuge und Befestigungsbolzen nur satzweise ■bei verbogener Motorwelle

ausgetauscht werden

Wartung und Pflege

AAchtung - Verletzungsgefahr!

Vor allen Wartungs- und Pflegearbeiten immer

den Netzstecker ziehen!

Bei Wartungs- und Pflegearbeiten am Schneid-

messer immer Arbeitshandschuhe tragen!

Nicht ausgewuchtete Schneidmesser fuhren zu

starken Vibrationen und beschadigen den Maher.

■ Grasfangeinrichtung regelmalSig auf Funktion und

VerschleilS prufen

■ Nach dem Rasenmahen das Gerat grundlich mit

einem Handbesen oder Lappen reinigen. Nicht ent-

fernte Verschmutzungen an der Gerateunterseite

konnen die Funktion beeintrachtigen

■ Das Gerat nicht mit Wasser abspritzen! Eindrin-

gendes Wasser kann die Schalter-Stecker-Kombi-

nation sowie den Elektromotor zerstoren

■ Schneidmesser regelmalSig auf Beschadigungen

kontrollieren. Stumpfe oder beschadigte Schneid-

messer nur bei einer AL-KO Servicestelle oder einem

autorisierten Fachbetrieb scharfen / erneuern lassen.

Nachgeschliffene Schneidmesser mussen ausge-

wuchtet sein

Anzugsdrehmoment der Messerschraube 15 Nm +5

13 Original-Betriebsanleitung

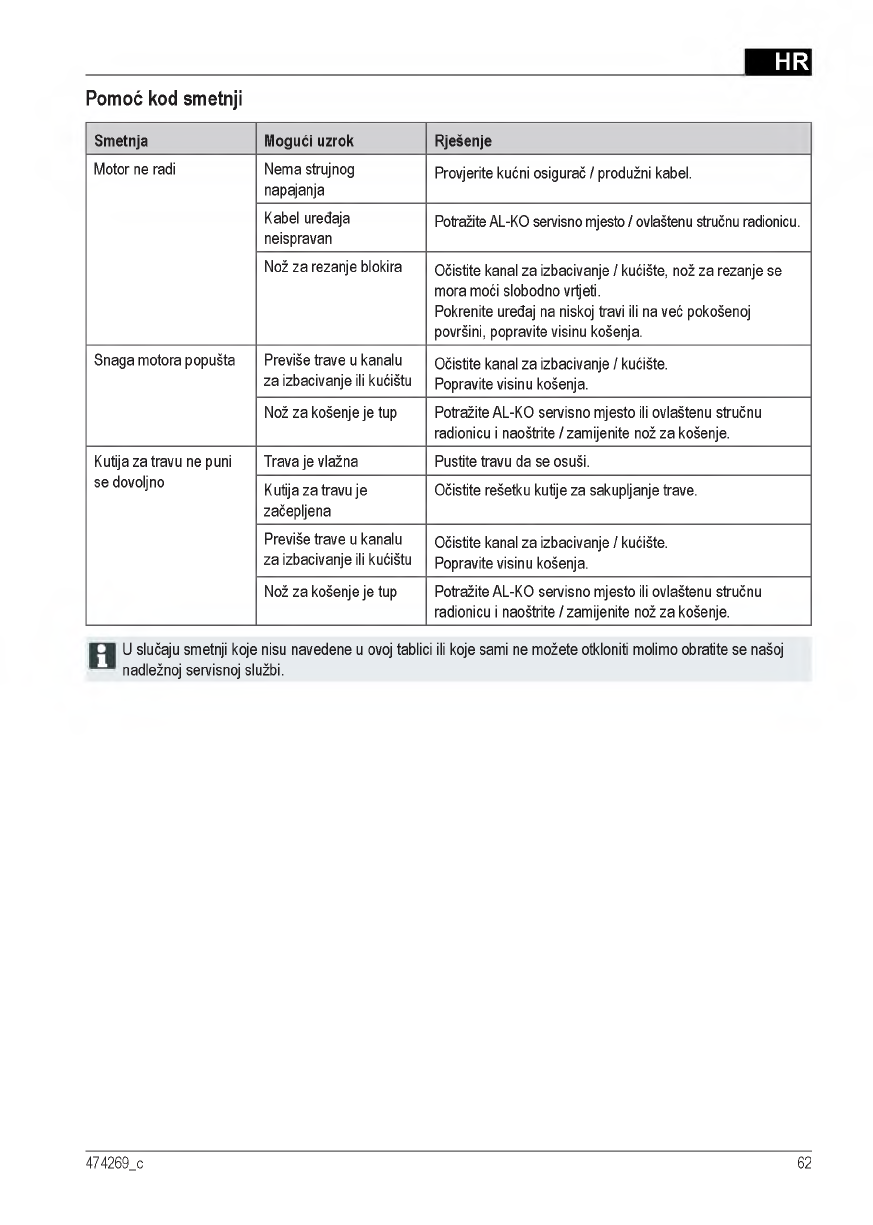

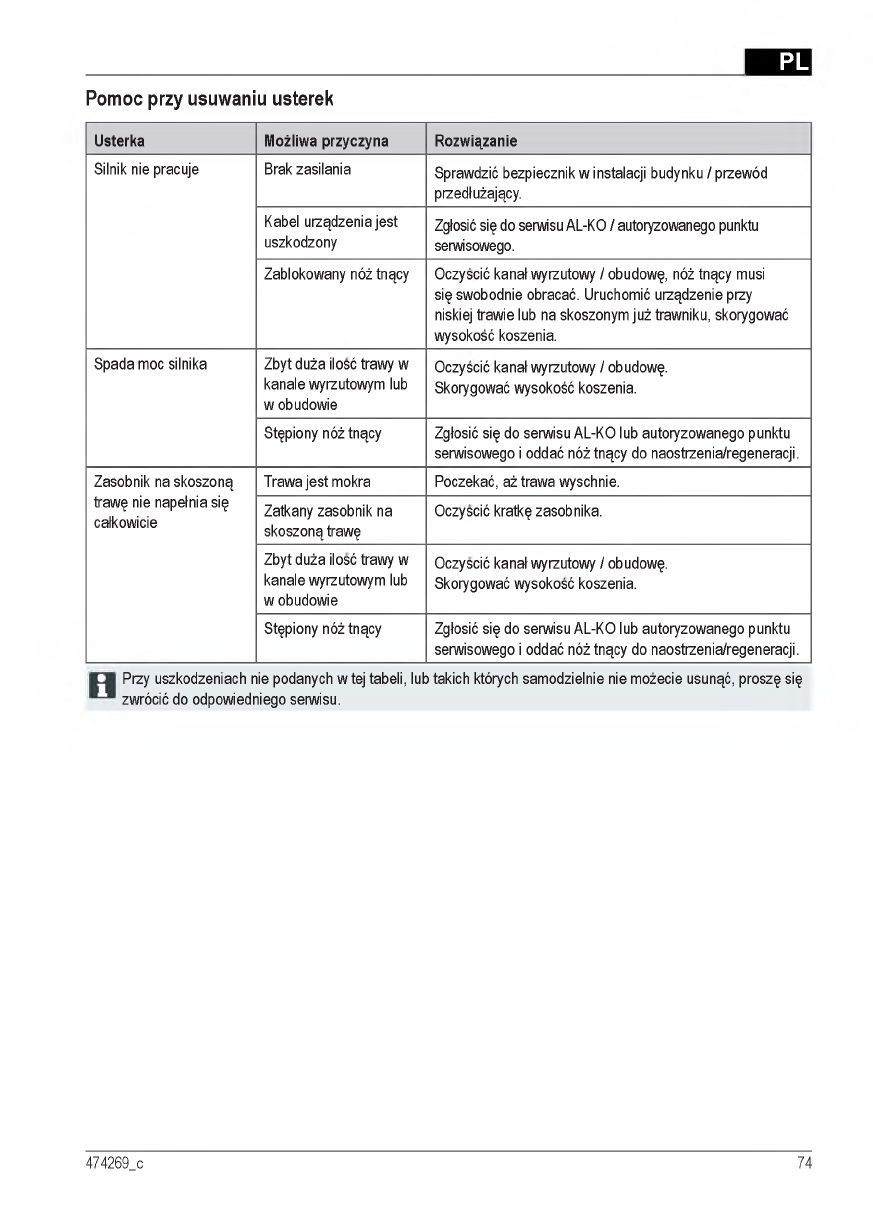

Hilfe bei Storungen

Storung Mogliche Ursache Losung

Motor lauft nicht Keine Stromversorgung Haussicherung / Verlangerungskabel prufen.

Geratekabel defekt AL-KO Servicestelle / autorisierten Fachbetrieb aufsuchen.

Schneidmesser blockiert Auswurfkanal / Gehause reinigen, das Schneidmesser

muss frei drehbar sein.

Auf niederem Gras oder auf der bereits gemahten Flache

starten, Schnitthohe korrigieren.

Motorleistung lasst nach Zuviel Gras im Auswurf-

kanal oder Gehause Auswurfkanal / Gehause reinigen.

Schnitthohe korrigieren.

Schneidmesser stumpf AL-KO Servicestelle oder autorisierten Fachbetrieb aufsu

chen und Schneidmesser scharfen / erneuern lassen.

Grasfangbox fullt nicht

ausreichend Rasen feucht Rasen trocknen lassen.

Grasfangbox verstopft Gitter der Grasfangbox saubern.

Zuviel Gras im Auswurf-

kanal oder Gehause Auswurfkanal / Gehause reinigen.

Schnitthohe korrigieren.

Schneidmesser stumpf AL-KO Servicestelle oder autorisierten Fachbetrieb aufsu

chen und Schneidmesser scharfen / erneuern lassen.

J Bei Storungen, die nicht in dieser Tabelle aufgefuhrt sind oder die Sie nicht selbst beheben konnen, wenden Sie

sich bitte an unseren zustandigen Kundendienst.

474269_c 14

GB Electric lawn mower

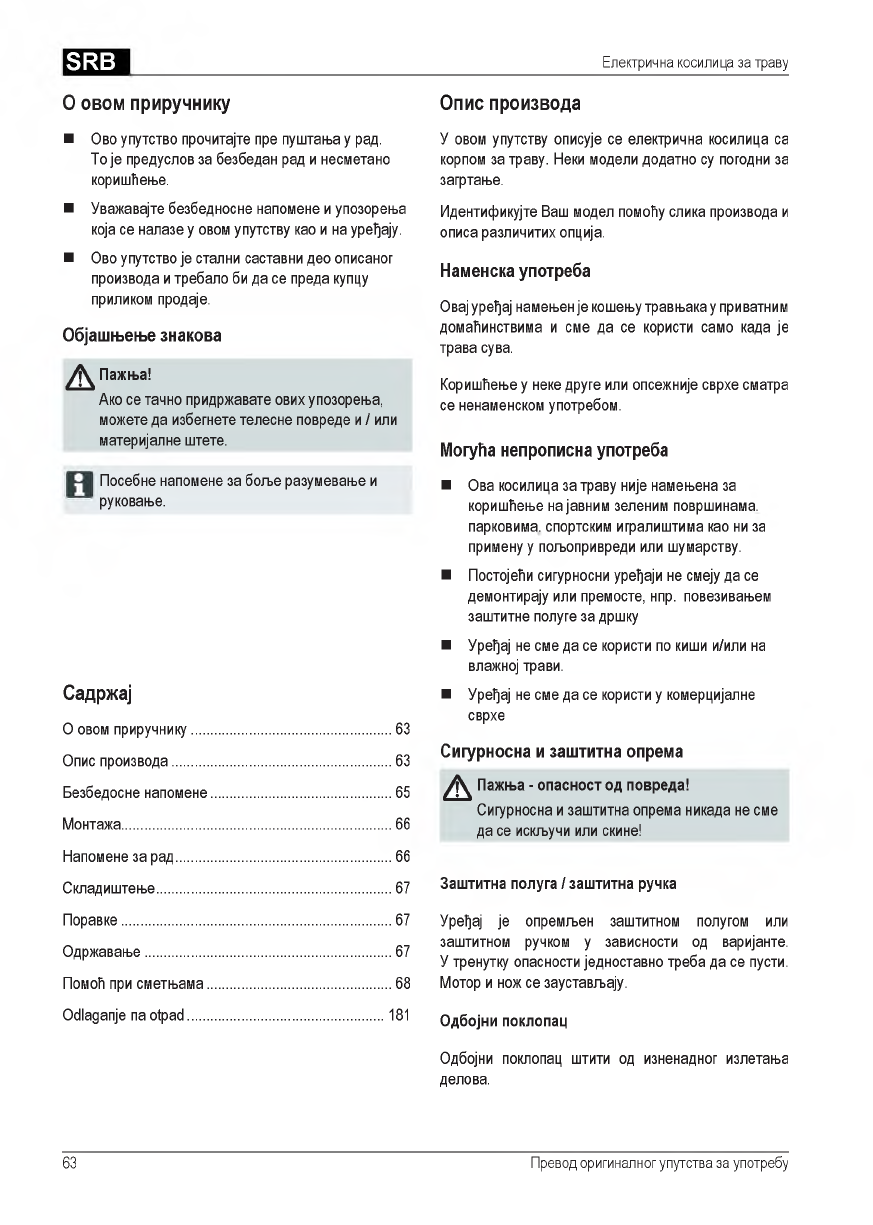

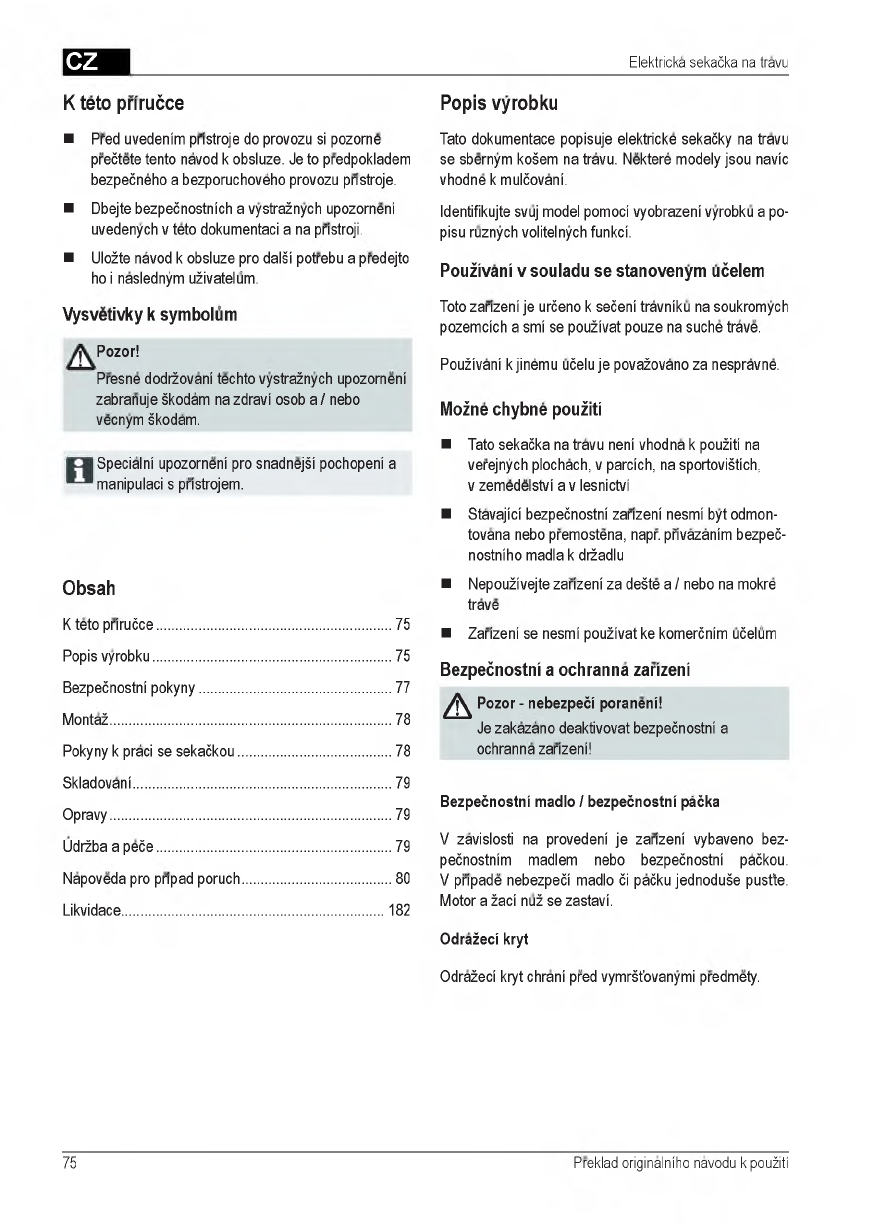

About this handbook

■ Read through these operating instructions before

starting up the machine. This is a prerequisite for

safe and trouble-free working.

■ You should save these instructions, and also pass

them on to any subsequent users.

■ Observe the safety and warning signs on the ma-

chine.

Pictogram description

Contents

About this handbook................................................................15

Product description

..................................................................15

Safety instructions....................................................................17

Assembly ..................................................................................... 18

Work instructions......................................................................18

Storage ......................................................................................... 19

Repairs ......................................................................................... 19

Maintenance and care............................................................19

Troubleshooting........................................................................20

Disposal.....................................................................................181

Product description

This documentation describes electric lawn mowers with

grass collection boxes. Some models are also suitable

for mulching.

Identify your model with the aid of the product illustrations

and the description of the different options.

Designated use

This machine is intended for non-commercial mowing of

lawns and must only be used on dry grass.

Using this machine for any other or additional purpose is

considered contrary to its designated use.

Possible misuse

■ This lawn mower is not for use in public areas,

parks, sports facilities, agriculture or forestry.

■ Any safety equipment present must not be removed

or bypassed, e.g. by tying the safety bar to the bar.

■ Do not use the machine in the rain or on wet grass.

■ The machine must not be used commercially.

Safety and protective equipment

A Danger - risk of injury!

Safety and protective equipment must not be

disabled!

Safety bar / safety handle

Depending on the version, the machine is fit-

ted with either a safety bar or a safety handle.

In case of danger, simply release it. The motor and blade

are stopped.

Baffle

The baffle protects against objects flying out.

A Caution!

Strict following of these warning alerts can pre

vent injury to persons and/or materials.

Special information for better understanding and

handling.

15 Translation of original user instructions

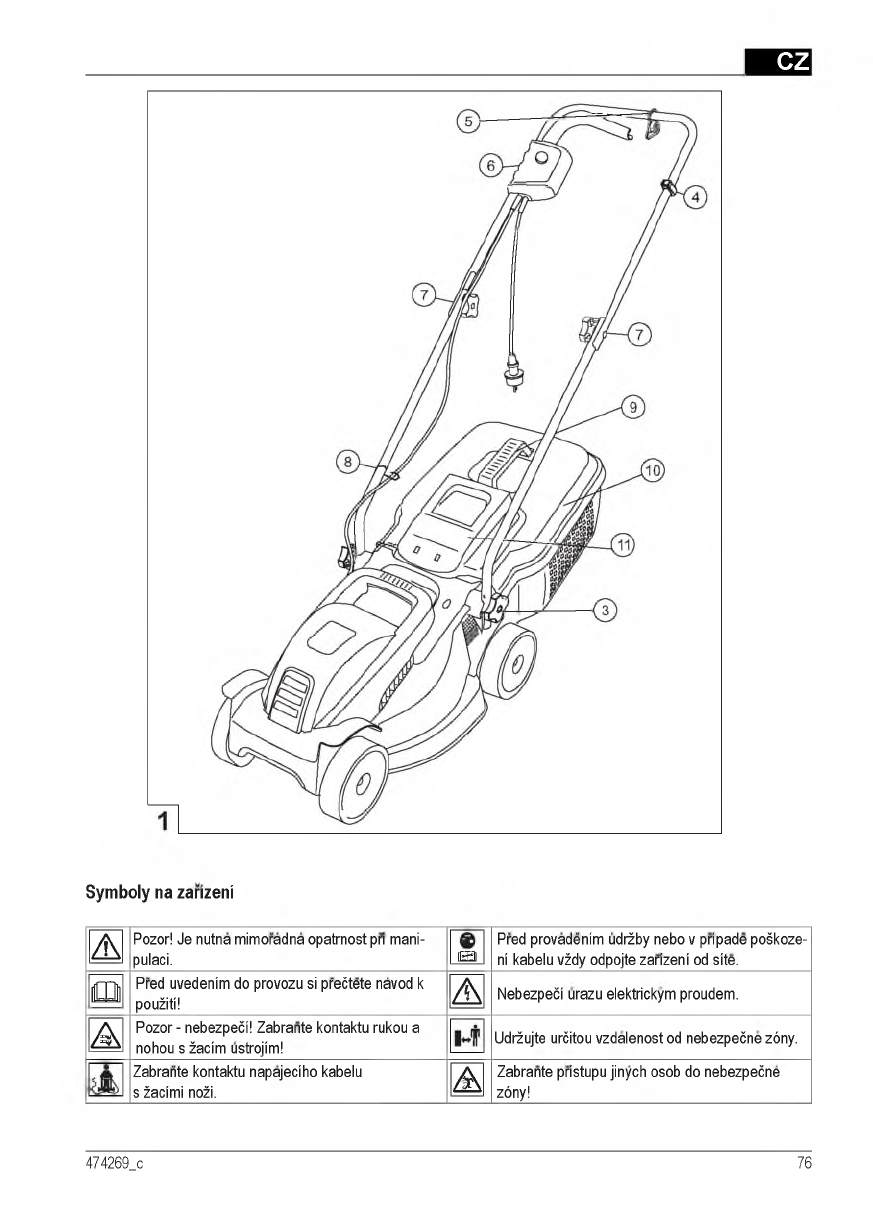

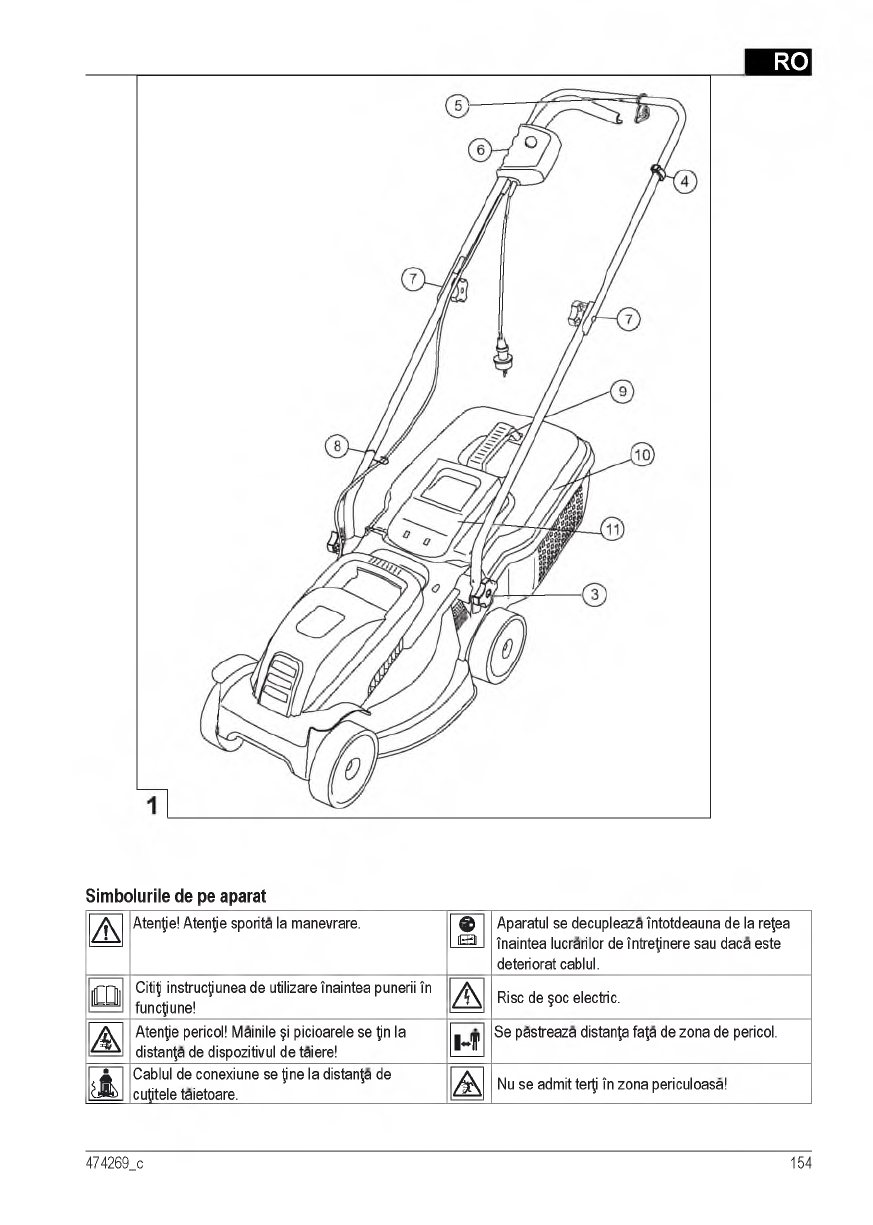

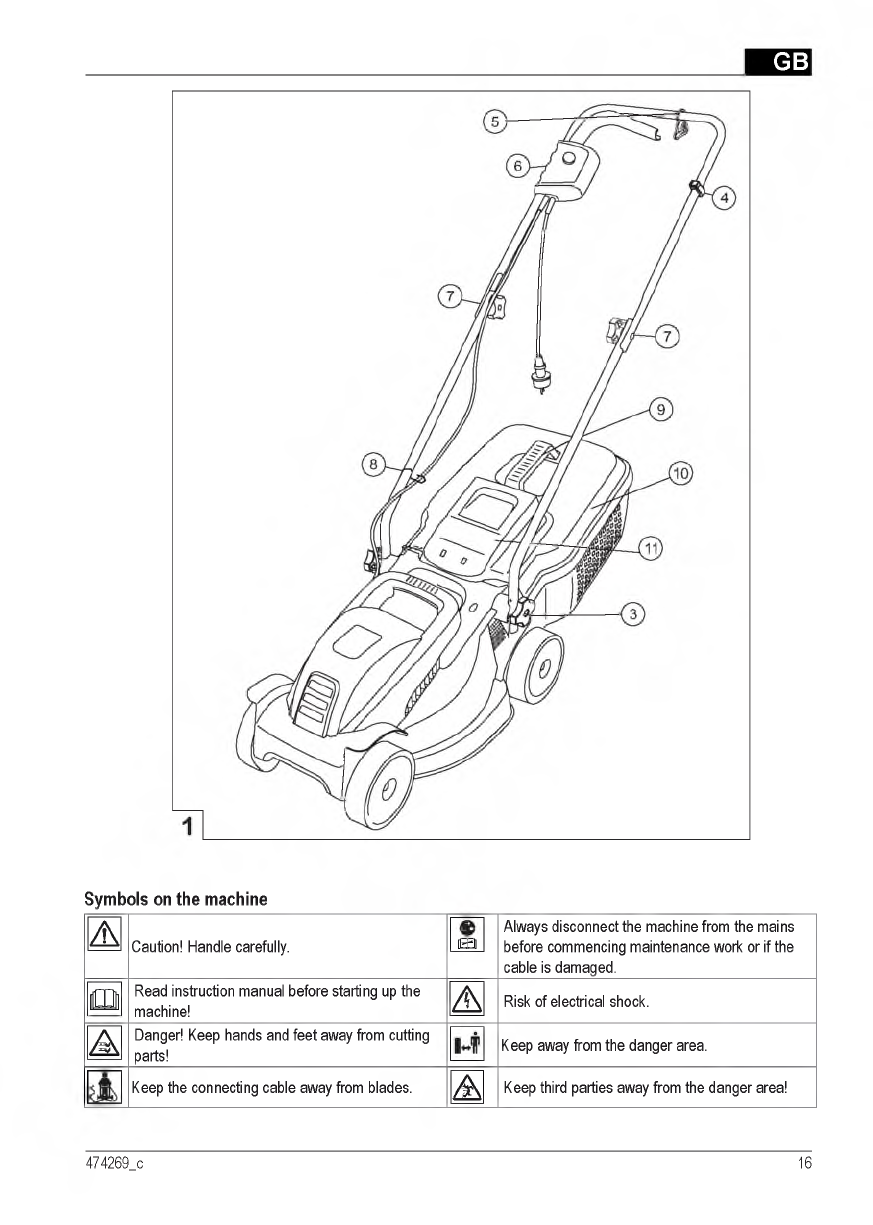

Symbols on the machine

ACaution! Handle carefully. Ba Always disconnect the machine from the mains

before commencing maintenance work or if the

cable is damaged.

mRead instruction manual before starting up the

machine! ARisk of electrical shock.

ADanger! Keep hands and feet away from cutting

parts! Keep away from the danger area.

Keep the connecting cable away from blades. AKeep third parties away from the danger area!

474269_c 16

GB Electric lawn mower

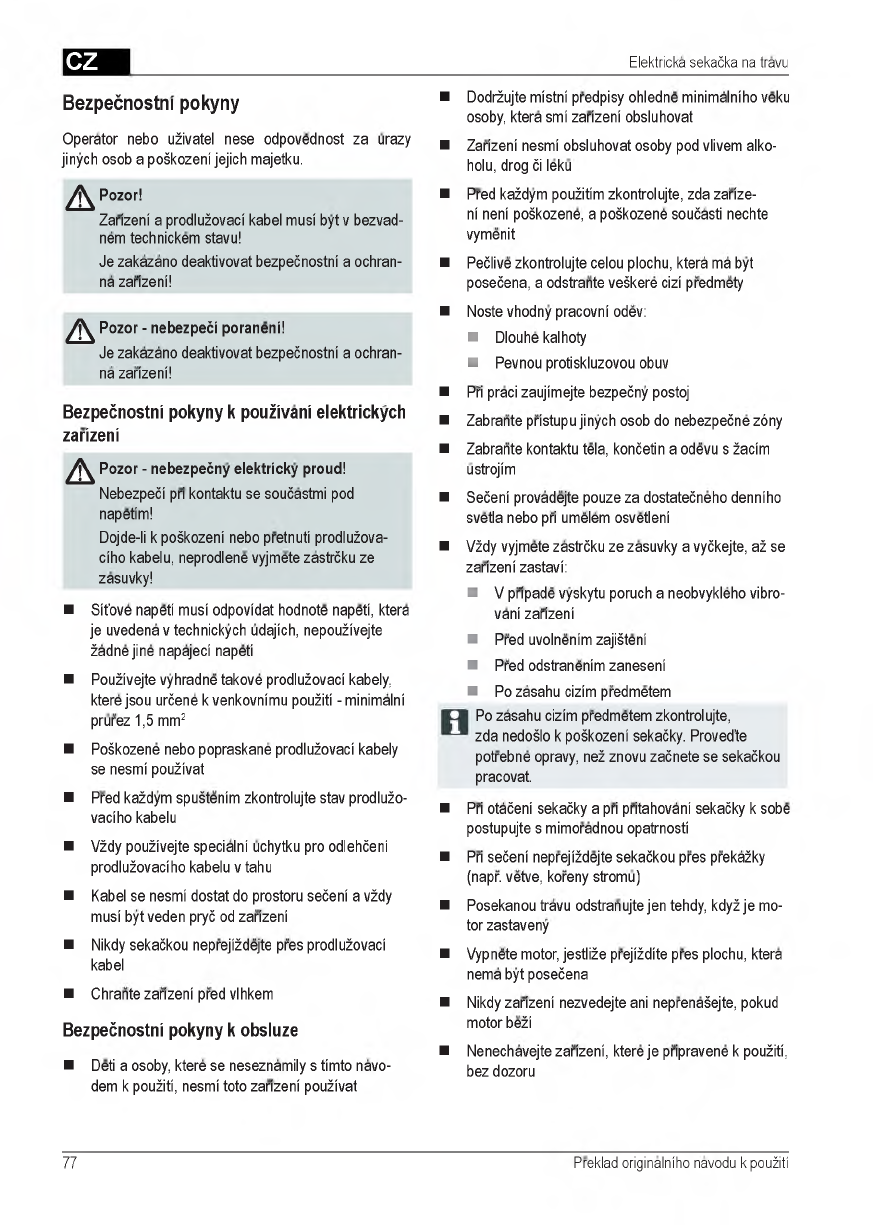

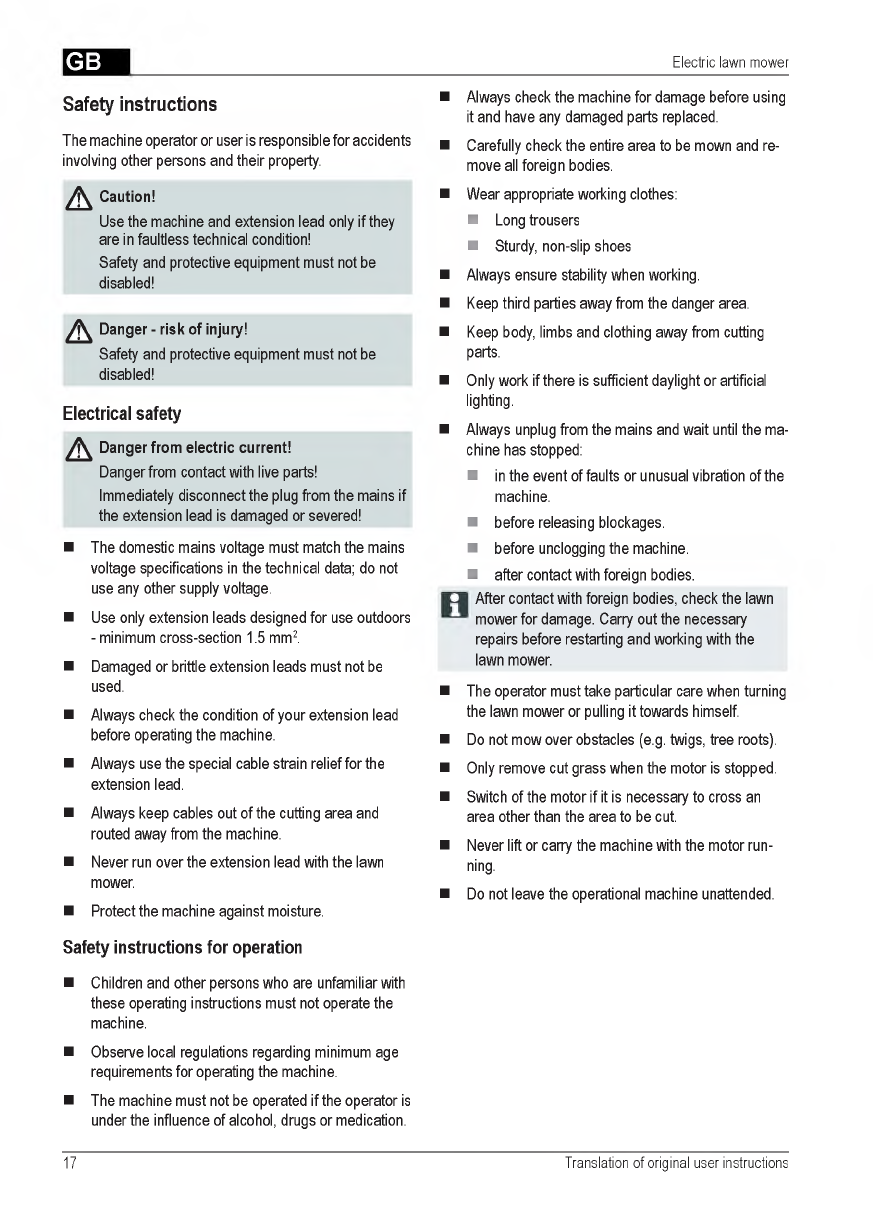

Safety instructions

The machine operator or user is responsible for accidents

involving other persons and their property.

ACaution!

Use the machine and extension lead only if they

are in faultless technical condition!

Safety and protective equipment must not be

disabled!

A Danger - risk of injury!

Safety and protective equipment must not be

disabled!

Electrical safety

A Danger from electric current!

Danger from contact with live parts!

Immediately disconnect the plug from the mains if

the extension lead is damaged or severed!

■ The domestic mains voltage must match the mains

voltage specifications in the technical data; do not

use any other supply voltage.

■ Use only extension leads designed for use outdoors

- minimum cross-section 1.5 mm2.

■ Damaged or brittle extension leads must not be

used.

■ Always check the condition of your extension lead

before operating the machine.

■ Always use the special cable strain relief for the

extension lead.

■ Always keep cables out of the cutting area and

routed away from the machine.

■ Never run over the extension lead with the lawn

mower.

■ Protect the machine against moisture.

Safety instructions for operation

■ Children and other persons who are unfamiliar with

these operating instructions must not operate the

machine.

■ Observe local regulations regarding minimum age

requirements for operating the machine.

■ The machine must not be operated if the operator is

under the influence of alcohol, drugs or medication.

■ Always check the machine for damage before using

it and have any damaged parts replaced.

■ Carefully check the entire area to be mown and re-

move all foreign bodies.

■ Wear appropriate working clothes:

■ Long trousers

■ Sturdy, non-slip shoes

■ Always ensure stability when working.

■ Keep third parties away from the danger area.

■ Keep body, limbs and clothing away from cutting

parts.

■ Only work if there is sufficient daylight or artificial

lighting.

■ Always unplug from the mains and wait until the ma-

chine has stopped:

■ in the event of faults or unusual vibration of the

machine.

■ before releasing blockages.

■ before unclogging the machine.

■ after contact with foreign bodies.

After contact with foreign bodies, check the lawn

mower for damage. Carry out the necessary

repairs before restarting and working with the

lawn mower.

■ The operator must take particular care when turning

the lawn mower or pulling it towards himself.

■ Do not mow over obstacles (e.g. twigs, tree roots).

■ Only remove cut grass when the motor is stopped.

■ Switch of the motor if it is necessary to cross an

area other than the area to be cut.

■ Never lift or carry the machine with the motor run-

ning.

■ Do not leave the operational machine unattended.

17 Translation of original user instructions

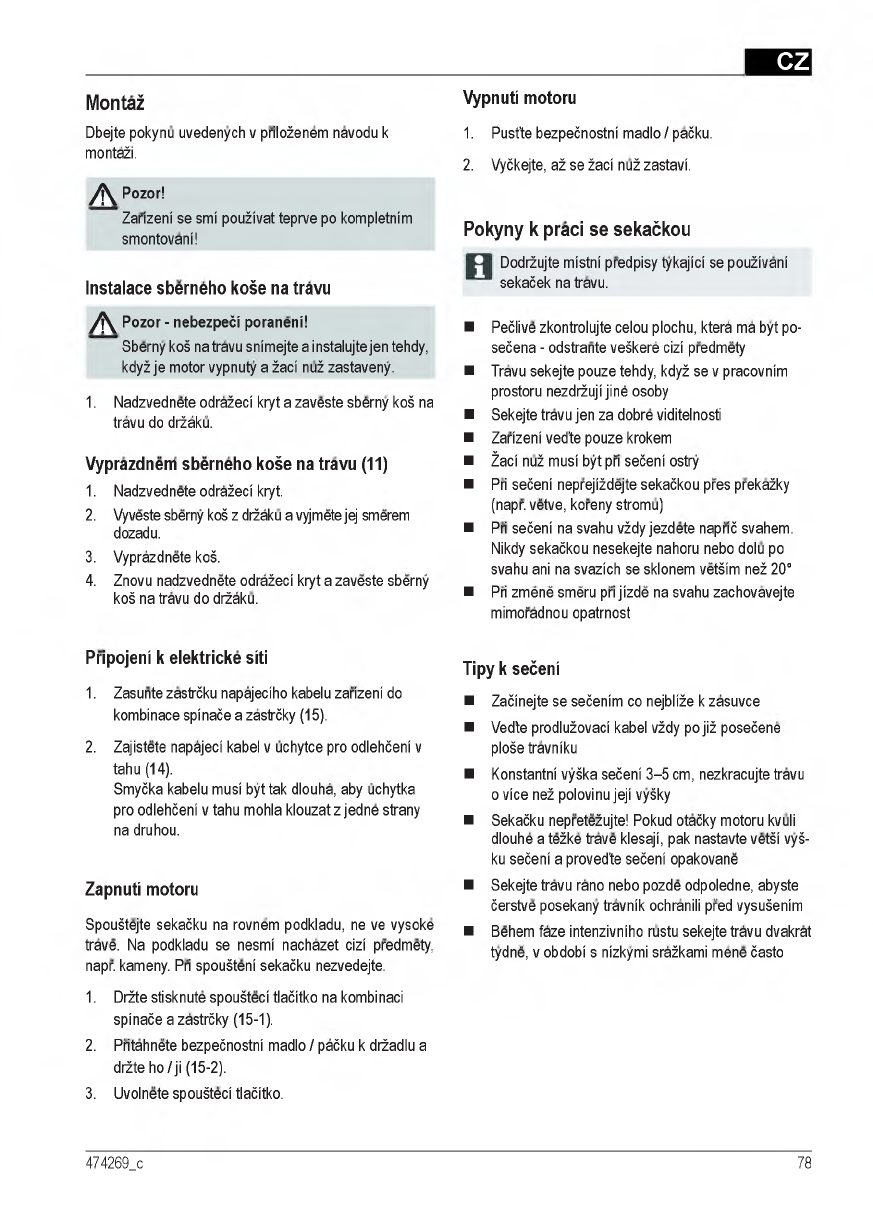

Assembly

Follow the enclosed assembly instructions.

A Caution!

The machine must not be operated before as-

sembly work has been completed!

Attaching the grass collection box

^ Danger - risk of injury!

Only remove or attach the grass collection box

with the motor switched off and the blade station-

ary.

1. Lift the baffle and insert the grass collection box

into the holder.

Emptying the grass collection box (11)

1. Lift the baffle.

2. Lift the grass collection box out of the holder and

backwards to remove it.

3. Empty the grass collection box.

4. Lift the baffle and insert the grass collection box

back into the holder.

Plug into mains

1. Plug mains connector of the machine connecting

cable into the switch/connector combination (15).

2. Secure machine connecting cable with cable strain

relief (14).

The loop of the mains cable must be long enough

for the cable strain relief to slide from one side to

the other.

Switching on the motor

Only start the lawn mower on even ground and not in

long grass. The ground must be free of foreign bodies,

such as stones. Do not lift the lawn mower to start it.

1. Press the start button on the switch/connector

combination and hold it down (15-1).

2. Pull the safety bar / handle against the bar and hold

it there (15-2).

3. Release the start button.

Switching off the motor

1. Release the safety bar / handle.

2. Wait until the blade has stopped moving.

Work instructions

Comply with local regulations regarding operation

of lawn mowers.

■ Carefully check the entire area to be mown and re-

move all foreign bodies.

■ Only operate the lawn mower if there are no third

parties in the danger area.

■ Only mow if visibility is good.

■ Only operate the machine at walking pace.

■ Only operate the mower if the blade is sharp.

■ Do not mow over obstacles

(e.g. twigs, tree roots).

■ On sloping terrain, always mow across the slope.

Do not mow uphill or downhill or on slopes where

the inclination exceeds 20°.

■ Exercise particular care when changing direction on

sloping terrain.

Tips for mowing

■ Start mowing as close as possible to the power

socket.

■ Always keep the extension lead on the section of

lawn than has already been mown.

■ Maintain a constant cutting height of 3-5 cm; do

not shorten the grass to less than half its original

height.

■ Do not overload the lawnmower! If the motor speed

drops perceptibly due to long, heavy grass, in-

crease the cutting height and mow several times.

■ Mow in the morning or late afternoon to prevent the

freshly cut grass from drying out.

■ During phases of strong growth, mow twice weekly;

in periods of low rainfall, increase intervals between

mowing accordingly.

474269_c 18

Electric lawn mower

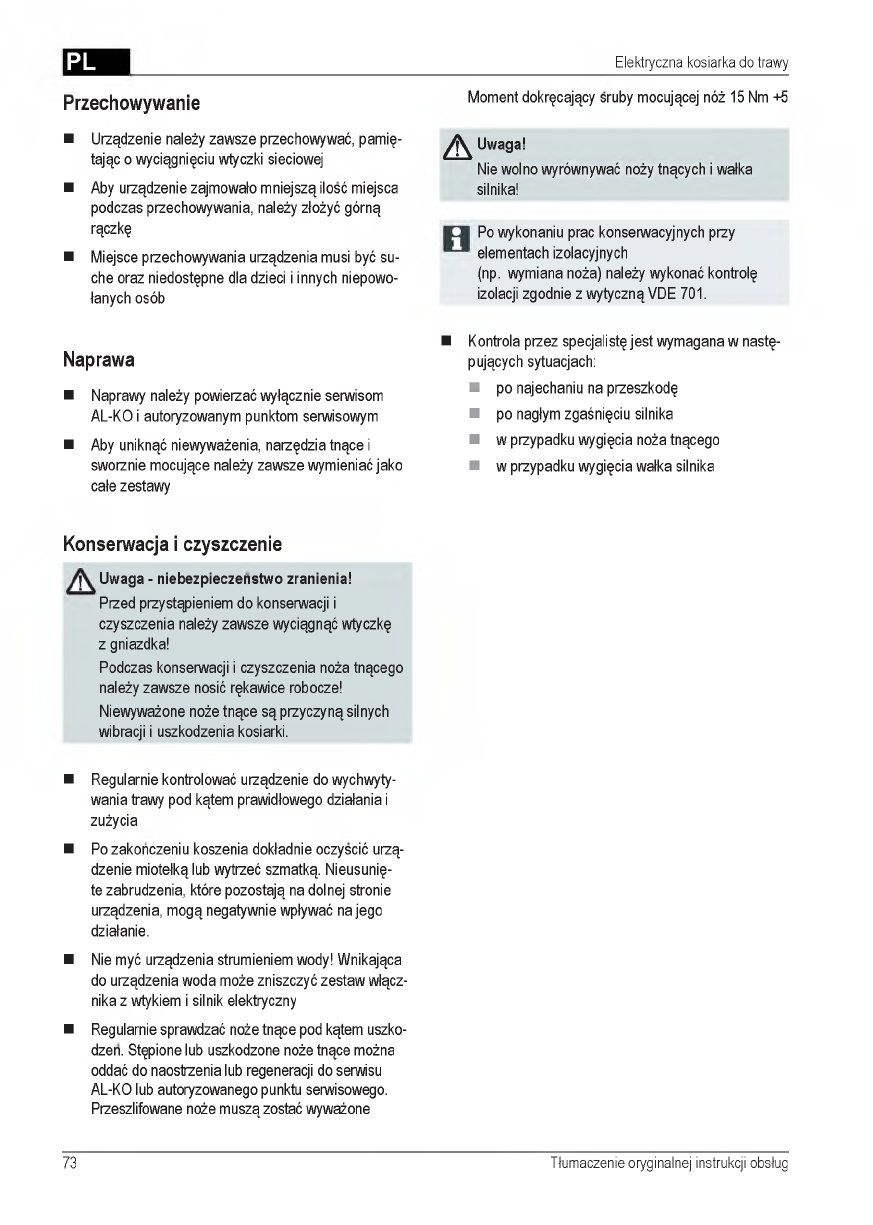

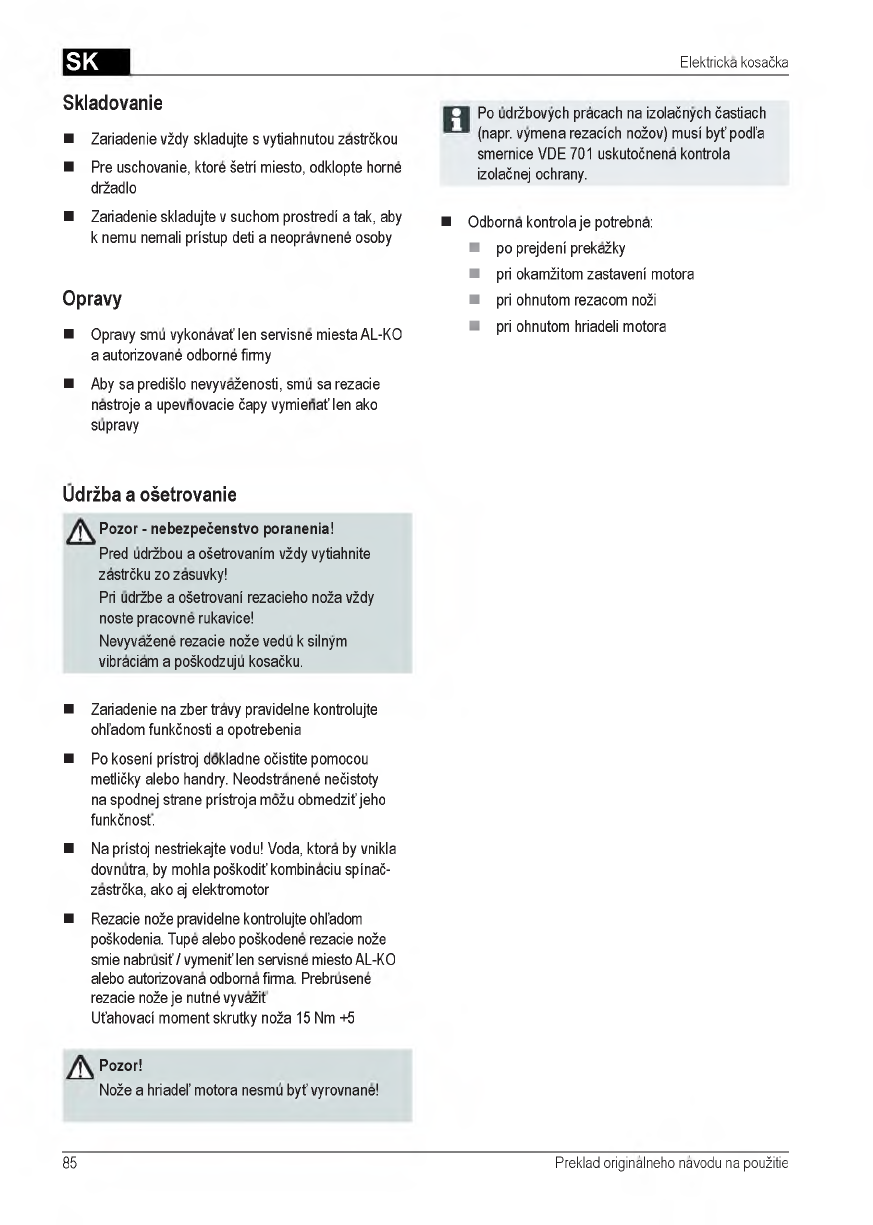

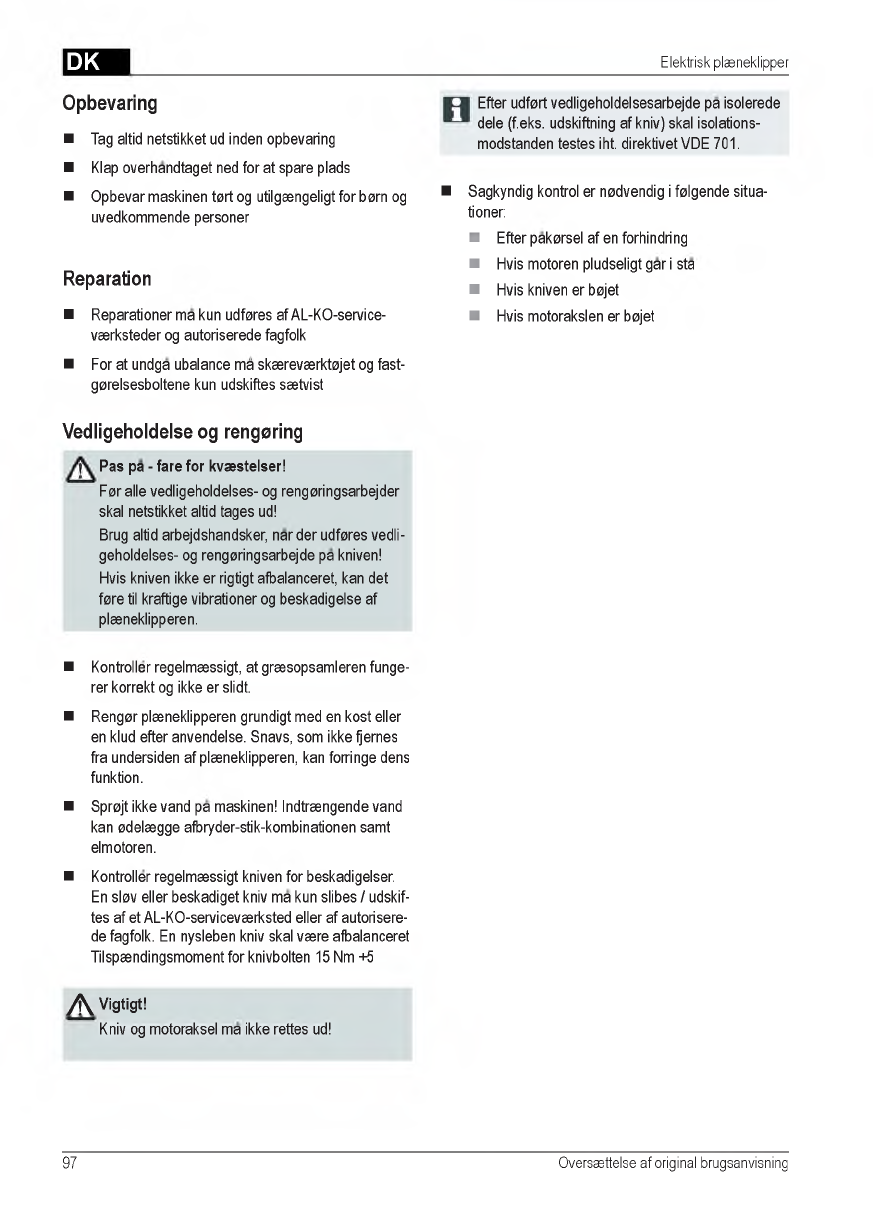

Storage After maintenance work on insulated parts

(a n o v r h a n n i n n a h l a r l o \ a n in c i ila t in n n rc

■ Always unplug the machine from the mains for

storage.

(e.g. exchanging a blade), an insulation protec-

tion check must be carried out in accordance with

VDE Guideline 701.

■ To save space during storage, fold down the upper

bar.

Repairs

■ Store the machine in a dry condition and out of

reach of children and unauthorized persons

■ Professional inspection required:

■ after collision with an obstacle

■ after sudden stoppage of the motor

■ if the blade is bent

■ if the motor shaft is bent

■ Repair work may only be carried out by AL-KO

Service Centres and authorized specialist work-

shops.

■ To prevent loss of balance, cutting tools and fasten-

ing bolts must be exchanged together.

Maintenance and care

ADanger - risk of injury!

Always unplug from the mains before commenc-

ing any maintenance or preventive maintenance

work!

Always wear protective gloves when carrying out

maintenance or preventive maintenance work on

the blade!

Unbalanced blades cause strong vibrations and

damage the mower.

■ Regularly check the grass collection system for cor-

rect operation and wear.

■ After mowing, clean the machine thoroughly with a

brush or cloth. Dirt not removed from the underside

of the machine may have a detrimental effect on its

performance.

■ Do not spray the machine with water! The switch/

connector combination and the electric motor may

be destroyed if water gets into them.

■ Regularly check the blade for damage. Only have

blunt or damaged blades sharpened or replaced at

an AL-KO Service Centre or authorized specialist

workshop. Resharpened blades must be balanced.

Tightening torque of the blade screw 15 Nm +5

A Caution!

The blade and the motor shaft must not be

aligned!

19 Translation of original user instructions

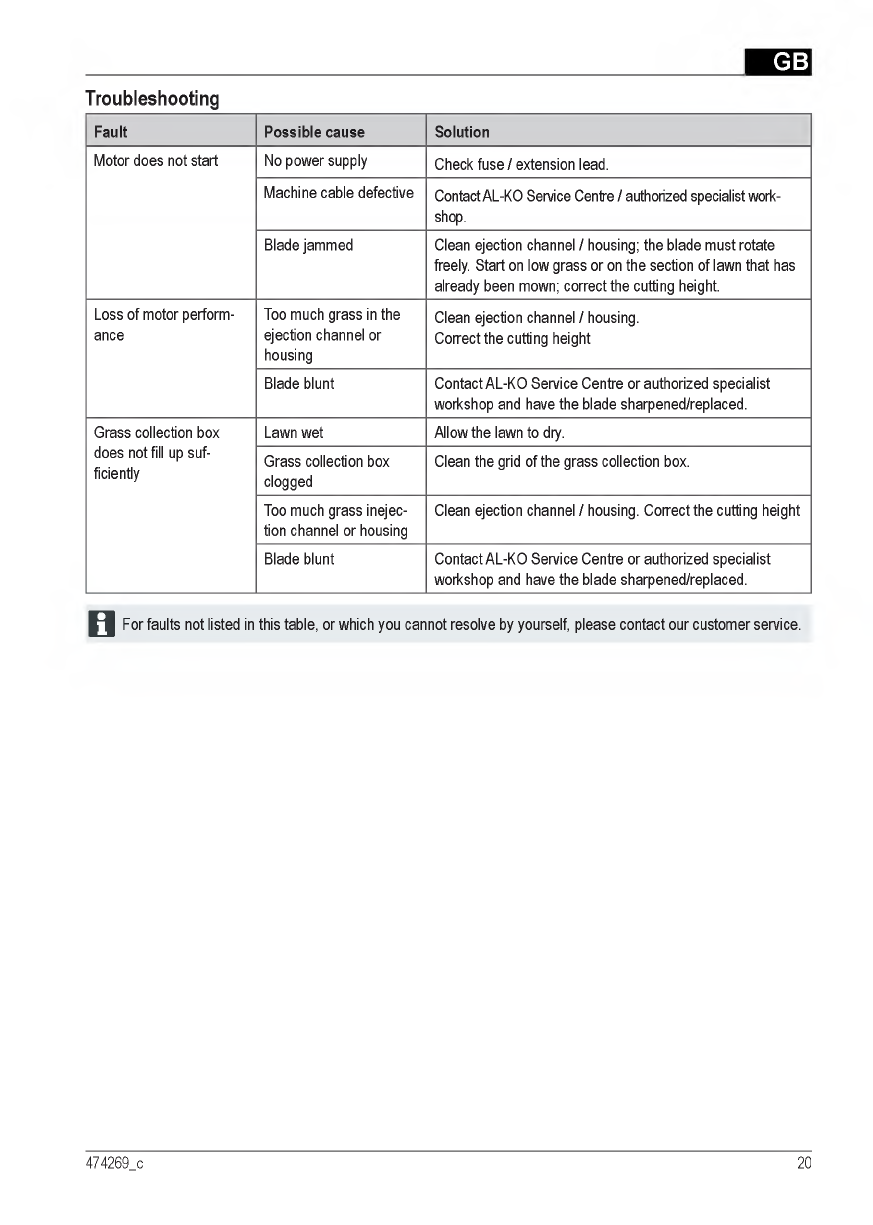

Troubleshooting

Fault Possible cause Solution

Motor does not start No power supply Check fuse / extension lead.

Machine cable defective Contact AL-KO Service Centre / authorized specialist work-

shop.

Blade jammed Clean ejection channel / housing; the blade must rotate

freely. Start on low grass or on the section of lawn that has

already been mown; correct the cutting height.

Loss of motor perform-

ance Too much grass in the

ejection channel or

housing

Clean ejection channel / housing.

Correct the cutting height

Blade blunt Contact AL-KO Service Centre or authorized specialist

workshop and have the blade sharpened/replaced.

Grass collection box

does not fill up suf-

ficiently

Lawn wet Allow the lawn to dry.

Grass collection box

clogged Clean the grid of the grass collection box.

Too much grass inejec-

tion channel or housing Clean ejection channel / housing. Correct the cutting height

Blade blunt Contact AL-KO Service Centre or authorized specialist

workshop and have the blade sharpened/replaced.

□ For faults not listed in this table, or which you cannot resolve by yourself, please contact our customer service.

474269_c 20

NL Elektrische grasmaaier

Over dit handboek

■ Lees voor de ingebruikname eerst deze documen-

tatie volledig door. Dit is een voorwaarde voor veilig

werken en een storingsvrij gebruik.

■ U moet de veiligheidsinstructies en waarschuwin-

gen die in dit document en op het apparaat vermeld

staan opvolgen.

■ Bewaar de bedieningshandleiding voor het gebruik

en geef deze ook door aan toekomstige gebruikers.

Legenda

Inhoudsopgave

Over dit handboek....................................................................21

Productbeschrijving.................................................................21

Veiligheidsvoorschriften

.........................................................

Montage

....................................................................................... 24

Werkinstructies..........................................................................24

Opbergen..................................................................................... 25

Reparatie ..................................................................................... 25

Onderhoud................................................................................... 25

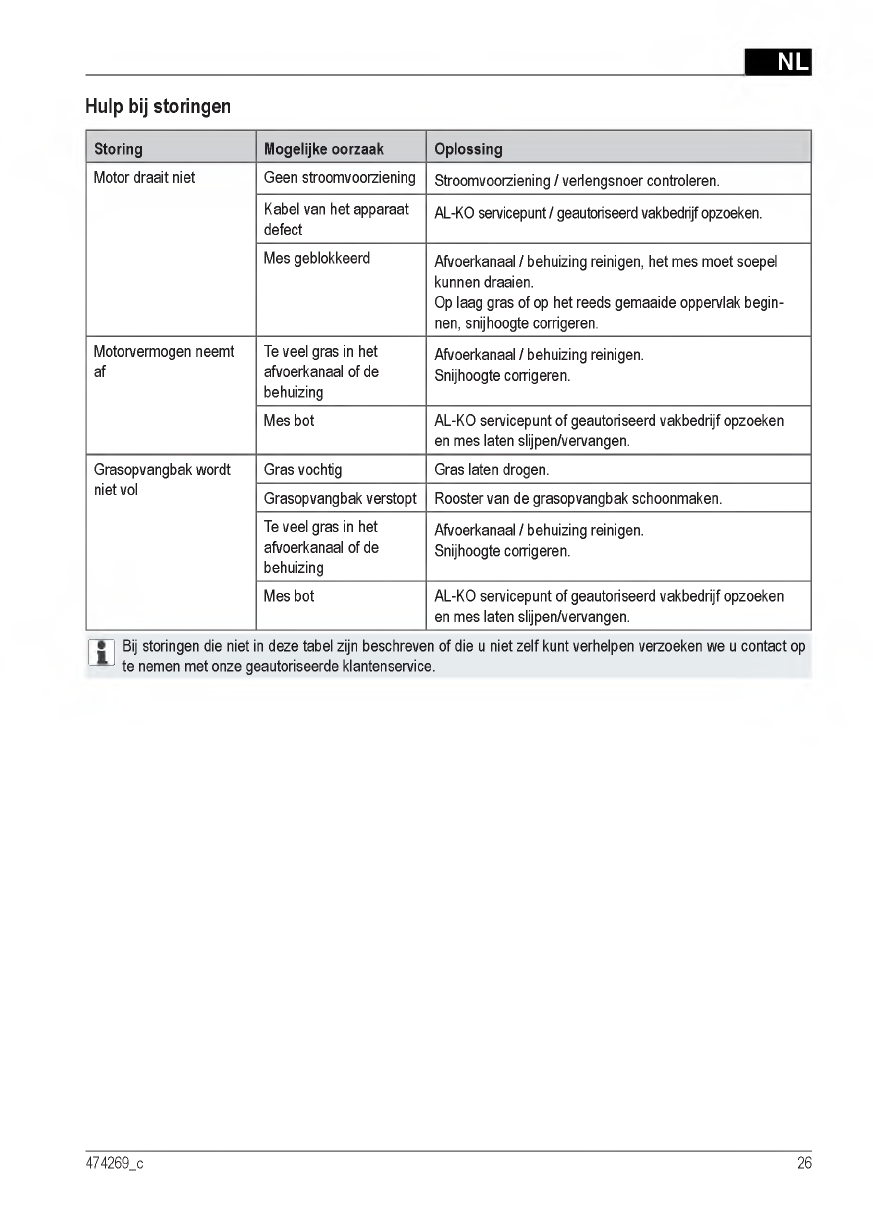

Hulp bij storingen......................................................................26

Afvoeren....................................................................................181

Productbeschrijving

In deze documentatie worden elektrische grasmaaiers

met grasopvangbak beschreven. Enkele modellen zijn

bovendien geschikt om te mulchen.

Identificeer uw model aan de hand van de productafbeel-

dingen en de beschrijving van de verschillende opties.

Reglementair gebruik

Dit apparaat is bestemd voor het maaien van gazons op

priveterrein en mag alleen op een droog gazon worden

gebruikt.

Ander of verdergaand gebruik geldt als niet reglemen-

tair.

Mogelijk onjuist gebruik

■ Deze grasmaaier is niet geschikt voor gebruik in

openbare ruimten, parken, sportvelden of in de

landbouw en bosbouw.

■ Aanwezige veiligheidsvoorzieningen mogen niet

worden gedemonteerd of overbrugd, bijv. door het

vastbinden van de veiligheidsbeugel aan de duw-

boom.

■ Het apparaat mag niet bij regen en/of op nat gazon

worden gebruikt.

■ Het apparaat mag niet voor commerciele doelein-

den worden gebruikt.

Veiligheidsvoorzieningen

^ Attentie - gevaar voor letsel!

Veiligheidsvoorzieningen mogen niet buiten

werking worden gesteld!

Veiligheidsbeugel/veiligheidsgreep

Afhankelijk van de uitvoering is het apparaat voor-

zien van een veiligheidsbeugel of veiligheidsgreep.

Bij het optreden van gevaar laat u deze los. Motor en

mes worden gestopt.

Beschermklep

De beschermklep houdt eruitspringende voorwerpen

tegen.

Let op!

Nauwkeurig opvolgen van de waarschuwings-

instructies kan schade aan personen en zaken

voorkomen.

J Speciale instructies voor een beter begrip en een

goed gebruik.

21 Vertaling van de originele gebruikershandleiding

Symbolen op het apparaat

AAttentie! Wees zeer voorzichtig bij de hantering. e

£EJ Koppel het apparaat voor onderhoudswerk-

zaamheden of als de kabel beschadigd is

altijd van het net los.

Lees voor ingebruikneming de gebruiksaanwij-

zing! AGevaar voor elektrische schok.

AAttentie - gevaar! Houd handen en voeten uit de

buurt van de messen! M 1 Houd afstand tot de gevarenzone.

Houd de kabel uit de buurt van de

messen. AZorg dat andere personen uit de buurt van de

gevarenzone blijven!

474269_c 22

NL Elektrische grasmaaier

Veiligheidsvoorschriften

De bestuurder of gebruiker is verantwoordelijk voor on-

gevallen met andere personen en hun eigendom.

AAttentie!

Gebruik het apparaat en het verlengsnoer alleen,

als deze zich in een technisch onberispelijke

toestand bevinden!

Veiligheidsvoorzieningen mogen niet buiten

werking worden gesteld!

^ Attentie - gevaar voor letsel!

Veiligheidsvoorzieningen mogen niet buiten

werking worden gesteld!

Elektrische veiligheid

AAttentie - gevaar door stroom!

Gevaar door aanraken van spanningvoerende

onderdelen!

Koppel de stekker onmiddellijk van het net los,

als het verlengsnoer beschadigd of doorgesne-

den is!

■ De aanwezige netspanning moet overeenkomen

met de waarden voor netspanning in de Technische

gegevens, er mag een andere voedingsspanning

worden gebruikt.

■ Gebruik alleen verlengsnoeren, die voor gebruik

buitenshuis bestemd zijn - minimale doorsnede

1,5 mm2.

■ Beschadigde of poreuze verlengsnoeren mogen

niet worden gebruikt.

■ Controleer voor elk gebruik de toestand van het

verlengsnoer.

■ Gebruik altijd de speciale kabelhouder voor het

verlengsnoer.

■ Houd de kabel uit de buurt van het te maaien ge-

bied en leid deze altijd weg van de machine.

■ Rijd nooit met de grasmaaier over het verlengsnoer

heen.

■ Bescherm het apparaat tegen vocht.

Veiligheidsvoorschriften bediening

■ Kinderen, en personen die deze gebruiksaanwijzing

niet kennen, mogen het apparaat niet gebruiken.

■ U dient de plaatselijke voorschriften over de mini-

mumleeftijd van de bedienende persoon in acht te

nemen.

■ Bedien het apparaat niet onder invloed van alcohol,

drugs of medicijnen.

■ Controleer het apparaat voor elk gebruik op bescha-

digingen; laat beschadigde onderdelen vervangen.

■ Controleer het te maaien terrein geheel en nauw-

keurig, verwijder alle vreemde voorwerpen.

■ Draag geschikte werkkleding:

■ lange broek

■ stevig schoeisel met anti-slipzool

■ Let er bij het werken op dat u stevig staat.

■ Zorg dat andere personen uit de buurt van de geva-

renzone blijven.

■ Houd uw lichaam, ledematen en kleding uit de buurt

van de messen.

■ Werk alleen bij voldoende daglicht of verlichting.

■ Koppel de stekker altijd van het net los en wacht tot

het apparaat geheel stilstaat:

■ na het optreden van storingen en abnormaal

vibreren van het apparaat

■ voordat u blokkeringen verwijdert

■ voordat u verstoppingen verwijdert

■ na contact met vreemde voorwerpen

Controleer de grasmaaier na contact met

— vreemde voorwerpen op beschadigingen. Voer

de noodzakelijke reparaties uit, voordat u op-

nieuw start en met de grasmaaier werkt.

■ Wees bijzonder voorzichtig bij het omdraaien van

de grasmaaier of als u de grasmaaier naar zich

toetrekt.

■ Maai niet over hindernissen heen (bijv. takken,

boomwortels).

■ Verwijder gesneden gras alleen bij uitgeschakelde

motor.

■ Schakel de motor uit, als u over een niet te maaien

oppervlak heenrijdt.

■ Til of draag het apparaat nooit als de motor draait.

■ Laat een bedrijfsklaar apparaat niet zonder toezicht.

23 Vertaling van de originele gebruikershandleiding

Montage

Neem de meegeleverde montagehandleiding in acht. Motor uitschakelen

A Attentie! 1. Laat de veiligheidsbeugel/-greep los.

Het apparaat mag pas na volledige montage 2. Wacht tot het mes stilstaat.

worden gebruikt!

Grasopvangbak bevestigen

^ Attentie - gevaar voor letsel!

Verwijder of bevestig de grasopvangbak alleen als

de motor uitgeschakeld is en het mes stilstaat.

1. Til de beschermklep op en hang de grasopvangbak

in de houder.

Grasopvangbak legen (11)

1. Til de beschermklep op.

2. Verwijder de grasopvangbak en haal deze er naar

achteren toe uit.

3. Leeg de grasopvangbak.

4. Til de beschermklep op en hang de grasopvangbak

weer in de houder.

Netaansluiting tot stand brengen

1. Steek de netstekker van het snoer van het apparaat

in de schakelaar-stekkercombinatie (15).

2. Borg de kabel met de kabelhouder (14).

De lus van het netsnoer moet zo lang zijn dat de

kabelhouder van de ene naar de andere kant kan

glijden.

Motor inschakelen

Start de grasmaaier alleen op een vlakke ondergrond, niet

in hoog gras. De ondergrond moet vrij zijn van vreemde

voorwerpen zoals bijv. stenen. Til de grasmaaier bij het

starten niet op.

1. Houd de startknop van de schakelaar-stekkercom-

binatie ingedrukt (15-1).

2. Trek de veiligheidsbeugel/-greep tegen de duw-

boom en houd deze vast (15-2).

3. Laat de startknop los.

Werkinstructies

J Neem de plaatselijke bepalingen voor het gebruik

van grasmaaiers in acht.

■ Controleer het te maaien terrein geheel en nauw-

keurig, verwijder alle vreemde voorwerpen.

■ Maai alleen als er zich geen andere persoon in het

werkbereik bevindt.

■ Maai alleen bij goed zicht.

■ Beweeg het apparaat alleen stapvoets voort.

■ Maai alleen als het mes scherp is.

■ Maai niet over hindernissen heen

(bijv. takken, boomwortels).

■ Maai bij hellingen altijd dwars ten opzichte van de

helling.

Gebruik de grasmaaier niet hellingopwaarts of -af-

waarts of op hellingen van meer dan 20°.

■ Wees extra voorzichtig als u op hellingen van werk-

richting verandert.

Tips voor het maaien

■ Begin zo dicht mogelijk bij het stopcontact met

maaien.

■ Leg het verlengsnoer altijd op het reeds gemaaide

oppervlak.

■ De snijhoogte moet gelijkblijven 3-5 cm, maai niet

meer dan de helft van de grashoogte af.

■ Zorg dat de grasmaaier niet overbelast raakt! Als

het toerental door lang, zwaar gras aanzienlijk lager

wordt, dient u de snijhoogte te verhogen en meer-

maals te maaien.

■ Maai 's ochtends of laat in de middag, om te zorgen

dat het pas gemaaide gazon niet uitdroogt.

■ Maai tijdens sterke groeifases twee keer in de

week, in droge periodes aanzienlijk minder vaak.

474269_c 24

NL Elektrische grasmaaier

Opbergen

■ Trek altijd eerst de netstekker eruit, voordat u het

apparaat opbergt.

■ Klap het bovenste gedeelte van de duwboom naar

beneden om plaats te besparen.

■ Berg het apparaat droog en buiten bereik van kin-

deren en onbevoegde personen op.

^ Attentie!

Mes en motoras mogen niet worden uitgelijnd!

I Na onderhoudswerkzaamheden aan geisoleerde

— onderdelen

(bijv. vervanging van het mes) moet volgens

richtlijn VDE 701 de isolatie worden gecontro-

leerd.

Reparatie

■ Reparatiewerkzaamheden mogen alleen worden

uitgevoerd door AL-KO servicepunten en geautori-

seerde vakbedrijven.

■ Om onbalans te voorkomen, mogen snijgereed-

schap en bevestigingsbouten alleen paarsgewijs

worden vervangen.

■ Vakkundige controle moet plaatsvinden:

■ nadat u over een hindernis bent gereden

■ als de motor direct stilstaat

■ als er een mes verbogen is

■ als de motoras verbogen is

Onderhoud

AAttentie - gevaar voor letsel!

Trek voor alle onderhoudswerkzaamheden altijd

de stekker eruit!

Draag bij onderhoudswerkzaamheden aan het

mes altijd werkhandschoenen!

Niet uitgebalanceerde messen leiden tot sterke

vibraties en beschadigen de grasmaaier.

■ Controleer de grasopvangbak regelmatig op wer-

king en slijtage.

■ Reinig het apparaat na het maaien grondig met een

handveger of een doek. Niet-verwijderd vuil aan de

onderkant van het apparaat kan de werking nadelig

beinvloeden.

■ Spuit het apparaat niet met water af! Het binnen-

dringen van water kan de schakelaar-stekkercombi-

natie en de elektromotor vernietigen.

■ Controleer het mes regelmatig op beschadigingen.

Laat botte of beschadigde messen alleen bij een

AL-KO servicepunt of een geautoriseerd vakbedrijf

slijpen/vervangen. Geslepen messen moeten uitge-

balanceerd zijn:

Aanhaalmoment van de messchroef 15 Nm +5.

25 Vertaling van de originele gebruikershandleiding

Hulp bij storingen

Storing Mogelijke oorzaak Oplossing

Motor draait niet Geen stroomvoorziening Stroomvoorziening / verlengsnoer controleren.

Kabel van het apparaat

defect AL-KO servicepunt / geautoriseerd vakbedrijf opzoeken.

Mes geblokkeerd Afvoerkanaal / behuizing reinigen, het mes moet soepel

kunnen draaien.

Op laag gras of op het reeds gemaaide oppervlak begin-

nen, snijhoogte corrigeren.

Motorvermogen neemt

af Te veel gras in het

afvoerkanaal of de

behuizing

Afvoerkanaal / behuizing reinigen.

Snijhoogte corrigeren.

Mes bot AL-KO servicepunt of geautoriseerd vakbedrijf opzoeken

en mes laten slijpen/vervangen.

Grasopvangbak wordt

niet vol Gras vochtig Gras laten drogen.

Grasopvangbak verstopt Rooster van de grasopvangbak schoonmaken.

Te veel gras in het

afvoerkanaal of de

behuizing

Afvoerkanaal / behuizing reinigen.

Snijhoogte corrigeren.

Mes bot AL-KO servicepunt of geautoriseerd vakbedrijf opzoeken

en mes laten slijpen/vervangen.

Bij storingen die niet in deze tabel zijn beschreven of die u niet zelf kunt verhelpen verzoeken we u contact op

— te nemen met onze geautoriseerde klantenservice.

474269_c 26

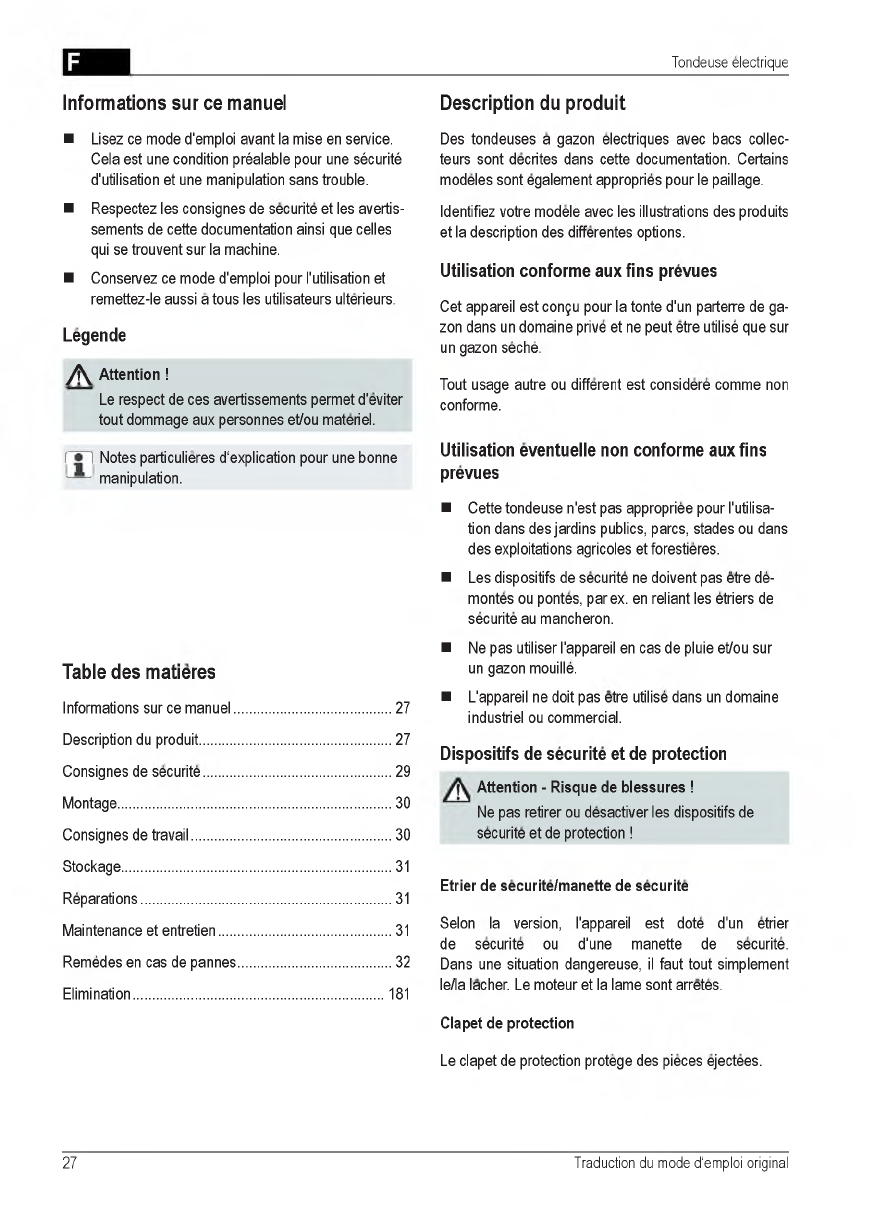

Tondeuse electrique

Informations sur ce manuel

■ Lisez ce mode d'emploi avant la mise en service.

Cela est une condition prealable pour une securite

d'utilisation et une manipulation sans trouble.

■ Respectez les consignes de securite et les avertis-

sements de cette documentation ainsi que celles

qui se trouvent sur la machine.

■ Conservez ce mode d'emploi pour l'utilisation et

remettez-le aussi a tous les utilisateurs ulterieurs.

Table des matieres

Informations sur ce manuel..................................................27

Description du produit

............................................................. 27

Consignes de securite ............................................................ 29

Montage....................................................................................... 30

Consignes de travail ................................................................ 30

Stockage...................................................................................... 31

Reparations ................................................................................ 31

Maintenance et entretien.......................................................31

Remedes en cas de pannes.................................................32

Elimination................................................................................181

Description du produit

Des tondeuses a gazon electriques avec bacs collec-

teurs sont decrites dans cette documentation. Certains

modeles sont egalement appropries pour le paillage.

Identifiez votre modele avec les illustrations des produits

et la description des differentes options.

Utilisation conforme aux fins prevues

Cet appareil est congu pour la tonte d'un parterre de ga-

zon dans un domaine prive et ne peut etre utilise que sur

un gazon seche.

Tout usage autre ou different est considere comme non

conforme.

Utilisation eventuelle non conforme aux fins

prevues

■ Cette tondeuse n'est pas appropriee pour l'utilisa-

tion dans des jardins publics, parcs, stades ou dans

des exploitations agricoles et forestieres.

■ Les dispositifs de securite ne doivent pas etre de-

montes ou pontes, par ex. en reliant les etriers de

securite au mancheron.

■ Ne pas utiliser l'appareil en cas de pluie et/ou sur

un gazon mouille.

■ L'appareil ne doit pas etre utilise dans un domaine

industriel ou commercial.

Dispositifs de securite et de protection

Attention - Risque de blessures !

Ne pas retirer ou desactiver les dispositifs de

securite et de protection !

Etrier de securite/manette de securite

Selon la version, l'appareil est dote d'un etrier

de securite ou d'une manette de securite.

Dans une situation dangereuse, il faut tout simplement

le/la lacher. Le moteur et la lame sont arretes.

Clapet de protection

Legende

^ Attention !

Le respect de ces avertissements permet d'eviter

tout dommage aux personnes et/ou materiel.

I I Notes particulieres d‘explication pour une bonne

— manipulation.

Le clapet de protection protege des pieces ejectees.

27 Traduction du mode d'emploi original

Symboles sur l'appareil

AAttention ! Faire particulierement attention lors de

la manipulation. Ea Toujours couper la tension secteur de l'appareil

lors de travaux de maintenance ou lorsque le

cable est endommage.

mLire le mode d'emploi avant la mise en service ! ARisque de choc electrique.

AAttention, danger ! Ne pas approcher les mains et

les pieds de la barre de coupe ! M1Respecter la distance avec la zone de danger.

•

ANe pas approcher le cable de connexion des

lames. AEviter que des tiers ne se trouvent a proximite de

la zone de danger !

474269_c 28

Tondeuse electrique

Consignes de securite

Le conducteur de la machine ou l'utilisateur porte la respon-

sabilite en cas d'accidents avec des tiers ou leurs biens.

AAttention !

L'appareil et le cable de rallonge ne doivent etre

utilises qu'en parfait etat technique !

Ne pas retirer ou desactiver les dispositifs de

securite et de protection !

^ Attention - Risque de blessures !

Ne pas retirer ou desactiver les dispositifs de

securite et de protection !

Securite electrique

A Attention - danger du au courant electrique !

Danger du au contact de pieces sous tension !

Retirer immediatement la prise secteur si le cable

de rallonge est endommage ou sectionne !

■ La tension locale secteur doit correspondre aux

indications concernant la tension secteur dans les

caracteristiques techniques. N'utiliser aucune autre

tension d'alimentation.

■ N'utiliser que des cables de rallonge prevus pour

l'utilisation a l'exterieur avec une section d'au moins

1,5 mm2.

■ Il est interdit d'utiliser des cables de rallonge en-

dommages ou uses.

■ Avant chaque mise en service, veuillez controler

l'etat de votre cable de rallonge.

■ Utilisez toujours le collier de fixation de cable spe-

cial pour le cable de rallonge.

■ Maintenir le cable eloigne de la zone de coupe et

toujours l'ecarter de la machine.

■ Ne jamais passer sur le cable de rallonge avec la

tondeuse.

■ Proteger l'appareil contre l'humidite.

Consignes de securite pour l'utilisation

■ Les enfants et les personnes ne connaissant pas

le mode d'emploi ne sont pas autorisees a utiliser

l'appareil.

■ Respecter les directives locales concernant l'age

minimum de l'utilisateur.

■ Ne pas utiliser l'appareil sous l'emprise de l'alcool,

de drogues ou de medicaments.

■ Avant chaque utilisation, controler l'appareil pour

detecter tout endommagement et remplacer les pie-

ces endommagees.

■ Controler minutieusement le terrain a tondre et eli-

miner tous les corps etrangers.

■ Porter des vetements de travail appropries :

■ Pantalons longs

■ Chaussures solides et antiderapantes

■ Veiller a ce que l'appareil ait une position fiable lors

du travail.

■ Eviter que des tiers ne se trouvent a proximite de la

zone de danger.

■ Ne pas approcher le corps, les membres et les ha-

bits de la barre de coupe.

■ Ne travaillez que lorsque vous disposez de suffi-

samment de lumiere du jour ou artificielle.

■ Toujours retirer la prise secteur et attendre l'arret

de l'appareil :

■ en cas de defauts ou lorsque l'appareil vibre de

fagon inhabituelle

■ avant d'enlever des blocages

■ avant d'eliminer des obstructions

■ apres tout contact avec des corps etrangers

Apres tout contact avec des corps etrangers,

— verifier que la tondeuse n'est pas endommagee.

Effectuez les reparations necessaires avant de

redemarrer la tondeuse et de recommencer a

travailler.

■ Prenez des precautions particulieres lorsque vous

retournez la tondeuse ou lorsque vous attirez la

tondeuse vers vous.

■ Ne pas passer la tondeuse sur des obstacles

(par ex. des branches ou des racines d'arbres).

■ Ne retirer les endains que lorsque le moteur est a

l'arret.

■ Couper le moteur lorsqu'il faut traverser une sur-

face qui n'est pas a tondre.

■ Ne jamais soulever ou porter l'appareil lorsque le

moteur est en marche.

■ Ne pas laisser l'appareil pret a l'usage sans sur-

veillance.

29 Traduction du mode d‘emploi original

Montage

Respecter les instructions de montage ci-jointes.

cheron et le/la maintenir ainsi (15-2).

3. Lacher le bouton Start.

^ Attention !

L'appareil ne doit etre utilise qu'une fois entiere-

ment monte !

Monter le bac collecteur de gazon

^ Attention - Risque de blessures !

Ne proceder au montage ou au demontage du bac

collecteur de gazon que lorsque le moteur est a

l'arret et que la lame est arretee !

1. Soulever le clapet de protection et accrocher le bac

collecteur dans les supports.

Vider le bac collecteur de gazon (11)

1. Soulever le clapet de protection.

2. Decrocher le bac collecteur et le retirer vers l'arriere.

3. Vider le bac collecteur.

4. Soulever le clapet de protection et accrocher a

nouveau le bac collecteur dans les supports.

Effectuer la connexion secteur

1. Connecter la prise secteur du cable de connexion

de l'appareil dans le boitier de commutation et de

connexion (15).

2. Bloquer le cable de connexion de l'appareil avec le

collier de fixation de cable (14).

La boucle du cable secteur doit etre assez longue

pour permettre au collier de fixation de glisser d'un

cote a l'autre.

Mettre le moteur en marche

La tondeuse doit etre mise en marche sur une sol regu-

lier et ne doit pas se trouver sur de l'herbe haute. Aucun

corps etranger tel que des pierres ne doit se trouver sur

le sol. Ne pas soulever la tondeuse pour la mettre en

marche.

1. Maintenir le bouton Start du boitier de commutation

et de connexion appuye (15-1).

2. Tirer l'etrier/la manette de securite contre le man-

Eteindre le moteur

1. Lacher l'etrier/la manette de securite.

2. Attendre que la lame s'immobilise.

Consignes de travail

^ Respecter les directives locales concernant

l'utilisation de tondeuses.

■ Controler minutieusement le terrain a tondre et eli-

miner tous les corps etrangers.

■ Ne tondre que si personne ne se trouve dans la

zone de travail.

■ Ne tondre que lorsque l'on dispose d'une bonne

visibilite.

■ Ne deplacer l'appareil qu'au pas.

■ Ne tondre qu'avec une lame aceree.

■ Ne pas passer la tondeuse sur des obstacles

(par ex. des branches ou des racines d'arbres).

■ En cas de coteaux, toujours tondre de fagon paral-

lele a la pente.

Ne pas utiliser la tondeuse en montant ou en des-

cendant une pente et sur des coteaux avec une

inclinaison superieure a 20°.

■ Faire particulierement attention sur les coteaux en

cas de changement de la direction de travail.

Astuces pour tondre

■ Commencer a tondre le plus pres possible de la

prise de courant.

■ Toujours mener le cable de rallonge sur la surface

deja tondue.

■ Maintenir la hauteur de coupe a 3-5 cm, ne pas

tondre plus de la moitie de la hauteur de gazon.

■ Ne pas surcharger la tondeuse ! Si la vitesse du

moteur diminue du fait de la hauteur ou du poids

du gazon, diminuer la hauteur de coupe et tondre

plusieurs fois.

■ Tondre le matin ou en fin d'apres-midi afin d'eviter

que le gazon fraichement tondu ne se desseche.

■ Tondre deux fois par semaine en periode de forte

croissance, beaucoup moins souvent en temps de

secheresse.

474269_c 30

Tondeuse electrique

Stockage

■ Toujours stocker l'appareil avec la prise secteur

debranchee.

■ Rabattre le mancheron superieur afin de reduire

l'encombrement.

■ Stocker l'appareil dans un endroit sec et inaccessi-

ble pour les enfants et les personnes non autorisees.

Reparations

■ Seuls les points de service apres-vente AL-KO et

des entreprises specialisees autorisees ont le droit

d'effectuer les travaux de reparation.

■ Les outils de coupe et les boulons de fixation ne

peuvent etre remplaces que par paires afin d'eviter

tout desequilibre.

Maintenance et entretien

^ Attention !

La lame et l'arbre moteur ne doivent pas etre en

alignement !

[ I Apres tout travail de maintenance sur des pieces

— isolantes

(par ex. le remplacement de la lame), il faudra

effectuer un essai d'isolation selon la directive

VDE 701.

■ Un controle professionnel est indispensable :

■ apres une collision contre un obstacle

■ en cas d'arret soudain du moteur

■ en cas de lame deformee

■ en cas d'arbre moteur deforme

AAttention - Risque de blessures !

Toujours retirer la prise secteur avant d'effectuer

des travaux de maintenance et d'entretien !

Toujours porter des gants de protection pour ef

fectuer des travaux de maintenance et d'entretien

a la lame !

Des lames non equilibrees provoquent de fortes

vibrations et endommagent la tondeuse.

■ Verifier regulierement le bon fonctionnement et

l'usure du collecteur de gazon.

■ Apres avoir tondu, nettoyer soigneusement l'appa

reil avec un petit balai ou un chiffon. Des encrasse-

ments non nettoyes sur la partie inferieure de l'ap-

pareil peuvent influencer le bon fonctionnement.

■ Ne pas asperger l'appareil avec de l'eau ! La pene-

tration d'eau peut detruire le boitier de commutation

et de connexion ainsi que le moteur electrique.

■ Controler regulierment la lame pour s'assurer qu'elle

n'est pas endommagee. Ne faire aiguiser/remplacer

les lames emoussees ou endommagees qu'aupres

d'un point de service apres-vente AL-KO ou une en-

treprise specialisee autorisee. Les lames nouvelle-

ment affilees doivent etre equilibrees.

Couple de serrage de la vis de lame : 15 Nm +5

31 Traduction du mode d'emploi original

Remedes en cas de pannes

Panne Causes possibles Solution

Le moteur ne tourne

pas. Pas d'alimentation en

courant Controler les fusibles/le cable de rallonge.

Cable d'appareil defec-

tueux Consulter le service apres-vente AL-KO/une entreprise specia-

lisee autorisee.

Lame bloquee Nettoyer le canal d'evacuation/le carter, la lame doit pouvoir

avoir une rotation libre de tout obstacle.

Demarrer l'appareil sur de l'herbe courte ou sur une surface

deja tondue, corriger la hauteur de coupe.

La puissance du moteur

s'affaiblit. Trop d'herbe dans le

canal d'evacuation ou

dans le carter

Nettoyer le canal d'evacuation/le carter.

Corriger la hauteur de coupe.

Lame emoussee Consulter le service apres-vente AL-KO ou une entreprise

specialisee autorisee et faire aiguiser/remplacer la lame.

Le bac collecteur ne se

remplit pas assez. Gazon humide Attendre que le gazon soit sec.

Bac collecteur bouche Nettoyer la grille du bac collecteur.

Trop d'herbe dans le

canal d'evacuation ou

dans le carter

Nettoyer le canal d'evacuation/le carter.

Corriger la hauteur de coupe.

Lame emoussee Consulter le service apres-vente AL-KO ou une entreprise

specialisee autorisee et faire aiguiser/remplacer la lame.

• En cas de defauts ne figurant pas sur ce tableau ou que vous ne pouvez pas corriger vous-meme, veuillez-vous

— adresser a notre service apres-vente competent.

474269_c 32

ECortacesped electrico

Respecto a este manual

■ Lea detenidamente estas instrucciones de uso

antes de proceder a la puesta en marcha. La lectu-

ra de las instrucciones es requisito imprescindible

para el trabajo seguro y el manejo exento de fallos.

■ Tenga en cuenta las indicaciones de seguridad y de

advertencia que encontrara en esta documentacičn

y en el aparato.

■ Conserve estas instrucciones para el uso y entre-

gueselas tambien a posteriores usuarios.

Aclaracion de los simbolos

Indice

Respecto a este manual

........................................................33

Descripcičn del producto.......................................................33

Observaciones sobre seguridad.........................................35

Montaje......................................................................................... 36

Procedimiento de trabajo.......................................................36

Almacenamiento....................................................................... 37

Reparacičn.................................................................................37

Mantenimiento y cuidado.......................................................37

Ayuda en caso de averia.......................................................38

Eliminacion como desecho.................................................181

Descripcion del producto

La presente documentacičn describe un cortacesped

electrico con colector de hierba. Algunos modelos tam-

bien son aptos para la tarea de recubrir con mantillo.

Identifique su modelo por medio de la imagen y la des-

cripcion de las distintas versiones.

Uso conforme al previsto

Este aparato esta concebido para segar el cesped a nivel

de usuario particular y solo debe usarse con el cesped

seco.

Cualquier uso distinto al indicado se considera no con-

forme al previsto.

Posibles usos incorrectos del aparato

■ Este cortacesped no es apto para ser utilizado en

instalaciones publicas, parques, campos y estadios

deportivos, asi como tampoco en explotaciones

agricolas ni forestales.

■ Los dispositivos de seguridad existentes no se

pueden desmontar o puentear, como, p. ej., atar la

palanca de seguridad al larguero.

■ No utilizar el aparato en caso de lluvia y/o con el

cesped humedo.

■ El aparato no es apto para un uso industrial.

Dispositivos de seguridad y de proteccion

^ Atencion: peligro de accidente

Los dispositivos de seguridad y proteccion no se

deben poner fuera de servicio.

Palanca o asa de seguridad

En funcičn del modelo, el aparato dispo-

ne de una palanca o de una asa de seguridad.

En caso de peligro, simplemente se deben soltar y el mo

tor y las cuchillas se detienen.

Tapa

La tapa protege de posibles piezas que puedan salir ex-

pedidas.

A jAtencion!

La observancia estricta de estas indicaciones de

advertencia puede evitar lesiones fisicas y / o

danos materiales.

Indicaciones especiales para una mejor com-

prensičn y manejo.

33 Traduccičn del manual de instrucciones original

Simbolos del aparato

AjAtencion! Se debe prestar especial atencion en

la manipulacion. e

Ea Desenchufar el aparato de la red si el cable esta

defectuoso o cada vez que de deba efectuar un

trabajo de mantenimiento.

mAntes de la puesta en marcha se deben leer las

instrucciones de uso. ARiesgo de descarga electrica.

AjAtencion peligro! Mantener manos y pies aleja-

dos del mecanismo cortador. MMantener la distancia adecuada de la zona de

peligro.

Mantener el cable de conexion alejado de

las cuchillas. AMantener a terceras personas alejadas de la zona

de peligro.

474269_c 34

ECortacesped electrico

Observaciones sobre seguridad

Quien conduce o usa la maquina es responsable de

cualquier accidente que pueda producirse con otras per-

sonas o sus propiedades.

jAt

Usar el aparato y cable prolongador unicamente

si estan el perfecto estado.

Los dispositivos de seguridad y proteccičn no se

deben poner fuera de servicio.

^ Atencion: peligro de accidente

Los dispositivos de seguridad y proteccičn no se

deben poner fuera de servicio.

Seguridad electrica

A Atencion: peligros por corriente electrica

Peligro por tocar piezas bajo tensičn.

Retirar de inmediato el enchufe de la red si el

cable prolongador esta danado o cortado.

■ La tensičn de red de la casa debe coincidir con la

especificada en los datos tecnicos. No utilizar una

tensičn de red distinta.

■ Emplear solo cables prolongadores aptos para

su uso al aire libre y con una seccičn minima de

1,5 mm2.

■ No pueden usarse cables prolongadores danados

o gastados.

■ Antes de cada puesta en marcha comprobar el es-

tado del cable prolongador.

■ Utilizar siempre la descarga de traccičn para el ca-

ble prolongador.

■ Mantener el cable fuera de la zona de corte y arras-

trarlo siempre con la maquina.

■ Nunca pase con el cortacesped por encima del ca-

ble prolongador.

■ Proteger el aparato de la humedad.

Observaciones sobre seguridades durante el

uso

■ Los ninos o personas que no hayan leido estas ins-

trucciones de uso no pueden utilizar el aparato.

■ Respetar la normativa local en cuanto a la edad

minima del usuario del aparato.

■ No usar el aparato bajo la influencia del alcohol,

drogas o medicamentos.

■ Cada vez que se vaya a usar, comprobar que no

presente ningun dano y sustituir las posibles piezas

defectuosas.

■ Comprobar por completo y a conciencia el terreno

que se debe segar y retirar cualquier cuerpo ex-

trano.

■ Usar ropa de trabajo adecuada:

■ pantalones largos

■ calzado robusto y antideslizante

■ Adoptar una posicičn segura mientras se trabaje.

■ Mantener a terceras personas alejadas de la zona

de peligro.

■ Mantener cuerpo, extremidades y ropa alejados del

mecanismo cortador.

■ Trabajar solo con luz natural o artificial suficientes.

■ Desenchufar siempre el aparato de la red y esperar

que se detenga:

■ cuando se produzca alguna anomalia o el apa-

rato vibre de forma inusual

■ antes de aflojar los bloqueos

■ antes de eliminar las obstrucciones

■ despues de haber tocado algun cuerpo extrano

Despues de haber tocado un cuerpo extrano

comprobar si el cortacesped ha sufrido danos.

Efectuar las reparaciones pertinentes antes de

volver a arrancar el aparato y trabajar con el.

■ Prestar especial atencičn al girar voltear el corta-

cesped o cuando al acercarse a el.

■ No segar por encima de ciertos obstaculos (p. ej.,

ramas, raices).

■ Retirar la hierba cortada solo con el motor parado.

■ Apagar el motor cuando se cruce con una superficie

que no se debe segar.

■ Jamas levantar ni transportar el aparato con el mo

tor en marcha.

■ No dejar el aparato listo para funcionar sin vigilancia.

35 Traduccičn del manual de instrucciones original

Montaje

Observar las instrucciones de montaje adjuntas.

A jAtencion!

El aparato solo se debe poner en marcha des-

pues de haber finalizado su montaje.

Colocacion del colector de hierba

^ Atencion: peligro de accidente

Colocar o retirar el colector de hierba solo con el

motor apagado y las cuchillas paradas.

1. Levantar la tapa y enganchar el colector de hierba

en el soporte.

Vaciado del colector de hierba (11)

1. Levantar la tapa.

2. Desenganchar el colector y retirarlo hacia atras.

3. Vaciar el colector.

4. Levantar la tapa y volver a enganchar el colector de

hierba en el soporte.

Conexion a la red

1. Conectar el enchufe del aparato a la combinacion de

interruptor y enchufe (15).

2. Proteger el cable del aparato con la descarga de

traccion (14).

El lazo del cable debe tener la longitud suficiente

para que la descarga de traccion pueda deslizarse

de un lado al otro.

Conexion del motor

Arrancar el cortacesped en una superficie plana en don

de la hierba no sea alta. La superficie debe estar libre de

cuerpos extranos como, p. ej., piedras. Para arrancar el

cortacesped, no levantarlo.

1. Mantener pulsado el boton de arranque de la

combinacion de interruptor y enchufe (15-1).

2. Tirar de la palanca o asa de seguridad hacia el

larguero y mantenerla (15-2).

3. Soltar el pulsador de arranque.

Desconexion del motor

1. Soltar la palanca o asa de seguridad.

2. Esperar a que la cuchilla se detenga.

Procedimiento de trabajo

Respetar la normativa local en cuanto al uso de

cortacespedes.

■ Comprobar por completo y a conciencia el terreno

que se debe segar y retirar cualquier cuerpo extrano.

■ Solo segar si no se halla nadie en la zona de trabajo.

■ Solo segar con buenas condiciones de visibilidad.

■ Solo conducir el aparato al paso.

■ Solo segar con las cuchillas afiladas.

■ No segar por encima de ciertos obstaculos

(p. ej., ramas, raices).

■ En caso de segar laderas, hacerlo en sentido per-

pendicular a la pendiente.

No usar el cortacesped cuesta abajo o cuesta arri-

ba o en pendientes con una inclinacion superior a

los 20°.

■ Prestar especial atencion al invertir la direccion de

trabajo en las laderas.

Consejos para segar

■ Empezar a segar lo mas cerca posible de la toma

de corriente.

■ Depositar el cable prolongador siempre en la su

perficie ya segada.

■ Mantener la altura de corte constante de 3-5 cm y

no segar mas de la mitad de la altura de la hierba.

■ No sobrecargar el cortacesped. Si la velocidad del

motor desciende considerablemente debido a que

la hierba es muy larga y pesada, aumentar la altura

de corte y segar en varias veces.

■ Segar a primera hora de la manana o de la tarde

para evitar que se seque la hierba recien cortada.

■ Durante las fases de gran crecimiento, segar dos

veces a la semana. En las epocas poco lluviosas,

menos.

474269_c 36

ECortacesped electrico

jAtencion!

Las cuchillas y el eje del motor no debe estar

alineados.

Despues de haber realizado algun trabajo de

mantenimiento en alguna pieza aislante

(p. ej. cambiar cuchilla) se debe efectuar una

prueba de aislamiento de acuerdo con la directi-

va VDE 701.

Almacenamiento

■ Guardar el aparato siempre desenchufado de la red

electrica.

■ Para ahorrar espacio, abatir el larguero.

■ Secar el aparato y guardarlo fuera del alcance de

ninos y personas no autorizadas.

Reparacion

■ Los trabajos de reparacion solo deben ser llevados

a cabo por los puntos de servicio AL-KO o servicios

autorizados.

■ Para evitar desajustes, el mecanismo cortador y

los pernos de sujecion solo pueden reemplazarse

en conjunto.

Mantenimiento y cuidado

■ Es necesario efectuar una comprobacičn por parte

de un experto:

■ tras haber chocado con un obstaculo

■ si se detiene el motor de repente

■ si se doblan las cuchillas

■ si se dobla el eje del motor

AAtencion: peligro de accidente

Antes de efectuar cualquier trabajo de mante-

nimiento y cuidado, retire el enchufe de la toma

electrica.

Si se debe efectuar algun trabajo de manteni

miento y cuidado en la cuchilla, usar siempre

guantes.

Si las cuchillas no estan equilibradas provocan

fuertes oscilaciones y pueden causar danos al

cortacesped.

■ Comprobar peričdicamente que el dispositivo co-

lector de hierba funcione bien y no este gastado.

■ Al terminar de segar limpiar a fondo el aparato con

una escoba de mano o un pano. Los restos de su-

ciedad que queden sin eliminar en la parte inferior

del aparato pueden mermar su čptimo funciona-

miento.

■ No rociar el aparato con agua. Si penetrara agua

podrla danarse la combinaciOn de interruptor y en-

chufe, ademas del motor electrico.

■ Regularmente comprobar que las cuchillas no pre-

sentan danos. Llevar las cuchillas romas o danadas

para afilar o reemplazar solo a un punto de servicio

AL-KO o a un servicio autorizado. Las cuchillas reafi-

ladas deben estar equilibradas.

Momento de apriete del tornillo de la cuchilla 15 Nm +5

37 Traduccičn del manual de instrucciones original

Ayuda en caso de averfa

Averia Posibles causas Solucion

El motor no funciona Sin alimentacion de

energia electrica Comprobar fusibles de la casa / cable prolongador.

Cable del aparato de-

fectuoso Acudir al punto de servicio AL-KO / servicio autorizado.

Cuchilla bloqueada Limpiar canal de expulsion/carcasa. La cuchilla debe girar

sin obstaculos. Empezar en una zona con hierba baja o

una superficie ya segada. Corregir altura de corte.

La potencia del motor

disminuye Demasiada hierba en el

canal de expulsion o en

la carcasa

Limpiar canal de expulsion / carcasa.

Corregir altura de corte.

Cuchilla roma Acudir al punto de servicio AL-KO o servicio autorizado

para afilar la cuchilla o reemplazarla.

La caja colectora de

hierba no se llena lo

suficiente

Caja colectora de hierba

obstruida Limpiar la rejilla de la caja.

Demasiada hierba en el

canal de expulsion o en

la carcasa

Limpiar canal de expulsion / carcasa.

Corregir altura de corte.

Cuchilla roma Acudir al punto de servicio AL-KO o servicio autorizado

para afilar la cuchilla o reemplazarla.

En caso de anomalias que no se citen en esta tabla o que usted mismo no pueda solucionar dirijase, por

favor, al servicio de atencion al cliente correspondiente.

474269_c 38

Corta-relvas electrico

Sobre este manual

■ Leia este manual de instrugoes antes de proceder

a colocagao em funcionamento. Esta e uma con-

digao essencial para trabalhos seguros e um manu-

seamento sem avarias.

■ Tenha atengao aos avisos de seguranga e de

advertencia constantes nesta documentagao e no

aparelho.

■ Tenha o manual de instrugoes por perto durante a

utilizagao e faculte-o tambem a outros utilizadores.

Explicagao dos simbolos

Indice

Sobre este manual

.................................................................. 39

Descrigao do produto.............................................................39

Indicagoes de seguranga.......................................................41

Montagem....................................................................................42

Instrugoes de trabalho............................................................42

Armazenamento.......................................................................43

Reparagao...................................................................................43

Manutengao e conservagao.................................................43

Ajuda em caso de avarias.................................................... 44

Eliminagao................................................................................181

Descrigao do produto

Nesta documentagao sao descritos corta-relvas electri-

cos com cestos colectores de relva. Alguns modelos sao

adequados adicionalmente para a monda.

Identifique o seu modelo com base nas imagens do pro-

duto e na descrigao das diferentes opgoes.

Utilizagao adequada

Este aparelho foi concebido para aparar relva em zonas

privadas e apenas deve ser utilizado em relva seca.

Uma outra utilizagao, ou uma utilizagao para alem da

referida, e inadequada.

Possivel utilizagao incorrecta

■ Este corta-relvas nao e adequado para a utilizagao

em espagos publicos, parques, locais desportivos,

nem para a agricultura ou silvicultura.

■ Os dispositivos de seguranga existentes nao de-

vem ser desmontados ou ligados em ponte, p. ex.,

ao ligar o aro de protecgao a longarina

■ Nao utilize o aparelho se chover e/ou em relva

molhada

■ O aparelho nao deve ser operado para fins comer-

ciais

Dispositivos de seguranga e de protecgao

Atengao - perigo de ferimentos!

Os dispositivos de seguranga e de protecgao nao

devem ser desactivados!

Aro de protecgao / punho de seguranga

Conforme a versao, o aparelho esta equipado com

um aro de protecgao ou um punho de seguranga.

Em caso de perigo, solte-o simplesmente. O motor e a

lamina de corte sao parados.

Tampa de desvio

A tampa de desvio protege de elementos projectados.

A Atengao!

O cumprimento escrupuloso destas indicagoes

de advertencia pode evitar danos pessoais e/ou

materiais.

Indicagoes especiais para facilitar a com-

preensao e o manuseamento.

39 Tradugao do manual de instrugoes original

Simbolos no aparelho

AAtengao! Cuidado especial no manuseamento. sa Antes dos trabalhos de manutengao ou no caso

do cabo estar danificado, desligar o aparelho da

corrente.

mAntes da colocagao em funcionamento, ler o

manual de instrugoes! ARisco de choque eletrico.

AAtengao, perigo! Manter as maos e os pes afas-

tados do dispositivo de corte! Manter distancia em relagao a zona de perigo.

Manter o cabo de ligagao afastado das laminas

de corte. AManter terceiros afastados da zona de perigo!

474269_c 40

Corta-relvas electrico

Indicagoes de seguranga

O operador da maquina ou o utilizador e responsavel pe-

los acidentes com outras pessoas e sua propriedade.

A Atengao - perigo de ferimentos!

Os dispositivos de seguranga e de protecgao nao

devem ser desactivados!

Seguranga electrica

■ A tensao de rede domestica deve estar conforme

as indicagoes sobre a tensao de rede nos Dados

Tecnicos, nao utilizar qualquer outra tensao de

alimentagao

■ Utilizar apenas cabos de extensao que estejam

previstos para a utilizagao ao ar livre - secgao

transversal minima de 1,5 mm2

■ Os cabos de extensao danificados ou quebradigos

nao devem ser utilizados

■ Antes de qualquer colocagao em funcionamento,

verificar o estado do cabo de extensao

■ Utilizar sempre o aliviador da tensao do cabo espe-

cial para o cabo de extensao

■ Manter o cabo afastado da area de corte e desvia-

lo sempre da maquina

■ Nunca passar com o corta-relvas sobre o cabo de

extensao

■ Proteger o aparelho da humidade

Indicagoes de seguranga para a operagao

■ As criangas e as pessoas que nao conhecem este

manual de instrugoes nao devem utilizar o aparelho

■ Cumprir as especificagoes locais sobre a idade mi-

nima do operador

■ Nao operar o aparelho sob a influencia de alcool,

drogas ou medicamentos

■ Antes de qualquer utilizagao, verificar o aparelho

quanto a danos e mandar substituir as pegas da-

nificadas

■ Verificar completa e cuidadosamente o terreno a

aparar e remover todos os corpos estranhos

■ Usar roupa de trabalho adequada:

■ Calgas compridas

■ Calgado resistente e antiderrapante

■ Ao trabalhar, ter em atengao uma posigao segura

■ Manter terceiros afastados da zona de perigo

■ Manter corpos, membros e roupa afastados do dis-

positivo de corte

■ Trabalhar apenas com luz do dia suficiente ou ilu-

minagao artificial

■ Retirar sempre a ficha da rede e aguardar a para-

gem do aparelho:

■ apos o aparecimento de avarias e vibragao

anormal do aparelho

■ antes de se soltar os bloqueios

■ antes da eliminagao de obstrugoes

■ apos o contacto com corpos estranhos

■ Atengao especial ao inverter o corta-relvas ou

quando puxar o corta-relvas para si

■ Nao aparar sobre obstaculos (p. ex., ramos, raizes

de arvores)

■ Remover o material de corte apenas com o motor

parado

■ Desligar o motor se for atravessada outra superfi-

cie que nao a superficie a aparar

■ Nunca levantar ou transportar o aparelho com o

motor em funcionamento

■ Nao deixar o aparelho pronto a funcionar sem vi-

gilancia

Utilizar o aparelho e o cabo de extensao apenas

em estado tecnicamente perfeito!

Os dispositivos de seguranga e de protecgao nao

devem ser desactivados!

Atengao - perigo devido a corrente electrica!

Perigo devido ao toque de pegas sob tensao

electrica!

Retirar a ficha imediatamente da rede, se o cabo

de extensao tiver sido danificado ou cortado!

Apos o contacto com corpos estranhos procure

danos no corta-relvas. Execute as reparagoes

necessarias antes de ligar de novo e trabalhar

com o corta-relvas.

41 Tradugao do manual de instrugoes original

Montagem

Cumprir as instrugoes de montagem em anexo.

A Atengao!

O aparelho apenas deve ser operado apčs a

montagem estar completa!

Colocar o cesto colector de relva

A Atengao - perigo de ferimentos!

Remover e colocar o cesto colector de relva ape-

nas com o motor desligado e a lamina de corte

parada.

1. Levantar a tampa de desvio e engatar o cesto

colector de relva no suporte.

Esvaziar o cesto colector de relva (11)

1. Levantar a tampa de desvio.

2. Desengatar o cesto colector de relva e retira-lo para

tras.

3. Esvaziar o cesto colector de relva.

4. Levantar a tampa de desvio e engatar de novo o

cesto colector de relva no suporte.

Estabelecer a ligagao a rede

1. Introduzir a ficha de rede do cabo do aparelho na

combinagao interruptor-ficha (15).

2. Proteger o cabo do aparelho com o aliviador de

tensao do cabo (14).

O lago do cabo de rede deve ser comprido de

modo que o aliviador de tensao do cabo possa

deslizar de um lado para o outro.

Ligar o motor

Ligar o corta-relvas apenas numa base plana, nao em

relva alta. A base deve estar livre de corpos estranhos,

como p. ex., pedras. Nao levantar o corta-relvas.

1. Manter o botao de ligar da combinagao interruptor-

ficha premido (15-1).

2. Puxar o aro de protecgao/punho de seguranga

contra a longarina e segura-lo (15-2).

3. Soltar o botao de ligar.

Desligar o motor

1. Soltar o aro de protecgao/punho de seguranga.

2. Aguardar a paragem da lamina de corte.

Instrugdes de trabalho

Observar as especificagoes locais sobre a opera-

gao de corta-relvas.

■ Verificar completa e cuidadosamente o terreno a

aparar e remover todos os corpos estranhos

■ Aparar apenas se nao se encontrarem terceiros na

area de trabalho

■ Aparar apenas com boas condigoes de visibilidade

■ Conduzir o aparelho apenas ao ritmo de passo

■ Aparar apenas com lamina de corte afiada

■ Nao aparar sobre obstaculos

(p. ex., ramos, raizes de arvores)

■ Em caso de declives, aparar sempre transversal-

mente ao declive.

Nao utilizar a maquina de aparar relva para cima

ou para baixo em declives, nem em declives com

mais de 20° de inclinagao

■ Cuidado elevado em declives ao mudar o sentido

de trabalho

Conselhos sobre o corte

■ Comegar com o corte o mais prćximo possivel da

tomada

■ Conduzir o cabo de extensao sempre na superficie

de relva ja aparada

■ Altura do corte constante 3-5 cm, nao aparar mais

de metade da altura da relva

■ Nao sobrecarregar a maquina de aparar relva! Se a

velocidade do motor diminuir visivelmente devido a

relva comprida ou dura, aumentar a altura do corte

e aparar varias vezes

■ Aparar pela manha ou ao final da tarde para prote

ger a relva recentemente cortada da dessecagao

■ Durante as grandes fases de crescimento, aparar

duas vezes por semana, nos periodos de pouca

chuva respectivamente mais raramente

474269_c 42

Corta-relvas electrico

Armazenamento

■ Armazenar o aparelho sempre com a ficha de rede

retirada

■ Para poupar espago no armazenamento, rebater a

longarina superior

■ Armazenar o aparelho em local seco e inacessivel

a criangas e pessoas nao autorizadas

^ Atengao!

A lamina e eixo do motor nao devem ser

alinhados!

Apčs os trabalhos de manutengao nas pegas de

isolamento

(p. ex. substituigao da lamina de corte) deve ser

executado um teste de protecgao de isolamento

de acordo com a Directiva VDE 701.

Reparagao

■ Os trabalhos de reparagao devem apenas ser

executados em pontos de a tencia tecnica AL-KO e

empresas especializadas autorizadas

■ Para evitar um desequilibrio, as ferramentas de

corte e os pinos de fixa$ao devem apenas ser

substituidos por conjuntos completos

■ A inspecgao competente e necessaria:

■ apčs a subida de um obstaculo

■ em caso de paragem imediata do motor

■ no caso de a lamina de corte estar deformada

■ no caso do eixo do motor estar deformado

Manutengao e conservagao

AAtengao - perigo de ferimentos!

Antes de quaisquer trabalhos de manutengao e

de conservagao, retirar sempre a ficha de rede!

Nos trabalhos de manutengao e de conserva-

gao na lamina de corte, usar sempre luvas de

trabalho!

As laminas de corte nao calibradas provocam

vibragoes fortes e danificam o corta-relvas.

■ Verificar o dispositivo colector de relva regularmen-

te quando ao funcionamento e desgaste

■ Apčs o corte da relva, limpar o aparelho a fundo

com uma vassourinha ou pano de limpeza. A suji-

dade nao eliminada na parte inferior do aparelho

pode prejudicar o funcionamento.

■ Nao lavar o aparelho com agua! A agua que entra

pode destruir a combinagao interruptor-ficha, bem

como o motor electrico

■ Verificar a lamina de corte regularmente quanto a

danos. Afiar/mandar substituir as laminas de corte

gastas ou danificadas apenas num ponto de a tencia

tecnica AL-KO ou numa empresa especializada au-

torizada. As laminas de corte reafiadas devem estar

calibradas

Binario de aperto do parafuso da lamina 15 Nm +5

43 Tradugao do manual de instrugoes original

Ajuda em caso de avarias

Avaria Causa possivel Solugao

O motor nao funciona Falta de alimentagao

electrica Verificar o fusivel principal / cabo de extensao.

Cabo do aparelho da-

nificado Procurar o ponto de a tencia tecnica AL-KO / empresa espe-

cializada autorizada.

Lamina de corte blo-

queada Limpar o canal de expulsao / caixa, a lamina de corte deve

poder girar livremente. Ligar em relva baixa ou em superfi-

cie ja aparada, corrigir a altura do corte.

A potencia do motor

diminui Demasiada relva no

canal de expulsao ou

na caixa

Limpar o canal de expulsao / a caixa.

Corrigir a altura do corte.

Lamina de corte gasta Procurar o ponto de a tencia tecnica AL-KO ou a empresa

especializada autorizada e mandar afiar/substituir a lamina

de corte.

A caixa colectora de

relva nao enche o

suficiente

Caixa colectora de relva

obstruida Limpar a grelha da caixa colectora de relva.

Demasiada relva no

canal de expulsao ou

na caixa

Limpar o canal de expulsao / a caixa.

Corrigir a altura do corte.

Lamina de corte gasta Procurar o ponto de a tencia tecnica AL-KO ou a empresa

especializada autorizada e mandar afiar/substituir a lamina

de corte.

Em caso de avarias nao indicadas nesta tabela ou que nao consiga resolver, contacte o nosso servigo de

apoio a clientes pertinente.

474269_c 44

Tosaerba elettrico

Riguardo questo manuale

■ Leggere attentamente queste istruzioni prima di

mettere in funzione la macchina. Questo e il pre-

supposto per un lavoro sicuro e un utilizzo senza

inconvenienti.

■ Prestare attenzione alle istruzioni e alle avvertenze

di sicurezza presenti in questa documentazione e

sulla macchina.

■ Conservare le istruzioni per l‘uso e consegnarle a

un eventuale utilizzatore successivo.

Legenda

Sommario

Riguardo questo manuale

....................................................

Descrizione del prodotto

........................................................45

Istruzioni di sicurezza.............................................................47

Montaggio....................................................................................48

Avvertenze di lavoro................................................................48

Magazzinaggio..........................................................................49

Riparazione................................................................................49

Manutenzione e cura..............................................................49

Rimedi in caso di guasto.......................................................50

Smaltimento.............................................................................181

Descrizione del prodotto

In questa documentazione vengono descritti tosaerba

elettrici con cesto raccoglierba. Alcuni modelli sono inol-

tre adatti alle operazioni di pacciamatura.

Identificare il modello mediante le immagini di prodotto e

la descrizione delle varie opzioni.

Utilizzo conforme alle norme

Quest'apparecchio e concepito per il taglio di tappeti er-

bosi nel settore privato e deve essere utilizzato solo su

prati asciutti.

Un uso diverso da quello indicato vale come utilizzo im-

proprio.

Uso errato possibile

■ Questo tosaerba non e adatto all'impiego in impianti

pubblici, parchi, centri sportivi o nel settore agricolo

e forestale

■ I dispositivi di sicurezza presenti non devono esse-

re smontati o esclusi, ad es. con il fissaggio della

staffa di sicurezza sul manubrio

■ Non utilizzare l'apparecchio in caso di pioggia e/o

su prati bagnati

■ L'apparecchio non deve essere utilizzato nel settore

commerciale

Dispositivi di sicurezza e protezione

^ Attenzione - Pericolo di lesioni!

Non mettere fuori uso i dispositivi di sicurezza e

protezione!

Staffa di sicurezza / maniglia di sicurezza

A seconda della versione, l'apparecchio e dotato di

una staffa di sicurezza o di una maniglia di sicurezza.

In caso di pericolo, basta rilasciare tale elemento. Il mo

tore e la lama si arrestano.

Deflettore

Il deflettore svolge la funzione di protezione da eventuali

oggetti proiettati.

□

Attenzione!

Attenendosi strettamente a queste avvertenze si

possono evitare danni a cose e/o persone.

Note speciali per una migliore comprensione e

un migliore utilizzo.

45 Traduzione delle istruzioni per l'uso originali

Simboli sull'apparecchio

AAttenzione! Particolare cautela durante l'uso. e

mScollegare sempre l'apparecchio dalla rete prima

degli interventi di manutenzione o in caso di cavo

danneggiato.

mPrima della messa in funzione leggere le istruzio-

ni per l'uso! ARischio di scosse elettriche.

AAttenzione pericolo! Tenere mani e piedi lontani

dall'utensile da taglio! Rispettare la distanza dalla zona di pericolo.

Tenere lontano il cavo di collegamento

dalle lame. ATenere lontane le altre persone dalla zona di

pericolo!

474269_c 46

Tosaerba elettrico

Istruzioni di sicurezza

L'operatore o l'utente e responsabile di eventuali pericoli

e incidenti ad altre persone e beni materiali.

AAttenzione!

Utilizzare l'apparecchio e la prolunga elettrica

solo in condizioni tecniche ottimali!

Non mettere fuori uso i dispositivi di sicurezza e

protezione!

Attenzione - Pericolo di lesioni!

Non mettere fuori uso i dispositivi di sicurezza e

protezione!

Sicurezza elettrica

AAttenzione - Pericolo dovuto alla corrente

elettrica!

Pericolo in caso di contatto con componenti in

tensione!

Staccare immediatamente la spina dalla rete

se la prolunga elettrica e stata danneggiata o

tagliata!

■ La tensione di rete locale deve corrispondere alla

tensione di rete riportata nei Dati tecnici, non utiliz-

zare un altro tipo di tensione di alimentazione

■ Utilizzare solo prolunghe elettriche previste per

l'uso all'aperto con sezione minima di 1,5 mm2

■ Non utilizzare prolunghe elettriche danneggiate o

usurate

■ Prima di ogni messa in funzione controllare lo stato

della prolunga elettrica utilizzata

■ Utilizzare sempre l'apposito scarico della trazione

per cavo per la prolunga elettrica

■ Tenere lontano il cavo dalla zona di taglio e mante-

nerlo sempre lontano dalla macchina

■ Non passare mai con il tosaerba sulla prolunga

elettrica

■ Proteggere l'apparecchio dall'umidita

Avvertenze di sicurezza Uso

■ Non usare l'apparecchio in caso di consumo di be

vande alcoliche, droghe o medicinali

■ Prima di utilizzare l'apparecchio, controllare sempre

che non presenti danneggiamenti, sostituire i com-

ponenti danneggiati

■ Controllare attentamente e completamente il prato

da tagliare, rimuovere tutti gli oggetti estranei

■ Indossare indumenti adatti ai lavori:

■ Calzoni lunghi

■ Scarpe robuste e antiscivolo

■ Durante il lavoro garantire le condizioni di sicurezza

■ Tenere lontane le altre persone dalla zona di pe-

ricolo

■ Tenere corpo, arti e indumenti lontano dall'utensile

da taglio

■ Lavorare solo con luce diurna sufficiente o con illu-

minazione artificiale

■ Staccare sempre la spina dalla rete e attendere l'ar-

resto dell'apparecchio:

■ in caso di guasti e vibrazioni insolite dell'ap-

parecchio

■ prima di rimuovere eventuali blocchi

■ prima di eliminare eventuali intasamenti

■ in caso di contatto con corpi estranei

In caso di contatto con corpi estranei accertarsi

che il tosaerba non abbia subito un danneggia-

mento. Eseguire le riparazioni necessarie prima

di iniziare nuovamente ad utilizzare il tosaerba.

■ Prestare particolare attenzione quando si ribalta il

tosaerba o quando si tira verso di se il tosaerba

■ Non eseguire il taglio sopra ostacoli (ad es. rami,

radici di alberi)

■ Rimuovere l'erba tagliata solo con il motore fermo

■ Spegnere il motore quando si attraversa una super-

ficie diversa da quella da tagliare

■ Non sollevare o trasportare mai l'apparecchio con il

motore in funzione

■ Non lasciare l'apparecchio operativo senza sorve-

glianza

I bambini e le persone che non conoscono le istru-

zioni per l'uso non devono utilizzare l'apparecchio

Rispettare le disposizioni locali relative all'eta mini-

ma dell'utente

47 Traduzione delle istruzioni per l‘uso originali

Montaggio

Attenersi alle istruzioni di montaggio allegate.

A Attenzione!

L'apparecchio puo essere utilizzato solo dopo

aver completato il montaggio!

Applicazione del cestello raccoglierba

A Attenzione - Pericolo di lesioni!

Applicare o rimuovere il cestello raccoglierba solo

con il motore spento e lama ferma.

1. Sollevare il deflettore e agganciare il cestello racco-

glierba nel supporto.

Svuotamento del cestello raccoglierba (11)

1. Sollevare il deflettore.

2. Sganciare il cestello raccoglierba e rimuoverlo verso il

lato posteriore.

3. Svuotare il cestello raccoglierba.

4. Sollevare il deflettore e agganciare nuovamente il

cestello raccoglierba nel supporto.

Collegamento alla rete

1. Inserire il connettore di rete del cavo di collegamento

dell'apparecchio nel sistema interruttore-connettore

(15).

2. Fissare il cavo di collegamento dell'apparecchio

con lo scarico della trazione per cavo (14).

Il cappio del cavo di rete deve essere di lunghezza

tale che lo scarico della trazione per cavo possa

scorrere da un lato all'altro.

Accensione del motore

Avviare il tosaerba solo su un terreno piano senza erba

alta. Il terreno deve essere privo di oggetti estranei come

ad es. pietre. Non sollevare il tosaerba per l'avviamento.

1. Mantenere premuto il pulsante di avvio del sistema

interruttore-connettore (15-1).

2. Tirare e tenere la staffa / maniglia di sicurezza

verso il manubrio (15-2).

3. Rilasciare il pulsante di avvio.

Spegnimento del motore

1. Rilasciare la staffa / maniglia di sicurezza.

2. Attendere l'arresto completo della lama.

Avvertenze di lavoro

Osservare le norme locali per l'esercizio dei

tosaerba.

■ Controllare attentamente e completamente il prato

da tagliare, rimuovere tutti gli oggetti estranei

■ Eseguire il taglio solo se nessun estraneo si trova

nella zona di lavoro

■ Eseguire il taglio solo in caso di buone condizioni

visive

■ Condurre l'apparecchio a passo d'uomo

■ Eseguire il taglio solo con lama affilata

■ Non eseguire il taglio sopra ostacoli

(ad es. rami, radici di alberi)

■ In caso di pendii, eseguire sempre il taglio in direzio-

ne trasversale al pendio.

Non utilizzare il tosaerba salendo o scendendo dai

pendii e su pendii con un'inclinazione superiore a 20°

■ Prestare particolare attenzione sui pendii durante il

cambio della direzione di lavoro

Consigli per il taglio dell'erba

■ Iniziare a lavorare il piu vicino possibile alla presa

■ Condurre la prolunga elettrica sempre sulla superfi-

cie di prato gia tagliata

■ Altezza di taglio constante 3-5 cm, non tagliare piu

della meta dell'altezza dell'erba

■ Non sovraccaricare il tosaerba! Se il numero di giri

del motore si riduce in modo evidente a causa di

erba alta e difficile da tagliare, aumentare l'altezza

di taglio e passare piu volte sull'area da tagliare

■ Eseguire il taglio nelle prime ore della mattinata o

nel tardo pomeriggio per evitare che il prato appena

tagliato si secchi

■ Durante le fasi di crescita spiccata eseguire il taglio

due volte alla settimana, durante i periodi di siccita

eseguire il taglio con frequenza rispettivamente minore

474269_c 48

Tosaerba elettrico

Magazzinaggio

■ Magazzinare sempre l'apparecchio con la spina di

rete disinserita

■ Per risparmiare spazio, piegare la traversa supe-

riore

■ Magazzinare l'apparecchio in un locale asciutto

fuori dalla portata di bambini e persone non auto-

rizzate

Riparazione

■ I lavori di riparazione devono essere effettuati

esclusivamente da centri di a tenza AL-KO e ditte

specializzate autorizzate

■ Per evitare una squilibratura gli utensili da taglio e

i perni di fissaggio devono essere sostituiti solo in

gruppo

Manutenzione e cura

^ Attenzione!

La lama e l'albero motore non devono essere

centrati!

Al termine di interventi di manutenzione su

componenti isolati

(ad es. sostituzione delle lame) e necessario

eseguire una prova della protezione isolante ai

sensi della direttiva VDE 701.

■ E necessario il controllo di un tecnico:

■ dopo essere passati su un ostacolo

■ in caso di arresto immediato del motore

■ in caso di piegatura delle lame

■ in caso di piegatura dell'albero motore

AAttenzione - Pericolo di lesioni!

Prima di ogni operazione di manutenzione e di

cura, staccare sempre la spina di rete!

In caso di operazioni di manutenzione e cura

sulla lama indossare sempre guanti da lavoro!

La mancata equilibratura delle lame provoca forti

vibrazioni e danneggia il tosaerba.

■ Controllare regolarmente che il dispositivo racco-

glierba funzioni correttamente e non presenti segni

di usura

■ Al termine del taglio, pulire accuratamente l'appa-

recchio con una spazzola o un panno. Lo sporco

non rimosso sul lato inferiore dell'apparecchio puo

ridurne la funzionalita

■ Non spruzzare mai acqua sull'apparecchio! Le

infiltrazioni d'acqua possono distruggere irreparabil-

mente il sistema interruttore-connettore e il motore

elettrico

■ Controllare regolarmente che le lame non presenti-

no danneggiamenti. Fare affilare / sostituire le lame

senza filo o danneggiate solo presso un centro di a

tenza AL-KO o una ditta specializzata autorizzata. Le

lame riaffilate devono essere equilibrate

Coppia di serraggio della vite delle lame 15 Nm +5

49 Traduzione delle istruzioni per l‘uso originali

Rimedi in caso di guasto

Guasto Causa possibile Rimedio

Il motore non funziona Alimentazione elettrica

assente Controllare il salvavita nell'edificio / la prolunga elettrica.

Cavo dell'apparecchio

difettoso Rivolgersi al centro di a tenza AL-KO / alla ditta specializzata

autorizzata.

Lama bloccata Pulire il canale di espulsione / l'alloggiamento, la lama deve

poter ruotare liberamente.

Avviare l'apparecchio su erba bassa o su una superficie gia

tagliata, correggere l'altezza di taglio.

La potenza del motore

si riduce Troppa erba nel canale

di espulsione o nell'al-

loggiamento

Pulire il canale di espulsione / l'alloggiamento.

Correggere l'altezza di taglio.

Lama senza filo Rivolgersi al centro di a tenza AL-KO o a una ditta specia

lizzata autorizzata e far affilare / sostituire la lama.

Il raccoglierba non si

riempie sufficientemente Erba umida Lasciar asciugare l'erba.

Raccoglierba intasato Pulire la retina del raccoglierba.

Troppa erba nel canale

di espulsione o nell'al-

loggiamento

Pulire il canale di espulsione / l'alloggiamento.

Correggere l'altezza di taglio.

Lama senza filo Rivolgersi al centro di a tenza AL-KO o a una ditta specia

lizzata autorizzata e far affilare / sostituire la lama.

In presenza di anomalie, che non siano riportate in tabella o che non si e in grado di eliminare, rivolgersi al

nostro Servizio a tenza clienti di zona.

474269_c 50

SLO Električna kosilnica

Spremna beseda k priročniku

■ Pred zagonom preberite pričujoče navodilo za

uporabo. To je predpogoj za varno delo in nemote

no delovanje.

■ Upoštevajte varnostne napotke in opozorila v tej

dokumentaciji in na napravi.

■ Navodilo za uporabo shranite in ga izročite morebit

nemu naslednjemu uporabniku.

Pojasnilo oznak

Vsebina

Spremna beseda k priročniku

..............................................

Opis izdelka................................................................................51

Varnostni napotki......................................................................53

Montaža

....................................................................................... 54

Delovni napotki..........................................................................54

Skladiščenje...............................................................................55

Popravila......................................................................................55

Vzdrževanje in nega................................................................55

Pomoč v primeru motenj........................................................56

Odstranjevanje.......................................................................181

Opis izdelka

V tej dokumentaciji so opisane električne kosilnice s ko

šaro za travo. Nekateri modeli so primerni tudi za mul-

čanje.

Identificirajte svoj model na podlagi slik o izdelku in opisa

različnih opcij.

Uporaba v skladu z določili

Ta naprava je namenjena košenju posušenih travnatih

površin za zasebno rabo.

Kakršnakoli druga uporaba velja za neskladno s pred

pisi.

Napačna uporaba

■ Ta kosilnica ni primerna za uporabo na javnih povr

šinah, parkih, športnih prizoriščih ter v kmetijstvu in

gozdarstvu.

■ Obstoječih varnostnih naprav ne smete demontira

ti ali premostiti, npr. s privezovanjem varnostnega

loka na držalo.

■ Naprave ne uporabljajte v dežju in/ali kadar je trava

mokra.

■ Naprave ne smete uporabljati za obrtne namene.

Varnostne in varovalne naprave

^ Pozor - nevarnost poškodb!

Varnostnih in varovalnih naprav ne smete

odstraniti!

Varnostni lok / varnostni ročaj

Naprava je opremljena z varnostnim lokom

ali varnostnim ročajem. Odvisno od različice.

V primeru nevarnosti ga enostavno spustite. Motor in re

zalni nož se zaustavita.

Zaščitni pokrov

Zaščitni pokrov varuje pred izvrženimi deli.

^ Pozor!

Ravnanje strogo v skladu s temi opozorili lahko

prepreči poškodbe oseb in materialno škodo.

Posebna navodila za boljše razumevanje in

rokovanje.

51 Prevod izvirnika navodila za uporabo

SLO

Simboli na napravi

APozor! Pri ravnanju z napravo bodite zelo previ

dni. 9

Ea Napravo pred vzdrževalnimi deli ali v primeru po

škodovanega kabla vedno odklopite od omrežja.

mPred zagonom preberite navodila za uporabo! ANevarnost električnega udara.

APozor - nevarno! Ne segajte oz. stopajte preblizu

rezilom! i~ f Držite razdaljo do območja nevarnosti.

&Zavarujte priključni vod pred rezalnimi

noži. AOsebe, ki naprave ne upravljajo, naj se odstranijo

z območja nevarnosti!

474269_c 52

SLO Električna kosilnica

Varnostni napotki

Upravitelj ali uporabnik sta odgovorna za nesreče, ki po

škodujejo druge osebe in njihovo lastnino.

A Pozor - nevarnost poškodb!

Varnostnih in varovalnih naprav ne smete

odstraniti!

Zaščita pred elektriko

■ Hišno napetostno omrežje mora ustrezati naved

bam o omrežni napetosti, ki so navedene v tehnični

dokumentaciji. Drugih napetostni ne uporabljajte.

■ Uporabljajte samo podaljševalne kable, ki so pred

videni za uporabo na prostem - min. premer

1,5 mm2

■ Ne uporabljajte poškodovanih ali lomljivih podaljše-

valnih kablov

■ Pred vsakim zagonom preverite stanje podaljševal-

nega kabla

■ Za podaljševalni kabel vedno uporabljajte posebno

razbremenitev kabelskega potega

■ Kabel imejte vedno oddaljen od območja rezila in

vedno naj poteka daleč od naprave.

■ Nikoli ne zapeljite s kosilnico prek podaljševalnega

kabla

■ Napravo varujte pred vlago

Varnostni napotki za upravljanje

■ Naprave ne smejo uporabljati otroci ali osebe, ki

niso seznanjene z navodili za uporabo

■ Upoštevajte krajevna določila o najnižji dovoljeni

starosti osebe, ki upravlja z napravo

■ Z napravo ne smejo upravljati osebe, ki so pod vpli

vom alkohola, mamil ali zdravil

■ Napravo pred vsako uporabo preverite in nadome

stite morebitne poškodovane dele

■ Območje, ki ga boste kosili, v celoti in skrbno pre

verite ter odstranite morebitne tujke

■ Nosite priporočljivo delavno obleko:

■ dolge hlače

■ stabilno in nedrsno obutev

■ Pri delu upoštevajte varno postavitev

■ Odstranite tretje osebe z območja nevarnosti

■ Od rezil odstranite telo, okončine in obleke

■ Z napravo opravljajte le pri zadostni dnevni svetlobi

ali umetni osvetlitvi

■ Vtič vedno odklopite od omrežja in počakajte, da

naprava miruje:

■ če nastopijo motnje in nenavadno vibriranje

naprave

■ pred sprostitvijo blokad

■ pred odstranitvijo zamašitev

■ ob stiku s tujki

Po stiku s tujki preverite morebitne poškodbe na

kosilnici. Opravite potrebna popravila, preden

napravo ponovno zaženete in ponovno delate s

kosilnico.

■ Še posebej bodite pozorni, kadar se kosilnica obrne

ali kadar kosilnico uporabljate zelo blizu sebi

■ Pri košenju se izogibajte oviram (npr. vejam, dreve

snim koreninam)

■ Odreznine odstranjujte le, kadar je motor v miro

vanju

■ Odklopite motor, kadar prečkate površino, ki ni na

menjena košenju

■ Naprave nikoli ne dvigujte ali nosite pri prižganem

motorju

■ Ne puščajte naprave brez nadzora

APozor!

Prosimo, uporabljajte napravo in podaljševalni

kabel samo v tehnično brezhibnem stanju!

Varnostnih in varovalnih naprav ne smete

odstraniti!

Nevarnost zaradi dotikanja delov, ki prevajajo

napetost!

Vtič nemudoma odklopite od omrežja, kadar je

podaljševalni kabel poškodovan oz. pretrgan!

53 Prevod izvirnika navodila za uporabo

SLO

Montaža

Upoštevajte priložena navodila za montažo.

^ Pozor!

Napravo smete uporabljati šele, ko je ta v celoti

nameščena!

Namestitev košare za travo

^ Pozor - nevarnost poškodb!

Košaro za travo snemite in namestite le, kadar je

motor izklopljen in rezalni nož v mirovanju.

1. Dvignite zaščitni pokrov in namestite košaro za

travo v držala.

Praznjenje košare za travo (11)

1. Dvignite zaščitni pokrov.

2. Izvesite košaro za travo in jo v smeri nazaj snemite.

3. Izpraznite košaro za travo.

4. Dvignite zaščitni pokrov in ponovno namestite

košaro za travo v držala.

Vzpostavitev omrežnega priklopa

1. Omrežni vtič priključnega voda naprave vtaknite v

kombinacijo stikalo-vtič (15).

2. Priključni vod naprave zavarujte z razbremenitvijo

kabelskega potega (14).

Zanka omrežnega kabla mora biti tako dolga, da

lahko razbremenitev kabelskega potega zdrsne z

ene na drugo stran.

Vklop motorja

Kosilnico lahko uporabljate le na ravni podlagi. Ne začni

te v visoki travi. Podlaga ne sme vsebovati tujkov, npr. ka

mnov. Pri zagonu ne dvigajte kosilnice.

1. Držite pritisnjen gumb za zagon kombinacije

stikalo-vtič (15-1).

2. Potegnite in držite varnostni lok / varnostni ročaj

povlecite in držite proti držalu (15-2).

3. Spustite gumb za zagon.

1. Spustite varnostni lok / varnostni ročaj.

2. Počakajte na mirovanje rezalnega noža.

Delovni napotki

H Upoštevajte krajevna določila o opravljanju s

kosilnicami.

■ Območje, ki ga boste kosili, v celoti in skrbno pre

verite ter odstranite morebitne tujke

■ Nato začnite s košenjem, če se na delovnem obmo

čju ne nanašajo tretje osebe

■ Kosite le ob dobri vidljivosti

■ Napravo premikajte v hitrosti, ki je enaka zmerne

mu koraku

■ Kosite le z ostrimi rezalnimi noži

■ Pri košenju se izogibajte oviram

(npr. vejam, drevesnim koreninam)

■ Na visečih območjih kosite vedno pravokotno na

pobočje.

Kosilnice ne uporabljajte na pobočjih navzdol ali

navzgor in pobočjih z več kot 20° naklonom

■ Na visečih območjih bodite še posebej pozorni pri

spreminjanju delovne smeri

Napotki za košenje

■ S košenjem začnite čim bližje vtičnici.

■ Podaljševalni kabel naj bo vedno na že pokošeni

travnati površini.

■ Višina rezanja naj bo nespremenjena 3-5 cm. Ne

kosite več kot polovico višine trave.

■ Ne preobremenjujte kosilnice! Če število vrtljajev

motorja zaradi dolge in težke trave občutno pade,

dvignite višino rezanja in večkrat pokosite

■ Kosite v jutranjih ali poznih popoldanskih urah, saj

to varuje sveže pokošeno travo pred izsušitvijo

■ V času močno povečane faze rasti kosite dvakrat

tedensko, v nedeževnih obdobjih pa ustrezno

manjkrat

Izklop motorja

474269_c 54

SLO Električna kosilnica

Skladiščenje

■ Napravo vedno skladiščite z izvlečenim omrežnim

vtičem

■ Spustite zgornje držalo navzdol, da vam bo napra

va zasedla manj prostora

■ Napravo posušite in spravite tako, da bo nedo

stopna za otroke in nepooblaščene osebe

Popravila

■ Popravila lahko izvajajo le na servisnih mestih

AL-KO in pooblaščene strokovne delavnice

■ Da bi se izognili neuravnoteženosti rezil in pritrdilnih

zatičev, jih menjajte le v paru

Po vzdrževalnih delih na izolacijskih delih

(npr. menjava rezalnega noža) je potrebno v

skladu s smernico VDE 701 izvesti zaščitno

kontrolo izolacije.

■ Obvezna kontrola s strani strokovnjakov:

■ če ste zapeljali na oviro

■ ob nenadnem stanju mirovanja

■ če je rezalni nož upognjen

■ če je motorna gred upognjena

Vzdrževanje in nega

Pozor - nevarnost poškodb!

Pred vsemi vzdrževalnimi ali negovalnimi delo

vedno izvlecite omrežni vtič!

Pri vzdrževalnih in negovalnih delih na rezalnem

nožu vedno nosite delovne rokavice!

Neuravnoteženi rezalni noži povzročajo močne

vibracije in poškodbe na kosilnici.

■ Napravo za lovljenje trave redno preverjajte glede

delovanja in obrabljenosti

■ Po košenju trave napravo temeljito očistite z omel-

cem in krpo. Umazanija na spodnji strani naprave,

ki je ne odstranite, lahko ovira brezhibno delovanje

■ Naprave ne škropite z vodo! Voda, ki vdre, lahko

uniči kombinacijo stikalo-vtič ali električen motor.

■ Rezalni nož redno preverjajte glede poškodb. Tope

ali poškodovane rezalne nože lahko naostrijo ali

obnovijo samo na servisnem mestu AL-KO oz. v

pooblaščeni delavnici. Nabrušene rezalne nože je

potrebno uravnotežiti

Pritezni vrtilni moment vijaka noža 15 Nm +5

^ Pozor!

Noži in motorna gred ne smejo biti izravnani!

55 Prevod izvirnika navodila za uporabo

SLO

Pomoč v primeru motenj

Motnja Možni vzroki Pomoč

Motor ne teče. Ni oskrbe s tokom. Preverite hišno varovalko / podaljševalni kabel.

Kabel naprave je

okvarjen. Poiščite servisno mesto AL-KO / pooblaščeno strokovno

delavnico.

Rezalni nož je blokiran. Očistite kanal za izmet / ohišje, rezalni nož se mora prosto

vrteti.

Začnite s košenjem na nizki travi ali na že pokošeni

površini, spremenite višino rezanja.

Moč motorja popušča. Preveč trave v kanalu za

izmet ali ohišju. Očistite kanal za izmet / ohišje.

Spremenite višino rezanja.

Rezalni nož je top. Poiščite servisno mesto AL-KO oz. pooblaščeno strokovno

delavnico, kjer ga naostrijo ali obnovijo.

Košara za travo se ne

napolni zadosti. Trava je vlažna. Pustite, da se trava posuši.

Košara za travo je

zamašena. Očistite mrežo košare za travo.

Preveč trave v kanalu za

izmet ali ohišju. Očistite kanal za izmet /ohišje.

Spremenite višino rezanja.

Rezalni nož je top. Poiščite servisno mesto AL-KO oz. pooblaščeno strokovno

delavnico, kjer ga naostrijo ali obnovijo.

H V primeru motenj, ki niso navedene v tej preglednici oziroma jih ne morete odpraviti sami, se obrnite na našo

pristojno servisno službo.

474269_c 56

HR Električna kosilica za travu

Uz ovaj priručnik

■ Pročitajte ove upute za uporabu prije puštanja u

rad. To je preduvjet za siguran rad i rukovanje bez

smetnji.

■ Obratite pozornost na sigurnosne napomene i

napomene upozorenja u ovoj dokumentaciji i na

uređaju.

■ Sačuvajte upute za rukovanje za kasniju uporabu i

predajte ih sljedećem korisniku.

Objašnjenje znakova

Sadržaj

Uz ovaj priručnik.................................................................57

Opis proizvoda

....................................................................57

Sigurnosne napomene..................................................... 59

Montaža................................................................................60

Upute za rad........................................................................60

Skladištenje.........................................................................61

Popravak.............................................................................61

Održavanje i čišćenje........................................................61

Pomoć kod smetnji............................................................62

Zbrinjavanje.......................................................................181

Opis proizvoda

U ovoj dokumentaciji opisuju se električne kosilice s ko

šarom za sakupljanje trave. Neki modeli su podobni i za

usitnjavanje trave.

Identificirajte svoj model pomoću slika proizvoda i opisa

različitih opcija.

Namjenska primjena

Ovaj uređaj je namijenjen za košenje travnatih površina

u privatnom segmentu i smije ga se koristiti samo na travi

koja nije mokra.

Neka druga primjena ili ona koja izlazi izvan tih okvira

vrijedi kao nenamjenska.

Moguća pogrešna primjena

■ Ova kosilica za travu nije podobna za primjenu na

otvorenim površinama, parkovima, sportskim tereni

ma kao i u poljoprivredi i šumarstvu

■ Postojeće sigurnosne naprave ne smije se demon

tirati ili premošćivati, n pr. vezivanjem sigurnosnog

stremena za prečku

■ Nemojte koristiti uređaj po kiši i/ili na mokroj travi

■ Uređaj se ne smije puštati u pogon u industrijskoj

primjeni

Sigurnosne i zaštitne naprave

Pozor - rizik od ozljede!

Sigurnosne i zaštitne naprave ne smije se

isključivati!

Sigurnosni stremen / sigurnosna drška

Ovisno o izvedbi, uređaj je opremljen sa sigur

nosnim stremenom ili sigurnosnom drškom.

U trenutku opasnosti jednostavno ga otpustite. Motor i

nož za rezanje se zaustavljaju.

Zaklopac

Zaklopac štiti od dijelova koji bi mogli ispasti uslijed vrtnje.

^ Pozor!

Točnim slijeđenjem ovih napomena upozorenja

mogu se izbjeći štete po ljude i/ili materijalne

štete.

Specijalne napomene za bolje razumijevanje i

rukovanje.

57 Prijevod originalnih uputa za uporabu

Oznake na uređaju

APozor! Poseban oprez prilikom rukovanja. [EB Uvijek prije radova održavanja ili kada je oštećen

kabel isključite uređaj iz mreže.

CQPrije puštanja uređaja u rad pročitajte upute za

uporabu! ARizik od strujnog udara.

APozor - opasnost! Ruke i stopala držite podalje

od sjekačice! Držite razmak od područja opasnosti.

&Priključni vod držite dalje od noževa

za rezanje. AUdaljite treće osobe iz područja opasnosti!

474269_c 58

HR Električna kosilica za travu

Sigurnosne napomene

Vozač stroja ili korisnik odgovoran je za nesreće pričinje

ne drugim osobama ili njihovoj imovini.

A Pozor - rizik od ozljede!

Sigurnosne i zaštitne naprave ne smije se

isključivati!

Električna sigurnost

■ Napon kućne strujne mreže mora se podudarati s

mrežnim naponom navedenim na Tehničkoj specifi

kaciji; ne koristite nikakav drugi napon za opskrbu

■ Koristite samo one produžne kabele koji su predvi

đeni za uporabu na otvorenom - minimalni presjek

1,5 mm2

■ Oštećene ili lomljive produžne kabele ne smije se

koristiti

■ Prije svakog puštanja u rad kontrolirajte stanje svog

produžnog kabela

■ Za produžni kabel koristite uvijek specijalni prekidač

za popuštanje kabela

■ Uklonite kabel iz područja košenja i uvijek ga odmi-

čite od stroja

■ Nikada ne vozite kosilicu za travu preko produžnog

kabela

■ Zaštitite uređaj od vlage

Sigurnosne napomene - rukovanje

■ Uređaj ne smiju koristiti djeca ili osobe koje nisu

upoznate sa uređajem

■ Poštujte lokalne propise o minimalnoj starosti ruko

vatelja strojem

■ Ne rukujte uređajem pod utjecajem alkohola, droga

ili lijekova

■ Provjerite prije uporabe da li postoje oštećenja na

uređaju a oštećene dijelove zamijenite

■ Pomno i u potpunosti pregledajte površinu koju na

mjeravate kositi, te uklonite sva strana tijela

■ Nosite odgovarajuću radnu odjeću:

■ Duge hlače

■ Čvrstu i neproklizavajuću obuću

■ Prilikom rada vodite računa o sigurnom stavu

■ Udaljite treće osobe iz područja opasnosti

■ Tijelo, udove i odjeću držite podalje od sjekačice

■ Radite samo uz dostatno dnevno svjetlo ili umjetnu

rasvjetu

■ Obavezno isključite utikač iz strujne mreže i priče

kajte da se uređaj zaustavi:

■ nakon pojave smetnji i neuobičajenog vibriranja

uređaja

■ prije uklanjanja blokada

■ prije uklanjanja začepljenja

■ nakon kontakta sa stranim tijelima

Nakon kontakta sa stranim tijelima pretražite ima

li oštećenja na kosilici za travu. Izvršite potrebne

popravke prije nego što ponovno pokrenete

kosilicu i počnete raditi s njom.

■ Potrebna je naročita pozornost kod okretanja kosili

ce ili kada je primičete k sebi

■ Nemojte kositi preko prepreka (npr. grane, korijenje

drveća)

■ Nakupljenu travu uklonite samo dok motor miruje

■ Isključite motor kada prelazite kosilicom preko povr

šine koju ne namjeravate kositi

■ Nemojte nikada podizati ili nositi kosilicu dok motor

radi

■ Uređaj pripravan za rad ne ostavljajte bez nadzora

APozor!

Uređaj i produžni kabel koristite samo u tehnički

besprijekornom stanju!

Sigurnosne i zaštitne naprave ne smije se

isključivati!

Pozor - opasnost od udara struje!

Opasnost kod doticanja dijelova koji provode

napon!

Utikač smjesta isključite iz strujne mreže ako je

produžni kabel oštećen ili ako ga se prereže!

59 Prijevod originalnih uputa za uporabu

Montaža

Obratite pozornost na priložene upute za montažu.

^ Pozor!

Uređaj se smije puštati u rad tek nakon potpune

montaže!

Postavljanje košare za travu

A Pozor - rizik od ozljede!

Košaru za travu skidajte i postavljajte samo dok je

motor isključen a nož za košenje zaustavljen.

1. Podignite zaklopac i objesite košaru o držače.

Pražnjenje košare za travu (11)

1. Podignite zaklopac.

2. Skinite košaru za travu i izvadite je prema natrag.

3. Ispraznite košaru za travu.

4. Podignite zaštitni zaklopac i ponovno objesite

košaru za travu o držače.

Uspostavite mrežni priključak

1. Mrežni utikač priključnog voda na uređaju utaknite u

kombinaciju prekidač-utikač (15).

2. Priključni vod na uređaju osigurajte napravom za

popuštanje kabela (14).

Petlja mrežnog kabela mora biti dovoljno duga da

naprava za popuštanje kabela može kliziti s jedne

na drugu stranu.

Uključivanje motora

Kosilicu pokrećite samo na ravnoj podlozi, ne u visokoj

travi. Na podlozi ne smije biti stranih tijela kao n pr. kame

nja. Nemojte podizati kosilicu radi pokretanja.

1. Stisnite i držite gumb za pokretanje na kombinaciji

prekidač-utikač (15-1).

2. Sigurnosni stremen / ručku privucite uz prečku i

čvrsto je držite (15-2).

3. Pustite gumb za pokretanje.

1. Pustite sigurnosni stremen / ručku.

2. Pričekajte dok se nož za košenje ne zaustavi.

Upute za rad

Poštujte lokalne propise za rad s kosilicama za

travu.

■ Pomno i cjelovito provjerite površinu koju namjera

vate kositi - uklonite sva strana tijela

■ Kosite samo kada se u radnom području ne nalaze

treće osobe

■ Kosite samo kada je situacija vidno pregledna

■ Vozite uređaj samo brzinom koračanja

■ Kosite samo sa oštrim nožem za košenje

■ Nemojte kositi preko prepreka

(n pr. grane, korijenje drveća)

■ Kod padina uvijek kosite poprijeko.

Kosilicu za travu nemojte koristiti za košnju niz i uz

padinu te na kosinama s nagibom većim od 20°

■ Povećani oprez na padinama kod promjene smjera

rada

Savjeti za košenje

■ Počnite s košenjem čim bliže utičnici

■ Produžni kabel vodite uvijek po već pokošenoj po

vršini travnjaka

■ Visina košenja permanentno 3-5 cm, nemojte kositi

više od polovice visine trave

■ Nemojte preopterećivati kosilicu! Ako broj obrtaja

motora znatno padne zbog visoke teške trave, po

većajte visinu košenja i kosite više puta

■ Kosite u jutarnjim satima ili u kasno poslijepod

ne, kako biste svježe pokošenu tratinu zaštitili od

isušivanja

■ Za vrijeme faza intenzivnog rasta kosite dvaput

tjedno, u vrijeme sušnih razdoblja odgovarajuće

rjeđe

Isključivanje motora

474269_c 60

HR Električna kosilica za travu

Skladištenje

■ Uređaj skladištite uvijek sa izvučenim mrežnim

utikačem

■ Za uštedu mjesta kod pohrane otklopite gornju

prečku

■ Osušite uređaj i pohranite ga tako da je nedostupan

za djecu i neovlaštene osobe

Popravak

■ Radove popravka smiju provoditi samo AL-KO ser

visna mjesta i ovlaštene stručne radionice

■ Da bi se izbjeglo debalans, alate za rezanje i svor-

njeve za učvršćenje smije se izmjenjivati samo kao

kompletne garniture

Održavanje i čišćenje

Nakon radova na održavanju izoliranih dijelova

(n pr. zamjena noža za košenje) mora se prema

smjernici VDE 701 provesti provjera izolacijske

zaštite.

■ Kontrola od strane stručnjaka potrebna je:

■ nakon nailaska na neku prepreku

■ kod trenutnog zaustavljanja motora

■ kod savijenog noža za košenje

■ kod savijenog vratila motora

APozor - rizik od ozljede!

Svaki put prije radova na održavanju i čišćenju

izvucite mrežni utikač!

Svaki put kod radova na održavanju i čišćenju

noža za košenje nosite radne rukavice!

Nebalansirani noževi za košenje uzrokuju prejake

vibracije i oštećuju kosilicu.

■ Redovito provjeravajte funkciju i pohabanost napra

ve za prihvat trave

■ Nakon košenja trave temeljito očistite uređaj ruč

nom četkom ili krpom. Zaostala onečišćenja na do

njoj strani uređaja mogu utjecati na funkciju

■ Nemojte prskati uređaj vodom! Voda koja prodre

može uništiti kombinaciju prekidač-utikač kao i

elektromotor

■ Redovito provjeravajte da li su noževi za košenje

oštećeni. Tupe ili oštećene noževe za košenje smije

se oštriti / mijenjati samo u AL-KO servisnoj postaji ili

nekoj ovlaštenoj stručnoj radionici. Brušene noževe

za rezanje mora se izbalansirati

Potezni okretni moment mjernog vijka 15 Nm +5

^ Pozor!

Nož i vratilo motora ne smije se poravnavati!

61 Prijevod originalnih uputa za uporabu

Pomoć kod smetnji

Smetnja Mogući uzrok Rješenje

Motor ne radi Nema strujnog

napajanja Provjerite kućni osigurač / produžni kabel.

Kabel uređaja

neispravan Potražite AL-KO servisno mjesto / ovlaštenu stručnu radionicu.

Nož za rezanje blokira Očistite kanal za izbacivanje / kućište, nož za rezanje se

mora moći slobodno vrtjeti.

Pokrenite uređaj na niskoj travi ili na već pokošenoj

površini, popravite visinu košenja.

Snaga motora popušta Previše trave u kanalu

za izbacivanje ili kućištu Očistite kanal za izbacivanje / kućište.

Popravite visinu košenja.

Nož za košenje je tup Potražite AL-KO servisno mjesto ili ovlaštenu stručnu

radionicu i naoštrite / zamijenite nož za košenje.

Kutija za travu ne puni

se dovoljno Trava je vlažna Pustite travu da se osuši.

Kutija za travu je

začepljena Očistite rešetku kutije za sakupljanje trave.

Previše trave u kanalu

za izbacivanje ili kućištu Očistite kanal za izbacivanje / kućište.

Popravite visinu košenja.

Nož za košenje je tup Potražite AL-KO servisno mjesto ili ovlaštenu stručnu

radionicu i naoštrite / zamijenite nož za košenje.

U slučaju smetnji koje nisu navedene u ovoj tablici ili koje sami ne možete otkloniti molimo obratite se našoj

nadležnoj servisnoj službi.

474269_c 62

SRB EneKTpuiHHa KOcunuL(a 3a TpaBy

0 OBOM npupyHHUKy

■ Obo ynyTCTBO nponuTajTe npe nymTa^a y pag.

To je npegycnoB 3a 6e36egaH pag u HecMeTaHO

Kopumfie^e.

■ yBawaBajTe 6e36egHOCHe HanoMeHe u yno3ope^a

Koja ce Hana3e y obom ynyTCTBy Kao u Ha ypeljajy.

■ Obo ynyTCTBO je CTanHu cacTaBHu geo onucaHor

npou3Boga u Tpe6ano 6u ga ce npega Kyn4y

npunuKOM npogaje.

06jawfoefoe 3HaKOBa

Caflp^aj

O obom npupyMHuKy

..........................................................63

Onuc npou3Boga................................................................63

Ee36egocHe HanoMeHe....................................................65

MoHTawa...............................................................................66

HanoMeHe 3a pag...............................................................66

CKnagumTe^e....................................................................67

nopaBKe...............................................................................67

Ogp*aBa^e........................................................................67

noMofi npu CMeT^aMa..................................................... 68

Odlaganje na otpad.........................................................181

Onuc np0M3B0fla

y obom ynyTCTBy onucyje ce eneKTpuMHa Kocunu^ ca

KopnoM 3a TpaBy. HeKu Mogenu gogaTHO cy norogHu 3a

3arpTa^e.

MgeHTu^uKyjTe Bam Mogen noMofy cnuKa npou3Boga u

onuca pa3nunuTux on^ja.

HaMeHCKa ynoTpe6a

OBaj ypeljaj HaMe^eH je Kome^y TpaB^aKa y npuBaTHuM

goMafuHCTBuMa u CMe ga ce KopucTu caMO Kaga je

TpaBa cyBa.

Kopumfie^e y HeKe gpyre unu once*Huje CBpxe CMaTpa

ce HeHaMeHCKOM ynoTpe6oM.

Moryfia HenponucHa ynoTpe6a

■ OBa KOcu^uqa 3a TpaBy Huje HaMe^eHa 3a

Kopumfiefee Ha jaBHuM 3eneHuM noBpmuHaMa.

napKOBuMa, cnopTCKuM urpanumTuMa Kao hu 3a

npuMeHy y no^onpuBpegu unu myMapcTBy.

■ nocTojefu curypHOCHu ypeljaju He CMejy ga ce

geMOHTupajy unu npeMOCTe, Hnp. noBe3uBa^eM

3amTuTHe nonyre 3a gpmKy

■ ype^aj He CMe ga ce KopucTu no Kumu u/unu Ha

Bna^Hoj TpaBu.

■ ype^aj He CMe ga ce KopucTu y KOMep4ujanHe

CBpxe

CurypH0CHa u 3awTMTHa onpeMa

A naxfea - onacHocT og noBpega!

CurypHOCHa u 3amTuTHa onpeMa HuKaga He CMe

ga ce uck^mu unu CKuHe!

3amTMTHa nonyra / 3awTMTHa pyHKa

ype^aj je onpeM^eH 3amTuTHOM nonyroM unu

3amTuTHOM pyHKOM y 3aBucHOCTu og BapujaHTe.

y TpeHyTKy onacHOCTu jegHOCTaBHO Tpe6a ga ce nycTu.

MoTop u how ce 3aycTaB^ajy.

0g6ojHu noKnonag

Og6ojHu noKnona4 mTuTu og u3HeHagHor u3neTa^a

genoBa.

A na *^a !

Ako ce TaHHO npugp*aBaTe obux yno3ope^a,

MO*eTe ga u36erHeTe TenecHe noBpege u / unu

MaTepujanHe mTeTe.

noce6He HanoMeHe 3a 6o^e pa3yMeBa^e u

pyKOBa^e.

63 npeBOfl opuruHanHor ynyTCTBa 3a ynoTpe6y

SRB

Cmm6oam Ha ype^ajy

Ana*fca! npiuflMKOM pyKOBa^a nocTynajTe

HapOHMTO 0npe3H0. ea npe pagoBa ogp^aBa^a imam aKo je Ka6n

owTefieH, ypeljaj yBeK MCK^mure M3 Mpe*e.

mnpe nywTafca y pag npomuTajTe ynyTCTBO 3a

ynoTpe6y! APm3mk og eneKTpMMHor ygapa.

Ana*fca, onacHOCT! PyKe m Hore gpwuTe

yga^eHUM og MexaHU3Ma ca HoweM! i~ t Ogp*aBajTe ogcToja^e og nogpynja onacHocTM.

AnpMK^yMHM Bog gpwuTe yga^eHMM og

Ho*a. ATpefie oco6e gpwuTe yga^eHMMa og nogpynja

onacHocTM!

474269_c 64

SRB EneKTpuiHHa K00unuL(a 3a TpaBy

Be36egocHe HanoMeHe

ynpaB^aM ypeljaja unu KopuoHuK ogroBopaH je 3a

Hecpefie np0y3p0K0BaHe ca gpyruM oco6aMa u Ha

tux0B0j UMOBUHU.

An a *^a !

ypeljaj u npogy*Hu Ka6n KopuoTuTu caMO y

TexHuHKu SecnpeKopHOM CTaty!

CurypH0ćHa u 3amTuTHa onpeMa HuKaga He CMe

ga oe ucK^ynu unu CKuHe!

A n a *^ a - onacHoCT ofl noBpega!

CurypH00Ha u 3amTuTHa onpeMa HuKaga He oMe

ga oe U0K^yMU unu CKUHe!

EreKTpuHHa 3amTMTa

A n a *^a - onacHocT ofl cTpyjHor yflapa!

Moryfia onacHocT gogupuBateM genoBa nog

HanoHOM!

OgMax u3By4uTe yTuKaM u3 Mpewe aKO je

npogy*Hu Ka6n omTefieH unu npeoeneH!

■ Mpe*Hu HanoH o6jeKTa Mopa ga oe nogygapa

ca nogaquMa o Mpe^HOM HanoHy HaBegeHuM

y TexHuMKuM noga^Ma. HeMojTe KopuoTuTu

HuKaKBe gpyre HanojHe HanoHe.

■ KopuoTuTe caMO OHe npogy*He KaSnoBe Koju

oy npegBu^eHu 3a ynoTpe6y Ha 0TB0peH0M -

MuHuManHu nonpeMHu npeoeK 1,5 mm2

■ OmTefieHu unu HanyKnu npogy*Hu KaSnoBu He

CMejy ga oe KopuoTe

■ npe CBaKor nymTata y pag npoBepuTe CTate

Bamer npogy*Hor KaSna

■ 3a npogy*Hu Ka6n yBeK KopuoTuTe one^janHe

npoBogHuqe

■ Ka6n gp*uTe yga^eHuM og nogpynja oa H0*eM u

yBeK ra yga^aBajTe og MamuHe

■ Kocunu^M 3a TpaBy HuKaga HeMojTe ga npeljeTe

npeKO npogy*Hor KaSna

■ ypeljaj mTuTuTe og Bnare

Be36eflHocHe HanoMeHe npuruKoM pyKoBafoa

■ fle4a u ooo6e Koje He no3Hajy obo ynyTCTB0 3a

ynoTpe6y He CMejy ga KopuoTe ypeljaj

■ 06paTuTe na*Hjy Ha noKanHe ogpeg6e 3a HajMaty

HeonxogHy CTapooT ooo6e Koja pyKyje ypeljajeM

■ ypeljajeM HeMojTe ga pyKyjeTe nog yTu4ajeM

anKoxona, gpora unu neKOBa

■ npe CBaKe ynoTpe6e uonuTajTe ga nu nooToje

omTefieta, a omTefieHe genoBe 3aMeHuTe

■ n0TnyH0 u 6pu*^uB0 npoBepuTe noBpmuHy 3a

Komete, ogoTpaHuTe CBa CTpaHa Tena

■ HoouTe HaMeteHy pagHy ogefiy:

■ gyraMKe naHTanoHe

■ HBpoTe u HeKnu3ajyfie 4unene

■ npunuKOM paga ogp*aBajTe 6e36egH0 ogoTojate

■ Tpefie ooo6e gp*uTe yga^eHuMa og nogpynja

onaoHOCTu

■ Teno, ygoBe u ogefiy gp*uTe yga^eHuMa og

MexaHu3Ma oa H0weM

■ PaguTe caMO npu g0B0^H 0M gHeBHOM unu

BemTaHKOM 0C Bem ety

■ yBeK u3By4uTe yTuKaM oa Mpe*e u oaneKajTe goK

ypeljaj He golje y CTate MupoBata:

■ Kaga HaoTynu CMeTta unu HeoSuMHO

BuSpupate ypeljaja

■ npe OTKnatata y3poKa 6noKage

■ npe OTKnatata y3poKa 3aMen^eH0CTH

■ noćne KOHTaKTa oa CTpaHuM TenuMa

Ako golje go KOHTaKTa oa CTpaHuM TenuMa,

npoBepuTe ga nu nooToje omTefieta Ha

Koounu^. npe Hero mTO n0H0B0 noMHeTe ga

paguTe oa K0cunu40M, u3BpmuTe noTpe6He

onpaBKe.

■ ByguTe noce6H0 onpe3Hu aKO HaonaKO OKpeHeTe

K0cunu4y unu aKO je npuByneTe npeMa oe6u

■ HeMojTe kocutu npeKO npenpeKa (Hnp. rpaHe,

KopeHu gpBeTa)

■ OTKomeHy TpaBy npa3HuTe caMO Kaga M0T0p He

pagu

■ MćK^yMuTe M0T0p aKO npena3uTe npeKO HeKe

gpyre noBpmuHe og OHe Koja Tpe6a ga oe kocu

■ HuKaga HeMojTe ga nogu*eTe unu HoouTe ypeljaj

goK je M0T0p yK^yneH

■ ype^aj Koju je onpeMaH 3a noroH HeMojTe ga

ooTaBuTe 6e3 Hag3opa

65 npeBOfl opuruHanHor ynyTCTBa 3a ynoTpe6y

SRB

MoHTawa

06paTMTe nawty Ha ynyTCTBo 3a MoHTawy.

A n a *^ a !

ypeljaj cMe ga ce KopucTM caMo Kaga je

MoHTa*a

3aBpmeHa y noTnyHocTu!

nocTaB^a^e Kopne 3a TpaBy

^ n a *^a - onacHoCT og noBpega!

Kopny 3a TpaBy cKugajTe unu cTaB^ajTe caMo

Kaga je MoTop McK^yMeH u Kaga ce how Hana3M y

cTaty MupoBata.

1. nogMrHMTe og6ojHM noitnona^ a Kopny ca TpaBoM

3aKaHMTe 3a gpwaM.

npaxfoefoe Kopne 3a TpaBy (11)

1. nogMrHMTe og6ojHM noitnona^

2. OTKaHMTe Kopny 3a TpaBy u cKMHUTe je ogHa3ag.

3. l/lcnpa3HMTe Kopny 3a TpaBy

4. nogurHMTe og6ojHM noitnona^ a Kopny 3a TpaBy

3aKaHMTe Ha3ag 3a gpwaM.

npMK^yHMBafce Ha Mpewy

1. MpewHM yTMKan Boga 3a npMK^yMMBate ypeljaja

yTaKHMTe y KoM6uHa4ujy npeKugaM-yTMKaM (15).

2. Bog 3a npMK^yMMBate ypeljaja ocurypajTe noMofiy

npoBogHM4e Ka6na (14).

ne m a Mpe*Hor Ka6na Mopa ga 6yge TonuKo

gyraMKa, ga npoBogHM4a Ka6na Mo*e ga

npoKnu3yje c jegHe cTpaHe Ha gpyry.

YK^yHHBa^e M0T0pa

Kocunu^ 3a TpaBy yK^ynyjTe caMo Ha paBHoj nogno3M,

He Ha BucoKoj TpaBM. nognora Mopa ga 6yge MucTa og

cTpaHux Tena Kao Hnp. KaMeta. Kocunu^ 3a TpaBy

HeMojTe ga noguweTe ga 6m cTe je yK^yMunu.

1. npuTucHyTMM gp*MTe gyrMe 3a cTapT Ha

KoM6uHa4Mju npeKugaM-yTMKaM (15-1).

2. 3amTMTHy nonyry / pyMKy noBy4MTe y3 gpmKy m

TaKo je gp*MTe (15-2).

3. nycTMTe gyrMe 3a cTapT.

Mc£foyHMBafoe M0T0pa

1. nycTMTe 3amTMTHy nonyry / gpmKy.

2. CaneKajTe ga ce MexaHM3aM ca Ho*eM 3aycTaBM.

HanoMeHe 3a pag

I I yBawaBajTe noKanHe ogpeg6e o Kopumliety

Kocunu^ 3a TpaBy.

■ noTnyHo u 6pu*^MBo npoBepuTe noBpmuHy 3a

Komete - ogcTpaHMTe cBa cTpaHa Tena

■ KocuTe caMo Kaga ce hmko He Hana3M y pagHoM

nogpyMjy

■ KocuTe caMo y3 go6py Bug^MBocT

■ ype^ajeM ynpaB^ajTe y naraHoM TeMny

■ KocuTe caMo ca omTpuM HoweM

■ HeMojTe kocmtm npeKo npenpeKa

(Hnp. rpaHe, KopeHM gpBeTa)

■ Ha cTpMMHaMa yBeK KocuTe nonpeMHo y ogHocy Ha

cTpMMHy.

Kocunu^ HeMojTe KopucTMTu KpefiyliM ce rope-

gone Kao u Ha cTpMMHaMa Koje cy HaKomeHe Bume

og 20°.

■ noBefiaHa onpe3HocT Ha cTpMMHaMa npunuKoM

npoMeHepagHor cMepa

CaBeTU 3a Komete

■ Ca KometeM noMHMTe TaKo mTo noljeTe og

yTMMHM4e.

■ npogy*HM Ka6n yBeK Mopa ga ce Bogu caMo no

Befi noKomeHoj noBpmuHM TpaBe.

■ 3a ucTy BucuHy Kometa og 3-5 cm TpaBy HeMojTe

otkocmtm Ha Bume og nona.

■ HeMojTe npeonTepefiMBaTM Kocunu^! Ako 6poj

o6pTaja MoTopa 3HaTHo onagHe 36or BenuKe u

MBpcTe TpaBe, noBefiajTe BucuHy Kometa u KocuTe

HeKonuKo nyTa 3a pegoM

■ KocuTe y jyTaptMM unu KacHMM BeneptMM caTMMa

ga 6ucTe cBe*e noKomeHy TpaBy 3amTMTunu og

cymeta

■ y ^a3aMa 6p*er pacTa KocuTe gBa nyTa HegetHo,

a tokom nepuoga ca M ate nagaBMHa pelje

474269_c 66

SRB

CKnaflurnTefoe

■ ypeljaj yBeK CKnagumTuTe caMO Kaga je MpewHH

yTuKaM u3ByneH

EneKTpuHHa K0cunuL(a 3a TpaBy

na*fca!

Ho* u BpaTuno MOTopa He CMejy ga ce

ucnpaB^ajy!

■ 3a ymTegy npocTopa npunuKOM CKnagumTe^a

npeKnonuTe rop^y gpmKy

■ ype^aj MyBajTe Ha cyBOM MecTy HenpucTynaMH0M

3a ge4y u HeoBnamfeHe oco6e

nopaBKe

■ PagoBe nonpaBKu CMejy ga u3Boge caMO AL-KO

cepBucu u OBnamfeHa CTpyMHa npegy3efa

■ fla 6u ce cnpeMuna HeypaBHOTe*eHOCT, HO*eBu

u KnuH 3a npuMBpmfuBa^e CMejy ga ce Me^ajy

caMO y KOMnneTy

OflpNaBa^e

■ y pegoBHuM BpeMeHCKuM uHTepBanuMa ucnuTajTe

ga nu KOcunuqa ucnpaBHO pagu u ga nu je

ucxa6aHa

■ nocne Kometa TeMe^HO OMucTuTe ypeljaj pyMH0M

MeTKOM unu KpnoM. HeoTKnoteHa np^aBmTuHa Ha

gotooj CTpaHu ypeljaja HeraTuBHO MO*e ga yTuMe

Ha ucnpaBaH pag

■ ypeljaj HeMojTe npcKaTu BogoM! Ako ylje Boga, OHa

MO*e ga yHumTu KOM6uHa4ujy npeKugaM-yTuKaM u

eneKTp0M0T0p

■ Peg0BH0 KOHTponumuTe ga nu nocToje om Tefeta

Ha H0*eBuMa. Tyne unu omTefeHe H0*eBe

ogHecuTe caMO y AL-KO unu HeKu OBnamfieHH

cepBuc Ha omTpete / 3aMeHy. HaomTpeHu H0weBM

Mopajy ga ce u36anaHcupajy

O6pTHu MOMeHT npuTe3a^a 3aBprna H0*a u3H0cu

15 Nm +5

nocne pagoBa ogp*aBata u3ona4uoHux

genoBa

(Hnp. 3aMeHa H0*eBa) npeMa gupeKTuBu

VDE 701 Mopa a ce u3Bpmu ucnuTuBate

^yHK4uoHucata u3ona4uoHe 3amTuTe

■ CTpyMH0 ucnuTuBate je HeonxogHo:

■ nocne ygapa o HeKy npenpeKy

■ y cnyMajy TpeHyTHor 3aycTaB^ata M0T0pa

■ aKO ce ucKpuBe H0weBM

■ aKO ce ucKpuBu BpaTuno M0T0pa

Anaxfea - onacHocT og noBpega!

npe cbux pagoBa ogp*aBata ypeljaja yBeK

Mopa ga ce u3ByMe Mpe*Hu yTuKaM u3 yTuMHu4e!

Kog pagoBa Ha ogp*aBaty H0*a yBeK HOcuTe

pyKaBuqe 3a pag!

Heu36anaHcupaHu H0*eBu u3a3uBajy jaKe

Bu6paquje u mTeTe K0cunuqu.

67 npeBOfl opuruHanHor ynyTCTBa 3a ynoTpe6y

SRB

noMoh npu OMeT^aMa

CMema Moryhw y3po^M Perneke

MoTop He pagu Huje npuK^yMeHa

cTpyja McnuTajTe KyfiHM ocurypaM / npogy*HM Ka6n.

Ka6n ype^aja je

HeucnpaBaH noTpa*MTe AL-KO cepBuc / oBnamfieHM cepBuc.

Ho*eBM cy 6noKupaHM OnucTMTe KaHan 3a M36a4UBate / KyfiMWTe, ho* Mopa ga

6yge y MoryfiHocTM ga ce cno6ogHo oKpefie. noMHMTe Ha

HM*oj TpaBM unu Ha Befi noKomeHoj noBpmuHM, nogecuTe

BucuHy Kometa.

CHara MoTopa ce

cMatyje npeBume TpaBe y

KaHany 3a M36a4UBate

unu y KyfiumTy

OnucTMTe KaHan 3a M36a4UBate / KyfiMmTe.

nogecuTe BucuHy Kometa.

Ho* je Tyn noTpa*MTe AL-KO unu HeKM oBnamfieHM cepBuc u

aHra*yjTe ra 3a omTpete / 3aMeHy Ho*a.

KyTuja 3a TpaBy ce He

nyHM goBo^Ho KyTuja 3a TpaBy je

3anen^eHa OnucTMTe Mpe*y Ha KyTuju 3a TpaBy.

npeBume TpaBe y

KaHany 3a M36a^Bate

unu y KyfiumTy

OnucTMTe KaHan 3a M36a4UBate / KyfiMmTe.

nogecuTe BucuHy Kometa.

Ho* je Tyn noTpa*MTe AL-KO unu HeKM oBnamfieHM cepBuc u

aHra*yjTe ra 3a omTpete / 3aMeHy Ho*a.

I I y cnynajy cMeTtu Koje Hucy HaBegeHe y oBoj Ta6enu unu Koje He Mo*eTe ga oTKnoHMTe caMM, o6paTMTe ce

Hamoj cepBucHoj cny*6u.

474269_c 68

PL Elektryczna kosiarka do trawy

O tym podr$czniku

■ Prosz^ przeczytać niniejszy podr^cznik obstugi

przed uruchomieniem. Stanowi to podstaw§ bez-

piecznej pracy i sprawnej obstugi.

■ Naležy przestrzegać wskaz6wek bezpieczenstwa

zawartych w niniejszej dokumentacji oraz na urzq-

dzeniu.

■ Podr^cznik obstugi powinien być zachowany do

užytku i przekazany nastopnemu užytkownikowi.

Wyjasnienie znakow

Spis rzeczy

O tym podr^czniku..............................................................69

Opis produktu

.....................................................................69

Wskaz6wki dotyczqce bezpieczenstwa.........................71

Montaž..................................................................................72

Wskaz6wki robocze...........................................................72

Przechowywanie.................................................................73

Naprawa...............................................................................73

Konserwacja i czyszczenie...............................................73

Pomoc przy usuwaniu usterek.........................................74

Utylizacja...........................................................................182

Opis produktu

Niniejsza dokumentacja zawiera opis elektrycznej kosiar-

ki do trawy z zasobnikiem na skoszonq traw§. Niekt6re

modele nadajq si§ takže do mulczowania.

Prosimy o zidentyfikowanie modelu na podstawie zdj^ć

produkt6w oraz opisu poszczeg6lnych opcji.

Zastosowanie zgodnie z przeznaczeniem

Urzqdzenie jest przeznaczone do koszenia trawy na pry-

watnych trawnikach; koszona trawa musi być sucha.

Inne zastosowanie lub zastosowanie wykraczajqce poza

powyžsze uchodzi za niezgodne z przeznaczeniem.

Przyktady nieprawidlowego zastosowania

■ Kosiarka nie jest przeznaczona do stosowania w

obiektach publicznych, parkach, obiektach sporto-

wych, a takže w rolnictwie i lesnictwie.

■ Zabrania si§ demontowania lub mostkowania

wbudowanych urzqdzen zabezpieczajqcych, np.

poprzez przywiqzanie drqžka zabezpieczajqcego

do rqczki.

■ Nie užywać urzqdzenia podczas deszczu ani na

mokrym trawniku.

■ Urzqdzenie nie jest przeznaczone do zastosowania

na skal§ przemysfowq.

Urz^dzenia zabezpieczaj^ce i ochronne

^ Uwaga - niebezpieczenstwo zranienia!

Nie wytqczać ani nie zdejmować urzqdzen

zabezpieczajqcych i ochronnych!

Dr^žek zabezpieczaj^cy/uchwyt zabezpieczaj^cy

W zaležnosci od wersji urzqdzenie jest wypo-

sažone w drqžek lub uchwyt zabezpieczajqcy.

W chwili zagroženia naležy go po prostu zwolnić. Nastopi

wtedy zatrzymanie silnika i noža tnqcego.

Oslona

OsJona chroni przed zanieczyszczeniami wyrzucanymi

przez kosiark^.

A Uwaga!

Stosować si§ doktadnie do znak6w ostrzegaw-

czych, aby uniknqć szk6d osobowych lub mienia.

Specjalne wskaz6wki w celu lepszego zrozumie-

nia i obstugi.

69 Ttumaczenie oryginalnej instrukcji obstug

Symbole na urz^dzeniu

AUwaga! Naležy zachować szczegćlnq ostrožnosć

podczas obstugi. e

EJ Przed przystqpieniem do prac konserwacyjnych

lub w razie uszkodzenia kabla wyciqgnqć wtyczk§

z gniazdka.

mPrzed uruchomieniem przeczytać instrukcj^

obstugi! ARyzyko poraženia prqdem elektrycznym.

AUwaga niebezpieczenstwo! Nie przystawiać rqk

ani nćg do zespotu tnqcego! MZachować odpowiedniq odlegtosć od obszaru

zagroženia.

Przewćd podtqczajqcy prowadzić

z dala od nožy tnqcych. ANie dopuszczać osćb trzecich do obszaru zagro

ženia!

474269_c 70

PL Elektryczna kosiarka do trawy

Wskazowki dotycz^ce bezpieczenstwa

Osoba obslugujqca urzqdzenie lub užytkownik ponosi

odpowiedzialnosć za wypadki innych os6b oraz straty

materialne dotyczqce ich wtasnosci.

AUwaga!

Urzqdzenie i przew6d przedlužajqcy stosować

wylqcznie wtedy, gdy ich stan techniczny nie

budzi zastrzežen!

Nie wylqczać ani nie zdejmować urzqdzen

zabezpieczajqcych i ochronnych!

A Uwaga - niebezpieczenstwo zranienia!

Nie wytqczać ani nie zdejmować urzqdzen

zabezpieczajqcych i ochronnych!

Bezpieczenstwo elektryczne

A Uwaga - niebezpieczenstwo spowodowane

predem elektrycznym!

Niebezpieczenstwo spowodowane dotknieciem

element6w, b§dqcych pod napieciem!

Natychmiast wyciqgnqć wtyczke z gniazdka, jesli

nastopilo uszkodzenie lub przerwanie przewodu

przedlužajqcego!

■ Napi^cie w sieci domowej musi odpowiadać para

metrom podanym w danych technicznych, nie sto-

sować žadnego innego napiecia zasilania

■ Stosować wytqcznie przewody przedlužajqce, kt6re

sq przewidziane do užytku na wolnym powietrzu -

przekroj minimalny 1,5 mm2

■ Nie stosować uszkodzonych lub naderwanych prze-

wod6w przedlužajqcych

■ Przed každym uruchomieniem naležy sprawdzić

stan przewodu przedtužajqcego

■ Do przewodu przedlužajqcego zawsze stosować

specjalny uchwyt odciqgowy kabla

■ Przewody zawsze prowadzić z dala od rejonu ko-

szenia i zawsze w kierunku od maszyny

■ Nie przeježdžać kosiarkq po kablu

■ Chronić urzqdzenie przed wilgociq

Wskazowki dotycz^ce bezpieczenstwa pod-

czas obslugi

■ Zabrania sie stosowania urzqdzenia przez dzieci i

osoby, ktore nie zapoznaty sie z niniejszq in s tru k j

obslugi

■ Przestrzegać lokalnych postanowien dotyczqcych

ograniczen wiekowych zwiqzanych z obslugq urzq-

dzenia

■ Zabrania sie stosowania urzqdzenia pod wplywem

alkoholu, narkotyk6w lub lekarstw

■ Przed každym zastosowaniem sprawdzić, czy

urzqdzenie nie jest uszkodzone; uszkodzone czesci

wymienić na nowe

■ Dokladnie sprawdzić caly teren przeznaczony do

skoszenia, usunqć wszystkie ciala obce

■ Zakladać odpowiednie ubranie robocze:

■ dlugie spodnie

■ mocne obuwie z podeszwq antypošlizgowq

■ Podczas pracy zwracać uwage na stabilnq pozycje

■ Nie dopuszczać os6b trzecich do obszaru zagro-

ženia

■ Nie zbližać sie, nie przysuwać rqk, n6g ani odziežy

do zespolu tnqcego

■ Pracować tylko przy swietle dziennym o odpowied-

nim nateženiu lub przy sztucznym oswietleniu

■ Zawsze wyciqgać wtyczke z gniazdka i poczekać

do calkowitego zatrzymania urzqdzenia:

■ po wystqpieniu zakl6cen dzialania i nietypo-

wych wibracji urzqdzenia

■ przed zwolnieniem blokad

■ przed usunieciem element6w zatykajqcych

■ po kontakcie z cialami obcymi

Po kontakcie z cialami obcymi naležy sprawdzić

kosiarke pod kqtem uszkodzen. Przed ponownym

uruchomieniem kosiarki i rozpoczeciem pracy

naležy wykonać konieczne naprawy.

■ Podczas odwracania kosiarki lub przyciqgania jej

do siebie naležy zachować szczeg6lnq ostrožnosć

■ Nie kosić w miejscach, w kt6rych znajdujq sie prze-

szkody (np. galezie, korzenie drzew)

■ Skoszonq trawe usuwać z kosiarki wylqcznie po

wylqczeniu silnika

■ Wylqczać silnik na czas przechodzenia przez prze-

znaczony do koszenia lub inny trawnik

■ Nie podnosić ani nie przenosić kosiarki z wtqczo-

nym silnikiem

■ Nigdy nie zostawiać urzqdzenia gotowego do pracy

bez nadzoru

71 Tlumaczenie oryginalnej instrukcji obslug

Montaž

Przestrzegać wskazćwek podanych w instrukcji

montažu.

^ Uwaga!

Urzqdzenie možna eksploatować dopiero po

zakoiiczeniu montažu!

Zaktadanie zasobnika na skoszonq. traw$

^ Uwaga - niebezpieczehstwo zranienia!

Zasobnik na skoszonq traw§ možna zdejmować

lub zaktadać tylko przy wytqczonym silniku i po

zatrzymaniu si§ noža tnqcego.

1. Podniesć oston^ i zawiesić zasobnik na uchwycie.

Oprožnianie zasobnika na skoszon^ traw$ (11)

1. Podniesć oston^.

2. Zdjqć zasobnik z zaczepu i wyjqć do tytu.

3. Oprćžnić zasobnik.

4. Podniesć oston^ i ponownie zawiesić zasobnik na

uchwycie.

Podt^czanie do zasilania

1. Wtyczk§ sieciow^ przewodu podt^czaj^cego

urz^dzenie podt^czyć do zestawu wt^cznika z

wtykiem (15).

2. Przewćd podtqczajqcy urzqdzenie zabezpieczyć za

pomocq uchwytu odciqgowego kabla (14).

Pftla kabla sieciowego musi być na tyle dtuga, aby

uchwyt odciqgowy kabla mćgt slizgać si§ z jednej

strony na drugq.

Wt^czanie silnika

Kosiark^ naležy uruchamiać na rćwnym podtožu, nie w

wysokiej trawie. Na podtožu nie može być žadnych ciat

obcych np. kamieni. Podczas uruchamiania kosiarki nie

podnosić jej.

1. Nacisnqć i przytrzymać przycisk start zestawu

wtqcznika z wtykiem (15-1).

2. Pociqgnqć drqžek/uchwyt zabezpieczajqcy w

kierunku rqczki i przytrzymać (15-2).

3. Puscić przycisk start.

Wyt^czanie silnika

1. Zwolnić drqžek/uchwyt zabezpieczajqcy.

2. Odczekać, až nćž tnqcy zatrzyma si§.

Wskazowki robocze

Uwzgl§dnić lokalne postanowienia dot.

eksploatacji kosiarek do trawy.

■ Doktadnie sprawdzić caty teren przeznaczony do

skoszenia - usunqć wszystkie ciata obce

■ Kosić tylko wtedy, gdy w obszarze pracy nie prze-

bywajq osoby trzecie

■ Kosić tylko w warunkach dobrej widocznosci

■ Prowadzić urzqdzenie w tempie spacerowym

■ Kosić tylko po naostrzeniu noža tnqcego

■ Nie kosić w miejscach, w ktćrych znajdujq si§ prze-

szkody

(np. gat^zie, korzenie drzew)

■ Na zboczach kosić zawsze w poprzek zbocza.

Nie kosić kosiarkq pod gćr§ lub w dćt zbocza i nie

užywać jej na stokach o nachyleniu powyžej 20°

■ Zwi§kszać ostrožnosć przy zmianie kierunku kosze-

nia na zboczach

Wskazowki dot. koszenia

■ Rozpoczynać koszenie jak najbližej gniazdka

■ Przewćd przedtužajqcy prowadzić zawsze po juž

skoszonym trawniku

■ Rćwnomierna wysokosć koszenia 3-5 cm, nie kosić

nižej niž w potowie wysokosci trawy

■ Nie przeciqžać kosiarki! Jesli wyražnie spada pr^d-

kosć obrotowa silnika z powodu dtugiej, ci^žkiej

trawy, naležy zwi§kszyć wysokosć koszenia i skosić

traw§ kilka razy

■ Kosić rano i pćžnym popotudniem, aby chronić

swiežo skoszonq traw§ przed wyschni§ciem

■ Podczas silnych faz wzrostu kosić traw§ dwa razy

w tygodniu, w okresach suszy odpowiednio rzadziej

474269_c 72

PL Elektryczna kosiarka do trawy

Przechowywanie

■ Urzqdzenie naležy zawsze przechowywać, pami§-

tajqc o wyciqgni§ciu wtyczki sieciowej

■ Aby urzqdzenie zajmowato mniejszq ilosć miejsca

podczas przechowywania, naležy ztožyć g6rnq

rqczk$

■ Miejsce przechowywania urzqdzenia musi być su-

che oraz niedost^pne dla dzieci i innych niepowo-

tanych os6b

Naprawa

■ Naprawy naležy powierzać wytqcznie serwisom

AL-KO i autoryzowanym punktom serwisowym

■ Aby uniknqć niewywaženia, narz^dzia tnqce i

sworznie mocujqce naležy zawsze wymieniać jako

cate zestawy

Moment dokr§cajqcy sruby mocujqcej n6ž 15 Nm +5

A Uwaga!

Nie wolno wyr6wnywać nožy tnqcych i watka

silnika!

Po wykonaniu prac konserwacyjnych przy

elementach izolacyjnych

(np. wymiana noža) naležy wykonać kontrol^

izolacji zgodnie z wytycznq VDE 701.

■ Kontrola przez specjalistf jest wymagana w nast§-

pujqcych sytuacjach:

■ po najechaniu na przeszkod^

■ po nagtym zgašni^ciu silnika

■ w przypadku wygi§cia noža tnqcego

■ w przypadku wygi§cia watka silnika

Konserwacja i czyszczenie

Uwaga - niebezpieczenstwo zranienia!

Przed przystqpieniem do konserwacji i

czyszczenia naležy zawsze wyciqgnqć wtyczk§

z gniazdka!

Podczas konserwacji i czyszczenia noža tnqcego

naležy zawsze nosić r§kawice robocze!

Niewywažone nože tnqce sq przyczynq silnych

wibracji i uszkodzenia kosiarki.

■ Regularnie kontrolować urzqdzenie do wychwyty-

wania trawy pod kqtem prawidtowego dziatania i

zužycia

■ Po zakonczeniu koszenia doktadnie oczyscić urzq-

dzenie miotetkq lub wytrzeć szmatkq. Nieusuni^-

te zabrudzenia, kt6re pozostajq na dolnej stronie

urzqdzenia, mogq negatywnie wptywać na jego

dziatanie.

■ Nie myć urzqdzenia strumieniem wody! Wnikajqca

do urzqdzenia woda može zniszczyć zestaw wtqcz-

nika z wtykiem i silnik elektryczny

■ Regularnie sprawdzać nože tnqce pod kqtem uszko-

dzen. St^pione lub uszkodzone nože tnqce možna

oddać do naostrzenia lub regeneracji do serwisu

AL-KO lub autoryzowanego punktu serwisowego.

Przeszlifowane nože muszq zostać wywažone

73 Ttumaczenie oryginalnej instrukcji obstug

Pomoc przy usuwaniu usterek

Usterka Možliwa przyczyna Rozwi^zanie

Silnik nie pracuje Brak zasilania Sprawdzić bezpiecznik w instalacji budynku / przew6d

przedlužajqcy.

Kabel urzqdzenia jest

uszkodzony Zglosić sie do serwisu AL-KO / autoryzowanego punktu

serwisowego.

Zablokowany n6ž tnqcy Oczyscić kanal wyrzutowy / obudowe, n6ž tnqcy musi

sie swobodnie obracać. Uruchomić urzqdzenie przy

niskiej trawie lub na skoszonym juž trawniku, skorygować

wysokosć koszenia.

Spada moc silnika Zbyt duža ilosć trawy w

kanale wyrzutowym lub

w obudowie

Oczyscić kanal wyrzutowy / obudowe.

Skorygować wysokosć koszenia.

Stepiony n6ž tnqcy Zglosić sie do serwisu AL-KO lub autoryzowanego punktu

serwisowego i oddać n6ž tnqcy do naostrzenia/regeneracji.

Zasobnik na skoszonq

trawe nie napelnia sie

calkowicie

Trawa jest mokra Poczekać, až trawa wyschnie.

Zatkany zasobnik na

skoszonq trawe Oczyscić kratke zasobnika.

Zbyt duža ilosć trawy w

kanale wyrzutowym lub

w obudowie

Oczyscić kanal wyrzutowy / obudowe.

Skorygować wysokosć koszenia.

Stepiony n6ž tnqcy Zglosić sie do serwisu AL-KO lub autoryzowanego punktu

serwisowego i oddać n6ž tnqcy do naostrzenia/regeneracji.

Przy uszkodzeniach nie podanych w tej tabeli, lub takich kt6rych samodzielnie nie možecie usunqć, prosze sie

zwr6cić do odpowiedniego serwisu.

474269_c 74

CZ Električka sekačka na travu

K teto pnručce

■ Pred uvedenim pristroje do provozu si pozorne

prečtete tento navod k obsluze. Je to predpokladem

bezpečneho a bezporuchoveho provozu pristroje.

■ Dbejte bezpečnostnich a vystražnych upozorneni

uvedenych v teto dokumentaci a na pristroji.

■ Uložte navod k obsluze pro dalši potrebu a predejto

ho i naslednym uživatelum.

Vysvetivky k symbolum

Obsah

K teto priručce

....................................................................75

Popis vyrobku..................................................................... 75

Bezpečnostni pokyny........................................................77

Montaž..................................................................................78

Pokyny k praci se sekačkou

............................................

Skladovani...........................................................................79

Opravy..................................................................................79

Udržba a peče

....................................................................79

Napoveda pro pripad poruch...........................................80

Likvidace............................................................................182

Popis vyrobku

Tato dokumentace popisuje elektricke sekačky na travu

se sbernym košem na travu. Nektere modely jsou navic

vhodne k mulčovani.

Identifikujte svuj model pomoci vyobrazeni vyrobku a po

pisu ruznych volitelnych funkci.

Použivani v souladu se stanovenym učelem

Toto zarizeni je určeno k sečeni travniku na soukromych

pozemcich a smi se použivat pouze na suche trave.

Použivani k jinemu učelu je považovano za nespravne.

Možne chybne použiti

■ Tato sekačka na travu neni vhodna k použiti na

verejnych plochach, v parcich, na sportovištich,

v zemedelstvi a v lesnictvi

■ Stavajici bezpečnostni zarizeni nesmi byt odmon-

tovana nebo premostena, napr. privazanim bezpeč-

nostniho madla k držadlu

■ Nepouživejte zarizeni za dešte a / nebo na mokre

trave

■ Zarizeni se nesmi použivat ke komerčnim učelum

Bezpečnostni a ochranna zarizeni

A Pozor - nebezpeči poraneni!

Je zakazano deaktivovat bezpečnostni a

ochranna zarizeni!

Bezpečnostni madlo / bezpečnostni pačka

V zavislosti na provedeni je zarizeni vybaveno bez-

pečnostnim madlem nebo bezpečnostni pačkou.

V pripade nebezpeči madlo či pačku jednoduše pustte.

Motor a žaci nuž se zastavi.

Odražeci kryt

Odražeci kryt chrani pred vymršt’ovanymi predmety.

Pozor!

Presne dodržovani techto vystražnych upozorneni

zabranuje škodam na zdravi osob a / nebo

vecnym škodam.

Specialni upozorneni pro snadnejši pochopeni a

manipulaci s pristrojem.

75 Preklad originalnlho navodu k použiti

Symboly na zanzeni

APozor! Je nutna mimoradna opatrnost pri mani-

pulaci. ea Pred provadenim udržby nebo v pripade poškoze-

ni kabelu vždy odpojte zarizeni od site.

1DP1Pred uvedenim do provozu si prečtete navod k

použiti! ANebezpeči urazu elektrickym proudem.

APozor - nebezpeči! Zabrante kontaktu rukou a

nohou s žacim ustrojim! Udržujte určitou vzdalenost od nebezpečne z6ny.

Zabrante kontaktu napajeciho kabelu

s žacimi noži. AZabrante pristupu jinych osob do nebezpečne

z6ny!

474269_c 76

CZ Elektricka sekačka na travu

Bezpečnostrn pokyny

Operator nebo uživatel nese odpovednost za urazy

jinych osob a poškozeni jejich majetku.

APozor!

Zarizeni a prodlužovaci kabel musi byt v bezvad-

nem technickem stavu!

Je zakazano deaktivovat bezpečnostni a ochran-

na zarizeni!

A Pozor - nebezpeči poraneni!

Je zakazano deaktivovat bezpečnostni a ochran-

na zarizeni!

Bezpečnostni pokyny k použivani elektrickych

zarizeni

A Pozor - nebezpečny elektricky proud!

Nebezpeči pri kontaktu se součastmi pod

napetim!

Dojde-li k poškozeni nebo pretnuti prodlužova-

ciho kabelu, neprodlene vyjmete zastrčku ze

zasuvky!

■ Sit’ove napeti musi odpovidat hodnote napeti, ktera

je uvedena v technickych udajich, nepouživejte

žadne jine napajeci napeti

■ Použivejte vyhradne takove prodlužovaci kabely

ktere jsou určene k venkovnimu použiti - minimalni

prurez 1,5 mm2

■ Poškozene nebo popraskane prodlužovaci kabely

se nesmi použivat

■ Pred každym spuštenim zkontrolujte stav prodlužo-

vaciho kabelu

■ Vždy použivejte specialni uchytku pro odlehčeni

prodlužovaciho kabelu v tahu

■ Kabel se nesmi dostat do prostoru sečeni a vždy

musi byt veden pryč od zarizeni

■ Nikdy sekačkou neprejiždejte pres prodlužovaci

kabel

■ Chrante zarizeni pred vlhkem

Bezpečnostni pokyny k obsluze

■ Deti a osoby, ktere se neseznamily s timto navo-

dem k použiti, nesmi toto zarizeni použivat

Dodržujte mistni predpisy ohledne minimalniho veku

osoby, ktera srni zarizeni obsluhovat

Zarizeni nesmi obsluhovat osoby pod vlivem alko

holu, drog či leku

Pred každym použitim zkontrolujte, zda zarize-

ni neni poškozene, a poškozene současti nechte

vymenit

Pečlive zkontrolujte celou plochu, ktera ma byt

posečena, a odstrante veškere cizi predmety

Noste vhodny pracovni odev:

■ Dlouhe kalhoty

■ Pevnou protiskluzovou obuv

Pri praci zaujimejte bezpečny postoj

Zabrante pristupu jinych osob do nebezpečne z6ny

Zabrante kontaktu tela, končetin a odevu s žacim

ustrojim

Sečeni provadejte pouze za dostatečneho denniho

svetla nebo pri umelem osvetleni

Vždy vyjmete zastrčku ze zasuvky a vyčkejte, až se

zarizeni zastavi:

■ V pripade vyskytu poruch a neobvykleho vibro-

vani zarizeni

■ Pred uvolnenim zajišteni

■ Pred odstranenim zaneseni

■ Po zasahu cizim predmetem

Po zasahu cizim predmetem zkontrolujte,

zda nedošlo k poškozeni sekačky. Proved’te

potrebne opravy, než znovu začnete se sekačkou

pracovat.

Pri otačeni sekačky a pri pritahovani sekačky k sobe

postupujte s mimoradnou opatrnosti

Pri sečeni neprejiždejte sekačkou pres prekažky

(napr. vetve, koreny stromu)

Posekanou travu odstranujte jen tehdy, když je mo

tor zastaveny

Vypnete motor, jestliže prejiždite pres plochu, ktera

nema byt posečena

Nikdy zarizeni nezvedejte ani neprenašejte, pokud

motor beži

Nenechavejte zarizeni, ktere je pripravene k použiti,

bez dozoru

77 Preklad originalniho navodu k použiti

Montaž

Dbejte pokynu uvedenych v priloženem navodu k

montaži.

^ Pozor!

Zarizeni se srni použivat teprve po kompletnim

smontovani!

Instalace sberneho koše na travu

^ Pozor - nebezpeči poraneni!

Sberny koš na travu snimejte a instalujte jen tehdy,

když je motor vypnuty a žaci nuž zastaveny.

1. Nadzvednete odražeci kryt a zaveste sberny koš na

travu do držaku.

Vyprazdnem sberneho koše na travu (11)

1. Nadzvednete odražeci kryt.

2. Vyveste sberny koš z držaku a vyjmete jej smerem

dozadu.

3. Vyprazdnete koš.

4. Znovu nadzvednete odražeci kryt a zaveste sberny

koš na travu do držaku.

Pripojeni k elektricke siti

1. Zasunte zastrčku napajeciho kabelu zarizeni do

kombinace spinače a zastrčky (15).

2. Zajistete napajeci kabel v uchytce pro odlehčeni v

tahu (14).

Smyčka kabelu musi byt tak dlouha, aby uchytka

pro odlehčeni v tahu mohla klouzat z jedne strany

na druhou.

Zapnuti motoru

Spouštejte sekačku na rovnem podkladu, ne ve vysoke

trave. Na podkladu se nesmi nachazet cizi predmety,

napr kameny. Pri spoušteni sekačku nezvedejte.

1. Držte stisknute spoušteci tlačitko na kombinaci

spinače a zastrčky (15-1).

2. Pritahnete bezpečnostni madlo / pačku k držadlu a

držte ho / ji (15-2).

3. Uvolnete spoušteci tlačitko.

Vypnuti motoru

1. Pust’te bezpečnostni madlo / pačku.

2. Vyčkejte, až se žaci nuž zastavi.

Pokyny k praci se sekačkou

Dodržujte mistni predpisy tykajici se použivani

sekaček na travu.

■ Pečlive zkontrolujte celou plochu, ktera ma byt po-

sečena - odstrante veškere cizi predmety

■ Travu sekejte pouze tehdy, když se v pracovnim

prostoru nezdrž^i jine osoby

■ Sekejte travu jen za dobre viditelnosti

■ Zarizeni ved’te pouze krokem

■ Žaci nuž musi byt pri sečeni ostry

■ Pri sečeni neprejiždejte sekačkou pres prekažky

(napr. vetve, koreny stromu)

■ Pri sečeni na svahu vždy jezdete naprič svahem.

Nikdy sekačkou nesekejte nahoru nebo dolu po

svahu ani na svazich se sklonem vetšim než 20°

■ Pri zmene smeru pri jizde na svahu zachovavejte

mimoradnou opatrnost

Tipy k sečeni

■ Začinejte se sečenim co nejbliže k zasuvce

■ Vedte prodlužovaci kabel vždy po již posečene

ploše travniku

■ Konstantni vyška sečeni 3-5 cm, nezkracujte travu

o vice než polovinu jeji vyšky

■ Sekačku nepretežujte! Pokud otačky motoru kvuli

dlouhe a težke trave klesaji, pak nastavte vetši vyš-

ku sečeni a proved’te sečeni opakovane

■ Sekejte travu rano nebo pozde odpoledne, abyste

čerstve posekany travnik ochranili pred vysušenim

■ Behem faze intenzivniho rustu sekejte travu dvakrat

tydne, v obdobi s nizkymi sražkami mene často

474269_c 78

CZ Elektricka sekačka na travu

Skladovani

■ Zarizeni skladujte jen s vytaženou zastrčkou

■ Pro usporu mista pri skladovani sklopte horni dr-

žadlo

■ Skladujte zarizeni v suchu a mimo dosah deti a

nepovolanych osob

Opravy

■ Opravy smeji provadet pouze servisy firmy AL-KO a

autorizovane specializovane opravny

■ Aby se zabranilo nevyvaženosti, smi se žaci na-

stroje a upevnovaci čepy vymenovat jen po sadach

Udržba a peče

Po provedeni udržby izolovanych současti

(napr po vymene žaciho nože) se dle smernice

VDE 701 musi provest zkouška ochrany izolaci.

■ Zkontrolovani odbornikem je nutne v techto situ-

acich:

■ Po najeti na prekažku

■ Pri nahlem zastaveni motoru

■ Pri pokriveni žaciho nože

■ Pri pokriveni hridele motoru

Pozor - nebezpeči poraneni!

Pred provedenim jakekoliv udržby či ošetrovani

vždy vytahnete zastrčku!

Pri udržbe a ošetrovani žaciho nože vždy noste

pracovni rukavice!

Nevyvažene žaci nože zpusobuji silne vibrace a

poškozuji sekačku.

■ Pravidelne kontrolujte funkčnost a opotrebeni sber-

neho zarizeni na travu

■ Po sečeni travy zarizeni dukladne očistete sme-

tačkem nebo hadrem. Nečistoty, ktere zustanou na

spodni strane zarizeni, mohou mit negativni vliv na

jeho funkčnost

■ Nepostrikujte zarizeni vodou! V pripade vniknuti

vody muže dojit ke zničeni kombinace spinače a

zastrčky a elektromotoru

■ Pravidelne kontrolujte, zda neni žaci nuž poškozeny.

Tupe či poškozene žaci nože nechte nabrousit / vy-

menit pouze v servisu firmy AL-KO nebo v autorizo-

vane specializovane opravne. Dobroušene žaci nože

musi byt vyvažene

Utahovaci moment šroubu nože 15 Nm +5

^ Pozor!

Nuž a hridel motoru se nesmi vyrovnavat!

79 Preklad originalnlho navodu k použiti

Napoveda pro pripad poruch

Porucha Možna pričina Rešeni

Motor nebeži Neni privaden elektricky

proud Zkontrolujte domovni pojistku / prodlužovaci kabel.

Kabel zarizeni je vadny Vyhledejte servis firmy AL-KO / autorizovanou specializovanou

opravnu.

Žaci nuž je zaseknuty Vyčistete vyhazovaci kanal / kryt, žaci nuž se musi volne

otačet.Začinejte na nižši trave nebo na již posečene ploše,

upravte vyšku sečeni.

Vykon motoru klesa Ve vyhazovacim kanalu

nebo v krytu je priliš

velke množstvi travy

Vyčistete vyhazovaci kanal / kryt.

Upravte vyšku sečeni.

Žaci nuž je tupy Vyhledejte servis firmy AL-KO nebo autorizovanou

specializovanou opravnu a nechte žaci nuž nabrousit /

vymenit.

Sberny koš na travu se

dostatečne nezaplnuje Trava je mokra Nechte travu uschnout.

Sberny koš na travu je

ucpany Vyčistete mrižku sberneho koše na travu.

Ve vyhazovacim kanalu

nebo v krytu je priliš

velke množstvi travy

Vyčistete vyhazovaci kanal / kryt.

Upravte vyšku sečeni.

Žaci nuž je tupy Vyhledejte servis firmy AL-KO nebo autorizovanou

specializovanou opravnu a nechte žaci nuž nabrousit /

vymenit.

U poruch, ktere nejsou uvedeny v teto tabulce, nebo ktere nemužete odstranit sami, se obratte prosim na naš

zakaznicky servis.

474269_c 80

SK Elektricka kosačka

O tomto navode

■ Pred uvedenim do prevadzky si prečitajte tento

navod na použitie. Je to predpoklad pre bezpečnu

pracu a bezporuchovu prevadzku.

■ Dodržiavajte bezpečnostne a vystražne pokyny v

tejto dokumentacii a k zariadeniu.

■ Navod na použitie si odložte pre neskoršie použitie

a odovzdajte ho aj d’alšiemu použivatel’ovi.

Vysvetlenie značiek

Obsah

O tomto navode..................................................................81

Popis vyrobku

.....................................................................81

Bezpečnostne pokyny.......................................................83

Montaž..................................................................................84

Pracovne pokyny................................................................84

Skladovanie ......................................................................... 85

Opravy .................................................................................. 85

Udržba a ošetrovanie........................................................85

Pomoc pri poruchach......................................................... 86

Likvidacia...........................................................................182

Popis vyrobku

V tejto dokumentacii su popisane elektricke kosačky so

zbernym košom na travu. Niektore modely su navyše

vhodne aj na mulčovanie.

Na zaklade obrazkov a popisu roznej volitel’nej vybavy

vyrobku identifikujte Vaš model.

Použitie v sulade s určenim

Tento pristroj je určeny na kosenie travnatych ploch v

sukromnej sfere a smie byt’ použity len na suchych trav-

nikoch.

Ine alebo tieto použitia presahujuce použitie sa považuje

za použitie, ktore nie je v sulade s určenim.

Možnosti nespravneho použitia

■ Tato kosačka nie je vhodna pre použitie na verej-

nych zelenych plochach, v parkoch, na športo-

viskach, ako aj v pol’nohospodarstve a lesnom

hospodarstve

■ Existujuce bezpečnostne zariadenia nesmu byt

zdemontovane alebo premostene, napr. priviaza-

nim velkej bezpečnostnej rukovate k držadlu

■ Pristroj nepouživajte za dažd’a a/alebo na mokrom

travniku

■ Pristroj sa nesmie použivat’ na podnikatel’ske učely

Bezpečnostne a ochranne zariadenia

^ Pozor - nebezpečenstvo poranenia!

Nevypinajte bezpečnostne a ochranne

zariadenia!

Vel'ka bezpečnostna rukovah / mala bezpečnostna

rukovat’

V zavislosti od vyhotovenia je pristroj vybaveny bud’ vel’-

kou bezpečnostnou rukovat’ou alebo malou bezpečnost-

nou rukovat’ou. V pripade nebezpečenstva ich nepustite.

Motor a rezacie nože sa zastavia.

Narazova klapka

Narazova klapka chrani pred odlietavajucimi čast’ami.

Pozor!

Presnym dodržiavanim tychto vystražnych poky-

nov možete zabranit’ ubliženiu na zdravi a/alebo

vecnym škodam.

Špecialne pokyny pre lepšiu zrozumitel’nost’ a

manipulaciu.

81 Preklad originalneho navodu na použitie

Symboly na pristroji

APozor! Mimoriadna opatrnost pri manipulacii. mPristroj pred udržbovymi pracami alebo pri

poškodenom kabli vždy odpojte od elektrickej

siete.

mPred uvedenim do prevadzky si prečitajte navod

na použitie! ANebezpečenstvo urazu elektrickym prudom.

APozor nebezpečenstvo! Ruky a nohy udržiavajte

mimo rezacieho nastroja! i~ t Dodržiavajte odstup od nebezpečnej zćny.

i 4 Dodržiavajte odstup od pripojovacieho vedenia. AV nebezpečnej zćne sa nesmu zdržiavat’ tretie

osoby!

474269_c 82

SK Elektricka kosačka

Bezpečnostne pokyny

Veduci stroja alebo jeho použivatel’ je zodpovedny za

nehody s inymi osobami a ich majetkom.

A Pozor - nebezpečenstvo poranenia!

Nevypinajte bezpečnostne a ochranne

zariadenia!

Elektricka bezpečnost'

■ Domace siet’ove napatie sa musi zhodovat’ s

udajmi o siet’ovom napati uvedenymi v Technickych

udajoch. Nepouživajte žiadne ine napajacie napatie

■ Použivajte len take predlžovacie kable, ktore

možno použivat’ vonku - minimalny prierez 1,5 mm2

■ Nepouživajte žiadne poškodene alebo krehke

predlžovacie kable

■ Pred každym uvedenim do prevadzky skontrolujte

stav Vašho predlžovacieho kabla

■ Pre predlžovaci kabel vždy použivajte špecialne

odl’ahčenie t’ahu kabla

■ Kabel udržiavajte mimo z6ny rezania a vždy ho

vedte smerom preč od kosačky

■ Po predlžovacom kabli nikdy neprechadzajte

kosačkou

■ Zariadenie chrante pred vlhkost’ou

Bezpečnostne pokyny tykajuce sa obsluhy

■ Deti alebo osoby, ktore nie su oboznamene s tymto

navodom na použitie, nesmu pristroj použivat’

■ Dodržiavajte miestne nariadenia tykajuce sa

minimalneho veku osoby, ktora zariadenie

obsluhuje

Pristroj neobsluhujte pod vplyvom alkoholu, drog

alebo liekov

Zariadenie pred každym použitim skontrolujte

ohl’adom možnych poškodeni. V pripade potreby

dajte poškodene časti vymenit.

Plochu, ktoru chcete pokosit’, kompletne a dokladne

skontrolujte. Odstrante z nej všetky cudzie telesa.

Noste učelny pracovny odev:

■ dlhe nohavice

■ pevnu a protišmykovu obuv

Pri praci dbajte na bezpečny postoj

V nebezpečnej z6ne sa nesmu zdržiavat’ tretie

osoby

Telo, končatiny a odev udržiavajte mimo rezacieho

nastroja

Pracujte len pri dostatočnom dennom svetle alebo

umelom osvetleni

Zastrčku vždy vytiahnite zo zasuvky a počkajte,

kym pristroj zostane stat’:

■ po vyskyte poruch a nezvyčajnom vibrovani

pristroja

■ pred uvol’nenim blokovani

■ pred odstranenim upchatych miest

■ po kontakte s cudzimi telesami

Po kontakte s cudzimi telesami skontrolujte

kosačku ohl’adom pripadnych poškodeni. Pred

opat’ovnym spustenim kosačky a pracou s nou

vykonajte potrebne opravy.

Obzvlašt’ opatrni bud’te pri otačani kosačky alebo

vtedy, ked kosačku tahate smerom k sebe

Nekoste cez prekažky (napr. konare, korene

stromov)

Pokosenu travu odstranujte len pri odstavenom

motore

Motor odstavte, ked sa dostanete mimo uzemia,

ktore ma byt pokosene

Pristroj nikdy nezdvihajte ani neprenašajte so

zapnutym motorom

Pristroj, ktore je schopny prevadzky, nenechavajte

bez dozoru

APozor!

Zariadenie a predlžovaci kabel sa smu

prevadzkovat’ len v technicky bezchybnom stave!

Nevypinajte bezpečnostne a ochranne

zariadenia!

Pozor - nebezpečenstvo suvisiace s el. prudom!

Nebezpečenstvo v dosledku dotyku s častami,

ktore vedu napatie!

Zastrčku ihned vytiahnite zo zasuvky, ak došlo

k poškodeniu alebo preseknutiu predlžovacieho

kabla!

83 Preklad originalneho navodu na použitie

Montaž

Dbajte na priloženy navod na montaž.

^ Pozor!

Pristroj sa smie prevadzkovat’ len po kompletnej

montaži!

Montaž zberneho koša na travu

A Pozor - nebezpečenstvo poranenia!

Zberny koš na travu demontujte a montujte len pri

vypnutom motore a stojacom rezacom noži.

1. Nadvihnite narazovu klapku a zberny koš na travu

zaveste na držiaky.

Vyprazdnenie zberneho koša na travu (11)

1. Zodvihnite narazovu klapku.

2. Zberny koš na travu odveste a odoberte potiahnutim

smerom dozadu.

3. Zberny koš na travu vyprazdnite.

4. Nadvihnite narazovu klapku a zberny koš na travu

opat’ zaveste na držiaky.

Vytvorenie siet’oveho pripojenia

1. Zastrčku pripojovacieho vedenia pristroja zastrčte do

kombinacie spinač-zastrčka (15).

2. Pripojovacie vedenie pristroja zabezpečte pomocou

odl’ahčenia t’ahu kabla (14).

Slučka siet’oveho kabla musi byt’ taka dlha, aby

sa odl’ahčenie t’ahu kabla mohlo posuvat’ z jednej

strany na druhu.

Zapnutie motora

Kosačku štartujte len na rovnom podklade, a nie vo

vysokej trave. Na podklade sa nesmu vyskytovat’ cudzie

telesa, ako napr. kamene. Kosačku kvoli štartovaniu

nenadvihujte.

1. Štartovacie tlačidlo kombinacie spinač-zastrčka

držte stlačene (15-1).

2. Vel’ku / malu bezpečnostnu rukovat’ potiahnite

smerom k držadlu a držte ju stlačenu (15-2).

3. Pustite štartovacie tlačidlo.

Vypnutie motora

1. Pustite vel’ku / malu bezpečnostnu rukovat.

2. Počkajte, kym sa rezaci nož neprestane pohybovat’.

Pracovne pokyny

Dodržiavajte miestne ustanovenia tykajuce sa

prevadzky kosačiek.

■ Plochu, ktoru chcete pokosit’, kompletne a dokladne

skontrolujte. Odstrante z nej všetky cudzie telesa.

■ Koste len v pripade, že sa v pracovnej zćne

nenachadza žiadna tretia osoba

■ Koste len pri dobrej viditel’nosti

■ Pristroj ved’te len rychlost’ou chodze

■ Koste len s ostrym rezacim nožom

■ Nekoste cez prekažky

(napr. konare, korene stromov)

■ Pri svahoch vždy koste naprieč svahom.

Kosačku nepouživajte na kosenie smerom do alebo

z kopca a takisto na svahoch so sklonom vačšim

ako 20°

■ Zvyšena opatrnost’ na svahoch pri zmene smeru

prace

Tipy pre kosenie

■ S kosenim začnite čo možno najbližšie pri zasuvke

■ Predlžovaci kabel vždy ved’te po už pokosenej

ploche

■ Dodržiavajte stalu vyšku kosenia 3-5 cm, nikdy

neskoste viac ako polovicu vyšky travnika

■ Kosačku nepret’ažujte! Ak otačky motora vplyvom

dlhej a t’ažkej travy vyrazne klesnu, zvačšite vyšku

kosenia a pokoste viackrat

■ Koste rano aleb neskoro pooebede, aby ste čerstvo

pokoseny travnik ochranili pred vysušenim

■ Počas faz sprevadzanych silnym rastom koste

dvakrat do tyždna, v obdobiach s menšim počtom

zražok možete kosit zriedkavejši

474269_c 84

SK Elektricka kosačka

Skladovanie

■ Zariadenie vždy skladujte s vytiahnutou zastrčkou

■ Pre uschovanie, ktore šetri miesto, odklopte horne

držadlo

■ Zariadenie skladujte v suchom prostredi a tak, aby

k nemu nemali pristup deti a neopravnene osoby

Opravy

■ Opravy smu vykonavat’ len servisne miesta AL-KO

a autorizovane odborne firmy

■ Aby sa predišlo nevyvaženosti, smu sa rezacie

nastroje a upevnovacie čapy vymienat’ len ako

supravy

Po udržbovych pracach na izolačnych častiach

(napr. vymena rezacich nožov) musi byt’ podla

smernice VDE 701 uskutočnena kontrola

izolačnej ochrany.

■ Odborna kontrola je potrebna:

■ po prejdeni prekažky

■ pri okamžitom zastaveni motora

■ pri ohnutom rezacom noži

■ pri ohnutom hriadeli motora

Udržba a ošetrovanie

Pozor - nebezpečenstvo poranenia!

Pred udržbou a ošetrovanim vždy vytiahnite

zastrčku zo zasuvky!

Pri udržbe a ošetrovani rezacieho noža vždy

noste pracovne rukavice!

Nevyvažene rezacie nože vedu k silnym

vibraciam a poškodzuju kosačku.

■ Zariadenie na zber travy pravidelne kontrolujte

ohl’adom funkčnosti a opotrebenia

■ Po koseni pristroj dokladne očistite pomocou

metličky alebo handry. Neodstranene nečistoty

na spodnej strane pristroja možu obmedzit’ jeho

funkčnost.

■ Na pristoj nestriekajte vodu! Voda, ktora by vnikla

dovnutra, by mohla poškodit’ kombinaciu spinač-

zastrčka, ako aj elektromotor

■ Rezacie nože pravidelne kontrolujte ohl’adom

poškodenia. Tupe alebo poškodene rezacie nože

smie nabrusit’ / vymenit’ len servisne miesto AL-KO

alebo autorizovana odborna firma. Prebrusene

rezacie nože je nutne vyvažit

Ut’ahovaci moment skrutky noža 15 Nm +5

Pozor!

Nože a hriadel’ motora nesmu byt’ vyrovnane!

85 Preklad originalneho navodu na použitie

Pomoc pri poruchach

Porucha Možna pričina Riešenie

Motor nebeži Zariadenie nie je

napajane prudom Skontrolujte domovy istič / predlžovaci kabel.

Poškodeny kabel

pristroja Vyhl’adajte servisne miesto AL-KO / autorizovanu odbornu

firmu.

Rezaci nož blokovany Vyčistite vyhadzovaci kanal / teleso, rezaci nož sa musi dat’

volne otačat’.

Začnite na nizkej trave alebo na už pokosenej ploche,

upravte vyšku kosenia.

Klesa vykon motora Privela travy vo

vyhadzovacom kanali

alebo v telese

Vyčistite vyhadzovaci kanal / teleso.

Upravte vyšku kosenia.

Tupy rezaci nož Vyhl’adajte servisne miesto alebo autorizovanu odbornu

firmu a rezaci nož nechajte naostrit’ / vymenit.

Zberny koš na travu sa

nenaplna dostatočne Mokry travnik Travnik nechajte uschnut’

Zberny koš na travu

upchaty Vyčistite mriežku zberneho koša na travu.

Privela travy vo

vyhadzovacom kanali

alebo v telese

Vyčistite vyhadzovaci kanal / teleso.

Upravte vyšku kosenia.

Tupy rezaci nož Vyhl’adajte servisne miesto alebo autorizovanu odbornu

firmu a rezaci nož nechajte naostrit’ / vymenit’.

Pri poruchach, ktore nie su uvedene v tejto tabulke a ktore sami nedokažete odstranit’, sa prosim obrat’te na

naš kompetentny zakaznicky servis.

474269_c 86

HElektromos funyirč

A kezikonyvrol

■ Uzembe helyezes elott olvassa el ezt a hasznalati

utasitast. Ez feltetlenul szukseges a biztonsagos

munkavegzeshez es a hibamentes kezeleshez.

■ Tartsa be a jelen dokumentaciOban es a keszuleken

olvashatć biztonsagi es figyelmezteto utasitasokat.

■ A hasznalati utasitast orizze meg es adja tovabb a

kesobbi hasznalćnak.

Jelmagyarazat

Termekleiras

Ez a dokumentacić a gyujtokosaras elektromos

funyirć leirasat tartalmazza. Nehany modell ezenkivul

mulcsozasra (apritasra) is alkalmas.

Modelljet a termekabrak es a kulonbozo opcićk leirasa

alapjan azonosithatja.

Rendeltetesszeru hasznalat

Ez a keszulek fuves teruletek otthoni kornyezetben torteno

nyirasara szolgal, es csak szaraz fuvon hasznalhatć.

^Figyelem !

A jelen figyelmezteto utasitasok pontos betartasa-

val kerulheti el a szemelyi serulest es / vagy

vagyoni kart.

Kulonleges informacićk a jobb erthetoseg es

kezeles erdekeben.

Tartalomjegyzek

A kezikOnyvrol

.....................................................................93

Termekleiras........................................................................93

Biztonsagi tudnivalok.........................................................95

Szereles................................................................................96

Munkavegzessel kapcsolatos tudnivalok.......................96

Tarolas.................................................................................. 97

Javitas..................................................................................97

Karbantartas es apolas..................................................... 97

Hibaelharitas.......................................................................98

Artalmatlanitas..................................................................182

Mas vagy ettol eltero hasznalat nem rendeltetesszeru

hasznalatnak minosul.

Lehetseges teves hasznalat

■ Ez a funyirć nem alkalmas kozteruleteken,

parkokban, sportpalyakon, valamint a mezo- es

erdogazdasagban torteno hasznalatra

■ Tilos a meglevo biztonsagi berendezesek

leszerelese vagy athidalasa, pl. a biztonsagi

kengyel tolOkarhoz valO kotozesevel

■ Ne hasznalja a keszuleket esoben es/vagy nedves

fuvon

■ A keszulek nem uzemeltetheto ipari kornyezetben

Biztonsagi es vedoberendezesek

^ Figyelem! Serulesveszely!

A biztonsagi es vedoberendezeseket tilos

uzemen kivul helyezni!

Biztonsagi kengyel / biztonsagi kar

A keszulek a kivitel fuggvenyeben biztonsagi kengyellel

vagy biztonsagi karral rendelkezik. Veszely eseten

ezeket egyszeruen el kell engedni. A motor es a vagćkes

megall.

Utkozolemez

Az utkozolemez a kisodrćdć reszek ellen ved.

87 Az eredeti hasznalati utasitas forditasa

Szimbolumok a keszuleken

AFigyelem! Kulonos ovatossaggal jarjon el a

kezeles soran. 9

BS Karbantartasi munkak soran vagy a kabel

serulese eseten mindig valassza le a keszuleket

a halozatrol.

COi Uzembe helyezes elott olvassa el a hasznalati

utasitast! AAramutes.

AFigyelem! Veszely! Kezet es labat tartsa tavol a

vagčmutol! MTartson tavolsagot a veszelyz6nat6l.

•A csatlakozokabelt tartsa tavol a

vagčkesektol. AIdegeneket tartson tavol a veszelyz6nat6l!

474269_c 88

HElektromos funyirć

Biztonsagi tudnivalok

A keszulek kezelese kozben harmadik szemelyt vagy

annak tulajdonat ert balesetekert a gep kezeloje vagy

hasznal6ja felelos.

A Figyelem! Serulesveszely!

A biztonsagi es vedoberendezeseket tilos

uzemen kivul helyezni!

Elektromos biztonsag

■ Az Č)n haztartasaban levo hal6zati feszultsegnek

egyeznie kell a Muszaki adatok c. reszben

megadott hal6zati feszultsegi adatokkal, mas

feszultsegellatas nem hasznalhatć

■ Csak kulteri hasznalatra alkalmas

hosszabbit6kabelt hasznaljon - minimalis

keresztmetszet 1,5 mm2

■ Serult vagy torekeny hosszabbit6kabel hasznalata

tilos

■ Minden uzembe helyezes elott ellenorizze a

hosszabbit6kabel allapotat

■ Mindig hasznalja a hosszabbit6kabelhez a specialis

huzasmentesitot

■ Tartsa tavol a kabelt a vagastartomanyt6l, es

mindig a geptol elfele vezesse

■ Soha ne menjen ra a funyir6val a

hosszabbit6kabelre

■ Vedje a keszuleket a nedvessegtol

Biztonsagi tudnivalok a kezeleshez

■ A keszulek hasznalata tilos gyerekek es olyan

szemelyek szamara, akik nem ismerik a hasznalati

utmutat6t

Vegye figyelembe a kezeloi minimalis korhatarra

vonatkoz6 helyi eloirasokat

A keszuleket alkohol, kabit6szer vagy gy6gyszer

hatasa alatt hasznalni tilos

Ellenorizze a keszuleket minden hasznalat elott,

hogy nincsenek-e rajta serulesek, csereltesse ki a

meghibasodott alkatreszeket

A nyirand6 teruletet teljes egeszeben es alaposan

vizsgalja at, tavolitson el mindenfele idegen targyat

Viseljen a celnak megfelelo munkaruhazatot:

■ hosszu nadragot

■ vastag es csuszasgatl6 talpu cipot

A munkavegzes kozben ugyeljen a biztos allasra

Idegeneket tartson tavol a veszelyz6nat6l

Tartsa tavol a vag6mutol a testet, a vegtagjait es a

ruhazatat

Csak elegendo nappali feny vagy mesterseges

megvilagitas mellett dolgozzon

Minden esetben huzza ki a csatlakoz6dug6t, es

varja meg, amig a keszulek megall:

■ uzemzavarok fellepese es a keszulek szokatlan

rezgese utan

■ a beakadt alkatreszek kiszabaditasa elott

■ a dugulasok elharitasa elott

■ idegen targyakkal torteno erintkezes utan

Az idegen targyakkal torteno erintkezes utan

ellenorizze, hogy talalhatok-e serulesek a

funyir6n. A funyir6 ismetelt elinditasa es a

munkavegzes elott vegezze el a szukseges

javitasokat.

Kulonos figyelemmel jarjon el, amikor a funyir6val

megfordul vagy maga fele huzza azt

Ne hajtson ra akadalyokra (pl. agakra, fak

gyokereire)

A kaszalekot csak all6 motor mellett tavolitsa el

Kapcsolja le a motort, amikor a nyirand6 felulettol

eltero felulet felett halad at

Soha ne emelje meg a keszuleket jar6 motor mellett

Ne hagyja orizetlenul az uzemkesz keszuleket

AFigyelem!

A keszuleket es a hosszabbit6kabelt csak

kifogastalan muszaki allapotban szabad

hasznalni!

A biztonsagi es vedoberendezeseket tilos

uzemen kivul helyezni!

Figyelem! Aramutes veszelye!

Veszely a feszultseg alatt all6 alkatreszek miatt!

Ha a hosszabbit6kabel megserult vagy elvagta,

azonnal valassza le a csatlakoz6dug6t a

hal6zatr6l!

89 Az eredeti hasznalati utasitas forditasa

Szereles

Vegye figyelembe a mellekelt szerelesi utmutatćt.

A Figyelem!

A keszulek csak teljesen osszeszerelt allapotban

uzemeltetheto!

A gyujt6kosar felszerelese

A Figyelem! Serulesveszely!

A gyujtokosarat csak lekapcsolt motor es allć

vagokes mellett vegye le vagy helyezze fel.

1. Emelje meg az utkozolemezt, es akassza be a

gyujtokosarat a tartćkba.

A gyujt6kosar kiuritese (11)

1. Emelje meg az utkozolemezt.

2. Akassza ki a gyujtokosarat, es hatrafele huzva vegye

le.

3. Uritse ki a gyujtokosarat.

4. Emelje meg az utkozolemezt, es akassza vissza a

tartćkba a gyujtokosarat.

A halozati csatlakozodugo csatlakoztatasa

1. Csatlakoztassa a keszulek csatlakozokabelenek

aljzatat a csatlakoz6dug6val kombinalt kapcsol6hoz

(15).

2. Biztositsa a keszulek csatlakozćkabelet a kabel

huzasmentesitovel (14).

A halćzati kabelen kialakitott hurok olyan hosszu

legyen, hogy a huzasmentesito egyik oldalrćl a

masikra csuszhasson.

A motor bekapcsolasa

A funyirćt csak egyenes talajon es ne magas fuben inditsa

el. A talajnak idegen targyaktćl (pl. kovektol) mentesnek

kell lennie. A funyirćt ne emelje fel az inditashoz.

1. Tartsa lenyomva a csatlakozodugoval kombinalt

kapcsolć inditćgombjat (15-1).

2. Huzza hatra a tolokar iranyaba a biztonsagi

kengyelt/kart es tartsa abban a helyzetben (15-2).

3. Engedje el az inditćgombot.

A motor kikapcsolasa

1. Engedje el a biztonsagi kengyelt/kart.

2. Varja meg, amig a vagćkes megall.

Munkavegzessel kapcsolatos tudnivalok

Vegye figyelembe a funyirćk uzemeltetesere

vonatkozo helyi rendelkezeseket.

■ A nyirandć teruletet teljes egeszeben es alaposan

vizsgalja at, tavolitson el mindenfele idegen targyat

■ Csak akkor nyirjon fuvet, ha senki sem tartćzkodik

a munkateruleten

■ Csak jć latasi viszonyok mellett nyirjon fuvet

■ A keszuleket csak lepesben tolja

■ Csak eles vagćkessel nyirjon fuvet

■ Ne hajtson ra akadalyokra

(pl. agakra, fak gyokereire)

■ Lejtos teruleten mindig a lejton keresztbe

dolgozzon.

Ne hasznalja a funyirćt lejtonek lefele vagy felfele,

es 20 °-nal meredekebb dolesszogu lejton

■ Lejtos teruleten fokozott ćvatossaggal valtoztassa a

munkavegzes iranyat

Tippek a funyirashoz

■ A funyirast lehetoleg a csatlakozćaljzat kozeleben

kezdje

■ A hosszabbitćkabelt mindig a mar lenyirt fuves

teruleten vezesse el

■ Hasznaljon allando 3-5 cm-es vagasmagassagot, a

fu magassaganak felenel ne nyiijon le tobbet

■ Ne terhelje tul a funyirćt! Amennyiben a

hosszu, nehez fu miatt a motor fordulatszama

eszrevehetoen lecsokken, novelje a

vagasmagassagot es tobb lepesben nyirja le a

fuvet

■ A frissen lenyirt fu kiszaradasanak elkerulese

erdekeben a funyirast mindig a reggeli ćrakban

vagy keso delutan vegezze

■ Eros novekedesi fazisban hetente ketszer nyirjon

fuvet, szarazabb idoszakokban ennek megfeleloen

ritkabban

474269_c 90

HElektromos funyirć

Tarolas

■ A keszuleket mindig kihuzott halozati

csatlakozodugoval tarolja

■ A helytakarekos tarolashoz hajtsa le a tolćkar felso

reszet

■ A keszuleket szaraz, gyermekek es illetektelen

szemelyek szamara nem hozzaferheto helyen

tarolja

Javitas

■ A javitasi munkakat csak AL-KO szervizpontok es

felhatalmazott szakcegek vegezhetik

■ A kiegyensulyozatlansag elkerulese erdekeben a

vagćszerszamok es rogzitocsapok csak keszletben

cserelhetok

^ Figyelem!

A kest es a motortengelyt tilos kiegyengetni!

A szigetelt alkatreszeken vegzett karbantartasi

munkak (pl. a vagOkes csereje) utan a VDE 701

iranyelv szerint szigetelesellenorzest kell

vegezni.

■ Szakszerviz altali ellenorzes szukseges:

■ valamilyen akadalyra torteno rahajtas utan

■ a motor azonnali megallasa eseten

■ a vagokes elhajlasa eseten

■ a motortengely elhajlasa eseten

Karbantartas es apolas

h Figyelem! Serulesveszely!

Minden karbantartasi es apolasi munkanal huzza

ki a halozati csatlakozodugot!

A vagOkesen vegzett karbantartasi es apolasi

munkak kozben mindig viseljen munkavedelmi

kesztyut!

A kiegyensulyozatlan vagćkes tul eros

rezgeseket kelt, es karokat okozhat a funyirćban.

■ Rendszeresen ellenorizze a fugyujto szerkezet

mukodeset es kopasat

■ A funyiras utan kezisepruvel vagy egy ronggyal

alaposan tisztitsa meg a keszuleket. A keszulek

aljarćl el nem tavolitott szennyezodes hatranyosan

befolyasolhatja a mukodest

■ Ne oblitse le vizzel a keszuleket! A keszulekbe

bejutć viz tonkreteheti a csatlakozćdugćval

kombinalt kapcsolOt es a villanymotort

■ Rendszeresen ellenorizze a vagćkes seruleseit.

Az eletlen vagy serult vagOkest csak AL-KO

szervizpontban vagy egy felhatalmazott szakcegnel

eleztesse meg vagy csereltesse ki. Az utankoszorult

vagOkest ki kell egyensulyozni

A kescsavar meghuzasi nyomateka 15 Nm +5

91 Az eredeti hasznalati utasitas forditasa

Hibaelharitas

Hiba Lehetseges ok Megoldas

A motor nem forog Nincs aramellatas Ellenorizze a haztartas biztositekait / a hosszabbit6kabelt.

A keszulek

csatlakoz6kabele

meghibasodott

Keressen fel egy AL-KO szervizpontot / hivatalos szakceget.

A vag6kes elakadt Tisztitsa meg a kidob6csatornat / hazat, a vag6kesnek

szabadon forgathat6nak kell lennie.

A funyir6t alacsony fuben vagy mar lenyirt terulet felett

inditsa el, korrigalja a vagasmagassagot.

A motor teljesitmenye

gyengul Tul sok fu kerult a

kidob6csatornaba vagy

a hazba

Tisztitsa meg a kidob6csatornat / hazat.

Korrigalja a vagasmagassagot.

A vag6kes eletlen Keressen fel egy AL-KO szervizpontot vagy egy hivatalos

szakceget, es eleztesse meg vagy csereltesse ki a

vag6kest.

A fugyujto doboz nem

telik meg elegge A fu nedves Hagyja megszaradni a fuvet.

A fugyujto doboz

eldugult Tisztitsa meg a fugyujto doboz racsait.

Tul sok fu kerult a

kidob6csatornaba vagy

a hazba

Tisztitsa meg a kidob6csatornat / hazat.

Korrigalja a vagasmagassagot.

A vag6kes eletlen Keressen fel egy AL-KO szervizpontot vagy egy hivatalos

szakceget, es eleztesse meg vagy csereltesse ki a

vag6kest.

Olyan hibak eseten, amelyek nem szerepelnek a tablazatban, illetve amelyeket sajat maga nem tud elharitani,

forduljon illetekes ugyfelszolgalatunkhoz.

474269_c 92

DK Elektrisk pteneklipper

Om denne vejledning

■ L«s denne betjeningsvejledning for ibrugtagning.

Dette er foruds^tning for sikkert arbejde og fejlfri

handtering.

■ Overhold sikkerheds- og advarselsanvisningerne i

denne dokumentation og pa maskinen.

■ Gem betjeningsvejledningen til senere brug, og giv

den videre til andre brugere.

Tegnforklaring

Indholdsfortegnelse

Om denne vejledning.........................................................87

Produktbeskrivelse

............................................................87

Sikkerhedshenvisninger...................................................89

Montering............................................................................. 90

Arbejdsanvisninger ............................................................ 90

Opbevaring .......................................................................... 91

Reparation...........................................................................91

Vedligeholdelse og rengoring..........................................91

Hj^lp i tilfelde af fejl.........................................................92

Bortskaffelse.....................................................................181

Produktbeskrivelse

Denne dokumentation er en beskrivelse af elektriske

pteneklippere med grasopsamlingsboks. Visse model-

ler er desuden egnet til bioklipning.

Hvilken model der er tale om fremgar af de enkelte bil-

leder og beskrivelsen af de forskellige optioner.

Korrekt anvendelse

Denne maskine er beregnet til privat grasslaning, og ma

kun anvendes pa torre planer.

Enhver anden eller yderligere anvendelse g^lder som

ikke korrekt.

Forkert anvendelse

■ Denne pl^neklipper er ikke egnet til anvendelse i

offentlige parker og anteg, sportsanteg samt inden

for skov- og landbrug

■ De monterede sikkerhedsanordninger ma ikke

afmonteres eller s^ttes ud af funktion ved f.eks. at

binde sikkerhedsbojlen fast til handtaget

■ Anvend ikke maskinen i regnvejr og/eller pa vade

planer

■ Erhvervsm^ssig brug af maskinen er ikke tilladt

Sikkerheds- og beskyttelsesanordninger

^ Pas pa - fare for kvsstelser!

Sikkerheds- og beskyttelsesanordninger ma ikke

s^ttes ud af kraft!

Sikkerhedsbojle / sikkerhedshandtag

Afh^ngigt af modellen er maskinen udstyret med en sik-

kerhedsbojle eller et sikkerhedshandtag. I tilfelde af en

farlig situation slippes handtaget, og motoren og kniven

stopper.

Beskyttelsesklap

Beskyttelsesklappen forhindrer dele i at blive slynget ud.

A NB!

Folges disse advarselsanvisninger, noje kan

person- og/eller tingskader undgas.

S^rlige anvisninger for bedre forstaelse og

handtering.

93 Overssttelse af original brugsanvisning

Symboler pa maskinen

AVigtigt! V *r s^rligt forsigtig ved handtering. e

IFHI Sla altid strommen fra maskinen for vedligeholdel-

sesarbejde eller hvis ledningen er beskadiget.

un L«s brugsvejledningen for ibrugtagning! ARisiko for elektrisk st0d.

AVigtigt - fare! Hold h^nder og fodder pa afstand

af sk^rev^rket! Hold afstand til fareomradet.

Hold tilslutningsledningen pa afstand af kniven. AHold uvedkommende personer ude af fareomra

det!

474269_c 94

DK Elektrisk pteneklipper

Sikkerhedshenvisninger

A Pas pa - fare for kvsstelser!

Sikkerheds- og beskyttelsesanordninger ma ikke

s^ttes ud af kraft!

Elektrisk sikkerhed

■ Husets netsp^nding skal v«re i overensstemmelse

med angivelserne om netsp^nding i de Tekniske

Data, anvend ingen anden forsyningssp«nding

■ Anvend kun forl^ngerledninger, der er beregnet til

anvendelse udendors - min. tv^rsnit 1,5 mm2

■ Beskadigede fortengerledninger ma ikke anven-

des.

■ Kontroller forl^ngerledningens tilstand for hver

brug

■ Anvend altid den specielle kabeltrakaflastning til

fortengerledningen

■ Hold ledningen v«k fra sk^reomradet og for den

altid v« k fra maskinen

■ Kor aldrig pteneklipperen hen over forl^ngerled-

ningen

■ Beskyt maskinen mod fugt

Sikkerhedshenvisninger vedr. betjening

■ Born og personer, som ikke kender denne brugs-

vejledning, ma ikke anvende maskinen

■ Overhold de lokale bestemmelser om betjenings-

personers mindstealder

■ Anvend ikke maskinen under pavirkning af alkohol,

narkotika eller medicin

■ Kontroller maskinen for beskadigelser for hver an-

vendelse, udskift beskadigede dele

■ Undersog grundigt det grasareal, der skal slas, og

fjern alle genstande

■ B «r egnet arbejdstoj:

■ Lange bukser

■ Stabilt og skridsikkert fodt0j

■ Sorg altid for at have fast fodfeste under arbejdet

■ Hold uvedkommende personer ude af fareomradet

■ Hold t0j og legemsdele pa afstand af sk^rev^rket

■ Arbejd kun ved tilstrakkeligt dagslys eller kunstig

belysning

■ Fjern i disse situationer altid stikket fra str0mforsy-

ningen, og vent til maskinen star stille:

■ Efter opstaede fejl og unormale vibrationer i

maskinen

■ F0r blokeringer l0snes

■ F0r tilstopninger fjernes

■ Efter kontakt med fremmedlegemer

Unders0g pl^neklipperen for beskadigelser

efter kontakt med fremmedlegemer. Foretag de

n0dvendige reparationer, f0r De starter ptene-

klipperen igen.

■ V « r forsigtig, nar De vender pl^neklipperen eller

trakker den imod Dem selv

■ K0r ikke hen over forhindringer (f.eks. grene, tra-

r0dder)

■ T0m kun opsamlingsboksen, nar motoren star stille

■ Sluk motoren, hvis der k0res hen over arealer, der

ikke skal slas

■ L0ft eller b« r aldrig maskinen, mens motoren k0rer

■ Lad ikke maskinen v«re uden opsyn, nar den er

klar til drift

Ejeren eller brugeren af maskinen er ansvarlig for uheld

for andre personer og disses ejendele.

APas pa!

Maskinen og fortengerledningen ma kun anven-

des i teknisk fejlfri tilstand!

Sikkerheds- og beskyttelsesanordninger ma ikke

s^ttes ud af kraft!

A Pas pa - fare pa grund af stram!

Fare ved ber0ring af sp*ndingsf0rende dele!

Fjern straks stikket fra str0mforsyningen, hvis

forl^ngerledningen er blevet beskadiget eller

skaret over!

95 Overssttelse af original brugsanvisning

Montering

Se den vedlagte monteringsvejledning.

A Vigtigt!

Maskinen ma forst anvendes efter komplet

montering!

Montering af gresopsamlingsboksen

A Pas pa - fare for kvsstelser!

Grasopsamlingsboksen ma kun afmonteres eller

monteres, nar motoren er slukket og kniven star

stille.

1. Loft beskyttelsesklappen, og placer grasopsam-

lingsboksen i holderne.

Tomning af grasopsamlingsboksen (11)

1. Loft beskyttelsesklappen.

2. Frigor grasopsamlingsboksen, og trak den bagud

og ud.

3. Tom boksen.

4. L0ft beskyttelsesklappen, og placer grasopsam-

lingsboksen i holderne igen.

Stramtilslutning

1. S «t stikket fra pteneklipperens tilslutningsledning i

afbryder-stik-kombinationen (15).

2. S0rg for at sikre tilslutningsledningen med kabel-

trakaflastning (14).

L0kken pa ledningen skal v«re sa lang, at kabel-

trakaflastningen kan glide fra den ene side til den

anden.

Start af motoren

Pteneklipperen ma kun startes pa en j«vn undergrund,

ikke i h0jt gras. Undergrunden skal v«re fri for frem-

medlegemer som f.eks. sten. L0ft ikke pl^neklipperen,

nar den startes.

1. Tryk startknappen pa afbryder-stik-kombinationen

ind (15-1).

2. Trak sikkerhedsb0jlen / sikkerhedshandtaget mod

handtaget, og hold fast (15-2).

3. Slip startknappen.

Standsning af motoren

1. Slip sikkerhedsb0jlen / -handtaget.

2. Vent til kniven star stille.

Arbejdsanvisninger

Overhold de lokale bestemmelser vedr. brug af

pteneklippere.

■ Unders0g grundigt det grasareal, der skal slas -

fjern alle genstande

■ Anvend kun pl^neklipperen, nar der ikke opholder

sig uvedkommende personer i n^rheden

■ Arbejd ikke under darlige sigtforhold

■ Arbejd kun i ga-tempo

■ Anvend ikke pteneklipperen, hvis kniven er sl0v

■ K0r ikke hen over forhindringer

(f.eks. grene, traradder)

■ Sla altid pa hrars af skraninger

Sla aldrig lige op og ned, og anvend ikke ptene-

klipperen pa skraninger med en h^ldning pa mere

end 20°

■ V « r s^rligt forsigtig, nar der skiftes retning pa en

skraning

Gode rad om gr&sslaning

■ Start grasslaningen sa t* t pa str0mtilslutningsste-

det som muligt

■ Trak altid kun forl^ngerledningen hen over det

areal, der allerede er slaet

■ Indstil sk«reh0jden, sa den bliver pa mellem 3 og

5 cm. Sla dog aldrig grasset, sa mere end halvde-

len af dets tengde bliver slaet

■ Pteneklipperen ma ikke overbelastes! Hvis motor-

omdrejningstallet falder m^rkbart pa grund af langt

tungt gras, skal sk«reh0jden 0ges og grasset

slas af flere omgange

■ Sla gras om morgenen eller sent pa eftermiddagen

for at undga, at den nyslaede ptene t0rrer ud

■ Sla grasset to gange om ugen i perioder, hvor

det vokser meget, og tilsvarende sj^ldnere i t0rre

perioder

474269_c 96

DK Elektrisk pteneklipper

Opbevaring

■ Tag altid netstikket ud inden opbevaring

■ Klap overhandtaget ned for at spare plads

■ Opbevar maskinen t0rt og utilg^ngeligt for b0rn og

uvedkommende personer

Reparation

■ Reparationer ma kun udfores af AL-KO-service-

v^rksteder og autoriserede fagfolk

■ For at undga ubalance ma sk«rev«rkt0jet og fast-

gorelsesboltene kun udskiftes s^tvist

Vedligeholdelse og rengoring

Efter udfort vedligeholdelsesarbejde pa isolerede

dele (f.eks. udskiftning af kniv) skal isolations-

modstanden testes iht. direktivet VDE 701.

■ Sagkyndig kontrol er nodvendig i folgende situa-

tioner:

■ Efter pakorsel af en forhindring

■ Hvis motoren pludseligt gar i sta

■ Hvis kniven er b0jet

■ Hvis motorakslen er b0jet

Pas pa - fare for kvsstelser!

For alle vedligeholdelses- og rengoringsarbejder

skal netstikket altid tages ud!

Brug altid arbejdshandsker, nar der udfores vedli-

geholdelses- og rengoringsarbejde pa kniven!

Hvis kniven ikke er rigtigt afbalanceret, kan det

fore til kraftige vibrationer og beskadigelse af

pl^neklipperen.

■ Kontroller regelm^ssigt, at grasopsamleren funge-

rer korrekt og ikke er slidt.

■ Rengor pteneklipperen grundigt med en kost eller

en klud efter anvendelse. Snavs, som ikke fjernes

fra undersiden af pl^neklipperen, kan forringe dens

funktion.

■ Sprojt ikke vand pa maskinen! Indtrangende vand

kan 0del«gge afbryder-stik-kombinationen samt

elmotoren.

■ Kontroller regelm^ssigt kniven for beskadigelser.

En sl0v eller beskadiget kniv ma kun slibes / udskif

tes af et AL-KO-servicev«rksted eller af autorisere

de fagfolk. En nysleben kniv skal v«re afbalanceret

Tilsp^ndingsmoment for knivbolten 15 Nm +5

A Vigtigt!

Kniv og motoraksel ma ikke rettes ud!

97 Overssttelse af original brugsanvisning

Hjsip i tilfelde af fejl

Fejl Mulig arsag Udbedring

Motoren k0rer ikke Manglende str0mfor-

syning Kontroller sikringen i huset / fortengerledningen.

Ledning defekt Kontakt et AL-KO-servicev«rksted / autoriserede fagfolk.

Kniven blokerer Reng0r udkastkanalen / kabinettet. Kniven skal kunne dreje

frit.

Start pl^neklipperen pa lavere gras eller pa den nyslaede

ptene, juster sk*reh0jden.

Motoreffekten svigter For meget gras i

udkastkanalen eller

kabinettet

Reng0r udkastkanalen / kabinettet.

Juster sk«reh0jden.

Sl0v kniv Kontakt et AL-KO-servicev«rksted eller autoriserede fag

folk, og fa slebet / udskiftet kniven.

Grasopsamlingsboksen

fyldes ikke tilstrakkeligt Ptenen er fugtig Lad pl^nen t0rre.

Grasopsamlingsboksen

er stoppet Reng0r grasopsamlingsboksens rist.

For meget gras i

udkastkanalen eller

kabinettet

Reng0r udkastkanalen / kabinettet.

Juster sk«reh0jden.

Sl0v kniv Kontakt et AL-KO-servicev«rksted eller autoriserede fag

folk, og fa slebet / udskiftet kniven.

□ Kontakt vores kundeservice, hvis fejlen ikke findes i ovenstaende tabel eller du ikke selv kan udbedre den.

474269_c 98

SElektrisk grasklippare

Om denna manual

■ Las igenom denna dokumentation fore idrifttagning-

en. Detta ar en forutsattning for sakert arbete och

felfri hantering.

■ Beakta sakerhets- och varningsanvisningarna i do-

kumentationen och pa maskinen.

■ Dokumentationen ar en permanent del av den be-

skrivna produkten och bor lamnas vidare till kopa-

ren vid forsaljning.

Teckenforklaring

Innehallsforteckning

Om denna manual

...........................................................105

Produktbeskrivning..........................................................105

Sakerhetsanvisningar.....................................................107

Montering...........................................................................108

Arbetsanvisningar............................................................108

Forvaring...........................................................................109

Reparation.........................................................................109

Underhall och skotsel.....................................................109

Hjalp vid storningar...........................................................110

Bortskaffande...................................................................181

Produktbeskrivning

I denna dokumentation beskrivs elektriska grasklippare

med grasuppsamlare. Vissa modeller ar dessutom lamp-

liga for bioklippning.

Identifiera din modell med hjalp av produktbilderna och

beskrivningen av de olika funktionerna.

Foreskriven anvandning

Maskinen ar avsedd for klippning av grasmattor for privat

bruk och far endast anvandas pa torrt gras.

Annan anvandning eller anvandning utover denna, galler

som ej foreskriven.

Mojlig felhantering

■ Grasklipparen ar inte lamplig for anvandning i of-

fentliga anlaggningar, parker, idrottsanlaggningar

samt inom jord- och skogsbruk

■ Befintliga sakerhetsanordningar far inte demonteras

eller overbryggas, t.ex. genom att binda fast saker-

hetsbygeln pa styrhandtaget

■ Anvand inte maskinen i regn och/eller pa vatt gras

■ Maskinen far inte anvandas for kommersiellt bruk

Sakerhets- och skyddsanordningar

A Varning - skaderisk!

Sakerhets- och skyddsanordningar far aldrig

sattas ur funktion!

Sakerhetsbygel/sakerhetshandtag

Maskinen ar utrustad med en sakerhetsbygel eller ett sa-

kerhetshandtag beroende pa modell. Slapp dessa direkt

vid fara. Motorn och kniven stannar.

Utkastlucka

A Varning!

Folj dessa varningsanvisningar for att undvika

person- och/eller materialskador.

I I Sarskilda anvisningar for battre forstaelse och

lattare hantering.

Utkastluckan skyddar mot delar som ev. kastas ut.

99 Oversattning av orginalbruksanvisning

Symboler pa maskinen

AVarning! Se upp vid hanteringen. e

mKoppla bort maskinen fran elnatet fore underhalls-

arbeten eller vid skadad kabel.

mLas bruksanvisningen fore idrifttagningen! ARisk for elektriska stotar.

AVarning - fara! Hall hander och fotter borta fran

klippaggregatet! i~f Hall avstand till riskomradet.

Hall anslutningsledningen borta fran

knivarna. AHall tredje part borta fran riskomradet!

474269_c 100

SElektrisk grasklippare

Sakerhetsanvisningar

Tank pa att den som anvander maskinen ar ansvarig for

skador som drabbar andra personer och deras egen-

dom.

AVarning!

Maskinen och forlangningskabeln far endast

anvandas om de ar tekniskt felfria!

Sakerhets- och skyddsanordningar far aldrig

sattas ur funktion!

A Varning - skaderisk!

Sakerhets- och skyddsanordningar far aldrig

sattas ur funktion!

Elektrisk sakerhet

A Varning - fara pga strom!

Fara pga kontakt med spanningsforande delar!

Dra omedelbart ut kontakten ur eluttaget, om

forlangningskabeln ar skadad eller av!

■ Fastighetens natspanning maste stamma overens

med uppgifterna om natspanning i tekniska data.

Anvand inte en annan forsorjningsspanning

■ Anvand bara forlangningskablar som ar avsedda for

utomhusbruk - minsta area 1,5 mm2

■ Skadade eller skora forlangningskablar far inte

anvandas

■ Kontrollera forlangningskabeln fore varje idrifttag-

ning

■ Anvand alltid den speciella kabeldragavlastningen

for forlangningskabeln

■ Hall alltid bort kabeln fran klippomradet och fran

maskinen

■ Kor inte over forlangningskabeln med grasklipparen

■ Skydda maskinen mot fukt

Sakerhetsanvisningar handhavande

■ Barn och personer, som inte har last bruksanvis-

ningen, far inte anvanda maskinen

■ Beakta lokala bestammelser betraffande anvanda-

rens lagsta tillatna alder

■ Anvand inte maskinen om du ar paverkad av alko

hol, droger eller medicin

■ Kontrollera maskinen betraffande skador fore varje

anvandning och byt ut skadade delar

■ Kontrollera terrangen som ska klippas noggrant. Ta

bort alla frammande foremal

■ Anvand lampliga arbetsklader:

■ Langbyxor

■ Stadiga och halkfria skor

■ Sta alltid stadigt och sakert

■ Hall tredje part borta fran riskomradet

■ Hall kroppen, lemmar och klader borta fran klippag-

gregatet

■ Arbeta endast i dagsljus eller i bra artificiell belys-

ning

■ Dra alltid ut kontakten ur eluttaget och vanta tills

maskinen stannar:

■ vid storningar eller kraftig vibration pa maskinen

■ innan du tar bort blockeringar

■ innan du atgardar igentappningar

■ efter kontakt med frammande foremal

Sok efter skador pa grasklipparen efter kontakt

med frammande foremal. Genomfor nodvandig

reparation innan du startar och anvander gras

klipparen pa nytt.

■ Var sarskilt uppmarksam nar du vander grasklippa

ren eller nar du drar den mot dig

■ Klipp inte over hinder (t.ex. kvistar, tradrotter)

■ Ta endast bort klippmaterial vid stillastaende motor

■ Stang av motorn, om en annan yta an den som ska

klippas korsas

■ Lyft eller bar aldrig maskinen med motorn gaende

■ Hall alltid den startklara maskinen under uppsikt

101 Oversattning av orginalbruksanvisning

Montering

Beakta den bifogade monteringsanvisningen.

A Varning!

Maskinen far forst anvandas nar den ar

komplett monterad!

Fasta grasuppsamlare

A Varning - skaderisk!

Ta bort eller fast grasuppsamlaren endast vid av-

stangd motor och stillastaende kniv.

1. Lyft utkastluckan och fast grasuppsamlaren i hal-

larna.

Tomma grasuppsamlare (11)

1. Lyft utkastluckan.

2. Lossa grasuppsamlaren och ta bort den bakat.

3. Tom grasuppsamlaren.

4. Lyft utkastluckan och fast grasuppsamlaren i hal-

larna igen.

Natanslutning

1. Satt in elkontakten for maskinens anslutningsledning

i brytare-kontakt-kombinationen (15).

2. Sakra maskinens anslutningsledning med kabel-

dragavlastningen (14).

Elkabelns ogla maste vara sa stor att kabeldragav-

lastningen kan glida fran den ena sidan till den

andra.

Starta motor

Grasklipparen far bara startas pa jamn mark och inte i

hogt gras. Marken maste vara fri fran frammande fore-

mal, som t.ex. stenar. Lyft inte grasklipparen for att starta

den.

1. Tryck pa startknappen pa brytare-kontakt-kombina-

tionen och hall den sa (15-1).

2. Dra sakerhetsbygeln/-handtaget mot styrhandtaget

och hall fast (15-2).

3. Slapp startknappen.

Stanga av motor

1. Slapp sakerhetsbygeln/-handtaget.

2. Vanta tills kniven stannar.

Arbetsanvisningar

Beakta de lokala bestammelserna for handha-

vande av grasklippare.

■ Kontrollera terrangen som ska klippas noggrant - ta

bort alla frammande foremal

■ Klipp bara om det inte finns nagra andra personer i

arbetsomradet

■ Klipp bara vid god sikt

■ Arbeta bara med ganghastighet

■ Klipp bara med en vass kniv

■ Klipp inte over hinder (t.ex. kvistar, tradrotter)

■ Klipp alltid tvars over sluttningar.

Anvand inte grasklipparen uppfor eller nedfor, och i

sluttningar med mer an 20° lutning

■ Var extra forsiktig i sluttningar nar du vander i en

annan riktning

Tips for klippning

■ Borja klippa sa nara eluttaget som mojligt

■ Se till att forlangningskabeln alltid ligger pa det re

dan klippta graset

■ Samma klipphojd 3-5 cm, klipp inte mer an halften

av grasets hojd

■ Čverbelasta inte grasklipparen! Čka klipphojden

och klipp flera ganger, om motorvarvtalet sjunkter

pga langt tungt gras

■ Klipp tidigt pa morgonen eller sent pa eftermid-

dagen, for att skydda det nyklippta graset mot ut-

torkning

■ Klipp tva ganger i veckan under vaxtperioden och

motsvarande mindre under torkperioden

474269_c 102

Elektrisk grasklippare

Forvaring Efter underhallsarbeten pa isoleringsdelar

o v h \ /t o a u k n i u \ m a c t o o n i c n l a t in n c c ln /r

■ Forvara alltid maskinen med elkontakten utdragen

■ Fall ned styrhandtagets overdel for platssparande

(t.ex. byte av kniv) maste en isolationsskyddskon-

troll enligt riktlinjen VDE 701 genomforas.

forvaring ■ Fackmannamassig kontroll ar nodvandig:

■ efter pakorning av ett hinder

■ om motorn stannar direkt

■ vid bojd kniv

■ vid bojd motoraxel

■ Forvara maskinen torrt, och utom rackhall for barn

och obehoriga personer

Reparation

■ Reparationsarbeten far endast genomforas av

AL-KO servicestationer och auktoriserade fackverk-

stader

■ Skarverktyg och fastbultar far endast bytas ut som

hel sats, for att undvika obalans

Underhall och skotsel

^ Varning - skaderisk!

Dra alltid ut elkontakten fore allt underhalls- och

skotselarbete!

Anvand alltid arbetshandskar vid underhalls- och

skotselarbete pa kniven!

Ej balanserade knivar medfor kraftig vibration och

skadar grasklipparen.

■ Kontrollera grasuppsamlaren regelbundet betraf-

fande funktion och slitage

■ Rengor maskinen noggrant med en handborste

eller trasa efter grasklippningen. Ej borttagna

fororeningar pa maskinens undersida kan paverka

funktionen negativt

■ Spruta inte av maskinen med vatten! Vatten som

kommer in kan forstora brytare-kontakt-kombinatio-

nen samt elmotorn

■ Kontrollera kniven regelbundet betraffande skador.

Sloa eller skadade knivar far endast slipas/bytas ut

av en AL-KO servicestation eller auktoriserad fack-

verkstad. Slipade knivar maste balanseras

Atdragningsmoment pa knivskruv 15 Nm +5

A Varning!

Kniven och motoraxeln far inte riktas!

103 Oversattning av orginalbruksanvisning

Hjalp vid storningar

Storning Mojlig orsak Atgard

Motorn gar inte Ingen stromforsorjning Kontrollera hussakringen/forlangningskabeln.

Maskinkabel defekt Uppsok en AL-KO servicestation/auktoriserad fackverkstad.

Kniven blockerar Rengor utkastkanalen/kapan, kniven maste rotera fritt.

Starta pa kort gras eller pa en redan klippt yta, korrigera

klipphojden.

Motoreffekten avtar For mycket gras i utkast-

kanalen eller kapan Rengor utkastkanalen/kapan.

Korrigera klipphojden.

Kniven slo Uppsok en AL-KO servicestation eller auktoriserad fack

verkstad, for att slipa/byta ut kniven.

Grasuppsamlaren fylls

inte tillrackligt Vatt gras Lat grasmattan torka upp.

Grasuppsamlaren

igensatt Rengor gallret pa grasuppsamlaren.

For mycket gras i utkast-

kanalen eller kapan Rengor utkastkanalen/kapan.

Korrigera klipphojden.

Kniven slo Uppsok en AL-KO servicestation eller auktoriserad fack

verkstad, for att slipa/byta ut kniven.

Kontakta en av vara servicestationer vid storningar som inte finns uppforda i denna tabell eller som du sjalv inte

kan atgarda.

474269_c 104

NElektrisk gressklipper

Om denne handboken

■ Les denne bruksanvisningen f0r du tar produktet

i bruk. Det er en forutsetning for sikkert arbeid og

problemfri drift.

■ F0lg sikkerhetsanvisningene og advarslene i denne

dokumentasjonen og pa produktet.

■ Oppbevar bruksanvisningen for framtidig bruk, og gi

den ogsa videre til en eventuell ny eier.

Symbolforklaring

^ O B S !

F0lge n0ye disse advarslene for a unnga person-

skader og/eller materielle skader.

Spesielle henvisninger for bedre forstaelighet og

handtering.

Innhold

Om denne handboken.......................................................99

Produktbeskrivelse

............................................................ 99

Sikkerhetsanvisninger....................................................101

Montering...........................................................................102

Tips for arbeidet................................................................102

Oppbevaring ..................................................................... 103

Reparasjon........................................................................103

Vedlikehold og stell..........................................................103

Hjelp ved funksjonsfeil....................................................104

Avfallsbehandling............................................................181

Produktbeskrivelse

I dette dokumentet beskrives elektriske gressklippere

med gressoppsamlingskurv. Noen modeller er i tillegg

egnet for jorddekking.

Identifiser din modell ut fra produktbildene og beskrivel-

sene av de ulike opsjonene.

Forskriftsmessig bruk

Enheten er ment for klipping av gressplener i private om-

givelser og ma kun brukes pa t0rre gressplener.

Annen bruk eller bruk som gar utover dette gjelder som

ikke forskriftsmessig.

Mulig feilbruk

■ Denne gressklipperen er ikke egnet for bruk i of-

fentlige anlegg, parker, sportsplasser eller i land- og

jordbruk

■ De eksisterende sikkerhetsinnretningen ma ikke

demonteres eller forbikobles, f.eks. ved a binde fast

sikkerhetsb0ylen til skaftet

■ Enheten ma ikke brukes ved regn og/eller pa vate

plener

■ Enheten ma ikke brukes i n^ringsdrift

Sikkerhets- og beskyttelsesinnretninger

^ Obs - fare for personskader!

Sikkerhets- og beskyttelsesinnretninger ma ikke

settes ut av drift!

Sikkerhetsboyle/sikkerhetshandtak

Avhengig av utf0relsen er enheten utstyrt med en sikker-

hetsb0yle eller et sikkerhetshandtak. Ved farlige situa-

sjoner ma dette slippes opp. Motoren og skj^rekniven

stanser.

Skjermklaff

Skjermklaffen beskytter mot at deler kan slynges ut.

105 Oversettelse av original bruksanvisning

Symboler pa maskinen

AOBS! Utvis forsiktighet ved handtering. e

mSkill alltid enheten fra stromnettet for vedlike-

holdsarbeid eller hvis kabelen er skadet.

mLes bruksanvisningen for enheten tas i bruk! AFare for elektrisk st0t.

AObs! Fare! Hold hender og fotter vekk fra skj«-

reenheten! i~f Hold avstand til fareomradet.

Tilkoblingsledningen ma holdes unna

skj^rekniver. AHold uvedkommende vekk fra fareomradet!

474269_c 106

NElektrisk gressklipper

Sikkerhetsanvisninger

Maskinoperat0ren eller brukeren er ansvarlig for eventu-

elle ulykker med andre personer og deres eiendom.

AOBS!

Bruk enheten og forlengelseskabelen kun der-

som de er i teknisk feilfri stand!

Sikkerhets- og beskyttelsesinnretninger ma ikke

settes ut av drift!

A Obs - fare for personskader!

Sikkerhets- og beskyttelsesinnretninger ma ikke

settes ut av drift!

Elektrisk sikkerhet

A Obs! - Fare pga. elektrisk stram!

Fare ved ber0ring av spenningsf0rende

komponenter! Hvis forlengelseskabelen kommer

til skade eller kuttes over ma stikkontakten umid-

delbart skilles fra str0mnettet!

■ Nettspenningen i huset ma stemme overens med

den nettspenningen som er angitt i tekniske data -

bruk aldri andre forsyningsspenninger

■ Bruk bare forlengelseskabler som er ment for uten-

d0rs bruk og med et tverrsnitt pa minst 1,5 mm2

■ Skadde eller utslitte forlengelseskabler ma ikke

brukes

■ Kontroller tilstanden til forlengelseskabelen f0r hver

gangs bruk

■ Bruk alltid den spesielle kabelstrekkavlastningen for

forlengelseskabelen

■ Hold kabelen borte fra kutteomradet og f0r den all-

tid bort fra maskinen

■ Kj0r aldri gressklipperen over forlengelseskabelen

■ Beskytt enheten mot fuktighet

■ Kontroller enheten f0r hver bruk mht. skader. Skift ut

skadde deler

■ Kontroller omhyggelig omradet som skal klippes og

fjern alle fremmedelementer

■ Bruk hensiktsmessige arbeidskter:

■ Lang bukse

■ Fast og sklisikkert skoverk

■ S0rg for stasikkerhet under arbeidet

■ Hold uvedkommende vekk fra fareomradet

■ Hold kropp, lemmer og kl« r unna skj^reenheten

■ Arbeid kun med tilstrekkelig dagslys eller kunstig

belysning

■ Trekk alltid ut kontakten fra str0mnettet og vent til

enheten star stille:

■ nar det oppstar feil eller uvant vibrering i en

heten

■ f0r blokkeringer l0ses

■ f0r tilstopping fjernes

■ etter kontakt med fremmedelementer

Unders0k gressklipperen med hensyn til eventu-

elle skader etter kontakt med fremmedelementer.

Utf0r n0dvendige reparasjoner f0r du starter og

tar i bruk gressklipperen pa nytt.

■ V * r spesielt oppmerksom nar du vender eller trek-

ker til deg gressklipperen

■ Ikke kj0r over hindringer (f.eks. grener eller r0tter)

■ Oppkuttet materiale ma bare fjernes mens motoren

star stille

■ Sla av motoren nar enheten flyttes over omrader

som ikke skal klippes

■ Enheten ma aldri l0ftes eller b^res med motoren

i gang

■ Ikke la en driftsklar enhet v«re uten tilsyn

Sikkerhetsanvisninger for betjening

■ Barn eller personer som ikke kjenner bruksanvis-

ningen ma ikke benytte enheten

■ Ta hensyn til lokale bestemmelser angaende min-

stealder for betjening

■ Bruk ikke enheten under pavirkning av medikamen-

ter, alkohol eller andre rusmidler

107 Oversettelse av original bruksanvisning

Montering

Ta hensyn til den vedlagte monteringsanvisningen.

A OBS!

Enheten ma forst brukes etter

komplett montering!

Sette pa gressoppsamlingskurv

A Obs - fare for personskader!

Sett pa eller ta av gressoppsamlingskurven kun

nar motoren er slatt av og skj^rekniven star

stille.

1. Loft opp skjermklaffen og fest gressoppsamlings-

kurven i holderen.

Tomme gressoppsamlingskurv (11)

1. Loft skjermklaffen.

2. Hekt av gressoppsamlingskurven og ta den av

bakover.

3. Tom gressoppsamlingskurven.

4. L0ft opp skjermklaffen og fest gressoppsamlings-

kurven i holderen igjen.

Opprette stromtilkobling

1. Sett str0mkontakten pa tilkoblingsledningen til

enheten i bryter/kontakt-enheten (15).

2. Sikre tilkoblingsledningen pa enheten med kabel-

strekkavlastningen (14).

Sl0yfen pa nettkabelen ma v *re sa lang at

kabelstrekkavlastningen kan gli fra den ene til den

andre siden.

Koble inn motoren

Start bare gressklipperen pa jevnt underlag og ikke i h0yt

gress. Underlaget ma v«re fritt for fremmedelementer

som f.eks. steiner. Ikke l0ft gressklippen ved starten.

1. Hold startknappen pa bryter/kontakt-enheten tryk-

ket (15-1).

2. Trekk sikkerhetsb0ylen/-handtaket mot skaftet og

hold fast (15-2).

3. Slipp startknappen.

Sla av motoren

1. Slipp sikkerhetsb0ylen/-handtaket.

2. Vent til skj^rekniven har stanset opp.

Tips for arbeidet

Ta hensyn til lokale bestimmelser for bruk av

gressklippere.

■ Kontroller omhyggelig omradet som skal klippes og

fjern alle fremmedelementer

■ Klipp plenen bare sa lenge det ikke oppholder seg

andre personer i arbeidsomradet

■ Klipp plenen bare ved god sikt

■ F0r kun enheten i skrittempo

■ Klipp bare plenen med skarp skj^rekniv

■ Ikke kj0r over hindringer

(f.eks. grener eller r0tter)

■ Ved skjevt underlag ma det alltid klippes pa tvers

av helningen.

Ikke bruk gressklipperen rett nedover eller oppover

i skraninger med over 20° helning

■ V « r spesielt oppmerksom ved retningsveksel i

skraninger

Tips for plenklipping

■ Start klippingen sa n«re stikkontakten som mulig

■ F0r forlengelseskabelen alltid pa den delen av ple-

nen som allerede er klippet

■ Jevn kutteh0yde 3-5 cm, ikke klipp mer enn halv-

parten av h0yden pa plenen

■ Ikke overbelast gressklipperen! Hvis motorturtallet

synker pga. langt og tungt gress: 0k kutteh0yden

og kj0r over flere ganger

■ Klipp plenen om morgenen eller sent pa ettermid-

dagen for a beskytte den nyklippede plenen mot

utt0rring

■ I faser med sterk vekst klippes plenen to ganger i

uken; i perioder uten regn klippes sjeldnere

474269_c 108

NElektrisk gressklipper

Oppbevaring

■ Enheten ma alltid oppbevares med str0mkabelen

trukket ut

■ Vipp ned skaftet for a spare plass under oppbeva-

ringen

■ Oppbevar enheten t0rt og utilgjengelig for barn og

uvedkommende personer

Reparasjon

■ Reparasjoner ma bare utf0res av AL-KO service-

punkter og autoriserte fagbedrifter

■ For a unnga ubalanse ma skj«reverkt0y og feste-

bolter alltid skiftes ut som hele sett

Etter vedlikehold av isolasjonselementer

(f. eks. ved utskifting av skj^rekniv) ma det iht.

direktiv VDE 701 utf0res en isolasjonskontroll.

■ En fagkyndig kontroll er pakrevet:

■ hvis man har kj0rt pa en hindring

■ ved plutselig motorstans

■ ved b0yd skj^rekniv

■ ved b0yd motoraksel

Vedlikehold og stell

Obs - fare for personskader!

Trekk ut str0mkontakten f0r vedlikehold og pleie!

Bruk alltid arbeidshansker ved vedlikehold og

pleie av skj^rekniven!

Skj^rekniver som ikke er avbalansert f0rer til

sterke vibrasjoner og skader pa klipperen.

■ Kontroller gressoppsamlingsinnretningen regelmes-

sig mht. funksjon og slitasje

■ Etter klippingen rengj0res enheten grundig med en

handb0rste eller en klut. Smuss som ikke fjernes pa

undersiden av enheten kan pavirke funksjonen

■ Ikke spyl av enheten med vann! Vann som trenger

inn kan 0delegge bryter/kontakt-enheten og den

elektriske motoren

■ Kontroller skj^rekniven regelmessig med henblikk

pa skader. Uskarpe eller skadde skj^rekniver ma

bare skjerpes eller skiftes ut av et AL-KO service-

punkt eller en autorisert fagbedrift. Etterskjerpede

skj^rekniver ma avbalanseres

Tiltrekkingsmoment pa knivskruen er 15 Nm +5

A OBS!

Kniv og motoraksel ma ikke justeres!

109 Oversettelse av original bruksanvisning

Hjelp ved funksjonsfeil

Funksjonsfeil Mulig arsak Losning

Motoren gar ikke Ingen str0mforsyning Kontroller hussikring / forlengelseskabel.

Kabel pa enheten defekt Ta kontakt med AL-KO servicepunkt / autorisert fagbedrift.

Skj^rekniv blokkert Rengj0r utl0pskanalen / huset; skj^rekniven ma kunne

dreie fritt.Start pa et sted hvor gresset er lavt eller allerede

klippet; korriger kutteh0yden.

Motorytelsen synker For mye gress i utl0ps-

kanalen eller i huset Rengj0r utl0pskanal / hus.

Korriger kutteh0yden.

Skj^rekniven er uskarp Ta kontakt med et AL-KO servicepunkt eller en autorisert

fagbedrift for skjerping eller utskifting av skj^rekniven.

Gressoppsamlingsbok-

sen fylles ikke tilstrekke-

lig opp

Plenen er fuktig La plenen t0rke.

Gressoppsamlingsboks

tilstoppet Rengj0r gitteret pa gressoppsamlingsboksen.

For mye gress i utl0ps-

kanalen eller i huset Rengj0r utl0pskanal / hus.

Korriger kutteh0yden.

Skj^rekniven er uskarp Ta kontakt med et AL-KO servicepunkt eller en autorisert

fagbedrift for skjerping eller utskifting av skj^rekniven.

Ved feil som ikke er oppf0rt i denne tabellen eller som du selv ikke kan rette opp, kan du ta kontakt med var

kundeservice.

474269_c 110

FIN Sahkoruohonleikkuri

Kasikirjaa koskevia tietoja

■ Lue tama kayttoohje lapi ennen tuotteen kayttoo-

nottoa. Se on turvallisen tyoskentelyn ja hairiotto-

man kasittelyn edellytys.

■ Noudata tassa dokumentissa ja laitteessa olevia

turvaohjeita ja varoituksia.

■ Sailyta kayttoohje kayttoa varten ja luovuta se myos

tuotteen myohemmille kayttajille.

Merkkien selitykset

^ ^ Huomio!

Naiden varoitusten huolellinen noudattaminen voi

estaa ihmisten loukkaantumiset ja/tai esinevahin-

got.

Erityisohjeita, jotka auttavat ymmartamaan ja

kasittelemaan laitetta paremmin.

Sisallysluettelo

Kasikirjaa koskevia tietoja...............................................111

Tuotekuvaus .......................................................................111

Turvaohjeet.........................................................................113

Asennus...............................................................................114

Tyoohjeita...........................................................................114

Sailytys ................................................................................115

Korjaus................................................................................115

Huolto ja hoito

....................................................................115

Apu hairiotilanteissa.........................................................116

Havittaminen.....................................................................181

Tuotekuvaus

Tassa dokumentissa kuvataan ruohosailiolla varustettu-

ja sahkoruohonleikkureita. Jotkut mallit soveltuvat myos

ruohon kuohkeutukseen.

Voit tunnistaa oman mallisi tuotekuvien ja eri optioiden

kuvauksen perusteella.

Tarkoituksenmukainen kaytto

Tama laite on tarkoitettu ruohon leikkaamiseen yksityis-

kaytossa. Laitteella saa leikata vain kuivaa ruohoa.

Muunlainen kaytto ei ole tarkoituksenmukaista.

Mahdollinen vaarinkaytto

■ Tama ruohonleikkuri ei sovellu kaytettavaksi julkisil-

la paikoilla, puistoissa tai urheilukentilla eika maa-

ja metsataloudessa

■ Ruohonleikkuriin asennettuja turvalaitteita ei saa

poistaa tai ohittaa esim. sitomalla turvakaari aisaan

■ Ala kayta laitetta sateella alaka ruohon ollessa

marka

■ Laitetta ei saa kayttaa kaupalliseen tarkoitukseen

Turva- ja suojalaitteet

Turvakaari / turvakahva

Laitteessa on mallista riippuen joko turvakaari tai turva-

kahva. Vaaratilanteessa paasta kaaresta/kahvasta irti.

Moottori ja leikkuutera pysahtyvat.

Luukku

Luukku suojaa ulossinkoutuvilta leikkuujatteilta.

Huomio - Loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa kaytosta!

111 Alkuperaisen kayttoohjeen kaannos

FIN

Laitteen symbolit

AHuomio! Kasittele erityisen varovasti. ea Irrota laite verkosta aina ennen huoltotoita tai jos

kaapeli on vaurioitunut.

ffH Lue kayttoohje ennen kayttoonottoa! ASahkoiskun vaaraa.

AHuomio - Vaara! Pida kadet ja jalat kaukana

leikkuulaitteesta! Pida etaisyytta vaara-alueeseen.

Pida liitosjohto kaukana leikkuuterista. APida ulkopuoliset poissa vaara-alueelta!

474269_c 112

FIN Sahkoruohonleikkuri

Turvaohjeet

Koneen kayttaja vastaa henkiloille ja heidan omaisuudel-

leen aiheuttamistaan vahingoista.

AHuomio!

Kayta laitetta ja pidennyskaapelia vain teknisesti

moitteettomassa kunnossa!

Turva- ja suojalaitteita ei saa poistaa kaytosta!

AHuomio - Loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa kaytosta!

Sahkoturvallisuus

AHuomio - Sahkovirta aiheuttaa vaaran!

Koskeminen sahkoa johtaviin osiin aiheuttaa

vaaran! Irrota pistoke heti verkosta, jos pidennys-

kaapeli on vaurioitunut tai mennyt poikki!

■ Talon verkkojannitteen on oltava sama kuin Tekni-

sissa tiedoissa ilmoitettu verkkojannite. Ala kayta

mitaan muuta verkkojannitetta

■ Kayta vain sellaisia pidennyskaapeleita, jotka so-

veltuvat ulkokayttoon - poikkileikkaus vahintaan

1,5 mm2

■ Vaurioituneita tai murtuneita pidennyskaapeleita ei

saa kayttaa

■ Tarkasta pidennyskaapelisi kunto ennen jokaista

kayttoonottoa

■ Kayta aina pidennyskaapelin kanssa sille tarkoitet-

tua vedonpoistajaa

■ Pida kaapeli kaukana leikkuualueelta ja ohjaa sita

aina poispain koneesta

■ Ala koskaan aja ruohonleikkurilla pidennyskaape-

lin yli

■ Suojaa laitetta kosteudelta

Kayttoturvaohjeet

■ Lapset ja henkilot, jotka eivat tunne tata kayttooh-

jetta, eivat saa kayttaa laitetta

■ Noudata kayttajan vahimmaisikaa koskevia paikal-

lisia maarayksia

■ Ala kayta laitetta alkoholin, huumeiden tai laakkei-

den vaikutuksen alaisena

■ Tarkasta laite aina ennen kayttoa vaurioiden varalta

ja vaihdata vaurioituneet osat

■ Tarkasta leikattava alue kokonaan ja huolellisesti, ja

poista kaikki roskat

■ Kayta tarkoituksenmukaisia tyovaatteita:

■ Pitkat housut

■ Tukevat, pitavat kengat

■ Huomioi tukeva tyoasento

■ Pida ulkopuoliset poissa vaara-alueelta

■ Pida vartalo, kadet, jalat ja vaatteet kaukana leik-

kuulaitteesta

■ Tyoskentele vain riittavassa paivanvalossa tai keino-

valaistuksessa

■ Irrota pistoke aina verkosta ja odota, etta laite py-

sahtyy,

■ jos olet havainnut laitteessa hairioita tai epata-

vallista tarinaa

■ ennen kuin vapautat jumiutuneen osan

■ ennen kuin avaat tukokset

■ jos laite on joutunut kosketuksiin roskien kans-

Jos ruohonleikkuri on joutunut kosketuksiin

roskien kanssa, tarkasta mahdolliset vauriot. Tee

tarvittavat korjaukset, ennen kuin jatkat ruohon-

leikkurin kayttoa.

■ Ole erityisen tarkkaavainen ruohonleikkuria kaanta-

essasi tai vetaessasi sita itseesi pain

■ Ala leikkaa ruohoa esteiden paalta (esim. oksat,

puunjuuret)

■ Poista leikkuujate vain silloin kun moottori on pysah-

dyksissa

■ Sammuta moottori, jos ylitat jonkin muun kuin leikat-

tavan alueen

■ Ala koskaan nosta tai kanna laitetta moottorin olles-

sa kaynnissa

■ Ala jata kayttovalmista laitetta ilman valvontaa

113 Alkuperaisen kayttoohjeen kaannos

FIN

Asennus

Noudata mukana toimitettua asennusohjetta.

A Huomio!

Laitetta saa kayttaa vasta sitten, kun asennus

on suoritettu loppuun!

Ruohosailion asettaminen paikalleen

A Huomio - Loukkaantumisvaara!

Poista tai aseta ruohosailio paikalleen vain silloin,

kun moottori on kytketty pois paalta ja leikkuutera

on pysahdyksissa.

1. Nosta luukkua ja ripusta ruohosailio pidikkeisiin.

Ruohosailion tyhjennys (11)

1. Nosta luukkua.

2. Veda ruohosailio esiin ja poista se taaksepain.

3. Tyhjenna ruohosailio.

4. Nosta luukkua ja aseta ruohosailio takaisin pidik-

keisiin.

Luo verkkoliitanta

1. Tyonna laitteen liitosjohdon pistoke kytkin—pistoke-

yhdistelmaan (15).

2. Kiinnita laitteen liitosjohto kaapelin vedonpoistajaan

(14).

Verkkokaapelin lenkin taytyy olla niin pitka, etta

kaapelin vedonpoistaja voi liukua puolelta toiselle.

Kytke moottori paalle

Kaynnista ruohonleikkuri vain tasaisella alustalla, ala

korkeassa ruohikossa. Alustassa ei saa olla roskia, ku-

ten esim. kivia. Ala nosta ruohonleikkuria kaynnistysta

varten.

1. Pida kytkin-pistoke-yhdistelman kaynnistyspainiket-

ta painettuna (15-1).

2. Veda turvakaarta/-kahvaa aisaa vasten ja pida

paikallaan (15-2).

3. Paasta kaynnistyspainike.

Moottorin kytkeminen pois paalta

1. Paasta turvakaari/-kahva.

2. Odota, etta leikkuutera on pysahtynyt.

Tyoohjeita

Noudata ruohonleikkurin kayttoa koskevia paikal-

lisia maarayksia.

■ Tarkasta leikattava alue kokonaan ja huolellisesti -

poista kaikki roskat

■ Leikkaa ruohoa vain silloin, kun tyoalueella ei ole

ulkopuolisia

■ Leikka ruohoa vain silloin, kun nakyvyys on hyva

■ Ohjaa laitetta vain kavelyvauhtia

■ Leikka ruohoa vain teravalla leikkuuteralla

■ Ala leikkaa ruohoa esteiden paalta

(esim. oksat, puunjuuret)

■ Viettavalla alustalla leikatessasi leikkaa ruohoa poi-

kittaissuuntaan alustaan nahden.

Ala ohjaa ruohonleikkuria viettavaa alustaa ylos-

tai alaspain alaka kayta sita alustalla, joka viettaa

enemman kuin 20°

■ Noudata erityista varovaisuutta, kun vaihdat suun-

taa viettavalla alustalla

Ohjeita ruohon leikkaamiseen

■ Aloita ruohon leikkaaminen mahdollisimman lahelta

pistorasiaa

■ Ohjaa pidennyskaapelia aina jo leikatulle ruohikolle

■ Pida leikkuukorkeus 3-5 cm:ssa ja leikkaa korkein-

taan puolet ruohon korkeudesta

■ Ala ylikuormita ruohonleikkuria! Jos moottorin kier-

rosluku laskee huomattavasti pitkassa, raskaassa

ruohikossa, saada suurempi leikkuukorkeus ja leik-

kaa ruoho useaan kertaan

■ Leikkaa ruoho aamulla tai myohaan iltapaivalla, jot-

ta juuri leikattu ruoho ei kuivu

■ Leikkaa ruoho voimakkaan kasvuvaiheen aikana

kaksi kertaa viikossa ja vahasateisina aikoina vas-

taavasti harvemmin

474269_c 114

FIN Sahkoruohonleikkuri

Sailytys

■ Sailyta laitetta aina pistoke irrotettuna

■ Laske ylaaisa alas, jotta saastat sailytystilaa

■ Sailyta laitetta kuivassa, poissa lasten ja asiattomi

en ulottuvilta

Korjaus

■ Vain AL-KO:n huoltopalvelut ja valtuutetut alan yri-

tykset saavat tehda korjaustoita

■ Epatasapainon valttamiseksi saa leikkuupaita ja

kiinnityspultteja vaihtaa vain sarjoittain

Huolto ja hoito

Eristysosiin tehtyjen huoltotoiden jalkeen

(esim. leikkuuteran vaihto) taytyy tehda direktiivin

VDE 701 mukainen eristyssuojakoe.

■ Ammattilaisen suorittama tarkastus vaaditaan:

■ jos on ajettu esteen paalle

■ jos moottori pysahtyy akkia

■ jos leikkuutera on taipunut

■ jos moottorin akseli on taipunut

AHuomio - Loukkaantumisvaara!

Irrota pistoke aina ennen jokaista huolto- ja

hoitotyota!

Kayta aina leikkuuteran huolto- ja hoitotoissa

tyokasineita!

Epatasapainossa olevat leikkuuterat aiheuttavat

voimakasta tarinaa ja vaurioittavat ruohonleik-

kuria.

■ Tarkasta ruohosailiolaite saannollisesti toimintahai-

rioiden ja kulumien varalta

■ Puhdista ruohonleikkuri ruohonleikkuun jalkeen

perusteellisesti kasiharjalla tai puhdistusliinalla.

Laitteen alapuolella oleva poistamaton lika saattaa

vahingoittaa laitteen toimintaa

■ Ala puhdista laitetta vesisuihkulla! Sisaan meneva

vesi voi rikkoa kytkin-pistoke-yhdistelman ja sah-

komoottorin

■ Tarkasta leikkuuterat saannollisesti vaurioiden

varalta. Teroituta / vaihdata tylsat tai vaurioituneet

leikkuuterat vain AL-KO:n huoltopalvelussa tai val-

tuutetussa alan yrityksessa. Teroitetut leikkuuterat

taytyy tasapainottaa

Teranruuvin kiristysvaantomomentti 15 Nm +5

AHuomio!

Teraa ja moottorin akselia ei saa suoristaa!

115 Alkuperaisen kayttoohjeen kaannos

FIN

Apu hairiotilanteissa

Storung Mahdolliset syyt Ratkaisu

Moottori ei kay Ei virtalahdetta Tarkasta talosulake / pidennyskaapeli.

Laitteen kaapeli viallinen Ota yhteytta AL-KO:n huoltopalveluun / valtuutettuun alan

yritykseen.

Leikkuutera jumissa Puhdista poistokanava / kotelo, leikkuuteran taytyy voida

kaantya vapaasti. Kaynnista ruohonleikkuri matalassa ruo-

hikossa tai jo leikatulla alueella ja korjaa leikkuukorkeus.

Moottorin teho pienenee Liikaa ruohoa poistoka-

navassa tai kotelossa Puhdista poistokanava / kotelo.

Korjaa leikkuukorkeus.

Tylsa leikkuutera Ota yhteytta AL-KO:n huoltopalveluun tai valtuutettuun alan

yritykseen ja teroituta/vaihdata leikkuutera.

Ruohosailio ei tayty

riittavasti Ruoho on kosteaa Anna ruohon kuivua.

Ruohosailio tukossa Puhdista ruohosailion verkko.

Liikaa ruohoa poistoka-

navassa tai kotelossa Puhdista poistokanava / kotelo.

Korjaa leikkuukorkeus.

Tylsa leikkuutera Ota yhteytta AL-KO:n huoltopalveluun tai valtuutettuun alan

yritykseen ja teroituta/vaihdata leikkuutera.

I I Jos ilmenneita hairioita ei loydy tasta taulukosta tai jos et osaa itse korjata niita, ota yhteytta vastaavaan asia-

kaspalveluumme.

474269_c 116

EST Elektro-Rasenmaher

Kasiraamat

■ Lugege see kasutusjuhend enne kasutamist labi.

See on turvalise tootamise ja haireteta kasitsemise

eelduseks.

■ Jargige ohutus- ja hoiatusjuhiseid, mis on ara too-

dud selles dokumendis ja seadmel.

■ Hoidke kasutusjuhend alles, et saaksite seda tu-

levikus kasutada, ja andke see edasi ka teistele

kasutajatele.

Tahiste selgitus

Sisukord

Kasiraamat .........................................................................117

Tootekirjeldus

.....................................................................117

Ohutusjuhised....................................................................119

Montaaž............................................................................. 120

Markusi masinaga tOotamiseks

....................................

120

Hoiulepanek.......................................................................121

Remont...............................................................................121

Hooldus ja korrashoid

.....................................................

121

Abi rikete korral.................................................................122

Jaatmete korvaldamine

..................................................182

Tootekirjeldus

Selles dokumentatsioonis kirjeldatakse rohukogujaga

elektrilisi muruniidukeid. Moned mudelid sobivad lisaks

ka multšimiseks.

T uvastage oma mudel tootepiltide ja erineva lisavarustuse

kirjelduse alusel.

Eesmargiparane kasutamine

See seade on ette nahtud muru niitmiseks eravalduses

ning seda tohib kasutada ainult kuival murul.

Muu voi neist raamest valjuv kasutamine ei ole eesmar-

giparane.

Voimalik vale kasutamine

■ See muruniiduk ei sobi kasutamiseks avalikes

rajatistes, parkides, spordirajatistes ega pollu- ning

metsamajanduses

■ Olemasolevaid kaitseseadiseid ei tohi maha

monteerida ega kasutuskolbmatuks muuta, nt

turvasanga raami kulge sidudes

■ Arge kasutage seadet vihmaga ja/voi marjal murul

■ Seade ei sobi professionaalseks kasutuseks

Ohutus- ja turvaseadised

^ Tahelepanu, vigastusoht!

Ohutus- ja turvaseadiseid ei tohi muuta

kasutuskolbmatuks!

Turvasang / turvakaepide

Olenevalt teostusest on seade varustatud turvasanga voi

turvakaepidemega. Ohtlikus olukorras tuleb see lihtsalt

vabastada. Mootor ja loiketerad peatuvad.

Porkeklapp

^ ^ Tahelepanu!

Kui jargite neid hoiatusjuhiseid korrektselt, valdite

inimeste vigastamist ja/voi objektide kahjustamist.

USpetsiaalne juhis paremini arusaamiseks ja

kasitsemiseks.

Porkeklapp kaitseb valjapaiskuvate osade eest.

117 Originaalse kasutusjuhendi tolge

EST

Seadmel olevad sumbolid

ATahelepanu! Eriline ettevaatus kasitsemisel. 6

ea Hooldustoode voi vigastatud kaabli korral lahutage

seade alati vooluvorgust.

ffH Enne kasutuselevottu lugege labi kasutusjuhend! ARisk elektriloogi.

ATahelepanu oht! Hoidke kaed ja jalad

loikemehhanismist eemal! Hoiduge ohualast eemale.

Hoidke uhenduskaabel loiketeradest

eemal. AHoidke korvalised isikud ohualast eemal!

474269_c 118

EST Elektro-Rasenmaher

Ohutusjuhised

Masina juht voi kasutaja vastutab teiste inimeste ja nende

omandiga juhtunud onnetuste eest.

ATahelepanu!

Kasutage ainult tehniliselt laitmatus seisundis

masinat ja pikenduskaablit!

Ohutus- ja turvaseadiseid ei tohi muuta

kasutuskolbmatuks!

A Tahelepanu, vigastusoht!

Ohutus- ja turvaseadiseid ei tohi muuta

kasutuskolbmatuks!

Elektriohutus

A Tahelepanu - elektrivoolust lahtuv oht!

Oht pinge all olevaid osi puudutades! Eemaldage

pistik koheselt vooluvorgust, kui pikenduskaabel

on defektne voi labi loigatud!

■ Maja vorgupinge peab vastama tehnilistes

andmetes toodud andmetele vorgupinge kohta.

Arge kasutage muud varustuspinget

■ Kasutage ainult pikenduskaableid, mis on ette

nahtud kasutamiseks vabas ohus - minimaalne

ristloige 1,5 mm2

■ Vigastatud voi murdunud pikenduskaableid ei tohi

kasutada

■ Kontrollige enne iga kasutamist pikenduskaabli

seisundit

■ Kasutage alati pikenduskaabli jaoks ettenahtud

kaabli tombetokist

■ Hoidke kaabel loikealast valjas ja suunake see alati

masina juurest eemale

■ Arge kunagi soitke muruniidukiga ule

pikenduskaabli

■ Kaitske seadet niiskuse eest

Ohutusnouded kasitsemisel

■ Lapsed ning isikud, kes ei ole tuttavad

kasutusjuhendiga, ei tohi seadet kasutada

■ Jargige kohapeal kehtivaid eeskirju seoses kasutaja

minimaalse vanusega

■ Arge kasutage seadet alkoholi, narkootikumide ega

ravimite moju all

■ Kontrollige seadet enne iga kasutamist vigastuste

osas, laske katkised osad valja vahetada

■ Kontrollige niidetavat ala taielikult ja hoolikalt,

eemaldage koik voorkehad

■ Kandke otstarbekaid tooriideid:

■ pikad puksid

■ tugevad libisemiskindlad jalatsid

■ Jalgige tootades, et seisate kindlalt

■ Hoidke korvalised isikud ohualast eemal

■ Hoidke keha, kaed-jalad ning riided

loikemehhanismist eemal

■ Tootage ainult paevavalgel voi kullaldase kunstliku

valgustusega

■ Eemaldage pistik alati vooluvorgust ja oodake, kuni

masin seiskub:

■ parast rikete esinemist ja masina ebatavalist

vibreerimist

■ enne blokeeringute vabastamist

■ enne ummistuste korvaldamist

■ parast kontakti voorkehadega

Kontrollige parast kontakti voorkehadega

voimalikke vigastusi muruniidukil. Viige labi

vajalikud remonttood, enne kui alustate uuesti

tood muruniidukiga.

■ Muruniidukit umber poorates voi enda poole

tommates tuleb olla eriti tahelepanelik

■ Arge niitke ule takistuste (nt oksad, puujuured)

■ Eemaldage loigatud rohi ainult siis, kui mootor

seisab

■ Lulitage mootor valja, kui uletate mond muud ala kui

niidetav pind

■ Arge kunagi tostke masinat ules ega kandke seda,

kui mootor tootab

■ Arge jatke toovalmis seadet jarelevalveta

119 Originaalse kasutusjuhendi tolge

EST

Montaaž

Jargige juuresolevat montaažijuhendit.

A Tahelepanu!

Masinaga tohib tootada alles parast taielikku

montaaži!

Rohukoguja paigaldamine

A Tahelepanu, vigastusoht!

Votke rohukoguja maha voi pange kohale ainult

siis, kui mootor on valja lulitatud ja loiketera

seisab.

1. Tostke porkeklapp ules ja riputage rohukoguja

kohale.

Rohukoguja tuhjendamine (11)

1. Tostke porkeklapp ules.

2. Tostke rohukoguja valja ja votke tahasuunas maha.

3. Tuhjendage rohukoguja.

4. Tostke porkeklapp ules ja riputage rohukoguja

uuesti kohale.

Mootori valjalulitamine

1. Vabastage turvasang / -kaepide.

2. Oodake, kuni loiketera seiskub.

Markusi masinaga tootamiseks

Jargige kohapeal kehtivaid maarusi muruniidukite

kaitamiseks.

■ Kontrollige niidetavat ala taielikult ja hoolikalt,

eemaldage koik voorkehad

■ Niitke ainult siis, kui tooalas ei ole korvalisi isikuid

■ Niitke ainult hea nahtavuse korral

■ Liigutage masinat ainult sammukiirusel

■ Niitke ainult terava loiketeraga

■ Arge niitke ule takistuste

(nt oksad, puujuured)

■ Kallakutel niitke alati kallaku suunaga risti.

Arge liigutage niidukit kallakut pidi ules voi alla ning

arge tootage kallakutel ule 20 °

■ Olge eriti ettevaatlik kallakutel toosuunda muutes

Vooluvorku uhendamine

1. Torgake seadme uhenduskaabli pistik luliti-pistiku-

kombinatsiooni (15).

2. Fikseerige seadme uhenduskaabel kaabli

tombetokisega (14).

Toitekaabli aas peab olema nii pikk, et kaabli

tombetokis saaks liikuda kuljelt kuljele.

Mootori sisselulitamine

Kaivitage muruniiduk ainult tasasel pinnal, mitte korges

rohus. Maapinnal ei tohi olla voorkehi, nt kive. Arge

tostke muruniidukit kaivitamiseks ules.

Napunaiteid niitmiseks

■ Alustage niitmisega voimalikult pistikupesa lahedalt

■ Vedage pikenduskaablit alati mooda juba niidetud

pinda

■ Uhtlane loikekorgus 3-5 cm, arge niitke maha

rohkem kui pool rohu korgusest

■ Arge koormake muruniidukit ule! Kui mootori

poorete arv langeb pikas raskes rohus margatavalt,

tuleb loikekorgust suurendada ja niita mitu korda

■ Niitke hommikul voi hilisel parastlounal, et kaitsta

varskelt niidetud muru kuivamise eest

■ Tugeva kasvu perioodil niitke kaks korda nadalas,

vihmavaesel ajal vastavalt harvemini

1. Hoidke luliti-pistiku kombinatsiooni kaivitusnuppu

allavajutatuna (15-1).

2. Tommake turvasang / -kaepide vastu raami ja

hoidke (15-2).

3. Laske kaivitusnupp lahti.

474269_c 120

EST Elektro-Rasenmaher

Hoiulepanek

■ Seadme hoiulepanekul peab toitepistik alati olema

■ Kontrollimine spetsialisti poolt on vajalik:

■ parast takistusele soitmist

valja tommatud

■ Ruumi saastmiseks keerake raami ulemine osa alla

■ mootori kohese seiskumise korral

■ kui loiketera on deformeerunud

■ kui mootori voll on deformeerunud

■ Hoidke seadet kuivas ja lastele ning korvalistele

isikutele kattesaamatus kohas

Remont

■ Remonttoid tohivad teha ainult AL-KO

teeninduspunktid ja volitatud tookojad

■ Et valtida tasakaalustamatust, tohib loiketeri ja

kinnituspolte vahetada ainult komplektikaupa

Hooldus ja korrashoid

Tahelepanu, vigastusoht!

Enne koiki hooldustoid tommake alati toitepistik

valja!

Loiketera juures hooldus- ja korrastustoid tehes

kandke alati tookindaid!

Tasakaalustamata loiketerad pohjustavad tugevat

vibratsiooni ja rikuvad niidukit.

■ Kontrollige regulaarselt rohukoguja tood ja kulumist

■ Parast niitmist puhastage masinat pohjalikult harja

voi lapiga. Eemaldamata mustus masina alakuljel

voib masina tood takistada

■ Arge pritsige masinat veega! Sissetungiv vesi

voib rikkuda luliti-pistik-kombinatsiooni ning

elektrimootori

■ Kontrollige loiketeri regulaarselt vigastuste osas.

Laske nurisid voi vigastatud loiketeri teritada /

vahetada ainult AL-KO teeninduspunktis voi volitatud

tookojas. Teritatud loiketerad tuleb balansseerida

loiketera kruvi pingutusmoment 15 Nm +5

A Tahelepanu!

Loiketeri ja mootori volli ei tohi reguleerida!

Parast isoleeritud osade hooldustoid

(nt loiketerade vahetamine) tuleb vastavalt

direktiivile VDE 701 viia labi isolatsioonikaitse

kontroll.

121 Originaalse kasutusjuhendi tolge

EST

Abi rikete korral

Rike Voimalik pohjus Lahendus

Mootor ei toota Puudub vooluvarustus Kontrollige maja kaitset / pikenduskaablit.

Seadme kaabel defektne Poorduge AL-KO teeninduspunkti / volitatud tookotta.

Loiketera blokeerub Puhastage valjaheitekanalit / korpust, loiketera peab olema

voimalik vabalt keerata.

Alustage madalal rohul voi juba niidetud pinnal, korrigeerige

loikekorgust.

Mootori voimsus

norgeneb Valjaheitekanalis voi

korpuses on liiga palju

rohtu

Puhastage valjaheitekanalit / korpust.

Korrigeerige loikekorgust.

Loiketera nuri Poorduge AL-KO teeninduspunkti voi volitatud tookotta ja

laske loiketera teritada / valja vahetada.

Rohukoguja kast ei taitu

kullaldasel maaral Rohi on niiske Laske rohul kuivada.

Rohukoguja kast

ummistunud Puhastage rohukoguja kasti voret.

Valjaheitekanalis voi

korpuses on liiga palju

rohtu

Puhastage valjaheitekanalit / korpust.

Korrigeerige loikekorgust.

Loiketera nuri Poorduge AL-KO teeninduspunkti voi volitatud tookotta ja

laske loiketera teritada / valja vahetada.

Rikete korral, mida pole selles tabelis voi mida te ise korvaldada ei saa, poorduge meie volitatud klienditeenin-

duse poole.

474269_c 122

LV Elektriskais zaliena plavejs

Par šo rokasgramatu

■ Pirms ierTces ekspluatacijas sakšanas izlasiet šo

lietošanas instrukciju. Tas ir priekšnoteikums tam,

lai darbs ar škerem butu drošs un to lietošanas

laika nerastos traucejumi.

■ Ieverojiet šaja instrukcija sniegtos un uz ierTces red-

zamos drošTbas un brTdinajuma noradTjumus.

■ Uzglabajiet lietošanas pamacTbu, lai nepieciešamT-

bas gadTjuma to butu iespejams parlasTt, un nodo-

diet to talak arT nakamajam ierTces lietotajam.

Simbolu paskaidrojums

Satura radTtajs

Par šo rokasgramatu.......................................................123

Izstradajuma apraksts

....................................................

123

DrošTbas norades

............................................................125

Montaža.............................................................................126

Norades par darbu ar ierTci

............................................

126

Uzglabašana

.....................................................................127

Remontešana...................................................................127

Tehniska apkope un kopšana........................................127

PalTdzTba traucejumu gadTjuma

....................................

128

Utilizacija...........................................................................182

Izstradajuma apraksts

Šaja instrukcija ir aprakstTti elektriskie zaliena pjaveji ar

zales savakšanas tvertni. Atseviški modeli papildus ir

piemeroti mulčešanai.

Nosakiet savu modeli pec izstradajuma atteliem un

dažado opciju apraksta.

Noteikumiem atbilstoša izmantošana

ŠT ierTce ir paredzeta zaliena pjaušanai privatam

vajadzTbam un to drTkst izmantot tikai sausa zaliena

plaušanai.

IerTces izmantošana citadi, neka noradTts, ir uzskatama

par noteikumiem neatbilstošu izmantošanu.

iespejama nepareiza izmantošana

■ Šis zaliena plavejs nav piemerots izmantošanai

publiskas teritorijas, parkos, sporta laukumos, ka

arT lauksaimniecTba un mežsaimniecTba.

■ Esošos drošTbas mehanismus nedrTkst demontet

vai bloket, piem., drošTbas sviru piesienot pie

roktura.

■ IerTci nedrTkst lietot lietu un/vai mitra zaliena

plaušanai.

■ IerTci nedrTkst izmantot komercialiem nolukiem.

DrošTbas un aizsardzTbas mehanismi

^ UzmanTbu - traumu gušanas risks!

NedrTkst partraukt vai kavet drošTbas un

aizsardzTbas mehanismu darbTbu!

DrošTbas svira / drošTbas rokturis

IerTce atkarTba no modda ir aprTkota ar drošTbas sviru

vai drošTbas rokturi. BTstamas situacijas ta/tas vienkarši

jaatlaiž. Motors tiks izslegts, un asmeni tiks aptureti.

NovirzTtajvaks

NovirzTtajvaks aizsarga pret da|inam, kas tiek izmestas

no ierTces.

UzmanTbu!

' PrecTza šo brTdinajuma noradTjumu ieverošana var

noverst miesas bojajumu gušanu un / vai materialo

zaudejumu rašanos.

Specialie noradTjumi labakai izpratnei un

precTzakai izmantošanai.

123 Originalas lietošanas instrukcijas tulkojums

Uz ierlces redzamie simboli

AUzmanTbu! Lietojot jaievero Tpaša piesardzTba. e

sa Pirms tehniskas apkopes darbu veikšanas vai

sabojata elektrTbas vada gadTjuma ierTce jaatvieno

no elektrTbas tTkla.

mPirms ekspluatacijas uzsakšanas izlasTt

lietošanas instrukciju! ARiska elektriskas stravas triecienu.

AUzmanTbu - briesmas! Rokam un kajam vienmer

jaatrodas droša attaluma no asmeniem! leverot drošu attalumu ITdz ierTcei.

Piesleguma vadam vienmer jaatrodas

droša attaluma no asmeniem. ANepiederošam personam jaatrodas droša

attaluma no ierTces lietošanas vietas!

474269_c 124

LV Elektriskais zaliena plavejs

DrošTbas norades

lerTces lietotajs ir atbildTgs par negadTjumiem, kuros ir

iesaistTtas citas personas vai to Tpašums.

AUzmanTbu!

IerTci un elektrTbas vada pagarinataju drTkst lietot

tikai tad, ja tie ir tehniski nevainojama stavoklT!

NedrTkst partraukt vai kavet drošTbas un

aizsardzTbas mehanismu darbTbu!

^ UzmanTbu - traumu gušanas risks!

NedrTkst partraukt vai kavet drošTbas un

aizsardzTbas mehanismu darbTbu!

Elektriska drošTba

^ UzmanTbu - risks, kuru izraisa elektriska strava!

Risks, kuru izraisa pieskaršanas spriegumu

vadošam detajam! Ja elektrTbas vada

pagarinatajs ir sabojats vai parrauts,

kontaktdakša nekavejoties jaatvieno no

elektrTbas tTkla!

■ Majas elektrTbas tTkla spriegumam jaatbilst

tehniskajos datos noradTtajiem elektrTbas tTkla

sprieguma parametriem, nedrTkst izmantot citu

barošanas spriegumu.

■ Izmantojiet tikai tadus elektrTbas vada

pagarinatajus, kuri ir paredzeti lietošanai arpus

telpam - minimalais škersgriezums: 1,5 mm2.

■ Bojatus vai nolietotus elektrTbas vada pagarinatajus

nedrTkst izmantot.

■ Parbaudiet elektrTbas vada pagarinataja stavokli

pirms katras ekspluatacijas uzsakšanas.

■ Vienmer izmantojiet elektrTbas vada pagarinatajam

paredzeto specialo vilkmes speka atslogotaju.

■ ElektrTbas vadam jaatrodas droša attaluma no

asmeniem, un tas vienmer janovieto pec iespejas

talak no ierTces.

■ Zaliena pjaveju nekada gadTjuma nedrTkst virzTt pari

elektrTbas vada pagarinatajam.

■ lerTce jasarga no mitruma.

Lietošanas drošTbas norades

■ lerTci nedrTkst lietot berni un personas, kuras nav

iepazinušas ar šo lietošanas instrukciju.

■ leverojiet vietejos priekšrakstus, kuri nosaka ierTces

lietotaja minimalo vecumu.

■ lerTci nedrTkst lietot, atrodoties alkohola, narkotisko

vielu vai medikamentu ietekme.

■ Pirms katras lietošanas reizes parbaudiet, vai ierTce

nav bojata; uzdodiet nomainTt bojatas detajas.

■ RupTgi parbaudiet visu pjaujamo teritoriju, neatstajiet

nekadus sveškermenus.

■ Pirms darba ar ierTci jauzvelk atbilstošs darba

apgerbs:

■ Garas bikses

■ Stabili apavi ar neslTdošu zoli

■ Darba laika vienmer jaienem droša un stabila

pozTcija.

■ Nepiederošam personam jaatrodas droša attaluma

no ierTces lietošanas vietas.

■ Kermenim, ekstremitatem un apgerbam jaatrodas

droša attaluma no asmeniem.

■ Stradajiet tikai pietiekama dienas gaisma vai

makslTgaja apgaismojuma.

■ Šados gadTjumos kontaktdakša jaatvieno no

elektrTbas tTkla un janogaida, lTdz asmeni apstajas:

■ ja rodas traucejumi un netipiska ierTces vibracija

■ pirms blokejuma noveršanas

■ pirms nosprostojuma noveršanas

■ pec kontakta ar sveškermeniem

Pec kontakta ar sveškermeniem parbaudiet, vai

zaliena pjavejs nav bojats. Pirms zaliena pjaveja

iedarbinašanas un darba turpinašanas veiciet

nepieciešamos remontdarbus.

■ leverojiet Tpašu piesardzTbu, zaliena pjaveju

apgriežot vai velkot sava virziena.

■ Nevirziet ierTci pari škeršNem (piem., zariem, koka

saknem).

■ Nopjauto zali iznemiet tikai tad, kad motors

nedarbojas.

■ Izsledziet motoru, ierTci parvietojot pa teritoriju, kura

nav japjauj.

■ lerTci nekada gadTjuma nedrTkst celt vai nest, kad

darbojas tas motors.

■ lerTci nedrTkst atstat bez uzraudzTbas.

125 Originalas lietošanas instrukcijas tulkojums

Montaža

leverojiet komplekta iekjauto montažas instrukciju.

A UzmanTbu!

lerTci drTkst lietot tikai pec tam, kad ta ir

pilnTba samonteta!

Zales savakšanas tvertnes piestiprinašana

^ UzmanTbu - traumu gušanas risks!

Zales savakšanas tvertni drTkst nonemt vai

piestiprinat tikai tad, kad motors ir izslegts un

asmens ir apstajies.

1. Paceliet novirzTtajvaku un piestipriniet zales

savakšanas tvertni tas turetajos.

Zales savakšanas tvertnes iztukšošana (11)

1. Paceliet novirzTtajvaku.

2. Zales savakšanas tvertni atvienojiet no tas turetajiem

un nonemiet virziena uz aizmuguri.

3. Iztukšojiet zales savakšanas tvertni.

4. Paceliet novirzTtajvaku un piestipriniet zales

savakšanas tvertni tas turetajos.

ElektrTbas tTkla piesleguma izveidošana

1. lerTces piesleguma vada tTkla kontaktdakša

jaiesprauž kombinetaja sledzT-rozete (15).

2. lerTces piesleguma vads janofikse ar elektrTbas

vada vilkmes speka atslogotaju (14).

ElektrTbas tTkla vada cilpai jabut tik garai, lai

elektrTbas vada vilkmes speka atslogotajs varetu

parvietoties no vienas malas lTdz otrai.

Motora ieslegšana

ledarbiniet zaliena pjaveju, tam atrodoties tikai uz

lTdzenas virsmas, ne gara zale. Uz šTs virsmas nedrTkst

atrasties sveškermeni, piem., akmeni. Zaliena pjavejs

iedarbinašanas noluka nav japacej.

1. Nospiediet un turiet nospiestu kombineta sledža-

rozetes iedarbinašanas pogu (15-1).

2. DrošTbas sviru/rokturi pievelciet pie roktura un turiet

(15-2).

3. Atlaidiet iedarbinašanas pogu.

Motora izslegšana

1. Atlaidiet drošTbas sviru/rokturi.

2. Nogaidiet, lTdz asmens apstajas.

Norades par darbu ar ierTci

leverojiet vietejos priekšrakstus par zaliena

plaveju lietošanu.

■ RupTgi parbaudiet visu pjaujamo teritoriju -

neatstajiet nekadus sveškermenus.

■ Lietojiet ierTci tikai tad, ja pjaujamaja teritorija

neatrodas nepiederošas personas.

■ PJaujiet tikai laika, kad ir laba redzamTba.

■ Virziet ierTci, tikai ejot soNem.

■ PJaujiet tikai ar asu asmeni.

■ Nevirziet ierTci pari škeršNem

(piem., zariem, koka saknem).

■ Nogazes vienmer japjauj perpendikulari kritumam.

Zaliena plaveju nedrTkst virzTt uz augšu vai uz

leju pa nogazi un lietot nogazes, kuru slTpums

parsniedz 20°.

■ leverojiet Tpašu piesardzTbu, nogazes mainot

plaušanas virzienu.

leteikumi pjaušanai

■ Saciet pjaušanu pec iespejas tuvak elektrTbas tTkla

rozetei.

■ ElektrTbas vada pagarinataju vienmer izvietojiet uz

jau noplauta zalaja.

■ PJaušanas augstums ir nemainTgs: 3-5 cm, nedrTkst

nopjaut vairak neka pusi no zaliena garuma.

■ Neparslogojiet zaliena plaveju! Ja, pjaujot garu,

smagu zali, motora apgriezienu skaits ieverojami

pazeminas, palieliniet plaušanas augstumu un

plaujiet vairakas reizes.

■ PJaujiet rTta stundas vai velu pecpusdiena, lai tikko

noplautais zaliens neizkalstu.

■ Laika, kad zaliens aug atri, plaujiet divreiz nedela,

bet sausa laika - atbilstoši retak.

474269_c 126

LV Elektriskais zaliena plavejs

Uzglabašana

■ IerTce vienmer jauzglaba, kontaktdakšu atvienojot

no elektrTbas tTkla.

■ Vietas ekonomijai roktura augšejo daju var noliekt.

■ IerTci uzglabajiet sausa un berniem un

nepiederošam personam nepieejama vieta.

Remontešana

■ Remontdarbus drTkst veikt tikai AL-KO apkopes

stacijas un autorizeti specializetie uznemumi.

■ Lai noverstu nelTdzsvarotTbu, asmenus un fiksacijas

skruves drTkst nomainTt, tikai mainot visu komplektu.

Pec izolacijas detaju tehniskas apkopes

darbu veikšanas (piem., asmenu nomaina)

saskana ar DirektTvu VDE 701 javeic izolacijas

aizsardzTbas funkcijas parbaude.

■ Specialista veikta parbaude ir nepieciešama šados

gadTjumos:

■ pec ierTces virzTšanas pari škerslim;

■ ja motors ir pekšni apstajies;

■ ja asmens ir saliekts;

■ ja motora varpsta ir saliekta.

Tehniska apkope un kopšana

^ UzmanTbu - traumu gušanas risks!

Pirms jebkadu tehniskas apkopes un kopšanas

darbu veikšanas kontaktdakša jaatvieno no

elektrTbas tTkla!

Pirms asmens tehniskas apkopes un kopšanas

darbu veikšanas vienmer uzvelciet darba cimdus!

Asmeni, kuriem nav veikta balansešana, izraisa

specTgu vibraciju un boja zaliena pjaveju.

■ Regulari parbaudiet, vai zales savakšanas

mehanisms nav nodilis un funkcione nevainojami.

■ IerTce pec zaliena pjaušanas rupTgi janotTra

ar slotinu vai lupatinu. No ierTces apakšpuses

nenotTrTtie netTrumi var negatTvi ietekmet ierTces

darbTbu.

■ IerTci nedrTkst apsmidzinat ar udeni! Odens

var sabojat kombineto sledzi-rozeti, ka arT

elektromotoru.

■ Regulari parbaudiet, vai asmeni nav bojati. Neasu

vai bojatu asmenu asinašanu/nomainu drTkst

uzdot tikai AL-KO apkopes stacijai vai autorizetam

specializetajam uznemumam. Asinatiem asmeniem

jabut nobalansetiem

Asmenu skruves pievilkšanas griezes moments:

15 Nm +5

A UzmanTbu!

Asmenus un motora varpstu nedrTkst lagot!

127 Originalas lietošanas instrukcijas tulkojums

PalTdzTba traucejumu gadTjuma

Traucejums lespejamais celonis Risinajums

Motors nedarbojas. Netiek nodrošinata

stravas padeve. Parbaudiet majas drošinataju / elektrTbas vada pagarinataju.

IerTces elektrTbas vads ir

bojats. Sazinieties ar AL-KO apkopes staciju / autorizetu specializeto

uznemumu.

Asmens ir noblokets. IztTriet zales izvades kanalu / korpusu, asmenim jabut brTvi

pagriežamam.

ledarbiniet ierTci, tai atrodoties Tsa zale vai uz tikko noplautas

virsmas, korigejiet plaušanas augstumu.

Motora jauda pazeminas. Zales izvades kanala vai

korpusa atrodas parak

daudz zales.

IztTriet zales izvades kanalu / korpusu.

Korigejiet plaušanas augstumu.

Asmeni nav asi. Sazinieties ar AL-KO apkopes staciju vai autorizetu specializeto

uznemumu un uzdodiet asmenu asinašanu/nomainu.

Zales savakšanas tvertne

nepiepildas pilnTba. Zales savakšanas tvertne

ir nosprostojusies. IztTriet zales savakšanas tvertnes restTtes.

Zales izvades kanala vai

korpusa atrodas parak

daudz zales.

IztTriet zales izvades kanalu / korpusu.

Korigejiet plaušanas augstumu.

Asmeni nav asi. Sazinieties ar AL-KO apkopes staciju vai autorizetu specializeto

uznemumu un uzdodiet asmenu asinašanu/nomainu.

DarbTbas traucejumu gadTjuma, kas nav aprakstTti šaja tabula vai kurus jus pats nespejat noverst, ludzam

versties musu atbildTgaja klientu apkalpošanas centra.

474269_c 128

LT Elektrine vejapjove

Prie šio vadovo

■ Prieš pradedami eksploatacij^, perskaitykite š[

instrukcija vadovq. Jame pateikiama informacija

apie darbu saugq ir sklandžiq eksploatacij^.

■ Laikykites saugos nurodymu ir [spejimu, pateikiamiu

šioje dokumentacijoje ir ant prietaiso.

■ Dirbdami laikykites šio vadovo instrukcija ir perduo-

kite š[ vadovq tolimesniems naudotojams.

Ženklq_ paaiškinimas

Turinys

Prie šio vadovo.................................................................129

Gaminio aprašymas.........................................................129

Saugos nurodymai

...........................................................131

Montavimas.......................................................................132

Darbo nurodymai..............................................................132

Laikymas...........................................................................133

Remontas..........................................................................133

Technine ir kitokia priežiura...........................................133

Pagalba atsiradus gedimams........................................134

Utilizavimas.......................................................................182

Gaminio aprašymas

Šiame dokumente aprašyta elektrine vejapjove su žoles

surinkimo deže. Kai kuriais modeliais dar galima ir

mulčiuoti.

Susiraskite savo model[ pagal gaminio paveikslelius ir

[vairios papildomos [rangos aprašymq.

Naudojimas pagal paskirt[

Šis [renginys skirtas pjauti vejq privačiose teritorijose; j[

galima naudoti tik vejai išdžiuvus.

Bet koks kitas nei aprašytasis naudojimas yra laikomas

naudojimu ne pagal paskirt[.

Galimas netinkamas naudojimas

■ Ši vejapjove nera tinkama naudoti viešose

teritorijose, parkuose, sporto varžybu vietose, taip

pat žemes ukio ir miškininkystes srityse.

■ Esamu saugos [taisq negalima išmontuoti arba

šuntuoti, pvz., apsaugin[ lankq pritvirtinti prie

valdymo rankenos.

■ Nenaudokite [renginio lyjant lietui ir (arba) kai veja

šlapia.

■ [renginio negalima naudoti komerciniais tikslais.

Saugos ir apsauginiai [taisai

^ Demesio! Sužeidimo pavojus!

Saugos ir apsauginiu [taisu negalima išjungti!

Apsauginis lankas / apsaugine rankenele

Priklausomai nuo konstrukcijos [renginyje gali buti

sumontuotas apsauginis lankas arba apsaugine

rankenele. Iškilus pavojui jq tereikia atleisti. Variklis ir

pjovimo peiliai sustabdomi.

Apsauginis dangtis

Šis dangtis apsaugo nuo išsviedžiamu objektu.

^ Demesio!

Nepaisant šiq [spejimu, galima sužaloti asmenis ir

sugadinti materialin[ turtq.

Specialios nuorodos geresniam supratimui ir

saugesniam darbui užtikrinti.

129 Originalios naudojimo instrukcijos vertimas

Simboliai ant [renginio

ADemesio! Naudodami bukite labai atsargus. ®

[EB Visada prieš atlikdami technines priežiuros darbus

arba esant pažeistam kabeliui išjunkite [rengin[ iš

elektros tinklo.

mPrieš pradedami naudoti perskaitykite naudojimo

instrukciji ARizikos elektros smugio.

ADemesio! Pavojus! Plaštakos ir pedos turi buti

kuo toliau nuo pjovimo [rankii^! Laikykites saugiu atstumu nuo pavojaus zonos.

Jungiamqj[ laidq laikykite toliau nuo pjovimo

peiliq. APasirupinkite, kad pavojaus zonoje nebut^ tr e č ij

asmeni^!

474269_c 130

LT Elektrine vejapjove

Saugos nurodymai

[rengin[ valdantis arba naudojantis asmuo laikomas

atsakingu [vykus nelaimingam atsitikimui, kurio metu

nukenčia kiti asmenys ir ji^ turtas.

Darbo su elektriniais [renginiais sauga

■ Gyvenamosios vietos tinklo [tampa turi atitikti

specifikacijoje nurodytus tinklo [tampos duomenis,

draudžiama naudoti bet kokiq kitq maitinimo [tampq.

■ Naudokite tik tok[ ilginamqj[ kabel[, kuris yra skirtas

naudoti lauke ir kurio skerspjuvio plotas yra bent

1,5 mm2.

■ Draudžiama naudoti pažeistq arba sutrukinejus[

ilginamaj[ kabel[.

■ Ilginamojo kabelio bukle reikia patikrinti prieš

kiekvienq naudojimq.

■ Visada naudokite specialq ilginamojo kabelio

[tempii^ mažinimo [taisq.

■ Kabelis negali buti pjovimo zonoje ir visada turi buti

nukreiptas tolyn nuo mašinos.

■ Ilginamojo kabelio niekada nepervažiuokite

vejapjove.

■ Saugokite [rengin[ nuo dregmes.

Nurodymai del saugos naudojant

■ Vaikams ir šios naudojimo instrukcijos

neperskaičiusiems žmonems draudžiama naudotis

šiuo [renginiu.

■ Laikykites vietos teises akt^ nuostat^ del

minimalaus naudotojo amžiaus.

Nenaudokite [renginio, jei esate paveikti alkoholio,

narkotik^ arba medikament^

Kiekvienq kartq prieš naudodami patikrinkite, ar

[renginys nepažeistas, o pažeistas dalis pakeiskite.

Atidžiai patikrinkite visq teritorij^, kuriq reikia pjauti,

pašalinkite visus pašalinius daiktus.

Vilkekite praktiškus darbo drabužius:

■ ilgas kelnes;

■ tvirtus ir neslystančius batus.

Dirbdami paisykite saugumo.

Pasirupinkite, kad pavojaus zonoje nebut^ tr e č ij

asmeni|

Stenkites neprisiliesti prie pjovimo [rankii^ kunu,

galunemis bei drabužiais.

Dirbkite tik esant pakankamai dienos šviesos arba

dirbtiniam apšvietimui.

Kištukq visada ištraukite iš tinklo ir palaukite, kol

[renginys sustos:

■ atsiradus gedimams ir [renginiui pradejus

ne[prastai vibruoti;

■ prieš atleidžiant blokuojamuosius [taisus;

■ prieš pašalinant susidariusius kamščius;

■ po sqlyčio su pašaliniu daiktu.

Po sqlyčio su pašaliniu daiktu patikrinkite,

ar vejapjoveje neatsirado pažeidim^. Prieš

pakartotinai paleisdami ir pradedami dirbti su

vejapjove, atlikite butinus remonto darbus.

Bukite ypač atidus apsukdami vejapjove arba

traukdami jq prie saves.

Nepjaukite judedami per kliutis (pvz., šakas, medžin

šaknis).

Nupjauta žole šalinkite tik varikliui neveikiant.

Išjunkite varikl[ prieš važiuodami vejapjove per plotq,

kurio vejos nepjausite.

Niekada nekelkite ir neneškite [renginio su

veikiančiu varikliu.

Nepalikite veikiančio [renginio be priežiuros.

ADemesio!

Naudokite tik techniškai nepriekaištingos bukles

[rengin[ ir ilginamqj[ kabel[!

Draudžiama išjungti saugos ir apsauginius

[taisus!

Demesio! Sužeidimo pavojus!

Draudžiama išjungti saugos arba apsauginius

[taisus!

A Demesio! Elektros sroves keliamas pavojus!

Pavojus palietus dalis, kuriose yra [tampa!

Pažeidus ar nupjovus ilginamqj[ kabel[, [rengin[

reikia nedelsiant išjungti iš tinklo!

131 Originalios naudojimo instrukcijos vertimas

Montavimas

Laikykites pridetos montavimo instrukcijos.

A Demesio!

[rengin[ galima naudoti tik visiškai j[

sumontavus!

Žoles surinkimo dežes pritvirtinimas

A Demesio! Sužeidimo pavojus!

Žoles surinkimo deže nuimkite arba pritvirtinkite

tik esant išjungtam varikliui ir nesisukant pjovimo

peiliui.

1. Pakelkite apsaugin[ dangt[, o žoles surinkimo deže

užkabinkite už laikikliu.

Žoles surinkimo dežes ištuštinimas (11)

1. Pakelkite apsaugin[ dangt[.

2. Žoles surinkimo deže nukabinkite patraukdami atgal.

3. Ištuštinkite žoles surinkimo deže.

4. Pakelkite apsaugin[ dangt[, o žoles surinkimo deže

užkabinkite už laikikliu.

Maitinimo atkurimas

1. [renginio maitinimo iš tinklo laido kištukq [kiškite [

jungiklio ir kištuko bloke esant[ lizdq (15).

2. [renginio jungiamqj[ laidq užfiksuokite kabelio

[tempiu mažinimo [taisu (14).

Tinklo kabelio kilpa turi buti tokio ilgio, kad kabelio

[tempiu mažinimo [taisas galetu nuslysti iš vienos

puses [ kitq.

Variklio paleidimas

Vejapjove užveskite tik ant lygaus pagrindo, kur žole

ne per aukšta. Ant pagrindo neturi buti pašaliniu daiktu,

pv z., akmenu. Užvesdami vejapjoves nekelkite.

1. Nuspauskite ir palaikykite nuspaude paleidimo

mygtukq, esant[ jungiklio bei mygtuko bloke (15-1).

2. Apsaugin[ lankq / rankenele patraukite prie

rankenos ir tvirtai j[ laikykite (15-2).

3. Atleiskite paleidimo mygtukq.

Variklio išjungimas

1. Atleiskite apsaugin[ lankq / rankenele.

2. Palaukite, kol pjovimo peilis sustos.

Darbo nurodymai

Laikykites galiojančiu vietos nuostatu del

vejapjoviu naudojimo.

■ Atidžiai patikrinkite visq teritorij^, kuriq reikia

nupjauti, - pašalinkite visus pašalinius daiktus.

■ Vejq pjaukite tik tada, kai darbo zonoje nera trečiuju

asmenu

■ Pjaukite tik esant geram matomumui.

■ [rengin[ stumkite tik ejimo greičiu.

■ Pjaukite tik tada, kai pjovimo peilis yra aštrus.

■ Nepjaukite virš kliučiu (pvz., šaku, medžiu šaknu).

■ Nuokalnese visada pjaukite skersai.

Vejapjoves nuokalnese nestumkite aukštyn

arba žemyn ir nenaudokite didesnese nei 20°

nuokalnese.

■ Pjaudami nuokalnese bukite atidesni, jeigu

pasikeičia darbo kryptis.

Patarimai pjaunant vej^

■ Pjauti pradekite kuo arčiau kištukinio lizdo.

■ Ilginamaj[ kabel[ visada nukreipkite [ jau nupjauta

vejos plotq.

■ Pjovimo aukštis - tolygus: 3-5 cm, nepjaukite

daugiau nei puses vejos aukščio.

■ Neperkraukite vejapjoves! Jeigu pjaudami aukštq,

tankiq žole pastebite, kad ženkliai sumažejo

variklio sukiu skaičius, padidinkite pjovimo aukšt[ ir

atitinkamoje vietoje pjaukite kelis kartus.

■ Pjaukite anksti ryte arba velyvq popiete, kad kq tik

nupjautq vejq apsaugotumete nuo išdžiuvimo.

■ Intensyvaus augimo laikotarpiu pjaukite du kartus

per savaite, nelietingu laikotarpiu - atitinkamai

rečiau.

474269_c 132

LT Elektrine vejapjove

Laikymas

■ Prieš pastatant [rengin[ privaloma ištraukti

maitinimo iš elektros tinklo kištukq

■ Kad pastatytas [renginys užimtu mažiau vietos,

atlenkite viršutin^ rankenq.

■ [rengin[ laikykite sausoje ir veikams bei

ne[galiotiems asmenims neprieinamoje vietoje.

Remontas

■ Remonto darbus gali atlikti tik AL-KO technines

priežiuros tarnybos ir [galiotoju remonto dirbtuviu

darbuotojai.

■ Siekiant išvengti išbalansavimo, keisti galima tik

pjovimo [rankiu ir tvirtinamqju varžtu komplektus.

Technine ir kitokia priežiura

^ Demesio!

Peiliu ir variklio veleno negalima tiesinti!

Atlikus izoliuojamuju daliq technines priežiuros

darbus (pvz., pakeitus pjovimo peilius), pagal

norminio akto VDE 701 nuostatas turi buti atlikta

izoliacijos patikra.

■ Profesionali patikra butina:

■užvažiavus ant kliuties;

■staiga sustojus varikliui;

■išlinkus pjovimo peiliui;

■išlinkus variklio velenui.

Demesio! Sužeidimo pavojus!

Prieš atliekant bet kokius technines ir kitokios

priežiuros darbus, visada reikia ištraukti

maitinimo iš elektros tinklo kištukq!

Atlikdami pjovimo peilio priežiuros darbus visada

muvekite darbines pirštines!

Nesubalansuoti pjovimo peiliai gali smarkiai

vibruoti ir pažeisti vejapjov^.

■ Reguliariai tikrinkite, ar žoles surinkimo [taisas

veikia ir ar nesusidevejo.

■ Baig^ pjauti žol§ [rengin[ kruopščiai nuvalykite

rankiniu šepečiu arba šluoste. Apatineje [renginio

dalyje lik^s nenuvalytas purvas gali daryti neigiamq

[takq veikimui.

■ Nepurkškite [renginio vandeniu! Prasiskverb^s

vanduo gali sugadinti mygtuko ir kištuko blokq bei

elektrin[ varikl[.

■ Reguliariai tikrinkite, ar pjovimo peiliai nepažeisti.

Nudilusius arba pažeistus pjovimo peilius atiduokite

pagalqsti arba pakeisti tik AL-KO technines

priežiuros tarnybos arba [galiotuju remonto dirbtuviu

darbuotojams. Pagalqstus pjovimo peilius reikia

subalansuoti.

Peilio varžto priveržimo momentas yra 15 Nm +5

133 Originalios naudojimo instrukcijos vertimas

Pagalba atsiradus gedimams

Gedimas Galima priežastis Sprendimas

Neveikia variklis Nera maitinimo iš tinklo Patikrinkite gyvenamosios vietos saugikl[ / ilginamqj[ kabel[.

Pažeistas [renginio

kabelis Kreipkites [ AL-KO technines priežiuros tarnybq / [galiotqsias

remonto dirbtuves.

Užblokuoti pjovimo

peiliai Išvalykite išmetimo kanalq / korpusq, pjovimo peil[ turi buti

[manoma laisvai pasukti. Pradekite pjauti žemesne žole

arba jau nupjautame plote, pakoreguokite pjovimo aukšt[.

Sumažejo variklio galia Per daug žoles išmetimo

kanale arba korpuse Išvalykite išmetimo kanalq / korpusq.

Pakoreguokite pjovimo aukšt[.

Nudilo pjovimo peiliai Kreipkites [ AL-KO technines priežiuros tarnybq arba

[galiotqsias remonto dirbtuves, kuriu darbuotojai pagalqs

arba pakeis pjovimo peilius.

Nepakankamai

užpildoma žoles

surinkimo deže

Dregna veja Palaukite, kol veja išdžius.

Žoles surinkimo deže

užsikimšo Nuvalykite žoles surinkimo dežes groteles.

Per daug žoles išmetimo

kanale arba korpuse Išvalykite išmetimo kanalq / korpusq.

Pakoreguokite pjovimo aukšt[.

Nudilo pjovimo peiliai Kreipkites [ AL-KO technines priežiuros tarnybq arba

[galiotqsias remonto dirbtuves, kuriu darbuotojai pagalqs

arba pakeis pjovimo peilius.

Jei gedimu nera nurodytu šioje lenteleje arba negalite patys ju pašalinti, prašome kreiptis [ musu kompetentingq

klientu aptarnavimo skyriu.

474269_c 134

RUS ra3OHOKocunKa ^neKTpuHecKas

npegucnoBue k pyK0B0gcTBy

■ npoHMTaMTe gaHHoe pyKOBogcTBo no 3KcnnyaTa-

4uu nepeg HananoM pa6oTbi c MHCTpyMeHTOM.

^TO o6ecneMMT ero 6e3onacHyio u 6ecnepe6oMHyo

pa6oTy.

■ Co6nogaMTe yKa3aHua no 6e3onacHocTu u

npegynpe*geHua, npuBegeHHbe b HacToa^eM

AOKyMeHTa4MM, a TaK*e Ha caMOM uHcTpyMeHTe.

■ CoxpaHMTe sto pyKOBogcTBo no 3KcnnyaTa4uu u

nepegaMTe ero nocnegyo^uM nonb3OBaTenaM.

3HaneHue3HaKOB

^ ^ BHMMaHue!

ToHHoe cnegoBaHue stum npenynpe*fleHuaM

Mo*eT npeflOTBpaTMTb HaHeceHMe TenecHbx

noBpe*fleHMM nogaM u/unu MaTepuanbHbiiži y^ep6.

Cne^anbHbie yKa3aHua gna nyMwero noHuMaHua

u ucnonb3OBaHua.

Coflep^aHMe

npegucnoBue k pyKOBogcTBy........................................135

OnucaHue npogyKTa........................................................135

yKa3aHua no TexHuKe 6e3onacHocTu

..........................

137

MoHTa*...............................................................................138

Pa6oMue yKa3aHua

..........................................................138

XpaHeHue..........................................................................139

PeMOHT...............................................................................139

TexHuMecKoe o6cny*uBaHue u yxog

...........................

139

noMo^b npu HeucnpaBHocTax......................................140

y™nu3a4ufl.......................................................................182

OnucaHue npogyKTa

B HacToa^eM goKyMeHTa4uu onucbBaoTca sneKTpune-

cKue ra3OHOKocunKu c TpaBoc6opHuKOM. HeKOTopbe mo-

genu gononHuTenbHo npurogHb gna MynbMupoBaHua.

MgeHTu^u4upoBaTb cboo Mogenb mo*ho no u3o6pa*e-

HuaM u3genua u onucaHuo pa3nuMHbix onquM.

Mcnorb3OBaHue no Ha3HaneHuK

HacToa^ee ycTpoMcTBo npegHa3HaneHo gna cTpu*KH

ra3OHOB Ha MacTHbix ynacTKax u Mo*eT 3KcnnyaTupo-

BaTbca TonbKo Ha cyxoM ra3OHe.

flo6oe gpyroe unu oTKnoHao^eeca ot BbiweyKa3aHHo-

ro npuMeHeHue cnuTaeTca HeHagnewa^uM.

B03M0XH0e HenpaBM^bHoe npuMeHeHue

■ HacToa^aa ra3OHOKocunKa He npegHa3HaneHa gna

ucnonb3OBaHua b o6^ecTBeHHbix cKBepax, napKax,

cnopTuBHbx nno^agKax, a TaK*e b $epMepcKux u

necHbx xo3aMcTBax

■ Henb3a geMOHTupoBaTb unu wyHTupoBaTb uMeo-

^ueca npegoxpaHuTenbHbe ycTpoMcTBa, Hanp.,

nyTeM npuBa3bBaHua npegoxpaHuTenbHoro gyro-

Boro BbiKnoMaTena k noH*epoHy

■ He 3KcnnyaTupoBaTb ycTpoMcTBo nog go*geM u/

unu Ha Bna*HOM ra3OHe

■ ycTpoMcTBo He npegHa3HaneHo gna npoMbmneH-

Horo npuMeHeHua

npefloxpaHMTenbHue u 3a^HTHbie ycTpowcTBa

^ BHuMaHue! OnacHocTb no^yneHuaTpaBM!

He oTKnonaTb npegoxpaHuTenbHbe u 3a^uTHbie

ycTpoMcTBa!

npefloxpaHuTe^bHbM flyroBow BbiKAKHaTenb/npe-

floxpaHuTe^bHaa pyHKa

B 3aBucuMocTu ot Mogenu, ycTpoMcTBo ocHa^eHo

npegoxpaHuTenbHbM gyroBbM BbKnonaTeneM unu

npegoxpaHuTenbHoM pyHKOM. B onacHbx cuTya4uax npo-

cto oTnycTuTb gyry/pyMKy. flBuraTenb u pewy^uM ho*

oTKnoMaoTca.

^utok

^utok 3a^u^aeT nonb3OBaTena ot Bb6pacbBaeMbx

MacTu^

135 nepeBOfl opuruHanbHoro pyKOBOflcTBa no ^KC^nyaTa^uM

RUS

CMMBOflbl Ha yCTpOMCTBe

ABHMMaHue! npu pa6oTe co6nioflaTb oco6yio

OCTOpOKHOCTb. ®

ea npMCTynaa k npoBefleHuio pa6oT no TexHMHecKOMy

o6cny*MBaHMro imam npu noBpewfleHMu Ka6e™

Bcerga oTcoeflMHATb ycTpoMcTBo ot ceTM.

£□ nepeg 3anycKOM ycTpoMcTBa nponuTaTb

pyK0B0gcTB0 no ^KC^flyaTa^MM! AOnacHocTb nopaweHMA ^neKTpMHecKMM tokom.

ABHMMaHue! OnacHoCTb! flepwaTb HMWHue m

BepxHue KOHeHHoCTM B CTopoHe oT pewy^ero

MexaHU3Ma!

HaxoflMTbca KaK mo*ho ganbme ot onacHoM

3ohu.

iM CneflMTb, mto6n ceTeBOM Ka6enb HaxoflMnca KaK

MO*HO ganbme ot Howa! ACneflMTb 3a oTcyTcTBMeM nocTopoHHMX B

onacHoM 3oHe!

474269_c 136

RUS ra30H0K0cunKa ^neKTpuHecKas

YKa3aHMA no TexHUKe 6e3onaCHoCTM

OnepaTop unu nonb3oBaTenb HeceT OTBeTCTBeHHOCTb

3a aBapuu, 3aTparuBao^ue gpyrux nogee u ux

C06cTBeHH0CTb.

ABHMMaHMe!

IZlCnonb3oBaTb yCTpoeCTBo u ygnuHuTenb TonbKo

b TexHuneCKu uCnpaBHoM CoCToaHuu!

He oTKnoMaTb npegoxpaHuTenbHbie u 3a^uTHbie

yCTpoeCTBa!

A BHMMaHMe! OnaoHoCTb nonyneHuaTpaBM!

He OTKnicmaTb npegoxpaHuTenbHbie u 3a^uTHbie

ycTpoMCTBa!

^^eKTpMHecKaa 6e3onacHoCTb

^ BHMMaHMe! OnacHoCTb nopaweHua

^^eKTpUHeCKUM tokom!

OnaCHoCTb npu KaCaHuu ToKoBegy^ux geTanee!

npu noBpe*geHuu unu o6pbiBe ygnuHuTena

HeMegneHHo oTCoeguHuTb BunKy ot CeTu!

■ CeTeBoe Hanpa*eHue b goMe gon*Ho CoBnagaTb C

gaHHNMu no CeTeBoMy Hanpa*eHuo b TexHuneCKux

xapaKTepuCTuKax, npu gpyroM Hanpa*eHuu nuTa-

Hua uCnonb3oBaTb yCTpoMCTBo 3anpe^eHo!

■ MCnonb3oBaTb TonbKo ygnuHuTenu, npegyCMo-

TpeHHue gna uCnonb3oBaHua Ha CBe*eM Bo3gyxe -

MuHuManbHoe CeneHue 1,5 mm2

■ He uCnonb3oBaTb noBpewgeHHbie unu noMKue

ygnuHuTenu!

■ npoBepaTb CoCToaHue ygnuHuTena nepeg Ka*guM

3anyCKoM ra3oHoKoCunKM

■ BCerga uCnonb3oBaTb gna ygnuHuTena Cne^anb-

Hbie ^uKCaTop gna oCna6neHua HaTa*eHua Ka6ena

■ flepwaTb Ka6enb KaK mo*ho ganbme ot 3oHbi

KomeHua u BCerga oTBoguTb ot ra3oHoKoCunKu

■ HuKorga He npoe3*aTb ra3oHoKoCunKoe no

ygnuHuTeno

■ BepeMb yCTpoMCTBo ot Bnaru

YKa3aHMa no TexHUKe 6e3onaCHoCTU,

^KC^^yaTa^Mfl

■ fleTaM u nuqaM, He o3HaKoMuBmuMCa C

HaCToa^eM uHCTpyK4uee no 3KCnnyaTa4uu,

pa6oTaTb C yCTpoeCTBoM CTporo 3anpe^eHo

■ Co6nogaTb MeCTHbie npegnuCaHua KaCaTenbHo

MuHuManbHoro Bo3paCTa nonb3oBaTena

■ He pa6oTaTb C yCTpoižiCTBoM nog Bo3fleižiCTBueM an-

Korona, HapKoTuneCKux Be^eCTB unu MeguKaMeHToB.

■ nepeg KawgbiM uCnonb3oBaHueM npoBepaTb

yCTpoMCTBo Ha Hanunue noBpewgeHue u 3aMeHaTb

noBpe*geHHue geTanu

■ T^aTenbHo npoBepuTb CKamuBaeMbie ynaCToK

ra3oHa, y6paTb BCe noCTopoHHue npegMeTbi

■ HoCuTb nogxoga^yo Cne4oge*gy:

■ flnuHHbie 6poKu

■ npoMHyo o6yBb C HeCKonb3a^ee nogomBoe

■ npu pa6oTe CneguTb 3a yCToeHuBbiM nono*eHueM

Tena

■ CneguTb 3a oTCyTCTBueM noCTopoHHux nu4 b

onaCHoe 3oHe.

■ flepwaTb TynoBu^e, KoHeHHoCTu u oge*gy KaK

mo*ho ganbme ot pe*y^ero MexaHu3Ma

■ Pa6oTaTb TonbKo npu goCTaToHHoM gHeBHoM CBeTe

unu uCKyCCTBeHHoM oCBe^eHuu

■ OTCoeguHuTb BunKy ot CeTu u go*gaTbCa nonHoe

oCTaHoBKu yCTpoMCTBa b Cnegyo^ux Cnynaax:

■ Bo3HuKHoBeHue C6oeB u Heo6bHHbx Bu6paquM

yCTpoMCTBa

■ 3aKnuHuno pewy^ue ho*

■ nepeg yCTpaHeHueM 3aCopoB

■ npu Hae3ge Ha noCTopoHHue npegMeT

noCne Hae3ga Ha noCTopoHHue npegMeT npou3-

BeCTu Ha ra3oHoKoCunKe nouCK noBpe*geHue.

nepeg noBTopHbiM 3anyCKoM ra3oHoKoCunKu u

pa6oToe npoBeCTu Tpe6yeMbie peMoHT.

■ Co6noflaTb oCo6yo oCTopo*HoCTb npu pa3BopoTe

ra3oHoKoCMnKM unu noflTarMBaa ra3oHoKoCuinKy k Ce6e

■ He KoCuTb ra3oH npu Hanunuu npenaTCTBue (Hanp.,

BeTBu, KopHu gepeBbeB)

■ yganaTb CKomeHHyo TpaBy TonbKo npu oCTaHoB-

neHHoM gBuraTene

■ npu nepeCeneHuu gpyroe, He npegHa3HaMeHHoe

gna KomeHua, nno^agu oTKnonuTb gBuraTenb

■ HuKorga He nogHuMaTb u He HeCTu yCTpoeCTBo npu

pa6oTao^eM gBuraTene

■ He oCTaBnaTb roToBoe k 3KCnnyaTa4uu yCTpoeCTBo

6e3 npuCMoTpa

137 nepeBofl opuruHanbHoro pyKoBoflCTBa no ^KC^nyaTa^uM

RUS

MOHTaK

Co6nogaTb npunarao^eeca pyKoBogcTBo no MoHTawy.

A BHMMaHMe!

^KC^nyaTupoBaTb ycTpoMcTBo TonbKo nocne

nonHoM c6opKu!

YcTaHOBKa TpaBOc6opHUKa

^ BHMMaHMe! OnacHocTb noflyHeHMaTpaBM!

CHMMaTb Mnu ycTaHaBnUBaTb TpaBoc6opHMK

TonbKo npu BNKnoMeHHoM gBuraTene u Henog-

bmwhom pewy^eM Howe.

1. noflHATb ^MTOK u 3aKpenMTb TpaBoc6opHMK B

gepwaTenax.

OnycTomeHMe TpaBOc6opHUKa (11)

1. noflHATb ^MTOK.

2. O^enuTb TpaBoc6opHUK u cHaTb ero no HanpaB-

neHuo Ha3ag.

3. OnycTomuTb TpaBoc6opHUK.

4. noflHSTb ^MTOK u cHoBa 3aKpenUTb TpaBoc6opHMK

b gepwaTenax.

noflKnraneHMe k ceTU

1. ycTaHoBMTb ceTeByo BunKy ceTeBoro Ka6ena

ycTpoMcTBa b BbKnoMaTenb-BunKy (15).

2. 3a$MKcnpoBaTb ceTeBoM Ka6enb b ^MKcaTope flna

ocna6neHMa HaTaweHua Ka6ena (14).

nema ceTeBoro Ka6ena noraHa 6bTb TaKoM gnMHb,

MTo6b ^MKcaTop flna ocna6neHMa HaTaweHua Ka6ena

Mor cBo6ogHo cKonb3MTb ot oahoiži cropoHbi k flpyroM.

BKnroneHne ABuraTem

3anycKaTb ra3oHoKocunKy TonbKo Ha npaMoM rpyHTe,

He b BbicoKotf TpaBe. Ha rpyHTe He gon*Ho 6bTb no-

cTopoHHux npegMeTOB, Hanp., KaMHeM. He nogHMMaTb

ra3oHoKocunKy gna 3anycKa.

1. ygep*MBaTb HawaTotf KHonKy 3anycKa Ha

BbKnoMaTene-BunKe (15-1).

2. noTaHyTb npegoxpaHUTenbHbM gyroBoM BbKnoMa-

Tenb/npegoxpaHMTenbHyo pym<y Ha noH^epoH m

ygep*MBaTb b TaKoM nonoweHuu (15-2).

3. OTnycTMTb KHonKy 3anycKa.

BbiknroneHMe ABuraTem

1. OTnycTMTb npegoxpaHUTenbHbM gyroBoM

BbKnoMaTenb/pyMKy.

2. flo*gaTbca nonHoM ocTaHoBKu pewy^ero Howa.

Pa6onue yKa3aHM&

I I Co6nogaTb MecTHbe npegnucaHua no pa6oTe c

ra3oHoKocunKaMu.

■ T^aTenbHo npoBepuTb cKamuBaeMbM yMacToK

ra3oHa, y6paTb Bce nocTopoHHue npegMeTb

■ HaMMHaTb KocuTb TonbKo b tom cnyMae, ecnu b

pa6oMeM 3oHe HeT nocTopoHHux nu^

■ Pa6oTaTb TonbKo npu xopomux ycnoBuax

BuguMocTM

■ BecTM ra3oHoKocunKy TonbKo maroM

■ KocuTb TonbKo ocTpbM pe*y^MM ho*om

■ He KocuTb ra3oH npu HanuMuu npenaTcTBuM (Hanp.,

BeTBu, KopHu gepeBbeB)

■ Ha cKnoHax KocuTb TonbKo nonepeK no

HanpaBneHuo k cKnoHy.

He KocuTb BBepx unu bhm3 no cKnoHy, a Tai«e Ha

cKnoHax c yKnoHoM 6onee 20°

■ npu pa6oTe Ha cKnoHax oco6yo ocTopo*HocTb

npoaBnaTb npu M3MeHeHuu pa6oMero HanpaBneHua

CoBeTb no KomeHura

■ HaMMHaTb KomeHue KaK mowho 6nu*e k po3eTKe

■ npoBoguTb ygnuHMTenb no y*e cKomeHHoM

noBepxHocTM ra3oHa

■ nocToaHHaa BbcoTa cpe3a 3-5 cm, cKamuBaTb

TpaBy MaKcuMyM go nonoBUHb ee BbcoTb

■ He neperpy*aTb ra3oHoKocunKy! npu 3aMeTHoM

cHu*eHuu o6opoToB gBuraTena M3-3a BbcoKoM,

Ta*enoM TpaBb yBenuMMTb BbcoTy cpe3a u

cgenaTb HecKonbKo nogxogoB

■ MTo6b 3a^uTMTb cBe*ecKomeHHbM ra3oH ot

BbicbixaHua, KocuTb TpaBy b yTpeHHue Macb unu

6nu*e k BeMepy

■ B nepuogb 6yMHoro pocTa KocuTb ra3oH gBa pa3a

b Hegeno, b 3acyxy cooTBeTcTBeHHo pewe

474269_c 138

RUS ra3OHOKocunKa ^neKTpuHecKaa

XpaHeHue

■ XpaHuTb ycTpoMcTBo c OTcoeguHeHHOM OT pO3eTKM

ceTeBOM BunKOM

■ flna KOMnaKTHoro xpaHeHua onycTuTb BepxHuM

noH*epoH

■ BbicymuTb ycTpoMcTBo u xpaHuTb ero b MecTe,

HegocTynHOM gna geTeM u nocTopoHHux nuq

PeMoHT

■ PeMOHTHbe pa6oTb MoryT npoBoguTb TonbKo

cepBucHbe MacTepcKue AL-KO u aBTopu3oBaHHbe

cnequanu3upoBaHHbe npegnpuaTua

■ flna u36e*aHua guc6anaHca pe*y^ue

uHcTpyMeHTb u 6onTb KpenneHua 3aMeHaoTca

TonbKo napaMu

TexHunecKoe o6cnywuBaHue u yxog

■ PerynapHo npoBepaTb pa6oTocnoco6HocTb TpaBoc-

6opHuKa u ocMaTpuBaTb ero Ha npegMeT u3Hoca

■ nocne KomeHua ra3OHa T^aTenbHo nonucTuTb

ycTpoMcTBo ^eTKOM unu TpanKOM. He yganeHHaa

rpa3b c Hu*HeM cTopoHb ycTpoMcTBa

Mo*eT oTpu^TenbHo cKa3bBaTbca Ha ero

pa6oTocnoco6HocTu

■ He MbTb ycTpoMcTBo BogoM! nonaBmaa Boga

Mo*eT noBpeguTb BbKnoMaTenb-BunKy, a TaK*e

aneKTpogBuraTenb

■ PerynapHo npoBepaTb pe*y^uM ho* Ha npegMeT

noBpe*geHuM. 3aTanuBaTb/3aMeHaTb Tynbe unu

noBpe*geHHbe pe*y^ue ho*u TonbKo b cepBuc-

HoM MacTepcKoM AL-KO unu Ha aBTopu3oBaHHoM

cne4uanu3upoBaHHOM npegnpuaTuu. nogToneHHbe

pe*y^ue ho*u Heo6xoguMo oT6anaHcupoBaTb

MoMeHT 3aTa*Ku Ho*eBoro BuHTa 15 Hm +5

^ BHuMaHue!

He poBHaTb ho*u u Ban gBuraTena!

nocne npoBegeHua pa6oT no TexHunecKOMy

o6cny*uBaHuo Ha geTanax c u3ona4uetf

(Hanp., 3aMeHa pe*y^ux Ho*eM) npoBoguTca

npoBepKa 3a^uTHoM u3onaquu no gupeKTuBe

VDE 701.

■ npoBepKa cne^anucTOM Tpe6yeTca b cnegyo^ux

cnynaax:

■ nocne Hae3ga Ha npenaTcTBue

■ npu HeMegneHHOM ocTaHOBKe gBuraTena

■ npu corHyTOM pe*y^eM Ho*e

■ npu corHyTOM Bane gBuraTena

ABHuMaHue! OnacHocTb nonyneHufl TpaBM!

npucTynaa k no6bM pa6oTaM no TexHunecKOMy

o6cny*uBaHuo u yxogy, oTCoeguHaTb ot po3eT-

ku ceTeByo BunKy!

npu BbnonHeHuu pa6oT no TexHunecKOMy

o6cny*uBaHuo u yxogy 3a pe*y^uM ho*om

HocuTb 3a^uTHbe pyKaBuqb!

He oT6anaHcupoBaHHbe pe*y^ue ho*u npu-

BogaT k cunbHbM Bu6paquaM u noBpe*geHuaM

KocunKu.

139 nepeBOfl opuruHanbHoro pyKOBOflCTBa no ^KC^nyaTa^uM

RUS

noMo^b npu HeuCnpaBHoCTnx

HeuCnpaBHoCTb Bo3MowHannpunuHa yCTpaHeHue

flBuraTenb He pa6oTaeT OTCyTCTByeT Hanpa*eHue

B CeTu npoBepuTb floMamHue npegoxpaHuTenb / gnuHuTenb.

HeuCnpaBeH Ka6enb

yCTpoeCTBa CBa3aTbCa C cepBucHoiži MacTepcKoiži AL-KO / aBT0pu30BaHHbiM

cnei_(uanu3upoBaHHbiM npeflnpuaTueM.

3aKnuHuno pe*y^uiži ho*nonuCTuTb BbnycKHoe oTBepcTue / Kopnyc, pe*y^uiži ho*

flon*eH cBo6oflHo Bpa^aTbca.3anycTuTb ra3oHoKocunKy

Ha HeBucoKoe Tpaee unu Ha y*e cKomeHHoe noBepxHocTu,

oTKoppeKTupoBaTb BbicoTy cpe3a.

nagaeT Mo^HocTb

flBuraTena CnumKoM MHoro TpaBb

B BbinyCKH0M oTBepCTuu

unu b KopnyCe

nonucTuTb BbnycKHoe oTBepcTue / Kopnyc.

OTKoppeKTupoBaTb BbicoTy cpe3a.

Tynoe pe*y^uiži ho *3aTonuTb/3aMeHuTb pe*y^ue h o *u b cepBucHoe MacTepcKoe

AL-KO unu Ha aBTopu3oBaHHoM cnei4uanu3up0BaHH0M

npeflnpuaTuu.

HefloCTaToHHo

3anonHaeTCa

TpaBoC6opHuK

TpaBoC6opHuK 3a6uT nonucTuTb pemeTKy TpaBoc6opHuKa.

CnumKoM MHoro TpaBb

B BbinyCKH0M oTBepCTuu

unu b KopnyCe

nonucTuTb BbnycKHoe oTBepcTue / Kopnyc.

OTKoppeKTupoBaTb BbicoTy cpe3a.

Tynoe pe*y^uiži ho *3aTonuTb/3aMeHuTb pe*y^ue h o *u b cepBucHoe MacTepcKoe

AL-KO unu Ha aBT0pu30BaHH0M cnei4uanu3up0BaHH0M

npeflnpuaTuu.

npu Bo3HuKHoBeHuu HenonagoK, K0T0pue He npuBegeHbi b gaHHoe Ta6nu4e unu K0T0pue HeB03M0*H0 ycTpa-

HuTb CaMoCToaTenbHo, o6paTuTbCa b oguH u3 cepBucHbix ^HTpoB Hamee KoMnaHuu.

474269_c 140

UA EneKTpuMHa ra3oHoKocapKa

nepegMOBa go noci6HUKa

■ npoMMTaMTe 4eM noci6HMK 3 eKcnnyaTa4ii nepeg

noMaTKoM po6oTu 3 ra3oHoKocapKoo. ^ 3a6e3ne-

MMTb u 6e3neMHy M 6e3nepe6iMHy po6oTy.

■ BuKoHyMTe BKa3iBKu ^ogo 6e3neKu Ta nonepeg-

*eHHa, HaBegeHi b 4boMy goKyMeHTi Ta Ha ra3oHo-

Kocap^.

■ 36epe*iTb 4etf noci6HMK 3 eKcnnyaTa4ii M nepe-

gaMTe Moro HacTynHMM KopucTyBaMaM.

noacHeHH^ 3HaKiB

3MicT

nepegMoBa go noci6HMKa

............................................

141

Onuc Bupo6y

....................................................................141

BKa3iBKM ^ogo TexHiKu 6e3neKu

...................................

143

MoHTa*...............................................................................144

BKa3iBKu ^ogo po6oTu

...................................................144

36epiraHHa........................................................................145

PeMoHT...............................................................................145

TexHiMHe o6cnyroByBaHHa Ta gornag.........................145

flonoMora b pa3i HenonagoK.........................................146

yTuni3a^a.........................................................................182

Onuc Bupo6y

B qiM goKyMeHTa4ii onucyoTbca eneKTpuMHi ra3oHoKo-

capKu 3 TpaBo36ipHMKoM. fleaKi Mogeni gogaTKoBo Ma-

oTb on^o MynbMyBaHHa.

lgeHTu^iKyMTe cboo Mogenb 3a gonoMoroo 3o6pa*eH-

Ha Bupo6y i onucy pi3Hux on^M.

BMKopncTaHHfl 3a npu3HaMeHHAM

ra3oHoKocapKa npu3HaMeHa gna KociHHa ra3oHiB npu-

BaTHoro BonogiHHa, Ti Mo*Ha BMKopucToByBaTu nume

gna He Bonororo ra3oHy.

iHme BMKopucTaHHa, aKe BuxoguTb 3a BKa3aHi paMKu, He

e BMKopucTaHHaM 3a npu3HaMeHHaM.

MoKnuBe HenpaBUAbHe BUKopucTaHHH

■ ^ ra3oHoKocapKa He npu3HaMeHa gna BMKopuc-

TaHHa b cKBepax 3aranbHoro BMKopucTaHHa, nap-

Kax, cnopTMBHux 3aKnagax, cinbcbKoMy i nicoBoMy

rocnogapcTBi

■ HaaBHi npucTpoi 6e3neKu He Mo*Ha geMoHTyBaTM

mm 6noKyBaTu, Hanp., npuB'a3yBaHHaM 3ano6i*Hoi

cko6m go nonepeMMHM

■ He BMKopucToByBaTu ra3oHoKocapKy nig Mac go^y

Ta/Mu Ha BonoroMy ra3oHi

■ He go3BonaeTbca BMKopucToByBaTu ra3oHoKocapKy

b npoMucnoBux MacmTa6ax

npucTpoi 6e3neKU Ta 3ano6ixHi npucTpoi

A YBara - TpaBMoHe6e3neKa!

He BMMUKaMTe npucTpoi 6e3neKu Ta 3ano6i*Hi

npucTpoi!

3ano6iKHa cKo6a/3ano6iKHa pyMKa

9. 3ane*Ho Big Mogeni ra3oHoKocapKy o6nagHaHo 3a-

no6i*Hoo cko6oo mm 3ano6i*Hoo pyMKoo. B MoMeHT

He6e3neKU ix noTpi6Ho npocTo BignycTUTU. flBuryH i Hi*

3ynuHaoTbca.

BiflKMflHa KpumKa

BigKugHa KpumKa 3axu^ae Big MacToMoK, ^o BuniTaoTb.

^\V B a ra !

' ToMHe BUKoHaHHa 4ux nonepeg*eHb gonoMo*e

yHUKHyTU TinecHUx ymKog*eHb Ta MaTepianbHUx

36uTKiB.

Cne^anbHi BKa3iBKU gna Kpa^oro po3yMiHHa Ta

BMKopucTaHHa.

141

Cumboau Ha ra30H0K0capw

AyBara! Oco6nuBa o6epe*HicTb nig Mac po6oTu 3

ra3OHOKocapKoo. ea nepeg po6oTaMu 3 TexHiMHoro o6cnyroByBaHHa

mu b pa3i nomKog*eHHa Ka6eno Big'egHyBaTu

ra3OHOKocapKy Big Mepe*i *uBneHHa.

cpn nepeg yBegeHHaM b eKcnnyaTa^o npoMuTaTu

iHCTpyK4io 3 eKcnnyaTa4n! AHe6e3neKa ypa*eHHa eneKTpuMHuM CTpyMOM.

AyBara - He6e3neKa! TpuMaTu pyKu i Horu Ha Big-

CTaHi Big 6noKy pi3aHHa! M1floTpuMyBaTuca BigcTaHi go He6e3neMHoi 3OHu.

CnigKyMTe, ^o6 Mepe*eBuM Ka6enb He noTpanuB

nig Hi*! AHe gonycKaTu TpeTix oci6 go 3ohu He6e3neKu!

474269 _c 142

UA EneKTpuMHa ra3OHOKocapKa

BKa3iBKu ^oflo TexHiKu 6e3neKu

OnepaTop mu KopucTyBaM BignoBigaioTb 3a He^acHi bu-

nagKu 3 iHmuMu oco6aMu Ta Tx MaMHOM.

AyBara!

EKcnnyaTyBaTu ra3OHOKocapKy i nogoB*yBanb-

hum Ka6enb nume y BigMiHHOMy TexHiMHOMy

cTaHi!

He BuMuKaMTe npucTpoT 6e3neKu Ta 3ano6i*Hi

npucTpoT!

A yBara - TpaBM0He6e3neKa!

He BuMuKaMTe npucTpoT 6e3neKu Ta 3ano6i*Hi

npucTpoi!

EreKTpuHHa 6e3neKa

A yBara - He6e3neKa Big cTpyMy!!

He6e3neKa Big TopKaHHa go MacTuH nig Hanpy-

roo! HeraMHo Big'egHaTu mTeKep Big Mepe*i,

aK^o nogoB*yBanbHuM Ka6enb nomKog*eHo mu

po3pi3aHo Ha MacTuHu!

■ Hanpyra Mepe*i b 6yguHKy noBuHHa BignoBiga™

gaHuM ^ogo Hanpyru Mepe*i b TexHiMHux gaHux, He

BuKopucTOByBaTu ra3OHOKocapKy npu iHmitf Hanpy3i.

■ BuKopucTOByBaTu nume nogoB*yBanbHi Ka6eni, aKi

npu3HaMeHi gna BuKopucTaHHa nig BigKpuTuM He-

6om - MiHiManbHuM nepepi3 1,5 mm2

■ 3a6opoHeHo BuKopucTOByBaTu nomKog*eHi mu

naMKi nogoB*yBanbHi Ka6eni.

■ nepeg ko*hum BBiMKHeHHaM KOHTponoMTe CTaH

nogoB*yBanbHoro Ka6eno.

■ 3aB*gu BuKopucTOByBaTu cne^anbHuM MexaHi3M

po3BaHTa*eHHa Ka6eno.

■ TpuMaTu Ka6enb 3a Me*aMu giana3OHy KociHHa i

3aB*gu BecTu Moro b 6iK Big KocapKu.

■ HiKonu He HaT*g*aTu Ha Ka6enb ra3OHOKocapKoo

■ 3axu^aTu ra3OHOKocapKy Big Bonoru

BKa3iBKu ^ogo TexHiKu 6e3neKu, eKcnryaTa^a

■ He go3BonaeTbca BuKopucTOByBaTu ra3OHOKocap-

Ky giTaM, a TaKo* oco6aM, aKi He o3HaMoMunucb 3

^e o iHCTpy^ieo 3 eKcnnyaTa^i.

■ floTpuMyBaTuca Mi^eBux HopM ^ogo BiKOBux o6-

Me*eHb gna KopucTyBaMiB

■ He eKcnnyaTyBaTu ra3OHOKocapKy y CTaHi anKo-

ronbHoro, HapKOTuMHoro cn’aHiHHa a6o nig BnnuBOM

MeguMHux npenapaTiB.

■ nepeg ko*hum BuKopucTaHHaM nepeBipaTu ra3o-

HOKocapKy Ha npegMeT nomKog*eHb, nomKog*eHi

MacTuHu 3aMiHaTu.

■ noBHicTo i cyMniHHo nepeBipuTu ginaHKy gna KociH-

Ha, npu6paTu Bci CTopoHHi npegMe™

■ Hocutu BignoBigHuM po6oMuM ogar:

■ goBri mTaHu

■ M^He B3yTTa, ^ o He KOB3ae

■ nig Mac po6oTu cnigKyBaTu 3a CTiMKoo nocTaBoo

■ He gonycKaTu TpeTix oci6 go 3ohu He6e3neKH

■ TpuMaTu Tino, pyKu, Horu i ogar Ha BigcTaHi Big

6noKy pi3aHHa

■ ^pa^oBaTu nume npu gocTaTHbOMy geHHOMy mu

mTyMHOMy ocBiTneHHi

■ 3aB *gu Big'egHyBaTu mTeKep Big M epe*i i goMeKa-

Tuca noBHoi 3ynuHKu ra3OHOKocapKu:

■ nicna BuHuKHeHHa HecnpaBHoCTeM i He3BuMHoT

Bi6pa^T ra3OHOKocapKu

■ nepeg 3BinbHeHHaM Big 6noKyBaHHa

■ nepeg ycyHeHHaM 3acMiMeHb

■ nicna KOHTaKTy 3i CTopoHHiMu npegMeTaMu

nicna KOHTaKTy 3i CTopoHHiMu npegMeTaMu

nepeBipTe ra3OHOKocapKy Ha HaaBHicTb nomKo-

g*eH b . BuKOHaMTe Heo6xigHi peMOHTHi po6oTu

nepeg noBTopHuM BBiMKHeHHaM ra3OHOKocapKu i

po6oToo 3 Heo.

■ noTpi6Ha oco6nuBa yBara nig Mac noBopoTy ra3o-

HOKocapKu Ta Konu bu nigTaryeTe ra3OHOKocapKy

go ce6e

■ He kocutu ra3OH npu HaaBHoCTi nepemKog (Hanp.,

rinoK, KopiHHa gepeB)

■ CKomeHy TpaBy BuganaTu nume nicna BuMuKaHHa

gBuryHa

■ BuMKHyTu gBuryH, aK^o KocapKy noTpi6Ho nepe-

Be3Tu Mepe3 ginaHKy ra3oHy, Ha aKiM KociHHa He

BuKOHyeTbca

■ HiKonu He nigHiMaTu i He nepeHocuTu ra3OHOKocap-

Ky 3 BBiMKHeHuM gBuryHoM

■ He 3anumaTu roTOBy go eKcnnyaTa^T ra3OHOKocap-

Ky 6e3 Harnagy

143

MoHTa«

floTpuMyBaTuca iHCTpyKqi'f 3 M0HTa*y, ^o BxoguTb b

KoMnneKT nocTaBKu.

^ yBara!

EKcnnyaTyBaTu ra30H0K0capKy Mo*Ha nume

nicna noBHoro 3aBepmeHHa M0HTa*y!

BCTaHoB^eHHa TpaBo36ipHMKa

^ yBara - TpaBMoHe6e3neKa!

TpaB036ipHuK 3HiMaTu hu BCTaHoBnoBaTu nume

nicna BuMKHeHHa flBuryHa Ta 3 HepyxoMuM Ho*eM!

1. nigHaTu BigKugHy KpumKy i BCTaHoBuTu TpaB036ip-

huk Ha TpuMan.

BuflareHHa TpaBu 3 TpaBo36ipHMKa (11)

1. nigHaTu BigKugHy KpumKy.

2. 3HaTu TpaB036ipHuK i BuTarTu eoro Ha3ag.

3. BuganuTu TpaBy 3 TpaB036ipHuKa.

4. nigHaTu BigKugHy KpumKy Ta BCTaHoBuTu TpaB03-

6ipHuK Ha TpuMaH.

niflKnraneHHa go Mepe«i

1. BcTaBuTu BunKy Ka6eno *uBneHHa b K0M6iH0Ba-

Hue mTeKep-BuMuKaH (15).

2. Ka6enb *uBneHHa npunagy 3a$iKcyBaTu 3a gono-

Moroo MexaHi3My po3BaHTa*eHHa Ka6eno (14).

neTna Ka6eno noBuHHa 6yTu TaKoT goB*uHu,

^o6 MexaHi3M po3BaHTa*eHHa Ka6eno Mir BinbHo

K0B3aTu Big ogHoro 6oKy go iHmoro.

BBiMKHeHHa AB»ryHa

ra30H0K0capKy BMuKaTu Ha piBHie noBepxHi, He b buco-

Kie TpaBi. Ha noBepxHi He noBuHHo 6yTu cTopoHHix npeg-

MeTiB, Hanp., KaMiH^B. flna BBiMKHeHHa ra30H0K0capKu

He nigHiMaTu u.

1. KHonKy cTapTy K0M6iH0BaH0r0 mTeKepa-BuMuKana

TpuMaTu HaTucHyToo (15-1).

2. 3ano6i*Hy cKo6y/pyHKy noTarTu go nonepenuHu i

yTpuMyBaTu Ti b 4b0My nono*eHHi (15-2).

3. BignycTuTu KHonKy cTapTy.

BuMKHeHH^ AB»ryHa

1. BignycTuTu 3ano6i*Hy cKo6y/pyHKy.

2. 3aHeKaTu, noKu Hi* 3ynuHuTbca.

BKa3iBKM ^ogo po6oTU

floTpuMyBaTuca Mic4eBux HopM ^ogo eKcnnya-

Ta^'i' ra30H0K0capKu.

■ noBHicTo i cyMniHH0 nepeBipuTu ginaHKy gna ko-

ciHHa - npu6paTu Bci cTopoHHi npegMeTu

■ Kocutu nume aK^o b po6oHie 30Hi BigcyTHi iHmi

oco6u

■ Kocutu nume 3a yM0B rapHoi BuguMocTi

■ BecTu ra30H0K0capKy He nocnimaonu, 3i mBugKicTo

KpoKyBaHHa

■ Kocutu nume rocTpuM Ho*eM

■ He kocutu npu HaaBHocTi nepemKog

(Hanp., rinoK, KopiHHa gepeB)

■ Ha cxunax 3aB*gu kocutu BnonepeK cxuny.

He BuK0pucT0ByBaTu ra30H0K0capKy Ha cxunax

b HanpaMKy Bropy i bhu3 i Ha cxunax nig KyT0M

6inbme 20 °

■ noTpi6Ha oco6nuBa o6epe*HicTb, aK^o 3MiHoeTb-

ca HanpaM KociHHa Ha cxuni.

nopaflM ^oflo KoCiHH^

■ noHuHaTu KociHHa aK Mo*Ha 6nu*He go po3eTKu

■ nogoB*yBanbHue Ka6enb 3aB*gu noBuHeH 3Haxo-

guTuca Ha ginaHqi 3 y*e cKomeHoo TpaBoo.

■ BucoTa pi3aHHa noBuHHa 6yTu nocTieHo 3-5 cm,

cKomyBaTu He 6inbme nonoBuHu bucotu TpaBu

■ He nepeBaHTa*yBaTu ra30H0K0capKy! Ak^o Kinb-

KicTb o6epTiB gBuryHa 3HaHH0 3Hu*yeTbca Hepe3

BucoKy Ba*Ky TpaBy, 36inbmuTu BucoTy KociHHa i

ckocutu 3a geKinbKa npoxogiB.

■ Kocutu BpaH^ hu nepeg BenopoM, ^o6 3axucTuTu

cBi*o cKomeHue ra30H Big BucuxaHHa.

■ nig Hac $a3u cunbHoro pocTy TpaBu kocutu gBa

pa3u Ha Tu*geHb, b Hacu 3 He3HaHHuMu ocagaMu

BignoBigHo He TaK HacTo.

474269 _c 144

UA EneKTpuMHa ra3oHoKocapKa

36epiraHHA

■ 3aB*gu 36epiraTU ra3oHoKocapKy 3 BigKnoMeHUM

Mepe*eBMM mTeKepoM

■ flna Toro, ^o6 ra3oHoKocapKa 3aMMana MeHme

Mic4a, BigKMHyTM BepxHo nonepeMUHy

■ npunag 36epiraTU cyxuM i b HegocTynHoMy gna gi-

TeM i cTopoHHix oci6 Mic^

PeMoHT

■ PeMoHTi po6oTM Mo*yTb BMKoHyBaTuca nume

cepBicHUMU craH^aMU AL-KO i aBTopu3oBaHMMM

cneqiani3oBaHUMU nignpueMcTBaMM

■ ^o6 3ano6irTU po36anaHcoBaHocTi Ho*i i 6onTM

KpinneHHa 3aMiHOBaTU nume KoMnneKTaMM

TexHiMHe o6cnyroByBaHHn Ta gomng

■ PerynapHo nepeBipaTU Ha npa^gaTHicTb Ta 3Ho-

myBaHHa MexaHi3M 36upaHHa TpaBU.

■ nicna KociHHa ra3oHy ra3oHoKocapKy i^htobho

noMucTUTU ^iTKoro mm raHMipKoio. He npu6paHi 3a-

6pygHeHHa Ha HU*HboMy 6oqi KocapKU Mo*yTb He-

raTUBHo BnnuHyTM Ha Ti po6oTy

■ He o66pu3KyBaTM ra3oHoKocapKy Bogoo! Boga

Mo*e noTpanuTM b KoM6iHoBaHuM mTeKep-

BUMUKaM, a TaKo* BMBecTM 3 nagy eneKTpogBuryH.

■ PerynapHo nepeBipaTU Ho*i Ha npegMeT nomKo-

g*eHb. ToMMTu/BigHoBnoBaTU Tyni mm nomKog*eHi

Ho*i nume Ha cepBicHiM cTaH^i AL-KO mm b aBTo-

pu3oBaHoMy cne4iani3oBaHoMy nignpueMcTBi. nig-

ToMeHi Ho*i noTpi6Ho 6anaHcyBaTU

MoMeHT 3aTarHeHHa rBUHTa Ho*a 15 Hm +5

^ yBara!

Ho*i i Ban gBuryHa BunpaMnaTM He Mo*Ha!

■ npo$ecitfHa nepeBipKa Heo6xigHa:

■ nicna Hai3gy Ha nepemKogy

■ aK^o panToBo 3ynuHMBca gBuryH

■ aK^o norHyBca Hi*

■ aK^o norHyBca Ban gBuryHa

AyBara - TpaBMoHe6e3neKa!

nepeg yciMa po6oTaMU 3 TexHiMHoro o6cnyro-

ByBaHHa i gornagy 3aB*gu BuTaraTu mTeKep 3

po3eTKu!

nig Mac po6iT 3 TexHiMHoro o6cnyroByBaHHa

i gornagy 3a Ho*aMU 3aB*gu KopucTyBaTuca

po6oMUMU pyKaBM^Mu!

He 36anaHcoBaHi Ho*i BegyTb go cunbHoi Bi-

6paqii' i Mo*yTb nomKoguTM KocapKy.

nicna BUKoHaHHa po6iT 3 TexHiMHoro o6cnyroBy-

BaHHa Ha MacTUHax 3 i3ona^eo

(Hanp. , 3aMiHa Ho*iB) 3a gupeKTMBoo VDE 701

noTpi6Ho BUKoHaTU nepeBipKy i3ona4itfHoro

3axucTy.

145

flonoMora b pa3i Heno^agoK

HenonagKa MoxnuBa npuHUHa PirneHHfl

flBuryH He npau,oe BiflcyTHe *uBneHHa nepeBipuiu 3ano6i*HMK / nog,oB*yBanbHMe Ka6enb.

HecnpaBHMM Ka6enb npunafly 3BepHyiMca p,o cepBicHoi ciaHuji' AL-KO / aBiopu30BaHoro cneu,iani30-

BaHoro niflnpueMciBa.

H i* 3a6n0K0BaH0 riponuciMiM KaHan BMKMflaHHa / Kopnyc, Hi* noBMHeH BinbHo o6epia-

luca.

BBiMKHyiu KocapKy Ha HM3bKie ipaBi hu Ha B*e cKomeHie nnow,i, Big-

KopuryBaiM BMcoiy pi3aHHa.

noTy*HicTb g,BMryHa naflae 3a6araio TpaBu b KaHani bu-

KMflaHHa hu Kopnyci riponuciMiM KaHan BMKMflaHHa / Kopnyc.

BiflKopuryBaiM BMcoiy pi3aHHa.

Tynue Hi* 3BepHyiMca g,o cepBicHoi ciaHuji' AL-KO hu aBi0pu30BaH0ro cneujani-

30BaHoro niflnpueMciBa i HaioHMiu/3aMiHMiM Hi*.

TpaB036ipHMK 3anoBHoeTbca

Hefl0CTaTHb0 TpaB036ipHMK 3a6uBca ripoHMciMiM pemiiKy ipaB036ipHMKa.

3a6araio ipaBu b KaHani bu-

KMflaHHa hu Kopnyci ripoHMciMiM KaHan BMKMflaHHa / Kopnyc.

BiflKopuryBaiM BMcoiy pi3aHHa.

Tynue Hi* 3BepHyiMca p,o cepBicHoi ciaHuji' AL-KO hu aBiopu30BaHoro cneujani-

30BaHoro niflnpueMciBa i HaioHMiu/3aMiHMiM Hi*.

^K^o BuHuKaoTb HecnpaBHocTi, aKi He onucaHi b qie Ta6nu4i, hu TaKi, i^o bu He M0*eTe Tx ycyHyTu caMocTieHo,

3BepTaeTeca go aBT0pu30BaHux cepBicHux 4eHTpiB AL-KO.

474269 _c 146

BG EneKTpuMecKa rpafluHCKa KocaMKa

3a T0Ba ptK0B0flcTB0

■ Mona, npoMeTeTe TOBa pbKOBogcTBo npegu

nycKaHeTo Ha ypega. ToBa e npegnocTaBKa 3a

curypHoCTTa no BpeMe Ha pa6oTa u 3a u36arBaHe

Ha noBpegu npu ynoTpe6a.

■ Cna3BaMTe npenopbKuTe u npegyne*geHuaTa 3a

curypHoCT b Ta3u goKyMem^ua, KaKTo u Te3H

Bbpxy ypega.

■ 3ana3eTe pbKOBogcTBOTo 3a ynoTpe6a u ro

npegaMTe Ha cnegBa^ua KynyBaM.

rereHfla

Ctfltp^aHue

3a TOBa ptKOBogcTBo

.....................................................

147

OnucaHue Ha npogyKTa

..................................................147

yKa3aHua 3a 6e3onacHoCT..............................................149

MoHTa*...............................................................................150

Pa6oTHu yKa3aHua..........................................................150

CbxpaHeHue..................................................................... 151

PeMOHT............................................................................... 151

TexHuMecKa noggpb*Ka u o6cny*BaHe......................151

noMo^ npu noBpegu.......................................................152

ynpaBneHue Ha oTnag^uTe.........................................182

OnucaHue Ha npogyKTa

B TO3u goKyMeHT ca onucaHu eneKTpuMecKu rpaguHCKH

KocaMKu c Kom 3a ynaBaHe Ha TpeBaTa. HaKou Mogenu

ca npurogeHu gonbnHuTenHo u 3a MynM.

OnpegeneTe CBoa Mogen c noMo^Ta Ha npogyKTOBuTe

u3o6pa*eHua u onucaHueTo Ha pa3nuMHuTe o^^uu.

ynoTpe6a ctrnacHo npegnucaHuaTa

To3u ypeg e npegHa3HaMeH 3a KoceHe Ha TpeBHa

nno^ b MacTHa co6cTBeHoCT u Tpa6Ba ga ce u3non3Ba

eguHCTBeHo 3a cyxa TpeBa.

Pa3nuMHa unu u3nu3a^a ot Te3u rpaHu^u ynoTpe6a e

npoTuB npegnucaHuaTa.

Bt3M0^Ha HenpaBurHa ynoTpe6a

■ Ta3u KocaMKa He e npegHa3HaMeHa 3a u3non3BaHe

b oTKpuTu 3eneHu nno^u, napKOBe, cnopTHH

urpu^a, KaKTo u 3a 3eMegencKu u ropcKu

CTonaHCTBa

■ HanuMHuTe ycTpoMcTBa 3a 6e3onacHoCT He

Tpa6Ba ga 6bgaT geMOHTupaHu unu noKpuBaHu,

HanpuMep Mpe3 3aKpenaHe Ha npegna3HaTa CKo6a

Ha nperpagaTa

■ He u3non3BaMTe ypega npu gb*g u/unu Bbpxy

MoKpa TpeBa

■ ypegbT He Tpa6Ba ga ce non3Ba 3a npoMumneHa

ynoTpe6a.

npegna3Hu u 3a^uTHu uHcra^uu

^ BHuMaHue - onacHocT ot HapaHABaHe!

fla He ce u3KnoMBaT 3a^uTHuTe u npegna3HuTe

uHCTana^uu!

npeflna3Ha cKo6a/npegna3Ha flpt*K a

Cnopeg Mogena ypegbT e o6opygBaH c npegna3Ha

CKo6a unu c npegna3Ha gpb*Ka. B MOMeHT 3a onacHocT

npocTo a oTnycHeTe. flBuraTenaT u Ho*oBeTe cnupaT.

KanaK

KanaKbT npegna3Ba ot MacTu, kouto MoraT ga

u3xBpbKHaT ot MamuHaTa.

^ ^ BHuMaHue!

TOMHOTO cna3BaHe Ha Te3u yKa3aHua Mo*e

ga npegoTBpaTu eBeHyanHu nepcoHanHu unu

MaTepuanHu ^eTu.

C^e^uanHu yKa3aHua 3a noBeMe acHOTa u

npaBunHa ynoTpe6a.

147 npeBOfl Ha opuruHanHOTo pbKOBOflCTBo 3a eKcnnoaTai^a

03HaMeHun Ha ypega

ABHMMaHue! BHMMaHue npu pa6oTa c ypega. ®

IPFI BuHaru U3KnoMBaMTe ypega ot 3axpaHBaHeTo

npegu pa6oTU no noggpt*Ka unu npu noBpegeH

npoBogHUK.

mnpegu npuBe*gaHe b eKcnnoaTa4ua npoMeTeTe

yntTBaHeTo! APmck ot tokob ygap.

ABHMMaHue onacHocT! na3eTe p^e Te u KpaKaTa

cu ot pe*e^UTe MacTu! i-t Cna3BaMTe gucTaH4ua ot onacHaTa 3oHa.

Ana3eTe cbeguHMTenHua npoBogHUK ot

pe*e^UTe Ho*oBe. Afla He ce gonycKaT TpeTU n u ^ b pucKoBaTa 3oHa!

474269_c 148

BG EneKTpuMecKa rpaflUHcKa KocaMKa

yKa3aHun 3a 6e3onacHocT

BogaMbT Ha MamuHaTa unu non3BaTenaT e oTroBopeH

b cnyMaM Ha 3nononyKU c gpyru n u ^ u TaxHa

co6cTBeHocT.

ABHMMaHMe!

ypegbT u ygbn*MTenHuaT Ka6en ga ce non3BaT

eguHcTBeHo b nbnHa TexHUMecKa U3npaBHocT!

fla He ce U3KnoMBaT 3a^UTHUTe u npegna3HUTe

MHcTana4Uu!

A BHMMaHMe - onacHocT o t HapaHnBaHe!

fla He ce U3KnoMBaT 3a^UTHUTe u npegna3HUTe

MHcTana4Uu!

EreKTpMMecKa 6e3onacHocT

A BHMMaHue - onacHocT nopagu tokob ygap!

OnacHocT nopagu goKocBaHe Ha MacTU nog

eneKTpuMecKo Hanpe*eHue! BegHara U3KnoMeTe

^encena ot 3axpaHBaHeTo, aKo ygbn*aBa^uaT

Ka6en e 6un noBpegeH unu cKbcaH!

■ Mpe*oBoTo Hanpe*eHue Tpa6Ba ga oTroBapa

Ha npegnucaHuaTa 3a Mpe*oBo Hanpe*eHue b

TexHUMecKUTe gaHHU, ga He ce U3non3Ba gpyro

3axpaHBa^o Hanpe*eHue

■ fla ce M3non3Ba eguHcTBeHo ygbn*aBa^ua Ka6en,

komto e npegBugeH 3a non3BaHe Ha otkputo -

MUHUManeH HanpeMeH pa3pe3 1,5 mm2

■ He Tpa6Ba ga ce U3non3BaT noBpegeHU unu cna6u

ygbn*UTenHU Ka6enu

■ npegu npuBe*gaHeTo b eKcnnoaTa4ua npoBepeTe

ctcToaHueTo Ha ygbn*MTenHua Ka6en

■ 3a yg'bn*MTenHua Ka6en U3non3BaMTe BUHarM

cne4uanHoTo ycTpoMcTBo 3a HaManaBaHe onbHa

Ha Ka6ena

■ na3eTe Ka6ena Ha pa3cToaHue ot pe*e^aTa 3oHa

u BMHaru ro oTBe*gaMTe ganeM ot MamuHaTa

■ HuKora He MUHaBaMTe c KocaMKaTa Bbpxy

ygbn*MTenHua Ka6en

■ na3eTe ypega ot Bnara

yKa3aHun 3a 6e3onacHocT 06crywBaHe

■ He ce pa3pemaBa U3non3BaHeTo Ha ypega ot

ge4a unu ot nu4a, komto He ca 3ano3HaTU c

pbKoBogcTBoTo 3a ynoTpe6a

■ fla ce cna3BaT MecTHUTe npegnucaHua othocho

MMHMManHaTa Bb3pacT Ha noTpe6uTena

■ fla He ce pa6oTU c ypega nog Bb3geMcTBueTo Ha

anKoxon, HapKoTU4U unu MeguKaMeHTM

■ npegu ynoTpe6a ga ce npoBepu ypega 3a noBpegu,

noBpegeHUTe MacTU ga ce nogMeHaT

■ TepeHbT 3a KoceHe ga ce npoBepu U34ano m

rpu*nuBo, ga ce oTcTpaHaT bcmmkm My*gu Tena

■ fla ce hocm 4enecbo6pa3Ho pa6oTHo o6neKno:

■ flbnbr naHTanoH

■ CTa6unHM u Hexnb3ra^u ce o6yBKM

■ npu pa6oTa ga ce BHUMaBa 3a 3aeMaHe Ha

cTa6unHo nono*eHue

■ fla He ce gonycKaT TpeTU nu4a b pucKoBaTa 3oHa

■ fla ce na3aT TanoTo, KpatfHU4UTe u o6neKnoTo ot

pe*e^UTe MacTM

■ fla ce pa6oTU eguHcTBeHo npu gocTaTbMHa gHeBHa

cBeTnuHa unu u3KycTBeHo ocBeTaBaHe

■ ^encenvr ga ce U3KnoMBa BMHaru ot

3axpaHBaHeTo u ga ce U3MaKBa ypegbT ga

gocTurHe nono*eHue Ha noKoM:

■ cneg Bb3HUKBaHe Ha HapymeHua u

Heo6uMaMHo Bu6pupaHe Ha ypega

■ npegu ocBo6o*gaBaHe Ha 6noKupoBKMTe

■ npegu npeMaxBaHe Ha 3anymBaHe

■ cneg KoHTaKT c My*gu Tena

Cneg KoHTaKT c My*gu Tena npoBepeTe KocaM

KaTa 3a noBpegu. Ocb^ecTBeTe Heo6xoguMMTe

peMoHTHM geMHocTU, npegu ga cTapTupaTe

othobo KocaMKaTa u ga pa6oTUTe c Hea.

■ BHMMaHue npu Bpb^aHe Ha3ag Ha KocaMKaTa unu

KoraTo a npugbpnBaTe KbM ce6e cm

■ He KoceTe oKono npenaTcTBua (HanpuMep KnoHU,

KopeHU Ha gbpBeTa)

■ OTcTpaHaBaMTe oKoceHua MaTepuan eguHcTBeHo

npu Hepa6oTe^ gBuraTen

■ l/l3KnoMBatfTe gBuraTena, KoraTo e npeKoceHa

onpegeneHaTa 3a KoceHe noBbpxHocT

■ HuKora He HoceTe unu noBguraMTe ypega npu

pa6oTe^ gBuraTen

■ fla ocTaBaMTe npuBegeHuaT b pa6oTHo cbcToaHue

ypeg 6e3 Hag3op

149 npeBofl Ha opuruHanHoTo pmoboactbo 3a eKcnnoaTai^a

MoHTa«

Cna3BaeTe npune*a^0T0 ynbTBaHe 3a M0HTa*.

A BHMMaHMe!

ypegbT Mo*e ga ce non3Ba eguHCTBeHo cneg

4anocTeH MoHTa*!

noCTaBeTe Koma 3a TpeBa

A BHMMaHMe - onaCHoCT ot HapaHABaHe!

CBanaeTe u nocTaBaeTe Koma 3a TpeBa

eguHCTBeHo npu Hepa6oTe^ gBuraTen u ho* b

noKoe.

2. l/bgbpnaeTe npegna3HaTa cKo6a/npegna3HaTa

gpb*Ka cpe^y rpegaTa u a 3agpb*Te (15-2).

3. OTnycHeTe cTapToBua 6yT0H.

M3KnwneTe ABuraTem

1. OTnycHeTe npeflna3HaTa cKo6a/npeflna3HaTa npb*Ka.

2. l/l3MaKaMTe Ho*a ga gocTurHe cbCToaHue Ha noKoe.

Pa6oTHM yK83aHMfl

I I fla ce cna3BaT MecTHuTe npenucaHua 3a pa6oTa

c rpaguHCKu KocaHKu.

1. noBgurHeTe KanaHa u 3aKaneTe Koma 3a TpeBa Ha

g'bp*ana.

M3npa3BaHe Ha Koma 3a TpeBa (11)

1. noBgurHeTe KanaKa.

2. OTKaneTe Koma 3a TpeBa u u3gbpnaeTe Hanpeg.

3. M3npa3HeTe Koma 3a TpeBa.

4. noBgurHeTe KanaKa u 3aKaneTe o6paTHo Koma 3a

TpeBa Ha gbp*ana.

BKnraneTe b ereKTpuneCKaTa Mpe«a

1. BKnoHeTe ^encena 3a 3axpaHBaHe Ha

cbeguHuTenHua npoBogHuK Ha ypega BbB Bpb3KaTa

npeKbCBan-^encen (15).

2. nogcurypeTe CbeguHuTenHua npoBogHuK c yc-

TpoecTBo 3a HaManaBaHe Ha onbHa Ha Ka6ena

(14).

flbp*anuTe Ha Mpe*0Bua Ka6en Tpa6Ba ga

ca TonKoBa gbnru, He ga MoraT ga cnegBai

ycTp0ecTB0T0 3a HaManaBaHe Ha onbHa Ha Ka6ena

ot egHaTa cTpaHa go gpyraTa.

BKnraneTe ABuraTem

nycHeTe KocaHKaTa eguHCTBeHo Ha paBHa noBbpxHocT, c

He MHoro BucoKa TpeBa. noBbpxHocTTa Tpa6Ba ga HaMa

Hy*gu Tena, KaTo HanpuMep KaMbHu. He noBguraeTe

KocaHKaTa npu nycKaHeTo.

1. 3agpb*Te HaTucHaT cTapToBua 6yT0H o i

K0M6uHa4uaTa npeKbCBan-^encen (15-1).

■ ToBa ga ce npoBepu u34ano u rpu*nuB0 - ga ce

oTCTpaHaT bcuhku Hy*gu Tena

■ fla ce Kocu, KoraTo HaMa TpeTo nui4e b pa6oTHaTa 30Ha

■ fla ce Kocu eguHCTBeHo npu go6pa BuguMoci

■ fla ce pa6oTu c ypega c HopManHo TeMno Ha

BbpBeHe

■ fla ce Kocu eguHCTBeHo c ocibp ho*

■ fla He ce Kocu oKono npenaTCTBua

(HanpuMep KnoHu, KopeHu Ha gbpBeTa)

■ npu xbnMucTa noBbpxHocT ga ce Kocu cpe^y

cKnoHa.

fla He ce u3non3Ba KocaHKaTa Harope unu Hagony

npu cKn0H0Be c noBene ot 20° HaKnoH

■ noBumeHo BHuMaHue npu cKn0H0Be npu npoMaHa

Ha nocoKaTa Ha pa6oTa

CtBeTM 3a KoCeHe

■ 3anoHHeTe c KoceHeTo no Bb3M0*H0CT b 6nu3oci

go KoHTaKTa Ha 3axpaHBaHeTo.

■ BogeTe ygbn*aBa^ua Ka6en BuHaru no Bene

oKoceHaTa noBbpxHoci

■ BucoHuHaTa Ha pa3aHe Tpa6Ba ga ocTaHe cb^aTa

3-5 cm, KoceTe Ha He no-ronaMa BucoHuHa oi

nonoBuHaTa ot BucoHuHaTa Ha TpeBaTa

■ He npeioBapBaMie KocaHKaia! Ako buaumo o6opo-

iu ie Ha flBuraiena cnaflHai nopagu BucoKa ipeBa,

yBenuneie BucoHuHaia Ha pa3aHe u oKoceie othobo

■ KoceTe b paHHuTe cyTpemHu HacoBe unu b KbCHua

cnego6eg, 3a ga Mo*e npacHo oKoceHaTa TpeBa

ga ce npegna3u ot u3cymaBaHe

■ npu nepuogu Ha 6bp30 pacTeHe Ha TpeBaTa

KoceTe gBa nbTu cegMuHHo, b gb*goBHo BpeMe

cboTBeTHo no-pagKo

474269_c 150

BG EneKTpuMecKa rpafluHCKa KocaMKa

CtxpaHeHue

■ BuHaru cbxpaHaBaMTe ypega c npu6paH

cbeguHuTeneH npoBogHuK

■ 3a cnecTaBaHe Ha MacTo npu cbxpaHeHueTo

crbHeTe ropHaTa HanpeMHa rpega

■ nogcymeTe ypega u ro npu6epeTe Ha MacTo

HegocTbnHo 3a ge^a unu HeoTopu3upaHu nu^a

PeM0HT

■ PeMOHTHuTe geMHoCTu MoraT ga ce u3BbpmBaT

eguHCTBeHo b cepBu3u Ha AL-KO u oTopu3upaHu

c^e^uanu3upaHu cepBu3u

■ 3a ga ce u36eme He6anaHcupaHoCT, pe*e^uTe

ycTpoMcTBa u noggbp*a^uTe 6onTOBe Tpa6Ba ga

ce nogMeHaT Ha MacTu

TexHunecKa noflflptwKa u o6cnywBaHe

ABHuMaHue - onacHocT ot HapaHABaHe!

npegu BcaKaKBu pa6oTu no noggpb*Ka

u o6cny*BaHe BuHaru u3KnoMBaMTe ot

3axpaHBaHeTo!

npu pa6oTu no noggpb*Ka u o6cny*BaHe

Ha pe*e^ua ho* BuHaru HoceTe pa6oTHu

pbKaBU^u!

He6anaHcupaHuTe Ho*oBe BogaT go cunHu

Bu6pa^uu u noBpe*gaT KocaMKaTa.

■ npoBepaBaMTe pegoBHo pa6oTaTa u u3xa6aBaHeTo

Ha ycTpoMcTBoTo 3a ynaBaHe Ha TpeBa

■ Cneg KoceHe noMucTBaMTe ochobho ypega c MeTna

unu ^ap^an. HenpeMaxHaTuTe 3aMbpcaBaHua ot

gonHaTa CTpaHa Ha ypega MoraT ga nonpeMaT Ha

pa6oTaTa

■ He npbCKaMTe ypega c Boga! npoHuKHanaTa Boga

Mo*e ga yBpegu Bpb3KaTa npeKbCBaM-^encen,

KaKTo u eneKTpogBuraTena

■ npoBepaBaMTe pegoBHo pe*e^uTe Ho*oBe 3a

noBpegu. Tbnu unu noBpegeHu Ho*oBe ce TOMaT/

nogMeHaT eguHCTBeHo b cepBu3 Ha AL-KO unu

oTopu3upaH c^e^uanu3upaH cepBu3. HaTOMeHuTe

Ho*oBe Tpa6Ba ga 6bgaT 6anaHcupaHu

BbpTa^ MOMeHT Ha 6onTa Ha KonenoTo 15 Nm +5

^ BHuMaHue!

Ho*bT u gBuraTenHaTa oc He Tpa6Ba ga ca

nogpaBHeHu!

Cneg pa6oTu no noggpb*Ka Ha u3ona^uoHHUTe

MacTu (HanpuMep CMaHa Ha pe *e ^ ho*) Tpa6Ba

ga ce ocb^ecTBu npoBepKa Ha U3ona^uoHHaTa

3a^uTa cbrnacHo flupeKTuBa VDE 701.

■ Heo6xoguMa e npoBepKa ot c^e^uanucT:

■ cneg npeMuHaBaHeTo Bbpxy npenaTCTBue

■ npu cnupaHe Ha gBuraTena

■ npu u3KpuBeH pe *e^ ho*

■ npu u3KpuBeHa gBuraTenHa oc

151 npeBOfl Ha opuruHanHOTo pbKOBOflCTBo 3a eKcnnoaTai^a

noMo^ npu noBpegu

noBpega Bt3M0*Ha npunuHa PerneHue

flBuraTenaT He pa6oTu HaMa 3axpaHBaHe npoBepeTe ocHOBHua npeKbCBaM Ha BepuraTa /

yflbn*uTenHua Ka6en.

Ka6enbT Ha ypega e

fle^eKTeH noTbpceTe cepBu3 Ha AL-KO / oTopu3upaH cnei_(uanu3upaH

cepBu3.

Pe*e^MflT ho* e

6noKupaH /3MucTeTe ynea 3a u3xBbpnaHe / Kopnyca, pe*e^uaT ho*

Tpa6Ba ga ce flBu*u CBo6oflHo.

3anoMBaMTe KoceHeTo Ha HucKa TpeBa unu Ha BeMe oKoceHa

nno^, cneg TOBa KopurupaMTe BucoMuHaTa Ha pa3aHe.

npou3BOfluTenHoCTTa Ha

flBuraTena HaManaBa npeKaneHo MHoro TpeBa

b ynea 3a u3xBbpnaHe

unu b Kopnyca

/3MucTeTe ynea 3a u3xBbpnaHe / Kopnyca.

KopurupaMTe BucoMuHaTa Ha pa3aHe.

Pe*e^MflT ho* e M3Tb>neH noTbpceTe cepBu3 Ha AL-KO unu oTopu3upaH cnei4uanu3upaH

cepBM3 u ro HaTOMeTe/noflMeHeTe.

KombT 3a cb6upaHe

Ha TpeBa He ce nbnHu

flOCTaTbMHO

TpeBaTa e Bna*Ha OcTaBeTe TpeBaTa ga u3CbxHe.

KombT 3a cb6upaHe Ha

TpeBa e 3anymeH /3MucTeTe pemeTKaTa Ha Koma 3a cb6upaHe Ha TpeBa.

npeKaneHo MHoro TpeBa

b ynea 3a u3xBbpnaHe

unu b Kopnyca

l/l3MucTeTe ynea 3a u3xBbpnaHe / Kopnyca.

KopurupaMTe BucoMuHaTa Ha pa3aHe.

Pe*e^MAT ho* e M3Tb>neH noTbpceTe cepBu3 Ha AL-KO unu oTopu3upaH cnei4uanu3upaH

cepBM3 u ro HaTOMeTe/noflMeHeTe.

npu noBpegu, kouto He ce u3pegeHu b Ta3u Ta6nu4a unu c kouto He Mo*eTe ga ce cnpaBuTe caMu, Mona,

CBbp*eTe ce c Hamua oTgen 3a o6cny*BaHe Ha KnueHTu.

474269_c 152

RO Mafina electrica de tuns gazonul

Despre acest manual

■ inainte de punerea in functiune citi^i aceste

instruc^iuni de folosire. Aceasta este conditia

preliminara pentru lucrul sigur fi deservirea fara

defectiuni.

■ Respectati instructiunile de siguranta fi de aver-

tizare din aceasta documentatie fi de pe acest

aparat.

■ Pastrati instructiunile de folosire pentru o utilizare

ulterioara fi oferiti-le utilizatorilor ulteriori.

Explicatia simbolurilor

Atentie!

^ “^Respectarea exacta a indicatiilor de avertizare

poate impiedica accidentarea persoanelor sau

cauzarea daunelor materiale.

Indicafli speciale pentru o intelegere fi deservire

mai buna.

Continut

Despre acest manual.......................................................153

Descrierea produsului

.....................................................

153

Indicafli de siguranta........................................................155

Montajul

.............................................................................156

Indicafli de lucru................................................................156

Depozitarea.......................................................................157

Repararea..........................................................................157

intretinere fi ingrijire........................................................157

Ajutor pentru defectiuni...................................................158

inlaturare...........................................................................182

Descrierea produsului

in cadrul acestei documentatii sunt descrise mahnile

electrice de tuns gazonul, cu sac de colectare. Unele

modele sunt adaptate suplimentar pentru acoperire cu

strat vegetal de protecfle.

Identificafl modelul dumneavoastra pe baza imaginilor de

produs fi a descrierii diferitelor optiuni.

Utilizarea conforma

Acest produs este conceput pentru tunderea gazonului in

spafli locative fi poate fi folosit numai pe gazon uscat.

O alta utilizare sau una rezultand din aceasta, este non-

conforma.

Utilizare incorecta posibila

■ Aceasta malina de tuns gazonul nu este potrivita

pentru incinte publice, parcuri, cladiri de sport, fi

nici pentru agricultura sau silvicultura

■ Este interzisa demontarea sau funtarea

echipamentelor de siguranta existente, de ex. prin

legarea clapetei de siguranta de pe bara

■ Produsul nu se utilizeaza pe ploaie fi/sau pe gazon

■ Este interzisa utilizarea produsului in regim

industrial

Dispozitivele de siguranta §i protectie

^ Atentie - Pericol de accidentare!

Este interzisa scoaterea din functiune a

dispozitivelor de siguranta fi protectie!

Clapeta / manerul de siguranta

in functie de model, produsul este echipat cu o clapeta

sau cu un maner de siguranta. Acesta se elibereaza in

caz de pericol. Astfel se opresc motorul fi cutitul taietor.

Clapa de izbire

Clapa de izbire protejeaza impotriva materialelor

aruncate in afara.

153 Traducerea instructiunilor de folosire originale

Simbolurile de pe aparat

AAtence! Aten{ie sporita la manevrare. 9

Ea Aparatul se decupleaza intotdeauna de la re{ea

inaintea lucrarilor de intre{inere sau daca este

deteriorat cablul.

C O i Citi^i instruc{iunea de utilizare inaintea punerii in

func{iune! ARisc de §oc electric.

AAten{ie pericol! Mainile §i picioarele se {in la

distanca de dispozitivul de taiere! MSe pastreaza distan{a fa{a de zona de pericol.

•

ACablul de conexiune se {ine la distanca de

cu{itele taietoare. ANu se admit ter{i in zona periculoasa!

474269_c 154

RO Mafina electrica de tuns gazonul

Indicatii de siguranta

Conducatorul utilajului sau utilizatorul acestuia este

raspunzator pentru accidentarea altor persoane fi pentru

pagubele materiale produse.

AAtentie!

Produsul fi cablul prelungitor pot fi folosite numai

in stare tehnica perfecta!

Este interzisa scoaterea din functiune a

dispozitivelor de siguranta fi protectie!

A Atentie - Pericol de ranire!

Este interzisa scoaterea din functiune a

dispozitivelor de siguranta fi protectie!

Siguranta electrica

A Atentie - Pericol de electrocutare!

Pericol prin atingerea pieselor aflate sub

tensiune! Daca este deteriorat sau taiat cablul

prelungitor, atunci acesta se intrerupe imediat de

la retea!

■ Tensiunea electrica de retea a locuintei trebuie sa

corespunda datelor privind tensiunea de retea din

Datele Tehnice, nu se folosefte alta tensiune de

alimentare

■ Se folosesc numai cabluri de alimentare concepute

pentru utilizarea in aer liber - sectiunea minima

1,5 mm2

■ Este interzisa utilizarea cablurilor prelungitoare

deteriorate sau faramicioase

■ Controlati starea cablului prelungitor inaintea

fiecarei puneri in functiune

■ Pentru cablul prelungitor se folosefte intotdeauna

distantierul de protectie la intindere

■ Cablul se tine la distanca de zona de taiere fi se

inlatura in permanenta din fata aparatului

■ Este interzisa trecerea cu malina de tuns gazonul

peste cablul prelungitor

■ Aparatul se protejeaza de umezeala

Indicatii de siguranta pentru deservire

■ Nu au voie sa foloseasca aparatul copii fi

persoanele care nu cunosc aceste instructiuni de

utilizare

■ Se respecta reglementarile locale privind varsta

minima a persoanei operatoare

■ Aparatul nu va fi manuit/deservit sub influenta

alcoolului, drogurilor sau medicamentelor

■ Inaintea fiecarei utilizari se verifica aparatul daca

este deteriorat, componentele deteriorate se

inlocuiesc

■ Se verifica complet fi cu atentie terenul supus

tunderii, se indeparteaza toate corpurile straine

■ Se poarta imbracaminte de lucru practica:

■ Pantaloni lungi

■ Incaltaminte solida §i cu aderenta sporita

■ Se asigura stabilitatea pe durata lucrului

■ Nu se admit terti in zona periculoasa

■ Corpul, membrele §i imbracamintea se tin la

distanca fata de dispozitivul de taiere

■ Se lucreaza numai cu lumina naturala sau artificiala

suficienta

■ §tecarul se decupleaza intotdeauna de la retea fi

se afteapta oprirea aparatului:

■ dupa aparitia defectiunilor sau a vibratiilor

neobifnuite ale aparatului

■ inaintea inlaturarii blocajelor

■ inaintea inlaturarii astuparilor

■ dupa contactul cu corpuri straine

Dupa contactul cu corpuri straine trebuie sa

verificati daca este deteriorata mafina de tuns

gazonul. Realizati reparatiile necesare inaintea

repornirii fi utilizarii mafinii de tuns gazonul.

■ Acordati atentie sporita la intoarcerea mafinii de

tuns gazonul sau la tragerea catre sine a acesteia

■ Nu se tunde peste obstacole (de ex. ramuri, radacini

de copac)

■ Materialul tocat se indeparteaza numai cu motorul

oprit

■ Motorul se oprefte daca se traverseaza o zona care

nu trebuie tunsa

■ Este interzisa ridicarea sau purtarea aparatului cu

motorul in functiune

■ Utilajul gata de functionare nu se lasa

nesupravegheat

155 Traducerea instructiunilor de folosire originale

Montajul

Se respecta instruc{iunea de montaj alaturata.

A Atentie!

Aparatul poate fi utilizat numai dupa montarea

completa!

Ata§area sacului de colectare a gazonului

A Atentie - Pericol de accidentare!

Sacul de colectare a gazonului se deta§eaza sau

ata§eaza numai cu motorul scos din func{iune §i

cu cu{itul taietor oprit.

1. Se ridica clapa de izbire, iar sacul de colectare a

gazonului se suspenda de suport.

Golirea sacului de colectare a gazonului (11)

1. Se ridica clapa de izbire.

2. Se decupleaza sacul de colectare a gazonului §i se

deta§eaza inapoi.

3. Se gole§te sacul de colectare a gazonului.

4. Se ridica clapa de izbire, iar sacul de colectare a

gazonului se suspenda, din nou, de suport.

Realizarea conexiunii la retea

1. Se introduce §tecarul, de la cablul de conectare a

aparatului, in combina{ia intrerupator - §tecar (15).

2. Se asigura cablul de conectare a aparatului cu

distan{ier de protec{ie la intindere (14).

Bucla cablului de re{ea trebuie sa fie numai atat

de lunga, incat distan{ierul de protec{ie la intindere

poate glisa de pe o parte pe cealalta.

Pornirea motorului

Majina de tuns gazonul se porne§te numai pe teren

nivelat §i nu in iarba inalta. Solul trebuie sa fie liber de

corpuri straine, ca de ex. pietre. Pentru pornire nu se

ridica malina de tuns iarba.

1. Se {ine apasatbutonul de start al intrerupatorului -

ftecarului (15-1).

2. Clapeta / manerul de siguran{a se trage inspre bara

§i se {ine fixat (15-2).

3. Se elibereaza butonul de start.

Oprirea motorului

1. Se elibereaza clapeta / manerul de siguran{a.

2. Se a§teapta oprirea cu{itului taietor.

Indicatii de lucru

Se respecta reglementarile locale pentru

deservirea ma§inilor de tuns gazonul.

■ Se verifica complet §i cu aten{ie terenul supus

tunderii - se indeparteaza toate corpurile straine

■ Se tunde numai cand nu se mai afla ter{i in zona

de lucru

■ Se lucreaza numai daca vizibilitatea este buna

■ Aparatul se ghideaza numai la viteza pa§ilor

■ Se tunde numai cu cu{ite de taiere ascu{ite

■ Nu se tunde peste obstacole (de ex. ramuri,

radacini de copac)

■ Daca suprafa{a este inclinata, atunci se tunde

numai oblic fa{a de panta.

Majina de tuns gazonul nu se deplaseaza in sus §i

in jos, sau pe pante cu o inclina{ie mai mare de 20°

■ Daca se schimba direc{ia de lucru, atunci se acorda

o aten{ie crescuta la inclina{ie

Recomandari pentru tunderea gazonului

■ Se incepe cu cosirea cat mai aproape de priza

■ Cablul prelungitor se dispune intotdeauna pe

suprafa{a gazonului tunsa deja

■ lnal{imea de taiere sa ramana constanta 3-5 cm, nu

se tunde mai mult de jumatatea inal{imii gazonului

■ Nu suprasolicita{i malina de tuns gazonul! Daca se

observa scaderea accentuata a tura{iei motorului

din cauza ierbii lungi, grele, atunci se mare§te

inal{imea de taiere §i se tunde de mai multe ori

■ Se tunde in orele dimine{ii sau dupa-amiaza tarziu,

pentru a proteja de uscare gazonul proaspat tuns

■ Pe durata fazei de cre§tere pronun{ata se tunde

de doua ori pe saptamana, in intervalele cu ploaie

redusa se tunde mai rar

474269_c 156

RO Mafina electrica de tuns gazonul

Depozitarea

■ Aparatul se depoziteaza intotdeauna cu ftecarul de

retea scos

■ Bara superioara se rabateaza pentru depozitarea

ergonomica

■ Aparatul se depoziteaza uscat fi inaccesibil copiilor

fi persoanelor neautorizate

Repararea

■ Operatiile de reparatie pot fi realizate numai

la unitatile de service AL-KO fi de unitatile

specializate fi autorizate

■ Pentru a evita o dezechilibrare, instrumentele de taie-

re fi boljurile de fixare se pot inlocui numai in seturi

Intretinere fi ingrijire

AAtentie - Pericol de accidentare!

Se scoate ftecarul de retea inaintea oricaror

lucrari de intretinere fi mentenanta!

Se poarta intotdeauna manufi de lucru pe durata

lucrarilor de intretinere fi mentenanta asupra

cutitului taietor!

Cutitele taietoare neechilibrate produc vibratii

puternice fi avariaza produsul.

■ Dispozitivul de colectare a ierbii se verifica in mod

regulat daca functioneaza fi daca prezinta uzura

■ Dupa tunderea gazonului, aparatul se curata

temeinic cu o maturica sau cu o carpa. Murdariile

neindepartate de pe partea inferioara a aparatului

pot afecta functionarea

■ Aparatul nu se stropefte cu apa! Apa infiltrata poate

distruge atat combinatia intrerupator - ftecar, cat fi

electromotorul

■ Cutjtul taietor se verifica in mod regulat daca prezinta

deteriorari. Cutitele taietoare tocite sau deteriorate

se acut / inlocuiesc numai la o reprezentanta AL-KO

sau la un atelier de specialitate autorizat. Cutitele

taietoare ascutjte ulterior trebuie echilibrate

Cuplul de strangere al furubului de cutit 15 Nm +5

A Atentie!

Este interzisa alinierea cutitului fi a arborelui de

motor!

HDupa lucrarile de intretinere asupra

componentelor de izolatie (de ex. inlocuirea

cutitului taietor) este necesara realizarea

unei verificari a izolatiei de protectie, conform

directivei VDE 701.

■ Este necesara verificarea de specialitate:

■ dupa deplasarea peste un obstacol

■ la oprirea imediata a motorului

■ daca cutitul taietor este indoit

■ daca arborele de motor este indoit

157 Traducerea instructiunilor de folosire originale

Ajutor pentru defectiuni

Defectiune Cauza probabila Remediere

Motorul nu func{ioneaza Lipsa alimentare cu curent

electric Se verifica siguran{a locuin{ei / cablul prelungitor.

Cablul aparatului este defect Se consulta unitatea de service AL-KO / unitatea de specialitate autorizata.

Cu{it de taiere blocat Se cura{a canalul de eliminare / carcasa, cu{itul taietor trebuie sa fie

u§or de rotit.

Se porne§te pe iarba mai scurta sau pe o suprafa{a tunsa deja, se

regleaza inal{imea de taiere.

Puterea motorului este redusa Exces de iarba in canalul de

eliminare sau in carcasa Se cura{a canalul de eliminare / carcasa.

Se corecteaza inal{imea de taiere.

Cu{itul de taiere este tocit Se consulta unitatea de service AL-KO sau unitatea de specialitate

autorizata §i se ascute / inlocuie§te cu{itul de taiere.

Cutia de colectare a ierbii nu

se umple suficient Gazonul este umed Se lasa gazonul la uscat.

Cutia de colectare a ierbii

este infundata Se cura{a gratarul cutiei de colectare a ierbii.

Exces de iarba in canalul de

eliminare sau in carcasa Se cura{a canalul de eliminare / carcasa.

Se corecteaza inal{imea de taiere.

Cu{itul de taiere este tocit Se consulta unitatea de service AL-KO sau unitatea de specialitate

autorizata §i se ascute / inlocuie§te cu{itul de taiere.

Pentru defectele care nu sunt listate in acest tabel, sau pe care nu le pute{i remedia singur, va rugam sa

contacta{i serviciul nostru pentru clien{i.

474269_c 158

GR HAeKTpiKii xopTOKomiKii TOavii

IX£TiKa ps to napov £yx£ipi5io

■ npiv Tn 9ćan a£ A£iToupYia SiapaaT£ npoa£KTiKa

auTĆ? ti? oSnYi£? XPnan?. Autć anorcAd

npoun69£an Yia aapaAH A£iToupYia Kai

anpćaKonTo X£ipia|JĆ.

■ AćPete unć^n aa? ti? unoSri&i? aapaAđa? Kai

npociSonoinan? nou ncpi^ovTai aTnv T£K|jnpiwan

Kai auTĆ? nou avaYpapovTai navw aTn auaK£ur|.

■ $uAa^T£ ti? o5ny£? xpHan? Kai napaSwaT£ ti?

aTov £nć|j£vo xpHaTn.

En£^nYHan ffupPoAuv

fflvaKa^ nspi£xop£vuv

IX£TiKa |j£ to napćv £YX£ipi5io

....................................

159

ncp^pacpii npoićvTo?

.....................................................

159

Yno5£iš£i? aapaAda?

....................................................

161

Iuvap|joAĆYnan...............................................................162

Yno5£iš£i? £pYaaia?........................................................162

Ano9r|K£uan

.....................................................................163

EmaK£uii...........................................................................163

ZuvTnpnan Kai ppovTiSa................................................163

Boq9£ia a£ n£pinTwan PAaPn?

....................................

164

Anćppi^n..........................................................................182

n£piYpavn npoiovTo?

Ito EVTuno auTĆ n£piYpapovTai nA£KTpiKĆ? xoptokohti-

kć? Mnxavć? M£ KaAa9i auAAoYH? xćpTou. Opia^ćva |jo-

vTĆAa đvai KaTaAAnAa Kai Yia Tnv KaAu^n tou £5apou?

p£ Koppćvo xćpTo (mulching).

EvToniaT£ to 5ikć aa? ijovtćAo |j£ paan ti? £ikćv£? Kai

Tnv n£piYpapn twv 5iapopwv £niAoywv £^onAia^ou.

npopAsnopsvn xpnan

H Mnxavn auTn npoopiZnui Yia iS i^m ii xpHan aTo kou-

p£|ja xopToTannTa Kai npćn£i va xpnai|Jonoi£iTai ano

d a m a a£ aT£yvć Ypaai5i.

Ka9£ aAAn 5iapop£TiKH xpHan 9£wpđTai ^n npopA£n6-

M£vn.

niBavu^ AavSaapšvn XPHCTH

■ H Mnxavn auTn 5£v dvai KaTaAAnAn Yia xpHan a£

5n|JĆai£? £KTaa£i?, napKa, aTaSia H a£ y£wpyikć?

Kai SaaoKo^iKE? £pap|joY£?

■ Oi unapxovT£? |jnxavia|joi aapaAda? 5£v npćn£i

va apaipouvTai H va napaKa^nTovTai, n. x. |J£ 5ć-

ai|jo Tn? papSou aapaAda? aTo nAaiaio

■ Mn xpnaiMonoi£iT£ Tn Mnxavn aTn Ppoxn H navw

a£ uypć Ypaai5i

■ H Mnxavn S£v £niTpćn£Tai va xpnai|Jonoin9d

£naYY£AMaTiKa

Mnxaviapoi aa^aAsia^ Kai npoaiaaia;

A npoaoxn - Kiv5uvo? TpaupaTiapou!

Mnv KaTapY£iT£ tou? |jnxavia|jou? aapaAda? Kai

npoaTaaia?!

Pap5o? aapaAda? / AaPn aapaAda?

AvaAoYa |j£ to ijovteAo, n Mnxavn 5ia9ĆT£i |jia papSo

aapaAda? H Mia AaPH aapaAda?. l£ n£pinTwan kiv-

Suvou, anAw? apHaT£ Tn papSo H Tn AaPH aapaAda?.

O KivnTHpa? Kai n A£m5a Konii? 9a aTa^aTpaouv.

OupiSa npoaKpouan?

H 9upiSa npćaKpouan? npoaTaT£u£i tov X£ipiaTH anć

Ta £KTo^£ućp£va uAiKa.

^ n p o a o x n !

H THpnan M£ aKpipEia auTwv twv unoS£i^£wv

npo£iSonoinan? 9a anoTpć^£i uAikć? ZnMić? Kai

tov Tpau^aTia^ć aTĆ|jwv.

EiSikć? unoS£i^£i? Yia Tnv KaAuT£pn KaTavćnan

Kai X£ipia^6.

159 MeTappaan anć t i ? npuTĆTune? o5nyi£? AEiToupyla?

Zu^PoAa CTTH CTUCTKEUn

Anp0CT0xn! ISiairepn npoaoxn KaTa tov x£ipia|Jć. ES npiv a nć Ka0£ £pYaaia auvTiipnanS n CT£ nE-

pinTwan ZnMia? Tou KaAw5iou, anoauvSćoTE

onwa5iinoTE Tn Mnxavii anć to nAEKTpiKć petica.

c a npiv a nć Tnv ćvap^n A£iToupYia?, Siap arni ti?

o5nYi£? xpn°ns. AKivSuvo? nAtKTponAn^ia?.

Anpoaoxn - KivSuvo?! KpaTnoTE Ta xšpia Kai Ta

nćSia aa? |jaKpia an ć tov Konopa! i ~ t KpaTn0£iT£ |jaKpia a nć Tnv cniKivSuvn n£pioxn.

AKpaTnoTE ^aKpia to KaAw5io auvScan?

an ć ti? Ae h ISe? kohh?. ATa aax£Ta aTo^a npćnEi va napa^ćvouv ć§w an ć

Tnv EniKivSuvn n£pioxn!

474269_c 160

GR HAcKTpiKi xopTOKomiKii Mnxavi

Yno5£^£i? aa^aAria?

0 uncu0uvo? n o XPnOTn? Tn? Mnxavi? Eivai uncu0uvo?

Yia Ka0c aiuxnMa Onou CMnAEKCTai aAAo Otomo n ^švn

ncpiouaia.

Anp oao xn!

H Mnxavi Kai to KaAw6io npoČKTaan? npEnci va

xpnaiMonoiouvTai movo c^Oaov PpiaKovTai ac

KaAi KaTaaTaan!

Mnv KaTapYCiTC tou? MnxaviaMou? aa^aA cia? Kai

npoaTaaia?!

A np oaox n - KivSuvo? TpaupaTiapou!

Mnv KaTapY£iT£ tou? MnxaviaMou? aa^aA cia? Kai

npoaTaaia?!

HAektpikh aa^aAsia

■ H nAcKTpiKii Taan tou aniTiou npEnci va auM^wvci

MC Tnv Taan nou ava^čpcTai aTa TcxviKa aToixcia -

Mn xpnaiMonoina£T£ Ka^ia aAAn Taan Tpo^oSoaia?.

■ XpnaiMonoiiaTC anoKAciaTiKa KaAw5ia npoČKTa-

an? KaTaAAnAa Yia x p ia n aTo unai0po - cAaxiaTn

SiaTo^n 1,5 mm2

■ Acv cniTpEncTai n x pia n KaAw5iwv npoČKTaan?

nou napouaiaZouv ^0op£? n pwym&?.

■ npiv anO Ka0c xp ian , cAeyŠtc Tnv KaTaaTaan tou

KaAw5iou npoĆKTaan?.

■ Na xpnaiponoi£iT£ navraTC Tnv ciSikh SiaTaffi npoaTa-

ala? ano KaTanovnan yia to KaAw5io npoČKTaan?.

■ KpaTiaTC to KaAw5io MaKpia anO to anMcio Koni?

Kai 5poMoAoYiaTc to avri0CTa npo? Tnv KaTcu0uv-

an Tn? Mnxavi?.

■ Mnv ncpvaTc hote Tn xopToKonTiKi Mnxavi navw

anO to KaAw5io npoČKTaan?

■ npoaTaTcuaTc Tn Mnxavi anO Tnv uYpaaia

Yno5£i$£i? aa^aAda? KaTa Tn XPHaH

■ Ta n aiSia Kai Ta aTo^a nou Scv Yvwpi^ouv ti?

oSnYic? x pia n? Scv cniTpćncTai va xpnai|Jonoiouv

Tn Mnxavi.

■ TnpiaTc tou? KaTa Tonou? Kavovia^ou? Yia Tnv

cAaxiaTn nAiKia tou xcipiaTi.

■ Mn xcipiZcaTc Tn Mnxavi cvw PpiaKcaTc unO Tnv cni-

Spaan aAKoOA, vapKWTiKwv ouaiwv i ^ap|jaKwv.

■ npiv anO ko0c x pia n cAeyŠtc Tn Mnxavi Yia TuxOv

ZnMiE? Kai avTiKaTaaTiaTc Ta ^0ap|j£va c^ ap ^a Ta.

■ EAey5tc nAipw ? Kai npoacKTiKa Tnv EKTaan nou 0a

KoupcuTci Kai ano^aKpuvcTc OAa Ta ^ćva aw^aTa.

■ $općaTc KaTaAAnAa pouxa cpYaaia?:

■ MaKpu navTcAOvi

■ I ^ ikto Kai avTioAia0nTiKa unoSi^aTa

■ $povriaTC va KpaTaTC Tnv laoppom a aa? cvOau

cpYaZcaTc.

■ Ta aaxcTa aTo^a npEnci va napa^ćvouv anO

Tnv cniKivSuvn ncp ioxi.

■ KpaTiaTc to aw |ja, Ta aKpa Kai Ta pouxa aa? Ma-

Kpia anO tov KonTipa.

■ Na cpYaZcaTc |jOvov unO cnapK i ^uaiKO i TcxvnTO

^UTia^O.

■ Na anoauvSECTC tovtotc to pua^a anO to nAcKTpiKO

SIktuo Kai va n e p u n i va aTa^aTiaci n Mnxavi:

■ ac ncpinTwan CM^avian? PAaPn? i aa uv i0 i-

aTwv KpaSaa^wv Tn? Mnxavi?

■ npoTou a^aipćacTc TuxOv KoAAn^šva avTiKci^cva

■ npoTou Ka0apiacT£ TuxOv anoq>paY|J£va an^cia

■ mcto Tnv c n a ^i ^c ^ćva aw^aTa

Mcto anO Ka0c cn a^ i ^c ^ćva aw|jaTa c^cTaaTc Tn

xopToKonTiKi Mnxavi Yia TuxOv ZnMiE?. EKTcAEaTc

kO0c anaiTou^cvn cniaKcui npoTou ^cKiviacTc

^ava Tn Mnxavi Kai auvcxiacTc Tnv cpYaaia.

■ npoaćxcTc iSiaiTcpa ac ncpinTwan avaTponi? Tn?

xopToKonTiKi? Mnxavi? Kai Ka0w? TpapaTc Tn Mn-

xa vi npo? to M^po? aa?.

■ Mnv ncpvaTc navw anO CMnOSia (KAaSaKia, pi^c?

SćvTpwv K.An.).

■ A^aipćaTC to kommevo xOpTo MOvov c^Oaov o Kivn-

Tipa? civai aPnaTO?.

■ ipivcTC tov KivnTipa OTav SiaaxiZcTC cni^avcia

nou Scv xpciaZcTai va KoupcuTci.

■ Mnv avaanKwvcTC Kai Mnv MCTa^čpcTC hote Tn Mnxa-

v i cvw AciToupYci o KivnTipa?.

■ Mnv a^ivcTC Tn Mnxavi xw pi? cniTipnan OTav auTi

civai EToiMn va AciToupYiaci.

A n poa oxn - KivSuvo? r|A£KTponAr|šia?!

KivSuvo? Aoyw c na ^i? mc c^apTiMaTa nou

PpiaKovTai unO Taan! AnoauvSEaTC aMĆaw? to

PuaMa tou KaAwSiou anO to nAcKTpiKO Siktuo cav

to KaAwSio npoEKTaan? Konci i unooTci ZnMia!

161 McTa^paan anO ti? npuTOTunc? oSnYic? AEiToupyla?

3 69217/1?

■5 n o g o i d 3 i i 5 ? d U 5 5 u d i d > i D d 3 i o i A D U D

i o x ‘ n o i g i f l o d A n o i 5 U 5 r u u D A D S L id o A U d A 5 n o g o i d 3 u

5 i i d i d ) i 0 Q p r l 0 Q £ )3 a I i i 5 3 d o d ) o n g 3 i 3 n 3 d n o > i D |\ | ■

ig iD D d A

0A3rl3dn0>i o i iDi3AmdU5 Alirl da 3 io m ‘Drln3AouD

o i pAdo U 53drp 53Aimdu 5u did>i 3i3n3dno>i D|\| ■

DiDrlflDd3ii DyuDyyou 3iAD)i iox 5Uuo>i 5orhn oi

3iDli5nD ‘ndojJ iox oyUrh idai3 igicodA o i Ugi3ii3 da

-01A3 iDiAOAmnrl DdUiliADi noi53diodiD 10 ADg jljAoX

-liri Li)iiiiiO)ioidoX 111 D>iiyo;jd3iin 3ii3AOUDiD)i a L i|/\| ■

n o i g i D D d A n o i

5 n o r h n n o i o a i r l o i o u d 0 d 3 i 0 D D i d 3 u 3 i 3 n 3 d n o > i A l ir l

i o x u j o g - £ D i o o d 3 Q D i D 5 U u o > i 5 o r h n o i 3 i f l L i i D d y ■

■5 o d ) D g 3 0 A 3 r l 3 d n 0 >i U g U

30 m o i i 3 1 0 1 A D U 5 l i D D i ) i 3 o d i i 0 i g r p Y 0 >i o i 3 13 X3 D | \| ■

■5 o i D r i n 3 d n o i D ^ i d u a I i i d

D iA O ) l 0 I 1L A O lD A n g 0 1 ODO D l l 3 d n O ) l 0 1 3 i f l L l A I ) l 3 = ■

» i f e d n c m 0 1 d i A 5 3 y n o j ) r i n ^

■5 3 l 3 d 3 <b0 1 A 0 5 l i f l 5 D I D D A d 3

U f l A n 0 n 3 i D ) l 3 1 3 5 d V Y D A D i O O d 3 1 I O I Q I 3 i 3 X 3 D O d | J ■

„ 0 2 o u d m \ D U U f l! v > i

3 r l 5 3 i 3 d 3 <b0 i A 0 3d U a d X U i 1 L i ) i ii ii O ) i o i d o X l i i 3 1 13 1 0 11

- o r l i f l l i d X l i r i i o x 5 3 i 3 d 3 <b0 i A 0 5 i i d m iD ) i d i 5 o d u

Li m \ D U 3 D i 5 o d u U f l A n 0 n 3 i D ) i 3 r l 3 i 3 n 3 d n o > i a L i|/ \|

D i 3 d 3 ( b m \ D a I i i 5 o d u

D 1 3 0 D ) I 3 1 0 1 A D 11 3 1 D d m X o d l i D A U d ) D g 3 U A iy > l llL 3 D i ^ ■

( A m d i A 3g 5 3 ^ i d ‘ D i> i p g D Y > i X u )

D i g 0 U r l 3 0 U D m \ D U 3 1 D A d 3 U A l l| A | ■

■5 3 d l ir lX iD

I D A I 3 5 U U 0 ) I 5 3 g i l i 3 y IO A 0 D 0 d) 3 A O A O r l 3 i D 3 ^ D A d 3 D | \| ■

■5 l i f l i g D j | D i U i n X D i 3 r l U a d X U i1 l i i 3 i D U A U g o ■

D i l li O i D d O U y D ) l 3 1 3 X 3 A 0 D 0 d) 3 A O A O r l 3 i D 3 ^ D A d 3 D | \| ■

■5D iD D A d 3 U X o i d 3i i a I i i d D u m a o d u d v y d

A n o X d D i i n A 3g a d i o a o a o H 3i3n3d n o > i d a 3 i D i X d v ■

D i D r l m f l d a $ d i D y o 3 i 3 A n d ) i D r l o u D i o x i 3 i n 3 d n o ) i

D0 n o u U d d i ) I 3 a I i i r o i i m a o d u i d x 5 m d y y u 3J ^ A 3V3 ■

ArpADXLirl A miiuo)ioidoX UflUdX lii DiA5nork)

- i a o a d ) i 5 3 iAonXfli 5nou oi d i d ) i 5noi 3 io U d U j _ H

5 » j D » A d 3 5 i 3 ^ j 3 2 0 i i x

■5liiio>i 53gjii3Y 10 Ano0UioiLOiliM>iD da idX3ri 3i3A3riid3|j z

5onyo<boo Li£)dy Ui U ogsjpd lii 3iDU(bv ' 1

D dliiliA i>i o r im U jji

■5UdUai)I)I3 iurlno)i oi 3ioli<bv £

(g-SU) Lld30DlD Ili 3ioUiDd)l IDX OIDjDyii Oifl

mADii 5oi3yo<boo UjJdy Ui. Li ogjjod Ui 3iD Uj]D di z

(I.-SU) 5D5|duyliiiio)iDig orlflDngAnfl

AoiD 5UdUai)I)I3 iiirlno)i oi 0A3rlUiDU 3iDUiDdy ■ 1

UflUApm aLii did)i UadXUi1 Ui 313a™Liddad

aLi|/\| 53di3u X u ‘DiDrlmfl d a$ oud od30n3y3 idai3 da

i3iL3diL 5od)Dg3 01 oidoX oyUrh 30 DD3rl 1X0 iox 5od)Dg3

Og31LllL3 3D mADli LlAOXLirl llXI±lL0X0±d0X Ui 3iDllAIXX3

D dllillA IN U £U A »l)ig

UyyD AUi 5m Ddn3yu oirl Ui oud i3flUdiDiyA da pd

-ourl da 5DiDDiDodu U^DiDig U 3 io m 5oyDA3rl o co i

IDA13 da I3u3du 5oiDrln3d no!gmyD)i noi 5oXodj| 0

(t?U) UflUAOUDiD)l OUD 5DIDDiflOdU U^DiDig

3rl 5UadXUH 5Ufl3gAnfl oigrpyDX oi 3iDiyD(bflv 'Z

(SU) 5D5idu/Uiuo>iDig orlflDngAnfl AOiD5UadXUH

5Ui 5Ufl3gAnfl no!gmyD)i noi Drlcnjl oi 3iD3gAn^ ' l

o n ix jg g xid i)i3 vU o i d Uc3Q A n^

DUDrlAidUifl DiD noidoX5yAoyynfl iqpyox oi iypu iox

noidoX 5yAoyynfl i0DyDX oi 3iDDi3gv '£

m fliu Di

5odu o i 3i5Uf|Ddi idx i0oyDX o i 3iDmdiDi)iADUV 'Z

((.[.) noidoX 5UAovvni) noigovn^ UcroApiig

D i D r l A i d U i D D i D n o i d o X 5 y A o y y n f l i 0D y D X o i

■5 3 iU A I X D 5 U U 0 )I

5 3 g i u 3y 10 i d x 5 o i D U j | f l i d a i 3 5 o d L i iU A i > i 0 A D io

A O A O rl I 0D Y D ) I O i 3 i j 3 i 3 0 O U O i D A ID » 3 i l 3 d lD d ) D D | \|

jnorli>ii»rln»di 5oAngAi>| - UXoDod[j ^

noidpX 5UAovvni) noigovn^ UDUi3goiioi

■5 m d y y u i 3 0 U A o y o r ld D A n f l

n o t o a o a o H i 3 0 U i o u o r l if l U d X d a i 3u ? d u U a d X U H h

jUXoDod[j

5 U d

- U A o y o r l d D A n f l 5 3 i A U g o 5 3 A3r lo X 3d D U 5 i i 3 i f l U 0 n o y o ) i v

L iD U A o v o rld io A n ^

GR HAeKTpiKii xopToKonTiKH pnxavq

Ano0nK£uan

■ Na ano9nK£u£T£ Tn Mnxavn MĆvo |J£ anoauvS£S£|j£-

vo pua^a p£u|jaTo?.

■ ria £^oiKovć^nan X^pou, ava5inAwoT£ to £navw

|j£po? tou nAaiaiou.

■ Na ano9nK£u£T£ Tn Mnxavn ĆTav dvai ot£yvh, a£

|j£po? ćnou S£v ćxouv np ća paa n naiS ia Kai |jp

£^ouaio5oTnM£va np6aw na.

EmaKsun

■ Oi £pYaai£? £niaK£uH? np£n£i va YivovTai |j6vo

aTa T|jr||JaTa aćppi? Tn? AL-KO Kai a£ ^ouaioSoTn-

|j£va auv£pY£ia.

■ ria va 5iaTnp£iTai n ZuYoaTa9|jian tou Komfipa,

oi A£ni5£? Kai Ta ^nouAćvia aT£p£wan? np£n£i va

avTiKa9iaTavTai w? £viaia ^ovaSa.

ZuvTnpnan Kai ^povriSa

Anp oa oxn - KivSuvo? TpaupaTiapou!

Anoauv5£aT£ onwa5HnoT£ to pua^a p£u|ja-

to? npiv anć Ka9£ £pYaaia auvTHpnan? Kai

ppovTiSa?!

KaTa ti? £pYaai£? auvTHpnan? Kai ppovTiSa?

oti? A£niS£? KonH?, va popaT£ navToT£ YavTia

£pYaaia?!

H KaKH ZuYoaTa9^ian twv A£niSwv npoKaAd

ćvtovou? KpaSaa^ou? Kai p9opa Tn? |JnxavH?.

■ Na £A£yx£T£ TaKTiKa to auaTn|Ja ouAAoyh? xćpTou

w? npo? Tn A£iToupYia Kai Tn p9opa.

■ M£Ta to Koup£|ja, Ka9apiaT£ nAqpw? Tn Mnxavn M£

|jia poupTaa H £va navi. T a uAiKa nou tuxćv 9a

ap£9ouv aTnv KaTW nA£upa Tn? |JnxavH? M^opouv

va £nnp£aaouv Tn A£iToupYia Tn?.

■ Mnv p£KaZ£T£ Tn Mnxavn |J£ v£pć! H £iapoH v£pou

|jnopđ va KaTaaTp£^£i tov auvSuaa^ć SiaKĆnTn/

npiZa? H tov nA£KTpoKivnTHpa.

■ Na £A£yx£T£ TaKTiKa ti? A£ni5£? KonH? Yia tuxćv

ZnMić?. Oi oto|jw|j£v£? H KaT£aTpa^^ćv£? A£ni5£?

np£n£i va aKovi^ovTai H va avTiKa9iaTavTai |j6vo

an ć to T^HMa a£ppi? Tn? AL-KO H a nć £§ouaioSoTn-

|j£vo auv£pY£io. Oi aKovia|j£v£? A£mS£? np£n£i va

ZuYoaTa9|jiZovTai

PonH auapi^n? twv pi5wv twv A£ni5wv 15 Nm +5

/ \ np oaoxn!

Oi A£ni5£? Kai o a^ova? tou KivnTHpa S£v np£n£i

va £ivai £u9uYpa|j|jia|j£va!

M£Ta anć £pYaai£? auvTHpnan? a£ |jovw|j£va

£^apTHMaTa (n. x. |J£Ta an ć avTiKaTaaTaan

A£ni5wv KonH?) np£n£i va £kt£A£ot£i £A£yxo?

|jovwtikh? npoaTaaia? au |jpw va |j£ Tnv OSnYia

VDE 701.

■ AnaiTdTai £A£yxo? an ć t£xvikć:

■ |j£Ta an ć 5i£A£uan navw an ć Kanoio £|jn6Sio

■ a£ n£pinTwan anĆTo^ou apnai^aTo? tou

KivnTHpa

■ a£ n£pinTwan AuYia|jaTo? twv A£mSwv KonH?

■ a£ n£pinTwan AuYia|jaTo? tou a^ova tou ki-

vnTHpa

163 MeTappaan anć ti? npuTĆTune? o5nY'£? AEiToupyla?

BonSsia Q£ n£pinTwan PAaPn?

BAapn ni8avn aiTia Auan

0 KivnTipa? Scv Aeitoupyei Acv unapxci Tpo^oSooia

pcupaTo? EAey^te ti? ao^aAcic? Tou oniTiou / to koAioSio npoćiaaaric

BAaPn KaAuSiou Mnxavi? EnioKC^BciTC to TMiMa oEpPi? Tq? AL-KO / e^ouoioSothmevo ouvcYcio.

EpnOSio oti? AcniSc?

Koni? KaBapioTc to ovoiYMa anOppi^n? / to nEpiPAppa. oi AcniSc? Ba

npžnci va ncpioTpž^ovTai cAcuBcpa.

EKKivioTC Tov KivqTipa navu oc xaMHAO YpaoiSi i oc iSq Koupc-

Mžvq cm^avcia, SiopBuoTC to u^o? Koni?.

H ioxu? Tou KivnTipa

MCiuvcTai Ynapxci noAu xOpTo oto

avoiYMa anOppi^n? i oto

ncpiPAnpa

KaBapiaTE to ovoiYMa anOppi^n? / to ncpiPAnpo.

AiopBuoTC to u^o? Koni?.

Itomumeve? AcniSc? Koni? EnioKC^BciTC to Tpipa oEpPi? Tq? AL-KO i Eva e^ouoioSothmevo

ouvcpYcio Kai ZnTiaTE va aKoviaTouv i va avTiKaTaoTaBouv oi

AcniSc?.

To KaAaBi ouAAoyh?xOpTou

Scv yemi?ei apKCTa Ano^paYMEvo KaAaBi

ouAAoyh? KaBapiaTE to nAŽYpa Tou KaAaBiou ouAAoyh?.

Ynapxci noAu xOpTo oto

avoiYMa anOppi^n? i oto

ncpiPAnpa

KaBapiaTE to ovoiYMa anOppi^n? / to ncpiPAnpo.

AiopBuoTC to u^o? Koni?.

Itomumeve? AcniSc? Koni? EnioKC^BciTE to Tpipa oEpPi? Tq? AL-KO i Eva e^ouoioSothmevo

ouvcpYcio Kai ZnTiaTE va aKoviaTouv i va avTiKaTaoTaBouv oi

AcniSc?.

Ic ncpinTwan pAapwv nou Scv auMncpiAaMPavovTai ac auTOv tov nivaK a i ti? onoic? Scv propeto va Siop-

0wacTC pOvoi aa?, anoTaBciTC oto apMOSio Tpipa c^unnpĆTnan? ncAaTwv Ma?.

474269_c 164

MK EneKTpuMHa KocunKa 3a TpeBa

3a ynaTCTBOTO

■ npoMMTajTe ro ^ no To ynaTCTB0 npeg ga ja

nymTMTe KocunKaTa bo pa6oTa. Toa e npegycnoB

3a curypHo pa6oTe^e u 3a paKyBa^e 6e3 npeMKu.

■ npugpwyBajTe ce koh coBeTUTe 3a 6e36egHocT

u 3a npegynpegyBa^e, HaBegeHu bo

goKyMeHTa4ujaTa, KaKo u Ha anapaToT.

■ OBaa goKyMeHTa4uja ce TpaeH cocTaBeH gen

Ha onumaHuoT npou3Bog u npu eBeHTyanHo

oTyfyBatoe Tpe6a ga My ce npegage Ha hobuot

concTBeHuK.

06jacHyBa^e Ha 3Ha^UTe

Coflp^MHa

3a ynaTcTBoTo

.............................................................................165

Onuc Ha npou3BogoT................................................................165

Ee36egHocHu coBeTu...............................................................167

MoHTawa..........................................................................................168

CoBeTu 3a pa6oTa......................................................................168

MyBa^e............................................................................................169

nonpaBKa........................................................................................169

OTcTpaHyBatoe............................................................................169

O gp*yB a^e u H era...................................................................169

noMom npu npeMKu...................................................................170

Onuc Ha npou3BOflOT

Bo oBaa goKyMeHTa4uja ce onumaHu eneKTpuMHH

KocunKu co Kom 3a 3a$akafce Ha TpeBaTa. HeKou

Mogenu gononHuTenHo uMaaT on4uja 3a pac$pnyBafce

Ha ucKoceHaTa TpeBa.

MgeHTu^uKyBajTe ro cBojoT Mogen npeKy cnuKuTe Ha

npou3BoguTe u Ha onucoT Ha pa3HuTe on4uu.

nponucHa npuMeHa

OBoj anapaT e npegBugeH 3a Kocene Ha npuBaTHH

TpeBHu noBpmuHu u cMee ga ce KopucTu caMo Ha cyBu

TpeBHuqu.

CeKaKBa gpyra npuMeHa ce cMeTa 3a HenponucHa.

MoxHa norpemHa npuMeHa

■ OBaa KocunKa 3a TpeBa He Tpe6a ga ce npuMeHyBa

bo jaBHu 3eneHuna, napKoBu, cnopTcKu o6jeKTu,

KaKo u bo 3eMjogencTBoTo u bo myMapcTBoTo.

■ nocTojHuTe 6e36egHocHu ypegu He cMeaT ga ce

geMoHTupaaT unu ga ce npeMocTyBaaT, Ha np.co

3aBp3yBa^e Ha 6e36egHocHuoT gpwaM Ha paMKaTa

og KocunKaTa

■ He KopucTeTe ro anapaToT npu gowg u/unu Ha

MoKap TpeBHuK

■ AnapaToT He cMee ga ce KopucTu bo KoMep4ujanHM

4enn

Be36eflHOcHu u 3amTUTHu ypeflM

A BHUMaHue - OnacHocT og noBpega!

Ee36egHocHuTe u 3amTuTHuTe ypegu He cMeaT

ga ce ucKnyMyBaaT!

Be36eflHoceH flp *a n / 6e36egHocHa paHKa

3aBucHo og u3Beg6aTa, anapaToT e onpeMeH co

6e36egHoceH gpwaM unu 6e36egHocHa paMKa.

Bo MoMeHT Ha onacHocT caMo oTnymTeTe ru gpwaMoT

unu paMKaTa. MoTopoT u Ho*eBuTe ce 3anupaaT.

YgapHa KnanHa

ygapHaTa KnanHa mTuTu og genoBu mTo u3neTyBaaT.

A BHUMaHue!

Cnege^eTo Ha oBue coBeTu 3a

npegynpegyBa^e Mo*e ga cnpeMu TenecHa

noBpega unu MaTepujanHa mTeTa.

C ne^janHu coBeTu 3a nogo6po pa36upa^e u

paKyBafee.

165 npeBofl Ha opuruHanHoTo ynaTcTBo 3a pa6oTa

Cmm6oam Ha anapaTOT

ABHuMaHue! n 0Tpe6H0 e noce6HO BHuMaHue npu

pa<yBafce. im npeg o gp *yBa^e unu npu ornTeTeH <a6en,

ce<oram u3Bne<yBajTe ro WTe<epoT.

t r n npeg nywTafce bo pa6oTa nponuTajTe ro

ynaTCTB0T0 3a KopucTe^e! APu3u< og e^eKTpuneH mo<.

ABHuMaHue, onacHocT ! flpweTe ru p a ^T e u

cTananaTa nogane<y og noroHoT 3a ce ne je! M1flp *eT e ce Ha pacTojaHue og onacHuTe nogpanja.

•

AflpweTe ro npu<nyMHuoT <a6en nogane<y og

HoweBuTe. Anorpu*eTe ce ga HeMa Hu<oro bo onacHuTe

nogpanja!

474269_c 166

MK EneKTpuHHa Kocun<a 3a TpeBa

Ee36eflHOCHH coBeTu

ynpaByBanoT co MamuHaTa, unu kopuchukot, e

ogroBopeH 3a Hecpeku co gpyruTe n u ^ u co hubhuot

uMoT.

ABHuMaHue!

KopucTeTe ru anapaToT u npogon^HuoT <a6en

caMo bo 6ecnpe<opHa cocToj6a!

Be36egHocHuTe u 3amTuTHuTe ypegu He cMeaT

ga ce uc<nyMyBaaT!

A BHuMaHue - OnacHocT ofl noBpefla!

Be36egHocHuTe u 3amTuTHuTe ypegu He cMeaT

ga ce uc<nyMyBaaT!

EreKTpMHHa 6e36eflHOcT

A BHuMaHue - onacHocT ofl cTpyja!

OnacHocT og gonupa^e genoBu nog HanoH!

Ako gojge go omTeTyBa^e unu npece<yBafce

Ha npogon^HuoT <a6en, BegHam u3BneMeTe ro

mTe<epoT!

■ KykHaTa Mpe*Ha uH cTana^ja Mopa ga 6uge

bo cornacHocT co nogaTo^Te 3a HanoHoT

bo TexHuM<uTe no ga To ^. He ynoTpe6yBajTe

nouHa<oB HanoH

■ ynoTpe6yBajTe caMo npogon^Hu <a6nu, <ou ce

npegBugeHu 3a KopucTeTe Ha oTBopeHo - co

MuHuManeH npece< og 1,5 mm2

■ OmTeTeHu unu Hany<HaTu npogon^Hu <a6nu He

cMeaT ga ce ynoTpe6yBaaT

■ npeg ce<oe nymTa^e bo pa6oTa npoBepyBajTe ja

cocToj6aTa Ha npogon^HuoT <a6en

■ Ce<oram KopucTeTe ro cne^janHuoT gogaTo< 3a

ona6aByBa^e Ha <a6enoT

■ flp *eT e ro <a6enoT nogane<y og nogpaMjeTo

Ha c e n e je u ce<oram BogeTe ro nogane<y og

MamuHaTa

■ Hu<oram He Bo3eTe ja <ocun<aTa npe<y

npogon^HuoT <a6en

■ MyBajTe ro anapaToT og Bna^HocT

Ee36eflHocHu coBeTu 3a paKyBafoe

■ fle ^ T a u nui^aTa, <ou He ce 3ano3HaeHu co oBa

ynaTcTBo 3a KopucTeTe, He cMeaT ga ro KopucTaT

anapaToT

■ npugpwyBajTe ce koh no<anHuTe nponucu 3a

MuHuManHa Bo3pacT Ha n u ^ T o mTo ke pa<yBa

■ He pa<yBajTe co anapaToT nog gejcTBo Ha

an<oxon, gporu unu ne<oBu.

■ npeg ce<oja ynoTpe6a npoBepeTe ro anapaToT u

3aMeHeTe ru omTeTeHuTe genoBH

■ ^ n ocH o u TeMenHo npoBepeTe ro TepeHoT mTo

Tpe6a ga ce <ocu, oTcTpaHeTe ru cuTe cTpaHu Tena

■ HoceTe coogBeTHa pa6oTHa o6ne<a:

■ gonru naHTonaHH

■ 4BpcTu o6yB<u mTo He ce nu3raaT

■ Bo Te<oT Ha pa6oTaTa BHuMaBajTe ga cTouTe

4BpcTo

■ norpuweTe ce ga HeMa Hu<oro bo onacHuTe

nogpanja

■ flp *eTe ru TenoTo, e<cTpeMuTeTuTe u o6ne<aTa

nogane<y og noroHoT 3a c en e je

■ Pa6oTeTe caMo npu goBonHa gHeBHa unu

BemTaMKa cBeTnuHa

■ Ce<oram u3Bne<yBajTe ro mTe<epoT u noMe<ajTe

anapaToT ga 3acTaHe:

■ <ora ke gojge go npeMKu unu HeBoo6uMaeHo

Tpece^e Ha anapaToT

■ npeg pacMucTyBa^e 6no<agn

■ npeg og3aTHyBa^e

■ no KoHTaKT co cTpaHu Tena

no KoHTaKT co cTpaHu Tena npoBepeTe

<ocun<aTa ga He e omTeTeHa. npeg noBTopHo

KopucTeTe Ha <onuM<aTa, norpu*eTe ce ga ru

u3BegeTe noTpe6HuTe nonpaBKu.

■ BugeTe noce6Ho BHuMaTenHu Kora ja 3aBpTyBaTe

<ocun<aTa unu Kora ga noBne<yBaTe koh ce6e

■ He KoceTe npe<y npeMKu (Ha np. rpaHKu, Kope^a

og gpBja)

■ OTcTpaHyBajTe ro otkocot caMo Kora MoTopoT ctoh

■ Mc<nyMeTe ro MoTopoT <ora Tpe6a ga npeMuHeTe

npe<y He<oja gpyra noBpmuHa, ocBeH oHaa mTo

ja KocuTe

■ Hu<oram KpeBajTe ro u He HoceTe ro goge<a

pa6o™

■ He ocTaBajTe ro 6e3 HagrnegyBa^e anapaToT mTo

e nogroTBeH 3a pa6oTa

167 npeBofl Ha opuruHanHoTo ynaTcTBo 3a pa6oTa

MoHTawa

npugpwyBajTe ce koh npunoweHoTo ynaTcTBo 3a

MoHTa*a.

^ BHuMaHue!

AnapaToT cMee ga ce nymTu bo pa6oTa gypu no

KoMnneTHa MoHTa*a!

nocTaByBa^e Ha kowot 3a 3a$akafoe Ha

TpeBaTa

^ BHuMaHue - OnacHocT og noBpefla!

BageTe ro unu nocTaByBajTe ro KomoT 3a

3 a ^a k a te Ha TpeBaTa caMo Kora MoTopoT e

ucKnyMeH u Kora howot ctou.

1. KpeHeTe ja ygapHaTa KnanHa u 3aKaMeTe ro KomoT

bo gp*aMuTe.

npa3Hefoe Ha kowot (11)

1. KpeHeTe ja ygapHaTa KnanHa.

2. KomoT 3a TpeBa Mopa ga ce oTKaMu u ga ce u3Bagu

KoH Ha3ag.

3. Mcnpa3HeTe ro KomoT.

4. KpeHeTe ja ygapHaTa KnanHa u noBTopHo 3aKaMeTe

ro KomoT bo gpwaMuTe.

npuKnyHyBa^e Ha cTpyja

1. BMeTHeTe ro mTeKepoT og Ka6enoT og anapaToT bo

KoM6uHupaHuoT gen co npeKuHyBaM-npuKnynoK (15).

2. O 6e36egeTe ro Ka6enoT co eneMeHToT 3a

ona6aByBa^e (14).

JaMKaTa Ha Ka6enoT Mopa ga 6uge goBonHo gonra

3a ga M o*e eneMeHToT 3a ona6aByBa^e ga ce

gB u*u og egHa Ha gpyra cTpaHa.

BknyHyBafoe Ha motopot

KocunKaTa 3a TpeBa Mopa ga ce cTapTyBa Ha paMHa

noBpmuHa, a He bo BucoKaTa TpeBa. Ha nognoraTa He

cMee ga uMa cTpaHu Tena, KaKo Ha np. KaMe^e. He

KpeBajTe ja KocunKaTa 3a TpeBa 3a ga ja cTapTyBaTe.

1. flpweTe ro npTuTucHaTo KonMeTo 3a crpaTyBafce,

og KoM6uHupaHuoT gen co npeKuHyBaM-npuKnyMoK

(15-1).

2. noBneMeTe ro 6e36egHocHuoT gpwaM /

6e36egHocHaTa paMKa koh paMKaTa og KocunKaTa u

gpweTe 4BpcTo (15-2).

3. OTnymTeTe ro KonMeTo 3a crapTyBafce.

McKnyHyBa^e Ha motopot

1. OTnymTeTe ro 6e36egHocHuoT gpwaM /

6e36egHocHaTa paMKa.

2. noMeKajTe h o *o t ga 3acTaHe.

CoBeTu 3a pa6oTa

H npugp*yBajTe ce koh noKanHuTe nponucu 3a

pa6oTe^e co KocunKu 3a TpeBa.

■ ^no cH o u TeMenHo npoBepeTe ro TepeHoT mTo

Tpe6a ga ce kocu - oTcTpaHeTe ru cuTe cTpaHu Tena

■ KoceTe caMo Kora bo pa6oTHoTo nogpaMje HeMa

HuKoro

■ KoceTe caMo npu go6pa BugnuBocT

■ BogeTe ro anapaToT caMo co 6p3uHa Ha MeKope^e

■ KoceTe caMo co ocTpu HoweBH

■ He KoceTe npeKy npeMKu

(Ha np. rpaHKu, Kope^a og gpBja)

■ Kaj kocu TepeHu ceKoram KoceTe nonpeMHo Ha

KocuHaTa.

He KopucTeTe ja KocunKaTa 3a TpeBa yrope unu

ygony, unu Ha kocuhu noroneMu og 20°.

■ EugeTe oco6eHo BHuMaTenHu Kora Ha kocuhu ja

MeHyBaTe HacoKaTa Ha pa6oTa

KopucHu coBeTu 3a Koce^eTo

■ 3anoMHeTe co Koce^eTo no m okho ct no6nucKy go

mTeK-go3HaTa

■ BogeTe ro npogon^HuoT Ka6en ceKoram no Beke

ucKoceHaTa noBpmuHa

■ BucuHaTa Ha Koce^eTo Tpe6a ga 6uge

paMHoMepHo 3 -5 cm, He noBeke og nonoBuHaTa Ha

BucuHaTa Ha TpeBaTa.

■ He npeonToBapyBajTe ja KocunKaTa 3a TpeBa!

floKonKy 6pojoT Ha BpTe*uTe Ha motopot npuMeTHo

onagHe nopagu gonra, TemKa TpeBa, 3roneMeTe ja

BucuHa Ha Kocene u KoceTe noBekenaTH

■ KoceTe bo yTpuHcKuTe unu nogo^e^HuTe

nonnagHeBHu MacoBu 3a ga ro 3amTuTuTe cBe*o

ucKoceHuoT TpeBHuK og ucymyBa^e

■ Bo TeKoT Ha $a3uTe Ha cuneH pacT, KoceTe gBana™

HegenHo, a bo cymHu nogpaMja coogBeTHo nopeTKo

474269_c 168

MK EneKTpuMHa KocunKa 3a TpeBa

HyBafce

■ MyBajTe ro anapaTOT ceKoram co u3BneMeH mTeKep

■ 3a ga 3a$aka noManKy MecTo, cKnoneTe ja

ropHaTa paMKa

■ MyBajTe ro anapaToT Ha cyBo MecTo, Kage mTo

g e ^ T a u HeoBnacTeHuTe nu4a HeMaaT npucTan

nonpaBKa

■ nonpaBKMTe cMeaT ga ru u3BegyBaaT

caMo cepBucTe Ha AL-KO u oBnacTeHUTe

cnequjanu3upaHu pa6oTunHuqM

■ 3a ga ce cnpeMu guc6anaHc, anaToT 3a ceM ete

u KnuHoBuTe 3a npu4BpcTyBate cMeaT caMo

oggenHo ga ce 3aMeHyBaaT

OTCTpaHyBa^e

SHe 0TCTpaHyBajTe ru uCTpomeHuTe an aparn

6aTepuu unu aKyMynaTopu co flOMamHMOT CMeT!

AM 6ana*aTa, anapaToT u npu6upoT ce npou3BegeHH

og MaTepujanu mTo ce pe^K nupaaT u Tpe6a ga ce

oTcTpaHyBaaT bo cornacHocT co Toa.

Ogp^yBa^e u Hera

ABHuMaHue - OnaCHoCT og noBpega!

npeg cuTe pa6oTu Ha ogpwyBate u Hera

ceKoram ucBneKyBajTe ro mTeKepoT!

npu pa6oTu Ha ogpw yB ate u Hera Ha howot 3a

ceM ete ceKoram HoceTe pa6oTHu paKaBu^!

Heu36anaHcupaHuTe Ho*eBu BogaT go cunHu

Bu6pa4uu u go om TeTyBate Ha KocunKaTa.

■ PegoBHo npoBepyBajTe ru $yHK4uoHupateTo

u ucTpomeHocTa Ha ypegoT 3a 3 a $ ak a te Ha

TpeBaTa

■ no KoceteTo Ha TpeBHuKoT TeMenHo ucMucTeTe

ro anapaToT co MeTnuMKa unu co Kpna.

npeocTaHaTuTe HeMucToTuu Ha gonHaTa cTpaHa

Ha anapaToT MowaT ga ro goBegaT bo n pam a te

^yHK4uoHupateTo.

■ He nepeTe ro anapaToT co Mna3 Boga! BogaTa mTo

ke npogpe M o*e ga ru yHumTu KoM6uHupaHuoT

eneMeHT co npeKuHyBaM-mTeKep, KaKo u

eneKTpoMoTopoT

■ PegoBHo npoBepyBajTe ga HeMa omTeTyBataTa

Ha ho*ot. OcTpeTe / 3aMeHyBajTe ru TanuTe

unu omTeTeHuTe Ho*eBu caMo bo cepBuc Ha

AL-KO unu bo oBnacTeHa cne4ujanu3upaHa

pa6oTunHu4a. HaocTpeHuTe Ho*eBu Mopa ga 6ugaT

u36anaHcupaHu

BpTnuBuoT MoMeHT Ha HaBpTyBate Ha 3aBpTKaTa

3a ho*ot e 15 Nm +5

A BHuMaHue!

Howot u motophoto BpaTuno He cMeaT ga ce

nopaMHaT!

Hno o g p*y B ate Ha u3ona4ucKu genoBu (Ha np.

3aMeHa Ha HoweBuTe), cnopeg gupeKTuBaTa

VDE 701 Mopa ga ce u3Bege npoBepKa Ha

u3ona4ujaTa.

■ CTpyMHa npoBepKa e noTpe6Ha:

■ no H augyBate Ha npeMKa

■ Kora MoTopoT HaegHam ke npecTaHe ga

pa6o™

■ Kora ho*ot e ucKpuBeH

■ Kora motophoto BpaTuno e ucKpuBeHo

169 npeBofl Ha opuruHanHoTo ynaTcTBo 3a pa6oTa

noMom npu npeHKu

npeHKa M o^H a npuHUHa Pem eHue

MoTopoT He pa6oiM HeMa HanojyBa^e co cTpyja npoBepeTe tm ocMrypyBaMMie bo gpMamHaia MHcianauuja /

npoflon^HMoi <a6en.

Ka6enoT og anapaToT e

omTeTeH no6apajie AL-KO cepBMc / oBnacieHa cneu^jan^paHa pa6oiMnHMi4a.

Howoi e 6no<upaH McMMcieie ru <aHanoi 3a Mc^pnyBa^e Ha ipeBaia / <ykMmieio, Howoi

Mopa ga ce BpiM cno6oflHo.

Kopumpajie ja BMcMHaia Ha Kocene <aj HMc<aia ipeBa mhm <aj Beke

Mc<oceHaia noBpmMHa.

Kana^ieioi Ha MoTopoT

ocna6HyBa Bo <aHanoT 3a Mc^pnyBa^e

unu bo <ykMmieio uMa

npeMHory TpeBa

McMMcieie ru <aHanoi 3a Mc^pnyBa^e / <ykMmieio.

Kopumpajie ja BMcMHaia Ha Kocene.

Howoi e Tan no6apajie AL-KO cepBMc mhm oBnacieHa cneu,MjanM3MpaHa

pa6oiMnHMi4a u 3a ga ro Haocipai / 3aMeHai hokoi.

KyiMjaia 3a 3a^aka^e

Ha TpeBaTa He ce nonHM

gpBonHo

TpeBHM<oT e Mo<ap noMe<ajie ipeBHM<oi g,a ce Mcymu.

KyiMjaia 3a 3a^aka^e Ha

TpeBaTa e 3aTHaTa McMMcieie ja pemei<aia Ha <yiMjaia 3a 3a^aka^e Ha ipeBaia.

Bo <aHanoT 3a Mc^pnyBa^e

unu bo <ykMmieio uMa

npeMHory TpeBa

McMMcieie tm <aHanoi 3a Mc^pnyBa^e / <ykMmieio.

Kopumpajie ja BMcMHaia Ha Kocene.

Howoi e Tan no6apajie AL-KO cepBMc mhm oBnacieHa cneu,MjanM3MpaHa

pa6oTMnHMi4a u 3a ga ro Haocipai / 3aMeHai hokoi.

npu npeMKu <ou He ce HaBegeHu bo oBaa Ta6ena unu KoumTo He M oweie caMuTe ga ru oTcTpaHuTe, Be

MonuMe ga ce o6paTuTe bo HamaTa cn y*6a 3a ogHocu co KopucHu^Te.

474269_c 170

TR Elektrikli gim bigme makinesi

El Kitabi hakkinda

■ Qaliftirmadan once bu kullanim kilavuzunu okuyun.

Bu, emniyetli galifm a ve arizasiz kullanim igin on

farttir.

■ Bu belgelerde ve cihaz uzerinde bulunan emniyet

ve uyari i§aretlerini dikkate alin.

■ Cihazi kullanmak igin bu kullanim kilavuzunu

muhafaza edin ve sonraki kullaniciya da teslim

edin.

ifaret agiklamalari

igindekiler

El Kitabi hakkinda.......................................................................171

Urun tanim i....................................................................................171

Emniyet uyarilari..........................................................................173

Montaj...............................................................................................174

Qalifirken uyulmasi gerekenler...........................................174

Depolam a.......................................................................................175

Onarim .............................................................................................. 175

Bakim ve temizlik........................................................................175

Arizalar ile ilgili yardim

.............................................................

176

Atiklarin yokedilmesi

.................................................................182

Urun tanimi

Bu dokumantasyonda, gim toplama sepeti bulunan

elektrikli gim bigme makineleri tanimlanir. Bazi modeller

ayrica malglama igin de uygundur.

Urun resimlerinden ve farkli segeneklerin tanimlarindan

yararlanarak modelinizi belirleyiniz.

Talimatlara uygun kullanim

Bu makine, ozel alandaki bir gim zeminin bigilmesi igin

uygun gorulmuftur ve sadece kurumuf olan gimende

kullanilabilir

Diger bir kullanim veya bunun difindaki bir kullanim,

talimatlara uygun degildir

Hatali olabilecek kullanim

■ Bu gim bigme makinesi, kamuya agik alanlarda,

parklarda, spor tesisleri ile tarim ve ormancilikta

kullanim igin uygun degildir

■ Mevcut olan emniyet tertibatlari sokulemez veya

atlanamaz, orn. emniyet tutamaginin tutamak

koluna baglanmasi ile

■ Makineyi, yagmurda ve/veya islak gimende

kullanmayiniz

■ Makine, endustriyel alanda kullanilamaz

Emniyet ve koruma tertibatlari

A Dikkat - Yaralanm a tehlikesi!

Emniyet ve koruma tertibatlari devre difi

birakilamaz!

Em niyet kolu / Em niyet tutam agi

Urun tipine gore alet, ya bir emniyet kolu ya da bir emni-

yet tutamagi ile donatilmiftir. Tehlike aninda bunu hemen

elinizden birakin. Motor ve kesme bigagi stop eder.

Darbe koruyucu kapak

Darbe koruyucu kapak, pargalarin difari savrulmasini

onler.

Dikkat!

Bu uyari ifaretlerine uyulmasi durumunda yaralan-

malar ve / veya maddi hasarlar onlenebilir.

I I Daha iyi anlamak ve kullanmak igin ozel uyarilar.

171 Orjinal kullanim kilavuzunun gevirisi

Alet uzerindeki semboller

ADikkat! Kullanirken gok dikkat ediniz. 9

sa Bakim galifm alarindan once veya kablo hasar

gordugunde, aletin prizini daim a febekeden

gekiniz.

C O i Kullanmaya baflam adan once kullanim

kilavuzunu okuyunuz! AElektrik garpmasi riski.

ADikkat tehlike! El ve ayaklarinizi kesme

tertibatindan uzak tutunuz! i ~ t Tehlike alanina yakla§mayiniz.

•Baglanti kablosunu kesici bigaklardan uzak

tutunuz. AUguncu kifileri tehlike alanindan uzak tutunuz!

474269_c 172

TR Elektrikli gim bigme makinesi

Emniyet uyarilari

Bafkalarinin ugrayacagi kazalardan ve bunlarin ozel

mulkiyetindeki hasarlardan, makineyi kumanda eden

veya kullanici sorumludur.

Elektrik emniyeti

■ Mevcut olan febeke voltaji, teknik foylerde belirtilen

febeke voltaji verilerine uygun olmalidir, bafka bir

besleme gerilimi kullanilmamali

■ Sadece agik havada kullanim igin uygun olan

uzatma kablosu kullaniniz - Minimum kesit 1,5 m m2

■ Hasarli veya kirik uzatma kablolari kullanilamaz

■ Q aliftirm aya baflam adan once daima uzatma

kablosunu kontrol ediniz

■ Uzatm a kablosu igin daima ozel kablo gekiciyi

kullaniniz

■ Kabloyu, kesim alanindan uzak tutun ve daima

makineden uzakta hareket ettiriniz

■ Qim bigme makinesi ile higbir zaman uzatma

kablosunun uzerinden gegmeyiniz

■ Makineyi nemden koruyunuz

Kullanim ile ilgili emniyet uyarilari

■ Qocuklar ve bu kullanim kilavuzu hakkinda bilgi

sahibi olmayan fahislar aleti kullanamazlar

■ Yerel yonetmeliklerin belirledigi kullanici yafi

sinirlamasi dikkate alinmalidir

■ Alet alkol, uyufturucu ve ilag etkisi altindayken

kullanilmamalidir

■ Kullanmadan once aleti daima kontrol edin, hasarli

olan pargalarin degiftirilmesini saglayiniz

■ Bigilecek alanin tamam ini dikkatli bigimde kontrol

edin, tum yabanci maddelerden arindiriniz

■ Amacina uygun elbise giyilmeli:

■ Uzun pantolon

■ Saglam ve kaymayan ayakkabi

■ Q alifirken saglam basmaya dikkat ediniz

■ Uguncu kifiler tehlike alanindan uzak tutulmalidir

■ Beden, uzuv ve kiyafetlerinizi kesme tertibatindan

uzak tutunuz

■ Sadece yeterli olan gun ifiginda veya suni

aydinlatma kofullarinda galifiniz

■ Fifi daima febekeden gekin ve makinenin tamamen

durmasini bekleyiniz:

■ alette, arizalar ve alifilm ifin difinda titrefimler

ortaya giktiginda

■ blokajlarin gozulmesinden once

■ tikanikliklarin giderilmesinden once

■ yabanci maddelerle temastan sonra

Yabanci maddelerle temastan sonra gim bigme

makinesini hasarlara karfi gozden gegiriniz.

Qim bigme makinesini tekrar galiftirm adan ve

galifm aya baflam adan once gerekli onarimlari

tamamlayiniz.

■ Ozellikle gim bigme makinesinin yonunu

degiftirirken veya kendinize dogru gektiginizde gok

dikkat edilmeli

■ Yabanci maddeler uzerinden bigilmemeli (orn.

dallar, agag kokleri)

■ Kesilen otlar sadece motor durdugunda

temizlenmelidir

■ Bigtiginiz alandan bigilecek bafka bir alana

gegerken motoru kapatiniz

■ Aleti higbir zam an motor galifirken kaldirmayin ve

tafim ayiniz

■ Kullanima hazir durumdaki alet daima gozetim

altinda tutulmalidir

ADikkat!

Alet ve uzatma kablosunu sadece teknik olarak

kusursuz durumda kullaniniz!

Emniyet ve koruma tertibatlari devre difi

birakilmamalidir!

A Dikkat - Yaralanm a tehlikesi!

Emniyet ve koruma tertibatlari devre difi

birakilmamalidir!

A Dikkat - E lektrik tehlikesi!

Gerilim ileten pargalara dokunma tehlikesi!

Uzatma kablosu hasar gordugunde veya

ayrildiginda, fifi derhal prizden gekiniz!

173 Orjinal kullanim kilavuzunun gevirisi

Montaj

Ekteki montaj kilavuzunu dikkate aliniz.

^ Dikkat!

Alet ancak montaj tamamen tamamlandiktan

sonra kullanilabilir!

Qim toplama sepetinin takilmasi

1. Darbe koruyucu kapagi kaldirin ve toplama sepetini

tutuculara takin.

Qim toplama sepetinin bofaltilmasi (11)

1. Darbe koruyucu kapagi kaldiriniz.

2. Qim toplama sepetini yerinden gikarin ve arkaya dogru

gekiniz.

3. Qim toplama sepetini bofaltiniz.

4. Darbe koruyucu kapagi kaldirin ve toplama sepetini

tekrar tutuculara yerle§tiriniz.

§ebeke baglantisinin olufturulmasi

1. Aletin baglanti kablosunun fifini, falter- fi§

kombinasyonuna takiniz (15).

2. Aletin baglanti kablosunun fifini, kablo gekici ile

emniyete aliniz (14).

§ebeke kablosunun dongusu, kablo gekiciyi bir

taraftan diger tarafa kaydirabilecek kadar uzun

olmalidir

Motorun galiftirilmasi

Qim bigme makinesini sadece duz bir zem inde galiftirin,

uzun gimende 5ali§tirmayiniz. Zem inde yabanci

maddeler; orn. ta§lar olmamalidir. Qali§tirmak igin gim

bigme makinesini kaldirmayiniz.

1. §alter-fi§ kombinasyonunun dugmesini basili

tutunuz (15-1).

2. Emniyet kolunu / tutamagini, tutamak koluna dogru

gekin ve tutunuz (15-2).

3. Dugmeyi birakiniz.

Motorun kapatilmasi

1. Emniyet kolunu / tutamagini birakiniz.

2. Kesme bigaklari tamamen durana kadar bekleyiniz.

Qalifirken uyulmasi gerekenler

Qim bigme makinesinin i§letimi ile ilgili yerel

yonetmelikler dikkate alinmalidir.

■ Bigilecek alanin tamam ini dikkatli bigimde kontrol

edin - tum yabanci maddelerden arindiriniz

■ Sadece, galam a alaninda uguncu bir fahis

bulunmadiginda bigilmelidir

■ Sadece iyi aydinlatma ko§ullarinda bigilmelidir

■ Aleti sadece yurume temposunda kullaniniz

■ Sadece keskin kesm e bigaklari ile biginiz

■ Yabanci maddeler uzerinde bigilmemeli (orn. dallar,

agag kokleri)

■ Egimli yerlerde daima egime dik yonde biginiz.

Qim bigme makinesini, a§agiya dogru veya

yukariya dogru ve egimi 20°'den fazla olan egimli

alanlarda kullanmayiniz

■ Egimli alanlarda galam a yonunuzu degi§tirirken

afiri dikkatli olmalisiniz

Bigme ile ilgili oneriler

■ Bigme i§lemi ile mumkun oldugunca prize yakin

olan yerden ba§layiniz

■ Uzatma kablosunun daima bigilmi§ olan alanda

olmasini saglayiniz

■ Kesim yuksekligi 3-5 cm sabit, gim yuksekliginin

yarisindan fazlasi bigilmemelidir

■ Qim bigme makinesi afiri zorlanmamali! Uzun, agir

olan gimler nedeniyle motor devir sayisi belirgin

fekilde du^tugunde kesim yuksekligini artirin ve

birkag defa biginiz

■ Taze bigilmif olan gimenin kurumasini onlemek igin

sabah saatlerinde veya ogleden sonra (geg) biginiz

■ Hizli uzama donemlerinde haftada iki defa bigin,

yagmurun yagmadigi zamanlarda ise daha az

biginiz

A Dikkat - Yaralanm a tehlikesi!

Toplama sepetini sadece motor kapaliyken ve

kesm e bigaklari tamamen durdugunda takin veya

gikariniz.

474269_c 174

TR Elektrikli gim bigme makinesi

Depolama

■ Aleti, fifi gekilmif fekilde saklayiniz

■ Yerden tasarruf ederek saklamak igin ust tutamagi

indiriniz

■ Aleti, kuru ve gocuklar ile yetkili olmayanlarin

erifem eyecegi fekilde saklayiniz

Bakim ve temizlik

ADikkat - Yaralanm a tehlikesi!

Tum bakim ve temizlik galifm alarindan once

daima fif gekilmelidir!

Kesme bigaklarindaki bakim ve temizlik

galifmalarinda daima eldiven kullaniniz!

Dengesiz olan kesme bigaklari guglu titrefimlere

neden olur ve gim bigme makinesine zarar verir.

Onarim

■ Onarim galifm alari sadece AL-KO servisleri ve

uzman ifletmeler tarafindan yapilabilir

■ Herhangi bir dengesizligi onlemek igin, kesme

aletleri ve tespit civatasi sadece takim halinde

degiftirilmelidir

■ Qim toplama tertibatinin galifmasini ve afinmaya

karfi duzenli olarak kontrol ediniz

■ Qim bigtikten sonra aleti bir el supurgesi veya

bezle iyice temizleyiniz. Aletin altinda kalan

temizlenmeyen kirler, aletin galifmasini etkileyebilir

■ Alete su sigratmayiniz! igeriye sizan su, falter-fif

kombinasyonunu ve elektrik motorunu bozabilir

■ Kesme bigaklarini, hasarlara karfi kontrol ediniz.

Korelmif veya hasarli olan bigaklari sadece bir

AL-KO servisi veya uzman bir ifletme tarafindan

biletiniz / yeniletiniz. Bilenen kesme bigaklari

dengede olmalidir

Bigak civatasinin sikiftirma torku 15 Nm +5

/ \ Dikkat!

Bigaklar ve motor milleri ayni hizada olmamalidir!

Bakim galifm alarindan sonra

(orn. kesme bigaginin degiftirilmesi), izolasyon

pargalarinda, VDE 701 yonergesine gore bir

izolasyon kontrolu yapilmalidir.

■ Kontrol, uzman bir kifi tarafindan yapilmalidir:

■ bir engele rastlandiginda

■ motor aniden durdugunda

■ kesme bigaklari yamuk oldugunda

■ motor mili yamuk oldugunda

175 Orjinal kullanim kilavuzunun gevirisi

Arizalar ile ilgili yardim

Ariza Nedeni £ozum

Motor galifmiyor Elektrik beslemesi yok Sigortanizi / uzatma kablosunu kontrol ediniz.

Aletin kablosu arizali AL-KO servisini / uzman ifletmeye bafvurunuz.

Kesme bigagi blokeli Atik kanalini / govdeyi temizleyin, kesme bigagi serbestge

donebilmeli.

Kisa gimenin uzerinde veya bigilmif olan alanda galiftirin,

kesim yuksekligini duzeltiniz.

Motor gucu dufuk Atik kanalinda veya

govdede fazla ot var Atik kanalini / govdeyi temizleyiniz.

Kesim yuksekligini duzeltiniz.

Kesme bigagi kor AL-KO servisine veya uzman bir ifletmeye bafvurun ve

kesme bigagini biletin / degiftirilmesini saglayiniz.

Toplama sepeti yeterli

doldurmuyor Qimen nemli Qimenin kurumasini bekleyiniz.

Toplama sepeti tikali Toplama sepetinin izgarasini temizleyiniz.

Atik kanalinda veya

govdede fazla ot var Atik kanalini / govdeyi temizleyiniz.

Kesim yuksekligini duzeltiniz.

Kesme bigagi kor AL-KO servisine veya uzman bir ifletmeye bafvurun ve

kesme bigagini biletin / degiftirilmesini saglayiniz.

□ Bu tabloda siralanm am if veya gideremediginiz arizalarda lutfen ilgili m ufteri servisine danifin.

474269_c 176

3.22 SE Limited Edition Art.-Nr. 112805

I 704546

E12805

a b c d e f

11/11

177 Original-Betriebsanleitung

______________________________ E B

3.22 SE Art.-Nr. 112903

412481

® 704538

1,704546

E12903

a b c d e f

11/11

474269_c 178

3.82 SE Art.Nr. 112856

325518

474256

474271

704538

704546

-------

E 2856

a b c d e f

179 Original-Betriebsanleitung

■SSH

3.82 SE Art.Nr. 112904

325518

474256

474271

704538

704546 E 2904

a b c d e f

474269_c 180

Info

D Entsorgung

Ausgediente G erate, Batterien oder Akkus

nicht uber den Hausmull entsorgen!

Verpackung, Gerat und Zubehor sind aus

recyclingfahigen Materialien hergestellt und

entsprechend zu entsorgen.

GB Disposal

Do not dispose of old equipm ent, batteries

or accum ulators as household waste!

Packaging, machine and accessories are ma-

nufactured using recyclable materials and must

be disposed of accordingly.

NL Afvoeren

Apparaten, batterijen of accu ‘s die niet meer

worden gebruikt niet bij het huisvuil gooien!

Verpakking, apparaat en accessoires zijn

gemaakt van recyclebare materialen en moeten

ook als zodanig worden afgevoerd.

DK Bortskaffelse

Udtjente m askiner og brugte batterier ma

ikke bortskaffes som husholdningsaffald!

Emballagen, maskinen og tilbehoret er fremstil-

let af genbrugsmaterialer og skal bortskaffes pa

en forsvarlig made.

S Bortskaffande

Uttjanade maskiner eller batterier far ej

slangas i hushallssoporna!

Forpackning, maskin och tillbehor ar tillverkade

av atervinningsbara material och ska bortskaf-

fas till atervinningsstation.

N Avfallsbehandling

M askiner, batterier eller oppladbare batterier

som er oppbrukt, ma ikke kastes i det van-

lige husholdningsavfallet!

Emballasje, maskin og tilbehor er laget av

resirkulerbart materiale, og m a deponeres pa

egnet mate.

FIN Havittam inen

Kaytosta poistettuja laitteita, paristoja tai

akkuja ei saa havittaa kotitalousjatteiden

mukana!

Pakkaus, laite ja lisavarusteet on valmistettu

kierratyskelpoisista materiaaleista ja ne on havi-

tettava maaraysten mukaisesti.

F Elimination

Ne pas elim iner les appareils usages, les

batteries ou les accus avec les dechets

menagers!

Le carton d‘emballage, l‘appareil et les acces-

soires sont fabriques en materiaux recyclables

et doivent etre elimines en consequence.

E Eliminacion com o desecho

No tire a la basura dom estica los aparatos,

pilas o baterias usados!

El embalaje, el aparato y los accesorios estan

fabricados con materiales reciclables y deben

eliminarse del modo adecuado.

P Eliminagao

Nao elim ine aparelhos fora de uso, pilhas e

baterias jun tam ente com o lixo dom estico!

A embalagem, o aparelho e os acessčrios sao

fabricados com materiais reciclaveis e devem

ser eliminados de forma correspondente.

I Sm altim ento

Non sm altire vecchie m acchine, pile o batte-

rie con i rifiuti dom estici!

Imballaggio, macchina e accessori sono prodotti

con materiali riciclabili e devono essere smaltiti

di conseguenza.

SLO Odstranjevanje

O dslužene naprave, baterij ali akum ulatorja

ne odlagajte m ed go spodinjske odpadke!

Em balaža, naprava in oprema so izdelani iz

materialov, primernih za recikliranje. Odstranju

jte jih v skladu s predpisi.

HR Zbrinjavanje

Stare uređaje, baterije ili akum ulatore ne

odlažite u kućno sm eće!

Pakiranje, uređaj i dodatna oprema izrađeni su

od m aterijala koji se mogu reciklirati i moraju se

propisno zbrinuti.

SRB Odlaganje na otpad

Istrošene ili neispravne uređaj, baterije ili ba

terije kojim a je istekao rok trajanja nem ojte

da odlažete u kućni otpad!

Pakovanje, uređaj i dodatni pribor proizvedeni

su od materijala koji mogu da se recikliraju i

moraju propisno da se odlože na otpad.

181

Entsorgung

PL Utylizacja

Zužytych urz^dzen, baterii lub akum ulatorow

nie w yrzucać do sm ietnika!

Opakowanie, urzqdzenie i wyposaženie sq wy-

konane z m ateria!6w podlegajqcych recyklingo-

wi i naležy je utylizować.

CZ Likvidace

Vysloužile pristroje, baterie nebo akum ulato-

ry nepatri do kom unalm ho odpadu!

Obal, pristroj a prislušenstvi jsou vyrobeny z

recyklovatelneho amterialu a likviduji se odpovi-

dajicim zpusobem.

SK Likvidacia

Zariadenia, baterie alebo akum ulatory nelik-

vidujte do dom oveho odpadu!

Obal, zariadenie a prislušenstvo su vyrobene

z recyklovatel’nych materialov a je nutne ich

vhodne zlikvidovat’.

H Artalm atlanitas

Az elhasznalodott keszulekeket, elem eket

vagy akkum ulatorokat ne dobja a haztartsai

hulladek koze!

A csomagolas, a keszulek es a tartozekok ujra-

hasznosithat6 anyagokb6l keszultek, es ennek

megfeleloen kell selejtezni azokat.

EST Jaatm ete korvaldamine

Kulunud seadm e, patareide voi akude ara-

viskam ine m ajapidam isprugiga on keelatud!

Pakend, seade ja lisatarvikud on valmistatud

taaskasutatavast materjalist ja need tuleb selle-

le vastavalt ara visata.

LT Utilizavimas

Neišm eskite nebenaudojam o prietaiso,

akuim iliato rin ir baterij^ su buitinem is

atliekom is.

Prietaisq, pakuot^ ir priedus, kurie yra pagaminti

iš perdirbam^ medžiag^, atiduokite perdirbti.

LV Utilizacija

Nolietotas ierTces, baterijas vai akum ulato-

rus nedrTkst izm est kopa ar majsaim niecTbas

atkritum iem !

Lepakojums, ierTce un tas piederumi ir ražoti

no otrreiz parstradajamiem materialiem un tie ir

atbilstoši jautilize.

RUS yTMnM3a^Mn

3anpe^aeTca yTH^H2a^Hn npMweflWMX b < V -®

HeroflHOCTb uHCTpyMeHTOB, 6aTapeH mam

aKKyMy^nTopoB BMecTe c 6n t o b n m h 0TX0flaM«!

l/lHCTpyMeHT, ero ynaKOBKa u npuHagne*HocTH

u3roToBneHbi u3 MaTepuanoB, nognew a^ux

BTopMHHOM nepepa6oTKe, ^0^T0My ux cnegyeT

yTU^U3UpOBaTb COOTBeTCTByW^UM 06pa30M.

UA y™ n i3a^ a

3a6opoHfleTbCfl yTMrii3yBaTM iHCTpyMeHTM,

cTanu HenpugaTHUMu, 6aTapei a6o

aKyMy^ATopM pa3oM i3 no6yToBMMM

BigxogaMu!

ynaKOBKa, caM npucTpiM Ta Moro npunagga

BUKOHaHi 3 MaTepianiB, ^ o MowyTb 6yTu

BUKopucTaHi noBTopHo, ToMy bohu nignaraioTb

BignoBigHiM yTuni3a^'T.

GR A no ppi^n

Mnv SiaSčTCTC xp na iMonoinMcvč; ouokcu č ;,

pn aT apit? Kai a ua au pc uTć; o to oik io ko

anoppippaTa!

H auCTKEuaaia, n auarcu ii Kai Ta avTaAAaKTiKa

£Xouv KaTaaKEuaCTTEi an č avaKuKAwai|ja uAiKa

Kai npčnEi va anoppinrovTai avaAoya.

BG ynpaBneHue Ha OTnag'^MTe

0Tpa6oTeHMTe ypeflu, 6aTepuu mam

aKyMy^aTopw fla He ce M3XB'bpnnT c

6uToBMTe o T n a fl^ u !

Cbo6pa3Ho ^puH^u^UTe 3a cbxpaHeHue

Ha oTnag^uTe, onaKoBKaTa, ypegbT u

npunewa^uTe MacTu ca npou3BegeHu ot

MaTepuanu nognew a^u Ha pe^UKnupaHe.

RO Tnlaturare

Aparatele scoase din uz, bateriile sau

acum ulatorii nu vo r fi aruncate in gunoiul

menajer!

Ambalajul, aparatul fi accesoriile sunt din

material reciclabil fi trebuie inlaturate in mod

corespunzator.

TR Atiklarin yokedilm esi

Kullanilm az hale gelen cihazlari, pilleri veya

akuleri evdeki sope atm ayin!

Paket malzem esi, cihaz ve aksesuarlar tekrar

degerlendirilebilir malzemelerden uretilmiftir ve

uygun bir fekilde tasfiye edilmelidir.

474269_c 182

EG -Konform itatserklarung

Hiermit erklaren wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausfuhrung, den Anforderungen der

harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den produktspezifischen Standards entspricht.

Produkt

Elektro-Rasenmaher

Seriennummer

G1001005

Hersteller

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Bevollmachtigter

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Typ

3.22 SE

3.82 SE

Schallleistungspegel

gemessen / garantiert

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Konformitatsbewertung

2000 /14/EG

Anhang VIII

Harmonisierte Normen

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Benannte Stelle

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garantie D

Etwaige Material- oder Herstellungsfehler am Gerat beseitigen wir wahrend der gesetzlichen Verjahrungsfrist fur Man-

gelanspruche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjahrungsfrist bestimmt sich

jeweils nach dem Recht des Landes, in dem das Gerat gekauft wurde.

Unsere Garantiezusage gilt nur bei:

■ SachgemaSer Behandlung des Gerates

■ Beachtung der Bedienungsanleitung

■ Verwendung von Original-Ersatzteilen

Die Garantie erlischt bei:

■ Reparaturversuchen am Gerat

■ Technischen Veranderungen am Gerat

■ nicht bestimmungsgemaSer Verwendung (z. B. ge-

werblicher oder kommunaler Nutzung)

Von der Garantie ausgeschlossen sind:

■ Lackschaden, die auf normale Abnutzung zuruckzufuhren sind

■ VerschleiSteile, die auf der Ersatzteilkarte mit Rahmen Ixxx xxx (x)~l gekennzeichnet sind

■ Verbrennungsmotoren - Fur diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklarung und dem Kaufbeleg an Ihren Handler oder die

nachste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mangelanspruche des

Kaufers gegenuber dem Verkaufer unberuhrt.

474269_c 183

ALKO

EC declaration of conform ity GB

We hereby declare that this product, in the form in which it is marketed, meets the requirements of the harmonised EU

guidelines, EU safety standards, and the product-specific standards.

Product

Electric lawnmover

Serial number

G1001005

Model

3.22 SE

3.82 SE

Sound power level

measured / guaranteed

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

Manufacturer

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Conformity evaluation

2000 /14/EG

Appendix VIII

Executive Officer

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonised standards

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Notified body

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

W arranty GB

If any material or manufacturing defects are found during the statutory customer protection period, we will either repair

or replace the equipment, whichever we consider the more appropriate. This statutory period may vary according to the

legislation in force in the country where the equipment was purchased.

Our warranty is valid only if:

■ The equipment has been used properly

■ The operating instructions have been followed

■ Genuine replacement parts have been used

The warranty is no longer valid if:

■ The equipment has been tampered with

■ Technical modifications have been made

■ The trimmer was not used for its intended purpose

(for example, used for commercial or communal ap-

plications)

The following are not covered by warranty:

■ Paint damage due to normal wear

___________

■ Wear parts identified by a border I xxx xxx (x)~| on the spare parts list

■ Combustion motors - these are covered by a separate warranty from the manufacturer concerned

To make a claim under warranty, please take this statement of warranty and proof of purchase to the nearest autho-

rised customer service centre. This warranty does not affect the usual statutory rights of the customer relative to the

seller.

184

EG -conform iteitsverklaring NL

Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de

geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.

Product

Electro-Grasmaaier

Serienummer

G1001005

Fabrikant

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Gevolmachtigde

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Type

3.22 SE

3.82 SE

Geluidsniveau

gemeten / gegarandeerd

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Conformiteitsbeoordeling

2000 /14/EG

Bijlage VIII

Geharmoniseerde normen

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Aangemelde instantie

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garantie NL

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantie-

aanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de

wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij:

■ correcte behandeling van het apparaat

■ inachtneming van de bedieningshandleiding

■ gebruik van originele reserveonderdelen

De garantie vervalt bij:

■ pogingen tot reparatie van het apparaat

■ technische wijzigingen aan het apparaat

■ gebruik dat niet in overeenstemming is met de be-

stemming (bijvoorbeeld bedrijfsmatig of gemeentelijk

gebruik)

Uitgesloten van de garantie zijn:

■ lakschade die is veroorzaakt door normale slijtage ____________

■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering Ixxx ^ x (x)~l

■ verbrandingsmotoren - hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de

bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken

van de koper tegenover de verkoper onverkort van kracht.

474269_c 185

ALKO

Declaration de conform ite CE F

Nous declarons par la presente de la produit, dans la version mise en circulation par nos soins, es conforme aux exi-

gences des Normes UE harmonisees, des normes de securite UE et aux normes specifiques au produit.

Produit

Tondeuse electrique

Numero de serie

G1001005

Fabricant

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Fonde de pouvoir

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Type

3.22 SE

3.82 SE

Niveau de puissance sonore

mesure / garanti

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Evaluation de conformite

2000 /14/EG

Annexe VIII

Normes harmonisees

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Organisme notifie

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garantie F

Les defauts materiels ou de fabrication eventuels sur l'appareil sont couverts par notre garantie pendant la periode de

garantie legale pour les reclamations et nous les corrigeons a notre gre par une reparation ou une livraison de rem-

placement. La periode de garantie est determinee selon la loi du pays ou l'appareil a ete achete.

Notre confirmation de garantie ne s‘applique qu‘en cas de: La garantie s'eteint en cas de:

■ Traitement correct de l'appareil ■ Tentatives de reparation sur l'appareil

■ Respect du mode d'emploi ■ Modifications techniques de l'appareil

■ Utilisation de pieces de rechange d'origine ■ D'utilisation non conforme a l'usage prevu (p. ex utili-

sation commerciale ou municipale)

Ne sont pas couverts par la garantie:

■ Les deteriorations de la peinture dues a une usure normale ____________

■ Les pieces d'usure sui figurent en encadre sur la carte des pieces de rechange Ixxx xxx (x)~l

■ Les moteurs a combustion - ces derniers sont couverts par les prestations de garantie des fabricants de moteur

correspondants

Dans un cas impliquant la garantie, veuillez-vous adresser avec cette carte de garantie et votre bon d'achat a votre

revendeur ou au centre de service-apres vente agree le plus proche. De par cet accord de garantie, les prestations en

garantie legales de l'acheteur vis a vis du vendeur ne sont pas affectees.

186

Declaracion de conform idad CE E

Por la presente declaramos que este producto, en la versićn que hemos comercializado, cumple los requisitos de las

directivas europeas armonizadas, los estandares europeos de seguridad y los estandares especifidos del producto.

Producto

Cortacesped electrico

Numero de serie

G1001005

Fabricante

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Apoderado

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Modelo

3.22 SE

3.82 SE

Nivel de potencia sonora

medido /garantizado

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Evaluacion de conformi-

dad

2000 /14/EG

Anexo VIII

Normas armonizadas

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Organismo acreditado Kotz, 2012-03-15

TUV Industrieservice GmbH

TUV Sud Gruppe

Westendstra^e 199 Antonio De Filippo, Managing Director

D-80686 Munchen

Garantia E

Nosotros solucionamos los posibles fallos del material o de fabricacićn durante el plazo legal de prescripcićn de

derechos por deficiencias segun nuestro criterio mediante reparaci6n o entrega supletoria. El plazo de prescripci6n se

determinara con arreglo a la legislaci6n del pals en el que se haya adquirido el aparato.

Nuestra declaraci6n de garantia es valida unicamente en La garantia se extingue cuando:

caso de: ■ se realizan intentos de reparacićn en el aparato

■ uso correcto del aparato ■ se realizan modificaciones tecnicas en el aparato

■ observancia de las instrucciones de uso ■ en caso de utilizaci6n no conforme a la finalidad previ-

■ utilizacićn de piezas de repuesto originales sta (por ejemplo, utilizacićn industrial o comunal)

Quedan excluidos de la garantia:

■ los danos de lacado derivados del desgaste normal ____________

■ las piezas de desgaste que en la ficha de piezas de repuesto estan identificadas con el marco Ixxx xxx (x)~l

■ motores de combusti6n: para estos seran de aplicaci6n las regulaciones de garantia propias del fabricante de mo

tor en cuestićn

En caso de proceder la garantia, rogamos se dirija con la presente declaraci6n de garantia y el comprobante de

compra a su vendedor o al servicio autorizado de postventa mas cercano. Los derechos legales por deficiencias del

comprador frente al vendedor no se ven afectados por esta declaraci6n de garantia.

474269_c 187

ALKO

Declaragao de conform idade CE P

Declaramos que o modelo deste produto por nćs comercializado corresponde aos requisitos das directivas harmoniza-

das da UE, as normas de seguranga da UE e as normas especificas do produto.

Produto

Cortar relva eletricos

N.° de serie

G1001005

Fabricante

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Representante

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tipo

3.22 SE

3.82 SE

Nivel de ruido

medido / garantido

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Avaliagao da conformi-

dade

2000 /14/EG

Anexo VIII

Normas harmonizadas

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Organismo notificado

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garantia P

Garantimos a reparagao ou substituigao do produto em caso de eventuais falhas de material ou erros de fabrico

durante o prazo de validade legal aplicavel a prestagao de garantia. O prazo da garantia varia em fungao da legislagao

do pais de compra do aparelho.

Aceitamos a garantia apenas se:

■ Se o aparelho for usado correctamente

■ Se o manual de instrugoes for respeitado

■ Se forem usadas pegas sobressalentes originais

Nao podemos aceitar a garantia:

■ Se se tentar reparar o aparelho

■ Se forem feitas alteragoes tecnicas no aparelho

■ Se o aparelho nao for usado correctamente (por ex-

emplo, utilizagao industrial ou comunitaria)

Situagoes nao abrangidas pela garantia:

■ Danos na pintura, provocados pelo desgaste normal

__________

■ Pegas de desgaste que estejam identificadas com Ixxx xxx (x)~l no cartao de pegas sobressalentes

■ Motores de combustao - neste caso aplica-se a garantia separada do fabricante do motor em questao

Para fazer uso da garantia, dirija-se ao seu vendedor ou ao servigo de apoio a clientes autorizado mais prćximo e

apresente esta declaragao de garantia e o recibo de compra. Esta aceitagao da garantia nao afecta o direito a reivindi-

cagoes de garantia legais do comprador em relagao ao vendedor.

188

Dichiarazione di conform ita CE I

Con la presente si dichiara che il presente prodotto, nella versione da noi messa in commercio, e conforme ai requisiti

delle direttive UEO armonizzate, degli standard di sicurezza UEO e gli standard specifici del prodotto.

Prodotto

Tosaerba elettrico

Numero di serie

G1001005

Costruttore

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Delegato

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tipo

3.22 SE

3.82 SE

Livello di potenza acustica

misurato / garantito

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Valutazione di conformita

2000 /14/EG

Appendice VIII

Norme armonizzate

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Organismo accreditato

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garanzia

Qualsiasi difetto del materiale o di fabbricazione sara eliminato durante il periodo di garanzia previsto dalla legge,

a nostra scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende dalle leggi del paese, in cui viene

acquistata la macchina.

La nostra garanzia e valida solo nei seguenti casi:

■ utilizzo corretto della macchina

■ rispetto delle istruzioni per l'uso

■ impiego di ricambi originali

La garanzia decade nei seguenti casi:

■ tentativi di riparazione sulla macchina

■ modifiche tecniche alla macchina

■ impiego non conforme alle prescrizioni (per es. impie-

go professionale o in ambito pubblico)

Sono esclusi dalla garanzia:

■ danni alla vernice riconducibili alla normale usura

___________

■ particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da Ixxx xxx (x)~l

■ motori a combustione - Per questi valgono le norme di garanzia del produttore del motore

Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al riven-

ditore o al Centro assistenza autorizzato piu vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia

legali dell'acquirente nei riguardi del venditore.

474269_c 189

ALKO

Izjava ES o skladnosti SLO

S to izjavo potrjujemo, da je ta izdelek v predstavljeni izvedbi, skladen z usklajenimi direktivami EU, varnostnimi stan

dardi EU in upoštevnimi standardi za tovrstne izdelke.

Izdelek

Vrtna kosilnica, električa

Serijska številka

G1001005

Proizvajalec

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Pooblaščeni zastopnik

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tipi

3.22 SE

3.82 SE

Raven zvočne moči

izmerjena / zagotovljena

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Ugotavljanje

2000 /14/EG

Dodatek VIII

Usklajene norme

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Ime in naslov imenovane

ga vključenega subjekt

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garancija SLO

V zakonitem garancijskem roku morebitne napake v materialu ali izdelavi v skladu z našo presojo brezplačno odpravi

mo bodisi s popravilom ali zamenjavo delov. Obseg garancijskih pravic je odvisen tudi od zakonodaje države, v kateri

ste napravo kupili.

Naša garancija velja samo: Garancijske pravice prenehajo veljati:

■ če napravo uporabljate v skladu z navodili in namenom ■ če skuša napravo popraviti nepooblaščena oseba

■ če upoštevate navodila za uporabo ■ če opravite tehnične spremembe na napravi

■ če uporabljate le originalne nadomestne dele ■ v primeru nenamenske uporabe (npr. v pridobitvene ali

komunalne namene)

Garancija ne krije:

■ poškodb laka, ki so posledica običajne obrabe ____________

■ obrabnih delov, ki so na seznamu nadomestnih delov označeni z okvirčkom I xxx xxx (x)~|

■ za motorje z notranjim izgorevanjem veljajo določila v garancijskem listu, ki ga prilaga proizvajalec

V primeru uveljavljanja garancije se z garancijskim listom in računom obrnite na svojega prodajalca ali najbližji

pooblaščeni servis. Navedbe v pričujoči garancijski izjavi ne omejujejo zakonsko določenih pravic, ki jih ima kupec do

prodajalca.

190

■SD

EZ izjava o sukladnosti HR

Ovim potvrđujemo da ovaj proizvod, u verziji koju smo mi pustili u promet, odgovara zahtjevima harmoniziranih EU

smjernica, EU sigurnosnih standarda i standarda koji su specifični za proizvod.

Proizvod

Električna kosilica za travu

Serijski broj

G1001005

Proizvođač

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Opunomoćenik

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tip

3.22 SE

3.82 SE

Razina zvučne snage

izmjerena / zajamčena

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Procjena sukladnosti

2000 /14/EG

Prilog VIII

Harmonizirane norme

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Jam stvo HR

Eventualne greške na materijalu ili greške pri proizvodnji koje se pojave na uređaju otklanjamo za vrijeme zakonskog

jamstvenog roka za zahtjeve u slučaju nedostatak po našem izboru u vidu popravke ili zamjenske isporuke. Jamstveni

rok određuje se prema zakonu zemlje u kojoj je uređaj kupljen.

Naše jamstvo vrijedi samo u slučaju: Pravo na jamstvo gubi se u slučaju:

■ propisnog rukovanja uređajem ■ pokušaja popravaka na uređaju

■ poštivanja uputa za rukovanje ■ tehničkih izmjena na uređaju

■ uporabe originalnih zamjenskih dijelova ■ nenamjenske uporabe (npr. profesionalna ili komunal

na uporaba)

Iz jamstva su isključeni:

■ oštećenja na laku koja nastaju uslijed normalnog habanja ____________

■ potrošni dijelovi koji su označeni na kartici s rezervnim dijelovima s okvirom Ixxx xxx (x)~l

■ motori s unutarnjim izgaranjem - za njih vrijede odvojene jamstvene odredbe odgovarajućeg proizvođača motora

U slučaju jamstvenog zahtjeva molimo obratite se s ovom izjavom o jamstvu i dokazom o kupnji Vašem prodavaču ili

najbližoj ovlaštenoj servisnoj službi za kupce. Ovom izjavom o jamstvu nisu obuhvaćeni zahtjevi u slučaju nedostataka

koje kupac može imati prema prodavaču.

474269_c 191

ALKO

E3 M3jaBa o ycKna^eHOCTM SRB

3jaB^yjeMO fla OBaj npou3BOfl, y Bep3uju Kojy cmo cTaBunu Ha TpwumTe, oflroBapa 3axTeBUMa xapMOHU3OBaHux E3

gupeKTUBa, E3 cTaHflapfla 6e36eflHocTu u cTaHflapfla cnei_(u$uHHux 3a OBaj npou3BOfl.

npOM3BOfl

EneKTpuHHa KocunuL(a 3a TpaBy

CepujcKu 6poj

G1001005

npOM3BO^aH

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

0nyH0M0heHMK

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tun

3.22 SE

3.82 SE

Hubo aKycTMMKe cHare

u3MepeHo / 3arapaHT0BaH0

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

^po^eHa ycKna^eH0cTM

2000 /14/EG

floflaTaK VIII

XapM0HU30BaHe HopMe

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

HaBegeHa cnyw6a

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

fapaHUMja SRB

EBeHTyanHe rpemKe Ha ypef|ajy KOfl MaTepujana unu npou3BOflte yKnafcaMO y 3aKOHcKu nponucaHOM poKy 3a

noTpa^uBata 36or HegocTaTaKa, u to nonpaBKOM unu 3aMeHOM npeMa HameM u36opy. 3aKOHCKu poK ce yTBpf|yje

npeMa 3aKOHy flOTUHHe 3eM^e, y Kojoj je ypef|aj Kyn^eH.

Hama rapaHi^ja Bawu caMO KOfl: TapaHi^ja e noHumTaBa KOfl:

■ cTpyHHor pyKOBata ypef|ajeM ■ noKymaja nonpaB M ta Ha ypef|ajy

■ nomTUBata ynyTcTaBa 3a ynoTpe6y ■ TexHUHKux u3MeHa Ha ypef|ajy

■ ynoTpe6e opuruHanHux pe3epBHux flenoBa ■ HeHaMecKe ynoTpe6e (Ha np. npo^ecuoHanHor unu

K0MyHanH0r Kopumfieta)

rapaHi4uja He o6yxBaTa:

■ omTefieta naKa Koje npou3na3e u3 HopManHe ucTpomeHocTu ____________

■ noTpomHe flenoBe Koju cy Ha KapTui_(u pe3epBHux flenoBa O3HaneHu OKBupoM Ixxx xxx (x)~l

■ noTpomHe flenoBe Koju cy Ha KapTui_(u pe3epBHux flenoBa O3HaneHu OKBupoM

y cnynajy u3 rapaHi4uje o6paTUTe ce ca obom rapaHi4ujcKOM u3jaBOM u noTBpgoM o Kyntu cBOMe npoflaBany unu

Haj6nuwoj OB^amfieHoj cepBucHoj cny*6u. Obom rapaHi4ujcKOM u3jaBOM He M etajy ce 3aKOHcKa npaBa Ha rapaHL(ujy

3a HeflocTaTKe Kyni4a npeMa npoflaBany.

192

Deklaracja zgodnosci EWG PL

Niniejszym oznajmiamy, že ten produkt w wykonaniu dopuszczonym do obrotu odpowiada zharmonizowanym przepi-

som wytycznych UE, normom bezpieczenstwa UE i normom odnosz^cym si^ do produktu.

Produkt

Kosiarka elektryczna

Numer seryjny

G1001005

Producent

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Pelnomocnik

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Typ

3.22 SE

3.82 SE

Poziom mocy džwi£ku

zmierzony / gwarantowany

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Ocena zgodnosci

2000 /14/EG

Zat^cznik VIII

Normy zharmonizowane

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Nazwisko i adres bior^cej

udzial jednostki

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Gwarancja PL

Ewentualne wady materiatowe lub produkcji urz^dzenia usuwamy w przepisowym okresie gwarancji braku wad, po-

przez napraw^ lub wymian^ wedtug naszego wyboru. Okres gwarancji okrešlany jest wedtug przepisćw kraju zakupu.

Gwarancja przystuguje tylko wtedy gdy: Gwarancja wygasa gdy:

■ Obchodzono si^ odpowiednio z urz^dzeniem ■ Prćbowano urz^dzenie naprawiać

■ Przestrzegano instrukcji obstugi ■ Dokonywano zmian technicznych w urz^dzeniu

■ Stosowano oryginalne cz^sci zamienne ■ Stosowano urz^dzenie nizgodnie z przeznaczeniem

(np. zawodowe lub komunalne zastosowanie)

Gwarancja nie obejmuje:

■ Uszkodzen lakieru wyniktych z normalnego zužycia

___________

■ Cz^šci podlegajqcych zužyciu oznaczonych w wykazie Ixxx xxx (x)~l w ramkach

■ Spalonych silnikćw - Dla nich obowiqzujq_ odr^bne postanowienia gwarancyjne producenta silnika

W przypadku koniecznošci korzystania z gwarancji prosz^ si^ zwrćcić do Waszego sprzedawcy lub autoryzowane]

placćwki serwisowej z niniejsz^ deklaracja gwarancji i dowodem zakupu. Udzielenie gwarancji nie ma wptywu na praw-

ne možliwošci roszczen nabywcy wzgl^dem sprzedawcy.

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

474269_c 193

ALKO

Prohlašen^ o shode ES CZ

Timto prohlašujeme, že tento produkt, tato do obehu dana verze, odpovida požadavkum harmonizovanych smernic

EU, bezpečnostni standardy EU a standardy specificke pro tento produktt.

Produkt

Elektricka sekačka na travu

Seriove čislo

G1001005

Vyrobce

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Zmocnenec

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Typ

3.22 SE

3.82 SE

Hladina zvukoveho vykonu

namerena / garantovana

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Hodnoceni shody

2000 /14/EG

Priloha VIII

Harmonizovane normy

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Jmeno a adresa uvedene

zučastnene organizace

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Zaruka CZ

Pripadne materialove nebo vyrobni vady na pristroji odstranime behem zakonne lhuty na odstraneni nedostatku podle

našeho uvaženi bud’ opravou nebo nahradou. Lhuta na odstraneni nedostatku se ridi pravem zeme, kde byl pristroj

zakoupen.

Naše zaruka plati jen v pripadei: Zaruka zanika v pripade:

■ Radne manipulace s pristrojem ■ Pokusu o opravu pristroje

■ Dodrženi navodu k obsluze ■ Technickych zmen na pristroji

■ Použivani originalnich nahradnich dilu ■ Nevhodnem použivani (napr komerčni nebo ko

munalni využiti)

Ze zaruky je vynato:

■ Poškozeni laku, ktre se tyka normalniho opotrebeni ____________

■ Rychle se opotrebujici současti, ktere jsou na karte nahradnich dilu označeny ramečkem Ixxx xxx (x)~l

■ Spalovaci motory - na ne se vztahuje zvlaštni zaruka daneho vyrobce motoru

V zaručnim pripade se obrat’te s timto prohlašenim o zaruce a dokladem o nakupu na Vašeho prodejce nebo

na nejbližši autorizovany zakaznicky servis. Prislibem zaruky zustavaji zakonne naroky kupujiciho vuči prodejci

nedotčeny.

194

Vyhlasenie o zhode - ES SK

Tymto vyhlasujeme, že tento vyrobok v prevedeni, ktore sme uvedli do prevadzky, zodpoveda požiadavkam harmoni-

zovanych smernic EU, bezpečnostnych noriem EU a noriem platnych pre tento vyrobok.

Vyrobok

Elektricka kosačka

Vyrobne č^slo

G1001005

Vyrobca

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Splnomocnenec

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Typ

3.22 SE

3.82 SE

Hlučnost'

namerana / zaručena

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Vyhodnotenie zhody

2000 /14/EG

Priloha VIII

Harmonizovane normy

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Meno a adresa Kotz, 2012-03-15

zučastneneho menovane-

ho miesta

TUV Industrieservice GmbH An(omo De Fj|jpp0i Manggmg Djređor

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Zaruka SK

Pripadnu materialovu alebo vyrobnu chybu počas zakonnej zaručnej lehoty odstranime podla našho rozhodnutia

pomocou opravy alebo nahradnej dodavky. Premlčacia doba je určena podla prava krajiny, kde bolo zariadenie naku-

pene.

Naš prisl’ub zaruky plati len v pripade, že: Zaruka straca platnosf v pripade, že:

■ Zariadenie bolo spravne obsluhovane ■ Na zariadeni boli vykonane pokusy o opravu

■ Dodržiaval sa navod na obsluhu ■ Na zariadeni boli vykonane technicke zmeny

■ Použivali sa len originalne nahradne diely ■ Zariadenie sa nepouživalo podla učelu, na ktory

bolourčene (napr. priemyselne alebo komunalne

použitie)

Zo zaruky su vylučene:

■ Poškodenia laku, ku ktorym došlo normalnym opotrebovanim

___________

■ Opotrebovavane diely, ktore su na karte nahradnych dielov označene ramčekom I xxx xxx (xf l

■ Spalovacie motory - Pre tieto platia samostatne zaručne podmienky prislušneho vyrobcu motora

V pripade zaruky sa obrafte, prosim, s tymto vyhlasenim o zaruke a dokladom o nakupe na vašho predajcu alebo na

najbližši autorizovany zakaznicky servis. Tymto prislubom zaruky zostavaju zakonne naroky kupujuceho voči predava-

jucemu na odstranenie nedostatkov nedotknute.

474269_c 195

ALKO

EU megfelelosegi nyilatkozat H

Kijelentjuk, hogy ez a termek jelen allapotaban megfelel a harmonizalt EU-oranyelvekben, EU biztonsagi szabvan-

yokban es a termekre vonatkozć szabvanyokban megfogalmazott kovetelmenyeknek.

Termek

Elektromotoros funyirćgep

Gyartasi szam

G1001005

Gyarto

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Meghatalmazott

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Typ

3.22 SE

3.82 SE

Zajnyomasszint

mert / garantalt

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Megfeleles ertekelese

2000 /14/EG

Fuggelek VIII

Harmonizalt szabvanyok

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Named service

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garancia H

A keszulek esetleges anyag-, illetve gyartasi hibait a szavatossag torvenyes elevulesi idejen belul, sajat valaszta-

sunknak megfeleloen javitessal vagy pćtalkatresz biztosltasaval harltjuk el. Az elevulesi ido vonatkozasaban annak az

orszagnak a torevenyei az iranyadćk, amelyben a keszuleket megvasaroltak.

A garancia ervenyes, ha:

■ A keszuleket szakszeruen hasznaltak

■ Betartottak a hasznalati utasitast

■ Eredeti pćtalkatreszeket hasznaltak

A garancia nem ervenyes, ha:

■ A keszuleket sajatkezuleg javitottak

■ A keszulek muszaki jellemzoi megvaltoztak

■ A keszuleket nem rendeltetesszeruen hasznaltak (pl.

ipari vagy kommunalis celu hasznositas eseten)

A garancia nem vonatkozik a kovetkezokre:

■ A lakkozas normal hasznalatbćl eredo serulesei

___________

■ Kopasnak kitett alkatreszek, amelyek a pćtalkatresz-kartyan bekeretezett szammal vannak jelolve I xxx xxx (x)~|

■ Belsoegesu motorok - Ezekre az adott motor gyartćja altal kiadott kulon garanciavallalas ervenyes

Garancialis esetben kerjuk, hogy ezzel a garanciavallalasi nyilatkozattal es a vasarlaskor kapott szamlaval forduljon az

uzlethez, ahol a vasarlas tortent, vagy a legkozelebbi ugyfelszolgalathoz. Ez a garanciavallalas a vasarlćnak az eladć-

val szemben tamasztott torvenyes szavatossagi igenyet nem erinti.

196

EF-overensstem melseserklffiring DK

Hermed erkterer vi, at dette produkt, i den af os markedsf0rte udf0relse, opfylder kravene i de harmoniserede EU-

direktiver, EU-sikkerhedsstandarderne og de produktspecifikke standarder.

Produkt

Elektrisk pteneklipper

Serienummer

G1001005

Producent

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Befuldmagtiget reprasen-

tant

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Type

3.22 SE

3.82 SE

Lydeffektniveau

malt / garanteret

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Overensstemmelsesvur-

dering

2000 /14/EG

Bilag VIII

Harmoniserede standarder

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Bemyndiget organ

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garantie DK

Eventuelle materiale- eller produktionsfejl ved maskinen afhjslpes inden for den lovbestemte forsldelsesfrist for ga-

rantikrav ved reparation eller erstatningslevering efter vores valg. Forsldelsesfristen retter sig efter lovgivningen i det

land, hvor maskinen er k0bt.

Vores garantitilsagn gslder kun ved:

■ Korrekt behandling af maskinen

■ Iagttagelse af betjeningsvejledningen

■ Anvendelse af originale reservedele

Garantien bortfalder ved:

■ Reparationsfors0g pa maskinen

■ Tekniske sndringer pa maskinen

■ Ikke-bestemmelsesmsssig anvendelse (f.eks. erh-

vervsmsssig eller kommunal anvendelse)

Garantien omfatter ikke:

■ Lakskader, der skyldes normal slitage ____________

■ Sliddele, der pa reservedelskortet er m srket med ramme I xxx xxx (x)~|

■ Forbrsndingsmotorer - disse er omfattet af ssrlige garantibestemmelser fastsat af den pagsldende motorprodu-

cent

I garantitilfelde bedes du kontakte din forhandler eller den nsrmeste autoriserede kundeserviceafdeling og medbringe

denne garantierktering og k0bskvitteringen. Dette garantitilsagn har ingen indflydelse pa k0bers ved lov fastsatte

garantikrav over for sslger.

474269_c 197

ALKO

EG-forsakran om overensstam melse S

Harmed forsakrar vi att denna produkt, i det utforande den tillverkats i, motsvarar de harmoniserade kraven for EU-

direktiv, EU-sakerhetsstandarder och de produktspecifika standarderna.

Produkt

Grasklippare, elektrisk

Serienummer

G1001005

Tillverkare

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Foretradare

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Typ

3.22 SE

3.82 SE

Ljudeffektniva

uppmatt / garanterad

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Overensstammelsevar-

dering

2000 /14/EG

Bilaga VIII

Harmoniserade normer

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Behorig kontor

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garantie S

Eventuella material- eller tillverkarfel pa maskinen ansvarar vi for under garantin inom den lagstadgade preskripti-

onstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden galler efter respektive lands lag, dar

maskinen inforskaffades.

Vara garantiataganden galler endast vid:

■ Ett korrekt handhavande av maskin

■ Beaktande av bruksanvisning

■ Anvandning av reservdelar i original

Garantin upphor att galla vid:

■ Reparationsforsok av maskin

■ Tekniska andringar pa maskinen

■ Ej andamalsenlig anvandning (t.ex. anvandning for

kommersiellt bruk eller anvandning inom kommunal

verksamhet)

Garantin galler inte for:

■ Lackskador, som beror pa normalt slitage ____________

■ Forslitningsdelar, som pa reservdelskartan ar markta med ramar Ixxx xxx (x)~l

■ Forbranningsmotorer - For dessa galler separata garantibestammelser fran respektive motortillverkare

Vid garantifall var god uppsok din handlare med denna garantiforsakran och kvittot eller narmaste auktoriserade kundt-

janststalle. Genom detta garantiatagande berors inte koparens lagstadgade garanti gentemot forsaljaren.

198

■SD

EU-sam svarserklaring N

Vi erkterer med dette at dette produktet, som vi har brakt inn pa markedet i denne utf0relse, overholder kravene i de

harmoniserte EU-forskriftene, EU-sikkerhetsstandardene og de produktspesifikke standardene.

Produkt

Elektrisk gressklipper

Serienummer

G1001005

Produsent

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Fullmektig

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Type

3.22 SE

3.82 SE

Lydtrykkniva

malt / garantert

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Sam svarserklaring

2000 /14/EG

Tillegg VIII

Harmoniserte normer

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Underrettende myndigket

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garantie N

Eventuelle material- eller produksjonsfeil pa maskinen utbedrer vi i l0pet av den lovpalagte foreldelselsfristen for man-

gler etter eget valg, enten ved reparasjon eller med et nytt produkt. Foreldelsesfristen fastsettes iht. loven i det landet

maskinen ble kj0pt.

Var garanti gjelder kun ved:

■ Korrekt handtering av maskinen

■ Overholdelse av bruksanvisningen

■ Bruk av originale reservedeler

Utelukket fra garantien:

■ Lakkskaden som kan f0res tilbake til normal bruk

___________

■ Slitedeler som i reservedelskortet med ramme er merket Ixxx xxx (x)~l

■ Forbrenningsmotorer - for disse gjelder separate garantibestemmelser fra den respektive motorprodusenten

Ved garantitilfeller kontakter du forhandleren eller nsrm este autoriserte kundeservice. Ta med dette garantikortet og

kvitteringen. Med denne garantien forblir kj0perens juridiske mangelfordringer overfor selger uber0rt.

Garantien gjelder ikke ved:

■ Reparasjonsfors0k pa maskinen

■ Tekniske endringer pa maskinen

■ Ikke tiltenkt bruk (f.eks. industriell eller kommunal

bruk)

474269_c 199

ALKO

EY-vaatim ustenm ukaisuusvakuutus FIN

Vakuutamme taten, etta kysessa oleva tuote vastaa siina tilassa, kuin valmistaja on sen markkinoille saattanut, harmo-

nisoituja EU-direktiiveja, EU-turvastandardeja seka tuotekohtaisia standardeja.

Tuote

Sahkoruohonleikkuri

Sarjanumero

G1001005

Tyyppi

3.22 SE

3.82 SE

Aanitehotaso

mitattu / taattu

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

Valmistaja

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Vaatimustenmukaisuuden

arviointi

2000 /14/EG

Liite VIII

Valtuutettu henkilo

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonisoidut standardit

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Ilmoitettu laitos

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Takuu FIN

Laitteessa mahdollisesti esiintyvat materiaali- tai valmistusvirheet korjataan lakisaateisen takuun voimassaoloaikana

valmistajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosa. Takuun voimassaoloai-

ka maaraytyy laitteen ostomaan lakien mukaisesti.

Valmistajan myontama takuu patee vain seuraavien edelly-

tysten tayttyessa:

■ Laitetta kaytetaan asianmukaisesti

■ Kayttoohjetta noudatetaan

■ Laitteessa kaytetaan alkuperaisia varaosia

Takuu raukeaa seuraavissa tapauksissa:

■ Laitetta on yritetty korjata

■ Laitteeseen on tehty teknisia muutoksia

■ Laitetta on kaytetty maaraysten tai ohjeiden vastaisel-

la tavalla (esim. kaupalliseen tai kunnallistekniseen

tarkoitukseen)

Takuu ei koske:

■ Maalivaurioita, jotka johtuvat normaalista kulumisesta

___________

■ Kuluvia osia, jotka on merkitty varaosakaavioon kehyksella I xxx xxx (x)~|

■ Polttomoottoreita - Niita koskevat kulloinkin kyseessa olevan moottorinvalmistajan erilliset takuumaaraykset

Ota takuutapauksessa yhteytta jalleenmyyjaan tai lahimpaan valtuutettuun huoltoliikkeeseen ja esita tama takuutodi-

stus ja myyntikuitti. Valmistajan myontama takuu ei rajoita ostajan lakisaateisia takuuvaatimuksia.

200

EU vastavusdeklaratsioon EST

Sellega teatame, et see toode, mis on meie poolt selles versioonis turustatud, vastab EU-direktiividele, EU-ohutusstan-

darditele ja tootespetsiifilistele normidele.

Toode

Elektriline muruniiduk

Seerianumber

G1001005

Tootja

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Esindaja

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tuup

3.22 SE

3.82 SE

Muratase

moodetud / tagatud

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Vastavushindamine

2000 /14/EG

Lisa VIII

Kooskolla viidud normid

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Named service

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garantii EST

Mis tahes materjali- voi tootmisvead seadmel korvaldame enne seadusega paika pandud garantii aegumistahtaega,

kas parandades voi asendades lisatarvikud. Aegumistahtaeg soltub selle riigi seadustest, kust on seade ostetud.

Garantii kehtib vaid jargnevatel juhtudel:

■ Asjakohane seadme kasitsemine

■ Kasutusjuhendi jargimine

■ Originaalvaruosade kasutamine

Garantii kaotab kehtivuse jargnevatel juhtudel:

■ Seadme paranduskatsed

■ Seadme tehniline muutmine

■ Mittesihtotstarbeline kasutamine (nt toostuslik voi kom-

munaalne kasutus)

Garantii ei kehti jargnevatel juhtudel:

■ Laki kahjustus, mis tekib seadme tavaparasel kasutamisel

___________

■ Kulunud osad, mis on varuosade kaardil margitud raamiga Ixxx xxx (x)~l

■ Polemismootor - selle jaoks kehtivad eraldi garantiitingimused vastava mootori tootja poolt

Kui probleem vastab garantiitingimustele, poorduge garantiilehe ja ostutšekiga vahendaja voi lahima volitatud kliendi-

teeninduse poole. Selle garantii alusel ei saa muuja muuta oiguslikke noudeid rikete kohta, mis on ostja esitanud.

474269_c 201

ALKO

EK atbilstlbas deklaracija LV

Ar šo mes apliecinam, ka šis izstradajums tada izpildTjuma, kada tas ir nodots tirdzniecTba, atbilst saskanoto ES-

direktTvu, ES drošTbas standartu un ar izstradajuma specifiku saistTto standartu prasTbam.

Izstradajums

Elektriskais zaliena plavejs

Serijas numurs

G1001005

Ražotajs

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Pilnvarotais parstavis

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Modelis EG-Richtlinien Saskanotas tiesTbu normas

3.22 SE

3.82 SE

Skanas jaudas Hmenis

izmerTtais / garantetais

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

AtbilstTbas novertejums

2000 /14/EG

Pielikums VIII

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Named service Kotz, 2012-03-15

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen Antonio De Filippo, Managing Director

Garantija LV

lespejamos materiala vai ražošanas brakus ierTce mes noversTsim atbilstoši likuma noteiktajam noilguma terminam

attiecTba uz garantijas praslbam, paturot tiesTbas izveleties starp labošanu vai jaunas preces piegadi. Noilguma terminš

tiek noteikts, vadoties pec tas valsts speka esošas likumdošanas, kura ierTce tika nopirkta.

Musu garantijas pakalpojumi ir speka tikai tad, ja:

■ ierTce tiek lietota pareiza veida

■ tiek ieveroti lietošanas instrukcijas noradTjumi

■ tiek izmantotas originalas rezerves dalas

Garantija zaude savu speku, ja:

■ ierTce ir veikti labošanas meginajumi

■ ierTce ir veiktas tehniska rakstura izmainas

■ ierTce netiek izmantota atbilstoši paredzetajam

merkim (piem., ierTce tiek izmantota komercialiem vai

sabiedriska labuma merkiem)

Garantija neattiecas uz:

■ krasas bojajumiem, kas radušies normala nolietojuma rezultata

___________

■ dilstošajam detalam, kas rezerves dalu karte ir atzTmeti ar ramTti Ixxx xxx (x)~l

■ iekšdedzes motoriem - uz tiem attiecas atseviški attiecTgo motoru ražotaju garantijas sniegšanas noteikumi

Garantijas prasTbu gadTjuma ludzam jus ar šo garantijas deklaraciju un pirkuma čeku doties pie jusu tirdzniecTbas

parstavja vai uz tuvako oficialo klientu apkalpošanas centru. ŠT apnemšanas sniegt garantijas pakalpojumus neietekme

tiesTbas uz likuma noteikto pirceja garantijas prasTbu iesniegšanu iepretim pardevejam.

202

ES atitikties pareiškim as

Šiuo mes pareiškiama, kad šis produktas buvo sukurtas, suprojektuotas ir pagamintas laikantis harmozinuotq_ ES-

direktyvq_, ES saugos instrukcijq_ ir gaminiui taikytinq_ standartq..

Produktas

Elektrine vejapjove

Serijos Nr.

G1001005

Gamintojas

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Atstovas

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tipas

3.22 SE

3.82 SE

Pastovaus triukšmo lygis

išmatuotas / garantuojamas

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Atitikties direktyva

2000 /14/EG

Priedas VIII

Harmonizuotos normos

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Named service Kotz, 2012-03-15

TUV Industrieservice GmbH

TUV Sud Gruppe

Westendstra^e 199 Antonio De Filippo, Managing Director

D-80686 Munchen

Garantija LT

Mes pašalinsime gamintojo klaidas arba medžiagq_ trukumus garantiniu dviejq_ metq_ laikotarpiu, savo nuožiura, arba pa-

taisydami, arba pakeisdami prietais^.. Garantinis laikotarpis pradedamas skaičiuoti nuo pirkimo datos, garantija galioja

toje šalyje, kurioje prietaisas buvo nupirktas.

Musq_ garantija galioja tokiais atvejais: Garantija nebegalioja tokiais atvejais:

■ Kai prietaisas naudojamas pagal instrukcija ■ Klientas bando pats remontuoti prietais^

■ Laikomasi naudojimo vadovo instrukcija ■ Prietaisas yra techniškai modifikuotas

■ Naudojamos originalios atsargines dalys ■ Prietaisas naudojamas ne pagal paskirt[

Garantija neapima:

■ Gedimq_ del [prasto nusidevejimo

___________

■ Keičiamq_ detaliq_, kurios yra pažymetos ženklais Ixxx xxx (x)~l

■ Keičiamq_ detaliq_, kurios yra pažymetos ženklais

Garantiniu atveju su šia garantijos kortele ir pirkimo [rodymu prašome kreiptis [ p a rd a v j arba artimiausiq_ mus^

[galiotq_ remonto dirbtuv^. Ši garantija neapriboja pardavejo atsakomybes pirkejo prietaiso atžvilgiu.

474269_c 203

ALKO

fleKnapa^Mfl o cooTBeTcTBMM CTaHflapTaM EC RUS

HaCTOfl^HM fl0KyMeHT0M MH 3anBnneM, MTO flaHHbiu CnpOeKTupOBaHHbiu HaMu npOflyKT COOTBeTCTByeT Tpe60BaHunM

C0rnaC0BaHHbx flupeKTuB EC, CTaHflapTaM 6e30naCH0CTu EC, a Tai«e flpyruM CTaHflapTaM,npuMeHneMbiM k

flaHHOMy npoflyKTy.

npogyKT

ra3OHOKOCM^Ka ^neKTpUMeCKan

CepMMHblM HOMep

G1001005

npOM3BOflMTenb

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

YnOnHOMOMeHHWM

npegcTaBUTenb

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tun

3.22 SE

3.82 SE

ypOBeHb 3ByKa

M3MepeHHUM / rapaHTupyeMWM

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

O^HKa COOTBeTCTBM«

2000 /14/EG

npun0*eHue VIII

ComacoBaHHbie HopMbi

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

ynpe»geHMe npoBog.

ucnbTaHMH u ero agpec

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

fapaHTMfl RUS

Mu roToeu ycTpaHMTb H6K0T0pw6 norpewHOCTM Marepuana unu u3r0T0BneHun b TeMeHue ycTaH0BneHH0r0 3aKOHOM

cpoKa flaBHOCTu npeflbflBneHun npeTeH3uu nO KanecTBy (nyTeM peMOHTa unu 3aMeHb - nO HameMy ycM0TpeHura).

CpOK flaBHOCTu OnpeflenneTcn 3aK0H0flaTenbCTB0M CTpaHb, rfle 6bn KynneH uHCTpyMeHT.

Hamu rapaHTuuHbe 06n3aTenbCTBa fleucTBuTenbHH

TOnbKO b cneflyro^ux cnynanx:

■ npu Haflne^a^eM 06pa^eHuu c uHCTpyMeHT0M

■ npu C06ni0fleHuu pyK0B0flCTBa nO ^KC^nyaTa^uu

■ npu ucn0nb30BaHuu 0puruHanbHbx 3anaCHbx MacTeu

rapaHTun TepneT cuny b cneflyro^ux cnynanx:

■ npu nOnbiTKe nOMuHuTb uHCTpyMeHT

■ npu BHeceHuu u3MeHeHuu b K0HCTpyKL(ui0

uHCTpyMeHTa

■ npu HeHaflne^a^eM ucn0nb30BaHuu uHCTpyMeHTa

(HanpuMep, b np0MbiwneHHbix unu K0MMyHanbHbx

i4ennx)

rapaHTun He pacnpOCTpaHneTcn Ha:

■ n 0Bpe*fleHun naKOBOrO nOKpbnun, B03HuKmue nO npunuHe HOpManbHOrO u3H0ca

■ l/l3HawuBaeMbie fleTanu, OTMeneHHbe paMKOu Ixxx xxx (x)~l Ha KapTe 3anacHbx MacTeu

■ flBuraTenu BHyTpeHHer0 crapaHun - Ha h ux pacnpOCTpaHnroTcn OTflenbHbie rapaHTuuHbe 06n3aTenbCTBa

C00TBeTCTBy»^er0 np0M3B0flMTenn ABnraTeneM

B Cnynae, Tpe6yro^eM npeflOCTaBneHun rapaHTuu, n0*anyuCTa, 06paTuTeCb C flaHHbM rapaHTuuHbM nuCbMOM

u MeKOM, nOflTBep^flaro^uM n0KynKy, k BameMy flunepy unu b 6nu*aumuu aBT0pu30BaHHbu CepBuCHbu i^HTp.

flaHHbie rapaHTuuHbe 06n3aTenbCTBa He paCnpOCTpaHnioTCn Ha OnpefleneHHbiu 3aK0H0M nOpnflOK npeflbnBneHun

n0KynaTeneM npeTeH3uu nO KaMeCTBy k np0flaBi4y.

204

fleK napa^n npo BiflnoBiflHicTb CTaHflapTaM

e c UA

g0KyMeHT0M mm 3anBnneMo, ^o flaHHiži cnpoeKTOBaHMM HaMM npoflyKT BiflnoBiflae BHMoraM noroflweHMXflnpeKTMB

SC, CTaHflapTaM 6e3neKH SC, a TaKo* iHWHM CTaHflapTaM, 3acTocoByBaHUM flo flaHoro npoflyKTy.

npogyKT

EneKTpmHa ra3OHOKOcapKa

OepiMHMM HOMep

G1001005

Tun

3.22 SE

3.82 SE

PiBeHb 3ByKy

o6MipwBaHMM / rapaHTOBaHMM

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

Bupo6HMK

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

O^HKa BignoBigHOCTi

2000 /14/EG

floflaTOK VIII

ynOBHOBa»eHMM

npegcTaBHUK

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

noroflweHi HopMu

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Named service

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

TapaHTifl UA

npoTnroM BCTaHOB^eHoro 3aK0H0gaBCTB0M CTpoKy flaBHOCTi npeTeH3iM ^oflo nKocTi npncTpoio mm ycyHeMO flenKi

fle^eKTH MaTepiany a6o Bnpo6HHHMi/i 6paK wnnxoM peMOHTy a6o 3aMiHH (3a HamuiM p03cyfl0M). CTpoK flaBHOCTi

BM3HanaeTbcn npaBOBHMH HopMaMH Tiei MicL|eBocri, fle 6yno KynneHo npncTpiiži.

Harni rapaHTiMHi 3o6oB‘n3aHHn fliižicHi nume b Tara

BnnaflKax:

■ Hane*Ha eKcnnyaTai4in npncTpoio

■ floTpuMaHHA iHCTpyKi4i'i 3 eKcnnyaTai4i'i

■ BMKopMCTaHHn opnriHanbHHx 3anacHMX nacTHH

rapaHTin BTpanae cnny b T ara BnnaflKax:

■ y pa3i 3fliMCHeHHn cnpo6ui nonarofln™ iHCTpyMeHT

■ TeXHiHHi 3MiHH npHCTpoiO

■ y pa3i HeHane*Horo BMKopiucTaHHn iHCTpyMeHTa

(HanpuiKnafl, y npoMHcnoBHx a6o KoMyHanbHHx i4innx)

rapaHTin He po3noBcrofl*yeTbcn Ha TaKi BnnaflKn:

■ Ha nowKOfl*eHHA naKoBaHoi noBepxHi, AKi yTBopunucb yHacnifloK 3BUHaMHoro 3HomyBaHHn

■ fleTani, ^o 3HomyroTbcn (no3HaneHi paMKoro I xxx xxx (x)~| Ha KapTi 3anacHuix nacTHH)

■ Ha flBnryHH BHyTpimHboro 3ropnHHn - Ha hhx po3noBoofl*yioTbcn oKpeMi rapaHTiižiHi HopMH BiflnoBiflHoro

BMpo6HMKa flBHryHiB

y BnnaflKy, ^o noTpe6ye HaflaHHn rapaHTii, 3BepTaižiTecb 3 i^um rapaHTiižiHMM nncTOM Ta floKyMeHToM, akhm

niflTBepfl*yeaKT KyniB^i, flo Bamoro flnnepa a6o flo Haiži6ni«Horo aBTopumBaHoro cepBicHoro i4eHTpy. ^ rapaHTiižiHi

3o6oB‘n3aHHn He po3noBcrofl*yroTbcn Ha npaBoBi npeTeH3ii KnieHTa flo npoflaBi^n ctocobho nKocTi npoflaHoro

npncTpoio.

474269_c 205

ALKO

EG-,^eK^apa^Mfl 3a cbOTBeicTBMe BG

C HacTon^oTo fleiKnapupaMe, ne TO3i npogyKT b HameTo M3nbnHeHue oTroBapn Ha M3McKBaHMATa

HaxapMOHM3MpaHMTe eBponeižicKM flipeKTUBU, cTaHflapTU Ha EC m Ha cnei^MHHMTe cTaHflapTU.

npogyKT

EneKTpunecKa rpafliHcKa KocaHKa

CepueH HOMep

G1001005

npOM3BOflMTer

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

npegcTaBMTer

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tun

3.22 SE

3.82 SE

Hmbo Ha myM

u3MepeHO / rapaHTupaHO

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

O^HKa Ha

CbOTBeTCTBMeTO

2000 /14/EG

npuno^eHie VIII

XapMOHM3MpaHM HOpMU

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Named service

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

^apaH^Mn BG

EBeHTyanHMTe MaTepuanHii unu npoM3BOflcTBeHM fle^eKTU Ha ypega ce oTcTpaHABaT ot Hac no Ham M36op npea

peMOHT unu noflMAHa c HOB, b paMKMTe Ha ycTaHOBeHMAT flaBHocreH cpoK 3a npeflABflBaHe Ha npeTeHi^uu KbM

KanecTBOTo. flaBHocTHiflT cpoK ce onpeflena cnopefl 3aKOHOflaTencTBOTO Ha cTpaHaTa, b koato e 3aKyneH ypeflbT.

HameTo rapaHi^oHHo 3aflbnweHie e BanuflHo caMo npu

ycnoBie ne:

■ ypeflbT ce ynoTpe6flBa Haflne^Ho cbrnacHo

npeflHa3HaHeHMeTo

■ l/lHcTpyKi4MUTe 3a ynoTpe6a ca cna3eHM

■ ynoTpe6nBaHe ca opuruHanHM pe3epBHM HacTU

rapaHi^flTa e HeBanuflHa, b cnynai/i ne:

■ npaBeHU ca onuTii 3a peMoHT Ha ypega

■ Hanine ca TexHUHe™ M3MeHeHMfl b ypega

■ Hanine e ynoTpe6a M3BbH npeflHa3HaneHMeTo (Hanp.

3a npoMimneHM i^nu unu KOMyHanHM Hy*flu)

rapaHi^flTa He noKpiBa:

■ noBpefli Ha 6oATa, komto ca pe3ynTaT Ha HopManHo M3HocBaHe ____________

■ Bbp3oi3HocBa^M ce HacTU, o6o3HaneHM b cnucbKa c pe3epBHi HacTU c ^opMaT Ixxx xxx (x)~l

■ flBuraTenu c BbTpemHo ropeHe- 3a tax BawaT oTflenHU rapaHL^uoHHM ycnoBMA, onpefleneHU ot cbOTBeTHua

npoi3BoflMTen Ha flBiraTenn

npu Bb3HMKBaHe Ha rapaHi^uoHHo cb6uTue ce o6bpHeTe c HacToa^aTa rapaHi^a m KacoBa 6enerna KbM Bamum

flocTaBHUK unu HaM-6nu3KMn oTopu3upaH cepBM3eH i4eHTbp.Ta3u rapaHL(Ufl flOKa3Ba 3aKOHHiTe npeTeHL(MU KbM

KanecTBOTo Ha npoflyKTa ot cTpaHa Ha KynyBana KbM npoflaBana.

206

Declaratie de conform itate CE RO

Prin aceasta garantam ca acest produs, in varianta pusa de noi in circulatie, corespunde conditiilor directivelor UE

armonizate, standardelor UE UE precum §i standardelor specifice produsului.

Produsul

Ma§ina electrica de tuns gazonul

Numar serie

G1001005

Producator

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Imputernicit

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tip

3.22 SE

3.82 SE

Nivel acustic

evaluat / garantat

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Evaluare conformitate

2000 /14/EG

Anexa VIII

Norme armonizate

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Named service

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garantie RO

Remediem eventualele greneli de material sau productie la aparat in timpul perioadei legale de limitare pentru

pretenke de defectiuni conform alegerii noastre prin reparare sau livrarea pieselor de schimb. Perioada de limitare se

stabile§te in functie de legile statului in care a fost livrat aparatul.

Garantia noastra este valabila doar pentru:

■ Deservire corespunzatoare a aparatului

■ Respectarea manualului de utilizare

■ Folosirea pieselor originale de schimb

Garantia devine nula in cazurile:

■ Reparatii la aparat

■ Modificari tehnice la aparat

■ Utilizare necorespunzatoare (de ex.: in scopuri comer-

ciale sau comunale)

De la garantie sunt excluse:

■ Avarii la stratul de lac, cauzate de uzura naturala ____________

■ Componente de uzura, care sunt prevazute pe lista pieselor de schimb cu cadru Ixxx xxx (x)~l

■ Motoare cu ardere - pentru acestea sunt valabile prevederile separate de garantie a producatorilor respectivi de

motoare

In cazul acordarii garantiei adresati-va cu aceasta declaratie de acordare a garantiei §i chitanta de cumparare dealer-

ului dvs. sau unui service autorizat. Prin aceasta declaratie de acordare a garantiei pretentiile legale pentru defectiuni

ale cumparatorului raman neatinse fata de vanzator.

474269_c 207

803

UiLivmii noi did>i i3YYD£jodu da Soino pdourl 53|oiio 5u 1AroiDrlroiiDY3 UiDmiiijd3ii 3o LudoijMU^oild

diA Iiidy3u noi 5i3Drni5o 53rloAA3 5n I3A|Q A3g 5lionAA3 lioroYljg oo nodo u h 5i£)d3JD OA3rlliiogoiono53 od3io3ioliYU

o io U U rm ono Lii 3io>iljin30lirlodu ojouo o i oud DrlliiODiD>i o io SodoAo 5Ui U5i3gouD aIii id>i 5lionAA3 lio r o p ^

oonodou aUi 3rl 3ip0An0n3uo 5liolinAA3 5Ui Aroiorlroiroiig Ami lioUdX 313ao>i da 3i|3r1n0iii3 nou LiJDmiiijd3ii 33

AmdUiLiADi

U io orm o oiroi 3ioiDD>i3 noi 5liolinAA3 iodo |0>iigi3 io AnonXoi 5noino oiA - 5liono>i 5U>iid3iroo3 53dljiliAi>i ■

I (x) xxx xxx I oiD pYU o i OYO£jrlno o>md>Dig 5m AnoX3 Aro>iii>iDYYDiAD o id ra a Iiio nou D iorlU ido^ orliDcpYOAD ■

odo0d) U>iiAoYoionđ> 30 iDiA0Y!3d>0 nou orlrndX o id 53irlli5 ■

iioiA nod io^ liolinAA3 aUi o uy

Am>iii>iDYYDiADAmiDljAA5LiDljdX ■

5lioUdX AcoiAligo acoi SliolidUi ■

5Un3>iono5lii5lioljdX5D ono>iljoodu ■

LiJDmiiijd3ii 3D OAorl i3nXoi 5liolinAA3 lioro3dXoun h

Un3>IOnO Ll 3>lll0|jDIOUD

Djoiio aLiid ‘5odroX 5lii D|D30orioA Lii oud lo io id o ^ oino orlluooig o i DiDrlrniiDY3 diA Sliorm rll^ouo Smcoi^o

iDiAo^dmAAoAD ojoiio o i did>i 5o!rlo30odu5U>iirioA5Ui 5oia3 o rlluo oig o id ‘Sori LuDjd>i aUi 3rl OAmđirlno ‘5Un3>iono

5Ui llODiODiD>lliAD A lli U Un3>IOIU3 Ali! 3rlnOAp£jrlOYOAO DiDrlYD<k) D>lliODn3>IODiD>l AnoXdoun n oii LlJDmiiljd3il 33

y O UnU nA Ag

(norlUg noi opAd3Ano oud lioUdX

U lioUdX U>iiiDriY3AADU3 X u) 5UiDLidX5U>iiaoad>iiiad ■

Un3>iono liio Arouodioi3rl a™aX31 ■

5Un3>iono 5Ui 5lioro0doigiu3 53di3uouo ■

:LiDmiu!d3u 30 130X01 da i3nou liolinAA3 h

u0ipun|/\| 9890 8-0

661- 9?JEJtspu0ts0M

JO)O0J|Q BujBeueiAl odd||y 0a omo)uv sddn j0 pns A f li

Hqw0 0O!Aj0S0U)snpu| A01

5o rl£iA D A d o

5ke0 2W2ZtQ>l 5 0 A 3 H U l0 il0 A I0 »

60-8661-:2861? 1- OSI N3 N ia

60-900Z ZZ-00Z0 30A

LL-Z-see09 N3 Nia

30"Z003:1"00Z0 30A

i-seeo9 N3 Nia

D iim o d ii D A3rl£iiA orldDA3

IIIA DrlUidpdDij

03/1? 1/ 0002

5liD (n 6d o r1r1 nD

5U i U flfo ifliiio iv

03/H/OOO3

03/801/1?003

03/36/9003

03/317/9003

U 9 !U !U i|D !y -9 3

(v ) a P 9 6 m 3S 38'e

(v )aP 96/1?6 3S 33 e

liA 3riU nAA 3 / D£H 30Ud i3rl

5onX ni 5U x iiliX li U Hgpi^

3S 38 G

3S 33 £

S o iin i

a N v iH o s in 3 a

Z130>1 6SG68

pl j)5 j0snEqu0qo|

0|j0qg uo)uy

5 o n ro £ io d iiiiA D S m n d o u rlg

zto>i 6se68-a

pl j)5J0snEqu0qo|

H qw 0 0)EJ00 o > n v

5U lD D n3X D D lD X

90010010

S orlg id o 5o x D id i3^

inuozeB sun) op E oupop eu!še|/\|

A o io d u

'SoiAoiodu ou ni OA3rlid>i3>iAno aoi Anodotbo nou ouniodu d i id>i 5rp0D>i 3 3

5Ui 5opYDđ>oo ou niod u d i '3 3 5Ui AcoiAligo AroA3rloiAorldoA3 Am i5i3oljiiD UD5ii 3rl ioi3Arođ>dorlrlno ‘odoAoAluo

D|dod)OY>in>i 30 3rlnop0 o i ojouo aIii 3rl lioog>i3 aLiid 'Aoiodu Aodou oi 110 3r1noAmiD£|3£| SLiDnodou 5 lii d iv

y o SUiDrocbdoiiiiniD U£>royUv

CMW

M3jaBa 3a ycomaceHocT 3a EY MK

Co oBa M3jaByBaMe fleKa oBoj npou3BOfl, bo M3Befl6aTa Koja Hue cMe ja nymTune bo npoMeT, ru 3aflOBonyBa6apataTa

Ha xapMOHM3ipaHMTe flipeKTUBU Ha Ey, 6e36eflHocHMTe cTaHflapflu Ha Ey u Ha cTaHflapflMTe kom cecnei^uHHU 3a

caMUOT npOM3BOfl.

npOM3BOfl

EneKTpiHHa KocunKa 3a TpeBa

CepucKu 6poj

G1001005

Tun

3.22 SE

3.82 SE

Hmbo Ha jaMMHaTa Ha 3ByKOT

Hmbo Ha jaMUHaTa Ha 3ByKOT

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

npOM3BOflMTer

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

npo^HKa Ha

ycomaceHOCT

2000 /14/EG

npunor VIII

OBnacTeHO

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

XapMOHM3UpaHM HOpMU

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Ha3HaMeHO MecTO

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

^apaH^Mja MK

EBeHT^anHiTe no6apyBata nopaflu rpemKM bo MaTepujanoT unu bo npou3BOflcTBOTo Ha anapaTOT, 3a no Ham M36op

ru oTcTpaHyBaMe bo TeKOT Ha 3aKOHcKMOT rapaHL(McKM poK co nonpaBKa unu ucnopaKa Ha flen. rapaHL(ucKMOT poK

ceKoram ce yTBpflyBa cnopefl 3aKOHOT bo 3eMjaTa bo Koja e KyneH anapaTOT.

HamaTa rapaHL(uja Bawu caMo npu:

■ nponicHo TpeTupate Ha anapaTOT

■ npuflpwyBafce koh ynaTcTBaTa 3a paKyBate

■ ynoTpe6a Ha opuruHanHM pe3epBHM flenoBM

rapaHL(ujaTa ce noHumTyBa npu:

■ o6uflu 3a nonpaBKa Ha anapaTOT

■ TexHMHKM npoMeHM Ha anapaTOT

■ HenponicHo KopucTete (Ha np. KOMepi^janHo unu

KoMyHanHo)

rapaHL(ujaTa He on^aKa:

■ Bata Ha 6ojaTa kom ce nocneflMi4a Ha HopManHo a6ete ____________

■ noTpomHM flenoBM, kom Ha Ta6enaTa 3a pe3epBHM flenoBM ce o3HaneHM bo paMKMTe Ha Ixxx xxx (x)~l

■ MOTopu co BHaTpemHo coropyBate - 3a hmb Bawu noce6Ha rapaHL(uja Ha cooflBeTHUoT npoM3BOflUTen Ha MOTopoT

Bo cnynaj Ha rapaHL(uja o6paTeTe ce co oBoj rapaHTeH nucT u co cMeTKaTa Kaj npoflaBanoT unu bo Haj6nucKaTa

oBnacTeHa cny*6a 3a oflHocu co KopucHMi^MTe. 06BpcKaTa ofl rapaHi^ja He ru ucKnynyBa 3aKOHcKMTe npaBa 3a

no6apyBata Ha KynyBanoT bo oflHoc Ha npoflaBanoT bo cnynaj Ha mTeTa.

474269_c 209

ALKO

EG uygunluk agiklam asi TR

Bu vesileyle tarafimizdan piyasaya sunulan modeldeki bu urunun AB standartlari, AB guvenlik standartlari ve uruneoz-

gu standartlar altindaki karma talepleri kar§iladigini bilgilerinize sunmak isteriz.

Urun

Elektrikli gim bigme makinesi

Seri numarasi

G1001005

Uretici

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Yetkili

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tip

3.22 SE

3.82 SE

Ses gucu seviyesi

olgulen / garanti edilen

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Uygunluk degerlendirmesi

2000 /14/EG

ek VIII

Karma normal

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Resmi makam

TUV Industrieservice GmbH

TUV Sud Gruppe

WestendstraSe 199

D-80686 Munchen

Kotz, 2012-03-15

Antonio De Filippo, Managing Director

Garantie TR

Cihazda herhangi bir malzeme veya uretici hatasinda veya ariza durumlarinda yasal garanti suresi iginde gerekli

degi§imler tarafimizdan yapilacak segime bagli olarak onarim veya yedek parga teslimi olarak gergekle§tirilecektir.

Garanti suresi cihazin satin alindigi ilgili ulkenin yasal zorunlulugu ile belirlenmi§tir.

Garanti ancak §u durumlarda gegerlidir: Garanti hangi durumlarda gegersizdir:

■ Cihazin amacina uygun olarak kullanilmasinda ■ Cihazda onarim denemeleri

■ Kullanim kilavuzunun dikkate alinmasi ■ Cihaz uzerinde teknik degi§iklikler

■ Orijinal yedek pargalarin kullaniminda ■ Talimatlara uygun olmayan §ekilde kullanim (orn. ticari

veya belediye amagli kullanim)

§unlar garanti di§idir:

■ Normal kullanimdan dolayi ortaya gikmi? boya hasarlari

■ Yedek parga kartinda gergevesi Ixxx xxx (x)~l ile i§aretlenmi§ olan a§inan pargalar

■ igten yanmali motor - Bunlar igin ilgili motor ureticisinin ayri olarak verilen garanti §artlari gegerlidir

Garantinin gerekmesi durumunda lutfen bu garanti belgesi ve cihazin faturasi ile saticiniza veya en yakin yetkili

mu§teri servisine dani§in. Bu garanti onayi ile urunu satin alanin yasal hasar talepleri saklidir.

210

474269_c 211

ALKD

Country Company Telephone Fax

A AL-KO KOBER Ges.m.b.H. (+43)3578/2515-100 (+43)3578/2515-31

AUS AL-KO INTERNATIONAL Pty. Ltd. (+61)3/97 67-370 0 (+6 1)3/97 67-379 9

B / L Eurogarden NV (+32)16/805427 (+32)16/805425

BG Valerii S&M Group SJ (+359)2 942 34 02 (+359)2 942 34 10

CH AL-KO KOBER AG (+41)56/418-31 53 (+41)56/4183160

CZ AL-KO KOBER Spol. S.R.O. (+420)382/210381 (+ 420)382/2127 82

D AL-KO GERATE GmbH (+49)8221/203-0 (+49)8221/203-138

DK AL-KO GINGE A/S (+45)98821000 (+45)98825454

EST/LT/LV SIA AL-KO KOBER (+371)67/627-326 ((+371)67/807-018

F AL-KO S.A.S. (+33)3/8576-3500 (+33)3/8576-3581

GB Rochford Garden Machinery Ltd. (+44)1963/828050 (+44)1963/828052

H AL-KO KFT (+36)29/5370 -50 (+36)29/5370-51

HR Brun.ko.-prom d.o.o. (+385)1 3096 567 (+385)1 3096 567

I AL-KO KOBER GmbH / SRL (+ 39)039/9329-311 (+ 39)0 39 /9 32 9-390

IN AGRO-COMMERCIAL (+91)3322874206 (+91)3322874139

IQ Gulistan Com (+946)750 450 80 64

IRL Cyril Johnston & Co. Ltd. (+44)2890813121 (+44)2890914220

LY ASHOFAN FOR AGRICULT. ACC. (+218)512660209 (+218)512660209

MA BADRA Sarl (+212)022447128 (+212)022447130

MK Techno Geneks (+389)2 2551801 (+389)2 2520175

N AL-KO GINGE A/S (+47)64/86-2550 (+47)64/86-2554

NL O.DE LEEUW GROENTECHNIEK (+31)38/444 6160 (+31)38/444 6358

PL AL-KO KOBER Sp. z.o.o. (+48)61/816-1925 (+48)61/816-1980

RO OMNITECH Technology SRL (+4)021 326 36 72 (+4)021 326 36 79

RUS OOO AL-KO KOBER (+7)499/16887-16 (+7)499/96600-00

RUS ZAO AL-KO St. Petersburg GmbH (+7)812/446-1075 (+7)812/446-1075

S GINGE Svenska AB (+46)31/57-3580 (+46)31/57-5620

SK AL-KO KOBER Slovakia Spol. S.R.O. (+421)2/4564-8267 (+421)2/4564-8117

SLO Darko Opara s.p. (+386)1 722 58 50 (+386)1 722 58 51

SRB Agromarket d.o.o. (+381)34 308 000 (+381)34 308 16

TR ZIMAS A.S. (+90)232 4580586 (+90)232 4572697

UA TOV AL-KO KOBER (+380)44/492 33-96 (+380)44/496 66-93

AL-KO GERATE GmbH l Head Quarter l Ichenhauser Str. 14 l 89359 Kotz l Deutschland

Telefon: (+49)8221/203-0 l Telefax: (+49)8221/97-8166 l www.al-ko.com 11_2011

Instruction E4720836f0c4447c9a99fe2832c28242

Instruction 1Ad78Ccd53Ab4Bb9888E88954750A368 instruction_1ad78ccd53ab4bb9888e88954750a368 instruction_1ad78ccd53ab4bb9888e88954750a368 instruction upload idei74

Instruction C66C894E32354Bfd8E8D16E369F0Fe0D instruction_c66c894e32354bfd8e8d16e369f0fe0d instruction_c66c894e32354bfd8e8d16e369f0fe0d instruction upload idei74

!! 112805 Al-ko Lawn Mower Manuals - Lawn Mower Manuals – The Best Lawn Mower Manuals Collection

Preview ! 112805 Al-ko Lawn Mower Manuals - Lawn Mower Manuals – The Best Lawn Mower Manuals Collection

Navigation menu

Versions of this User Manual:

Views

Navigation
