Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-pt.com

2 610 007 835 (2011.11) O / 179 UNI

GKF 600 Professional

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Ðñùôüôõðï ïäçãéþí ÷ñÞóçò

tr Orijinal işletme talimat

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Îðèãèíàëüíîå ðóêîâîäñòâî ïî

ýêñïëóàòàöèè

uk Îðèã³íàëüíà ³íñòðóêö³ÿ ç

åêñïëóàòàö³¿

ro Instrucţiuni originale

bg Îðèãèíàëíà èíñòðóêöèÿ

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ΕΎϤϴϠόΗϞϴϐθΘϟ΍ΔϴϠλϷ΍

̶Ϡλ΍ έΎ̯ ίήσ ̵ΎϤϨϫ΍έ

OBJ_DOKU-19995-001.fm Page 1 Thursday, November 24, 2011 11:32 AM

2 610 007 835 | (24.11.11) Bosch Power Tools

2 |

Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 13

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 18

Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 25

Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 31

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 37

Nederlands. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 43

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 49

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 54

Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 59

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 64

ÅëëçíéêÜ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Óåëßäá 69

Türkçe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 76

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 81

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 88

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 93

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 99

Ðóññêèé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 105

Óêðà¿íñüêà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòîð³íêà 112

Română. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 118

Áúëãàðñêè. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 124

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 131

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 136

Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 141

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 147

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 152

Lietuviškai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 158

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

vvcc

cc



ΔΤϔ

vÝ—U

ϪΤϔλ

OBJ_BUCH-1137-001.book Page 2 Thursday, November 24, 2011 11:34 AM

3 |

2 610 007 835 | (24.11.11) Bosch Power Tools

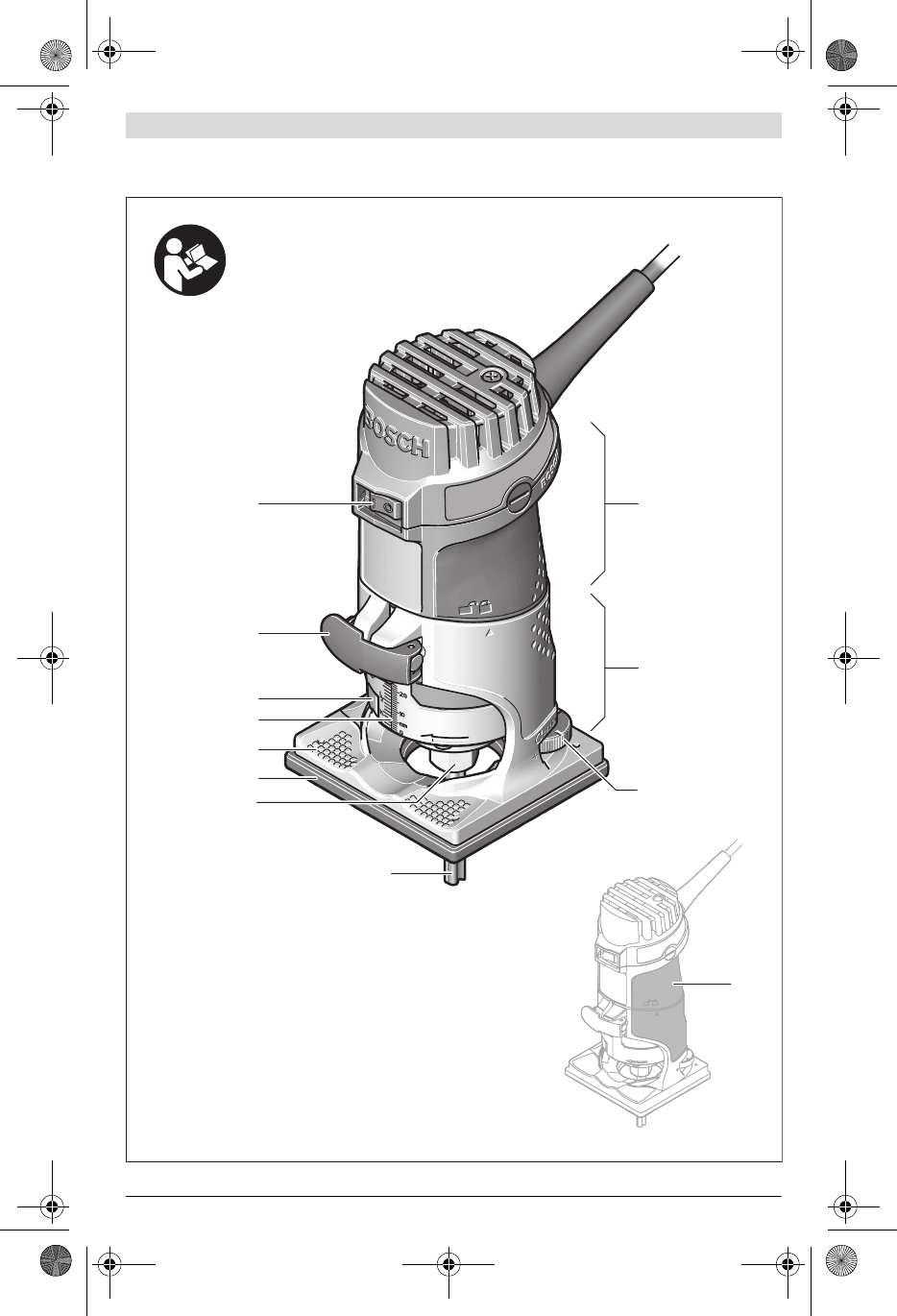

GKF 600

Professional

OBJ_BUCH-1137-001.book Page 3 Thursday, November 24, 2011 11:34 AM

2 610 007 835 | (24.11.11) Bosch Power Tools

4 |

OBJ_BUCH-1137-001.book Page 4 Thursday, November 24, 2011 11:34 AM

5 |

2 610 007 835 | (24.11.11) Bosch Power Tools

2122

OBJ_BUCH-1137-001.book Page 5 Thursday, November 24, 2011 11:34 AM

2 610 007 835 | (24.11.11) Bosch Power Tools

6 |

OBJ_BUCH-1137-001.book Page 6 Thursday, November 24, 2011 11:34 AM

Deutsch | 7

Bosch Power Tools 2 610 007 835 | (24.11.11)

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk-

zeuge

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder schwere Verlet-

zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektro-

werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge

(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge

(ohne Netzkabel).

Arbeitsplatzsicherheit

fHalten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

fArbeiten Sie mit dem Elektrowerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüs-

sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-

ge erzeugen Funken, die den Staub oder die Dämpfe

entzünden können.

fHalten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

fDer Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine Adapterste-

cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-

gen. Unveränderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

fVermeiden Sie Körperkontakt mit geerdeten Oberflä-

chen wie von Rohren, Heizungen, Herden und Kühl-

schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

fHalten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

fZweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker

aus der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte Kabel erhö-

hen das Risiko eines elektrischen Schlages.

fWenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind. Die Anwendung ei-

nes für den Außenbereich geeigneten Verlängerungska-

bels verringert das Risiko eines elektrischen Schlages.

fWenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

schen Schlages.

Sicherheit von Personen

fSeien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges

kann zu ernsthaften Verletzungen führen.

fTragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-

tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von Verletzun-

gen.

fVermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an

die Stromversorgung anschließen, kann dies zu Unfällen

führen.

fEntfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

fVermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

fTragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung

und Handschuhe fern von sich bewegenden Teilen. Lo-

ckere Kleidung, Schmuck oder lange Haare können von

sich bewegenden Teilen erfasst werden.

fWenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden. Ver-

wendung einer Staubabsaugung kann Gefährdungen

durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

fÜberlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und si-

cherer im angegebenen Leistungsbereich.

fBenutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

werden.

fZiehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln oder das Gerät

WARNUNG

OBJ_BUCH-1137-001.book Page 7 Thursday, November 24, 2011 11:34 AM

8 | Deutsch

2 610 007 835 | (24.11.11) Bosch Power Tools

weglegen. Diese Vorsichtsmaßnahme verhindert den un-

beabsichtigten Start des Elektrowerkzeuges.

fBewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Perso-

nen das Gerät nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht gelesen

haben. Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

fPflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so be-

schädigt sind, dass die Funktion des Elektrowerkzeu-

ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

fHalten Sie Schneidwerkzeuge scharf und sauber. Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-

kanten verklemmen sich weniger und sind leichter zu füh-

ren.

fVerwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen und

die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendun-

gen kann zu gefährlichen Situationen führen.

Service

fLassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Fräsen

fHalten Sie das Elektrowerkzeug nur an den isolierten

Griffflächen, da der Fräser das eigene Netzkabel tref-

fen kann. Der Kontakt mit einer spannungsführenden Lei-

tung kann auch metallene Geräteteile unter Spannung set-

zen und zu einem elektrischen Schlag führen.

fBefestigen und sichern Sie das Werkstück mittels

Zwingen oder auf andere Art und Weise an einer stabi-

len Unterlage. Wenn Sie das Werkstück nur mit der Hand

oder gegen Ihren Körper halten, bleibt es labil, was zum

Verlust der Kontrolle führen kann.

fDie zulässige Drehzahl des Einsatzwerkzeuges muss

mindestens so hoch sein wie die auf dem Elektrowerk-

zeug angegebene Höchstdrehzahl. Zubehör, das sich

schneller als zulässig dreht, kann zerstört werden.

fFräser oder anderes Zubehör müssen genau in die

Werkzeugaufnahme (Spannzange) Ihres Elektrowerk-

zeuges passen. Einsatzwerkzeuge, die nicht genau in die

Werkzeugaufnahme des Elektrowerkzeugs passen, drehen

sich ungleichmäßig, vibrieren sehr stark und können zum

Verlust der Kontrolle führen.

fFühren Sie das Elektrowerkzeug nur eingeschaltet ge-

gen das Werkstück. Es besteht sonst die Gefahr eines

Rückschlages, wenn sich das Einsatzwerkzeug im Werk-

stück verhakt.

fFräsen Sie nie über Metallgegenstände, Nägel oder

Schrauben. Der Fräser kann beschädigt werden und zu er-

höhten Vibrationen führen.

fVerwenden Sie geeignete Suchgeräte, um verborgene

Versorgungsleitungen aufzuspüren, oder ziehen Sie

die örtliche Versorgungsgesellschaft hinzu. Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem Schlag

führen. Beschädigung einer Gasleitung kann zur Explosion

führen. Eindringen in eine Wasserleitung verursacht Sach-

beschädigung oder kann einen elektrischen Schlag verur-

sachen.

fVerwenden Sie keine stumpfen oder beschädigten Frä-

ser. Stumpfe oder beschädigte Fräser verursachen eine

erhöhte Reibung, können eingeklemmt werden und führen

zu Unwucht.

fWarten Sie, bis das Elektrowerkzeug zum Stillstand ge-

kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug

kann sich verhaken und zum Verlust der Kontrolle über das

Elektrowerkzeug führen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Darstellung des

Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt,

während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester Auflage in Holz,

Kunststoff und Leichtbaustoffen Nuten, Kanten, Profile und

Langlöcher zu fräsen sowie zum Kopierfräsen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Elektrowerkzeuges auf den Gra-

fikseiten.

1Antriebseinheit

2Fräskorb

3Stellrad Frästiefen-Feineinstellung

4Fräser*

5Überwurfmutter mit Spannzange

6Gleitplatte

7Grundplatte

8Skala Frästiefeneinstellung

9Spindel-Arretiertaste

10 Spannhebel

11 Ein-/Ausschalter

12 Handgriff (isolierte Grifffläche)

13 Spannzange

14 Werkzeugaufnahme

15 Gabelschlüssel (17 mm)

16 Rändelschraube für Anschlagfixierung

OBJ_BUCH-1137-001.book Page 8 Thursday, November 24, 2011 11:34 AM

Deutsch | 9

Bosch Power Tools 2 610 007 835 | (24.11.11)

17 Parallelanschlag

18 Flügelschraube für Parallelanschlag

19 Führungshilfe

20 Flügelschraube für Fixierung der Horizontalausrichtung

21 Flügelschraube für Horizontalausrichtung der Führungs-

hilfe

22 Gleitrolle

23 Fräskorbabdeckung*

24 Winkelfräskorb*

25 Flügelschraube für Winkelverstellung

26 Skala Fräswinkelverstellung

27 Handgriff der Gleitplatte*

28 Absaughaube*

29 Absaugadapter*

30 Gleitplatte mit Handgriff und Absaugadapter*

31 Mutter zum Einstellen der Spannkraft

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang. Das vollständige Zubehör finden Sie in

unserem Zubehörprogramm.

Technische Daten

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-

trägt typischerweise: Schalldruckpegel 84 dB(A); Schallleis-

tungspegel 95 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte ah (Vektorsumme dreier Richtun-

gen) und Unsicherheit K ermittelt entsprechend EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Der in diesen Anweisungen angegebene Schwingungspegel

ist entsprechend einem in EN 60745 genormten Messverfah-

ren gemessen worden und kann für den Vergleich von Elektro-

werkzeugen miteinander verwendet werden. Er eignet sich

auch für eine vorläufige Einschätzung der Schwingungsbelas-

tung.

Der angegebene Schwingungspegel repräsentiert die haupt-

sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-

dings das Elektrowerkzeug für andere Anwendungen, mit ab-

weichenden Einsatzwerkzeugen oder ungenügender Wartung

eingesetzt wird, kann der Schwingungspegel abweichen.

Dies kann die Schwingungsbelastung über den gesamten Ar-

beitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung soll-

ten auch die Zeiten berücksichtigt werden, in denen das Ge-

rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im

Einsatz ist. Dies kann die Schwingungsbelastung über den ge-

samten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-

zeugen, Warmhalten der Hände, Organisation der Arbeitsab-

läufe.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt mit den folgenden

Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien

2011/65/EU, 2004/108/EG, 2006/42/EG.

Technische Unterlagen (2006/42/EG) bei:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Kantenfräse GKF 600

Professional

GKF 600

Professional

Sachnummer 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Nennaufnahmeleistung W600600

Leerlaufdrehzahl min-1 33000 33000

Werkzeugaufnahme mm

inch

6/8

–

Gewicht entsprechend EPTA-Procedure 01/2003 kg 1,5 1,5

Schutzklasse /II /II

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-

gaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können va-

riieren.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 9 Thursday, November 24, 2011 11:34 AM

10 | Deutsch

2 610 007 835 | (24.11.11) Bosch Power Tools

Montage

Werkzeugwechsel

fZiehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

fZum Einsetzen und Wechseln von Fräsern wird das Tra-

gen von Schutzhandschuhen empfohlen.

Fräskorb demontieren (siehe Bild A)

Bevor Sie einen Fräser einsetzen können, müssen Sie zuerst

den Fräskorb 2 von der Antriebseinheit 1 trennen.

– Öffnen Sie den Spannhebel 10 und drehen Sie den Fräs-

korb 2 mit der Markierung auf das Symbol an der

Antriebseinheit 1.

– Ziehen Sie die Antriebseinheit bis zum Anschlag nach

oben.

– Drehen Sie die Antriebseinheit entgegen dem Uhrzeiger-

sinn bis zum Anschlag und ziehen Sie sie aus dem Frä-

skorb.

Spannzange wechseln (siehe Bild B)

Je nach verwendetem Fräser müssen Sie vor dem Einsetzen

des Fräsers die Überwurfmutter mit der Spannzange 5 wech-

seln.

Ist die richtige Spannzange für Ihren Fräser bereits montiert,

folgen Sie den Arbeitsschritten im Abschnitt „Fräser einset-

zen“.

Die Spannzange 13 muss mit etwas Spiel in der Überwurfmut-

ter sitzen. Die Überwurfmutter 5 muss leicht zu montieren

sein. Sollte die Überwurfmutter oder die Spannzange beschä-

digt sein, ersetzen Sie diese sofort.

– Drücken Sie die Spindel-Arretiertaste 9 und halten Sie die-

se gedrückt. Drehen Sie gegebenenfalls die Motorspindel

von Hand, bis sie arretiert wird.

– Schrauben Sie entgegen dem Uhrzeigersinn die Überwurf-

mutter 5 mit dem Gabelschlüssel 15 ab.

– Lassen Sie die Spindel-Arretiertaste los.

– Falls erforderlich, reinigen Sie vor dem Zusammenbau alle

zu montierenden Teile mit einem weichen Pinsel oder

durch Ausblasen mit Druckluft.

– Setzen Sie die neue Überwurfmutter auf die Werkzeugauf-

nahme 14.

– Ziehen Sie die Überwurfmutter lose an.

fZiehen Sie die Spannzange mit der Überwurfmutter

keinesfalls fest, solange kein Fräser montiert ist. Die

Spannzange kann sonst beschädigt werden.

Fräser einsetzen (siehe Bilder C–D)

Je nach Einsatzzweck sind Fräser in den verschiedensten

Ausführungen und Qualitäten verfügbar.

Fräser aus Hochleistungs-Schnellschnittstahl (HSS) sind

zur Bearbeitung weicher Werkstoffe wie z. B. Weichholz und

Kunststoff geeignet.

Fräser mit Hartmetallschneiden (HM) sind speziell für har-

te und abrasive Werkstoffe wie z. B. Hartholz und Aluminium

geeignet.

Original-Fräser aus dem umfangreichen Bosch-Zubehörpro-

gramm erhalten Sie bei Ihrem Fachhändler.

Setzen Sie nur einwandfreie und saubere Fräser ein.

– Drücken Sie die Spindel-Arretiertaste 9 und halten Sie die-

se gedrückt. Drehen Sie gegebenenfalls die Motorspindel

von Hand, bis sie arretiert wird.

– Lösen Sie entgegen dem Uhrzeigersinn die Überwurfmut-

ter 5 mit dem Gabelschlüssel 15.

– Schieben Sie den Fräser in die Spannzange. Der Fräser-

schaft muss mindestens 20 mm in die Spannzange einge-

schoben sein.

– Ziehen Sie im Uhrzeigersinn die Überwurfmutter wieder

fest.

– Lassen Sie die Spindel-Arretiertaste los.

fZiehen Sie die Spannzange mit der Überwurfmutter

keinesfalls fest, solange kein Fräser montiert ist. Die

Spannzange kann sonst beschädigt werden.

Fräskorb montieren (siehe Bild E)

Zum Fräsen müssen Sie den Fräskorb 2 wieder auf die An-

triebseinheit 1 montieren.

– Öffnen Sie den Spannhebel 10, falls dieser geschlossen

ist.

– Bringen Sie die beiden Doppelpfeile auf der Antriebsein-

heit und dem Fräskorb 2 zur Deckung.

– Schieben Sie die Antriebseinheit in den Fräskorb und dre-

hen Sie die Antriebseinheit im Uhrzeigersinn bis die Mar-

kierung auf das Symbol zeigt.

– Schieben Sie die Antriebseinheit weiter in den Fräskorb.

– Drehen Sie nach der Montage den Fräskorb mit der Mar-

kierung auf das Symbol an der Antriebseinheit.

– Schließen Sie den Spannhebel.

fÜberprüfen Sie nach der Montage immer, ob die An-

triebseinheit fest im Fräskorb sitzt.

Verändern Sie gegebenenfalls die Vorspannung des Spannhe-

bels 10 (siehe „Spannhebel nachstellen“, Seite 12).

Staub-/Späneabsaugung

fStäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheits-

schädlich sein. Berühren oder Einatmen der Stäube kön-

nen allergische Reaktionen und/oder Atemwegserkran-

kungen des Benutzers oder in der Nähe befindlicher

Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten

als krebserzeugend, besonders in Verbindung mit Zusatz-

stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).

Asbesthaltiges Material darf nur von Fachleuten bearbeitet

werden.

– Benutzen Sie möglichst eine für das Material geeignete

Staubabsaugung.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.

– Es wird empfohlen, eine Atemschutzmaske mit Filter-

klasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu

bearbeitenden Materialien.

OBJ_BUCH-1137-001.book Page 10 Thursday, November 24, 2011 11:34 AM

Deutsch | 11

Bosch Power Tools 2 610 007 835 | (24.11.11)

Betrieb

Frästiefe einstellen (siehe Bild F)

fDie Einstellung der Frästiefe darf nur bei ausgeschalte-

tem Elektrowerkzeug erfolgen.

Zur Grobeinstellung der Frästiefe gehen Sie wie folgt vor:

– Setzen Sie das Elektrowerkzeug mit montiertem Fräser auf

das zu bearbeitende Werkstück.

– Öffnen Sie den Spannhebel 10, falls dieser geschlossen

ist.

– Drehen Sie den Fräskorb 2 mit der Markierung auf das

Symbol und führen Sie die Antriebseinheit langsam

nach unten, bis der Fräser das Werkstück berührt.

– Schließen Sie den Spannhebel.

– Lesen Sie den Messwert an der Skala 8 ab und notieren Sie

sich den Wert (Nullabgleich). Addieren Sie zu diesem Wert

die gewünschte Frästiefe.

– Öffnen Sie den Spannhebel und stellen Sie die Antriebs-

einheit auf den errechneten Skalenwert ein.

– Drehen Sie den Fräskorb mit der Markierung auf das

Symbol und schließen Sie den Spannhebel wieder.

– Überprüfen Sie die vorgenommene Einstellung der Fräs-

tiefe durch einen praktischen Versuch und korrigieren Sie

diese gegebenenfalls.

Zur Feineinstellung der Frästiefe gehen Sie wie folgt vor:

– Stellen Sie die Antriebseinheit bei geöffnetem Spannhebel

10 mit der Markierung auf das Symbol .

– Stellen Sie mit dem Stellrad 3 die gewünschte Frästiefe ein.

– Schließen Sie den Spannhebel.

Inbetriebnahme

fBeachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typen-

schild des Elektrowerkzeuges übereinstimmen. Mit

230 V gekennzeichnete Elektrowerkzeuge können

auch an 220 V betrieben werden.

Ein-/Ausschalten

Stellen Sie zur Inbetriebnahme des Elektrowerkzeuges den

Ein-/Ausschalter 11 auf I.

Zum Ausschalten des Elektrowerkzeuges stellen Sie den

Ein-/Ausschalter 11 auf 0.

Arbeitshinweise

fSchützen Sie Fräser vor Stoß und Schlag.

Kanten- oder Formfräsen (siehe Bild G)

Beim Kanten- oder Formfräsen ohne Parallelanschlag muss

der Fräser mit einem Führungszapfen oder einem Kugellager

ausgestattet sein.

– Führen Sie das eingeschaltete Elektrowerkzeug von der

Seite an das Werkstück heran, bis der Führungszapfen

oder das Kugellager des Fräsers an der zu bearbeitenden

Werkstückkante anliegt.

– Führen Sie das Elektrowerkzeug an der Werkstückkante

entlang. Achten Sie dabei auf eine winkelgerechte Auflage.

Zu starker Druck kann die Kante des Werkstücks beschädi-

gen.

Fräsen mit Parallelanschlag (siehe Bild H)

Zum kantenparallelen Schneiden können Sie einen Parallel-

anschlag 17 montieren.

– Befestigen Sie den Parallelanschlag 17 am Fräskorb 2 mit

der Rändelschraube 16.

– Stellen Sie mit der Flügelschraube am Parallelanschlag 18

die gewünschte Anschlagtiefe ein.

– Führen Sie das eingeschaltete Elektrowerkzeug mit gleich-

mäßigem Vorschub und seitlichem Druck auf den Parallel-

anschlag an der Werkstückkante entlang.

Fräsen mit Führungshilfe (siehe Bild I)

Die Führungshilfe 19 dient zum Fräsen von Kanten mit Frä-

sern ohne Führungszapfen oder Kugellager.

– Befestigen Sie die Führungshilfe am Fräskorb 2 mit der

Rändelschraube 16.

– Führen Sie das Elektrowerkzeug mit gleichmäßigem Vor-

schub an der Werkstückkante entlang.

Seitlicher Abstand: Um die Menge des Materialabtrages zu

verändern, können Sie den seitlichen Abstand zwischen dem

Werkstück und der Gleitrolle 22 an der Führungshilfe 19 ein-

stellen.

– Lösen Sie die Flügelschraube 20, stellen Sie den ge-

wünschten seitlichen Abstand durch Drehen der Flügel-

schraube 21 ein und ziehen Sie die Flügelschraube 20 wie-

der fest.

Höhe: Stellen Sie je nach verwendetem Fräser und Stärke des

zu bearbeitenden Werkstücks die vertikale Ausrichtung der

Führungshilfe ein.

– Lösen Sie die Rändelschraube 16 an der Führungshilfe,

schieben Sie die Führungshilfe in die gewünschte Position

und ziehen Sie die Rändelschraube wieder fest.

Fräskorbabdeckung montieren (siehe Bild J)

Bei intensivem Gebrauch des Elektrowerkzeugs wird der Frä-

skorb heiß. Zum Schutz der Hände kann in diesem Fall eine

Fräskorbabdeckung (Zubehör) montiert werden.

– Entfernen Sie den Spannhebel 10.

– Setzen Sie die Fräskorbabdeckung 23 von oben auf den

Fräskorb 2.

– Schrauben Sie den Spannhebel wieder so fest, dass bei

geschlossenem Spannhebel die Antriebseinheit 1 sicher

im Fräskorb gehalten wird.

Fräsen mit Winkelfräskorb (siehe Bilder K–M)

Der Winkelfräskorb 24 ist besonders geeignet zum Bündigfrä-

sen laminierter Kanten an schwer zugänglichen Stellen, zum

Fräsen spezieller Winkel sowie zum Anschrägen von Kanten.

Beim Kantenfräsen mit dem Winkelfräskorb muss der Fräser

mit einem Führungszapfen oder einem Kugellager ausgestat-

tet sein.

Zum Montieren des Winkelfräskorbs folgen Sie den Arbeits-

schritten im Abschnitt „Fräskorb montieren“ (Seite 10) ent-

sprechend.

Zur Erzielung präziser Winkel besitzt der Winkelfräskorb 24

Rastungen in 7,5°-Schritten. Der gesamte Einstellbereich be-

trägt 75° (45° nach vorn und 30° nach hinten).

– Lösen Sie beide Flügelschrauben 25.

OBJ_BUCH-1137-001.book Page 11 Thursday, November 24, 2011 11:34 AM

12 | Deutsch

2 610 007 835 | (24.11.11) Bosch Power Tools

– Stellen Sie den gewünschten Winkel mit Hilfe der Skala 26

ein und schrauben Sie die Flügelschrauben 25 wieder fest.

Gleitplatte wechseln (siehe Bild N)

Die Gleitplatte 30 kann anstelle der Gleitplatte 6 montiert

werden und bietet einen zusätzlichen Handgriff 12 sowie die

Möglichkeit zum Anschluss einer Staubabsaugung.

– Drehen Sie die vier Zylinderschrauben an der Unterseite

der Gleitplatte 6 heraus und nehmen Sie die Gleitplatte ab.

– Schrauben Sie die Gleitplatte 30 mit den mitgelieferten

Befestigungsschrauben an der Grundplatte fest.

Um eine Staubabsaugung anzuschließen, müssen Sie an die

Gleitplatte 30 einen Absaugadapter 29 montieren.

– Schrauben Sie den Absaugadapter mit den zwei mitgelie-

ferten Schrauben an die Gleitplatte.

– Stecken Sie einen Absaugschlauch (Ø 35 mm) auf den

montierten Absaugadapter.

– Um eine optimale Absaugung zu gewährleisten, sollten Sie

den Absaugadapter regelmäßig reinigen.

Für das Bearbeiten von Kanten verwenden Sie zusätzlich die

Absaughaube 28.

– Montieren Sie die Absaughaube zwischen Gleitplatte 30

und Absaugadapter 29.

– Für das Bearbeiten glatter Planflächen nehmen Sie die Ab-

saughaube wieder heraus.

Das Elektrowerkzeug kann direkt an die Steckdose eines

Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlos-

sen werden. Dieser wird beim Einschalten des Elektrowerk-

zeuges automatisch gestartet.

Der Staubsauger muss für den zu bearbeitenden Werkstoff

geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheits-

gefährdenden, krebserzeugenden oder trockenen Stäuben

einen Spezialsauger.

Spannhebel nachstellen (siehe Bild O)

Wenn die Antriebseinheit 1 nicht mehr fest im Fräskorb sitzt,

müssen Sie die Spannkraft des Spannhebels 10 nachstellen.

– Öffnen Sie den Spannhebel.

– Drehen Sie die Mutter 31 mit einem Gabelschlüssel

(8 mm) ca. 45° im Uhrzeigersinn.

– Schließen Sie den Spannhebel wieder.

– Überprüfen Sie, ob die Antriebseinheit sicher gespannt

wird. Ziehen Sie die Mutter nicht zu fest.

Wartung und Service

Wartung und Reinigung

fZiehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

fHalten Sie das Elektrowerkzeug und die Lüftungsschlit-

ze sauber, um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann

ist dies von Bosch oder einer autorisierten Kundendienststel-

le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits-

gefährdungen zu vermeiden.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs-

und Prüfverfahren einmal ausfallen, ist die Reparatur von ei-

ner autorisierten Kundendienststelle für Bosch-Elektrowerk-

zeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen

zu Kauf, Anwendung und Einstellung von Produkten und Zu-

behören.

www.powertool-portal.de, das Internetportal für Handwer-

ker und Heimwerker.

www.ewbc.de, der Informations-Pool für Handwerk und Aus-

bildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil-

funknetzen)

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk-

netzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

OBJ_BUCH-1137-001.book Page 12 Thursday, November 24, 2011 11:34 AM

English | 13

Bosch Power Tools 2 610 007 835 | (24.11.11)

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in nationales

Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und

einer umweltgerechten Wiederverwertung

zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

General Power Tool Safety Warnings

Read all safety warnings and all in-

structions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or seri-

ous injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

power tool.

Work area safety

fKeep work area clean and well lit. Cluttered or dark areas

invite accidents.

fDo not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

or fumes.

fKeep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Electrical safety

fPower tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

fAvoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is

earthed or grounded.

fDo not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric

shock.

fDo not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

fWhen operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

fIf operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected

supply. Use of an RCD reduces the risk of electric shock.

Personal safety

fStay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention while op-

erating power tools may result in serious personal injury.

fUse personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce personal inju-

ries.

fPrevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source

and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or en-

ergising power tools that have the switch on invites acci-

dents.

fRemove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a ro-

tating part of the power tool may result in personal injury.

fDo not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

fDress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from

moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

fIf devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are con-

nected and properly used. Use of dust collection can re-

duce dust-related hazards.

Power tool use and care

fDo not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

fDo not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

fDisconnect the plug from the power source and/or the

battery pack from the power tool before making any

adjustments, changing accessories, or storing power

tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

fStore idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

fMaintain power tools. Check for misalignment or bind-

ing of moving parts, breakage of parts and any other

condition that may affect the power tool’s operation. If

damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power

tools.

fKeep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind

and are easier to control.

WARNING

OBJ_BUCH-1137-001.book Page 13 Thursday, November 24, 2011 11:34 AM

14 | English

2 610 007 835 | (24.11.11) Bosch Power Tools

fUse the power tool, accessories and tool bits etc. in ac-

cordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardous situation.

Service

fHave your power tool serviced by a qualified repair per-

son using only identical replacement parts. This will en-

sure that the safety of the power tool is maintained.

Safety Warnings for Routers

fHold power tool by insulated gripping surfaces, be-

cause the cutter may contact its own cord. Cutting a

“live” wire may make exposed metal parts of the power tool

“live” and shock the operator.

fUse clamps or another practical way to secure and sup-

port the workpiece to a stable platform. Holding the

work by your hand or against the body leaves it unstable

and may lead to loss of control.

fThe allowable speed of the router bit must be at least as

high as the maximum speed listed on the power tool.

Accessories that rotate faster than permitted can be de-

stroyed.

fRouter bits or other accessories must fit exactly in the

tool holder (collet) of your machine. Routing bits that do

not fit precisely in the tool holder of the machine rotate ir-

regularly, vibrate heavily and can lead to loss of control.

fApply the machine to the workpiece only when

switched on. Otherwise there is danger of kickback when

the cutting tool jams in the workpiece.

fNever cut over metal objects, nails or screws. The rout-

er bit can become damaged and lead to increased vibra-

tions.

fUse suitable detectors to determine if utility lines are

hidden in the work area or call the local utility company

for assistance. Contact with electric lines can lead to fire

and electric shock. Damaging a gas line can lead to explo-

sion. Penetrating a water line causes property damage or

may cause an electric shock.

fDo not use blunt or damaged router bits. Blunt or dam-

aged router bits cause increased friction, can become

jammed and lead to imbalance.

fAlways wait until the machine has come to a complete

stop before placing it down. The tool insert can jam and

lead to loss of control over the power tool.

Products sold in GB only: Your product is fitted with an

BS 1363/A approved electric plug with internal fuse (ASTA

approved to BS 1362).

If the plug is not suitable for your socket outlets, it should be

cut off and an appropriate plug fitted in its place by an author-

ised customer service agent. The replacement plug should

have the same fuse rating as the original plug.

The severed plug must be disposed of to avoid a possible

shock hazard and should never be inserted into a mains sock-

et elsewhere.

Products sold in AUS and NZ only: Use a residual current de-

vice (RCD) with a rated residual current of 30 mA or less.

Product Description and Specifica-

tions

Read all safety warnings and all instruc-

tions. Failure to follow the warnings and in-

structions may result in electric shock, fire

and/or serious injury.

While reading the operating instructions, unfold the graphics

page for the machine and leave it open.

Intended Use

The machine is intended for routing grooves, edges, profiles

and elongated holes as well as for copy routing in wood, plas-

tic and light building materials, while resting firmly on the

workpiece.

Product Features

The numbering of the components shown refers to the repre-

sentation of the power tool on the graphic pages.

1Motor unit

2Routing base

3Thumbwheel for depth-of-cut fine adjustment

4Router bit*

5Tightening nut with collet

6Guide plate

7Base plate

8Scale for depth-of-cut

9Spindle lock button

10 Clamping lever

11 On/Off switch

12 Handle (insulated gripping surface)

13 Collet

14 Tool holder

15 Open-end spanner (17 mm)

16 Knurled screw for attachment of side stop

17 Parallel guide

18 Wing bolt for parallel guide

19 Roller guide

20 Wing bolt for locking of the horizontal alignment

21 Wing bolt for horizontal alignment of the roller guide

22 Roller

23 Base cover sleeve*

24 Tilt base*

25 Wing bolt for angle adjustment

26 Scale for routing angle adjustment

27 Handle of the guide plate*

28 Extraction hood*

29 Extraction adapter*

30 Side-handle subbase*

31 Nut for adjustment of the tensioning force

*Accessories shown or described are not part of the standard de-

livery scope of the product. A complete overview of accessories

can be found in our accessories program.

OBJ_BUCH-1137-001.book Page 14 Thursday, November 24, 2011 11:34 AM

English | 15

Bosch Power Tools 2 610 007 835 | (24.11.11)

Technical Data

Noise/Vibration Information

Measured sound values determined according to EN 60745.

Typically the A-weighted noise levels of the product are:

Sound pressure level 84 dB(A); Sound power level 95 dB(A).

Uncertainty K =3 dB.

Wear hearing protection!

Vibration total values ah (triax vector sum) and uncertainty K

determined according to EN 60745:

ah=4.5m/s2, K=1.5 m/s2.

The vibration emission level given in this information sheet

has been measured in accordance with a standardised test

given in EN 60745 and may be used to compare one tool with

another. It may be used for a preliminary assessment of expo-

sure.

The declared vibration emission level represents the main ap-

plications of the tool. However if the tool is used for different

applications, with different accessories or poorly maintained,

the vibration emission may differ. This may significantly in-

crease the exposure level over the total working period.

An estimation of the level of exposure to vibration should also

take into account the times when the tool is switched off or

when it is running but not actually doing the job. This may sig-

nificantly reduce the exposure level over the total working pe-

riod.

Identify additional safety measures to protect the operator

from the effects of vibration such as: maintain the tool and the

accessories, keep hands warm, organise work patterns.

Declaration of Conformity

We declare under our sole responsibility that the product de-

scribed under “Technical Data” is in conformity with the fol-

lowing standards or standardization documents: EN 60745

according to the provisions of the directives 2011/65/EU,

2004/108/EC, 2006/42/EC.

Technical file (2006/42/EC) at:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Assembly

Changing the Tool

fBefore any work on the machine itself, pull the mains

plug.

fIt is recommended to wear protective gloves when in-

serting or replacing router bits.

Disassembling the Routing Base (see figure A)

Before a router bit can be inserted, the routing base 2 must

first be removed from the motor unit 1.

– Open the clamping lever 10 and turn the routing base 2 so

that the mark is in line with the symbol on the mo-

tor unit 1.

– Pull the motor unit upward to the stop.

– Turn the motor unit in anticlockwise direction to the stop

and pull it out of the routing base.

Replacing the Collet (see figure B)

Depending on the routing tool being used, the tightening nut

with the collet 5 may need to be replaced before inserting the

router bit.

When the right collet for your router bit is already mounted,

follow the work steps as described under “Inserting a Router

Bit”.

The collet 13 must have somewhat play when seated in the

tightening nut. The tightening nut 5 must assemble easily.

Should the tightening nut or collet be damaged, replace im-

mediately.

– Push the spindle lock button 9 and keep it pressed. If re-

quired, rotate the motor spindle by hand until it locks.

– Unscrew the tightening nut 5 with open-end spanner 15 turning in anticlockwise direction.

Laminate trimmer GKF 600

Professional

GKF 600

Professional

Article number 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Rated power input W600600

No-load speed min-1 33000 33000

Tool holder mm

inch

6/8

–

Weight according to EPTA-Procedure 01/2003 kg 1.5 1.5

Protection class /II /II

The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary.

Please observe the article number on the type plate of your machine. The trade names of the individual machines may vary.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 15 Thursday, November 24, 2011 11:34 AM

16 | English

2 610 007 835 | (24.11.11) Bosch Power Tools

– Release the spindle lock button.

– If required, clean all parts to be mounted prior to assem-

bling, using a soft brush or by blowing out with com-

pressed air.

– Start the new tightening nut on tool holder 14.

– Hand-tighten the tightening nut.

fDo not tighten the tightening nut of the collet without a

router bit inserted. Otherwise the collet can be damaged.

Inserting a Router Bit (see figures C–D)

Depending on the application, router bits are available in the

most different designs and qualities.

Router bits made of high speed steel (HSS) are suitable for

the machining of soft materials, e. g. softwood and plastic.

Carbide tipped router bits (HM) are particularly suitable for

hard and abrasive materials, e. g. hardwood and aluminium.

Original router bits from the extensive Bosch accessories pro-

gram are available at your specialist shop.

Only use clean router bits that are in perfect condition.

– Push the spindle lock button 9 and keep it pressed. If re-

quired, rotate the motor spindle by hand until it locks.

– Loosen the tightening nut 5 with the open-end spanner by

turning in anticlockwise direction 15.

– Insert the router bit into the collet. The shank of the router

bit must be immersed at least 20 mm into the collet.

– Retighten the tightening nut by turning in clockwise direc-

tion.

– Release the spindle lock button.

fDo not tighten the tightening nut of the collet without a

router bit inserted. Otherwise the collet can be damaged.

Mounting the Routing Base (see figure E)

For routing, the routing base 2 must be mounted on the motor

unit 1 again.

– Release clamping lever 10, if tightened.

– Bring the two double arrows on the motor unit and the

routing base 2 into alignment.

– Push the motor unit into the routing base and turn the mo-

tor unit in clockwise direction until the mark points

against the symbol.

– Push the motor unit further into the routing base.

– After mounting is completed, turn the mark on the rout-

ing base to the symbol on the motor unit.

– Lock the clamping lever.

fAfter mounting, always check if the motor unit is seat-

ed tightly in the routing base.

If required, change the pre-tension of the clamping lever 10

(see “Readjusting the Clamping Lever”, page 17).

Dust/Chip Extraction

fDusts from materials such as lead-containing coatings,

some wood types, minerals and metal can be harmful to

one’s health. Touching or breathing-in the dusts can cause

allergic reactions and/or lead to respiratory infections of

the user or bystanders.

Certain dusts, such as oak or beech dust, are considered

as carcinogenic, especially in connection with wood-treat-

ment additives (chromate, wood preservative). Materials

containing asbestos may only be worked by specialists.

– As far as possible, use a dust extraction system suita-

ble for the material.

– Provide for good ventilation of the working place.

– It is recommended to wear a P2 filter-class respirator.

Observe the relevant regulations in your country for the

materials to be worked.

Operation

Adjusting the Depth-of-cut (see figure F)

fThe adjustment of the depth-of-cut may only be carried

out when the router is switched off.

For coarse adjustment of the depth-of-cut, proceed as fol-

lows:

– Place the machine with the router bit mounted on the

workpiece to be machined.

– Release clamping lever 10, if tightened.

– Turn the routing base 2 so that the mark points against

the symbol and slowly lower the motor unit until the

router bit touches the workpiece.

– Lock the clamping lever.

– Read the measuring value off the scale 8 and note it down

(zeroing). Add the desired depth-of-cut to this value.

– Open the clamping lever and adjust the motor unit to the

calculated scale value.

– Turn the routing base so that the mark points against

the symbol and lock the clamping lever again.

– Check the carried out depth-of-cut adjustment with a trial

cut and correct it, if necessary.

For fine adjustment of the depth-of-cut, proceed as follows:

– With the clamping lever 10 open, turn the routing base so

that the mark points against the symbol.

– Adjust the desired depth-of-cut with thumbwheel 3.

– Lock the clamping lever.

Starting Operation

fObserve correct mains voltage! The voltage of the pow-

er source must agree with the voltage specified on the

nameplate of the machine. Power tools marked with

230 V can also be operated with 220 V.

Switching On and Off

To start the machine, set the On/Off switch 11 to I.

To switch off the machine, set the On/Off switch 11 to 0.

Working Advice

fProtect router bits against shock and impact.

Shaping or Molding Applications (see figure G)

For shaping or molding applications without the use of a par-

allel guide, the router bit must be equipped with a pilot or a

ball bearing.

– Guide the switched on power tool from the side toward the

workpiece until the pilot or the ball bearing of the router bit

faces against the workpiece edge to be machined.

– Guide the machine alongside the workpiece edge. Ensure

rectangular support. Excessive pressure can damage the

edge of the workpiece.

OBJ_BUCH-1137-001.book Page 16 Thursday, November 24, 2011 11:34 AM

English | 17

Bosch Power Tools 2 610 007 835 | (24.11.11)

Routing with Parallel Guide (see figure H)

For edge-parallel cuts, mount the parallel guide 17.

– Fasten the parallel guide 17 to the routing base 2 with the

knurled screw 16.

– Adjust the desired depth setting with wing bolt 18 on the

parallel guide.

– Guide the switched on power tool with uniform feed and

lateral pressure on the parallel guide alongside the work-

piece edge.

Routing with Roller Guide (see figure I)

The roller guide 19 is used for routing edges with router bits

without pilot or ball bearing.

– Fasten the roller guide to the routing base 2 with knurled

screw 16.

– Guide the machine with uniform feed alongside the work-

piece edge.

Lateral Clearance: In order to change the amount of material

removal, the lateral clearance between workpiece and the

guide roller 22 of the roller guide 19 can be adjusted.

– Loosen wing bolt 20, adjust the desired lateral clearance

by turning wing bolt 21 and tighten wing bolt 20 again.

Height: Adjust the vertical alignment of the roller guide de-

pending on the router bit in use and the thickness of the mate-

rial to be worked.

– Loosen knurled screw 16 on the roller guide, move the roll-

er guide to the desired position and tighten the knurled

screw again.

Mounting the Base Cover Sleeve (see figure J)

Intensive use of the power tool will cause the routing base to

become hot. In this case, a base cover sleeve (accessory) can

be mounted for protection of the hands.

– Remove the clamping lever 10.

– Place the base cover sleeve 23 on the routing base 2 from

above.

– Reassemble the clamping lever again in such a manner that

the motor unit 1 is held securely in the routing base when

the clamping lever is locked.

Routing with Tilt Base (see figures K–M)

The tilt base 24 is particularly suitable for flush routing of lam-

inated edges at hard to reach locations, for routing special an-

gles as well as for beveling edges.

When beveling edges using the tilt base, the router bit must be

equipped with a pilot or a ball bearing.

For mounting of the tilt base, follow the work steps in section

“Mounting the Routing Base” (page 16) accordingly.

To achieve precise angles, the tilt base 24 is equipped with

adjustment notches in steps of 7.5°. The complete adjust-

ment range is 75° (45° toward the front and 30° toward the

rear).

– Loosen both wing bolts 25.

– Adjust the requested value using the scale 26 and tighten

the wing bolts 25 again.

Changing the Guide Plate (see figure N)

The side-handle subbase 30 can be mounted in place of the

guide plate 6. It offers an additional handle 12 as well as a

connection possibility for dust extraction.

– Unscrew the four pan head screws on the bottom side of

the guide plate 6 and remove the guide plate.

– Screw the side-handle subbase 30 to the base plate with

the fastening screws provided.

In order to connect dust extraction, an extraction adapter 29

must be mounted to the side-handle subbase 30.

– Screw the extraction adapter to the guide plate with the

two screws provided.

– Connect an extraction hose (Ø 35 mm) to the mounted ex-

traction adapter.

– To ensure optimum dust extraction, the extraction adapter

should be cleaned regularly.

When working edges, additionally use the extraction hood 28.

– Mount the extraction hood between the side-handle sub-

base 30 and the extraction adapter 29.

– Remove the extraction hood again for working smooth face

surfaces.

The machine can be plugged directly into the receptacle of a

Bosch all-purpose vacuum cleaner with remote starting con-

trol. The vacuum cleaner starts automatically when the ma-

chine is switched on.

The vacuum cleaner must be suitable for the material being

worked.

When vacuuming dry dust that is especially detrimental to

health or carcinogenic, use a special vacuum cleaner.

Readjusting the Clamping Lever (see figure O)

When the motor unit 1 is no longer tightly seated in the routing

base, the tensioning force of the clamping lever 10 must be

readjusted.

– Open the clamping lever.

– Turn nut 31 approx. 45° in clockwise direction with an

open-end spanner (size 8 mm).

– Tighten the clamping lever again.

– Check if the motor unit is clamped securely. Do not over-

tighten the nut.

Maintenance and Service

Maintenance and Cleaning

fBefore any work on the machine itself, pull the mains

plug.

fFor safe and proper working, always keep the machine

and ventilation slots clean.

If the replacement of the supply cord is necessary, this has to

be done by Bosch or an authorized Bosch service agent in or-

der to avoid a safety hazard.

If the machine should fail despite the care taken in manufac-

turing and testing procedures, repair should be carried out by

an after-sales service centre for Bosch power tools.

In all correspondence and spare parts order, please always in-

clude the 10-digit article number given on the type plate of

the machine.

OBJ_BUCH-1137-001.book Page 17 Thursday, November 24, 2011 11:34 AM

18 | Français

2 610 007 835 | (24.11.11) Bosch Power Tools

After-sales Service and Customer Assistance

Our after-sales service responds to your questions concern-

ing maintenance and repair of your product as well as spare

parts. Exploded views and information on spare parts can al-

so be found under:

www.bosch-pt.com

Our customer service representatives can answer your ques-

tions concerning possible applications and adjustment of

products and accessories.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax: +61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: +27 (011) 6 51 96 00

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: +27 (011) 4 93 93 75

Fax: +27 (011) 4 93 01 26

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: +27 (031) 7 01 21 20

Fax: +27 (031) 7 01 24 46

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: +27 (021) 5 51 25 77

Fax: +27 (021) 5 51 32 23

E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng

Tel.: +27 (011) 6 51 96 00

Fax: +27 (011) 6 51 98 80

E-Mail: rbsa-hq.pts@za.bosch.com

Disposal

The machine, accessories and packaging should be sorted for

environmental-friendly recycling.

Do not dispose of power tools into household waste!

Only for EC countries:

According the European Guideline

2002/96/EC for Waste Electrical and Elec-

tronic Equipment and its implementation

into national right, power tools that are no

longer usable must be collected separately

and disposed of in an environmentally cor-

rect manner.

Subject to change without notice.

Français

Avertissements de sécurité

Avertissements de sécurité généraux pour l’outil

Lire tous les avertissements

de sécurité et toutes les ins-

tructions. Ne pas suivre les avertissements et instructions

peut donner lieu à un choc électrique, un incendie et/ou une

blessure sérieuse.

Conserver tous les avertissements et toutes les instruc-

tions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à vo-

tre outil électrique alimenté par le secteur (avec cordon d’ali-

mentation) ou votre outil fonctionnant sur batterie (sans cor-

don d’alimentation).

Sécurité de la zone de travail

fConserver la zone de travail propre et bien éclairée. Les

zones en désordre ou sombres sont propices aux acci-

dents.

AVERTISSEMENT

OBJ_BUCH-1137-001.book Page 18 Thursday, November 24, 2011 11:34 AM

Français | 19

Bosch Power Tools 2 610 007 835 | (24.11.11)

fNe pas faire fonctionner les outils électriques en at-

mosphère explosive, par exemple en présence de liqui-

des inflammables, de gaz ou de poussières. Les outils

électriques produisent des étincelles qui peuvent enflam-

mer les poussières ou les fumées.

fMaintenir les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil. Les distractions

peuvent vous faire perdre le contrôle de l’outil.

Sécurité électrique

fIl faut que les fiches de l’outil électrique soient adap-

tées au socle. Ne jamais modifier la fiche de quelque fa-

çon que ce soit. Ne pas utiliser d’adaptateurs avec des

outils à branchement de terre. Des fiches non modifiées

et des socles adaptés réduiront le risque de choc électri-

que.

fEviter tout contact du corps avec des surfaces reliées à

la terre telles que les tuyaux, les radiateurs, les cuisi-

nières et les réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la terre.

fNe pas exposer les outils à la pluie ou à des conditions

humides. La pénétration d’eau à l’intérieur d’un outil aug-

mentera le risque de choc électrique.

fNe pas maltraiter le cordon. Ne jamais utiliser le cordon

pour porter, tirer ou débrancher l’outil. Maintenir le

cordon à l’écart de la chaleur, du lubrifiant, des arêtes

ou des parties en mouvement. Les cordons endommagés

ou emmêlés augmentent le risque de choc électrique.

fLorsqu’on utilise un outil à l’extérieur, utiliser un pro-

longateur adapté à l’utilisation extérieure. L’utilisation

d’un cordon adapté à l’utilisation extérieure réduit le risque

de choc électrique.

fSi l’usage d’un outil dans un emplacement humide est

inévitable, utiliser une alimentation protégée par un

dispositif à courant différentiel résiduel (RCD). L’usage

d’un RCD réduit le risque de choc électrique.

Sécurité des personnes

fRester vigilant, regarder ce que vous êtes en train de

faire et faire preuve de bon sens dans l’utilisation de

l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué

ou sous l’emprise de drogues, d’alcool ou de médica-

ments. Un moment d’inattention en cours d’utilisation

d’un outil peut entraîner des blessures graves des person-

nes.

fUtiliser un équipement de sécurité. Toujours porter

une protection pour les yeux. Les équipements de sécu-

rité tels que les masques contre les poussières, les chaus-

sures de sécurité antidérapantes, les casques ou les pro-

tections acoustiques utilisés pour les conditions

appropriées réduiront les blessures des personnes.

fEviter tout démarrage intempestif. S’assurer que l’in-

terrupteur est en position arrêt avant de brancher

l’outil au secteur et/ou au bloc de batteries, de le ra-

masser ou de le porter. Porter les outils en ayant le doigt

sur l’interrupteur ou brancher des outils dont l’interrupteur

est en position marche est source d’accidents.

fRetirer toute clé de réglage avant de mettre l’outil en

marche. Une clé laissée fixée sur une partie tournante de

l’outil peut donner lieu à des blessures de personnes.

fNe pas se précipiter. Garder une position et un équili-

bre adaptés à tout moment. Cela permet un meilleur con-

trôle de l’outil dans des situations inattendues.

fS’habiller de manière adaptée. Ne pas porter de vête-

ments amples ou de bijoux. Garder les cheveux, les vê-

tements et les gants à distance des parties en mouve-

ment. Des vêtements amples, des bijoux ou les cheveux

longs peuvent être pris dans des parties en mouvement.

fSi des dispositifs sont fournis pour le raccordement

d’équipements pour l’extraction et la récupération des

poussières, s’assurer qu’ils sont connectés et correcte-

ment utilisés. Utiliser des collecteurs de poussière peut

réduire les risques dus aux poussières.

Utilisation et entretien de l’outil

fNe pas forcer l’outil. Utiliser l’outil adapté à votre appli-

cation. L’outil adapté réalisera mieux le travail et de maniè-

re plus sûre au régime pour lequel il a été construit.

fNe pas utiliser l’outil si l’interrupteur ne permet pas de

passer de l’état de marche à arrêt et vice versa. Tout

outil qui ne peut pas être commandé par l’interrupteur est

dangereux et il faut le faire réparer.

fDébrancher la fiche de la source d’alimentation en cou-

rant et/ou le bloc de batteries de l’outil avant tout ré-

glage, changement d’accessoires ou avant de ranger

l’outil. De telles mesures de sécurité préventives rédui-

sent le risque de démarrage accidentel de l’outil.

fConserver les outils à l’arrêt hors de la portée des en-

fants et ne pas permettre à des personnes ne connais-

sant pas l’outil ou les présentes instructions de le faire

fonctionner. Les outils sont dangereux entre les mains

d’utilisateurs novices.

fObserver la maintenance de l’outil. Vérifier qu’il n’y a

pas de mauvais alignement ou de blocage des parties

mobiles, des pièces cassées ou toute autre condition

pouvant affecter le fonctionnement de l’outil. En cas de

dommages, faire réparer l’outil avant de l’utiliser. De

nombreux accidents sont dus à des outils mal entretenus.

fGarder affûtés et propres les outils permettant de cou-

per. Des outils destinés à couper correctement entretenus

avec des pièces coupantes tranchantes sont moins sus-

ceptibles de bloquer et sont plus faciles à contrôler.

fUtiliser l’outil, les accessoires et les lames etc., confor-

mément à ces instructions, en tenant compte des con-

ditions de travail et du travail à réaliser. L’utilisation de

l’outil pour des opérations différentes de celles prévues

pourrait donner lieu à des situations dangereuses.

Maintenance et entretien

fFaire entretenir l’outil par un réparateur qualifié utili-

sant uniquement des pièces de rechange identiques.

Cela assurera que la sécurité de l’outil est maintenue.

OBJ_BUCH-1137-001.book Page 19 Thursday, November 24, 2011 11:34 AM

20 | Français

2 610 007 835 | (24.11.11) Bosch Power Tools

Instructions de sécurité pour fraises

fTenir l’outil électrique uniquement par les surfaces de

préhension isolantes, car la fraise peut être en contact

avec son proper câble. Le fait de couper un fil « sous ten-

sion » peut également mettre « sous tension » les parties

métalliques exposées de l’outil électrique et provoquer un

choc électrique sur l’opérateur.

fUtiliser des pinces ou tout autre moyen pratique pour

fixer et supporter la pièce à travailler sur une platefor-

me stable. La tenue de la pièce à travailler à la main ou con-

tre le corps la rend instable et peut conduire à une perte de

contrôle de l’outil.

fLa vitesse de rotation admissible de l’outil de travail

doit être au moins égale à la vitesse de rotation maxi-

male de l’outil électroportatif. Les accessoires qui tour-

nent à une vitesse de rotation supérieure à celle qui est ad-

mise risquent d’être détruits.

fLes outils de fraisage et les autres accessoires doivent

correspondre exactement au porte-outil (pince de ser-

rage) de votre outil électroportatif. Les outils qui ne cor-

respondent pas exactement au porte-outil de l’outil élec-

troportatif, tournent de façon irrégulière, génèrent de

fortes vibrations et peuvent entraîner une perte de contrô-

le.

fN’approchez l’outil électroportatif de la pièce à tra-

vailler que quand l’appareil est en marche. Sinon, il y a

risque d’un contrecoup, au cas où l’outil se coincerait dans

la pièce.

fNe jamais fraiser des pièces métalliques, clous ou vis.

L’outil de fraisage pourrait être endommagé et se mettre à

vibrer fortement.

fUtiliser des détecteurs appropriés afin de déceler des

conduites cachées ou consulter les entreprises d’ap-

provisionnement locales. Un contact avec des lignes

électriques peut provoquer un incendie ou un choc électri-

que. Un endommagement d’une conduite de gaz peut pro-

voquer une explosion. La perforation d’une conduite d’eau

provoque des dégâts matériels et peut provoquer un choc

électrique.

fNe pas utiliser d’outils de fraisage émoussés ou endom-

magés. Les outils de fraisage émoussés ou endommagés

provoquent une friction trop élevée, peuvent être coincés

et entraînent un défaut d’équilibrage.

fAvant de déposer l’outil électroportatif, attendre que

celui-ci soit complètement à l’arrêt. L’outil risque de se

coincer, ce qui entraînerait une perte de contrôle de l’outil

électroportatif.

Description et performances du pro-

duit

Il est impératif de lire toutes les consignes

de sécurité et toutes les instructions. Le

non-respect des avertissements et instruc-

tions indiqués ci-après peut conduire à une

électrocution, un incendie et/ou de graves

blessures.

Dépliez le volet sur lequel l’appareil est représenté de manière

graphique. Laissez le volet déplié pendant la lecture de la pré-

sente notice d’utilisation.

Utilisation conforme

Equipé d’un support stable, l’outil électrique est conçu pour

les travaux de fraisage de rainures, bords, profils et rainures

droites ainsi que pour le fraisage par copiage, dans le bois, les

matières plastiques et matériaux de construction légers.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la re-

présentation de l’outil électroportatif sur les pages graphi-

ques.

1Unité d’entraînement

2Berceau de fraisage

3Molette de réglage de la profondeur de fraisage

4Outil de fraisage*

5Ecrou-raccord avec pince de serrage

6Plaque d’assise

7Plaque de base

8Echelle de graduation du réglage de la profondeur de

fraisage

9Dispositif de blocage de broche

10 Levier de serrage

11 Interrupteur Marche/Arrêt

12 Poignée (surface de préhension isolante)

13 Pince de serrage

14 Porte-outil

15 Clé à fourche (17 mm)

16 Vis moletée pour blocage de la butée

17 Butée parallèle

18 Vis papillon pour la butée parallèle

19 Aide de guidage

20 Vis papillon pour fixation de l’orientation horizontale

21 Vis papillon pour orientation horizontale de l’aide de gui-

dage

22 Rouleau glisseur

23 Carter du berceau de fraisage*

24 Berceau de fraisage angulaire*

25 Vis papillon pour modification d’angle

26 Echelle graduée pour modification de l’angle de fraisage

27 Manette de la plaque d’assise*

28 Carter d’aspiration*

29 Adaptateur d’aspiration*

30 Plaque d’assise avec manette et adaptateur d’aspiration*

31 Ecrou de réglage de la force de serrage

*Les accessoires décrits ou illustrés ne sont pas tous compris dans

la fourniture. Vous trouverez les accessoires complets dans notre

programme d’accessoires.

OBJ_BUCH-1137-001.book Page 20 Thursday, November 24, 2011 11:34 AM

Français | 21

Bosch Power Tools 2 610 007 835 | (24.11.11)

Caractéristiques techniques

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore relevées conformément

à la norme EN 60745.

Les mesures réelles (A) des niveaux sonores de l’appareil

sont : niveau de pression acoustique 84 dB(A) ; niveau d’in-

tensité acoustique 95 dB(A). Incertitude K=3 dB.

Porter une protection acoustique !

Valeurs totales des vibrations ah (somme vectorielle des trois

axes directionnels) et incertitude K relevées conformément à

la norme EN 60745 :

ah=4,5m/s2, K=1,5 m/s2.

Le niveau d’oscillation indiqué dans ces instructions d’utilisa-

tion a été mesuré conformément à la norme EN 60745 et peut

être utilisé pour une comparaison d’outils électroportatifs. Il

est également approprié pour une estimation préliminaire de

la charge vibratoire.

Le niveau d’oscillation correspond aux utilisations principales

de l’outil électroportatif. Si l’outil électrique est cependant

utilisé pour d’autres applications, avec d’autres outils de tra-

vail ou avec un entretien non approprié, le niveau d’oscillation

peut être différent. Ceci peut augmenter considérablement la

charge vibratoire pendant toute la durée de travail.

Pour une estimation précise de la charge vibratoire, il est re-

commandé de prendre aussi en considération les périodes

pendant lesquelles l’appareil est éteint ou en fonctionnement,

mais pas vraiment utilisé. Ceci peut réduire considérable-

ment la charge vibratoire pendant toute la durée de travail.

Déterminez des mesures de protection supplémentaires pour

protéger l’utilisateur des effets de vibrations, telles que par

exemple : entretien de l’outil électrique et des outils de travail,

maintenir les mains chaudes, organisation judicieuse des

opérations de travail.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le pro-

duit décrit sous « Caractéristiques techniques » est en confor-

mité avec les normes ou documents normatifs suivants :

EN 60745 conformément aux termes des réglementations en

vigueur 2011/65/UE, 2004/108/CE, 2006/42/CE.

Dossier technique (2006/42/CE) auprès de :

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montage

Changement d’outil

fAvant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

fIl est recommandé de porter des gants de protection

pour le montage et le changement des outils de fraisa-

ge.

Démontage du berceau de fraisage (voir figure A)

Avant de monter la fraise, séparez d’abord le berceau de frai-

sage 2 de l’unité d’entraînement 1.

– Ouvrez le levier de serrage 10 et tournez le berceau de frai-

sage 2 avec le marquage pour le mettre sur le symbole

se trouvant sur l’unité d’entraînement 1.

– Tirez l’unité d’entraînement à fond vers le haut.

– Tournez l’unité d’entraînement à fond dans le sens inverse

des aiguilles d’une montre et sortez-la du berceau de frai-

sage.

Changer la pince de serrage (voir figure B)

En fonction de la fraise utilisée, remplacez l’écrou-raccord à

l’aide de la pince de serrage 5 avant de monter la fraise.

Si la pince de serrage appropriée pour votre fraise est déjà

montée, suivez les opérations dans le chapitre « Montage de

l’outil de fraisage ».

Affleureuse GKF 600

Professional

GKF 600

Professional

N° d’article 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Puissance nominale absorbée W600600

Vitesse à vide tr/min 33000 33000

Porte-outil mm

inch

6/8

–

Poids suivant EPTA-Procedure 01/2003 kg 1,5 1,5

Classe de protection /II /II

Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des

versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des dif-

férents outils électroportatifs peuvent varier.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 21 Thursday, November 24, 2011 11:34 AM

22 | Français

2 610 007 835 | (24.11.11) Bosch Power Tools

La pince de serrage 13 doit être positionnée dans l’écrou-rac-

cord de sorte à ce qu’il y ait un petit jeu. L’écrou-raccord avec

la pince de serrage 5 doit être facile à monter. Si l’écrou-rac-

cord ou la pince de serrage était endommagé, le remplacer

immédiatement.

– Appuyez sur la touche de blocage de la broche 9 et mainte-

nez-la dans cette position. Le cas échéant, tournez la bro-

che du moteur à la main jusqu’à ce qu’elle soit bloquée.

– Desserrez l’écrou-raccord 5 à l’aide de la clé à fourche 15

dans le sens inverse des aiguilles d’une montre.

– Relâchez la touche de blocage de la broche.

– Si nécessaire, nettoyez toutes les pièces à monter avant de

les monter à l’aide d’un pinceau doux ou en soufflant de l’air

comprimé.

– Montez le nouvel écrou-raccord sur le porte-outil 14.

– Serrez légèrement l’écrou-raccord.

fNe serrez en aucun cas la pince de serrage avec l’écrou-

raccord tant que l’outil de meulage n’est pas monté. Ce-

ci risquerait d’endommager la pince de serrage.

Montage de l’outil de fraisage (voir figures C–D)

Suivant le travail à effectuer, des outils de fraisage sont dispo-

nibles dans les versions et les qualités les plus variées.

Les outils de fraisage en acier super rapide sont destinés à

travailler des matériaux tendres tels que le bois tendre ou les

matières plastiques.

Les outils de fraisage munis de tranchants en carbure sont

particulièrement appropriés pour travailler des matériaux

durs et abrasifs tels que le bois dur et l’aluminium.

Les outils de fraisage d’origine de la gamme étendue des ac-

cessoires Bosch sont disponibles auprès de votre commer-

çant spécialisé.

N’utilisez que des outils de fraisage en parfait état et propres.

– Appuyez sur la touche de blocage de la broche 9 et mainte-

nez-la dans cette position. Le cas échéant, tournez la bro-

che du moteur à la main jusqu’à ce qu’elle soit bloquée.

– Desserrez l’écrou-raccord 5 à l’aide de la clé à fourche 15

dans le sens inverse des aiguilles d’une montre.

– Poussez l’outil de fraisage dans la pince de serrage. La tige

de la fraise doit être introduite d’au moins 20 mm dans la

pince de serrage.

– Resserrez l’écrou-raccord dans le sens des aiguilles d’une

montre.

– Relâchez la touche de blocage de la broche.

fNe serrez en aucun cas la pince de serrage avec l’écrou-

raccord tant que l’outil de meulage n’est pas monté. Ce-

ci risquerait d’endommager la pince de serrage.

Montage du berceau de fraisage (voir figure E)

Pour fraiser, montez le berceau de fraisage 2 à nouveau sur

l’unité d’entraînement 1.

– Ouvrez le levier de serrage 10 au cas où celui-ci serait fer-

mé.

– Positionnez les deux flèches doubles sur l’unité d’entraîne-

ment et le berceau de fraisage 2 de sorte qu’elles corres-

pondent l’une à l’autre.

– Introduisez l’unité d’entraînement dans le berceau de frai-

sage et tournez l’unité d’entraînement dans le sens des

aiguilles d’une montre jusqu’au marquage sur le symbo-

le .

– Enfoncer l’unité d’entraînement encore davantage dans le

berceau de fraisage.

– Après le montage, tournez le berceau de fraisage avec le

marquage pour le mettre sur le symbole se trouvant

sur l’unité d’entraînement.

– Fermez le levier de serrage.

fAprès le montage, vérifiez toujours si l’unité d’entraî-

nement est bien placée dans le berceau de fraisage.

Le cas échéant, modifiez la prétention du levier de serrage 10

(voir « Réajuster le levier de serrage », page24).

Aspiration de poussières/de copeaux

fLes poussières de matériaux tels que peintures contenant

du plomb, certains bois, minéraux ou métaux, peuvent être

nuisibles à la santé. Entrer en contact ou aspirer les pous-

sières peut entraîner des réactions allergiques et/ou des

maladies respiratoires auprès de l’utilisateur ou de person-

nes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou

de hêtre sont considérées comme cancérigènes, surtout

en association avec des additifs pour le traitement du bois

(chromate, lazure). Les matériaux contenant de l’amiante

ne doivent être travaillés que par des personnes qualifiées.

– Si possible, utilisez un dispositif d’aspiration des pous-

sières approprié au matériau.

– Veillez à bien aérer la zone de travail.

– Il est recommandé de porter un masque respiratoire

avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à trai-

ter en vigueur dans votre pays.

Mise en marche

Réglage de la profondeur de fraisage

(voir figure F)

fLe réglage de la profondeur de fraisage ne doit être ef-

fectué que lorsque l’outil électroportatif est mis hors

service.

Pour un réglage grossier de la profondeur de fraisage, procé-

dez comme suit :

– Posez l’outil électroportatif sur la pièce à travailler, l’outil

de fraisage étant monté.

– Ouvrez le levier de serrage 10 au cas où celui-ci serait fer-

mé.

– Positionnez le marquage du berceau de fraisage 2 sur le

symbole et poussez lentement l’unité d’entraînement

vers le bas jusqu’à ce que la fraise touche la pièce à tra-

vailler.

– Fermez le levier de serrage.

– Lisez la valeur sur la graduation 8 et notez-la (mise à zéro).

Additionnez la profondeur de fraisage souhaitée à cette va-

leur.

– Ouvrez le levier de serrage et positionnez l’unité d’entraî-

nement sur la valeur de graduation calculée.

– Positionnez le marquage du berceau de fraisage sur le

symbole et refermez le levier de serrage.

OBJ_BUCH-1137-001.book Page 22 Thursday, November 24, 2011 11:34 AM

Français | 23

Bosch Power Tools 2 610 007 835 | (24.11.11)

– Faites un premier essai pour contrôler si le réglage de la

profondeur de fraisage est juste et corrigez-le le cas

échéant.

Pour le réglage précis de la profondeur de fraisage, procédez

comme suit :

– Le levier de serrage 10 ouvert, positionnez le marquage

de l’unité de serrage sur le symbole .

– Réglez la profondeur de fraisage souhaitée à l’aide de la

molette de réglage 3.

– Fermez le levier de serrage.

Mise en service

fTenez compte de la tension du réseau ! La tension de la

source de courant doit correspondre aux indications se

trouvant sur la plaque signalétique de l’outil électro-

portatif. Les outils électroportatifs marqués 230 V

peuvent également fonctionner sur 220 V.

Mise en Marche/Arrêt

Pour la mise en service de l’outil électroportatif, mettez l’in-

terrupteur Marche/Arrêt 11 sur I.

Pour éteindre l’outil électroportatif, laissez l’interrupteur

Marche/Arrêt 11 sur 0.

Instructions d’utilisation

fProtégez les outils de fraisage contre les chocs et les

coups.

Fraisage de bords ou de profilés (voir figure G)

Pour effectuer des travaux de fraisage de bords ou de profilés

sans butée parallèle, l’outil de fraisage doit être muni d’un tou-

rillon ou d’un roulement à billes.

– Approchez l’outil électroportatif mis en marche de la pièce

à travailler par le côté jusqu’à ce que le tourillon ou le rou-

lement à billes de l’outil de fraisage touche le bord de la

pièce à travailler.

– Approchez l’outil électroportatif du bord de la pièce à tra-

vailler. Veillez à une position angulaire correcte. Une pres-

sion trop importante risque d’endommager le bord de la

pièce à travailler.

Fraisage avec butée parallèle (voir figure H)

Pour effectuer des coupes parallèles le long d’un bord, il est

possible de monter la butée parallèle 17.

– Fixez la butée parallèle 17 sur le berceau de fraisage 2 à

l’aide de la vis moletée 16.

– A l’aide de la vis papillon 18 se trouvant sur la butée paral-

lèle, réglez la profondeur souhaitée.

– Guidez l’outil électroportatif mis en marche le long du bord

de la pièce à travailler en appliquant une vitesse d’avance

régulière et en exerçant une pression latérale sur la butée

parallèle.

Fraisage avec aide de guidage (voir figure I)

L’aide de guidage 19 sert à fraiser des bords avec des fraises

sans tourillon ou roulement à billes.

– Fixez l’aide de guidage sur le berceau de fraisage 2 à l’aide

de la vis moletée 16.

– Guidez l’outil électroportatif le long du bord de la pièce à

travailler en appliquant une vitesse d’avance régulière.

Distance latérale : Pour modifier la quantité de matériau à

enlever, il est possible de régler la distance latérale entre la

pièce à travailler et le rouleau glisseur 22 sur l’aide de guidage

19.

– Desserrez la vis papillon 20, réglez la distance latérale sou-

haitée en tournant la vis papillon 21 et resserrez la vis pa-

pillon 20.

Hauteur : En fonction de la fraise utilisée et de l’épaisseur de

la pièce à travailler, réglez l’orientation verticale de l’aide de

guidage.

– Desserrez la vis moletée 16 se trouvant sur l’aide de guida-

ge, poussez l’aide de guidage dans la position souhaitée et

resserrez la vis moletée.

Montage du carter du berceau de fraisage (voir figure J)

Lors d’une utilisation intensive de l’outil électroportatif, le

berceau de fraisage chauffe. Dans un tel cas, il est possible de

monter un carter du berceau de fraisage (accessoire) pour se

protéger les mains.

– Enlevez le levier de serrage 10.

– Montez le carter du berceau de fraisage 23 du haut dans le

berceau de fraisage 2.

– Resserrez le levier de serrage de sorte que l’unité d’entraî-

nement 1 soit bien maintenue dans le berceau de fraisage

quand le levier de serrage est fermé.

Fraisage avec berceau de fraisage angulaire

(voir figures K–M)

Le berceau de fraisage angulaire 24 est particulièrement ap-

proprié pour un fraisage affleuré des bords laminés à des en-

droits difficilement accessibles, pour fraiser des angles parti-

culiers ainsi que pour chanfreiner des bords.

Pour le fraisage de bords avec un berceau de fraisage d’an-

gles, la fraise doit être équipée d’un tourillon ou d’un roule-

ment à billes.

Pour le montage du berceau de fraisage d’angles, suivez les

opérations dans le chapitre « Montage du berceau de

fraisage » (page 22).

Pour obtenir des angles précis, le berceau de fraisage d’angle

24 dispose de crantages en pas de 7,5°. La plage complète

de réglage est de 75° (45° vers l’avant et 30° vers l’arrière).

– Desserrez les deux vis papillon 25.

– Réglez l’angle souhaité au moyen de l’échelle graduée 26

et resserrez les vis papillon 25.

Remplacement de la plaque d’assise (voir figure N)

La plaque d’assise 30 peut être montée à la place de la plaque

d’assise 6; elle offre une manette supplémentaire 12 ainsi

que la possibilité de raccorder un dispositif d’aspiration des

poussières.

– Desserrez les quatre vis cylindriques se trouvant sur la face

inférieure de la plaque d’assise 6 et enlevez la plaque d’as-

sise.

– Serrez la plaque d’assise 30 sur la plaque de base à l’aide

des vis de fixation fournies.

Pour raccorder un dispositif d’aspiration des poussières,

vous devez monter un adaptateur d’aspiration 29 sur la pla-

que d’assise 30.

OBJ_BUCH-1137-001.book Page 23 Thursday, November 24, 2011 11:34 AM

24 | Français

2 610 007 835 | (24.11.11) Bosch Power Tools

– Vissez l’adaptateur d’aspiration sur la plaque d’assise à

l’aide des deux vis fournies.

– Enfoncez un tuyau d’aspiration (Ø 35 mm) sur l’adaptateur

d’aspiration monté.

– Pour garantir une aspiration optimale, il est recommandé

de nettoyer régulièrement l’adaptateur d’aspiration.

Pour la finition des bords, utilisez en plus de carter d’aspira-

tion 28.

– Montez le carter d’aspiration entre la plaque d’assise 30 et

l’adaptateur d’aspiration 29.

– Pour travailler des surfaces planes et lisses, enlevez le car-

ter d’aspiration.

L’outil électroportatif peut être branché directement sur la

prise d’un aspirateur universel Bosch avec commande à dis-

tance. L’aspirateur se met automatiquement en marche dès

que l’outil électroportatif est mis en service.

L’aspirateur doit être approprié au matériau à travailler.

Pour l’aspiration de poussières particulièrement nuisibles à la

santé, cancérigènes ou sèches, utilisez des aspirateurs spéci-

fiques.

Réajuster le levier de serrage (voir figure O)

Si l’unité d’entraînement 1 n’est plus bien maintenue dans le

berceau de fraisage, réajustez la force de serrage du levier de

serrage 10.

– Ouvrez le levier de serrage.

–Tournez l’écrou 31 à l’aide d’une clé à fourche (8 mm) d’en-

viron 45° dans le sens des aiguilles d’une montre.

– Refermez le levier de serrage.

– Vérifiez si l’unité d’entraînement est bien serrée. Ne serrez

pas trop l’écrou.

Entretien et Service Après-Vente

Nettoyage et entretien

fAvant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

fVeillez à ce que l’outil électroportatif ainsi que les ouïes

de ventilation soient toujours propres afin d’obtenir un

travail impeccable et sûr.

Dans le cas où un remplacement de la fiche de raccordement

s’avère nécessaire, ceci ne doit être effectué que par Bosch

ou une station de Service Après-Vente agréée pour outillage

Bosch afin d’éviter des dangers de sécurité.

Si, malgré tous les soins apportés à la fabrication et au contrô-

le de l’appareil, celui-ci présentait un défaut, la réparation ne

doit être confiée qu’à une station de Service Après-Vente

agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de piè-

ces de rechange, précisez-nous impérativement le numéro

d’article à dix chiffres de l’outil électroportatif indiqué sur la

plaque signalétique.

Service Après-Vente et Assistance Des Clients

Notre Service Après-Vente répond à vos questions concer-

nant la réparation et l’entretien de votre produit et les pièces

de rechange. Vous trouverez des vues éclatées ainsi que des

informations concernant les pièces de rechange également

sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition

pour répondre à vos questions concernant l’achat, l’utilisation

et le réglage de vos produits et de leurs accessoires.

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0 811 36 01 22 (coût d’une communication locale)

Fax : +33 (0) 1 49 45 47 67

E-Mail : contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : +33 (0) 1 43 11 90 06

Fax : +33 (0) 1 43 11 90 33

E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 2 588 0589

Fax : +32 2 588 0595

E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Tel. : +41 (044) 8 47 15 12

Fax : +41 (044) 8 47 15 52

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et em-

ballages, doivent pouvoir suivre chacun une voie de recyclage

appropriée.

Ne jetez pas les outils électroportatifs avec les ordures

ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne

2002/96/CE relative aux déchets d’équipe-

ments électriques et électroniques et sa mi-

se en vigueur conformément aux législa-

tions nationales, les outils électroportatifs

dont on ne peut plus se servir doivent être

isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

OBJ_BUCH-1137-001.book Page 24 Thursday, November 24, 2011 11:34 AM

Español | 25

Bosch Power Tools 2 610 007 835 | (24.11.11)

Español

Instrucciones de seguridad

Advertencias de peligro generales para herra-

mientas eléctricas

Lea íntegramente estas adverten-

cias de peligro e instrucciones. En

caso de no atenerse a las advertencias de peligro e instruccio-

nes siguientes, ello puede ocasionar una descarga eléctrica,

un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones

para futuras consultas.

El término herramienta eléctrica empleado en las siguientes

advertencias de peligro se refiere a herramientas eléctricas

de conexión a la red (con cable de red) y a herramientas eléc-

tricas accionadas por acumulador (o sea, sin cable de red).

Seguridad del puesto de trabajo

fMantenga limpio y bien iluminado su puesto de trabajo.

El desorden o una iluminación deficiente en las áreas de

trabajo pueden provocar accidentes.

fNo utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren combus-

tibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a

inflamar los materiales en polvo o vapores.

fMantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la

herramienta eléctrica.

Seguridad eléctrica

fEl enchufe de la herramienta eléctrica debe correspon-

der a la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas eléctricas dotadas con

una toma de tierra. Los enchufes sin modificar adecuados

a las respectivas tomas de corriente reducen el riesgo de

una descarga eléctrica.

fEvite que su cuerpo toque partes conectadas a tierra

como tuberías, radiadores, cocinas y refrigeradores. El

riesgo a quedar expuesto a una sacudida eléctrica es ma-

yor si su cuerpo tiene contacto con tierra.

fNo exponga la herramienta eléctrica a la lluvia y evite

que penetren líquidos en su interior. Existe el peligro de

recibir una descarga eléctrica si penetran ciertos líquidos

en la herramienta eléctrica.

fNo utilice el cable de red para transportar o colgar la

herramienta eléctrica, ni tire de él para sacar el enchu-

fe de la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o piezas

móviles. Los cables de red dañados o enredados pueden

provocar una descarga eléctrica.

fAl trabajar con la herramienta eléctrica a la intemperie

utilice solamente cables de prolongación apropiados

para su uso en exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores reduce el

riesgo de una descarga eléctrica.

fSi fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a

través de un fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a una descarga

eléctrica.

Seguridad de personas

fEsté atento a lo que hace y emplee la herramienta eléc-

trica con prudencia. No utilice la herramienta eléctrica

si estuviese cansado, ni tampoco después de haber

consumido alcohol, drogas o medicamentos. El no estar

atento durante el uso de la herramienta eléctrica puede

provocarle serias lesiones.

fUtilice un equipo de protección personal y en todo caso

unas gafas de protección. El riesgo a lesionarse se reduce

considerablemente si, dependiendo del tipo y la aplicación

de la herramienta eléctrica empleada, se utiliza un equipo

de protección adecuado como una mascarilla antipolvo,

zapatos de seguridad con suela antideslizante, casco, o

protectores auditivos.

fEvite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada antes

de conectarla a la toma de corriente y/o al montar el

acumulador, al recogerla, y al transportarla. Si trans-

porta la herramienta eléctrica sujetándola por el interrup-

tor de conexión/desconexión, o si alimenta la herramienta

eléctrica estando ésta conectada, ello puede dar lugar a un

accidente.

fRetire las herramientas de ajuste o llaves fijas antes de

conectar la herramienta eléctrica. Una herramienta de

ajuste o llave fija colocada en una pieza rotante puede pro-

ducir lesiones al poner a funcionar la herramienta eléctri-

ca.

fEvite posturas arriesgadas. Trabaje sobre una base fir-

me y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

fLleve puesta una vestimenta de trabajo adecuada. No

utilice vestimenta amplia ni joyas. Mantenga su pelo,

vestimenta y guantes alejados de las piezas móviles. La

vestimenta suelta, el pelo largo y las joyas se pueden en-

ganchar con las piezas en movimiento.

fSiempre que sea posible utilizar unos equipos de aspi-

ración o captación de polvo, asegúrese que éstos estén

montados y que sean utilizados correctamente. El em-

pleo de estos equipos reduce los riesgos derivados del pol-

vo.

Uso y trato cuidadoso de herramientas eléctricas

fNo sobrecargue la herramienta eléctrica. Use la herra-

mienta eléctrica prevista para el trabajo a realizar. Con

la herramienta adecuada podrá trabajar mejor y más segu-

ro dentro del margen de potencia indicado.

fNo utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se pue-

dan conectar o desconectar son peligrosas y deben hacer-

se reparar.

ADVERTENCIA

OBJ_BUCH-1137-001.book Page 25 Thursday, November 24, 2011 11:34 AM

26 | Español

2 610 007 835 | (24.11.11) Bosch Power Tools

fSaque el enchufe de la red y/o desmonte el acumulador

antes de realizar un ajuste en la herramienta eléctrica,

cambiar de accesorio o al guardar la herramienta eléc-

trica. Esta medida preventiva reduce el riesgo a conectar

accidentalmente la herramienta eléctrica.

fGuarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramienta

eléctrica a aquellas personas que no estén familiariza-

das con su uso o que no hayan leído estas instruccio-

nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

fCuide la herramienta eléctrica con esmero. Controle si

funcionan correctamente, sin atascarse, las partes mó-

viles de la herramienta eléctrica, y si existen partes ro-

tas o deterioradas que pudieran afectar al funciona-

miento de la herramienta eléctrica. Haga reparar estas

piezas defectuosas antes de volver a utilizar la herra-

mienta eléctrica. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente.

fMantenga los útiles limpios y afilados. Los útiles mante-

nidos correctamente se dejan guiar y controlar mejor.

fUtilice la herramienta eléctrica, accesorios, útiles, etc.

de acuerdo a estas instrucciones, considerando en ello

las condiciones de trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aque-

llos para los que han sido concebidas puede resultar peli-

groso.

Servicio

fÚnicamente haga reparar su herramienta eléctrica por

un profesional, empleando exclusivamente piezas de

repuesto originales. Solamente así se mantiene la seguri-

dad de la herramienta eléctrica.

Instrucciones de seguridad para fresadoras

fSolamente sujete la herramienta eléctrica por las empu-

ñaduras aisladas, ya que la fresa podría llegar a dañar el

cable de red. El contacto con conductores bajo tensión

puede hacer que las partes metálicas de la herramienta

eléctrica le provoquen una descarga eléctrica.

fSujete y asegure firmemente la pieza de trabajo a una

base estable con unas mordazas o algo similar. Si sola-

mente sujeta la pieza de trabajo con la mano o presionán-

dola contra su cuerpo, la sujeción es insegura y Ud. puede

entonces llegar a perder el control.

fLas revoluciones admisibles del útil deberán ser como

mínimo iguales a las revoluciones máximas indicadas

en la herramienta eléctrica. Aquellos accesorios que gi-

ren a unas revoluciones mayores a las admisibles pueden

llegar a romperse.

fLas fresas y demás útiles utilizados deberán ajustar

perfectamente en el portaútiles (pinza) de su herra-

mienta eléctrica. Los útiles que no ajusten correctamente

en el portaútiles de la herramienta eléctrica, al girar des-

centrados, generan unas vibraciones excesivas y pueden

hacerle perder el control sobre el aparato.

fSolamente aproxime la herramienta eléctrica en fun-

cionamiento contra la pieza de trabajo. En caso contra-

rio puede que retroceda bruscamente el aparato al engan-

charse el útil en la pieza de trabajo.

fJamás frese sobre objetos metálicos, clavos o tornillos.

Ello podría dañar la fresa y ocasionar unas vibraciones ex-

cesivas.

fUtilice unos aparatos de exploración adecuados para

detectar posibles tuberías de agua y gas o cables eléc-

tricos ocultos, o consulte a la compañía local que le

abastece con energía. El contacto con cables eléctricos

puede electrocutarle o causar un incendio. Al dañar las tu-

berías de gas, ello puede dar lugar a una explosión. La per-

foración de una tubería de agua puede redundar en daños

materiales o provocar una electrocución.

fNo use fresas melladas ni dañadas. Las fresas melladas o

dañadas aumentan la fricción, pueden engancharse, y pro-

vocan un desequilibrio.

fAntes de depositarla, esperar a que se haya detenido la

herramienta eléctrica. El útil puede engancharse y hacer-

le perder el control sobre la herramienta eléctrica.

fEl enchufe macho de conexión, debe ser conectado so-

lamente a un enchufe hembra de las mismas caracteris-

ticas técnicas del enchufe macho en materia.

Descripción y prestaciones del pro-

ducto

Lea íntegramente estas advertencias de pe-

ligro e instrucciones. En caso de no atenerse

a las advertencias de peligro e instrucciones si-

guientes, ello puede ocasionar una descarga

eléctrica, un incendio y/o lesión grave.

Despliegue y mantenga abierta la solapa con la imagen del

aparato mientras lee las instrucciones de manejo.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para trabajar sobre

una base firme y fresar, con y sin copiador, ranuras, cantos,

perfiles y agujeros alargados en madera, plástico y materiales

de construcción ligeros.

Componentes principales

La numeración de los componentes está referida a la imagen

de la herramienta eléctrica en las páginas ilustradas.

1Unidad de accionamiento

2Bandeja base

3Rueda de ajuste fino de la profundidad de fresado

4Útil de fresar*

5Tuerca tensora con pinza de sujeción

6Placa de deslizamiento

7Placa base

8Escala de ajuste de la profundidad de fresado

9Botón de bloqueo del husillo

10 Palanca de fijación

11 Interruptor de conexión/desconexión

12 Empuñadura (zona de agarre aislada)

OBJ_BUCH-1137-001.book Page 26 Thursday, November 24, 2011 11:34 AM

Español | 27

Bosch Power Tools 2 610 007 835 | (24.11.11)

13 Pinza de sujeción

14 Alojamiento del útil

15 Llave fija (17 mm)

16 Tornillo moleteado para fijación del tope

17 Tope paralelo

18 Tornillo de mariposa de tope paralelo

19 Tope de guía

20 Tornillo de mariposa para fijación de la guía horizontal

21 Tornillo de mariposa para ajuste de la guía horizontal

22 Rodillo de deslizamiento

23 Cubierta de la bandeja base*

24 Bandeja base inclinable*

25 Tornillo de mariposa para ajuste angular

26 Escala para ajuste del ángulo de fresado

27 Empuñadura de la placa de deslizamiento*

28 Caperuza de aspiración*

29 Adaptador para aspiración de polvo*

30 Placa de deslizamiento con empuñadura y adaptador pa-

ra aspiración*

31 Tuerca de ajuste de la fuerza de apriete

*Los accesorios descritos e ilustrados no corresponden al material

que se adjunta de serie. La gama completa de accesorios opciona-

les se detalla en nuestro programa de accesorios.

Datos técnicos

Información sobre ruidos y vibraciones

Ruido determinado según EN 60745.

El nivel de presión sonora típico del aparato, determinado con

un filtro A, asciende a: Nivel de presión sonora 84 dB(A); ni-

vel de potencia acústica 95 dB(A). Tolerancia K=3 dB.

¡Usar unos protectores auditivos!

Nivel total de vibraciones ah (suma vectorial de tres direccio-

nes) y tolerancia K determinados según EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

El nivel de vibraciones indicado en estas instrucciones ha sido

determinado según el procedimiento de medición fijado en la

norma EN 60745 y puede servir como base de comparación

con otras herramientas eléctricas. También es adecuado para

estimar provisionalmente la solicitación experimentada por

las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las

aplicaciones principales de la herramienta eléctrica. Por ello,

el nivel de vibraciones puede ser diferente si la herramienta

eléctrica se utiliza para otras aplicaciones, con útiles diferen-

tes, o si el mantenimiento de la misma fuese deficiente. Ello

puede suponer un aumento drástico de la solicitación por vi-

braciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada

por las vibraciones, es necesario considerar también aquellos

tiempos en los que el aparato esté desconectado, o bien, esté

en funcionamiento, pero sin ser utilizado realmente. Ello pue-

de suponer una disminución drástica de la solicitación por vi-

braciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al

usuario de los efectos por vibraciones, como por ejemplo:

Mantenimiento de la herramienta eléctrica y de los útiles, con-

servar calientes las manos, organización de las secuencias de

trabajo.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el producto

descrito bajo “Datos técnicos” está en conformidad con las

normas o documentos normalizados siguientes: EN 60745

de acuerdo con las disposiciones en las directivas

2011/65/UE, 2004/108/CE, 2006/42/CE.

Expediente técnico (2006/42/CE) en:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Fresadora para cantear GKF 600

Professional

GKF 600

Professional

Nº de artículo 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Potencia absorbida nominal W600600

Revoluciones en vacío min-1 33000 33000

Alojamiento del útil mm

pulgadas

6/8

–

Peso según EPTA-Procedure 01/2003 kg 1,5 1,5

Clase de protección /II /II

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para cier-

tos países.

Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden va-

riar.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 27 Thursday, November 24, 2011 11:34 AM

28 | Español

2 610 007 835 | (24.11.11) Bosch Power Tools

Montaje

Cambio de útil

fAntes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

fAl montar o sustituir el útil se recomienda emplear

guantes de protección.

Desmontaje de la bandeja base (ver figura A)

Para poder montar una fresa es necesario desmontar primero

la bandeja base 2 de la unidad de accionamiento 1.

– Abra la palanca de fijación 10 y gire la bandeja base 2 de

modo que la marca coincida con el símbolo de la

unidad de accionamiento 1.

– Tire hacia arriba hasta el tope de la unidad de accionamien-

to.

– Gire en sentido contrario a las agujas del reloj la unidad de

accionamiento hasta el tope y sáquela de la bandeja base.

Cambio de la pinza de sujeción (ver figura B)

Dependiendo de la fresa a utilizar puede que sea necesario

cambiar la tuerca tensora y la pinza de sujeción 5.

Si ya estuviese montada la pinza de sujeción correcta para la

fresa prevista, siga los pasos de trabajo indicados en el párra-

fo “Montaje del útil”.

La pinza de sujeción 13 deberá quedar alojada con un poco

de holgura en la tuerca de sujeción. Es necesario que la tuerca

tensora 5 se deje montar fácilmente. Sustituir de inmediato la

tuerca de sujeción o la pinza si estuviesen dañadas.

– Accione el botón de bloqueo del husillo 9 y manténgalo

presionado. Si fuese preciso, gire a mano el husillo hasta

lograr enclavarlo.

– Desenrosque en sentido contrario a las agujas del reloj la

tuerca tensora 5 con la llave fija 15.

– Suelte el botón de bloqueo del husillo.

– Si fuese necesario, antes de montarlas limpie primero las

piezas con un pincel suave o soplándolas con aire compri-

mido.

– Inserte la otra tuerca tensora en el alojamiento del útil 14.

– Apriete levemente la tuerca de sujeción.

fJamás apriete la tuerca de sujeción de la pinza sin tener

alojada en ella una fresa. En el caso contrario podría de-

teriorarse la pinza.

Montaje del útil (ver figuras C–D)

De acuerdo a las diversas aplicaciones, existe una gran varie-

dad de fresas de ejecución y calidad muy diferentes.

Las fresas de acero de corte rápido de alto rendimiento

son adecuadas para trabajar materiales blandos como p. ej.

madera blanda y plástico.

Las fresas con cuchillas de metal duro son especialmente

adecuadas para trabajar materiales duros y abrasivos como

p. ej. madera dura y aluminio.

Fresas originales del amplio programa de accesorios Bosch

las puede Vd. adquirir en su comercio especializado habitual.

Únicamente utilice fresas limpias y en perfecto estado.

– Accione el botón de bloqueo del husillo 9 y manténgalo

presionado. Si fuese preciso, gire a mano el husillo hasta

lograr enclavarlo.

– Desenrosque en sentido contrario a las agujas del reloj la

tuerca tensora 5 con la llave fija 15.

– Inserte la fresa en la pinza de sujeción. El vástago de la fre-

sa deberá introducirse 20 mm, como mínimo, en la pinza

de sujeción.

– Apriete firmemente de nuevo en el sentido de las agujas

del reloj la tuerca de sujeción.

– Suelte el botón de bloqueo del husillo.

fJamás apriete la tuerca de sujeción de la pinza sin tener

alojada en ella una fresa. En el caso contrario podría de-

teriorarse la pinza.

Montaje de la bandeja base (ver figura E)

Para poder fresar deberá montar nuevamente la bandeja base

2 en la unidad de accionamiento 1.

– Abra la palanca de enclavamiento 10 si ésta estuviese ce-

rrada.

– Haga coincidir ambas flechas dobles de la unidad de accio-

namiento y de la bandeja base 2.

– Introduzca la unidad de accionamiento en la bandeja base

y gire la unidad de accionamiento en el sentido de las agu-

jas del reloj de modo que la marca coincida con el sím-

bolo .

– Inserte ahora más a fondo la unidad de accionamiento en la

bandeja base.

– Después del montaje, gire la bandeja base de modo que la

marca coincida con el símbolo de la unidad de accio-

namiento.

– Cierre la palanca de fijación.

fSiempre verifique después del montaje, si la unidad de

accionamiento ha quedado firmemente sujeta en la

bandeja base.

Si fuese necesario, reajuste la fuerza de apriete de la palanca

de fijación 10 (ver “Reajuste de la palanca de fijación”,

página 30).

Aspiración de polvo y virutas

fEl polvo de ciertos materiales como, pinturas que conten-

gan plomo, ciertos tipos de madera y algunos minerales y

metales, puede ser nocivo para la salud. El contacto y la

inspiración de estos polvos pueden provocar en el usuario

o en las personas circundantes reacciones alérgicas y/o

enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son consi-

derados como cancerígenos, especialmente en combina-

ción con los aditivos para el tratamiento de la madera (cro-

matos, conservantes de la madera). Los materiales que

contengan amianto solamente deberán ser procesados

por especialistas.

– A ser posible utilice un equipo para aspiración de polvo

apropiado para el material a trabajar.

– Observe que esté bien ventilado el puesto de trabajo.

– Se recomienda una mascarilla protectora con un filtro

de la clase P2.

Observe las prescripciones vigentes en su país sobre los

materiales a trabajar.

OBJ_BUCH-1137-001.book Page 28 Thursday, November 24, 2011 11:34 AM

Español | 29

Bosch Power Tools 2 610 007 835 | (24.11.11)

Operación

Ajuste de la profundidad de fresado (ver figura F)

fEl ajuste de la profundidad de fresado solamente debe-

rá realizarse con la herramienta eléctrica desconecta-

da.

Para el ajuste aproximado de la profundidad de fresado pro-

ceder de la manera siguiente:

– Deposite la herramienta eléctrica, con la fresa montada,

sobre la pieza a trabajar.

– Abra la palanca de enclavamiento 10 si ésta estuviese ce-

rrada.

– Gire la bandeja base 2 de manera que la marca quede

posicionada sobre el símbolo y desplace lentamente

la unidad de accionamiento hacia abajo, hasta que la fresa

alcance a tocar la pieza.

– Cierre la palanca de fijación.

– Anote el valor indicado en la escala 8 (registro de la posi-

ción de cero). Sume a este valor la profundidad de fresado

deseada.

– Abra la palanca de fijación y ajuste la unidad de acciona-

miento según la escala al valor calculado.

– Gire la bandeja base hasta hacer coincidir la marca con

el símbolo y vuelva a apretar la palanca de fijación.

– Efectúe un fresado para asegurarse de que el ajuste de

profundidad es correcto, y corríjalo si procede.

Para el ajuste fino de la profundidad de fresado proceder de

la manera siguiente:

– Abra la palanca de fijación 10 y encare la marca de la

unidad de accionamiento con el símbolo .

– Ajuste la profundidad de fresado deseada con la rueda de

ajuste 3.

– Cierre la palanca de fijación.

Puesta en marcha

f¡Observe la tensión de red! La tensión de alimentación

deberá coincidir con las indicaciones en la placa de ca-

racterísticas de la herramienta eléctrica. Las herra-

mientas eléctricas marcadas con 230 V pueden funcio-

nar también a 220 V.

Conexión/desconexión

Para la puesta en marcha de la herramienta eléctrica coloque

el interruptor de conexión/desconexión 11 en la posición I.

Para desconectar la herramienta eléctrica lleve el interruptor

de conexión/desconexión 11 a la posición 0.

Instrucciones para la operación

fProteja las fresas de los choques y golpes.

Fresado de cantos y perfilado (ver figura G)

Para fresar cantos y perfilar sin el tope paralelo, deberán uti-

lizarse fresas dotadas con una espiga o rodamiento de guía.

– Aproxime lateralmente contra la pieza la herramienta eléc-

trica conectada hasta lograr que la espiga o rodamiento

guía de la fresa asiente contra el canto a trabajar.

– Guíe la herramienta eléctrica a lo largo del canto de la pieza

de trabajo. Preste atención a guiar la herramienta eléctrica

sin ladearla. Una presión lateral excesiva puede hacer que

la guía de la fresa dañe el canto de la pieza.

Fresado con tope paralelo (ver figura H)

Para efectuar fresados paralelos a un borde puede Ud. usar el

tope paralelo 17.

– Sujete el tope paralelo 17 a la bandeja base 2 con el torni-

llo moleteado 16.

– Ajuste la separación deseada del tope paralelo 18 con el

tornillo de mariposa.

– Conecte la herramienta eléctrica y guíela a lo largo del can-

to de la pieza con un avance uniforme, presionando lateral-

mente el tope paralelo contra el canto.

Fresado con dispositivo de guiado (ver figura I)

El dispositivo de guiado 19 sirve para fresar cantos con fresas

que no estén dotadas con un vástago o rodamiento de guía.

– Fije el dispositivo de guiado a la bandeja base 2 con el tor-

nillo moleteado 16.

– Guíe la herramienta eléctrica con avance uniforme a lo lar-

go del canto de la pieza de trabajo.

Separación lateral: Para variar la penetración lateral en el

material, es posible ajustar la separación entre el rodillo 22

del dispositivo de guiado 19 y el flanco de la fresa.

– Afloje el tornillo de mariposa 20, ajuste la separación late-

ral deseada actuando sobre el tornillo de mariposa 21, y

vuelva a apretar el tornillo de mariposa 20.

Altura: Ajuste la posición vertical del dispositivo de guiado de

acuerdo a la fresa utilizada y al grosor de la pieza a trabajar.

– Afloje el tornillo moleteado 16 del dispositivo de guiado,

desplace este último a la posición deseada, y vuelva a

apretar el tornillo moleteado.

Montaje de la cubierta de la bandeja base (ver figura J)

Tras un uso intenso de la herramienta eléctrica la bandeja ba-

se se pone muy caliente. Para proteger sus manos puede

montarse en este caso una cubierta de la bandeja base (acce-

sorio opcional).

– Retire la palanca de fijación 10.

– Inserte desde arriba la cubierta 23 en la bandeja base 2.

– Vuelva a montar la palanca de fijación de manera que al ce-

rrarla, la unidad de accionamiento 1 quede firmemente su-

jeta en la bandeja base.

Fresado con bandeja base inclinable (ver figuras K–M)

La bandeja base inclinable 24 es especialmente adecuada pa-

ra fresar a ras cantos chapados en puntos de difícil acceso,

para fresar ángulos especiales, y para biselar cantos.

Al fresar cantos con una bandeja base inclinable es necesario

que la fresa disponga de un vástago o rodamiento de guía.

Para montar la bandeja base inclinable siga los pasos de tra-

bajo según párrafo “Montaje de la bandeja base” (página 28).

Para obtener ángulos exactos, la bandeja base inclinable 24

dispone de muescas de retención en saltos de 7,5°. El mar-

gen total de ajuste es de 75° (45° hacia delante y 30° hacia

atrás).

– Afloje ambos tornillos de mariposa 25.

– Ajuste el ángulo deseado según la escala 26 y vuelva a

apretar los tornillos de mariposa 25.

OBJ_BUCH-1137-001.book Page 29 Thursday, November 24, 2011 11:34 AM

30 | Español

2 610 007 835 | (24.11.11) Bosch Power Tools

Cambio de la placa de deslizamiento (ver figura N)

En lugar de la placa de deslizamiento 30 puede montarse la

placa de deslizamiento 6, la cual, además de disponer de una

empuñadura adicional 12 permite conectar un equipo de as-

piración.

– Afloje los cuatro tornillos de cabeza cilíndrica situados en

la parte inferior de la placa de deslizamiento 6, y retírela.

– Fije la placa de deslizamiento 30 a la placa base con los tor-

nillos de sujeción suministrados.

Para permitir la conexión de un equipo para aspiración de pol-

vo deberá acoplar el adaptador para aspiración 29 a la placa

de deslizamiento 30.

– Sujete el adaptador para aspiración a la placa base con los

dos tornillos suministrados.

– Inserte firmemente la manguera de aspiración (Ø 35 mm)

en el adaptador para aspiración montado.

– Para que la aspiración sea óptima, se recomienda limpiar

periódicamente el adaptador para aspiración.

Al trabajar cantos, emplear adicionalmente la caperuza de as-

piración 28.

– Monte la caperuza de aspiración entre la placa de desliza-

miento 30 y el adaptador para aspiración 29.

– Para trabajar superficies planas y lisas, desmonte la cape-

ruza de aspiración.

La herramienta eléctrica puede conectarse directamente a la

toma de corriente de un aspirador universal Bosch de co-

nexión automática a distancia. Éste se conecta automática-

mente al conectar la herramienta eléctrica.

El aspirador debe ser adecuado para el material a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cance-

rígeno, o polvo seco utilice un aspirador especial.

Reajuste de la palanca de fijación (ver figura O)

Si la unidad de accionamiento 1 no queda firmemente reteni-

da en la bandeja base deberá reajustar la fuerza de apriete de

la palanca de fijación 10.

– Abra la palanca de fijación.

– Gire la tuerca 31 aprox. 45° en el sentido de las agujas del

reloj con una llave fija (8 mm).

– Vuelva a cerrar la palanca de fijación.

– Compruebe que la unidad de accionamiento quede firme-

mente sujeta. No apriete excesivamente la tuerca.

Mantenimiento y servicio

Mantenimiento y limpieza

fAntes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

fMantenga limpia la herramienta eléctrica y las rejillas

de refrigeración para trabajar con eficacia y seguridad.

La sustitución de un cable de conexión deteriorado deberá

ser realizada por Bosch o por un servicio técnico autorizado

para herramientas eléctricas Bosch con el fin de garantizar la

seguridad del aparato.

Si a pesar de los esmerados procesos de fabricación y con-

trol, la herramienta eléctrica llegase a averiarse, la reparación

deberá encargarse a un servicio técnico autorizado para he-

rramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características de la herramienta eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda

Ud. tener sobre la reparación y mantenimiento de su produc-

to, así como sobre piezas de recambio. Los dibujos de despie-

ce e informaciones sobre las piezas de recambio los podrá ob-

tener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosa-

mente en cuanto a la adquisición, aplicación y ajuste de los

productos y accesorios.

España

Robert Bosch Espana S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: +34 902 53 15 53

Fax: +34 902 53 15 54

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: +58 (02) 207 45 11

México

Robert Bosch S. de R.L. de C.V.

Circuito G. Gonzáles Camarena 333

Centro de Ciudad Santa Fe - 01210 - Mexico DF

Tel. Interior: +52 (01) 800 627 1286

Tel. D.F.: +52 (01) 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: +54 (0810) 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Robert Bosch S.A.C.

Av. Republica de Panama 4045

Buzón Postal Lima 34 (Surquillo) - Lima

Tel.: +51 1706 1100

Chile

Robert Bosch S.A.

Calle San Eugênio, 40

Ñuñoa - Santiago

Buzón Postal 7750000

Tel.: +56 (02) 520 3100

E-Mail: emasa@emasa.cl

OBJ_BUCH-1137-001.book Page 30 Thursday, November 24, 2011 11:34 AM

Português | 31

Bosch Power Tools 2 610 007 835 | (24.11.11)

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y

embalajes sean sometidos a un proceso de recuperación que

respete el medio ambiente.

¡No arroje las herramientas eléctricas a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea

2002/96/CE sobre aparatos eléctricos y

electrónicos inservibles, tras su transposi-

ción en ley nacional, deberán acumularse

por separado las herramientas eléctricas

para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

Português

Indicações de segurança

Indicações gerais de advertência para ferramen-

tas eléctricas

Devem ser lidas todas as indicações de

advertência e todas as instruções. O

desrespeito das advertências e instruções apresentadas

abaixo pode causar choque eléctrico, incêndio e/ou graves le-

sões.

Guarde bem todas as advertências e instruções para futu-

ra referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indica-

ções de advertência, refere-se a ferramentas eléctricas ope-

radas com corrente de rede (com cabo de rede) e a ferramen-

tas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

fMantenha a sua área de trabalho sempre limpa e bem

iluminada. Desordem ou áreas de trabalho insuficiente-

mente iluminadas podem levar a acidentes.

fNão trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem líqui-

dos, gases ou pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar pós ou vapores.

fManter crianças e outras pessoas afastadas da ferra-

menta eléctrica durante a utilização. No caso de distrac-

ção é possível que perca o controlo sobre o aparelho.

Segurança eléctrica

fA ficha de conexão da ferramenta eléctrica deve caber

na tomada. A ficha não deve ser modificada de maneira

alguma. Não utilizar uma ficha de adaptação junto com

ferramentas eléctricas protegidas por ligação à terra.

Fichas não modificadas e tomadas apropriadas reduzem o

risco de um choque eléctrico.

fEvitar que o corpo possa entrar em contacto com su-

perfícies ligadas à terra, como tubos, aquecimentos,

fogões e frigoríficos. Há um risco elevado devido a cho-

que eléctrico, se o corpo estiver ligado à terra.

fManter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico.

fNão deverá utilizar o cabo para outras finalidades. Ja-

mais utilizar o cabo para transportar a ferramenta eléc-

trica, para pendurá-la, nem para puxar a ficha da toma-

da. Manter o cabo afastado de calor, óleo, cantos

afiados ou partes do aparelho em movimento. Cabos

danificados ou emaranhados aumentam o risco de um cho-

que eléctrico.

fSe trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um cho-

que eléctrico.

fSe não for possível evitar o funcionamento da ferra-

menta eléctrica em áreas húmidas, deverá ser utilizado

um disjuntor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o risco de um choque

eléctrico.

Segurança de pessoas

fEsteja atento, observe o que está a fazer e tenha pru-

dência ao trabalhar com a ferramenta eléctrica. Não

utilizar uma ferramenta eléctrica quando estiver fati-

gado ou sob a influência de drogas, álcool ou medica-

mentos. Um momento de descuido ao utilizar a ferramen-

ta eléctrica, pode levar a lesões graves.

fUtilizar equipamento de protecção pessoal e sempre

óculos de protecção. A utilização de equipamento de pro-

tecção pessoal, como máscara de protecção contra pó, sa-

patos de segurança antiderrapantes, capacete de segu-

rança ou protecção auricular, de acordo com o tipo e

aplicação da ferramenta eléctrica, reduz o risco de lesões.

fEvitar uma colocação em funcionamento involuntária.

Assegure-se de que a ferramenta eléctrica esteja desli-

gada, antes de conectá-la à alimentação de rede e/ou

ao acumulador, antes de levantá-la ou de transportá-la.

Se tiver o dedo no interruptor ao transportar a ferramenta

eléctrica ou se o aparelho for conectado à alimentação de

rede enquanto estiver ligado, poderão ocorrer acidentes.

fRemover ferramentas de ajuste ou chaves de boca an-

tes de ligar a ferramenta eléctrica. Uma ferramenta ou

chave que se encontre numa parte do aparelho em movi-

mento pode levar a lesões.

fEvite uma posição anormal. Mantenha uma posição fir-

me e mantenha sempre o equilíbrio. Desta forma é mais

fácil controlar a ferramenta eléctrica em situações inespe-

radas.

fUsar roupa apropriada. Não usar roupa larga nem jóias.

Mantenha os cabelos, roupas e luvas afastadas de par-

tes em movimento. Roupas frouxas, cabelos longos ou

jóias podem ser agarrados por peças em movimento.

ATENÇÃO

OBJ_BUCH-1137-001.book Page 31 Thursday, November 24, 2011 11:34 AM

32 | Português

2 610 007 835 | (24.11.11) Bosch Power Tools

fSe for possível montar dispositivos de aspiração ou de

recolha, assegure-se de que estejam conectados e uti-

lizados correctamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas eléctri-

cas

fNão sobrecarregue o aparelho. Utilize a ferramenta

eléctrica apropriada para o seu trabalho. É melhor e

mais seguro trabalhar com a ferramenta eléctrica apropri-

ada na área de potência indicada.

fNão utilizar uma ferramenta eléctrica com um interrup-

tor defeituoso. Uma ferramenta eléctrica que não pode

mais ser ligada nem desligada, é perigosa e deve ser repa-

rada.

fPuxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes no aparelho, de substituir

acessórios ou de guardar o aparelho. Esta medida de se-

gurança evita o arranque involuntário da ferramenta eléc-

trica.

fGuardar ferramentas eléctricas não utilizadas fora do

alcance de crianças. Não permita que pessoas que não

estejam familiarizadas com o aparelho ou que não te-

nham lido estas instruções, utilizem o aparelho. Ferra-

mentas eléctricas são perigosas se forem utilizadas por

pessoas inesperientes.

fTratar a ferramenta eléctrica com cuidado. Controlar

se as partes móveis do aparelho funcionam perfeita-

mente e não emperram, e se há peças quebradas ou da-

nificadas que possam prejudicar o funcionamento da

ferramenta eléctrica. Permitir que peças danificadas

sejam reparadas antes da utilização. Muitos acidentes

têm como causa, a manutenção insuficiente de ferramen-

tas eléctricas.

fManter as ferramentas de corte afiadas e limpas. Ferra-

mentas de corte cuidadosamente tratadas e com cantos

de corte afiados emperram com menos frequência e po-

dem ser conduzidas com maior facilidade.

fUtilizar a ferramenta eléctrica, acessórios, ferramen-

tas de aplicação, etc. conforme estas instruções. Con-

siderar as condições de trabalho e a tarefa a ser execu-

tada. A utilização de ferramentas eléctricas para outras

tarefas a não ser as aplicações previstas, pode levar a situ-

ações perigosas.

Serviço

fSó permita que o seu aparelho seja reparado por pesso-

al especializado e qualificado e só com peças de reposi-

ção originais. Desta forma é assegurado o funcionamento

seguro do aparelho.

Indicações de segurança para fresas

fSegurar a ferramenta eléctrica pelas superfícies isola-

das do punho, pois a fresadora pode atingir o próprio

cabo de rede. O contacto com um cabo sob tensão tam-

bém pode colocar sob tensão as peças metálicas do apare-

lho e levar a um choque eléctrico.

fFixar a peça a ser trabalhada com sargentos, ou de ou-

tra maneira, a uma base firme. Se a peça a ser trabalhada

for segurada com a mão ou apoiada contra o seu próprio

corpo, ela permanecerá instável, levando à perda de con-

trolo.

fO número de rotação admissível da ferramenta de tra-

balho deve ser no mínimo tão alto quanto o máximo nú-

mero de rotação indicado na ferramenta eléctrica.

Acessórios que girem mais rápido do que permitido, po-

dem ser destruídos.

fAs ferramentas de fresagem ou outros acessórios de-

vem encaixar perfeitamente na admissão da ferramen-

ta (pinça de aperto) da sua ferramenta eléctrica. Ferra-

mentas de trabalho, que não couberem exactamente na

admissão da ferramenta da ferramenta eléctrica, giram ir-

regularmente, vibram fortemente e podem levar à perda

de controlo.

fSó conduzir a ferramenta eléctrica no sentido da peça a

ser trabalhada quando estiver ligada. Caso contrário há

risco de um contragolpe, se a ferramenta de aplicação se

enganchar na peça a ser trabalhada.

fJamais fresar objectos metálicos, nem pregos e para-

fusos. A ferramenta de fresagem pode ser danificada e

provocar elevadas vibrações.

fUtilizar detectores apropriados, para encontrar cabos

escondidos, ou consulte a companhia eléctrica local. O

contacto com cabos eléctricos pode provocar fogo e cho-

ques eléctricos. Danos em tubos de gás podem levar à ex-

plosão. A penetração num cano de água causa danos mate-

riais ou pode provocar um choque eléctrico.

fNão utilizar fresas embotadas nem danificadas. Fresas

embotadas ou danificadas causam elevada fricção, podem

emperrar e levar a desequilíbrio.

fEspere a ferramenta eléctrica parar completamente,

antes de depositá-la. A ferramenta de aplicação pode em-

perrar e levar à perda de controlo sobre a ferramenta eléc-

trica.

Descrição do produto e da potência

Devem ser lidas todas as indicações de ad-

vertência e todas as instruções. O desres-

peito das advertências e instruções apresen-

tadas abaixo pode causar choque eléctrico,

incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação do apare-

lho, e deixar esta página aberta enquanto estiver lendo a ins-

trução de serviço.

Utilização conforme as disposições

A ferramenta eléctrica é destinada para, sobre uma base fir-

me, fresar ranhuras, cantos, perfis e orifícios oblongos, e pa-

ra fresar por cópia em madeira, plástico e materiais leves.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-

sentação da ferramenta eléctrica na página de esquemas.

1Unidade de accionamento

2Cesto de fresagem

OBJ_BUCH-1137-001.book Page 32 Thursday, November 24, 2011 11:34 AM

Português | 33

Bosch Power Tools 2 610 007 835 | (24.11.11)

3Roda de ajuste para ajuste fino da profundidade de fre-

sagem

4Ferramenta de fresagem*

5Porca de capa com pinça de aperto

6Placa deslizante

7Placa de base

8Escala para ajuste da produndidade de fresagem

9Tecla de bloqueio do veio

10 Alavanca de aperto

11 Interruptor de ligar-desligar

12 Punho (superfície isolada)

13 Pinça de aperto

14 Fixação da ferramenta

15 Chave de forqueta (17 mm)

16 Parafuso serrilhado para fixação do limitador

17 Limitador paralelo

18 Parafuso de orelhas para limitador paralelo

19 Auxílio de guia

20 Parafuso de orelhas para fixação do alinhamento hori-

zontal

21 Parafuso de orelhas para alinhamento horizontal do auxí-

lio de guia

22 Rolo de deslize

23 Cobertura do cesto de fresagem*

24 Cesto de fresagem angular*

25 Parafuso de orelhas para ajuste angular

26 Escala do ajuste do ângulo de fresagem

27 Punho da placa de deslize*

28 Capa de aspiração*

29 Adaptador de aspiração*

30 Placa de deslize com punho e adaptador de aspiração*

31 Porca para ajustar o a força de aperto

*Acessórios apresentados ou descritos não pertencem ao volume

de fornecimento padrão. Todos os acessórios encontram-se no

nosso programa de acessórios.

Dados técnicos

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados conforme

EN 60745.

O nível de ruído avaliado como A do aparelho é tipicamente:

Nível de pressão acústica 84 dB(A); Nível de potência acústi-

ca 95 dB(A). Incerteza K=3 dB.

Usar protecção auricular!

Totais valores de vibrações ah (soma dos vectores de três di-

recções) e incerteza K averiguada conforme EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

O nível de oscilações indicado nestas instruções de serviço

foi medido de acordo com um processo de medição normali-

zado pela norma EN 60745 e pode ser utilizado para a com-

paração de aparelhos. Ele também é apropriado para uma

avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações princi-

pais da ferramenta eléctrica. Se a ferramenta eléctrica for uti-

lizada para outras aplicações, com outras ferramentas de tra-

balho ou com manutenção insuficiente, é possível que o nível

de vibrações seja diferente. Isto pode aumentar sensivelmen-

te a carga de vibrações para o período completo de trabalho.

Para uma estimação exacta da carga de vibrações, também

deveriam ser considerados os períodos nos quais o aparelho

está desligado ou funciona, mas não está sendo utilizado. Isto

pode reduzir a carga de vibrações durante o completo perío-

do de trabalho.

Além disso também deverão ser estipuladas medidas de se-

gurança para proteger o operador contra o efeito de vibra-

ções, como por exemplo: Manutenção de ferramentas eléctri-

cas e de ferramentas de trabalho, manter as mãos quentes e

organização dos processos de trabalho.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o pro-

duto descrito em “Dados técnicos” cumpre as seguintes nor-

mas ou documentos normativos: EN 60745 conforme as dis-

posições das directivas 2011/65/UE, 2004/108/CE,

2006/42/CE.

Fresadora de arestas GKF 600

Professional

GKF 600

Professional

N° do produto 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Potência nominal consumida W600600

N° de rotações em ponto morto min-1 33000 33000

Fixação da ferramenta mm

polegadas

6/8

–

Peso conforme EPTA-Procedure 01/2003 kg 1,5 1,5

Classe de protecção /II /II

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos

dos países.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais

pode variar.

OBJ_BUCH-1137-001.book Page 33 Thursday, November 24, 2011 11:34 AM

34 | Português

2 610 007 835 | (24.11.11) Bosch Power Tools

Processo técnico (2006/42/CE) em:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montagem

Troca de ferramenta

fAntes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

fÉ recomendável usar luvas protectoras para introduzir

e para substituir ferramentas de fresagem.

Desmontar o cesto de fresagem (veja figura A)

Antes de poder introduzir uma fresa, deverá primeiro separar

o cesto de fresagem 2 da unidade de accionamento 1.

– Abrir a alavanca de aperto 10 e girar o cesto de fresagem 2

com a marcação para o símbolo na unidade de ac-

cionamento 1.

– Puxar a unidade de accionamento completamente para ci-

ma.

– Girar a unidade de accionamento, completamente, no sen-

tido anti-horário e puxá-la para o cesto de fresagem.

Substituir a pinça de aperto (veja figura B)

Dependendo da fresa utilizada, deverá primeiro substituir a

porca de capa com a pinça de aperto 5 antes de introduzir a

fresa.

Se a pinça de aperto correcta para a sua fresa já estiver mon-

tada, siga os passos de trabalho no trecho “Introduzir a ferra-

menta de fresagem”.

A pinça de aperto 13 deve estar apoiada com um pouco de

folga sobre a porca de capa. A porca de capa 5 deve ser fácil

de montar. Se a porca de capa ou a pinça de aperto estiverem

danificadas, deverão ser substituídas imediatamente.

– Premir a tecla de bloqueio do veio 9 e mantê-la premida.

Se necessário, girar manualmente o veio do motor, até es-

tar travado.

– Desatarraxar a porca de capa 5 no sentido anti-horário

com a chave de forqueta 15.

– Soltar a tecla de bloqueio do veio.

– Se necessário, todas as partes a serem montadas devem

ser limpas com um pincel macio, ou com ar comprimido,

antes da montagem.

– Colocar a nova porca de capa na fixação da ferramenta 14.

– Afrouxar a porca de capa.

fNão atarraxar a pinça de aperto com a porca de capa se

não houver uma ferramenta de fresagem inserida. Caso

contrário é possível que a pinça de aperto seja danificada.

Introduzir a ferramenta de fresagem (veja figuras C–D)

Dependendo da aplicação, estão disponíveis ferramentas de

fresagem de diversos modelos e qualidades.

Ferramentas de fresagem de aço de corte rápido de alta

potência são apropriadas para processar materiais macios,

como por exemplo madeira macia e plásticos.

Ferramentas de fresagem com lâminas de metal duro são

especialmente apropriadas para materiais duros e abrasivos,

como por exemplo madeira de lei e alumínio.

Ferramentas de fresagem originais do vasto programa de

acessórios Bosch podem ser adquiridas através do seu reven-

dedor especializado.

Só utilizar fresas limpas e em perfeitas condições.

– Premir a tecla de bloqueio do veio 9 e mantê-la premida.

Se necessário, girar manualmente o veio do motor, até es-

tar travado.

– Soltar a porca de capa 5 no sentido anti-horário com a cha-

ve de forqueta 15.

– Introduzir a ferramenta de fresagem na pinça de aperto. A

haste da fresa deve ser introduzida, no mínimo 20 mm, na

pinça de aperto.

– Reapertar a porca de capa no sentido horário.

– Soltar a tecla de bloqueio do veio.

fNão atarraxar a pinça de aperto com a porca de capa se

não houver uma ferramenta de fresagem inserida. Caso

contrário é possível que a pinça de aperto seja danificada.

Montar o cesto de fresagem (veja figura E)

Para fresar é necessário montar novamente o cesto de fresa-

gem 2 na unidade de accionamento 1.

– Abrir a alavanca de aperto 10, se ela estiver fechada.

– Alinhar as setas duplas da unidade de accionamento e do

cesto de fresagem 2.

– Empurrar a unidade de accionamento no cesto de fresa-

gem e girar a unidade de accionamento no sentido horário,

até a marcação mostrar para o símbolo .

– Continuar a empurrar a unidade de accionamento no cesto

de fresagem.

– Após a montagem, é necessário girar o cesto de fresagem

com a marcação sobre o símbolo na unidade de ac-

cionamento.

– Fechar a alavanca de aperto.

fApós a montagem, deverá controlar sempre se a unida-

de de accionamento está firme no cesto de fresagem.

Se necessário, alterar a pré-tensão da alavanca de aperto 10

(veja “Reajustar a alavanca de aperto”, página 36).

Aspiração de pó/de aparas

fPós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, po-

dem ser nocivos à saúde. O contacto ou a inalação dos pós

pode provocar reações alérgicas e/ou doenças nas vias

respiratórias do utilizador ou das pessoas que se encon-

trem por perto.

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de ma-

deiras (cromato, preservadores de madeira). Material que

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 34 Thursday, November 24, 2011 11:34 AM

Português | 35

Bosch Power Tools 2 610 007 835 | (24.11.11)

contém asbesto só deve ser processado por pessoal espe-

cializado.

– Se possível deverá usar um dispositivo de aspiração

apropriado para o material.

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de protecção respi-

ratória com filtro da classe P2.

Observe as directivas para os materiais a serem trabalha-

dos, vigentes no seu país.

Funcionamento

Ajustar a profundidade de fresagem

(veja figura F)

fO ajuste da profundidade de fresagem só deve ser rea-

lizado com a ferramenta eléctrica desligada.

Para o ajuste aproximado, proceda da seguinte maneira:

– Posicionar a ferramenta eléctrica, com a ferramenta de

fresagem montada, sobre a peça a ser trabalhada.

– Abrir a alavanca de aperto 10, se ela estiver fechada.

– Girar o cesto de fresagem 2 com a marcação sobre o

símbolo e conduzir a unidade de accionamento lenta-

mente para baixo, até a fresa entrar em contacto com a pe-

ça a ser trabalhada.

– Fechar a alavanca de aperto.

– Ler o valor de medição na escala 8 e anotar o valor (com-

pensação zero). Adicionar, a profundidade de fresagem

desejada, a este valor.

– Abrir a alavanca de aperto e ajustar a unidade de acciona-

mento neste valor de escala calculado.

– Girar o cesto de fresagem com a marcação para o sím-

bolo e fechar novamente a alavanca de aperto.

– Controlar o ajuste da profundidade de fresagem através de

um ensaio prático e corrigir se necessário.

Para o ajuste fino, proceda da seguinte maneira:

– Colocar a unidade de accionamento, com a alavanca de

aperto 10 aberta, com a marcação , sobre o símbolo .

– Ajustar a profundidade de fresagem desejada com a roda

de ajuste 3.

– Fechar a alavanca de aperto.

Colocação em funcionamento

fObservar a tensão de rede! A tensão da fonte de corren-

te deve coincidir com a indicada na chapa de identifica-

ção da ferramenta eléctrica. Ferramentas eléctricas

marcadas para 230 V também podem ser operadas

com 220 V.

Ligar e desligar

Para a Colocação em funcionamento da ferramenta eléctri-

ca, deverá colocar o interruptor de ligar-desligar 11 em I.

Para desligar a ferramenta eléctrica, deverá colocar o inter-

ruptor de ligar-desligar 11 em 0.

Indicações de trabalho

fProteger as fresas contra golpes e pancadas.

Fresar arestas ou formas (veja figura G)

Ao fresar arestas ou formas sem limitador paralelo, é neces-

sário que a ferramenta de fresagem esteja equipada com um

espigão de guia ou com um rolamento de esferas.

– Conduzir a ferramenta eléctrica ligada, pelo lado, em di-

recção da peça a ser trabalhada, até o espigão de guia ou o

rolamento de esferas da ferramenta de fresagem entrar

em contacto com o canto da peça a ser trabalhada.

– Conduzir a ferramenta eléctrica ao longo da peça a ser tra-

balhada. Para isto deverá observar que haja uma superfí-

cie de apoio angular. Uma pressão demasiada pode danifi-

car os cantos da peça a ser trabalhada.

Fresar com limitador paralelo (veja figura H)

Para cortar paralelamente aos cantos é possível motnar o li-

mitador paralelo 17.

– Fixar o limitador paralelo 17 no cesto de fresagem 2 com o

parafuso serrilhado 16.

– Ajustar no limitador paralelo 18 a profundidade limite de-

sejada com o parafuso de orelhas.

– Conduzir a ferramenta eléctrica ligada com avanço unifor-

me e pressão lateral, sobre o esbarro paralelo, ao longo do

canto da peça a ser trabalhada.

Fresar com auxílio de guia (veja figura I)

O auxílio de guia 19 serve para fresar lados com fresas sem

espiga de guia ou rolamento de esferas.

– Fixar o auxílio de guia no cesto de fresagem 2 com o para-

fuso serrilhado 16.

– Conduzir a ferramenta eléctrica, com avanço uniforme, ao

longo do lado da peça a ser trabalhada.

Distância lateral: Para alterar a quantidade de material ras-

pado é possível ajustar a distância lateral entre a peça a ser

trabalhada e o rolo de deslize 22 no auxílio de guia 19.

– Soltar o parafuso de orelhas 20, ajustar a distância lateral

desejada, girando o parafuso de orelhas 21 e reapertar o

parafuso de orelhas 20.

Altura: Ajustar o alinhamento vertical do auxílio de guia de

acordo com a fresa utilizada e a espessura do material a ser

trabalhado.

– Soltar o parafuso serrilhado 16 no auxílio de guia, empur-

rar o auxílio de guia para a posição desejada e reapertar o

parafuso serrilhado.

Montar a cobertura do cesto de fresagem (veja figura J)

Com o uso intensivo da ferramenta eléctrica, o cesto de fresa-

gem pode se tornar quente. Para proteger suas mãos poderá,

neste caso, montar a cobertura do cesto de fresagem (aces-

sório).

– Remover a alavanca de aperto 10.

– Colocar a cobertura do cesto de fresagem 23, por cima, no

cesto de fresagem 2.

– Reaparafusar a alavanca de aperto, de modo que, com a

alavanca de aperto fechada, a unidade de accionamento 1

seja firmemente segurada no cesto de fresagem.

Fresar com o cesto de fresagem angular

(veja figuras K–M)

O cesto de fresagem 24 é especialmente apropriado para fre-

sar ao longo de lados laminados, em locais de difícil acesso,

OBJ_BUCH-1137-001.book Page 35 Thursday, November 24, 2011 11:34 AM

36 | Português

2 610 007 835 | (24.11.11) Bosch Power Tools

para fresar ângulos especiais, assim como para chanfrar la-

dos e faces.

Ao fresar lados e faces com o cesto de fresagem angular, é ne-

cessário que a fresadora esteja equipada com um espigão de

guia ou com um rolamento de esferas.

Para a montagem do cesto de fresagem angular é necessário

seguir os passos de trabalho no trecho “Montar o cesto de fre-

sagem” (página 34).

Para obter ângulos precisos, a cesta de fresagem angular 24

possui entalhes em passos de 7,5°. A completa faixa de ajus-

te é de 75° (45° para frente e 30° para trás).

– Soltar os dois parafusos de orelhas 25.

– Ajustar o ângulo desejado com ajuda da escala 26 e reapa-

rafusar os parafusos de orelha 25.

Substituir a placa de deslize (veja figura N)

A placa de deslize 30 pode ser montada ao invés da placa de

deslize 6 e oferece um punho adicional 12, assim como a pos-

sibilidade de conectar uma aspiração de pó.

– Desatarraxar os quatro parafusos cilíndricos no lado inferi-

or da placa de deslize 6 e retirar a placa de deslize.

– Aparafusar a placa de deslize 30, à placa de base, com os

parafusos de fixação fornecidos.

Para conectar uma aspiração de pó é necessário montar um

adaptador de aspiração 29 na placa de base 30.

– Aparafusar o adaptador de aspiração à placa de deslize

com os dois parafusos fornecidos.

– Introduzir a mangueira de aspiração (Ø 35 mm) no bocal

de aspiração montado.

– O adaptador de aspiração deveria ser limpo regularmente,

para assegurar uma aspiração optimizada.

Para o trabalho em cantos deverá utilizar adicionalmente a ca-

pa de aspiração 28.

– Montar a capa de aspiração entre a placa de deslize 30 e o

adaptador de aspiração 29.

– Para o processamento de superfícies lisas, deverá retirar

novamente a capa de aspiração.

A ferramenta eléctrica pode ser conectada directamente à to-

mada de um aspirador universal Bosch com dispositivo auto-

mático de ligação à distância. O aspirador é ligado automati-

camente, assim que a ferramenta eléctrica for ligada.

O aspirador de pó deve ser apropriado para o material a ser

trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extre-

mamente nocivo à saúde, cancerígeno ou seco.

Reajustar a alavanca de aperto (veja figura O)

Se a unidade de accionamento 1 não estiver mais firme no

cesto de fresagem, deverá reajustar a força de aperto da ala-

vanca de aperto 10.

– Abrir a alavanca de aperto.

– Girar a porca 31, com uma chave de forqueta (8 mm),

aprox. 45° no sentido horário.

– Fechar novamente a alavanca de aperto.

– Controlar se a unidade de accionamento é fixa de forma se-

gura. Não apertar demasiadamente a porca.

Manutenção e serviço

Manutenção e limpeza

fAntes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

fManter a ferramenta eléctrica e as aberturas de venti-

lação sempre limpas, para trabalhar bem e de forma se-

gura.

Se for necessário substituir o cabo de conexão, isto deverá

ser realizado pela Bosch ou por uma oficina de serviço pós-

venda autorizada para todas as ferramentas eléctricas Bosch

para evitar riscos de segurança.

Se a ferramenta eléctrica falhar apesar de cuidadosos proces-

sos de fabricação e de teste, a reparação deverá ser executa-

da por uma oficina de serviço autorizada para ferramentas

eléctricas Bosch.

Para todas as questões e encomendas de peças sobressalen-

tas é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características da ferra-

menta eléctrica.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer

todas as suas dúvidas a respeito da compra, aplicação e ajus-

te dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Tel.: +351 (021) 8 50 00 00

Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: +55 (0800) 70 45446

www.bosch.com.br/contacto

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser

enviados a uma reciclagem ecológica de matérias primas.

Não deitar ferramentas eléctricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva europeia

2002/96/CE para aparelhos eléctricos e

electrónicos velhos, e com as respectivas

realizações nas leis nacionais, as ferramen-

tas eléctricas que não servem mais para a

utilização, devem ser enviadas separada-

mente a uma reciclagem ecológica.

Sob reserva de alterações.

OBJ_BUCH-1137-001.book Page 36 Thursday, November 24, 2011 11:34 AM

Italiano | 37

Bosch Power Tools 2 610 007 835 | (24.11.11)

Italiano

Norme di sicurezza

Avvertenze generali di pericolo per elettroutensili

Leggere tutte le avvertenze di pe-

ricolo e le istruzioni operative. In

caso di mancato rispetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo di scosse elettri-

che, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni

operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di peri-

colo si riferisce ad utensili elettrici alimentati dalla rete (con li-

nea di allacciamento) ed ad utensili elettrici alimentati a bat-

teria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

fTenere la postazione di lavoro sempre pulita e ben illu-

minata. Il disordine oppure zone della postazione di lavoro

non illuminate possono essere causa di incidenti.

fEvitare d’impiegare l’elettroutensile in ambienti sog-

getti al rischio di esplosioni nei quali si abbia presenza

di liquidi, gas o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiammare la polvere

o i gas.

fTenere lontani i bambini ed altre persone durante l’im-

piego dell’elettroutensile. Eventuali distrazioni potranno

comportare la perdita del controllo sull’elettroutensile.

Sicurezza elettrica

fLa spina di allacciamento alla rete dell’elettroutensile

deve essere adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad elettroutensili dotati di collega-

mento a terra. Le spine non modificate e le prese adatte

allo scopo riducono il rischio di scosse elettriche.

fEvitare il contatto fisico con superfici collegate a terra,

come tubi, riscaldamenti, cucine elettriche e frigorife-

ri. Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa.

fCustodire l’elettroutensile al riparo dalla pioggia o

dall’umidità. La penetrazione dell’acqua in un elettrouten-

sile aumenta il rischio di una scossa elettrica.

fNon usare il cavo per scopi diversi da quelli previsti ed,

in particolare, non usarlo per trasportare o per appen-

dere l’elettroutensile oppure per estrarre la spina dalla

presa di corrente. Non avvicinare il cavo a fonti di calo-

re, olio, spigoli taglienti e neppure a parti della macchi-

na che siano in movimento. I cavi danneggiati o aggrovi-

gliati aumentano il rischio d’insorgenza di scosse

elettriche.

fQualora si voglia usare l’elettroutensile all’aperto, im-

piegare solo ed esclusivamente cavi di prolunga che si-

ano adatti per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno riduce il ri-

schio d’insorgenza di scosse elettriche.

fQualora non fosse possibile evitare di utilizzare l’elet-

troutensile in ambiente umido, utilizzare un interrutto-

re di sicurezza. L’uso di un interruttore di sicurezza riduce

il rischio di una scossa elettrica.

Sicurezza delle persone

fÈ importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le

operazioni di lavoro. Non utilizzare mai l’elettroutensi-

le in caso di stanchezza oppure quando ci si trovi sotto

l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile può

essere causa di gravi incidenti.

fIndossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. Indossando abbiglia-

mento di protezione personale come la maschera per pol-

veri, scarpe di sicurezza che non scivolino, elmetto di

protezione oppure protezione acustica a seconda del tipo

e dell’applicazione dell’elettroutensile, si riduce il rischio di

incidenti.

fEvitare l’accensione involontaria dell’elettroutensile.

Prima di collegarlo alla rete di alimentazione elettrica

e/o alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che l’elet-

troutensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono veri-

ficarsi seri incidenti.

fPrima di accendere l’elettroutensile togliere gli attrez-

zi di regolazione o la chiave inglese. Un accessorio oppu-

re una chiave che si trovi in una parte rotante della macchi-

na può provocare seri incidenti.

fEvitare una posizione anomala del corpo. Avere cura di

mettersi in posizione sicura e di mantenere l’equilibrio

in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

fIndossare vestiti adeguati. Non indossare vestiti lar-

ghi, né portare bracciali e catenine. Tenere i capelli, i

vestiti ed i guanti lontani da pezzi in movimento. Vestiti

lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in

movimento.

fIn caso fosse previsto il montaggio di dispositivi di aspi-

razione della polvere e di raccolta, assicurarsi che gli

stessi siano collegati e che vengano utilizzati corretta-

mente. L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

fNon sottoporre la macchina a sovraccarico. Per il pro-

prio lavoro, utilizzare esclusivamente l’elettroutensile

esplicitamente previsto per il caso. Con un elettrouten-

sile adatto si lavora in modo migliore e più sicuro nell’ambi-

to della sua potenza di prestazione.

fNon utilizzare mai elettroutensili con interruttori difet-

tosi. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

fPrima di procedere ad operazioni di regolazione sulla

macchina, prima di sostituire parti accessorie oppure

AVVERTENZA

OBJ_BUCH-1137-001.book Page 37 Thursday, November 24, 2011 11:34 AM

38 | Italiano

2 610 007 835 | (24.11.11) Bosch Power Tools

prima di posare la macchina al termine di un lavoro,

estrarre sempre la spina dalla presa della corrente e/o

estrarre la batteria ricaricabile. Tale precauzione eviterà

che l’elettroutensile possa essere messo in funzione invo-

lontariamente.

fQuando gli elettroutensili non vengono utilizzati, con-

servarli al di fuori del raggio di accesso di bambini. Non

fare usare l’elettroutensile a persone che non siano abi-

tuate ad usarlo o che non abbiano letto le presenti istru-

zioni. Gli elettroutensili sono macchine pericolose quando

vengono utilizzati da persone non dotate di sufficiente

esperienza.

fEseguire la manutenzione dell’elettroutensile operan-

do con la dovuta diligenza. Accertarsi che le parti mobi-

li della macchina funzionino perfettamente, che non

s’inceppino e che non ci siano pezzi rotti o danneggiati

al punto da limitare la funzione dell’elettroutensile

stesso. Prima di iniziare l’impiego, far riparare le parti

danneggiate. Numerosi incidenti vengono causati da elet-

troutensili la cui manutenzione è stata effettuata poco ac-

curatamente.

fMantenere gli utensili da taglio sempre affilati e puliti.

Gli utensili da taglio curati con particolare attenzione e con

taglienti affilati s’inceppano meno frequentemente e sono

più facili da condurre.

fUtilizzare l’elettroutensile, gli accessori opzionali, gli

utensili per applicazioni specifiche ecc., sempre atte-

nendosi alle presenti istruzioni. Così facendo, tenere

sempre presente le condizioni di lavoro e le operazioni

da eseguire. L’impiego di elettroutensili per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

Assistenza

fFare riparare l’elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’elettroutensile.

Indicazioni di sicurezza per fresatrici

fTenere l’elettroutensile afferrandolo sempre alle su-

perfici di presa isolate perché la fresatrice può entrare

in contatto con il cavo di alimentazione. Un contatto con

un cavo elettrico mette sotto tensione anche le parti in me-

tallo dell’elettroutensile e provoca quindi una scossa elet-

trica.

fFissare ed assicurare il pezzo in lavorazione tramite

morsetti oppure in altro modo ad una base stabile. Te-

nendo il pezzo in lavorazione solamente con la mano o con-

tro il proprio corpo, essendo lo stesso malfermo, si può

provocare la perdita del controllo della macchina.

fIl numero di giri ammesso dell’accessorio impiegato

deve essere almeno tanto alto quanto il numero massi-

mo di giri riportato sull’elettroutensile. Un accessorio

che giri più rapidamente di quanto consentito può essere

pericoloso.

fGli utensili fresa ed ogni altro accessorio opzionale de-

vono adattarsi perfettamente al mandrino portautensi-

le (pinza portautensile) dell’elettroutensile in dotazio-

ne. Portautensili ed accessori che non si adattino

perfettamente al mandrino portautensile dell’elettrouten-

sile non ruotano in modo uniforme, vibrano molto forte e

possono provocare la perdita del controllo.

fAvvicinare l’elettroutensile alla superficie in lavorazio-

ne soltanto quando è in azione. In caso contrario vi è il pe-

ricolo di provocare un contraccolpo se l’utensile ad innesto

si inceppa nel pezzo in lavorazione.

fMai fresare su oggetti metallici, chiodi oppure viti. La

fresatrice può subire dei danni e provocare un aumento

delle vibrazioni.

fAl fine di rilevare linee di alimentazione nascoste, uti-

lizzare adatte apparecchiature di ricerca oppure rivol-

gersi alla locale società erogatrice. Un contatto con linee

elettriche può provocare lo sviluppo di incendi e di scosse

elettriche. Danneggiando linee del gas si può creare il peri-

colo di esplosioni. Penetrando una tubazione dell’acqua si

provocano seri danni materiali oppure vi è il pericolo di

provocare una scossa elettrica.

fNon utilizzare mai frese che non siano affilate oppure o

il cui stato generale non dovesse essere più perfetto.

Frese non più affilate oppure danneggiate provocano un

maggiore attrito, possono restare bloccate e non ruotano

più concentricamente.

fPrima di posare l’elettroutensile, attendere sempre fi-

no a quando si sarà fermato completamente. L’accesso-

rio può incepparsi e comportare la perdita di controllo

dell’elettroutensile.

Descrizione del prodotto e caratteri-

stiche

Leggere tutte le avvertenze di pericolo e le

istruzioni operative. In caso di mancato ri-

spetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo

di scosse elettriche, incendi e/o incidenti gra-

vi.

Si prega di aprire la pagina ribaltabile su cui si trova raffigurata

schematicamente la macchina e lasciarla aperta mentre si leg-

ge il manuale delle Istruzioni per l’uso.

Uso conforme alle norme

L’elettroutensile è idoneo con appoggio fisso ad eseguire fre-

sature nel legno, nella plastica e in materiali leggeri da costru-

zione scanalature, spigoli, profili e fori longitudinali nonché

per la riproduzione di una fresatura.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rap-

presentazione dell’elettroutensile sulle pagine con le rappre-

sentazione grafiche.

1Unità di azionamento

2Supporto per fresa

3Rotellina per la regolazione di precisione della profondi-

tà di fresatura

4Utensile fresa*

5Dado con pinza portautensili

OBJ_BUCH-1137-001.book Page 38 Thursday, November 24, 2011 11:34 AM

Italiano | 39

Bosch Power Tools 2 610 007 835 | (24.11.11)

6Piastra di scorrimento

7Pattino

8Scala regolazione della profondità di passata

9Tasto di bloccaggio dell’alberino

10 Leva di bloccaggio

11 Interruttore di avvio/arresto

12 Impugnatura (superficie di presa isolata)

13 Pinza di serraggio

14 Mandrino portautensile

15 Chiave fissa (17 mm)

16 Vite a testa zigrinata per fissaggio della battuta di guida

17 Guida parallela

18 Vite ad alette per guida parallela

19 Ausilio di guida

20 Vite ad alette per fissaggio della regolazione orizzontale

21 Vite ad alette per regolazione orizzontale dell’ausilio di

guida

22 Rullo di scorrimento

23 Copertura del supporto per fresa*

24 Supporto per fresa angolare*

25 Vite ad alette per regolazione dell’angolo

26 Scala per regolazione dell’angolo di fresatura

27 Impugnatura della piastra di scorrimento*

28 Cuffia di aspirazione*

29 Adattatore per l’aspirazione*

30 Piastra di scorrimento con impugnatura e adattatore per

l’aspirazione*

31 Dado per la regolazione dela forza di serraggio

*L’accessorio illustrato oppure descritto non è compreso nel volu-

me di fornitura standard. L’accessorio completo è contenuto nel

nostro programma accessori.

Dati tecnici

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati per rumorosità rilevati conformemente alla

norma EN 60745.

Il livello di pressione acustica stimato A della macchina am-

monta a dB(A): livello di rumorosità 84 dB(A); livello di poten-

za acustica 95 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazione ah (somma vettoriale delle

tre direzioni) e incertezza della misura K misurati conforme-

mente alla norma EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Il livello di vibrazioni indicato nelle presenti istruzioni è stato

rilevato seguendo una procedura di misurazione conforme al-

la norma EN 60745 e può essere utilizzato per confrontare gli

elettroutensili. Lo stesso è idoneo anche per una valutazione

temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi princi-

pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-

lizzato tuttavia per altri impieghi, con accessori differenti op-

pure con manutenzione insufficiente, il livello di vibrazioni

può differire. Questo può aumentare sensibilmente la solleci-

tazione da vibrazioni per l’intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni

bisognerebbe considerare anche i tempi in cui l’apparecchio

è spento oppure è acceso ma non è utilizzato effettivamente.

Questo può ridurre chiaramente la sollecitazione da vibrazio-

ni per l’intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione

dell’operatore dall’effetto delle vibrazioni come p.es.: manu-

tenzione dell’elettroutensile e degli accessori, mani calde, or-

ganizzazione dello svolgimento del lavoro.

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il pro-

dotto descritto nei «Dati tecnici» è conforme alle seguenti nor-

mative ed ai relativi documenti: EN 60745 in base alle pre-

scrizioni delle direttive 2011/65/UE, 2004/108/CE,

2006/42/CE.

Fascicolo tecnico (2006/42/CE) presso:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Rifilatore GKF 600

Professional

GKF 600

Professional

Codice prodotto 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Potenza nominale assorbita W600600

Numero di giri a vuoto min-1 33000 33000

Mandrino portautensile mm

inch

6/8

–

Peso in funzione della EPTA-Procedure 01/2003 kg 1,5 1,5

Classe di sicurezza /II /II

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono

variare.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli

elettroutensili possono variare.

OBJ_BUCH-1137-001.book Page 39 Thursday, November 24, 2011 11:34 AM

40 | Italiano

2 610 007 835 | (24.11.11) Bosch Power Tools

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montaggio

Cambio degli utensili

fPrima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

fPer eseguire operazioni di montaggio o di sostituzione

di utensili accessorio per la fresatrice si raccomanda di

mettere guanti di protezione.

Smontaggio del supporto per fresa (vedi figura A)

Prima di inserire una fresa è necessario innanzitutto separare

il supporto per fresa 2 dall’unità di azionamento 1.

– Aprire la leva di bloccaggio 10 e ruotare il supporto per fre-

sa 2 con la marcatura sul simbolo sull’unità di azio-

namento 1.

– Tirare verso l’alto l’unità di azionamento fino all’arresto.

– Ruotare l’unità di azionamento in senso antiorario fino

all’arresto ed estrarla dal supporto per fresa.

Sostituzione della pinza di serraggio (vedi figura B)

A seconda della fresa utilizzata, prima dell’impiego della fresa

stessa, è necessario sostituire il dado con la pinza di serrag-

gio.5.

Se la pinza di serraggio corretta per la fresa è già montata, se-

guire le operazioni indicate nel paragrafo «Montaggio

dell’utensile per fresatrice».

La pinza di serraggio 13 deve alloggiare con un po’ di gioco nel

dado a risvolto. Il montaggio del dado a risvolto 5 deve poter

avvenire facilmente. Qualora il dado a risvolto oppure la pinza

di serraggio dovessero essere danneggiati, sostituirli subito.

– Premere il tasto di bloccaggio dell’alberino 9 e tenerlo pre-

muto. Ruotare a mano eventualmente il mandrino motore

fino a quando lo stesso si blocca.

– Svitare in senso antiorario il dado 5 con la chiave fissa 15.

– Rilasciare il tasto di bloccaggio dell’alberino.

– Se necessario, pulire prima dell’assemblaggio tutte le parti

da montare con un pennello morbido oppure soffiando con

aria compressa.

– Applicare il nuovo dado sul mandrino portautensile 14.

– Serrare il dado a risvolto lasco.

fNon stringere mai la pinza portautensili fintanto che

non vi sia stato montato nessun utensile fresa. In caso

contrario vi è il pericolo di danneggiare la pinza portauten-

sili.

Montaggio dell’utensile per fresatrice

(vedere figure C–D)

A seconda del tipo di applicazione richiesto sono disponibili

utensili fresa dai tipi più svariati e con diversi livelli di qualità.

Utensili fresa in acciaio extrarapido ad alta prestazione

sono adatti per la lavorazione di materiali morbidi come p. es.

legname tenero e materiali sintetici.

Utensili fresa in acciaio duro sono adatti in modo particolare

per la lavorazione di materiali duri ed abrasivi come p. es. il le-

gname duro e l’alluminio.

Gli utensili fresa compresi nella vasta gamma del programma

per accessori della Bosch sono disponibili presso il Vostro ri-

venditore specializzato.

Utilizzare esclusivamente frese in perfetto stato e pulite.

– Premere il tasto di bloccaggio dell’alberino 9 e tenerlo pre-

muto. Ruotare a mano eventualmente il mandrino motore

fino a quando lo stesso si blocca.

– Allentare in senso antiorario il dado 5 con la chiave fissa

15.

– Inserire l’utensile fresa nella pinza di serraggio. Il gambo

della fresa deve essere inserito nella pinza portautensili

per almeno 20 mm.

– Serrare di nuovo saldamente in senso orario il dado.

– Rilasciare il tasto di bloccaggio dell’alberino.

fNon stringere mai la pinza portautensili fintanto che

non vi sia stato montato nessun utensile fresa. In caso

contrario vi è il pericolo di danneggiare la pinza portauten-

sili.

Montaggio del supporto per fresa (vedi figura E)

Per fresare il supporto per fresa 2 deve essere montato di

nuovo sull’unità di azionamento 1.

– Aprire la leva di bloccaggio 10 qualora la stessa fosse chiu-

sa.

– Far coincidere le due frecce doppie sull’unità di aziona-

mento e sul supporto per fresa 2.

– Spingere l’unità di azionamento nel supporto per fresa e

ruotare l’unità di azionamento in senso orario fino a quan-

do la marcatura indicherà sul simbolo .

– Continuare a spingere l’unità di azionamento nel supporto

per fresa.

– Terminato il montaggio ruotare il supporto per fresa con la

marcatura sul simbolo sull’unità di azionamento.

– Chiudere la leva di bloccaggio.

fDopo il montaggio controllare sempre che l’unità di

azionamento alloggi in modo fisso nel supporto per fre-

sa.

Se necessario, modificare il precarico della leva di bloccaggio

10 (vedi «Regolazione della leva di bloccaggio», pagina 42).

Aspirazione polvere/aspirazione trucioli

fPolveri e materiali come vernici contenenti piombo, alcuni

tipi di legname, minerali e metalli possono essere dannosi

per la salute. Il contatto oppure l’inalazione delle polveri

possono causare reazioni allergiche e/o malattie delle vie

respiratorie dell’operatore oppure delle persone che si tro-

vano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o

di quercia sono considerate cancerogene, in modo parti-

colare insieme ad additivi per il trattamento del legname

(cromato, protezione per legno). Materiale contenente

amianto deve essere lavorato esclusivamente da persona-

le specializzato.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 40 Thursday, November 24, 2011 11:34 AM

Italiano | 41

Bosch Power Tools 2 610 007 835 | (24.11.11)

– Utilizzare possibilmente un’aspirazione polvere adatta

per il materiale.

– Provvedere per una buona aerazione del posto di lavo-

ro.

– Si consiglia di portare una mascherina protettiva con

classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i mate-

riali da lavorare.

Uso

Regolazione della profondità di passata

(vedi figura F)

fLa regolazione della profondità di fresatura può avveni-

re esclusivamente quando l’elettroutensile è spento.

Per una regolazione approssimativa della profondità di passa-

ta procedere come segue:

– Posare sul pezzo in lavorazione l’elettroutensile con l’uten-

sile accessorio per fresatrice già montato.

– Aprire la leva di bloccaggio 10 qualora la stessa fosse chiu-

sa.

– Ruotare il supporto per fresa 2 con la marcatura sul

simbolo e spostare l’unità di azionamento lentamente

verso il basso fino a far toccare la fresa sul pezzo in lavora-

zione.

– Chiudere la leva di bloccaggio.

– Rilevare il valore misurato sulla scala 8 ed annotare tale va-

lore (taratura a zero). Sommare a questo valore la profon-

dità di fresatura desiderata.

– Aprire la leva di bloccaggio e regolare l’unità di azionamen-

to sul valore scala calcolato.

– Ruotare il supporto per fresa con la marcatura sul sim-

bolo e chiudere di nuovo la leva di bloccaggio.

– Controllare la regolazione della profondità di fresatura ef-

fettuata tramite una prova pratica e, se necessario, correg-

gerla.

Per la regolazione di precisione della profondità di fresatura

procedere come segue:

– Posizionare l’unità di azionamento con leva di bloccaggio

10 aperta e con la marcatura sul simbolo .

– Regolare con la rotellina di regolazione 3 la profondità di

fresatura desiderata.

– Chiudere la leva di bloccaggio.

Messa in funzione

fOsservare la tensione di rete! La tensione della rete de-

ve corrispondere a quella indicata sulla targhetta

dell’elettroutensile. Gli elettroutensili con l’indicazio-

ne di 230 V possono essere collegati anche alla rete di

220 V.

Accendere/spegnere

Per la messa in funzione dell’elettroutensile posizionare l’in-

terruttore di avvio/arresto 11 su I.

Per lo spegnimento dell’elettroutensile posizionare l’interrut-

tore di avvio/arresto 11 su 0.

Indicazioni operative

fProteggere le frese da battute e da colpi.

Fresatura di bordi o di forme (vedi figura G)

In caso di fresatura di spigoli o di forme senza guida parallela,

l’utensile fresa deve essere munito di un perno di guida oppu-

re di un cuscinetto a sfere.

– Avvicinare lateralmente l’elettroutensile già acceso al pez-

zo in lavorazione fino a far poggiare sul bordo del pezzo in

lavorazione il perno di guida o il cuscinetto a sfere

dell’utensile fresa.

– Condurre l’elettroutensile lungo il bordo del pezzo in lavo-

razione. Effettuando questa operazione assicurarsi che

l’appoggio sia a squadra. Una pressione troppo forte può

danneggiare il bordo del pezzo in lavorazione.

Fresature eseguite con la guida parallela (vedi figura H)

Per un taglio parallelo ai bordi è possibile montare una guida

parallela 17.

– Fissare la guida parallela 17 al supporto per fresa 2 con la

vite a testa zigrinata 16.

– Regolare con la vite ad alette sulla guida parallela 18 la pro-

fondità di battuta desiderata.

– Operare con l’elettroutensile spingendolo in maniera rego-

lare in avanti lungo il bordo di un pezzo in lavorazione eser-

citando una pressione laterale sulla guida parallela.

Lavori di fresatura con ausilio di guida (vedi figura I)

L’ausilio di guida 19 serve per lavori di fresatura di bordi con

frese senza perno di guida o cuscinetto a sfere.

– Fissare l’ausilio di guida al supporto per fresa 2 con la vite

a testa zigrinata 16.

– Condurre l’elettroutensile, con avanzamento uniforme,

lungo il bordo del pezzo in lavorazione.

Distanza laterale: Per modificare la quantità dell’asportazio-

ne di materiale, è possibile regolare la distanza laterale tra il

pezzo in lavorazione ed il rullo di scorrimento 22 sull’ausilio di

guida 19.

– Allentare la vite ad alette 20, regolare la distanza laterale

desiderata ruotando la vite ad alette 21 e serrare di nuovo

saldamente la vite ad alette 20.

Altezza: Regolare l’allineamento verticale dell’ausilio di guida

a seconda della fresa utilizzata e dello spessore del pezzo in

lavorazione.

– Allentare la vite a testa zigrinata 16 sull’ausilio di guida,

spingere l’ausilio di guida nella posizione desiderata e ser-

rare di nuovo saldamente la vite a testa zigrinata.

Montaggio della copertura del supporto per fresa

(vedi figura J)

In caso di impiego intenso dell’elettroutensile il supporto per

fresa può surriscaldarsi. In questo caso per la protezione delle

mani può essere montata una copertura del supporto per fre-

sa (accessorio).

– Rimuovere la leva di bloccaggio 10.

– Applicare dall’alto la copertura del supporto per fresa 23

sul supporto per fresa 2.

OBJ_BUCH-1137-001.book Page 41 Thursday, November 24, 2011 11:34 AM

42 | Italiano

2 610 007 835 | (24.11.11) Bosch Power Tools

– Avvitare di nuovo saldamente la leva di bloccaggio in modo

tale che, con leva di bloccaggio chiusa, l’unità di aziona-

mento 1 sia ben fissa nel supporto per fresa.

Lavori di fresatura con il supporto per fresa angolare

(vedi figure K – M)

Il supporto per fresa angolare 24 è particolarmente adatto per

lavori di fresatura di bordi laminati di difficile accesso, per la

fresatura di angoli speciali e per la smussatura di bordi.

In caso di lavori di fresatura con il supporto per fresa angola-

re, la fresa deve essere dotata di un perno di guida oppure di

un cuscinetto a sfere.

Per il montaggio del supporto per fresa angolare procedere

conformemente alle istruzioni indicate nel paragrafo «Mon-

taggio del supporto per fresa» (pagina 40).

Per la realizzazione di angoli precisi, il supporto per fresa an-

golare 24 può essere regolato a scatti di 7,5°. Il campo com-

pleto di regolazione corrisponde a 75° (45° in avanti e 30° in-

dietro).

– Allentare entrambe le viti ad alette 25.

– Regolare l’angolo desiderato con l’ausilio della scala 26 e

serrare di nuovo saldamente le viti ad alette 25.

Sostituzione della piastra di scorrimento (vedi figura N)

La piastra di scorrimento 30 può essere montata al posto del-

la piastra di scorrimento 6 e dispone di un’ulteriore impugna-

tura 12 nonché della possibilità di collegamento di un’aspira-

zione della polvere.

– Svitare le quattro viti a testa cilindrica sul lato inferiore del-

la piastra di scorrimento 6 e rimuovere la piastra di scorri-

mento stessa.

– Avvitare saldamente la piastra di scorrimento 30 sulla pia-

stra di base utilizzando le viti di fissaggio fornite in dotazio-

ne.

Per poter collegare un’aspirazione della polvere è necessario

montare sulla piastra di scorrimento 30 un adattatore per

l’aspirazione 29.

– Avvitare l’adattatore per l’aspirazione alla piastra di scorri-

mento utilizzando le due viti fornite in dotazione.

– Inserire un tubo di aspirazione (Ø 35 mm) nell’adattatore

per l’aspirazione montato.

– Per poter garantire un’aspirazione ottimale è necessario

pulire regolarmente l’adattatore per l’aspirazione.

Per la lavorazione di bordi utilizzare inoltre la cuffia di aspira-

zione 28.

– Montare la cuffia di aspirazione tra la piastra di scorrimen-

to 30 e l’adattatore per l’aspirazione 29.

– Per la lavorazione di superfici piane lisce rimuovere nuova-

mente la cuffia di aspirazione.

L’elettroutensile può essere collegato direttamente ad un

aspiratore multiuso della Bosch munito di dispositivo automa-

tico di teleinserimento. Questo entra automaticamente in

azione al momento in cui si avvia l’elettroutensile.

L’aspirapolvere deve essere adatto per il materiale da lavora-

re.

Utilizzare un aspiratore speciale per l’aspirazione di polveri

particolarmente nocive per la salute, cancerogene oppure

polveri asciutte.

Regolazione della leva di bloccaggio (vedere figura O)

Se l’unità di azionamento 1 non alloggia più in modo fisso nel

supporto per fresa, è necessario regolare la forza di serraggio

della leva di bloccaggio 10.

– Aprire la leva di bloccaggio.

– Ruotare il dado 31 con una chiave fissa (8 mm) di ca. 45°

in senso orario.

– Chiudere di nuovo la leva di bloccaggio.

– Controllare che l’unità di azionamento venga serrata in mo-

do sicuro. Non serrare troppo saldamente il dado.

Manutenzione ed assistenza

Manutenzione e pulizia

fPrima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

fPer poter garantire buone e sicure operazioni di lavoro,

tenere sempre puliti l’elettroutensile e le prese di ven-

tilazione.

Qualora si rendesse necessaria una sostituzione del cavo di

collegamento, la stessa deve essere effettuata dalla Bosch

oppure da un centro di assistenza clienti autorizzato per elet-

troutensili Bosch per evitare pericoli per la sicurezza.

Se nonostante gli accurati procedimenti di produzione e di

controllo l’elettroutensile dovesse guastarsi, la riparazione va

fatta effettuare da un punto di assistenza autorizzato per gli

elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, co-

municare sempre il codice prodotto a 10 cifre riportato sulla

targhetta di fabbricazione dell’elettroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative

alla riparazione ed alla manutenzione del Vostro prodotto

nonché concernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ricambio sono

consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per ri-

spondere alle domande relative all’acquisto, impiego e rego-

lazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: +39 (02) 36 96 26 63

Fax: +39 (02) 36 96 26 62

Fax: +39 (02) 36 96 86 77

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Tel.: +41 (044) 8 47 15 13

Fax: +41 (044) 8 47 15 53

OBJ_BUCH-1137-001.book Page 42 Thursday, November 24, 2011 11:34 AM

Nederlands | 43

Bosch Power Tools 2 610 007 835 | (24.11.11)

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballag-

gi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla norma della direttiva

2002/96/CE sui rifiuti di apparecchiature

elettriche ed elettroniche (RAEE) ed all’at-

tuazione del recepimento nel diritto nazio-

nale, gli elettroutensili diventati inservibili

devono essere raccolti separatamente ed

essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Nederlands

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elek-

trische gereedschappen

Lees alle veiligheidswaar-

schuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet wor-

den opgevolgd, kan dit een elektrische schok, brand of

ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toe-

komstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch ge-

reedschap” heeft betrekking op elektrische gereedschappen

voor gebruik op het stroomnet (met netsnoer) en op elektri-

sche gereedschappen voor gebruik met een accu (zonder net-

snoer).

Veiligheid van de werkomgeving

fHoud uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval-

len leiden.

fWerk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

fHoud kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap

verliezen.

Elektrische veiligheid

fDe aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in

geen geval worden veranderd. Gebruik geen adapter-

stekkers in combinatie met geaarde elektrische ge-

reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische

schok.

fVoorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

fHoud het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed-

schap vergroot het risico van een elektrische schok.

fGebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en be-

wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische

schok.

fWanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel

beperkt het risico van een elektrische schok.

fAls het gebruik van het elektrische gereedschap in een

vochtige omgeving onvermijdelijk is, dient u een aard-

lekschakelaar te gebruiken. Het gebruik van een aardlek-

schakelaar vermindert het risico van een elektrische

schok.

Veiligheid van personen

fWees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed-

schap. Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed staat van drugs, alcohol of

medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver-

wondingen leiden.

fDraag persoonlijke beschermende uitrusting. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of gehoorbescher-

ming, afhankelijk van de aard en het gebruik van het elek-

trische gereedschap, vermindert het risico van verwondin-

gen.

fVoorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de

stekker in het stopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger

aan de schakelaar hebt of wanneer u het gereedschap in-

geschakeld op de stroomvoorziening aansluit, kan dit tot

ongevallen leiden.

fVerwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

fVoorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver-

wachte situaties beter onder controle houden.

fDraag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren, kleding en handschoe-

WAARSCHUWING

OBJ_BUCH-1137-001.book Page 43 Thursday, November 24, 2011 11:34 AM

44 | Nederlands

2 610 007 835 | (24.11.11) Bosch Power Tools

nen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende

delen worden meegenomen.

fWanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden ge-

bruikt. Het gebruik van een stofafzuiging beperkt het ge-

vaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elek-

trische gereedschappen

fOverbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci-

teitsbereik.

fGebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet

worden gerepareerd.

fTrek de stekker uit het stopcontact of neem de accu uit

het elektrische gereedschap voordat u het gereed-

schap instelt, toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

fBewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door

onervaren personen worden gebruikt.

fVerzorg het elektrische gereedschap zorgvuldig. Con-

troleer of bewegende delen van het gereedschap cor-

rect functioneren en niet vastklemmen en of onderde-

len zodanig gebroken of beschadigd zijn dat de werking

van het elektrische gereedschap nadelig wordt beïn-

vloed. Laat deze beschadigde onderdelen voor het ge-

bruik repareren. Veel ongevallen hebben hun oorzaak in

slecht onderhouden elektrische gereedschappen.

fHoud snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

fGebruik elektrisch gereedschap, toebehoren, inzetge-

reedschappen en dergelijke volgens deze aanwijzin-

gen. Let daarbij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe-

passingen kan tot gevaarlijke situaties leiden.

Service

fLaat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

stand blijft.

Veiligheidsvoorschriften voor freesmachines

fHoud het elektrische gereedschap alleen aan de geïso-

leerde greepvlakken vast, aangezien de frees het nets-

noer van het gereedschap kan raken. Contact met een

onder spanning staande leiding kan ook metalen delen van

het gereedschap onder spanning zetten en tot een elektri-

sche schok leiden.

fBevestig het werkstuk op een stabiele ondergrond en

zet het vast met lijmklemmen of op andere wijze. Als u

het werkstuk alleen met uw hand vasthoudt of tegen uw

lichaam houdt, blijft het labiel. Dit kan tot het verlies van de

controle leiden.

fHet toegestane toerental van het inzetgereedschap

moet minstens zo hoog zijn als het maximale toerental

dat op het elektrische gereedschap is aangegeven.

Toebehoren dat sneller draait dan is toegestaan, kan on-

herstelbaar worden beschadigd.

fFreesgereedschappen en overig toebehoren moeten

nauwkeurig op de gereedschapopname (spantang) van

het elektrische gereedschap passen. Inzetgereedschap-

pen die niet nauwkeurig op de gereedschapopname van

het elektrische gereedschap passen, draaien ongelijkma-

tig, trillen sterk en kunnen tot het verlies van de controle

leiden.

fBeweeg het elektrische gereedschap alleen ingescha-

keld naar het werkstuk. Anders bestaat er gevaar voor

een terugslag als het inzetgereedschap in het werkstuk

vasthaakt.

fFrees nooit over metalen voorwerpen, spijkers of

schroeven. Het freesgereedschap kan beschadigd wor-

den en dit kan tot sterke trillingen leiden.

fGebruik een geschikt detectieapparaat om verborgen

stroom-, gas- of waterleidingen op te sporen of raad-

pleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een

elektrische schok leiden. Beschadiging van een gasleiding

kan tot een explosie leiden. Breuk van een waterleiding

veroorzaakt materiële schade en kan een elektrische

schok veroorzaken.

fGebruik geen stompe of beschadigde frezen. Stompe of

beschadigde frezen veroorzaken een verhoogde wrijving,

kunnen vastgeklemd worden en leiden tot onbalans.

fWacht tot het elektrische gereedschap tot stilstand is

gekomen voordat u het neerlegt. Het inzetgereedschap

kan vasthaken en dit kan tot het verlies van de controle

over het elektrische gereedschap leiden.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al-

le voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit

een elektrische schok, brand of ernstig letsel

tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het ge-

reedschap open en laat deze pagina opengevouwen terwijl u

de gebruiksaanwijzing leest.

OBJ_BUCH-1137-001.book Page 44 Thursday, November 24, 2011 11:34 AM

Nederlands | 45

Bosch Power Tools 2 610 007 835 | (24.11.11)

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het met vaste

steun frezen van groeven, randen, profielen en langgaten in

hout, kunststof en lichte bouwmaterialen en voor het kopi-

eerfrezen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen

van het elektrische gereedschap op de pagina’s met afbeel-

dingen.

1Aandrijfeenheid

2Freeskorf

3Stelwiel voor freesdiepte-fijninstelling

4Freesgereedschap*

5Wartelmoer met spantang

6Glijplaat

7Voetplaat

8Schaalverdeling freesdiepte-instelling

9Blokkeerknop uitgaande as

10 Spanhendel

11 Aan/uit-schakelaar

12 Handgreep (geïsoleerd greepvlak)

13 Spantang

14 Gereedschapopname

15 Steeksleutel (17 mm)

16 Kartelschroef voor vastzetten van aanslag

17 Parallelgeleider

18 Vleugelschroef voor parallelgeleider

19 Geleidingshulp

20 Vleugelschroef voor vastzetten van horizontale uitrich-

ting

21 Vleugelschroef voor horizontale uitrichting van gelei-

dingshulp

22 Glijrol

23 Afdekking freeskorf*

24 Haakse freeskorf*

25 Vleugelschroef voor hoekverstelling

26 Schaalverdeling freeshoekverstelling

27 Handgreep van glijplaat*

28 Afzuigkap*

29 Afzuigadapter*

30 Glijplaat met handgreep en afzuigadapter*

31 Moer voor instelling van spankracht

* Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-

programma.

Technische gegevens

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt

kenmerkend: geluidsdrukniveau 84 dB(A); geluidsvermogen-

niveau 95 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden ah (vectorsom van drie richtingen) en

onzekerheid K bepaald volgens EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-

meten met een volgens EN 60745 genormeerde meetmetho-

de en kan worden gebruikt om elektrische gereedschappen

met elkaar te vergelijken. Het is ook geschikt voor een voorlo-

pige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaam-

ste toepassingen van het elektrische gereedschap. Als echter

het elektrische gereedschap wordt gebruikt voor andere toe-

passingen, met afwijkende inzetgereedschappen of onvol-

doende onderhoud, kan het trillingsniveau afwijken. Dit kan

de trillingsbelasting gedurende de gehele arbeidsperiode dui-

delijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting

moet ook rekening worden gehouden met de tijd waarin het

gereedschap uitgeschakeld is, of waarin het gereedschap wel

loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-

belasting gedurende de gehele arbeidsperiode duidelijk ver-

minderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van

de bediener tegen het effect van trillingen vast, zoals: Onder-

Kantenfrees GKF 600

Professional

GKF 600

Professional

Zaaknummer 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Opgenomen vermogen W600600

Onbelast toerental min-1 33000 33000

Gereedschapopname mm

inch

6/8

–

Gewicht volgens EPTA-Procedure 01/2003 kg 1,5 1,5

Isolatieklasse /II /II

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens

afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen

afwijken.

OBJ_BUCH-1137-001.book Page 45 Thursday, November 24, 2011 11:34 AM

46 | Nederlands

2 610 007 835 | (24.11.11) Bosch Power Tools

houd van elektrische gereedschappen en inzetgereedschap-

pen, warm houden van de handen, organisatie van het ar-

beidsproces.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder

„Technische gegevens” beschreven product voldoet aan de

volgende normen en normatieve documenten: EN 60745 vol-

gens de bepalingen van de richtlijnen 2011/65/EU,

2004/108/EG en 2006/42/EG.

Technisch dossier (2006/42/EG) bij:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montage

Inzetgereedschap wisselen

fTrek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

fVoor het inzetten en wisselen van freesgereedschap-

pen wordt het dragen van werkhandschoenen geadvi-

seerd.

Freeskorf demonteren (zie afbeelding A)

Voordat u een frees kunt inzetten, moet u eerst de freeskorf 2

van de aandrijfeenheid 1 losmaken.

– Open de spanhendel 10 en draai de freeskorf 2 met de

markering op het symbool van de aandrijfeenheid

– Trek de aandrijfeenheid omhoog tot deze niet meer verder

kan.

– Draai de aandrijfeenheid tegen de wijzers van de klok in tot

de aandrijfeenheid niet meer verder kan en trek deze uit de

freeskorf.

Spantang wisselen (zie afbeelding B)

Afhankelijk van de gebruikte frees moet u voor het inzetten

van de frees de wartelmoer met de spantang 5 wisselen.

Als de juiste spantang voor uw frees reeds is gemonteerd,

volgt u de stappen in het gedeelte „Freesgereedschap inzet-

ten”.

De spantang 13 moet met enige speling op de wartelmoer zit-

ten. De wartelmoer 5 moet gemakkelijk te monteren zijn.

Mocht de wartelmoer of de spantang beschadigd zijn, dient u

deze onmiddellijk te vervangen.

– Druk op de asblokkeerknop 9 en houd deze ingedrukt.

Draai de uitgaande as indien nodig met de hand tot deze

vergrendeld wordt.

– Schroef de wartelmoer 5 tegen de wijzers van de klok in

met de steeksleutel 15 los en verwijder deze.

– Laat de asblokkeerknop los.

– Reinig indien nodig vóór de montage alle te monteren de-

len met een zachte kwast of door uitblazen met perslucht.

– Plaats de nieuwe wartelmoer op de uitgaande as 14.

– Draai de wartelmoer losjes vast.

fDraai de spantang met de wartelmoer in geen geval

vast zolang er geen freesgereedschap gemonteerd is.

De spantang kan anders beschadigd raken.

Freesgereedschap inzetten (zie afbeeldingen C–D)

Afhankelijk van het gebruiksdoel zijn freesgereedschappen in

de meest uiteenlopende uitvoeringen en kwaliteiten beschik-

baar.

Freesgereedschappen van hogecapaciteit-snelstaal zijn

geschikt voor de bewerking van zachte materialen als zacht-

hout en kunststof.

Freesgereedschappen met hardmetalen snijkanten zijn bij

uitstek geschikt voor harde en abrasieve materialen zoals

hardhout en aluminium.

Originele freesgereedschappen uit het uitgebreide Bosch-

toebehorenprogramma zijn verkrijgbaar bij uw vakhandel.

Gebruik alleen onbeschadigde en schone frezen.

– Druk op de asblokkeerknop 9 en houd deze ingedrukt.

Draai de uitgaande as indien nodig met de hand tot deze

vergrendeld wordt.

– Draai de wartelmoer 5 tegen de wijzers van de klok in met

de steeksleutel 15 los.

– Duw het freesgereedschap in de spantang. De frees-

schacht moet minstens 20 mm in de spantang zijn ge-

duwd.

– Draai de wartelmoer met de wijzers van de klok mee weer

stevig vast.

– Laat de asblokkeerknop los.

fDraai de spantang met de wartelmoer in geen geval

vast zolang er geen freesgereedschap gemonteerd is.

De spantang kan anders beschadigd raken.

Freeskorf monteren (zie afbeelding E)

Voor het frezen moet u de freeskorf 2 weer op de aandrijfeen-

heid 1 monteren.

– Open de spanhendel 10 als deze gesloten is.

– Breng de beide dubbele pijlen op de aandrijfeenheid en de

freeskorf 2 met elkaar in overeenstemming.

– Duw de aandrijfeenheid in de freeskorf en draai de aandrij-

feenheid met de wijzers van de klok mee tot de markering

naar het symbool wijst.

– Duw de aandrijfeenheid verder in de freeskorf.

– Draai na de montage de freeskorf met de markering op

het symbool van de aandrijfeenheid.

– Sluit de spanhendel.

fControleer na de montage altijd of de aandrijfeenheid

stevig in de freeskorf vast zit.

Verander indien nodig de voorspanning van de spanhendel

10 (zie „Spanhendel bijstellen”, pagina 48).

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 46 Thursday, November 24, 2011 11:34 AM

Nederlands | 47

Bosch Power Tools 2 610 007 835 | (24.11.11)

Afzuiging van stof en spanen

fStof van materialen zoals loodhoudende verf, enkele hout-

soorten, mineralen en metaal kunnen schadelijk voor de

gezondheid zijn. Aanraking of inademing van stof kan lei-

den tot allergische reacties en/of ziekten van de ademwe-

gen van de gebruiker of personen die zich in de omgeving

bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-

hout, gelden als kankerverwekkend, in het bijzonder in

combinatie met toevoegingsstoffen voor houtbehandeling

(chromaat en houtbeschermingsmiddelen). Asbesthou-

dend materiaal mag alleen door bepaalde vakmensen wor-

den bewerkt.

– Gebruik indien mogelijk een voor het materiaal ge-

schikte stofafzuiging.

– Zorg voor een goede ventilatie van de werkplek.

– Er wordt geadviseerd om een ademmasker met filter-

klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te be-

werken materialen in acht.

Gebruik

Freesdiepte instellen (zie afbeelding F)

fDe freesdiepte mag alleen worden ingesteld wanneer

het elektrische gereedschap uitgeschakeld is.

Ga als volgt te werk om de freesdiepte grof in te stellen:

– Plaats het elektrische gereedschap met het gemonteerde

freesgereedschap op het te bewerken werkstuk.

– Open de spanhendel 10 als deze gesloten is.

– Draai de freeskorf 2 met de markering op het symbool

en geleid de aandrijfeenheid langzaam omlaag tot de

frees het werkstuk raakt.

– Sluit de spanhendel.

– Lees de meetwaarde op de schaalverdeling 8 af en noteer

de waarde (nulafstemming). Tel bij deze waarde de ge-

wenste freesdiepte op.

– Open de spanhendel en stel de aandrijfeenheid op de be-

rekende schaalverdelingswaarde in.

– Draai de freeskorf met de markering op het symbool

en sluit de spanhendel weer.

– Controleer de uitgevoerde instelling van de freesdiepte

proefondervindelijk en corrigeer deze indien nodig.

Ga als volgt te werk om de freesdiepte fijn in te stellen:

– Stel de aandrijfeenheid als de spanhendel geopend is 10

met de markering op het symbool .

– Stel met het stelwiel 3 de gewenste freesdiepte in.

– Sluit de spanhendel.

Ingebruikneming

fLet op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het type-

plaatje van het elektrische gereedschap. Met 230 V

aangeduide elektrische gereedschappen kunnen ook

met 220 V worden gebruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen, zet u de

aan/uit-schakelaar 11 op I.

Als u het elektrische gereedschap wilt uitschakelen, zet u de

aan/uit-schakelaar 11 op 0.

Tips voor de werkzaamheden

fBescherm frezen tegen schokken en stoten.

Kanten- en vormfrezen (zie afbeelding G)

Bij het kanten- en vormfrezen zonder parallelgeleider moet

het freesgereedschap zijn voorzien van een pen of lager.

– Geleid het ingeschakelde elektrische gereedschap van op-

zij naar het werkstuk tot de pen of het lager van het frees-

gereedschap tegen de te bewerken rand van het werkstuk

ligt.

– Beweeg het elektrische gereedschap langs de rand van het

werkstuk. Let er daarbij op dat het gereedschap onder de

juiste hoek op het werkstuk ligt. Te sterke druk kan de rand

van het werkstuk beschadigen.

Frezen met parallelgeleider (zie afbeelding H)

Voor het werken parallel aan de rand kunt u een parallelgelei-

der 17 monteren.

– Bevestig de parallelgeleider 17 op de freeskorf 2 met de

kartelschroef 16.

– Stel met de vleugelschroef op de parallelgeleider 18 de ge-

wenste aanslagdiepte in.

– Geleid het ingeschakelde elektrische gereedschap met ge-

lijkmatige voorwaartse beweging en zijwaartse druk op de

parallelgeleider langs de rand van het werkstuk.

Frezen met geleidingshulp (zie afbeelding I)

De geleidingshulp 19 dient voor het frezen van randen met

een frees zonder pen of lager.

– Bevestig de geleidingshulp op de freeskorf 2 met de kartel-

schroef 16.

– Geleid het elektrische gereedschap met gelijkmatige voor-

waartse beweging langs de rand van het werkstuk.

Zijwaartse afstand: Om de hoeveelheid afgenomen materi-

aal te veranderen, kunt u de zijwaartse afstand tussen het

werkstuk en de geleidingsrol 22 op de geleidingshulp 19 in-

stellen.

– Draai de vleugelschroef 20 los, stel de gewenste zijwaartse

afstand in door aan de vleugelschroef 21 te draaien en

draai de vleugelschroef 20 weer vast.

Hoogte: Stel afhankelijk van de gebruikte frees en de dikte

van het te bewerken werkstuk de verticale uitrichting van de

geleidingshulp in.

– Draai de kartelschroef 16 van de geleidingshulp los, duw

de geleidingshulp in de gewenste stand en draai de kartel-

schroef weer vast.

Freeskorfafdekking monteren (zie afbeelding J)

Bij intensief gebruik van het elektrische gereedschap wordt

de freeskorf heet. Ter bescherming van uw handen kunt u een

freeskorfafdekking (toebehoren) monteren.

– Verwijder de spanhendel 10.

– Zet de freeskorfafdekking 23 van boven op de freeskorf 2.

OBJ_BUCH-1137-001.book Page 47 Thursday, November 24, 2011 11:34 AM

48 | Nederlands

2 610 007 835 | (24.11.11) Bosch Power Tools

– Schroef de spanhendel verder zo vast dat, als de spanhen-

del gesloten is, de aandrijfeenheid 1 stevig in de freeskorf

wordt vastgehouden.

Frezen met haakse freeskorf (zie afbeeldingen K –M)

De haakse freeskorf 24 is bijzonder geschikt voor het bondig

frezen van gelamineerde randen op moeilijk bereikbare plaat-

sen, voor het frezen van speciale hoeken en voor het afschui-

nen van randen.

Bij het frezen van randen met de haakse freeskorf moet de

frees van een pen of lager voorzien zijn.

Voor het monteren van de haakse freeskorf volgt u de stappen

in het gedeelte „Freeskorf monteren” (pagina 46).

Voor het verkrijgen van nauwkeurige hoeken heeft de haakse

freeskorf 24 verstelmogelijkheden in stappen van 7,5°. Het

volledige instelbereik bedraagt 75° (45° naar voren en 30°

naar achteren).

– Draai beide vleugelschroeven 25 los.

– Stel de gewenste hoek in met de schaalverdeling 26 en

draai de vleugelschroeven 25 weer vast.

Glijplaat wisselen (zie afbeelding N)

De glijplaat 30 kan worden gemonteerd in plaats van de glijp-

laat 6 en beschikt over een extra handgreep 12 en over de

mogelijkheid tot het aansluiten van een stofafzuiging.

– Draai de vier cilinderschroeven aan de onderzijde van de

glijplaat 6 uit en verwijder de glijplaat.

– Schroef de glijplaat 30 met de meegeleverde bevestigings-

schroeven aan de voetplaat vast.

Als u een stofafzuiging wilt aansluiten, moet u op de glijplaat

30 een afzuigadapter 29 monteren.

– Schroef de afzuigadapter met de twee meegeleverde

schroeven op de glijplaat.

– Steek een zuigslang (Ø 35 mm) op de gemonteerde afzui-

gadapter.

– Om een optimale afzuiging te waarborgen, dient u de afzui-

gadapter regelmatig te reinigen.

Voor het bewerken van randen gebruikt u bovendien de af-

zuigkap 28.

– Monteer de afzuigkap tussen glijplaat 30 en

afzuigadapter29.

– Voor het bewerken van gladde oppervlakken verwijdert u

de afzuigkap weer.

Het elektrische gereedshcap kan rechtstreeks worden aange-

sloten op het stopcontact van een Bosch-allroundzuiger met

afstandsbediening. Deze wordt bij het inschakelen van het

elektrische gereedschap automatisch gestart.

De stofzuiger moet geschikt zijn voor het te bewerken materi-

aal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-

vaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Spanhendel bijstellen (zie afbeelding O)

Als de aandrijfeenheid 1 niet meer stevig in de freeskorf zit,

moet u de spankracht van de spanhendel 10 bijstellen.

– Open de spanhendel.

– Draai de moer 31 met een steeksleutel (8 mm) ca. 45°

met de wijzers van de klok mee.

– Sluit de spanhendel weer.

– Controleer of de aandrijfeenheid stevig wordt gespannen.

Draai de moer niet te vast.

Onderhoud en service

Onderhoud en reiniging

fTrek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

fHoud het elektrische gereedschap en de ventilatieope-

ningen altijd schoon om goed en veilig te werken.

Als de aansluitkabel moet worden vervangen, moeten deze

werkzaamheden door Bosch of een erkende klantenservice

voor Bosch elektrische gereedschappen worden uitgevoerd

om veiligheidsrisico’s te voorkomen.

Mocht het elektrische gereedschap ondanks zorgvuldige fa-

bricage- en testmethoden toch defect raken, dient de repara-

tie te worden uitgevoerd door een erkende klantenservice

voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag

bij vragen over de aankoop, het gebruik en de instelling van

producten en toebehoren.

Nederland

Tel.: +31 (076) 579 54 54

Fax: +31 (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-mail: outillage.gereedschap@be.bosch.com

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen

moeten op een voor het milieu verantwoorde wijze worden

hergebruikt.

Gooi elektrische gereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG

over elektrische en elektronische oude ap-

paraten en de omzetting van de richtlijn in

nationaal recht moeten niet meer bruikbare

elektrische gereedschappen apart worden

ingezameld en op een voor het milieu ver-

antwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

OBJ_BUCH-1137-001.book Page 48 Thursday, November 24, 2011 11:34 AM

Dansk | 49

Bosch Power Tools 2 610 007 835 | (24.11.11)

Dansk

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

Læs alle sikkerhedsinstrukser og an-

visninger. I tilfælde af manglende over-

holdelse af sikkerhedsinstrukserne og anvisningerne er der ri-

siko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til se-

nere brug.

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“

refererer til netdrevet el-værktøj (med netkabel) og akkudre-

vet el-værktøj (uden netkabel).

Sikkerhed på arbejdspladsen

fSørg for, at arbejdsområdet er rent og rigtigt belyst.

Uorden eller uoplyste arbejdsområder øger faren for

uheld.

fBrug ikke el-værktøjet i eksplosionsfarlige omgivelser,

hvor der findes brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller dam-

pe.

fSørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når maskinen er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

fEl-værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adap-

terstik sammen med jordforbundet el-værktøj. Uæn-

drede stik, der passer til kontakterne, nedsætter risikoen

for elektrisk stød.

fUndgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

fMaskinen må ikke udsættes for regn eller fugt. Ind-

trængning af vand i et el-værktøj øger risikoen for elektrisk

stød.

fBrug ikke ledningen til formål, den ikke er beregnet til

(f.eks. må man aldrig bære el-værktøjet i ledningen,

hænge el-værktøjet op i ledningen eller rykke i lednin-

gen for at trække stikket ud af kontakten). Beskyt led-

ningen mod varme, olie, skarpe kanter eller maskinde-

le, der er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

fHvis el-værktøjet benyttes i det fri, må der kun benyt-

tes en forlængerledning, der er egnet til udendørs

brug. Brug af forlængerledning til udendørs brug nedsæt-

ter risikoen for elektrisk stød.

fHvis det ikke kan undgås at bruge el-værktøjet i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

fDet er vigtigt at være opmærksom, se, hvad man laver,

og bruge el-værktøjet fornuftigt. Brug ikke noget

el-værktøj, hvis du er træt, har nydt alkohol eller er på-

virket af medikamenter eller euforiserende stoffer. Få

sekunders uopmærksomhed ved brug af el-værktøjet kan

føre til alvorlige personskader.

fBrug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-

hængig af maskintype og anvendelse nedsætter risikoen

for personskader.

fUndgå utilsigtet igangsætning. Kontrollér, at el-værk-

tøjet er slukket, før du tilslutter det til strømtilførslen

og/eller akkuen, løfter eller bærer det. Undgå at bære

el-værktøjet med fingeren på afbryderen og sørg for, at

el-værktøjet ikke er tændt, når det sluttes til nettet, da det-

te øger risikoen for personskader.

fGør det til en vane altid at fjerne indstillingsværktøj el-

ler skruenøgle, før el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en roterende maskindel, er

der risiko for personskader.

fUndgå en anormal legemsposition. Sørg for at stå sik-

kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere

el-værktøjet, hvis der skulle opstå uventede situationer.

fBrug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår, tøj og handsker væk fra

dele, der bevæger sig. Dele, der er i bevægelse, kan gribe

fat i løstsiddende tøj, smykker eller langt hår.

fHvis støvudsugnings- og opsamlingsudstyr kan monte-

res, er det vigtigt, at dette tilsluttes og benyttes kor-

rekt. Brug af en støvopsugning kan reducere støvmæng-

den og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

fUndgå overbelastning af maskinen. Brug altid et

el-værktøj, der er beregnet til det stykke arbejde, der

skal udføres. Med det passende el-værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområde.

fBrug ikke et el-værktøj, hvis afbryder er defekt. Et

el-værktøj, der ikke kan startes og stoppes, er farlig og skal

repareres.

fTræk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, el-

ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-

ger forhindrer utilsigtet start af el-værktøjet.

fOpbevar ubenyttet el-værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med

maskinen eller ikke har gennemlæst disse instrukser,

benytte maskinen. El-værktøj er farligt, hvis det benyttes

af ukyndige personer.

fEl-værktøjet bør vedligeholdes omhyggeligt. Kontrol-

ler, om bevægelige maskindele fungerer korrekt og ik-

ke sidder fast, og om delene er brækket eller beskadi-

get, således at el-værktøjets funktion påvirkes. Få

beskadigede dele repareret, inden maskinen tages i

brug. Mange uheld skyldes dårligt vedligeholdte el-værk-

tøjer.

ADVARSEL

OBJ_BUCH-1137-001.book Page 49 Thursday, November 24, 2011 11:34 AM

50 | Dansk

2 610 007 835 | (24.11.11) Bosch Power Tools

fSørg for, at skæreværktøjer er skarpe og rene. Omhyg-

geligt vedligeholdte skæreværktøjer med skarpe skære-

kanter sætter sig ikke så hurtigt fast og er nemmere at føre.

fBrug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det

arbejde, der skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom-

råde, kan føre til farlige situationer.

Service

fSørg for, at el-værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsforskrifter for fræsere

fHold kun fast i el-værktøjet i de isolerede gribeflader,

fræseren kan ramme dens eget netkabel. Kontakt med

en spændingsførende ledning kan også sætte maskinens

metaldele under spænding, hvilket kan føre til elektrisk

stød.

fFastgør og sikre emnet på et stabilt underlag med tvin-

ger eller på anden måde. Holder du kun emnet med hån-

den eller mod din krop, er det labilt, hvilket kan medføre,

at du taber kontrollen.

fDen tilladte hastighed for indsatsværktøjet skal

mindst være så høj som den max. hastighed, der er an-

givet på el-værktøjet. Tilbehør, der drejer hurtigere end

tilladt, kan blive ødelagt.

fFræseværktøj eller andet tilbehør skal passe nøjagtigt

i værktøjsholderen (spændetang) på dit el-værktøj.

Indsatsværktøj, der ikke passer nøjagtigt i el-værktøjets

værktøjsholder, drejer ujævnt, vibrerer meget stærkt og

kan medføre, at man taber kontrollen.

fEl-værktøjet skal altid være tændt, når det føres hen til

emnet. Ellers er der fare for tilbageslag, hvis indsatsværk-

tøjet sætter sig fast i emnet.

fFræs aldrig hen over metalgenstande, søm eller skruer.

Fræseværktøjet kan beskadiges og føre til øgede vibratio-

ner.

fAnvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger eller kontakt det lokale

forsyningsselskab. Kontakt med elektriske ledninger kan

føre til brand og elektrisk stød. Beskadigelse af en gasled-

ning kan føre til eksplosion. Brud på et vandrør kan føre til

materiel skade eller elektrisk stød.

fAnvend ikke uskarpe eller beskadigede fræsere. Uskar-

pe eller beskadigede fræsere fører til øget friktion, kan

klemmes fast og føre til ubalance.

fEl-værktøjet må først lægges fra, når det står helt stil-

le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan

medføre, at man taber kontrollen over el-værktøjet.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-

ger. I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er

der risiko for elektrisk stød, brand og/eller al-

vorlige kvæstelser.

Klap venligst foldesiden med illustration af produktet ud og

lad denne side være foldet ud, mens du læser betjeningsvej-

ledningen.

Beregnet anvendelse

El-værktøjet er beregnet til – på et fast underlag – at fræse

noter, kanter, profiler og lange huller i træ, kunststof og lette

byggematerialer og til kopifræsning.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af el-værktøjet på illustrationssiderne.

1Drivenhed

2Fræsekurv

3Stillehjul til finindstilling af fræsedybde

4Fræseværktøj*

5Muffe med spændetang

6Glideplade

7Grundplade

8Skala til indstilling af fræsedybde

9Spindel-låsetaste

10 Spændearm

11 Start-stop-kontakt

12 Håndgreb (isoleret gribeflade)

13 Spændetang

14 Værktøjsholder

15 Gaffelnøgle (17 mm)

16 Fingerskrue til fastgørelse af anslag

17 Parallelanslag

18 Vingeskrue til parallelanslag

19 Føringshjælp

20 Vingeskrue til fastgørelse af vandret indstilling

21 Vingeskrue til vandret indstilling af føringshjælp

22 Gliderulle

23 Beskyttelsesafdækning*

24 Vinkelfræsekurv*

25 Vingeskrue til vinkelindstilling

26 Skala fræsevinkelindstilling

27 Håndgreb til glideplade*

28 Opsugningsklokke*

29 Opsugningsadapter*

30 Glideplade med håndgreb og opsugningsadapter*

31 Møtrik til indstilling af spændekraft

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er

ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo-

res tilbehørsprogram.

OBJ_BUCH-1137-001.book Page 50 Thursday, November 24, 2011 11:34 AM

Dansk | 51

Bosch Power Tools 2 610 007 835 | (24.11.11)

Tekniske data

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. EN 60745.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau

84 dB(A); lydeffektniveau 95 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

Samlede vibrationsværdier ah (vektorsum for tre retninger)

og usikkerhed K beregnet iht. EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Det svingningsniveau, der er angivet i nærværende instruk-

ser, er blevet målt iht. en standardiseret måleproces i

EN 60745, og kan bruges til at sammenligne el-værktøjer. Det

er også egnet til en foreløbig vurdering af svingningsbelast-

ningen.

Det angivede svingningsniveau repræsenterer de væsentlige

anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes

til andre formål, med afvigende indsatsværktøj eller utilstræk-

kelig vedligeholdelse, kan svingningsniveauet afvige. Dette

kan føre til en betydelig forøgelse af svingningsbelastningen i

hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der

også tages højde for de tider, i hvilke værktøjet er slukket eller

godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-

re til en betydelig reduktion af svingningsbelastningen i hele

arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af

brugeren mod svingningers virkning som f.eks.: Vedligehol-

delse af el-værktøj og indsatsværktøj, holde hænder varme,

organisation af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er

beskrevet under „Tekniske data“, er i overensstemmelse med

følgende standarder eller normative dokumenter: EN 60745

iht. bestemmelserne i direktiverne 2011/65/EU,

2004/108/EF, 2006/42/EF.

Teknisk dossier (2006/42/EF) ved:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montering

Værktøjsskift

fTræk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

fDet anbefales at bruge beskyttelseshandsker, når fræ-

seværktøj skal sættes i og skiftes.

Fræsekurv demonteres (se Fig. A)

Før du kan bruge en fræser, skal du først afbryde fræsekurven

2 fra drivenheden 1.

– Åbn spændearmen 10 og drej fræsekurven 2 med marke-

ringen hen på symbolet på drivenheden 1.

– Træk drivenheden helt op.

– Drej drivenheden helt til venstre og træk den ud af fræse-

kurven.

Spændetang skiftes (se Fig. B)

Skift omløbermøtrikken med spændetangen 5, afhængigt af

den anvendte fræser, og før fræseren sættes i.

Er den rigtige spændetang til fræseren allerede monteret, følg

da arbejdstrinnene i afsnit „Fræseværktøj isættes“.

Spændetangen 13 skal sidde med et smule spillerum i omlø-

bermøtrikken. Omløbermøtrikken 5 skal være nem at monte-

re. Skulle omløbermøtrikken eller spændetangen være beska-

diget, skiftes den med det samme.

– Tryk tasten til spindellåsen 9 og hold den trykket ned. Drej

i givet fald motorspindlen med hånden, til den er låst fast.

– Skru omløbermøtrikken 5 af til venstre med gaffelnøglen

15.

– Slip spindel-låsetasten.

Kantfræser GKF 600

Professional

GKF 600

Professional

Typenummer 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Nominel optagen effekt W600600

Omdrejningstal, ubelastet min-1 33000 33000

Værktøjsholderen mm

inch

6/8

–

Vægt svarer til EPTA-Procedure 01/2003 kg 1,5 1,5

Beskyttelsesklasse /II /II

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 51 Thursday, November 24, 2011 11:34 AM

52 | Dansk

2 610 007 835 | (24.11.11) Bosch Power Tools

– Hvis det er nødvendigt, rengøres alle dele, der skal monte-

res, med en blød pensel eller ved gennemblæsning med

trykluft, før det hele monteres.

– Anbring den nye omløbermøtrik på værktøjsholderen 14.

– Spænd omløbermøtrikken en smule.

fSpænd under ingen omstændigheder spændetangen

med omløbermøtrikken, så længe der ikke er monteret

noget fræseværktøj. Ellers kan spændetagen blive be-

skadiget.

Fræseværktøj isættes (se Fig. C–D)

Fræseværktøj findes i forskellige udførelser og kvaliteter,

som skal vælges afhængigt af formålet.

Fræseværktøj af „highspeed“-stål er egnet til fræsning af

bløde materialer som f.eks. blødt træ og kunststof.

Fræseværktøj med hårdmetalskær er især velegnet til hår-

de og porøse materialer som f.eks. hårdt træ.

Originalt fræseværktøj fra det omfangsrige Bosch-tilbehør-

sprogram kan købes hos din forhandler.

Isæt kun fejlfrie og rene fræsere.

– Tryk tasten til spindellåsen 9 og hold den trykket ned. Drej

i givet fald motorspindlen med hånden, til den er låst fast.

– Løsn omløbermøtrikken 5 til venstre med gaffelnøglen 15.

– Skub fræseværktøjet ind i spændetangen. Fræserskaftet

skal være skubbet mindst 20 mm ind i spændetangen.

– Spænd omløbermøtrikken igen til højre.

– Slip spindel-låsetasten.

fSpænd under ingen omstændigheder spændetangen

med omløbermøtrikken, så længe der ikke er monteret

noget fræseværktøj. Ellers kan spændetagen blive be-

skadiget.

Fræsekurv monteres (se Fig. E)

Til fræsning skal fræsekurven 2 monteres igen på drivenhe-

den 1.

– Åbn spændearmen 10, hvis denne er lukket.

– Sørg for, at de to dobbeltpile på drivenheden og fræsekur-

ven 2 dækker over hinanden.

– Skub drivenheden ind i fræsekurven og drej drivenheden

til højre, indtil markeringen peger på symbolet .

– Skub drivenheden videre ind i fræsekurven.

– Drej efter montering af fræsekurven med markeringen

hen på symbolet på drivenheden.

–Luk spændearmen.

fKontrollér altid efter monteringen, at drivenheden sid-

der fast i fræsekurven.

Ændr i givet fald forspændingen på spændearmen 10 (se „Ju-

stering af spændearm“, side 53).

Støv-/spånudsugning

fStøv fra materialer som f.eks. blyholdig maling, nogle træ-

sorter, mineraler og metal kan være sundhedsfarlige. Be-

røring eller indånding af støv kan føre til allergiske reaktio-

ner og/eller åndedrætssygdomme hos brugeren eller

personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som

kræftfremkaldende, især i forbindelse med ekstra stoffer

til træbehandling (chromat, træbeskyttelsesmiddel). As-

bestholdigt materiale må kun bearbejdes af fagfolk.

– Brug helst en støvopsugning, der egner sig til materia-

let.

– Sørg for god udluftning af arbejdspladsen.

– Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de mate-

rialer, der skal bearbejdes.

Brug

Fræsedybde indstilles (se Fig. F)

fFræsedybden må kun indstilles, når el-værktøjet er

slukket.

Fræsedybden grovindstilles på følgende måde:

– Anbring el-værktøjet med monteret fræseværktøj på det

emne, der skal bearbejdes.

– Åbn spændearmen 10, hvis denne er lukket.

– Drej fræsekurven 2 med markeringen hen på symbolet

og før drivenheden langsomt nedad, til fræseren berø-

rer emnet.

–Luk spændearmen.

– Aflæs måleværdien på skalaen 8 og notér værdien (nulstil-

ling). Addér den ønskede fræsedybde til denne værdi.

– Åbn spændearmen og indstil drivenheden på den beregne-

de skalaværdi.

– Drej fræsekurven med markeringen hen på symbolet

og luk spændearmenn igen.

– Kontrollér den indstillede fræsedybde i et praktisk forsøg

og korrigér den efter behov.

Fræsedybden finindstilles på følgende måde:

– Stil drivenheden med åbnet spændearm 10 med marke-

ringen hen på symbolet .

– Indstil den ønskede fræsedybde med stillehjulet 3.

–Luk spændearmen.

Ibrugtagning

fKontrollér netspændingen! Strømkildens spænding

skal stemme overens med angivelserne på el-værktø-

jets typeskilt. El-værktøj til 230 V kan også tilsluttes

220 V.

Tænd/sluk

Stil til ibrugtagning af el-værktøjet start-stop-kontakten 11

på I.

El-værktøjet slukkes ved at stille start-stop-kontakten 11

på 0.

Arbejdsvejledning

fBeskyt fræseren mod stød og slag.

Kant- eller formfræsning (se Fig. G)

Ved kant- eller formfræsning uden parallelanslag skal fræse-

værktøjet være udstyret med en styretap eller et kugleleje.

– Før det tændte el-værktøjet hen mod emnet fra siden, til

styretappen eller kuglelejet på fræseværktøjet ligger op ad

kanten på det emne, de skal bearbejdes.

OBJ_BUCH-1137-001.book Page 52 Thursday, November 24, 2011 11:34 AM

Dansk | 53

Bosch Power Tools 2 610 007 835 | (24.11.11)

– Før el-værktøjet langs med emnets kant. Sørg for, at værk-

tøjet holdes i en ret vinkel til emnet. Et for stort tryk kan be-

skadige kanten på emnet.

Fræsning med parallelanslag (se Fig. H)

Til skæring parallelt med kanten kan der monteres et paralle-

lanslag 17.

– Fastgør parallelanslaget 17 på fræsekurven 2 med finger-

skruen 16.

– Indstil den ønskede anslagsdybde med vingeskruen på pa-

rallelanslaget 18.

– Før det tændte el-værktøj langs med emnets kant og udfør

fræsearbejdet med jævn fremføring samtidig med, at pa-

rallelanslaget udsættes for et let tryk fra siden.

Fræsning med føringshjælp (se Fig. I)

Føringshjælpen 19 bruges til at fræse kanter med fræsere

uden føringstap eller kugleleje.

– Fastgør føringshjælpen på fræsekurven 2 med fingerskru-

en 16.

– Før el-værktøjet langs med emnets kant med jævn fremfø-

ring.

Afstand i siden: Mængden af afslebet materiale ændres ved

at indstille afstanden i siden mellem emnet og gliderullen 22

på føringshjælpen 19.

– Løsn vingeskruen 20, indstil den ønskede afstand i siden

ved at dreje på vingeskruen 21 og spænd vingeskruen 20

fast igen.

Højde: Indstil føringshjælpens lodrette positionering afhæn-

gigt af den anvendte fræser og tykkelsen af det emne, der skal

bearbejdes.

– Løsn fingerskruen 16 på føringshjælpen, skub føringshjæl-

pen ind i den ønskede position og spænd fingerskruen.

Montering af beskyttelsesafdækning (se Fig. J)

Fræsekurven bliver varm, hvis el-værktøjet bruges intensivt.

For at beskytte hænderne kan man i dette tilfælde montere en

beskyttelsesafdækning (tilbehør).

– Fjern spændearmen 10.

– Anbring beskyttelsesafdækningen 23 oppefra på fræse-

kurven 2.

– Skru spændearmen fast igen, så drivenheden 1 holdes sik-

kert i fræsekurven med en lukket spændearm.

Fræsning med vinkelfræsekurv (se Fig. K – M)

Vinkelfræsekurven 24 er især velegnet til kantfræsning af la-

minerede kanter på vanskeligt tilgængelige steder, til fræs-

ning af specielle vinkler samt til skråning af kanter.

Til kantfræsning med vinkelfræsekurven skal fræseren være

udstyret med en styretap eller et kugleleje.

Vinkelfræsekurven monteres iht. arbejdstrinnene i afsnit

„Fræsekurv monteres“ (side 52).

Vinkelfræsekurven 24 er udstyret med trin a 7,5°, som sikrer

præcise vinkler. Det samlede indstillingsområde er 75° (45°

fremad og 30° bagud).

– Løsn de to vingeskruer 25.

– Indstil den ønskede vinkel vha. skalaen 26 og skru vinge-

skruerne 25 fast igen.

Udskiftning af glideplade (se Fig. N)

Glidepladen 30 kan monteres i stedet for glidepladen 6 og har

et ekstra håndgreb 12 samt mulighed for at tilslutte en støvsu-

ger.

– Drej de fire cylinderskruer ud på undersiden af glidepladen

6 og tag glidepladen af.

– Skru glidepladen 30 fast til grundpladen med de medleve-

rede fastgørelsesskruer.

For at kunne tilslutte en støvsuger skal en opsugningsadapter

29 monteres på glidepladen 30.

– Skru opsugningsadapteren fast til glidepladen medde to

medleverede skruer.

– Anbring opsugningsslangen (Ø 35 mm) på den monterede

opsugningsadapter.

– Opsugningsadapteren bør rengøres med regelmæssige

mellemrum for at sikre en optimal opsugning.

Til bearbejdning af kanter kan du desuden anvende opsug-

ningsklokken 28.

– Montér opsugningsklokken mellem glideplade 30 og op-

sugningsadapter 29.

– Tag opsugningsklokken ud igen, før glatte, plane overfla-

der bearbejdes.

Eæl-værktøjet kan tilsluttes direkte til stikdåsen på en almin-

delig Bosch støvsuger med fjernbetjening. Denne starter

automatisk, når el-værktøjet tændes.

Støvsugeren skal være egnet til det materiale, som skal opsu-

ges.

Anvend en specialstøvsuger til opsugning af særligt sund-

hedsfarligt, kræftfremkaldende eller tørt støv.

Justering af spændearm (se Fig. O)

Sidder drivenheden 1 ikke mere fast i fræsekurven, skal

spændearmens 10 spændekraft indstilles.

– Åbn spændearmen.

– Drej møtrikken 31 ca. 45° til højre med en gaffelnøgle

(8 mm).

– Luk spændegrebet igen.

– Kontrollér, at drivenheden spændes sikkert. Spænd ikke

møtrikken alt for fast.

Vedligeholdelse og service

Vedligeholdelse og rengøring

fTræk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

fEl-værktøj og el-værktøjets ventilationsåbninger skal

altid holdes rene for at sikre et godt og sikkert arbejde.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal

dette arbejde udføres af Bosch eller på et autoriseret service-

værksted for Bosch el-værktøj for at undgå farer.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol

holde op med at fungere, skal reparationen udføres af et auto-

riseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

OBJ_DOKU-28601-001.fm Page 53 Thursday, November 24, 2011 12:38 PM

54 | Svenska

2 610 007 835 | (24.11.11) Bosch Power Tools

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og

vedligeholdelse af dit produkt samt reservedele. Reservedel-

stegninger og informationer om reservedele findes også un-

der:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare

spørgsmål vedr. køb, anvendelse og indstilling af produkter

og tilbehør.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Tlf. Service Center: +45 (4489) 8855

Fax: +45 (4489) 87 55

E-Mail: vaerktoej@dk.bosch.com

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljø-

venlig måde.

Smid ikke el-værktøj ud sammen med det almindelige hus-

holdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF

om affald af elektrisk og elektronisk udstyr

skal kasseret elektrisk udstyr indsamles se-

parat og genbruges iht. gældende miljøfor-

skrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som upp-

står till följd av att säkerhetsanvisningarna och instruktio-

nerna inte följts kan orsaka elstöt, brand och/eller allvarliga

personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna

elverktyg (med nätsladd) och till batteridrivna elverktyg

(sladdlösa).

Arbetsplatssäkerhet

fHåll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

olyckor.

fAnvänd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

fHåll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

fElverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

fUndvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

fSkydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

fMissbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

risken för elstöt.

fNär du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

fAnvänd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

Personsäkerhet

fVar uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

fBär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

hjälm och hörselskydd reducerar alltefter elverktygets typ

och användning risken för kroppsskada.

fUndvik oavsiktlig igångsättning. Kontrollera att elverk-

tyget är frånkopplat innan du ansluter stickproppen till

vägguttaget och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär elverktyget med

fingret på strömställaren eller ansluter påkopplat elverktyg

till nätströmmen kan olycka uppstå.

fTa bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

fUndvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

fBär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

fNär elverktyg används med dammutsugnings- och

-uppsamlingsutrustning, se till att dessa är rätt monte-

VARNING

OBJ_BUCH-1137-001.book Page 54 Thursday, November 24, 2011 11:34 AM

Svenska | 55

Bosch Power Tools 2 610 007 835 | (24.11.11)

rade och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

fÖverbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

fEtt elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

fDra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut

eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

fFörvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

fSköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom-

ponenter inte brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påverkas menligt.

Låt skadade delar repareras innan elverktyget tas i

bruk. Många olyckor orsakas av dåligt skötta elverktyg.

fHåll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

fAnvänd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Service

fLåt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för fräsar

fHåll i elverktyget endast vid de isolerade greppytorna

då risk finns att fräsen kan skada nätsladden. Kontakt

med en spänningsförande ledning kan sätta elverktygets

metalldelar under spänning och leda till elstöt.

fFäst och säkra arbetsstycket med tvingar eller på

annat sätt på ett stabilt underlag. Om du håller arbets-

stycket i handen eller mot kroppen är arbetsstycket osta-

digt och du kan lätt förlora kontrollen.

fInsatsverktygets tillåtna varvtal måste åtminstone

motsvara elverktygets angivna högsta varvtal. Tillbe-

hör med en högre rotationshastighet kan förstöras.

fFräsverktyg och annat tillbehör måste passa exakt i

elverktygets verktygsfäste (spänntång). Insatsverktyg

som inte exakt passar till elverktygets verktygsfäste rote-

rar ojämnt, vibrerar kraftigt och kan leda till att du förlorar

kontrollen över verktyget.

fElverktyget ska vara i påslaget när det förs mot arbets-

stycket. Risk för bakslag uppstår om insatsverktyget fast-

nar i arbetsstycket.

fFräs aldrig över metallföremål som t.ex. spikar eller

skruvar. Fräsverktyget kan ta skada och sedan leda till

ökad vibration.

fAnvänd lämpliga detektorer för att lokalisera dolda för-

sörjningsledningar eller konsultera det lokala eldistri-

butionsbolaget. Kontakt med elledningar kan orsaka

brand och elstöt. En skadad gasledning kan leda till explo-

sion. Inträngning i en vattenledning kan orsaka materiell

skada eller elstöt.

fAnvänd inte oskarpa eller skadade fräsverktyg.

Oskarpa och skadade fräsverktyg orsakar en högre frik-

tion, kan klämmas in och leda till obalans.

fVänta tills elverktyget stannat helt innan du lägger bort

det. Insatsverktyget kan haka upp sig och leda till att du

kan förlora kontrollen över elverktyget.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och

instruktionerna inte följts kan orsaka elstöt,

brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan

uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

På fast underlag är elverktyget avsett för fräsning av spår,

kanter, profiler och ovala hål i trä, plast och lätt byggmaterial

samt för kopierfräsning.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

elverktyget på grafiksidan.

1Drivenhet

2Fräskorg

3Ställratt fininställning av fräsdjup

4Fräsverktyg*

5Kapselmutter med spänntång

6Glidplatta

7Fotplatta

8Skala för inställning av fräsdjup

9Spindellåsknapp

10 Spännspak

11 Strömställare Till/Från

12 Handgrepp (isolerad greppyta)

13 Spänntång

14 Verktygsfäste

15 Fast skruvnyckel (17 mm)

16 Räfflad skruv för anslagsfixering

17 Parallellanslag

18 Vingskruv för parallellanslag

19 Styrhjälp

20 Vingskruv för låsning av horisontalinriktning

21 Vingskruv för styrhjälpens horisontalinriktning

OBJ_BUCH-1137-001.book Page 55 Thursday, November 24, 2011 11:34 AM

56 | Svenska

2 610 007 835 | (24.11.11) Bosch Power Tools

22 Glidrulle

23 Fräskorgskåpa*

24 Vinkelfräskorg*

25 Vingskruv för vinkeljustering

26 Skala för fräsvinkeljustering

27 Glidplattans handtag*

28 Sugkåpa*

29 Utsugningsadapter*

30 Glidplatta med handtag och utsugningsadapter*

31 Mutter för inställning av spännkraft

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-

hör som finns.

Tekniska data

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljud-

trycksnivå 84 dB(A); ljudeffektnivå 95 dB(A). Onoggrannhet

K=3dB.

Använd hörselskydd!

Totala vibrationsemissionsvärden ah (vektorsumma ur tre

riktningar) och onoggrannhet K framtaget enligt EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i

EN 60745 och kan användas vid jämförelse av olika elverk-

tyg. Mätmetoden är även lämplig för preliminär bedömning av

vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget används

för andra ändamål och med andra insatsverktyg eller inte

underhållits ordentligt kan vibrationsnivån avvika. Härvid kan

vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även

de tider beaktas när elverktyget är frånkopplat eller är igång,

men inte används. Detta reducerar tydligt vibrationsbelast-

ningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t. ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

av arbetsförloppen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt

som beskrivs i ”Tekniska data” överensstämmer med följande

normer och normativa dokument: EN 60745 enligt bestäm-

melserna i direktiven 2011/65/EU, 2004/108/EG,

2006/42/EG.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montage

Verktygsbyte

fDra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

fVi rekommenderar att skyddshandskar används vid

insättning och byte av fräsverktyg.

Demontering av fräskorg (se bild A)

Före montering av ett fräsverktyg måste fräskorgen 2 först tas

bort från drivenheten 1.

– Öppna spännspaken 10 och vrid fräskorgens 2 markering

mot symbolen på drivenheten 1.

– Dra drivenheten uppåt mot stopp.

– Vrid drivenheten moturs mot stopp och dra den sedan ur

fräskorgen.

Byte av spänntång (se bild B)

Alltefter använt fräsverktyg måste spänntången 5 och kapsel-

muttern bytas innan fräsverktyget sätts in.

Kantfräs GKF 600

Professional

GKF 600

Professional

Produktnummer 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Upptagen märkeffekt W600600

Tomgångsvarvtal min-1 33000 33000

Verktygsfäste mm

inch

6/8

–

Vikt enligt EPTA-Procedure 01/2003 kg 1,5 1,5

Skyddsklass /II /II

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 56 Thursday, November 24, 2011 11:34 AM

Svenska | 57

Bosch Power Tools 2 610 007 835 | (24.11.11)

Om för aktuellt fräsverktyg den riktiga spänntången redan

finns monterad, följ arbetsmomenten i avsnittet ”Insättning

av fräs”.

Spänntången 13 måste sitta med lätt glapp i kapselmuttern.

Kapselmuttern 5 måste vara lätt monterbar. Om överfallsmut-

tern eller spänntången skadats bör de genast ersättas.

– Tryck ned spindellåsknappen 9 och håll den nedtryckt.

Vrid vid behov för hand motorspindeln tills den låser.

– Skruva moturs bort kapselmuttern 5 med den fasta skruv-

nyckeln 15.

– Släpp spindellåsknappen.

– Om så behövs, rengör före montering alla delar med en

mjuk pensel eller renblås med tryckluft.

– Lägg upp den nya kapselmuttern på verktygsfästet 14.

– Dra lätt fast kapselmuttern.

fDra inte fast spänntången med överfallsmuttern innan

ett fräsverktyg satts in. Spänntången kan i annat fall ska-

das.

Insättning av fräs (se bilder C–D)

Fräsverktyg finns att tillgå i olika utföranden och kvaliteter

som anpassats till aktuell bearbetning.

Fräsverktyg av högeffektssnabbstål är lämpliga för bear-

betning av mjuka material som t. ex. mjukt trä och plast.

Fräsverktyg med hårdmetallskär är speciellt lämpliga för

hårda och nötande material som t. ex. hårt trä och aluminium.

Din fackhandlare kan offerera original fräsverktyg ur Boschs

rikthaltiga tillbehörsprogram.

Använd endast felfria och rena fräsverktyg.

– Tryck ned spindellåsknappen 9 och håll den nedtryckt.

Vrid vid behov för hand motorspindeln tills den låser.

– Lossa moturs kapselmuttern 5 med den fasta skruvnyckeln

15.

– Skjut in fräsverktyget i spänntången. Frässkaftet måste

vara inskjutet minst till ett djup om 20 mm.

– Dra medurs åter fast kapselmuttern.

– Släpp spindellåsknappen.

fDra inte fast spänntången med överfallsmuttern innan

ett fräsverktyg satts in. Spänntången kan i annat fall ska-

das.

Montering av fräskorg (se bild E)

För fräsning måste åter fräskorgen 2 monteras på drivenhe-

ten 1.

– Öppna spännspaken 10 om den är stängd.

– Ställ in båda dubbelpilarna på drivanordningen och fräs-

korgen 2 så att de står mot varandra.

– Skjut in drivenheten i fräskorgen och vrid drivenheten

medurs tills markeringen pekar mot symbolen .

– Skjut åter in drivenheten i fräskorgen.

– Efter montering av fräskorgen vrid markeringen mot

symbolen på drivenheten.

– Stäng spännspaken.

fKontrollera efter montering att drivenheten sitter sta-

digt i fräskorgen.

Justera vid behov spännspakens förspänning 10 (se ”Juste-

ring av spännspaken”, sidan 58).

Damm-/spånutsugning

fDammet från material som t. ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Berö-

ring eller inandning av dammet kan orsaka allergiska reak-

tioner och/eller andningsbesvär hos användaren eller per-

soner som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, spe-

ciellt då i förbindelse med tillsatsämnen för träbehandling

(kromat, träkonserveringsmedel). Endast yrkesmän får

bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämplig dammut-

sugning.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbe-

tat material.

Drift

Inställning av fräsdjup (se bild F)

fFräsdjupet får ställas in endast på avstängt elverktyg.

För grovinställning av fräsdjupet förfar så här:

– Lägg upp elverktyget med monterat fräsverktyg på arbets-

stycket som ska bearbetas.

– Öppna spännspaken 10 om den är stängd.

– Vrid fräskorgens 2 markering mot symbolen och

skjut drivenheten långsamt nedåt tills fräsen berör arbets-

stycket.

– Stäng spännspaken.

– Avläs mätvärdet på skalan 8 och anteckna värdet (nollba-

lansering). Addera önskat fräsdjup till detta värde.

– Öppna spännspaken och ställ in drivenheten att motsvara

beräknat skalvärde.

– Vrid fräskorgens markering mot symbolen och stäng

åter spännspaken.

– Kontrollera inställt fräsdjup genom praktiska försök och

korrigera vid behov.

För fininställning av fräsdjupet förfar så här:

– Ställ med öppen spännspak 10 drivenhetens markering

mot symbolen .

– Ställ med ställratten 3 in önskat fräsdjup.

– Stäng spännspaken.

Driftstart

fBeakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på elverk-

tygets typskylt. Elverktyg märkta med 230 V kan även

anslutas till 220 V.

In- och urkoppling

För påkoppling av elverktyget vrid strömställaren Till/Från

11 till läget I.

För frånkoppling av elverktyget ställ strömställaren Till/Från

11 till läget 0.

Arbetsanvisningar

fSkydda fräsverktyget mot stötar och slag.

OBJ_BUCH-1137-001.book Page 57 Thursday, November 24, 2011 11:34 AM

58 | Svenska

2 610 007 835 | (24.11.11) Bosch Power Tools

Kant- eller formfräsning (se bild G)

Vid kant- och formfräsning utan parallellanslag måste fräs-

verktyget vara försett med styrtapp eller kullager.

– För påkopplat elverktyg från sidan mot arbetsstycket tills

fräsverktygets styrtapp eller kullager ligger an mot den

kant på arbetsstycket som ska bearbetas.

– Styr elverktyget längs arbetsstyckets kant. Se till att

elverktyget ligger i rätt vinkel. För kraftigt tryck kan skada

kanten på arbetsstycket.

Fräsning med parallellanslag (se bild H)

För skärning parallellt med kanten kan ett parallellanslag 17

monteras.

– Fäst parallellanslaget 17 på fräskorgen 2 med den lättrade

skruven 16.

– Ställ med vingskruven in önskat anslagsdjup på parallellan-

slaget 18.

– För det inkopplade elverktyget längs arbetsstyckets kant

med jämn matning och tryck i sidled mot parallellanslaget.

Fräsning med styrhjälp (se bild I)

Styrhjälpen 19 används vid fräsning av kanter för fräsverktyg

utan styrtapp eller kullager.

– Fäst styrhjälpen på fräskorgen 2 med den lättrade skruven

16.

– Styr elverktyget med jämn matning längs arbetsstyckets

kant.

Sidoavstånd: För ändring av bortfräsningsmängden kan

sidoavståndet mellan arbetsstycket och glidrullen 22 på styr-

hjälpen 19 ställas in.

– Lossa vingskruven 20 och ställ in önskat sidoavstånd

genom att vrida vingskruven 21 och dra sedan åter fast

vingskruven 20.

Höjd: Ställ in styrhjälpens vertikala uppriktning att motsvara

använt fräsverktyg och arbetsstyckets tjocklek.

– Lossa den lättrade skruven 16 på styrhjälpen, skjut styr-

hjälpen till önskat läge och dra åter fast den lättrade skru-

ven.

Montering av fräskorgskåpan (se bild J)

Vid intensiv användning av elverktyget blir fräskorgen het.

Som skydd för händerna kan i detta fall en fräskorgskåpa (till-

behör) monteras.

– Ta bort spännspaken 10.

– Lägg uppifrån fräskorgskåpan 23 på fräskorgen 2.

– Skruva åter fast spännspaken till den grad att drivenheten

1 vid stängd spännspak hålls stadigt i fräskorgen.

Fräsning med vinkelfräskorg (se bilderna K–M)

Vinkelfräskorgen 24 är speciellt lämplig för planfräsning av

laminerade kanter på svåråtkomliga ställen, för fräsning av

speciella vinklar samt för fasning av kanter.

Vid kantfräsning med vinkelfräskorgen måste fräsverktyget

vara försett med en styrtapp eller ett kullager.

För montering av vinkelfräskorgen följ på motsvarande sätt

arbetsmomenten i avsnittet ”Montering av fräskorg”

(sidan 57).

För inställning av exakta vinklar är vinkelfräskorgen 24 för-

sedd med jack i steg om 7,5°. Det totala inställningsområdet

är 75° (45° framåt och 30° bakåt).

– Lossa båda vingskruvarna 25.

– Ställ in önskad vinkel med hjälp av skalan 26 och skruva

åter fast vingskruvarna 25.

Byte av glidplatta (se bild N)

På glidplattan 30 kan i stället för glidplattan 6 ett extra hand-

tag 12 samt en anslutningsadapter för dammutsugning mon-

teras.

– Skruva bort de fyra cylinderskruvarna på glidplattans 6

undre sida och ta bort glidplattan.

– Skruva med medföljande monteringsskruvar fast glidplat-

tan 30 på bottenplattan.

För anslutning av dammutsugning måste på glidplattan 30 en

utsugningsadapter 29 monteras.

– Skruva med de båda medföljande skruvarna fast utsug-

ningsadaptern på glidplattan.

– Skjut upp utsugningsslangen (Ø 35 mm) på den monte-

rade utsugningsadaptern.

– För att nå optimal utsugningseffekt bör utsugningsadap-

tern regelbundet rengöras.

För bearbetning av kanter kan i tillägg sugkåpan 28 användas.

– Montera sugkåpan mellan glidplattan 30 och utsugnings-

adaptern 29.

– För bearbetning av släta och plana ytor ta åter bort sugkå-

pan.

Elverktyget kan anslutas direkt till apparatuttaget på en Bosch

universaldammsugare med fjärrkopplingsanordning. Damm-

sugaren startar automatiskt när elverktyget slås på.

Dammsugaren måste vara lämplig för det material som ska

bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande

eller torrt damm en specialdammsugare.

Justering av spännspaken (se bild O)

Om drivenheten 1 inte längre sitter stadigt i fräskorgen måste

spännspakens spännkraft 10 justeras.

– Öppna spännspaken.

– Vrid muttern 31 med en fast skruvnyckel (8 mm) ca 45°

medurs.

– Stäng åter spännspaken.

– Kontrollera att drivenheten är stadigt fastspänd. Dra inte

åt muttern för hårt.

Underhåll och service

Underhåll och rengöring

fDra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

fHåll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Om nätsladden för bibehållande av verktygets säkerhet

måste bytas ut, ska byte ske hos Bosch eller en auktoriserad

serviceverkstad för Bosch-elverktyg.

OBJ_BUCH-1137-001.book Page 58 Thursday, November 24, 2011 11:34 AM

Norsk | 59

Bosch Power Tools 2 610 007 835 | (24.11.11)

Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av auktoriserad

serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskissar och

informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor

beträffande köp, användning och inställning av produkter och

tillbehör.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: +46 (020) 41 44 55

Fax: +46 (011) 18 76 91

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG

för kasserade elektriska och elektroniska

apparater och dess modifiering till nationell

rätt måste obrukbara elverktyg omhänder-

tas separat och på miljövänligt sätt lämnas

in för återvinning.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

Les gjennom alle advarslene og anvis-

ningene. Feil ved overholdelsen av ad-

varslene og nedenstående anvisninger kan medføre elektris-

ke støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjel-

der for strømdrevne elektroverktøy (med ledning) og batteri-

drevne elektroverktøy (uten ledning).

Sikkerhet på arbeidsplassen

fHold arbeidsområdet rent og ryddig og sørg for bra be-

lysning. Rotete arbeidsområder eller arbeidsområder

uten lys kan føre til ulykker.

fIkke arbeid med elektroverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv. Elektroverktøy lager gnister som kan an-

tenne støv eller damper.

fHold barn og andre personer unna når elektroverktøy-

et brukes. Hvis du blir forstyrret under arbeidet, kan du

miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

fStøpselet til elektroverktøyet må passe inn i stikkon-

takten. Støpselet må ikke forandres på noen som helst

måte. Ikke bruk adapterstøpsler sammen med jordede

elektroverktøy. Bruk av støpsler som ikke er forandret på

og passende stikkontakter reduserer risikoen for elektris-

ke støt.

fUnngå kroppskontakt med jordede overflater slik som

rør, ovner, komfyrer og kjøleskap. Det er større fare ved

elektriske støt hvis kroppen din er jordet.

fHold elektroverktøyet unna regn eller fuktighet. Der-

som det kommer vann i et elektroverktøy, øker risikoen for

elektriske støt.

fIkke bruk ledningen til andre formål, f. eks. til å bære

elektroverktøyet, henge det opp eller trekke det ut av

stikkontakten. Hold ledningen unna varme, olje, skar-

pe kanter eller verktøydeler som beveger seg. Med ska-

dede eller opphopede ledninger øker risikoen for elektris-

ke støt.

fNår du arbeider utendørs med et elektroverktøy, må du

kun bruke en skjøteledning som er egnet til utendørs

bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektriske støt.

fHvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter. Bruk

av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

fVær oppmerksom, pass på hva du gjør, gå fornuftig

frem når du arbeider med et elektroverktøy. Ikke bruk

elektroverktøy når du er trett eller er påvirket av nar-

kotika, alkohol eller medikamenter. Et øyeblikks uopp-

merksomhet ved bruk av elektroverktøyet kan føre til al-

vorlige skader.

fBruk personlig verneutstyr og husk alltid å bruke ver-

nebriller. Bruk av personlig sikkerhetsutstyr som støv-

maske, sklifaste arbeidssko, hjelm eller hørselvern – av-

hengig av type og bruk av elektroverktøyet – reduserer

risikoen for skader.

fUnngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler det

til strømmen og/eller batteriet, løfter det opp eller bæ-

rer det. Hvis du holder fingeren på bryteren når du bærer

elektroverktøyet eller kobler elektroverktøyet til strøm-

men i innkoblet tilstand, kan dette føre til uhell.

fFjern innstillingsverktøy eller skrunøkler før du slår på

elektroverktøyet. Et verktøy eller en nøkkel som befinner

seg i en roterende verktøydel, kan føre til skader.

ADVARSEL

OBJ_BUCH-1137-001.book Page 59 Thursday, November 24, 2011 11:34 AM

60 | Norsk

2 610 007 835 | (24.11.11) Bosch Power Tools

fUnngå en unormal kroppsholdning. Sørg for å stå stø-

dig og i balanse. Dermed kan du kontrollere elektroverk-

tøyet bedre i uventede situasjoner.

fBruk alltid egnede klær. Ikke bruk vide klær eller smyk-

ker. Hold hår, tøy og hansker unna deler som beveger

seg. Løstsittende tøy, smykker eller langt hår kan komme

inn i deler som beveger seg.

fHvis det kan monteres støvavsug- og oppsamlingsinn-

retninger, må du forvisse deg om at diss e er tilkoblet og

brukes på korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

fIkke overbelast verktøyet. Bruk et elektroverktøy som

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an-

gitte effektområdet.

fIkke bruk elektroverktøy med defekt på-/av-bryter. Et

elektroverktøy som ikke lenger kan slås av eller på, er farlig

og må repareres.

fTrekk støpselet ut av stikkontakten og/eller fjern bat-

teriet før du utfører innstillinger på elektroverktøyet,

skifter tilbehørsdeler eller legger maskinen bort. Disse

tiltakene forhindrer en utilsiktet starting av elektroverktøy-

et.

fElektroverktøy som ikke er i bruk må oppbevares util-

gjengelig for barn. Ikke la maskinen brukes av perso-

ner som ikke er fortrolig med dette eller ikke har lest

disse anvisningene. Elektroverktøy er farlige når de bru-

kes av uerfarne personer.

fVær nøye med vedlikeholdet av elektroverktøyet. Kon-

troller om bevegelige verktøydeler fungerer feilfritt og

ikke klemmes fast, og om deler er brukket eller skadet,

slik at dette innvirker på elektroverktøyets funksjon.

La disse skadede delene repareres før elektroverktøy-

et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken

til mange uhell.

fHold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

fBruk elektroverktøy, tilbehør, verktøy osv. i henhold til

disse anvisningene. Ta hensyn til arbeidsforholdene og

arbeidet som skal utføres. Bruk av elektroverktøy til an-

dre formål enn det som er angitt kan føre til farlige situasjo-

ner.

Service

fElektroverktøyet ditt skal alltid kun repareres av kvali-

fisert fagpersonale og kun med originale reservedeler.

Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for freser

fHold elektroverktøyet kun på de isolerte grepflatene,

for fresen kan treffe sin egen strømledning. Kontakt

med en spenningsførende ledning kan også sette elektro-

verktøyets metalldeler under spenning og føre til elektriske

støt.

fFest og sikre arbeidsstykket med tvinger eller på en an-

nen måte til et stabilt underlag. Hvis du holder arbeids-

stykket kun med hånden eller mot kroppen din, er det fort-

satt bevegelig og kan medføre at du mister kontrollen.

fDet godkjente turtallet til innsatsverktøyet må være

minst like høyt som det maksimale turtallet som er an-

gitt på elektroverktøyet. Tilbehør som dreies hurtigere

enn godkjent, kan ødelegges.

fFreseverktøy eller annet tilbehør må passe nøyaktig

inn i verktøyfestet (spenntange) på elektroverktøyet.

Innsatsverktøy som ikke passer nøyaktig inn i verktøyfes-

tet til elektroverktøyet, roterer uregelmessig, vibrerer

svært sterkt og kan føre til at du mister kontrollen.

fElektroverktøyet må kun føres inn mot arbeidsstykket

i innkoblet tilstand. Det er ellers fare for tilbakeslag, hvis

innsatsverktøyet henger seg opp i arbeidsstykket.

fDu må aldri frese over metallgjenstander, spikre eller

skruer. Freseverktøyet kan skades og føre til sterkere vi-

brasjoner.

fBruk egnede detektorer til å finne skjulte strøm-/gass-/

vannledninger, eller spør hos det lokale el-/gass-/vann-

verket. Kontakt med elektriske ledninger kan medføre

brann og elektrisk støt. Skader på en gassledning kan føre

til eksplosjon. Inntrenging i en vannledning forårsaker ma-

terielle skader og kan medføre elektriske støt.

fBruk ikke butte eller skadede fres. Butte eller skadede

fres forårsaker en større friksjon, kan klemmes fast og fø-

rer til ubalanser.

fVent til elektroverktøyet er stanset helt før du legger

det ned. Innsatsverktøyet kan kile seg fast og føre til at du

mister kontrollen over elektroverktøyet.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisnin-

gene. Feil ved overholdelsen av advarslene

og nedenstående anvisninger kan medføre

elektriske støt, brann og/eller alvorlige ska-

der.

Brett ut utbrettssiden med bildet av maskinen, og la denne si-

den være utbrettet mens du leser bruksanvisningen.

Formålsmessig bruk

Elektroverktøyet er beregnet til å frese noter, kanter, profiler

og langhull i tre, kunststoff og lette byggematerialer samt til

kopieringsfresing på faste underlag.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av elektroverktøyet på illustrasjonssidene.

1Drivenhet

2Fresekurv

3Stillhjul fresedybde-fininnstilling

4Freseverktøy*

5Mutter med spenntange

6Glideplate

7Grunnplate

OBJ_BUCH-1137-001.book Page 60 Thursday, November 24, 2011 11:34 AM

Norsk | 61

Bosch Power Tools 2 610 007 835 | (24.11.11)

8Skala fresedybdeinnstilling

9Spindel-låsetast

10 Spennarm

11 På-/av-bryter

12 Håndtak (isolert grepflate)

13 Spenntange

14 Verktøyfeste

15 Fastnøkkel (17 mm)

16 Riflet skrue til anleggsfiksering

17 Parallellanlegg

18 Vingeskrue for parallellanlegg

19 Føringshjelp

20 Vingeskrue for fiksering av horisontalopprettingen

21 Vingeskrue for horisontaloppretting av føringshjelpen

22 Gliderulle

23 Fresekurvdeksel*

24 Vinkelfresekurv*

25 Vingeskrue for vinkelinnstilling

26 Skala fresevinkelinnstilling

27 Håndtak på glideplaten*

28 Avsugdeksel*

29 Avsugadapter*

30 Glideplate med håndtak og avsugadapter*

31 Mutter til innstilling av spennkraften

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-

sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Støy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til EN 60745.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå

84 dB(A); lydeffektnivå 95 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Totale svingningsverdier ah (vektorsum fra tre retninger) og

usikkerhet K beregnet jf. EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Vibrasjonsnivået som er angitt i disse anvisningene er målt

iht. en målemetode som er standardisert i EN 60745 og kan

brukes til sammenligning av elektroverktøy med hverandre.

Den egner seg til en foreløbig vurdering av svingningsbelast-

ningen.

Det angitte svingningsnivået representerer de hovedsakelige

anvendelsene til elektroverktøyet. Men hvis elektroverktøyet

brukes til andre anvendelser, med avvikende innsatsverktøy

eller utilstrekkelig vedlikehold, kan svingningsnivået avvike.

Dette kan føre til en tydelig øking av svingningsbelastningen

over hele arbeidstidsrommet.

Til en nøyaktig vurdering av svingningsbelastningen skal det

også tas hensyn til de tidene maskinen er slått av eller går,

men ikke virkelig brukes. Dette kan tydelig redusere sving-

ningsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot

svingningenes virkning, som for eksempel: Vedlikehold av

elektroverktøy og innsatsverktøy, holde hendene varme, or-

ganisere arbeidsforløpene.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskrives un-

der «Tekniske data» stemmer overens med følgende normer

eller normative dokumenter: EN 60745 jf. bestemmelsene i

direktivene 2011/65/EU, 2004/108/EF, 2006/42/EF.

Tekniske data (2006/42/EF) hos:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Kantfres GKF 600

Professional

GKF 600

Professional

Produktnummer 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Opptatt effekt W600600

Tomgangsturtall min-1 33000 33000

Verktøyfeste mm

inch

6/8

–

Vekt tilsvarende EPTA-Procedure 01/2003 kg 1,5 1,5

Beskyttelsesklasse /II /II

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere

noe.

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 61 Thursday, November 24, 2011 11:34 AM

62 | Norsk

2 610 007 835 | (24.11.11) Bosch Power Tools

Montering

Verktøyskifte

fFør alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

fTil innsetting og utskifting av freseverktøy anbefales

det å bruke vernehansker.

Demontering av fresekurven (se bilde A)

Før du kan bruke en fres må du adskille fresekurven 2 fra dri-

venheten 1.

– Åpne spennarmen 10 og drei fresekurven 2 med markerin-

gen til symbol på drivenheten 1.

– Trekk drivenheten helt opp til anslaget.

– Drei drivenheten mot urviserne frem til anslaget og trekk

den ut av fresekurven.

Utskifting av spenntangen (se bilde B)

Avhengig av fresen som brukes må du skifte spenntange mut-

ter med spenntangen 5 før du setter inn fresen.

Hvis den riktige spenntangen for fresen allerede er montert,

må du følge arbeidsskrittene i avsnitt «Innsetting av frese-

verktøy».

Spenntangen 13 må sitte med litt klaring i mutteren. Mutteren

5 må kunne monteres lett. Hvis mutteren eller spenntangen

skulle være skadet, må du straks skifte den ut.

– Trykk på spindel-låsetasten 9 og hold denne trykt inne.

Drei eventuelt motorspindelen med hånden til den låses.

– Skru av overfalsmutteren 5 mot urviserne med fastnøkke-

len 15.

– Slipp spindel-låsetasten.

– Dersom det skulle være nødvendig må du rengjøre alle de-

lene som skal monteres med en myk pensel eller ved å blå-

se gjennom med trykkluft før delene monteres.

– Sett en ny mutter på verktøyfestet 14.

– Trekk mutteren litt fast.

fTrekk spenntangen ikke fast med mutteren sålenge det

ikke er montert freseverktøy. Spenntangen kan ellers ta

skade.

Innsetting av freseverktøy (se bildene C–D)

Avhengig av bruksformål finnes det freseverktøy i forskjellige

modeller og kvaliteter.

Freseverktøy av høylegert hurtigskjærende stål er egnet

til bearbeidelse av myke materialer som f.eks. mykt tre og

kunststoff.

Freseverktøy med hardmetallskjær er spesielt egnet for

harde og abrasive materialer som f.eks. hardt tre og alumini-

um.

Original-freseverktøy fra det omfangsrike Bosch-tilbehørpro-

grammet kan kjøpes hos forhandleren.

Bruk kun feilfrie og rene freser.

– Trykk på spindel-låsetasten 9 og hold denne trykt inne.

Drei eventuelt motorspindelen med hånden til den låses.

– Løsne overfalsmutteren 5 mot urviserne med fastnøkkelen

15.

– Skyv freseverktøyet inn i spenntangen. Fresskaftet må

skyves inn minst 20 mm i spenntangen.

– Trekk mutteren fast igjen med urviserne.

– Slipp spindel-låsetasten.

fTrekk spenntangen ikke fast med mutteren sålenge det

ikke er montert freseverktøy. Spenntangen kan ellers ta

skade.

Montering av fresekurven (se bilde E)

Til fresing må du montere fresekurven 2 på drivenheten 1

igjen.

– Åpne spennarmen 10 hvis denne er lukket.

– Sørg for at de to dobbeltpilene på drivenheten og fresekur-

ven 2 stemmer overens.

– Skyv drivenheten inn i fresekurven og drei drivenheten

med urviserne til markeringen peker mot symbolet

– Skyv drivenheten videre inn i fresekurven.

– Etter monteringen dreier du fresekurven med markeringen

mot symbolet på drivenheten.

– Lukk spennarmen.

fEtter montering må du alltid sjekke om drivenheten sit-

ter godt fast i fresekurven.

Du må eventuelt endre forspenningen til spennarmen 10 (se

«Justering av spennarmen», side 64).

Støv-/sponavsuging

fStøv fra materialer som blyholdig maling, noen tresorter,

mineraler og metall kan være helsefarlige. Berøring eller

innånding av støv kan utløse allergiske reaksjoner og/eller

åndedrettssykdommer hos brukeren eller personer som

befinner seg i nærheten.

Visse typer støv som eik- eller bøkstøv gjelder som kreft-

fremkallende, spesielt i kombinasjon med tilsetningsstof-

fer til trebearbeidelse (kromat, trebeskyttelsesmidler).

Asbestholdig materiale må kun bearbeides av fagfolk.

– Bruk helst et støvavsug som er egnet for dette materi-

alet.

– Sørg for god ventilasjon av arbeidsplassen.

– Det anbefales å bruke en støvmaske med filterklasse

P2.

Følg ditt lands gyldige forskrifter for de materialene som

skal bearbeides.

Bruk

Innstilling av fresedybden (se bilde F)

fInnstilling av fresedybden må kun utføres når elektro-

verktøyet er slått av.

Til grovinnstilling av fresedybden gjør du følgende:

– Sett elektroverktøyet med montert freseverktøy på ar-

beidsstykket som skal bearbeides.

– Åpne spennarmen 10 hvis denne er lukket.

–Drei fresekurven 2 med markeringen mot symbolet

og før drivenheten langsomt ned til fresen berører ar-

beidsstykket.

– Lukk spennarmen.

– Avles måleverdien på skalaen 8 og skriv opp verdien (null-

justering). Adder ønsket fresedybde til denne verdien.

OBJ_BUCH-1137-001.book Page 62 Thursday, November 24, 2011 11:34 AM

Norsk | 63

Bosch Power Tools 2 610 007 835 | (24.11.11)

– Åpne spennarmen og sett drivenheten på beregnet skala-

verdi.

– Drei fresekurven med markeringen mot symbolet og

lukk spennarmen igjen.

– Sjekk utført innstilling av fresedybden med et praktisk for-

søk og rett denne eventuelt.

Til fininnstilling av fresedybden gjør du følgende:

– Sett drivenheten med åpnet spennarm 10 med markerin-

gen mot symbolet .

– Innstill ønsket fresedybde med stillhjulet 3.

– Lukk spennarmen.

Igangsetting

fTa hensyn til strømspenningen! Spenningen til strøm-

kilden må stemme overens med angivelsene på elek-

troverktøyets typeskilt. Elektroverktøy som er merket

med 230 V kan også brukes med 220 V.

Inn-/utkobling

Til igangsetting av elektroverktøyet må du sette på-/av-bry-

teren 7 på I.

Til utkopling av elektroverktøyet setter du på-/av-bryteren

11 på 0.

Arbeidshenvisninger

fBeskytt fresen mot slag og støt.

Kant- eller formfresing (se bilde G)

Ved kant- eller formfresing uten parallellanlegg må freseverk-

tøyet være utstyrt med en styretapp eller et kulelager.

– Før det innkoblede elektroverktøyet fra siden inn mot ar-

beidsstykket til styretappene eller kulelageret til frese-

verktøyet ligger mot kanten på arbeidsstykket som skal be-

arbeides.

– Før elektroverktøyet langs verktøykanten. Pass da på en

vinkelrett posisjon. For sterkt trykk kan skade kanten på

arbeidsstykket.

Fresing med parallellanlegg (se bilde H)

Til kantparallell skjæring kan du montere et parallellanlegg

17.

– Fest parallellanlegget 17 på fresekurven 2 med den riflede

skruen 16.

– Med vingeskruen innstiller du ønsket anleggsdybde på pa-

rallellanlegget 18.

– Før det innkoblede elektroverktøyet med jevn fremføring

og sidetrykk på parallellanlegget langs kanten på arbeids-

stykket.

Fresing med føringshjelp (se bilde I)

Føringshjelpen 19 er til fresing av kanter med fres uten fø-

ringstapp eller kulelager.

– Fest føringshjelpen på fresekurven 2 med den riflede skru-

en 16.

– Før elektroverktøyet med jevn fremføring med begge hen-

dene langs kanten på arbeidsstykket.

Sideavstand: Til endring av materialmengden som freses av,

kan du innstille sideavstanden mellom arbeidsstykket og gli-

derullen 22 på føringshjelpen 19.

– Løsne vingeskruen 20, innstill ønsket sideavstand ved å

dreie vingeskruen 21 og still inn vingeskruen 20 igjen.

Høyde: Avhengig av anvendt fres og tykkelsen på arbeids-

stykket som skal bearbeides innstiller du den vertikale opp-

rettingen til føringshjelpen.

– Løsne den riflede skruen 16 på føringshjelpen, skyv fø-

ringshjelpen inn i ønsket posisjon og trekk den riflede skru-

en fast igjen.

Montering av fresekurvdekselet (se bilde J)

Ved intensiv bruk av elektroverktøyet blir fresekurven varm.

Til beskyttelse av hendene kan det da monteres er fresekurv-

deksel (tilbehør).

– Fjern spennarmen 10.

– Sett fresekurvdekselet 23 ovenfra på fresekurven 2.

– Skru spennarmen så fast igjen at drivenheten 1 holdes sik-

kert i fresekurven ved lukket spennarm.

Fresing med vinkelfresekurv (se bildene K –M)

Vinkelfresekurven 24 er spesielt egnet til planfresing av lami-

nerte kanter på dårlig tilgjengelige steder, til fresing av spesi-

elle vinkler pluss til skråfresing av kanter.

Ved kantfresing med vinkelfresekurven må fresen være ut-

styrt med en føringstapp eller et kulelager.

Til montering av vinkelfresekurven følger du arbeidsskrittene

i avsnitt «Montering av fresekurven» (side 62) på tilsvarende

måte.

Til laging av nøyaktige vinkler har vinkelfresekurven 24 hakk i

7,5°-skritt. Det totale innstillingsområdet er på 75° (45°

fremover og 30° bakover).

– Løsne de to vingeskruene 25.

–Innstill ønsket vinkel med skalaen 26 og skru vingeskruene

25 fast igjen.

Utskifting av glideplaten (se bilde N)

Glideplaten 30 kan monteres i stedet for glideplaten 6 og byr

på et ekstra håndtak 12 og muligheten til tilkobling av støvav-

sug.

– Skru de fire sylinderskruene på undersiden av glideplaten

6 ut og ta av glideplaten.

– Skru glideplaten 30 fast med de medleverte festeskruene

på grunnplaten.

For tilkopling av et støvavsug må du montere en avsugadapter

29 på glideplaten 30.

– Skru avsugadapteret på glideplaten med de to medleverte

skruene.

– Sett en avsugslange (Ø 35 mm) på den monterte avsuga-

dapteren.

– For å sikre en optimal avsuging, skal avsugadapteren ren-

gjøres med jevne mellomrom.

Til bearbeidelse av kanter kan du i tillegg bruke avsugdekselet

28.

– Monter avsugdekselet mellom glideplaten 30 og avsuga-

dapteren 29.

– Til bearbeidelse av glatte planflater tar du avsugdekselet ut

igjen.

OBJ_BUCH-1137-001.book Page 63 Thursday, November 24, 2011 11:34 AM

64 | Suomi

2 610 007 835 | (24.11.11) Bosch Power Tools

Elektroverktøyet kan kobles direkte til stikkontakten på en

Bosch-universalsuger med fjernstart. Denne starter automa-

tisk når elektroverktøyet kobles inn.

Støvsugeren må være egnet til materialet som skal bearbei-

des.

Ved avsuging av spesielt helsefarlig, kreftfremkallende eller

tørt støv må du bruke en spesialstøvsuger.

Justering av spennarmen (se bilde O)

Når drivenheten 1 ikke lenger sitter godt fast i fresekurven,

må spennkraften til spennarmen 10 justeres.

– Åpne spennarmen.

– Drei mutteren 31 med en fastnøkkel (8 mm) ca. 45° med

urviserne.

– Lukk spennarmen igjen.

– Sjekk om drivenheten spennes godt fast. Ikke trekk mutte-

ren for fast.

Service og vedlikehold

Vedlikehold og rengjøring

fFør alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

fHold elektroverktøyet og ventilasjonsspaltene alltid

rene, for å kunne arbeide bra og sikkert.

Hvis det er nødvendig å skifte ut tilkoplingsledningen, må det-

te gjøres av Bosch eller Bosch-serviceverksteder, slik at det

ikke oppstår fare for sikkerheten.

Hvis elektroverktøyet til tross for omhyggelige produksjons-

og kontrollmetoder en gang skulle svikte, må reparasjonen ut-

føres av et autorisert serviceverksted for Bosch-elektroverk-

tøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på elektro-

verktøyets typeskilt.

Kundeservice og kunderådgivning

Kundeservice hjelper deg ved spørsmål om reparasjon og

vedlikehold av produktet ditt og reservedelene. Deltegninger

og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp,

bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: (+47) 64 87 89 50

Faks: (+47) 64 87 89 55

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljø-

vennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Kun for EU-land:

Jf. det europeiske direktivet 2002/96/EF

vedr. gamle elektriske og elektroniske ap-

parater og tilpassingen til nasjonale lover

må gammelt elektroverktøy som ikke lenger

kan brukes samles inn og leveres inn til en

miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Sähkötyökalujen yleiset turvallisuusohjeet

Lue kaikki turvallisuus- ja muut oh-

jeet. Turvallisuusohjeiden noudattami-

sen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta

varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-

käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

fPidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin.

fÄlä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt-

tää pölyn tai höyryt.

fPidä lapset ja sivulliset loitolla sähkötyökalua käyttä-

essäsi. Voit menettää laitteesi hallinnan huomiosi suun-

tautuessa muualle.

Sähköturvallisuus

fSähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

mitään pistorasia-adaptereita maadoitettujen sähkö-

työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto-

tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

fVältä koskettamasta maadoitettuja pintoja, kuten put-

kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara

kasvaa, jos kehosi on maadoitettu.

fÄlä aseta sähkötyökalua alttiiksi sateelle tai kosteudel-

le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

fÄlä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-

kalun kantamiseen, ripustamiseen tai pistotulpan ir-

rottamiseen pistorasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista ja liikkuvista

osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-

vat sähköiskun vaaraa.

VAROITUS

OBJ_BUCH-1137-001.book Page 64 Thursday, November 24, 2011 11:34 AM

Suomi | 65

Bosch Power Tools 2 610 007 835 | (24.11.11)

fKäyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

fJos sähkötyökalun käyttö kosteassa ympäristössä ei

ole vältettävissä, tulee käyttää vikavirtasuojakytkintä.

Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa-

raa.

Henkilöturvallisuus

fOle valpas, kiinnitä huomiota työskentelyysi ja nouda-

ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy-

tä mitään sähkötyökalua, jos olet väsynyt tai huumei-

den, alkoholin tahi lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sähkötyökalua käytettäessä

saattaa johtaa vakavaan loukkaantumiseen.

fKäytä suojavarusteita. Käytä aina suojalaseja. Henkilö-

kohtaisen suojavarustuksen käyttö, kuten pölynaamarin,

luistamattomien turvakenkien, suojakypärän tai kuulon-

suojaimien, riippuen sähkötyökalun lajista ja käyttötavas-

ta, vähentää loukkaantumisriskiä.

fVältä tahatonta käynnistämistä. Varmista, että sähkö-

työkalu on poiskytkettynä, ennen kuin liität sen sähkö-

verkkoon ja/tai liität akun, otat sen käteen tai kannat

sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä

tai kytket sähkötyökalun pistotulpan pistorasiaan käyn-

nistyskytkimen ollessa käyntiasennossa, altistat itsesi on-

nettomuuksille.

fPoista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-

see laitteen pyörivässä osassa, saattaa johtaa loukkaantu-

miseen.

fVältä epänormaalia kehon asentoa. Huolehdi aina tuke-

vasta seisoma-asennosta ja tasapainosta. Täten voit pa-

remmin hallita sähkötyökalua odottamattomissa tilanteis-

sa.

fKäytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja

käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

fJos pölynimu- ja keräilylaitteita voidaan asentaa, tulee

sinun tarkistaa, että ne on liitetty ja että niitä käyte-

tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää

pölyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käyttö ja käsittely

fÄlä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-

tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen

työskentelet paremmin ja varmemmin tehoalueella, jolle

sähkötyökalu on tarkoitettu.

fÄlä käytä sähkötyökalua, jota ei voida käynnistää ja py-

säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

fIrrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö-

työkalun tahattoman käynnistyksen.

fSäilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-

tä ei käytetä. Älä anna sellaisten henkilöiden käyttää

sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole

lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli-

sia, jos niitä käyttävät kokemattomat henkilöt.

fHoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti, eivätkä ole puristukses-

sa sekä, että siinä ei ole murtuneita tai vahingoittunei-

ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö-

työkalun toimintaan. Anna korjata nämä vioittuneet

osat ennen käyttöä. Monen tapaturman syyt löytyvät huo-

nosti huolletuista laitteista.

fPidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä-

viä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

fKäytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-

olosuhteet ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh-

taa vaarallisiin tilanteisiin.

Huolto

fAnna ainoastaan koulutettujen ammattihenkilöiden

korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Jyrsimien turvallisuusohjeet

fTartu sähkötyökaluun vain kahvojen eristepinnoista,

koska jyrsin saattaa osua omaan sähköjohtoon. Koske-

tus jännitteiseen johtoon voi tehdä myös sähkötyökalun

metalliosat jännitteisiksi ja johtaa sähköiskuun.

fKiinnitä ja varmista työkappale tukevaan alustaan ruu-

vipuristimin tai muulla tavalla. Jos pidät työkappaletta

vain kädessä tai kehoasi vasten se, on epävakaa, mikä

saattaa johtaa hallinnan menettämiseen.

fVaihtotyökalun sallitun kierrosluvun tulee olla vähin-

tään yhtä suuri kuin sähkötyökalussa mainittu suurin

kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla

nopeudella, saattaa tuhoutua.

fJyrsinterien ja muiden tarvikkeiden tulee sopia täsmäl-

leen sähkötyökalusi työkalunpitimeen (kiristysleu-

kaan). Vaihtotyökalut, jotka eivät sovi tarkkaan sähkötyö-

kalun työkalunpitimeen pyörivät epätasaisesti, tärisevät

hyvin voimakkaasti ja saattavat johtaa työkalun hallinnan

menettämiseen.

fVie ainoastaan käynnissä oleva sähkötyökalu työkap-

paletta vasten. Muussa tapauksessa on olemassa takais-

kun vaara, vaihtotyökalun tarttuessa työkappaleeseen.

fÄlä koskaan jyrsi metallikohteiden, naulojen tai ruuvi-

en yli. Jyrsinterä voi vahingoittua ja aiheuttaa voimak-

kaampaa värinää.

fKäytä sopivia etsintälaitteita piilossa olevien syöttö-

johtojen paikallistamiseksi tai käänny paikallisen jake-

luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa

tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen

saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen

aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköis-

kuun.

OBJ_BUCH-1137-001.book Page 65 Thursday, November 24, 2011 11:34 AM

66 | Suomi

2 610 007 835 | (24.11.11) Bosch Power Tools

fTylsiä tai vioittuneita jyrsinteriä ei saa käyttää. Tylsä tai

vioittunut jyrsinterä aiheuttaa suuremman kitkan, voi juut-

tua kiinni sekä pyörii epätasaisesti.

fOdota, kunnes sähkötyökalu on pysähtynyt, ennen

kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut-

tua kiinni johtaen sähkötyökalun hallinnan menettämi-

seen.

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet. Tur-

vallisuusohjeiden noudattamisen laiminlyönti

saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos-

käännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu urien, reunojen, profiilien ja soi-

keiden reikien jyrsintään sekä kopiojyrsintään tukevalla alus-

talla puuhun, muoviin ja kevytrakennusaineisiin.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-

vaan sähkötyökalun kuvaan.

1Ohjainyksikkö

2Jyrsinkori

3Jyrsintäsyvyyden hienosäädön säätöpyörä

4Jyrsinterä*

5Kytkinmutteri ja kiristysleukaistukka

6Liukutalla

7Pohjalevy

8Jyrsintäsyvyysasteikko

9Karan lukituspainike

10 Kiristysvipu

11 Käynnistyskytkin

12 Kahva (eristetty kädensija)

13 Kiristysleukaistukka

14 Työkalunpidin

15 Kiintoavain (17 mm)

16 Pyälletty ruuvi ohjaimen lukitsemiseksi

17 Suuntaisohjain

18 Suuntaisohjaimen siipiruuvi

19 Apuohjain

20 Vaakasuuntauksen lukituksen siipiruuvi

21 Apuohjaimen vaakasuuntauksen siipiruuvi

22 Liukurulla

23 Jyrsinkorin suojus*

24 Kulmajyrsinkori*

25 Kulma-asetuksen siipiruuvi

26 Jyrsinkulman asetuksen asteikko

27 Liukutallan kahva*

28 Pölynimusuojus*

29 Imuadapteri*

30 Kahvalla ja imuadapterilla varustettu liukutalla*

31 Mutteri kiristysvoiman säätämiseksi

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-

tamme.

Tekniset tiedot

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen

painetaso 84 dB(A); äänen tehotaso 95 dB(A). Epävarmuus

K=3dB.

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja

epävarmuus K mitattuna EN 60745 mukaan:

ah=4,5 m/s2, K=1,5 m/s2.

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745

standardoidun mittausmenetelmän mukaisesti ja sitä voidaan

käyttää sähkötyökalujen vertailussa. Se soveltuu myös väräh-

telyrasituksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia

käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa

töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huol-

lettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvat-

taa koko työaikajakson värähtelyrasitusta huomattavasti.

Reunajyrsin GKF 600

Professional

GKF 600

Professional

Tuotenumero 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Ottoteho W600600

Tyhjäkäyntikierrosluku min-1 33000 33000

Työkalunpidin mm

inch

6/8

–

Paino vastaa EPTA-Procedure 01/2003 kg 1,5 1,5

Suojausluokka /II /II

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

OBJ_BUCH-1137-001.book Page 66 Thursday, November 24, 2011 11:34 AM

Suomi | 67

Bosch Power Tools 2 610 007 835 | (24.11.11)

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työ-

aikajakson aikana tulisi ottaa huomioon myös se aika, jolloin

laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käyte-

tä. Tämä voi selvästi pienentää koko työaikajakson värähtely-

rasitusta.

Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn

vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihto-

työkalujen huolto, käsien pitäminen lämpiminä, työnkulun or-

ganisointi.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni-

set tiedot” selostettu tuote vastaa seuraavia standardeja tai

standardoituja asiakirjoja: EN 60745 direktiivien

2011/65/EU, 2004/108/EY, 2006/42/EY määräysten mu-

kaan.

Tekninen tiedosto (2006/42/EY):

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Asennus

Työkalunvaihto

fIrrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

fSuosittelemme käyttämään suojakäsineitä jyrsinteri-

en asentamista ja vaihtamista varten.

Jyrsinkorin irrotus (katso kuva A)

Jyrsinkori 2 on irrotettava ohjainyksiköstä 1 ennen jyrsinte-

rän asennusta.

– Avaa kiristysvipu 10 ja käännä jyrsinkorin 2 merkki oh-

jainyksikössä 1 olevan tunnuksen kohdalle.

– Vedä ohjainyksikkö ylös vasteeseen asti.

– Kierrä ohjainyksikköä vastapäivään vasteeseen asti ja vedä

se ulos jyrsinkorista.

Kiristysleukaistukan vaihto (katso kuva B)

Vaihda kiristysleukaistukalla varustettu kytkinmutteri 5 käy-

tettävästä jyrsinterästä riippuen.

Jos oikea kiristysleukaistukka jyrsinterälle on asennettuna,

jatka työvaiheita luvun ”Jyrsinterän asennus” mukaisesti.

Kiristysleukaistukan 13 ja kytkinmutterin välillä on oltava pie-

ni välys. Kytkinmutterin 5 tulee olla helppo asentaa. Jos kyt-

kinmutteri tai kiristysleukaistukka on vaurioitunut on se heti

uusittava.

– Paina karan lukituspainiketta 9 ja pidä se painettuna. Kier-

rä tarvittaessa moottorin karaa käsin, kunnes se lukkiutuu.

– Kierrä irti kytkinmutteri 5 kiintoavaimella 15.

– Päästä karan lukituspainike vapaaksi.

– Puhdista tarvittaessa kaikki asennettavat osat ennen koko-

amista pehmeällä siveltimellä tai paineilmalla puhaltaen.

– Aseta uusi kytkinmutteri työkalunpitimeen 14.

– Kiristä kytkinmutteria kevyesti.

fÄlä koskaan kiristä kiristysleukaa kytkinmutterilla, el-

lei siinä ole jyrsintätyökalua. Muussa tapauksessa kiris-

tysleuka saattaa vaurioitua.

Jyrsinterän asennus (katso kuvat C–D)

Käyttötarkoituksesta riippuen on saatavissa mitä erilaisimpia

ja erilaatuisimpia.

Jyrsintyökalut suurtehopikateräksestä soveltuvat pehmei-

den materiaalien työstöön, kuten pehmeä puu ja muovi.

Jyrsintyökalut, joissa on kovametalliterät soveltuvat kovi-

en ja hiovien materiaalien työstöön, kuten esim. kova puu ja

alumiini.

Ammattiliikkeestä saat alkuperäisiä jyrsintyökaluja kattavasta

Bosch-lisätarvikeohjelmasta.

Jyrsinterien on oltava ehjiä ja puhtaita.

– Paina karan lukituspainiketta 9 ja pidä se painettuna. Kier-

rä tarvittaessa moottorin karaa käsin, kunnes se lukkiutuu.

– Kierrä irti kytkinmutteri 5 vastapäivään kiintoavaimella 15.

– Työnnä jyrsintyökalu kiristysleukaan. Jyrsinterän varren

tulee ulottua vähintään 20 mm kiristysleuan sisään.

– Kiristä kytkinmutteri uudelleen myötäpäivään.

– Päästä karan lukituspainike vapaaksi.

fÄlä koskaan kiristä kiristysleukaa kytkinmutterilla, el-

lei siinä ole jyrsintätyökalua. Muussa tapauksessa kiris-

tysleuka saattaa vaurioitua.

Jyrsinkorin asennus (katso kuva E)

Asenna jyrsinkori 2 takaisin ohjainyksikköön 1 jyrsintää var-

ten.

– Avaa kiristinvipu 10, jos se on suljettuna.

– Saata molemmat ohjainyksikön ja jyrsinkorin 2 kaksois-

nuolet vastatusten.

– Työnnä ohjainyksikkö jyrsinkoriin ja käännä ohjainyksik-

köä myötäpäivään, kunnes merkki osoittaa tunnusta

– Työnnä ohjainyksikkö syvemmälle jyrsinkoriin.

– Käännä asennuksen jälkeen jyrsinkorin merkki oh-

jainyksikön tunnuksen kohdalle.

– Sulje kiristysvipu.

fVarmista aina asennuksen jälkeen, että ohjainyksikkö

on tukevasti kiinni jyrsinkorissa.

Muuta tarvittaessa kiristysvivun 10 esijännitystä (katso ”Kiris-

tysvivun säätö”, sivu 69).

Pölyn ja lastun poistoimu

fMateriaalien, kuten lyijypitoisen pinnoitteen, muutamien

puulaatujen, kivennäisten ja metallin pölyt voivat olla ter-

veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai-

heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia

reaktioita ja/tai hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään

karsinogeenisina, eritoten yhdessä puukäsittelyssä käy-

tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine).

Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 67 Thursday, November 24, 2011 11:34 AM

68 | Suomi

2 610 007 835 | (24.11.11) Bosch Power Tools

– Käytä materiaalille soveltuvaa pölynimua, jos se on

mahdollista.

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengi-

tyssuojanaamaria.

Ota huomioon maassasi voimassaolevat säännökset koski-

en käsiteltäviä materiaaleja.

Käyttö

Jyrsintäsyvyyden asetus (katso kuva F)

fJyrsintäsyvyyden säätö saadaan tehdä ainoastaan säh-

kötyökalun ollessa poiskytkettynä.

Menettele seuraavasti, kun teet jyrsintäsyvyyden karkeasää-

dön:

– Aseta sähkötyökalu asennettuine jyrsintätyökaluineen

työstettävälle työkappaleelle.

– Avaa kiristinvipu 10, jos se on suljettuna.

– Käännä jyrsinkorin 2 merkki tunnukselle ja siirrä

ohjainyksikköä hitaasti alaspäin, kunnes jyrsinterä kosket-

taa työkappaletta.

– Sulje kiristysvipu.

– Lue mittausarvo asteikolla 8 ja merkitse arvo muistiin (nol-

latasaus). Lisää haluttu jyrsintäsyvyys tähän arvoon.

– Avaa kiristysvipu ja aseta ohjainyksikkö laskettuun asteik-

koarvoon.

– Käännä jyrsinkorin merkki tunnuksen kohdalle ja sul-

je taas kiristysvipu.

– Tarkista tehty jyrsintäsyvyyden asetus käytännön kokeella

ja korjaa se tarvittaessa.

Menettele seuraavasti, kun teet jyrsintäsyvyyden hienosää-

dön:

– Käännä avatulla kiristysvivulla 10 ohjainyksikön merkki

tunnuksen kohdalle.

– Aseta haluttu jyrsintäsyvyys säätöpyörällä 3.

– Sulje kiristysvipu.

Käyttöönotto

fOta huomioon verkkojännite! Virtalähteen jännitteen

tulee vastata laitteen tyyppikilvessä olevia tietoja.

230 V merkittyjä laitteita voidaan käyttää myös 220 V

verkoissa.

Käynnistys ja pysäytys

Käännä sähkötyökalun käynnistämiseksi käynnistyskytkin

11 asentoon I.

Pysäytä sähkötyökalu kääntämällä käynnistyskytkin 11

asentoon 0.

Työskentelyohjeita

fJyrsin on suojattava iskuilta ja voimakkailta törmäyk-

siltä.

Reuna- tai muotojyrsintä (katso kuva G)

Reuna- tai muotojyrsinnässä ilman suuntaisohjainta, tulee jyr-

sintätyökalussa olla ohjaustappi tai kuulalaakeri.

– Vie käynnissä oleva sähkötyökalu sivulta työkappaleeseen,

kunnes ohjaustappi tai kuulalaakeri on kiinni työstettävän

työkappaleen reunassa.

– Ohjaa sähkötyökalua pitkin työkappaleen reunaa. Varmis-

ta, että työkalu on oikeassa kulmassa. Liian suuri paine

saattaa vaurioittaa työkappaleen reunaa.

Jyrsintä suuntaisohjaimella (katso kuva H)

Reunan suuntaista jyrsintää varten voit asentaa suuntaisohjai-

men 17.

– Kiinnitä suuntaisohjain 17 jyrsinkoriin 2 pyälletyn ruuvin

16 avulla.

– Aseta haluttu vastesyvyys suuntaisohjaimen 18 siipiruuvil-

la.

– Ohjaa käynnissä olevaa sähkötyökalua tasaisella syötöllä ja

sivuttaispaineella suuntaisohjainta vasten pitkin työkappa-

leen reunaa.

Jyrsintä apuohjaimella (katso kuva I)

Apuohjainta 19 käytetään reunojen jyrsintään jyrsinterillä,

joissa ei ole ohjaustappia eikä kuulalaakeria.

– Kiinnitä apuohjain jyrsinkoriin 2 pyälletyn ruuvin 16 avulla.

– Ohjaa sähkötyökalua tasaisesti syöttäen pitkin työkappa-

leen reunaa.

Sivuttainen etäisyys: Aineenpoiston määrän muuttamiseksi

voit apuohjaimessa 19 säätää työkappaleen ja ohjainrullan 22

välisen sivuttaisen etäisyyden.

– Avaa siipiruuvi 20, aseta haluttu sivuttainen etäisyys kier-

tämällä siipiruuvia 21 sisäänpäin, ja kiristä sitten siipiruuvi

20 uudelleen.

Korkeus: Aseta apuohjaimen pystysuora asento riippuen

käytettävästä jyrsinterästä ja työstettävän työkappaleen pak-

suudesta.

– Avaa apuohjaimen siipiruuvi 16, työnnä apuohjain halut-

tuun asentoon, ja kiristä siipiruuvi uudelleen.

Jyrsinkorin suojuksen asennus (katso kuva J)

Jyrsinkori kuumenee sähkötyökalun voimakkaassa käytössä.

Käsien suojaamiseksi voidaan tässä tapauksessa asentaa jyr-

sinkorin suojus (lisätarvike).

– Poista kiristysvipu 10.

– Aseta jyrsinkorin suojus 23 ylhäältäpäin jyrsinkoriin 2.

– Kiristä kiristysvipua uudelleen niin, että ohjainyksikkö 1 on

tukevasti jyrsinkorissa, kun kiristysvipu suljetaan.

Jyrsintä kulmajyrsinkorilla (katso kuvat K–M)

Kulmajyrsinkori 24 soveltuu erityisesti laminoitujen reunojen

tasausjyrsintään vaikeasti päästävissä paikoissa, erikoisten

kulmien jyrsintään sekä reunojen viistotukseen.

Reunajyrsinnässä kulmajyrsinkorin kanssa tulee jyrsinterässä

olla ohjaustappi tai kuulalaakeri.

Noudata kulmajyrsintäkorin asennuksessa kappaleen ”Jyrsin-

korin asennus” (sivu 67) työvaiheita.

Tarkan kulman asettamiseksi kulmajyrsinkorissa 24 on lovet

7,5°-välein. Koko asetusalue on 75° (45° eteenpäin ja 30°

taaksepäin).

– Höllää kahta siipiruuvia 25.

– Aseta haluttu kulma asteikon 26 avulla ja kiristä siipiruuvit

25 uudelleen.

Liukutallan vaihto (katso kuva N)

Liukutalla 30 voidaan asentaa liukutallan 6 tilalle ja se antaa li-

säkahvan 12 sekä mahdollisuuden pölynimun liitäntään.

OBJ_BUCH-1137-001.book Page 68 Thursday, November 24, 2011 11:34 AM

EëëçíéêÜ | 69

Bosch Power Tools 2 610 007 835 | (24.11.11)

– Kierrä ulos liukutallan 6 pohjassa olevat neljä lieriöruuvia ja

irrota liukutalla.

– Ruuvaa liukutalla 30 kiinni pohjalevyyn toimitukseen kuu-

luvilla kiinnitysruuveilla.

Asenna imuadapteri 29 liukutallaan 30 pölynimun liittämisek-

si.

– Ruuvaa imuadapteri liukutallaan kahden toimitukseen kuu-

luvan ruuvin avulla.

– Työnnä imuletku (Ø 35 mm) asennettuun imuadapteriin.

– Optimaalisen imutehon takaamiseksi tulisi imuadapteri

puhdistaa säännöllisesti.

Reunojen työstössä voit lisäksi käyttää pölynimusuojusta 28.

– Asenna pölynimusuojus liukutallan 30 ja imuadapterin 29

väliin.

– Irrota pölynimusuojus, kun työstät sileitä tasaisia pintoja.

Sähkötyökalu voidaan liittää suoraan kaukokäynnistyksellä

varustetun Bosch-yleisimurin pistorasiaan. Yleisimuri käyn-

nistyy automaattisesti sähkötyökalua käynnistettäessä.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino-

geenisten tai kuivien pölyjen imurointiin.

Kiristysvivun säätö (katso kuva O)

Säädä kiristysvivun 10 kiristysvoima, jos ohjainyksikkö 1 ei

enää ole tukevasti kiinni jyrsinkorissa.

– Avaa kiristysvipu.

– Kierrä mutteria 31 n. 45° myötäpäivään kiintoavaimella

(avainväli 8 mm).

– Sulje kiinnitysvipu uudelleen.

– Varmista, että ohjainyksikkö on tukevasti kiinni. Älä kiristä

mutteria liikaa.

Hoito ja huolto

Huolto ja puhdistus

fIrrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

fPidä aina sähkötyökalua ja sähkötyökalun tuuletusauk-

koja puhtaana, jotta voit työskennellä hyvin ja turvalli-

sesti.

Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit-

taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli-

suuden vaarantamisen välttämiseksi.

Jos sähkötyökalussa huolellisesta valmistuksesta ja koestus-

menettelystä huolimatta esiintyy vikaa, tulee korjaus antaa

Bosch-keskushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy laitteen mallikilvestä.

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia

koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja vara-

osista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja

lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyk-

sissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: +358 102 961 838

www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa

ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektro-

niikkalaitteita koskevan direktiivin

2002/96/EY ja sen kansallisten lakien

muunnosten mukaan, tulee käyttökelvotto-

mat sähkötyökalut kerätä erikseen ja toimit-

taa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

ÅëëçíéêÜ

Õðïäåßîåéò áóöáëåßáò

ÃåíéêÝò õðïäåßîåéò áóöáëåßáò ãéá çëåêôñéêÜ

åñãáëåßá

ÄéáâÜóôå üëåò ôéò õðïäåßîåéò

áóöáëåßáò êáé ôéò ïäçãßåò.

ÁìÝëåéåò êáôÜ ôçí ôÞñçóç ôùí õðïäåßîåùí áóöáëåßáò êáé ôùí

ïäçãéþí ìðïñåß íá ðñïêáëÝóïõí çëåêôñïðëçîßá, ðõñêáãéÜ

Þ/êáé óïâáñïýò ôñáõìáôéóìïýò.

ÖõëÜîôå üëåò ôéò ðñïåéäïðïéçôéêÝò õðïäåßîåéò êáé ïäçãßåò

ãéá êÜèå ìåëëïíôéêÞ ÷ñÞóç.

Ï ïñéóìüò «Çëåêôñéêü åñãáëåßï» ðïõ ÷ñçóéìïðïéåßôáé óôéò

ðñïåéäïðïéçôéêÝò õðïäåßîåéò áíáöÝñåôáé óå çëåêôñéêÜ

åñãáëåßá ðïõ ôñïöïäïôïýíôáé áðü ôï çëåêôñéêü äßêôõï (ìå

çëåêôñéêü êáëþäéï) êáèþò êáé óå çëåêôñéêÜ åñãáëåßá ðïõ

ôñïöïäïôïýíôáé áðü ìðáôáñßá (÷ùñßò çëåêôñéêü êáëþäéï).

ÁóöÜëåéá óôï ÷þñï åñãáóßáò

fÄéáôçñåßôå ôïí ôïìÝá ðïõ åñãÜæåóèå êáèáñü êáé êáëÜ

öùôéóìÝíï. Áôáîßá Þ óêïôåéíÝò ðåñéï÷Ýò åñãáóßáò ìðïñåß

íá ïäçãÞóïõí óå áôõ÷Þìáôá.

fÌçí åñãÜæåóèå ìå ôï çëåêôñéêü åñãáëåßï óå

ðåñéâÜëëïí üðïõ õðÜñ÷åé êßíäõíïò Ýêñçîçò, óôï ïðïßï

õðÜñ÷ïõí åýöëåêôá õãñÜ, áÝñéá Þ óêüíåò. Ôá çëåêôñéêÜ

åñãáëåßá äçìéïõñãïýí óðéíèçñéóìü ï ïðïßïò ìðïñåß íá

áíáöëÝîåé ôç óêüíç Þ ôéò áíáèõìéÜóåéò.

f¼ôáí ÷ñçóéìïðïéåßôå ôï çëåêôñéêü åñãáëåßï êñáôÜôå

ìáêñéÜ áð’ áõôü ôá ðáéäéÜ êé Üëëá ôõ÷üí

ðáñåõñéóêüìåíá Üôïìá. Óå ðåñßðôùóç áðüóðáóçò ôçò

ðñïóï÷Þò óáò ìðïñåß íá ÷Üóåôå ôïí Ýëåã÷ï ôïõ ìç÷áíÞ-

ìáôïò.

OBJ_BUCH-1137-001.book Page 69 Thursday, November 24, 2011 11:34 AM

70 | EëëçíéêÜ

2 610 007 835 | (24.11.11) Bosch Power Tools

ÇëåêôñéêÞ áóöÜëåéá

fÔï öéò ôïõ çëåêôñéêïý åñãáëåßïõ ðñÝðåé íá ôáéñéÜæåé

óôçí ðñßæá. Äåí åðéôñÝðåôáé ìå êáíÝíáí ôñüðï ç

ìåôáôñïðÞ ôïõ öéò. Ìç ÷ñçóéìïðïéåßôå ðñïóáñìïóôéêÜ

öéò óå óõíäõáóìü ìå ãåéùìÝíá çëåêôñéêÜ åñãáëåßá.

Áìåôáðïßçôá öéò êáé êáôÜëëçëåò ðñßæåò ìåéþíïõí ôïí

êßíäõíï çëåêôñïðëçîßáò.

fÁðïöåýãåôå ôçí åðáöÞ ôïõ óþìáôüò óáò ìå ãåéùìÝíåò

åðéöÜíåéåò üðùò óùëÞíåò, èåñìáíôéêÜ óþìáôá

(êáëïñéöÝñ), êïõæßíåò Þ øõãåßá. ¼ôáí ôï óþìá óáò åßíáé

ãåéùìÝíï áõîÜíåôáé ï êßíäõíïò çëåêôñïðëçîßáò.

fÌçí åêèÝôåôå ôá ìç÷áíÞìáôá óôç âñï÷Þ Þ ôçí õãñáóßá.

Ç äéåßóäõóç íåñïý ó’ Ýíá çëåêôñéêü åñãáëåßï áõîÜíåé ôïí

êßíäõíï çëåêôñïðëçîßáò.

fÌç ÷ñçóéìïðïéåßôå ôï çëåêôñéêü êáëþäéï ãéá íá

ìåôáöÝñåôå Þ íá áíáñôÞóåôå ôï çëåêôñéêü åñãáëåßï, Þ

ãéá íá âãÜëåôå ôï öéò áðü ôçí ðñßæá. ÊñáôÜôå ôï çëåê-

ôñéêü êáëþäéï ìáêñéÜ áðü õðåñâïëéêÝò èåñìïêñáóßåò,

êïöôåñÝò áêìÝò êáé/Þ áðü êéíçôÜ åîáñôÞìáôá. Ôõ÷üí

÷áëáóìÝíá Þ ðåñéðëåãìÝíá çëåêôñéêÜ êáëþäéá áõîÜíïõí

ôïí êßíäõíï çëåêôñïðëçîßáò.

f¼ôáí åñãÜæåóèå ì’ Ýíá çëåêôñéêü åñãáëåßï óôï ýðáéèñï

íá ÷ñçóéìïðïéåßôå êáëþäéá åðéìÞêõíóçò (ìðáëáíôÝæåò)

ðïõ åßíáé êáôÜëëçëá êáé ãéá ÷ñÞóç óôï ýðáéèñï. Ç÷ñÞóç

êáëùäßùí åðéìÞêõíóçò êáôÜëëçëùí ãéá õðáßèñéïõò ÷þñïõò

åëáôôþíåé ôïí êßíäõíï çëåêôñïðëçîßáò.

f¼ôáí ç ÷ñÞóç ôïõ çëåêôñéêïý åñãáëåßïõ óå õãñü

ðåñéâÜëëïí åßíáé áíáðüöåõêôç, ôüôå ÷ñçóéìïðïéÞóôå

Ýíáí ðñïóôáôåõôéêü äéáêüðôç äéáññïÞò (äéáêüðôç

FI/RCD). Ç ÷ñÞóç åíüò ðñïóôáôåõôéêïý äéáêüðôç äéáññïÞò

åëáôôþíåé ôïí êßíäõíï çëåêôñïðëçîßáò.

ÁóöÜëåéá ðñïóþðùí

fÍá åßóôå ðÜíôïôå ðñïóåêôéêüò/ðñïóåêôéêÞ, íá äßíåôå

ðñïóï÷Þ óôçí åñãáóßá ðïõ êÜíåôå êáé íá ÷åéñßæåóôå ôï

ìç÷Üíçìá ìå ðåñßóêåøç. Ìç ÷ñçóéìïðïéÞóåôå Ýíá

çëåêôñéêü åñãáëåßï üôáí åßóôå êïõñáóìÝíïò/

êïõñáóìÝíç Þ üôáí âñßóêåóôå õðü ôçí åðÞñåéá

íáñêùôéêþí, ïéíïðíåýìáôïò Þ öáñìÜêùí. Ìéá óôéãìéáßá

áðñïóåîßá êáôÜ ôï ÷åéñéóìü ôïõ çëåêôñéêïý åñãáëåßïõ

ìðïñåß íá ïäçãÞóåé óå óïâáñïýò ôñáõìáôéóìïýò.

fÖïñÜôå Ýíáí êáôÜëëçëï ãéá óáò ðñïóôáôåõôéêü

åîïðëéóìü êáé ðÜíôïôå ðñïóôáôåõôéêÜ ãõáëéÜ. ¼ôáí

öïñÜôå Ýíáí êáôÜëëçëï ðñïóôáôåõôéêü åîïðëéóìü üðùò

ìÜóêá ðñïóôáóßáò áðü óêüíç, áíôéïëéóèçôéêÜ õðïäÞìáôá

áóöáëåßáò, ðñïóôáôåõôéêü êñÜíïò Þ ùôáóðßäåò, áíÜëïãá ìå

ôï åêÜóôïôå åñãáëåßï êáé ôç ÷ñÞóç ôïõ, åëáôôþíåôáé ï

êßíäõíïò ôñáõìáôéóìþí.

fÁðïöåýãåôå ôçí áèÝëçôç åêêßíçóç. Âåâáéùèåßôå üôé ôï

çëåêôñéêü åñãáëåßï Ý÷åé áðïæåõ÷ôåß ðñéí ôï óõíäÝóåôå

ìå ôï çëåêôñéêü äßêôõï Þ ìå ôçí ìðáôáñßá êáèþò êáé ðñéí

ôï ðáñáëÜâåôå Þ ôï ìåôáöÝñåôå. ¼ôáí ìåôáöÝñåôå ôï

çëåêôñéêü åñãáëåßï Ý÷ïíôáò ôï äÜ÷ôõëü óáò óôï äéáêüðôç Þ

üôáí óõíäÝóåôå ôï ìç÷Üíçìá ìå ôçí ðçãÞ ñåýìáôïò üôáí

áõôü åßíáé áêüìç óôç èÝóç ÏÍ, ôüôå äçìéïõñãåßôáé êßíäõíïò

ôñáõìáôéóìþí.

fÁöáéñåßôå áðü ôá çëåêôñéêÜ åñãáëåßá ôõ÷üí

óõíáñìïëïãçìÝíá åñãáëåßá ñýèìéóçò Þ êëåéäéÜ ðñéí

èÝóåôå ôï çëåêôñéêü åñãáëåßï óå ëåéôïõñãßá. ¸íá åñãá-

ëåßï Þ êëåéäß óõíáñìïëïãçìÝíï ó’ Ýíá ðåñéóôñåöüìåíï

ôìÞìá åíüò ìç÷áíÞìáôïò ìðïñåß íá ïäçãÞóåé óå ôñáõìáôéó-

ìïýò.

fÌçí õðåñåêôéìÜôå ôïí åáõôü óáò. Öñïíôßæåôå ãéá ôçí

áóöáëÞ óôÜóç ôïõ óþìáôüò óáò êáé äéáôçñåßôå ðÜíôïôå

ôçí éóïññïðßá óáò. ¸ôóé ìðïñåßôå íá åëÝãîåôå êáëýôåñá ôï

ìç÷Üíçìá óå ðåñéðôþóåéò áðñïóäüêçôùí ðåñéóôÜóåùí.

fÖïñÜôå êáôÜëëçëá åíäýìáôá. Ìç öïñÜôå öáñäéÜ

ñïý÷á Þ êïóìÞìáôá. ÊñáôÜôå ôá ìáëëéÜ óáò, ôá ñïý÷á

óáò êáé ôá ãÜíôéá óáò ìáêñéÜ áðü êéíïýìåíá

åîáñôÞìáôá. ×áëáñÞ åíäõìáóßá, êïóìÞìáôá Þ ìáêñéÜ

ìáëëéÜ ìðïñåß íá åìðëáêïýí óôá êéíïýìåíá åîáñôÞìáôá.

f¼ôáí õðÜñ÷åé ç äõíáôüôçôá óõíáñìïëüãçóçò

äéáôÜîåùí áíáññüöçóçò Þ óõëëïãÞò óêüíçò,

âåâáéùèåßôå üôé áõôÝò åßíáé óõíäåìÝíåò ìå ôï ìç÷Üíçìá

êáèþò êáé üôé ÷ñçóéìïðïéïýíôáé óùóôÜ. Ç ÷ñÞóç ìéáò

áíáññüöçóçò óêüíçò ìðïñåß íá åëáôôþóåé ôïí êßíäõíï ðïõ

ðñïêáëåßôáé áðü ôç óêüíç.

ÅðéìåëÞò ÷åéñéóìüò êáé ÷ñÞóç çëåêôñéêþí åñãáëåßùí

fÌçí õðåñöïñôþíåôå ôï ìç÷Üíçìá. ×ñçóéìïðïéåßôå ãéá

ôçí åêÜóôïôå åñãáóßá ôï çëåêôñéêü åñãáëåßï ðïõ

ðñïïñßæåôáé ãé’ áõôÞí. Ìå ôï êáôÜëëçëï çëåêôñéêü åñãá-

ëåßï åñãÜæåóôå êáëýôåñá êáé áóöáëÝóôåñá óôçí

áíáöåñüìåíç ðåñéï÷Þ éó÷ýïò.

fÌç ÷ñçóéìïðïéÞóåôå ðïôÝ Ýíá ìç÷Üíçìá ðïõ Ý÷åé

÷áëáóìÝíï äéáêüðôç. ¸íá çëåêôñéêü åñãáëåßï ðïõ äåí

ìðïñåßôå ðëÝïí íá ôï èÝóåôå óå ëåéôïõñãßá êáé/Þ åêôüò ëåé-

ôïõñãßáò åßíáé åðéêßíäõíï êáé ðñÝðåé íá åðéóêåõáóôåß.

fÂãÜëôå ôï öéò áðü ôçí ðñßæá êáé/Þ áöáéñÝóôå ôçí

ìðáôáñßá ðñéí äéåîÜãåôå óôï ìç÷Üíçìá ìéá ïðïéáäÞðïôå

åñãáóßá ñýèìéóçò, ðñéí áëëÜîåôå Ýíá åîÜñôçìá Þ üôáí

ðñüêåéôáé íá äéáöõëÜîåôå/íá áðïèçêåýóåôå ôï

ìç÷Üíçìá. ÁõôÜ ôá ðñïëçðôéêÜ ìÝôñá áóöáëåßáò ìåéþíïõí

ôïí êßíäõíï áðü ôõ÷üí áèÝëçôç åêêßíçóç ôïõ çëåêôñéêïý

åñãáëåßïõ.

fÄéáöõëÜãåôå ôá çëåêôñéêÜ åñãáëåßá ðïõ äå

÷ñçóéìïðïéåßôå ìáêñéÜ áðü ðáéäéÜ. Ìçí åðéôñÝøåôå ôç

÷ñÞóç ôïõ ìç÷áíÞìáôïò óå Üôïìá ðïõ äåí åßíáé

åîïéêåéùìÝíá ì’ áõôü Þ äåí Ý÷ïõí äéáâÜóåé ôéò ðáñïýóåò

ïäçãßåò. Ôá çëåêôñéêÜ åñãáëåßá åßíáé åðéêßíäõíá üôáí

÷ñçóéìïðïéïýíôáé áðü Üðåéñá ðñüóùðá.

fÍá ðåñéðïéåßóôå ðñïóåêôéêÜ ôï çëåêôñéêü åñãáëåßï.

ÅëÝã÷åôå, áí ôá êéíïýìåíá åîáñôÞìáôá ëåéôïõñãïýí

Üøïãá, ÷ùñßò íá ìðëïêÜñïõí, Þ ìÞðùò Ý÷ïõí óðÜóåé Þ

öèáñåß ôõ÷üí åîáñôÞìáôá ôá ïðïßá åðçñåÜæïõí ôïí

ôñüðï ëåéôïõñãßáò ôïõ çëåêôñéêïý åñãáëåßïõ. Äþóôå

áõôÜ ôá ÷áëáóìÝíá åîáñôÞìáôá ãéá åðéóêåõÞ ðñéí ôá

îáíá÷ñçóéìïðïéÞóåôå. Ç êáêÞ óõíôÞñçóç ôùí çëåêôñéêþí

åñãáëåßùí áðïôåëåß áéôßá ðïëëþí áôõ÷çìÜôùí.

fÄéáôçñåßôå ôá åñãáëåßá êïðÞò êïöôåñÜ êáé êáèáñÜ.

ÐñïóåêôéêÜ óõíôçñçìÝíá êïðôéêÜ åñãáëåßá óöçíþíïõí

äõóêïëüôåñá êáé ïäçãïýíôáé åõêïëüôåñá.

f×ñçóéìïðïéåßôå ôá çëåêôñéêÜ åñãáëåßá, åîáñôÞìáôá,

ðáñåëêüìåíá åñãáëåßá êôë. óýìöùíá ìå ôéò ðáñïýóåò

ïäçãßåò. ËáìâÜíåôå åðßóçò õðüøç óáò ôéò åêÜóôïôå

óõíèÞêåò êáé ôçí õðü åêôÝëåóç åñãáóßá. Ç

OBJ_BUCH-1137-001.book Page 70 Thursday, November 24, 2011 11:34 AM

EëëçíéêÜ | 71

Bosch Power Tools 2 610 007 835 | (24.11.11)

÷ñçóéìïðïßçóç ôùí çëåêôñéêþí åñãáëåßùí ãéá åñãáóßåò ðïõ

äåí ðñïâëÝðïíôáé ãé’ áõôÜ ìðïñåß íá äçìéïõñãÞóåé åðéêßíäõ-

íåò êáôáóôÜóåéò.

Service

fÄþóôå ôï çëåêôñéêü åñãáëåßï óáò ãéá åðéóêåõÞ áðü

Üñéóôá åêðáéäåõìÝíï ðñïóùðéêü êáé ìå ãíÞóéá

áíôáëëáêôéêÜ. ¸ôóé åîáóöáëßæåôå ôç äéáôÞñçóç ôçò áóöÜ-

ëåéáò ôïõ ìç÷áíÞìáôïò.

Õðïäåßîåéò áóöáëåßáò ãéá öñÝæåò

fÍá ðéÜíåôå ôï çëåêôñéêü åñãáëåßï ìüíï áðü ôéò

ìïíùìÝíåò åðéöÜíåéåò ðéáóßìáôïò åðåéäÞ ç öñÝæá

ìðïñåß íá Ýñèåé óå åðáöÞ ìå ôï çëåêôñéêü êáëþäéï. Ç

åðáöÞ ìå Ýíáí çëåêôñïöüñï áãùãü ìðïñåß íá èÝóåé ôá

ìåôáëëéêÜ ìÝñç ôçò óõóêåõÞò åðßóçò õðü ôÜóç êáé íá

ðñïêáëÝóåé Ýôóé çëåêôñïðëçîßá.

fÍá óôåñåþíåôå êáé íá áóöáëßæåôå ôï õðü êáôåñãáóßá

ôåìÜ÷éï ìå íôáâßäéá Þ ìå êÜðïéïí Üëëï êáôÜëëçëï ôñüðï

óå ìéá óôáèåñÞ åðéöÜíåéá. Ôï õðü êáôåñãáóßá ôåìÜ÷éï

ðáñáìÝíåé áóôáèÝò êáé ìðïñåß íá ïäçãÞóåé óå áðþëåéá ôïõ

åëÝã÷ïõ üôáí ôï êñáôÜôå ôï ìå ôï ÷Ýñé óáò Þ üôáí ôï ðéÝæåôå

åðÜíù óôï óþìá óáò.

fÏ åðéôñåðôüò áñéèìüò ôïõ ôïðïèåôçìÝíïõ åñãáëåßïõ

ðñÝðåé íá åßíáé ôïõëÜ÷éóôïí ôüóï õøçëüò üóï ï

ìÝãéóôïò áñéèìüò óôñïöþí ðïõ áíáöÝñåôáé åðÜíù óôï

çëåêôñéêü åñãáëåßï. ÅîáñôÞìáôá ðïõ ðåñéóôñÝöïíôáé

ãñçãïñüôåñá áðü üóï åðéôñÝðåôáé ìðïñåß íá

êáôáóôñáöïýí.

fÔá åñãáëåßá öñåæáñßóìáôïò êáèþò êáé ôõ÷üí Üëëá

åîáñôÞìáôá ðñÝðåé íá ôáéñéÜæïõí áêñéâþò óôçí

õðïäï÷Þ åñãáëåßïõ (ôóïêÜêé) ôïõ çëåêôñéêïý óáò

åñãáëåßïõ. Åñãáëåßá ðïõ äåí ôáéñéÜæïõí áêñéâþò óôçí

õðïäï÷Þ ôïõ çëåêôñéêïý åñãáëåßïõ ðåñéóôñÝöïíôáé

áíïìïéüìïñöá, äïíïýíôáé éó÷õñÜ êáé ìðïñåß íá ïäçãÞóïõí

óå áðþëåéá ôïõ åëÝã÷ïõ.

fÏäçãåßôå ôï çëåêôñéêü åñãáëåßï óôï õðü êáôåñãáóßá

ôåìÜ÷éï ìüíï üôáí áõôü âñßóêåôáé óå ëåéôïõñãßá.

ÄéáöïñåôéêÜ õðÜñ÷åé êßíäõíïò íá êëïôóÞóåé, üôáí ôï

åñãáëåßï óöçíþóåé óôï õðü êáôåñãáóßá ôåìÜ÷éï.

fÌç öñåæÜñåôå ðÜíù áðü ìåôáëëéêÜ áíôéêåßìåíá,

êáñöéÜ Þ âßäåò. Ôï åñãáëåßï öñåæáñßóìáôïò ìðïñåß íá

õðïóôåß âëÜâç êáé íá ïäçãÞóåé óå áýîçóç ôùí êñáäáóìþí.

f×ñçóéìïðïéåßôå êáôÜëëçëåò áíé÷íåõôéêÝò óõóêåõÝò ãéá

íá åíôïðßóåôå ôõ÷üí ìç ïñáôÝò ôñïöïäïôéêÝò ãñáììÝò Þ

íá óõìâïõëåýåóôå ôçí ôïðéêÞ åôáéñßá ðáñï÷Þò

åíÝñãåéáò. Ç åðáöÞ ìå çëåêôñéêÝò ãñáììÝò ìðïñåß íá

ïäçãÞóåé óå ðõñêáãéÜ êáé çëåêôñïðëçîßá. Ç ðñüêëçóç

æçìéÜò ó’ Ýíáí áãùãü öùôáåñßïõ (ãêáæéïý) ìðïñåß íá

ïäçãÞóåé óå Ýêñçîç. Ôï ôñýðçìá åíüò óùëÞíá íåñïý

ðñïêáëåß æçìéÜ óå ðñÜãìáôá Þ/êáé ìðïñåß íá ïäçãÞóåé óå

çëåêôñïðëçîßá.

fÌç ÷ñçóéìïðïéåßôå áìâëåßåò, ìç êïöôåñÝò Þ

÷áëáóìÝíåò öñÝæåò. Áìâëåßåò Þ ÷áëáóìÝíåò öñÝæåò

äçìéïõñãïýí áõîçìÝíç ôñéâÞ ìðïñåß íá óöçíþóïõí êáé

ðñïêáëïýí áíïìïéüìïñöï öñåæÜñéóìá.

fÐñéí áðïèÝóåôå ôï çëåêôñéêü åñãáëåßï ðåñéìÝíåôå

ðñþôá íá óôáìáôÞóåé åíôåëþò íá êéíåßôáé. Ôï

ôïðïèåôçìÝíï åîÜñôçìá ìðïñåß íá óöçíþóåé êáé íá

ïäçãÞóåé óôçí áðþëåéá ôïõ åëÝã÷ïõ ôïõ çëåêôñéêïý

åñãáëåßïõ.

ÐåñéãñáöÞ ôïõ ðñïúüíôïò êáé ôçò

éó÷ýïò ôïõ

ÄéáâÜóôå üëåò ôéò õðïäåßîåéò áóöáëåßáò êáé

ôéò ïäçãßåò. ÁìÝëåéåò êáôÜ ôçí ôÞñçóç ôùí

õðïäåßîåùí áóöáëåßáò êáé ôùí ïäçãéþí ìðïñåß

íá ðñïêáëÝóïõí çëåêôñïðëçîßá, ðõñêáãéÜ

Þ/êáé óïâáñïýò ôñáõìáôéóìïýò.

Ðáñáêáëïýìå áíïßîôå ôç äéðëùìÝíç óåëßäá ìå ôçí áðåéêüíéóç

ôçò óõóêåõÞò êé áöÞóôå ôçí áíïé÷ôÞ üóï èá äéáâÜæåôå ôéò

ïäçãßåò ÷åéñéóìïý.

×ñÞóç óýìöùíá ìå ôïí ðñïïñéóìü

Ôï ìç÷Üíçìá ðñïïñßæåôáé, áóöáëþò óôáèåñïðïéçìÝíï, ãéá ôï

öñåæÜñéóìá áõëáêþóåùí, áêìþí, äéáôïìþí êáé ìáêñïõëþí

ïðþí óå îýëï, ðëáóôéêÜ êáé åëáöñÜ äïìéêÜ õëéêÜ êáèþò êáé ãéá

öñåæáñßóìáôá áíôéãñáöÞò.

Áðåéêïíéæüìåíá óôïé÷åßá

Ç áñéèìïäüôçóç ôùí áðåéêïíéæüìåíùí óôïé÷åßùí âáóßæåôáé

óôçí áðåéêüíéóç ôïõ çëåêôñéêïý åñãáëåßïõ óôéò óåëßäåò ìå ôá

ãñáöéêÜ.

1ÌïíÜäá ìåôÜäïóçò êßíçóçò

2ÂÜóç öñåæáñßóìáôïò

3Ôñï÷ßóêïò ìéêñïñýèìéóçò âÜèïõò öñåæáñßóìáôïò

4Åñãáëåßï öñåæáñßóìáôïò*

5ÐáîéìÜäé ìå åðéêÜëõììá (ñáêüñ) êáé ôóïêÜêé

6ÐÝëìá ïëßóèçóçò

7ÐÝëìá

8Êëßìáêá ñýèìéóçò âÜèïõò öñåæáñßóìáôïò

9ÐëÞêôñï ìáíäÜëùóçò Üîïíá

10 Ìï÷ëüò óýóöéîçò

11 Äéáêüðôçò ON/OFF

12 ËáâÞ (ìïíùìÝíç åðéöÜíåéá ðéáóßìáôïò)

13 ÔóïêÜêé

14 Õðïäï÷Þ åñãáëåßïõ

15 Ãåñìáíéêü êëåéäß (17 mm)

16 Âßäá ìå áõëáêùôÞ êåöáëÞ ãéá áêéíçôïðïßçóç ïäçãïý

17 Ïäçãüò ðáñáëëÞëùí

18 Âßäá ìå ìï÷ëü ãéá ïäçãü ðáñáëëÞëùí

19 ÂïÞèçìá ïäÞãçóçò

20 Âßäá ìå ìï÷ëü ãéá áêéíçôïðïßçóç ôçò ïñéæüíôéáò

åõèõãñÜììéóçò

21 Âßäá ìå ìï÷ëü ãéá ïñéæüíôéá åõèõãñÜììéóçò ôïõ

âïçèÞìáôïò ïäÞãçóçò

22 ÑÜïõëï ïëßóèçóçò

23 ÊÜëõììá âÜóçò öñåæáñßóìáôïò*

24 ÃùíéáóìÝíç âÜóç öñåæáñßóìáôïò*

25 Âßäá ìå ìï÷ëü ãéá ñýèìéóç ãùíßáò

OBJ_BUCH-1137-001.book Page 71 Thursday, November 24, 2011 11:34 AM

72 | EëëçíéêÜ

2 610 007 835 | (24.11.11) Bosch Power Tools

26 Êëßìáêá ñýèìéóçò ôçò ãùíéáóìÝíçò âÜóçò öñåæáñßóìáôïò

27 ËáâÞ ôïõ ðÝëìáôïò ïëßóèçóçò*

28 ÐñïöõëáêôÞñáò ìå áíáññüöçóç*

29 ÐñïóÜñôçìá áíáññüöçóçò*

30 ÐÝëìá ïëßóèçóçò ìå ëáâÞ êáé ðñïóáñìïóôéêü

áíáññüöçóçò*

31 ÐáîéìÜäé ãéá ñýèìéóç ôçò äýíáìçò óýóöéîçò

*ÅîáñôÞìáôá ðïõ áðåéêïíßæïíôáé Þ ðåñéãñÜöïíôáé äåí ðåñéÝ÷ïíôáé

óôç óôÜíôáñ óõóêåõáóßá. Ãéá ôïí ðëÞñç êáôÜëïãï åîáñôçìÜôùí

êïßôá ôï ðñüãñáììá åîáñôçìÜôùí.

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ

Ðëçñïöïñßåò ãéá èüñõâï êáé äïíÞóåéò

Ïé ôéìÝò ìÝôñçóçò ôïõ èïñýâïõ åîáêñéâþèçêáí êáôÜ

EN 60745.

Ç ÷áñáêôçñéóôéêÞ óôÜèìç åêðïìðÞò èïñýâùí ôïõ ìç÷áíÞìáôïò

åêôéìÞèçêå óýìöùíá ìå ôçí êáìðýëç Á êáé áíÝñ÷åôáé óå:

ÓôÜèìç áêïõóôéêÞò ðßåóçò 84 dB(A). ÓôÜèìç áêïõóôéêÞò

éó÷ýïò 95 dB(A). ÁíáóöÜëåéá ìÝôñçóçò K=3 dB.

ÖïñÜôå ùôáóðßäåò!

Ïé óõíïëéêÝò ôéìÝò êñáäáóìþí ah (Üèñïéóìá áíõóìÜôùí ôñéþí

êáôåõèýíóåùí) êáé áíáóöÜëåéá Ê åîáêñéâùèÞêáí óýìöùíá ìå

ôï ðñüôõðï EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Ç óôÜèìç êñáäáóìþí ðïõ áíáöÝñåôáé ó’ áõôÝò ôéò ïäçãßåò Ý÷åé

ìåôñçèåß óýìöùíá ìå ìéá äéáäéêáóßá ìÝôñçóçò ôõðïðïéçìÝíç

óôï ðëáßóéï ôïõ ðñïôýðïõ EN 60745 êáé ìðïñåß íá

÷ñçóéìïðïéçèåß óôç óýãêñéóç ôùí äéÜöïñùí çëåêôñéêþí

åñãáëåßùí. Åßíáé åðßóçò êáôÜëëçëç ãéá Ýíáí ðñïóùñéíü õðï-

ëïãéóìü ôçò åðéâÜñõíóçò áðü ôïõò êñáäáóìïýò.

Ç óôÜèìç êñáäáóìþí ðïõ áíáöÝñåôáé áíôéðñïóùðåýåé ôéò

âáóéêÝò ÷ñÞóåéò ôïõ çëåêôñéêïý åñãáëåßïõ. Óå ðåñßðôùóç,

üìùò, ðïõ ôï çëåêôñéêü åñãáëåßï èá ÷ñçóéìïðïéçèåß

äéáöïñåôéêÜ, ìå ìç ðñïôåéíüìåíá åñãáëåßá Þ ÷ùñßò åðáñêÞ

óõíôÞñçóç, ôüôå ç óôÜèìç êñáäáóìþí ìðïñåß íá åßíáé êé áõôÞ

äéáöïñåôéêÞ. Áõôü ìðïñåß íá áõîÞóåé óçìáíôéêÜ ôçí

åðéâÜñõíóç áðü ôïõò êñáäáóìïýò êáôÜ ôç óõíïëéêÞ äéÜñêåéá

ïëüêëçñïõ ôïõ ÷ñïíéêïý äéáóôÞìáôïò ðïõ åñãÜæåóèå.

Ãéá ôçí áêñéâÞ åêôßìçóç ôçò åðéâÜñõíóçò áðü ôïõò êñáäáóìïýò

èá ðñÝðåé íá ëáìâÜíïíôáé åðßóçò õðüøç êáé ïé ÷ñüíïé êáôÜ ôç

äéÜñêåéá ôùí ïðïßùí ôï ìç÷Üíçìá âñßóêåôáé åêôüò ëåéôïõñãßáò

Þ ëåéôïõñãåß, ÷ùñßò üìùò óôçí ðñáãìáôéêüôçôá íá

÷ñçóéìïðïéåßôáé. Áõôü ìðïñåß íá ìåéþóåé óçìáíôéêÜ ôçí

åðéâÜñõíóç áðü ôïõò êñáäáóìïýò êáôÜ ôç äéÜñêåéá ïëüêëçñïõ

ôïõ ÷ñïíéêïý äéáóôÞìáôïò ðïõ åñãÜæåóèå.

Ãé’ áõôü, ðñéí áñ÷ßóåé ç äñÜóç ôùí êñáäáóìþí, íá êáèïñßæåôå

óõìðëçñùìáôéêÜ ìÝôñá áóöáëåßáò ãéá ôçí ðñïóôáóßá ôïõ

÷åéñéóôÞ üðùò: óõíôÞñçóç ôïõ çëåêôñéêïý åñãáëåßïõ êáé ôùí

åñãáëåßùí ðïõ ÷ñçóéìïðïéåßôå, æÝóôáìá ôùí ÷åñéþí, ïñãÜíùóç

ôçò åêôÝëåóçò ôùí äéÜöïñùí åñãáóéþí.

ÄÞëùóç óõìâáôüôçôáò

Äçëþíïõìå õðåõèýíùò üôé ôï ðñïúüí ðïõ ðåñéãñÜöåôáé óôá

«Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ» åêðëçñþíåé ôïõò åîÞò êáíïíéóìïýò Þ

êáôáóêåõáóôéêÝò óõóôÜóåéò: EN 60745 óýìöùíá ìå ôéò

äéáôÜîåéò ôùí ïäçãéþí 2011/65/EE, 2004/108/ÅÊ,

2006/42/EÊ.

Ôå÷íéêüò öÜêåëïò (2006/42/EÊ) áðü:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Óõíáñìïëüãçóç

ÁíôéêáôÜóôáóç åñãáëåßïõ

fÂãÜæåôå ôï öéò áðü ôçí ðñßæá ðñéí áðü ïðïéáäÞðïôå

åñãáóßá óôï çëåêôñéêü åñãáëåßï.

fÓáò óõìâïõëåýïõìå íá öïñÜôå ðñïóôáôåõôéêÜ ãÜíôéá

üôáí ôïðïèåôåßôå Þ áëëÜæåôå ôï åñãáëåßï

öñåæáñßóìáôïò.

ÖñÝæá áêìþí GKF 600

Professional

GKF 600

Professional

Áñéèìüò åõñåôçñßïõ 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

ÏíïìáóôéêÞ éó÷ýò W600600

Áñéèìüò óôñïöþí ÷ùñßò öïñôßï min-1 33000 33000

Õðïäï÷Þ åñãáëåßïõ mm

inch

6/8

–

ÂÜñïò óýìöùíá ìå EPTA-Procedure 01/2003 kg 1,5 1,5

Êáôçãïñßá ìüíùóçò /II /II

Ôá óôïé÷åßá éó÷ýïõí ãéá ïíïìáóôéêÝò ôÜóåéò [U] 230 V. Õðü äéáöïñåôéêÝò ôÜóåéò êáé óå åêäüóåéò åéäéêÝò ãéá ôéò äéÜöïñåò ÷þñåò ôá óôïé÷åßá áõôÜ ìðïñåß íá

äéáöÝñïõí.

Ðáñáêáëïýìå íá ðñïóÝîåôå ôïí áñéèìü åõñåôçñßïõ óôçí ðéíáêßäá êáôáóêåõáóôÞ ôïõ çëåêôñéêïý åñãáëåßïõ óáò. Ïé åìðïñéêïß ÷áñáêôçñéóìïß ïñéóìÝíùí

çëåêôñéêþí åñãáëåßùí ìðïñåß íá äéáöÝñïõí.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 72 Thursday, November 24, 2011 11:34 AM

EëëçíéêÜ | 73

Bosch Power Tools 2 610 007 835 | (24.11.11)

Áðïóõíáñìïëüãçóç ôçò âÜóçò öñåæáñßóìáôïò

(âëÝðå åéêüíá A)

Ðñéí ôïðïèåôÞóåôå Ýíá åñãáëåßï öñåæáñßóìáôïò ðñÝðåé íá

áöáéñÝóåôå ôç âÜóç öñåæáñßóìáôïò 2 áðü ôç ìïíÜäá

ìåôÜäïóçò êßíçóçò 1.

–Áíïßîôå ôï ìï÷ëü óýóöéîçò 10 êáé ãõñßóôå ôç âÜóç

öñåæáñßóìáôïò 2 ìå ôï óçìÜäé åðÜíù óôï óýìâïëï

ôçò ìïíÜäáò ìåôÜäïóçò êßíçóçò 1.

–ÙèÞóôå ôç ìïíÜäá ìåôÜäïóçò êßíçóçò ôÝñìá åðÜíù.

–Ãõñßóôå ôç ìïíÜäá ìåôÜäïóçò ôÝñìá ìå öïñÜ áíôßèåôç ôçò

ùñïëïãéáêÞò êáé áöáéñÝóôå ôçí áðü ôç âÜóç

öñåæáñßóìáôïò.

ÁëëáãÞ ôïõ ôóïêáêéïý (âëÝðå åéêüíá B)

ÁíÜëïãá ìå ôï åêÜóôïôå åñãáëåßï öñåæáñßóìáôïò ðïõ

÷ñçóéìïðïéåßôå ðñÝðåé íá áíôéêáôáóôÞóåôå ôï ðáîéìÜäé ìå

åðéêÜëõììá êáé ôóïêÜêé 5.

Óå ðåñßðôùóç ðïõ ôï êáôÜëëçëï ãéá ôï åñãáëåßï öñåæáñßóìáôïò

ôóïêÜêé åßíáé Þäç óõíáñìïëïãçìÝíï, ôüôå áêïëïõèÞóôå ôá

âÞìáôá åñãáóßáò óôï êåöÜëáéï «ÔïðïèÝôçóç ôïõ åñãáëåßïõ

öñåæáñßóìáôïò».

Ôï ôóïêÜêé 13 ðñÝðåé íá êáèßóåé ìå ëßãï «ðáé÷íßäé» óôï ðáîéìÜäé

ìå åðéêÜëõììá. Ôï ðáîéìÜäé ìå åðéêÜëõììá 5 ðñÝðåé íá ìðïñåß

íá óõíáñìïëïãçèåß ìå åõêïëßá. Íá áíôéêáèéóôÜôå áìÝóùò ôï

ðáîéìÜäé ìå åðéêÜëõììá Þ ôï ôóïêÜêé üôáí ÷áëÜóïõí.

–ÐáôÞóôå êáé êñáôÞóôå ðáôçìÝíï ôï ðëÞêôñï ìáíäÜëùóçò

Üîïíá 9. Áí ÷ñåéáóôåß, ãõñßóôå ôïí Üîïíá ìå ôï ÷Ýñé ìÝ÷ñé íá

ìáíäáëþóåé.

–Îåâéäþóôå ôï ðáîéìÜäé ìå åðéêÜëõììá 5 ãõñßæïíôÜò ôï öïñÜ

ìå öïñÜ áíôßèåôç ôçò ùñïëïãéáêÞò ìå ôç âïÞèåéá ôïõ

ãåñìáíéêïý êëåéäéïý 15.

–ÁöÞóôå åëåýèåñï ôï ðëÞêôñï ìáíäÜëùóçò Üîïíá.

–Áí ÷ñåéáóôåß, êáèáñßóôå ðñéí ôç óõíáñìïëüãçóç üëá ôá õðü

óõíáñìïëüãçóç åîáñôÞìáôá ìå Ýíá ìáëáêü ðéíÝëï Þ ìå

ðåðéåóìÝíï áÝñá.

–ÔïðïèåôÞóôå ôï íÝï ðáîéìÜäé ìå åðéêÜëõììá åðÜíù óôçí

õðïäï÷Þ åñãáëåßïõ 14.

–Óößîôå åëáöñÜ ôï ðáîéìÜäé ìå åðéêÜëõììá.

fÌç óößîåôå ðïôÝ ôï ôóïêÜêé ìå ôï ðáîéìÜäé ìå

åðéêÜëõììá ÷ùñßò íá Ý÷åôå óõíáñìïëïãÞóåé åñãáëåßï

öñåæáñßóìáôïò. ÄéáöïñåôéêÜ ìðïñåß íá õðïóôåß âëÜâç ôï

ôóïêÜêé.

ÔïðïèÝôçóç ôïõ åñãáëåßïõ öñåæáñßóìáôïò

(âëÝðå åéêüíåò C–D)

Äéáôßèåíôáé åñãáëåßá öñåæáñßóìáôïò óå äéÜöïñåò åêäüóåéò êáé

ðïéüôçôåò, áíÜëïãá ìå ôçí åêÜóôïôå ÷ñÞóç.

Åñãáëåßá öñåæáñßóìáôïò áðü ôá÷õ÷Üëõâá õøçëÞò

áðüäïóçò åßíáé êáôÜëëçëá ãéá ôçí êáôåñãáóßá ìáëáêþí

õëéêþí, ð. ÷. ìáëáêþí îýëùí êáé ðëáóôéêþí.

Åñãáëåßá öñåæáñßóìáôïò ìå êüøåéò áðü óêëçñïìÝôáëëï

åßíáé åéäéêÜ êáôÜëëçëåò ãéá ôçí êáôåñãáóßá óêëçñþí êáé

áðïîåóôéêþí õëéêþí, ð. ÷. óêëçñþí îýëùí êáé áëïõìéíßïõ.

Ôá ãíÞóéá åîáñôÞìáôá öñåæáñßóìáôïò áðü ôï åêôåíÝò

ðñüãñáììá åîáñôçìÜôùí ôçò Bosch ìðïñåßôå íá

ðñïìçèåõôåßôå áðü ôïí áñìüäéï ãéá óáò åîïõóéïäïôçìÝíï

Ýìðïñá.

Íá ÷ñçóéìïðïéåßôå ìüíï Üñéóôåò êáé êáèáñÝò öñÝæåò.

–ÐáôÞóôå êáé êñáôÞóôå ðáôçìÝíï ôï ðëÞêôñï ìáíäÜëùóçò

Üîïíá 9. Áí ÷ñåéáóôåß, ãõñßóôå ôïí Üîïíá ìå ôï ÷Ýñé ìÝ÷ñé íá

ìáíäáëþóåé.

–Ëýóôå ôï ðáîéìÜäé ìå åðéêÜëõììá 5 ãõñßæïíôÜò ôï öïñÜ ìå

öïñÜ áíôßèåôç ôçò ùñïëïãéáêÞò ìå ôç âïÞèåéá ôïõ

ãåñìáíéêïý êëåéäéïý 15.

–ÙèÞóôå ôï åñãáëåßï öñåæáñßóìáôïò ìÝóá óôï ôóïêÜêé. Ôï

óôÝëå÷ïò ôçò öñÝæáò ðñÝðåé íá ìðåé ôïõëÜ÷éóôïí 20 mm

ìÝóá óôï ôóïêÜêé.

–Óößîôå ôï ðáîéìÜäé ìå åðéêÜëõììá ãõñßæïíôÜò ôï ìå

ùñïëïãéáêÞ öïñÜ.

–ÁöÞóôå åëåýèåñï ôï ðëÞêôñï ìáíäÜëùóçò Üîïíá.

fÌç óößîåôå ðïôÝ ôï ôóïêÜêé ìå ôï ðáîéìÜäé ìå

åðéêÜëõììá ÷ùñßò íá Ý÷åôå óõíáñìïëïãÞóåé åñãáëåßï

öñåæáñßóìáôïò. ÄéáöïñåôéêÜ ìðïñåß íá õðïóôåß âëÜâç ôï

ôóïêÜêé.

Óõíáñìïëüãçóç ôçò âÜóçò öñåæáñßóìáôïò

(âëÝðå åéêüíá E)

Ãéá íá öñåæÜñåôå ðñÝðåé íá óõíáñìïëïãÞóåôå ðÜëé ôç âÜóç

öñåæáñßóìáôïò 2 óôç ìïíÜäá ìåôÜäïóçò êßíçóçò 1.

–Áíïßîôå ôï ìï÷ëü óýóöéîçò 10, áí áõôüò åßíáé êëåéóìÝíïò.

–Ôáõôßóåôå ôá äõï äéðëÜ âÝëç åðÜíù óôç ìïíÜäá ìåôÜäïóçò

êßíçóçò êáé ôç âÜóç öñåæáñßóìáôïò 2.

–ÙèÞóôå ôç ìïíÜäá ìåôÜäïóçò êßíçóçò óôç âÜóç

öñåæáñßóìáôïò êáé ãõñßóôå ôç ìïíÜäá ìåôÜäïóçò êßíçóçò

ìå öïñÜ ùñïëïãéáêÞ ìÝ÷ñé ôï óçìÜäé íá äåßîåé óôï

óýìâïëï .

–ÙèÞóôå ôç ìïíÜäá ìåôÜäïóçò êßíçóçò áêüìç ðåñéóóüôåñï

ìÝóá óôç âÜóç öñåæáñßóìáôïò.

–ÌåôÜ ôç óõíáñìïëüãçóç ãõñßóôå ôç âÜóç öñåæáñßóìáôïò ìå

ôï óçìÜäé åðÜíù óôï óýìâïëï ôçò ìïíÜäáò

ìåôÜäïóçò êßíçóçò.

–Óößîôå ôï ìï÷ëü óýóöéîçò.

fÌåôÜ áðü ôç óõíáñìïëüãçóç íá âåâáéþíåóôå ðÜíôïôå

üôé ç ìïíÜäá ìåôÜäïóçò êÜèåôáé êáëÜ ìÝóá óôç âÜóç

öñåæáñßóìáôïò.

Áí ÷ñåéáóôåß áëëÜîôå ôçí ðñïÝíôáóç ôïõ ìï÷ëïý óýóöéîçò 10

(âëÝðå «Ñýèìéóç ôïõ ìï÷ëïý óýóöéîçò», óåëßäá 75).

Áíáññüöçóç óêüíçò/ñïêáíéäéþí

fÇ óêüíç áðü ïñéóìÝíá õëéêÜ. ð.÷. áðü ìïëõâäïý÷åò

ìðïãéÝò, áðü ìåñéêÜ åßäç îýëïõ, áðü ïñõêôÜ õëéêÜ êáé áðü

ìÝôáëëá ìðïñåß íá åßíáé áíèõãéåéíÞ. Ç åðáöÞ ìå ôç óêüíç

Þ/êáé ç åéóðíïÞ ôçò ìðïñåß íá ðñïêáëÝóåé áëëåñãéêÝò

áíôéäñÜóåéò Þ/êáé áóèÝíåéåò ôùí áíáðíåõóôéêþí ïäþí ôïõ

÷ñÞóôç Þ ôõ÷üí ðáñåõñéóêïìÝíùí áôüìùí.

ÏñéóìÝíá åßäç óêüíçò, ð.÷. óêüíç áðü îýëï âåëáíéäéÜò Þ

ïîéÜò èåùñïýíôáé óáí êáñêéíïãüíá, éäéáßôåñá óå

óõíäõáóìü ìå äéÜöïñá óõìðëçñùìáôéêÜ õëéêÜ ðïõ

÷ñçóéìïðïéïýíôáé óôçí êáôåñãáóßá îýëùí (åíþóåéò

÷ñùìßïõ, îõëïðñïóôáôåõôéêÜ ìÝóá). Ç êáôåñãáóßá

áìéáíôïý÷ùí õëéêþí åðéôñÝðåôáé ìüíï óå åéäéêÜ

åêðáéäåõìÝíá Üôïìá.

–Íá ÷ñçóéìïðïéåßôå êáôÜ ôï äõíáôü ãéá ôï åêÜóôïôå õëéêü

ôçí êáôÜëëçëç áíáññüöçóç.

–Íá öñïíôßæåôå ãéá ôïí êáëü áåñéóìü ôïõ ÷þñïõ

åñãáóßáò.

OBJ_BUCH-1137-001.book Page 73 Thursday, November 24, 2011 11:34 AM

74 | EëëçíéêÜ

2 610 007 835 | (24.11.11) Bosch Power Tools

–Óáò óõìâïõëåýïõìå íá öïñÜôå ìÜóêåò áíáðíåõóôéêÞò

ðñïóôáóßáò ìå ößëôñï êáôçãïñßáò P2.

Íá ôçñåßôå ôéò äéáôÜîåéò ðïõ éó÷ýïõí óôç ÷þñá óáò ãéá ôá

äéÜöïñá õðü êáôåñãáóßá õëéêÜ.

Ëåéôïõñãßá

Ñýèìéóç âÜèïõò öñåæáñßóìáôïò (âëÝðå åéêüíá F)

fÇ ñýèìéóç ôïõ âÜèïõò öñåæáñßóìáôïò ðñÝðåé íá

äéåîÜãåôáé ìüíï üôáí ôï çëåêôñéêü åñãáëåßï Ý÷åé ôåèåß

åêôüò ëåéôïõñãßáò.

Ãéá ôçí ðñïñýèìéóç ôïõ âÜèïõò öñåæáñßóìáôïò áêïëïõèÞóôå

ôçí åîÞò äéáäéêáóßá:

–ÁêïõìðÞóôå ôï çëåêôñéêü åñãáëåßï ìáæß ìå ôï

óõíáñìïëïãçìÝíï åñãáëåßï öñåæáñßóìáôïò åðÜíù óôï õðü

êáôåñãáóßá ôåìÜ÷éï.

–Áíïßîôå ôï ìï÷ëü óýóöéîçò 10, áí áõôüò åßíáé êëåéóìÝíïò.

–Ãõñßóôå ôç âÜóç öñåæáñßóìáôïò 2 ìå ôï óçìÜäé åðÜíù

óôï óýìâïëï êáé ïäçãÞóôå ôç ìïíÜäá ìåôÜäïóçò

êßíçóçò óéãÜ óéãÜ ðñïò ôá êÜôù, ìÝ÷ñé ôï åñãáëåßï êßíçóçò íá

áããßîåé ôï õðü êáôåñãáóßá ôåìÜ÷éï.

–Óößîôå ôï ìï÷ëü óýóöéîçò.

–ÄéáâÜóôå ôçí ôéìÞ ìÝôñçóçò óôçí êëßìáêá 8 êáé áêïëïýèùò

óçìåéþóôå ôçí (ìçäåíéóìüò). ÐñïóèÝóôå óôçí ôéìÞ áõôÞ ôï

åðéèõìçôü âÜèïò öñåæáñßóìáôïò.

–Áíïßîôå ôï ìï÷ëü óýóöéîçò êáé ñõèìßóôå ôç ìïíÜäá

ìåôÜäïóçò êßíçóçò óôçí õðïëïãéóìÝíç ôéìÞ.

–Ãõñßóôå ôç âÜóç öñåæáñßóìáôïò ìå ôï óçìÜäé åðÜíù óôï

óýìâïëï êáé êëåßóôå ðÜëé ôï ìï÷ëü óýóöéîçò.

–ÅëÝãîôå ôç ñýèìéóç ôïõ âÜèïõò öñåæáñßóìáôïò ìå Ýíá

äïêéìáóôéêü öñåæÜñéóìá êáé, åíäå÷ïìÝíùò, äéïñèþóôå ôç

ñýèìéóç.

Ãéá ôç ìéêñïñýèìéóç ôïõ âÜèïõò öñåæáñßóìáôïò åöáñìüóôå

ôçí åîÞò äéáäéêáóßá:

–Ñõèìßóôå ôç ìïíÜäá ìåôÜäïóçò êßíçóçò, ìå áíïé÷ôü ôï

ìï÷ëü óýóöéîçò 10 ìå ôï óçìÜäé óôï óýìâïëï .

–Ñõèìßóôå ôï åðéèõìçôü âÜèïò öñåæáñßóìáôïò ìå ôïí

ôñï÷ßóêï ñýèìéóçò 3.

–Óößîôå ôï ìï÷ëü óýóöéîçò.

Åêêßíçóç

fÄþóôå ðñïóï÷Þ óôçí ôÜóç äéêôýïõ! Ç ôÜóç ôçò

çëåêôñéêÞò ðçãÞò ðñÝðåé íá ôáõôßæåôáé ìå ôçí ôÜóç ðïõ

åßíáé áíáãñáììÝíç óôçí ðéíáêßäá êáôáóêåõáóôÞ ôïõ

çëåêôñéêïý åñãáëåßïõ. ÇëåêôñéêÜ åñãáëåßá ìå

÷áñáêôçñéóôéêÞ ôÜóç 230 V ëåéôïõñãïýí êáé ìå ôÜóç

220 V.

ÈÝóç óå ëåéôïõñãßá êé åêôüò ëåéôïõñãßáò

Ãéá íá èÝóåôå ôï çëåêôñéêü åñãáëåßï óå ëåéôïõñãßá èÝóôå ôï

äéáêüðôç 11 óôï I.

Ãéá íá èÝóåôå ôï çëåêôñéêü åñãáëåßï åêôüò ëåéôïõñãßáò èÝóôå

ôï äéáêüðôç 11 óôï 0.

Õðïäåßîåéò åñãáóßáò

fÐñïóôáôåýåôå ôá åñãáëåßá öñåæáñßóìáôïò áðü

(ðñïó)êñïýóåéò êáé ÷ôõðÞìáôá.

ÖñåæÜñéóìá áêìþí êáé äéáìïñöþóåéò (âëÝðå åéêüíá G)

ÊáôÜ ôï öñåæÜñéóìá áêìþí êáé äéáìïñöþóåùí ÷ùñßò ïäçãü

ðáñáëëÞëùí ôï åñãáëåßï öñåæáñßóìáôïò ðñÝðåé íá ïäçãåßôáé

ìå ôç âïÞèåéá ìéáò ðñïåîï÷Þò ïäÞãçóçò Þ íá åßíáé åîïðëéóìÝíï

ì’ Ýíá ñïõëåìÜí.

–ÏäçãÞóôå ôï óå ëåéôïõñãßá åõñéóêüìåíï çëåêôñéêü åñãáëåßï

áðü ôçí ðëåõñÜ óôï õðü êáôåñãáóßá ôåìÜ÷éï, ìÝ÷ñé ç

ðñïåîï÷Þ ïäÞãçóçò Þ ôï ñïõëåìÜí íá áêïõìðÞóåé óôçí õðü

êáôåñãáóßá áêìÞ ôïõ õðü êáôåñãáóßá ôåìá÷ßïõ.

–ÏäçãÞóôå ôï çëåêôñéêü åñãáëåßï êáôÜ ìÞêïò ôïõ õðü

êáôåñãáóßá ôåìá÷ßïõ. Íá äßíåôå ðñïóï÷Þ, ôï çëåêôñéêü

åñãáëåßï íá ó÷çìáôßæåé ïñèÞ ãùíßá ìå ôï õðü êáôåñãáóßá

ôåìÜ÷éï. Ðïëý õøçëÞ ðßåóç ìðïñåß íá ðñïêáëÝóåé æçìéÜ

óôçí áêìÞ ôïõ õðü êáôåñãáóßá ôåìá÷ßïõ.

ÖñåæÜñéóìá ìå ïäçãü ðáñáëëÞëùí (âëÝðå åéêüíá H)

Ãéá ìéá ðáñÜëëçëç êïðÞ áêìþí ìðïñåßôå íá óõíáñìïëïãÞóåôå

ôïí ïäçãü ðáñáëëÞëùí 17.

–Óôåñåþóôå ôïí ïäçãü ðáñáëëÞëùí 17 óôç âÜóç

öñåæáñßóìáôïò 2 ìå ôç âßäá ìå áõëáêùôÞ êåöáëÞ 16.

–Ñõèìßóôå ìå ôç âßäá ìå ìï÷ëü ôï åðéèõìçôü âÜèïò ïäÞãçóçò

óôïí ïäçãü ðáñáëëÞëùí 18.

–ÏäçãÞóôå ôï óå ëåéôïõñãßá åõñéóêüìåíï çëåêôñéêü åñãáëåßï

áóêþíôáò ïìïéüìïñöç ðßåóç åðÜíù óôïí ïäçãü

ðáñáëëÞëùí êáôÜ ìÞêïò ôçò áêìÞò ôïõ õðü êáôåñãáóßá

ôåìá÷ßïõ.

ÖñåæÜñéóìá ìå ôï âïÞèçìá ïäÞãçóçò (âëÝðå åéêüíá I)

Ôï âïÞèçìá ïäÞãçóçò 19 ÷ñçóéìïðïéåßôáé óôï öñåæÜñéóìá

áêìþí ìå åñãáëåßá öñåæáñßóìáôïò ÷ùñßò ðñïåîï÷Þ Þ

ñïõëåìÜí.

–Óôåñåþóôå ôï âïÞèçìá ïäÞãçóçò óôç âÜóç öñåæáñßóìáôïò

2 ìå ôç âßäá ìå áõëáêùôÞ êåöáëÞ 16.

–ÏäçãÞóôå ôï çëåêôñéêü åñãáëåßï êáôÜ ìÞêïò ôïõ õðü

êáôåñãáóßá ôåìá÷ßïõ áóêþíôáò ïìïéüìïñöç ðßåóç.

ÐëÜãéá áðüóôáóç: Ç áöáßñåóç õëéêïý ñõèìßæåôáé ìå ìåôáâïëÞ

ôçò ðëÜãéáò áðüóôáóçò áíÜìåóá óôï õðü êáôåñãáóßá ôåìÜ÷éï

êáé ôï ñÜïõëï ïëßóèçóçò 22 óôï âïÞèçìá ïäÞãçóçò 19.

–Ëýóôå ôç âßäá ìå ìï÷ëü 20, ñõèìßóôå ôçí åðéèõìçôÞ ðëÜãéá

áðüóôáóç ãõñßæïíôáò ôç âßäá ìå ìï÷ëü 21 êáé óößîôå ðÜëé ôç

âßäá ìå ìï÷ëü 20.

¾øïò: Ñõèìßóôå ôçí êÜèåôç åõèõãñÜììéóç ôïõ âïçèÞìáôïò

áíÜëïãá ìå ôï åñãáëåßï öñåæáñßóìáôïò ðïõ ÷ñçóéìïðïéåßôå êáé

ôï ðÜ÷ïò ôïõ õðü êáôåñãáóßá õëéêïý.

–Ëýóôå óôï âïÞèçìá ïäÞãçóçò ôç âßäá ìå áõëáêùôÞ êåöáëÞ

16, ùèÞóôå ôï âïÞèçìá ïäÞãçóçò óôçí åðéèõìçôÞ èÝóç êáé

óößîôå ðÜëé ôç âßäá ìå áõëáêùôÞ êåöáëÞ.

Óõíáñìïëüãçóç ôïõ êáëýììáôïò öñåæáñßóìáôïò ôçò

âÜóçò öñåæáñßóìáôïò (âëÝðå åéêüíá J)

Ç âÜóç öñåæáñßóìáôïò èåñìáßíåôáé õðåñâïëéêÜ üôáí ôï

çëåêôñéêü åñãáëåßï ÷ñçóéìïðïéåßôáé åíôáôéêÜ. Óå ìéá ôÝôïéá

ðåñßðôùóç ìðïñåßôå íá ðñïóôáôÝøåôå ôá ÷Ýñéá óáò

óõíáñìïëïãþíôáò ôï êÜëõììá óôç âÜóç öñåæáñßóìáôïò

(ðñïáéñåôéêü åîÜñôçìá).

–ÁöáéñÝóôå ôï ìï÷ëü óýóöéîçò 10.

–ÔïðïèåôÞóôå ôï êÜëõììá ôçò âÜóçò öñåæáñßóìáôïò 23 óôç

âÜóç öñåæáñßóìáôïò 2 áðü ôï ðÜíù ìÝñïò.

OBJ_BUCH-1137-001.book Page 74 Thursday, November 24, 2011 11:34 AM

EëëçíéêÜ | 75

Bosch Power Tools 2 610 007 835 | (24.11.11)

–Âéäþóôå ðÜëé ôï ìï÷ëü óýóöéîçò ôüóï äõíáôÜ, þóôå, üôáí

áõôüò åßíáé êëåéóôüò, ç ìïíÜäá ìåôÜäïóçò êßíçóçò íá

óõãêñáôåßôáé ãåñÜ ìÝóá ôç âÜóç öñåæáñßóìáôïò 1.

ÖñåæÜñéóìá ìå ãùíéáóìÝíç âÜóç öñåæáñßóìáôïò

(âëÝðå åéêüíåò K –M)

Ç ãùíéáóìÝíç âÜóç öñåæáñßóìáôïò 24 åßíáé éäéáßôåñá

êáôÜëëçëç ãéá åñãáóßåò åîïìÜëõíóçò ðëáóôéêïðïéçìÝíùí

áêìþí óå äõóðñüóéôåò èÝóåéò, ãéá ôï öñåæÜñéóìá éäéáßôåñùí

ãùíéþí, êáèþò êáé ãéá ôï ëüîåìá áêìþí.

Ãéá ôï öñåæÜñéóìá áêìþí ìå ôç ãùíéáóìÝíç âÜóç

öñåæáñßóìáôïò ôï åñãáëåßï öñåæáñßóìáôïò ðñÝðåé íá äéáèÝôåé

ìéá ðñïåîï÷Þ ïäÞãçóçò Þ Ýíá ñïõëåìÜí.

Ãéá íá óõíáñìïëïãÞóåôå ôç ãùíéáóìÝíç âÜóç öñåæáñßóìáôïò

áêïëïõèÞóôå áíÜëïãá ôá âÞìáôá åñãáóßáò óôï êåöÜëáéï

«Óõíáñìïëüãçóç ôçò âÜóçò öñåæáñßóìáôïò» (óåëßäá 73).

Ãéá ôï öñåæÜñéóìá áêñéâþí ãùíéþí ç ãùíéáóìÝíç âÜóç

öñåæáñßóìáôïò 24 äéáèÝôåé áõëáêþóåéò óå áðüóôáóç 7,5° ç

ìéá áðü ôçí Üëëç. Ç óõíïëéêÞ ðåñéï÷Þ ñýèìéóçò áíÝñ÷åôáé óå

75° (45° ðñïò ôá åìðñüò êáé 30° ðñïò ôá ðßóù).

–Ëýóôå ôéò äõï âßäåò ìå ìï÷ëü 25.

–Ñõèìßóôå ôçí åðéèõìçôÞ ãùíßá ìå ôç âïÞèåéá ôçò êëßìáêáò

26 êáé óößîôå ðÜëé ôéò âßäåò ìå ìï÷ëü 25.

ÁëëáãÞ ôïõ ðåëìáôïò ïëßóèçóçò (âëÝðå åéêüíá N)

Ôï ðÝëìá ïëßóèçóçò 30 ìðïñåß íá óõíáñìïëïãçèåß áíôß ôïõ

ðÝëìáôïò ïëßóèçóçò 6, äéáèÝôåé ìéá ðñüóèåôç ëáâÞ 12 êáé

ðñïóöÝñåé ôç äõíáôüôçôá óýíäåóçò ìéáò áíáññüöçóçò

óêüíçò.

–Îåâéäþóôå óôçí êÜôù ðëåõñÜ ôïõ ðÝëìáôïò ïëßóèçóçò 6 ôéò

ôÝóóåñéò êõëéíäñéêÝò âßäåò êáé áöáéñÝóôå ôï ðÝëìá

ïëßóèçóçò.

–Âéäþóôå óôï ðÝëìá ôï ðÝëìá ïëßóèçóçò 30 ìå ôéò âßäåò

óôåñÝùóçò ðïõ ðåñéÝ÷ïíôáé óôç óõóêåõáóßá.

Ãéá íá óõíäÝóåôå ìéá áíáññüöçóç óêüíçò ðñÝðåé íá

óõíáñìïëïãÞóåôå óôï ðÝëìá ïëßóèçóçò 30 ôï ðñïóáñìïóôéêü

áíáññüöçóçò 29.

–Âéäþóôå ôï ðñïóáñìïóôéêü áíáññüöçóçò óôï ðÝëìá

ïëßóèçóçò ìå ôéò äõï âßäåò ðïõ ðåñéÝ÷ïíôáé óôç óõóêåõáóßá.

–ÐåñÜóôå Ýíá óùëÞíá áíáññüöçóçò (Ø35 mm) åðÜíù óôï

âïÞèçìá áíáññüöçóçò.

–Ãéá íá åîáóöáëéóôåß ìéá Üñéóôç áíáññüöçóç ðñÝðåé íá

êáèáñßæåôáé ôáêôéêÜ ôï âïçèçôéêü áíáññüöçóçò.

Ãéá ôçí êáôåñãáóßá áêìþí íá ÷ñçóéìïðïéåßôå óõìðëçñùìáôéêÜ

êáé ôïí ðñïöõëáêôÞñá ìå áíáññüöçóç 28.

–Ï ðñïöõëáêôÞñáò ìå áíáññüöçóç óõíáñìïëïãåßôáé

áíÜìåóá óôï ðÝëìá ïëßóèçóçò 30 êáé ôï âïçèçôéêü

áíáññüöçóçò 29.

–Ãéá ôçí êáôåñãáóßá åðßðåäùí åðéöáíåéþí áöáéñÝóôå ðÜëé

ôïí ðñïöõëáêôÞñá ìå áíáññüöçóç.

Ôï çëåêôñéêü åñãáëåßï ìðïñåß íá ôïðïèåôçèåß êáôåõèåßáí óôçí

ðñßæá åíüò áðïññïöçôÞñá óêüíçò ãåíéêÞò ÷ñÞóçò ôçò Bosch,

åîïðëéóìÝíïõ ìå áõôüìáôç äéÜôáîç åêêßíçóçò. Ï

áðïññïöçôÞñáò óêüíçò îåêéíÜ áõôüìáôá ìüëéò ôåèåß óå

ëåéôïõñãßá ôï çëåêôñéêü åñãáëåßï.

Ï áðïññïöçôÞñáò óêüíçò ðñÝðåé íá åßíáé êáôÜëëçëïò ãéá ôï

åêÜóôïôå õðü êáôåñãáóßá õëéêü.

Ãéá ôçí áíáññüöçóç éäéáßôåñá áíèõãéåéíÞò, êáñêéíïãüíïõ Þ

îçñÞò óêüíçò ðñÝðåé íá ÷ñçóéìïðïéåßôå åéäéêïýò

áðïññïöçôÞñåò óêüíçò.

Ñýèìéóç ôïõ ìï÷ëïý óýóöéîçò (âëÝðå åéêüíá O)

¼ôáí ç ìïíÜäá ìåôÜäïóçò êßíçóçò 1 äåí êÜèåôáé ðëÝïí

óôáèåñÜ ìÝóá ôç âÜóç öñåæáñßóìáôïò ðñÝðåé íá ñõèìéóôåß ç

éó÷ýò óýóöéîçò ôïõ ìï÷ëïý óýóöéîçò 10.

–Áíïßîôå ôï ìï÷ëü óýóöéîçò.

–Ãõñßóôå ôï ðáîéìÜäé 31 ìå Ýíá ãåñìáíéêü êëåéäß (8 mm)

êáôÜ 45° ìå ùñïëïãéáêÞ öïñÜ.

–Êëåßóôå ðÜëé ôï ìï÷ëü óýóöéîçò.

– Âåâáéùèåßôå üôé ç ìïíÜäá ìåôÜäïóçò êßíçóçò åßíáé

áóöáëþò óöéãìÝíç. Ìçí óößîåôå õðåñâïëéêÜ ôï ðáîéìÜäé.

ÓõíôÞñçóç êáé Service

ÓõíôÞñçóç êáé êáèáñéóìüò

fÂãÜæåôå ôï öéò áðü ôçí ðñßæá ðñéí áðü ïðïéáäÞðïôå

åñãáóßá óôï çëåêôñéêü åñãáëåßï.

fÄéáôçñåßôå ôï çëåêôñéêü åñãáëåßï êáé ôéò ó÷éóìÝò

áåñéóìïý êáèáñÝò ãéá íá ìðïñåßôå íá åñãÜæåóèå êáëÜ

êáé áóöáëþò.

Ìéá ôõ÷üí áíáãêáßá áíôéêáôÜóôáóç ôïõ çëåêôñéêïý êáëùäßïõ

ðñÝðåé íá äéåîá÷èåß áðü ôçí Bosch Þ áðü Ýíá åîïõóéïäïôçìÝíï

êáôÜóôçìá Service ôçò Bosch, ãéá íá áðïöåõ÷èåß Ýôóé êÜèå

äéáêéíäýíåõóç ôçò áóöÜëåéáò.

Áí ðáñ’ üëåò ôéò åðéìåëçìÝíåò ìåèüäïõò êáôáóêåõÞò êé åëÝã÷ïõ

ôï çëåêôñéêü åñãáëåßï óôáìáôÞóåé êÜðïôå íá ëåéôïõñãåß, ôüôå ç

åðéóêåõÞ ôïõ ðñÝðåé íá áíáôåèåß ó’ Ýíá åîïõóéïäïôçìÝíï

óõíåñãåßï ãéá çëåêôñéêÜ åñãáëåßá ôçò Bosch.

¼ôáí æçôÜôå äéáóáöçôéêÝò ðëçñïöïñßåò êáèþò êáé üôáí

ðáñáããÝëíåôå áíôáëëáêôéêÜ ðñÝðåé íá áíáöÝñåôå ïðùóäÞðïôå

ôï 10øÞöéï áñéèìü åõñåôçñßïõ ðïõ áíáãñÜöåôáé óôçí

ðéíáêßäá êáôáóêåõáóôÞ.

Service êáé óýìâïõëïò ðåëáôþí

To Service áðáíôÜ óôéò åñùôÞóåéò óáò ó÷åôéêÜ ìå ôçí åðéóêåõÞ

êáé ôç óõíôÞñçóç ôïõ ðñïúüíôïò óáò êáèþò êáé ãéá ôá áíôßóôïé÷á

áíôáëëáêôéêÜ. ËåðôïìåñÞ ó÷Ýäéá êáé ðëçñïöïñßåò ãéá ôá

áíôáëëáêôéêÜ èá âñåßôå óôçí çëåêôñïíéêÞ äéåýèõíóç:

www.bosch-pt.com

Ç ïìÜäá óõìâïýëùí ôçò Âosch óáò õðïóôçñßæåé åõ÷áñßóôùò

üôáí Ý÷åôå åñùôÞóåéò ó÷åôéêÝò ìå ôçí áãïñÜ, ôç ÷ñÞóç êáé ôç

ñýèìéóç ôùí ðñïúüíôùí êáé áíôáëëáêôéêþí.

ÅëëÜäá

Robert Bosch A.E.

Åñ÷åßáò 37

19400 Êïñùðß – ÁèÞíá

Tel.: +30 (0210) 57 01 270

Fax: +30 (0210) 57 01 283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: +30 (0210) 57 01 380

Fax: +30 (0210) 57 01 607

OBJ_BUCH-1137-001.book Page 75 Thursday, November 24, 2011 11:34 AM

76 | Türkçe

2 610 007 835 | (24.11.11) Bosch Power Tools

Áðüóõñóç

Ôá çëåêôñéêÜ åñãáëåßá, ôá åîáñôÞìáôá êáé ïé óõóêåõáóßåò

ðñÝðåé íá áíáêõêëþíïíôáé ìå ôñüðï öéëéêü ðñïò ôï

ðåñéâÜëëïí.

Ìçí ñß÷íåôå ôá çëåêôñéêÜ åñãáëåßá óôá áðïññßììáôá ôïõ

óðéôéïý óáò!

Ìüíï ãéá ÷þñåò ôçò ÅÅ:

Óýìöùíá ìå ôçí ÊïéíïôéêÞ Ïäçãßá

2002/96/EÊ ó÷åôéêÜ ìå ôéò ðáëáéÝò

çëåêôñéêÝò êáé çëåêôñïíéêÝò óõóêåõÝò êáé ôç

ìåôáöïñÜ ôçò ïäçãßáò áõôÞò óå åèíéêü

äßêáéï äåí åßíáé ðëÝïí õðï÷ñåùôéêü ôá

Ü÷ñçóôá çëåêôñéêÜ åñãáëåßá íá óõëëÝãïíôáé

îå÷ùñéóôÜ ãéá íá áíáêõêëùèïýí ìå ôñüðï öéëéêü ðñïò ôï

ðåñéâÜëëïí.

Ôçñïýìå ôï äéêáßùìá áëëáãþí.

Türkçe

Güvenlik Talimat

Elektrikli El Aletleri İçin Genel Uyar Talimat

Bütün uyarlar ve talimat hükümlerini

okuyun. Açklanan uyarlara ve talimat

hükümlerine uyulmadğ takdirde elektrik çarpmalarna,

yangnlara ve/veya ağr yaralanmalara neden olunabilir.

Bütün uyarlar ve talimat hükümlerini ileride kullanmak

üzere saklayn.

Uyar ve talimat hükümlerinde kullanlan “Elektrikli El Aleti”

kavram, akm şebekesine bağl (şebeke bağlant kablosu ile)

aletlerle akü ile çalşan aletleri (akm şebekesine bağlants

olmayan aletler) kapsamaktadr.

Çalşma yeri güvenliği

fÇalştğnz yeri temiz tutun ve iyi aydnlatn. Çalştğnz

yer düzensiz ise ve iyi aydnlatlmamşsa kazalar ortaya

çkabilir.

fYaknnda patlayc maddeler, yanc sv, gaz veya

tozlarn bulunduğu yerlerde elektrikli el aleti ile

çalşmayn. Elektrikli el aletleri, toz veya buharlarn tutuş-

masna neden olabilecek kvlcmlar çkarrlar.

fElektrikli el aleti ile çalşrken çocuklar ve başkalarn

uzakta tutun. Dikkatiniz dağlacak olursa aletin kontrolünü

kaybedebilirsiniz.

Elektrik Güvenliği

fElektrikli el aletinin bağlant fişi prize uymaldr. Fişi

hiçbir zaman değiştirmeyin. Koruyucu topraklanmş

elektrikli el aletleri ile birlikte adaptör fiş kullanmayn.

Değiştirilmemiş fiş ve uygun priz elektrik çarpma

tehlikesini azaltr.

fBorular, kalorifer petekleri, stclar ve buzdolaplar

gibi topraklanmş yüzeylerle bedensel temasa

gelmekten kaçnn. Bedeniniz topraklandğ anda büyük

bir elektrik çarpma tehlikesi ortaya çkar.

fAleti yağmur altnda veya nemli ortamlarda

brakmayn. Suyun elektrikli el aleti içine szmas elektrik

çarpma tehlikesini artrr.

fElektrikli el aletini kablosundan tutarak taşmayn,

kabloyu kullanarak asmayn veya kablodan çekerek fişi

çkarmayn. Kabloyu sdan, yağdan, keskin kenarl

cisimlerden veya aletin hareketli parçalarndan uzak

tutun. Hasarl veya dolaşmş kablo elektrik çarpma

tehlikesini artrr.

fBir elektrikli el aleti ile açk havada çalşrken, mutlaka

açk havada kullanlmaya uygun uzatma kablosu

kullann. Açk havada kullanlmaya uygun uzatma

kablosunun kullanlmas elektrik çarpma tehlikesini azaltr.

fElektrikli el aletinin nemli ortamlarda çalştrlmas

şartsa, mutlaka arza akm koruma şalteri kullann.

Arza akm koruma şalterinin kullanm elektrik çarpma

tehlikesini azaltr.

Kişilerin Güvenliği

fDikkatli olun, ne yaptğnza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.

Yorgunsanz, aldğnz haplarn, ilaçlarn veya alkolün

etkisinde iseniz elektrikli el aletini kullanmayn. Aleti

kullanrken bir anki dikkatsizlik önemli yaralanmalara

neden olabilir.

fDaima kişisel koruyucu donanm ve bir koruyucu

gözlük kullann. Elektrikli el aletinin türü ve kullanmna

uygun olarak; toz maskesi, kaymayan iş ayakkablar, koru-

yucu kask veya koruyucu kulaklk gibi koruyucu donanm

kullanm yaralanma tehlikesini azalttr.

fAleti yanlşlkla çalştrmaktan kaçnn. Akm ikmal

şebekesine ve/veya aküye bağlamadan, elinize alp

taşmadan önce elektrikli el aletinin kapal olduğundan

emin olun. Elektrikli el aletini parmağnz şalter üzerinde

dururken taşrsanz ve alet açkken fişi prize sokarsanz

kazalara neden olabilirsiniz.

fElektrikli el aletini çalştrmadan önce ayar aletlerini

veya anahtarlar aletten çkarn. Aletin dönen parçalar

içinde bulunabilecek bir yardmc alet yaralanmalara

neden olabilir.

fÇalşrken bedeniniz anormal durumda olmasn.

Çalşrken duruşunuz güvenli olsun ve dengenizi her

zaman koruyun. Bu sayede aleti beklenmedik durumlarda

daha iyi kontrol edebilirsiniz.

fUygun iş elbiseleri giyin. Geniş giysiler giymeyin ve

tak takmayn. Saçlarnz, giysileriniz ve

eldivenlerinizi aletin hareketli parçalarndan uzak

tutun. Bol giysiler, uzun saçlar veya taklar aletin hareketli

parçalar tarafndan tutulabilir.

fToz emme donanm veya toz tutma tertibat

kullanrken, bunlarn bağl olduğundan ve doğru

kullanldğndan emin olun. Toz emme donanmnn

kullanm tozdan kaynalanabilecek tehlikeleri azaltr.

Elektrikli el aletlerinin özenle kullanm ve bakm

fAleti aşr ölçede zorlamayn. Yaptğnz işe uygun

elektrikli el aletleri kullann. Uygun performansl

elektrikli el aleti ile, belirlenen çalşma alannda daha iyi ve

güvenli çalşrsnz.

UYARI

OBJ_BUCH-1137-001.book Page 76 Thursday, November 24, 2011 11:34 AM

Türkçe | 77

Bosch Power Tools 2 610 007 835 | (24.11.11)

fŞalteri bozuk olan elektrikli el aletini kullanmayn.

Açlp kapanamayan bir elektrikli el aleti tehlikelidir ve

onarlmaldr.

fAlette bir ayarlama işlemine başlamadan ve/veya

aküyü çkarmadan önce, herhangi bir aksesuar

değiştirirken veya aleti elinizden brakrken fişi

prizden çekin. Bu önlem, elektrikli el aletinin yanlşlkla

çalşmasn önler.

fKullanm dş duran elektrikli el aletlerini çocuklarn

ulaşamayacağ bir yerde saklayn. Aleti kullanmay

bilmeyen veya bu kullanm klavuzunu okumayan

kişilerin aletle çalşmasna izin vermeyin. Deneyimsiz

kişiler tarafndan kullanldğnda elektrikli el aletleri

tehlikelidir.

fElektrikli el aletinizin bakmn özenle yapn. Elektrikli

el aletinizin kusursuz olarak işlev görmesini

engelleyebilecek bir durumun olup olmadğn,

hareketli parçalarn kusursuz olarak işlev görüp

görmediklerini ve skşp skşmadklarn, parçalarn

hasarl olup olmadğn kontrol edin. Aleti kullanmaya

başlamadan önce hasarl parçalar onartn. Birçok iş

kazas elektrikli el aletlerinin kötü bakmndan kaynaklanr.

fKesici uçlar daima keskin ve temiz tutun. Özenle bakm

yaplmş keskin kenarl kesme uçlarnn malzeme içinde

skşma tehlikesi daha azdr ve daha rahat kullanm olanağ

sağlarlar.

fElektrikli el aletini, aksesuar, uçlar ve benzerlerini, bu

özel tip alet için öngörülen talimata göre kullann. Bu

srada çalşma koşullarn ve yaptğnz işi dikkate aln.

Elektrikli el aletlerinin kendileri için öngörülen alann

dşnda kullanlmas tehlikeli durumlara neden olabilir.

Servis

fElektrikli el aletinizi sadece yetkili personele ve orijinal

yedek parça kullanma koşulu ile onartn. Bu sayede

aletin güvenliğini sürekli hale getirirsiniz.

Frezeler için güvenlik talimat

fElektrikli el aletini sadece izolasyonlu tutamağndan

tutun, çünkü freze ucu aletin şebeke bağlant

kablosuna temas edebilir. Gerilim altndaki bir kablo ile

temas durumunda aletin metal parçalar da gerilime maruz

kalabilir ve bir elektrik çarpma tehlikesi ortaya çkabilir.

fİş parçasn bir vidal işkence veya benzeri tertibatla

sağlam bir zemine tespit edin. İş parçasn sadece elinizle

tutarsanz veya bedeninizle desteklerseniz iş parças

sağlam durmaz ve kontrolü kaybedebilirsiniz.

fKullanlan ucun müsaade edilen devir says en azndan

elektrikli el aleti üzerinde belirtilen en yüksek devir

says kadar olmaldr. Müsaade edilenden daha hzl

dönen aksesuar hasara uğrayabilir.

fFreze ucu veya aksesuar elektrikli el aletinizin uç

kovanna (penset) tam olarak uymaldr. Elektrikli el

aletinin uç kovanna tam olarak uymayan uçlar düzensiz

dönerler, fazla titreşim yaparlar ve elektrikli el aletinin

kontrolünün kaybedilmesine neden olabilirler.

fAleti daima çalşr durumda iş parçasna temas ettirin.

Aksi takdirde dişler iş parçasna taklabilir ve geri tepme

kuvveti oluşabilir.

fMetal nesnelerin, çivilerin veya vidalarn üzerinde

hiçbir zaman freze yapmayn. Aksi halde freze ucu hasar

görebilir ve yüksek titreşimler ortaya çkabilir.

fGörünmeyen ikmal hatlarn tespit etmek üzere uygun

tarama cihazlar kullann veya mahalli ikmal

şirketlerinden yardm aln. Elektrik kablolaryla temas

yanklara ve elektrik çarpmasna neden olabilir. Bir gaz

borusuna hasar vermek patlamalar ortaya çkarabilir. Bir

su borusuna girmek maddi hasara veya elektrik

çarpmasna neden olabilir.

fKörelmiş veya hasarl frezeleri kullanmayn. Körelmiş

veya hasarl frezeler yüksek sürtünme kuvvetine neden

olurlar, skşabilirler ve balanssz dönerler.

fElinizden brakmadan önce elektrikli el aletinin tam

olarak durmasn bekleyin. Alete taklan uç skşabilir ve

elektrikli el aletinin kontrolünü kaybedebilirsiniz.

Ürün ve işlev tanm

Bütün uyarlar ve talimat hükümlerini

okuyun. Açklanan uyarlara ve talimat

hükümlerine uyulmadğ takdirde elektrik

çarpmalarna, yangnlara ve/veya ağr

yaralanmalara neden olunabilir.

Lütfen aletin resminin göründüğü sayfay açn ve bu kullanm

klavuzunu okuduğunuz sürece bu sayfay açk tutun.

Usulüne uygun kullanm

Bu elektrikli el aleti sert bir zemin üzerinde ahşapta,

plastiklerde ve hafif yap malzemelerinde oluklarn,

kenarlarn, profillerin ve uzunlamasna deliklerin frezelenmesi

ve kopyalama frezeleri yapmak için tasarlanmştr.

Şekli gösterilen elemanlar

Şekil gösterilen elemanlarn numaralar grafik sayfasndaki

elektrikli el aleti şeklinde görülmektedir.

1Tahrik ünitesi

2Freze gövdesi

3Freze derinliği hassas ayar düğmesi

4Freze ucu*

5Pensetli başlk somunu

6Kayc levha

7Taban levhas

8Freze derinliği ayar skalas

9Mil kilitleme düğmesi

10 Germe kolu

11 Açma/kapama şalteri

12 Tutamak (izolasyonlu tutamak yüzeyi)

13 Penset

14 Uç kovan

15 Çatal anahtar (17 mm)

16 Dayamak sabitlemesi için trtll vida

17 Paralellik mesnedi

OBJ_BUCH-1137-001.book Page 77 Thursday, November 24, 2011 11:34 AM

78 | Türkçe

2 610 007 835 | (24.11.11) Bosch Power Tools

18 Paralellik mesnedi kelebek vidas

19 Klavuz

20 Yatay doğrultma sabitlemesi için kelebek vida

21 Yardmc klavuzun yatay doğrultmas için kelebek vida

22 Kayc makara

23 Freze gövdesi muhafazas*

24 Açl freze gövdesi*

25 Aç ayar kelebek vidas

26 Freze açs ayar skalas

27 Kayc levha tutamağ*

28 Emici kapak*

29 Emme adaptörü*

30 Tutamakl kayc levha ve emme adaptörü*

31 Germe kuvveti ayar somunu

*Şekli gösterilen veya tanmlanan aksesuar standart teslimat

kapsamnda değildir. Aksesuarn tümünü aksesuar programmzda

bulabilirsiniz.

Teknik veriler

Gürültü/Titreşim bilgisi

Gürültüye ait ölçme değerleri EN 60745’e göre tespit

edilmektedir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak

şöyledir: Ses basnc seviyesi 84 dB(A); gürültü emisyonu

seviyesi 95 dB(A). Tolerans K=3 dB.

Koruyucu kulaklk kullann!

Toplam titreşim değerleri ah (üç yönün vektör toplam) ve

tolerans K, EN 60745 uyarnca:

ah=4,5m/s2, K=1,5 m/s2.

Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre

normlandrlmş bir ölçme yöntemi ile tespit edilmiştir ve

elektrikli el aletlerinin karşlaştrlmasnda kullanlabilir. Bu

değer geçici olarak titreşim seviyesinin tahmin edilmesine

uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanm

alanlarn temsil eder. Ancak elektrikli el aleti başka kullanm

alanlarnda kullanlrken, farkl uçlarla kullanlrken veya

yetersiz bakmla kullanlrken, titreşim seviyesi belirtilen

değerden farkl olabilir. Bu da toplam çalşma süresi içindeki

titreşim yükünü önemli ölçüde artrabilir.

Titreşim yükünü tam olarak tahmin edebilmek için aletin

kapal olduğu veya çalştğ halde kullanlmadğ süreler de

dikkate alnmaldr. Bu, toplam çalşma süresi içindeki

titreşim yükünü önemli ölçüde azaltabilir.

Titreşimin kullancya bindirdiği yük için önceden ek güvenlik

önlemleri aln. Örneğin: Elektrikli el aletinin ve uçlarn bakm,

ellerin scak tutulmas, iş aşamalarnn organize edilmesi.

Uygunluk beyan

Tek sorumlu olarak “Teknik veriler” bölümünde tanmlanan

ürünün aşağdaki norm veya normatif belgelere uygunluğunu

beyan ederiz: 2011/65/AB, 2004/108/AT, 2006/42/AT

yönetmelik hükümleri uyarnca EN 60745.

Teknik belgelerin bulunduğu merkez (2006/42/AT):

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montaj

Uç değiştirme

fElektrikli el aletinin kendinde bir çalşma yapmadan

önce her defasnda fişi prizden çekin.

fFreze uçlarn takar ve değiştirirken koruyucu elvdiven

kullanmanz tavsiye olunur.

Freze gövdesinin sökülmesi (Baknz: Şekil A)

Frezeyi kullanmadan önce freze gövdesini 2 tahrik

ünitesinden 1 ayrmanz gerekir.

–Germe kolunu 10 açn ve freze gövdesini 2 işaretle

sembol üzerine tahrik ünitesinde 1 çevirin.

Kenar traşlama frezesi GKF 600

Professional

GKF 600

Professional

Ürün kodu 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Giriş gücü W600600

Boştaki devir says dev/dak 33000 33000

Uç kovan mm

inch

6/8

–

Ağrlğ EPTA-Procedure 01/2003’e göre kg 1,5 1,5

Koruma snf /II /II

Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farkl gerilimlerde ve farkl ülkelere özgü tiplerde bu veriler değişebilir.

Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 78 Thursday, November 24, 2011 11:34 AM

Türkçe | 79

Bosch Power Tools 2 610 007 835 | (24.11.11)

–Tahrik ünitesini sonuna kadar yukar çekin.

–Tahrik ünitesini saat hareket yönünün tersinde sonuna

kadar döndürün ve freze gövdesinden çkarn.

Pensetin değiştirilmesi (Baknz: Şekil B)

Kullanlan frezeye göre frezeyi kullanmadan önce başlk

somununu pensetle 5 değiştirmelisiniz.

Frezeniz için doğru penset takldktan sonra bölümdeki “Freze

ucunun taklmas” işlem admlarn uygulayn.

Penset 13 başlk somunu içine biraz boşluklu oturmaldr.

Başlk somunu 5 rahatça taklabilmelidir. Başlk somunu veya

penset hasar görecek olursa hemen yenileri ile değiştirin.

–Mil kilitleme düğmesine 9 basn ve düğmeyi bu basl olarak

tutun. Gerekiyorsa motor miline kilitleme yapncaya kadar

elle bastrn.

–Başlk somununu 5 çatal anahtarla 15 saat hakeret

yönünün tersine çevirerek çkarn.

–Mil kilitleme düğmesini brakn.

–Eğer gerekiyorsa taklacak bütün parçalar yumuşak bir

frça veya basnçl hava ile temizleyin.

–Yeni başlk somununu uç kovanna 14 yerleştirin.

–Başlk somununu hafifçe skn.

fFreze ucu takl değişken başlk somunu ile penseti

skmayn. Aksi takdirde penset hasar görür.

Freze ucunun taklmas (Baknz: Şekiller C–D)

Yaplan işe göre çeşitli tipte ve kalitede freze ucu mevcuttur.

Yüksek performansl hzl kesme çeliğinden yaplma freze

uçlarörneğin yumuşak ahşap ve plastik gibi yumuşak

malzemenin işlenmesine uygundur.

Sert metal kesici kenarl freze uçlarörneğin sert ahşap ve

alüminyum gibi sert ve aşndrc malzemenin işlenmesine

uygundur.

Geniş kapsaml Bosch-Aksesuar programnda bulunan orijinal

freze uçlarn yetkili satcnzdan temin edebilirsiniz.

Sadece kusursuz ve temiz frezeleri kullann.

–Mil kilitleme düğmesine 9 basn ve düğmeyi bu basl olarak

tutun. Gerekiyorsa motor miline kilitleme yapncaya kadar

elle bastrn.

–Başlk somununu 5 çatal anahtarla 15 saat hareket

yönünün tersine çevirererk gevşetin.

–Freze ucunu pensete sürün. Freze şaft penset içine en

azndan 20 mm itilmiş olmaldr.

–Başlk somununu saat hareket yönünde çevirerek tekrar

skn.

–Mil kilitleme düğmesini brakn.

fFreze ucu takl değişken başlk somunu ile penseti

skmayn. Aksi takdirde penset hasar görür.

Freze gövdesinin taklmas (Baknz: Şekil E)

Freze işlemi için freze gövdesini 2 tekrar tahrik ünitesine 1

takmanz gerekir.

–Kapal durumda ise germe kolunu 10 açn.

–Tahrik ünitesindeki ve freze gövdesindeki 2 çift oklar üst

üste getirin.

–Tahrik ünitesini freze gövdesi içine itin ve tahrik ünitesini

saat hareket yönünde işaret sembolü gösterinceye

kadar çevirin.

–Tahrik ünitesini yine freze gövdesi içine itin.

–Montaj işlemi tamamlandktan sonra freze gövdesini

işaretle tahrik ünitesindeki sembole çevirin.

–Germe kolunu kapatn.

fMontaj işleminden sonra her defasnda tahrik

ünitesinin freze gövdesi içine iyice oturup

oturmadğn kontrol edin.

Gerekiyorsa germe kolunun 10 (Baknz: “Germe kolunun

ayarlanmas”, sayfa 80) ön gerilimini değiştirin.

Toz ve talaş emme

fKurşun içeren boyalar, baz ahşap türleri, mineraller ve

metaller gibi maddeler işlenirken ortaya çkan toz sağlğa

zararl olabilir. Bu tozlara temas etmek veya bu tozlar solu-

mak allerjik reaksiyonlara ve/veya kullancnn veya onun

yaknndaki kişilerin nefes alma yollarndaki hastalklara

neden olabilir.

Kayn veya meşe gibi baz ağaç tozlar kanserojen etkiye

sahiptir, özellikle de ahşap işleme sanayiinde kullanlan

katk maddeleri (kromat, ahşap koruyucu maddeler) ile

birlikte. Asbest içeren malzemeler sadece uzmanlar

tarafndan işlenmelidir.

–Mümkün olduğu kadar işlediğiniz malzemeye uygun bir

toz emme tertibat kullann.

–Çalşma yerinizi iyi bir biçimde havalandrn.

–P2 filtre snf filtre takl soluk alma maskesi

kullanmanz tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik

hükümlerine uyun.

İşletim

Freze derinliğinin ayarlanmas (Baknz: Şekil F)

fFreze derinliği sadece elektrikli el aleti kapal iken

yaplabilir.

Freze derinliği kaba ayar için şu işlemleri yapn:

–Freze ucu takl elektrikli el aletini işlenecek iş parçasna

yerleştirin.

–Kapal durumda ise germe kolunu 10 açn.

–Freze gövdesini 2 işaretle sembol üzerine çevirin

ve freze iş parçasna temas edinceye kadar tahrik ünitesini

yavaşça aşağ indirin.

–Germe kolunu kapatn.

–Skaladaki 8 ölçme değerini okuyun ve değeri not edin

(sfrlama). Bu değere istediğiniz freze derinliğini ekleyin.

–Germe kolunu açn ve tahrik ünitesini hesaplanan skala

değerine ayarlayn.

–Freze gövdesini işaretle sembol üzerine çevirin ve

germe kolunu tekrar kapatn.

–Ayarlanan freze derinliğini deneyerek kontrol edin ve

gerekiyorsa düzeltin.

Freze derinliğini hassas biçimde ayarlamak üzere şu işlemleri

yerine getirin:

–Tahrik ünitesini germe kolu 10 açk durumda iken işaretle

sembol üzerine getirin.

–Ayar düğmesi 3 ile istediğiniz freze derinliğini ayarlayn.

–Germe kolunu kapatn.

OBJ_BUCH-1137-001.book Page 79 Thursday, November 24, 2011 11:34 AM

80 | Türkçe

2 610 007 835 | (24.11.11) Bosch Power Tools

Çalştrma

fŞebeke gerilimine dikkat edin! Akm kaynağnn

gerilimi elektrikli el aletinin tip etiketi üzerindeki

verilere uygun olmaldr. 230 V ile işaretlenmiş

elektrikli el aletleri 220 V ile de çalştrlabilir.

Açma/kapama

Elektrikli el aletini çalştrmak için açma/kapama şalterini 11

I üzerine getirin.

Elektrikli el aletini kapatmak için açma/kapama şalterini 11

0 üzerine getirin.

Çalşrken dikkat edilecek hususlar

fFrezeyi darbe ve çarpmalardan koruyun.

Kenar traşlama ve form frezeleri (Baknz: Şekil G)

Paralellik mesnedi olmadan kenar traşlama veya form frezesi

yaparken freze ucunun bir klavuz pim veya rulmanla

donatlmş olmas gerekir.

–Klavuz pim veya rulman iş parças yüzeyine temas

edinceye kadar çalşmakta olan elektrikli el aletini yan

taraftan iş parçasna yaklaştrn.

–Elektrikli el aletini iş parças kenar boyunca hareket ettirin.

Bu esnada tam açl oturmaya dikkat edin. Aşr bastrma

kuvveti uygularsanz iş parças kenar hasar görebilir.

Paralellik mesnedi ile freze (Baknz: Şekil H)

Kenara paralel kesme yapmak için paralellik mesnedini 17

takabilirsiniz.

–Paralellik mesnedini 17 freze gövdesine 2 trtll vida 16 ile

tespit edin.

–Paralellik mesnedindeki kelebek vida 18 ile istediğiniz

dayamak derinliğini ayarlayn.

–Elektrikli el aletini paralellik mesnedine yandan bastrarak

iş parças boyunca hareket ettirin.

Yardmc klavuz ile frezeleme (Baknz: Şekil I)

Yardmc klavuz 19 klavuz dayamak veya dayama rulman

olmadan kenarlarn frezelenmesine yarar.

–Yardmc klavuzu freze gövdesine 2 trtll vida 16 ile

tespit edin.

–Elektrikli el aletini hafif bir bastrma kuvveti ile iş parças

kenar boyunca hareket ettirin.

Yanal mesafe: Malzeme kazma miktarn değiştirmek için iş

parças ile kayc makara 22 arasndaki yanal mesafeyi

yadmc klavuzda 19 ayarlayabilirsiniz.

–Kelebek viday 20 gevşetin, kelebek viday 21 çevirerek

istediğiniz yanal mesafeyi ayarlayn ve kelebek viday 20

tekrar skn.

Yükseklik: Kullandğnz frezeye ve işlenen iş parçasna göre

yardmc klavuzun dikey doğrultmasn ayarlayn.

–Yardmc klavuzdaki trtll viday 16 gevşetin, yardmc

klavuzu istediğiniz pozisyona itin ve trtll viday tekrar

skn.

Freze gövdesi muhafazasnn taklmas (Baknz: Şekil J)

Elektrikli el aleti yoğun olarak kullanldğnda freze gövdesi

çok snr. Bu gibi durumlarda elleri korumak için freze gövdesi

muhafazas (aksesuar) taklabilir.

–Germe kolunu 10 çkarn.

–Freze gövdesi muhafazasn 23 yukardan freze gövdesine

2 yerleştirin.

–Germe kolunu, germe kolu kapal durumda iken tahrik

ünitesi 1 freze gövdesinde güvenle tutulacak biçimde

tekrar vidalayn.

Açl freze gövdesi ile frezeleme (Baknz: Şekiller K –M)

Açl freze gövdesi 24 özellikle erişilmesi zor olan yerlerdeki

lamine kenarlarn düzeltilmesine, özel açl freze işlerine ve

kenarlarda meyilli frezeleme işlerine uygundur.

Açl freze gövdesi ile kenar traşlama frezeleri yaplrken freze

ucunun bir klavuz dayamak veya dayama rulman ile

donatlmş olmas gerekir.

Açl freze gövdesini takmak için bölümdeki “Freze gövdesinin

taklmas” (sayfa 79) işlem admlarn yürütün.

Hassas açlarn elde edilmesi için açl freze gövdesinin 24

7,5°-adml kilitleme tertibat vardr. Toplam ayar aralğ öne

doğru 75° (45° ve arkaya doğru 30°).

–Her iki kelebek 25 viday gevşetin.

–Skala 26 yardm ile istediğiniz açy ayarlayn ve kelebek

vidalar 25 tekrar skn.

Kayc levhann değiştirilmesi (Baknz: Şekil N)

Kayc levha 30 kayc levhann 6 yerine taklabilir ve ek bir

tutamak 12 ve toz emme bağlantsna bağlant olanağ sağlar.

–Kayc levhann 6 altndaki dört silindir viday sökün ve

kayc levhay çkarn.

–Kayc levhay 30 aletle birlikte teslim edilen tespit vidalar

ile temel levhaya vidalayn.

Toz emme donanm bağlamak için kayc levhaya 30 bir

elektrikli süpürge 29 takmalsnz.

–Aletle birlikte teslim edilen vidalarla emme adaptörünü

kayc levhaya vidalayn.

–Monte edilen emme adaptörüne bir emme hortumu takn

(Ø35 mm).

–Emme işlevinden her zaman tam performans alabilmek için

emme adaptörünü düzenli aralklarla temizlemeniz gerekir.

Kenarlar işlemek için ek olarak emici kapağ 28 kullann.

–Emici kapağ kayc levha 30 ile emme ataptörü 29 arasna

takn.

–Düz ve geniş yüzeyleri işlemek için emici kapağ tekrar

çkarn.

Bu elektrikli el aleti direkt olarak uzaktan kumanda sistemli bir

Bosch çok amaçl elektrik süpürgesinin prizine bağlanabilir.

Bu elektrik süpürgesi elektrikli el aleti çalştrldğnda

otomatik olarak çalşr.

Elektrik süpürgesi işlenen malzemeye uygun olmaldr.

Özellikle sağlğa zararl, kanserojen veya kuru tozlar

emdirirken özel elektrik süpürgesi (sanayi tipi elektrik

süpürgesi) kullann.

Germe kolunun ayarlanmas (Baknz: Şekil O)

Tahrik ünitesi 1 freze gövdesi içinde sağlam biçimde

durmuyorsa, germe kolunun 10 germe kuvvetini ayarlamanz

gerekir.

–Germe kolunu açn.

–Somunu 31 çatal anahtarla (8 mm) yaklaşk 45° saat

hareket yönünde çevirin.

OBJ_BUCH-1137-001.book Page 80 Thursday, November 24, 2011 11:34 AM

Polski | 81

Bosch Power Tools 2 610 007 835 | (24.11.11)

–Germe kolunu tekrar kapatn.

–Tahrik ünitesinin güvenle sklp sklmadğn kontrol edin.

Somunu aşr ölçüde skmayn.

Bakm ve servis

Bakm ve temizlik

fElektrikli el aletinin kendinde bir çalşma yapmadan

önce her defasnda fişi prizden çekin.

fİyi ve güvenli çalşabilmek için elektrikli el aletini ve

havalandrma deliklerini daima temiz tutun.

Yedek bağlant kablosu gerekli ise, güvenliğin tehlikeye

düşmemesi için Bosch’tan veya yetkili bir servisten temin

edilmelidir.

Dikkatli biçimde yürütülen üretim ve test yöntemlerine

rağmen elektrikli el aleti arza yapacak olursa, onarm Bosch

elektrikli aletleri için yetkili bir serviste yaplmaldr.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka

aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Müşteri servisi ve müşteri danşmanlğ

Müşteri servisleri ürününüzün onarm ve bakm ile yedek

parçalarna ait sorularnz yantlandrr. Demonte görünüşler

ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satn alacağnz ürünün özellikleri,

bu ürünün kullanm ve ayar işlemleri hakkndaki sorularnz ile

yedek parçalarna ait sorularnz memnuniyetle yantlandrr.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Bosch Uzman Ekibi +90 (0212) 367 18 88

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu

bir yöntemle tasfiye edilmek üzere tekrar kazanm merkezine

gönderilmelidir.

Elektrikli el aletlerini evsel çöplerin içine atmayn!

Sadece AB üyesi ülkeler için:

Elektrikli el aletleri ve eski elektronik

aletlere ilişkin 2002/96/AT sayl Avrupa

Birliği yönetmeliği ve bunlarn tek tek

ülkelerin hukuklarna uyarlanmas uyarnca,

kullanm ömrünü tamamlamş elektrikli el

aletleri ayr ayr toplanmak ve çevre dostu

bir yöntemle tasfiye edilmek üzere yeniden kazanm

merkezlerine gönderilmek zorundadr.

Değişiklik haklarmz sakldr.

Polski

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla

elektronarzędzi

Należy przeczytać wszystkie

wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować

porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i

wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi

się do elektronarzędzi zasilanych energią elektryczną z sieci (z

przewodem zasilającym) i do elektronarzędzi zasilanych aku-

mulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy

fStanowisko pracy należy utrzymywać w czystości i

dobrze oświetlone. Nieporządek w miejscu pracy lub

nieoświetlona przestrzeń robocza mogą być przyczyną

wypadków.

fNie należy pracować tym elektronarzędziem w

otoczeniu zagrożonym wybuchem, w którym znajdują

się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy

elektronarzędziem wytwarzają się iskry, które mogą

spowodować zapłon.

fPodczas użytkowania urządzenia zwrócić uwagę na to,

aby dzieci i inne osoby postronne znajdowały się w bez-

piecznej odległości. Odwrócenie uwagi może

spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

fWtyczka elektronarzędzia musi pasować do gniazda.

Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie

wolno używać wtyków adapterowych w przypadku

elektronarzędzi z uziemieniem ochronnym.

Niezmienione wtyczki i pasujące gniazda zmniejszają

ryzyko porażenia prądem.

fNależy unikać kontaktu z uziemionymi powierzchniami

jak rury, grzejniki, piece i lodówki. Ryzyko porażenia

prądem jest większe, gdy ciało użytkownika jest uziemio-

ne.

fUrządzenie należy zabezpieczyć przed deszczem i

wilgocią. Przedostanie się wody do elektronarzędzia

podwyższa ryzyko porażenia prądem.

fNigdy nie należy używać przewodu do innych

czynności. Nigdy nie należy nosić elektronarzędzia,

trzymając je za przewód, ani używać przewodu do

zawieszenia urządzenia; nie wolno też wyciągać wtycz-

ki z gniazdka pociągając za przewód. Przewód należy

chronić przed wysokimi temperaturami, należy go trzy-

mać z dala od oleju, ostrych krawędzi lub ruchomych

części urządzenia. Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

OBJ_BUCH-1137-001.book Page 81 Thursday, November 24, 2011 11:34 AM

82 | Polski

2 610 007 835 | (24.11.11) Bosch Power Tools

fW przypadku pracy elektronarzędziem pod gołym

niebem, należy używać przewodu przedłużającego,

dostosowanego również do zastosowań zewnętrznych.

Użycie właściwego przedłużacza (dostosowanego do

pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

fJeżeli nie da się uniknąć zastosowania

elektronarzędzia w wilgotnym otoczeniu, należy użyć

wyłącznika ochronnego różnicowo-prądowego.

Zastosowanie wyłącznika ochronnego różnicowo-prądo-

wego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

fPodczas pracy z elektronarzędziem należy zachować

ostrożność, każdą czynność wykonywać uważnie i z

rozwagą. Nie należy używać elektronarzędzia, gdy jest

się zmęczonym lub będąc pod wpływem narkotyków,

alkoholu lub lekarstw. Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną poważnych

urazów ciała.

fNależy nosić osobiste wyposażenie ochronne i zawsze

okulary ochronne. Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej, obuwia

z podeszwami przeciwpoślizgowymi, kasku ochronnego

lub środków ochrony słuchu (w zależności od rodzaju i

zastosowania elektronarzędzia) – zmniejsza ryzyko

obrażeń ciała.

fNależy unikać niezamierzonego uruchomienia

narzędzia. Przed włożeniem wtyczki do gniazdka i/lub

podłączeniem do akumulatora, a także przed podnie-

sieniem lub przeniesieniem elektronarzędzia, należy

upewnić się, że elektronarzędzie jest wyłączone.

Trzymanie palca na wyłączniku podczas przenoszenia

elektronarzędzia lub podłączenie do prądu włączonego

narzędzia, może stać się przyczyną wypadków.

fPrzed włączeniem elektronarzędzia, należy usunąć

narzędzia nastawcze lub klucze. Narzędzie lub klucz,

znajdujący się w ruchomych częściach urządzenia mogą

doprowadzić do obrażeń ciała.

fNależy unikać nienaturalnych pozycji przy pracy.

Należy dbać o stabilną pozycję przy pracy i zachowanie

równowagi. W ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych sytuacjach.

fNależy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i

rękawice należy trzymać z daleka od ruchomych

części. Luźne ubranie, biżuteria lub długie włosy mogą

zostać wciągnięte przez ruchome części.

fJeżeli istnieje możliwość zamontowania urządzeń

odsysających i wychwytujących pył, należy upewnić

się, że są one podłączone i będą prawidłowo użyte.

Użycie urządzenia odsysającego pył może zmniejszyć

zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi

fNie należy przeciążać urządzenia. Do pracy używać

należy elektronarzędzia, które są do tego

przewidziane. Odpowiednio dobranym

elektronarzędziem pracuje się w danym zakresie

wydajności lepiej i bezpieczniej.

fNie należy używać elektronarzędzia, którego włącznik/

wyłącznik jest uszkodzony. Elektronarzędzie, którego

nie można włączyć lub wyłączyć jest niebezpieczne i musi

zostać naprawione.

fPrzed regulacją urządzenia, wymianą osprzętu lub po

zaprzestaniu pracy narzędziem, należy wyciągnąć

wtyczkę z gniazda i/lub usunąć akumulator. Ten środek

ostrożności zapobiega niezamierzonemu włączeniu się

elektronarzędzia.

fNieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy

udostępniać narzędzia osobom, które go nie znają lub

nie przeczytały niniejszych przepisów. Używane przez

niedoświadczone osoby elektronarzędzia są

niebezpieczne.

fKonieczna jest należyta konserwacja elektronarzędzia.

Należy kontrolować, czy ruchome części urządzenia

działają bez zarzutu i nie są zablokowane, czy części nie

są pęknięte lub uszkodzone w taki sposób, który

miałby wpływ na prawidłowe działanie

elektronarzędzia. Uszkodzone części należy przed

użyciem urządzenia oddać do naprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą

konserwację elektronarzędzi.

fNależy stale dbać o ostrość i czystość narzędzi tnących.

O wiele rzadziej dochodzi do zakleszczenia się narzędzia

tnącego, jeżeli jest ono starannie utrzymane. Zadbane

narzędzia łatwiej się też prowadzi.

fElektronarzędzia, osprzęt, narzędzia pomocnicze itd.

należy używać zgodnie z niniejszymi zaleceniami.

Uwzględnić należy przy tym warunki i rodzaj wykony-

wanej pracy. Niezgodne z przeznaczeniem użycie

elektronarzędzia może doprowadzić do niebezpiecznych

sytuacji.

Serwis

fNaprawę elektronarzędzia należy zlecić jedynie

wykwalifikowanemu fachowcowi i przy użyciu

oryginalnych części zamiennych. To gwarantuje, że

bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki bezpieczeństwa dla frezarek

fElektronarzędzie należy trzymać za izolowane

powierzchnie rękojeści, gdyż frez mógłby natrafić na

własny przewód sieciowy. Kontakt z przewodem sieci

zasilającej może spowodować przekazanie napięcia na

części metalowe urządzenia, co mogłoby spowodować

porażenie prądem elektrycznym.

fMateriał przeznaczony do obróbki należy zamocować

na stabilnym podłożu i zabezpieczyć przed

przesunięciem za pomocą zacisków lub w inny sposób.

Jeżeli obrabiany element przytrzymywany jest ręką lub

przyciskany do ciała, pozostaje on niestabilny, co może

skutkować utratą kontroli nad nim.

fDopuszczalna prędkość obrotowa stosowanych

narzędzi roboczych nie może być mniejsza od podanej

na elektronarzędziu maksymalnej prędkości

obrotowej. Osprzęt obracający się z większą niż

dopuszczalna prędkością, może ulec uszkodzeniu.

OBJ_BUCH-1137-001.book Page 82 Thursday, November 24, 2011 11:34 AM

Polski | 83

Bosch Power Tools 2 610 007 835 | (24.11.11)

fFrezy i inne narzędzia robocze muszą dokładnie

pasować do uchwytu narzędziowego (zacisku)

użytkowanego elektronarzędzia. Narzędzia robocze, nie

dopasowane do uchwytu narzędziowego

elektronarzędzia, obracają się nierównomiernie, silnie

wibrują i mogą spowodować utratę kontroli nad

elektronarzędziem.

fElektronarzędzie uruchomić przed zetknięciem freza z

materiałem. W przeciwnym wypadku istnieje

niebezpieczeństwo odrzutu, gdy użyte narzędzie zablokuje

się w obrabianym przedmiocie.

fNigdy nie frezować materiałów, w których znajdują się

przedmioty metalowe, gwoździe lub śruby. Może to

doprowadzić do uszkodzenia narzędzia roboczego i pod-

wyższenia wibracji.

fNależy używać odpowiednich przyrządów

poszukiwawczych w celu lokalizacji ukrytych

przewodów zasilających lub poprosić o pomoc zakłady

miejskie. Kontakt z przewodami znajdującymi się pod

napięciem może doprowadzić do powstania pożaru lub

porażenia elektrycznego. Uszkodzenie przewodu

gazowego może doprowadzić do wybuchu. Wniknięcie do

przewodu wodociągowego powoduje szkody rzeczowe lub

może spowodować porażenie elektryczne.

fNie należy używać tępych lub uszkodzonych narzędzi

frezarskich. Tępe lub uszkodzone frezy powodują

podwyższone tarcie, mogą się zablokować, a także są

przyczyną niewyważenia.

fPrzed odłożeniem elektronarzędzia, należy poczekać,

aż znajdzie się ono w bezruchu. Narzędzie robocze może

się zablokować i doprowadzić do utraty kontroli nad

elektronarzędziem.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i

przepisy. Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie

prądem, pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i

pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do frezowania rowków,

podłużnych otworów, krawędzi i profili w drewnie,

tworzywach sztucznych i lekkich materiałach budowlanych,

jak również do frezowania kopiowego.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi

się do rysunku elektronarzędzia na stronie graficznej.

1Jednostka napędowa

2Korpus frezarki

3Pokrętło do precyzyjnego nastawiania głębokości

frezowania

4Frez (narzędzie robocze)*

5Zacisk z nakrętką złączkową

6Płyta ślizgowa

7Płyta główna

8Podziałka głębokości cięcia

9Przycisk blokady wrzeciona

10 Dźwignia mocująca

11 Włącznik/wyłącznik

12 Rękojeść (pokrycie gumowe)

13 Zacisk

14 Uchwyt narzędziowy

15 Klucz widełkowy (17 mm)

16 Śruba radełkowana do unieruchamiania prowadnicy

17 Prowadnica równoległa

18 Śruba motylkowa do prowadnicy równoległej

19 Pomocniczy element prowadzący

20 Śruba motylkowa do blokowania w pozycji poziomej

21 Śruba motylkowa do ustawiania pomocniczego

elementu prowadzącego w pozycji poziomej

22 Rolka ślizgowa

23 Pokrywa korpusu frezarki*

24 Korpus kątowy*

25 Śruba motylkowa do zmiany kąta

26 Podziałka do zmiany kąta frezowania

27 Uchwyt płyty ślizgowej*

28 Pokrywa odsysająca*

29 Przystawka do odsysania pyłu*

30 Płyta ślizgowa z uchwytem ręcznym i przyłączem do

odsysania pyłów*

31 Nakrętka do regulacji siły mocowania

*Przedstawiony na rysunkach lub opisany w instrukcji

użytkowania osprzęt nie wchodzi w skład wyposażenia

standardowego. Kompletny asortyment wyposażenia

dodatkowego można znaleźć w naszym katalogu osprzętu.

OBJ_BUCH-1137-001.book Page 83 Thursday, November 24, 2011 11:34 AM

84 | Polski

2 610 007 835 | (24.11.11) Bosch Power Tools

Dane techniczne

Informacja na temat hałasu i wibracji

Wartości pomiarowe hałasu określono zgodnie z normą

EN 60745.

Określony wg skali A poziom hałasu emitowanego przez

urządzenie wynosi standardowo: poziom ciśnienia

akustycznego 84 dB(A); poziom mocy akustycznej 95 dB(A).

Niepewność pomiaru K=3 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań ah (suma wektorowa z trzech kierun-

ków) i niepewność pomiaru K oznaczone zgodnie z normą

EN 60745 wynoszą:

ah=4,5m/s2, K=1,5 m/s2.

Podany w niniejszej instrukcji poziom drgań pomierzony

został zgodnie z określoną przez normę EN 60745 procedurą

pomiarową i może zostać użyty do porównywania

elektronarzędzi. Można go też użyć do wstępnej oceny

ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla

podstawowych zastosowań elektronarzędzia. Jeżeli

elektronarzędzie użyte zostanie do innych zastosowań lub z

innymi narzędziami roboczymi, a także jeśli nie będzie

wystarczająco konserwowane, poziom drgań może odbiegać

od podanego. Podane powyżej przyczyny mogą spowodować

podwyższenie ekspozycji na drgania podczas całego czasu

pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć

pod uwagę także okresy, gdy urządzenie jest wyłączone, lub

gdy jest wprawdzie włączone, ale nie jest używane do pracy.

W ten sposób łączna (obliczana na pełny wymiar czasu pracy)

ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa,

mające na celu ochronę operatora przed skutkami ekspozycji

na drgania, np.: konserwacja elektronarzędzia i narzędzi

roboczych, zabezpieczenie odpowiedniej temperatury rąk,

ustalenie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt,

przedstawiony w „Dane techniczne“, odpowiada

wymaganiom następujących norm i dokumentów

normatywnych: EN 60745 –zgodnie z wymaganiami

dyrektyw: 2011/65/UE, 2004/108/WE, 2006/42/WE.

Dokumentacja techniczna (2006/42/WE):

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montaż

Wymiana narzędzi

fPrzed wszystkimi pracami przy elektronarzędziu

należy wyciągnąć wtyczkę z gniazda.

fDo mocowania i wymiany freza zaleca się użycie

rękawic ochronnych.

Demontaż korpusu frezarki (zob. rys. A)

Przed osadzeniem frezu konieczne jest uprzedni demontaż

korpusu frezarki 2 od jednostki napędowej 1.

–Otworzyć dźwignię 10 i przekręcić korpus frezarki 2,

ustawiając go tak, aby znacznik nakierowany był na

symbol na jednostce napędowej 1.

–Pociągnąć jednostkę napędową do oporu do góry.

–Przekręcić jednostkę napędową do oporu w kierunku

przeciwnym do ruchu wskazówek zegara i wyciągnąć ją z

korpusu frezarki.

Wymiana zacisku (zob. rys. B)

W zależności od zastosowanego frezu może zaistnieć

konieczność wymiany nakrętki złączkowej i zacisku 5.

Po zamontowaniu odpowiedniego dla zastosowanego frezu

zacisku, należy postępować zgodnie ze wskazówkami

umieszczonymi w rozdziale „Mocowanie freza“.

Frezarka krawędziowa GKF 600

Professional GKF 600

Professional

Numer katalogowy 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Moc znamionowa W600600

Prędkość obrotowa bez obciążenia min-1 33000 33000

Uchwyt narzędziowy mm

inch

6/8

–

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 1,5 1,5

Klasa ochrony /II /II

Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla

danego kraju dane te mogą się różnić.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi

mogą się różnić.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 84 Thursday, November 24, 2011 11:34 AM

Polski | 85

Bosch Power Tools 2 610 007 835 | (24.11.11)

Zacisk 13 należy zamontować tak, aby miał on nieco luzu w

nakrętce złączkowej. Nakrętka złączkowa 5 powinna się dać

zamontować z łatwością. Jeżeli nakrętka złączkowa lub zacisk

są uszkodzone, należy je natychmiast wymienić.

–Wcisnąć przycisk blokady wrzeciona 9 i przytrzymać w tej

pozycji. W razie potrzeby pokręcić ręką wrzeciono, aż

zaskoczy blokada.

–Odkręcić nakrętkę złączkową 5 za pomocą klucza

widełkowego 15, obracając ją w kierunku przeciwnym do

ruchu wskazówek zegara.

–Zwolnić przycisk blokujący wrzeciono.

–Jeżeli istnieje taka konieczność, przed montażem należy

oczyścić wszystkie elementy za pomocą miękkiego

pędzelka lub przedmuchując je sprężonym powietrzem.

–Nałożyć nową nakrętkę złączkową na uchwyt narzędziowy

14.

–Lekko dokręcić nakrętkę złączkową.

fNie dokręcać tulei zaciskowej nakrętką złączkową

przed zamontowaniem freza. Może doprowadzić to do

uszkodzenia tulei zaciskowej.

Mocowanie freza (zob. rys. C–D)

W zależności od potrzeb można dobrać frezy różnego typu i o

różnych właściwościach.

Frezy z wysokojakościowej stali szybkotnącej

dostosowane są do obróbki miękkich materiałów, takich jak

miękkie drewno i tworzywa sztuczne.

Frezy z węglików spiekanych nadają się szczególnie do

obróbki materiałów twardszych i ścieralnych, takich jak

twarde drewno i aluminium.

Frezy oryginalne, wchodzące w skład bogatego programu

oprzyrządowania Bosch, są do nabycia w specjalistycznych

sklepach branżowych.

Stosowane frezy powinny być czyste, a ich stan techniczny

nie powinien budzić zastrzeżeń.

–Wcisnąć przycisk blokady wrzeciona 9 i przytrzymać w tej

pozycji. W razie potrzeby pokręcić ręką wrzeciono, aż

zaskoczy blokada.

–Odkręcić nakrętkę złączkową 5 za pomocą klucza

widełkowego 15, obracając ją w kierunku przeciwnym do

ruchu wskazówek zegara.

–Włożyć frez do tulei zaciskowej. Chwyt freza należy

wprowadzić do zacisku na głębokość wynoszącą co

najmniej 20 mm.

–Ponownie dokręcić nakrętkę złączkową, obracając ją w

kierunku zgodnym z ruchem wskazówek zegara.

–Zwolnić przycisk blokujący wrzeciono.

fNie dokręcać tulei zaciskowej nakrętką złączkową

przed zamontowaniem freza. Może doprowadzić to do

uszkodzenia tulei zaciskowej.

Montaż korpusu frezarki (zob.rys.E)

Przed przystąpieniem do frezowania korpus frezarki 2 należy

ponownie zamontować na jednostce napędowej 1.

–Otworzyć dźwignię 10 (jeżeli jest ona zamknięta).

–Podwójna strzałka umieszczona na jednostce napędowej

musi być zgodna z podwójną strzałką umieszczoną na

korpusie frezarki 2.

–Wsunąć jednostkę napędową do korpusu frezarki i

przekręcić jednostkę napędową w kierunku zgodnym z

ruchem wskazówek zegara aż do pozycji, w której

wskaźnik skierowany jest w kierunku symbolu .

–Mocniej wsunąć jednostkę napędową do korpusu frezarki.

–Po zakończeniu montażu należy obrócić korpus frezarki

tak, aby wskaźnik wskazywał na symbol na

jednostce napędowej.

–Zamknąć dźwignię.

fPo zakończeniu montażu należy zawsze kontrolować,

czy jednostka napędowa została właściwie

zamocowana w korpusie frezarki.

W razie potrzeby należy zmienić naprężenie wstępne dźwigni

mocującej 10 (zob. „Regulacja dźwigni mocującej“, str. 87).

Odsysanie pyłów/wiórów

fPyły niektórych materiałów, na przykład powłok

malarskich z zawartością ołowiu, niektórych gatunków

drewna, minerałów lub niektórych rodzajów metalu, mogą

stanowić zagrożenie dla zdrowia. Bezpośredni kontakt

fizyczny z pyłami lub przedostanie się ich do płuc może

wywołać reakcje alergiczne i/lub choroby układu

oddechowego operatora lub osób znajdujących się w

pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane

są za rakotwórcze, szczególnie w połączeniu z

substancjami do obróbki drewna (chromiany, impregnaty

do drewna). Materiały, zawierające azbest mogą być

obrabiane jedynie przez odpowiednio przeszkolony

personel.

–W razie możliwości należy stosować odsysanie pyłu

dostosowane do rodzaju obrabianego materiału.

–Należy zawsze dbać o dobrą wentylację stanowiska

pracy.

–Zaleca się noszenie maski przeciwpyłowej z

pochłaniaczem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym

kraju przepisów, regulujących zasady obchodzenia się z

materiałami przeznaczonymi do obróbki.

Praca

Ustawianie głębokości frezowania (zob. rys. F)

fUstawianie głębokości frezowania dozwolone jest

tylko przy wyłączonym elektronarzędziu.

Aby zgrubnie ustawić głębokość frezowania należy

postępować w następujący sposób:

–Elektronarzędzie z zamocowanym frezem postawić na

obrabianym przedmiocie.

–Otworzyć dźwignię 10 (jeżeli jest ona zamknięta).

–Obrócić korpus frezarki 2 tak, aby wskaźnik skierowany

był na symbol i wolno przesunąć jednostkę napędową

w dół – tak, aby frez dotknął obrabiany materiał.

–Zamknąć dźwignię.

–Odczytać wartość na podziałce 8 i zanotować (zerowanie).

Do otrzymanej wartości dodać pożądaną głębokość

frezowania.

OBJ_BUCH-1137-001.book Page 85 Thursday, November 24, 2011 11:34 AM

86 | Polski

2 610 007 835 | (24.11.11) Bosch Power Tools

–Otworzyć dźwignię mocującą i ustawić jednostkę

napędową na wyliczonej wartości podziałki.

–Obrócić korpus frezarki tak, aby wskaźnik wskazywał

na symbol i ponownie zamknąć dźwignię mocującą.

–Ustawioną głębokość frezowania należy skontrolować

dokonując praktycznej próby i w razie potrzeby

skorygować.

Aby dokonać precyzyjnej nastawy głębokości frezowania

należy postępować w następujący sposób:

–Przy otwartej dźwigni 10 ustawić jednostkę napędową tak,

aby wskaźnik wskazywał na symbol .

–Za pomocą pokrętła 3 ustawić pożądaną głębokość

frezowania.

–Zamknąć dźwignię.

Uruchamianie

fNależy zwrócić uwagę na napięcie sieci! Napięcie

źródła prądu musi zgadzać się z danymi na tabliczce

znamionowej elektronarzędzia. Elektronarzędzia

przeznaczone do pracy pod napięciem 230 V można

przyłączać również do sieci 220 V.

Włączanie/wyłączanie

Aby uruchomić elektronarzędzie, należy ustawić włącznik/

wyłącznik 11 na I.

Aby wyłączyć elektronarzędzie, należy ustawić włącznik/

wyłącznik 11 na 0.

Wskazówki dotyczące pracy

fFrezy należy chronić przed upadkiem i udarami.

Frezowanie krawędziowe lub kształtowe (zob. rys. G)

Przy frezowaniu krawędzi lub przy frezowaniu kształtowym

bez zastosowania prowadnicy równoległej, należy stosować

frezy z trzpieniem prowadzącym lub łożyskiem kulkowym.

–Uruchomione uprzednio elektronarzędzie dosunąć z boku

do obrabianego przedmiotu i zagłębiać frez w materiale, aż

do momentu oparcia się trzpienia prowadzącego wzgl.

łożyska kulkowego freza o krawędź obrabianego

przedmiotu.

–Elektronarzędzie należy prowadzić wzdłuż krawędzi

obrabianego przedmiotu. Należy przy tym zwrócić uwagę,

aby przyłożyć elektronarzędzie pod właściwym kątem.

Zbyt silny docisk może uszkodzić brzeg obrabianego

elementu.

Frezowanie z prowadnicą równoległą (zob. rys. H)

Do wykonywania cięć równoległych z krawędzią można

zamontować prowadnicę równoległą 17.

–Zamocować prowadnicę równoległą 17 na korpusie

frezarki 2 za pomocą śruby radełkowanej 16.

–Za pomocą śruby motylkowej umieszczonej w prowadnicy

równoległej 18 ustawić pożądaną głębokość.

–Włączone elektronarzędzie prowadzić z lekkim bocznym

dociskiem na prowadnicę równoległą wzdłuż krawędzi

obrabianego przedmiotu, zachowując przy tym

równomierny posuw.

Frezowanie z użyciem pomocniczego elementu

prowadzącego (zob. rys. I)

Pomocniczy element prowadzący 19 służy do frezowania

krawędzi przy użyciu frezów bez czopu prowadzącego lub

łożyska kulkowego.

–Zamocować pomocniczy element prowadzący na korpusie

frezarki 2 za pomocą śruby radełkowanej 16.

–Elektronarzędzie należy prowadzić wzdłuż krawędzi

obrabianego przedmiotu, stosując równomierny posuw.

Boczny odstęp: Aby zmienić ilość usuwanego materiału,

można wyregulować boczny odstęp między obrabianym

elementem i rolką ślizgową 22 na elemencie prowadzącym

19.

–Zwolnić śrubę motylkową 20, ustawić pożądany odstęp

boczny, kręcąc śrubą motylkową 21, a następnie

ponownie mocno dokręcić śrubę motylkową 20.

Wysokość: W zależności od zastosowanego frezu i od

grubości obrabianego materiału, należy odpowiednio ustawić

pionowe ustawienie pomocniczego elementu prowadzącego.

–Poluzować śrubę radełkowaną 16 na elemencie

prowadzącym, ustawić element w pożądanej pozycji i

ponownie mocno dokręcić śrubę radełkowaną.

Montaż osłony korpusu frezarki (zob.rys.J)

Intensywne użytkowanie elektronarzędzia powoduje

rozgrzanie się korpusu frezarki. W celu ochrony rąk przed

oparzeniem możliwy jest montaż osłony korpusu frezarki

(dostępnej jako wyposażenie dodatkowe).

–Usunąć dźwignię 10.

–Nałożyć górą osłonę korpusu frezarki 23 na korpus 2.

–Przykręcić dźwignię tak mocno, aby przy zamkniętej

dźwigni jednostka napędowa 1 utrzymywana była w

korpusie, nie zagrażając bezpieczeństwu pracy.

Frezowanie przy zastosowaniu korpusu kątowego

(zob.rys.K–M)

Korpus kątowy 24 nadaje się w szczególności do frezowania

laminowanych krawędzi w trudnodostępnych miejscach, do

frezowania specjalnych kątów, jak również do ukosowania

krawędzi.

Do frezowania krawędzi przy użyciu korpusu kątowego frez

musi być wyposażony w czop prowadzący lub łożysko

kulkowe.

Podczas montażu korpusu kątowego należy postępować

zgodnie ze wskazówkami zamieszczonymi w rozdziale

„Montaż korpusu frezarki“ (str. 85).

Aby uzyskać precyzyjne kąty, korpus kątowy wyposażony

został 24 w podziałkę – o skokach co 7,5°. Całkowity zakres

regulacji wynosi 75° (45° do przodu i 30° do tylu).

–Zwolnić obie śruby motylkowe 25.

–Ustawić pożądany kąt za pomocą podziałki 26 i ponownie

dokręcić śruby motylkowe 25.

Wymiana płyty ślizgowej (zob. rys. N)

W miejsce płyty ślizgowej 6 można zamontować płytę 30,

która posiada dodatkowy uchwyt 12 oraz przyłącze do

systemu odsysania pyłu.

OBJ_BUCH-1137-001.book Page 86 Thursday, November 24, 2011 11:34 AM

Polski | 87

Bosch Power Tools 2 610 007 835 | (24.11.11)

–Wykręcić całkowicie wszystkie cztery śruby z łbem

walcowym, umieszczone na spodzie płyty ślizgowej 6 i

zdjąć płytę.

–Przykręcić płytę ślizgową 30 do podstawy za pomocą

załączonych w dostawie śrub mocujących.

Aby podłączyć system odsysania pyłów, konieczny jest

montaż przyłącza do odsysania pyłów 29 na płycie ślizgowej

30.

–Przykręcić przyłącze do odsysania pyłów do płyty

ślizgowej za pomocą dwóch załączonych w dostawie śrub.

–Nałożyć wąż odsysający (Ø35 mm) na zamontowane

przyłącze do odsysania pyłów.

–Aby zagwarantować optymalną wydajność odsysania,

przyłącze do odsysania pyłów należy regularnie czyścić.

Do obróbki krawędzi można użyć dodatkowo pokrywy

odsysającej 28.

–Pokrywę odsysającą należy zamontować między płytą

ślizgową 30 i przyłączem do odsysania pyłów 29.

–Do obróbki gładkich płaszczyzn należy zdemontować

pokrywę odsysającą.

Elektronarzędzie możne być zasilane bezpośrednio poprzez

gniazdo wtykowe uniwersalnego odkurzacza firmy Bosch ze

zdalnym włączaniem. Odkurzacz uruchamiany jest wówczas

automatycznie w momencie załączenia zasilania w

elektronarzędziu.

Odkurzacz musi być dostosowany do rodzaju obrabianego

materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów

rakotwórczych należy używać odkurzacza specjalnego.

Regulacja dźwigni mocującej (zob. rys. O)

Gdy jednostka prowadząca 1 nie jest prawidłowo osadzona w

korpusie frezarki, konieczna jest regulacja siły mocującej

dźwigni 10.

–Otworzyć dźwignię.

–Przekręcić nakrętkę 31 za pomocą klucza widełkowego

(8 mm), obracając ją o ok 45° w kierunku zgodnym z

ruchem wskazówek zegara.

–Ponownie zamknąć dźwignię.

–Skontrolować, czy jednostka napędowa została

dostatecznie zamocowana. Nie należy dokręcać nakrętki

zbyt mocno.

Konserwacja i serwis

Konserwacja i czyszczenie

fPrzed wszystkimi pracami przy elektronarzędziu

należy wyciągnąć wtyczkę z gniazda.

fAby zapewnić bezpieczną i wydajną pracę,

elektronarzędzie i szczeliny wentylacyjne należy

utrzymywać w czystości.

Jeżeli konieczna okaże się wymiana przewodu

przyłączeniowego, należy zlecić ją firmie Bosch lub w

autoryzowanym przez firmę Bosch punkcie naprawy

elektronarzędzi, co pozwoli uniknąć ryzyka zagrożenia

bezpieczeństwa.

Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli

produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien

przeprowadzić autoryzowany serwis elektronarzędzi firmy

Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach części

zamiennych konieczne jest podanie 10-cyfrowego numeru

katalogowego elektronarzędzia zgodnie z danymi na tabliczce

znamionowej.

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji

nabytego produktu oraz dostępu do części zamiennych

prosimy zwracać się do punktów obsługi klienta. Rysunki

techniczne oraz informacje o częściach zamiennych można

znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w

razie pytań związanych z zakupem produktu, jego

zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy poddać

utylizacji zgodnie z obowiązującymi zasadami ochrony

środowiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z

gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2002/96/WE o starych, zużytych

narzędziach elektrycznych i elektronicz-

nych i jej stosowania w prawie krajowym,

wyeliminowane, niezdatne do użycia

elektronarzędzia należy zbierać osobno i

doprowadzić do ponownego użytkowania zgodnego z zasa-

dami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

OBJ_BUCH-1137-001.book Page 87 Thursday, November 24, 2011 11:34 AM

88 | Česky

2 610 007 835 | (24.11.11) Bosch Power Tools

Česky

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování

varovných upozornění a pokynů mohou mít za následek zásah

elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna

uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se

vztahuje na elektronářadí provozované na el. síti (se síťovým

kabelem) a na elektronářadí provozované na akumulátoru

(bez síťového kabelu).

Bezpečnost pracovního místa

fUdržujte Vaše pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést

k úrazům.

fS elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo

prach. Elektronářadí vytváří jiskry, které mohou prach

nebo páry zapálit.

fDěti a jiné osoby udržujte při použití elektronářadí

daleko od Vašeho pracovního místa. Při rozptýlení

můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

fPřipojovací zástrčka elektronářadí musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Společně s elektronářadím s ochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky snižují riziko

zásahu elektrickým proudem.

fZabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým

proudem.

fChraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým

proudem.

fDbejte na účel kabelu, nepoužívejte jej k nošení či

zavěšení elektronářadí nebo k vytažení zástrčky ze

zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých

hran nebo pohyblivých dílů stroje. Poškozené nebo

spletené kabely zvyšují riziko zásahu elektrickým

proudem.

fPokud pracujete s elektronářadím venku, použijte

pouze takové prodlužovací kabely, které jsou způsobilé

i pro venkovní použití. Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu

elektrickým proudem.

fPokud se nelze vyhnout provozu elektronářadí ve

vlhkém prostředí, použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko zásahu elektrickým

proudem.

Bezpečnost osob

fBuďte pozorní, dávejte pozor na to, co děláte a

přistupujte k práci s elektronářadím rozumně.

Nepoužívejte žádné elektronářadí pokud jste unaveni

nebo pod vlivem drog, alkoholu nebo léků. Moment

nepozornosti při použití elektronářadí může vést k vážným

poraněním.

fNoste osobní ochranné pomůcky a vždy ochranné

brýle. Nošení osobních ochranných pomůcek jako maska

proti prachu, bezpečnostní obuv s protiskluzovou pod-

rážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.

fZabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektronářadí vypnuté dříve než jej

uchopíte, ponesete či připojíte na zdroj proudu a/nebo

akumulátor. Máte-li při nošení elektronářadí prst na

spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

fNež elektronářadí zapnete, odstraňte seřizovací

nástroje nebo šroubováky. Nástroj nebo klíč, který se

nachází v otáčivém dílu stroje, může vést k poranění.

fVyvarujte se abnormálního držení těla. Zajistěte si

bezpečný postoj a udržujte vždy rovnováhu. Tím můžete

elektronářadí v neočekávaných situacích lépe kontrolovat.

fNoste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.

fLze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

fStroj nepřetěžujte. Pro svou práci použijte k tomu

určené elektronářadí. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

fNepoužívejte žádné elektronářadí, jehož spínač je

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

fNež provedete seřízení stroje, výměnu dílů

příslušenství nebo stroj odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte akumulátor. Toto

preventivní opatření zabrání neúmyslnému zapnutí

elektronářadí.

fUchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se strojem

nejsou seznámeny nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li používáno nezkušenými

osobami.

fPečujte o elektronářadí svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují se,

zda díly nejsou zlomené nebo poškozené tak, že je

omezena funkce elektronářadí. Poškozené díly nechte

před nasazením stroje opravit. Mnoho úrazů má příčinu

ve špatně udržovaném elektronářadí.

VAROVÁNÍ

OBJ_BUCH-1137-001.book Page 88 Thursday, November 24, 2011 11:34 AM

Česky | 89

Bosch Power Tools 2 610 007 835 | (24.11.11)

fŘezné nástroje udržujte ostré a čisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

fPoužívejte elektronářadí, příslušenství, nasazovací

nástroje apod. podle těchto pokynů. Respektujte

přitom pracovní podmínky a prováděnou činnost.

Použití elektronářadí pro jiné než určující použití může vést

k nebezpečným situacím.

Servis

fNechte Vaše elektronářadí opravit pouze

kvalifikovaným odborným personálem a pouze s

originálními náhradními díly. Tím bude zajištěno, že

bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro frézování

fDržte elektronářadí pouze na izolovaných

uchopovacích plochách, poněvadž fréza může

zasáhnout vlastní síťový kabel. Kontakt s elektrickým

vedením pod napětím může přivést napětí i na kovové díly

stroje a vést k zásahu elektrickým proudem.

fObrobek upevněte a zajistěte pomocí svěrek či jiným

způsobem na stabilním podkladu. Když držíte obrobek

jenom rukou nebo proti Vašemu tělu, zůstává nestabilní,

což může vést ke ztrátě kontroly.

fDovolený počet otáček nasazeného nástroje musí být

minimálně tak vysoký jako nejvyšší počet otáček

uvedený na elektronářadí. Příslušenství, jež se otáčí

rychleji než je dovoleno, se může zničit.

fFrézovací nástroje nebo další příslušenství musí

přesně lícovat do nástrojového držáku (upínací

kleštiny) Vašeho elektronářadí. Nástroje, které přesně

nelícují do nástrojového držáku elektronářadí, se

nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke

ztrátě kontroly.

fElektronářadí veďte proti obrobku pouze zapnuté.

Jinak existuje nebezpečí zpětného rázu, pokud se

nasazený nástroj v obrobku vzpříčí.

fNikdy nefrézujte přes kovové předměty, hřebíky nebo

šrouby. Frézovací nástroj se může poškodit a vést ke

zvýšeným vibracím.

fPoužijte vhodné detekční přístroje na vyhledání

skrytých rozvodných vedení nebo kontaktujte místní

dodavatelskou společnost. Kontakt s elektrickým

vedením může vést k požáru a úderu elektrickým proudem.

Poškození vedení plynu může vést k výbuchu. Proniknutí

do vodovodního potrubí způsobí věcné škody nebo může

způsobit úder elektrickým proudem.

fNepoužívejte žádné tupé nebo poškozené frézy. Tupé

nebo poškozené frézy způsobují zvýšené tření, mohou být

svírány a vést k házivosti.

fNež jej odložíte, počkejte až se elektronářadí zastaví.

Nasazovací nástroj se může vzpříčit a vést ke ztrátě

kontroly nad elektronářadím.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování varovných

upozornění a pokynů mohou mít za následek

úraz elektrickým proudem, požár a/nebo

těžká poranění.

Vyklopte prosím odklápěcí stranu se zobrazením stroje a

nechte tuto stranu během čtení návodu k obsluze otevřenou.

Určené použití

Elektronářadí je určeno k frézování drážek, hran, profilů a

podélných otvorů na pevném podkladu do dřeva, umělé

hmoty a lehkých stavebních hmot a též ke kopírovacímu

frézování.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení

elektronářadí na obrázkových stranách.

1Hnací jednotka

2Frézovací koš

3Seřizovací kolečko jemného nastavení hloubky frézování

4Frézovací nástroj*

5Převlečná matice s kleštinou

6Kluzná deska

7Základová deska

8Stupnice nastavení hloubky frézování

9Aretační tlačítko vřetene

10 Upínací páka

11 Spínač

12 Rukojeť (izolovaná plocha rukojeti)

13 Upínací kleština

14 Nástrojový držák

15 Stranový klíč (17 mm)

16 Rýhovaný šroub pro fixaci dorazu

17 Podélný doraz

18 Křídlový šroub podélného dorazu

19 Vodicí pomůcka

20 Křídlový šroub pro fixaci vodorovného vyrovnání

21 Křídlový šroub pro vodorovné vyrovnání vodicí pomůcky

22 Vodící váleček

23 Zakrytování frézovacího koše*

24 Úhlový frézovací koš*

25 Křídlový šroub pro přestavení úhlu

26 Stupnice přestavení úhlu frézování

27 Rukojeť kluzné desky*

28 Odsávací kryt*

29 Odsávací adaptér*

30 Kluzná deska s rukojetí a odsávacím adaptérem*

31 Matice pro nastavení upínací síly

*Zobrazené nebo popsané příslušenství nepatří k standardnímu

obsahu dodávky. Kompletní příslušenství naleznete v našem

programu příslušenství.

OBJ_BUCH-1137-001.book Page 89 Thursday, November 24, 2011 11:34 AM

90 | Česky

2 610 007 835 | (24.11.11) Bosch Power Tools

Technická data

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 60745.

Hodnocená hladina hluku stroje A činí typicky: hladina

akustického tlaku 84 dB(A); hladina akustického výkonu

95 dB(A). Nepřesnost K=3 dB.

Noste chrániče sluchu!

Celkové hodnoty vibrací ah (vektorový součet tří os) a

nepřesnost K stanoveny podle EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

V těchto pokynech uvedená úroveň vibrací byla změřena

podle měřících metod normovaných v EN 60745 a může být

použita pro vzájemné porovnání elektronářadí. Hodí se i pro

předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití

elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro

jiná použití, s odlišnými nasazovacími nástroji nebo s

nedostatečnou údržbou, může se úroveň vibrací lišit. To může

zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny

i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není

nasazen. To může zatíženi vibracemi po celou pracovní dobu

zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně

obsluhy před účinky vibrací jako např.: údržba elektronářadí a

nasazovacích nástrojů, udržování teplých rukou, organizace

pracovních procesů.

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že v odstavci

„Technická data“ popsaný výrobek je v souladu s

následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směrnic 2011/65/EU,

2004/108/ES, 2006/42/ES.

Technická dokumentace (2006/42/ES) u:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montáž

Výměna nástroje

fPřed každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

fPři nasazování a výměně frézovacího nástroje je

doporučeno nosit ochranné rukavice.

Demontáž frézovacího koše (viz obr. A)

Dříve, než budete moci vložit frézu, musíte nejprve oddělit

frézovací koš 2 od hnací jednotky 1.

–Otevřete upínací páčku 10 a otočte frézovací koš 2

značkou na symbol na hnací jednotce 1.

–Hnací jednotku vytáhněte až na doraz nahoru.

–Otočte hnací jednotku proti směru hodinových ručiček až

na doraz a vytáhněte ji z frézovacího koše.

Výměna upínací kleštiny (viz obr. B)

Podle použité frézy musíte před jejím vložením vyměnit

převlečnou matici s upínací kleštinou 5.

Je-li již správná upínací kleština pro Vaši frézu namontovaná,

postupujte pracovními kroky v odstavci „Nasazení

frézovacího nástroje“.

Upínací kleština 13 musí sedět v převlečné matici s trochou

vůle. Převlečná matice 5 se musí nechat lehce namontovat.

Pokud by měly být převlečná matice nebo upínací kleština

poškozené, ihned je nahraďte.

–Stlačte aretační tlačítko vřetene 9 a podržte ho stlačené.

Případně pootočte rukou vřeteno motoru až se zaaretuje.

–Odšroubujte proti směru hodinových ručiček převlečnou

matici 5 pomocí stranového klíče 15.

–Uvolněte aretační tlačítko vřetene.

Frézka na hrany GKF 600

Professional GKF 600

Professional

Objednací číslo 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Jmenovitý příkon W600600

Otáčky naprázdno min-1 33000 33000

Nástrojový držák mm

inch

6/8

–

Hmotnost podle EPTA-Procedure 01/2003 kg 1,5 1,5

Třída ochrany /II /II

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.

Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivých elektronářadí se mohou měnit.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 90 Thursday, November 24, 2011 11:34 AM

Česky | 91

Bosch Power Tools 2 610 007 835 | (24.11.11)

–Je-li to nutné, očistěte před sestavením všechny

montované díly měkkým štětcem nebo vyfouknutím

pomocí tlakového vzduchu.

–Novou převlečnou matici umístěte na nástrojový držák 14.

–Převlečnou matici volně dotáhněte.

fUpínací kleštinu s převlečnou maticí nikdy pevně

neutahujte, pokud není namontován žádný frézovací

nástroj. Jinak se může upínací kleština poškodit.

Nasazení frézovacího nástroje (viz obrázky C– D)

Podle účelu nasazení jsou k dispozici frézovací nástroje v

nejrůznějších provedeních a jakostech.

Frézovací nástroje z vysokovýkonné rychlořezné ocel jsou

vhodné pro opracování měkkých materiálů jako např. měkké

dřevo a plast.

Frézovací nástroje s tvrdokovovými břity jsou zvláště

vhodné pro tvrdé a abrazívní materiály jako např. tvrdé dřevo

a hliník.

Originální frézovací nástroje z rozsáhlého programu

příslušenství Bosch obdržíte u svého odborného prodejce.

Nasaďte pouze bezvadné a čisté frézy.

–Stlačte aretační tlačítko vřetene 9 a podržte ho stlačené.

Případně pootočte rukou vřeteno motoru až se zaaretuje.

–Povolte proti směru hodinových ručiček převlečnou matici

5 pomocí stranového klíče 15.

–Nasuňte frézovací nástroj do upínací kleštiny. Stopka frézy

musí být zasunuta minimálně 20 mm do upínací kleštiny.

–Převlečnou matici opět pevně utáhněte ve směru

hodinových ručiček.

–Uvolněte aretační tlačítko vřetene.

fUpínací kleštinu s převlečnou maticí nikdy pevně

neutahujte, pokud není namontován žádný frézovací

nástroj. Jinak se může upínací kleština poškodit.

Montáž frézovacího koše (viz obr. E)

Pro frézování musíte frézovací koš 2 znovu namontovat na

hnací jednotku 1.

–Otevřete upínací páčku 10, je-li tato uzavřena.

–Dejte obě dvojité šipky na hnací jednotce a frézovacím koši

2 do zákrytu.

–Nasuňte hnací jednotku do frézovacího koše a otočte hnací

jednotku ve směru hodinových ručiček až značka

ukazuje na symbol .

–Zasuňte hnací jednotku dále do frézovacího koše.

–Po montáži otočte frézovací koš značkou na symbol

na hnací jednotce.

–Uzavřete upínací páčku.

fPo montáži vždy zkontrolujte, zda hnací jednotka

pevně sedí ve frézovacím koši.

Případně změňte předpětí upínací páčky 10 (viz „Seřízení

upínací páčky“, strana 92).

Odsávání prachu/třísek

fPrach materiálů jako olovoobsahující nátěry, některé

druhy dřeva, minerálů a kovu mohou být zdraví škodlivé.

Kontakt s prachem nebo vdechnutí mohou vyvolat

alergické reakce a/nebo onemocnění dýchacích cest

obsluhy nebo v blízkosti se nacházejících osob.

Určitý prach jako dubový nebo bukový prach je pokládán

za karcinogenní, zvláště ve spojení s přídavnými látkami

pro ošetření dřeva (chromát, ochranné prostředky na

dřevo). Materiál obsahující azbest smějí opracovávat

pouze specialisté.

–Pokud možno používejte pro daný materiál vhodné

odsávání prachu.

–Pečujte o dobré větrání pracovního prostoru.

–Je doporučeno nosit ochrannou dýchací masku s

třídou filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané

materiály.

Provoz

Nastavení hloubky frézování (viz obr. F)

fNastavení hloubky frézování se smí provádět jen při

vypnutém elektronářadí.

Pro hrubé nastavení hloubky frézování postupujte

následovně:

–Posaďte elektronářadí s namontovaným frézovacím

nástrojem na opracovávaný obrobek.

–Otevřete upínací páčku 10, je-li tato uzavřena.

–Otočte frézovací koš 2 značkou na symbol a veďte

hnací jednotku pomalu dolů, až se fréza dotkne obrobku.

–Uzavřete upínací páčku.

–Na stupnici 8 odečtěte naměřenou hodnotu a tuto hodnotu

si poznamenejte (nastavení nuly). K této hodnotě přičtěte

požadovanou hloubku frézování.

–Otevřete upínací páčku a nastavte hnací jednotku na

vypočtenou hodnotu stupnice.

–Otočte frézovací koš značkou na symbol a upínací

páčku zase uzavřete.

–Provedené nastavení frézovací hloubky zkontrolujte

praktickým testem a případně ji zkorigujte.

Pro jemné nastavení hloubky frézování postupujte

následovně:

–Dejte hnací jednotku při otevřené upínací páčce 10

značkou na symbol .

–Pomocí seřizovacího kolečka 3 nastavte požadovanou

hloubku frézování.

–Uzavřete upínací páčku.

Uvedení do provozu

fDbejte síťového napětí! Napětí zdroje proudu musí

souhlasit s údaji na typovém štítku elektronářadí.

Elektronářadí označené 230 V smí být provozováno i

na 220 V.

Zapnutí – vypnutí

Pro uvedení do provozu dejte spínač 11 na I.

Pro vypnutí elektronářadí dejte spínač 11 na 0.

Pracovní pokyny

fChraňte frézu před úderem a nárazem.

OBJ_BUCH-1137-001.book Page 91 Thursday, November 24, 2011 11:34 AM

92 | Česky

2 610 007 835 | (24.11.11) Bosch Power Tools

Frézování hran nebo tvarů (viz obrázek G)

Při frézování hran nebo tvarů bez podélného dorazu musí být

frézovací nástroj vybaven vodícím čepem nebo kuličkovým

ložiskem.

–Přiložte zapnuté elektronářadí z boku na obrobek až vodící

čep nebo kuličkové ložisko frézovacího nástroje přilehne

na opracovávanou hranu obrobku.

–Veďte elektronářadí podél hrany obrobku. Dbejte přitom

na úhlově správné dosednutí. Příliš silný tlak může

poškodit hranu obrobku.

Frézování s podélným dorazem (viz obr.H)

Pro opracování rovnoběžně s hranou můžete namontovat

podélný doraz 17.

–Podélný doraz 17 upevněte na frézovací koš 2 pomocí

rýhovaného šroubu 16.

–Křídlovým šroubem na podélném dorazu 18 nastavte

požadovanou hloubku dorazu.

–Zapnuté elektronářadí veďte s rovnoměrným posuvem a

bočním tlakem na podélný doraz podél hrany obrobku.

Frézování s vodicí pomůckou (viz obr. I)

Vodicí pomůcka 19 slouží pro frézování hran frézami bez

vodicího čepu nebo kuličkového ložiska.

–Vodicí pomůcku upevněte na frézovací koš 2 pomocí

rýhovaného šroubu 16.

–Elektronářadí veďte s rovnoměrným posuvem podél hrany

obrobku.

Boční odstup: pro změnu velikosti úběru materiálu můžete

nastavit boční odstup mezi obrobkem a vodicím válečkem 22

na vodicí pomůcce 19.

–Povolte křídlový šroub 20, nastavte požadovaný boční

odstup otáčením křídlového šroubu 21 a křídlový šroub 20

zase pevně utáhněte.

Výška: podle použité frézy a tloušťky opracovávaného

obrobku nastavte svislé vyrovnání vodicí pomůcky.

–Povolte rýhovaný šroub 16 na vodicí pomůcce, vodicí

pomůcku posuňte do požadované polohy a rýhovaný šroub

zase pevně utáhněte.

Montáž zakrytování frézovacího koše (viz obr. J)

Při intenzívním používání elektronářadí se frézovací koš

zahřeje. Kvůli ochraně rukou lze v tomto případě namontovat

zakrytování frézovacího koše (příslušenství).

–Odstraňte upínací páčku 10.

–Zakrytování frézovacího koše 23 umístěte shora na

frézovací koš 2.

–Upínací páčku opět přišroubujte tak pevně, aby byla hnací

jednotka 1 při uzavřené upínací páčce spolehlivě držena ve

frézovacím koši.

Frézování s úhlovým frézovacím košem

(viz obrázky K–M)

Úhlový frézovací koš 24 je vhodný zejména k zafrézování

laminovaných hran a těžce přístupných míst do roviny, k

frézování speciálních úhlů a též ke zkosení hran.

Při frézování s úhlovým frézovacím košem musí být fréza

vybavena vodicím čepem nebo kuličkovým ložiskem.

Pro namontování úhlového frézovacího koše postupujte

adekvátně podle pracovních kroků v odstavci „Montáž

frézovacího koše“ (strana 91).

Pro docílení přesných úhlů disponuje úhlový frézovací koš 24

vroubkováním v krocích po 7,5°. Celkový rozsah nastavení

činí 75° (45° dopředu a 30° dozadu).

–Povolte oba křídlové šrouby 25.

–Pomocí stupnice 26 nastavte požadovaný úhel a křídlové

šrouby 25 zase pevně utáhněte.

Výměna kluzné desky (viz obr. N)

Kluznou desku 30 lze namontovat namísto kluzné desky 6 a

nabídnout tak přídavnou rukojeť 12 a též možnost pro

připojení odsávání prachu.

–Vyšroubujte ven čtyři šrouby s válcovou hlavou na spodní

straně kluzné desky 6 a kluznou desku odejměte.

–Kluznou desku 30 pevně přišroubujte pomocí dodaných

upevňovacích šroubů na základovou desku.

Pro připojení odsávání prachu musíte na kluznou desku 30

namontovat odsávací adaptér 29.

–Odsávací adaptér přišroubujte na kluznou desku pomocí

dvou dodaných šroubů.

–Odsávací hadici (Ø35 mm) nastrčte na namontovaný

odsávací adaptér.

–Pro zaručení optimálního odsávání by se měl odsávací

adaptér pravidelně vyčistit.

Pro opracování hran používejte navíc odsávací kryt 28.

–Odsávací kryt namontujte mezi kluznou desku 30 a

odsávací adaptér 29.

–Pro opracování hladkých rovinných ploch odsávací kryt

zase vyjměte.

Elektronářadí lze připojit přímo do zásuvky víceúčelového

vysavače Bosch s dálkovým spínáním. Ten se při zapnutí

elektronářadí automaticky nastartuje.

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo

suchého prachu použijte speciální vysavač.

Seřízení upínací páčky (viz obr. O)

Pokud už hnací jednotka 1 nesedí pevně ve frézovacím koši,

musíte seřídit sílu upínací páčky 10.

–Otevřete upínací páčku.

–Otočte matici 31 pomocí stranového klíče (8 mm) o

ca. 45° ve směru hodinových ručiček.

–Upínací páčku zase uzavřete.

–Zkontrolujte, zda je hnací jednotka spolehlivě upnutá.

Matici neutahujte příliš pevně.

Údržba a servis

Údržba a čištění

fPřed každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

fUdržujte elektronářadí a větrací otvory čisté, abyste

pracovali dobře a bezpečně.

OBJ_BUCH-1137-001.book Page 92 Thursday, November 24, 2011 11:34 AM

Slovensky | 93

Bosch Power Tools 2 610 007 835 | (24.11.11)

Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli

zamezení ohrožení bezpečnosti provést firmou Bosch nebo

autorizovaným servisem pro elektronářadí Bosch.

Pokud dojde i přes pečlivou výrobu a náročné kontroly k

poruše stroje, svěřte provedení opravy autorizovanému

servisnímu středisku pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku elektronářadí.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě

Vašeho výrobku a též k náhradním dílům. Technické výkresy a

informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách

ke koupi, používání a nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Zpracování odpadů

Elektronářadí, příslušenství a obaly by měly být dodány k

opětovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES o

starých elektrických a elektronických

zařízeních a jejím prosazení v národních

zákonech musí být neupotřebitelné

elektronářadí rozebrané shromážděno a

dodáno k opětovnému zhodnocení nepo-

škozujícímu životní prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a

bezpečnostné pokyny

Prečítajte si všetky Výstražné

upozornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstražných upozornení a pokynov

uvedených v nasledujúcom texte môže mať za následok zásah

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny

starostlivo uschovajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom

texte sa vzťahuje na ručné elektrické náradie napájané zo

siete (s prívodnou šnúrou) a na ručné elektrické náradie

napájané akumulátorovou batériou (bez prívodnej šnúry).

Bezpečnosť na pracovisku

fPracovisko vždy udržiavajte čisté a dobre osvetlené.

Neporiadok a neosvetlené priestory pracoviska môžu mať

za následok pracovné úrazy.

fTýmto náradím nepracujte v prostredí ohrozenom

výbuchom, v ktorom sa nachádzajú horľavé kvapaliny,

plyny alebo horľavý prach. Ručné elektrické náradie

vytvára iskry, ktoré by mohli prach alebo pary zapáliť.

fNedovoľte deťom a iným nepovolaným osobám, aby sa

počas používania ručného elektrického náradia

zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti

zo strany inej osoby môžete stratiť kontrolu nad náradím.

Elektrická bezpečnosť

fZástrčka prívodnej šnúry ručného elektrického náradia

musí pasovať do použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte. S uzemneným elektrickým

náradím nepoužívajte ani žiadne zástrčkové adaptéry.

Nezmenené zástrčky a vhodné zásuvky znižujú riziko

zásahu elektrickým prúdom.

fVyhýbajte sa telesnému kontaktu s uzemnenými

povrchovými plochami, ako sú napr. rúry, vykurovacie

telesá, sporáky a chladničky. Keby by bolo Vaše telo

uzemnené, hrozí zvýšené riziko zásahu elektrickým

prúdom.

fChráňte elektrické náradie pred účinkami dažďa a

vlhkosti. Vniknutie vody do ručného elektrického náradia

zvyšuje riziko zásahu elektrickým prúdom.

fNepoužívajte prívodnú šnúru mimo určený účel na

nosenie ručného elektrického náradia, ani na jeho

zavesenie a zástrčku nevyberajte zo zásuvky ťahaním

za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra

nedostala do blízkosti horúceho telesa, ani do kontaktu

s olejom, s ostrými hranami alebo pohybujúcimi sa sú-

čiastkami ručného elektrického náradia. Poškodené

alebo zauzlené prívodné šnúry zvyšujú riziko zásahu

elektrickým prúdom.

fKeď pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie káble, ktoré sú

schválené aj na používanie vo vonkajších priestoroch.

Použitie predlžovacieho kábla, ktorý je vhodný na

používanie vo vonkajšom prostredí, znižuje riziko zásahu

elektrickým prúdom.

fAk sa nedá vyhnúť použitiu ručného elektrického

náradia vo vlhkom prostredí, použite ochranný spínač

pri poruchových prúdoch. Použitie ochranného spínača

pri poruchových prúdoch znižuje riziko zásahu elektrickým

prúdom.

Bezpečnosť osôb

fBuďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným elektrickým náradím pristupujte s rozumom.

Nepracujte s ručným elektrickým náradím nikdy vtedy,

keď ste unavený, alebo keď ste pod vplyvom drog,

POZOR

OBJ_BUCH-1137-001.book Page 93 Thursday, November 24, 2011 11:34 AM

94 | Slovensky

2 610 007 835 | (24.11.11) Bosch Power Tools

alkoholu alebo liekov. Malý okamih nepozornosti môže

mať pri používaní náradia za následok vážne poranenia.

fNoste osobné ochranné pomôcky a používajte vždy

ochranné okuliare. Nosenie osobných ochranných

pomôcok, ako je ochranná dýchacia maska, bezpečnostná

pracovná obuv. ochranná prilba alebo chrániče sluchu,

podľa druhu ručného elektrického náradia a spôsobu jeho

použitia znižujú riziko poranenia.

fVyhýbajte sa neúmyselnému uvedeniu ručného

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo prenášaním ruč-

ného elektrického náradia sa vždy presvedčte sa, či je

ručné elektrické náradie vypnuté. Ak budete mať pri pre-

nášaní ručného elektrického náradia prst na vypínači,

alebo ak ručné elektrické náradie pripojíte na elektrickú

sieť zapnuté, môže to mať za následok nehodu.

fSkôr ako náradie zapnete, odstráňte z neho

nastavovacie náradie alebo kľúče na skrutky.

Nastavovací nástroj alebo kľúč, ktorý sa nachádza v

rotujúcej časti ručného elektrického náradia, môže

spôsobiť vážne poranenia osôb.

fVyhýbajte sa abnormálnym polohám tela. Zabezpečte

si pevný postoj, a neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie v

neočakávaných situáciách lepšie kontrolovať.

fPri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby

so Vaše vlasy, odev a rukavice dostali do blízkosti

rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy

alebo šperky môžu byť zachytené rotujúcimi časťami

ručného elektrického náradia.

fAk sa dá na ručné elektrické náradie namontovať

odsávacie zariadenie a zariadenie na zachytávanie

prachu, presvedčte sa, či sú dobre pripojené a správne

používané. Používanie odsávacieho zariadenia a

zariadenia na zachytávanie prachu znižuje riziko ohrozenia

zdravia prachom.

Starostlivé používanie ručného elektrického náradia a

manipulácia s ním

fRučné elektrické náradie nikdy nepreťažujte.

Používajte také elektrické náradie, ktoré je určené pre

daný druh práce. Pomocou vhodného ručného

elektrického náradia budete pracovať lepšie a bezpeč-

nejšie v uvedenom rozsahu výkonu náradia.

fNepoužívajte nikdy také ručné elektrické náradie,

ktoré má pokazený vypínač. Náradie, ktoré sa už nedá

zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do

opravy odborníkovi.

fSkôr ako začnete náradie nastavovať alebo

prestavovať, vymieňať príslušenstvo alebo skôr, ako

odložíte náradie, vždy vytiahnite zástrčku sieťovej

šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje

neúmyselnému spusteniu ručného elektrického náradia.

fNepoužívané ručné elektrické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať

pneumatické náradie osobám, ktoré s ním nie sú

dôverne oboznámené, alebo ktoré si neprečítali tieto

Pokyny. Ručné elektrické náradie je nebezpečné vtedy,

keď ho používajú neskúsené osoby.

fRučné elektrické náradie starostlivo ošetrujte.

Kontrolujte, či pohyblivé súčiastky bezchybne fungujú

alebo či neblokujú, či nie sú zlomené alebo poškodené

niektoré súčiastky, ktoré by mohli negatívne

ovplyvňovať správne fungovanie ručného elektrického

náradia. Pred použitím náradia dajte poškodené

súčiastky vymeniť. Veľa nehôd bolo spôsobených

nedostatočnou údržbou elektrického náradia.

fRezné nástroje udržiavajte ostré a čisté. Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú

menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.

fPoužívajte ručné elektrické náradie, príslušenstvo,

nastavovacie nástroje a pod. podľa týchto výstražných

upozornení a bezpečnostných pokynov. Pri práci

zohľadnite konkrétne pracovné podmienky a činnosť,

ktorú budete vykonávať. Používanie ručného

elektrického náradia na iný účel ako na predpísané

použitie môže viesť k nebezpečným situáciám.

Servisné práce

fRučné elektrické náradie dávajte opravovať len

kvalifikovanému personálu, ktorý používa originálne

náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť

náradia zostane zachovaná.

Bezpečnostné pokyny pre frézovanie

fDržte ručné elektrické náradie za izolované rukoväte,

pretože fréza by mohla zasiahnuť vlastnú sieťovú šnúru

náradia. Kontakt s elektrickým vedením, ktoré je pod

napätím, môže dostať pod napätie aj kovové súčiastky

náradia a spôsobiť tak zásah elektrickým prúdom.

fObrobok upevňujte a zaisťujte pomocou zvierok alebo

iným spôsobom na nejakej stabilnej podložke. Keď

budete pridržiavať obrobok iba rukou, alebo si ho budete

pritískať o svoje telo, zostane labilný, čo môže vyvolať

stratu kontroly nad náradím.

fPrípustný počet obrátok pracovného nástroja musí byť

minimálne taký vysoký ako maximálny počet obrátok

uvedený na ručnom elektrickom náradí. Príslušenstvo,

ktoré sa otáča rýchlejšie, by sa mohlo zničiť.

fFrézovacie nástroje alebo iné príslušenstvo sa musia

presne hodiť do upínacieho mechanizmu (do klieštiny)

ručného elektrického náradia. Pracovné nástroje, ktoré

presne nepasujú do upínacieho mechanizmu ručného

elektrického náradia, sa otáčajú nerovnomerne a

intenzívne vibrujú, čo môže mať za následok stratu

kontroly nad náradím.

fK obrobku prisúvajte elektrické náradie iba v

zapnutom stave. Inak hrozí v prípade zaseknutia

pracovného nástroja v obrobku nebezpečenstvo spätného

rázu.

fNikdy nefrézujte cez kovové predmety, klince alebo

skrutky. Frézovací nástroj by sa mohol poškodiť a to by

malo za následok zvýšené vibrácie.

OBJ_BUCH-1137-001.book Page 94 Thursday, November 24, 2011 11:34 AM

Slovensky | 95

Bosch Power Tools 2 610 007 835 | (24.11.11)

fPoužívajte vhodné prístroje na vyhľadávanie skrytých

elektrickým vedení a potrubí, aby ste ich nenavŕtali,

alebo sa obráťte na miestne energetické podniky.

Kontakt s elektrickým vodičom pod napätím môže

spôsobiť požiar alebo mať za následok zásah elektrickým

prúdom. Poškodenie plynového potrubia môže mať za

následok explóziu. Preniknutie do vodovodného potrubia

spôsobí vecné škody alebo môže mať za následok zásah

elektrickým prúdom.

fNepožívajte tupé ani poškodené frézovacie nástroje.

Tupé alebo poškodené frézovacie nástroje spôsobujú

zvýšené trenie, môžu sa zaseknúť a mať za následok

nevyváženosť.

fPočkajte na úplné zastavenie ručného elektrického

náradia, až potom ho odložte. Pracovný nástroj sa môže

zaseknúť a môže zapríčiniť stratu kontroly nad ručným

elektrickým náradím.

Popis produktu a výkonu

Prečítajte si všetky Výstražné upozornenia

a bezpečnostné pokyny. Zanedbanie

dodržiavania Výstražných upozornení a

pokynov uvedených v nasledujúcom texte

môže mať za následok zásah elektrickým

prúdom, spôsobiť požiar a/alebo ťažké

poranenie.

Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a

nechajte si ju vyklopenú po celý čas, keď čítate tento Návod

na používanie.

Používanie podľa určenia

Toto ručné elektrické náradie je s pevnou inštaláciou určené

na frézovanie drážok, hrán, profilov a pozdĺžnych otvorov do

dreva, plastu a ľahkých stavebných hmôt, ako aj na

kopírovacie frézovanie.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na

vyobrazenie elektrického náradia na grafickej strane tohto

Návodu.

1Pohonná jednotka

2Frézovací kôš

3Nastavovacie koliesko na jemné nastavenie frézovacej

hĺbky

4Frézovací nástroj*

5Presuvná matica s upínacou klieštinou

6Klzná doska

7Základná doska

8Stupnica na nastavenie frézovacej hĺbky

9Aretačné tlačidlo vretena

10 Upínacia páčka

11 Vypínač

12 Rukoväť (izolovaná plocha rukoväte)

13 Upínacia klieština

14 Upínací mechanizmus

15 Vidlicový kľúč (17 mm)

16 Skrutka s ryhovanou hlavou na zafixovanie dorazu

17 Paralelný doraz (zarážka rovnobežnosti)

18 Krídlová skrutka pre paralelný doraz

19 Vodiaca pomôcka

20 Krídlová skrutka na fixovanie horizontálneho nastavenia

21 Krídlová skrutka na horizontálne nastavenie vodiacej

pomôcky

22 Klzný valček

23 Kryt frézovacieho koša*

24 Uhlový frézovací kôš*

25 Krídlová skrutka na nastavovanie uhla

26 Stupnica na nastavovanie frézovacieho uhla

27 Rukoväť klznej dosky*

28 Odsávací kryt*

29 Odsávací adaptér*

30 Klzná doska s rukoväťou a s odsávacím adaptérom*

31 Matica na nastavenie upínacej sily

*Zobrazené alebo popísané príslušenstvo nepatrí celé do

základnej výbavy produktu. Kompletné príslušenstvo nájdete v

našom programe príslušenstva.

Technické údaje

Fréza na hrany GKF 600

Professional GKF 600

Professional

Vecné číslo 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Menovitý príkon W600600

Počet voľnobežných obrátok min-1 33000 33000

Skľučovadlo mm

palce

6/8

–

Hmotnosť podľa EPTA-Procedure 01/2003 kg 1,5 1,5

Trieda ochrany /II /II

Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre

niektorú krajinu, sa môžu tieto údaje odlišovať.

Všimnite si láskavo vecné číslo na typovom štítku svojho ručného elektrického náradia. Obchodné názvy jednotlivých produktov sa môžu odlišovať.

OBJ_BUCH-1137-001.book Page 95 Thursday, November 24, 2011 11:34 AM

96 | Slovensky

2 610 007 835 | (24.11.11) Bosch Power Tools

Informácia o hlučnosti/vibráciách

Namerané hodnoty hluku zistené podľa normy EN 60745.

Hodnotená hodnota hladiny hluku A tohto náradia je typicky:

Akustický tlak 84 dB(A); Hodnota hladiny akustického tlaku

95 dB(A). Nepresnosť merania K=3 dB.

Používajte chrániče sluchu!

Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a

nepresnosť merania K zisťované podľa normy EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Úroveň kmitov uvedená v týchto pokynoch bola nameraná

podľa meracieho postupu uvedeného v norme EN 60745 a

možno ju používať na vzájomné porovnávanie rôznych typov

ručného elektrického náradia medzi sebou. Hodí sa aj na

predbežný odhad zaťaženia vibráciami.

Uvedená hladina vibrácií reprezentuje hlavné druhy

používania tohto ručného elektrického náradia. Avšak v

takých prípadoch, keď sa toto ručné elektrické náradie

použije na iné druhy použitia, s odlišnými pracovnými

nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa

hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To

môže výrazne zvýšiť zaťaženie vibráciami počas celej

pracovnej doby.

Na presný odhad zaťaženia vibráciami počas určitého

časového úseku práce s náradím treba zohľadniť doby, počas

ktorých je ručné elektrické náradie vypnuté alebo doby, keď

náradie síce beží, ale v skutočnosti sa nepoužíva. To môže

výrazne redukovať zaťaženie vibráciami počas celej pracovnej

doby.

Na ochranu osoby pracujúcej s náradím pred účinkami

zaťaženia vibráciami vykonajte ďalšie bezpečnostné

opatrenia, ako sú napríklad: údržba ručného elektrického

náradia a používaných pracovných nástrojov, zabezpečenie

zachovania teploty rúk, organizácia jednotlivých pracovných

úkonov.

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný

výrobok „Technické údaje“ sa zhoduje s nasledujúcimi

normami alebo normatívnymi dokumentami: EN 60745

podľa ustanovení smerníc 2011/65/EÚ, 2004/108/ES,

2006/42/ES.

Súbor technickej dokumentácie (2006/42/ES)

sa nachádza u:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montáž

Výmena nástroja

fPred každou prácou na ručnom elektrickom náradí

vytiahnite zástrčku náradia zo zásuvky.

fPri vkladaní frézovacieho nástroja odporúčame

používať pracovné rukavice.

Demontáž frézovacieho koša (pozri obrázok A)

Ešte predtým, ako budete montovať frézu (nástroj), musíte

najprv oddeliť frézovací kôš 2 od pohonnej jednotky 1.

–Otvorte upínaciu páčku 10 a otočte frézovací kôš 2 tak,

aby značka smerovala k symbolu na pohonnej

jednotke 1.

–Pohonnú jednotku vytiahnite smerom hore až celkom na

doraz.

–Otáčajte pohonnú jednotku proti smeru pohybu

hodinových ručičiek až na doraz a vytiahnite ju z

frézovacieho koša.

Výmena upínacej klieštiny (pozri obrázok B)

Podľa toho, aký druh frézy chcete používať, musíte pred

vložením frézy do náradia vymeniť presuvnú maticu s

upínacou klieštinou 5.

V prípade, že upínacia klieština už bola namontované,

postupujte podľa pracovných krokov popísaných v odseku

„Vloženie frézovacieho nástroja“.

Upínacia klieština 13 musí mať v presuvnej matici trochu

vôľu. Presuvná matica 5 sa musí dať ľahko namontovať. Ak by

bola presuvná matica alebo upínacia klieština poškodená,

ihneď ju vymeňte za novú.

–Stlačte tlačidlo aretácie vretena 9 a podržte ho stlačené. V

prípade potreby otočte vreteno motora rukou tak, aby sa

dalo zaaretovať.

–Odskrutkujte presuvnú maticu 5 proti smeru pohybu

hodinových ručičiek pomocou vidlicového kľúča 15.

–Uvoľnite tlačidlo aretácie vretena.

–V prípade potreby ešte pred zmontovaním všetky

súčiastky vyčistite nejakým jemným štetcom, alebo ich

ofúkajte stlačeným vzduchom.

–Založte novú presuvnú maticu na upínací mechanizmus

14.

–Presuvnú maticu potom voľnou rukou utiahnite.

fUpínaciu klieštinu s presuvnou maticou v žiadnom

prípade neuťahujte dovtedy, kým nie je namontovaný

frézovací nástroj. Upínacia klieština by sa totiž mohla

poškodiť.

Vloženie frézovacieho nástroja (pozri obrázky C–D)

Podľa druhu používania sú k dispozícii pracovné nástroje v

rôznom vyhotovení a v rôznej kvalite.

Frézovacie nástroje z vysoko výkonnej rýchloreznej ocele

sú vhodné na obrábanie mäkkých materiálov ako je napr.

mäkké drevo alebo plasty.

Frézovacie nástroje (frézky), ktoré majú hrany zo

spekaného karbidu, sú špeciálne vhodné na obrábanie

špeciálne tvrdých a abrazívnych materiálov, ako je napríklad

tvrdé drevo a hliník.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 96 Thursday, November 24, 2011 11:34 AM

Slovensky | 97

Bosch Power Tools 2 610 007 835 | (24.11.11)

Originálne frézovacie nástroje z rozsiahlej ponuky

príslušenstva Bosch si môžete kúpiť u svojho odborného

predajcu výrobkov Bosch.

Používajte vždy iba bezchybné a čisté frézovacie nástroje.

–Stlačte tlačidlo aretácie vretena 9 a podržte ho stlačené. V

prípade potreby otočte vreteno motora rukou tak, aby sa

dalo zaaretovať.

–Odskrutkujte presuvnú maticu 5 otáčaním proti smeru

pohybu hodinových ručičiek pomocou vidlicového kľúča

15.

–Zasuňte frézovací nástroj do upínacej klieštiny. Stopka

frézovacieho nástroja musí byť zasunutá do upínacej

klieštiny minimálne 20 mm.

–Presuvnú maticu opäť utiahnite otáčaním v smere pohybu

hodinových ručičiek.

–Uvoľnite tlačidlo aretácie vretena.

fUpínaciu klieštinu s presuvnou maticou v žiadnom

prípade neuťahujte dovtedy, kým nie je namontovaný

frézovací nástroj. Upínacia klieština by sa totiž mohla

poškodiť.

Montáž frézovacieho koša (pozri obrázok E)

Keď budete chcieť frézovať, opäť musíte namontovať

frézovací kôš 2 na pohonnú jednotku 1.

–Uvoľnite upínaciu páku 10 v prípade, ak je uzavretá.

–Nastavte obe dvojité šípky na pohonnej jednotke a na

frézovacom koši 2 tak, aby sa prekrývali.

–Zasuňte pohonnú jednotku do frézovacieho koša a otočte

pohonnú jednotku v smere pohybu hodinových ručičiek do

takej polohy, aby značka ukazovala na symbol .

–Posuňte pohonnú jednotku ďalej do frézovacieho koša.

–Po montáži otočte frézovací kôš tak, aby značka

ukazovala na symbol na pohonnej jednotke.

–Uzavrite upínaciu páčku.

fPo vykonaní montáže vždy skontrolujte, či pohonná

jednotka dobre sedí vo frézovacom koši.

V prípade potreby zmeňte nastavené napnutie upínacej páčky

10 (pozri k tomu odsek „Nastavovanie upínacej páčky“,

strana 98).

Odsávanie prachu a triesok

fPrach z niektorých materiálov, napr. z náterov

obsahujúcich olovo, z niektorých druhov tvrdého dreva,

minerálov a kovov môže byť zdraviu škodlivý. Kontakt s

takýmto prachom alebo jeho vdychovanie môže vyvolávať

alergické reakcie a/alebo spôsobiť ochorenie dýchacích

ciest pracovníka, prípadne osôb, ktoré sa nachádzajú v

blízkosti pracoviska.

Určité druhy prachu, napr. prach z dubového alebo z

bukového dreva, sa považujú za rakovinotvorné, a to

predovšetkým spolu s ďalšími materiálmi, ktoré sa

používajú pri spracovávaní dreva (chromitan, chemické

prostriedky na ochranu dreva). Materiál, ktorý obsahuje

azbest, smú opracovávať len špeciálne vyškolení

pracovníci.

–Používajte podľa možnosti také odsávanie, ktoré je pre

daný materiál vhodné.

–Postarajte sa o dobré vetranie svojho pracoviska.

–Odporúčame Vám používať ochrannú dýchaciu masku

s filtrom triedy P2.

Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa

konkrétneho obrábaného materiálu.

Prevádzka

Nastavenie frézovacej hĺbky (pozri obrázok F)

fNastavenie frézovacej hĺbky sa smie vykonávať len

vtedy, keď je ručné elektrické náradie vypnuté.

Pri hrubom nastavení frézovacej hĺbky postupujeme

nasledovne:

–Priložte ručné elektrické náradie s namontovaným

frézovacím nástrojom na obrobok, ktorý budete obrábať.

–Uvoľnite upínaciu páku 10 v prípade, ak je uzavretá.

–Otočte frézovací kôš 2 tak, aby značka ukazovala na

symbol a pomaly veďte pohonnú jednotku smerom

dole do takej polohy, aby sa fréza dotkla obrobka.

–Uzavrite upínaciu páčku.

–Odčítajte nameranú hodnotu na stupnici 8 apoznačte si

túto hodnotu (nastavenie nulovej polohy). K tejto hodnote

pripočítajte požadovanú frézovaciu hĺbku.

–Otvorte upínaciu páčku a nastavte pohonnú jednotku na

vypočítanú hodnotu stupnice.

–Otočte frézovací kôš tak, aby značka ukazovala na

symbol a potom upínaciu páčku opäť uzavrite.

–Skontrolujte vykonané nastavenie frézovacej hĺbky

pomocou praktickej skúšky a v prípade potreby nastavenie

frézovacej hĺbky skorigujte.

Pri jemnom nastavovaní frézovacej hĺbky postupujeme

nasledovne:

–Nastavte pohonnú jednotku pri otvorenej upínacej páčke

10 značkou na symbol .

–Pomocou nastavovacieho kolieska 3 nastavte požadovanú

frézovaciu hĺbku.

–Uzavrite upínaciu páčku.

Uvedenie do prevádzky

fVšimnite si napätie siete! Napätie zdroja prúdu musí

mať hodnotu zhodnú s údajmi na typovom štítku

ručného elektrického náradia. Výrobky označené pre

napätie 230 V sa smú používať aj s napätím 220 V.

Zapínanie/vypínanie

Ručné elektrické elektrické náradie zapínajte otočením

vypínača 11 do polohy I.

Ak chete ručné elektrické náradie vypnúť, nastavte vypínač

11 do polohy 0.

Pokyny na používanie

fChráňte frézovacie nástroje pred nárazom a úderom.

Frézovanie hrán alebo tvarové frézovanie

(pozri obrázok G)

Pri frézovaní hrán alebo tvarovom frézovaní bez paralelného

dorazu musí byť frézovací nástroj vybavený vodiacim kolíkom

alebo guľôčkovým ložiskom.

OBJ_BUCH-1137-001.book Page 97 Thursday, November 24, 2011 11:34 AM

98 | Slovensky

2 610 007 835 | (24.11.11) Bosch Power Tools

–Zapnuté ručné elektrické náradie prisúvajte k obrobku

zboku, až kým vodiaci kolík alebo guľôčkové ložisko

frézovacieho nástroja priliehajú k obrábanej hrane

obrobka.

–Ručné elektrické náradie veďte pozdĺžne popri hrane

obrobka. Dávajte pritom pozor na to, aby priliehalo

v správnom uhle. Príliš veľký tlak môže poškodiť hranu

obrobka.

Frézovanie s paralelným dorazom (pozri obrázok H)

Keď chcete vykonávať rezanie (obrábanie) paralelne s hranou

obrobka, môžete namontovať na náradie paralelný doraz 17.

–Upevnite paralelný doraz 17 na frézovací kôš 2 pomocou

ryhovanej skrutky 16.

–Pomocou krídlovej skrutky na paralelnom doraze 18

nastavte požadovanú hĺbku dorazu.

–Zapnuté ručné elektrické náradie veďte pozdĺž hrany

obrobka rovnomerným posuvom a bočným tlakom na

paralelný doraz.

Frézovanie pomocou vodiacej pomôcky (pozri obrázok I)

Vodiaca pomôcka 19 slúži na frézovanie hrán pomocou

frézovacích nástrojov (fréz), ktoré nemajú vodiaci kolík ani

guľôčkové ložisko.

–Upevnite vodiacu pomôcku na frézovací kôš 2 pomocou

ryhovanej skrutky 16.

–Ručné elektrické náradie veďte rovnomerným posuvom

pozdĺž hrany obrobka.

Bočná vzdialenosť: Ak chcete zmeniť veľkosť úberu

materiálu, môžete nastaviť bočnú vzdialenosť medzi

obrobkom a vodiacou kladkou 22 na vodiacej pomôcke 19.

–Uvoľnite krídlovú skrutku 20, nastavte požadovanú bočnú

vzdialenosť otáčaním krídlovej skrutky 21 akrídlovú

skrutku 20 opäť utiahnite.

Výška: Podľa druhu použitého frézovacieho nástroja (frézy)

a podľa hrúbky obrobka, ktorý sa chystáte obrábať, nastavte

vertikálnu polohu vodiacej pomôcky.

–Uvoľnite ryhovanú skrutku 16 na vodiacej pomôcke,

posuňte vodiacu pomôcku do požadovanej polohy

a ryhovanú skrutku opäť utiahnite.

Montáž krytu frézovacieho koša (pozri obrázok J)

Pri intenzívnom používaní ručného elektrického náradia sa

frézovací kôš rozhorúči. Aby ste si chránili ruky, môžete

v takomto prípade namontovať na náradie kryt frézovacieho

koša (príslušenstvo).

–Demontujte upevňovaciu páčku 10.

–Nasaďte kryt frézovacieho koša 23 zhora na frézovací kôš

–Utiahnite upínaciu páčku znova natoľko, aby pri uzavretej

upínacej páčke pohonná jednotka 1 spoľahlivo držala vo

frézovacom koši.

Frézovanie s uhlovým frézovacím košom

(pozri obrázky K–M)

Uhlový frézovací kôš 24 je mimoriadne vhodný na rovinné

frézovanie laminovaných hrán na ťažko prístupných

miestach, na frézovanie špeciálnych uhlov ako aj na skosenie

hrán.

Pri frézovaní hrán pomocou uhlového frézovacieho koša musí

byť frézovací nástroj (fréza) vybavený vodiacim kolíkom alebo

guľôčkovým ložiskom.

Pri montáži uhlového frézovacieho koša postupujte podľa

pracovných krokov uvedených v odseku „Montáž

frézovacieho koša“ (strana 97).

Na dosiahnutie precíznych uhlov má uhlový frézovací kôš 24

zárezy po krokoch v hodnote 7,5 °. Celý rozsah nastavenia má

hodnotu 75° (45° smerom dopredu a 30° smerom dozadu).

–Uvoľnite obe krídlové skrutky 25.

–Požadovaný uhol nastavte pomocou stupnice 26 a krídlové

skrutky 25 opäť dobre utiahnite.

Výmena klznej dosky (pozri obrázok N)

Klzná doska 30 sa dá namontovať namiesto klznej dosky 6

aponúka prídavnú rukoväť 12 ako aj možnosť pripojenia

zariadenia na odsávanie prachu.

–Vyskrutkujte štyri skrutky s valcovou hlavou na dolnej

strane klznej dosky 6 a klznú dosku demontujte.

–Klznú dosku 30 priskrutkujte napevno na základnú dosku

pomocou upevňovacích skrutiek, ktoré tvoria súčasť

základnej výbavy náradia.

Keď chcete pripojiť odsávacie zariadenie, musíte namontovať

na klznú dosku 30 odsávací adaptér 29.

–Priskrutkujte odsávací adaptér na klznú dosku pomocou

dvoch skrutiek, ktoré boli dodané ako základná výbava

náradia.

–Nasuňte odsávaciu hadicu (hadicu vysávača) (Ø35 mm)

na namontovaný odsávací adaptér.

–Na zabezpečenie optimálneho odsávacieho výkonu treba

odsávací adaptér pravidelne čistiť.

Na obrábanie hrán môžete okrem toho používať aj odsávací

kryt 28.

–Namontujte odsávací kryt medzi klznú dosku 30 a odsávací

adaptér 29.

–Pred obrábaním hladkých rovinných plôch odsávací kryt

opäť demontujte.

Elektrické náradie sa dá pripojiť priamo na zásuvku

univerzálneho vysávača Bosch, ktorý je vybavený diaľkovým

spúšťaním. Pri spustení ručného elektrického náradia sa

vysávač automaticky zapne.

Vysávač musí byť vhodný pre daný druh opracovávaného

materiálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie,

rakovinotvorných alebo suchých prachov používajte

špeciálny vysávač.

Nastavovanie upínacej páčky (pozri obrázok O)

Keď prestala pohonná jednotka 1 pevne sedieť vo frézovacom

koši, musíte prestaviť upínaciu silu upínacej páčky 10.

–Otvorte upínaciu páčku.

–Otočte maticu 31 pomocou vidlicového kľúča (8 mm) o

približne 45° v smere pohybu hodinových ručičiek.

–Upínaciu páčku opäť uzavrite.

–Prekontrolujte, či je pohonná jednotka spoľahlivo upnutá.

Spomínanú maticu neuťahujte príliš silno.

OBJ_BUCH-1137-001.book Page 98 Thursday, November 24, 2011 11:34 AM

Magyar | 99

Bosch Power Tools 2 610 007 835 | (24.11.11)

Údržba a servis

Údržba a čistenie

fPred každou prácou na ručnom elektrickom náradí

vytiahnite zástrčku náradia zo zásuvky.

fRučné elektrické náradie a jeho vetracie štrbiny

udržiavajte vždy v čistote, aby ste mohli pracovať

kvalitne a bezpečne.

Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma

Bosch alebo niektoré autorizované servisné stredisko

ručného elektrického náradia Bosch, aby sa zabránilo

ohrozeniu bezpečnosti používateľa náradia.

Ak by prístroj napriek starostlivej výrobe a kontrole predsa len

prestal niekedy fungovať, treba dať opravu vykonať

autorizovanej servisnej opravovni elektrického náradia

Bosch.

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené

na typovom štítku výrobku.

Servisné stredisko a poradenská služba pre

zákazníkov

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy

a údržby Vášho produktu ako aj náhradných súčiastok.

Rozložené obrázky a informácie k náhradným súčiastkam

nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám rád

pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia

produktov a príslušenstva.

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na

recykláciu šetriacu životné prostredie.

Neodhadzujte ručné elektrické náradie do komunálneho

odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2002/96/ES o

starých elektrických a elektronických

výrobkoch a podľa jej aplikácií v národnom

práve sa musia už nepoužiteľné elektrické

produkty zbierať separovane a dať na

recykláciu zodpovedajúcu ochrane

životného prostredia.

Zmeny vyhradené.

Magyar

Biztonsági előírások

Általános biztonsági előírások az elektromos

kéziszerszámokhoz

Olvassa el az összes

biztonsági figyelmeztetést

és előírást. A következőkben leírt előírások betartásának

elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi

sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket

az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

fTartsa tisztán és jól megvilágított állapotban a

munkahelyét. A rendetlenség és a megvilágítatlan

munkaterület balesetekhez vezethet.

fNe dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben, ahol éghető

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat keltenek, amelyek a port vagy a

gőzöket meggyújthatják.

fTartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot

használja. Ha elvonják a figyelmét, elvesztheti az uralmát a

berendezés felett.

Elektromos biztonsági előírások

fA készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékekkel kapcsolatban ne használjon

csatlakozó adaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.

fKerülje el a földelt felületek, mint például csövek,

fűtőtestek, kályhák és hűtőgépek megérintését. Az

áramütési veszély megnövekszik, ha a teste le van földelve.

fTartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos

kéziszerszámba, ez megnöveli az áramütés veszélyét.

fNe használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel

a kábelnél fogva, és sohase húzza ki a hálózati csat-

lakozó dugót a kábelnél fogva. Tartsa távol a kábelt

hőforrásoktól, olajtól, éles élektől és sarkoktól és

mozgó gépalkatrészektől. Egy megrongálódott vagy cso-

mókkal teli kábel megnöveli az áramütés veszélyét.

FIGYELMEZTETÉS

OBJ_BUCH-1137-001.book Page 99 Thursday, November 24, 2011 11:34 AM

100 | Magyar

2 610 007 835 | (24.11.11) Bosch Power Tools

fHa egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra

engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

fHa nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

fMunka közben mindig figyeljen, ügyeljen arra, amit

csinál és meggondoltan dolgozzon az elektromos

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy

alkohol hatása alatt áll, vagy orvosságokat vett be, ne

használja a berendezést. Egy pillanatnyi figyelmetlenség

a szerszám használata közben komoly sérülésekhez

vezethet.

fViseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-

védő használata az elektromos kéziszerszám használata

jellegének megfelelően csökkenti a személyi sérülések

kockázatát.

fKerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos

kéziszerszám ki van kapcsolva, mielőtt bedugná a

csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná

az akkumulátor-csomagot, és mielőtt felvenné és vinni

kezdené az elektromos kéziszerszámot. Ha az

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha a készüléket bekapcsolt

állapotban csatlakoztatja az áramforráshoz, ez balese-

tekhez vezethet.

fAz elektromos kéziszerszám bekapcsolása előtt

okvetlenül távolítsa el a beállítószerszámokat vagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállítószerszám vagy csavarkulcs

sérüléseket okozhat.

fNe becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon

és az egyensúlyát megtartsa. Így az elektromos

kéziszerszám felett váratlan helyzetekben is jobban tud

uralkodni.

fViseljen megfelelő ruhát. Ne viseljen bő ruhát vagy

ékszereket. Tartsa távol a haját, a ruháját és a

kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket

és a hosszú hajat a mozgó alkatrészek magukkal

ránthatják.

fHa az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok megfelelő

módon hozzá vannak kapcsolva a készülékhez és ren-

deltetésüknek megfelelően működnek. A porgyűjtő

berendezések használata csökkenti a munka során

keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése és

használata

fNe terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott

teljesítménytartományon belül jobban és

biztonságosabban lehet dolgozni.

fNe használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-

ni, veszélyes és meg kell javíttatni.

fHúzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos

kéziszerszámból, mielőtt az elektromos

kéziszerszámon beállítási munkákat végez,

tartozékokat cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

fA használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem

ismerik a szerszámot, vagy nem olvasták el ezt az

útmutatót. Az elektromos kéziszerszámok veszélyesek,

ha azokat gyakorlatlan személyek használják.

fA készüléket gondosan ápolja. Ellenőrizze, hogy a

mozgó alkatrészek kifogástalanul működnek-e,

nincsenek-e beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek, amelyek hatással

lehetnek az elektromos kéziszerszám működésére. A

berendezés megrongálódott részeit a készülék

használata előtt javíttassa meg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

fTartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó-

szerszámok ritkábban ékelődnek be és azokat könnyebben

lehet vezetni és irányítani.

fAz elektromos kéziszerszámokat, tartozékokat,

betétszerszámokat stb. csak ezen előírásoknak és az

adott készüléktípusra vonatkozó kezelési

utasításoknak megfelelően használja. Vegye

figyelembe a munkafeltételeket és a kivitelezendő

munka sajátosságait. Az elektromos kéziszerszám

eredeti rendeltetésétől eltérő célokra való alkalmazása

veszélyes helyzetekhez vezethet.

Szervíz-ellenőrzés

fAz elektromos kéziszerszámot csak szakképzett

személyzet csak eredeti pótalkatrészek

felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások a marógépek számára

fAz elektromos kéziszerszámot csak a szigetelt

fogantyúfelületeknél fogva fogja meg, mivel a maró a

saját hálózati csatlakozó kábelhez is hozzáérhet. Ha a

berendezés egy feszültség alatt álló vezetékhez ér, az

OBJ_BUCH-1137-001.book Page 100 Thursday, November 24, 2011 11:34 AM

Magyar | 101

Bosch Power Tools 2 610 007 835 | (24.11.11)

elektromos kéziszerszám fémrészei szintén feszültség alá

kerülhetnek és áramütéshez vezethetnek.

fRögzítse és biztosítsa a munkadarabot egy csavaros

szorítóval vagy más eszközzel egy stabil alaplaphoz. Ha

a munkadarbot csak a kezével tartja, vagy a testéhez

szorítja, ez labilis marad, és Ön könnyen elveszítheti az

uralmát a kéziszerszám, vagy a munkadarab felett.

fA betétszerszám megengedett fordulatszámának

legalább olyan magasnak kell lennie, mint az

elektromos kéziszerszámon megadott legmagasabb

fordulatszám. Az olyan tartozék, amely a megengedett

legmagasabb fordulatszámánál gyorsabban forog,

széttörhet.

fA marószerszámoknak vagy egyéb tartozékoknak

pontosan be kell illeszkedniük az elektromos

kéziszerszám szerszámbefogó egységébe

(befogópatronjába). Azok a betétszerszámok, amelyek

nem illeszkednek bele pontosan az elektromos

kéziszerszám szerszámbefogó egységébe, egyenetlenül

forognak, erősen rezgésbe jönnek és ahhoz vezethetnek,

hogy a kezelő elveszti az uralmát az elektromos

kéziszerszám felett.

fAz elektromos kéziszerszámot csak bekapcsolt

állapotban vezesse rá a megmunkálásra kerülő

munkadarabra. Ellenkező esetben fennáll egy visszarúgás

veszélye, ha a betétszerszám beékelődik a munkadarabba.

fSohase dolgozzon a marógéppel fémtárgyak, szögek,

vagy csavarok felett. A marószerszám megsérülhet és

megnövekedett vibrációhoz vezethet.

fA rejtett vezetékek felkutatásához használjon

alkalmas fémkereső készüléket, vagy kérje ki a helyi

energiaellátó vállalat tanácsát. Ha egy elektromos

vezetéket a berendezéssel megérint, ez tűzhöz és

áramütéshez vezethet. Egy gázvezeték megrongálása

robbanást eredményezhet. Ha egy vízvezetéket szakít

meg, anyagi károk keletkeznek, vagy villamos áramütést

kaphat.

fSohase használjon életlen vagy megrongálódott

marószerszámokat. Az eltompult vagy megrongálódott

marószerszámok magasabb súrlódáshoz vezetnek, beéke-

lődhetnek és kiegyensúlyozatlanságokat hoznak létre.

fVárja meg, amíg az elektromos kéziszerszám teljesen

leáll, mielőtt letenné. A betétszerszám beékelődhet, és a

kezelő elvesztheti az uralmát az elektromos kéziszerszám

felett.

A termék és alkalmazási lehetőségei

leírása

Olvassa el az összes biztonsági

figyelmeztetést és előírást.

A következőkben leírt előírások betartásának

elmulasztása áramütésekhez, tűzhöz és/vagy

súlyos testi sérülésekhez vezethet.

Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így

kihajtva, miközben ezt a kezelési útmutatót olvassa.

Rendeltetésszerű használat

Az elektromos kéziszerszám fában, műanyagokban és

könnyűépítő-anyagokban hornyok, sarkok, profilok és

hosszlyukak szilárd alapon való marására, valamint másoló

marásra szolgál.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek

sorszámozása az elektromos kéziszerszámnak az ábra-

oldalakon található képére vonatkozik.

1Meghajtóegység

2Marókosár

3Szabályozókerék a marási mélység finombeállítására

4Marószerszám*

5Hollandi anya befogópatronnal

6Csúszólemez

7Alaplap

8Marási mélység beállító skála

9Orsó-reteszelőgomb

10 Szorítókar

11 Be-/kikapcsoló

12 Fogantyú (szigetelt fogantyú-felület)

13 Befogópatron

14 Szerszámbefogó egység

15 Villáskulcs (17 mm)

16 Recézettfejű csavar az ütköző rögzítésére

17 Párhuzamos ütköző

18 Szárnyascsavar a párhuzamos ütközőhöz

19 Vezetőelem

20 Szárnyascsavar a vízszintes beállítás rögzítéséhez

21 Szárnyascsavar a vezetőelem vízszintes beállításához

22 Csúszógörgő

23 Marókosár burkolat*

24 Állítható szögű marókosár*

25 Szárnyascsavar a szög beállítására

26 Marási szög beállítási skála

27 A csúszólemez fogantyúja*

28 Elszívóbura*

29 Elszívó-adapter*

30 Csúszólemez fogantyúval és elszívó-adapterrel*

31 Befogóerő beállító anya

*A képeken látható vagy a szövegben leírt tartozékok részben nem

tartoznak a standard szállítmányhoz. Tartozékprogramunkban

valamennyi tartozék megtalálható.

OBJ_BUCH-1137-001.book Page 101 Thursday, November 24, 2011 11:34 AM

102 | Magyar

2 610 007 835 | (24.11.11) Bosch Power Tools

Műszaki adatok

Zaj és vibráció értékek

A zajmérési eredmények az EN 60745 szabványnak

megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei:

hangnyomásszint 84 dB(A); hangteljesítményszint 95 dB(A).

Szórás K=3 dB.

Viseljen fülvédőt!

ah rezgési összértékek (a három irány vektorösszege) és K

szórás az EN 60745 szabvány szerint:

ah=4,5m/s2, K=1,5 m/s2.

Az ezen előírásokban megadott rezgésszint az EN 60745

szabványban rögzített mérési módszerrel került

meghatározásra és az elektromos kéziszerszámok

összehasonlítására ez az érték felhasználható. Ez az érték a

rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő

alkalmazási területein való használat során fellépő érték. Ha

az elektromos kéziszerszámot más alkalmazásokra, eltérő

betétszerszámokkal vagy nem kielégítő karbantartás mellett

használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a berendezés

kikapcsolt állapotban van, vagy amikor be van ugyan

kapcsolva, de nem kerül ténylegesen használatra. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos

kéziszerszám és a betétszerszámok karbantartása, a kezek

melegen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”

alatt leírt termék megfelel a következő szabványoknak, illetve

irányadó dokumentumoknak: EN 60745 a 2011/65/EU,

2004/108/EK, 2006/42/EK irányelveknek megfelelően.

A műszaki dokumentációja (2006/42/EK) a következő helyen

található:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Összeszerelés

Szerszámcsere

fAz elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból.

fA marószerszámok behelyezéséhez és kicseréléséhez

célszerű védőkesztyűt viselni.

A marókosár leszerelése (lásd az „A” ábrát)

A marófej berakása előtt el kell választani a 2 marókosarat az

1 meghajtóegységtől.

–Nyissa fel a 10 befogókart és forgassa el a 2 marókosarat a

jellel az 1 meghajtóegységen található

szimbólumra.

–Húzza ki felfelé ütközésig a meghajtóegységet.

–Forgassa el ütközésig a meghajtóegységet az óramutató

járásával ellenkező irányba és húzza a marókosárból.

A befogópatron kicserélése (lásd a „B” ábrát)

A használatra kerülő marófejtől függően a marófej

behelyezése előtt az 5 hollandianyát a befogópatronnal ki kell

cserélni.

Ha már az Ön marófejéhez használható helyes befogópatron

van szerelve, hajtsa végre a „A marószerszám behelyezése”

szakaszban leírt lépéseket.

Élmaró GKF 600

Professional GKF 600

Professional

Cikkszám 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Névleges felvett teljesítmény W600600

Üresjárati fordulatszám perc-1 33000 33000

Szerszámbefogó egység mm

coll

6/8

–

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint kg 1,5 1,5

Érintésvédelmi osztály /II /II

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges

kivitelekben ezek az adatok változhatnak.

Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző

kereskedelmi megnevezése is lehet.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 102 Thursday, November 24, 2011 11:34 AM

Magyar | 103

Bosch Power Tools 2 610 007 835 | (24.11.11)

A 13 befogópatronnak egy kis hézaggal kell a hollandianyára

felfeküdnie. Az 5 hollandianyát könnyen fel kell tudni szerelni.

Ha a hollandianya vagy a befogópatron megrongálódott,

azonnal cserélje ki.

–Nyomja be és tartsa benyomva a 9 tengely

reteszelőgombot. Szükség esetén forgassa el kézzel

annyira a motortengelyt, hogy az reteszelésre kerüljön.

–Csavarja le a 15 villáskulccsal az óramutató járásával

ellenkező irányban az 5 hollandianyát.

–Engedje el az tengely reteszelőgombot.

–Az összeszerelés előtt az összeszerelésre kerülő

alkatrészeket szükség esetén egy puha ecsettel vagy

sűrített levegővel való átfuvással tisztítsa meg.

–Tegye fel az új hollandianyát a 14 szerszámbefogó

egységre.

–Lazán húzza meg a hollandianyát.

fSemmiképpen se szorítsa meg a befogópatront a

hollandianyával, ha nincs benne marószerszám. A

befogópatron ellenkező esetben megrongálódhat.

A marószerszám behelyezése (lásd a „C”–„D”ábrát)

Marószerszámok a használat céljától függően különböző

kivitelekben és minőségben kaphatók.

A nagy teljesítményű gyorsvágó acélból készült

marószerszámok puha anyagok, mint például puhafa és

műanyag, megmunkálására használhatók.

A keményfém élekkel ellátott marószerszámok kemény és

abrazív anyagok, mint például keményfa és alumínium,

megmunkálására szolgálnak.

A nagy kiterjedésű Bosch tartozék programban található

eredeti marószerszámok a márkakereskedőnél kaphatók.

Csak kifogástalan állapotú, tiszta marószerszámokat

használjon.

–Nyomja be és tartsa benyomva a 9 tengely

reteszelőgombot. Szükség esetén forgassa el kézzel

annyira a motortengelyt, hogy az reteszelésre kerüljön.

–Lazítsa ki a 15 villáskulccsal az óramutató járásával

ellenkező irányban forgatva az 5 hollandianyát.

–Tolja be a marószerszámot a befogópatronba. A

marószerszám szárának legalább 20 mm-re bele kell

nyúlnia a befogópatronba.

–Húzza meg ismét szorosra az óramutató járásával

megegyező irányban forgatva a hollandianyát.

–Engedje el az tengely reteszelőgombot.

fSemmiképpen se szorítsa meg a befogópatront a

hollandianyával, ha nincs benne marószerszám. A

befogópatron ellenkező esetben megrongálódhat.

A marókosár felszerelése (lásd az „E”ábrát)

A maráshoz ismét fel kell szerelni a 2 marókosarat az 1

meghajtóegységre.

–Nyissa ki a 10 szorítókart, ha az zárva van.

–Hozza azonos helyzetbe a meghajtóegységen és a 2

marókosáron található két kettős nyilat.

–Tolja be a meghajtóegységet a marókosárba és forgassa el

a meghajtóegységet az óramutató járásával megegyező

irányba, amíg a jel a szimbólumra nem mutat.

–Tolja bele tovább a meghajtóegységet a marókosárba.

–A szerelés befejeztével forgassa el a marókosarat a

jellel a meghajtóegységen található szimbólumra.

–Zárja le a befogókart.

fA szerelés befejeztével mindig ellenőrizze, hogy

szorosan helyezkedik-e el a meghajtóegység a

marókosárban.

Szükség esetén változtassa meg a 10 befogókar előfeszítési

állapotát (lásd „A befogókar utánállítása”, a 105 oldalon).

Por- és forgácselszívás

fAz ólomtartalmú festékrétegek, egyes fafajták, ásványok

és fémek pora egészségkárosító hatású lehet. A poroknak

a kezelő vagy a közelben tartózkodó személyek által

történő megérintése vagy belégzése allergikus reakciók-

hoz és/vagy a légutak megbetegedését vonhatja maga

után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő

hatásúak, főleg ha a faanyag kezeléséhez más anyagok is

vannak bennük (kromát, favédő vegyszerek). A

készülékkel azbesztet tartalmazó anyagokat csak

szakembereknek szabad megmunkálniuk.

–A lehetőségek szerint használjon az anyagnak

megfelelő porelszívást.

–Gondoskodjon a munkahely jó szellőztetéséről.

–Ehhez a munkához célszerű egy P2 szűrőosztályú

porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be

az adott országban érvényes előírásokat.

Üzemeltetés

A marási mélység beállítása (lásd az „F”ábrát)

fA marási mélységet csak kikapcsolt elektromos

kéziszerszám mellett szabad beállítani.

A marási mélység durva beállításához a következőképpen kell

eljárni:

–Tegye fel az elektromos kéziszerszámot az arra felszerelt

marószerszámmal a megmunkálásra kerülő

munkadarabra.

–Nyissa ki a 10 szorítókart, ha az zárva van.

–Forgassa el a 2 marókosarat a jellel a szimbólumra

és vezesse lassan lefelé a meghajtóegységet, amíg a

marófej meg nem érinti a munkadarabot.

–Zárja le a befogókart.

–Olvassa le a 8 skálán és jegyezze fel a mérési értéket

(nullabeállítás). Adja hozzá ehhez az értékhez a kívánt

marási mélységet.

–Nyissa fel a befogókart és állítsa be a meghajtóegységet a

fent kiszámított skálaértékre.

–Forgassa a marókosarat a jellel a szimbólumra és

zárja le ismét a befogókart.

–Egy próbamarással ellenőrizze és szükség esetén

korrigálja a marási mélység beállítását.

A marási mélység finom beállításához a következőképpen kell

eljárni:

–Nyitott 10 befogókar mellett állítsa be a meghajtóegységet

a jellel a szimbólumra.

OBJ_BUCH-1137-001.book Page 103 Thursday, November 24, 2011 11:34 AM

104 | Magyar

2 610 007 835 | (24.11.11) Bosch Power Tools

–Állítsa be a 3 szabályozókerékkel a kívánt marási

mélységet.

–Zárja le a befogókart.

Üzembe helyezés

fÜgyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos

kéziszerszám típustábláján található adatokkal. A

230 V-os berendezéseket 220 V hálózati feszültségről

is szabad üzemeltetni.

Be- és kikapcsolás

Állítsa az elektromos kéziszerszám üzembe helyezéséhez a

11 be-/ikapcsolót az I helyzetbe.

Az elektromos kéziszerszám kikapcsolásához állítsa a 11

be-/kikapcsolót a 0 helyzetbe.

Munkavégzési tanácsok

fÓvja meg a marószerszámokat a lökésektől és

ütésektől.

Él- vagy alakmarás (lásd a „G” ábrát)

A párhuzamos ütköző nélkül végzett él- vagy alakmaráshoz a

marószerszámnak egy vezetőcsappal vagy golyóscsapággyal

kell felszerelve lennie.

–Vezesse oldalról a bekapcsolt elektromos kéziszerszámot

a megmunkálásra kerülő munkadarabhoz, amíg a

marószerszám vezetőcsapja, vagy golyóscsapágya fel nem

fekszik a munkadarab megmunkálásra kerülő élére.

–Vezesse végig az elektromos kéziszerszámot a

munkadarab széle mentén. Eközben ügyeljen a megfelelő

szögben való felfektetésre. Ha túl erősen rányomja a

kéziszerszámot a munkadarabra, megrongálhatja annak az

élét.

Marás a párhuzamos ütköző használatával

(lásd a „H”ábrát)

Az éllel párhuzamos vágáshoz a berendezésre fel lehet

szerelni egy 17 párhuzamvezetőt.

–Rögzítse a 16 recézettfejű csavarral a 2 marókosárra a 17

párhuzamvezetőt.

–Állítsa be a 18 párhuzamvezető szárnyascsavarjával a

kívánt ütközési mélységet.

–Egyenletes előtolással és a párhuzamos ütközőre gyakorolt

egyenletes oldalirányú nyomással vezesse végig a

bekapcsolt elektromos kéziszerszámot a munkadarab

élén.

Marás a vezetőelem segítségével (lásd az „I”ábrát)

A 19 vezetőelem vezetőcsap vagy golyóscsapágy nélküli

marókkal való élmarásra szolgál.

–Rögzítse a vezetőelemet a 16 recézettfejű csavarral a 2

marókosárra.

–Vezesse végig egyenletes előtolással az elektromos

kéziszerszámot a munkadarab széle mentén.

Oldalirányú távolság: Az anyaglemunkálási mennyiség

megváltoztatásához a munkadarab és a 22 csúszógörgő

közötti oldalsó távolságot a 19 vezetőelemen be lehet állítani.

–Lazítsa ki a 20 szárnyascsavart, a 21 szárnyascsavar

elforgatásával állítsa be a kívánt oldalirányú távolságot,

majd húzza meg ismét szorosra a 20 szárnyascsavart.

Magasság: A felhasznált marófejtől és a megmunkálásra

kerülő munkadarab vastagságától függően állítsa be

függőleges irányban a vezetőelemet.

–Lazítsa ki a vezetőelemen elhelyezett 16 recézettfejű

csavart, tolja el a vezetőelemet a kívánt helyzetbe és húzza

meg ismét szorosra a recézettfejű csavart.

A marókosár burkolat felszerelése (lásd a „J” ábrát)

Az elektromos kéziszerszám intenzív használata során a

marókosár forróvá válik. A kezek védelmére ebben az esetben

egy marókosár burkolatot (külön tartozék) lehet felszerelni.

–Távolítsa el a 10 befogókart.

–Tegye rá felülről a 23 marókosár burkolatot a 2

marókosárra.

–Csavarozza ismét annyira szorosra a befogókart, hogy zárt

befogókar mellett az 1 meghajtóegység biztosan rögzítve

maradjon a marókosárban.

Marás az állítható szögű marókosár alkalmazásával

(lásd a K–M ábrát)

A 24 állítható szögű marókosá laminált sarkok nehezen

hozzáférhető helyeken való síkbamarására, különleges

szögekben végzett marásra és sarkok lekerekítésére

különösen jól használható.

Az állítható szögű marókosár alkalmazásával végzett

élmaráshoz csak olyan marófejet lehet használni, amely el van

látva egy vezetőcsappal vagy egy golyóscsapággyal.

Az állítható szögű marókosár felszereléséhez hajtsa végre a „A

marókosár felszerelése” szakaszban (a 103. oldalon)

található utasításokat.

Precíz szögek eléréshez a 24 állítható szögű marókosár 7,5°-

os lépésenként bepattintható a megfelelő helyzetbe. A teljes

beállítási tartomány 75° (előre 45° és hátrafelé 30°).

–Lazítsa ki mindkét 25 szárnyascsavart.

–Állítsa be a 26 skála segítségével a kívánt szöget és húzza

meg ismét szorosra a 25 szárnyascsavarokat.

A csúszólemez kicserélése (lásd az „N” ábrát)

A 30 csúszólemezt a 6 csúszólemez helyére lehet beszerelni,

ezen kiegészítőleg egy 12 fogantyú is található és lehetőséget

nyújt egy porelszívó berendezés csatlakoztatására is.

–Csavarja ki a 6 csúszólemez alsó oldalán található négy

hengeres fejű csavart és vegye le a csúszólemezt.

–Csavarozza rá a 30 csúszólemezt a készülékkel szállított

rögzítőcsavarokkal szorosan az alaplapra.

Egy porelszívó berendezés csatlakoztatásához fel kell szerelni

a 30 csúszólemezre egy 29 elszívó-adaptert.

–Csavarozza rá az elszívó-adaptert a készülékkel szállított

két csavarral a csúszólemezre.

–Toljon rá egy elszívó tömlőt (Ø35 mm) a felszerelt elszívó-

adapterre.

–Az optimális elszívás biztosítására rendszeresen tisztítsa

meg az elszívó-adaptert.

Sarkok megmunkálásához használja kiegészítőleg a 28

elszívóbúrát.

OBJ_BUCH-1137-001.book Page 104 Thursday, November 24, 2011 11:34 AM

Ðóññêèé | 105

Bosch Power Tools 2 610 007 835 | (24.11.11)

–Szerelje fel az elszívóbúrát a 30 csúszólemez és a 29

elszívó-adapter közé.

–Sima homlokfelületek megmunkálásához ismét szerelje ki

az elszívóbúrát.

Az elektromos kéziszerszámot közvetlenül hozzá lehet

csatlakoztatni egy távindító szerkezettel ellátott univerzális

Bosch porszívóhoz. Ez az elektromos kéziszerszám

bekapcsolásakor automatikusan elindul.

A porszívónak alkalmasnak kell lennie a megmunkálásra

kerülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy

száraz porok elszívásához egy speciálisan erre a célra gyártott

porszívót kell használni.

A befogókar utánállítása (lásd az „O” ábrát)

Ha az 1 meghajtóegység már nincs szorosan rögzítve a

marókosárban, újra be kell állítani a 10 befogókar által

kifejtett erőt.

–Nyissa ki a befogókart.

–Forgassa el egy villáskulccsal (8 mm) a 31 anyát kb. 45°-

kal az óramutató járásával megegyező irányban.

–Zárja le ismét a rögzítő emeltyűt.

–Ellenőrizze, hogy a meghajtóegység biztonságosan be van-

e fogva. Ne húzza meg túl erősen az anyát.

Karbantartás és szerviz

Karbantartás és tisztítás

fAz elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból.

fTartsa mindig tisztán az elektromos kéziszerszámot és

annak szellőzőnyílásait, hogy jól és biztonságosan

dolgozhasson.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével

csak a magát a Bosch céget, vagy egy Bosch elektromos

kéziszerszám-műhely ügyfélszolgálatát szabad megbízni,

nehogy a biztonságra veszélyes szituáció lépjen fel.

Ha az elektromos kéziszerszám a gondos gyártási és

ellenőrzési eljárás ellenére egyszer mégis meghibásodna,

akkor a javítással csak Bosch elektromos kéziszerszám-

műhely ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg az elektromos kéziszerszám

típustábláján található 10-jegyű cikkszámot.

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre

szívesen válaszol. A tartalékalkatrészekkel kapcsolatos

robbantott ábrák és egyéb információ a következő címen

találhatók:

www.bosch-pt.com

A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és

tartozékok vásárlásával, alkalmazásával és beállításával

kapcsolatos kérdései vannak.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és a

csomagolást a környezetvédelmi szempontoknak

megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a háztartási

szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus

berendezésekre vonatkozó 2002/96/EK

sz. Európai Irányelvnek és ennek a

megfelelő országok jogharmonizációjának

megfelelően a már használhatatlan elektro-

mos kéziszerszámokat külön össze kell

gyűjteni és a környezetvédelmi szempontból megfelelő újra

felhasználásra le kell adni.

A változtatások joga fenntartva.

Ðóññêèé

Óêàçàíèÿ ïî áåçîïàñíîñòè

Îáùèå óêàçàíèÿ ïî òåõíèêå áåçîïàñíîñòè äëÿ

ýëåêòðîèíñòðóìåíòîâ

Ïðî÷òèòå âñå óêàçàíèÿ è

èíñòðóêöèè ïî òåõíèêå

áåçîïàñíîñòè. Íåñîáëþäåíèå óêàçàíèé è èíñòðóêöèé ïî

òåõíèêå áåçîïàñíîñòè ìîæåò ñòàòü ïðè÷èíîé ïîðàæåíèÿ

ýëåêòðè÷åñêèì òîêîì, ïîæàðà è òÿæåëûõ òðàâì.

Ñîõðàíÿéòå ýòè èíñòðóêöèè è óêàçàíèÿ äëÿ áóäóùåãî

èñïîëüçîâàíèÿ.

Èñïîëüçîâàííîå â íàñòîÿùèõ èíñòðóêöèÿõ è óêàçàíèÿõ

ïîíÿòèå «ýëåêòðîèíñòðóìåíò» ðàñïðîñòðàíÿåòñÿ íà

ýëåêòðîèíñòðóìåíò ñ ïèòàíèåì îò ñåòè (ñ ñåòåâûì øíóðîì)

è íà àêêóìóëÿòîðíûé ýëåêòðîèíñòðóìåíò (áåç ñåòåâîãî

øíóðà).

Áåçîïàñíîñòü ðàáî÷åãî ìåñòà

fÑîäåðæèòå ðàáî÷åå ìåñòî â ÷èñòîòå è õîðîøî

îñâåùåííûì. Áåñïîðÿäîê èëè íåîñâåùåííûå ó÷àñòêè

ðàáî÷åãî ìåñòà ìîãóò ïðèâåñòè ê íåñ÷àñòíûì ñëó÷àÿì.

fÍå ðàáîòàéòå ñ ýòèì ýëåêòðîèíñòðóìåíòîì âî

âçðûâîîïàñíîì ïîìåùåíèè, â êîòîðîì íàõîäÿòñÿ

ãîðþ÷èå æèäêîñòè, âîñïëàìåíÿþùèåñÿ ãàçû èëè

ïûëü. Ýëåêòðîèíñòðóìåíòû èñêðÿò, ÷òî ìîæåò ïðèâåñòè

ê âîñïëàìåíåíèþ ïûëè èëè ïàðîâ.

OBJ_BUCH-1137-001.book Page 105 Thursday, November 24, 2011 11:34 AM

106 | Ðóññêèé

2 610 007 835 | (24.11.11) Bosch Power Tools

fÂî âðåìÿ ðàáîòû ñ ýëåêòðîèíñòðóìåíòîì íå

äîïóñêàéòå áëèçêî ê Âàøåìó ðàáî÷åìó ìåñòó äåòåé è

ïîñòîðîííèõ ëèö. Îòâëåêøèñü, Âû ìîæåòå ïîòåðÿòü

êîíòðîëü íàä ýëåêòðîèíñòðóìåíòîì.

Ýëåêòðîáåçîïàñíîñòü

fØòåïñåëüíàÿ âèëêà ýëåêòðîèíñòðóìåíòà äîëæíà

ïîäõîäèòü ê øòåïñåëüíîé ðîçåòêå. Íè â êîåì ñëó÷àå

íå èçìåíÿéòå øòåïñåëüíóþ âèëêó. Íå ïðèìåíÿéòå

ïåðåõîäíûå øòåêåðû äëÿ ýëåêòðîèíñòðóìåíòîâ ñ

çàùèòíûì çàçåìëåíèåì. Íåèçìåíåííûå øòåïñåëüíûå

âèëêè è ïîäõîäÿùèå øòåïñåëüíûå ðîçåòêè ñíèæàþò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÏðåäîòâðàùàéòå òåëåñíûé êîíòàêò ñ çàçåìëåííûìè

ïîâåðõíîñòÿìè, êàê òî: ñ òðóáàìè, ýëåìåíòàìè

îòîïëåíèÿ, êóõîííûìè ïëèòàìè è õîëîäèëüíèêàìè.

Ïðè çàçåìëåíèè Âàøåãî òåëà ïîâûøàåòñÿ ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÇàùèùàéòå ýëåêòðîèíñòðóìåíò îò äîæäÿ è ñûðîñòè.

Ïðîíèêíîâåíèå âîäû â ýëåêòðîèíñòðóìåíò ïîâûøàåò

ðèñê ïîðàæåíèÿ ýëåêòðîòîêîì.

fÍå ðàçðåøàåòñÿ èñïîëüçîâàòü øíóð íå ïî

íàçíà÷åíèþ, íàïðèìåð, äëÿ òðàíñïîðòèðîâêè èëè

ïîäâåñêè ýëåêòðîèíñòðóìåíòà, èëè äëÿ âûòÿãèâàíèÿ

âèëêè èç øòåïñåëüíîé ðîçåòêè. Çàùèùàéòå øíóð îò

âîçäåéñòâèÿ âûñîêèõ òåìïåðàòóð, ìàñëà, îñòðûõ

êðîìîê èëè ïîäâèæíûõ ÷àñòåé ýëåêòðîèíñòðóìåíòà.

Ïîâðåæäåííûé èëè ñïóòàííûé øíóð ïîâûøàåò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÏðè ðàáîòå ñ ýëåêòðîèíñòðóìåíòîì ïîä îòêðûòûì

íåáîì ïðèìåíÿéòå ïðèãîäíûå äëÿ ýòîãî êàáåëè-

óäëèíèòåëè. Ïðèìåíåíèå ïðèãîäíîãî äëÿ ðàáîòû ïîä

îòêðûòûì íåáîì êàáåëÿ-óäëèíèòåëÿ ñíèæàåò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÅñëè íåâîçìîæíî èçáåæàòü ïðèìåíåíèÿ

ýëåêòðîèíñòðóìåíòà â ñûðîì ïîìåùåíèè,

ïîäêëþ÷àéòå ýëåêòðîèíñòðóìåíò ÷åðåç óñòðîéñòâî

çàùèòíîãî îòêëþ÷åíèÿ. Ïðèìåíåíèå óñòðîéñòâà

çàùèòíîãî îòêëþ÷åíèÿ ñíèæàåò ðèñê ýëåêòðè÷åñêîãî

ïîðàæåíèÿ.

Áåçîïàñíîñòü ëþäåé

fÁóäüòå âíèìàòåëüíûìè, ñëåäèòå çà òåì, ÷òî Âû

äåëàåòå, è ïðîäóìàííî íà÷èíàéòå ðàáîòó ñ ýëåêòðî-

èíñòðóìåíòîì. Íå ïîëüçóéòåñü ýëåêòðîèíñòðó-

ìåíòîì â óñòàëîì ñîñòîÿíèè èëè åñëè Âû íàõîäèòåñü

â ñîñòîÿíèè íàðêîòè÷åñêîãî èëè àëêîãîëüíîãî

îïüÿíåíèÿ èëè ïîä âîçäåéñòâèåì ëåêàðñòâ. Îäèí

ìîìåíò íåâíèìàòåëüíîñòè ïðè ðàáîòå ñ ýëåêòðîèíñòðó-

ìåíòîì ìîæåò ïðèâåñòè ê ñåðüåçíûì òðàâìàì.

fÏðèìåíÿéòå ñðåäñòâà èíäèâèäóàëüíîé çàùèòû è

âñåãäà çàùèòíûå î÷êè. Èñïîëüçîâàíèå ñðåäñòâ

èíäèâèäóàëüíîé çàùèòû, êàê òî: çàùèòíîé ìàñêè, îáóâè

íà íåñêîëüçÿùåé ïîäîøâå, çàùèòíîãî øëåìà èëè

ñðåäñòâ çàùèòû îðãàíîâ ñëóõà, – â çàâèñèìîñòè îò âèäà

ðàáîòû ñ ýëåêòðîèíñòðóìåíòîì ñíèæàåò ðèñê ïîëó÷åíèÿ

òðàâì.

fÏðåäîòâðàùàéòå íåïðåäíàìåðåííîå âêëþ÷åíèå

ýëåêòðîèíñòðóìåíòà. Ïåðåä ïîäêëþ÷åíèåì

ýëåêòðîèíñòðóìåíòà ê ýëåêòðîïèòàíèþ è/èëè ê àêêó-

ìóëÿòîðó óáåäèòåñü â âûêëþ÷åííîì ñîñòîÿíèè

ýëåêòðîèíñòðóìåíòà. Óäåðæàíèå ïàëüöà íà

âûêëþ÷àòåëå ïðè òðàíñïîðòèðîâêå ýëåêòðîèíñòðóìåíòà

è ïîäêëþ÷åíèå ê ñåòè ïèòàíèÿ âêëþ÷åííîãî

ýëåêòðîèíñòðóìåíòà ÷ðåâàòî íåñ÷àñòíûìè ñëó÷àÿìè.

fÓáèðàéòå óñòàíîâî÷íûé èíñòðóìåíò èëè ãàå÷íûå

êëþ÷è äî âêëþ÷åíèÿ ýëåêòðîèíñòðóìåíòà.

Èíñòðóìåíò èëè êëþ÷, íàõîäÿùèéñÿ âî âðàùàþùåéñÿ

÷àñòè ýëåêòðîèíñòðóìåíòà, ìîæåò ïðèâåñòè ê òðàâìàì.

fÍå ïðèíèìàéòå íååñòåñòâåííîå ïîëîæåíèå êîðïóñà

òåëà. Âñåãäà çàíèìàéòå óñòîé÷èâîå ïîëîæåíèå è

ñîõðàíÿéòå ðàâíîâåñèå. Áëàãîäàðÿ ýòîìó Âû ìîæåòå

ëó÷øå êîíòðîëèðîâàòü ýëåêòðîèíñòðóìåíò â

íåîæèäàííûõ ñèòóàöèÿõ.

fÍîñèòå ïîäõîäÿùóþ ðàáî÷óþ îäåæäó. Íå íîñèòå

øèðîêóþ îäåæäó è óêðàøåíèÿ. Äåðæèòå âîëîñû,

îäåæäó è ðóêàâèöû âäàëè îò äâèæóùèõñÿ ÷àñòåé.

Øèðîêàÿ îäåæäà, óêðàøåíèÿ èëè äëèííûå âîëîñû ìîãóò

áûòü çàòÿíóòû âðàùàþùèìèñÿ ÷àñòÿìè.

fÏðè íàëè÷èè âîçìîæíîñòè óñòàíîâêè

ïûëåîòñàñûâàþùèõ è ïûëåñáîðíûõ óñòðîéñòâ

ïðîâåðÿéòå èõ ïðèñîåäèíåíèå è ïðàâèëüíîå

èñïîëüçîâàíèå. Ïðèìåíåíèå ïûëåîòñîñà ìîæåò

ñíèçèòü îïàñíîñòü, ñîçäàâàåìóþ ïûëüþ.

Ïðèìåíåíèå ýëåêòðîèíñòðóìåíòà è îáðàùåíèå ñ íèì

fÍå ïåðåãðóæàéòå ýëåêòðîèíñòðóìåíò. Èñïîëüçóéòå

äëÿ Âàøåé ðàáîòû ïðåäíàçíà÷åííûé äëÿ ýòîãî

ýëåêòðîèíñòðóìåíò. Ñ ïîäõîäÿùèì ýëåêòðîèíñòðóìåí-

òîì Âû ðàáîòàåòå ëó÷øå è íàäåæíåå â óêàçàííîì

äèàïàçîíå ìîùíîñòè.

fÍå ðàáîòàéòå ñ ýëåêòðîèíñòðóìåíòîì ïðè

íåèñïðàâíîì âûêëþ÷àòåëå. Ýëåêòðîèíñòðóìåíò,

êîòîðûé íå ïîääàåòñÿ âêëþ÷åíèþ èëè âûêëþ÷åíèþ,

îïàñåí è äîëæåí áûòü îòðåìîíòèðîâàí.

fÄî íà÷àëà íàëàäêè ýëåêòðîèíñòðóìåíòà, ïåðåä

çàìåíîé ïðèíàäëåæíîñòåé è ïðåêðàùåíèåì ðàáîòû

îòêëþ÷àéòå øòåïñåëüíóþ âèëêó îò ðîçåòêè ñåòè

è/èëè âûíüòå àêêóìóëÿòîð. Ýòà ìåðà ïðåäîñ-

òîðîæíîñòè ïðåäîòâðàùàåò íåïðåäíàìåðåííîå

âêëþ÷åíèå ýëåêòðîèíñòðóìåíòà.

fÕðàíèòå ýëåêòðîèíñòðóìåíòû â íåäîñòóïíîì äëÿ

äåòåé ìåñòå. Íå ðàçðåøàéòå ïîëüçîâàòüñÿ ýëåêòðî-

èíñòðóìåíòîì ëèöàì, êîòîðûå íå çíàêîìû ñ íèì èëè

íå ÷èòàëè íàñòîÿùèõ èíñòðóêöèé. Ýëåêòðîèíñòðó-

ìåíòû îïàñíû â ðóêàõ íåîïûòíûõ ëèö.

fÒùàòåëüíî óõàæèâàéòå çà ýëåêòðîèíñòðóìåíòîì.

Ïðîâåðÿéòå áåçóïðå÷íóþ ôóíêöèþ è õîä

äâèæóùèõñÿ ÷àñòåé ýëåêòðîèíñòðóìåíòà, îòñóòñòâèå

ïîëîìîê èëè ïîâðåæäåíèé, îòðèöàòåëüíî âëèÿþùèõ

íà ôóíêöèþ ýëåêòðîèíñòðóìåíòà. Ïîâðåæäåííûå

÷àñòè äîëæíû áûòü îòðåìîíòèðîâàíû äî èñïîëüçî-

âàíèÿ ýëåêòðîèíñòðóìåíòà. Ïëîõîå îáñëóæèâàíèå

ýëåêòðîèíñòðóìåíòîâ ÿâëÿåòñÿ ïðè÷èíîé áîëüøîãî

÷èñëà íåñ÷àñòíûõ ñëó÷àåâ.

fÄåðæèòå ðåæóùèé èíñòðóìåíò â çàòî÷åííîì è

÷èñòîì ñîñòîÿíèè. Çàáîòëèâî óõîæåííûå ðåæóùèå

OBJ_BUCH-1137-001.book Page 106 Thursday, November 24, 2011 11:34 AM

Ðóññêèé | 107

Bosch Power Tools 2 610 007 835 | (24.11.11)

èíñòðóìåíòû ñ îñòðûìè ðåæóùèìè êðîìêàìè ðåæå

çàêëèíèâàþòñÿ è èõ ëåã÷å âåñòè.

fÏðèìåíÿéòå ýëåêòðîèíñòðóìåíò, ïðèíàäëåæíîñòè,

ðàáî÷èå èíñòðóìåíòû è ò.ï. â ñîîòâåòñòâèè ñ

íàñòîÿùèìè èíñòðóêöèÿìè. Ó÷èòûâàéòå ïðè ýòîì ðà-

áî÷èå óñëîâèÿ è âûïîëíÿåìóþ ðàáîòó.

Èñïîëüçîâàíèå ýëåêòðîèíñòðóìåíòîâ äëÿ

íåïðåäóñìîòðåííûõ ðàáîò ìîæåò ïðèâåñòè ê îïàñíûì

ñèòóàöèÿì.

Ñåðâèñ

fÐåìîíò Âàøåãî ýëåêòðîèíñòðóìåíòà ïîðó÷àéòå

òîëüêî êâàëèôèöèðîâàííîìó ïåðñîíàëó è òîëüêî ñ

ïðèìåíåíèåì îðèãèíàëüíûõ çàïàñíûõ ÷àñòåé. Ýòèì

îáåñïå÷èâàåòñÿ áåçîïàñíîñòü ýëåêòðîèíñòðóìåíòà.

Óêàçàíèÿ ïî òåõíèêå áåçîïàñíîñòè äëÿ

ôðåçåðíûõ ñòàíêîâ

fÎáÿçàòåëüíî äåðæèòå ýëåêòðîèíñòðóìåíò çà

èçîëèðîâàííûå ðó÷êè, ò.ê. ôðåçà ìîæåò çàöåïèòü

ñîáñòâåííûé øíóð ïèòàíèÿ. Êîíòàêò ñ íàõîäÿùåéñÿ

ïîä íàïðÿæåíèåì ïðîâîäêîé ìîæåò çàðÿæàòü

ìåòàëëè÷åñêèå ÷àñòè ýëåêòðîèíñòðóìåíòà è ïðèâîäèòü ê

óäàðó ýëåêòðè÷åñêèì òîêîì.

fÇàêðåïëÿéòå è ôèêñèðóéòå çàãîòîâêó íà ñòàáèëüíîì

îñíîâàíèè ñ ïîìîùüþ ñòðóáöèíû èëè äðóãèì

ñïîñîáîì. Åñëè Âû áóäåòå óäåðæèâàòü çàãîòîâêó ðóêîé

èëè ïðèæèìàòü åå ê ñåáå, åå ïîëîæåíèå áóäåò

íåäîñòàòî÷íî ñòàáèëüíî, â ðåçóëüòàòå ÷åãî âîçìîæíà

óòðàòà êîíòðîëÿ.

fÄîïóñòèìîå ÷èñëî îáîðîòîâ ðàáî÷åãî èíñòðóìåíòà

äîëæíî áûòü íå ìåíåå óêàçàííîãî íà

ýëåêòðîèíñòðóìåíòå ìàêñèìàëüíîãî ÷èñëà

îáîðîòîâ. Ïðèíàäëåæíîñòè, âðàùàþùèåñÿ ñ áîëüøåé,

÷åì äîïóñòèìî ñêîðîñòüþ, ìîãóò ðàçîðâàòüñÿ.

fÔðåçû è äðóãèå ïðèíàäëåæíîñòè äîëæíû òî÷íî

ïîäõîäèòü ê çàæèìíîé öàíãå Âàøåãî

ýëåêòðîèíñòðóìåíòà. Ðàáî÷èå èíñòðóìåíòû, íå

ñîîòâåòñòâóþùèå òî÷íî çàæèìó ýëåêòðîèíñòðóìåíòà,

âðàùàþòñÿ ñ áèåíèåì, ñèëüíî âèáðèðóþò è ìîãóò

ïðèâåñòè ê ïîòåðå êîíòðîëÿ.

fÏîäâîäèòå ýëåêòðîèíñòðóìåíò ê äåòàëè òîëüêî âî

âêëþ÷åííîì ñîñòîÿíèè. Â ïðîòèâíîì ñëó÷àå

âîçíèêàåò îïàñíîñòü îáðàòíîãî óäàðà ïðè çàêëèíèâàíèè

ðàáî÷åãî èíñòðóìåíòà â äåòàëè.

fÍå ôðåçåðóéòå íèêîãäà ïî ìåòàëëè÷åñêèì

ïðåäìåòàì, ãâîçäÿì èëè âèíòàì. Ôðåçà ìîæåò áûòü

ïîâðåæäåíà è ïðèâåñòè ê ïîâûøåííîé âèáðàöèè.

fÈñïîëüçóéòå ñîîòâåòñòâóþùèå ìåòàëëîèñêàòåëè äëÿ

íàõîæäåíèÿ ñïðÿòàííûõ â ñòåíå òðóá èëè ïðîâîäêè

èëè îáðàùàéòåñü çà ñïðàâêîé â ìåñòíîå

êîììóíàëüíîå ïðåäïðèÿòèå. Êîíòàêò ñ

ýëåêòðîïðîâîäêîé ìîæåò ïðèâåñòè ê ïîæàðó è

ïîðàæåíèþ ýëåêòðîòîêîì. Ïîâðåæäåíèå ãàçîïðîâîäà

ìîæåò ïðèâåñòè ê âçðûâó. Ïîâðåæäåíèå âîäîïðîâîäà

âåäåò ê íàíåñåíèþ ìàòåðèàëüíîãî óùåðáà èëè ìîæåò

âûçâàòü ïîðàæåíèå ýëåêòðîòîêîì.

fÍå ïðèìåíÿéòå òóïûå èëè ïîâðåæäåííûå ôðåçû.

Òóïûå èëè ïîâðåæäåííûå ôðåçû ñîçäàþò ïîâûøåííîå

òðåíèå, ìîãóò çàêëèíèòüñÿ è âåäóò ê äèñáàëàíñó.

fÂûæäèòå ïîëíîé îñòàíîâêè ýëåêòðîèíñòðóìåíòà è

òîëüêî ïîñëå ýòîãî âûïóñêàéòå åãî èç ðóê. Ðàáî÷èé

èíñòðóìåíò ìîæåò çàåñòü, è ýòî ìîæåò ïðèâåñòè ê ïîòåðå

êîíòðîëÿ íàä ýëåêòðîèíñòðóìåíòîì.

Îïèñàíèå ïðîäóêòà è óñëóã

Ïðî÷òèòå âñå óêàçàíèÿ è èíñòðóêöèè ïî

òåõíèêå áåçîïàñíîñòè. Óïóùåíèÿ â

îòíîøåíèè óêàçàíèé è èíñòðóêöèé ïî

òåõíèêå áåçîïàñíîñòè ìîãóò ñòàòü ïðè÷èíîé

ïîðàæåíèÿ ýëåêòðè÷åñêèì òîêîì, ïîæàðà è

òÿæåëûõ òðàâì.

Ïîæàëóéñòà, îòêðîéòå ðàñêëàäíóþ ñòðàíèöó ñ

èëëþñòðàöèÿìè ýëåêòðîèíñòðóìåíòà è îñòàâëÿéòå åå

îòêðûòîé, ïîêà Âû èçó÷àåòå ðóêîâîäñòâî ïî ýêñïëóàòàöèè.

Ïðèìåíåíèå ïî íàçíà÷åíèþ

Ýëåêòðîèíñòðóìåíò ïðåäíàçíà÷åí äëÿ ôðåçåðîâàíèÿ íà

æåñòêîé îïîðå â äðåâåñèíå, ïëàñòìàññå è ëåãêèõ

ñòðîèòåëüíûõ ìàòåðèàëàõ ïàçîâ, êðîìîê, ïðîôèëåé è

ïðîäîëüíûõ îòâåðñòèé, à òàêæå äëÿ ôðåçåðîâàíèÿ ñ

ïîìîùüþ êîïèðíîé ãèëüçû.

Èçîáðàæåííûå ñîñòàâíûå ÷àñòè

Íóìåðàöèÿ ñîñòàâíûõ ÷àñòåé âûïîëíåíà ïî èçîáðàæåíèþ

íà ñòðàíèöå ñ èëëþñòðàöèÿìè.

1Ïðèâîäíîé óçåë

2Ôðåçåðíûé áëîê

3Êîëåñèêî äëÿ òî÷íîé íàñòðîéêè ãëóáèíû

ôðåçåðîâàíèÿ

4Ôðåçà*

5Íàêèäíàÿ ãàéêà ñ çàæèìíîé öàíãîé

6Ïëèòà ñêîëüæåíèÿ

7Îïîðíàÿ ïëèòà

8Øêàëà íàñòðîéêè ãëóáèíû ôðåçåðîâàíèÿ

9Êíîïêà ôèêñàöèè øïèíäåëÿ

10 Çàæèìíîé ðû÷àã

11 Âûêëþ÷àòåëü

12 Ðóêîÿòêà (ñ èçîëèðîâàííîé ïîâåðõíîñòüþ)

13 Çàæèìíàÿ öàíãà

14 Ïàòðîí

15 Âèëî÷íûé ãàå÷íûé êëþ÷ (17 ìì)

16 Âèíò ñ íàêàòàííîé ãîëîâêîé äëÿ ôèêñàöèè óïîðà

17 Ïàðàëëåëüíûé óïîð

18 Áàðàøêîâûé âèíò äëÿ ïàðàëëåëüíîãî óïîðà

19 Äîïîëíèòåëüíàÿ íàïðàâëÿþùàÿ

20 Áàðàøêîâûé âèíò äëÿ ôèêñàöèè ãîðèçîíòàëüíîãî

ïîëîæåíèÿ

21 Áàðàøêîâûé âèíò äëÿ ãîðèçîíòàëüíîãî âûðàâíèâàíèÿ

äîïîëíèòåëüíîé íàïðàâëÿþùåé

22 Ðîëèê ñêîëüæåíèÿ

OBJ_BUCH-1137-001.book Page 107 Thursday, November 24, 2011 11:34 AM

108 | Ðóññêèé

2 610 007 835 | (24.11.11) Bosch Power Tools

23 Êðûøêà ôðåçåðíîãî áëîêà*

24 Óãëîâîé ôðåçåðíûé áëîê*

25 Áàðàøêîâûé âèíò äëÿ ðåãóëèðîâàíèÿ óãëà

26 Øêàëà äëÿ ðåãóëèðîâàíèÿ óãëà ôðåçåðîâàíèÿ

27 Ðóêîÿòêà ïëèòû ñêîëüæåíèÿ*

28 Âûòÿæíîé êîëïàê*

29 Àäàïòåð îòñàñûâàíèÿ*

30 Ïëèòà ñêîëüæåíèÿ ñ ðóêîÿòêîé è àäàïòåðîì

îòñàñûâàíèÿ*

31 Ãàéêà äëÿ íàñòðîéêè ñèëû çàæèìà

*Èçîáðàæåííûå èëè îïèñàííûå ïðèíàäëåæíîñòè íå âõîäÿò â

ñòàíäàðòíûé îáúåì ïîñòàâêè. Ïîëíûé àññîðòèìåíò

ïðèíàäëåæíîñòåé Âû íàéäåòå â íàøåé ïðîãðàììå

ïðèíàäëåæíîñòåé.

Òåõíè÷åñêèå äàííûå

Äàííûå ïî øóìó è âèáðàöèè

Óðîâåíü øóìà îïðåäåëåí â ñîîòâåòñòâèè ñ åâðîïåéñêîé

íîðìîé EN 60745.

À-âçâåøåííûé óðîâåíü øóìà îò ýëåêòðîèíñòðóìåíòà

ñîñòàâëÿåò îáû÷íî: óðîâåíü çâóêîâîãî äàâëåíèÿ 84 äÁ(À);

óðîâåíü çâóêîâîé ìîùíîñòè 95 äÁ(À). Íåäîñòîâåðíîñòü

K=3äÁ.

Ïðèìåíÿéòå ñðåäñòâà çàùèòû îðãàíîâ ñëóõà!

Ñóììàðíàÿ âèáðàöèÿ ah (âåêòîðíàÿ ñóììà òðåõ íàïðàâ-

ëåíèé) è ïîãðåøíîñòü K îïðåäåëåíû â ñîîòâåòñòâèè ñ

EN 60745:

ah=4,5 ì/ñ2, K=1,5 ì/ñ2.

Óêàçàííûé â íàñòîÿùèõ èíñòðóêöèÿõ óðîâåíü âèáðàöèè

èçìåðåí ïî ìåòîäèêå èçìåðåíèÿ, ïðîïèñàííîé â ñòàíäàðòå

EN 60745, è ìîæåò áûòü èñïîëüçîâàí äëÿ ñðàâíåíèÿ

ýëåêòðîèíñòðóìåíòîâ. Îí ïðèãîäåí òàêæå äëÿ

ïðåäâàðèòåëüíîé îöåíêè âèáðàöèîííîé íàãðóçêè.

Óðîâåíü âèáðàöèè óêàçàí äëÿ îñíîâíûõ âèäîâ ðàáîòû ñ

ýëåêòðîèíñòðóìåíòîì. Îäíàêî åñëè ýëåêòðîèíñòðóìåíò

áóäåò èñïîëüçîâàí äëÿ âûïîëíåíèÿ äðóãèõ ðàáîò ñ ïðèìå-

íåíèåì ðàáî÷èõ èíñòðóìåíòîâ, íå ïðåäóñìîòðåííûõ

èçãîòîâèòåëåì, èëè òåõíè÷åñêîå îáñëóæèâàíèå íå áóäåò

îòâå÷àòü ïðåäïèñàíèÿì, òî óðîâåíü âèáðàöèè ìîæåò áûòü

èíûì. Ýòî ìîæåò çíà÷èòåëüíî ïîâûñèòü âèáðàöèîííóþ

íàãðóçêó â òå÷åíèå âñåé ïðîäîëæèòåëüíîñòè ðàáîòû.

Äëÿ òî÷íîé îöåíêè âèáðàöèîííîé íàãðóçêè â òå÷åíèå

îïðåäåëåííîãî âðåìåííîãî èíòåðâàëà íóæíî ó÷èòûâàòü

òàêæå è âðåìÿ, êîãäà èíñòðóìåíò âûêëþ÷åí èëè, õîòÿ è

âêëþ÷åí, íî íå íàõîäèòñÿ â ðàáîòå. Ýòî ìîæåò çíà÷èòåëüíî

ñîêðàòèòü íàãðóçêó îò âèáðàöèè â ðàñ÷åòå íà ïîëíîå

ðàáî÷åå âðåìÿ.

Ïðåäóñìîòðèòå äîïîëíèòåëüíûå ìåðû áåçîïàñíîñòè äëÿ

çàùèòû îïåðàòîðà îò âîçäåéñòâèÿ âèáðàöèè, íàïðèìåð:

òåõíè÷åñêîå îáñëóæèâàíèå ýëåêòðîèíñòðóìåíòà è ðàáî÷èõ

èíñòðóìåíòîâ, ìåðû ïî ïîääåðæàíèþ ðóê â òåïëå,

îðãàíèçàöèÿ òåõíîëîãè÷åñêèõ ïðîöåññîâ.

Çàÿâëåíèå î ñîîòâåòñòâèè

Ñ ïîëíîé îòâåòñòâåííîñòüþ ìû çàÿâëÿåì, ÷òî îïèñàííûé â

ðàçäåëå «Òåõíè÷åñêèå äàííûå» ïðîäóêò ñîîòâåòñòâóåò

íèæåñëåäóþùèì ñòàíäàðòàì èëè íîðìàòèâíûì

äîêóìåíòàì: EN 60745 ñîãëàñíî ïîëîæåíèÿì Äèðåêòèâ

2011/65/EC, 2004/108/ÅÑ, 2006/42/EÑ.

Òåõíè÷åñêàÿ äîêóìåíòàöèÿ (2006/42/EÑ):

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Ñáîðêà

Çàìåíà ðàáî÷åãî èíñòðóìåíòà

fÏåðåä ëþáûìè ìàíèïóëÿöèÿìè ñ

ýëåêòðîèíñòðóìåíòîì âûòàñêèâàéòå øòåïñåëü èç

ðîçåòêè.

Êðîìêîôðåçåðíûé ñòàíîê GKF 600

Professional

GKF 600

Professional

Òîâàðíûé ¹ 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Íîì. ïîòðåáëÿåìàÿ ìîùíîñòü Âò 600 600

×èñëî îáîðîòîâ õîëîñòîãî õîäà ìèí-1 33000 33000

Ïàòðîí ìì

äþéì

6/8

–

Âåñ ñîãëàñíî EPTA-Procedure 01/2003 êã 1,5 1,5

Êëàññ çàùèòû /II /II

Ïàðàìåòðû óêàçàíû äëÿ íîìèíàëüíîãî íàïðÿæåíèÿ [U] 230 Â. Ïðè äðóãèõ çíà÷åíèÿõ íàïðÿæåíèÿ, à òàêæå â ñïåöèôè÷åñêîì äëÿ ñòðàíû

èñïîëíåíèè èíñòðóìåíòà âîçìîæíû èíûå ïàðàìåòðû.

Ïîæàëóéñòà, ó÷èòûâàéòå òîâàðíûé íîìåð íà çàâîäñêîé òàáëè÷êå Âàøåãî ýëåêòðîèíñòðóìåíòà. Òîðãîâûå íàçâàíèÿ îòäåëüíûõ

ýëåêòðîèíñòðóìåíòîâ ìîãóò ðàçëè÷àòüñÿ.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 108 Thursday, November 24, 2011 11:34 AM

Ðóññêèé | 109

Bosch Power Tools 2 610 007 835 | (24.11.11)

fÄëÿ óñòàíîâêè è ñìåíû ôðåçû ðåêîìåíäóåòñÿ

ïîëüçîâàòüñÿ çàùèòíûìè ïåð÷àòêàìè.

Äåìîíòàæ ôðåçåðíîãî áëîêà (ñì. ðèñ. À)

Ïðåæäå ÷åì âñòàâèòü ôðåçó, íåîáõîäèìî ñíà÷àëà ñíÿòü

ôðåçåðíûé áëîê 2 ñ ïðèâîäíîãî óçëà 1.

–Îòïóñòèòå çàæèìíîé ðû÷àã 10 è ïîâåðíèòå ôðåçåðíûé

áëîê 2 ìàðêèðîâêîé íà ñèìâîë íà ïðèâîäíîì

óçëå 1.

–Ïîòÿíèòå ïðèâîäíîé óçåë äî óïîðà ââåðõ.

–Ïîâåðíèòå ïðèâîäíîé óçåë ïðîòèâ ÷àñîâîé ñòðåëêè äî

óïîðà è âûòàùèòå åãî èç ôðåçåðíîãî áëîêà.

Çàìåíà çàæèìíîé öàíãè (ñì. ðèñ. Â)

Â çàâèñèìîñòè îò èñïîëüçóåìîé ôðåçû ïåðåä óñòàíîâêîé

ôðåçû íåîáõîäèìî ñìåíèòü íàêèäíóþ ãàéêó ñ çàæèìíîé

öàíãîé 5.

Åñëè íåîáõîäèìàÿ äëÿ Âàøåé ôðåçû çàæèìíàÿ öàíãà óæå

ìîíòèðîâàíà, âûïîëíèòå ðàáî÷èå îïåðàöèè, îïèñàííûå â

ðàçäåëå «Óñòàíîâêà ôðåçû».

Çàæèìíàÿ öàíãà 13 äîëæíà ñèäåòü â íàêèäíîé ãàéêå ñ

íåáîëüøèì ëþôòîì. Íàêèäíàÿ ãàéêà 5 äîëæíà ëåãêî

ìîíòèðîâàòüñÿ. Ïðè ïîâðåæäåíèè íàêèäíîé ãàéêè èëè

çàæèìíîé öàíãè íåìåäëåííî çàìåíèòå åå.

–Íàæìèòå íà êíîïêó áëîêèðîâêè øïèíäåëÿ 9 è

óäåðæèâàéòå åå íàæàòîé. Ïðè íåîáõîäèìîñòè ïîâåðíèòå

ðóêîé øïèíäåëü äâèãàòåëÿ, ÷òîáû çàôèêñèðîâàòü åãî.

–Îòêðóòèòå íàêèäíóþ ãàéêó 5 ïðîòèâ ÷àñîâîé ñòðåëêè ñ

ïîìîùüþ âèëî÷íîãî ãàå÷íîãî êëþ÷à 15.

–Îòïóñòèòå êíîïêó ôèêñàöèè øïèíäåëÿ.

–Ïðè íåîáõîäèìîñòè î÷èñòèòå ïåðåä ìîíòàæîì âñå

ìîíòèðóåìûå äåòàëè ñ ïîìîùüþ ìÿãêîé ùåòî÷êè èëè

ïðîäóéòå èõ ñæàòûì âîçäóõîì.

–Íàäåíüòå íîâóþ íàêèäíóþ ãàéêó íà ïàòðîí 14.

–Ñëåãêà çàòÿíèòå íàêèäíóþ ãàéêó.

fÍè â êîåì ñëó÷àå íå çàòÿãèâàéòå íàêèäíóþ ãàéêó

çàæèìíîé öàíãè áåç ôðåçû. Èíà÷å çàæèìíàÿ öàíãà

ìîæåò áûòü ïîâðåæäåíà.

Óñòàíîâêà ôðåçû (ñì. ðèñ. Ñ –D)

Â çàâèñèìîñòè îò îáëàñòè ïðèìåíåíèÿ â ðàñïîðÿæåíèè

èìåþòñÿ ðàçëè÷íûå èñïîëíåíèÿ è êà÷åñòâà ôðåç.

Ôðåçû èç áûñòðîðåæóùåé ñòàëè ïîâûøåííîé

ïðî÷íîñòè ïðåäíàçíà÷åíû äëÿ îáðàáîòêè ìÿãêèõ

ìàòåðèàëîâ, íàïð., ìÿãêîé äðåâåñèíû è ïëàñòìàññû.

Ôðåçû ñ òâåðäîñïëàâíûìè ïëàñòèíàìè îñîáåííî

ïðèãîäíû äëÿ òâåðäûõ è àáðàçèâíûõ ìàòåðèàëîâ, íàïð.,

äëÿ òâåðäîé äðåâåñèíû è àëþìèíèÿ.

Îðèãèíàëüíûå ôðåçû èç îáøèðíîé ïðîãðàììû

ïðèíàäëåæíîñòåé ôèðìû Bosch ìîæíî ïðèîáðåñòè â

ñïåöèàëèçèðîâàííîì ìàãàçèíå.

Ïðèìåíÿéòå òîëüêî áåçóêîðèçíåííûå è ÷èñòûå ôðåçû.

–Íàæìèòå íà êíîïêó áëîêèðîâêè øïèíäåëÿ 9 è

óäåðæèâàéòå åå íàæàòîé. Ïðè íåîáõîäèìîñòè ïîâåðíèòå

ðóêîé øïèíäåëü äâèãàòåëÿ, ÷òîáû çàôèêñèðîâàòü åãî.

–Îòïóñòèòå íàêèäíóþ ãàéêó 5 ïðîòèâ ÷àñîâîé ñòðåëêè ñ

ïîìîùüþ âèëî÷íîãî ãàå÷íîãî êëþ÷à 15.

–Âñòàâüòå ôðåçó â çàæèìíóþ öàíãó. Õâîñòîâèê ôðåçû

äîëæåí âîéòè â çàæèìíóþ öàíãó êàê ìèíèìóì íà 20 ìì.

–Ñíîâà çàòÿíèòå íàêèäíóþ ãàéêó ïî ÷àñîâîé ñòðåëêå.

–Îòïóñòèòå êíîïêó ôèêñàöèè øïèíäåëÿ.

fÍè â êîåì ñëó÷àå íå çàòÿãèâàéòå íàêèäíóþ ãàéêó

çàæèìíîé öàíãè áåç ôðåçû. Èíà÷å çàæèìíàÿ öàíãà

ìîæåò áûòü ïîâðåæäåíà.

Ìîíòàæ ôðåçåðíîãî áëîêà (ñì. ðèñ. Å)

Äëÿ ôðåçåðîâàíèÿ íåîáõîäèìî ñíîâà ìîíòèðîâàòü

ôðåçåðíûé áëîê 2 íà ïðèâîäíîé óçåë 1.

–Îòïóñòèòå çàæèìíîé ðû÷àã 10, åñëè îí áûë çàæàò.

–Ñîâìåñòèòå äâîéíûå ñòðåëêè íà ïðèâîäíîì óçëå è íà

ôðåçåðíîì áëîêå 2.

–Âñòàâüòå ïðèâîäíîé óçåë â ôðåçåðíûé áëîê è ïîâåðíèòå

ïðèâîäíîé óçåë ïî ÷àñîâîé ñòðåëêå, ÷òîáû ìàðêèðîâêà

ïîêàçûâàëà íà ñèìâîë .

–Ïîäâèíüòå ïðèâîäíîé óçåë äàëüøå â ôðåçåðíûé áëîê.

–Ïîñëå ìîíòàæà ïîâåðíèòå ôðåçåðíûé áëîê

ìàðêèðîâêîé íà ñèìâîë íà ïðèâîäíîì óçëå.

–Çàæìèòå çàæèìíîé ðû÷àã.

fÏîñëå ìîíòàæà âñåãäà ïðîâåðÿéòå ïðî÷íîñòü

ïîñàäêè ïðèâîäíîãî óçëà â ôðåçåðíîì áëîêå.

Ïðè íåîáõîäèìîñòè îòðåãóëèðóéòå ñèëó çàæèìíîãî ðû÷àãà

10 (ñì. «Ïîäòÿãèâàíèå çàæèìíîãî ðû÷àãà», ñòð. 111).

Îòñîñ ïûëè è ñòðóæêè

fÏûëü íåêîòîðûõ ìàòåðèàëîâ, êàê íàïð., êðàñîê ñ ñîäåð-

æàíèåì ñâèíöà, íåêîòîðûõ ñîðòîâ äðåâåñèíû,

ìèíåðàëîâ è ìåòàëëîâ, ìîæåò áûòü âðåäíîé äëÿ

çäîðîâüÿ. Ïðèêîñíîâåíèå ê ïûëè è ïîïàäàíèå ïûëè â

äûõàòåëüíûå ïóòè ìîæåò âûçâàòü àëëåðãè÷åñêèå

ðåàêöèè è/èëè çàáîëåâàíèÿ äûõàòåëüíûõ ïóòåé

îïåðàòîðà èëè íàõîäÿùåãîñÿ âáëèçè ïåðñîíàëà.

Îïðåäåëåííûå âèäû ïûëè, íàïð., äóáà è áóêà, ñ÷èòàþòñÿ

êàíöåðîãåííûìè, îñîáåííî ñîâìåñòíî ñ ïðèñàäêàìè

äëÿ îáðàáîòêè äðåâåñèíû (õðîìàò, ñðåäñòâî äëÿ çàùèòû

äðåâåñèíû). Ìàòåðèàë ñ ñîäåðæàíèåì àñáåñòà

ðàçðåøàåòñÿ îáðàáàòûâàòü òîëüêî ñïåöèàëèñòàì.

–Ïî âîçìîæíîñòè èñïîëüçóéòå ïðèãîäíûé äëÿ

ìàòåðèàëà ïûëåîòñîñ.

–Õîðîøî ïðîâåòðèâàéòå ðàáî÷åå ìåñòî.

–Ðåêîìåíäóåòñÿ ïîëüçîâàòüñÿ ðåñïèðàòîðíîé

ìàñêîé ñ ôèëüòðîì êëàññà Ð2.

Ñîáëþäàéòå äåéñòâóþùèå â Âàøåé ñòðàíå ïðåäïèñàíèÿ

äëÿ îáðàáàòûâàåìûõ ìàòåðèàëîâ.

Ðàáîòà ñ èíñòðóìåíòîì

Óñòàíîâêà ãëóáèíû ôðåçåðîâàíèÿ (ñì. ðèñ. F)

fÓñòàíîâêó ãëóáèíû ôðåçåðîâàíèÿ ðàçðåøàåòñÿ

âûïîëíÿòü òîëüêî ïðè âûêëþ÷åííîì

ýëåêòðîèíñòðóìåíòå.

Ãðóáóþ íàñòðîéêó ãëóáèíû ôðåçåðîâàíèÿ âûïîëíÿéòå

ñëåäóþùèì îáðàçîì:

–Óñòàíîâèòå ýëåêòðîèíñòðóìåíò ñ çàêðåïëåííîé ôðåçîé

íà ïîäëåæàùóþ îáðàáîòêå äåòàëü.

–Îòïóñòèòå çàæèìíîé ðû÷àã 10, åñëè îí áûë çàæàò.

OBJ_BUCH-1137-001.book Page 109 Thursday, November 24, 2011 11:34 AM

110 | Ðóññêèé

2 610 007 835 | (24.11.11) Bosch Power Tools

–Ïîâåðíèòå ôðåçåðíûé áëîê 2 ìàðêèðîâêîé íà

ñèìâîë è ìåäëåííî îïóñòèòå ïðèâîäíîé óçåë âíèç,

÷òîáû ôðåçà ïðèêîñíóëàñü ê çàãîòîâêå.

–Çàæìèòå çàæèìíîé ðû÷àã.

–Ïîñìîòðèòå, ÷òî ïîêàçûâàåò øêàëà 8, è çàïèøèòå ýòî

çíà÷åíèå (óñòàíîâêà íóëÿ). Ïðèáàâüòå ê ýòîìó çíà÷åíèþ

íåîáõîäèìóþ ãëóáèíó ôðåçåðîâàíèÿ.

–Îòïóñòèòå çàæèìíîé ðû÷àã è óñòàíîâèòå ïðèâîäíîé óçåë

íà ðàññ÷èòàííîå çíà÷åíèå øêàëû.

–Ïîâåðíèòå ôðåçåðíûé áëîê ìàðêèðîâêîé íà ñèìâîë

è ñíîâà çàòÿíèòå çàæèìíîé ðû÷àã.

–Ïðîâåðüòå íàñòðîåííóþ ãëóáèíó ôðåçåðîâàíèÿ íà

ïðàêòèêå è ïîäêîððåêòèðóéòå åå ïðè íåîáõîäèìîñòè.

Äëÿ òî÷íîé íàñòðîéêè ãëóáèíû ôðåçåðîâàíèÿ äåéñòâóéòå

ñëåäóþùèì îáðàçîì:

–Óñòàíîâèòå ïðèâîäíîé óçåë ïðè îòïóùåííîì çàæèìíîì

ðû÷àãå 10 ìàðêèðîâêîé íà ñèìâîë .

–Óñòàíîâèòå ñ ïîìîùüþ êîëåñèêà 3 íåîáõîäèìóþ ãëóáèíó

ôðåçåðîâàíèÿ.

–Çàæìèòå çàæèìíîé ðû÷àã.

Âêëþ÷åíèå ýëåêòðîèíñòðóìåíòà

fÓ÷èòûâàéòå íàïðÿæåíèå ñåòè! Íàïðÿæåíèå

èñòî÷íèêà òîêà äîëæíî ñîîòâåòñòâîâàòü äàííûì íà

çàâîäñêîé òàáëè÷êå ýëåêòðîèíñòðóìåíòà.

Ýëåêòðîèíñòðóìåíòû íà 230 Â ìîãóò ðàáîòàòü òàêæå

è ïðè íàïðÿæåíèè 220 Â.

Âêëþ÷åíèå/âûêëþ÷åíèå

×òîáû âêëþ÷èòü ýëåêòðîèíñòðóìåíò, óñòàíîâèòå

âûêëþ÷àòåëü 11 â ïîëîæåíèå I.

×òîáû âûêëþ÷èòü ýëåêòðîèíñòðóìåíò, óñòàíîâèòå

âûêëþ÷àòåëü 11 íà 0.

Óêàçàíèÿ ïî ïðèìåíåíèþ

fÏðåäîõðàmíÿéòå ôðåçó îò òîë÷êîâ è óäàðîâ.

Ôðåçåðîâàíèå êðîìîê èëè ïðîôèëüíîå ôðåçåðîâàíèå

(ñì. ðèñ. G)

Ïðè ôðåçåðîâàíèè êðîìîê èëè ïðîôèëåé ôðåçà äîëæíà

áûòü îñíàùåíà íàïðàâëÿþùåé öàïôîé èëè

øàðèêîïîäøèïíèêîì.

–Ïîäâåäèòå âêëþ÷åííûé ýëåêòðîèíñòðóìåíò ñáîêó ê

äåòàëè òàê, ÷òîáû íàïðàâëÿþùàÿ öàïôà èëè

øàðèêîïîäøèïíèê ôðåçû óïåðëèñü â ïîäëåæàùóþ

îáðàáîòêå êðîìêó äåòàëè.

–Âåäèòå ýëåêòðîèíñòðóìåíò âäîëü êðîìêè çàãîòîâêè.

Ñëåäèòå ïðè ýòîì çà ñîõðàíåíèåì ïðÿìîãî óãëà.

Ñëèøêîì ñèëüíûé íàæèì ìîæåò ïîâðåäèòü êðîìêó

çàãîòîâêè.

Ôðåçåðîâàíèå ñ ïàðàëëåëüíûì óïîðîì (ñì. ðèñ. Í)

Äëÿ ïàðàëëåëüíîãî ðåçàíèÿ ìîæíî ìîíòèðîâàòü

ïàðàëëåëüíûé óïîð 17.

–Çàêðåïèòå ïàðàëëåëüíûé óïîð 17 íà ôðåçåðíîì áëîêå 2

ñ ïîìîùüþ âèíòà ñ íàêàòàííîé ãîëîâêîé 16.

–Óñòàíîâèòå íà ïàðàëëåëüíîì óïîðå 18 íåîáõîäèìóþ

ãëóáèíó óïîðà ñ ïîìîùüþ áàðàøêîâîãî âèíòà.

–Âåäèòå âêëþ÷åííûé ýëåêòðîèíñòðóìåíò ñ ðàâíîìåðíîé

ïîäà÷åé è áîêîâûì äàâëåíèåì íà ïàðàëëåëüíûé óïîð

âäîëü êðîìêè äåòàëè.

Ôðåçåðîâàíèå ñ ïîìîùüþ äîïîëíèòåëüíîé

íàïðàâëÿþùåé (ñì. ðèñ. I)

Ç ïîìîùüþ äîïîëíèòåëüíîé íàïðàâëÿþùåé 19 ìîæíî

ôðåçåðîâàòü êðîìêè ôðåçàìè áåç íàïðàâëÿþùåé öàïôû

èëè øàðèêîïîäøèïíèêà.

–Çàêðåïèòå äîïîëíèòåëüíóþ íàïðàâëÿþùóþ íà

ôðåçåðíîì áëîêå 2 ñ ïîìîùüþ âèíòà ñ íàêàòàííîé

ãîëîâêîé 16.

–Âåäèòå ýëåêòðîèíñòðóìåíò âäîëü êðîìêè çàãîòîâêè ñ

ðàâíîìåðíîé ïîäà÷åé.

Áîêîâîå ðàññòîÿíèå: Äëÿ èçìåíåíèÿ òîëùèíû ñíÿòèÿ

ìàòåðèàëà ìîæíî ðåãóëèðîâàòü áîêîâîå ðàññòîÿíèå ìåæäó

çàãîòîâêîé è ðîëèêîì ñêîëüæåíèÿ 22 íà äîïîëíèòåëüíîé

íàïðàâëÿþùåé 19.

–Îòïóñòèòå áàðàøêîâûé âèíò 20, ïîâîðîòîì

áàðàøêîâîãî âèíòà 21 îòðåãóëèðóéòå íåîáõîäèìîå

áîêîâîå ðàññòîÿíèå è ñíîâà çàòÿíèòå áàðàøêîâûé âèíò

20.

Âûñîòà: Â çàâèñèìîñòè îò èñïîëüçóåìîé ôðåçû è òîëùèíû

îáðàáàòûâàåìîé çàãîòîâêè óñòàíîâèòå äîïîëíèòåëüíóþ

íàïðàâëÿþùóþ â âåðòèêàëüíîå ïîëîæåíèå.

–Îòïóñòèòå âèíò ñ íàêàòàííîé ãîëîâêîé 16 íà

äîïîëíèòåëüíîé íàïðàâëÿþùåé, ïåðåäâèíüòå

äîïîëíèòåëüíóþ íàïðàâëÿþùóþ â íóæíîå ïîëîæåíèå è

ñíîâà çàòÿíèòå âèíò ñ íàêàòàííîé ãîëîâêîé.

Ìîíòàæ êðûøêè ôðåçåðíîãî áëîêà (ñì. ðèñ. J)

Ïðè èíòåíñèâíîì èñïîëüçîâàíèè ýëåêòðîèíñòðóìåíòà

ôðåçåðíûé áëîê íàãðåâàåòñÿ. Äëÿ çàùèòû ðóê â ýòîì

ñëó÷àå ìîæíî ìîíòèðîâàòü êðûøêó ôðåçåðíîãî áëîêà

(ïðèíàäëåæíîñòè).

–Ñíèìèòå çàæèìíîé ðû÷àã 10.

–Âñòàâüòå êðûøêó ôðåçåðíîãî áëîêà 23 ñâåðõó â

ôðåçåðíûé áëîê 2.

–Ñíîâà çàòÿíèòå çàæèìíîé ðû÷àã íàñòîëüêî, ÷òîáû ïðè

çàòÿíóòîì çàæèìíîì ðû÷àãå ïðèâîäíîé óçåë 1 íàäåæíî

óäåðæèâàëñÿ â ôðåçåðíîì áëîêå.

Ôðåçåðîâàíèå ñ óãëîâûì ôðåçåðíûì áëîêîì

(ñì. ðèñ. K –M)

Óãëîâîé ôðåçåðíûé áëîê 24 ñïåöèàëüíî ïðåäíàçíà÷åí äëÿ

ôðåçåðîâàíèÿ çàïîäëèöî ëàìèíèðîâàííûõ êðîìîê â

òðóäíîäîñòóïíûõ ìåñòàõ, äëÿ ôðåçåðîâàíèÿ ñïåöèàëüíûõ

óãëîâ, à òàêæå äëÿ ñêàøèâàíèÿ êðîìîê.

Ïðè ôðåçåðîâàíèè êðîìîê ñ èñïîëüçîâàíèåì óãëîâîãî

ôðåçåðíîãî áëîêà ôðåçà äîëæíà áûòü îñíàùåíà

íàïðàâëÿþùåé öàïôîé èëè øàðèêîïîäøèïíèêîì.

Äëÿ ìîíòàæà óãëîâîãî ôðåçåðíîãî áëîêà âûïîëíèòå

ðàáî÷èå îïåðàöèè, îïèñàííûå â ðàçäåëå «Ìîíòàæ

ôðåçåðíîãî áëîêà» (ñòð. 109), ñîîòâåòñòâåííûì îáðàçîì.

Äëÿ òî÷íîñòè óãëîâ íà óãëîâîì ôðåçåðíîì áëîêå 24

ïðåäóñìîòðåíû ãíåçäà ñ èíòåðâàëîì â 7,5°. Âåñü äèàïàçîí

íàñòðîéêè ñîñòàâëÿåò 75° (45° âïåðåä è 30° íàçàä).

–Îòïóñòèòå îáà áàðàøêîâûõ âèíòà 25.

–Óñòàíîâèòå íóæíûé óãîë ïî øêàëå 26 è ñíîâà çàòÿíèòå

áàðàøêîâûå âèíòû 25.

OBJ_BUCH-1137-001.book Page 110 Thursday, November 24, 2011 11:34 AM

Ðóññêèé | 111

Bosch Power Tools 2 610 007 835 | (24.11.11)

Çàìåíà ïëèòû ñêîëüæåíèÿ (ñì. ðèñ. N)

Ïëèòó ñêîëüæåíèÿ 30 ìîæíî ìîíòèðîâàòü âìåñòî ïëèòû

ñêîëüæåíèÿ 6; îíà èìååò äîïîëíèòåëüíóþ ðóêîÿòêó 12 è

âîçìîæíîñòü ïîäêëþ÷åíèÿ ïûëåñîñà.

–Âûêðóòèòå ÷åòûðå âèíòà ñ öèëèíäðè÷åñêîé ãîëîâêîé ñ

íèæíåé ñòîðîíû ïëèòû ñêîëüæåíèÿ 6 è ñíèìèòå ïëèòó

ñêîëüæåíèÿ.

–Ïðèêðóòèòå ïëèòó ñêîëüæåíèÿ 30 ê îïîðíîé ïëèòå ñ

ïîìîùüþ ïðèëàãàåìûõ êðåïåæíûõ âèíòîâ.

Äëÿ ïîäêëþ÷åíèÿ ïûëåñîñà íà ïëèòå ñêîëüæåíèÿ 30

íåîáõîäèìî ìîíòèðîâàòü àäàïòåð îòñàñûâàíèÿ 29.

–Ïðèêðóòèòå àäàïòåð îòñàñûâàíèÿ ê ïëèòå ñêîëüæåíèÿ ñ

ïîìîùüþ äâóõ ïðèëàãàåìûõ âèíòîâ.

–Íàäåíüòå øëàíã îòñàñûâàíèÿ (Ø35 ìì) íà

ìîíòèðîâàííûé àäàïòåð îòñàñûâàíèÿ.

–Äëÿ îáåñïå÷åíèÿ îïòèìàëüíîãî îòñîñà ðåãóëÿðíî

î÷èùàéòå àäàïòåð îòñàñûâàíèÿ.

Äëÿ îáðàáîòêè êðîìîê èñïîëüçóéòå äîïîëíèòåëüíî

âûòÿæíîé êîëïàê 28.

–Ìîíòèðóéòå âûòÿæíîé êîëïàê ìåæäó ïëèòîé ñêîëüæåíèÿ

30 è àäàïòåðîì îòñàñûâàíèÿ 29.

–Äëÿ îáðàáîòêè ãëàäêè, ïëîñêèõ ïîâåðõíîñòåé ñíîâà

ñíèìèòå âûòÿæíîé êîëïàê.

Ýëåêòðîèíñòðóìåíò ìîæåò áûòü ïîäêëþ÷åí ïðÿìî ê

øòåïñåëüíîé ðîçåòêå óíèâåðñàëüíîãî ïûëåñîñà ôèðìû

Bosch ñ óñòðîéñòâîì äèñòàíöèîííîãî ïóñêà. Ïûëåñîñ

àâòîìàòè÷åñêè çàïóñêàåòñÿ ïðè âêëþ÷åíèè

ýëåêòðîèíñòðóìåíòà.

Ïûëåñîñ äîëæåí áûòü ïðèãîäåí äëÿ îáðàáàòûâàåìîãî

ìàòåðèàëà.

Ïðèìåíÿéòå ñïåöèàëüíûé ïûëåñîñ äëÿ îòñàñûâàíèÿ îñîáî

âðåäíûõ äëÿ çäîðîâüÿ âèäîâ ïûëè – âîçáóäèòåëåé ðàêà èëè

ñóõîé ïûëè.

Ïîäòÿãèâàíèå çàæèìíîãî ðû÷àãà (ñì. ðèñ. Î)

Åñëè ïðèâîäíîé óçåë 1 áîëüøå íå ñèäèò ïðî÷íî â

ôðåçåðíîì áëîêå, íåîáõîäèìî îòðåãóëèðîâàòü ñèëó

çàæèìà çàæèìíîãî ðû÷àãà 10.

–Îòïóñòèòå çàæèìíîé ðû÷àã.

–Ïîâåðíèòå ãàéêó 31 ñ ïîìîùüþ âèëî÷íîãî ãàå÷íîãî

êëþ÷à (8 ìì) ïðèáë. íà 45° ïî ÷àñîâîé ñòðåëêå.

–Ñíîâà çàæìèòå çàæèìíîé ðû÷àã.

–Ïðîâåðüòå, íàäåæíî ëè çàæàò ïðèâîäíîé óçåë. Íå

çàòÿãèâàéòå ãàéêó ñëèøêîì ñèëüíî.

Òåõîáñëóæèâàíèå è ñåðâèñ

Òåõîáñëóæèâàíèå è î÷èñòêà

fÏåðåä ëþáûìè ìàíèïóëÿöèÿìè ñ

ýëåêòðîèíñòðóìåíòîì âûòàñêèâàéòå øòåïñåëü èç

ðîçåòêè.

fÄëÿ îáåñïå÷åíèÿ êà÷åñòâåííîé è áåçîïàñíîé

ðàáîòû ñëåäóåò ïîñòîÿííî ñîäåðæàòü

ýëåêòðîèíñòðóìåíò è âåíòèëÿöèîííûå ùåëè â

÷èñòîòå.

Åñëè òðåáóåòñÿ ïîìåíÿòü øíóð, îáðàùàéòåñü íà ôèðìó

Bosch èëè â àâòîðèçîâàííóþ ñåðâèñíóþ ìàñòåðñêóþ äëÿ

ýëåêòðîèíñòðóìåíòîâ Bosch.

Åñëè ýëåêòðîèíñòðóìåíò, íåñìîòðÿ íà òùàòåëüíûå ìåòîäû

èçãîòîâëåíèÿ è èñïûòàíèÿ, âûéäåò èç ñòðîÿ, òî ðåìîíò

ñëåäóåò ïðîèçâîäèòü ñèëàìè àâòîðèçîâàííîé ñåðâèñíîé

ìàñòåðñêîé äëÿ ýëåêòðîèíñòðóìåíòîâ ôèðìû Bosch.

Ïîæàëóéñòà, âî âñåõ çàïðîñàõ è çàêàçàõ çàï÷àñòåé

îáÿçàòåëüíî óêàçûâàéòå 10-çíà÷íûé òîâàðíûé íîìåð ïî

çàâîäñêîé òàáëè÷êå ýëåêòðîèíñòðóìåíòà.

Ñåðâèñíoe îáñëóæèâàíèe è êîíñóëüòàöèÿ

ïîêóïàòeëeé

Ñåðâèñíûé îòäåë îòâåòèò íà âñå Âàøè âîïðîñû ïî ðåìîíòó

è îáñëóæèâàíèþ Âàøåãî ïðîäóêòà, à òàêæå ïî çàï÷àñòÿì.

Ìîíòàæíûå ÷åðòåæè è èíôîðìàöèþ ïî çàï÷àñòÿì Âû

íàéäåòå òàêæå ïî àäðåñó:

www.bosch-pt.com

Êîëëåêòèâ êîíñóëüòàíòîâ Bosch îõîòíî ïîìîæåò Âàì â

âîïðîñàõ ïîêóïêè, ïðèìåíåíèÿ è íàñòðîéêè ïðîäóêòîâ è

ïðèíàäëåæíîñòåé.

Äëÿ ðåãèîíà: Ðîññèÿ, Áåëàðóñü, Êàçàõñòàí

Ãàðàíòèéíîå îáñëóæèâàíèå è ðåìîíò ýëåêòðîèíñòðóìåíòà,

ñ ñîáëþäåíèåì òðåáîâàíèé è íîðì èçãîòîâèòåëÿ

ïðîèçâîäÿòñÿ íà òåððèòîðèè âñåõ ñòðàí òîëüêî â

ôèðìåííûõ èëè àâòîðèçîâàííûõ ñåðâèñíûõ öåíòðàõ

«Ðîáåðò Áîø».

ÏÐÅÄÓÏÐÅÆÄÅÍÈÅ! Èñïîëüçîâàíèå êîíòðàôàêòíîé

ïðîäóêöèè îïàñíî â ýêñïëóàòàöèè, ìîæåò ïðèâåñòè ê

óùåðáó äëÿ Âàøåãî çäîðîâüÿ. Èçãîòîâëåíèå è

ðàñïðîñòðàíåíèå êîíòðàôàêòíîé ïðîäóêöèè ïðåñëåäóåòñÿ

ïî Çàêîíó â àäìèíèñòðàòèâíîì è óãîëîâíîì ïîðÿäêå.

Ðîññèÿ

ÎÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Àêàäåìèêà Êîðîëåâà, ñòð. 13/5

129515, Ìîñêâà

Ðîññèÿ

Òåë.: +7 (800) 100 800 7

E-Mail: pt-service.ru@bosch.com

Ïîëíóþ èíôîðìàöèþ î ðàñïîëîæåíèè ñåðâèñíûõ öåíòðîâ

Âû ìîæåòå ïîëó÷èòü íà îôèöèàëüíîì ñàéòå

www.bosch-pt.ru ëèáî ïî òåëåôîíó ñïðàâî÷íî-ñåðâèñíîé

ñëóæáû Bosch 8-800-100-8007 (çâîíîê áåñïëàòíûé).

Áåëàðóñü

ÈÏ «Ðîáåðò Áîø» ÎÎÎ

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Òèìèðÿçåâà, 65À-020

220035, ã. Ìèíñê

Áåëàðóñü

Òåë.: +375 (17) 254 78 71

Òåë.: +375 (17) 254 79 15/16

Ôàêñ: +375 (17) 254 78 75

E-Mail: pt-service.by@bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.by

OBJ_BUCH-1137-001.book Page 111 Thursday, November 24, 2011 11:34 AM

112 | Óêðà¿íñüêà

2 610 007 835 | (24.11.11) Bosch Power Tools

Êàçàõñòàí

ÒÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

ïð. Ðàéûìáåêà/óë. Êîììóíàëüíàÿ, 169/1

050050 ã. Àëìàòû

Êàçàõñòàí

Òåë.: +7 (727) 232 37 07

Ôàêñ: +7 (727) 233 07 87

E-Mail: pt-service.ka@bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.kz

Óòèëèçàöèÿ

Îòñëóæèâøèå ñâîé ñðîê ýëåêòðîèíñòðóìåíòû,

ïðèíàäëåæíîñòè è óïàêîâêó ñëåäóåò ñäàâàòü íà

ýêîëîãè÷åñêè ÷èñòóþ ðåêóïåðàöèþ îòõîäîâ.

Íå âûáðàñûâàéòå ýëåêòðîèíñòðóìåíòû â áûòîâîé ìóñîð!

Òîëüêî äëÿ ñòðàí-÷ëåíîâ ÅÑ:

Ñîãëàñíî Åâðîïåéñêîé Äèðåêòèâå

2002/96/EÑ î ñòàðûõ ýëåêòðè÷åñêèõ è

ýëåêòðîííûõ èíñòðóìåíòàõ è ïðèáîðàõ è

àäåêâàòíîìó ïðåäïèñàíèþ

íàöèîíàëüíîãî ïðàâà, îòñëóæèâøèå ñâîé

ñðîê ýëåêòðîèíñòðóìåíòû äîëæíû

îòäåëüíî ñîáèðàòüñÿ è ñäàâàòüñÿ íà ýêîëîãè÷åñêè ÷èñòóþ

óòèëèçàöèþ.

Âîçìîæíû èçìåíåíèÿ.

Óêðà¿íñüêà

Âêàç³âêè ç òåõí³êè áåçïåêè

Çàãàëüí³ çàñòåðåæåííÿ äëÿ åëåêòðîïðèëàä³â

Ïðî÷èòàéòå âñ³ çàñòåðå-

æåííÿ ³ âêàç³âêè.

Íåäîòðèìàííÿ çàñòåðåæåíü ³ âêàç³âîê ìîæå ïðèçâåñòè äî

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì, ïîæåæ³ òà/àáî ñåðéîçíèõ

òðàâì.

Äîáðå çáåð³ãàéòå íà ìàéáóòíº ö³ ïîïåðåäæåííÿ ³

âêàç³âêè.

Ï³ä ïîíÿòòÿì «åëåêòðîïðèëàä» â öèõ çàñòåðåæåííÿõ

ìàºòüñÿ íà óâàç³ åëåêòðîïðèëàä, ùî ïðàöþº â³ä ìåðåæ³ (ç

åëåêòðîêàáåëåì) àáî â³ä àêóìóëÿòîðíî¿ áàòàðå¿ (áåç

åëåêòðîêàáåëþ).

Áåçïåêà íà ðîáî÷îìó ì³ñö³

fÒðèìàéòå ñâîº ðîáî÷å ì³ñöå â ÷èñòîò³ ³ çàáåçïå÷òå

äîáðå îñâ³òëåííÿ ðîáî÷îãî ì³ñöÿ. Áåçëàä àáî ïîãàíå

îñâ³òëåííÿ íà ðîáî÷îìó ì³ñö³ ìîæóòü ïðèçâåñòè äî

íåùàñíèõ âèïàäê³â.

fÍå ïðàöþéòå ç åëåêòðîïðèëàäîì ó ñåðåäîâèù³, äå

³ñíóº íåáåçïåêà âèáóõó âíàñë³äîê ïðèñóòíîñò³

ãîðþ÷èõ ð³äèí, ãàç³â àáî ïèëó. Åëåêòðîïðèëàäè ìîæóòü

ïîðîäæóâàòè ³ñêðè, â³ä ÿêèõ ìîæå çàéìàòèñÿ ïèë àáî

ïàðè.

fÏ³ä ÷àñ ïðàö³ ç åëåêòðîïðèëàäîì íå ï³äïóñêàéòå äî

ðîáî÷îãî ì³ñöÿ ä³òåé òà ³íøèõ ëþäåé. Âè ìîæåòå âòðà-

òèòè êîíòðîëü íàä ïðèëàäîì, ÿêùî Âàøà óâàãà áóäå

â³äâåðíóòà.

Åëåêòðè÷íà áåçïåêà

fØòåïñåëü åëåêòðîïðèëàäó ïîâèíåí ï³äõîäèòè äî

ðîçåòêè. Íå äîçâîëÿºòüñÿ ì³íÿòè ùîñü â øòåïñåë³.

Äëÿ ðîáîòè ç åëåêòðîïðèëàäàìè, ùî ìàþòü çàõèñíå

çàçåìëåííÿ, íå âèêîðèñòîâóéòå àäàïòåðè.

Âèêîðèñòàííÿ îðèã³íàëüíîãî øòåïñåëÿ òà íàëåæíî¿

ðîçåòêè çìåíøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fÓíèêàéòå êîíòàêòó ÷àñòèí ò³ëà ³ç çàçåìëåíèìè

ïîâåðõíÿìè, ÿê íàïð., òðóáàìè, áàòàðåÿìè

îïàëåííÿ, ïëèòàìè òà õîëîäèëüíèêàìè. Êîëè Âàøå

ò³ëî çàçåìëåíå, ³ñíóº çá³ëüøåíà íåáåçïåêà óðàæåííÿ

åëåêòðè÷íèì ñòðóìîì.

fÇàõèùàéòå ïðèëàä â³ä äîùó ³ âîëîãè. Ïîïàäàííÿ âîäè

â åëåêòðîïðèëàä çá³ëüøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fÍå âèêîðèñòîâóéòå êàáåëü äëÿ ïåðåíåñåííÿ

åëåêòðîïðèëàäó, ï³äâ³øóâàííÿ àáî âèòÿãóâàííÿ

øòåïñåëÿ ç ðîçåòêè. Çàõèùàéòå êàáåëü â³ä òåïëà,

îë³¿, ãîñòðèõ êðà¿â òà äåòàëåé ïðèëàäó, ùî ðóõàþòüñÿ.

Ïîøêîäæåíèé àáî çàêðó÷åíèé êàáåëü çá³ëüøóº ðèçèê

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

fÄëÿ çîâí³øí³õ ðîá³ò îáîâ’ÿçêîâî âèêîðèñòîâóéòå

ëèøå òàêèé ïîäîâæóâà÷, ùî ïðèäàòíèé äëÿ çîâí³øí³õ

ðîá³ò. Âèêîðèñòàííÿ ïîäîâæóâà÷à, ùî ðîçðàõîâàíèé íà

çîâí³øí³ ðîáîòè, çìåíøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fßêùî íå ìîæíà çàïîá³ãòè âèêîðèñòàííþ

åëåêòðîïðèëàäó ó âîëîãîìó ñåðåäîâèù³,

âèêîðèñòîâóéòå ïðèñòð³é çàõèñíîãî âèìêíåííÿ.

Âèêîðèñòàííÿ ïðèñòðîþ çàõèñíîãî âèìêíåííÿ çìåíøóº

ðèçèê óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

Áåçïåêà ëþäåé

fÁóäüòå óâàæíèìè, ñë³äêóéòå çà òèì, ùî Âè ðîáèòå, òà

ðîçñóäëèâî ïîâîäüòåñÿ ï³ä ÷àñ ðîáîòè ç

åëåêòðîïðèëàäîì. Íå êîðèñòóéòåñÿ

åëåêòðîïðèëàäîì, ÿêùî Âè ñòîìëåí³ àáî

çíàõîäèòåñÿ ï³ä ä³ºþ íàðêîòèê³â, ñïèðòíèõ íàïî¿â

àáî ë³ê³â. Ìèòü íåóâàæíîñò³ ïðè êîðèñòóâàíí³

åëåêòðîïðèëàäîì ìîæå ïðèçâåñòè äî ñåðéîçíèõ òðàâì.

fÂäÿãàéòå îñîáèñòå çàõèñíå ñïîðÿäæåííÿ òà

îáîâ’ÿçêîâî âäÿãàéòå çàõèñí³ îêóëÿðè. Âäÿãàííÿ

îñîáèñòîãî çàõèñíîãî ñïîðÿäæåííÿ, ÿê íàïð., – â çàëåæ-

íîñò³ â³ä âèäó ðîá³ò – çàõèñíî¿ ìàñêè, ñïåöâçóòòÿ, ùî íå

êîâçàºòüñÿ, êàñêè òà íàâóøíèê³â, çìåíøóº ðèçèê òðàâì.

fÓíèêàéòå âèïàäêîâîãî âìèêàííÿ. Ïåðø í³æ

ââ³ìêíóòè åëåêòðîïðèëàä â åëåêòðîìåðåæó àáî

ï³ä’ºäíàòè àêóìóëÿòîðíó áàòàðåþ, áðàòè éîãî â ðóêè

ME77

OBJ_BUCH-1137-001.book Page 112 Thursday, November 24, 2011 11:34 AM

Óêðà¿íñüêà | 113

Bosch Power Tools 2 610 007 835 | (24.11.11)

àáî ïåðåíîñèòè, âïåâí³òüñÿ â òîìó, ùî

åëåêòðîïðèëàä âèìêíóòèé. Òðèìàííÿ ïàëüöÿ íà

âèìèêà÷³ ï³ä ÷àñ ïåðåíåñåííÿ åëåêòðîïðèëàäó àáî

ï³äêëþ÷åííÿ â ðîçåòêó óâ³ìêíóòîãî ïðèëàäó ìîæå

ïðèçâåñòè äî òðàâì.

fÏåðåä òèì, ÿê âìèêàòè åëåêòðîïðèëàä, ïðèáåð³òü

íàëàãîäæóâàëüí³ ³íñòðóìåíòè òà ãàéêîâèé êëþ÷.

Ïåðåáóâàííÿ íàëàãîäæóâàëüíîãî ³íñòðóìåíòà àáî êëþ÷à

â ÷àñòèí³ ïðèëàäó, ùî îáåðòàºòüñÿ, ìîæå ïðèçâåñòè äî

òðàâì.

fÓíèêàéòå íåïðèðîäíîãî ïîëîæåííÿ ò³ëà. Çáåð³ãàéòå

ñò³éêå ïîëîæåííÿ òà çàâæäè çáåð³ãàéòå ð³âíîâàãó. Öå

äîçâîëèòü Âàì êðàùå çáåð³ãàòè êîíòðîëü íàä åëåêòðî-

ïðèëàäîì ó íåñïîä³âàíèõ ñèòóàö³ÿõ.

fÂäÿãàéòå ïðèäàòíèé îäÿã. Íå âäÿãàéòå ïðîñòîðèé

îäÿã òà ïðèêðàñè. Íå ï³äñòàâëÿéòå âîëîññÿ, îäÿã òà

ðóêàâèö³ äî äåòàëåé ïðèëàäó, ùî ðóõàþòüñÿ. Ïðî-

ñòîðèé îäÿã, äîâãå âîëîññÿ òà ïðèêðàñè ìîæóòü

ïîòðàïèòè â äåòàë³, ùî ðóõàþòüñÿ.

fßêùî ³ñíóº ìîæëèâ³ñòü ìîíòóâàòè ïè-

ëîâ³äñìîêòóâàëüí³ àáî ïèëîóëîâëþþ÷³ ïðèñòðî¿,

ïåðåêîíàéòåñÿ, ùîá âîíè áóëè äîáðå ï³ä’ºäíàí³ òà

ïðàâèëüíî âèêîðèñòîâóâàëèñÿ. Âèêîðèñòàííÿ ïèëî-

â³äñìîêòóâàëüíîãî ïðèñòðîþ ìîæå çìåíøèòè

íåáåçïåêè, çóìîâëåí³ ïèëîì.

Ïðàâèëüíå ïîâîäæåííÿ òà êîðèñòóâàííÿ

åëåêòðîïðèëàäàìè

fÍå ïåðåâàíòàæóéòå ïðèëàä. Âèêîðèñòîâóéòå òàêèé

ïðèëàä, ùî ñïåö³àëüíî ïðèçíà÷åíèé äëÿ â³äïîâ³äíî¿

ðîáîòè. Ç ïðèäàòíèì ïðèëàäîì Âè ç ìåíøèì ðèçèêîì

îòðèìàºòå êðàù³ ðåçóëüòàòè ðîáîòè, ÿêùî áóäåòå

ïðàöþâàòè â çàçíà÷åíîìó ä³àïàçîí³ ïîòóæíîñò³.

fÍå êîðèñòóéòåñÿ åëåêòðîïðèëàäîì ç ïîøêîäæåíèì

âèìèêà÷åì. Åëåêòðîïðèëàä, ÿêèé íå ìîæíà óâ³ìêíóòè

àáî âèìêíóòè, º íåáåçïå÷íèì ³ éîãî òðåáà

â³äðåìîíòóâàòè.

fÏåðåä òèì, ÿê ðåãóëþâàòè ùî-íåáóäü íà ïðèëàä³,

ì³íÿòè ïðèëàääÿ àáî õîâàòè ïðèëàä, âèòÿãí³òü

øòåïñåëü ³ç ðîçåòêè òà/àáî âèòÿãí³òü àêóìóëÿòîðíó

áàòàðåþ. Ö³ ïîïåðåäæóâàëüí³ çàõîäè ç òåõí³êè áåçïåêè

çìåíøóþòü ðèçèê âèïàäêîâîãî çàïóñêó ïðèëàäó.

fÕîâàéòå åëåêòðîïðèëàäè, ÿêèìè Âè ñàìå íå

êîðèñòóºòåñü, â³ä ä³òåé. Íå äîçâîëÿéòå

êîðèñòóâàòèñÿ åëåêòðîïðèëàäîì îñîáàì, ùî íå

çíàéîì³ ç éîãî ðîáîòîþ àáî íå ÷èòàëè ö³ âêàç³âêè. Ó

ðàç³ çàñòîñóâàííÿ íåäîñâ³ä÷åíèìè îñîáàìè ïðèëàäè

íåñóòü â ñîá³ íåáåçïåêó.

fÑòàðàííî äîãëÿäàéòå çà åëåêòðîïðèëàäîì.

Ïåðåâ³ðÿéòå, ùîá ðóõîì³ äåòàë³ ïðèëàäó áåçäîãàííî

ïðàöþâàëè òà íå çà¿äàëè, íå áóëè ïîøêîäæåíèìè àáî

íàñò³ëüêè ïîøêîäæåíèìè, ùîá öå ìîãëî âïëèíóòè íà

ôóíêö³îíóâàííÿ åëåêòðîïðèëàäó. Ïîøêîäæåí³

äåòàë³ òðåáà â³äðåìîíòóâàòè, ïåðø í³æ

êîðèñòóâàòèñÿ íèìè çíîâ. Âåëèêà ê³ëüê³ñòü íåùàñíèõ

âèïàäê³â ñïðè÷èíÿºòüñÿ ïîãàíèì äîãëÿäîì çà

åëåêòðîïðèëàäàìè.

fÒðèìàéòå ð³çàëüí³ ³íñòðóìåíòè íàãîñòðåíèìè òà â

÷èñòîò³. Ñòàðàííî äîãëÿíóò³ ð³çàëüí³ ³íñòðóìåíòè ç

ãîñòðèì ð³çàëüíèì êðàºì ìåíøå çàñòðÿþòü òà ëåãø³ â

åêñïëóàòàö³¿.

fÂèêîðèñòîâóéòå åëåêòðîïðèëàä, ïðèëàääÿ äî íüîãî,

ðîáî÷³ ³íñòðóìåíòè ò.³. â³äïîâ³äíî äî öèõ âêàç³âîê.

Áåð³òü äî óâàãè ïðè öüîìó óìîâè ðîáîòè òà ñïå-

öèô³êó âèêîíóâàíî¿ ðîáîòè. Âèêîðèñòàííÿ

åëåêòðîïðèëàä³â äëÿ ðîá³ò, äëÿ ÿêèõ âîíè íå

ïåðåäáà÷åí³, ìîæå ïðèçâåñòè äî íåáåçïå÷íèõ ñèòóàö³é.

Ñåðâ³ñ

fÂ³ääàâàéòå ñâ³é ïðèëàä íà ðåìîíò ëèøå

êâàë³ô³êîâàíèì ôàõ³âöÿì òà ëèøå ç âèêîðèñòàííÿì

îðèã³íàëüíèõ çàï÷àñòèí. Öå çàáåçïå÷èòü áåçïå÷í³ñòü

ïðèëàäó íà äîâãèé ÷àñ.

Âêàç³âêè ç òåõí³êè áåçïåêè äî ôðåçåðíèõ

âåðñòàò³â

fÇàâæäè òðèìàéòå åëåêòðî³íñòðóìåíò çà ³çîëüîâàí³

ðóêîÿòêè, îñê³ëüêè ôðåçà ìîæå çà÷åïèòè âëàñíèé

øíóð æèâëåííÿ. Çà÷åïëåííÿ ïðîâîäêè, ùî çíàõîäèòüñÿ

ï³ä íàïðóãîþ, ìîæå çàðÿäæóâàòè òàêîæ ³ ìåòàëåâ³

÷àñòèíè åëåêòðî³íñòðóìåíòó òà ïðèçâîäèòè äî óðàæåííÿ

åëåêòðè÷íèì ñòðóìîì.

fÇàêð³ïëÿéòå ³ ô³êñóéòå çàãîòîâêó íà ñòàá³ëüí³é

ïîâåðõí³ çà äîïîìîãîþ ñòðóáöèíè àáî ³íøèì ÷èíîì.

ßêùî Âè áóäåòå òðèìàòè çàãîòîâêó ðóêîþ àáî

ïðèòèñêóâàòè äî ñåáå, öå íå çàáåçïå÷èòü äîñòàòíüî¿

ñòàá³ëüíîñò³, ùî ìîæå ïðèçâåñòè äî âòðàòè êîíòðîëþ.

fÄîïóñòèìà ê³ëüê³ñòü îáåðò³â ðîáî÷îãî ³íñòðóìåíòà

ïîâèííà ÿê ì³í³ìóì â³äïîâ³äàòè ìàêñèìàëüí³é

ê³ëüêîñò³ îáåðò³â, ùî çàçíà÷åíà íà åëåêòðîïðèëàä³.

Ïðèëàääÿ, ùî îáåðòàºòüñÿ øâèäøå í³æ äîïóñòèìî, ìîæå

áóòè ç³ïñîâàíå.

fÔðåçè òà ³íøå ïðèëàääÿ ïîâèíí³ òî÷íî ïàñóâàòè â

çàòèñêà÷ ðîáî÷îãî ³íñòðóìåíòà (ó öàíãó) Âàøîãî

åëåêòðîïðèëàäó. Ðîáî÷èé ³íñòðóìåíò, ùî íå òî÷íî

ïàñóº â çàòèñêà÷ ðîáî÷îãî ³íñòðóìåíòà, îáåðòàºòüñÿ

íåð³âíîì³ðíî, ñèëüíî â³áðóº ³ ìîæå ïðèçâîäèòè äî

âòðàòè êîíòðîëþ íàä ïðèëàäîì.

fÏ³äâîäüòå åëåêòðîïðèëàä äî îáðîáëþâàíî¿ äåòàë³

ò³ëüêè óâ³ìêíóòèì. Ïðè çàñòðÿâàíí³ åëåêòðîïðèëàäó â

îáðîáëþâàí³é äåòàë³ ³ñíóº íåáåçïåêà â³äñêàêóâàííÿ.

fÍ³ â ÿêîìó ðàç³ íå ôðåçåðóéòå íà ìåòàëåâèõ

ïðåäìåòàõ, öâÿõàõ àáî ãâèíòàõ/øóðóïàõ. Öå ìîæå

ïîøêîäèòè ôðåçó ³ ïðèçâåñòè äî çá³ëüøåíî¿ â³áðàö³¿.

fÄëÿ çíàõîäæåííÿ çàõîâàíèõ â ñò³í³ òðóá àáî

åëåêòðîïðîâîäêè êîðèñòóéòåñÿ ïðèäàòíèìè

ïðèëàäàìè àáî çâåðí³òüñÿ â ì³ñöåâå ï³äïðèºìñòâî

åëåêòðî-, ãàçî- ³ âîäîïîñòà÷àííÿ. Çà÷åïëåííÿ

åëåêòðîïðîâîäêè ìîæå ïðèçâîäèòè äî ïîæåæ³ òà

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì. Çà÷åïëåííÿ ãàçîâî¿

òðóáè ìîæå ïðèçâîäèòè äî âèáóõó. Çà÷åïëåííÿ

âîäîïðîâîäíî¿ òðóáè ìîæå çàâäàòè øêîäó ìàòåð³àëüíèì

ö³ííîñòÿì àáî ïðèçâåñòè äî óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

OBJ_BUCH-1137-001.book Page 113 Thursday, November 24, 2011 11:34 AM

114 | Óêðà¿íñüêà

2 610 007 835 | (24.11.11) Bosch Power Tools

fÍå âèêîðèñòîâóéòå òóï³ òà ïîøêîäæåí³ ôðåçè. Òóï³

àáî ïîøêîäæåí³ ôðåçè ïðèçâîäÿòü äî çàâåëèêîãî òåðòÿ,

ìîæóòü çàñòðÿâàòè ³ ïðèçâîäÿòü äî äèñáàëàíñó.

fÏåðåä òèì, ÿê ïîêëàñòè åëåêòðîïðèëàä, çà÷åêàéòå,

ïîêè â³í íå çóïèíèòüñÿ. Àäæå ðîáî÷èé ³íñòðóìåíò ìîæå

çà÷åïèòèñÿ çà ùî-íåáóäü, ùî ïðèçâåäå äî âòðàòè

êîíòðîëþ íàä åëåêòðîïðèëàäîì.

Îïèñ ïðîäóêòó ³ ïîñëóã

Ïðî÷èòàéòå âñ³ çàñòåðåæåííÿ ³ âêàç³âêè.

Íåäîòðèìàííÿ çàñòåðåæåíü ³ âêàç³âîê ìîæå

ïðèçâåñòè äî óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì, ïîæåæ³ òà/àáî ñåðéîçíèõ òðàâì.

Áóäü ëàñêà, ðîçãîðí³òü ñòîð³íêó ³ç çîáðàæåííÿì ïðèëàäó ³

òðèìàéòå ¿¿ ïåðåä ñîáîþ óâåñü ÷àñ, êîëè áóäåòå ÷èòàòè

³íñòðóêö³þ.

Ïðèçíà÷åííÿ ïðèëàäó

Åëåêòðî³íñòðóìåíò ïðèçíà÷åíèé äëÿ ôðåçåðóâàííÿ íà

æîðñòê³é îïîð³ â äåðåâèí³, ïëàñòìàñ³ òà ëåãêèõ áóä³âåëüíèõ

ìàòåð³àëàõ ïàç³â, êðà¿â, ïðîô³ë³â òà äîâãèõ îòâîð³â òà äëÿ

ôðåçåðóâàííÿ ç êîï³ðíîþ ã³ëüçîþ.

Çîáðàæåí³ êîìïîíåíòè

Íóìåðàö³ÿ çîáðàæåíèõ êîìïîíåíò³â ïîñèëàºòüñÿ íà

çîáðàæåííÿ åëåêòðîïðèëàäó íà ñòîð³íêàõ ç ìàëþíêàìè.

1Ïðèâîäíèé âóçîë

2Ôðåçåðíèé áëîê

3Êîë³ùàòêî äëÿ òî÷íîãî íàñòðîþâàííÿ ãëèáèíè

ôðåçåðóâàííÿ

4Ôðåçà*

5Íàêèäíà ãàéêà ç çàòèñêíîþ öàíãîþ

6Ïëèòà êîâçàííÿ

7Îïîðíà ïëèòà

8Øêàëà äëÿ íàñòðîþâàííÿ ãëèáèíè ôðåçåðóâàííÿ

9Ô³êñàòîð øïèíäåëÿ

10 Çàòèñêíèé âàæ³ëü

11 Âèìèêà÷

12 Ðóêîÿòêà (ç ³çîëüîâàíîþ ïîâåðõíåþ)

13 Çàòèñêíà öàíãà

14 Ïàòðîí

15 Âèëêîâèé ãàéêîâèé êëþ÷ (17 ìì)

16 Ãâèíò ç íàêàòàíîþ ãîëîâêîþ äëÿ ô³êñàö³¿ óïîðà

17 Ïàðàëåëüíèé óïîð

18 Ãâèíò-áàðàí÷èê ïàðàëåëüíîãî óïîðà

19 Äîïîì³æíà íàïðÿìíà

20 Ãâèíò-áàðàí÷èê äëÿ ô³êñàö³¿ ãîðèçîíòàëüíîãî

ïîëîæåííÿ

21 Ãâèíò-áàðàí÷èê äëÿ ãîðèçîíòàëüíîãî âèð³âíþâàííÿ

äîïîì³æíîãî íàïðÿìíîãî çàñîáó

22 Êîâçíèé ðîëèê

23 Êðèøêà ôðåçåðíîãî áëîêà*

24 Êóòîâèé ôðåçåðíèé áëîê*

25 Ãâèíò-áàðàí÷èê äëÿ ðåãóëþâàííÿ êóòà

26 Øêàëà äëÿ ðåãóëþâàííÿ êóòà ôðåçåðóâàííÿ

27 Ðóêîÿòêà ïëèòè êîâçàííÿ*

28 Âèòÿæíèé êîâïàê*

29 Â³äñìîêòóâàëüíèé àäàïòåð*

30 Ïëèòà êîâçàííÿ ç ðóêîÿòêîþ ³ â³äñìîêòóâàëüíèì

àäàïòåðîì*

31 Ãàéêà äëÿ ðåãóëþâàííÿ ñèëè çàòèñêàííÿ

*Çîáðàæåíå àáî îïèñàíå ïðèëàääÿ íå âõîäèòü â ñòàíäàðòíèé

îáñÿã ïîñòàâêè. Ïîâíèé àñîðòèìåíò ïðèëàääÿ Âè çíàéäåòå â

íàø³é ïðîãðàì³ ïðèëàääÿ.

Òåõí³÷í³ äàí³

Êðîìêîôðåçåðíèé âåðñòàò GKF 600

Professional

GKF 600

Professional

Òîâàðíèé íîìåð 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Íîì. ñïîæèâàíà ïîòóæí³ñòü Âò 600 600

Ê³ëüê³ñòü îáåðò³â íà õîëîñòîìó õîäó õâèë.-1 33000 33000

Ïàòðîí ìì

äþéì

6/8

–

Âàãà â³äïîâ³äíî äî EPTA-Procedure 01/2003 êã 1,5 1,5

Êëàñ çàõèñòó /II /II

Ïàðàìåòðè çàçíà÷åí³ äëÿ íîì³íàëüíî¿ íàïðóãè [U] 230 Â. Ïðè ³íøèõ çíà÷åííÿõ íàïðóãè, à òàêîæ ó ñïåöèô³÷íîìó äëÿ êðà¿íè âèêîíàíí³ ìîæëèâ³

³íø³ ïàðàìåòðè.

Áóäü ëàñêà, çâàæàéòå íà òîâàðíèé íîìåð, çàçíà÷åíèé íà çàâîäñüê³é òàáëè÷ö³ Âàøîãî åëåêòðîïðèëàäó. Òîðãîâåëüíà íàçâà äåÿêèõ ïðèëàä³â ìîæå

ðîçð³çíÿòèñÿ.

OBJ_BUCH-1137-001.book Page 114 Thursday, November 24, 2011 11:34 AM

Óêðà¿íñüêà | 115

Bosch Power Tools 2 610 007 835 | (24.11.11)

²íôîðìàö³ÿ ùîäî øóìó ³ â³áðàö³¿

Ð³âåíü øóì³â âèçíà÷åíèé â³äïîâ³äíî äî ºâðîïåéñüêî¿

íîðìè EN 60745.

Îö³íåíèé ÿê À ð³âåíü çâóêîâîãî òèñêó â³ä ïðèëàäó, ÿê

ïðàâèëî, ñòàíîâèòü: çâóêîâå íàâàíòàæåííÿ 84 äÁ(A);

çâóêîâà ïîòóæí³ñòü 95 äÁ(A). Ïîõèáêà K=3 äÁ.

Âäÿãàéòå íàâóøíèêè!

Ñóìàðíà â³áðàö³ÿ ah (âåêòîðíà ñóìà òðüîõ íàïðÿìê³â) òà

ïîõèáêà K âèçíà÷åí³ â³äïîâ³äíî äî EN 60745:

ah=4,5 ì/ñ2, K=1,5 ì/ñ2.

Çàçíà÷åíèé â öèõ âêàç³âêàõ ð³âåíü â³áðàö³¿ âèì³ðþâàâñÿ çà

ïðîöåäóðîþ, âèçíà÷åíîþ â EN 60745; íåþ ìîæíà

êîðèñòóâàòèñÿ äëÿ ïîð³âíÿííÿ ïðèëàä³â. Â³í ïðèäàòíèé

òàêîæ ³ äëÿ ïîïåðåäíüî¿ îö³íêè â³áðàö³éíîãî íàâàíòàæåííÿ.

Çàçíà÷åíèé ð³âåíü â³áðàö³¿ ñòîñóºòüñÿ ãîëîâíèõ ðîá³ò, äëÿ

ÿêèõ çàñòîñîâóºòüñÿ åëåêòðîïðèëàä. Îäíàê ïðè

çàñòîñóâàíí³ åëåêòðîïðèëàäó äëÿ ³íøèõ ðîá³ò, ðîáîò³ ç

³íøèìè ðîáî÷èìè ³íñòðóìåíòàìè àáî ïðè íåäîñòàòíüîìó

òåõí³÷íîìó îáñëóãîâóâàíí³ ð³âåíü â³áðàö³¿ ìîæå áóòè ³íøèì.

Â ðåçóëüòàò³ â³áðàö³éíå íàâàíòàæåííÿ ïðîòÿãîì âñüîãî

³íòåðâàëó âèêîðèñòàííÿ ïðèëàäó ìîæå çíà÷íî çðîñòàòè.

Äëÿ òî÷íî¿ îö³íêè â³áðàö³éíîãî íàâàíòàæåííÿ òðåáà

âðàõîâóâàòè òàêîæ ³ ³íòåðâàëè ÷àñó, êîëè ïðèëàä âèìêíóòèé

àáî, õî÷ ³ óâ³ìêíóòèé, àëå ñàìå íå â ðîáîò³. Öå ìîæå çíà÷íî

çìåíøèòè â³áðàö³éíå íàâàíòàæåííÿ ïðîòÿãîì âñüîãî

³íòåðâàëó âèêîðèñòàííÿ ïðèëàäó.

Âèçíà÷òå äîäàòêîâ³ çàõîäè áåçïåêè äëÿ çàõèñòó â³ä â³áðàö³¿

ïðàöþþ÷îãî ç ïðèëàäîì, ÿê íàïð.: òåõí³÷íå

îáñëóãîâóâàííÿ åëåêòðîïðèëàäó ³ ðîáî÷èõ ³íñòðóìåíò³â,

íàãð³âàííÿ ðóê, îðãàí³çàö³ÿ ðîáî÷èõ ïðîöåñ³â.

Çàÿâà ïðî â³äïîâ³äí³ñòü

Ìè çàÿâëÿºìî ï³ä íàøó âèêëþ÷íó â³äïîâ³äàëüí³ñòü, ùî

îïèñàíèé â «Òåõí³÷í³ äàí³» ïðîäóêò â³äïîâ³äàº òàêèì

íîðìàì àáî íîðìàòèâíèì äîêóìåíòàì: EN 60745 ó

â³äïîâ³äíîñò³ äî ïîëîæåíü äèðåêòèâ 2011/65/ªC,

2004/108/ªC, 2006/42/ªC.

Òåõí³÷íà äîêóìåíòàö³ÿ (2006/42/ªC):

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Ìîíòàæ

Çàì³íà ðîáî÷îãî ³íñòðóìåíòà

fÏåðåä áóäü-ÿêèìè ìàí³ïóëÿö³ÿìè ç åëåêòðîïðèëà-

äîì âèòÿãí³òü øòåïñåëü ç ðîçåòêè.

fÄëÿ âñòðîìëÿííÿ òà çì³íè ôðåç ðàäèìî âäÿãàòè

çàõèñí³ ðóêàâèö³.

Äåìîíòàæ ôðåçåðíîãî áëîêà (äèâ. ìàë. A)

Ïåðø í³æ âñòàâèòè ôðåçó, íåîáõ³äíî ñïî÷àòêó çíÿòè

ôðåçåðíèé áëîê 2 ç ïðèâîäíîãî âóçëà 1.

–Â³äïóñò³òü çàòèñêíèé âàæ³ëü 10 ³ ïîâåðí³òü ôðåçåðíèé

áëîê 2 ïîçíà÷êîþ íà ñèìâîë íà ïðèâîäíîìó

âóçë³ 1.

–Ïîòÿãí³òü ïðèâîäíèé âóçîë äî óïîðó óâåðõ.

–Ïîâåðí³òü ïðèâîäíèé âóçîë ïðîòè ñòð³ëêè ãîäèííèêà äî

óïîðó ³ âèòÿãí³òü éîãî ç ôðåçåðíîãî áëîêà.

Çàì³íà çàòèñêíî¿ öàíãè (äèâ. ìàë. B)

Â çàëåæíîñò³ â³ä ôðåçè, ÿêó Âè âèêîðèñòîâóºòå, ïåðåä

âñòðîìëÿííÿì ôðåçè ïîòð³áíî çàì³íèòè íàêèäíó ãàéêó ç

çàòèñêíîþ öàíãîþ 5.

ßêùî íåîáõ³äíà äëÿ Âàøî¿ ôðåçè çàòèñêíà öàíãà óæå

ìîíòîâàíà, âèêîíàéòå ðîáî÷³ îïåðàö³¿, ùî îïèñàí³ â ðîçä³ë³

«Âñòðîìëÿííÿ ôðåçè».

Çàòèñêíà öàíãà 13 ïîâèííà ñèä³òè â íàêèäí³é ãàéö³ ç

íåâåëèêèì ëþôòîì. Íàêèäíà ãàéêà 5 ïîâèííà ëåãêî

ìîíòóâàòèñü. ßêùî íàêèäíà ãàéêà àáî çàòèñêíà öàíãà

ïîøêîäæåí³, íåãàéíî ïîì³íÿéòå ¿õ.

–Íàòèñí³òü íà ô³êñàòîð øïèíäåëÿ 9 ³ òðèìàéòå éîãî

íàòèñíóòèì. Çà íåîáõ³äí³ñòþ ïîâåðòàéòå øïèíäåëü

ìîòîðà ðóêîþ, ïîêè â³í íå çàô³êñóºòüñÿ.

–Â³äêðóò³òü íàêèäíó ãàéêó 5 ïðîòè ñòð³ëêè ãîäèííèêà çà

äîïîìîãîþ âèëêîâîãî ãàéêîâîãî êëþ÷à 15.

–Â³äïóñò³òü ô³êñàòîð øïèíäåëÿ.

–Çà íåîáõ³äí³ñòþ î÷èñò³òü ïåðåä ìîíòàæåì âñ³ äåòàë³ çà

äîïîìîãîþ ì’ÿêîãî ïåíçëèêà àáî ïðîäóéòå ¿õ ñòèñíóòèì

ïîâ³òðÿì.

–Íàä³íüòå íîâó íàêèäíó ãàéêó íà ïàòðîí 14.

–Çëåãêà çàòÿãí³òü íàêèäíó ãàéêó.

fÍ³ â ÿêîìó ðàç³ íå çàòÿãóéòå çàòèñêíó öàíãó ç

íàêèäíîþ ãàéêîþ, ïîêè íå áóäå ìîíòîâàíà ôðåçà. Â

ïðîòèâíîìó ðàç³ çàòèñêíà öàíãà ìîæå ïîøêîäèòèñÿ.

Âñòðîìëÿííÿ ôðåçè (äèâ. ìàë. C–D)

Â çàëåæíîñò³ â³ä ìåòè âèêîðèñòàííÿ ³ñíóþòü ôðåçè ð³çíèõ

ìîäåëåé òà ÿêîñò³.

Ôðåçè ç âèñîêîëåãîâàíî¿ øâèäêîð³çàëüíî¿ ñòàë³

ïðèçíà÷åí³ äëÿ îáðîáêè ì’ÿêèõ ìàòåð³àë³â, ÿê íàïð., ì’ÿêèõ

ïîð³ä äåðåâà òà ïëàñòìàñè.

Ôðåçè ç òâåðäîñïëàâíîþ êðîìêîþ ñïåö³àëüíî

ïðèçíà÷åí³ äëÿ òâåðäèõ ³ àáðàçèâíèõ ìàòåð³àë³â, ÿê íàïð.,

äëÿ äåðåâèíè òâåðäèõ ïîðîä òà àëþì³í³þ.

Îðèã³íàëüí³ ôðåçè ç âåëèêîãî àñîðòèìåíòó ïðèëàääÿ Bosch

ìîæíà îòðèìàòè â ñïåö³àë³çîâàíîìó ìàãàçèí³.

Âèêîðèñòîâóéòå ëèøå áåçäîãàíí³ ³ ÷èñò³ ôðåçè.

–Íàòèñí³òü íà ô³êñàòîð øïèíäåëÿ 9 ³ òðèìàéòå éîãî

íàòèñíóòèì. Çà íåîáõ³äí³ñòþ ïîâåðòàéòå øïèíäåëü

ìîòîðà ðóêîþ, ïîêè â³í íå çàô³êñóºòüñÿ.

–Îñëàáòå íàêèäíó ãàéêó 5 ïðîòè ñòð³ëêè ãîäèííèêà çà

äîïîìîãîþ âèëêîâîãî ãàéêîâîãî êëþ÷à 15.

–Âñòðîì³òü ôðåçó ó çàòèñêíó öàíãó. Õâîñòîâèê ôðåçè ìàº

çàéòè â çàòèñêíó öàíãó ïðèíàéìí³ íà 20 ìì.

–Çíîâó çàòÿãí³òü íàêèäíó ãàéêó çà ñòð³ëêîþ ãîäèííèêà.

–Â³äïóñò³òü ô³êñàòîð øïèíäåëÿ.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 115 Thursday, November 24, 2011 11:34 AM

116 | Óêðà¿íñüêà

2 610 007 835 | (24.11.11) Bosch Power Tools

fÍ³ â ÿêîìó ðàç³ íå çàòÿãóéòå çàòèñêíó öàíãó ç

íàêèäíîþ ãàéêîþ, ïîêè íå áóäå ìîíòîâàíà ôðåçà. Â

ïðîòèâíîìó ðàç³ çàòèñêíà öàíãà ìîæå ïîøêîäèòèñÿ.

Ìîíòàæ ôðåçåðíîãî áëîêà (äèâ. ìàë. E)

Äëÿ ôðåçåðóâàííÿ íåîáõ³äíî çíîâó ìîíòóâàòè ôðåçåðíèé

áëîê 2 íà ïðèâîäíèé âóçîë 1.

–Â³äïóñò³òü çàòèñêíèé âàæ³ëü 10, ÿêùî â³í áóâ çàòèñíóòèé.

–Çâåä³òü ïîäâ³éí³ ñòð³ëêè íà ïðèâîäíîìó âóçë³ ³ íà

ôðåçåðíîìó áëîö³ 2.

–Âñòàâòå ïðèâîäíèé âóçîë ó ôðåçåðíèé áëîê ³ ïîâåðí³òü

ïðèâîäíèé âóçîë çà ñòð³ëêîþ ãîäèííèêà, ùîá ïîçíà÷êà

ïîêàçóâàëà íà ñèìâîë .

–Ïîñóíüòå ïðèâîäíèé âóçîë äàë³ ó ôðåçåðíèé áëîê.

–Ï³ñëÿ ìîíòàæó ïîâåðí³òü ôðåçåðíèé áëîê ïîçíà÷êîþ

íà ñèìâîë íà ïðèâîäíîìó âóçë³.

–Çàòÿãí³òü çàòèñêíèé âàæ³ëü.

fÏ³ñëÿ ìîíòàæó çàâæäè ïåðåâ³ðÿéòå ì³öí³ñòü ïîñàäêè

ïðèâîäíîãî âóçëà ó ôðåçåðíîìó áëîö³.

Çà íåîáõ³äí³ñòþ â³äðåãóëþéòå ñèëó çàòèñêíîãî âàæåëÿ 10

(äèâ. «Ï³äòÿãóâàííÿ çàòèñêíîãî âàæåëÿ», ñòîð. 117).

Â³äñìîêòóâàííÿ ïèëó/òèðñè/ñòðóæêè

fÏèë òàêèõ ìàòåð³àë³â, ÿê íàïð., ëàêîôàðáîâèõ ïîêðèòü,

ùî ì³ñòÿòü ñâèíåöü, äåÿêèõ âèä³â äåðåâèíè, ì³íåðàë³â ³

ìåòàëó, ìîæå áóòè íåáåçïå÷íèì äëÿ çäîðîâ’ÿ. Òîðêàííÿ

àáî âäèõàííÿ ïèëó ìîæå âèêëèêàòè ó Âàñ àáî ó îñ³á, ùî

çíàõîäÿòüñÿ ïîáëèçó, àëåðã³÷í³ ðåàêö³¿ òà/àáî

çàõâîðþâàííÿ äèõàëüíèõ øëÿõ³â.

Ïåâí³ âèäè ïèëó, ÿê íàïð., äóáîâèé àáî áóêîâèé ïèë,

ââàæàþòüñÿ êàíöåðîãåííèìè, îñîáëèâî â ñïîëó÷åíí³ ç

äîáàâêàìè äëÿ îáðîáêè äåðåâèíè (õðîìàò, çàñîáè äëÿ

çàõèñòó äåðåâèíè). Ìàòåð³àëè, ùî ì³ñòÿòü àçáåñò,

äîçâîëÿºòüñÿ îáðîáëÿòè ëèøå ñïåö³àë³ñòàì.

–Çà ìîæëèâ³ñòþ âèêîðèñòîâóéòå ïðèäàòíèé äëÿ

ìàòåð³àëó â³äñìîêòóâàëüíèé ïðèñòð³é.

–Ñë³äêóéòå çà äîáðîþ âåíòèëÿö³ºþ íà ðîáî÷îìó ì³ñö³.

–Ðåêîìåíäóºòüñÿ âäÿãàòè ðåñï³ðàòîðíó ìàñêó ç

ô³ëüòðîì êëàñó P2.

Äîäåðæóéòåñÿ ïðèïèñ³â ùîäî îáðîáëþâàíèõ ìàòåð³àë³â,

ùî ä³þòü ó Âàø³é êðà¿í³.

Ðîáîòà

Íàñòðîþâàííÿ ãëèáèíè ôðåçåðóâàííÿ

(äèâ. ìàë. F)

fÍàñòðîþâàòè ãëèáèíó ôðåçåðóâàííÿ ìîæíà ëèøå

ïðè âèìêíóòîìó åëåêòðîïðèëàä³.

Ãðóáå íàñòðîþâàííÿ ãëèáèíè ôðåçåðóâàííÿ çä³éñíþºòüñÿ

íàñòóïíèì ÷èíîì:

–Ïðèñòàâòå åëåêòðîïðèëàä ç ìîíòîâàíîþ ôðåçîþ äî

îáðîáëþâàíîãî ìàòåð³àëó.

–Â³äïóñò³òü çàòèñêíèé âàæ³ëü 10, ÿêùî â³í áóâ çàòèñíóòèé.

–Ïîâåðí³òü ôðåçåðíèé áëîê 2 ïîçíà÷êîþ íà ñèìâîë

³ ïîâ³ëüíî îïóñò³òü ïðèâîäíèé âóçîë âíèç, ïîêè

ôðåçà íå äîòîðêíåòüñÿ äî çàãîòîâêè.

–Çàòÿãí³òü çàòèñêíèé âàæ³ëü.

–Ïîäèâ³òüñÿ, ùî ïîêàçóº øêàëà 8, òà çàíîòóéòå öå

çíà÷åííÿ (âñòàíîâëåííÿ íóëÿ). Äîäàéòå äî öüîãî

çíà÷åííÿ íåîáõ³äíó ãëèáèíó ôðåçåðóâàííÿ.

–Â³äïóñò³òü çàòèñêíèé âàæ³ëü ³ âñòàíîâ³òü ïðèâîäíèé

âóçîë íà ðîçðàõîâàíå çíà÷åííÿ øêàëè.

–Ïîâåðí³òü ôðåçåðíèé áëîê ïîçíà÷êîþ íà ñèìâîë ³

çíîâó çàòÿãí³òü çàòèñêíèé âàæ³ëü.

–Ïåðåâ³ðòå âñòàíîâëåíó ãëèáèíó ôðåçåðóâàííÿ

ïðàêòè÷íèìè âèïðîáóâàííÿìè òà çà íåîáõ³äí³ñòþ

ï³äêîðåêòóéòå ¿¿.

Äëÿ òî÷íîãî íàñòðîþâàííÿ ãëèáèíè ôðåçåðóâàííÿ ä³éòå

íàñòóïíèì ÷èíîì:

–Óñòàíîâ³òü ïðèâîäíèé âóçîë ïðè â³äïóùåíîìó

çàòèñêíîìó âàæåë³ 10 ïîçíà÷êîþ íà ñèìâîë .

–Óñòàíîâ³òü çà äîïîìîãîþ êîë³ùàòêà 3 íåîáõ³äíó ãëèáèíó

ôðåçåðóâàííÿ.

–Çàòÿãí³òü çàòèñêíèé âàæ³ëü.

Ïî÷àòîê ðîáîòè

fÇâàæàéòå íà íàïðóãó â ìåðåæ³! Íàïðóãà äæåðåëà

ñòðóìó ïîâèííà â³äïîâ³äàòè çíà÷åííþ, ùî çàçíà÷åíå

íà òàáëè÷ö³ ç õàðàêòåðèñòèêàìè åëåêòðîïðèëàäó.

Åëåêòðîïðèëàä, ùî ðîçðàõîâàíèé íà íàïðóãó 230 Â,

ìîæå ïðàöþâàòè òàêîæ ³ ïðè 220 Â.

Âìèêàííÿ/âèìèêàííÿ

Ùîá óâ³ìêíóòè åëåêòðî³íñòðóìåíò, óñòàíîâ³òü âèìèêà÷ 11

â ïîëîæåííÿ I.

Ùîá âèìêíóòè åëåêòðî³íñòðóìåíò, óñòàíîâ³òü âèìèêà÷ 11

íà 0.

Âêàç³âêè ùîäî ðîáîòè

fÇàõèùàéòå ôðåçó â³ä ïîøòîâõ³â ³ óäàð³â.

Êðîìêîâå àáî ïðîô³ëüíå ôðåçåðóâàííÿ (äèâ. ìàë. G)

Ïðè êðîìêîâîìó àáî ïðîô³ëüíîìó ôðåçåðóâàíí³ áåç

ïàðàëåëüíîãî óïîðà ôðåçó íåîáõ³äíî îáëàäíàòè

íàïðÿìíîþ öàïôîþ àáî øàðèêîï³äøèïíèêîì.

–Ï³äâåä³òü óâ³ìêíåíèé åëåêòðîïðèëàä çáîêó äî

îáðîáëþâàëüíî¿ äåòàë³, ùîá íàïðÿìíà öàïôà àáî

øàðèêîï³äøèïíèê ôðåçè ïðèëÿãàâ äî êðàþ

îáðîáëþâàëüíî¿ äåòàë³.

–Âåä³òü åëåêòðî³íñòðóìåíò óçäîâæ êðàþ çàãîòîâêè.

Ñë³äêóéòå çà òèì, ùîá çáåð³ãàòè ïðÿìèé êóò. Çàíàäòî

ñèëüíå íàòèñêóâàííÿ ìîæå ïîøêîäèòè êðàé çàãîòîâêè.

Ôðåçåðóâàííÿ ç ïàðàëåëüíèì óïîðîì (äèâ. ìàë. H)

Äëÿ ïàðàëåëüíîãî ð³çàííÿ ìîæíà ìîíòóâàòè ïàðàëåëüíèé

óïîð 17.

–Çàêð³ï³òü ïàðàëåëüíèé óïîð 17 íà ôðåçåðíîìó áëîö³ 2

çà äîïîìîãîþ ãâèíòà ç íàêàòàíîþ ãîëîâêîþ 16.

–Óñòàíîâ³òü íà ïàðàëåëüíîìó óïîð³ 18 íåîáõ³äíó ãëèáèíó

óïîðó çà äîïîìîãîþ ãâèíòà-áàðàí÷èêà.

–Âîä³òü óâ³ìêíåíèì åëåêòðîïðèëàäîì óçäîâæ êðàþ

îáðîáëþâàíîãî ìàòåð³àëó ç ð³âíîì³ðíîþ ïîäà÷åþ,

íàòèñêóþ÷è çáîêó íà ïàðàëåëüíèé óïîð.

OBJ_BUCH-1137-001.book Page 116 Thursday, November 24, 2011 11:34 AM

Óêðà¿íñüêà | 117

Bosch Power Tools 2 610 007 835 | (24.11.11)

Ôðåçåðóâàííÿ ç äîïîì³æíèì íàïðÿìíèì çàñîáîì

(äèâ.ìàë.I)

Çàâäÿêè äîïîì³æíîìó íàïðÿìíîìó çàñîáó 19 ìîæíà

ôðåçåðóâàòè êðà¿ ôðåçàìè áåç íàïðÿìíî¿ öàïôè àáî

øàðèêîï³äøèïíèêà.

–Çàêð³ï³òü äîïîì³æíèé íàïðÿìíèé çàñ³á íà ôðåçåðíîìó

áëîö³ 2 çà äîïîìîãîþ ãâèíòà ç íàêàòàíîþ ãîëîâêîþ 16.

–Âåä³òü åëåêòðî³íñòðóìåíò óçäîâæ êðàþ çàãîòîâêè ç

ð³âíîì³ðíîþ ïîäà÷åþ.

Á³÷íà â³äñòàíü: Äëÿ çì³íè òîâùèíè çí³ìàííÿ ìàòåð³àëó

ìîæíà ðåãóëþâàòè á³÷íó â³äñòàíü ì³æ çàãîòîâêîþ òà

êîâçíèì ðîëèêîì 22 íà äîïîì³æíîìó íàïðÿìíîìó çàñîá³

19.

–Â³äïóñò³òü ãâèíò-áàðàí÷èê 20, ïîâîðîòîì ãâèíòà-

áàðàí÷èêà 21 â³äðåãóëþéòå íåîáõ³äíó á³÷íó â³äñòàíü ³

çíîâó çàòÿãí³òü ãâèíò-áàðàí÷èê 20.

Âèñîòà: Â çàëåæíîñò³ â³ä âèêîðèñòîâóâàíî¿ ôðåçè ³

òîâùèíè îáðîáëþâàíîãî ìàòåð³àëó âñòàíîâ³òü äîïîì³æíèé

íàïðÿìíèé çàñ³á ó âåðòèêàëüíå ïîëîæåííÿ.

–Â³äïóñò³òü ãâèíò ç íàêàòàíîþ ãîëîâêîþ 16 íà

äîïîì³æíîìó íàïðÿìíîìó çàñîá³, ïåðåñóíüòå

äîïîì³æíèé íàïðÿìíèé çàñ³á ó íåîáõ³äíå ïîëîæåííÿ ³

çíîâó çàòÿãí³òü ãâèíò ç íàêàòàíîþ ãîëîâêîþ.

Ìîíòàæ êðèøêè ôðåçåðíîãî áëîêà (äèâ. ìàë. J)

Ïðè ³íòåíñèâíîìó âèêîðèñòàíí³ åëåêòðî³íñòðóìåíòó

ôðåçåðíèé áëîê íàãð³âàºòüñÿ. Äëÿ çàõèñòó ðóê ó öüîìó

âèïàäêó ìîæíà ìîíòóâàòè êðèøêó ôðåçåðíîãî áëîêà

(ïðèëàääÿ).

–Çí³ì³òü çàòèñêíèé âàæ³ëü 10.

–Âñòàâòå êðèøêó ôðåçåðíîãî áëîêà 23 çâåðõó ó

ôðåçåðíèé áëîê 2.

–Çíîâó çàêðóò³òü çàòèñêíèé âàæ³ëü íàñò³ëüêè, ùîá ïðè

çàòèñíóòîìó çàòèñêíîìó âàæåë³ ïðèâîäíèé âóçîë 1

íàä³éíî óòðèìóâàâñÿ ó ôðåçåðíîìó áëîö³.

Ôðåçåðóâàííÿ ç êóòîâèì ôðåçåðíèì áëîêîì

(äèâ.ìàë.K–M)

Êóòîâèé ôðåçåðíèé áëîê 24 îñîáëèâî ïðèäàòíèé äëÿ

ôðåçåðóâàííÿ óð³âåíü ëàì³íîâàíèõ êðà¿â ó

âàæêîäîñòóïíèõ ì³ñöÿõ, äëÿ ôðåçåðóâàííÿ îñîáëèâèõ

êóò³â, à òàêîæ äëÿ ñêîñó êðà¿â.

Ïðè ôðåçåðóâàíí³ êðîìîê ç âèêîðèñòàííÿì êóòîâîãî

ôðåçåðíîãî áëîêà ôðåçà ìàº áóòè îáëàäíàíà íàïðÿìíîþ

öàïôîþ àáî øàðèêîï³äøèïíèêîì.

Äëÿ ìîíòàæó êóòîâîãî ôðåçåðíîãî áëîêà âèêîíàéòå ðîáî÷³

îïåðàö³¿, ùî îïèñàí³ â ðîçä³ë³ «Ìîíòàæ ôðåçåðíîãî áëîêà»

(ñòîð. 116), â³äïîâ³äíèì ÷èíîì.

Äëÿ òî÷íîñò³ êóò³â íà êóòîâîìó ôðåçåðíîìó áëîö³ 24

ïåðåäáà÷åí³ ãí³çäà ç ³íòåðâàëîì ó 7,5°. Âåñü ä³àïàçîí

íàñòðîþâàííÿ ñòàíîâèòü 75° (45° âïåðåä ³ 30° íàçàä).

–Â³äïóñò³òü îáèäâà ãâèíòè-áàðàí÷èêè 25.

–Óñòàíîâ³òü íåîáõ³äíèé êóò çà äîïîìîãîþ øêàëè 26 ³

çíîâó çàòÿãí³òü ãâèíòè-áàðàí÷èêè 25.

Çàì³íà ïëèòè êîâçàííÿ (äèâ. ìàë. N)

Ïëèòó êîâçàííÿ 30 ìîæíà ìîíòóâàòè çàì³ñòü ïëèòè

êîâçàííÿ 6; âîíà ìàº äîäàòêîâó ðóêîÿòêó 12, à òàêîæ

ï³ä’ºäíàííÿ äëÿ ïèëîñîñà.

–Âèêðóò³òü ÷îòèðè ãâèíòè ç öèë³íäðè÷íîþ ãîëîâêîþ ç

íèæíüîãî áîêó ïëèòè êîâçàííÿ 6 ³ çí³ì³òü ïëèòó êîâçàííÿ.

–Ïðèêðóò³òü ïëèòó êîâçàííÿ 30 äî îïîðíî¿ ïëèòè çà

äîïîìîãîþ äîäàíèõ êð³ïèëüíèõ ãâèíò³â.

Äëÿ ï³ä’ºäíàííÿ ïèëîñîñó íà ïëèò³ êîâçàííÿ 30 íåîáõ³äíî

ìîíòóâàòè â³äñìîêòóâàëüíèé àäàïòåð 29.

–Ïðèêðóò³òü â³äñìîêòóâàëüíèé àäàïòåð äî ïëèòè êîâçàííÿ

çà äîïîìîãîþ äâîõ äîäàíèõ ãâèíò³â.

–Íàä³íüòå â³äñìîêòóâàëüíèé øëàíã (Ø35 ìì) íà

ìîíòîâàíèé â³äñìîêòóâàëüíèé àäàïòåð.

–Äëÿ çàáåçïå÷åííÿ îïòèìàëüíîãî â³äñìîêòóâàííÿ

ðåãóëÿðíî ïðî÷èùàéòå â³äñìîêòóâàëüíèé àäàïòåð.

Äëÿ îáðîáêè êðà¿â âèêîðèñòîâóéòå äîäàòêîâî âèòÿæíèé

êîâïàê 28.

–Ìîíòóéòå âèòÿæíèé êîâïàê ì³æ ïëèòîþ êîâçàííÿ 30 ³

â³äñìîêòóâàëüíèì àäàïòåðîì 29.

–Äëÿ îáðîáêè ãëàäêèõ, ïëîñêèõ ïîâåðõîíü çíîâó çí³ì³òü

âèòÿæíèé êîâïàê.

Åëåêòðîïðèëàä ìîæíà ï³äêëþ÷èòè ïðÿìî äî ðîçåòêè

óí³âåðñàëüíîãî ïèëîñîñó Bosch ç äèñòàíö³éíèì ïóñêîâèì

ïðèñòðîºì. Â³í àâòîìàòè÷íî âìèêàºòüñÿ ïðè âêëþ÷åíí³

åëåêòðîïðèëàäó.

Ïèëîâ³äñìîêòóâà÷ ïîâèíåí áóòè ïðèäàòíèì äëÿ ðîáîòè ç

îáðîáëþâàíèì ìàòåð³àëîì.

Äëÿ â³äñìîêòóâàííÿ îñîáëèâî øê³äëèâîãî äëÿ çäîðîâ’ÿ,

êàíöåðîãåííîãî àáî ñóõîãî ïèëó ïîòð³áíèé ñïåö³àëüíèé

ïèëîâ³äñìîêòóâà÷.

Ï³äòÿãóâàííÿ çàòèñêíîãî âàæåëÿ (äèâ. ìàë. Î)

ßêùî ïðèâîäíèé âóçîë 1 á³ëüøå íå ñèäèòü ì³öíî ó

ôðåçåðíîìó áëîö³, íåîáõ³äíî â³äðåãóëþâàòè ñèëó

çàòèñêóâàííÿ çàòèñêíîãî âàæåëÿ 10.

–Â³äïóñò³òü çàòèñêíèé âàæ³ëü.

–Ïîâåðí³òü ãàéêó 31 çà äîïîìîãîþ âèëêîâîãî ãàéêîâîãî

êëþ÷à (8 ìì) ïðèáë. íà 45° çà ñòð³ëêîþ ãîäèííèêà.

–Çíîâó çàòèñí³òü çàòèñêíèé âàæ³ëü.

–Ïåðåâ³ðòå, ÷è íàä³éíî çàòèñíóòèé ïðèâîäíèé âóçîë. Íå

çàòÿãóéòå ãàéêó çàíàäòî ñèëüíî.

Òåõí³÷íå îáñëóãîâóâàííÿ ³ ñåðâ³ñ

Òåõí³÷íå îáñëóãîâóâàííÿ ³ î÷èùåííÿ

fÏåðåä áóäü-ÿêèìè ìàí³ïóëÿö³ÿìè ç åëåêòðîïðèëà-

äîì âèòÿãí³òü øòåïñåëü ç ðîçåòêè.

fÙîá åëåêòðîïðèëàä ïðàöþâàâ ÿê³ñíî ³ íàä³éíî,

òðèìàéòå ïðèëàä ³ âåíòèëÿö³éí³ îòâîðè â ÷èñòîò³.

ßêùî òðåáà ïîì³íÿòè ï³ä’ºäíóâàëüíèé êàáåëü, öå òðåáà

ðîáèòè íà ô³ðì³ Bosch àáî â ñåðâ³ñí³é ìàéñòåðí³ äëÿ

åëåêòðî³íñòðóìåíò³â Bosch, ùîá óíèêíóòè íåáåçïåê.

ßêùî íåçâàæàþ÷è íà ðåòåëüíó òåõíîëîã³þ âèãîòîâëåííÿ ³

ïåðåâ³ðêè ïðèëàä âñå-òàêè âèéäå ç ëàäó, éîãî ðåìîíò

äîçâîëÿºòüñÿ âèêîíóâàòè ëèøå â àâòîðèçîâàí³é ñåðâ³ñí³é

ìàéñòåðí³ äëÿ åëåêòðîïðèëàä³â Bosch.

Ïðè âñ³õ çàïèòàííÿõ ³ ïðè çàìîâëåíí³ çàï÷àñòèí, áóäü

ëàñêà, îáîâ’ÿçêîâî çàçíà÷àéòå 10-çíà÷íèé òîâàðíèé

íîìåð, ùî çíàõîäèòüñÿ íà çàâîäñüê³é òàáëè÷ö³

åëåêòðîïðèëàäó.

OBJ_BUCH-1137-001.book Page 117 Thursday, November 24, 2011 11:34 AM

118 | Română

2 610 007 835 | (24.11.11) Bosch Power Tools

Cåðâ³ñía ìaécòepíÿ i îáñëóãîâóâàííÿ êëiºíòiâ

Â ñåðâ³ñí³é ìàéñòåðí³ Âè îòðèìàºòå â³äïîâ³äü íà Âàø³

çàïèòàííÿ ñòîñîâíî ðåìîíòó ³ òåõí³÷íîãî îáñëóãîâóâàííÿ

Âàøîãî ïðîäóêòó. Ìàëþíêè â äåòàëÿõ ³ ³íôîðìàö³þ ùîäî

çàï÷àñòèí ìîæíà çíàéòè çà àäðåñîþ:

www.bosch-pt.com

Êîíñóëüòàíòè Bosch ç ðàä³ñòþ äîïîìîæóòü Âàì ïðè

çàïèòàííÿõ ñòîñîâíî êóï³âë³, çàñòîñóâàííÿ ³ íàëàãîäæåííÿ

ïðîäóêò³â ³ ïðèëàääÿ äî íèõ.

Ãàðàíò³éíå îáñëóãîâóâàííÿ ³ ðåìîíò åëåêòðî³íñòðóìåíòó

çä³éñíþþòüñÿ â³äïîâ³äíî äî âèìîã ³ íîðì âèãîòîâëþâà÷à íà

òåðèòîð³¿ âñ³õ êðà¿í ëèøå ó ô³ðìîâèõ àáî àâòîðèçîâàíèõ

ñåðâ³ñíèõ öåíòðàõ ô³ðìè «Ðîáåðò Áîø».

ÏÎÏÅÐÅÄÆÅÍÍß! Âèêîðèñòàííÿ êîíòðàôàêòíî¿ ïðîäóêö³¿

íåáåçïå÷íå â åêñïëóàòàö³¿ ³ ìîæå ìàòè íåãàòèâí³ íàñë³äêè

äëÿ çäîðîâ’ÿ. Âèãîòîâëåííÿ ³ ðîçïîâñþäæåííÿ

êîíòðàôàêòíî¿ ïðîäóêö³¿ ïåðåñë³äóºòüñÿ çà Çàêîíîì â

àäì³í³ñòðàòèâíîìó ³ êðèì³íàëüíîìó ïîðÿäêó.

Óêðà¿íà

ÒÎÂ «Ðîáåðò Áîø»

Cåðâ³ñíèé öåíòð åëåêòðî³íñòðóìåíò³â

âóë. Êðàéíÿ, 1, 02660, Êè¿â-60

Óêðà¿íà

Òåë.: +38 (044) 4 90 24 07 (áàãàòîêàíàëüíèé)

E-Mail: pt-service.ua@bosch.com

Îô³ö³éíèé ñàéò: www.bosch-powertools.com.ua

Àäðåñà Ðåã³îíàëüíèõ ãàðàíò³éíèõ ñåðâ³ñíèõ ìàéñòåðåíü çà-

çíà÷åíà â Íàö³îíàëüíîìó ãàðàíò³éíîìó òàëîí³.

Óòèë³çàö³ÿ

Åëåêòðîïðèëàäè, ïðèëàääÿ ³ óïàêîâêó òðåáà çäàâàòè íà

åêîëîã³÷íî ÷èñòó ïîâòîðíó ïåðåðîáêó.

Íå âèêèäàéòå åëåêòðî³íñòðóìåíòè â ïîáóòîâå ñì³òòÿ!

Ëèøå äëÿ êðà¿í ªÑ:

Â³äïîâ³äíî äî ºâðîïåéñüêî¿ äèðåêòèâè

2002/96/ªC ïðî â³äïðàöüîâàí³ åëåêòðî- ³

åëåêòðîíí³ ïðèëàäè ³ ¿¿ ïåðåòâîðåííÿ â

íàö³îíàëüíîìó çàêîíîäàâñòâ³

åëåêòðîïðèëàäè, ùî âèéøëè ç âæèâàííÿ,

ïîâèíí³ çäàâàòèñÿ îêðåìî ³ óòèë³çóâàòèñÿ

åêîëîã³÷íî ÷èñòèì ñïîñîáîì.

Ìîæëèâ³ çì³íè.

Română

Instrucţiuni privind siguranţa şi

protecţia muncii

Indicaţii generale de avertizare pentru scule

electrice

Citiţi toate indicaţiile de

avertizare şi instrucţiunile.

Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor

poate provoca electrocutare, incendii şi/sau răniri grave.

Păstraţi toate indicaţiile de avertizare şi instrucţiunile în

vederea utilizărilor viitoare.

Termenul de „sculă electrică“ folosit în indicaţiile de

avertizare se referă la sculele electrice alimentate de la reţea

(cu cablu de alimentare) şi la sculele electrice cu acumulator

(fără cablu de alimentare).

Siguranţa la locul de muncă

fMenţineţi-vă sectorul de lucru curat şi bine iluminat.

Dezordinea sau sectoarele de lucru neluminate pot duce la

accidente.

fNu lucraţi cu scula electrică în mediu cu pericol de

explozie, în care există lichide, gaze sau pulberi

inflamabile. Sculele electrice generează scântei care pot

aprinde praful sau vaporii.

fNu permiteţi accesul copiilor şi al altor persoane în

timpul utilizării sculei electrice. Dacă vă este distrasă

atenţia puteţi pierde controlul asupra maşinii.

Siguranţă electrică

fŞtecherul sculei electrice trebuie să fie potrivit prizei

electrice. Nu este în nici un caz permisă modificarea

ştecherului. Nu folosiţi fişe adaptoare la sculele

electrice legate la pământ de protecţie. Ştecherele

nemodificate şi prizele corespunzătoare diminuează riscul

de electrocutare.

fEvitaţi contactul corporal cu suprafeţe legate la

pământ ca ţevi, instalaţii de încălzire, sobe şi frigidere.

Există un risc crescut de electrocutare atunci când corpul

vă este legat la pământ.

fFeriţi maşina de ploaie sau umezeală. Pătrunderea apei

într-o sculă electrică măreşte riscul de electrocutare.

fNu schimbaţi destinaţia cablului folosindu-l pentru

transportarea sau suspendarea sculei electrice ori

pentru a trage ştecherul afară din priză. Feriţi cablul de

căldură, ulei, muchii ascuţite sau componente aflate în

mişcare. Cablurile deteriorate sau încurcate măresc riscul

de electrocutare.

fAtunci când lucraţi cu o sculă electrică în aer liber,

folosiţi numai cabluri prelungitoare adecvate şi pentru

mediul exterior. Folosirea unui cablu prelungitor adecvat

pentru mediul exterior diminuează riscul de electrocutare.

fAtunci când nu poate fi evitată utilizarea sculei

electrice în mediu umed, folosiţi un întrerupător

automat de protecţie împotriva tensiunilor

periculoase. Întrebuinţarea unui întrerupător automat de

protecţie împotriva tensiunilor periculoase reduce riscul

de electrocutare.

Siguranţa persoanelor

fFiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu o sculă electrică. Nu

folosiţi scula electrică atunci când sunteţi obosiţi sau

vă aflaţi sub influenţa drogurilor, a alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

utilizării maşinii poate duce la răniri grave.

fPurtaţi echipament personal de protecţie şi

întotdeauna ochelari de protecţie. Purtarea

echipamentului personal de protecţie, ca masca pentru

AVERTISMENT

OBJ_BUCH-1137-001.book Page 118 Thursday, November 24, 2011 11:34 AM

Română | 119

Bosch Power Tools 2 610 007 835 | (24.11.11)

praf, încălţăminte de siguranţă antiderapantă, casca de

protecţie sau protecţia auditivă, în funcţie de tipul şi

utilizarea sculei electrice, diminuează riscul rănirilor.

fEvitaţi o punere în funcţiune involuntară. Înainte de a

introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de a o

transporta, asiguraţi-vă că aceasta este oprită. Dacă

atunci când transportaţi scula electrică ţineţi degetul pe

întrerupător sau dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca accidente.

fÎnainte de pornirea sculei electrice îndepărtaţi

dispozitivele de reglare sau cheile fixe din aceasta. Un

dispozitiv sau o cheie lăsată într-o componentă de maşină

care se roteşte poate duce la răniri.

fEvitaţi o ţinută corporală nefirească. Adoptaţi o poziţie

stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel

veţi putea controla mai bine maşina în situaţii neaşteptate.

fPurtaţi îmbrăcăminte adecvată. Nu purtaţi

îmbrăcăminte largă sau podoabe. Feriţi părul,

îmbrăcămintea şi mănuşile de piesele aflate în mişcare.

Îmbrăcămintea largă, părul lung sau podoabele pot fi

prinse în piesele aflate în mişcare.

fDacă pot fi montate echipamente de aspirare şi

colectare a prafului, asiguraţi-vă că acestea sunt

racordate şi folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce la reducerea

poluării cu praf.

Utilizarea şi manevrarea atentă a sculelor electrice

fNu suprasolicitaţi maşina. Folosiţi pentru executarea

lucrării dv. scula electrică destinată acelui scop. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere indicat.

fNu folosiţi scula elecrică dacă aceasta are

întrerupătorul defect. O sculă electrică, care nu mai

poate fi pornită sau oprită, este periculoasă şi trebuie

reparată.

fScoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatorul, înainte de a executa reglaje, a schimba

accesorii sau de a pune maşina la o parte. Această

măsură de prevedere împiedică pornirea involuntară a

sculei electrice.

fPăstraţi sculele electrice nefolosite la loc inaccesibil

copiilor. Nu lăsaţi să lucreze cu maşina persoane care

nu sunt familiarizate cu aceasta sau care nu au citit

aceste instrucţiuni. Sculele electrice devin periculoase

atunci când sunt folosite de persoane lipsite de

experienţă.

fÎntreţineţi-vă scula electrică cu grijă. Controlaţi dacă

componentele mobile ale sculei electrice funcţionează

impecabil şi dacă nu se blochează, sau dacă există

piese rupte sau deteriorate astfel încât să afecteze

funcţionarea sculei electrice. Înainte de utilizare daţi la

reparat piesele deteriorate. Cauza multor accidente a

fost întreţinerea necorespunzătoare a sculelor electrice.

fMenţineţi bine ascuţite şi curate dispozitivele de

tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu

tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi

conduse mai uşor.

fFolosiţi scula electrică, accesoriile, dispozitivele de

lucru etc. conform prezentelor instrucţiuni. Ţineţi cont

de condiţiile de lucru şi de activitatea care trebuie

desfăşurată. Folosirea sculelor electrice în alt scop decât

pentru utilizările prevăzute, poate duce la situaţii

periculoase.

Service

fÎncredinţaţi scula electrică pentru reparare numai

personalului de specialitate, calificat în acest scop,

repararea făcându-se numai cu piese de schimb

originale. Astfel veţi fi siguri că este menţinută siguranţa

maşinii.

Instrucţiuni privind siguranţa pentru maşinile de

frezat

fPrindeţi scula electrică numai de mânerele izolate,

deoarece dispozitivul de frezat poate nimeri propriul

cablu de alimentare. Contactul cu un conductor aflat sub

tensiune poate pune sub tensiune şi componentele

metalice ale sculei electrice şi duce la electrocutare.

fFixaţi şi asiguraţi piesa de lucru cu menghine sau în

oricare alt mod, pe o suprafaţă stabilă. Dacă ţineţi piesa

de lucru numai cu mâna sau dacă o rezemaţi numai de

corpul dumneavoastră, ea va fi instabilă, putându-se

ajunge la pierderea controlului.

fTuraţia admisă a dispozitvului de lucru trebuie să fie cel

puţin egală cu turaţia maximă menţionată pe scula

electrică. Un accesoriu care se roteşte mai repede decât

este admis, poate fi distrus.

fDispozitivele de frezare sau alte accesorii trebuie să se

potrivească exact în sistemul de prindere a accesoriilor

(bucşă elastică de prindere) al sculei dumneavoastră

electrice. Accesoriile care nu se potrivesc exact în

sistemul de prindere pentru accesorii al sculei

dumneavoastră electrice se rotesc neuniform, vibrează

foarte puternic şi pot duce la pierderea controlului.

fPorniţi scula electrică şi numai după aceasta

conduceţi-o asupra piesei prelucrate. În caz contrar

există pericol de recul în situaţia în care dispozitivul de

lucru se agaţă în piesa prelucrată.

fNu frezaţi deasupra obiectelor de metal, cuielor sau

şuruburilor. Dispozitivul freză se poate deteriora şi duce

la creşterea vibraţiilor.

fFolosiţi detectoare adecvate pentru a localiza

conducte de alimentare ascunse sau adresaţi-vă în

acest scop regiei locale furnizoare de utilităţi.

Contactul cu conductorii electrici poate duce la incendiu şi

electrocutare. Deteriorarea unei conducte de gaz poate

provoca explozii. Spargerea unei conducte de apă

cauzează pagube materiale sau poate duce la

electrocutare.

fNu folosiţi freze tocite sau deteriorate. Frezele tocite

sau deteriorate cauzează o frecare mai puternică, se pot

încleşta şi duce la dezechilibru.

OBJ_BUCH-1137-001.book Page 119 Thursday, November 24, 2011 11:34 AM

120 | Română

2 610 007 835 | (24.11.11) Bosch Power Tools

fÎnainte de a pune jos scula electrică aşteptaţi ca

aceasta să se oprească complet. Dispozitivul de lucru se

poate agăţa şi duce la pierderea controlului asupra sculei

electrice.

Descrierea produsului şi a

performanţelor

Citiţi toate indicaţiile de avertizare şi

instrucţiunile. Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor poate provoca

electrocutare, incendii şi/sau răniri grave.

Vă rugăm să desfăşuraţi pagina pliantă cu redarea maşinii şi să

o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire.

Utilizare conform destinaţiei

Scula electrică este destinată frezării cu reazem fix, de

caneluri, muchii, profiluri şi găuri longitudinale cât şi frezării

după şablon de copiere.

Elemente componente

Numerotarea elementelor componente se referă la schiţele

sculei electrice de la paginile grafice.

1Unitate de antrenare

2Adaptor de freze pentru muchii

3Roată de reglare fină a adâncimilor de frezare

4Dispozitiv freză*

5Piuliţă olandeză cu bucşă elastică de prindere

6Placă de alunecare

7Placă de bază

8Scală de reglare a adâncimilor de frezare

9Tastă de blocare ax

10 Pârghie de strângere

11 Întrerupător pornit/oprit

12 Mâner (suprafaţă de prindere izolată)

13 Bucşă elastică de prindere

14 Sistem de prindere accesorii

15 Cheie fixă (17 mm)

16 Şurub cu cap striat pentru fixarea limitatorului

17 Limitator paralel

18 Şurub-fluture pentru limitatorul paralel

19 Dispozitiv auxiliar de ghidare

20 Şurub fluture pentru fixarea alinierii orizontale

21 Şurub fluture pentru alinierea orizontală a ajutorului de

ghidare

22 Rolă culisantă

23 Capac adaptor de freze pentru muchii*

24 Dispozitiv de frezare unghiular*

25 Şurub fluture pentru reglarea unghiurilor

26 Scală gradată pentru reglarea unghiurilor de frezare

27 Mâner placă de alunecare*

28 Apărătoare de aspirare*

29 Adaptor de aspirare*

30 Placă de alunecare cu mâner şi adaptor de aspirare*

31 Piuliţă pentru reglarea forţei de strângere

*Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de

livrare standard. Puteţi găsi accesoriile complete în programul

nostru de accesorii.

Date tehnice

Informaţie privind zgomotul/vibraţiile

Valorile măsurate pentru zgomot au fost determinate conform

EN 60745.

Nivelul presiunii sonore evaluat A al sculei electrice este în

mod normal: nivel presiune sonoră 84 dB(A); nivel putere

sonoră 95 dB(A). Incertitudine K=3 dB.

Purtaţi aparat de protecţie auditivă!

Valorile totale ale vibraţiilor ah (suma vectorială a trei direcţii)

şi incertitudinea K au fost determinate conform EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost

măsurat conform unei proceduri de măsurare standardizate

în EN 60745 şi poate fi utilizat la compararea diferitelor scule

electrice. El poate fi folosit şi pentru evaluarea provizorie a

solicitării vibratorii.

Maşină de frezat muchii GKF 600

Professional GKF 600

Professional

Număr de identificare 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Putere nominală W600600

Turaţie la mersul în gol rot./min 33000 33000

Sistem de prindere accesorii mm

ţoli

6/8

–

Greutate conform EPTA-Procedure 01/2003 kg 1,5 1,5

Clasa de protecţie /II /II

Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anumitor ţări,

aceste speificaţii pot varia.

Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice. Denumirile comerciale ale sculelor

electrice pot varia.

OBJ_BUCH-1137-001.book Page 120 Thursday, November 24, 2011 11:34 AM

Română | 121

Bosch Power Tools 2 610 007 835 | (24.11.11)

Nivelul specificat al vibraţiilor se referă la cele mai frecvente

utilizări ale sculei electrice. În eventualitatea în care scula

electrică este utilizată pentru alte aplicaţii, împreună cu alte

accesorii decât cele indicate sau nu beneficiază de o

întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de

la valoarea specificată. Aceasta poate amplifica considerabil

solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate

în calcul şi intervalele de timp în care scula electrică este

deconectată sau funcţionează, dar nu este utilizată efectiv.

Această metodă de calcul ar putea duce la reducerea

considerabilă a valorii solicitării vibratorii pe întreg intervalul

de lucru.

Stabiliţi măsuri de siguranţă suplimentare pentru protejarea

utilizatorului împotriva efectului vibraţiilor, ca de exemplu:

întreţinerea sculei electrice şi a accesoriilor, menţinerea

căldurii mâinilor, organizarea proceselor de muncă.

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul descris la

paragraful „Date tehnice“ este în conformitate cu următoarele

standarde şi documente normative: EN 60745 conform

prevederilor Directivelor 2011/65/UE, 2004/108/CE,

2006/42/CE.

Documentaţie tehnică (2006/42/CE) la:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montare

Schimbarea accesoriilor

fÎnaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

fPentru montarea şi schimbarea dispozitivelor de

frezare se recomandă folosirea mănuşilor de protecţie.

Demontarea adaptorului de freze pentru muchii

(vezi figura A)

Înainte de a putea monta o freză, trebuie să detaşaţi mai întâi

adaptorul de freze pentru muchii 2 de unitatea de antrenare 1.

–Aduceţi pârghia de strângere 10 în poziţia deschis şi rotiţi

adaptorul de freze pentru muchii 2 cu marcajul pe

simbolul de pe unitatea de antrenare 1.

–Trageţi unitatea de antrenare în sus, până la punctul de

oprire.

–Rotiţi unitatea de antrenare în sens contrar mişcării acelor

de ceasornic, până la punctul de oprire şi trageţi-o afară

din adaptorul de freze pentru muchii.

Schimbarea bucşei elastice de prindere (vezi figura B)

În funcţie de freza utilizată, înainte de montarea acesteia

trebuie să schimbaţi piuliţa olandeză cu bucşa elastică de

prindere 5.

În cazul în care bucşa elastică de prindere potrivită pentru

freza dumneavoastră este deja montată, urmaţi etapele de

lucru conform paragrafului „Montarea dispozitivului de

frezare“.

Bucşa elastică de prindere 13 trebuie să fie fixată cu un

oarecare joc pe piuliţa olandeză. Piuliţa olandeză 5 trebuie să

poată fi montată cu uşurinţă. Dacă piuliţa olandeză sau bucşa

elastică de prindere sunt deteriorate, schimbaţi-le

neîntârziat.

–Apăsaţi tasta de blocare a axului 9 şi ţineţi-o apăsată. Dacă

este cazul rotiţi manual axul motor până când se

blochează.

–Deşurubaţi, prin rotire în sens contrar mişcării acelor de

ceasornic, piuliţa olandeză 5 cu cheia fixă 15.

–Eliberaţi tasta de blocare a axului.

–Dacă este necesar, curăţaţi înainte de asamblare, cu o

perie moale sau prin suflare cu aer comprimat, toate

piesele care trebuie montate.

–Montaţi piuliţa olandeză nouă pe sistemul de prindere

accesorii 14.

–Strângeţi slab piuliţa olandeză.

fÎn nici un caz nu strângeţi bucşa elastică de prindere cu

piuliţa olandeză dacă nu este montat un dispozitiv de

frezare. Altfel bucşa elastică de prindere se poate

deteriora.

Montarea dispozitivului de frezare (vezi figurile C–D)

În funcţie de scopul utilizării sunt disponibile dispozitive de

frezare de cele mai diverse execuţii şi sortimente calitative.

Dispozitivele de frezare din oţel de înaltă performanţă

sunt adecvate prelucrării materialelor moi ca de ex. lemnul de

esenţă moale şi materialul plastic.

Dispozitivele de frezare cu tăişuri din carburi metalice

sunt mai ales adecvate pentru materiale dure şi abrazive ca de

ex. lemnul de esenţă tare şi aluminiul.

Găsiţi dispozitive de frezare originale din sortimentul de

accesorii Bosch la distribuitorul dumneavoastră.

Folosiţi numai dispozitive de frezare impecabil şi curate.

–Apăsaţi tasta de blocare a axului 9 şi ţineţi-o apăsată. Dacă

este cazul rotiţi manual axul motor până când se

blochează.

–Slăbiţi, prin rotire în ses contrar mişcării acelor de

ceasornic, piuliţa olandeză 5 cu cheia fixă 15.

–Împingeţi dispozitivul de frezare în bucşa elastică de

prindere. Tija frezei trebui împinsă cel puţin 20 mm în

interiorul bucşei elastice de prindere.

–Strângeţi din nou bine piuliţa olandeză, rotind-o în sensul

mişcării acelor de ceasornic.

–Eliberaţi tasta de blocare a axului.

fÎn nici un caz nu strângeţi bucşa elastică de prindere cu

piuliţa olandeză dacă nu este montat un dispozitiv de

frezare. Altfel bucşa elastică de prindere se poate

deteriora.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 121 Thursday, November 24, 2011 11:34 AM

122 | Română

2 610 007 835 | (24.11.11) Bosch Power Tools

Montarea adaptorului de freze pentru muchii

(vezi figura E)

Pentru frezare, trebuie să montaţi din nou adaptorul de freze

pentru muchii 2 pe unitatea de antrenare 1.

–Aduceţi în poziţia deschis maneta de fixare 10, în cazul în

care aceasta s-a aflat în poziţia închis.

–Suprapuneţi cele două săgeţi duble de pe unitatea de

antrenare şi de pe adaptorul de freze pentru muchii 2.

–Împingeţi unitatea de antrenare în adaptorul de freze

pentru muchii şi rotiţi unitatea de antrenare în sensul

mişcării acelor de ceasornic, până când marcajul este

îndreptat spre simbolul .

–Împingeţi mai departe unitatea de antrenare în adaptorul

de freze pentru muchii.

–După montaj, rotiţi adaptorul de freze pentru muchii,

aducându-l cu marcajul pe simbolul de pe unitatea

de antrenare.

–Aduceţi pârghia de strângere în poziţia închis.

fDupă montaj, verificaţi întotdeauna poziţia fixă a

unităţii de antrenare în adaptorul de freze pentru

muchii.

Dacă este necesar modificaţi pretensionarea pârghiei de

strângere 10 (vezi „Reglarea pârghiei de strângere“,

pagina 123).

Aspirarea prafului/aşchiilor

fPulberile rezultate din prelucrarea de materiale cum sunt

vopselele pe bază de plumb, anumite tipuri de lemn,

minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau

inspirarea acestor pulberi poate provoca reacţii alergice

şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau

a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulberea de lemn de stejar sau

de fag sunt considerate a fi cancerigene, mai ales îm

combinaţie cu materiale de adaos utilizate la prelucrarea

lemnului (cromat, substanţe de protecţie a lemnului).

Materialele care conţin azbest nu pot fi prelucrate decât de

către specialişti.

–Folosiţi pe cât posibil o instalaţie de aspirare a prafului

adecvată pentru materialul prelucrat.

–Asiguraţi buna ventilaţie a locului de muncă.

–Este recomandabil să se utilizeze o mască de protecţie

a respiraţiei având clasa de filtrare P2.

Respectaţi prescripţiile din ţara dumneavoastră

referitoare la materialele de prelucrat.

Funcţionare

Reglarea adâncimii de frezare (vezi figura F)

fReglarea adâncimii de frezare se poate face numai cu

scula electrică oprită.

Pentru reglajul brut al adâncimii de frezare procedaţi după

cum urmează:

–Puneţi scula electrică cu dispozitivul de frezare montat pe

piesa de prelucrat.

–Aduceţi în poziţia deschis maneta de fixare 10, în cazul în

care aceasta s-a aflat în poziţia închis.

–Rotiţi adaptorul de freze pentru muchii 2 cu marcajul pe

simbolul şi coborâţi lent unitatea de antrenare, pâă

când freza atinge piesa de lucru.

–Aduceţi pârghia de strângere în poziţia închis.

–Citiţi valoarea măurată pe scala gradată 8 şi notaţi-o

(reglare la zero). Adunaţi la această valoare adâncimea de

frezare dorită.

–Aduceţi pârghia de strângere în poziţia deschis şi reglaţi

unitatea de antenare la valoarea calculată pe scala gradată.

–Rotiţi adaptorul de freze pentru muchii cu marcajul pe

simbolul şi aduceţi din nou pârghia de strângere în

poziţia închis.

–Verificaţi printr-o probă practică reglajul efectuat pentru

adâncimea de frezare, iar dacă este cazul, corectaţi-l.

Pentru reglarea fină a adâncimii de frezare, procedaţi după

cum urmează:

–Poziţionaţi unitatea de antrenare, cu pârghia de strângere

10 în poziţia deschis, cu marcajul pe simbolul .

–Ajustaţi cu roata de reglare 3 adâncimea de frezare dorită.

–Aduceţi pârghia de strângere în poziţia închis.

Punere în funcţiune

fAtenţie la tensiunea reţelei de alimentare! Tensiunea

sursei de curent trebuie să coincidă cu datele de pe

plăcuţa indicatoare a tipului sculei electrice. Sculele

electrice inscripţionate cu 230 V pot funcţiona şi

racordate la 220 V.

Pornire/oprire

Pentru punerea în funcţiune a sculei electrice aduceţi

întrerupătorul pornit/oprit 11 în poziţia I.

Pentru oprirea sculei electrice aduceţi întrerupătorul pornit/

oprit 11 în poziţia 0.

Instrucţiuni de lucru

fFeriţi dispozitivele de frezare de şocuri şi lovituri.

Frezarea de muchii şi de profiluri (vezi figura G)

La frezarea de muchii şi de profiluri fără limitator paralel

dispozitivul de frezare trebuie echipat cu un pilot de ghidare

sau cu un rulment.

–Conduceţi scula electrică pornită din lateral spre piesa de

lucru până când pilotul de ghidare sau rulmentul

dispozitivului de frezare se sprijină pe muchia piesei de

prelucrat.

–Conduceţi scula electrică de-a lungul muchiei piesei de

lucru. Aveţi grijă să o aşezaţi exact perpendicular. O

apăsare prea puternică poate deteriora muchia piesei de

lucru.

Frezarea cu limitator paralel (vezi figura H)

Pentru o tăiere paralelă cu muchia puteţi monta limitatorul

paralel 17.

–Fixaţi limitatorul paralel 17 pe adaptorul de freze pentru

muchii 2 cu şurubul cu cap striat 16.

–Reglaţi cu şurubul fluture la limitatorul paralel 18 cursa în

adâncime dorită.

–Conduceţi scula electrică în prealabil pornită, cu avans

uniform şi apăsare laterală, pe limitatorul paralel, de-a

lungul muchiei piesei de lucru.

OBJ_BUCH-1137-001.book Page 122 Thursday, November 24, 2011 11:34 AM

Română | 123

Bosch Power Tools 2 610 007 835 | (24.11.11)

Frezarea cu ajutor de ghidare (vezi figura I)

Ajutorul de ghidare 19 serveşte la frezarea muchiilor fără pilot

sau rulment. de ghidare.

–Fixaţi ajutorul de ghidare pe adaptorul de freze pentru

muchii 2 cu şurubul cu cap striat 16.

–Conduceţi scula electrcă cu avans uniform de-a lungul

muchiei piesei de lucru.

Distanţă laterală: pentru a modifica cantitatea de material

îndepărtată prin frezare, puteţi regla distanţa laterală dintre

piesa de lucru şi rola culisantă 22 a ajutorului de frezare 19.

–Slăbiţi şurubul fluture 20, reglaţi distanţa laterală dorită

înşurubând şurubul fluture 21 şi strângeţi din nou bine

şurubul fluture 20.

Înălţime: în funcţie de freza utilizată şi de grosimea piesei de

prelucrat, reglaţi orientarea verticală a ajutătorului de

ghidare.

–Slăbiţi şurubul cu cap striat 16 de pe ajutorul de ghidare,

împingeţi ajutorul de ghidare aducându-l în poziţia dorită şi

strângeţi din nou bine şurubul cu cap striat.

Montarea capacului adaptorului de freze pentru muchii

(vezi figura J)

În timpul utilizării intensive a sculei electrice adaptorul de

freze pentru muchii se încălzeşte. În această situaţie, pentru

protejarea mâinilor, se poate monta un capac al adaptorului

de freze pentru muchii (accesoriu).

–Demontaţi pârghia de strângere 10.

–Puneţi din partea de sus capacul adaptorului de freze

pentru muchii 23 pe adaptorul de freze pentru muchii 2.

–Înşurubaţi din nou strâns pârghia de strângere astfel încât,

cu pârghia de strângere în poziţia închis, unitatea de

antrenare 1 să fie fixată sigur în adaptorul de freză pentru

muchii.

Frezarea cu adaptorul unghiular pentru freză

(vezi figurile K–M)

Adaptorul unghiular pentru freză 24 este în mod special

adecvat frezării coplanare a muchiilor laminate, în locurile

greu accesibile, pentru frezarea în unghiuri speciale cât şi

pentru teşirea muchiilor.

Pentru frezarea muchiilor cu adaptorul de freze pentru

muchii, freza trebuie să fie echipată cu un pivot sau cu un

rulment de ghidare.

Pentru montarea adaptorului unghiular pentru freză urmaţi

etapele de lucru descrise la paragraful „Montarea adaptorului

de freze pentru muchii“ (pagina 122).

Pentru obţinerea unor unghiuri precise, adaptorul unghiular

pentru freză 24 este prevăzut cu caneluri de fixare în paşi de

7,5°. Toată plaja de reglare acoperită este de 75° (45° spre

înainte şi 30° spre spate).

–Slăbiţi cele două şuruburi fluture 25.

–Reglaţi unghiul dorit cu ajutorul scalei gradate 26 şi

înşurubaţi din nou strâns şuruburile fluture 25.

Schimbarea plăcii de alunecare (vezi figura N)

Placa de alunecare 30 poate fi montată în locul plăcii de

alunecare 6 şi este prevăzută cu un mâner suplimentar 12

oferind totodată posibilitatea racordării la o instalaţie de

aspirare a prafului.

–Deşurubaţi cele patru şuruburi cilindrice de pe partea

inferioară a plăcii de alunecare 6 şi extrageţi placa de

alunecare.

–Fixaţi prin înşurubare pe placa de bază, placa de alunecare

30 cu şuruburile de fixare din setul de livrare.

Pentru racordarea la o instalaţie de aspirare a prafului,

trebuie să montaţi pe placa de alunecare 30 un adaptor de

aspirare 29.

–Înşurubaţi adaptorul de aspirare pe placa de alunecare, cu

ajutorul celor două şuruburi din setul de livrare.

–Montaţi un furtun de aspirare (Ø35 mm) pe adaptorul de

aspirare deja montat.

–Pentru asigurarea unei aspirări optime, ar trebui să

curăţaţi regulat adaptorul de aspirare.

Pentru prelucrarea muchiilor folosiţi în mod suplimentar

apărătoarea de aspirare 28.

–Montaţi apărătoarea de aspirare între placa de alunecare

30 şi adaptorul de aspirare 29.

–Pentru prelucrarea suprafeţelor plane demontaţi din nou

apărătoarea de aspirare.

Scula electrică poate fi racordată direct la priza unui aspirator

universal Bosch cu pornire prin telecomandă. Acesta

porneşte automat în momentul pornirii sculei electrice.

Aspiratorul de praf trebuie să fie adecvat pentru materialul de

prelucrat.

Pentru aspirarea pulberilor extrem de nocive, cancerigene

sau uscate, folosiţi un aspirator special.

Reglarea pârghiei de strângere (vezi figura O)

Atunci când unitatea de antrenare 1 nu mai este bine fixată în

adaptorul de freze pentru muchiii, trebuie reglată din nou

forţa de strângere a pârghiei de strângere 10.

–Aduceţi pârghia de strângere în poziţia deschis.

–Răsuciţi piuliţa 31 cu o cheie fixă (8 mm) aprox. 45° în

sensul mişcării acelor de ceasornic.

–Aduceţi din nou pârghia de strângere în poziţia închis.

–Verificaţi dacă unitatea de antrenare ete fixată în condiţii

de siguranţă. Nu înşurubaţi prea strâns piuliţa.

Întreţinere şi service

Întreţinere şi curăţare

fÎnaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

fPentru a lucra bine şi sigur păstraţi curate scula

electrică şi fantele de aerisire.

Dacă este necesară înlocuirea cablului de racordare, pentru a

evita punerea în pericol a siguranţei exploatării, această

operaţie se va executa de către Bosch sau de către un centru

autorizat de asistenţă tehnică post-vânzări pentru scule

electrice Bosch.

Dacă în ciuda procedeelor de fabricaţie şi control riguroase

maşina are totuşi o pană, repararea acesteia se va face numai

la un atelier de asistenţă service autorizat pentru scule

electrice Bosch.

OBJ_BUCH-1137-001.book Page 123 Thursday, November 24, 2011 11:34 AM

124 | Áúëãàðñêè

2 610 007 835 | (24.11.11) Bosch Power Tools

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm

să indicaţi neapărat numărul de identificare compus din

10 cifre, conform plăcuţei indicatoare a tipului sculei elec-

trice.

Serviciu de asistenţă tehnică post-vânzări şi

consultanţă clienţi

Serviciul nostru de asistenţă tehnică post-vânzări răspunde

întrebărilor dumneavoastră privind întreţinerea şi repararea

produsului dumneavoastră cât şi privitor la piesele de

schimb. Desene descompuse ale ansamblelor cât şi informaţii

privind piesele de schimb găsiţi şi la:

www.bosch-pt.com

Echipa de consultanţă clienţi Bosch răspunde cu plăcere la

întrebările privind cumpărarea, utilizarea şi reglarea

produselor şi accesoriior lor.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30–34

013937 Bucureşti

Tel. service scule electrice: +40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. consultanţă clienţi: +40 (021) 4 05 75 00

Fax: +40 (021) 2 33 13 13

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Eliminare

Sculele electrice, accesoriile şi ambalajele trebuie

direcţionate către o staţie de revalorificare ecologică.

Nu aruncaţi sculele electrice în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2002/96/CE

privind maşinile şi aparatele electrice şi

electronice uzate şi transpunerea acesteia

în legislaţia naţională, sculele electrice

scoase din uz trebuie colectate separat şi

direcţionate către o staţie de revalorificare

ecologică.

Sub rezerva modificărilor.

Áúëãàðñêè

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Îáùè óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Ïðî÷åòåòå âíèìàòåëíî âñè÷êè

óêàçàíèÿ. Íåñïàçâàíåòî íà

ïðèâåäåíèòå ïî-äîëó óêàçàíèÿ ìîæå äà äîâåäå äî òîêîâ

óäàð, ïîæàð è/èëè òåæêè òðàâìè.

Ñúõðàíÿâàéòå òåçè óêàçàíèÿ íà ñèãóðíî ìÿñòî.

Èçïîëçâàíèÿò ïî-äîëó òåðìèí «åëåêòðîèíñòðóìåíò» ñå

îòíàñÿ äî çàõðàíâàíè îò åëåêòðè÷åñêàòà ìðåæà

åëåêòðîèíñòðóìåíòè (ñúñ çàõðàíâàù êàáåë) è äî

çàõðàíâàíè îò àêóìóëàòîðíà áàòåðèÿ åëåêòðîèíñòðóìåíòè

(áåç çàõðàíâàù êàáåë).

Áåçîïàñíîñò íà ðàáîòíîòî ìÿñòî

fÏîääúðæàéòå ðàáîòíîòî ñè ìÿñòî ÷èñòî è äîáðå

îñâåòåíî. Áåçïîðÿäúêúò è íåäîñòàòú÷íîòî îñâåòëåíèå

ìîãàò äà ñïîìîãíàò çà âúçíèêâàíåòî íà òðóäîâà

çëîïîëóêà.

fÍå ðàáîòåòå ñ åëåêòðîèíñòðóìåíòà â ñðåäà ñ

ïîâèøåíà îïàñíîñò îò âúçíèêâàíå íà åêñïëîçèÿ, â

áëèçîñò äî ëåñíîçàïàëèìè òå÷íîñòè, ãàçîâå èëè

ïðàõîîáðàçíè ìàòåðèàëè. Ïî âðåìå íà ðàáîòà â

åëåêòðîèíñòðóìåíòèòå ñå îòäåëÿò èñêðè, êîèòî ìîãàò äà

âúçïëàìåíÿò ïðàõîîáðàçíè ìàòåðèàëè èëè ïàðè.

fÄðúæòå äåöà è ñòðàíè÷íè ëèöà íà áåçîïàñíî

ðàçñòîÿíèå, äîêàòî ðàáîòèòå ñ åëåêòðîèíñòðóìåíòà.

Àêî âíèìàíèåòî Âè áúäå îòêëîíåíî, ìîæå äà çàãóáèòå

êîíòðîëà íàä åëåêòðîèíñòðóìåíòà.

Áåçîïàñíîñò ïðè ðàáîòà ñ åëåêòðè÷åñêè òîê

fÙåïñåëúò íà åëåêòðîèíñòðóìåíòà òðÿáâà äà å

ïîäõîäÿù çà ïîëçâàíèÿ êîíòàêò. Â íèêàêúâ ñëó÷àé íå

ñå äîïóñêà èçìåíÿíå íà êîíñòðóêöèÿòà íà ùåïñåëà.

Êîãàòî ðàáîòèòå ñúñ çàíóëåíè åëåêòðîóðåäè, íå

èçïîëçâàéòå àäàïòåðè çà ùåïñåëà. Ïîëçâàíåòî íà

îðèãèíàëíè ùåïñåëè è êîíòàêòè íàìàëÿâà ðèñêà îò

âúçíèêâàíå íà òîêîâ óäàð.

fÈçáÿãâàéòå äîïèðà íà òÿëîòî Âè äî çàçåìåíè òåëà,

íàïð. òðúáè, îòîïëèòåëíè óðåäè, ïåùè è õëàäèëíèöè.

Êîãàòî òÿëîòî Âè å çàçåìåíî, ðèñêúò îò âúçíèêâàíå íà

òîêîâ óäàð å ïî-ãîëÿì.

fÏðåäïàçâàéòå åëåêòðîèíñòðóìåíòà ñè îò äúæä è

âëàãà. Ïðîíèêâàíåòî íà âîäà â åëåêòðîèíñòðóìåíòà

ïîâèøàâà îïàñíîñòòà îò òîêîâ óäàð.

fÍå èçïîëçâàéòå çàõðàíâàùèÿ êàáåë çà öåëè, çà êîèòî

òîé íå å ïðåäâèäåí, íàïð. çà äà íîñèòå

åëåêòðîèíñòðóìåíòà çà êàáåëà èëè äà èçâàäèòå

ùåïñåëà îò êîíòàêòà. Ïðåäïàçâàéòå êàáåëà îò íà-

ãðÿâàíå, îìàñëÿâàíå, äîïèð äî îñòðè ðúáîâå èëè äî

ïîäâèæíè çâåíà íà ìàøèíè. Ïîâðåäåíè èëè óñóêàíè

êàáåëè óâåëè÷àâàò ðèñêà îò âúçíèêâàíå íà òîêîâ óäàð.

fÊîãàòî ðàáîòèòå ñ åëåêòðîèíñòðóìåíò íàâúí,

èçïîëçâàéòå ñàìî óäúëæèòåëíè êàáåëè, ïîäõîäÿùè

çà ðàáîòà íà îòêðèòî. Èçïîëçâàíåòî íà óäúëæèòåë,

ïðåäíàçíà÷åí çà ðàáîòà íà îòêðèòî, íàìàëÿâà ðèñêà îò

âúçíèêâàíå íà òîêîâ óäàð.

fÀêî ñå íàëàãà èçïîëçâàíåòî íà åëåêòðîèíñòðóìåíòà

âúâ âëàæíà ñðåäà, èçïîëçâàéòå ïðåäïàçåí

ïðåêúñâà÷ çà óòå÷íè òîêîâå. Èçïîëçâàíåòî íà ïðåäïà-

çåí ïðåêúñâà÷ çà óòå÷íè òîêîâå íàìàëÿâà îïàñíîñòòà îò

âúçíèêâàíå íà òîêîâ óäàð.

Áåçîïàñåí íà÷èí íà ðàáîòà

fÁúäåòå êîíöåíòðèðàíè, ñëåäåòå âíèìàòåëíî

äåéñòâèÿòà ñè è ïîñòúïâàéòå ïðåäïàçëèâî è ðàçóìíî.

Íå èçïîëçâàéòå åëåêòðîèíñòðóìåíòà, êîãàòî ñòå óìî-

OBJ_BUCH-1137-001.book Page 124 Thursday, November 24, 2011 11:34 AM

Áúëãàðñêè | 125

Bosch Power Tools 2 610 007 835 | (24.11.11)

ðåíè èëè ïîä âëèÿíèåòî íà íàðêîòè÷íè âåùåñòâà,

àëêîõîë èëè óïîéâàùè ëåêàðñòâà. Åäèí ìèã

ðàçñåÿíîñò ïðè ðàáîòà ñ åëåêòðîèíñòðóìåíò ìîæå äà

èìà çà ïîñëåäñòâèå èçêëþ÷èòåëíî òåæêè íàðàíÿâàíèÿ.

fÐàáîòåòå ñ ïðåäïàçâàùî ðàáîòíî îáëåêëî è âèíàãè ñ

ïðåäïàçíè î÷èëà. Íîñåíåòî íà ïîäõîäÿùè çà ïîëçâàíèÿ

åëåêòðîèíñòðóìåíò è èçâúðøâàíàòà äåéíîñò ëè÷íè

ïðåäïàçíè ñðåäñòâà, êàòî äèõàòåëíà ìàñêà, çäðàâè

ïëúòíîçàòâîðåíè îáóâêè ñúñ ñòàáèëåí ãðàéôåð, çàùèòíà

êàñêà èëè øóìîçàãëóøèòåëè (àíòèôîíè), íàìàëÿâà

ðèñêà îò âúçíèêâàíå íà òðóäîâà çëîïîëóêà.

fÈçáÿãâàéòå îïàñíîñòòà îò âêëþ÷âàíå íà

åëåêòðîèíñòðóìåíòà ïî íåâíèìàíèå. Ïðåäè äà

âêëþ÷èòå ùåïñåëà â çàõðàíâàùàòà ìðåæà èëè äà

ïîñòàâèòå àêóìóëàòîðíàòà áàòåðèÿ, ñå óâåðÿâàéòå,

÷å ïóñêîâèÿò ïðåêúñâà÷ å â ïîëîæåíèå «èçêëþ÷åíî».

Àêî, êîãàòî íîñèòå åëåêòðîèíñòðóìåíòà, äúðæèòå ïðúñòà

ñè âúðõó ïóñêîâèÿ ïðåêúñâà÷, èëè àêî ïîäàâàòå

çàõðàíâàùî íàïðåæåíèå íà åëåêòðîèíñòðóìåíòà, êîãàòî

å âêëþ÷åí, ñúùåñòâóâà îïàñíîñò îò âúçíèêâàíå íà

òðóäîâà çëîïîëóêà.

fÏðåäè äà âêëþ÷èòå åëåêòðîèíñòðóìåíòà, ñå

óâåðÿâàéòå, ÷å ñòå îòñòðàíèëè îò íåãî âñè÷êè

ïîìîùíè èíñòðóìåíòè è ãàå÷íè êëþ÷îâå. Ïîìîùåí

èíñòðóìåíò, çàáðàâåí íà âúðòÿùî ñå çâåíî, ìîæå äà

ïðè÷èíè òðàâìè.

fÈçáÿãâàéòå íååñòåñòâåíèòå ïîëîæåíèÿ íà òÿëîòî.

Ðàáîòåòå â ñòàáèëíî ïîëîæåíèå íà òÿëîòî è âúâ âñåêè

ìîìåíò ïîääúðæàéòå ðàâíîâåñèå. Òàêà ùå ìîæåòå äà

êîíòðîëèðàòå åëåêòðîèíñòðóìåíòà ïî-äîáðå è ïî-

áåçîïàñíî, àêî âúçíèêíå íåî÷àêâàíà ñèòóàöèÿ.

fÐàáîòåòå ñ ïîäõîäÿùî îáëåêëî. Íå ðàáîòåòå ñ

øèðîêè äðåõè èëè óêðàøåíèÿ. Äðúæòå êîñàòà ñè,

äðåõèòå è ðúêàâèöè íà áåçîïàñíî ðàçñòîÿíèå îò âúð-

òÿùè ñå çâåíà íà åëåêòðîèíñòðóìåíòèòå. Øèðîêèòå

äðåõè, óêðàøåíèÿòà, äúëãèòå êîñè ìîãàò äà áúäàò

çàõâàíàòè è óâëå÷åíè îò âúðòÿùè ñå çâåíà.

fÀêî å âúçìîæíî èçïîëçâàíåòî íà âúíøíà

àñïèðàöèîííà ñèñòåìà, ñå óâåðÿâàéòå, ÷å òÿ å

âêëþ÷åíà è ôóíêöèîíèðà èçïðàâíî. Èçïîëçâàíåòî íà

àñïèðàöèîííà ñèñòåìà íàìàëÿâà ðèñêîâåòå, äúëæàùè ñå

íà îòäåëÿùàòà ñå ïðè ðàáîòà ïðàõ.

Ãðèæëèâî îòíîøåíèå êúì åëåêòðîèíñòðóìåíòèòå

fÍå ïðåòîâàðâàéòå åëåêòðîèíñòðóìåíòà.

Èçïîëçâàéòå åëåêòðîèíñòðóìåíòèòå ñàìî ñúîáðàçíî

òÿõíîòî ïðåäíàçíà÷åíèå. Ùå ðàáîòèòå ïî-äîáðå è

ïî-áåçîïàñíî, êîãàòî èçïîëçâàòå ïîäõîäÿùèÿ

åëåêòðîèíñòðóìåíò â çàäàäåíèÿ îò ïðîèçâîäèòåëÿ

äèàïàçîí íà íàòîâàðâàíå.

fÍå èçïîëçâàéòå åëåêòðîèíñòðóìåíò, ÷èèòî ïóñêîâ

ïðåêúñâà÷ å ïîâðåäåí. Åëåêòðîèíñòðóìåíò, êîéòî íå

ìîæå äà áúäå èçêëþ÷âàí è âêëþ÷âàí ïî ïðåäâèäåíèÿ îò

ïðîèçâîäèòåëÿ íà÷èí, å îïàñåí è òðÿáâà äà áúäå

ðåìîíòèðàí.

fÏðåäè äà ïðîìåíÿòå íàñòðîéêèòå íà

åëåêòðîèíñòðóìåíòà, äà çàìåíÿòå ðàáîòíè

èíñòðóìåíòè è äîïúëíèòåëíè ïðèñïîñîáëåíèÿ, êàêòî

è êîãàòî ïðîäúëæèòåëíî âðåìå íÿìà äà èçïîëçâàòå

åëåêòðîèíñòðóìåíòà, èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà è/èëè èçâàæäàéòå

àêóìóëàòîðíàòà áàòåðèÿ. Òàçè ìÿðêà ïðåìàõâà

îïàñíîñòòà îò çàäåéñòâàíå íà åëåêòðîèíñòðóìåíòà ïî

íåâíèìàíèå.

fÑúõðàíÿâàéòå åëåêòðîèíñòðóìåíòèòå íà ìåñòà,

êúäåòî íå ìîãàò äà áúäàò äîñòèãíàòè îò äåöà. Íå

äîïóñêàéòå òå äà áúäàò èçïîëçâàíè îò ëèöà, êîèòî íå

ñà çàïîçíàòè ñ íà÷èíà íà ðàáîòà ñ òÿõ è íå ñà ïðî÷åëè

òåçè èíñòðóêöèè. Êîãàòî ñà â ðúöåòå íà íåîïèòíè

ïîòðåáèòåëè, åëåêòðîèíñòðóìåíòèòå ìîãàò äà áúäàò

èçêëþ÷èòåëíî îïàñíè.

fÏîääúðæàéòå åëåêòðîèíñòðóìåíòèòå ñè ãðèæëèâî.

Ïðîâåðÿâàéòå äàëè ïîäâèæíèòå çâåíà

ôóíêöèîíèðàò áåçóêîðíî, äàëè íå çàêëèíâàò, äàëè

èìà ñ÷óïåíè èëè ïîâðåäåíè äåòàéëè, êîèòî íàðóøà-

âàò èëè èçìåíÿò ôóíêöèèòå íà åëåêòðîèíñòðóìåíòà.

Ïðåäè äà èçïîëçâàòå åëåêòðîèíñòðóìåíòà, ñå

ïîãðèæåòå ïîâðåäåíèòå äåòàéëè äà áúäàò ðåìîíòè-

ðàíè. Ìíîãî îò òðóäîâèòå çëîïîëóêè ñå äúëæàò íà

íåäîáðå ïîääúðæàíè åëåêòðîèíñòðóìåíòè è óðåäè.

fÏîääúðæàéòå ðåæåùèòå èíñòðóìåíòè âèíàãè äîáðå

çàòî÷åíè è ÷èñòè. Äîáðå ïîääúðæàíèòå ðåæåùè

èíñòðóìåíòè ñ îñòðè ðúáîâå îêàçâàò ïî-ìàëêî ñúïðî-

òèâëåíèå è ñå âîäÿò ïî-ëåêî.

fÈçïîëçâàéòå åëåêòðîèíñòðóìåíòèòå,

äîïúëíèòåëíèòå ïðèñïîñîáëåíèÿ, ðàáîòíèòå

èíñòðóìåíòè è ò.í., ñúîáðàçíî èíñòðóêöèèòå íà

ïðîèçâîäèòåëÿ. Ïðè òîâà ñå ñúîáðàçÿâàéòå è ñ

êîíêðåòíèòå ðàáîòíè óñëîâèÿ è îïåðàöèè, êîèòî

òðÿáâà äà èçïúëíèòå. Èçïîëçâàíåòî íà

åëåêòðîèíñòðóìåíòè çà ðàçëè÷íè îò ïðåäâèäåíèòå îò

ïðîèçâîäèòåëÿ ïðèëîæåíèÿ ïîâèøàâà îïàñíîñòòà îò

âúçíèêâàíå íà òðóäîâè çëîïîëóêè.

Ïîääúðæàíå

fÄîïóñêàéòå ðåìîíòúò íà åëåêòðîèíñòðóìåíòèòå Âè

äà ñå èçâúðøâà ñàìî îò êâàëèôèöèðàíè ñïåöèàëèñòè

è ñàìî ñ èçïîëçâàíåòî íà îðèãèíàëíè ðåçåðâíè

÷àñòè. Ïî òîçè íà÷èí ñå ãàðàíòèðà ñúõðàíÿâàíå íà

áåçîïàñíîñòòà íà åëåêòðîèíñòðóìåíòà.

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà ñ ôðåçè

fÄîïèðàéòå åëåêòðîèíñòðóìåíòà ñàìî äî

èçîëèðàíèòå ïîâúðõíîñòè íà ðúêîõâàòêèòå, òúé êàòî

ñúùåñòâóâà îïàñíîñò ôðåçåðúò äà çàñåãíå

çàõðàíâàùèÿ êàáåë. Ïðè êîíòàêò ñ ïðîâîäíèê ïîä

íàïðåæåíèå òî ìîæå äà ñå ïðåäàäå ïî ìåòàëíèòå ÷àñòè è

äà ïðåäèçâèêà òîêîâ óäàð.

fÇàñòîïîðåòå êúì ñòàáèëíà îñíîâà è îñèãóðåòå

äåòàéëà ñ ïîìîùòà íà âèíòîâè ñêîáè èëè ïî äðóã

ïîäõîäÿù íà÷èí. Àêî äúðæèòå äåòàéëà íà ðúêà èëè êúì

òÿëîòî ñè, òîé îñòàâà íåñòàáèëåí è ìîæå äà ïðåäèçâèêà

çàãóáà íà êîíòðîë íàä åëåêòðîèíñòðóìåíòà.

OBJ_BUCH-1137-001.book Page 125 Thursday, November 24, 2011 11:34 AM

126 | Áúëãàðñêè

2 610 007 835 | (24.11.11) Bosch Power Tools

fÄîïóñòèìàòà ñêîðîñò íà âúðòåíå íà ðàáîòíèÿ

èíñòðóìåíò òðÿáâà äà å íàé-ìàëêî ðàâíà íà

ïîñî÷åíàòà íà òàáåëêàòà íà åëåêòðîèíñòðóìåíòà

ìàêñèìàëíà ñêîðîñò íà âúðòåíå. Èíñòðóìåíòè, êîèòî

ñå âúðòÿò ñ ïî-âèñîêà ñêîðîñò îò äîïóñòèìàòà, ìîãàò äà

ñå ðàçðóøàò.

fÔðåçåðè èëè äðóãè ðàáîòíè èíñòðóìåíòè òðÿáâà äà

ïàñâàò òî÷íî â ïàòðîííèêà (öàíãàòà) íà Âàøèÿ

åëåêòðîèíñòðóìåíò. Ðàáîòíè èíñòðóìåíòè, êîèòî íå

ïàñâàò òî÷íî â ïàòðîííèêà íà åëåêòðîèíñòðóìåíòà, ñå

âúðòÿò íåðàâíîìåðíî, âèáðèðàò ñèëíî è ìîãàò äà

äîâåäàò äî çàãóáà íà êîíòðîë.

fÄîïèðàéòå åëåêòðîèíñòðóìåíòà äî îáðàáîòâàíèÿ

äåòàéë, ñëåä êàòî ïðåäâàðèòåëíî ñòå ãî âêëþ÷èëè. Â

ïðîòèâåí ñëó÷àé ñúùåñòâóâà îïàñíîñò îò âúçíèêâàíå íà

îòêàò, àêî ðåæåùèÿò ëèñò ñå çàêëèíè â îáðàáîòâàíèÿ

äåòàéë.

fÍèêîãà íå ôðåçîâàéòå ïðåç ìåòàëíè ïðåäìåòè,

ïèðîíè èëè âèíòîâå. Ñúùåñòâóâà îïàñíîñò ôðåçåðúò äà

ñå ïîâðåäè è äà çàïî÷íå äà âèáðèðà ñèëíî.

fÈçïîëçâàéòå ïîäõîäÿùè ïðèáîðè, çà äà îòêðèåòå

åâåíòóàëíî ñêðèòè ïîä ïîâúðõíîñòòà òðúáîïðîâîäè,

èëè ñå îáúðíåòå êúì ñúîòâåòíîòî ìåñòíî

ñíàáäèòåëíî äðóæåñòâî. Âëèçàíåòî â

ñúïðèêîñíîâåíèå ñ ïðîâîäíèöè ïîä íàïðåæåíèå ìîæå

äà ïðåäèçâèêà ïîæàð è òîêîâ óäàð. Óâðåæäàíåòî íà

ãàçîïðîâîä ìîæå äà äîâåäå äî åêñïëîçèÿ. Ïîâðåæäàíåòî

íà âîäîïðîâîä èìà çà ïîñëåäñòâèå ãîëåìè ìàòåðèàëíè

ùåòè è ìîæå äà ïðåäèçâèêà òîêîâ óäàð.

fÍå èçïîëçâàéòå çàòúïåíè èëè ïîâðåäåíè ôðåçåðè.

Çàòúïåíè èëè ïîâðåäåíè ôðåçåðè óâåëè÷àâàò òðèåíåòî,

ìîãàò äà ïðåäèçâèêàò çàêëèíâàíå è âîäÿò äî

äåáàëàíñèðàíå.

fÏðåäè äà îñòàâèòå åëåêòðîèíñòðóìåíòà, èç÷àêâàéòå

âúðòåíåòî äà ñïðå íàïúëíî. Â ïðîòèâåí ñëó÷àé

èçïîëçâàíèÿò ðàáîòåí èíñòðóìåíò ìîæå äà äîïðå äðóã

ïðåäìåò è äà ïðåäèçâèêà íåêîíòðîëèðàíî ïðåìåñòâàíå

íà åëåêòðîèíñòðóìåíòà.

Îïèñàíèå íà ïðîäóêòà è

âúçìîæíîñòèòå ìó

Ïðî÷åòåòå âíèìàòåëíî âñè÷êè óêàçàíèÿ.

Íåñïàçâàíåòî íà ïðèâåäåíèòå ïî-äîëó

óêàçàíèÿ ìîæå äà äîâåäå äî òîêîâ óäàð,

ïîæàð è/èëè òåæêè òðàâìè.

Ìîëÿ, îòâîðåòå ðàçãúâàùàòà ñå êîðèöà ñ ôèãóðèòå è,

äîêàòî ÷åòåòå ðúêîâîäñòâîòî çà åêñïëîàòàöèÿ, ÿ îñòàâåòå

îòâîðåíà.

Ïðåäíàçíà÷åíèå íà åëåêòðîèíñòðóìåíòà

Åëåêòðîèíñòðóìåíòúò å ïðåäíàçí÷åí çà ôðåçîâàíå íà

êàíàëè, øëèöè, ïðîôèëè è ïðîäúëãîâàòè îòâîðè â äåòàéëè

îò äúðâåñíè ìàòåðèàëè, ïëàñòìàñè èëè ëåêè ñòðîèòåëíè

ìòåðèàëè, ïîñòâåíè âúðõó òâúðäà îñíîâà, êàêòî è çà

êîïèðíî ôðåçîâàíå.

Èçîáðàçåíè åëåìåíòè

Íîìåðèðàíåòî íà èçîáðàçåíèòå ìîäóëè ñå îòíàñÿ äî

ôèãóðèòå íà åëåêòðîèíñòðóìåíòà íà ãðàôè÷íèòå ñòðàíèöè.

1Äâèãàòåëåí ìîäóë

2Ôðåçîâàùà ãëàâà

3Âúðòÿù ñå áóòîí çà ôèíî ðåãóëèðàíå íà äúëáî÷èíàòà

íà ôðåçîâàíå

4Ôðåçåð*

5Êðèë÷àòà ãàéêà ñ öàíãà

6Àíòèôðèêöèîííà ïëî÷à

7Îñíîâíà ïëî÷à

8Ñêàëà çà ðåãóëèðàíå íà äúëáî÷èíàòà íà ôðåçîâàíå

9Áóòîí çà áëîêèðàíå íà âàëà

10 Çàñòîïîðÿâàù ëîñò

11 Ïóñêîâ ïðåêúñâà÷

12 Ðúêîõâàòêà (Èçîëèðàíà ïîâúðõíîñò çà çàõâàùàíå)

13 Öàíãà

14 Ãíåçäî

15 Ãàå÷åí êëþ÷ (17 mm)

16 Âèíò ñ íàêàòåíà ãëàâà çà çàñòîïîðÿâàíå íà îïîðàòà

17 Îïîðà çà óñïîðåäíî âîäåíå

18 Âèíò ñ êðèë÷àòà ãëàâà çà îïîðàòà çà óñïîðåäíî âîäåíå

19 Îïîðà çà âîäåíå

20 Âèíò ñ êðèë÷àòà ãëàâà çà çàñòîïîðÿâàíå íà îïîðàòà çà

õîðèçîíòàëíî ïîäðàâíÿâàíå

21 Âèíò ñ êðèë÷àòà ãëàâà çà õîðèçîíòàëíî ïîäðàâíÿâàíå

íà îïîðàòà çà âîäåíå

22 Ðîëêà

23 Êàïàê íà ôðåçîâàùàòà ãëàâà*

24 Úãëîâà ôðåçîâàùà ãëàâà*

25 Âèíò ñ êðèë÷àòà ãëàâà çà ðåãóëèðàíå íà úãúëà

26 Ñêàëà çà îò÷èòàíå íà úãúëà

27 Ðúêîõâàòêà íà àíòèôðèêöèîííàòà ïëî÷à*

28 Ïðàõîóëîâèòåëåí ïðåäïàçåí êîæóõ*

29 Àäàïòåð çà ïðàõîóëàâÿíå*

30 Àíòèôðèêöèîííà ïëî÷à ñ ðúêîõâàòêà è àäàïòîð çà

ïðàõîóëàâÿíå*

31 Ãàéêà çà ðåãóëèðàíå íà ñèëàòà íà çàñòîïîðÿâàíå

*Èçîáðàçåíèòå íà ôèãóðèòå è îïèñàíèòå äîïúëíèòåëíè

ïðèñïîñîáëåíèÿ íå ñà âêëþ÷åíè â ñòàíäàðòíàòà îêîìïëåêòîâêà

íà óðåäà. Èç÷åðïàòåëåí ñïèñúê íà äîïúëíèòåëíèòå

ïðèñïîñîáëåíèÿ ìîæåòå äà íàìåðèòå ñúîòâåòíî â êàòàëîãà íè çà

äîïúëíèòåëíè ïðèñïîñîáëåíèÿ.

OBJ_BUCH-1137-001.book Page 126 Thursday, November 24, 2011 11:34 AM

Áúëãàðñêè | 127

Bosch Power Tools 2 610 007 835 | (24.11.11)

Òåõíè÷åñêè äàííè

Èíôîðìàöèÿ çà èçëú÷âàí øóì è âèáðàöèè

Ñòîéíîñòèòå çà øóìà ñà îïðåäåëåíè ñúãëàñíî EN 60745.

Ðàâíèùåòî À íà ãåíåðèðàíèÿ øóì îáèêíîâåíî å: ðàâíèùå

íà çâóêîâîòî íàëÿãàíå 84 dB(A); ìîùíîñò íà çâóêà

95 dB(A). Íåîïðåäåëåíîñò K=3 dB.

Ðàáîòåòå ñ øóìîçàãëóøèòåëè!

Ïúëíàòà ñòîéíîñò íà âèáðàöèèòå ah (âåêòîðíàòà ñóìà ïî

òðèòå íàïðàâëåíèÿ) è íåîïðåäåëåíîñòòà K ñà îïðåäåëåíè

ñúãëàñíî EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Ðàâíèùåòî íà ãåíåðèðàíèòå âèáðàöèè, ïîñî÷åíî â òîâà

Ðúêîâîäñòâî çà åêñïëîàòàöèÿ, å îïðåäåëåíî ñúãëàñíî

ïðîöåäóðàòà, äåôèíèðàíà â EN 60745, è ìîæå äà áúäå

èçïîëçâàíî çà ñðàâíÿâàíå ñ äðóãè åëåêòðîèíñòðóìåíòè. Òî

å ïîäõîäÿùî ñúùî è çà ïðåäâàðèòåëíà îðèåíòèðîâú÷íà

ïðåöåíêà íà íàòîâàðâàíåòî îò âèáðàöèè.

Ïîñî÷åíîòî íèâî íà ãåíåðèðàíèòå âèáðàöèè å

ïðåäñòàâèòåëíî çà íàé-÷åñòî ñðåùàíèòå ïðèëîæåíèÿ íà

åëåêòðîèíñòðóìåíòà. Âñå ïàê, àêî åëåêòðîèíñòðóìåíòúò ñå

èçïîëçâà çà äðóãè äåéíîñòè, ñ äðóãè ðàáîòíè èíñòðóìåíòè

èëè àêî íå áúäå ïîääúðæàí, êàêòî å ïðåäïèñàíî, ðàâíèùåòî

íà ãåíåðèðàíèòå âèáðàöèè ìîæå äà ñå ïðîìåíè. Òîâà áè

ìîãëî äà óâåëè÷è çíà÷èòåëíî ñóìàðíîòî íàòîâàðâàíå îò

âèáðàöèè â ïðîöåñà íà ðàáîòà.

Çà òî÷íàòà ïðåöåíêà íà íàòîâàðâàíåòî îò âèáðàöèè òðÿáâà

äà áúäàò âçèìàíè ïðåäâèä è ïåðèîäèòå, â êîèòî

åëåêòðîèíñòðóìåíòúò å èçêëþ÷åí èëè ðàáîòè, íî íå ñå

ïîëçâà. Òîâà áè ìîãëî çíà÷èòåëíî äà íàìàëè ñóìàðíîòî

íàòîâàðâàíå îò âèáðàöèè.

Ïðåäïèñâàéòå äîïúëíèòåëíè ìåðêè çà ïðåäïàçâàíå íà

ðàáîòåùèÿ ñ åëåêòðîèíñòðóìåíòà îò âúçäåéñòâèåòî íà

âèáðàöèèòå, íàïðèìåð: òåõíè÷åñêî îáñëóæâàíå íà

åëåêòðîèíñòðóìåíòà è ðàáîòíèòå èíñòðóìåíòè,

ïîääúðæàíå íà ðúöåòå òîïëè, öåëåñúîáðàçíà îðãàíèçàöèÿ

íà ðàáîòíèòå ñòúïêè.

Äåêëàðàöèÿ çà ñúîòâåòñòâèå

Ñ ïúëíà îòãîâîðíîñò íèå äåêëàðèðàìå, ÷å îïèñàíèÿò â

«Òåõíè÷åñêè äàííè» ïðîäóêò ñúîòâåòñòâà íà ñëåäíèòå

ñòàíäàðòè èëè íîðìàòèâíè äîêóìåíòè: EN 60745 ñúãëàñíî

èçèñêâàíèÿòà íà Äèðåêòèâè 2011/65/EC, 2004/108/ÅÎ,

2006/42/ÅÎ.

Òåõíè÷åñêà äîêóìåíòàöèÿ (2006/42/ÅÎ) ïðè:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Ìîíòèðàíå

Ñìÿíà íà ðàáîòíèÿ èíñòðóìåíò

fÏðåäè èçâúðøâàíå íà êàêâèòî è äà å äåéíîñòè ïî

åëåêòðîèíñòðóìåíòà èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà.

fÏðè ïîñòàâÿíå è ñìÿíà íà ðàáîòíèÿ èíñòðóìåíò ñå

ïðåïîðú÷âà äà ðàáîòèòå ñ ïðåäïàçíè ðúêàâèöè.

Äåìîíòèðàíå íà ôðåçîâàùàòà ãëàâà (âèæòå ôèã. À)

Ïðåäè äà ìîæåòå äà ìîíòèðàòå ôðåçåð, òðÿáâà äà îòäåëèòå

ôðåçîâàùàòà ãëàâà 2 îò äâèãàòåëíèÿ ìîäóë 1.

–Îòâîðåòå çàñòîïîðÿâàùèÿ ëîñò 10 è çàâúðòåòå

ôðåçîâàùàòà ãëàâà 2 òàêà, ÷å ìàðêèðîâêàòà äà ñî÷è

êúì ñèìâîëà íà äâèãàòåëíèÿ ìîäóë 1.

–Èçäúðïàéòå äâèãàòåëíèÿ ìîäóë äî óïîð íàãîðå.

–Çàâúðòåòå äâèãàòåëíèÿ ìîäóë äî óïîð îáðàòíî íà

÷àñîâíèêîâàòà ñòðåëêà è ãî èçâàäåòå îò ôðåçîâàùàòà

ãëàâà.

Êàíòîâà ôðåçà GKF 600

Professional

GKF 600

Professional

Êàòàëîæåí íîìåð 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Íîìèíàëíà êîíñóìèðàíà ìîùíîñò W600600

Ñêîðîñò íà âúðòåíå íà ïðàçåí õîä min-1 33000 33000

Ãíåçäî ýà ðàáîòåí èíñòðóìåíò mm

èí÷îâå

6/8

–

Ìàñà ñúãëàñíî EPTA-Procedure 01/2003 kg 1,5 1,5

Êëàñ íà çàùèòà /II /II

Äàííèòå ñå îòíàñÿò äî íîìèíàëíî íàïðåæåíèå [U] 230 V. Ïðè ðàçëè÷íî íàïðåæåíèå, êàêòî è ïðè ñïåöèàëíèòå èçïúëíåíèÿ çà íÿêîè ñòðàíè

äàííèòå ìîãàò äà ñå ðàçëè÷àâàò.

Ìîëÿ, îáúðíåòå âíèìàíèå íà êàòàëîæíèÿ íîìåð íà Âàøèÿ åëåêòðîèíñòðóìåíò, íàïèñàí íà òàáåëêàòà ìó. Òúðãîâñêèòå íàèìåíîâàíèÿ íà íÿêîè

åëåêòðîèíñòðóìåíòè ìîãàò äà áúäàò ïðîìåíÿíè.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 127 Thursday, November 24, 2011 11:34 AM

128 | Áúëãàðñêè

2 610 007 835 | (24.11.11) Bosch Power Tools

Ñìÿíà íà öàíãàòà (âèæòå ôèã. Â)

Â çàâèñèìîñò îò èçïîëçâàíèÿ ôðåçåð ïðåäè ìîíòèðàíå

ìîæå äà ñå íàëîæè äà ñìåíèòå õîëåíäðîâàòà ãàéêà ñ öàíãàòà

Ñëåä êàòî ïîäõîäÿùà çà Âàøèÿ ôðåçåð öàíãà å ìîíòèðàíà,

ñëåäâàéòå ñòúïêèòå â ðàçäåë «Ïîñòàâÿíå íà ðàáîòíèÿ

èíñòðóìåíò».

Öàíãàòà 13 òðÿáâà äà ëåãíå â õîëåíäðîâàòà ãàéêà ñ ìàëêà

õëàáèíà. Õîëåíäðîâàòà ãàéêà 5 òðÿáâà äà ñå ìîíòèðà ëåñíî.

Àêî õîëåíäðîâàòà ãàéêà èëè öàíãàòà áúäàò ïîâðåäåíè, ãè

çàìåíåòå ïðåäè äà èçïîëçâàòå åëåêòðîèíñòðóìåíòà.

–Íàòèñíåòå è çàäðúæòå áóòîíà çà çàñòîïîðÿâàíå íà âàëà

9. Ïðè íåîáõîäèìîñò çàâúðòåòå âàëà íà äâèãàòåëÿ ëåêî

íà ðúêà, äîêàòî áúäå çàñòîïîðåí.

–Ðàçâèéòå õîëåíäðîâàòà ãàéêà 5, êàòî ÿ âúðòèòå ñ ãàå÷íèÿ

êëþ÷ 15 îáðàòíî íà ÷àñîâíèêîâàòà ñòðåëêà.

–Îòïóñíåòå áóòîíà çà áëîêèðàíå íà âàëà.

–Àêî å íåîáõîäèìî, ïðåäè ñãëîáÿâàíå ïî÷èñòåòå ñ ìåêà

÷åòêà èëè ñ ïðîäóõâàíå ñúñ ñãúñòåí âúçäóõ âñè÷êè

äåòàéëè, êîèòî òðÿáâà äà áúäàò ìîíòèðàíè.

–Ïîñòàâåòå íîâàòà õîëåíäðîâà ãàéêà íà ãíåçäîòî 14.

–Íàâèéòå õîëåíäðîâàòà ãàéêà, áåç äà ÿ çàòÿãàòå.

fÍå çàòÿãàéòå õîëåíäðîâàòà ãàéêà íà öàíãàòà çäðàâî,

àêî íå å ìîíòèðàí ôðåçåð. Â ïðîòèâåí ñëó÷àé öàíãàòà

ìîæå äà áúäå ïîâðåäåíà.

Ïîñòàâÿíå íà ðàáîòíèÿ èíñòðóìåíò

(âèæòå ôèãóðè C–D)

Â çàâèñèìîñò îò êîíêðåòíî èçïúëíÿâàíàòà äåéíîñò ìîæåòå

äà èçïîëçâàòå ôðåçåðè ñ ðàçëè÷íî èçïúëíåíèå è ñ

ðàçëè÷íî êà÷åñòâî.

Ôðåçåðè îò áúðçîðåçíà ñòîìàíà ñà ïîäõîäÿùè çà

îáðàáîòâàíå íà ìåêè ìàòåðèàëè, íàïð. ìåêà äúðâåñèíà è

ïëàñòìàñè.

Ôðåçåðè ñ òâúðäîñïëàâíè ïëàñòèíè ñà ñïåöèàëíî

ïðåäíàçíà÷åíè çà òâúðäè è àáðàçèâíè ìàòåðèàëè êàòî

òâúðäà äúðâåñèíà è àëóìèíèé.

Îðèãèíàëíè ôðåçåðè îò áîãàòàòà ïðîèçâîäñòâåíà ãàìà íà

Áîø çà äîïúëíèòåëíè ïðèñïîñîáëåíèÿ ìîæåòå äà íàìåðèòå

ïðè Âàøèÿ òúðãîâåö.

Èçïîëçâàéòå ñàìî ÷èñòè ôðåçåðè â áåçóêîðíî ñúñòîÿíèå.

–Íàòèñíåòå è çàäðúæòå áóòîíà çà çàñòîïîðÿâàíå íà âàëà

9. Ïðè íåîáõîäèìîñò çàâúðòåòå âàëà íà äâèãàòåëÿ ëåêî

íà ðúêà, äîêàòî áúäå çàñòîïîðåí.

–Îñâîáîäåòå õîëåíäðîâàòà ãàéêà 5, êàòî ÿ âúðòèòå ñ

ãàå÷íèÿ êëþ÷ 15 îáðàòíî íà ÷àñîâíèêîâàòà ñòðåëêà.

–Âêàðàéòå ôðåçåðà â öàíãàòà. Îïàøêàòà íà ôðåçåðà

òðÿáâà äà áúäå âêàðàíà íàé-ìàëêî íà 20 mm â öàíãàòà.

–Çàòåãíåòå õîëåíäðîâàòà ãàéêà, êàòî ÿ âúðòèòå ïî

÷àñîâíèêîâàòà ñòðåëêà.

–Îòïóñíåòå áóòîíà çà áëîêèðàíå íà âàëà.

fÍå çàòÿãàéòå õîëåíäðîâàòà ãàéêà íà öàíãàòà çäðàâî,

àêî íå å ìîíòèðàí ôðåçåð. Â ïðîòèâåí ñëó÷àé öàíãàòà

ìîæå äà áúäå ïîâðåäåíà.

Ìîíòèðàíå íà ôðåçîâàùàòà ãëàâà (âèæòå ôèã. Å)

Çà äà ìîæåòå äà ôðåçîâàòå, òðÿáâà äà ìîíòèðàòå

ôðåçîâàùàòà ãëàâà 2 îòíîâî êúì äâèãàòåëíèÿ ìîäóë 1.

–Îòâîðåòå ëîñòà 10, àêî å çàòâîðåí.

–Ïîñòàâåòå äâåòå äâîéíè ñòðåëêè íà äâèãàòåëíèÿ ìîäóë è

íà ôðåçîâàùàòà ãëàâà 2 åäíà ñðåùó äðóãà.

–Âêàðàéòå äâèãàòåëíèÿ ìîäóë âúâ ôðåçîâàùàòà ãëàâà è

çàâúðòåòå äâèãàòåëíèÿ ìîäóë ïî ÷àñîâíèêîâàòà ñòðåëêà,

äîêàòî ìàðêèðîâêàòà çàñòàíå ñðåùó ñèìâîëà .

–Îòíîâî âêàðàéòå äâèãàòåëíèÿ ìîäóë âúâ ôðåçîâàùàòà

ãëàâà.

–Ñëåä ìîíòèðàíå çàâúðòåòå ôðåçîâàùàòà ãëàâà òàêà, ÷å

ìàðêèðîâêàòà äà çàñòàíå ñðåùó ñèìâîëà íà

äâèãàòåëíèÿ ìîäóë.

–Çàòâîðåòå çàñòîïîðÿâàùèÿ ëîñò.

fÑëåä ìîíòèðàíå âèíàãè ñå óâåðÿâàéòå äàëè

äâèãàòåëíèÿò ìîäóë å çàõâàíàò çäðàâî êúì

ôðåçîâàùàòà ãëàâà.

Ïðè íåîáõîäèìîñò ïðîìåíåòå ïðåäâàðèòåëíîòî íàòÿãàíå

íà çàñòîïîðÿâàùèÿ ëîñò 10 (âèæòå «Ðåãóëèðàíå íà

çàñòîïîðÿâàùèÿ ëîñò», ñòðàíèöà 130).

Ñèñòåìà çà ïðàõîóëàâÿíå

fÏðàõîâå, îòäåëÿùè ñå ïðè îáðàáîòâàíåòî íà ìàòåðèàëè

êàòî ñúäúðæàùè îëîâî áîè, íÿêîè âèäîâå äúðâåñèíà,

ìèíåðàëè è ìåòàëè ìîãàò äà áúäàò îïàñíè çà çäðàâåòî.

Êîíòàêòúò äî êîæàòà èëè âäèøâàíåòî íà òàêèâà ïðàõîâå

ìîãàò äà ïðåäèçâèêàò àëåðãè÷íè ðåàêöèè è/èëè

çàáîëÿâàíèÿ íà äèõàòåëíèòå ïúòèùà íà ðàáîòåùèÿ ñ

åëåêòðîèíñòðóìåíòà èëè íàìèðàùè ñå íàáëèçî ëèöà.

Îïðåäåëåíè ïðàõîâå, íàïð. îòäåëÿùèòå ñå ïðè

îáðàáîòâàíå íà áóê è äúá, ñå ñ÷èòàò çà êàíöåðîãåííè,

îñîáåíî â êîìáèíàöèÿ ñ õèìèêàëè çà òðåòèðàíå íà

äúðâåñèíà (õðîìàò, êîíñåðâàíòè è äð.). Äîïóñêà ñå

îáðàáîòâàíåòî íà ñúäúðæàùè àçáåñò ìàòåðèàëè ñàìî îò

ñúîòâåòíî îáó÷åíè êâàëèôèöèðàíè ëèöà.

–Ïî âúçìîæíîñò èçïîëçâàéòå ïîäõîäÿùà çà

îáðàáîòâàíèÿ ìàòåðèàë ñèñòåìà çà ïðàõîóëàâÿíå.

–Îñèãóðÿâàéòå äîáðî ïðîâåòðÿâàíå íà ðàáîòíîòî

ìÿñòî.

–Ïðåïîðú÷âà ñå èçïîëçâàíåòî íà äèõàòåëíà ìàñêà ñ

ôèëòúð îò êëàñ P2.

Ñïàçâàéòå âàëèäíèòå âúâ Âàøàòà ñòðàíà çàêîíîâè

ðàçïîðåäáè, âàëèäíè ïðè îáðàáîòâàíå íà ñúîòâåòíèòå

ìàòåðèàëè.

Ðàáîòà ñ åëåêòðîèíñòðóìåíòà

Ðåãóëèðàíå íà äúëáî÷èíàòà íà âðÿçâàíå

(âèæòå ôèãóðà F)

fÄîïóñêà ñå ðåãóëèðàíåòî íà äúëáî÷èíàòà íà

âðÿçâàíå äà ñå èçâúðøâà ñàìî êîãàòî

åëåêòðîèíñòðóìåíòúò å èçêëþ÷åí.

Ãðóáî ðåãóëèðàíå íà äúëáî÷èíàòà íà âðÿçâàíå ñå èçâúðøâà

ïî ñëåäíèÿ íà÷èí:

–Ïîñòàâåòå åëåêòðîèíñòðóìåíòà ñ ìîíòèðàíèÿ ôðåçåð

âúðõó îáðàáîòâàíèÿ äåòàéë.

–Îòâîðåòå ëîñòà 10, àêî å çàòâîðåí.

–Çàâúðòåòå ôðåçîâàùàòà ãëàâà 2 òàêà, ÷å ìàðêèðîâêàòà

äà çàñòàíå ñðåùó ñèìâîëà è áàâíî ñïóñíåòå

OBJ_BUCH-1137-001.book Page 128 Thursday, November 24, 2011 11:34 AM

Áúëãàðñêè | 129

Bosch Power Tools 2 610 007 835 | (24.11.11)

äâèãàòåëíèÿ ìîäóë íàäîëó, äîêàòî ôðåçåðúò äîïðå

îáðàáîòâàíèÿ äåòàéë.

–Çàòâîðåòå çàñòîïîðÿâàùèÿ ëîñò.

–Îò÷åòåòå ñòîéíîñòòà ïî ñêàëàòà 8 è ÿ çàïèøåòå

(íóëèðàíå). Äîáàâåòå æåëàíàòà äúëáî÷èíà íà

ôðåçîâàíå êúì òàçè ñòîéíîñò.

–Îòâîðåòå çàñòîïîðÿâàùèÿ ëîñò è íàñòðîéòå äâèãàòåëíèÿ

ìîäóë íà òàêà ïðåñìåòíàòàòà ïîçèöèÿ íà ñêàëàòà.

–Çàâúðòåòå ôðåçîâàùàòà ãëàâà òàêà, ÷å ìàðêèðîâêàòà

äà çàñòàíå ñðåùó ñèìâîëà è îòíîâî çàòâîðåòå

çàñòîïîðÿâàùèÿ ëîñò.

–Ïðîâåðåòå ÷ðåç ïðàêòè÷åñêè îïèò íàñòðîåíàòà

äúëáî÷èíà íà ôðåçîâàíå è ïðè íåîáõîäèìîñò ÿ

êîðèãèðàéòå.

Ôèíî ðåãóëèðàíå íà äúëáî÷èíàòà íà ôðåçîâàíå ñå

èçâúðøâà ïî ñëåäíèÿ íà÷èí:

–Äîêàòî ëîñòúò 10 å îòâîðåí, çàâúðòåòå äâèãàòåëíèÿ

ìîäóë òàêà, ÷å ìàðêèðîâêàòà äà å êúì ñèìâîëà .

–Ñ ïîìîùòà íà âúðòÿùèÿ ñå áóòîí 3 íàñòðîéòå ôèíî

æåëàíàòà äúëáî÷èíà íà ôðåçîâàíå.

–Çàòâîðåòå çàñòîïîðÿâàùèÿ ëîñò.

Ïóñêàíå â åêñïëîàòàöèÿ

fÂíèìàâàéòå çà íàïðåæåíèåòî íà çàõðàíâàùàòà

ìðåæà! Íàïðåæåíèåòî íà çàõðàíâàùàòà ìðåæà

òðÿáâà äà ñúîòâåòñòâà íà äàííèòå, ïîñî÷åíè íà

òàáåëêàòà íà åëåêòðîèíñòðóìåíòà. Óðåäè,

îáîçíà÷åíè ñ 230 V, ìîãàò äà áúäàò çàõðàíâàíè è ñ

íàïðåæåíèå 220 V.

Âêëþ÷âàíå è èçêëþ÷âàíå

Çà âêëþ÷âàíå íà åëåêòðîèíñòðóìåíòà ïîñòàâåòå ïóñêîâèÿ

ïðåêúñâà÷ 11 â ïîçèöèÿòà, îçíà÷åíà ñ I.

Çà èçêëþ÷âàíå íà åëåêòðîèíñòðóìåíòà ïîñòàâåòå

ïóñêîâèÿ ïðåêúñâà÷ 11 â ïîçèöèÿòà, îçíà÷åíà ñ 0.

Óêàçàíèÿ çà ðàáîòà

fÏðåäïàçâàéòå ôðåçåðà îò óäàðè è ðåçêè

íàòîâàðâàíèÿ.

Ôðåçîâàíå íà ðúáîâå/ôðåçîâàíå ïî ïðîôèë

(âèæòå ôèãóðà G)

Ïðè ôðåçîâàíå ïî ðúá èëè ïî ïðîôèë áåç ïðèñïîñîáëåíèå

çà óñïîðåäíî âîäåíå ôðåçåðúò òðÿáâà äà èìà âîäåù ùèôò

èëè òúðêàëÿù ëàãåð.

–Ïîäâåäåòå âêëþ÷åíèÿ åëåêòðîèíñòðóìåíò ñòðàíè÷íî

êúì îáðàáîòâàíèÿ äåòàéë, äîêàòî âîäåùèÿò ùèôò èëè

ëàãåðúò íà ôðåçåðà äîïðå äî îáðàáîòâàíèÿ ðúá.

–Âîäåòå åëåêòðîèíñòðóìåíòà óñïîðåäíî íà ðúáà íà

äåòàéëà. Ïðè òîâà âíèìàâàéòå äà íå ïðîìåíÿòå íàêëîíà

ìó. Àêî ãî ïðèòèñêàòå òâúðäå ñèëíî, ìîæå äà ïîâðåäèòå

ðúáà ìó.

Ôðåçîâàíå ñ ïðèñïîñîáëåíèå çà óñïîðåäíî âîäåíå

(âèæòå ôèãóðà H)

Çà ðÿçàíå óñïîðåäíî íà ðúáà ìîæåòå äà ìîíòèðàòå îïîðà çà

óñïîðåäíî âîäåíå 17.

–Çàõâàíåòå îïîðàòà çà óñïîðåäíî âîäåíå 17 êúì

ôðåçîâàùàòà ãëàâà 2 ñ ïîìîùòà íà âèíòà ñ íàêàòåíà

ãëàâà 16.

–Ñ ïîìîùòà íà âèíòà ñ êðèë÷àòà ãëàâà íà îïîðàòà çà

óñïîðåäíî âîäåíå íàñòðîéòå 18 îïîðíàòà äúëáî÷èíà.

–Âîäåòå âêëþ÷åíèÿ åëåêòðîèíñòðóìåíò ñ ðàâíîìåðíî

ïîäàâàíå è ñòðàíè÷íî ïðèòèñêàíå íà ïðèñïîñîáëåíèåòî

çà óñïîðåäíî âîäåíå êúì ðúáà íà îáðàáîòâàíèÿ äåòàéë.

Ôðåçîâàíå ñ îïîðàòà çà âîäåíå (âèæòå ôèã. I)

Îïîðàòà çà âîäåíå 19 ñëóæè çà ôðåçîâàíå íà ðúáîâå ñ

ôðåçåðè áåç âîäåùî ñòúïàëî èëè ñà÷ìåí ëàãåð.

–Ìîíòèðàéòå îïîðàòà çà âîäåíå êúì ôðåçîâàùàòà ãëàâà 2

ñ âèíòà ñ íàêàòåíà ãëàâà 16.

–Âîäåòå åëåêòðîèíñòðóìåíòà ñ ðàâíîìåðíî ïîäàâàíå ïî

ïðîäúëæåíèå íà ðúáà íà äåòàéëà.

Ñòðàíè÷íî ðàçñòîÿíèå: çà äà ïðîìåíèòå êîëè÷åñòâîòî

îòíåìàí ìàòåðèàë, ìîæåòå äà íàñòðîèòå ñòðàíè÷íîòî

ðàçñòîÿíèå ìåæäó äåòàéëà è êîíòàêòíàòà ðîëêà 22 íà

îïîðàòà çà âîäåíå 19.

–Ðàçâèéòå âèíòà ñ êðèë÷àòà ãëàâà 20, íàñòðîéòå æåëàíîòî

ñòðàíè÷íî ðàçñòîÿíèå ÷ðåç çàâúðòàíå íà âèíòà ñ

êðèë÷àòà ãëàâà 21 è îòíîâî çàòåãíåòå âèíòà ñ êðèë÷àòà

ãëàâà 20.

Âèñî÷èíà: â çàâèñèìîñò îò èçïîëçâàíèÿ ôðåçåð è

äåáåëèíàòà íà îáðàáîòâàíèÿ äåòàéë ðåãóëèðàéòå

âåðòèêàëíîòî ïîäðàâíÿâàíå íà îïîðàòà çà âîäåíå.

–Ðàçâèéòå âèíòà ñ íàêàòåíà ãëàâà 16 íà îïîðàòà çà

âîäåíå, âêàðàéòå îïîðàòà çà âîäåíå â æåëàíàòà ïîçèöèÿ

è îòíîâî çàòåãíåòå âèíòà ñ íàêàòåíà ãëàâà.

Ìîíòèðàíå íà êàïàêà íà ôðåçîâàùàòà ãëàâà

(âèæòå ôèã. J)

Ïðè èíòåíçèâíî èçïîëçâàíå íà åëåêòðîèíñòðóìåíòà

ôðåçîâàùàòà ãëàâà ñå íàãðÿâà. Çà ïðåäïàçâàíå íà ðúöåòå â

òàêèâà ñëó÷àè ìîæå äà áúäå ìîíòèðàí êàïàê íà

ôðåçîâàùèÿ ìîäóë (äîïúëíèòåëíî ïðèñïîñîáëåíèå).

–Äåìîíòèðàéòå çàñòîïîðÿâàùèÿ ëîñò 10.

–Ïîñòàâåòå êàïàêà 23 îòãîðå âúðõó ôðåçîâàùàòà ãëàâà 2.

–Îòíîâî íàâèéòå çàñòîïîðÿâàùèÿ ëîñò òîëêîâà, ÷å ïðè

çàòâîðåí ëîñò äâèãàòåëíèÿò ìîäóë 1 äà áúäå çàõâàíàò

äîñòàòú÷íî çäðàâî êúì ôðåçîâàùàòà ãëàâà.

Ôðåçîâàíå ñ úãëîâà ôðåçîâàùà ãëàâà

(âèæòå ôèãóðè K–M)

Úãëîâàòà ôðåçîâàùà ãëàâà 24 å îñîáåíî ïîäõîäÿùà çà

òî÷íî èçðÿçâàíå íà ëàìèíèðàíè ðúáîâå íà òðóäíîäîñòúïíè

ìåñòà, çà ôðåçîâàíå íà ñïåöèàëíè úãëè, êàêòî è çà

ñêîñÿâàíå íà ðúáîâå.

Ïðè êàíòîâè ôðåçè ñ úãëîâà ôðåçîâàùà ãëàâà ôðåçåðúò

òðÿáâà äà èìà âîäåùî ñòúïàëî èëè ñà÷ìåí ëàãåð.

Çà ìîíòèðàíå íà úãëîâà ôðåçîâàùà ãëàâà ñïàçâàéòå

ðàáîòíèòå ñòúïêè, îïèñàíè â ðàçäåëà «Ìîíòèðàíå íà

ôðåçîâàùàòà ãëàâà» (ñòðàíèöà 128).

Çà èçðàáîòâàíåòî íà ïðåöèçíè úãëè úãëîâàòà ôðåçîâàùà

ãëàâà 24 èìà ôèêñèðàùè ñå ïîçèöèè íà ñòúïêà îò 7,5°.

Öåëèÿò äèàïàçîí çà ðåãóëèðàíå å 75 ° (45° íàïðåä è 30°

íàçàä).

–Ðàçâèéòå âèíòîâåòå ñ êðèë÷àòà ãëàâà 25.

–Íàñòðîéòå æåëàíèÿ úãúë ñ ïîìîùòà íà ñêàëàòà 26 è

îòíîâî çàòåãíåòå äâàòà âèíòà ñ êðèë÷àòà ãëàâà 25.

OBJ_BUCH-1137-001.book Page 129 Thursday, November 24, 2011 11:34 AM

130 | Áúëãàðñêè

2 610 007 835 | (24.11.11) Bosch Power Tools

Ñìÿíà íà àíòèôðèêöèîííàòà ïëî÷à (âèæòå ôèãóðà N)

Àíòèôðèêöèîííàòà ïëî÷à 30 ìîæå äà áúäå ìîíòèðàíà íà

ìÿñòîòî íà àíòèôðèêöèîííàòà ïëî÷à 6, êàòî ïðåäëàãà

äîïúëíèòåëíà ðúêîõâàòêà 12, êàêòî è âúçìîæíîñò çà

âêëþ÷âàíå íà ïðàõîóëîâèòåëíà ñèñòåìà.

–Ðàçâèéòå è èçâàäåòå öèëèíäðè÷íèòå âèíòîâå îò äîëíàòà

ñòðàíà íà àíòèôðèêöèîííàòà ïëî÷à 6 è äåìîíòèðàéòå

ïëî÷àòà.

–Ïîñòàâåòå è çàòåãíåòå àíòèôðèêöèîííàòà ïëî÷à 30 ñ

âêëþ÷åíèòå â îêîìïëåêòîâêàòà âèíòîâå êúì îñíîâíàòà

ïëî÷à.

Çà äà âêëþ÷èòå ïðàõîñìóêà÷êà, òðÿáâà äà ìîíòèðàòå êúì

àíòèôðèêöèîííàòà ïëî÷à 30 àäàïòîð çà ïðàõîóëàâÿíå 29.

–Çàòåãíåòå àäàïòîðà çà ïðàõîóëàâÿíå êúì îñíîâíàòà

ïëî÷à ñ äâàòà âêëþ÷åíè â îêîìïëåêòîâêàòà âèíòà.

–Âêàðàéòå øëàíãà íà ïðàõîñìóêà÷êà (Ø35 mm) âúðõó

àäàïòîðà çà ïðàõîóëàâÿíå.

–Çà äà îñèãóðèòå îïòèìàëíà ñòåïåí íà ïðàõîóëàâÿíå,

òðÿáâà ïåðèîäè÷íî äà ïî÷èñòâàòå àäàïòîðà.

Ïðè îáðàáîòâàíå íà ðúáîâå ìîæåòå äîïúëíèòåëíî äà

ïîëçâàòå ïðàõîóëîâèòåëíèÿ êîæóõ 28.

–Ìîíòèðàéòå ïðàõîóëîâèòåëíèÿ êîæóõ ìåæäó

àíòèôðèêöèîííàòà ïëî÷à 30 è ïðàõîóëîâèòåëíèÿ

àäàïòîð 29.

–Çà îáðàáîòâàíåòî íà ðàâíèííè ïîâúðõíîñòè òðÿáâà

îòíîâî äà äåìîíòèðàòå ïðàõîóëîâèòåëíèÿ êîæóõ.

Åëåêòðîèíñòðóìåíòúò ìîæå äà áúäå âêëþ÷åí

íåïîñðåäñòâåíî êúì êîíòàêòà íà óíèâåðñàëíà

ïðàõîñìóêà÷êà íà Áîø ñ ìîäóë çà äèñòàíöèîííî

çàäåéñòâàíå. Ïðè ñòàðòèðàíåòî íà åëåêòðîèíñòðóìåíòà

àâòîìàòè÷íî çàïî÷âà äà ðàáîòè è ïðàõîñìóêà÷êàòà.

Èçïîëçâàíàòà ïðàõîñìóêà÷êà òðÿáâà äà å ïðèãîäíà çà

ðàáîòà ñ îáðàáîòâàíèÿ ìàòåðèàë.

Àêî ïðè ðàáîòà ñå îòäåëÿ îñîáåíî âðåäåí çà çäðàâåòî ïðàõ

èëè êàíöåðîãåíåí ïðàõ, èçïîëçâàéòå ñïåöèàëèçèðàíà

ïðàõîñìóêà÷êà.

Ðåãóëèðàíå íà çàñòîïîðÿâàùèÿ ëîñò (âèæòå ôèãóðà O)

Àêî äâèãàòåëíèÿò ìîäóë 1 íå å çàõâàíàò çäðàâî êúì

ôðåçîâàùèÿ ìîäóë, òðÿáâà äà ðåãóëèðàòå ñèëàòà íà

çàòÿãàíå íà çàñòîïîðÿâàùèÿ ëîñò 10.

–Îòâîðåòå çàñòîïîðÿâàùèÿ ëîñò.

–Çàâúðòåòå ïðèáë. íà 45° ïî ïîñîêà íà ÷àñîâíèêîâàòà

ñòðåëêà ãàéêàòà 31 ñ ãàå÷åí êëþ÷ (8 mm).

–Îòíîâî çàòâîðåòå çàñòîïîðÿâàùèÿ ëîñò.

–Óâåðåòå ñå, ÷å äâèãàòåëíèÿò ìîäóë å çàõâàíàò çäðàâî. Íå

íàòÿãàéòå ãàéêàòà èçëèøíî.

Ïîääúðæàíå è ñåðâèç

Ïîääúðæàíå è ïî÷èñòâàíå

fÏðåäè èçâúðøâàíå íà êàêâèòî è äà å äåéíîñòè ïî

åëåêòðîèíñòðóìåíòà èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà.

fÇà äà ðàáîòèòå êà÷åñòâåíî è áåçîïàñíî,

ïîääúðæàéòå åëåêòðîèíñòðóìåíòà è

âåíòèëàöèîííèòå îòâîðè ÷èñòè.

Êîãàòî å íåîáõîäèìà çàìÿíà íà çàõðàíâàùèÿ êàáåë, òÿ

òðÿáâà äà ñå èçâúðøè â îòîðèçèðàí ñåðâèç çà

åëåêòðîèíñòðóìåíòè íà Áîø, çà äà ñå çàïàçè íèâîòî íà

áåçîïàñíîñò íà åëåêòðîèíñòðóìåíòà.

Àêî âúïðåêè ïðåöèçíîòî ïðîèçâîäñòâî è âíèìàòåëíî

èçïèòâàíå âúçíèêíå ïîâðåäà, åëåêòðîèíñòðóìåíòúò òðÿáâà

äà ñå çàíåñå çà ðåìîíò â îòîðèçèðàí ñåðâèç çà åëåêòðî-

èíñòðóìåíòè íà Áîø.

Êîãàòî ñå îáðúùàòå ñ Âúïðîñè êúì ïðåäñòàâèòåëèòå, ìîëÿ,

íåïðåìåííî ïîñî÷âàéòå 10-öèôðåíèÿ êàòàëîæåí íîìåð,

îçíà÷åí íà òàáåëêàòà íà åëåêòðîèíñòðóìåíòà.

Ñåðâèç è êîíñóëòàöèè

Ñåðâèçúò ùå îòãîâîðè íà âúïðîñèòå Âè îòíîñíî ðåìîíòè è

ïîääðúæêà íà çàêóïåíèÿ îò Âàñ ïðîäóêò, êàêòî è îòíîñíî

ðåçåðâíè ÷àñòè. Ìîíòàæíè ÷åðòåæè è èíôîðìàöèÿ çà

ðåçåðâíè ÷àñòè ìîæåòå äà íàìåðèòå ñúùî è íà

www.bosch-pt.com

Åêèïúò îò êîíñóëòàíòè íà Áîø ùå Âè ïîìîãíå ñ óäîâîëñòâèå

ïðè âúïðîñè îòíîñíî çàêóïóâàíå, ïðèëîæåíèå è

âúçìîæíîñòè çà íàñòðîéâàíå íà ðàçëè÷íè ïðîäóêòè îò

ïðîèçâîäñòâåíàòà ãàìà íà Áîø è äîïúëíèòåëíè ïðèñïîñî-

áëåíèÿ çà òÿõ.

Ðîáåðò Áîø EÎÎÄ – Áúëãàðèÿ

Áîø Ñåðâèç Öåíòúð

Ãàðàíöèîííè è èçâúíãàðàíöèîííè ðåìîíòè

áyë. ×åðíè âðúx 51-Á

FPI Áèçíåñ öåíòúð 1407

1907 Ñîôèÿ

Òåë.: +359 (02) 960 10 61

Òåë.: +359 (02) 960 10 79

Ôàêñ: +359 (02) 962 53 02

www.bosch.bg

Áðàêóâàíå

Ñ îãëåä îïàçâàíå íà îêîëíàòà ñðåäà åëåêòðîèíñòðóìåíòúò,

äîïúëíèòåëíèòå ïðèñïîñîáëåíèÿ è îïàêîâêàòà òðÿáâà äà

áúäàò ïîäëîæåíè íà ïîäõîäÿùà ïðåðàáîòêà çà ïîâòîðíîòî

èçïîëçâàíå íà ñúäúðæàùèòå ñå â òÿõ ñóðîâèíè.

Íå èçõâúðëÿéòå åëåêòðîèíñòðóìåíòè ïðè áèòîâèòå

îòïàäúöè!

Ñàìî çà ñòðàíè îò ÅÑ:

Ñúãëàñíî Äèðåêòèâàòà íà ÅÑ 2002/96/ÅÎ

îòíîñíî áðàêóâàíè åëåêòðè÷åñêè è

åëåêòðîííè óñòðîéñòâà è óòâúðæäàâàíåòî

é êàòî íàöèîíàëåí çàêîí

åëåêòðîèíñòðóìåíòèòå, êîèòî íå ìîãàò äà

ñå èçïîëçâàò ïîâå÷å, òðÿáâà äà ñå ñúáèðàò

îòäåëíî è äà áúäàò ïîäëàãàíè íà ïîäõîäÿùà ïðåðàáîòêà çà

îïîëçîòâîðÿâàíå íà ñúäúðæàùèòå ñå â òÿõ âòîðè÷íè

ñóðîâèíè.

Ïðàâàòà çà èçìåíåíèÿ çàïàçåíè.

OBJ_BUCH-1137-001.book Page 130 Thursday, November 24, 2011 11:34 AM

Srpski | 131

Bosch Power Tools 2 610 007 835 | (24.11.11)

Srpski

Uputstva o sigurnosti

Opšta upozorenja za električne alate

Čitajte sva upozorenja i uputstva.

Propusti kod pridržavanja

upozorenja i uputstava mogu imati za posledicu električni

udar, požar i/ili teške povrede.

Čuvajte sva upozorenja i uputstva za budućnost.

Pojam upotrebljen u upozorenjima „električni alat“ odnosi se

na električne alate sa radom na mreži (sa mrežnim kablom) i

na električne alate sa radom na akumulator (bez mrežnog

kabla).

Sigurnost na radnom mestu

fDržite Vaše radno područne čisto i dobro osvetljeno.

Nered ili neosvetljena radna područja mogu voditi

nesrećama.

fNe radite sa električnim alatom u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tečnosti,

gasovi ili prašine. Električni alati prave varnice koje mogu

zapaliti prašinu ili isparenja.

fDržite podalje decu i druge osobe za vreme korišćenja

električnog alata. Prilikom rada možete izgubiti kontrolu

nad aparatom.

Električna sigurnost

fPriključni utikač električnog alata mora odgovarati

utičnici. Utikač nesme nikako da se menja. Ne

upotrebljavajte adaptere utikača zajedno sa

električnim alatima zaštićenim uzemljenjem. Ne

promenjeni utikači i odgovarajuće utičnice smanjuju rizik

električnog udara.

fIzbegavajte kontakt telom sa uzemljenim površinama

kao cevi, grejanja, šporet i rashladni ormani. Postoji

povećani rizik od električnog udara ako je Vaše telo

uzemljeno.

fDržite aparat što dalje od kiše ili vlage. Prodor vode u

električni alat povećava rizik od električnog udara.

fNe nosite električni alat za kabl, ne vešajte ga ili ne

izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja,

oštrih ivica ili delova aparata koji se pokreću. Oštećeni

ili uvrnuti kablovi povećavaju rizik električnog udara.

fAko sa električnim alatom radite u prirodi,

upotrebljavajte samo produžne kablove koji su

pogodni za spoljnu upotrebu. Upotreba produžnog kabla

uzemljenog za spoljnu upotrebu smanjuje rizik od

električnog udara.

fAko rad električnog alata ne može da se izbegne u

vlažnoj okolini, koristite prekidač strujne zaštite pri

kvaru. Upotreba prekidača strujne zaštite pri kvaru

smanjuje rizik od električnog udara.

Sigurnost osoblja

fBudite pažljivi, pazite na to, šta radite i idite razumno

na posao sa Vašim električnim alatom. Ne koristite

električni alat ako ste umorni ili pod uticajem droge,

alkohola ili lekova. Momenat nepažnje kod upotrebe elek-

tričnog alata može voditi ozbiljnim povredama.

fNosite ličnu zaštitnu opremu i uvek zaštitne naočare.

Nošenje lične zaštitne opreme, kao maske za prašinu,

sigurnosne cipele koje ne kližu, zaštitni šlem ili zaštitu za

sluh, zavisno od vrste i upotrebe električnog alata,

smanjuju rizik od povreda.

fIzbegavajte nenamerno puštanje u rad. Uverite se da je

električni alat isključen, pre nego što ga priključite na

struju i/ili na akumulator, uzmete ga ili nosite. Ako

prilikom nošenja električnog alata držite prst na prekidaču

ili aparat uključen priključujete na struju, može ovo voditi

nesrećama.

fUklonite alate za podešavanje ili ključeve za zavrtnje,

pre nego što uključite električni alat. Neki alat ili ključ

koji se nalazi u rotirajućem delu aparata, može voditi

nesrećama.

fIzbegavajte nenormalno držanje tela. Pobrinite se uvek

da stabilno stojite i održavajte u svako doba ravnotežu.

Na taj način možete bolje kontrolisati električni alat u

neočekivanim situacijama.

fNosite pogodnu odeću. Ne nosite široku odeću ili nakit.

Držite kosu, odeću i rukavice dalje od pokretnih delova.

Opušteno odelo, dugu kosu ili nakit mogu zahvatiti

rotirajući delovi.

fAko mogu da se montiraju uredjaji za usisavanje i

skupljanje prašine, uverite se da li su priključeni i

upotrebljeni kako treba. Upotreba usisavanja prašine

može smanjiti opasnosti od prašine.

Brižljiva upotreba i ophodjenje sa električnim alatima

fNe preopterećujte aparat. Upotrebljavajte za Vaš

posao električni alat odredjen za to. Sa odgovarajućim

električnim alatom radite bolje i sigurnije u navedenom

području rada.

fNe koristite nikakav električni alat čiji je prekidač u

kvaru. Električni alat koji se ne može više uključiti ili

isključiti, je opasan i mora se popraviti.

fIzvucite utikač iz utičnice i/ili uklonite akumulator pre

nego što preduzmete podešavanja na aparatu,

promenu delova pribora ili ostavite aparat. Ova mera

opreza sprečava nenameran start električnog alata.

fČuvajte nekorišcene električne alate izvan dometa

dece. Ne dozvoljavajte korišcenje aparata osobama

koje ne poznaju aparat ili nisu pročitale ova uputstva.

Električni alati su opasni, kada ih koriste neiskusne osobe.

fOdržavajte brižljivo električni alat. Kontrolišite da li

pokretni delovi aparata besprekorno funkcionišu i ne

„lepe“, da li su delovi polomljeni ili su tako oštećeni da

je oštećena funkcija električnog alata. Popravite ove

oštećene delove pre upotrebe. Mnoge nesreće imaju

svoje uzroke u loše održavanim električnim alatima.

fOdržavajte alate za sečenja oštre i čiste. Brižljivo

održavani alati za sečenja sa oštrim ivicama manje

„slepljuju“ i lakše se vode.

UPOZORENJE

OBJ_BUCH-1137-001.book Page 131 Thursday, November 24, 2011 11:34 AM

132 | Srpski

2 610 007 835 | (24.11.11) Bosch Power Tools

fUpotrebljavajte električni alat, pribor, alate koji se

umeću itd. prema ovim uputstvima. Obratite pažnju

pritom na uslove rada i posao koji morate obaviti.

Upotreba električnih alata za druge namene koje nisu

predvidjene, može voditi opasnim situacijama.

Servisi

fNeka Vam Vaš električni alat popravlja samo

kvalifikovano osoblje i samo sa originalnim rezervnim

delovima. Tako se obezbedjuje, da ostane sačuvana

sigurnost aparata.

Sigurnosna uputstva za glodanje

fElektrični alat držite samo na izoliranim površinama,

jer glodalica može da zahvati svoj sopstveni kabl. Ako

dođe do kontakta sa provodnicima koji provode napon,

napon može da se prenese i na metalne delove uređaja i da

izazove strujni udar.

fPričvrstite i osigurajte radni komad pomoću stege ili na

drugi način na stabilnoj podlozi. Ako radni komad držite

samo sa rukom ili na svome telu, on ostaje labilan, što može

uticati na gubitak kontrole.

fDozvoljeni broj obrtaja upotrebljenog alata mora da

bude najmanje toliki, koliki su najveći obrtaji

naznačeni na električnom alatu. Pribor, koji se okreće

brže nego što je dozvoljeno, može se uništiti.

fAlati za glodanje ili drugi pribor moraju tačno

odgovarati prihvatu za alat (klešta za zatezanje) Vašeg

električnog alata. Upotrebljeni alati, koji ne odgovaraju

tačno u prihvat za alat elekričnog alata, okreću se

neravnomerno, vibriraju veoma jako i mogu uticati na

gubitak kontrole.

fVodite električni alat samo uključen na radni komad.

Inače postoji opasnost od povratnog udarca, ako

upotrebljeni alat zapne u radnom komadu.

fNe glodajte nikada preko metalnih predmeta, eksera ili

zavrtanja. Alat za glodanje može se oštetiti i uticati na

povećane vibracije.

fUpotrebljavajte pogodne aparate za potragu, da bi

našli skrivene vodove snabdevanja, ili pozovite mesno

društvo za snabdevanje. Kontakt sa električnim

vodovima može voditi požaru i električnom udaru.

Oštećenja gasovoda mogu voditi eksploziji. Prodiranje u

vod sa vodom prouzrokovaće oštećenja predmeta ili može

prouzrokovati električni udar.

fNe upotrebljavajte tupa ili oštećena glodala. Tupa ili

oštećena glodala prouzrokuju povećano trenje, mogu

zaglavljivati ili utiču na debalans.

fSačekajte da se električni alat umiri, pre nego što ga

ostavite. Upotrebljeni alat se može zakačiti i gubitkom

kontrole voditi preko električnog alata.

Opis proizvoda i rada

Čitajte sva upozorenja i uputstva. Propusti

kod pridržavanja upozorenja i uputstava

mogu imati za posledicu električni udar, požar

i/ili teške povrede.

Molimo da otvorite preklopljenu stranicu sa prikazom aparata

i ostavite ovu stranicu otvorenu, dok čitate uputstvo za rad.

Upotreba prema svrsi

Električni alat je zamišljen, da kod čvrste podloge vrši

glodanje u drvetu, plastici i lakim gradjevinskim materijalima

žljebova, ivica, profila i dugih otvora kao i kopirno glodanje.

Komponente sa slike

Označavanje brojevima kompenenti sa slika odnosi se na

prikaz električnog alata na grafičkim stranama.

1Pogonska jedinica

2Korpa glodala

3Točkić za fino podešavanje dubine glodanja

4Alat za glodanje*

5Preturna navrtka sa zateznim kleštima

6Klizna ploča

7Osnovna ploča

8Skala za podešavanje dubine glodanja

9Taster za blokadu vretena

10 Zatezna poluga

11 Prekidač za uključivanje-isključivanje

12 Drška (izolovana površina za prihvat)

13 Klešta

14 Prihvat za alat

15 Viljuškasti ključ (17 mm)

16 Nareckani zavrtanj za učvršćivanje graničnika

17 Paralelni graničnik

18 Leptir zavrtanj za paralelni graničnik

19 Pomoć vodjice

20 Leptir zavrtanj za učvršćivanje horizontalnog centriranja

21 Leptir zavrtganj za horizonalno centriranje vodjice

22 Klizni valjčić

23 Poklopac korpe glodala*

24 Korpa ugaonog glodala*

25 Leptir zavrtanj za podešavanje ugla

26 Skala podešavanja ugla glodanja

27 Ručna klizajuća ploča*

28 Poklopac za usisavanje*

29 Adapter za usisavanje*

30 Klizajuća ploča sa drškom i adapterom za usisavanje*

31 Navrtka za podešavanje sile stezanja

*Prikazani ili opisani pribor ne spada u standardno pakovanje.

Kompletni pribor možete da nađete u našem programu pribora.

OBJ_BUCH-1137-001.book Page 132 Thursday, November 24, 2011 11:34 AM

Srpski | 133

Bosch Power Tools 2 610 007 835 | (24.11.11)

Tehnički podaci

Informacije o šumovima/vibracijama

Izmerene vrednosti buke utvrđene su u skladu sa EN 60745.

Nivo šumova uredjaja označen sa A iznosi tipično: Nivo

zvučnog pritiska 84 dB(A); Nivo snage zvuka 95 dB(A).

Nesigurnost K=3 dB.

Nosite zaštitu za sluh!

Ukupne vrednosti vibracija ah (zbir vektora tri pravca) i nesi-

gurnost K su dobujeni prema EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Nivo vibracija naveden u ovim uputstvima je izmeren prema

mernom postupku koji je standardizovan u EN 60745 i može

da se koristi za poredjenje električnih alata jedan sa drugim.

Pogodan je i za privremenu procenu opterećenja vibracijama.

Navedeni nivo vibracija predstavlja prvenstveno primenu

električnog alata. Ako se svakako električni alat upotrebljava

za druge namene sa drugim upotrebljenim alatima ili

nedovoljno održavanja, može doći do odstupanja nivoa

vibracija. Ovo može u značajnoj meri povećati opterećenje

vibracijama preko celog radnog vremena.

Za tačnu procenu opterećenja vibracijama trebalo bi uzeti u

obzir i vreme, u kojem je uredjaj uključen ili radi, medjutim

nije stvarno u upotrebi. Ovo može značajno redukovati

opterećenje vibracijama preko celog radnog vremena.

Utvrdite dodatne mere sigurnosti radi zaštite radnika pre

delovanja vibracija kao na primer: Održavanje električnog

alata i upotrebljeni alati, održavanje toplih ruku, organizacija

odvijanja posla.

Izjava o usaglašenosti

Izjavljujemo na vlastitu odgovornost da je pod „Tehnički

podaci“ opisani proizvod usaglašen sa sledećim standardima

ili normativnim aktima: EN 60745 prema odredbama

smernica 2011/65/EU, 2004/108/EG, 2006/42/EG.

Tehnička dokumentacija (2006/42/EG) kod:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montaža

Promena alata

fIzvucite pre svih radova na električnom alatu mrežni

utikač iz utičnice.

fZa montažu i promenu alata glodala preporučuje se

nošenje zaštitnih rukavica.

Demontaža korpe glodala (pogledajte sliku A)

Pre nego što umetnete glodalo, morate prvo odvojiti korpu

glodala 2 od pogonske jedinice 1.

–Otvorite zateznu polugu 10 i okrenite korpu glodala 2 sa

oznakom na simbol na pogonskoj jedinici 1.

–Povucite pogonsku jedinicu do graničnika uvis.

–Okrenite pogonsku jedinicu suprotno od kazaljke na satu

do graničnika i izvucite je iz korpe glodala.

Promena zateznih klešta (pogledajte sliku B)

Zavisno od upotrebljenog glodala morate promeniti pre prve

upotrebe glodala slepu navrtku sa zateznim kleštima 5.

Ako su prava zatezna klešta za Vaše glodalo već montirana,

slede radni zahvati u odeljku „Montaža alata glodala“.

Zatezna klešta 13 moraju da naležu sa malo zazora u slepoj

navrtki. Slepa navrtka 5 mora biti lako montirana. Ako bi se

oštetili slepa navrtka ili zatezna klešta, zamenite ih odmah.

–Pritisnite taster za blokadu vretena 9 i držite pritisnuto.

Okrećite u datom slučaju vreteno motora rukom sve dok se

ne blokira.

–Odvrnite suprotno od kazaljke na satu slepu navrtku 5 sa

viljuškastim ključem 15.

–Pustite taster za blokadu vretena.

Glodanje ivice GKF 600

Professional GKF 600

Professional

Broj predmeta 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Nominalna primljena snaga W600600

Broj obrtaja na prazno min-1 33000 33000

Prihvat za alat mm

inch

6/8

–

Težina prema EPTA-Procedure 01/2003 kg 1,5 1,5

Klasa zaštite /II /II

Podaci važe za nominalne napone [U] od 230 V. Kod napona koji odstupaju i izvodjenja specifičnih za zemlje mogu ovi podaci varirati.

Molimo da obratite pažnju na broj predmeta na tipskoj tablici Vašeg električnog alata. Trgovačke oznake pojedinih električnih alata mogu varirati.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 133 Thursday, November 24, 2011 11:34 AM

134 | Srpski

2 610 007 835 | (24.11.11) Bosch Power Tools

–Ako je potrebno čistite pre sastavljanja sve delovi za

montažu sa nekom mekom četkicom ili izduvavanjem sa

komprimovanim vazduhom.

–Stavite novu slepu navrtku na prihvat za alat 14.

–Zategnite blago slepu navrtku.

fNe stežite zatezna klešta sa preturnom navrtkom

nikako, dokle god ne bude montian alat za glodanje.

Zatezna klešta se mogu inače oštetiti.

Montaža alata glodala (pogledajte slike C–D)

Zavisno od svrhe upotrebe na raspolaganju su alati glodala u

najrazličitijim izvodjenjima i kvalitetima.

Alati za glodanje od brzo režućeg čelika velikog kvaliteta

pogodni su za obradu mekih materijala kao što su meko drvo i

plastika.

Alati za glodanje sa noževima od tvrdog metala su

specijalno pogodni za tvrde i abrazivne materijale kao

naprimer tvrdo drvo i aluminijum.

Originalne alate za glodanje iz obimnog Bosch-programa

pribora dobijate kod Vaše specijalizovane trgovine.

Upotrebljavajte samo besprekorna i čista glodala.

–Pritisnite taster za blokadu vretena 9 i držite pritisnuto.

Okrećite u datom slučaju vreteno motora rukom sve dok se

ne blokira.

–Odvrnite suprotno od kazaljke na satu slepu navrtku 5 sa

viljuškastim ključem 15.

–Ugurajte alat za glodanje u stegu. Telo glodala mora biti

uvučeno najmanje 20 mm u stegu.

–Ponovo čvrsto stegnite slepu navrtku u pravcu kazaljke na

satu.

–Pustite taster za blokadu vretena.

fNe stežite zatezna klešta sa preturnom navrtkom

nikako, dokle god ne bude montian alat za glodanje.

Zatezna klešta se mogu inače oštetiti.

Montaža korpe glodala (pogledajte sliku E)

Za glodanje morate korpu za glodanje 2 ponovo montirati na

pogonsku jedinicu 1.

–Otvorite zateznu polugu 10, ako je ona zatvorena.

–Dovedite obe dvostruke strelice na pogonskoj jedinici i

korpi za glodanje da se poklope 2.

–Pomerite pogonsku jedinicu u korpu glodala i okrenite

pogonsku jedinicu u prvcu kazaljke na satu da marker

pokazuje na simbol .

–Pomerite pogonsku jedinicu dalje u korpu glodala.

–Okrenite posle montaže korpu glodala sa oznakom na

simbol pogonske jedinice.

–Zatvorite zateznu polugu.

fKontrolišite uvek posle montaže da li pogonska

jedinica čvrsto naleže u korpi glodala.

Promenite u datom slučaju zatezanje zatezne poluge 10

(pogledajte „Podešavanje zatezne poluge“, stranicu 135).

Usisavanje prašine/piljevine

fPrašine od materijala kao što je premaz koji sadrži olovo,

neke vrste drveta, minerali i metal mogu biti štetni po

zdravlje. Dodir ili udisanje prašine mogu izazvati alergijske

reakcije i/ili oboljenja disajnih puteva radnika ili osoba koje

se nalaze u blizini.

Neke prašine kao od hrasta i bukve važe kao izazivači raka,

posebno u vezi sa dodatnim materijama za obradu drveta

(hromati, zaštitna sredstva za drvo). Materijal koji sadrži

azbest smeju raditi samo stručnjaci.

–Koristite što je više moguće usisavanje prašine

pogodno za materijal.

–Pobrinite se za dobro provetravanje radnog mesta.

–Preporučuje se, da se nosi zaštitna maska za disanje sa

klasom filtera P2.

Obratite pažnju na propise za materijale koje treba

obradjivati u Vašoj zemlji.

Rad

Podešavanje dubine glodanja (pogledajte sliku F)

fPodešavanje dubine glodanja sme da se izrši samo pri

isključenom električnom alatu.

Za grubo podešavanje dubine glodanja postupajte na sledeći

način.

–Stavite električni alat sa montiranom glavom glodalice na

radni komad koji se obradjuje.

–Otvorite zateznu polugu 10, ako je ona zatvorena.

–Okrenite korpu glodala 2 sa markerom na simbol i

vodite pogonsku jedinicu polako na dole, sve dok glodale

ne dodirne radni komad.

–Zatvorite zateznu polugu.

–Očitajte mernu vrednost na skali 8 i zapišitre vrednost

(nulto podešavanje). Saberite na ovu vrednost željenu

dubinu glodanja.

–Otvorite zateznu polugu i podesite pogonsku jedinicu na

izračunatu vrednost skale.

–Okrenite korpu glodala sa markerom na simbol i

zatvorite ponovo zateznu polugu.

–Prekontrolišite izvršeno podešavanje dubine glodanja

praktičnom probom i ispravite je u datom slučaju.

Za fino podešavanje dubine glodanja postupite na sledeći

način:

–Postavite pogonsku jedinicu pri otvorenoj zateznoj poluzi

10 sa markerom na simbol .

–Podesite sa točkićem za podešavanje 3 željenu dubinu

glodanja.

–Zatvorite zateznu polugu.

Puštanje u rad

fObratite pažnju na napon mreže! Napon strujnog izvora

mora biti usaglašen sa podacima tipske tablice

električnog alata. Električni alati označeni sa 230 V

mogu da rade i sa 220 V.

Uključivanje-isključivanje

Stavite za uključivanje električnog alata prekidač za

uključivanje-isključivanje 11 na I.

Za isključivanje električnog alata stavtie prekidač za

uključivanje-isključivanje 11 na 0.

Uputstva za rad

fČuvajte glodalo od potresa i udaraca.

OBJ_BUCH-1137-001.book Page 134 Thursday, November 24, 2011 11:34 AM

Srpski | 135

Bosch Power Tools 2 610 007 835 | (24.11.11)

Glodanje ivica ili profilisano glodanje (pogledajte sliku G)

Pri glodanju ivica ili profilisanom glodanju bez paralelnog

graničnika mora električni alat da bude opremljen sa jednim

rukavcom za vodjenje ili kugličnim ležajem.

–Dovedite uključeni električni alat sa strane na radni komad

i rukavac za vodjenje ili kuglični ležaj alata glodalice moraju

naleći na ivicu radnog komada koji se obradjuje.

–Vodite električni alat duž ivice radnog komada. Pazite

pritom na naleganje koje odgovara uglu. Suviše jak pritisak

može oštetiti ivicu radnog komada.

Glodanje sa paralelnim graničnikom (pogledajte sliku H)

Za presecanje paralelno ivicama morate montirati paralelni

graničnik 17.

–Pričvrstite paralelni graničnik 17 na korpu glodala 2 sa

nareckanim zavrtnjem 16.

–Podesite sa leptir zavrtnjem na paralelnom graničniku 18

željenu dubinu glodanja.

–Vodite uključeni električni alat sa ravnomernim

pomeranjem napred i bočnim pritiskom na paralelni

graničnik duž ivice radnog komada.

Glodanje sa pomoći za vodjenje (pogledajte sliku I)

Pomoć za vodjenje 19 služi za glodanje ivica sa glodalom bez

rukavca vodjice ili kugličnog ležaja.

–Pričvrstite pomoć za glodanje na korpi glodala 2 sa

nareckanim zavrtnjem 16.

–Radite sa električnim alatom sa ravnomernim pomeranjem

napred duž ivice radnog komada.

Bočno rastojanje: Da bi menjali količinu skinutog materijala,

možete podešavati bočno rastojanje izmedju radnog komada

i kliznog valjka 22 na pomoći za vodjenje 19.

–Odvrnie leptir zavrtanj 20, podesite željeno bočno

rastojanje okretanjem leptir zavrtnja 21 i ponovo čvrsto

stegnite leptir zavrtanj 20.

Visina: Podesite zavisno od upotrebljenog glodala i debljine

obradjujućeg radnog komada vertikalno centriranje pomoći

za vodjenje.

–Odvrnite nareckani zavrtanj 16 na pomoć za vodjenje,

ugurajte pomoć za vodjenje u željenu poziciju i ponovo

čvrsto stegnite nareckani zavrtanj.

Montaža poklopca korpe glodala (pogledajte sliku J)

Prilikom intenzivne upotrebe električnog alata korpa glodala

se ugreje. Radi zaštite ruku može se montirati u ovom slučaju

poklopac korpe glodala (pribor).

–Uklonite zateznu polugu 10.

–Stavite poklopac korpe glodala 23 od gore na korpu

glodala 2.

–Zavrnite zateznu polugu ponovo tako čvrsto, da pri

zatvorenoj zateznoj poluzi pogonska jedinica stoji sigurno

1 u korpi glodala.

Glodanje sa ugaonom korpom glodala

(pogledajte slike K –M)

Ugaona korpa glodala 24 je posebno pogodna za glodanje u

istoj ravni laminiranih ivica na teško pristupačnim mestima, za

glodanje specijalnih uglova kao i za kosu obradu ivica.

Kod glodanja ivica sa ugaonom korpom glodala mora glodalo

da se opremi sa jednim rukavcem za vodjenje ili kugličnim

ležajem.

Za montažu ugaone korpe glodala držite se radnih zahvata u

odeljku „Montaža korpe glodala“ (Strana 134) prema.

Za postizanje preciznih uglova ima ugaona korpa glodala 24

učvršćivani u 7,5°-koraka. Celokupno područje podešavanja

iznosi 75° (45° napred i 30° nazad).

–Odvrnite oba leptir zavrtnja 25.

–Podesite željeni ugao pomoću skale 26 i ponovo čvrsto

zavrnite leptir zavrtanj 25.

Promena klizajuće ploče (pogledajte sliku N)

Klizajuća ploča 30 može da se montira namesto klizajuće

ploče 6 i pruža dodatnu dršku 12 kao i mogućnost za

priključivanje usisivača za prašinu.

–Odvrnite četiri zavrtnja cilindra na donjoj strani klizajuće

ploče 6 i skinite klizajuću ploču.

–Čvrsto stegnite klizajuću ploču 30 sa isporučenim

zavrtnjem za pričvršćivanje na osnovnu ploču.

Da bi priključili usisivač za prašinu, morate na klizajući ploču

30 montirati jedan adapter za usisavanje 29.

–Zavrnite adapter za usisavanje sa dva isporučena zavrtnja

na klizajuću ploču.

–Nataknie usisno crevo (Ø35 mm) na montirani adapter za

usisavanje.

–Da bi obezbedili optimalno usisavanje, trebali bi adapter za

usisavanje redovno čistiti.

Za obradu ivica koristite dodatno haubu za usisavanje 28.

–Montirajte haubu za usisavanje izmedju klizajuće ploče 30

i adapera za usisavanje 29.

–Za obradu ravnih površina izvadite ponovo haubu za

usisavanje napolje.

Električni alat može se direktno priključiti na utičnicu Bosch-

Univerzalnog usisivača sa uredjajem za daljinski start. Ovaj

automatski startuje pri uključivanju električnog alata.

Usisivač mora biti pogodan za materijal koji treba obradjivati.

Upotrebljavajte prilikom usisavanja posebno po zdravlje

štetnih prašina, prašine koje izazivaju rak ili suvih prašina

specijalan usisivač.

Podešavanje zatezne poluge (pogledajte sliku O)

Kada pogonska jedinica 1 prestane da čvrsto stoji u korpi

glodla, morate podesiti silu zatezanja zatezne poluge 10.

–Otvorite zateznu polugu.

–Okrenite navrtku 31 sa viljuškastim ključem (8 mm)

ca. 45° u pravcu kazaljke na satu.

–Zatvorite ponovo zateznu polugu.

–Prekontrolišite da li je pogonska jedinica sigurno

zategnuta. Ne pritežite navrtku previše.

Održavanje i servis

Održavanje i čišćenje

fIzvucite pre svih radova na električnom alatu mrežni

utikač iz utičnice.

fDržite električni alat i proreze za ventilaciju čiste, da bi

dobro i sigurno radili.

OBJ_BUCH-1137-001.book Page 135 Thursday, November 24, 2011 11:34 AM

136 | Slovensko

2 610 007 835 | (24.11.11) Bosch Power Tools

Ako je potrebna zamena za priključni vod, onda to mora

izvesti Bosch ili stručan servis za Bosch-električne alata da bi

se izbegle opasnosti po sigurnost.

Ako bi električni alat i pored brižljivog postupka izrade i

kontrole nekada otkazao, popravku mora vršiti neki stručan

servis za Bosch-električne alate.

Molimo navedite neizostavno kod svih pitanja i naručivanja

rezervnih delova broj predmeta sa 10 brojčanih mesta prema

tipskoj tablici električnog alata.

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi popravke i održavanja

Vašeg proizvoda kao i u vezi rezervnih delova. Šematske

prikaze i informacije u vezi rezervnih delova naći ćete i pod:

www.bosch-pt.com

Bosch-ov tim savetnika će Vam pomoći kod pitanja u vezi

kupovine, primene i podešavanja proizvoda i pribora.

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 (011) 244 85 46

Fax: +381 (011) 241 62 93

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Električni pribori, pribor i pakovanja treba da se odvoze

regeneraciji koja odgovara zaštiti čovekove sredine.

Ne bacajte električni alat u kućno djubre!

Samo za EU-zemlje:

Prema evropskim smernicama

2002/96/EG o starim električnim i

elektronskim uredjajima i njihovim

pretvaranju u nacionalno dobro ne moraju

više neupotrebljivi električni pribori da se

odvojeno sakupljaju i odvoze nekoj reciklaži

koja odgovara zaštiti čovekove okoline.

Zadržavamo pravo na promene.

Slovensko

Varnostna navodila

Splošna varnostna navodila za električna orodja

Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja spodaj

navedenih opozoril in napotil lahko povzročijo električni udar,

požar in/ali težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih boste v

prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v nadaljnjem

besedilu, se nanaša na električna orodja z električnim

pogonom (z električnim kablom) in na akumulatorska

električna orodja (brez električnega kabla).

Varnost na delovnem mestu

fDelovno področje naj bo vedno čisto in dobro

osvetljeno. Nered in neosvetljena delovna področja lahko

povzročijo nezgode.

fNe uporabljajte električnega orodja v okolju, kjer lahko

pride do eksplozij oziroma tam, kjer se nahajajo

vnetljive tekočine, plini ali prah. Električna orodja

povzročajo iskrenje, zaradi katerega se lahko prah ali para

vnameta.

fProsimo, da med uporabo električnega orodja ne

dovolite otrokom ali drugim osebam, da bi se Vam

približali. Odvračanje Vaše pozornosti drugam lahko

povzroči izgubo kontrole nad napravo.

Električna varnost

fPriključni vtikač električnega orodja se mora prilegati

vtičnici. Spreminjanje vtikača na kakršenkoli način ni

dovoljeno. Pri ozemljenih električnih orodjih ne upo-

rabljajte vtikačev z adapterji. Nespremenjeni vtikači in

ustrezne vtičnice zmanjšujejo tveganje električnega udara.

fIzogibajte se telesnemu stiku z ozemljenimi površinami

kot so na primer cevi, grelci, štedilniki in hladilniki.

Tveganje električnega udara je večje, če je Vaše telo

ozemljeno.

fProsimo, da napravo zavarujete pred dežjem ali vlago.

Vdor vode v električno orodje povečuje tveganje

električnega udara.

fNe uporabljajte kabla za nošenje ali obešanje

električnega orodja in ne vlecite za kabel, če želite

vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino,

oljem, ostrimi robovi ali premikajočimi se deli naprave.

Poškodovani ali zapleteni kabli povečujejo tveganje

električnega udara.

fKadar uporabljate električno orodje zunaj, uporabljajte

samo kabelske podaljške, ki so primerni za delo na pro-

stem. Uporaba kabelskega podaljška, ki je primeren za

delo na prostem, zmanjšuje tveganje električnega udara.

fČe je uporaba električnega orodja v vlažnem okolju

neizogibna, uporabljajte stikalo za zaščito pred

kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

Osebna varnost

fBodite pozorni, pazite kaj delate ter se dela z

električnim orodjem lotite z razumom. Ne uporabljajte

električnega orodja, če ste utrujeni oziroma če ste pod

vplivom mamil, alkohola ali zdravil. Trenutek

nepazljivosti med uporabo električnega orodja je lahko

vzrok za resne telesne poškodbe.

fUporabljajte osebno zaščitno opremo in vedno nosite

zaščitna očala. Nošenje osebne zaščitne opreme, na

primer maske proti prahu, nedrsečih zaščitnih čevljev,

varnostne čelade ali zaščitnih glušnikov, kar je odvisno od

vrste in načina uporabe električnega orodja, zmanjšuje

tveganje telesnih poškodb.

fIzogibajte se nenamernemu zagonu. Pred priključitvijo

električnega orodja na električno omrežje in/ali na

akumulator in pred dviganjem ali nošenjem se prepri-

OPOZORILO

OBJ_BUCH-1137-001.book Page 136 Thursday, November 24, 2011 11:34 AM

Slovensko | 137

Bosch Power Tools 2 610 007 835 | (24.11.11)

čajte, če je električno orodje izklopljeno. Prenašanje

naprave s prstom na stikalu ali priključitev vklopljenega

električnega orodja na električno omrežje je lahko vzrok za

nezgodo.

fPred vklapljanjem električnega orodja odstranite

nastavitvena orodja ali izvijače. Orodje ali ključ, ki se

nahaja v vrtečem se delu naprave, lahko povzroči telesne

poškodbe.

fIzogibajte se nenormalni telesni drži. Poskrbite za

trdno stojišče in za stalno ravnotežje. Tako boste v

nepričakovanih situacijah električno orodje lahko bolje

nadzorovali.

fNosite primerna oblačila. Ne nosite ohlapnih oblačil in

nakita. Lase, oblačila in rokavice ne približujte

premikajočim se delom naprave. Premikajoči se deli

naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali

nakit.

fČe je na napravo možno montirati priprave za

odsesavanje ali prestrezanje prahu, se prepričajte, če

so le-te priključene in če se pravilno uporabljajo.

Uporaba priprave za odsesavanje prahu zmanjšuje

zdravstveno ogroženost zaradi prahu.

Skrbna uporaba in ravnanje z električnimi orodji

fNe preobremenjujte naprave. Pri delu uporabljajte

električna orodja, ki so za to delo namenjena. Z

ustreznim električnim orodjem boste v navedenem

zmogljivostnem področju delali bolje in varneje.

fNe uporabljajte električnega orodja s pokvarjenim

stikalom. Električno orodje, ki se ne da več vklopiti ali

izklopiti, je nevarno in ga je potrebno popraviti.

fPred nastavljanjem naprave, zamenjavo delov pribora

ali odlaganjem naprave izvlecite vtikač iz električne

vtičnice in/ali odstranite akumulator. Ta previdnostni

ukrep preprečuje nenameren zagon električnega orodja.

fElektrična orodja, katerih ne uporabljate, shranjujte

izven dosega otrok. Osebam, ki naprave ne poznajo ali

niso prebrale teh navodil za uporabo, naprave ne

dovolite uporabljati. Električna orodja so nevarna, če jih

uporabljajo neizkušene osebe.

fSkrbno negujte električno orodje. Kontrolirajte

brezhibno delovanje premičnih delov naprave, ki se ne

smejo zatikati. Če so ti deli zlomljeni ali poškodovani do

te mere, da ovirajo delovanje električnega orodja, jih je

potrebno pred uporabo naprave popraviti. Slabo

vzdrževana električna orodja so vzrok za mnoge nezgode.

fRezalna orodja vzdržujte tako, da bodo vedno ostra in

čista. Skrbno negovana rezalna orodja z ostrimi robovi se

manj zatikajo in so lažje vodljiva.

fElektrična orodja, pribor, vsadna orodja in podobno

uporabljajte ustrezno tem navodilom. Pri tem

upoštevajte delovne pogoje in dejavnost, ki jo boste

opravljali. Uporaba električnih orodij v namene, ki so

drugačni od predpisanih, lahko privede do nevarnih

situacij.

Servisiranje

fVaše električno orodje naj popravlja samo kvalificirano

strokovno osebje ob obvezni uporabi originalnih

rezervnih delov. Tako bo zagotovljena ohranitev varnosti

naprave.

Varnostna opozorila za rezkalnike

fElektrično orodje smete med delom držati le na

izoliranem ročaju, saj lahko pride do dotika rezkarja z

lastnim omrežnim kablom. Stik z napeljavo pod

napetostjo povzroči, da so tudi kovinski deli naprave pod

napetostjo in to posledično povzroči električni udar.

fPritrdite in zavarujte obdelovanec s pomočjo primežev

ali na drug način na stabilno podlogo. Če držite

obdelovanec z eno roko ali če ga držite proti svojemu

telesu, ga ne morete stabilizirati, kar lahko privede do

izgube nadzora nad njim.

fDovoljeno število vrtljajev vstavnega orodja mora

znašati najmanj toliko, kot znaša najvišje število

vrtljajev, ki je navedeno na električnem orodju. Pribor,

ki se vrti hitreje, kot je dovoljeno, se lahko uniči.

fRezkalna orodja ali drug pribor se morajo natančno

prilegati prijemalu (vpenjalne klešče) Vašega

električnega orodja. Vstavna orodja, ki se natančno ne

prilegajo prijemalu Vašega električnega orodja, se vrtijo

neenakomerno, zelo močno vibrirajo in lahko povzročijo

izgubo nadzora.

fObdelovancu se približajte samo z vklopljenim

električnim orodjem. V nasprotnem primeru obstaja

nevarnost, da se bo vsadno orodje zataknilo v obdelovanec

in povzročilo povratni udarec.

fNikoli ne rezkajte čez kovinske predmete, žeblje ali

vijake. Rezkalno orodje se lahko poškoduje in povzroči

povečanje vibracij.

fZa iskanje skritih oskrbovalnih vodov uporabljajte

ustrezne iskalne naprave ali se o tem pozanimajte pri

lokalnem podjetju za oskrbo z vodo, elektriko ali

plinom. Stik z električnim vodom lahko povzroči požar ali

električni udar. Poškodbe na plinovodu so lahko vzrok za

eksplozijo, vdor v vodovodno omrežje pa lahko povzroči

materialno škodo ali električni udar.

fNe uporabljajte topih ali poškodovanih rezkalnih

orodij. Topa ali poškodovana rezkalna orodja povzročijo

povečano trenje, se lahko zataknejo in pripeljejo do

neuravnoteženosti.

fPred odlaganjem električnega orodja počakajte, da se

orodje popolnoma ustavi. Električno orodje se lahko

zatakne, zaradi česar lahko izgubite nadzor nad njim.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake

zaradi neupoštevanja spodaj navedenih

opozoril in napotil lahko povzročijo električni

udar, požar in/ali težke telesne poškodbe.

Razprite stran s sliko naprave in pustite to stran med branjem

navodil za uporabo odprto.

OBJ_BUCH-1137-001.book Page 137 Thursday, November 24, 2011 11:34 AM

138 | Slovensko

2 610 007 835 | (24.11.11) Bosch Power Tools

Uporaba v skladu z namenom

Električno orodje je namenjeno za to, da na trdni podpori

rezkate ter kopirno rezkate v lesu, umetni masi in lahkih

gradbenih materialih utore, robove, profile in steblaste

luknje.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na predstavitev

orodja na strani z grafiko.

1Pogonska enota

2Rezkalni obod

3Nastavno kolesce za fino nastavitev globine rezkanja

4Rezkalno orodje*

5Pokrivna matica z vpenjalnimi kleščami

6Drsna plošča

7Osnovna plošča

8Skala za nastavitev globine rezkanja

9Tipka za aretiranje vretena

10 Napenjalo

11 Vklopno/izklopno stikalo

12 Ročaj (izolirana površina ročaja)

13 Vpenjalne klešče

14 Prijemalo za orodje

15 Viličast ključ (17 mm)

16 Narebričeni vijak za fiksiranje prislona

17 Vzporedni prislon

18 Krilni vijak za vzporedni prislon

19 Pripomoček za vodenje

20 Krilni vijak za fiksiranje vodoravne naravnanosti

21 Krilni vijak za vodoravno naravnanost pripomočka za

vodenje

22 Drsni valjček

23 Prekritje rezkalnega oboda*

24 Kotni rezkalni obod*

25 Krilni vijak za prestavitev kota

26 Skala prestavitve rezkalnega kota

27 Ročaj drsne plošče*

28 Odsesovalni pokrov*

29 Odsesovalni adapter*

30 Drsna plošča z roočajem in odsesovalnim adapterjem*

31 Matica za nastavitev vpenjalne moči

*Prikazan ali opisan pribor ni del standarnega obsega dobave.

Celoten pribor je del našega programa pribora.

Tehnični podatki

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z EN 60745.

Nivo hrupa naprave po vrednotenju A tipično znaša: nivo

zvočnega tlaka 84 dB(A); nivo jakosti hrupa 95 dB(A).

Nezanesljivost meritve K=3 dB.

Nosite zaščitne glušnike!

Skupne vrednosti vibracij ah (vektorska vsota treh smeri) in

negotovost K se izračunajo v skladu z EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile

v skladu s standardiziranim merilnim postopkom po

EN 60745 in se lahko uporabljajo za primerjavo električnih

orodij med seboj. Primeren je tudi za začasno oceno

obremenjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne uporabe

električnega orodja. Če pa se električno orodje uporablja še v

druge namene, z odstopajočimi vstavnimi orodji ali pri

nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To

lahko obremenjenosti z vibracijami med določenim obdobjem

uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate

upoštevati tudi tisti čas, ko je naprava izklopljena in teče,

vendar dejansko ni v uporabi. To lahko ombremenjenost z

vibracijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito upravljalca

pred vpljivi vibracij, npr. Vzdrževanje električnega orodja in

vstavnih orodij, zegrevanje rok, organizacija delovnih

postopkov.

Rezkar za robove GKF 600

Professional GKF 600

Professional

Številka artikla 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Nazivna odjemna moč W600600

Število vrtljajev v prostem teku min-1 33000 33000

Prijemalo za orodje mm

cole

6/8

–

Teža po EPTA-Procedure 01/2003 kg 1,5 1,5

Zaščitni razred /II /II

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Prosimo, da upoštevate številko artikla na tipski ploščici Vašega električnega orodja. Trgovske oznake posameznih električnih orodij so lahko drugačne.

OBJ_BUCH-1137-001.book Page 138 Thursday, November 24, 2011 11:34 AM

Slovensko | 139

Bosch Power Tools 2 610 007 835 | (24.11.11)

Izjava o skladnosti

Izjavljamo pod izključno odgovornostjo, da proizvod pod

„Tehnični podatki“ ustreza naslednjim standardom oz.

standardiziranim dokumentom: EN 60745 v skladu z določili

Direktiv 2011/65/EU, 2004/108/ES, 2006/42/ES.

Tehnična dokumentacija (2006/42/ES) pri:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montaža

Zamenjava orodja

fPred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

fZa vstavljanje in zamenjavo rezkalnih orodij

priporočamo uporabo zaščitnih rokavic.

Demontaža rezkalnega oboda (glejte sliko A)

Preden želite vstaviti rezkar, morate ločiti rezkalni obod 2 s

pogonske enote 1.

–Odprite napenjalo 10 in zavrtite rezkalni obod 2 z oznako

na simbol , ki ne na pogonski enoti 1.

–Povlecite pogonsko enoto do prislona navzgor.

–Zasukajte pogonsko enoto proti smeri urnega kazalca do

prislona in jo potegnite iz rezkalnega oboda.

Menjava vpenjalnih klešč (glejte sliko B)

Glede na uporabljen rezkar morate pred vstavljanjem rezkarja

menjati prekrivno matico z vpenjalnimi kleščami 5.

Če so vpenjalne klešče za rezkar že montirane, sledite

delovnim korakom v poglavju „Vstavljanje rezkalnega orodja“.

Vpenjalne klešče 13 morajo z nekaj zračnosti ležati v prekrivni

matici. Prekrivno matico 5 mora biti možno enostavno

montirati. Če je prekrivna matica ali so vpenjalne klešče

poškodovane, jih takoj nadomestite.

–Pritisnite aretirno tipko vretena 9 in ja držite pritisnjeno.

Po potrebi zavrtite vreteno motorja z roko, dokler se ne

aretira.

–Odvijte prekrivno matico 5 z viličastim ključem 15 proti

smeri urnega kazalca.

–Izpustite aretirno tipko vretena.

–Če je potrebno, očistite pred montažo vse sestavljajoče

dele z mehkim čopičem ali izpihovanjem s tlačnim zrakom.

–Nastavite novo prekrivno matico na prijemalo orodja 14.

–Rahlo zategnite prekrivno matico.

fDokler rezkalno orodje ni montirano, vpenjalnih klešč

ne privijajte s pokrivno matico. Vpenjalne klešče se

lahko poškodujejo.

Vstavljanje rezkalnega orodja (glejte sliki C–D)

Odvisno od namena uporabe so na voljo orodja najrazličnejših

izvedb in kakovosti.

Rezkalna orodja iz visoko-zmogljivega hitroreznega jekla

so primerna za obdelovanje mehkih materialov, na primer

mehkega lesa in plastike.

Rezkalna orodja z rezili iz trdine so primerna specialno za

trde in abrazivne obdelovance, na primer trd les in aluminij.

Originalna rezkalna orodja iz obsežnega programa Bosch

lahko kupite pri Vašem specializiranem trgovcu.

Vstavite samo brezhibna in čista rezkalna orodja.

–Pritisnite aretirno tipko vretena 9 in ja držite pritisnjeno.

Po potrebi zavrtite vreteno motorja z roko, dokler se ne

aretira.

–Sprostite prekrivno matico 5 z viličastim ključem 15 proti

smeri urnega kazalca.

–Potisnite rezkalno orodje v vpenjalne klešče. Steblo

rezkarja mora biti najmanj 20 mm globoko potisnjeno v

vpenjalne klešče.

–Ponovno zategnite prekrivno matico v smeri urnega

kazalca.

–Izpustite aretirno tipko vretena.

fDokler rezkalno orodje ni montirano, vpenjalnih klešč

ne privijajte s pokrivno matico. Vpenjalne klešče se

lahko poškodujejo.

Montaža rezkalnega oboda (glejte sliko E)

Za rezkanje morate rezkalni obod 2 ponovno montirati na

pogonsko enoto 1.

–Odprite napenjalo 10, če je zaprto.

–Na pogonski enoti in rezkalnem obodu 2 se morata prekriti

obe dvojni puščici.

–Potisnite pogonsko enoto v rezkalni obod in zavrtite

pogonsko enoto v smeri urnega kazalca tako daleč, da bo

oznaka kazala na simbol .

–Potisnite pogonsko enoto naprej v rezkalni obod.

–Po montaži zavrtite rezkalni obod z oznako na simbol

, ki je na pogonski enoti.

–Zaprite napenjalo.

fPo montaži morate vedno preveriti, ali pogonska enota

trdno naseda v rezkalnem obodu.

Če je nujno, spremenite prednapetje napenjala 10 (glejte

„Naravnavanje napenjala“, stran 141).

Odsesavanje prahu/ostružkov

fPrah nekaterih materialov kot npr. svinčenega premaza,

nekaterih vrst lesa, mineralov in kovin je lahko zdravju

škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči

alergične reakcije in/ali obolenja dihal uporabnika ali oseb,

ki se nahajajo v bližini.

Določene vrste prahu kot npr. prah hrastovine ali bukovja

veljajo kot kancerogene, še posebej v povezavi z dodatnimi

snovmi za obdelavo lesa (kromat, zaščitno sredstvo za

les). Material z vsebnostjo azbesta smejo obdelovati le

strokovnjaki.

–Po možnosti uporabljajte sesalnik prahu, ki je

primeren glede na vrsto materiala.

–Poskrbite za dobro zračenje delovnega mesta.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 139 Thursday, November 24, 2011 11:34 AM

140 | Slovensko

2 610 007 835 | (24.11.11) Bosch Power Tools

–Priporočamo, da nosite zaščitno masko za prah s

filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne

materiale.

Delovanje

Nastavitev globine rezkanja (glejte sliko F)

fNastavitev globine rezkanja je dovoljena samo pri

izklopljenem električnem orodju.

Za grobo nastavitev globine rezkanja postopajte takole:

–Električno orodje z montiranim rezkalnim orodjem

postavite na predmet, ki ga boste obdelovali.

–Odprite napenjalo 10, če je zaprto.

–Zavrtite rezkalni obod 2 z oznako na simbol in

vodite pogonsko enoto počasi navzdol tako dolgo, da se

rezkar dotakne obdelovanca.

–Zaprite napenjalo.

–Preberite si merilno vrednost na skali 8 in notirajte si

vrednost (ničelna izravnava). K tej vrednosti prištejte

željeno rezkalno globino.

–Odprite napenjalo in nastavite pogonsko enoto na

izračunano vrednost skale.

–Zavrtite rezkalni obod z oznako na simbol in

ponovno zaprite napenjalo.

–Preverite opravljeno nastavitev globine rezkanja s

praktičnim preizkusom in jo po potrebi preverite.

Za fino nastavitev rezkalne globine postopajte, kot sledi:

–Nastavite pogonsko enoto pri odprtem napenjalu 10 z

oznako na simbol .

–Z nastavnim kolescem 3 nastavite željeno rezkalno

globino.

–Zaprite napenjalo.

Zagon

fUpoštevajte omrežno napetost! Napetost vira

električne energije se mora ujemati s podatki na tipski

ploščici električnega orodja. Orodje, ki je označeno z

230 V, lahko priključite tudi na napetost 220 V.

Vklop/izklop

Za zagon električnega orodja nastavite vklopno/izklopno

stikalo 11 v položaj I.

Za izklop električnega orodja nastavite vklopno/izklopno

stikalo 11 na 0.

Navodila za delo

fZavarujte rezkalnik pred sunki in udarci.

Robno ali oblikovno rezkanje (glejte sliko G)

Pri rezkanju robov ali oblik brez vzporednega prislona mora

biti orodje za rezkanje opremljeno z vodilnim čepom ali

krogličnim ležajem.

–Vklopljeno električno orodje s strani pomikajte proti k

obdelovancu, dokler vodilni čep ali kroglični ležaj orodja za

rezkanje ne naleže na rob obdelovanca, ki ga boste rezkali.

–Vodite električno orodje vzdolž roba obdelovanca. Pri tem

pazite, da bo orodje naleglo v pravilnem kotu. Prevelik

pritisk lahko poškoduje rob orodja.

Rezkanje z vzporednim prislonom (glejte sliko H)

Za rezanje paralelno k robu lahko montirajte paralelni prislon

17.

–Pritrdite paralelni prislon 17 na rezkalni obod 2 z

narebričenim vijakom 16.

–S krilnim vijakom nastavite na paralelnem prislonu 18

željen globinski prislon.

–Vklopljeno električno orodje premikajte vzdolž

obdelovanca z enakomernim pomikom in od strani

pritiskajte na vzporedni prislon.

Rezkanje s pripomočkom za vodenje (glejte sliko I)

Pripomoček za vodenje 19 služi za rezkanje robov z rezkarji

brez vodilnega zatiča ali krogličnega ležaja.

–Pritrdite pripomoček za vodenje ob rezkalnem obodu 2 z

narebričenim vijakom 16.

–Vodite električno orodje z enakomernim pomikom vzdolž

roba obdelovanca.

Stranska razdalja: Da bi spremenili količino odstranjevanja

materiala, lahko nastavite stransko razdaljo med

obdelovancem in drsnim valjčkom 22 na pripomočku za

vodenje 19.

–Sprostite krilni vijak 20, nastavite željeno stransko

razdaljo z vrtenjem krilnega vijaka 21 in ponovno zategnite

krilni vijak 20.

Višina: Glede na to, kateri rezkar uporabljajte in kakšno

debelino ima obdelovanec, nastavite navpično naravnavanje

pripomočka za vodenje.

–Sprostite narebričeni vijak 16 na pripomočku za vodenje,

potisnite pripomoček za vodenje v željen položaj in

ponovno privijte narebričeni vijak.

Montaža prekritja rezkalnega oboda (glejte sliko J)

Pri intenzivni uporabi električnega orodja postane rezkalni

obod vroč. Za zaščito rok lahko v tem primeru montirate

prekritje rezkalnega oboda (pribor).

–Sprostite napenjalo 10.

–Namestite prekritje rezkalnega oboda 23 od zgoraj na

rezkalni obod 2.

–Ponovno privijte napenjalo tako, da se bo pri zaprtem

napenjalu pogonska enota 1 varno nahajala v rezkalnem

obodu.

Rezkanje s kotnim rezkalnim obodom (glejte slike K–M)

Kotni rezkalni obod 24 je posebej primeren za izravnalno

rezkanje laminiranih robov na težko dostopnih mestih, za

rezkanje posebnih kotov ter poševno rezkanje robov.

Pri rezkanju robov s kotnim rezalnim obodom mora rezkar

imeti vodilni zatič ali kroglični ležaj.

Če želite montirati kotni rezkalni obod, sledite delovnim

korakom, ki so navedeni v poglavju „Montaža rezkalnega

oboda“ (stran 139).

Za nastavitev natančnega kota ima kotni rezkalni obod 24

utore v stopnjah po 7,5°. Celotno nastavno območje znaša

75° (45° naprej in 30° nazaj).

–Sprostite oba krilna vijaka 25.

–Nastavite željen kot s pomočjo skale 26 in ponovno privijte

krilne vijake 25.

OBJ_BUCH-1137-001.book Page 140 Thursday, November 24, 2011 11:34 AM

Hrvatski | 141

Bosch Power Tools 2 610 007 835 | (24.11.11)

Menjava drsne plošče (glejte sliko N)

Drsno ploščo 30 lahko montirate namesto drsne plošče 6 in

ponuja dodatni ročaj 12, ter možnost za priključitev sesalnika

prahu.

–Izvijte štiri cilindrične vijake, ki se nahajajo na spodnji

strani drsne plošče 6 in snemite drsno ploščo.

–Privijte drsno ploščo 30 z dobavljenimi pritrdilnimi vijaki

na posnovni plošči.

Če želite priključiti sesalnik prahu, morate na drsno ploščo 30

montirati odsesovalni adapter 29.

–Privijte odsesovalni adapter s pomočjo priloženih vijakov

na drsno ploščo.

–Nataknite odsesovalno gibko cev (Ø35 mm) na montiran

odsesovalni nastavek.

–Za zagotovitev optimalnega odsesovanja, morate

odsesovalni adapter redno očistiti.

Za obdelavo robov uporabite dodatno še odsesovalni pokrov

28.

–Odsesovalni pokrov montirajte med drsno ploščo 30 in

odsesovalni adapter 29.

–Za obdelavo gladkih površin morate odsesovalni pokrov

odstraniti.

Električno orodje lahko priključite direktno na vtičnico

večnamenskega sesalnika Bosch z napravo za daljinski vklop.

Sesalnik se vključi samodejno, hkrati z vklopom električnega

orodja.

Odsesovalnik za prah mora ustrezati obdelovancu, ki ga boste

brusili.

Za odsesovanje izredno zdravju nevarnih, kancerogenih ali

suhih vrst prahu uporabljajte specialni sesalnik za prah.

Naravnavanje napenjala (glejte sliko O)

Če pogonska enota 1 ne naseda več trdno v rezkalnem obodu,

morate napenjalno moč napenjala 10 ponovno nastaviti.

–Odprite napenjalo.

–Zavrtite matico 31 z viličastim ključem (8 mm) ca. 45° v

smeri urnega kazalca.

–Nato ponovno zaprite napenjalo.

–Preverite, ali se pogonska enota varno napne. Matice ne

smete preveč močno pritrditi.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

fPred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

fElektrično orodje in prezračevalne reže naj bodo vedno

čisti, kar bo zagotovilo dobro in varno delo.

Da bi se izognili ogrožanju varnosti v primeru, da morate

nadomestiti priključni kabel, mora to storiti servis podjetja

Bosch ali pooblaščen servis za električna orodja Bosch.

Če bi kljub skrbnima postopkoma izdelave in preizkušanja

prišlo do izpada delovanja električnega orodja, naj popravilo

opravi servisna delavnica, pooblaščena za popravila

Boschevih električnih orodij.

V primeru dodatnih vprašanj in pri naročanju nadomestnih

delov brezpogojno navedite 10-mestno številko artikla, ki je

navedena na tipski ploščici naprave.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila

in vzdrževanja izdelka ter nadomestnih delov. Prikaze

razstavljenega stanja in informacije glede nadomestnih delov

se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na

voljo pri vprašanjih glede nakupa, uporabe in nastavitve

izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

Odlaganje

Električno orodje, pribor in embalažo je treba dostaviti v

okolju prijazno ponovno predelavo.

Električnih orodij ne vrzite med gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES

Evropskega Parlamenta in Sveta o odpadni

električni in elektronski opremi (OEEO) in

njeni uresničitvi v nacionalnem pravu se

morajo električna orodja, ki niso več v

uporabi, ločeno zbirati ter okolju prijazno

reciklirati.

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost

Opće upute za sigurnost za električne alate

Treba pročitati sve napomene o

sigurnosti i upute. Ako se ne bi

poštivale napomene o sigurnosti i upute to bi moglo

uzrokovati strujni udar, požar i/ili teške ozljede.

Sačuvajte sve napomene o sigurnosti i upute za buduću

primjenu.

U daljnjem tekstu korišten pojam „Električni alat“ odnosi se na

električne alate s priključkom na električnu mrežu (s mrežnim

kabelom) i na električne alate s napajanjem iz aku baterije

(bez mrežnog kabela).

Sigurnost na radnom mjestu

fOdržavajte vaše radno mjesto čistim i dobro

osvijetljenim. Nered ili neosvijetljeno radno mjesto mogu

uzrokovati nezgode.

UPOZORENJE

OBJ_BUCH-1137-001.book Page 141 Thursday, November 24, 2011 11:34 AM

142 | Hrvatski

2 610 007 835 | (24.11.11) Bosch Power Tools

fNe radite s električnim alatom u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tekućine,

plinovi ili prašina. Električni alati proizvode iskre koje

mogu zapaliti prašinu ili pare.

fTijekom uporabe električnog alata djecu i ostale osobe

držite dalje od mjesta rada. Uslučaju skretanja

pozornosti mogli bi izgubiti kontrolu nad uređajem.

Električna sigurnost

fPriključni utikač električnog alata mora odgovarati

utičnici. Na utikaču se ni na koji način ne smiju izvoditi

izmjene. Ne koristite adapterski utikač zajedno sa

zaštitno uzemljenim električnim alatom. Utikač na

kojem nisu vršene izmjene i odgovarajuća utičnica

smanjuju opasnost od strujnog udara.

fIzbjegavajte dodir tijela s uzemljenim površinama, kao

što su cijevi, radijatori, štednjaci i hladnjaci. Postoji

povećana opasnost od električnog udara ako bi vaše tijelo

bilo uzemljeno.

fUređaj držite dalje od kiše ili vlage. Prodiranje vode u

električni alat povećava opasnost od strujnog udara.

fNe zloupotrebljavajte priključni kabel za nošenje,

vješanje električnog alata ili za izvlačenje utikača iz

mrežne utičnice. Priključni kabel držite dalje od izvora

topline, ulja, oštrih rubova ili pomičnih dijelova

uređaja. Oštećen ili usukan priključni kabel povećava

opasnost od strujnog udara.

fAko sa električnim alatom radite na otvorenom,

koristite samo produžni kabel koji je prikladan za

uporabu na otvorenom. Primjena produžnog kabela

prikladnog za rad na otvorenom smanjuje opasnost od

strujnog udara.

fAko se ne može izbjeći uporaba električnog alata u

vlažnoj okolini, koristite zaštitnu sklopku struje kvara.

Primjenom zaštitne sklopke struje kvara izbjegava se

opasnost od električnog udara.

Sigurnost ljudi

fBudite pažljivi, pazite što činite i postupajte oprezno

kod rada s električnim alatom. Ne koristite električni

alat ako ste umorni ili pod utjecajem droga, alkohola ili

lijekova. Trenutak nepažnje kod uporabe električnog alata

može uzrokovati teške ozljede.

fNosite osobnu zaštitnu opremu i uvijek nosite zaštitne

naočale. Nošenje osobne zaštitne opreme, kao što je

maska za prašinu, sigurnosna obuća koja ne kliže, zaštitna

kaciga ili štitnik za sluh, ovisno od vrste i primjene

električnog alata, smanjuje opasnost od ozljeda.

fIzbjegavajte nehotično puštanje u rad. Prije nego što

ćete utaknuti utikač u utičnicu i/ili staviti aku-bateriju,

provjerite je li električni alat isključen. Ako kod nošenja

električnog alata imate prst na prekidaču ili se uključen

uređaj priključi na električno napajanje, to može dovesti do

nezgoda.

fPrije uključivanja električnog alata uklonite alate za

podešavanje ili vijčani ključ. Alat ili ključ koji se nalazi u

rotirajućem dijelu uređaja može dovesti do nezgoda.

fIzbjegavajte neuobičajene položaje tijela. Zauzmite

siguran i stabilan položaj tijela i u svakom trenutku

održavajte ravnotežu. Na taj način možete električni alat

bolje kontrolirati u neočekivanim situacijama.

fNosite prikladnu odjeću. Ne nosite široku odjeću ili

nakit. Kosu, odjeću i rukavice držite dalje od pomičnih

dijelova. Nepričvršćenu odjeću, dugu kosu ili nakit mogu

zahvatiti pomični dijelovi.

fAko se mogu montirati naprave za usisavanje i hvatanje

prašine, provjerite da li su iste priključene i da li se

mogu ispravno koristiti. Primjena naprave za usisavanje

može smanjiti ugroženost od prašine.

Brižljiva uporaba i ophođenje s električnim alatima

fNe preopterećujte uređaj. Za vaš rad koristite za to

predviđen električni alat. S odgovarajućim električnim

alatom radit ćete bolje i sigurnije u navedenom području

učinka.

fNe koristite električni alat čiji je prekidač neispravan.

Električni alat koji se više ne može uključivati i isključivati

opasan je i mora se popraviti.

fIzvucite utikač iz mrežne utičnice i/ili izvadite aku-

bateriju prije podešavanja uređaja, zamjene pribora ili

odlaganja uređaja. Ovim mjerama opreza izbjeći će se

nehotično pokretanje električnog alata.

fElektrični alat koji ne koristite spremite izvan dosega

djece. Ne dopustite rad s uređajem osobama koje nisu s

njim upoznate ili koje nisu pročitale ove upute.

Električni alati su opasni ako s njima rade neiskusne osobe.

fOdržavajte električni alat s pažnjom. Kontrolirajte da li

pomični dijelovi uređaja besprijekorno rade i da nisu

zaglavljeni, da li su dijelovi polomljeni ili tako oštećeni

da se ne može osigurati funkcija električnog alata. Prije

primjene ove oštećene dijelove treba popraviti. Mnoge

nezgode imaju svoj uzrok u slabo održavanim električnim

alatima.

fRezne alate održavajte oštrim i čistim. Pažljivo

održavani rezni alati s oštrim oštricama manje će se

zaglaviti i lakše se s njima radi.

fElektrični alat, pribor, radne alate, itd. koristite prema

ovim uputama i na način kako je to propisano za

poseban tip uređaja. Kod toga uzmite u obzir radne

uvjete i izvođene radove. Uporaba električnih alata za

druge primjene nego što je to predviđeno, može dovesti do

opasnih situacija.

Servisiranje

fPopravak vašeg električnog alata prepustite samo

kvalificiranom stručnom osoblju ovlaštenog servisa i

samo s originalnim rezervnim dijelovima. Na taj će se

način osigurati da ostane sačuvana sigurnost uređaja.

Upute za sigurnost za glodanje

fElektrični alat držite samo na izoliranim površinama

zahvata, budući da glodalo može zahvatiti priključni

kabel električnog alata. Kontakt sa električnim vodom

pod naponom može i metalne dijelove uređaja staviti pod

napon i dovesti do strujnog udara.

OBJ_BUCH-1137-001.book Page 142 Thursday, November 24, 2011 11:34 AM

Hrvatski | 143

Bosch Power Tools 2 610 007 835 | (24.11.11)

fIzradak pričvrstite i osigurajte na stabilnoj podlozi

pomoću stega ili na neki drugi način. Ako izradak držite

samo sa rukom ili prema vašem tijelu, on će ostati

nestabilan što može dovesti do gubitka kontrole nad

uređajem.

fDopušteni broj okretaja radnog alata mora biti

najmanje toliko visok kao i maksimalni broj okretaja

naveden na električnom alatu. Pribor koji se vrti brže

nego što je to dopušteno, može se oštetiti.

fGlodala ili ostali pribor moraju točno odgovarati

stezaču alata (steznim kliještima) vašeg električnog

alata. Radni alati koji ne odgovaraju točno stezaču alata

električnog alata, vrte se nejednolično, vrlo jako vibriraju i

mogu dovesti do gubitka kontrole nad električnim alatom.

fElektrični alat približavajte izratku samo u uključenom

stanju. Inače postoji opasnost od povratnog udara ako bi

se radni alat zaglavio u izratku.

fNikada ne glodajte preko metalnih predmeta, čavala ili

vijaka. Glodalo bi se moglo oštetiti i dovesti do povećanih

vibracija.

fPrimijenite prikladan uređaj za traženje kako bi se

pronašli skriveni opskrbni vodovi ili zatražite pomoć

lokalnog distributera. Kontakt s električnim vodovima

može dovesti do požara i električnog udara. Oštećenje

plinske cijevi može dovesti do eksplozije. Probijanje

vodovodne cijevi uzrokuje materijalne štete ili može prou-

zročiti električni udar.

fNe koristite tupa ili oštećena glodala. Tupa ili oštećena

glodala uzrokuju povećano trenje, mogu se ukliještiti i

dovode do neravnoteže.

fPrije njegovog odlaganja pričekajte da se električni

alat zaustavi do stanja mirovanja. Električni alat se može

zaglaviti, što može dovesti gubitka kontrole nad

električnim alatom.

Opis proizvoda i radova

Treba pročitati sve napomene o sigurnosti

i upute. Ako se ne bi poštivale napomene o

sigurnosti i upute to bi moglo uzrokovati

strujni udar, požar i/ili teške ozljede.

Molimo otvorite preklopnu stranicu sa prikazom uređaja i

držite ovu stranicu otvorenom dok čitate upute za uporabu.

Uporaba za određenu namjenu

Električni alat je uz uvjet čvrstog nalijeganja previđen za

glodanje utora, rubova, profila i ovalnih otvora, kao i za

kopirno glodanje, u drvu, plastičnim masama i lakim

građevnim materijalima.

Prikazani dijelovi uređaja

Numeriranje prikazanih komponenti odnosi se na prikaz

električnog alata na stranicama sa slikama.

1Pogonska jedinica

2Košara glodanja

3Kotačić za fino namještanje dubine glodanja

4Glodalo*

5Završna matica sa steznim kliještima

6Klizna ploča

7Temeljna ploča

8Skala za namještanje dubine glodanja

9Tipka za utvrđivanje vretena

10 Stezna poluga

11 Prekidač za uključivanje/isključivanje

12 Ručka (izolirana površina zahvata)

13 Stezna kliješta

14 Stezač alata

15 Viljuškasti ključ (17 mm)

16 Nareckani vijak za fiksiranje graničnika

17 Graničnik paralelnosti

18 Leptirasti vijak za graničnik paralelnosti

19 Pomoćna vodilica

20 Leptirasti vijak za fiksiranje horizontalnog izravnavanja

21 Leptirasti vijak za horizontalno izravnavanje pomoćne

vodilice

22 Klizni valjčić

23 Pokrov košare glodanja*

24 Kutna košara glodanja*

25 Leptirasti vijak za namještanje kuta

26 Skala za namještanje kuta glodanja

27 Ručica klizne ploče*

28 Usisna hauba*

29 Usisni adapter*

30 Klizna ploča s ručkom i usisnim adapterom*

31 Matica za namještanje stezne sile

*Prikazan ili opisan pribor ne pripada standardnom opsegu

isporuke. Potpuni pribor možete naći u našem programu pribora.

OBJ_BUCH-1137-001.book Page 143 Thursday, November 24, 2011 11:34 AM

144 | Hrvatski

2 610 007 835 | (24.11.11) Bosch Power Tools

Tehnički podaci

Informacije o buci i vibracijama

Izmjerene vrijednosti za buku određene su prema EN 60745.

Prag buke uređaja vrednovan s A iznosi obično: prag zvučnog

tlaka 84 dB(A); prag učinka buke 95 dB(A). Nesigurnost

K=3dB.

Nosite štitnike za sluh!

Ukupne vrijednosti vibracija ah (vektorski zbor u tri smjera) i

nesigurnost K određeni su prema EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Prag vibracija naveden u ovim uputama izmjeren je

postupkom mjerenja propisanom u EN 60745 i može se

primijeniti za međusobnu usporedbu električnih alata.

Prikladan je i za privremenu procjenu opterećenja od

vibracija.

Navedeni prag vibracija predstavlja glavne primjene

električnog alata. Ako se ustvari električni alat koristi za druge

primjene sa radnim alatima koji odstupaju od navedenih ili se

nedovoljno održavaju, prag vibracija može odstupati. Na taj

se način može osjetno povećati opterećenje od vibracija

tijekom čitavog vremenskog perioda rada.

Za točnu procjenu opterećenja od vibracija trebaju se uzeti u

obzir i vremena u kojima je uređaj isključen, ili doduše radi ali

stvarno nije u primjeni. Na taj se način može osjetno smanjiti

opterećenje od vibracija tijekom čitavog vremenskog perioda

rada.

Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za

zaštitu korisnika, kao npr.: održavanje električnog alata i

radnih alata, kao i organiziranje radnih operacija.

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je ovaj proizvod opisan u

„Tehnički podaci“ usklađen sa slijedećim normama ili

normativnim dokumentima: EN 60745, prema odredbama

smjernica 2011/65/EU, 2004/108/EZ, 2006/42/EZ.

Tehnička dokumentacija (2006/42/EZ) može se dobiti kod:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montaža

Zamjena alata

fPrije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

fZa ugradnju i zamjenu glodala preporučuje se nošenje

zaštitnih rukavica.

Demontaža košare glodanja (vidjeti sliku A)

Prije ugradnje glodala najprije morate košaru glodanja 2

odvojiti od pogonske jedinice 1.

–Otvorite steznu polugu 10 i okrenite košaru glodanja 2 s

oznakom na simbolu na pogonskoj jedinici 1.

–Pomaknite pogonsku jedinicu do graničnika prema gore.

–Okrenite pogonsku jedinicu do graničnika suprotno smjeru

kazaljke na satu i izvucite je iz košare glodanja.

Zamjena steznih kliješta (vidjeti sliku B)

Ovisno od korištenog glodala, prije ugradnje glodala, morate

zamijeniti završnu maticu sa steznim kliještima 5.

Ako su odgovarajuća stezna kliješta već montirana za vaše

glodalo, pridržavajte se radnih operacija u odjeljku „Ugradnja

glodala“.

Stezna kliješta 13 moraju u završnu maticu sjesti sa

određenim zazorom. Završna matica 5 mora se moći lako

montirati. Ako bi se završna matica ili stezna kliješta oštetila,

odmah ih treba zamijeniti.

–Pritisnite tipku za uglavljivanje vretena 9 i držite je

pritisnutom. U tom slučaju okrenite rukom vreteno

motora, sve dok se ne blokira.

–U smjeru suprotnom od kazaljke na satu viljuškastim

ključem 15 odvijte završnu maticu 5.

Glodalica za glodanje rubova GKF 600

Professional GKF 600

Professional

Kataloški br. 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Nazivna primljena snaga W600600

Broj okretaja pri praznom hodu min-1 33000 33000

Stezač alata mm

inch

6/8

–

Težina odgovara EPTA-Procedure 01/2003 kg 1,5 1,5

Klasa zaštite /II /II

Podaci vrijede za nazivni napon [U] od 230 V. U slučaju odstupanja napona i u izvedbama specifičnim za dotičnu zemlju, ovi podaci mogu varirati.

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg električnog alata. Trgovačke oznake pojedinih električnih alata mogu varirati.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 144 Thursday, November 24, 2011 11:34 AM

Hrvatski | 145

Bosch Power Tools 2 610 007 835 | (24.11.11)

–Otpustite tipku za utvrđivanje vretena.

–Ako je potrebno, prije sastavljanja očistite sve montirane

dijelove mekom četkom ili ispuhivanjem komprimiranim

zrakom.

–Na stezač alata 14 stavite novu završnu maticu.

–Labavo stegnite završnu maticu.

fStezna kliješta ni u kojem slučaju ne stežite sa

završnom maticom, sve dok nije montirano glodalo.

Stezna kliješta bi se inače mogla oštetiti.

Ugradnja glodala (vidjeti slike C–D)

Ovisno od svrhe primjene, glodala se mogu dobiti u različitim

izvedbama i kvalitetama.

Glodala od brzoreznog čelika prikladna su za obradu mekših

materijala, kao što je meko drvo i plastika.

Glodala sa reznim pločicama od tvrdog metala prikladna su

specijalno za obradu tvrdih i abrazivnih materijala, kao npr.

tvrdog drva i aluminija.

Originalna glodala iz sveobuhvatnog Bosch programa pribora

možete dobiti u specijaliziranoj trgovačkoj mreži.

Ugradite samo besprijekorna i čista glodala.

–Pritisnite tipku za uglavljivanje vretena 9 i držite je

pritisnutom. U tom slučaju okrenite rukom vreteno

motora, sve dok se ne blokira.

–Završnu maticu 5 s viljuškastim ključem 15 otpustite u

smjeru suprotnom od kazaljke na satu.

–Uvucite glodalo u stezna kliješta. Drška glodala mora biti

najmanje 20 mm uvučena u steznim kliještima.

–Završnu maticu ponovno stegnite u smjeru kazaljke na

satu.

–Otpustite tipku za utvrđivanje vretena.

fStezna kliješta ni u kojem slučaju ne stežite sa

završnom maticom, sve dok nije montirano glodalo.

Stezna kliješta bi se inače mogla oštetiti.

Montaža košare glodanja (vidjeti sliku E)

Za glodanje košaru glodanja 2 morate ponovno montirati na

pogonsku jedinicu 1.

–Otvorite steznu ručicu 10 ukoliko je zatvorena.

–Stavite obje dvostruke turpije na pogonsku jedinicu i

košaru glodanja 2, za pokrivanje.

–Uvucite pogonsku jedinicu u košaru glodanja i okrenite

pogonsku jedinicu u s mjeru kazaljke na satu, sve dok

oznaka ne pokaže na simbol .

–Uvucite pogonsku jedinicu dalje u košaru glodanja.

–Nakon montaže okrenite košaru glodanja sa simbolom

na oznaku na pogonskoj jedinici.

–Zatvorite steznu polugu.

fNakon montaže uvijek provjerite da li košara glodanja

čvrsto sjedi u košari glodanja.

Prema potrebi promijenite prednapregnutost stezne poluge

10 (vidjeti „Reguliranje stezne poluge“, stranica 146).

Usisavanje prašine/strugotina

fPrašina od materijala kao što su premazi sa sadržajem

olova, neke vrste drva, mineralnih materijala i metala,

može biti štetna za zdravlje. Dodirivanje ili udisanje

prašine može uzrokovati alergijske reakcije i/ili oboljenja

dišnih putova korisnika električnog alata ili osoba koje se

nalaze u blizini.

Određena vrsta prašine, kao što je npr. prašina od

hrastovine ili bukve smatra se kancerogenom, posebno u

kombinaciji sa dodatnim tvarima za obradu drva (kromat,

zaštitna sredstva za drvo). Materijal koji sadrži azbest

smiju obrađivati samo stručne osobe.

–Po mogućnosti koristite usisavanje prašine prikladno

za materijal.

–Osigurajte dobru ventilaciju radnog mjesta.

–Preporučuje se uporaba zaštitne maske sa filterom

klase P2.

Pridržavajte se važećih propisa za obrađivane materijale.

Rad

Namještanje dubine glodanja (vidjeti sliku F)

fNamještanje dubine glodanja smije se provoditi samo

kod isključenog električnog alata.

Za grubo namještanje dubine glodanja postupite kako slijedi:

–Stavite električni alat sa montiranim glodalom na

obrađivani izradak.

–Otvorite steznu ručicu 10 ukoliko je zatvorena.

–Okrenite košaru glodanja 2 s oznakom na simbol i

polako pomaknite pogonsku jedinicu prema dolje, sve dok

glodalo ne dodirne izradak.

–Zatvorite steznu polugu.

–Očitajte izmjerenu vrijednost na skali 8 i zabilježite ovu

vrijednost (izjednačenje nule). Ovoj vrijednosti pribrojite

traženu dubinu glodanja.

–Otvorite steznu polugu i namjestite pogonsku jedinicu na

izračunatu vrijednost prema skali.

–Okrenite košaru glodanja s oznakom na simbol i

ponovno zatvorite steznu polugu.

–Provjerite provedeno namještanje dubine glodanja

praktičnim pokusom i prema potrebi ga korigirajte.

Za fino namještanje dubine glodanja postupite kako slijedi:

–Namjestite pogonsku jedinicu kod otvorene stezne poluge

10, s oznakom na simbolu .

–S kotačićem za namještanje 3 namjestite traženu dubinu

glodanja.

–Zatvorite steznu polugu.

Puštanje u rad

fPridržavajte se mrežnog napona! Napon izvora struje

mora se podudarati s podacima na tipskoj pločici

električnog alata. Električni alati označeni s 230 V

mogu raditi i na 220 V.

Uključivanje/isključivanje

Za puštanje u rad električnog alata, prekidač za uključivanje/

isključivanje 11 namjestite na I.

Za isključivanje električnog alata, prekidač za uključivanje/

isključivanje 11 namjestite na 0.

Upute za rad

fZaštitite glodalo od udaraca i udara.

OBJ_BUCH-1137-001.book Page 145 Thursday, November 24, 2011 11:34 AM

146 | Hrvatski

2 610 007 835 | (24.11.11) Bosch Power Tools

Rubno ili profilno glodanje (vidjeti sliku G)

Kod rubnog ili profilnog glodanja bez graničnika paralelnosti,

glodalo mora vidi opremljeno vodećim rukavcem ili kugličnim

ležajem.

–Uključen električni alat približite sa strane izratku, sve dok

vodeći rukavac ili kuglični ležaj glodala ne nalegne na

obrađivani rub izratka.

–Električni alat vodite uzduž ruba izratka. Pri tome pazite na

ispravni kut postavljanja pri vođenju. Prejaki pritisak može

oštetiti rub izratka.

Glodanje sa graničnikom paralelnosti (vidjeti sliku H)

Za rezanje paralelno uz rub možete koristiti graničnik

paralelnosti 17.

–Graničnik paralelnosti 17 s nareckanim vijkom 16

pričvrstite na košaru glodanja 2.

–Pomoću leptirastog vijka na graničniku paralelnosti 18

namjestite traženu graničnu dubinu.

–Uključeni električni alat sa jednoličnim posmakom i

bočnim pritiskom na graničnik paralelnosti vodite uzduž

ruba izratka.

Glodanje s pomoćnom vodilicom (vidjeti sliku I)

Pomoćna vodilica 19 služi za glodanje rubova s glodalima bez

vodećeg rukavca ili kugličnog ležaja.

–Graničnik paralelnosti pričvrstite na košaru glodanja 2 s

nareckanim vijkom 16.

–Električni alat vodite jednoličnim posmakom uzduž ruba

izratka.

Bočni razmak: Za promjenu količine izglodanog materijala,

bočni razmak možete namještati između izratka i kliznog

valjčića 22 na pomoćnoj vodilici 19.

–Otpustite leptirasti vijak 20, namjestite traženi bočni

razmak okretanjem leptirastog vijka 21 i ponovno stegnite

leptirasti vijak 20.

Visina: Prema korištenom glodalu i debljini obrađivanog

izratka namjestite vertikalno izravnavanje pomoćne vodilice.

–Otpustite nareckani vijak 16 na pomoćnoj vodilici,

pomaknite pomoćnu vodilicu u traženi položaj io ponovno

stegnite nareckani vijak.

Montaža pokrova košare glodanja (vidjeti sliku J)

Pri intenzivnoj uporabi električnog alata košara glodanja se

zagrije. Za zaštitu ruku u tom se slučaju može montirati pokrov

košare glodanja (pribor).

–Uklonite steznu polugu 10.

–Pokrov košare glodanja 23 stavite odozgo na košaru

glodanja 2.

–Ponovno toliko stegnite steznu polugu da se pri zatvorenoj

steznoj poluzi pogonska jedinica 1 sigurno drži u košari

glodanja.

Glodanje s kutnom košarom glodanja (vidjeti slike K–M)

Kutna košara glodanja 24 posebno je prikladna za prisno

glodanje laminiranih rubova na teško dostupnim mjestima, za

glodanje posebnih kutova, kao i za skošenje rubova.

Pri glodanju rubova s kutnom košarom glodanja, glodalo mora

biti opremljeno vodećim rukavcem ili kugličnim ležajem.

Pri montaži kutne košare glodanja pridržavajte se radnih

operacija u odjeljku „Montaža košare glodanja“

(stranica 145).

Za dobivanje preciznog kuta glodanja, kutna košara glodanja

24 ima ureze na razmacima od 7,5°. Ukupno područje

namještanja iznosi 75° (45° prema naprijed i 30° prema

natrag).

–Otpustite oba leptirasta vijka 25.

–Namjestite traženi kut pomoću skale 26 i ponovno stegnite

leptirasti vijak 25.

Zamjena klizne ploče (vidjeti sliku N)

Klizna ploča 30 može se montirati umjesto klizne ploče 6 i

opremljena je dodatnom ručkom 12, kao i mogućnošću za

priključak usisavanja prašine.

–Odvijte četiri vijka s cilindričnom glavom na donjoj strani

klizne ploče 6 i uklonite kliznu ploču.

–Kliznu ploču 30 s isporučenim vijcima za pričvršćenje

pričvrstite na temeljnu ploču.

Za priključak usisavača prašine, na kliznu ploču 30 morate

montirati usisni adapter 29.

–Usisni adapter s dva isporučena vijka za pričvršćenje

pričvrstite na kliznu ploču.

–Nataknite usisno crijevo (Ø35 mm) na montirani usisni

adapter.

–Kako bi se zajamčilo optimalno usisavanje, usisni adapter

se mora redovito čistiti.

Za obradu rubova dodatno koristite usisnu haubu 28.

–Usisnu haubu montirajte između klizne ploče 30 i usisnog

adaptera 29.

–Za obradu glatkih planarnih površina ponovno izvadite

usisnu haubu.

Električni alat može se izravno priključiti na utičnicu Bosch

univerzalnog usisavača sa napravom za daljinsko pokretanje.

On se automatski starta kod uključivanja električnog alata.

Usisavač mora biti prikladan za obrađivani materijal.

Kod usisavanja suhe prašine ili prašine koja je posebno

opasna za zdravlje, treba koristiti specijalni usisavač.

Reguliranje stezne poluge (vidjeti sliku O)

Ako pogonska jedinica 1 više ne sjedi čvrsto u košari glodanja,

mora se regulirati stezna sila stezne poluge 10.

–Otvorite steznu polugu.

–Maticu 31 s viljuškastim ključem (8 mm) okrenite za cca.

45° u smjeru kazaljke na satu.

–Ponovno zatvorite steznu ručicu.

–Provjerite da li je pogonska jedinica sigurno stegnuta.

Maticu ne stežite čvrsto.

Održavanje i servisiranje

Održavanje i čišćenje

fPrije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

fElektrični alat i otvore za hlađenje održavajte čistim

kako bi se moglo dobro i sigurno raditi.

OBJ_BUCH-1137-001.book Page 146 Thursday, November 24, 2011 11:34 AM

Eesti | 147

Bosch Power Tools 2 610 007 835 | (24.11.11)

Ako je potrebna zamjena priključnog kabela, tada je treba

provesti u Bosch servisu ili u ovlaštenom servisu za Bosch

električne alate, kako bi se izbjeglo ugrožavanje sigurnosti.

Ako bi električni alat unatoč brižljivih postupaka izrade i

ispitivanja ipak prestao raditi, popravak treba prepustiti

ovlaštenom servisu za Bosch električne alate.

Za slučaj povratnih upita ili naručivanja rezervnih dijelova,

molimo vas neizostavno navedite 10-znamenkasti kataloški

broj sa tipske pločice električnog alata.

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o popravku i

održavanju vašeg proizvoda, kao i o rezervnim dijelovima.

Crteže u rastavljenom obliku i informacije o rezervnim

dijelovima možete naći i na našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će odgovoriti na vaša

pitanja o kupnji, primjeni i podešavanju proizvoda i pribora.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Električni alat, pribor i ambalažu treba dovesti na ekološki

prihvatljivu ponovnu primjenu.

Električne alate ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama

2002/96/EZ za električne i elektroničke

stare uređaje, električni alati koji više nisu

uporabivi moraju se odvojeno sakupiti i

dovesti na ekološki prihvatljivu ponovnu

primjenu.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Üldised ohutusjuhised

Kõik ohutusnõuded ja juhised

tuleb läbi lugeda. Ohutusnõuete ja

juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks

kasutamiseks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“ käib

võrgutoitega (toitejuhtmega) elektriliste tööriistade ja

akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

fTöökoht peab olema puhas ja hästi valgustatud.

Töökohas valitsev segadus ja hämarus võib põhjustada

õnnetusi.

fÄrge kasutage elektrilist tööriista plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis

võivad tolmu või aurud süüdata.

fElektrilise tööriista kasutamise ajal hoidke lapsed ja

teised isikud töökohast eema. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

Elektriohutus

fElektrilise tööriista pistik peab pistikupessa sobima.

Pistiku kallal ei tohi teha mingeid muudatusi. Ärge

kasutage kaitsemaandusega elektriliste tööriistade

puhul adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

fVältige kehakontakti maandatud pindadega, nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

fHoidke seadet vihma ja niiskuse eest. Kui elektrilisse

tööriista on sattunud vett, on elektrilöögi oht suurem.

fÄrge kasutage toitejuhet otstarvetel, milleks see ei ole

ette nähtud, näiteks elektrilise tööriista kandmiseks,

ülesriputamiseks või pistiku pistikupesast

väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli,

teravate servade ja seadme liikuvate osade eest.

Kahjustatud või keerduläinud toitejuhtmed suurendavad

elektrilöögi ohtu.

fKui töötate elektrilise tööriistaga vabas õhus, kasutage

ainult selliseid pikendusjuhtmeid, mida on lubatud

kasutada ka välistingimustes. Välistingimustes kasuta-

miseks sobiva pikendusjuhtme kasutamine vähendab

elektrilöögi ohtu.

fKui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage

rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasu-

tamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

fOlge tähelepanelik, jälgige, mida Te teete, ning toimige

elektrilise tööriistaga töötades kaalutletult. Ärge

kasutage elektrilist tööriista, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

tõsiseid vigastusi.

fKandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, näiteks tolmumaski,

libisemiskindlate turvajalatsite, kaitsekiivri või

kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise

tööriista tüübist ja kasutusalast – vähendab vigastuste

ohtu.

fVältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui hoiate

elektrilise tööriista kandmisel sõrme lülitil või ühendate

TÄHELEPANU

OBJ_BUCH-1137-001.book Page 147 Thursday, November 24, 2011 11:34 AM

148 | Eesti

2 610 007 835 | (24.11.11) Bosch Power Tools

vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla

õnnetused.

fEnne elektrilise tööriista sisselülitamist eemaldage

selle küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

fVältige ebatavalist kehaasendit. Võtke stabiilne

tööasend ja hoidke kogu aeg tasakaalu. Nii saate

elektrilist tööriista ootamatutes olukordades paremini

kontrollida.

fKandke sobivat rõivastust. Ärge kandke laiu riideid ega

ehteid. Hoidke juuksed, rõivad ja kindad seadme

liikuvatest osadest eemal. Lotendavad riided, ehted või

pikad juuksed võivad sattuda seadme liikuvate osade

vahele.

fKui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid, veenduge, et need on

seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust

põhjustatud ohte.

Elektriliste tööriistade hoolikas käsitsemine ja

kasutamine

fÄrge koormake seadet üle. Kasutage töö tegemiseks

selleks ettenähtud elektrilist tööriista. Sobiva

elektrilise tööriistaga töötate ettenähtud jõudluspiirides

efektiivsemalt ja ohutumalt.

fÄrge kasutage elektrilist tööriista, mille lüliti on rikkis.

Elektriline tööriist, mida ei ole enam võimalik lülitist sisse

ja välja lülitada, on ohtlik ning tuleb parandada.

fTõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See ettevaatus-

abinõu väldib elektrilise tööriista soovimatut käivitamist.

fKasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatus kohas. Ärge laske seadet kasutada

isikutel, kes seadet ei tunne või pole siintoodud

juhiseid lugenud. Asjatundmatute isikute käes on

elektrilised tööriistad ohtlikud.

fHoolitsege seadme eest korralikult. Kontrollige, kas

seadme liikuvad osad töötavad veatult ega kiildu kiini.

Veenduge, et seadme detailid ei ole murdunud või

kahjustatud määral, mis mõjutab seadme töökindlust.

Laske kahjustatud detailid enne seadme kasutamist

parandada. Paljude õnnetuste põhjuseks on halvasti

hooldatud elektrilised tööriistad.

fHoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hooldatud, teravate lõikeservadega lõiketarvikud

kiilduvad harvemini kinni ja neid on lihtsam juhtida.

fKasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele ning nii, nagu

konkreetse seadmetüübi jaoks ette nähtud. Arvestage

seejuures töötingimuste ja teostatava töö iseloomuga.

Elektriliste tööriistade nõuetevastane kasutamine võib

põhjustada ohtlikke olukordi.

Teenindus

fLaske elektrilist tööriista parandada ainult

kvalifitseeritud spetsialistidel, kes kasutavad

originaalvaruosi. Nii tagate püsivalt seadme ohutu töö.

Ohutusnõuded freesimisel

fHoidke elektrilist tööriista ainult käepideme

isoleeritud pindadest, kuna freesitera võib tabada

seadme enda toitejuhet. Kokkupuude pingestatud

juhtmega võib seada pinge alla ka tööriista metallosad ja

tekitada elektrilöögi.

fKinnitage toorik pitskruvi või mõne muu

kinnitusvahendi abil stabiilse aluse külge. Kui hoiate

toorikut vaid käega või surute seda vastu oma keha, jääb

toorik liikuvaks, mistõttu võite kaotada selle üle kontrolli.

fKasutatava tarviku lubatud pöörete arv peab olema

vähemalt sama suur nagu elektrilise tööriista

maksimaalne pöörete arv. Lubatud kiirusest kiiremini

pöörlev tarvik võib puruneda.

fFreesitera ja teiste lisatarvikute varre läbimõõt peab

vastama elektrilise tööriista tarvikukinnituse (tsangi)

läbimõõdule. Tarvikud, mille varre läbimõõt ei vasta

elektrilise tööriista tarvikukinnituse läbimõõdule,

pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad

põhjustada kontrolli kaotuse tööriista üle.

fViige seade töödeldava esemega kokku alles siis, kui

seade on sisse lülitatud. Vastasel korral tekib tagasilöögi

oht, kui tarvik toorikus kinni kiildub.

fFreesimisel vältige freesitera kokkupuudet

metallesemete, naelte või kruvidega. Freesitera võib

kahjustuda ja suurendada vibratsiooni.

fVarjatult paiknevate elektrijuhtmete, gaasi- või

veetorude avastamiseks kasutage sobivaid

otsimisseadmeid või pöörduge kohaliku elektri-, gaasi-

või veevarustusfirma poole. Kokkupuutel

elektrijuhtmetega tekib tulekahju- ja elektrilöögioht.

Gaasitorustiku vigastamisel tekib plahvatusoht. Veeto-

rustiku vigastamine põhjustab materiaalse kahju ja võib

tekitada elektrilöögi.

fÄrge kasutage nürisid või kahjustatud freesiterasid.

Nürid ja kahjustatud freesiterad tekitavad suurema

hõõrdumise, võivad kinni kiilduda ja põhjustavad massi

tasakaalustatuse kadumise.

fEnne käestpanekut oodake, kuni elektriline tööriist on

seiskunud. Kasutatav tarvik võib kinni kiilduda ja

põhjustada kontrolli kaotuse seadme üle.

Seadme ja selle funktsioonide

kirjeldus

Kõik ohutusnõuded ja juhised tuleb läbi

lugeda. Ohutusnõuete ja juhiste eiramise

tagajärjeks võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

Avage kokkuvolditud lehekülg, millel on toodud joonised

seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks

lahti.

OBJ_BUCH-1137-001.book Page 148 Thursday, November 24, 2011 11:34 AM

Eesti | 149

Bosch Power Tools 2 610 007 835 | (24.11.11)

Nõuetekohane kasutamine

Elektriline tööriist on ette nähtud puitu, plastmaterjalidesse ja

kergmaterjalidesse soonte, kantide, profiilide ja pikiavade

freesimiseks ning kopeerfreesimiseks.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste

lehekülgedel toodud numbrid.

1Ajam

2Freesikorv

3Ratas freesimissügavuse peenreguleerimiseks

4Freesitera*

5Mutter koos tsangiga

6Liugtald

7Alusplaat

8Skaala freesimissügavuse reguleerimiseks

9Spindlilukustusnupp

10 Kinnitushoob

11 Lüliti (sisse/välja)

12 Käepide (isoleeritud haardepind)

13 Tsang

14 Padrun

15 Lehtvõti (17 mm)

16 Rihveldatud kruvi piiriku fikseerimiseks

17 Paralleelrakis

18 Paralleelrakise tiibkruvi

19 Abijuhik

20 Tiibkruvi horisontaalse suuna fikseerimiseks

21 Tiibkruvi abijuhiku horisontaalseks väljareguleerimiseks

22 Liugrull

23 Freeskorvi kate*

24 Freesikorvinurgik*

25 Tiibkruvi nurga reguleerimiseks

26 Freesinurga reguleerimise skaala

27 Liugtalla käepide*

28 Tolmueemalduskate*

29 Tolmueemaldusadapter*

30 Liugtald käepideme ja tolmueemaldusadapteriga*

31 Mutter kinnitusjõu reguleerimiseks

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel

kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt standardile EN 60745.

Seadme A-karakteristikuga mõõdetud müratase on üldjuhul:

helirõhu tase 84 dB(A); müravõimsuse tase 95 dB(A).

Mõõtemääramatus K=3 dB.

Kasutage kuulmiskaitsevahendeid!

Vibratsioonitase ah (kolme telje vektorsumma) ja mõõtemää-

ramatus K, kindlaks tehtud kooskõlas standardiga EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Käesolevas juhendis toodud vibratsioon on mõõdetud

standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab

kasutada elektriliste tööriistade omavaheliseks

võrdlemiseks. See sobib ka vibratsiooni esialgseks

hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista

kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista

kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid

või kui tööriista hooldus pole piisav, võib vibratsioonitase

kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt

suurendada.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka

aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid

tegelikult tööle rakendamata. See võib vibratsiooni

tööperioodi jooksul tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju

eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu

ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv

töökorraldus.

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“

kirjeldatud toode vastab järgmistele standarditele või

normdokumentidele: EN 60745 vastavalt direktiivide

2011/65/EL, 2004/108/EÜ, 2006/42/EÜ.

Servafrees GKF 600

Professional GKF 600

Professional

Tootenumber 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Nimivõimsus W600600

Tühikäigupöörded min-1 33000 33000

Padrun mm

toll

6/8

–

Kaal EPTA-Procedure 01/2003 järgi kg 1,5 1,5

Kaitseaste /II /II

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev.

OBJ_BUCH-1137-001.book Page 149 Thursday, November 24, 2011 11:34 AM

150 | Eesti

2 610 007 835 | (24.11.11) Bosch Power Tools

Tehniline toimik (2006/42/EÜ) saadaval:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montaaž

Tarviku vahetus

fEnne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

fFreesiterade paigaldamisel ja vahetamisel on soovitav

kanda kaitsekindaid.

Freesikorvi lahtivõtmine (vt joonist A)

Enne freesitera paigaldamist tuleb freesikorv 2 kõigepealt

ajami 1 küljest lahutada.

–Avage kinnitushoob 10 ja keerake freesikorvi 2 nii, et

märgis jääb sümboli poole, mis on ajamil 1.

–Tõmmake ajam kuni piirikuni üles.

–Keerake ajamit vastupäeva kuni piirikuni ja tõmmake see

freesikorvist välja.

Tsangi vahetamine (vt joonist B)

Olenevalt kasutatavast freesiterast tuleb enne freesitera

paigaldamist vahetada välja tsangiga ülemutter 5.

Kui õige tsang freesitera jaoks on juba paigaldatud, tegutsege

vastavalt juhistele, mis on toodud punktis „Freesitera

paigaldamine“.

Tsang 13 peab olema ülemutris teatava lõtkuga. Ülemutrit 5

peab olema kerge monteerida. Kui ülemutter või tsang on

vigastatud, vahetage need kohe välja.

–Vajutage spindlilukustusnupp 9 alla ja hoidke seda all.

Vajaduse korral pöörake mootorispindlit käega, kuni see

lukustub.

–Keerake ülemutter 5 lehtvõtmega 15 vastupäeva maha.

–Vabastage spindlilukustusnupp.

–Vajaduse korral puhastage kõik monteeritavad osad enne

kokkupanekut pehme pintsli või suruõhuga.

–Asetage uus ülemutter padrunile 14.

–Keerake ülemutter kinni.

fÄrge pingutage tsangi koos mutriga kinni, kui

freesitera ei ole paigaldatud. Vastasel korral võib tsang

kahjustuda.

Freesitera paigaldamine (vt jooniseid C –D)

Igaks kasutusotstarbeks on saadaval sobiva kvaliteediga

freesiterad.

Kõrgekvaliteetsest kiirlõiketerasest freesiterad sobivad

pehmete materjalide, nt pehme puidu ja plastmaterjalide

töötlemiseks.

Kõvasulammetallist freesiterad on ette nähtud kõvade ja

abrasiivsete materjalide, nt kõva puidu ja alumiiniumi

töötlemiseks.

Sobivad originaalfreesiterad Boschi rikkalikust lisatarvikute

programmist on saadaval müügiesindustes.

Kasutage ainult terveid ja puhtaid freesiterasid.

–Vajutage spindlilukustusnupp 9 alla ja hoidke seda all.

Vajaduse korral pöörake mootorispindlit käega, kuni see

lukustub.

–Keerake ülemutter 5 lehtvõtmega 15 vastupäeva lahti.

–Lükake freesitera tsangi. Freesitera vars peab olema tsangi

lükatud vähemalt 20 mm ulatuses.

–Pingutage ülemutter päripäeva uuesti kinni.

–Vabastage spindlilukustusnupp.

fÄrge pingutage tsangi koos mutriga kinni, kui

freesitera ei ole paigaldatud. Vastasel korral võib tsang

kahjustuda.

Freesikorvi paigaldamine (vt joonist E)

Freesimiseks tuleb freesikorv 2 uuesti ajami külge 1

monteerida.

–Avage kinnitushoob 10, juhul kui see on suletud.

–Viige mõlemad topeltnooled ajamil ja freesikorvil 2

kohakuti.

–Lükake ajam freesikorvi ja keerake ajamit päripäeva, kuni

märgis on suunatud sümbolile .

–Lükake ajamit freesikorvis edasi.

–Pärast paigaldamist keerake freesikorvi nii, et märgis

on suunatud ajamil olevale sümbolile .

–Sulgege kinnitushoob.

fPärast paigaldamist kontrollige alati, kas ajam on

freesikorvis tugevasti kinnitatud.

Vajaduse korral muutke kinnitushoova 10 eelpinget

(vt „Kinnitushoova järelreguleerimine“, lk 152).

Tolmu/saepuru äratõmme

fPliisisaldusega värvide, teatud puiduliikide, mineraalide ja

metalli tolm võib kahjustada tervist. Tolmuga kokkupuude

ja tolmu sissehingamine võib põhjustada seadme kasutajal

või läheduses viibivatel inimestel allergilisi reaktsioone

ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on

vähkitekitava toimega, iseäranis kombinatsioonis

puidutöötlemisel kasutatavate lisaainetega (kromaadid,

puidukaitsevahendid). Asbesti sisaldavat materjali

tohivad töödelda üksnes vastava ala asjatundjad.

–Kasutage konkreetse materjali eemaldamiseks sobivat

tolmuimejat.

–Tagage töökohas hea ventilatsioon.

–Soovitav on kasutada hingamisteede kaitsemaski

filtriga P2.

Pidage kinni töödeldavate materjalide suhtes Teie riigis

kehtivatest eeskirjadest.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 150 Thursday, November 24, 2011 11:34 AM

Eesti | 151

Bosch Power Tools 2 610 007 835 | (24.11.11)

Kasutus

Freesimissügavuse reguleerimine (vt joonist F)

fFreesimissügavust tohib reguleerida vaid siis, kui

seade on välja lülitatud.

Freesimissügavuse jämereguleerimiseks toimige järgnevalt:

–Asetage seade koos monteeritud freesiteraga

töödeldavale toorikule.

–Avage kinnitushoob 10, juhul kui see on suletud.

–Keerake freesikorvi 2 nii, et märgis on suunatud

sümbolile , ja juhtige ajamit aeglaselt alla, kuni

freesitera puudutab toorikut.

–Sulgege kinnitushoob.

–Võtke skaalalt 8 lugem ja pange kirja (võrdlus nulliga).

Liitke sellele väärtusele soovitud freesimissügavus.

–Avage kinnitushoob ja seadke ajam skaala väljaarvutatud

väärtusele.

–Keerake freesikorvi nii, et märgis on suunatud

sümbolile ja sulgege kinnitushoob.

–Kontrollige seadistatud freesimissügavust praktilise katse

käigus ja korrigeerige seda vajaduse korral.

Freesimissügavuse täpseks reguleerimiseks toimige

järgnevalt:

–Kui kinnitushoob 10 on avatud, seadke ajam nii, et märgis

on suunatud sümbolile .

–Rattast 3 reguleerige välja soovitud freesimissügavus.

–Sulgege kinnitushoob.

Seadme kasutuselevõtt

fPöörake tähelepanu võrgupingele! Võrgupinge peab

ühtima tööriista andmesildil märgitud pingega.

Andmesildil toodud 230 V seadmeid võib kasutada ka

220 V võrgupinge korral.

Sisse-/väljalülitus

Seadme sisselülitamiseks seadke lüliti (sisse/välja) 11

asendisse I.

Seadme väljalülitamiseks seadke lüliti (sisse/välja 11

asendisse 0.

Tööjuhised

fKaitske freesiterasid kukkumise ja löökide eest.

Servade või figuurfreesimine (vt joonist G)

Servade või figuurfreesimisel ilma paralleeljuhikuta peab

freesitera olema varustatud juhttapi või kuullaagriga.

–Viige sisselülitatud seade küljelt tooriku lähedale, kuni

freesitera juhttapp või kuullaager on töödeldava tooriku

serva vastas.

–Juhtige seadet piki tooriku serva. Seejuures jälgige

seadme õiget asendit tooriku suhtes. Liiga tugev surve võib

tooriku serva vigastada.

Freesimine paralleeljuhikuga (vt joonist H)

Servadega paralleelseks lõikamiseks võite paigaldada

paralleelrakise 17.

–Kinnitage paralleelrakis 17 freesikorvi 2 külge rihveldatud

kruviga 16.

–Reguleerige paralleelrakise tiibkruviga 18 välja rakise

soovitud sügavus.

–Juhtige sisselülitatud seadet ühtlase ettenihkega ja

paralleeljuhikule avaldatava külgsurvega piki tooriku

serva.

Freesimine abijuhikuga (vt joonist I)

Abijuhiku 19 abil freesitakse servi freesiteradega, millel

puudub juhttapp või kuullaager.

–Kinnitage abijuhik freesikorvi 2 külge rihveldatud kruviga

16.

–Juhtige seadet ühtlase ettenihkega piki tooriku serva.

Külgsuunaline vahemaa: Eemaldatava materjali koguse

muutmiseks võite reguleerida külgsuunalist vahemaad

tooriku ja liugrulli 22 vahel abijuhikul 19.

–Keerake lahti tiibkruvi 20, tiibkruvi 21 keeramisega

reguleerige välja soovitud külgsuunaline vahemaa ja

pingutage tiibkruvi 20 uuesti kinni.

Kõrgus: Reguleerige olenevalt kasutatavast freesiterast ja

töödeldava tooriku paksusest välja vertikaalse abijuhiku

vertikaalne suund.

–Keerake rihveldatud kruvi 16 abijuhikul lahti, lükake

abijuhik soovitud asendisse ja pingutage rihveldatud kruvi

uuesti kinni.

Freesikorvi katte paigaldamine (vt joonist J)

Elektrilise tööriista intensiivse kasutamise korral läheb

freesikorv kuumaks. Käte kaitseks võib sellisel juhul

paigaldada freesikorvi katte (lisatarvik).

–Eemaldage kinnitushoob 10.

–Asetage freesikorvi kate 23 ülalt freesikorvile 2.

–Keerake kinnitushoob uuesti kinni, nii et suletud

kinnitushoob hoiab ajamit 1 kindlalt paigal.

Freesimine freesikorvinurgikuga (vt jooniseid K –M)

Freesikorvinurgik 24 sobib eeskätt lamineeritud servade

freesimiseks raskesti ligipääsetavates kohtades, erinurkade

freesimiseks ning servade faasimiseks.

Freesikorvinurgikuga freesides peab freesitera olema

varustatud juhttapi või kuullaagriga.

Freesikorvinurgiku paigaldamiseks järgige juhiseid punktis

„Freesikorvi paigaldamine“ (lk 150).

Täpsete nurkade saamiseks on freesikorvinurgik 24

varustatud sälkudega iga 7,5° tagant. Kogu

reguleerimispiirkond on 75° (45° ette ja 30° taha).

–Keerake lahti mõlemad tiibkruvid 25.

–Reguleerige soovitud nurk välja skaalal 26 ja keerake

tiibkruvid 25 uuesti kinni.

Liugtalla vahetamine (vt joonist N)

Liugtalda 30 saab paigaldada liugtalla 6 asemele ja see on

täiendavaks käepidemeks 12 ja võimaldab ühendada seadme

külge tolmuimejat.

–Keerake liugtalla 6 alumiselt küljelt välja neli silindrilist

kruvi ja võtke liugtald maha.

–Keerake liugtald 30 komplekti kuuluvate kinnituskruvidega

alustalla külge.

Tolmuimeja ühendamiseks tuleb liugtalla 30 külge

monteerida tolmueemaldusadapter 29.

–Keerake tolmueemaldusadapter kahe komplekti kuuluva

kruviga liugtalla külge.

OBJ_BUCH-1137-001.book Page 151 Thursday, November 24, 2011 11:34 AM

152 | Latviešu

2 610 007 835 | (24.11.11) Bosch Power Tools

–Ühendage imivoolik (Ø35 mm) külgemonteeritud

tolmueemaldusadapteri külge.

–Tõhusa tolmueemalduse tagamiseks tuleks

tolmueemaldusadapterit regulaarselt puhastada.

Servade töötlemiseks võite lisaks kasutada

tolmueemalduskatet 28.

–Paigaldage tolmueemalduskate liugtalla 30 ja

tolmueemaldusadapteri 29 vahele.

–Siledate pindade töötlemiseks eemaldage

tolmueemalduskate.

Seadme võib ühendada kaugjuhtimisautomaatikaga

varustatud Boschi universaaltolmuimejaga. See käivitub

elektrilise tööriista sisselülitamisel automaatselt.

Tolmuimeja peab töödeldava materjali tolmu imemiseks

sobima.

Tervistkahjustava, kantserogeense ja kuiva tolmu

eemaldamiseks kasutage spetsiaaltolmuimejat.

Kinnitushoova järelreguleerimine (vt joonist O)

Kui ajam 1 ei ole enam tugevasti freesikorvis, tuleb

kinnitushoova 10 kinnitusjõudu reguleerida.

–Avage kinnitushoob.

–Keerake mutrit 31 lehtvõtmega (8 mm) ca 45° päripäeva.

–Sulgege kinnitushoob uuesti.

–Kontrollige, kas ajam on tugevasti kinnitatud. Ärge

pingutage mutrit liiga tugevasti kinni.

Hooldus ja teenindus

Hooldus ja puhastus

fEnne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

fSeadme laitmatu ja ohutu töö tagamiseks hoidke seade

ja selle ventilatsiooniavad puhtad.

Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral

vahetada Boschi elektriliste tööriistade volitatud

parandustöökojas.

Antud seade on hoolikalt valmistatud ja testitud. Kui seade

sellest hoolimata rikki läheb, tuleb see lasta parandada

Boschi elektriliste käsitööriistade volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade tellimisel

näidake kindlasti ära seadme andmesildil olev 10-kohaline

tootenumber.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja

hooldusega ning varuosadega seotud küsimustele. Joonised

ja lisateabe varuosade kohta leiate ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute

ostmise, kasutamise ja seadistamisega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Faks: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks

keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu

olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu

direktiivile 2002/96/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning

direktiivi kohaldamisele liikmesriikides

tuleb kasutuskõlbmatuks muutunud

elektrilised tööriistad eraldi kokku koguda

ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi

Vispārējie drošības noteikumi darbam ar

elektroinstrumentiem

Uzmanīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības

noteikumu un norādījumu neievērošana var izraisīt aizdegša-

nos un būt par cēloni elektriskajam triecienam vai nopietnam

savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai

izmantošanai.

Turpmākajā izklāstā lietotais apzīmējums „elektroinstru-

ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro-

kabeli), gan arī uz akumulatora elektroinstrumentiem (bez

elektrokabeļa).

Drošība darba vietā

fSekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā un sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

fNelietojiet elektroinstrumentu eksplozīvu vai

ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu

gāzes vai putekļu saturu gaisā. Darba laikā elektroinstru-

ments nedaudz dzirksteļo, un tas var izsaukt viegli degošu

putekļu vai tvaiku aizdegšanos.

fLietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, kā rezultātā

jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība

fElektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci-

ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt-

dakšas salāgotājus, ja elektroinstruments caur kabeli

tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas

konstrukcijas kontaktdakša, kas piemērota kontaktligzdai,

ļauj samazināt elektriskā trieciena saņemšanas risku.

BRĪDINĀJUMS

OBJ_BUCH-1137-001.book Page 152 Thursday, November 24, 2011 11:34 AM

Latviešu | 153

Bosch Power Tools 2 610 007 835 | (24.11.11)

fDarba laikā nepieskarieties sazemētiem priekšme-

tiem, piemēram, caurulēm, radiatoriem, plītīm vai

ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug

risks saņemt elektrisko triecienu.

fNelietojiet elektroinstrumentu lietus laikā, neturiet to

mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug

risks saņemt elektrisko triecienu.

fNenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot

instrumentu no elektrotīkla kontaktligzdas. Sargājiet

elektrokabeli no karstuma, eļļas, asām šķautnēm un

elektroinstrumenta kustīgajām daļām. Bojāts vai

samezglojies elektrokabelis var būt par cēloni elektris-

kajam triecienam.

fDarbinot elektroinstrumentu ārpus telpām, iz-

mantojiet tā pievienošanai vienīgi tādus paga-

rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta.

Lietojot elektrokabeli, kas piemērots darbam ārpus tel-

pām, samazinās risks saņemt elektrisko triecienu.

fJa elektroinstrumentu tomēr nepieciešams lietot vie-

tās ar paaugstinātu mitrumu, izmantojiet tā pievieno-

šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes

strāvas aizsargreleju, samazinās risks saņemt elektrisko

triecienu.

Personiskā drošība

fDarba laikā saglabājiet paškontroli un rīkojieties sa-

skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties

noguris vai atrodaties alkohola, narkotiku vai medi-

kamentu izraisītā reibumā. Strādājot ar elektroinstru-

mentu, pat viens neuzmanības mirklis var būt par cēloni

nopietnam savainojumam.

fIzmantojiet individuālos darba aizsardzības līdzekļus.

Darba laikā nēsājiet aizsargbrilles. Individuālo darba

aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un

aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši

elektroinstrumenta tipam un veicamā darba raksturam ļauj

izvairīties no savainojumiem.

fNepieļaujiet elektroinstrumenta patvaļīgu ieslēgša-

nos. Pirms elektroinstrumenta pievienošanas elektro-

tīklam, akumulatora ievietošanas vai izņemšanas, kā

arī pirms elektroinstrumenta pārnešanas pārliecinie-

ties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja

pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro-

barošanas avotam laikā, kad elektroinstruments ir ie-

slēgts, var viegli notikt nelaimes gadījums.

fPirms elektroinstrumenta ieslēgšanas neaizmirstiet

izņemt no tā regulējošos instrumentus vai atslēgas.

Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī

atrodas elektroinstrumenta kustīgajās daļās, var radīt

savainojumu.

fDarba laikā izvairieties ieņemt neērtu vai nedabisku

ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un

centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru-

menta vadību neparedzētās situācijās.

fIzvēlieties darbam piemērotu apģērbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet matus, apģērbu un aizsargcimdus elektro-

instrumenta kustīgajām daļām. Elektroinstrumenta

kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un

gari mati.

fJa elektroinstrumenta konstrukcija ļauj tam pievienot

ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas

ierīci, sekojiet, lai tā būtu pievienota un pareizi dar-

botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz-

krāšanu, samazinās to kaitīgā ietekme uz strādājošās

personas veselību.

Saudzējoša apiešanās un darbs ar elektroinstrumentiem

fNepārslogojiet elektroinstrumentu. Katram darbam iz-

vēlieties piemērotu elektroinstrumentu. Elektroinstru-

ments darbojas labāk un drošāk pie nominālās slodzes.

fNelietojiet elektroinstrumentu, ja ir bojāts tā ieslē-

dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir

bīstams lietošanai un to nepieciešams remontēt.

fPirms elektroinstrumenta apkopes, regulēšanas vai

darbinstrumenta nomaiņas atvienojiet tā kontakt-

dakšu no barojošā elektrotīkla vai izņemiet no tā

akumulatoru. Šādi iespējams novērst elektroinstrumenta

nejaušu ieslēgšanos.

fJa elektroinstruments netiek lietots, uzglabājiet to pie-

mērotā vietā, kur elektroinstruments nav sasniedzams

bērniem un personām, kuras neprot ar to rīkoties vai

nav iepazinušās ar šiem noteikumiem. Ja elektroinstru-

mentu lieto nekompetentas personas, tas var apdraudēt

cilvēku veselību.

fRūpīgi veiciet elektroinstrumenta apkalpošanu. Pār-

baudiet, vai kustīgās daļas darbojas bez traucējumiem

un nav iespiestas, vai kāda no daļām nav salauzta vai

bojāta, vai katra no tām pareizi funkcionē un pilda tai

paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas

tiktu savlaicīgi nomainītas vai remontētas pilnvarotā

remonta darbnīcā. Daudzi nelaimes gadījumi notiek

tāpēc, ka elektroinstruments pirms lietošanas nav

pienācīgi apkalpots.

fSavlaicīgi notīriet un uzasiniet griezošos darbinstru-

mentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar

asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un

ir vieglāk vadāmi.

fLietojiet vienīgi tādus elektroinstrumentus, papild-

piederumus, darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ņemot vērā arī konkrētos

darba apstākļus un pielietojuma īpatnības. Elektro-

instrumentu lietošana citiem mērķiem, nekā tiem, kuriem

to ir paredzējusi ražotājfirma, ir bīstama un var novest pie

neparedzamām sekām.

Apkalpošana

fNodrošiniet, lai elektroinstrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot oriģinālās

rezerves daļas un piederumus. Tikai tā iespējams panākt

un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi frēzēm

fTuriet elektroinstrumentu vienīgi aiz izolētajām

virsmām, jo frēze var skart paša instrumenta

elektrokabeli. Darbinstrumentam skarot

OBJ_BUCH-1137-001.book Page 153 Thursday, November 24, 2011 11:34 AM

154 | Latviešu

2 610 007 835 | (24.11.11) Bosch Power Tools

spriegumnesošus vadus, spriegums var nonākt arī uz

instrumenta metāla daļām un kļūt par cēloni elektriskajam

triecienam.

fAr skrūvspīļu vai citu stiprinājuma ierīču palīdzību

stingri nostipriniet apstrādājamo priekšmetu uz

stabila pamata. Ja apstrādājamais priekšmets tiek turēts

ar roku vai piespiests ar ķermeni, tas nav stabils un darba

gaitā var pārvietoties, kā rezultātā var tikt zaudēta kontrole

pār elektroinstrumentu.

fDarbinstrumenta pieļaujamajam griešanās ātrumam

jābūt ne mazākam par maksimālo griešanās ātrumu,

kas norādīts elektroinstrumenta tehniskajos

parametros. Piederumi, kas rotē ātrāk par pieļaujamo

ātrumu, var salūzt.

fFrēzēšanas darbinstrumentu vai citu piederumu kāta

diametram precīzi jāatbilst darbinstrumenta

stiprinājuma ierīces (spīļaptveres) izmēriem.

Darbinstrumenti, kas precīzi neatbilst stiprinājuma ierīces

izmēriem, nevienmērīgi rotē, ļoti stipri vibrē un var izraisīt

kontroles zaudēšanu pār instrumentu.

fKontaktējiet darbinstrumentu ar apstrādājamo

priekšmetu tikai pēc elektroinstrumenta ieslēgšanas.

Tas ļaus izvairīties no atsitiena, kas var notikt,

darbinstrumentam iestrēgstot apstrādājamajā

priekšmetā.

fNeapstrādājiet materiālus, kas satur metāla objektus,

naglas vai skrūves. Saduroties ar šādiem priekšmetiem,

frēzēšanas darbinstruments var tikt bojāts, izraisot

paaugstinātu vibrāciju.

fLietojot piemērotu metālmeklētāju, pārbaudiet, vai

apstrādes vietu nešķērso slēptas komunālapgādes

līnijas, vai arī griezieties pēc konsultācijas vietējā

komunālās saimniecības iestādē. Darbinstrumenta sa-

skaršanās ar elektropārvades līniju var izraisīt aizdegšanos

vai būt par cēloni elektriskajam triecienam. Bojājums

gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstru-

mentam skarot ūdensvada cauruli, var tikt bojātas

materiālās vērtības, kā arī strādājošā persona var saņemt

elektrisko triecienu.

fNelietojiet neasas vai bojātas frēzes. Neasas vai bojātas

frēzes rada paaugstinātu berzi, viegli iestrēgt frēzējumā un

pazemina frēzēšanas efektivitāti.

fPirms elektroinstrumenta novietošanas nogaidiet, līdz

tas pilnīgi apstājas. Kustībā esošs darbinstruments var ie-

strēgt, izsaucot kontroles zaudēšanu pār

elektroinstrumentu.

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības

noteikumu un norādījumu neievērošana var

izraisīt aizdegšanos un būt par cēloni

elektriskajam triecienam vai nopietnam

savainojumam.

Lūdzam atvērt atlokāmo lappusi ar elektroinstrumenta attēlu

un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas

pamācība.

Pielietojums

Elektroinstruments ir paredzēts koka, plastmasas un vieglo

celtniecības materiālu malu frēzēšanai, cieši piespiežot

pamatni apstrādājamā priekšmeta virsmai; bez tam tas ir

piemērots gropju, profilu un garenisku atvērumu iefrēzēšanai

minētajos materiālos, kā arī šablonfrēzēšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst elektroinstrumenta

attēliem, kas sniegti lietošanas pamācības grafiskajā daļā.

1Piedziņas bloks

2Frēzēšanas aptvere

3Pirkstrats frēzēšanas dziļuma precīzai iestādīšanai

4Frēzēšanas darbinstruments*

5Spīļaptveres virsuzgrieznis

6Slīdplāksne

7Pamatne

8Skala frēzēšanas dziļuma iestādīšanai

9Taustiņš darbvārpstas fiksēšanai

10 Stiprinošā svira

11 Ieslēdzējs

12 Rokturis (ar izolētu noturvirsmu)

13 Spīļaptvere

14 Darbinstrumenta turētājs

15 Vaļējā tipa uzgriežņu atslēga (17 mm)

16 Rievskrūve paralēlās vadotnes nostiprināšanai

17 Paralēlā vadotne

18 Spārnskrūve paralēlās vadotnes fiksēšanai

19 Palīgvadotne

20 Spārnskrūve palīgvadotnes slīdrullīša fiksēšanai

21 Spārnskrūve palīgvadotnes slīdrullīša regulēšanai sānu

virzienā

22 Slīdrullītis

23 Frēzēšanas aptveres pārsegs*

24 Leņķfrēzēšanas aptvere*

25 Spārnskrūve frēzēšanas leņķa fiksēšanai

26 Skala frēzēšanas leņķa iestādīšanai

27 Slīdplāksnes rokturis*

28 Uzsūkšanas pārsegs*

29 Uzsūkšanas adapters*

30 Slīdplāksne ar rokturi un uzsūkšanas adapteru*

31 Uzgrieznis piespiedējspēka regulēšanai

*Šeit attēlotie vai aprakstītie piederumi neietilpst standarta

piegādes komplektā. Pilns pārskats par izstrādājuma

piederumiem ir sniegts mūsu piederumu katalogā.

OBJ_BUCH-1137-001.book Page 154 Thursday, November 24, 2011 11:34 AM

Latviešu | 155

Bosch Power Tools 2 610 007 835 | (24.11.11)

Tehniskie parametri

Informācija par troksni un vibrāciju

Trokšņa parametru vērtības ir noteiktas atbilstoši standartam

EN 60745.

Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā

trokšņa parametru tipiskās vērtības ir šādas: trokšņa

spiediena līmenis 84 dB(A); trokšņa jaudas līmenis 95 dB(A).

Izkliede K=3 dB.

Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma vērtība ah (vektoru summa

trijos virzienos) un izkliede K ir noteikta atbilstoši standartam

EN 60745.

ah=4,5m/s2, K=1,5 m/s2.

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbils-

toši standartā EN 60745 noteiktajai procedūrai un var tikt lie-

tots instrumentu salīdzināšanai. To var izmantot arī vibrācijas

radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroin-

strumenta galvenajiem pielietojuma veidiem. Ja elektroin-

struments tiek lietots netipiskiem mērķiem, kopā ar netipis-

kiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots,

tā vibrācijas līmenis var atšķirties no šeit sniegtās vērtības.

Tas var ievērojami palielināt vibrācijas radīto papildu slodzi

zināmam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam

darba laika posmam, jāņem vērā arī laiks, kad elektroinstru-

ments ir izslēgts vai arī darbojas, taču reāli netiek izmantots

paredzētā darba veikšanai. Tas var ievērojami samazināt vib-

rācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu

no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet

elektroinstrumenta un darbinstrumentu apkalpošanu, novēr-

siet roku atdzišanu un pareizi plānojiet darbu.

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie

parametri“ aprakstītais izstrādājums atbilst šādiem

standartiem vai normatīvajiem dokumentiem: EN 60745, kā

arī direktīvām 2011/65/ES, 2004/108/EK un 2006/42/EK.

Tehniskā lieta (2006/42/EK) no:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montāža

Darbinstrumenta nomaiņa

fPirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

fIestiprinot un nomainot frēzēšanas darbinstrumentus,

ieteicams uzvilkt aizsargcimdus.

Frēzēšanas aptveres noņemšana (attēls A)

Pirms frēzēšanas darbinstrumenta iestiprināšanas

nepieciešams noņemt frēzēšanas aptveri 2 no piedziņas

bloka 1.

–Šim nolūkam atveriet stiprinošo sviru 10 un pagrieziet

frēzēšanas aptveri 2 tā, lai marķējums atrastos pret

simbolu uz piedziņas bloka 1.

–Pavelciet piedziņas bloku augšup līdz atdurei.

–Līdz galam pagrieziet piedziņas bloku pretēji pulksteņa

rādītāju kustības virzienam un tad izvelciet to no

frēzēšanas aptveres.

Spīļaptveres nomaiņa (attēls B)

Pirms frēzēšanas darbinstrumenta iestiprināšanas

elektroinstrumentā jāiestiprina virsuzgrieznis ar spīļaptveri 5,

kas atbilst lietojamā darbinstrumenta kāta izmēriem.

Ja vēlamā izmēra spīļaptvere jau ir iestiprināta

elektroinstrumentā, veiciet darbības, kas aprakstītas sadaļā

„Frēzēšanas darbinstrumenta iestiprināšana“.

Spīļaptverei 13 jāievietojas virsuzgrieznī ar nelielu spēli.

Virsuzgrieznim 5 jābūt viegli pieskrūvējamam. Ja

virsuzgrieznis vai spīļaptvere ir bojāta, šīs daļas nekavējoties

jānomaina.

Malu frēze GKF 600

Professional GKF 600

Professional

Izstrādājuma numurs 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Nominālā patērējamā jauda W600600

Griešanās ātrums brīvgaitā min.-1 33000 33000

Darbinstrumenta turētājs mm

collas

6/8

–

Svars atbilstoši EPTA-Procedure 01/2003 kg 1,5 1,5

Elektroaizsardzības klase /II /II

Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir modificētas

atbilstoši nacionālajiem standartiem, šie parametri var atšķirties.

Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atsevišķiem izstrādājumiem tirdzniecības apzīmējumi var mainīties.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 155 Thursday, November 24, 2011 11:34 AM

156 | Latviešu

2 610 007 835 | (24.11.11) Bosch Power Tools

–Nospiediet darbvārpstas fiksēšanas taustiņu 9 un turiet to

nospiestu. Vajadzības gadījumā pagrieziet darbvārpstu ar

roku, līdz tā fiksējas.

–Noskrūvējiet virsuzgriezni 5 ar vaļējā tipa uzgriežņu atslēgu

15, griežot to pretēji pulksteņa rādītāju kustības

virzienam.

–Atlaidiet darbvārpstas fiksēšanas taustiņu.

–Vajadzības gadījumā pirms salikšanas notīriet visas

samontējamās daļas ar mīkstu otu vai ar saspiesta gaisa

plūsmu.

–Novietojiet jaunu virsuzgriezni uz darbinstrumenta turētāja

14.

–Nedaudz pieskrūvējiet virsuzgriezni.

fNepievelciet spīļaptveres virsuzgriezni, ja spīļaptverē

nav ievietots darbinstrumenta kāts. Šādi rīkojoties,

spīļaptvere var tikt bojāta.

Frēzēšanas darbinstrumenta iestiprināšana (attēli C –D)

Tirdzniecības vietās var iegādāties visdažādākās kvalitātes un

izpildījuma frēzēšanas darbinstrumentus.

Frēzēšanas darbinstrumenti no ātrgriezējtērauda ir

piemēroti mīkstu materiālu, piemēram, mīksta koka un

plastmasas apstrādei.

Frēzēšanas darbinstrumenti ar cietmetāla

griezējšķautnēm ir īpaši paredzēti cietu un abrazīvu

materiālu, piemēram, cieta koka un alumīnija apstrādei.

Oriģinālos frēzēšanas darbinstrumentus no Bosch plašā

piederumu klāsta var iegādāties specializētajās tirdzniecības

vietās.

Iestipriniet tikai nebojātas un tīras frēzes.

–Nospiediet darbvārpstas fiksēšanas taustiņu 9 un turiet to

nospiestu. Vajadzības gadījumā pagrieziet darbvārpstu ar

roku, līdz tā fiksējas.

–Atskrūvējiet virsuzgriezni 5 ar vaļējā tipa uzgriežņu atslēgu

15, griežot to pretēji pulksteņa rādītāju kustības

virzienam.

–Iebīdiet frēzēšanas darbinstrumenta kātu spīļaptverē.

Frēzes kātam jāatrodas spīļaptverē vismaz 20 mm dziļi.

–Pieskrūvējiet virsuzgriezni, griežot to pulksteņa rādītāju

kustības virzienā.

–Atlaidiet darbvārpstas fiksēšanas taustiņu.

fNepievelciet spīļaptveres virsuzgriezni, ja spīļaptverē

nav ievietots darbinstrumenta kāts. Šādi rīkojoties,

spīļaptvere var tikt bojāta.

Frēzēšanas aptveres montāža (attēls E)

Lai veiktu frēzēšanu, frēzēšanas aptvere 2 no jauna

jānostiprina uz piedziņas bloka 1.

–Paceliet fiksējošo sviru 10, ja tā ir bijusi nospiesta.

–Savietojiet abas divkāršās bultas uz piedziņas bloka un uz

frēzēšanas aptveres 2.

–Iebīdiet piedziņas bloku frēzēšanas aptverē un tad

pagrieziet piedziņas bloku pulksteņa rādītāju kustības

virzienā, līdz marķējums nonāk pret simbolu .

–Iebīdiet piedziņas bloku vēl tālāk frēzēšanas aptverē.

–Pagrieziet frēzēšanas aptveri tā, lai marķējums atrastos

pret simbolu uz piedziņas bloka.

–Nospiediet stiprinošo sviru.

fPēc salikšanas vienmēr pārbaudiet, vai piedziņas bloks

ir stingri iestiprināts frēzēšanas aptverē.

Vajadzības gadījumā izmainiet stiprinošās sviras 10

piespiedējspēku (skatīt sadaļu „Stiprinošās sviras

piespiedējspēka regulēšana“ lappusē 158).

Putekļu un skaidu uzsūkšana

fDažu materiālu, piemēram, svinu saturošu krāsu, dažu

koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi

veselībai. Pieskaršanās šādiem putekļiem vai to

ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas

ceļu saslimšanu elektroinstrumenta lietotājam vai darba

vietai tuvumā esošajām personām.

Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas,

zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši

tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hro-

mātu vai koksnes aizsardzības līdzekļiem). Azbestu

saturošus materiālus drīkst apstrādāt vienīgi personas ar

īpašām profesionālām iemaņām.

–Pielietojiet apstrādājamajam materiālam vispiemēro-

tāko putekļu uzsūkšanas metodi.

–Darba vietai jābūt labi ventilējamai.

–Darba laikā ieteicams izmantot masku elpošanas ceļu

aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas

attiecas uz apstrādājamo materiālu.

Lietošana

Frēzēšanas dziļuma iestādīšana (attēls F)

fFrēzēšanas dziļuma iestādīšanu drīkst veikt tikai

izslēgtam elektroinstrumentam.

Lai aptuveni iestādītu frēzēšanas dziļumu, rīkojieties šādi.

–Novietojiet elektroinstrumentu ar tajā iestiprinātu

frēzēšanas darbinstrumentu uz apstrādājamā priekšmeta

virsmas.

–Paceliet fiksējošo sviru 10, ja tā ir bijusi nospiesta.

–Pagrieziet frēzēšanas aptveri 2 tā, lai marķējums

atrastos pret simbolu , un tad lēni pārvietojiet

piedziņas bloku lejup, līdz frēzēšanas darbinstruments

pieskaras apstrādājamā priekšmeta virsmai.

–Nospiediet stiprinošo sviru.

–Nolasiet rādījumus uz skalas 8 un atzīmējiet nolasīto

vērtību kā nulles dziļuma vērtību. Pieskaitiet atzīmētajai

nulles dziļuma vērtībai vēlamo frēzēšanas dziļuma vērtību.

–Atveriet stiprinošo sviru un pārvietojiet piedziņas bloku

stāvoklī, kas atbilst aprēķinātajai skalas vērtībai.

–Pagrieziet frēzēšanas aptveri tā, lai marķējums atrastos

pret simbolu , un tad no jauna nospiediet stiprinošo

sviru.

–Praktisku mēģinājumu ceļā pārbaudiet iestādītā

frēzēšanas dziļuma pareizību un vajadzības gadījumā to

koriģējiet.

Lai precīzi ieregulētu frēzēšanas dziļumu, rīkojieties šādi.

–Atveriet stiprinošo sviru 10 un pārvietojiet piedziņas bloku

tā, lai marķējums atrastos pret simbolu .

–Ar pirkstratu 3 iestādiet vēlamo frēzēšanas dziļumu.

–Nospiediet stiprinošo sviru.

OBJ_BUCH-1137-001.book Page 156 Thursday, November 24, 2011 11:34 AM

Latviešu | 157

Bosch Power Tools 2 610 007 835 | (24.11.11)

Uzsākot lietošanu

fPievadiet instrumentam pareizu spriegumu!

Spriegumam elektrotīklā jāatbilst vērtībai, kas

norādīta instrumenta marķējuma plāksnītē. Elektro-

instrumenti, kas paredzēti 230 V spriegumam, var

darboties arī no 220 V elektrotīkla.

Ieslēgšana un izslēgšana

Lai ieslēgtu elektroinstrumentu, pārvietojiet ieslēdzēju 11

stāvoklī I.

Lai izslēgtu elektroinstrumentu, pārvietojiet ieslēdzēju 11

stāvoklī 0.

Norādījumi darbam

fSargājiet frēzēšanas darbinstrumentus no kritieniem

un triecieniem.

Malu vai formu frēzēšana (attēls G)

Veicot malu vai formu frēzēšanu bez paralēlās vadotnes,

jāizmanto frēzēšanas darbinstrumenti, kas apgādāti ar

atdures elementu vadotnes izciļņa vai gultņa veidā.

–Tuviniet ieslēgtu elektroinstrumentu apstrādājamā

priekšmeta malai, līdz tai pieskaras frēzēšanas

darbinstrumenta vadotnes izcilnis vai gultnis.

–Pārvietojiet elektroinstrumentu gar apstrādājamā

priekšmeta malu. Sekojiet, lai elektroinstruments atrastos

taisnā leņķī attiecībā pret apstrādājamā priekšmeta

virsmu. Pārāk spēcīgs spiediens var sabojāt apstrādājamā

priekšmeta malu.

Frēzēšana ar paralēlo vadotni (attēls H)

Veicot frēzēšanu paralēli apstrādājamā priekšmeta malai, var

izmantot paralēlo vadotni 17.

–Nostipriniet paralēlo vadotni 17 uz frēzēšanas aptveres 2,

izmantojot rievskrūvi 16.

–Ar paralēlās vadotnes spārnskrūvi 18 ieregulējiet vēlamo

vadotnes atdures attālumu.

–Vienmērīgi pārvietojiet ieslēgtu elektroinstrumentu gar

apstrādājamā priekšmeta malu, ieturot mērenu paralēlās

vadotnes spiedienu sānu virzienā.

Frēzēšana ar palīgvadotni (attēls I)

Palīgvadotne 19 ir izmantojama malu frēzēšanai tad, ja tiek

lietots frāzēšanas darbinstruments bez atdures elementa

(izciļņa vai gultņa).

–Nostipriniet palīgvadotni uz frēzēšanas aptveres 2,

izmantojot rievskrūvi 16.

–Vienmērīgi pārvietojiet elektroinstrumentu gar

apstrādājamā priekšmeta malu.

Attālums sānu virzienā: attālums sānu virzienā starp

apstrādājamo priekšmetu un slīdrullīti 22 uz palīgvadotnes

19 ir regulējams, kas ļauj izmainīt nofrēzējamā materiāla

daudzumu.

–Atskrūvējiet spārnskrūvi 20, ar spārnskrūvi 21 ieregulējiet

vēlamo attālumu sānu virzienā un no jauna stingri

pieskrūvējiet spārnskrūvi 20.

Augstums: palīgvadotnes vertikālais novietojums ir

regulējams atbilstoši izmantojamajam frēzēšanas

darbinstrumentam un apstrādājamā priekšmeta biezumam.

–Atskrūvējiet palīgvadotnes spārnskrūvi 16, pārvietojiet

palīgvadotni vēlamajā stāvoklī un no jauna stingri

pieskrūvējiet spārnskrūvi.

Frēzēšanas aptveres pārsega montāža (attēls J)

Intensīvi lietojot elektroinstrumentu, frēzēšanas aptvere

sakarst. Lai pasargātu rokas no apdegumiem, uz instrumenta

jānostiprina frēzēšanas aptveres pārsegs (papildpiederums).

–Noņemiet stiprinošo sviru 10.

–No augšas novietojiet frēzēšanas aptveres pārsegu 23 uz

frēzēšanas aptveres 2.

–No jauna pieskrūvējiet stiprinošo sviru tik stingri, lai pēc

tās nospiešanas piedziņas bloks 1 droši noturētos

frēzēšanas aptverē.

Frēzēšana, izmantojot leņķfrēzēšanas aptveri

(attēli K–M)

Leņķfrēzēšanas aptvere 24 ir piemērota laminātmateriālu

malu sadurfrēzēšanai grūti pieejamās vietās, frēzēšanai ar

brīvi izvēlētu leņķi, kā arī slīpo malu veidošanai.

Veicot malu frēzēšanu ar leņķfrēzēšanas aptveri, frēzēšanas

darbinstrumentam jābūt apgādātam ar atdures elementu

(vadotnes izcilni vai gultni).

Lai samontētu frēzēšanas aptveri, veiciet darbības, kas

aprakstītas sadaļā „Frēzēšanas aptveres montāža“

(lappuse 156).

Lai nodrošinātu precīzu frēzēšanas leņķa iestādīšanu,

leņķfrēzēšanas aptvere 24 ir apgādāta ar rastrējošām

ierobēm, kuru solis ir 7,5°. Frēzēšanas leņķi iespējams

regulēt 75° robežās (45° uz priekšu un 30° atpakaļ).

–Atskrūvējiet abas spārnskrūves 25.

–Iestādiet vēlamo frēzēšanas leņķi atbilstoši nolasījumiem

uz skalas 26 un no jauna stingri pieskrūvējiet spārnskrūves

25.

Slīdplāksnes nomaiņa (attēls N)

Slīdplāksni 30 var nostiprināt slīdplāksnes 6 vietā; tā ir

apgādāta ar papildu rokturi 12 un tai var pievienot putekļu

uzsūkšanas ierīci.

–Izskrūvējiet četras cilindriskās skrūves, kas atrodas zem

slīdplāksnes 6, un noņemiet slīdplāksni.

–Lietojot stiprinošās skrūves, kas ietilpst piegādes

komplektā, stingri pieskrūvējiet slīdplāksni 30 pie

pamatnes.

Lai pievienotu putekļu uzsūkšanas ierīci, uz slīdplāksnes 30

jānostiprina uzsūkšanas adapters 29.

–Ar divām skrūvēm, kas ietilpst piegādes komplektā,

pieskrūvējiet uzsūkšanas adapteru slīdplāksnei.

–Pievienojiet uzsūkšanas šļūteni (Ø35 mm)

nostiprinātajam uzsūkšanas adapteram.

–Lai nodrošinātu optimālu putekļu uzsūkšanu, uzsūkšanas

adapters regulāri jātīra.

Veicot malu apstrādi, papildus lietojiet uzsūkšanas pārsegu

28.

–Nostipriniet uzsūkšanas pārsegu starp slīdplāksni 30 un

uzsūkšanas adapteru 29.

–Apstrādājot gludas, plakanas virsmas, noņemiet

uzsūkšanas pārsegu.

OBJ_BUCH-1137-001.book Page 157 Thursday, November 24, 2011 11:34 AM

158 | Lietuviškai

2 610 007 835 | (24.11.11) Bosch Power Tools

Elektroinstrumentu var tieši pievienot Bosch universālā

putekļsūcēja papildu kontaktligzdai. Šis putekļsūcējs ir

apgādāts ar tālvadības funkciju, tāpēc, ieslēdzot

elektroinstrumentu, automātiski ieslēdzas arī putekļsūcējs.

Putekļsūcējam jābūt piemērotam apstrādājamā materiāla

putekļu uzsūkšanai.

Veselībai īpaši kaitīgu, kancerogēnu vai sausu putekļu

uzsūkšanai lietojiet speciālus putekļsūcējus.

Stiprinošās sviras piespiedējspēka regulēšana (attēls O)

Ja piedziņas bloks 1 vairs stingri nenoturas frēzēšanas

aptverē, nepieciešams no jauna veikt stiprinošās sviras 10

piespiedējspēka regulēšanu.

–Atveriet stiprinošo sviru.

–Ar vaļējā tipa uzgriežņu atslēgu (8 mm) pagrieziet uzgriezni

31 aptuveni par 45° pulksteņa rādītāju kustības virzienā.

–Tad no jauna nospiediet stiprinošo sviru.

–Pārbaudiet, vai piedziņas bloks ir stingri iestiprināts.

Nepieskrūvējiet uzgriezni pārāk stingri.

Apkalpošana un apkope

Apkalpošana un tīrīšana

fPirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

fLai nodrošinātu ilgstošu un nevainojamu elektroin-

strumenta darbību, uzturiet tīru tā korpusu un

ventilācijas atveres.

Ja nepieciešams nomainīt elektrokabeli, tas jāveic firmas

Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā

elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts

vajadzīgais darba drošības līmenis.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo

pēcražošanas pārbaudi, elektroinstruments tomēr sabojājas,

tas nogādājams remontam firmas Bosch pilnvarotā

elektroinstrumentu remonta darbnīcā.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti

paziņojiet 10zīmju izstrādājuma numuru, kas atrodams uz

elektroinstrumenta marķējuma plāksnītes.

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem

par izstrādājumu remontu un apkalpošanu, kā arī par to

rezerves daļām. Kopsalikuma attēlus un informāciju par

rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt

vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu

un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma

materiāli jānogādā otrreizējai pārstrādei apkārtējai videi

nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu

2002/96/EK par nolietotajām

elektriskajām un elektroniskajām ierīcēm

un šīs direktīvas atspoguļojumiem

nacionālajā likumdošanā, lietošanai nederī-

gie elektroinstrumenti jāsavāc atsevišķi un

jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā

veidā.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos

Bendrosios darbo su elektriniais įrankiais saugos

nuorodos

Perskaitykite visas šias saugos

nuorodas ir reikalavimus. Jei

nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų,

gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir

ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“

apibūdina įrankius, maitinamus iš elektros tinklo (su

maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo

laido).

Darbo vietos saugumas

fDarbo vieta turi būti švari ir gerai apšviesta.

Netvarkinga arba blogai apšviesta darbo vieta gali tapti

nelaimingų atsitikimų priežastimi.

fNedirbkite su elektriniu įrankiu aplinkoje, kurioje yra

degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai

gali užsidegti.

fDirbdami su elektriniu įrankiu neleiskite šalia būti

žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

OBJ_BUCH-1137-001.book Page 158 Thursday, November 24, 2011 11:34 AM

Lietuviškai | 159

Bosch Power Tools 2 610 007 835 | (24.11.11)

Elektrosauga

fElektrinio įrankio maitinimo laido kištukas turi atitikti

tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali-

ma modifikuoti. Nenaudokite kištuko adapterių su

įžemintais elektriniais įrankiais. Originalūs kištukai, tiks-

liai tinkantys elektros tinklo kištukiniam lizdui, sumažina

elektros smūgio pavojų.

fSaugokitės, kad neprisiliestumėte prie įžemintų pa-

viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų.

Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio ri-

zika.

fSaugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į

elektrinį įrankį patenka vandens, padidėja elektros smūgio

rizika.

fNenaudokite maitinimo laido ne pagal paskirtį, t.y. ne-

neškite elektrinio įrankio paėmę už laido, nekabinkite

ant laido, netraukite už jo, jei norite iš kištukinio lizdo

ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų

karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de-

talės ar judančios prietaiso dalys. Pažeisti arba susipynę

laidai gali tapti elektros smūgio priežastimi.

fJei su elektriniu įrankiu dirbate lauke, naudokite tik to-

kius ilginamuosius laidus, kurie tinka ir lauko darbams.

Naudojant lauko darbams pritaikytus ilginamuosius laidus,

sumažėja elektros smūgio pavojus.

fJei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite nuotėkio srovės saugi-

klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros

smūgio pavojus.

Žmonių sauga

fBūkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir,

dirbdami su elektriniu įrankiu, vadovaukitės sveiku

protu. Nedirbkite su elektriniu įrankiu, jei esate

pavargę arba vartojote narkotikų, alkoholio ar medika-

mentų. Akimirksnio neatidumas dirbant su elektriniu

įrankiu gali tapti sunkių sužalojimų priežastimi.

fVisada dirbkite su asmens apsaugos priemonėmis ir

apsauginiais akiniais. Naudojant asmens apsaugos

priemones, pvz., respiratorių ar apsauginę kaukę, neslys-

tančius batus, apsauginį šalmą, klausos apsaugos

priemones ir kt., rekomenduojamas atitinkamai pagal

naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

fSaugokitės, kad elektrinio įrankio neįjungtumėte atsi-

tiktinai. Prieš prijungdami elektrinį įrankį prie elektros

tinklo ir/arba akumuliatoriaus, prieš pakeldami ar

nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešda-

mi elektrinį įrankį pirštą laikysite ant jungiklio arba prietai-

są įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali

įvykti nelaimingas atsitikimas.

fPrieš įjungdami elektrinį įrankį pašalinkite reguliavimo

įrankius arba veržlinius raktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali sužaloti.

fStenkitės, kad kūnas visada būtų normalioje padėtyje.

Dirbdami stovėkite saugiai ir visada išlaikykite pusiau-

svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą

galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa-

cijose.

fDėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių

ir papuošalų. Saugokite plaukus, drabužius ir pirštines

nuo besisukančių elektrinio įrankio dalių. Laisvus dra-

bužius, papuošalus bei ilgus plaukus gali įtraukti besisu-

kančios dalys.

fJei yra numatyta galimybė prijungti dulkių nusiurbimo

ar surinkimo įrenginius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami. Naudojant dulkių

nusiurbimo įrenginius sumažėja kenksmingas dulkių

poveikis.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

fNeperkraukite prietaiso. Naudokite jūsų darbui

tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs

dirbsite geriau ir saugiau, jei neviršysite nurodyto

galingumo.

fNenaudokite elektrinio įrankio su sugedusiu jungikliu.

Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

fPrieš reguliuodami prietaisą, keisdami darbo įrankius

ar prieš valydami prietaisą, iš elektros tinklo lizdo

ištraukite kištuką ir/arba išimkite akumuliatorių. Ši

atsargumo priemonė apsaugos jus nuo netikėto elektrinio

įrankio įsijungimo.

fNenaudojamą elektrinį įrankį sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims neprieinamoje

vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja

nepatyrę asmenys.

fRūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite,

ar besisukančios prietaiso dalys tinkamai veikia ir

niekur nestringa, ar nėra sulūžusių ar pažeistų dalių,

kurios trikdytų elektrinio įrankio veikimą. Prieš vėl

naudojant prietaisą, pažeistos prietaiso dalys turi būti

sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra

blogai prižiūrimi elektriniai įrankiai.

fPjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra lengviau valdyti.

fElektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t.

naudokite taip, kaip nurodyta šioje instrukcijoje, ir

atsižvelkite į darbo sąlygas ir atliekamą darbą.

Naudojant elektrinius įrankius ne pagal paskirtį, gali

susidaryti pavojingos situacijos.

Aptarnavimas

fElektrinį įrankį turi remontuoti tik kvalifikuoti

specialistai ir naudoti tik originalias atsargines dalis.

Taip galima garantuoti, jog elektrinis įrankis išliks saugus

naudoti.

Saugos nuorodos dirbantiems su frezavimo

mašinomis

fElektrinį įrankį laikykite tik už izoliuotų rankenų, nes

frezavimo įrankis gali paliesti savo maitinimo laidą.

Prisilietus prie laido, kuriuo teka elektros srovė,

metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir

trenkti elektros smūgis.

OBJ_BUCH-1137-001.book Page 159 Thursday, November 24, 2011 11:34 AM

160 | Lietuviškai

2 610 007 835 | (24.11.11) Bosch Power Tools

fSpaustuvais ar kitokiu įrenginiu įtvirtinkite ir

užfiksuokite ruošinį ant stabilaus pagrindo. Laikomas

ranka arba prispaustas prie kūno ruošinys nebus

užfiksuotas, todėl galite nesuvaldyti įrankio.

fDarbo įrankio leistinas sūkių skaičius turi būti ne

mažesnis už aukščiausią sūkių skaičių, nurodytą ant

elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra

leistina, gali būti visiškai sugadinamas.

fFrezavimo įrankis arba kiti priedai turi tiksliai tikti į

Jūsų elektrinio prietaiso įrankių įtvarą

(suspaudžiamąją įvorę). Darbo įrankiai, kurie tiksliai

netinka į elektrinio prietaiso įrankių įtvarą, sukasi

netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi.

fElektrinį prietaisą visuomet pirmiausia įjunkite ir tik po

to priglauskite prie apdorojamo ruošinio. Jei įrankis

įstringa ruošinyje, atsiranda atatrankos pavojus.

fNiekada nepjaukite metalinių daiktų, vinių ar varžtų.

Frezavimo įrankis gali būti pažeidžiamas ir gali pradėti

stipriau vibruoti.

fPrieš pradėdami darbą, tinkamais ieškikliais

patikrinkite, ar po norimais apdirbti paviršiais nėra

pravestų elektros laidų, dujų ar vandentiekio

vamzdžių. Jei abejojate, galite pasikviesti į pagalbą

vietinius komunalinių paslaugų teikėjus. Kontaktas su

elektros laidais gali sukelti gaisro bei elektros smūgio

pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas.

Pažeidus vandentiekio vamzdį, galima padaryti daugybę

nuostolių.

fNenaudokite neaštrių ar pažeistų frezavimo įrankių.

Neaštrūs ar pažeisti frezavimo įrankiai didina trintį, gali

užstrigti ir sukelia disbalansą.

fPrieš padėdami elektrinį įrankį būtinai jį išjunkite ir

palaukite, kol jo besisukančios dalys visiškai sustos.

Darbo įrankis gali užstrigti, tuomet kyla pavojus

nesuvaldyti prietaiso.

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir

reikalavimus. Jei nepaisysite žemiau

pateiktų saugos nuorodų ir reikalavimų, gali

trenkti elektros smūgis, kilti gaisras ir galite

sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio įrankio schema ir, skaitydami

instrukciją, palikite šį lapą atverstą.

Elektrinio įrankio paskirtis

Elektrinis įrankis skirtas medžio, plastikinių ir lengvų

statybinių medžiagų grioveliams, briaunoms, profiliams bei

išilginėms išpjovoms frezuoti, o taip pat kopijuoti pagal

šabloną, padėjus ruošinį ant tvirto pagrindo.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio

prietaiso schemose nurodytus numerius.

1Pavaros mazgas

2Frezavimo galvutė

3Reguliavimo ratukas tiksliam frezavimo gyliui nustatyti

4Frezavimo įrankis*

5Gaubiamoji veržlė su suspaudžiamąja įvore

6Atraminė plokštė

7Pagrindo plokštė

8Frezavimo gylio nustatymo skalė

9Suklio fiksuojamasis klavišas

10 Įveržiamoji svirtelė

11 Įjungimo-išjungimo jungiklis

12 Rankena (izoliuotas rankenos paviršius)

13 Suspaudžiamoji įvorė

14 Įrankių įtvaras

15 Veržliaraktis (17 mm)

16 Varžtas su briaunuota galvute atramai fiksuoti

17 Lygiagrečioji atrama

18 Sparnuotasis varžtas lygiagrečiajai atramai fiksuoti

19 Pagalbinė kreipiamoji

20 Sparnuotasis varžtas ištiesinus horizontaliai užfiksuoti

21 Sparnuotasis varžtas pagalbinei kreipiamajai

horizontaliai išlyginti

22 Slydimo ratukas

23 Frezavimo galvutės dangtelis*

24 Kampinio frezavimo galvutė*

25 Sparnuotasis varžtas kampui reguliuoti

26 Frezavimo kampo nustatymo skalė

27 Atraminės plokštės rankena*

28 Nusiurbimo gaubtas*

29 Nusiurbimo adapteris*

30 Atraminė plokštė su rankena ir nusiurbimo adapteriu*

31 Veržlė įveržimo jėgai nustatyti

*Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą

neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos

programoje.

OBJ_BUCH-1137-001.book Page 160 Thursday, November 24, 2011 11:34 AM

Lietuviškai | 161

Bosch Power Tools 2 610 007 835 | (24.11.11)

Techniniai duomenys

Informacija apie triukšmą ir vibraciją

Triukšmo matavimų vertės nustatytos pagal EN 60745.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis

tipiniu atveju siekia: garso slėgio lygis 84 dB(A); garso galios

lygis 95 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė ah (trijų krypčių atstojamasis vekto-

rius) ir paklaida K nustatytos pagal EN 60745:

ah=4,5m/s2, K=1,5 m/s2.

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas

pagal EN 60745 normoje standartizuotą matavimo metodą, ir

lyginant elektrinius įrankius jį galima naudoti. Jis skirtas

vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio

įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis

naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais

arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos

lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo

laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo

laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo

išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai

įvertinus, vibracijos poveikis per visą darbo laiką žymiai

sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite

papildomas apsaugos priemones, pvz.: elektrinių ir darbo

įrankių techninę priežiūrą, rankų šildymą, darbo eigos

organizavimą.

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“

aprašytas gaminys atitinka žemiau pateiktus standartus ir

norminius dokumentus: EN 60745 pagal Direktyvų

2011/65/ES, 2004/108/EB, 2006/42/EB reikalavimus.

Techninė byla (2006/42/EB) laikoma:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

Montavimas

Įrankių keitimas

fPrieš atliekant bet kokius elektrinio įrankio

reguliavimo ar priežiūros darbus reikia ištraukti

kištuką iš elektros tinklo lizdo.

fĮstatant ar keičiant frezavimo įrankius,

rekomenduojama mūvėti apsaugines pirštines.

Frezavimo galvutės išmontavimas (žr. pav. A)

Norint įstatyti frezavimo įrankį, pirmiausia nuo pavaros mazgo

1 reikia nuimti frezavimo galvutę 2.

–Atlaisvinkite įveržimo svirtelę 10 ir pasukite frezavimo

galvutę 2 žyme ties simboliu , esančiu ant pavaros

mazgo 1.

–Stumkite pavaros mazgą aukštyn iki atramos.

–Sukite pavaros mazgą prieš laikrodžio rodyklę iki atramos

ir ištraukite jį iš frezavimo galvutės.

Suspaudžiamosios įvorės keitimas (žr. pav. B)

Priklausomai nuo naudojamo frezavimo įrankio, prieš įstatant

frezavimo įrankį reikia pakeisti gaubiamąją veržlę su

suspaudžiamąja įvore 5.

Jei frezavimo įrankiui tinkama suspaudžiamoji įvorė jau

įstatyta, vykdykite „Frezavimo įrankio įstatymas“ skyriuje

nurodytus darbo žingsnius.

Įstačius suspaudžiamąją įvorę 13 į gaubiamąją veržlę turi likti

nedidelis tarpelis. Gaubiamoji veržlė 5 turi lengvai įsistatyti.

Jei gaubiamoji veržlė arba suspaudžiamoji įvorė pažeista, jas

nedelsdami pakeiskite.

Briaunų frezavimo mašina GKF 600

Professional GKF 600

Professional

Gaminio numeris 3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

Nominali naudojamoji galia W600600

Tuščiosios eigos sūkių skaičius min-1 33000 33000

Įrankių įtvaras mm

coliai

6/8

–

Svoris pagal „EPTA-Procedure 01/2003“ kg 1,5 1,5

Apsaugos klasė /II /II

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie

duomenys gali skirtis.

Atkreipkite dėmesį į jūsų elektrinio įrankio gaminio numerį, nes kai kurių elektrinių įrankių modelių pavadinimai gali skirtis.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1137-001.book Page 161 Thursday, November 24, 2011 11:34 AM

162 | Lietuviškai

2 610 007 835 | (24.11.11) Bosch Power Tools

–Paspauskite suklio fiksuojamąjį klavišą 9 ir laikykite

paspaustą. Variklio suklį, jei reikia, sukite ranka, kol jis

užsifiksuos.

–Veržliarakčiu 15 nusukite gaubiamąją veržlę 5, sukdami

prieš laikrodžio rodyklę.

–Atleiskite suklio fiksuojamąjį klavišą.

–Jei reikia, visas montuojamas dalis prieš montavimą

nuvalykite švelniu teptuku arba prapūskite suslėgtu oru.

–Uždėkite naują gaubiamąją veržlę ant įrankių įtvaro 14.

–Gaubiamąją veržlę šiek tiek priveržkite.

fJokiu būdu neužveržkite suspaudžiamosios įvorės su

gaubiamąja veržle, jei nėra įstatytas frezavimo įrankis.

Priešingu atveju galite pažeisti suspaudžiamąją įvorę.

Frezavimo įrankio įstatymas (žr. C–D pav.)

Įvairios konstrukcijos ir kokybės frezavimo įrankius galima

pasirinkti pagal pritaikymo sritį.

Frezavimo įrankiai, pagaminti iš aukštos kokybės

greitapjovio plieno tinka minkštoms medžiagoms, pvz.,

minkštai medienai ar plastikui, apdirbti.

Kietlydinio frezos ypač tinka apdirbant kietas ir abrazyvines

medžiagas, pvz., kietmedį ar aliuminį.

Originalius frezavimo įrankius iš plačios Bosch papildomos

įrangos programos galite įsigyti specializuotoje Bosch

parduotuvėje.

Naudokite tik nepriekaištingos būklės ir švarius frezavimo

įrankius.

–Paspauskite suklio fiksuojamąjį klavišą 9 ir laikykite

paspaustą. Variklio suklį, jei reikia, sukite ranka, kol jis

užsifiksuos.

–Veržliarakčiu 15 atlaisvinkite gaubiamąją veržlę 5,

sukdami prieš laikrodžio rodyklę.

–Įstatykite frezavimo įrankį į suspaudžiamąją įvorę.

Frezavimo įrankio kotas į suspaudžiamąją įvorę turi būti

įstumtas ne mažiau kaip 20 mm.

–Gaubiamąją veržlę vėl užveržkite, sukdami ją pagal

laikrodžio rodyklę.

–Atleiskite suklio fiksuojamąjį klavišą.

fJokiu būdu neužveržkite suspaudžiamosios įvorės su

gaubiamąja veržle, jei nėra įstatytas frezavimo įrankis.

Priešingu atveju galite pažeisti suspaudžiamąją įvorę.

Frezavimo galvutės montavimas (žr. pav. E)

Norėdami frezuoti, frezavimo galvutę 2 vėl turite pritvirtinti

ant pavaros mazgo 1.

–Atlaisvinkite įveržiamąją svirtelę 10, jei ji yra įveržta.

–Nustatykite taip, kad dvigubos rodyklės ant pavaros mazgo

ir frezavimo galvutės 2 sutaptų.

–Stumkite pavaros mazgą į frezavimo galvutę ir pasukite

pavaros mazgą pagal laikrodžio rodyklę žyme ties

simboliu .

–Pavaros mazgą toliau stumkite į frezavimo galvutę.

–Baigę montuoti, frezavimo galvutę pasukite žyme ties

simboliu ant pavaros mazgo.

–Įveržkite įveržimo svirtelę.

fBaigę montuoti patikrinkite, ar pavaros mazgas tvirtai

įstatytas į frezavimo galvutę.

Jei reikia, pakeiskite įveržimo svirtelės 10 pirminį įveržimą

(žr. „Įveržimo svirtelės reguliavimas“, 163 psl.).

Dulkių, pjuvenų ir drožlių nusiurbimas

fMedžiagų, kurių sudėtyje yra švino, kai kurių rūšių me-

dienos, mineralų ir metalų dulkės gali būti kenksmingos

sveikatai. Dirbančiajam arba netoli esantiems asmenims

nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės

reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukelian-

čios, o ypač, kai mediena yra apdorota specialiomis medie-

nos priežiūros priemonėmis (chromatu, medienos

apsaugos priemonėmis). Medžiagas, kuriose yra asbesto,

leidžiama apdoroti tik specialistams.

–Jei yra galimybė, naudokite apdirbamai medžiagai

tinkančią dulkių nusiurbimo įrangą.

–Pasirūpinkite geru darbo vietos vėdinimu.

–Rekomenduojama dėvėti kvėpavimo takų apsauginę

kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms

medžiagoms taikomų taisyklių.

Naudojimas

Frezavimo gylio nustatymas (žr. pav. F)

fFrezavimo gylį galima nustatyti tik tada, kai elektrinis

prietaisas išjungtas.

Norėdami apytiksliai nustatyti frezavimo gylį, atlikite šiuos

veiksmus:

–Elektrinį prietaisą su įstatytu frezavimo įrankiu pastatykite

ant apdorojamojo ruošinio.

–Atlaisvinkite įveržiamąją svirtelę 10, jei ji yra įveržta.

–Pasukite frezavimo galvutę 2 žyme ties simboliu ir

leiskite pavaros mazgą lėtai žemyn, kol frezavimo įrankis

palies ruošinį.

–Įveržkite įveržimo svirtelę.

–Pažiūrėkite, kokia vertė rodoma skalėje 8, ir šią vertę

užsirašykite (nulinės ribos nustatymas). Prie šios vertės

pridėkite norimą frezavimo gylį.

–Atlaisvinkite įveržimo svirtelę ir nustatykite pavaros mazgą

ties apskaičiuota skalės verte.

–Pasukite frezavimo galvutę žyme ties simboliu ir vėl

įveržkite įveržimo svirtelę.

–Praktiniu bandymu patikrinkite nustatytą frezavimo gylį ir,

jei reikia, pakoreguokite.

Norėdami tiksliai nustatyti frezavimo gylį, atlikite šiuos

veiksmus:

–Esant atidarytai įveržimo svirtelei 10, pavaros mazgą

nustatykite žyme ties simboliu .

–Reguliavimo ratuku 3 nustatykite norimą frezavimo gylį.

–Įveržkite įveržimo svirtelę.

Paruošimas naudoti

fAtkreipkite dėmesį į tinklo įtampą! Elektros tinklo

įtampa turi atitikti elektrinio įrankio firminėje lentelėje

nurodytą įtampą. 230 V pažymėtus elektrinius įrankius

galima jungti ir į 220 V įtampos elektros tinklą.

OBJ_BUCH-1137-001.book Page 162 Thursday, November 24, 2011 11:34 AM

Lietuviškai | 163

Bosch Power Tools 2 610 007 835 | (24.11.11)

Įjungimas ir išjungimas

Norėdami elektrinį įrankį įjungti, įjungimo-išjungimo jungiklį

11 nustatykite į padėtį I.

Norėdami elektrinį įrankį išjungti, įjungimo-išjungimo jungiklį

11 nustatykite į padėtį 0.

Darbo patarimai

fSaugokite frezavimo įrankius nuo smūgių ir

sutrenkimų.

Briaunų frezavimas arba figūrinis frezavimas (žr. pav. G)

Frezuojant briaunas ar figūras be lygiagrečiosios atramos,

reikia naudoti frezavimo įrankį su kreipiamuoju kakliuku arba

rutuliniu guoliu.

–Įjungtą elektrinį prietaisą veskite iš šono link ruošinio, kol

frezavimo įrankio kreipiamasis kakliukas arba rutulinis

guolis priglus prie apdorojamojo ruošinio briaunos.

–Elektrinį įrankį veskite išilgai palei ruošinio briauną.

Stenkitės jį laikyti tinkamu kampu. Per stipriai spaudžiant

galima pažeisti ruošinio briauną.

Frezavimas su lygiagrečiąja atrama (žr. pav. H)

Norėdami pjauti lygiagrečiai palei briauną, galite pritvirtinti

lygiagrečiąją atramą 17.

–Lygiagrečiąją atramą 17 prie frezavimo galvutės 2

pritvirtinkite varžtu briaunuota galvute 16.

–Lygiagrečiosios atramos sparnuotuoju varžtu 18

nustatykite norimą atramos gylį.

–Įjungtą elektrinį prietaisą, spausdami iš šono pastovia jėga,

tolygiai veskite lygiagrečiąja atrama išilgai ruošinio krašto.

Frezavimas su pagalbine kreipiamąja (žr. pav. I)

Pagalbinė kreipiamoji 19 skirta briaunoms frezuoti su

frezomis be kreipiamojo kakliuko ir rutulinio guolio.

–Pagalbinę kreipiamąją prie frezavimo galvutės 2

pritvirtinkite varžtu briaunuota galvute 16.

–Elektrinį prietaisą tolygia pastūma veskite išilgai ruošinio

briaunos.

Atstumas nuo krašto: Norėdami pakeisti nupjaunamos

medžiagos kiekį, galite reguliuoti atstumą tarp ruošinio krašto

ir slydimo ratuko 22 ant pagalbinės kreipiamosios 19.

–Atlaisvinkite sparnuotąjį varžtą 20, sukdami sparnuotąjį

varžtą 21 nustatykite norimą atstumą nuo krašto ir vėl

užveržkite sparnuotąjį varžtą 20.

Aukštis: Pagal naudojamą frezą ir apdorojamo ruošinio storį

nustatykite pagalbinės kreipiamosios vertikalaus ištiesinimo

dalį.

–Atlaisvinkite ant pagalbinės kreipiamosios esantį varžtą su

briaunuota galvute 16, pastumkite pagalbinę kreipiamąją į

norimą padėtį ir vėl užveržkite varžtą su briaunuota

galvute.

Frezavimo galvutės dangtelio uždėjimas (žr. pav. J)

Intensyviai naudojant elektrinį įrankį, įkaista jo frezavimo

galvutė. Tokiu atveju, siekiant apsaugoti rankas, galima

pritvirtinti frezavimo galvutės dangtelį (papildoma įranga).

–Nuimkite įveržimo svirtelę 10.

–Frezavimo galvutės dangtelį 23 iš viršaus uždėkite ant

frezavimo galvutės 2.

–Įveržimo svirtelę vėl prisukite taip tvirtai, kad esant įveržtai

svirtelei pavaros mazgas 1 būtų tvirtai laikomas frezavimo

galvutėje.

Frezavimas su kampinio frezavimo galvute (žr. pav. K –M)

Kampinė frezavimo galvutė 24 ypač tinka laminuotoms

briaunoms sunkiai prieinamose vietose lygiai nupjauti,

nestandartiniams kampams frezuoti bei briaunų nuožulnoms

pjauti.

Frezuojant briaunas su kampinio frezavimo galvute, freza turi

būti su kreipiamuoju kakliuku arba rutuliniu guoliu.

Norėdami pritvirtinti kampinio frezavimo galvutę, atitinkamai

atlikite „Frezavimo galvutės montavimas“ skyr. (162 psl.)

aprašytus veiksmus.

Kad kampas būtų tikslus, kampinio frezavimo galvutę 24

galima užfiksuoti 7,5° žingsniu. Visas nustatymo diapazonas

siekia 75° (45° pirmyn ir 30° atgal).

–Atlaisvinkite abu sparnuotuosius varžtus 25.

–Naudodamiesi skale 26, nustatykite pageidaujamą kampą

ir vėl tvirtai prisukite sparnuotuosius varžtus 25.

Atraminės plokštės keitimas (žr. pav. N)

Atraminę plokštę 30 galima montuoti vietoje atraminės

plokštės 6, ji yra su papildoma rankena 12 ir prie jos galima

prijungti dulkių nusiurbimo įrangą.

–Išsukite keturis varžtus cilindrine galvute, esančius

atraminės plokštės 6 apatinėje pusėje, ir atraminę plokštę

nuimkite.

–Atraminę plokštę 30 kartu pateiktais tvirtinamaisiais

varžtais tvirtai prisukite prie pagrindo plokštės.

Norėdami prijungti dulkių nusiurbimo įrangą, prie atraminės

plokštės 30 turite primontuoti nusiurbimo adapterį 29.

–Nusiurbimo adapterį dviem kartu pateiktais varžtais

prisukite prie atraminės plokštės.

–Tvirtai įstatykite nusiurbimo žarną (Ø35 mm) į nusiurbimo

adapterį.

–Kad būtų optimaliai siurbiama, nusiurbimo adapterį reikia

reguliariai valyti.

Norėdami apdoroti briaunas, naudokite nusiurbimo gaubtą 28.

–Nusiurbimo gaubtą pritvirtinkite tarp atraminės plokštės

30 ir nusiurbimo adapterio 29.

–Norėdami apdoroti lygius paviršius, nusiurbimo gaubtą

nuimkite.

Elektrinį prietaisą galima tiesiogiai jungti į kištukinį lizdą,

esantį Bosch universaliame siurblyje su nuotolinio įjungimo

įrenginiu. Įjungus elektrinį įrankį, siurblys įsijungs

automatiškai.

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio

pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms

dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Įveržimo svirtelės reguliavimas (žr. pav. O)

Jei pavaros mazgas 1 nebesilaiko tvirtai frezavimo galvutėje,

turite pareguliuoti įveržimo svirtelės 10 įveržimo jėgą.

–Atlaisvinkite įveržimo svirtelę.

–Veržliniu raktu (8 mm) sukite veržlę 31 apie 45° palei

laikrodžio rodyklę.

OBJ_BUCH-1137-001.book Page 163 Thursday, November 24, 2011 11:34 AM

164 | Lietuviškai

2 610 007 835 | (24.11.11) Bosch Power Tools

–Vėl įveržkite įveržimo svirtelę.

–Patikrinkite, ar pavaros mazgas tvirtai įveržtas.

Neužveržkite veržlės per stipriai.

Priežiūra ir servisas

Priežiūra ir valymas

fPrieš atliekant bet kokius elektrinio įrankio

reguliavimo ar priežiūros darbus reikia ištraukti

kištuką iš elektros tinklo lizdo.

fReguliariai valykite elektrinį įrankį ir ventiliacines

angas jo korpuse, tuomet galėsite dirbti kokybiškai ir

saugiai.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai

turi būti atliekama Bosch įmonėje arba įgaliotose Bosch

elektrinių įrankių remonto dirbtuvėse.

Jeigu elektrinis įrankis, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų,

jo remontas turi būti atliekamas įgaliotame Bosch elektrinių

įrankių klientų aptarnavimo skyriuje.

Ieškant informacijos ir užsakant atsargines dalis būtina

nurodyti dešimtženklį gaminio užsakymo numerį.

Klientų aptarnavimo skyrius ir klientų

konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,

susijusius su jūsų gaminio remontu, technine priežiūra bei

atsarginėmis dalimis. Detalius brėžinius ir informaciją apie

atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums

patars gaminių ir papildomos įrangos pirkimo, naudojimo bei

nustatymo klausimais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti

iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo

būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB dėl

elektros ir elektroninės įrangos atliekų ir

šios direktyvos perkėlimo į nacionalinę

teisę aktus, naudoti nebetinkami elektriniai

įrankiai turi būti surenkami atskirai ir

perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

OBJ_BUCH-1137-001.book Page 164 Thursday, November 24, 2011 11:34 AM

ﻲﺑﺮﻋ |

165

Bosch Power Tools 2 610 007 835 | (24.11.11)

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻦﻣ ﺺﻠﺨﺘﻟﺍ

ﺔﺌﻴﺒﻠﻟ ﺔﻔﺼﻨﻣ ﺔﻘﻳﺮﻄﺑ ﻑﻼﻐﻟﺍﻭ ﻊﺑﺍﻮﺘﻟﺍﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﻦﻣ ﺺﻠﺨﺘﻟﺍ ﻲﻐﺒﻨﻳ

.ﻊﻴﻨﺼﺘﻟﺍ ﺓﺩﺎﻋﻹ ﺔﻠﺑﺎﻘﻟﺍ ﺕﺎﻳﺎﻔﻨﻟﺍ ﻖﻳﺮﻃ ﻦﻋ

!ﺔﻴﻟﺰﻨﳌﺍ ﺕﺎﻳﺎﻔﻨﻟﺍ ﰲ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﻡﺮﺗ ﻻ

:ﻂﻘﻓ ﰊﻭﺭﻭﻷﺍ ﺩﺎﲢﻻﺍ ﻝﻭﺪﻟ

ﺩﺪﺼﺑ 2002/96/EG ﰊﻭﺭﻭﻷﺍ ﻪﻴﺟﻮﺘﻟﺍ ﺐﺴﺤﻓ

ﻪﻘﻴﺒﻄﺗﻭ ﺔﻤﻳﺪﻘﻟﺍ ﺔﻴﻧﻭﱰﻜﻟﻻﺍﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺰﻬﺟﻷﺍ

ﺩﺪﻌﻟﺍ ﻞﺼﻓﻭ ﻊﲨ ﻲﻐﺒﻨﻳ ،ﲇﺤﳌﺍ ﻥﻮﻧﺎﻘﻟﺍ ﻦﻤﺿ

ﺺﻠﺨﺘﻟﺍﻭ ﻝﲈﻌﺘﺳﻼﻟ ﺔﳊﺎﺻ ﺪﻌﺗ ﱂ ﻲﺘﻟﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

.ﺔﺌﻴﺒﻟﺎﺑ ﺔﻔﺼﻨﻣ ﺔﻘﻳﺮﻄﺑ ﺎﳍﲈﻌﺘﺳﺍ ﺓﺩﺎﻋﺈﺑ ﻡﻮﻘﻳ ﺰﻛﺮﳌ ﺎﻬﻨﻣ

.ﺕﻼﻳﺪﻌﺘﻟﺍ ﻝﺎﺧﺩﺇ ﻖﺤﺑ ﻆﻔﺘﺤﻧ

166 |ﻲﺑﺮﻋ

2 610 007 835 | (24.11.11) Bosch Power Tools

(Hﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﻱﺯﺍﻮﺘﻟﺍ ﺪﺼﻤﺑ ﺯﺮﻔﻟﺍ

.ﻑﺍﻮﳊﺍ ﺓﺍﺯﺍﻮﻤﺑ ﻊﻄﻘﻟﺍ ﻞﺟﺃ ﻦﻣ 17 ﻱﺯﺍﻮﺘﻟﺍ ﺪﺼﻣ ﺐﻴﻛﺮﺗ ﻦﻜﻤﻳ

.16 ﺵﺮﺨﳌﺍ ﺐﻟﻮﻠﻟﺍ ﺔﻄﺳﺍﻮﺑ 2 ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﯽﻠﻋ 17 ﻱﺯﺍﻮﺘﻟﺍ ﺪﺼﻣ ﺖﺒﺛ –

ﻱﺯﺍﻮﺘﻟﺍ ﺪﺼﻣ ﯽﻠﻋ ﺢﻨﺠﳌﺍ ﺐﻟﻮﻠﻟﺍ ﺔﻄﺳﺍﻮﺑ ﺏﻮﻏﺮﳌﺍ ﺪﺼﳌﺍ ﻖﻤﻋ ﻂﺒﺿﺍ –

.18

ﯽﻠﻋ ﻲﺒﻧﺎﺟ ﻂﻐﻀﺑﻭ ﻢﻈﺘﻨﻣ ﻲﻣﺎﻣﺃ ﻊﻓﺪﺑ ﺎﻬﻠﻴﻐﺸﺗ ﺪﻌﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻪﺟﻭ –

.ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﺔﻓﺎﺣ ﺭﺎﺴﻣ ﺩﺍﺪﺘﻣﺍ ﯽﻠﻋ ﻱﺯﺍﻮﺘﻟﺍ ﺪﺼﻣ

(Iﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﻪﻴﺟﻮﺘﻟﺍ ﺪﻋﺎﺴﻤﺑ ﺯﺮﻔﻟﺍ

ﻞﻤﳏ ﻭﺃ ﲇﻴﻟﺩ ﺪﺗﻭ ﻥﻭﺩ ﺯﺮﻔﻟﺍ ﻢﻘﻠﺑ ﻑﺍﻮﳊﺍ ﺯﺮﻔﻟ 19 ﻪﻴﺟﻮﺘﻟﺍ ﺪﻋﺎﺴﻣ ﻡﺪﺨﺘﺴﻳ

.ﺕﺎﻳﺮﻛ

.16 ﺵﺮﺨﳌﺍ ﺐﻟﻮﻠﻟﺍ ﺔﻄﺳﺍﻮﺑ 2 ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﯽﻠﻋ ﻪﻴﺟﻮﺘﻟﺍ ﺪﻋﺎﺴﻣ ﺖﺒﺛ –

ﺔﻌﻄﻗ ﺔﻓﺎﺣ ﺭﺎﺴﻣ ﺩﺍﺪﺘﻣﺍ ﯽﻠﻋ ﻢﻈﺘﻨﻣ ﻲﻣﺎﻣﺃ ﻊﻓﺪﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻪﺟﻭ –

.ﻞﻐﺸﻟﺍ

ﺔﻠﺠﻋﻭ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﲔﺑ ﻲﺒﻧﺎﳉﺍ ﺪﻌﺒﻟﺍ ﻂﺒﻀﺗ ﻥﺃ ﻚﻨﻜﻤﻳ :ﻲﺒﻧﺎﳉﺍ ﺪﻌﺒﻟﺍ

.ﺓﺩﺎﳌﺎﺑ ﺔﺣﺍﺯﻹﺍ ﺔﻴﻤﻛ ﲑﻴﻐﺗ ﻞﺟﺃ ﻦﻣ 19 ﻪﻴﺟﻮﺘﻟﺍ ﺪﻋﺎﺴﻣ ﯽﻠﻋ 22 ﻕﻻﺯﻻﺍ

ﻞﺘﻓ ﻝﻼﺧ ﻦﻣ ﺏﻮﻏﺮﳌﺍ ﻲﺒﻧﺎﳉﺍ ﺪﻌﺒﻟﺍ ﻂﺒﺿﺍ ،20 ﺢﻨﺠﳌﺍ ﺐﻟﻮﻠﻟﺍ ﻞﺣ –

.ﻡﺎﻜﺣﺈﺑ 20 ﺢﻨﺠﳌﺍ ﺐﻟﻮﻠﻟﺍ ﺪﺷ ﺪﻋﺃﻭ 21 ﺢﻨﺠﳌﺍ ﺐﻟﻮﻠﻟﺍ

ﺯﺮﻔﻟﺍ ﺔﻤﻘﻟ ﺐﺴﺣ ﻪﻴﺟﻮﺘﻟﺍ ﺪﻋﺎﺴﳌ ﺔﻳﺩﻮﻤﻌﻟﺍ ﺓﺍﺫﺎﺤﳌﺍ ﻂﺒﺿﺍ :ﻉﺎﻔﺗﺭﻻﺍ

.ﺎﻬﺘﳉﺎﻌﻣ ﺏﻮﻏﺮﳌﺍ ﻞﻐﺸﻟﺍ ﺓﺩﺎﻣ ﻦﺨﺛ ﺐﺴﺣﻭ ﺔﻣﺪﺨﺘﺴﳌﺍ

ﯽﻟﺇ ﻪﻴﺟﻮﺘﻟﺍ ﺪﻋﺎﺴﻣ ﻊﻓﺩﺍﻭ ،ﻪﻴﺟﻮﺘﻟﺍ ﺪﻋﺎﺴﻤﺑ 16 ﺵﺮﺨﳌﺍ ﺐﻟﻮﻠﻟﺍ ﻞﺣ –

.ﺵﺮﺨﳌﺍ ﺐﻟﻮﻠﻟﺍ ﺪﺷ ﻢﻜﺣﺍﻭ ﺏﻮﻏﺮﳌﺍ ﺰﻛﺮﳌﺍ

(Jﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﺀﺎﻄﻏ ﺐﻴﻛﺮﺗ

ﺐﻴﻛﺮﺗ ﻢﺘﻳ ﻥﺃ ﻦﻜﻤﻳ .ﺓﺪﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻡﺍﺪﺨﺘﺳﺍ ﺪﻨﻋ ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﻦﺨﺴﺗ

.ﻦﻳﺪﻴﻟﺍ ﺔﻳﲈﳊ ﺔﻟﺎﳊﺍ ﻩﺬﻫ ﰲ (ﻊﺑﺍﻮﺗ) ﺯﺮﻔﻟﺍ ﺔﻠﺴﻟ ﺀﺎﻄﻏ

.10 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻉﺰﻧﺍ –

.ﯽﻠﻋﻷﺍ ﻦﻣ 2 ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﯽﻠﻋ 23 ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﺀﺎﻄﻏ ﺰﻛﺭ –

ﻥﺎﻣﺄﺑ ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﰲ 1 ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﺖﺒﺜﺗ ﺚﻴﺤﺑ ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻂﺑﺭ ﻡﺎﻜﺣﺇ ﺪﻋﺃ –

.ﺔﻘﻠﻐﻣ ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻥﻮﻜﺗ ﺎﻣﺪﻨﻋ

(M – K ﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﺔﻳﻭﺍﺰﻟﺍ ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﺔﻄﺳﺍﻮﺑ ﺯﺮﻔﻟﺍ

ﺔﻴﻘﺋﺎﻗﺮﻟﺍ ﺔﻴﻨﺒﻟﺍ ﺕﺍﺫ ﻑﺍﻮﳊﺍ ﺯﺮﻔﻟ ﺹﺎﺧ ﻞﻜﺸﺑ 24 ﺔﻳﻭﺍﺰﻟﺍ ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﺢﻠﺼﺗ

ﺎﻀﻳﺃﻭ ﺔﺻﺎﳋﺍ ﺎﻳﺍﻭﺰﻟﺍ ﺯﺮﻔﻟﻭ ،ﻝﺎﻨﳌﺍ ﺔﺒﻌﺼﻟﺍ ﻦﻛﺎﻣﻷﺎﺑ ﻒﺻﺍﱰﻣ ﻞﻜﺸﺑ

.ﻑﺍﻮﳊﺍ ﻞﻴﻴﲤ/ﻒﻄﺸﻟ

ﺔﻠﺳ ﻊﻣ ﻑﺍﻮﳊﺍ ﺯﺮﻓ ﺪﻨﻋ ﺕﺎﻳﺮﻛ ﻞﻤﺤﻤﺑ ﻭﺃ ﲇﻴﻟﺩ ﺪﺗﻮﺑ ﺓﺯﺭﺎﻔﻟﺍ ﺪﻳﻭﺰﺗ ﻲﻐﺒﻨﻳ

.ﺔﻳﻭﺍﺰﻟﺍ ﺯﺮﻔﻟﺍ

ﺔﻠﺳ ﺐﻴﻛﺮﺗ”ﺓﺮﻘﻔﻟﺎﺑ ﻞﻤﻌﻟﺍ ﺕﺍﻮﻄﺧ ﻊﺒﺘﺗ ﻥﺃ ﻲﻐﺒﻨﻳ ﺔﻳﻭﺍﺰﻟﺍ ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﺐﻴﻛﱰﻟ

.(167 ﺔﺤﻔﺼﻟﺍ) “ﺯﺮﻔﻟﺍ

ﻝﺎﳎ ﻎﻠﺒﻳ .7,5° ﻎﻠﺒﺗ ﺕﺍﻮﻄﺨﺑ ﺕﺎﺴﺑﺎﺤﺑ 24 ﺔﻳﻭﺍﺰﻟﺍ ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﺪﻳﻭﺰﺗ ﻢﺗ ﺪﻘﻟ

.(ﻒﻠﳋﺍ ﯽﻟﺇ 30° ﻭ ﻡﺎﻣﻷﺍ ﯽﻟﺇ 45°) 75° ﻞﻣﺎﻜﻟﺍ ﻂﺒﻀﻟﺍ

.25 ﲔﺤﻨﺠﳌﺍ ﲔﺒﻟﻮﻠﻟﺍ ﻞﺣ –

ﲔﺒﻟﻮﻠﻟﺍ ﺪﺷ ﻢﻜﺣﺍﻭ 26 ﺱﺎﻴﻘﳌﺎﺑ ﺔﻧﺎﻌﺘﺳﻻﺎﺑ ﺔﺑﻮﻏﺮﳌﺍ ﺔﻳﻭﺍﺰﻟﺍ ﻂﺒﺿﺍ –

.25 ﲔﺤﻨﺠﳌﺍ

(Nﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﻕﻻﺯﻻﺍ ﺔﺤﻴﻔﺻ ﻝﺍﺪﺒﺘﺳﺍ

ﻢﺗ ﺪﻗﻭ 6 ﻕﻻﺯﻻﺍ ﺔﺤﻴﻔﺻ ﻦﻣ ﻻﺪﺑ 30 ﻕﻻﺯﻻﺍ ﺔﺤﻴﻔﺻ ﺐﻴﻛﺮﺗ ﻦﻜﻤﻳ

.ﺭﺎﺒﻏ ﺔﻄﻓﺎﺷ ﻞﺻﻭ ﺔﻴﻧﺎﻜﻣﺈﺑ ﺎﻀﻳﺃﻭ 12 ﰲﺎﺿﺇ ﻱﻭﺪﻳ ﺾﺒﻘﻤﺑ ﺎﻫﺪﻳﻭﺰﺗ

6 ﻕﻻﺯﻻﺍ ﺔﺤﻴﻔﺼﺑ ﺔﻴﻠﻔﺴﻟﺍ ﺔﻬﳉﺍ ﯽﻠﻋ ﺔﻌﺑﺭﻷﺍ ﺔﻴﻧﺍﻮﻄﺳﻻﺍ ﺐﻟﺍﻮﻠﻟﺍ ﻚﻓ –

.ﻕﻻﺯﻻﺍ ﺔﺤﻴﻔﺻ ﻉﺰﻧﺍﻭ

ﺖﻴﺒﺜﺘﻟﺍ ﺐﻟﺍﻮﻟ ﺔﻄﺳﺍﻮﺑ ﺓﺪﻋﺎﻘﻟﺍ ﺔﺤﻴﻔﺼﺑ 30 ﻕﻻﺯﻻﺍ ﺔﺤﻴﻔﺻ ﻂﺑﺭ ﻢﻜﺣﺍ –

.ﺔﻘﻓﺮﳌﺍ

30 ﻕﻻﺯﻻﺍ ﺔﺤﻴﻔﺻ ﯽﻠﻋ ﺐﻛﺮﺗ ﻥﺃ ﻲﻐﺒﻨﻳ ،ﺭﺎﺒﻏ ﺔﻄﻓﺎﺷ ﻂﺑﺭ ﻦﻣ ﻦﻜﻤﺘﺘﻟ

.29 ﺔﺌﻳﺎﻬﻣ ﻂﻔﺷ ﺔﻠﺻﻭ

.ﲔﻘﻓﺮﳌﺍ ﲔﺒﻟﻮﻠﻟﺍ ﺔﻄﺳﺍﻮﺑ ﻕﻻﺯﻻﺍ ﺔﺤﻴﻔﺼﺑ ﺔﺌﻳﺎﻬﳌﺍ ﻂﻔﺸﻟﺍ ﺔﻠﺻﻭ ﻂﺑﺭﺍ –

.ﺔﺒﻛﺮﳌﺍ ﺔﺌﻳﺎﻬﳌﺍ ﻂﻔﺸﻟﺍ ﺔﻠﺻﻭ ﯽﻠﻋ (ﻢﻣ 35 Ø) ﻂﻔﺸﻟﺍ ﻡﻮﻃﺮﺧ ﺯﺮﻏﺍ –

ﻂﻔﺷ ﺔﻴﻠﻤﻋ ﻥﲈﻀﻟ ﻢﻈﺘﻨﻣ ﻞﻜﺸﺑ ﺔﺌﻳﺎﻬﳌﺍ ﻂﻔﺸﻟﺍ ﺔﻠﺻﻭ ﻒﻈﻨﺗ ﻥﺃ ﻲﻐﺒﻨﻳ –

.ﺔﻴﻟﺎﺜﻣ

.ﻑﺍﻮﳊﺍ ﺔﳉﺎﻌﻣ ﺪﻨﻋ ﻚﻟﺫ ﻦﻋ ﺔﻓﺎﺿﺇ 28 ﻂﻔﺸﻟﺍ ﺀﺎﻄﻏ ﻡﺍﺪﺨﺘﺳﺍ ﻲﻐﺒﻨﻳ

.29 ﺔﺌﻳﺎﻬﳌﺍ ﻂﻔﺸﻟﺍ ﺔﻠﺻﻭﻭ 30 ﻕﻻﺯﻻﺍ ﺔﺤﻴﻔﺻ ﲔﺑ ﻂﻔﺸﻟﺍ ﺀﺎﻄﻏ ﺐﻛﺭ –

.ﺀﺎﺴﻠﳌﺍ ﺔﺤﻄﺴﳌﺍ ﺡﻮﻄﺴﻟﺍ ﺔﳉﺎﻌﻣ ﻞﺟﺃ ﻦﻣ ﻂﻔﺸﻟﺍ ﺀﺎﻄﻏ ﻚﻓ –

ﺓﺩﺪﻌﺘﳌﺍ ﺔﻴﺋﺍﻮﳋﺍ ﺵﻮﺑ ﺔﻄﻓﺎﺷ ﺲﺒﻘﻤﺑ ﺓﴍﺎﺒﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻂﺑﺭ ﻦﻜﻤﻳ

ﺪﻨﻋ ﱄﺁ ﻞﻜﺸﺑ ﺎﻬﻠﻴﻐﺸﺗ ﻢﺘﻳﻭ .ﺪﻌﺑ ﻦﻋ ﻞﻴﻐﺸﺘﻟﺍ ﺓﺰﻴﻬﺠﺘﺑ ﺓﺩﻭﺰﳌﺍ ﻝﲈﻌﺘﺳﻻﺍ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ

ﺏﻮﻏﺮﳌﺍ ﻞﻐﺸﻟﺍ ﺓﺩﺎﻣ ﻊﻣ ﻝﲈﻌﺘﺳﻼﻟ ﺔﻴﺋﺍﻮﳋﺍ ﺭﺎﺒﻐﻟﺍ ﺔﻄﻓﺎﺷ ﺢﻠﺼﺗ ﻥﺃ ﺐﳚ

.ﺎﻬﺘﳉﺎﻌﻣ

ﻭﺃ ﺔﺤﺼﻟﺎﺑ ﺓﴬﳌﺍ ﺓﱪﻏﻷﺍ ﻂﻔﺷ ﺪﻨﻋ ﺔﺻﺎﺧ ﺔﻴﺋﺍﻮﺧ ﺭﺎﺒﻏ ﺔﻄﻓﺎﺷ ﻡﺪﺨﺘﺳﺍ

.ﻑﺎﻔﳉﺍ ﺓﺪﻳﺪﺸﻟﺍ ﻭﺃ ﻥﺎﻃﴪﻠﻟ ﺔﺒﺒﺴﳌﺍ

(Oﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻂﺒﺿ ﺓﺩﺎﻋﺇ

ﺓﻮﻗ ﻂﺒﺿ ﺓﺩﺎﻋﺇ ﺐﺟﻮﺗ ،ﺕﺎﺒﺜﺑ ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﰲ 1ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﺰﻜﺗﺮﺗ ﺪﻌﺗ ﱂ ﻥﺇ

.10 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﺪﺷ

.ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﺢﺘﻓﺍ –

45° ﺭﺍﺪﻘﻤﺑ (ﻢﻣ 8) ﻚﻔﻟﺍ ﺡﻮﺘﻔﻣ ﻂﺑﺭ ﺡﺎﺘﻔﻣ ﺔﻄﺳﺍﻮﺑ 31 ﺔﻟﻮﻣﺎﺼﻟﺍ ﻞﺘﻓﺍ –

.ﺔﻋﺎﺴﻟﺍ ﺏﺭﺎﻘﻋ ﺔﻛﺮﺣ ﻩﺎﲡﺎﺑ

.ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻖﻠﻏﺍ –

.ﺔﻟﻮﻣﺎﺼﻟﺍ ﺪﺸﺑ ﻁﺮﻔﺗ ﻻ .ﻥﺎﻣﺄﺑ ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﺪﺷ ﹼﻢﺗ ﺪﻗ ﻥﺎﻛ ﺍﺫﺇ ﲈﻋ ﺺﺤﻔﺗ –

ﺔﻣﺪﳋﺍﻭﺔﻧﺎﻴﺼﻟﺍ

ﻒﻴﻈﻨﺘﻟﺍﻭ ﺔﻧﺎﻴﺼﻟﺍ

ﯽﻠﻋ ﻞﻤﻋ ﻱﺃ ﺀﺍﺮﺟﺇ ﻞﺒﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺲﺒﻘﻣ ﻦﻣ ﺲﺑﺎﻘﻟﺍ ﺐﺤﺳﺍ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ

ﺪﻴﺟ ﻞﻜﺸﺑ ﻞﻤﻌﻠﻟ ﺔﻳﻮﻬﺘﻟﺍ ﻕﻮﻘﺷﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺔﻓﺎﻈﻧ ﯽﻠﻋ ﹰﲈﺋﺍﺩ ﻆﻓﺎﺣ

◀

.ﻦﻣﺁﻭ

ﺔﻛﴍ ﻞﺒﻗ ﻦﻣ ﻚﻟﺫ ﻢﺘﻳ ﻥﺃ ﻲﻐﺒﻨﻴﻓ ،ﺩﺍﺪﻣﻻﺍ ﻂﺧ ﻝﺍﺪﺒﺘﺳﺍ ﺮﻣﻷﺍ ﺐﻠﻄﺗ ﻥﺇ

ﺐﻨﺠﺘﻟ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻠﻟ ﺵﻮﺑ ﺔﻟﺎﻛﻭ ﻦﺋﺎﺑﺯ ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﻞﺒﻗ ﻦﻣ ﻭﺃ ﺵﻮﺑ

.ﺮﻃﺎﺨﻤﻠﻟﺽﺮﻌﺘﻟﺍ

ﺔﻘﺋﺎﻓ ﺔﻳﺎﻨﻌﺑ ﺖﻌﻨﺻ ﺪﻗ ﺎﳖﺃ ﻦﻣ ﻢﻏﺮﻟﺎﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑ ﻞﻠﺧ ﻱﺃ ﺙﻭﺪﺣ ﺪﻨﻋ

ﺵﻮﺑ ﺩﺪﻋ ﺔﻟﺎﻛﻭ ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﰲ ﺎﻬﺣﻼﺻﺇ ﺐﺟﻮﺗ ﺓﺪﻳﺪﻋ ﺕﺍﺭﺎﺒﺘﺧﺍ ﺕﺯﺎﺘﺟﺍﻭ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺯﺍﺮﻃ ﺔﺤﺋﻻ ﺐﺴﺣ ﴩﻌﻟﺍ ﺐﺗﺍﺮﳌﺎﺑ ﻒﻨﺼﻟﺍ ﻢﻗﺭ ﺮﻛﺫ ﯽﺟﺮﻳ

.ﺭﺎﻴﻐﻟﺍ ﻊﻄﻗ ﺕﺎﻴﺒﻠﻃ ﻝﺎﺳﺭﺇ ﺪﻨﻋﻭ ﺓﺭﺎﺸﺘﺳﻻﺍ ﺪﻨﻋ ﻱﺭﻭﴐ ﻞﻜﺸﺑ

ﻦﺋﺎﺑﺰﻟﺍ ﺓﺭﻮﺸﻣﻭ ﺔﻣﺪﺧ

ﺞﹶﺘﻨﳌﺍ ﺔﻧﺎﻴﺻﻭ ﺢﻴﻠﺼﺗ ﺩﺪﺼﺑ ﺔﺣﻭﺮﻄﳌﺍ ﺔﻠﺌﺳﻷﺍ ﯽﻠﻋ ﻦﺋﺎﺑﺰﻟﺍ ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﺐﻴﳚ

ﻊﻄﻗ ﻦﻋ ﺕﺎﻣﻮﻠﻌﳌﺍﻭ ﺓﺩﺪﻤﳌﺍ ﻡﻮﺳﺮﻟﺍ ﺪﺠﺘﺳ .ﺭﺎﻴﻐﻟﺍ ﻊﻄﻗ ﺺﳜ ﲈﺑ ﹰﺎﻀﻳﺃﻭ

:ﻊﻗﻮﻤﺑ ﺭﺎﻴﻐﻟﺍ

www.bosch-pt.com

ﺔﺣﻭﺮﻄﳌﺍ ﺔﻠﺌﺳﻷﺍ ﯽﻠﻋ ﺔﺑﺎﺟﻹﺎﺑ ﺵﻮﺑ ﻦﺋﺎﺑﺯ ﻱﺭﺎﺸﺘﺳﺍ ﻖﻳﺮﻓ ﻙﺪﻋﺎﺴﻴﺳ

.ﺎﻬﻌﺑﺍﻮﺗﻭﺕﺎﺠﹶﺘﻨﳌﺍ ﻂﺒﺿﻭ ،ﻡﺍﺪﺨﺘﺳﺍ ،ﺀﺍﴍ ﺩﺪﺼﺑ

ﲔﻣﺄﺗﻭ ﺢﻴﻠﺼﺘﻟﺍﻭ ﻥﲈﻀﻟﺍ ﺭﻮﻣﺄﺑ ﻖﹼﻠﻌﺘﻳ ﲈﺑ ﺺﺘﺨﳌﺍ ﺮﺟﺎﺘﻟﺍ ﯽﻟﺇ ﻪﺟﻮﺘﻟﺍﯽﺟﺮﻳ

.ﺭﺎﻴﻐﻟﺍﻊﻄﻗ

ﻲﺑﺮﻋ |

167

Bosch Power Tools 2 610 007 835 | (24.11.11)

.ﻥﺍﺭﻭﺪﻟﺍ ﺭﻮﳏ ﺖﻴﺒﺜﺗ ﺡﺎﺘﻔﻣ ﻖﻠﻃﺍ –

ﺔﻄﺳﺍﻮﺑ ﺐﻴﻛﱰﻟﺍ ﻞﺒﻗ ﺓﺭﻭﴬﻟﺍ ﺪﻨﻋ ﺎﻬﺒﻴﻛﺮﺗ ﺏﻮﻏﺮﳌﺍ ﻊﻄﻘﻟﺍ ﻊﻴﲨ ﻒﻈﻧ –

.ﻁﻮﻐﻀﳌﺍ ﺀﺍﻮﳍﺎﺑ ﺎﻬﺨﻔﻧ ﻝﻼﺧ ﻦﻣ ﻭﺃ ﺔﻳﺮﻃ ﺓﺎﺷﺮﻓ

.14 ﺓﺪﻌﻟﺍ ﻦﺿﺎﺣ ﯽﻠﻋ ﺓﺪﻳﺪﳉﺍ ﻖﻧﺰﻟﺍ ﺔﻟﻮﻣﺎﺻ ﺰﻛﺭ –

.ﺔﻔﺨﺑ ﻖﻧﺰﻟﺍ ﺔﻟﻮﻣﺎﺻ ﺪﺷ –

ﺔﻤﻘﻟ ﺐﻴﻛﺮﺗ ﹼﻢﺘﻳ ﱂ ﻡﺍﺩ ﺎﻣ ،ﹰﺍﺪﺑﺃ ﻖﻧﺰﻟﺍ ﺔﻟﻮﻣﺎﺼﺑ ﻲﻗﻮﻄﻟﺍ ﻑﺮﻈﻟﺍ ﺪﺷ ﻢﻜﲢ ﻻ

◀

.ﻲﻗﻮﻄﻟﺍ ﻑﺮﻈﻟﺍ ﻑﻼﺗﺇ ﯽﻟﺇ ﻚﻟﺫ ﻱﺩﺆﻳ ﺪﻗ .ﺯﺮﻔﻟﺍ

(D – C ﲔﺗﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﺯﺮﻔﻟﺍ ﻢﻘﻟ ﺐﻴﻛﺮﺗ

ﻡﺍﺪﺨﺘﺳﻻﺍ ﺽﺮﻏ ﺐﺴﺣ ﺔﻔﻠﺘﳐ ﺕﺎﻴﻋﻮﻧﻭ ﺕﺍﺯﺍﺮﻄﺑ ﺯﺮﻔﻟﺍ ﻢﻘﻟ ﺮﻓﻮﺘﺗ

.ﺏﻮﻠﻄﳌﺍ

(HSS) ﻊﻄﻘﻟﺍ ﻊﻳﴪﻟﺍﻭ ﺓﺭﺪﻘﻟﺍ ﱄﺎﻌﻟﺍ ﺫﻻﻮﻔﻟﺍ ﻦﻣ ﺔﻋﻮﻨﺼﳌﺍ ﺯﺮﻔﻟﺍ ﻢﻘﻟ ﻥﺇ

.ﻦﺋﺍﺪﻠﻟﺍﻭ ﲔﻠﻟﺍ ﺐﺸﳋﺎﻛ ﺔﻳﺮﻄﻟﺍ ﻞﻐﺸﻟﺍ ﺩﺍﻮﻣ ﺔﳉﺎﻌﳌ ﺢﻠﺼﺗ

ﺹﺎﺧ ﻞﻜﺸﺑ ﺢﻠﺼﺗ (HM) ﺪﻠﺼﻟﺍ ﻥﺪﻌﳌﺍ ﻦﻣ ﻊﻄﻗ ﺪﺤﺑ ﺓﺩﻭﺰﳌﺍ ﺯﺮﻔﻟﺍ ﻢﻘﻟ ﻥﺇ

.ﻡﻮﻴﻨﳌﻷﺍﻭ ﺪﻠﺼﻟﺍ ﺐﺸﳋﺎﻛ ﺔﻛﺎﳊﺍﻭ ﺔﻴﺳﺎﻘﻟﺍ ﻞﻐﺸﻟﺍ ﺩﺍﻮﻣ ﺔﳉﺎﻌﳌ

ﺮﺟﺎﺘﻟﺍ یﺪﻟ ﻕﺎﻄﻨﻟﺍ ﻊﺳﺍﻮﻟﺍ ﺵﻮﺑ ﺞﻣﺎﻧﺮﺑ ﻦﻣ ﺔﻴﻠﺻﻷﺍ ﺯﺮﻔﻟﺍ ﺩﺪﻋ ﺮﻓﻮﺘﺗ

.ﺺﺘﺨﳌﺍ

.ﻂﻘﻓ ﺔﻔﻴﻈﻨﻟﺍﻭ ﺔﻤﻴﻠﺴﻟﺍ ﺯﺮﻔﻟﺍ ﻢﻘﻟ ﺐﻛﺭ

ﺭﻮﳏ ﻞﺘﻓﺍ .ﹰﺎﺳﻮﺒﻜﻣ ﻪﺋﺎﻘﺑﺍ ﯽﻠﻋ ﻆﻓﺎﺣﻭ 9 ﻥﺍﺭﻭﺪﻟﺍ ﺭﻮﳏ ﺖﻴﺒﺜﺗ ﺡﺎﺘﻔﻣ ﺲﺒﻛﺍ –

.ﻖﺷﺎﻌﺘﻳ ﻥﺃ ﯽﻟﺇ ﺪﻴﻟﺍ ﺔﻄﺳﺍﻮﺑ ﺓﺭﻭﴬﻟﺍ ﺪﻨﻋ ﻙﺮﺤﳌﺍ ﻥﺍﺭﻭﺩ

ﺔﻄﺳﺍﻮﺑ ﺔﻋﺎﺴﻟﺍ ﺏﺭﺎﻘﻋ ﺔﻛﺮﺣ ﻩﺎﲡﺍ ﺲﻜﻌﺑ ﺎﻬﻠﺘﻔﺑ 5 ﻖﻧﺰﻟﺍ ﺔﻟﻮﻣﺎﺻ ﻞﺣ –

.15 ﻚﻔﻟﺍ ﺡﻮﺘﻔﳌﺍ ﻂﺑﺮﻟﺍ ﺡﺎﺘﻔﻣ

ﺯﺮﻔﻟﺍ ﺔﻤﻘﻟ ﻕﺎﺳ ﺯﺮﻐﺗ ﻥﺃ ﺐﳚ .ﻲﻗﻮﻄﻟﺍ ﻑﺮﻈﻟﺍ ﻞﺧﺍﺩ ﯽﻟﺇ ﺯﺮﻔﻟﺍ ﺔﻤﻘﻟ ﻊﻓﺩﺍ –

.ﻞﻗﻷﺍ ﯽﻠﻋ ﻢﻣ 20 ﺭﺍﺪﻘﻤﺑ ﻲﻗﻮﻄﻟﺍ ﻑﺮﻈﻟﺍ ﰲ

.ﺔﻋﺎﺴﻟﺍ ﺏﺭﺎﻘﻋ ﺔﻛﺮﺣ ﻩﺎﲡﺎﺑ ﺎﻬﻠﺘﻔﺑ ﻖﻧﺰﻟﺍ ﺔﻟﻮﻣﺎﺻ ﺪﺷ ﻡﺎﻜﺣﺇ ﺪﻋﺃ –

.ﻥﺍﺭﻭﺪﻟﺍ ﺭﻮﳏ ﺖﻴﺒﺜﺗ ﺡﺎﺘﻔﻣ ﻖﻠﻃﺍ –

ﺔﻤﻘﻟ ﺐﻴﻛﺮﺗ ﹼﻢﺘﻳ ﱂ ﻡﺍﺩ ﺎﻣ ،ﹰﺍﺪﺑﺃ ﻖﻧﺰﻟﺍ ﺔﻟﻮﻣﺎﺼﺑ ﻲﻗﻮﻄﻟﺍ ﻑﺮﻈﻟﺍ ﺪﺷ ﻢﻜﲢ ﻻ

◀

.ﻲﻗﻮﻄﻟﺍ ﻑﺮﻈﻟﺍ ﻑﻼﺗﺇ ﯽﻟﺇ ﻚﻟﺫ ﻱﺩﺆﻳ ﺪﻗ .ﺯﺮﻔﻟﺍ

(Eﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﺐﻴﻛﺮﺗ

.1 ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﯽﻠﻋ 2ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﺐﻴﻛﺮﺗ ﹼﻢﺘﻳ ﻥﺃ ﺐﳚ ﺯﺮﻔﻟﺎﺑ ﻡﻮﻘﺗ ﻲﻜﻟ

.ﺔﻘﻠﻐﻣ ﺖﻧﺎﻛ ﻥﺇ ،10 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﺢﺘﻓﺍ –

.2 ﺯﺮﻔﻟﺍ ﺔﻠﺳﻭ ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﯽﻠﻋ ﲔﺟﻭﺩﺰﳌﺍ ﲔﻤﻬﺴﻟﺍ ﻖﺑﺎﻃ –

ﺔﻛﺮﺣ ﻩﺎﲡﺎﺑ ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﻞﺘﻓﺍﻭ ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﻞﺧﺍﺩ ﯽﻟﺇ ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﻊﻓﺩﺍ –

. ﺰﻣﺮﻟﺍ ﯽﻠﻋ ﻞﻴﻟﺪﻟﺍ ﻝﺪﻳ ﻥﺃ ﯽﻟﺇ ﺔﻋﺎﺴﻟﺍ ﺏﺭﺎﻘﻋ

.ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﻞﺧﺍﺩ ﯽﻟﺇ ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﻊﻓﺪﺑ ﻊﺑﺎﺗ –

.ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﯽﻠﻋ ﺰﻣﺮﻟﺍ ﻮﺤﻧ ﻞﻴﻟﺪﻟﺎﺑ ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﻞﺘﻔﺗ ﺐﻴﻛﱰﻟﺍ ﺪﻌﺑ –

.ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻖﻠﻏﺍ –

.ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﰲ ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﺕﺎﺒﺛ ﻡﺎﻜﺣﺇ ،ﹰﲈﺋﺍﺩ ﺐﻴﻛﱰﻟﺍ ﺪﻌﺑ ﺺﺤﻔﺗ

◀

ﻂﺒﺿ ﺓﺩﺎﻋﺇ” ﻊﺟﺍﺮﺗ) ﻚﻟﺫ ﺮﻣﻷﺍ ﺐﻠﻄﺗ ﻥﺇ 10 ﺪﺸﻟﺍ ﻉﺍﺭﺬﺑ ﱄﻭﻷﺍ ﺪﺸﻟﺍ ﲑﻏ

.(166 ﺔﺤﻔﺼﻟﺍ ،“ﺪﺸﻟﺍ ﻉﺍﺭﺫ

ﺓﺭﺎﺸﻨﻟﺍ/ﺭﺎﺒﻐﻟﺍﻂﻔﺷ

ﺾﻌﺑﻭ ،ﺹﺎﺻﺮﻟﺍ ﯽﻠﻋ ﻱﻮﺘﳛ ﻱﺬﻟﺍ ﺀﻼﻄﻟﺎﻛ ﺩﺍﻮﳌﺍ ﺾﻌﺑ ﺓﱪﻏﺃ ﻥﺇ

◀

ﺔﺴﻣﻼﻣ ﻥﺇ .ﺔﺤﺼﻟﺎﺑ ﺓﴬﻣ ﻥﻮﻜﺗ ﺪﻗ ،ﻥﺩﺎﻌﳌﺍﻭ ﺕﺍﺰﻠﻔﻟﺍﻭ ﺐﺸﳋﺍ ﻉﺍﻮﻧﺃ

ﯽﻟﺇ ﻭﺃ/ﻭ ﺔﻴﺳﺎﺴﳊﺍ ﺓﺪﺋﺍﺯ ﻞﻌﻓ ﺩﻭﺩﺭ ﯽﻟﺇ ﻱﺩﺆﻳ ﺪﻗ ﺓﱪﻏﻷﺍ ﻕﺎﺸﻨﺘﺳﺍ ﻭﺃ

ﻦﻳﺪﺟﺍﻮﺘﳌﺍ ﺹﺎﺨﺷﻷﺍ یﺪﻟ ﻭﺃ ﻡﺪﺨﺘﺴﳌﺍ یﺪﻟ ﺔﻴﺴﻔﻨﺘﻟﺍ ﻱﺭﺎﺠﳌﺍ ﺽﺍﺮﻣﺃ

.ﻥﺎﻜﳌﺍ ﻦﻣ ﺔﺑﺮﻘﻣ ﯽﻠﻋ

،ﻥﺎﻃﴪﻠﻟ ﺔﺒﺒﺴﻣ ﺎﳖﺄﺑ ﻥﺍﺰﻟﺍﻭ ﻁﻮﻠﺒﻟﺍ ﺓﱪﻏﺄﻛ ،ﺔﻨﻴﻌﳌﺍ ﺓﱪﻏﻷﺍ ﺾﻌﺑ ﱪﺘﻌﺗ

ﺾﻣﺎﺣ ﺢﻠﻣ) ﺐﺸﳋﺍ ﺔﳉﺎﻌﳌ ﺔﻴﻓﺎﺿﻹﺍ ﺩﺍﻮﳌﺍ ﻊﻣ ﻝﺎﺼﺗﻻﺎﺑ ﲈﻴﺳ ﻻﻭ

ﻱﻮﺘﲢ ﻲﺘﻟﺍ ﺩﺍﻮﳌﺍ ﺔﳉﺎﻌﻣ ﻢﺘﻳ ﻥﺃ ﺯﻮﳚ .(ﺐﺸﺨﻠﻟ ﺔﻈﻓﺎﳊﺍ ﺩﺍﻮﳌﺍ ،ﻚﻴﻣﻭﺮﻜﻟﺍ

.ﻢﻫﲑﻏ ﻥﻭﺩ ﻂﻘﻓ ﲔﺼﺼﺨﺘﳌﺍ ﻝﲈﻌﻟﺍ ﻞﺒﻗ ﻦﻣ ﺱﻮﺘﺴﺒﺳﻷﺍ ﯽﻠﻋ

.ﻥﺎﻜﻣﻹﺍ ﺭﺪﻗ ﺓﺩﲈﻠﻟ ﺔﻤﺋﻼﻣ ﺭﺎﺒﻏ ﺔﻄﻓﺎﺷ ﻡﺪﺨﺘﺳﺍ –

.ﺪﻴﺟ ﻞﻜﺸﺑ ﻞﻐﺸﻟﺍ ﻥﺎﻜﻣ ﺔﻳﻮﲥ ﯽﻠﻋ ﻆﻓﺎﺣ –

.P2 ﺢﺷﺮﳌﺍ ﺔﺌﻔﺑ ﺲﻔﻨﺘﻠﻟ ﺔﻳﺎﻗﻭ ﻉﺎﻨﻗ ﺀﺍﺪﺗﺭﺎﺑ ﺢﺼﻨﻳ –

.ﺎﻬﺘﳉﺎﻌﻣ ﺏﻮﻏﺮﳌﺍ ﺩﺍﻮﻤﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ ﻢﻛﺪﻠﺑ ﰲ ﺔﻳﺭﺎﺴﻟﺍ ﻡﺎﻜﺣﻷﺍ ﯽﻋﺍﺮﺗ

ﻞﻴﻐﺸﺘﻟﺍ

(Fﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﺯﺮﻔﻟﺍ ﻖﻤﻋ ﻂﺒﺿ

.ﺓﺄﻔﻄﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻥﻮﻜﺗ ﺎﻣﺪﻨﻋ ﻂﻘﻓ ﺯﺮﻔﻟﺍ ﻖﻤﻋ ﻂﺒﺿ ﺯﻮﳚ

◀

:ﺔﻴﻟﺎﺘﻟﺍ ﺕﺍﺀﺍﺮﺟﻹﺍ ﻊﺒﺘﺗ ﻲﺒﻳﺮﻘﺘﻟﺍ ﺯﺮﻔﻟﺍ ﻖﻤﻋ ﻂﺒﻀﻟ

ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﯽﻠﻋ ﺯﺮﻔﻟﺍ ﺔﻤﻘﻟ ﺎﲠ ﺖﺒﻛﺭ ﻲﺘﻟﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺐﻛﺭ –

.ﺎﻬﺘﳉﺎﻌﻣﺏﻮﻏﺮﳌﺍ

.ﺔﻘﻠﻐﻣ ﺖﻧﺎﻛ ﻥﺇ ،10 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﺢﺘﻓﺍ –

ﺊﻄﺒﺑ ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﻪﺟﻭﻭ ﺰﻣﺮﻟﺍ ﯽﻠﻋ ﻞﻴﻟﺪﻟﺎﺑ 2 ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﻞﺘﻓﺍ –

.ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﻊﻣ ﺯﺮﻔﻟﺍ ﺔﻤﻘﻟ ﺲﻣﻼﺘﺗ ﻥﺃ ﯽﻟﺇ ﻞﻔﺳﻷﺍ ﯽﻟﺇ

.ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻖﻠﻏﺍ –

.(ﺮﻔﺼﻟﺍ ﺔﻄﻘﻧ ﲔﻴﻌﺗ) ﺔﻤﻴﻘﻟﺍ ﻩﺬﻫ ﻥﹼﻭﺩﻭ 8 ﺱﺎﻴﻘﳌﺍ ﯽﻠﻋ ﺱﺎﻴﻘﻟﺍ ﺔﻤﻴﻗ ﺃﺮﻗﺍ –

.ﺔﻤﻴﻘﻟﺍ ﻩﺬﻫ ﯽﻟﺇ ﺏﻮﻏﺮﳌﺍ ﺯﺮﻔﻟﺍ ﻖﻤﻋ ﻑﺎﻀﻳ

.ﹰﺎﻘﺑﺎﺳ ﺔﺑﻮﺴﺤﳌﺍ ﺱﺎﻴﻘﳌﺍ ﺔﻤﻴﻗ ﯽﻠﻋ ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﻂﺒﺿﺍﻭ ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﺢﺘﻓﺍ –

.ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻖﻠﻏﺍﻭ ﺰﻣﺮﻟﺍ ﯽﻠﻋ ﻞﻴﻟﺪﻟﺎﺑ ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﻞﺘﻓﺍ –

ﻪﺤﺤﺻﻭ ﺔﻴﻠﻤﻌﻟﺍ ﺔﺑﺮﺠﺘﻟﺍ ﻝﻼﺧ ﻦﻣ ﻪﻄﺒﺿ ﹼﻢﺗ ﻱﺬﻟﺍ ﺯﺮﻔﻟﺍ ﻖﻤﻋ ﺺﺤﻔﺗ –

.ﻚﻟﺫ ﺮﻣﻷﺍ ﺐﻠﻄﺗ ﻥﺇ

:ﺔﻴﻟﺎﺘﻟﺍ ﺕﺍﺀﺍﺮﺟﻹﺍ ﻊﺒﺘﺗ ﻖﻴﻗﺪﻟﺍ ﺯﺮﻔﻟﺍ ﻖﻤﻋ ﻂﺒﻀﻟ

ﯽﻠﻋ ﻞﻴﻟﺪﻟﺎﺑ ﺔﺣﻮﺘﻔﻣ 10 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻥﻮﻜﺗ ﺎﻣﺪﻨﻋ ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﺰﻛﺭ –

. ﺰﻣﺮﻟﺍ

.3 ﻂﺒﻀﻟﺍ ﺔﻠﺠﻋ ﺔﻄﺳﺍﻮﺑ ﺏﻮﻏﺮﳌﺍ ﺯﺮﻔﻟﺍ ﻖﻤﻋ ﻂﺒﺿﺍ –

.ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻖﻠﻏﺍ –

ﻞﻴﻐﺸﺘﻟﺍ ﺀﺪﺑ

ﻊﻣ ﺭﺎﻴﺘﻟﺍ ﻊﺒﻨﻣ ﺪﻬﺟ ﻖﺑﺎﻄﺘﻳ ﻥﺃ ﺐﳚ !ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺪﻬﺟ ﯽﻟﺇ ﻪﺒﺘﻧﺍ

◀

ﺩﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ ﻢﺘﻳ ﻥﺃ ﻦﻜﻤﻳ .ﺯﺎﻬﳉﺍ ﺯﺍﺮﻃ ﺔﺤﺋﻻ ﯽﻠﻋ ﺓﺭﻮﻛﺬﳌﺍ ﺕﺎﻣﻮﻠﻌﳌﺍ

.ﺎﻀﻳﺃ ﻂﻟﻮﻓ 220 ـﺑ ﻂﻟﻮﻓ 230 ـﺑ ﺓﺩﺪﺤﳌﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ

.I ﯽﻠﻋ 11 ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺡﺎﺘﻔﻣ ﻂﺒﻀﻳ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ ﻞﺟﺃ ﻦﻣ

.0 ﯽﻠﻋ 11 ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺡﺎﺘﻔﻣ ﻂﺒﻀﻳ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺀﺎﻔﻃﺇ ﻞﺟﺃ ﻦﻣ

ﻞﻐﺷ ﺕﺎﻈﺣﻼﻣ

.ﺕﺎﻗﺮﻄﻟﺍﻭ ﺕﺎﻣﺪﺼﻟﺍ ﻦﻣ ﺯﺮﻔﻟﺍ ﻢﻘﻟ ﺔﻳﺎﲪ ﻲﻐﺒﻨﻳ

◀

(Gﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﻝﺎﻜﺷﻷﺍﻭ ﻑﺍﻮﳊﺍ ﺯﺮﻓ

ﺯﺮﻔﻟﺍ ﺔﻤﻘﻟ ﻥﻮﻜﺗ ﻥﺃ ﺐﳚ ﻱﺯﺍﻮﺘﻟﺍ ﺪﺼﻣ ﻥﻭﺩ ﻝﺎﻜﺷﻷﺍ ﻭﺃ ﻑﺍﻮﳊﺍ ﺯﺮﻓ ﺪﻨﻋ

.ﺕﺎﻳﺮﻛ ﻞﻤﺤﻤﺑ ﻭﺃ ﲇﻴﻟﺩ ﺪﺗﻮﺑ ﺓﺰﻬﳎ

ﻥﺃ ﯽﻟﺇ ﺐﻧﺎﳉﺍ ﻦﻣ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﻮﺤﻧ ﺎﻬﻠﻴﻐﺸﺗ ﺪﻌﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻪﺟﻭ –

ﺔﻓﺎﺣ ﻊﻣ ﺯﺮﻔﻟﺍ ﺔﻤﻘﻠﺑ ﺹﺎﳋﺍ ﺕﺎﻳﺮﻜﻟﺍ ﻞﻤﳏ ﻭﺃ ﲇﻴﻟﺪﻟﺍ ﺪﺗﻮﻟﺍ ﺲﻣﻼﺘﻳ

.ﺎﻬﺘﳉﺎﻌﻣ ﺏﻮﻏﺮﳌﺍ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ

ﻚﻟﺫ ﺀﺎﻨﺛﺃ ﻪﺒﺘﻧﺍ .ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﺔﻓﺎﺣ ﺭﺎﺴﻣ ﺩﺍﺪﺘﻣﺍ ﯽﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻪﺟﻭ –

ﺔﻌﻄﻗ ﺔﻓﺎﺣ ﻑﻼﺗﺇ ﯽﻟﺇ ﻂﻐﻀﻟﺍ ﻁﺮﻓ ﻱﺩﺆﻳ ﺪﻗ .ﺔﺒﺳﺎﻨﻣ ﺔﻳﻭﺍﺰﺑ ﺎﻫﺰﻴﻛﺮﺗ ﯽﻟﺇ

.ﻞﻐﺸﻟﺍ

168 |ﻲﺑﺮﻋ

2 610 007 835 | (24.11.11) Bosch Power Tools

ﺔﻴﻨﻔﻟﺍ ﺕﺎﻧﺎﻴﺒﻟﺍ

ﻑﺍﻮﺣ ﺓﺯﺭﺎﻓ

GKF 600

Professional

GKF 600

Professional

ﻒﻨﺼﻟﺍ ﻢﻗﺭ

3 601 F0A 1..3 601 F0A 16.

3 601 F0A 17.

ﺔﻴﻨﻘﳌﺍ ﺔﻴﻤﺳﻻﺍ ﺓﺭﺪﻘﻟﺍﻁﺍﻭ

600600

ﲇﲪﻼﻟﺍ ﻥﺍﺭﻭﺪﻟﺍ ﺩﺪﻋ

١-ﺔﻘﻴﻗﺩ

33 00033 000

ﺓﺪﻌﻟﺍ ﻦﺿﺎﺣﻢﻣ

ﺔﺻﻮﺑ

6/8

–

EPTA-Procedure 01/2003 ﺐﺴﺣ ﻥﺯﻮﻟﺍ

ﻎﻛ

1,51,5

ﺔﻳﺎﻗﻮﻟﺍﺔﺌﻓ

II/II/

.ﺔﻨﻴﻌﻣ ﻥﺍﺪﻠﺒﺑ ﺔﺻﺎﺧ ﺕﺍﺯﺍﺮﻄﺑ ﻭﺃ ﻚﻟﺫ ﻦﻋ ﺪﻬﳉﺍ ﻒﻠﺘﳜ ﺎﻣﺪﻨﻋ ﻢﻴﻘﻟﺍ ﻩﺬﻫ ﺕﻭﺎﻔﺘﺗ ﺪﻗ .ﻂﻟﻮﻓ 230 ﺭﺍﺪﻘﻤﺑ [U] ﻲﻤﺳﺍ ﺪﻬﳉ ﻝﻮﻌﻔﳌﺍ ﺔﻳﺭﺎﺳ ﻢﻴﻘﻟﺍ

.ﺓﺩﺮﻔﳌﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﺾﻌﺒﻟ ﺔﻳﺭﺎﺠﺘﻟﺍ ﺕﺎﻴﻤﺴﺘﻟﺍ ﻒﻠﺘﲣ ﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﻚﺗﺪﻋ ﺯﺍﺮﻃ ﺔﺘﻓﻻ ﯽﻠﻋ ﻒﻨﺼﻟﺍ ﻢﻗﺭ ﺓﺎﻋﺍﺮﻣ ﯽﺟﺮﻳ

ﺕﺍﺯﺍﺰﺘﻫﻻﺍﻭ ﺞﻴﺠﻀﻟﺍ ﻦﻋ ﺕﺎﻣﻮﻠﻌﻣ

.EN 60745 ﺐﺴﺣ ﺕﻮﺼﻟﺍ ﺕﺎﺳﺎﻴﻗ ﻢﻴﻗ ﺪﻳﺪﲢ ﻢﺗ

ﺕﻮﺼﻟﺍ ﻂﻐﺿ یﻮﺘﺴﻣ :ﺓﺩﺎﻋ (Aﻉﻮﻧ) ﺯﺎﻬﳉﺍ ﺞﻴﺠﺿ یﻮﺘﺴﻣ ﺔﻤﻴﻗ ﻎﻠﺒﺗ

ﺏﺍﺮﻄﺿﺍ .(A ﻉﻮﻧ) ﻞﺒﻴﺴﻳﺩ 95 ﺕﻮﺼﻟﺍ ﺓﺭﺪﻗ یﻮﺘﺴﻣ .(A ﻉﻮﻧ) ﻞﺒﻴﺴﻳﺩ 84

.ﻞﺒﻴﺴﻳﺩ 3 = K ﺱﺎﻴﻘﻟﺍ

!ﻊﻤﺳ ﺔﻴﻗﺍﻭ ﺪﺗﺭﺍ

K ﺕﻭﺎﻔﺘﻟﺍﻭ (ﺕﺎﻫﺎﲡﺍ ﺔﺛﻼﺜﺑ ﺕﺎﻬﺠﺘﳌﺍ ﻉﻮﻤﳎ) ahﺕﺍﺯﺍﺰﺘﻫﻻﺍ ﺙﺎﻌﺘﺑﺍ ﺔﻤﻴﻗ

:EN 60745 ﺐﺴﺣ ﺖﺒﺴ ﹸ

ﺣ

.٢ﺎﺛ/ﻡ 1,5 = K ،٢ﺎﺛ/ﻡ 4,5 = ah

ﺏﻮﻠﺳﺍ ﺐﺴﺣ ﻩﺬﻫ ﺕﲈﻴﻠﻌﺘﻟﺍ ﰲ ﺭﻮﻛﺬﳌﺍ ﺕﺍﺯﺍﺰﺘﻫﻻﺍ یﻮﺘﺴﻣ ﺱﺎﻴﻗ ﻢﺗ ﺪﻘﻟ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﺔﻧﺭﺎﻘﳌ ﻪﻣﺍﺪﺨﺘﺳﺍ ﻦﻜﻤﻳﻭ EN 60745 ﻦﻤﺿ ﲑﻌﻣ ﺱﺎﻴﻗ

.ﻲﺋﺪﺒﻣ ﻞﻜﺸﺑ ﺕﺍﺯﺍﺰﺘﻫﻼﻟ ﺽﺮﻌﺘﻟﺍ ﺮﻳﺪﻘﺘﻟ ﻢﺋﻼﻣ ﻪﻧﺃ ﲈﻛ .ﺾﻌﺒﻟﺍ ﺎﻬﻀﻌﺒﺑ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻠﻟ ﺔﻴﺳﺎﺳﻻﺍ ﺕﺎﻣﺍﺪﺨﺘﺳﻻﺍ ﺭﻮﻛﺬﳌﺍ ﺕﺍﺯﺍﺰﺘﻫﻻﺍ یﻮﺘﺴﻣ ﻞﺜﻤﻳ

ﻭﺃ ﺔﻔﻟﺎﳐ ﻞﻐﺷ ﺩﺪﻌﺑ یﺮﺧﺃ ﺕﺎﻣﺍﺪﺨﺘﺳﻻ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻝﲈﻌﺘﺳﺍ ﻢﺗ ﻥﺇ ﲈﻨﻴﺑ

ﺽﺮﻌﺘﻟﺍ ﻚﻟﺫ ﺪﻳﺰﻳ ﺪﻗﻭ .ﺕﺍﺯﺍﺰﺘﻫﻻﺍ یﻮﺘﺴﻣ ﻒﻠﺘﳜ ﺪﻘﻓ ،ﺔﻴﻓﺎﻛ ﲑﻏ ﺔﻧﺎﻴﺼﺑ

.ﺢﺿﺍﻭ ﻞﻜﺸﺑ ﻞﻐﺸﻟﺍ ﺓﱰﻓ ﻝﺍﻮﻃ ﺕﺍﺯﺍﺰﺘﻫﻼﻟ

ﺓﺎﻋﺍﺮﻣ ﻢﺘﻳ ﻥﺃ ،ﻖﻴﻗﺩ ﻞﻜﺸﺑ ﺕﺍﺯﺍﺰﺘﻫﻼﻟ ﺽﺮﻌﺘﻟﺍ ﺮﻳﺪﻘﺗ ﻞﺟﺃ ﻦﻣ ﻲﻐﺒﻨﻳ ﲈﻛ

ﻞﻤﺤﺑ ﻪﻠﻴﻐﺸﺗ ﻥﻭﺩ ﻦﻜﻟﻭ ﺎﲠ ﻞﻤﻌﻳ ﻲﺘﻟﺍ ﻭﺃ ﺯﺎﻬﳉﺍ ﺎﳍﻼﺧ ﺄﻔﻄﻳ ﻲﺘﻟﺍ ﺕﺎﻗﻭﻷﺍ

ﺓﺪﻣ ﻞﻣﺎﻛ ﱪﻋ ﺢﺿﺍﻭ ﻞﻜﺸﺑ ﺕﺍﺯﺍﺰﺘﻫﻼﻟ ﺽﺮﻌﺘﻟﺍ ﻚﻟﺫ ﺾﻔﳜ ﺪﻗﻭ .ﻼﻌﻓ

.ﻞﻤﻌﻟﺍ

:ﻼﺜﻣ ،ﺕﺍﺯﺍﺰﺘﻫﻻﺍ ﲑﺛﺄﺗ ﻦﻣ ﻡﺪﺨﺘﺴﳌﺍ ﺔﻳﺎﻗﻮﻟ ﺔﻴﻓﺎﺿﺇ ﻥﺎﻣﺃ ﺕﺍﺀﺍﺮﺟﺇ ﺩﺪﺣ

.ﻞﻤﻌﻟﺍ ﺕﺎﻳﺮﳎ ﻢﻴﻈﻨﺗﻭ ﻦﻳﺪﻴﻟﺍ ﺔﺌﻓﺪﺗ ،ﻞﻐﺸﻟﺍ ﺩﺪﻋﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺔﻧﺎﻴﺻ

ﻖﻓﺍﻮﺘﻟﺍ ﺢﻳﴫﺗ

ﻖﻓﺍﻮﺘﻳ “ﺔﻴﻨﻔﻟﺍ ﺕﺎﻧﺎﻴﺒﻟﺍ”ﰲ ﻑﻮﺻﻮﳌﺍ ﺞﺘﻨﳌﺍ ﻥﺄﺑ ،ﺎﻨﺘﻴﻟﻭﺆﺴﻣ ﯽﻠﻋ ﺡﴫﻧ ﺎﻨﻧﺇ

ﺕﺍﺩﺎﺷﺭﺇ ﻡﺎﻜﺣﺃ ﺐﺴﺣ EN 60745 :ﺔﻴﻟﺎﺘﻟﺍ ﺔﻳﺭﺎﻴﻌﳌﺍ ﻖﺋﺎﺛﻮﻟﺍ ﻭﺃ ﲑﻳﺎﻌﳌﺍ ﻊﻣ

.2006/42/EG ،2004/108/EG ،2011/65/EU

:(2006/42/EG) یﺪﻟ ﺔﻴﻨﻔﻟﺍ ﻕﺍﺭﻭﻷﺍ

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

Dr. Egbert Schneider

Senior Vice President

Engineering

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

ﺐﻴﻛﱰﻟﺍ

ﺩﺪﻌﻟﺍ ﻝﺍﺪﺒﺘﺳﺍ

ﯽﻠﻋ ﻞﻤﻋ ﻱﺃ ﺀﺍﺮﺟﺇ ﻞﺒﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺲﺒﻘﻣ ﻦﻣ ﺲﺑﺎﻘﻟﺍ ﺐﺤﺳﺍ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ

.ﺯﺮﻔﻟﺍ ﻢﻘﻟ ﻝﺍﺪﺒﺘﺳﺍﻭ ﺐﻴﻛﺮﺗ ﺪﻨﻋ ﺔﻴﻗﺍﻭ ﺕﺍﺯﺎﻔﻗ ﺀﺍﺪﺗﺭﺎﺑ ﺢﺼﻨﻳ

◀

(Aﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﻚﻓ

ﺓﺪﺣﻭ ﻦﻋ 2ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﻞﺼﻔﺗ ﻥﺃ ﺐﳚ ،ﺯﺮﻔﻟﺍ ﺔﻤﻘﻟ ﺐﻴﻛﺮﺗ ﻦﻣ ﻦﻜﻤﺘﺗ ﻥﺃ ﻞﺒﻗ

.ﻻﻭﺃ 1ﻊﻓﺪﻟﺍ

ﺓﺪﺣﻮﺑ ﺰﻣﺮﻟﺍ ﻮﺤﻧ ﻞﻴﻟﺪﻟﺎﺑ 2 ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﻞﺘﻓﺍﻭ 10 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﺢﺘﻓﺍ –

.1ﻊﻓﺪﻟﺍ

.ﻡﺩﺎﺼﺘﻟﺍ ﯽﺘﺣ ﯽﻠﻋﻷﺍ ﯽﻟﺇ ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﺐﺤﺳﺍ –

ﻡﺩﺎﺼﺘﻟﺍ ﯽﺘﺣ ﺔﻋﺎﺴﻟﺍ ﺏﺭﺎﻘﻋ ﺔﻛﺮﺣ ﻩﺎﲡﺍ ﺲﻜﻌﺑ ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ ﻞﺘﻓﺍ –

.ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﻦﻋ ﺎﻬﺒﺤﺳﺍﻭ

(Bﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﻲﻗﻮﻄﻟﺍ ﻑﺮﻈﻟﺍ ﻝﺍﺪﺒﺘﺳﺍ

،ﺯﺮﻔﻟﺍ ﺔﻤﻘﻟ ﺐﻴﻛﺮﺗ ﻞﺒﻗ 5ﻲﻗﻮﻄﻟﺍ ﻑﺮﻈﻟﺍ ﻊﻣ ﻖﻧﺰﻟﺍ ﺔﻟﻮﻣﺎﺻ ﻝﺍﺪﺒﺘﺳﺍ ﺐﳚ

.ﺔﻣﺪﺨﺘﺴﳌﺍ ﺯﺮﻔﻟﺍ ﺔﻤﻘﻟ ﺐﺴﺣ

ﻞﻤﻌﻟﺍ ﺕﺍﻮﻄﺧ ﻊﺒﺗﺎﻓ ،ﺯﺮﻔﻟﺍ ﺔﻤﻘﻠﻟ ﻢﺋﻼﳌﺍ ﻲﻗﻮﻄﻟﺍ ﻑﺮﻈﻟﺍ ﺐﻴﻛﺮﺗ ﹼﻢﺗ ﻥﺇ

.“ﺯﺮﻔﻟﺍ ﻢﻘﻟ ﺐﻴﻛﺮﺗ”ﺓﺮﻘﻔﻟﺍ ﰲ ﺓﺭﻮﻛﺬﳌﺍ

ﻥﺃ ﺐﳚ .ﻂﻴﺴﺑ ﻞﺨﻠﺨﺘﺑ ﻖﻧﺰﻟﺍ ﺔﻟﻮﻣﺎﺻ ﰲ 13 ﻲﻗﻮﻄﻟﺍ ﻑﺮﻈﻟﺍ ﺐﻛﺮﻳ ﻥﺃ ﺐﳚ

ﻖﻧﺰﻟﺍ ﺔﻟﻮﻣﺎﺼﺑ ﻒﻠﺗ ﻙﺎﻨﻫ ﻥﺎﻛ ﻥﺇ .ﺔﻟﻮﻬﺴﺑ ﺎﻬﺒﻴﻛﱰﺑ 5ﻖﻧﺰﻟﺍ ﺔﻟﻮﻣﺎﺻ ﺢﻤﺴﺗ

.ﹰﺍﺭﻮﻓ ﲈﳍﺍﺪﺒﺘﺳﺍ ﺐﺟﻮﺗ ،ﻲﻗﻮﻄﻟﺍ ﻑﺮﻈﻟﺎﺑ ﻭﺃ

ﺭﻮﳏ ﻞﺘﻓﺍ .ﹰﺎﺳﻮﺒﻜﻣ ﻪﺋﺎﻘﺑﺍ ﯽﻠﻋ ﻆﻓﺎﺣﻭ 9 ﻥﺍﺭﻭﺪﻟﺍ ﺭﻮﳏ ﺖﻴﺒﺜﺗ ﺡﺎﺘﻔﻣ ﺲﺒﻛﺍ –

.ﻖﺷﺎﻌﺘﻳ ﻥﺃ ﯽﻟﺇ ﺪﻴﻟﺍ ﺔﻄﺳﺍﻮﺑ ﺓﺭﻭﴬﻟﺍ ﺪﻨﻋ ﻙﺮﺤﳌﺍ ﻥﺍﺭﻭﺩ

ﺲﻜﻌﺑ ﺎﻬﻠﺘﻔﺑ 15 ﻚﻔﻟﺍ ﺡﻮﺘﻔﳌﺍ ﻂﺑﺮﻟﺍ ﺡﺎﺘﻔﻣ ﺔﻄﺳﺍﻮﺑ 5 ﻖﻧﺰﻟﺍ ﺔﻟﻮﻣﺎﺻ ﻚﻓ –

.ﺔﻋﺎﺴﻟﺍ ﺏﺭﺎﻘﻋ ﺔﻛﺮﺣ ﻩﺎﲡﺍ

ﻲﺑﺮﻋ |

169

Bosch Power Tools 2 610 007 835 | (24.11.11)

ﺰﻳﺮﻔﺘﻟﺍ ﺕﺎﻨﻴﻛﺎﳌ ﻥﺎﻣﻷﺍ ﺕﲈﻴﻠﻌﺗ

ﺔﻤﻘﻟ ﻥﺃ ﺫﺇ ،ﻂﻘﻓ ﺔﻟﻭﺰﻌﳌﺍ ﺾﺒﻘﻟﺍ ﺡﻮﻄﺳ ﻞﺒﻗ ﻦﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑ ﻚﺴﻣﺍ

◀

ﻥﺇ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑ ﺹﺎﳋﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﻞﺒﻛ ﺐﻴﺼﺗ ﺪﻗ ﺯﺮﻔﻟﺍ

ﺀﺍﺰﺟﻷﺍ ﺎﻀﻳﺃ ﺏﺮﻬﻜﺗ ﺪﻗ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﲠ ﻱﴪﻳ ﻲﺘﻟﺍ ﻁﻮﻄﳋﺍ ﺔﺴﻣﻼﻣ

.ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺻ ﯽﻟﺇ ﻚﻟﺫ ﻱﺩﺆﻴﻓ ،ﺯﺎﻬﳉﺎﺑ ﺔﻴﻧﺪﻌﳌﺍ

.یﺮﺧﺃ ﺔﻘﻳﺮﻄﺑ ﻭﺃ ﻡﺯﻼﳌﺍ ﺔﻄﺳﺍﻮﺑ ﺔﺘﺑﺎﺛ ﺔﻴﺿﺭﺃ ﯽﻠﻋ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﻦﹼﻣﺃﻭﺖﹼﺒﺛ

◀

ﻮﺤﻧ ﺎﻬﻄﻐﺿ ﻝﻼﺧ ﻦﻣ ﻭﺃ ﻂﻘﻓ ﻙﺪﻳ ﺔﻄﺳﺍﻮﺑ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻘﺑ ﺖﻜﺴﻣﺃ ﻥﺇ

.ﻢﻜﺤﺘﻟﺍ ﻥﺍﺪﻘﻓ ﯽﻟﺇ ﻱﺩﺆﻳ ﺪﻗ ﺎﳑ ،ﺔﺘﺑﺎﺛ ﲑﻏ ﯽﻘﺒﺘﺳ ﺎﳖﺈﻓ ،ﻙﺪﺴﺟ

ﻥﺍﺭﻭﺪﻟﺍ ﺩﺪﻋ ﻞﻗﻷﺍ ﯽﻠﻋ ﺡﻮﻤﺴﳌﺍ ﻞﻐﺸﻟﺍ ﺓﺪﻋ ﻥﺍﺭﻭﺩ ﺩﺪﻋ ﻖﺑﺎﻄﻳ ﻥﺃ ﺐﳚ

◀

ﺔﻋﴪﺑ ﺭﻭﺪﺗ ﻲﺘﻟﺍ ﻊﺑﺍﻮﺘﻟﺍ ﻒﻠﺘﺗ ﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﯽﻠﻋ ﺭﻮﻛﺬﳌﺍ ﯽﺼﻗﻷﺍ

.ﺔﺣﻮﻤﺴﳌﺍ ﺔﻋﴪﻟﺍ ﻦﻋ ﺪﻳﺰﺗ

ﻑﺮﻈﻟﺍ) ﺓﺪﻌﻟﺍ ﻦﺿﺎﺣ ﻊﻣ ﻊﺑﺍﻮﺘﻟﺍ ﻦﻣ ﺎﻫﲑﻏ ﻭﺃ ﺯﺮﻔﻟﺍ ﻢﻘﻟ ﻢﺋﻼﺘﺗ ﻥﺃ ﺐﳚ

◀

ﻊﻣ ﻢﺋﻼﺘﺗ ﻻ ﻲﺘﻟﺍ ﻞﻐﺸﻟﺍ ﺩﺪﻋ ﻥﺇ .ﻖﻴﻗﺩ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﻚﺗﺪﻌﺑ (ﻲﻗﻮﻄﻟﺍ

ﺰﺘﲥﻭ ﻢﻈﺘﻨﻣ ﲑﻏ ﻞﻜﺸﺑ ﺭﻭﺪﺗ ﻖﻴﻗﺩ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺩﺪﻋ ﻦﺿﺎﺣ

.ﺓﺪﻌﻟﺎﺑ ﻢﻜﺤﺘﻟﺍ ﻥﺍﺪﻘﻓ ﯽﻟﺇ ﻱﺩﺆﺗ ﺪﻗﻭ ﺓﺪﺸﺑ

ﺔﻟﺎﺣ ﰲ ﻥﻮﻜﺗ ﺎﻣﺪﻨﻋ ﻂﻘﻓ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﻮﺤﻧ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻪﺟﻭ

◀

ﰲ ﻞﻐﺸﻟﺍ ﺓﺪﻋ ﺖﺒﻠﻜﺗ ﻥﺇ ﺔﻳﺩﺍﺪﺗﺭﻻﺍ ﺕﺎﻣﺪﺼﻟﺍ ﺮﻄﺧ ﻞﻜﺸﺘﻳ ﺪﻗ .ﻞﻴﻐﺸﺘﻟﺍ

.ﻞﻐﺸﻟﺍﺔﻌﻄﻗ

ﻒﻠﺘﺗ ﺪﻗ .ﺐﻟﺍﻮﻠﻟﺍﻭ ﲑﻣﺎﺴﳌﺍ ﻭﺃ ﺔﻴﻧﺪﻌﳌﺍ ﻊﻄﻘﻟﺍ ﱪﻋ ﹰﺍﺪﺑﺃ ﺰﻳﺮﻔﺘﻟﺎﺑ ﻡﻮﻘﺗ ﻻ

◀

.ﺓﺪﺋﺍﺯ ﺕﺍﺯﺍﺰﺘﻫﺍ ﯽﻟﺇ ﻱﺩﺆﺘﻓ ،ﺯﺮﻔﻟﺍ ﺔﻤﻘﻟ

ﻭﺃ ﺔﻴﻔﺨﳌﺍ ﺩﺍﺪﻣﻻﺍ ﻁﻮﻄﺧ ﯽﻠﻋ ﺭﻮﺜﻌﻠﻟ ﺔﻤﺋﻼﻣ ﺐﻴﻘﻨﺗ ﺓﺰﻬﺟﺃ ﻡﺪﺨﺘﺳﺍ

◀

ﻱﺩﺆﻳ ﺪﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﻁﻮﻄﳋﺍ ﺔﺴﻣﻼﻣ ﻥﺇ .ﺔﻴﻠﺤﳌﺍ ﺩﺍﺪﻣﻻﺍ ﺔﻛﴩﺑ ﻦﻌﺘﺳﺍ

ﻱﺩﺆﻳ ﺪﻗ ﺯﺎﻐﻟﺍ ﻂﺧ ﻑﻼﺗﺇ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﯽﻟﺇﻭ ﺭﺎﻨﻟﺍ ﻉﻻﺪﻧﺍ ﯽﻟﺇ

ﯽﻟﺇ ﻱﺩﺆﻳ ﺪﻗ ﻭﺃ ﺔﻳﺩﺎﳌﺍ ﺭﺍﴐﻷﺍ ﻞﻜﺸﻳ ﺀﺎﳌﺍ ﻂﺧ ﻕﺍﱰﺧﺍ .ﺕﺍﺭﺎﺠﻔﻧﻻﺍ ﯽﻟﺇ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ

ﺞﺘﻨﺗ ﺔﻔﻟﺎﺘﻟﺍ ﻭﺃ ﺔﳌﺎﺜﻟﺍ ﺯﺮﻔﻟﺍ ﻢﻘﻟ ﻥﺇ .ﺔﻔﻟﺎﺘﻟﺍ ﻭﺃ ﺔﳌﺎﺜﻟﺍ ﺯﺮﻔﻟﺍ ﻢﻘﻟ ﻡﺪﺨﺘﺴﺗ ﻻ

◀

.ﻥﺯﺍﻮﺘﻟﺍ ﻝﻼﺘﺧﺍ ﯽﻟﺇ ﻱﺩﺆﺗﻭ ﻂﻤﻘﻨﺗ ﺪﻗﻭ ،ﺪﺋﺍﺯ ﻙﺎﻜﺘﺣﺍ

ﺪﻗ .ﹰﺎﺒﻧﺎﺟ ﺎﻬﻌﻀﺗ ﻥﺃ ﻞﺒﻗ ﺔﻛﺮﳊﺍ ﻦﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻒﻗﻮﺘﺗ ﻥﺃ ﯽﻟﺇ ﺮﻈﺘﻧﺍ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﯽﻠﻋ ﺓﺮﻄﻴﺴﻟﺍ ﻥﺍﺪﻘﻓ ﯽﻟﺇ ﻱﺩﺆﺘﻓ ﻞﻐﺸﻟﺍ ﺓﺪﻋ ﺐﻠﻜﺘﺗ

ﺀﺍﺩﻷﺍﻭ ﺞﹶﺘﻨﳌﺍ ﻒﺻﻭ

ﺏﺎﻜﺗﺭﺍ ﻥﺇ .ﺕﲈﻴﻠﻌﺘﻟﺍﻭ ﺔﻳﺮﻳﺬﺤﺘﻟﺍ ﺕﺎﻈﺣﻼﳌﺍ ﻊﻴﲨ ﺃﺮﻗﺍ

ﺪﻗ ﺕﲈﻴﻠﻌﺘﻟﺍﻭ ﺔﻳﺮﻳﺬﺤﺘﻟﺍ ﺕﺎﻈﺣﻼﳌﺍ ﻖﻴﺒﻄﺗ ﺪﻨﻋ ﺀﺎﻄﺧﻷﺍ

ﻭﺃ/ﻭ ﻖﺋﺍﺮﳊﺍ ﺏﻮﺸﻧ ﯽﻟﺇ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﯽﻟﺇ ﻱﺩﺆﻳ

.ﺓﲑﻄﺧ ﺡﻭﺮﺠﺑ ﺔﺑﺎﺻﻹﺍ

ﻙﺮﺗﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺭﻮﺻ ﻦﻤﻀﺘﺗ ﻲﺘﻟﺍ ﻲﻨﺜﻠﻟ ﺔﻠﺑﺎﻘﻟﺍ ﺔﺤﻔﺼﻟﺍ ﺢﺘﻓ ﯽﺟﺮﻳ

.ﻝﲈﻌﺘﺳﻻﺍ ﺔﺳﺍﺮﻛ ﺓﺀﺍﺮﻗ ﺀﺎﻨﺛﺃ ﺔﺣﻮﺘﻔﻣ ﺔﺤﻔﺼﻟﺍ ﻩﺬﻫ

ﺺﺼﺨﳌﺍ ﻝﲈﻌﺘﺳﻻﺍ

ﺏﻮﻘﺜﻟﺍﻭ ﺔﻴﺒﻧﺎﳉﺍ ﻝﺎﻜﺷﻷﺍﻭ ﻑﺍﻮﳊﺍﻭ ﺯﻭﺰﳊﺍ ﺯﺮﻔﻟ ﺔﺼﺼﳐ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ

ﹰﺎﻀﻳﺃ ﺢﻠﺼﺗﻭ ﺖﺑﺎﺜﻟﺍ ﺰﻴﻛﱰﻟﺎﺑ ﺔﻔﻴﻔﳋﺍ ﺀﺎﻨﺒﻟﺍ ﺩﺍﻮﻣﻭ ﻦﺋﺍﺪﻠﻟﺍﻭ ﺐﺸﳋﺎﺑ ﺔﻴﻟﻮﻄﻟﺍ

.ﺦﺴﻨﻟﺍ ﺯﺮﻔﻟ

ﺓﺭﻮﺼﳌﺍ ﺀﺍﺰﺟﻷﺍ

ﺕﺎﺤﻔﺻ ﯽﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺭﻮﺻ ﯽﻟﺇ ﺓﺭﻮﺼﳌﺍ ﺀﺍﺰﺟﻷﺍ ﻡﺎﻗﺭﺃ ﺪﻨﺘﺴﺗ

.ﺔﻴﻄﻴﻄﺨﺘﻟﺍ ﻡﻮﺳﺮﻟﺍ

ﻊﻓﺪﻟﺍ ﺓﺪﺣﻭ 1

ﺯﺮﻔﻟﺍ ﺔﻠﺳ 2

ﺯﺮﻔﻟﺍ ﻖﻤﻌﻟ ﻖﻴﻗﺪﻟﺍ ﻂﺒﻀﻟﺍ ﺔﻠﺠﻋ 3

*ﺯﺮﻔﻟﺍ ﺔﻤﻘﻟ 4

ﻲﻗﻮﻃ ﻑﺮﻇ ﻊﻣ ﻖﻧﺯ ﺔﻟﻮﻣﺎﺻ 5

ﻕﻻﺯﺍ ﺔﺤﻴﻔﺻ 6

ﺓﺪﻋﺎﻘﻟﺍ ﺔﺤﻴﻔﺻ 7

ﺯﺮﻔﻟﺍ ﻖﻤﻋ ﻂﺒﺿ ﺱﺎﻴﻘﻣ 8

ﻥﺍﺭﻭﺪﻟﺍ ﺭﻮﳏ ﺖﻴﺒﺜﺗ ﺭﺯ 9

ﺪﺷ ﻉﺍﺭﺫ 10

ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺡﺎﺘﻔﻣ 11

(ﻝﻭﺰﻌﻣ ﺾﺒﻘﻟﺍ ﺢﻄﺳ) ﻱﻭﺪﻳ ﺾﺒﻘﻣ 12

ﻲﻗﻮﻃﻑﺮﻇ 13

ﺓﺪﻌﻟﺍ ﻦﺿﺎﺣ 14

(ﻢﻣ 17) ﻚﻔﻟﺍ ﺡﻮﺘﻔﻣ ﻂﺑﺭ ﺡﺎﺘﻔﻣ 15

ﺪﺼﳌﺍ ﺖﻴﺒﺜﺘﻟ ﺵﺮﳐ ﺐﻟﻮﻟ 16

ﻱﺯﺍﻮﺘﻟﺍ ﺪﺼﻣ 17

ﻱﺯﺍﻮﺘﻟﺍ ﺪﺼﳌ ﺢﻨﳎ ﺐﻟﻮﻟ 18

ﻪﻴﺟﻮﺗ ﺪﻋﺎﺴﻣ 19

ﻲﻘﻓﻷﺍ ﻱﺫﺎﺤﺘﻟﺍ ﺖﻴﺒﺜﺘﻟ ﺢﻨﳎ ﺐﻟﻮﻟ 20

ﻪﻴﺟﻮﺘﻟﺍ ﺪﻋﺎﺴﳌ ﻲﻘﻓﻷﺍ ﻱﺫﺎﺤﺘﻠﻟ ﺢﻨﳎ ﺐﻟﻮﻟ 21

ﻕﻻﺯﺍ ﺓﺮﻜﺑ 22

*ﺯﺮﻔﻟﺍ ﺔﻠﺳ ﺀﺎﻄﻏ 23

*ﺔﻳﻭﺍﺯ ﺯﺮﻓ ﺔﻠﺳ 24

ﺔﻳﻭﺍﺰﻟﺍ ﻂﺒﻀﻟ ﺢﻨﳎ ﺐﻟﻮﻟ 25

ﺯﺮﻔﻟﺍ ﺔﻳﻭﺍﺯ ﻂﺒﺿ ﺱﺎﻴﻘﻣ 26

*ﻕﻻﺯﻻﺍ ﺔﺤﻴﻔﺼﻟ ﻱﻭﺪﻳ ﺾﺒﻘﻣ 27

*ﻂﻔﺸﻟﺍ ﺀﺎﻄﻏ 28

*ﺔﺌﻳﺎﻬﳌﺍ ﻂﻔﺸﻟﺍ ﺔﻠﺻﻭ 29

*ﺔﺌﻳﺎﻬﻣ ﻂﻔﺷ ﺔﻠﺻﻭﻭ ﻱﻭﺪﻳ ﺾﺒﻘﻣ ﻊﻣ ﻕﻻﺯﺍ ﺔﺤﻴﻔﺻ 30

ﺪﺸﻟﺍ ﺓﻮﻗ ﻂﺒﻀﻟ ﺔﻟﻮﻣﺎﺻ 31

ﻊﺑﺍﻮﺘﻟﺍ ﯽﻠﻋ ﺮﺜﻌﻳ .ﺔﻓﻮﺻﻮﳌﺍ ﻭﺃ ﺓﺭﻮﺼﳌﺍ ﻊﺑﺍﻮﺘﻟﺍ ﻱﺩﺎﻴﺘﻋﻻﺍ ﺪﻳﺭﻮﺘﻟﺍ ﺭﺎﻃﺇ ﻦﻤﻀﺘﻳ ﻻ*

.ﻊﺑﺍﻮﺘﻠﻟ ﺎﻨﳎﺎﻧﺮﺑ ﰲ ﺔﻠﻣﺎﻜﻟﺍ

170 |ﻲﺑﺮﻋ

2 610 007 835 | (24.11.11) Bosch Power Tools

ﰊﺮﻋ

ﻥﺎﻣﻷﺍ ﺕﲈﻴﻠﻌﺗ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻠﻟ ﺔﻣﺎﻋ ﺔﻳﺮﻳﺬﲢ ﺕﺎﻈﺣﻼﻣ

ﺏﺎﻜﺗﺭﺍ ﻥﺇ .ﺕﲈﻴﻠﻌﺘﻟﺍﻭ ﺔﻳﺮﻳﺬﺤﺘﻟﺍ ﺕﺎﻈﺣﻼﳌﺍ ﻊﻴﲨ ﺃﺮﻗﺍ

ﺪﻗ ﺕﲈﻴﻠﻌﺘﻟﺍﻭ ﺔﻳﺮﻳﺬﺤﺘﻟﺍ ﺕﺎﻈﺣﻼﳌﺍ ﻖﻴﺒﻄﺗ ﺪﻨﻋ ﺀﺎﻄﺧﻷﺍ

ﺡﻭﺮﺠﺑ ﺔﺑﺎﺻﻹﺍ ﻭﺃ/ﻭ ﻖﺋﺍﺮﳊﺍ ﺏﻮﺸﻧ ﯽﻟﺇ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﯽﻟﺇ ﻱﺩﺆﻳ

.ﺓﲑﻄﺧ

.ﻞﺒﻘﺘﺴﻤﻠﻟ ﺕﲈﻴﻠﻌﺘﻟﺍﻭ ﺔﻳﺮﻳﺬﺤﺘﻟﺍ ﺕﺎﻈﺣﻼﳌﺍ ﻊﻴﻤﺠﺑ ﻆﻔﺘﺣﺍ

ﺩﺪﻌﻟﺍ ،ﺔﻳﺮﻳﺬﺤﺘﻟﺍ ﺕﺎﻈﺣﻼﳌﺍ ﰲ ﻡﺪﺨﺘﺴﳌﺍ “ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ”ﺢﻠﻄﺼﻤﺑ ﺪﺼﻘﻳ

(ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﻞﺑﺎﻛ ﺔﻄﺳﺍﻮﺑ) ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺎﺑ ﺔﻟﻮﺻﻮﳌﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

.(ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﻞﺑﺎﻛ ﻥﻭﺩ) ﻢﻛﺮﻤﺑ ﺓﺩﻭﺰﳌﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﹰﺎﻀﻳﺃﻭ

ﻞﻐﺸﻟﺍ ﻥﺎﻜﻤﺑ ﻥﺎﻣﻷﺍ

ﻞﻐﺸﻟﺍ ﻥﺎﻜﻣ ﰲ ﯽﺿﻮﻔﻟﺍ .ﻚﻠﻐﺷ ﻥﺎﻜﻣ ﺓﺀﺎﺿﺇ ﻦﺴﺣﻭ ﺔﻓﺎﻈﻧ ﯽﻠﻋ ﻆﻓﺎﺣ

◀

.ﺙﺩﺍﻮﳊﺍ ﺙﻭﺪﺣ ﯽﻟﺇ ﻱﺩﺆﺗ ﺪﻗ ﺓﺀﺎﻀﻣ ﲑﻐﻟﺍ ﻞﻤﻌﻟﺍ ﺕﻻﺎﳎﻭ

ﺮﻓﻮﺘﺗ ﻱﺬﻟﺍﻭ ﺭﺎﺠﻔﻧﻻﺍ ﺮﻄﳋ ﺽﺮﻌﻣ ﻂﻴﳏ ﰲ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑ ﻞﻐﺘﺸﺗ ﻻ

◀

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ .ﻝﺎﻌﺘﺷﻼﻟ ﺔﻠﺑﺎﻘﻟﺍ ﺓﱪﻏﻷﺍ ﻭﺃ ﺕﺍﺯﺎﻐﻟﺍ ﻭﺃ ﻞﺋﺍﻮﺴﻟﺍ ﻪﻴﻓ

.ﺓﺮﺨﺑﻷﺍﻭ ﺓﱪﻏﻷﺍ ﻞﻌﺸﻴﻓ ،ﺮﻳﺎﻄﺘﻳ ﺪﻗ ﻱﺬﻟﺍ ﺭﴩﻟﺍ ﻞﻜﺸﺗ

ﻞﻤﻌﺘﺴﺗ ﺎﻣﺪﻨﻋ ﺪﻌﺑ ﯽﻠﻋ ﺹﺎﺨﺷﻷﺍ ﻦﻣ ﻢﻫﲑﻏﻭ ﻝﺎﻔﻃﻷﺍ ﺀﺎﻘﺑ ﯽﻠﻋ ﻆﻓﺎﺣ

◀

.ﻲﻬﻠﺘﻟﺍ ﺪﻨﻋ ﺯﺎﻬﳉﺍ ﯽﻠﻋ ﺓﺮﻄﻴﺴﻟﺍ ﺪﻘﻔﺗ ﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ

ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﻥﺎﻣﻷﺍ

ﲑﻴﻐﺗ ﺯﻮﳚ ﻻ .ﺲﺒﻘﳌﺍ ﻊﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﺻﻭ ﺲﺑﺎﻗ ﻢﺋﻼﺘﻳ ﻥﺃ ﺐﳚ

◀

ﺩﺪﻌﻟﺍ ﻊﻣ ﺔﺌﻳﺎﻬﳌﺍ ﺲﺑﺍﻮﻘﻟﺍ ﻞﻤﻌﺘﺴﺗ ﻻ .ﻝﺍﻮﺣﻷﺍ ﻦﻣ ﻝﺎﺣ ﻱﺄﺑ ﺲﺑﺎﻘﻟﺍ

ﺎﻫﲑﻴﻐﺗ ﹼﻢﺘﻳ ﱂ ﻲﺘﻟﺍ ﺲﺑﺍﻮﻘﻟﺍ ﺾﹼﻔﲣ .ﻲﺋﺎﻗﻭ ﺾﻳﺭﺄﺗ ﺔﺿﺭﺆﳌﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﺮﻄﺧ ﻦﻣ ﺔﻤﺋﻼﳌﺍ ﺲﺑﺎﻘﳌﺍﻭ

ﺊﻓﺍﺪﳌﺍﻭ ﺔﺌﻓﺪﺘﻟﺍ ﺕﺍﺭﻮﺗﺎﻳﺩﺍﺭﻭ ﺐﻴﺑﺎﻧﻷﺎﻛ ﺔﺿﺭﺆﳌﺍ ﺡﻮﻄﺴﻟﺍ ﺔﺴﻣﻼﻣ ﺐﻨﲡ

◀

ﺎﻣﺪﻨﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﺮﻄﺧ ﺩﺍﺩﺰﻳ .ﻚﻤﺴﺟ ﺔﻄﺳﺍﻮﺑ ﺕﺍﺩﺍﱪﻟﺍ ﻭﺃ

.ﺽﺭﺆﻣ ﻚﻤﺴﺟ ﻥﻮﻜﻳ

ﺕﺎﻣﺪﺼﻟﺍ ﺮﻄﺧ ﺩﺍﺩﺰﻳ .ﺔﺑﻮﻃﺮﻟﺍ ﻭﺃ ﺭﺎﻄﻣﻷﺍ ﻦﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺪﻌﺑﺃ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﺧﺍﺩ ﯽﻟﺇ ﺀﺎﳌﺍ ﺏﴪﺗ ﻥﺇ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﺐﺤﺴﻟ ﻭﺃ ﺎﻬﻘﻴﻠﻌﺘﻟ ﻭﺃ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻤﳊ ﻞﺑﺎﻜﻟﺍ ﻝﲈﻌﺘﺳﺍ ﺀﴘﺗ ﻻ

◀

ﻑﺍﻮﳊﺍﻭ ﺖﻳﺰﻟﺍﻭ ﺓﺭﺍﺮﳊﺍ ﻦﻋ ﻞﺑﺎﻜﻟﺍ ﺩﺎﻌﺑﺇ ﯽﻠﻋ ﻆﻓﺎﺣ .ﺲﺒﻘﳌﺍ ﻦﻣ ﺲﺑﺎﻘﻟﺍ

ﻦﻣ ﺔﻜﺑﺎﺸﺘﳌﺍ ﻭﺃ ﺔﻔﻟﺎﺘﻟﺍ ﺕﻼﺑﺎﻜﻟﺍ ﺪﻳﺰﺗ .ﺔﻛﺮﺤﺘﳌﺍ ﺯﺎﻬﳉﺍ ﺀﺍﺰﺟﺃ ﻦﻋ ﻭﺃ ﺓﺩﺎﳊﺍ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﺮﻄﺧ

ﺎﻣﺪﻨﻋ ﹰﺎﻀﻳﺃ ﻲﺟﺭﺎﳋﺍ ﻝﲈﻌﺘﺳﻼﻟ ﺔﳊﺎﺼﻟﺍ ﺪﻳﺪﻤﺘﻟﺍ ﺕﻼﺑﺎﻛ ﻂﻘﻓ ﻡﺪﺨﺘﺳﺍ

◀

ﺺﺼﳐ ﺪﻳﺪﲤ ﻞﺑﺎﻛ ﻝﲈﻌﺘﺳﺍ ﺾﻔﳜ .ﺀﻼﳋﺍ ﰲ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑ ﻞﻐﺘﺸﺗ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﺮﻄﺧ ﻦﻣ ﻲﺟﺭﺎﳋﺍ ﻝﲈﻌﺘﺳﻼﻟ

،ﺔﺒﻃﺮﻟﺍ ﺀﺍﻮﺟﻷﺍ ﰲ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ ﺐﻨﲡ ﻥﺎﻜﻣﻹﺎﺑ ﻦﻜﻳ ﱂ ﻥﺇ

◀

ﻦﻣ ﺔﻳﺎﻗﻮﻠﻟ ﺡﺎﺘﻔﻣ ﻡﺍﺪﺨﺘﺳﺍ ﻥﺇ .ﻒﻠﺨﺘﳌﺍ ﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺔﻳﺎﻗﻮﻠﻟ ﺡﺎﺘﻔﻣ ﻡﺪﺨﺘﺳﺎﻓ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﺮﻄﺧ ﻞﻠﻘﻳ ﻒﻠﺨﺘﳌﺍ ﺭﺎﻴﺘﻟﺍ

ﺹﺎﺨﺷﻷﺍ ﻥﺎﻣﺃ

.ﻞﻘﻌﺘﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺔﻄﺳﺍﻮﺑ ﻞﻤﻌﻟﺎﺑ ﻢﻗﻭ ﻪﻠﻌﻔﺗ ﺎﻣ ﯽﻟﺇ ﻪﺒﺘﻧﺍﻭ ﹰﺎﻈﻘﻳ ﻦﻛ

◀

ﲑﺛﺄﺗ ﺖﲢ ﻥﻮﻜﺗ ﺎﻣﺪﻨﻋ ﻭﺃ ﺐﻌﺘﻣ ﻥﻮﻜﺗ ﺎﻣﺪﻨﻋ ﺔﻴﺋﺎﺑﺮﻬﻛ ﺓﺪﻋ ﻡﺪﺨﺘﺴﺗ ﻻ

ﺪﻨﻋ ﺓﺪﺣﺍﻭ ﺔﻈﺤﻠﻟ ﻩﺎﺒﺘﻧﻻﺍ ﻡﺪﻋ .ﺔﻳﻭﺩﻷﺍ ﻭﺃ ﻝﻮﺤﻜﻟﺍ ﻭﺃ ﺕﺍﺭﺪﺨﳌﺍ

.ﺓﲑﻄﺧ ﺕﺎﺑﺎﺻﺇ ﯽﻟﺇ ﻱﺩﺆﻳ ﺪﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻡﺍﺪﺨﺘﺳﺍ

ﺔﻳﺎﻗﻮﻟﺍ ﺩﺎﺘﻋ ﺀﺍﺪﺗﺭﺍ ﺪﳛ .ﺔﻴﻗﺍﻭ ﺕﺍﺭﺎﻈﻧ ﹰﲈﺋﺍﺩ ﺪﺗﺭﺍﻭ ﺹﺎﳋﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺩﺎﺘﻋ ﺪﺗﺭﺍ

◀

ﻕﻻﺰﻧﻻﺍ ﻦﻣ ﺔﻴﻗﺍﻮﻟﺍ ﻥﺎﻣﻷﺍ ﺔﻳﺬﺣﺃﻭ ﺭﺎﺒﻐﻟﺍ ﻦﻣ ﺔﻳﺎﻗﻮﻟﺍ ﻉﺎﻨﻘﻛ ،ﺹﺎﳋﺍ

ﺮﻄﺧ ﻦﻣ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻝﲈﻌﺘﺳﺍﻭ ﻉﻮﻧ ﺐﺴﺣ ،ﲔﻧﺫﻷﺍ ﺔﻴﻗﺍﻭ ﻭﺃ ﺫﻮﳋﺍﻭ

.ﺡﻭﺮﺠﺑ ﺔﺑﺎﺻﻹﺍ

ﺓﺄﻔﻄﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻥﻮﻛ ﻦﻣ ﺪﻛﺄﺗ .ﺩﻮﺼﻘﻣ ﲑﻏ ﻞﻜﺸﺑ ﻞﻴﻐﺸﺘﻟﺍ ﺐﻨﲡ

◀

ﻥﺇ .ﺎﻬﻠﲪ ﻭﺃ ﺎﻬﻌﻓﺭ ﻞﺒﻗﻭ ،ﻢﻛﺮﳌﺎﺑ ﻭﺃ/ﻭ ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﺭﺎﻴﺘﻟﺍ ﺩﺍﺪﻣﺈﺑ ﺎﻬﻠﺻﻭ ﻞﺒﻗ

ﺖﻠﺻﻭ ﻥﺇ ﻭﺃ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﲪ ﺀﺎﻨﺛﺃ ﺡﺎﺘﻔﳌﺍ ﯽﻠﻋ ﻚﻌﺒﺻﺇ ﻊﻀﺗ ﺖﻨﻛ

ﯽﻟﺇ ﻚﻟﺫ ﻱﺩﺆﻳ ﺪﻘﻓ ،ﻞﻴﻐﺸﺘﻟﺍ ﺪﻴﻗ ﻥﻮﻜﻳ ﺎﻣﺪﻨﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺎﺑ ﺯﺎﻬﳉﺍ

.ﺙﺩﺍﻮﳊﺍ ﺙﻭﺪﺣ

ﻱﺩﺆﺗﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ ﻞﺒﻗ ﻂﺑﺮﻟﺍ ﺡﺎﺘﻔﻣ ﻭﺃ ﻂﺒﻀﻟﺍ ﺩﺪﻋ ﻉﺰﻧﺍ

◀

.ﺡﻭﺮﺠﺑ ﺔﺑﺎﺻﻹﺍ ﯽﻟﺇ ﺯﺎﻬﳉﺍ ﻦﻣ ﺭﺍﻭﺩ ﺀﺰﺟ ﰲ ﺪﺟﺍﻮﺘﳌﺍ ﺡﺎﺘﻔﳌﺍ ﻭﺃ ﺓﺪﻌﻟﺍ

.ﹰﲈﺋﺍﺩ ﻚﻧﺯﺍﻮﺗ ﯽﻠﻋ ﻆﻓﺎﺣﻭ ﻥﺎﻣﺄﺑ ﻒﻗ .ﺔﻴﻌﻴﺒﻃ ﲑﻐﻟﺍ ﺪﺴﳉﺍ ﻉﺎﺿﻭﺃ ﺐﻨﲡ

◀

ﲑﻐﻟﺍ ﻒﻗﺍﻮﳌﺍ ﰲ ﻞﻀﻓﺃ ﻞﻜﺸﺑ ﺯﺎﻬﳉﺍ ﯽﻠﻋ ﺓﺮﻄﻴﺴﻟﺍ ﻦﻣ ﻚﻟﺫ ﻚﻟ ﺢﻤﺴﻴﺳ

.ﺔﻌﻗﻮﺘﻣ

ﺀﺎﻘﺑﺇ ﯽﻠﻋ ﻆﻓﺎﺣ .ﯽﻠﳊﺍ ﻭﺃ ﺔﺿﺎﻔﻀﻔﻟﺍ ﺏﺎﻴﺜﻟﺍ ﺪﺗﺮﺗ ﻻ .ﺔﺒﺳﺎﻨﻣ ﺏﺎﻴﺛ ﺪﺗﺭﺍ

◀

ﺪﻗ .ﺔﻛﺮﺤﺘﳌﺍ ﺯﺎﻬﳉﺍ ﺀﺍﺰﺟﺃ ﻦﻋ ﺪﻌﺑ ﯽﻠﻋ ﺕﺍﺯﺎﻔﻘﻟﺍﻭ ﺏﺎﻴﺜﻟﺍﻭ ﺮﻌﺸﻟﺍ

.ﺔﻛﺮﺤﺘﳌﺍ ﺀﺍﺰﺟﻷﺎﺑ ﻞﻳﻮﻄﻟﺍ ﺮﻌﺸﻟﺍﻭ ﯽﻠﳊﺍﻭ ﺔﺿﺎﻔﻀﻔﻟﺍ ﺏﺎﻴﺜﻟﺍ ﻚﺑﺎﺸﺘﺗ

ﻪﻧﺄﺑﻭ ﺔﻟﻮﺻﻮﻣ ﺎﳖﺃ ﻦﻣ ﺪﻛﺄﺘﻓ ،ﺭﺎﺒﻐﻟﺍ ﻊﻴﻤﲡﻭ ﻂﻔﺷ ﺕﺍﺰﻴﻬﲡ ﺐﻴﻛﺮﺗ ﺯﺎﺟ ﻥﺇ

◀

ﺓﱪﻏﻷﺍ ﻂﻔﺸﻟ ﺕﺍﺰﻴﻬﲡ ﻡﺍﺪﺨﺘﺳﺍ ﻞﻠﻘﻳ ﺪﻗ .ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﺎﻬﻣﺍﺪﺨﺘﺳﺍ ﹼﻢﺘﻳ

.ﺓﱪﻏﻷﺍ ﻦﻋ ﺔﲡﺎﻨﻟﺍ ﺮﻃﺎﺨﳌﺍ ﻦﻣ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﻡﺍﺪﺨﺘﺳﺍﻭ ﺔﻠﻣﺎﻌﻣ ﻦﺴﺣ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻚﻟﺎﻐﺷﺃ ﺬﻴﻔﻨﺘﻟ ﻡﺪﺨﺘﺳﺍ .ﺯﺎﻬﳉﺍ ﻞﻴﻤﺤﺘﺑ ﻁﺮﻔﺗ ﻻ

◀

ﺓﺪﻌﻟﺍ ﺔﻄﺳﺍﻮﺑ ﹰﺎﻧﺎﻣﺃ ﺮﺜﻛﺃﻭ ﻞﻀﻓﺃ ﻞﻜﺸﺑ ﻞﻤﻌﺗ ﻚﻧﺇ .ﻚﻟﺬﻟ ﺔﺼﺼﺨﳌﺍ

.ﺭﻮﻛﺬﳌﺍ ﺀﺍﺩﻷﺍ ﻝﺎﳎ ﰲ ﺔﻤﺋﻼﳌﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ .ﻒﻟﺎﺗ ﺎﻬﻠﻴﻐﺸﺗ ﺡﺎﺘﻔﻣ ﻥﺎﻛ ﻥﺇ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻡﺪﺨﺘﺴﺗ ﻻ

◀

.ﺎﻬﺤﻴﻠﺼﺗ ﹼﻢﺘﻳ ﻥﺃ ﺐﳚﻭ ﺓﲑﻄﺧ ﺎﻬﺋﺎﻔﻃﺈﺑ ﻭﺃ ﺎﻬﻠﻴﻐﺸﺘﺑ ﺢﻤﺴﺗ ﺪﻌﺗ ﱂ ﻲﺘﻟﺍ

ﻞﺒﻗﻭ ﺯﺎﻬﳉﺍ ﻂﺒﺿ ﻞﺒﻗ ﻢﻛﺮﳌﺍ ﻉﺰﻧﺍ ﻭﺃ/ﻭ ﺲﺒﻘﳌﺍ ﻦﻣ ﺲﺑﺎﻘﻟﺍ ﺐﺤﺳﺍ

◀

ﻁﺎﻴﺘﺣﻻﺍ ﺕﺍﺀﺍﺮﺟﺇ ﻊﻨﲤ .ﹰﺎﺒﻧﺎﺟ ﺯﺎﻬﳉﺍ ﻊﺿﻭ ﻞﺒﻗ ﻭﺃ ﻊﺑﺍﻮﺘﻟﺍ ﻊﻄﻗ ﻝﺍﺪﺒﺘﺳﺍ

.ﺩﻮﺼﻘﻣ ﲑﻏ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ ﻩﺬﻫ

.ﻝﺎﻔﻃﻷﺍ ﻝﺎﻨﻣ ﻦﻋ ﹰﺍﺪﻴﻌﺑ ﺎﻬﻣﺍﺪﺨﺘﺳﺍ ﹼﻢﺘﻳ ﻻ ﻲﺘﻟﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺎﺑ ﻆﻔﺘﺣﺍ

◀

ﻚﻠﺗ ﺃﺮﻘﻳ ﱂ ﻦﳌ ﻭﺃ ﺎﲠ ﻪﻟ ﺓﱪﺧ ﻻ ﻦﳌ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻡﺍﺪﺨﺘﺳﺎﺑ ﺢﻤﺴﺗ ﻻ

ﺹﺎﺨﺷﺃ ﻞﺒﻗ ﻦﻣ ﺎﻬﻣﺍﺪﺨﺘﺳﺍ ﹼﻢﺗ ﻥﺇ ﺓﲑﻄﺧ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ .ﺕﲈﻴﻠﻌﺘﻟﺍ

.ﺓﱪﺧ ﻥﻭﺩ

ﺯﺎﻬﳉﺍ ﺀﺍﺰﺟﺃ ﺖﻧﺎﻛ ﺍﺫﺇ ﲈﻋ ﺺﺤﻔﺗ .ﺪﻴﺟ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑ ﻦﺘﻋﺍ

◀

ﺖﻧﺎﻛ ﻥﺇ ﻭﺃ ﺔﻛﺮﳊﺍ ﻦﻋ ﺔﻴﺼﻌﺘﺴﻣ ﲑﻏ ﺎﳖﺄﺑﻭ ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﻞﻤﻌﺗ ﺔﻛﺮﺤﺘﳌﺍ

ﺓﺪﻌﻟﺍ ﺀﺍﺩﺃ ﻦﺴﺣ ﯽﻠﻋ ﺎﻬﻴﻓ ﺮﺛﺆﺗ ﺔﺟﺭﺪﻟ ﺔﻔﻟﺎﺗ ﻭﺃ ﺓﺭﻮﺴﻜﻣ ﺀﺍﺰﺟﺃ ﻙﺎﻨﻫ

.ﺯﺎﻬﳉﺍ ﻞﻴﻐﺸﺗ ﺓﺩﺎﻋﺇ ﻞﺒﻗ ﺔﻔﻟﺎﺘﻟﺍ ﺀﺍﺰﺟﻷﺍ ﻩﺬﻫ ﺢﻴﻠﺼﺗ ﻲﻐﺒﻨﻳ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﻞﻜﺸﺑ ﺎﻬﺘﻧﺎﻴﺻ ﹼﻢﺗ ﻲﺘﻟﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﺎﻫﺭﺪﺼﻣ ﺙﺩﺍﻮﳊﺍ ﻦﻣ ﲑﺜﻜﻟﺍ

.ﺀﻱﺩﺭ

ﻑﺍﻮﺣ ﺕﺍﺫ ﻊﻄﻘﻟﺍ ﺩﺪﻋ ﻥﺇ .ﺓﺩﺎﺣﻭ ﺔﻔﻴﻈﻧ ﻊﻄﻘﻟﺍ ﺩﺪﻋ ﺀﺎﻘﺑﺇ ﯽﻠﻋ ﻆﻓﺎﺣ

◀

ﺎﻬﻬﻴﺟﻮﺗ ﻦﻜﻤﻳﻭ ﻞﻗﺃ ﻞﻜﺸﺑ ﺐﻠﻜﺘﺗ ﺔﻳﺎﻨﻌﺑ ﺎﻬﺘﻧﺎﻴﺻ ﹼﻢﺗ ﻲﺘﻟﺍ ﺓﺩﺎﳊﺍ ﻊﻄﻘﻟﺍ

.ﴪﻳﺃ ﻞﻜﺸﺑ

ﻩﺬﻫ ﺐﺴﺣ .ﺦﻟﺇﻭ ﻞﻐﺸﻟﺍ ﺩﺪﻋﻭ ﻊﺑﺍﻮﺘﻟﺍﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﻡﺪﺨﺘﺳﺍ

◀

ﻡﺍﺪﺨﺘﺳﺍ .ﻩﺬﻴﻔﻨﺗ ﺩﺍﺮﳌﺍ ﻞﻤﻌﻟﺍﻭ ﻞﻐﺸﻟﺍ ﻁﻭﴍ ﻚﻟﺫ ﺀﺎﻨﺛﺃ ﯽﻋﺍﺮﺗ .ﺕﲈﻴﻠﻌﺘﻟﺍ

ﺙﻭﺪﺣ ﯽﻟﺇ ﻱﺩﺆﻳ ﺪﻗ ﺎﻬﻠﺟﻷ ﺔﺼﺼﺨﳌﺍ ﻝﺎﻐﺷﻷﺍ ﲑﻐﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ

.ﺓﲑﻄﳋﺍ ﺕﻻﺎﳊﺍ

ﺔﻣﺪﳋﺍ

ﻂﻘﻓﻭ ﲔﺼﺼﺨﺘﳌﺍ ﻝﲈﻌﻟﺍ ﻞﺒﻗ ﻦﻣ ﻂﻘﻓ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﻚﺗﺪﻋ ﺢﻴﻠﺼﺘﺑ ﺢﻤﺳﺍ

◀

.ﺯﺎﻬﳉﺍ ﻥﺎﻣﺃ ﯽﻠﻋ ﺔﻈﻓﺎﺤﳌﺍ ﻚﻟﺫ ﻦﻣﺆﻳ .ﺔﻴﻠﺻﻷﺍ ﺭﺎﻴﻐﻟﺍ ﻊﻄﻗ ﻝﲈﻌﺘﺳﺎﺑ

ﯽﺳﺭﺎﻓ |

171

Bosch Power Tools 2 610 007 835 | (24.11.11)

ﺍﺭ 6 ﯽﻔﮐ ﺶﮐﻭﺭ ﻦﯿﺋﺎﭘ ﺖﻤﺴﻗ ﺭﺩ ﻊﻗﺍﻭ یﺍ ﻪﻧﺍﻮﺘﺳﺍ ﺖﺨﺗﺮﺳ ﭻﯿﭘ ﺭﺎﻬﭼ –

.ﺪﯾﺭﺍﺩﺮﺑ ﺍﺭ ﯽﻔﮐ ﺶﮐﻭﺭ ﻭ ﺪﯿﻨﮐ ﺯﺎﺑ

یﻭﺭ ﯽﻟﺎﺳﺭﺍ ﻝﺎﺼﺗﺍ یﺎﻬﭽﯿﭘ ﻪﻠﯿﺳﻮﺑ ﺍﺭ 30 ﻩﺪﻨﻨﮐ ﺖﯾﺍﺪﻫ ﻪﺤﻔﺻ –

.ﺪﯿﻨﮐ ﺐﺼﻧ ﻪﯾﺎﭘ ﻪﺤﻔﺻ

30 ﻩﺪﻨﻨﮐ ﺖﯾﺍﺪﻫ ﻪﺤﻔﺻ یﻭﺭ ﯽﺘﺴﯾﺎﺑ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﻩﺪﻨﮑﻣ ﺐﺼﻧ ﺖﻬﺟ

.ﺪﯿﻨﮐ ﺐﺼﻧ 29 ﻩﺪﻨﮑﻣ ﺮﺳ ﮏﯾ

ﻞﺼﺘﻣ ﻩﺪﻨﻨﮐ ﺖﯾﺍﺪﻫ ﻪﺤﻔﺻ ﻪﺑ ﯽﻟﺎﺳﺭﺍ ﭻﯿﭘ ﻭﺩ ﺎﺑ ﺍﺭ ﻩﺪﻨﮑﻣ ﺮﺳ –

.ﺪﯿﻨﮐ

ﻭﺮﻓ ﻩﺪﺷ ﺐﺼﻧ ی ﻩﺪﻨﮑﻣ ﺮﺳ یﻭﺭ ﺍﺭ (ﺮﺘﻤﯿﻠﯿﻣ Ø 35) ﺶﮑﻣ ﮓﻨﻠﺷ –

.ﺪﯿﻨﮐ

ﺰﯿﲤ ﻢﻈﻨﻣ ﺭﻮﻃ ﻪﺑ ﺍﺭ ﻩﺪﻨﮑﻣ ﺮﺳ ﯽﺘﺴﯾﺎﺑ ﻪﻨﯿﻬﺑ ﺶﮑﻣ ﻦﯿﻤﻀﺗ ﺖﻬﺟ –

.ﺪﯿﻨﮐ

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ 28 ﻩﺪﻨﮑﻣ ﺯﺍ ﺪﯿﻧﺍﻮﺗ ﯽﻣ ﺎﻫ ﻪﯿﺷﺎﺣ یﻭﺭ ﺭﺎﮐ یﺍﺮﺑ

.ﺪﯿﻨﮐ ﺐﺼﻧ 29 ﻩﺪﻨﮑﻣ ﺮﺳ ﻭ 30 ﻩﺪﻨﻨﮐ ﺖﯾﺍﺪﻫ ﻪﺤﻔﺻ ﻦﯿﺑ ﺍﺭ ﻩﺪﻨﮑﻣ –

.ﺪﯾﺭﺍﺩﺮﺑ ﻩﺭﺎﺑﻭﺩ ﺍﺭ ﻩﺪﻨﮑﻣ ،ﻦﻬﭘ ﺡﻮﻄﺳ یﻭﺭ ﺭﺎﮐ ﺖﻬﺟ –

ﻭﺭﺎﺟ /ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ ﮏﯾ ﺰﯾﺮﭘ ﻪﺑ ﹰﺎﻤﯿﻘﺘﺴﻣ ﻥﺍﻮﺗ ﯽﻣ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻦﯾﺍ

ﺭﻭﺩ ﻩﺍﺭ ﺯﺍ ﻝﺮﺘﻨﮐ ﺎﺑ ﺕﺭﺎﺘﺳﹺﺍ ﻪﺑ ﺰﻬﺠﻣ ﻪﮐ ﺵﻮﺑ ﺖﺧﺎﺳ ﻩﺭﻮﻈﻨﻣ ﻪﻤﻫ ﯽﻗﺮﺑ

ﻩﺪﺷ ﻞﺼﺘﻣ ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ ،ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻥﺩﺮﮐ ﻦﺷﻭﺭ ﺎﺑ .ﺩﻮﳕ ﻞﺼﺘﻣ ،ﺖﺳﺍ

.ﺩﻮﺷ ﯽﻣ ﻦﺷﻭﺭ ﮏﯿﺗﺎﻣﻮﺗﺍ ﺭﻮﻄﺑ ﺰﯿﻧ

.ﺪﺷﺎﺑ ﺐﺳﺎﻨﻣ ﺮﻈﻧ ﺩﺭﻮﻣ ﺭﺎﮐ ﻪﻌﻄﻗ یﺍﺮﺑ ﺪﯾﺎﺑ ﻩﺪﻨﮑﻣ ﻩﺎﮕﺘﺳﺩ

ﻭ ﺪﻨﺘﺴﻫ ﺍﺯ ﻥﺎﻃﺮﺳ ﻭ ﺪﻧﺮﻀﻣ ﯽﺘﻣﻼﺳ یﺍﺮﺑ ﻪﮐ یﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺶﮑﻣ یﺍﺮﺑ

ﺹﻮﺼﺨﻣ ﻩﺪﻨﮑﻣ ﻩﺎﮕﺘﺳﺩ ﮏﯾ ﺯﺍ ﺪﯾﺎﺑ ﮏﺸﺧ یﺎﻫ ﻪﺷﺍﺮﺗ ﺶﮑﻣ یﺍﺮﺑ ﺎﯾ

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ

ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ یﺍﺮﺑ ﻡﺮﻫﺍ ﻢﯿﻈﻨﺗ ﻩﻮﺤﻧ

(Oﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ)

ﻪﯾﺎﭘ ﺭﺩ ﻢﮑﺤﻣ ﻭ ﺖﺑﺎﺛ ﺮﮕﯾﺩ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ 1ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ ﻪﭽﻧﺎﻨﭼ

ﺍﺭ 10 ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﻡﺮﻫﺍ ﺭﺎﻬﻣ یﻭﺮﯿﻧ ﻥﺍﺰﯿﻣ ﺪﯾﺎﺑ ،ﺩﺮﯿﮕﻧ ﺭﺍﺮﻗ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ

.ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ ﹰﺍﺩﺪﺠﻣ

.ﺪﯿﻨﮐ ﺯﺎﺑ ﺍﺭ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﻡﺮﻫﺍ –

ﺖﻬﺟ ﺭﺩ ﻪﺟﺭﺩ 45° ﹰﺎﺒﯾﺮﻘﺗ (8 mm) ﺖﺨﺗ ﺭﺎﭼﺁ ﮏﯾ ﻪﻠﯿﺳﻮﺑ ﺍﺭ 31 ﻩﺮﻬﻣ –

.ﺪﯿﻧﺎﺧﺮﭽﺑ ﺖﻋﺎﺳ ﻪﺑﺮﻘﻋ ﺖﮐﺮﺣ

ﺪﯾﺪﻨﺒﺑ ﹰﺍﺩﺪﺠﻣ ﺍﺭ ﺭﺎﻬﻣ ﻡﺮﻫﺍ –

،ﺖﺑﺎﺛ ﻭ ﻦﺌﻤﻄﻣ ﺭﻮﻄﺑ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ ﺎﯾﺁ ﻪﮐ ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ –

ﺖﻔﺳ ﺪﺣ ﺯﺍ ﺶﯿﺑ ﺍﺭ ﻪﻃﻮﺑﺮﻣ ﻩﺮﻬﻣ .ﺩﻮﺷ ﯽﻣ ﻪﺘﺷﺍﺪﻬﮕﻧ ﻭ ﺭﺎﻬﻣ

.ﺪﯿﻨﮑﻧ

ﺲﯾﻭﺮﺳ ﻭ ﺖﺒﻗﺍﺮﻣ

ﻩﺎﮕﺘﺳﺩ ﻥﺩﺮﮐ ﺰﯿﲤ ﻭ ﺮﯿﻤﻌﺗ ،ﺖﺒﻗﺍﺮﻣ

ﻝﺎﺼﺗﺍ ﻪﺧﺎﺷﻭﺩ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ یﻭﺭ ﺮﺑ یﺭﺎﮐ ﻪﻧﻮﮔﺮﻫ ﻡﺎﳒﺍ ﺯﺍ ﺶﯿﭘ

◀

.ﺪﯿﺸﮑﺑ ﻥﻭﺮﯿﺑ ﻕﺮﺑ ﺰﯾﺮﭘ ﻞﺧﺍﺩ ﺯﺍ ﺍﺮﻧﺁ

ﯽﻨﻤﯾﺍ ﺎﺗ ،ﺪﯾﺭﺍﺩ ﻩﺎﮕﻧ ﺰﯿﲤ ﺍﺮﻧﺁ ﻪﯾﻮﻬﺗ یﺎﻫﺭﺎﯿﺷ ﻭ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ

◀

.ﺩﺩﺮﮔ ﻦﯿﻤﻀﺗ ﺭﺎﮐ ﺭﺩ ﺎﻤﺷ

ﻪﺑ ﯽﺘﺴﯾﺎﺑ ،ﻕﺮﺑ ﻪﮑﺒﺷ ﻪﺑ ﻝﺎﺼﺗﺍ یﺍﺮﺑ ﯽﮐﺪﯾ ﻞﺑﺎﮐ ﮏﯾ ﻪﺑ ﺯﺎﯿﻧ ﺕﺭﻮﺻ ﺭﺩ

یﺍﺮﺑ (ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ) ﺵﻮﺑ ﺯﺎﺠﻣ ﯽﮔﺪﻨﯾﺎﳕ ﻪﺑ ﺎﯾ ﻭ ﺵﻮﺑ ﺖﮐﺮﺷ

یﺮﯿﮔﻮﻠﺟ ﯽﻨﻤﯾﺍ ﺕﺍﺮﻄﺧ ﺯﻭﺮﺑ ﺯﺍ ﺎﺗ ﺪﯿﻨﮐ ﻪﻌﺟﺍﺮﻣ ﺵﻮﺑ ﯽﻗﺮﺑ ﺕﻻﺁ ﺭﺍﺰﺑﺍ

.ﺪﯾﺁ ﻞﻤﻌﺑ

ﻞﺣﺍﺮﻣ ﺭﺩ ﻪﮐ یﺭﺎﯿﺴﺑ ﺖﻗﺩ ﺩﻮﺟﻭ ﺎﺑ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻥﺩﺎﺘﻓﺍ ﺭﺎﮐ ﺯﺍ ﺕﺭﻮﺻ ﺭﺩ

ﺯﺍ ﯽﮑﯾ ﻪﺑ ﻥﺁ ﺮﯿﻤﻌﺗ یﺍﺮﺑ ﺪﯾﺎﺑ ،ﺖﺳﺍ ﻪﺘﻓﺮﮔ ﺕﺭﻮﺻ ﻥﺁ ﺶﯾﺎﻣﺯﺁ ﻭ ﺪﯿﻟﻮﺗ

ﻪﻌﺟﺍﺮﻣ ﺵﻮﺑ ﯽﻗﺮﺑ ﺕﻻﺁﺭﺍﺰﺑﺍ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ ﻭ ﺯﺎﺠﻣ یﺎﻫ ﻩﺎﮔﺮﯿﻤﻌﺗ

.ﺪﯿﻨﮐ

ﻩﺭﺎﻤﺷ ﹰﺎﻤﺘﺣ ،ﺕﺎﻘﻠﻌﺘﻣ ﻭ ﯽﮐﺪﯾ ﺭﺍﺰﺑﺍ ﺵﺭﺎﻔﺳ ﺎﯾ ﻭ ﻝﺍﻮﺌﺳ ﻪﻧﻮﮔﺮﻫ یﺍﺮﺑ

.ﺪﯿﻫﺩ ﻉﻼﻃﺍ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ یﻭﺭ ﺐﺴﭼﺮﺑ ﻖﺑﺎﻄﻣ ﺍﺭ ﻻﺎﮐ ﯽﻤﻗﺭ ﻩﺩ ﯽﻨﻓ

ﻥﺎﯾﺮﺘﺸﻣ ﺎﺑ ﻩﺭﻭﺎﺸﻣ ﻭ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ

ﻭ ﺲﯾﻭﺮﺳ ،ﺕﺍﺮﯿﻤﻌﺗ ﻩﺭﺎﺑ ﺭﺩ ﺎﻤﺷ ﺕﻻﺍﻮﺌﺳ ﻪﺑ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ ﺮﺘﻓﺩ

ﺕﺎﻋﻼﻃﺍ ﻭ ﺮﯾﻭﺎﺼﺗ .ﺩﺍﺩ ﺪﻫﺍﻮﺧ ﺦﺳﺎﭘ ﺕﺎﻘﻠﻌﺘﻣ ﻭ ﯽﮐﺪﯾ ﺕﺎﻌﻄﻗ ﻦﯿﻨﭽﻤﻫ

ﻞﯾﺫ ﻩﺩﺮﺒﻣﺎﻧ ﺖﯾﺎﺳ ﺭﺩ ﺪﯿﻧﺍﻮﺘﯿﻣ ﺍﺭ ﺕﺎﻘﻠﻌﺘﻣ ﻭ ﯽﮐﺪﯾ ﺕﺎﻌﻄﻗ ﻩﺭﺎﺑ ﺭﺩ

:ﺪﯿﯾﺎﳕ ﻮﺠﺘﺴﺟ

www.bosch-pt.com

ﺕﻻﺍﻮﺌﺳ ﻪﺑ ﻞﯿﻣ ﻝﺎﻤﮐ ﺎﺑ ﺵﻮﺑ ﺖﮐﺮﺷ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ ﺭﻭﺎﺸﻣ ﻢﯿﺗ

ﺦﺳﺎﭘ ﺕﺎﻘﻠﻌﺘﻣ ﻭ ﺕﻻﻮﺼﺤﻣ ﻢﯿﻈﻨﺗ ﻭ ﻩﺩﺎﻔﺘﺳﺍ ﺯﺮﻃ ،ﺪﯾﺮﺧ ﻩﺭﺎﺑ ﺭﺩ ﺎﻤﺷ

.ﺪﻫﺪﯿﻣ

ﺩﺍﺮﻓﺍ ﻪﺑ ﻂﻘﻓ ﯽﻛﺪﻳ ﺭﺍﺰﺑﺍ ﻪﻴﻬﺗ ﻭ ﻩﺎﮕﺘﺳﺩ ﺮﻴﻤﻌﺗ ،ﯽﺘﻧﺍﺭﺎﮔ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ یﺍﺮﺑ

.ﺪﻴﻨﻛ ﻪﻌﺟﺍﺮﻣ ﺺﺼﺨﺘﻣ

ﻩﺎﮕﺘﺳﺩ ﻥﺩﺮﮐ ﺝﺭﺎﺧ ﻩﺩﺭ ﺯﺍ

ﻂﯿﺤﻣ ﻆﻔﺣ ﺕﺍﺭﺮﻘﻣ ﻖﺒﻃ ﺪﯾﺎﺑ ،ﻥﺁ یﺪﻨﺑ ﻪﺘﺴﺑ ﻭ ﺕﺎﻘﻠﻌﺘﻣ ،ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ

.ﺪﻧﻮﺷ ﺖﻓﺎﯾﺯﺎﺑ ﻭ ﺝﺭﺎﺧ ﻩﺩﺭ ﺯﺍ ﺖﺴﯾﺯ

!ﺪﯾﺯﺍﺪﻧﺎﯿﻧ ﯽﮕﻧﺎﺧ ﻥﺍﺩ ﻪﻟﺎﺑﺯ ﻞﺧﺍﺩ ﺍﺭ ﯽﻗﺮﺑ یﺎﻫﺭﺍﺰﺑﺍ

:ﺎﭘﻭﺭﺍ ﻪﯾﺩﺎﲢﺍ ﻮﻀﻋ یﺎﻫﺭﻮﺸﻛ یﺍﺮﺑ ﻂﻘﻓ

2002/96/EG ﯽﺋﺎﭘﻭﺭﺍ ﻞﻤﻌﻟﺍﺭﻮﺘﺳﺩ ﻭ ﻪﻣﺎﻧ ﻦﯿﺋﺁ ﻖﺒﻃ

ﯽﻜﯿﻧﻭﺮﺘﻜﻟﺍﻭ ﯽﻜﯾﺮﺘﻜﻟﺍ ﻪﻨﻬﻛیﺎﻬﻫﺎﮕﺘﺳﺩ ﻩﺭﺎﺑ ﺭﺩ

ﻞﺑﺎﻗ ﺮﯿﻏ ﯽﻗﺮﺑ یﺎﻫﺭﺍﺰﺑﺍ ﺪﯾﺎﺑ ،ﯽﻠﻣ ﻖﺣ ﻪﺑ ﻥﺁ ﻞﯾﺪﺒﺗ ﻭ

ﻪﺑ ﺖﺒﺴﻧ ﻭ ﺩﺮﻛ یﺭﻭﺁ ﻊﻤﺟ ﻪﻧﺎﮔﺍﺪﺟ ﺍﺭ ﻩﺩﺎﻔﺘﺳﺍ

.ﺩﺭﻭﺁ ﻞﻤﻌﺑ ﻡﺍﺪﻗﺍ ﺖﺴﯾﺯ ﻂﯿﺤﻣ ﺎﺑ ﺐﺳﺎﻨﻣﺖﻓﺎﯾﺯﺎﺑ

.ﺖﺳﺍ ﻅﻮﻔﺤﻣ یﺮﯿﯿﻐﺗ ﻪﻧﻮﮔﺮﻫ ﻖﺣ

172 | ﯽﺳﺭﺎﻓ

2 610 007 835 | (24.11.11) Bosch Power Tools

ﺭﺍﺮﻗ ﺖﻣﻼﻋ یﻭﺭ ﺎﺗ ﺪﯿﻧﺎﺧﺮﭽﺑ ﺍﺭ ﺖﻣﻼﻋ ﺎﺑ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ 2 ﻪﯾﺎﭘ –

ﺎﺗ ﺪﯿﻨﮐ ﺖﯾﺍﺪﻫ ﻦﯿﺋﺎﭘ ﻪﺑ ﻪﺘﺴﻫﺁ ﺍﺭ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ ﻭ ﺩﺮﯿﮕﺑ

.ﺪﻨﮐ ﻞﺻﺎﺣ ﺱﺎﲤ ﺭﺎﮐ ﻪﻌﻄﻗ ﺎﺑ ﺯﺮﻓ ﻪﻐﯿﺗ

.ﺪﯾﺪﻨﺒﺑ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﻡﺮﻫﺍ –

ﺪﯿﻨﮐ ﺖﺷﺍﺩﺩﺎﯾ ﺍﺮﻧﺁ ﻭ ﺪﯿﻧﺍﻮﺨﺑ 8 یﺪﻨﺑ ﻪﺟﺭﺩ یﻭﺭ ﺍﺭ یﺮﯿﮔ ﻩﺯﺍﺪﻧﺍ ﺭﺍﺪﻘﻣ –

ﻪﻓﺎﺿﺍ ﺯﺮﻓ ﻖﻤﻋ ﺮﻈﻧ ﺩﺭﻮﻣ ﺭﺍﺪﻘﻣ ﻪﺑ ﺍﺭ ﺭﺍﺪﻘﻣ ﻦﯾﺍ .(ﺮﻔﺻ ﺎﺑ ﻪﺴﯾﺎﻘﻣ)

.ﺪﯿﻨﮐ

ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ ﻭ ﺪﯿﻨﮐ ﺯﺎﺑ ﺍﺭ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﻡﺮﻫﺍ –

.ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ یﺪﻨﺑ ﻪﺟﺭﺩ ﺭﺩ ﻩﺪﺷ ﻪﺒﺳﺎﺤﻣ ﺭﺍﺪﻘﻣ یﻭﺭ ﺍﺭ ﻩﺎﮕﺘﺳﺩ

ﺭﺍﺮﻗ ﺖﻣﻼﻋ یﻭﺭ ﺎﺗ ﺪﯿﻧﺎﺧﺮﭽﺑ ﺍﺭ ﺖﻣﻼﻋ ﺎﺑ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ –

.ﺪﯾﺪﻨﺒﺑ ﹰﺍﺩﺪﺠﻣ ﺍﺭ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﻡﺮﻫﺍ ﻭ ﺩﺮﯿﮕﺑ

ﺭﺩ ﻭ ﻝﺮﺘﻨﮐ ﯽﻠﻤﻋ ﻥﺎﺤﺘﻣﺍ ﻪﻠﯿﺳﻮﺑ ﺍﺭ ﺯﺮﻓ ﻖﻤﻋ ﻩﺪﺷ ﻡﺎﳒﺍ ﻢﯿﻈﻨﺗ –

.ﺪﯿﻨﮐ ﺡﻼﺻﺍ ﺍﺮﻧﺁ ﻡﻭﺰﻟ ﺕﺭﻮﺻ

:ﺪﯿﻨﮐ ﻞﻤﻋ ﺮﯾﺯ ﺡﺮﺷ ﻪﺑ ﺯﺮﻓ ﻖﻤﻋ ﻖﯿﻗﺩ ﻢﯿﻈﻨﺗ یﺍﺮﺑ

ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﻡﺮﻫﺍ ﻥﺩﻮﺑ ﺯﺎﺑ ﻝﺎﺣ ﺭﺩ ،ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ –

.ﺪﯿﻫﺪﺑ ﺭﺍﺮﻗ ﺖﻣﻼﻋ یﻭﺭ ﺍﺭ ، ﺖﻣﻼﻋ ﺎﺑ 10

.ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ ﺍﺭ ﺮﻈﻧ ﺩﺭﻮﻣ یﺭﺎﮐ ﺯﺮﻓ ﻖﻤﻋ 3 ﻢﯿﻈﻨﺗ ﭻﯿﭘ ﻂﺳﻮﺗ –

.ﺪﯾﺪﻨﺒﺑ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﻡﺮﻫﺍ –

ﻩﺎﮕﺘﺳﺩ ﺩﺮﺑﺭﺎﮐ ﻩﻮﺤﻧ ﻭ یﺯﺍﺪﻧﺍ ﻩﺍﺭ

ﺎﺑ ﺪﯾﺎﺑ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻊﺒﻨﻣ ژﺎﺘﻟﻭ !ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﻪﮑﺒﺷ ﻕﺮﺑ ژﺎﺘﻟﻭ ﻪﺑ

◀

ﻪﺘﺷﺍﺩ ﺖﻘﺑﺎﻄﻣ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺐﺴﭼﺮﺑ یﻭﺭ ﺮﺑ ﺩﻮﺟﻮﻣ ﺮﯾﺩﺎﻘﻣ

،ﺪﻧﺍ ﻩﺪﺷ ﺺﺨﺸﻣ ﺖﻟﻭ 230 V ژﺎﺘﻟﻭ ﺎﺑ ﻪﮐ ﺍﺭ ﯽﻗﺮﺑ یﺎﻫﺭﺍﺰﺑﺍ .ﺪﺷﺎﺑ

.ﺩﺮﺑ ﺭﺎﮑﺑ ﺰﯿﻧ ﺖﻟﻭ 220 V ژﺎﺘﻟﻭ ﺖﲢ ﻥﺍﻮﺗ ﯽﻣ

ﻥﺩﺮﮐ ﺵﻮﻣﺎﺧ ﻭ ﻦﺷﻭﺭ ﻩﻮﺤﻧ

.ﺪﯿﻫﺪﺑ ﺭﺍﺮﻗ I یﻭﺭ ﺍﺭ 11 ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ ،ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻥﺩﺮﮐ ﻦﺷﻭﺭ یﺍﺮﺑ

ﺭﺍﺮﻗ 0 یﻭﺭ ﺍﺭ 11 ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ ،ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻥﺩﺮﮐ ﺵﻮﻣﺎﺧ یﺍﺮﺑ

.ﺪﯿﻫﺪﺑ

ﯽﻠﻤﻋ یﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ

.ﺪﯿﻨﮐ ﺖﻈﻓﺎﺤﻣ ﺭﺎﺸﻓ ﻭ ﻪﺑﺮﺿ ﺮﺑﺍﺮﺑ ﺭﺩ ﺍﺭ ﺯﺮﻓ ﻪﻐﯿﺗ

◀

ﻡﺮﻓ ﻖﺒﻃ ﻥﺩﺮﮐ ﺯﺮﻓ ﺎﯾ ﻭ (ﯽﺷﺍﺮﺗ ﺭﺎﻨﮐ) ﻥﺩﺍﺩ ﻪﺒﻟ ﻩﻮﺤﻧ

(Gﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ)

ﺪﯾﺎﺑ ،یﺯﺍﻮﻣ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ ﻥﻭﺪﺑ ﻡﺮﻓ ﻖﺒﻃ ﻥﺩﺮﮐ ﺯﺮﻓ ﺎﯾ ﻭ ﻥﺩﺍﺩ ﻪﺒﻟ یﺍﺮﺑ

.ﺪﺷﺎﺑ ﺰﻬﺠﻣ ﮓﻨﯾﺮﺒﻠﺑ ﺎﯾ ﻭ ﺎﻤﻨﻫﺍﺭ ﮏﯾ ﻪﺑ ﺯﺮﻓ ﻪﻐﯿﺗ

ﻪﻌﻄﻗ ﻪﺑ (ﯽﺒﻧﺎﺟ ﺢﻄﺳ) ﻮﻠﻬﭘ ﺯﺍ ،ﺖﺳﺍ ﻦﺷﻭﺭ ﻪﮑﯿﻟﺎﺣ ﺭﺩ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ –

ﺭﺎﮐ ﻪﻌﻄﻗ ﻪﺒﻟ یﻭﺭ ﺯﺮﻓ ﻪﻐﯿﺗ ﮓﻨﯾﺮﺒﻠﺑ ﺎﯾ ﻭ ﺎﻤﻨﻫﺍﺭ ﺎﺗ ﺪﯿﻨﮐ ﮏﯾﺩﺰﻧ ﺭﺎﮐ

.ﺩﺮﯿﮕﺑ ﺭﺍﺮﻗ

ﻪﯾﻭﺍﺯ ﻪﺑ ﻥﺎﻣﺰﻤﻫ .ﺪﯿﻫﺪﺑ ﺖﮐﺮﺣ ﺭﺎﮐ ﻪﻌﻄﻗ ﻪﺒﻟ ﺩﺍﺪﺘﻣﺍ ﺭﺩ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ –

ﺪﺣ ﺯﺍ ﺶﯿﺑ ﺭﺎﺸﻓ .ﺪﯿﺷﺎﺑ ﻪﺘﺷﺍﺩ ﻪﺟﻮﺗ ﺭﺎﮐ ﻪﻌﻄﻗ یﻭﺭ ﺮﺑ ﻥﺁ ﱳﻓﺮﮔ ﺭﺍﺮﻗ

.ﺪﻨﮐ ﺩﺭﺍﻭ ﺐﯿﺳﺁ ﺭﺎﮐ ﻪﻌﻄﻗ ﻪﺒﻟ ﻪﺑ ﺪﻧﺍﻮﺗ ﯽﻣ

یﺯﺍﻮﻣ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ ﻪﻠﯿﺳﻮﺑ یﺭﺎﮐ ﺯﺮﻓ ﻩﻮﺤﻧ

(Hﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ)

یﺯﺍﻮﻣ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ ﺪﯿﻧﺍﻮﺗ ﯽﻣ ،ﻪﺒﻟ ﺕﺍﺯﺍﻮﻣ ﻪﺑ ﻥﺩﺮﮐ ﺯﺮﻓ ﻭ ﺵﺮﺑ یﺍﺮﺑ

.ﺪﯿﻨﮐ ﺐﺼﻧ ﺍﺭ 17

ﺭﺍﺪﺟﺁ ﭻﯿﭘ ﺎﺑ 2 ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ یﻭﺭ ﺍﺭ 17 یﺯﺍﻮﻣ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ –

.ﺪﯿﻨﮐ ﺐﺼﻧ 16

18 یﺯﺍﻮﻣ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ یﺍﺮﺑ ﺩﻮﺟﻮﻣ ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ ﻪﻠﯿﺳﻮﺑ –

.ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ ﺍﺭ ﺮﻈﻧ ﺩﺭﻮﻣ ﻖﻤﻋ

ﺭﺎﺸﻓ ﻥﺩﺭﻭﺁ ﻭ ﺖﺧﺍﻮﻨﮑﯾ ﺖﮐﺮﺣ ﺎﺑ ﺖﺳﺍ ﻦﺷﻭﺭ ﻪﮑﯿﻟﺎﺣ ﺭﺩ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ –

ﺭﺎﮐ ﻪﻌﻄﻗ ﻪﺒﻟ ﺩﺍﺪﺘﻣﺍ ﺭﺩ ،یﺯﺍﻮﻣ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ یﻭﺭ ﺮﺑ ﯽﺒﻧﺎﺟ

.ﺪﯿﻫﺪﺑ ﺖﮐﺮﺣ

(Iﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﯽﮑﻤﮐ یﺎﻤﻨﻫﺍﺭ ﺎﺑ یﺭﺎﮐ ﺯﺮﻓ ﻩﻮﺤﻧ

ﺎﯾ ﻭ ﺎﻤﻨﻫﺍﺭ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﻥﻭﺪﺑ ﺎﻫ ﻪﺒﻟ ﻥﺩﺮﮐ ﺯﺮﻓ یﺍﺮﺑ 19 ﯽﮑﻤﮐ یﺩﺎﻫ

.ﺩﺮﯿﮔ ﯽﻣ ﺭﺍﺮﻗ ﻩﺩﺎﻔﺘﺳﺍ ﺩﺭﻮﻣ ﮓﻨﯾﺮﺒﻠﺑ

.ﺪﯿﻨﮐ ﺐﺼﻧ 16 ﺭﺍﺪﺟﺁ ﭻﯿﭘ ﺎﺑ 2 ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ یﻭﺭ ﺍﺭ ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ –

ﻮﻠﺟ ﻪﺑ ﺭﺎﮐ ﻪﻌﻄﻗ ﻪﺒﻟ ﺩﺍﺪﺘﻣﺍ ﺭﺩ ﺖﺧﺍﻮﻨﮑﯾ ﺖﮐﺮﺣ ﺎﺑ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ –

.ﺪﯿﻧﺍﺮﺑ

ﯽﻣ ،ﺭﺎﮐ ﻪﻌﻄﻗ ﺯﺍ یﺭﺍﺩﺮﺑ ﻪﯾﻻ ﻥﺍﺰﯿﻣ ﻭ ﺭﺍﺪﻘﻣ ﺮﯿﯿﻐﺗ یﺍﺮﺑ :ﯽﺒﻧﺎﺟ ﻪﻠﺻﺎﻓ

یﺎﻤﻨﻫﺍﺭ ﺭﺩ ﺍﺭ 22 یﺎﻤﻨﻫﺍﺭ ﻩﺮﻗﺮﻗ ﻭ ﺭﺎﮐ ﻪﻌﻄﻗ ﻦﯿﺑﺎﻣ ﯽﺒﻧﺎﺟ ﻪﻠﺻﺎﻓ ﺪﯿﻧﺍﻮﺗ

.ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ 19 ﯽﮑﻤﮐ

ﻪﻠﯿﺳﻮﺑ ﺍﺭ ﺮﻈﻧ ﺩﺭﻮﻣ ﯽﺒﻧﺎﺟ ﻪﻠﺻﺎﻓ ﻭ ﺪﯿﻨﮐ ﻞﺷ ﺍﺭ 20 ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ –

20 ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ ﺲﭙﺳ ﻭ ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ 21 ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ ﻥﺪﻧﺎﭽﯿﭘ

.ﺪﯿﻨﮐ ﺖﻔﺳ ﹰﺍﺩﺪﺠﻣ ﺍﺭ

،ﺭﺎﮐ ﻪﻌﻄﻗ ﺖﻣﺎﺨﺿ ﻭ ﻩﺩﺎﻔﺘﺳﺍ ﺩﺭﻮﻣ ﺯﺮﻓ ﻪﻐﯿﺗ ﻉﻮﻧ ﺐﺴﺣ ﺮﺑ :ﻉﺎﻔﺗﺭﺍ

.ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ ﺍﺭ ﯽﮑﻤﮐ یﺎﻤﻨﻫﺍﺭ یﺩﻮﻤﻋ ﺮﯿﺴﻣ ﻩﺯﺍﺪﻧﺍ

ﺖﯿﻌﺿﻭ ﺭﺩ ﺍﺭ ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ ،ﺪﯿﻨﮐ ﻞﺷ ﺍﺭ ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ یﻭﺭ 16 ﺭﺍﺪﺟﺁ ﭻﯿﭘ –

.ﺪﯿﻨﮐ ﺖﻔﺳ ﻩﺭﺎﺑﻭﺩ ﺍﺭ ﺭﺍﺪﺟﺁ ﭻﯿﭘ ﻭ ﺪﯿﻧﺍﺮﺑ ﻩﺍﻮﳋﺩ

ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻪﻧﺪﺑ ﺶﮐﻭﺭ ﻥﺩﺮﮐ ﺐﺼﻧ ﻩﻮﺤﻧ

(Jﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ)

.ﺩﻮﺷ ﯽﻣ ﻍﺍﺩ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺯﺍ ﻩﺩﺮﺸﻓ ﻩﺩﺎﻔﺘﺳﺍ ﻡﺎﮕﻨﻫ

ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﺶﮐﻭﺭ ﮏﯾ ﺖﻟﺎﺣ ﻦﯾﺍ ﺭﺩ ﻥﺍﻮﺗ ﯽﻣ ﻥﺎﺘﺳﺩ ﺯﺍ ﺖﻈﻓﺎﺤﻣ ﺖﻬﺟ

.ﺩﺮﮐ ﺐﺼﻧ ﺍﺭ (ﺕﺎﻘﻠﻌﺘﻣ) ﺯﺮﻓ

.ﺪﯾﺭﺍﺩﺮﺑ ﺍﺭ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ 10 ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﺹﻮﺼﺨﻣ ﻡﺮﻫﺍ –

ﺭﺍﺮﻗ 2 ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ یﻭﺭ ﺮﺑ ﻻﺎﺑ ﺯﺍ ﺍﺭ 23 ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﺶﮐﻭﺭ –

.ﺪﯿﻫﺩ

ﭻﯿﭘ ﻢﮑﺤﻣ یﺪﺣ ﺎﺗ ﹰﺍﺩﺪﺠﻣ ﺍﺭ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﻡﺮﻫﺍ –

1ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ ،ﻡﺮﻫﺍ ﻥﺩﻮﺑ ﻪﺘﺴﺑ ﺕﺭﻮﺻ ﺭﺩ ﻪﮐ ﺪﯿﻨﮐ

.ﺩﻮﺷ ﻆﻔﺣ ﻭ ﻪﺘﺷﺍﺩ ﺭﺍﺮﻗ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻞﺧﺍﺩ ﺭﺩ ﻦﺌﻤﻄﻣ ﺭﻮﻄﺑ

(K – M ﺮﯾﻭﺎﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﺎﺑ یﺭﺎﮐﺯﺮﻓ

ﺭﺍﺩ ﺶﮐﻭﺭ یﺎﻫ ﻪﺒﻟ ﻑﺎﺻ ﻥﺩﺮﮐ ﺯﺮﻓ ﺖﻬﺟ ﺎﺻﻮﺼﺨﻣ 24 ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ

ﺎﻫ ﻪﺒﻟ ﻥﺩﺮﮐ ﺐﯾﺭﺍ ﺰﯿﻧ ﻭ ﻪﯾﻭﺍﺯ ﺎﺑ ﻥﺩﺮﮐ ﺯﺮﻓ ،ﺱﺮﺘﺳﺩ ﻞﺑﺎﻗ ﺮﯿﻏ یﺎﻫﺎﺟ ﺭﺩ

.ﺖﺳﺍ ﺐﺳﺎﻨﻣ

ﻦﯿﭘ ﮏﯾ ﻪﻠﯿﺳﻮﺑ ﺍﺭ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﺪﯾﺎﺑ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﺎﺑ ﯽﺷﺍﺮﺗ ﺭﺎﻨﮐ ﻡﺎﮕﻨﻫ

.ﺩﺮﮐ ﺰﻬﺠﻣ ﮓﻨﯾﺮﺒﻠﺑ ﺎﯾ ﺎﻤﻨﻫﺍﺭ

ژﺎﺘﻧﻮﻣ ﻩﻮﺤﻧ» ﺶﺨﺑ ﺭﺩ ﻁﻮﺑﺮﻣ یﺭﺎﮐ ﻞﺣﺍﺮﻣ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﺐﺼﻧ ﺖﻬﺟ

.ﺪﯿﻧﺍﻮﺨﺑ ﺍﺭ (173 ﻪﺤﻔﺻ) «ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻥﺩﺮﮐ

ﺖﻤﺴﻗ 7,5° یﺎﻫ ﺭﺎﯿﺷ ﻪﺑ 24 ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻖﯿﻗﺩ ﻪﯾﻭﺍﺯ ﻪﺑ ﻥﺪﯿﺳﺭ ﺖﻬﺟ

(ﺐﻘﻋ ﻪﺑ 30° ﻭ ﻮﻠﺟ ﻪﺑ 45°) 75° یﺍﺭﺍﺩ ﻢﯿﻈﻨﺗ ﻞﮐ ﻩﺩﻭﺪﺤﻣ .ﺖﺳﺍ ﺰﻬﺠﻣ

.ﺪﺷﺎﺑ ﯽﻣ

.ﺪﯿﻨﮐ ﻞﺷ ﺍﺭ 25 ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ ﻭﺩ ﺮﻫ –

یﺎﻬﭽﯿﭘ ﻭ ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ 26 یﺪﻨﺑ ﻪﺟﺭﺩ ﮏﻤﮐ ﻪﺑ ﺍﺭ ﻩﺍﻮﳋﺩ ﻪﯾﻭﺍﺯ –

.ﺪﯿﻨﮐ ﺖﻔﺳ ﻩﺭﺎﺑﻭﺩ ﺍﺭ 25 ﯽﮑﺳﻭﺮﺧ

(Nﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﻩﺪﻨﻨﮐ ﺖﻳﺍﺪﻫ ﻪﺤﻔﺻ ﺾﻳﻮﻌﺗ

6 ﻩﺪﻨﻨﮐ ﺖﯾﺍﺪﻫ ﻪﺤﻔﺻ یﺎﺟ ﻪﺑ ﻥﺍﻮﺗ ﯽﻣ ﺍﺭ 30 ﻩﺪﻨﻨﮐ ﺖﯾﺍﺪﻫ ﻪﺤﻔﺻ

ﺐﺼﻧ ﻥﺎﮑﻣﺍ ﻭ ﺪﻨﮐ ﯽﻣ ﺩﺎﺠﯾﺍ 12 ﯽﮑﻤﮐ ﻪﺘﺳﺩ ﮏﯾ ﻪﺑ ﻪﮐ ﺩﺮﮐ ﺐﺼﻧ

.ﺪﻨﮐ ﯽﻣ ﻢﻫﺍﺮﻓ ﺍﺭ ﯽﻗﺮﺑﻭﺭﺎﺟ ﮏﯾ

ﯽﺳﺭﺎﻓ |

173

Bosch Power Tools 2 610 007 835 | (24.11.11)

ﻪﯾﺎﭘ ﻭ ﺪﯿﻨﮐ ﺯﺎﺑ ﺍﺭ 10 ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﻡﺮﻫﺍ ﺭﻮﻈﻨﻣ ﻦﯾﺍ یﺍﺮﺑ –

ﺖﻣﻼﻋ یﻭﺭ ﻥﺁ ﺖﻣﻼﻋ ﻪﮐ ﺪﯿﻧﺎﺧﺮﭽﺑ یﺭﻮﻃ ﺍﺭ 2ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ

.ﺩﺮﯿﮔ ﺭﺍﺮﻗ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ 1ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ ﺭﺩ ﺩﻮﺟﻮﻣ

.ﺪﯿﺸﮑﺑ ﻻﺎﺑ ﻑﺮﻄﺑ ﻦﮑﳑ ﺪﺣ ﻦﯾﺮﺧﺁ ﺎﺗ ﺍﺭ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ –

ﺖﻋﺎﺳ ﻪﺑﺮﻘﻋ ﺖﮐﺮﺣ ﺖﻬﺟ ﻑﻼﺧ ﺍﺭ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ –

ﻥﻭﺮﯿﺑ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻞﺧﺍﺩ ﺯﺍ ﺍﺮﻧﺁ ﻭ ﺪﯿﻧﺎﺧﺮﭽﺑ ﻦﮑﳑ ﺪﺣ ﻦﯾﺮﺧﺁ ﺎﺗ

.ﺪﯿﺸﮑﺑ

(Bﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﺖﻟﻮﮐ ﺾﯾﻮﻌﺗ ﻩﻮﺤﻧ

،ﺯﺮﻓ ﻪﻐﯿﺗ یﺭﺍﺬﮔﺎﺟ ﺯﺍ ﺶﯿﭘ ﺪﯾﺎﺑ ،ﻩﺩﺎﻔﺘﺳﺍ ﺩﺭﻮﻣ ﺯﺮﻓ ﻪﻐﯿﺗ ﻉﻮﻧ ﺐﺴﺣ ﺮﺑ

.ﺪﯿﻨﮐ ﺾﯾﻮﻌﺗ ﺍﺭ 5ﺖﻟﻮﮐ ﺎﺑ ﻩﺮﻬﻣ

ﺲﭙﺳ ،ﺖﺳﺍ ﻩﺪﺷ ﺐﺼﻧ ﺎﻤﺷ ﺯﺮﻓ ﻪﻐﯿﺗ یﺍﺮﺑ ﺐﺳﺎﻨﻣ ﺖﻟﻮﮐ ﻪﭽﻧﺎﻨﭼ

.ﺪﯿﻨﮐ ﻞﻤﻋ «ﺯﺮﻓ ﻪﻐﯿﺗ ﻥﺩﺍﺩ ﺭﺍﺮﻗ ﻭ ﺐﺼﻧ ﻩﻮﺤﻧ» ﺚﺤﺒﻣ ﺭﺩ ﺭﺎﮐ ﻞﺣﺍﺮﻣ ﻖﺒﻃ

ﻪﺑ ﺪﯾﺎﺑ 5 ﻩﺮﻬﻣ .ﺩﺮﯿﮕﺑ ﺭﺍﺮﻗ ﺖﻟﻮﮐ ﻩﺮﻬﻣ ﺭﺩ ﺩﺍﺯﺁ ﺭﻮﻄﺑ ﺪﯾﺎﺑ 13 ﺖﻟﻮﮐ

،ﺪﻨﺷﺎﺑ ﻩﺪﯾﺩ ﺐﯿﺳﺁ ﺖﻟﻮﮐ ﺎﯾ ﻭ ﻩﺮﻬﻣ ﻪﭽﻧﺎﻨﭼ .ﺪﺷﺎﺑ ﺐﺼﻧ ﻞﺑﺎﻗ ﯽﻧﺎﺳﺁ

.ﺪﯿﻨﮐ ﺾﯾﻮﻌﺗ ﻪﻠﺻﺎﻓﻼﺑ ﺍﺭ ﺎﻬﻧﺁ

ﺯﺎﯿﻧ ﺕﺭﻮﺻ ﺭﺩ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﻭ ﺪﯿﻫﺪﺑ ﺭﺎﺸﻓ ﺍﺭ 9 ﻩﺎﮕﺘﺳﺩ ﺭﻮﺤﻣ ﻞﻔﻗ ﻪﻤﮐﺩ –

.ﺩﻮﺷ ﻞﻔﻗ ﺎﺗ ﺪﯿﻧﺎﺧﺮﭽﺑ ﺖﺳﺩ ﻪﻠﯿﺳﻮﺑ ﺍﺭ ﺭﻮﺗﻮﻣ ﺭﻮﺤﻣ

ﻪﺑﺮﻘﻋ ﺖﮐﺮﺣ ﺖﻬﺟ ﻑﻼﺧ 15 ﺖﺨﺗ ﺭﺎﭼﺁ ﮏﯾ ﻪﻠﯿﺳﻮﺑ ﺍﺭ 5 ﻩﺮﻬﻣ –

.ﺪﯿﻨﮐ ﺯﺎﺑ ﺍﺮﻧﺁ ﻭ ﺪﯿﻧﺎﭽﯿﭙﺑ ﺖﻋﺎﺳ

.ﺪﯿﻨﮐ ﺎﻫﺭ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﺭﻮﺤﻣ ﻞﻔﻗ ﻪﻤﮐﺩ –

،ژﺎﺘﻧﻮﻣ ﺯﺍ ﺶﯿﭘ ﺍﺭ ﺪﻧﻮﺷ ﺐﺼﻧ ﺪﯾﺎﺑ ﻪﮐ ﯽﺗﺎﻌﻄﻗ ﻪﻤﻫ ﻡﻭﺰﻟ ﺕﺭﻮﺻ ﺭﺩ –

ﯽﺋﺍﺩﺯ ﺭﺎﺒﻏ ،ﺩﺎﺑ ﺭﺎﺸﻓ ﺖﲢ ﺎﯾ ﻭ ﻡﺮﻧ یﻮﻣ ﻢﻠﻗ ﺎﯾ ﻡﺮﻧ ﺱﺮﺑ ﮏﯾ ﻪﻠﯿﺳﻮﺑ

.ﺪﯿﻨﮐ

.ﺪﯿﻨﮐ ﺐﺼﻧ 14 ﺮﯿﮔ ﺭﺍﺰﺑﺍ یﻭﺭ ﺮﺑ ﺍﺭ ﺪﯾﺪﺟ ﻩﺮﻬﻣ –

.ﺪﺷﺎﺑ ﻩﺪﺸﻧ ﺖﻔﺳ ﺯﻮﻨﻫ ﻪﮐ یﺭﻮﻄﺑ ﺪﯿﻧﺎﭽﯿﭙﺑ ﯽﻤﮐ ﺍﺭ ﺖﻟﻮﮐ ﻩﺮﻬﻣ –

ﻩﺪﺸﻧ ژﺎﺘﻧﻮﻣ ﺯﺮﻓ ﻪﻐﯿﺗ ﻪﮐ ﯽﻧﺎﻣﺯ ﺎﺗ ﺍﺭ ﺖﻟﻮﮐ ﻩﺮﻬﻣ ﻭ ﺖﻟﻮﮐ ﺰﮔﺮﻫ

◀

ﺖﻟﻮﮐ ﻥﺪﯾﺩ ﺐﯿﺳﺁ ﻥﺎﮑﻣﺍ ﺕﺭﻮﺻ ﻦﯾﺍ ﺮﯿﻏ ﺭﺩ .ﺪﯿﻨﮑﻧ ﺖﻔﺳ ،ﺖﺳﺍ

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ

(C – D ﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﺯﺮﻓ ﻪﻐﯿﺗ ﻥﺩﺍﺩ ﺭﺍﺮﻗ ﻭ ﺐﺼﻧ ﻩﻮﺤﻧ

یﺎﻫ ﺖﯿﻔﯿﮐ ﻭ ﺎﻫ ﻝﺪﻣ ﺭﺩ ﺯﺮﻓ یﺎﻫ ﻪﻐﯿﺗ ،یﺮﯿﮔﺭﺎﮑﺑ ﺩﺭﺍﻮﻣ ﺐﺴﺣ ﺮﺑ

.ﺪﻨﺘﺴﻫ ﺖﻓﺎﻳﺭﺩ ﻞﺑﺎﻗ ﻒﻠﺘﺨﻣ

یﻭﺭ ﺮﺑ ﺭﺎﮐ یﺍﺮﺑ (HSS) ﻉﻮﻧ ﻡﻭﺎﻘﻣ ﺭﺎﯿﺴﺑ ﺩﻻﻮﻓ ﺲﻨﺟ ﺯﺍ ﺯﺮﻓ یﺎﻫ ﻪﻐﯿﺗ

.ﺪﻨﺘﺴﻫ ﺐﺳﺎﻨﻣ ﮏﯿﺘﺳﻼﭘ ﻭ ﻡﺮﻧ یﺎﻫ ﺏﻮﭼ ﻪﻠﻤﺟ ﺯﺍ ﻡﺮﻧ ﺩﺍﻮﻣ

یﺍﺮﺑ ﺹﻮﺼﺨﺑ (HM) ﺭﺍﺩ ﺪﯿﺑﺭﺎﮐ ﺖﺨﺳ ﺰﻠﻓ ﺲﻨﺟ ﺯﺍ ﺯﺮﻓ یﺎﻫ ﻪﻐﯿﺗ

ﻡﻮﯿﻨﯿﻣﻮﻟﺁ ﻭ ﺖﺨﺳ یﺎﻬﺑﻮﭼ ﻪﻠﻤﺟ ﺯﺍ ﺖﺨﺳ ﺩﺍﻮﻣ یﻭﺭ ﺮﺑ یﺭﺎﮐ ﺩﺭﺍﻮﻣ

.ﺪﻨﺘﺴﻫ ﺐﺳﺎﻨﻣ

ﺯﺍ ﺪﯿﻧﺍﻮﺗ ﯽﻣ ﺍﺭ ﺵﻮﺑ ﺕﺎﻘﻠﻌﺘﻣ ﻊﻣﺎﺟ ﻪﻣﺎﻧﺮﺑ ﺯﺍ ﻞﺻﺍ ﺯﺮﻓ یﺎﻫ ﻪﻐﯿﺗ

.ﺪﯿﻨﮐ یﺭﺍﺪﯾﺮﺧ ﯽﺼﺼﺨﺗ یﺎﻬﻫﺎﮕﺷﻭﺮﻓ

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﺰﯿﲤ ﻭ ﻢﻟﺎﺳ ﺯﺮﻓ یﺎﻫ ﻪﻐﯿﺗ ﺯﺍ ﹰﺍﺮﺼﺤﻨﻣ

ﺯﺎﯿﻧ ﺕﺭﻮﺻ ﺭﺩ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﻭ ﺪﯿﻫﺪﺑ ﺭﺎﺸﻓ ﺍﺭ 9 ﻩﺎﮕﺘﺳﺩ ﺭﻮﺤﻣ ﻞﻔﻗ ﻪﻤﮐﺩ –

.ﺩﻮﺷ ﻞﻔﻗ ﺎﺗ ﺪﯿﻧﺎﺧﺮﭽﺑ ﺖﺳﺩ ﻪﻠﯿﺳﻮﺑ ﺍﺭ ﺭﻮﺗﻮﻣ ﺭﻮﺤﻣ

ﺖﻋﺎﺳ ﻪﺑﺮﻘﻋ ﺖﮐﺮﺣ ﺖﻬﺟ ﻑﻼﺧ 15 ﺖﺨﺗ ﺭﺎﭼﺁ ﻪﻠﯿﺳﻮﺑ ﺍﺭ 5 ﻩﺮﻬﻣ –

.ﺪﯿﻨﮐ ﺯﺎﺑ ﺍﺮﻧﺁ ﻭ ﺪﯿﻧﺎﭽﯿﭙﺑ

ﺎﯾ ﻪﻠﯿﻣ .ﺪﯿﻨﮐ ﻭﺮﻓ (ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﻩﺮﯿﮔ) ﺖﻟﻮﮐ ﻞﺧﺍﺩ ﺍﺭ ﺯﺮﻓ ﻪﻐﯿﺗ ﺲﭙﺳ –

.ﺪﺷﺎﺑ ﻪﺘﻓﺮﮔ ﺭﺍﺮﻗ ﺖﻟﻮﮐ ﻞﺧﺍﺩ ﺭﺩ 20 mm ﻞﻗﺍﺪﺣ ﺪﯾﺎﺑ ﺯﺮﻓ ﺖﻔﺷ

ﻭ ﺪﯿﻧﺎﺧﺮﭽﺑ ﺖﻋﺎﺳ ﻪﺑﺮﻘﻋ ﺖﮐﺮﺣ ﺖﻬﺟ ﺎﺑ ﻖﺑﺎﻄﻣ ﺍﺭ ﻪﻃﻮﺑﺮﻣ ﻩﺮﻬﻣ –

.ﺪﯿﻨﮐ ﺖﻔﺳ ﹰﺍﺩﺪﺠﻣ ﺍﺮﻧﺁ

.ﺪﯿﻨﮐ ﺎﻫﺭ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﺭﻮﺤﻣ ﻞﻔﻗ ﻪﻤﮐﺩ –

ﻩﺪﺸﻧ ژﺎﺘﻧﻮﻣ ﺯﺮﻓ ﻪﻐﯿﺗ ﻪﮐ ﯽﻧﺎﻣﺯ ﺎﺗ ﺍﺭ ﺖﻟﻮﮐ ﻩﺮﻬﻣ ﻭ ﺖﻟﻮﮐ ﺰﮔﺮﻫ

◀

ﺖﻟﻮﮐ ﻥﺪﯾﺩ ﺐﯿﺳﺁ ﻥﺎﮑﻣﺍ ﺕﺭﻮﺻ ﻦﯾﺍ ﺮﯿﻏ ﺭﺩ .ﺪﯿﻨﮑﻧ ﺖﻔﺳ ،ﺖﺳﺍ

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ

(Eﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻥﺩﺮﮐ ژﺎﺘﻧﻮﻣ ﻩﻮﺤﻧ

ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ یﻭﺭ ﺮﺑ ﹰﺍﺩﺪﺠﻣ 2ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﺪﯾﺎﺑ یﺭﺎﮐ ﺯﺮﻓ یﺍﺮﺑ

.ﺩﻮﺷ ﺐﺼﻧ 1ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ

.ﺪﯿﻨﮐ ﺯﺎﺑ ،ﻥﺩﻮﺑ ﻪﺘﺴﺑ ﺕﺭﻮﺻ ﺭﺩ ﺍﺭ 10 ﺭﺎﻬﻣ ﻡﺮﻫﺍ –

ﻪﯾﺎﭘ ﻭ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ یﻭﺭ ﺮﺑ ﺩﻮﺟﻮﻣ ﻞﺑﻭﺩ ﺶﻠﻓ ﻭﺩ ﺮﻫ –

.ﺪﯿﻨﮐ ﻖﺒﻄﻨﻣ ﻢﻫ ﺮﺑ ﺍﺭ 2ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ

ﻭ ﺪﯿﻫﺩ ﺭﺍﺮﻗ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻞﺧﺍﺩ ﺭﺩ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ –

یﺪﺣ ﺎﺗ ﺖﻋﺎﺳ ﻪﺑﺮﻘﻋ ﺖﮐﺮﺣ ﺖﻬﺟ ﺭﺩ ﺍﺭ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ

.ﺩﻮﺷ ﻩﺪﯾﺩ ﺖﻣﻼﻋ یﻭﺭ ﺖﻣﻼﻋ ﻪﮐ ﺪﯿﻧﺎﺧﺮﭽﺑ

.ﺪﯿﻫﺩ ﺭﺎﺸﻓ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻞﺧﺍﺩ ﻪﺑ ﻥﺎﻨﭽﻤﻫ ﺍﺭ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ –

ﺖﻣﻼﻋ یﻭﺭ ﺖﻣﻼﻋ ﺎﺗ ﺪﯿﻧﺎﺧﺮﭽﺑ ﺍﺮﻧﺁ ،ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﺐﺼﻧ ﺯﺍ ﺲﭘ –

.ﺩﺮﯿﮕﺑ ﺭﺍﺮﻗ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ یﻭﺭ ﺮﺑ ﺩﻮﺟﻮﻣ

.ﺪﯾﺪﻨﺒﺑ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﻡﺮﻫﺍ –

ﻩﺎﮕﺘﺳﺩ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ ﺎﯾﺁ ﻪﮐ ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ ﻪﺸﯿﻤﻫ ژﺎﺘﻧﻮﻣ ﺯﺍ ﺲﭘ

◀

.ﺩﺭﺍﺩ ﺭﺍﺮﻗ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﺭﺩ ﻢﮑﺤﻣ ﻭ ﺖﺑﺎﺛ ﺯﺮﻓ

ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﺪﯿﻫﺩ ﺮﯿﯿﻐﺗ ﺍﺭ 10 ﻡﺮﻫﺍ ﺭﺎﻬﻣ یﻭﺮﯿﻧ ﻥﺍﺰﯿﻣ ﻡﻭﺰﻟ ﺕﺭﻮﺻ ﺭﺩ

،«ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ یﺍﺮﺑ ﻡﺮﻫﺍ ﻢﯿﻈﻨﺗ ﻩﻮﺤﻧ» ﺚﺤﺒﻣ

.(171 ﻪﺤﻔﺻ

ﻪﺷﺍﺮﺗ ﻭ ﻩﺩﺍﺮﺑ ،ﺩﺮﮔ ﺶﮑﻣ

،ﺎﻫ ﺏﻮﭼ ﺯﺍ ﯽﻀﻌﺑ ،ﺏﺮﺳ یﺍﺭﺍﺩ یﺎﻫ ﮓﻧﺭ ﺪﻨﻧﺎﻣ یﺩﺍﻮﻣ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ

◀

ﻥﺩﺯ ﺖﺳﺩ .ﺪﻨﺷﺎﺑ ﺮﻀﻣ ﯽﺘﻣﻼﺳ یﺍﺮﺑ ﺪﻨﻧﺍﻮﺘﯿﻣ ﺕﺍﺰﻠﻓ ﻭ ﯽﻧﺪﻌﻣ ﺩﺍﻮﻣ

یﺭﺎﻤﯿﺑ ﺎﯾ ﻭ یژﺮﻟﺁ ﺯﻭﺮﺑ ﺚﻋﺎﺑ ﺖﺳﺍ ﻦﮑﳑ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﻥﺩﺮﮐ ﺲﻔﻨﺗ ﺎﯾ ﻭ

ﯽﮑﯾﺩﺰﻧ ﻥﺁ ﺭﺩ ﻪﮐ یﺩﺍﺮﻓﺍ ﺎﯾ ﻭ ﻩﺪﻨﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﺺﺨﺷ ﯽﺴﻔﻨﺗ یﺭﺎﺠﻣ

.ﺩﻮﺸﺑ ،ﺪﻨﺷﺎﺒﯿﻣ

ﺖﺧﺭﺩ ﺎﯾ ﻭ ﻁﻮﻠﺑ ﺖﺧﺭﺩ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺪﻨﻧﺎﻣ ﯽﺻﻮﺼﺨﻣ یﺎﻫﺭﺎﺒﻏ ﻭ ﺩﺮﮔ

ﻪﮐ یﺩﺍﻮﻣ ﺮﯾﺎﺳ ﺎﺑ ﺎﻬﻧﺁ ﺐﯿﮐﺮﺗ ﺹﻮﺼﺨﺑ .ﺪﻨﺘﺴﻫ ﺍﺯ ﻥﺎﻃﺮﺳ ﺵﺍﺭ

ﻩﺩﺮﺑ ﺭﺎﮑﺑ (ﺏﻮﭼ ﺯﺍ ﺖﻈﻓﺎﺤﻣ یﺍﺮﺑ ﺩﺍﻮﻣ ،ﺕﺎﻣﻭﺮﮐ) ﺏﻮﭼ یﻭﺭ ﺮﺑ ﺭﺎﮐ یﺍﺮﺑ

ﺖﺴﺑﺯﺁ یﺍﺭﺍﺩ ﻪﮐ یﺩﺍﻮﻣ ﺎﺑ ﺪﻧﺯﺎﺠﻣ ﺺﺼﺨﺘﻣ ﺩﺍﺮﻓﺍ ﻂﻘﻓ .ﺪﻧﻮﺸﯿﻣ

.ﺪﻨﻨﮐ ﺭﺎﮐ ﺪﻨﺷﺎﺒﯿﻣ

(ﺭﺎﮐ ﻪﻌﻄﻗ) ﻩﺩﺎﻣ ﺭﻮﺧﺭﺩ ﻭ ﺐﺳﺎﻨﻣ ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ ﮏﯾ ﺯﺍ ﻥﺎﮑﻣﻻﺍ ﯽﺘﺣ –

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ

ﺭﺍﺩﺭﻮﺧﺮﺑ ﯽﻓﺎﮐ یﺍﻮﻫ ﻪﯾﻮﻬﺗ ﺯﺍ ﺎﻤﺷ ﺭﺎﮐ ﻞﺤﻣ ﻪﮐ ﺪﯿﺷﺎﺑ ﻪﺘﺷﺍﺩ ﻪﺟﻮﺗ –

.ﺪﺷﺎﺑ

ﻩﺩﺎﻔﺘﺳﺍ P2 ﺮﺘﻠﯿﻓ ﻪﺟﺭﺩ ﺎﺑ ﯽﻨﻤﯾﺍ ﯽﺴﻔﻨﺗ ﮏﺳﺎﻣ ﺯﺍ ﺩﻮﺸﯿﻣ ﻪﯿﺻﻮﺗ –

.ﺪﯿﻨﮐ

ﻭ ﺩﺍﻮﻣ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺎﺑ ﻪﻄﺑﺍﺭ ﺭﺩ ﺩﻮﺧ ﺭﻮﺸﮐ ﺭﺩ ﺮﺒﺘﻌﻣ ﺕﺍﺭﺮﻘﻣ ﻭ ﻦﯿﻧﺍﻮﻗ ﻪﺑ

.ﺪﯿﻨﮐ ﻪﺟﻮﺗ یﺭﺎﮐ ﺕﺎﻌﻄﻗ

ﻩﺎﮕﺘﺳﺩ ﺎﺑ ﺭﺎﮐ ﺯﺮﻃ

(Fﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) یﺭﺎﮐ ﺯﺮﻓ ﻖﻤﻋ ﻢﯿﻈﻨﺗ ﻩﻮﺤﻧ

ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻥﺩﻮﺑ ﺵﻮﻣﺎﺧ ﺕﺭﻮﺻ ﺭﺩ ﻂﻘﻓ ﺪﯾﺎﺑ یﺭﺎﮐ ﺯﺮﻓ ﻖﻤﻋ ﻢﯿﻈﻨﺗ

◀

.ﺩﺮﯿﮕﺑ ﻡﺎﳒﺍ

:ﺪﯿﻨﮐ ﻞﻤﻋ ﺮﯾﺯ ﺡﺮﺷ ﻪﺑ یﺭﺎﮐ ﺯﺮﻓ ﻖﻤﻋ ﯽﺒﯾﺮﻘﺗ ﻭ ﯽﻟﻮﻤﻌﻣ ﻢﯿﻈﻨﺗ یﺍﺮﺑ

.ﺪﯿﻫﺩ ﺭﺍﺮﻗ ﺭﺎﮐ ﻪﻌﻄﻗ یﻭﺭ ﺮﺑ ﺍﺭ ﻩﺪﺷ ژﺎﺘﻧﻮﻣ ﺯﺮﻓ ﻪﻐﯿﺗ ﺎﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ –

.ﺪﯿﻨﮐ ﺯﺎﺑ ،ﻥﺩﻮﺑ ﻪﺘﺴﺑ ﺕﺭﻮﺻ ﺭﺩ ﺍﺭ 10 ﺭﺎﻬﻣ ﻡﺮﻫﺍ –

174 | ﯽﺳﺭﺎﻓ

2 610 007 835 | (24.11.11) Bosch Power Tools

ﺯﺮﻓ ﻪﯾﻭﺍﺯ ﻢﯿﻈﻨﺗ یﺪﻨﺑ ﻪﺟﺭﺩ 26

*ﻩﺪﻨﻨﮐ ﺖﯾﺍﺪﻫ ﻪﺤﻔﺻ ﻪﺘﺳﺩ 27

*ﻩﺪﻨﮑﻣ 28

*ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ (ﯽﺋﻮﻧﺍﺯ) ﺭﻮﺘﭘﺍﺩﺁ 29

*ﻩﺪﻨﮑﻣ ﺮﺳ ﻭ ﻪﺘﺳﺩ ﺎﺑ ﻩﺪﻨﻨﮐ ﺖﯾﺍﺪﻫ ﻪﺤﻔﺻ 30

ﻪﯾﺎﭘ ﻥﺩﻮﳕ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﻡﺮﻫﺍ ﺭﺎﻬﻣ یﻭﺮﯿﻧ ﻥﺍﺰﯿﻣ ﻢﯿﻈﻨﺗ یﺍﺮﺑ ﻩﺮﻬﻣ 31

ﻩﺍﺮﻤﻫ ﻝﻮﻤﻌﻣ ﺭﻮﻄﺑ ،ﺖﺳﺍ ﻩﺪﻣﺁ ﱳﻣ ﺭﺩ ﺎﯾ ﻭ ﺮﯾﻮﺼﺗ ﺭﺩ ﻪﮐ ﯽﺗﺎﻘﻠﻌﺘﻣ ﻪﯿﻠﮐ*

ﻪﻣﺎﻧﺮﺑ ﺖﺳﺮﻬﻓ ﺯﺍ ﺍﺭ ﺕﺎﻘﻠﻌﺘﻣ ﻞﻣﺎﮐ ﺖﺴﯿﻟ ﹰﺎﻔﻄﻟ .ﺩﻮﺷ ﯽﳕ ﻪﺋﺍﺭﺍ ﻩﺎﮕﺘﺳﺩ

.ﺪﯿﺋﺎﳕ ﺱﺎﺒﺘﻗﺍ ﺕﺎﻘﻠﻌﺘﻣ

ﯽﻨﻓ ﺕﺎﺼﺨﺸﻣ

ﺵﺍﺮﺗ ﺭﺎﻨﮐ ﺯﺮﻓ

GKF 600

Professional

GKF 600

Professional

ﯽﻨﻓ ﻩﺭﺎﻤﺷ

3 601 F0A 1..3 601 F0A 16.

3 601 F0A 17.

ﯽﻣﺎﻧ یﺩﻭﺭﻭ ﺕﺭﺪﻗW600600

ﺩﺍﺯﺁ ﺖﻟﺎﺣ ﺭﺩ ﺖﻋﺮﺳmin-1

33 00033 000

ﺮﯿﮔﺭﺍﺰﺑﺍ

inch

6/8

–

EPTA-Procedure 01/2003 ﺩﺭﺍﺪﻧﺎﺘﺳﺍ ﻖﺑﺎﻄﻣ ﻥﺯﻭkg1,51,5

ﯽﻨﻤﯾﺍ ﺱﻼﮐII/II/

.ﺪﻨﻨﮐ ﺮﯿﯿﻐﺗ ﺪﻨﻧﺍﻮﺗ ﯽﻣ ﺮﮕﯾﺩ یﺎﻫﺭﻮﺸﮐ ﺭﺩ ﺎﯾ ﻭ ژﺎﺘﻟﻭ ﺮﯿﯿﻐﺗ ﺕﺭﻮﺻ ﺭﺩ ﻭ ﺪﻨﺷﺎﺑ ﯽﻣ ﺖﻟﻭ 230 V [U] ﯽﻣﺎﻧ ژﺎﺘﻟﻭ یﺍﺮﺑ ﺕﺎﻋﻼﻃﺍ ﻦﯾﺍ

.ﺪﻨﺷﺎﺑ ﺕﻭﺎﻔﺘﻣ ﺖﺳﺍ ﻦﮑﳑ ﯽﻗﺮﺑ یﺎﻫﺭﺍﺰﺑﺍ یﺭﺎﲡ یﺎﻬﻣﺎﻧ .ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﺩﻮﺧ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺐﺴﭼﺮﺑ یﻭﺭ ﯽﻨﻓ ﻩﺭﺎﻤﺷ ﻪﺑ ﹰﺎﻔﻄﻟ

ﺵﺎﻌﺗﺭﺍ ﻭ ﺍﺪﺻ ﻪﺑ ﻁﻮﺑﺮﻣ ﺕﺎﻋﻼﻃﺍ

ﺩﺭﺍﺪﻧﺎﺘﺳﺍ ﺎﺑ ﻖﺑﺎﻄﻣ ،ﺍﺪﺻ ﻥﺍﺰﯿﻣ یﺍﺮﺑ ﻩﺪﺷ یﺮﯿﮔ ﻩﺯﺍﺪﻧﺍ ﺮﯾﺩﺎﻘﻣ

.ﺪﻧﻮﺷ ﯽﻣ ﻪﺒﺳﺎﺤﻣ EN 60745

ﻝﺩﺎﻌﻣ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻉﻮﻧ ﻦﯾﺍ ﺹﻮﺼﺧ ﺭﺩ ﻩﺪﺷ ﯽﺑﺎﯾﺯﺭﺍ ،Aﺱﻼﮐ ﯽﺗﻮﺻ ﺢﻄﺳ

.95 dB(A) ﯽﺗﻮﺻ ﺕﺭﺪﻗ ﺢﻄﺳ ؛84 dB(A) ﯽﺗﻮﺻ ﺭﺎﺸﻓ ﺢﻄﺳ ﺎﺑ ﺖﺳﺍ

.K = 3 dB (ﺖﯿﻌﻄﻗ ﻡﺪﻋ) ﺎﻄﺧ ﺐﯾﺮﺿ

!ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﯽﻨﻤﯾﺍ ﯽﺷﻮﮔ ﺯﺍ

ﺮﺑ K ﺎﻄﺧ ﺐﯾﺮﺿ ﻭ (ﺖﻬﺟ ﻪﺳ یﺎﻫﺭﺍﺩﺮﺑ ﻊﻤﺟ) ahﺕﺎﺷﺎﻌﺗﺭﺍ ﻞﮐ ﻥﺍﺰﯿﻣ

:EN 60745 ﺪﻧﻮﺷ ﯽﻣ ﻪﺒﺳﺎﺤﻣ ﺩﺭﺍﺪﻧﺎﺘﺳﺍ یﺎﻨﺒﻣ

.K = 1,5 m/s2 ،ah = 4,5 m/s2

ﻖﺒﻃ یﺮﯿﮔ ﻩﺯﺍﺪﻧﺍ ﺵﻭﺭ ﺎﺑ ﻞﻤﻌﻟﺍﺭﻮﺘﺳﺩ ﻦﯾﺍ ﺭﺩ ﻩﺪﺷ ﺪﯿﻗ ﺵﺎﻌﺗﺭﺍ ﺢﻄﺳ

یﺎﻫﺭﺍﺰﺑﺍ ﻪﺴﯾﺎﻘﻣ یﺍﺮﺑ ﻥﺍﻮﺘﯿﻣ ﻥﺁ ﺯﺍ ﻭ ﺩﺭﺍﺩ ﺖﻘﺑﺎﻄﻣ EN 60745 ﺩﺭﺍﺪﻧﺎﺘﺳﺍ

ﺭﺎﺸﻓ ﺢﻄﺳ ﯽﺘﻗﻮﻣ ﺩﺭﻭﺁﺮﺑ یﺍﺮﺑ ﻦﯿﻨﭽﻤﻫ ﻭ ﺩﻮﳕ ﻩﺩﺎﻔﺘﺳﺍ ﺮﮕﯾﺪﮑﯾ ﺎﺑ ﯽﻗﺮﺑ

.ﺖﺳﺍ ﺐﺳﺎﻨﻣ ﺰﯿﻧ ﺵﺎﻌﺗﺭﺍ ﺯﺍ ﯽﺷﺎﻧ

ﺮﮔﺍ ﻪﺘﺒﻟﺍ .ﺖﺳﺍ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﯽﻠﺻﺍ ﺩﺮﺑﺭﺎﮐ ﻑﺮﻌﻣ ﻩﺪﺷ ﺪﯿﻗ ﺵﺎﻌﺗﺭﺍ ﺢﻄﺳ

ﻭ ﺖﺒﻗﺍﺮﻣ ﻥﻭﺪﺑ ﺎﯾ ﻭ ﺮﮕﯾﺩ یﺩﺮﺑﺭﺎﮐ یﺎﻫﺭﺍﺰﺑﺍ ﺎﺑ ﺮﮕﯾﺩ ﺩﺭﺍﻮﻣ یﺍﺮﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ

ﺵﺎﻌﺗﺭﺍ ﺢﻄﺳ ﺮﯿﯿﻐﺗ ﻥﺎﮑﻣﺍ ﺕﺭﻮﺼﻧﺁ ﺭﺩ ،ﺩﻮﺷ ﻩﺩﺮﺑ ﺭﺎﮑﺑ ﯽﻓﺎﮐ ﺲﯾﻭﺮﺳ

ﻥﺎﻣﺯ ﺕﺪﻣ ﻝﻮﻃ ﺭﺩ ﺍﺭ ﺵﺎﻌﺗﺭﺍ ﺯﺍ ﯽﺷﺎﻧ ﺭﺎﺸﻓ ﺪﻧﺍﻮﺘﯿﻣ ﺮﻣﺍ ﻦﯾﺍ .ﺩﺭﺍﺩ ﺩﻮﺟﻭ

.ﺪﻫﺪﺑ ﺶﯾﺍﺰﻓﺍ ﺡﻮﺿﻭ ﻪﺑ ﺭﺎﮐ

ﻪﮐ ﻢﻫ ﺍﺭ ﯽﺋﺎﻬﻧﺎﻣﺯ ﺪﯾﺎﺑ ،ﺵﺎﻌﺗﺭﺍ ﺯﺍ ﯽﺷﺎﻧ ﺭﺎﺸﻓ ﻖﯿﻗﺩ ﺩﺭﻭﺁﺮﺑ ﺖﻬﺟ

ﻥﺎﻣﺯ ﻥﺁ ﺭﺩ ﻦﮑﯿﻟﻭ ﺖﺳﺍ ﻦﺷﻭﺭ ﻩﺎﮕﺘﺳﺩ ﻪﮑﻨﯾﺍ ﺎﯾ ﻭ ﺖﺳﺍ ﺵﻮﻣﺎﺧ ﻩﺎﮕﺘﺳﺩ

ﺭﺎﺸﻓ ﺢﻄﺳ ﺪﻧﺍﻮﺘﯿﻣ ﻪﻠﺌﺴﻣ ﻦﯾﺍ .ﺖﻓﺮﮔ ﺮﻈﻧ ﺭﺩ ،ﺩﻮﺸﯿﳕ ﻪﺘﻓﺮﮔ ﺭﺎﮑﺑ

.ﺪﻨﮐ ﻢﮐ ﺡﻮﺿﻭ ﻪﺑ ﺭﺎﮐ ﻝﻮﻃ ﻞﮐ ﺭﺩ ﺍﺭ ﺵﺎﻌﺗﺭﺍ ﺯﺍ ﯽﺷﺎﻧ

ﺍﺭ ﺎﻬﻧﺁ یﺭﺍﺬﮔﺮﯿﺛﺄﺗ ﺯﺍ ﻞﺒﻗ ﻭ ﺎﻫ ﺵﺎﻌﺗﺭﺍ ﺮﺑﺍﺮﺑ ﺭﺩ ﻒﻋﺎﻀﻣ ﯽﻨﻤﯾﺍ ﺕﺎﻣﺍﺪﻗﺍ

ﻥﺍﻮﻨﻌﺑ ،ﺪﯾﺮﯿﮕﺑ ﺮﻈﻧ ﺭﺩ ﺪﻨﮑﯿﻣ ﺭﺎﮐ ﻩﺎﮕﺘﺳﺩ ﺎﺑ ﻪﮐ یﺩﺮﻓ ﺖﻇﺎﻔﺣ یﺍﺮﺑ

ﻭ ﺎﻬﺘﺳﺩ ﱳﺷﺍﺪﻬﮕﻧ ﻡﺮﮔ ،ﻥﺁ ﺕﺎﻘﺤﻠﻣ ﻭ ﺭﺍﺰﺑﺍ ﻭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺲﯾﻭﺮﺳ ﻝﺎﺜﻣ

.یﺭﺎﮐ ﻞﺣﺍﺮﻣ ﯽﻫﺩ ﻥﺎﻣﺯﺎﺳ

ﺖﻘﺑﺎﻄﻣ ﻪﯾﺭﺎﻬﻇﺍ

ﻝﻮﺼﺤﻣ ﻪﮐ ،ﻢﯾﺭﺍﺪﯿﻣ ﺭﺎﻬﻇﺍ یﺭﺎﺼﺤﻧﺍ ﺖﯿﻟﻮﺌﺴﻣ ﻝﻮﺒﻗ ﺎﺑ ﻪﻠﯿﺳﻮﻨﯾﺪﺑ

کﺭﺍﺪﻣ ﻭ ﺎﻫ ﻡﺭﻮﻧ ،ﺎﻫﺭﺍﺪﻧﺎﺘﺳﺍ ﺎﺑ «ﯽﻨﻓ ﺕﺎﺼﺨﺸﻣ ﻭ ﻡﺎﻗﺭﺍ» ﺖﲢ ﻪﺣﻭﺮﺸﻣ

یﺎﻬﻠﻤﻌﻟﺍﺭﻮﺘﺳﺩ ﺕﺍﺭﺮﻘﻣ ﺎﺑ ﻖﺑﺎﻄﻣ ،EN 60745 :ﺪﻧﺭﺍﺩ ﺖﻘﺑﺎﻄﻣ ﺮﯾﺯ ﯽﻨﻓ

.2006/42/EG ،2004/108/EG ،2011/65/EU

:ﻂﺳﻮﺗ (2006/42/EG) ﯽﻨﻓ کﺭﺍﺪﻣ

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

Dr. Egbert Schneider

Senior Vice President

Engineering

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.10.2011

ﺐﺼﻧ

ﺭﺍﺰﺑﺍ ﺾﯾﻮﻌﺗ

ﻝﺎﺼﺗﺍ ﻪﺧﺎﺷﻭﺩ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ یﻭﺭ ﺮﺑ یﺭﺎﮐ ﻪﻧﻮﮔﺮﻫ ﻡﺎﳒﺍ ﺯﺍ ﺶﯿﭘ

◀

.ﺪﯿﺸﮑﺑ ﻥﻭﺮﯿﺑ ﻕﺮﺑ ﺰﯾﺮﭘ ﻞﺧﺍﺩ ﺯﺍ ﺍﺮﻧﺁ

ﯽﻨﻤﯾﺍ ﺶﮑﺘﺳﺩ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ،ﺯﺮﻓ یﺎﻫ ﻪﻐﯿﺗ ﺾﯾﻮﻌﺗ ﻭ ﻥﺩﺍﺩ ﺭﺍﺮﻗ یﺍﺮﺑ

◀

.ﺩﻮﺷ ﯽﻣ ﻪﯿﺻﻮﺗ

ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ (یﺯﺎﺳﺍﺪﺟ) ﻥﺩﺮﮐ ﻩﺩﺎﯿﭘ ﻩﻮﺤﻧ

(Aﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ)

ﻪﯾﺎﭘ ﺪﯾﺎﺑ ﺖﺴﺨﻧ ،ﺪﯿﻨﮐ یﺭﺍﺬﮔﺎﺟ ﺍﺭ ﺯﺮﻓ ﻪﻐﯿﺗ ﺪﯿﻧﺍﻮﺘﺑ ﻪﮑﻨﻳﺍ ﺯﺍ ﺶﯿﭘ

.ﺪﯿﻨﮐ ﺍﺪﺟ ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ 1 ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ ﺯﺍ ﺍﺭ 2ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ

ﯽﺳﺭﺎﻓ |

175

Bosch Power Tools 2 610 007 835 | (24.11.11)

ﺖﻤﺴﻗ ﻪﮐ ﺪﯿﺷﺎﺑ ﺐﻇﺍﻮﻣ .ﺪﯿﻨﮐ ﺖﺒﻗﺍﺮﻣ ﺏﻮﺧ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺯﺍ

◀

ﻦﯿﻨﭽﻤﻫ .ﺪﻨﮑﻧ ﺮﯿﮔ ﻭ ﻩﺩﺮﮐ ﺭﺎﮐ ﺏﻮﺧ ﻩﺎﮕﺘﺳﺩ کﺮﺤﺘﻣ یﺎﻫ

ﺐﯿﺳﺁ ﺎﯾ ﻭ ﻪﺘﺴﮑﺷ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺕﺎﻌﻄﻗ ﻪﮐ ﺪﯿﻨﮐ ﺖﻗﺩ

ﺮﯿﻤﻌﺗ ﺭﺎﮐ ﻪﺑ ﻉﻭﺮﺷ ﺯﺍ ﻞﺒﻗ ﺍﺭ ﻩﺪﯾﺩ ﺐﯿﺳﺁ ﺕﺎﻌﻄﻗ .ﺪﻨﺷﺎﺒﻧ ﻩﺪﯾﺩ

یﺎﻫﺭﺍﺰﺑﺍ ﺯﺍ ﻞﻣﺎﮐ ﺖﺒﻗﺍﺮﻣ ﻡﺪﻋ ،یﺭﺎﮐ ﺢﻧﺍﻮﺳ ﺯﺍ یﺭﺎﯿﺴﺑ ﺖﻠﻋ .ﺪﯿﻨﮐ

.ﺪﺷﺎﺑ ﯽﻣ ﯽﮑﯾﺮﺘﮑﻟﺍ

ﻩﺪﺷ ﺖﺒﻗﺍﺮﻣ ﺏﻮﺧ ﻪﮐ ﯽﺷﺮﺑ ﺭﺍﺰﺑﺍ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﺰﯿﲤ ﻭ ﺰﯿﺗ ﺍﺭ ﺵﺮﺑ ﺭﺍﺰﺑﺍ

◀

ﻞﺑﺎﻗ ﺮﺘﻬﺑ ﻭ ﻩﺩﺮﮐ ﺮﯿﮔ ﺭﺎﮐ ﻪﻌﻄﻗ ﺭﺩ ﺮﺘﻤﮐ ،ﺪﻧﺭﺍﺩﺭﻮﺧﺮﺑ ﺰﯿﺗ یﺎﻫ ﻪﺒﻟ ﺯﺍ ﻭ

.ﺪﻨﺷﺎﺑ ﯽﻣ ﺖﯾﺍﺪﻫ

ﺐﺼﻧ ﻩﺎﮕﺘﺳﺩ یﻭﺭ ﻪﮐ یﺭﺍﺰﺑﺍ ،ﺕﺎﻘﻠﻌﺘﻣ ،ﯽﮑﯾﺮﺘﮑﻟﺍ یﺎﻫﺭﺍﺰﺑﺍ

◀

ﺭﺎﮐ ﻪﺑ یﺭﻮﻃ ﺎﻤﻨﻫﺍﺭ ﻩﻭﺰﺟ ﻦﯾﺍ ﺕﺍﺭﻮﺘﺳﺩ ﻖﺑﺎﻄﻣ ﺍﺭ ﻩﺮﯿﻏ ﻭ ﺪﻧﻮﺷ ﯽﻣ

ﻦﯿﻨﭽﻤﻫ .ﺪﻨﺷﺎﺑ ﻪﺘﺷﺍﺩ ﺐﺳﺎﻨﺗ ﻩﺎﮕﺘﺳﺩ ﻦﯾﺍ ﻝﺪﻣ ﺎﺑ ﻪﮐ ﺪﯾﺮﯿﮔ

یﺍﺮﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺩﺮﺑﺭﺎﮐ .ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﺭﺎﮐ ﻉﻮﻧ ﻭ یﺭﺎﮐ ﻂﯾﺍﺮﺷ ﻪﺑ

ﻂﯾﺍﺮﺷ ﺪﻧﺍﻮﺘﯿﻣ ،ﺖﺳﺍ ﻩﺪﺸﻧ ﻪﺘﻓﺮﮔ ﺮﻈﻧ ﺭﺩ ﻥﺁ یﺍﺮﺑ ﻪﮐ یﺭﺎﮐ ﺩﺭﺍﻮﻣ

.ﺩﻮﺷ ﺮﺠﻨﻣ ﺍﺭ ﯽﮐﺎﻧﺮﻄﺧ

ﺲﯾﻭﺮﺳ

ﻉﻮﺟﺭ یﺍ ﻪﻓﺮﺣ ﻦﯿﺼﺼﺨﺘﻣ ﻪﺑ ﻂﻘﻓ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺮﯿﻤﻌﺗ یﺍﺮﺑ

◀

ﺪﺷ ﺪﻫﺍﻮﺧ ﺚﻋﺎﺑ ﻦﯾﺍ .ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﻞﺻﺍ ﯽﮐﺪﯾ ﻞﺋﺎﺳﻭ ﺯﺍ ﻭ ﻩﺩﺮﮐ

.ﺩﺩﺮﮔ ﻦﯿﻤﻀﺗ ﺎﻤﺷ ﻩﺎﮕﺘﺳﺩ ﯽﻨﻤﯾﺍ ﻪﮐ

یﺭﺎﮐﺯﺮﻓ ﻭ ﺎﻫﺯﺮﻓ یﺍﺮﺑ ﯽﻨﻤﯾﺍ ﺕﺎﮑﻧ

ﻥﻮﭼ ،ﺪﯾﺮﯿﮕﺑ ﺖﺳﺩ ﺭﺩ ﻖﯾﺎﻋ یﺎﻬﺘﻤﺴﻗ ﺯﺍ ﺎﻬﻨﺗ ﺍﺭ ﺍﺭ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ

◀

ﻞﻣﺎﺣ ﻞﺑﺎﮐ ﮏﯾ ﺎﺑ ﺱﺎﲤ .ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﻕﺮﺑ ﻞﺑﺎﮐ ﺎﺑ ﺯﺮﻓ ﺩﺭﻮﺧﺮﺑ ﻥﺎﮑﻣﺍ

ﻭ ﺪﻨﮐ ﺩﺭﺍﻭ ﻥﺎﯾﺮﺟ ﻩﺎﮕﺘﺳﺩ یﺰﻠﻓ یﺎﻬﺘﻤﺴﻗ ﻪﺑ ﺪﻧﺍﻮﺗ ﯽﻣ ﻕﺮﺑ ﻥﺎﯾﺮﺟ

.ﺩﻮﺷ ﯽﮑﯾﺮﺘﮑﻟﺍ کﻮﺷ ﺩﺎﺠﯾﺍ ﺚﻋﺎﺑ

ﺭﺎﮐ ﺢﻄﺳ ﮏﯾ یﻭﺭ ﺮﮕﯾﺩ ﺵﻭﺭ ﺎﺑ ﺎﯾ ﻥﺩﺍﺩ ﺮﯿﮔ ﻪﻠﯿﺳﻮﺑ ﺍﺭ ﺭﺎﮐ ﻪﻌﻄﻗ

◀

ﻥﺪﺑ ﻞﺑﺎﻘﻣ ﺎﯾ ﺖﺳﺩ ﮏﯾ ﺎﺑ ﺍﺭ ﺭﺎﮐ ﻪﻌﻄﻗ ﻪﭽﻧﺎﻨﭼ .ﺪﯿﻨﮐ ﻢﮑﺤﻣ ﺖﺑﺎﺛ

ﯽﻣ ﺎﻤﺷ ﻝﺮﺘﻨﮐ ﻥﺩﺍﺩ ﺖﺳﺩ ﺯﺍ ﺚﻋﺎﺑ ﻭ ﺪﻧﺎﻣ ﯽﳕ ﺖﺑﺎﺛ ،ﺪﯾﺭﺍﺪﻬﮕﻧ ﺩﻮﺧ

.ﺩﻮﺷ

ﺮﺜﮐﺍﺪﺣ ﻩﺯﺍﺪﻧﺍ ﻪﺑ ﻞﻗﺍﺪﺣ ﺪﯾﺎﺑ ﻩﺎﮕﺘﺳﺩ ﺭﺍﺰﺑﺍ ﺯﺎﺠﻣ ﺭﻭﺩ ﻭ ﺖﻋﺮﺳ

◀

ﻭ ﺭﺍﺰﺑﺍ ﱳﻓﺭ ﻦﯿﺑ ﺯﺍ ﻥﺎﮑﻣﺍ .ﺪﺷﺎﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ یﻭﺭ ﻩﺪﺷ ﺪﯿﻗ ﺖﻋﺮﺳ

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ ،ﺪﻧﺭﺍﺩ ﺶﺧﺮﭼ ﺯﺎﺠﻣ ﺪﺣ ﺯﺍ ﺶﯿﺑ ﺖﻋﺮﺳ ﺎﺑ ﻪﮐ ﯽﺗﺎﻘﻠﻌﺘﻣ

ﺭﺍﺰﺑﺍ (ﺖﻟﻮﮐ) ﺮﯿﮔﺭﺍﺰﺑﺍ ﺭﺩ ﹰﺎﻘﯿﻗﺩ ﺪﯾﺎﺑ ﺕﺎﻘﻠﻌﺘﻣ ﺮﯾﺎﺳ ﺎﯾ ﻭ ﺯﺮﻓ ﻪﻐﯿﺗ

◀

ﹰﻼﻣﺎﮐ ﻪﮐ ﯽﺗﺎﻘﻠﻌﺘﻣ ﻭ ﺭﺍﺰﺑﺍ .ﺪﻨﺷﺎﺑ ﻥﺁ ﺐﺳﺎﻨﺘﻣ ﻭ ﺪﻧﺮﯿﮕﺑ یﺎﺟ ﯽﻗﺮﺑ

یﺎﻫ ﻥﺎﺳﻮﻧ ﻭ ﻢﻈﻨﻣﺎﻧ ﺶﺧﺮﭼ ،ﺪﻨﺷﺎﺒﻧ ﻩﺎﮕﺘﺳﺩ ﺮﯿﮔﺭﺍﺰﺑﺍ ﺎﺑ ﻖﺒﻄﻨﻣ

.ﺪﻧﻮﺸﺑ ﻝﺮﺘﻨﮐ ﻥﺩﺍﺩ ﺖﺳﺩ ﺯﺍ ﻪﺑ ﺮﺠﻨﻣ ﺪﻨﻧﺍﻮﺗ ﯽﻣ ﻭ ﻪﺘﺷﺍﺩ یﺪﯾﺪﺷ

ﺭﺩ .ﺪﯿﻨﮐ ﮏﯾﺩﺰﻧ ﺭﺎﮐ ﻪﻌﻄﻗ ﻪﺑ ﻥﺩﻮﺑ ﻦﺷﻭﺭ ﻝﺎﺣ ﺭﺩ ﺎﻬﻨﺗ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ

◀

ﻭ ﻩﺩﺮﮐ ﺮﯿﮔ ﺭﺎﮐ ﻪﻌﻄﻗ ﺭﺩ ﻩﺎﮕﺘﺳﺩ یﻭﺭ ﺭﺍﺰﺑﺍ ﺖﺳﺍ ﻦﮑﳑ ﺕﺭﻮﺼﻨﯾﺍ ﺮﯿﻏ

.ﺩﻮﺷ ﻩﺎﮕﺘﺳﺩ (ﻥﺩﺯ ﺲﭘ) ﻥﺩﺯ ﻪﺑﺮﺿ ﺚﻋﺎﺑ

ﺐﯿﺳﺁ ﻥﺎﮑﻣﺍ .ﺪﯿﻨﮑﻧ یﺭﺎﮐ ﺯﺮﻓ ،ﭻﯿﭘ ﻭ ﺦﯿﻣ ،یﺰﻠﻓ ﺀﺎﯿﺷﺍ یﻭﺭ ﺰﮔﺮﻫ

◀

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﻩﺎﮕﺘﺳﺩ ﺪﯾﺪﺷ ﻥﺎﺳﻮﻧ ﻭ ﺵﺎﻌﺗﺭﺍ ﻪﺠﯿﺘﻧ ﺭﺩ ﻭ ﺯﺮﻓ ﻪﻐﯿﺗ ﻥﺪﯾﺩ

ﺯﺍ ،ﺕﺎﺴﯿﺳﺄﺗ ﻥﺎﻬﻨﭘ ﻕﺮﺑ یﺎﻬﻤﯿﺳ ﻭ ﺎﻫ ﻪﻟﻮﻟ ﱳﻓﺎﯾ یﺍﺮﺑ

◀

ﺎﺑ ﺯﺎﯿﻧ ﺕﺭﻮﺻ ﺭﺩ ﻭ ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﻥﺁ ﺐﺳﺎﻨﻣ ﺏﺎﯾﺩﺭ یﺎﻫ ﻩﺎﮕﺘﺳﺩ

.ﺪﯾﺮﯿﮕﺑ ﺱﺎﲤ ﻞﺤﻣ ﻥﺎﻤﺘﺧﺎﺳ ﺕﺎﺴﯿﺳﺄﺗ یﺎﻫﺭﺎﮐ یﺎﻫ ﺖﮐﺮﺷ

ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺎﯾ ﻭ یﺯﻮﺳ ﺶﺗﺁ ﺚﻋﺎﺑ ﺪﻧﺍﻮﺘﯿﻣ ﻕﺮﺑ یﺎﻫ ﻢﯿﺳ ﺎﺑ ﺱﺎﲤ

ﺥﺍﺭﻮﺳ .ﺩﻮﺷ ﺭﺎﺠﻔﻧﺍ ﺩﺎﺠﯾﺍ ﺚﻋﺎﺑ ﺪﻧﺍﻮﺗ ﯽﻣ ﺯﺎﮔ ﻪﻟﻮﻟ ﻥﺪﯾﺩ ﺐﯿﺳﺁ .ﺩﻮﺷ

.ﺩﻮﺸﯿﻣ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺎﯾ ﻭ ﺕﺭﺎﺴﺧ ﺚﻋﺎﺑ ،ﺏﺁ ﻪﻟﻮﻟ ﻥﺪﺷ

ﺎﯾ ﻭ ﺪﻨﮐ ﺯﺮﻓ ﻪﻐﯿﺗ .ﺪﯿﻨﮑﻧ ﻩﺩﺎﻔﺘﺳﺍ ﻩﺪﯾﺩ ﺐﯿﺳﺁ ﺎﯾ ﻭ ﺪﻨﮐ ﺯﺮﻓ ﻪﻐﯿﺗ ﺯﺍ

◀

ﻭ ﺪﻨﮐ ﺮﯿﮔ ﺖﺳﺍ ﻦﮑﳑ ،ﺩﻮﺷ ﯽﻣ ﺪﯾﺪﺷ کﺎﮑﻄﺻﺍ ﺚﻋﺎﺑ ﻩﺪﯾﺩ ﺐﯿﺳﺁ

.ﺩﻮﺸﺑ ﻝﺩﺎﻌﺗ ﻥﺩﺍﺩ ﺖﺳﺩ ﺯﺍ ﻪﺑ ﺮﺠﻨﻣ

ﻞﻣﺎﮐ ﺭﻮﻄﺑ ﻩﺎﮕﺘﺳﺩ ﺎﺗ ﺪﯿﻨﮐ ﺮﺒﺻ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﱳﺷﺍﺬﮔ ﺭﺎﻨﮐ ﺯﺍ ﻞﺒﻗ

◀

ﻪﺑ ﺖﺳﺍ ﻦﮑﳑ ﻩﺎﮕﺘﺳﺩ ﺕﺎﻘﺤﻠﻣ ﻭ ﺭﺍﺰﺑﺍ .ﺪﺘﺴﯾﺎﺑ ﺖﮐﺮﺣ ﻭ ﺭﺎﮐ ﺯﺍ

.ﺩﻮﺷ ﺝﺭﺎﺧ ﺎﻤﺷ ﺖﺳﺩ ﺯﺍ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻝﺮﺘﻨﮐ ﻭ ﻩﺩﺮﮐ ﺮﯿﮔ ﺭﺎﮐ ﻪﻌﻄﻗ

ﻥﺁ ﺩﺮﮑﻠﻤﻋ ﻭ ﻩﺎﮕﺘﺳﺩ ﺢﯾﺮﺸﺗ

ﻪﻌﻟﺎﻄﻣ ﺍﺭ ﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ ﻭ ﯽﻨﻤﯾﺍ ﺕﺍﺭﻮﺘﺳﺩ ﻪﯿﻠﮐ

ﺕﺍﺭﻮﺘﺳﺩ ﻦﯾﺍ ﺖﯾﺎﻋﺭ ﻡﺪﻋ ﺯﺍ ﯽﺷﺎﻧ ﺕﺎﻫﺎﺒﺘﺷﺍ .ﺪﯿﻨﮐ

ﺎﯾ ﻭ ﯽﮕﺘﺧﻮﺳ ،ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺚﻋﺎﺑ ﺖﺳﺍ ﻦﮑﳑ ﯽﻨﻤﯾﺍ

.ﺩﻮﺷ ﺪﯾﺪﺷ یﺎﻫ ﺖﺣﺍﺮﺟ ﺮﯾﺎﺳ

ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺮﯾﻮﺼﺗ یﻭﺎﺣ ﻪﮐ ﺍﺭ ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ ﻦﯾﺍ ﻩﺪﺷ ﺎﺗ ﻪﺤﻔﺻ ﹰﺎﻔﻄﻟ

.ﺪﯾﺭﺍﺪﻬﮕﻧ ﺯﺎﺑ ﺍﺮﻧﺁ ،ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ ﻦﯾﺍ ﻥﺪﻧﺍﻮﺧ ﻡﺎﮕﻨﻫ ﻭ ﺪﯿﻨﮐ ﺯﺎﺑ ،ﺖﺳﺍ

ﻩﺎﮕﺘﺳﺩ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺩﺭﺍﻮﻣ

یﺍﺮﺑ ،ﺭﺎﮐ ﻪﻌﻄﻗ یﻭﺭ ﻢﮑﺤﻣ ﻩﺎﮔﺭﺍﺮﻗ ﻭ ﻪﯾﺎﭘ ﱳﺷﺍﺩ ﺎﺑ ،ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻦﯾﺍ

ﮏﺒﺳ ﯽﻧﺎﻤﺘﺧﺎﺳ ﺢﻟﺎﺼﻣ ﻭ ﯽﮑﯿﺘﺳﻼﭘ ﺩﺍﻮﻣ ،ﺏﻮﭼ ﺭﺩ یﺭﺎﮐﺯﺮﻓ

ﻭ ﺎﻫ ﻞﯿﻓﻭﺮﭘ یﺭﺎﮐﺯﺮﻓ ،ﯽﺷﺍﺮﺗ ﺭﺎﻨﮐ ،ﻥﺩﺭﻭﺁﺭﺩ ﺭﺎﯿﺷ یﺍﺮﺑ ﻦﯿﻨﭽﻤﻫ ﻭ

.ﺖﺳﺍ ﺐﺳﺎﻨﻣ (یﺭﺎﮐ ﯽﭙﮐ) یﺯﺎﺳ ﻪﻧﻮﳕ یﺍﺮﺑ ﺰﯿﻧ ﻭ ﻞﯾﻮﻃ یﺎﻬﺧﺍﺭﻮﺳ

ﻩﺎﮕﺘﺳﺩ ﺀﺍﺰﺟﺍ

ﺡﺮﺷ ﻪﺑ ﻁﻮﺑﺮﻣ ،ﺩﻮﺷ ﯽﻣ ﻩﺪﻫﺎﺸﻣ ﺮﯾﻮﺼﺗ ﺭﺩ ﻪﮐ ﻩﺎﮕﺘﺳﺩ ﺀﺍﺰﺟﺍ ﻩﺭﺎﻤﺷ

.ﺖﺳﺍ ﻩﺪﻣﺁ ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ ﻦﯾﺍ ﺭﺩ ﻥﺁ ﺮﯾﻮﺼﺗ ﻪﮐ ﺪﺷﺎﺑ ﯽﻣ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ

ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﺭﻮﺗﻮﻣ ﺪﺣﺍﻭ ﺎﯾ ﻪﮐﺮﺤﻣ ﺪﺣﺍﻭ 1

ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ 2

یﺭﺎﮐ ﺯﺮﻓ ﻖﻤﻋ ﻖﯿﻗﺩ ﻢﯿﻈﻨﺗ ﭻﯿﭘ 3

*ﺯﺮﻓ ﻪﺘﻣ ﺎﯾ ﻪﻐﯿﺗ 4

(ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﻩﺮﯿﮔ ﺎﺑ ﻩﺮﻬﻣ) ﺖﻟﻮﮐ ﻭ ﻩﺮﻬﻣ 5

(یﺩﺎﻫ ﻪﺤﻔﺻ) ﯽﻔﮐ ﺶﮐﻭﺭ 6

(ﻪﯾﺎﭘ ﻪﺤﻔﺻ) ﯽﻔﮐ 7

یﺭﺎﮐ ﺯﺮﻓ ﻖﻤﻋ ﻢﯿﻈﻨﺗ یﺪﻨﺑ ﻪﺟﺭﺩ 8

ﻩﺎﮕﺘﺳﺩ ﺭﻮﺤﻣ ﻞﻔﻗ ﻪﻤﻛﺩ 9

(ﻪﯾﺎﭘ ﻥﺩﺮﮐ ﻪﺘﺴﺑ ﻭ ﺯﺎﺑ ﻡﺮﻫﺍ) ﺭﺎﻬﻣ ﻡﺮﻫﺍ 10

ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ 11

(ﺭﺍﺩ ﻖﯾﺎﻋ ﺶﮐﻭﺭ ﺎﺑ) ﻪﺘﺳﺩ 12

ﺖﻟﻮﮐ 13

ﺮﯿﮔﺭﺍﺰﺑﺍ 14

(17 mm) ﺖﺨﺗ ﺭﺎﭼﺁ 15

ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﻥﺩﺮﮐ ﺖﺑﺎﺛ یﺍﺮﺑ ﺭﺍﺪﺟﺁ ﭻﯿﭘ 16

یﺯﺍﻮﻣ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ 17

یﺯﺍﻮﻣ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ یﺍﺮﺑ ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ 18

ﯽﮑﻤﮐ یﺩﺎﻫ ﺎﯾ ﺎﻤﻨﻫﺍﺭ 19

ﺭﺩ ﻪﻤﯿﻤﺿ ﺕﺎﻘﻠﻌﺘﻣ) ﯽﻘﻓﺍ ﻢﯿﻈﻨﺗ ﺖﯿﺒﺜﺗ یﺍﺮﺑ ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ 20

(ﯽﻘﻓﺍ ﺮﯿﺴﻣ

ﯽﮑﻤﮐ یﺩﺎﻫ ﺮﯿﺴﻣ ﯽﻘﻓﺍ ﻢﯿﻈﻨﺗ یﺍﺮﺑ ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ 21

یﺩﺎﻫ ﻩﺮﻗﺮﻗ 22

*ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ ﻪﯾﺎﭘ ﻪﻧﺪﺑ یﻭﺭ ﺶﮐﻭﺭ 23

*ﺯﺮﻓ ﻩﺎﮕﺘﺳﺩ 24

ﻪﯾﻭﺍﺯ ﻢﯿﻈﻨﺗ یﺍﺮﺑ ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ 25

176 | ﯽﺳﺭﺎﻓ

2 610 007 835 | (24.11.11) Bosch Power Tools

ﯽﺳﺭﺎﻓ

ﯽﻨﻤﯾﺍ یﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ

ﯽﮑﯾﺮﺘﮑﻟﺍ یﺎﻫﺭﺍﺰﺑﺍ یﺍﺮﺑ ﯽﻣﻮﻤﻋ ﯽﻨﻤﯾﺍ یﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ

.ﺪﯿﻧﺍﻮﺨﺑ ﺍﺭ ﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ ﻭ ﯽﻨﻤﯾﺍ ﺕﺍﺭﻮﺘﺳﺩ ﻪﻤﻫ

ﯽﻨﻤﯾﺍ ﺕﺍﺭﻮﺘﺳﺩ ﻦﯾﺍ ﺖﯾﺎﻋﺭ ﻡﺪﻋ ﺯﺍ ﯽﺷﺎﻧ ﺕﺎﻫﺎﺒﺘﺷﺍ

ﺪﯾﺪﺷ یﺎﻫ ﺖﺣﺍﺮﺟ ﺮﯾﺎﺳ ﺎﯾ ﻭ ﯽﮕﺘﺧﻮﺳ ،ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺚﻋﺎﺑ ﺖﺳﺍ ﻦﮑﳑ

.ﺩﻮﺷ

یﺭﺍﺪﻬﮕﻧ ﺏﻮﺧ ﻩﺪﻨﯾﺁ یﺍﺮﺑ ﺍﺭ ﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ ﻭ ﯽﻨﻤﯾﺍ یﺎﻫ ﺭﺍﺪﺸﻫ ﻪﻤﻫ

.ﺪﯿﻨﮐ

یﺎﻫﺭﺍﺰﺑﺍ ﺭﻮﻈﻨﻣ ،ﺩﻮﺸﯿﻣ ﺖﺒﺤﺻ «ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ» ﺯﺍ ﺎﻤﻨﻫﺍﺭ ﻦﯾﺍ ﺭﺩ ﺎﺟ ﺮﻫ

ﻢﯿﺳ ﻥﻭﺪﺑ) ﺭﺍﺩ یﺮﻃﺎﺑ ﯽﮑﯾﺮﺘﮑﻟﺍ یﺎﻫﺭﺍﺰﺑﺍ ﺎﯾ ﻭ (ﻕﺮﺑ ﻢﯿﺳ ﺎﺑ) ﯽﮑﯾﺮﺘﮑﻟﺍ

.ﺪﺷﺎﺑ ﯽﻣ (ﻕﺮﺑ

ﺭﺎﮐ ﻞﺤﻣ ﯽﻨﻤﯾﺍ

.ﺪﯾﺭﺍﺪﻬﮕﻧ ﯽﻓﺎﮐ ﺭﻮﻧ ﻪﺑ ﺰﻬﺠﻣ ﻭ ﺐﺗﺮﻣ ،ﺰﯿﲤ ﺍﺭ ﺩﻮﺧ ﺭﺎﮐ ﻞﺤﻣ

◀

.ﺩﻮﺷ یﺭﺎﮐ ﺢﻧﺍﻮﺳ ﺚﻋﺎﺑ ﺪﻧﺍﻮﺘﯿﻣ ﺭﻮﻧ ﻢﮐ ﻭ ﺐﺗﺮﻣﺎﻧ ﺭﺎﮐ ﻂﯿﺤﻣ

ﺩﻮﺟﻭ ﺭﺎﺠﻔﻧﺍ ﺮﻄﺧ ﻥﺁ ﺭﺩ ﻪﮐ ﯽﯾﺎﻫ ﻂﯿﺤﻣ ﺭﺩ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺎﺑ

◀

ﺭﺎﮐ ،ﺪﺷﺎﺑ ﻪﻗﺮﺘﺤﻣ یﺎﻫﺭﺎﺨﺑ ﻭ ﺎﻫﺯﺎﮔ ،ﺕﺎﻌﯾﺎﻣ یﻭﺎﺣ ﻭ ﻪﺘﺷﺍﺩ

ﺪﻨﻧﺍﻮﺗ ﯽﻣ ﻪﮐ ﺪﻨﻨﮐ ﯽﻣ ﺩﺎﺠﯾﺍ ﯽﯾﺎﻫ ﻪﻗﺮﺟ ﯽﮑﯾﺮﺘﮑﻟﺍ یﺎﻫ ﺭﺍﺰﺑﺍ .ﺪﯿﻨﮑﻧ

.ﺪﻧﻮﺷ ﺍﻮﻫ ﺭﺩ ﺩﻮﺟﻮﻣ یﺎﻫﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﱳﻓﺮﮔ ﺶﺗﺁ ﺚﻋﺎﺑ

ﻩﺎﮕﺘﺳﺩ ﺯﺍ ﺍﺭ ﺩﺍﺮﻓﺍ ﺮﯾﺎﺳ ﻭ ﻥﺎﮐﺩﻮﮐ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺎﺑ ﺭﺎﮐ ﻡﺎﮕﻨﻫ

◀

ﻝﺮﺘﻨﮐ ﺖﺳﺍ ﻦﮑﳑ ،ﺩﻮﺷ ﺕﺮﭘ ﺎﻤﺷ ﺱﺍﻮﺣ ﻪﮑﯿﺗﺭﻮﺻ ﺭﺩ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﺭﻭﺩ

.ﺩﻮﺷ ﺝﺭﺎﺧ ﺎﻤﺷ ﺖﺳﺩ ﺯﺍ ﻩﺎﮕﺘﺳﺩ

ﯽﮑﯾﺮﺘﮑﻟﺍ ﯽﻨﻤﯾﺍ

.ﺪﺷﺎﺑ ﻪﺘﺷﺍﺩ ﺐﺳﺎﻨﺗ ﻕﺮﺑ ﺰﯾﺮﭘ ﺎﺑ ﺪﯾﺎﺑ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻪﺧﺎﺷﻭﺩ

◀

ﻩﺍﺮﻤﻫ ﺪﯾﺎﺒﻧ ﻪﺧﺎﺷﻭﺩ ﻝﺪﺒﻣ .ﺪﯿﻫﺪﻧ ﻪﺧﺎﺷﻭﺩ ﺭﺩ یﺮﯿﯿﻐﺗ ﻪﻧﻮﮕﭽﯿﻫ

یﺎﻫ ﻪﺧﺎﺷﻭﺩ .ﺩﻮﺷ ﻩﺩﺎﻔﺘﺳﺍ ﻦﯿﻣﺯ ﻪﺑ ﻝﺎﺼﺗﺍ یﺍﺭﺍﺩ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺎﺑ

ﻭ ﯽﮑﯾﺮﺘﮑﻟﺍ کﻮﺷ ﺮﻄﺧ ،ﺐﺳﺎﻨﻣ یﺎﻫﺰﯾﺮﭘ ﻭ ﻩﺪﺸﻧ ﻩﺩﺍﺩ ﺮﯿﯿﻐﺗ ﻭ ﻞﺻﺍ

.ﺪﻨﻨﮐ ﯽﻣ ﻢﮐ ﺍﺭ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ

ﺪﻨﻧﺎﻣ ﻦﯿﻣﺯ ﻪﺑ ﻝﺎﺼﺗﺍ ﻢﯿﺳ ﻪﺑ ﻞﺼﺘﻣ ﺕﺎﻌﻄﻗ ﺎﺑ ﯽﻧﺪﺑ ﺱﺎﲤ ﺯﺍ

◀

ﺱﺎﲤ ﺕﺭﻮﺻ ﺭﺩ .ﺪﯿﻨﮐ یﺭﺍﺩﺩﻮﺧ ﻝﺎﭽﺨﯾ ﻭ ﯽﻗﺮﺑ ﻕﺎﺟﺍ ،ژﺎﻓﻮﺷ ،ﻪﻟﻮﻟ

ﺎﻤﺷ ﺱﺎﲤ ﻦﯿﻨﭽﻤﻫ ﻭ ﻦﯿﻣﺯ ﻪﺑ ﻝﺎﺼﺗﺍ یﺍﺭﺍﺩ ﺕﺎﻌﻄﻗ ﻭ ﺡﻮﻄﺳ ﺎﺑ ﯽﻧﺪﺑ

.ﺪﺑﺎﯾ ﯽﻣ ﺶﯾﺍﺰﻓﺍ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺮﻄﺧ ،ﻦﯿﻣﺯ ﺎﺑ

ﺭﺍﺰﺑﺍ ﻪﺑ ﺏﺁ ﺫﻮﻔﻧ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﺭﻭﺩ ﺖﺑﻮﻃﺭ ﻭ ﻥﺍﺭﺎﺑ ﺯﺍ ﺍﺭ ﻩﺎﮕﺘﺳﺩ

◀

.ﺪﻫﺪﯿﻣ ﺶﯾﺍﺰﻓﺍ ﺍﺭ ﯽﮑﯾﺮﺘﮑﻟﺍ کﻮﺷ ﺮﻄﺧ ،ﯽﮑﯾﺮﺘﮑﻟﺍ

ﻥﺍﺰﯾﻭﺁ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻞﻤﺣ ﻥﻮﭼ ﯽﺋﺎﻫﺭﺎﮐ یﺍﺮﺑ ﻩﺎﮕﺘﺳﺩ ﻢﯿﺳ ﺯﺍ

◀

ﻞﺑﺎﮐ .ﺪﯿﻨﮑﻧ ﻩﺩﺎﻔﺘﺳﺍ ﻕﺮﺑ ﺯﺍ ﻪﺧﺎﺷﻭﺩ ﻥﺩﺮﮐ ﺝﺭﺎﺧ ﺎﯾ ﻭ ﻥﺁ ﻥﺩﺮﮐ

یﺎﻫ ﺶﺨﺑ ﻭ ﺰﯿﺗ یﺎﻫ ﻪﺒﻟ ،ﻦﻏﻭﺭ ،ﺕﺭﺍﺮﺣ ﻞﺑﺎﻘﻣ ﺭﺩ ﺍﺭ ﻩﺎﮕﺘﺳﺩ

ﻩﺮﮔ ﺎﯾ ﻭ ﻩﺪﯾﺩ ﺐﯿﺳﺁ یﺎﻫ ﻞﺑﺎﮐ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﺭﻭﺩ ﻩﺎﮕﺘﺳﺩ کﺮﺤﺘﻣ

.ﺪﻨﻫﺪﯿﻣ ﺶﯾﺍﺰﻓﺍ ﺍﺭ ﯽﮑﯾﺮﺘﮑﻟﺍ کﻮﺷ ﺮﻄﺧ ﻩﺩﺭﻮﺧ

ﺯﺍ ﺎﻬﻨﺗ ،ﺪﯿﻨﮑﯿﻣ ﺭﺎﮐ ﺯﺎﺑ ﻂﯿﺤﻣ ﺭﺩ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺎﺑ ﻪﮑﯿﺗﺭﻮﺻ ﺭﺩ

◀

.ﺪﺷﺎﺑ ﺐﺳﺎﻨﻣ ﺰﯿﻧ ﺯﺎﺑ ﻂﯿﺤﻣ یﺍﺮﺑ ﻪﮐ ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﯽﻄﺑﺍﺭ ﻞﺑﺎﮐ

ﯽﻣ ﻢﮐ ﺍﺭ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺮﻄﺧ ،ﺯﺎﺑ ﻂﯿﺤﻣ یﺍﺮﺑ ﺐﺳﺎﻨﻣ ﻂﺑﺍﺭ یﺎﻫ ﻞﺑﺎﮐ

.ﺪﻨﻨﮐ

ﺯﺍ ﺪﯾﺎﺑ ،ﺏﻮﻃﺮﻣ ﻦﮐﺎﻣﺍ ﻭ ﻂﯿﺤﻣ ﺭﺩ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺎﺑ ﺭﺎﮐ ﻡﻭﺰﻟ ﺕﺭﻮﺻ ﺭﺩ

◀

ﻩﺪﻨﻨﮐ ﻊﻄﻗ ﺪﯿﻠﮐ) ﻦﯿﻣﺯ ﯽﺘﺸﻧ ﻭ ﺎﻄﺧ ﻥﺎﯾﺮﺟ ﯽﺘﻇﺎﻔﺣ ﺪﯿﻠﮐ ﮏﯾ

ﻥﺎﯾﺮﺟ ﯽﺘﻇﺎﻔﺣ ﺪﯿﻠﮐ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ .ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ (ﻦﯿﻣﺯ ﺎﺑ ﻝﺎﺼﺗﺍ

.ﺪﻫﺩ ﯽﻣ ﺶﻫﺎﮐ ﺍﺭ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺮﻄﺧ ﻦﯿﻣﺯ ﯽﺘﺸﻧ ﻭ ﺎﻄﺧ

ﺹﺎﺨﺷﺍ ﯽﻨﻤﯾﺍ ﺖﯾﺎﻋﺭ

ﺮﮑﻓ ﺎﺑ ﻭ ﺪﯿﻨﮐ ﺖﻗﺩ ﺩﻮﺧ ﺭﺎﮐ ﻪﺑ ،ﺪﯿﻨﮐ ﻊﻤﺟ ﺏﻮﺧ ﺍﺭ ﺩﻮﺧ ﺱﺍﻮﺣ

◀

ﻭ ﯽﮕﺘﺴﺧ ﺕﺭﻮﺻ ﺭﺩ .ﺪﯿﻨﮐ ﺭﺎﮐ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺎﺑ ﻞﻣﺎﮐ ﺵﻮﻫ ﻭ

ﺭﺍﺰﺑﺍ ﺎﺑ ،ﺪﯾﺍ ﻩﺩﺮﮐ ﻩﺩﺎﻔﺘﺳﺍ ﻭﺭﺍﺩ ﻭ ﻞﮑﻟﺍ ،ﺭﺪﺨﻣ ﺩﺍﻮﻣ ﻪﮑﯿﺗﺭﻮﺻ ﺭﺩ ﺎﯾ

ﺭﺍﺰﺑﺍ ﺎﺑ ﺭﺎﮐ ﻡﺎﮕﻨﻫ ﯽﻬﺟﻮﺗ ﯽﺑ ﻪﻈﳊ ﮏﯾ .ﺪﯿﻨﮑﻧ ﺭﺎﮐ ﯽﮑﯾﺮﺘﮑﻟﺍ

.ﺪﺷﺎﺑ ﻪﺘﺷﺍﺩ ﻩﺍﺮﻤﻫ ﻪﺑ یﺪﯾﺪﺷ یﺎﻫ ﺖﺣﺍﺮﺟ ﺪﻧﺍﻮﺘﯿﻣ ،ﯽﮑﯾﺮﺘﮑﻟﺍ

ﻩﺩﺎﻔﺘﺳﺍ ﻩﺭﺍﻮﻤﻫ ﯽﻨﻤﯾﺍ ﮏﻨﯿﻋ ﺯﺍ ﻭ ﯽﺼﺨﺷ ﯽﻨﻤﯾﺍ ﺕﺍﺰﯿﻬﲡ ﺯﺍ

◀

یﺎﻫ ﺶﻔﮐ ،ﯽﻨﻤﯾﺍ ﮏﺳﺎﻣ ﺪﻨﻧﺎﻣ ﯽﻨﻤﯾﺍ ﺕﺍﺰﯿﻬﲡ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ .ﺪﯿﻨﮐ

ﺎﺑ ﺭﺎﮐ ﻉﻮﻧ ﺎﺑ ﺐﺳﺎﻨﺘﻣ ﯽﻨﻤﯾﺍ ﯽﺷﻮﮔ ﻭ ﯽﻨﻤﯾﺍ ﻩﻼﮐ ،ﺵﺰﻐﻟ ﺪﺿ ﯽﻨﻤﯾﺍ

.ﺪﻫﺪﻴﻣ ﺶﻫﺎﮐ ﺍﺭ ﻥﺪﺷ ﺡﻭﺮﺠﻣ ﺮﻄﺧ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ

.ﺪﺘﻔﯿﻧ ﺭﺎﮑﺑ ﻪﺘﺳﺍﻮﺧﺎﻧ ﺭﻮﻄﺑ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻪﮐ ﺪﯿﺷﺎﺑ ﺐﻇﺍﻮﻣ

◀

،یﺮﻃﺎﺑ ﻪﺑ ﻥﺁ ﻝﺎﺼﺗﺍ ،ﻕﺮﺑ ﺰﯾﺮﭘ ﺭﺩ ﻩﺎﮕﺘﺳﺩ ﻪﺧﺎﺷﻭﺩ ﻥﺩﺮﮐ ﺩﺭﺍﻭ ﺯﺍ ﻞﺒﻗ

ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻪﮐ ﺪﯿﻨﮐ ﺖﻗﺩ ﺪﯾﺎﺑ ،ﻩﺎﮕﺘﺳﺩ ﻞﻤﺣ ﺎﯾ ﻭ ﻥﺁ ﱳﺷﺍﺩﺮﺑ

یﻭﺭ ﺎﻤﺷ ﺖﺸﮕﻧﺍ ﻩﺎﮕﺘﺳﺩ ﻞﻤﺣ ﻡﺎﮕﻨﻫ ﻪﮑﯿﺗﺭﻮﺻ ﺭﺩ .ﺪﺷﺎﺑ ﺵﻮﻣﺎﺧ

،ﺪﯿﻧﺰﺑ ﻕﺮﺑ ﻪﺑ ﻦﺷﻭﺭ ﺖﻟﺎﺣ ﺭﺩ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﺎﯾ ﻭ ﺪﺷﺎﺑ ﻞﺻﻭ ﻭ ﻊﻄﻗ ﻪﻤﮐﺩ

.ﺪﯾﺁ ﺶﯿﭘ یﺭﺎﮐ ﺢﻧﺍﻮﺳ ﺖﺳﺍ ﻦﮑﳑ

ﻢﯿﻈﻨﺗ یﺎﻫﺭﺍﺰﺑﺍ ﻪﻤﻫ ﺪﯾﺎﺑ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻥﺩﺮﮐ ﻦﺷﻭﺭ ﺯﺍ ﻞﺒﻗ

◀

یﻭﺭ ﻪﮐ ﯽﺋﺎﻫﺭﺎﭼﺁ ﻭ ﺭﺍﺰﺑﺍ .ﺪﯾﺭﺍﺩﺮﺑ ﻩﺎﮕﺘﺳﺩ یﻭﺭ ﺯﺍ ﺍﺭ ﺎﻫ ﺭﺎﭼﺁ ﻭ ﻩﺪﻨﻨﮐ

ﺖﺣﺍﺮﺟ ﺩﺎﺠﯾﺍ ﺚﻋﺎﺑ ﺪﻨﻧﺍﻮﺘﯿﻣ ،ﺪﻧﺭﺍﺩ ﺭﺍﺮﻗ ﻩﺎﮕﺘﺳﺩ ﻩﺪﻨﺧﺮﭼ یﺎﻫ ﺶﺨﺑ

.ﺪﻧﻮﺷ

ﺭﺎﮐ یﺍﺮﺑ .ﺪﺷﺎﺑ ﻪﺘﺷﺍﺩ ﺭﺍﺮﻗ یﺩﺎﻋ ﺖﻟﺎﺣ ﺭﺩ ﺪﯾﺎﺑ ﺎﻤﺷ ﻥﺪﺑ ﺖﯿﻌﺿﻭ

◀

ﻆﻔﺣ ﻩﺭﺍﻮﻤﻫ ﺍﺭ ﺩﻮﺧ ﻝﺩﺎﻌﺗ ﻭ ﻩﺩﺮﮐ ﺏﺎﺨﺘﻧﺍ ﺩﻮﺧ یﺍﺮﺑ ﯽﻨﺌﻤﻄﻣ یﺎﺟ

ﺮﯿﻏ یﺎﻫ ﺖﯿﻌﺿﻭ ﺭﺩ ﺍﺭ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺪﯿﻧﺍﻮﺗ ﯽﻣ ﺐﯿﺗﺮﺗ ﻦﯾﺍ ﻪﺑ .ﺪﯿﻨﮐ

.ﺪﯿﺷﺎﺑ ﻪﺘﺷﺍﺩ ﻝﺮﺘﻨﮐ ﺖﲢ ﺮﺘﻬﺑ ﻩﺮﻈﺘﻨﻣ

ﺖﻨﯾﺯ ﻞﻤﺣ ﻭ ﺩﺎﺸﮔ یﺎﻫ ﺱﺎﺒﻟ ﻥﺪﯿﺷﻮﭘ ﺯﺍ .ﺪﯿﺷﻮﭙﺑ ﺐﺳﺎﻨﻣ ﺱﺎﺒﻟ

◀

ﺭﺩ یﺎﻫ ﺶﺨﺑ ﺯﺍ ﺍﺭ ﺎﻫ ﺶﮑﺘﺳﺩ ﻭ ﺱﺎﺒﻟ ،ﺎﻫﻮﻣ .ﺪﯿﻨﮐ یﺭﺍﺩﺩﻮﺧ ﺕﻻﺁ

ﺪﻨﻠﺑ یﻮﻣ ،ﺩﺎﺸﮔ یﺎﻫ ﺱﺎﺒﻟ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﺭﻭﺩ ﻩﺎﮕﺘﺳﺩ ﺶﺧﺮﭼ ﻝﺎﺣ

ﺮﯿﮔ ﻩﺎﮕﺘﺳﺩ ﺶﺧﺮﭼ ﻝﺎﺣ ﺭﺩ یﺎﻫ ﺖﻤﺴﻗ ﺭﺩ ﺖﺳﺍ ﻦﮑﳑ ﺕﻻﺁ ﺖﻨﯾﺯ ﻭ

.ﺪﻨﻨﮐ

ﻊﻤﺟ ﻪﻠﯿﺳﻭ ﺎﯾ ﻭ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺶﮑﻣ ﻞﺋﺎﺳﻭ ﺪﯿﻧﺍﻮﺘﯿﻣ ﻪﮑﯿﺗﺭﻮﺻ ﺭﺩ

◀

ﺪﯾﻮﺷ ﻦﺌﻤﻄﻣ ﺪﯾﺎﺑ ،ﺪﯿﻨﮐ ﺐﺼﻧ ﻩﺎﮕﺘﺳﺩ ﻪﺑ ﺍﺭ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﻩﺪﻨﻨﮐ

ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ .ﺪﻧﻮﺷ ﯽﻣ ﻩﺩﺎﻔﺘﺳﺍ ﻭ ﺐﺼﻧ ﺖﺳﺭﺩ ﻞﺋﺎﺳﻭ ﻦﯾﺍ ﻪﮐ

ﺮﺗ ﺩﺎﯾﺯ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺮﺑﺍﺮﺑ ﺭﺩ ﺍﺭ ﺎﻤﺷ ﺖﯿﻧﻮﺼﻣ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺶﮑﻣ ﻞﺋﺎﺳﻭ

.ﺪﻨﮑﯿﻣ

ﻥﺁ ﺯﺍ ﺖﺒﻗﺍﺮﻣ ﻭ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺯﺍ ﺢﯿﺤﺻ ﻩﺩﺎﻔﺘﺳﺍ

،یﺭﺎﮐ ﺮﻫ یﺍﺮﺑ .ﺪﯿﻨﮐ یﺭﺍﺩﺩﻮﺧ ﻩﺎﮕﺘﺳﺩ یﻭﺭ ﺩﺎﯾﺯ ﺭﺎﺸﻓ ﻥﺩﺮﮐ ﺩﺭﺍﻭ ﺯﺍ

◀

ﺭﺍﺰﺑﺍ ﱳﻓﺮﮔ ﺭﺎﮑﺑ .ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﻥﺁ ﺎﺑ ﺐﺳﺎﻨﻣ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺯﺍ

ﺎﺑ ﻭ ﺮﺘﻬﺑ ﻩﺎﮕﺘﺳﺩ ﻥﺍﻮﺗ ﺯﺍ ﺪﯿﻧﺍﻮﺘﺑ ﻪﮐ ﺩﻮﺸﯿﻣ ﺚﻋﺎﺑ ﺐﺳﺎﻨﻣ ﯽﮑﯾﺮﺘﮑﻟﺍ

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﺮﺘﺸﯿﺑ ﻥﺎﻨﯿﻤﻃﺍ

ﻩﺩﺎﻔﺘﺳﺍ ﻩﺎﮕﺘﺳﺩ ﺯﺍ ،ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ ﺭﺩ ﺩﺍﺮﯾﺍ ﺕﺭﻮﺻ ﺭﺩ

◀

کﺎﻧﺮﻄﺧ ،ﺩﺮﮐ ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺍﺭ ﺎﻬﻧﺁ ﻥﺍﻮﺗ ﯽﳕ ﻪﮐ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ .ﺪﯿﻨﮑﻧ

.ﺪﻧﻮﺷ ﺮﯿﻤﻌﺗ ﺪﯾﺎﺑ ﻭ ﻩﺩﻮﺑ

ﱳﺷﺍﺬﮔ ﺭﺎﻨﮐ ﺎﯾ ﻭ ﺕﺎﻘﻠﻌﺘﻣ ﺾﯾﻮﻌﺗ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻢﯿﻈﻨﺗ ﺯﺍ ﻞﺒﻗ

◀

ﺖﯾﺎﻋﺭ .ﺪﯿﻨﮐ ﺝﺭﺎﺧ ﺍﺮﻧﺁ یﺮﺗﺎﺑ ﺎﯾ ﻭ ﻩﺪﯿﺸﮐ ﻕﺮﺑ ﺯﺍ ﺍﺭ ﻪﺧﺎﺷﻭﺩ ،ﻥﺁ

ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻪﺘﺳﺍﻮﺧﺎﻧ ﻥﺩﺎﺘﻓﺍ ﻩﺍﺭ ﺯﺍ ﯽﻨﻤﯾﺍ یﺮﯿﮕﺸﯿﭘ ﺕﺎﻣﺍﺪﻗﺍ ﻦﯾﺍ

.ﺪﻨﮐ ﯽﻣ یﺮﯿﮔﻮﻠﺟ

ﺭﻭﺩ ﻥﺎﮐﺩﻮﮐ ﺱﺮﺘﺳﺩ ﺯﺍ ،ﻩﺩﺎﻔﺘﺳﺍ ﻡﺪﻋ ﺕﺭﻮﺻ ﺭﺩ ﺍﺭ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ

◀

ﻦﯾﺍ ﻪﮐ ﯽﺻﺎﺨﺷﺍ ﺎﯾ ﻭ ﺩﺭﺍﻭ ﺎﻧ ﺩﺍﺮﻓﺍ ﻪﮐ ﺪﯿﻫﺪﻧ ﻩﺯﺎﺟﺍ .ﺪﯾﺭﺍﺪﻬﮕﻧ

ﱳﻓﺮﮔ ﺭﺍﺮﻗ .ﺪﻨﻨﮐ ﺭﺎﮐ ﻩﺎﮕﺘﺳﺩ ﻦﯾﺍ ﺎﺑ ،ﺪﻧﺍ ﻩﺪﻧﺍﻮﺨﻧ ﺍﺭ ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ

.ﺖﺳﺍ کﺎﻧﺮﻄﺧ ﻪﺑﺮﲡ ﯽﺑ ﻭ ﺩﺭﺍﻭﺎﻧ ﺩﺍﺮﻓﺍ ﺖﺳﺩ ﺭﺩ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ

| 177

Bosch Power Tools 2 610 007 835 | (24.11.11)

2 608 000 334

2 608 000 332

2 608 000 331

2 608 000 333

2 608 000 335

10,8 mm

13 mm

13,8 mm

17 mm

24 mm

27 mm

30 mm

40 mm

2 609 200 282

2 609 200 138

2 609 200 283

2 609 200 139

2 609 200 140

2 609 200 141

2 609 200 142

2 609 200 312

OBJ_BUCH-1137-001.book Page 177 Thursday, November 24, 2011 11:34 AM

2 610 007 835 | (24.11.11) Bosch Power Tools

178 |

8 mm

12 mm

1/4"

1/2"

2 608 000 498

8 mm

12 mm

1/4"

1/2"

2 608 000 498

6 mm

8 mm

3 601 F0A 1.. 3 601 F0A 16.

3 601 F0A 17.

2 608 570 133

2 608 570 134

1/4" 2 608 570 135

Ø 19 mm

3 m

5 m

2 600 793 009

1 610 793 002

1 609 200 933 GAS 25

GAS 50

GAS 50 M

Ø 35 mm

3 m

4,5 m

2 609 390 392

2 609 390 393

GAS 25

GAS 50

GAS 50 M

Ø 19 mm

3 m

5 m

2 607 002 161

2 607 002 162

Ø 35 mm

3 m

4,5 m

2 607 002 163

2 607 002 164

GAS 25

GAS 50

GAS 50 M

OBJ_BUCH-1137-001.book Page 178 Thursday, November 24, 2011 11:34 AM
