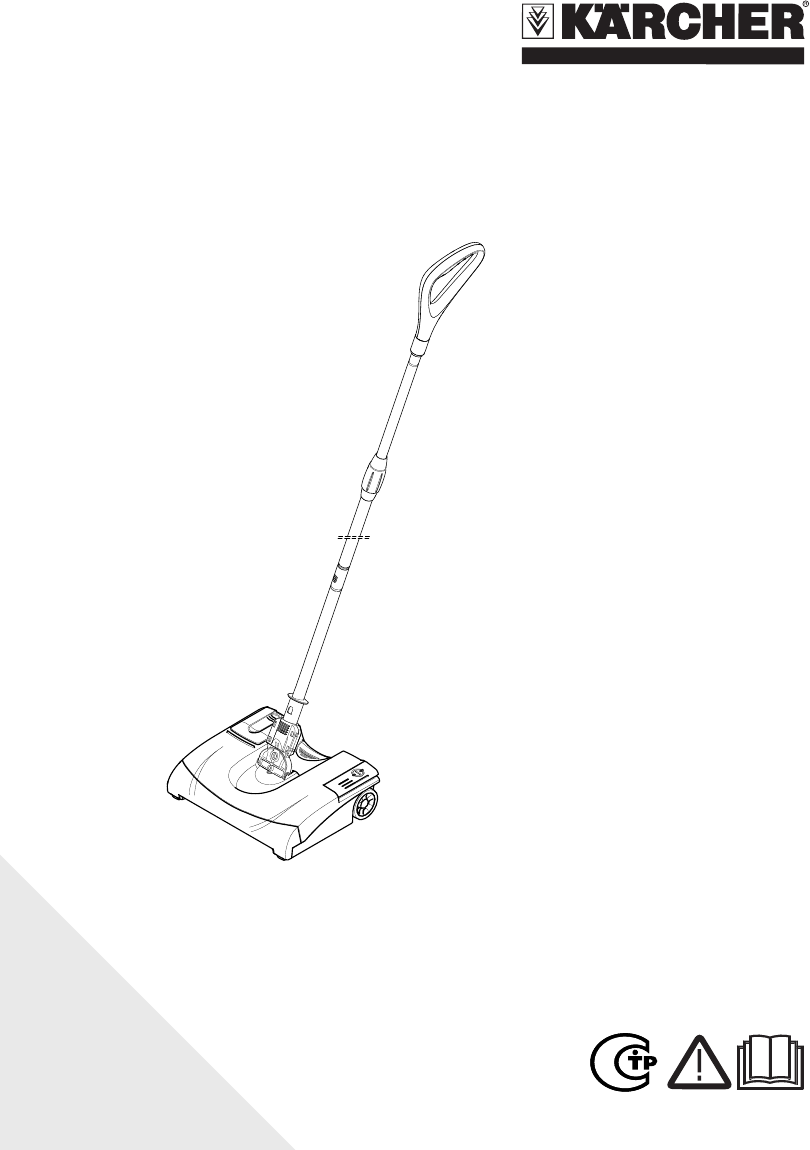

EB 30/1

www.kaercher.com

EB 30/1

EB 30/1 Professional

59634470 03/11

Deutsch 3

English 9

Français 15

Italiano 21

Nederlands 27

Español 33

Português 39

Dansk 45

Norsk 51

Svenska 57

Suomi 63

Ελληνικά 69

Türkçe 76

Русский 82

Magyar 89

Čeština 95

Slovenščina 101

Polski 107

Româneşte 113

Slovenčina 119

Hrvatski 125

Srpski 131

Български 137

Eesti 144

Latviešu 150

Lietuviškai 156

Українська 162

Қазақша 169

15 3

Deutsch

– 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

–Dieses Gerät ist für den gewerblichen

Gebrauch geeignet, z. B. in Hotels,

Schulen, Krankenhäusern, Fabriken,

Läden, Büros und Vermietergeschäf-

ten, mit von Kärcher zugelassenen Zu-

behör-, und Ersatzteilen.

–Das Gerät ist bedingt für hochflorige

Teppiche geeignet.

–Das Gerät ist nicht für nasse Bodenbe-

läge geeignet.

–Das Gerät ist nicht geeignet für Wasch-

beton, Schotter oder ähnlichem.

Jede darüber hinausgehende Verwendung

gilt als nicht bestimmungsgemäß. Für hier-

aus resultierende Schäden haftet der Her-

steller nicht; das Risiko hierfür trägt allein

der Benutzer.

Eingebauten Akku vor der Verschrottung

des Gerätes entfernen und umweltgerecht

entsorgen!

Akku nicht öffnen, es besteht die Gefahr

eines Kurzschlusses, zusätzlich können

reizende Dämpfe oder ätzende Flüssigkei-

ten austreten.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Gefahr

Für eine unmittelbar drohende Gefahr, die

zu schweren Körperverletzungen oder zum

Tod führt.

몇Warnung

Für eine möglicherweise gefährliche Situa-

tion, die zu schweren Körperverletzungen

oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa-

tion, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

Neben den Hinweisen in der Betriebsanlei-

tung müssen die allgemeinen Sicherheits-

und Unfallverhütungs-Vorschriften des Ge-

setzgebers berücksichtigt werden.

Verletzungsgefahr

–Gerät enthält drehende Bürstenwalze,

auf keinen Fall während des Betriebes

mit Fingern oder Werkzeug hineinfas-

sen!

–Bei Pflege- und Wartungsarbeiten am

Gerät vorher den Akku entfernen!

Hinweise zum Akku und Ladegerät

–Das Laden des Akkus ist nur mit beilie-

gendem Originalladegerät oder den von

KÄRCHER zugelassenen Ladegeräten

erlaubt.

–Vor jeder Benutzung Ladegerät und Ak-

kupack auf Beschädigung kontrollieren.

Beschädigte Geräte nicht mehr verwen-

Bestimmungsgemäße

Verwendung

Umweltschutz

Die Verpackungsmaterialien

sind recyclebar. Bitte werfen Sie

die Verpackungen nicht in den

Hausmüll, sondern führen Sie

diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle re-

cyclingfähige Materialien, die ei-

ner Verwertung zugeführt

werden sollten. Batterien und

Akkus enthalten Stoffe, die nicht

in die Umwelt gelangen dürfen.

Bitte entsorgen Sie Altgeräte,

Batterien und Akkus deshalb

über geeignete Sammelsyste-

me.

Symbole in der

Betriebsanleitung

Sicherheitshinweise

3DE

– 2

den und beschädigte Teile nur von

Fachpersonal instand setzen lassen.

–Ladegerät nicht in verschmutztem oder

nassem Zustand benutzen.

–Die Netzspannung muss mit der auf dem

Typenschild des Ladegerätes angegebe-

nen Spannung übereinstimmen.

–Ladegerät nicht in explosionsgefährde-

ter Umgebung betreiben.

–An die Kontakte des Adapters dürfen

keine Metallteile gelangen, Kurz-

schlussgefahr.

–Ladegerät nur zum Laden zugelasse-

ner Akkupacks verwenden.

–Nur saubere und trockene Akkupacks auf

den Adapter des Ladegerätes stekken.

–Keine Batterien (Primärzellen) aufla-

den, Explosionsgefahr.

–Keine beschädigten Akkupacks aufla-

den. Beschädigte Akkupacks ersetzen.

–Akkupacks nicht zusammen mit Metall-

gegenständen aufbewahren, Kurz-

schlussgefahr.

–Akkupacks nicht ins Feuer oder in den

Hausmüll werfen.

–Kontakt mit aus defekten Akkus austre-

tender Flüssigkeit vermeiden. Bei zufäl-

ligem Kontakt Flüssigkeit mit Wasser

abspülen. Bei Kontakt mit den Augen

zusätzlich einen Arzt konsultieren.

–Ladegerät vor Nässe schützen und tro-

cken lagern. Gerät ist nur zur Verwen-

dung in Räumen geeignet, Gerät nicht

dem Regen aussetzen.

Prüfen Sie beim Auspacken den Pa-

ckungsinhalt auf fehlendes Zubehör oder

Beschädigungen. Benachrichtigen Sie bei

Transportschäden bitte Ihren Händler.

Hinweis: Abbildungen von Gerät und Be-

dienung befinden sich auf Seite 2.

1 Kardangelenk mit Verriegelung

2 Ein-/Aus Fußschalter

3 Akku, herausnehmbar

4 Wechselakku

(nur EB 30/1 Professional)

5 Entriegelungsknopf, Akku

6 Schmutzbehälter, herausnehmbar

7 Entriegelung, Schmutzbehälter

8 Gehäuse

9 Bürstenwalze, auswechselbar

10 Entriegelungsknopf, Bürstenwalze

11 Teleskopstiel, höhenverstellbar

12 Drehgriff, für Höhenverstellung

13 Handgriff

14 Ladegerät mit Ladebetriebsanzeige

und Ladekabel

(nur EB 30/1)

15 Schnell-Ladegerät

(nur EB 30/1 Professional)

siehe Abbildung 2

Der Teleskopstiel besteht aus 3 Teilen.

Beim Zusammenbau darauf achten, dass

die Teile einrasten.

ÎHandgriff auf den längeren Stiel mit

Drehgriff aufstecken.

ÎLängeren und kürzeren Stiel zusam-

menstecken, dazu den Einrastknopf

beim Zusammenstecken drücken.

ÎKompletten Stiel mit Einrastknopf nach

vorne in das Gelenk am Gerät stecken.

ÎDrehgriff lösen und Stiel auf gewünsch-

te Arbeitshöhe ausziehen, Handgriff in

die richtige Stellung drehen und Dreh-

griff festdrehen.

Symbole auf dem Gerät

Inbetriebnahme

Gerätebeschreibung

Teleskopstiel und Handgriff

montieren und Höhe einstellen

4 DE

– 3

siehe Abbildung 3

Der Akku ist bei Auslieferung nicht gela-

den. Vor Inbetriebnahme und bei Bedarf

aufladen.

Hinweis

Das Laden des Akkus kann nur in entnom-

menem Zustand erfolgen.

ÎAkku mit Ladegerät durch Ladekabel

verbinden bzw. Akku in Ladegerät ste-

cken.

ÎMitgeliefertes Ladegerät in einer ord-

nungsgemäßen Steckdose einstecken.

Die Ladebetriebsanzeige leuchtet rot. Der

Akku wird geladen.

Ladezeit bei leerem Akku

Hinweis

Wird die Ladezeit überschritten, geht das

Ladegerät auf Erhaltungsladung. Die Lade-

betriebsanzeige leuchtet weiterhin rot.

siehe Abbildung 4

ÎAkku in Aufnahme einschieben und ein-

rasten.

siehe Abbildung 5

Zum Reinigen von hochflorigen Teppichen

kann das Kardangelenk verriegelt werden,

um eine seitliche Bewegung des Teleskop-

stiels zu verhindern.

–Teleskopstiel seitlich verriegeln:

ÎVerriegelung betätigen, nach unten

schieben und einrasten.

–Teleskopstiel entriegeln:

ÎVerriegelung betätigen, nach oben

schieben und einrasten.

siehe Abbildung 6

ÎGerät einschalten, dazu Ein-/Aus Fuß-

schalter drücken.

ÎZum Reinigen das Gerät vorwärts und

rückwärts bewegen.

ÎFür randnahes Reinigen die rechte Sei-

te benutzen (Akkuseite).

siehe Abbildung 7

ÎGerät ausschalten, dazu Ein-/Aus Fuß-

schalter drücken.

ÎFür einen sicheren Stand des Teles-

kopstiels bei Arbeitspausen diesen

senkrecht stellen, eine Arretierung hält

ihn in dieser Position.

ÎBei Arbeitsende Gerät ausschalten.

ÎSchmutzbehälter nach jeder Reinigung

entleeren.

ÎEntriegelungsknopf des Akkus drücken

und Akku entnehmen.

ÎAkku aufladen.

siehe Abbildung 8

ÎSchmutzbehälter entriegeln und ent-

nehmen.

ÎSchmutzbehälter entleeren.

ÎSchmutzbehälter wieder einsetzen und

einrasten.

ÎDas Gerät kann am Handgriff aufge-

hängt werden, wenn notwendig Hand-

griff drehen (siehe dazu Kapitel

„Teleskopstiel und Handgriff montieren

und Höhe einstellen“).

Akku aufladen

Ladegerät NiCd

6.654-186.0

Li-Ion

6.654-257.0

Li-Ion

6.654-273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Akku einsetzen

Betrieb

Teleskopstiel seitlich verriegeln/

entriegeln

Arbeit beginnen

Arbeit unterbrechen

Arbeit beenden

Schmutzbehälter entleeren

Gerät aufbewahren

5DE

– 4

Vorsicht

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport be-

achten.

Beim Transport in Fahrzeugen Gerät nach

den jeweils gültigen Richtlinien gegen Rut-

schen und Kippen sichern.

Vorsicht

Verletzungs- und Beschädigungsgefahr! Ge-

wicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gela-

gert werden.

Achtung

Vor allen Pflege- und Wartungsarbeiten am

Gerät Akku entfernen.

ÎGerät außen mit einem feuchten Tuch

abwischen. Keine aggressiven Mittel

wie z. B. Scheuerpulver verwenden.

siehe Abbildung 9

ÎEntriegelungsknopf drücken und Bürs-

tenwalze herausnehmen.

ÎUmwickelte Haare entfernen Sie am

besten mit Messer bzw. Schere, durch

Entlangfahren an der vorgegebenen

Schnittkante der Bürstenwalze. Gelöste

Haare von der Bürstenwalze entfernen.

ÎGereinigte bzw. neue Bürstenwalze

einsetzen und auf richtigen Sitz prüfen.

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

ÎVerbindung vom Ladegerät zum Akku

überprüfen.

ÎSpannungsversorgung der Steckdose

überprüfen.

ÎBürstenwalze reinigen bzw. wechseln

(siehe Kapitel „Bürstenwalze wechseln/

reinigen“).

ÎAkku aufladen (siehe Kapitel „Akku auf-

laden“).

ÎVollen Schmutzbehälter entleeren (siehe

Kapitel „Schmutzbehälter entleeren“).

Transport

Lagerung des Gerätes

Pflege und Wartung

Gerät reinigen

Bürstenwalze wechseln/reinigen

Service

Garantie

Hilfe bei Störungen

Ladebetriebsanzeige leuchtet nicht

Gerät reinigt nicht zuverlässig

Schmutz wird aus Gerät geschleudert

6 DE

– 5

Bei Fragen oder Störungen hilft Ihnen un-

sere KÄRCHER-Niederlassung gern wei-

ter. Adresse siehe Rückseite.

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EG-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

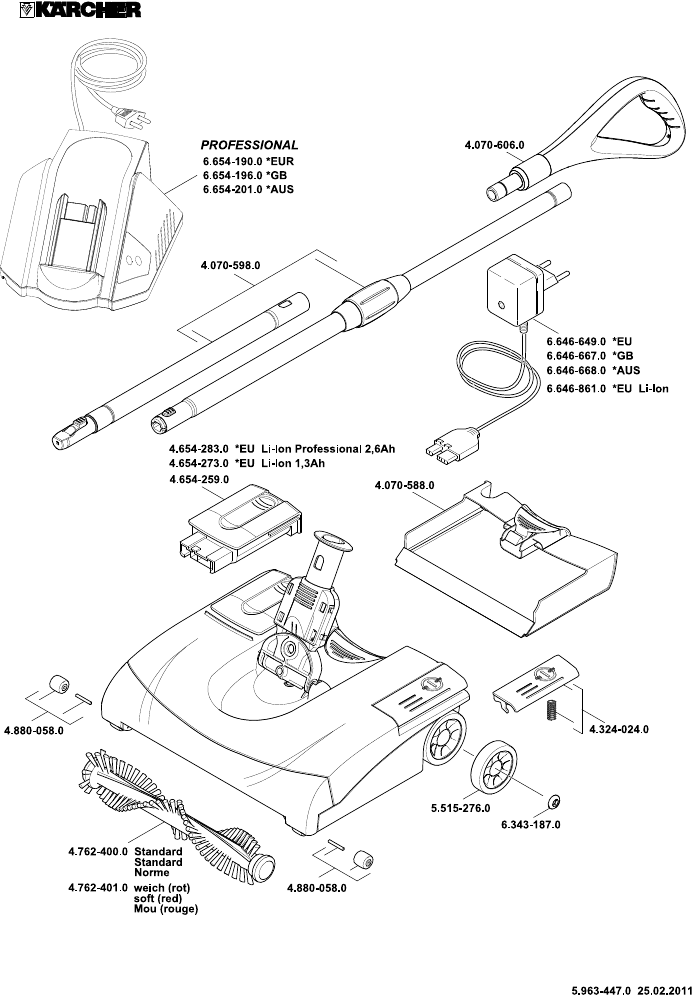

Sonderzubehör

Bezeichnung Bestell-Nr.

Schnell-Ladegerät BC 1/1.8, 1-fach (Stan-

dard bei EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Wechselakku NiCd 4.654-259

Wechselakku Li-Ion 1,4A 4.654-273

Wechselakku Li-Ion 2,6A 4.654-283

Bürstenwalze, weich, rot 4.762-401

Kundendienst

CE-Erklärung

Produkt: Elektrobesen

Typ: 1.545-xxx

Einschlägige EG-Richtlinien

2006/95/EG

2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Angewandte nationale Normen

Jahr der CE-Kennzeichnung:

2006

CEO Head of Approbation

7DE

– 6

Technische Daten

Akkutyp EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Max. Betriebszeit bei voller Akkula-

dung (abhängig vom Bodenbelag)

min 45 45 35 61

Arbeitsspannung Akku V 7,2 7,2 7,2 7,2

Ausgangsspannung des Ladegerätes V 8,6 8,6 8,2 4,2

Ladestrom A 0,1 1,8 0,45 1,8

Netzspannung des Ladegerätes

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Schalldruckpegel (EN 60704-2-1) dB(A) 56 56 56 56

Gewicht kg 2,8 2,8 2,8 2,8

8 DE

English

– 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

–This appliance is suited for the commer-

cial use, e.g. in hotels, schools, hospi-

tals, factories, shops, offices, and rental

companies along wuth the authorised

accessories and spare parts.

–This appliance has restrictive use for

carpets with high flounce.

–The appliance is not suitable for wet

floors.

–The appliance is not suitable for wash-

ing concrete, gravel, etc.

Any use extending beyond this is not con-

sidered as proper use. The manufacturer is

not liable for any losses resulting from this;

the user alone bears the risk for this.

Remove the integrated battery prior to dis-

posing of the appliance and dispose of

properly!

Do not open the battery, as there is a risk

of an electrical short; also, irritating or caus-

tic vapors can escape.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Danger

Immediate danger that can cause severe

injury or even death.

몇Warning

Possible hazardous situation that could

lead to severe injury or even death.

Caution

Possible hazardous situation that could

lead to mild injury to persons or damage to

property.

In addition to the information contained in

the operating instructions, all statutory

safety and accident prevention regulations

must be observed.

Risk of injury

–The appliance contains rotary brush

roller; please never touch them with the

fingers or any other tool when the appli-

ance is in operation!

–Remove the batteries before starting

any maintenance jobs or repairs to the

machine!

Tips about rechargeable battery and

charger

–You may recharge the battery using

only the original charger provided with

the appliance or a charger approved by

KÄRCHER.

–Check charger, mains cable and battery

pack for damages before every use. Do not

use damaged devices and get the dam-

aged parts repaired only by experts.

–Do not use the charger if dirty or wet.

–The mains voltage must match the volt-

age mentioned on the type plate of the

charger.

–Do not operate the charger in explosive

environment.

Proper use

Environmental protection

The packaging material can be

recycled. Please do not throw

the packaging material into

household waste; please send it

for recycling.

Old appliances contain valuable

materials that can be recycled;

these should be sent for recy-

cling.. Batteries and accumula-

tors contain substances that

must not enter the environment.

Please dispose off old devices,

batteries and rechargeable bat-

teries through suitable waste

collection systems.

Symbols in the operating

instructions

Safety instructions

9EN

– 2

–Ensure that no metal pieces reach the

contacts of the adapter, else there will

be a short circuit.

–Use the charger only to charge ap-

proved battery packs.

–Insert only clean and dry battery packs

on the adapter of the charger.

–Do not charge batteries (primary cells);

risk of explosion.

–Do not charged damaged battery

packs. Replace damaged battery

packs.

–Do not store battery pakcs along with

metal objects; risk of short circut.

–Do not dispose off battery packs by

throwing them into fire or into house-

hold garbage.

–Avoid contact with liquids oozing out of

defective battery packs. Rinse thor-

oughly if you accidentally come in con-

tact with the fluid. Also consult a doctor

if the fluid comes in contact with your

eyes.

–Protect the charger against moisture;

store it dry. The appliance is suitable

for use only in rooms; do not expose the

appliance to rain.

When unpacking the product, make sure

that no accessories are missing and that

none of the package contents have been

damaged. If you detect any transport dam-

ages please contact your dealer.

Note: Please refer to page 2 for figures of

the appliance and the operation.

1 Cardan joint with lock

2 ON/OFF foot switch

3 Rechargeable battery, detachable

4 Spare battery

(only EB 30/1 Professional)

5 Unlocking button, battery

6 Dirt container, detachable

7 Unlocking mechanism for dirt container

8 Casing

9 Brush roller, changeable

10 Unlocking button for brush roller

11 Telescopic strut, adjustable height

12 Turning handle for height adjustment

13 Handle

14 Charger with charging status display

and charging cable

(only EB 30/1)

15 Quick charger

(only EB 30/1 Professional)

see Figure 2

The telescopic strut consists of 3 parts.

While assembling it, make sure that the

parts lock into each other.

ÎInsert the handle on the longer strut

with turning handle.

ÎInsert together the longer and shorter

struts; while assembling it, press the

locking button.

ÎInsert the entire strut with the locking

button into the joint on the appliance.

ÎLoosen the handle and pull out the strut

to the desired working height; turn the

handle to the correct position and tight-

en using the turning handle.

Symbols on the machine

Start up

Description of the Appliance

Installing the telescopic handle and

the handle and adjusting the height

10 EN

– 3

see Figure 3

The battery is not charged at the time of de-

livery. Charge it before commissioning the

appliance and then as and when required.

Note

The battery can be charged only when it is

removed out of the appliance.

ÎConnect the battery to the charger us-

ing the charging cable or rather insert

the battery in the charger.

ÎInsert the charger delivered with the ap-

pliance into a proper socket.

The charger display glows red. The battery

is being charged.

Charging current for empty battery

Note

If the charging time is exceeded, the charg-

er shifts to retention charging. The charger

display continues to glow red.

see Figure 4

ÎInsert the battery into the intake and

lock it.

see Figure 5

The Cardan joint can be locked to clean

high-fiber carpets to prevent the telescope

strut from moving from side to side.

–Lock/unlock telescope strut on the side:

ÎActivate the lock, then move it down

and lock it in.

–Unlock telescopic strut:

ÎActivate the lock, then move it up and

lock it in.

see Figure 6

ÎSwitch on the appliance; press the on/

off foot switch to do so.

ÎMove the appliance forward and back-

ward to clean it.

ÎUse the right side (battery side) to clean

the appliance close to the edges.

see Figure 7

ÎSwitch off the appliance; press the on/

off foot switch to do so.

ÎTo ensure that the telescopic strut

stands safely during breaks in opera-

tion, hold it vertically; there is a stopper

that holds it in position.

ÎSwitch off the appliance when finished.

ÎEmpty dirt container after each cleaning.

ÎPress the unlocking button of the bat-

tery and remove the battery.

ÎCharge the battery.

see Figure 8

ÎUnlock the dirt container and remove it.

ÎEmpty the dirt container.

ÎInsert and lock into place the dirt con-

tainer.

ÎThe appliance can be hung with the

handle; turn the handle if required (see

chapter "Install Telescopic strut and

handle and adjust the height").

Charge the battery

Charger NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Insert the battery

Operation

Lock/unlock telescope strut on the

side

Starting the work

Interrupting the work

Finishing your work

Emptying the dirt container

Storing the appliance

11EN

– 4

Caution

Risk of injury and damage! Observe the

weight of the appliance when you transport it.

When transporting in vehicles, secure the

appliance according to the guidelines from

slipping and tipping over.

Caution

Risk of injury and damage! Note the weight

of the appliance in case of storage.

This appliance must only be stored in inte-

rior rooms.

Caution

Remove the battery prior to any care and

maintenance work.

ÎWipe the appliance using a damp cloth.

Do not use any aggressive agents,

such as cleaning powder.

see Figure 9

ÎPress the unlocking button and remove

the brush roller.

ÎRemove wound up hair using a knife or

scissors by moving the knife along the

defined cutting edge of the brush roller.

Remove loosened hair from the brush

roller.

ÎInsert the cleaned or new brush roller

and ensure that it sits properly.

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

ÎCheck connection from charger to battery

ÎCheck power supply of the socket.

ÎClean or replace the brush rollers (refer

chapter "Replace/ clean brush roller").

ÎCharge the battery (refer chapter

"Carging the battery).

ÎEmpty the full dirt container (refer chap-

ter "Empty dirt container").

Our KÄRCHER branch will be pleased to

help you further in the case of questions or

faults. See address on the reverse.

Transport

Storing the device

Maintenance and care

Cleaning the device

Change/ clean the brush roller

Service

Warranty

Troubleshooting

Charger display does not glow

Appliance does not clean properly

Dirt is being thrown out of the appliance

Special accessories

Description Order No.

Quick charger, BC 1/1.8, single (standard

with EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Spare battery NiCd 4.654-259

Spare battery Li-Ion 1,4A 4.654-273

Spare battery Li-Ion 2,6A 4.654-283

Brush rollers, soft, red 4.762-401

Customer Service

12 EN

– 5

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The undersigned act on behalf and under

the power of attorney of the company man-

agement.

Authorised Documentation Representative

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Phone: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

CE declaration

Product: Electrical brooms

Type: 1.545-xxx

Relevant EU Directives

2006/95/EEC

2004/108/EC

Applied harmonized standards

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Applied national standards

Year of CE marking

2006

CEO Head of Approbation

13EN

– 6

Technical specifications

Rechargeable battery type EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof. Li-Ion

Max. operating time when battery

is fully charged (depends on the

flooring)

min 45 45 35 61

Working voltage of the battery V 7,2 7,2 7,2 7,2

Output voltage of the charger V 8,6 8,6 8,2 4,2

Charging current A 0,1 1,8 0,45 1,8

Mains voltage of the charger

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Sound pressure level

(EN 60704-2-1)

dB(A) 56 56 56 56

Weight kg 2,8 2,8 2,8 2,8

14 EN

Français

– 1

Lire ces notice originale avant la

première utilisation de votre ap-

pareil, se comporter selon ce qu'elles re-

quièrent et les conserver pour une

utilisation ultérieure ou pour le propriétaire

futur.

–Cet appareil convient à un usage indus-

triel, par exemple dans le cadre d'hô-

tels, d'écoles, d'hôpitaux, d'usines, de

magasins, de bureaux et d'agences de

location, avec les accessoires et pièces

de rechange autorisés par Kärcher.

–L'appareil est partiellement aproprié

pour les tapis trop poil.

–L'appareil n'est pas approprié pour les

sols mouillés.

–Cet appareil n'est pas appropeié pour

nettoyer du béton lavé, du cailloutis ou

des choses semblables.

Toute utilisation sortant du cadre donné est

considérée comme non conforme. Le

constructeur décline toute responsabilité

pour des dommages en résultant, seul l'uti-

lisateur en assume le risque.

Retirer l'accumulateur de l'appareil avant

l'élimination de ce dernier et l'éliminer dans

le respect de l'environnement !

Ne pas ouvrir l'accumulateur, Risque de

court-circuit ! Il est en outre possible que

des vapeurs irritantes ou des fluides agres-

sifs s'en échappent.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Danger

Pour un danger immédiat qui peut avoir

pour conséquence la mort ou des bles-

sures corporelles graves.

몇Avertissement

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures légères ou des dommages maté-

riels.

Outre les instructions figurant dans le mode

d'emploi, il est important de prendre en

considération les consignes générales de

sécurité et de prévention contre les acci-

dents imposées par la loi.

Risque de blessures

–L'appareil contient un rouleau rotatif de

brosse, en aucun cas mettre les doigts

ou les outils dedans pendant qu'il est en

service.

–En cas de travaux d'entretien et mainte-

nance à l'appareil, tirer l'accumulateur

avant!

Utilisation conforme

Protection de l’environnement

Les matériaux constitutifs de

l’emballage sont recyclables.

Ne pas jeter les emballages

dans les ordures ménagères,

mais les remettre à un système

de recyclage.

Les appareils usés contiennent

des matériaux précieux recy-

clables lesquels doivent être ap-

portés à un système de

recyclage. Les batteries et les

accumulateurs contiennent des

substances ne devant pas être

tout simplement jetées. Pour

cette raison, utiliser des sys-

tèmes de collecte adéquats afin

d'éliminer les batteries et les ac-

cumulateurs.

Symboles utilisés dans le

mode d'emploi

Consignes de sécurité

15FR

– 2

Consignes à l'accumulateur et à l'ap-

pareil de charge

–Le chargement de l'accumulateur n'est

permis que avec l'appareil de charge

original ci-joint ou avec l'appareil de

charge autorisé par Kärcher ®.

–Controller l'état de l'appareil de charge

et du groupe d'accumulateur avant

chaque utilisation. Ne plus utiliser des

appareil endommagés et pour faire ré-

parar des pièces endommagées

s'adresse uniquement à des spécia-

listes.

–Ne pas utiliser l'appareil de charge en état

sale ou mouillé.

–La tension de réseau doit correspondre à la

tension indiqué sur la plaque singalétique

de l'appareil de charge.

–Ne pas utiliser l'appareil de charge dans un

environnement où il y a un risque de explo-

sion.

–Des pièces de métal ne peuvent pas tou-

chés l'adaptateur, risque de court-circuit.

–Ne utiliser l'appareil de charge que pour le

chargement des groups d'accumulateurs

autorisés.

–Indroduire uniquement des groupes d'ac-

cumulateurs propres et secs sur l'adapta-

teur de l'appareil de charge.

–Ne pas charger des piles (cellule primaire),

risque d'explosion.

–Ne pas charger des groupes d'accumula-

teurs endommagés. Remplacer des

groupes d'accumulateurs endommagés.

–Ne pas garder des groupes d'accumu-

lateurs avec des objets de métal, risque

de court-circuit.

–Ne pas jeter des grouoes d'accumula-

teurs dans le feu ou dans le déchet do-

mestique.

–Eviter le contact avec le liquide qui sort

des accumulateurs en panne. En cas

d'un contact par hazard, ringer le liquide

avec l'eau. En cas d'un contacte avec

les yeux, consulter en plus un médecin.

–Proteger l'appareil de charge de l'humi-

dité et déposer dans un endroit sec.

L'utilisation de l'appareil est apropriée

uniquement pour l'intérieur, ne pas ex-

poser l'appareil à la pluie.

Contrôler le matériel lors du déballage pour

constater des accessoires manquants ou

des dommages. Si des dégâts dus au

transport sont constatés, il faut en informer

le revendeur.

Remarque : Voir page 2 pour les illustra-

tions d’utilisation et des éléments de l’ap-

pareil.

1 Rotule de cardan avec verrouillage

2 Interrupteur à pied- Marche/Arrêt

3 Accumulateur, amovible

4 Accumulateur de change

(uniquement EB 30/1 Professional)

5 Bouton de deverrouillage, accumulateur

6 Poubelle, amovible

7 Deverrouillage, poubelle

8 Boîtier

9 Rouleau de brosse, échangeable

10 Bouton de deverrouillage, rouleau de

brosse

11 Manche à téléscope, réglable en hauteur

12 Poignée rotative pour déplacement en hau-

teur

13 Poignée

14 L'appareil de charge avec affichage de

service de chargement et cable de

chargement

(uniquement EB 30/1)

15 Chargeur rapide

(uniquement EB 30/1 Professional)

Des symboles sur l'appareil

Mise en service

Description de l’appareil

16 FR

– 3

cf. Illustration 2

Le manche à téléscope se compose de 3

pièces. Faire attention au montage que les

pièces s'enclenchent.

ÎMettre la poignée sur le manche plus

long avec la poignée rotative.

ÎAssembler le manche plus long et le

manche plus court, pour cela pressio-

ner le bouton d'encliqueter.

ÎMettre le manche complet avec le bouton

d'encliqueter dans la joint de l'appareil.

ÎDesserrer la poignée rotative et allon-

ger le manche à l'hauteur souhaitée,

tourner la poignée à la position correcte

et serrer la poignée rotative.

cf. figure 3

L'accumulateur n'est pas charge à la livrai-

son. Charge avant la mise en service et en

cas de besoin.

Remarque

Le charge de l'accumulateur peut être ef-

fectué uniquement en état demonté.

ÎConnecter l'accumulateur avec le char-

geur à l'aide d'un câble de chargement

ou poser l'accumulateur dans le char-

geur.

ÎBrancher l'appareil de charge, qui est li-

vré avec, réglementairement dans une

prise de courant.

L'affichage de service de charge s'allume

rouge. L'accumulateur se charge.

Temps de charge d'un accumulateur vide

Remarque

Lorsque le temps de chargement est dé-

passé, le chargeur se met en chargement

de conservation. L'affichage du niveau du

chargement est encore allumé en rouge.

cf. figure 4

ÎIndroduire l'accumulateur dans le com-

partiment et encliqueter.

cf. figure 5

Pour le nettoyage des moquettes épaisses,

la rotule de cardan peut être verrouillée

pour empêcher un mouvement latéral du

manche télescopique.

–Verrouiller latéralement le manche té-

lescopique :

ÎActionner le verrouillage, le pousser

vers le bas et l'enclencher.

–Déverrouiller le manche télescopique :

ÎActionner le verrouillage, le pousser

vers le haut et l'enclencher.

cf. figure 6

ÎMettre l'appareil en marche. Pour cela

pressioner l'interrupteur à pied Marche/

Arrêt.

ÎPour la nettoyage, bouger l'appareil en

avant et en arrière.

ÎPour un nettoyage près de bord utiliser

la côté droite (côté de l'accumulateur).

cf. figure 7

ÎEteindre l'appareil. Pour cela pressio-

ner l'interrupteur à pied Marche/Arrêt.

ÎPour garantir une position sûre du

manche à téléscope, celui-ci doit être

posé verticalement à la pause. C'est au

moyenne d'un blocage qu'il reste dans

cette position.

Monter le manche télescopique et la

poignée; en régler la hauteur

Charger l'accumulateur

Chargeur NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Mettre l'accumulateur

Fonctionnement

Verrouiller/déverrouiller latérale-

ment le manche télescopique

Commencer le travail

Interrompre le travail

17FR

– 4

ÎAu fin de service éteindre l'appareil.

ÎVider la poubelle après chaque net-

toyage.

ÎPressioner le bouton de deverrouillage

de l'accumulateur et retirer l'accumula-

teur.

ÎCharger l'accumulateur.

cf. figure 8

ÎDeverrouiller la poubelle et retirer.

ÎVider le réservoir collecteur.

ÎRemettre la poubelle et encliqueter.

ÎL'appareil peut être accroché à la poi-

gnée, si nécessaire tourner la poignée

(cf. le chapitre "Monter le manche à té-

léscope et la poignée et régler l'hau-

teur").

Attention

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

transport.

Sécuriser l'appareil contre les glissements

ou les basculements selon les directives en

vigueur lors du transport dans des véhi-

cules.

Attention

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.

Cet appareil doit uniquement être entrepo-

sé en intérieur.

Attention :

Retirer l'accumulateur avant d'effectuer

des travaux de maintenance et de répara-

tion sur l'appareil.

ÎEssuyer l'extérieur de l’appareil avec un

chiffon humide. Ne pas utiliser de pro-

duits agressifs (des poudres à récurer

par exemple).

cf. figure 9

ÎPressioner le bouton de deverrouillage

et retirer le rouleau de brosse.

ÎEliminer des cheveux entournés avec

un couteau ou un ciseaux, en passant

pour le rebord de coup du rouleau de

brosse qui est fixé par avance. Eliminer

les cheveux enoués du rouleau de

brosse.

ÎPoser le rouleau de brosse nettoyé ou

nouveau et vérifier s'il est bien mis.

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

ÎVérifier la connexion de l'appareil de

charge à l'accumulateur.

ÎVérifier l'alimentation de la prise de courant.

ÎNettoyer ou changer le rouleau de

brosse (cf. le chapitre "Changer/net-

toyer le rouleau de brosse").

ÎCharger l'accumulateur (cf. le chapitre

"Charger l'accumulateur").

Fin des travaux

Vider le récipient collecteur

Rangement de l’appareil

Transport

Entreposage de l'appareil

Entretien et maintenance

Nettoyage de l’appareil

Changer/nettoyer le rouleau de

brosse

Service

Garantie

Assistance en cas de panne

L'affichage de service de chargement ne

s'allume pas

L'appareil ne nettoye pas bien

18 FR

– 5

ÎVider la poubelle pleine (cf. le chapitre

"Vider la poubelle").

Notre succursale Kärcher ® se tient à votre

entière disposition pour d'éventuelles ques-

tions ou problèmes. L'adresse figure au

dos.

Nous certifions par la présente que la ma-

chine spécifiée ci-après répond de par sa

conception et son type de construction ain-

si que de par la version que nous avons

mise sur le marché aux prescriptions fon-

damentales stipulées en matière de sécuri-

té et d’hygiène par les directives

européennes en vigueur. Toute modifica-

tion apportée à la machine sans notre ac-

cord rend cette déclaration invalide.

Les soussignés agissent sur ordre et sur

procuration de la Direction commerciale.

Responsable de la documentation:

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Téléphone : +49 7195 14-0

Télécopieur : +49 7195 14-2212

Winnenden, 2010/12/01

La salissure est jetée de l'appareil

Accessoires en option

Désignation N° de réf.

Chargeur rapide BC 1/1,8, 1 compartiment

(standard pour EB 30/1 professionnel)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Accumulateur de change

NiCd

4.654-259

Accumulateur de

change Li-Ion

1,4A 4.654-273

Accumulateur de

change Li-Ion

2,6A 4.654-283

Brosse d'aération, douce,

rouge

4.762-401

Service après-vente

Déclaration CE

Produit: Balai électrique

Type: 1.545-xxx

Directives européennes en vigueur :

2006/95/CE

2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Normes nationales appliquées :

Année du marquage CE

2006

CEO Head of Approbation

19FR

– 6

Caractéristiques techniques

Type d'accumulateur EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof. Li-Ion

Temps max. de service d'un accu-

mulateur plein (dependament du sol)

min 45 45 35 61

Tension local de l'accumulateur V 7,2 7,2 7,2 7,2

Tension de sortie de l'appareil de

charge

V 8,6 8,6 8,2 4,2

Courant de charge A 0,1 1,8 0,45 1,8

Tension de réseau de l'appareil de charge

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Niveau de pression acoustique (EN

60704-2-1)

dB(A) 56 56 56 56

Poids kg 2,8 2,8 2,8 2,8

20 FR

Italiano

– 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

–Questo apparecchio si adatta all'uso

professionale, ad esempio in alberghi,

scuole, ospedali, fabbriche, negozi e uf-

fici, utilizzando accessori e ricambi au-

torizzati dalla Kärcher.

–L'apparecchio si adatta solo limitata-

mente alla pulizia di tappeti con fibra

lunga.

–L'apparecchio non si adatta alla pulizia

di pavimenti bagnati.

–L'apparecchio non è idoneo alla pulizia

di calcestruzzo lavato, pietrisco o simili.

Ogni altro utilizzo è considerato non confor-

me a destinazione. Il produttore non rispon-

de per danni da ciò risultanti e sarà

l'utilizzatore ad assumersi qualsiasi relativo

rischio.

Prima di smaltire l'apparecchio rimuovere

l'accumulatore e smaltirlo a regola d'arte!

Non aprire l'accumulatore, sussiste il ri-

schio di corto circuito, inoltre possono fuo-

riuscire vapori irritanti o liquidi irritanti.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Pericolo

Per un rischio imminente che determina le-

sioni gravi o la morte.

몇Attenzione

Per una situazione di rischio possibile che po-

trebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che

potrebbe determinare danni leggeri a per-

sone o cose.

Oltre alle indicazioni del manuale d’uso è

necessario osservare le norme di sicurezza

e antinfortunistiche generali vigenti.

Rischio di lesioni

–L'apparecchio contiene un rullo spazzo-

la rotante. Non introdurre in nessun

caso le dita o utensili durante il funzio-

namento dello stesso!

–Prima di ogni intervento di cura e di ma-

nutenzione staccare l'accumulatore

dall'apparecchio!

Indicazioni per quanto riguarda l'ac-

cumulatore e il caricabatterie

–La carica dell'accumulatore è consenti-

ta solo con l'utilizzo del caricabatterie

originale o con caricabatterie autorizzati

dalla KÄRCHER.

–Prima di ogni utilizzo verificare che il ca-

ricabatterie e l'unità accumulatore non

siano danneggiati. Non mettere in fun-

zione apparecchi danneggiati e far ripa-

rare parti che risultano difettose solo da

personale qualificato.

–Non utilizzare il caricabatterie sporco o

bagnato.

Uso conforme a destinazione

Protezione dell’ambiente

Tutti gli imballaggi sono ricicla-

bili. Gli imballaggi non vanno

gettati nei rifiuti domestici, ma

consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi conten-

gono materiali riciclabili preziosi

e vanno consegnati ai relativi

centri di raccolta. Sia le batterie

che gli accumulatori contengo-

no sostanze che non devono

essere disperse nell’ambiente.

Si prega quindi di smaltire gli

apparecchi dismessi, le batterie

e gli accumulatori mediante i si-

stemi di raccolta differenziata.

Simboli riportati nel manuale

d'uso

Norme di sicurezza

21IT

– 2

–La tensione indicata sulla targhetta del

caricabatterie deve corrispondere alla

tensione di rete.

–Non utilizzare il caricabatterie in am-

bienti a rischio d'esplosione.

–I contatti dell'adattatore non devono

toccare parti in metallo. Pericolo di cor-

to circuito.

–Utilizzare il caricabatterie solo per cari-

care unità accumulatore autorizzate.

–Le unità accumulatore devono essere

pulite e asciutte al momento dell'inseri-

mento nell'adattatore.

–Non caricare batterie (celle primarie).

Pericolo di esplosioni.

–Non caricare unità accumulatore dan-

neggiate. Sostituire le unità accumula-

tore danneggiate.

–Le unità accumulatore devono essere

depositate lontano da oggetti in metallo.

Pericolo di corto circuito.

–Non gettare le unità accumulatore nel

fuoco o nei rifiuti domestici.

–Evitare il contato con il liquido che fuori-

esce da accumulatori danneggiati.

Sciacquare eventualmente con acqua il

liquido toccato accidentalmente. In

caso di contatto con gli occhi ricorrere

inoltre all’assistenza di un medico.

–Proteggere il caricabatterie da umidità e

tenerlo in un luogo asciutto. L'apparec-

chio si adatta alla pulizia di ambienti in-

terni. Non va esposto alla pioggia.

Durante il disimballaggio controllare l'even-

tuale mancanza di accessori o la presenza

di danni del contenuto. Nel caso in cui si ri-

scontrino danni dovuti al trasporto, informa-

re immediatamente il proprio rivenditore.

Avviso: Le illustrazioni relative all’apparec-

chio e all’uso si trovano a pagina 2.

1 Giunto cardanico con dispositivo di

chiusura

2 Interruttore on/off a pedale

3 Accumulatore rimovibile

4 Accumulatore di ricambio

(solo EB 30/1 Professional)

5 Tasto di sbloccaggio, accumulatore

6 Contenitore dello sporco, rimovibile

7 Sbloccaggio, contenitore dello sporco

8 Carter

9 Rullo della spazzola, intercambiabile

10 Tasto di sbloccaggio, rullo della spazzola

11 Manico regolabile in altezza

12 Impugnatura per regolare l'altezza

13 Impugnatura

14 Caricabatteria con indicatore stato di

carica e rispettivo cavo

(solo EB 30/1)

15 Caricabatterie rapido

(solo EB 30/1 Professional)

Simboli riportati sull’apparecchio

Messa in funzione

Descrizione dell’apparecchio

22 IT

– 3

vedi Figura 2

Il manico allungabile si compone di 3 parti.

Fare attenzione che durante il montaggio le

parti scattino in posizione.

ÎInserire l'impugnatura sul manico più

lungo dotato di manopola.

ÎUnire il manico più lungo con quello più

corto, premendo il dispositivo di arresto.

ÎInserire il manico completo nello snodo

dell'apparecchio (il dispositivo di arre-

sto deve essere rivolto in avanti).

ÎStaccare l'impugnatura ed allungare il

manico per ottenere l'altezza operativa

desiderata. Girare l'impugnatura nella

corretta direzione e stringere la mano-

pola.

vedi Figura 3

L'accumulatore non è carico al momento

della consegna. Caricarlo prima della mes-

sa in funzione e non appena è scarico.

Avvertenza

L'accumulatore può essere caricato solo

quando si trova all'esterno della sede.

ÎCollegare l'accumulatore usando il ri-

spettivo cavo e/o innestare l'accumula-

tore nel caricabatterie.

ÎInserire l'accumulatore in dotazione in

una presa conforme alle normative vi-

genti.

La spia rossa dell'indicatore stato di carica

si accende. L'accumulatore si sta carican-

do.

Tempo di carica, accumulatore scarico

Avvertenza

Quando l'accumulatore è completamente

carico, il caricabatterie passa alla modalità

carica di mantenimento. La spia rossa

dell'indicatore stato di carica continua ad

essere accesa.

vedi Figura 4

ÎInserire l'accumulatore nell'apposita

sede fino allo scatto in posizione.

vedi Figura 5

Per la pulizia di tappeti a pelo alto è possi-

bile bloccare il giunto cardanico per impedi-

re lo spostamento laterale del manico

telescopico.

–Bloccare lateralmente il manico tele-

scopico:

ÎAttivare il dispositivo di chiusura, spin-

gerlo verso il basso ed agganciarlo.

–Sbloccare il manico telescopico:

ÎAttivare il dispositivo di chiusura, spin-

gerlo verso l'alto ed agganciarlo.

vedi Figura 6

ÎAccendere l'apparecchio premendo l'in-

terruttore on/off a pedale.

ÎSpostare l'apparecchio in avanti e in-

dietro per effettuare la pulizia.

ÎUsare il lato destro per le zone vicine ai

bordi (lato accumulatore).

vedi Figura 7

ÎSpegnere l'apparecchio premendo l'in-

terruttore on/off a pedale.

ÎPer ottenere una collocazione sicura,

posare il manico allungabile in posizio-

ne verticale. Un apposito dispositivo di

bloccaggio provvederà a tenerlo in po-

sizione.

Montare sia il manico allungabile,

sia l'impugnatura e regolarne

l'altezza

Caricare l'accumulatore

Caricabat-

terie

NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Inserire l'accumulatore

Funzionamento

Bloccare/sbloccare lateralmente il

manico telescopico

Messa in funzione

Interrompere i lavori

23IT

– 4

ÎSpegnere l'apparecchio a lavoro termi-

nato.

ÎSvuotare il contenitore dello sporco

dopo ogni pulizia.

ÎPremere il tasto di sbloccaggio dell'ac-

cumulatore e togliere lo stesso.

ÎCaricare l'accumulatore.

vedi Figura 8

ÎSbloccare il contenitore dello sporco e

toglierlo.

ÎSvuotare il serbatoio dello sporco.

ÎReinserire il contenitore dello sporco

fino allo scatto in posizione.

ÎL'apparecchio può essere appeso tra-

mite l'impugnatura. Se necessario gira-

re l'impugnatura (vedi capitolo "Montare

e regolare in altezza il manico allunga-

bile e l'impugnatura“).

Attenzione

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante il

trasporto.

Per il trasporto in veicoli, assicurare l'appa-

recchio secondo le direttive in vigore affin-

ché non possa scivolare e ribaltarsi.

Attenzione

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante la

conservazione.

Questo apparecchio può essere conserva-

to solo in ambienti interni.

Attenzione

Staccare l'accumulatore dall'apparecchio

prima di qualsiasi lavoro di cura e di manu-

tenzione.

ÎPulire l’esterno dell’apparecchio con un

panno umido. Non usare sostanze ag-

gressive come ad esempio polvere

abrasiva.

vedi Figura 9

ÎPremere il tasto di sbloccaggio e toglie-

re il rullo della spazzola.

ÎEliminare peli/capelli impigliati usando

preferibilmente un coltello o delle forbici

passando sopra l'apposito bordo di ta-

glio del rullo spazzola. Togliere i peli/ca-

pelli così staccati.

ÎInserire il rullo della spazzola pulita/nuova

e controllare la corretta posizione.

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si

prega di rivolgersi al proprio rivenditore, op-

pure al più vicino centro di assistenza auto-

rizzato, esibendo lo scontrino di acquisto.

A lavoro terminato

Svuotare il contenitore dello sporco

Deposito dell’apparecchio

Trasporto

Conservazione dell'apparecchio

Cura e manutenzione

Pulizia dell’apparecchio

Sostituire/pulire il rullo della

spazzola

Assistenza

Garanzia

24 IT

– 5

ÎControllare che il caricabatterie sia col-

legato correttamente all'accumulatore.

ÎControllare l'alimentazione di tensione

della presa.

ÎPulire/sostituire il rullo della spazzola

(vedi capitolo "Sostituire/pulire il rullo

della spazzola“).

ÎCaricare l'accumulatore (vedi capitolo

"Caricare l'accumulatore“).

ÎSvuotare il contenitore dello sporco.

(vedi capitolo "Svuotare il contenitore

dello sporco.“).

In caso di domande o anomalie la filiale

KÄRCHER è felice di poterla aiutare. Indi-

rizzo vedi retro.

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è

conforme ai requisiti fondamentali di sicu-

rezza e di sanità delle direttive CE. In caso

di modifiche apportate alla macchina senza

il nostro consenso, la presente dichiarazio-

ne perde ogni validità.

I firmatari agiscono su incarico e con la pro-

cura dell’amministrazione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Guida alla risoluzione dei guasti

L'indicatore stato di carica non si accende

L'apparecchio non pulisce in modo affi-

dabile

L'apparecchio espelle lo sporco

Accessori optional

Denominazione Codice N°

Caricabatterie rapido BC 1/1.8, 1x (Stan-

dard per EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Accumulatore di ricambio

NiCd

4.654-259

Accumulatore di ri-

cambio Li-Ion

1,4A 4.654-273

Accumulatore di ri-

cambio Li-Ion

2,6A 4.654-283

Rullo spazzola, modello mor-

bido, rosso

4.762-401

Servizio assistenza

Dichiarazione CE

Prodotto: Spazzola elettrica

Modelo: 1.545-xxx

Direttive CE pertinenti

2006/95/CE

2004/108/CE

Norme armonizzate applicate

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Norme nazionali applicate

Anno del marchio CE

2006

CEO Head of Approbation

25IT

– 6

Dati tecnici

Tipo accumulatore EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof. Li-Ion

Tempo di funzionamento max. a

carica massima (indipendentemen-

te dal tipo di pavimento)

min 45 45 35 61

Tensione di lavoro, accumulatore V 7,2 7,2 7,2 7,2

Tensione di uscita caricabatterie V 8,6 8,6 8,2 4,2

Corrente di carica A 0,1 1,8 0,45 1,8

Tensione di alimentazione caricabatterie

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/

1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Pressione acustica (EN 60704-2-1) dB(A) 56 56 56 56

Peso kg 2,8 2,8 2,8 2,8

26 IT

Nederlands

– 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

–Dit apparaat is uitsluitend bedoeld voor

bedrijfsmatig gebruik, bijv. in hotels,

scholen, ziekenhuizen, fabrieken, win-

kels, kantoren en verhuurbedrijven, met

door Kärcher goedgekeurde accessoi-

res en onderdelen.

–Het apparaat is beperkt geschikt voor

hoogpolig tapijt.

–Het apparaat is niet geschikt voor een

natte ondergrond.

–Het apparaat is niet geschikt voor uit-

gewassen beton, grind en dergelijke.

Ieder daarboven uitgaand gebruik geldt als

niet volgens de voorschriften. Voor hieruit

resulterende schades is de fabrikant niet

aansprakelijk, het risico hiervoor draagt al-

leen de gebruiker.

Ingebouwde accu uit het toestel nemen

vooraleer het tot schroot verwerkt wordt en

milieuvriendelijk verwijderen!

Accu niet openen, er bestaat gevaar van

kortsluiting en er kunnen irriterende dam-

pen of bijtende vloeitsoffen vrijkomen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Gevaar

Voor een onmiddellijk dreigend gevaar dat

leidt tot ernstige en zelfs dodelijke lichame-

lijke letsels.

몇Waarschuwing

Voor een mogelijks gevaarlijke situatie die

zou kunnen leiden tot ernstige en zelfs do-

delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die

kan leiden tot lichte lichamelijke letsels of

materiële schade.

Naast de aanwijzingen in de gebruiksaan-

wijzingen moeten de algemene veiligheids-

voorschriften en voorschriften ter

vermijding van ongevallen van de wetgever

in acht genomen worden.

Letselrisico

–Het apparaat bevat een draaiende bor-

stelrol, in geen geval tijdens het ge-

bruik vingers of gereedschap ertussen

steken!

–Bij onderhouds- en reparatiewerkzaam-

heden van het apparaat eerst de accu

verwijderen!

Instructies betreffende accu en laad-

apparaat

–Het laden van de accu is uitsluitend toege-

staan met het meegeleverde originele laad-

apparaat of met de door KÄRCHER

goedgekeurde laadapparaten.

Reglementair gebruik

Zorg voor het milieu

Het verpakkingsmateriaal is

herbruikbaar. Deponeer het ver-

pakkingsmateriaal niet bij het

huishoudelijk afval, maar bied

het aan voor hergebruik.

Onbruikbaar geworden appara-

ten bevatten waardevolle mate-

rialen die geschikt zijn voor

hergebruik. Lever de apparaten

daarom in bij een inzamelpunt

voor herbruikbare materialen.

Batterijen en accu's bevatten

stoffen die niet in het milieu mo-

gen terechtkomen. Gelieve

oude apparaten, batterijen en

accu's in te leveren op de ge-

schikte inzamelpunten.

Symbolen in de

gebruiksaanwijzing

Veiligheidsinstructies

27NL

– 2

–Voor elk gebruik dient u het laadappa-

raat en het accupack op beschadigin-

gen te controleren. Beschadigde

apparaten niet meer gebruiken en be-

schadigde onderdelen alleen door vak-

lieden laten repareren.

–Laadapparaat niet in vervuilde of natte

toestand gebruiken.

–De netspanning moet met de op het

typeplaatje vermelde spanning over-

eenkomen.

–Laadapparaat niet in explosiegevaarlij-

ke omgeving gebruiken.

–Er mogen geen metalen voorwerpen te-

gen de contacten van de adapter wor-

den aangehouden: gevaar voor

kortsluiting.

–Laadapparaat uitsluitend voor het opla-

den van goedgekeurde accupacks ge-

bruiken.

–Uitsluitend schone en droge accupacks

op de adapter van het laadapparaat

steken.

–Geen batterijen (primaire cellen) opla-

den, explosiegevaar.

–Geen beschadigde accupacks opladen.

Beschadigde accupacks vervangen.

–Accupacks niet samen met metalen

voorwerpen bewaren, gevaar voor kort-

sluiting.

–Accupacks niet in het vuur of in de vuil-

nisbak gooien.

–Vermijd het contact met uit defecte ac-

cu's uitlopende vloeistof. Bij toevallig

contact vloeistof met water afspoelen.

Bij contact met de ogen bovendien een

arts opzoeken.

–Laadapparaat voor vocht beschermen

en droog opslaan. Het apparaat is uit-

sluitend voor het gebruik in binnenruim-

tes geschikt, stel het niet bloot aan

regen.

Controleer bij het uitpakken de inhoud van

de verpakking op ontbrekende toebehoren,

of beschadigingen. Neem bij transport-

schades contact op met uw leverancier.

Opmerking: U vindt afbeeldingen van het

apparaat en de bediening ervan op pagina 2.

1 Cardankoppeling met vergrendeling

2 Voetschakelaar -Aan/Uit

3 Accu, uitneembaar

4 Vervangende accu

(uitsluitend EB 30/1 Professional)

5 Ontgrendelknop, accu

6 Vuilreservoir, uitneembaar

7 Ontgrendeling, vuilreservoir

8 Behuizing

9 Borstelrol, vervangbaar

10 Ontgrendelknop, borstelrol

11 Telescoopsteel, in hoogte verstelbaar

12 Draaigreep, voor hoogteverstelling

13 Handgreep

14 Laadapparaat met laadbedrijf-indicatie

en laadkabel

(uitsluitend EB 30/1)

15 Snellaadtoestel

(uitsluitend EB 30/1 Professional)

zie afbeelding 2

De telescoopsteel bestaat uit 3 delen. Let

er bij het in elkaar zetten op dat de delen

vastklikken.

ÎHandgreep op de langere steel met

draaigreep steken.

ÎLangere en kortere steel in elkaar ste-

ken, hiervoor de vastklikknop bij het in

elkaar steken indrukken.

ÎDe in elkaar gezette steel met de vast-

klikknop naar voren in het koppelschar-

nier van het apparaat steken.

ÎMaak de draaigreep los en trek de steel

uit tot een geschikte werkhoogte bereikt

is, draai de handgreep in de juiste stand

en draai de draaigreep vast.

Symbolen op het apparaat

Inbedrijfstelling

Beschrijving apparaat

Teleskopische steel en handgreep

monteren en hoogte instellen

28 NL

– 3

zie afbeelding 3

De accu is bij levering niet opgeladen. Voor

inbedrijfname en naar behoefte opladen.

Instructie

Het opladen van de batterij kan alleen in

verwijderde toestand gebeuren.

ÎBatterij met laadtoestel door laadkabels

verbinden resp. batterij in laadtoestel

steken.

ÎHet meegeleverde laadapparaat in een

geschikt stopcontact steken.

De laadbedrijf-indicatie brand rood. De

accu wordt opgeladen.

Oplaadtijd bij lege accu

Instructie

Indien de laadtijd overschreden wordt,

schakelt het laadtoestel over op ladingsbe-

houd. De weergave van de laadwerking

brandt nog steeds rood.

zie afbeelding 4

ÎAccu op zijn plaats schuiven en vast-

klikken.

zie afbeelding 5

Voor het reinigen van hoogpolige tapijten

kan de cardankoppeling vergrendeld wor-

den, om een zijdelingse beweging van de

telecoopsteel te verhinderen.

–Telescoopsteel zijdelings vergrendelen:

ÎVergrendeling hanteren, naar beneden

schuiven en in elkaar sluiten.

–Telescoopsteel ontgrendelen:

ÎVergrendeling hanteren, naar boven

schuiven en in elkaar sluiten.

zie afbeelding 6

ÎApparaat inschakelen door op de voet-

schakelaar -Aan/Uit te drukken.

ÎVoor het reinigen het apparaat voor- en

achteruit bewegen.

ÎVoor het reinigen langs de randen de

rechte kant gebruiken (accukant).

zie afbeelding 7

ÎApparaat uitzetten door op de voet-

schakelaar -Aan/Uit te drukken.

ÎVoor een stabiele stand van de teles-

coopsteel bij werkpauzes zet u deze

rechtop neer, een vergrendeling zet

hem in deze positie vast.

ÎNa beëindiging van het werk zet u het

apparaat uit.

ÎNa elke reinigingsbeurt het vuilreservoir

ledigen.

ÎOntgrendelknop van de accu indrukken

en de accu uitnemen.

ÎAccu opladen.

zie afbeelding 8

ÎVuilreservoir ontgrendelen en afnemen.

ÎVuilcontainer legen.

ÎVuilreservoir weer plaatsen en vastklikken.

ÎHet apparaat kan aan de handgreep wor-

den opgehangen, als nodig de hand-

greep draaien (zie hiervoor het hoofdstuk

„Telescoopsteel en handgreep monteren

en in hoogte verstellen“).

Voorzichtig

Gevaar voor letsels en beschadigingen!

Houd bij het transport rekening met het ge-

wicht van het apparaat.

Bij het transport in voertuigen moet het ap-

paraat conform de geldige richtlijnen bevei-

ligd worden tegen verschuiven en kantelen.

Accu opladen

Oplaadap-

paraat

NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Accu plaatsen

Werking

Telescoopsteel zijdelings

vergrendelen/ontgrendelen

Werk beginnen

Werk onderbreken

Werk beëindigen

Vuilcontainer leegmaken

Apparaat opslaan

Vervoer

29NL

– 4

Voorzichtig

Gevaar voor letsel en beschadiging! Het

gewicht van het apparaat bij opbergen in

acht nemen.

Het apparaat mag alleen binnen worden

opgeborgen.

Let op

Voor alle instandhoudings- en onderhouds-

werkzaamheden de accu verwijderen.

ÎWis de buitenkant van het apparaat met

een vochtige doek af. Gebruik geen

agressieve middelen, zoals bijvoor-

beeld schuurpoeder.

zie afbeelding 9

ÎOntgrendelknop indrukken en borstelrol

uitnemen.

ÎHaren die om de rol gewikkeld zitten,

worden het best met een mes of een

schaar verwijderd, door langs de hier-

voor bedoelde snijrand van de borstel-

rol te rijden. Verwijder de losgemaakte

haren van de borstelrol.

ÎGereinigde c.q. nieuwe borstelrol weer

inzetten en controleren of deze goed

vastzit.

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

ÎVerbinding van het laadapparaat met

de accu controleren.

ÎControleren of het stopcontact wel

spanning heeft.

ÎBorstelrol reinigen c.q. vervangen (zie

hoofdstuk „Borstelrol vervangen/reini-

gen“).

ÎAccu opladen (zie hoofdstuk „Accu op-

laden“).

ÎVol vuilreservoir leegmaken (zie hoofd-

stuk „Vuilreservoir ledigen“).

Bij vragen of storingen helpt onze KÄR-

CHER-filiaal u graag verder. Adres zie ach-

terzijde.

Opslag van het apparaat

Onderhoud

Reiniging van het apparaat

Borstelrol vervangen / reinigen

Service

Garantie

Hulp bij storingen

Laadbedrijf-indicatie brandt niet

Apparaat maakt niet goed schoon

Er wordt vuil uit het apparaat geslingerd

Extra toebehoren

Benaming Bestelnr.

Accusnellaadapparaat BC 1/1.8, enkel-

voudig (Standaard bij EB 30/1 Professio-

nal)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Vervangende accu NiCd 4.654-259

Vervangende accu Li-

Ion

1,4A 4.654-273

Vervangende accu Li-

Ion

2,6A 4.654-283

Borstelwals, zacht, rood 4.762-401

Klantenservice

30 NL

– 5

Hierbij verklaren wij dat de hierna vermelde

machine door haar ontwerp en bouwwijze

en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fun-

damentele veiligheids- en gezondheidsei-

sen, zoals vermeld in de desbetreffende

EG-richtlijnen. Deze verklaring verliest

haar geldigheid wanneer zonder overleg

met ons veranderingen aan de machine

worden aangebracht.

De ondergetekenden handelen in opdracht

en met volmacht van de bedrijfsleiding.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

CE-verklaring

Product: Elektrische borstel

Type: 1.545-xxx

Van toepassing zijnde EG-richtlijnen

2006/95/EG

2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Toegepaste landelijke normen

Jaar van de CE-kwalificatie

2006

CEO Head of Approbation

31NL

– 6

Technische gegevens

Accutype EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof. Li-Ion

Max. bedrijfstijd bij volle batterijlading

(afhankelijk van vloerbedekking)

min 45 45 35 61

Bedrijfsspanning accu V 7,2 7,2 7,2 7,2

Uitgangsspanning van het laadap-

paraat

V 8,6 8,6 8,2 4,2

Laadstroom A 0,1 1,8 0,45 1,8

Netspanning van het laadapparaat

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/

1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Geluidsdrukniveau (EN 60704-2-1) dB(A) 56 56 56 56

Gewicht kg 2,8 2,8 2,8 2,8

32 NL

Español

– 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

–Este aparato es apto para el uso en

aplicaciones industriales, como en ho-

teles, escuelas, hospitales, fábricas,

tiendas, oficinas y negocios de alquiler,

con los accesorios y piezas de repuesto

de Kärcher.

–El aparato sólo es apto para alfombras

de pelo alto en casos puntuales.

–El aparato no es appto para pavimen-

tos húmedos.

–El aparato no es apto para hormigón la-

vado, grava o similares.

Cualquier uso diferente a éstos se conside-

rerá un uso no previsto. El fabricante no se

hace responsable de los daños causados

por un uso no previsto; el usuario será el

único que correrá con este riesgo.

Antes de desguazar el aparato retire la ba-

tería integrada y elimínela de forma respe-

tuosa con el medio ambiente.

No abrir la batería, hay peligro de que se

produzca un cortocircuito, adicionalmente

puede producirse la salida de vapores irri-

tantes o líquidos corrosivos.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los in-

gredientes en:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Peligro

Para un peligro inminente que acarrea le-

siones de gravedad o la muerte.

몇Advertencia

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones de grave-

dad o la muerte.

Precaución

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones leves o

daños materiales.

Además de las indicaciones contenidas en

este manual de instrucciones, deben res-

petarse las normas generales vigentes de

seguridad y prevención de accidentes.

Peligro de lesiones

–El aparato tiene cepillos giratorios, ¡no

los toque, bajo ningún concepto, con

los dedos ni con una herramienta

mientras estén en funcionamiento!

–¡Retire la batería antes de realizar traba-

jos de conservación y mantenimiento!

Indicaciones sobre la batería y el

cargador

–Sólo está permitido cargar la batería con

el cargador original suministrado o con el

cargador autorizado por KÄRCHER.

–Compruebe si el cargador y batería es-

tán dañados antes de usarlo. No vuelva

Uso previsto

Protección del medio ambiente

Los materiales empleados para

el embalaje son reciclables y re-

cuperables. No tire el embalaje

a la basura doméstica y entré-

guelo en los puntos oficiales de

recogida para su reciclaje o re-

cuperación.

Los aparatos viejos contienen

materiales valiosos reciclables

que deberían ser entregados

para su aprovechamiento pos-

terior. Las baterías y los acumu-

ladores contienen sustancias

que no deben entrar en contac-

to con el medio ambiente. Por

este motivo, entregue los apara-

tos usados, las baterías y acu-

muladores en los puntos de

recogida previstos para su reci-

claje.

Símbolos del manual de

instrucciones

Indicaciones de seguridad

33ES

– 2

a usar los aparatos dañados y encar-

gue sólo al personal técnico que repare

las piezas dañadas.

–No utilizar el cargador si está sucio o

húmedo.

–La tensión de red tiene que coincidir

con la indicada en la placa de caracte-

rísticas del cargador.

–No utilizar el cargador en un ambiente

con peligro de explosión.

–No deben entrar piezas de metal en los

contactos del adaptador, puede provo-

car un cortocircuito.

–Utilice el cargador sólo para cargar la

batería permitida.

–Insertar sólo baterías limpias y secas

en el adaptador del cargador.

–No cargar baterías (células primarias),

riesgo de explosión.

–No cargar baterías defectuosas. Susti-

tuir las baterías defectuosas.

–No guardar las baterías con objetos

metálicos, puede provocar un cortocir-

cuito.

–No tirar las baterías al fuego ni a la ba-

sura doméstica.

–Evitar entrar en contacto con el líquido

que sale de baterías defectuosas. Si

entra en contacto con el líquido, enjua-

gar con agua. Si entra en contacto con

los ojos consultar también a un médico.

–Proteger el cargador de la humedad y

guardar en un sitio seco El aparato sólo

es apto para el uso en interiores, no ex-

ponerlo a la lluvia.

Cuando desempaque el contenido del pa-

quete, compruebe si faltan accesorios o si

el aparato presenta daños. Informe a su

distribuidor en caso de detectar daños oca-

sionados durante el transporte.

Nota: Las ilustraciones del aparato y de su

manejo se encuentran en la página 2.

1 Articulación cardan con bloqueo

2 Interruptor de pedal de conexión y des-

conexión

3 Batería, extraíble

4 Batería de repuesto

(sólo EB 30/1 Professional)

5 Botón de desbloqueo, batería

6 Recipiente para suciedad, extraíble

7 Desbloqueo, recipiente para suciedad

8 Carcasa

9 Cepillo rotativo, cambiable

10 Botón de desbloqueo, cepillo rotativo

11 Mango telescópico, de altura regulable

12 Empuñadura giratoria, para ajuste ver-

tical

13 Mango

14 Cargador con indicador de carga y cable

(sólo EB 30/1)

15 Cargador rápido

(sólo EB 30/1 Professional)

véase la figura 2

El mango telescópico tiene 3 partes. Cuan-

do lo monte procure que encajen bien.

ÎInsertar el mango para mano sobre el man-

go largo con la empuñadura giratoria.

ÎUnir el mango largo y el corto, presionar

para ello el botón de enganche.

ÎInsertar el mango completo con el bo-

tón de enganche hacia delante en la

parte articulada del aparato.

ÎSoltar la empuñadura giratoria y ex-

traerla hasta la posición de trabajo de-

seada, girar el mango en la posición

correcta y apretar la empuñadura gira-

toria.

Símbolos en el aparato

Puesta en marcha

Descripción del aparato

Montar el mango telescópico y el

mango de mano y ajustar la altura

34 ES

– 3

véase la figura 3

La batería no viene cargada. Cargar antes

de la puesta en marcha y siempre que lo

necesite.

Nota

Se puede cargar la batería sólo cuando

está fuera del aparato.

ÎConectar la batería con el cargador me-

diante el cable de carga o insertar la ba-

tería en el cargador.

ÎIntroducir el cargador suministrado en

el enchufe de forma correcta.

El indicador de carga se ilumina en rojo. Se

carga la batería.

Tiempo de carga cuando la batería esté

vacía

Nota

Si se sobrepasa el tiempo de carga, el car-

gador pasa a carga de mantenimiento. El

indicador de carga sigue iluminado en rojo.

véase la figura 4

ÎInsertar la batería en el alojamiento y

encajar.

véase la figura 5

Para limpiar alfombras de pelo alto, se pue-

de bloquear la articulación de cardan, para

evitar el movimiento lateral del mango tele-

scópico.

–Bloquear el mango telescópico en el la-

teral:

ÎConfirmar el bloqueo, deslizar hacia

abajo y encajar.

–Desbloquear el mango telescópico:

ÎConfirmar el bloqueo, deslizar hacia

arriba y encajar.

véase la figura 6

ÎEncender el aparato, pulse para ello el

interruptor de conexión y desconexión.

ÎPara limpiar mueva el aparato hacia de-

lante y hacia atrás.

ÎPara limpiar las zonas cercanas a las

esquinas, utilice el lateral derecho (late-

ral de la batería).

véase la figura 7

ÎApagar el aparato, pulse para ello el in-

terruptor de conexión y desconexión.

ÎCuando realice pausas durante el tra-

bajo, coloque el mango telescópico ver-

ticalmente, un dispositivo de bloqueo lo

mantendrá en esta posición.

ÎCuando finalice el trabajo apague el

aparato.

ÎVacíe el depositivo para suciedad des-

pués de cada limpieza.

ÎPresione el botón de desbloqueo y ex-

traer la batería.

ÎCargar la batería.

véase la figura 8

ÎDesbloquear y extraer el depósito para

suciedad.

ÎVacíe el depósito acumulador de suciedad.

ÎColocara e insertar de nuevo el depósito.

ÎEl aparato se puede colgar del mango,

si es necesario gírelo (véase el capítulo

„Montar el mango telescópico y el man-

go de mano y ajustar la altura“).

Cargar la batería

Cargador NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Colocar la batería

Funcionamiento

Bloquear/desbloquear el mango

telescópico en el lateral

Comenzar el trabajo

Interrumpir el trabajo

Finalizar el trabajo

Vaciar el depósito acumulador de

suciedad

Almacenamiento del aparato

35ES

– 4

Precaución

¡Peligro de lesiones y daños! Respetar el

peso del aparato para el transporte.

Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuelque

conforme a las directrices vigentes.

Precaución

¡Peligro de lesiones y daños! Respetar el

peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en

interiores.

Atención:

Antes de realizar los trabajos de conserva-

ción y mantenimiento en el aparato, quite la

batería.

ÎLimpie el exterior del aparato con un

paño húmedo. No utilice agentes abra-

sivos (como, p. ej., polvos de fregar).

véase la figura 9

ÎPresionar el botón de desbloqueo y ex-

traer el cepillo rotativo.

ÎPara retirar los pelos que estén engan-

chados se puede utilizar un cuchillo o

unas tijeras. Cortar a lo largo del canto

de corte del cepillo rotativo. Elimine los

pelos sueltos del cepillo.

ÎColocar de nuevo los cepillos rotativos

nuevos o limpios y comprobar si está

bien encajados.

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se de-

ban a defectos de material o de fabricación.

En un caso de garantía, le rogamos que se

dirija con el comprobante de compra al dis-

tribuidor donde adquirió el aparato o al ser-

vicio al cliente autorizado más próximo a su

domicilio.

ÎVerifique la conexión entre cargador y

batería.

ÎComprobar el suministro de energía de

la clavija de enchufe.

ÎLimpiar o cambiar el cepillo rotativo

(véase el capítulo "Cambiar/limpiar el

cepillo rotativo")

ÎCargar la batería (véase el capítulo

"Cargar la batería").

ÎVaciar el recipiente cuando esté lleno

(véase el capítulo "Vaciar el recipiente

acumulador de suciedad").

Transporte

Almacenamiento del aparato

Cuidados y mantenimiento

Limpieza del aparato

Cambio/limpieza del cepillo rotativo

Servicio

Garantía

Ayuda en caso de avería

El indicador de carga no se ilumina

El aparato no limpia bien.

El aparato lanza suciedad hacia afuera.

36 ES

– 5

En caso de dudas o alteraciones, la sucur-

sal de KÄRCHER estará encantada de

ayudarle. La dirección figura al dorso.

Por la presente declaramos que la máqui-

na designada a continuación cumple, tanto

en lo que respecta a su diseño y tipo cons-

tructivo como a la versión puesta a la venta

por nosotros, las normas básicas de segu-

ridad y sobre la salud que figuran en las di-

rectivas comunitarias correspondientes. La

presente declaración perderá su validez en

caso de que se realicen modificaciones en

la máquina sin nuestro consentimiento ex-

plícito.

Los abajo firmantes actúan con plenos po-

deres y con la debida autorización de la di-

rección de la empresa.

Persona autorizada para la documenta-

ción:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tfno.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Accesorios especiales

denominación Nº referencia

Cargador rápido BC 1/1.8, simple (estándar

para EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Batería de repuesto NiCd 4.654-259

Batería de repuesto

Li-Ion

1,4A 4.654-273

Batería de repuesto

Li-Ion

2,6A 4.654-283

Cepillo rotativo, suave, rojo 4.762-401

Servicio de atención al cliente

Declaración CE

Producto: Escoba eléctrica

Modelo: 1.545-xxx

Directivas comunitarias aplicables

2006/95/CE

2004/108/CE

Normas armonizadas aplicadas

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Normas nacionales aplicadas

Año de la identificación de la CE

2006

CEO Head of Approbation

37ES

– 6

Datos técnicos

Tipo de batería EB 30/1

NiCd

EB 30/1

Prof.

NiCd

EB 30/1

Li-Ion

EB-30/1

Prof. Li-Ion

Tiempo máx. de servicio con la ba-

tería llena (dependiendo del tipo

de pavimento)

min 45 45 35 61

Tensión de trabajo de la batería V 7,2 7,2 7,2 7,2

Corriente de salida del cargador V 8,6 8,6 8,2 4,2

Corriente de carga A 0,1 1,8 0,45 1,8

Tensión de red del cargador

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Nivel de presión acústica (EN

60704-2-1)

dB(A) 56 56 56 56

Peso kg 2,8 2,8 2,8 2,8

38 ES

Português

– 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

–Este aparelho, juntamente com os acessó-

rios e peças sobressalentes da Kärcher,

destina-se ao uso industrial, p. ex. em ho-

téis, escolas, hospitais, fábricas, lojas, es-

critórios e lojas à exploração.

–O uso do aparelho em tapetes felpudos

é limitado.

–O aparelho não é adequado para pavi-

mentos molhados.

–O aparelho não é adequado para betão

lavado, brita ou similar.

Qualquer outra utilização, para além das

aqui indicadas, é considerada como não

conforme com as disposições legais. O fa-

bricante não pode ser responsabilizado por

danos daí resultantes. Os riscos devidos a

essa utilização indevida são da exclusiva

responsabilidade do utilizador.

Retirar a bateria acumuladora do aparelho

antes de o encaminhar para a eliminação e

eliminar de forma compatível com o meio-

ambiente!

Não abrir a bateria acumuladora, uma vez

que existe o perigo de um curto-circuito e,

adicionalmente, podem ser evacuados líqui-

dos ou vapores irritantes ou corrosivos.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Perigo

Para um perigo eminente que pode condu-

zir a graves ferimentos ou à morte.

몇Advertência

Para uma possível situação perigosa que

pode conduzir a graves ferimentos ou à

morte.

Atenção

Para uma possível situação perigosa que

pode conduzir a ferimentos leves ou danos

materiais.

Juntamente com os avisos do manual de

instruções deve respeitar igualmente as re-

gras gerais de segurança e de prevenção

de acidentes em vigor.

Perigo de lesão

–O aparelho está equipado com um cilindro

de escova rotativo. Durante o funciona-

mento, não introduza os dedos ou ferra-

mentas sob quaisquer circunstâncias!

–Remova a bateria acumuladora antes

de efectuar trabalhos de manutenção e

conservação.

Avisos relativos à bateria acumula-

dora e ao carregador

–O carregamento da bateria acumuladora

só é permitido com o carregador original in-

cluído no volume de fornecimento, ou com

Utilização conforme o fim a

que se destina a máquina

Protecção do meio-ambiente

Os materiais da embalagem

são recicláveis. Não coloque as

embalagens no lixo doméstico,

envie-as para uma unidade de

reciclagem.

Os aparelhos velhos contêm

materiais preciosos e reciclá-

veis e deverão ser reutilizados.

Pilhas e baterias acumuladoras

contêm materiais que não de-

vem entrar em contacto com o

meio-ambiente. Por isso, elimi-

ne os aparelhos velhos, as pi-

lhas e baterias acumuladoras

(recarregáveis) através de sis-

temas de recolha de lixo ade-

quados.

Símbolos no Manual de

Instruções

Avisos de segurança

39PT

– 2

carregadores devidamente autorizados

pela KÄRCHER.

–Controlar antes de cada utilização o

carregador e a bateria acumuladora

quanto a eventuais danos. Não utilizar

aparelhos danificados e requerer a re-

paração de aparelhos avariados so-

mente por técnicos especializados

devidamente autorizados.

–Não utilizar o carregador em estado hú-

mido ou sujo.

–A tensão de rede deve estar em conformi-

dade com a tensão indicada na placa de

características do carregador.

–Não utilizar o carregador em ambientes po-

tencialmente explosivos.

–Manter afastadas dos contactos do adapta-

dor quaisquer peças metálicas, de modo a

evitar o risco de um curto-circuito.

–Utilizar o carregador somente para carre-

gar as baterias acumuladoras autorizadas.

–Colocar somente baterias limpas e secas

no adaptador do carregador.

–Não carregar pilhas (células primárias) -

Perigo de explosão.

–Não carregar baterias acumuladoras danifi-

cadas. Substituir as baterias acumuladoras

danificadas.

–Não guardar ou armazenar as baterias

acumuladoras juntamente com objectos

metálicos - perigo de curto-circuito.

–Não atirar as baterias acumuladoras para

fogueiras ou eliminá-las no lixo doméstico.

–Evitar o contacto com o líquido proveniente

de baterias acumuladoras danificadas. Na

eventualidade de contacto com esse líqui-

do deve-se proceder imediatamente à lava-

gem da zona afectada com água. Em caso

de contacto com os olhos deve-se consul-

tar adicionalmente um médico.

–Proteger o carregador contra humidade

e guardar num local seco. O aparelho

destina-se somente à utilização em es-

paços fechados. Não expor o aparelho

à chuva.

Verifique o conteúdo da embalagem a res-

peito de acessórios não incluídos ou da-

nos. No caso de danos provocados

durante o transporte, informe o seu reven-

dedor.

Aviso: na página 2 encontra ilustrações do

aparelho e da utilização.

1 Cardan com bloqueio

2 Interruptor de pé Ligar/Desligar

3 Bateria acumuladora amovível

4 Bateria acumuladora de substituição

(apenas EB 30/1 Professional)

5 Botão de desbloqueio, bateria acumulado-

6 Recipientes de sujidade, amovível

7 Desbloqueio do recipiente de sujidade

8 Carcaça

9 Cilindro da escova, substituível

10 Botão de desbloqueio do cilindro da escova

11 Barra telescópica, ajustável em altura

12 Manípulo rotativo para ajuste em altura

13 Punho

14 Carregador com indicação de funciona-

mento em carga e cabo de carregamento

(apenas EB 30/1 Professional)

15 Aparelho de carregamento rápido

(apenas EB 30/1 Professional)

ver figura 2

A barra telescópica é composta por 3 par-

tes. Durante a montagem deve ter-se em

atenção que essas partes encaixem cor-

rectamente.

ÎEncaixar o punho na barra mais longa

com o manípulo rotativo.

ÎUnir a barra mais curta com a barra

mais comprida, premindo para o efeito

o botão de encaixe.

ÎEncaixar a barra completa, com o botão

de encaixe virado para a frente, na arti-

culação do aparelho.

Símbolos no aparelho

Colocação em funcionamento

Descrição da máquina

Montar a barra telescópica e o

punho e ajustá-los em altura

40 PT

– 3

ÎSoltar o manípulo rotativo e puxar a

barra para a altura de trabalho deseja-

da, rodar o punho para a posição cor-

recta e fixar o manípulo rotativo.

ver figura 3

A bateria acumuladora não está carregada

em estado de fornecimento. Carregar an-

tes da colocação em funcionamento e

sempre que necessário.

Aviso

O carregamento da bateria só pode ser

efectuado em estado desmontado.

ÎLigar a bateria acumuladora com o

cabo de carregamento ao carregador

resp., colocar a bateria acumuladora no

carregador.

ÎLigar o carregador incluído no volume

de fornecimento a uma tomada.

Na indicação de funcionamento em carga

brilha uma luz vermelha. A bateria acumu-

ladora é carregada.

Tempo de carga de uma bateria acumu-

ladora vazia

Aviso

Se o tempo de carga for excedido, o carre-

gador comuta automaticamente para o

modo de carregamento de manutenção.

Na indicação de funcionamento em carga

continua a brilhar uma luz vermelha.

ver figura 4

ÎInserir a bateria acumuladora no aloja-

mento e encaixá-la.

ver figura 5

Para a limpeza de tapetes felpudos é pos-

sível bloquear o cardan, de modo a evitar

um movimento lateral da barra telescópica.

–Bloquear barra telescópica lateralmente:

ÎAccionar bloqueio, deslocar para baixo

e encravar.

–Desbloquear a barra telescópica:

ÎAccionar bloqueio, deslocar para cima

e encravar.

ver figura 6

ÎLigar o aparelho, premindo para o efei-

to o interruptor de pé Ligar/Desligar.

ÎPara proceder à limpeza deve-se deslocar

o aparelho para a frente e para trás.

ÎPara trabalhos próximos de bordas

deve-se utilizar o lado direito do apare-

lho (lado da bateria acumuladora).

ver figura 7

ÎDesligar o aparelho, premindo para o

efeito o interruptor de pé Ligar/Desligar.

ÎDe modo a assegurar um posiciona-

mento seguro da barra telescópica du-

rante as pausas de trabalho, deve-se

colocar a mesma numa posição verti-

cal. Um dispositivo de fixação mantém

a barra nesta posição.

ÎDesligar o aparelho no fim do trabalho.

ÎEsvaziar o recipiente de sujidade após

cada limpeza.

ÎPremir o botão de desbloqueio da bate-

ria acumuladora e retirá-la.

ÎCarregar a bateria acumuladora.

Carregar a bateria acumuladora

Carregador NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Inserir a bateria acumuladora

Funcionamento

Bloquear/desbloquear a barra

telescópica lateralmente

Iniciar o trabalho

Interromper trabalho

Terminar trabalho

41PT

– 4

ver figura 8

ÎDesbloquear e retirar o recipiente de

sujidade.

ÎEsvaziar o recipiente de sujidade.

ÎInserir novamente o recipiente de suji-

dade e fixá-lo.

ÎO aparelho pode ser colocado numa

posição suspensa através do punho, o

qual, se necessário, pode ser rodado

(ver capítulo "Montar a barra telescópi-

ca e o punho e ajustá-los em altura“).

Atenção

Perigo de ferimentos e de danos! Ter aten-

ção ao peso do aparelho durante o trans-

porte.

Durante o transporte em veículos, proteger

o aparelho contra deslizes e tombamentos,

de acordo com as directivas em vigor.

Atenção

Perigo de ferimentos e de danos! Ter aten-

ção ao peso do aparelho durante o arma-

zenamento.

Este aparelho só pode ser armazenado em

espaços fechados e cobertos.

Atenção

Antes de quaisquer intervenções de con-

servação e manutenção no aparelho deve

retirar a bateria acumuladora.

ÎLimpar o aparelho por fora com um

pano húmido. Não utilizar produtos

agressivos como, p. ex., pó abrasivo.

ver figura 9

ÎPremir o botão de desbloqueio e retirar

o cilindro da escova.

ÎCabelos enrolados são facilmente re-

movidos com uma faca ou tesoura atra-

vés de uma deslocação na margem de

corte do cilindro da escova. Remover

os cabelos soltos do cilindro da escova.

ÎAplicar um cilindro de escova novo ou

limpo e verificar a sua fixação e posicio-

namento correcto.

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização.

Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem

encargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

ÎVerificar a ligação entre o carregador e

a bateria acumuladora.

ÎVerificar a alimentação eléctrica da to-

mada.

ÎLimpar ou substituir o cilindro da esco-

va (ver capítulo "Substituir/limpar o ci-

lindro da escova“).

ÎCarregar a bateria acumuladora (ver

capítulo "Carregar a bateria acumula-

dora“).

ÎEsvaziar o recipiente de sujidade cheio

(ver capítulo "Esvaziar o recipiente de

sujidade“).

Esvaziar o recipiente de sujidade

Guardar a máquina

Transporte

Armazenamento do aparelho

Conservação e manutenção

Limpeza do aparelho

Substituir/limpar o cilindro da escova

Assistência técnica

Garantia

Ajuda em caso de avarias

A indicação de funcionamento em carga

não acende

O aparelho não limpa correctamente

O aparelho lança sujidade para fora

42 PT

– 5

Em caso de dúvidas ou avarias, a nossa fi-

lial KÄRCHER local está à sua disposição.

Endereços no verso.

Declaramos que a máquina a seguir desig-

nada corresponde às exigências de segu-

rança e de saúde básicas estabelecidas

nas Directivas CE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Os abaixo assinados têm procuração para

agirem e representarem a gerência.

Responsável pela documentação:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Acessórios especiais

Denominação N.º de en-

comenda

Aparelho de carregamento rápido BC 1/

1.8, singular (padrão com EB 30/1 Profes-

sional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Bateria acumuladora de

substituição NiCd

4.654-259

Bateria acumuladora

de substituição Li-Ion

1,4A 4.654-273

Bateria acumuladora

de substituição Li-Ion

2,6A 4.654-283

Escova rotativa (cilindro),

macia, vermelha

4.762-401

Serviço de assistência técnica

Declaração CE

Produto: Vassoura eléctrica

Tipo: 1.545-xxx

Respectivas Directrizes da CE

2006/95/CE

2004/108/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Normas nacionais aplicadas

Ano da identificação CE

2006

CEO Head of Approbation

43PT

– 6

Dados técnicos

Tipo de acumulador EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof. Li-Ion

Tempo de operação máx. com ba-

teria totalmente carregada (depen-

dente do pavimento)

min 45 45 35 61

Tensão de trabalho da bateria acu-

muladora

V 7,2 7,2 7,2 7,2

Tensão de saída do carregador V 8,6 8,6 8,2 4,2

Corrente de carga A 0,1 1,8 0,45 1,8

Tensão de rede do carregador

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Nível de pressão acústica

(EN 60704-2-1)

dB(A) 56 56 56 56

Peso kg 2,8 2,8 2,8 2,8

44 PT

Dansk

– 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

–Denne maskine er egnet til erhvervs-

mæssig brug, f.eks. på hoteller, skoler,

sygehuse, fabrikker, butikker, kontorer

og udlejningsvirksomheder.

–Denne maskine er betinget velegnet til

høj luvet tæppe

–Denne maskine er ikke velegnet til

våde gulve.

–Maskinen er ikke egnet til frilægnings-

beton, grus eller lignende.

Enhver anvendelse, der går herudover,

gælder som ikke-bestemmelsesmæssig.

Producenten er ikke ansvarlig for skader,

der måtte opstå som følge heraf; risikoen er

brugerens alene.

Fjern det integrerede batteri inden maskinen

skrottes og bortskaf batteriet miljørigtigt!

Batteriet må ikke åbnes, der er fare for en

kortslutning, yderligere kan der udtræde ir-

riterende dampe eller ætsende væsker.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Risiko

En umiddelbar truende fare, som kan føre

til alvorlige personskader eller død.

몇Advarsel

En muligvis farlig situation, som kan føre til

alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

Ud over anvisningerne i denne brugsanvisning

skal lovens generelle sikkerheds- og ulykkes-

forebyggelsesforskrifter overholdes.

Risiko for tilskadekomst!

–Maskinen har en drejende børstevalse,

grib aldrig ind i maskinen med fingrene

eller med værktøj under driften!

–Fjern akkuer før vedligeholdelses- og

servicearbejder på maskinen!

Henvisninger til akkuer og opladeap-

paratet

–Opladningen af akkuer er kun tilladt

med vedlagte original opladeapparat el-

ler opladeapparater som blev godkendt

af KÄRCHER.

–Kontroller opladeapparatet og akkuer

før hver brug med hensyn til skader.

Brug ingen apparater der har skader og

lad parter med skader kun sætte i stand

fra kvalificeret personale.

–Brug opladeapparatet ikke i en tilsmud-

set eller våd tilstand.

–Netspændingen skal svare til den

spænding som angives på opladeappa-

ratets mærkeskilt.

–Brug opladeapparatet ikke i områder

der er eksplosionstruet.

Bestemmelsesmæssig

anvendelse

Miljøbeskyttelse

Emballagen kan genbruges.

Smid ikke emballagen ud sam-

men med det almindelige hus-

holdningsaffald, men aflever

den til genbrug.

Udtjente apparater indeholder

værdifulde materialer, der kan

og bør afleveres til genbrug.

Akku'er og batterier indeholder

stoffer, der ikke må komme ud i

naturen. Aflever derfor udtjente

apparater, batterier og akkuer

på en genbrugsstation eller lig-

nende.

Symbolerne i

driftsvejledningen

Sikkerhedsanvisninger

45DA

– 2

–Adapteren må ikke komme i kontakt med

metalgenstande, kortslutningsfare.

–Brug opladeapparatet kun til opladning

af godkendte akkuer.

–Sæt kun rene og tørre akkuer på opla-

deapparatets adapter.

–Oplad ingen batterier (primærceller),

eksplosionsfare.

–Oplad ingen akkuer der har skader.

Skift beskadigede akkuer ud.

–Opbevar akkuer ikke sammen med me-

talgenstande, kortslutningsfare.

–Kast ingen akkuer ind i ild eller i hus-

holdningsaffald.

–Undgå kontakt med væsker som slipper

ud af beskadigede akkuer. Skyld væ-

sken af med med vand ved tilfældig

kontakt. Ved kontakt med øjnene kon-

takt yderligere en læge.

–Beskyt opladeapparatet imod fugtighed

og opbevar det tørt. Maskinen er kun

egnet til indendørsbrug, udsæt maski-

nen ikke for regn.

Kontroller pakningens indhold for manglen-

de tilbehør eller beskadigelser, når den

pakkes ud. Kontakt Deres forhandler i til-

fælde af transportskader.

Bemærk: Illustrationer af apparatet og be-

tjeningen findes på side 2.

1 Kardanled med låsemekanisme

2 Tænd-/sluk fodkontakt

3 Akku, udtageligt

4 Skifteakku

(kun EB 30/1 Professional)

5 Udløsningsknap, akku

6 Snavsbeholder, udtageligt

7 Udløsning, snavsbeholder

8 Hus

9 Børstevalse, udtageligt

10 Udløsningsknap, børstevalse

11 Teleskopskaft, højdejusterbar

12 Drejehåndtag til højdejustering

13 Håndtag

14 Opladeapparat med driftsindikator og

ladekabel

(kun EB 30/1)

15 Hurtig-oplader

(kun EB 30/1 Professional)

se figur 2

Teleskopskaftet består af 3 dele. Ved sammen-

sætning hold øje med at delene går i hak.

ÎSæt håndtaget på det længere skaft

med drejehåndtag.

ÎSæt det længere og kortere skaft sam-

men, tryk hertil på låseknappen under

sammensætningen.

ÎSæt hele skaftet med låseknappen for-

an ind i maskinens led.

ÎLøsn drejehåndtaget og træk skaftet ud

til den ønskede længde, drej håndtaget

til den rigtige position og skru håndtaget

fast.

Symboler på apparatet

Ibrugtagning

Beskrivelse af apparat

Monter teleskopskaftet og håndtaget

og juster højden

46 DA

– 3

se figur 3

Akkuer er ikke opladet ved leveringen. Op-

lad før ibrugtagningen eller efter behov.

OBS

Akkuer kan kun oplades i udtaget tilstand.

ÎForbind opladeren og akkuet med lade-

kablet, henholdsvis sæt akkuet i lade-

aggregatet.

ÎStik det vedlagte opladeapparat i en

stikdåse.

Driftsindikatoren lyser rødt Akkuer lades.

Opladetid ved tomt akku

OBS

Hvis opladningstiden overskrides, går opla-

deapparatet i opretholdelsestilstand. Drifts-

indikatoren lyser stadigvæk rødt.

se figur 4

ÎSkub akku ind i holderen og lad det å i

hak.

se figur 5

Til rengøring af gulvtæpper med høj luv og

for at forhindre, at teleskopskaftet bevæger

sig til siden, kan kardanleddet låses.

–Låse teleskopskaftet fra siden:

ÎTryk på låsemekanismen, skub den

nedad og lad den gå i hak.

–Åbne teleskopskaftet:

ÎTryk på låsemekanismen, skub den

opad og lad den gå i hak.

se figur 6

ÎTænd maskinen, tryk hertil tænd/sluk

fodkontakten.

ÎTil rengøring, bevæg maskinen fremad

og tilbage.

ÎBrug den højre side for at rengøre nær

ved kanterne (akkuside).

se figur 7

ÎSlukke maskinen, tryk hertil tænd/sluk

fodkontakten.

ÎStil teleskopskaftet lodret i arbejdspau-

ser for en sikker stand, en låseanord-

ning holder skaftet i denne position.

ÎSluk maskinen hvis arbejdet er afsluttet.

ÎTøm snavsbeholderen efter hver ren-

gøring.

ÎTryk på akkuets udløsningsknap og

fjern det.

ÎOplade akkuer

se figur 8

ÎUdløs snavsbeholderen og tag den ud.

ÎTøm smudsbeholderen.

ÎSæt snavsbeholderen tilbage og lad

den gå i hak.

ÎMaskinen kan hænges op på håndta-

get, drej håndtaget hvis det bliver nød-

vendigt (se hertil kapitel "Montere

teleskopskaftet og håndtaget og justere

højden").

Oplade akkuer

Oplader NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Isæt akku

Drift

Låse/åbne teleskopskaftet fra siden

Starte arbejdet

Afbryde arbejdet

Afslutte arbejdet

Tømme snavsbeholderen

Opbevaring af apparatet

47DA

– 4

Forsigtig

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved transporten.

Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

Forsigtig

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares inden-

dørs.

OBS

Fjern altid akkuer før service- og vedlige-

holdelsesarbejder.

ÎTør maskinen af udvendigt med en fug-

tig klud. Brug ikke aggressive midler

som f.eks. skurepulver.

se figur 9

ÎTryk på udløsningsknappen og tag bør-

stevalsen ud.

ÎOmviklede hår fjernes bedst med en

kniv eller en saks idet du kører langs på

børstevalsens skæringskant. Fjern løs-

nede hår fra børstevalsen.

ÎSæt den rensede/nye børstevalse i og

kontroller om den sidder rigtigt.

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice

medbringende kvittering for købet.

ÎKontroller forbindelsen fra opladeappa-

ratet til akku.

ÎKontroller stikdåsens spændingsforsy-

ning.

ÎRens/udskift børstevalsen (se kapitel

"Udskifte/rense børstevalsen").

ÎOplade akkuer (se kapitel "Oplade ak-

kuer").

ÎTøm den opfyldte snavsbeholder (se

kapitel "Tøm snavsbeholderen").

Vores KÄRCHER-afdeling hjælper gerne,

hvis De har spørgsmål, eller der er fejl på

støvsugeren. Se adressen på bagsiden.

Transport

Opbevaring af maskinen

Pleje og vedligeholdelse

Rengøring af apparatet

Skifte/rense børstevalsen

Service

Garanti

Hjælp ved fejl

Driftsindikatoren lyser ikke

Maskinen renser ikke pålideligt

Snavs slynges ud af maskinen

Ekstratilbehør

Navn Bestil-

lingsnr.

Hurtig-ladeaggregat BC 1/1.8, enkelt

(standard ved EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Skifteakku NiCd 4.654-259

Skifteakku Li-Ion 1,4A 4.654-273

Skifteakku Li-Ion 2,6A 4.654-283

Børstevalse, blød, rødt 4.762-401

Kundeservice

48 DA

– 5

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EF-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

Undertegnede agerer på vegne af og med

fuldmagt fra ledelsen.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Overensstemmelseserklæring

Produkt: El-kost

Type: 1.545-xxx

Gældende EF-direktiver

2006/95/EF

2004/108/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Anvendte tyske standarder

År af CE-mærkningen

2006

CEO Head of Approbation

49DA

– 6

Tekniske data

Akkutype EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof. Li-Ion

Maks. driftstid ved fuld akkulad-

ning (afhængig af gulvbelægnin-

gen)

min 45 45 35 61

Arbejdspænding akku V 7,2 7,2 7,2 7,2

Opladeapparatets udgangs-

spænding

V 8,6 8,6 8,2 4,2

ladestrøm A 0,1 1,8 0,45 1,8

Opladeapparatets netspænding

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Lydtryksniveau (EN 60704-2-1) dB(A) 56 56 56 56

Vægt kg 2,8 2,8 2,8 2,8

50 DA

Norsk

– 1

Før første gangs bruk av appara-

tet, les denne originale bruksan-

visningen , følg den og oppbevar den for

senere bruk eller fo overlevering til neste eier.

–Denne maskinen egner seg til industri-

elt bruk, f.eks. i hoteller, skoler, syke-

hus, fabrikker, butikker, kontorer og

utleiefirmaer, med ekstrautstyr og re-

servedeler godkjent av Kärcher.

–Maskinen er godt egnet til langflossede

tepper.

–Maskinen er ikke egnet for våte gulv.

–Maskinen er ikke egnet for våtromsbe-

tong, steingulv og lignende.

All bruk ut over dette anses som ikke i tråd

med hensikten med apparatet. Produsen-

ten fraskriver seg ansvar for skader som

skyldes slik bruk - denne risikoen hviler på

brukeren alene.

Fjern monterte batterier før kassering av

apparatet, og deponer dem på en miljø-

vennlig måte!

Ikke åpne batteriet, det er fare for kortslut-

ning, i tillegg kan irriterende damper eller

etsende væsker strømme ut.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Fare

For en umiddelbar truende fare som kan

føre til store personskader eller til død.

몇Advarsel

For en mulig farlig situasjon som kan føre til

store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til

mindre personskader eller til materielle

skader.

I tillegg til anvisningene i bruksveiledningen

må det tas hensyn til lokale, generelle for-

skrifter vedrørende sikkerhet og forebyg-

ging av ulykker.

Fare for personskader

–Maskinen inneholder roterende børster,

stikk ikke under noen omstendigheter

finger eller verktøy inn i maskinen når

den går!

–Ved pleie og vedlikehold av maskinen

skal batteriene tas ut!

Anvisninger for batteri og ladeapparat

–Lading av batteriene skal kun gjøres

med vedlagte originale ladeapparat el-

ler annet ladeapparat godkjent av KÄR-

CHER.

–Før all bruk skal ladeapparat og batteri-

pakke kontrolleres for skader. Skadede

apparater skal ikke brukes, skadede

deler skal bare repareres av fagfolk.

–Bruk ikke ladeapparat i skitten eller våt

tilstand.

–Nettspenningen må stemme overens

med angitt spenning på typeskiltet på

ladeapparatet.

–Ladeapparatet skal ikke brukes i ek-

splosjonsfarlige omgivelser.

–Det skal ikke komme metalldeler bort i

kontakten på batteriholderen, fare for

kortslutning.

–Ladeapparatet skal bare brukes til la-

ding av godkjente batteripakker.

Forskriftsmessig bruk

Miljøvern

Materialet i emballasjen kan resir-

kuleres. Ikke kast emballasjen i

husholdningsavfallet, men lever

den inn til resirkulering.

Gamlle apparater inneholder verdi-

fulle materialer som kan gjenbru-

kes og som bør sendest til

gjenbruk. Akkumulatorene innehol-

der stoffer som ikke må komme ut i

miljøet. Gamle apparater, batterier

og akkumulatorer skal derfor av-

hendes i egnede innsamlingssys-

temer.

Symboler i bruksanvisningen

Sikkerhetsanvisninger

51NO

– 2

–Sett bare rene og tørre batteripakker

inn i adapteren på ladeapparatet.

–Ikke lad opp vanlige batterier (primær-

celler), fare for eksplosjon.

–Ikke lad skadede batteripakker. Skift ut

skadede batteripakker.

–Ikke oppbevar batteripakker sammen

med metalldeler, fare for kortslutning.

–Kast ikke batteripakker i ilden eller i

husholdningsavfall.

–Unngå kontakt med væske som komm-

mer ut av defekte batterier. Ved ufrivillig

kontakt må du straks skylle bort væs-

ken ved hjelp av vann. Ved kontakt med

øynene skal du kontakte lege.

–Beskytt ladeapparatet mot fuktighet og

lagre det tørt. Apparatet er bare egnet

for bruk innendørs, må ikke utsettes for

regn.

Kontroller ved utpakkingen at innholdet i

pakken er komplett og uskadd. Kontakt din

forhandler ved eventuelle transportskader.

Merk: Illustrasjoner av maskinen og betje-

ningen av den finner du på side 2.

1 Kardangledd med låsing

2 Av/på fotbryter

3 Avtagbart batteri

4 Reservebatteri

(kun EB 30/1 Professional)

5 Låseknapp batteri

6 Avtagbar smussbeholder

7 Lås, smussbeholder

8 Hus

9 Skiftbar børstevalse

10 Låseknapp, børstevalse

11 Teleskopskaft, regulerbart

12 Dreiehåndtak for høyderegulering

13 Håndtak

14 Ladeapparat med indikator for ladepro-

sessen og ladekabel

(kun EB 30/1)

15 Hurtigladeapparat

(kun EB 30/1 Professional)

se figur 2

Teleskopskaft består av 3 deler. Pass på at

delene går i lås ved monteringen.

ÎHåndtaket settes på det lange skaftet

med dreiegrep.

ÎSett sammen langt og kort skaft ved å

trykke inn låseknappen når de trykkes

mot hverandre.

ÎKomplett skaft settes med låseknappen

foran inn i leddet på maskinen.

ÎLøsne dreiegrepet og trekk ut til ønsket

arbeidshøyde, drei håndtak til riktig stil-

ling og skru fast dreiegrepet.

Symboler på maskinen

Ta i bruk

Beskrivelse av apparatet

Montere og stille inn teleskopskaft

og håndtak

52 NO

– 3

se figur 3

Batteriet er ikke ladet opp ved levering.

Skal lades før bruk og ved behov.

Anvisning

Lading av batteriet kan bare gjøres med

batteriet tatt ut.

ÎBatteriet kobles til ladeapparatet via la-

dekabel, eller sett batteriet i ladeappa-

ratet.

ÎVedlagte ladeapparat settes inn i en

vanlig stikkontakt.

LAdeprosess-indikatoren lyser rødt. Batte-

riet lades.

Ladetid ved tomt batteri

Anvisning

Dersom ladetiden overskrides går ladeap-

paratet over til vedlikeholdslading. Lade-

prosess-indikatoren lyser fortsatt rødt.

se figur 4

ÎSkyv batteriet inn i holderen og la det gå

i lås.

se figur 5

For rengjøring av tepper med lang floss kan

kardangleddet låses for å forhindre side-

veis bevegelse av teleskophåndtaket.

–Låse telsekophåndtak sideveis:

ÎTrykk inn låsen, skyv ned og la den gå i lås.

–Åpne teleskophåndtak:

ÎTrykk inn låsen, skyv opp og la den gå i lås.

se figur 6

ÎSlå på maskinen ved å trykke på på/av

fotbryteren.

ÎBeveg maskinen frem og tilbake ved

rengjøringen.

ÎFor rengjøring langs kanter bruk høyre

side (batterisiden).

se figur 7

ÎSlå av maskinen ved å trykke på på/av

fotbryteren.

ÎFor sikker plassering av teleskopskaftet

ved arbeidspauser settes det i loddrett

posisjon, en låsing vil da holde det på

plass.

ÎFor å avslutte arbeidet slås maskinen av.

ÎSmussnbeholderen skal tømmes etter

hver rengjøring.

ÎTrykk inn låseknappen for batteriet og

ta ut batteriet.

ÎLad opp batteriet.

se figur 8

ÎLås opp smussbeholderen og ta den ut.

ÎTøm smussbeholderen.

ÎSett inn igjen smussbeholderen og la

den gå i lås.

ÎMaskinen kan henges opp etter håndta-

ket, om nødvendig dreies håndtaket (se

kapittel "Montere og stille inn teleskop-

skaft og håndtak").

Forsiktig!

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved trans-

port.

Ved transport i kjøretøyer skal apparatet

sikres mot å skli eller velte etter de til en-

hver tid gjeldende regler.

Lade opp batteri

Batterila-

der

NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Sette inn batteri

Drift

Låse/åpne teleskophåndtak

sideveis

Begynne arbeidet

Avbryte arbeidet

Avslutting av arbeidet

Tømming av beholderen

Oppbevaring av apparatet

Transport

53NO

– 4

Forsiktig!

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved lag-

ring.

Dette apparatet skal kun lagres innendørs.

Forsiktig

Ta ut batteriet før alle stell- og vedlikehold-

arbeider.

ÎTørk apparatet utvendig med en fuktig

klut. Ikke bruk aggressive vaskemidler

(som f. eks. skurepulver).

se figur 9

ÎTrykk på låseknappen og ta ut børste-

valsen.

ÎFjerne fastviklede hår, helst ved hjelp

av kniv eller saks som føres langs den

angitte kanten av børstevalsen. Fjern

løsnede hår fra børstevalsen.

ÎSett inn rengjort eller ny børstevalse,

kontroller at den sitter godt fast.

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i garan-

titiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

ÎKontroller forbindelse mellom ladeap-

parat og batteri.

ÎKontroller at det er spenning til stikkon-

takten.

ÎRengjør eller skift børstevalse (se kapit-

tel "Rengjøre/skifte børstevalse").

ÎLad opp batteri (se kapittel "Lade batte-

ri").

ÎTøm full smussbeholder (se kapittel

"Tømme smussbeholder").

Våre Kärcher-avdelinger hjelper deg gjerne

ved feil eller om du har spørsmål. Se baksi-

den for adressen.

Lagring av maskinen

Pleie og vedlikehold

Rengjøring av apparatet

Skifte/rengjøre børstevalse

Service

Garanti

Feilretting

Ladeprosessindikatoren lyser ikke

Maskinen rengjør ikke riktig

Det slynges smuss ut av maskinen

Tilleggsutstyr

Betegnelse Bestil-

lingsnr.

Hurtiglader BC 1/1.8, 1-spor (standard for

EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Reservebatteri NiCd 4.654-259

Reservebatteri Li-Ion 1,4A 4.654-273

Reservebatteri Li-Ion 2,6A 4.654-283

Børstevalse, myk, rød 4.762-401

Kundetjeneste

54 NO

– 5

Vi erklærer hermed at maskinen angitt ned-

enfor oppfyller de grunnleggende sikker-

hets- og helsekravene i de relevante EF-

direktivene, med hensyn til både design,

konstruksjon og type markedsført av oss.

Ved endringer på maskinen som er utført

uten vårt samtykke, mister denne erklærin-

gen sin gyldighet.

De undertegnede handler på oppdrag fra,

og med fullmakt fra selskapsledelsen.

Dokumentasjonsansvarlig:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/12/01

CE-erklæring

Produkt: Elektrobørster

Type: 1.545-xxx

Relevante EU-direktiver

2006/95/EF

2004/108/EF

Anvendte overensstemmende normer

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Anvendte nasjonale normer

År for CE-merking

2006

CEO Head of Approbation

55NO

– 6

Tekniske data

Batteritype EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof. Li-Ion

Maks. driftstid ved fullt ladet bat-

teri (avhengig av gulvbelegg)

min 45 45 35 61

Arbeidsspenning batteri V 7,2 7,2 7,2 7,2

Utgangsspenning på ladeapparat V 8,6 8,6 8,2 4,2

Ladestrøm A 0,1 1,8 0,45 1,8

Nettspenning til ladeapparat

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Lydtrykksnivå (EN 60704-2-1) dB(A) 56 56 56 56

Vekt kg 2,8 2,8 2,8 2,8

56 NO

Svenska

– 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

–Denna maskin är avsedd för yrkesmäs-

sig användning, t.ex. på hotell, i skolor,

på sjukhus, i fabriker, i butiker och på

kontor samt hos uthyrningsfirmor.

–Apparaten är delvis lämplig för långhå-

riga mattor.

–Apparaten är inte lämplig för våta golv-

beläggningar.

–Apparaten är inte lämplig för tvättbe-

tong, grus eller liknande.

All annan användning betraktas som ej fö-

reskriftsmässig. Tillverkaren ansvarar inte

för skador som orsakats av sådan använd-

ning; användaren bär ensam ansvaret.

Ta bort det inbyggda batteriet innan apparaten

skrotas och ta om hand detta på ett miljövänligt

sätt!

Öppna inte batteriet, risk för kortslutning,

dessutom kan irriterande ångor eller frätande

vätska läcka ut.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Fara

För en omedelbart överhängande fara som

kan leda till svåra skador eller döden.

몇Varning

För en möjlig farlig situation som kan leda

till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda

till lätta skador eller materiella skador.

Förutom anvisningarna i bruksanvisningen

ska gällande allmänna säkerhets- och

olycksfallsföreskrifter beaktas.

Risk för skada

–Apparaten innehåller roterande borst-

valsar. Stoppa aldrig in fingrar eller

verktyg under drift!

–Vid underhålls- och servicearbete på

apparaten tas batteriet först bort!

Anvisningar beträffande uppladd-

ningsbart batteri och laddare

–Laddning av batteriet får endast ske

med medföljande originalladdare eller

av KÄRCHER godkända laddare.

–Före varje användning kontrolleras lad-

dare och uppladdningsbart batteri så att

dessa är felfria. Använd inte skadade

apparater och låt endast fackpersonal

reparera skadade delar.

–Använd inte laddaren när den är smut-

sig eller fuktig.

–Nätspänningen måste överensstämma

med på laddarens typskylt angiven

spänning.

–Använd inte laddaren på platser där det

finns risk för explosion.

–Inga metalldelar får hamna på adap-

terns kontakter, risk för kortslutning.

–Laddaren får endast användas för ladd-

ning av godkända, uppladdningsbara

batterier.

–Lägg endast rena och torra batterier i

laddarens adapter.

Ändamålsenlig användning

Miljöskydd

Emballagematerialen kan åter-

vinnas. Kasta inte emballaget i

hushållssoporna utan lämna det

till återvinning.

Förbrukade apparater innehål-

ler delar som kan återvinnas, de

bör därför föras till recycling.

Batterier, engångs och uppladd-

ningsbara, innehåller ämnen,

som inte får komma ut i miljön.

Överlämna därför kasserade

apparater och batterier till lämp-

ligt återvinningssystem.

Symboler i bruksanvisningen

Säkerhetsanvisningar

57SV

– 2

–Ladda inte engångsbatterier (primär-

batterier), risk för explosion.

–Ladda inte skadade, uppladdningsbara

batterier. Byt ut skadade batterier.

–Förvara inte batterier tillsammans med

metallföremål, risk för kortslutning.

–Kasta inte batterierna i eld eller hus-

hållssopor.

–Undvik kontakt med vätska som kom-

mer ur defekta batterier. Spola bort

vätskan med vatten vid oavsiktlig kon-

takt. Kontakta läkare om vätska hamnar

i ögonen.

–Skydda laddaren mot väta och förvara

den torrt. Apparaten är endast avsedd

för användning inomhus. Utsätt den inte

för regn.

Kontrollera vid uppackningen att inga tillbe-

hör saknas eller är skadade. Kontakta åter-

försäljaren om skador uppkommit vid

transporten.

Hänvisning: Bilder på apparat och hante-

ring finns på sidan 2.

1 Kardangelenk mit Verriegelung

2 Fotreglage Till/Från

3 Uppladdningsbart batteri, uttagbart

4 Utbytesbatteri

(endast EB 30/1 Professional)

5 Upplåsningsknapp, batteri

6 Smutsbehållare, uttagbar

7 Upplåsning, smutsbehållare

8 Hölje

9 Borstvals, utbytbar

10 Upplåsningsknapp, borstvals

11 Teleskoprör, justerbart i höjd

12 Vridreglage, för justering av höjd

13 Handtag

14 Laddare med laddningsdisplay och

laddkabel

(endast EB 30/1)

15 Snabbladdare

(endast EB 30/1 Professional)

se bild 2

Teleskopröret består av tre delar. Se vid

montering till att delarna hakar fast ordent-

ligt.

ÎSätt handtaget på det längre röret med

vridreglage.

ÎSätt ihop längre och kortare rör, tryck

på spärren vid ihopsättningen.

ÎPlacera komplett ihopsatt rör, med

spärren riktad framåt, i den ledade de-

len på apparaten.

ÎLossa vridreglaget och drag ut röret till

önskad arbetshöjd, vrid handtaget till

rätt position och skruva till vridreglaget.

Symboler på apparaten

Idrifttagning

Beskrivning av aggregatet

Montera teleskoprör och handtag

samt ställ in höjd

58 SV

– 3

se bild 3

Batteriet är inte laddat vid leverans. Ladda

före ibruktagning och vid behov.

Anvisning

Batteriet kan endast laddas när det är urtaget.

ÎFörbind batteri och laddare med hjälp

av laddkabel, alt. lägg batteriet i ladda-

ren.

ÎMedföljande laddare ansluts till godkänt

vägguttag.

Laddningsdisplayen lyser röd. Batteriet lad-

das.

Laddtid vid tomt batteri

Anvisning

Överskrids laddningstiden går laddaren

över till underhållsladdning. Laddningsdis-

playen lyser fortsatt röd.

se bild 4

ÎSkjut in batteri i hållare och haka fast.

se bild 5

För att rengöra mattor med långa fibrer kan

kardanlänken spärras för att förhindra att

teleskopskaftet rör sig i sidled.

–Spärra teleskopskaftet i sidled:

ÎSkjut spärren nedåt tills den hakar fast.

–Regla upp teleskopskaftet:

ÎSkjut spärren uppåt tills den hakar fast.

se bild 6

ÎStarta apparaten, tryck Till/Från på fot-

reglage.

ÎFörflytta apparaten framåt och bakåt vid

rengöring..

ÎAnvänd höger sida för kantrengöring

(batterisidan).

se bild 7

ÎStäng av apparaten, tryck Till/Från på

fotreglaget.

ÎLodrät placering av teleskopröret vid ar-

betspauser ger röret stabilitet, en arre-

tering håller det i denna position.

ÎVid arbetets slut stängs apparaten av.

ÎTöm smutbehållaren efter varje rengöring.

ÎTryck på upplåsningsknappen för batte-

riet och tag ur detta.

ÎLadda det uppladdningsbara batteriet.

se bild 8

ÎLossa och lyft ur smutsbehållaren.

ÎTöm smutsbehållaren.

ÎSätt tillbaka, och spärra, smutsbehållaren.

ÎApparaten kan hängas upp i handtaget,

vrid handtaget om så behövs (se avsnitt

"Montera, och ställ in höjd på, teleskop-

rör och handtag").

Ladda det uppladdningsbara batteriet

Laddare NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Lägg i batteri.

Drift

Spärra / regla upp teleskopskaftet

på sidan

Påbörja arbete

Avbryt arbete

Avsluta arbete

Töm smutsbehållaren

Förvaring av apparaten

59SV

– 4

Varning

Risk för person och egendomsskada! Ob-

servera vid transport maskinens vikt.

Vid transport i fordon ska maskinen säkras

enligt respektive gällande bestämmelser så

den inte kan tippa eller glida.

Varning

Risk för person och egendomsskada! Ob-

servera maskinens vikt vid lagring.

Denna maskin får endast lagras inomhus.

Observera

Avlägsna batteriet före alla skötsel- och un-

derhållsarbeten på apparaten.

ÎTorka av apparaten utvändigt med en

fuktig duk. Använd inga aggressiva

medel som t.ex. skurmedel.

se bild 9

ÎTryck på upplåsningsknappen och tag

ur borstvalsen.

ÎHår som fastnat tas enklast bort med

kniv eller sax. Dra kniven, eller saxen,

längs med angiven snittkant på borst-

valsen. Tag bort hår som lossnat från

borstvalsen.

ÎSätt i rengjord eller ny borstvals och

kontrollera att den sitter rätt.

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

ÎKontrollera anslutning mellan laddare

och batteri.

ÎKontrollera spänningsförsörjning i kon-

takten.

ÎRengör, alternativt byt ut, borstvals (se

avsnitt "Byt/rengör borstvals").

ÎLadda batteriet (se avsnitt "Ladda upp-

laddningsbart batteri").

ÎTöm den fulla smutsbehållaren (se av-

snitt "Töm smutsbehållare").

För frågor eller problem står närmaste

KÄRCHER-filial till förfogande. Se baksi-

dan för adress.

Transport

Lagring av maskinen

Skötsel och underhåll

Rengöra apparaten

Byt/rengör borstvals

Service

Garanti

Åtgärder vid störningar

Laddningsdisplay lyser inte.

Appraten rengör inte tillförlitligt.

Smuts kastas ut ur apparaten

Specialtillbehör

Beteckning Beställ-

ningsnr.

Snabbladdare BC 1/1.8, enkel (standard

för EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Utbytesbatteri NiCd 4.654-259

Utbytesbatteri Li-Ion 1,4A 4.654-273

Utbytesbatteri Li-Ion 2,6A 4.654-283

Borstvals, mjuk, röd 4.762-401

Kundservice

60 SV

– 5

Härmed försäkrar vi att nedanstående be-

tecknade maskin i ändamål och konstruk-

tion samt i den av oss levererade versionen

motsvarar EU-direktivens tillämpliga grund-

läggande säkerhets- och hälsokrav. Vid

ändringar på maskinen som inte har god-

känts av oss blir denna överensstämmelse-

förklaring ogiltig.

Undertecknade agerar på order av och

med fullmakt från företagsledningen.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

CE-försäkran

Produkt: Elektrisk borste

Typ: 1.545-xxx

Tillämpliga EU-direktiv

2006/95/EG

2004/108/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Tillämpade nationella normer

År för CE-märknig

2006

CEO Head of Approbation

61SV

– 6

Tekniska data

Typ av uppladdningsbart batteri EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof. Li-Ion

Maximal drifttid med fulladdat bat-

teri (beroende på golvbeläggning)

min 45 45 35 61

Arbetsspänning batteri V 7,2 7,2 7,2 7,2

Laddarens utspänning V 8,6 8,6 8,2 4,2

Laddström A 0,1 1,8 0,45 1,8

Laddarens nätspänning

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Ljudtrycksnivå (EN 60704-2-1) dB(A) 56 56 56 56

Vikt kg 2,8 2,8 2,8 2,8

62 SV

Suomi

– 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

–Tämä laite soveltuu ammattimaiseen

käyttöön esim. hotelleissa, kouluissa,

sairaaloissa, tehtaissa, kaupoissa, toi-

mistoissa ja välittäjäliikkeissä. Laittees-

sa on käytettävä ainoastaan Kärcherin

hyväksymiä lisävarusteita ja varaosia.

–Laite soveltuu korkeanukkaisten lattioi-

den puhdistukseen.

–Laite ei märkien lattiapintojen puhdista-

miseen.

–Laite ei sovellu pesubetonin, soran ja

vastaavien puhdistamiseen.

Kaikki tästä poikkeava käyttö katsotaan tar-

koituksenvastaiseksi. Valmistaja ei vastaa

poikkeavasta käytöstä johtuvista vahin-

goista, riski on yksin käyttäjän.

Poista sisäänrakennettu akku ennen lait-

teen romuttamista ja huolehdi akun ympä-

ristöystävällisestä hävittämisestä!

Älä avaa akkua, vaarana on oikosulun

muodostuminen, lisäksi akusta voi poistua

ärsyttäviä höyryjä tai syövyttäviä nesteitä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Vaara

Välittömästi uhkaava vaara, joka aiheuttaa

vakavan ruumiinvamman tai johtaa kuole-

maan.

몇Varoitus

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa vakavan ruumiinvamman tai voi

johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa lievän ruumiinvamman tai aineel-

lisia vahinkoja.

Tämän käyttöohjeen ohjeiden ohella on

noudatettava lainmukaisia yleisiä turvalli-

suus- ja tapaturmantorjuntamääräyksiä.

Loukkaantumisvaara

–Laitteessa on pyörivä harjatela, älä kos-

ke siihen sormilla tai työkaluilla missään

käyttövaiheessa!

–Irrota ennen hoito- ja huoltotöitä akku

laitteesta!

Akkuun ja latauslaitteeseen liittyviä

ohjeita

–Akun lataaminen laitteessa on sallittua

vain toimituksessa mukana seuraavalla

latauslaitteella tai KÄRCHERin hyväk-

symällä latauslaitteella.

–Tarkasta ennen jokaista käyttökertaa,

että latauslaite ja akkupakkaus eivät ole

vahingoittuneita. Älä käytä vahingoittu-

neita laitteita ja korjauta vialliset osat

ammattilaisella.

–Älä käytä latauslaitetta, jos se on likai-

nen tai märkä.

–Latauslaitteen tyyppikilvessä ilmoitetun

jännitteen on oltava sama kuin käytettä-

vä verkkojännite.

–Älä käytä latauslaitetta räjähdysalttiissa

tiloissa.

–Sovittimen kosketinpintoja ei saa kos-

kettaa metalliosilla oikosulkuvaaran

vuoksi.

Käyttötarkoitus

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätet-

täviä. Älä käsittelee pakkauksia ko-

titalousjätteenä, vaan toimita ne

jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkai-

ta kierrätettäviä materiaaleja, jotka

tulisi toimittaa kierrätykseen. Paris-

tot ja akut sisältävät aineita, joita ei

saa päästää ympäristöön. Toimita

tästä syystä vanhat laitteet, paristot

ja akut vastaaviin keräilylaitoksiin.

Käyttöohjeessa esiintyvät

symbolit

Turvaohjeet

63FI

– 2

–Käytä latauslaitetta vain hyväksyttyjen

akkupakkausten lataamiseen.

–Työnnä vain puhtaat ja kuivat akkupak-

kaukset latauslaitteen sovittimeen.

–Älä lataa paristoja (ensiöpareja) räjäh-

dysvaaran vuoksi.

–Älä lataa vahingoittuneita akkupakka-

uksia. Vaihda vahingoittuneet akkupak-

kaukset.

–Älä säilytä akkupakkauksia yhdessä

metalliesineiden kanssa oikosulkuvaa-

ran vuoksi.

–Älä heitä akkupakkauksia tuleen tai ko-

titalousjätteiden sekaan.

–Vältä koskettamasta viallisiin, akkunes-

tettä vuotaviin akkuihin. Jos vahingossa

joudut kosketuksiin nesteen kanssa,

huuhdo vedellä. Jos nestettä pääsee

kosketuksiin silmiisi, ota yhteys lääkä-

riin.

–Suojaa latauslaite kosteudelta ja varas-

toi se kuivassa tilassa. Laite on tarkoi-

tettu ainoastaan käytettäväksi

sisätiloissa, suojaa laite sateelta.

Tarkasta purkaessasi pakkauksesta, ovat-

ko kaikki varusteet olemassa ja ovatko osat

vaurioituneet Jos havaitset kuljetusvaurioi-

ta ota yhteyttä myyjäliikkeeseen.

Ohje: Piirrokset laitteesta ja sen käytöstä

sijaitsevat sivulla 2.

1 Kardaaninivel lukituksella

2 Jalkakytkin, päälle/pois

3 Irrotettava akku

4 Vaihtoakku

(vain EB 30/1 Professional)

5 Akun vapautuspainike

6 Irrotettava lika-astia

7 Lika-astian lukituksen vapautus

8 Kotelo

9 Vaihdettava harjatela

10 Harjatelan vapautuspainike

11 Säädettävä teleskooppivarsi

12 Kiertokahva korkeuden säätöä varten

13 Käsikahva

14 Latauslaite, latauskäytön näyttö ja la-

tausjohto

(vain EB 30/1)

15 Pikalatauslaite

(vain EB 30/1 Professional)

katso kuva 2

Teleskooppivarsi koostuu 3 osasta. Huo-

lehdi, että osat kiinnittyvät toisiinsa asen-

nusvaiheessa.

ÎAseta käsikahva pidempään kiertokah-

valla varustettuun varteen.

ÎTyönnä pidempi ja lyhyempi varsi yh-

teen lukituspinnettä samanaikaisesti

painaen.

ÎTyönnä täydellinen varsi lukitsinpinne

edellä laitteen niveleen.

ÎVapauta kiertokahva ja vedä varsi ha-

luamaasi työskentelypituuteen, käännä

käsikahva oikeaan asentoon ja kierrä

kiertokahva kiinni.

Laitteessa olevat symbolit

Käyttöönotto

Laitekuvaus

Teleskooppivarren ja käsikahvan

asentaminen sekä korkeuden

säätäminen

64 FI

– 3

katso kuva 3

Akkua ei ole toimitusvaiheessa vielä ladat-

tu. Lataa akku ennen käyttöönottoa ja tar-

vittaessa.

Ohje

Akku voidaan ladata ainoastaan irrallisena.

ÎLiitä akku latauslaitteeseen latausjoh-

dolla tai kytke akku latauslaitteen pis-

tokkeeseen.

ÎTyönnä toimituksessa mukana seuraa-

va latauslaite asianmukaiseen pistora-

siaan.

Latauskäytön valo palaa punaisena. Akku

latautuu.

Tyhjän akun latausaika

Ohje

Kun latausaika ylittyy, latauslaite siirtyy

kunnossapitovaraukseen. Latauskäytön

valo palaa edelleen punaisena.

katso kuva 4

ÎTyönnä akku kiinnittimeensä ja lukitse se.

katso kuva 5

Pitkänukkaisten mattojen puhdistamista

varten kardaaninivel voidaan lukita paikol-

leen siten, että teleskooppivarren sivuttais-

liike on estettynä

–Teleskooppivarren lukitus sivusuun-

nassa:

ÎPaina lukitusta, työnnä alas ja napsauta

lukitukseen.

–Teleskooppivarren vapautus:

ÎPaina lukitusta, työnnä ylös ja napsauta

lukitukseen.

katso kuva 6

ÎKytke laite päälle painamalla jalkakyt-

kintä (päälle/pois).

ÎPuhdista liikuttamalla laitetta eteen- ja

taaksepäin.

ÎKun puhdistat reunojen läheisyydestä,

käytä oikeaa puolta (akun puolta).

katso kuva 7

ÎKytke laite pois päältä painamalla jalka-

kytkintä (päälle/pois).

ÎJotta teleskooppivarsi pysyy paikoil-

laan, aseta se tauon ajaksi pystysuo-

raan, lukitus pitää varren siinä

asennossa.

ÎKytke laite pois päältä lopettaessasi

työskentelyn.

ÎTyhjennä lika-astia jokaisen puhdistus-

kerran jälkeen.

ÎLöysää akun lukitus ja poista akku pak-

kauksestaan.

ÎLataa akku.

katso kuva 8

ÎVapauta lika-astian lukitus ja poista li-

kasäiliö.

ÎTyhjennä lika-astia.

ÎAseta uusi lika-astia takaisin paikoilleen

ja lukitse se.

ÎLaitteen voi ripustaa myös käsikahvas-

taan, käännä kahvaa tarvittaessa (kat-

so kappale "Teleskooppivarren ja

käsikahvan asentaminen ja korkeuden

säätäminen").

Akun lataaminen

Latauslai-

NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Akun asettaminen paikoilleen

Käyttö

Teleskooppivarren lukitus/

vapautus sivusuunnassa

Työskentelyn aloittaminen

Työskentelyn keskeyttäminen

Työskentelyn päättäminen

Lika-astian tyhjentäminen

Laitteen säilytys

65FI

– 4

Varo

Loukkaantumis- ja vahingoittumisvaaravaa-

ra! Huomioi kuljetettaessa laitteen paino.

Kun kuljetat laitetta ajoneuvoissa, varmista

laite liukumisen ja kaatumisen varalta kul-

loinkin voimassa olevien ohjesääntöjen

mukaisesti.

Varo

Loukkaantumis- ja vahingoittumisvaaravaara!

Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.

Huomio

Ennen kaikkia hoito- ja huoltotöitä on akku

irrotettava laitteesta.

ÎPyyhi laite ulkopuolelta puhtaaksi kos-

tealla liinalla. Älä käytä aggressiivisia

aineita, kuten esim. hankauspulveria.

katso kuva 9

ÎPaina vapautuspainiketta ja irrota harja-

tela.

ÎVoit poistaa harjatelaan kiertyneet hiuk-

set parhaiten veitsellä tai saksilla. Kulje-

ta saksien tai veitsen harjatelaa harjaa

pitkin. Poista irronneet hiukset harjate-

lasta.

ÎAsetat puhdistettu tai uusi harjatela

huolellisesti oikealle paikalleen.

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

ÎTarkasta akun ja latauslaitteen liitäntä.

ÎTarkista tuleeko pistorasiaan virta.

ÎPuhdista tai vaihda harjatela (katso

"Puhdista/vaihda harjatela").

ÎLataa akku (katso kappale "Akun lataa-

minen").

ÎTyhjennä täysi lika-astia (katso kappale

"Lika-astian tyhjentäminen").

KÄRCHER -edustustomme vastaa mielel-

lään kysymyksiisi ja auttaa häiriön ilmaan-

tuessa. Osoite, katso takasivua.

Kuljetus

Koneen säilytys

Hoito ja huolto

Laitteen puhdistus

Harjatelan vaihto/puhdistus

Huolto

Takuu

Häiriöapu

Latausnäytön valo ei pala

Laite ei puhdista kunnollisesti

Laite syytää likaa ulos

Lisävaruste

Nimike Tilausnro

Pikalatauslaite BC 1/1.8, 1-akulle (vakiona

EB 30/1 Professionaalissa)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Vaihtoakku NiCd 4.654-259

Vaihtoakku Li-Ion 1,4A 4.654-273

Vaihtoakku Li-Ion 2,6A 4.654-283

Harjatela, pehmeä, punainen 4.762-401

Asiakaspalvelu

66 FI

– 5

Vakuutamme, että alla mainitut tuotteet

vastaavat suunnittelultaan ja rakenteeltaan

sekä valmistustavaltaan EU-direktiivien

asianomaisia turvallisuus- ja terveysvaati-

muksia. Jos tuotteeseen/tuotteisiin teh-

dään muutoksia, joista ei ole sovittu

kanssamme, tämä vakuutus ei ole enää

voimassa.

Allekirjoittaneet toimivat yrityksen johton

puolesta ja sen valtuuttamina.

Dokumentointivaltuutettu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Winnenden, 2010/12/01

CE-todistus

Tuote: Sähköharja

Tyyppi: 1.545-xxx

Yksiselitteiset EU-direktiivit

2006/95/EY

2004/108/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Sovelletut kansalliset standardit

CE-merkinnän vuosi

2006

CEO Head of Approbation

67FI

– 6

Tekniset tiedot

Akkutyyppi EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof. Li-Ion

Maksimi käyttöaika täyteen la-

datulla akulla (riippuu lattiapin-

nasta)

min 45 45 35 61

Akun työskentelyjännite V 7,2 7,2 7,2 7,2

Latauslaitteen lähtöjännite V 8,6 8,6 8,2 4,2

Latausvirta A 0,1 1,8 0,45 1,8

Latauslaitteen verkkojännite

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Äänen painetaso (standardi EN

60704-2-1)

dB(A) 56 56 56 56

Paino kg 2,8 2,8 2,8 2,8

68 FI

– 1

Πριν χρησιμοποιήσετε τη

συσκευή σας για πρώτη φορά,

διαβάστε αυτές τις πρωτότυπες οδηγίες

χρήσης, ενεργήστε σύμφωνα με αυτές και

κρατήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

–Η παρουσα συσκευή προορίζεται για

επαγγελματική χρήση, π.χ. σε

ξενοδοχεία, σχολεία, νοσοκομεία,

εργοστάσια, καταστήματα, γραφεία και

ενοικιαζόμενους χώρους, με τα

εγκεκριμένα από την Κarcher

εξαρτήματα και ανταλλακτικά.

–Η συσκευή είναι κατάλληλη υπό όρους

για χαλιά με υψηλό πέλος.

–Η συσκευή δεν είναι κατάλληλη για

υγρές επιστρώσεις δαπέδων.

–Η συσκευή δεν είναι κατάλληλη για

χυτό σκυρόδεμα, χαλίκια ή παρόμοια

δάπεδα.

Κάθε είδους χρήση που δεν αναφέρεται

εδώ θεωρείται ως μη ενδεδειγμένη. Ο

κατασκευαστής δεν φέρει ευθύνη για

ενδεχόμενες βλάβες που μπορεί να

προκύψουν από παρόμοια χρήση. Σε αυτή

την περίπτωση, η ευθύνη βαρύνει τον

χρήστη.

Αφαιρέστε τον ενσωματωμένο

συσσωρευτή πριν πετάξετε την άχρηστη

συσκευή και διαθέστε τον με τρόπο φιλικό

προς το περιβάλλον!

Μην ανοίγετε το συσσωρευτή, υφίσταται

κίνδυνος βραχυκυκλώματος, ενώ ενδέχεται

να εξέλθουν τοξικοί ατμοί ή καυστικά υγρά.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα

συστατικά μπορείτε να βρείτε στη

διεύθυνση:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο

οποίος μπορεί να οδηγήσει σε σοβαρό

τραυματισμό ή θάνατο.

몇Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε σοβαρό

τραυματισμό ή θάνατο.

Χρήση σύμφωνα με τους

κανονισμούς

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι

ανακυκλώσιμα. Μην πετάτε τις

συσκευασίες στα οικιακά

απορρίμματα, αλλά σε ειδικό

σύστημα

επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν

χρήσιμα ανακυκλώσιμα υλικά,

τα οποία θα πρέπει να

παραδίδονται προς

επαναχρησιμοποίηση. Οι

μπαταρίες και οι συσσωρευτές

περιέχουν υλικά, τα οποία δεν

επιτρέπεται να καταλήξουν στο

περιβάλλον. Για τον λόγο αυτόν,

διαθέστε τις άχρηστες

συσκευές, τις μπαταρίες και

τους συσσωρευτές μέσω του

κατάλληλου συστήματος

διαχείρισης απορριμμάτων.

Σύμβολα στο εγχειρίδιο

οδηγιών

69EL

– 2

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε ελαφρό

τραυματισμό ή υλικές βλάβες.

Εκτός από τις υποδείξεις στο εγχειρίδιο

λειτουργίας, λάβετε παράλληλα υπόψη

τους γενικούς κανονισμούς ασφάλειας και

πρόληψης ατυχημάτων που προβλέπει ο

νομοθέτης.

Κίνδυνος τραυματισμού

–Η συσκευή διαθέτει περιστρεφόμενη

κυλιόμενη βούρτσα, μη αγγίζετε με τα

δάκτυλα ή με εργαλεία στην διάρκεια της

λειτουργίας!

–Αφαιρέστε τον συσσωρευτή πριν από

κάθε εργασία φροντίδας ή συντήρησης

στην συσκευή!

Υποδείξεις για τον συσσωρευτή και

τον φορτιστή

–Η φόρτιση του συσσωρευτή

επιτρέπεται μόνο με τον γνήσιο

φορτιστή που συνοδεύει την συσκευή ή

με τους εγκεκριμένους από την

KARCHER φορτιστές.

–Πριν από κάθε χρήση, ελέγξτε τον

φορτιστή και τον συσσωρευτή για

ενδεχόμενες βλάβες. Μην

χρησιμοποιείτε συσκευές που

παρουσιάζουν βλάβες και αναθέστε την

επιδιόρθωση σε ένα εξειδικευμένο

συνεργείο.

–Μην χρησιμοποιείτε τον φορτιστή, εάν

είναι λερωμένος ή υγρός.

–Η τάση του δικτύου πρέπει να είναι

ταυτόσημη με την τάση που

αναγράφεται στην πινακίδα στοιχείων

του φορτιστή.

–Μην χρησιμοποιείτε τον φορτιστή σε

χώρους, όπου υπάρχει κίνδυνος

έκρηξης.

–Στις επαφές του προσαρμογέα δεν

πρέπει να εισέρχονται μεταλλικά

αντικείμενα. Κίνδυνος

βραχυκυκλώματος.

–Χρησιμοποιήστε τον φορτιστή

αποκλειστικά για την φόρτιση των

εγκεκριμένων τύπων συσσωρευτή.

–Εισάγετε στον προσαρμογέα του

φορτιστή μόνο καθαρούς και στεγνούς

συσσωρευτές.

–Μην φορτίζετε μπαταρίες (πρωτεύοντα

στοιχεία). Κίνδυνος έκρηξης.

–Μην φορτίζετε συσσωρευτές που

παρουσιάζουν βλάβη. Αντικαταστήστε

τους συσσωρευτές που παρουσιάζουν

βλάβη.

–Μην φυλάγετε τους συσσωρευτές μαζί

με μεταλλικά αντικείμενα. Κίνδυνος

βραχυκυκλώματος.

–Μην πετάτε τους συσσωρευτές στην

φωτιά ή στα οικιακά απορρίμματα.

–Αποφύγετε την επαφή με τα υγρά που

διαρρέουν από χαλασμένους

συσσωρευτές. Σε περίπτωση τυχαίας

επαφής με παρόμοια υγρά, ξεπλύνετε

με νερό. Εάν τα υγρά έρθουν σε επαφή

με τα μάτια, συμβουλευτείτε επιπλέον

τον γιατρό σας.

–Προστατέψτε τον φορτιστή από την

υγρασία και φυλάξτε τον σε στεγνό

χώρο. Η συσκευή ενδείκνυται για χρήση

αποκλειστικά σε κλειστούς χώρους, να

μην εκτίθεται στην βροχή.

Υποδείξεις ασφαλείας

Σύμβολα στην συσκευή

70 EL

– 3

Κατά τον άνοιγμα της συσκευασίας, ελέγξτε

το περιεχόμενο για τυχόν ελλείψεις σε

εξαρτήματα ή γιαβλάβες. Σε περίπτωση

ζημιών που προκλήθηκαν από τη

μεταφορά, παρακαλείσθε να

πληροφορήσετε αμέσως το κατάστημα,

από το οποίο αγοράσατε το μηχάνημα.

Υπόδειξη: Στην σελίδα 2 θα βρείτε εικόνες

της συσκευής και του τρόπου χρήσης της.

1Συναρμογή Cardan με διάταξη

ασφάλισης

2Διακόπτης ποδός On/Off

3Συσσωρευτής, αποσπώμενος

4Συσσωρευτής, ανταλλακτικό

(μόνο EB 30/1 Professional)

5Πλήκτρο απασφάλισης, συσσωρευτής

6Κάδος απορριμμάτων, αποσπώμενος

7Απασφάλιση, κάδος απορριμμάτων

8Περίβλημα

9Κυλιόμενη βούρτσα, αντικαθιστώμενη

10 Πλήκτρο απασφάλισης, κυλιόμενη

βούρτσα

11 Τηλεσκοπικός σωλήνας, με

προσαρμόσιμο ύψος

12 Περιστρεφόμενη λαβή, για

προσαρμογή του ύψους

13 Χειρολαβή

14 Φορτιστής με ένδειξη λειτουργίας

φόρτισης και καλώδιο φόρτισης

(μόνο EB 30/1)

15 Ταχυφορτιστής

(μόνο EB 30/1 Professional)

βλέπε εικόνα 2

Ο τηλεσκοπικός σωλήνας αποτελείται από 3

τεμάχια. Κατά την συναρμολόγηση, φροντίστε

να κλειδώσετα τα τεμάχια μεταξύ τους.

ÎΕισάγετε την χειρολαβή στον

μεγαλύτερο σωλήνα με την

περιστρεφόμενη λαβή.

ÎΣυνδέσετε τον μεγαλύτερο με τον

μικρότερο σωλήνα, πιέζοντας

ταυτόχρονα το πλήκτρο ασφάλισης.

ÎΕισάγετε τον συναρμολογημένο

σωλήνα στην άρθρωση της συσκευής,

με το πλήκτρο ασφάλισης να δείχνει

προς τα εμπρός.

ÎΧαλαρώστε την περιστρεφόμενη λαβή

και τραβήξτε τον σωλήνα στο

επιθυμητό ύψος εργασίας, περιστρέψτε

την χειρολαβή στην σωστή θέση και

σφίξτε την περιστρεφόμενη λαβή.

βλ. εικόνα 3

Ο συσσωρευτής δεν παραδίδεται

φορτισμένος. Φορτίστε τον πριν την πρώτη

χρήση και όταν κρίνεται απαραίτητο.

Υπόδειξη

Η φόρτιση του συσσωρευτή είναι δυνατή

μόνον αφού αφαιρέσετε τον φορτιστή από

τη συσκευή.

ÎΣυνδέστε τον συσσωρευτή και τον

φορτιστή με το καλώδιο φόρτισης ή

τοποθετήστε τον συσωρευτή στη θήκη

του φορτιστή.

ÎΣυνδέστε τον φορτιστή που συνοδεύει

την συσκευή με την κατάλληλη πρίζα.

Η κόκκινη ένδειξη λειτουργίας φόρτισης

ανάβει. Ο συσσωρευτής φορτίζεται.

Διάρκεια φόρτισης άδειου συσσωρευτή

Έναρξη λειτουργίας

Περιγραφή της συσκευής

Συναρμολόγηση τηλεσκοπικού

σωλήνα και προσαρμογή ύψους

Φόρτιση του συσσωρευτή

Φορτιστής NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

71EL

– 4

Υπόδειξη

Εάν υπάρξει υπέρβαση του απαιτούμενο

χρόνου φόρτισης, ο φορτιστής μεταβαίνει

στην κατάσταση συντήρησης. Η ένδειξη

λειτουργίας φόρτισης συνεχίζει να ανάβει

με κόκκινο χρώμα.

βλ. εικόνα 4

ÎΕισάγετε τον συσσωρευτή στην

υποδοχή και ασφαλίστε τον.

βλ. εικόνα 5

Για τον καθαρισμό χαλιών με ψηλό πέλος

είναι δυνατή η ασφάλιση της συναρμογής

Cardac, ώστε να αποτραπεί η πλευρική

κίνηση του τηλεσκοπικού στελέχους.

–Πλευρική ασφάλιση τηλεσκοπικού

στελέχους:

ÎΠιάστε τη διάταξη ασφάλισης, ωθήσετε

την προς τα κάτω και ασφαλίστε την.

–Απασφάλιση τηλεσκοπικού στελέχους:

ÎΠιάστε τη διάταξη ασφάλισης, ωθήσετε

την προς τα πάνω και ασφαλίστε την.

βλ. εικόνα 6

ÎΘέστε σε λειτουργία την συσκευή,

πιέζοντας τον διακόπτη ποδός Οn/Off.

ÎΓια να καθαρίσετε, κυλίστε την συσκευή

μπρος - πίσω.

ÎΓια να καθαρίσετε τις γωνίες,

χρησιμοποιήστε την δεξιά πλευρά

(πλευρά συσσωρευτή).

βλ. εικόνα 7

ÎΑπενεργοποιήστε την συσκευή,

πιέζοντας τον διακόπτη ποδός Οn/Off.

ÎΓια την ασφαλή στήριξη του

τηλεσκοπικού σωλήνα στα διαλείμματα

των εργασιών, τοποθετήστε τον σε

όρθια θέση. Το σύστημα ασφάλισης θα

τον κρατήσει στην θέση του.

ÎΑπενεργοποιήστε την συσκευή μετά το

πέρας των εργασιών.

ÎΑδειάζετε τον κάδο απορριμμάτων

έπειτα από κάθε χρήση.

ÎΠιέστε το πλήκτρο απασφάλισης του

συσσωρευτή και αφαιρέστε τον

συσσωρευτή.

ÎΦορτίστε τον συσσωρευτή.

βλ. εικόνα 8

ÎΑπασφαλίστε και αφαιρέστε τον κάδο

απορριμμάτων.

ÎΑδειάστε τον κάδο απορριμμάτων.

ÎΤοποθετήστε και ασφαλίστε ξανά τον

κάδο απορριμμάτων.

ÎΗ συσκευή μπορεί να κρεμαστεί από

την χειρολαβή, εάν περιστρέψετε την

χειρολαβή στην κατάλληλη θέση (βλέπε

κεφάλαιο "Συναρμολόγηση

τηλεσκοπικού σωλήνα και ρύθμιση

ύψους").

Τοποθέτηση του συσσωρευτή

Λειτουργία

Πλευρική ασφάλιση/απασφάλιση

τηλεσκοπικού στελέχους

Έναρξη εργασιών

Διακοπή λειτουργίας

Ολοκλήρωση εργασιών

Άδειασμα του κάδου

απορριμμάτων

Φύλαξη της συσκευής

72 EL

– 5

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά

τη μεταφορά λάβετε υπόψη το βάρος της

συσκευής.

Κατά τη μεταφορά με οχήματα, ασφαλίστε

τη συσκευή έναντι ενδεχόμενης ολίσθησης

και ανατροπής, σύμφωνα με τις εκάστοτε

ισχύουσες κατευθυντήριες οδηγίες.

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά

την αποθήκευση λάβετε υπόψη το βάρος

της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται

μόνο σε εσωτερικούς χώρους.

Προσοχή

Πριν από όλες τις εργασίες φροντίδας και

συντήρησης της συσκευής, αφαιρέστε τον

συσσωρευτή.

ÎΣκουπίζετε το εξωτερικό της συσκευής

με βρεγμένο πανί. Μην χρησιμοποιείτε

διαβρωτικά μέσα, όπως π.χ. σκόνη

τριψίματος.

βλ. εικόνα 9

ÎΠιέστε το πλήκτρο απασφάλισης και

αφαιρέστε την κυλιόμενη βούρτσα.

ÎΑπομακρύνετε τις μπερδεμένες τρίχες,

κατά προτίμηση με ένα μαχαίρι ή

ψαλίδι, περνώντας την βούρτσα κατα

μήκος της λάμας. Απομακρύνετε τις

χαλαρές τρίχες από την βούρτσα.

ÎΤοποθετήστε την καθαρισμένη ή

καινούρια βουρτσα στην θέση της και

ελέγξτε την στρήριξή της.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων.

Αναλαμβάνουμε τη δωρεάν αποκατάσταση

οποιασδήποτε βλάβης στη συσκευή σας,

εφόσον οφείλεται σε αστοχία υλικού ή

κατασκευαστικό σφάλμα, εντός της

προθεσμίας που ορίζεται στην εγγύηση. Σε

περίπτωση που επιθυμείτε να κάνετε

χρήση της εγγύησης, παρακαλούμε

απευθυνθείτε με την απόδειξη αγοράς στο

κατάστημα από το οποίο προμηθευτήκατε

τη συσκευή ή στην πλησιέστερη

εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών μας.

ÎΕλέγξτε την σύνδεση του φορτιστή με

τον συσσωρευτή.

ÎΕλέγξτε την παροχή τάσης της πρίζας.

ÎΚαθαρίστε ή αντικαταστήστε την

κυλιόμενη βούρτσα (βλέπε κεφάλαιο

"Αντικατάσταση/καθαρισμός της

κυλιόμενης βούρτσας").

ÎΦορτίστε τον συσσωρευτή (βλέπε

κεφάλαιο "Φόρτιση του συσσωρευτή").

ÎΑδειάστε τον γεμάτο κάδο

απορριμμάτων (βλέπε κεφάλαιο

"Άδειασμα κάδου απορριμμάτων").

Μεταφορά

Αποθήκευση της συσκευής

Φροντίδα και συντήρηση

Καθαρισμός συσκευής

Αντικατάσταση/καθαρισμός της

κυλιόμενης βούρτσας

Σέρβις

Εγγύηση

Αντιμετώπιση βλαβών

Η ένδειξη λειτουργίας φόρτισης δεν

ανάβει

Η συσκευή δεν καθαρίζει ικανοποιητικά

Η συσκευή εκσφενδονίζει σκόνη

73EL

– 6

Σε περίπτωση αποριών ή βλαβών

μπορείτε να απευθύνεστε στο

υποκατάστημα του Οίκου KARCHER. Για

τη διεύθυνση βλ. στην πίσω σελίδα.

Δια της παρούσης δηλώνουμε ότι το

μηχάνημα που χαρακτηρίζεται παρακάτω,

με βάση τη σχεδίαση και την κατασκευή

του, υπό τη μορφή που διατίθεται στην

αγορά, πληροί στις σχετικές βασικές

απαιτήσεις ασφαλείας και υγιεινής των

οδηγιών της ΕΚ. Η παρούσα δήλωση παύει

να ισχύει σε περίπτωση τροποποιήσεων

του μηχανήματος χωρίς προηγούμενη

συνεννόηση μαζί μας.

Οι υπογράφοντες ενεργούν κατ' εντολή του

και με εξουσιοδότηση της διεύθυνσης της

επιχείρησης.

Υπεύθυνος τεκμηρίωσης:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Winnenden, 2010/12/01

Προαιρετικά εξαρτήματα

Περιγραφή Κωδ.

παραγγελί

ας

Ταχυφορτιστής BC 1/1.8, μονός (μόνιμος

εξοπλισμός για EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Συσσωρευτής, ανταλλακτικό

NiCd

4.654-259

Συσσωρευτής,

ανταλλακτικό Li-Ion

1,4A 4.654-273

Συσσωρευτής,

ανταλλακτικό Li-Ion

2,6A 4.654-283

Κυλινδρική βούρτσα,

μαλακή, κόκκινη

4.762-401

Υπηρεσία εξυπηρέτησης πελατών

Δήλωση πιστότητας CE

Προϊόν:Ηλεκτρική σκούπα

Τύπος:1.545-xxx

Σχετικές οδηγίες των Ε.Κ.

2006/95/EΚ

2004/108/EΚ

Εφαρμοσθέντα εναρμονισμένα

πρότυπα

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Εφαρμοσθέντα εθνικά πρότυπα

Έτος χορήγησης σήματος CE

2006

CEO Head of Approbation

74 EL

– 7

Τεχνικά χαρακτηριστικά

Τύπος συσσωρευτή EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Μέγ. χρόνος λειτουργίας με πλήρη

φόρτιση (ανάλογα με το δάπεδο)

min 45 45 35 61

Τάση εργασίας συσσωρευτή V 7,2 7,2 7,2 7,2

Τάση εξόδου φορτιστή V 8,6 8,6 8,2 4,2

Ρεύμα εισόδου A 0,1 1,8 0,45 1,8

Ονομαστική τάση φορτιστή

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Στάθμη ακουστικής πίεσης (EN

60704-2-1)

dB(A) 56 56 56 56

Βάρος kg 2,8 2,8 2,8 2,8

75EL

Türkçe

– 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki

sahiplerine vermek için bu kılavuzu

saklayın.

–Bu cihaz, Örn; oteller, okullar,

hastaneler, fabrikalar, mağazalar,

bürolar ve kiralık mağazalarda Kärcher

tarafından onaylanan aksesuar ve

yedek parçalarla birlikte mesleki

kullanım için uygundur.

–Cihaz, uzun tüylü halılar için uygundur.

–Cihaz, ıslak zemin kaplamaları için

uygun değildir.

–Cihaz, yıkama betonu, çakıl ve benzeri

cisimler için uygun değildir.

Bunun dışındaki her türlü kullanım,

amacına uygun olmayan kullanım olarak

geçerlidir. Bu nedenle ortaya çıkan

hasarlar için üretici hiçbir sorumluluk

üstlenmez; bu konudaki riski tek başına

kullanıcı üstlenir.

Takılı aküyü cihazı hurdaya vermeden

önce çıkartın ve çevreye uyumlu şekilde

tasfiye edin!

Aküyü açmayın, kısa devre tehlikesi

bulunmaktadır, ek olarak tahriş edici

buharlar ya da yakıcı sıvılar dışarı çıkabilir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri

bulabileceğiniz adres:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Tehlike

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlike için.

몇Uyarı

Ağır bedensel yaralanmalar ya da ölüme neden

olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli

bir durum için.

Kullanım kılavuzundaki uyarıların yanında,

yerel yönetimin belirlediği güvenlik ve kaza

önleme talimatları dikkate alınmalıdır.

Yaralanma tehlikesi

–Cihaz dönen bir fırça merdanesi

içermektedir, çalışma sırasında

parmaklarınız ya da bir aletle fırçayı

kesinlikle tutmayın!

–Cihazdaki temizlik ve bakım

çalışmalarından önce aküyü çıkartın!

Akü ve şarj cihazına yönelik uyarılar

–Sadece birlikte teslim edilen orijinal şarj

cihazı ya da KÄRCHER tarafından

onaylanmış şarj cihazlarıyla akülerin

şarj edilmesine izin verilmiştir.

–Her kullanımdan önce şarj cihazı ve akü

grubuna hasar kontrolü yapın. Hasarlı

cihazları kullanmayın ve hasarlı

parçaları sadece teknik personelin

onarmasını sağlayın.

–Şarj cihazını kirli ve ıslak durumda

kullanmayın.

–Şebeke gerilimi, şarj cihazının tip

etiketinde belirtilen gerilimle aynı

olmalıdır.

Kurallara uygun kullanım

Çevre koruma

Ambalaj malzemeleri geri

dönüştürülebilir. Ambalaj

malzemelerini evinizin çöpüne

atmak yerine lütfen tekrar

kullanılabilecekleri yerlere

gönderin.

Eski cihazlarda, yeniden

değerlendirme işlemine tabi

tutulması gereken değerli geri

dönüşüm malzemeleri

bulunmaktadır. Piller ve aküler

çevreye yayılmaması gereken,

zararlı maddeler içerir. Bu

nedenle eski cihazlar, piller ve

aküleri lütfen uygun toplama

sistemleri aracılığıyla imha edin.

Kullanım kılavuzundaki

semboller

Güvenlik uyarıları

76 TR

– 2

–Şarj cihazını patlama tehlikesi bulunan

ortamlarda çalıştırmayın.

–Adaptörün kontaklarına metal parçalar

girmemelidir; kısa devre tehlikesi.

–Şarj cihazını, sadece izin verilen akü

gruplarının şarj edilmesi için kullanın.

–Sadece temiz ve kuru akü gruplarını

şarj cihazının akü tutucusuna takın.

–Pilleri şarj etmeyin (birincil hücreli);

patlama tehlikesi.

–Hasarlı akü gruplarını şarj etmeyin.

Hasarlı akü gruplarını değiştirin.

–Akü gruplarını, metal cisimlerle birlikte

saklamayın; kısa devre tehlikesi.

–Akü gruplarını ateş ya da ev çöpüne

atmayın.

–Arızalı akülerden çıkan sıvıyla teması

önleyin. Sıvıyla temas etmeniz

durumunda, temas eden yerleri suyla

yıkayın. Gözlerle temas olması

durumunda, ek olarak bir doktora

muayene olun.

–Şarj cihazını ıslanmaya karşı koruyun

ve kuru şekilde depolayın. Cihaz,

sadece odalarda kullanım için

uygundur; cihazı yağmura maruz

bırakmayın.

Ambalajı çıkartırken, ambalajın içinde

bulunan malzemelerde eksik aksesuar ya

da hasar olup olmadığını kontrol edin.

Nakliye hasarlarında yetkili satıcınızı

bilgilendirin.

Uyarı: Cihaz ve kullanıma ait şekiller 2.

sayfada yer almaktadır.

1 Kilitli kardan mafsalı

2 Açma/Kapama ayak şalteri

3 Akü, çıkartılabilir

4Değişim aküsü

(sadece EB 30/1 Professional)

5 Kilit açma düğmesi, akü

6 Toz haznesi, çıkartılabilir

7 Kilit açma mekanizması, toz haznesi

8 Muhafaza

9Fırça merdanesi, değiştirilebilir

10 Kilit açma düğmesi, fırça merdanesi

11 Teleskopik sap, yüksekli ayarlı

12 Döner kol, yükseklik ayarı için

13 Tutamak

14 Şarj modu göstergesi ve şarj kablosu ile

birlikte şarj cihazı

(sadece EB 30/1)

15 Hızlı şarj cihazı

(sadece EB 30/1 Professional)

Bkz. Şekil 2

Teleskopik sap 3 parçadan oluşur.

Toplama sırasında parçaların iç içe

kilitlenmesine dikkat edin.

ÎTutamağı, döner kollu uzun sapa takın.

ÎDaha uzun ve daha kısa sapı iç içe

yerleştirin; bunun için, toplama

sırasında kilit düğmesine basın.

ÎKomple sapı, kilit düğmesi birlikte öne

doğru cihazdaki mafsala sokun.

ÎDöner kolu gevşetin ve sapı istediğiniz

çalışma yüksekliğine çekin, tutamağı

doğru konuma döndürün ve döner kolu

sıkın.

Cihazdaki semboller

İşletime alma

Cihaz tanýmý

Teleskopik sap ve tutamağı takın ve

yüksekliği ayarlayın

77TR

– 3

Bkz. Şekil 3

Akü, teslimat sırasında dolu değildir.

İşletime almadan önce ve ihtiyaç anında

şarj edin.

Not

Aküler,sadece çıkartılmış durumda şarj

edilebilir.

ÎŞarj kablosunu kullanarak aküyü şarj

cihazına bağlayın ya da aküyü şarj

cihazına takın.

ÎBirlikte teslim edilen şarj cihazını

kurallara uygun bir prize takın.

Şarj modu göstergesi kırmızı şekilde yanar.

Akü şarj edilir.

Akü boşken şarj süresi

Not

Şarj süresi aşılırsa, şarj cihazı koruma

şarjına geçer. Şarj modu göstergesi kırmızı

şekilde yanmaya devam eder.

Bkz. Şekil 4

ÎAküyü yuvasına yerleştirin ve kilitleyin.

Bkz. Şekil 5

Tüyleri yüksek olan halıları temizlemek

amacıyla, teleskopik parçanın yana

hareket etmesini önlemek için kardan

mafsalı kilitlenebilir.

–Teleskopik parçanın yandan

kilitlenmesi:

ÎKilide basın, kilidi aşağı itin ve yerine

oturtun.

–Teleskopik parça kilidinin açılması:

ÎKilide basın, kilidi yukarı itin ve yerine

oturtun.

Bkz. Şekil 6

ÎCihazı çalıştırın, bu amaçla açma/

kapama ayak şalterine basın.

ÎTemizlemek için, cihazı ileri ve geri

hareket ettirin.

ÎKenara yakın temizlik için sağ tarafı

kullanın (akü tarafı).

Bkz. Şekil 7

ÎCihazı kapatın, bu amaçla açma/

kapama ayak şalterine basın.

ÎTeleskop sapın çalışma sırasında

güvenli bir şekilde durması için, sapı dik

konumda tutun; bir kilit mekanizması

sapı bu pozsiyonda tutar.

ÎÇalışma sonunda cihazı kapatın.

ÎHer temizlikten sonra toz haznesini

boşaltın.

ÎAkünün kilit açma düğmesine basın ve

aküyü çıkartın.

ÎAküyü şarj edin.

Bkz. Şekil 8

ÎToz haznesinin kilidini açın ve hazneyi

çıkartın.

ÎÇöp deposunu boşaltın.

ÎToz haznesini tekrar yerleştirin ve

kilitleyin.

ÎCihaz, tutamaktan asılıabilir; gerekirse

tutamağı döndürün (bu amaçla Bkz.

"Teleskop sap ve tutamağın takılması

ve yüksekliğin ayarlanması" bölümü).

Akünün şarj edilmesi

Şarj cihazıNiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Akünün yerleştirilmesi

Çalıştırma

Teleskopik parçayı yandan

kilitleme/açma

Çalışmaya başlanması

Çalışmanın durdurulması

Çalışmanın tamamlanması

Toz haznesinin boşaltılması

Cihazın saklanması

78 TR

– 4

Dikkat

Yaralanma ve hasar tehlikesi! Taşıma

sırasında cihazın ağırlığına dikkat edin.

Araçlarda taşıma sırasında, cihazı geçerli

yönetmeliklere göre kaymaya ve

devrilmeye karşı emniyete alın.

Dikkat

Yaralanma ve hasar tehlikesi! Depolama

sırasında cihazın ağırlığına dikkat edin.

Bu cihaz sadece iç mekanlarda

depolanmalıdır.

Dikkat

Cihazdaki tüm temizlik ve bakım

çalışmalarından önce aküyü çıkartın.

ÎCihazı nemli bir bezle dışardan silin.

Agresif maddeler Örn. ovalama tozu

kullanılmayın.

Bkz. Şekil 9

ÎKilit açma düğmesine basın ve fırça

merdanesini çıkartın.

ÎSarılmış olan tüyleri, en iyi şekilde fırça

merdanesinin belirtilen kesme

kenarında boylamasına hareket

ettirerek bir bıçak ya da makasla

temizleyebilirsiniz. Çözülen tüyleri fırça

merdanesinden çıkartın.

ÎTemizlenmiş ya da yeni fırça

merdanesini yerleştirin ve doğru oturma

kontrolü yapın.

Her ülkede yetkili distribütörümüz

tarafından verilmiş garanti şartları

geçerlidir. Garanti süresi içinde cihazınızda

oluşan muhtemel hasarları, arızanın

kaynağı üretim veya malzeme hatası

olduğu sürece ücretsiz olarak karşılıyoruz.

Garanti hakkınızdan yararlanmanızı

gerektiren bir durum olduğu zaman, ilgili

faturanız ile birlikte satıcınıza veya size en

yakın yetkili servisimize başvurunuz.

ÎŞarj cihazından aküye giden bağlantıyı

kontrol edin.

ÎPrizin gerilim beslemesini kontrol edin.

ÎFırça merdanesini temizleyin ya da

değiştirin (Bkz. "Fırça merdanesinin

değiştirilmesi/temizlenmesi" bölümü).

ÎAküyü şarj edin (Bkz. "Akünün şarj

edilmesi" bölümü).

ÎDolu olan toz haznesini boşaltın (Bkz.

"Toz haznesinin boşaltılması" bölümü).

Taşıma

Cihazın depolanması

Koruma ve Bakım

Cihazın temizlenmesi

Fırça merdanesinin değiştirilmesi/

temizlenmesi

Servis

Garanti

Arızalarda yardım

Şarj modu göstergesi yanmıyor

Cihaz güvenilir şekilde temizlemiyor

Kir, cihazdan dışarı savruluyor

Özel aksesuar

Tanımlama Sipariş No.

Hızlı şarj cihazı BC 1/1.8, 1'li (EB 30/1

Professional'da standart)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Değişim aküsü NiCd 4.654-259

Değişim aküsü Li-Ion 1,4A 4.654-273

Değişim aküsü Li-Ion 2,6A 4.654-283

Fırça merdanesi, yumuşak,

kırmızı

4.762-401

79TR

– 5

Sorularızın veya arızalar söz konusu olursa

KÄRCHER distribütörümüz size seve seve

yardımcı olacaktır. Adres için bkz. Arka

sayfa.

İşbu belge ile aşağıda tanımlanan

makinenin konsepti ve tasarımı ve

tarafımızdan piyasaya sürülen modeliyle

AB yönetmeliklerinin temel teşkil eden ilgili

güvenlik ve sağlık yükümlülüklerine uygun

olduğunu bildiririz. Onayımız olmadan

cihazda herhangi bir değişiklik yapılması

durumunda bu beyan geçerliliğini yitirir.

İmzası bulunanlar, işletme yönetimi adına

ve işletme yönetimi tarafından verilen

vekalete dayanarak işlem yapar.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/12/01

Müşteri hizmeti CE beyanı

Ürün: Elektrikli fırça

Tip: 1.545-xxx

İlgili AB yönetmelikleri

2006/95/EG

2004/108/EG

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Kullanılmış ulusal standartlar

CE işaretinin yılı

2006

CEO Head of Approbation

80 TR

– 6

Teknik Bilgiler

Akü tipi EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Akü tam doluyken maksimum

çalışma süresi (zemin

kaplamasına bağlıdır)

min 45 45 35 61

Akü çalışma gerilimi V 7,2 7,2 7,2 7,2

Şarj cihazının çıkış gerilimi V 8,6 8,6 8,2 4,2

Şarj akımıA 0,1 1,8 0,45 1,8

Şarj cihazının şebeke gerilimi

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Ses şiddeti seviyesi (EN 60704-2-1) dB(A) 56 56 56 56

Ağırlık kg 2,8 2,8 2,8 2,8

81TR

– 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по

эксплуатации, после этого действуйте

соответственно и сохраните ее для

дальнейшего пользования или для

следующего владельца.

–Этот прибор предназначен для

профессионального использования, т.е.

в гостиницах, школах, больницах, на

промышленных предприятиях, в

магазинах, офисах и в арендуемых

помещениях c применением

принадлежностей и запасных частей,

допущенных фирмой Kдrcher.

–Прибор приспособлен для

высоковорсистых ковров.

–Прибор не предназначен для влажных

половых покрытий.

–Прибор не предназначен для бетонных

покрытий, гальки и тому подобного.

Любой другой вид использования прибора

считается использованием не по

назначению. Изготовитель прибора не

несет ответственности за вред,

причиненный вследствие такого

использования. Риск за такое

использование несет только пользователь.

Перед отправкой прибора на слом

необходимо снять встроенный

аккумулятор и утилизировать его без

ущерба для окружающей среды!

Не вскрывайте аккумулятор,

существует опасность короткого

замыкания, кроме того, могут

выделиться раздражающие пары или

агрессивные жидкости.

Инструкции по применению

компонентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Использование по

назначению

Защита окружающей среды

Упаковочные материалы

пригодны для вторичной

переработки. Пожалуйста, не

выбрасывайте упаковку

вместе с бытовыми отходами,

а сдайте ее в один из пунктов

приема вторичного сырья.

Старые приборы содержат

ценные перерабатываемые

материалы, подлежащие

передаче в пункты приемки

вторичного сырья. Батареи и

аккумуляторы содержат

вещества, которые не должны

попасть в окружающую среду.

Пожалуйста, утилизируйте

старые приборы и

аккумуляторы через

соответствующие системы

приемки отходов.

82 RU

– 2

Опасность

Для непосредственно грозящей

опасности, которая приводит к

тяжелым увечьям или к смерти.

몇Предупреждение

Для возможной потенциально опасной

ситуации, которая может привести к

тяжелым увечьям или к смерти.

Внимание!

Для возможной потенциально опасной

ситуации, которая может привести к

легким травмам или повлечь

материальный ущерб.

Наряду с указаниями по технике

безопасности, содержащимися в

руководстве по эксплуатации,

необходимо также соблюдать общие

положения законодательства по технике

безопасности и предотвращению

несчастных случаев.

Опасность получения травм!

–Аппарат содержит в себе

вращающиеся щетки, к которым во

время работы ни в коем случае

нельзя прикасаться пальцами или

инструментом.

–При проведении работ по уходу и

техническому обслуживанию

предварительно снять

аккумулятор!

Указания по аккумулятору и

зарядному устройству

–Зарядка аккумуляторов разрешена

только с помощью прилагаемого

оригинального зарядного устройства

или допущенных фирмой KARCHER

зарядных устройств.

–Перед каждым использованием

проверять зарядное устройство и

акумуляторный блок на

повреждения. Поврежденные

приспособления больше не

использовать, а поврежденные части

ремонтировать только с помощью

специализированного персонала.

–Не использовать зарядное

устройство в грязном или мокром

состоянии.

–Напряжение, указанное на заводской

табличке зарядного устройства,

должно соответствовать

напряжению сети.

–Не эксплуатировать зарядное

устройство во взрывоопасной среде.

–В контакты адаптера не должны

попасть металлические предметы,

опасность короткого замыкания.

–Зарядное устройство использовать

только для зарядки разрешенных

видов аккумуляторных блоков.

–В адартер зарядного устройства

вставлять только сухие и чистые

аккумуляторные блоки.

–Не заряжать батареи (одноячейные),

взрывоопасность.

–Не заряжать поврежденные

аккумуляторные блоки.

Поврежденные аккумуляторные

блоки заменить.

–Аккумуляторные блоки не хранить

вместе с металлическими

предметами, опасность короткого

замыкания.

–Не бросать аккумуляторные блоки в

огонь и не выбрасывать в бытовые

отходы.

–Избегать контакта с жидкостью,

которая вытекает из поврежденных

аккумуляторов. При случайном

контакте смыть жидкость водой. При

контакте с глазами дополнительно

проконсультироваться с врачом.

Символы в руководстве по

эксплуатации

Указания по технике

безопасности

83RU

– 3

–Оберегать зарядное устройство от

влаги и хранить в сухом месте.

Аппарат предназначен для

использования только в помещении,

не подвергать аппарат воздействию

дождя.

При распаковке прибора проверьте его

комплектность, а также его целостность.

При обнаружении повреждений,

полученных во время транспортировки,

следует уведомить торговую

организацию, продавшую прибор.

Указание: Изображения прибора и

управления находятся на стр. 2.

1Карданный шарнир с блокировкой

2Ножной включатель Вкл./Выкл.

3Аккумулятор, съемный

4Сменный аккумулятор

(только EB 30/1 Professional)

5Кнопка разблокирования

аккумулятора

6Мусорный бак, съемный

7Разблокировка мусорного бака

8Корпус

9Вал щетки, сменный

10 Кнопка разблокировки вала щетки

11 Телескопическая рукоятка,

регулируемая по высоте

12 Вращающаяся ручка для установки

высоты

13 Рукоятка

14 Зарядное устройство с индикатором

режима зарядки и зарядным кабелем

(только EB 30/1)

15 Устройство быстрой зарядки

(только EB 30/1 Professional)

см. рисунок 2

Телескопическая рукоятка состоит из 3

частей. При сборке обратить внимание

на то, чтобы части зафиксировались.

ÎРучку надеть на более длинную

рукоятку с вращаемой ручкой.

ÎСостыковать более длинную и

короткую рукоятку, для этого при

сочленении нажать кнопку

фиксатора.

ÎРукоятку целиком с кнопкой

фиксатора по направлению вперед

вставить в сочленение на аппарате.

ÎОтпустить вращающуюся ручку и

вытянуть рукоятку на желаемую

рабочую высоту, ручку повернуть в

нужном направлении и затянуть

вращающуюся ручку.

см. рисунок 3

При поставке аккумулятор не заряжен.

Перед началом эксплуатации и по

необходимости зарядить.

Указание

Зарядка аккумулятора может

происходить только в снятом

положении.

ÎСоединить кабелем аккумулятор с

зарядным устройством или

установить аккумулятор в зарядное

устройство.

ÎПоставляемое в комплекте зарядное

устройство подключить к

соответствующей требованиям

розетке.

Индикатор режима зарядки горит

красным цветом. Аккумулятор

заряжается.

Время зарядки разряженного

аккумулятора

Символы на аппарате

Начало работы

Описание прибора

Установка телескопической ручки

и рукоятки и регулировка по

высоте

Зарядить аккумулятор

84 RU

– 4

Указание

Если время зарядки превышено, то

зарядное устройство переходит в

режим постоянной подзарядки.

Индикатор режима зарядки далее

горит красным цветом.

см. рисунок 4

ÎУстановить аккумулятор в приемное

устройство и защелкнуть.

см. рисунок 5

Для очистки высоковорсых ковров

можно заблокировать карданное

соединение, чтобы предотвратить

перемещение в сторону

телескопической рукоятки.

–Фиксирование сбоку

телескопической рукоятки:

ÎНажать на блокировку, переместить

ее вниз и зафиксировать.

–Освобождение телескопической

рукоятки:

ÎНажать на блокировку, переместить

ее вверх и зафиксировать.

см. рисунок 6

ÎВключить аппарат, для этого нажать

ножной включатель Вкл./Выкл.

ÎДля уборки перемещать аппарат

вперед и назад.

ÎДля чистки мест около порогов

использовать правую сторону

(сторона аккумулятора).

см. рисунок 7

ÎВыключить аппарат, для этого

нажать ножной включатель Вкл./

Выкл.

ÎДля безопасного положения

телескопической рукоятки во время

перерывов в работе установить ее

вертикально, фиксатор удерживает

ее в этой позиции.

ÎПри завершении работы выключить

аппарат.

ÎМусорный бак опорожнять после

каждой чистки.

ÎНажать кнопку разблокировки

аккумулятора и вынуть его.

ÎЗарядить аккумулятор.

см. рисунок 8

ÎРазблокировать и опорожнить

мусорный бак.

ÎСлейте воду из емкости с грязной

водой.

ÎСнова установить и зафиксировать

мусорный бак.

ÎАппарат можно повесить за ручку,

если необходимо, повернуть ручку

(для этого смотреть главу "Монтаж

телескопической рукоятки и ручки и

установка высоты").

Зарядное

устройство

NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Установить аккумулятор

Эксплуатация

Зафиксировать/освободить

сбоку телескопическую рукоятку

Начало работы

Прекращение работы

Окончание работы

Опорожнение резервуара для

грязи

Хранение прибора

85RU

– 5

Внимание!

Опасность получения травм и

повреждений! При транспортировке

следует обратить внимание на вес

устройства.

При перевозке аппарата в транспортных

средствах следует учитывать

действующие местные государственные

нормы, направленные на защиту от

скольжения и опрокидывания.

Внимание!

Опасность получения травм и

повреждений! При хранении следует

обратить внимание на вес устройства.

Это устройство разрешается хранить

только во внутренних помещениях.

Внимание

При проведении любых работ по уходу

и техническому обслуживанию прибора

необходимо вынимать аккумулятор.

ÎАппарат протерть снаружи влажной

тканью. Использование агрессивных

средств (например, чистящих

порошков) не допускается.

см. рисунок 9

ÎНажать кнопку разблокировки и

вынуть вал щетки.

ÎНамотанные волосы лучше всего

удалить с помощью ножа или

ножниц, пройдясь ими по режущей

кромке вала щетки.

Высвободившиеся волосы удалить с

щетки вала.

ÎУстановить очищенный или новый

вал щетки и проверить правильность

посадки.

В каждой стране действуют

соответственно гарантийные условия,

изданные уполномоченной

организацией сбыта нашей продукции в

данной стране. Возможные

неисправности прибора в течение

гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек

о покупке, в торговую организацию,

продавшую вам прибор или в

ближайшую уполномоченную службу

сервисного обслуживания.

ÎПроверить соединение от зарядного

устройства до аккумулятора.

ÎПроверить наличие напряжения в

розетке.

ÎОчистить или заменить вал щетки

(смотреть главу „Чистка/замена вала

щетки“).

ÎЗарядить аккумулятор (см. главу

„Зарядка аккумулятора“).

ÎОпорожнить заполненный мусорный

бак (см. главу „Опорожнение

мусорного бака“).

Транспортировка

Хранение прибора

Уход и техническое

обслуживание

Чистка прибора

Замена/чистка щеточного валика

Сервисное обслуживание

Гарантия

Помощь в случае неполадок

Индикатор режима зарядки не горит

Аппарат не чистит должным образом

Из аппарата выбрасывается грязь

86 RU

– 6

Филиал фирмы KARCHER с

удовольствием ответит на ваши

вопросы и окажет содействие при

устранении неисправностей в приборе.

Адрес указан на обороте

Настоящим мы заявляем, что

нижеуказанный прибор по своей концепции

и конструкции, а также в осуществленном и

допущенном нами к продаже исполнении

отвечает соответствующим основным

требованиям по безопасности и здоровью

согласно директивам ЕС. При внесении

изменений, не согласованных с нами,

данное заявление теряет свою силу.

Нижеподписавшиеся лица действуют по

поручению и по доверенности

руководства предприятия.

уполномоченный по документации:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2010/12/01

Специальные принадлежности

Обозначение № заказа:

Устройство быстрой зарядки BC 1/1.8,

для 1-го аккумулятора (обычно для EB

30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Сменный аккумулятор

NiCd

4.654-259

Сменный

аккумулятор Li-Ion

1,4A 4.654-273

Сменный

аккумулятор Li-Ion

2,6A 4.654-283

Вал щетки, мягкий,

красный

4.762-401

Сервисная служба

Заявление о соответствии

требованиям СЕ

Продукт Электрощетки

Тип:1.545-xxx

Основные директивы ЕС

2006/95/EC

2004/108/ÅÑ

Примененные гармонизированные

нормы

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Примененные

внутригосударственные нормы

Кол-во лет, CE-обозначение

2006

CEO Head of Approbation

87RU

– 7

Технические данные

Тип аккумулятора EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Макс. время работы при полной

зарядке аккумулятора (в

зависимости от типа полового

покрытия)

min 45 45 35 61

Рабочее напряжения

аккумулятора

V 7,2 7,2 7,2 7,2

Выходное напряжение

зарядного устройства

V 8,6 8,6 8,2 4,2

Ток зарядки A 0,1 1,8 0,45 1,8

Сетевое напряжение зарядного устройства

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Уровень звукового давления (EN

60704-2-1)

dB(A) 56 56 56 56

Вес kg 2,8 2,8 2,8 2,8

88 RU

Magyar

– 1

A készülék első használata előtt

olvassa el ezt az eredeti

használati utasítást, ez alapján járjon el és

tartsa meg a későbbi használatra vagy a

következő tulajdonos számára.

–Ez a készülék ipari használatra

alkalmas, pl. szállodákban, iskolákban,

kórházakban, üzemekben, boltokban,

irodákban és kölcsönző üzletekben, a

Kärcher által engedélyezett

kiegészítőkkel és alkatrészekkel.

–A készülék csak feltételesen alkalmas

hosszú szálú szőnyegekre.

–A készülék nem alkalmas nedves

padlóburkolatokra.

–A készülék nem alkalmas mosott

betonra, zúzottkőre vagy hasonlóra.

Minden ezen túlmenő használat nem

rendeltetésszerű használatnak minősül. Az

ebből származó károkért a gyártó nem

vállal felelősséget; a kockázatot ezért

egyedül a felhasználó viseli.

Távolítsa el a beépített akkut a készülék

kidobása előtt és környezetbarát módon

ártalmatlanítsa!

Ne nyissa ki az akkut, fennáll a rövidzárlat

veszélye, továbbá izgató hatású gőzök

vagy maró folyadékok léphetnek ki.

Megjegyzések a tartalmazott

anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott

anyagokkal kapcsolatosan a következő

címen talál:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Balesetveszély

Azonnal fenyegető veszély, amely súlyos

testi sérüléshez vagy halálhoz vezet.

몇Figyelem!

Esetlegesen veszélyes helyzet, amely

súlyos testi sérüléshez vagy halálhoz

vezethet.

Vigyázat

Esetlegesen veszélyes helyzet, amely

könnyű sérüléshez vagy kárhoz vezethet.

Az üzemeltetési útmutatóban szereplő

megjegyzések mellett a törvényhozó

általános biztonsági- és baleset elhárítási

előírásait is figyelembe kell venni.

Sérülésveszély

–A készülékben forgó kefék vannak,

semmi esetre se nyúljon bele üzem

közben ujjal vagy szerszámmal!

–Ápolási- vagy karbantartási munkák

előtt a készülékről távolítsa el az akkut!

Megjegyzések az akkuhoz és a töltő

készülékhez

–Az akkut tölteni csak a mellékelt eredeti

töltő készülékkel vagy a KÄRCHER

által engedélyezett töltő készülékkel

szabad .

–Minden használat előtt ellenőrízze a

töltő készüléket és az akku csomagot

esetleges sérülésekre. Sérült

készülékeket ne használjon tovább és a

sérült részeket csak szakember által

hozassa rendbe.

Rendeltetésszerű használat

Környezetvédelem

A csomagolási anyagok

újrahasznosíthatók. Kérjük, ne

dobja a csomagolást a házi

szemétbe, hanem vigye el egy

újrahasznosító helyre.

A használt készülékek értékes

újrahasznosítható anyagokat

tartalmaznak, amelyeket

újrahasznosító helyen kell

elhelyezni. Az elemek és az

akkuk olyan anyagokat

tartalmaznak, amelyeknek nem

szabad a környezetbe kerülni.

Ezért kérjük, a használt

készülékeket, elemeket és

akkukat megfelelő

gyűjtőrendszeren keresztül

távolítsa el.

Szimbólumok az üzemeltetési

útmutatóban

Biztonsági tanácsok

89HU

– 2

–A töltő készüléket ne használja piszkos

vagy nedves állapotban.

–A hálózati feszültségnek meg kell

egyezni a töltő készülék típustábláján

megadott feszültséggel.

–A töltő készüléket ne üzemeltesse

robbanásveszélyes környezetben.

–Az adapter érintkezéseire nem kerülhet

fém darab, rövidzárlat veszély.

–A töltő készüléket csak az

engedélyezett akku csomagok

töltésére használja.

–Csak tiszta és száraz akku csomagot

toljon rá a töltő készülék akku tartójára.

–Ne töltsön fel elemet (primer elemek),

robbanásveszély.

–Ne töltsön fel sérült akku csomagot. A

sérült akku csomagot cserélje ki.

–Az akku csomagot ne tárolja együtt fém

tárgyakkal, rövidzárlat veszély.

–Az akku csomagot ne dobja tűzbe vagy

a házi szemétbe.

–Kerülje az érintkezést a hibás akkuból

kifolyó folyadékkal. A folyadékkal való

véletlen érintkezés esetén vízzel mossa

le. Szembe kerülés esetén ezen felül

konzultáljon orvossal.

–A töltő készüléket nedvességgel

szemben óvja és tárolja szárazon. A

készülék csak szobai használatra

alkalmas, a készüléket ne tegye ki

esőnek.

Ellenőrizze kicsomagoláskor a csomag

tartalmának teljességét és sértetlenségét.

Szállítás közben keletkezett sérülés esetén

értesítse az eladót.

Megjegyzés: Rajzok a készülékről és

használatáról a 2. oldalon találhatók.

1 Kardáncsukló zárral

2 Be-/Ki lábkapcsoló

3 Akku, kivehető

4 Csere akku

(csak EB 30/1 Professional)

5 Kioldási gomb, akku

6 Szennytartály, kivehető

7 Kioldás, szennytartály

8 Ház

9 Kefehenger, cserélhető

10 Kioldási gomb, kefehenger

11 Teleszkópnyél, magassága állítható

12 Forgó markolat, magasság állítására

13 Markolat

14 Töltő készülék töltési üzem kijelzővel és

töltőkábellel

(csak EB 30/1)

15 Gyors-töltő készülék BC

(csak EB 30/1 Professional)

lásd 2 ábra

A teleszkópnyél 3 részből áll. Az

összerakásnál figyeljen arra, hogy a részek

bekattanjanak.

ÎA markolatot a forgó markolatos

hosszabb nyélre tegye fel.

ÎA hosszabb és a rövidebb nyelet rakja

össze, ehhez összerakáskor nyomja a

rögzítőpecket.

ÎAz összeszerelt nyelet a

rögzítőpecekkel előre helyezze be a

készülék csuklójába.

ÎA forgó markolatot oldja ki és húzza ki a

nyelet a kívánt munkamagasságra, a

markolatot fordítsa a megfelelő állásra

és a forgó markolatot húzza meg.

Szimbólumok a készüléken

Üzembevétel

A készülék ismertetése

Szerelje fel a teleszkópos nyelet és

a markolatot és állítsa be a

magasságot

90 HU

– 3

lásd 3 ábra

Az akku szállításkor nincs feltöltve.

Üzembe helyezés előtt és igény szerint

töltse fel.

Megjegyzés

Az akku feltöltése csak kivett állapotban

történhet.

ÎAz akkut a töltőkábel segítségével

kösse össze a töltő készülékkel ill.

helyezze be az akkut a töltő

készülékbe.

ÎA mellékelt töltő készüléket dugja be

egy rendeltetésszerű konnektorba.

A töltési üzem kijelző pirosan világít. Az

akku töltődik.

Töltési idő üres akkunál

Megjegyzés

Ha a töltési időt túllépi, akkor a töltő

készülék átkapcsol fenntartási töltésre. A

töltési üzem kijelző továbbra is pirosan

világít.

lásd 4. ábra

ÎAz akkut tolja és kattintsa be a helyére.

lásd 5. ábra

Hosszú szálú szőnyegek tisztításához a

kardáncsuklót be lehet reteszelni, a

teleszkópnyél oldalsó mozgásának

megakadályozása érdekében.

–Teleszkópnyél bereteszelése oldalt:

ÎReteszt megnyomni, lefelé tolni és

bekattintani.

–Teleszkópnyél kireteszelése:

ÎReteszt megnyomni, felfelé tolni és

bekattintani.

lásd 6. ábra

ÎKapcsolja be a készüléket, ehhez

nyomja meg a Be-/Ki lábkapcsolót .

ÎTisztításhoz mozgassa a készüléket

előre és hátra.

ÎSzélek közeli tisztításhoz használja a

jobb oldalt (akku oldal).

lásd 7. ábra

ÎKapcsolja ki a készüléket, ehhez

nyomja meg a Be-/Ki lábkapcsolót .

ÎA teleszkópnyél biztos állása

érdekében munkaszünetekben állítsa

függőlegesen, egy rögzítés ebben a

pozícióban tartja.

ÎA munka befejeztével kapcsolja ki a

készüléket.

ÎA szennytartályt minden tisztítás után

ürítse ki.

ÎNyomja meg az akku kioldási gombját

és vegye ki az akkut.

ÎAkku feltöltése.

Akku feltöltése

Töltőkész

ülék

NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Akku behelyezése

Üzem

Teleszkópnyél bereteszelése/

kireteszelése oldalt

Munka kezdése

A munka megszakítása

A munka befejezése

91HU

– 4

lásd 8. ábra

ÎOldja ki és vegye ki a szennytartályt.

ÎSzennytartály kiürítése.

ÎHelyezze és kattintsa be újra a

szennytartályt.

ÎA készüléket a markolatnál lehet

felakasztani, ha szükséges fordítsa el a

markolatot (lásd ehhez a

„Teleszkópnyél és markolat szerelése

és magasság beállítása“ fejezetet).

Vigyázat

Sérülés- és rongálódásveszély! Szállítás

esetén vegye figyelembe a készülék súlyát.

Járművel történő szállítás esetén a

készüléket az adott irányelveknek

megfelelően kell csúszás és borulás ellen

biztosítani.

Vigyázat

Sérülés- és rongálódásveszély! Tárolás

esetén vegye figyelembe a készülék súlyát.

Ezt a készüléket csak beltéri helyiségben

szabad tárolni.

Figyelem

Minden tisztítási- és karbantartási munka

előtt vegye ki az akkut a készülékből.

ÎA készüléket kívülről nedves ronggyal

törölje le. Ne használjon erős szereket,

mint pl. súrolóport.

lásd 9. ábra

ÎNyomja meg a kioldási gombot és

vegye ki a kefehengert.

ÎA feltekeredett hajakat legjobban

késsel ill. ollóval tudja eltávolítani,

végigmenve a kefehenger megadott

vágóéle mentén. A kioldott hajakat

távolítsa el a kefehengerről.

ÎHelyezze be a kitisztított ill. új

kefehengert és ellenőrízze a helyes

állást.

Minden országban az illetékes

forgalmazónk által kiadott garancia

feltételek érvényesek. Az esetleges

üzemzavarokat az Ön készülékén a

garancia lejártáig költségmentesen

elhárítjuk, amennyiben anyag- vagy

gyártási hiba az oka. Garanciális esetben

kérjük, forduljon a vásárlást igazoló

bizonylattal kereskedőjéhez vagy a

legközelebbi hivatalos szakszervizhez.

ÎEllenőrízze a csatlakozást a töltő

készülék és az akku között.

ÎEllenőrízze a konnektor

feszültségellátását.

ÎTisztítsa ill. cserélje a kefehengert (lásd

a "Kefehenger cseréje/tisztítása"

fejezetet).

ÎAkku feltöltése (lásd az "Akku

feltöltése" fejezetet).

ÎÜrítse ki a megtelt szennytartályt (lásd

a "Szennytartály ürítése" fejezetet).

A szeméttartály kiürítése

A készülék tárolása

Transport

A készülék tárolása

Ápolás és karbantartás

A készülék tisztítása

A kefehenger cseréje/tisztítása

Szerviz

Garancia

Hibaelhárítás

A töltési üzem kijelző nem világít

A készülék nem tisztít megbízhatóan

A szenny kipereg a készülékből

92 HU

– 5

Kérdések vagy üzemzavar esetén Kärcher-

telephelyünk szívesen segít Önnek. A

címet lásd a hátoldalon.

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési

módja alapján az általunk forgalomba

hozott kivitelben megfelel az EK irányelvek

vonatkozó, alapvető biztonsági és

egészségügyi követelményeinek. A gép

jóváhagyásunk nélkül történő módosítása

esetén ez a nyilatkozat elveszti

érvényességet.

Alulírottak az ügyvezetés megbízásából és

felhatalmazásával lépnek fel.

A dokumentációért felelős személy:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Külön tartozékok

Megnevezés Megrendel

ési szám

Gyors-töltő készülék BC 1/1.8, 1-szer

(szabvány EB 30/1 Professional esetén)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Csere akku NiCd 4.654-259

Csere akku Li-Ion 1,4A 4.654-273

Csere akku Li-Ion 2,6A 4.654-283

Kefehenger, puha, piros 4.762-401

Szerviz

Megfelelőségi nyilatkozat

Termék: Akkus seprő

Típus: 1.545-xxx

Vonatkozó európai közösségi

irányelvek:

2006/95/EG

2004/108/EK

Alkalmazott harmonizált szabványok:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Alkalmazott összehangolt normák:

A CE-jelšlŽs Žve

2006

CEO Head of Approbation

93HU

– 6

Műszaki adatok

Akku típus EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Max. üzemidő teljes

akkufeltöltésnél (függ a

padlóburkolattól)

min 45 45 35 61

Munkafeszültség akku V 7,2 7,2 7,2 7,2

A töltő készülék kimenő feszültsége V 8,6 8,6 8,2 4,2

Töltőáram A 0,1 1,8 0,45 1,8

A töltő készülék hálózati feszültsége

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Hangnyomásszint (EN 60704-2-1) dB(A) 56 56 56 56

Súly kg 2,8 2,8 2,8 2,8

94 HU

eština

– 1

Před prvním použitím svého

zařízení si přečtěte tento

původní návod k používání, řiďte se jím a

uložte jej pro pozdější použití nebo pro

dalšího majitele.

–Tento přístroj je vhodný k

profesionálnímu použití např. v

hotelech, školách, nemocnicích,

továrnách, obchodech, úřadech a

půjčovnách, a to s příslušenstvím a

náhradními díly schválenými

společností Kärcher.

–Za určitých podmínek je tento přístroj

vhodný pro koberce s dlouhým vlasem.

–Tento přístroj není vhodný pro mokré

podlahové krytiny.

–Přístroj není vhodný pro vymývaný

beton, štěrk ani podobné materiály.

Jakékoli jiné používání se považuje za

nesprávné. Za škody vzniklé takovým

používáním výrobce neručí; rizika nese

výhradně uživatel.

Integrované akumulátory před odevzdáním

zařízení do šrotu odstraňte a ekologicky

zlikvidujte!

Akumulátory neotvírejte, existuje

nebezpečí krátkého spojení a navíc z nich

mohou vycházet dráždivé páry nebo

vytékat žíravé kapaliny.

Informace o obsažených látkách

(REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Pozor!

Pro bezprostředně hrozící nebezpečí, které

vede k těžkým fyzickým zraněním nebo k smrti.

몇Upozornění

Pro potencionálně nebezpečnou situaci,

která by mohla vést k těžkým fyzickým

zraněním nebo k smrti.

Pozor

Pro potencionálně nebezpečnou situaci,

která může vést k lehkým fyzickým

zraněním nebo k věcným škodám.

Kromě pokynů uvedených v návodu na

použití je nutné dodržovat všeobecné

bezpečnostní právní předpisy.

Nebezpečí úrazu

–V přístroji je rotující kartáčový válec.

Tohoto kartáče se během provozu v

žádném případě nedotýkejte prsty ani

nástroji!

–Před ošetřováním a údržbou přístroje

nejprve vyjměte akumulátor!

Pokyny k akumulátoru a nabíječce

–Akumulátor se smí nabíjet pouze

přiloženou originální nabíječkou nebo

nabíječkou schválenou společností

KÄRCHER.

–Před každým použitím zkontrolujte, zda

nejsou akumulátory a nabíječka

poškozené. Poškozená zařízení dále

nepoužívejte a poškozené součásti

nechte opravovat jen odborníkům.

Používání v souladu s

určením

Ochrana životního prostředí

Obalové materiály jsou

recyklovatelné. Obal

nezahazujte do domovního

odpadu, ale odevzdejte jej k

opětovnému zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů,

které se dají dobře znovu využít.

Baterie a akumulátory obsahují

látky, které se nesmí dostat do

životního prostředí. Likvidujte

proto staré přístroje, baterie a

akumulátory ve sběrnách k

tomuto účelu určených.

Symboly použité v návodu k

obsluze

Bezpečnostní pokyny

95CS

– 2

–Nabíječku nepoužívejte znečištěnou

ani mokrou.

–Napětí sítě musí odpovídat napětí

uvedenému na identifikačním štítku

nabíječky.

–Nabíječku nepoužívejte v prostředí s

nebezpečím výbuchu.

–Ke kontaktům adaptéru se nesmějí

dostat kovové předměty, jinak hrozí

zkrat.

–Nabíječku používejte pouze k nabíjení

schválených akumulátorů.

–Na adaptér nabíječky dávejte jen čisté a

suché akumulátory.

–Nenabíjejte baterie (primární články),

jinak hrozí výbuch.

–Nenabíjejte poškozené akumulátory.

Poškozené akumulátory vyměňte.

–Akumulátory neskladujte společně s

kovovými předměty, jinak hrozí zkrat.

–Akumulátory nevhazujte do ohně ani do

domovního odpadu.

–Zamezte styk s tekutinou vytékající z

poškozených akumulátorů. Při

náhodném styku s touto tekutinou

příslušné místo opláchněte vodou. Při

zasažení očí ještě vyhledejte lékařskou

pomoc.

–Chraňte nabíječku před vlhkem a

skladujte ji v suchu. Zařízení je vhodné

k použití v místnostech, chraňte je před

deštěm.

Při vybalení zkontrolujte obsah zásilky, zda

nechybí příslušenství či zda dodaný přístroj

není poškozen. Při škodách způsobených

dopravou informujte laskavě Vašeho

obchodníka.

Upozornění: Znázornění přístroje a

obsluhy najdete na straně 2.

1 Kardanový kloub s blokovacím

mechanismem

2 Nožní vypínač

3 Akumulátor, vyjímatelný

4 Náhradní akumulátor

(jen EB 30/1 Professional)

5 Uvolňovací tlačítko akumulátoru

6 Nádoba na nečistoty, vyjímatelná

7 Uvolňování, nádoba na nečistoty

8 Plášť

9 Kartáčový válec, vyměnitelný

10 Uvolňovací tlačítko, kartáčový válec

11 Teleskopická násada s nastavitelnou

výškou

12 Otočná rukojeť k nastavení výšky

13 Rukojeť

14 Nabíječka s ukazatelem nabíjení a

nabíjecím kabelem

(jen EB 30/1)

15 Rychlonabíječka

(jen EB 30/1 Professional)

Viz obrázek 2

Teleskopická násada se skládá ze tří částí.

Při sestavování dbejte na to, aby do sebe

části zaklaply.

ÎRukojeť nasaďte na delší část násady s

otočnou rukojetí.

ÎDelší a kratší část násady spojte. Při

spojování stiskněte západku.

ÎCelou násadu zasuňte západkou

dopředu do kloubu na přístroji.

ÎPovolte otočnou rukojeť a násadu

vytáhněte do požadované pracovní

výšky. Rukojeť otočte správným

směrem a otočnou rukojeť utáhněte.

Symboly na zařízení

Uvedení do provozu

Popis přístroje

Montáž teleskopické násady a

rukojeti a nastavení výšky

96 CS

– 3

Viz obrázek 3

Dodaný akumulátor není nabitý. Před

uvedením do provozu a podle potřeby ho

dobijte.

Upozornění

Akumulátor lze nabíjet jen vyjmutý.

ÎAkumulátor připojte nabíjecím kabelem

k nabíječce nebo akumulátor zastrčte

do nabíječky.

ÎDodanou nabíječku zapojte do vhodné

zásuvky.

Ukazatel nabíjení svítí červeně.

Akumulátor se nabíjí.

Doba nabíjení vybitého akumulátoru

Upozornění

Při překročení doby nabíjení se nabíječka

přepne na udržovací nabíjení. Ukazatel

nabíjení svítí dále červeně.

Viz obrázek 4

ÎAkumulátor zasuňte do držáku a

zaklapněte.

Viz obrázek 5

K čištění koberců s dlouhým vlasem lze

kardanový kloub zablokovat, aby se zabránilo

stranovému pohybu teleskopické tyče.

–Teleskopickou tyč zajišťujte na straně:

ÎZatlačte na blokovací mechanismus,

posuňte jej dolů a zaaretujte.

–Odjištění teleskopické tyče:

ÎZatlačte na blokovací mechanismus,

posuňte jej nahoru a zaaretujte.

Viz obrázek 6

ÎZapněte přístroj stisknutím nožního

vypínače.

ÎPři čištění pohybuje přístrojem dopředu

a dozadu.

ÎK čištění okrajů používejte pravou

stranu (stranu s akumulátorem).

Viz obrázek 7

ÎVypněte přístroj stisknutím nožního

vypínače.

ÎK bezpečnému upevnění během

přestávek postavte teleskopickou

násadu do svislé polohy, v níž ji drží

aretace.

ÎPo dokončení práce přístroj vypněte.

ÎPo každém čištění vyprázdněte nádobu

na nečistoty.

ÎStiskněte uvolňovací tlačítko

akumulátoru a akumulátor vyndejte.

ÎNabijte akumulátor.

Viz obrázek 8

ÎNádrž na nečistoty uvolněte a vyndejte.

ÎNádrž na nečistoty vyprázdněte.

ÎNádrž na nečistoty nasaďte zpět a

zaklapněte.

ÎPřístroj lze pověsit za rukojeť. V

případě potřeby rukojeť otočte (viz

kapitola „Montáž a nastavení výšky

teleskopické násady a rukojeti“).

Nabíjení akumulátoru

Nabíječka NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Nasazení akumulátoru

Provoz

Teleskopickou tyč zajišťujte /

odjišťujte na straně

Zahájení práce

Přerušení práce

Ukončení práce

Vyprázdnění nádrže na nečistoty

Uložení přístroje

97CS

– 4

Pozor

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při přepravě.

Při přepravě v dopravních prostředcích

zajistěte zařízení proti skluzu a překlopení

podle platných předpisů.

Pozor

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při jeho

uskladnění.

Toto zařízení smí být uskladněno pouze v

uzavřených prostorách.

Pozor

Před ošetřováním a údržbou přístroje vždy

vyjměte akumulátor.

ÎPovrch přístroje otřete vlhkým

hadříkem. Nepoužívejte agresivní

čisticí prostředky, např. čisticí prášek.

viz ilustraci 9

ÎStiskněte uvolňovací tlačítko a vyjměte

kartáčový válec.

ÎOdstraňte namotané chlupy, nejlépe

nožem nebo nůžkami. Přejeďte po

příslušné hraně kartáčového válce.

Uvolněné chlupy z kartáčového válce

odstraňte.

ÎNasaďte vyčištěný, resp. nový

kartáčový válec a zkontrolujte správné

nasazení.

V každé zemi platí záruční podmínky

vydané příslušnou distribuční společností.

Případné poruchy zařízení odstraníme

během záruční lhůty bezplatně, pokud byl

jejich příčinou vadný materiál nebo výrobní

závady. V případě uplatňování nároku na

záruku se s dokladem o zakoupení obraťte

na prodejce nebo na nejbližší oddělení

služeb zákazníkům.

ÎZkontrolujte spojení mezi nabíječkou a

akumulátorem.

ÎZkontrolujte napájení ze zásuvky.

ÎVyčistěte, resp. vyměňte kartáčový

válec (viz kapitola „Výměna / čištění

kartáčového válce“).

ÎNabijte akumulátor (viz kapitola

„Nabíjení akumulátoru“).

ÎVyprázdněte naplněnou nádobu na

nečistoty (viz kapitola „Vyprázdnění

nádrže na nečistoty“).

Přeprava

Uskladnění přístroje

Ošetřování a údržba

Čištění přístroje

Výměna / čištění kartáčového válce

Servis

Záruka

Pomoc při poruchách

Ukazatel nabíjení nesvítí.

Přístroj nečistí kvalitně.

Z přístroje létají nečistoty.

98 CS

– 5

Při eventuelních dotazech či poruchách se

s důvěrou obraťte na jakoukoli pobočku

firmy Kärcher. Adresy poboček najdete na

zadní straně.

Tímto prohlašujeme, že níže označené

stroje odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako

námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním

požadavkům o bezpečnosti a ochraně

zdraví směrnic ES. Při jakýchkoli na stroji

provedených změnách, které nebyly námi

odsouhlaseny, pozbývá toto prohlášení

svou platnost.

Podepsaní jednají v pověření a s plnou

mocí jednatelství

Osoba zplnomocněná sestavením

dokumentace:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Zvláštní příslušenství

Označení Objednací č.

Rychlonabíječka BC 1/1.8, jednonásobná

(standard u typu EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Náhradní akumulátor NiCd 4.654-259

Náhradní akumulátor

Li-Ion

1,4A 4.654-273

Náhradní akumulátor

Li-Ion

2,6A 4.654-283

Kartáčový válec, měkký,

červený

4.762-401

oddělení služeb zákazníkům

Prohlášení o konformitě

Výrobek: Elektrický smeták

Typ: 1.545-xxx

Příslušné směrnice ES:

2006/95/ES

2004/108/ES

Použité harmonizační normy

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Použité národní normy

Rok označen’ značkou CE

2006

CEO Head of Approbation

99CS

– 6

Technické údaje

Typ akumulátoru EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Maximální provozní doba při úplném

nabití akumulátoru (závisí na

podlahové krytině)

min 45 45 35 61

Pracovní napětí akumulátoru V 7,2 7,2 7,2 7,2

Výstupní napětí nabíječky V 8,6 8,6 8,2 4,2

Nabíjecí proud A 0,1 1,8 0,45 1,8

Napětí sítě pro nabíječku

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Hladina akustického tlaku (EN

60704-2-1)

dB(A) 56 56 56 56

Hmotnost kg 2,8 2,8 2,8 2,8

100 CS

Slovenšina

– 1

Pred prvo uporabo Vaše

naprave preberite to originalno

navodilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

–Ta naprava je primerna za industrijsko

uporabo, npr. v hotelih, šolah,

bolnišnicah, tovarnah, trgovinah,

pisarnah in najemnih poslovalnicah, s

priborom in nadomestnimi deli, ki jih

dopušča podj. Kärcher.

–Naprava je le pogojno primerna za

kosmate preproge.

–Naprava ni primerna mokre talne

obloge.

–Naprava ni primerna za pralni beton,

gramozna tla in podobno.

Vsaka uporaba izven teh okvirjev velja kot

nenamenska. Proizvajalec ne odgovarja za

tako nastalo škodo; tveganje nosi izključno

uporabnik.

Vgrajeno akumulatorsko baterijo odstranite

preden napravo zavržete in jo zavrzite na

okolju prijazen način.

Akumulatorske baterije ne odpirajte,

obstaja nevarnost kratkega stika, poleg

tega lahko izstopijo dražeči hlapi ali jedke

tekočine.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Nevarnost

Za neposredno grozečo nevarnost, ki vodi

do težkih telesnih poškodb ali smrti.

몇Opozorilo

Za možno nevarno situacijo, ki bi lahko

vodila do težkih telesnih poškodb ali smrti.

Pozor

Za možno nevarno situacijo, ki lahko vodi

do lahkih poškodb ali materialne škode.

Poleg opozoril v navodilu za obratovanje se

morajo upoštevati splošni varnostni

predpisi in predpisi zakonodajalca o

preprečevanju nesreč.

Nevarnost poškodb

–Naprava vsebuje vrtljiv krtačni valj, med

obratovanjem ne smete v nobenem

primeru s prsti ali orodjem posegati

vanj!

–Pred nego in vzdrževanjem naprave

odstranite akumulatorsko baterijo!

Opozorila glede akumulatorske

baterije in polnilnika

–Polnjenje akumulatorske baterije je

dovoljeno le s priloženim originalnim

polnilnikom ali s polnilniki, ki jih

dopušča podj. KÄRCHER.

–Polnilnik in akumulatorsko baterijo pred

vsako uporabo preverite glede

poškodb. Ne uporabljajte poškodovanih

priprav, poškodovane dele pa sme

popraviti le strokovnjak.

–Umazanega ali vlažnega polnilnika ne

uporabljajte.

–Omrežna napetost mora ustrezati

napetosti, navedeni na tipski tablici

polnilnika.

Namenska uporaba

Varstvo okolja

Embalaža je primerna za

recikliranje. Prosimo, da

embalaže ne odvržete med

gospodinjske odpadke, temveč

jo odložite v zbiralnik za

ponovno obdelavo.

Stare naprave vsebujejo

dragocene reciklirne materiale,

ki jih je treba odvajati za

ponovno uporabo. Baterije in

akumulatorske baterije

vsebujejo snovi, ki ne smejo priti

v okolje. Zato stare naprave,

baterije in akumulatorske

baterije zavrzite v ustrezne

zbiralne sisteme.

Simboli v navodilu za

uporabo

Varnostna navodila

101SL

– 2

–Polnilnika ne smete uporabljati v

eksplozivno ogroženem okolju.

–Kontakti adapterja ne smejo priti v stik s

kovinskimi deli, nevarnost kratkega

stika.

–Polnilnik uporabljajte le za polnjenje

atestiranih akumulatorskih baterij.

–V adapter polnilnika vstavljajte le čiste

in suhe akumulatorske baterije.

–Ne polnite navadnih baterij (primarnih

celic), nevarnost eksplozije.

–Ne polnite poškodovanih

akumulatorskih baterij. Poškodovane

akumulatorske baterije zamenjajte.

–Akumulatorskih baterij ne smete

shranjevati v bližini kovinskih

predmetov, nevarnost kratkega stika.

–Akumulatorskih baterij ne smete metati

v ogenj ali med gospodinjske odpadke.

–Izogibajte se stiku s tekočino, ki izstopa

iz defektnih akumulatorskih baterij. Pri

nehotenem stiku tekočino sperite z

vodo. Če tekočina pride v oči, se

posvetujte z zdravnikom.

–Polnilnik zavarujte pred vlago in ga

hranite na suhem mestu. Naprava je

primerna le za notranjo uporabo, ne

sme se izpostavljati dežju.

Pri razpakiranju preverite ali v vsebini

paketa manjka pribor oz. ali obstajajo

poškodbe. V primeru transportnih poškodb

obvestite svojega prodajalca.

Opozorilo: slike naprave in upravljanja se

nahajajo na strani 2.

1 Kardanski zglob z zapahom

2 Nožno stikalo za vklop/izklop

3 Akumulatorska baterija, odstranljiva

4 Nadomestna aku baterija

(le EB 30/1 Professional)

5 Deblokirni gumb, aku baterija

6 Zbiralnik umazanije, odstranljiv

7 Deblokada, zbiralnik umazanije

8 Ohišje

9 Krtačni valj, zamenljiv

10 Deblokirni gumb, krtačni valj

11 Teleskopsko držalo, višinsko

nastavljivo

12 Vrtljiv ročaj, za nastavitev višine

13 Ročaj

14 Polnilnik s prikazom polnjenja in

polnilnim kablom

(le EB 30/1)

15 Hitri polnilnik

(le EB 30/1 Professional)

Glejte sliko 2

Teleskopsko držalo je sestavljeno iz 3

delov. Pri sestavi pazite na to, da deli

zaskočijo.

ÎRočaj nataknite na daljše držalo z

vrtljivim ročajem.

ÎDaljše in krajše držalo sestavite, v ta

namen med staknitvijo pritisnite

zaskočni gumb.

ÎKompletno držalo vstavite z zaskočnim

gumbom naprej v zglob na napravi.

ÎPopustite vrtljivi ročaj in držalo izvlecite

na željeno delovno višino, ročaj obrnite

v ustrezno pozicijo in vrtljivi ročaj trdno

privijte.

Simboli na napravi

Zagon

Opis naprave

Montaža teleskopskega držala in

ročaja ter nastavitev višine

102 SL

– 3

Glejte sliko 3

Aku baterija ob dobavi ni napolnjena. Pred

zagonom in ob potrebi jo napolnite.

Opozorilo

Polnjenje aku baterije se lahko izvaja le, če

je slednja odstranjena.

ÎAku baterijo s polnilnim kablom

priključite na polnilnik oz. aku baterijo

vstavite v polnilnik.

ÎPriložen polnilnik vključite v ustrezno

vtičnico.

Prikaz polnjenja sveti rdeče. Aku baterija se

polni.

Čas polnjenja prazne aku baterije

Opozorilo

Če je polnilni čas presežen, polnilnik

preklopi na vzdrževanje polnitve. Prikaz

polnjenja še naprej sveti rdeče.

Glejte sliko 4

ÎAku baterijo potisnite v nosilec, da

zaskoči.

Glejte sliko 5

Za čiščenje kosmatih preprog lahko

kardanski zglob zapahnete, da preprečite

premikanje teleskopskega držala.

–Stranski zapah teleskopskega držala:

ÎPritisnite zapah, potisnite navzdol in

zaskočite.

–Odpahnitev teleskopskega držala:

ÎPritisnite zapah, potisnite navzgor in

zaskočite.

Glejte sliko 6

ÎVklopite napravo, v ta namen pritisnite

nožno stikalo za vklop/izklop.

ÎZa čiščenje napravo premikajte naprej

in nazaj.

ÎZa čiščenje ob robu uporabljajte desno

stran (stran z aku baterijo).

Glejte sliko 7

ÎIzklopite napravo, v ta namen pritisnite

nožno stikalo za vklop/izklop.

ÎZa varno stanje teleskopskega držala

med delovnim odmorom slednjega

postavite pokonci, blokada ga drži v

tem položaju.

ÎOb koncu dela napravo izklopite.

ÎPo vsakem čiščenju izpraznite zbiralnik

umazanije.

ÎPritisnite deblokirni gumb

akumulatorske baterije in jo odstranite.

ÎNapolnite akumulatorsko baterijo.

Glejte sliko 8

ÎZbiralnik umazanije deblokirajte in ga

odstranite.

ÎZbiralnik umazanije izpraznite.

ÎZbiralnik ponovno vstavite, da zaskoči.

ÎNaprava se lahko obesi na ročaj, po

potrebi ga zasukajte (v ta namen glejte

poglavje "Montaža teleskopskega

držala in ročaja ter nastavitev višine").

Polnjenje akumulatorske baterije

Polnilnik NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Vstavljanje akumulatorske baterije

Obratovanje

Teleskopsko držalo stransko

zapahnite/odpahnite

Začetek dela

Prekinitev dela

Zaključek dela

Praznjenje zbiralnika umazanije

Shranjevanje naprave

103SL

– 4

Pozor

Nevarnost poškodbe in škode! Pri

transportu upoštevajte težo naprave.

Pri transportu v vozilih napravo zavarujte

proti zdrsu in prevrnitvi v skladu z

vsakokratnimi veljavnimi smernicami.

Pozor

Nevarnost poškodbe in škode! Pri

shranjevanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih

prostorih.

Pozor

Pred vsemi negovalnimi in vzdrževalnimi

deli na napravi odstranite akumulatorsko

baterijo.

ÎZunanjost naprave obrišite z vlažno

krpo. Ne uporabljajte agresivnih

sredstev kot so npr. praški za ribanje.

Glejte sliko 9

ÎPritisnite deblokirni gumb in izvlecite

krtačni valj.

ÎOvite lase najlažje odstranite z nožem

oz. škarjami, tako da z njimi zarežete po

podanem reznem robu krtačnega valja.

Tako sproščene lase odstranite s

krtačnega valja.

ÎOčiščen oz. nov krtačni valj vstavite in

preverite pravilni nased.

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so

posledica materialnih ali proizvodnih

napak, v času garancije brezplačno

odpravljamo. V primeru uveljavljanja

garancije, se z originalnim računom obrnite

na prodajalca oziroma najbližji uporabniški

servis.

ÎPreverite povezavo med polnilnikom in

akumulatorsko baterijo.

ÎPreverite napajanje vtičnice.

ÎOčistite oz. zamenjajte krtačni valj

(glejte poglavje "Zamenjava/čiščenje

krtačnega valja").

ÎNapolnite baterijo (glejte poglavje

"Polnjenje akumulatorske baterije").

ÎIzpraznite poln zbiralnik umazanije

(glejte poglavje "Praznjenje zbiralnika

umazanije").

Transport

Shranjevanje stroja

Nega in vzdrževanje

Čiščenje naprave

Zamenjava/čiščenje krtačnega valja

Servis

Garancija

Pomoč pri motnjah

Prikaz polnjenja ne sveti

Naprava ne čisti dobro

Iz naprave izstopa umazanija

104 SL

– 5

V primeru vprašanj ali motenj se obrnite na

našo Kärcher podružnico. Naslov glejte na

hrbtni strani.

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina

izdelave ustreza temeljnim varnostnim in

zdravstvenim zahtevam EU-standardov.

Ta izjava izgubi svojo veljavnost, če kdo

napravo spremeni brez našega soglasja.

Podpisniki ravnajo po navodilih in s

pooblastilom vodstva podjetja.

Pooblaščenec za dokumentacijo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/12/01

Dodatni pribor

Poimenovanje Naroč. št.

Hitri polnilnik BC 1/1.8, enojen (standard

pri EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Nadomestna aku baterija

NiCd

4.654-259

Nadomestna aku

baterija Li-Ion

1,4A 4.654-273

Nadomestna aku

baterija Li-Ion

2,6A 4.654-283

Krtačni valj, mehek, rdeč4.762-401

Uporabniški servis

CE-izjava

Proizvod: Električna metla

Tip: 1.545-xxx

Zadevne ES-direktive:

2006/95/ES

2004/108/ES

Uporabljene usklajene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Uporabni nacionalni standardi:

Leto CE-oznake

2006

CEO Head of Approbation

105SL

– 6

Tehnični podatki

Aku tip EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Maks. obratovalni čas pri polni aku

bateriji (odvisno od talne obloge)

min 45 45 35 61

Delovna napetost aku baterije V 7,2 7,2 7,2 7,2

Izhodna napetost polnilnika V 8,6 8,6 8,2 4,2

Polnilni tok A 0,1 1,8 0,45 1,8

Omrežna napetost polnilnika

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Nivo zvočnega tlaka (EN 60704-2-

dB(A) 56 56 56 56

Teža kg 2,8 2,8 2,8 2,8

106 SL

Polski

– 1

Przed pierwszym użyciem

urządzenia należy przeczytać

oryginalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do

późniejszego wykorzystania lub dla

następnego użytkownika.

–Urządzenie przeznaczone jest do

zastosowania profesjonalnego, np. w

hotelach, szkołach, szpitalach,

fabrykach, sklepach, biurach i

pomieszczeniach wynajmowanych z

wykorzystaniem akcesoriów i części

zamiennych dopuszczonych przez

firmę Kärcher.

–Urządzenie nadaje się w ograniczonym

stopniu do czyszczenia dywanów o

bardzo wysokim runie.

–Urządzenie nie nadaje się do mokrych

wykładzin podłogowych.

–Urządzenie nie jest przeznaczone do

betonu zmywalnego, tłucznia itp.

Każde inne zastosowanie jest niezgodne z

przeznaczeniem. Producent nie odpowiada

za wynikające z tego szkody; ryzyko ponosi

jedynie użytkownik.

Usunąć i poddać przyjaznej dla środowiska

utylizacji wmontowane akumulatory przed

złomowaniem urządzenia!

Nie otwierać akumulatorów, istnieje

zagrożenie zwarcia, dodatkowo mogą

powstawać drażniące opary wzgl.

wydostawać się żrące płyny.

Wskazówki dotyczące składników

(REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Niebezpieczeństwo

Przy bezpośrednim niebezpieczeństwie,

prowadzącym do ciężkich obrażeń ciała lub

do śmierci.

몇Ostrzeżenie

Na możliwie niebezpieczną sytuację,

mogącą prowadzić do ciężkich obrażeń

ciała lub śmierci.

Uwaga

Na możliwie niebezpieczną sytuację,

mogącą prowadzić do lekkich obrażeń

ciała lub szkód materialnych.

Oprócz wskazówek zawartych w instrukcji

obsługi należy przestrzegać ogólnych

przepisów prawnych dotyczących

bezpieczeństwa i zapobiegania

wypadkom.

Ryzyko obrażeń

–Urządzenie wyposażone jest w

obrotowe szczotki, których pod żadnym

pozorem nie należy chwytać palcami

podczas pracy urządzenia!

–Przed rozpoczęciem prac

rozpoczęciem wszelkich prac

konserwacyjnych lub naprawczych

urządzenia należy wyjąć akumulator!

Użytkowanie zgodne z

przeznaczeniem

Ochrona środowiska

Materiał, z którego wykonano

opakowanie nadaje się do

powtórnego przetworzenia.

Prosimy nie wyrzucać

opakowania do śmieci z

gospodarstw domowych, lecz

oddać do recyklingu.

Zużyte urządzenia zawierają

cenne surowce wtórne, które

powinny być oddawane do

utylizacji. Baterie i akumulatory

zawierają substancje, które nie

powinny przedostać się do

środowiska naturalnego. Z tego

powodu należy usuwać zużyte

urządzenia, baterie i

akumulatory za pośrednictwem

odpowiednich systemów

utylizacji.

Symbole w instrukcji obsługi

Wskazówki bezpieczeństwa

107PL

– 2

Wskazówki dotyczące akumulatora i

ładowarki

–Ładowanie akumulatora dozwolone jest

tylko przy użyciu dołączonej oryginalnej

ładowarki lub ładowarek

dopuszczonych przez firmę

KÄRCHER.

–Ładowarkę i akumulatory należy

sprawdzać pod względem uszkodzeń

przed każdym ładowaniem. Nie używać

uszkodzonych urządzeń a naprawę

uszkodzonych części zlecić

wyszkolonemu personelowi

–Nie używać ładowarki, gdy jest brudna

lub mokra.

–Napięcie sieciowe musi być zgodne z

napięciem podanym na tabliczce

znamionowej ładowarki.

–Nie używać urządzenia w otoczeniu

zagrożonym wybuchem.

–Kontaktów adaptera nie mogą dotykać

żadne elementy metalowe z uwagi na

niebezpieczeństwo spięcia

elektrycznego.

–Ładowarkę stosować tylko do

ładowania dopuszczonych pakietów

akumulatorów.

–Do adaptera ładowarki wkładać tylko

czyste i suche akumulatory.

–Nie ładować baterii (ogniwa pierwotne)

- niebezpieczeństwo wybuchu.

–Nie ładować uszkodzonych

akumulatorów. Wymienić uszkodzone

akumulatory.

–Nie przechowywać akumulatorów

razem z przedmiotami metalowymi -

niebezpieczeństwo spięcia

elektrycznego.

–Nie wrzucać akumulatorów do ognia lub

odpadów z gospodarstw domowych.

–Unikać kontaktu z cieczą wypływającą z

uszkodzonych akumulatorów. W

przypadku przypadkowego kontaktu z

płynem - spłukać wodą. W przypadku

kontaktu płynu z oczami dodatkowo

zasięgnąć opinii lekarza.

–Ładowarkę chronić przed wilgocią i

przechowywać w suchym miejscu.

Urządzenie nadaje się wyłącznie do

zastosowania wewnątrz pomieszczeń -

nie wystawiać urządzenia na działanie

deszczu.

Podczas rozpakowywania urządzenia

należy sprawdzić, czy w opakowaniu

znajdują się wszystkie elementy i czy nic

nie jest uszkodzone. W przypadku

stwierdzenia uszkodzeń w transporcie

należy zwrócić się do dystrybutora.

Wskazówka: Ilustracje urządzenia i jego

obsługi znajdują się na stronie 2.

1 Przegub Kardana z blokadą

2Włącznik/wyłącznik nożny

3 Akumulator, wyjmowany

4 Akumulator wymienny

(tylko EB 30/1 Professional)

5 Przycisk odblokowujący, akumulator

6 Zbiornik na zanieczyszczenia,

wyjmowany

7 Blokada, zbiornik na zanieczyszczenia

8 Obudowa

9 Szczotka, wymienna

10 Przycisk odblokowujący, szczotka

11 Trzonek teleskopowy, z regulacją

wysokości

12 Pokrętło, do regulacji wysokości

13 Rękojeść

14 Ładowarka ze wskaźnikiem stanu

ładowania i kablem do ładowania

(tylko EB 30/1)

15 Ładowarka do szybkiego ładowania

(tylko EB 30/1 Professional)

Symbole na urządzeniu

Uruchamianie

Opis urządzenia

108 PL

– 3

patrz ilustracja 2

Trzonek teleskopowy skalda się z 3 części.

Podczas montażu zwrócić uwagę, aby

części się zazębiły.

ÎNałożyć rękojeść na dłuższy trzonek z

pokrętłem.

ÎZłożyć dłuższy i krótszy trzonek - w tym

celu nacisnąć przycisk zazębienia

podczas składania.

ÎKompletny trzonek z przyciskiem

zazębienia włożyć z przodu do

przegubu.

ÎPoluzować pokrętło i wyciągnąć

trzonek na żądaną wysokość roboczą,

obrócić rękojeść do prawidłowej pozycji

i przykręcić pokrętło.

patrz ilustracja 3

Akumulator podczas dostawy nie jest

naładowany. Naładować przed

uruchomieniem oraz jeśli zajdzie taka

potrzeba.

Wskazówka

Akumulator można ładować tylko po jego

wyciągnięciu z urządzenia.

ÎPołączyć akumulator z ładowarką za

pomocą kabla do ładowania lub

umieścić akumulator w ładowarce.

ÎPodłączyć dostarczoną ładowarkę do

właściwego gniazda zasilania.

Wskaźnik stanu ładowania świeci na

czerwono. Następuje ładowanie

akumulatora.

Czas ładowania wyładowanego

akumulatora

Wskazówka

Po przekroczeniu czasu ładowania

ładowarka przełącza się na tryb ładowania

zachowującego. Wskaźnik stanu

ładowania świeci w dalszym na czerwono.

patrz ilustracja 4

ÎWłożyć akumulator do przestrzeni

ładowania i docisnąć.

patrz ilustracja 5

Do czyszczenia dywanów z dużą

zawartością runa można zablokować

przegub Kardana, aby zapobiec bocznemu

ruchowi trzonka teleskopowego.

–Zablokować trzonek teleskopowy z

boku:

ÎUruchomić blokadę, przesunąć w dół i

zatrzasnąć.

–Odblokować trzonek teleskopowy:

ÎUruchomić blokadę, przesunąć w górę i

zatrzasnąć.

patrz ilustracja 6

ÎWłączyć urządzenie - w tym celu

nacisnąć włącznik/wyłącznik nożny.

ÎW celu czyszczenia przesuwać

urządzenie do przodu i do tyłu.

ÎDo czyszczenia powierzchni przy

krawędziach stosować prawą stronę

(strona z akumulatorami).

patrz ilustracja 7

ÎWyłączyć urządzenie - w tym celu

nacisnąć włącznik/wyłącznik nożny.

ÎAby zachować bezpieczeństwo trzonka

teleskopowego podczas przerw w

pracy należy go ustawić w pozycji

pionowej. Blokada utrzyma go w tej

pozycji.

Montowanie trzonka

teleskopowego i ustawianie

wysokości rękojeści

Ładowanie akumulatora

Ładowarka NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Włożyć akumulator

Działanie

Boczne zablokowanie/

odblokowanie trzonka

teleskopowego

Rozpoczęcie pracy

Przerwanie pracy

109PL

– 4

ÎPo zakończeniu pracy wyłączyć

urządzenie.

ÎPo każdym czyszczeniu opróżniać

zbiornik na zanieczyszczenia.

ÎNacisnąć przycisk odblokowyjący

akumulatora i wyjąć akumulator.

ÎNaładować akumulator.

patrz ilustracja 8

ÎOdblokować i wyjąć zbiornik na

zanieczyszczenia.

ÎOpróżnić zbiornik na zanieczyszczenia.

ÎPonownie włożyć zbiornik na

zanieczyszczenia i docisnąć go.

ÎUrządzeni można powiesić za rękojeść,

gdy jest to konieczne obrócić rękojeść

(patrz rozdział „Montowanie trzonka

teleskopowego i ustawianie wysokości

rękojeści“).

Uwaga

Niebezpieczeństwo zranienia i

uszkodzenia! Zwrócić uwagę na ciężar

urządzenia w czasie transportu.

W trakcie transportu w pojazdach należy

urządzenie zabezpieczyć przed poślizgiem

i przechyleniem zgodnie z obowiązującymi

przepisami.

Uwaga

Niebezpieczeństwo zranienia i

uszkodzenia! Zwrócić uwagę na ciężar

urządzenia przy jego przechowywaniu.

Urządzenie może być przechowywane

jedynie w pomieszczeniach wewnętrznych.

Uwaga

Przed rozpoczęciem wszelkich prac

konserwacyjnych lub naprawczych

urządzenia wyjąć akumulator.

ÎWytrzeć urządzenie od zewnątrz

wilgotną ściereczką. Nie stosować

agresywnych środków (np. proszku do

czyszczenia).

patrz ilustracja 9

ÎNacisnąć przycisk odblokowujący i

wyjąć szczotkę.

ÎOwinięte włosy można najprościej

usunąć przy użyciu noża lub nożyczek

przesuwając ostrze wzdłuż szczotki.

Usunąć wyciągnięte włosy ze szczotki.

ÎWłożyć oczyszczoną lub nową

szczotkę i sprawdzić stabilność jej

osadzenia.

W każdym kraju obowiązują warunki

gwarancji określone przez odpowiedniego

lokalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie

gwarancji bezpłatnie, o ile spowodowane

są błędem materiałowym lub

produkcyjnym. W sprawach napraw

gwarancyjnych prosimy kierować się z

dowodem zakupu do dystrybutora lub do

autoryzowanego punktu serwisowego.

Kończenie pracy

Opróżnić zbiornik na

zanieczyszczenia

Przechowywanie urządzenia

Transport

Przechowywanie urządzenia

Czyszczenie i konserwacja

Czyszczenie urządzenia

Wymiana/czyszczenie szczotki

Serwis

Gwarancja

110 PL

– 5

ÎSprawdzić połączenie między

ładowarką a akumulatorem.

ÎSprawdzić dopływ napięcia z gniazda

zasilania.

ÎOczyścić lub wymienić szczotkę (patrz

rozdiała „Wymiana/czyszczenie

szczotki“).

ÎNaładować akumulator (patrz rozdział

„Ładowanie akumulatora“).

ÎOpróżnić pełen zbiornik na

zanieczyszczenia (patrz rozdział

„Opróżnianie zbiornika na

zanieczyszczenia“).

W przypadku pytań lub usterek prosimy

zwrócić się do najbliższego oddziału firmy

KÄRCHER. Adres znajduje się na

odwrocie.

Niniejszym oświadczamy, że określone

poniżej urządzenie odpowiada pod

względem koncepcji, konstrukcji oraz

wprowadzonej przez nas do handlu wersji

obowiązującym wymogom dyrektyw UE

dotyczącym wymagań w zakresie

bezpieczeństwa i zdrowia. Wszelkie nie

uzgodnione z nami modyfikacje urządzenia

powodują utratę ważności tego

oświadczenia.

Z upoważnienia zarządu przedsiębiorstwa.

Pełnomocnik dokumentacji:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

tel.: +49 7195 14-0

faks: +49 7195 14-2212

Winnenden, 2010/12/01

Usuwanie usterek

Wskaźnik stanu ładowania nie świeci

Urządzenie czyści w niezadowalający

sposób

Urządzenie wyrzuca brud

Wyposażenie specjalne

Nazwa Nr

katalogow

Ładowarka do szybkiego ładowania BC 1/

1.8, pojedyncza (standard przy EB 30/1

Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Akumulator wymienny NiCd 4.654-259

Akumulator wymienny

Li-Ion

1,4A 4.654-273

Akumulator wymienny

Li-Ion

2,6A 4.654-283

Szczotka, miękka, czerwona 4.762-401

Serwis firmy

Deklaracja CE

Produkt: Miotła elektryczna

Typ: 1.545-xxx

Obowiązujące dyrektywy WE

2006/95/WE

2004/108/WE

Zastosowane normy zharmonizowane

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Zastosowane normy krajowe

Rok oznaczenia CE

2006

CEO Head of Approbation

111PL

– 6

Dane techniczne

Typ akumul. EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Maks. czas pracy urządzenia przy

naładowanym akumulatorze

(zależy od rodzaju podłoża)

min 45 45 35 61

Napięcie robocze akumulatora V 7,2 7,2 7,2 7,2

Napięcie wyjściowe ładowarki V 8,6 8,6 8,2 4,2

Prąd ładowania A 0,1 1,8 0,45 1,8

Napięcie sieciowe ładowarki

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Poziom ciśnienia akustycznego (EN

60704-2-1)

dB(A) 56 56 56 56

Masa kg 2,8 2,8 2,8 2,8

112 PL

Românete

– 1

Înainte de prima utilizare a

aparatului dvs. citiţi acest

instrucţiunil original, respectaţi

instrucţiunile cuprinse în acesta şi păstraţi-

l pentru întrebuinţarea ulterioară sau pentru

următorii posesori.

–Acest aparat poate fi folosit în domeniul

comercial, de exemplu în hoteluri, şcoli,

spitale, fabrici, magazine, birouri şi

magazine de închiriat aparatură,

împreună cu accesoriile şi piesele de

schimb aprobate de Kärcher.

–Aparatul este adecvat pentru covoare

cu firul lung doar într-o anumită măsură.

–Aparatul nu este adecvat pentru pentru

pardoseli umede.

–Aparatul nu este adecvat pentru beton

spălat, piatră spartă sau alte materiale

similare.

Utilizarea în orice alt mod decât cel descris

mai sus este considerată improprie.

Producătorul nu-şi asumă

responsabilitatea pentru pagube produse

ca urmare a utilizării improprii, riscurile

revenindu-i în întregime utilizatorului.

Îndepărtaţi acumulatorul montat înainte de

predarea aparatului la fier vechi şi eliminaţi-

l într-un mod ecologic!

Nu deschideţi acumulatorul, există

pericolul unui scurt-circuit, cât şi de

eliberare a unor aburi iritante sau substanţe

acide.

Observaţii referitoare la materialele

conţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Pericol

Pericol iminet, care duce la vătămări

corporale grave sau moarte.

몇Avertisment

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale grave sau

moarte.

Atenţie

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare sau

pagube materiale.

În afară de indicaţiile din instrucţiunile de

utilizare, este necesar să fie luate în

consideraţie şi prescripţiile generale privind

protecţia muncii şi prevenirea accidentelor

de muncă, emise de organele de

reglementare.

Pericol de rănire

–Aparatul conţine o perie cilindrică; nu

introduceţi mâna sau unelte în perie în

timpul funcţionării!

–Înaintea lucrărilor de îngrijire şi

întreţinere scoateţi mai întâi

acumulatorul!

Utilizarea corectă

Protecţia mediului

înconjurător

Materialele de ambalare sunt

reciclabile. Ambalajele nu

trebuie aruncate în gunoiul

menajer, ci trebuie duse la un

centru de colectare şi

revalorificare a deşeurilor.

Aparatele vechi conţin materiale

reciclabile valoroase, care pot fi

supuse unui proces de

revalorificare. Bateriile şi

acumulatorii conţin substanţe

care nu au voie să ajungă în

mediul înconjurător. Din acest

motiv, vă rugăm să apelaţi la

centrele de colectare abilitate

pentru eliminarea aparatelor

vechi, a bateriilor şi a

acumulatorilor.

Simboluri din manualul de

utilizare

Măsuri de siguranţă

113RO

– 2

Informaţii despre acumulator şi

încărcător

–Încărcarea acumulatorului se va face

doar cu încărcătorul original inclus în

livrare sau cu încărcătoare aprobate de

KÄRCHER.

–Înaintea fiecărei utilizări, controlaţi

încărcătorul şi acumulatorii pentru a

vedea dacă prezintă semne de

deteriorare. Nu folosiţi aparatele

deteriorate; componentele deteriorate

vor fi reparate doar pe personal

specializat.

–Nu folosiţi încărcătorul dacă este

murdar sau umed.

–Tensiunea de alimentare trebuie să

corespundă tensiunii indicate pe

plăcuţa de tip a încărcătorului.

–Nu folosiţi încărcătorul în medii în care

există pericolul de explozie.

–Contactele adaptorului nu trebuie să se

atingă de obiecte din metal; pericol de

scurtcircuit.

–Folosiţi încărcătorul numai pentru

încărcarea acumulatorilor aprobaţi.

–Introduceţi în adaptorul încărcătorului

numai acumulatori curaţi şi uscaţi.

–Nu încărcaţi baterii, pericol de explozie.

–Nu încărcaţi acumulatori deterioraţi.

Înlocuiţi acumulatorii deterioraţi.

–Nu depozitaţi acumulatorii împreună cu

obiecte din metal, pericol de

scurtcircuit.

–Nu aruncaţi acumulatorii în foc sau în

gunoiul menajer.

–Evitaţi contactul cu lichidul scurs din

acumulatorii defecţi. În cazul unui

contact accidental, spălaţi lichidul cu

apă. În cazul în care lichidul vine în

contact cu ochii, mergeţi la un medic.

–Feriţi încărcătorul de umezeală şi

depozitaţi-l într-un loc uscat. Aparatul

este conceput pentru a fi utilizat numai

în spaţii închise; nu lăsaţi aparatul în

ploaie.

La despachetare verificaţi conţinutul

pachetului în privinţa existenţei tuturor

accesoriilor sau a deteriorărilor. În cazul în

care constataţi deteriorări cauzate de un

transport necorespunzător, vă rugăm să

anunţaţi imediat comerciantul dvs.

Observaţie: Figuri ale aparatului şi indicaţii

pentru utilizare se găsesc la pagina 2.

1 Articulaţie cardanică cu închizător

2 Întrerupător de picior

3 Acumulator demontabil

4 Acumulator de schimb

(numai EB 30/1 Professional)

5 Buton de deblocare, acumulator

6 Rezervor de mizerie, demontabil

7 Sistem de deblocare, rezervor de

mizerie

8 Carcasă

9 Perie cilindrică înlocuibilă

10 Buton de deblocare, perie cilindrică

11 Tub telescopic, cu înălţime reglabilă

12 Mâner rotativ pentru reglarea înălţimii

13 Mâner

14 Încărcător cu indicator de încărcare şi

cablu de încărcare

(numai EB 30/1)

15 Încărcător rapid

(numai EB 30/1 Professional)

Simboluri pe aparat

Punerea în funcţiune

Descrierea aparatului

114 RO

– 3

vezi figura 2

Tubul telescopic este format din 3 părţi. La

montare aveţi grijă ca toate componentele

să intre în locaş.

ÎAplicaţi mânerul pe tubul mai lung cu

mânerul rotativ.

ÎConectaţi tubul lung de cel scurt; pentru

aceasta, apăsaţi butonul de prindere în

momentul îmbinării părţilor.

ÎIntroduceţi tubul complet cu butonul de

prindere în faţă în articulaţia aparatului.

ÎDesfaceţi mânerul rotativ şi trageţi afară

tubul la înălţimea de lucru dorită, rotiţi

mânerul în poziţia corectă şi strângeţi

mânerul rotativ.

vezi figura 3

Acumulatorul nu este încărcat la livrare.

Înainte de utilizare şi când este necesar, el

trebuie încărcat.

Observaţie

Acumulatorul poate fi încărcat numai când

este scos afară din aparat.

ÎConectaţi acumulatorul cu încărcătorul

folosind cablul de încărcare sau

introduceţi acumulatorul în încărcător.

ÎConectaţi încărcătorul livrat la reţeaua

de curent.

Indicatorul de încărcare luminează roşu.

Acumulatorul este în curs de încărcare.

Durata de încărcare a acumulatorului gol

Observaţie

Dacă timpul de încărcare este depăşit,

încărcătorul trece la încărcarea de

menţinere. Indicatorul de încărcare

luminează tot roşu.

vezi figura 4

ÎÎmpingeţi acumulatorul în suport până

când intră în locaş.

vezi figura 5

Pentru curăţarea covoarelor cu firul lung

puteţi să închideţi articulaţia cardanică,

pentru a împiedica mişcarea laterală a

tubului telescopic.

–Închiderea laterală a tubului telescopic:

ÎAcţionaţi închizătorul, împingeţi-l în jos

şi fixaţi-l.

–Deschiderea tubului telescopic:

ÎAcţionaţi închizătorul, împingeţi-l în sus

şi fixaţi-l.

vezi figura 6

ÎPorniţi aparatul de la întrerupătorul de

picior

ÎPentru curăţare, mişcaţi aparatul

înainte şi înapoi.

ÎPentru curăţarea colţurilor, folosiţi

partea dreaptă (partea cu

acumulatorul).

vezi figura 7

ÎOpriţi aparatul de la întrerupătorul de

picior.

ÎÎn timpul pauzelor de lucru aduceţi tubul

telescopic în poziţie verticală pentru ca

acesta să fie într-o poziţie stabilă; un

opritor îl va menţine în această poziţie.

ÎDupă încheierea lucrului, opriţi

aparatul.

ÎGoliţi rezervorul de mizerie după fiecare

curăţare.

ÎApăsaţi butonul de deblocare al

acumulatorului şi scoateţi acumulatorul.

ÎÎncărcaţi acumulatorul.

Montarea tubului telescopic şi a

mânerului şi reglarea înălţimii

Încărcarea acumulatorului

Încărcător NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Introducerea acumulatorului

Funcţionarea

Închiderea/deschiderea laterală a

tubului telescopic

Începerea lucrului

Întreruperea lucrului

Încheierea lucrului

115RO

– 4

vezi figura 8

ÎDeblocaţi rezervorul de mizerie şi

îndepărtaţi-l.

ÎGoliţi recipientul în care este colectată

mizeria.

ÎIntroduceţi la loc rezervorul de mizerie

şi fixaţi-l.

ÎAparatul poate fi agăţat de mâner; dacă

e nevoie, rotiţi mânerul (consultaţi

capitolul „Montarea tubului telescopic şi

a mânerului şi reglarea înălţimii”).

Atenţie

Pericol de rănire şi deteriorare a aparatului!

La transport ţineţi cont de greutatea

aparatului.

În cazul transportării în vehicule asiguraţi

aparatul contra derapării şi răsturnării

conform normelor în vigoare.

Atenţie

Pericol de rănire şi deteriorare a aparatului!

La depozitare ţineţi cont de greutatea

aparatului.

Aparatul poate fi depozitat doar în spaţiile

interioare.

Atenţie

Înaintea lucrărilor de îngrijire şi întreţinere

scoateţi acumulatorul din aparat.

ÎŞtergeţi exteriorul aparatului cu o cârpă

umedă. Nu utilizaţi agenţi agresivi ca de

exemplu praf de curăţat.

vezi figura 9

ÎApăsaţi butonul de deblocare şi scoateţi

peria cilindrică.

ÎÎndepărtaţi părul încâlcit cu un cuţit sau

cu o foarfecă. Pentru aceasta, treceţi

peste muchia specificată a periei

cilindrice. Îndepărtaţi părul desprins de

pe peria cilindrică.

ÎIntroduceţi peria cilindrică nouă sau

curăţată şi verificaţi dacă este

poziţionată corect.

În fiecare ţară sunt valabile condiţiile de

garanţie publicate de distribuitorul nostru

din ţara respectivă. Eventuale defecţiuni

ale acestui aparat, care survin în perioada

de garanţie şi care sunt rezultatul unor

defecte de fabricaţie sau de material, vor fi

remediate gratuit. Pentru a putea beneficia

de garanţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai

apropiată unitate de service autorizată.

ÎVerificaţi conexiunea dintre încărcător

şi acumulator.

ÎVerificaţi tensiunea de alimentare la

priză.

ÎCurăţaţi sau înlocuiţi peria cilindrică

(consultaţi capitolul „Schimbarea/

curăţarea periei cilindrice”).

ÎÎncărcaţi acumulatorul (consultaţi

capitolul „Încărcarea acumulatorului”).

ÎGoliţi rezervorul de mizerie plin

(consultaţi capitolul „Golirea

rezervorului de mizerie”).

Golirea rezervorului de mizerie

Depozitarea aparatului

Transport

Depozitarea aparatului

Îngrijirea şi întreţinerea

Curăţarea aparatului

Schimbarea/curăţarea periei

cilindrice

Service

Garanţie

Remedierea defecţiunilor

Indicatorul de încărcare nu se aprinde

Aparatul nu curăţă bine

Din aparat iese mizerie

116 RO

– 5

Dacă aveţi întrebări sau în caz de defect

reprezentanţa noastră KÄRCHER vă stă la

dispoziţie cu plăcere în continuare. Pentru

adresă vedeţi pagina din spate.

Prin prezenta declarăm că aparatul

desemnat mai jos corespunde cerinţelor

fundamentale privind siguranţa în

exploatare şi sănătatea incluse în

directivele CE aplicabile, datorită

conceptului şi a modului de construcţie pe

care se bazează, în varianta comercializată

de noi. În cazul efectuării unei modificări a

aparatului care nu a fost convenită cu noi,

această declaraţie îşi pierde valabilitatea.

Semnatarii acţionează în numele şi prin

împuternicirea conducerii societăţii.

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Accesorii opţionale

Denumire Nr. de

comandă

Încărcător rapid BC 1/1.8, 1 compartiment

(Standard la EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Acumulator de schimb NiCd 4.654-259

Acumulator de schimb

Li-Ion

1,4A 4.654-273

Acumulator de schimb

Li-Ion

2,6A 4.654-283

Perie cilindrică, moale, roşie 4.762-401

Service autorizat

Declaraţie CE

Produs: Mătură electrică

Tip: 1.545-xxx

Directive EG respectate:

2006/95/CE

2004/108/CE

Norme armonizate utilizate:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Norme de aplicare naţionale:

Anul certific‹rii CE

2006

CEO Head of Approbation

117RO

– 6

Date tehnice

Tipul de acumulator EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Durata de funcţionare max. cu

acumulatorul complet încărcat (în

funcţie de materialul pardoselii)

min 45 45 35 61

Tensiunea de lucru a

acumulatorului

V 7,2 7,2 7,2 7,2

Tensiunea de ieşire a încărcătorului V 8,6 8,6 8,2 4,2

Intensitatea curentului de încărcare A 0,1 1,8 0,45 1,8

Tensiunea de alimentare a încărcătorului

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Nivelul de zgomot (EN 60704-2-1) dB(A) 56 56 56 56

Masa kg 2,8 2,8 2,8 2,8

118 RO

Slovenina

– 1

Pred prvým použitím vášho

zariadenia si prečítajte tento

pôvodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie

použitie alebo pre ďalšieho majiteľa

zariadenia.

–Toto zariadenie je vhodné na

priemyselné použitie, napr. v hoteloch,

školách, nemocniciach, továrňach,

obchodoch, kanceláriách a

požičovniach s príslušenstvom a

náhradnými dielmi od spoločnosti

Kärcher.

–Zariadenie je len za určitých podmienok

vhodné pre vysoké koberce.

–Zariadenie nie je vhodné pre vlhký

povrch podlahy.

–Prístroj sa nehodí na betón, štrk a

podobne.

Každé použitie prekračujúce daný rozsah,

platí ako použitie nezodpovedajúce

stanovenému určeniu. Za škody z toho

vyplývajúce výrobca neručí; riziko nesie

samotný užívateľ.

Zabudovanú batériu pred zošrotovaním

odstráňte a zlikvidujte tak, aby sa chránilo

životné prostredie!

Batériu neotvárajte. Existuje

nebezpečenstvo skratu. Okrem toho môžu

vystupovať dráždivé pary alebo leptajúce

kvapaliny.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Nebezpečenstvo

Pri bezprostredne hroziacom

nebezpečenstve, ktoré spôsobí vážne

zranenia alebo smrť.

몇Pozor

V prípade nebezpečnej situácie by mohla

viesť k vážnemu zraneniu alebo smrti.

Pozor

V prípade možnej nebezpečnej situácie by

mohla viesť k ľahkým zraneniam alebo

vecným škodám.

Popri pokynoch v návode na obsluhu je

potrebné zohľadniť aj všeobecné

bezpečnostné predpisy vyplývajúce zo

zákonov.

Nebezpečenstvo poranenia

–Prístroj obsahuje otáčajúcu sa kefu. V

žiadnom prípade nesmiete do nej

počas prevádzky vkladať prsty alebo

nástroje!

–Pred začatím ošetrenia a údržby

prístroja vyberte najprv batériu!

Pokyny pre batériu a nabíjačku

–Nabíjanie batérie je povolené len v

priloženej originálnej nabíjačke alebo v

nabíjačkách schválených spoločnosťou

KÄRCHER.

–Pred každým použitím nabíjačky a

batérie ich skontrolujte, či nie sú

poškodené. Poškodené prístroje už

Používanie výrobku v súlade

s jeho určením

Ochrana životného prostredia

Obalové materiály sú

recyklovateľné. Obalové

materiály láskavo nevyhadzujte

do komunálneho odpadu, ale

odovzdajte ich do zberne

druhotných surovín.

Vyradené stroje obsahujú

hodnotné recyklovateľné látky,

ktoré by sa mali opäť

zužitkovať. Batérie a

akumulátory obsahujú látky,

ktoré sa nesmú dostať do

životného prostredia. Staré

zariadenia, batérie a

akumulátory preto láskavo

odovzdajte do vhodnej zberne

odpadových surovín.

Symboly v návode na

obsluhu

Bezpečnostné pokyny

119SK

– 2

viac nepoužívajte a poškodené diely

nechajte opraviť len u odborníka.

–Nabíjačku nepoužívajte v znečistenom

alebo vlhkom stave.

–Sieťové napätie musí byť v súlade s

napätím uvedeným na výrobnom štítku

nabíjačky.

–Nabíjačku neprevádzkujte vo

výbušnom prostredí.

–Na kontakty adaptéra sa nesmú dostať

žiadne kovové diely, lebo vzniká

nebezpečie skratu.

–Nabíjačku používajte len na nabíjanie

schválených batérií.

–Do adaptéra nabíjačky zasúvajte len

čisté a suché batérie.

–Nenabíjajte batérie (primárne články),

vzniká nebezpečie výbuchu.

–Nenabíjajte poškodené batérie.

Poškodené batérie vymeňte.

–Batérie neukladajte spolu s kovovými

predmetmi, lebo vzniká nebezpečie

skratu.

–Batérie nehádžte do ohňa alebo

domového odpadu.

–Zabráňte kontaktu s unikajúcou

kvapalinou poškodenej batérie. Pri

náhodnom kontakte opláchnite

kvapalinu vodou. Ak sa dostane do očí,

poraďte sa s lekárom.

–Nabíjačku chráňte pred vlhkom a

skladujte v suchu. Zariadenie je vhodné

len na používanie v miestnostiach.

Nevystavujte ho ohňu.

Pri vybalení skontrolujte, či z obsahu obalu

nechýba príslušenstvo alebo či obsah nie

je poškodený. Akékoľvek poškodenia

počas prepravy láskavo oznámte

predajcovi.

Upozornenie: Obrázky zariadenia a

pokyny na jeho obsluhu sa nachádzajú na

strane 2.

1 Kardanový kĺb so zámkom

2 Nožný vypínač

3 Batéria, vyberateľná

4 Výmenná batéria

(len u EB 30/1 Professional)

5 Uvoľňovacie tlačidlo, batéria

6 Nádoba na nečistoty, vyberateľná

7 Uvoľnenie nádoby na nečistoty

8 Skriňa

9 Kefa, vymeniteľná

10 Uvoľňovacia hlava kefy

11 Teleskopická násada, výškovo

prestaviteľná

12 Otočný držiak pre výškové prestavenie

13 Rukoväť

14 Nabíjačka s displejom stavu nabíjania a

nabíjacím káblom

(len u EB 30/1)

15 Rýchlonabíjačka

(len u EB 30/1 Professional)

pozrite obrázok 2

Teleskopická násada sa skladá z 3 dielov.

Pri skladaní dbajte na to, aby diely do seba

zapadli.

ÎRukoväť nasaďte na dlhšiu násadu s

otočným držiakom.

ÎDlhšiu a kratšiu násadu navzájom

zasuňte do seba a pritom zatlačte

západku.

ÎNasaďte násadu so západkou smerom

dopredu do kĺba zariadenia.

Symboly na prístroji

Uvedenie do prevádzky

Popis prístroja

Montáž teleskopickej násady,

ručného držiaka a ich výškové

nastavenie

120 SK

– 3

ÎUvoľnite otočný držiak a násadu

vytiahnite do požadovanej pracovnej

výšky. Rukoväť otočte do správnej

polohy a otočný držiak pevne

dotiahnite.

pozrite obrázok 3

Batéria nie je pri dodaní nabitá. Pred

uvedením do prevádzky a v prípade

potreby ju nabite.

Upozornenie

Nabíjanie batérie sa môže uskutočniť len

vo vybratom stave.

ÎBatériu spojte s nabíjačkou pomocou

nabíjacieho kábla popr. batériu zasuňte

do nabíjačky.

ÎPriloženú nabíjačku zasuňte do

vhodnej zásuvky.

Displej nabíjania svieti červene. Batétia sa

nabíja.

Doba nabíjania vybitej batérie

Upozornenie

Ak sa prekročí čas nabíjania, nabíjačka

prechádza do režimu udržiavacieho

nabíjania. Displej nabíjania svieti aj naďalej

červene.

pozrite obrázok 4

ÎBatériu zasuňte na svoje miesto až po

doraz.

pozrite obrázok 5

Pri čistení vysokých kobercov sa môže

kardanový kĺb uzamknúť, aby sa zabránilo

bočnému pohybu teleskopickej násady.

–Teleskopickú násadu bočne zablokujte:

ÎZámok aktivujte, posuňte smerom dole

a nechajte zapadnúť.

–Teleskopickú násadu odomknite:

ÎZámok aktivujte, posuňte smerom hore

a nechajte zapadnúť.

pozrite obrázok 6

ÎZapnite zariadenie. Preto zatlačte

nožný vypínač.

ÎPri čistení pohybujte prístrojom

dopredu a dozadu.

ÎPre čistenie v blízkosti okrajov

používajte pravú stranu (strana s

batériou).

pozrite obrázok 7

ÎZariadenie vypnite. Preto zatlačte

nožný vypínač.

ÎAby ste zabezpečili bezpečné státie

teleskopickej násady počas prestávok v

práci, postavte ju zvisle a pomocou

aretácie sa drží v tejto polohe.

ÎPri ukončení práce zariadenie vypnite.

ÎPo každom čistení vyprázdnite nádobu

na nečistoty.

ÎZatlačte uvoľňovacie tlačidlo batérie a

batériu vyberte.

ÎBatériu nabite.

Nabíjanie batérie

Nabíjačka NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Vloženie batérie

Prevádzka

Teleskopickú násadu bočne

uzamknite/odomknite

Začiatok práce

Prerušenie práce

Ukončenie práce

121SK

– 4

pozrite obrázok 8

ÎNádobu na nečistoty uvoľnite a vyberte.

ÎNádobu na nečistoty vyprázdnite.

ÎNádobu na nečistoty opäť nasaďte a

nechajte zapadnúť do svojej správnej

polohy.

ÎZariadenie je možné zavesiť za rukoväť

a v prípade potreby je možné otočiť

rukoväťou (pozrite si kapitolu "Montáž a

výškové nastavenie teleskopickej

násady a rukoväte").

Pozor

Nebezpečenstvo zranenia a poškodenia!

Pri prepravovaní zariadenia zohľadnite

jeho hmotnosť.

Pri preprave vo vozidlách zariadenie

zaistite proti zošmyknutiu a prevráteniu

podľa platných smerníc.

Pozor

Nebezpečenstvo zranenia a poškodenia!

Pri uskladnení zariadenia zohľadnite jeho

hmotnosť.

Toto zariadenie sa smie uschovávať len vo

vnútri.

Pozor

Pred všetkými čistiacimi a údržbárskymi

prácami na zariadení vytiahnite batériu.

ÎVonkajšiu stranu zariadenia utrite

vlhkou handrou. Nepoužívajte žiadne

agresívne prostriedky ako napr. prášok

na drhnutie.

pozrite obrázok 9

ÎZatlačte uvoľňovacie tlačidlo a kefu

vyberte.

ÎOvinuté vlasy najlepšie odstránite

pomocou noža popr. nožníc prechodom

kefy pozdĺž reznej hrany. Odstráňte

uvoľnené vlasy z kefy.

ÎVložte vyčistenú popr. novú kefu a

skontrolujte, či správne dosadla.

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas

záručnej lehoty bezplatne, ak sú ich

príčinou chyby materiálu alebo výrobné

chyby. Pri uplatňovaní záruky sa spolu s

dokladom o kúpe zariadenia láskavo

obráťte na predajcu alebo na najbližší

autorizovaný zákaznícky servis.

ÎSkontrolujte spojenie nabíjačky s

batériou.

ÎSkontrolujte napätie napájania v

zásuvke.

ÎVyčistite popr. vymeňte kefu (pozrite si

kapitolu "Výmena alebo vyčistenie

kefy").

ÎNabite batériu (pozrite si kapitolu

"Nabitie batérie").

ÎVyprázdnite plnú nádobu na nečistoty

(pozrite si kapitolu "Vyprázdnenie

nádoby na nečistoty").

Vyprázdnenie nádoby na nečistoty

Uskladnenie prístroja

Transport

Uloženie prístroja

Starostlivosť a údržba

Čistenie spotrebiča

Výmena alebo vyčistenie kefy

Servis

Záruka

Pomoc pri poruchách

Displej nabíjania nesvieti

Zariadenie nečistí spoľahlivo

Zo zariadenia vypadávajú nečistoty

122 SK

– 5

V prípade otázok alebo porúch Vám rada

pomôže naša pobočka KÄRCHER. Adresu

nájdete na zadnej strane.

Týmto vyhlasujeme, že ďalej označený

stroj zodpovedá na základe jeho koncepcie

a konštrukcie a takisto vyhotovenia, ktoré

sme dodali, príslušným základným

požiadavkám na bezpečnost' a ochranu

zdravia uvedeným v smerniciach EÚ. Pri

zmene stroja, ktorá nebola nami

odsúhlasená, stráca toto prehlásenie svoju

platnost'.

Podpísaný jednajú v poverení a s plnou

mocou jednateľstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Osobitné príslušenstvo

Označenie Objednáva

cie číslo

Rýchlonabíjačka BC 1/1.8, jednoduchá

(štandard u EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Výmenná batéria NiCd 4.654-259

Výmenná batéria Li-

Ion

1,4A 4.654-273

Výmenná batéria Li-

Ion

2,6A 4.654-283

Valcová kefa, mäkká,

červená

4.762-401

Servisná služba

Vyhlásenie CE

Výrobok: Elektrická metla

Typ: 1.545-xxx

Príslušné Smernice EÚ:

2006/95/ES

2004/108/ES

Uplatňované harmonizované normy:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Uplatňované národné normy:

Rok označenia CE

2006

CEO Head of Approbation

123SK

– 6

Technické údaje

Typ akumulátora EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Max. doba prevádzky pri úplnom

nabití batérie (v závislosti od

povrchu podlahy)

min 45 45 35 61

Prevádzkové napätie batérie V 7,2 7,2 7,2 7,2

Výstupné napätie nabíjačky V 8,6 8,6 8,2 4,2

Nabíjací prúd A 0,1 1,8 0,45 1,8

Sieťové napätie nabíjačky

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Hladina akustického tlaku (EN

60704-2-1)

dB(A) 56 56 56 56

Hmotnosťkg 2,8 2,8 2,8 2,8

124 SK

Hrvatski

– 1

Prije prve uporabe Vašeg

uređaja pročitajte ove originalne

radne upute, postupajte prema njima i

sačuvajte ih za kasniju uporabu ili za

sljedećeg vlasnika.

–Ovaj uređaj je prikladan za

profesionalnu primjenu, npr. u hotelima,

školama, bolnicama, tvornicama,

prodavaonicama, uredima i ostalim

poslovnim prostorima s priborom i

pričuvnim dijelovima koje odobrava

Kärcher.

–Ovaj aparat je samo pod određenim

uvjetima podesan za čišćenje tepiha

dugih vlakana.

–Ovaj aparat nije podesan za čišćenje

mokrih podnih obloga.

–Ovaj aparat nije podesan za čišćenje

hrapavog betona te šljunkovitih i sličnih

površina.

Svako korištenje izvan toga smatra se

nenamjenskim, a za oštećenja do kojih

pritom dođe proizvođač ne preuzima

nikakvu odgovornost, već sav rizik snosi

samo korisnik.

Prije odnošenja uređaja na otpad izvadite

ugrađenu bateriju i zbrinite ju na ekološki

primjeren način!

Ne otvarajte bateriju, jer postoji opasnost

od kratkog spoja kao i ispuštanja

nadražujućih isparenja ili nagrizajućih

tekućina.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Opasnost

Za neposredno prijeteću opasnost koja za

posljedicu ima teške tjelesne ozljede ili

smrt.

몇Upozorenje

Za eventualno opasnu situaciju koja može

prouzročiti teške tjelesne ozljede ili smrt.

Oprez

Za eventualno opasnu situaciju koja može

prouzročiti lake tjelesne ozljede ili

materijalnu štetu.

Uz instrukcije ovih radnih uputa moraju se

poštivati opći sigurnosni propisi i propisi o

sprječavanju nesreća zakonodavnog tijela.

Opasnost od ozljeda

–Aparat sadrži rotirajuću valjkastu četku,

stoga se za vrijeme rada ni u kom

slučaju ne smije zahvaćati u njega

alatom ili prstima!

–Za radove na njezi i održavanju

prethodno treba izvaditi bateriju iz

aparata!

Napomene o bateriji i punjaču

–Za punjenje baterije u aparatu smiju se

koristiti samo priložen originalni punjač

ili punjači odobreni od strane

KÄRCHERa.

–Provjerite prije svakog korištenja da

punjač i komplet baterija nisu oštećeni.

Oštećene aparate nemojte koristiti, a

Namjensko korištenje

Zaštita okoliša

Materijali ambalaže se mogu

reciklirati. Molimo Vas da

ambalažu ne odlažete u kućne

otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne

materijale koji se mogu

reciklirati te bi ih stoga trebalo

predati kao sekundarne

sirovine. Primarne i punjive

baterije sadrže tvari koje ne

smiju dospjeti u okoliš. Stoga

Vas molimo da stare uređaje,

primarne i punjive baterije

zbrinete preko odgovarajućih

sabirnih sustava.

Simboli u uputama za rad

Sigurnosni napuci

125HR

– 2

popravak oštećenih dijelova prepustite

isključivo stručnom osoblju.

–Punjač se ne smije koristiti ako je

zaprljan ili mokar.

–Napon strujne mreže mora biti jednak

naponu navedenom na natpisnoj pločici

punjača.

–Punjač ne smije raditi na mjestima gdje

postoji opasnost od eksplozija.

–Na kontakte adaptera ne smije dospijeti

metal, jer postoji opasnost od kratkog

spoja.

–Punjač se smije koristiti samo za

punjenje odobrenih kompleta baterija.

–Na adapter se smiju postavljati samo

čisti i suhi kompleti baterija.

–Nemojte puniti obične (primarne)

baterije, postoji opasnost od eksplozije.

–Nemojte puniti oštećene komplete

baterija. Zamijenite oštećene komplete

baterija.

–Komplete baterija nemojte čuvati

zajedno s metalnim predmetima, jer

postoji opasnost od kratkog spoja.

–Nemojte ih bacati u vatru ni u kućanski

otpad.

–Izbjegavajte kontakt s tekućinom koja

curi iz neispravnih baterija. U slučaju

nehotičnog dodirivanja odgovarajuća

mjesta isperite vodom. Ukoliko tekućina

dođe u kontakt s očima obratite se osim

toga i liječniku.

–Štitite punjač od vlage te ga čuvajte na

suhom mjestu. Aparat je prikladan

samo za korištenje u zatvorenim

prostorijama. Nemojte ga izlagati kiši.

Kod vađenja iz ambalaže provjerite manjka

li u sadržaju paketa pribor i ima li oštećenja.

U slučaju transportnih oštećenja odmah se

obratite svome prodavaču.

Napomena: Prikazi aparata i načina

rukovanja nalaze se na stranici 2.

1 Kardanski zglob sa zaporom

2 nožna uključno/isključna sklopka

3 odvojiva baterija

4 Zamjenska baterija

(samo EB 30/1 Professional)

5 gumb za odglavljivanje baterije

6 odvojivi spremnik za prljavštinu

7 brava spremnika za prljavštinu

8kućište

9 zamjenjiva valjkasta četka

10 gumb za odglavljivanje, valjkasta četka

11 teleskopska šipka, podesiva po visini

12 zakretna ručka za podešavanje visine

13 rukohvat

14 punjač s indikatorom punjenja i kablom

(samo EB 30/1)

15 punjač za brzo punjenje

(samo EB 30/1 Professional)

vidi sliku 2

Teleskopska se šipka sastoji iz 3 dijela. Pri

montiranju pazite da dijelovi čvrsto

dosjednu jedan u drugi.

ÎNataknite rukohvat na dulji dio šipke s

okretnom ručkom.

ÎSpojite duži i kraći dio šipke i pritom

pritisnite gumb za odglavljivanje.

ÎKompletnu šipku zajedno s gumbom za

odglavljivanje prema naprijed utaknite u

zglob aparata.

ÎOtpustite okretnu ručku i izvucite šipku

na željenu visinu. Dovedite rukohvat u

pravi položaj i zategnite okretnu ručku.

Simboli na aparatu

Stavljanje u pogon

Opis uređaja

Montiranje teleskopske šipke i

rukohvata te podešavanje visine

126 HR

– 3

vidi sliku 3

Baterija pri isporuci nije napunjena.

Napunite je prije puštanja u rad i prema

potrebi.

Napomena

Baterija se može puniti samo van aparata.

ÎKablom za punjenje spojite bateriju s

punjačem ili utaknite bateriju u punjač.

ÎIsporučeni punjač utaknite u utičnicu.

Indikator punjenja svijetli crveno. Baterija

se puni.

Trajanje punjenja prazne baterije

Napomena

Prekorači li se vrijeme punjenja, punjač

prelazi u mod održavanja napunjenosti.

Indikator punjenja i dalje svijetli crveno.

vidi sliku 4

ÎUgurajte bateriju u prihvatnik tako da

dosjedne.

vidi sliku 5

Za čišćenje sagova visokih vlakana

kardanski zglob se može zabraviti, kako bi

se spriječilo bočno pomicanje teleskopske

šipke.

–Bočno zabravljivanje teleskopske

šipke:

Îpritisnite zapor, gurnite ga prema dolje i

uglavite.

–Odbravljivanje teleskopske šipke:

Îpritisnite zapor, gurnite ga prema gore i

uglavite.

vidi sliku 6

ÎUključite aparat pritiskom na nožnu

uključno/isključnu sklopku.

ÎPri čišćenju pokrećite aparat naprijed-

natrag.

ÎZa čišćenje rubova koristite desnu

stranu aparata (strana na kojoj je

baterija).

vidi sliku 7

ÎIsključite aparat pritiskom na nožnu

uključno/isključnu sklopku.

ÎZa stabilan položaj u stankama

postavite teleskopsku šipku okomito, a

učvršćivač je drži u tom položaju.

ÎNa kraju rada isključite aparat.

ÎNakon svakog čišćenja ispraznite

spremnik za prljavštinu.

ÎPritisnite gumb za odglavljivanje

baterije te izvadite bateriju.

ÎNapunite bateriju.

vidi sliku 8

ÎOdglavite i izvadite spremnik za

prljavštinu.

ÎIspraznite spremnik za prljavštinu.

ÎSpremnik za prljavštinu vratite natrag

tako da se uglavi.

ÎAparat se može objesiti o rukohvat, koji

eventualno prethodno treba zakenuti

(vidi poglavlje "Montiranje teleskopske

šipke i rukohvata te podešavanje

visine").

Punjenje baterije

PunjačNiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Umetanje baterije

U radu

Bočno zabravljivanje/odbravljivanje

teleskopske šipke

Početak rada

Prekid rada

Kraj rada

Pražnjenje spremnika za prljavštinu

Čuvanje aparata

127HR

– 4

Oprez

Opasnost od ozljeda i oštećenja! Prilikom

transporta pazite na težinu uređaja.

Prilikom transporta vozilima osigurajte

uređaj od klizanja i naginjanja sukladno

odgovarajućim mjerodavnim propisima.

Oprez

Opasnost od ozljeda i oštećenja! Pri

skladištenju imajte u vidu težinu uređaja.

Ovaj se uređaj smije skladištiti samo u

zatvorenim prostorijama.

Pozor

Prije svih radova na njezi i održavanju treba

izvaditi bateriju iz aparata!

ÎAparat izvana prebrišite vlažnom

krpom. Nemojte koristiti nagrizajuća

sredstva kao npr. abrazivna čistila.

vidi sliku 9

ÎPritisnite gumb za odglavljivanje i

izvadite valjkastu četku.

ÎNakupljene se dlake najlakše

odstranjuju nožem ili škarama.

Presijecite nakupljene dlake duž

označene crte na valjkastoj četki te ih

potom izvucite.

ÎPostavite očišćenu ili novu valjkastu

četku i provjerite da li je dobro

namještena.

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za

distribuciju. Eventualne smetnje na stroju

za vrijeme trajanja jamstva uklanjamo

besplatno ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji

podliježe garanciji obratite se, uz prilaganje

potvrde o kupnji, Vašem prodavaču ili

najbližoj ovlaštenoj servisnoj službi.

ÎProvjerite spoj punjača i baterije.

ÎProvjerite dovod napona iz utičnice.

ÎOčistite odnosno zamijenite valjkastu

četku (vidi poglavlje "Zamjena/čišćenje

valjkaste četke").

ÎNapunite bateriju (vidi poglavlje

"Punjenje baterije").

ÎIspraznite napunjeni spremnik za

prljavštinu (vidi poglavlje "Pražnjenje

spremnika za prljavštinu").

Transport

Skladištenje uređaja

Njega i održavanje

Čišćenje uređaja

Zamjena/čišćenje valjkaste četke

Servis

Jamstvo

Otklanjanje smetnji

Indikator punjenja ne svijetli

Aparat ne čisti pouzdano.

Aparat izbacuje prljavštinu

128 HR

– 5

U slučaju pitanja ili smetnji rado će Vam

pomoći naša podružnica KÄRCHER.

Adresu ćete naći na stražnjoj stranici.

Izjavljujemo da navedeni uređaj u svojoj

zamisli i konstrukciji te kod nas korištenoj

izvedbi odgovara osnovnim sigurnosnim i

zdravstvenim zahtjevima u skladu s niže

navedenim direktivama Europske

Zajednice. Ova izjava gubi valjanost u

slučaju izmjene stroja koja nisu ugovorene

s nama.

Potpisnici rade po nalogu i s ovlaštenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks:+49 7195 14-2212

Winnenden, 2010/12/01

Poseban pribor

Oznaka Kataloški

br.

Punjač za brzo punjenje BC 1/1.8, 1-struki

(standard kod EB 30/1 Proffesional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Zamjenska baterija NiCd 4.654-259

Zamjenska baterija Li-

Ion

1,4A 4.654-273

Zamjenska baterija Li-

Ion

2,6A 4.654-283

Valjkasta četka, meka, crvena 4.762-401

Servisna služba

CE-izjava

Proizvod: Električna metla

Tip: 1.545-xxx

Odgovarajuće smjernice EZ:

2006/95/EZ

2004/108/EZ

Primijenjene usklađene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Primijenjeni nacionalni standardi:

Godina izdavanja CE oznake

2006

CEO Head of Approbation

129HR

– 6

Tehnički podaci

Tip baterija EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Maks. vrijeme rada s punom

baterijom (ovisno o vrsti podne

presvlake)

min 45 45 35 61

Radni napon baterije V 7,2 7,2 7,2 7,2

Izlazni napon punjača V 8,6 8,6 8,2 4,2

Struja punjenja A 0,1 1,8 0,45 1,8

Mrežni napon punjača

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Zvučni tlak (EN 60704-2-1) dB(A) 56 56 56 56

Težina kg 2,8 2,8 2,8 2,8

130 HR

Srpski

– 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

–Ovaj uređaj je prikladan za

profesionalnu primenu, npr. u hotelima,

školama, bolnicama, fabrikama,

prodavnicama, kancelarijama i ostalim

poslovnim prostorima s priborom i

rezervnim delovima koje odobrava

Kärcher.

–Ovaj aparat je samo pod određenim

uslovima podesan za čišćenje tepiha

dugih vlakana.

–Ovaj aparat nije podesan za čišćenje

mokrih podnih obloga.

–Ovaj aparat nije podesan za čišćenje

hrapavog betona kao i šljunkovitih i

sličnih površina.

Svako korišćenje izvan toga smatra se

nenamenskim, a za oštećenja do kojih

pritom dođe proizvođač ne preuzima

nikakvu odgovornost, već sav rizik snosi

samo korisnik.

Pre odnošenja uređaja na otpad izvadite

ugrađenu bateriju i odložite je u otpad na

ekološki primeren način!

Ne otvarajte bateriju, jer postoji opasnost

od kratkog spoja kao i ispuštanja

nadražujućih isparenja ili nagrizajućih

tečnosti.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Opasnost

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇Upozorenje

Ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih

povreda ili smrti.

Oprez

Ukazuje na eventualno opasnu situaciju

koja može dovesti do lakših telesnih

povreda ili izazvati materijalnu štetu.

Osim ovih napomena u radnom uputstvu

moraju se uvažavati i opšte sigurnosne

napomene kao i zakonski propisi o zaštiti

na radu.

Opasnost od povreda

–Aparat sadrži rotirajuću valjkastu četku,

stoga za vreme rada ni u kom slučaju

ne smete zahvatati u njega alatom ili

prstima!

–Za radove na nezi i održavanju

prethodno treba izvaditi bateriju iz

aparata!

Napomene o bateriji i punjaču

–Za punjenje baterije u aparatu smeju da

se koriste samo priložen originalni

punjač ili punjači odobreni od strane

KÄRCHERa.

–Proverite pre svakog korišćenja da

punjač i komplet baterija nisu oštećeni.

Namensko korišćenje

Zaštita životne sredine

Ambalaža se može ponovo

preraditi. Molimo Vas da

ambalažu ne bacate u kućne

otpatke nego da je dostavite na

odgovarajuća mesta za

ponovnu preradu.

Stari uređaji sadrže vredne

materijale sa sposobnošću

recikliranja i treba ih dostaviti za

ponovnu preradu. Primarne i

punjive baterije sadrže materije

koje ne smeju dospeti u

čovekovu okolinu. Stoga Vas

molimo da stare uređaje,

primarne i punjive baterije

odstranjujete preko primerenih

sabirnih sistema.

Simboli u uputstvu za rad

Sigurnosne napomene

131SR

– 2

Oštećene aparate nemojte koristiti, a

popravku oštećenih delova prepustite

isključivo stručnom osoblju.

–Punjač ne sme da se koristi ako je

zaprljan ili mokar.

–Napon strujne mreže mora biti jednak

naponu navedenom na natpisnoj pločici

punjača.

–Punjač ne sme raditi na mestima gde

postoji opasnost od eksplozija.

–Na kontakte adaptera ne sme dospeti

metal, jer postoji opasnost od kratkog

spoja.

–Punjač se sme koristiti samo za

punjenje odobrenih kompleta baterija.

–Na adapter se smeju postavljati samo

čisti i suvi kompleti baterija.

–Nemojte puniti obične (primarne)

baterije, postoji opasnost od eksplozije.

–Nemojte puniti oštećene komplete

baterija. Zamenite oštećene komplete

baterija.

–Komplete baterija nemojte čuvati

zajedno sa metalnim predmetima, jer

postoji opasnost od kratkog spoja.

–Nemojte ih bacati u vatru ni u kućni

otpad.

–Izbegavajte kontakt sa tečnošću koja

curi iz neispravnih baterija. U slučaju

nehotičnog dodirivanja odgovarajuća

mesta isperite vodom. Ukoliko tečnost

dođe u kontakt sa očima obratite se

osim toga i lekaru.

–Štitite punjač od vlage i čuvajte ga na

suvom mestu. Aparat je prikladan samo

za korišćenje u zatvorenim

prostorijama. Nemojte ga izlagati kiši.

Pre vađenja iz ambalaža proverite ima li u

sadržini paketa delova koji nedostaju ili

oštećenja. U slučaju transportnih oštećenja

obavestite Vašeg prodavca.

Napomena: Prikazi aparata i načina

rukovanja nalaze se na stranici 2.

1 Kardanski zglob sa bravicom

2 nožni uključno/isključni prekidač

3 odvojiva baterija

4 Rezervna baterija

(samo EB 30/1 Professional)

5 dugme za odglavljivanje baterije

6 odvojiva posuda za prljavštinu

7 brava posude za prljavštinu

8kućište

9 valjkasta četka, može se zameniti

10 dugme za odglavljivanje, valjkasta

četka

11 teleskopska šipka, podesiva po visini

12 obrtna ručka za podešavanje visine

13 drška

14 punjač sa indikatorom punjenja i

kablom

(samo EB 30/1)

15 punjač za brzo punjenje

(samo EB 30/1 Professional)

vidi sliku 2

Teleskopska šipka se sastoji iz 3 dela. Pri

montiranju pazite da se delovi uglave jedan

u drugi.

ÎNataknite dršku na duži deo šipke sa

obrtnom ručkom.

ÎSpojite duži i kraći deo šipke i pritom

pritisnite dugme za odglavljivanje.

ÎKompletnu šipku zajedno sa dugmetom

za odglavljivanje prema napred utaknite

u zglob aparata.

ÎOtpustite obrtnu ručku i izvucite šipku

na željenu visinu. Dovedite dršku u

pravi položaj i zategnite obrtnu ručku.

Simboli na aparatu

Stavljanje u pogon

Opis uređaja

Montiranje teleskopske šipke i

drške kao i podešavanje visine

132 SR

– 3

vidi sliku 3

Baterija pri isporuci nije napunjena.

Napunite je pre puštanja u rad i po potrebi.

Napomena

Baterija se može puniti samo van aparata.

ÎKablom za punjenje spojite bateriju sa

punjačem ili utaknite bateriju u punjač.

ÎIsporučeni punjač utaknite u utičnicu.

Indikator punjenja svetli crveno. Baterija se

puni.

Trajanje punjenja prazne baterije

Napomena

Prekorači li se vreme punjenja, punjač

prelazi u mod održavanja napunjenosti.

Indikator punjenja i dalje svetli crveno.

vidi sliku 4

ÎUgurajte bateriju u prihvatnik tako da se

uglavi.

vidi sliku 5

Za čišćenje tepiha visokih vlakana

kardanski zglob može da se blokira, kako bi

se sprečilo bočno pomeranje teleskopske

šipke.

–Bočno blokiranje teleskopske šipke:

Îpritisnite bravicu, gurnite je na dole i

uglavite.

–Deblokiranje teleskopske šipke:

Îpritisnite bravicu, gurnite je uvis i

uglavite.

vidi sliku 6

ÎUključite aparat pritiskom na nožni

uključno/isključni prekidač.

ÎPri čišćenju pokrećite aparat napred-

nazad.

ÎZa čišćenje ivica koristite desnu stranu

aparata (strana na kojoj je baterija).

vidi sliku 7

ÎIsključite aparat pritiskom na nožni

uključno/isključni prekidač.

ÎZa stabilan položaj u pauzama

postavite teleskopsku šipku uspravno,

a učvršćivač je drži u tom položaju.

ÎNa kraju rada isključite aparat.

ÎNakon svakog čišćenja ispraznite

posudu za prljavštinu.

ÎPritisnite dugme za odglavljivanje

baterije i izvadite bateriju.

ÎNapunite bateriju.

vidi sliku 8

ÎOdglavite i izvadite posudu za

prljavštinu.

ÎIspraznite posudu za prljavštinu.

ÎPosudu za prljavštinu vratite nazad tako

da se uglavi.

ÎAparat se može obesiti o dršku, koju

eventualno prethodno treba zaokenuti

(vidi poglavlje "Montiranje teleskopske

šipke i drške kao i podešavanje visine").

Punjenje baterije

PunjačNiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Postavljanje baterije

Rad

Bočno blokiranje/deblokiranje

teleskopske šipke

Početak rada

Prekid rada

Kraj rada

Pražnjenje posude za prljavštinu

Čuvanje aparata

133SR

– 4

Oprez

Opasnost od povreda i oštećenja! Prilikom

transporta pazite na težinu uređaja.

Prilikom transporta vozilima osigurajte

uređaj od klizanja i nakretanja u skladu sa

odgovarajućim važećim propisima.

Oprez

Opasnost od povreda i oštećenja! Pri

skladištenju imajte u vidu težinu uređaja.

Ovaj uređaj se sme skladištiti samo u

zatvorenim prostorijama.

Pažnja

Pre svih radova na nezi i održavanju treba

izvaditi bateriju iz aparata!

ÎAparat spolja prebrišite vlažnom krpom.

Nemojte koristiti nagrizajuća npr.

abrazivna sredstva za čišćenje.

vidi sliku 9

ÎPritisnite dugme za odglavljivanje i

izvadite valjkastu četku.

ÎNakupljene dlake se najlakše

odstranjuju nožem ili makazama.

Presecite nakupljene dlake duž

označene crte na valjkastoj četki pa ih

potom izvucite.

ÎPostavite očišćenu ili novu valjkastu

četku i proverite da li je dobro

nameštena.

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

ÎProverite spoj punjača i baterije.

ÎProverite dovod napona iz utičnice.

ÎOčistite odnosno zamenite valjkastu

četku (vidi poglavlje "Zamena/čišćenje

valjkaste četke").

ÎNapunite bateriju (vidi poglavlje

"Punjenje baterije").

ÎIspraznite napunjenu posudu za

prljavštinu (vidi poglavlje "Pražnjenje

posude za prljavštinu").

Transport

Skladištenje uređaja

Nega i održavanje

Čišćenje uređaja

Zamena/čišćenje valjkaste četke

Servis

Garancija

Otklanjanje smetnji

Indikator punjenja ne svetli

Aparat ne čisti pouzdano.

Aparat izbacuje prljavštinu

134 SR

– 5

U slučaju pitanja ili smetnji rado će Vam

pomoći naša podružnica KÄRCHER.

Adresu ćete naći na poleđini.

Ovim izjavljujemo da ovde opisana mašina

po svojoj koncepciji i načinu izrade, sa svim

njenim modelima koje smo izneli na tržište,

odgovara osnovnim zahtevima dole

navedenih propisa Evropske Zajednice o

sigurnosti i zdravstvenoj zaštiti. Ova izjava

prestaje da važi ako se bez naše

saglasnosti na mašini izvedu bilo kakve

promene.

Potpisnici rade po nalogu i sa ovlašćenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/12/01

Poseban pribor

Oznaka Kataloški

br.

Punjač za brzo punjenje BC 1/1.8, 1-struki

(standard kod EB 30/1 Proffesional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Rezervna baterija NiCd 4.654-259

Rezervna baterija Li-Ion 1,4A 4.654-273

Rezervna baterija Li-Ion 2,6A 4.654-283

Valjkasta četka, meka, crvena 4.762-401

Servisna služba

CE-izjava

Proizvod: Električna metla

Tip: 1.545-xxx

Odgovarajuće EZ-direktive:

2006/95/EZ

2004/108/EZ

Primenjene usklađene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Primenjeni nacionalni standardi:

Godina dobijanja CE oznake

2006

CEO Head of Approbation

135SR

– 6

Tehnički podaci

Tip baterija EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Maks. vreme rada sa punom

baterijom (zavisi od vrste podne

obloge)

min 45 45 35 61

Radni napon baterije V 7,2 7,2 7,2 7,2

Izlazni napon punjača V 8,6 8,6 8,2 4,2

Struja punjenja A 0,1 1,8 0,45 1,8

Mrežni napon punjača

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Zvučni pritisak (EN 60704-2-1) dB(A) 56 56 56 56

Težina kg 2,8 2,8 2,8 2,8

136 SR

– 1

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя за работа,

действайте според него и го запазете за

по-късно използване или за следващия

притежател.

–Настоящият уред е подходящ за

промишлена употреба, напр. в

хотели, училища, болници, фабрики,

магазини, офиси, помещения под

наем, с позволени от Керхер

принадлежности и резервни части.

–Уредът е подходящ с известни

уговорки за почистване на дебели

килими.

–Уредът не е подходящ за мокри

подови покрития.

–Уредът не е подходящ за мит бетон,

баластра и подобни.

Всяка друга употреба не съответства на

предназначението. Производителят не

поема отговорност за произтекли

поради това щети; рискът за тях се

поема само от използващия уреда.

Преди предаване на уреда за вторични

суровини отстранете монтираната в

него батерия и я отстранете като

отпадък, опазвайки околната среда.

Не отваряйте батерията, съществува

опасност от късо съединение,

допълнително могат да изтекат

дразнещи пари или разяждащи

течности.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Опасност

За непосредствено грозяща опасност,

която води до тежки телесни повреди

или до смърт.

몇Предупреждение

За възможна опасна ситуация, която

би могла да доведе до тежки телесни

повреди или смърт.

Внимание

За възможна опасна ситуация, която

би могла да доведе до леки телесни

повреди или материални щети.

Освен указанията в ръководството за

експлоатация трябва да се спазват и

общите нормативни предписания за

безопасност и предпазване от

злополуки.

Опасност от нараняване

–Уредът съдържа въртящ се вал на

четките, в никакъв случай по време

на експлоатация да се се бърка

вътре с пръсти или инструменти!

–При поддръжка и обслужване на

уреда предварително да се изважда

батерията!

Употреба по

предназначение

Опазване на околната среда

Опаковъчните материали

могат да се рециклират. Моля

не хвърляйте опаковките при

домашните отпадъци, а ги

предайте на вторични

суровини с цел повторна

употреба.

Старите уреди съдържат

ценни материали, подлежащи

на рециклиране, които могат

да бъдат употребени

повторно. Батериите и

акумулаторите съдържат

вещества, които не бива да

попадат в околната среда.

Поради това моля

отстранявайте старите уреди,

батериите и акумулаторите

посредством подходящи за

целта системи за събиране.

Символи в Упътването за

работа

Указания за безопасност

137BG

– 2

Указания за батерията и

зарядното устройство

–Зареждането на батерията е

позволено само с приложеното

оригинално зарядно устройство или

с позволените от KARCHER зарядни

устройства.

–Преди всяка употреба зарядното

устройство и акумулаторната батерия

да се проверят за увреждания.

Повредените уреди да не се използват

повече и повредените части да се

поправят от специализиран персонал.

–Зарядното устройство да не се

използва в замърсено или мокро

състояние.

–Напрежението от мрежата трябва да

съвпада със зададеното напрежение

на типовата табелка на зарядното

устройство.

–Зарядното устройство да не се

използва във взривоопасна среда.

–До контактите на адаптера да не

попадат метални части, опасност от

късо съединение.

–Зарядното устройство да се използва

само за зареждане на позволената

акумулаторна батерия.

–На адаптера на зарядното устройство

да се поставят само чисти и сухи

акумулаторни батерии.

–Да не се зареждат акумулатори

(първични клетки), опасност от

ескплозия.

–Да не се зареждат повредени

акумулаторни батерии. Повредените

акумулаторни батерии да се сменят.

–Акумулаторните батерии да не се

съхраняват заедно с метални

предмети, опасност от късо

съединение.

–Акумулаторните батерии да не се

хвърлят в огъня или при домашните

отпадъци.

–Да се избягва контакт с излизащите от

дефектните батерии течности. При

случаен контакт течността да се

изплакне с вода. При контакт с очите

допълнително се консултирайте с

лекар.

–Зарядното устройство да се пази от

мокро и да се съхранява на сухо

място. Уредът е предназначен само

за използване в помещения, уреда

да не се остава на дъжд.

При разопаковане проверете дали в

опаковката липсват принадлежности от

окомплектовката или има повредени

елементи. При повреди при транспорта

уведомете търговеца, от когото сте

закупили уреда.

Забележка: Илюстрациите на уреда и

начина на работа с него се намират на

страница 2.

1Карданов шарнир с блокировка

2Ключ за включване и изключване с

крак

3Батерия, сваляща се

4Сменяема батерия

(само EB 30/1 Professional)

5Блокиращ механизъм, батерия

6Резервоар отпадъци, свалящ се

7Блокировка, резервоар за отпадъци

8Корпус

9Вал на четките, сменящ се

10 Блокиращ механизъм, вал на четката

11 Телескопна дръжка, с променяща се

височина

12 Въртяща се ръчка, за настройка на

височината

13 Ръкохватка

14 Зарядно устройство с индикация на

режим зареждане и зареждащ кабел

(само EB 30/1)

15 Бързозарядно устройство

(само EB 30/1 Professional)

Символи на уреда

Пускане в експлоатация

Описание на уреда

138 BG

– 3

вижте фигура 2

Телескопната дръжка се състои от три

части. При монтажа обърнете внимание

на това, частите да се фиксират.

ÎПоставете ръкохватката на по-

дългата дръжка с въртяща се ръчка.

ÎВкарайте една в друга по-дългата и

по-късата дръжка, за целта при

вкарването да се натисне копчето за

фиксиране.

ÎЦялата дръжка с копчето за

фиксиране да се пъхне напред в

шарнира на уреда.

ÎОсвободете въртящата се ръчка и

издърпайте дръжката до желаната

работна височина, завъртете

ръчката в правилното положение и

затегнете въртящата се ръчка.

виж фиг. 3

При доставка батерията не е заредена.

Да се зарежда преди пускане в

експлоатацията и при необходимост.

Указание

Зареждането на батериите може да

се извърши само в свалено състояние.

ÎБатерията да се свърже със

зарядното устройство посредством

кабел за зареждане респ. батерията

да се постави в зарядното

устройство.

ÎДоставеното с уреда зарядно

устройство да се включи в изправен

контакт.

Индикация режим на зареждане свети

червено. Батерията се зарежда.

Време за зареждане при празна

батерия

Указание

Ако се надвиши времето за зареждане,

зарядното устройство преминава към

запазващо зареждане. Индикацията за

режим зареждане продължава да свети

червено.

виж фиг. 4

ÎБатерията да се постави в отвора и

да се фиксира.

виж фиг. 5

За почистване на килими с висок косъм

може да се блокира кардановия шарнир,

за да се избегне страничното движение

на телескопичната дръжка.

–Странично блокиране на

телескопичната дръжка:

ÎЗадействайте блокировката,

избутайте надолу и фиксирайте.

–Деблокиране на телескопичната

дръжка:

ÎЗадействайте блокировката,

избутайте нагоре и фиксирайте.

виж фиг. 6

ÎВключете уреда, за целта натиснете

шалтера за крак Вкл./Изкл.

ÎЗа почистване задвижете уреда

напред и назад.

ÎЗа почистване по края използвайте

дясната страна (страната на

батерията).

Монтирайте телескопната дръжка

и настройте височината

Заредете батерията

Зарядно

устройство

NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Да се постави батерията

Експлоатация

Странично блокиране/

деблокиране на телескопичната

дръжка

Започване на работа

139BG

– 4

виж фиг. 7

ÎИзключете уреда, за целта

натиснете шалтера за крак Вкл./

Изкл.

ÎЗа сигурно положение на

телескопната дръжка при

прекъсване на работа я поставете

отвесно, в това положение я държи

един ограничител.

ÎПри приключване на работа

изключете уреда.

ÎИзпразвайте резервоара за

отпадъци след всяко почистване.

ÎНатиснете блокиращия механизъм

на батерията и свалете батерията.

ÎЗаредете батерията.

виж фиг. 8

ÎДеблокирайте резервоара за

отпадъци и го свалете.

ÎИзпразнете резервоара за отпадъци.

ÎОтново поставете резервоара за

отпадъци и го фиксирайте.

ÎУредът може да се закачи за

ръкохватката, ако е необходимо, да

се завърти ръкохватката (вижте за

целта глава "Монтаж и настройка на

височината на телескопната дръжка

и ръкохватката").

Внимание

Опасност от нараняване и повреда!

При транспорт имайте пред вид

теглото на уреда.

При транспорт в автомобили

осигурявайте уреда съгласно валидните

директиви против плъзгане и

преобръщане.

Внимание

Опасност от нараняване и повреда!

При съхранение имайте пред вид

теглото на уреда.

Съхранението на този уред е позволено

само във вътрешни помещения.

Внимание

Преди всякакви работи по

поддръжката сваляйте батерията на

уреда.

ÎИзбършете уреда отвън с влажна

кърпа. Не използвайте агресивни

препарати (като например прах за

изтъркване).

виж фиг. 9

ÎНатиснете блокиращия механизъм и

свалете вала на четката.

ÎЗавилите се косми най-добре ще

отстраните с нож респ. с ножици,

като преминете с режещия ръб по

вала на четката. Освободените

косми отстранете от вала на четката.

ÎПоставете почистения респ. новия

вал на четката и проверете за

правилното му положение.

Прекъсване на работа

Приключване на работа

Изпразване на резервоара за

отпадъци

Съхранение на уреда

Tранспoрт

Съхранение на уреда

Грижи и поддръжка

Почистване на уреда

Смяна/почистване на вала на

четката

140 BG

– 5

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма.

Евентуални повреди на Вашия уред ще

отстраним в рамките на гаранционния

срок безплатно, ако се касае за дефект в

материалите или при производство. В

гаранционен случай се обърнете към

дистрибутора или най-близкия

оторизиран сервиз, като представите

касовата бележка.

ÎДа се провери връзката на зарядното

устройство към батерията.

ÎДа се провери захранването с

напрежение на контакта.

ÎПочистете вала на четката респ. го

сменете (вижте глава "Смяна/

почистване на вала на четката“).

ÎЗаредете батерията (виж глава

"Зареждане на батерията“).

ÎПълния резервоар за отпадъци да се

изпразни (вижте глава "Изпразване

на резервоара за отпадъци “).

При въпроси и повреди Вашият

дистрибутор на KARCHER ще Ви

помогне с удоволствие. Адресите ще

намерите на задната страница.

Сервиз

Гаранция

Помощ при повреди

Индикация режим зареждане не свети

Уредът не почиства надеждно.

Отпадъците се центруфугират от

уреда

Елементи от специалната

окомплектовка

Обозначение № за

поръчка

Бързозарядно устройство ВC 1/1.8,

единично (стандарт при EB 30/1

Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Сменяема батерия NiCd 4.654-259

Сменяема батерия

Li-Ion

1,4A 4.654-273

Сменяема батерия

Li-Ion

2,6A 4.654-283

Валяк с четка, мек, червен 4.762-401

Служба за работа с клиенти

141BG

– 6

С настоящото декларираме, че цитираната

по-долу машина съответства по концепция

и конструкция, както и по начин на

производство, прилаган от нас, на

съответните основни изисквания за

техническа безопасност и безвредност на

Директивите на ЕО. При промени на

машината, които не са съгласувани с нас,

настоящата декларация губи валидност.

Подписалите действат по възложение и

като пълномощници на управителното

тяло.

пълномощник по документацията:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2010/12/01

СЕ – декларация

Продукт:Електрическа метла

Тип:1.545-xxx

Намиращи приложение Директиви на

ЕО:

2006/95/ЕО

2004/108/ÅÎ

Намерили приложение

хармонизирани стандарти:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Приложими национални стандарти

Година на обозначение та ЕС

2006

CEO Head of Approbation

142 BG

– 7

Технически данни

Тип батерия EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Макс. време за експлоатация при

пълно зареждане на батерията

(зависи от подовото покритие)

min 45 45 35 61

Работно напрежение на

батерията

V 7,2 7,2 7,2 7,2

Изходящо напрежение на

зарядното устройство

V 8,6 8,6 8,2 4,2

Ток за зареждане A 0,1 1,8 0,45 1,8

Напрежение от мрежата на зарядното устройство

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Допустимо ниво на шум (EN

60704-2-1)

dB(A) 56 56 56 56

Тегло kg 2,8 2,8 2,8 2,8

143BG

Eesti

– 1

Enne sesadme esmakordset

kasutuselevõttu lugege läbi

algupärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema

kasutamise või uue omaniku tarbeks alles.

–Käesolev seade koos firma Kärcher

poolt heakskiidetud lisaseadmete ja

varuosadega sobib professionaalseks

kasutuseks, nt hotellides, koolides,

haiglates, vabrikutes, poodides,

büroodes ja rendifirmades.

–Seade sobib tinglikult kasutamiseks

karvaste vaipade puhastamiseks.

–Seade ei sobi märgade põrandakatete

puhastmiseks.

–Seade ei sobi pesubetooni, kruusa või

muu sarnase puhastamiseks.

Igasugust muud kasutusviisi loetakse

mittesihipäraseks. Tootja ei vastuta sellest

tulenevate kahjude eest; sellega seotud

risk lasub ainuüksi kasutajal.

Paigaldatud aku enne seadme

utiliseerimist eemaldada ja

keskkonnasõbralikult kõrvaldada!

Akut mitte avada, lühise oht, lisaks võib

välja pääseda ärritavaid aurusid või

söövitavaid vedelikke.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Oht

Vahetult ähvardava ohu puhul, mis toob

kaasa raskeid kehavigastusi või surma.

몇Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada raskeid kehavigastusi või

surma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada kergeid vigastusi või

materiaalset kahju.

Lisaks käesolevas kasutusjuhendis toodud

märkustele tuleb järgida ka seadusandja

üldisi ohutusalaseid ja õnnetusjuhtumite

vältimise eeskirju.

Vigastuste oht

–Seade sisaldab pöörlevaid harjavaltse,

töö ajal ei tohi mingil juhul sõrmi või

tööriistu masinasse panna!

–Hooldustööde ja jooksevremondi ajal

tuleb aku eelnevalt eemaldada!

Märkusi aku ja laadimisseadme kohta

–Aku laadimine on lubatud ainult

juuresoleva originaallaaduriga või

mõne KÄRCHERi poolt heakskiidetud

laadimisseadmega.

–Kontrollige enne igakordset kasutamist

laadimisseadet ja akupakki vigastuste

osas. Lõpetage vigastatud seadmete

kasutamine ning laske defektseid osi

parandada ainult spetsialistidel.

–Ärge kasutage laadimisseadet, kui see

on must või niiske.

–Võrgupinge peab vastama

laadimisseadme tüübisildile märgitud

pingele.

Sihipärane kasutamine

Keskkonnakaitse

Pakendmaterjalid on

taaskasutatavad. Palun ärge

visake pakendeid

majapidamisprahi hulka, vaid

suunake need taaskasutusse.

Vanad seadmed sisaldavad

taaskasutatavaid materjale, mis

tuleks suunata taaskasutusse.

Patareid ja akud sisaldavad aineid,

mis ei tohi sattuda keskkonda.

Palun likvideerige vanad seadmed,

patareid ja akud seetõttu vastavate

kogumissüsteemide kaudu.

Kasutusjuhendis olevad

sümbolid

Ohutusalased märkused

144 ET

– 2

–Ärge käitage laadimisseadet

plahvatusohtlikus keskkonnas.

–Adapteri kontaktid ei tohi

metallosadega kokku puutuda,

lühiseoht.

–Kasutage laadimisseadet ainult

heakskiidetud akupakkide laadimiseks.

–Ühendage laadimisseadme

adapterisse ainult puhtad ja kuivad

akupakid.

–Ärge laadige patareisid

(primaarelemente), plahvatusoht.

–Ärge laadige vigaseid akupakke.

Vahetage rikkis akupakid kohe välja.

–Ärge hoidke akupakke koos metallist

esemetega, lühiseoht.

–Ärge visake akupakke tulle ega

majapidamisprahi hulka.

–Vältige kokkupuutumist katkistest

akudest väljavoolanud vedelikuga.

Juhusliku kokkupuute korral loputage

veega. Kui akuvedelikku sattub silma,

tuleb lisaks pöörduda arsti poole.

–Kaitske laadimisseadet niiskuse eest ja

ladustage kuivas kohas. Seade sobib

kasutamiseks ainult siseruumides, ärge

jätke seadet vihma kätte.

Pakendi lahtipakkimisel kontrollida, kas

kõik osad on olemas ning kahjustamata.

Transportimisel tekkinud kahjustuste korral

palun teavitada toote müüjat.

Märkus: Joonised, millel kujutatakse

seadet ja selle käitamist, vt lk. 2.

1 Lukustusega kardaanliigend

2 Sisse-/välja jalalüliti

3 Eemaldatav aku

4 Vahetusaku

(ainult EB 30/1 Professional)

5 Aku vabastusnupp

6 Eemaldatav prahimahuti

7 Prahimahuti vabastamine

8 Korpus

9 Vahetatav harjavalts

10 Harjavaltsi vabastusnupp

11 Reguleeritava kõrgusega

teleskoopvars

12 Pööratav käepide kõrguse

reguleerimiseks

13 Käepide

14 Laadimisseade laadimisrežiimi näidu ja

laadimiskaabliga

(ainult EB 30/1)

15 Kiirlaadur

(ainult EB 30/1 Professional)

Vt joonist leheküljel 2

Teleskoopvars koosneb 3 osast.

Kokkupanemisel tuleb jälgida, et osad

fikseeruksid kuuldavalt asendisse.

ÎTorgake käepide pikemale,

pöördkäepidemega varrele.

ÎÜhendage pikem ja lühem vars, selleks

vajutage ühendamisel ühendusnupule.

ÎTorgake kokkupandud vars seadmel

olevasse liigendisse, nii et

ühendusnupp oleks suunatud ette.

ÎVabastage pööratav käepide ja

tõmmake vars soovitud töökõrguselt

välja. Pöörake käepide õigesse

asendisse ja keerake pöördkäepide

tugevasti kinni.

Seadmel olevad sümbolid

Kasutuselevõtt

Seadme osad

Paigaldage teleskoopvars ja

käepide ja seadke kõrgus parajaks

145ET

– 3

Vt joonist leheküljel 3

Kui seade tarnitakse, ei ole aku laetud.

Enne kasutuselevõttu ja vajadusel tuleb

akut laadida.

Märkus

Aku laadimiseks tuleb see maha võtta.

ÎÜhendage aku laadimisseadmega

laadimiskaabli abil või asetage aku

laadimisseadmesse.

ÎÜhendage tarnekomplekti kuuluv

laadimisseade nõuetekohasesse

pistikupessa.

Laadimisrežiimi näit põleb punaselt. Akut

laetakse.

Laadimisaeg, kui aku on tühi

Märkus

Kui laadimisaeg ületatakse, läheb

laadimisseade üle säilituslaadimisele.

Laadimisrežiimi näit põleb jätkuvalt

punaselt.

Vt joonist leheküljel 4

ÎLükake aku pessa ja laske asendisse

fikseeruda.

Vt joonist leheküljel 5

Kõrge karvaga vaipade puhastamiseks

saab kardaanliigendi lukustada, et vältida

teleskoopvarre küljesuunalist liikumist.

–Teleskoopvarre küljelt lukustamine:

ÎVajutage lukustusmehhanismile,

nihutage see alla ja laske asendisse

fikseeruda.

–Teleskoopvarre lukust vabastamine:

ÎVajutage lukustusmehhanismile,

nihutage see üles ja laske asendisse

fikseeruda.

Vt joonist leheküljel 6

ÎLülitage seade sisse, vajutage selleks

sisse-/välja jalalülitit.

ÎPuhastamiseks liigutae seadet edasi-

tagasi.

ÎServade lähedalt puhastamiseks

kasutage paremat poolt (aku poolt).

Vt joonist leheküljel 7

ÎLülitage seade välja, vajutage selleks

sisse-/välja jalalülitit.

ÎEt teleskoopvars töö vaheaegadel

kindlalt seisaks, asetage see

püstiasendisse, lukustussüsteem hoiab

vart selles asendis.

ÎKui töö on lõppenud tuleb seade välja

lülitada.

ÎPärast iga puhastamist tuleb

prahimahuti tühjendada.

ÎVajutage aku vabastusnupule ja

eemaldage aku.

ÎLaadige akut

Vt joonist leheküljel 8

ÎAvage prahimahuti lukk ja eemaldage

see.

ÎTühjendage tolmumahuti.

ÎPange prahimahuti uuesti tagasi ja

laske asendisse fikseeruda.

ÎSeadet on võimalik käepidemest üles

riputada. Vajadusel keerake käepidet

(vt selle kohta peatükki

„Teleskoopvarre ja käepideme

paigaldamine ja kõrguse

reguleerimine“).

Aku laadimine

Akulaadur NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Aku paigaldamine

Käitamine

Teleskoopvarre küljelt lukustamine/

lukustusest vabastamine

Töö alustamine

Töö lõpetamine

Tolmumahuti tühjendamine

Seadme ladustamine

146 ET

– 4

Ettevaatust

Vigastusoht! Transportimisel jälgige

seadme kaalu.

Sõidukites transportimisel fikseerige seade

vastavalt kehtivatele määrustele libisemise

ja ümbermineku vastu.

Ettevaatust

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

Seda seadet tohib ladustada ainult

siseruumides.

NB!

Enne hooldustöid seadme juures tuleb aku

ära võtta.

ÎPühkige seadet väljast niiske lapiga.

Ärge kasutage agressiivseid

vahendeid, nagu näit. küürimispulbrit.

Vt joonist leheküljel 9

ÎVajutage vabastusnupule ja võtke

harjavalts välja.

ÎÜmber valtsi mähkunud juukseid on

kõige parem eemaldada noa või

kääridega, liikudes teraga mööda

harjavaltsi lõikekanti. Eemaldage

lahtitulunud juuksed harjavaltsilt.

ÎPange puhastatud või uus harjavalts

tagasi ja kontrollige, et selle asend

oleks õige.

Igas riigis kehtivad meie volitatud

müügiesindaja antud garantiitingimused.

Seadmel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on

materjali- või valmistusviga.

Garantiijuhtumi korral palume pöörduda

müüja või lähima volitatud klienditeenistuse

poole, esitades ostu tõendava dokumendi.

ÎKontrollige aku ja laadimisseadme

ühendust.

ÎKontrollige, kas pistikupesas on voolu.

ÎPuhastage harjavalts või vahetage see

välja (vt peatükk "Harjavaltsi

vahetamine/puhastamine").

ÎLaadige akut (vt peatükk „Aku

laadimine“).

ÎTühjendage täis prahimahuti (vt

peatükk „Prahimahuti tühjendamine“).

Küsimuste ja rikete korral aitab teid

KÄRCHERi filiaal. Aadressi vt tagaküljelt.

Transport

Seadme ladustamine

Korrashoid ja tehnohooldus

Seadme puhastamine

Harjavaltsi vahetamine/

puhastamine

Teenindus

Garantii

Abi härete korral

Laadimisrežiimi näit ei põle

Seade puhastab halvasti

Seadmest paiskub mustust välja

Erivarustus

Nimetus Tellimisnr.

Kiirlaadur BC 1/1.8, ühekordne (standard

EB 30/1 Professional juures)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Vahetusaku NiCd 4.654-259

Vahetusaku Li-Ion 1,4A 4.654-273

Vahetusaku Li-Ion 2,6A 4.654-283

Harjavalts, pehme, punane 4.762-401

Klienditeenindus

147ET

– 5

Käesolevaga kinnitame, et allpool

kirjeldatud seade vastab meie poolt turule

toodud mudelina oma kontseptsioonilt ja

konstruktsioonilt EÜ direktiivide

asjakohastele põhilistele ohutus- ja

tervisekaitsenõetele. Meiega

kooskõlastamata muudatuste tegemise

korral seadme juures kaotab käesolev

deklaratsioon kehtivuse.

Allakirjutanud toimivad juhatuse

korraldusel ja volitusel.

dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/12/01

CE-vastavusdeklaratsioon

Toode: Elektriluud

Tüüp: 1.545-xxx

Asjakohased EÜ direktiivid:

2006/95/EÜ

2004/108/EÜ

Kohaldatud ühtlustatud standardid:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Kohaldatud riiklikud standardid

CE-tähise omistamise aasta

2006

CEO Head of Approbation

148 ET

– 6

Tehnilised andmed

Aku tüüp EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Maks. tööaeg, kui aku on täis laetud

(oleneb põrandakattest)

min 45 45 35 61

Aku tööpinge V 7,2 7,2 7,2 7,2

Laadimisseadme algne pinge V 8,6 8,6 8,2 4,2

Laadimisvool A 0,1 1,8 0,45 1,8

Laadimisseadme võrgupinge

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Helirõhupeel (EN 60704-2-1) dB(A) 56 56 56 56

Kaal kg 2,8 2,8 2,8 2,8

149ET

Latviešu

– 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas

oriģinālvalodā, rīkojieties saskaņā ar

norādījumiem tajā un uzglabājiet to vēlākai

izmantošanai vai turpmākiem lietotājiem.

–Šis aparāts ir piemērots profesionālai

lietošanai, piemēram, viesnīcās,

skolās, slimnīcās, fabrikās, veikalos,

birojos un iznomāšanas uzņēmumos,

izmantojot tikai kompānijas Kärcher

apstiprinātos piederumus un rezerves

daļas.

–Šis aparāts ir piemērots tepiķiem ar

augstu plūksnojumu.

–Aparāts nav piemērots mitriem grīdas

segumiem.

–Aparāts nav piemērots betonam,

grantam vai līdzīgajam.

Jebkurš pielietojums ārpus minētā ir

uzskatāms par noteikumiem neatbilstošu.

Par bojājumiem, kas radušies tā rezultātā,

ražotājs nenes nekādu atbildību, risks

gulstas tikai un vienīgi uz lietotāju.

Pirms aparāta izmešanas atkritumos

izņemiet un videi nekaitīgā veidā utilizējiet

iebūvēto akumulatoru!

Neatveriet akumulatoru, pastāv

īssavienojuma risks, bez tam var izplūst

kairinoši tvaiki vai kodīgi šķidrumi.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām

atradīsiet:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Bīstami

Norāda uz tiešām draudošām briesmām,

kuras rada smagus ķermeņa ievainojumus

vai izraisa nāvi.

몇Brīdinājums

Norāda uz iespējami bīstamu situāciju,

kura var radīt smagus ķermeņa

ievainojumus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus vai

materiālos zaudējumus.

Kopā ar lietošanas instrukcijā ietvertajiem

norādījumiem ir jāņem vērā likumdevēja

vispārīgie drošības tehnikas noteikumi un

nelaimes gadījumu novēršanas noteikumi.

Savainojumu bīstamība

–Aparātam ir rotējošs birstes veltnis,

nekādā gadījumā darbības laikā

neaiztikt ar pirkstiem vai instrumentiem!

–Pirms aparāta kopšanas un apkopes

darbu veikšanas noņemt akumulatoru!

Norādījumi par akumulatoru un

lādētāju

–Akumulatora lādēšana atļauta tikai ar

piegādājamo oriģinālo lādētāju vai ar

KÄRCHER apstiprinātajiem lādētājiem.

–Pirms katras lietošanas pārbaudīt

lādētāju un akumulatora bloku uz

bojājumiem. Bojātās ierīces vairs

Noteikumiem atbilstoša

lietošana

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti

pārstrādājami. Lūdzu,

neizmetiet iepakojumu kopā ar

mājsaimniecības atkritumiem,

bet nogādājiet to vietā, kur tiek

veikta atkritumu otrreizējā

pārstrāde.

Nolietotās ierīces satur

noderīgus materiālus, kurus

iespējams pārstrādāt un

izmantot atkārtoti. Baterijas un

akumulatori satur vielas, kuras

nedrīkst nokļūt apkārtējā vidē.

Šī iemesla dēļ lūdzam utilizēt

vecās ierīces, baterijas un

akumulatorus atbilstošos

atkritumu konteineros.

Lietošanas instrukcijā

izmantotie simboli

Drošības norādījumi

150 LV

– 2

nelietot un bojātās daļas mainīt tikai ar

specializēta personāla palīdzību.

–Nelietot netīru vai slapju lādētāju.

–Aparāta datu plāksnītē norādītajam

spriegumam jāatbilst tīkla spriegumam.

–Neekspluatēt lādētāju

sprādzienbīstamā vidē.

–Uz adaptera kontaktiem nedrīkst nokļūt

metāla daļas, īssavienojuma

bīstamība.

–Lādētāju izmantot tikai apstiprinātu

akumulatoru bloku uzlādēšanai.

–Lādētāja adapterī ievietot tikai tīrus un

sausus akumulatoru blokus.

–Nelādēt baterijas (ar primāro šūnu),

sprādziena bīstamība.

–Nelādēt bojātus akumulatorus. Bojātus

akumulatoru blokus nomainīt.

–Neglabāt akumulatorus kopā ar metāla

priekšmetiem, īssavienojuma

bīstamība.

–Nemest akumulatorus ugunī vai

sadzīves atkritumos.

–Izvairīties no kontakta ar šķidrumu, kurš

izplūst ārā no bojātiem akumulatoriem.

Nejauša kontakta gadījumā noskalot

šķidrumu ar ūdeni. Kontakta ar acīm

gadījumā papildu konsultēties ar ārstu.

–Sargāt lādētāju no mitruma un glabāt

sausā vietā. Ierīce piemērota lietošanai

tikai telpās, nepakļaut ierīci lietus

iedarbībai.

Izsaiņojot pārbaudiet, vai iesaiņojumā

esošais saturs ir pilnīgs un nebojāts.

Pārvadāšanas laikā radušos bojājumu

gadījumā lūdzam par to informēt tirgotāju.

Piezīme: Ierīces un tās apkalpošanas attēli

atrodas 2.lpp.

1 Kardānšarnīrs ar fiksatoru

2 Ieslēgšanas/izslēgšanas kāju slēdzis

3 Akumulators, izņemams

4 Maināms akumulators

(tikai EB 30/1 Professional)

5 Akumulatora atbloķēšanas poga

6 Netīrumu tvertne, izņemama

7 Netīrumu tvertnes atbloķēšana

8 Korpuss

9 Birstes veltnis, nomaināms

10 Birstes veltņa atbloķēšanas poga

11 Teleskopiskais kāts, regulējams pēc

augstuma

12 Grozāmrokturis augstuma regulēšanai

13 Rokturis

14 Lādētājs ar lādēšanas režīma

indikatoru un kabeli

(tikai EB 30/1)

15 Ātrais lādētājs

(tikai EB 30/1 Professional)

skatīt 2. attēlu

Teleskopiskais kāts sastāv no 3 daļām.

Montāžas laikā nodrošināt, lai daļas

nofiksējas.

ÎRokturi uzspraust uz garāka kāta ar

grozāmrokturi.

ÎGarāku un īsāku kātu saspraust kopā,

šim nolūkam saspraušanas laikā

nospiest fiksācijas pogu.

ÎVisu kātu ar fiksācijas pogu pa priekšu

ielikt šarnīrā uz aparāta.

ÎAtlaist grozāmrokturi un izstiept kātu

līdz vēlamajam darba augstumam,

rokturi pagriezt pareizā pozīcijā un

aizgriezt ciet grozāmrokturi.

Simboli uz aparāta

Ekspluatācijas uzsākšana

Aparāta apraksts

Teleskopiskā kāta un roktura

montāža un augstuma regulēšana

151LV

– 3

skatīt 3. attēlu

Akumulators piegādājams neuzlādēts.

Uzlādēt pirms ekspluatācijas sākuma un

pēc vajadzības.

Piezīme

Akumulatoru var lādēt tikai noņemtā

stāvoklī.

ÎSavienot lādētāju un akumulatoru ar

savienotājkabeli vai ielikt akumulatoru

lādētājā.

ÎKomplektā piegādājamo lādētāju

iespraust noteikumiem atbilstošā

kontaktligzdā.

Die Ladebetriebsanzeige leuchtet rot.

Akumulators tiek uzlādēts

Tukša akumulatora uzlādes laiks

Piezīme

Ja uzlādēšanas laiks tiek pārsniegts,

lādētājs pāriet pastāvīgās pašuzlādes

režīmā. Uzlādes režīma indikators turpmāk

deg sarkanā gaismā.

skatīt 4. attēlu

ÎAkumulatoru ievietot stiprinājumā un

nofiksēt.

skatīt 5. attēlu

Paklāju ar augstu plūksnojumu tīrīšanai

kardānšarnīru var nofiksēt, lai novērstu

teleskopiskā kāta kustību uz sāniem.

–Teleskopiskā kāta nofiksēšana:

Înospiediet fiksatoru, pabīdiet uz leju un

nofiksējiet.

–Teleskopiskā kāta atbrīvošana:

Înospiediet fiksatoru, pabīdiet uz augšu

un nofiksējiet.

skatīt 6. attēlu

ÎIeslēgt aparātu, šim nolūkam nospiest

ieslēgšanas/izslēgšanas kāju slēdzi.

ÎUzkopšanai aparātu pārvietot uz

priekšu un atpakaļ.

ÎTīrīšanai malās izmantot labo pusi

(akumulatora puse).

skatīt 7. attēlu

ÎIzslēgt aparātu, šim nolūkam nospiest

ieslēgšanas/izslēgšanas kāju slēdzi.

ÎDrošai teleskopiskā kāta pozīcijai darba

pauzēs nolikt to horizontāli, fiksētājs

notur to šajā pozīcijā.

ÎDarba beigās aparātu izslēgt.

ÎPēc katras tīrīšanas iztukšot netīrumu

tvertni.

ÎNospiest akumulatora atbloķēšanas

pogu un izņemt ārā akumulatoru.

ÎUzlādēt akumulatoru.

skatīt 8. attēlu

ÎAtbloķēt un noņemt netīrumu tvertni.

ÎIztukšot netīrumu tvertni.

ÎNetīrumu tvertni ielikt atpakaļ un

nofiksēt.

Uzlādēt akumulatoru

Lādētājs NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Uzstādīt akumulatoru

Darbība

Teleskopiskā kāta sāņus kustību

nofiksēšana/atbrīvošana

Darbu sākšana

Darbu pārtraukšana

Darbu beigšana

Netīrumu tvertnes iztukšošana

152 LV

– 4

ÎAparātu var piekārt aiz roktura, kad

nepieciešams, pagriezt rokturi (šim

nolūkam skatīt sadaļu „Teleskopiskā

kāta un roktura uzstādīšana un

augstuma regulēšana“).

Uzmanību

Savainošanās un bojājumu risks!

Transportējot ņemiet vērā aparāta svaru.

Transportējot automašīnā, saskaņā ar

spēkā esošajām direktīvām nodrošiniet

aparātu pret izslīdēšanu un apgāšanos.

Uzmanību

Savainošanās un bojājumu risks!

Uzglabājot ņemiet vērā aparāta svaru.

Šo aparātu drīkst uzglabāt tikai iekštelpās.

Uzmanību

Pirms jebkuru apkopes darbu veikšanas

izņemt akumulatora bateriju.

ÎAparātu no ārpuses noslaukiet ar mitru

drānu. Neizmantojiet agresīvus

līdzekļus, piemēram, saimniecības

pulveri.

skatīt 9. attēlu

ÎNospiest atbloķēšanas pogu un izņemt

ārā birstes veltni.

ÎUztītus matus vislabāk noņemiet ar nazi

vai šķērēm, sagriežot tos gar birstes

veltņa apgriezuma malu. Novākt no

birstes veltņa atbrīvotus matus.

ÎUzstādīt notīrītu vai jaunu birstes veltni

un pārbaudīt to blīvu sēžu.

Katrā valstī ir spēkā mūsu uzņēmuma

atbildīgās sabiedrības izdotie garantijas

nosacījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības

traucējumus mēs novērsīsim bez maksas,

ja to cēlonis ir materiāla vai ražošanas

defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu

apliecinošu dokumentu griezieties pie

tirgotāja vai tuvākajā pilnvarotajā klientu

apkalpošanas dienestā.

ÎPārbaudīt savienojumu no lādētāja līdz

akumulatoram.

ÎPārbaudīt tīkla spriegumu

kontaktligzdā.

ÎNotīrīt vai nomainīt birstes veltni (skatīt

sadaļu „Birstes veltņa maiņa/tīrīšana“).

ÎUzlādēt akumulatoru (skatīt sadaļu

„Akumulatora uzlādēšana“).

ÎIztukšot pilnu netīrumu tvertni (skatīt

sadaļu „Netīrumu tvertnes

iztukšošana“).

Ierīces uzglabāšana

Transportēšana

Aparāta uzglabāšana

Kopšana un tehniskā apkope

Aparāta tīrīšana

Suku veltnīšu nomaiņa/tīrīšana

Serviss

Garantijas nosacījumi

Kļūmju novēršana

Uzlādes režīma indikators nedeg

Aparāts neuzkopj pienācīgi

Aparāta izmet ārā netīrumus.

153LV

– 5

Jautājumu un aparāta darbības traucējumu

gadījumā Jums labprāt sniegs padomu

firmas KÄRCHER filiāles darbinieki. Adresi

skatīt aizmugurē.

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu

apgrozībā laistajā izpildījumā atbilst ES

direktīvu attiecīgajām galvenajām drošības

un veselības aizsardzības prasībām.

Iekārtā izdarot ar mums nesaskaņotas

izmaiņas, šis paziņojums zaudē savu

spēku.

Apakšā parakstījušās personas rīkojas

uzņēmuma vadības uzdevumā un pēc tās

pilnvarojuma.

Par dokumentāciju sastādīšanu atbildīgā

persona:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Winnenden, 2010/12/01

Speciālie piederumi

Apzīmējums Pasūtījuma

nr.

Ātrais lādētājs BC 1/1.8, ar 1 nodalījumu

(standarts EB 30/1 Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Maināms akumulators NiCd 4.654-259

Maināms

akumulators Li-Ion

1,4A 4.654-273

Maināms

akumulators Li-Ion

2,6A 4.654-283

Birstes veltnis, mīkstais,

sarkanais

4.762-401

Klientu apkalpošanas dienests

CE deklarācija

Produkts: Elektriskā slota

Tips: 1.545-xxx

Attiecīgās ES direktīvas:

2006/95/EK

2004/108/EK

Piemērotās harmonizētās normas:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Izmantotie valsts standarti:

CE marķēšanas gads

2006

CEO Head of Approbation

154 LV

– 6

Tehniskie dati

Akumulatora tips EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Maks. darba laiks ar pilnu

akumulatora uzlādi (atkarībā no

grīdas seguma)

min 45 45 35 61

Akumulatora darba spriegums V 7,2 7,2 7,2 7,2

Lādētāja izejas spriegums V 8,6 8,6 8,2 4,2

Uzlādes strāva A 0,1 1,8 0,45 1,8

Lādētāja tīkla spriegums

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Trokšņu līmenis (EN 60704-2-1) dB(A) 56 56 56 56

Svars kg 2,8 2,8 2,8 2,8

155LV

Lietuviškai

– 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina

atidžiai perskaityti originalią instrukciją, ja

vadovautis ir saugoti, kad ja galima būtų

naudotis vėliau arba perduoti naujam

savininkui.

–Šis prietaisas yra tinkamas

pramoniniam naudojimui, pvz.,

viešbučiuose, mokyklose, ligoninėse,

fabrikuose, parduotuvėse, biuruose ir

nuomos punktuose su Kärcher

aprobuotais priedais ir atsarginėmis

dalimis.

–Prietaisas iš dalies pritaikytas

minkštiems storiems kilimams.

–Šis prietaisas nepritaikytas drėgnoms

grindų dangoms.

–Šis prietaisas nepritaikytas betonui ir

skaldai.

Prietaiso naudojimas kitais tikslais

laikomas naudojimu ne pagal paskirtį. Už

žalą, susidariusią dėl naudojimo ne pagal

paskirtį, gamintojas neatsako; visa

atsakomybė tenka naudotojui.

Prieš perduodami prietaisą į metalo laužą,

išimkite jo bateriją ir ekologiškai

sutvarkykite jos atliekas!

Neatidarykite baterijos, nes kyla trumpojo

jungimo pavojus, be to gali išsiskirti

dirginančios dujos ir ėdūs skysčiai.

Nurodymai apie sudedamąsias

medžiagas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Pavojus

Žymi gresiantį tiesioginį pavojų, galintį

sukelti sunkius sužalojimus arba mirtį.

몇Įspėjimas

Žymi galimą pavojų, galintį sukelti sunkius

sužalojimus arba mirtį.

Atsargiai

Žymi galimą pavojų, galintį sukelti lengvus

sužalojimus arba materialinius nuostolius.

Be naudojimo instrukcijoje pateikiamų

nurodymų taip pat reikia laikytis bendrųjų

įstatymus leidžiančiųjų institucijų nurodymų

dėl nelaimingų atsitikimų prevencijos ir

saugos.

Sužalojimų pavojus

–Prietaise yra besisukančių šepečių

velenų, todėl jam veikiant jokiu būdu

nelieskite rankomis ir nekiškite įrankių!

–Prieš atlikdami prietaiso techninės

priežiūros darbus, išimkite

akumuliatorių!

Pastabos dėl akumuliatoriaus ir

įkroviklio naudojimo

–Įkrauti akumuliatorių leidžiama tik kartu

patiektu originaliu arba KÄRCHER

aprobuotu įkrovikliu.

–Kiekvieną kartą prieš naudodami

įkroviklį, patikrinkite tinklo kabelį,

įkroviklį ir akumuliatorių, ar nėra

Naudojimas pagal paskirtį

Aplinkos apsauga

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite

pakuočių kartu su buitinėmis

atliekomis, bet atiduokite jas

perdirbti.

Naudotų prietaisų sudėtyje yra

vertingų, antriniam žaliavų

perdirbimui tinkamų medžiagų,

todėl jie turėtų būti atiduoti

perdirbimo įmonėms.

Akumuliatoriuose ir baterijose

yra medžiagų, kurios negali

patekti į aplinką. Todėl naudotus

prietaisus, baterijas ir

akumuliatorius šalinkite per

atitinkamą antrinių žaliavų

surinkimo sistemą.

Naudojimo instrukcijoje

naudojami simboliai

Saugos reikalavimai

156 LT

– 2

pažeidimų. Nebenaudokite sugedusių

prietaisų, o pažeistas dalis perduokite

remontuoti kvalifikuotiems

specialistams.

–Nenaudokite užteršto arba sudrėkusio

įkroviklio.

–Tinklo įtampa turi sutapti su įkroviklio

duomenų lentelėje pateikta įtampa.

–Nenaudokite įkroviklio sprogioje

aplinkoje.

–Adapterio kontaktus saugokite nuo

sąlyčio su metaliniais daiktais, nes gali

įvykti trumpasis jungimas.

–Įkroviklį naudokite tik aprobuotiems

akumuliatoriams įkrauti.

–Į adapterį dėkite tik švarius ir sausus

akumuliatorius.

–Nekraukite baterijų (pirminių elementų),

nes kyla sprogimo pavojus.

–Neįkrovinėkite pažeistų akumuliatorių.

Pažeistus akumuliatorius pakeiskite.

–Nelaikykite akumuliatorių kartu su

metaliniais daiktais, nes kyla trumpojo

jungimo pavojus.

–Nemeskite akumuliatorių į ugnį ir

nešalinkite kartu su buitinėmis

atliekomis.

–Venkite sąlyčio su iš pažeistų

akumuliatorių ištekėjusiu skysčiu.

Atsitiktinai susilietus su skysčiu,

nuplaukite jį vandeniu. Skysčiui patekus

į akis, papildomai kreipkitės į gydytoją.

–Saugokite įkroviklį nuo drėgmės ir

laikykite sausoje vietoje. Prietaisas

skirtas naudoti tik uždarose patalpose,

nelaikykite jo po lietumi.

Išpakuodami prietaisą patikrinkite, ar

netrūksta priedų ir ar nėra pažeidimų. Jei

prietaisas pažeistas gabenimo metu,

praneškite apie tai pardavėjui.

Pastaba: Paveikslus, kuriuose

pavaizduotas prietaisas ir jo naudojimas,

rasite 2 psl.

1 Kardaninis lankstas su fiksatoriumi

2 Kojinis jungiklis

3 Išimamas akumuliatorius

4 Keičiamas akumuliatorius

(tik EB 30/1 Professional)

5 Akumuliatoriaus atblokavimo mygtukas

6 Išimamas dulkių maišelis

7 Dulkių maišelio atblokavimo mygtukas

8 Korpusas

9 Keičiamas šepečio velenas

10 Šepečio veleno atblokavimo mygtukas

11 Reguliuojamo aukščio teleskopinis

vamzdis

12 Sukamoji rankena aukščiui nustatyti

13 Rankena

14 Įkroviklis su įkrovos indikatoriumi ir

kabeliu

(tik EB 30/1)

15 Spartus įkroviklis

(tik EB 30/1 Professional)

žr. 2 pav.

Teleskopinį vamzdį sudaro 3 dalys. Tvirtai

sujunkite dalis.

ÎRankeną uždėkite ant ilgesniojo

vamzdžio su sukamąja rankena.

ÎPaspaudę fiksatorių, sujunkite ilgesnįjį

ir trumpesnįjį vamzdžius.

ÎSurinktą vamzdį su fiksatoriumi

įstatykite į prietaiso lankstą.

ÎAtleiskite sukamąją rankeną ir

nustatykite norimą aukštį, pasukite

rankeną į reikiamą padėtį ir užveržkite

sukamąją rankeną.

Simboliai ant prietaiso

Naudojimo pradžia

Prietaiso aprašymas

Pritvirtinkite teleskopinį vamzdį ir

nustatykite aukštį

157LT

– 3

žr. 3 pav.

Akumuliatorius tiekiamas neįkrautas. Prieš

naudodami prietaisą ir, kai reikia, įkraukite

akumuliatorių.

Pastaba

Akumuliatorių galima įkrauti tik išėmus iš

prietaiso.

ÎĮkrovimo kabeliu sujunkite įkroviklį ir

akumuliatorių arba įkiškite

akumuliatorių į įkroviklį.

ÎĮjunkite kartu su prietaisu patiektą

įkroviklį į standartinę rozetę.

Įkrovos indikatorius šviečia raudonai.

Akumuliatorius įkraunamas.

Visiškai išsikrovusio akumuliatoriaus

įkrovimo laikas

Pastaba

Viršijus įkrovos laiką, įkroviklis persijungia į

įkrovos palaikymo režimą. Įkrovos

indikatorius toliau šviečia raudonai.

žr. 4 pav.

ÎĮdėkite akumuliatorių į dėklą ir

užfiksuokite.

žr. 5 pav.

Minkštiems ir storiems kilimams valyti

kardaninis lankstas gali būti

užblokuojamas, kad teleskopinis vamzdis

negalėtų judėti į šonus.

–Teleskopinio vamzdžio šoninis

užblokavimas:

Îpaspauskite fiksatorių, pastumkite

žemyn ir užfiksuokite.

–Teleskopinio vamzdžio atblokavimas:

Îpaspauskite fiksatorių, pastumkite

aukštyn ir užfiksuokite.

žr. 6 pav.

ÎKojiniu jungikliu įjunkite prietaisą.

ÎValykite stumdydami prietaisą pirmyn ir

atgal.

ÎPakraščius valykite dešiniąja puse

(kurioje yra akumuliatorius).

žr. 7 pav.

ÎKojiniu jungikliu išjunkite prietaisą.

ÎDarbo pertraukų metu saugiai

pastatykite teleskopinį vamzdį

vertikaliai. Tokioje padėtyje jis

išlaikomas fiksatoriumi.

ÎBaigę darbą, išjunkite prietaisą.

ÎPo kiekvieno valymo ištuštinkite dulkių

maišelį.

ÎPaspauskite akumuliatoriaus

atblokavimo mygtuką ir išimkite

akumuliatorių.

ÎAkumuliatoriaus įkrovimas.

žr. 8 pav.

ÎAtblokuokite ir išimkite dulkių maišelį.

ÎIštuštinkite dulkių maišelį.

ÎĮstatykite dulkių maišelį atgal ir

užfiksuokite.

Įkraukite akumuliatorių

Įkroviklis NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Akumuliatoriaus įdėjimas

Naudojimas

Teleskopinio vamzdžio šoninis

užblokavimas ir atblokavimas

Darbo pradžia

Darbo nutraukimas

Darbo pabaiga

Dulkių maišelio ištuštinimas

158 LT

– 4

ÎPrietaisą galima pakabinti už rankenos,

jei reikia, ją pasukus (žr. skyrių

„Teleskopinio vamzdžio ir rankenos

nustatymas“).

Atsargiai

Sužalojimų ir pažeidimų pavojus!

Transportuojant prietaisą, reikia atsižvelgti į

jo svorį.

Transportuojant įrenginį transporto

priemonėse, jį reikia užfiksuoti pagal

galiojančius reglamentus, kad neslystų ir

neapvirstų.

Atsargiai

Sužalojimų ir pažeidimų pavojus! Pastatant

laikyti prietaisą, reikia atsižvelgti į prietaiso

svorį.

Šį prietaisą galima laikyti tik patalpose.

Dėmesio

Prieš pradėdami prietaiso techninės

priežiūros darbus išimkite akumuliatorių.

ÎPrietaiso paviršių nušluostykite drėgna

šluoste. Nenaudokite stipraus poveikio

valymo priemonių, pvz., šveičiamųjų

miltelių.

žr. 9 pav.

ÎPaspauskite atblokavimo mygtuką ir

išimkite šepečio veleną.

ÎPašalinkite apsivijusius plaukus peiliu

arba žirklėmis perpjovę juos išilgai

veleno. Pašalinkite plaukus.

ÎĮdėkite išvalytą arba naują šepečio

veleną ir patikrinkite, ar jis tvirtai laikosi.

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos

galiojimo laikotarpiu pašalinsime

nemokamai, jei tokių gedimų priežastis

buvo netinkamos medžiagos ar gamybos

defektai. Dėl garantinių gedimų šalinimo

kreipkitės į savo pardavėją arba artimiausią

klientų aptarnavimo tarnybą pateikdami

pirkimą patvirtinantį kasos kvitą.

ÎPatikrinkite įkroviklio ir akumuliatoriaus

jungtį.

ÎPatikrinkite elektros tinklo rozetę.

ÎIšvalykite arba pakeiskite šepečio

veleną (žr. skyrių „Šepečio veleno

keitimas ir valymas“)

ÎĮkraukite akumuliatorių (žr. skyrių

„Akumuliatoriaus įkrovimas“).

ÎIštuštinkite pilną dulkių maišelį (žr.

skyrių „Dulkių maišelio ištuštinimas“).

Prietaiso laikymas

Transportavimas

Įrenginio laikymas

Priežiūra ir aptarnavimas

Prietaiso valymas

Šepečio veleno keitimas ir valymas

Paslaugos

Garantija

Pagalba gedimų atveju

Nedega įkrovos indikatorius

Prietaisas valo netinkamai

Iš prietaiso išmetami nešvarumai

159LT

– 5

Iškilus klausimams arba prietaisui sugedus

Jums padės mūsų Kärcher filialo

darbuotojai. Adresą rasite kitoje pusėje.

Šiuo pareiškiame, kad toliau aprašyto

aparato brėžiniai ir konstrukcija bei mūsų į

rinką išleistas modelis atitinka pagrindinius

EB direktyvų saugumo ir sveikatos

apsaugos reikalavimus. Jei mašinos

modelis keičiamas su mumis nepasitarus,

ši deklaracija nebegalioja.

Pasirašantys asmenys yra įgalioti

parduotuvės vadovybės.

Dokumentaciją tvarkyti įgaliotas asmuo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faksas: +49 7195 14-2212

Winnenden, 2010/12/01

Specialūs priedai

Pavadinimas Užsakymo

Nr.

Spartusis įkroviklis BC 1/1.8, x1 (įprastas

EB 30/1 Professional modelio įkroviklis)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Keičiamas akumuliatorius

NiCd

4.654-259

Keičiamas

akumuliatorius Li-Ion

1,4A 4.654-273

Keičiamas

akumuliatorius Li-Ion

2,6A 4.654-283

Šepečio velenas, minkštas,

raudonas

4.762-401

Klientų aptarnavimo tarnyba

CE deklaracija

Gaminys: Elektrinis šepetys

Tipas: 1.545-xxx

Specialios EB direktyvos:

2006/95/EB

2004/108/EB

Taikomi darnieji standartai:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Taikomi nacionaliniai standartai:

CE ˛enklinimo metai

2006

CEO Head of Approbation

160 LT

– 6

Techniniai duomenys

Akumuliatoriaus tipas EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Didžiausias darbo laikas pilnai

įkrautu akumuliatoriumi

(priklausomai nuo grindų dangos)

min 45 45 35 61

Akumuliatoriaus darbo įtampa V 7,2 7,2 7,2 7,2

Įkroviklio išėjimo įtampa V 8,6 8,6 8,2 4,2

Įkrovimo srovėA 0,1 1,8 0,45 1,8

Įkroviklio tinklo įtampa

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Triukšmo lygis (EN 60704-2-1) dB(A) 56 56 56 56

Masėkg 2,8 2,8 2,8 2,8

161LT

– 1

Перед першим застосуванням

вашого пристрою прочитайте цю

оригінальну інструкцію з експлуатації, після

цього дійте відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

–Цей пристрій придатний для

промислового застосування,

наприклад, в готелях, школах,

лікарнях, на фабриках, у магазинах,

офісах та орендних підприємствах, з

допоміжним обладнанням та

запчастинами, допущеними фірмою

Karcher.

–Пристрій умовно придатний для

килимів з високим ворсом.

–Пристрій не придатний для мокрих

настилів.

–Пристрій не придатний для

промивного бетону, щебеню чи

подібного.

Будь-яке інше застосування вважається

неправильним. Виробник не несе

відповідальності за збитки, завдані

неправильним застосуванням, ці збитки

бере на себе лише користувач.

Перед відправленням пристрою на

брухт необхідно зняти вбудований

акумулятор і утилізувати його без шкоди

для навколишнього середовища!

Не розкривайте акумулятор,, того,

можуть виділитися дратівні пари або

агресивні рідини.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на веб-вузлі за адресою:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Обережно!

Для небезпеки, яка безпосередньо

загрожує та призводить до тяжких

травм чи смерті.

몇Попередження

Для потенційно можливої небезпечної

ситуації, що може призвести до

тяжких травм чи смерті.

Увага!

Для потенційно можливої небезпечної

ситуації, що може призвести до легких

травм чи спричинити матеріальні

збитки.

Окрім вказівок інструкції з експлуатації

слід дотримуватися загальних правил

безпеки та запобігання нещасним

випадкам, встановлених

законодавством.

Небезпека травмування

–Пристрій має щітковий валик, що

обертається, – у жодному разі не

торкайтеся пальцями чи

інструментом внутрішніх частин

пристрою під час його роботи.

–Перед здійсненням догляду та

технічного обслуговування

пристрою від'єднайте акумулятор!

Правильне застосування

Захист навколишнього

середовища

Матеріали упаковки

піддаються переробці для

повторного використання.

Будь ласка, не викидайте

пакувальні матеріали разом із

домашнім сміттям, віддайте їх

для на переробку.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Батареї та акумулятори

містять речовини, які не

повинні потрапляти у

довкілля. Утилізуйте, будь

ласка, старі пристрої, батареї

та акумулятори через

відповідні системи збору

відходів.

Знаки у посібнику

Правила безпеки

162 UK

– 2

Вказівки щодо акумулятора та

зарядного пристрою

–Заряджати акумулятор дозволяється

лише за допомогою оригінального

зарядного пристрою, що входить в

комплект, чи зарядного пристрою,

допущеного фірмою KARCHER.

–Перед кожним використанням

перевірте зарядний пристрій та

акумуляторний блок та предмет

пошкодження. Не користуйтеся

пошкодженими пристроями,

пошкоджені деталі повинні

ремонтувати лише спеціалісти.

–Не користуйтеся забрудненим чи

мокрим зарядним пристроєм.

–Напруга мережі повинна відповідати

вказаній на фірмовій табличці

зарядного пристрою.

–Не екслуатуйте зарядний пристрій у

вибухонебезпечному середовищі.

–На контакти адаптера не повинні

потрапляти металеві деталі, це

загрожує коротким замиканням.

–Використовуйте зарядний пристрій

лише для зарядки допущених

акумуляторних блоків.

–До адаптера зарядного пристрою

під'єднуйте лише чисті та сухі

акумуляторні блоки.

–Не заряджайте батарейок

(первинних гальванічних елементів),

це загрожує вибухом.

–Не заряджайте пошкоджених

акумуляторних блоків. Пошкоджені

акумуляторні блоки замініть.

–Не зберігайте акумуляторні блоки

разом з металевими предметами, це

загрожує коротким замиканням.

–Не викидайте акумуляторні блоки у

вогонь чи побутове сміття.

–Уникайте контакту з рідиною, що

виступає з пошкодженого

акумулятора. При випадковому

контакті змийте цю рідину водою.

При контакті з очима, зверніться

також до лікаря.

–Захищайте зарядний пристрій від

вологи і зберігайте в сухому місці.

Пристрій можна застосовувати лише

в приміщеннях, не тримайте пристрій

під дощем.

При розпакуванні перевірте вміст

упаковки на наявність додаткового

обладнання чи пошкоджень. У випадку

пошкоджень при транспортуванні

повідомте про це своєму продавцю.

Примітка: Зображення пристрою та

його експлуатації знаходяться на

сторінці 2.

1Карданний шарнір з блокуванням

2Педальний вмикач/вимикач

3Акумулятор, знімний

4Запасний акумулятор

(тільки EB 30/1 Professional)

5Кнопка розблокування аккумулятора

6Ємкість для бруду, знімна

7Механізм розблокування ємкості для

бруду

8Корпус

9Щітковий валик, замінний

10 Кнопка розблокування щіткового

валика

11 Телескопічний держак з

регулюванням висоти

12 Поворотне руків'я, для регулювання

висоти

13 Ручка

14 Зарядний пристрій з індикатором

зарядки і зарядним кабелем

(тільки EB 30/1)

15 Пристрій швидкої зарядки

(тільки EB 30/1 Professional)

Символи на пристрої

Введення в експлуатацію

Опис пристрою

163UK

– 3

див. рис. 2

Телескопічний держак складається з 3

частин. При складанні зверніть увагу на

те, щоб деталі добре з'єдналися.

ÎНасадіть ручку на довший держак з

поворотним руків'ям.

ÎЗ'єднайте довший держак з коротшим,

тримаючи кнопку-фіксатор

натиснутою.

ÎЗібраний держак вставте кнопкою-

фіксатором вперед у шарнір пристрою.

ÎПослабте поворотне руків'я і витягніть

держак до необхідної робочої

довжини, поверніть ручку в правильне

положення та закрутіть поворотне

руків'я.

див. рис. 3

Акумулятор поставляється

незарядженим. Заряджайте акумулятор

перед введенням пристрою в

експлуатацію та при потребі.

Вказівка

Заряджати акумулятор можна лише

вийнявши його з пристрою.

ÎПід'єднайте акумулятор до

зарядного пристрою за допомогою

зарядного кабелю або вставте

акумулятор до зарядного пристрою.

ÎЗарядний пристрій, який

поставляється у комплекті,

під'єднайте до розетки, що

відповідає вимогам.

Загориться червоний індикатор зарядки.

Акумулятор заряджається.

Час зарядки порожнього акумулятора

Вказівка

Якщо акумулятор заряджати довше,

зарядний пристрій перейде в режим

підтримування заряду. Індикатор

зарядки і надалі світитиметься

червоним кольором.

див. рис. 4

ÎВставте акумулятор у пристрій і

зафіксуйте.

див. рис. 5

Для очищення килимів з високим ворсом

можна заблокувати карданний шарнір,

щоб не допустити переміщення убік

телескопічного держака.

–Фіксування збоку телескопічного

держака:

ÎНатиснути на блокування, повернути

донизу та звільнити.

–Звільнення телескопічного держака:

ÎНатиснути на блокування, підняти

угору та звільнити.

див. рис. 6

ÎВвімкніть пристрій, для цього

натисніть на педальний вмикач/

вимикач.

ÎДля чищення пересувайте пристрій

вперед і назад.

ÎДля чищення поблизу країв

використовуйте праву сторону (з

боку акумулятора).

Монтування телескопічного

держака і ручки, та регулювання

висоти

Зарядка акумулятора

Зарядний

пристрій

NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 h -- --

BC 1/0.45 -- 3 h 6h

BC 1/1.8 50 min 45 min 90min

Застосування акумулятора

Експлуатація

Зафіксувати/звільнити збоку

телескопічний держак

Початок роботи

164 UK

– 4

див. рис. 7

ÎВимкніть пристрій, для цього

натисніть на педальний вмикач/

вимикач.

ÎПід час перерви у роботі ставте

телескопічний держак у безпечній

вертикальній позиції, аретирування

утримає його у цьому положенні.

ÎПо закінченню роботи вимкніть

пристрій.

ÎЄмкість для бруду слід

випорожнювати після кожного

чищення.

ÎНатисніть кнопку розблокування

акумулятора і вийміть акумулятор.

ÎЗарядіть акумулятор.

див. рис. 8

ÎРозблокуйте ємкість для бруду і

вийміть її.

ÎВипорожніть ємкість для бруду.

ÎПоверніть ємкість для бруду на місце

і зафіксуйте.

ÎПристрій можна повісити за ручку,

при необхідності покрутіть ручку

(див. розділ "Монтування

телескопічного держака і ручки та

регулювання висоти").

Увага!

Небезпека отримання травм та

ушкоджень! При транспортуванні слід

звернути увагу на вагу пристрою.

При перевезенні апарату в транспортних

засобах слід враховувати місцеві діючі

державні норми, направлені на захист

від ковзання та перекидання.

Увага!

Небезпека отримання травм та

ушкоджень! При зберіганні звернути

увагу на вагу пристрою.

Цей прилад має зберігатися лише у

внутрішніх приміщеннях.

Увага

Перед здійсненням догляду та

технічного обслуговування пристрою

від'єднайте акумулятор.

ÎЗзовні витирайте пристрій вогкою

тканиною. Не використовуйте

агресивних засобів, наприклад,

порошку для чищення.

див. мал. 9

ÎНатисніть кнопку розблокування і

вийміть щітковий валик.

ÎНамотані волосини краще всього

можна видалити за допомогою ножа

чи ножиць, провівши ними вздовж

обрізного канту щіткового валика.

Видаліть вивільнені волосини зі

щіткового валика.

ÎВставте очищений чи новий щітковий

валик і перевірте, чи правильно він

закріплений.

Призупинення роботи

Закінчення роботи

Випорожнення ємкості для бруду

Зберігання пристрою

Транспортування

Зберігання пристрою

Догляд та технічне

обслуговування

Очистка пристрою

Заміна/очистка щіткового валика

165UK

– 5

У кожній країні діють умови гарантії,

наданої відповідною фірмою-

продавцем. Неполадки в роботі

пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками виготовлення. У випадку

чинності гарантії звертіться до продавця

чи в найближчий авторизований

сервісний центр з документальним

підтвердженням покупки.

ÎПеревірте з'єднання зарядного

пристрою з акумулятором.

ÎПеревірте наявність напруги в

розетці.

ÎПочистіть чи замініть щітковий валик

(див. розділ "Заміна/очистка

щіткового валика"

ÎЗарядіть акумулятор (див. розділ

"Зарядка акумулятора").

ÎВипорожніть заповнену ємкість для

бруду (див. розділ "Випорожнення

ємкості для бруду").

У разі виникнення питань чи неполадок

допомогу охоче нададуть у філіалах

фірми KARCHER. Адреси див. на

звороті.

Сервіс

Гарантія

Допомога для усунення

неполадок

Індикатор зарядки не світиться

Пристрій чистить не достатньо

З пристрою вилітає бруд.

Спеціальне допоміжне

обладнання

Назва №

замовлен

ня

Пристрій швидкої зарядки BC 1/1.8, для

1-го акумулятора (звичайно для EB 30/1

Professional)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Запасний акумулятор NiCd 4.654-259

Запасний

акумулятор Li-Ion

1,4A 4.654-273

Запасний

акумулятор Li-Ion

2,6A 4.654-283

Щіточний валик, м’який,

червоний

4.762-401

Служба підтримки користувачів

166 UK

– 6

Цим ми повідомляємо, що нижче

зазначена машина на основі своєї

конструкції та конструктивного

виконання, а також у випущеної у

продаж моделі, відповідає спеціальним

основним вимогам щодо безпеки та

захисту здоров'я представлених нижче

директив ЄС. У випадку неузгодженої з

нами зміни машини ця заява втрачає

свою силу.

Ті, хто підписалися діють за запитом та

дорученням керівництва.

уповноважений по документації:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2010/12/01

Заява про відповідність

нормам CE

Продукт:Електрощітки

Тип:1.545-xxx

Відповідна директива ЄС

2006/95/ЄС

2004/108/ЄС

Прикладні гармонізуючі норми

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Запропоновані національні норми

Кіл-ть років, CE-позначення

2006

CEO Head of Approbation

167UK

– 7

Технічні характеристики

Тип акумулятора EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Час роботи при повному заряді

акумулятора (залежно від типу

настилу)

min 45 45 35 61

Робоча напруга акумулятора V 7,2 7,2 7,2 7,2

Вихідна напруга зарядного

пристрою

V 8,6 8,6 8,2 4,2

Зарядний струм A 0,1 1,8 0,45 1,8

Напруга мережі живлення зарядного пристрою

EU/CH V 230 230 230 230

Hz 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB V 230-240 230-240 -- 230-240

Hz 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS V 240 240 -- --

Hz 1~ 50/60 1~ 50/60 -- --

Рівень звукового тиску (EN

60704-2-1)

dB(A) 56 56 56 56

Вага kg 2,8 2,8 2,8 2,8

168 UK

– 1

Бұйымыңызды алғашқы

қолдану алдында пайдалану

нұсқауын мұқият оқып шығыңыз,

нұсқауларды орындап, кейінгі пайдалану

үшін немесе осы бұйымды кейін

пайдаланатын тұлғалар үшін сақтап

қойыңыз.

–Бұл бұйым Kärcher компаниясы

рұқсат еткен жабдықтар мен

қосымша бөлшектерді пайдалана

отырып қонақүйлерде, мектептерде,

ауруханаларда, фабрикаларда,

дүкендерде, кеңселерде, дүкен үшін

жалға алынған ғимараттарда жəне т.

б. қолдануға жарамды.

–Бұйым шектеулі мөлшерде қалың

түкті кілемдерге арналған.

–Бұйым едендегі дымқыл төсемдерге

жарамсыз.

–Бұйым жуылғыш бетонға, қиыршық

тасты жəне т. б. төсемдерге

арналмаған

Бұйымды аталған шектерден шығатын

кез келген қолдану бұйымды мақсатына

қарай қолданбау болып есептеледі.

Осының нəтижесінде пайда болған

ақауға өндіруші жауапты емес, тəуекелді

қолданушы ерекше түрде өз мойнына

алады.

Бұйымы утилизациялау кезінде

салынбалы аккумуляторды түсіріп, тиісті

түрде жою қажет!

Аккумуляторды ашпаңыз, өйткені

қысқа тұйықталу мүмкін, сондай-ақ

қоздырғыш бу немесе күйдіргіш

сұйықтар ағуы мүмкін.

Құрамындағы заттар туралы

анықтамалар (REACH)

Бұйымның құрамындағы заттар туралы

соңғы мағлұматтарды астыда

көрсетілген интернет беттерімізде оқи

аласыз:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Бұйымды мақсатына

сəйкес қолдану

Қоршаған ортаны қорғау

Қаптау материалдары екінші

өңдеуге жарамды. Қаптаманы үй

қоқысына лақтырмауыңызды

сұраймыз, оларды екінші өңдеу

үшін бөлек қойыңыз.

Өз мерзімін аяқтаған

құралдарда бағалы, екінші

өңдеуге жарамды материалдар

бар. Батареялар мен

аккумуляторларда қоршаған

ортаға зиян əкелетін заттар бар.

Осыған байланысты мерзімі

аяқталған құралдарды,

батареялар мен

аккумуляторларды арнайы

қалдықтар ретінде арнайы

қалдықтарды жинау жүйелері

арқылы жоюыңызды сұраймыз.

169KK

– 2

Қауіп

Бұл белгі тікелей түрде түсе алатын

қауіпті білдіреді, осы қауіп ауыр дене

жаралуына жəне ажалды апаттарға

апаруы мүмкін.

몇Сақтандыру

Бұл белгі мүмкін болып қалатын бір

жағдайды көрсетіп білдіреді, осы қауіп

ауыр дене жаралуына жəне ажалды

апаттарға апаруы мүмкін.

Сақтық нұсқауы

Бұл белгі мүмкін болып қалатын қауіпті

бір жағдайды көрсетіп білдіреді, осы

қауіп жеңіл дене жаралуына немесе

заттар мен бұйымдарға зиян түсуіне

апаруы мүмкін.

Қауіпсіздік ережесі Пайдалану

нұсқауындағы ережелермен қоса,

жалпы заңды қауіпсіздік жəне

жазатайым оқиғаны алдын алу

талаптарын сақатаған жөн.

Жарақат алу қаупі

–Бұйым құрамында айналып

отыратын қылтарақ түтігі бар,

жұмыс уақытында оған

бармақтарыңыз немесе аспаптар

тимеуі тиіс.

–Бұйымды қарау немесе техникалық

жөндеу кезінде аккумуляторды алып

тастаған жөн!

Батарея толтыру құрылғысы

бойынша нұсқаулар

–Аккумулятордарды толтыру үшін тек

қана бұйыммен бірге сатылатын

аккумулятор толтыру құрылғысын

немесе KÄRCHER компаниясы

тарапынан рұқсат берілген

құрылғыларын қолданыңыз.

–Əр қолдану барысында зарядтау

құрылғысын жəне аккумулятор

блогын бүлінбегенін тексеру керек.

Бүлінген бұйымдарды бұдан былай

қолданбаңыз, ал бүлінген

бөлшектерді тек арнайы мамандарға

жөндетуге рұқсат етіледі.

–Зарядтау құрылғысын лас немесе

дымқыл күйінде қолдануға рұқсат

етілмейді.

–Желілік кернеу параметрлері

зарядтау құрылғысының

тақтайшасында көрсетілген

кернеумен сəйкес болуы қажет.

–Зарядтау құрылғысын жарылу қаупі

бар ортада қолданбаңыз.

–Ешқандай металл бөлшектер

адаптердің контактілеріне түспеуі

тиіс, қысқа тұйықталу қаупі бар.

–Зарядтау құрылғысын тек рұқсат

етілген аккумулятор блоктарын

зарядтау үшін қолданыңыз.

–Зарядтау құрылғысының адаптеріне

тек таза жəне құрғақ аккумулятор

блоктарын салыңыз.

–Батареяларды (қуат беру элементі)

зарядтамаңыз, жарылу қаупі бар.

–Бүлінген аккумулятор блоктарын

зарядтамаңыз. Бүлінген аккумулятор

блоктарын ауыстырыңыз.

–Аккумулятор блоктарын металды

заттардың қасында сақтамаңыз,

қысқа тұйықталу қаупі бар.

–Аккумуляторды отқа немесе үй

қалдығы ретінде лақтырмаңыз.

–Аккумулятордан аққан сұйықты

қолмен ұстамаңыз. Кездейсоқ

ұстағанда сұйықты сумен шайыңыз.

Көзге түскен жағдайда дəрігерге

қаралыңыз.

Қолдану туралы

нұсқаулықтағы символдар

мен белгілер

Қауіпсіздік туралы

нұсқаулар

170 KK

– 3

–Зарядтау құрылғысын ылғалдан

қорғаңыз, құрғақ жерде сақтаңыз.

Бұйымды бөлме ішінде ғана қолдану

үшін арналған, жаңбыр астында

аппараты қалдырмаңыз.

Бұйым қорапшасын ашқанда қорапша

ішіндегі бұйым мен бөлшектерінің толық

жəне бұзылмаған түрде болғандығын

тексеріп алыңыз. Тасымалдау

нəтижесінде бүлінген жері болса,

бұйымды сатқан сауда мекемесіне

хабарлаңыз.

Нұсқау: Бұйымдың суреті жəне

пайдалану нұсқауы 2 бетте.

1Бекіткіші бар аспап топсасы

2Аяқ ажыратқышы Қосу/Ажыр

3Аккумулятор, шығарылып алынатын

4Ауыспалы аккумулятор

(тек EB 30/1 Professional)

5Босатып ашу үшін түймешек,

Аккумулятор

6Кір ұстау сауыты, шығарып

алынатын

7Босатып ашушы, Кір жинайтын сауыт

8Бұйым корпусы

9Қылтарақты түтік, ауыстырыла

алынатын

10 Босатып ашу түймешегі, щеткалы

білікше

11 Телескоп ұстағышы, жоғарлығы

өзгертіле алынатын

12 Биікті реттейтін айналмалы сап

13 Ұстау тұтқасы

14 Зарядтау режимін көрсету

индикаторы мен зарядтау кабелі бар

зарядтау құрылғысы

(тек EB 30/1)

15 Тез зарядтау құрылғысы

(тек EB 30/1 Professional)

2 суретті қараңыз

Телескоп тұтқасында 3 бөлшегі бар. Жинау

кезінде тұтқаның бөлшектерінің бекітілгенін

қараңыз.

ÎСапты ұзын тұтқаға айналмалы саппен

салыңыз.

ÎҰзындау жəне қысқа ұстағыштарын

бірбіріне енгізіңіз. Осыларды бірге

қосқанда, қосу жерінен біраз басыңыз.

ÎҰстағышты толығымен қосу жерімен

алға қарай ұстап, бұйым буынына

енгізіңіз.

ÎАйналмалы сапты босатып, тұтқаны

қажетті биіктікке шығарыңыз, сапты

дұрыс қалыпқа қойып, айналмалы сапты

бұраңыз.

3 суретті қараңыз

Аккумулятор жеткізілім кезінде

зарядталмаған. Пайдалану алдында,

қажет болса зарядтаңыз.

Нұсқау:

Аккумуляторды түсіргеннен кейін

зарядтау қажет.

ÎАккумуляторды зарядтау

құрылғысына зарядтау кабелі

арқылы қосыңыз немесе

аккумуляторды зарядтау

құрылғысына салыңыз.

ÎКомплектіге кіретін зарядтау

құрылғысын тиісті розеткаға қосыңыз.

Зарядтау режимі индикаторы қызыл

түсті болып жанады. Аккумуляторды

зарядтау басталды.

Заряды отырған аккумуляторды

зарядтау уақыты

Бұйымдағы символдар мен

белгілер

Бұйымды іске қосу

Бұйым сипаттамасы

Телескоп тұтқасы мен қол

тұтқасын орнату мен жоғарлығын

өзгерту

Аккумуляторды зарядтау

Зарядтау

құрылғыс

NiCd

6.654-

186.0

Li-Ion

6.654-

257.0

Li-Ion

6.654-

273.0

BC 1/0.1 12 сағ.-- --

BC 1/0.45 -- 3 сағ.6 сағ.

BC 1/1.8 50 мин. 45 мин. 90 мин.

171KK

– 4

Нұсқау

Егер зарядтау уақыты көп болса,

зарядтау құрылғысы тұрақты

зарядтауға ауысады. Зарядтау режимі

индикаторы қызыл түсті болып жанып

тұра береді.

4 суретті қараңыз

ÎАккумуляторды енгізу жеріне қарай

толығымен кіргенінше дейін енгізіңіз.

5 суретті қараңыз

Қалың түкті кілемдерді тазалағанда,

тұтқаның шетке жылжуын болдырмау

үшін кардан білікшесін бекітуге болады.

–Жоғарыға суырылатын тұтқаны

шетінен бекіту:

ÎБекіткіш түймені басыңыз, жоғарыға

жылжытып, бекітіңіз.

–Телескоп тұтқаны ажырату:

ÎБекіткіш түймені басыңыз, жоғарыға

жылжытып, бекітіңіз.

6 суретті қараңыз

ÎБұйымды өшіру үшін аяқ

ажыратқышын Қосу/Өшіру басыңыз.

ÎТазалау үшін бұйымды алға жəне

артқа қарай қозғалтыңыз.

ÎШеткі жерлерді тазалау үшін

бұйымның оң жағын пайдаланыңыз

(аккумулятор жағы).

7 суретті қараңыз

ÎБұйымды өшіру үшін аяқ

ажыратқышын Қосу/Өшіру басыңыз.

ÎҮзіліс кезінде жоғарыға суырылатын

тұтқаны тұрақтылықты қамтамасыз

ету үшін көлденең орнатыңыз,

бекіткіш осы қалыпты сақтайды.

ÎЖұмысты аяқтағанда бұйымды

өшіріп қойыңыз.

ÎƏр тазалаудан соң кір жинайтын

сауытты босату қажет.

ÎАккумуляторды шығару түймесін

басып, аккумуляторды түсіріңіз.

ÎАккумуляторды зарядтау.

8 суретті қараңыз

ÎКір жинайтын сауытты ажыратып

алыңыз.

ÎКір жинайтын сауытты босатыңыз.

ÎҚайтадан салып, сауытты бекітіңіз.

ÎБұйымды сап арқылы ілуге болады,

қажетінше сапты бұраңыз

(«Жоғарыға суырылатын тұтқа жəне

сапты жинау, биіктікті реттеу»

бөлімін қараңыз).

Сақтық нұсқауы

Жаралану мен бұзылып кету қауіпі!

Тасымалдау кезінде бұйымдың

салмағына назар аударыңыз.

Көлік машиналармен тасымалдағанда

бұйымды қолданылатын ережелеріне

сəйкес сырғанау жəне төңкеріліп кетуге

қарсы бекітіліп қою тиіс.

Сақтық нұсқауы

Жаралану мен бұзылып кету қауіпі!

Бұйымды сақтау кезінде бұйымның

салмағына назар аударыңыз.

Бұл бұйымды ішкі бөлмелерде ғана

сақтау қажет.

Назар аударыңыз

Күту жəне жөндеу жұмыстары

өткізілгенде, аккумуляторды

əрқашанда бұйым ішінен шығарып

алыңыз.

Аккумуляторды орнату

Қолдану

Жоғарыға суырылатын тұтқаны

шетінен бекіту/ажырату

Жұмысты бастау

Жұмысты уақытша тоқтату

Жұмысты аяқтау

Кір жинайтын сауытын босату

Бұйымды сақтау

Тасымалдау

Бұйымның сақталынуы

Күту мен техникалық

тексеру жұмыстары

172 KK

– 5

ÎБұйымды сыртқы жағынан ылғалы

матамен сүртіңіз. Аса қатты тазалау

бұйымдарын, ұнтақы сияқты

заттарды, қолданбаңыз.

9 суретті қараңыз

ÎБосатып шығару түймешегін басып,

щеткалы білікшенін шығарып

алыңыз.

ÎЖиналған шаштарды пышақ немесе

қайшы арқылы щеткалы білікшенің

жиегі бойымен алған жөн. Щеткадағы

қиылған шаштарды алыңыз.

ÎТазаланған немесе жаңа щеткалы

білікшені енгізіп, дұрыс жерінен

енгізілгенін тексеріңіз.

Бұйымдарымыз үшін əр елде жауапты

өтім серіктестеріміз тарапынан

шығарылатын кепілдеме шарттары

күште болады. Егер материалдардың

ақаулығы немесе дайындау

барысындағы қателіктер табылса, біз

ықтимал ақаулықтарды кепіл мерзімі

ішінде ақысыз жөндейміз. Кепіл мерзімі

ішінде наразылықтарыңыз болса,

аспапты сатқан сауда мекемесіне

немесе жақындағы өкілетті сервистік

қызмет көрсету орнына сатып алу чегін

көрсетіп, хабарласыңыз.

ÎЗарядтау құрылғысының

аккумулятормен байланысын

тексеріңіз.

ÎРозеткадағы энергия қуатын

тексеріңіз.

ÎЩеткалы білікшені тазалаңыз

немесе ауыстырыңыз («Щеткалы

білікшені ауыстыру/тазалау» бөлімін

оқыңыз)

ÎАккумуляторды зарядтау

(«Аккумуляторды зарядтау» бөлімін

қараңыз).

ÎТолып қылған кір ұстау сауытын

босатыңыз («Кір жинайтын сауытын

босату» бөлімін оқыңыз).

Сурақтарыңыз немесе кедергілер

болған жағдайларда біздің KÄRCHER

компаниясының өкілеттігінің

мамандарымыз Өзіңізге өз көмектерін

береді. Мекен-жайларды бетінің артқы

жағынаң қараңыз.

Бұйымды тазалау

Щеткалы білікшені ауыстыру/

тазалау

Қызмет көрсету

Кепілдеме

Кедергілер болғанда көмек алу

Жұмысқа қосылып тұрғанын

білдіретін көрсеткіш жылтылдамай

отыр

Бұйым дұрыс тазаламай отыр

Бұйым ішінен кір шығып отыр

Арнайы жабдықтар

Атауы Тапсырыс

№

Тез зарядтағыш құрылғы BC 1/1,8,

жалаң қабат (EB 30/1 Professional

стандарты бойынша)

EU/CH 6.654-190

GB 6.654-196

AUS 6.654-201

Ауыспалы аккумулятор

NiCd

4.654-259

Ауыспалы

аккумулятор Li-Ion

1,4A 4.654-273

Ауыспалы

аккумулятор Li-Ion

2,6A 4.654-283

Щеткалы білікше, жұмсақ,

қызыл түсті

4.762-401

Бұйым Қолданушыларға Қызмет

Көрсету бөлімі

173KK

– 6

Осы анықтама арқылы біз астыда

көрсетілген машина құралының жобалау

жəне құрылыс түрі арқылы жəне

шығарылып сатылған тəсілі арқылы Еуропа

Одағының заңды директиваларының негізгі

маңызды қауіпсіздік жəне денсаулық сақтау

салаларында қойылған талаптарына сəйкес

болғанын растаймыз. Бұйым құрылымына

ескертілмеген өзгерістер енгізілсе, аталған

мəлімдеме жарамсыз болып табылады.

Қол қоюшылар фирма атынан жəне

басшылық нұсқауы бойынша əрекет

етеді.

Документация үшін өкілді:

С. Рейзер

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Винненден (Германия)

Тел.: +49 7195 14-0

Факс: +49 7195 14-0

Winnenden, 2010/12/01

СЕ сəйкестік туралы

анықтамасы

Өнім:Электр сыпырғышы

Түрі:1.545-xxx

Тиісті ЕС директивалары

2006/95/EG

2004/108/EG

Қолданылған бекітілген стандарттар

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–10

EN 60335–2–29

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Қолданылған мемлекеттік

стандарттар

СЕ белгісін беру жылы:

2006

CEO Head of Approbation

174 KK

– 7

Техникалық мағлұматтар

Аккумулятор түрі EB 30/1

NiCd

EB 30/1

Prof. NiCd

EB 30/1

Li-Ion

EB-30/1

Prof.

Li-Ion

Аккумулятордың толық

зарядтағы максималды жұмыс

ұзақтығы (едендегі төсемнің

түріне қарай)

мин.45 45 35 61

Аккумулятордың жұмыс кернеуі В 7,2 7,2 7,2 7,2

Зарядтау құрылғысының шығу

кернеуі

В8,6 8,6 8,2 4,2

Зарядтау тоғы A 0,1 1,8 0,45 1,8

Зарядтау құрылғысының желілік кернеуі

EU/CH В230 230 230 230

Гц 1~ 50/60 1~ 50/60 1~ 50/60 1~ 50/60

GB В230-240 230-240 -- 230-240

Гц 1~ 50/60 1~ 50/60 -- 1~ 50/60

AUS В240 240 -- --

Гц 1~ 50/60 1~ 50/60 -- --

Дыбыс деңгейі (EN 60704-2-1) дБ(A) 56 56 56 56

Салмағы кг 2,8 2,8 2,8 2,8

175KK

5950-583.book Seite 98 Donnerstag, 13. Februar 2003 3:55 15

02/10

AE Karcher FZE, P.O. Box 17416, Jebel Ali Free Zone (South),

Dubai, United Arab Emirates,

+971 4 886-1177, www.kaercher.com

AR Kärcher S.A., Uruguay 2887 (1646) San Fernando, Pcia. de

Buenos Aires

+54-11 4506 3343, www.karcher.com.ar

AT Alfred Kärcher Ges.m.b.H., Lichtblaustraße 7, 1220 Wien,

+43-1-25060-0, www.kaercher.at

AU Kärcher Pty. Ltd., 40 Koornang Road, Scoresby VIC 3179,

Victoria,

+61-3-9765-2300, www.karcher.com.au

BE Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,

+32-3-340 07 11, www.karcher.be

BR Kärcher Indústria e Comércio Ltda., Av. Professor

Benedicto Montenegro no 419, Betel, Paulínia - Estado de Sao

Paulo, CEP 13.140-000

+55-19-3884-9100, www.karcher.com.br

CA Kärcher Canada Inc., 6535 Millcreek Road, Unit 67,

Mississauga, ON, L5N 2M2,

+1-905-672-8233, www.karcher.ca

CH Kärcher AG, Industriestrasse, 8108 Dällikon, Kärcher SA,

Croix du Péage, 1029 Villars-Ste-Croix,

0844 850 864, www.kaercher.ch

CN Kärcher (Shanghai) Cleaning Systems, Co., Ltd., Part F,

2nd Floor, Building 17, No. 33, XI YA Road, Waigaogiao Free

Trade, Pudong, Shanghai, 200131

+86-21 5076 8018, www.karcher.cn

CZ Kärcher spol. s r.o., Modletice c.p. 141, CZ-251 01 Ricany,

+420/323/606 014, www.kaercher.cz

DE Alfred Kärcher Vertriebs-GmbH, Friedrich-List-Straße 4,

71364 Winnenden,

+49-7195/903-0, www.kaercher.de

DK Kärcher Rengøringssystemer A/S, Helge Nielsens Allë 7 A,

8723 Løsning,

+45-70206667, www.karcher.dk

ES Kärcher, S.A., Pol. Industrial Font del Radium, Calle Josep

Trueta, 6-7, 08403 Granollers (Barcelona),

+34-902 17 00 68, www.karcher.es

FKärcher S.A.S., 5, avenue des Coquelicots, Z.A. des Petits

Carreaux, 94865 Bonneuil-sur-Marne,

+33-1-4399-6770, www.karcher.fr

FI Kärcher OY, Yrittäjäntie 17, 01800 Klaukkala,

+358-207 413 600, www.karcher.fi

GB Kärcher (U.K.) Ltd., Kärcher House, Beaumont Road,

Banbury, Oxon OX16 1TB,

+44-1295-752-000, www.karcher.co.uk

GR Kärcher Cleaning Systems A.E., 31-33, Nikitara str. &

Konstantinoupoleos str., 136 71 Aharnes,

+30-210-2316-153, www.karcher.gr

HK Kärcher Limited, Unit 10, 17/F., Apec Plaza, 49 Hoi Yuen

Road, Kwun Tong, Kowloon,

++(852)-2357-5863, www.karcher.com.hk

HU Kärcher Hungaria KFT, Tormásrét ut 2., (Vendelpark), 2051

Biatorbagy,

+36-23-530-64-0, www.kaercher.hu

IKärcher S.p.A., Via A. Vespucci 19, 21013 Gallarate (VA),

+39-848-998877, www.karcher.it

IE Kärcher Limited (Ireland), 12 Willow Business Park, Nangor

Road, Dublin 12,

(01) 409 7777, www.kaercher.ie

JP Kärcher (Japan) Co., Ltd., Irene Kärcher Building, No. 2,

Matsusaka-Daira 3-chome, Taiwa-cho, Kurokawa-gun, Miyagi

981-3408,

+81-22-344-3140, www.karcher.co.jp

KR Karcher Co. Ltd. (South Korea), 2nd Floor , Youngjae

Building, 50-1, 51-1, Sansoo-dong, Mapo-ku, Seoul 121-060,

+82-2-322 6598, www.karcher.co.kr

MX Karcher México, SA de CV, Av. Gustavo Baz Sur No. 29-C,

Col. Naucalpan Centro, Naucalpan, Edo. de México, C.P. 53000

México,

+52-55-5357-04-28, www.karcher.com.mx

MY Karcher Cleaning Systems Sdn. Bhd., 71 & 73 Jalan TPK 2/

8, Taman Perindustrian Kinrara, Seksyen 2, 47100 Puchong,

Selangor Darul Ehsan, Malaysia,

+603 8073 3000, www.karcher.com.my

NL Kärcher B.V., Postbus 474, 4870 AL Etten-Leur,

0900-33 666 33, www.karcher.nl

NO Kärcher AS, Stanseveien 31, 0976 Oslo, Norway,

+47 815 20 600, www.karcher.no

NZ Karcher Limited, 12 Ron Driver Place, East Tamaki,

Auckland, New Zealand,

+64 (9) 274-4603, www.karcher.co.nz

PL Kärcher Sp. z o.o., Ul. Stawowa 140, 31-346 Kraków,

+48-12-6397-222, www.karcher.pl

RO Karcher Romania srl, Sos. Odaii 439, Sector 1, RO-013606

BUKAREST,

+40 37 2709001, www.kaercher.ro

RU Karcher Ltd. Service Center, Leningradsky avenue, 68,

Building 2, Moscow, 125315

+7-495 789 90 76, www.karcher.ru

SE Kärcher AB, Tagenevägen 31, 42502 Hisings-Kärra,

+46 (0)31-577 300, www.karcher.se

SGP Karcher South East Asia Pte. Ltd., 5 Toh Guan Road East,

#01-00 Freight Links Express Distripark, Singapore 608831,

+65-6897-1811, www.karcher.com.sg

SK Kärcher Slovakia, s.r.o., Beniakova 2, SK-94901 NITRA,

+421 37 6555 798, www.kaercher.sk

TR Kärcher Servis Ticaret A.S., 9 Eylül Mahallesi, 307 Sokak

No. 6, Gaziemir / Izmir,

+90-232-252-0708, +90-232-251-3578, www.karcher.com.tr

TW Karcher Limited, 7/F, No. 66, Jhongijheng Rd., Sinjhuang

City, Taipei County 24243, Taiwan,

+886-2-2991-5533, +886-800-666-825, www.karcher.com.tw

UA Kärcher TOV, Kilzeva doroga, 9, 03191 Kiew,

+380 44 594 7576, www.karcher.com.ua

USA To locate your local dealer please visit our web site at

http://www.karchercommercial.com or call us at 888.805.9852

ZA Kärcher (Pty) Ltd., 144 Kuschke Street, Meadowdale,

Edenvale, 1614,

+27-11-574-5360, www.karcher.co.za

Karcher EB 30 1

Navigation menu

Versions of this User Manual:

Views

Navigation
