Register and win!
www.kaercher.com
59635550  01/10

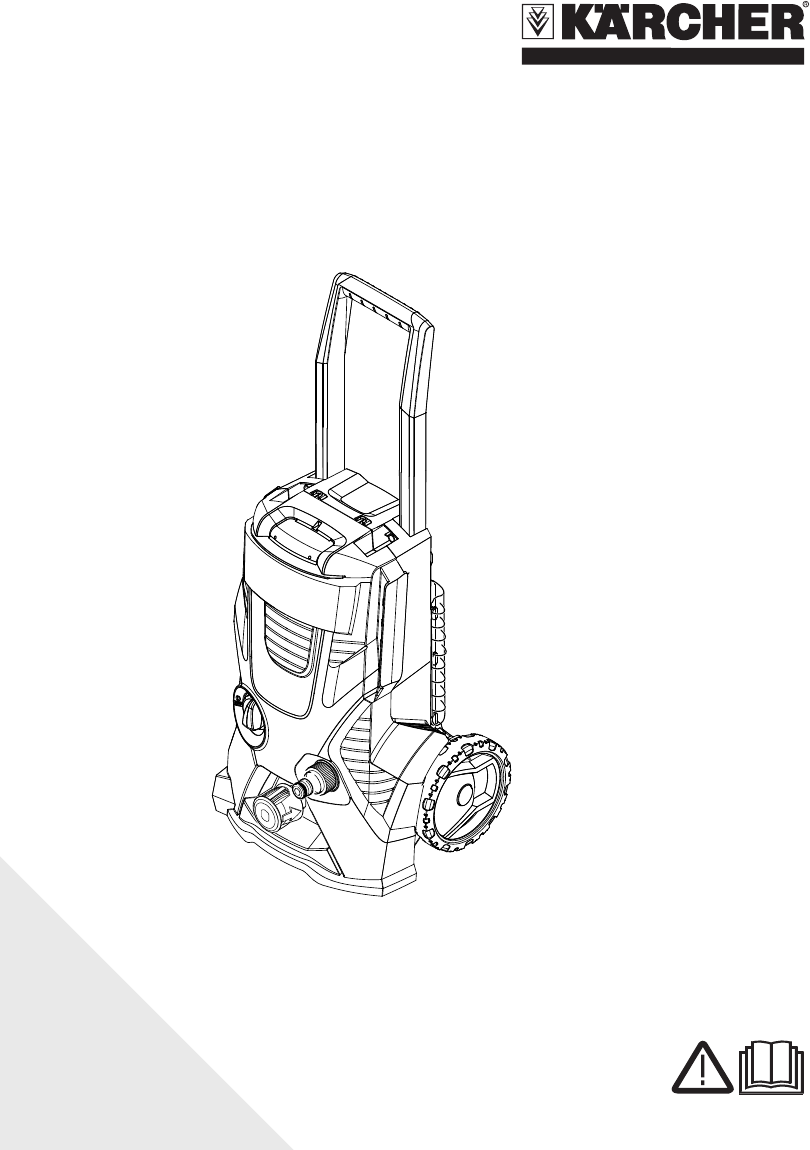

K 5.520
Deutsch     3
English   11
Français   19
Italiano   28
Nederlands   37
Español   45
Português   54
Dansk   62
Norsk   70
Svenska   78
Suomi   86
Ελληνικά   94
Türkçe 103
Русский 111
Magyar 121
Čeština 129
Slovenščina 137
Polski 145
Româneşte 153
Slovenčina 161
Hrvatski 169
Srpski 177
Български 185
Eesti 194
Latviešu 202
Lietuviškai 210
Українська 218

- 1

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Original-

betriebsanleitung, handeln Sie danach und

bewahren Sie diese für späteren Gebrauch

oder für Nachbesitzer auf.

Verwenden Sie diesen Hochdruckreiniger

ausschließlich für den Privathaushalt:

–zum Reinigen von Maschinen, Fahrzeu-

gen, Bauwerken, Werkzeugen, Fassa-

den, Terrassen, Gartengeräten usw. mit

Hochdruck-Wasserstrahl (bei Bedarf mit

Zusatz von Reinigungsmitteln).

–mit von KÄRCHER zugelassenen Zube-

hörteilen, Ersatzteilen und Reinigungsmit-

teln. Beachten Sie die Hinweise, die den

Reinigungsmitteln beigegeben sind.

Die Verpackungsmaterialien sind recy-

clebar. Bitte werfen Sie die Verpackun-

gen nicht in den Hausmüll, sondern führen

Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recycling-

fähige Materialien, die einer Verwer-

tung zugeführt werden sollten. Bitte

entsorgen Sie Altgeräte deshalb über geeig-

nete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

In jedem Land gelten die von unserer zustän-

digen Vertriebsgesellschaft herausgegebe-

nen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir in-

nerhalb der Garantiefrist kostenlos, sofern ein

Material- oder Herstellungsfehler die Ursache

sein sollte. Im Garantiefall wenden Sie sich

bitte mit Kaufbeleg an Ihren Händler oder die

nächste autorisierte Kundendienststelle.

(Adresse siehe Rückseite)

Gefahr

Für eine unmittelbar drohende Gefahr, die zu

schweren Körperverletzungen oder zum Tod

führt.

몇Warnung

Für eine möglicherweise gefährliche Situati-

on, die zu schweren Körperverletzungen oder

zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situati-

on, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

–Der Hochdruckstrahl kann

bei unsachgemäßem Ge-

brauch gefährlich sein. Der

Strahl darf nicht auf Perso-

nen, Tiere, aktive elektrische Ausrüstung

oder auf das Gerät selbst gerichtet wer-

den.

–Frost kann das nicht vollständig entleerte

Gerät zerstören. Gerät im Winter in einem

frostfreien Raum aufbewahren.

Inhaltsverzeichnis

Allgemeine Hinweise DE -1

Sicherheitshinweise DE -2

Bedienung DE -3

Gerätebeschreibung DE -3

Transport DE -6

Lagerung DE -6

Pflege und Wartung DE -7

Hilfe bei Störungen DE -7

Technische Daten DE -8

CE-Erklärung DE -8

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Umweltschutz

Garantie

Symbole in der Betriebsanleitung

Symbole auf dem Gerät

3DE

- 2

Gefahr

Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

Das Gerät nicht in Betrieb setzen, wenn

die Netzanschlussleitung oder wichtige

Teile des Gerätes, z.B. Hochdruck-

schlauch, Handspritzpistole, oder Sicher-

heitseinrichtungen beschädigt sind.

Netzanschlussleitung mit Netzstecker vor

jedem Betrieb auf Schäden prüfen. Be-

schädigte Netzanschlussleitung unver-

züglich durch autorisierten Kundendienst/

Elektro-Fachkraft austauschen lassen.

Hochdruckschlauch vor jedem Betrieb auf

Schäden prüfen. Beschädigten Hoch-

druckschlauch unverzüglich austau-

schen.

Der Betrieb in explosionsgefährdeten Be-

reichen ist untersagt.

Beim Einsatz des Gerätes in Gefahrberei-

chen (z.B. Tankstellen) sind die entspre-

chenden Sicherheitsvorschriften zu

beachten.

Hochdruckstrahlen können bei unsachge-

mäßem Gebrauch gefährlich sein. Der

Strahl darf nicht auf Personen, Tiere, akti-

ve elektrische Ausrüstung oder auf das

Gerät selbst gerichtet werden.

Den Hochdruckstrahl nicht auf andere

oder sich selbst richten, um Kleidung oder

Schuhwerk zu reinigen.

Keine Gegenstände abspritzen, die ge-

sundheitsgefährdende Stoffe (z.B. As-

best) enthalten.

Fahrzeugreifen/Reifenventile können

durch den Hochdruckstrahl beschädigt

werden und platzen. Erstes Anzeichen

hierfür ist eine Verfärbung des Reifens.

Beschädigte Fahrzeugreifen/Reifenventi-

le sind lebensgefährlich. Mindestens 30

cm Strahlabstand bei der Reinigung ein-

halten!

Explosionsgefahr!

Keine brennbaren Flüssigkeiten versprü-

hen.

Niemals lösungsmittelhaltige Flüssigkei-

ten oder unverdünnte Säuren und Lö-

sungsmittel ansaugen! Dazu zählen z.B.

Benzin, Farbverdünner oder Heizöl. Der

Sprühnebel ist hochentzündlich, explosiv

und giftig. Kein Aceton, unverdünnte Säu-

ren und Lösungsmittel verwenden, da sie

die am Gerät verwendeten Materialien an-

greifen.

몇Warnung

Netzstecker und Kupplung einer Verlän-

gerungsleitung müssen wasserdicht sein

und dürfen nicht im Wasser liegen.

Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie im

Freien nur dafür zugelassene und ent-

sprechend gekennzeichnete Verlänge-

rungsleitungen mit ausreichendem

Leitungsquerschnitt:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Verlängerungsleitung immer vollständig

von der Kabeltrommel abwickeln.

Hochdruckschläuche, Armaturen und

Kupplungen sind wichtig für die Gerätesi-

cherheit. Nur vom Hersteller empfohlene

Hochdruckschläuche, Armaturen und

Kupplungen verwenden.

Dieses Gerät ist nicht dafür bestimmt,

durch Personen mit eingeschränkten phy-

sischen, sensorischen oder geistigen Fä-

higkeiten benutzt zu werden.

Das Gerät darf nicht von Kindern oder

nicht unterwiesenen Personen betrieben

werden.

Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem

Gerät spielen.

Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

Der Benutzer hat das Gerät bestim-

mungsgemäß zu verwenden. Er hat die

örtlichen Gegebenheiten zu berücksichti-

gen und beim Arbeiten mit dem Gerät auf

Personen im Umfeld zu achten.

Das Gerät nicht verwenden, wenn sich

andere Personen in Reichweite befinden,

es sei denn, sie tragen Schutzkleidung.

Zum Schutz vor zurückspritzendem Was-

ser oder Schmutz geeignete Schutzklei-

dung und Schutzbrille tragen.

Sicherheitshinweise

4 DE

- 3

Vorsicht

Bei längeren Betriebspausen Gerät am

Hauptschalter / Geräteschalter ausschal-

ten oder Netzstecker ziehen.

Das Gerät bei Temperaturen unter 0 °C

nicht betreiben.

Mindestens 30 cm Strahlabstand bei der

Reinigung von lackierten Oberflächen ein-

halten, um Beschädigungen zu vermei-

den.

Das Gerät niemals unbeaufsichtigt las-

sen, solange das Gerät in Betrieb ist.

Darauf achten, dass Netzanschluss- oder

Verlängerungsleitung nicht durch Über-

fahren, Quetschen, Zerren oder derglei-

chen verletzt oder beschädigt werden. Die

Netzleitungen vor Hitze, Öl und scharfen

Kanten schützen.

Alle stromführenden Teile im Arbeitsbe-

reich müssen strahlwassergeschützt sein.

Das Gerät darf nur an einen elektrischen

Anschluss angeschlossen werden, der

von einem Elektroinstallateur gemäß IEC

60364 ausgeführt wurde.

Das Gerät nur an Wechselstrom anschlie-

ßen. Die Spannung muss mit dem Typen-

schild des Gerätes übereinstimmen.

Aus Sicherheitsgründen empfehlen wir

grundsätzlich, das Gerät über einen Feh-

lerstromschutzschalter (max. 30 mA) zu

betreiben.

Reinigungsarbeiten, bei denen ölhaltiges

Abwasser entsteht z.B. Motorenwäsche,

Unterbodenwäsche dürfen nur an Wasch-

plätzen mit Ölabscheider durchgeführt

werden.

Dieses Gerät wurde entwickelt für die Ver-

wendung von Reinigungsmittel, die vom

Hersteller geliefert oder empfohlen wer-

den. Die Verwendung von anderen Reini-

gungsmitteln oder Chemikalien kann die

Sicherheit des Gerätes beeinträchtigen.

Vorsicht

Sicherheitseinrichtungen dienen dem Schutz

des Benutzers und dürfen nicht verändert

oder umgangen werden.

Der Geräteschalter verhindert den unbeab-

sichtigten Betrieb des Gerätes.

Die Verriegelung sperrt den Hebel der

Handspritzpistole und verhindert den unbeab-

sichtigten Start des Gerätes.

Das Überströmventil verhindert eine Über-

schreitung des zulässigen Arbeitsdrucks.

Wird der Hebel an der Handspritzpistole los-

gelassen, schaltet der Druckschalter die

Pumpe ab, der Hochdruckstrahl stoppt. Wird

der Hebel gezogen, schaltet die Pumpe wie-

der ein.

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät

Standsicherheit herstellen um Unfälle oder

Beschädigungen zu vermeiden.

–Die Standsicherheit des Gerätes ist ge-

währleistet wenn es auf einer ebenen Flä-

che abgestellt wird.

Der Lieferumfang ihres Gerätes ist auf der

Verpackung abgebildet. Prüfen Sie beim Aus-

packen den Inhalt auf Vollständigkeit.

Bei fehlendem Zubehör oder bei Transport-

schäden benachrichtigen Sie bitte ihren

Händler.

Abbildungen siehe Seite 2

1 Kupplungsteil für Wasseranschluss

2 Hochdruckschlauch

3 Schnellkupplung für Hochdruckschlauch

Sicherheitseinrichtungen

Geräteschalter

Verriegelung Handspritzpistole

Überströmventil mit Druckschalter

Voraussetzungen für die Standsi-

cherheit

Bedienung

Lieferumfang

Gerätebeschreibung

5DE

- 4

4 Wasseranschluss mit eingebautem Sieb

5 Geräteschalter „0/OFF“ / „I/ON“

6 Transportgriff

7 Saugschlauch für Reinigungsmittel

8 Aufbewahrung für Zubehör

9 Netzanschlussleitung mit Netzstecker

10 Räder

11 Handspritzpistole

12 Verriegelung Handspritzpistole

13 Taste zum Trennen des Hochdruck-

schlauches von der Handspritzpistole

14 Strahlrohr mit Dreckfräser

15 Strahlrohr mit Druckregulierung (Vario

Power)

Sonderzubehör erweitert die Nutzungsmöglich-

keiten Ihres Gerätes. Nähere Informationen dazu

erhalten Sie bei Ihrem KÄRCHER-Händler.

Dem Gerät lose beigelegte Teile vor Inbe-

triebnahme montieren.

Abbildung

Räder in Aufnahme drücken, und mit bei-

liegendem Stopfen sichern, Ausrichtung

des Stopfens beachten.

Abbildung

Transportgriff in die Aufnahme setzen bis

Widerstand spürbar ist. Mit dem Handbal-

len oder einem weichen Gummihammer

durch einen kurzen Schlag in Position

bringen.

Abbildung

Zubehörnetz in die in der Abbildung ge-

zeigten Haken einhängen.

Abbildung

Hochdruckschlauch in Handspritzpistole

stecken, bis dieser hörbar einrastet.

Hinweis: Auf richtige Ausrichtung des An-

schlussnippels achten.

Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.

몇Warnung

Gemäß gültiger Vorschriften darf

das Gerät nie ohne Systemtrenner

am Trinkwassernetz betrieben wer-

den. Es ist ein geeigneter System-

trenner der Fa. KÄRCHER oder alternativ ein

Systemtrenner gemäß EN 12729 Typ BA zu

verwenden. Wasser, das durch einen Sys-

temtrenner geflossen ist, wird als nicht trink-

bar eingestuft.

Hinweis: Verunreinigungen im Wasser kön-

nen die Hochdruckpumpe und das Zubehör

beschädigen. Zum Schutz wird die Verwen-

dung des KÄRCHER-Wasserfilters (Sonder-

zubehör, Bestellnr. 4.730-059) empfohlen.

Vorschriften des Wasserversorgungsunter-

nehmens beachten.

Anschlusswerte siehe Typenschild/Techni-

sche Daten.

Einen gewebeverstärkten Wasser-

schlauch (nicht im Lieferumfang) mit einer

handelsüblichen Kupplung verwenden.

(Durchmesser mindestens 1/2 Zoll bzw.

13 mm; Länge mindestens 7,5 m).

Abbildung

Mitgeliefertes Kupplungsteil am Wasser-

anschluss des Gerätes anschrauben.

Wasserschlauch auf Kupplungsteil des

Gerätes stecken, und an die Wasserver-

sorgung anschließen.

Dieser Hochdruckreiniger ist mit dem

KÄRCHER-Saugschlauch mit Rückschlag-

ventil (Sonderzubehör, Bestellnr. 4.440-238)

zum Ansaugen von Oberflächenwasser z. B.

aus Regentonnen oder Teichen geeignet

(Maximale Ansaughöhe siehe technische Da-

ten).

KÄRCHER-Saugschlauch mit Rück-

schlagventil mit Wasser füllen, an Was-

seranschluss schrauben und in

Regentonne hängen.

Hochdruckschlauch vom Hochdruckan-

schluss des Gerätes trennen.

Sonderzubehör

Vor Inbetriebnahme

Räder montieren

Transportgriff montieren

Zubehörnetz anbringen

Hochdruckschlauch mit Handspritzpis-

tole verbinden

Wasserversorgung

Wasserversorgung aus Wasserleitung

Wasser aus offenen Behältern ansaugen

6 DE

- 5

Gerät einschalten „I/ON“ und warten

(max. 2 Minuten), bis Wasser blasenfrei

am Hochdruckanschluss austritt.

Gerät ausschalten „0/OFF“.

Vorsicht

Trockenlauf von mehr als 2 Minuten führt zu

Beschädigungen an der Hochdruckpumpe.

Baut das Gerät innerhalb von 2 Minuten kei-

nen Druck auf, Gerät abschalten und gemäß

Hinweisen im Kapitel „Hilfe bei Störungen“

verfahren.

Abbildung

Hochdruckschlauch fest in Schnellkupp-

lung am Gerät stecken, er rastet hörbar

ein.

Hinweis: Auf richtige Ausrichtung des An-

schlussnippels achten.

Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.

Abbildung

Strahlrohr in Handspritzpistole einstecken

und durch 90° Drehung fixieren.

Wasserhahn vollständig öffnen.

Netzstecker in Steckdose stecken.

Gerät einschalten „I/ON“.

Gefahr

Durch den austretenden Wasserstrahl an der

Hochdruckdüse wirkt eine Rückstoßkraft auf

die Handspritzpistole. Für sicheren Stand sor-

gen, Handspritzpistole und Strahlrohr gut

festhalten.

Vorsicht

Vor Reinigungsbeginn sicherstellen dass der

Hochdruckreiniger sicher auf ebenem Unter-

grund steht. Bei der Reinigung Schutzbrille

und Schutzkleidung verwenden.

Hebel der Handspritzpistole entsperren.

Hebel ziehen, das Gerät schaltet ein.

Hinweis: Wird der Hebel wieder losgelassen,

schaltet das Gerät wieder ab. Der Hochdruck

im System bleibt erhalten.

Für die gängigsten Reinigungsaufgaben. Der

Arbeitsdruck ist stufenlos zwischen „Min“ und

„Max“ regelbar.

Hebel der Handspritzpistole loslassen.

Strahlrohr auf die gewünschte Stellung

drehen.

Hinweis: Zum Arbeiten mit Reinigungsmittel

geeignet, Strahlrohr dazu auf Stellung „Mix“

drehen.

Für hartnäckige Verschmutzungen.

Vorsicht

Autoreifen, Lack oder empfindlichen Oberflä-

chen wie Holz nicht mit dem Dreckfräser reini-

gen, Gefahr der Beschädigung.

–Nicht zum Arbeiten mit Reinigungsmittel

geeignet.

Verwenden Sie zur jeweiligen Reinigungsauf-

gabe ausschließlich KÄRCHER Reinigungs-

und Pflegemittel, da diese speziell für die Ver-

wendung mit Ihrem Gerät entwickelt wurden.

Die Verwendung von anderen Reinigungs-

und Pflegemitteln kann zu schnellerem Ver-

schleiß und dem Erlöschen der Garantiean-

sprüche führen. Bitte informieren Sie sich im

Fachhandel oder fordern Sie direkt bei

KÄRCHER Informationen an.

Abbildung

Saugschlauch für Reinigungsmittel in ge-

wünschter Länge aus dem Gehäuse zie-

hen.

Saugschlauch für Reinigungsmittel in ei-

nen Behälter mit Reinigungsmittellösung

hängen.

Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

Strahlrohr auf Stellung „Mix“ drehen.

Hinweis: Dadurch wird bei Betrieb die

Reinigungsmittellösung dem Wasser-

strahl zugemischt.

Hinweis: Bei Bedarf können auch die Wasch-

bürsten zum Arbeiten mit Reinigungsmittel

verwendet werden.

Inbetriebnahme

Betrieb

Strahlrohr mit Druckregulierung

(Vario Power)

Strahlrohr mit Dreckfräser

Arbeiten mit Reinigungsmittel

7DE

- 6

Reinigungsmittel sparsam auf die trocke-

ne Oberfläche sprühen und einwirken

(nicht trocknen) lassen.

Gelösten Schmutz mit Hochdruckstrahl

abspülen.

Hebel der Handspritzpistole loslassen.

Hebel der Handspritzpistole verriegeln.

Bei längeren Arbeitspausen (über 5 Minu-

ten) zusätzlich das Gerät ausschalten „0/

OFF“.

Vorsicht

Den Hochdruckschlauch nur von der

Handspritzpistole oder dem Gerät trennen,

wenn kein Druck im System vorhanden ist.

Nach Arbeiten mit Reinigungsmittel:

Saugschlauch in einen Behälter mit kla-

rem Wasser hängen, Gerät etwa 1 Minute

lang mit demontiertem Strahlrohr ein-

schalten und klarspülen.

Hebel der Handspritzpistole loslassen.

Gerät ausschalten „0/OFF“.

Wasserhahn schließen.

Gerät von der Wasserversorgung tren-

nen.

Vorsicht: Beim Trennen von Zulauf– oder

Hochdruckschlauch kann nach dem Be-

trieb warmes Wasser aus den Anschlüs-

sen austreten.

Hebel der Handspritzpistole drücken, um

den noch vorhandenen Druck im System

abzubauen.

Hebel der Handspritzpistole verriegeln.

Netzstecker ziehen.

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden

beim Transport das Gewicht des Gerätes be-

achten (siehe technische Daten).

Gerät am Tragegriff hochheben und tra-

gen.

Gerät am Transportgriff ziehen.

Abbildung

Zum Schieben des Gerätes vorher den

Transportgriff ganz nach oben ziehen, er

rastet hörbar ein.

Gerät gegen Verrutschen und Kippen si-

chern.

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden

bei der Auswahl des Lagerortes das Gewicht

des Gerätes beachten (siehe technische Da-

ten).

Gerät auf einer ebenen Fläche abstellen.

Trenntaste an der Handspritzpistole drü-

cken und Hochdruckschlauch von der

Handspritzpistole trennen.

Gehäuse der Schnellkupplung für Hoch-

druckschlauch in Pfeilrichtung drücken

und Hochdruckschlauch herausziehen.

Netzanschlussleitung, Hochdruck-

schlauch und Zubehör am Gerät verstau-

en.

Vor längerer Lagerung, z.B. im Winter zusätz-

lich die Hinweise im Kapitel Pflege beachten.

Vorsicht

Gerät und Zubehör vor Frost schützen.

Das Gerät und das Zubehör werden von Frost

zerstört, wenn sie nicht vollständig von Was-

ser entleert sind. Um Schäden zu vermeiden:

Empfohlene Reinigungsmethode

Betrieb unterbrechen

Betrieb beenden

Transport

Transport von Hand

Transport in Fahrzeugen

Lagerung

Gerät aufbewahren

Frostschutz

8 DE

- 7

Gerät vollständig von Wasser entleeren:

Gerät ohne angeschlossenen Hochdruck-

schlauch und ohne angeschlossene Was-

serversorgung einschalten (max. 1 min)

und warten, bis kein Wasser mehr am

Hochdruckanschluss austritt. Gerät aus-

schalten.

Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

Gefahr

Vor allen Pflege– und Wartungsarbeiten das

Gerät ausschalten und den Netzstecker zie-

hen.

Vor längerer Lagerung, z. B. im Winter:

Filter vom Saugschlauch für Reinigungs-

mittel abziehen und unter fließendem

Wasser reinigen.

Sieb im Wasseranschluss mit einer Flach-

zange herausziehen und unter fließen-

dem Wasser reinigen.

Das Gerät ist wartungsfrei.

Verwenden Sie ausschließlich Original

KÄRCHER Ersatzteile. Eine Ersatzteilüber-

sicht finden Sie am Ende dieser Betriebsan-

leitung.

Kleinere Störungen können Sie mit Hilfe der

folgenden Übersicht selbst beheben.

Im Zweifelsfall wenden Sie sich bitte an den

autorisierten Kundendienst.

Gefahr

Vor allen Pflege– und Wartungsarbeiten das

Gerät ausschalten und den Netzstecker zie-

hen.

Reparaturarbeiten und Arbeiten an elektri-

schen Bauteilen dürfen nur vom autorisierten

Kundendienst durchgeführt werden.

Hebel der Handspritzpistole ziehen, das

Gerät schaltet ein.

Prüfen ob die angegebene Spannung auf

dem Typenschild mit der Spannung der

Stromquelle übereinstimmt.

Netzanschlussleitung auf Beschädigung

prüfen.

Einstellung am Strahlrohr prüfen.

Gerät entlüften: Gerät ohne angeschlos-

senen Hochdruckschlauch einschalten

und warten (max. 2 Minuten), bis Wasser

blasenfrei am Hochdruckanschluss aus-

tritt. Gerät ausschalten und Hochdruck-

schlauch wieder anschließen.

Wasserversorgung überprüfen.

Sieb im Wasseranschluss mit einer Flach-

zange herausziehen und unter fließen-

dem Wasser reinigen.

Ursache: Spannungsabfall wegen schwa-

chem Stromnetz oder bei Verwendung eines

Verlängerungskabels.

Beim Einschalten zuerst den Hebel der

Handspritzpistole ziehen, dann den Gerä-

teschalter auf „I/ON“ stellen.

Hochdruckdüse reinigen: Verschmutzun-

gen aus der Düsenbohrung mit einer Na-

del entfernen und von vorne mit Wasser

ausspülen.

Wasserzulaufmenge überprüfen.

Eine geringe Undichtheit des Gerätes ist

technisch bedingt. Bei starker Undichtheit

den autorisierten Kundendienst beauftra-

gen.

Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

Strahlrohr auf Stellung „Mix“ drehen.

Filter am Saugschlauch für Reinigungs-

mittel reinigen.

Saugschlauch für Reinigungsmittel auf

Knickstellen überprüfen.

Pflege und Wartung

Pflege

Wartung

Ersatzteile

Hilfe bei Störungen

Gerät läuft nicht

Gerät kommt nicht auf Druck

Gerät läuft nicht an, Motor brummt

Starke Druckschwankungen

Gerät undicht

Reinigungsmittel wird nicht angesaugt

9DE

- 8

Technische Änderungen vorbehalten!

Hiermit erklären wir, dass die nachfolgend be-

zeichnete Maschine aufgrund ihrer Konzipie-

rung und Bauart sowie in der von uns in

Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits- und

Gesundheitsanforderungen der EG-Richtlini-

en entspricht. Bei einer nicht mit uns abge-

stimmten Änderung der Maschine verliert

diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technische Daten

Wasseranschluss

Zulauftemperatur (max.) °C 40

Zulaufmenge (min.) l/min 10

Zulaufdruck (max.) MPa 0,8

Max. Ansaughöhe m 0,5

Elektrischer Anschluss

Spannung

1~50 Hz

V230

Anschlussleistung kW 2,1

Netzabsicherung (träge) A 10

Schutzklasse I

Schutzgrad IP X5

Leistungsdaten

Arbeitsdruck MPa 12,5

Max. zulässiger Druck MPa 14

Fördermenge, Wasser l/min 7,5

Maße und Gewichte

Länge mm 876

Breite mm 325

Höhe mm 285

Gewicht, betriebsbereit mit

Zubehör

kg 13

Fördermenge, Reinigungsmit-

tel

l/min 0,3

Rückstoßkraft der Handspritz-

pistole

N 15

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert

Unsicherheit K

m/s2

< 2,5

0,3

Schalldruckpegel LpA

Unsicherheit KpA

dB(A)

Schallleistungspegel LWA +

Unsicherheit KWA

dB(A) 86

CE-Erklärung

Produkt: Hochdruckreiniger

Typ: 1.181-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Angewandtes Konformitätsbewertungs-

verfahren

Anhang V

Schallleistungspegel dB(A)

Gemessen: 84

Garantiert: 86

CEO Head of Approbation

10 DE

- 1

Dear Customer,

Please read and comply with

these original instructions prior to

the initial operation of your appliance and

store them for later use or subsequent own-

ers.

This high-pressure cleaner is designed for do-

mestic use only:

–to clean machines, vehicles, buildings,

tools, facades, terraces, garden equip-

ment etc. using a high-pressure water jet

(and detergents if required).

–with accessories, replacement parts and

detergents approved by KÄRCHER. Ob-

serve the instructions provided with these

detergents.

The packaging material can be recy-

cled. Please do not place the packaging

into the ordinary refuse for disposal, but ar-

range for the proper recycling.

Old appliances contain valuable materi-

als that can be recycled. Please ar-

range for the proper recycling of old

appliances. Please dispose your old applianc-

es using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the in-

gredients at:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

The warranty terms published by the relevant

sales company are applicable in each coun-

try. We will repair potential failures of your ap-

pliance within the warranty period free of

charge, provided that such failure is caused

by faulty material or defects in manufacturing.

In the event of a warranty claim please con-

tact your dealer or the nearest authorized

Customer Service centre. Please submit the

proof of purchase.

(See address on the reverse)

Danger

Immediate danger that can cause severe inju-

ry or even death.

몇Warning

Possible hazardous situation that could lead

to severe injury or even death.

Caution

Possible hazardous situation that could lead

to mild injury to persons or damage to proper-

ty.

–High-pressure jets can be

dangerous if improperly

used. The jet must not be di-

rected at persons, animals,

live electrical equipment or at the appli-

ance itself.

–Frost can destroy the not completely

drained appliance. Store the appliance in

a frost resistant room during winter.

Contents

General information EN -1

Safety instructions EN -2

Operation EN -3

Description of the Appliance EN -3

Transport EN -6

Storage EN -6

Maintenance and care EN -6

Troubleshooting EN -7

Technical specifications EN -8

CE Declaration EN -8

General information

Proper Use

Environmental protection

Warranty

Symbols in the operating instruc-

tions

Symbols on the machine

11EN

- 2

Danger

Never touch the mains plug and the sock-

et with wet hands.

The appliance must not be used if the

power cord or important parts of the appli-

ance, e.g. high-pressure hoses, trigger

gun or safety devices are damaged.

Check the power cord and mains plug for

damage before every use. If the power

cord is damaged, please arrange for it to

be replaced immediately by an authorised

repair agent or a skilled electrician

Check the high-pressure hose for damage

before every use. Please arrange for the

immediate replacement of a damaged

high-pressure hose.

The appliance may not be used in areas

where a risk of explosion is present.

If the appliance is used in hazardous are-

as (e.g. filling stations) the corresponding

safety provisions must be observed.

High-pressure jets can be dangerous if

improperly used. The jet must not be di-

rected at persons, animals, live electrical

equipment or at the appliance itself.

The high-pressure jet must not be direct-

ed at other persons or directed by the user

at him/herself to clean clothing or foot-

wear.

Never use the appliance to clean objects

containing hazardous substances (e.g.

asbestos).

Vehicle tyres or tyre valves are suscepti-

ble to damage from the high-pressure jet

and may burst. The first indication of this

is a discolouration of the tyre. Damaged

vehicle tyres/tyre valves are highly dan-

gerous. Ensure that a distance of at least

30 cm is observed when cleaning with the

jet!

Risk of explosion!

Do not spray flammable liquids.

Never draw in fluids containing solvents or

undiluted acids and solvents! This in-

cludes petrol, paint thinner and heating

oil. The spray mist thus generated is high-

ly inflammable, explosive and poisonous.

Do not use acetone, undiluted acids and

solvents as they are damaging to the ma-

terials from which the appliance is made.

몇Warning

The mains plug and the coupling of an ex-

tension cable must be watertight and must

never lay in the water.

Unsuitable extension cables can be haz-

ardous. Only use extension cables out-

doors which have been approved for this

purpose and labelled with a sufficient ca-

ble cross-section: 1 - 10 m: 1.5 mm2; 10 -

30 m: 2.5 mm2

Always fully unroll electrical cables from

the cable drum.

High-pressure hoses, fixtures and cou-

plings are important for the safety of the

appliance. Only use high-pressure hoses,

fixtures and couplings recommended by

the manufacturer.

This appliance is not intended for use by

persons with reduced physical, sensory or

mental capabilities.

The appliance must not be operated by

children or persons who have not been in-

structed accordingly.

Children should be supervised to prevent

them from playing with the appliance.

Keep packaging film away from children -

risk of suffocation!

The operator must use the appliance cor-

rectly. When working with the appliance,

he must consider the local conditions and

pay due care and attention to other per-

sons, in particular children, who are near-

by.

Do not use the appliance when there are

other persons around unless they are also

wearing safety equipment.

Wear protective clothing and safety gog-

gles to protect against splash back con-

taining water or dirt.

Caution

In case of extended downtimes, switch

the appliance off at the main switch / ap-

pliance switch or remove the mains plug.

Do not operate the appliance at tempera-

tures below 0 °C.

Safety instructions

12 EN

- 3

Observe a distance of at least 30 cm when

using the jet to clean painted surfaces to

avoid damaging paintwork.

Never leave the appliance unattended

when it is in operation.

Make sure that the power cable or exten-

sion cables are not damaged by running

over, pinching, dragging or similar. Pro-

tect the power cable from heat, oil, and

sharp edges.

All current-conducting parts in the working

area must be protected against jet water.

The appliance may only be connected to

an electrical supply which has been in-

stalled in accordance with IEC 60364.

The appliance may only be connected to

alternating current. The voltage must cor-

respond with the type plate on the appli-

ance.

For safety reasons, we recommend that

you operate the appliance only via a

earth-leakage circuit breaker (max.

30 mA).

Cleaning operations which produce oily

waste water, e.g. engine washes, under-

body washes, may only be carried out us-

ing washing stations equipped with an oil

separator.

This appliance was designed to be used

with detergents which are supplied or rec-

ommended by the manufacturer. The use

of other detergents or chemicals may

compromise the safety of the appliance.

Caution

Safety devices protect the user and must not

be modified or bypassed.

The appliance switch prevents unintentional

operation of the appliance.

This lock locks the lever of the trigger gun and

prevents the inadvertent start of the appli-

ance.

The overflow valve prevents the permissible

working pressure from being exceeded.

If the lever on the trigger gun is released the

pressure switch turns off the pump, the high-

pressure jet is stopped. If the lever is pulled

the pump is turned on again.

Caution

Create stability for the appliance prior to all

work on or with the appliance to prevent acci-

dents or damage.

–The stability of the appliance is warranted

when it is placed onto an even surface.

The scope of delivery of your appliance is il-

lustrated on the packaging. Check the con-

tents of the appliance for completeness when

unpacking.

In the event of missing accessories or any trans-

port damage, please contact your dealer.

Illustrations on Page 2

1 Coupling element for water connection

2 High pressure hose

3 Quick coupling for high pressure hose

4 Water connection with integrated sieve

5 Appliance switch "0/OFF“/ „I/ON“

6 Transport handle

7 Suction hose for detergent

8 Storage for accessories

9 Mains cable with mains plug

10 Wheels

11 Trigger gun

12 Lock trigger gun

13 Key to detach the high-pressure hose

from the trigger gun

14 Spray lance with Dirtblaster

15 Spray lance with pressure regulation

(Vario Power)

Special accessories expand the possibilities

of using your appliance. Please contact your

KÄRCHER dealer for further information.

Safety Devices

Power switch

Lock trigger gun

Overflow valve with pressure switch

Prerequisites for the appliance's

stability

Operation

Scope of delivery

Description of the Appliance

Special accessories

13EN

- 4

Mount loose parts delivered with appliance

prior to start-up.

Illustration

Push the wheels into the intake and se-

cure with the enclosed plugs, watch for

positioning of plug.

Illustration

Place the transport handle into the intake until

you feel resistance. Use the heel of your hand

or a soft rubber mallet to position it.

Illustration

Hook the accessories net into the hooks

shown in the illustration.

Illustration

Push the high pressure hose into the trig-

ger gun until it locks audibly.

Note: Make sure the connection nipple is

aligned correctly.

Check the secure connection by pulling

on the high-pressure hose.

몇Warning

According to the applicable regula-

tions, the appliance must never be

used on the drinking water supply

without a system separator. Use a

suitable system separator manufactured by

KÄRCHER; or, as an alternative, a system

separator as per EN 12729 Type BA. Water

flowing through a system separator is consid-

ered non-drinkable.

Note: Impurities in the water can damage the

high-pressure pump and accessories. For

protection, the use of the KÄRCHER water fil-

ter (optional accessory, order no. 4.730-059)

is recommended.

Observe regulations of water supplier.

For connection values, see type plate/techni-

cal data.

Use a fibre-reinforced water hose (not in-

cluded) with a standard coupling. (Mini-

mum diameter 1/2 inch (13 mm),

minimum length 7.5 m).

Illustration

Screw the coupling element (supplied) to the

water connection on the appliance.

Push the water supply hose onto the coupling

unit, then connect it to the water supply.

This high-pressure cleaner is suited to work

with the KÄRCHER suction hose with back-

flow valve (Optional accessory, order no.

4.440-238) to draw in surface water, e.g. from

water butts or ponds (see specifications for

max. suction height).

Fill the KÄRCHER suction hose with

backflow valve with water, screw to water

supply and hang into the water butt.

Separate the high pressure hose from the

high pressure connection of the appli-

ance.

Switch the appliance on (I/ON) for a max.

of 2 minutes and wait until the water exits

the high-pressure connection without bub-

bles.

Turn off the appliance "0/OFF".

Caution

Dry runs lasting longer than two minutes lead

to damages to the high pressure pump. If the

appliance does not build up pressure within

two minutes, switch it off and proceed as in-

structed in the Chapter "Troubleshooting".

Illustration

Insert the high pressure hose tightly into

the quick coupling on the appliance, it will

lock in audibly.

Note: Make sure the connection nipple is

aligned correctly.

Check the secure connection by pulling

on the high-pressure hose.

Illustration

Push the spray lance into the trigger gun

and fasten it by turning it through 90°.

Completely open the water tap.

Insert the mains plug into the socket.

Turn on the appliance “I/ON”.

Before Startup

Install wheels

Install the transport handle

Attach the accessories net

Connect the high pressure hose to the

hand spray gun

Water supply

Water supply from mains

Drawing in water from open reservoirs

Start up

14 EN

- 5

Danger

The trigger gun is subjected to a recoil force

when the water jet is discharged. Make sure

that you have a firm footing and are also hold-

ing the trigger gun and spray lance firmly.

Caution

Prior to cleaning, make sure that the high

pressure is placed safely on level ground.

Wear protective goggles and protective cloth-

ing during the cleaning process.

Unlock the lever on the trigger gun.

Pull on the lever of the trigger gun; the de-

vice will switch on.

Note: Release the lever of the trigger gun; the

device will switch off again. High pressure re-

mains in the system.

Carrying out the most common cleaning

tasks. The work pressure can be stagelessly

regulated between "Min" and "Max".

Release the lever on the trigger gun.

Turn the spray lance to the desired posi-

tion.

Note: Suitable for working with detergent; for

this, turn the spray lance to the "Mix" position.

For particularly dirty items or areas.

Caution

Car tyres, paint or sensitive surfaces such as

wood should not be cleaned with the dirt blast-

er, as there is a risk of damage.

–Not suitable for use with detergents.

Please use exclusively KÄRCHER detergents

and care products to carry out the respective

cleaning task, as these were specifically de-

velopped for your appliance. The use of other

detergents and care products may lead to

premature wear and can invalidate your war-

ranty claims. Please obtain information at

your local dealer or request information direct-

ly from KÄRCHER.

Illustration

Pull detergent suction hose as far as is re-

quired out of the housing.

Suspend end of detergent suction hose in

a container filled with detergent.

Use spray lance with pressure regulation

(Vario Power).

Turn the spray lance to "Mix" position.

Note: This will mix the detergent with the

water stream.

Note: If required, the washing brushes can be

used to work with detergent.

Spray the detergent sparingly on the dry

surface and allow it to react, but not to dry.

Spray off loosened dirt with the high-pres-

sure jet.

Release the lever on the trigger gun.

Lock the lever on the trigger gun.

During longer breaks (more than 5 min-

utes), also turn the appliance off using the

"0/OFF" switch.

Caution

Only separate the high-pressure hose from

the trigger gun or the appliance while there is

no pressure in the system.

After working with detergent, suspend de-

tergent suction hose in a container filled

with clear water, switch the appliance on

for around 1 minute once the spray lance

has been removed and rinse until water

runs clear.

Release the lever on the trigger gun.

Turn off the appliance "0/OFF".

Turn off tap.

Detach the appliance from the water sup-

ply.

Caution: When disconnecting the supply

or high pressure hose, warm water may

leak from the connections after operation.

Press the lever on the trigger gun to re-

lease any remaining pressure in the sys-

tem.

Lock the lever on the trigger gun.

Pull out the mains plug.

Operation

Spray lance with pressure regulation

Spray lance with Dirtblaster

Working with detergent

Recommended cleaning method

Interrupting operation

Finish operation

15EN

- 6

Caution

In order to prevent accidents or injuries, keep

in mind the weight of the appliance during

transport (see Specifications).

Lift appliance by the carrying handle and

carry it.

Pull the appliance by its transport handle.

Illustration

To push the appliance, the transport han-

dle must be pulled all the way up; it will

lock into place audibly.

Secure the appliance against shifting and

tipping over.

Caution

In order to prevent accidents or injuries, keep

in mind the weight of the appliance when se-

lecting a storage location for it (see Specifica-

tions).

Park the machine on an even surface.

Press the disconnect on the hand spray

gun and remove the high pressure hose

from the hand spray gun.

Push the casing of the quick coupling for

the high pressure hose toward the rear

and disconnect the high pressure hose

from the appliance.

Stow away the mains cable, the high-

pressure hose and accessory at the appli-

ance.

Prior to extended storage periods, as during

the winter, also observe the instructions in the

Care section.

Caution

Protect the appliance and its accessories

against frost.

The appliance and its accessories can get de-

stroyed through frost if there are any water

residues in them. To avoid damage to them:

Completely drain all water from the appli-

ance: Switch the appliance on with de-

tached high-pressure hose and detached

water supply (max. 1 minute) and wait,

until no more water exits at the high-pres-

sure connection. Turn off the appliance.

Store the appliance and the entire acces-

sories in a frost-safe room.

Danger

Turn off the appliance and remove the mains

plug prior to any care and maintenance work.

Prior to longer periods of storage, e.g. in the

winter:

Remove filter from suction hose for deter-

gent and clean under running water.

Pull out the sieve in the water connection

using flat-nose pliers and clean under run-

ning water.

The appliance is maintenance-free.

Use only original KÄRCHER spare parts. You

will find a list of spare parts at the end of these

operating instructions.

Transport

When transporting by hand

When transporting in vehicles

Storage

Storing the Appliance

Frost protection

Maintenance and care

Care

Maintenance

Spare parts

16 EN

- 7

You can rectify minor faults yourself with the

help of the following overview.

If in doubt, please consult the authorized cus-

tomer service.

Danger

Turn off the appliance and remove the mains

plug prior to any care and maintenance work.

Repair works may only be performed by the

authorized customer service.

Pull on the lever of the trigger gun; the de-

vice will switch on.

Check whether the voltage indicated on

the type plate corresponds to the voltage

of the mains supply.

Check the mains connection cable for

damages.

Check setting at the spray lance.

Appliance ventilation: Switch the appli-

ance on with the high-pressure hose de-

tached and operate (max. 2 minutes) until

the water exits the high-pressure connec-

tion without bubbles. Switch off appliance

and reconnect high-pressure hose.

Check the water supply.

Pull out the sieve in the water connection

using flat-nose pliers and clean under run-

ning water.

Cause: Voltage reduction due to weak mains

supply or when using an extension cable.

When switching on, first pull the lever of

the trigger gun and then switch the appli-

ance switch to "I/ON".

Clean high-pressure nozzle: Remove dirt

and debris from the nozzle bore, using a

needle and rinse through with water from

the front.

Check water flow quantity.

Slight leakage from the appliance pump is

normal. If the leakage increases contact

the authorized customer service.

Use spray lance with pressure regulation

(Vario Power).

Turn the spray lance to "Mix" position.

Clean the detergent suction hose filter.

Check the detergent suction hose for

kinks.

Troubleshooting

Appliance is not running

Pressure does not build up in the appli-

ance

Appliance does not start, motor hums

Strong pressure fluctuations

Appliance is leaking

No detergent infeed

17EN

- 8

Subject to technical modifications!

We hereby declare that the machine de-

scribed below complies with the relevant ba-

sic safety and health requirements of the EU

Directives, both in its basic design and con-

struction as well as in the version put into cir-

culation by us. This declaration shall cease to

be valid if the machine is modified without our

prior approval.

The undersigned act on behalf and under the

power of attorney of the company manage-

ment.

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Phone: +49 7195 14-0

Fax: +49 7195 14-2212

Technical specifications

Water connection

Max. feed temperature °C 40

Min. feed volume I/min 10

Max. feed pressure MPa 0,8

Max. Suction height m 0,5

Electrical connection

Voltage

1~50 Hz

V230

Connected load kW 2,1

Mains fuse (slow-blow) A 10

Protective class I

Protection class IP X5

Performance data

Working pressure MPa 12,5

Max. permissible pressure MPa 14

Water flow rate I/min 7,5

Dimensions and weights

Length mm 876

Width mm 325

Height mm 285

Weight, ready to operate with

accessories

kg 13

Detergent flow rate I/min 0,3

Recoil force of trigger gun N 15

Values determined as per EN 60335-2-79

Hand-arm vibration value

Uncertainty K

m/s2

< 2,5

0,3

Sound pressure level LpA

Uncertainty KpA

dB(A)

Sound power level LWA + Un-

certainty KWA

dB(A) 86

CE Declaration

Product: High-pressure cleaner

Type: 1.181-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2004/108/EC

2000/14/EC

Applied harmonized standards

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Applied conformity evaluation method

Appendix V

Sound power level dB(A)

Measured: 84

Guaranteed: 86

CEO Head of Approbation

18 EN

- 1

Cher client,

Lire cette notice originale avant la

première utilisation de votre appa-

reil, se comporter selon ce qu'elle requièrt et

la conserver pour une utilisation ultérieure ou

pour le propriétaire futur.

Ce nettoyeur haute pression ne doit être utili-

sé que pour un usage privé:

–pour le nettoyage de machines, véhicules,

bâtiments, outils, fassades, terrasses,

outils de jardinage etc. avec un jet d'eau

sous pression (et si besoin en ajoutant

des détergents).

–avec des accessoires, pièces de rechan-

ge et détergents homologués par

Kärcher ®. Veuillez respecter les consi-

gnes livrées avec les détergents.

Les matériaux constitutifs de l’emballa-

ge sont recyclables. Ne pas jeter les

emballages dans les ordures ménagères,

mais les remettre à un système de recyclage.

Les appareils usés contiennent des ma-

tériaux précieux recyclables lesquels

doivent être apportés à un système de

recyclage. Pour cette raison, utilisez des sys-

tèmes de collecte adéquats afin d'éliminer les

appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux ingré-

dients se trouvent sous :

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Dans chaque pays, les conditions de garantie

en vigueur sont celles publiées par notre so-

ciété de distribution responsable. Les éven-

tuelles pannes sur l’appareil sont réparées

gratuitement dans le délai de validité de la ga-

rantie, dans la mesure où celles-ci relèvent

d'un défaut matériel ou d'un vice de fabrica-

tion. En cas de recours en garantie, adressez-

vous à votre revendeur ou au service après-

vente agréé le plus proche munis de votre

preuve d'achat.

(Adresse au dos)

Danger

Pour un danger immédiat qui peut avoir pour

conséquence la mort ou des blessures corpo-

relles graves.

몇Avertissement

Pour une situation potentiellement dangereu-

se qui peut avoir pour conséquence des bles-

sures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereu-

se qui peut avoir pour conséquence des bles-

sures légères ou des dommages matériels.

–Une utilisation incorrecte du

jet haute pression peut pré-

senter des dangers. Le jet

ne doit pas être dirigé sur

des personnes, animaux, installations

électriques actives ni sur l'appareil lui-mê-

me.

–Le gel risque d'endommager l'appareil si

celui-ci n'a pas été intégralement vidé. En

hiver, conserver l'appareil dans un lieu à

l'abri du gel.

Table des matières

Consignes générales FR -1

Consignes de sécurité FR -2

Utilisation FR -4

Description de l’appareil FR -4

Transport FR -6

Entreposage FR -7

Entretien et maintenance FR -7

Assistance en cas de panne FR -8

Caractéristiques techniques FR -9

Déclaration CE FR -9

Consignes générales

Utilisation conforme

Protection de l’environnement

Garantie

Symboles utilisés dans le mode

d'emploi

Symboles sur l'appareil

19FR

- 2

Danger

Ne jamais saisir la fiche secteur ni la prise

de courant avec des mains humides.

Ne jamais mettre l’appareil en service si le

câble d’alimentation ou des pièces impor-

tantes de l’appareil, telles que par exem-

ple le flexible haute pression, le poignée-

pistolet ou les dispositifs de sécurité sont

endommagés.

Vérifier avant chaque utilisation que le câ-

ble d'alimentation et la fiche secteur ne

sont pas endommagés. Un câble d’ali-

mentation endommagé doit immédiate-

ment être remplacé par le service après-

vente ou un électricien agréé.

Vérifier avant chaque utilisation que le

flexible haute-pression n'est pas endom-

magé. Un flexible haute pression endom-

magé doit immédiatement être remplacé.

Il est interdit d’utiliser l’appareil dans des

domaines présentant des risques d’explo-

sion.

Si l’appareil est utilisé dans des zones de

danger (par exemple des stations essen-

ce), il faut tenir compte des consignes de

sécurité correspondantes.

Une utilisation incorrecte des jets haute

pression peut présenter des dangers. Le

jet ne doit pas être dirigé sur des person-

nes, animaux, installations électriques ac-

tives ni sur l'appareil lui-même.

Ne jamais diriger le jet haute pression sur

soi-même ni sur d’autres personnes dans

le but de nettoyer les vêtements ou les

chaussures.

Ne jamais laver au jet des objets conte-

nant des substances nocives (par exem-

ple de l’amiante).

Le jet haute pression risque d’endomma-

ger les pneus/valves de véhicules et les

pneus risquent d’éclater. Le premier indi-

ce d’endommagement est une décolora-

tion du pneu. Des pneus/valves de

véhicules endommagés présentent des

dangers de mort. Il faut toujours se tenir

au moins à 30 cm des pièces pour les la-

ver au jet !

Risque d'explosion !

Ne pas pulvériser de liquides inflamma-

bles.

Ne jamais aspirer des liquides contenant

des solvants ni des acides ou des sol-

vants non dilués, tels que par exemple de

l’essence, du diluant pour peinture ou du

fuel ! Le nuage de pulvérisation est extrê-

mement inflammable, explosif et toxique.

Ne pas utiliser d’acétone, d’acides ni de

solvants non dilués, du fait de leur effet

corrosif sur les matériaux constituant l’ap-

pareil.

몇Avertissement

La fiche secteur et le couplage d'une con-

duite de rallonge doivent être étanches et

ne doivent pas reposer dans l'eau.

Des rallonges non adaptées peuvent pré-

senter des risques. Utiliser à l’air libre uni-

quement des câbles de rallonge

autorisées et marquées de façon adéqua-

te avec une section suffisante du conduc-

teur. 1 - 10 m : 1,5 mm2; 10 - 30 m: 2,5

mm2

Toujours dérouler entièrement les rallon-

ges de l’enrouleur de câble.

Les flexibles haute pression, les armatu-

res et les raccords sont importants pour la

sécurité de l’appareil. N'utiliser que des

flexibles haute pression, des armatures et

des raccords recommandés par le fabri-

cant.

Cet appareil n'est pas destiné à être utilisé

par des personnes avec des capacités

physiques, sensorielles ou mentales res-

treintes.

L’appareil ne doit jamais être utilisé par

des enfants ni par des personnes non avi-

sées.

Les enfants doivent être surveillés pour

s'assurer qu'ils ne jouent pas avec l'appa-

reil.

Tenir les films d'emballages hors de por-

tée des enfants, risque d'étouffement !

L’utilisateur doit faire preuve d'un usage

conforme de l'appareil. Il doit prendre en

considération les données locales et lors

du maniement de l’appareil, il doit prendre

garde aux tierces personnes, et en parti-

culier aux enfants.

Consignes de sécurité

20 FR

- 3

L’appareil ne doit jamais être utilisé si

d’autres personnes figurent dans le rayon

de portée de l’appareil, à moins que ces

personnes ne portent des vêtements de

protection.

Pour se protéger contre les éclaboussu-

res ou les poussières, porter le cas

échéant des vêtements et des lunettes de

protection.

Attention

Lors des pauses d'exploitation prolon-

gées, mettre l'appareil hors service au ni-

veau du sectionneur général / de

l'interrupteur d'appareil ou de la fiche sec-

teur.

Ne pas exploiter l'appareil à des tempéra-

tures inférieures à 0 °C.

Une distance d'au moins 30 cm entre la

lance et les surfaces peintes est néces-

saire pour éviter tout endommagement.

Ne jamais laisser l’appareil sans sur-

veillance lorsqu’il est en marche.

Veiller à ne pas abîmer ni endommager le

câble d’alimentation ni le câble de rallon-

ge en roulant dessus, en les coinçant ni

en tirant violemment dessus. Protéger les

câbles d’alimentation contre la chaleur,

l’huile et les bords tranchants.

Toutes les pièces conductrices dans la

zone de travail doivent être protégées

contre les jets d’eau.

L’appareil doit uniquement être raccordé

à un branchement électrique mis en servi-

ce par un électricien conformément à la

norme IEC 60364.

L'appareil doit être raccordé uniquement

au courant alternatif. La tension doit être

identique avec celle indiquée sur la pla-

que signalétique de l’appareil.

Pour des raisons de sécurité, nous re-

commandons fondamentalement que

l'appareil soit exploité avec un disjoncteur

de courant de défaut (max. 30 mA).

Tous travaux de nettoyage produisant des

eaux usées contenant de l’huile, par

exemple un nettoyage de moteur ou de

bas de caisse, doivent uniquement être

effectués à des postes de lavage équipés

d’un séparateur d’huile.

Cet appareil a été conçu pour l’utilisation

de détergents ayant été fournis ou recom-

mandés par le fabricant. L’utilisation

d’autres détergents ou d’autres produits

chimiques peut nuire à la sécurité de l’ap-

pareil.

Attention

Le but des dispositifs de sécurité est de proté-

ger l'utilisateur. Ils ne doivent en aucun cas

être transformés ou désactivés.

L'interrupteur principal empêche un fonction-

nement involontaire de l'appareil.

Le verrouillage verrouille le levier de la poi-

gnée-pistolet et empêche un démarrage non

désiré de l'appareil.

Le clapet de décharge écite un dépasse de la

pressions de service admissible.

Si vous relâchez la gâchette, la pompe est

éteinte par un manocontacteur, le jet haute

pression est interrompu. Si vous appuyez à

nouveau sur le levier, la pompe est remise en

marche.

Attention

Avant d'effectuer toute opération avec ou sur

le travail, en assurer la stabilité afin d'éviter

tout accident ou tout endommagement.

–La stabilité de l'appareil est assurée lors-

qu'il peut être posé sur une surface plane.

Dispositifs de sécurité

Interrupteur principal

Verrouillage poignée-pistolet

Clapet de décharge avec pressostat

Conditions pour la stabilité

21FR

- 4

L'étendue de la fourniture de votre appareil fi-

gure sur l'emballage. Lors du déballage, con-

trôler l’intégralité du matériel.

S'il manque des accessoires ou en cas de

dommages imputables au transport, informer

immédiatement le revendeur.

Illustrations voir page 2

1 Raccord pour l'arrivée d'eau

2 Flexible haute pression

3 Accouplement rapide pour flexible haute

pression

4 Arrivée d'eau avec tamis intégré

5 Interrupteur principal "0/OFF" / "I/ON"

6 Poignée de transport

7 Flexible d'aspiration pour le détergent

8 Support pour accessoires

9 Câble d'alimentation secteur avec fiche

secteur

10 Roues

11 Poignée-pistolet

12 Verrouillage poignée-pistolet

13 Touche pour séparer le flexible haute

pression de la poignée-pistolet

14 Lance avec rotabuse

15 Lance avec réglage de la pression (Vario

Power)

Les accessoires spéciaux élargissent le

champ d'action de votre appareil. Vous trou-

verez de plus amples informations chez votre

revendeur Kärcher®.

Monter les pièces jointes en vrac à l'appareil

avant la mise en service.

Illustration

Presser les roues dans la fixation et les

freiner à l'aide de l'obturateur ci-joint en

respectant l'orientation de l'obturateur.

Illustration

Mettre la poignée de transport en place

dans la fixation, jusqu'à ce qu'une résis-

tance se fasse sentir. La mettre en posi-

tion en administrant un bref coup de poing

ou de maillet souple.

Illustration

Suspendre le filet d'accessoires au cro-

chet, comme le montre l'illustration.

Illustration

Enficher le flexible haute pression dans la

poignée-pistolet jusqu'à ce qu'il s'enclen-

che de manière audible.

Remarque : Veiller à un alignement cor-

rect du nipple de raccordement.

Contrôler que la connexion est bien fixée

en tirant sur le flexible haute pression.

몇Avertissement

Selon les directives en vigueur, l'ap-

pareil ne doit jamais être exploité

sans séparateur système sur le ré-

seau d'eau potable. Utiliser un sépa-

rateur système approprié de la Sté. Kärcher ®

ou en alternative un séparateur système se-

lon EN 12729 type BA. L'eau qui s'est écoulée

à travers un séparateur systeme est classifiée

comme non potable.

Remarque : Des impuretés dans l'eau peu-

vent endommager la pompe haute pression et

les accessoires. Il est recommandé d'utiliser

le filtre à eau Kärcher® (accessoires spé-

ciaux, référence : 4.730-059) à des fins de

protection.

Respecter les prescriptions de votre société

distributrice en eau.

Données de raccordement, voir plaque signa-

létique / caractéristiques techniques

Utiliser un flexible renforcé (non livré)

avec un raccord standard. (diamètre mini-

Utilisation

Contenu de livraison

Description de l’appareil

Accessoires en option

Avant la mise en service

Montage des roues

Montage de la poignée de transport

Mettre le filet d'accessoires en place

Relier le flexible haute pression à la poi-

gnée-pistolet.

Alimentation en eau

Raccordement à la conduite d'eau du ré-

seau public

22 FR

- 5

mum 1/2 pouce ou 13 mm, longueur au

moins 7,5 m).

Illustration

Visser le raccord livré à l'arrivée d'eau de

l'appareil.

Fixer le flexible d'eau sur le raccord de

l'appareil et raccorder à l'alimentation en

eau.

Ce nettoyeur haute pression est approprié

pour l'aspiration de l'eau de surface, par ex.

des cuves d'eau de pluie ou étangs (hauteur

manométrique maximale cf. caractéristiques

techniques) avec le flexible d'aspiration avec

soupape antiretour Kärcher® (accessoires

spéciaux, référence : 4.440-238).

Remplir le flexible d'aspiration Kärcher ®

avec soupape antiretour avec de l'eau, le

visser sur le raccord d'eau et l'accrocher

dans la cuve d'eau.

Séparer le flexible haute pression du rac-

cord haute pression de l'appareil.

Mettre l'appareil en service "I/ON" et at-

tendre (max. 2 minutes) jusqu'à ce qu'il

s'écoule de l'eau sans bulle du raccord

haute pression.

Mettre l'appareil hors service "0/OFF".

Attention

Une marche à sec de plus de 2 minutes en-

traîne des endommagements de la pompe

haute pression. Si l'appareil n'établit pas de

pression dans les deux minutes, le mettre

hors service et procéder de la manière indi-

quée dans les instructions du chapitre "Aide

en cas de défauts".

Illustration

Enficher fermement le flexible haute pres-

sion das le coupleur rapide su l'appareil,

jusqu'à ce qu'il s'encliquette de façon

audible.

Remarque : Veiller à un alignement cor-

rect du nipple de raccordement.

Contrôler que la connexion est bien fixée

en tirant sur le flexible haute pression.

Illustration

Raccorder la lance à la poignée-pistolet et

la fixer en effectuant une rotation à 90 °.

Ouvrir le robinet d'eau complètement.

Brancher la fiche secteur dans une prise

de courant.

Interrupteur principal sur "I/ON".

Danger

Le jet d'eau sortant de la buse haute pression

provoque une force de réaction sur la poi-

gnée-pistolet. Veiller à adopter une position

stable et à tenir la poignée et la lance ferme-

ment.

Attention

S'assurer avant le début du nettoyage que le

nettoyeur haute pression se trouve sur un sol

plan. Utiliser lors du nettoyage des lunettes

de protection et revêtir une tenue de protec-

tion.

Déverrouiller la manette de la poignée-

pistolet.

Tirer le levier, l'appareil se met en service.

Remarque : Si le levier est relâché, l'appareil

se met hors service. La haute pression est

conservée dans le système.

Pour les travaux courants de nettoyage. La

pression de travail peut être réglable de ma-

nière continue entre "Min" et "Max".

Relâcher la manette de la poignée-pisto-

let.

Tourner la lance sur la position souhaitée.

Remarque : convient aux travaux avec

détergent ; tourner pour cela la lance en posi-

tion « Mix ».

Pour les salissures tenaces.

Attention

Ne pas nettoyer les pneus, la carrosserie ou

les surfaces sensibles telles que le bois avec

la rotabuse pour éviter tout endommagement.

–Pas approprié pour un travail avec du dé-

tergent.

Aspiration d'eau depuis des réservoirs

ouverts

Mise en service

Fonctionnement

Lance avec réglage de la pression

(Vario Power)

Lance avec rotabuse

23FR

- 6

Utilisez pour la tâche de nettoyage respective

exclusivement des détergents et des produits

d'entretien Kärcher®, car ceux-ci ont été mis

au point spécialement pour une utilisation

avec votre appareil. L'emploi d'autres déter-

gents ou produits de soin peut entraîner une

usure plus rapide et l'annulation de la garan-

tie. Veuillez vous informer chez votre distribu-

teur spécialisé ou consultez Kärcher ®

directement.

Illustration

Tirer le flexible d'aspiration pour le déter-

gent du logement à la longueur souhaitée.

Plonger le flexible d’aspiration pour le dé-

tergent dans un récipient contenant une

solution de détergent.

Utiliser la lance avec réglage de la pres-

sion (Vario Power).

Tourner la lance sur la position "Mix".

Remarque : Ainsi, la solution de déter-

gent est mélangée au jet d'eau lors du

fonctionnement.

Remarque : Si nécessaire, il est également

possible d'utiliser les broches de lavage pour

le nettoyage avec détergent.

Pulvériser le détergent sur la surface sè-

che et laisser agir sans toutefois le laisser

sécher complètement.

Retirer les saletés dissoutes au moyen du

jet haute pression.

Relâcher la manette de la poignée-pisto-

let.

Verrouiller le levier de la poignée-pistolet.

En cas de pauses de longue durée (plus

de 5 minutes), mettre en plus l'appareil

hors service avec l'interrupteur "0/OFF".

Attention

Séparer le tuyau haute pression de la poi-

gnée-pistolet ou de l'appareil uniquement

quand il n'y a pas de pression dans le systè-

me.

Après le travail avec le détergent, accro-

cher le flexible d'aspiration dans un réci-

pient contenant de l'eau propre, mettre

l'appareil en marche environ pendant une

minute après avoir démonté la lance et

rincer.

Relâcher la manette de la poignée-pisto-

let.

Mettre l'appareil hors service "0/OFF".

Fermer le robinet d'eau.

Séparer l'appareil de l'alimentation en

eau.

Attention : En cas de séparation du flexi-

ble d'amenée ou haute pression, de l'eau

chaude peut s'échapper des raccords

avec le fonctionnement.

Actionner la gachette de la poignée-pisto-

let afin de faire échapper la pression res-

tante dans le système.

Verrouiller le levier de la poignée-pistolet.

Retirer le connecteur de la prise.

Attention

Afin d'éviter tout accident ou toute blessure

lors du transport, tenir compte du poids de

l'appareil (voir les caractéristiques techni-

ques).

Soulever l'appareil avec la poignée et le

porter.

Tirer l'appareil à l'aide de la poignée de

transport.

Illustration

Pour pousser l'appareil, tirer tout d'abord

la poignée de transport complètement

vers le haut, jusqu'à ce qu'elle s'encliquet-

te de façon audible.

Freiner l'appareil pour l'empêcher de glis-

ser et de basculer.

Travail avec le détergent

Méthode de nettoyage conseillée

Interrompre le fonctionnement

Fin de l'utilisation

Transport

Transport manuel

Transport dans des véhicules

24 FR

- 7

Attention

Afin d'éviter tout accident ou toute blessure,

tenir compte du poids de l'appareil (voir les

caractéristiques techniques) en choisissant

son emplacement pour le stockage.

Garer l'appareil sur une surface plane.

Appuyer sur la touche de séparation de la

poignée-pistolet et séparer le flexible hau-

te pression de celle-ci.

Pousser le logement du couplage rapide

pour le flexible haute pression dans le

sens de la flèche et sortir le flexible haute

pression.

Ranger le câble d'alimentation, le flexible

à haute pression et l'accessoire sur l'ap-

pareil.

En cas de stockage prolongé, par ex. en hi-

ver, respecter en plus les recommandations

fournies au chapitre Entretien.

Attention

Mettre l'appareil et les accessoires à l'abri du

gel.

L'appareil et les accessoires sont détruits par

le gel si l'eau n'a pas été totalement vidée.

Pour éviter tout endommagement :

Vider complètement l'eau de l'appareil :

Mettre l'appareil en service avec le flexible

haute pression raccordé et sans alimenta-

tion d'eau raccordé (max. 1 min.) et atten-

dre jusqu''à ce qu'il ne sorte plus d'eau du

raccord haute pression. Désactiver l'ap-

pareil.

conserver l'appareil et l'intégralité des ac-

cessoires dans un endroit à l'abri du gel.

Danger

Avant tout travail d'entretien et de maintenan-

ce, mettre l'appareil hors tension et débran-

cher la fiche secteur.

Avant un stockage prolongé, par exemple en

hiver :

Retirer le filtre du flexible d'aspiration pour

détergent et le nettoyer à l'eau courante.

Enlever le tamis de l'arrivée d'eau à l'aide

d'une pince et le nettoyer à l'eau courante.

L'appareil ne nécessite aucune maintenance.

Utiliser uniquement des pièces de rechange

de la marque Kärcher®. Vous trouverez une

liste des pièces de rechanges à la fin de cette

notice.

Entreposage

Ranger l’appareil

Protection antigel

Entretien et maintenance

Entretien

Pièces de rechange

25FR

- 8

Il est possible de résoudre des pannes sans

trop grande gravité en utilisant la liste suivan-

te.

En cas de doute, s'adresser au service après-

vente agréé.

Danger

Avant tout travail d'entretien et de maintenan-

ce, mettre l'appareil hors tension et débran-

cher la fiche secteur.

Seul le service après-vente agréé est autorisé

à effectuer des travaux de réparation ou des

travaux concernant les pièces électriques de

l'appareil.

Tirer le levier de la poignée pistolet, l'ap-

pareil se met en service.

Vérifier que la tension indiquée sur la pla-

que signalétique correspond à la tension

de la prise de courant.

Vérifier si le câble d'alimentation est en-

dommagé

Contrôler le réglage sur la lance.

Purger l'appareil : Mettre l'appareil en ser-

vice sans flexible haute pression et atten-

dre (max. 2 minutes) jusqu'à ce qu'il

s'écoule de l'eau sans bulle du raccord

haute pression. Mettre l'appareil hors ten-

sion et raccorder le flexible haute pres-

sion.

Contrôler l'alimentation en eau.

Enlever le tamis de l'arrivée d'eau à l'aide

d'une pince et le nettoyer à l'eau courante.

Cause : Chute de tension en raison d'un ré-

seau électrique faible ou d'utilisation d'un câ-

ble de rallonge.

Lors de la mise en service, tirer en pre-

mier sur le levier de la poignée-pistolet,

puis mettre l'interrupteur principal sur "I/

ON".

Nettoyer la buse à haute pression : Ôtez

les salissures situées dans l'orifice de la

buse à l'aide d'une aiguille et rincez-la

avec de l'eau.

Contrôler la quantité d'eau alimentée.

Une fuite minime au niveau de l'appareil

peut survenir sous certaines conditions

techniques. Si la fuite est importante, con-

tacter le service après-vente agréé.

Utiliser la lance avec réglage de la pres-

sion (Vario Power).

Tourner la lance sur la position "Mix".

Nettoyer le filtre situé sur le flexible d'aspi-

ration du détergent.

Contrôler le flexible d'aspiration pour le

détergent afin de détecteur tout pli.

Assistance en cas de panne

L'appareil ne fonctionne pas

L'appareil ne monte pas en pression

L'appareil ne démarre pas, le moteur

ronronne

Fluctuations de pression importantes

Appareil non étanche

Le détergent n'est pas aspirée

26 FR

- 9

Sous réserve de modifications

techniques !

Nous certifions par la présente que la machi-

ne spécifiée ci-après répond de par sa con-

ception et son type de construction ainsi que

de par la version que nous avons mise sur le

marché aux prescriptions fondamentales sti-

pulées en matière de sécurité et d’hygiène

par les directives européennes en vigueur.

Toute modification apportée à la machine

sans notre accord rend cette déclaration inva-

lide.

Les soussignés agissent sur ordre et sur pro-

curation de la Direction commerciale.

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Téléphone : +49 7195 14-0

Télécopieur : +49 7195 14-2212

Caractéristiques techniques

Arrivée d'eau

Température d'alimentation

(max.)

° C 40

Débit d'alimentation (min.) l/min 10

Pression d'alimentation

(max.)

MPa 0,8

Hauteur max. de l'aspiration m 0,5

Branchement électrique

Tension

1~50 Hz

V230

Puissance de raccordement kW 2,1

Protection du réseau (à action

retardée)

A10

Classe de protection I

Degré de protection IP X5

Performances

Pression de service MPa 12,5

Pression maximale admissi-

ble

MPa 14

Débit (eau) l/min 7,5

Dimensions et poids

Longueur mm 876

Largeur mm 325

Hauteur mm 285

Poids, opérationnel avec ac-

cessoires

kg 13

Débit (détergent) l/min 0,3

Force de réaction sur la poi-

gnée-pistolet

N 15

Valeurs déterminées selon EN 60335-2-79

Valeur de vibrations bras-

main

Incertitude K

m/s2

< 2,5

0,3

Niveau de pression sonore LpA

Incertitude KpA

dB(A)

Niveau de pression sonore

LWA + incertitude KWA

dB(A) 86

Déclaration CE

Produit: Nettoyeur haute pression

Type: 1.181-xxx

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normes harmonisées appliquées :

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Procédures d'évaluation de la conformité

Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 84

Garanté: 86

CEO Head of Approbation

27FR

- 1

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le pre-

senti istruzioni originali, seguirle e conservar-

le per un uso futuro o in caso di rivendita

dell'apparecchio.

Utilizzate questa idropulitrice esclusivamente

nell'uso domestico:

–per la pulizia di macchine, veicoli, edifici,

attrezzi, facciate, terrazzi, attrezzi da giar-

dinaggio ecc. con getto d'acqua ad alta

pressione (se necessario con l'aggiunta di

detergenti).

–con accessori, pezzi di ricambio e deter-

genti autorizzati da KÄRCHER. Rispettate

le indicazioni allegate ai detergenti.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi contengono

materiali riciclabili preziosi e vanno per-

ciò consegnati ai relativi centri di raccol-

ta. Si prega quindi di smaltire gli apparecchi

dismessi mediante i sistemi di raccolta diffe-

renziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono di-

sponibili all'indirizzo:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Le condizioni di garanzia valgono nel rispetti-

vo paese di pubblicazione da parte della no-

stra società di vendita competente. Entro il

termine di garanzia eliminiamo gratuitamente

eventuali guasti all’apparecchio, se causati da

difetto di materiale o di produzione. Nei casi

previsti dalla garanzia si prega di rivolgersi al

proprio rivenditore, oppure al più vicino centro

di assistenza autorizzato, esibendo lo scontri-

no di acquisto.

(Indirizzo vedi retro)

Pericolo

Per un rischio imminente che determina lesio-

ni gravi o la morte.

몇Attenzione

Per una situazione di rischio possibile che po-

trebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che po-

trebbe determinare danni leggeri a persone o

cose.

–Il getto ad alta pressione

può risultare pericoloso se

usato in modo non confor-

me alla destinazione d'uso.

Il getto non va mai puntato su persone,

animali, equipaggiamenti elettrici attivi o

sull'apparecchio stesso.

–Apparecchi non completamente svuotati

possono essere danneggiati dal gelo. Col-

locare l'apparecchio in un locale protetto

dal gelo invernale.

Indice

Avvertenze generali IT -1

Norme di sicurezza IT -2

Uso IT -4

Descrizione dell’apparecchio IT -4

Trasporto IT -6

Supporto IT -7

Cura e manutenzione IT -7

Guida alla risoluzione dei guasti IT -8

Dati tecnici IT -9

Dichiarazione CE IT -9

Avvertenze generali

Uso conforme a destinazione

Protezione dell’ambiente

Garanzia

Simboli riportati nel manuale d'uso

Simboli riportati sull’apparecchio

28 IT

- 2

Pericolo

Non toccare mai la spina e la presa con le

mani bagnate.

Non accendere l'apparecchio nel caso il

cavo di allacciamento alla rete o parti im-

portanti dell'apparecchio, per es. il tubo

flessibile di alta pressione, la pistola a

spruzzo oppure i dispositivi di sicurezza

siano danneggiati.

Prima di ogni utilizzo controllare che il

cavo di allacciamento alla rete e la spina

di alimentazione non presentino danni.

Far sostituire immediatamente il cavo di

allacciamento alla rete danneggiato dal

servizio clienti autorizzato/da un elettrici-

sta specializzato.

Prima di ogni utilizzo controllare che il

tubo flessibile alta pressione non sia dan-

neggiato. Sostituire immediatamente il

tubo flessibile alta pressione danneggiato.

E' vietato l'utilizzo in ambienti a rischio di

esplosione.

In caso di utilizzo dell'apparecchio in am-

bienti a rischio (per es. stazioni di servizio)

devono essere rispettate le relative norme

di sicurezza.

Getti ad alta pressione possono risultare

pericolosi se usati in modo improprio. Il

getto non va mai puntato su persone, ani-

mali, equipaggiamenti elettrici attivi o

sull'apparecchio stesso.

Non puntare il getto ad alta pressione su

altri o su se stessi per pulire indumenti o

calzature.

Non spruzzare oggetti che possano con-

tenere sostanze tossiche (per es. amian-

to).

Pneumatici/valvole di pneumatici posso-

no essere danneggiati e scoppiare se trat-

tati con getto ad alta pressione. Il primo

segno è dato dal cambiamento del colore

del pneumatico. Pneumatici/valvole di

pneumatici danneggiati possono essere

pericolosissimi. Mantenere una distanza

del getto di almeno 30 cm durante la puli-

zia!

Rischio di esplosione!

Non nebulizzare alcun liquido infiammabi-

le.

Non aspirare mai liquidi contenenti sol-

venti o acidi allo stato puro o solventi! Ne

fanno parte per es. benzina, diluenti per

vernici o gasolio. La nebbia di polverizza-

zione è altamente infiammabile, esplosiva

e velenosa. Non utilizzare acetone, acidi

allo stato puro e solventi, in quanto corro-

dono i materiali utilizzati nell'apparecchio.

몇Attenzione

La spina di alimentazione ed il collega-

mento del cavo prolunga utilizzato devono

essere a tenuta d'acqua e non devono tro-

varsi in acqua.

Prolunghe non adatte possono risultare

pericolose. All'aperto utilizzate solo pro-

lunghe autorizzate e previste per quell'uti-

lizzo con sezione di conduzione

sufficiente: 1 - 10 m: 1,5 mm2; 10 - 30 m:

2,5 mm2

Estrarre il cavo prolunga sempre comple-

tamente dall'avvolgicavo.

I tubi flessibili alta pressione, i raccordi e i

giunti di accoppiamento sono importanti

per la sicurezza dell'apparecchio. Utilizza-

re esclusivamente tubi flessibili alta pres-

sione, raccordi e giunti di sicurezza

raccomandati dal produttore.

Questo apparecchio non è indicato ad es-

sere utilizzato da persone con limitate ca-

pacità fisiche, sensoriali o mentali.

L'apparecchio non deve essere utilizzato

da bambini e da persone non autorizzate.

I bambini devono essere sorvegliati affin-

ché non giochino con l'apparecchio.

Tenere le pellicole di imballaggio fuori dal-

la portata dei bambini. Rischio di asfissia!

L'operatore deve utilizzare l'apparecchio

in modo conforme a destinazione. Deve

tener conto delle condizioni presenti in

loco e durante il lavoro con l'apparecchio

fare attenzione alle persone nelle vicinan-

ze.

Non utilizzare l'apparecchio in presenza

di persone nelle immediate vicinanze, a

meno che non indossino gli indumenti

protettivi adeguati.

Norme di sicurezza

29IT

- 3

Per proteggersi dagli spruzzi d'acqua o di

sporco indossare indumenti e occhiali di

protezione adatti.

Attenzione

In caso di pause di esercizio prolungate

disattivare l'apparecchio dall'interruttore

principale / interruttore dell'apparecchio o

tirare la spina di rete.

Non utilizzare l'apparecchio in caso di

temperature inferiori a 0 °C.

Mantenere una distanza minima di 30 cm

del getto durante la pulizia di superfici ver-

niciate, in modo da evitare danneggia-

menti.

Non lasciare mai l'apparecchio incustodi-

to quando è acceso.

Prestare attenzione che il cavo di allaccia-

mento alla rete o il cavo prolunga non ven-

gano danneggiati passandovi sopra,

schiacciandoli, tirandoli o simili. Protegge-

re i cavi di rete contro il caldo eccessivo,

olio e spigoli vivi.

Tutti i componenti conduttori nell'area di

lavoro devono essere protetti contro i getti

di acqua.

Allacciare l'apparecchio solo ad un colle-

gamento elettrico installato da un installa-

tore elettrico in conformità alla norma IEC

60364.

Collegare l'apparecchio solo a corrente

alternata. La tensione deve corrispondere

a quella indicata sulla targhetta dell'appa-

recchio.

Per motivi di sicurezza si consiglia in linea

di principio di utilizzare l'apparecchio solo

con un interruttore differenziale (max. 30

mA).

I lavori di pulizia durante i quali si produce

acqua di scarico contenente olio, per es.la

pulizia di motori, di sottoscocche vanno

effettuati esclusivamente in luoghi di la-

vaggio provvisti di separatori d'olio.

Questo apparecchio è stato concepito per

essere utilizzato con i detergenti forniti dal

produttore o da esso raccomandati. L'uti-

lizzo di altri detergenti o agenti chimici può

compromettere la sicurezza dell'apparec-

chio.

Attenzione

I dispositivi di sicurezza servono alla protezio-

ne dell'utente e non devono essere modificati

o essere utilizzati al di fuori della loro funzio-

ne.

L'interruttore dell'apparecchio impedisce

l'azionamento accidentale dell'apparecchio.

Il dispositivo di blocco inibisce la leva della pi-

stola a spruzzo ed impedisce l'azionamento

accidentale dell'apparecchio.

La valvola di troppo pieno impedisce che ven-

ga superata la pressione di esercizio massi-

ma consentita.

Se si allenta la leva della pistola a spruzzo, il

pressostato spegne la pompa, il getto ad alta

pressione si ferma. Se si tira la leva, si riattiva

la pompa.

Attenzione

Prima di qualsiasi intervento con o sull'appa-

recchio è necessario renderlo stabile per evi-

tare incidenti o danneggiamenti.

–La stabilità dell'apparecchio è garantita

quando viene posizionato su una superfi-

cie piana.

Dispositivi di sicurezza

Interruttore dell'apparecchio

Blocco della pistola a spruzzo

Valvola di troppopieno con pressostato

Presupposti per la stabilità

30 IT

- 4

La fornitura del Suo apparecchio è riportata

sulla confezione. Controllare che il contenuto

dell'imballaggio sia completo.

In caso di accessori assenti o danni dovuti al

trasporto si prega di contattare il rivenditore.

Figure vedi pag. 2

1 Giunto per collegamento dell'acqua

2 Tubo flessibile alta pressione

3 Giunto rapido per tubo flessibile di alta

pressione

4 Collegamento dell'acqua con filtro montato

5 Interruttore dell'apparecchio „0/OFF“ / „I/

ON“

6 Maniglia per trasporto

7 Tubo flessibile di aspirazione per deter-

gente

8 Custodia degli accessori

9 Cavo di allacciamento alla rete con con-

nettore

10 Ruote

11 Pistola a spruzzo

12 Blocco della pistola a spruzzo.

13 Tasto per scollegare il tubo flessibile di

alta pressione dalla pistola a spruzzo

14 Lancia con fresa per lo sporco

15 Lancia con regolazione della pressione

(Vario Power)

Gli accessori optional aumentano le possibili-

tà di utilizzo dell'apparecchio. Maggiori infor-

mazioni sono a vostra disposizione dal vostro

rivenditore KÄRCHER.

Prima della messa in funzione montare i com-

ponenti singoli dell'apparecchio.

Figura

Premere le ruote nell'alloggiamento e

bloccarle con il tappo compreso nella for-

nitura, rispettare l'orientamento del tappo.

Figura

Inserire la maniglia per il trasporto nell'al-

loggiamento fino a percepire una resisten-

za. Portare in posizione con il pamo della

mano o un martello di gomma morbido

esercitando un colpo leggero.

Figura

Agganciare la rete per accessori al gancio

illustrato nella figura.

Figura

Introdurre il tubo di alta pressione alla pi-

stola a spruzzo fino al suo aggancio.

Avviso: Verificare la corretta posizione

del nipplo di raccordo.

Accertarsi del corretto aggancio tirando il

tubo flessibile di alta pressione.

몇Attenzione

Secondo quanto prescritto dalle re-

golamentazioni in vigore è necessa-

rio che l'apparecchio non venga

usato mai senza disgiuntore di rete

sulla rete di acqua potabile. Utilizzare un ido-

neo disgiuntore di rete della ditta KÄRCHER

oppure in alternativa un disgiuntore di rete se-

condo la normativa EN 12729 Tipo BA. L'ac-

qua che scorre attraverso un separatore di

sistema non è classificata come acqua pota-

bile.

Avviso: Impurità nell'acqua possono danneg-

giare la pompa ad alta pressione e gli acces-

sori. Consigliamo come protezione di

utilizzare il filtro per l'acqua KÄRCHER (ac-

cessorio speciale, N. ordine 4.730-059).

Rispettare le disposizioni fornite dalla società

per l'approvvigionamento idrico.

Valori di collegamento: vedi targhetta e Dati

tecnici.



Utilizzare un tubo flessibile per l'acqua raf-

forzato di tessuto (non in dotazione) con un

giunto commerciale. (Diametro minimo 1/2

pollici o 13 mm; Lunghezza minima 7,5 m).

Uso

Fornitura

Descrizione dell’apparecchio

Accessori optional

Prima della messa in funzione

Montare le ruote

Montare la maniglia per il trasporto

Applicare la rete per accessori

Collegare il tubo alta pressione alla pi-

stola a spruzzo

Alimentazione dell'acqua

Alimentazione da rete idrica

31IT

- 5

Figura

Avvitare il giunto fornito sul collegamento

acqua dell'apparecchio.

Inserire il tubo flessibile acqua sul giunto

dell'apparecchio e collegarlo all'alimenta-

zione idrica.

Questa idropulitrice con il tubo di aspirazione

KÄRCHER con valvola di non ritorno (acces-

soro speciale, N. ordine 4.440-238) è adatta

all'aspirazione di acqua di superficie per es.

da raccoglitori di acqua piovana o da stagni

(altezza di aspirazione max. vedi Dati tecnici).

Riempire d'acqua il tubo di aspirazione

KÄRCHER con valvola di non ritorno, av-

vitarlo al raccordo dell'acqua ed aggan-

ciarlo nel raccoglitore di acqua piovana.

Scollegare il tubo flessibile alta pressione

dall'attacco alta pressione dell'apparec-

chio.

Accendere l'apparecchio „I/ON“ ed atten-

dere (max. 2 minuti) finché l’acqua che

fuoriesce sia priva di bolle d’aria dal rac-

cordo di alta pressione.

Spegnere l'apparecchio „0/OFF“.

Attenzione

Un funzionamento a secco di oltre 2 minuti

determina dei danneggiamenti sulla pompa

ad alta pressione. Nel caso in cui l'apparec-

chio non produca alcuna pressione entro 2

minuti, disattivare l'apparecchio e procedere

secondo le indicazioni riportate al capitolo

„Guida alla risoluzione dei guasti“.

Figura

Introdurre il tubo di alta pressione nel

giunto rapido fino al suo aggancio.

Avviso: Verificare la corretta posizione

del nipplo di raccordo.

Accertarsi del corretto aggancio tirando il

tubo flessibile di alta pressione.

Figura

Inserire la lancia sulla pistola a spruzzo e

fissarla con una rotazione di 90°.

Aprire completamente il rubinetto.

Inserire la spina in una presa elettrica.

Accendere l'apparecchio „I/ON“.

Pericolo

L'uscita del getto d'acqua dall'ugello alta pres-

sione causa una forza repulsiva della pistola

a spruzzo. Assumere una posizione sicura,

tenere con forza la pistola a spruzzo e la lan-

cia.

Attenzione

Prima di procedere con le operazioni di pulizia

accertarsi che l'idropulitrice sia posizionata in

modo sicuro su un fondo piano. Durante le

operazioni di pulizia indossare occhiali protet-

tivi ed indumenti di protezione.

Sbloccare la leva della pistola a spruzzo.

Tirare la leva e l'apparecchio si attiva.

Avviso: Quando si rilascia la leva, l'apparec-

chio si spegne. L’alta pressione nel sistema

resta invariata.

Per i compiti di pulizia più comuni. La pressio-

ne di esercizio può essere regolata in conti-

nuo tra "Min“ e "Max“.

Rilasciare la leva della pistola a spruzzo.

Ruotare la lancia sulla posizione deside-

rata.

Nota: Adatto per lavorare con detergenti, a tal

fine ruotare la lancia in posizione „Mix“.

Per lo sporco più resistente.

Attenzione

Non usare la fresa per pulire pneumatici di au-

to, vernici o superfici sensibili, rischio di dan-

neggiamento.

–Non adatto per interventi con detergenti.

Aspirazione di acqua da contenitori

aperti

Messa in funzione

Funzionamento

Lancia con regolazione della pressione

(Vario Power)

Lancia con fresa per lo sporco

32 IT

- 6

Utilizzare per il relativo intervento di pulizia

solo detergenti e prodotti di cura KÄRCHER

poiché sviluppati appositamente per l’utilizzo

con il vostro apparecchio. L’utilizzo di altri de-

tergenti e prodotti di cura può determinare

una più rapida usura e la cancellazione dei di-

ritti di garanzia. Per maggiori informazioni ri-

volgetevi ai negozi specializzati o

direttamente a KÄRCHER.

Figura

Estrarre dall'alloggiamento il tubo flessibi-

le di aspirazione per detergente necessa-

rio.

Appendere il tubo flessibile di aspirazione

per detergente in un contenitore con una

soluzione detergente.

Utilizzare la lancia con regolazione della

pressione (Vario Power).

Ruotare la lancia in posizione „Mix“.

Avviso: In questo modo durante il funzio-

namento al getto d'acqua viene aggiunta

la soluzione detergente.

Nota: Se necessario, è possibile utilizzare le

spazzole di lavaggio per lavorare con deter-

genti.

Spruzzare misuratamente il detergente e

lasciare agire (non asciugare) sulla super-

ficie asciutta.

Sciacquare lo sporco sciolto con il getto

alta pressione.

Rilasciare la leva della pistola a spruzzo.

Bloccare la leva della pistola a spruzzo.

Durante pause di lavoro prolungate (più di

5 min.) spegnere anche l'apparecchio „0/

OFF“.

Attenzione

Scollegare il tubo flessibile di alta pressione

dalla pistola a spruzzo o l'apparecchio solo

quando la pressione è scaricata dal sistema.

Dopo gli interventi con il detergente, ag-

ganciare il tubo flessibile di aspirazione in

un contenitore di acqua pulita, azionare

l'apparecchio per almeno un minuto con

lancia smontata e lavare.

Rilasciare la leva della pistola a spruzzo.

Spegnere l'apparecchio „0/OFF“.

Chiudere il rubinetto.

Scollegare l'apparecchio dall'alimentazio-

ne idrica.

Attenzione: Quando si scollega il tubo

flessibile di mandata o di alta pressione,

dopo il funzionamento potrebbe fuoriusci-

re dell'acqua calda dai raccordi.

Premere la leva della pistola a spruzzo in

modo da scaricare la pressione ancora

presente nel sistema.

Bloccare la leva della pistola a spruzzo.

Staccare la spina.

Attenzione

Per prevenire incidenti o lesioni durante il tra-

sporto è necessario rispettare il peso dell'ap-

parecchio (vedi dati tecnici).

Sollevare l'apparecchio con l'apposito

manico e trasportarlo.

Sollevare l'apparecchio dal manico di tra-

sporto.

Figura

Per spingere l'apparecchio sollevare pri-

ma il manico di trasporto fino a quando si

aggancia.

Bloccare l'apparecchio in modo tale che

non possa scivolare o ribaltarsi.

Operare con detergente

Metodo di pulizia consigliato

Interrompere il funzionamento

Terminare il lavoro

Trasporto

Posizione manuale

Posizione in veicoli

33IT

- 7

Attenzione

Per prevenire incidenti o lesioni nella scelta

del luogo di stoccaggio è necessario rispetta-

re il peso dell'apparecchio (vedi dati tecnici).

Depositare la spazzatrice su una superfi-

cie piana.

Premere il tasto di sblocco sulla pistola a

spruzzo e scollegare il tubo flessibile di

alta pressione dalla pistola a spruzzo.

Premere l'alloggiamento del giunto rapido

per il tubo flessibile di alta pressione nella

direzione della freccia ed estrarre il tubo

flessibile di alta pressione.

Conservare il cavo di allacciamento alla

rete, il tubo flessibile di alta pressione e gli

accessori all'apparecchio.

Prima di depositi di lunga durata, per es. in in-

verno, rispettare anche le avvertenze riporta-

te al capitolo Cura.

Attenzione

Proteggere l'apparecchio e gli accessori dal

gelo.

L'apparecchio e gli accessori saranno distrutti

dal gelo se non saranno svuotati completa-

mente dell'acqua contenuta in essi. Per pre-

venire danni:

Svuotare completamente l'acqua dall'ap-

parecchio: accendere l'apparecchio sen-

za il tubo flessibile di alta pressione

collegato e senza l'alimentazione idrica

collegata (max. 1 min) ed attendere fino a

quando dal raccordo di alta pressione non

fuoriesce più dell'acqua. Spegnere l’appa-

recchio.

Conservare l'apparecchio e tutti gli acces-

sori in un ambiente protetto dal gelo.

Pericolo

Prima di ogni intervento di cura e di manuten-

zione, spegnere l'apparecchio e staccare la

spina.

Prima di depositi di lunga durata, per es. in in-

verno:

Staccare il filtro dal tubo flessibile di aspi-

razione per detergente e lavarlo sotto ac-

qua corrente.

Estrarre il filtro nel raccordo dell'acqua

con una pinza piatta e lavarlo sotto acqua

corrente.

L'apparecchio è senza manutenzione.

Impiegare solamente ricambi originali KÄR-

CHER. La lista dei pezzi di ricambio è riporta-

ta alla fine del presente manuale d'uso.

Supporto

Deposito dell’apparecchio

Antigelo

Cura e manutenzione

Cura

Manutenzione

Ricambi

34 IT

- 8

Piccoli guasti o disfunzioni possono essere

eliminati seguendo le seguenti istruzioni.

In caso di dubbi si prega di rivolgersi al servi-

zio assistenza autorizzato.

Pericolo

Prima di ogni intervento di cura e di manuten-

zione, spegnere l'apparecchio e staccare la

spina.

Lavori di riparazione e lavori sugli impianti

elettrici possono essere effettuati solo dal ser-

vizio clienti autorizzato.

Tirare la leva della pistola a spruzzo e

l'apparecchio si attiva.

Controllare se la tensione dichiarata sulla

targhetta coincide con la tensione della

fonte di energia.

Verificare la presenza di eventuali danni

sul cavo di allacciamento alla rete.

Verificare la regolazione della lancia.

Eliminare l'aria dall' apparecchio: Accen-

dere l'apparecchio senza il tubo flessibile

di alta pressione collegato ed attendere

(max. 2 minuti) finché l’acqua che fuorie-

sce sia priva di bolle d’aria dal raccordo di

alta pressione. Spegnere l'apparecchio e

collegare il tubo flessibile di alta pressio-

ne.

Controllare l'alimentazione idrica.

Estrarre il filtro nel raccordo dell'acqua

con una pinza piatta e lavarlo sotto acqua

corrente.

Causa: Calo della tensione a causa di una

bassa corrente o in caso di utilizzo di una pro-

lunga.

All'attivazione tirare prima la leva della pi-

stola a spruzzo, quindi posizionare l'inter-

ruttore dell'apparecchio su „I/ON“.

Pulire l’ugello ad alta pressione: Rimuove-

re con un ago lo sporco dai fori degli ugelli

e sciacquare con acqua dalla parte ante-

riore.

Controllare l'afflusso di acqua.

Alcune cause tecniche fanno sì che ci sia

una lieve permeabilità dell'apparecchio. In

caso di permeabilità elevata rivolgersi al

servizio clienti autorizzato.

Utilizzare la lancia con regolazione della

pressione (Vario Power).

Ruotare la lancia in posizione „Mix“.

Pulire il filtro sul tubo flessibile di aspira-

zione per detergente.

Controllare se il tubo flessibile di aspira-

zione per detergente presenti delle incri-

nature.

Guida alla risoluzione dei

guasti

L'apparecchio non funziona

L'apparecchio non raggiunge pressione

L'apparecchio non si accende, il motore

emette un ronzio

Forti variazioni di pressione

L'apparecchio perde

Il detergente non viene aspirato

35IT

- 9

Con riserva di modifiche tecniche!

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua conce-

zione, al tipo di costruzione e nella versione

da noi introdotta sul mercato, è conforme ai

requisiti fondamentali di sicurezza e di sanità

delle direttive CE. In caso di modifiche appor-

tate alla macchina senza il nostro consenso,

la presente dichiarazione perde ogni validità.

I firmatari agiscono su incarico e con la procu-

ra dell’amministrazione.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Dati tecnici

Collegamento acqua

Temperatura in entrata (max.) °C 40

Portata (min.) l/min 10

Pressione in entrata (max.) MPa 0,8

Max. altezza di aspirazione m 0,5

Collegamento elettrico

Tensione

1~50 Hz

V230

Potenza allacciata kW 2,1

Protezione rete (fusibile ritar-

dato)

A10

Grado di protezione I

Grado di protezione IP X5

Prestazioni

Pressione di esercizio MPa 12,5

Pressione max. consentita MPa 14

Portata, acqua l/min 7,5

Dimensioni e pesi

Lunghezza mm 876

Larghezza mm 325

Altezza mm 285

Peso, pronto all'uso con ac-

cessori

kg 13

Portata, detergente l/min 0,3

Forza repulsiva della pistola a

spruzzo

N 15

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-

braccio

Dubbio K

m/s2

< 2,5

0,3

Pressione acustica LpA

Dubbio KpA

dB(A)

Pressione acustica LWA +

Dubbio KWA

dB(A) 86

Dichiarazione CE

Prodotto: Idropulitrice

Modelo: 1.181-xxx

Direttive CE pertinenti

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Norme armonizzate applicate

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Procedura di valutazione della conformità

applicata

Allegato V

Livello di potenza sonora dB(A)

Misurato: 84

Garantito: 86

CEO Head of Approbation

36 IT

- 1

Beste klant,

Lees vóór het eerste gebruik van

uw apparaat deze originele ge-

bruiksaanwijzing, ga navenant te werk en be-

waar hem voor later gebruik of voor een latere

eigenaar.

Gebruik deze hogedrukreiniger uitsluitend

voor de huishouding:

–voor het reinigen van machines, voertui-

gen, gebouwen, gereedschappen, ge-

vels, terrassen, tuingereedschap,

enzovoort, met een hogedrukspuit (indien

nodig onder toevoeging van reinigings-

middel).

–met door KÄRCHER goedgekeurde ac-

cessoires, onderdelen en reinigingsmid-

delen. Neem de aanwijzingen die bij de

reinigingsmiddelen gevoegd zijn, in acht.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsmateri-

aal niet bij het huishoudelijk afval, maar bied

het aan voor hergebruik.

Onbruikbaar geworden apparaten be-

vatten waardevolle materialen die ge-

schikt zijn voor hergebruik. Lever de

apparaten daarom in bij een inzamelpunt voor

herbruikbare materialen.

Aanwijzingen betreffende de inhoudsstof-

fen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

In ieder land zijn de door ons bevoegde ver-

koopkantoor uitgegeven garantiebepalingen

van toepassing. Eventuele storingen aan het

apparaat verhelpen wij zonder kosten binnen

de garantietermijn, mits een materiaal of fa-

brieksfout de oorzaak van deze storing is.

Neem bij klachten binnen de garantietermijn

contact op met uw leverancier of de dichtstbij-

zijnde klantenservicewerkplaats en neem uw

aankoopbewijs mee.

(adres zie achterzijde)

Gevaar

Voor een onmiddellijk dreigend gevaar dat

leidt tot ernstige en zelfs dodelijke lichamelij-

ke letsels.

몇Waarschuwing

Voor een mogelijks gevaarlijke situatie die

zou kunnen leiden tot ernstige en zelfs dode-

lijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die

kan leiden tot lichte lichamelijke letsels of ma-

teriële schade.

–Bij een onvakkundig gebruik

kan de hogedrukstraal ge-

vaarlijk zijn. U mag de straal

mag niet richten op perso-

nen, dieren, onder stroom staande voor-

werpen of de hogedrukreiniger zelf.

–Vorst kan het apparaat beschadigen als

het niet helemaal leeg is. Het apparaat in

de winter in een vorstvrije ruimte bewa-

ren.

Inhoud

Algemene instructies NL -1

Veiligheidsinstructies NL -2

Bediening NL -3

Beschrijving apparaat NL -3

Vervoer NL -6

Opslag NL -6

Onderhoud NL -7

Hulp bij storingen NL -7

Technische gegevens NL -8

CE-verklaring NL -8

Algemene instructies

Doelmatig gebruik

Zorg voor het milieu

Garantie

Symbolen in de gebruiksaanwijzing

Symbolen op het toestel

37NL

- 2

Gevaar

Pak de stekker en wandcontactdoos nooit

met vochtige handen beet.

Neem het apparaat niet in bedrijf als de

netaansluiting of belangrijke onderdelen

van het apparaat (zoals veiligheidsinrich-

tingen, hogedrukslangen of handspuitpis-

tool) zijn beschadigd.

Controleer vóór gebruik altijd of netsnoer

en -stekker onbeschadigd zijn. Laat een

beschadigd netsnoer onmiddellijk vervan-

gen door een bevoegde medewerker van

de technische dienst of een electricien.

Controleer de hogedrukslang vóór ieder

gebruik altijd op beschadigingen. Vervang

een beschadigde hogedrukslang onmid-

dellijk.

U mag het apparaat niet in gebieden met

explosiegevaar gebruiken.

Wanneer u het apparaat in gevaarlijke ge-

bieden gebruikt (bijvoorbeeld tanksta-

tions), moet u de betreffende

veiligheidsvoorschriften naleven.

Hogedrukstralen kunnen gevaarlijk zijn

wanneer u het apparaat ondeskundig ge-

bruikt. U mag de straal niet richten op per-

sonen, dieren, actieve elektrische

uitrusting of het apparaat zelf.

De hogedrukstraal niet op anderen of op

uzelf, richten om bijvoorbeeld kleding of

schoeisel te reinigen.

Sproei geen voorwerpen af die stoffen be-

vatten die gevaarlijk zijn voor de gezond-

heid (bijvoorbeeld asbest).

Hogedrukstralen kunnen banden / ventie-

len van voertuigen beschadigen, waar-

door de banden springen. Eerste teken

hiervoor is een verkleuring van de band.

Beschadigde voertuigbanden / ventielen

zijn levensgevaarlijk. Houd minstens 30

cm straalafstand aan bij het reinigen!

Explosiegevaar!

Geen brandbare vloeistoffen sproeien.

Zuig nooit oplosmiddelhoudende vloeistof

of onverdunde zuren en oplosmiddelen

op! Tot deze stoffen behoren bijvoorbeeld

benzine, verfverdunner en stookolie. De

sproeinevel is zeer licht ontvlambaar, ex-

plosief en giftig. Gebruik geen aceton, on-

verdund zuur of oplosmiddel, omdat die

de materialen aantasten die in het appa-

raat zijn verwerkt.

몇Waarschuwing

Netsnoer en koppeling van een verleng-

snoer moeten waterdicht zijn en mogen

niet in het water liggen.

Ongeschikte verlengsnoeren kunnen ge-

vaarlijk zijn. Gebruik in de open lucht al-

leen daarvoor goedgekeurde en

overeenkomstig gemerkte verlengsnoe-

ren met een voldoende grote diameter: 1

- 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Rol de verlengsnoer altijd helemaal van

de kabeltrommel af.

Hogedrukslangen, armaturen en koppe-

lingen zijn belangrijk voor de veiligheid

van het apparaat. Gebruik uitsluitend ho-

gedrukslangen, armaturen en koppelin-

gen die de producent heeft aanbevolen.

Dit apparaat is niet bedoeld om door per-

sonen met beperkte psychische, sensori-

sche of geestelijke vaardigheden te

worden gebruikt.

Kinderen of niet-geïnstrueerd personeel

mogen het apparaat niet gebruiken.

Kinderen moeten onder toezicht blijven

om te garanderen dat ze niet met het ap-

paraat spelen.

Verpakkingsfolie buiten het bereik van

kinderen houden, er bestaat verstikkings-

gevaar!

De gebruiker moet het apparaat voor het

juiste doel gebruiken. De gebruiker moet

rekening houden met de plaatselijke om-

standigheden en speciaal letten op perso-

nen die zich in de buurt bevinden.

Het apparaat niet gebruiken als er zich

andere personen binnen bereik bevinden,

tenzij ze veiligheidskledij dragen.

Draag de juiste beschermende kleding en

een veiligheidsbril ter bescherming tegen

terugspattend water.

Voorzichtig

Bij langdurige bedrijfsonderbrekingen

moet het apparaat aan de hoofdschake-

laar / apparaatschakelaar uitgeschakeld

Veiligheidsinstructies

38 NL

- 3

worden of moet de netstekker uitgetrok-

ken worden.

Gebruik het apparaat niet bij temperatu-

ren beneden de 0 °C.

Houd minstens 30 cm straalafstand aan

bij het reinigen van gelakte oppervlakken,

teneinde beschadigingen te vermijden.

Laat het apparaat niet zonder toezicht

achter zolang het aan staat.

Let erop dat het netsnoer of een verleng-

snoer niet wordt beschadigd doordat men

eroverheen rijdt, ze knikt, er te hard aan

trekt of dergelijke. Bescherm de netsnoe-

ren tegen hitte, olie en scherpe randen.

Alle stroomvoerende delen in het werkbe-

reik moeten zijn beschermd tegen straal-

water.

U mag het apparaat uitsluitend aansluiten

op een wandcontactdoos, die is aange-

bracht door een elektrotechnische instal-

lateur, volgens IEC 60364.

Gebruik uitsluitend wisselstroom voor het

apparaat. De spanning moet overeenko-

men met de vermelding op het typeplaatje

van het apparaat.

Om veiligheidsredenen raden wij princi-

pieel aan het apparaat te gebruiken via

een aardlekschakelaar (max. 30 mA).

Reinigingswerkzaamheden waarbij afval-

water ontstaat dat olie bevat (bijvoorbeeld

het reinigen van de motor of de onderkant

van een motorvoertuig), mag u uitsluitend

verrichten in wasplaatsen met een olieaf-

scheider.

Dit apparaat werd ontwikkeld voor gebruik

van reinigingsmiddelen die de producent

levert of aanbeveelt. Gebruik van andere

reinigingsmiddelen of chemicaliën kan de

veiligheid van het apparaat beïnvloeden.

Voorzichtig

Veiligheidsinrichtingen dienen ter bescher-

ming van de gebruiker en mogen niet worden

gewijzigd of omzeild.

De hoofdschakelaar van het apparaat verhin-

dert de onvoorziene werking van het appa-

raat.

De vergrendeling blokkeert de hendel van het

handspuitpistool en verhindert de onvoorzie-

ne start van het apparaat.

De omloopklep verhindert de overschrijding

van de toegelaten werkdruk.

Wordt de hendel van het handspuitpistool los-

gelaten, dan schakelt de drukschakelaar de

pomp uit en stopt de hogedrukstraal. Wordt

de hendel aangetrokken, dan schakelt de

drukschakelaar de pomp weer in.

Voorzichtig

Voor alle handelingen met of aan het appa-

raat moet de stabiliteit gegarandeerd worden

om ongevallen of beschadigingen te vermij-

den.

–De stabiliteit van het apparaat is gegaran-

deerd wanneer het op een effen onder-

grond wordt geplaatst.

Het leveringspakket van het apparaat staat op

de verpakking afgebeeld. Controleer bij het

uitpakken of de inhoud volledig is.

Mochten er eventueel accessoires ontbreken

of mocht u transportschade constateren,

neem dan contact op met uw leverancier.

Afbeeldingen: zie pagina 2

1 Koppelinggedeelte voor wateraansluiting

2 Hogedrukslang

3 Snelkoppeling voor hogedrukslang

Veiligheidsinrichtingen

Apparaatschakelaar

Vergrendeling handspuitpistool

Overstroomklep met drukschakelaar

Voorwaarden voor de stabiliteit

Bediening

Leveringsomvang

Beschrijving apparaat

39NL

- 4

4 Wateraansluiting met ingebouwde zeef

5 Hoofdschakelaar „0/OFF“ / „I/ON“

6 Transportgreep

7 Zuigslang voor reinigingsmiddel

8 Bewaarplaats voor accessoires

9 Stroomleiding met stekker

10 Wielen

11 Handpistool

12 Vergrendeling handspuitpistool

13 Toets voor het scheiden van de hogedruk-

slang van het handspuitpistool

14 Spuitlans met vuilfrees

15 Spuitlans met drukregeling (Vario Power)

Met extra accessoires breidt u de gebruiks-

mogelijkheden van uw apparaat uit. Nadere

informatie daarover kunt u verkrijgen bij uw

KÄRCHER-dealer.

Losse onderdelen die bij het apparaat gele-

verd werden, moeten voor de inbedrijfstelling

gemonteerd worden.

Afbeelding

Wielen in bevestigingspunt drukken, en

met bijgevoegde stop zekeren, rekening

houden met uitlijning van stop.

Afbeelding

Transportgreep in het bevestigingspunt zet-

ten tot weerstand voelbaar is. Met de ballen

van de hand of een weke rubberen hamer

door een korte tik in positie brengen.

Afbeelding

Toebehorennet aan de in de afbeelding

getoonde haak hangen.

Afbeelding

Hogedrukslang in handspuitpistool steken

tot die hoorbaar vastklikt.

Instructie: Letten op een correcte uitrich-

ting van de aansluitnippel.

Veilige verbinding controleren door aan

de hogedrukslang te trekken.

몇Waarschuwing

Volgens de geldige voorschriften

mag het apparaat nooit zonder sys-

teemscheider aangesloten worden

op het drinkwaternet. Er moet een

geschikte systeemscheider van de firma

KÄRCHER of als alternatief een systeem-

scheider conform EN 12729 type BA gebruikt

worden. Water dat door een systeemscheider

is gestroomd, wordt als niet drinkbaar geclas-

sificeerd.

Instructie: Verontreinigingen in het water

kunnen de hogedrukpomp en de accessoires

beschadigen. Ter bescherming wordt het ge-

bruik van de KÄRCHER-waterfilter (speciale

accessoires, bestelnr. 4.730-059) aanbevo-

len.

Voorschriften van de watermaatschappij in

acht nemen.

Aansluitwaarden zie typeplaatje/Technische

gegevens.

Een met weefsel versterkte waterslang

(niet in de levering inbegrepen) met een in

de handel verkrijgbare koppeling gebrui-

ken. (diameter minimum 1/2 inch resp.

13 mm; lengte minimum 7,5 m).

Afbeelding

De meegeleverde koppeling aan het wa-

teraansluitpunt van het apparaat schroe-

ven.

De waterslang op het koppelingsdeel van

het apparaat steken en op de watertoe-

voer aansluiten.

Deze hogedrukreiniger is met de KÄRCHER-

zuigslang met terugslagklep (speciale acces-

soires, bestelnr. 4.440-238) geschikt voor het

opzuigen van oppervlaktewater bv. uit regen-

tonnen of vijvers (max. aanzuighoogte zie

technische gegevens).

KÄRCHER-zuigslang met terugslagklep

met water vullen, aan het wateraansluit-

punt schroeven en in de regenton han-

gen.

Hogedrukslang van de hogedrukaanslui-

ting van het apparaat scheiden.

Bijzondere toebehoren

Voor de inbedrijfstelling

Wielen monteren

Transportgreep monteren

Toebehorennet aanbrengen

Hogedrukslang met handspuitpistool

verbinden

Watertoevoer

Watertoevoer vanuit de waterleiding

Water aanzuigen uit open reservoirs

40 NL

- 5

Apparaat inschakelen "I/ON" en wachten

(max. 2 minuten) tot water zonder bellen

uit de hogedrukaansluiting komt.

Apparaat uitschakelen "0/OFF"

Voorzichtig

Droogloop gedurende meer dan 2 minuten

leidt tot beschadigingen van de hogedruk-

pomp. Indien het apparaat binnen 2 minuten

geen druk opbouwt, moet het apparaat uitge-

schakeld worden en volgt u de instructies in

het hoofdstuk „Hulp bij storingen“.

Afbeelding

Hogedrukslang vast in de snelkoppeling

op het apparaat steken, hij klikt hoorbaar

in.

Instructie: Letten op een correcte uitrich-

ting van de aansluitnippel.

Veilige verbinding controleren door aan

de hogedrukslang te trekken.

Afbeelding

Straalpijp in het handspuitpistool steken

en vastschroeven door hem 90° te

draaien.

Waterkraan volledig opendraaien.

Netstekker in het stopcontact steken.

Apparaat inschakelen "I/ON".

Gevaar

Door het uittreden van de waterstraal uit de

hogedruksproeier werkt er een reactiekracht

op de spuitlans. Ervoor zorgen dat u stevig

staat en handspuitpistool en straalpijp goed

vasthouden.

Voorzichtig

Voor het begin van de reiniging u ervan verge-

wissen dat de hogedrukreiniger vast op een

vlakke ondergrond staat. Bij het reinigen vei-

ligheidsbril en veiligheidskleding gebruiken.

Hefboom van het handspuitpistool ont-

grendelen.

Hendel aantrekken, het apparaat wordt in-

geschakeld.

Instructie: Wanneer de hendel opnieuw

wordt losgelaten, schakelt het apparaat op-

nieuw uit. Hogedruk blijft in het systeem be-

houden.

Voor de meest courante reinigingstaken. De

werkdruk kan traploos tussen „Min“ en „Max“

ingesteld worden.

Hefboom van het handspuitpistool losla-

ten.

Straalpijp in de gewenste stand draaien.

Aanwijzing: Voor het werken met reinigings-

middelen geschikt, straalbuis op stand "Mix"

draaien.

voor hardnekkig vervuilde oppervlakken.

Voorzichtig

Autobanden, lak of gevoelige oppervlakken

zoals hout niet met de vuilfrees reinigen, ge-

vaar voor beschadiging.

–Niet geschikt voor de werking met reini-

gingsmiddelen.

Gebruik voor de overeenkomstige reinigings-

taak uitsluitend reinigings- en onderhoudspro-

ducten van KÄRCHER, aangezien die

speciaal ontwikkeld werden voor het gebruik

met uw apparaat. Het gebruik van andere rei-

nigings- en onderhoudsproducten kan leiden

tot een versnelde slijtage en het vervallen van

de garantiebepalingen. Gelieve u te laten ad-

viseren in de vakhandel of direct bij KÄR-

CHER informatie aan te vragen.

Afbeelding

De zuigslang voor reinigingsmiddel tot de

gewenste lengte uit de behuizing trekken.

Reinigingsmiddel-zuigslang in een reser-

voir met reinigingsmiddeloplossing han-

gen.

Straalpijp met drukregeling (Vario Power)

gebruiken.

Straalpijp in stand „Mix“ draaien.

Instructie: Daardoor wordt tijdens de

werking de reinigingsmiddeloplossing bij

de waterstraal gemengd.

Aanwijzing: Indien nodig kunnen ook de

wasborstels voor het werken met reinigings-

middelen gebruikt worden.

Reinigingsmiddel in geringe hoeveelheid

op het droge oppervlak sproeien en laten

inwerken (niet laten opdrogen!).

Inbedrijfstelling

Werking

Straalpijp met drukregeling (Vario Power)

Spuitlans met vuilfrees

Werken met reinigingsmiddelen

Aanbevolen reinigingsmethode

41NL

- 6

losgekomen vuil met hogedrukstraal af-

spoelen.



Hefboom van het handspuitpistool loslaten.

Hefboom van het handspuitpistool ver-

grendelen.

Bij langere werkonderbrekingen (langer

dan 5 minuten) het apparaat tevens uit-

schakelen "0/OFF".

Voorzichtig

De hogedrukstraal alleen van het handspuit-

pistool of het apparaat scheiden wanneer

geen druk in het systeem voorhanden is.

Na het werken met reinigingsmiddel de

zuigslang in een bak met schoon water

hangen. Het apparaat ongeveer 1 minuut

met gedemonteerde straalpijp laten

draaien en schoonspoelen.

Hefboom van het handspuitpistool losla-

ten.

Apparaat uitschakelen "0/OFF"

Draai de waterkraan dicht.

Apparaat scheiden van de watertoevoer.

Voorzichtig: Bij het scheiden van toe-

voer- of hogedrukslang kan na de werking

warm water uit de aansluitingen treden.

Druk de hendel van het handspuitpistool

in, om de nog aanwezige druk in het sys-

teem af te laten nemen.

Hefboom van het handspuitpistool ver-

grendelen.

Netstekker uittrekken.

Voorzichtig

Om ongevallen of verwondingen bij het trans-

port te vermijden, moet het gewicht van het

apparaat in acht genomen worden (zie techni-

sche gegevens).

Apparaat aan de draaggreep optillen en

dragen.

Apparaat aan de transportgreep verplaat-

sen.

Afbeelding

Om het apparaat te verschuiven eerst de

transportgreep volledig naar boven trek-

ken, ze klikt hoorbaar vast.

Apparaat beveiligen tegen verschuiven en

kantelen.

Voorzichtig

Om ongevallen of verwondingen te vermijden,

moet bij de keuze van de opslagplaats het ge-

wicht van het apparaat in acht genomen wor-

den (zie technische gegevens).

Apparaat op een egaal oppervlak neerzet-

ten.

Ontgrendelknop op het handspuitpistool

induwen en hogedrukslang van het hand-

spuitpistool scheiden.

Behuizing van de snelkoppeling voor ho-

gedrukslang in pijlrichting duwen en hoge-

drukslang eruit trekken.

Stroomleiding, hogedrukslang en acces-

soires aan het apparaat opbergen.

Voor langdurige opslag, bv. tijdens de winter-

maanden, moeten tevens de instructies in het

hoofdstuk Onderhoud in acht genomen wor-

den.

Voorzichtig

Apparaat en accessoires tegen vorst be-

schermen.

Het apparaat en de accessoires worden be-

schadigd door vorst indien het water niet vol-

ledig afgelaten is. Om schade te vermijden:

Water volledig uit het apparaat aflaten:

Apparaat zonder aangesloten hogedruk-

slang en zonder aangesloten watertoe-

voer inschakelen (max. 1 min) en wachten

tot geen water meer uit de hogedrukaan-

sluiting komt. Apparaat uitschakelen.

Apparaat met alle accessoires in een

vorstvrije ruimte bewaren.

Werking onderbreken

Werking stopzetten

Vervoer

Transport met de hand

Transport in voertuigen

Opslag

Apparaat opslaan

Vorstbescherming

42 NL

- 7

Gevaar

Bij alle reinigings- en onderhoudswerkzaam-

heden altijd het apparaat uitschakelen en de

stekker uit het stopcontact trekken.

Voor langdurige opslag, bijvoorbeeld tijdens

de winter:

Filter van de reinigingsmiddel-zuigslang

trekken en onder stromend water reini-

gen.

De zeef in het wateraansluitpunt er met

een platte tang uittrekken en onder stro-

mend water reinigen.

Het apparaat is onderhoudsvrij.

Gebruik uitsluitend originele KÄRCHER-on-

derdelen. Een overzicht van de onderdelen

vindt u aan het eind van deze gebruiksaanwij-

zing.

Kleinere storingen kunt u zelf oplossen met

behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de bevoeg-

de klantenservice.

Gevaar

Bij alle reinigings- en onderhoudswerkzaam-

heden altijd het apparaat uitschakelen en de

stekker uit het stopcontact trekken.

Reparatiewerken en werken aan elektrische

componenten mogen alleen door de daarvoor

aangewezen klantendienst uitgevoerd wor-

den.

Trek hendel van het handspuitpistool aan,

het apparaat wordt ingeschakeld.

Controleren of de aangegeven spanning

op het typeplaatje overeenkomt met de

spanning van de stroombron.

Stroomleiding op beschadiging controle-

ren.

Instelling aan de straalpijp controleren.

Apparaat ontluchten: Apparaat zonder

aangesloten hogedrukslang inschakelen

en wachten (max. 2 minuten) tot water

zonder bellen uit de hogedrukaansluiting

komt. Apparaat uitschakelen en hoge-

drukslang opnieuw aansluiten.

Watertoevoer controleren.

De zeef in het wateraansluitpunt er met

een platte tang uittrekken en onder stro-

mend water reinigen.

Oorzaak: Spanningsdaling door zwak stroom-

net of bij gebruik van een verlengsnoer.

Bij het inschakelen eerst de hendel van

het handspuitpistool aantrekken en dan

de apparaatschakelaar op „I/ON“ stellen.

Hogedruksproeier reinigen: Verontreini-

gingen met een naald uit het gat van de

sproeier verwijderen en met water naar

voren toe uitspoelen.

Watertoevoervolume controleren.

Een geringe ondichtheid van het apparaat

is technisch bepaald. Als de pomp echter

erg lekt, moet contact worden opgenomen

met de bevoegde klantenservice.

Straalpijp met drukregeling (Vario Power)

gebruiken.

Straalpijp in stand „Mix“ draaien.

Filter aan de reinigingsmiddel-zuigslang

reinigen.

Zuigslang voor reinigingsmiddel controle-

ren op knikplaatsen.

Onderhoud

Zorg

Onderhoud

Reserveonderdelen

Hulp bij storingen

Apparaat draait niet

Apparaat komt niet op druk

Apparaat start niet, motor bromt

Sterke drukschommelingen

Apparaat ondicht

Reinigingsmiddel wordt niet aangezo-

gen

43NL

- 8

Technische veranderingen voorbehou-

den!

Hierbij verklaren wij dat de hierna vermelde

machine door haar ontwerp en bouwwijze en

in de door ons in de handel gebrachte uitvoe-

ring voldoet aan de betreffende fundamentele

veiligheids- en gezondheidseisen, zoals ver-

meld in de desbetreffende EG-richtlijnen.

Deze verklaring verliest haar geldigheid wan-

neer zonder overleg met ons veranderingen

aan de machine worden aangebracht.

De ondergetekenden handelen in opdracht en

met volmacht van de bedrijfsleiding.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technische gegevens

Wateraansluitpunt

Toevoertemperatuur (max.) °C 40

Toevoerhoeveelheid (min.) l/min 10

Toevoerdruk (max.) MPa 0,8

Max. aanzuighoogte m 0,5

Elektrische aansluiting

Spanning

1~50 Hz

V230

Aansluitvermogen kW 2,1

Netzekering (traag) A 10

Beschermingsklasse I

Veiligheidsklasse IP X5

Capaciteit

Werkdruk MPa 12,5

Maximaal toegestane druk MPa 14

Opbrengst, water l/min 7,5

Maten en gewichten

Lengte mm 876

Breedte mm 325

Hoogte mm 285

Gewicht, bedrijfsklaar met ac-

cessoires

kg 13

Opbrengst, reinigingsmiddel l/min 0,3

Reactiekracht van het pistool N 15

Bepaalde waarden conform EN 60335-2-79

Hand-arm vibratiewaarde

Onzekerheid K

m/s2

< 2,5

0,3

Geluidsdrukniveau LpA

Onzekerheid KpA

dB(A)

Geluidskrachtniveau LWA +

onveiligheid KWA

dB(A) 86

CE-verklaring

Product: hogedrukreiniger

Type: 1.181-xxx

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

2000/14/EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Toegepaste conformiteitsbeoordelings-

procedure

Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 84

Gegarandeerd: 86

CEO Head of Approbation

44 NL

- 1

Estimado cliente:

Antes del primer uso de su apara-

to, lea este manual original, actúe

de acuerdo a sus indicaciones y guárdelo

para un uso posterior o para otro propietario

posterior.

Utilice esta limpiadora de alta presión, exclu-

sivamente, en el ámbito doméstico:

–para limpiar máquinas, vehículos, edifi-

cios, herramientas, fachadas, terrazas,

herramientas de jardín, etc. con un chorro

de agua de alta presión (en caso necesa-

rio, mediante el uso adicional de deter-

gentes).

–con los accesorios, repuestos y detergen-

tes autorizados por KÄRCHER. Tenga en

cuenta las indicaciones que incluyen los

detergentes.

Los materiales de embalaje son recicla-

bles. Po favor, no tire el embalaje a la

basura doméstica; en vez de ello, entréguelo

en los puntos oficiales de recogida para su re-

ciclaje o recuperación.

Los aparatos viejos contienen materia-

les valiosos reciclables que deberían

ser entregados para su aprovecha-

miento posterior. Por este motivo, entregue

los aparatos usados en los puntos de recogi-

da previstos para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los in-

gredientes en:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

En todos los países rigen las condiciones de

garantía establecidas por nuestra empresa

distribuidora. Las averías del aparato serán

subsanadas gratuitamente dentro del periodo

de garantía, siempre que se deban a defectos

de material o de fabricación. En un caso de

garantía, le rogamos que se dirija con el com-

probante de compra al distribuidor donde ad-

quirió el aparato o al servicio al cliente

autorizado más próximo a su domicilio.

(La dirección figura al dorso)

Peligro

Para un peligro inminente que acarrea lesio-

nes de gravedad o la muerte.

몇Advertencia

Para una situación que puede ser peligrosa,

que puede acarrear lesiones de gravedad o la

muerte.

Precaución

Para una situación que puede ser peligrosa,

que puede acarrear lesiones leves o daños

materiales.

–El chorro a alta presión pue-

de ser peligroso si se usa in-

debidamente. No dirija el

chorro hacia personas, ani-

males o equipamiento eléctrico activo, ni

hacia el propio aparato.

–El hielo deteriora el aparato si éste no se

ha vaciado por completo de agua. En in-

vierno mantenga el aparato en un local a

salvo de las heladas.

Índice de contenidos

Indicaciones generales ES -1

Indicaciones de seguridad ES -2

Manejo ES -4

Descripción del aparato ES -4

Transporte ES -6

Almacenamiento ES -7

Cuidados y mantenimiento ES -7

Ayuda en caso de avería ES -8

Datos técnicos ES -9

Declaración CE ES -9

Indicaciones generales

Uso previsto

Protección del medio ambiente

Garantía

Símbolos del manual de instruccio-

nes

Símbolos en el aparato

45ES

- 2

Peligro

No toque nunca el enchufe de red o la

toma de corriente con las manos moja-

das.

No ponga el aparato en funcionamiento si

el cable de conexión a red u otras partes

importantes del aparato, como pueden

ser la manguera de alta presión, la pistola

pulverizadora o los dispositivos de seguri-

dad presentan daños.

Antes de cada puesta en servicio, com-

pruebe si el cable de conexión a red y el

enchufe de red presentan daños. Si el ca-

ble de conexión a red estuviera deteriora-

do, debe encargar sin demora a un

electricista especializado del servicio de

atención al cliente autorizado que lo sus-

tituya.

Antes de cada puesta en servicio, com-

pruebe si la manguera de alta presión

presenta daños. Si la manguera de alta

presión presentase daños, debe sustituir-

la sin demora.

Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

Para usar el aparato en zonas con peligro

de explosión (p. ej., gasolineras) son de

obligado cumplimiento las normas de se-

guridad correspondientes.

Los chorros a alta presión pueden ser pe-

ligrosos si se usan indebidamente. No di-

rija el chorro hacia personas, animales o

equipamiento eléctrico activo, ni apunte

con él al propio aparato.

No dirija el chorro hacia otras personas o

hacia sí mismo para limpiar ropa o calza-

do.

No rocíe objetos que puedan contener

sustancias nocivas para la salud (p. ej.,

asbesto).

El chorro a alta presión puede dañar los

neumáticos del vehículo y sus válvulas y

los puede reventar. Un primer síntoma de

que se están provocando daños es el

cambio de tonalidad de los neumáticos.

Los neumáticos de vehículo y las válvulas

de neumáticos deteriorados suponen un

peligro mortal. Al efectuar la limpieza,

aplique el chorro a una distancia mínima

de 30 cm.

Peligro de explosiones

No pulverizar ningun líquido inflamable.

No aspire nunca líquidos que contengan

disolventes o ácidos y disolventes sin di-

luir. Entre estos se encuentran, p. ej., la

gasolina, los diluyentes cromáticos o el

fuel. La neblina pulverizada es altamente

inflamable, explosiva y tóxica. No utilice

acetona ni ácidos o disolventes sin diluir,

ya que pueden afectar negativamente a

los materiales empleados en el aparato.

몇Advertencia

El enchufe y acoplamiento del cable de

prolongación deben ser impermeables y

no deben sumergirse en agua.

El uso de cables de prolongación inade-

cuados puede resultar peligroso. Para el

exterior, utilice sólo cables prolongadores

autorizados para exterior, adecuadamen-

te marcados y con una sección de cable

suficiente: 1 - 10 m: 1,5 mm2; 10 - 30 m:

2.5 mm2

Desenrolle siempre totalmente el cable de

prolongación del tambor del cable.

Las mangueras de alta presión, la grifería

y los acoplamientos son importantes para

la seguridad del aparato. Utilice sólo las

mangueras de alta presión, la grifería y

los acoplamientos recomendados por el

fabricante.

Este aparato no es apto para ser utilizado

por personas con capacidades físicas,

sensoriales e intelectuales limitadas.

Los niños o las personas no instruidas so-

bre su uso no deben utilizar el aparato.

Se debe supervisar a los niños para ase-

gurarse de que no juegan con el aparato.

Mantener alejado el plástico del embalaje

de los niños, se pueden ahogar.

El usuario deberá utilizar el aparato de

conformidad con sus instrucciones. Debe-

rá tener en cuenta las condiciones locales

y tener cuidado de no causar daños a las

personas que se encuentren en las proxi-

midades cuando use el aparato.

Indicaciones de seguridad

46 ES

- 3

No utilizar el aparato cuando se encuen-

tren otras personas al alcance a no ser

que lleven ropa protectora.

Póngase ropa y gafas protectoras ade-

cuadas para protegerse de las salpicadu-

ras de agua y de la suciedad.

Precaución

Para pausas de operación prolongadas

desconecte el aparato del interruptor prin-

cipal / interruptor del aparato o desenchu-

fe la clavija de red.

No se puede operar el aparato a tempera-

turas inferiores a 0 ºC.

Para evitar daños, mantenga el chorro a

una distancia mínima de 30 cm durante la

limpieza de superficies pintadas.

No deje nunca el aparato sin vigilancia

mientras esté en funcionamiento.

Debe tener cuidado de no dañar ni estro-

pear el cable de conexión a red y el cable

de prolongación por pisarlos, aplastarlos,

tirar de ellos, u otras acciones similares.

Proteja los cables de red del calor, el acei-

te y los bordes afilados.

Todas las partes conductoras de corriente

de la zona de trabajo tienen que estar pro-

tegidas contra los chorros de agua.

El aparato sólo debe estar conectado a

una conexión eléctrica que haya sido rea-

lizada por un electricista de conformidad

con la norma CEI 60364.

Conecte el aparato únicamente a corrien-

te alterna. La tensión tiene que corres-

ponder a la indicada en la placa de

características del aparato.

Por razones de seguridad, recomenda-

mos utilizar el aparato siempre con un in-

terruptor de corriente por defecto (máx.

30 mA).

Los trabajos de limpieza que producen

aguas residuales que contienen aceite (p.

ej., el lavado de motores o el lavado de los

bajos) sólo se deben realizar en zonas de

lavado que dispongan de separador de

aceite.

Este aparato ha sido concebido para el

uso con los detergentes suministrados

por el fabricante o recomendados por el

mismo. La utilización de otros detergen-

tes o sustancias químicas puede menos-

cabar la seguridad del aparato.

Precaución

Los dispositivos de seguridad sirven para pro-

teger al usuario y no se deben modificar o ig-

norar.

El interruptor del aparato impide el funciona-

miento involuntario del mismo.

El bloqueo bloquea la palanca de la pistola

pulverizadora manual e impide que el aparato

se ponga en marcha de forma involuntaria.

La válvula de derivación evita sobrepasr la

presión de trabajo permitida.

Cuando se suelta la palanca de la pistola pul-

verizadora manual, un presostato desconecta

la bomba y el chorro de alta presión se para.

Cuando se acciona la palanca, se conecta la

bomba nuevamente.

Precaución

Antes de realizar cualquier trabajo con el apa-

rato o en el aparato, asegúrese de que está

bien posicionado para evitar accidentes o da-

ños.

–La posición segura del aparato se garan-

za si se coloca sobre una superficie lisa.

Dispositivos de seguridad

Interruptor del aparato

Bloqueo de la pistola pulverizadora

manual

Válvula de derivación con presostato

Requisitos para la seguridad de po-

sición

47ES

- 4

El contenido de suministro de su aparato está

ilustrado en el embalaje. Verifique durante el

desembalaje que no falta ninguna pieza.

En caso de detectar que faltan accesorios o o

que han surgido daños durante el transporte,

informe a su distribuidor.

Ilustraciones, véase la página 2

1 Pieza de acoplamiento para la conexión

de agua

2 Manguera de alta presión

3 Acoplamiento rápido para manguera de

alta presión

4 Conexión de agua con filtro incorporado

5 Interruptor del aparato „0/OFF“ / „I/ON“

6 Mango para el transporte

7 Manguera de aspiración para detergente

8 Zona de recogida para accesorios

9 Cable de conexión a red y enchufe de red

10 Ruedas

11 Pistola pulverizadora manual

12 Bloqueo de la pistola pulverizadora ma-

nual

13 Tecla para separar la manguera de alta

presión de la pistola pulverizadora ma-

nual

14 Lanza de agua con fresadora de suciedad

15 Lanza dosificadora con regulación de la

presión (Vario Power)

Los accesorios especiales amplian las posibi-

lidades de uso del aparato. Su distribuidor

KÄRCHER le dará información más detalla-

da.

Antes de la puesta en marcha montar las pie-

zas sueltas suministradas con el aparato.

Figura

Presionar las ruedas en el alojamienot y

asegurar con el tapón suministrado, res-

petar la orientación del tapón.

Figura

Colocar el asa de transporte en el aloja-

miento hasta sentir la resistencia. Poner

en posición con un golpe breve con la pal-

ma de la mano o un martillo de goma sua-

ve.

Figura

Colgar la red accesorio en los ganchos

mostrados en la ilustración.

Figura

Introducir la manguera de alta presión en

la pistola pulverizadora manual hasta que

esta haga un ruido al encajarse.

Nota: Procurar que el racor de conexión

esté alineado correctamente.

Comprobar si la conexión es segura tiran-

do de la manguera de alta presión.

몇Advertencia

De acuerdo con las normativas vi-

gentes, está prohibido utilizar el apa-

rato sin un separador de sistema en

la red de agua potable. Se debe uti-

lizar un separador de sistema apropiado de la

empresa KÄRCHER o, alternativamente, un

separador de sistema que cumpla la norma

EN 12729 tipo BA. El agua que haya pasado

por un separador del sistema será catalogada

como no potable.

Nota: Las impurezas en el agua pueden da-

ñar la bomba de alta presión y los accesorios.

Como medida de protección se recomienda el

uso del filtro de agua de KÄRCHER (acceso-

rio especial, Ref.:4.730-059).

Tenga en cuenta las normas de la empresa

suministradora de agua.

Valores de conexión: véase la placa de carac-

terísticas/datos técnicos.

Utilice una manguera de agua de tejido

resistente (no está incluida en el volumen

de suministro) con un acoplamiento de los

Manejo

Volumen del suministro

Descripción del aparato

Accesorios especiales

Antes de la puesta en marcha

Montar las ruedas

Montar el asa de transporte

Colocar la red accesoria

Conectar la manguera de alta presión

con la pistola pulverizadora manual

Suministro de agua

Suministro de agua desde la tubería de

agua

48 ES

- 5

habituales en el mercado. (Diámetro míni-

mo 1/2 pulgada o 13 mm; longitud mínima

7,5 m).

Figura

Atornille la pieza de acoplamiento a la co-

nexión de agua del aparato suministrada.

Meta la manguera de agua en la pieza de

acoplamiento del aparato y conéctela al

suministro de agua.

Esta limpiadora de alta presión es apta con la

manguera de aspiración KÄRCHER con vál-

vula de retorno (accesorio especial, Ref.

4.440-238) para la aspiración de agua de su-

perficie, p. ej. de los bidones para agua pluvial

o de los estanques (altura de aspiración máxi-

ma, véase los datos técnicos).

Llenar de agua la manguera de aspiración

KÄRCHER con válvula de retorno, atorni-

llar a la conexión de agua y colgar en el bi-

dón para agua pluvial.

Desconectar la manguera de alta presión

de la conexión de alta presión del apara-

to.

Conectar el aparato en posición „I/ON“ y

esperar (máx. 2 minutos) hasta que salga

el agua sin burbujas por la conexión de

alta presión.

Desconectar el aparato "0/OFF".

Precaución

La marcha en seco durante más de 2 minutos

produce daños en la bomba de alta presión.

Si el aparato no genera presión en un lapso

de 2 minutos, desconectar el aparato y proce-

der según las indicaciones del capítulo "Ave-

rías".

Figura

Insertar la manguera de alta presión en el

acoplamiento rápido del aparato hasta

que encaje.

Nota: Procurar que el racor de conexión

esté alineado correctamente.

Comprobar si la conexión es segura tiran-

do de la manguera de alta presión.

Figura

Inserte la lanza dosificadora en la pistola

pulverizadora manual y fíjela girándola

90°.

Abrir totalmente el grifo del agua.

Enchufar la clavija de red a una toma de

corriente.

Conectar el aparato „I/ON“.

Peligro

El chorro de agua que sale de la boquilla de

alta presión provoca una fuerza de retroceso

en la pistola pulverizadora manual. Asegúre-

se de estar en una posición segura y sujete

con firmeza la pistola pulverizadora manual y

la lanza dosificadora.

Precaución

Antes de comenzar con la limpieza, aségure-

se de que la limpiadora a presión está sobre

una base lisa. Utilizar gafas y ropa de seguri-

dad durante la limpieza.

Desbloquear la palanca de la pistola pul-

verizadora manual.



Tirar de la palanca, el aparato se enciende.

Nota: Si no se suelta la palanca, el aparato

vuelve a apagarse. La alta presión se mantie-

ne en el sistema.

Para las tareas de limpieza más habituales.

La presión de trabajo se puede regular en pa-

sos entre „Min“ y „Max“.

Suelte la palanca de la pistola pulveriza-

dora manual.

Girar la lanza dosificadora a la posición

deseada.

Indicación: Apto para trabajos con detergen-

te, girar la lanza dosificadora a la posición

"Mix".

Para las suciedades más difíciles de eliminar.

Precaución

No limpiar neumáticos, pintura o superficies

delicadas como la madera con la fresa de su-

ciedad, se pueden dañar.

–No apto para trabajar con detergentes.

Aspiración del agua de depósitos abier-

tos

Puesta en marcha

Funcionamiento

Lanza dosificadora con regulación de la

presión (Vario Power)

Lanza dosificadora con fresadora de su-

ciedad

49ES

- 6

Utilice sólo detergentes y productos de lim-

pieza KÄRCHER para cada tipo de tarea de

limpieza. Han sido especialmente creados

para su aparato. El uso de otros detergentes

y productos de limpieza pueden provocar un

desgaste más rápido y la invalidación de la

garantía. Solicite el asesoramiento oportuno

en una tienda especializada y pida la informa-

ción correspondiente a KÄRCHER.

Figura

Saque la manguera de aspiración de de-

tergente de la carcasa hasta la longitud

deseada.

Cuelgue la manguera de aspiración de

detergente en un depósito que contenga

una solución de detergente.

Utilizar la lanza dosificadora con regula-

ción de la presión (Vario Power).

Girar la lanza dosificadora hasta la posi-

ción "Mix".

Nota: De este modo se añade durante el

funcionamiento la solución de detergente

al chorro de agua.

Indicación: Si es necesario también se pue-

den utilizar los cepillos de lavado para los tra-

bajos con detergente.

Rocíe la superficie seca con detergente y

déjelo actuar pero sin dejar que se seque.

Aplicar el chorro de agua a alta presión

sobre la suciedad disuelta para eliminarla.

Suelte la palanca de la pistola pulveriza-

dora manual.

Bloquear la palanca de la pistola pulveri-

zadora manual.

Durante las pausas de trabajo prolonga-

das (de una duración superior a 5 minu-

tos), desconectar además el aparato „0/

OFF“.

Precaución

Separar la manguera de alta presión de la pis-

tola pulverizadora manual o del aparato sola-

mente cuando no haya presión en el sistema.

Después de trabajar con detergentes,

cuelgue la manguera de aspiración en un

depósito de agua limpia, conectar el apa-

rato durante aprox. 1 minuto con la lanza

dosificadora desmontada y enjuagarlo.

Suelte la palanca de la pistola pulveriza-

dora manual.

Desconectar el aparato "0/OFF".

Cierre el grifo de agua.

Desconectar el aparato del suministro de

agua.

Precaución: Al separar el tubo de alimen-

tación o el de alta presión, puede salir

agua caliente de las tomas después del

funcionamiento.

Apriete la palanca de la pistola pulveriza-

dora manual para eliminar la presión que

todavía hay en el sistema.

Bloquear la palanca de la pistola pulveri-

zadora manual.

Extraer el enchufe de la red.

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato para el transporte

(véase Datos técnicos).

Levante el aparato por el asa y de sopór-

telo.

Tirar del aparato por el asa de transporte.

Figura

Para desplazar el aparato, tirar primero

del asa de transporte hacia arriba hasta

que se oiga como encaja.

Asegurar el aparato para evitar que se

deslice o vuelque.

Trabajo con detergentes

Método de limpieza recomendado

Interrupción del funcionamiento

Finalización del funcionamiento

Transporte

Transporte manual

Transporte en vehículos

50 ES

- 7

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato al elegir el lugar de

almacenamiento (véase Datos técnicos).

Coloque la dispositivo sobre una superfi-

cie plana.

Pulsar el botón de desconexión en la pis-

tola pulverizadora manual y desconectar

manguera de alta presión de la pistola

pulverizadora manual.

Presionar en la dirección que indica la fle-

cha la carcasa del acoplamiento rápido

para la manguera de alta presión y ex-

traer la manguera de alta presión.

Guardar el cable de conexión de red, la

manguera de alta presión y los accesorios

en el aparato.

Antes de almacenar el aparato durante un pe-

ríodo prolongado, como por ejemplo en in-

vierno, respetar también las indicaciones del

capítulo Cuidados.

Precaución

Proteger el aparato y los accesorios de las

heladas.

El aparato y los accesorios sufren daños con

las heladas, si no se vacía totalmente el agua.

Para evitar daños:

Vaciar totalmente el aparato, sacando

todo el agua: conectar el aparato (máx. 1

min) con la manguera de alta presión y el

suministro de agua desconectados, hasta

que ya no salga agua de la conexión de

alta presión. Desconectar el aparato.

Almacenar el aparato en un lugar a prue-

ba de heladas con todos los accesorios.

Peligro

Apague el aparato y desenchufe la clavija de

red antes de efectuar los trabajos de cuidado

y mantenimiento.

Antes de un almacenamiento prolongado, p.

e., durante el invierno:

Quitar el filtro de la manguera de aspira-

ción del detergente y limpiarlo colocándo-

lo bajo agua corriente.

Extraer el tamiz de la conexión del agua

con unos alicates de punta plana y lim-

piarlo colocándolo bajo agua corriente.

El aparato no precisa mantenimiento.

Emplear únicamente repuestos originales de

KÄRCHER. Al final de este manual de ins-

trucciones encontrará un listado resumido de

repuestos.

Almacenamiento

Almacenamiento del aparato

Protección antiheladas

Cuidados y mantenimiento

Cuidado del aparato

Mantenimiento

Piezas de repuesto

51ES

- 8

Usted mismo puede solucionar las pequeñas

averías con ayuda del resumen siguiente.

En caso de duda, diríjase al servicio de aten-

ción al cliente autorizado.

Peligro

Apague el aparato y desenchufe la clavija de

red antes de efectuar los trabajos de cuidado

y mantenimiento.

Los trabajos de reparación y trabajos en com-

ponentes eléctricos sólo los puede realizar el

Servicio técnico autorizado.

Tirar de la palanca de la pistola pulveriza-

dora manual, el aparato se conecta.

Comprobar si la tensión indicada en la

placa de características coincide con la

tensión de la fuente de alimentación.

Comprobar si el cable de conexión a la

red presenta daños.

Comprobar el ajuste de la lanza dosifica-

dora.

Purgar el aparato: conectar el aparato sin

conectar la manguera de alta presión y

esperar (máx. 2 minutos) hasta que salga

el agua sin burbujas por la conexión de

alta presión. Desconectar el aparato y

volver a conectar la manguera de alta pre-

sión.

Comprobar el suministro de agua.

Extraer el tamiz de la conexión del agua

con unos alicates de punta plana y lim-

piarlo colocándolo bajo agua corriente.

Causa: caída de tensión debida a que la red

es débil o por el uso de cable de prolonga-

ción.

Al conectar, primero tirar de la palanca de

la pistola pulverizadora manual, después

colocar el aparato en la posición „I/ON“.

Limpiar la boquilla de alta presión: elimi-

nar las impurezas del orificio de la boqui-

lla con una aguja y aclarar con agua

desde la parte delantera.

Comprobar el caudal de agua.

El aparato presenta una ligera falta de es-

tanqueidad por razones técnicas. En

caso de que la falta de estanqueidad sea

grande, contactar al Servicio técnico auto-

rizado.

Utilizar la lanza dosificadora con regula-

ción de la presión (Vario Power).

Girar la lanza dosificadora hasta la posi-

ción "Mix".

Limpiar el filtro de la manguera de aspira-

ción de detergente.

Comprobar si la manguera de aspiración

presenta dobleces.

Ayuda en caso de avería

El aparato no funciona

El aparato no alcanza la presión necesa-

ria

El aparato no arranca, el motor ronronea

Grandes oscilaciones de la presión

El aparato presenta fugas

El aparato no aspira detergente

52 ES

- 9

Reservado el derecho a realizar modifica-

ciones técnicas.

Por la presente declaramos que la máquina

designada a continuación cumple, tanto en lo

que respecta a su diseño y tipo constructivo

como a la versión puesta a la venta por noso-

tros, las normas básicas de seguridad y sobre

la salud que figuran en las directivas comuni-

tarias correspondientes. La presente declara-

ción perderá su validez en caso de que se

realicen modificaciones en la máquina sin

nuestro consentimiento explícito.

Los abajo firmantes actúan con plenos pode-

res y con la debida autorización de la direc-

ción de la empresa.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tfno.: +49 7195 14-0

Fax: +49 7195 14-2212

Datos técnicos

Conexión de agua

Temperatura de entrada

(máx.)

°C 40

Velocidad de alimentación

(mín.)

l/min 10

Presión de entrada (máx.) MPa 0,8

Altura de absorción máx. m 0,5

Conexión eléctrica

Tensión

1~50 Hz

V230

Potencia conectada kW 2,1

Fusible de red (inerte) A 10

Clase de protección I

Grado de protección IP X5

Potencia y rendimiento

Presión de trabajo MPa 12,5

Presión máx. admisible MPa 14

Caudal, agua l/min 7,5

Medidas y pesos

Longitud mm 876

Anchura mm 325

Altura mm 285

Peso, listo para el funciona-

miento con accesorios

kg 13

Caudal, detergente l/min 0,3

Fuerza de retroceso de la pis-

tola pulverizadora manual

N 15

Valores calculados conforme a la norma

EN 60335-2-79

Valor de vibración mano-bra-

Inseguridad K

m/s2

< 2,5

0,3

Nivel de presión acústica LpA

Inseguridad KpA

dB(A)

Nivel de potencia acústica LWA

+ inseguridad KWA

dB(A) 86

Declaración CE

Producto: limpiadora a alta presión

Modelo: 1.181-xxx

Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normas armonizadas aplicadas

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Procedimiento de evaluación de la confor-

midad aplicado

Anexo V

Nivel de potencia acústica dB(A)

Medido: 84

Garantizado: 86

CEO Head of Approbation

53ES

- 1

Estimado cliente,

Leia o manual de manual original

antes de utilizar o seu aparelho.

Proceda conforme as indicações no manual e

guarde o manual para uma consulta posterior

ou para terceiros a quem possa vir a vender o

aparelho.

Utilize esta lavadora de alta pressão unica-

mente para o uso privado:

–para a limpeza de máquinas, veículos,

edifícios, ferramentas, fachadas, terra-

ços, aparelhos de jardinagem etc. com

jacto de água de alta pressão (se for ne-

cessário com detergentes).

–com acessórios, peças de reposição e de-

tergentes homologados por KÄRCHER.

Observe as indicações que acompanham

os detergentes.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens no

lixo doméstico, envie-as para uma unidade de

reciclagem.

Os aparelhos velhos contêm materiais

preciosos e recicláveis e deverão ser

reutilizados. Por isso, elimine os apare-

lhos velhos através de sistemas de recolha

de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nossas

Empresas de Comercialização. Eventuais

avarias no aparelho durante o período de ga-

rantia serão reparadas, sem encargos para o

cliente, desde que se trate dum defeito de

material ou de fabricação. Em caso de garan-

tia, dirija-se, munido do documento de com-

pra, ao seu revendedor ou ao Serviço

Técnico mais próximo.

(Endereços no verso)

Perigo

Para um perigo eminente que pode conduzir

a graves ferimentos ou à morte.

몇Advertência

Para uma possível situação perigosa que

pode conduzir a graves ferimentos ou à mor-

te.

Atenção

Para uma possível situação perigosa que

pode conduzir a ferimentos leves ou danos

materiais.

–O jacto de alta pressão

pode ser perigoso em caso

de uso incorrecto. O jacto

não deve ser dirigido contra

pessoas, animais, equipamento eléctrico

activo ou contra o próprio aparelho.

–Se não se tirou toda a água da máquina

antes de armazenada em locais onde a

temperatura ambiente cai abaixo de 0°C,

existe o risco de ser destruída. Deposite a

máquina sempre em locais com tempera-

tura ambiente acima de 0°C.

Índice

Instruções gerais PT -1

Avisos de segurança PT -2

Manuseamento PT -3

Descrição da máquina PT -3

Transporte PT -6

Armazenamento PT -6

Conservação e manutenção PT -7

Ajuda em caso de avarias PT -7

Dados técnicos PT -8

Declaração CE PT -8

Instruções gerais

Utilização correcta

Protecção do meio-ambiente

Garantia

Símbolos no Manual de Instruções

Símbolos no aparelho

54 PT

- 2

Perigo

Nunca tocar na ficha de rede e na tomada

com as mãos molhadas.

O aparelho não deve ser colocado em

funcionamento se o cabo de ligação à

rede ou partes importantes do aparelho

como, p. ex., dispositivos de segurança,

mangueiras de alta pressão ou pistola de

injecção estiverem danificadas.

Antes de qualquer utilização do aparelho,

verificar se o cabo de ligação à rede e a

ficha de rede não apresentam quaisquer

danos. O cabo de ligação à rede danifica-

do tem que ser imediatamente substituído

pela assistência técnica ou por um electri-

cista autorizado.

Verificar a mangueira de alta pressão a

respeito de danos antes de cada coloca-

ção em funcionamento. Substituir imedia-

tamente uma mangueira de alta pressão

danificada.

É proibido pôr o aparelho em funciona-

mento em áreas com perigo de explosão.

Na utilização do aparelho em zonas de

perigo (p. ex. bombas de gasolina), deve-

rão ser observadas as respectivas nor-

mas de segurança.

Os jactos de alta pressão podem ser peri-

gosos em caso de uso incorrecto. O jacto

não deve ser dirigido contra pessoas, ani-

mais, equipamento eléctrico activo ou

contra o próprio aparelho.

Não dirigir o jacto de alta pressão contra

terceiros ou contra si próprio para a limpe-

za de roupa ou sapatos.

Não projectar jactos de água contra ob-

jectos, que contenham substâncias noci-

vas à saúde (p.ex. amianto).

O jacto de alta pressão pode danificar

pneus e as válvulas dos mesmos ou pro-

vocar até o seu rebentamento. O primeiro

sinal de danos é a alteração da cor do

pneu. Os pneus / válvulas dos pneus da-

nificados podem causar lesões mortais.

Guardar pelo menos uma distância do

jacto de 30 cm durante a limpeza de su-

perfícies!

Perigo de explosão!

Não pulverizar líquidos inflamáveis.

Nunca aspirar líquidos com teores de di-

luentes ou ácidos e dissolventes não dilu-

ídos! Trata-se de materiais como

gasolina, diluentes de cores ou óleo com-

bustível. A neblina de pulverização é alta-

mente inflamável, explosiva e tóxica. Não

utilizar acetona, ácidos e dissolventes

não diluídos, dado que podem atacar os

materiais utilizados no aparelho.

몇Advertência

Fichas e acoplamentos de um cabo de

extensão têm que ser estanques à água e

não podem estar na água.

Os cabos de extensão não apropriados

podem ser perigosos. Utilize ao ar livre

unicamente cabos de extensão com uma

secção transversal suficiente e devida-

mente homologados e marcados: 1 - 10

m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Desenrolar o cabo de extensão sempre

completamente do tambor de cabo.

As mangueiras de alta pressão, as tornei-

ras e os acoplamentos são importantes

para a segurança do aparelho. Utilizar

unicamente mangueiras de alta pressão,

torneiras e acoplamentos recomendados

pelo fabricante.

Este aparelho não é adequado para a uti-

lização por pessoas com capacidades fí-

sicas, sensoriais e psíquicas reduzidas.

Este aparelho não deve ser manobrado

por crianças ou pessoas não instruídas.

As crianças devem ser supervisionadas

de modo a assegurar que não brincam

com o aparelho.

Manter as películas da embalagem fora do

alcance das crianças! Perigo de asfixia!

O utilizador deve usar o aparelho de acor-

do com as especificações. Deve ter em

consideração as condições locais e, ao

utilizar o aparelho, ter em conta o compor-

tamento de pessoas nas proximidades.

Não utilizar o aparelho se outras pessoas

se situarem no raio de acção da mesma,

a não ser que estas utilizem vestuário de

protecção.

Avisos de segurança

55PT

- 3



Utilizar roupa de protecção e óculos de pro-

tecção contra salpicos de água ou sujidades.

Atenção

No caso de longas interrupções de funci-

onamento deve-se desligar o interruptor

principal / interruptor do aparelho ou reti-

rar a ficha da tomada.

Não operar o aparelho a temperaturas in-

feriores a 0 °C.

Guardar uma distância do jacto mínima

de 30 cm durante a limpeza de superfíci-

es laqueadas para evitar danos.

Nunca deixar o aparelho sem vigilância

enquanto o mesmo estiver em funciona-

mento.

Assegurar que os cabos de rede e de ex-

tensão não sejam danificados por trânsi-

to, esmagamento, puxões ou problemas

similares. Proteger o cabo de rede contra

calor, óleo e arestas afiadas.

Todas as peças condutoras de corrente

na área de trabalho devem estar protegi-

das contra jactos de água.

O aparelho só deve ser ligado a uma co-

nexão eléctrica executada por um electri-

cista, de acordo com IEC 60364.

Ligar o aparelho só à corrente alternada.

A tensão deve corresponder à placa de

tipo do aparelho.

Por motivos de segurança recomenda-

mos, regra geral, que o aparelho seja

operado com um disjuntor para corrente

de defeito (máx. 30 mA).

Efectuar os trabalhos de limpeza com for-

mação de águas sujas oleosas, p.ex. la-

vagem do motor, lavagem do chassi

inferior, só em lugares de lavagem onde

existem colectores de óleo.



Este aparelho foi desenvolvido para a utili-

zação de detergentes, fornecidos ou reco-

mendados pelo fabricante. A utilização de

outros detergentes ou agentes químicos

pode afectar a segurança do aparelho.

Atenção

Os dispositivos de segurança protegem o uti-

lizador e não podem ser alterados ou coloca-

dos fora de serviço.

O interruptor do aparelho impede a activação

inadvertida do aparelho.

O bloqueio trava a alavanca da pistola e im-

pede um arranque inadvertido do aparelho.

A válvula de descarga evita a ultrapassagem

da pressão de serviço permitida.

Se soltar a alavanca da pistola de injecção

manual, a bomba de alta pressão é desligada

por um interruptor manométrico. Se a alavan-

ca for puxada, a bomba volta a ligar.

Atenção

Antes de iniciar quaisquer trabalhos com ou

no aparelho, deve-se assegurar o posiciona-

mento estável do aparelho, de modo a evitar

acidentes ou danos.

–A segurança de estabilidade do aparelho

é assegurada se este for posicionado so-

bre uma superfície plana.

O volume de fornecimento do seu aparelho é

ilustrado na embalagem. Ao desembalar veri-

fique a integridade do conteúdo.

Contacte imediatamente o vendedor, em

caso de falta de acessórios ou no caso de da-

nos de transporte.

Figuras (veja página 2)

1 Peça de acoplamento para ligação da

água

2 Mangueira de alta pressão

3 Acoplamento rápido para mangueira de

alta pressão

4 Conexão de água com peneira incorpora-

5 Interruptor do aparelho "0/OFF" / "I/ON"

6 Alça de transporte

Equipamento de segurança

Interruptor da máquina

Bloqueio da pistola pulverizadora manual

Válvula de descarga com interruptor de

pressão

Pré-requisitos para a segurança da

estabilidade do aparelho

Manuseamento

Volume do fornecimento

Descrição da máquina

56 PT

- 4

7 Mangueira de aspiração para detergente

8 Depósito para acessórios

9 Cabo de ligação à rede com ficha de rede

10 Rodas

11 Pistola de injecção manual

12 Bloqueio da pistola pulverizadora manual

13 Botão para separar a mangueira de alta

pressão da pistola pulverizadora manual

14 Tubo de jacto com fresadora de sujidade

15 Lança com regulação da pressão (Vario

Power)

Os acessórios especiais oferecem amplas

possibilidades de utilização. Contacte o seu

revendedor KÄRCHER para obter mais infor-

mações.

Montar os componentes soltos na embala-

gem no aparelho, antes de proceder à coloca-

ção em funcionamento.

Figura

Pressionar as rodas contra os encaixes e

fixar com os tampões; ter atenção ao ali-

nhamento do tampão.

Figura

Posicionar o manípulo de transporte no

encaixe até sentir uma resistência. Apli-

car uma curta pancada com um martelo

de borracha ou com o punho para ajustar

na posição.

Figura

Engatar a rede de acessório nos ganchos

ilustrados na figura.

Figura

Encaixar a mangueira de alta pressão na

pistola pulverizadora manual, até encai-

xar audivelmente.

Aviso: ter atenção ao alinhamento cor-

recto do bocal de conexão.

Controlar a ligação segura, puxando pela

mangueira de alta pressão.

몇Advertência

De acordo com as prescrições em

vigor o aparelho nunca pode ser li-

gado à rede de água potável sem

separador de sistema. Deve-se utili-

zar um separador de sistema adequado da

firma KÄRCHER ou, alternativamente, um se-

parador de sistema segundo EN 12729 tipo

BA. A água que tenha entrado no separador

de sistema é considerada imprópria para con-

sumo.

Aviso: sujidade na água pode danificar a

bomba de alta pressão e os acessórios.

Como meio de protecção é recomendado o

filtro de água KÄRCHER (acessórios especi-

ais, n.º enc. 4.730-059).

Respeite as normas da companhia de abas-

tecimento de água.

Para os valores de ligação veja a placa de ca-

racterísticas / dados técnicos.

Utilizar uma mangueira de água de mate-

rial reforçado (não incluída no material

fornecido) com um acoplamento normal.

(Diâmetro mínimo de 1/2 polegada resp.,

13 mm; comprimento mínimo 7,5 m).

Figura

Fixar o elemento de acoplamento na co-

nexão de água da máquina.

Colocar a mangueira de água sobre o ele-

mento de acoplamento da máquina e ligar

à alimentação da água.

Esta lavadora de alta pressão com tubo de

aspiração KÄRCHER e válvula de retenção

(acessório especial, n.º enc. 4.440-238), é

adequada para a aspiração de água superfi-

cial como, por exemplo, de vasilhas de água

pluvial ou lagos domésticos (altura máxima

de aspiração, ver dados técnicos).

Encher a mangueira de aspiração KÄR-

CHER (com válvula de retenção) com

água, ligar à alimentação da água e posi-

cionar na vasilha de captura de águas

pluviais.

Acessórios especiais

Antes de colocar em funcionamento

Montar as rodas

Montar o manípulo de transporte

Montar a rede de acessório

Ligar a mangueira (tubo flexível) de alta

pressão à pistola pulverizadora manual

Alimentação de água

Alimentação de água a partir da canali-

zação

Aspirar a água de recipientes abertos

57PT

- 5

Separar a mangueira de alta pressão na

ligação de alta pressão do aparelho.

Ligar o aparelho "I/ON" e esperar (máx. 2

minutos), até a água sair sem bolhas de

ar na respectiva ligação de alta pressão.

Desligar o aparelho "0/OFF".

Atenção

O funcionamento a seco durante mais de 2

minutos conduz a danos irreparáveis na bom-

ba de alta pressão. Se o aparelho não esta-

belecer nenhuma pressão dentro de 2

minutos, deve desligar o aparelho e proceder

conforme indicado no capítulo "Ajuda em

caso de avarias".

Figura

Inserir a mangueira de alta pressão fixa-

mente no acoplamento rápido do apare-

lho, até encaixar audivelmente.

Aviso: ter atenção ao alinhamento cor-

recto do bocal de conexão.

Controlar a ligação segura, puxando pela

mangueira de alta pressão.

Figura

Introduzir a lança na pistola manual e ro-

dar 90° para fixá-la.

Abrir a torneira totalmente.

Ligue a ficha de rede à tomada de corren-

te.

Ligar o aparelho "I/ON".

Perigo

Devido ao jacto que sai do bico de alta pres-

são uma força de recuo age sobre a pistola

manual. Garantir uma posição segura e segu-

rar bem a pistola de injecção manual e o tubo

de jacto.

Atenção

Assegurar que a lavadora de alta pressão

está posicionada de forma segura e sobre um

pavimento plano, antes de iniciar os trabalhos

de limpeza. Utilizar óculo de protecção e rou-

pa de protecção durante os trabalhos de lim-

peza.

Desbloquear a alavanca da pistola pulve-

rizadora.

Puxar a alavanca e o aparelho entra em

funcionamento.

Aviso: o aparelho desliga assim que soltar a

alavanca. A alta pressão permanece no siste-

ma.

Para os trabalhos de limpeza mais frequen-

tes. A pressão de serviço pode ser ajustada

continuamente entre "Min" e "Max".

Soltar a alavanca da pistola pulverizadora

manual.

Ajustar a lança na posição pretendida.

Aviso: Adequado para os trabalhos com de-

tergente; rodar a lança para a posição "Mix".

Para sujidade resistente.

Atenção

Não limpar os pneumáticos de automóveis, a

pintura ou superfícies sensíveis como, por

exemplo, madeira com a fresa de sujidade,

devido ao perigo de danificação.

–Inadequado para trabalhos com deter-

gente.

Para os respectivos trabalhos de limpeza uti-

lize apenas produtos de limpeza e de conser-

vação KÄRCHER, uma vez que estes foram

especialmente concebidos para a utilização

no seu aparelho. A utilização de outros produ-

tos de limpeza e de conservação pode provo-

car o desgaste prematuro e a anulação da

garantia. P. f. informe-se no comércio especi-

alizado ou requisite informações directamen-

te à KÄRCHER.

Figura

Extrair o comprimento desejado da man-

gueira de aspiração de detergente do seu

suporte.

Pendurar a mangueira de aspiração do

detergente num recipiente com o produto.

Utilizar lança com regulação da pressão

(Vario Power).

Ajustar a lança na posição "Mix".

Aviso: Deste modo, a solução de deter-

gente é adicionada ao jacto de água.

Colocação em funcionamento

Funcionamento

Lança com regulação da pressão (Vario

Power)

Lança com fresadora de sujidade

Trabalhar com detergentes

58 PT

- 6

Aviso: Se necessário, é possível utilizar as

escovas de lavagem para trabalhos com o

detergente.

Espalhar o detergente de forma económi-

ca sobre a superfície seca e deixá-lo ac-

tuar (não secar).

Remover a sujidade solta com o jacto de

alta pressão.

Soltar a alavanca da pistola pulverizadora

manual.

Bloquear a alavanca da pistola pulveriza-

dora.

Se não trabalhar durante um período pro-

longado (superior a 5 minutos) com o

aparelho, o mesmo deve ser desligado "0/

OFF".

Atenção

Separar apenas a mangueira de alta pressão

da pistola pulverizadora manual ou do apare-

lho se o sistema estiver livre de pressão.

Pendurar a mangueira de sucção DT num

recipiente com água clara, operar o apa-

relho aprox. 1 minuto com o tubo de jacto

desmontado e enxaguá-lo, após os traba-

lhos com detergente.

Soltar a alavanca da pistola pulverizadora

manual.

Desligar o aparelho "0/OFF".

Fechar a torneira de água.

Separar o aparelho da alimentação da

água.

Cuidado: Durante a separação da man-

gueira de admissão ou da mangueira de

alta pressão, pode verificar-se a saída de

água quente pelas ligações após o funci-

onamento.

Premir a alavanca da pistola de injecção

manual para eliminar a pressão ainda

existente no sistema.

Bloquear a alavanca da pistola pulveriza-

dora.

Desligue a ficha da tomada.

Atenção

De modo a evitar acidentes ou ferimentos du-

rante o transporte, deve ter-se atenção ao

peso do aparelho (ver dados técnicos).

Levantar o aparelho no manípulo e trans-

portar.

Puxar o aparelho pelo manípulo de trans-

porte.

Figura

Para empurrar o aparelho é necessário

puxar primeiro a pega de transporte para

cima, até encaixar audivelmente.

Proteger o aparelho contra deslizamentos

e tombamentos.

Atenção

De modo a evitar acidentes ou ferimentos du-

rante a selecção do local de armazenamento,

deve ter-se em consideração o peso do apa-

relho (ver dados técnicos).

Estacionar o aparelho sobre uma superfí-

cie plana.

Premir o botão de separação na pistola

pulverizadora manual e separar a man-

gueira de alta pressão da pistola pulveri-

zadora manual.

Pressionar a carcaça do acoplamento,

para mangueiras de alta pressão, no sen-

tido da seta e retirar a mangueira de alta

pressão.

Arrumar o cabo de ligação à rede, a man-

gueira de alta pressão e os acessórios no

aparelho.

Antes de armazenar o aparelho durante um

longo período (p. ex. no Inverno), deve-se

prestar especial atenção ao capítulo da con-

servação.

Métodos de limpeza recomendados

Interromper o funcionamento

Desligar o aparelho

Transporte

Transporte manual

Transporte em veículos

Armazenamento

Guardar a máquina

59PT

- 7

Atenção

Proteger o aparelho e os acessórios contra

congelamento.

Os aparelhos e os acessórios são destruídos

pela geada se não estiverem totalmente es-

vaziados (sem água). Para evitar danos:

Esvaziar toda a água do aparelho: ligar o

aparelho sem a mangueira de alta pres-

são conectada e sem a alimentação de

água conectada (máx. 1 min) e aguardar

até não sair mais nenhuma água da liga-

ção de alta pressão. Desligar o aparelho.

Guardar o aparelho com todos os acessó-

rios um local protegido contra geada.

Perigo

Antes de efectuar trabalhos de conservação e

de manutenção desligar o aparelho e retirar a

ficha de rede.

Antes dum armazenamento prolongado, p.ex.

durante o inverno:

Retirar o filtro da mangueira de aspiração

do detergente e limpá-lo com água cor-

rente.

Extrair o coador da conexão de água por

meio de um alicate de pontas chatas e

lavá-lo com água corrente.

O aparelho está isento de manutenção.

Utilize exclusivamente peças de reposição

originais da KÄRCHER. No final do presente

Manual de instruções, encontra-se uma lista

das peças sobressalentes.

Com a ajuda da seguinte tabela sinóptica,

você mesmo pode eliminar pequenas avari-

as.

Em caso de dúvida contacte o serviço de as-

sistência técnica autorizado.

Perigo

Antes de efectuar trabalhos de conservação e

de manutenção desligar o aparelho e retirar a

ficha de rede.

Os trabalhos de reparação e trabalhos em

componentes eléctricos só devem ser execu-

tados pelo Serviço de Assistência Técnica

autorizado.

Puxar a alavanca da pistola pulverizadora

manual, o aparelho entra em funciona-

mento.

Verificar se a tensão indicada na placa de

características coincide com a tensão da

fonte de alimentação.



Verificar o cabo de rede a respeito de danos.

Verificar o ajuste na lança.



Eliminar o ar da máquina: Ligar o aparelho

sem a mangueira de alta pressão conecta-

da e esperar (máx. 2 minutos), até a água

sair sem bolhas de ar na respectiva ligação

de alta pressão. Desligar o aparelho e voltar

a ligar a mangueira de alta pressão.

Controlar a alimentação da água.

Extrair o coador da conexão de água por

meio de um alicate de pontas chatas e

lavá-lo com água corrente.

Causa: Queda de tensão devido a rede eléc-

trica fraca ou utilização de uma extensão.

Durante a activação deve-se puxar pri-

meiro a alavanca da pistola pulverizadora

manual e, de seguida, ajustar o interrup-

tor do aparelho em "I/ON".

Limpar o bocal de alta pressão: Elimine a

sujidade da abertura do bocal com uma

agulha e lave pela frente com água.

Verificar a quantidade de alimentação de

água.

Uma pequena fuga no aparelho é normal

e deve-se a razões técnicas. Se houver

fortes fugas de água, manda inspeccionar

pelo Serviço Técnico autorizado.

Protecção contra o congelamento

Conservação e manutenção

Conservação

Manutenção

Peças sobressalentes

Ajuda em caso de avarias

A máquina não funciona

A máquina não atinge a pressão de ser-

viço

O motor não entra em funcionamento,

motor emite zumbido

Fortes variações de pressão

Aparelho com fuga

60 PT

- 8

Utilizar lança com regulação da pressão

(Vario Power).

Ajustar a lança na posição "Mix".

Limpar o filtro na mangueira de aspiração

do detergente.

Controlar a mangueira de aspiração do

detergente quanto a dobras.

Reservados os direitos a alterações técni-

cas!

Declaramos que a máquina a seguir designa-

da corresponde às exigências de segurança

e de saúde básicas estabelecidas nas Direc-

tivas CE por quanto concerne à sua concep-

ção e ao tipo de construção assim como na

versão lançada no mercado. Se houver qual-

quer modificação na máquina sem o nosso

consentimento prévio, a presente declaração

perderá a validade.

Os abaixo assinados têm procuração para

agirem e representarem a gerência.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

O detergente não é aspirado

Dados técnicos

Conexão de água

Temperatura de admissão

(máx.)

°C 40

Quantidade de admissão

(mín.)

l/mín 10

Pressão de admissão (máx.)

MPa 0,8

Máx. altura de aspiração

m0,5

Ligação eléctrica

Tensão

1~50 Hz

V230

Potência da ligação

kW 2,1

Protecção de rede (de acção

lenta)

A10

Classe de protecção I

Grau de protecção IP X5

Dados relativos à potência

Pressão de serviço

MPa 12,5

Pressão máxima admissível

MPa 14

Débito, água

l/mín 7,5

Medidas e pesos

Comprimento

mm 876

Largura

mm 325

Altura

mm 285

Peso, operacional com aces-

sórios

kg 13

Débito, detergente

l/mín 0,3

Força de recuo da pistola ma-

nual

N 15

Valores obtidos segundo EN 60335-2-79

Valor de vibração mão/braço

Insegurança K

m/s

< 2,5

0,3

Nível de pressão acústica LpA

Insegurança KpA

dB(A)

Nível de potência acústica

LWA + Insegurança KWA

dB(A) 86

Declaração CE

Produto: Maquinas de lavar de alta

pressão

Tipo: 1.181-xxx

Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Processo aplicado de avaliação de confor-

midade

Anexo V

Nível de potência acústica dB(A)

Medido: 84

Garantido: 86

CEO Head of Approbation

61PT

- 1

Kære kunde

Læs original brugsanvisning inden

første brug, følg anvisningerne og

opbevar vejledningen til senere efterlæsning

eller til den næste ejer.

Denne højtryksrenser må kun anvendes til

privat brug:

–Til rengøring af maskiner, køretøjer, byg-

ninger, værktøj, facader, terrasser, have-

redskaber etc. med højtryksvandstråle

(efter behov med tilsætning af rengør-

ningsmiddel).

–Med tilbehør, reservedele og rengørings-

midler, der er godkendt af KÄRCHER.

Følg de anvisninger, der er vedlagt rengø-

ringsmidlerne.

Emballagen kan genbruges. Smid ikke

emballagen ud sammen med det almin-

delige husholdningsaffald, men aflever den til

genbrug.

Udtjente apparater indeholder værdiful-

de materialer, der kan og bør afleveres

til genbrug. Aflever derfor udtjente ap-

parater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder

du på:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

I de enkelte lande gælder de af vore forhand-

lere fastlagte garantibetingelser. Eventuelle

fejl på apparatet afhjælpes gratis inden for ga-

rantien, såfremt fejlen kan tilskrives en mate-

riale- eller produktionsfejl. Hvis De ønsker at

gøre garantien gældende, bedes De henven-

de Dem til Deres forhandler eller nærmeste

kundeservice medbringende kvittering for kø-

bet.

(Se adressen på bagsiden)

Risiko

En umiddelbar truende fare, som kan føre til

alvorlige personskader eller død.

몇Advarsel

En muligvis farlig situation, som kan føre til al-

vorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

–Højtryksstråler kan være

farlige, hvis de ikke anven-

des korrekt. Strålen må ikke

rettes mod personer, dyr,

tændt elektrisk udstyr eller mod selve ma-

skinen.

–Frost kan ødelægge renseren hvis den

ikke drænes fuldstændigt. Renseren skal

opbevares i et frostfrit rum om vinteren.

Indholdsfortegnelse

Generelle henvisninger DA -1

Sikkerhedsanvisninger DA -2

Betjening DA -3

Beskrivelse af apparatet DA -3

Transport DA -6

Opbevaring DA -6

Pleje og vedligeholdelse DA -6

Hjælp ved fejl DA -7

Tekniske data DA -8

Overensstemmelseserklæring DA -8

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Garanti

Symbolerne i driftsvejledningen

Symboler på maskinen

62 DA

- 2

Risiko

Rør aldrig ved netstik og stikkontakt med

fugtige hænder.

Tag ikke maskinen i brug, hvis strømtil-

slutningsledningen eller vigtige dele af

maskinen, som f.eks. sikkerhedselemen-

ter, højtryksslanger eller sprøjtepistoler,

er beskadigede.

Kontroller altid tilslutningsledningen og

netstikket for skader, før maskinen tages i

brug. En beskadiget tilslutningsledning

skal omgående udskiftes af en autoriseret

kundeserviceafdeling/el-installatør.

Kontroller altid højtryksslangen for beska-

digelser, før den tages i brug. Udskift høj-

tryksslangen med det samme, hvis den er

beskadiget.

Det er forbudt at bruge højtryksrenseren i

områder, hvor der er eksplosionsfare.

Overhold de gældende sikkerhedsfor-

skrifter ved anvendelse af højtryksrense-

ren i fareområder (f.eks. tankstationer).

Højtryksstråler kan være farlige, hvis de

ikke anvendes korrekt. Strålen må ikke

rettes mod personer, dyr, tændt elektrisk

udstyr eller mod højtryksrenseren.

Ret ikke strålen mod Dem selv eller andre

for at rengøre tøj eller skotøj.

Spul ikke genstande, der indeholder

sundhedsskadelige stoffer (f.eks. asbest).

Dæk/dækventiler kan beskadiges og

punktere ved brug af højtryksstrålen. Før-

ste tegn herpå er, at dækkene ændrer far-

ve. Beskadigede dæk/dækventiler er

livsfarlige. Hold mindst 30 cm stråleaf-

stand ved rengøringen!

Eksplosionsrisiko!

Brændbare væsker må ikke sprøjtes.

Opsug aldrig opløsningsmiddelholdige

væsker eller ufortyndede syrer og opløs-

ningsmidler! Herunder hører f.eks. ben-

zin, farvefortynder og fyringsolie.

Sprøjtetågen er meget let antændelig,

eksplosiv og giftig. Undgå brug af aceto-

ne, ufortyndede syrer og opløsningsmid-

ler, da disse angriber maskinens

materialer.

몇Advarsel

Stikket og koblingen af forlængerlednin-

ger skal være vandtæt og må ikke ligge i

vand.

Uegnede forlængerledninger kan være

farlige. Benyt udelukkende godkendte og

mærkede forlængerledninger med et til-

strækkeligt stort ledningstværsnit ved

udendørs brug: 1 - 10 m: 1,5 mm2; 10 - 30

m: 2,5 mm2

Træk altid forlængerledningen helt af ka-

beltromlen.

Højtryksslanger, armaturer og tilkoblinger

er vigtige for højtryksrenserens sikkerhed.

Benyt udelukkende de af producenten an-

befalede højtryksslanger, armaturer og til-

koblinger.

Dette apparat er ikke beregnet til brug af

personer med nedsatte fysiske, sensori-

ske eller åndelige evner.

Højtryksrenseren må ikke anvendes af

børn eller af personer, der ikke er blevet

instrueret i brugen.

Børn skal være under opsyn, så de ikke

har mulighed for at lege med maskinen.

Emballagefolie skal holdes væk fra børn

p.gr.a. kvælningsfare!

Brugeren skal anvende højtryksrenseren

iht. dens anvendelsesformål. Han skal

tage hensyn til de lokale forhold og holde

øje med, om der er personer i nærheden,

når han arbejder med højtryksrenseren.

Maskinen må ikke bruges, hvis der er an-

dre personer uden beskyttelsesdragter i

nærheden.

Bær passende sikkerhedstøj og beskyttel-

sesbriller som værn mod vand eller snavs,

der sprøjter bagud.

Forsigtig

Ved længere arbejdspauser skal maski-

nen afbrydes via hovedafbryderen / kon-

takten eller netstikket skal trækkes ud.

Apparatet må ikke bruges ved temperatu-

rer under 0°C.

Hold mindst 30 cm stråleafstand ved ren-

gøring af lakerede overflader for at undgå

lakskader.

Lad aldrig højtryksrenseren være uden

opsyn, mens den er i drift.

Sikkerhedsanvisninger

63DA

- 3

Undgå at køre over, klemme, rive eller

lign. i net- eller forlængerledninger, da

dette ødelægger eller beskadiger dem.

Beskyt netledningerne mod varme, olie og

skarpe kanter.

Alle strømførende dele i arbejdsområdet

skal være beskyttet mod strålevand.

Højtryksrenseren skal altid tilsluttes et

elektrisk stik, der er installeret af en elek-

triker iht. IEC 603064.

Højtryksrenseren må kun sluttes til vek-

selstrøm. Spændingen skal svare til angi-

velsen på typeskiltet.

Af sikkerhedsgrunde anbefaler vi princi-

pielt at maskinen anvendes over et fejl-

strømsrelæ (max. 30 mA).

Rengøringsarbejde, der medfører oliehol-

digt spildevand, f.eks. motorvask eller un-

dervognsvask må kun foregå på

vaskepladser udstyret med en olieudskil-

ler.

Højtryksrenseren er udviklet til brug sam-

men med de rengøringsmidler, der leve-

res og anbefales af producenten. Brug af

andre rengøringsmidler eller kemikalier

kan påvirke højtryksrenserens sikkerhed

negativt.

Forsigtig

Sikkerhedsanordninger skal beskytte mod

kvæstelser og må hverken ændres eller om-

gås.

Hovedafbryderen forhindrer et utilsigtet brug

af maskinen.

Låseanordningen blokerer sprøjtepistolens

greb og forhindrer maskinens utilsigtede start.

Overstrømsventilen forhindrer, at det maksi-

malt tilladte tryk overskrides.

Hvis pistolgrebet slippes, frakobles højtryks-

pumpen af en trykafbryder, og højtryksstrålen

stopper. Hvis der trækkes i grebet, kobler

trykafbryderen pumpen til igen.

Forsigtig

Før hvert arbejde med eller på maskinen, skal

der sørges for stabilitet for at undgå ulykker

eller beskadigelser.

–Maskinens stabilitet er garanteret, hvis

den sættes på en plan overflade.

Maskinen, tilbehør m.m. vises på emballagen.

Kontroller ved udpakningen, om indholdet er

komplet.

Kontakt venligst forhandleren, hvis der mang-

ler tilbehør eller ved transportskader.

Se figurerne på side 2

1 Tilkoblingsdel til vandforsyning

2 Højtryksslange

3 Lynkobling til højtryksslangen

4 Vandtilslutning med integreret si

5 Hovedafbryder „0/OFF“ / „I/ON“

6 Transportgreb

7 Sugeslange til rensemiddel

8 Opbevaring til tilbehør

9 Strømledning med netstik

10 Hjul

11 Håndsprøjtepistol

12 Låseanordning på håndsprøjtepistolen

13 Knap til at adskille højtryksslangen fra

håndsprøjtepistolen.

14 Strålerør med rotordyse

15 Strålerør med trykregulering (Vario Po-

wer)

Ekstratilbehøret udvider maskinens anven-

delsesmuligheder. Nærmere informationer

herom fås hos Deres KÄRCHER-forhandler.

Sikkerhedsanordninger

Afbryder

Låseanordning på håndsprøjtepistolen

Overstrømsventil med trykafbryder

Forudsætninger til stabiliteten

Betjening

Leveringsomfang

Beskrivelse af apparatet

Ekstratilbehør

64 DA

- 4

Løse komponenter, som er vedlagt maskinen,

skal før brugen monteres.

Figur

Hjulene trykkes ind i holderen og sikres

med vedlagt prop, hold øje med proppens

justering.

Figur

Transportgrebet sættes ind i holderen ind-

til der registreres en modstand. Transport-

grebet sættes i position med håndbalden

eller et kort slag med en gummihammer.

Figur

Tilbehørnettet hænges ind i krogene, som

vises i figuren.

Figur

Skru højtryksslangen ind i håndsprøjtepi-

stolen indtil det kan høres at den går i hak.

Bemærk: Tag hensyn til den rigtige orien-

tering af tilslutningsstykket.

Kontroller om forbindelsen er sikker ved at

trække i højtryksslangen.

몇Advarsel

Ifølge de gældende love, må maski-

nen aldrig anvendes på drikke-

vandsnettet uden en

tilbageløbsventil. Der skal anvendes

en velegnet tilbageløbsventil fra KÄRCHER

eller en alternativ tilbageløbsventil ifølge EN

12729 type BA. Vand, som strømmer igen-

nem en systemseparator, kan ikke drikkes.

Bemærk: Forureninger i vandet kan beskadi-

ge højtrykspumpen og tilbehøret. Som be-

skyttelse anbefaler vi at bruge KÄRCHER-

vandfilteret (ekstratilbehør, bestillingsnr.

4.730-059).

Læg mærke til vandforsyningsselskabets reg-

lementer.

Se typeskilt/tekniske data for tilslutningsvær-

dier

Benyt en vævarmeret vandslange (leve-

res ikke med) med en gængs tilkobling:

(diameter mindst 1/2 tomme, hhv. 13 mm;

længde mindst 7,5 m).

Figur

Skru den medfølgende koblingsdel på

højtryksrenserens vandtilslutning.

Stik vandslangen på højtryksrensernes til-

koblingsdel og slut den til vandhanen.

Denne højtryksrenser er sammen med KÄR-

CHER-sugeslangen med kontraventil (ekstra-

tilbehør, bestillingsnr. 4.440-238) beregnet til

opsugning af overfladevand, som f.eks vand

af regntønder eller damme (max. opsugnings-

højde, se tekniske data).

Påfyld KÄRCHER-sugeslangen med kon-

traventil med vand, skru den på vandtil-

slutningen og hæng den i regntønden.

Adskille højtryksslangen fra maskinens

højtrykstilslutning.

Tænd maskinen "I/ON" og vent (max. 2

minutter), indtil vandet kommer ud af høj-

trykstilslutningen uden bobler.

Sluk maskinen "0/OFF“.

Forsigtig

Tørkørsel på mere end 2 minutter fører til ska-

der på højtrykspumpen. Afbryd maskinen hvis

den ikke opbygger tryk indenfor 2 minutter og

gå frem ifølge anvisningerne i kapitel "Hjælp

ved fejl".

Figur

Højtryksslangen sættes fast ind i lynkob-

lingen indtil den går i hak.

Bemærk: Tag hensyn til den rigtige orien-

tering af tilslutningsstykket.

Kontroller om forbindelsen er sikker ved at

trække i højtryksslangen.

Figur

Strålerør sættes ind i sprøjtepistolen og

fikseres med en 90° omdrejning.

Åbn for vandhanen.

Sæt netstikket i en stikdåse.

Stil hovedafbryderen på "I/ON".

Inden ibrugtagning

Montering af hjulene

Montering af transportgrebet

Monter tilbehørnettet

Forbind sprøjtepistolen med højtryks-

slangen.

Vandforsyning

Vandforsyning fra vandledning

Opsugning af vand fra åbne beholdere

Ibrugtagning

65DA

- 5

Risiko

Pga. den vandstråle, der kommer ud af høj-

tryksdysen, stødes pistolgrebet bagud. Sørg

for at stå godt og hold godt fast i pistolgrebet

og strålerøret.

Forsigtig

Sørg for, at højtryksrenseren står på en plan

flade inden du starter med rengøringen. Brug

beskyttelsesbriller og beskyttelsesdragt un-

der rengøringen.

Brug håndsprøjtepistolens greb.

Højtryksrenseren tændes ved at trække i

grebet.

Bemærk: Hvis der gives slip for grebet, afbry-

des maskinen igen. Højtrykket opretholdes i

systemet.

Til de mest almindelige rengøringsopgaver.

Arbejdstrykket kan reguleres trinløst imellem

"Min" og "Max".

Slip pistolgrebets håndtag.

Drej strålerøret til den ønskede position.

Bemærk: Er velegnet til arbejde med rense-

middel, hertil skal strålerøret sættes til "Mix".

Til svære tilsmudsninger

Forsigtig

Bildæk, lakeringer eller sarte oveflader af

f.eks. træ må ikke renses med snavsfræse-

ren, da der er fare for beskadigelse.

–Ikke egnet til arbejde med rensemidler.

Brug udelukkende rense- og plejemidler fra

KÄRCHER til den pågældende rengøringsd-

opgave, da disse produkter er specielt udvik-

let til deres maskine. Brugen af andre rense-

og plejemidler kan føre til hurtigere slitage og

ophør af garantikravene. Informer dig venligst

ved din forhandler eller rekvirer direkte infor-

mationer hos KÄRCHER.

Figur

Træk rensemiddel-sugeslangen ud af hu-

set i den ønskede længde.

Hæng rensemiddel-sugeslangen ned i en

beholder med rensemiddelopløsning.

Brug strålerør med trykregulering (Vario

Power).

Drej strålerøret til position "Mix".

Bemærk: På den måde tilsættes der ren-

semiddelopløsning til vandstrålen under

driften.

Bemærk: Efter behov kan man også bruge

vaskebørsterne til arbejdet med rensemiddel.

Sprøjt lidt rengøringsmiddel på den tørre

overflade og lad det virke (skal ikke tørre).

Vask det løsnede snavs af med højtryks-

strålen.

Slip pistolgrebets håndtag.

Brug håndsprøjtepistolens greb.

Afbryd endvidere maskinen "0/OFF" ved

længere arbejdspauser (mere end 5 mi-

nutter).

Forsigtig

Højtryksslangen må kun adskilles fra hånd-

sprøjtepistolen eller maskinen, hvis systemet

er uden tryk.

Hæng rensemiddel-sugeslangen ned i en

beholder med rent vand, tænd og skyl ma-

skinen i ca. 1 minut med afmonteret strå-

lerør.

Slip pistolgrebets håndtag.

Sluk maskinen "0/OFF“.

Luk vandhanen.

Adskil maskinen fra vandforsyningen.

Forsigtig: Hvis tilløbs- og højtryksslan-

gen adskilles efter driften kan der dryppe

varmt vand.

Tryk på pistolgrebet for at fjerne det tryk,

der er i systemet.

Brug håndsprøjtepistolens greb.

Træk netstikket ud.

Drift

Strålerør med trykregulering (Vario Po-

wer)

Strålerør med rotordyse

Arbejde med rensemidler

Anbefalet rensemetode

Afbrydelse af driften

Efter brug

66 DA

- 6

Forsigtig

Tag hensyn til maskinens vægt under trans-

porten (se tekniske data) for at undgå ulykker

og personskader.

Løft maskinen ved hjælp af grebet og bær

den.

Træk maskinen i transportgrebet.

Figur

Inden maskinen skubbes, skal transport-

håndtaget trækkes helt op, håndtaget går

i hak.

Maskinen sikres/fastgøres, så den ikke

kan vælte eller flytte sig.

Forsigtig

Tag hensyn til maskinens vægt ved valg af

opbevaringssted (se tekniske data) for at und-

gå ulykker og personskader.

Stil fejemaskinen på et plant underlag.

Tryk på håndsprøjtepistolens skilleknap

og adskil højtryksslangen fra håndsprøjte-

pistolen.

Tryk huset af lynkoblingen til højtryksslan-

gen i pilens retning og træk højtryksslan-

gen ud.

Anbring nettilslutningskablet, højtryks-

slangen og tilbehøret på højtryksrense-

ren.

Inden maskinen opbevares over et længere

tidsrum, f.eks. om vinteren, skal der tages

hensyn til anvisningerne i kapitel "Pleje".

Forsigtig

Beskyt maskinen og tilbehøret imod frost.

Maskinen og tilbehøret ødelægges af frost

hvis der er vand i maskinen. For at undgå ska-

der:

Tømme maskinen for vand: Tænd maski-

nen uden tilsluttet højtryksslange og uden

tilsluttet vandforsyning (max. 1 min.) og

vent, indtil der ikke længere kommer vand

ud af højtrykstilslutningen. Sluk for maski-

nen.

Maskinen og alt tilbehør opbevares i et

frostfrit rum.

Risiko

Før alle service- og vedligeholdelsesarbejder

skal maskinen afbrydes og stikket trækkes

ud.

Inden længere tids opbevaring, f.eks. om vin-

teren:

Træk filteret af rensemiddel-sugeslangen

og rens det under løbende vand.

Træk sien i vandtilslutningen ud med en

fladtang og rens den under løbende vand.

Højtryksrenseren er vedligeholdelsesfri.

Benyt udelukkende originale reservedel fra

KÄRCHER. Bag i denne betjeningsvejledning

finder De en oversigt over reservedele.

Transport

Manuel transport

Transport i køretøjer

Opbevaring

Opbevaring af damprenseren

Frostbeskyttelse

Pleje og vedligeholdelse

Pleje

Vedligeholdelse

Reservedele

67DA

- 7

Ved hjælp af denne oversigt kan De selv af-

hjælpe mindre fejl.

Kontakt den autoriserede kundeservice i

tvivlstilfælde.

Risiko

Før alle service- og vedligeholdelsesarbejder

skal maskinen afbrydes og stikket trækkes

ud.

Reparationsarbejder og arbejder på elektriske

komponenter skal altid udføres af autorisere-

de servicefolk.

Maskinen tændes ved at trække i hånd-

sprøjtepistolens greb.

Kontroller, at den angivne spænding på

typeskiltet stemmer overens med strøm-

kildens spænding.

Kontroller nettilslutningskablet for beska-

digelse.

Kontroller indstillingerne på strålerøret.

Maskinen skal afluftes: Tænd maskinen

uden tilsluttet højtryksslange og vent

(max. 2 minutter), indtil vandet kommer ud

af højtrykstilslutningen uden bobler. Sluk

for maskinen og tilslut højtryksslangen

igen.

Kontroller vandforsyningen.

Træk sien i vandtilslutningen ud med en

fladtang og rens den under løbende vand.

Årsag: Spændingstab på grund af et svagt

strømnet eller ved brug af en forlængerled-

ning.

Træk først sprøjtepistolens greb ved star-

ten, sæt så afbryderen til "I/ON".

Rens højtryksdysen: Fjern snavs fra dyse-

borehullet med en nål og skyl ved at spule

vand fremad.

Kontroller den tilløbende vandmængde.

Teknisk betinget er maskinen lidt utæt.

Kontakt den autoriserede kundeservice,

hvis den er meget utæt.

Brug strålerør med trykregulering (Vario

Power).

Drej strålerøret til position "Mix".

Rens filteret på rensemiddelsugeslangen.

Kontroller rensemiddel-sugeslangen for

knæk.

Hjælp ved fejl

Maskinen kører ikke

Maskinen kommer ikke op på det nød-

vendige tryk

Maskinen starter ikke, motoren brummer

Kraftige trykudsving

Maskinen er utæt

Rensemiddel bliver ikke indsuget

68 DA

- 8

Forbehold for tekniske ændringer!

Hermed erklærer vi, at den nedenfor nævnte

maskine i design og konstruktion og i den af

os i handlen bragte udgave overholder de

gældende grundlæggende sikkerheds- og

sundhedskrav i EF-direktiverne. Ved ændrin-

ger af maskinen, der foretages uden forudgå-

ende aftale med os, mister denne erklæring

sin gyldighed.

Undertegnede agerer på vegne af og med

fuldmagt fra ledelsen.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Tekniske data

Vandtilslutning

Forsyningstemperatur, maks. °C 40

Forsyningsmængde, min. l/min. 10

Tilførselstryk, maks. MPa 0,8

Max. indsugningshøjde m 0,5

El-tilslutning

Spænding

1~50 Hz

V230

Tilslutningseffekt kW 2,1

Netsikring (træg) A 10

Beskyttelsesklasse I

Beskyttelsesniveau IP X5

Ydelsesdata

Arbejdstryk MPa 12,5

Maks. tilladt tryk MPa 14

Kapacitet, vand l/min. 7,5

Mål og vægt

Længde mm 876

Bredde mm 325

Højde mm 285

Vægt, driftsklar med tilbehør kg 13

Kapacitet, rengøringsmiddel l/min. 0,3

Pistolgrebets tilbagestøds-

kraft

N 15

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi

Usikkerhed K

m/s2

< 2,5

0,3

Lydtryksniveau LpA

Usikkerhed KpA

dB(A)

Lydeffektniveau LWA + usik-

kerhed KWA

dB(A) 86

Overensstemmelseserklæ-

ring

Produkt: Højtryksrenser

Type: 1.181-xxx

Gældende EF-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

2000/14/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Anvendte overensstemmelsesvurderings-

procedurer

Bilag V

Lydeffektniveau dB(A)

Målt: 84

Garanteret: 86

CEO Head of Approbation

69DA

- 1

Kjære kunde,

Før første gangs bruk av appara-

tet, les denne originale bruksan-

visningen , følg den og oppbevar den for

senere bruk eller for overlevering til neste ei-

er.

Denne høytrykksvaskeren må kun brukes til

private formål:

–som rengjøring av maskiner, biler, bygnin-

ger, verktøy, fasader, terrasser, hageut-

styr, etc. med høytrykkvannstråle (ved

behov tilsatt rengjøringsmidler)

–med tilbehør, reservedeler og rengjø-

ringsmidler som er godkjent av KÄR-

CHER. Følg anvisningene som følger

med rengjøringsmiddelet.

Materialet i emballasjen kan resirkule-

res. Ikke kast emballasjen i hushold-

ningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Disse

bør leveres inn til gjenvinning. Gamle

maskiner skal derfor avhendes i egnede inn-

samlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Vår ansvarlige salgsorganisasjon for det en-

kelte land har utgitt garantibetingelsene som

gjelder i det aktuelle landet. Eventuelle feil på

maskinen blir reparert gratis i garantitiden

dersom disse kan føres tilbake til material- el-

ler produksjonsfeil. Ved behov for garantire-

parasjoner, vennligst henvend deg med

kjøpskvitteringen til din forhandler eller nær-

meste autoriserte kundeservice.

(Se adresse på baksiden)

Fare

For en umiddelbar truende fare som kan føre

til store personskader eller til død.

몇Advarsel

For en mulig farlig situasjon som kan føre til

store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til

mindre personskader eller til materielle ska-

der.

–Høytrykkstråler kan være

farlige ved feil bruk. Strålen

må ikke rettes mot perso-

ner, dyr, elektrisk utstyr som

er på, eller høytrykksvaskeren selv.

–Frost kan ødelegge apparatet dersom det

ikke er helt tomt. Apparatet må oppbeva-

res i et frostfritt rom om vinteren.

Innholdsfortegnelse

Generelle merknader NO -1

Sikkerhetsanvisninger NO -2

Betjening NO -3

Beskrivelse av apparatet NO -3

Transport NO -6

Lagring NO -6

Pleie og vedlikehold NO -6

Feilretting NO -7

Tekniske data NO -8

CE-erklæring NO -8

Generelle merknader

Forskriftsmessig bruk

Miljøvern

Garanti

Symboler i bruksanvisningen

Symboler på maskinen

70 NO

- 2

Fare

Ta aldri i støpselet eller stikkontakten med

våte hender.

Ikke bruk høystrykksvaskeren når strøm-

ledningen eller andre viktige deler, f. eks.

høytrykkslange, høytrykkpistolen eller sik-

kerhetsinnretninger er skadet.

Kontroller strømledningen og støpselet for

skader hver gang høytrykksvaskeren skal

brukes. En skadet strømledning må skif-

tes ut umiddelbart hos autorisert kunde-

service eller autorisert elektriker.

Kontroller alltid høytrykkslangen for ska-

der før bruk av høytrykksvaskeren. Høy-

trykkslanger med skader må skiftes ut

umiddelbart.

Bruk i eksplosjonsfarlige områder er for-

budt.

Ved bruk av høytrykksvaskeren i risiko-

områder (f.eks. bensinstasjoner) må gjel-

dende sikkerhetsforskrifter følges.

Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot personer,

dyr, elektrisk utstyr som er på, eller høy-

trykksvaskeren selv.

Ikke rett høytrykkstrålen mot deg selv eller

andre for å rengjøre klær eller skotøy.

Ikke spyl gjenstander som inneholder hel-

seskadelige materialer (f. eks. asbest).

Dekk og ventiler på kjøretøy kan skades

med høytrykkstrålen, noe som kan føre til

at dekk eksploderer. Første tegn på at

dekket er skadet er at det misfarges.

Skadde dekk/dekkventiler er livsfarlige.

Hold en stråleavstand på minst 30 cm ved

rengjøring av dekk!

Eksplosjonsfare!

Ikke sprut ut brennbare væsker.

Sug aldri inn væsker som inneholder løse-

midler eller ufortynnede syrer og løsemid-

ler! Eksempler på slike væsker kan være

bensin, malingstynner og fyringsolje.

Sprøytetåken er høytantennelig, eksplo-

siv og giftig. Ikke bruk aceton, ufortynnede

syrer og løsemidler, da disse angriper ma-

terialet som er brukt i høytrykksvaskeren.

몇Advarsel

Støpsel og kontakt på skjøteledning må

være vanntette og skal ikke ligge i vann.

Uegnede skjøteledninger kan være farli-

ge. Ved utendørs bruk må det anvendes

skjøteledninger som er godkjent for dette

og merket etter gjeldende regler, og som

har tilstrekkelig ledningstverrsnitt: 1 - 10

m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Skjøteledninger må alltid vikles helt ut på

kabeltrommelen.

Høytrykkslange, armatur og koblinger er

viktige for sikkerheten ved bruk av høy-

trykksvaskeren. Bruk kun høytrykkslan-

ger, armatur og koblinger som er anbefalt

av produsenten.

Dette apparatet er ikke ment for bruk av

personer med nedsatte fysiske, sensoris-

ke eller mentale ferdigheter.

Høytrykksvaskeren må ikke brukes av

barn, eller personer som ikke er kjent med

hvordan høytrykksvaskeren fungerer.

Barn skal holdes under tilsyn for å sikre at

de ikke leker med apparatet.

Emballasjefolien holdes unna barn, fare

for kvelning!

Høytrykksvaskeren må brukes på korrekt

måte. Brukeren må ta hensyn til forholde-

ne på det aktuelle bruksstedet, og være

oppmerksom på andre personer som måt-

te befinne seg i nærheten.

Ikke bruk maskinen hvis andre personer

er innen rekkevidde, med mindre de har

på seg verneklær.

Bruk egnede verneklær og vernebriller

som beskyttelse mot tilbakesprut av vann

og smuss.

Forsiktig!

Ved lengre driftspauser slå av apparatet

med hovedbryter/apparatbryter eller trekk

ut støpselet.

Apparatet skal ikke brukes ved tempera-

turer under 0 °C.

Hold en avstand på minst 30 cm ved ren-

gjøring av lakkerte flater, for å unngå ska-

der lakkskader.

La aldri høytrykksvaskeren stå uten opp-

syn når den er i gang.

Sikkerhetsanvisninger

71NO

- 3

Pass på at strømledningen eller skjøteled-

ningen ikke skades ved at den kjøres

over, klemmes, strekkes eller lignende.

Beskytt strømledningen mot sterk varme,

olje og skarpe kanter.

Alle strømførende deler i arbeidsområdet

må være spylesikre.

Høytrykksvaskeren må kun tilkobles

strømuttak som er installert av en elektro-

montør, i henhold til IEC 60364.

Høytrykksvaskeren må kun kobles til vek-

selstrøm. Spenningen må stemme over-

ens med høytrykksvaskerens typeskilt.

Av sikkerhetsgrunner anbefaler vi i ut-

gangspunktet at apparatet drives via en

overspenningsbryter (maks 30mA).

Rengjøringsarbeid som medfører oljehol-

dig avløpsvann, f. eks. motorvask, karos-

serivask, må bare utføres på

vaskeplasser med oljeutskiller.

Denne maskinen er konstruert for bruk

sammen med rengjøringsmidler levert av,

eller anbefalt av produsenten. Bruk av an-

dre rengjøringsmidler eller kjemikalier kan

virke inn på høytrykkksvaskerens sikker-

het.

Forsiktig!

Sikkerhetsinnretningen fungerer som beskyt-

telse for brukeren, og må ikke endres eller

omgås.

Apparatbryteren forhindrer utilsiktet bruk av

apparatet.

Låsingen sperrer hendelen på høytrykkspisto-

len og forhindrer utilsiktet start av apparatet.

Overstrømsventilen forhindrer at maskinens

tillatte arbeidstrykk overskrides.

Hvis spaken på håndsprøytespistolen slippes,

slår en trykkbryter av pumpen, og høytrykks-

strålen stopper. Når spaken betjenes igjen,

kobles pumpen inn igjen.

Forsiktig!

Før alle arbeider på maskinen, sørg for at den

står støtt for å forhindre personskader eller

materielle skader.

–Maskinen står støtt når den står på et flatt

underlag.

Leveringsomfang for apparatet er vist på em-

ballasjen. Kontroller at innholdet i pakken er

fullstendig, når du pakker ut.

Ved manglende tilbehør eller ved transporrt-

skader, vennligst informer forhandleren.

Se side 2 for illustrasjoner

1 Koblingsdel for vanntilkoblingen

2 Høytrykksslange

3 Hurtigkobling for høytrykkslange

4 Vanntilkobling med innebygget sil

5 Apparatbryter "0/OFF" / "I/ON"

6 Transportgrep

7 Sugeslange for rengjøringsmiddel

8 Oppbevaring av tilbehør

9 Strømledning med støpsel

10 Hjul

11 Høytrykkspistol

12 Låsin høytrykkspistol

13 Tast for å skille høytrykkslangen fra høy-

trykkspistolen

14 Strålerør med Rotojet

15 Strålerør med trykkregulering (Vario Po-

wer)

Med spesialtilbehør kan du utvide bruksmulig-

hetene for maskinen. Ta kontakt med din

KÄRCHER-forhandler for mer informasjon.

Sikkerhetsinnretninger

Apparatbryter

Låsin høytrykkspistol

Overstrømsventil med trykkbryter

Forutsetning for at den står støding

Betjening

Leveringsomfang

Beskrivelse av apparatet

Tilleggsutstyr

72 NO

- 4

De løse delene som følger apparatet skal

monteres før det tas i bruk.

Figur

Trykk hjulene inn i holderen, sikre med

vedlagte propper, pass på innretting av

proppene.

Figur

Transporthåndtaket settes i holderen,

trykk til du merker motstand. Trykkes i po-

sisjon med et lett slag med håndflaten el-

ler med en gummihammer.

Figur

Sett tilbehørsnettet i krokene som vist på

figuren.

Figur

Sett høytrykkslangen i høytrykkspistolen

til du hører den går i lås.

Merk: Pass på riktig innretning av tilkob-

lingsnippel.

Kontroller sikker tilkobling ved å trekke i

høytrykkslangen.

몇Advarsel

I henhold til gjeldende forskrifter skal

apparatet aldri kobles til drikke-

vannsnettet uten systemskiller. Det

skal brukes en egnet systemskiller

fra KÄRCHER eller alternativt en systemskil-

ler iht. EN 12729 type BA. Vann som har pas-

sert gjennom en systemskiller regnes ikke

som drikkbart vann.

Merk: Forurensning i vannet kan skade høy-

trykkspumpen og tilbehøret. For beskyttelse

anbefales bruk av KÄRCHER vannfilter (spe-

sialtilbehør, bestillingsnr. 4.730-059).

Følg vannverkets forskrifter.

Se typeskilt/tekniske data for tilkoblingsver-

dier.

Bruk en vevforsterket slange (medfølger

ikke) med en alminnelig kobling: (Diame-

ter minst 1/2" eller 13 mm; lengde minst

7,5 m).

Figur

Skru den medfølgende koblingsdelen på

vanntilkoblingen på høytrykksvaskeren.

Sett vannslangen på koblingsdelen på

høytrykksvaskeren, og koble den til vann-

kranen.

Denne høytrykksvaskeren er egnet for bruk

med KÄRCHER sugeslange med tilbake-

slagsventil (spesialtibehør, bestillingsnr.

4.440-238) for oppsuging av overflatevann

f.eks. fra regnvanns-tønne eller dammer

(maks. oppsugingshøyde se Tekniske data).

KÄRCHER sugeslange med tilbakeslags-

ventil fylles med vann, skrus til vannkra-

nen og henges ned i regnvanns-tønnen.

Skille høytrykkslange fra apparatets høy-

trykkstilkobling.

Slå på apparatet og kjør det til det kommer

ut vann (maks. 2 minutter) uten bobler fra

høytrykkstilkoblingen.

Slå av apparatet "0/OFF".

Forsiktig!

Tørrkjøring i mer enn 2 minutter fører til ska-

der på høytrykkspumpen. Dersom apparatet

ikke bygger opp trykk innen 2 minutter, slå av

apparatet og gå frem som beskrevet i kapittel

"Feilretting".

Figur

Sett høytrykkslangen godt inn i hurtigkob-

lingen på maskinen, du skal høre den gå i

lås.

Merk: Pass på riktig innretning av tilkob-

lingsnippel.

Kontroller sikker tilkobling ved å trekke i

høytrykkslangen.

Figur

Sett inn ønsket strålerør i høytrykkspisto-

len og fest det ved å dreie 90°.

Åpne vannkranen helt.

Sett støpselet i stikkontakten.

Slå på apparatet "I/ON".

Før den tas i bruk

Montere hjulene

Montere transporthåndtak

Sett på tilbehørsnett.

Koble høytrykkslangen til høytrykkspis-

tolen

Vanntilførsel

Vanntilførsel fra vannledning

Suging av vann fra åpen beholder

Ta i bruk

73NO

- 5

Fare

Når vannet stråler ut av høytrykksdysen utset-

tes håndsprøytepistolen for rekylkraft. Sørg

for at du står støtt, og holder godt fast i

håndsprøytepistolen og strålerøret.

Forsiktig!

Før start av rengjøring skal høytrykksvaske-

ren stå på et flatt underlag. Ved rengjøring

skal du bruke vernebriller og vernetøy.

Lås spaken på håndsprøytepistolen.

Betjen hendelen, og maskinen starter.

Merk: Dersom du slipper hendelen igjen, vil

apparatet stoppe. Høyt trykk beholdes i syste-

met.

For enkle rengjøringsoppgaver. Arbeidstryk-

ket er trinnløst regulerbar mellom "Min" og

"Max".

Slipp spaken på høytrykkpistolen.

Drei strålerøret til ønsket stilling.

Merk: Egnet for arbeid med rengjøringsmid-

del , da skal strålerør vris til posisjon "Mix".

For hardnakket smuss.

Forsiktig!

Bildekk, lakk eller ømfintlige overflater som

treverk skal ikke rengjøres med Rotojet, det er

fare for skader.

–Ikke egnet for bruk med rengjøringsmid-

del.

For de ulike rengjøringsoppgavene, anvend

utelukkende rengjørings- og pleiemidler fra

KÄRCHER, de er spesielt utviklet for bruk

med dette apparatet. Bruk av rengjørings- og

pleiemidler fra andre leverandører kan føre til

raskere slitasje, og garantien kan bortfalle. Du

kan få informasjon hos faghandleren eller di-

rekte fra KÄRCHER.

Figur

Trekk ut rengjøringsmiddel sugeslange

fra huset til ønsket lengde.

Heng rengjøringsmiddelsugeslangen ned

i en beholder med rengjøringsmiddel.

Bruk strålerør med trykkregulering (Vario

Power).

Drei strålerøret til stilling "Mix".

Merk: Derved vil rengjøringsløsning blan-

des med vannstrålen ved drift.

Merk: Ved behov kan også vaskebørsten bru-

kes sammen med rengjøringsmiddel.

Sprøyt litt rengjøringsmiddel på den tørre

overflaten og la det virke (men ikke tørke).

Spyl det oppløste smusset vekk med høy-

trykksstrålen.

Slipp spaken på håndsprøytepistolen.

Lås spaken på håndsprøytepistolen.

Ved lengre arbeidspauser (mer enn 5 mi-

nutter) må høytrykksvaskeren i tillegg slås

av "0/OFF".

Forsiktig!

Høytrykkslangen må bare tas av høytrykk-

spistolen eller apparatet når det ikke er noe

trykk i systemet.

Etter arbeide med rengjøringsmiddel,

heng sugeslangen ned i en beholder med

rent vann, slå høytrykksvaskeren på med

strålerøret tatt av i ca 1 minutt, og skyll

ren.

Slipp spaken på håndsprøytepistolen.

Slå av apparatet "0/OFF".

Steng vannkranen.

Skill apparatet fra vannforsyningen.

Forsiktig: Ved frakobling av tilførsels- og

høytrykkslange kan det strømme ut varmt

vann fra koblingene etter bruk.

Trykk inn spaken på håndsprøytepistolen

for å utligne det gjenværende trykket i

systemet.

Lås spaken på håndsprøytepistolen.

Trekk ut nettstøpselet.

Drift

Strålerør med trykkregulering (Vario Po-

wer)

Strålerør med Rotojet

Arbeide med rengjøringsmiddel

Anbefalt rengjøringsmetode

Opphold i arbeidet

Etter bruk

74 NO

- 6

Forsiktig!

For å unngå uhell eller personskader ved

transport, vær oppmerksom på vekten av

maskinen (se tekniske data).

Løft apparatet i bærehåndtaket og bær

det.

Trekk maskinen i transporthåndtaket.

Figur

For å skyve masklinen, trekk først trans-

porthåndtaket helt opp, du skal høre det

går i lås.

Sikre maskinen mot å skli eller vippe.

Forsiktig!

For å unngå uhell eller personskader ved valg

av lagringssted, vær oppmerksom på vekten

av maskinen (se tekniske data).

Sett høytrykksvaskeren på et jevnt under-

lag.

Trykk skilletast på høytrykkpistolen og

skill høytrykkslangen fra høytrykkpistolen.

Huset på hurtigkoblingen for sugeslange

trykkes i pilretningen, og trekk av høy-

trykkslangen.

Lagre strømkabel, høytrykkslange og til-

behør med maskinen.

Før lengre tids lagring, f.eks. om vinteren,

pass på anvisningene i kapittelet Pleie.

Forsiktig!

Apparat og tilbehør skal ikke utsettes for frost.

Apparat og tilbehør kan ødelegges av frost,

dersom de ikke er tømt fullstendig for vann.

For å unngå skader.

Tømme apparatet helt for vann: Slå på

apparatet uten tilkoblet høytrykkslange og

uten tilkoblet vannforsyninf (maks 1 min.)

og vent til det ikke kommer mer vann ut av

høytrykkslangen. Slå av maskinen.

Oppbevar apparat med alt utstyr i et frost-

sikkert rom.

Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider på-

begynnes.

Før langvarig oppbevaring, f. eks. over vinte-

ren:

Ta ut filteret fra rengjøringsmiddel-su-

geslangen og rengjør det under rennende

vann.

Ta ut sugeinntaket i vanntilkoblingen med

en flattang, og rengjør det under rennen-

de vann.

Høytrykksvaskeren er vedlikeholdsfri.

Det må kun brukes originale KÄRCHER re-

servedeler. En reservedelsoversikt finnes på

slutten av denne bruksanvisningen.

Transport

Transport for hånd

Transport i kjøretøy

Lagring

Oppbevaring av apparatet

Frostbeskyttelse

Pleie og vedlikehold

Vedlikehold

Reservedeler

75NO

- 7

Mindre funksjonsfeil kan du ved hjelp av føl-

gende oversikt utbedre selv.

Ved tvilstilfeller, ta kontakt med autorisert

kundeservice.

Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider på-

begynnes.

Reparasjonsarbeid og arbeid på elektriske

komponenter må kun utføres av autorisert

kundeservice.

Betjen hendelen på høytrykkspistolen og

maskinen starter.

Kontroller at spenningen som er oppgitt

på typeskiltet er overensstemmende med

strømkildens spenning.

Kontroller strømkabelen for skader.

Kontroller innstilling på strålerøret.

Lufte maskinen: Slå på apparatet uten til-

koblet høytrykkslange og kjør det til det

kommer ut vann (maks. 2 minutter) uten

bobler fra høytrykkstilkoblingen. Slå av

maskinen og koble på høytrykksslangen

igjen.

Kontroller vannforsyningen.

Ta ut sugeinntaket i vanntilkoblingen med

en flattang, og rengjør det under rennen-

de vann.

Årsak: Spenningsbrudd pga. svakt strømnett

eller ved bruk av skjøteledning.

Ved innkobling trekk først i hendelen på

høytrykkspistolen, og sett så apparatbry-

teren til "I/ON".

Rengjøre høytrykksdyse: Fjern smuss fra

dysehullene med en nål, og skyll med

vann i retning fra fremsiden.

Kontroller vanntilførselsmengde.

Små utettheter i apparatet skyldes teknis-

ke årsaker. Ved større utettheter, ta kon-

takt med autorisert kundeservice.

Bruk strålerør med trykkregulering (Vario

Power).

Drei strålerøret til stilling "Mix".

Rengjør filter på rengjøringsmiddelsu-

geslange.

Kontroller at sugeslange for rengjørings-

middel ikke er i klem ("knekk").

Feilretting

Apparatet går ikke

Høytrykksvaskeren bygger ikke opp

trykk

Apparatet starter ikke, motoren brum-

mer

Sterke trykksvingninger

Apparatet er utett

Maskinen suger ikke rengjøringsmiddel

76 NO

- 8

Det tas forbehold om tekniske endringer!

Vi erklærer hermed at maskinen angitt neden-

for oppfyller de grunnleggende sikkerhets- og

helsekravene i de relevante EF-direktivene,

med hensyn til både design, konstruksjon og

type markedsført av oss. Ved endringer på

maskinen som er utført uten vårt samtykke,

mister denne erklæringen sin gyldighet.

De undertegnede handler på oppdrag fra, og

med fullmakt fra selskapsledelsen.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf: +49 7195 14-0

Faks: +49 7195 14-2212

Tekniske data

Vanntilkobling

Vanntilførsels-temperatur

(max)

°C 40

Tilførselsmengde (min) l/min 10

Tilførselstrykk (max) MPa 0,8

Maks. sugehøyde m 0,5

Elektrisk tilkobling

Spenning

1~50 Hz

V230

Kapasitet kW 2,1

Strømsikring (trege) A 10

Beskyttelsesklasse I

Beskyttelsesklasse IP X5

Effektspesifikasjoner

Arbeidstrykk MPa 12,5

Maks. tillatt trykk MPa 14

Vannmengde l/min 7,5

Mål og vekt

Lengde mm 876

Bredde mm 325

Høyde mm 285

Vekt, driftsklar, med tilbehør kg 13

Rengjøringsmiddelmengde l/min 0,3

Rekylkraft høytrykkspistol N 15

Registrerte verdier etter EN 60335-2-79

Hånd-arm vibrasjonsverdi

Usikkerhet K

m/s2

< 2,5

0,3

Støytrykksnivå LpA

Usikkerhet KpA

dB(A)

Støyeffektnivå LWA + usikker-

het KWA

dB(A) 86

CE-erklæring

Produkt: Høytrykksvasker

Type: 1.181-xxx

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

2000/14/EF

Anvendte overensstemmende normer

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Anvendt metode for samsvarsvurdering

Vedlegg V

Lydeffektnivå dB(A)

Målt: 84

Garanteret: 86

CEO Head of Approbation

77NO

- 1

Bäste kund,

Läs bruksanvisning i original innan

aggregatet används första gång-

en, följ anvisningarna och spara driftsanvis-

ningen för framtida behov, eller för nästa

ägare.

Högtryckstvätten får endast användas för pri-

vat bruk:

–för rengöring av maskiner, fordon, bygg-

nader, verktyg, fasader, terasser, träd-

gårdsföremål o.s.v. med högtrycksstråle

(använd vid behov rengöringsmedel).

–tillsammans med av KÄRCHER godkän-

da tillbehör, reservdelar och rengörings-

medel. Beakta anvisningarna som

medföljer rengöringsmedlen.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållssopor-

na utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till åter-

vinning. Överlämna skrotade aggregat

till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

I respektive land gäller de garantivillkor som

publicerats av våra auktoriserade distributö-

rer. Eventuella fel på aggregatet repareras

utan kostnad under förutsättning att det orsa-

kats av ett material- eller tillverkningsfel. I frå-

gor som gäller garantin ska du vända dig med

kvitto till inköpsstället eller närmaste auktori-

serade serviceverkstad.

(Se baksidan för adress)

Fara

För en omedelbart överhängande fara som

kan leda till svåra skador eller döden.

몇Varning

För en möjlig farlig situation som kan leda till

svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda till

lätta skador eller materiella skador.

–Högtrycksstrålen kan vid

felaktig användning vara

farlig. Strålen får inte riktas

mot människor, djur, aktiv

elektrisk utrustning eller mot själva aggre-

gatet.

–Frost kan förstöra ett aggregat som inte

har tömts fullständigt. Förvara aggregatet

på en frostfri plats under vintern.

Innehållsförteckning

Allmänna anvisningar SV -1

Säkerhetsanvisningar SV -2

Handhavande SV -3

Beskrivning av aggregatet SV -3

Transport SV -6

Förvaring SV -6

Skötsel och underhåll SV -6

Åtgärder vid störningar SV -7

Tekniska data SV -8

CE-försäkran SV -8

Allmänna anvisningar

Användning enligt bestämmelse

Miljöskydd

Garanti

Symboler i bruksanvisningen

Symboler på aggregatet

78 SV

- 2

Fara

Ta aldrig i nätkabeln och nätuttaget med

fuktiga händer.

Använd inte aggregatet om nätkabeln el-

ler viktiga delar av aggregatet som t.ex. x

högtrycksslang, sprutpistol eller säker-

hetsanordningar är skadade.

Kontrollera före varje anvädning att nätka-

beln och dess nätkontakt inte är skadade.

Skadade nätkablar ska genast bytas ut av

auktoriserad serviceverkstad eller en ut-

bildad elektriker.

Kontrollera före drift att högtrycksslangen

inte är skadad. Byt genast ut skadade

högtrycksslangar.

Användning av aggregatet i utrymmen

med explosionsrisk är förbjuden.

Vid användning av aggregatet i riskområ-

den (t.ex. bensinmackar) ska motsvaran-

de säkerhetsföreskrifter beaktas.

Högtrycksstrålar kan vid felaktig använd-

ning vara farliga. Strålen får inte riktas mot

människor, djur, aktiv elektrisk utrustning

eller mot själva aggregatet.

Rikta inte högtrycksstrålen mot dig själv

eller mot andra för att rengöra kläder eller

skor.

Spruta aldrig på föremål som innehåller

hälsovådliga ämnen (t.ex. asbest).

Däck eller däckventiler kan skadas och gå

sönder av högtrycksstrålen. Första teck-

net är att däcket missfärgas. Skadade

däck/däckventiler kan innebära livsfara.

Håll minst 30 cm strålavstånd vid rengö-

ring!

Risk för explosion!

Inga brännbara vätskor får fördelas med

högtryckstvätten.

Sug aldrig upp vätskor som innehåller lös-

ningsmedel eller outspädda syror och lös-

ningsmedel! Hit räknas bl.a. bensin, tinner

eller eldningsolja. Ångan är lättantändlig,

explosiv och giftig. Använd inte aceton,

outspädda syror och lösningsmedel efter-

som de angriper de material som använts

i aggregatet.

몇Varning

Nätkontakt och kopplingar på förläng-

ningsledningar måste vara vattentäta och

får ej ligga i vatten.

Olämpliga förlängningskablar kan vara

farliga. Använd endast tillåtna förläng-

ningskablar utomhus, med motsvarande

märkning och med tillräckligt tvärsnitt. 1 -

10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Rulla alltid ut förlängningskablar helt från

kabeltrumman.

Högtrycksslangar, armaturer och kopp-

lingar är viktiga för aggregatets säkerhet.

Använd endast högtrycksslangar, armatu-

rer och kopplingar som rekommenderas

av tillverkaren.

Aggregatet är inte avsett att användas av

personer med fysiska, sensoriska eller

psykiska funktionshinder.

Aggregatet får inte användas av barn eller

personer som inte har tillräcklig kunskap.

Barn ska hållas under uppsikt så att de

inte leker med aggregatet.

Håll förpackningsfolien borta från barn,

risk för kvävning!

Användaren ska använda aggregatet i en-

lighet med gällande bestämmelser. An-

vändaren ska ta hänsyn till lokala

förutsättningar och kontrollera att ingen

uppehåller sig i närheten vid arbete med

aggregatet.

Använd inte apparaten om andra perso-

ner befinner sig i dess närhet, detta gäller

om de inte bär skyddskläder.

Bär lämpliga skyddskläder och skydds-

glasögon som skydd mot tillbakasprutan-

de vatten eller smuts.

Varning

Stäng av maskinen med huvudströmbry-

taren / Maskinbrytaren under längre drifts-

uppehåll, eller dra ur nätkontakten.

Använd inte aggregatet vid temperaturer

under 0 °C.

Håll aldrig strålen närmare än 30 cm vid

rengöring av lackerade ytor för att undvika

skador.

Lämna aldrig aggregatet utan uppsikt så

länge det är i drift.

Säkerhetsanvisningar

79SV

- 3

Beakta att nät- och förlängningskabeln

inte skadas av överkörning, klämning,

sönderdragning eller liknande. Skydda

nätkabeln från värme, olja och vassa kan-

ter.

Alla strömförande delar i arbetsutrymmet

måste skyddas mot vattenstrålen.

Aggregatet får endast anslutas till ett nät-

uttag som installerats av en elektriker en-

ligt IEC 60364.

Aggregatet får endast anslutas till växel-

ström. Spänningen ska motsvara den

spänning som är angiven på aggregatets

typskylt.

Av säkerhetsskäl rekommenderar vi prin-

cipiellt att aggregatet används med jord-

felsbrytare (max. 30 mA).

Rengöringsarbeten som orsakar oljehal-

tigt avloppsvatten som t.ex. motortvätt

och underredestvätt får endast utföras på

tvättplatser med oljeavskiljare.

Aggregatet har utvecklats för användning

av rengöringsmedel som levererats eller

rekommenderats av tillverkaren. Använd-

ning av andra rengöringsmedel eller kemi-

kalier kan påverka aggregatets säkerhet.

Varning

Säkerhetsanordningar är till för att skydda an-

vändaren och får inte ändras eller sättas ur

spel.

Strömbrytaren förhindrar att aggregatet star-

tas av misstag.

Spärren låser spolhandtagets avtryckare och

förhindrar att aggretatet startas av misstag.

Överströmningsventieln förhindrar överskrid-

ning av tillåtet arbetstryck.

När avtryckaren på spolröret släpps frånkopp-

las högtryckspumpen av en tryckbrytare som

stoppar högtrycksstrålen. Trycker man in av-

tryckaren kopplar tryckbrytaren in pumpen

igen.

Varning

Säkerställ innan all typ av arbete med eller på

maskinen dess stabilitet för att undvika olyck-

or eller sakskador.

–Maskinens stabilitet är säkerställd när den

ställs upp på ett jämnt underlag.

Aggregatets leveransomfång är avbildat på

förpackningen. Kontrollera att innehållet i le-

veransen är fullständig.

Kontakta din försäljare om något tillbehör sak-

nas eller om det finns transportskador.

Figurer, se sida 2

1 Kopplingsdel för vattenanslutning

2 Högtrycksslang

3 Snabbkoppling till högtrycksslang

4 Vattenanslutning med inbyggt filter

5 Strömbrytare "0/OFF / I/ON"

6 Transporthandtag

7 Sugslang för rengöringsmedel

8 Förvaring för tillbehör

9 Nätkabel med nätkontakt

10 Hjul

11 Spolhandtag

12 Spärr spolhandtag.

13 Knapp för att lossa högtrycksslangen från

spolhandtaget

14 Spolrör med rotojet

15 Spolrör med tryckreglering (Vario Power)

Specialtillbehören utökar aggregatets an-

vändningsmöjligheter. Din KÄRCHER återför-

säljare har mer information.

Säkerhetsanordningar

Huvudreglage

Spärr spolhandtag

Överströmningsventil med tryckbrytare

Förutsättningar för stabilitet

Handhavande

Leveransens innehåll

Beskrivning av aggregatet

Specialtillbehör

80 SV

- 4

Montera de bifogade lösa delarna på aggre-

gatet innan det tas i drift.

Bild

Tryck fast hjulen i hållarna och säkra med

de bifogade pluggarna, observera plug-

gens riktning.

Bild

Sätt transporthandtaget i upptagningen

och skjut in det tills du stöter på motstånd.

Placera hantaget i rätt läge genom at slå

lätt med handen eller en gummihammare.

Bild

Häng upp tillbehörsnätet i krokarna på det

sätt som visas på bilden.

Bild

Tryck in högtrycksslangens nippel i spol-

handtaget tills den hakar fast med ett hör-

bart „klick“.

Hänvisning: Se till att anslutningsnippeln

är rätt placerad.

Kontrollera att förbindelsen sitter säkert

genom att dra i högtrycksslangen.

몇Varning

Enligt gällande föreskrifter får aggre-

gatet aldrig användas på dricksvat-

tennätet utan backventil. Passande

backventil från KÄRCHER, eller al-

ternativt annan backventil enligt EN 12729 typ

BA, skall användas. Vatten som runnit genom

en backventil anses inte vara drickbart.

Rekommendation: Föroreningar i vattnet

kan skada högtryckspumpen eller tillbehören.

Som skydd rekommenderas att använda

KÄRCHERs vattenfilter (specialtillbehör, be-

ställningsnr 4.730-059).

Beakta vattenleverantörens föreskrifter.

Anslutningsvärde, se typskylt/Tekniska Data.

Använd en vävförstärkt vattenslang (ingår

ej) med standardkoppling. (Diameter

minst 1/2 tum eller 13 mm: längd minst 7,5

m).

Bild

Skruva fast den medföljande kopplingen

på aggregatets vattenanslutning.

Sätt fast vattenslangen på aggregatets

koppling och anslut den till vattenförsörj-

ningen.

Denna högtryckstvätt är med KÄRCHER-sug-

slang med backventil (specialtillbehör, be-

ställningnr. 4.440-238) lämpad att suga upp

ytvatten t.ex. ur regntunnor eller dammar

(max sughöjd se tekniska data).

Fyll KÄRCHER-sugslang med backventil

med vatten, skruva fast på vattenanslut-

ning och häng ner i regntunnan.

Koppla bort högtrycksslangen från hög-

trycksanslutningen på aggregatet.

Starta aggregatet "I/ON“ och låt gå (max 2

minuter) tills vattnet som kommer ut från

högtrycksanslutningen är fritt från luft-

bubblor.

Stäng av strömbrytaren "0/OFF“.

Varning

Torrkörning under mer än 2 minuter leder till

skador på högrtryckspumpen. Om maskinen

inte bygger upp tryck inom 2 minuter, stäng av

maskinen och följ hänvinsingarna i kapitlet

"Åtgärder vid störning"

Bild

Stick in högtrycksslangen ordentligt i

snabbkopplingen på maskinen, den hakar

hörbart fast.

Hänvisning: Se till att anslutningsnippeln

är rätt placerad.

Kontrollera att förbindelsen sitter säkert

genom att dra i högtrycksslangen.

Bild

Sätt i spolröret i spolhandtaget och fixera

det genom att vrida det 90°.

Öppna vattenkranen helt.

Anslut nätkontakt till vägguttag.

Starta aggregatet "I/ON“ .

Före ibruktagande

Montera hjul

Montera transporthandtaget

Montera tillbehörsnät

Koppla ihop högtrycksslangen med

spolhandtaget

Vattenförsörjning

Vattenförsörjning från vattenledning

Suga upp vatten ur öppna behållare

Idrifttagning

81SV

- 5

Fara

P.g.a. vattenstrålen vid högtrycksmunstycket

får spolhandtaget en rekyl. Se till att stå sta-

digt och håll fast spolhandtaget och spolröret

ordentligt.

Varning

Se innan rengöringen påbörjas till att hög-

tryckstvätten står säkert på ett jämnt under-

lag. Använd skyddsglasögon och

skyddskläder vid rengöring.

Lossa spärren på spolhandtaget.

Aktivera avtryckaren, aggregatet startar.

Hänvisning: Släpps avtryckaren stängs ag-

gregatet av igen. Högtryck blir stående i sys-

temet.

För ofta förekommande rengöring. Arbets-

trycket kan regleras steglöst mellan "Min" och

"Max".

Aktivera avtryckaren på spolhandtaget.

Vrid spolröret till önskad position.

Anvisning: Lämplig för arbeten med rengö-

ringsmedel, vrid spolröret till läge "Mix".

För envisa smutslager.

Varning

Rengör inte bildäck, lack eller känsliga ytor

som trä med rotorjet, risk för skador.

–Ej lämpad för arbeten med rengöringsme-

del.

Använd endast rengöringsmedel och under-

hållsmedel från KÄRCHER för de olika rengö-

ringarna, eftersom dessa medel utvecklats

speciellt för rengöringen av er maskin. An-

vändning av andra rengörings- och under-

hållsmedel kan leda till snabbare förslitning

samt att garantianspråken upphör. Be om in-

formation i fackhandeln eller begär att få infor-

mation direkt från KÄRCHER.

Bild

Dra ut önskad längd på sugslangen för

rengöringsmdel ur kåpan.

Häng slangen för rengöringsmedel i en

behållare med rengöringsmedelslösning.

Använd spolröret med tryckregulator (Va-

rio Power).

Vrid spolrör till position "Mix".

Anmärkning: Därigenom tillsätts rengö-

ringsmedelslösningen till vattenstrålen vid

körning.

Anvisning: Vid behov kan även tvättborstar-

na användas vid arbeten med rengöringsme-

del.

Spruta sparsamt med rengöringsmedel

på den torra ytan och låt det verka (låt det

inte torka).

Spola bort upplöst smuts med högtrycks-

stråle.

Släpp avtryckaren på spolhandtaget.

Spärra avtryckaren på spolhandtaget.

Vid längre pauser i arbetet (över fem mi-

nuter) bör aggregatet dessutom slås av

"0/OFF".

Varning

Lossa högtrycksslangen från spolhandtaget

eller från aggregatet endast när det inte finns

något tryck i systemet.

Efter arbeten med rengöringsmedel ska

sugslangen hängas i en behållare med

rent vatten, kör aggregatet under ca 1 mi-

nut med demonterat strålrör och spola

rent.

Släpp avtryckaren på spolhandtaget.

Stäng av strömbrytaren "0/OFF“.

Stäng av vattenkranen.

Koppla bort aggregatet från vattenförsörj-

ningen.

Varning: När tilloppsslangen eller hög-

trycksslangen tas loss efter användning

kan varmt vatten stömma ur ur anslutning-

arna.

Tryck avtryckaren på spolhandtaget på

handsprutan för att reducera trycket i sys-

temet.

Spärra avtryckaren på spolhandtaget.

Drag ur nätkontakten.

Drift

Spolrör med tryckreglering (Vario Po-

wer)

Spolrör med rotojet

Arbeten med rengöringsmedel

Rekommenderade rengöringsmetoder

Avbryta driften

Avsluta driften

82 SV

- 6

Varning

Observera för att undvika olyckor eller skador

vid transport, notera maskinens vikt (se tek-

nisk data).

Lyft upp maskinen i bärhandtaget och bär

den.

Dra maskinen med hjälp av transport-

handtaget.


För att skjuta maskinen, dra först trans-

porthandtaget uppåt så långt det går tills

det hörbart hakar fast.

Säkra maskinen så att den inte kan glida

eller tippa.

Varning

Observera för att undvika olyckor eller skador

lagring av maskinen, beakta maskinens vikt

(se teknisk data).

Ställ maskinen på ett jämnt underlag.

Tryck på frånskiljningsknappen på hand-

sprutpistolen och ta loss högtrycksslang-

en från handsprutpistolen.

Tryck kåpan på snabbkopplingen till hög-

trycksslangen i pilens riktning och dra ut

högtrycksslangen.

Förvara nätanslutning, högtrycksslang

och tillbehör på aggregatet.

Beakta innan lägre lagring, t.ex. över vintern,

även de extra anvisningarna i kapitlet om

skötsel.

Varning

Skydda aggregatet och tillbehören mot frost.

Aggregatet och tillbehören förstörs av frost

om de inte är helt tömda på vatten. För att

undvika skador:

Töm aggregatet helt på vatten: Slå på ag-

gregatet utan ansluten högtrycksslang

och utan ansluten vattenförsörjning (max

1 min) och vänta tills det inte längre kom-

mer ut vatten från högtrycksanslutningen.

Stäng av apparaten.

Förvara aggregatet med alla tillbehör i

frostsäkert utrymme.

Fara

Stäng av aggregatet och dra ut nätkontaken

innan vård och skötselarbeten ska utföras.

Före längre förvaring, t.ex. på vintern:

Lossa filtret från sugslangen för rengö-

ringsmdel och rengör det under rinnande

vatten.

Lossa filtret i vattenanslutningen med ett

plattång och rengör den under rinnande

vatten.

Aggregatet är underhållsfritt.

Använd endast originalreservdelar från KÄR-

CHER. En reservdelslista finns i slutet av den-

na bruksanvisning.

Transport

Transport för hand

Transport i fordon

Förvaring

Förvara aggregatet

Frostskydd

Skötsel och underhåll

Underhåll

Reservdelar

83SV

- 7

Med hjälp av följande översikt kan du själv åt-

gärda ett flertal störningar.

Kontakta auktoriserad serviceverkstad om du

är osäker.

Fara

Stäng av aggregatet och dra ut nätkontaken

innan vård och skötselarbeten ska utföras.

Reparationsarbeten och arbeten på elektriska

komponenter får endast utföras av auktorise-

rad serviceverkstad.

Aktivera avtryckaren i spolhandtaget, ag-

gregatet startar.

Kontrollera om den angivna spänningen

på typskylten överensstämmer med

strömkällans spänning.

Kontrollera om nätkabeln är skadad.

Kontrollera inställningen på strålrör.

Lufta ur aggregatet: Starta aggregatet

utan ansluten högtrycksslang och låt gå

(max 2 minuter) tills vattnet som kommer

ut från högtrycksanslutningen är fritt från

luftbubblor. Stäng av aggregatet och an-

slut högtrycksslangen igen.

Kontrollera vattenförsörjningen.

Lossa filtret i vattenanslutningen med ett

plattång och rengör den under rinnande

vatten.

Orsak: Spänningsfall på grund av svagt elnät

eller vid användning av en förlängningkabel.

Aktivera vid start först i avtryckaren på

spolröret och ställ sedan strömbrytaren på

"I/ON".

Rengör högtrycksmunstycke: Ta bort

smuts från munstyckshålet med en nål

och spola ut det framifrån med vatten.

Kontrollera vattenflödesmängden.

En lätt otäthet på aggregatet är normal.

Kontakta auktoriserad serviceverksstad

om det finns stora otätheter.

Använd spolröret med tryckregulator (Va-

rio Power).

Vrid spolrör till position "Mix".

Rengör filtret på sugslangen för rengö-

ringsmedel.

Kontrollera att slangen för rengöringsme-

del inte är knäckt.

Åtgärder vid störningar

Apparaten arbetar inte

Aggregatet ger inget tryck

Aggregatet startar inte, motorn går

Kraftiga tryckvariationer

Aggregatet ej tätt

Rengöringsmedel sugs inte in

84 SV

- 8

Med reservation för tekniska ändringar!

Härmed försäkrar vi att nedanstående beteck-

nade maskin i ändamål och konstruktion samt

i den av oss levererade versionen motsvarar

EU-direktivens tillämpliga grundläggande sä-

kerhets- och hälsokrav. Vid ändringar på ma-

skinen som inte har godkänts av oss blir

denna överensstämmelseförklaring ogiltig.

Undertecknade agerar på order av och med

fullmakt från företagsledningen.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Tekniska data

Vattenanslutning

Inmatningstemperatur (max.) °C 40

Inmatningsmängd (min.) l/min 10

Inmatningsstryck (max.) MPa 0,8

Max. uppsugningshöjd m 0,5

Elanslutning

Spänning

1~50 Hz

V230

Anslutningseffekt kW 2,1

Nätsäkring (trög) A 10

Skyddsklass I

Skyddsgrad IP X5

Prestanda

Arbetstryck MPa 12,5

Max. tillåtet tryck MPa 14

Matningsmängd, vatten l/min 7,5

Mått och vikt

Längd mm 876

Bredd mm 325

Höjd mm 285

Vikt, driftklar med tillbehör kg 13

Matningsmängd, rengörings-

medel

l/min 0,3

Spolhandtagets rekylkraft N 15

Beräknade värden enligt EN 60335-2-79

Hand-Arm Vibrationsvärde

Osäkerhet K

m/s2

< 2,5

0,3

Ljudtrycksnivå LpA

Osäkerhet KpA

dB(A)

Ljudteffektsnivå LWA + Osä-

kerhet KWA

dB(A) 86

CE-försäkran

Produkt: Högtryckstvätt

Typ: 1.181-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Tillämpad metod för överensstämmelse-

värdering

Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 84

Garantterad: 86

CEO Head of Approbation

85SV

- 1

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myöhem-

pää omistajaa varten.

Käytä tätä korkeapainepesuria yksinomaan

kotitalouskäytössä:

–koneiden, ajoneuvojen, rakennusten, työ-

kalujen, julkisivujen, terassien, puutarha-

välineiden jne. puhdistamista varten

käyttäen korkeapainesuihkua (tarvittaes-

sa lisäten puhdistusaineita).

–KÄRCHERin hyväksymien varusteiden,

varaosien ja puhdistusaineiden kanssa.

Huomioi ohjeet, jotka on liitetty puhdistus-

aineiden mukaan.

Pakkausmateriaalit ovat kierrätettäviä.

Älä käsittelee pakkauksia kotitalousjät-

teenä, vaan toimita ne jätteiden kierrätyk-

seen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräilylai-

toksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat ta-

kuuehdot. Materiaali- ja valmistusvirheistä

aiheutuvat virheet laitteessa korjaamme ta-

kuuaikana maksutta. Takuutapauksessa ota

yhteys ostotositteen kanssa jälleenmyyjään

tai lähimpään valtuutettuun huoltoon.

(Osoite, katso takasivua)

Vaara

Välittömästi uhkaava vaara, joka aiheuttaa

vakavan ruumiinvamman tai johtaa kuole-

maan.

몇Varoitus

Mahdollisesti vaarallinen tilanne, joka voi ai-

heuttaa vakavan ruumiinvamman tai voi joh-

taa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi ai-

heuttaa lievän ruumiinvamman tai aineellisia

vahinkoja.

–Epäasianmukaisesti käytet-

tyinä korkeapainesuihkut

voivat olla vaarallisia. Suih-

kua ei saa suunnata ihmi-

siin, eläimiin, aktiivisiin sähkövarusteisiin

tai itse laitteeseen.

–Pakkanen saattaa rikkoa laitteen, jos sen

sisälle on jäänyt nestettä. Säilytä laite tal-

vella pakkaselta suojattuna.

Sisällysluettelo

Yleisiä ohjeita FI -1

Turvaohjeet FI -2

Käyttö FI -3

Laitekuvaus FI -3

Kuljetus FI -6

Säilytys FI -6

Hoito ja huolto FI -6

Häiriöapu FI -7

Tekniset tiedot FI -8

CE-todistus FI -8

Yleisiä ohjeita

Tarkoituksenmukainen käyttö

Ympäristönsuojelu

Takuu

Käyttöohjeessa esiintyvät symbolit

Laitteessa olevat symbolit

86 FI

- 2

Vaara

Älä koskaan tartu märillä käsillä virtapis-

tokkeeseen.

Älä ota laitetta käyttöön, jos verkkojohto

tai laitteen tärkeät osat, esim. korkeapai-

neletku, suihkupistooli (-kahva) tai turva-

laitteet ovat vaurioituneet.

Tarkasta aina ennen käyttöä, että sähkö-

kaapeli ja verkkopistoke ovat ehjät. Anna

valtuutetun huollon/sähköalan ammattilai-

sen välittömästi vaihtaa vaurioitunut säh-

kökaapeli.

Tarkasta korkeapaineletkun kunto aina

ennen käyttöä. Vaihda vaurioitunut kor-

keapaineletku välittömästi.

Käyttö räjähdysalttiilla alueilla on kielletty.

Käytettäessä laitetta vaara-alueilla (esim.

huoltoasemilla) on noudatettava vastaa-

via turvallisuusmääräyksiä.

Epäasianmukaisesti käytettyinä korkea-

painesuihkut voivat olla vaarallisia. Suih-

kua ei saa suunnata ihmisiin, eläimiin,

aktiivisiin sähkövarusteisiin tai itse laittee-

seen.

Älä suuntaa korkeapainesuihkua muihin

ihmisiin tai itseesi vaatteiden tai kenkien

puhdistamiseksi.

Älä ruiskuta esineitä, jotka sisältävät ter-

veydelle haitallisia aineita (esim. asbesti).

Korkeapainesuihku voi vaurioittaa ajo-

neuvon renkaita/renkaiden venttiilejä, jol-

loin ne saattavat puhjeta. Ensimmäinen

merkki siitä on renkaan värin muuttumi-

nen. Vaurioituneet ajoneuvon renkaat/

renkaiden venttiilit ovat hengenvaarallisia.

Pidä puhdistuksessa vähintään 30 cm

suihkutusetäisyys!

Räjähdysvaara!

Älä suihkuta mitään palavia nesteitä.

Älä koskaan ime liuotinpitoisia nesteitä tai

laimentamattomia happoja tai liuottimia!

Niihin kuuluvat esim. bensiini, värinohen-

nusaineet tai polttoöljy. Ruiskutussumu

on erittäin herkästi syttyvää, helposti rä-

jähtävää ja myrkyllistä. Älä käytä aseto-

nia, laimentamattomia happoja eikä

liuottimia, koska ne syövyttävät laitteessa

käytettyjä materiaaleja.

몇Varoitus

Verkkojohdon ja jatkojohdon liittimen on

oltava vesitiiviitä, eivätkä ne saa maata

vedessä.

Tarkoitukseen sopimattomat jatkojohdot

voivat olla vaarallisia. Käytä ulkona vain

tarkoitukseen hyväksyttyjä ja vastaavasti

merkittyjä jatkojohtoja, joissa on riittävä

johdon poikkileikkaus. 1 - 10 m: 1,5 mm2;

10 - 30 m: 2,5 mm2

Kelaa jatkojohto aina kokonaan kaapeli-

kelalta.

Korkeapaineletku, varusteet ja liittimet

ovat tärkeitä laitteen turvallisuudelle. Käy-

tä vain valmistajan suosittelemia korkea-

paineletkuja, varusteita ja liittimiä.

Tätä laitetta ei ole tarkoitettu sellaisten

henkilöiden käytettäväksi, joiden aistit,

fyysiset tai henkiset kyvyt ovat rajoittu-

neet.

Lapset tai perehtymättömät henkilöt eivät

saa käyttää laitetta.

Lapsia on valvottava sen varmistamisek-

si, että he eivät leiki laitteen kanssa.

Pidä pakkausfoliot lasten ulottumattomis-

sa, tukehtumisvaara!

Käyttäjän on käytettävä laitetta tarkoituk-

senmukaisesti. Käyttäjä on huomioitava

paikalliset olosuhteet ja työskennelles-

sään laitteen kanssa huomioitava ympä-

ristössä oleskelevat henkilöt.

Älä käytä laitetta, jos läheisyydessä on

muita henkilöitä, joilla ei ole asianmukais-

ta suojavarustusta.

Käytä sopivia suojavaatteita ja suojalase-

ja takaisin ruiskuvalta vedeltä tai lialta

suojaamiseksi.

Varo

Pitempien käyttötaukojen aikana pääkyt-

kin/laitekytkin kytketään pois tai verkko-

pistoke irrotetaan.

Laitetta ei saa käyttää alle 0 °C lämpöti-

loissa.

Pidä lakattujen pintojen puhdistuksessa

vähintään 30 cm suihkutusetäisyys vauri-

oiden välttämiseksi.

Turvaohjeet

87FI

- 3

Älä koskaan jätä laitetta valvomatta niin

kauan kuin se on käytössä.

Kiinnitä huomiota siihen, että verkko- tai

jatkojohtoja ei vahingoiteta eikä vaurioite-

ta ajamalla yli, puristamalla tai kiskomalla.

Suojaa verkkojohto kuumuudelta, öljyltä

ja teräviltä reunoilta.

Kaikkien työalueella olevien sähköä johta-

vien osien on oltava suojatut ruiskutusve-

deltä.

Laitteen liittäminen on sallittu ainoastaan

sähköliitäntään, joka on sähköasentajan

asentama standardin IEC 60364 mukaan.

Liitä laite vain vaihtovirtaan. Jännitteen on

oltava sama kuin laitteen tyyppikilvessä il-

moitettu jännite.

Suosittelemme turvallisuussyistä, että lai-

tetta käytetään aina vikavirtasuojakytki-

men (maks. 30 mA) kautta.

Puhdistustöitä, joissa syntyy öljynpitoista

jätevettä, esim. moottorinpesu, alustan-

pesu, saa suorittaa vain pesupaikoissa,

joissa on öljyn erottimet.

Tämä laite on kehitetty puhdistusaineiden

käyttöön, jotka laitteen valmistaja toimit-

taa tai suosittelee. Muiden puhdistusainei-

den tai kemikalioiden käyttö voi haitata

laitteen turvallisuutta.

Varo

Turvalaitteet on tarkoitettu loukkaantumisilta

suojaamiseksi, niitä ei saa muuttaa eikä ohit-

taa.

Laitekytkin estää laitteen tahattoman käyttä-

misen.

Lukitus lukitsee suihkupistoolin liipaisimen ja

estää täten laitteen tahattoman käynnistymi-

sen

Ylivuotoventtiili estää sallitun käyttöpaineen

ylittymisen.

Kun suihkupistoolin liipaisin päästetään irti,

kytkee painekytkin pumpun pois päältä, kor-

keapainesuihku pysähtyy. Kun liipaisimesta

vedetään, kytkee painekytkin taas pumpun

päälle.

Varo

Varmista ennen laitteen jokaista käyttämistä

tai laitteeseen kohdistuvaa toimenpidettä, että

laite seisoo kantavalla alustalla tukevasi pai-

kallaan.

–Kun laite asetetaan vaakasuoralle alustal-

le, sen seisontavakavuus on taattu.

Laitteen toimituslaajuus on kuvattu pakkauk-

sessa. Tarkasta purkaessasi laitetta pakkauk-

sesta pakkauksen sisällön täydellisyys.

Ota yhteys jälleenmyyjään, jos varusteita

puuttuu tai havaitset kuljetusvahinkoja.

Kuvat katso sivu 2

1 Tulovesiliitäntä

2 Korkeapaineletku

3 Korkeapaineletkun pikaliitin

4 Suodattimella varustettu vesiliitäntä

5 Laitekytkin „0/OFF“ / „I/ON“

6 Kuljetuskahva

7 Puhdistusaineen imuletku

8 Lisävarusteiden säilytyspaikka

9 Verkkojohto, jossa on verkkopistoke

10 Pyörät

11 Suihkupistooli

12 Suihkupistoolin lukitus

13 Paina painiketta korkeapaineletkun irroit-

tamiseksi suihkupistoolista

14 Suihkuputki ja Pyörivä pistesuutin

15 Paineensäädöllä (Vario Power) varustettu

suihkuputki

Erikoisvarusteet laajentavat laitteesi käyttö-

mahdollisuuksia.Tarkempia tietoja saat KÄR-

CHER -myyjäliikkeeltäsi.

Turvalaitteet

Laitekytkin

Suihkupistoolin lukitus

Ylivirtausventtiili painekytkimellä

Edellytykset seisontavakavuudelle

Käyttö

Toimitus

Laitekuvaus

Erikoisvarusteet

88 FI

- 4

Kiinnitä laitteen mukana irtonaisena tulleet

osat laitteeseen ennen käyttöönottamista.

Kuva

Paina pyörät paikoilleen ja varmista mu-

kana olevilla tulpilla, huomioi tulpan suun-

taus.

Kuva

Paina kuljetuskahvaa kiinnittimeen kun-

nes tunnet vastusta. Lyö sitten kahva

kämmenellä tai pehmeällä kumivasaralla

paikalleen.

Kuva

Ripusta varusteverkko kuvassa näkyviin

koukkuihin.

Kuva

Pistä korkeapaineletku niin syvälle

suihkupistooliinkäsiruiskupistooliin, että

kuulet sen napsahtavan lukitukseen.

Huomautus: Huomioi liitinnipan oikea

suuntaus.

Kokeile liitoksen pitävyys korkeapainelet-

kusta vetämällä.

몇Varoitus

Voimassa olevien määräysten mu-

kaan laitetta ei saa käyttää milloin-

kaan juomavesiverkossa ilman

takaisinimusuojaa. Tällöin on käytet-

tävä KÄRCHERin soveltuvaa takaisinimusuo-

jaa tai vaihtoehtoisesti normin EN 12729

tyyppi BA mukaista takaisinimusuojaa. Vesi,

joka on valunut takaisinimusuojan lävitse, ei

ole juomakelpoista.

Huomautus: Veden epäpuhtaudet voivat va-

hingoittaa korkeapainepumppua ja varusteita.

Vahinkojen estämiseksi suosittelemme käyt-

tämään KÄRCHER-syöttövesisuodatinta (li-

sävaruste, tilausnumero 4.730-059).

Noudata vesilaitoksen ohjeita.

Liitäntäarvot katso tyyppikilpi/tekniset tiedot.

Käytä kaupasta saatavalla liittimellä va-

rustettua, kudosvahvistettua vesiletkua

(ei kuulu toimitukseen). (halkaisija vähin-

tään 1/2 tuuma tai 13 mm, pituus vähin-

tään 7,5 m).

Kuva

Ruuvaa mukana toimitettu liitin laitteen

vesiliitäntään.

Liitä vesiletku laitteen liittimeen ja sitten

vedensyöttöpisteeseen.

Käyttämällä KÄRCHERin pohjaventtiilillä va-

rustettua imuletkua (erityisvaruste, tilausnu-

mero 4.440-238) tämä korkeapainepesuri

soveltuu pintavesien imemiseen esim. sadev-

esitynnyreistä tai lammista (katso maks. imu-

korkeus kohdasta Tekniset tiedot).

Täytä KÄRCHERin pohjaventtiilillä varus-

tettu imuletku vedellä, kiinnitä letku lait-

teen vesiliittimeen ja ripusta letkun toinen

pää sadevesitynnyriin.

Irrota korkeapaineletku laitteen korkea-

paineliittimestä.

Käynnistä laite "I/O" ja odota (kork. 2 mi-

nuuttia), kunnes korkeapaineliittimestä tu-

lee vettä ilman ilmakuplia.

Kytke laite pois päältä "0/OFF".

Varo

Yli 2 minuuttia kestävä kuivakäynti vahingoit-

taa korkeapainepumppua. Jos laitteeseen ei

muodostu painetta 2 minuutin sisällä, kytke

laite pois ja toimi luvun "Apu häiriötapauksis-

sa"ohjeiden mukaan.

Kuva

Paina korkeapaineletku laitteessa ole-

vaan pikaliittimeen, se lukittuu kuuluvasti

paikalleen.

Huomautus: Huomioi liitinnipan oikea

suuntaus.

Kokeile liitoksen pitävyys korkeapainelet-

kusta vetämällä.

Kuva

Pistä suihkuputki pistooliin ja kiinnitä pai-

kalleen kiertämällä putkea 90°.

Ennen käyttöönottoa

Pyörien kiinnittäminen

Kuljetuskahvan kiinnittäminen

Varusteverkon kiinnittäminen

Korkeapaineletkun liittäminen suihku-

pistooliin

Vedensyöttö

Vedensyöttö vesijohdosta

Veden ottaminen avoimista säiliöistä

Käyttöönotto

89FI

- 5

Avaa vesihana kokonaan.

Liitä virtapistoke pistorasiaan.

Kytke laite päälle "I/ON".

Vaara

Korkeapainesuuttimesta ulostuleva vesisuih-

ku saa aikaan suihkupistooliin vaikuttavan ta-

kaiskuvoiman. Ota tukeva asento ja pidä

pistoolista ja suihkuputkesta tukevasti kiinni.

Varo

Varmista ennen puhdistuksen aloittamista,

että painepesuri on tukevasti tasaisella alus-

talla. Käytä puhdistettaessa suojalaseja ja

suojavaatetusta.

Vapauta suihkupistoolin liipaisin lukituk-

sesta.

Vedä liipaisimesta, laite käynnistyy.

Huomautus: Kun ote liipaisimesta irrotetaan,

kone pysähtyy. Järjestelmä pysyy korkeapai-

neisena

Tarkoitettu yleisimpiin puhdistustehtäviin.

Työpaine on säädettävissä portaattomasti vä-

lillä „Min“ ja „Max“.

Päästä suihkupistoolin vipu irti.

Kierrä suihkuputki haluamaasi asentoon.

Huomautus: Soveltuu töihin, joissa käyte-

tään puhdistusaineita, kierrä suihkuputki täl-

löin asentoon „Mix“.

Pinttyneen lian poistoon.

Varo

Älä puhdista autonrenkaita, maalipintoja tai

arkoja pintoja kuten puuta likajyrsimella, va-

hingoittumisvaara.

–Ei sovellu töihin, joissa käytetään puhdis-

tusaineita.

Käytä kulloiseenkin puhdistustehtävään aino-

astaan KÄRCHER puhdistus- ja hoitoaineita,

koska ne on kehitetty erityisesti laitteessasi

käytettäväksi. Muiden puhdistus- ja hoitoai-

neiden käyttäminen voi johtaa laitteen nope-

ampaan kulumiseen ja takuun raukeamiseen.

Pyydä lähempiä tietoja KÄRCHER erikoisliik-

keestäsi tai suoraan Kärcheriltä.

Kuva

Vedä puhdistusaineen imuletkua ulos ko-

telosta halutun pituuden verran.

Ripusta puhdistusaineen imuletku asti-

aan, jossa on puhdistusaineliuosta.

Käytä paineensäädöllä (Vario Power) va-

rustettua suihkuputkea.

Kierrä suihkuputki asentoon „Mix“.

Huomautus: Tällöin laitetta käytettäessä

vesisuihkuun lisätään puhdistusaineliuos-

ta.

Huomautus: Tarvittaessa myös pesuharjoja

voi käyttää puhdistusaineilla suoritettavaan

puhdistamiseen.

Suihkuta puhdistusainetta säästeliäästi

kuivalle pinnalle ja anna sen vaikuttaa (ei

kuivua).

Huuhdo irrotettu lika pois korkeapaine-

suihkulla.

Päästä suihkupistoolin vipu irti.

Lukitse suihkupistoolin liipaisin.

Pidempien työtaukojen (yli 5 minuuttia)

ajaksi laite on lisäksi kytkettävä pois pääl-

tä „0/OFF“.

Varo

Irrota korkeapaineletku suihkupistoolista tai

laitteesta vain, kun järjestelmässä ei ole pai-

netta.

Kun työ puhdistusainetta käyttäen on suo-

ritettu, ripusta imuletku astiaan, jossa on

puhdasta vettä, kytke laite n. 1 minuutin

ajaksi päälle suihkuputken ollessa irrotet-

tuna ja huuhtele puhtaaksi.

Päästä suihkupistoolin vipu irti.

Kytke laite pois päältä "0/OFF".

Sulje vesihana.

Irrota laite vedensyötöstä.

Varo: Irrotettaessa syöttö- tai korkeapai-

neletkua käytön jälkeen, liittimistä voi pur-

kautua ulos lämmintä vettä.

Käyttö

Paineensäädöllä (Vario Power) varuste-

tu suihkuputki

Suihkuputki ja Pyörivä pistesuutin

Työskentely puhdistusaineita käyt-

täen

Suositeltavat puhdistusmenetelmät

Käytön keskeytys

Käytön lopetus

90 FI

- 6

Paina suihkupistoolin vipua järjestelmäs-

sä vielä olevan paineen laskemiseksi

ulos.

Lukitse suihkupistoolin liipaisin.

Vedä verkkopistoke irti.

Varo

Onnettomuuksien tai vammojen välttämisek-

si, huomioi laitetta kuljetettaessa sen paino

(katso Tekniset tiedot).

Nosta ja kanna laitetta kantokahvasta.

Vedä laitetta kuljetuskahvasta.

Kuva

Vedä ennen laitteen työntämistä kuljetus-

kahva kokonaan ylös, se lukkiutuu kuulu-

vasti paikalleen.

Varmista laite siirtymisen ja kaatumisen

varalta.

Varo

Onnettomuuksien tai vammojen välttämisek-

si, huomioi säilytyspaikkaa valittaessa laitteen

paino (katso Tekniset tiedot).

Pysäytä laite tasaiselle pinnalle.

Paina käsiruiskupistoolin irrotuspainiketta

ja irrota korkeapaineletku käsiruiskupis-

toolista.

Työnnä korkeapaineletkun pikaliittimen

koteloa nuolen suuntaan ja vedä korkea-

paineletku ulos.

Kokoa verkkoliitäntäkaapeli, korkeapaine-

letku ja varusteet laitteeseen.

Jos säilytys on pitempiaikaista, esim talven

ajaksi, huomioi lisäksi luvussa Hoito olevat

ohjeet.

Varo

Suojaa laite ja varusteet jäätymiseltä.

Pakkanen rikkoo laitteen ja lisävarusteet, jos

niistä ei ole poistettu kaikkea vettä. Vahinko-

jen välttämiseksi:

Veden poistaminen laitteesta: Käynnistä

laite ilman korkeapaineletkua ja vesiliitän-

tää (maks. 1 min) ja odota kunnes korkea-

paineliittimestä ei tule enää vettä. Kytke

laite pois päältä.

Säilytä laitetta kaikkine varusteineen pak-

kaselta suojatuissa tiloissa.

Vaara

Kytke laite pois päältä ennen kaikkia hoito- ja

huoltotöitä ja vedä virtapistoke irti pistorasias-

ta.

Ennen pitempää varastointia, esim. talvella:

Vedä suodatin irti puhdistusaineen imulet-

kusta ja puhdista suodatin juoksevassa

vedessä.

Vedä suodatin ulos vesiliitännästä latta-

pihtiä käyttäen ja puhdista sihti juoksevas-

sa vedessä.

Laitetta ei tarvitse huoltaa.

Käytä vain alkuperäisiä KÄRCHER-varaosia.

Varaosaluettelo löytyy tämän käyttöohjeen lo-

pusta.

Kuljetus

Kuljetus käsin

Kuljetus ajoneuvoissa

Säilytys

Laitteen säilytys

Suojaaminen pakkaselta

Hoito ja huolto

Hoito

Huolto

Varaosat

91FI

- 7

Pienemmät häiriöt voit itse poistaa seuraavan

yhteenvedon avulla.

Epäselvissä tapauksissa käänny valtuutetun

asiakaspalvelun puoleen.

Vaara

Kytke laite pois päältä ennen kaikkia hoito- ja

huoltotöitä ja vedä virtapistoke irti pistorasias-

ta.

Vain valtuutettu asiakaspalvelu saa suorittaa

korjaustyöt ja sähköisiin rakenneosiin kohdis-

tuvat työt.

Vedä suihkupistoolin vivusta, laite käyn-

nistyy.

Tarkasta, onko tyyppikilvessä ilmoitettu

jännite sama kuin virtalähteen jännite.

Tarkasta, onko verkkojohto vaurioitunut.

Tarkasta suihkuputken säätö.

Ilmanpoisto laitteesta: Käynnistä laite il-

man korkeapaineletkua ja odota (kork. 2

minuuttia), kunnes korkeapaineliittimestä

tulee vettä ilman ilmakuplia. Kytke laite

pois päältä ja kiinnitä korkeapaineletku

jälleen takaisin paikalleen.

Tarkasta vedensaanti

Vedä suodatin ulos vesiliitännästä latta-

pihtiä käyttäen ja puhdista sihti juoksevas-

sa vedessä.

Syy: Jännite on pudonnut liian matalaksi, joh-

tuen heikosta sähköverkosta tai jatkojohdon

käytöstä.

Vedä laitetta päälle kytkettäessä ensin

suihkupistoolin liipaisimesta, aseta sitten

laitekytkin asentoon „I/ON“.

Korkeapainesuuttimen puhdistus: Poista

suuttimen reiän likaantumat neulan avulla

ja huuhtele reikää edestäpäin vedellä.

Tarkasta veden tulomäärä.

Laitteen vähäinen epätiiviys on tekniikas-

ta johtuvaa ja normaalia. Jos epätiiviys on

suurempaa, ota yhteys valtuutettuun asia-

kaspalveluun.

Käytä paineensäädöllä (Vario Power) va-

rustettua suihkuputkea.

Kierrä suihkuputki asentoon „Mix“.

Puhdista puhdistusaineen imuletkun suo-

datin.

Tarkasta, että puhdistusaineen imuletku

ei ole nurjahtanut.

Häiriöapu

Laite ei toimi

Laitteeseen ei tule painetta

Laite ei käynnisty, moottori murisee

Suuret paineenvaihtelut

Laite ei ole tiivis

Laite ei ime puhdistusainetta

92 FI

- 8

Oikeus teknisiin muutoksiin pidätetään!

Vakuutamme, että alla mainitut tuotteet vas-

taavat suunnittelultaan ja rakenteeltaan sekä

valmistustavaltaan EU-direktiivien asianomai-

sia turvallisuus- ja terveysvaatimuksia. Jos

tuotteeseen/tuotteisiin tehdään muutoksia,

joista ei ole sovittu kanssamme, tämä vakuu-

tus ei ole enää voimassa.

Allekirjoittaneet toimivat yrityksen johton puo-

lesta ja sen valtuuttamina.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Tekniset tiedot

Vesiliitäntä

Tulolämpötila (maks.) °C 40

Tulomäärä (min.) l/min 10

Tulopaine (maks.) MPa 0,8

Maks. alkuimukorkeus m 0,5

Sähköliitäntä

Jännite

1~50 Hz

V230

Liitosjohto kW 2,1

Verkkosulake (hidas) A 10

Kotelointiluokka I

Suojausluokka IP X5

Suoritustiedot

Työpaine MPa 12,5

Maks. sallittu paine MPa 14

Syöttömäärä, vesi l/min 7,5

Mitat ja painot

Pituus mm 876

Leveys mm 325

Korkeus mm 285

Paino, käyttövalmiina varus-

teineen

kg 13

Syöttömäärä, puhdistusaine l/min 0,3

Käsiruiskupistoolin takaisku-

voima

N 15

Mitatut arvot EN 60335-2-79 mukaisesti

Käsi-käsivarsi tärinäarvo

Epävarmuus K

m/s2

< 2,5

0,3

Äänenpainetaso LpA

Epävarmuus KpA

dB(A)

Äänitehotaso LWA + epävar-

muus KWA

dB(A) 86

CE-todistus

Tuote: korkeapainepesuri

Tyyppi: 1.181-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2004/108/EY

2000/14/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Sovellettu yhdenmukaisuuden analysoin-

timenetelmä

Liite V

Äänen tehotaso dB(A)

Mitattu: 84

Taattu: 86

CEO Head of Approbation

93FI

- 1

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συσκευή

σας για πρώτη φορά, διαβάστε

αυτές τις πρωτότυπες οδηγίες χρήσης,

ενεργήστε σύμφωνα με αυτές και κρατήστε τις

για μελλοντική χρήση ή για τον επόμενο

ιδιοκτήτη.

Χρησιμοποιήστε αυτό το σύστημα

καθαρισμού υψηλής πίεσης αποκλειστικά για

οικιακή χρήση:

–για τον καθαρισμό μηχανών, οχημάτων,

κτιρίων, εργαλείων, προσόψεων,

βεραντών, εργαλείων κήπου κτλ. με

δέσμη νερού υψηλής πίεσης (αν

χρειαστεί, με προσθήκη

απορρυπαντικών).

–με τα εξαρτήματα, ανταλλακτικά και

απορρυπαντικά που έχουν εγκριθεί από

τον Οίκο KARCHER. Προσέξτε τις

υποδείξεις που συνοδεύουν τα

απορρυπαντικά.

Τα υλικά συσκευασίας είναι

ανακυκλώσιμα. Μην πετάτε τη

συσκευασία στα οικιακά απορρίμματα, αλλά

παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιμα υλικά, τα οποία θα

πρέπει να παραδίδονται προς

επαναχρησιμοποίηση. Για το λόγο αυτό

αποσύρετε τις παλιές συσκευές με

κατάλληλες διαδικασίες συγκέντρωσης

αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά

μπορείτε να βρείτε στη διεύθυνση:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που

εκδόθηκαν από την αρμόδια εταιρία μας

προώθησης πωλήσεων. Αναλαμβάνουμε τη

δωρεάν αποκατάσταση οποιασδήποτε

βλάβης στη συσκευή σας, εφόσον οφείλεται

σε αστοχία υλικού ή κατασκευαστικό σφάλμα,

εντός της προθεσμίας που ορίζεται στην

εγγύηση. Σε περίπτωση που επιθυμείτε να

κάνετε χρήση της εγγύησης, παρακαλούμε

απευθυνθείτε με την απόδειξη αγοράς στο

κατάστημα από το οποίο προμηθευτήκατε τη

συσκευή ή στην πλησιέστερη

εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών μας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος

μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή

θάνατο.

몇Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε σοβαρό

τραυματισμό ή θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε ελαφρό

τραυματισμό ή υλικές βλάβες.

–Η δέσμη υψηλής πίεσης

μπορεί να είναι επικίνδυνη

σε περίπτωση μη

ενδεδειγμένης χρήσης. Η

δέσμη δεν πρέπει να κατευθύνεται πάνω

Πίνακας περιεχομένων

Γενικές υποδείξεις EL -1

Υποδείξεις ασφαλείας EL -2

Χειρισμός EL -4

Περιγραφή συσκευής EL -4

Μεταφορά EL -7

Αποθήκευση EL -7

Φροντίδα και συντήρηση EL -7

Αντιμετώπιση βλαβών EL -8

Τεχνικά χαρακτηριστικά EL -9

Δήλωση συμμόρφωσης CE EL -9

Γενικές υποδείξεις

Κανονική χρήση

Προστασία περιβάλλοντος

Εγγύηση

Σύμβολα στο εγχειρίδιο οδηγιών

Σύμβολα στη συσκευή

94 EL

- 2

σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό

εξοπλισμό ή στην ίδια τη συσκευή.

–Το δοχείο μπορεί να καταστραφεί από

παγετό εάν δεν έχει αποστραγγισθεί

εντελώς. Κατά την χειμερινή περίοδο, η

συσκευή πρέπει να αποθηκεύεται σε

χώρο όπου δεν επικρατεί παγετός.

Κίνδυνος

Μην αγγίζετε ποτέ με βρεγμένα χέρια το

ρευματολήπτη και την πρίζα.

Το μηχάνημα δεν πρέπει να τεθεί σε

λειτουργία, εάν το καλώδιο σύνδεσης

δικτύου ή σημαντικά τμήματα του

μηχανήματος, π.χ. στοιχεία ασφαλείας,

ελαστικοί σωλήνες υψηλής πίεσης,

πιστολέτα χειρός, έχουν υποστεί βλάβη.

Πριν από κάθε λειτουργία του

μηχανήματος ελέγχετε το καλώδιο

σύνδεσης και τον ρευματολήπτη για

ζημιές. Αναθέστε αμέσως σε

εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών/εξειδικευμένο

ηλεκτρολόγο την αλλαγή του χαλασμένου

καλωδίου σύνδεσης στο δίκτυο.

Πριν από κάθε λειτουργία, ελέγχετε τον

εύκαμπτο σωλήνα υψηλής πίεσης για

ζημιές. Αντικαθιστάτε άμεσα τον εύκαμπτο

σωλήνα υψηλής πίεσης που παρουσιάζει

βλάβες.

Απαγορεύεται η χρήση σε σημεία, όπου

υφίσταται κίνδυνος έκρηξης.

Κατά τη χρήση της συσκευής σε

επικίνδυνα σημεία (π.χ. σε πρατήρια

καυσίμων), πρέπει να τηρούνται οι

ανάλογες προδιαγραφές ασφαλείας.

Ο ψεκασμός με υψηλή πίεση μπορεί να

αποδειχτεί επικίνδυνος σε περίπτωση μη

προσήκουσας χρήσης. Η δέσμη δεν

πρέπει να κατευθύνεται πάνω σε άτομα,

ζώα, ενεργοποιημένο ηλεκτρικό

εξοπλισμό ή στην ίδια τη συσκευή.

Μην στρέφετε τη δέσμη υψηλής πίεσης

πάνω σε άλλους ή σε εσάς τους ίδιους, για

να καθαρίσετε ρούχα ή παπούτσια.

Μην ψεκάζετε αντικείμενα που περιέχουν

ουσίες επικίνδυνες για την υγεία (π.χ.

αμίαντο).

Ελαστικά οχημάτων/βαλβίδες ελαστικών

ενδέχεται να υποστούν ζημιές από τον

ψεκασμό με δέσμη υψηλής πίεσης και να

σπάσουν. Η πρώτη ένδειξη για κάτι τέτοιο

είναι η χρωματική μεταβολή του

ελαστικού. Τυχόν βλάβες στα ελαστικά

των οχημάτων και στις βαλβίδες τους

μπορούν να αποδειχθούν μοιραίες. Κατά

τον καθαρισμό, διατηρείτε απόσταση

τουλάχιστον 30cm από τη δέσμη νερού!

Κίνδυνος έκρηξης!

Μην ψεκάζετε εύφλεκτα υγρά.

Να μην χρησιμοποιείται ποτέ για την

αναρρόφηση υγρών που περιέχουν

διαλυτικά ή συμπυκνωμένων οξέων και

διαλυτικών μέσων! Σε αυτά

συγκαταλέγονται π.χ. η βενζίνη, το

διαλυτικό χρωμάτων ή το πετρέλαιο

θέρμανσης. Το νέφος ψεκασμού είναι

άκρως εύφλεκτο, εκρηκτικό και

δηλητηριώδες. Απαγορεύεται η χρήση

ακετόνης, τα αδιάλυτων οξέων και

διαλυτικών, επειδή προκαλούν διάβρωση

των υλικών που χρησιμοποιούνται στο

μηχάνημα.

몇Προειδοποίηση

Ο ρευματολήπτης και η σύνδεση του

αγωγού προέκτασης πρέπει να είναι

υδατοστεγή και να μην βρίσκονται μέσα σε

νερό.

Οι ακατάλληλοι αγωγοί προέκτασης

μπορεί να είναι επικίνδυνοι. Σε υπαίθριους

χώρους χρησιμοποιείτε μόνο τους

εγκεκριμένους και αντιστοίχως

επισημασμένους αγωγούς προέκτασης με

επαρκή διατομή: 1 - 10 m: 1,5 mm2; 10 -

30 m: 2,5 mm2

Ξετυλίξτε εντελώς το καλώδιο προέκτασης

από το τύμπανό του.

Οι εύκαμπτοι σωλήνες υψηλής πίεσης, οι

παταρίες και οι σύνδεσμοι είναι σημαντικά

για την ασφάλεια της συσκευής.

Χρησιμοποιείτε μόνο εύκαμπτους

σωλήνες πίεσης, μπαταρίες και

συνδέσμους που προτείνει ο

κατασκευαστής.

Η συσκευή αυτή δεν ενδείκνυται για χρήση

από άτομα με περιορισμένες σωματικές,

αισθητηριακές ή πνευματικές ικανότητες.

Υποδείξεις ασφαλείας

95EL

- 3

Δεν επιτρέπεται η χρήση της συσκευής

από παιδιά ή άτομα που δεν έχουν

ενημερωθεί σχετικά με το χειρισμό της.

Τα παιδιά πρέπει να βρίσκονται υπό

επιτήρηση, ώστε να εξασφαλιστεί ότι δεν

παίζουν με τη συσκευή.

Κρατάτε τα παιδιά μακριά από τα πλαστικά

φύλλα συσκευασίας, υφίσταται κίνδυνος

ασφυξίας!

Ο χρήστης πρέπει να χρησιμοποιεί τη

συσκευή σύμφωνα με τις προδιαγραφές.

Πρέπει να έχει υπόψη τις τοπικές

συνθήκες και κατά την εργασία με τη

συσκευή πρέπει να προσέχει τα άτομα

που βρίσκονται κοντά της.

Μη χρησιμοποιείτε τη συσκευή, αν άλλα

άτομα βρίσκονται στην εμβέλεια

λειτουργίας της, εκτός αν φορούν

προστατευτικό ρουχισμό.

Για να προστατευθείτε από τις πιτσιλιές

του νερού ή από τους ρύπους, φοράτε

προστατευτική στολή και γυαλιά.

Προσοχή

Σε περίπτωση μεγάλων διαλειμμάτων από

τις εργασίες, απενεργοποιήστε τη

συσκευή από το γενικό διακόπτη/το

διακόπτη της συσκευής ή βγάλτε το

καλώδιο ρεύματος.

Μην χρησιμοποιείτε τη συσκευή σε

θερμοκρασίες κάτω από 0°C.

Κατά τον καθαρισμό βαμμένων

επιφανειών, κρατήστε απόσταση

ψεκασμού τουλ. 30 cm, για την αποφυγή

πρόκλησης ζημιών.

Μην αφήνετε τη συσκευή ποτέ χωρίς

επίβλεψη, εφόσον βρίσκεται σε

λειτουργία.

Προσέχετε ώστε τα καλώδια τροφοδοσίας

δικτύου ή τα καλώδια προέκτασης να μην

υποστούν φθορές ή βλάβες από

συνθλίψεις, τραβήγματα, πατήματα ή

παρόμοιες αιτίες. Προστατέψτε τα

καλώδια από τη ζέστη, τα λάδια και τις

αιχμηρές ακμές.

Όλα τα ρευματοφόρα εξαρτήματα στο

χώρο εργασίας πρέπει να διαθέτουν

αδιάβροχη προστασία από ρίψη νερού.

Η συσκευή πρέπει να λειτουργεί μόνο με

ηλεκτρική σύνδεση, η οποία έχει γίνει από

ηλεκτρολόγο βάσει του IEC 60364.

Συνδέετε τη συσκευή μόνο σε

εναλλασσόμενο ρεύμα. Η τάση πρέπει να

συμφωνεί με την πινακίδα τύπου της

συσκευής.

Για λόγους ασφαλείας συνιστούμε τη

λειτουργία του μηχανήματος κατά κανόνα

μέσω ενός προστατευτικού διακόπτη

ρεύματος διαρροής (έως 30 mA).

Οι εργασίες καθαρισμού, κατά τις οποίες

προκύπτουν απόνερα που περιέχουν λάδι

π.χ. πλύσιμο κινητήρων, πλύσιμο του

κάτω μέρους των οχημάτων επιτρέπονται

μόνο σε πλυντήρια που διαθέτουν

διαχωριστή λαδιών.

Αυτή η συσκευή σχεδιάστηκε για τη χρήση

απορρυπαντικών, τα οποία παρέχονται ή

συνιστώνται από τον κατασκευαστή. Η

χρήση άλλων απορρυπαντικών ή χημικών

μπορεί να μειώσει την ασφάλεια της

συσκευής.

Προσοχή

Οι διατάξεις ασφαλείας αποσκοπούν στην

προστασία του χρήστη και δεν πρέπει να

τροποποιούνται ή να παραλείπονται.

Ο διακόπτης του μηχανήματος αποτρέπει την

τυχαία ενεργοποίηση του μηχανήματος.

Η ασφάλεια κλειδώνει το μοχλό του

πιστολέτου χειρός και αποτρέπει την τυχαία

ενεργοποίηση του μηχανήματος.

Η βαλβίδα υπερχείλισης εμποδίζει την

υπέρβαση της επιτρεπτής πίεσης εργασίας.

Όταν αφήσετε ελεύθερο τον μοχλό του

πιστολέτου χειρός, απενεργοποιείται ο

διακόπτης πίεσης της αντλία και διακόπτεται η

δέσμη υψηλής πίεσης. Τραβώντας τον μοχλό

ο διακόπτης πίεσης θέτει πάλι την αντλία σε

λειτουργία.

Προσοχή

Πριν από κάθε ενέργεια με ή στη συσκευή,

φροντίστε για την ευστάθεια της συσκευής,

ώστε να αποφύγετε ατυχήματα ή βλάβες.

Μηχανισμοί ασφάλειας

Διακόπτης συσκευής

Ασφάλεια πιστολέτου χειρός

Βαλβίδα υπερχείλισης με διακόπτη

πίεσης

Προϋποθέσεις ευστάθειας

96 EL

- 4

–Η ευστάθεια της συσκευής είναι βέβαιη,

όταν την αποθέτετε σε επίπεδη επιφάνεια.

Το παραδοτέο υλικό της συσκευής

απεικονίζεται στη συσκευασία. Κατά την

αποσυσκευασία ελέγξτε το περιεχόμενο της

ως προς την πληρότητα.

Εάν λείπουν εξαρτήματα ή έχουν προκληθεί

ζημιές κατά τη μεταφορά, παρακαλούμε

ενημερώστε τον προμηθευτή σας.

Εικόνες βλέπε σελίδα 2

1Σύζευξη για τη σύνδεση με το δίκτυιο

παροχής νερού

2Ελαστικός σωλήνας υψηλής πίεσης

3Ταχυσύνδεσμος ελαστικού σωλήνα

υψηλής πίεσης

4Σύνδεση νερού με ενσωματωμένη σίτα

5Διακόπτης μηχανήματος „0/OFF“ / „I/ON“

6Λαβή μεταφοράς

7Ελαστικός σωλήνας αναρρόφησης

απορρυπαντικού

8Θήκη για εξαρτήματα

9Αγωγός σύνδεσης δικτύου με

ρευματολήπτη

10 Τροχοί

11 Πιστολέτο χειρός

12 Ασφάλεια πιστολέτου χειρός

13 Πλήκτρο διαχωρισμού του ελαστικού

σωλήνα υψηλής πίεσης από το πιστολέτο

χειρός

14 Σωλήνας ψεκασμού με φρέζα ρύπων

15 Σωλήνας εκτόξευσης με ελεγκτή πίεσης

(Vario Power)

Με τον προαιρετικό εξοπλισμό διευρύνονται

οι δυνατότητες χρήσης της συσκευής σας.

Περισσότερες πληροφορίες μπορείτε να

ζητήσετε από το κατάστημα διάθεσης των

προϊόντων KARCHER.

Πριν την ενεργοποίηση συναρμολογήστε στο

μηχάνημα τα μη συνδεδεμένα συνοδευτικά

εξαρτήματα.

Εικόνα

Πιέστε τους τροχούς στην υποδοχή και

ασφαλίστε με το παρεχόμενο πώμα,

προσέχοντας τη σωστή θέση του.

Εικόνα

Τοποθετήστε τη λαβή μεταφοράς στην

υποδοχή έως ότου αισθανθείτε

αντίσταση. Με τους τροχούς χειρός ή ένα

μαλακό σφυρί με πλαστική κεφαλή

χτυπήστε λίγο για να τη φέρετε στη θέση

της.

Εικόνα

Κρεμάστε το δίχτυ εξαρτημάτων στο

άγκιστρο που φαίνεται στην εικόνα.

Εικόνα

Εισάγετε τον ελαστικό σωλήνα υψηλής

πίεσης στο πιστολέτο χειρός έως ότου

κλειδώσει με το χαρακτηριστικό ήχο.

Υπόδειξη: Φροντίστε να ευθυγραμμίσετε

σωστά τους οδηγούς σύνδεσης.

Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής

τραβώντας τον ελαστικό σωλήνα υψηλής

πίεσης.

몇Προειδοποίηση

Σύμφωνα με τους ισχύοντες

κανονισμούς, το μηχάνημα δεν

πρέπει να λειτουργεί στο δίκτυο

πόσιμου νερού χωρίς διαχωριστή

συστήματος. Να χρησιμοποιείται ένας

κατάλληλος διαχωριστής συστήματος της

εταιρείας KARCHER ή εναλλακτικά ένας

διαχωριστής συστήματος κατά το EN 12729

τύπος BA. Το νερό που ρέει μέσα από ένα

διαχωριστή συστήματος θεωρείται μη πόσιμο.

Υπόδειξη: Οι ρύποι που περιέχονται στο

νερό μπορούν να προκαλέσουν βλάβες στην

Χειρισμός

Συσκευασία

Περιγραφή συσκευής

Πρόσθετα εξαρτήματα

Πριν τη θέση σε λειτουργία

Συναρμολόγηση των τροχών

Συναρμολόγηση λαβής μεταφοράς

Τοποθέτηση διχτυού εξαρτημάτων

Σύνδεση ελαστικού σωλήνα υψηλής

πίεσης με το πιστολέτο χειρός

Παροχή νερού

97EL

- 5

αντλία υψηλής πίεσης και στα εξαρτήματα.

Για λόγους προστασίας, συνιστάται η χρήση

του φίλτρου νερού της KARCHER (ειδικός

εξοπλισμός, κωδ. παραγγελίας 4.730-059).

Τηρείτε τους κανονισμούς της υπηρεσίας του

δικτύου ύδρευσης.

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά

χαρακτηριστικά.

 Χρησιμοποιήστε έναν ελαστικό σωλήνα

νερού με ενισχυμένους ιστούς (δεν

συμπεριλαμβάνεται στη συσκευασία) με

συνηθισμένη σύνδεση. (Διάμετρος

τουλάχιστον 1/2 ίντσες ή 13 mm;Μήκος

τουλάχιστον 7,5 m).

Εικόνα

Βιδώστε το τεμάχιο ζεύξης που περιέχεται

στη συσκευασία στην σύνδεση νερού του

μηχανήματος.

Τοποθετήστε τον ελαστικό σωλήνα νερού

στο τεμάχιο ζεύξης του μηχανήματος και

συνδέστε το με το δίκτυο.

Το παρόν μηχάνημα καθαρισμού υψηλής

πίεσης ενδείκνυται για χρήση με τον ελαστικό

σωλήνα αναρρόφησης της KARCHER με

βαλβίδα αντεπιστροφής (ειδικός εξοπλισμός,

κωδ. παραγγελίας 4.440-238) για

αναρρόφηση επιφανειακών υδάτων, π.χ.,

από δοχεία όμβριων υδάτων ή μικρές λίμνες

(μέγιστο ύψος αναρρόφησης, βλ. τεχνικά

χαρακτηριστικά).

Γεμίστε με νερό τον ελαστικό σωλήνα

αναρρόφησης της KARCHER με βαλβίδα

αντεπιστροφής, βιδώστε τον στη σύνδεση

νερού και αναρτήστε τον στο δοχείο

όμβριων υδάτων.

Συνδέστε τον ελαστικό σωλήνα υψηλής

πίεσης στη σύνδεση υψηλής πίεσης του

μηχανήματος.

Ενεργοποιήστε τη συσκευή από το

διακόπτη "Ι/ΟΝ" και περιμένετε (έως 2

λεπτά), μέχρις ότου από τη σύνδεση

υψηλής πίεσης σταματήσει να εκρέει νερό

με φυσαλίδες.

Απενεργοποιήστε το μηχάνημα στη θέση

„0/OFF“.

Προσοχή

Η ξηρή λειτουργία για περισσότερο από 2

λεπτά προκαλεί βλάβες στην αντλία υψηλής

πίεσης. Εάν η συσκευή δεν εκτονώσει την

πίεση εντός δύο λεπτών, απενεργοποιήστε

την και ενεργήστε σύμφωνα με τις υποδείξεις

στο κεφάλαιο "Βοήθεια σε περίπτωση

βλάβης".

Εικόνα

Τοποθετήστε τον ελαστικό σωλήνα

υψηλής πίεσης σταθερά στον

ταχυσύνδεσμο της συσκευής, έως ότου

ασφαλίσει κάνοντας έναν χαρακτηριστικό

ήχο.

Υπόδειξη: Φροντίστε να ευθυγραμμίσετε

σωστά τους οδηγούς σύνδεσης.

Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής

τραβώντας τον ελαστικό σωλήνα υψηλής

πίεσης.

Εικόνα

Εισάγετε το σωλήνα ρίψης στο πιστολέτο

χειρός και στερεώστε τον περιστρέφοντάς

τον κατά 90°.

Ανοίξτε εντελώς τη βάνα νερού.

Εισάγετε τον ρευματολήπτη στην πρίζα.

Ενεργοποιήστε το μηχάνημα στο „I/ON“.

Κίνδυνος

Μέσω της δέσμης νερού που εξέρχεται από το

ακροφύσιο υψηλής πίεσης, μια δύναμη

αντεπιστροφής επενεργεί στο πιστολέτο.

Φροντίστε για την ασφαλή θέση της συσκευής

και στερεώστε καλά το πιστολέτο και το

σωλήνα ρίψης.

Προσοχή

Πριν την έναρξη του καθαρισμού, βεβαιωθείτε

ότι η συσκευή καθαρισμού υψηλής πίεσης

εδράζεται σταθερά σε ομαλό υπόβαθρο. Κατά

τον καθαρισμό χρησιμοποιείτε προστατευτικά

γυαλιά και προστατευτικό ρουχισμό.

Απασφαλίστε τον μοχλό του πιστολέτου

χειρός.

Πατώντας ξανά το μοχλό τίθεται το

μηχάνημα και πάλι σε λειτουργία.

Παροχή νερού από τον αγωγό νερού

Αναρρόφηση νερού από ανοιχτό δοχείο

Έναρξη λειτουργίας

Λειτουργία

98 EL

- 6

Υπόδειξη: Εάν αφήσετε το μοχλό, το

μηχάνημα θα απενεργοποιηθεί ξανά. Η

υψηλή πίεση διατηρείται στο σύστημα.

Για τις απλούστερες εργασίες καθαρισμού. Η

πίεση εργασίας ρυθμίζεται χωρίς

διαβαθμίσεις μεταξύ „Min“ και „Max“.

Ελευθερώστε τον μοχλό του πιστολέτου

χειρός.

Περιστρέψτε το σωλήνα εκτόξευσης στην

επιθυμητή θέση.

Υπόδειξη: Ενδείκνυται για εργασία με

απορρυπαντικό, περιστρέψτε το ακροστόμια

στη θέση "Mix".

Για επίμονους ρύπους.

Προσοχή

Μην καθαρίζετε ελαστικά αυτοκίνητων, βαφές

ή ευαίσθητες επιφάνειες όπως ξύλο με τη

φρέζα ρύπων, διότι υπάρχει κίνδυνος να

καταστραφούν.

–Δεν ενδείκνυται για εργασία με

απορρυπαντικό.

Για την εκάστοτε εργασία καθαρισμού

χρησιμοποιείτε αποκλειστικά τα προϊόντα

καθαρισμού και περιποίησης της

KAERCHER, τα οποία σχεδιάστηκαν ειδικά

για χρήση με τη συσκευή σας. Η χρήση άλλων

προϊόντων καθαρισμού και περιποίησης

μπορεί να προκαλέσει ταχύτερη φθορά και

ακύρωση της εγγύησης. Ενημερωθείτε από

το εξειδικευμένο κατάστημα αγοράς ή ζητήστε

πληροφορίες απευθείας από την

KAERCHER.

Εικόνα

Τραβήξτε τον ελαστικό σωλήνα

αναρρόφησης απορρυπαντικού από το

περίβλημα στο επιθυμητό μήκος.

Κρεμάστε τον ελαστικό σωλήνα

αναρρόφησης απορρυπαντικού σε δοχείο

με απορρυπαντικό.

Χρησιμοποιήστε έναν σωλήνα

εκτόξευσης με ελεγκτή πίεσης (Vario

Power).

Περιστρέψτε το σωλήνα ρίψης στη θέση

"Mix".

Υπόδειξη: Έτσι προστίθεται καθαριστικό

διάλυμα στον πίδακα νερού κατά τη

λειτουργία της συσκευής.

Υπόδειξη: Αν χρειάζεται, μπορούν να

χρησιμοποιηθούν και οι βούρτσες

πλυσίματος με απορρυπαντικό.

Ψεκάστε με οικονομία το απορρυπαντικό

σε στεγνή επιφάνεια και αφήστε το να

δράσει (όχι να στεγνώσει).

Ξεπλένετε τους διαλυμένους ρύπους,

ψεκάζοντας με ριπή υψηλής πίεσης.

Ελευθερώστε τον μοχλό του πιστολέτου.

Ασφαλίστε το μοχλό του πιστολέτου

χειρός.

Σε περίπτωση μεγάλων διαλειμμάτων

από τις εργασίες (πάνω από 5 λεπτά)

απενεργοποιήστε επιπλέον το μηχάνημα

στη θέση „0/OFF“.

Προσοχή

Αποσυνδέστε τον ελαστικό σωλήνα υψηλής

πίεσης από το πιστολέτο χειρός ή τη συσκευή

μόνον εάν στο σύστημα δεν υπάρχει πίεση.

Μετά την ολοκλήρωση των εργασιών,

αναρτήστε το σωλήνα αναρρόφησης σε

ένα δοχείο με καθαρό νερό,

ενεργοποιήστε το μηχάνημα για περίπου

1 λεπτό χωρίς να έχετε τοποθετήσει το

σωλήνα ρίψης και ξεπλύνετε με καθαρό

νερό.

Ελευθερώστε τον μοχλό του πιστολέτου.

Απενεργοποιήστε το μηχάνημα στη θέση

„0/OFF“.

Κλείστε τη βρύση.

Αποσυνδέστε το μηχάνημα από το δίκτυο

παροχής νερού.

Προσοχή: Κατά την αποσύνδεση του

ελαστικού σωλήνα προσαγωγής ή

υψηλής πίεσης είναι δυνατόν να εξέλθει

ζεστό νερό από τις συνδέσεις μετά τη

λειτουργία.

Σωλήνας εκτόξευσης με ελεγκτή πίεσης

(Vario Power)

Σωλήνας ψεκασμού με φρέζα ρύπων

Εργασία με απορρυπαντικό

Προτεινόμενη μέθοδος καθαρισμού

Διακοπή λειτουργίας

Τερματισμός λειτουργίας

99EL

- 7

Πιέστε τον μοχλό του πιστολέτου για να

εξαλείψετε την εναπομένουσα πίεση του

συστήματος.

Ασφαλίστε το μοχλό του πιστολέτου

χειρός.

Βγάλτε το ρευματολήπτη.

Προσοχή

Για να αποφύγετε ατυχήματα ή τραυματισμού,

λάβετε υπόψη κατά τη μεταφορά το βάρος της

συσκευής (βλ. τεχνικά χαρακτηριστικά).

Σηκώστε και μεταφέρετε τη συσκευή από

τη λαβή μεταφοράς.

Τραβήξτε τη συσκευή από τη λαβή

μεταφοράς.

Εικόνα

Για να σπρώξετε τη συσκευή, τραβήξτε

προηγουμένως τέρμα επάνω τη λαβή

μεταφοράς, ώσπου να ακούσετε τον ήχο

κλειδώματος.

Ασφαλίστε τη συσκευή έναντι της

ολίσθησης και της ανατροπής.

Προσοχή

Για να αποφύγετε ατυχήματα ή

τραυματισμούς, λάβετε υπόψη κατά την

επιλογή του χώρου αποθήκευσης το βάρος

της συσκευής (βλ. τεχνικά χαρακτηριστικά).

Αποθέστε το μηχάνημα σε επίπεδη

επιφάνεια.

Πιέστε το πλήκτρο απόσπασης του

πιστολέτου χειρός και αφαιρέστε τον

ελαστικό σωλήνα υψηλής πίεσης από το

πιστολέτο χειρός.

Πιέστε το περίβλημα του ταχυσυνδέσμου

του ελαστικού σωλήνα υψηλής πίεσης

προς την κατεύθυνση του βέλους και

τραβήξτε τον ελαστικό σωλήνα υψηλής

πίεσης.

Αποθηκεύστε τον αγωγό σύνδεσης

δικτύου, τον ελαστικό σωλήνα υψηλής

πίεσης και τα εξαρτήματα στο μηχάνημα.

Πριν από την αποθήκευση για μεγαλύτερο

διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον

υπόψη τις υποδείξεις στο κεφάλαιο Φροντίδα.

Προσοχή

Προστατέψετε το μηχάνημα και τα εξαρτήματά

του από τον παγετό.

Ο παγετός μπορεί να καταστρέψει το

μηχάνημα και τα εξαρτήματά του, εάν δεν

αδειάσει εντελώς από το νερό. Για να

αποφύγετε τις βλάβες:

Αδειάστε εντελώς το νερό από το

μηχάνημα: Ενεργοποιήστε το μηχάνημα

χωρίς να έχετε συνδέσει τον ελαστικό

σωλήνα υψηλής πίεσης και το σωλήνα

παροχής νερού (έως 1 λεπτό) και

περιμένετε, έως ότου το νερό σταματήσει

να εκρέει από τη σύνδεση υψηλής πίεσης.

Απενεργοποιήστε το μηχάνημα.

Αποθηκεύετε το μηχάνημα μαζί με όλα τα

εξαρτήματα σε χώρο όπου δεν επικρατεί

παγετός.

Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίησης

και συντήρησης απενεργοποιήστε το

μηχάνημα και αποσυνδέστε το ρευματολήπτη

από την πρίζα.

Πριν από την αποθήκευση για μεγάλο

χρονικό διάστημα π.χ. το χειμώνα:

Αφαιρέστε το φίλτρο από τον ελαστικό

σωλήνα αναρρόφησης απορρυπαντικού

και ξεπλύνετέ το κάτω από τρεχούμενο

νερό.

Με μια μικρή πένσα, τραβήξτε προς τα

έξω το φίλτρο της σύνδεσης νερού και

ξεπλύνετέ το κάτω από τρεχούμενο νερό.

Το μηχάνημα δεν χρειάζεται συντήρηση.

Μεταφορά

Μεταφορά με το χέρι

Μεταφορά σε οχήματα

Αποθήκευση

Φύλαξη της συσκευής

Αντιπαγετική προστασία

Φροντίδα και συντήρηση

Φροντίδα

Συντήρηση

100 EL

- 8

Χρησιμοποιείτε αποκλειστικά γνήσια

ανταλλακτικά KARCHER. Επισκόπηση

ανταλλακτικών θα βρείτε στο τέλος των

παρόντων οδηγιών χειρισμού.

Με τη βοήθεια του παρακάτω πίνακα

μπορείτε να αντιμετωπίσετε μόνες/οι σας

απλές βλάβες.

Εάν έχετε αμφιβολίες, παρακαλούμε

απευθυνθείτε στην εξουσιοδοτημένη

υπηρεσία εξυπηρέτησης πελατών.

Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίησης

και συντήρησης απενεργοποιήστε το

μηχάνημα και αποσυνδέστε το ρευματολήπτη

από την πρίζα.

Οι εργασίες επισκευών και οι εργασίες στα

ηλεκτρικά εξαρτήματα πρέπει να διεξάγονται

μόνο από την εξουσιοδοτημένη υπηρεσία

εξυπηρέτησης πελατών.

Η συσκευή τίθεται σε λειτουργία με

τράβηγμα της σκανδάλης του πιστολέτου

χειρός.

Ελέγξτε εάν συμφωνεί η τάση που

αναγράφεται στην πινακίδα τύπου με την

τάση της πηγής ρεύματος.

Ελέγξτε τον αγωγό σύνδεσης δικτύου για

τυχόν βλάβες.

Ελέγξτε τη ρύθμιση του σωλήνα ρίψης.

Εξαέρωση της συσκευής: Ενεργοποιήστε

τη συσκευή χωρίς να έχετε συνδέσει τον

ελαστικό σωλήνα υψηλής πίεσης και

περιμένετε (έως 2 λεπτά), μέχρις ότου

από τη σύνδεση υψηλής πίεσης

σταματήσει να εκρέει νερό με φυσαλίδες.

Θέστε τη συσκευή εκτός λειτουργίας και

συνδέστε πάλι τον ελαστικό σωλήνα

υψηλής πίεσης.

Ελέγξτε την παροχή νερού.

Με μια μικρή πένσα, τραβήξτε προς τα

έξω το φίλτρο της σύνδεσης νερού και

ξεπλύνετέ το κάτω από τρεχούμενο νερό.

Αιτία: Μείωση της τάσης λόγω αδύναμης

παροχής ρεύματος δικτύου ή χρήσης ενός

καλωδίου προέκτασης.

Κατά την ενεργοποίηση, τραβήξτε πρώτα

το μοχλό του πιστολέτου χειρός και στη

συνέχεια ρυθμίστε το διακόπτη του

μηχανήματος στη θέση „I/ON“.

Καθαρίστε το ακροφυσίο υψηλής πίεσης:

Αφαιρέστε τις ακαθαρσίες από την οπή

του ακροφυσίου με μια βελόνα και

ξεπλύνετε από την μπροστινή πλευρά με

νερό.

Ελέγξτε την ποσότητα προσαγωγής

νερού.

Μια ελάχιστη διαρροή στο μηχάνημα

θεωρείται φυσιολογική για τεχνικούς

λόγους. Σε περίπτωση έντονης έλλειψης

στεγανότητας, ενημερώστε την

εξουσιοδοτημένη υπηρεσία

εξυπηρέτησης πελατών .

Χρησιμοποιήστε έναν σωλήνα

εκτόξευσης με ελεγκτή πίεσης (Vario

Power).

Περιστρέψτε το σωλήνα ρίψης στη θέση

"Mix".

Καθαρίστε το φίλτρο στον ελαστικό

σωλήνα απορρυπαντικού.

Ελέγξτε τον ελαστικό σωλήνα

αναρρόφησης απορρυπαντικού για τυχόν

τσακίσματα.

Ανταλλακτικά

Αντιμετώπιση βλαβών

Η συσκευή δεν λειτουργεί

Η συσκευή δεν αναπτύσσει πίεση

Το μηχάνημα δεν ενεργοποιείται, ο

κινητήρας βουίζει

Έντονες διακυμάνσεις πίεσης

Το μηχάνημα δεν είναι στεγανό

Το απορρυπαντικό δεν αναρροφάται

101EL

- 9

Με την επιφύλαξη τεχνικών αλλαγών!

Δια της παρούσης δηλώνουμε ότι το

μηχάνημα που χαρακτηρίζεται παρακάτω, με

βάση τη σχεδίαση και την κατασκευή του, υπό

τη μορφή που διατίθεται στην αγορά, πληροί

στις σχετικές βασικές απαιτήσεις ασφαλείας

και υγιεινής των οδηγιών της ΕΚ. Η παρούσα

δήλωση παύει να ισχύει σε περίπτωση

τροποποιήσεων του μηχανήματος χωρίς

προηγούμενη συνεννόηση μαζί μας.

Οι υπογράφοντες ενεργούν κατ' εντολή του

και με εξουσιοδότηση της διεύθυνσης της

επιχείρησης.

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Τεχνικά χαρακτηριστικά

Σύνδεση νερού

Θερμοκρασία προσαγωγής

(μέγ.)

°C 40

Ποσότητα προσαγωγής

(ελάχ.)

l/min 10

Πίεση προσαγωγής (μέγ.) MPa 0,8

Μέγ. ύψος αναρρόφησης m0,5

Ηλεκτρική σύνδεση

Τάση

1~50 Hz

V230

Ισχύς σύνδεσης kW 2,1

Ασφάλεια δικτύου (βραδείας

τήξης)

A10

Κατηγορία προστασίας I

Βαθμός προστασίας IP X5

Επιδόσεις

Πίεση λειτουργίας MPa 12,5

Μέγ. επιτρεπόμενη πίεση MPa 14

Παροχή, νερό l/min 7,5

Διαστάσεις και βάρη

Μήκος mm 876

Πλάτος mm 325

Ύψος mm 285

Βάρος, έτοιμο για λειτουργία

με εξαρτήματα

kg 13

Παροχή, απορρυπαντικό l/min 0,3

Δύναμη οπισθοδρόμησης

πιστολέτου χειρός

N 15

Μετρούμενες τιμές κατά EN 60335-2-79

Κραδασμοί στο χέρι/στο

βραχίονα

Αβεβαιότητα K

m/s2

< 2,5

0,3

Επιτρεπόμενη στάθμη

ηχητικής ισχύος LpA

Αβεβαιότητα KpA

dB(A)

Επιτρεπόμενη στάθμη

ηχητικής ισχύος LWA +

Αβεβαιότητα KWA

dB(A) 86

Δήλωση συμμόρφωσης CE

Προϊόν:Σύστημα καθαρισμού υψηλής

πίεσης

Τύπος: 1.181-xxx

Σχετικές οδηγίες των Ε.Κ.

2006/42/EK (+2009/127/EK)

2004/108/EΚ

2000/14/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφωσης

Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη:84

Εγγυημένη: 86

CEO Head of Approbation

102 EL

- 1

Sayın müşterimiz,

Cihazın ilk kullanımından önce bu

orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki

sahiplerine vermek için bu kılavuzu saklayın.

Bu yüksek tazyikli temizleyiciyi sadece

evinizde şu amaçlar için kullanın:

–makineleri, araçları, inşaat malzemesini,

aletleri, bina cephesini, terasları, bahçe

malzemeleri v.s. yüksek tazyikle

temizelemek (gerektiğinde temizlik

maddelerinin katkısını kullanarak).

–KÄRCHER firmasının izin verdiği

aksesuar parçaları, yedek parçalar ve

temizlik maddeleri de dahildir. Temizlik

maddelerinin ekinde yer alan uyarıları

dikkate alın.

Ambalaj malzemeleri geri dönüş-

türülebilir. Ambalaj malzemelerini

evinizin çöpüne atmak yerine lütfen tekrar

kullan labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme

işlemine tabi tutulması gereken değerli

geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri

aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri

bulabileceğiniz adres:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Her ülkede yetkili distribütörümüz tarafından

verilmiş garanti şartları geçerlidir. Garanti

süresi içinde cihazınızda oluşan muhtemel

hasarları, arızanın kaynağı üretim veya

malzeme hatası olduğu sürece ücretsiz olarak

karşılıyoruz. Garanti hakkınızdan

yararlanmanızı gerektiren bir durum olduğu

zaman, ilgili faturanız ile birlikte satıcınıza

veya size en yakın yetkili servisimize

başvurunuz.

(Adres için Bkz. Arka sayfa)

Tehlike

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlike için.

몇Uyarı

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli bir

durum için.

–Yüksek basınçlı lıtazyik

doğru kullanılmadığında

tehlike yaratabilir. Tazyik

insanlara, hayvanlara,

elektrikli aletlere ve makinenin kendisine

doğru tutulmamalıdır..

–Şiddetli soğuk, tam olarak boşaltılmamış

cihaza zarar verebilir. Cihazı kış aylarında

donma olmayacak bir bölümde saklayın.

İçindekiler

Genel bilgiler TR -1

Güvenlik uyarılarıTR -2

KullanımıTR -3

Cihaz tanımıTR -3

Taşıma TR -6

Depolama TR -6

Koruma ve BakımTR -7

Arızalarda yardımTR -7

Teknik Bilgiler TR -8

CE BeyanıTR -8

Genel bilgiler

Doğru bir şekilde kullanmak

Çevre koruma

Garanti

Kullanım kılavuzundaki semboller

Cihazdaki semboller

103TR

- 2

Tehlike

Fişi ve prizi kesinlikle ıslak veya nemli elle

temas etmeyin.

Şebeke bağlantı kablosu veya Örn;

yüksek basınç hortumları, tel püskürtme

tabancası ya da güvenlik tertibatları gibi

cihazın önemli parçaları zarar görmüşse

cihazı çalıştırmayın.

Elektrik fişiyle birlikte şebeke bağlantı

kablosuna her kullanımdan önce hasar

kontrol yapın. Hasar görmüş şebeke

bağlantı kablosunu derhal yetkili müşteri

hizmetleri/elektronik teknisyeni tarafından

değiştirilmesini sağlayın.

Her kullanımdan önce yüksek basınç

hortumuna hasar kontrolü yapın. Zarar

görmüş yüksek basınç hortumunu hemen

değiştirin.

Patlama tehlikesi olan bölgelerde cihazın

çalıştırılması yasaktır.

Tehlikeli alanlarda (örneğin benzin

istasyonu) cihazın kullanılması

durumunda gerekli emniyet tedbirlerinin

dikkate alınması gerekir.

Yüksek basınçlı tazyik, düzgün

kullanılmadığı zaman tehlikeli olabilir.

Tazyik kişilere, hayvanlara, etkin elektrik

donanıma veya cihazın kendisine doğru

tutulmalıdır.

Yüksek basınçlı tazyiki başka yerlere

veya elbise veya ayakkabıyı temizlemek

için kendinize doğru tutmayın.

Sağlığa zarar verebilecek maddeler (örn.

asbest) içeren nesnelere püskürtmeyin.

Araç lastikleri/lastik supapları, yüksek

basınçlı tazyik nedeniyle zarar görebilir ve

patlayabilir. Buradaki ilk belirti lastikte

meydana gelen bir renklendirmedir. Hasar

görmüş araç lastikleri/lastik supapları

hayati tehlike taşımaktadır. Temizlik

sırasında en az 30 cm tazyik mesafesi

bırakın!

Patlama tehlikesi!

Yanıcı sıvılar püskürtmeyin.

Makineye asla çözücümadde içerikli

sıvılar veya inceltici asitler ve

çözücümaddeler çekmeyin! Bunlar

arasında Örn; benzin, tiner veya sıcak

yağbulunmaktadır. Püskürtme tozu

patlayıcıdır ve zehirlidir. Cihazda

kullanılan malzemelere yapıştıkları için,

aseton, inceltilmiş asitler ve çözücü

maddeler kullanmayın.

몇Uyarı

Elektrik fişi ve bir uzatma kablosunun

bağlantısı su geçirmez olmalı ve suda

durmamalıdır.

Uygun olmayan uzatma kabloları tehlikeli

olabilir. Serbest zamanlarda, sadece

bunun için müsaade edilmiş ve buna göre

işaretlenmiş yeterli düzeyde kablo

kesitine sahip uzatma kablolarını kullanın:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Uzatma kablosunu her zaman tamamen

kablo sargısından sarın.

Yüksek basınç hortumları, armatürler ve

bağlantılar cihazın güvenliği için

önemlidir. Sadece üretici tarafından

önerilen yüksek basınç hortumları,

armatürleri ve bağlantıları kullanın.

Bu cihazın kısıtlıfiziksel, duyusal veya

ruhsal özelliklere sahip kişiler tarafından

kullanılmasısakıncalıdır.

Cihaz çocuklar veya eğitimsiz kişiler

tarafından kullanılmamalıdır.

Cihazla oynamamalarını sağlamak için

çocuklar gözetim altında tutulmalıdır.

Ambalaj folyolarını çocuklardan uzak

tutun, boğulma tehlikesi bulunmaktadır!

Kullanıcı, cihazı talimatlara uygun olarak

kullanmak zorundadır. Yerel kuralları

dikkate almalı ve çalışma esnasında

çevredeki kişilere dikkat etmelidir.

Kapsama alanı içinde başka kişiler varken

cihazı kullanmayın; bu kişilerin koruyucu

elbise giymesi gereklidir.

Geri sıçrayabilecek su veya kirden

korunmak için uygun koruyucu elbise ve

koruyucu gözlük takın.

Dikkat

Uzun çalışma molalarında cihazı ana

şalterden / cihaz şalterinden kapatın ya da

elektrik fişini çekin.

Cihaz, 0 °C'nin altındaki sıcaklıklarda

çalıştırılmamalıdır.

Güvenlik uyarıları

104 TR

- 3

Hasar oluşumunu önlemek için, boyalı üst

yüzeyleri temizlerklen minimum 30 cm

püskürtme mesafesine uyulmalıdır.

Cihaz çalışır durumdayken başından asla

ayrılmayınız.

Elektrik fişi veya uzatma kablosununun

ezilme, hırpalanma ya da benzer şekilde

zarar ya da hasar görmemesine dikkat

edin. Elektrik fişini ısı, yağ ve keskin

kenarlardan koruyun.

Çalışma bölgesindeki akımla

yönlendirilen tüm parçalar tazyikli suya

karşı korunmuş olmalıdır.

Cihaz, ancak IEC 60364 talimatı uyarıcan

elektronik bir kurulumcu tarafından

yapılması zorunlu olab bir elektrikli

bağlantıyla bağlanmalıdır.

Cihazı sadece alternatif akıma bağlayın.

Gerilim, cihazın tip plaketiyle aynı

olmalıdır.

Güvenlik nedenleriyle, cihazın prensip

olarak bir hatalı akım koruma şalteri

(maks 30 mA) üzerinden çalıştırılmasını

öneriyoruz.

Örneğin motorların yıkanması, zeminin

yıkanması gibi yağ içerikli atık suyun

oluştuğu temizlik çalışmaları sadece

yıkama yerlerinde yağ seperatörüyle

yapılmalıdır.

Bu cihaz, üretici tarafından gönderilen

veya önerilen temizlik maddesinin

kullanılması için geliştirilmiştir. Diğer

temizlik maddeleri veya kimyasal

maddelerin kullanılması cihazın

güvenliğini olumsuz yönde etkileyebilir.

Dikkat

Güvenlik tertibatları kullanıcıyı korur ve

değiştirilmemelidir veya herhangi bir işlem

yapılmamalıdır.

Cihaz şalteri cihazın istenmeden

çalıştırılmasını önler.

Kilit, el püskürtme tabancasının kolunu bloke

eder ve cihazın farkında olmadan

çalıştırılmasını önler.

Taşma valfı, izin verilen çalışma basıncının

aşılmasını önler.

El tabancasının kolu bırakılırsa bir basınç

şalteri pompayı kapatır, yüksek basınçlı tazyik

durdurulur. Kol çekilirse, pompa tekrar açılır.

Dikkat

Cihazla veya cihazdaki tüm çalışmalardan

önce, kazaları ya da hasarları önlemek için

devrilme emniyetinin sağlanmış olduğundan

emin olun.

–Düz bir yüzeye konması durumunda

cihazın devrilme emniyeti sağlanmış olur.

Cihazınızın teslimat kapsamı ambalajı

üzerinde gösterilmiştir. Ambalaj açıldığında

içindeki parçalarda eksiklik olup olmadığını

kontrol ediniz.

Aksesuarların eksik olması durumunda ya da

nakliye hasarlarında yetkili satıcınızı

bilgilendirin.

Şekiller için bkz. Sayfa 2

1Su bağlantısının bağlantı parçası

2 Yüksek basınç hortumu

3 Yüksek basınç hortumu için hızlı bağlantı

4 Entegre süzgeçli su bağlantısı

5Cihaz şalteri „0/OFF“ / „I/ON“

6Taşıma kolu

7 Temizlik maddesi emme hortumu

8 Aksesuar saklama bölümü

9Elektrik fişiyle birlikte şebeke bağlantı

kablosu

10 Tekerlekler

11 El püskürtme tabancası

12 El püskürtme tabancasının kilidi

13 Yüksek basınç hortumunu el püskürtme

tabancasından ayırma tuşu

14 Kir frezeli püskürtme borusu

15 Basınç ayarlı püskürtme borusu (Vario

Power)

Güvenlik tertibatları

Cihaz şalteri

El püskürtme tabancasının kilidi

Basınç şalterli taşma valfı

Devrilme emniyetinin koşulları

Kullanımı

Teslimat kapsamı

Cihaz tanımı

105TR

- 4

Özel aksesuar, cihazınızın kullanım

olanaklarını genişletir. Buna ilişkin detaylı

bilgileri KÄRCHER-satıcınızdan

edinebilirsiniz.

Cihazla birlikte gelen gevşek parçaları

işletime almadan önce yerine takın.

Şekil

Tekerlekleri yuvaya bastırın ve ekteki

tapayla emniyete alın, tapanın hizasına

dikkat edin.

Şekil

Bir direnç hissedene kadar taşıma kolunu

yuvanın içine oturtun. Bir el topuyla veya

yumuşak bir lastik çekiçle kısaca vurarak

pozisyona getirin.

Şekil

Aksesuar filesini şekilde gösterilen

kancaya asın.

Şekil

Duyulur şekilde kilitlenene kadar yüksek

basınç hortumunu el püskürtme

tabancasına sokun.

Not: Bağlantı nipelinin doğru hizada

olmasına dikkat edin.

Yüksek basınç hortumundan çekerek

bağlantının güvenli olup olmadığını

kontrol edin.

몇Uyarı

Geçerli talimatlar uyarınca, içme

suyu şebekesinde sistem ayırıcısı

olmadan cihaz kesinlikle

çalıştırılmamalıdır. EN 12729 Tip BA

uyarınca KÄRCHER firmasına ait ya da

alternartif uygun bir sistem ayırıcısı

kullanılmalıdır. Bir sistem ayırıcısından akan

su, içilemez olarak sınıflandırılmıştır.

Not: Sudaki kirlenmeler yüksek basınç

pompası ve aksesuarlara zarar verebilir.

Korumak için, KÄRCHER su filtresinin (özel

aksesuar, Sipariş No. 4.730-059) kullanılması

önerilir.

Su besleme işletmesinin talimatlarını dikkate

alın.

Bağlantı değerleri için Bkz. Tip levhası/Teknik

bilgiler.

Kumaşla güçlendirilmiş bir su hortumunu

(teslimat kapsamının dışındadır)

piyasadan temin edilen bir kavramayla

birlikte kullanın. (Çap en az 1/2 inç ya da

13 mm; uzunluk en az 7,5 m).

Şekil

Gönderilen kavrama parçasını cihazın su

girişine takın.

Su hortumunu cihazın kavrama parçasına

takın ve su beslemesine bağlayın.

Bu yüksek basınçlı temizleyici, tek yönlü valf

(özel aksesuar, Sipariş No. 4.440-238)

bulunan KÄRCHER emme hortumuyla Örn;

yağmur havuzları ya da göletlerden

(maksimum emme yüksekliği için Bkz. Teknik

bilgiler) yüzey suyunun emilmesi için

uygundur.

Tek yönlü valf bulunan KÄRCHER emme

hortumunu suyla doldurun, su

bağlantısına vidalayın ve yağmur

havuzuna asın.

Yüksek basınç hortumunu cihazın yüksek

basınç bağlantısından ayırın.

Cihazı çalıştırın "I/ON" ve su kabarcıksız

bir şekilde yüksek basınç bağlantısından

dışarı çıkana kadar (maksimum 2 dakika)

bekleyin.

Cihazı kapatın "0/OFF".

Dikkat

2 dakikadan daha uzun süreli kuru çalışma,

yüksek basınç pompasında hasarlara neden

olur. Cihaz 2 dakika içinde basınç

oluşturmazsa, cihazı kapatın ve "Arızalarda

yardım" bölümündeki uyarıları uygulayın.

Özel aksesuar

Cihazı çalıştırmaya başlamadan

önce

Tekerleklerin takılması

Taşıma kolunun takılması

Aksesuar filesinin yerleştirilmesi

Yüksek basınç hortumunun el

püskürtme tabancasına bağlanması

Su beslemesi

Su boru hattından su beslemesi

Açık kaplardan su emilmesi

İşletime alma

106 TR

- 5

Şekil

Yüksek basınç hortumunu cihazdaki hızlı

bağlantıya takın, duyulur şekilde kilitlenir.

Not: Bağlantı nipelinin doğru hizada

olmasına dikkat edin.

Yüksek basınç hortumundan çekerek

bağlantının güvenli olup olmadığını

kontrol edin.

Şekil

Püskürtme borusunu el püskürtme

tabancasına takın ve 90° döndürerek

sabitleyin.

Su musluğunu tamamen açın.

Elektrik fişini prize takın.

Cihazı açın "I/ON".

Tehlike

Yüksek basınç memesinden çıkan tazyik

sonucunda el püskürtme tabancasında tepme

kuvveti etkisi oluşur. Doğru duruşu sağlayın,

el tabancasını ve püskürtme borusunu sıkı

tutun.

Dikkat

Temizliğe başlamadan önce, yüksek basınçlı

temizleyicinin düz bir zemin üzerinde güvenli

bir şekilde durduğundan emin olun. Temizlik

sırasında koruyucu gözlük be koruyucu giysi

kullanın.

El tabancasının kolundaki kilidi açın.

Kolu çekin, cihaz çalışır.

Not: Kol tekrar bırakılırsa, cihaz tekrar

kapanır. Yüksek basınç sistemde kalır.

En yaygın temizlik görevleri için. Çalışma

basıncı, „Min“ ve „Max“ arasında kademesiz

olarak ayarlanabilir.

El püskürtme tabancasının kolunu

bırakın.

Püskürtme borusunu istediğiniz konuma

getirin.

Uyarı: Temizlik maddesiyle çalışmak için

uygundur, çelik boruyu "Mix" konumuna

döndürün.

İnatçı kirler için.

Dikkat

Araç lastikleri, cila veya ahşap gibi hassas

yüzeyleri kir frezesiyle temizleyin, hasar

tehlikesi.

–Temizlik maddesi ile çalışmak için uygun

değildir.

İlgili temizlik görevi için sadece KÄRCHER

temizlik ve bakım maddelerini kullanın; bu

maddeler cihazınızla kullanım için özel olarak

geliştirilmiştir. Başka temizlik ve bakım

maddelerinin kullanılması, aşınmanın

hızlanmasına ve garanti yükümlülüklerinin

geçersiz olmasına neden olabilir. Lütfen

yetkili satıcınızdan bilgi alın ya da direkt

olarak KÄRCHER’den bilgi talep edin.

Şekil

Temizlik maddesi emme hortumunu

istediğiniz uzunlukta muhafazadan çekin.

Temizlik maddesi emme hortumunu

temizlik maddesi çözeltisi dolu bir kaba

asın.

Basınç ayarlı püskürtme borusu (Vario

Power) kullanın.

Püskürtme borusunu „Mix“ konumuna

getirin.

Not: Bunun sonucunda, çalışma

sırasında temizlik maddesi çözeltisi

püskürtülen suya karıştırılır.

Uyarı: Gerekirse, yıkama fırçaları temizlik

maddesiyle çalışma için de kullanılabilir.

Temizlik maddesini ekonomik bir şekilde

üst yüzeye sıkın ve etkili olmasını

(kurutmayın) sağlayın.

Çözülen kiri yüksek basınç huzmesiyle

yıkayın.

El tabancasının kolunu bırakın.

El püskürtme tabancasının kolunu

kilitleyin.

Uzun çalışma molalarında (5 dakikanın

üstünde) ek olarak cihazı kapatın "0/

OFF".

Çalıştırma

Basınç ayarlı püskürtme borusu (Vario

Power)

Kir frezeli püskürtme borusu

Temizlik maddesi ile çalışma

Önerilen temizlik yöntemleri

Çalışmaya ara verme

107TR

- 6

Dikkat

Sistemde basınç yoksa, yüksek basınç

hortumunu sadece el püskürtme tabancası ya

da cihazdan ayırın.

Temizlik maddesi ile çalıştıktan sonra,

emme hortumunu temiz suyla dolu olan

bir kaba asın, püskürtme borusu

sökülmüşken cihazı yaklaşık 1 dakika

boyunca çalıştırın ve yıkayın.

El tabancasının kolunu bırakın.

Cihazı kapatın "0/OFF".

Musluğu kapatın.

Cihazı su beslemesinden ayırın.

Dikkat: Besleme veya yüksek basınç

hortumunun ayrılması sırasında,

çalışmanın ardından bağlantılardan sıcak

su çıkabilir.

Mevcut basıncı sistemden azaltmak için el

tabancasının kolunu bastırın.

El püskürtme tabancasının kolunu

kilitleyin.

Şebeke fişini prizden çekiniz.

Dikkat

Kazaları veya yaralanmaları önlemek için,

taşıma sırasında cihazın ağırlığına dikkat edin

(bkz. Teknik bilgiler).

Cihazı taşıma kolundan yukarı kaldırın ve

taşıyın.

Cihazı taşıma kolundan çekin.

Şekil

Cihazı itmek için, taşıma kolunu daha

önce komple yukarı çekin; kol, duyulur

şekilde yerine oturur.

Cihazı kaymaya ve devrilmeye karşı

emniyete alın.

Dikkat

Kazaları veya yaralanmaları önlemek için,

depolama yerini seçerken cihazın ağırlığına

dikkat edin (bkz. Teknik bilgiler).

Cihazı düz bir yüzeye bırakın.

El püskürtme tabancasındaki ayırma

tuşuna basın ve yüksek basınç

hortumunu el püskürtme tabancasından

ayırın.

Yüksek basınç hortumunun hızlı

bağlantısının gövdesini ok yönünde

bastırın ve yüksek basınç hortumunu

dışarı çekin.

Şebeke bağlantı kablosu, yüksek basınç

hortumu ve aksesuarı cihaza yerleştirin.

Örn. kış aylarında olduğu gibi uzun süreli

depolamadan önce, bakım bölümündeki

uyarılara dikkat edin.

Dikkat

Cihazı ve aksesuarlarını donmaya karşı

koruyun.

İçlerindeki su tamamen boşaltılmazsa, cihaz

ve aksesuarları donma nedeniyle zarar görür.

Hasarları önlemek için.

Cihazdaki suyun komple boşaltılması:

Yüksek basınç hortumu ve su besleme

bağlı değilken cihazı çalıştırın (maksimum

1 dakika) ve yüksek basınç

bağlantısından su çıkmayana kadar

bekleyin. Cihazı kapatın.

Cihazı komple aksesuarları ile birlikte

donyama karşı korunmuş bir bölümde

saklayın.

Çalışmanın tamamlanması

Taşıma

Elle taşıma

Araçlarda taşıma

Depolama

Cihazın saklanması

Antifriz koruma

108 TR

- 7

Tehlike

Bütün bakım ve temizlik çalışmalarında cihaz

kapatılmalı şebeke kablosu prizden

çıkartılmalıdır.

Uzun saklama döneminden önce, örneğin kış

aylarında:

Filtreyi temizlik maddesi emme

hortumundan çekin ve suyun altında

temizleyin.

Su bağlantısındaki süzgeci düz bir

penseyle dışarı çıkartın ve suyun altında

temizleyin.

Cihaz bakım gerektirmez.

Sadece orijinal KÄRCHER yedek parçaları

kullanın. Bir yedek parça genel bakışını bu

kullanım kılavuzunun sonunda bulabilirsiniz.

Küçük arızaları aşağıdaki genel bakışın

yardımıyla kendiniz giderebilirsiniz.

Şüphe etmeniz durumunda, yetkili müşteri

hizmetlerine başvurun.

Tehlike

Bütün bakım ve temizlik çalışmalarında cihaz

kapatılmalı şebeke kablosu prizden

çıkartılmalıdır.

Elektrik parçalardaki onarım çalışmaları ve

diğer çalışmalar sadece yetkili müşteri hizmeti

tarafından uygulanmalıdır.

El püskürtme tabancasının kolunu çekin,

cihaz çalışır.

Tip etiketinde belirtilen gerilimin güç

kaynağındaki gerilimle aynı olup

olmadığını kontrol edin.

Şebeke bağlantı kablosuna hasar

kontrolü yapın.

Püskürtme borusundaki ayarı kontrol

edin.

Cihazdaki havanın boşaltılması: Yüksek

basınç hortumu bağlanmadan cihazı açın

ve su kabarcıksız bir şekilde yüksek

basınç bağlantısından dışarı çıkana kadar

(maksimum 2 dakika) bekleyin. Cihazı

kapatın ve yüksek basınç hortumunu

tekrar bağlayın.

Su beslemesini kontrol edin.

Su bağlantısındaki süzgeci düz bir

penseyle dışarı çıkartın ve suyun altında

temizleyin.

Nedeni: Zayıf elektrik şebekesi ya da bir

uzatma kablosunun kullanılması nedeniyle

voltaj düşüşü.

Çalıştırma sırasında ilk önce el püskürtme

tabancasının kolunu çekin, daha sonra

cihazı "I/ON" konumuna getirin.

Yüksek basınç memesinin temizlenmesi:

Meme deliğindeki kirleri bir iğneyle

çıkartın ve suyla öne doğru yıkayın.

Su besleme miktarını kontrol edin.

Cihazda az bir sızıntı olması teknik olarak

normaldir. Ağır sızıntılarda yetkili müşteri

hizmetini çağırın.

Basınç ayarlı püskürtme borusu (Vario

Power) kullanın.

Püskürtme borusunu „Mix“ konumuna

getirin.

Temizlik maddesi emme hortumundaki

filtreyi temizleyin.

Temizlik maddesi emme hortumunda

bükülme yerleri olup olmadığını kontrol

edin.

Koruma ve Bakım

Temizlik

Bakım

Yedek parçalar

Arızalarda yardım

Cihaz çalışmıyor

Cihaz basınca gelmiyor

Cihaz çalışmaya başlamıyor, motordan

ses geliyor

Güçlü basınç dalgalanmaları

Cihaz sızdırıyor

Temizlik maddesi emilmiyor

109TR

- 8

Teknik değişiklik yapma hakkı saklıdır!

İşbu belge ile aşağıda tanımlanan makinenin

konsepti ve tasarımı ve tarafımızdan piyasaya

sürülen modeliyle AB yönetmeliklerinin temel

teşkil eden ilgili güvenlik ve sağlık

yükümlülüklerine uygun olduğunu bildiririz.

Onayımız olmadan cihazda herhangi bir

değişiklik yapılması durumunda bu beyan

geçerliliğini yitirir.

İmzası bulunanlar, işletme yönetimi adına ve

işletme yönetimi tarafından verilen vekalete

dayanarak işlem yapar.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Teknik Bilgiler

Su bağlantısı

Besleme sıcaklığı (maks.) °C 40

Besleme miktar l/dk 10

Besleme bas MPa 0,8

Maksimum emme yüksekliğim0,5

Elektrik bağlantısı

Gerilim

1~50 Hz

V230

Bağlantı gücü kW 2,1

Şebeke sigortası (gecikmeli) A 10

Koruma sınıfıI

Koruma derecesi IP X5

Performans değerleri

Çalışma basıncıMPa 12,5

Maksimum müsaade edilen

basınç

MPa 14

Besleme miktarı, su l/dk 7,5

Ölçüler ve ağırlıklar

Uzunluk mm 876

Genişlik mm 325

Yükseklik mm 285

Çalışmaya hazır aksesuarla

birlikte ağırlık

kg 13

Besleme miktarı, temizlik

maddesi

l/dk 0,3

El püskürtme tabancasının

geri tepme kuvveti

N 15

60335-2-79'a göre belirlenen değerler

El-kol titreşim değeri

Güvensizlik K

m/s2

< 2,5

0,3

Ses basıncı seviyesi LpA

Güvensizlik KpA

dB(A)

Ses basıncı seviyesi LWA +

Güvensizlik KWA

dB(A) 86

CE Beyanı

Ürün: Yüksek basınç temizleyicisi

Tip: 1.181-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Kullanılan uyumluluk değerlendirme

yöntemleri

Ek V

Ses şiddeti dB(A)

Ölçülen: 84

Garanti edilen: 86

CEO Head of Approbation

110 TR

- 1

Уважаемый покупатель!

Перед первым применением

вашего прибора прочитайте эту

оригинальную инструкцию по

эксплуатации, после этого действуйте

соответственно и сохраните ее для

дальнейшего пользования или для

следующего владельца.

Данный высоконапорный моющий аппарат

предназначен только для использования в

домашнем хозяйстве:

–для мойки машин, автомобилей,

строений, инструментов, фасадов,

террас, садовых принадлежностей и

т.д. с помощью струи воды под

высоким давлением (при

необходимости с добавлением

моющих средств).

–При этом применению подлежат

принадлежности, запасные части и

моющие средства, разрешенные для

использования фирмой KARCHER.

Указания, приложенные к моющим

средствам, подлежат соблюдению.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с

домашними отходами, а сдайте ее в один

из пунктов приема вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому

утилизируйте старые приборы через

соответствующие системы приемки

отходов.

Инструкции по применению

компонентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

В каждой стране действуют

соответственно гарантийные условия,

изданные уполномоченной организацией

сбыта нашей продукции в данной стране.

Возможные неисправности прибора в

течение гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек о

покупке, в торговую организацию,

продавшую вам прибор или в ближайшую

уполномоченную службу сервисного

обслуживания.

(Адрес указан на обороте)

Опасность

Для непосредственно грозящей

опасности, которая приводит к

тяжелым увечьям или к смерти.

몇Предупреждение

Для возможной потенциально опасной

ситуации, которая может привести к

тяжелым увечьям или к смерти.

Оглавление

Общие указания RU -1

Указания по технике

безопасности

RU -2

Управление RU -4

Описание прибора RU -4

Транспортировка RU -7

Хранение RU -8

Уход и техническое

обслуживание

RU -8

Помощь в случае неполадок RU -9

Технические данные RU -10

Заявление о соответствии

требованиям CE

RU -10

Общие указания

Применение в соответствии с

назначением

Защита окружающей среды

Гарантия

Символы в руководстве по

эксплуатации

111RU

- 2

Внимание!

Для возможной потенциально опасной

ситуации, которая может привести к

легким травмам или повлечь

материальный ущерб.

–Находящаяся под

высоким давлением

струя воды может при

неправильном

использовании представлять

опасность. Запрещается направлять

струю воды на людей, животных,

включенное электрическое

оборудование или на сам

высоконапорный моющий аппарат.

–Мороз может вызвать повреждения не

полностью опорожненного прибора.

Храните прибор зимой в помещении,

защищенном от мороза.

Опасность

Не прикасаться к сетевой вилке и

розетке мокрыми руками.

Включение аппарата запрещается,

если сетевой кабель или

существенные компоненты

аппарата, например, шланг высокого

давления, ручной пистолет-

распылитель или защитные

устройства повреждены.

Перед началом работы с аппаратом

проверить сетевой кабель и

штепсельную вилку на повреждения.

Поврежденный сетевой кабель

должен быть незамедлительно

заменен уполномоченной службой

сервисного обслуживания/

специалистом-электриком.

Перед началом работы

высоконапорный шланг необходимо

всегда проверять на повреждения.

Поврежденный высоконапорный

шланг подлежит незамедлительной

замене.

Эксплуатация прибора во

взрывоопасных зонах запрещается.

При использовании прибора в опасных

зонах (например, на автозаправочных

станциях) следует соблюдать

соответствующие правила техники

безопасности.

Находящаяся под высоким давлением

струя воды может при неправильном

использовании представлять

опасность. Запрещается направлять

струю воды на людей, животных,

включенное электрическое

оборудование или на сам

высоконапорный моющий аппарат.

Не разрешается также направлять

струю воды, находящуюся под

высоким давлением, на других или

себя для чистки одежды или обуви.

Не чистить струей воды предметы,

содержащие вещества, вредные для

здоровья (например, асбест).

Автомобильные шины/шинные

вентили могут быть повреждены

струей воды под давлением и

лопнуть. Первым признаком этого

служит изменение цвета шины.

Поврежденные автомобильные шины/

шинные вентили представляют

опасность для жизни. Во время

чистки шин необходимо выдерживать

расстояние между форсункой и

шиной, как минимум, 30 см!

Опасность взрыва!

Не распылять горючие жидкости.

Всасывание аппаратом жидкостей,

содержащих растворители, а также

неразбавленных кислот или

растворителей не допускается! К

таким веществам относятся,

например, бензин, растворители

красок и мазут. Образующийся из

таких веществ туман

легковоспламеняем, взрывоопасен и

ядовит. Не использовать ацетон,

неразбавленные кислоты и

растворители, так как они

разрушают материалы, из которых

изготовлен прибор.

Символы на приборе

Указания по технике

безопасности

112 RU

- 3

몇Предупреждение

Штепсельная вилка и

соединительный элемент

удлинителя должны быть

герметичными и не находиться в

воде.

Неподходящие удлинители могут

представлять опасность. Вне

помещений следует использовать

только допущенные для

использования и соответственно

маркированные удлинители с

достаточным поперечным сечением

провода: 1 - 10 м: 1,5 мм2, 10 - 30 м: 2,5

мм2

Удлинитель следует всегда

полностью разматывать с катушки.

Высоконапорные шланги, арматура и

муфты имеют большое значение для

безопасности прибора. В этой связи

следует применять только

высоконапорные шланги, арматуру и

муфты, рекомендованные

изготовителем прибора.

Эти приборы не предназначены для

использования людьми с

ограниченными физическими,

сенсорными или умственными

способностями.

Эксплуатация прибора детьми или

лицами, не прошедшими инструктаж,

запрещается.

Необходимо следить за детьми,

чтобы они не играли с прибором.

Упаковочную пленку держите

подальше от детей, существует

опасность удушения!

Пользователь должен использовать

прибор в соответствии с

назначением. Он должен учитывать

местные особенности и обращать

внимание при работе с прибором на

других лиц, находящихся поблизости.

Не использовать аппарат, когда в

зоне действия находятся другие

люди, если только они не носят

защитную одежду.

Для защиты от разлетающихся

брызгов воды и грязи следует носить

соответствующую защитную

одежду и защитные очки.

Внимание!

Во время продолжительных

перерывов в эксплуатации следует

выключить прибор с помощью

главного выключателя /

выключателя прибора или

отсоединить его от электросети.

Не разрешается эксплуатация

прибора при температуре ниже 0°C.

При мойке лакированный

поверхностей следует выдерживать

расстояние 30 см от форсунки до

поверхности, чтобы избежать

повреждения лакировки.

Запрещается оставлять

работающий прибор без присмотра.

Необходимо следить за тем, чтобы

сетевой шнур и удлинители не были

повреждены путем переезда через

них, сдавливания, растяжения и т.п.

Сетевые шнуры следует защищать

от воздействия жары, масла, а также

от повреждения острыми краями.

Все токопроводящие элементы в

рабочей зоне должны быть защищены

от струй воды.

Прибор можно подключать только к

элементу электроподключения,

исполненному электромонтером в

соответствии со стандартом

Международной электротехнической

комиссии (МЭК) IEC 60364.

Прибор следует включать только в

сеть переменного тока. Напряжение

должно соответствовать указаниям

в заводской табличке прибора.

Из соображений безопасности

рекомендуется использовать

устройство с автоматом защиты

от тока утечки (макс. 30 мА).

Моющие работы, при которых

появляются сточные воды,

содержащие машинное масло,

например, мойка двигателей, днища

автомобиля, разрешается проводить

только в специальных местах,

оборудованных маслоотделителем.

113RU

- 4

Данный прибор был разработан для

использования моющих средств,

которые поставляются или были

рекомендованы изготовителем

прибора. Использование других

моющих средств или химикатов

может негативно повлиять на

безопасность прибора.

Внимание!

Защитные устройства служат для

защиты пользователей. Видоизменение

защитных устройств или

пренебрежение ими не допускается.

Главный выключатель препятствует

непроизвольной работе аппарата.

Блокировка блокирует рычаг ручного

пистолета-распылителя и защищает от

непроизвольного запуска аппарата.

Перепускной клапан предотвращает

превышение допустимого рабочего

давления.

Если рычаг ручного пистолета-

распылителя отпускается,

манометрический выключатель отключает

насос, подача струи воды под высоким

давлением прекращается. При нажатии на

рычаг насос снова включается.

Внимание!

Перед выполнением любых действий с

прибором или у прибора необходимо

обеспечить устойчивость во избежание

несчастных случаев или повреждений.

–Устойчивость прибора гарантирована

только в том случае, если он

установлен на ровной поверхности.

Комплектация прибора указана на

упаковке. При распаковке прибора

проверить комплектацию.

При обнаружении недостающих

принадлежностей или повреждений,

полученных во время транспортировки,

следует уведомить торговую организацию,

продавшую прибор.

См. рисунки на стр. 2

1соединительный элемент для

подключения воды,

2Шланг высокого давления

3Быстроразъемное соединение для

подключения высоконапорного шланга

4Элемент для подключения

водоснабжения со встроенным

сетчатым фильтром

5Главный выключатель „0/OFF“ / „I/ON“

(0/ВЫКЛ / I/ВКЛ)

6рукоятка

7Всасывающий шланг для моющего

средства

8Место для хранения принадлежностей

9Сетевой кабель со штепсельной

вилкой

10 Колеса

11 Ручной пистолет-распылитель

12 Блокировка ручного пистолета-

распылителя

13 Кнопка для отсоединения шланга

высокого давления от ручного

пистолета-распылителя

14 Cтруйная трубка с фрезой для

удаления грязи

15 Струйная трубка с регулятором

давления (Vario Power)

Специальные принадлежности расширяют

возможности применения прибора. Более

детальную информацию можно получить у

торговой организации фирмы KARCHER.

Защитные устройства

Включатель аппарата

Блокировка ручного пистолета-

распылителя

Перепускной клапан с

пневматическим реле

Условия для обеспечения

устойчивости

Управление

Комплект поставки

Описание прибора

Специальные принадлежности

114 RU

- 5

Перед началом эксплуатации аппарата

установить прилагаемые незакрепленные

части.

Рисунок

Установить колеса в крепление и

зафиксировать при помощи

прилагающихся заглушек. Соблюдать

правильность расположения заглушек.

Рисунок

Установить рукоятку для

транспортировки в крепление до

ощутимого сопротивления. Коротким

ударом подушечки у основания

большого пальца или мягкого

резинового молотка установить

рукоятку в нужное положение.

Рисунок

Навесить сетку для принадлежностей

на крючки, указанные на изображении.

Рисунок

Вставить шланг высокого давления в

ручной пистолет-распылитель до

щелчка.

Указание: Соблюдать правильность

расположения соединительного

ниппеля.

Проверить надежность крепления,

потянув за шланг высокого давления.

몇Предупреждение

Согласно действующим

предписаниям устройство

запрещается эксплуатировать

без системного разделителя в

трубопроводе с питьевой водой.

Следует использовать

соответствующий системный

сепаратор фирмы KARCHER или

альтернативный системный сепаратор,

соответствующий EN 12729 тип BA.

Вода, прошедшая через системный

сепаратор, считается непригодной для

питья.

Указание: Загрязнения, содержащиеся в

воде, могут вызвать повреждения насоса

высокого давления и принадлежностей.

Для защиты рекомендуется использовать

водяной фильтр KARCHER (специальные

принадлежности, номер заказа 4.730-059).

Соблюдайте предписания предприятия

водоснабжения.

Параметры для подключения указаны на

заводской табличке и в разделе

"Технические данные".

Используйте водяной шланг из

прочного материала (в комплект

поставки не входит) с обычной

соединительной муфтой. (диаметр:

минимум 1/2 дюйма или 13 мм;

рекомендуемая длина 7,5 м).

Рисунок

Находящуюся в комплекте

соединительную муфту подсоедините

к элементу аппарата для подачи воды.

Наденьте водяной шланг на

соединительную муфту аппарата,

после чего подсоедините его к

водопроводу.

Данный высоконапорный моющий аппарат

со всасывающим шлангом KARCHER и

обратным клапаном (специальные

принадлежности, номер заказа. 4.440-238)

предназначен для всасывания воды из

открытых резервуаров, например, из бочек

для дождевой воды или прудов

(максимальную высоту всасывания см. в

разделе "Технические данные").

Наполнить всасывающий шланг

KARCHER с обратным клапаном

водой, привинтить к элементу

подключения воды и повесить в

дождевую бочку.

Отсоединить шланг высокого давления

от соединения высокого давления.

Включить прибор, нажав на кнопку „I/

ON“ и подождать (не более 2 минут),

Перед началом работы

Установка колес

Установка рукоятки для

транспортировки

Установка сетки для

принадлежностей

Соединение высоконапорного шланга

с ручным пистолетом-распылителем

Подача воды

Подача воды из водопровода

Подача воды из открытых водоемов

115RU

- 6

пока из высоконапорного шланга не

начнет выходить вода без пузырьков

воздуха.

Выключить аппарат "0/OFF" (0/ВЫКЛ).

Внимание!

Работа всухую в течение более 2 минут

приводит к выходу из строя

высоконапорного насоса. Если прибор в

течение 2 минут не набирает давление,

то его следует выключить и

действовать в соответствии с

указаниям, которые приводятся в главе

„Помощь в случае неполадок“.

Рисунок

Зафиксировать высоконапорный

шланг в быстроразъемном

соединении, расположенном на

устройстве, до щелчка.

Указание: Соблюдать правильность

расположения соединительного

ниппеля.

Проверить надежность крепления,

потянув за шланг высокого давления.

Рисунок

Наденьте на ручной пистолет-

распылитель струйную трубку и

зафиксируйте ее, повернув на 90°.

Полностью откройте водопроводный

кран.

Вставить сетевую штепсельную вилку

в розетку.

Включить аппарат „I/ON“ (I/ВКЛ).

Опасность

Выходящая из высоконапорной форсунки

струя воды вызывает отдачу ручного

пистолета-распылителя. По этой

причине необходимо занять устойчивую

позицию, крепко держать ручной

пистолет-распылитель со струйной

трубкой.

Внимание!

Перед началом мойки следует убедиться

в том, что моющий прибор высокого

давления устойчиво установлен на

ровной поверхности. Во время мойки

используйте защитные очки и защитную

одежду.

Разблокировать рычаг ручного

пистолета-распылителя.

Потянуть за рычаг, аппарат включится.

Указание: Если рычаг снова освободится,

аппарат снова отключится. Высокое

давление сохраняется в системе.

Трубка предназначена для самых

распространенных задач по чистке.

Рабочее давление регулируется

бесступенчато между „Min“ и „Max“.

Отпустить рычаг ручного пистолета-

распылителя.

Повернуть струйную трубку в

желаемое положение.

Указание: При работе с подходящим

моющим средством следует перевести

струйную трубку в положение „Mix“.

для удаления устойчивых загрязнений.

Внимание!

Не чистить автомобильные шины,

лаковое покрытие или чувствительные

поверхности (например, из древесины) с

применением фрезы для удаления грязи.

Существует опасность повреждения.

–Не предназначена для работы с

моющим средством.

Для выполняемой задачи по чистке

используйте исключительно чистящие

средства и средства по уходу фирмы

KAERCHER, так как они разработаны

специально для применения в вашем

приборе. Применение других чистящих

средств и средств по уходу может

привести к ускоренному износу и потери

права на гарантийное обслуживание.

Подробную информацию можно узнать в

специализированном месте торговли или

получить непосредственно в

представительстве KAERCHER.

Начало работы

Эксплуатация

Струйная трубка с регулятором

давления (Vario Power)

Струйная трубка с фрезой для

удаления грязи

Работа с моющим средством

116 RU

- 7

Рисунок

Всасывающий шланг для моющего

средства вытащить из корпуса на

необходимую длину.

Опустить всасывающий шланг для

моющего средства в резервуар с

раствором моющего средства.

Использовать струйную трубку с

регулятором давления (Vario Power).

Повернуть струйную трубку в

положение „Mix“.

Указание: Такми образом, при

эксплуатации раствор моющего

средства смешивается со струей воды.

Указание: В случае необходимости

моющие щетки также можно использовать

для работы с моющим средством.

Экономно разбрызгать моющее

средство по сухой поверхности и дать

ему подействовать (не позволять

высыхать).

Растворенную грязь смыть струей

высокого давления.

Отпустить рычаг ручного пистолета-

распылителя.

Заблокировать рычаг ручного

пистолета-распылителя.

Во время продолжительных перерывов

в работе (свыше 5 минут) аппарат

следует выключать „0/OFF“ (0/ВЫКЛ).

Внимание!

Высоконапорный шланг отсоединять от

ручного пистолета-распылителя или

прибора, когда в системе отсутствует

давление.

При работах с моющим средством

всасывающий шланг для моющего

средства опустить в резервуар с

чистой водой, включить аппарат,

предварительно сняв струйную трубку,

и дать ему поработать в течение 1

минуты.

Отпустить рычаг ручного пистолета-

распылителя.

Выключить аппарат "0/OFF" (0/ВЫКЛ).

закрыть водный кран.

Отделить аппарат от водоснабжения.

Осторожно: При снятии питающего

или высоконапорного шланга во время

работы может образоваться утечка

горячей воды в местах соединения.

нажать рычаг ручного пистолета-

распылителя для сброса давления в

системе.

Заблокировать рычаг ручного

пистолета-распылителя.

Отсоедините пылесос от электросети.

Внимание!

Во избежание несчастных случаев или

травмирования, при транспортировке

необходимо принять во внимание вес

прибора (см. раздел "Технические

данные").

Высоко поднять прибор за ручку и

перенести.

Прибор тянуть за ручку для

транспортирования.

Рисунок

Для перемещения прибора вначале

необходимо полностью выдвинуть

вверх до щелчка рукоятку для

транспортировки.

Зафиксировать прибор от смещения и

опрокидывания.

Рекомендуемый способ мойки

Перерыв в работе

Окончание работы

Транспортировка

Транспортировка вручную

Транспортировка на

транспортных средствах.

117RU

- 8

Внимание!

Во избежание несчастных случаев или

травмирования, при выборе места

хранения необходимо принять во

внимание вес прибора (см. раздел

"Технические данные").

Установить подметающую машину на

ровную поверхность.

Нажать размыкающую кнопку на

ручном пистолете-распылителе и

отделить высоконапорный шланг от

ручного пистолета-распылителя.

Нажать на корпус быстроразъемного

соединения для высоконапорного

шланга в направлении, указанном

стрелкой, и вынуть высоконапорный

шланг.

Сложить сетевой кабель, шланг

высокого давления и принадлежности

на аппарате.

При длительном хранении, например

зимой, дополнительно следует принять во

внимание указания в разделе "Уход".

Внимание!

Защищать аппарат и принадлежности

от мороза.

Прибор и принадлежности могут быть

повреждены морозом, если если из них

полностью не удалена вода. Во избежание

повреждений:

Из аппарата следует полностью

удалить воду. Включить аппарат без

подключенного шланга высокого

давления и без присоединенного

водоснабжения (максимум на 1 минуту)

и подождать до тех пор, пока не

прекратиться вытекание воды из

шланга высокого давления. Выключите

аппарат.

Храните прибор и все принадлежности

в защищенном от мороза помещении.

Опасность

При проведении любых работ по уходу и

техническому обслуживанию аппарат

следует выключить, а сетевой шнур -

вынуть из розетки.

Перед длительным хранением, например,

зимой:

Снимите фильтр из всасывающего

шланга для моющего средства и

промойте его проточной водой,

Выньте с помощью плоскогубцев

сетевой фильтр из элемента для

водоснабжения и промойте его

проточной водой.

Аппарат не нуждается в

профилактическом обслуживании.

Используйте только оригинальные

запасные части фирмы KARCHER.

Описание запасных частей находится в

конце данной инструкции по эксплуатации.

Хранение

Хранение прибора

Защита от замерзания

Уход и техническое

обслуживание

Уход

Техническое обслуживание

Запасные части

118 RU

- 9

Небольшие неисправности можно

устранить самостоятельно с помощью

следующего описания.

В случае сомнения следует обращаться в

уполномоченную службу сервисного

обслуживания.

Опасность

При проведении любых работ по уходу и

техническому обслуживанию аппарат

следует выключить, а сетевой шнур -

вынуть из розетки.

Ремонтные работы и работы с

электрическими узлами могут

производиться только уполномоченной

службой сервисного обслуживания.

Вытянуть рычаг ручного пистолета-

распылителя, прибор включится.

Проверьте соответствие напряжения,

указанного в заводской табличке,

напряжению источника

электроэнергии.

Проверить сетевой кабель на

повреждения.

Проверить настройку струйной трубки.

Удаление воздуха из прибора:

Включить аппарат без подключенного

высоконапорного шланга и подождать

(не более 2 минут), пока из

высоконапорного шланга не начнет

выходить вода без пузырьков воздуха.

Выключить прибор и заново

подсоединить высоконапорный шланг.

Проверить подачу воды.

Выньте с помощью плоскогубцев

сетевой фильтр из элемента для

водоснабжения и промойте его

проточной водой.

Причина: Падение напряжения из-за

слабой электросети или при

использовании удлинителя.

При выключении прежде всего вынуть

рычаг ручного пистолета-распылителя,

затем установить выключатель

аппарата в положение „I/ON“ (I/ВКЛ).

Очистить форсунку высокого

давления: Иголкой удалить

загрязнение из отверстия форсунки и

промыть ее спереди водой.

Проверьте количество подаваемой

воды.

Незначительная негерметичность

аппарата обусловлена техническими

особенностями. При сильной

негерметичности обратитесь в

авторизованную службу сервисного

обслуживания.

Использовать струйную трубку с

регулятором давления (Vario Power).

Повернуть струйную трубку в

положение „Mix“.

Очистить фильтр во всасывающем

шланге моющего средства.

Проверить всасывающий шланг для

моющего средства на перегибы.

Помощь в случае неполадок

Прибор не работает

Давление в приборе не

увеличивается

Прибор не включается, двигатель

гудит

Сильные перепады давления

Прибор негерметичен

Чистящее средство не всасывается

119RU

- 10

Изготовитель оставляет за собой

право внесения технических

изменений!

Настоящим мы заявляем, что

нижеуказанный прибор по своей

концепции и конструкции, а также в

осуществленном и допущенном нами к

продаже исполнении отвечает

соответствующим основным требованиям

по безопасности и здоровью согласно

директивам ЕС. При внесении изменений,

не согласованных с нами, данное

заявление теряет свою силу.

Нижеподписавшиеся лица действуют по

поручению и по доверенности руководства

предприятия.

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технические данные

Подключение водоснабжения

Температура подаваемой

воды (макс.)

°C 40

Количество подаваемой

воды (мин.)

л/мин.10

Давление напора (макс.) МПа 0,8

Макс. высота всасывания м 0,5

Электрические параметры

Напряжение

1~50 Hz

V230

Потребляемая мощность kW 2,1

Сетевой предохранитель

(инертный)

A10

Класс защиты I

Степень защиты IP X5

Данные о производительности

Рабочее давление МПа 12,5

Макс. допустимое давление МПа 14

Подача, вода л/мин.7,5

Размеры и массы

Длина мм 876

Ширина мм 325

высота мм 285

Вес, в готовности к

эксплуатации и с

принадлежностями

кг 13

Подача, моющее средство л/мин.0,3

Сила отдачи ручного

пистолета-распылителя

Н15

Значение установлено согласно

стандарту EN 60335-2-79

Значение вибрации рука-

плечо

Опасность K

м/с2

< 2,5

0,3

Уровень шума дба

Опасность KpA

дБ(А)

Уровень мощности шума

LWA + опасность KWA

дБ(А)86

Заявление о соответствии

требованиям CE

Продукт высоконапорный моющий

прибор

Тип:1.181-xxx

Основные директивы ЕС

2006/42/EC (+2009/127/EC)

2004/108/ЕС

2000/14/ЕС

Примененные гармонизированные

нормы

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Примененный порядок оценки

соответствия

Приложение V

Уровень мощности звука dB(A)

Измерено:84

Гарантировано:86

CEO Head of Approbation

120 RU

- 1

Tisztelt Vásárló,

A készülék első használata előtt

olvassa el ezt az eredeti

használati utasítást, ez alapján járjon el és

tartsa meg a későbbi használatra vagy a

következő tulajdonos számára.

A készüléket kizárólag magáncélra szabad

használni a háztartásban:

–gépek, járművek, építmények,

szerszámok, homlokzatok, teraszok,

kertápolási eszközök stb. nagynyomású

vízsugárral történő tisztítására (szükség

esetén tisztítószer hozzáadásával).

–a KÄRCHER cég által engedélyezett

tartozékokkal, pótalkatrészekkel és

tisztítószerekkel. Tartsa be a

tisztítószerhez mellékelt utasításokat.

A csomagolóanyagok

újrahasznosíthatók. Ne dobja a

csomagolóanyagokat a háztartási szemétbe,

hanem gondoskodjék azok

újrahasznosításról.

A régi készülékek értékes

újrahasznosítható anyagokat

tartalmaznak, amelyeket tanácsos újra

felhasználni. Ezért a régi készülékeket az arra

alkalmas gyűjtőrendszerek igénybevételével

ártalmatlanítsa!

Megjegyzések a tartalmazott anyagokkal

kapcsolatban (REACH)

Aktuális információkat a tartalmazott

anyagokkal kapcsolatosan a következő

címen talál:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Minden országban az illetékes forgalmazónk

által kiadott garancia feltételek érvényesek.

Az esetleges üzemzavarokat az Ön

készülékén a garancia lejártáig

költségmentesen elhárítjuk, amennyiben

anyag- vagy gyártási hiba az oka. Garanciális

esetben kérjük, forduljon a vásárlást igazoló

bizonylattal kereskedőjéhez vagy a

legközelebbi hivatalos szakszervizhez.

(A címet lásd a hátoldalon)

Balesetveszély

Azonnal fenyegető veszély, amely súlyos testi

sérüléshez vagy halálhoz vezet.

몇Figyelem!

Esetlegesen veszélyes helyzet, amely súlyos

testi sérüléshez vagy halálhoz vezethet.

Vigyázat

Esetlegesen veszélyes helyzet, amely

könnyű sérüléshez vagy kárhoz vezethet.

–A magasnyomású vízsugár

nem rendeltetésszerű

használat esetén veszélyes

lehet. A vízsugarat soha ne

irányítsa személyek, állatok, aktív

elektromos szerelvények vagy maga a

készülék felé.

–A fagy tönkreteheti a nem teljesen kiürített

készüléket. A készüléket télen

fagymentes helyiségben kell tárolni.

Tartalomjegyzék

Általános megjegyzések HU - 1

Biztonsági tanácsok HU - 2

Használat HU - 3

Készülék leírása HU - 3

Transport HU - 6

Tárolás HU - 6

Ápolás és karbantartás HU - 7

Segítség üzemzavar esetén HU - 7

Műszaki adatok HU - 8

CE-Nyilatkozat HU - 8

Általános megjegyzések

Rendeltetésszerű használat

Környezetvédelem

Garancia

Szimbólumok az üzemeltetési

útmutatóban

Szimbólumok a készüléken

121HU

- 2

Balesetveszély

Ne fogja meg nedves kézzel a hálózati

csatlakozót és dugaljat.

A készüléket ne helyezze üzembe, ha a

hálózati csatlakozóvezeték vagy a

készülék fontos alkatrészei, pl.

magasnyomású tömlő, kézi szórópisztoly

vagy biztonsági elemek meg vannak

sérülve.

Minden üzem előtt ellenőrizze, hogy nem

sérült-e a hálózati dugós

csatlakozóvezeték. A sérült hálózati

csatlakozóvezetéket azonnal cseréltesse

ki felhatalmazott szervizzel/villamos

szakemberrel.

Ellenőrize a nagynyomású tömlő épségét

minden használat előtt. A sérült

nagynyomású tömlőt azonnal ki kell

cserélni.

Tilos a tűzveszélyes helyiségekben

történő üzemeltetés.

A készülék veszélyes területen (pl.:

benzinkúton) történő alkalmazása esetén

figyelembe kell venni a megfelelő

biztonsági előírásokat.

A nagynyomású vízsugár veszélyes lehet

szakszerűtlen használat esetén. A

vízsugarat soha ne irányítsa személyre,

állatra, működésben lévő elektromos

alkatrészre vagy a készülékre magára.

A magasnyomású vízsugarat ne irányítsa

se önmagára se másokra, a ruházat vagy

a lábbeli tisztítására.

Nem szabad olyan tárgyat lelocsolni,

amely egészségre káros anyagot (pl.

azbesztet) tartalmaz.

Az autógumit/szelepet a nagynyomású

sugár károsíthatja és roncsolhatja. A

károsodás első jele az autógumi

elszíneződése. A sérült autógumik/

kerékszelepek veszélyforrást jelentenek.

A tisztítás során legalább 30 cm

távolságot kell betartani!

Robbanásveszély!

Gyúlékony folyadékot nem szabad

permetezni vele.

Soha ne szívjon fel oldószer tartalmú

folyadékot vagy hígítatlan savakat és

oldószereket! Ide tartozik pl. a benzin, a

hígító vagy a fűtőolaj. A permetköd

nagyon gyúlékony, robbanékony és

mérgező. Ne használjon acetont,

hígítatlan savakat és oldószereket, mivel

ezek a készülékben lévő anyagokat

megtámadják.

몇Figyelem!

A hosszabbító vezeték hálózati

dugójának és csatlakozójának vízállónak

kell lenni és nem szabad vízben feküdni.

A nem megfelelő hosszabbítóvezetékek

veszélyesek lehetnek. A szabadban

kizárólag az adott célra engedélyezett és

megfelelő jelöléssel ellátott, megfelelő

keresztmetszetű hosszabbítóvezetékeket

használjon: 1 - 10 m: 1,5 mm2; 10 - 30 m:

2,5 mm2

A hosszabbító kábelt mindig teljes

hosszában le kell húzni a kábeldobról.

A nagynyomású tömlők, szerelvények és

csatlakozók fontosak a készülék

biztonságos üzemeltetése

szempontjából. Csak a gyártó által

ajánlott nagynyomású tömlőket,

szerelvényeket és csatlakozókat szabad

alkalmazni.

Ez a készülék nem alkalmas arra, hogy

korlátozott fizikai, érzékelő vagy szellemi

képességgel rendelkező személyek

használják.

A készüléket nem használhatják

gyermekek és olyan személyek, akiket

nem tanítottak be a készülék

használatára.

Gyerekeket felügyelni kell, annak

biztosításáért, hogy a készülékkel ne

játszanak.

A csomagolófóliát tartsa gyermekektől

távol, fulladás veszélye áll fenn!

A felhasználónak rendeltetésszerűen kell

használnia a készüléket. Figyelembe kell

venni a helyi viszonyokat, és a

készülékkel történő munkavégzés során

ügyelni kell másokra, főként a gyerekekre.

A készüléket ne használja, ha

hatótávolságon belül más személyek is

Biztonsági tanácsok

122 HU

- 3

tartózkodnak, kivéve ha védőruházatot

viselnek.

A visszafröccsenő víz vagy

szennyeződés elleni védelemhez viseljen

alkalmas védőruházatot és

védőszemüveget.

Vigyázat

Hosszabb üzemszünetek esetén a

készülék főkapcsolóját /

készülékkapcsolót ki kell kapcsolni vagy

ki kell húzni a hálózati dugót.

A készüléket ne üzemeltesse 0 °C alatti

hőmérsékleten.

A sérülések elkerüléséhez tisztítás során

legalább 30 cm távolságot kell tartani a

lakkozott felületektől.

A készüléket nem szabad felügyelet

nélkül hagyni, amíg üzemel.

Ügyeljen arra, hogy a hálózati vagy

hosszabbító kábel ne sérülhessen meg

vagy károsodhasson azáltal, hogy

áthajtanak rajta, becsípődik valahová,

megrántják vagy hasonló hatások érik. A

hálózati kábelt védeni kell a hőtől, olajtól

és kiálló élektől.

A munkaterületen belüli összes,

áramvezető alkatrésznek vizsugárral

szembeni védelemmel kell rendelkeznie.

A készülék IEC 60364-nek megfelelő

elektromos csatlakoztatását

villanyszerelővel kell elvégeztetni.

A készüléket csak váltóárammal szabad

üzemeltetni. A feszültségnek meg kell

egyeznie a készülék típustábláján

található tápfeszültséggel.

Biztonsági okokból alapvetően azt

ajánljuk, hogy a készüléket hibaáram-

védőkapcsolón (max. 30 mA) keresztül

üzemeltessék.

Olyan tisztítási munkát, amelynek során

olajtartalmú szennyvíz keletkezik (pl.

motormosás, alvázmosás), csak

olajleválasztóval ellátott mosóhelyen

szabad végezni.

Ezt a készüléket a gyártó által szállított

vagy ajánlott tisztítószerek alkalmazására

feljesztettük ki. Más tisztítószerek vagy

vegyszerek használata csökkentheti a

készülék biztonságosságát.

Vigyázat

A biztonsági berendezések a felhasználó

védelmét szolgálják, ezeket nem szabad

módosítani vagy megkerülni.

A készülékkapcsoló megakadályozza a

készülék véletlen üzemeltetését.

A zár lezárja a kézi szórópisztoly karját és

megakadályozza a készülék véletlen

beindítását.

A túlfolyószelep megakadályozza az

engedélyezett munkanyomás túllépését.

Ha a kézi szórópisztoly karját elengedi, akkor

a nyomáskapcsoló a szivattyút lekapcsolja, a

magasnyomású sugár leáll. Ha a kart

meghúzza, a szivattyú ismét bekapcsol.

Vigyázat

A készülékkel való tevékenység vagy a

készüléken történő munka esetén biztosítani

kell a stabilitást, hogy a baleseteket vagy

rongálódásokat elkerülje.

–A készülék stabilitása akkor biztosított, ha

sík felületen áll.

A készülék szállítási terjedelme fel van

tüntetve a csomagoláson. Kicsomagoláskor

ellenőrizze a csomagolás tartalmát, hogy

megvan-e minden alkatrész.

Hiányzó tartozék vagy szállítási sérülés

esetén kérem, értesítse a kereskedőt.

Az ábrához lásd a 2. oldalt.

1 Csatlakozóelem a vízcsatlakozáshoz

2 Magasnyomású tömlő

3 Gyorscsatlakozó magasnyomású

tömlőhöz

4 Vízcsatlakozás beépített szűrővel

5 Készülékkapcsoló „0/OFF“ / „I/ON“

Biztonsági berendezések

Készülékkapcsoló

Kézi szórópisztoly zárja

Túlfolyószelep nyomás kapcsolóval

A stabilitás feltételei

Használat

Szállítási tétel

Készülék leírása

123HU

- 4

6 Szállító markolat

7 Tisztítószer szívócső

8 A tartozékok tárolója

9 Hálózati csatlakozóvezeték hálózati

csatlakozóval

10 Kerekek

11 Kézi szórópisztoly

12 Kézi szórópisztoly zárja

13 Gomb a magasnyomású tömlő

leválasztásához a kézi szórópisztolyról

14 Sugárcső szennymaróval

15 Sugárcső nyomásszabályozóval (Vario

Power)

Az extra tartozékok további felhasználási

lehetőséget biztosítanak a készülékhez. Erre

vonatkozólag részletes információkat a

KÄRCHER-kereskedőknél kaphat.

Üzembevétel előtt szerelje fel a mellékelt

különálló alkatrészeket.

Ábra

A kerekeket nyomja a befogókba, és a

mellékelt csappal biztosítsa, ügyeljen a

csap állására.

Ábra

A szállítófogantyút a befogóba helyezni,

amíg ellenállás érezhető. Ököllel vagy

egy puha gumi kalapács segítségével

rövid ütéssel helyre rakni.

Ábra

A tartozékhálót az ábrán látható kampóra

akasztani.

Ábra

Helyezze a magasnyomású tömlőt a kézi

szórópisztolyba, amíg ez hallhatóan

bekattan.

Megjegyzés: Ügyeljen a csatlakozási

nipli helyes beállítására.

A biztos csatlakozást a magasnyomású

tömlő meghúzásával ellenőrizni.

몇Figyelem!

Az érvényes előírások alapján a

készüléket soha nem szabad

rendszer-elválasztó nélkül az ivóvíz-

hálózatban üzemeltetni. Használja a

KÄRCHER vállalat megfelelő rendszer-

elválasztóját vagy alternatívaként egy EN

12729 BA típusnak megfelelő rendszer-

elválasztót. Az olyan víz, amely rendszer

elválasztón átfolyt, nem minősül ihatónak.

Megjegyzés: A víz szennyeződései a

magasnyomású szivattyút és a tartozékokat

megrongálhatják. A védelemért a KÄRCHER

vízszűrő használata (különleges tartozék,

megrend. szám 4.730-059) ajánlott.

Vegye figyelembe víz-szolgáltató vállalat

előírásait.

A csatlakozási értékeket lásd a típus táblán/

Műszaki adatoknál.

Használjon megerősített anyagú

víztömlőt (nem része a szállítási tételnek)

kereskedelmi forgalomban kapható

csatlakozóval. (Átmérő legalább 1/2 coll

ill. 13 mm; hosszúság legalább 7,5 m).

Ábra

Csavarozza a szállított csatlakozó

alkatrészt a készülék vízcsatlakozójára.

Helyezze be víztömlőt a készülék

csatlakozó alkatrészébe és kösse a

vízellátáshoz.

Ez a a magasnyomású tisztító a KÄRCHER

visszacsapó szeleppel ellátott szívótömlővel

(különleges tartozék, megrend. szám 4.440-

238) felületi vizek pl. esővíztartályból vagy

tóból, felszívására alkalmas (A maximális

felszívási magasságot lásd a Műszaki

adatoknál).

A KÄRCHER visszacsapó szeleppel

ellátott szívótömlőt vízzel megtölteni, a

vízcsatlakozásra csavarni és az

esővíztartályba lógatni.

A magasnyomású tömlőt a berendezés

magasnyomású csatlakozásáról

leválasztani.

Különleges tartozékok

Üzembevétel előtt

Kerekek felszerelése

A szállítófogantyú felszerelése

Tartozékháló felhelyezése

A magasnyomású tömlő összekötése a

kézi szórópisztollyal

Vízellátás

Vízellátás a vízvezetékből

Víz kiszívása nyitott tartályokból

124 HU

- 5

Készüléket bekapcsolni „I/ON“ és várni

(max. 2 percig), amíg a víz

buborékmentesen jön ki a

magasnyomású csatlakozásból.

A készüléket kikapcsolni "0/OFF" .

Vigyázat

A 2 percnél hosszabb ideig tartó szárazmenet

a magasnyomású szivattyú rongálódásához

vezet. Ha a készülék 2 percen belül nem

termel nyomást, kapcsolja ki a készüléket és

járjon el a „Segítség üzemzavar esetén“

fejezet utasításai alapján.

Ábra

A magasnyomású tömlőt erősen nyomja a

készüléken található gyorscsatlakozóba,

ez hallhatóan bekattan.

Megjegyzés: Ügyeljen a csatlakozási

nipli helyes beállítására.

A biztos csatlakozást a magasnyomású

tömlő meghúzásával ellenőrizni.

Ábra

A sugárcsövet helyezze be a kézi

szórópisztolyba és 90°-os elfordítással

rögzítse.

Teljesen nyissa ki a vízcsapot.

Dugja be a hálózati dugót a dugaljba.

Kapcsolja be a készüléket „I/ON“.

Balesetveszély

A magasnyomású szórófejből kilépő vízsugár

a pisztoly visszalökődését idézi elő. Álljon

biztosan és fogja erősen a kézi szórópisztolyt

és a sugárcsövet.

Vigyázat

A tisztítás megkezdése előtt győződjön meg

róla, hogy a magasnyomású tisztító sima

felületen, biztosan álljon. A tisztítás alatt

viseljen védőszemüveget és védőruházatot.

Oldja ki a kézi szórópisztoly karját.

Húzza meg a kart, a készülék bekapcsol.

Megjegyzés: Ha a kart ismét elengedi, akkor

a készülék ismét lekapcsol. A magasnyomás

megmarad a rendszerben.

A legáltalánosabb tisztítási feladatokhoz. A

munkanyomás fokozat nélkül „Min“ és „Max“

között szabályozható.

Engedje el a kézi szórópisztoly karját.

Fordítsa a sugárcsövet a kívánt állásba.

Megjegyzés: Tisztítószerrel való munkához

alkalmas, az acélcsövet ehhez „Mix“ állásra

fordítani.

A makacs szennyeződésekhez.

Vigyázat

Járműgumikat, lakkot vagy érzékeny

felületeket, mint pl. fát ne tisztítson

szennymaróval, rongálódás veszélye áll fenn.

–Nem alkalmas munkavégzésre

tisztítószerrel.

Az adott tisztítási feladathoz kizárólag

KÄRCHER tisztító- és ápolószereket

használjon, mivel ezeket speciálisan az Ön

készülékével történő használatra fejlesztették

ki. Más tisztító- és ápolószerek gyorsabb

kopáshoz, és a garancia érvényességének

elvesztéséhez vezethetnek. Kérem,

érdeklődjön a szakkereskedésben vagy

kérjen tájékoztatást közvetlenül a KÄRCHER-

től.

Ábra

A tisztítószer szívócsövét a kívánt

hosszúságban ki kell húzni a burkolatból.

A tisztítószer szívócsövet lógassa be egy

tisztítószeroldatot tartalmazó tartályba.

Használja a nyomásszabályozós

sugárcsövet (Vario Power).

Állítsa a sugárcsövet a „Mix“ állásba.

Megjegyzés: Ezáltal az üzem alatt a

tisztítószeroldatot a vízsugárhoz keveri.

Megjegyzés: Szükség esetén a mosókeféket

is lehet tisztítószeres munkához használni.

Takarékosan permetezze fel a

tisztítószert a száraz felületre és hagyja

hatni (ne hagyja megszáradni).

A feloldott szennyeződést

magasnyomású sugárral mossa le.

Üzembevétel

Üzem

Sugárcső nyomásszabályozóval (Vario

Power)

Sugárcső szennymaróval

Munkavégzés tisztítószerrel

Javasolt tisztítási módszer

125HU

- 6

Engedje el a kézi szórópisztoly karját.

A kézi szórópisztoly karját lezárni.

Hosszabb munkaszünetekben (5 percen

túl) továbbá kapcsolja ki a készüléket „0/

OFF“.

Vigyázat

A magasnyomású tömlőt csak a kézi

szórópisztolyról vagy a készülékről válassza

le, ha nincs nyomás a rendszerben.

Tisztítószeres munka után a szívócsövet

helyezze egy tiszta vízzel teli tartályba,

kb. egy percig járassa és öblítse át a

készüléket leszerelt sugárcső mellett.

Engedje el a kézi szórópisztoly karját.

A készüléket kikapcsolni "0/OFF" .

Zárja el a vízcsapot.

Válassza le a készüléket vízellátásról.

Vigyázat: A bevezető- vagy a

magasnyomású tömlő leválasztásánál az

üzem után meleg víz léphet ki a

csatlakozásokból.

Nyomja a kézi szórópisztoly karját, hogy a

rendszerben még meglevő nyomást

kiengedje.

A kézi szórópisztoly karját lezárni.

Húzza ki a hálózati dugót.

Vigyázat

A készülék szállításánál a balesetek vagy

sérülések elkerülése érdekében vegye

figyelembe a készülék súlyát (lásd a műszaki

adatokat).

A kŽszźlŽket a hord—fogantyśn‡l

megemelni Žs vinni.

A készüléket a szállítófogantyúnál húzza.

Ábra

A készülék tolásánál előbb teljesen húzza

fel szállítófogantyút, hallhatóan bekattan.

A készüléket elcsúszás és borulás ellen

biztosítani kell.

Vigyázat

A tárolási hely kiválasztásánál, a balesetek

vagy sérülések elkerülése érdekében, vegye

figyelembe a készülék súlyát (lásd a műszaki

adatokat).

A készüléket sík területen állítsa le.

Nyomja meg a leválasztó gombot a kézi

szórópisztolyon és válassza le a

magasnyomású tömlőt a kézi

szórópisztolyról.

A magasnyomású tömlő gyorscsatlakozó

házát nyomja a nyíl irányába, és húzza ki

a magasnyomású tömlőt.

A hálózati csatlakozóvezetéket, a

magasnyomású tömlőt és a tartozékokat

tárolja a készüléken.

Hosszabb tárolás előtt, ill. tél idején vegye

figyelembe az "Ápolás" fejezet utasításait is.

Vigyázat

A készüléket és a tartozékokat védje fagy

ellen.

A fagy tönkreteszi a készüléket és a

tartozékokat, ha előtte nem ürítette le a vizet.

Károk elkerülése érdekében:

A készülékből teljesen ürítse ki a vizet: A

készüléket magasnyomású tömlő és

vízellátás csatlakoztatása nélkül

kapcsolja be (max. 1 perc) és várjon,

amíg nem jön ki víz a magasnyomású

csatlakozóból. A készüléket kikapcsolni.

A készüléket az össze tartozékkal együtt

fagymentes helyen tárolja.

A használat megszakítása

Használat befejezése

Transport

Szállítás kézzel

Szállítás járműben

Tárolás

A készülék tárolása

Fagyás elleni védelem

126 HU

- 7

Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Hosszabb tárolás előtt, pl. télen

Húzza le a szűrőt a tisztítószer

szívócsőről és folyóvíz alatt tisztítsa meg.

A vízcsatlakozóban található szűrőszitát

húzza ki laposfogóval és tisztítsa meg

folyó víz alatt.

A készülék nem igényel karbantartást.

Kizárólag eredeti KÄRCHER alkatrészeket

használjon. Ezen Gépkönyv végén találhatja

a pótalkatrészek rövid áttekintését.

A kisebb meghibásodásokat a következő

áttekintő táblázat segítségével Ön is

megszüntetheti.

Kétség esetén kérjük, forduljon jogosult

ügyfélszolgálathoz.

Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Elektromos alkatrészeken történő javításokat

és munkákat csak jóváhagyott szerviz

szolgálat végezhet el.

Húzza meg a kézi szórópisztoly karját, a

készülék bekapcsol.

Ellenőrizze, hogy a feszültség adata a

típustáblán megegyezik-e az áramforrás

feszültségével.

Vizsgálja meg a hálózati

csatlakozóvezetéket esetleges

sérülésekre.

Ellenőrizze a sugárcső beállítását.

A készülék légtelenítése: Készüléket

magasnyomású tömlő csatlakoztatása

nélkül bekapcsolni, és várni (max. 2

percig), amíg a víz buborékmentesen jön

ki a magasnyomású csatlakozásból.

Kapcsolja ki a készüléket, és kösse vissza

a magasnyomású tömlőt.

Ellenőrizze a vízellátást.

A vízcsatlakozóban található szűrőszitát

húzza ki laposfogóval és tisztítsa meg

folyó víz alatt.

Ok: Feszültségesés gyenge áram hálózat

vagy hosszabbító kábel használata miatt.

Bekapcsoláskor először a kézi

szórópisztoly karját húzza meg, azután

állítsa a készülékkapcsolót „I/ON“ -ra.

Magasnyomású fúvóka tisztítása: A

szennyeződéseket a szórófej furatból egy

tű segítségével távolítsa el és vízzel

előrefelé öblítse ki.

Ellenőrizze a vízellátás mennyiségét.

A készülék kismértékű szivárgása

műszaki okok miatt lehetséges. Erős

szivárgás esetén hívja a jóváhagyott

szerviz szolgálatot.

Használja a nyomásszabályozós

sugárcsövet (Vario Power).

Állítsa a sugárcsövet a „Mix“ állásba.

Tisztítsa ki a tisztítószer szívócső

szűrőjét.

Ellenőrizze, hogy a tisztítószer szívócső

nem törik-e meg valahol.

Ápolás és karbantartás

Ápolás

Karbantartás

Alkatrészek

Segítség üzemzavar esetén

A készülék nem megy

A készülék nem termel nyomást

A készülék nem indul, a motor zúg

Erős nyomásingadozások

A készülék szivárog

Nem szívja fel a tisztítószert

127HU

- 8

A műszaki adatok módosításának jogát

fenntartjuk!

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési módja

alapján az általunk forgalomba hozott

kivitelben megfelel az EK irányelvek

vonatkozó, alapvető biztonsági és

egészségügyi követelményeinek. A gép

jóváhagyásunk nélkül történő módosítása

esetén ez a nyilatkozat elveszti

érvényességet.

Alulírottak az ügyvezetés megbízásából és

felhatalmazásával lépnek fel.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Műszaki adatok

Vízcsatlakozó

Hozzáfolyási hőmérséklet

(max.)

°C 40

Hozzáfolyási mennyiség

(min.)

l/perc 10

Hozzáfolyási nyomás (max.) MPa 0,8

Max. felszívási magasság m 0,5

Elektromos csatlakozás

Feszültség

1~50 Hz

V230

Csatlakozási teljesítmény kW 2,1

Hálózati biztosító (lomha) A 10

Védelmi osztály I

Védelmi fokozat IP X5

Teljesítményre vonatkozó adatok

Üzemi nyomás MPa 12,5

Max. megengedett nyomás MPa 14

Szállított mennyiség, víz l/perc 7,5

Méretek és súly

Hossz mm 876

Szélesség mm 325

Magasság mm 285

Súly, üzemkészen a

tartozékkal

kg 13

Szállított mennyiség,

tisztítószer

l/perc 0,3

A kézi szórópisztoly

visszalökő erőhatása

N 15

Az EN 60335-2-79 szerint megállapított

értékek

Kéz-kar vibrációs kibocsátási

érték

Bizonytalanság K

m/s2

< 2,5

0,3

Hangnyomás szint LpA

Bizonytalanság KpA

dB(A)

Hangnyomás szint LWA +

bizonytalanság KWA

dB(A) 86

CE-Nyilatkozat

Termék: nagynyomású tisztító

Típus: 1.181-xxx

Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK)

2004/108/EK

2000/14/EK

Alkalmazott harmonizált szabványok:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Követett megfelelés megállapítási eljárás:

V. függelék

Hangteljesítményszint dB(A)

Mért: 84

Garantált: 86

CEO Head of Approbation

128 HU

- 1

Vážený zákazníku,

Před prvním použitím svého

zařízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej pro

pozdější použití nebo pro dalšího majitele.

Tento vysokotlaký čistič používejte výhradně

v domácnosti, a sice

–k čištění strojů, vozů, budov, nářadí,

fasád, teras, zahradního náčiní apod. K

čištění využívejte vysokotlakého paprsku

vody, dle potřeby používejte čisticí

prostředky.

–Při práci s čističem používejte pouze

příslušenství, náhradní díly a čisticí

prostředky schválené výrobcem, tj. firmou

KÄRCHER. Při používání čisticích

prostředků se řiďte pokyny na nich

uvedenými.

Obalové materiály jsou recyklovatelné.

Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovnému

zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte proto

staré přístroje ve sběrnách k tomuto účelu

určených.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

V každé zemi platí záruční podmínky vydané

příslušnou distribuční společností. Případné

poruchy zařízení odstraníme během záruční

lhůty bezplatně, pokud byl jejich příčinou

vadný materiál nebo výrobní závady. V

případě uplatňování nároku na záruku se s

dokladem o zakoupení obraťte na prodejce

nebo na nejbližší oddělení služeb

zákazníkům.

(Adresy poboček najdete na zadní straně)

Pozor!

Pro bezprostředně hrozící nebezpečí, které

vede k těžkým fyzickým zraněním nebo k

smrti.

몇Upozornění

Pro potencionálně nebezpečnou situaci, která

by mohla vést k těžkým fyzickým zraněním

nebo k smrti.

Pozor

Pro potencionálně nebezpečnou situaci, která

může vést k lehkým fyzickým zraněním nebo

k věcným škodám.

–Vysokotlaký vodní paprsek

může být při neodborném

používání nebezpečný.

Vysokotlakým vodním

paprskem se nesmí mířit na osoby,

zvířata, elektrickou výstroj pod napětím

ani na zařízení samotné.

–Mráz může nedokonale vyprázděný

přístroj zničit. V zimě přístroj skladujte v

prostoru bez mrazu.

Obsah

Obecná upozornění CS -1

Bezpečnostní pokyny CS -2

Obsluha CS -3

Popis zařízení CS -3

Transport CS -6

Ukládání CS -6

Ošetřování a údržba CS -7

Pomoc při poruchách CS -7

Technické údaje CS -8

ES prohlášení o shoděCS -8

Obecná upozornění

Oblasti využití přístroje

Ochrana životního prostředí

Záruka

Symboly použité v návodu k

obsluze

Symboly na zařízení

129CS

- 2

Pozor!

Nikdy se nedotýkejte síťového kabelu

vlhkýma rukama.

Zařízení nikdy neuvádějte do provozu, je-

li poškozeno síťové napájecí vedení nebo

důležité části zařízení, např. vysokotlaká

hadice, ruční stříkací pistole nebo

bezpečnostní mechanismy.

Před každým zahájením provozu

zkontrolujte, zda síťové napájecí vedení a

síťová zástrčka nejsou poškozeny.

Poškozené síťové napájecí vedení dejte

neprodleně vyměnit autorizovaným

zákaznickým servisem / odborníkem

elektrikářem.

Vždy než začnete s přístrojem pracovat,

zkontrolujte vysokotlakou hadici, zda není

poškozená. Poškozenou hadici ihned

vyměňte.

Nikdy nepracujte s vysokotlakým čističem

v prostorách, ve kterých hrozí nebezpečí

exploze!

Používáte-li přístroj v nebezpečných

prostorách (např. benzinová pumpa),

dodržujte bezpodmínečně příslušné

bezpečnostní předpisy.

Paprsek vysokého tlaku vody může být

nebezpečný, je-li s ním zacházeno

neodborným způsobem. Paprsek

vysokého tlaku nikdy nesměřujte na

osoby, zvířata, zapnutá elektrická

zařízení či na samotný čistič.

Vysokotlakým vodním paprskem nikdy

nemiřte na jiné osoby ani na sebe za

účelem očištění oděvu či obuvi.

Nikdy neostřikujte předměty obsahující

látky životu nebezpečné (např. azbest).

Pneumatikám/ventilům pneumatik hrozí

poškození resp. prasknutí při ostřikování

vysokotlakým paprskem. Prvním

příznakem takového poškození je

zabarvení pneumatiky. Poškozené

pneumatiky/ventily pneumatik jsou životu

nebezpečné. Při čištění dodržujte

vzdálenost paprsku vody nejméně 30 cm!

Nebezpečí exploze!

Nepoužívejte hořlavé tekutiny.

Nikdy nenasávejte kapaliny obsahující

rozpouštědla či neředěné kyseliny a

rozpouštědla! Sem patří např. benzín,

ředidla do barev nebo topný olej.

Rozprášená mlha je vysoce vznětlivá,

výbušná a jedovatá. Nepoužívejte aceton,

neředěné kyseliny a rozpouštědla, neboť

mohou poškodit materiál, z něhož je

zařízení vyrobeno.

몇Upozornění

Síťová zástrčka a spojka prodlužovacího

vedení musejí být vodotěsné a nesmějí

ležet ve vodě.

Nevhodná prodlužovací vedení mohou

být nebezpečná. Pod širým nebem

používejte jen taková prodlužovací

vedení, která jsou k tomuto účelu

schválena a odpovídajícím způsobem

označena a mají dostatečný průřez. 1 -

10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Prodlužovací vedení vždy kompletně

odmotejte z kabelového navijáku.

Kvalita vysokotlakých hadic, armatur a

spojek je důležitá pro bezpečnost práce s

čističem. Používejte proto pouze

vysokotlaké hadice, armatury a spojky

doporučené autorizovaným distributorem.

Toto zařízení není určeno k tomu, aby ho

používaly osoby s omezenými fyzickými,

smyslovými nebo duševními

schopnostmi.

S přístrojem nesmí pracovat děti nebo

osoby, které nebyly seznámeny s

návodem k jeho použití.

Na děti je třeba dohlížet, aby bylo

zajištěno, že si se zařízením nebudou

hrát.

Balicí fólii udržujte mimo dosah dětí, hrozí

nebezpečí udušení!

Uživatel smí přístroj používat pouze k

účelům, ke kterým byl přístroj vyroben. Při

práci s přístrojem je uživatel povinen dbát

místních specifik a brát ohled na osoby,

nacházející se v blízkosti přístroje.

Přístroj nepoužívejte, pokud se v dosahu

nacházejí jiné osoby, které nemají

ochranný oděv.

Za účelem ochrany před odstřikující

vodou či nečistotami noste při práci s

čističem ochranný oděv a ochranné brýle.

Bezpečnostní pokyny

130 CS

- 3

Pozor

Při delších provozních přestávkách

vypněte hlavní vypínač / spínač přístroje

nebo přístroj odpojte od zdroje napětí.

Zařízení neprovozujte při teplotách

nedosahujících 0 °C.

Při čištění lakovaných povrchových ploch

dodržujte vzdálenost paprsku vysokého

tlaku vody od plochy min. 30 cm, abyste

zabránili poškození plochy.

Nikdy přístroj nenechávejte bez dozoru,

je-li v provozu.

Dbejte na to, aby nedošlo k poškození

síťového či prodlužovacího vedení

následkem přejetí vedení, jeho skřípnutím

či taháním za něj trhavým pohybem.

Síťové vedení chraňte před žárem, olejem

a ostrými hranami.

Veškeré části přístroje, kterými je veden

el. proud, musí být chráněny před

stříkající vodou.

Přístroj smí být zapojen jen do takového

el. přívodu, který byl instalován

kvalifikovaným elektrikářem v souladu s

mezinárodní normou IEC 60364 o

elektrické instalaci budov.

Přístroj zapojujte pouze na střídavý

proud. Napětí musí být shodné s údaji o

napětí na typovém štítku přístroje.

Z bezpečnostních důvodů zásadně

doporučujeme provozovat zařízení přes

ochranný spínač proti zbytkovému proudu

(max. 30 mA).

Čisticí práce, při kterých vzniká odpadová

voda obsahující olej (např. při čištění

motoru či podvozku automobilu), se smějí

provádět výhradně na místech k tomu

určených (myčky), disponujících

odlučovačem oleje.

Tento přístroj byl koncipován pro použití

jen takových čisticích prostředků, které

jsou dodávány, resp. doporučeny

autorizovaným distributorem. Použití

jiných čisticích prostředků či chemikálií by

mohlo mít negativní vliv na bezpečnost

přístroje.

Pozor

Bezpečnostní mechanismy slouží na ochranu

uživatele a nesmějí být měněny či obcházeny.

Vypínač na zařízení zabraňuje zařízení v

nahodilému provozu.

Pojistné ústrojí blokuje páčku ruční stříkací

pistole a brání nahodilému spuštění zařízení.

Přepadový ventil brání překročení

přípustného pracovního tlaku.

Uvolněním páčky na ruční stříkací pistoli

vypne tlakový spínač čerpadlo a vysokotlaký

vodní paprsek se přeruší. Přitažením páčky

se čerpadlo opět zapne.

Pozor

Před každými činnostmi na nebo s přístrojem

zajistěte stabilitu přístroje, aby bylo

zabráněno poraněním nebo poškozením.

–Stabilita přístroje je zajištěna, pokud

přístroj stojí na rovné ploše.

Obsah dodávky je zobrazen na obale vašeho

zařízení. Před vybalením přístroje

zkontrolujte, zda je zásilka kompletní.

Pokud chybí části příslušenství nebo bylo

transportem poškozeny, obraťte se na vaší

prodejnu.

Zobrazení viz strana 2

1 Spojovací element pro přívod vody

2 Vysokotlaká hadice

3 Rychlopřípojka pro vysokotlakou hadici

4 Vodní přípojka s integrovaným sítkem

5 Hlavní vypínač nastavte na "0/OFF" / "I/

ON"

6Přepravní držadlo

Bezpečnostní prvky

Hlavní spínač

Zajištění ruční stříkací pistole

Nadproudový ventil s tlakovým

spínačem

Podmínky pro zachování stability

Obsluha

Obsah zásilky

Popis zařízení

131CS

- 4

7 Sací hadice na čisticí prostředek

8 Uložení pro příslušenství

9Síťové napájecí vedení se zástrčkou

10 Kola

11 Ruční stříkací pistole

12 Zajištění ruční stříkací pistole

13 Tlačítko k oddělení vysokotlaké hadice od

ruční stříkací pistole

14 Vysokotlaká trubka s frézou na nečistoty

15 Používejte ocelovou trubku s regulací

tlaku (Vario Power)

Zvláštní příslušenství rozšiřuje možnosti

využití vysokotlakého čističe. Bližší informace

obdržíte u Vašeho obchodníka s přístroji

KÄRCHER.

Před uvedením do provozu namontujte díly

volně přiložené k zařízení.

ilustrace

Kolečka zatlačte do úchytu a zajistěte

pomocí přiložených zátek, dbejte na směr

umístění zátky.

ilustrace

Přepravní rukojeť nasaďte do úchytu až

na doraz. Pěstí nebo měkkým gumovým

kladívkem upravte polohu rukojeti.

ilustrace

Síť zahákněte do háčků znázorněných na

obrázku.

ilustrace

Zasuňte vysokotlakou hadici do ruční

stříkací pistole tak, aby slyšitelně

zaskočila.

Upozornění: Dbejte na správné seřízení

připojovací matice.

Prověřte bezpečné spojení tahem za

vysokotlakou hadici.

몇Upozornění

Podle platných předpisů nesmí být

zařízení nikdy provozováno na

vodovodní síti bez systémového

oddělovače. Jedná se o vhodný

systémový oddělovač firmy KÄRCHER nebo

alternativně systémový oddělovač

odpovídající normě EN 12729 typ BA. Voda,

která protekla systémovým děličem, je

hodnocena jako nikoliv pitná.

Upozornění: Nečistoty ve vodě mohou

poškodit vysokotlaké čerpadlo a

příslušenství. Na ochranu před nimi se

doporučuje používat vodní filtr KÄRCHER

(zvláštní příslušenství, obj. číslo 4.730-059).

Dbejte pokynů příslušné místní organizace

zajišťující zásobování vodou.

Hodnoty připojení viz typový štítek, resp.

Technické údaje.

Používejte vodní hadici vyztuženou

tkaninou (není součástí dodávky)

vybavenou obvyklou spojkou. (Průměr

alespoň 1/2 palce popř. 13 mm; délka

alespoň 7,5 m).

ilustrace

Spojku, která je součástí dodávky,

našroubujte na vodní přípojku zařízení.

Vodní hadici nasaďte na spojovací díl a

připojte k přívodu vody.

Tento vysokotlaký čistič je díky sací hadici

KÄRCHER se zpětným ventilem (zvláštní

příslušenství obj. č. 4.440-238) vhodný k

nasávání povrchové vody např. z kádí na

dešťovou vodu nebo tůní apod. (ohledně

max. sací výšky viz technická data).

Sací hadici KÄRCHER se zpětným

ventilem naplňte vodou, našroubujte na

vodní přípojku a zavěste do kádě na

dešťovou vodu.

Vysokotlakou hadici odmontujte od

vysokotlaké přípojky zařízení.

Zařízení zapněte „I/ON“ a čekejte (max. 2

minuty), dokud z vysokotlaké přípojky

nezačne vystupovat voda bez bublin.

Zařízení vypněte „0/OFF“.

Zvláštní příslušenství

Před uvedením do provozu

Montáž koleček

Montáž přepravní rukojeti

Uchycení sítě

Vysokotlakou hadici připojte k ruční

stříkací pistoli

Přívod vody

Zásobování vodou z přívodu vody

Nasávání vody z otevřených nádrží

132 CS

- 5

Pozor

Běh na prázdno po dobu delší než 2 minuty

vede k poškození vysokotlakého čerpadla.

Pokud přístroj nevytvoří tlak během 2 minut,

vypněte jej a postupujte podle pokynů v

kapitole „Nápověda při poruchách“.

ilustrace

Vysokotlakou hadici pevně zasuňte do

rychlospojky, uslyšíte přitom, jak zaskočí.

Upozornění: Dbejte na správné seřízení

připojovací matice.

Prověřte bezpečné spojení tahem za

vysokotlakou hadici.

ilustrace

Stříkací trubku nasaďte na stříkací pistoli

a otočením o 90° ji zajistěte.

Zcela otevřete vodovodní kohoutek.

Zapojte síťovou zástrčku do zásuvky.

Zapněte hlavní vypínač „I/ON“.

Pozor!

Vodní paprsek, vycházející z vysokotlaké

trysky, působí na stříkací pistoli reaktivní

silou. Zaujměte bezpečný postoj a pevně

držte ruční stříkací pistoli a stříkací trubku.

Pozor

Před začátkem čištění zajistětě, aby stál

vysokotlaký čistič bezpečně na rovném

podkladu. Při čištění používejte ochranné

bríle a ochranný oděv.

Odjistěte páčku na stříkací pistoli.

Zatáhněte za páčku, zařízení se zapne.

Upozornění: Jestliže se páčka znovu uvolní,

zařízení se znovu vypne. Vysoký tlak zůstává

v systému zachován.

Pro obvyklé čištění. Pracovní tlak lze nastavit

stupňovitě mezi „Min“ a „Max“.

Uvolněte stisk páčky na stříkací pistoli.

Nastavte ocelovou trubku do požadované

polohy.

Upozornění: Vhodné na práci s čisticími

prostředky, rozprašovací trubku nastavte do

polohy „Mix“.

Pro těžká znečištění.

Pozor

Nečistěte pneumatiky, lak nebo citlivé

povrchy jako dřevo pomocí frézy na nečistoty,

hrozí poškození.

–Nehodí se pro práci s čisticími prostředky.

Při realizaci chystané čisticí úlohy používejte

výhradně čisticí a ošetřovací prostředky firmy

KÄRCHER, neboť byly vyvinuty speciálně k

použití s Vaším zařízením. Použití jiných

čisticích a ošetřovacích prostředků může vést

k rychlému opotřebení a zániku záručních

nároků. Dejte si poradit ve specializovaném

obchodě nebo si vyžádejte informace přímo u

firmy KÄRCHER.

ilustrace

Vytáhněte sací hadici na čisticí prostředek

v požadované délce z pouzdra.

Zavěste hadici na čisticí prostředek do

nádoby s roztokem čisticího prostředku.

Používejte ocelovou trubku s regulací

tlaku (Vario Power).

Stříkací trubku natočte do polohy „Mix“.

Upozornění: Tímto způsobem se roztok

čisticího prostředku za provozu

přimíchává k vodnímu paprsku.

Upozornění: Je-li potřeba, je možné při práci

s čisticím prostředkem použít také mycí

kartáče.

Čisticí prostředek úsporně nastříkejte na

suchý povrch a nechte působit (ne však

zaschnout).

Uvolněnou nečistotu opláchněte

paprskem vysokého tlaku.

Uvolněte stisk páčky na stříkací pistoli.

Zajistěte páčku stříkací pistole.

Při delších přestávkách v práci (přes 5

minut) přístroj ještě vypněte vypínačem

„0/OFF“.

Uvedení do provozu

Provoz

Používejte ocelovou trubku s regulací

tlaku (Vario Power).

Vysokotlaká trubka s frézou na nečistoty

Práce s čisticím prostředkem

Doporučovaná metoda čištění

Přerušení provozu

133CS

- 6

Pozor

Když v systému není tlak, oddělte

vysokotlakou hadici jen od ruční stříkací

pistole nebo zařízení.

Po práci s čisticími prostředky zavěste

sací hadici do nádoby s čistou vodou,

zapněte zařízení na cca 1 minutu s

odmontovanou stříkací trubkou a

propláchněte je dočista.

Uvolněte stisk páčky na stříkací pistoli.

Zařízení vypněte „0/OFF“.

Zavřete vodovodní kohoutek.

Odpojte zařízení od přívodu vody.

Pozor: při oddělování přívodní nebo

vysokotlaké hadice může po provozu z

přípojek vytékat teplá voda.

Stiskněte páčku na stříkací pistoli za

účelem odstranění zbylého tlaku ze

systému.

Zajistěte páčku stříkací pistole.

Vytáhněte zástrčku ze sítě.

Pozor

Aby bylo zabráněno poraněním nebo

nehodám při přepravě, berte ohled na

hmotnost přístroje (viz. technické údaje).

Zařízení zvedněte za držadlo a přeneste

je.

Přístroj tahejte za přepravní úchyt.

ilustrace

Před tlačením přístroje nejprve zcela

vytáhněte přepravní rukojeť nahoru,

uslyšíte jak zaskočí.

Zajistěte přístroj proti sklouznutí a

převrácení.

Pozor

Aby bylo zabráněno poraněním nebo

nehodám, zohledněte při výběru místa

uskladnění hmotnost přístroje (viz. technické

údaje).

Přístroj odstavte na rovné ploše.

Stiskněte tlačítko pro odpojení na ruční

stříkací pistoli a odpojte vysokotlakou

hadici od ruční stříkací pistole.

Kryt rychlopřípojky pro vysokotlakou

hadici tlačte ve směru šipky a

vysokotlakou hadici vytáhněte.

Síťové napájecí vedení, vysokotlakou

hadici a příslušenství uložte na zařízení.

Před dlouhodobím uskladněním, např. v zimě

navíc dodržujte pokyny v kapitole Péče.

Pozor

Zařízení a příslušenství chraňte před

mrazem.

Není-li ze zařízení a příslušenství beze zbytku

vypuštěna voda, mráz zařízení a příslušenství

zničí. Jak předcházet škodám

Ze zařízení vypusťte veškerou vodu:

zařízení zapněte bez připojené

vysokotlaké hadice a bez připojeného

přívodu vody (na max. 1 minutu) a

počkejte, dokud z vysokotlakého přípoje

nepřestane vytékat voda. Zařízení

vypněte.

Zařízení s úplným příslušenstvím

ukládejte na místo chráněné před

mrazem.

Ukončení provozu

Transport

Ruční přeprava

Přeprava ve vozidle

Ukládání

Uložení přístroje

Ochrana proti zamrznutí

134 CS

- 7

Pozor!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte

zástrčku ze sítě.

Před uskladněním na delší dobu, např. na

zimu:

Sejměte filtr ze sací hadice na čisticí

prostředky a opláchněte jej pod tekoucí

vodou.

Síto ve vodní přípojce vyjměte plochými

kleštěmi a vyčistěte je pod tekoucí vodou.

Zařízení je bezúdržbové.

Používejte výhradně originální náhradní díly

firmy KÄRCHER. Přehled náhradních dílů

najdete na konci tohoto provozního návodu.

Drobné poruchy můžete odstranit sami s

pomocí následujících údajů.

V případě nejistoty se laskavě obraťte na

autorizovaný zákaznický servis.

Pozor!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte

zástrčku ze sítě.

Veškeré opravářské práce na elektrických

částech přístroje smí provádět pouze

autorizovaný zákaznický servis firmy Kärcher.

Zatáhněte za páčku stříkací pistole,

zařízení se zapne.

Zkontrolujte, zda napětí uvedené na

typovém štítku přístroje souhlasí s

napětím zdroje elektrického proudu.

Zkontrolujte, zda není síťové napájecí

vedení poškozeno.

Zkontrolujte nastavení stříkací trubky.

Zařízení odvzdušněte: Zařízení zapněte

bez připojené vysokotlaké hadice a

čekejte (max. 2 minuty), dokud z

vysokotlaké přípojky nezačne vystupovat

voda bez bublin. Zařízení vypněte a

znovu připojte vysokotlakou hadici.

Zkontrolujte přívod vody.

Síto ve vodní přípojce vyjměte plochými

kleštěmi a vyčistěte je pod tekoucí vodou.

Příčina: Pokles napětí v důsledku slabé

rozvodné sítě nebo při použití prodlužovacího

kabelu.

Při zapínání nejprve přitáhněte páčku

ruční stříkací pistole a teprve poté

přepněte vypínač zařízení na "I/ON".

Vyčistěte vysokotlakou trysku: Odstraňte

jehlou nečistoty z otvoru trysky a zpředu ji

propláchněte vodou.

Zkontrolujte množství přiváděné vody.

Mírná netěsnost zařízení je podmíněna

technicky. Při značné netěsnosti je třeba

řešením pověřit autorizovaný zákaznický

servis.

Používejte ocelovou trubku s regulací

tlaku (Vario Power).

Stříkací trubku natočte do polohy „Mix“.

Filtr očistěte na sací hadici čisticího

prostředku.

Zkontrolujte, zda na sací hadici nejsou

zlomy.

Ošetřování a údržba

Péče

Údržba

Náhradní díly

Pomoc při poruchách

Přístroj neběží

Zařízení nelze natlakovat

Zařízení se nerozbíhá, motor hučí

Silné kolísání tlaku

Zařízení je netěsné

Čisticí prostředek není nasáván

135CS

- 8

Technické změny vyhrazeny.

Tímto prohlašujeme, že níže označené stroje

odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako námi

do provozu uvedenými konkrétními

provedeními, příslušným zásadním

požadavkům o bezpečnosti a ochraně zdraví

směrnic ES. Při jakýchkoli na stroji

provedených změnách, které nebyly námi

odsouhlaseny, pozbývá toto prohlášení svou

platnost.

Podepsaní jednají v pověření a s plnou mocí

jednatelství

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technické údaje

Přívod vody

Teplota přívodu (max.) °C 40

Přiváděné množství (min.) l/min 10

Přívodní tlak (max.) MPa 0,8

Max. sací výška m 0,5

Elektrické připojení

Napětí

1~50 Hz

V230

Příkon kW 2,1

Síťová pojistka (pomalá) A 10

Ochranná třída I

Stupeň krytí IP X5

Výkonnostní parametry

Pracovní tlak MPa 12,5

Max. přípustný tlak MPa 14

Čerpané množství vody l/min 7,5

Rozměry a hmotnost

Délka mm 876

Šířka mm 325

Výška mm 285

Hmotnost přístroje

připraveného k provozu s

příslušenstvím

kg 13

Množství naplněného čisticího

prostředku

l/min 0,3

Síla zpětného nárazu

vysokotlaké pistole

N 15

Zjištěné hodnoty dle EN 60335-2-79

Hodnota vibrace ruka-paže

Kolísavost K

m/s2

< 2,5

0,3

Hladina akustického tlaku LpA

Kolísavost KpA

dB(A)

Hladina akustického výkonu

LWA + Kolísavost KWA

dB(A) 86

ES prohlášení o shodě

Výrobek: Vysokotlaký čistič

Typ: 1.181-xxx

Příslušné směrnice ES:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Použité harmonizační normy

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Použitý postup posuzování shody:

Příloha V

Hladinu akustického dB(A)

Namerenou: 84

Garantovanou: 86

CEO Head of Approbation

136 CS

- 1

Spoštovani kupec,

Pred prvo uporabo Vaše naprave

preberite to originalno navodilo za

uporabo, ravnajte se po njem in shranite ga za

morebitno kasnejšo uporabo ali za

naslednjega lastnika.

Ta visokotlačni čistilec uporabljajte izključno

za privatno gospodinjstvo:

–za čiščenje strojev, vozil, zgradb, orodij,

fasad, teras, vrtnih naprav itn. z

visokotlačnim vodnim curkom (po potrebi

z dodatkom čistilnega sredstva).

–z deli pribora, nadomestnimi deli in

čistilnimi sredstvi, ki jih je dovolil

KÄRCHER. Upoštevajte napotke, ki so

priloženi čistilnim sredstvom.

Embalažo je mogoče reciklirati.

Prosimo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v

ponovno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadaljnjo

predelavo. Zato stare naprave zavrzite

s pomočjo ustreznih zbiralnih sistemov

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

V vsaki državi veljajo garancijski pogoji, ki jih

določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledica

materialnih ali proizvodnih napak, v času

garancije brezplačno odpravljamo. V primeru

uveljavljanja garancije, se z originalnim

računom obrnite na prodajalca oziroma

najbližji uporabniški servis.

(naslov glejte na hrbtni strani)

Nevarnost

Za neposredno grozečo nevarnost, ki vodi do

težkih telesnih poškodb ali smrti.

몇Opozorilo

Za možno nevarno situacijo, ki bi lahko vodila

do težkih telesnih poškodb ali smrti.

Pozor

Za možno nevarno situacijo, ki lahko vodi do

lahkih poškodb ali materialne škode.

–Visokotlačni curek je lahko

ob nestrokovni uporabi

nevaren. Curka ne smete

usmerjati na osebe, živali,

aktivno električno opremo ali na samo

napravo.

–Zmrzal lahko nepopolnoma izpraznjen

stroj uniči. Pozimi shranjujte stroj v

prostoru, kjer ne zmrzuje.

Vsebinsko kazalo

Splošna navodila SL -1

Varnostna navodila SL -2

Uporaba SL -3

Opis naprave SL -3

Transport SL -6

Skladiščenje SL -6

Nega in vzdrževanje SL -6

Pomoč pri motnjah SL -7

Tehnični podatki SL -8

CE izjava SL -8

Splošna navodila

Namenska uporaba

Varstvo okolja

Garancija

Simboli v navodilu za uporabo

Simboli na napravi

137SL

- 2

Nevarnost

Omrežnega vtiča in vtičnice nikoli ne

prijemajte z mokrimi rokami.

Naprave ne vklapljajte, če so poškodovani

omrežni priključni vodnik ali drugi

pomembni deli naprave, npr. visokotlačna

gibka cev, ročna brizgalna pištola ali

varnostne priprave.

Pred vsako uporabo preverite, ali na

omrežnem priključnem vodniku z

omrežnim vtičem obstajajo poškodbe.

Poškodovan omrežni priključni vodnik naj

pooblaščeni uporabniški servis/elektro

strokovnjak nemudoma zamenja.

Pred vsakim zagonom preverite gibko

visokotlačno cev na poškodbe.

Poškodovano visokotlačno gibko cev

takoj zamenjajte.

Prepovedano je obratovanje v področjih,

kjer obstaja nevarnost eksplozij.

Pri uporabi naprave v nevarnih področjih

(npr. bencinske črpalke) je treba

upoštevati ustrezne varnostne predpise.

Visokotlačni curki so lahko pri nestrokovni

uporabi nevarni. Curka nikoli ne

usmerjajte na osebe, živali, aktivno

električno opremo ali na sam stroj.

Visokotlačnega curka ne usmerjajte na

druge osebe ali nase, da bi očistili oblačila

ali obutev.

S paro ne škropite predmetov, ki

vsebujejo zdravstveno škodljive snovi

(npr. azbest).

Pnevmatike vozil/ventili pnevmatik se

lahko z visokotlačnim curkom poškodujejo

in počijo. Prvi znak tega je sprememba

barve pnevmatike. Poškodovanje

avtomobilske pnevmatike/ventili

pnevmatik so smrtno nevarni. Pri čiščenju

ohranite najmanjšo oddaljenost curka od

30 cm!

Nevarnost eksplozije!

Ne razpršujte gorljivih tekočin.

Nikoli ne vsesavajte tekočin s topili ali

nerazredčenih kislin in topil! Sem spadajo

npr. bencin, razredčila ali kurilno olje.

Razpršeno sredstvo je visoko vnetljivo,

eksplozivno in strupeno. Ne uporabljajte

acetona, nerazredčenih kislin in topil, ker

le-ti uničujejo materiale, uporabljene na

napravi.

몇Opozorilo

Omrežni vtič in vezava uporabljenega

podaljševalnega kabla morata biti

vodotesna in ne smeta ležati v vodi.

Neprimerni podaljševalni kabli so lahko

nevarni. Na odprtem uporabljajte le za to

dovoljene in ustrezno označene

podaljševalne kable z zadostnim

prerezom vodnikov: 1 - 10 m: 1,5 mm2; 10

- 30 m: 2,5 mm2

Podaljševalni kabel vedno do konca

odvijte z bobna za navijanje kabla.

Visokotlačne gibke cevi, armature in

vezave so pomembne za varnost stroja.

Uporabljajte le visokotlačne gibke cevi,

armature in vezave, ki jih je priporočil

proizvajalec.

Ta naprava ni namenjena uporabi oseb z

omejenimi fizičnimi, senzoričnimi ali

duševnimi sposobnostmi .

S strojem ne smejo delati otroci,

mladoletne ali neusposobljene osebe.

Otroke je potrebno nadzorovati, da bi

zagotovili, da se z napravo ne igrajo.

Embalažne folije hranite proč od otrok,

obstaja nevarnost zadušitve!

Uporabnik mora stroj uporabljati v skladu

z njegovim namenom. Mora upoštevati

lokalne danosti in pri delu s strojem paziti

na osebe v okolici.

Naprave ne uporabljajte, če se v njenem

dosegu nahajajo druge osebe, razen, če

slednje nosijo zaščitna oblačila.

Za zaščito pred brizganjem vode ali

umazanije nosite primerno zaščitno

obleko in zaščitne očale.

Pozor

Pri daljših prekinitvah obratovanja

izklopite napravo na glavnem stikalu /

stikalu naprave ali izvlecite omrežni vtič.

Naprave ne uporabljajte pri temperaturah

pod 0 °C.

Pri čiščenju lakiranih površin ohranjujte

oddaljenost curka od najmanj 30 cm, da

se izognete poškodbam.

Varnostna navodila

138 SL

- 3

Stroja med obratovanjem nikoli ne

puščajte brez nadzora.

Pazite na to, da se omrežni ali

podaljševalni kabel s prevoženjem,

stiskanjem, vlečenjem ali podobnim ne

uniči ali poškoduje. Omrežne kable

zaščitite pred vročino, oljem in ostrimi

robovi.

Vsi deli pod napetostjo v delovnem

območju morajo biti zaščiteni pred vodnim

curkom.

Stroj se sme priključevati samo na

električni priključek, ki ga je

elektroinštalater izvedel v skladu z IEC

60364.

Stroj priključujte samo na izmenični tok.

Napetost se mora ujemati s tipsko

ploščico stroja.

Iz varnostnih razlogov načeloma

priporočamo, da napravo priključite preko

zaščitnega tokovnega stikala (max. 30

mA).

Čistilna dela, pri katerih nastajajo oljnate

odpadne vode, kot je npr. pomivanje

motorjev, podvozja se smejo izvajati

samo v pralnicah z odvodom za olje.

Ta stroj je razvit za uporabo čistilnih

sredstev, ki jih je dostavil ali priporočil

proizvajalec. Uporaba drugih čistilnih

sredstev ali kemikalij lahko ovira varnost

stroja.

Pozor

Varnostne naprave služijo za zaščito

uporabnika in se jih ne sme spreminjati ali

ignorirati.

Stikalo naprave preprečuje nehoteno

delovanje naprave.

Zapah zapira ročico ročne brizgalne pištole in

preprečujejo nehoten vklop naprave.

Prelivni ventil preprečuje prekoračitev

dovoljenega delovnega tlaka.

Če ročico na ročni brizgalni pištoli spustite,

tlačno stikalo izklopi črpalko, visokotlačni

curek se ustavi. Če ročico povlečete, se

črpalka ponovno vklopi.

Pozor

Pred vsemi aktivnostmi z ali na napravi

vzpostavite stojno varnost, da preprečite

nesreče ali poškodbe.

–Stojna varnost naprave je zagotovljena,

ko je naprava postavljena na ravni

površini.

Obseg dobave Vaše naprave je prikazan na

embalaži. Pri jemanju stroja iz embalaže

preverite popolnost vsebine.

Pri manjkajočem priboru ali transportnih

škodah obvestite Vašega prodajalca.

Oglejte si slike na strani 2

1 Spojni del za priključek za vodo

2 Visokotlačna cev

3 Hitri priključek za visokotlačno gibko cev

4 Vodni priključek z vgrajenim sitom

5 Stikalo naprave „0/OFF“ / „I/ON“

6 Transportni ročaj

7 Gibka sesalna cev za čistilno sredstvo

8 Shranjevalo za pribor

9 Omrežni priključni vodnik z omrežnim

vtičem

10 Kolesa

11 Ročna brizgalna pištola

12 Zapah ročne brizgalne pištole

13 Tipka za ločitev visokotlačne gibke cevi

od ročne brizgalne pištole

14 Brizgalna cev s strgalom za umazanijo

15 Brizgalna cev z reguliranjem tlaka (Vario

Power)

Posebni pribor razširja možnosti uporabe

vašega stroja. Podrobnejše informacije o tem

boste prejeli pri vašem prodajalcu KÄRCHER.

Varnostne naprave

Stikalo naprave

Zapah ročne brizgalne pištole

Prelivni ventil s tlačnim stikalom

Predpogoji za stojno varnost

Uporaba

Dobavni obseg

Opis naprave

Poseben pribor

139SL

- 4

Pred zagonom montirajte napravi prosto

priložene dele.

Slika

Kolesa potisnite v nosilec, in zavarujte s

priloženim čepom, upoštevajte useritev

čepa.

Slika

Transportni ročaj vstavite v nosilec, dokler

ne občutite upora. Z blazinicami roke ali

mehkim gumijastim kladivom s kratkim

udarcem namestite v položaj.

Slika

Mrežo za pribor obesite na kljuko,

prikazano na sliki.

Slika

Vtaknite visokotlačno gibko cev v ročno

brizgalno pištolo, dokler se slišno ne

zaskoči.

Opozorilo: Pazite na pravilno

usmerjenost priključne električne

napeljave.

Preverite varno povezavo s potegom za

visokotolačno cev.

몇Opozorilo

V skladu z veljavnimi predpisi aparat

ne sme nikoli delovati brez ločilnika

sistemov na omrežju za pitno vodo.

Uporabiti je potrebno ustrezen

ločilnik sistemov podjetja KÄRCHER ali

alternativni ločilnik sistemov v skladu z EN

12729 Tip BA. Voda, ki je tekla skozi

sistemski ločevalnik, je klasificirana kot

nepitna.

Opozorilo: Nečistoče v vodi lahko

poškodujejo visokotlačno črpalko in pribor. Za

zaščito se priporoča uporaba

KÄRCHERjevega vodnega filtra (poseben

pribor, naroč št. 4.730-059).

Upoštevajte predpise vodovodnega podjetja.

Priključne vrednosti glejte na tipski tablici / v

tehničnih podatkih.

Uporabljajte s platnom ojačano vodno

gibko cev (ni v obsegu dobave) z

običajnim priključkom. (premer najmanj 1/

2 cole oz. 13 mm; dolžina najmanj 7,5 m).

Slika

Priložen spojni del privijte na vodni

priključek naprave.

Vodno gibko cev nataknite na spojni del

naprave in jo priključite na oskrbo z vodo.

Ta visokotlačni čistilnik je s KÄRCHERjevo

gibko sesalno cevjo s protipovratnim filtrom

(posebni pribor, naroč.št. 4.440-238)

primeren za sesanje površinske vode npr. iz

sodov za deževnico ali ribnikov (za

maksimalno višino črpanja glejte tehnične

podatke).

KÄRCHERevo gibko sesalno cev s

protipovratnim ventilom napolnite z vodo,

privijte na vodni priključek in obesite v sod

za deževnico.

Visokotlačno cev ločite od visokotlačnega

priključka naprave.

Napravo vklopite „I/ON“ in počakajte

(največ 2 minuti), dokler voda na

visokotlačnem priključku ne izstopa brez

mehurčkov.

Izklopite napravo "0/OFF".

Pozor

Suhi tek v trajanju več kot 2 minuti lahko vodi

do poškodb na visokotlačni črpalki. Če

naprave v 2 minutah ne izgradi nobenega

tlaka, napravo izklopite in postopajte v skladu

z napotki v poglavju „Pomoč pri motnjah“.

Slika

Visokotlačno gibko cev trdno vtaknite v

hitri priključek na napravi, da se slišno

zaskoči.

Opozorilo: Pazite na pravilno

usmerjenost priključne električne

napeljave.

Preverite varno povezavo s potegom za

visokotolačno cev.

Pred zagonom

Montiranje koles

Montiranje transportnega ročaja

Nameščanje mreže za pribor

Spojitev visokotlačne gibke cevi z ročno

brizgalno pištolo

Oskrba z vodo

Oskrba z vodo iz vodovoda

Sesanje vode iz odprtih posod

Zagon

140 SL

- 5

Slika

Brizgalno cev vtaknite v ročno brizgalno

pištolo in jo pritrdite z obračanjem za 90°.

Vodno pipo popolnoma odprite.

Omrežni vtič vtaknite v vtičnico.

Vklopite napravo "I/ON".

Nevarnost

Zaradi izstopajočega vodnega curka iz

visokotlačne šobe deluje na ročno brizgalno

pištolo povratna sila. Poskrbite, da trdno

stojite, ročno brizgalno pištolo in brizgalno cev

trdno držite.

Pozor

Pred začetkom čiščenja zagotovite, da

visokotlačni čistilnik stoji varno na ravni

podlagi. Pri čiščenju uporabite zaščitna očala

in zaščitno obleko.

Deblokirajte ročico ročne brizgalne

pištole.

Potegnite ročico, naprava se vklopi.

Opozorilo: Če se ročica ponovno spusti, se

naprava ponovno izklopi. Visok tlak se v

sistemu ohrani.

Za običajne čistilne naloge. Delovni tlak se

lahko zvezno regulira med "Min" in Max".

Spustite ročico ročne brizgalne pištole.

Brizgalno cev obrnite na željen položaj.

Opozorilo: Primerna za delo s čistilnimi

sredstvi, brizgalno cev v ta namen obrnite na

položaj "Mix".

Za trdovratno umazanijo.

Pozor

Avtomobilskih gum, laka ali občutljivih površin

kot je les ne čistite s strgalom za umazanijo,

nevarnost poškodbe.

–Ni primerno za delo s čistilnimi sredstvi.

Za vsakokratno čistilno nalogo uporabljajte

izključno čistilna in negovalna sredstva

podjetja KÄRCHER, ker so bila le-ta razvita

posebej za uporabo z Vašo napravo. Uporaba

drugih čistilnih in negovalnih sredstev lahko

vodi do hitrejše obrabe in ugasnitve

garancijskih zahtevkov. Prosimo, da se

pozanimate v specializirani trgovini ali pa

zahtevate informacije neposredno pri podjetju

KÄRCHER.

Slika

Gibko sesalno cev za čistilno sredstvo v

želeni dolžini izvlecite iz ohišja.

Gibko sesalno cev za čistilno sredstvo

obesite v posodo z raztopino čistilnega

sredstva.

Uporabite brizgalno cev z reguliranjem

tlaka (Vario Power).

Brizgalno cev obrnite na položaj "Mix".

Opozorilo: S tem se pri obratovanju

raztopina čistilnega sredstva primeša

vodnemu curku.

Opozorilo: Po potrebi se lahko uporabijo tudi

pračne krtače za delo s čistilnim sredstvom.

Čistilno sredstvo varčno razpršite po suhi

površini in pustite, da učinkuje (vendar se

ne sme posušiti).

Raztopljeno umazanijo splaknite z

visokotlačnim curkom.

Spustite ročico ročne brizgalne pištole.

Zaprite ročico ročne brizgalne pištole.

Pri daljših delovnih premorih (več kot 5

minut) napravo dodatno izklopite „0/OFF“.

Pozor

Visokotlačno gibko cev ločite od ročne

brizgalne pištole ali naprave le, če v sistemu

ni tlaka.

Po delu s čistilnim sredstvom obesite

gibko sesalno cev v posodo s čisto vodo,

napravo vklopite za približno 1 minuto z

demontirano brizgalno cevjo in spirajte.

Spustite ročico ročne brizgalne pištole.

Obratovanje

Brizgalna cev z reguliranjem tlaka (Vario

Power)

Brizgalna cev s frezalom za umazanijo

Delo s čistilnimi sredstvi

Priporočljiva metoda čiščenja

Prekinitev obratovanja

Zaključek obratovanja

141SL

- 6

Izklopite napravo "0/OFF".

Zaprite pipo.

Napravo ločite z oskrbe z vodo.

Previdno: Ob ločitvi dovodne ali

visokotlačne gibke cevi lahko po

obratovanju iz priključkov izstopa topla

voda.

Pritisnite ročico ročne brizgalne pištole,

da iz sistema izpustite še obstoječi tlak.

Zaprite ročico ročne brizgalne pištole.

Izvlecite omrežni vtič.

Pozor

Da preprečite nesreče ali poškodbe, pri

transportu upoštevajte težo naprave (glejte

tehnične podatke).

Dvignite stroj s pomočjo nosilnega ročaja

in ga nesite.

Napravo vlecite za transportni ročaj.

Slika

Za potiskanje naprave najprej potegnite

transportni ročaj povsem navzgor, ročaj

se slišno zaskoči.

Napravo zavarujte proti zdrsu in

prevrnitvi.

Pozor

Da preprečite nesreče ali poškodbe, pri izbiri

kraja shranjevanja upoštevajte težo naprave

(glejte tehnične podatke).

Postavite napravo na ravno površino.

Pritisnite ločilno na ročni brizgalni pištoli in

ločite visokotlačno gibko cev od ročne

brizgalne pištole.

Ohišje hitrega priključka za visokotlačno

gibko cev pritisnite v smeri puščice in

izvlecite visokotlačno gibko cev.

Omrežni priključni kabel, visokotlačno

gibko cev in pribor pospravite na napravo.

Pred daljšim shranjevanjem, npr. v času zime,

dodatno upoštevajte napotke v poglavju

Nega.

Pozor

Napravo in pribor zaščitite pred zmrzaljo.

Če voda ni popolnoma izpraznjena, zmrzal

uniči napravo in pribor. Za preprečitev škod.

Popolna izpraznitev vode iz naprave:

Napravo vklopite brez priključene

visokotlačne gibke cevi in brez priključene

oskrbe z vodo (max. 1 min.) in počakajte,

dokler iz visokotlčanega priključka ne

izstopa več voda. Izklopite napravo.

Napravo s celotnim priborom shranjujte v

prostoru, varnem pred zmrzaljo.

Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Pred daljšim skladiščenjem, npr. pozimi:

Filter izvlecite iz gibke sesalne cevi za

čistilno sredstvo in ga očistite pod tekočo

vodo.

Sito v priključku za vodo izvlecite s

ploščatimi kleščami in ga očistite pod

tekočo vodo.

Naprave ni treba vzdrževati.

Uporabljajte samo originalne KÄRCHERjeve

nadomestne dele. Pregled nadomestnih

delov boste našli na koncu tega navodila za

uporabo.

Transport

Ročni transport

Transport v vozilih

Skladiščenje

Shranjevanje naprave

Zaščita pred zamrznitvijo

Nega in vzdrževanje

Nega

Vzdrževanje

Nadomestni deli

142 SL

- 7

Manjše motnje lahko odpravite sami s

pomočjo naslednjega pregleda.

V primeru dvoma se obrnite pooblaščeni

servisni službi.

Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Popravila in posege na električnih sestavnih

delih sme opravljati le pooblaščena servisna

služba.

Potegnite ročico ročne brizgalne pištole,

naprava se vklopi.

Preverite, ali na tipski tablici navedena

napetost ustreza napetosti vira

električnega toka.

Omrežni priključni vodnik preglejte glede

poškodb.

Preverite nastavitev na brizgalni cevi.

Prezračite napravo: Napravo vklopite brez

priključene visokotlačne gibke cevi in

počakajte (največ 2 minuti), dokler voda

na visokotlačnem priključku ne izstopa

brez mehurčkov. Napravo izklopite in

ponovno priklopite visokotlačno cev.

Preverite oskrbo z vodo.

Sito v priključku za vodo izvlecite s

ploščatimi kleščami in ga očistite pod

tekočo vodo.

Vzrok: Padec napetosti zaradi šibkega

električnega omrežja ali ob uporabi

električnega podaljška.

Ob vklopu najprej povlecite ročico ročne

brizgalne pištole, nato stikalo naprave

postavite na „I/ON“.

Čiščenje visokotlačne šobe: Iz šobne

izvrtine z iglo odstranite umazanijo in jo od

spredaj splaknite z vodo.

Preverite količino dotoka vode.

Neznatna netesnost naprave je tehnično

pogojena. Pri močnejši netesnosti se

obrnite na pooblaščeno servisno službo.

Uporabite brizgalno cev z reguliranjem

tlaka (Vario Power).

Brizgalno cev obrnite na položaj "Mix".

Očistite filter na gibki sesalni cevi za

čistilno sredstvo.

Preverite gibko sesalno cev za čistilno

sredstvo glede pregibov.

Pomoč pri motnjah

Naprava ne deluje

Naprava ne dosega zadostnega tlaka

Naprava se ne zažene, motor brenči

Močna nihanja tlaka

Naprava je netesna

Čistilno sredstvo se ne vsesava

143SL

- 8

Pridržana pravica do tehničnih sprememb!

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina izdelave

ustreza temeljnim varnostnim in zdravstvenim

zahtevam EU-standardov. Ta izjava izgubi

svojo veljavnost, če kdo napravo spremeni

brez našega soglasja.

Podpisniki ravnajo po navodilih in s

pooblastilom vodstva podjetja.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnični podatki

Vodni priključek

Temperatura dotoka (maks.) °C 40

Količina dotoka (min.) l/min 10

Pritisk dotoka (maks.) MPa 0,8

Max. sesalna višina m 0,5

Električni priključek

Napetost

1~50 Hz

V230

Priključna močkW 2,1

Omrežna varovalka (inertna) A 10

Razred zaščite I

Stopnja zaščite IP X5

Podatki o zmogljivosti

Delovni tlak MPa 12,5

Maks. dovoljeni tlak MPa 14

Črpalna količina, voda l/min 7,5

Mere in teža

Dolžina mm 876

Širina mm 325

Višina mm 285

Teža, pripravljeno za uporabo

s priborom

kg 13

Črpalna količina, čistilno

sredstvo

l/min 0,3

Povratna sila ročne brizgalne

pištole

N 15

Ugotovljene vrednosti v skladu z EN

60335-2-79

Vrednost vibracij dlan-roka

Negotovost K

m/s2

< 2,5

0,3

Nivo hrupa LpA

Negotovost KpA

dB(A)

Nivo hrupa ob obremenitviLWA

+ negotovost KWA

dB(A) 86

CE izjava

Proizvod: visokotlačni čistilec

Tip: 1.181-xxx

Zadevne ES-direktive:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Uporabljene usklajene norme:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Postopek ocenjevanja skladnosti:

Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 84

Zajamčeno: 86

CEO Head of Approbation

144 SL

- 1

Szanowny Kliencie!

Przed pierwszym użyciem

urządzenia należy przeczytać

oryginalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do

późniejszego wykorzystania lub dla następnego

użytkownika.

Wysokociśnieniowe urządzenie czyszczące

przeznaczone jest wyłącznie do zastosowania w

gospodarstwach domowych:

–

do czyszczenia maszyn, pojazdów,

budynków, narzędzi, fasad, tarasów,

narzędzi ogrodowych itp. za pomocą

strumienia wody pod dużym ciśnieniem (w

razie potrzeby z dodatkiem środków

czyszczących),

–

w połączeniu z akcesoriami, częściami

zamiennymi i środkami czyszczącymi

dopuszczonymi przez firmę KÄRCHER.

Należy przestrzegać wskazówek

załączonych do środków czyszczących.

Materiały użyte do opakowania nadają się

do recyklingu. Opakowania nie należy

wrzucać do zwykłych pojemników na śmieci,

lecz do pojemników na surowce wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powodu

należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

W każdym kraju obowiązują warunki gwarancji

określone przez dystrybutora urządzeń Kärcher.

Ewentualne usterki urządzenia usuwane są w

okresie gwarancji bezpłatnie, o ile

spowodowane są błędem materiałowym lub

produkcyjnym. W sprawach napraw

gwarancyjnych prosimy kierować się z

dowodem zakupu do dystrybutora lub do

autoryzowanego punktu serwisowego.

(Adres znajduje się na odwrocie)



Niebezpieczeństwo

Przy bezpośrednim niebezpieczeństwie,

prowadzącym do ciężkich obrażeń ciała lub do

śmierci.

몇

Ostrzeżenie

Na możliwie niebezpieczną sytuację, mogącą

prowadzić do ciężkich obrażeń ciała lub śmierci.

Uwaga

Na możliwie niebezpieczną sytuację, mogącą

prowadzić do lekkich obrażeń ciała lub szkód

materialnych.

–

Niewłaściwe użycie

strumienia wody pod

ciśnieniem może być

niebezpieczne. Nie wolno

kierować strumienia na ludzi, zwierzęta,

czynny osprzęt elektryczny ani na samo

urządzenie.

–

Mróz może zniszczyć urządzenie, które nie

zostało całkowicie opróżnione. Zimą

urządzenie należy przechowywać w

pomieszczeniu zabezpieczonym przed

mrozem.

Spis treści

Instrukcje ogólne

PL -

Wskazówki bezpieczeństwa

PL -

Obsługa

PL -

Opis urządzenia

PL -

Transport

PL -

Przechowywanie

PL -

Czyszczenie i konserwacja

PL -

Usuwanie usterek

PL -

Dane techniczne

PL -

Deklaracja UE

PL -

Instrukcje ogólne

Użytkowanie zgodne z

przeznaczeniem

Ochrona środowiska

Gwarancja

Symbole w instrukcji obsługi

Symbole na urządzeniu

145PL

- 2



Niebezpieczeństwo



Nigdy nie dotykać wtyczki ani gniazdka

mokrymi rękami.



Nie uruchamiać urządzenia w przypadku

uszkodzenia przewodu zasilającego lub

ważnych części urządzenia, np. przewodu

ciśnieniowego, pistoletu natryskowego lub

elementów zabezpieczających.



Przed każdym zastosowaniem sprawdzać,

czy przewód zasilający lub wtyczka nie są

uszkodzone. W przypadku uszkodzenia

przewodu zasilającego niezwłocznie zlecić

jego wymianę przez autoryzowany serwis

lub elektryka.



Przed każdym użyciem sprawdzać, czy

przewód ciśnieniowy nie jest uszkodzony.

Uszkodzony przewód ciśnieniowy należy

niezwłocznie wymienić.



Eksploatacja urządzenia w miejscach

zagrożonych wybuchem jest zabroniona.



Podczas użytkowania w obszarach

zagrożonych (np. na stacjach

benzynowych) należy przestrzegać

stosownych przepisów bezpieczeństwa.



W przypadku niewłaściwego użycia

strumień wody pod ciśnieniem może być

niebezpieczny. Nie wolno kierować

strumienia na ludzi, zwierzęta, czynny

osprzęt elektryczny ani na samo

urządzenie.



Przy czyszczeniu odzieży lub obuwia nie

kierować strumienia na siebie ani na inne

osoby.



Nie czyścić strumieniem przedmiotów

zawierających materiały szkodliwe dla

zdrowia (np. azbest).



Strumień wody pod ciśnieniem może

uszkodzić wentyle lub opony samochodowe

i doprowadzić do pęknięcia opony.

Pierwszym sygnałem takiego

niebezpieczeństwa jest przebarwienie

opony. Uszkodzone opony samochodowe i

wentyle stanowią zagrożenie dla życia.

Podczas czyszczenia zachować odległość

strumienia minimum 30 cm!



Niebezpieczeństwo wybuchu!

Nie rozpylać cieczy palnych.

Nigdy nie zasysać płynów zawierających

rozpuszczalniki ani nierozcieńczonych

kwasów czy rozpuszczalników! Zaliczają się

do nich np. benzyna, rozpuszczalnik do farb

lub olej grzewczy. Mgła powstająca podczas

spryskiwania jest łatwo zapalna,

wybuchowa i trująca. Nie zasysać acetonu,

nierozcieńczonych kwasów ani

rozpuszczalników, ponieważ atakują one

materiały zastosowane w urządzeniu.

몇

Ostrzeżenie



Wtyczka i złączka używanego przedłużacza

muszą być wodoszczelne i nie mogą leżeć

w wodzie.



Nieodpowiednie przedłużacze mogą być

niebezpieczne. Na wolnym powietrzu

należy stosować tylko dopuszczone do tego

celu i odpowiednio oznaczone przedłużacze

o wystarczającym przekroju. 1 - 10 m: 1,5

; 10 - 30 m: 2,5 mm



Przedłużacz należy zawsze całkowicie

odwijać z bębna kablowego.



Przewody ciśnieniowe, elementy

wyposażenia i złącza mają istotne

znaczenie dla bezpieczeństwa. Stosować

tylko przewody ciśnieniowe, elementy

wyposażenia i złącza zalecane przez

producenta.



Niniejsze urządzenie nie jest przewidziane

do użytkowania przez osoby o

ograniczonych możliwościach fizycznych,

sensorycznych wzgl. mentalnych.

Obsługa urządzenia przez dzieci lub osoby

nieprzyuczone jest zabroniona.

Dzieci powinny być nadzorowane, żeby

zapewnić, iż nie będą się bawiły

urządzeniem.

Opakowania foliowe utrzymywać z dala od

dzieci; istnieje niebezpieczeństwo

uduszenia!



Użytkownik ma obowiązek używania

urządzenia zgodnie z jego przeznaczeniem.

Podczas pracy musi on uwzględniać

warunki panujące w otoczeniu i uważać na

osoby znajdujące się w pobliżu.



Nie używać urządzenia, jeżeli w jego

zasięgu znajdują się inne osoby, chyba, że

są one wyposażone w odzież ochronną.

Wskazówki bezpieczeństwa

146 PL

- 3



W celu ochrony przed rozpryskującą się

wodą lub brudem należy nosić odpowiednią

odzież ochronną i okulary ochronne.

Uwaga



Przy dłuższych przerwach w pracy należy

wyłączyć urządzenie przy użyciu wyłącznika

głównego / wyłącznika albo wyjąć wtyczkę z

gniazdka.



Nie używać urządzenia przy temperaturach

poniżej 0 °C.



Podczas czyszczenia powierzchni

lakierowanych zachować odległość

strumienia min. 30 cm, aby uniknąć

uszkodzeń.



Pracującego urządzenia nigdy nie

pozostawiać bez nadzoru.



Nie dopuścić do uszkodzenia kabla

sieciowego lub przedłużacza w wyniku np.

zgniecenia, złamania, szarpnięcia,

przejechania po nim itp. Przewody sieciowe

chronić przed wysokimi temperaturami,

olejem i ostrymi krawędziami.



Wszystkie części przewodzące prąd w

miejscu pracy urządzenia muszą być

zabezpieczone przed tryskającą wodą.



Urządzenie można podłączyć jedynie do

przyłącza elektrycznego wykonanego przez

elektryka zgodnie z normą IEC 60364.



Urządzenie podłączać jedynie do prądu

zmiennego. Napięcie musi być zgodne z

napięciem podanym na tabliczce

znamionowej urządzenia.



Ze względów bezpieczeństwa zaleca się

uruchamianie urządzenia zawsze przy

użyciu wyłącznika ochronnego prądowego

(maks. 30 mA).



Czyszczenie, podczas którego powstają

ścieki zawierające olej, np. mycie silnika lub

podłogi samochodu, dozwolone jest tylko w

myjniach wyposażonych w separator oleju.



Urządzenie zostało skonstruowane do

stosowania ze środkami czyszczącymi

dostarczanymi lub zalecanymi przez

producenta. Stosowanie innych środków

czyszczących lub chemikaliów może

doprowadzić do uszkodzenia urządzenia.

Uwaga

Zabezpieczenia chronią użytkownika i nie wolno

ich modyfikować ani obchodzić.

Wyłącznik zapobiega niepożądanemu

włączeniu się urządzenia.

Blokada zablokowuje dźwignię pistoletu

natryskowego i zapobiega niezamierzonemu

włączeniu się urządzenia.

Zawór przepływowy zapobiega przekroczeniu

dopuszczalnego ciśnienia roboczego.

Po zwolnieniu dźwigni pistoletu natryskowego

wyłącznik ciśnieniowy wyłącza pompę i

strumień wody ustaje. Po pociągnięciu za

dźwignię pompa ponownie się włącza.

Uwaga

Przed jakąkolwiek czynnością przy użyciu

urządzenia lub przy urządzeniu należy stworzyć

warunki dla stateczności, w celu uniknięcia

wypadków wzgl. uszkodzeń.

–

Stateczność urządzenia jest

zagwarantowana, gdy stoi ono na równej

powierzchni.

Zakres dostawy urządzenia przedstawiony jest

opakowaniu. Podczas rozpakowywania

urządzenia należy sprawdzić, czy w

opakowaniu znajdują się wszystkie elementy.

W przypadku stwierdzenia braków w

akcesoriach lub uszkodzeń przy transporcie

należy zwrócić się do dystrybutora.

Ilustracje patrz strona 2

1Złączka do przyłącza wody

2Wąż wysokociśnieniowy

3 Szybkozłącze węża wysokociśnieniowego

4Przyłącze wody z wbudowanym sitem

Zabezpieczenia

Wyłącznik główny

Blokada pistoletu natryskowego

Zawór przelewowy z przełącznikiem

ciśnieniowym

Warunki dla stateczności

Obsługa

Zakres dostawy

Opis urządzenia

147PL

- 4

5Wyłącznik urządzenia „0/OFF“ / „I/ON“

6 Uchwyt transportowy

7Wąż ssący na środek czyszczący

8 Schowek na akcesoria

9 Przewód zasilający z wtyczką

10 Koła

11 Pistolet natryskowy

12 Blokada pistoletu natryskowego

13 Przycisk do oddzielenia węża

wysokociśnieniowego od pistoletu

natryskowego

14 Lanca z frezem do zanieczyszczeń

15 Lanca z regulacją ciśnienia (Vario Power)

Wyposażenie specjalne zwiększa możliwości

zastosowania urządzenia. Bliższych informacji

na ten temat udzielają dystrybutorzy urządzeń

KÄRCHER.

Przed uruchomieniem zamontować luźno

dołączone części do urządzenia.



Rysunek

Wcisnąć koła w zamocowanie i

zabezpieczyć dołączoną zatyczką; zwrócić

uwagę na pozycję zatyczki.



Rysunek

Wsunąć uchwyt transportowy w

zamocowanie aż odczuwalnego oporu.

Krótkim uderzeniem pięści lub miękkim

młotkiem gumowym ustawić we właściwej

pozycji.



Rysunek

Zawiesić siatkę z akcesoriami na hak

przedstawiony na ilustracji.



Rysunek

Włożyć wąż wysokociśnieniowy do pistoletu

natryskowego, aż się w słyszalny sposób

zatrzaśnie.

Wskazówka:

Zwrócić uwagę na właściwe

ustawienie złączki przyłączeniowej.

Sprawdzić bezpieczeństwo połączenia

przez pociągnięcie węża

wysokociśnieniowego.

몇

Ostrzeżenie

Zgodnie z obowiązującymi przepisami

urządzenie nigdy nie może być

używane bez odłącznika

systemowego przy sieci

wodociągowej. Należy używać odpowiedniego

odłącznika systemowego firmy KÄRCHER albo

odłącznika systemowego zgodnego z EN

12729, typ BA. Woda, która przepłynęła przez

odłącznik systemowy, katalogowana jest jako

nie nadająca się do picia.

Wskazówka:

Zanieczyszczenia w wodzie mogą

uszkodzić pompę wysokociśnieniową i

akcesoria. Jako ochronę zaleca się użycie filtra

wodnego KÄRCHER (wyposażenie specjalne,

nr katalogowy 4.730-059).

Przestrzegać przepisów lokalnego

przedsiębiorstwa wodociągowego.

Wartości przyłączenia patrz tabliczka

znamionowa/dane techniczne.



Stosować wąż gumowy wzmocniony

tkaniną (nie objęty dostawą) ze zwykłym

złączem. (Średnica przynajmniej 1/2 cala

wzgl. 13 mm; długość przynajmniej 7,5 m).



Rysunek

Przykręcić dołączoną złączkę do przyłącza

wody na urządzeniu.

Nałożyć wąż wodny na złączkę urządzenia i

podłączyć dopływ wody.

Ta myjka wysokociśnieniowa nadaje się wraz

wężem ssącym KÄRCHER z zaworem

zwrotnym (wyposażenie specjalne, nr

katalogowy 4.440-238) do zasysania wody

powierzchniowej np. z beczek na deszczówkę

lub stawów (maks. wysokość zasysania, patrz

dane techniczne).



Wypełnić wodą wąż ssący KÄRCHER z

zaworem zwrotnym, przykręcić do przyłącza

wody i zawiesić na zbiorniku wody

deszczowej.

Wyposażenie specjalne

Przed pierwszym uruchomieniem

Montowanie kół

Montaż uchwytu transportowego

Umieszczanie siatki z akcesoriami

Połączenie węża wysokociśnieniowego z

ręcznym pistoletem natryskowym.

Doprowadzenie wody

Dopływ wody z instalacji wodnej

Zasysanie wody z otwartych zbiorników

148 PL

- 5



Odłączyć wąż wysokociśnieniowy od

przyłącza wysokociśnieniowego

urządzenia.



Włączyć urządzenie „I/ON“ i zaczekać

(maks. 2 minuty), aż z przyłącza

wysokociśnieniowego zacznie wydobywać

się woda bez bąbelków.



Wyłączyć urządzenie „0/OFF”.

Uwaga

Praca na sucho trwająca przez ponad 2 minuty

prowadzi do uszkodzenia pompy

wysokociśnieniowej. Jeżeli urządzenie nie

wytworzy ciśnienia w ciągu 2 minut, należy je

wyłączyć i postąpić zgodnie ze wskazówkami z

rozdziału „Pomoc przy usterkach“.



Rysunek

Mocno założyć wąż wysokociśnieniowy na

szybkozłącze przy urządzeniu; zaskoczy w

słyszalny sposób.

Wskazówka:

Zwrócić uwagę na właściwe

ustawienie złączki przyłączeniowej.

Sprawdzić bezpieczeństwo połączenia

przez pociągnięcie węża

wysokociśnieniowego.



Rysunek

Włożyć lancę w pistolet natryskowy i

zablokować, obracając o 90°.



Całkowicie otworzyć kran.



Włożyć wtyczkę sieciową do gniazdka.



Włączyć urządzenie „I/ON”.



Niebezpieczeństwo

Poprzez strumień wody wytryskujący z dyszy

wysokociśnieniowej na pistolet oddziałuje siła

odrzutu. Należy zapewnić sobie bezpieczne

ustawienie i mocno trzymać pistolet natryskowy

i lancę.

Uwaga

Przed rozpoczęciem czyszczenia należy się

upewnić, że myjka wysokociśnieniowa znajduje

się na równej powierzchni. W trakcie

czyszczenia używać okularów ochronnych i

odzieży ochronnej.



Odblokować dźwignię pistoletu

natryskowego.



Pociągnąć za dźwignię, urządzenie się

włącza.

Wskazówka:

Gdy zwalnia się dźwignię,

urządzenie znowu się odłącza. Nadciśnienie

pozostaje w systemie.

Do najczęstszych zadań czyszczenia. Ciśnieni

robocze można regulować stopniowo w

zakresie od „Min“ do „Max“.



Zwolnić dźwignię pistoletu natryskowego.



Obrócić lancę do żądanego położenia.

Wskazówka

: Nadaje się do pracy przy użyciu

środka czyszczącego; w tym celu przekręcić

lancę do pozycji „Mix“.

Do przywartych zanieczyszczeń, trudnych do

usunięcia.

Uwaga

Nie czyścić opon samochodowych, lakieru ani

wrażliwych powierzchni, jak drewno, za pomocą

frezu do zanieczyszczeń; niebezpieczeństwo

uszkodzenia.

–

Nie nadaje się do pracy ze środkami

czyszczącymi.

Do każdego czyszczenia należy używać

wyłączenie środków czyszczących i

pielęgnacyjnych firmy KÄRCHER, ponieważ

zostały one przeznaczone specjalnie do użytku

z Państwa urządzeniem. Używanie innych

środków czyszczących i pielęgnacyjnych może

prowadzić do szybszego zużycia i wygaśnięcia

uprawnień związanych z roszczeniami

gwarancyjnymi. Dalsze informacje dostępne są

w handlu branżowym albo bezpośrednio w

firmie KÄRCHER.



Rysunek

Z obudowy wyciągnąć wąż ssący na środek

czyszczący na odpowiednią długość.

Zawiesić wąż ssący środka czyszczącego w

zbiorniku ze środkiem czyszczącym.



Zastosować lancę z regulacją ciśnienia

(Vario Power).



Obrócić lancę do położenia „Mix“.

Wskazówka:

W ten sposób miesza się przy

pracy roztwór środka czyszczącego ze

strumieniem wody.

Uruchamianie

Działanie

Lanca z regulacją ciśnienia (Vario Power)

Lanca z frezem do zanieczyszczeń

Praca ze środkiem czyszczącym

149PL

- 6

Wskazówka

: W razie potrzeby do pracy z

użyciem środków czyszczących można też użyć

szczotek myjących.



Cienko spryskać suchą powierzchnię

środkiem czyszczącym i pozostawić na

pewien czas (ale nie do wyschnięcia).



Spłukać rozpuszczony brud strumieniem

wysokociśnieniowym.



Zwolnić dźwignię pistoletu natryskowego.



Zablokować dźwignię pistoletu

natryskowego.



W przypadku dłuższych przerw w pracy

(ponad 5 minut) dodatkowo wyłączać

urządzenie „0/OFF“.

Uwaga

Wąż wysokociśnieniowy oddzielić od ręcznego

pistoletu natryskowego albo urządzenia tylko

wtedy, gdy w systemie nie ma ciśnienia.



Po pracy ze środkiem czyszczącym,

zawiesić wąż ssący w zbiorniku z czystą

wodą, włączyć urządzenie na ok. 1 min. bez

zamontowanej lancy i przepłukać.



Zwolnić dźwignię pistoletu natryskowego.



Wyłączyć urządzenie „0/OFF”.



Zakręcić kran.



Oddzielić urządzenie od dopływu wody.

Ostrożnie

: Przy oddzielaniu węża

dopływowego lub wysokociśnieniowego, po

pracy może z przyłączy wydostawać się

ciepła woda.



Nacisnąć dźwignię pistoletu natryskowego,

aby całkowicie usunąć ciśnienie z systemu.



Zablokować dźwignię pistoletu

natryskowego.



Wyciągnąć wtyczkę z gniazda zasilającego.

Uwaga

W celu uniknięcia wypadków wzgl. zranień przy

transporcie należy zwrócić uwagę na ciężar

urządzenia (patrz dane techniczne).



Podnieść urządzenie i nosić przy użyciu

uchwytu nośnego.



Pociągnąć urządzenie za uchwyt

transportowy

Rysunek



Przed pchaniem urządzenia należy

pociągnąć uchwyt transportowy całkowicie

ku górze, aż w słyszalny sposób zaskoczy.



Zabezpieczyć urządzenie przed

przesunięciem i przewróceniem się.

Uwaga

W celu uniknięcia wypadków wzgl. zranień, przy

wyborze miejsca składowania należy zwrócić

uwagę na ciężar urządzenia (patrz dane

techniczne).



Zaparkować urządzenie na równej

powierzchni.



Nacisnąć przycisk oddzielający pistoletu

natryskowego i oddzielić wąż

wysokociśnieniowy od pistoletu

natryskowego.



Nacisnąć obudowę szybkozłącza węża

wysokociśnieniowego w kierunku strzałki i

wyjąć wąż wysokociśnieniowy.



Umieścić przewód zasilający, wąż

wysokociśnieniowy i wyposażenie przy

urządzeniu.

Przed dłuższym okresem przechowywania, np.

w zimie należy zwrócić uwagę na wskazówki w

rozdziale Pielęgnacja.

Uwaga

Urządzenie i akcesoria chronić przed mrozem.

Urządzenie i akcesoria zostaną zniszczone

przez mróz, jeżeli nie zostaną w pełni

opróżnione z wody. W celu uniknięcia szkód:



Całkowicie opróżnić urządzenie z wody:

Włączyć urządzenie bez podłączonego

węża wysokociśnieniowego i bez

Zalecana metoda czyszczenia

Przerwanie pracy

Zakończenie pracy

Transport

Transport ręczny

Transport w pojazdach

Przechowywanie

Przechowywanie urządzenia

Ochrona przeciwmrozowa

150 PL

- 7

podłączonego dopływu wody (maks. 1 min.)

i zaczekać, aż z przyłącza

wysokociśnieniowego już nie będzie się

wydobywać woda. Wyłączyć urządzenie.



Przechowywać urządzenie z wszystkimi

akcesoriami w ogrzewanym pomieszczeniu.



Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urządzenie

wyłączyć i wyjąć wtyczkę z gniazdka

sieciowego.

Przed dłuższym okresem przechowywania, np.

w zimie:



Zdjąć filtr z węża ssącego środka

czyszczącego i oczyścić go pod bieżącą

wodą.



Wyciągnąć szczypcami płaskimi sito z

przyłącza wody i oczyścić je pod bieżącą

wodą.

Urządzenie nie wymaga konserwacji.

Stosować wyłącznie oryginalne części

zamienne firmy KÄRCHER. Lista części

zamiennych znajduje się na końcu niniejszej

instrukcji obsługi.

Mniejsze usterki można usunąć samodzielnie,

korzystając z poniższych wskazówek.

W razie wątpliwości prosimy zwrócić się do

autoryzowanego serwisu.



Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urządzenie

wyłączyć i wyjąć wtyczkę z gniazdka

sieciowego.

Do wszelkich napraw i prac na podzespołach

elektrycznych uprawniony jest jedynie

autoryzowany serwis.



Pociągnąć za dźwignię pistoletu

natryskowego, urządzenie się włącza.



Sprawdzić, czy napięcie sieciowe podane

na tabliczce znamionowej odpowiada

napięciu źródła prądu.



Skontrolować przewód zasilający pod

kątem uszkodzeń.



Sprawdzić ustawienie lancy.



Odpowietrzyć urządzenie: Włączyć

urządzenie bez podłączonego węża

wysokociśnieniowego i zaczekać (maks. 2

minuty), aż z przyłącza

wysokociśnieniowego zacznie wydobywać

się woda bez bąbelków. Wyłączyć

urządzenie i ponownie podłączyć wąż

wysokociśnieniowy.



Sprawdzić dopływ wody.



Wyciągnąć szczypcami płaskimi sito z

przyłącza wody i oczyścić je pod bieżącą

wodą.

Przyczyna: Spadek napięcia z powodu słabej

sieci elektrycznej albo używania kabla

przedłużeniowego.



Przy włączaniu najpierw pociągnąć za

dźwignię pistoletu natryskowego, potem

ustawić wyłącznik urządzenia na „I/ON“.



Czyszczenie dyszy wysokociśnieniowej:

Usunąć zanieczyszczenia z otworu dyszy

za pomocą igły i wypłukać wodą od przodu.



Sprawdzić ilość dopływającej wody.



Niewielka nieszczelność urządzenia wynika

z jej konstrukcji. W przypadku większej

nieszczelności zlecić naprawę w

autoryzowanym serwisie.



Zastosować lancę z regulacją ciśnienia

(Vario Power).

Obrócić lancę do położenia „Mix“.



Oczyścić filtr przy wężu ssącym środka

czyszczącego.

Czyszczenie i konserwacja

Konserwacja

Części zamienne

Usuwanie usterek

Urządzenie nie działa

Urządzenie nie wytwarza ciśnienia

Urządzenie się nie uruchamia, silnik

warczy

Silne wahania ciśnienia

Nieszczelne urządzenie

Środek czyszczący nie jest zasysany

151PL

- 8



Sprawdzić wąż ssący środka czyszczącego

czy nie ma załamań.

Zmiany techniczne zastrzeżone!

Niniejszym oświadczamy, że określone poniżej

urządzenie odpowiada pod względem

koncepcji, konstrukcji oraz wprowadzonej przez

nas do handlu wersji obowiązującym wymogom

dyrektyw UE dotyczącym wymagań w zakresie

bezpieczeństwa i zdrowia. Wszelkie nie

uzgodnione z nami modyfikacje urządzenia

powodują utratę ważności tego oświadczenia.

Z upoważnienia zarządu przedsiębiorstwa.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

tel.: +49 7195 14-0

faks: +49 7195 14-2212

Dane techniczne

Przyłącze wody

Temperatura doprowadzenia

(maks.)

°C 40

Ilość doprowadzenia (min.)

l/min 10

Ciśnienie dopływowe (maks.)

MPa 0,8

Maks. wysokość ssania

m0,5

Podłączenie do sieci

Napięcie

1~50 Hz

V230

Pobór mocy

kW 2,1

Bezpiecznik sieciowy

(zwłoczny)

A10

Klasa ochrony

Stopień zabezpieczenia

IP X5

Parametry robocze

Ciśnienie robocze

MPa 12,5

Maks. dopuszczalne ciśnienie

MPa 14

Ilość pobieranej wody

l/min 7,5

Wymiary i ciężar

długość

mm 876

szerokość

mm 325

wysokość

mm 285

Ciężar, urządzenie gotowe do

pracy wraz z akcesoriami

kg 13

Ilość pobieranego środka

czyszczącego

l/min 0,3

Siła odrzutu pistoletu

natryskowego

N 15

Wartości określone zgodnie z EN 60335-2-79

Drgania przenoszone przez

kończyny górne

Niepewność pomiaru K

m/s

< 2,5

0,3

Poziom ciśnienie akustycznego

Niepewność pomiaru K

dB(A)

Poziom mocy akustycznej L

+ Niepewność pomiaru K

dB(A) 86

Deklaracja UE

Produkt:

Myjka wysokociśnieniowa

Typ:

1.181-xxx

Obowiązujące dyrektywy WE

2006/42/WE (+2009/127/WE)

2004/108/WE

2000/14/WE

Zastosowane normy zharmonizowane

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Zastosowana metoda oceny zgodności

Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 84

Gwarantowany: 86

CEO Head of Approbation

152 PL

- 1

Mult stimate client,

Înainte de prima utilizare a

aparatului dvs. citiţi acest

instrucţiuni original, respectaţi instrucţiunile

cuprinse în acesta şi păstraţi-l pentru

întrebuinţarea ulterioară sau pentru următorii

posesori.

Utilizaţi acest aparat de curăţat sub presiune

exclusiv pentru gospodăria particulară:

–la curăţarea maşinilor, vehiculelor,

utilajelor, faţadelor, teraselor, aparatelor

de grădinărit, etc. cu jet de apă sub

presiune (în caz de nevoie se poate

adăuga şi detergent).

–cu accesoriile, piesele de schimb şi

detergenţii aprobaţi de KÄRCHER.

Respectaţi instrucţiunile de utilizare ale

detergenţilor.

Materialele de ambalare sunt

reciclabile. Ambalajele nu trebuie

aruncate în gunoiul menajer, ci trebuie duse

la un centru de colectare şi revalorificare a

deşeurilor.

Aparatele vechi conţin materiale

reciclabile valoroase, care pot fi supuse

unui proces de revalorificare. Din acest

motiv, vă rugăm să apelaţi la centrele de

colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele

conţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

În fiecare ţară sunt valabile condiţiile de

garanţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remediate

gratuit. Pentru a putea beneficia de garanţie,

prezentaţi-vă cu chitanţa de cumpărare la

magazin sau la cea mai apropiată unitate de

service autorizată.

(Pentru adresă vedeţi pagina din spate)

Pericol

Pericol iminet, care duce la vătămări

corporale grave sau moarte.

몇Avertisment

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale grave sau moarte.

Atenţie

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare sau

pagube materiale.

–Jetul sub presiune poate fi

periculos în cazul utilizării

neconforme. Jetul nu

trebuie îndreptat spre

persoane, animale, echipamente electrice

active sau asupra aparatului însuşi.

–Gerul poate distruge aparatul dacă apa nu

este golită complet. Iarna aparatul trebuie

păstrat într-o încăpere ferită de îngheţ.

Cuprins

Observaţii generale RO -1

Măsuri de siguranţă RO -2

Utilizarea RO -3

Descrierea aparatului RO -3

Transport RO -6

Depozitarea RO -6

Îngrijirea şi întreţinerea RO -7

Remedierea defecţiunilor RO -7

Date tehnice RO -8

Declaraţia CE RO -8

Observaţii generale

Domeniul de utilizare

Protecţia mediului înconjurător

Garanţie

Simboluri din manualul de utilizare

Simboluri pe aparat

153RO

- 2

Pericol

Nu apucaţi niciodată fişa de alimentare şi

priza având mâinile ude.

Nu puneţi aparatul în funcţiune dacă este

deteriorat cablul de alimentare de la reţea

sau elemente importante ale aparatului,

precum de ex. furtunul de presiune,

pistolul de pulverizare sau dispozitivele de

siguranţă.

Înainte de fiecare utilizare verificaţi cablul

de reţea şi ştecherul, să nu aibă

defecţiuni. Cablul de reţea deteriorat

trebuie înlocuit neîntârziat într-un atelier

electric / service pentru clienţi autorizat.

Verificaţi furtunurile de presiune înainte

de fiecare utilizare. Înlocuiţi-le neîntârziat

pe cele care prezintă defecţiuni.

Este interzisă funcţionarea în zone cu

pericol de explozie.

La utilizarea aparatului în zone

periculoase (de ex. recipiente de

combustibil) se vor respecta instrucţiunile

de securitate corespunzătoare.

Jeturile sub presiune pot fi periculoase în

cazul utilizării neconforme. Jetul nu

trebuie îndreptat spre persoane, animale,

echipamente electrice active sau asupra

aparatului însuşi.

Nu îndreptaţi jetul de presiune spre dvs.

înşivă sau spre altcineva, pentru a curăţa

îmbrăcămintea sau încălţămintea.

Nu stropiţi obiecte ce conţin materiale

periculoase (de ex. azbest).

Cauciucurile vehiculelor/ventilele lor pot fi

deteriorate de jetul sub presiune şi se pot

fisura. Primul semn este o decolorare a

cauciucului. Anvelopele/supapele

anvelopelor deteriorate pun în pericol

viaţa persoanelor. La curăţare păstraţi o

distanţă minimă de cel puţin 30 cm !

Pericol de explozie!

Nu pulverizaţi lichide inflamabile.

Nu se vor aspira niciodată lichide

conţinând solvenţi, dizolvanţi sau acizi

nediluaţi! În această categorie intră de ex.

benzina, diluantul pentru vopsea, uleiul.

Ceaţa formată la stropire este inflamabilă,

explozivă şi toxică. Nu folosiţi acetonă,

acizi nediluaţi şi dizolvanţi, căci atacă

materialele folosite la aparat.

몇Avertisment

Ştecherul şi cuplajul unui prelungitor

trebuie să fie etanşe la apă şi nu au voie

să se afle în apă.

Cablurile prelungitoare nepotrivite pot fi

periculoase. Pentru aer liber se vor utiliza

numai prelungitoare admise şi marcate

corespunzător, cu secţiune suficientă: 1 -

10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Prelungitorul se va derula întotdeauna

complet de pe tambur.

Furtunurile de presiune, armăturile şi

cuplajele sunt importante pentru

securitatea aparatului. Utilizaţi furtunuri

de presiune, armături şi cuplaje numai de

tipul celor recomandate de producător.

Acest aparat nu este destinat pentru a fi

utilizat de către persoane cu capacităţi

psihice, senzoriale sau mintale limitate.

Nu este permisă utilizarea aparatului de

către copii sau persoane neinstruite.

Nu lăsaţi copii nesupravegheaţi, pentru a

vă asigura, că nu se joacă cu aparatul.

Ţineţi foliile de ambalaj departe de copii,

pentru a evita pericolul de sufocare!

Beneficiarul are obligaţia de a utiliza

aparatul conform prevederilor. El trebuie

să ţină cont de împrejurările de la faţa

locului şi, în timpul lucrului, să fie atent la

persoanele din preajmă.

Nu folosiţi aparatul când în raza de

acţiune a acestuia se află alte persoane,

decât dacă acestea poartă echipament de

protecţie.

Se vor purta îmbrăcăminte adecvată

precum şi ochelari de protecţie împotriva

stropilor de apă şi murdăriei.

Atenţie

În cazul unor perioade mai lungi de

repaus opriţi aparatul de la comutatorul

principal / aparatului sau scoateţi aparatul

din priză.

Nu puneţi aparatul în funcţiune sub

temperaturi de 0 °C.

Măsuri de siguranţă

154 RO

- 3

La curăţarea suprafeţelor lăcuite, trebuie

respectată o distanţă minimă de 30 cm,

pentru a evita deteriorarea acestora.

Aparatul nu va fi lăsat să funcţioneze

nesupravegheat.

Atenţie la cablul de conectare sau la

prelungitor, trebuie să fie în bună stare, nu

îndoite, crăpate sau uzate, etc. Cablurile

de reţea se vor proteja contra căldurii

excesive, uleiurilor, muchiilor ascuţite.

Toate piesele din zona de lucru, şi care

sunt străbătute de curentul electric trebuie

protejate de jetul de apă.

Conectarea aparatului este permisă

numai la o conexiune electrică realizată

conform IEC 60364, de către un

electrician de specialitate.

Aparatul se conectează numai la curent

alternativ. Tensiunea trebuie să

corespundă celei de pe plăcuţa

aparatului.

Din motive de securitate se recomandă

folosirea aparatului cu un comutator de

protecţie la curenţi reziduali (max 30 mA).

Curăţiri la care se obţine apă reziduală cu

un conţinut de ulei de maşină, de exemplu

spălarea motoarelor şi şasiurilor trebuie

să fie făcute numai în locuri special

amenăjate cu dispozitive de sepărare şi

de înlăturare uleiului de maşină.

Acest aparat a fost proiectat pentru

utilizarea împreună cu detergenţi livraţi

sau recomandaţi de producător. Utilizarea

altor detergenţi sau a chimicalelor poate

prejudicia aparatul.

Atenţie

Dispozitivele de siguranţă servesc pentru

protecţia utilizatorului şi nu este permisă

modificarea sau scoaterea din funcţiune a

acestora.

Comutatorul aparatului împiedică pornirea

accidentală a aparatului.

Zăvorul blochează maneta pistolului de

pulverizat şi împiedică pornirea accidentală a

aparatului.

Supapa de preaplin previne depăşirea

presiunii de lucru admise.

Dacă mânerul pistolului manual de stropit

este eliberat, întrerupătorul manometric

decuplează pompa, iar jetul sub presiune se

opreşte. Dacă se trage de mâner, pompa

porneşte din nou.

Atenţie

Înainte de toate activităţile cu sau pe aparat

asiguraţi stabilitatea acestuia pentru a evita

accidentele şi deteriorările.

–Aparatul se află în poziţie stabilă, când

este amplasată pe o suprafaţă plană.

Pachetul de livrare a aparatului dvs. este

ilustrat pe ambalaj. La despachetare, verificaţi

dacă conţinutul pachetului este complet.

Informaţi imediat distribuitorul

dumneavoastră dacă lipsesc părţi

componente sau dacă intervin defecţiuni la

transport.

Pentru imagini vezi pag. 2

1Piesă de cuplare pentru conexiunea de

apă

2 Furtun de înaltă presiune

3 Cuplaj rapid pentru furtunul de înaltă

presiune

4 Racord de apă cu sită inclusă

5 Comutatorul aparatului „0/OFF“ / „I/ON“

6 Mâner pentru transport

7 Furtun de aspiraţie pentru detergent

8Spaţiu de depozitare pentru accesorii

9 Cablu de reţea cu ştecher

10 Roţi

11 Pistol de pulverizare

12 Zăvor pistol de pulverizat

13 Buton de detaşare a furtunului de înaltă

presiune de pistolul de pulverizat

Dispozitive de siguranţă

Întrerupătorul principal

Zăvor pistol de pulverizat

Supapă de preaplin cu întrerupător

manometric

Condiţiile pentru siguranţa

stabilităţii

Utilizarea

Articolele livrate

Descrierea aparatului

155RO

- 4

14 Lance cu freză pentru murdărie

15 Lance cu reglaj de presiune (Vario Power)

Accesoriile speciale extind sfera de utilizare a

aparatului dvs. Informaţii detaliate obţineţi de

la distribuitorul dvs. KÄRCHER.

Înainte de punerea în funcţiune montaţi

piesele nefixate, livrate împreună cu aparatul.

Figura

Introduceţi roţile în locaşurile lor şi fixaţi-le

cu dopurile anexate, ţinând cont de poziţia

acestora.

Figura

Împingeţi mânerul de transport în suport

până la capăt. Introduceţi-l în poziţia

corectă printr-o scurtă lovitură de pumn

sau cu ajutorul unui ciocan de cauciuc.

Figura

Atârnaţi plasa pentru accesorii pe cârligul

ilustrat pe figură.

Figura

Împingeţi furtunul de presiune în pistolul

de pulverizare, până când se aude că

acesta intră în locaş.

Observaţie: Atenţie la poziţia corectă a

niplului de conectare.

Verificaţi trăgând de furtunul de înaltă

presiune, dacă îmbinarea s-a făcut corect.

몇Avertisment

Conform normelor în vigoare,

aparatul nu trebuie exploatat

niciodată fără un separator de

sistem la reţeaua de apă potabilă.

Se va utiliza un separator de sistem adecvat,

de la firma KÄRCHER, sau un separator de

sistem alternativ, conform EN 12729 tip

BA.Apa, care curge printr-un separator de

sistem este clasificată ca fiind nepotabilă.

Observaţie:Impurităţile din apă pot afecta

pompa de înaltă presiune şi accesoriile.

Pentru protecţia acestora vă recomandăm

filtrul de apă KÄRCHER (accesoriu special,

nr. de comandă 4.730-059).

Respectaţi prevederile companiei de

furnizare a apei.

Pentru valorile de racordare se vor consulta

datele tehnice/plăcuţa de tip.

Se utilizează un furtun cu inserţie textilă

(nu este inclus în livrare) cu un cuplaj

obişnuit: (Diametru minim 1/2 ţoli sau 13

mm; lungime min. 7,5 m).

Figura

Se înşurubează piesa de cuplare de la

racordul de apă al aparatului, livrată odată

cu furnitura.

Se montează furtunul de apă la piesa de

cuplare a aparatului şi se racordează la

sursa de alimentare cu apă.

Acest aparat de curăţare sub presiune poate

fi folosit cu furtunul de absorbţie KÄRCHER

cu supapă de refulare (accesoriu special, nr.

de comandă 4.440-238) şi este adecvat

pentru aspirarea apei de la suprafaţă, de ex.

din rezervoare cu apă de ploaie sau din iazuri

(înălţimea maximă de aspirare vezi Datele

tehnice).

Umpleţi furtunul de aspiraţie KÄRCHER

cu supapă de refulare cu apă, înşurubaţi-l

la racordul de apă şi introduceţi-l în

rezervorul cu apă de ploaie.

Deconectaţi furtunul de înaltă presiune de

la racordul de înaltă presiune al

aparatului.

Porniţi aparatul „I/ON“ şi lăsaţi-l să

funcţioneze (max. 2 min.), până ce apa

iese pe ieşirea de înaltă presiune fără a

conţine bule de aer.

Opriţi aparatul „0/OFF“.

Accesorii opţionale

Înainte de punerea în funcţiune

Montarea roţilor

Montarea mânerului de transport

Montarea plasei pentru accesorii

Conectarea furtunului de înaltă presiune

la pistolul manual de stropit

Alimentarea cu apă

Alimentarea cu apă din conducta de apă

Aspirarea apei din rezervoare deschise

156 RO

- 5

Atenţie

Funcţionarea uscată timp de mai mult de 2

minute poate ducă la deteriorarea pompei de

înaltă presiune. În cazul în care aparatul nu

mai generează presiune timp de 2 minute,

opriţi aparatul şi procedaţi conform

instrucţiunilor din capitolul "Remedierea

defecţiunilor".

Figura

Introduceţi furtunul de înaltă presiune în

cuplajul rapid de la aparat, până când se

aude că acesta intră în locaş

Observaţie: Atenţie la poziţia corectă a

niplului de conectare.

Verificaţi trăgând de furtunul de înaltă

presiune, dacă îmbinarea s-a făcut corect.

Figura

Montaţi lancea la pistolul de pulverizare

manual şi fixaţi-o prin rotire la dreapta 90°.

Deschideţi robinetul de apă în totalitate.

Introduceţi ştecherul în priză.

Porniţi aparatul „I/ON“.

Pericol

Datorită jetului de apă care iese din pistol prin

duza de înaltă presiune, la pistol apare o forţă

de recul. Asiguraţi-vă o poziţie fermă şi

strângeţi bine pistolul şi lancea.

Atenţie

Înainte de începerea lucrărilor de curăţare

asiguraţi-vă, că aparatul de curăţat sub

presiune este amplasat într-o poziţie stabilă

pe o suprafaţă plană În timpul lucrărilor de

curăţare purtaţi ochelari şi haine de protecţie.

Deblocaţi maneta pistolului de stropit.

Trageţi maneta, aparatul porneşte.

Observaţie: Dacă eliberaţi maneta, aparatul

se opreşte din nou. Presiunea înaltă rămâne

acumulată în sistem.

Pentru lucrările de curăţare uzuale. Presiunea

de lucru poate fi reglată fără trepte între „Min”

şi „Max”.

Eliberaţi maneta pistolului.

Rotiţi lancea în poziţia dorită.

Indicaţie: Este adecvat pentru funcţionare cu

soluţie de curăţat, pentru acesta rotiţi lancea

în poziţie "Mix".

Pentru murdărie persistentă.

Atenţie

Nu curăţaţi anvelopele, suprafeţele vopsite

sau delicate, cum ar fi lemnul cu freza de

murdărie, deoarece există pericolul

deteriorării acestora.

–Nu este adecvat pentru funcţionare cu

soluţie de curăţat.

Utilizaţi pentru orice operaţiune de curăţare

exclusiv soluţii de curăţat şi de îngrijire

KÄRCHER, deoarece acestea au fost

dezvoltate special pentru curăţare cu aparatul

dvs. Utilizarea altor soluţii de curăţat şi de

îngrijire poate cauza uzura mai rapidă şi

poate atrage după sine anularea garanţiei. Vă

rugăm să cereţi informaţii în magazinele de

specialitate sau direct de la firma KÄRCHER.

Figura

Extrageţi furtunul de aspirare pentru

soluţia de curăţat din carcasă la lungimea

dorită.

Introduceţi furtunul de aspirare pentru

soluţia de curăţat într-un rezervor cu

soluţie de curăţat.

Folosiţi lancea cu reglaj de presiune

(Vario Power).

Rotiţi lancea în poziţia „Min”.

Observaţie: Prin acesta, în timpul

funcţionării, soluţia de curăţat se

amestecă cu jetul de apă.

Indicaţie: Dacă este nevoie în cazul

funcţionării cu soluţie de curăţat puteţi folosi şi

periile rotative.

Se pulverizează cu economie soluţie de

curăţat pe suprafaţa uscată şi se lasă să

acţioneze (nu să se usuce).

Mizeria desprinsă se spală cu jetul de

înaltă presiune.

Punerea în funcţiune

Funcţionarea

Lance cu reglaj de presiune (Vario

Power)

Lance cu freză pentru murdărie

Funcţionare cu soluţie de curăţat

Metoda de curăţare recomandată

157RO

- 6

Eliberaţi maneta pistolului.

Blocaţi maneta pistolului de stropit.

În cazul pauzelor mai lungi (peste 5 min)

se deconectează aparatul de la

întrerupător „0/OFF“.

Atenţie

Deconectaţi furtunul de presiune de la pistolul

manual de stropit sau de la aparat numai

atunci, când sistemul de află în stare

depresurizată.

După funcţionarea cu soluţie de curăţat se

introduce furtunul de detergent într-un

rezervor cu apă curată, se conectează

aparatul cam 1 minut, cu lancea

demontată, şi se clăteşte.

Eliberaţi maneta pistolului.

Opriţi aparatul „0/OFF“.

Închideţi robinetul de apă.

Deconectaţi aparatul de la sursa de

alimentare cu apă.

Atenţie : În cazul detaşării furtunului de

alimentare sau a celui de presiune înaltă,

după utilizare poate să curgă apă caldă

din racorduri.

Apăsaţi maneta pistolului pentru a elimina

presiunea încă existentă în sistem.

Blocaţi maneta pistolului de stropit.

Scoateţi ştecherul din priză.

Atenţie

Pentru a evita accidentele şi vătămările

corporale în timpul transportului ţineţi cont de

greutatea aparatului (vezi datele tehnice).

Ridicaţi aparatul de la mânerul de

transport şi transportaţi-l în acest fel

Trageţi aparatul de mânerul de transport.

Figura

Înainte să împingeţi aparatul trageţi

mânerul de transport în sus de tot, până

ce se aude că se fixează.

Asiguraţi aparatul contra alunecării şi

răsturnării.

Atenţie

Pentru a evita accidentele şi vătămările

corporale la alegerea locului de depozitare

ţineţi cont de greutatea aparatului (vezi datele

tehnice).

Amplasaţi aparatul pe o suprafaţă plană.

Apăsaţi butonul de separare de pe pistolul

manual de pulverizat şi separaţi furtunul

de înaltă presiune de pistolul manual de

pulverizat.

Apăsaţi carcasa cuplajului rapid pentru

furtunul de înaltă presiune în sensul

săgeţii şi trageţi furtunul de înaltă

presiune în afară.

Depozitaţi cablul de reţea, furtunul de

înaltă presiune şi accesoriile pe aparat.

În cazul depozitării pe perioade îndelungate,

de ex. iarna, ţineţi cont suplimentar de

indicaţiile din capitolul Îngrijire.

Atenţie

Feriţi aparatul de îngheţ.

Aparatul şi accesoriile sunt distruse de îngheţ

dacă nu sunt golite complet de apă. Pentru a

evita deteriorarea:

Goliţi în totalitate apa din aparat: Porniţi

aparatul cu furtunul de înaltă presiune şi

racordul la sursa de alimentare cu apă

deconectaţi (max. 1 minut) şi aşteptaţi

până când nu mai iese apă din racordul de

presiune înaltă. Opriţi aparatul.

Aparatul şi toate accesoriile trebuie

depozitate într-o încăpere ferită de îngheţ.

Întreruperea utilizării

Încheierea utilizării

Transport

Transportul manual

Transportul în vehicule

Depozitarea

Depozitarea aparatului

Protecţia împotriva îngheţului

158 RO

- 7

Pericol

Înainte de orice lucrare de îngrijire şi

întreţinere decuplaţi aparatul şi scoateţi fişa

cablului de alimentare din priză.

Înainte de depozitarea pe perioade

îndelungate, de ex. iarna:

Se scot filtrele de la furtunul de aspiraţie

detergent şi se curăţă sub jet de apă.

Se scoate, cu un cleşte, filtrul de la

racordul de apă şi se spală sub jet de apă.

Aparatul nu necesită întreţinere.

Utilizaţi numai piese de schimb KÄRCHER

originale. Lista pieselor de schimb se află la

sfârşitul acestor instrucţiuni de utilizare.

Multe defecţiuni pot fi remediate de către dvs.

apelând la ajutorul următoarei prezentări de

ansamblu.

În caz de neclarităţi vă rugăm să vă adresaţi

serviciului pentru clienţi autorizat.

Pericol

Înainte de orice lucrare de îngrijire şi

întreţinere decuplaţi aparatul şi scoateţi fişa

cablului de alimentare din priză.

Efectuarea lucrărilor de reparaţii precum şi a

celor la ansamblurile electrice este permisă

numai service-ului autorizat pentru clienţi.

Trageţi maneta pistolului manual pentru

pulverizat, aparatul porneşte.

Verificaţi dacă tensiunea indicată pe

plăcuţa de tip coincide cu tensiunea

sursei de alimentare.

Verificaţi cablul de alimentare, pentru a

vedea dacă este deteriorat.

Verificaţi reglajul la lance.

Evacuarea aerului din aparat: Porniţi

aparatul cu furtunul de înaltă presiune

deconectat şi lăsaţi-l să funcţioneze (max.

2 min.), până ce apa iese pe ieşirea de

înaltă presiune fără a conţine bule de aer.

Opriţi aparatul şi racordaţi furtunul de

înaltă presiune.

Verificaţi alimentarea cu apă.

Se scoate, cu un cleşte, filtrul de la

racordul de apă şi se spală sub jet de apă.

Cauza: Cădere de tensiune din cauza reţelei

slabe de curent sau în cazul utilizării unui

prelungitor.

La pornire trageţi mai întâi maneta

pistolului de pulverizare şi reglaţi apoi

comutatorul pe "I/ON".

Curăţaţi duza de înaltă presiune:

îndepărtaţi cu un ac murdăria din gaura

duzei şi apoi clătiţi din faţă cu apă.

Verificaţi cantitatea de apă de alimentare.

O mică neetanşeitate a aparatului este

condiţionată de motive tehnice. În caz de

neetanşeitate mare, adresaţi-vă service-

ului.

Folosiţi lancea cu reglaj de presiune

(Vario Power).

Rotiţi lancea în poziţia „Min”.

Curăţaţi filtrul furtunului de aspirare a

soluţiei de curăţat.

Verificaţi furtunul de aspiraţie pentru

soluţia de curăţat să nu fie îndoit.

Îngrijirea şi întreţinerea

Îngrijirea

Întreţinere

Piese de schimb

Remedierea defecţiunilor

Aparatul nu funcţionează

Aparatul nu ajunge la presiunea dorită

Aparatul nu porneşte, motorul scoate

zgomot

Oscilaţii puternice de presiune

Aparatul nu este etanş

Soluţia de curăţat nu este aspirată

159RO

- 8

Ne rezervăm dreptul de a efectua

modificări tehnice !

Prin prezenta declarăm că aparatul desemnat

mai jos corespunde cerinţelor fundamentale

privind siguranţa în exploatare şi sănătatea

incluse în directivele CE aplicabile, datorită

conceptului şi a modului de construcţie pe

care se bazează, în varianta comercializată

de noi. În cazul efectuării unei modificări a

aparatului care nu a fost convenită cu noi,

această declaraţie îşi pierde valabilitatea.

Semnatarii acţionează în numele şi prin

împuternicirea conducerii societăţii.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Date tehnice

Racordul de apă

Temperatura de circulare

(max.)

°C 40

Debitul de circulare (min.) l/min 10

Presiunea de circulare (max.) MPa 0,8

Înălţimea maximă de

absorbţie

m0,5

Racordul electric

Tensiune

1~50 Hz

V230

Puterea absorbităkW 2,1

Siguranţă pentru reţea

(temporizată)

A10

Clasa de protecţie I

Grad de protecţie IP X5

Caracteristicile de performanţă

Presiunea de lucru MPa 12,5

Presiunea maximă admisăMPa 14

Debit, apăl/min 7,5

Dimensiuni şi masa

Lungime mm 876

Lăţime mm 325

Înălţime mm 285

Greutate în stare de

funcţionare cu accesorii

kg 13

Debit, agent de curăţare l/min 0,3

Reculul pistolului de pulverizat N 15

Valori determinate conform EN 60335-2-79

Valoare vibraţie mână-braţ

Nesiguranţă K

m/s2

< 2,5

0,3

Nivel de zgomot LpA

Nesiguranţă KpA

dB(A)

Nivelul puterii energiei LWA +

nesiguranţă KWA

dB(A) 86

Declaraţia CE

Produs: Aparat de curăţare sub

presiune

Tip: 1.181-xxx

Directive EG respectate:

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Norme armonizate utilizate:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Procedura de evaluare a conformităţii:

Anexa V

Nivel de zgomot dB(A)

măsurat: 84

garantat: 86

CEO Head of Approbation

160 RO

- 1

Vážený zákazník,

Pred prvým použitím vášho

zariadenia si prečítajte tento

pôvodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použitie

alebo pre ďalšieho majiteľa zariadenia.

Tento vysokotlakový čistič používajte

výhradne na práce v domácnosti:

–na umývanie strojov, vozidiel, stavieb,

náradia, fasád, terás, záhradného náradia

atď. spolu s vysokotlakovým prúdom vody

(v prípade potreby s pridaním čistiacich

prostriedkov).

–s dielmi príslušenstva, náhradnými dielmi

a čistiacimi prostriedkami schválenými

spoločnosťou KÄRCHER. Rešpektujte

pokyny priložené k čistiacim

prostriedkom.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo

nevyhadzujte do komunálneho odpadu, ale

odovzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnotné

recyklovateľné látky, ktoré by sa mali

opät' zužitkovat'. Staré zariadenia preto

láskavo odovzdajte do vhodnej zberne

odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas

záručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predajcu

alebo na najbližší autorizovaný zákaznícky

servis.

(Adresu nájdete na zadnej strane)

Nebezpečenstvo

Pri bezprostredne hroziacom

nebezpečenstve, ktoré spôsobí vážne

zranenia alebo smrť.

몇Pozor

V prípade nebezpečnej situácie by mohla

viesť k vážnemu zraneniu alebo smrti.

Pozor

V prípade možnej nebezpečnej situácie by

mohla viesť k ľahkým zraneniam alebo

vecným škodám.

–Vysokotlakový prúd môže

byť pri neodbornom

používaní nebezpečný.

Prúd sa nesmie nasmerovať

na osoby, zvieratá, elektrické zariadenia

pod napätím alebo na samotné

zariadenie.

–Mráz môže neúplne vypustený prístroj

zničit'. Prístroj je nutné v zime uskladnit' v

miestnosti, kde nemrzne.

Obsah

Všeobecné pokyny SK -1

Bezpečnostné pokyny SK -2

Obsluha SK -3

Popis prístroja SK -3

Transport SK -6

Uskladnenie SK -6

Starostlivosť a údržba SK -7

Pomoc pri poruchách SK -7

Technické údaje SK -8

Vyhlásenie CE SK -8

Všeobecné pokyny

Používanie výrobku v súlade s jeho

určením

Ochrana životného prostredia

Záruka

Symboly v návode na obsluhu

Symboly na prístroji

161SK

- 2

Nebezpečenstvo

Nikdy sa nedotýkajte sieťovej zásuvky a

vidlice vlhkými rukami.

Zariadenie nepoužívajte, ak má

poškodené prívodné sieťové vedenie

alebo iné dôležité diely, napr.

vysokotlakovú hadicu, striekaciu pištoľ

alebo bezpečnostné prvky.

Pred každým použitím skontrolujte, či nie

je poškodený prívodný kábel alebo

sieťová zástrčka. Poškodený prívodný

kábel dajte bezodkladne vymeniť

autorizovanej servisnej službe alebo

kvalifikovanému elektrotechnikovi.

Pred každým použitím skontrolujte, či

vysokotlaková hadica nie je poškodená.

Poškodenú vysokotlakovú hadicu

neodkladne vymeňte.

Používanie v priestoroch so zvýšením

nebezpečenstvom výbuchu je zakázané.

Pri používaní zariadenia v oblastiach so

zvýšeným nebezpečím (napr. čerpacie

stanice pohonných hmôt) sa musia

dodržiavať príslušné bezpečnostné

predpisy.

Vysokotlakový prúd môže byť pri

neodbornom použití nebezpečný. Prúd sa

nesmie nasmerovať na osoby, zvieratá,

elektrické zariadenia pod napätím alebo

na samotné zariadenie.

Pri čistení odevu alebo obuvi nesmie byť

vysokotlakový prúd nasmerovaný na

iných ani na seba.

Neostrekujte žiadne predmety

obsahujúce látky škodlivé pre zdravie

(napr. azbest).

Pneumatiky automobilu a ventily

pneumatík môže vysokotlakový prúd

poškodiť a môžu prasknúť. Prvým

príznakom poškodenia je zmena

sfarbenia pneumatiky. Poškodené

pneumatiky automobilu a ventily sú

životne nebezpečné. Pri čistení prúdom

vody dodržiavajte odstup najmenej 30 cm!

Nebezpečenstvo výbuchu!

Nestriekajte žiadne horľavé kvapaliny.

Nikdy nevysávajte kvapaliny s obsahom

rozpúšťadla alebo neriedené kyseliny a

rozpúšťadlá! Do tejto skupiny patrí napr.

benzín, riedidlo na farby alebo vykurovací

olej. Rozprašovaná hmla je vysoko

horľavá, výbušná a jedovatá. Je zakázané

použitie acetónu, neriedených kyselín a

rozpúšťadiel, pretože napadajú materiály

použité v zariadení.

몇Pozor

Sieťová zástrčka a spojka predlžovacieho

kábla musia byť vodotesné a nesmú ležať

vo vode.

Nevhodné predlžovacie vedenia môžu

byť nebezpečné. Vo vonkajšom prostredí

používajte výhradne schválené a patrične

označené predlžovacie káble s

dostatočným prierezom vodiča: 1 - 10 m:

1,5 mm2; 10 - 30 m: 2,5 mm2

Predlžovací kábel vždy odviňte z

káblového bubna celý.

Vysokotlakové hadice, armatúry a spojky

majú veľký význam z hľadiska

bezpečnosti zariadenia. Používajte

výhradne vysokotlakové hadice, armatúry

a spojky odporúčané výrobcom.

Toto zariadenie nie je určené na to, aby

ho používali osoby s obmedzenými

fyzickými, zmyslovými alebo duševnými

schopnosťami.

Zariadenie nesmú používať deti ani osoby

neznalé.

Deti by mali byť pod dozorom, aby sa

zaistilo, že sa so zariadením nehrajú.

Obalové fólie uchovávajte mimo dosahu

detí. Vzniká nebezpečenstvo udusenia!

Používateľ je povinný používať zariadenie

v súlade s jeho určením. Je povinný

prihliadať na miestne podmienky a pri

práci so zariadením dávať pozor aj na

osoby vo svojom okolí.

Zariadenie nepoužívajte, ak sa v blízkosti

dosahu nachádzajú iné osoby s výnimkou

osôb, ktoré majú oblečený ochranný

odev.

Na ochranu pred odstrekujúcou vodou

alebo nečistotami noste vhodný ochranný

odev a ochranné okuliare.

Bezpečnostné pokyny

162 SK

- 3

Pozor

V prípade dlhších prestávok v prevádzke

zariadenie vypnite pomocou hlavného

vypínača / vypínača zariadenia alebo

vytiahnite sieťovú zástrčku.

Zariadenie neprevádzkujte pri teplotách

pod 0 °C.

Pri čistení lakovaných povrchov

dodržiavajte vzdialenosť najmenej 30 cm,

aby ste vylúčili poškodenia.

Zariadenie sa nesmie nikdy ponechávať

bez dozoru, ak je v činnosti.

Dbajte, aby sa prívodný alebo predlžovací

kábel neznehodnotil prejazdom,

roztlačením, aby sa nevytrhol ani inak

nepoškodil. Sieťové káble chráňte pred

vysokými teplotami, olejmi a ostrými

hranami.

Všetky diely pod napätím v pracovnej

zóne musia byť chránené pred prúdom

vody.

Zariadenie môže byť pripojené iba k

elektrickej prípojke, ktorá bola vyhotovená

elektroinštalatérom podľa požiadaviek

normy IEC 60364.

Zariadenie pripájajte iba na striedavý

prúd. Napätie musí zodpovedať údajom

na typovom štítku zariadenia.

Z bezpečnostných dôvodov v zásade

odporúčame, aby sa zariadenie

prevádzkovalo s pomocou ochranného

spínača poruchového prúdu (max. 30

mA).

Čistiace práce, pri ktorých vznikajú

odpadové vody s obsahom oleja, napr.

umývanie motora, umývanie podvozku,

sa môžu vykonávať výhradne na

umývacích miestach s odlučovačom

oleja.

Toto zariadenie bolo skonštruované na

použitie čistiacich prostriedkov

dodávaných alebo odporúčaných

výrobcov. Použitie iných čistiacich

prostriedkov alebo chemikálií môže

zhoršiť bezpečnosť zariadenia.

Pozor

Bezpečnostné prvky slúžia na ochranu

používateľa pred poranením a nesmú byť

zmenené ani vyradené z činnosti.

Vypínač zariadenia zabraňuje nezávislej

prevádzke zariadenia.

Zaistenie zablokujte páku ručnej striekacej

pištole a zabraňuje neúmyselnému spusteniu

zariadenia.

Prepúšťací ventil zabráni prekročeniu

prípustného pracovného tlaku.

Pri uvoľnení páčky ručnej striekacej pištole sa

vypne tlakový spínač čerpadla, ktorý zastaví

vysokotlakový prúd vody. Po potiahnutí páčky

sa znova zapne čerpadlo.

Pozor

Pred všetkými činnosťami s prístrojom alebo

na prístroji vytvorte stabilitu, aby sa zabránilo

vzniku nehôd alebo poškodení.

–Stabilita prístroja sa zabezpečí tak, že ho

postavíte na rovnú plochu.

Rozsah dodávky vášho zariadenia je

zobrazený na obale. Pri vybaľovaní

skontrolujte úplnosť obsahu balenia.

Ak niektoré diely chýbajú, alebo ak zistíte

škody vzniknuté pri preprave, informujte

prosím o tom predajcu.

Ilustrácie – pozri na strane 2

1 Spojovací diel na pripojenie prívodu vody

2 Vysokotlaková hadica

3 Rýchlospojka pre vysokotlakovú hadicu

4 Prípojka vody so zabudovaným sitkom

5Vypínač zariadenia „0/OFF“ / „I/ON“

6 Prenosný držiak

Bezpečnostné prvky

Vypínač prístroja

Zasitenie ručnej striekacej pištole

Prepúšžací ventil s tlakovým spínačom

Predpoklady pre stabilitu

Obsluha

Rozsah dodávky

Popis prístroja

163SK

- 4

7 Sacia hadica čistiaceho prostriedku

8 Uloženie príslušenstva

9 Prípojka siete so sieťovou zástrčkou

10 Kolesá

11 Ručná striekacia pištoľ

12 Zaistenie ručnej striekacej pištole

13 Tlačidlo na odpojenie vysokotlakovej

hadice od ručnej striekacej pištole.

14 Prúdnica s frézou na nečistoty

15 Tryska s reguláciou tlaku (Vario Power)

Osobitné príslušenstvo rozširuje možnosti

použitia zariadenia. Bližšie informácie vám

poskytne predajca zariadení značky

KÄRCHER.

Pred uvedením zariadenia do prevádzky

namontujte dielce voľne priložené k

zariadeniu.

Obrázok

Kolieska zatlačte na miesto uloženia a

zaistite priloženou upchávkou. Dajte

pozor na nastavenie uloženia upchávky.

Obrázok

Prepravnú rukoväť nasaďte na miesto

uloženia tak, aby bolo cítiť odpor. Päsťou

alebo mäkkým gumovým kladivom

krátkym nárazom zasuňte do správnej

polohy.

Obrázok

Príslušenstvo zaveste na hák zobrazený

na obrázku.

Obrázok

Vysokotlakovú hadicu zasuňte do ručnej

striekacej pištole tak, aby bolo počuť, ako

zapadne na svoje miesto.

Upozornenie: Dbajte na správne

nastavenie prípojky.

Potiahnutím za vysokotlakovú hadicu

skontrolujte bezpečné spojenie.

몇Pozor

Podľa platných predpisov sa nesmie

zariadenie prevádzkovať v sieti

pitnej vody bez systémového

oddeľovacieho zariadenia. Je nutné

použiť systémové oddeľovacie zariadenie

firmy KÄRCHER alebo alternatívne podľa EN

12729 typ BA. Voda, ktorá preteká cez

systémový odlučovač, nie je pitná.

Upozornenie: Nečistoty vo vode môžu

poškodiť vysokotlakové čerpadlo a

príslušenstvo. Na ochranu sa odporúča

použitie vodného filtra spoločnosti KÄRCHER

(špeciálne príslušenstvo, objednávacie číslo

4.730-059).

Rešpektujte platné predpisy vodárenského

podniku.

Pripojovacie parametre sa uvádzajú na

typovom štítku a v technických údajoch.

Používajte vodovodnú hadicu vystuženú

tkaninou (nie je súčasťou dodávky) so

spojkou, ktorá sa bežne predáva.

(Priemer minimálne 1/2 palca resp.

13 mm; dĺžka minimálne 7,5 m).

Obrázok

Dodávaný spojovací diel naskrutkujte na

vodnú prípojku zariadenia.

Hadicu na vodu nasuňte na spojovací diel

zariadenia a pripojte k vodovodnému

kohútu.

Toto vysokotlakové čistiace zariadenie je

spolu so sacou hadicou spoločnosti

KÄRCHER so spätným ventilom (špeciálne

príslušenstvo, objednávacie číslo 4.440-238)

vhodné na odsávanie povrchovej vody napr. z

nádrží na dažďovú vodu alebo rybníkov

(maximálnu nasávaciu výšku nájdete v

technických údajoch).

Vysávaciu hadicu KÄRCHER so spätným

ventilom naplňte vodou, naskrutkujte

vodovodnú prípojku a zaveste do nádrže

na dažďovú vodu.

Vysokotlakovú hadicu odpojte od

vysokotlakovej prípojky zariadenia.

Špeciálne príslušenstvo

Pred uvedením do prevádzky

Montáž koliesok

Montáž prenosnej rukoväte

Nasadenie príslušenstva

Spojenie vysokotlakovej hadice s

ručnou striekacou pištoľou

Napájanie vodou

Napájanie vodou z vodovodu

Nasávanie vody z otvorených nádrží

164 SK

- 5

Zariadenie zapnite pomocou vypínača „I/

ON“ a počkajte (max. 2 minúty), kým voda

nevystupuje na vysokotlakovej prípojke

bez bubliniek.

Zariadenie vypnite „0/VYP“.

Pozor

Chod na sucho viac ako 2 minúty spôsobí

poškodenie vysokotlakového čerpadla. Ak

zariadenie do 2 minút nevytvorí tlak,

zariadenie vypnite a postupujte podľa

pokynov uvedených v kapitole „Pomoc v

prípade porúch“.

Obrázok

Vysokotlakovú hadicu zasuňte pevne do

rýchlospojky na prístroji. Musí počuteľne

zapadnúť na svoje miesto.

Upozornenie: Dbajte na správne

nastavenie prípojky.

Potiahnutím za vysokotlakovú hadicu

skontrolujte bezpečné spojenie.

Obrázok

Na ručnú striekaciu pištoľ nasaďte

požadovanú trysku a upevnite otočením o

90°.

Úplne otvorte vodovodný kohút.

Zasuňte sieťovú zástrčku do zásuvky.

Zapnite zariadenie „I/ZAP“.

Nebezpečenstvo

V dôsledku vychádzajúceho prúdu vody cez

vysokotlakovú trysku ručnej striekacej pištole

pôsobí reaktívna sila. Dbajte na pevný postoj

a pevne držte ručnú striekaciu pištoľ s

tryskou.

Pozor

Pred začatím čistenia zabezpečte, aby

vysokotlakové čistiace zariadenie bezpečne

stálo na rovnom podklade. Pri čistení

používajte ochranné okuliare a odev.

Uvoľnite páku ručnej striekacej pištole.

Potiahnutím páky sa zariadenie zapne.

Upozornenie: Ak sa páka opäť uvoľní,

zariadenie sa opäť vypne. Vysoký tlak

zostáva v systéme zachovaný.

Na najčastejšie čistiace práce. Pracovný tlak

sa dá plynule nastavovať medzi „Min“ a

„Max“.

Uvoľnite páčku ručnej striekacej pištole.

Trysku otočte do požadovanej polohy.

Upozornenie: Vhodný pre prácu s čistiacim

prostriedkom. Trysku pritom otočte do polohy

„Mix“.

Pri silnom znečistení.

Pozor

Automobilové pneumatiky, lak alebo citlivé

plochy, napr. drevo nečistite s frézkou na

blato. Vzniká nebezpečenstvo poškodenia.

–Nie je vhodné na prácu s čistiacim

prostriedkom.

Na príslušné čistenie používajte výlučne

čistiaci a ošetrovací prostriedok firmy

KÄRCHER, keďže tento bol špeciálny

vyvinutý na používanie s vašim

prístrojom.Používanie iných čistiacich a

ošetrovacích prostriedkov môže spôsobiť

rýchlejšie opotrebovanie a zrušenie nároku

na záruku. Informujte sa prosím v odbornej

predajni alebo žiadajte informácie priamo u

firmy KÄRCHER.

Obrázok

Z telesa vytiahnite saciu hadicu na čistiaci

prostriedok na požadovanú dĺžku.

Zaveste saciu hadicu čistiaceho

prostriedku do nádrže s čistiacim

prostriedkom.

Používajte trysku s reguláciou tlaku (Vario

Power).

Trysku otočte do polohy „Mix“.

Upozornenie: Tým sa pri prevádzke

primiešava roztok čistiaceho prostriedku

do prúdu vody.

Upozornenie: V prípade potreby je možné pri

práci s čistiacim prostriedkom používať aj

umývaciu kefu.

Nastriekajte malé množstvo čistiaceho

prostriedku na suchý povrch a nechajte

pôsobiť (nevysušiť).

Uvedenie do prevádzky

Prevádzka

Tryska s reguláciou tlaku (Vario Power)

Tryska s frézou na nečistoty

Práce s čistiacim prostriedkom

Odporúčaný spôsob čistenia

165SK

- 6

Rozpustenú nečistotu odstráňte prúdom

vysokého tlaku vody.

Uvoľnite páčku ručnej striekacej pištole.

Uzavrite páku ručnej striekacej pištole.

Pri dlhších prestávkach pri práci (viac ako

5 minút) vypnite zariadenie vypínačom „0/

OFF“.

Pozor

Vysokotlakovú hadicu odpojte len od ručnej

striekacej pištole alebo zariadenia, ak nie je v

systéme žiadny tlak.

Po ukončení práce s čistiacim

prostriedkom saciu hadicu na čistiaci

prostriedok zaveste do nádrže s čistou

vodou, zapnite zariadenie pribl. na 1

minútu s demontovanou tryskou a

prepláchnite ho.

Uvoľnite páčku ručnej striekacej pištole.

Zariadenie vypnite „0/VYP“.

Vodovodný kohút uzavrite.

Zariadenie odpojte od vodovodnej

prípojky.

Pozor: Po odpojení prívodnej alebo

vysokotlakovej hadice môže po ukončení

prevádzky z prípojok vytekať horúca

voda.

Zatlačte páku ručnej striekacej pištole a

tým spustíte ešte existujúci tlak v

systéme.

Uzavrite páku ručnej striekacej pištole.

Vytiahnite sieťovú zástrčku.

Pozor

Aby sa pri preprave zabránilo vzniku nehôd

alebo zranení, zohľadnite hmotnosť prístroja

(viď technické údaje).

Zariadenie zdvihnite a prenášajte za

prenosný držiak.

Prístroj ťahajte za prepravnú rukoväť.

Obrázok

Na posunutie prístroja vytiahnite predtým

transportnú rukoväť celkom hora, kým

hlasne nezaklapne.

Prístroj zaistite proti zošmyknutiu a

prevráteniu.

Pozor

Aby sa pri výbere miesta skladovania

zabránilo vzniku nehôd alebo zranení,

zohľadnite hmotnosť prístroja (viď technické

údaje).

Prístroj postavte na rovnú plochu.

Stlačte odpojovacie tlačidlo ručnej

striekacej pištole a vysokotlakovú hadicu

odpojte od ručnej striekacej pištole.

Teleso rýchlospojky pre vysokotlakovú

hadicu zatlačte v smere šípky a

vysokotlakovú hadicu vytiahnite.

Uložte sieťový kábel, vysokotlakovú

hadicu a príslušenstvo do zariadenia.

Pred dlhším skladovaním, napr. v zime,

dodatočne zohľadnite pokyny uvedené v

kapitole Ošetrovanie.

Pozor

Zariadenie a príslušenstvo chráňte pred

mrazom.

Zariadenie a príslušenstvo zničené mrazom,

ak nie sú úplne zbavené vody. Aby sa zbránilo

vzniku škôd.

Prerušenie prevádzky

Ukončenie prevádzky

Transport

Ručná preprava

Preprava vo vozidlách

Uskladnenie

Uskladnenie prístroja

Ochrana proti zamrznutiu

166 SK

- 7

Zo zariadenia vypustite všetku vodu:

Zapnite zariadenie bez pripojenej

vysokotlakovej hadice a vodovodnej

prípojky (max. 1 min.) a počkajte, kým už

z vysokotlakovej prípojky nebude vytekať

žiadna voda. Zariadenie vypnite.

Zariadenie s kompletným príslušenstvom

uschovajte na mieste chránenom pred

mrazom.

Nebezpečenstvo

Pred každým ošetrením a údržbou zariadenie

vypnite a vytiahnite zástrčku.

Pred dlhším skladovaním, napr. v zime:

Vytiahnite filter zo sacej hadice na čistiaci

prostriedok a umyte ho pod tečúcou

vodou.

Plochými kliešťami vytiahnite sitko z

vodovodnej prípojky a umyte ho pod

tečúcou vodou.

Zariadenie si nevyžaduje údržbu.

Používajte výhradne originálne náhradné

diely značky KÄRCHER. Prehľad náhradných

dielov nájdete na konci tohto prevádzkového

návodu.

Pomocou nasledujúceho prehľadu možno

ľahko odstrániť drobné poruchy.

V prípade pochybností sa láskavo obráťte na

autorizovanú servisnú službu.

Nebezpečenstvo

Pred každým ošetrením a údržbou zariadenie

vypnite a vytiahnite zástrčku.

Opravy a práce na elektrických

konštrukčných dielcoch môže vykonávať

výhradne autorizovaný zákaznícky servis.

Potiahnutím páky ručnej striekacej pištole

sa zariadenie zapne.

Skontrolujte, či napätie uvedené na

výrobnom štítku súhlasí s napätím

napájacieho zdroja.

Skontrolujte, či nie je kábel elektrickej

siete poškodený.

Skontrolujte nastavenie trysky.

Zariadenie odvzdušnite: Zariadenie

zapnite bez vysokotlakovej hadice a

počkajte (max. 2 minúty), kým voda

nevystupuje na vysokotlakovej prípojke

bez bubliniek. Zariadenie vypnite a opäť

pripojte vysokotlakovú hadicu.

Skontrolujte vodovodnú prípojku.

Plochými kliešťami vytiahnite sitko z

vodovodnej prípojky a umyte ho pod

tečúcou vodou.

Príčina: Pokles napätia z dôvodu slabej siete

alebo pri použití predlžovacieho kábla.

Pri zapnutí najprv potiahnite páku ručnej

striekacej pištole, potom vypínač

zariadenia prepnite do polohy „I/ON“.

Vyčistite vysokotlakovú dýzu: Ihlou

odstráňte nečistoty z vŕtania dýzy a

vypláchnite vodou smerom dopredu.

Skontrolujte pritekajúce množstvo vody.

Malá netesnosť zariadenia je technicky

normálna. Pri veľkej netesnosti sa obráťte

na autorizovanú servisnú službu.

Používajte trysku s reguláciou tlaku (Vario

Power).

Trysku otočte do polohy „Mix“.

Vyčistite filter na nasávacej hadici

čistiaceho prostriedku.

Skontrolujte nasávaciu hadicu čistiaceho

prostriedku, či nie je zlomená.

Starostlivosť a údržba

Ošetrovanie

Údržba

Náhradné diely

Pomoc pri poruchách

Spotrebič sa nezapína

Zariadenie nedosahuje požadovaný tlak

Zariadenie nebeží, motor zavíja

Silné výkyvy tlaku

Zariadenie netesní

Čistiaci prostriedok sa nenasáva

167SK

- 8

Technické zmeny vyhradené!

Týmto vyhlasujeme, že ďalej označený stroj

zodpovedá na základe jeho koncepcie a

konštrukcie a takisto vyhotovenia, ktoré sme

dodali, príslušným základným požiadavkám

na bezpečnost' a ochranu zdravia uvedeným

v smerniciach EÚ. Pri zmene stroja, ktorá

nebola nami odsúhlasená, stráca toto

prehlásenie svoju platnost'.

Podpísaný jednajú v poverení a s plnou

mocou jednateľstva.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Fax: +49 7195 14-2212

Technické údaje

Pripojenie vody

Prívodná teplota (max.) °C 40

Prívodné množstvo (min.) l/min 10

Prívodný tlak (max.) MPa 0,8

Maximálna výška nasávania m 0,5

Elektrické pripojenie

Napätie

1~50 Hz

V230

Pripojovací výkon kW 2,1

Sieťový istič (pomalý) A 10

Krytie I

Stupeň ochrany IP X5

Výkonové parametre

Prevádzkový tlak MPa 12,5

Max. prípustný tlak MPa 14

Dopravované množstvo, voda l/min 7,5

Rozmery a hmotnost'

Dĺžka mm 876

Šírka mm 325

Výška mm 285

Hmotnosť, s príslušenstvom

pripravené na prevádzku

kg 13

Dopravované množstvo,

čistiaci prostriedok

l/min 0,3

Reaktívna sila ručnej

striekacej pištole

N 15

Zistené hodnoty podľa EN 60335-2-79

Hodnota vibrácií v ruke/

ramene

Nebezpečnosť K

m/s2

< 2,5

0,3

Hlučnosť LpA

Nebezpečnosť KpA

dB(A)

Hlučnosť LWA + nebezpečnosť

KWA

dB(A) 86

Vyhlásenie CE

Výrobok: Vysokotlakový čistič

Typ: 1.181-xxx

Príslušné Smernice EÚ:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Uplatňované harmonizované normy:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Uplatňované postupy posudzovania

zhody:

Príloha V

Úroveň akustického výkonu dB(A)

Nameraná: 84

Zaručovaná: 86

CEO Head of Approbation

168 SK

- 1

Poštovani kupče,

Prije prve uporabe Vašeg uređaja

pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte ih

za kasniju uporabu ili za sljedećeg vlasnika.

Ovaj visokotlačni čistač upotrebljavajte

isključivo za primjenu u privatnom kućanstvu:

–za čišćenje strojeva, vozila, zgrada, alata,

fasada, terasa, vrtnih strojeva itd. s

visokotlačnim vodenim mlazom (prema

potrebi uz dodatak sredstava za čišćenje).

–s dijelovima pribora, zamjenskim

dijelovima i sredstvima za čišćenje koje je

dozvolio KÄRCHER. Poštujte sve

naputke, koji su priloženi sredstvima za

čišćenje.

Materijali ambalaže se mogu reciklirati.

Molimo Vas da ambalažu ne odlažete u

kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materijale

koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne

sirovine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih

sustava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za

distribuciju. Eventualne smetnje na stroju za

vrijeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili

proizvodnji. U slučaju koji podliježe garanciji

obratite se, uz prilaganje potvrde o kupnji,

Vašem prodavaču ili najbližoj ovlaštenoj

servisnoj službi.

(Adresu ćete naći na poleđini)

Opasnost

Za neposredno prijeteću opasnost koja za

posljedicu ima teške tjelesne ozljede ili smrt.

몇Upozorenje

Za eventualno opasnu situaciju koja može

prouzročiti teške tjelesne ozljede ili smrt.

Oprez

Za eventualno opasnu situaciju koja može

prouzročiti lake tjelesne ozljede ili materijalnu

štetu.

–Visokotlačni mlaz može pri

nestručnom rukovanju biti

opasan. Mlaz se ne smije

usmjeravati na osobe,

životinje, aktivnu električnu opremu ili na

sam uređaj.

–Mraz može uništiti nepotpuno ispražnjen

uređaj. Uređaj preko zime čuvajte u

prostoriji zaštićenoj od mraza.

Pregled sadržaja

Opće napomene HR - 1

Sigurnosni napuci HR - 2

Rukovanje HR - 3

Opis uređaja HR - 3

Transport HR - 6

Skladištenje HR - 6

Njega i održavanje HR - 6

Otklanjanje smetnji HR - 7

Tehnički podaci HR - 8

CE izjava HR - 8

Opće napomene

Namjenska uporaba

Zaštita okoliša

Jamstvo

Simboli u uputama za rad

Simboli na uređaju

169HR

- 2

Opasnost

Mrežni utikač i utičnicu nikada ne

dodirujte mokrim rukama.

Uređaj ne pokrećite ako su oštećeni

strujni priključni kabel ili važni dijelovi

uređaja, npr. visokotlačno crijevo, ručna

prskalica ili sigurnosni uređaji.

Prije svakog rada provjerite ima li

oštećenja na strujnom priključnom kabelu

s utikačem. Oštećen strujni priključni

kabel odmah dajte na zamjenu ovlaštenoj

servisnoj službi/električaru.

Prije svakog rada provjerite ima li na

visokotlačnom crijevo oštećenja.

Oštećeno visokotlačno crijevo odmah

zamijenite.

Zabranjen je rad u područjima ugroženim

eksplozijom.

Kod uporabe stroja u opasnim područjima

(na pr. benzinske postaje) valja voditi

računa o odgovarajućim sigurnosnim

propisima.

Visokotlačni mlazovi mogu u slučaju

nestručne uporabe biti opasni. Mlaz se ne

smije usmjeravati na osobe, životinje,

aktivnu električnu opremu ili na sam

uređaj.

Ne usmjeravajte visokotlačni mlaz prema

drugima ili sebi kako biste očistili odjeću ili

obuću.

Ne prskajte predmete koji sadržavaju tvari

opasne za zdravlje (na pr. azbest).

Automobilske gume/ventili guma se mogu

oštetiti visokotlačnim mlazom i puknuti.

Prvi znak toga je promjena boje gume.

Oštećene automobilske gume/ventili

guma su opasne po život. Kod čišćenja

održavajte najmanje 30 cm razmaka!

Opasnost od eksplozije!

Nemojte rasprskavati zapaljive tekućine.

Nikada ne usisavajte tekućine s otapalima

ili nerazrijeđene kiseline i otapala! Tu

spadaju primjerice benzin, razrjeđivači za

boje ili loživo ulje. Raspršena magla je

lako zapaljiva, eksplozivna i otrovna. Ne

koristite aceton, nerazrijeđene kiseline i

otapala, jer mogu nagristi materijale od

kojih je uređaj sačinjen.

몇Upozorenje

Strujni utikač i spojka primijenjenog

produžnog kabela moraju biti

vodonepropusni i ne smiju ležati u vodi.

Neprikladni produžni kabeli mogu biti

opasni. Na otvorenom koristite samo za tu

namjenu odobrene i na odgovarajući

način označene produžne kabele

dovoljnog poprečnog presjeka: 1 - 10 m:

1,5 mm2; 10 - 30 m: 2,5 mm2

Produžni kabel uvijek u potpunosti odvijte

od bubnja za navijanje kabela.

Visokotlačna crijeva, armature i spojke su

važne za sigurnost uređaja.

Upotrebljavajte samo visokotlačna

crijeva, armature i spojke koje je

preporučio proizvođač.

Ovaj uređaj nije namijenjen za upotrebu

od strane osoba s ograničenim tjelesnim,

osjetilnim ili psihičkim sposobnostima.

Uređajem ne smiju rukovati djeca ili

neosposobljene osobe.

Nadgledajte djecu kako bi ste bili sigurni

da se igraju s uređajem.

Folije za pakiranje čuvajte van dosega

djece, jer postoji opasnost od gušenja!

Korisnik mora uređaj upotrebljavati u

skladu s njegovom namjenom. Mora uzeti

u obzir lokalne uvjete i pri radu s uređajem

paziti na osobe u okružju.

Nemojte raditi s uređajem ako se u

njegovom dometu nalaze osobe, osim

ako one nose zaštitnu odjeću.

Za zaštitu od prskajuće vode ili prljavštine

nosite odgovarajuću zaštitnu odjeću i

zaštitne naočale.

Oprez

U slučaju duljih stanki u radu isključite

uređaj na glavnoj sklopki/sklopki uređaja

ili izvucite mrežni utikač.

Pri temperaturama ispod 0 °C ne koristite

uređaj.

Kod čišćenja lakiranih površina valja

održavati najmanje 30 cm razmaka kako

bi se izbjegla oštećenja.

Uređaj tijekom rada nikada ne ostavljajte

bez nadzora.

Sigurnosni napuci

170 HR

- 3

Pazite da se mrežni ili produžni kabeli ne

unište ili oštete gaženjem, gniječenjem,

vučenjem ili sličnim. Mrežne kabele

zaštitite od vrućine, ulja i oštrih bridova.

Svi dijelovi pod naponom moraju u

području rada biti zaštićeni od prskanja.

Uređaj se smije priključiti samo na

električni priključak, koji je

elektroinstalater izveo u skladu s IEC

60364.

Uređaj priključujte samo na izmjeničnu

struju. Napon se mora podudarati s

označnom pločicom uređaja.

Iz sigurnosnih razloga preporučamo da

uređaj uvijek radi osiguran zaštitnom

nadstrujnom sklopkom (maks. 30 mA).

Radovi na čišćenju, kod kojih nastaju

uljne otpadne vode, kao što su pranje

motora, pranje donjeg dijela vozila, smiju

se izvoditi samo u praonicama sa

separatorom ulja.

Ovaj uređaj je razvijen za uporabu

sredstava za čišćenje, koja isporučuje i

preporučuje proizvođač. Uporaba drugih

sredstava za čišćenje ili kemikalija može

smanjiti sigurnost uređaja.

Oprez

Sigurnosni uređaji služe za zaštitu korisnika

te se stoga ne smiju mijenjati i zaobilaziti.

Sklopka uređaja sprječava njegov neželjeni

rad.

Zapor blokira polugu ručne prskalice i

sprječava nehotično pokretanje uređaja.

Preljevni ventil sprječava prekoračenje

dopuštenog radnog tlaka.

Kada se pusti poluga ručne prskalice, tlačna

sklopka isključuje pumpu i zaustavlja

visokotlačni mlaz. Kada se poluga povuče,

pumpa se ponovo uključuje.

Oprez

Prije bilo kakvih radova koji se vrše uređajem

ili na njemu, pobrinite se za statičku stabilnost

kako biste izbjegli nesreće ili oštećenja.

–Statička stabilnost uređaja zajamčena je

njegovim postavljanjem na ravnu

podlogu.

Sadržaj isporuke Vašeg uređaja prikazan je

na ambalaži. Prilikom raspakiravanja

provjerite je li sadržaj potpun.

Ako pribor nedostaje ili je oštećen pri

transportu obavijestite o tome svog

prodavača.

Slike pogledajte na stranici 2.

1 Dio spojke za priključak za vodu

2 Visokotlačno crijevo

3 Brzinska spojka za visokotlačno crijevo

4Priključak za vodu s ugrađenom

mrežicom

5 Sklopka uređaja "0/OFF" / "I/ON"

6 Transportni rukohvat

7 Crijevo za usis sredstva za pranje

8 Prihvatni držač pribora

9 Strujni priključni kabel s utikačem

10 kotači

11 Ručna prskalica

12 Zapor ručne prskalice

13 Tipka za odvajanje visokotlačnog crijeva s

ručne prskalice

14 Crijev za prskanje sa strugalom za

prljavštinu

15 Cijev za prskanje s regulacijom tlaka

(Vario Power)

Posebni pribor proširuje mogućnosti

korištenja Vašeg uređaja. Detaljnije

informacije o tome dobit ćete kod svoga

prodavača KÄRCHER.

Sigurnosni uređaji

Sklopka uređaja

Zapor ručne prskalice

Preljevni ventil s tlačnom sklopkom

Preduvjeti za statičku stabilnost

Rukovanje

Opseg isporuke

Opis uređaja

Poseban pribor

171HR

- 4

Prije puštanja u rad montirajte nespojene

dijelove koji su priloženi uz uređaj.

Slika

Kotače utisnite u prihvatnike i fiksirajte uz

pomoć priloženog čepa vodeći računa o

njegovoj usmjerenosti.

Slika

Postavite transportni rukohvat u prihvatnik

dok ne osjetite jasan otpor. Kratkim

udarcem dlanom ili mekanim gumenim

čekićem postavite u odgovarajući položaj.

Slika

Mrežu za pribor objesite o kuke prikazane

na slici.

Slika

Utaknite visokotlačno crijevo u ručnu

prskalicu tako da čujno dosjedne.

Napomena: Pazite na pravilnu

usmjerenost priključne nazuvice.

Povlačenjem visokotlačnog crijeva

provjerite je li spoj siguran.

몇Upozorenje

Sukladno važećim propisima uređaj

nikada ne smije raditi na vodovodnoj

mreži bez odvajača. Potrebno je

koristiti prikladni odvajač tvrtke

KÄRCHER ili alternativno odvajač koji je u

skladu s EN 12729 tip BA. Voda koju izdvoji

odvajač nije podesna za piće.

Napomena: Nečistoće u vodi mogu oštetiti

visokotlačnu pumpu i pribor. Radi zaštite se

preporuča primjena KÄRCHERovog filtra za

vodu (poseban pribor, kataloški br. 4.730-

059).

Vodite računa o propisima vodoopskrbnog

poduzeća.

Za priključne vrijednosti pogledajte natpisnu

pločicu odnosno tehničke podatke.

Koristite crijevo za vodu ojačano tkanjem

(nije u opsegu isporuke) s uobičajenom

spojkom. (promjer najmanje 1/2" odnosno

13 mm; dužina najmanje 7,5 m).

Slika

Priloženi spojni dio navijte na priključak za

vodu uređaja.

Crijevo za vodu nataknite na spojni dio

uređaja i priključite na dovod vode.

Ovaj visokotlačni čistač je u spoju s

KÄRCHERovim usisnim crijevom s povratnim

udarnim ventilom (poseban pribor, kataloški

br. 4.440-238) prikladan za usisavanje

površinske vode npr. iz bačvi za kišnicu ili

vrtnih ribnjaka (za maksimalnu usisnu visinu

vidi tehničke podatke).

Usisno crijevo s povratnim udarnim

ventilom marke KÄRCHER navijte na

priključak za vodu i objesite u bačvu za

kišnicu.

Odvojite visokotlačno crijevo od priključka

visokog tlaka uređaja.

Uključite uređaj s "I/ON" i pričekajte

(najviše 2 minute) da voda iz

visokotlačnog priključka počne izlaziti bez

mjehurića.

Isključite uređaj s "0/OFF".

Oprez

Rad na suho koji traje više od 2 minute može

oštetiti visokotlačnu pumpu. Ako uređaj

unutar 2 minute ne uspostavi tlak, isključite ga

i postupite sukladno uputama u poglavlju

"Otklanjanje smetnji".

Slika

Utaknite visokotlačno crijevo u brzinsku

spojku na uređaju tako da čujno dosjedne.

Napomena: Pazite na pravilnu

usmjerenost priključne nazuvice.

Povlačenjem visokotlačnog crijeva

provjerite je li spoj siguran.

Slika

Cijev za prskanje utaknite u ručnu

prskalicu i fiksirajte okretanjem za 90°.

Otvorite pipu za vodu do kraja.

Strujni utikač utaknite u utičnicu.

Uključite uređaj s "I/ON".

Prije prve uporabe

Montaža kotača

Montaža transportnog rukohvata

Postavljanje mreže za pribor

Spajanje visokotlačnog crijeva na ručnu

prskalicu

Dovod vode

Dovod vode iz vodovoda

Usisavanje vode iz otvorenih posuda

Stavljanje u pogon

172 HR

- 5

Opasnost

Zbog vode koja u mlazu izlazi iz visokotlačne

mlaznice na ručnu prskalicu djeluje povratna

udarna sila. Pobrinite se za sigurno uporište i

čvrsto držite ručnu prskalicu i cijev za

prskanje.

Oprez

Prije početka čišćenja uvjerite se da

visokotlačni čistač stabilno stoji na ravnoj

podlozi. Tijekom čišćenja nosite zaštitne

naočale i odjeću.

Otkočite polugu ručne prskalice.

Povucite polugu, nakon čega će se uređaj

uključiti.

Napomena: Uređaj se isključuje čim ponovo

pustite polugu. Visoki tlak se zadržava u

sustavu.

Za uobičajeno čišćenje. Radni tlak se može

nestupnjevito mijenjati između "Min" i "Max".

Pustite polugu ručne prskalice.

Cijev za prskanje okrenite u željeni

položaj.

Napomena: Prikladno za rad sa sredstvom

za pranje; u tu svrhu cijev za prskanje okrenite

u položaj "Mix".

Za tvrdokornu nečistoću.

Oprez

Strugalom za prljavštinu nemojte čistiti

automobilske gume, lak ili osjetljive površine

kao što je drvo, jer postoji opasnost od

oštećenja.

–Nije prikladna za rad sa sredstvima za

pranje.

Za čišćenje rabite isključivo KÄRCHERova

sredstva za pranje i njegu, budući da su ona

specijalno razvijena za rad s Vašim uređajem.

Primjena drugih sredstava za pranje i njegu

može prouzročiti brže habanje i dovesti do

gubitka prava na jamstvene usluge.

Informacije možete dobiti u specijaliziranim

trgovinama ili izravno od KÄRCHER.

Slika

Izvucite iz kućišta potrebnu dužinu crijeva

za usis sredstva za pranje.

Crijevo za usis sredstva za pranje objesite

u spremnik s otopinom sredstva za

pranje.

Koristite cijev za prskanje s regulacijom

tlaka (Vario Power)

Cijev za prskanje okrenite u položaj "Mix".

Napomena: Time se pri radu mlazu vode

dodaje otopina sredstva za pranje.

Napomena: Po potrebi se za rad sa

sredstvom za pranje mogu koristiti i četke za

pranje.

Sredstvo za pranje štedljivo poprskajte po

suhoj površini i pustite ga da djeluje (a da

se ne osuši).

Smekšalu prljavštinu isperite

visokotlačnim mlazom.

Pustite polugu ručne prskalice.

Zakočite polugu ručne prskalice.

Kod duljih radnih stanki (više od 5 minuta)

uređaj dodatno isključite s "0/OFF".

Oprez

Visokotlačno crijevo odvojite od ručne

prskalice ili od uređaja samo ako je sustav

rastlačen.

Nakon rada sa sredstvom za pranje,

objesite crijevo sredstva za pranje u sud s

čistom vodom, uključite uređaj s

demontiranom cijevi za prskanje i pustite

ga da se ispira u trajanju od oko 1 minute.

Pustite polugu ručne prskalice.

Isključite uređaj s "0/OFF".

Zatvorite pipu za vodu.

Odvojite uređaj od dovoda vode.

Oprez: Prilikom odvajanja dovodnog ili

visokotlačnog crijeva na priključcima

može nakon rada istjecati topla voda.

Pritisnite polugu ručne prskalice kako

biste rastlačili sustav.

Zakočite polugu ručne prskalice.

Izvucite strujni utikač.

U radu

Cijev za prskanje s regulacijom tlaka

(Vario Power)

Cijev za prskanje sa strugalom za

prljavštinu

Rad sa sredstvom za pranje

Preporučena metoda čišćenja

Prekid rada

Kraj rada

173HR

- 6

Oprez

Kako bi se izbegle nesreće ili ozljede, prilikom

transporta imajte u vidu težinu uređaja

(pogledajte tehničke podatke).

Uređaj podignite i nosite držeći ga za

ručicu za nošenje.

Uređaj vucite držeći ga za transportni

rukohvat.

Slika

Za guranje uređaja prethodno povucite

transportni rukohvat uvis do kraja tako da

čujno dosjedne.

Osigurajte uređaj od proklizavanja i

naginjanja.

Oprez

Kako bi se izbegle nesreće ili ozljede, pri

odabiru mjesta za skladištenje imajte u vidu

težinu uređaja (pogledajte tehničke podatke).

Stroj postavite na ravnu podlogu.

Pritisnite razdvojnu tipku na ručnoj

prskalici i razdvojite visokotlačno crijevo

od ručne prskalice.

Pritisnite kućište brzinske spojke za

visokotlačno crijevo u smjeru strelice pa

izvadite visokotlačno crijevo.

Strujni priključni kabel, visokotlačno

crijevo i pribor odložite na odgovarajuća

mjesta na uređaju.

Prije dužeg skladištenja, primjerice zimi,

postupite dodatno u skladu s napomenama iz

poglavlja "Njega".

Oprez

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije u

potpunosti ispuštena voda. Spriječite

oštećenja:

Ispraznite svu vodu iz uređaja: Uključite

uređaj bez priključenog visokotlačnog

crijeva i bez priključenog dovoda vode

(maks. 1 min) te pričekajte da na

visokotlačnom priključku prestane

istjecati voda. Isključite uređaj.

Uređaj zajedno sa cjelokupnim priborom

čuvajte u prostoriji zaštićenoj od mraza.

Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Prije dužeg skladištenja, primjerice zimi:

Skinite filtar sa crijeva za usisavanje

sredstva za pranje i operite pod tekućom

vodom.

Mrežicu u priključku za vodu izvucite

plosnatim kliještima i operite pod tekućom

vodom.

Uređaj nije potrebno održavati.

Upotrebljavajte samo originalne

KÄRCHERove pričuvne dijelove. Pregled

pričuvnih dijelova naći ćete na kraju ovih

uputa za rad.

Transport

Ručni transport

Transport vozilima

Skladištenje

Čuvanje uređaja

Zaštita od smrzavanja

Njega i održavanje

Njega

Održavanje

Pričuvni dijelovi

174 HR

- 7

Manje smetnje možete ukloniti sami uz

pomoć sljedećeg pregleda.

U slučaju dvojbe obratite se ovlaštenoj

servisnoj službi.

Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim sastavnim

dijelovima smije izvoditi samo ovlaštena

servisna služba.

Povucite polugu ručne prskalice, nakon

čega će se uređaj uključiti.

Provjerite podudara li se navedeni napon

na natpisnoj pločici s naponom izvora

struje.

Provjerite je li strujni priključni kabel

oštećen.

Provjerite podešenost cijevi za prskanje.

Odzračite uređaj: Uključite uređaj bez

priključenog visokotlačnog crijeva i

pričekajte (najviše 2 minute) da voda iz

visokotlačnog priključka počne izlaziti bez

mjehurića. Isključite uređaj te ponovo

priključite visokotlačno crijevo.

Provjerite dovod vode.

Mrežicu u priključku za vodu izvucite

plosnatim kliještima i operite pod tekućom

vodom.

Uzrok: Pad napona zbog slabe strujne mreže

ili u slučaju primjene produžnog kabela.

Prilikom uključivanja najprije povucite

polugu ručne prskalice, a potom prebacite

sklopku uređaja na "I/ON".

Čišćenje visokotlačne mlaznice:

Nečistoću iz otvora mlaznice uklonite

iglom i vodom isperite s prednje strane.

Provjerite dovodnu količinu vode.

Mala propusnost uređaja je tehnički

uvjetovana. U slučaju jače propusnosti

obratite se ovlaštenoj servisnoj službi.

Koristite cijev za prskanje s regulacijom

tlaka (Vario Power)

Cijev za prskanje okrenite u položaj "Mix".

Očistite filtar na crijevu za usis sredstva

za pranje.

Provjerite je li crijevo za usis sredstva za

pranje presavijeno.

Otklanjanje smetnji

Stroj ne radi

U uređaju se ne uspostavlja tlak

Uređaj se ne pokreće, motor bruji

Jaka kolebanja tlaka

Uređaj ne brtvi

Sredstvo za pranje se ne usisava

175HR

- 8

Pridržavamo pravo na tehničke izmjene!

Izjavljujemo da navedeni uređaj u svojoj

zamisli i konstrukciji te kod nas korištenoj

izvedbi odgovara osnovnim sigurnosnim i

zdravstvenim zahtjevima u skladu s niže

navedenim direktivama Europske Zajednice.

Ova izjava gubi valjanost u slučaju izmjene

stroja koja nisu ugovorene s nama.

Potpisnici rade po nalogu i s ovlaštenjem

poslovodstva.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks:+49 7195 14-2212

Tehnički podaci

Priključak za vodu

Dovodna temperatura (maks.) °C 40

Dovodni protok (min.) l/min 10

Dovodni tlak (maks.) MPa 0,8

Maks. usisna visina m 0,5

Električni priključak

Napon

1~50 Hz

V230

Priključna snaga kW 2,1

Strujna zaštita (inertna) A 10

Stupanj zaštite I

Stupanj zaštite IP X5

Podaci o snazi

Radni tlak MPa 12,5

Maks. dozvoljeni tlak MPa 14

Protok vode l/min 7,5

Dimenzije i težine

Duljina mm 876

Širina mm 325

Visina mm 285

Težina u stanju pripravnosti

za rad, s priborom

kg 13

Protok sredstva za čišćenje l/min 0,3

Povratna udarna sila ručnog

pištolja za prskanje

N15

Utvrđene vrijednosti prema EN 60335-2-79

Vrijednost vibracije na ruci

Nepouzdanost K

m/s2

< 2,5

0,3

Razina zvučnog tlaka LpA

Nepouzdanost KpA

dB(A)

Razina zvučne snage LWA +

nepouzdanost KWA

dB(A) 86

CE izjava

Proizvod: Visokotlačni čistač

Tip: 1.181-xxx

Odgovarajuće smjernice EZ:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

2000/14/EZ

Primijenjene usklađene norme:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Primijenjeni postupak ocjenjivanja

suglasja:

privitak V

Razina jačine zvuka dB(A)

Izmjerena: 84

Zajamčena: 86

CEO Head of Approbation

176 HR

- 1

Poštovani kupče,

Pre prve upotrebe Vašeg uređaja

pročitajte ove originalno uputstvo

za rad, postupajte prema njemu i sačuvajte ga

za kasniju upotrebu ili za sledećeg vlasnika.

Ovaj čistač visokog pritiska upotrebljavajte

isključivo za privatno domaćinstvo:

–za čišćenje mašina, vozila, zgrada, alata,

fasada, terasa, baštenskih uređaja itd. sa

vodenim mlazom visokog pritiska (prema

potrebi uz dodatak sredstava za čišćenje).

–sa delovima pribora, rezervnim delovima i

sredstvima za čišćenje koje je dozvolio

KÄRCHER. Vodite računa o savetima koji

su priloženi sredstvima za čišćenje.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na uređaju

za vreme trajanja garancije uklanjamo

besplatno, ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji

podleže garanciji obratite se sa potvrdom o

kupovini Vašem prodavcu ili najbližoj

ovlašćenoj servisnoj službi.

(Adresu ćete naći na poleđini)

Opasnost

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇Upozorenje

Ukazuje na eventualno opasnu situaciju koja

može dovesti do teških telesnih povreda ili

smrti.

Oprez

Ukazuje na eventualno opasnu situaciju koja

može dovesti do lakših telesnih povreda ili

izazvati materijalnu štetu.

–Mlaz pod visokim pritiskom

može pri nestručnom

rukovanju biti opasan. Mlaz

ne sme da se usmerava na

ljude, životinje, aktivnu električnu opremu

ili na sam uređaj.

–Mraz može uništiti nepotpuno ispražnjen

uređaj. Uređaj preko zime čuvajte u

prostoriji zaštićenoj od mraza.

Pregled sadržaja

Opšte napomene SR -1

Sigurnosne napomene SR -2

Rukovanje SR -3

Opis uređaja SR -3

Transport SR -6

Skladištenje SR -6

Nega i održavanje SR -6

Otklanjanje smetnji SR -7

Tehnički podaci SR -8

CE izjava SR -8

Opšte napomene

Namenska upotreba

Zaštita životne sredine

Garancija

Simboli u uputstvu za rad

Simboli na uređaju

177SR

- 2

Opasnost

Mrežni utikač in utičnicu nikada ne

dodirujte vlažnim rukama.

Uređaj ne pokrećite ako su oštećeni

strujni priključni kabl ili važni delovi

uređaja, npr. crevo visokog pritiska, ručna

prskalica ili sigurnosni elementi.

Pre svake upotrebe proverite da li na

strujnom priključnom kablu sa utikačem

ima oštećenja. Oštećen strujni priključni

kabl odmah dajte na zamenu ovlašćenoj

servisnoj službi/električaru.

Pre svakog pokretanja proverite da li na

crevu visokog pritiska ima oštećenja.

Oštećeno crevo visokog pritiska odmah

zamenite.

Zabranjen je rad u područjima ugroženim

eksplozijom.

Kod upotrebe uređaja u opasnim

područjima (npr. benzinskim pumpama)

treba da se poštuju odgovarajući

sigurnosni propisi.

Mlazovi pod visokim pritiskom mogu kod

nestručne upotrebe biti opasni. Mlaz se

ne sme da usmerava prema ljudima,

životinjama, aktivnoj električnoj opremi ili

samom uređaju.

Mlaz pod visokim pritiskom ne

usmeravajte prema drugima ili sebi kako

biste očistili odeću ili obuću.

Parom ne prskajte predmete koji sadrže

materijale opasne za zdravlje (na pr.

azbest).

Automobilske gume/ventili guma se mogu

oštetiti mlazom pod visokim pritiskom i

pući. Prvi znak toga je promena boje

gume: Oštećene automobilske gume/

ventili guma su opasni po život. Kod

čišćenja održavajte najmanje 30 cm

razmaka!

Opasnost od eksplozije!

Nemojte rasprskavati zapaljive tečnosti.

Nikada ne usisavajte tečnosti sa

rastvaračima ili nerazređene kiseline i

rastvarače! U to se na primer ubrajaju

benzin, razređivači za boje ili mazut.

Raspršena magla je lako zapaljiva,

eksplozivna i otrovna. Ne koristite aceton,

nerazređene kiseline i rastvarače, jer

mogu nagristi materijale upotrebljene na

uređaju.

몇Upozorenje

Strujni utikač i spojnica primenjenog

produžnog kabla moraju biti

vodonepropusni i ne smeju da leže u vodi.

Neodgovarajući produžni kablovi mogu

biti opasni. Na otvorenom koristite samo

za tu namenu odobrene i na odgovarajući

način označene produžne kablove

dovoljno velikog poprečnog preseka: 1 -

10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Produžni vod uvek do kraja odvijte od

bubnja za namatanje.

Creva visokog pritiska, armature i

spojnice su važni za sigurnost uređaja.

Upotrebljavajte samo creva visokog

pritiska, armature i spojnice koje

preporučuje proizvođač.

Ovaj uređaj nije predviđen da njime rukuju

osobe sa smanjenim fizičkim, senzornim

ili mentalnim mogućnostima opažanja.

Uređajem ne smeju da rukuju deca,

maloletne ili neosposobljene osobe.

Deca se moraju nadgledati kako bi se

sprečilo da se igraju s uređajem.

Ambalažne folije čuvajte van dohvata

dece, jer postoji opasnost od gušenja!

Korisnik mora uređaj upotrebljavati u

skladu sa njegovom namenom. Mora

voditi računa o lokalnim uslovima i kod

rada sa uređajem paziti na ljude u okolini.

Nemojte raditi sa uređajem ako se u

njegovom dometu nalaze osobe, osim

ako one nose zaštitnu odeću.

Za zaštitu od prskanja vode ili prljavštine

nosite primerenu zaštitnu odeću i zaštitne

naočare.

Oprez

Prilikom dužih pauza u radu isključite

uređaj putem glavnog prekidača odnosno

prekidača uređaja ili izvucite strujni utikač

iz utičnice.

Na temperaturama ispod 0 °C ne koristite

uređaj.

Sigurnosne napomene

178 SR

- 3

Kod čišćenja lakovanih površina

održavajte minimalnu udaljenost od 30 cm

kako biste izbegli oštećenja.

Uređaj za vreme rada nikada ne

ostavljajte bez nadzora.

Pazite da se mrežni ili produžni vod ne

uništi ili ošteti gaženjem, gnečenjem,

vučenjem ili sličnim. Mrežni vod zaštitite

od vrućine, ulja i oštrih rubova.

Svi delovi pod naponom u području rada

moraju biti zaštićeni od prskanja.

Uređaj sme da se priključuje samo na

električni priključak kojeg je izveo

elektroinstalater u skladu sa IEC 60364.

Uređaj priključujte samo na izmeničnu

struju. Napon se mora podudarati sa

tipskom pločicom uređaja.

Iz sigurnosnih razloga preporučujemo da

uređaj uvek radi sa predspojenom

automatskom zaštitnom sklopkom

(okidna struja kvara najviše 30 mA).

Radovi na čišćenju, kod kojih nastaje

uljasta otpadna voda, na pr. pranje

motora, pranje podvozja, smeju da se

izvode samo u praonicama sa

separatorom ulja.

Ovaj uređaj je razvijen za upotrebu

sredstava za čišćenje koje isporučuje ili

preporučuje proizvođač. Upotreba drugih

sredstava za čišćenje ili hemikalija može

smanjiti bezbednost uređaja.

Oprez

Sigurnosni elementi služe za zaštitu korisnika

i ne smeju se ni menjati niti zaobilaziti.

Prekidač uređaja sprečava njegov neželjeni

rad.

Bravica blokira polugu ručne prskalice i

sprečava nehotično pokretanje uređaja.

Prelivni ventil sprečava prekoračenje

dozvoljenog radnog pritiska.

Kada se poluga ručne prskalice pusti,

prekidač za pritisak isključuje pumpu i

zaustavlja mlaz visokog pritiska. Kada se

poluga povuče, pumpa se ponovo uključuje.

Oprez

Pre bilo kakvih radova koji se vrše uređajem

ili na njemu, pobrinite se za statičku stabilnost

kako biste izbegli nesreće ili oštećenja.

–Statička stabilnost uređaja je obezbeđena

njegovim postavljanjem na ravnu

površinu.

Sadržaj isporuke Vašeg uređaja je prikazan

na ambalaži. Pre vađenja uređaja iz

ambalaže proverite da li je sadržaj potpun.

Ako pribor nedostaje ili je došlo do oštećenja

prilikom transporta, molimo da o tome

obavestite svog prodavca.

Slike pogledajte na stranici 2

1 Spojni deo za priključak za vodu

2 Crevo visokog pritiska

3 Brzinska spojnica za crevo visokog

pritiska

4Priključak za vodu sa ugrađenom

mrežicom

5Prekidač uređaja "0/OFF" / "I/ON"

6 Transportna ručka

7 Crevo za usisavanje deterdženta

8 Prihvatni držač pribora

9 Strujni priključni kabl sa utikačem

10 točkovi

11 Ručna prskalica

12 Bravica ručne prskalice

13 Taster za odvajanje creva visokog pritiska

sa ručne prskalice

14 Crevo za prskanje sa glodalom za

prljavštinu

15 Cev za prskanje sa regulacijom pritiska

(Vario Power)

Poseban pribor proširuje mogućnosti

korištenja Vašeg uređaja. Detaljnije

informacije o tome dobićete od Vašeg

prodavca KÄRCHER.

Sigurnosni elementi

Prekidač uređaja

Bravica ručne prskalice

Prelivni ventil sa prekidačem za pritisak

Preduslovi za statičku stabilnost

Rukovanje

Obim isporuke

Opis uređaja

Poseban pribor

179SR

- 4

Pre puštanja u rad montirajte nespojene

delove koji su priloženi uz uređaj.

Slika

Točkove utisnite u prihvatnike i fiksirajte

uz pomoć priloženog čepa vodeći računa

o njegovoj usmerenosti.

Slika

Postavite transportnu ručku u prihvatnik

dok ne osetite jasan otpor. Kratkim

udarcem dlanom ili mekanim gumenim

čekićem postavite u odgovarajući položaj.

Slika

Mrežu za pribor zakačite za kuke

prikazane na slici.

Slika

Utaknite crevo visokog pritiska u ručnu

prskalicu tako da se čujno uglavi.

Napomena: Pazite na pravilnu

usmerenost priključne nazuvice.

Povlačenjem creva visokog pritiska

proverite da li je spoj sigurno pričvršćen.

몇Upozorenje

Prema važećim propisima uređaj

nikada ne sme da radi na

vodovodnoj mreži bez separatora.

Treba da se koristi podesan

separator proizvođača KÄRCHER ili

alternativno separator koji je u skladu sa EN

12729 tip BA. Voda koju izdvoji odvajač nije

za piće.

Napomena: Nečistoće u vodi mogu da oštete

pumpu visokog pritiska i pribor. U cilju zaštite

preporučujemo primenu KÄRCHER-ovog

filtera za vodu (poseban pribor, kataloški br.

4.730-059).

Vodite računa o propisima vodovodnog

preduzeća.

Za priključne vrednosti pogledajte natpisnu

pločicu odnosno tehničke podatke.

Koristite crevo za vodu ojačano tkanjem

(nije u obimu isporuke) sa uobičajenom

spojnicom. (prečnk najmanje 1/2"

odnosno 13 mm; dužina najmanje 7,5 m).

Slika

Priloženi spojni deo navijte na priključak

za vodu uređaja.

Crevo za vodu nataknite na spojni deo

uređaja i priključite na slavinu za vodu.

Ovaj uređaj za čišćenje pod visokim pritiskom

je u spoju sa KÄRCHER-ovim usisnim

crevom s nepovratnim ventilom (poseban

pribor, kataloški br. 4.440-238) podesan za

usisavanje površinske vode npr. iz buradi za

kišnicu ili baštenskih ribnjaka (za maksimalnu

usisnu visinu vidi tehničke podatke).

Usisno crevo sa nepovratnim ventilom

proizvođača KÄRCHER navijte na

priključak za vodu i okačite u bure sa

kišnicom.

Odvojite crevo visokog pritiska od

priključka visokog pritiska uređaja.

Uključite uređaj sa "I/ON" pa sačekajte

(najviše 2 minuta) da voda iz priključka

visokog pritiska počne da ističe bez

mehurića.

Isključite uređaj sa "0/OFF".

Oprez

Rad na suvo koji traje duže od 2 minuta može

da ošteti pumpu visokog pritiska. Ukoliko u

roku od 2 minuta uređaj ne uspostavi pritisak,

isključite ga i postupite u skladu sa

napomenama u poglavlju "Otklanjanje

smetnji".

Slika

Utaknite visokopritisno crevo u brzinsku

spojnicu na uređaju tako da se čujno

uglavi.

Napomena: Pazite na pravilnu

usmerenost priključne nazuvice.

Povlačenjem creva visokog pritiska

proverite da li je spoj sigurno pričvršćen.

Pre upotrebe

Montaža točkova

Montaža transportne ručke

Postavljanje mreže za pribor

Spajanje visokopritisnog creva na ručnu

prskalicu

Snabdevanje vodom

Snabdevanje vodom iz vodovoda

Usisavanje vode iz otvorenih posuda

Stavljanje u pogon

180 SR

- 5

Slika

Cev za prskanje utaknite u ručnu

prskalicu i fiksirajte okretanjem za 90°.

Otvorite slavinu za vodu do kraja.

Strujni utikač utaknite u utičnicu.

Uključite uređaj sa "I/ON".

Opasnost

Zbog vode koja u mlazu izbija iz mlaznice

visokog pritiska na ručnu prskalicu deluje

povratna udarna sila. Pobrinite se za sigurno

uporište i čvrsto držite ručnu prskalicu i cev za

prskanje.

Oprez

Pre početka čišćenja treba se uveriti da

visokopritisni uređaj za čišćenje stabilno stoji

na ravnoj podlozi. Tokom čišćenja treba nositi

zaštitne naočari i odeću.

Otkočite polugu ručne prskalice.

Povucite polugu, nakon čega će se uređaj

uključiti.

Napomena: Uređaj se isključuje čim ponovo

pustite polugu. Visok pritisak ostaje zadržan u

sistemu.

Za uobičajeno čišćenje. Radni pritisak se

može kontunualno menjati između "Min" i

"Max".

Pustite polugu ručne prskalice.

Cev za prskanje okrenite u željeni položaj.

Napomena: Prikladno za rad s deterdžentom;

u tu svrhu cev za prskanje okrenite u položaj

"Mix".

Za tvrdokornu nečistoću.

Oprez

Glodalom za prljavštinu nemojte čistiti

automobilske gume, lak ili osetljive površine

kao što je drvo, jer postoji opasnost od

oštećenja.

–Nije podesna za rad sa deterdžentima.

Za čišćenje koristite isključivo KÄRCHER-ova

sredstva za čišćenje i negu, zato što su ona

specijalno razvijena za rad sa Vašim

uređajem. Upotreba drugih sredstava za

čišćenje i negu može izazvati prerano

habanje ili imati za posledicu gubitak prava na

reklamaciju. Bliže informacije možete naći u

specijalizovanim prodavnicama ili ih zatražite

direktno od KÄRCHER.

Slika

Izvucite iz kućišta potrebnu dužinu creva

za usisavanje deterdženta.

Crevo za usisavanje deterdženta stavite u

rezervoar sa rastvorom deterdženta.

Koristite cev za prskanje sa regulacijom

pritiska (Vario Power).

Cev za prskanje okrenite u položaj "Mix".

Napomena: Na taj način se za vreme

rada mlazu vode dodaje rastvor

deterdženta.

Napomena: Po potrebi se za rad s

deterdžentom mogu koristiti i četke za pranje.

Deteržent štedljivo poprskajte po suvoj

površini i pustite ga da deluje (a da se ne

osuši).

Smekšalu prljavštinu isperite mlazom pod

visokim pritiskom.

Pustite polugu ručne prskalice.

Zakočite polugu ručne prskalice.

Prilikom dužih pauza u radu (preko 5

minuta) uređaj dodatno isključite sa "0/

OFF".

Oprez

Crevo vsokog pritiska odvojite od ručne

prskalice ili od uređaja samo ako je sistem

rasterećen od pritiska.

Nakon rada sa deterdžentom obesite

usisno crevo u posudu sa čistom vodom,

uključite uređaj sa demontiranom cevi za

prskanje i isperite ga u trajanju od oko 1

minuta.

Pustite polugu ručne prskalice.

Rad

Cev za prskanje sa regulacijom pritiska

(Vario Power)

Cev za prskanje sa glodalom za

prljavštinu

Rad sa deterdžentom

Preporučena metoda čišćenja

Prekid rada

Kraj rada

181SR

- 6

Isključite uređaj sa "0/OFF".

Zatvorite slavinu za vodu.

Odvojite uređaj od dovoda vode.

Oprez: Prilikom odvajanja dovodnog ili

visokopritisnog creva može nakon rada

isticati topla voda na priključcima.

Pritisnite polugu ručne prskalice kako

biste ispustili preostali pritisak iz sistema.

Zakočite polugu ručne prskalice.

Izvucite strujni utikač.

Oprez

Kako bi se izbegle nesreće ili povrede,

prilikom transporta imajte u vidu težinu

uređaja (vidi tehničke podatke).

Uređaj podignite i nosite držeći ga za

ručku za nošenje.

Uređaj vucite držeći ga za transportnu

ručku.

Slika

Za guranje uređaja prethodno povucite

transportnu ručku uvis do kraja tako da

čujno dosedne.

Osigurajte uređaj od proklizavanja i

nakretanja.

Oprez

Kako bi se izbegle nesreće ili povrede, pri

odabiru mesta za skladištenje imajte u vidu

težinu uređaja (vidi tehničke podatke).

Uređaj postavite na ravnu podlogu.

Pritisnite razdvojni taster na ručnoj

prskalici i razdvojite crevo visokog pritiska

od ručne prskalice.

Pritisnite kućište brzinske spojnice za

crevo visokog pritiska u smeru strelice pa

izvadite crevo visokog pritiska.

Strujni priključni kabl, crevo visokog

pritiska i pribor odložite na odgovarajuća

mesta na uređaju.

Pre dužeg skladištenja, npr. tokom zime,

postupajte dodatno u skladu sa napomenama

iz poglavlja "Nega".

Oprez

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije u

potpunosti ispuštena voda. Sprečite

oštećenja.

Ispustite svu vodu iz uređaja: Uključite

uređaj bez priključenog creva visokog

pritiska i bez priključenog dovoda vode

(maks. 1 min) pa sačekajte da voda

prestane da ističe na priključku visokog

pritiska. Isključite uređaj.

Uređaj zajedno sa kompletnim priborom

čuvajte u prostoriji zaštićenoj od

smrzavanja.

Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Pre dužeg skladištenja, npr. zimi:

Skinite filter sa creva za usisavanje

deterdženta pa ga operite pod tekućom

vodom.

Mrežicu u priključku za vodu izvucite

pljosnatim kleštima i operite pod tekućom

vodom.

Uređaj nije potrebno održavati.

Upotrebljavajte samo originalne rezervne

delove firme KÄRCHER. Pregled rezervnih

delova naći ćete na kraju ovog uputstva za

rad.

Transport

Ručni transport

Transport u vozilima

Skladištenje

Skladištenje uređaja

Zaštita od smrzavanja

Nega i održavanje

Održavanje

Rezervni delovi

182 SR

- 7

Manje smetnje možete sami ukloniti uz

pomoć sledećeg pregleda.

U slučaju nedoumice obratite se ovlašćenoj

servisnoj službi.

Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim sastavnim

delovima sme da izvodi samo ovlašćena

servisna služba.

Povucite polugu ručne prskalice, nakon

čega će se uređaj uključiti.

Proverite da li se navedeni napon na

natpisnoj pločici podudara sa naponom

izvora struje.

Proverite da li je strujni priključni kabl

oštećen.

Proverite podešenost cevi za prskanje.

Ispustite vazduh iz uređaja: Uključite

uređaj bez priključenog creva visokog

pritiska pa sačekajte (najviše 2 minuta) da

voda iz priključka visokog pritiska počne

da ističe bez mehurića. Isključite uređaj

pa ponovo priključite crevo visokog

pritiska.

Proverite snabdevanje vodom.

Mrežicu u priključku za vodu izvucite

pljosnatim kleštima i operite pod tekućom

vodom.

Uzrok: Pad napona zbog slabe strujne mreže

ili u slučaju primene produžnog kabla.

Prilikom uključivanja najpre povucite

polugu ručne prskalice, a zatim postavite

prekidač uređaja na "I/ON".

Čišćenje mlaznice visokog pritiska:

Prljavštinu iz otvora mlaznice uklonite

iglom i isperite je vodom s prednje strane.

Proverite dovodnu količinu vode.

Mala propusnost uređaja je tehnički

uslovljena. U slučaju jače propusnosti

obratite se ovlašćenoj servisnoj službi.

Koristite cev za prskanje sa regulacijom

pritiska (Vario Power).

Cev za prskanje okrenite u položaj "Mix".

Očistite filter na crevu za usisavanje

deterdženta.

Proverite da li je crevo za usisavanje

deterdženta presavijeno.

Otklanjanje smetnji

Uređaj ne radi

U uređaju se ne uspostavlja pritisak

Uređaj se ne pokreće, motor bruji

Jaka kolebanja pritiska

Uređaj je nedovoljno zaptiven

Deterdžent se ne usisava

183SR

- 8

Zadržavamo pravo na tehničke promene!

Ovim izjavljujemo da ovde opisana mašina po

svojoj koncepciji i načinu izrade, sa svim

njenim modelima koje smo izneli na tržište,

odgovara osnovnim zahtevima dole

navedenih propisa Evropske Zajednice o

sigurnosti i zdravstvenoj zaštiti. Ova izjava

prestaje da važi ako se bez naše saglasnosti

na mašini izvedu bilo kakve promene.

Potpisnici rade po nalogu i sa ovlašćenjem

poslovodstva.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnički podaci

Priključak za vodu

Dovodna temperatura (maks.) °C 40

Dovodni protok (min.) l/min 10

Dovodni pritisak (maks.) MPa 0,8

Maks. usisna visina m 0,5

Električni priključak

Napon

1~50 Hz

V230

Priključna snaga kW 2,1

Mrežni osigurač (inertan) A 10

Klasa zaštite I

Stepen zaštite IP X5

Podaci o snazi

Radni pritisak MPa 12,5

Maks. dozvoljeni pritisak MPa 14

Protok vode l/min 7,5

Dimenzije i težine

Dužina mm 876

Širina mm 325

Visina mm 285

Težina u stanju spremnom za

rad, sa priborom

kg 13

Protok sredstva za čišćenje l/min 0,3

Povratna udarna sila ručnog

pištolja za prskanje

N 15

Izračunate vrednosti prema EN 60335-2-79

Vrednost vibracije na ruci

Nepouzdanost K

m/s2

< 2,5

0,3

Nivo zvučnog pritiska LpA

Nepouzdanost KpA

dB(A)

Nivo zvučne snage LWA +

nepouzdanost KWA

dB(A) 86

CE izjava

Proizvod: Uređaj za čišćenje pod

visokim pritiskom

Tip: 1.181-xxx

Odgovarajuće EZ-direktive:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

2000/14/EZ

Primenjene usklađene norme:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Primenjeni postupak ocenjivanja

usklađenosti:

Prilog V

Nivo jačine zvuka dB(A)

Izmerena: 84

Zagarantovana: 86

CEO Head of Approbation

184 SR

- 1

Уважаеми клиенти,

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя упътване за

работа, действайте според него и го

запазете за по-късно използване или за

следващия притежател.

Използвайте пароструйката за работа под

налягане само в личното си домакинство:

–за почистване на машини, превозни

средства, строителни конструкции,

инструменти, фасади, тераси,

градински уреди и др. със силна водна

струя под налягане (ако е необходимо

с добавка на почистващи препарати).

–с разрешените от фирма KARCHER

принадлежности от окомплектовката,

резервни части и препарати за

почистване. Спазвайте указанията на

препаратите за почистване.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а ги

предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни

материали, подлежащи на

рециклиране, които могат да бъдат

употребени повторно. Поради това моля

отстранявайте старите уреди, използвайки

подходящи за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Във всяка страна важат гаранционните

условия, публикувани от оторизираната от

нас дистрибуторска фирма. Евентуални

повреди на Вашия уред ще отстраним в

рамките на гаранционния срок безплатно,

ако се касае за дефект в материалите или

при производство. В гаранционен случай

се обърнете към дистрибутора или най-

близкия оторизиран сервиз, като

представите касовата бележка.

(Адресите ще намерите на задната

страница)

Опасност

За непосредствено грозяща опасност,

която води до тежки телесни повреди

или до смърт.

몇Предупреждение

За възможна опасна ситуация, която би

могла да доведе до тежки телесни

повреди или смърт.

Внимание

За възможна опасна ситуация, която би

могла да доведе до леки телесни повреди

или материални щети.

–Струята под високо

налягане може да бъде

опасна при неправилно

използване. Не

насочвайте струята към хора,

животни, активни електрически

уреди или към самия уред.

–Замръзване може да разруши не

напълно изпразнения уред. През

Съдържание

Общи указания BG - 1

Указания за безопасност BG - 2

Обслужване BG - 4

Описание на уреда BG - 4

Tранспoрт BG - 7

Съхранение BG - 7

Грижи и поддръжка BG - 8

Помощ при неизправности BG - 8

Технически данни BG - 9

СЕ – декларация BG - 9

Общи указания

Употреба по предназначение

Опазване на околната среда

Гаранция

Символи в Упътването за работа

Символи на уреда

185BG

- 2

зимата уреда се съхранява в

защитено от замръзване помещение.

Опасност

Никога не докосвайте контакта и

щепсела с влажни ръце.

Не работете с уреда, ако

захранващият кабел или важни части

на уреда, например маркучът за

работа под налягане, пистолета за

ръчно пръскане или предпазните

приспособления са повредени.

Преди всяка употреба проверявайте

мрежовия захранващ кабел с щепсела

за повреди. Повреден мрежови

захранващ кабел трябва незабавно да

се замени от оторизиран сервиз/

специалист – електротехник.

Преди всяка експлоатация

проверявайте маркуча за работа под

налягане за повреди. Незабавно

подменете повредения маркуч.

Забранена е работата във

взривоопасни помещения.

Да се спазват мерките за

безопасност при работа с уреда в

опасни зони (например на

бензиностанции).

Струята под високо налягане може

да бъде опасна при неправилна

употреба. Не насочвайте струята

към хора, животни, активни

електрически уреди или към самия

уред.

Не насочвайте струята под високо

налягане към други или към себе си, за

да почистите облеклото си или

обувките си.

Да не се обливат предмети, които

съдържат опасни за здравето

вещества (напр. азбест).

Гумите на автомобилите и

вентилите на автомобилните гуми

могат да се повредят или спукат от

високото налягане. Първият признак

за това е обезцветяването на

гумата. Повредените автомобилни

гуми и вентили могат да доведат до

фатални последици. При почистване

оставете разстояние от поне 30 см!

Опасност от експлозия!

Не пръскайте възпламеняеми

течности.

Никога не засмуквайте течности,

съдържащи разтворители, или

неразредени киселини и

разтворители! Такива са например

бензин, разредители за бои или

нафта. Силно разпръскваната струя

е лесно възпламенима, експлозивна и

отровна. Не използвайте ацетон,

неразредени киселини и

разтворители, защото те атакуват

използваните в уреда материали.

몇Предупреждение

Щепселът и куплунгът на

удължителя трябва да бъдат

водоустойчиви и не бива да се

намират във вода.

Неподходящите удължители могат

да са опасни. На открито

използвайте само съответно

разрешените и съответно

обозначение удължители с

достатъчно напречно сечение: 1 - 10

м: 1,5 мм2; 10 - 30 м: 2,5 мм2

Винаги развивайте удължителя

докрай от барабана.

Маркучите за работа под налягане,

арматурата и връзките са важни за

безопасността на уреда.

Използвайте само препоръчаните от

производителя маркучи за работа под

налягане, арматури и връзки.

Този уред не е предназначен за

обслужване от лица с ограничени

физически, сензорни или умствени

способности.

Уредът не трябва да се използва от

деца, младежи или неоторизирани

лица.

Децата трябва да бъдат под надзор,

за да се гарантира, че няма да играят

с уреда.

Дръжте опаковъчното фолио далече

от деца, съществува опасност от

задушаване!

Указания за безопасност

186 BG

- 3

Потребителят трябва да използва

уреда според предписанията. Той

трябва да се съобразява с

даденостите на място и да внимава

при работа с уреда дали наоколо няма

хора.

Не използвайте уреда, ако в обсега се

намират други лица, освен ако не

носят защитно облекло.

За защита от напръскване с вода или

мръсотия носете подходящо

предпазно облекло и предпазни очила/

маска.

Внимание

При по-продължителни паузи

изключете уреда от главния

прекъсвач / прекъсвача на уреда или го

извадете от щепсела.

Не използвайте уреда при

температури под 0°C.

За да избегнете повреди, при

почистване осигурете минимално

разстояние от 30 см между струята

и боядисаните повърхности.

По време на работа уредът да не се

оставя без надзор.

Внимавайте кабелът на уреда или

удължителят да не се повредят или

скъсат поради настъпване,

прегъване, опъване или друго. Пазете

кабела от топлина, масла и остри

ръбове.

Всички електрически части и

елементи в обсега на работа трябва

да са защитени от водната струя.

Уредът може да се включва само към

електрически контакт, изпълнен от

електротехник съгласно IEC 60364.

Свръзвайте уреда само към

променлив ток. Напрежението

трябва да съответства на

цитираното върху табелката на

уреда напрежение.

По причини на сигурността

принципно препоръчваме

задействането на уреда през

защитно приспособление за падове в

напрежението (макс. 30 mA).

Почистване, при което се отделят

маслосъдържащи отпадъчни води,

напр., при миене на двигателя и

долната част на корпуса, трябва да

става само на мивки със сепаратор за

масла.

Този уред е разработен за ползване

на препарати за почистване, които

се доставят или препоръчват от

производителя. Използването на

други препарати за почистване или

химикали може да влоши

надеждността и безопасността на

уреда.

Внимание

Предпазните приспособления служат за

защита на потребителя и не трябва да

се променят или заобикалят.

Прекъсвачът на уреда предотвратява

непреднамереното пускане в

експлоатация на уреда.

Блокировката спира лоста на пистолета за

ръчно пръскане и предотвратява

непреднамерения старт на уреда.

Преливният вентил предотвратява

надвишаването на допустимото работно

налягане.

Ако се освободи лостът на пистолета за

ръчно пръскване, пневматичният контакт

изключва помпата, струя високо налягане

прекъсва. Ако лостът се придърпа, отново

включва помпата.

Внимание

Преди всички дейности с уреда

установете неговата устойчивост, за

да избегнете злополуки или увреждания.

–Устойчивостта на уреда е гарантирана,

ако той бъде оставен на равна

повърхност.

Предпазни приспособления

Ключ на уреда

Блокировка пистолет за ръчно

пръскане

Преливен вентил с пневматичен

прекъсвач

Предпоставки за устойчивост

187BG

- 4

Обемът на доставка на уреда е изобразен

на опаковката. При разопаковане

проверете дали съдържанието е пълно.

При липсващи принадлежности или при

транспортни щети моля уведомете Вашия

търговец.

Виж схемите на страница 2

1Куплунг за свързване към захранване с

вода

2Маркуч за работа под налягане

3Приспособление за бързо

присъединяване за маркуча за работа

под налягане

4Връзка за вода с вградена цедка

5Прекъсвачи на уреда „0/OFF“ / „I/ON“

6Дръжка за транспортиране

7Всмукателен маркуч за почистващо

средство

8Място за съхранение на

принадлежностите

9Мрежови захранващ кабел с щепсел

10 Колела

11 Пистолет за ръчно пръскане

12 Блокировка пистолет за ръчно

пръскане

13 Бутон за отделяне на маркуча за

работа под налягане от пистолета з

ръчно пръскане

14 Тръба за разпръскване с мелачка за

мръсотията

15 Тръба за разпраскване с регулиране на

налягането (Vario Power)

Елементите от специалната

окомплектовка разширяват

възможностите за използване на Вашия

уред. По-подробна информация ще

получите от оторизирания представител

за уредите KARCHER.

Монтирайте приложените свободно към

уреда части преди пускане в

експлоатация.

Фигура

Притиснете колелата в отвора и ги

подсигурете с доставената пробка,

спазете центрирането на пробката.

Фигура

Поставете транспортната дръжка в

отвора, докато се почувства

съпротивление. Наместете я на

позиция с дланта си или като я чукнете

с кратък удар с помощта на мек гумен

чук.

Фигура

Окачете мрежичката за

принадлежности в показаната на

изображението кука.

Фигура

Маркуча за работа под налягане да се

постави в пистолета за ръчно

пръскане, докато се чуе неговото

фиксиране.

Указание: Внимавайте за правилната

посока на присъединителния нипел.

Проверете сигурното свързване като

дръпнете маркуча за работа под

налягане.

몇Предупреждение

Съгласно валидните разпоредби

не се позволява използване на

уреда в мрежата за питейна

вода без разделител на

системата. Използвайте подходящ

разделител на системата на фирма

KARCHER или като алтернатива

разделител на системата съгл. EN

Обслужване

Обем на доставката

Описание на уреда

Елементи от специалната

окомплектовка

Преди пускане в експлоатация

Монтиране на колелата

Монтаж на транспортната дръжка

Поставете мрежичката за

принадлежности

Свързване на маркуча за работа под

налягане с пистолета за ръчно

разпръскване

Захранване с вода

188 BG

- 5

12729 тип BA. Преминалата през

разделителя на системата вода се

определя като негодна за пиене.

Указание: Замърсяванията във водата

могат да повредят помпата под високо

налягане и принадлежностите. За защита

си препоръчва използването на воден

филтър на KARCHER (специална

принадлежност, № за поръчка 4.730-059).

Съблюдавайте разпоредбите на

водоснабдителната компания.

За параметрите за свързване виж

табелката на уреда/техническите

параметри.

Използвайте усилен маркуч за вода (не

е включен в доставката) с обичаен

куплунг. (диаметър минимум 1/2 цола

респ. 13 мм; дължина минимум 7,5 м).

Фигура

Завийте куплунга, доставен заедно с

уреда, на мястото за свързване на

уреда със захранването с вода.

Поставете маркуча за водата върху

куплунга на уреда и свържете със

захранването с вода.

Този уред за работа под високо налягане е

подходящ за работа с всмукателния

маркуч на KARCHER с възвратен клапан

(специални принадлежности, № за

поръчка 4.440-238) за изсмукване на вода

от открити резервоари напр. от варели за

събиране на дъждовна вода или езера

(максимална височина на засмукване

вижте в техническите данни).

Напълнете всмукателния маркуч с

възвратен клапан с вода, завинтете

извода за вода и го окачете във варела

за събиране на вода.

Отделете маркуча за работа под

налягане от извода за високо налягане

на уреда.

Включете уреда „I/ON“ и изчакайте

(макс. 2 минути), докато водата

започне да излиза без мехурчета от

извода за високо налягане.

Изключете уреда „0/OFF“.

Внимание

Сух ход при повече от 2 минути води до

увреждания на помпа високо налягане.

Ако уредът не създаде налягане в

рамките на 2 минути, изключете уреда и

подходете според указанията в глава

"Помощ при неизправности“.

Фигура

Поставете маркуча за работа под

налягане стабилно в

приспособлението за бързо

присъединяване на уреда, чува се

фиксирането му.

Указание: Внимавайте за правилната

посока на присъединителния нипел.

Проверете сигурното свързване като

дръпнете маркуча за работа под

налягане.

Фигура

Поставете тръбата за разпръскване в

пистолета за ръчно пръскане и я

фиксирайте със завъртане на 90°.

Отворете напълно крана за водата.

Включете щепсела в контакта.

Включете уреда „I/ON“.

Опасност

Излизащата през дюзата за високо

налягане струя вода упражнява отпор

върху пистолета за ръчно пръскане.

Осигурете си сигурно положение за

стоеж, дръжте здраво пистолета за

ръчно пръскане и тръбата за

разпръскване.

Внимание

Преди началото на почистването се

уверете, че уредът за почистване с

високо налягане е разположен на равна

основа. При почистването използвайте

защитни очила и защитно облекло.

Деблокирайте лоста на пистолета за

ръчно пръскане.

Издърпайте лоста, уредът се включва.

Указание: Ако лоста се пусне отново,

уредът отново се изключва. Високото

налягане се запазва в системата.

Захранване с вода от водопровода

Всмукване на вода от открити

контейнери

Пускане в експлоатация

Експлоатация

189BG

- 6

За най-обичайните работи по почистване.

Работното налягане може да се регулира

безстепенно между „Min“ и „Max“.

Отпуснете лоста на пистолета за

пръскане на ръка.

Тръбата за разпраскване да се завърти

в желаното положение.

Указание: Подходящ за работа с

почистващи препарати, за целта

завъртете стоманената тръба на

положение „Mix“.

За упорити замърсявания.

Внимание

Не почиствайте автомобилни гуми, лак

или чувствителни повърхности като

дърво с фрезата за замърсявания,

опасност от увреждане.

–Не е подходящ за работа с почистващо

средство.

За съответната задача за почистване

използвайте само средства за почистване

и поддръжка на KARCHER, тъй като те са

разработени специално за използване с

Вашия уред. Използването на други

средства за почистване и поддръжка може

да доведе до бързо износване и отмяна на

претенциите за гаранция. Моля,

информирайте се в специализираната

търговска мрежа или изискайте

информации от KARCHER.

Фигура

Изтеглете от корпуса желаната

дължина на всмукателния маркуч за

почистващи средства.

Окачете всмукателния маркуч за

почистващо средство в съд с разтвор

на почистващо средство.

Да се използва тръба за разпраскване

с регулиране на налягането (Vario

Power)

Тръбата за разпръскване да се

завърти в положение „Mix“.

Указание: По този начин при

експлоатация почистващият транспорт

се смесва с водната струя.

Указание: При нужда могат да се

използват и миещи четки за работа с

почистващи препарати.

Напръскайте сухата повърхност с

малко препарат за почистване и

оставете да подейства (но да не

изсъхва).

Разтворената мръсотия да се изплакне

със струя под високо налягане.

Отпуснете лоста на пистолета за

пръскане на ръка.

Блокирайте лоста на пистолета за

ръчно пръскане.

При прекъсване на работа за по-

продължително време (над 5 минути),

изключете допълнително уреда „0/

OFF“.

Внимание

Само отделете маркуча за работа под

налягане от пистолета за ръчно

пръскане или от уреда, ако в системата

няма налично налягане.

След работа с почистващо средство

закачете маркуча за всмукване в съд с

чиста вода, включете уреда за около 1

минута с демонтирана тръба за

разпръскване и изплакнете.

Отпуснете лоста на пистолета за

пръскане на ръка.

Изключете уреда „0/OFF“.

Затворете крана за водата.

Отделете уреда от захранването с

вода.

Внимание: При разделяне на

захранващия маркуч или маркуча за

работа под налягане след

експлоатация от изводите може да

изтече топла вода.

Тръба за разпраскване с регулиране

на налягането (Vario Power)

Тръба за разпръскване с мелачка за

мръсотията

Работа с почистващо средство

Препоръчителен метод на

почистване

Прекъсване на работа

Край на работата

190 BG

- 7

Притиснете лоста на пистолета за

пръскане на ръка, за да освободите

системата от остатъчното налягане.

Блокирайте лоста на пистолета за

ръчно пръскане.

Издърпайте щепсела.

Внимание

За да се избегнат злополуки или

наранявания при транспортиране,

вземете под внимание теглото на уреда

(виж техническите данни).

Повдигнете уреда за дръжката и го

носете.

Теглете уреда за транспортната

дръжка.

Фигура

За избутване на уреда предварително

изтеглете транспортната дръжка

нагоре, ще се чуе фиксирането й.

Осигурете уреда против изплъзване и

преобръщан.

Внимание

За да се избегнат злополуки или

наранявания при избора на мястото за

съхранение, вземете под внимание

теглото на уреда (виж техническите

данни).

Уредът се поставя върху равна

плоскост.

Натиснете разделителния бутон на

пистолета за ръчно пръскане и

отделете маркуча за работа под

налягане от пистолета за ръчно

пръскане.

Притиснете корпуса на

приспособлението за бързо

присъединяване за маркуча за работа

под налягане и извадете маркуча за

работа под налягане.

Приберете захранващия кабел,

маркуча за работа под налягане и

принадлежностите в уреда.

Преди по-продължително съхранение,

напр. през зимата спазвайте

допълнително указанията в глава

Поддръжка.

Внимание

Уреда и принадлежностите да се пазят

от замръзване.

Уредът и принадлежностите се

разрушават при замръзване, ако са

напълно изпразнени от вода. За да се

избегнат увреждания:

Изпразнете уреда напълно от водата:

Включете уреда без подвързан маркуч

за работа под налягане и без

подвързано захранване с вода (макс. 1

мин) и изчакайте, докато от извода за

високо налягане спре да излиза вода.

Изключете уреда.

Уреда и всички принадлежности да се

съхраняват в защитено от замръзване

място.

Tранспoрт

Ръчен транспорт

Транспорт в превозни средства

Съхранение

Съхранение на уреда

Защита от замръзване

191BG

- 8

Опасност

Преди всякакви работи по поддръжката

уредът да се изключва и щепселът да се

изважда от контакта.

Преди по-продължително съхранение,

например през зимата:

Изтеглете филтъра от всмукателния

маркуч за почистващо средство и по

почистете под течаща вода.

Изтеглете цедката от връзката за крана

за вода с помощта на плоски клещи и я

почистете под течаща вода.

Уредът не се нуждае от поддръжка.

Използвайте само оригинални резервни

части на KARCHER. Списък на резервните

части ще намерите в края на настоящото

Упътване за работа.

Можете сами да отстраните дребните

повреди, като следвате дадените по-долу

описания.

В случай на съмнение се обърнете към

оторизиран сервиз.

Опасност

Преди всякакви работи по поддръжката

уредът да се изключва и щепселът да се

изважда от контакта.

Ремонтни работи и работи по

електрическите елементи могат да се

извършват само от оторизиран сервиз.

Издърпайте лоста на пистолета за

ръчно пръскане, уредът се включва.

Проверете дали посоченото на

типовата табелката напрежение

съвпада с напрежението на източника

на ток.

Проверете захранващия кабел за

увреждане.

Проверете настройката на тръбата за

разпръскване.

Обезвъздушаване на уреда: Включете

уреда без маркуч за работа под

налягане и изчакайте (макс. 2 минути),

докато водата започне да излиза без

мехурчета от извода за високо

налягане. Изключете уреда и отново

подвържете маркуча за работа под

налягане.

Проверете захранването с вода.

Изтеглете цедката от връзката за крана

за вода с помощта на плоски клещи и я

почистете под течаща вода.

Причина: Спадане на напрежението

поради слаба електрическа мрежа или

при използване на удължител.

При включването първо издърпайте

лоста на пистолета за ръчно пръскане,

след това поставете прекъсвача на

уреда на „I/ON“.

Почистване на дюза високо налягане:

Махнете замърсяванията от отвора на

дюзата с помощта на игла и изплакнете

с вода напред.

Проверете дебита на водата.

Малката липса на херметичност на

уреда е обусловена технически. При

силна липса на херметичност се

обърнете към оторизиран сервиз.

Да се използва тръба за разпраскване

с регулиране на налягането (Vario

Power)

Тръбата за разпръскване да се

завърти в положение „Mix“.

Почистете филтъра на всмукателния

маркуч за почистващо средство.

Проверете всмукателния маркуч за

почистващо средство за огънати

места.

Грижи и поддръжка

Поддръжка

Резервни части

Помощ при неизправности

Уредът не работи

Уредът не достига налягане

Уредът не потегля, моторът бръмчи

Силни колебания в налягането

Уредът не е херметичен

Почистващото средство не се

засмуква

192 BG

- 9

Запазваме си правото на технически

изменения!

С настоящото декларираме, че

цитираната по-долу машина съответства

по концепция и конструкция, както и по

начин на производство, прилаган от нас,

на съответните основни изисквания за

техническа безопасност и безвредност на

Директивите на ЕО. При промени на

машината, които не са съгласувани с нас,

настоящата декларация губи валидност.

Подписалите действат по възложение и

като пълномощници на управителното

тяло.

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технически данни

Захранване с вода

Температура на

постъпващата вода (макс.)

°C 40

Дебит за постъпващата

вода (мин.)

л/мин 10

Налягане на постъпващата

вода (макс.)

MPa 0,8

Макс. височина на

засмукване

м0,5

Електрическо захранване

Напрежение

1~50 Hz

V230

Присъединителна мощност kW 2,1

Предпазител (инертен)A10

Клас защита I

Градус на защита IP X5

Данни за мощността

Работно налягане MPa 12,5

Максимално допустимо

налягане

MPa 14

Дебит, вода л/мин 7,5

Мерки и тегла

Дължина мм 876

Широчина мм 325

Височина мм 285

Тегло, в готовност за работа

с принадлежности

кг 13

Дебит, препарати за

почистване

л/мин 0,3

Сила на отпора на

пистолета за ръчно

пръскане

N 15

Установени стойности съгласно EN

60335-2-79

Стойност на вибрациите в

областта на дланта – ръката

Несигурност K

м/сек2

< 2,5

0,3

Ниво на звука LpA

Неустойчивост KpA

dB(A)

Ниво на звукова мощност

LWA + неустойчивост KWA

dB(A) 86

СЕ – декларация

Продукт:Парочистачка/пароструйка

за работа под налягане

Тип:1.181-xxx

Намиращи приложение Директиви на

ЕО:

2006/42/EO (+2009/127/EO)

2004/108/ЕО

2000/14/ЕО

Намерили приложение хармонизирани

стандарти:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Приложен метод за оценка на

съответствието:

Приложение V

ниво на шум dB(A)

Измерено:84

Гарантирано:86

CEO Head of Approbation

193BG

- 1

Väga austatud klient,

Enne sesadme esmakordset

kasutuselevõttu lugege läbi

algupärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutamise

või uue omaniku tarbeks alles.

Seda kõrgsurvepesurit tohib kasutada ainult

kodumajapidamises:

–seadmete, sõidukite, ehitiste, tööriistade,

fassaadide, terrasside, aiatööriistade jms

puhastamiseks kõrgsurvelise veejoaga

(vajadusel lisatakse puhastusvahendeid).

–koos KÄRCHERi poolt kasutamiseks

lubatud tarvikute, varuosade ja

puhastusvahenditega. Järgida

puhastusvahenditega kaasasolevaid

juhiseid.

Pakendmaterjalid on taaskasutatavad.

Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake need

taaskasutusse.

Vanad seadmed sisaldavad

taaskasutatavaid materjal, mis tuleks

suunata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu

vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Igas riigis kehtivad meie volitatud

müügiesindaja antud garantiitingimused.

Seadmel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on materjali-

või valmistusviga. Garantiijuhtumi korral

palume pöörduda müüja või lähima volitatud

klienditeenistuse poole, esitades ostu

tõendava dokumendi.

(Aadressi vt tagaküljelt)

Oht

Vahetult ähvardava ohu puhul, mis toob

kaasa raskeid kehavigastusi või surma.

몇Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada raskeid kehavigastusi või surma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada kergeid vigastusi või materiaalset

kahju.

–Kõrgsurveline veejuga võib

mittesihipärasel

kasutamisel ohtlik olla. Juga

ei tohi suunata teistele

isikutele, loomadele, töötavatele

elektriseadmetele või seadmele endale.

–Külm võib rikkuda mittetäielikult

tühjendatud seadme. Säilitage seadet

talvel külma eest kaitstuna ruumis.

Sisukord

Üldmärkusi ET -1

Ohutusalased märkused ET -2

Käsitsemine ET -3

Seadme osad ET -3

Transport ET -6

Hoiulepanek ET -6

Korrashoid ja tehnohooldus ET -6

Abi häirete korral ET -7

Tehnilised andmed ET -8

CE-vastavusdeklaratsioon ET -8

Üldmärkusi

Sihipärane kasutamine

Keskkonnakaitse

Garantii

Kasutusjuhendis olevad sümbolid

Seadmel olevad sümbolid

194 ET

- 2

Oht

Võrgupistikut ega pistikupesa ei tohi

kunagi puutuda niiskete kätega.

Seadet ei tohi käivitada, kui toitejuhe või

seadme olulised osad nagu

kõrgsurvevoolik, pesupüstol või

ohutusseadised on kahjustatud.

Enne igakordset kasutamist tuleb

kontrollida, et võrgupistikuga toitekaabel

oleks kahjustusteta. Defektne toitekaabel

tuleb lasta viivitamatult volitatud

klienditeeninduses/elektrikul välja

vahetada.

Enne igakordset kasutamist tuleb

kantrollida, et kõrsurvevoolik oleks terve.

Kahjustatud kõrgsurvevoolik kohe välja

vahetada.

Plahvatusohtlikes piirkondades

kasutamine on keelatud.

Seadme kasutamisel ohtlikes

piirkondades (nt tanklates) tuleb järgida

asjakohaseid ohutuseeskirju.

Kõrgsurveline veejuga võib

mittesihipärasel kasutamisel ohtlik olla.

Veejuga ei tohi suunata inimestele,

loomadele, pingestatud elektriseadmetele

ega seadmele endale.

Kõrgsurvejuga ei tohi suunata teistele

inimestele ega iseendale, et puhastada

riideid või jalanõusid.

Mitte pritsida esemeid, mis sisaldavad

tervisele ohtlikke materjale (nt asbesti).

Kõrgsurveline veejuga võib kahjustada

või purustada sõidukite rehvid/

rehviventiilid. Selle ohu esimeseks

tundemärgiks on rehvi värvuse muutus.

Vigastatud sõiduki rehvid/rehviventiilid on

eluohtlikud. Puhastamisel peab

vahekaugus olema vähemalt 30 cm!

Plahvatusoht!

Ärge piserdage põlevaid vedelikke.

Mitte kunagi ei tohi seadmesse imeda

lahusteid sisaldavat vedelikku või

lahjendamata happeid ja lahusteid!

Selliste ainete hulka kuuluvad nt bensiin,

värvivedeldi ja kütteõli. Pihustumisel

tekkiv udu on eriti tuleohtlik,

plahvatusohtlik ja mürgine. Mitte kasutada

atsetooni, lahjendamata happeid ja

lahusteid, sest need söövitavad seadmes

kasutatud materjale.

몇Hoiatus

Toitepistik ja pikenduskaabli ühendus

peavad olema veekindlad ega tohi lebada

vees.

Ebasobivad pikendusjuhtmed võivad olla

ohtlikud. Välistingimustes võib kasutada

ainult väljas kasutamiseks lubatud ja

vastavalt tähistatud piisava

ristlõikepinnaga pikendusjuhtmeid: 1 - 10

m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Pikendusjuhe tuleb kaablitrumlilt alati

täielikult maha kerida.

 kõrgsurvevoolikud, liitmikud ja

ühendused on seadme ohutuse

seisukohalt olulised osad. Kasutada ainult

tootja soovitatud kõrgsurvevoolikuid,

liitmikke ja ühendusi.

See seade ei ole ette nähtud

kasutamiseks isikute poolt, kelle

füüsilised, sensoorsed või vaimsed

võimed on piiratud.

Lapsed ega instrueerimata isikud ei tohi

seadmega töötada.

Lapsi tuleb jälgida, kontrollimaks, et nad

seadmega ei mängi.

Hoidke pakendikiled lastele

kättesaamatuna - lämbumisoht!

Seadet tuleb kasutada selle otstarbe

kohaselt. Arvestada tuleb kohalikke

iseärasusi ning seadmega töötades

pöörata tähelepanu ka läheduses

viibivatele inimestele.

Ärge kasutage seadet, kui tööpiirkonnas

viibib kõrvalisi isikuid, sel juhul peavad

need isikud kandma kaitserõivastust.

Kaitseks tagasipritsiva vee ja mustuse

eest kasutada sobivat kaitseriietust ja

kaitseprille.

Ettevaatust

Kui seade pikemat aega ei tööta, tuleb

see pealülitist / seadme lülitist välja

lülitada või toitepistik välja tõmmata.

Ärge kasutage seadet temperatuuridel

alla 0 °C.

Ohutusalased märkused

195ET

- 3

Värvitud pindade puhastamisel peab

vahekaugus olema vähemalt 30 cm, et

vältida kahjustusi.

Töötavat seadet ei tohi mitte kunagi jätta

järelevalveta.

Jälgida, et toitejuhet või pikendusjuhet ei

kahjustataks sellest ülesõitmisega,

muljumisega, rebimisega ega muul viisil.

Toitejuhtmed peavad olema kaitstud

kuumuse, õli ja teravate servade eest.

Kõik töötamispiirkonnas asuvad

pingestatud detailid peavad olema

veejugade eest kaitstud.

Seadet tohib ühendada ainult

pistikupessa, mis on elektrimontööri poolt

paigaldatud vastavalt standardile IEC

60364.

Seadet tohib ühendada ainult

vahelduvvoolutoitega. Pinge peab

vastama seadme tüübisildil esitatud

pingele.

Ohutuskaalutlustel soovitame

põhimõtteliselt kasutada seadet

rikkevoolu kaitselülitiga (maks. 30 mA).

Puhastustöid, mille juures tekib õline

heitvesi, nt mootoripesu, aluspõhja pesu,

võib teha ainult õlieraldiga pesuväljakul.

Antud seade töötati välja kasutamiseks

tootja poolt tarnitava ja soovitatud

puhastusvahendiga. Muude

puhastusvahendite või kemikaalide

kasutamine võib seadme töökindlust

vähendada.

Ettevaatust

Ohutusseadised on mõeldud kasutaja

kaitsmiseks ning neid ei tohi muuta ega neid

mitteaktiivseks seada.

Seadme lüliti hoiab ära seadme kogemata

käimapaneku.

Lukustus blokeerib pesupüstoli hoova ja

takistab seadme kogemata käivitamist.

Ülevooluventiil takistab lubatud töörõhu

ületamist.

Kui pesupüstoli asuv päästik lastakse lahti,

lülitub välja pumba rõhuhoidja ning kõrgsurve

juga seiskub. Päästikule vajutamisel lülitub

pump jälle sisse.

Ettevaatust

Enne igasugust tegevust seadmega või

seadme juures tuleb tagada stabiilne asend,

et vältida õnnetusjuhtumeid või vigastusi.

–Seadme stabiilne asend on tagatud, kui

seade asetatakse tasasele pinnale.

Selle seadme tarnekomplekt on kujutatud

pakendil. Kontrollige lahti pakkides paki sisu.

Kui tarvikuid on puudu või

transpordikahjustuste korral teatage palun

kaupmehele.

Joonised vt lk 2

1 Ühendusdetail veevõtuliitmikule

2 Kõrgsurvevoolik

3 Kõrgsurvevooliku kiirühendus

4 Veevõtuliitmik, sisseehitatud sõelaga

5 Seadme lüliti „0/VÄLJAS“ / „I/SEES“

6 Transpordikäepide

7 Puhastusvahendi sissevõtuvoolik

8 Tarvikute hoiukoht

9 Toitepistikuga toitekaabel

10 Rattad

11 Pesupüstol

12 Pesupüstoli lukustus

13 Klahv kõrgsurvevooliku lahutamiseks

pesupüstolist

14 Pritsetoru mustusefreesiga

15 Rõhu reguleerimisega joatoru (Vario

Power)

Erivarustus laiendab seadme

kasutusvõimalusi. Täpsemat teavet selle

kohta saab KÄRCHERi volitatud

edasimüüjalt.

Ohutusseadised

Seadme lüliti

Pesupüstoli lukustus

Survelülitiga ülevooluventiil

Stabiilse asendi eeldused

Käsitsemine

Tarnekomplekt

Seadme osad

Erivarustus

196 ET

- 4

Paigaldage enne kasutuselevõttu seadmega

kaasas olevad lahtised osad.

Joonis

Suruge rattad pessa ja kinnitage

juuresolevate korkidega. Jälgige korkide

suunatust.

Joonis

Suruge transpordikäepide pessa, kuni

tunnete takistust. Suruge peopesa või

pehme kummihaamriga lüües kohale.

Joonis

Riputage tarvikute võrk joonisel kujutatud

konksu külge.

Joonis

Torgake kõrgsurvevoolik pesupüstolisse,

kuni see kuuldavalt asendisse fikseerub.

Märkus: Jälgige, et ühendusnippel oleks

õiges suunas.

Tõmmake kõrgsurvevoolikust, et

kontrollida, kas ühendus on kindel.

몇Hoiatus

Vastavalt kehtivatele eeskirjadele ei

tohi seadet kunagi kasutada ilma

joogiveevõrgu juurde paigaldatud

süsteemieraldajata. Kasutada tuleb

firma KÄRCHER sobivat süsteemieraldajat

või alternatiivina standardile EN 12729 tüüp

BA vastavat süsteemieraldajat.Läbi

süsteemieraldaja voolanud vesi ei ole

joogikõlbulik.

Märkus: Vees olev mustus võib vigastada

kõrgsurvepumpa ja tarvikuid. Kaitseks

soovitatakse kasutada KÄRCHERi veefiltrit

(lisavarustus, tellimisnr 4.730-059).

Jälgige veevärgiettevõtte eeskirju.

Ühendamiseks vajalikke andmeid vt

tüübisildilt/tehnilisest dokumentatsioonist.

Kasutada tuleb tekstiiliga tugevdatud

veevoolikut (ei sisaldu tarnekomplektis)

kaubanduses saadaoleva liitmikuga.

(Läbimõõt vähemalt 1/2 tolli või vastavalt

13 mm; pikkus vähemalt 7,5 m).

Joonis

Keerake kaasasolev ühendusdetail

seadme veevõtuliitmiku külge.

Asetage veevoolik seadme

ühendusdetailile ja ühendage

veevarustusega.

See kõrgsurvepesur koos KÄRCHERi

tagasilöögiventiiliga imivoolikuga

(lisavarustus, tellimisnr 4.440-238) sobib

pinnavee imemiseks nt vihmaveetünnidest

või tiikidest (maksimaalset imikõrgust vt

tehnilistest andmetest).

Täitke KÄRCHERi tagasilöögiventiiliga

imivoolik veega, keerake veeühendusele

ja riputage vihmavee tünni.

Lahutage kõrgsurvevoolik seadme

kõrgsurveühenduse küljest.

Lülitage seade "I/ON" sisse ja oodake

(maks. 2 minutit), kuni kõrgsurveliitmikust

väljuvas vees ei ole mulle.

Lülitage masin välja „0/VÄLJAS“.

Ettevaatust

Kuivalt töötamine rohkem kui 2 minuti vältel

põhjustab kõrgsurvepumbal kahjustusi. Kui

seade ei tekita 2 minuti vältel rõhku, tuleb see

välja lülitada ja toimida vastavalt peatükis "Abi

häirete korral" toodud juhistele.

Joonis

Torgake kõrgsurvevoolik tugevasti

seadmel olevasse kiirmuhvi, see

fikseerub kuuldavalt asendisse.

Märkus: Jälgige, et ühendusnippel oleks

õiges suunas.

Tõmmake kõrgsurvevoolikust, et

kontrollida, kas ühendus on kindel.

Joonis

Torgake joatoru pesupüstolile ja

fikseerige, pöörates seda 90°.

Avage veekraan täielikult.

Torgake võrgupistik seinakontakti.

Lülitage masin sisse „I/SEES“.

Enne seadme kasutuselevõttu

Rataste paigaldamine

Transpordikäepideme paigaldamine

Tarvikute võrgu paigaldamine

Kõrgsurvevooliku ühendamine

pesupüstoliga

Veevarustus

Veevarustus veevärgist

Vett võtke lahtistest mahutitest

Kasutuselevõtt

197ET

- 5

Oht

Kõrgsurveotsikust väljuva veejoa tõttu mõjub

pesupüstolile reaktiivjõud. Seiske kindlalt

paigal ning hoidke pesupüstolit ja joatoru

tugevasti kinni.

Ettevaatust

Enne puhastamise algust veenduge, et

kõrgsurvepesur seisab kindlalt tasasel pinnal.

Kasutage puhastustöödel kaitseprille ja -

rõivastust.

Vabastage pesupüstoli hoob.

Tõmmake uuesti hoovast, seade lülitub

tööle.

Märkus: Kui hoovast jälle lahti lastakse,

lülitub masin uuesti välja. Süsteemis säilib

kõrgrõhk.

Kõige tavalisemateks puhastustöödeks.

Töörõhku saab sujuvalt reguleerida „Min“ ja

„Max“ vahel.

Vabastage püstoli päästik.

Keerake joatoru soovitud asendisse.

Märkus: Sobib puhastusvahendiga

töötamiseks. Selleks keerake terastoru

asendisse „Mix“.

Tugevalt määrdunud pindade jaoks.

Ettevaatust

Ärge puhastage autorehve, lakki ega

tundlikke pindu nagu puit mustusefreesiga -

vigastamisoht.

–Ei sobi puhastusvahendiga töötamiseks.

Kasutage puhastamiseks eranditule

KÄRCHER puhastus- ja hooldusvahendeid,

sest need on välja töötatud spetsiaalselt teie

seadmega kasutamiseks. Teiste puhastus- ja

hooldusvahendite kasutamine võib

põhjustada kiiremat kulumist ja garantiiõiguse

kaotamist. Palun küsige spetsialiseeritud

kauplustest või pöörduge info saamiseks otse

KÄRCHER poole.

Joonis

Puhastusvahendi imivoolik soovitud

pikkuses korpusest välja kerida.

Riputage puhastusvahendi imivoolik

puhastusvahendi anumasse.

Kasutage rõhu reguleerimisega joatoru

(Vario Power)

Keerake joatoru asendisse „Mix“.

Märkus: Nii lisatakse töö käigus

puhastusvahendi lahus veejoale.

Märkus: Vajadusel võib puhastusvahendiga

töötades kasutada ka pesuharju.

Puhastusvahend piserdada säästlikult

kuivale pinnale ja lasta mõjuda (mitte

kuivatada).

Lahtileotatud mustus kõrgsurvejoaga

maha pesta.

Vabastage pesupüstoli päästik.

Blokeerige pesupüstoli hoob.

Pikematel tööpausidel (üle 5 minuti)

lülitage seade lisaks ka välja "0/VÄLJAS".

Ettevaatust

Lahutage kõrgsurvevoolik pesupüstolilt või

seadme küljest ainult siis, kui süsteemis ei ole

rõhku.

Pärast puhastusvahendiga töötamist

riputage imivoolik puhta veega

anumasse, võtta pritsetoru küljest ära ja

lülitada seade umbes 1 minutiks sisse

ning seega loputada puhtaks.

Vabastage pesupüstoli päästik.

Lülitage masin välja „0/VÄLJAS“.

Veekraan sulgeda.

Lahutage masin veevarustusest.

Ettevaatust: Pealevoolu- või

kõrgsurvevooliku lahutamisel võib pärast

tööd liitmikest tulla sooja vett.

Vajutage püstoli päästikule, et eemaldada

süsteemist jääkrõhk.

Blokeerige pesupüstoli hoob.

Tõmmake toitejuhe pistikupesast välja.

Käitamine

Rõhu reguleerimisega joatoru (Vario

Power)

Mustusefreesiga pritsetoru

Töötamine puhastusvahendiga

Soovitatav puhastusmeetod

Töö katkestamine

Töö lõpetamine

198 ET

- 6

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb jälgida seadme kaalu (vt

tehnilised andmed).

Tõstke seade kandesangast üles ja

kandke.

Tõmmake seadet transpordikäepidemest.

Joonis

Seadme lükkamiseks tõmmake

kõigepealt transpordikäepide lõpuni üles,

kuni see kuuldavalt asendisse fikseerub.

Kinnitage seade libisemise ja

ümbermineku vastu.

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb ladustamiskoha valikul

jälgida seadme kaalu (vt tehnilised andmed).

Pange pühkimismasin tasasele pinnale.

Suruge pesupüstoli eraldusklahvile ja

võtke kõrgsurvevoolik pesupüstoli küljest

ära.

Vajutage noolesuunas kõrgsurvevooliku

kiirühenduse korpusele ja tõmmake

kõrgsurvevoolik välja.

Toitejuhet, kõrgsurvevoolikut ja tarvikuid

hoida seadme juures.

Enne pikemat ladustamist, nt talvel, tuleb

lisaks silmas pidada hoolduspeatükis toodud

nõudeid.

Ettevaatust

Kaitske seadet ja tarvikuid külma eest.

Külm lõhub seadme ja tarvikud, kui need ei

ole täielikult veest tühjad. Kahjustuste

vältimiseks.

Tühjendage masin täielikult veest:

Lülitage masin ilma külgeühendatud

kõrgsurvevoolikuta ja ilma ühendatud

veevarustuseta sisse (maks. 1 min) ning

oodake, kuni kõrgsurveliitmikust ei tule

enam vett. Lülitage seade välja.

Säilitage masinat ja kõiki tarvikuid ruumis,

mille temperatuur ei lange allapoole nulli.

Oht

Lülitage enne kõiki hooldustöid masin välja ja

tõmmake võrgupistik välja.

Enne pikemat seismajätmist, näiteks talveks:

Tõmmake maha puhastusvahendi

imivooliku filter ja peske voolava vee all

puhtaks.

Tõmmake veevõtuliitmiku sõel

näpitstangidega välja ja peske voolava

vee all puhtaks.

Seade on hooldusvaba.

Kasutage eranditult KÄRCHERi

originaalvaruosi. Varuosade loend on

käesoleva kasutusjuhendi lõpus.

Transport

Käsitsi transportimine

Transportimine sõidukites

Hoiulepanek

Seadme ladustamine

Jäätumiskaitse

Korrashoid ja tehnohooldus

Hooldus

Tehnohooldus

Varuosad

199ET

- 7

Paljud tõrked saate alljärgneva loendi abiga

ise kõrvalda.

Kahtluse korral palun pöörduda volitatud

hooldustöökoja poole.

Oht

Lülitage enne kõiki hooldustöid masin välja ja

tõmmake võrgupistik välja.

Remonditöid ja töid elektriliste komponentide

juures tohib teha ainult volitatud

hooldustöökoda.

Tõmmake pesupüstoli hooba, seade

lülitub sisse.

Kontrollige, kas tüübisildile märgitud

pinge vastab vooluallika pingele.

Kontrollige toitekaablit vigastuste osas.

Kontrollige joatoru seadistust.

Seadme õhutamine: Lülitage seade ilma

ühendatud kõrgsurvevoolikkuta sisse ja

oodake (maks. 2 minutit), kuni

kõrgsurveliitmikust väljuvas vees ei ole

mulle. Lülitage seade välja ja ühendage

uuesti kõrgsurvevoolik.

Kontrollige veevarustust.

Tõmmake veevõtuliitmiku sõel

näpitstangidega välja ja peske voolava

vee all puhtaks.

Põhjus: Nõrgast vooluvõrgust või

pikenduskaabli kasutamisest tingitud

pingelangus.

Sisse lülitades tõmmake esmalt

pesupüstoli hooba, siis seadke

seadmelüliti asendissse „I/SISSE“.

Kõrgsurvedüüsi puhastamine:

Eemaldage nõelaga mustus düüsiavast

ning peske eest veega üle.

Kontrollige pealevoolava vee kogust.

Masina väike leke on tehniliselt tingitud.

Tugeva lekke korral pöörduge volitatud

hooldustöökoja poole.

Kasutage rõhu reguleerimisega joatoru

(Vario Power)

Keerake joatoru asendisse „Mix“.

Puhastage puhastusvahendi imivooliku

filtrit.

Kontrollige, et puhastusvahendi

imivoolikus ei ole murdekohti.

Abi häirete korral

Seade ei tööta

Seadmes puudub surve

Masin ei käivitu, mootor põriseb

Surve tugev kõikumine

Seade lekib

Puhastusainet ei võeta sisse

200 ET

- 8

Tehniliste muudatuste õigused

reserveeritud!

Käesolevaga kinnitame, et allpool kirjeldatud

seade vastab meie poolt turule toodud

mudelina oma kontseptsioonilt ja

konstruktsioonilt EÜ direktiivide

asjakohastele põhilistele ohutus- ja

tervisekaitsenõetele. Meiega

kooskõlastamata muudatuste tegemise korral

seadme juures kaotab käesolev deklaratsioon

kehtivuse.

Allakirjutanud toimivad juhatuse korraldusel ja

volitusel.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnilised andmed

Veevõtuühendus

Juurdevoolava vee

temperatuur (max)

°C 40

Juurdevoolu hulk (min) l/min 10

Juurdevoolurõhk (max) MPa 0,8

Maks. imikõrgus m 0,5

Elektriühendus

Pinge

1~50 Hz

V230

Tarbitav võimsus kW 2,1

Võrgukaitse (inertne) A 10

Elektriohutusklass I

Kaitseaste IP X5

Jõudluse andmed

Töörõhk MPa 12,5

Max lubatud rõhk MPa 14

Jõudlus, vesi l/min 7,5

Mõõtmed ja kaalud

Pikkus mm 876

Laius mm 325

Kõrgus mm 285

Kaal, tööks valmis koos

lisaseadmetega

kg 13

Jõudlus, puhastusvahend l/min 0,3

Pritsepüstoli reaktiivjõud N 15

Tuvastatud väärtused vastavalt

standardile EN 60335-2-79

Käte/käsivarte

vibratsiooniväärtus

Ebakindlus K

m/s2

< 2,5

0,3

Helirõhu tase LpA

Ebakindlus KpA

dB(A)

Müratase LWA + ebakindlus

KWA

dB(A) 86

CE-vastavusdeklaratsioon

Toode: Kõrgsurvepesur

Tüüp: 1.181-xxx

Asjakohased EÜ direktiivid:

2006/42/EU (+2009/127/EU)

2004/108/EÜ

2000/14/EÜ

Kohaldatud ühtlustatud standardid:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Järgitud vastavushindamise protseduur:

Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 84

Garanteeritud: 86

CEO Head of Approbation

201ET

- 1

Godājamais klient,

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalodā,

rīkojieties saskaņā ar norādījumiem tajā un

uzglabājiet to vēlākai izmantošanai vai

turpmākiem lietotājiem.

Augstspiediena tīrīšanas aparātu izmantojiet

tikai un vienīgi mājsaimniecībā:

–mašīnu, transportlīdzekļu, ēku, darbarīku,

fasāžu, terašu, dārzkopības darbarīku

u.c. tīrīšanai ar augstspiediena ūdens

strūklu (nepieciešamības gadījumā

pievienojot tīrīšanas līdzekļus).

–ar KÄRCHER atļautajiem piederumiem,

rezerves daļām un tīrīšanas līdzekļiem.

Ievērojiet tīrīšanas līdzekļiem pievienotos

norādījumus.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizmetiet

iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā, kur

tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrādāt

un izmantot atkārtoti. Tādēļ lūdzam

utilizēt vecās ierīces ar atbilstošu savākšanas

sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām

atradīsiet:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Katrā valstī ir spēkā mūsu uzņēmuma

atbildīgās sabiedrības izdotie garantijas

nosacījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības

traucējumus mēs novērsīsim bez maksas, ja

to cēlonis ir materiāla vai ražošanas defekts.

Garantijas remonta nepieciešamības

gadījumā ar pirkumu apliecinošu dokumentu

griezieties pie tirgotāja vai tuvākajā

pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Bīstami

Norāda uz tiešām draudošām briesmām,

kuras rada smagus ķermeņa ievainojumus vai

izraisa nāvi.

몇Brīdinājums

Norāda uz iespējami bīstamu situāciju, kura

var radīt smagus ķermeņa ievainojumus vai

izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju, kura

var radīt vieglus ievainojumus vai materiālos

zaudējumus.

–Nepareizi lietojot,

augstspiediena strūkla var

būt bīstama. Strūklu

nedrīkst vērst uz cilvēkiem,

dzīvniekiem, zem sprieguma esošām

elektriskām iekārtām un uz pašu aparātu.

–Aparāts var sabojāties sala iedarbības

rezultātā, ja no tā pilnībā nav izsūknēts

šķidrums. Ziemas laikā uzglabājiet

aparātu telpā, kur tas netiek pakļauts sala

iedarbībai.

Satura rādītājs

Vispārējas piezīmes LV -1

Drošības norādījumi LV -2

Apkalpošana LV -3

Aparāta apraksts LV -3

Transportēšana LV -6

Glabāšana LV -6

Kopšana un tehniskā apkope LV -7

Palīdzība darbības traucējumu

gadījumā

LV -7

Tehniskie dati LV -8

CE deklarācija LV -8

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Vides aizsardzība

Garantija

Lietošanas instrukcijā izmantotie

simboli

Simboli uz aparāta

202 LV

- 2

Bīstami

Nekad neaizskariet tīkla spraudni un

kontaktligzdu ar mitrām rokām.

Nelietojiet aparātu, ja ir bojāts tīkla

pieslēguma kabelis vai svarīgas aparāta

daļas, piemēram, augstspiediena šļūtene,

rokas smidzināšanas pistole vai drošības

iekārtas.

Pirms katras lietošanas reizes pārbaudiet,

vai nav bojāts tīkla pieslēguma kabelis ar

kontaktdakšu. Bojātu tīkla pieslēguma

kabeli nekavējoties lieciet nomainīt

pilnvarotā klientu apkalpošanas dienestā

vai profesionālā elektromehāniskā

darbnīcā.

Pirms katras lietošanas reizes pārbaudiet,

vai nav bojāta augstspiediena šļūtene.

Nekavējoties nomainiet bojātu

augstspiediena šļūteni.

Aparāta lietošana aizliegta

sprādzienbīstamās zonās.

Strādājot ar aparātu paaugstinātas

bīstamības apstākļos (piemēram,

degvielas uzpildes stacijās), jāievēro

atbilstošie drošības noteikumi.

Nepareizi lietojot, augstspiediena strūkla

var būt bīstama. Strūklu nedrīkst vērst uz

cilvēkiem, dzīvniekiem, zem sprieguma

esošām elektriskām iekārtām un uz pašu

aparātu.

Augstspiediena strūklu nedrīkst vērst arī

uz citiem cilvēkiem vai pats uz sevi, lai

notīrītu apģērbu vai apavus.

Neapsmidzināt priekšmetus, kas satur

veselību apdraudošas vielas (piemēram,

azbestu).

Augstspiediena strūkla var bojāt un

pārsist transportlīdzekļu riepas/riepu

ventiļus. Tā pirmā pazīme ir riepas krāsas

maiņa. Bojātas transportlīdzekļa riepas/

riepu ventiļi ir dzīvībai bīstami. Tīrot

ievērojiet vismaz 30 cm lielu attālumu no

smidzinātāja līdz objektam!

Sprādzienbīstamība!

Neizsmidziniet degošus šķidrumus.

Nekādā gadījumā neiesūciet šķīdinātājus

saturošus šķidrumus, neatšķaidītas

skābes vai šķīdinātājus! Pie tiem

pieskaitāmi, piemēram, benzīns, krāsu

šķīdinātāji vai šķidrais kurināmais.

Izsmidzinātā migla ir ļoti ugunsnedroša,

sprādzienbīstama un indīga.

Neizmantojiet acetonu, neatšķaidītas

skābes un šķīdinātājus, jo tie var bojāt

aparātā izmantotos materiālus.

몇Brīdinājums

Pagarinātāja kabeļa kontaktdakšai un

savienojumam jābūt ūdensdrošiem un tie

nedrīkst atrasties ūdenī.

Neatbilstošs pagarinātāja kabelis var būt

dzīvībai bīstams. Tāpēc āra apstākļos

izmantojiet tikai atļautus un atbilstoši

marķētus pagarinātāja kabeļus ar

pietiekošu vadu šķērsgriezumu: 1 - 10 m:

1,5 mm2; 10 - 30 m: 2,5 mm2

No spoles vienmēr notiniet pilnīgi visu

pagarinātāja kabeli.

Augstspiediena šļūtenes, armatūra un

savienojumi ir svarīgi aparāta drošībai.

Izmantojiet tikai ražotāja ieteiktās

augstspiediena šļūtenes, armatūru un

savienojumus.

Šī ierīce nav paredzēta, lai to lietotu

personas ar ierobežotām fiziskām,

sensoriskām un garīgām spējām.

Ar aparātu nedrīkst strādāt bērni vai

neapmācītas personas.

Bērni ir jāuzrauga, lai pārliecinātos, ka tie

nespēlējas ar ierīci.

Nelaidiet bērnus iepakojuma plēvju

tuvumā, pastāv nosmakšanas risks!

Lietotājam jāizmanto aparāts tikai

atbilstoši noteikumiem. Viņam jāņem vērā

vietējie apstākļi un strādājot ar aparātu

jāpievērš uzmanība apkārtnē esošajiem

cilvēkiem.

Neizmantojiet ierīci, ja tās tuvumā atrodas

citas personas, ja vien tās nevalkā

aizsargdrēbes.

Aizsardzībai pret ūdens šļakatām vai

netīrumiem valkājiet piemērotu

aizsargapģērbu un aizsargbrilles.

Uzmanību

Ilgāku darba pārtraukumu gadījumā

izslēdziet aparāta galveno slēdzi/aparāta

slēdzi vai atvienojiet kontaktdakšu.

Drošības norādījumi

203LV

- 3

Nelietot ierīci, ja temperatūra ir zemāka

par 0 °C.

Lai izvairītos no bojājumiem, tīrot lakotas

virsmas ievērojiet vismaz 30 cm lielu

attālumu no smidzinātāja līdz objektam.

Aparātam darbojoties nekad neatstājiet to

bez uzraudzības.

Pievērsiet uzmanību, lai tīkla

pieslēgšanas kabelis vai pagarinātāja

kabelis netiktu bojāts pārbraucot pāri,

iespiežot, saraujot vai tamlīdzīgi.

Sargājiet tīkla kabeli no karstuma, eļļas un

asām malām.

Visām darba zonā esošajām strāvu

vadošajām daļām jābūt aizsargātām pret

ūdens šļakatām.

Aparātu drīkst pieslēgt tikai tādam

elektriskajam pieslēgumam, kuru ierīkojis

elektriķis atbilstoši IEC 60364.

Aparātu pieslēdziet tikai maiņstrāvai.

Spriegumam jāatbilst uz aparāta rūpnīcas

plāksnītes norādītajam.

Drošības apsvērumu dēļ mēs iesakām

darbināt ierīci ar aizsargslēdzi pret

noplūdes strāvu (maks.30 mA).

Tīrīšanu, kuras laikā rodas eļļu saturoši

notekūdeņi, piemēram, mazgājot motoru

vai šasiju, drīkst izdarīt tikai ar eļļas

separatoru aprīkotās mazgāšanas vietās.

Šī ierīce tika izveidota darbam ar tīrīšanas

līdzekļiem, ko piegādā vai iesaka

izmantošanai ražotājs. Citu tīrīšanas

līdzekļu vai ķimikāliju izmantošana var

kaitēt aparāta drošībai.

Uzmanību

Drošības iekārtas kalpo lietotāja aizsardzībai

un tās nekādā veidā nedrīkst mainīt vai atstāt

neievērotas.

Aparāta slēdzis novērš aparāta neatļautu

lietošanu.

Fiksators nobloķēt rokas smidzināšanas

pistoles sviru un novērš aparāta nejaušu

iedarbināšanu.

Pārplūdes vārsts novērš pieļaujamā darba

spiediena pārsniegšanu.

Ja smidzinātājpistoles rokturis tiek atlaists,

manometriskais slēdzis atslēdz sūkni un

augstspiediena strūkla vairs netiek

izsmidzināta. Pavelkot sviru, sūknis atkal

ieslēdzas.

Uzmanību

Pirms jebkuriem darbiem ar vai pie aparāta

nodrošiniet stabilitāti, lai novērstu

negadījumus vai bojājumus.

–Aparāta stabilitāte ir nodrošināta, ja to

novieto uz līdzenas virsmas.

Jūsu aparāta piegādes komplekts ir attēlots

uz iepakojuma. Izsaiņojot pārbaudiet, vai

saturs ir pilnīgs.

Ja trūkst piederumi vai transportēšanas laikā

radušies bojājumi, lūdzu, informējiet tirgotāju.

Attēlus skat. 2. lapā

1 Savienojuma detaļa ūdens pieslēgumam

2 Augstspiediena šļūtene

3 Augstspiediena šļūtenes ātrais

savienotājs

4Ūdens pieslēgums ar iebūvētu sietu

5 Aparāta slēdzis „0/OFF“ / „I/ON“

6 Transportēšanas rokturis

7Tīrīšanas līdzekļa sūkšanas šļūtene

8 Nodalījums piederumu glabāšanai

īkla pieslēguma kabelis ar kontaktdakšu

10 Ritentiņi

11 Rokas smidzinātājpistole

12 Rokas smidzināšanas pistoles fiksators

13 Poga augstspiediena šļūtenes

atvienošanai no rokas smidzināšanas

pistoles

14 Uzgalis ar netīrumu griezni

15 Strūklas caurule ar spiediena regulējumu

(Vario Power)

Drošības ierīces

Aparāta slēdzis

Rokas smidzināšanas pistoles fiksators

Pārplūdes vārsts ar manometrisko

slēdzi

Stabilitātes priekšnoteikumi

Apkalpošana

Piegādes komplekts

Aparāta apraksts

204 LV

- 4

Speciālie piederumi paplašina aparāta

izmantošanas iespējas. Plašāku informāciju

Jūs varat saņemt pie Jūsu Kärcher tirgotāja.

Pirms ekspluatācijas sākšanas uzmontējiet

aparātam atsevišķi komplektā esošās daļas.

Attēls

Iespiediet riteņus stiprinājumā un

nostipriniet ar pievienoto aizbāzni, sekojot

aizbāžņa novietojumam.

Attēls

Ievietojiet transportēšanas rokturi

aptverē, līdz ir jūtama pretestība. Ar delnu

vai ar mīkstu gumijas āmurīti iesitiet to

pozīcijā.

Attēls

Iekabiniet piederumu tīkliņu attēlā

parādītajos āķos.

Attēls

Spraudiet augstspiediena šļūteni rokas

smidzināšanas sprauslā tik ilgi, līdz tā

dzirdami nofiksējas.

Norāde: Sekojiet, lai būtu pareizs

pieslēguma nipeļa novietojums.

Pārbaudiet, vai savienojums ir drošs,

pavelkot aiz augstspiediena šļūtenes.

몇Brīdinājums

Saskaņā ar spēkā esošajiem

noteikumiem ierīci nedrīkst izmantot

bez dzeramā ūdens sistēmas

dalītāja. Jāizmanto piemērots firmas

KÄRCHER sistēmas dalītājs vai kā

alternatīva - sistēmas dalītājs atbilstoši EN

12729 tipam BA. Ūdens, kurš izplūdis cauri

sistēmas dalītājam, tiek uzskatīts par

dzeršanai nederīgu.

Norāde: Netīrumi ūdenī var sabojāt

augstspiediena sūkni un piederumus.

Aizsardzības nolūkos iesakām izmantot

KÄRCHER ūdens filtru (speciālais piederums,

pasūt. Nr. 4.730-059).

Ievērojiet ūdensapgādes uzņēmuma

izstrādātos noteikumus.

Pieslēgumu lielumus skatīt uz ražotāja datu

plāksnītes/tehniskajos datos.

Izmantojiet ar audumu nostiprinātu ūdens

šļūteni (piegādes komplektā neietilpst) ar

tirdzniecībā pieejamu savienojumu:

(diametrs vismaz 1/2 collas jeb 13 mm;

garums vismaz 7,5 m).

Attēls

Piegādes komplektā ietilpstošo

savienojuma detaļu ieskrūvējiet aparāta

ūdens pievades vietā.

Ūdens šļūteni uzspraudiet uz aparāta

savienojuma detaļas un pievienojiet to

ūdens padeves pieslēgumam.

Šis augstspiediena tīrītājs ar KÄRCHER

sūkšanas šļūteni un pretvārstu (speciālais

piederums, pasūt. Nr. 4.440-238) paredzēti

virszemes ūdeņu uzsūkšanai, piem., no lietus

ūdens mucām vai dīķiem (maksimālo

sūkšanas augstumu skat. tehniskajos datos).

KÄRCHER sūkšanas šļūteni ar pretvārstu

piepildiet ar ūdeni, pieskrūvējiet ūdens

pieslēgumam un iekariniet lietus ūdens

mucā.

Atvienojiet augstspiediena šļūteni aparāta

augstspiediena pieslēgvietas.

Ieslēdziet aparātu ar "I/ON" un pagaidiet

(maks. 2 minūtes), līdz no augstspiediena

pieslēguma izplūst burbuļus nesaturošs

ūdens.

Izslēdziet aparātu („0/OFF“).

Uzmanību

Par 2 minūtēm ilgāka tukšgaita rada

augstspiediena sūkņa bojājumus. Ja aparātā

2 minūšu laikā nepalielinās spiediens,

izslēdziet aparātu un rīkojieties saskaņā ar

norādījumiem nodaļā "Palīdzība darbības

traucējumu gadījumā".

Speciālie piederumi

Pirms ekspluatācijas uzsākšanas

Riteņu montāža

Transportēšanas roktura montāža

Piederumu tīkliņa pielikšana

Augstspiediena šļūtenes savienošana

ar rokas smidzināšanas pistoli

Ūdens padeve

Ūdens padeve no ūdensvada

Ūdens sūknēšana no atklātām tvertnēm

Ekspluatācijas uzsākšana

205LV

- 5

Attēls

Cieši iespraudiet augstspiediena šļūteni

ātrajā savienotājā, līdz tā dzirdami

nofiksējas.

Norāde: Sekojiet, lai būtu pareizs

pieslēguma nipeļa novietojums.

Pārbaudiet, vai savienojums ir drošs,

pavelkot aiz augstspiediena šļūtenes.

Attēls

Uzgali iespraudiet rokas smidzināšanas

pistolē un nofiksējiet to, pagriežot par 90°.

Pilnībā atveriet ūdens krānu.

Iespraudiet kontaktdakšu kontakligzdā.

Ieslēdziet aparātu („I/ON“).

Bīstami

No augstspiediena sprauslas izplūstot ūdens

strūklai, uz rokas smidzinātāju iedarbojas

atsitiena spēks. Nostājieties stabili un stingri

turiet rokas smidzināšanas pistoli un uzgali.

Uzmanību

Pirms sākt tīrīšanu, pārliecinieties, ka

augstspiediena tīrītājs droši stāv uz

pamatnes. Tīrīšanas laikā lietojiet

aizsargbrilles un aizsargapģērbu.

Atbloķējiet rokas smidzināšanas pistoles

sviru.

Pavelciet sviru, aparāts ieslēdzas.

Norāde: Kad sviru atlaiž, aparāts atkal

atslēdzas. Sistēmā paliek augstspiediens.

Visparastākajai tīrīšanai. Darba spiediens ir

regulējams bez pakāpēm starp „Min“ un

„Max“.

Atlaidiet rokas smidzinātāja sviru.

Pagriezt strūklas cauruli vēlamajā

pozīcijā.

Norāde: piemērota darbam ar tīrīšanas

līdzekli; šim nolūkam smidzināšanas cauruli

pagrieziet pozīcijā "Mix".

Stipriem netīrumu sabiezējumiem.

Uzmanību

Automašīnu riepas, krāsojumu vai jutīgas

virsmas, piem., koku nedrīkst tīrīt ar netīrumu

griezni, pastāv sabojāšanas risks.

–Nav piemērots darbam ar tīrīšanas

līdzekļiem.

Izmantojiet attiecīgajam tīrīšanas

uzdevumam tikai atbilstošos KÄRCHER

tīrīšanas un kopšanas līdzekļus, jo tie ir

izgatavoti speciāli izmantošanai kopā ar Jūsu

ierīci. Citu tīrīšanas un kopšanas līdzekļu

izmantošana var būt par iemeslu ātrākam

nodilumam un garantijas zaudēšanai. Lūdzu,

saņemiet informāciju speciālajās

tirdzniecības vietās vai jautājiet informāciju

tieši pie KÄRCHER.

Attēls

Izvelciet tīrīšanas līdzekļa sūkšanas

šļūteni no aparāta korpusa

nepieciešamajā garumā.

Tīrīšanas līdzekļa sūkšanas šļūteni

iekariet tvertnē ar tīrīšanas līdzekļa

šķīdumu.

Izmantot strūklas cauruli ar spiediena

regulējumu (Vario Power).

Pagriezt uzgali pozīcijā „Mix“.

Norāde: Šādi darba laikā tīrīšanas

līdzekļa šķīdums tiek piejaukts ūdens

strūklai.

Norāde: Vajadzības gadījumā kopā ar

tīrīšanas līdzekli var izmantot arī mazgāšanas

sukas.

Izsmidziniet tīrīšanas līdzekli taupīgi uz

sausas virsmas un ļaujiet tam iedarboties

(neļaujiet izžūt).

Atmērcētos netīrumus noskalot ar

augstpiediena šļūteni.

Atlaidiet rokas smidzinātāja sviru.

Nobloķējiet rokas smidzināšanas pistoles

sviru.

Garākos darba pārtraukumos (ilgākos par

5 minūtēm) papildus izslēdziet arī aparāta

slēdzi ("0/OFF").

Darbība

Strūklas caurule ar spiediena

regulējumu (Vario Power)

Strūklas caurule ar netīrumu griezni

Darbs ar tīrīšanas līdzekļiem

Ieteicamā tīrīšanas metode

Darba pārtraukšana

206 LV

- 6

Uzmanību

Atvienojiet augstspiediena šļūteni tikai no

rokas smidzināšanas pistoles vai ierīces, kad

sistēmā nav spiediena.

Pēc darbiem ar tīrīšanas līdzekli

sūkšanas šļūteni iekariet kādā tvertnē ar

tīru ūdeni, aparātu ar noņemtu uzgali

ieslēdziet apmēram uz 1 minūti un

izskalojiet tīru.

Atlaidiet rokas smidzinātāja sviru.

Izslēdziet aparātu („0/OFF“).

Aizveriet ūdens krānu.

Atvienojiet aparātu no ūdens padeves

pieslēguma.

Uzmanību: Atvienojot padeves šļūteni vai

augstspiediena šļūteni, pēc darba no

pieslēgumiem var izplūst silts ūdens.

Nospiediet rokas smidzinātāja sviru, lai

izlaistu sistēmā atlikušo spiedienu.

Nobloķējiet rokas smidzināšanas pistoles

sviru.

Izņemt tīkla kontaktdakšu.

Uzmanību

Lai novērstu negadījumus vai ievainojumus,

transportējot ņemiet vērā aparāta svaru (skat.

tehniskos datus).

paceliet aparātu aiz roktura un nesiet.

Velciet aparātu aiz roktura tā

pārvietošanai.

Attēls

Lai aparātu varētu stumt, vispirms rokturis

aparāta pārvietošanai jāpavelk uz augšu,

līdz tas dzirdami nofiksējas.

Nodrošiniet aparātu pret izslīdēšanu un

apgāšanos.

Uzmanību

Lai novērstu negadījumus vai ievainojumus,

izvēloties uzglabāšanas vietu ņemiet vērā

aparāta svaru (skat. tehniskos datus).

Novietojiet aparātu uz līdzenas virsmas.

Nospiediet rokas smidzinātājpistoles

atvienošanas taustiņu un atvienojiet

augstspiediena šļūteni no rokas

smidzinātājpistoles.

Paspiediet augstspiediena šļūtenes ātrā

savienotāja korpusu bultiņas virzienā un

izņemiet augstspiediena šļūteni.

Tīkla pieslēguma kabeli, augstspiediena

šļūteni un piederumus ievietojiet

nodalījumos uz aparāta.

Pirms ilgākas uzglabāšanas, piem., ziemā,

ievērojiet papildu norādījumus nodaļā

"Kopšana".

Uzmanību

Aparātu un piederumus sargājiet no sala.

Ja no ierīces un piederumiem neizlej visu

ūdeni, pastāv risks, ka tie tiks sabojāti sala

iedarbības rezultātā. Lai novērstu bojājumus:

Pilnībā izlejiet no aparāta ūdeni: Ieslēdziet

(maks. 1 min) aparātu bez pieslēgtas

augstspiediena šļūtenes un bez

pievienošanas ūdens padeves

pieslēgumam un pagaidiet, līdz no

augstspiediena pieslēguma vairs

neizplūst ūdens. Izslēdziet ierīci.

Uzglabājiet ierīci ar visiem piederumiem

no sala aizsargātā telpā.

Darba beigšana

Transportēšana

Transportēšana ar rokām

Transportēšana automašīnās

Glabāšana

Aparāta uzglabāšana

Aizsardzība pret aizsalšanu

207LV

- 7

Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Pirms ilgākas uzglabāšanas, piemēram,

ziemā:

Novelciet filtru no tīrīšanas līdzekļa

sūkšanas šļūtenes un izskalojiet to zem

tekoša ūdens.

Ar plakanknaiblēm izvelciet ūdens

pievades vietā ievietoto sietu un

izskalojiet to zem tekoša ūdens.

Aparātam nav nepieciešama apkope.

Izmantojiet tikai oriģinālās KÄRCHER

rezerves daļas. Pārskatu pār rezerves daļām

Jūs varat atrast šīs lietošanas pamācības

beigās.

Mazākos traucējumus Jūs varat novērst

patstāvīgi, izmantojot sekojošo pārskatu.

Šaubu gadījumos lūdzam griezties pilnvarotā

klientu apkalpošanas dienestā.

Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Jebkurus elektrisko sastāvdaļu remontus

drīkst veikt tikai pilnvarots klientu

apkalpošanas dienests.

Pavelciet rokas smidzinātājpistoles sviru,

aparāts ieslēdzas.

Pārbaudiet, vai tīkla spriegums atbilst

ražotāja datu plāksnītē norādītajam

barošanas spriegumam.

Pārbaudiet, vai nav bojāts tīkla

pieslēguma kabelis.

Pārbaudiet uzgaļa iestatījumus.

Aparāta atgaisošana: Ieslēdziet aparātu

bez pieslēgtas augstspiediena šļūtenes

un pagaidiet (maks. 2 minūtes), līdz no

augstspiediena pieslēguma izplūst

burbuļus nesaturošs ūdens. Izslēdziet

aparātu un pievienojiet atpakaļ

augstspiediena šļūteni.

Pārbaudiet ūdens padevi.

Ar plakanknaiblēm izvelciet ūdens

pievades vietā ievietoto sietu un

izskalojiet to zem tekoša ūdens.

Iemesls: sprieguma samazināšanās vājas

elektrotīkla jaudas dēļ vai izmantojot

pagarinātāja kabeli.

Ieslēdzot vispirms pavelciet rokas

smidzināšanas pistoles sviru, tad aparāta

slēdzi pārslēdziet uz "I/ON".

Augstspiediena sprauslas tīrīšana: iztīriet

netīrumus no sprausla urbuma ar adatas

palīdzību un izskalojiet sprauslu no

priekšpuses ar ūdeni.

Pārbaudiet ūdens pieplūdes daudzumu.

Neliels aparāta neblīvums ir tehniski

iespējams. Spēcīga neblīvuma gadījumā

konsultējieties ar pilnvaroto klientu

apkalpošanas centru.

Izmantot strūklas cauruli ar spiediena

regulējumu (Vario Power).

Pagriezt uzgali pozīcijā „Mix“.

Iztīriet tīrīšanas līdzekļa sūkšanas

šļūtenes filtru.

Pārbaudiet, vai tīrīšanas līdzekļa

sūkšanas šļūtenei nav lūzuma vietu.

Kopšana un tehniskā apkope

Kopšana

Tehniskā apkope

Rezerves daļas

Palīdzība darbības

traucējumu gadījumā

Aparāts nestrādā

Aparāts nerada spiedienu

Aparāts neieslēdzas, motors rūc

nevienmērīgi

Spēcīgas spiediena maiņas

Neblīvs aparāts

Netiek iesūkts tīrīšanas līdzeklis

208 LV

- 8

Rezervētas tiesības veikt tehniskas

izmaiņas!

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu apgrozībā

laistajā izpildījumā atbilst ES direktīvu

attiecīgajām galvenajām drošības un

veselības aizsardzības prasībām. Iekārtā

izdarot ar mums nesaskaņotas izmaiņas, šis

paziņojums zaudē savu spēku.

Apakšā parakstījušās personas rīkojas

uzņēmuma vadības uzdevumā un pēc tās

pilnvarojuma.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Tehniskie dati

Ūdens pieslēgums

Pievadāmā ūdens

temperatūra (maks.)

°C 40

Pievadāmā ūdens daudzums

(min.)

l/min 10

Pievadāmā ūdens spiediens

(maks.)

MPa 0,8

Maks. sūkšanas augstums m 0,5

Elektropadeve

Spriegums

1~50 Hz

V230

Pieslēguma jauda kW 2,1

Tīkla drošinātājs (kūstošais) A 10

Aizsardzības klase I

Aizsardzības līmenis IP X5

Tehniskie dati attiecībā uz jaudu

Darba spiediens MPa 12,5

Maks. pieļaujamais spiediens MPa 14

Ūdens patēriņšl/min7,5

Izmēri un svars

Garums mm 876

Platums mm 325

Augstums mm 285

Svars, darba gatavībā ar

piederumiem

kg 13

Tīrīšanas līdzekļa patēriņšl/min0,3

Rokas smidzināšanas pistoles

reaktīvais spēks

N 15

Saskaņā ar EN 60335-2-79 aprēķinātās

vērtības

Plaukstas-rokas vibrācijas

lielums

Nenoteiktība K

m/s2

< 2,5

0,3

Skaņas spiediena līmenis LpA

Nenoteiktība KpA

dB(A)

Skaņas jaudas līmenis LWA +

nenoteiktība KWA

dB(A) 86

CE deklarācija

Produkts: Augstspiediena tīrīšanas

aparāts

Tips: 1.181-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2004/108/EK

2000/14/EK

Piemērotās harmonizētās normas:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Atbilstibas novertešanas procedura:

V pielikums

Skanas intensitates līmenis dB(A)

Izmērītais: 84

Garantētais: 86

CEO Head of Approbation

209LV

- 1

Gerbiamas kliente,

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina atidžiai

perskaityti originalią instrukciją, ja vadovautis

ir saugoti, kad ja galima būtų naudotis vėliau

arba perduoti naujam savininkui.

Šią aukšto slėgio valymo mašiną naudokite tik

privačiai:

–mašinoms, transporto priemonėms,

pastatams, įrankiams, fasadams,

terasoms, sodo įrenginiams ir kt. valyti

aukšto slėgio vandens srove (jei reikia,

papildomai įpylus valymo priemonių);

–su originaliais KÄRCHER priedais,

atsarginėmis dalimis ir valymo

priemonėmis. Laikykitės prie valymo

priemonių pridėtų instrukcijų.

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite pakuočių

kartu su buitinėmis atliekomis, bet atiduokite

jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertingų,

antriniam žaliavų perdirbimui tinkamų

medžiagų, todėl jie turėtų būti atiduoti

perdirbimo įmonėms. Todėl naudotus

prietaisus šalinkite pagal atitinkamą antrinių

žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžiagas

(REACH)

Aktualią informaciją apie sudedamąsias dalis

rasite adresu:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos

galiojimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinkamos

medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į savo

pardavėją arba artimiausią klientų

aptarnavimo tarnybą pateikdami pirkimą

patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Pavojus

Žymi gresiantį tiesioginį pavojų, galintį sukelti

sunkius sužalojimus arba mirtį.

몇Įspėjimas

Žymi galimą pavojų, galintį sukelti sunkius

sužalojimus arba mirtį.

Atsargiai

Žymi galimą pavojų, galintį sukelti lengvus

sužalojimus arba materialinius nuostolius.

–Netinkamai naudojama

aukšto slėgio srovė kelia

pavojų. Jokiu būdu

nenukreipkite srovės į

asmenis, gyvūnus, veikiančią elektros

įrangą arba patį prietaisą.

–Jei neišpilsite valymo priemonės, šaltis

gali sugadinti prietaisą. Žiemą laikykite

prietaisą nors šiek tiek šildomoje

patalpoje.

Turinys

Bendrieji nurodymai LT -1

Saugos reikalavimai LT -2

Valdymas LT -3

Prietaiso aprašymas LT -3

Transportavimas LT -6

Laikymas LT -6

Priežiūra ir aptarnavimas LT -6

Pagalba gedimų atveju LT -7

Techniniai duomenys LT -8

EB deklaracija LT -8

Bendrieji nurodymai

Naudojimas pagal nurodymus

Aplinkos apsauga

Garantija

Naudojimo instrukcijoje naudojami

simboliai

Simboliai ant prietaiso

210 LT

- 2

Pavojus

Niekada nelieskite kištuko ir rozetės

šlapiomis rankomis.

Nenaudokite prietaiso, jei pažeistas

elektros laidas arba svarbios prietaiso

dalys, pvz., aukšto slėgio žarna, purškimo

pistoletas ar saugos įranga.

Kiekvieną kartą prieš pradėdami naudoti

prietaisą patikrinkite, ar nepažeistas

maitinimo laidas ir tinklo kištukas.

Pažeistą maitinimo laidą nedelsdami

pakeiskite oficialioje klientų aptarnavimo

tarnyboje/elektros prietaisų remonto

dirbtuvėse.

Kiekvieną kartą prieš pradėdami naudoti

patikrinkite, ar nepažeista aukšto slėgio

žarna. Pažeistą aukšto slėgio žarną

nedelsdami pakeiskite.

Draudžiama naudoti prietaisą sprogioje

aplinkoje.

Jei naudojate prietaisą pavojingoje

aplinkoje (pvz., degalinėje), paisykite

atitinkamų nurodymų dėl saugos.

Netinkamai naudojama aukšto slėgio

srovė kelia pavojų. Draudžiama srovę

nukreipti į asmenis, gyvūnus, veikiančią

elektros įrangą arba patį prietaisą.

Jokiu būdu nenukreipkite srovės į kitus

asmenis arba save norėdami nuvalyti

drabužius arba avalynę.

Nepurkškite vandens ar valymo priemonių

ant daiktų, kurių sudėtyje yra sveikatai

pavojingų medžiagų (pvz., asbesto).

Aukšto slėgio srovė gali pažeisti

transporto priemonių padangas/padangų

kamerų ventilius, ir šie gali sprogti. Pirmas

pažeidimo požymis – išblukusi padangų

spalva. Pažeistos transporto priemonių

padangos/padangų kamerų ventiliai gali

sukelti pavojų gyvybei. Valymo metu

išlaikykite mažiausiai 30 cm atstumą nuo

srovės!

Sprogimo pavojus!

Nepurkškite degių skysčių.

Jokiu būdu nesiurbkite skysčių, kurių

sudėtyje yra tirpiklių, arba neskiestų

rūgščių ir tirpiklių! Šioms medžiagoms

priklauso, pvz., benzinas, dažų skiedikliai

arba mazutas. Susidariusi šių medžiagų

dulksna yra ypač degi, sprogi ir nuodinga.

Jokiu būdu nenaudokite acetono,

neskiestų rūgščių ir tirpiklių, kadangi jie

gali pažeisti prietaiso medžiagas.

몇Įspėjimas

Ilgintuvo laido kištukas ir jungtys turi būti

nepralaidus vandeniui ir negali būti

vandenyje.

Netinkami ilgintuvo laidai gali kelti pavojų.

Dirbdami lauke naudokite tik tinkamus ir

reikiamai pažymėtus pakankamo

skersmens ilgintuvų laidus: 1 - 10 m: 1,5

mm2; 10 - 30 m: 2,5 mm2

Ilgintuvo laidą visuomet nuvyniokite nuo

laido būgno.

Aukšto slėgio žarnos, prietaiso dalys ir

movos turi būti saugios. Naudokite tik

gamintojo rekomenduotas aukšto slėgio

žarnas, dalis ir movas.

Šis įrenginys neskirtas naudoti asmenims

su fizine, sensorine ar psichine negalia.

Su prietaisu draudžiama dirbti vaikams

arba asmenims, kurie nėra išmokyti juo

naudotis.

Vaikus būtina prižiūrėti, kad jie nežaistų

su įrenginiu.

Saugokite pakuotės plėveles nuo vaikų,

galimas uždusimo pavojus!

Vartotojas prietaisą turi naudoti pagal

nurodymus. Jis turi paisyti aplinkos

sąlygų, o dirbdamas – netoliese esančių

žmonių laikytis

Nenaudokite prietaiso, jei jo darbo zonoje

asmenų, nedėvinčių apsauginės

aprangos.

Kad apsisaugotumėte nuo atgalinės

vandens srovės arba atšokusio purvo,

dėvėkite tinkamus apsauginius rūbus bei

užsidėkite apsauginius akinius.

Atsargiai

Jei ilgesnį laiką nenaudosite prietaiso,

išjunkite jį pagrindiniu jungikliu / prietaiso

jungikliu arba ištraukite tinklo kištuką.

Esant žemesnei nei 0 °C temperatūrai,

įrenginio naudoti negalima.

Mažiausiai 30 cm atstumu nuo jų, kad

išvengtumėte sužeidimų.

Saugos reikalavimai

211LT

- 3

Niekada nepalikite veikiančio prietaiso be

priežiūros.

Patikrinkite, ar elektros arba ilgintuvo

laidas nepervažiuotas, nesuspaustas,

neištampytas ar kitaip nepažeistas.

Saugokite elektros laidus nuo karščio,

naftos ir netempkite jų virš aštrių briaunų.

Visos dalys, kuriomis teka elektros srovė,

dirbant turi būti apsaugotos nuo vandens.

Prietaisą galima įjungti tik elektros laidu,

kurį pagamino elektros įrangos

specialistas pagal standartą IEC 60364.

Prietaisą galima jungti tik į kintamosios

srovės tinklą. Įtampa turi atitikti prietaiso

skydelyje nurodytą įtampą.

Saugumo sumetimais patariame jungti

prietaisą apsauginiu (RCD) jungikliu (iki

30 mA).

Valymo darbus, kurių metu išsiskiria

vanduo su naftos priemaišomis, pvz.,

variklio ar dugno plovimą galima atlikti tik

plovimo aikštelėse su įrengtu naftos

separatorium.

Šis prietaisas sukurtas valymo priemonių,

kurias pateikia arba rekomenduoja

naudoti gamintojas, naudojimui.

Naudojant kitas valymo priemones arba

chemikalus gali sumažėti prietaiso

saugumas.

Atsargiai

Saugos įranga saugo naudotoją, todėl jos

negalima keisti ar nenaudoti.

Prietaiso jungiklis užtikrina, kad prietaisas

nebūtų įjungtas atsitiktinai.

Fiksatorius užblokuoja rankinio purškimo

pistoleto svirtį ir užtikrina, kad prietaisas

nebūtų įjungtas atsitiktinai.

Redukcinis vožtuvas užtikrina, kad nebūtų

viršytas leistinas darbo slėgis.

Kai atlaisvinamas rankinio purškimo pistoleto

svertas, pneumatinis jungiklis išjungia aukšto

slegio pompą, o aukšto slegio srove

nutrūksta. Jei svertas patraukiamas, siurblys

vel ijungiamas.

Atsargiai

Prieš visus darbus su prietaisu arba prie jo

užtikrinkite stabilumą, kad būtų išvengta

nelaimingų atvejų arba pažeidimų.

–Prietaiso stabilumas yra užtikrintas, kai jis

pastatomas ant lygaus paviršiaus.

Jūsų prietaiso tiekiamo komplekto sudėtis

parodyta ant pakuotės. Išpakavę patikrinkite,

ar yra visos prietaiso detalės.

Jei trūksta priedų arba yra transportavimo

pažeidimų, praneškite apie tai pardavėjui.

Paveikslėlius rasite 2 psl.

1 Movos dalis vandens prijungimo antgaliui

2 Aukšto slėgio žarna

3 Greito jungimo mova aukšto slėgio žarnai

4 Vandens čiaupas su įmontuotu filtru

5 Prietaiso jungiklis „0/IŠJ.“ / „I/ĮJ.“

6 Transportavimo rankena

7Valomųjų priemonių siurbimo žarna

8Priedų laikiklis

9 Maitinimo laidas su kištuku

10 Ratukai

11 Rankinis purkštuvas

12 Rankinio purškimo pistoleto fiksatorius

13 Aukšto slėgio žarnos atskyrimo nuo

rankinio purškimo pistoleto mygtukas

14 Purškimo antgalis su purvo skutikliu

15 Purškimo antgalis ir slėgio reguliatoriumi

(Vario Power)

Specialūs priedai padidina Jūsų prietaiso

naudojimo galimybes. Daugiau informacijos

apie tai galite gauti iš savo KÄRCHER

pardavėjo.

Saugos įranga

Prietaiso jungiklis

Rankinio purškimo pistoleto fiksatorius

Redukcinis vožtuvas su pneumatiniu

jungikliu

Stabilumą užtikrinančios sąlygos

Valdymas

Komplektacija

Prietaiso aprašymas

Specialūs priedai

212 LT

- 4

Prieš pradėdami naudoti prietaisą,

sumontuokite kartu patiektas atskiras dalis.

Paveikslas

Ratus įspauskite į laikiklį, užfiksuokite

pridedamu kaiščiu, atkreipkite dėmesį į

kamščio kryptį.

Paveikslas

Transportavimo rankeną spauskite į

laikiklį, kol pajausite pasipriešinimą.

Trumpai pakaldami delnu arba minkštu

guminiu plaktuku nustatykite padėtį.

Paveikslas

Priedų tinklelį užkabinkite už paveikslėlyje

parodytų kabliukų.

Paveikslas

Aukšto slėgio žarną įkiškite į rankinio

purškimo pistoletą taip, kad pasigirstų

spragtelėjimas.

Pastaba:Įsitikinkite, ar tinkama kryptimi

nustatytas jungiamasis elementas.

Traukdami aukšto slėgio žarną,

patikrinkite, ar jungtis pakankamai tvirta.

몇Įspėjimas

Jokiu būdu nenaudokite prietaiso

geriamojo vandens tiekimo

sistemoje be sistemos atskyriklio.

Naudokite KÄRCHER arba

alternatyvų sistemos atskyriklį, atitinkantį EN

12729 BA tipo reikalavimus. Sistemos

atskyrikliu tekėjusio vandens gerti negalima.

Pastaba: Vandenyje esantys nešvarumai gali

pažeisti aukšto slėgio siurblį ir priedus.

Apsaugai patariame naudoti KÄRCHER

vandens filtrą (specialusis priedas, užsakymo

Nr. 4.730-059).

Laikykitės vandens tiekimo nurodymų.

Jungties dydžius rasite ant prietaiso skydelio/

techninėje specifikacijoje.

Naudokite audiniu sutvirtintą žarną

(netiekiama kartu su prietaisu) su įprasta

jungiamąja dalimi. (Skersmuo turi būti

bent 1/2 colio arba 13 mm; ilgis - 7,5 m).

Paveikslas

Pridėtą movos detalę priveržkite prie

prietaiso vandens movos.

Vandens žarną užmaukite ant

jungiamosios dalies, kad galėtumėte

prijungti prie vandentiekio čiaupo.

Šis aukšto slėgio valymo įrenginys su

KÄRCHER siurbimo žarna ir atbuliniu vožtuvu

(specialusis priedas, užsakymo Nr. 4.440-

238) skirtas paviršinio vandens, pvz., lietaus

vandens iš talpyklų arba tvenkinių, siurbimui

(maksimalus siurbimo aukštis pateikti skyriuje

„Techniniai duomenys“).

KÄRCHER siurbimo žarną su atbuliniu

vožtuvu pripildykite vandens, prisukite

prie vandens movos ir įkabinkite lietaus

vandens talpykloje.

Aukšto slėgio žarną atjunkite nuo

prietaiso aukšto slėgio movos.

Įjunkite prietaisą „I/ON“ ir palaukite (maks.

2 minutes), kol vanduo iš aukšto slėgio

movos bus purškiamas be purslų.

Išjunkite prietaisą „0/IŠJ.“.

Atsargiai

Aukšto slėgio siurblys gali sugesti, jei jis ilgiau

kaip 2 minutes veiks be skysčio. Jei prietaisas

per 2 minutes nesukuria slėgio, prietaisą

išjunkite ir vykdykite skyriuje „Pagalba gedimų

atveju“ pateiktus nurodymus.

Paveikslas

Aukšto slėgio žarną įkiškite į greitai

išardomą movą prie įrenginio, išgirsite, kai

ji užsifiksuos.

Pastaba:Įsitikinkite, ar tinkama kryptimi

nustatytas jungiamasis elementas.

Traukdami aukšto slėgio žarną,

patikrinkite, ar jungtis pakankamai tvirta.

Paveikslas

Purškimo antgalį įkiškite į rankinio

purškimo pistoletą ir užfiksuokite

pasukdami 90° kampu.

Iki galo atsukite vandentiekio čiaupą.

Prieš pradedant naudoti

Ratų montavimas

Transportavimo rankenos montavimas

Priedų tinklelio pritvirtinimas

Aukšto slėgio žarną sujunkite su

purškimo pistoletu.

Vandens tiekimas

Vandentiekio vanduo

Vandenį siurbkite iš atvirų rezervuarų

Naudojimo pradžia

213LT

- 5

Įkiškite prietaiso kištuką į rozetę.

Įjunkite prietaisą „I/ĮJ.“.

Pavojus

Į aukšto slėgio purkštuką atitekantis vanduo

sukelia rankinio purškimo pistoleto atatranką.

Užtikrinkite stabilumą - tvirtai laikykite rankinį

purškimo pistoletą ir purškimo antgalį.

Atsargiai

Prieš pradėdami valyti, įsitikinkite, ar aukšto

slėgio valymo įrenginys stabiliai stovi ant

lygaus pagrindo. Valydami būkite su

apsauginiais akiniais ir vilkėkite apsauginius

drabužius.

Atblokuokite rankinio purkštuvo svirtį.

Patraukite svirtį – prietaisas įsijungia.

Pastaba: Atleidus svirtį, prietaisas vėl

išsijungia. Aukštas slėgis išlieka sistemoje.

Paprasčiausiems valymo darbams. Darbinį

slėgį galima tolygiai nustatyti nuo žemiausio

„Min“ iki aukščiausio „Max“.

Atlaisvinkite rankinio purškimo pistoleto

svertą.

Pasukite purškimo antgalį į norimą padėtį.

Pastaba: skirtas dirbti su valymo

priemonėmis, purškimo vamzdį pasukite į

padėtį „Mix“.

Sukietėjusio purvo plotams.

Atsargiai

Automobilių padangų, lakuotų arba jautrių

paviršių, pavyzdžiui, medienos, nevalykite

nešvarumų skutikliu, nes galite pažeisti.

–Netinka naudoti su valomosiomis

priemonėmis.

Naudokite tik šias KÄRCHER valymo ir

apsaugos priemones atitinkamiems

paviršiams valyti, kadangi priemonės

sukurtos naudojimui būtent su šiuo prietaisu.

Naudojant kitas valymo ir apsaugos

priemones prietaisas gali greitai susidėvėti,

tuomet garantijos reikalavimai nebegalios.

Norėdami gauti daugiau informacijos,

kreipkitės į specialius prekybos centrus arba

tiesiai į KÄRCHER įmonę.

Paveikslas

Valomųjų priemonių siurbimo žarną

ištraukite iš prietaiso iki pageidaujamo

ilgio.

Valomųjų priemonių siurbimo žarną

įkabinkite talpykloje su valomosios

priemonės tirpalu.

Purškimo antgalio ir slėgio reguliatoriaus

(Vario Power) naudojimas.

Pasukite purškimo antgalį į padėtį „Mix“.

Pastaba: Taip naudojant įrenginį į

vandens srovę įmaišoma valomųjų

priemonių tirpalo.

Pastaba: jei reikia, darbui su valymo

priemonėmis galima naudoti ir plovimo

šepečius.

Šiek tiek ploviklio užpurkškite ant sauso

paviršiaus ir leiskite įsigerti (bet ne

išdžiūti).

Ištirpusius nešvarumus nuplaukite aukšto

slėgio srove.

Atlaisvinkite rankinio purkštuvo svertą.

Užfiksuokite rankinio purškimo pistoleto

svirtį.

Jei pertraukos ilgesnės (daugiau nei 5

minutės), jungikliu papildomai išjunkite

prietaisą„0/IŠJ.“.

Atsargiai

Aukšto slėgio žarną nuo rankinio purškimo

pistoleto arba prietaiso atjunkite tik, jei

sistemą nėra veikiama slėgio.

Baigę naudoti valomąsias priemones,

siurbimo žarną pritvirtinkite prie talpyklos

su švariu vandeniu, nuimkite purškimo

antgalį, prietaisą įjunkite maždaug 1

minutei ir išskalaukite.

Atlaisvinkite rankinio purkštuvo svertą.

Išjunkite prietaisą „0/IŠJ.“.

Užsukite vandentiekio čiaupą.

Atjunkite prietaisą nuo vandens tiekimo

sistemos.

Naudojimas

Purškimo antgalis ir slėgio

reguliatoriumi (Vario Power)

Purškimo antgalis su purvo skutikliu

Naudojimas su valomosiomis

priemonėmis

Rekomenduojame tokį plovimo metodą

Darbo nutraukimas

Darbo pabaiga

214 LT

- 6

Atsargiai: atjungiant tiekimo arba aukšto

slėgio žarną po eksploatavimo, iš jungčių

gali išbėgti šilto vandens.

Paspauskite rankinio purškimo pistoleto

svertą, kad pašalintumėte sistemoje dar

esantį slėgį.

Užfiksuokite rankinio purškimo pistoleto

svirtį.

Ištraukite elektros laido kištuką.

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir

sužalojimų transportuojant reikia atsižvelgti į

prietaiso svorį (žr. „Techniniai duomenys“).

Prietaisą už rankenos pakelkite į viršų ir

neškite.

Prietaisą traukite už transportavimo

rankenos.

Paveikslas

Prietaisui stumti, pirmiausiai patraukite

transportavimo rankeną iki galo į viršų,

turite girdėti, kaip ji užsifiksuoja.

Prietaisą užfiksuokite, kad nenuslystų ir

neapvirstų.

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir

sužalojimų pasirenkant sandėliavimo vietą

reikia atsižvelgti į prietaiso svorį (žr.

„Techniniai duomenys“).

Pastatykite prietaisą ant lygaus

paviršiaus.

Paspauskite rankinio purškimo pistoleto

atjungimo mygtuką ir aukšto slėgio žarną

atjunkite nuo rankinio purškimo pistoleto.

Aukšto slėgio žarnos greito jungimo

movos korpusą paspauskite rodyklės

kryptimi ir ištraukite aukšto slėgio žarną.

Maitinimo laidą, aukšto slėgio žarną ir

priedus sudėkite į prietaisą.

Prieš ilgesnį sandėliavimą, pvz., žiemą,

papildomai laikykitės skyriaus „Priežiūra“

nurodymų.

Atsargiai

Saugokite prietaisą ir priedus nuo šalčio.

Jei iš prietaiso ir priedų nevisiškai

pašalinamas vanduo, jie gali būti pažeisti.

Siekdami apsaugoti prietaisą ir priedus:

Viso vandens pašalinimas iš prietaiso:

įjunkite prietaisą (ilgiausiai 1 min.) be

aukšto slėgio žarnos bei neprijungę prie

vandens tiekimo sistemos ir palaukite, kol

iš aukšto slėgio movos nustos tekėti

vanduo. Išjunkite prietaisą.

laikykite juos nuo šalčio apsaugotoje

patalpoje.

Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir

ištraukite iš lizdo tinklo kištuką.

Jei prietaiso ilgą laiką nenaudosite, pvz.,

žiemą:

Nuimkite filtrą nuo valomųjų priemonių

siurbimo žarnos ir išplaukite po tekančiu

vandeniu.

Plokščiareplėmis ištraukite sietą, esantį

vandens tiekimo movoje, ir išplaukite

tekančiu vandeniu.

Prietaisas nereikalauja techninės priežiūros.

Naudokite tik originalias KÄRCHER

atsargines dalis. Atsarginių dalių apžvalgą

rasite šios naudojimo instrukcijos pabaigoje.

Transportavimas

Transportavimas rankomis

Transportavimas transporto

priemonėmis

Laikymas

Prietaiso laikymas

Apsauga nuo šalčio

Priežiūra ir aptarnavimas

Priežiūra

Techninė priežiūra

Atsarginės dalys

215LT

- 7

Naudodamiesi toliau pateiktu aprašu

mažesnius gedimus pašalinsite patys.

Abejotinais atvejais kreipkitės į klientų

aptarnavimo tarnybą.

Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir

ištraukite iš lizdo tinklo kištuką.

Remonto darbus ir elektros įrangos darbus

tinkamai atlikti gali tik įgaliota klientų

aptarnavimo tarnyba.

Patraukite purškimo pistoleto svirtį –

prietaisas įsijungia.

Patikrinkite, ar prietaiso duomenų

lentelėje nurodyta įtampa atitinka elektros

šaltinio įtampą.

Patikrinkite, ar nepažeistas maitinimo

laidas.

Patikrinkite purškimo antgalio nuostatas.

Oro išleidimas iš prietaiso: Įjunkite

prietaisą be aukšto slėgio žarnos ir

palaukite (maks. 2 minutes), kol vanduo iš

aukšto slėgio movos bus purškiamas be

purslų. Išjunkite prietaisą ir vėl prijunkite

purškimo aukšto slėgio žarną.

Patikrinkite vandens tiekimą.

Plokščiareplėmis ištraukite sietą, esantį

vandens tiekimo movoje, ir išplaukite

tekančiu vandeniu.

Priežastis: Įtampos sumažėjimas dėl per

silpno elektros srovės tinklo arba naudojamo

ilgintuvo.

Įjungdami iš pradžių patraukite rankinio

purškimo pistoleto svirtį, o po to

nustatykite prietaiso jungiklį į padėtį „I/ĮJ.“.

Aukšto slėgio purkštuko valymas: Adata

pašalinkite nešvarumus iš purkštuko

ertmių ir palenkę į priekį išskalaukite.

Patikrinkite tiekiamo vandens kiekį.

Nedidelį prietaiso nesandarumą lemia

techninės priežastys. Tačiau jei

nesandarumas yra per didelis, kreipkitės į

klientų aptarnavimo tarnybą.

Purškimo antgalio ir slėgio reguliatoriaus

(Vario Power) naudojimas.

Pasukite purškimo antgalį į padėtį „Mix“.

Išvalykite valomųjų priemonių žarnos

filtrą.

Patikrinkite, ar neperlenkta valomųjų

priemonių žarna.

Pagalba gedimų atveju

Prietaisas neveikia

Nesusidaro slėgis

Prietaisas neveikia, variklis burzgia

Stiprūs slėgio svyravimai

Prietaisas nesandarus

Nesiurbiamos valomosios priemonės

216 LT

- 8

Gamintojas pasilieka teisę keisti

techninius duomenis!

Šiuo pareiškiame, kad toliau aprašyto aparato

brėžiniai ir konstrukcija bei mūsų į rinką

išleistas modelis atitinka pagrindinius EB

direktyvų saugumo ir sveikatos apsaugos

reikalavimus. Jei mašinos modelis keičiamas

su mumis nepasitarus, ši deklaracija

nebegalioja.

Pasirašantys asmenys yra įgalioti

parduotuvės vadovybės.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faksas: +49 7195 14-2212

Techniniai duomenys

Vandens prijungimo antgalis

Maks. atitekančio vandens

temperatūra

°C 40

Maž. atitekančio vandens

kiekis

l/min 10

Maks. atitekančio vandens

slėgis

MPa 0,8

Didžiausias siurbimo aukštis m 0,5

Elektros įranga

Įtampa

1~50 Hz

V230

Prijungiamų įtaisų galia kW 2,1

Elektros tinklo saugiklis

(inercinis)

A10

Apsaugos klasėI

Saugiklio rūšis IP X5

Galia

Darbinis slėgis MPa 12,5

Maks. leistinas slėgis MPa 14

Vandens debitas l/min 7,5

Matmenys ir masė

Ilgis mm 876

Plotis mm 325

Aukštis mm 285

Masė su priedais kg 13

Valymo priemonės debitas l/min 0,3

Rankinio purškimo pistoleto

sukuriama atatranka

N 15

Nustatytos vertės pagal EN 60335-2-79

Delno / rankos vibracijos

poveikis

Nesaugumas K

m/s2

< 2,5

0,3

Garso slėgio lygis LpA

Neapibrėžtis KpA

dB(A)

Garantuotas triukšmo lygis

LWA + neapibrėžtis KWA

dB(A) 86

EB deklaracija

Gaminys: Aukšto slėgio valymo mašina

Tipas: 1.181-xxx

Specialios EB direktyvos:

2006/42/EB (+2009/127/EB)

2004/108/EB

2000/14/EB

Taikomi darnieji standartai:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Taikyta atitikties vertinimo procedura:

V priedas

Garso galios lygis dB(A)

Išmatuotas: 84

Garantuotas: 86

CEO Head of Approbation

217LT

- 1

Шановний покупець!

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з експлуатації,

після цього дійте відповідно неї та

збережіть її для подальшого користування

або для наступного власника.

Використовуйте цей очищувач високого

тиску тільки для приватних цілей:

–для очищення машин, автомобілів,

будівель, інструментів, фасадів, терас,

присадибних приладів та ін. струменм

води під тиском (при необхідності, з

додаванням засобів для чищення).

–з допоміжним обладнанням та

запчастинами, допущеними фірмою

KARCHER. Будь ласка, слідуйте

вказівкам до засобів для чищення.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно. Тому,

будь ласка, утилізуйте старі пристрої за

допомогою спеціальних систем збору

сміття.

Інструкції із застосування компонентів

(REACH)

Актуальні відомості про компоненти

наведені на веб-вузлі за адресою:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

У кожній країні діють умови гарантії,

наданої відповідною фірмою-продавцем.

Неполадки в роботі пристрою ми усуваємо

безплатно протягом терміну дії гарантії,

якщо вони викликані браком матеріалу чи

помилками виготовлення. У випадку

чинності гарантії звертіться до продавця чи

в найближчий авторизований сервісний

центр з документальним підтвердженням

покупки.

(Адреси див. на звороті)

Обережно!

Для небезпеки, яка безпосередньо

загрожує та призводить до тяжких

травм чи смерті.

몇Попередження

Для потенційно можливої небезпечної

ситуації, що може призвести до тяжких

травм чи смерті.

Увага!

Для потенційно можливої небезпечної

ситуації, що може призвести до легких

травм чи спричинити матеріальні

збитки.

–Струмінь води,

перебуваючи під високим

тиском, може за

неправильного

застосування являти собою

небезпеку. Забороняється

скеровувати струмінь води на людей,

тварин, увімкнене електричне

Зміст

Загальні вказівки UK -1

Правила безпеки UK -2

Експлуатація UK -4

Опис пристрою UK -4

Транспортування UK -7

Зберігання UK -7

Догляд та технічне

обслуговування

UK -8

Допомога у випадку неполадок UK -8

Технічні характеристики UK -9

Заява про відповідність вимогам

UK -9

Загальні вказівки

Область застосування

Захист навколишнього

середовища

Гарантія

Знаки у посібнику

Символи на пристрої

218 UK

- 2

обладнання чи на сам високонапірний

мийний аппарат.

–Мороз може пошкодити пристрій, що

не був повністю спорожнений.

Зберігати пристрій узимку у теплому

приміщенні.

Обережно!

Ніколи не торкайтесь мережного

штекеру та розетки вологими

руками.

Увімкнення апарату забороняється,

якщо мережевий кабель чи суттєві

компоненти апарату, наприклад,

шланг високого тиску, ручний

пістолет-розпилювач або захисні

пристрої пошкоджено.

Перед початком роботи з апаратом

перевірити мережевий кабель та

штепсельну вилку на пошкодження.

Пошкоджений силовий кабель має

негайно замінити уповноважений

службою сервісного обслуговування/

фахівцем-електриком.

Перевіряти шлаг на предмет

пошкодження перед кожним

використанням. Негайно замініть

дефектний шланг.

Робота у вибухонебезпечних умовах

не дозволяється.

При заміні пристрою в небезпечному

місці (наприклад, бензоколонка)

необхідно притримуватись

спеціальних порад по техніці безпеки.

Струмені під тиском можуть бути

небезпечними у випадку

невідповідного їх застосування. Не

можна направляти струмінь на

людей, тварин, увімкнуте

електрообладнання або на сам

прилад.

Також не дозволяється скеровувати

струмінь води, що перебуває під

високим тиском, на інших людей чи на

себе для чищення взуття чи одягу.

Не мити предмети, що містять

шкідливі для здоров’я речовини

(наприклад, азбест).

Струменем під тиском можуть буди

пошкоджені або лопнути колеса

автомобілів. Першою ознакою

пошкодження є зміна кольору колеса.

Пошкоджені колеса становлять

небезпеку для здоров'я. В ході

очищення слід зберігати дистанцію

щонайменше 30 см!

Небезпека вибуху!

Не розпиляти горючі рідини.

Всмоктування апаратом рідин, що

містять розчинники, та нерозведених

кислот чи розчинників забороняється!

До таких речовин належать,

наприклад, бензин, розчинники фарб

та мазут. Туман, що утворюється з

таких речовин, легкозаймистий,

вибохонебезпечний та отруйний. Не

використовувати ацетон,

нерозведені кислоти та розчинники,

бо вони руйнують матеріали, з яких

виготовлено апарат.

몇Попередження

Штепсельна вилка та з'єднувальний

елемент подовжувача повинні бути

герметичні та не перебувати у воді.

Непідхожі подовжувачі можуть являти

небезпеку. Поза приміщеннями слід

використовувати тільки допущені до

використання та відповідно помічені

подовжувачі з достатнім поперечним

перерізом провода: 1 - 10 м: 1,5 мм2, 10

- 30 м: 2,5 мм2

Подовжувач повинен завжди бути

повністю розкрученим з кабельного

барабану.

Шланги, арматури та з'єднання -

маєть важливе значення для безпеки

роботи з приладом. Дозволяється

використання шлангів, арматур та

з'єднань, допущених для

використання виробником.

Ці пристрої не призначені для

використання людьми з обмеженими

фізичними, сенсорними або

розумовими здібностями.

Забороняється експлуатація

пристрою дітьми або

некваліфікованими особами.

Правила безпеки

219UK

- 3

Необхідно стежити за дітьми, щоб

вони не грали із пристроєм.

Пакувальну плівку тримайте подалі

від дітей, існує небезпека задушення!

Користувач повинен

використовувати пристрій у

відповідності до інструкції. Він

повинен враховувати умови

місцевості та звертати увагу на

третіх осіб під час роботи з

пристроєм.

Пристрій не використовуйте, коли в

зоні досяжності є інші люди, особливо,

якщо вони не мають захисного одягу.

Одягайте захисну одежу та захисні

окуляри для захисту від води та

бруду, що відбризкуються.

Увага!

Під час тривалих перерв в

експлуатації слід виключити пристрій

за допомогою головного вимикача /

вимикача пристрою або від'єднати

його від електромережі.

Не дозволяється експлуатація

пристрою при температурі нижче

0°C.

Для запобігання пошкодження при

очищенні слід зберігати відстань

щонайменше 30 см від лакованих

поверхонь.

Не можна залишати пристрій без

нагляду під час роботи.

Слідкуйте за тим, щоб мережні кабелі

або подовжувачі не можна було

пошкодити наступивши на них, у

результаті перегинання, розірвання

або подібного ушкодження.

Захищайте мережений кабель від

жари, масла та гострих поверхонь.

Всі частини, що проводять струм у

робочій зоні, повинні бути захищені від

потрапляння крапель води.

Пристрій може бути під’єднаний лише

до електричної мережі, що повинна

бути встановлена електромонтером

згідно з IEC 60364.

Пристрій слід вмикати лише до

змінного струму. Напруга повинна

відповідати вказаним на фірмовій

табличці пристрою даним щодо

напруги.

З міркувань безпеки радимо

скористатись пристроєм з

автоматом захисту від струму

витікання (макс. 30 мА).

Роботи з очищення, в ході яких

з'являються стічні води з вмістом

мастила, наприклад, миття моторів,

днища, слід виконувати тільки в

спецальних місцях для миття з

мастильним сепаратором.

Цей прилад було розроблено для

використання у ньому миючих засобів,

що постачаються або

рекомендуються виробником.

Використання інших засобів може

вплинути на безпеку приладу.

Увага!

Захисні пристрої слугують для захисту

користувачів. Видозміна захисних

пристроїв чи нехтування ними не

допускається.

Головний вимикач запобігає самовільній

роботі апарату.

Блокування блокує важіль ручного

пістолету-розпилювача та захищає від

самовільного запуску апарата.

Перепускний клапан запобігає

перевищенню припустимого робочого

тиску.

Якщо важіль ручного пістолета-

розпилювача відпускається,

манометричний вимикач відключає насос,

подача струменя води під високим тиском

припиняється. При натисканні на важіль

насос знову включається.

Захисні засоби

Апаратний вимикач

Блокування ручного пістолету-

розпилювача

Пропускний клапан з пневматичним

вимикачем

220 UK

- 4

Увага!

Перед виконанням будь-яких дій з

приладом або біля нього необхідно

забезпечити стійкість, щоб запобігти

нещасним випадкам та травмуванню.

–Стійкість приладу гарантована лише у

тому випадку, коли його встановлено

на рівній поверхні.

Комплектація пристрою зазначена на

упаковці. При розпакуванні пристрою

перевірити комплектацію.

У разі нестачі додаткового обладнання або

ушкоджень, отриманих під час

транспортування, слід повідомте про це в

торговельну організацію, яка продала

апарат.

Див. рисунки на сторінці 2

1Частина з’єднання для підведення

води

2Рукав високого тиску

3Швидкорознімнє з'єднання для

підключення високонапірного шланга

4Підведення води зі встановленим

сітчастим фільтром

5Головний вимикач „0/OFF“ / „I/ON“ (0/

ВИМК. / I/УВІМК.)

6Ручка для транспортування

7Всмоктувальний шланг для мийного

засобу

8Місце для зберігання аксесуарів

9Мережевий кабель зі штепсельною

вилкою

10 Колеса

11 Ручний пістолет-розпилювач

12 Блокування ручного пістолету-

розпилювача

13 Кнопка для від'єднання шлангу

високого тиску від ручного пістолету-

розпилювача

14 Стуменева трубка з фрезою

15 Струменева трубка з регулюванням

тиску (Vario Power)

Додаткове обладнання розширює

можливості використання Вашого

пристрою. Додаткову інформацію Ви

можете отримати у Вашого торгового

агента фірми KARCHER.

Перед початком експлуатації апарату

встановити додані незакріплені частини.

Малюнок

Встановити колеса в кріплення і

зафіксувати за допомогою заглушок,

що додаються. Дотримуватись

правильності розташування заглушок.

Малюнок

Встановити рукоятку для

транспортування в кріплення до

відчутного опору. Коротким ударом

подушечки в ділянки великого пальця

або м'якого гумового молотка

встановити рукоятку в потрібне

положення.

Малюнок

Навісити сітку для додаткового

обладнання на гачки, вказані на

зображенні.

Малюнок

Вставити шланг високого тиску в

ручний пістолет-розпилювач до

клацання.

Вказівка: Дотримуватись правильного

розміщення з'єднувального ніпелю.

Перевірити надійність кріплення,

потягнувши за шланг високого тиску.

Умови для забезпечення стійкості

Експлуатація

Комплект постачання

Опис пристрою

Спеціальне допоміжне обладнання

Перед початком роботи

Встановлення коліс

Встановлення рукоятки для

транспортування

Встановлення сітки для додаткового

обладнання

З'єднати високонапірний шланг із

ручним пістолетом- розпилювачем

221UK

- 5

몇Попередження

Відповідно до діючих директив

забороняється експлуатація

приладу без сепаратору систем

у системі водопостачання

питної води. Слід використовувати

відповідний сепаратор систем фірми

KARCHER або альтернативний

сепаратор систем, згідно EN 12729 типу

BA. Вода, що пройшла через системний

сепаратор, вважається непридатною

для пиття.

Вказівка: Водяні забруднення можуть

спричинити пошкодження насосу високого

тиску та приладдя. Для захисту радимо

скористатись водяним фільтром

KARCHER (спеціальне приладдя, номер

замовлення 4.730-059).

Дотримуйтесь порад підприємства

водопостачання.

Потужність див. на Зводській табличці/ в

Технічних даних.

Скористайтесь водяним шлангом з

міцного матеріалу (в комплект

постачання не входить) зі звичайною

з'єднувальною муфтою. (діаметр:

мінімум 1/2 дюйма або 13 мм;

рекомендована довжина 7,5 м).

Малюнок

З'єднувальну муфту з комплекту

під'єднайте до елементу апарата для

подавання води.

Надіньте водяной шланг на

з'єднувальну муфту апарату, після чого

під'єднайте його до водогону.

Даний високонапірний мийний апарат зі

всмоктувальним шлангом KARCHER та

зворотним клапаном (спеціальне

приладдя, номер замовлення. 4.440-238)

призначено для всмоктування води з

відкритих резервуарів, приміром, з діжок

для дощової води чи ставків (максимальну

висоту всмоктування див. у розділі

"Технічні дані").

Наповнити всмоктувальний шланг

KARCHER зі зворотним клапаном

водою, приґвинтити до елементу

під'єднання води та повісити у дощову

діжку.

Від'єднати шланг високого тиску від

з'єднання високого тиску.

Ввімкнути пристрій, натиснувши на

кнопку "І/ON" та почекати (не більше 2

хвилин), поки з високонапірного шланга

не почне виходити вода без бульбашок

повітря.

Вимкнути апарат "0/OFF" (0/ВИМК.).

Увага!

Робота всуху протягом більше 2 хвилин

приводить до виходу з ладу

високонапірного насоса. Якщо пристрій

протягом 2 хвилин не набирає тиск, то

його слід вимкнути і діяти відповідно

вказівкам, які приводяться в главі

"Допомога у випадку неполадок".

Малюнок

Зафіксувати високонапірний шланг в

швидкорознімному з'єднанні,

розташованому на пристрої, до

клацання.

Вказівка: Дотримуватись правильного

розміщення з'єднувального ніпелю.

Перевірити надійність кріплення,

потягнувши за шланг високого тиску.

Малюнок

Надіньте на ручний пістолет-

розпилювач струминну трубку та

зафіксуйте її, повернувши на 90°.

Цілком відкрийте водогінний кран.

Вставте мережевий штекер у розетку.

Увімкніть апарат „I/ON“ (I/УВІМК.).

Подавання води

Подавання води з водогону

Подавання води з відкритих

водоймищ

Введення в експлуатацію

222 UK

- 6

Обережно!

Струмінь води, що виходить з форсунки

під високим напором, спричиняє віддачу

ручного пістолету-розпилювача. З цієї

причини слід зайняти стійке положення,

міцно тримати ручний пістолет-

розпилювач зі струминною трубкою.

Увага!

Перед початком миття необхідно

переконатися в тому, що миючий прилад

високого тиску стійко встановлено на

рівній поверхні. Під час миття

використовуйте захисні окуляри та

захисний одяг.

Розблокувати важіль ручного

пістолету-розпилювача.

Потягнути за важіль, апарат

увімкнеться.

Вказівка: Якщо важіль знову звільниться,

апарат знову вимкнеться. Високий тиск

залишається в системі.

Для швидких задач з чищення. Робочий

тиск плавно регулюється між "Мін." та

"Макс."

Відпустити ручку розпилювача.

Поставити струменеву трубку у

необхідне положення.

Примітка: При роботі з відповідним

мийним засобом слід перевести струминну

трубку в положення „Mix“.

Для стійких забруднень.

Увага!

Не чистити автомобільні шини, лакове

покриття або чутливі поверхні

(наприклад, з деревини) із застосуванням

фрези для видалення бруду. Існує загроза

пошкодження.

–Не призначено для роботи з мийним

засобом.

Для виконуваного завдання по чищенню

використовуйте виключно засоби для

чищення та засоби по догляду фірми

KARCHER, оскільки вони розроблені

спеціально для застосування у ваших

пристроях. Застосування інших засобів

для чищення та засобів по догляду може

призвести до прискореного зносу та втрати

права на гарантійне обслуговування.

Докладну інформацію можна одержати в

спеціалізованому місці торгівлі або

безпосередньо в представництві

KARCHER.

Малюнок

Всмоктувальний шланг для мийного

засобу витягти з корпусу на потрібну

довжину.

Опустити всмоктувальний шланг для

мийного засобу в резервуар з розчином

мийного засобу.

Використовувати струменеву трубку з

регулюванням тиску (Vario Power)

Повернути струминну трубку в

положення „Mix“.

Вказівка: Таким чином, при

експлуатації розчин мийного засобу

змішується зі струменем води.

Примітка: У разі потреби щітки для миття

також можна використовувати для роботи

з мийним засобом.

Розпилити невелику кількість засобу

для чищення на суху поверхню та

залишити діяти (не висихати).

Змийте розчинений бруд струменем

високого тиску.

Звільніть важіль з ручним

розпилювачем

Заблокувати важіль ручного пістолету-

розпилювача.

Пыд час тривалих перерв у роботы

(понад 5 хвилин) апарат слід вимикати

„0/OFF“ (0/ВИМК.).

Експлуатація

Струменева трубка з регулюванням

тиску (Vario Power)

Стуменева трубка з фрезою

Робота з мийним засобом

Рекомендовані методи очищення

Припинити експлуатацію

223UK

- 7

Увага!

Шланг високого тиску від'єднувати від

ручного розпилювача або пристрою

тільки тоді, коли в системі відсутній

тиск.

При роботах з мийним засобом

всмоктувальний шланг для мийного

засобу опустити в резервуар з чистою

водою, увымкнутиь апарат,

попередньо знявши струминну трубку,

та давши йому попрацювати впродовж

1 хвилини.

Звільніть важіль з ручним

розпилювачем

Вимкнути апарат "0/OFF" (0/ВИМК.).

Закрити водопровідний кран.

Відокремити апарат від

водопостачання.

Обережно: При знятті живильного або

високонапірного шланга під час роботи

може виникнути витік гарячої води в

місцях з'єднання.

Натиснути на ручку розпилювача, щоб

зменшити тиск у системі.

Заблокувати важіль ручного пістолету-

розпилювача.

Вітягніть мережеву штепсельну вилку.

Увага!

Для запобігання нещасним випадкам та

травмуванню при транспортуванні

приладу слід прийняти до уваги вагу

приладу (див. розділ "Технічні дані").

Високо підняти пристрій за ручку та

перенести.

Прилад тягти за ручку для

транспортування.

Малюнок

Для переміщення пристрою спочатку

слід повністю висунути наверх до

клацання рукоятку для

транспортування.

Зафіксувати прилад від зсунення та

перекидання.

Увага!

Для запобігання нещасним випадкам та

травмуванню при виборі місця зберігання

приладу слід прийняти до уваги вагу

приладу (див. розділ "Технічні дані").

Встановити пристрій на рівній поверхні.

Натиснути розмикальну кнопку на

ручному пістолеті-розпилювачі та

відділити високонапірний шланг від

ручного пістолета-розпилювача.

Нажати на корпус швидкороз'ємного

з'єднання для високонапірного шланга

в напрямку, зазначеному стрілкою, та

вийняти високонапірний шланг.

Скласти мережевий кабель, шланг

високого тиску та приладдя на апараті.

Перед тривалим зберіганням, наприклад

взимку, слід додатково звернути увагу на

вказівки в розділі "Догляд".

Увага!

Захищати апарат та приладдя від

морозу.

Прилад та приналежності можуть

постраждати від морозу, якщо з них

повністю не спущено воду. Для уникнення

пошкоджень.

З апарату слід цілком видалити воду.

Вмикати апарат без приєднаного

шланга високого тиску і без

приєднаного водопостачання

(максимум на 1 хвилину) та почекати

доти, доки припиниться витік води зі

шлангу високого тиску. Вимкніть

апарат.

Зберігати пристрій з усіма аксесуарами

у теплому приміщенні.

Закінчення роботи

Транспортування

Транспортування вручну

Транспортування транспортними

засобами

Зберігання

Зберігати пристрій

Захист від морозів

224 UK

- 8

Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий шнур

- витягти з розетки.

Перед довгим періодом зберігання,

наприклад узимку:

Зніміть фільтр зі всмоктувального

шлангу для мийного засобу та

промийте його проточною водою.

Витягніть з допомогою плоскогубців

мережевий фільтр з елементу для

водопостачання та промийте його у

проточній воді.

Апарат не потребує профілактичного

обслуговування.

Використовуйте тыльки оригынальны

запасні частини фірми KARCHER. Опис

запасних частин наприкінці даної інструкції

з експлуатації.

Незначні ушкодження ви можете

виправити самостійно за допомогою

наступного огляду.

У сумнійних випадках, будь ласка,

звертайтеся до компетентної служби

технічної підтримки.

Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий шнур

- витягти з розетки.

Ремонтні роботи та роботи з

електричними вузлами може виконувати

тільки уповноважена служба сервісного

обслуговування.

Витягнути важіль ручного пістолета-

розпилювача, пристрій вимкнеться.

Перевірте відповідність напруги,

вказаної у заводській табличці, напрузі

джерела електроенергії.

Перевірити мережевий кабель на

пошкодження.

Перевірити настроювання струминної

трубки.

Видалення повітря із пристрою:

Ввімкнути пристрій без підключеного

високонапірного шланга та почекати

(не більше 2 хвилин), поки з

високонапірного шланга не почне

виходити вода без бульбашок повітря.

Вимкнути пристрій та заново приєднати

шланг високого тиску.

Перевірити подавання води.

Витягніть з допомогою плоскогубців

мережевий фільтр з елементу для

водопостачання та промийте його у

проточній воді.

Причина: Падіння напруги через слабку

електромережу або при використанні

подовжувача.

При вимкненні насамперед витягти

важіль ручного пістолету-розпилювача,

потім установіть вимикач апарату в

положення „I/ON“ (I/УВІМК.).

Очистити форсунку високого тиску:

Голкою прибрати бруд з отвору

форсунки та промити її спереду водою.

Перевірте кількість подаваної води.

Незначну негерметичність апарату

зумовлено технічними особливостями.

При сильній негерметичності

зверніться до авторизованої служби

сервісного обслуговування.

Використовувати струменеву трубку з

регулюванням тиску (Vario Power)

Повернути струминну трубку в

положення „Mix“.

Догляд та технічне

обслуговування

Догляд

Технічне обслуговування

Запасні частини

Допомога у випадку

неполадок

Пристрій не працює

Пристрій не працює під тиском

Апарат не вмикається, двигун гудить

Великі перепади тиску

Апарат негерметичний

Очисний засіб не всмоктується

225UK

- 9

Почистити фільтр у всмоктувальному

шлангу мийного засобу.

Перевірити всмоктувальний шланг для

мийного засобу на перегини.

Можливі зміни у конструкції

пристрою!

Цим ми повідомляємо, що нижче

зазначена машина на основі своєї

конструкції та конструктивного виконання,

а також у випущеної у продаж моделі,

відповідає спеціальним основним вимогам

щодо безпеки та захисту здоров'я

представлених нижче директив ЄС. У

випадку неузгодженої з нами зміни машини

ця заява втрачає свою силу.

Ті, хто підписалися діють за запитом та

дорученням керівництва.

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технічні характеристики

Подача води

Температура струменя

(макс.)

°C 40

Об’єм, що подається (мін). л/хв.10

Тиск, що подається (макс.) МПа 0,8

Mакс. висота всасування м 0,5

Електричні з'єднання

Напруга

1~50 Hz

V230

Загальна потужність kW 2,1

Запобіжник (інерційний)A10

Клас захисту I

Ступінь захисту IP X5

Робочі характеристики

Робочий тиск МПа 12,5

Макс. допустимий тиск МПа 14

Продуктивність насоса,

вода

л/хв.7,5

Розміри та вага

Довжина мм 876

Ширина мм 325

Висота мм 285

Вага, у готовності до роботи

та з аксесуарами

кг 13

Об’єм подачі, засоби для

чищення

л/хв.0,3

Реактивна сила ручного

розпилювача

Н15

Значення встановлено згідно

стандарту EN 60335-2-79

Значення вібрації рука-

плече

Небезпека K

м/с2

< 2,5

0,3

Рівень шуму LpA

Небезпека KpA

дБ(А)

Рівень потужності шуму LWA

+ небезпека KWA

дБ(А)86

Заява про відповідність

вимогам CE

Продукт:Очищувач високого тиску

Тип:1.181-xxx

Відповідна директива ЄС

2006/42/EG (+2009/127/EG)

2004/108/ЄС

2000/14/ЄС

Прикладні гармонізуючі норми

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006

EN 61000–3–3: 2008

EN 62233: 2008

Застосовуваний метод оцінки

відповідності

Доповнення V

Рівень потужності dB(A)

Виміряний:84

Гарантований:86

CEO Head of Approbation

226 UK

Alfred Kärcher Ges.m.b.H.

Lichtblaustraße 7

1220 Wien

(01) 250 600

☎

AUS

Kärcher Pty. Ltd.

40 Koornang Road

Scoresby VIC 3179

(03) 9765 - 2300

☎

B / LUX

Kärcher N.V.

Industrieweg 12

2320 Hoogstraten

☎B: 0900 10027

LUX: 0032 900 10027

Kärcher Indústria e Comércio Ltda.

Av. Prof. Benedicto Montenegro 419

CEP 13.140-000 - Paulínia - SP

0800 176 111

☎

CDN

Kärcher Canada Inc.

6975 Creditview Road Unit #2

Mississauga, Ontario L5N 8E9

1-800-465-4980

☎

Kärcher AG

Industriestraße 16

8108 Dällikon

0844 850 863

☎

Kärcher spol s r.o.

Modletice č.p. 141

251 01 Říčany u Prahy

0323 606 014

☎

Alfred Kärcher GmbH & Co. KG

Service-Center Gissigheim

Im Gewerbegebiet 2

97953 Königheim-Gissigheim

(07195) 903 2065

☎

Kärcher Rengøringssystemer A/S

Gejlhavegård 5

6000 Kolding

70 206 667

☎

Kärcher S.A.

Pol. Industrial Font del Radium

Calle Doctor Trueta 6-7

08400 Granollers (Barcelona)

902 170 068

☎

Kärcher S.A.S.

5 Avenue des Coquelicots

Z.A. des Petits Carreaux

94865 Bonneuil-sur-Marne

(01) 43 996 770

☎

FIN

Kärcher OY

Yrittäjäntie 17

01800 Klaukkala

0207 413 600

☎

Kärcher(UK) Limited

Kärcher House

Beaumont Road

Banbury

Oxon, OX16 1TB

01295 752 200

☎

Kärcher Cleaning Systems A.E.

31-33, Nikitara str. &

Konstantinoupoleos str.

13671 Acharnes

210 - 2316 153

☎

Kärcher Hungária Kft

Tormásrét ut 2.

2051 Biatorbágy

(023) 530 640

☎

Kärcher Limited

Unit 10, 17/F.

APEC Plaza

49 Hoi Yuen Road

Kwun Tong, Kowloon

(02) 357-5863

☎

Kärcher S.p.A.

Via A.Vespucci 19

21013 Gallarate (VA)

848 - 99 88 77

☎

IRL

Karcher Limited

12 Willow Business Park

Nangor Road

Clondalkin Dublin 12

(01) 409 77 77

☎

KOR

Karcher Co. Ltd. (South Korea)

Youngjae B/D, 50-1, 51-1

Sansoo-dong, Mapo-ku

Seoul 121-060

032-465-8000

☎

MAL

Karcher Cleaning Systems Sdn. Bhd.

No. 8, Jalan Serindit 2

Bandar Puchong Jaya

47100 Puchong, Selangor

(03) 5882 1148

☎

MEX

Karcher México, SA de CV

Av. Gustavo Baz No. 29-C

Col. Naucalpan Centro

Naucalpan, Edo. de México

C.P. 53000 México

01 800 024 13 13

☎

Kärcher AS

Stanseveien 31

0976 Oslo

24 17 77 00

☎

Kärcher BV

Postbus 474

4870 AL Etten-Leur

0900-33 444 33

☎

Karcher Limited

12 Ron Driver Place

East Tamaki, Auckland

(09) 274-4603

☎

Neoparts - Com. e Ind. Automóvel, S.A.

Av. Infante D. Henrique, Lote 35

1800-218 Lisboa

21 8558300

☎

Kärcher Sp. z o.o.

Ul. Stawowa 140

31-346 Kraków

(012) 6397-222

☎

PRC

Kärcher Cleaning Systems Co., Ltd.

Part B, Building 30,

No. 390 Ai Du Road

Shanghai Waigaoquiao 200131

(021) 5046-3579

☎

Karcher Romania s.r.l.

Sos. Odaii Nr. 439

013606 Bucureşti

0372 709 001

☎

RUS

OOO«epxep»

109147,Moca

y.Taaca,.34,cp.3

+7 495 228 39 45

☎

Kärcher AB

Tagenevägen 31

42502 Hisings-Kärra

(031) 577-300

☎

SGP

Karcher Asia Pacific Pte. Ltd.

5 Toh Guan Road East

#01-00 Freight Links

Express Distripark

Singapore 608831

6897-1811

☎

Kärcher Slovakia, s.r.o.

Beniakova 2

94901 Nitra

037 6555 798

☎

Kärcher Servis Ticaret A.S.

9 Eylül Mahallesi

307 Sokak No. 6

Gaziemir / Izmir

(0232) 252-0708

☎

TWN

Karcher Limited

5F/6. No.7

Wu-Chuan 1st Rd

Wu-Ku Industrial Zone

Taipei County

(02) 2299-9626

☎

Kärcher Ukraine

Kilzeva doroga, 9

03191, Kyiv

(044) 594 75 75

☎

UAE

Karcher FZE

Jebel Ali Free Zone

RA 8, XB 1, Jebel Ali, Dubai

(04) 8836-776

☎

USA

Alfred Karcher, Inc

2170 Satellite Blvd

Suite 350

Duluth, GA 30097

678-935-4545; 877-527-2437

☎

Kärcher (Pty.) Limited

144 Kuschke Street

Meadowdale

Edenvale 1614

(011) 574-5360

☎

08/2009

Alfred Kärcher Ges.m.b.H.

Lichtblaustraße 7

1220 Wien

(01) 250 600

☎

AUS

Kärcher Pty. Ltd.

40 Koornang Road

Scoresby VIC 3179

(03) 9765 - 2300

☎

B / LUX

Kärcher N.V.

Industrieweg 12

2320 Hoogstraten

☎B: 0900 10027

LUX: 0032 900 10027

Kärcher Indústria e Comércio Ltda.

Av. Prof. Benedicto Montenegro 419

CEP 13.140-000 - Paulínia - SP

0800 176 111

☎

CDN

Kärcher Canada Inc.

6975 Creditview Road Unit #2

Mississauga, Ontario L5N 8E9

1-800-465-4980

☎

Kärcher AG

Industriestraße 16

8108 Dällikon

0844 850 863

☎

Kärcher spol s r.o.

Modletice č.p. 141

251 01 Říčany u Prahy

0323 606 014

☎

Alfred Kärcher GmbH & Co. KG

Service-Center Gissigheim

Im Gewerbegebiet 2

97953 Königheim-Gissigheim

(07195) 903 2065

☎

Kärcher Rengøringssystemer A/S

Gejlhavegård 5

6000 Kolding

70 206 667

☎

Kärcher S.A.

Pol. Industrial Font del Radium

Calle Doctor Trueta 6-7

08400 Granollers (Barcelona)

902 170 068

☎

Kärcher S.A.S.

5 Avenue des Coquelicots

Z.A. des Petits Carreaux

94865 Bonneuil-sur-Marne

(01) 43 996 770

☎

FIN

Kärcher OY

Yrittäjäntie 17

01800 Klaukkala

0207 413 600

☎

Kärcher(UK) Limited

Kärcher House

Beaumont Road

Banbury

Oxon, OX16 1TB

01295 752 200

☎

Kärcher Cleaning Systems A.E.

31-33, Nikitara str. &

Konstantinoupoleos str.

13671 Acharnes

210 - 2316 153

☎

Kärcher Hungária Kft

Tormásrét ut 2.

2051 Biatorbágy

(023) 530 640

☎

Kärcher Limited

Unit 10, 17/F.

APEC Plaza

49 Hoi Yuen Road

Kwun Tong, Kowloon

(02) 357-5863

☎

Kärcher S.p.A.

Via A.Vespucci 19

21013 Gallarate (VA)

848 - 99 88 77

☎

IRL

Karcher Limited

12 Willow Business Park

Nangor Road

Clondalkin Dublin 12

(01) 409 77 77

☎

KOR

Karcher Co. Ltd. (South Korea)

Youngjae B/D, 50-1, 51-1

Sansoo-dong, Mapo-ku

Seoul 121-060

032-465-8000

☎

MAL

Karcher Cleaning Systems Sdn. Bhd.

No. 8, Jalan Serindit 2

Bandar Puchong Jaya

47100 Puchong, Selangor

(03) 5882 1148

☎

MEX

Karcher México, SA de CV

Av. Gustavo Baz No. 29-C

Col. Naucalpan Centro

Naucalpan, Edo. de México

C.P. 53000 México

01 800 024 13 13

☎

Kärcher AS

Stanseveien 31

0976 Oslo

24 17 77 00

☎

Kärcher BV

Postbus 474

4870 AL Etten-Leur

0900-33 444 33

☎

Karcher Limited

12 Ron Driver Place

East Tamaki, Auckland

(09) 274-4603

☎

Neoparts - Com. e Ind. Automóvel, S.A.

Av. Infante D. Henrique, Lote 35

1800-218 Lisboa

21 8558300

☎

Kärcher Sp. z o.o.

Ul. Stawowa 140

31-346 Kraków

(012) 6397-222

☎

PRC

Kärcher Cleaning Systems Co., Ltd.

Part B, Building 30,

No. 390 Ai Du Road

Shanghai Waigaoquiao 200131

(021) 5046-3579

☎

Karcher Romania s.r.l.

Sos. Odaii Nr. 439

013606 Bucureşti

0372 709 001

☎

RUS

OOO«epxep»

109147,Moca

y.Taaca,.34,cp.3

+7 495 228 39 45

☎

Kärcher AB

Tagenevägen 31

42502 Hisings-Kärra

(031) 577-300

☎

SGP

Karcher Asia Pacific Pte. Ltd.

5 Toh Guan Road East

#01-00 Freight Links

Express Distripark

Singapore 608831

6897-1811

☎

Kärcher Slovakia, s.r.o.

Beniakova 2

94901 Nitra

037 6555 798

☎

Kärcher Servis Ticaret A.S.

9 Eylül Mahallesi

307 Sokak No. 6

Gaziemir / Izmir

(0232) 252-0708

☎

TWN

Karcher Limited

5F/6. No.7

Wu-Chuan 1st Rd

Wu-Ku Industrial Zone

Taipei County

(02) 2299-9626

☎

Kärcher Ukraine

Kilzeva doroga, 9

03191, Kyiv

(044) 594 75 75

☎

UAE

Karcher FZE

Jebel Ali Free Zone

RA 8, XB 1, Jebel Ali, Dubai

(04) 8836-776

☎

USA

Alfred Karcher, Inc

2170 Satellite Blvd

Suite 350

Duluth, GA 30097

678-935-4545; 877-527-2437

☎

Kärcher (Pty.) Limited

144 Kuschke Street

Meadowdale

Edenvale 1614

(011) 574-5360

☎

08/2009
