M2K 002 MANUAL DE DESPACHO VUELO A319320 2K
User Manual: Pdf
Open the PDF directly: View PDF .
Page Count: 196 [warning: Documents this large are best viewed by clicking the View PDF Link!]
![](asset-1.png)

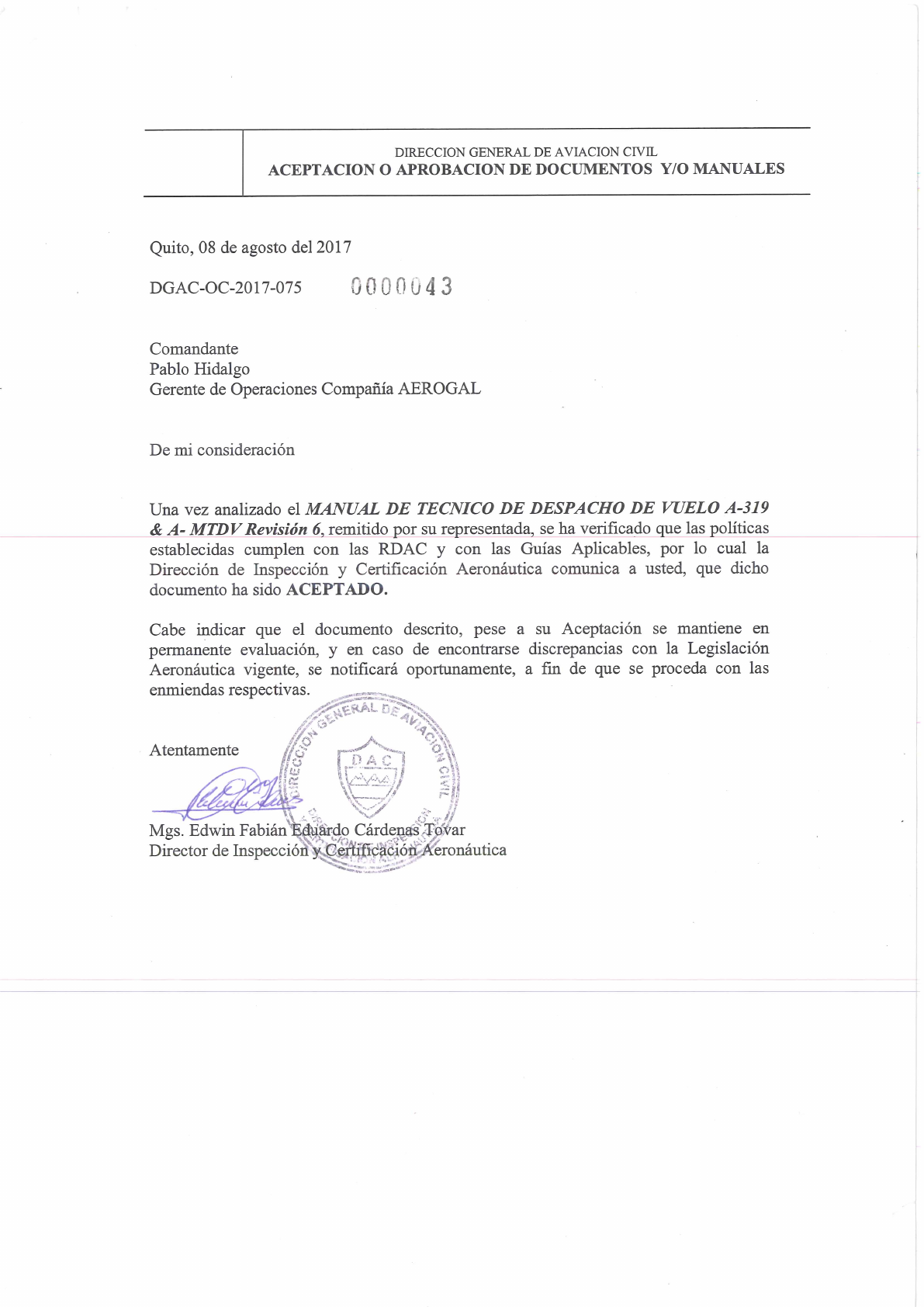

ACEPTACIÓN DGAC
CONTENIDO DEL MANUAL
CAPÍTULO 0 INTRODUCCION
En la Introducción se describe la administración y control del Manual Técnico de Despacho de Vuelo A-320
A-319, pues contiene desde su aprobación, el mecanismo para llevar a cabo revisiones, la responsabilidad
de mantenerlo actualizado y de su contenido, la vigencia del Manual, un listado de terminología y
definiciones, ciertas políticas que gobiernan a la empresa, y la descripción de las diferentes partes del
Manual.
CAPÍTULO 1 GENERALIDADES
Contiene información referente al despacho de una aeronave, sus limitaciones, datos técnicos, unidades de
masa, los cuales son especificados en cada una de las secciones del capítulo.
INTENCIONALMENTE EN BLANCO
![](asset-5.png)
![](asset-6.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Introducción
Fecha: 25-jul-2014
Cap.: 00.00.00
Rev. 00
Página: 1
00.00.00 INTRODUCCIÓN
Para el propósito de este manual, AEROLÍNEAS GALÁPAGOS S.A. - AEROGAL, puede ser referida
también como “La Aerolínea”, “La Compañía”, “La Empresa” y/o “El Operador”.
La Dirección General de Aviación Civil (DGAC), podrá ser referida como “Autoridad de Aviación Civil”,
“Autoridad”, “Autoridad Aeronáutica”, “DGAC” y/o “Entidad Regulatoria”.
Este manual, así como las partes que lo componen, ha sido diseñado para cumplir con lo establecido en las
leyes, reglamentos y regulaciones aeronáuticas del Ecuador, las políticas de la aerolínea, y donde sea
pertinente, con los requisitos de la Organización de Aviación Civil Internacional (O.A.C.I.); asimismo, con los
términos, condiciones y limitaciones contenidas en las Especificaciones Técnicas de Operación
(OPSPECS), debidamente actualizadas, según los requisitos de las entidades regulatorias aplicables de los
estados a donde opera.
La Aerolínea permitirá a los Inspectores acreditados de la DGAC acceso a sus oficinas, instalaciones y
aeronaves a fin cumplan su programa de vigilancia. Cuando la Autoridad Aeronáutica lo requiera, la
aerolínea proporcionará en un tiempo razonable tanto la documentación, registros u otros requisitos
solicitados.
Asimismo, la Aerolínea facilitará a los Inspectores acreditados de la DGAC acceso a las oficinas,
instalaciones y equipos de las empresas proveedoras de servicio.
El informe de la auditoría o inspección llevada a cabo por la DGAC será materia de la elaboración e
implementación del Plan de Acción Correctivo, donde se definirá tanto la forma como el tiempo de
cumplimiento, respecto al plazo concedido por la autoridad.
Este manual y sus partes que lo componen, contiene la organización, políticas, funciones y
responsabilidades del personal que labora en la empresa, así como los procedimientos del control
operacional de la misma.
De presentarse alguna discrepancia entre los procedimientos y/o políticas establecidas en éste manual y
sus partes, con cualquier requerimiento de la Dirección General de Aviación Civil, se acatará lo establecido
por la Autoridad Aeronáutica; en todo caso, la seguridad de la aeronave y sus ocupantes está por encima de
todo.
La información contenida dentro de éste manual y sus partes es responsabilidad de la Gerencia de
Operaciones; asimismo, su elaboración, vigencia, conservación, estado de la información y divulgación
corresponde a los funcionarios de AEROGAL asignados para tal fin, cuyas actividades y responsabilidades
se encuentran vinculadas a las diversas partes del mismo.
El usuario de cada parte del manual es responsable de reportar a la Gerencia de Operaciones cualquier
discrepancia, error u omisión, las propuestas de mejora se llevan a cabo siguiendo lo establecido en el Cap.
00.04.00, “Solicitud de Cambios en el Manual”.
El Manual Técnico de Despacho de Vuelo y sus partes son aprobados por la Dirección General de Aviación
Civil, una vez aprobados, son distribuidos a todas las partes involucradas dentro de la organización, de ser
pertinente, a los proveedores de servicio contratados.
El responsable por la calidad del proceso de distribución y disponibilidad de los volúmenes del Manual
Técnico de Despacho de Vuelo y sus partes, es el Jefe de Publicaciones Técnicas, monitoreadas por el
Departamento de Aseguramiento de la Calidad a través de sus auditores, siguiendo para ello los
procedimientos descritos en este manual.
La revisión y actualización de los documentos y procedimientos de la organización se lleva a cabo de
acuerdo a información técnica actualizada de fuentes externas vigentes, contenidas en las Regulaciones de
Aviación Civil del Ecuador (RDAC), Estándares y Practicas Recomendadas OACI, Directivas de
Aeronavegabilidad, Normas Técnicas Complementarias, documentos aprobados del fabricante,
![](asset-7.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Introducción
Fecha: 25-jul-2014
Cap.: 00.00.00
Rev. 00
Página: 2
publicaciones aeronáuticas y experiencia operacional. Cuando sea pertinente y aplicable, esta información
se incorporará en el Programa de Entrenamiento correspondiente.
Este manual y sus partes se encuentra escrito en forma clara, legible, de fácil entendimiento y accesible
para todo el personal de la empresa, se presenta en el formato pertinente a las necesidades del mismo,
asimismo es producido en español, pudiendo ser traducido al inglés cuando sea requerido.
Nada en el contenido de este manual puede sustituir el ejercicio del buen juicio y decisiones oportunas por
parte del personal durante cualquier irregularidad o emergencia.
POLÍTICA GENERAL
AEROGAL, está en el negocio de servicio al cliente en la industria de transporte aéreo de pasajeros y carga.
Lo hacemos con eficiencia, seguridad, puntualidad y servicio de calidad, apoyándonos en tecnología,
capacitación y ética de nuestro personal, logrando así un mejoramiento continuo de procesos, cumpliendo
con los estándares y regulaciones de la aviación comercial”.
Su seguridad, comodidad, y conveniencia son nuestras más importantes preocupaciones.
La estructura de la Compañía AEROGAL está concebida para cumplir con su razón (transporte de
pasajeros) en la forma más segura y eficiente. Su base de operaciones y la matriz están ubicadas en la
ciudad de Quito.
La persona más importante para la empresa es el pasajero, cuando se presenta en la Oficina, en el
Aeropuerto, cuando solicita nuestro servicio telefónico o cuando escribe. El pasajero NO DEPENDE de la
Empresa, la Empresa SI DEPENDE del pasajero.
Cualquiera que fuese la actitud del pasajero, es una persona que contribuye al éxito de la Empresa.
Recuerde, UN PASAJERO perdido es una contribución a causar un perjuicio a la Empresa. Una multitud de
pasajeros perdidos es el fin del negocio.
Es normativa básica del manejo y presentación de las Oficinas y Ventas.
La ATENCIÓN, ASISTENCIA Y CORTESÍA son las manifestaciones de eficiencia.
Diríjase al PASAJERO siempre anteponiendo el sustantivo Sr. o Sra., al apellido.
Siempre mantenga contacto a los ojos.
Escuche atentamente a las preguntas, solicitudes y responda en una forma eficiente.
Permita que el pasajero se exprese.
Asístalo rápida y eficientemente. Trate de completar todo lo necesario en la primera vistita.
Si se presenta una situación que usted no pueda resolver, refiérala a su superior inmediato.
No abandone al pasajero al momento del cierre de una venta o por el contrario, cuando la venta no es
efectuada de inmediato. Un pasajero que vuelva con AEROGAL merece toda nuestra atención.
NO AMENACE al pasajero bajo NINGUNA circunstancia. Tampoco le haga sentir que es FAVOR. Los
pasajeros se alejan de las empresas que producen maltratos y problemas.
NO MENCIONE JAMÁS LA PALABRA SOBREVENTA. Está prohibida. Sustitúyala por vuelo cerrado.
Ofrézcale soluciones a los pasajeros. No espere que otro resuelva la situación en frente. Trate de
resolverla y NO GENERE una DOBLE MOLESTIA al pasajero al tener que explicar a otros su
problema. CUMPLA con lo OFRECIDO.
Sea cortés, póngase en el puesto de la otra persona. Responda rápidamente.
Use lenguaje que otras personas puedan entender, no utilice términos aeronáuticos.
Durante periodos u horas congestionadas mantenga sus conversaciones al mínimo. El pasajero a
quién está usted hablando se puede sentir importante, pero aquellos que están esperando ser
atendidos, solo se sentirán frustrados.
Los anuncios y folletos deben estar actualizados y presentables en la forma para cual fueron
elaborados.
Los manuales, circulares, deben estar listos para su uso.
La oficina debe estar limpia, arreglada y atractiva.
Evite molestar innecesariamente al pasajero, o crear la imagen que está muy ocupado para atenderlo.
Es el motivo de la Empresa. No actúe como si lo supiera todo.
![](asset-8.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Introducción
Fecha: 25-jul-2014
Cap.: 00.00.00
Rev. 00
Página: 3
Nuestra responsabilidad para con el pasajero no cesa al efectuar una venta. Si todos los pasajeros
volaran una sola ver con AEROGAL sería un fracaso.
Una información NO CORRECTA es peor que ninguna. Si no está seguro, infórmese con el
Supervisor.
La imagen de la oficina es el primer vendedor.
No se permite consumir alimentos y/o dulces, bebidas, fumar ni masticar chicles durante la asignación
a su punto de trabajo.
![](asset-9.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice General
Fecha: 04-abr-2016
Cap.: 00.01.01
Rev. 01
Página: 1
00.01.01 ÍNDICE GENERAL
Capítulo Página
ACEPTACIÓN DGAC ........................................................................................................................................ 1
CONTENIDO DEL MANUAL ............................................................................................................................. 2
PORTADA 4
00.00.00 INTRODUCCIÓN ...................................................................................................................... 1
POLÍTICA GENERAL 2
00.01.01 ÍNDICE GENERAL ................................................................................................................... 1
00.01.02 ÍNDICE DE ILUSTRACIONES ................................................................................................. 1
00.01.03 ÍNDICE DE CUADROS ............................................................................................................. 1
00.01.04 ÍNDICE DE FORMATOS .......................................................................................................... 1

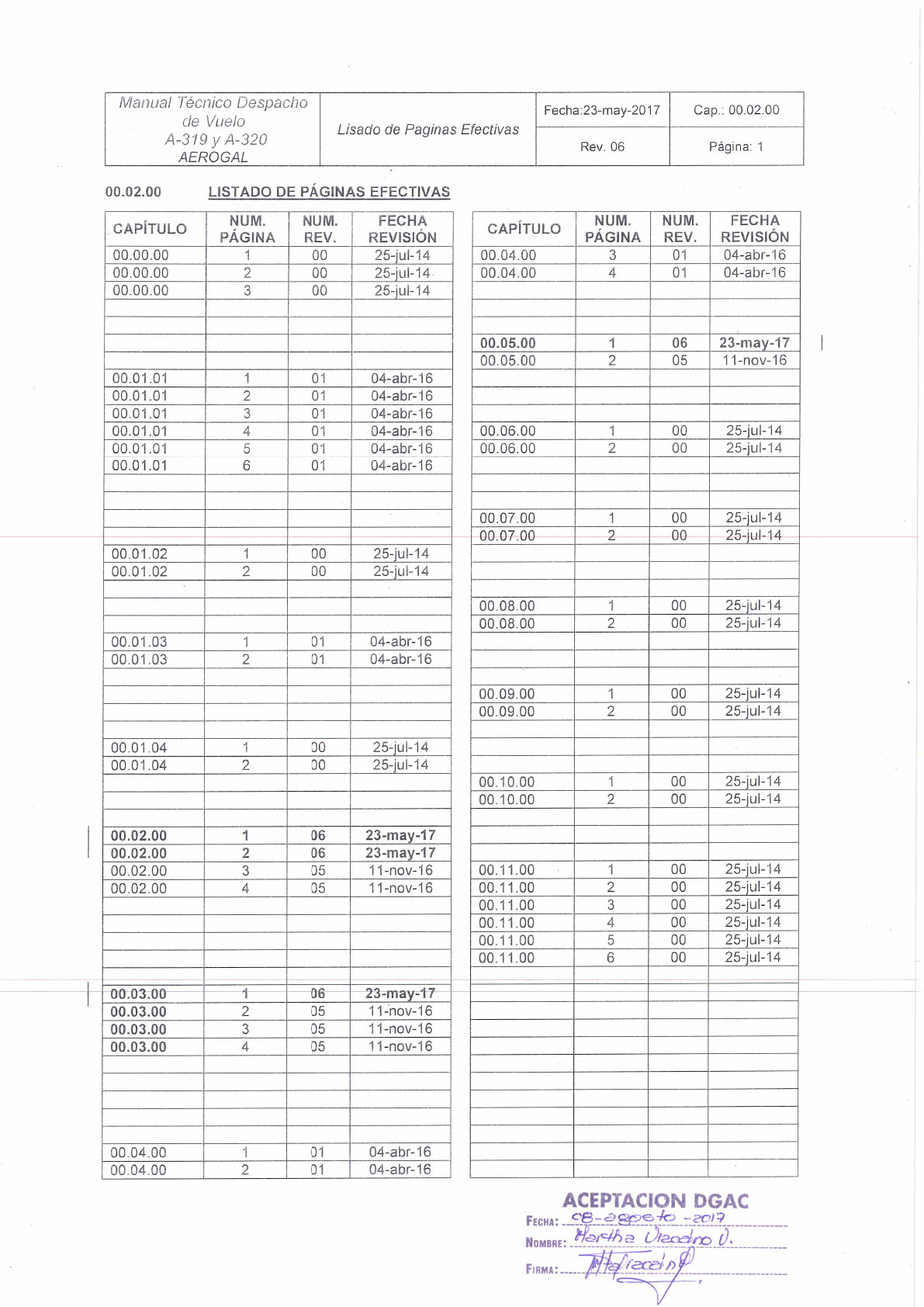

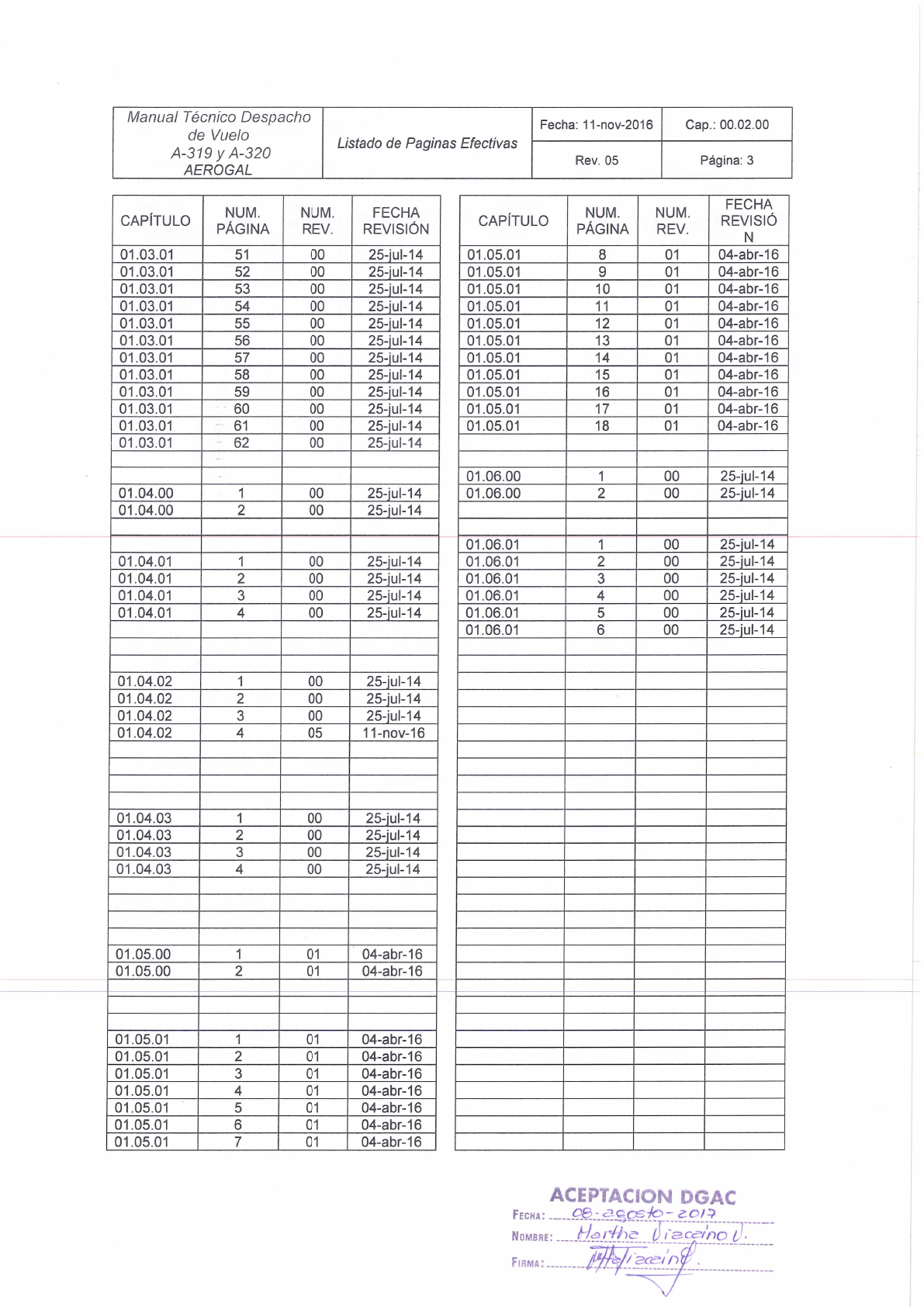

00.02.00 LISTADO DE PÁGINAS EFECTIVAS...................................................................................... 1
00.03.00 HOJA DE CONTROL DE REVISIONES .................................................................................. 1
00.04.00 SOLICITUD DE CAMBIOS EN EL MANUAL .......................................................................... 1
OBJETIVO 1
ALCANCE 1
CONDICIONES 1
JUNTA DE REVISION (ORB-Operation Review Board): 1
00.05.00 REGISTRO DE CAMBIOS RELEVANTES .............................................................................. 1
00.06.00 DISTRIBUCIÓN DEL MANUAL (RDAC 121.420 ). ................................................................ 1
DISTRIBUCIÓN DEL MANUAL A COMPAÑÍAS SUBCONTRATADAS 1
00.07.00 CONTROL DEL MANUAL ....................................................................................................... 1
COPIAS NO CONTROLADAS 1
RESPONSABLE DEL MANUAL 1
00.08.00 CONTROL DEL MANUAL ELECTRÓNICO ............................................................................ 1
ACTUALIZACIÓN DE MANUALES EN EL SISTEMA Y CONTROL 1

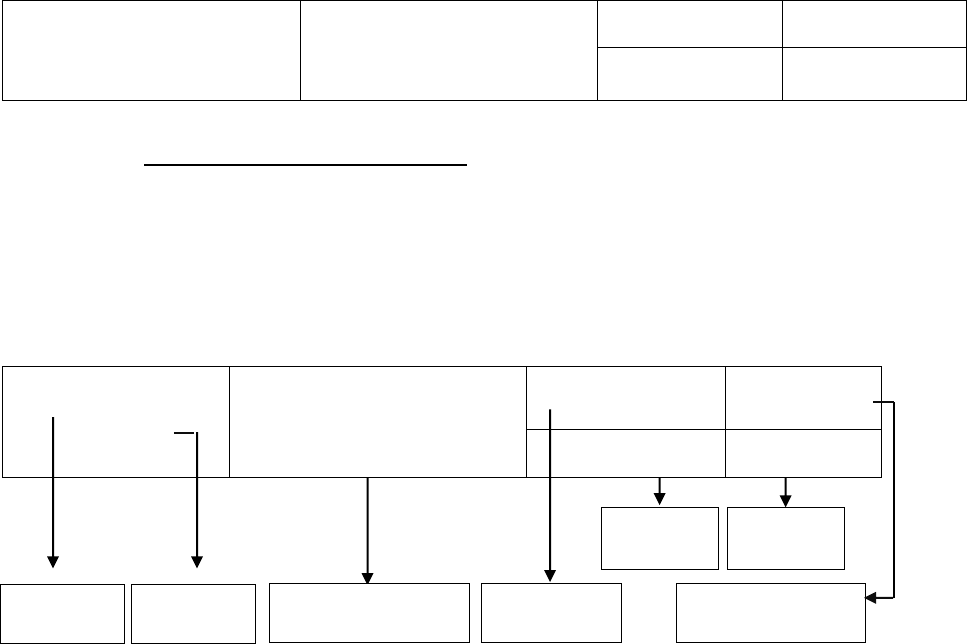

00.09.00 IDENTIFICACIÓN DE REVISIONES ........................................................................................ 1
00.10.00 APROBACIONES DE REVISONES......................................................................................... 1
00.11.00 DEFINICIONES Y ABREVIATURAS ....................................................................................... 1
DEFINICIONES 1
ABREVIATURAS 3
![](asset-a.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice General
Fecha: 04-abr-2016
Cap.: 00.01.01
Rev. 01
Página: 2
01.00.00 GENERALIDADES 1
01.01.00 UNIDADES DE MEDIDA 1
01.01.01 UNIDADES DE MEDIDA EMPLEADAS EN OPERACIONES AERONAUTICAS .................. 1
1. UNIDADES DE MASA (W) 1
2. UNIDADES DE CAPACIDAD ( C ) / CANTIDAD ( Q ) 1
3. UNIDADES DE LONGITUD ( L ) 1
4. UNIDADES DE VELOCIDAD (V) 2
5. UNIDADES DE PRESION ( p ) 2
6. UNIDADES DE POTENCIA (P) / EMPUJE (Thrust) 2
7. CONVERSION DE TEMPERATURAS (T) 2
8. UNIDADES DE DENSIDAD ( ) 2
9. OTRAS UNIDADES DE CONVERSION DE COMBUSTIBLE 3
10. CONVERSION DEL COMBUSTIBLE, DE UNIDADES DE CAPACIDAD A UNIDADES DE
PESO 3
11. SISTEMAS DE MEDIDA DE LOS PRINCIPALES PARAMETROS AERONAUTICOS. 3
01.02.00 ESPECIFICACIONES DESPACHO DE VUELO 1
01.02.01 LIMITACIONES OPERATIVAS ................................................................................................ 1
1. IDENTIFICACION DE LAS AERONAVES 1
2. TIPOS DE OPERACIÓN 1
3. TRIPULACION MINIMA 1
4. LIMITES DE OPERACION POR ELEVACION DE AERODROMO Y TECHO 2
5. LIMITES DE COMPONENTES DE VIENTO 2
6. LIMITES DE PENDIENTE DE PISTA 2
7. LIMITES DE VELOCIDADES 2
8. LIMITES DE SISTEMA AIRE ACONDICIONADO y PRESURIZACION. 3
9. LIMITES DE SISTEMA NEUMATICO 3
9.1 FUENTE EXTERNA ........................................................................................................... 3
10. LIMITES DE ENERGIA ELECTRICA. 3
11. LIMITES DE LAS SUPERFICIES DE CONTROL DE VUELO. 3
11.1 FLAPS ............................................................................................................................ 3
12. LIMITES PARA EL VUELO AUTOMATICO. 4
13. LIMITES DE LOS INSTRUMENTOS DE VUELO. 4
14. LIMITES DE LOS INSTRUMENTOS DE NAVEGACION 4
14.1 RADAR METEOROLÓGICO ......................................................................................... 4
15. LIMITES DE LOS SISTEMAS DE COMUNICACION 4
16. LIMITES DEL SISTEMA HIDRAULICO 4
17. VELOCIDADES DE OPERACION DEL TREN DE ATERRIZAJE. 4
18. LIMITES DE MOTORES 5
18.1 INDICACIONES ............................................................................................................. 5
18.2 RPM ............................................................................................................................... 5
18.3 SISTEMA DE ACEITE ................................................................................................... 6
18.4 REVERSAS.................................................................................................................... 6
19. LIMITES DE APU 6
20. LIMITES PARA LA PROTECCION CONTRA HIELO Y LLUVIA 6
20.1 ANTIHIELO DE MOTOR ................................................................................................ 6
20.1 CALEFACCIÓN DE VENTANAS ................................................................................... 7
![](asset-b.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice General
Fecha: 04-abr-2016
Cap.: 00.01.01
Rev. 01
Página: 3
21. LIMITES PARA OPERACION DESDE PISTAS CONTAMINADAS 7
21.1 DESPEGUE EN PISTAS CONTAMINADAS ................................................................. 7
22. LIMITES PARA LA ILUMINACION DE LA AERONAVE 7
23. LIMITES PARA ITEMS SUJETOS AL MEL / CDL 7
24. CARGAS LÍMITES PARA MANIOBRA 7
25. LIMITES DE PESO Y CENTRO DE GRAVEDAD (CG) 8
26. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CSA 12
27. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CSB 13
28. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CSF 14
29. REFERENCIA PARA EL CENTRO DE GRAVEDAD HC-CKP 15
30. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CLF 16
31. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CJM 17
32. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CJV 18
33. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CJW 19
34. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CRU 20
35. PARÁMETROS REFERENCIALES PARA CENTRADO Y BALANCE 21
36. LÍMITES CERTIFICADOS DEL CENTRO DE GRAVEDAD A319 / A320. 22
37. PESOS OPERACIONALES 23
PESO BÁSICO VACÍO ACTUAL O REAL –ABEW ................................................................ 23
37.1 PESO OPERATIVO VACÍO ACTUAL O REAL –AOEW ............................................. 23
37.2 PESO NORMALIZADO PARA TRIPULACION DE VUELO Y CABINA ...................... 23
37.3 PESO NORMALIZADO PARA PASAJEROS Y SU EQUIPAJE DE MANO ................ 24
37.4 EL PESO OPERATIVO VACÍO ACTUAL Y CORREGIDO – OEWA Y OEWC. ......... 24
37.5 DESPLAZAMIENTO DEL CG POR VARIACION DE PESOS EN ZONAS DE CREW PAX Y
CARGA ................................................................................................................................... 24
37.6 PESO OPERATIVO ACTUAL O REAL –AOW ............................................................ 27
37.7 CAMBIOS DE ULTIMO MINUTO................................................................................. 27
37.8 DEFINICIONES RELACIONADAS CON EL CENTRO DE GRAVEDAD ................... 28
37.9 INDICE QUE RECORRE UN CUERPO (ITEM) AL SER CARGADO O BAJADO DEL
AVION CON UN AOEW .......................................................................................................... 30
37.10 LIMITES DE BODEGAS DE CARGO .......................................................................... 31
37.11 LIMITACIONES DE LOS SISTEMAS .......................................................................... 31
01.03.00 DESPACHO DE AERONAVES 1
01.03.01 REGISTROS E INFORMACIÓN DE DESPACHO .................................................................. 1
1. REGISTROS DE CARGA Y ESTIBAJE (LOAD SHEET) Y HOJA DE CENTRADO (TRIM
SHEET) 1
1.1 FINALIDAD DE LAS HOJAS DE CARGA Y CENTRADO ................................................. 1

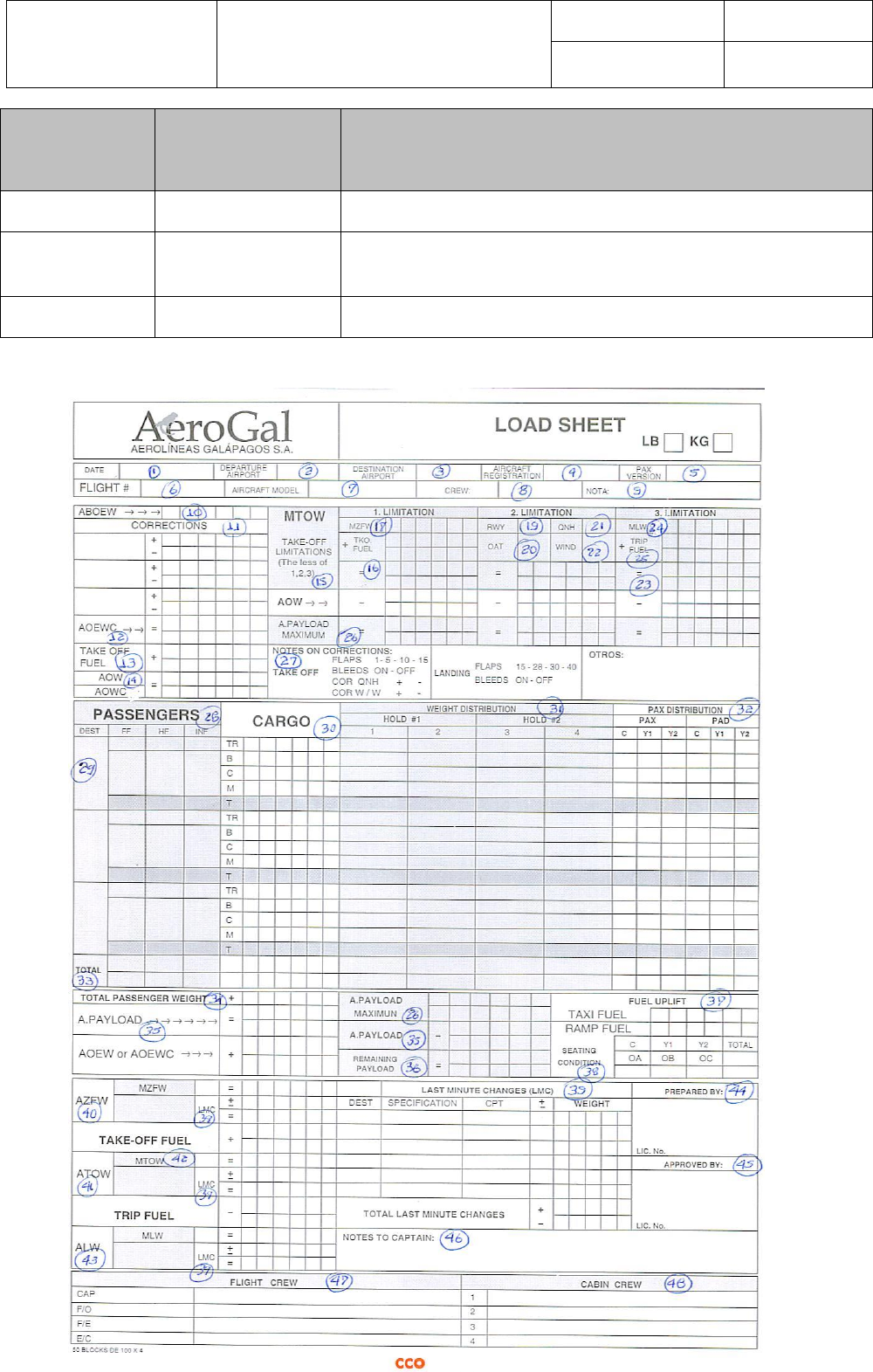

2. FORMATO DE LA HOJA DE CARGA Y ESTIBAJE (“LOAD SHEET”) 1
2.1 PROCEDIMIENTO DE LLENADO DE LA HOJA DE CARGA Y ESTIBAJE “LOAD SHEET” 2
3. HOJA DE CENTRADO (“ TRIM SHEET”) 6
3.1 PROCEDIMIENTO DE LLENADO DE LA HOJA DE CENTRADO (“TRIM SHEET”) ....... 6
3.2 PROCEDIMIENTO DEL PLOTEO DEL TRIM SHEET .................................................... 10
3.3 DE LA HOJA DE CENTRADO (REFERIRSE A LA TRIM SHEET) ................................. 10
4. AJUSTES DE PESO E ÍNDICE OPERACIONAL VACIO 12
4.1 ÍNDICES OPERACIONALES SECOS ............................................................................. 12
4.2 AJUSTES AL ÍNDICE OPERACIONAL VACÍO (OEI) ..................................................... 13
5. INGRESO DE PESOS OPERACIONALES 13
![](asset-c.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice General
Fecha: 04-abr-2016
Cap.: 00.01.01
Rev. 01
Página: 4
5.1 PESO CERO COMBUSTIBLE (ZFW) A319 .................................................................... 13
5.2 PESO CERO COMBUSTIBLE (ZFW) A320 .................................................................... 14
5.3 PESO DE DESPEGUE (TOW) ........................................................................................ 14
5.4 PESO DE ATERRIZAJE (LW) ......................................................................................... 15
5.1 LIMITACIONES PARA DETERMINAR EL PESO DE DESPEGUE ................................ 15
6. CALCULO DE ÍNDICES DE MOMENTOS 16
6.1 ABANICO LIMITANTE DE ÍNDICES ............................................................................... 16
6.2 ÍNDICE CORREGIDO INICIAL ........................................................................................ 16
6.3 ÍNDICES DE BODEGAS A319 ........................................................................................ 16
6.4 ÍNDICES DE BODEGAS A320 ........................................................................................ 17
6.5 ÍNDICES DE PASAJEROS A319 .................................................................................... 17
6.6 ÍNDICES DE PASAJEROS A320 .................................................................................... 17
6.7 CHEQUEO DE LÍMITES DE ZFW ................................................................................... 18
6.8 DESPLAZAMIENTO POR CARGA DE COMBUSTIBLE................................................. 18
6.9 CHEQUEO DE LÍMITES DE TOW .................................................................................. 18
6.10 DEBERÁN TOMARSE EN CUENTA, EN TODO CASO, LOS SIGUIENTES
LINEAMIENTOS ..................................................................................................................... 18
6.11 Redistribución de Carga Paga y Combustible ............................................................. 19
7. CALCULO FINAL 19
7.1 POSICIÓN DEL CENTRO DE GRAVEDAD A319 .......................................................... 19

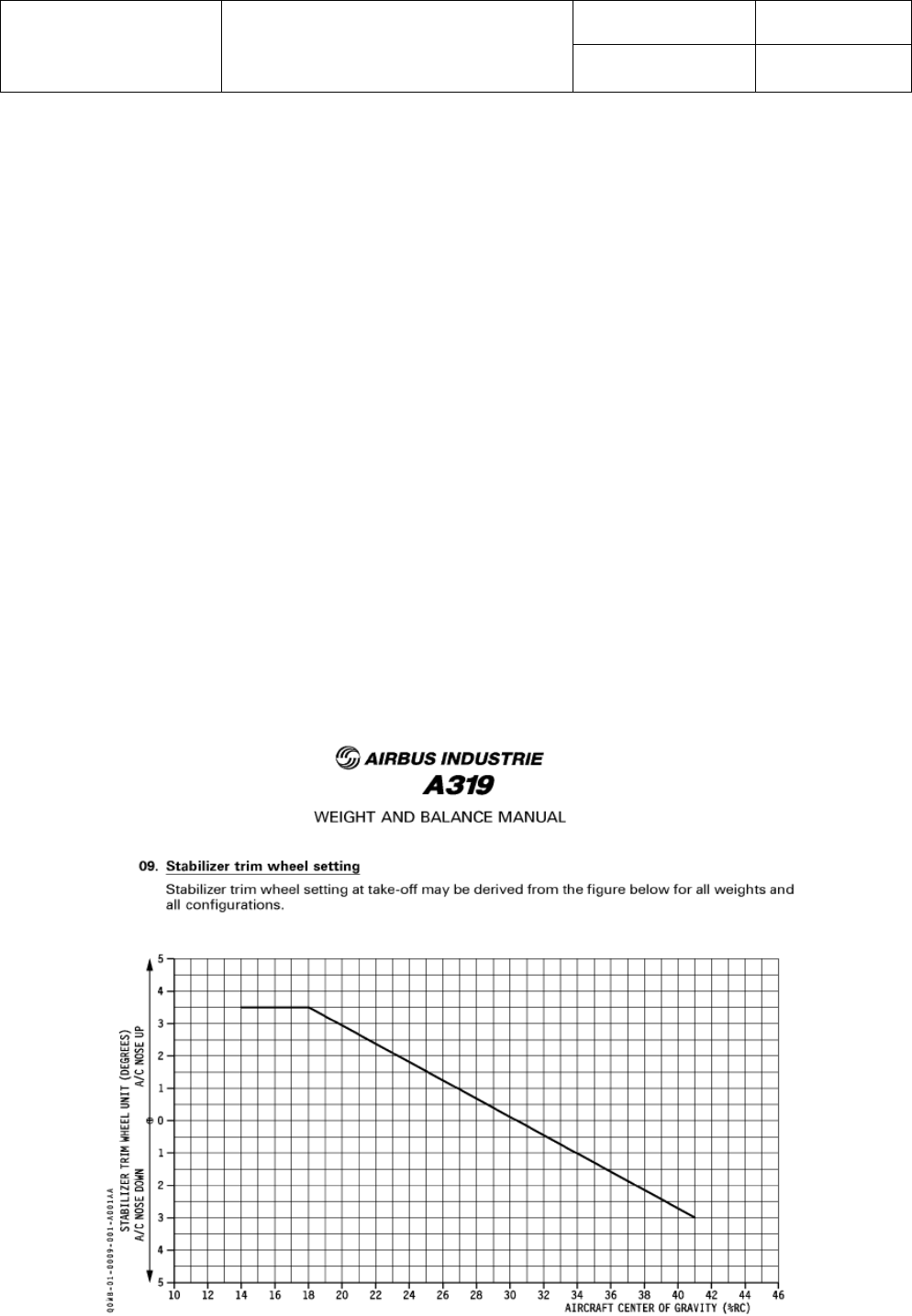

7.2 POSICIÓN DEL ESTABILIZADOR HORIZONTAL A319 ................................................ 19
7.3 POSICIÓN DEL CENTRO DE GRAVEDAD A320 .......................................................... 20

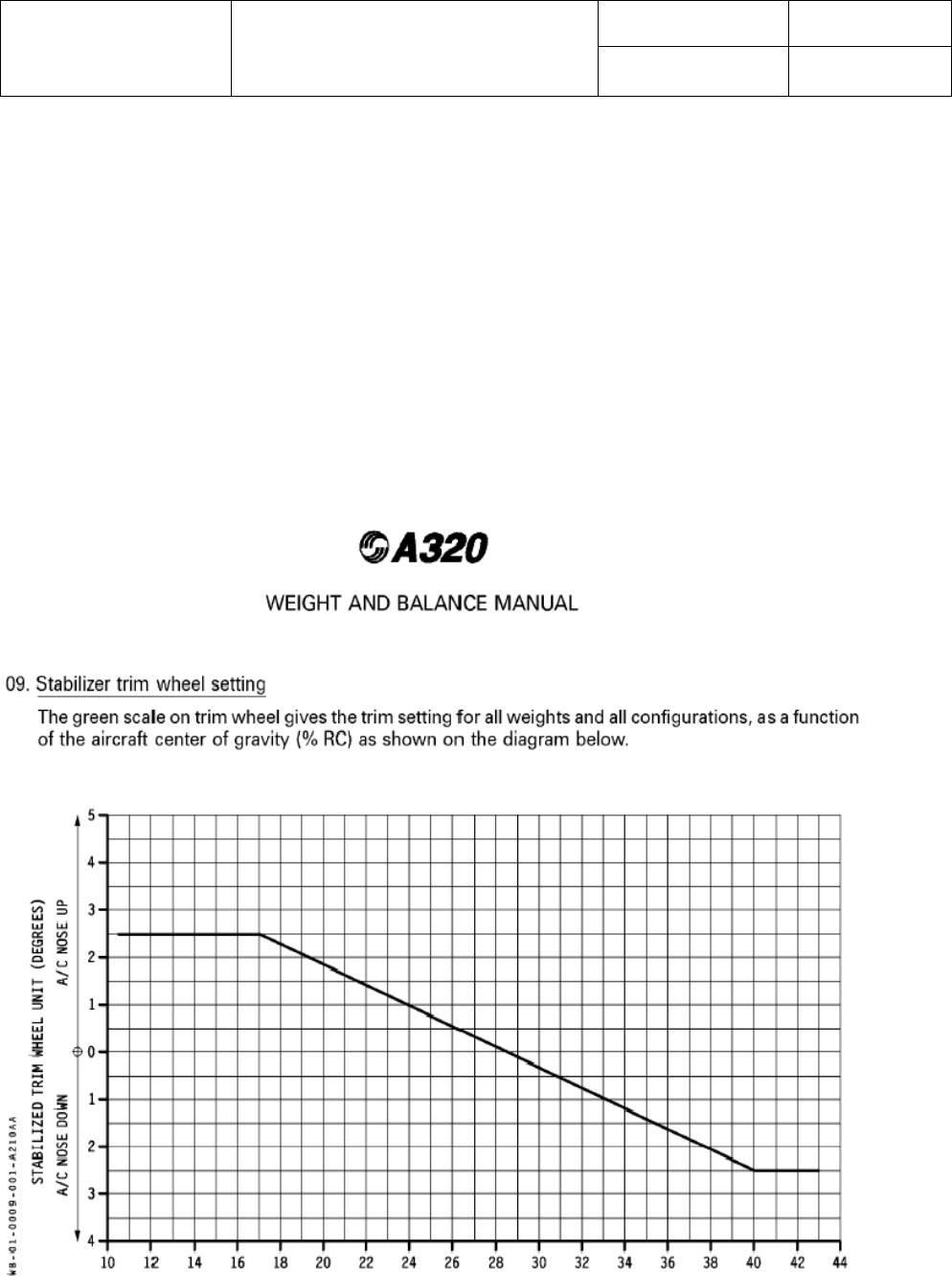

7.4 POSICIÓN DEL ESTABILIZADOR HORIZONTAL A320 ................................................ 20
7.6 RESUMEN EJECUTIVO .................................................................................................. 21
7.7 INFORMACIÓN ADMINISTRATIVO-OPERACIONAL DEL VUELO ............................... 21
7.8 RUBRICACIÓN Y DISTRIBUCIÓN DE COPIAS ............................................................. 21
7.9 ALTEA DEPARTURE CONTROL FLIGHT MANAGEMENT AMADEUS ........................ 22
7.10 ANEXOS ...................................................................................................................... 35
8. PROCEDIMIENTO DE DESPACHO DE AERONAVES 44
8.1
ESTÁNDARES ................................................................................................................. 44
8.2
PROCEDIMIENTO EN CASO DE FALLA DEL SISTEMA AMADEUS. ........................... 45
8.3
Despacho de Aeronaves Operados por 2K ...................................................................... 45
8.4
DESCRIPCIÓN DEL PROCEDIMIENTO ......................................................................... 46
01.04.00 PROCEDIMIENTOS DE DESPACHO 1
01.04.01 PROCEDIMIENTO PARA LA CARGA & ESTIBAJE DEL AIRBUS A-319 ............................ 1
1. OBJETIVO 1
2. DESEMBARCO DE PASAJEROS 1
3. CARGA / DESCARGA DE LAS BODEGAS 1
4. REMOLQUE 1
5. OPERACIONES DE MANTENIMIENTO EN TIERRA 2
6. OTRAS CIRCUNSTANCIAS 2
7. LA CARGA Y EL ESTIBAJE 2
8. PROCEDIMIENTO PARA LA CARGA y ESTIBA DE BODEGAS 2
9. PROCEDIMIENTO PARA LA DESCARGA DE BODEGAS 3
10. PROCEDIMIENTO PARA EL EMBARQUE / DESEMBARQUE DE PASAJEROS 4
10.1 DIVISIÓN DE LA CABINA DE PASAJEROS: EQUIPO A 319 ...................................... 4
10.2 MÉTODOS DE EMBARQUE/DESEMBARQUE DE PASAJEROS ............................... 4
![](asset-d.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice General
Fecha: 04-abr-2016
Cap.: 00.01.01
Rev. 01
Página: 5
01.04.02 PROCEDIMIENTO PARA LA CARGA & ESTIBAJE DEL AIRBUS A-320 ............................ 1
1. OBJETIVO 1
2. DESEMBARCO DE PASAJEROS 1
3. CARGA / DESCARGA DE LAS BODEGAS 1
4. REMOLQUE 2
5. OPERACIONES DE MANTENIMIENTO EN TIERRA 2
6. OTRAS CIRCUNSTANCIAS 2
7. LA CARGA Y EL ESTIBAJE 2
8. PROCEDIMIENTO PARA LA CARGA y ESTIBA DE BODEGAS 3
9. PROCEDIMIENTO PARA LA DESCARGA DE BODEGAS 3
10. PROCEDIMIENTO PARA EL EMBARQUE / DESEMBARQUE DE PASAJEROS 1
10.1 DIVISIÓN DE LA CABINA DE PASAJEROS: EQUIPO A 320 ...................................... 1
10.2 MÉTODOS DE EMBARQUE/DESEMBARQUE DE PASAJEROS ............................... 1
01.04.03 PROCEDIMIENTO DE COMBUSTIBLE 1
1. GENERALIDADES 1
2. ESPECIFICACIONES DE COMBUSTIBLE Y TEMPERATURAS DE TOLERANCIA 1
3. DENSIDAD DEL COMBUSTIBLE Y CONVERSION DE UNIDADES DE MASA A UNIDADES
DE CAPACIDAD 1
4. PROCEDIMIENTO DE CARGA DE COMBUSTIBLE Y LA POSICION DEL CENTRO DE
GRAVEDAD 2
5. PROCEDIMIENTO DEL FLUJO DE COMBUSTIBLE EN VUELO Y VARIACION DEL
CENTRO DE GRAVEDAD 2
6. VARIACION DEL CENTRO DE GRAVEDAD POR CONSUMO DE COMBUSTIBLE 3
7. COMBUSTIBLE EN LOS DEPOSITOS Y ACCESORIOS 3
01.05.00 LIMITACIONES DE AEROPUERTO Y ANÁLISIS DE RUTA 1
01.05.01 LIMITACIONES DE DESPEGUE ............................................................................................. 1
1. ANALISIS DE RUTAS A319 1
1.1 MINIMOS DE COMBUSTIBLE. ......................................................................................... 1
1.2 PARA VUELOS DENTRO Y FUERA DEL ECUADOR ...................................................... 1
2. ANALISIS DE RUTAS A320 7
2.1 MINIMOS DE COMBUSTIBLE. ......................................................................................... 7
2.2 PARA VUELOS DENTRO Y FUERA DEL ECUADOR ...................................................... 7
3. PLAN DE VUELO OPERACIONAL AUTOMATIZADO O PRE-IMPRESO 13
2.1 CONCEPTO GENERAL .................................................................................................. 13
3.2 ELEMENTOS DEL PLAN DE VUELO PRE-IMPRESO ................................................... 13
3.3 PLAN DE VUELO PRE IMPRESO: DESCRIPCIÓN DEL FORMULARIO ...................... 14
POS (35) ................................................................................................................................. 16
01.06.00 ACONTECIMIENTOS DURANTE LA OPERACIÓN 1
01.06.01 GENERALIDADES ................................................................................................................... 1
1 TURBULENCIA SEVERA 1
2 PRECIPITACION SEVERA 1
3 OPERACION EN TIEMPO FRIO 1
4 OPERACION EN TIEMPO CALIDO 1
5 PREPARACIÓN PRELIMINAR DE LA CABINA 1
6 RODAJE 2
7 DESPEGUE 2
![](asset-e.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice General
Fecha: 04-abr-2016
Cap.: 00.01.01
Rev. 01
Página: 6
8 ENFRIAMIENTO DE LOS FRENOS 2
9 OPERACION CON ANTI-SKID INOPERATIVO 2
10 PISTAS CONTAMINADAS 2
11 DEFINICIONES 3
12 PISTAS HUMEDAS O RESBALADIZAS 3
12.1 VIENTO CRUZADO ....................................................................................................... 3
12.2 DETENCIÓN DEL AVIÓN CON FRENOS .................................................................... 3
13 OPERACION EN NUBES DE CENIZAS VOLCANICAS 3
14 WINDSHEAR 4
14.1 GENERALIDADES ........................................................................................................ 4
14.2 CONDICIONES METEOROLOCAS QUE CONDUCEN A UN WINDSHEAR .............. 4
14.3 DEFINICIONES ............................................................................................................. 5
14.4 EVALUACIÓN DE LAS CONDICIONES METEOROLÓGICAS .................................... 5
![](asset-f.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice de Ilustraciones
Fecha: 25-jul-2014
Cap.: 00.01.02
Rev. 00
Página: 1
00.01.02 ÍNDICE DE ILUSTRACIONES
Capítulo Página

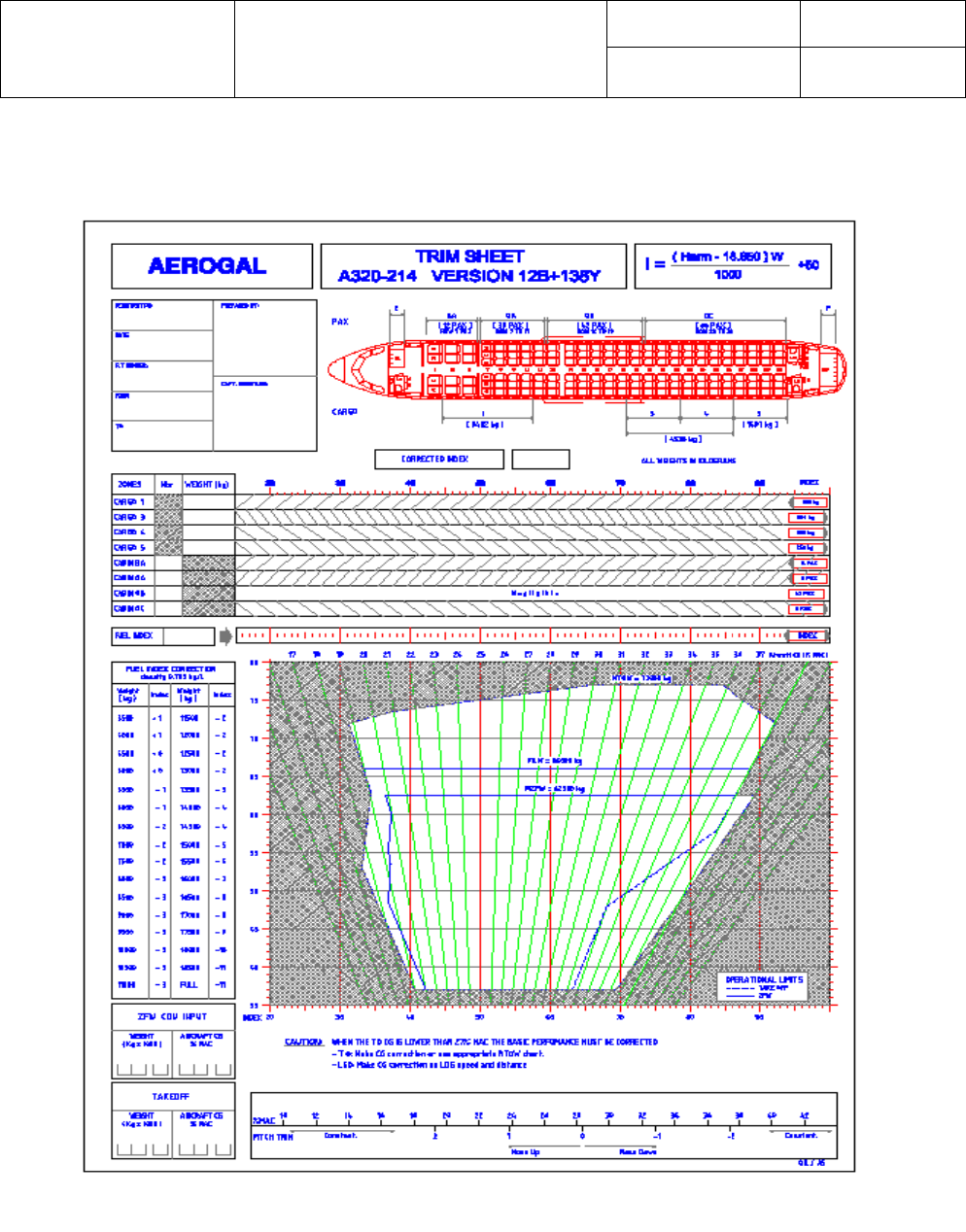

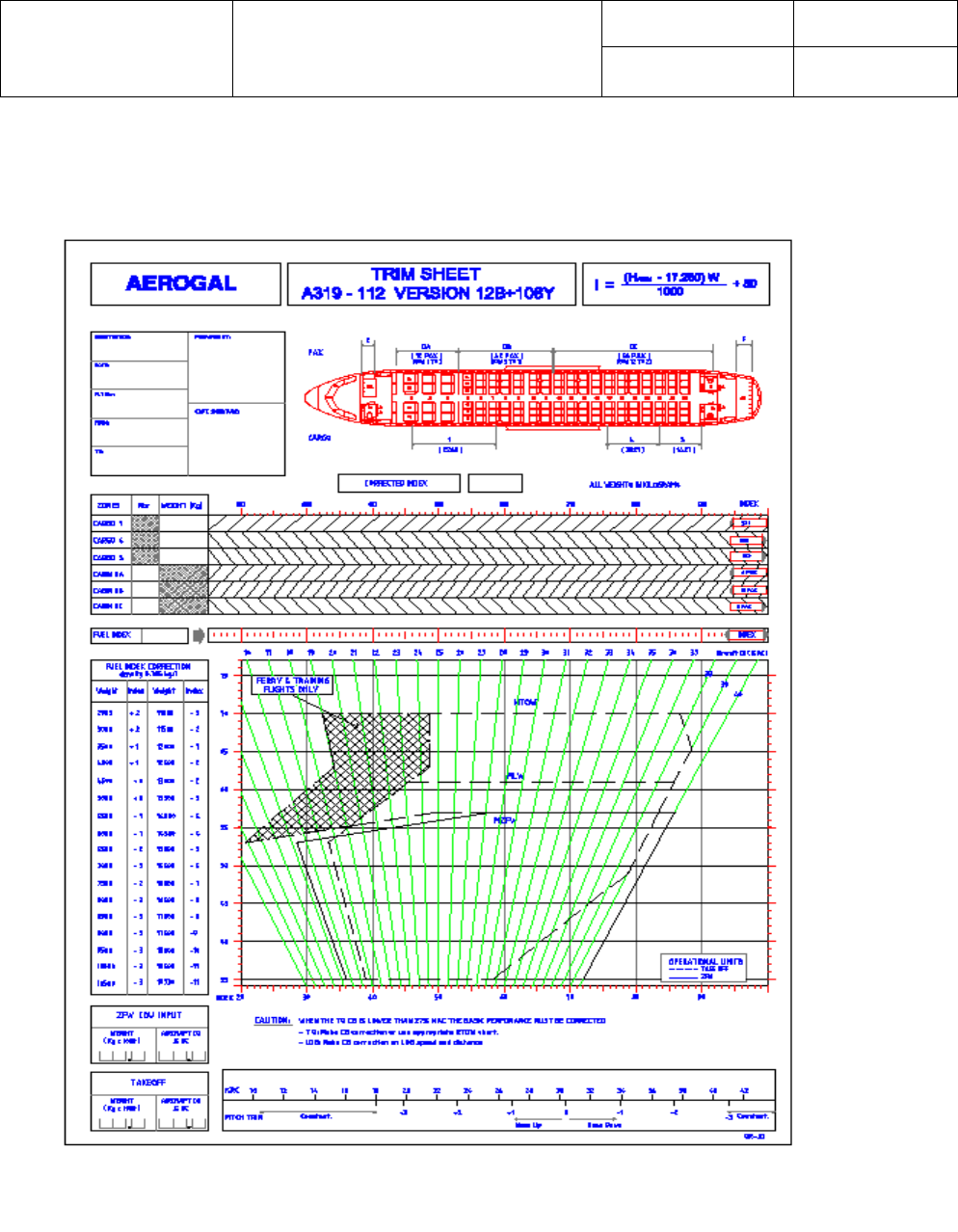

Ilustración 1 Partes Trim Sheet ......................................................................................................................... 9
Ilustración 2 Weight and Balance A-319 ......................................................................................................... 19
Ilustración 3 Weight and Balance A-320 ......................................................................................................... 20

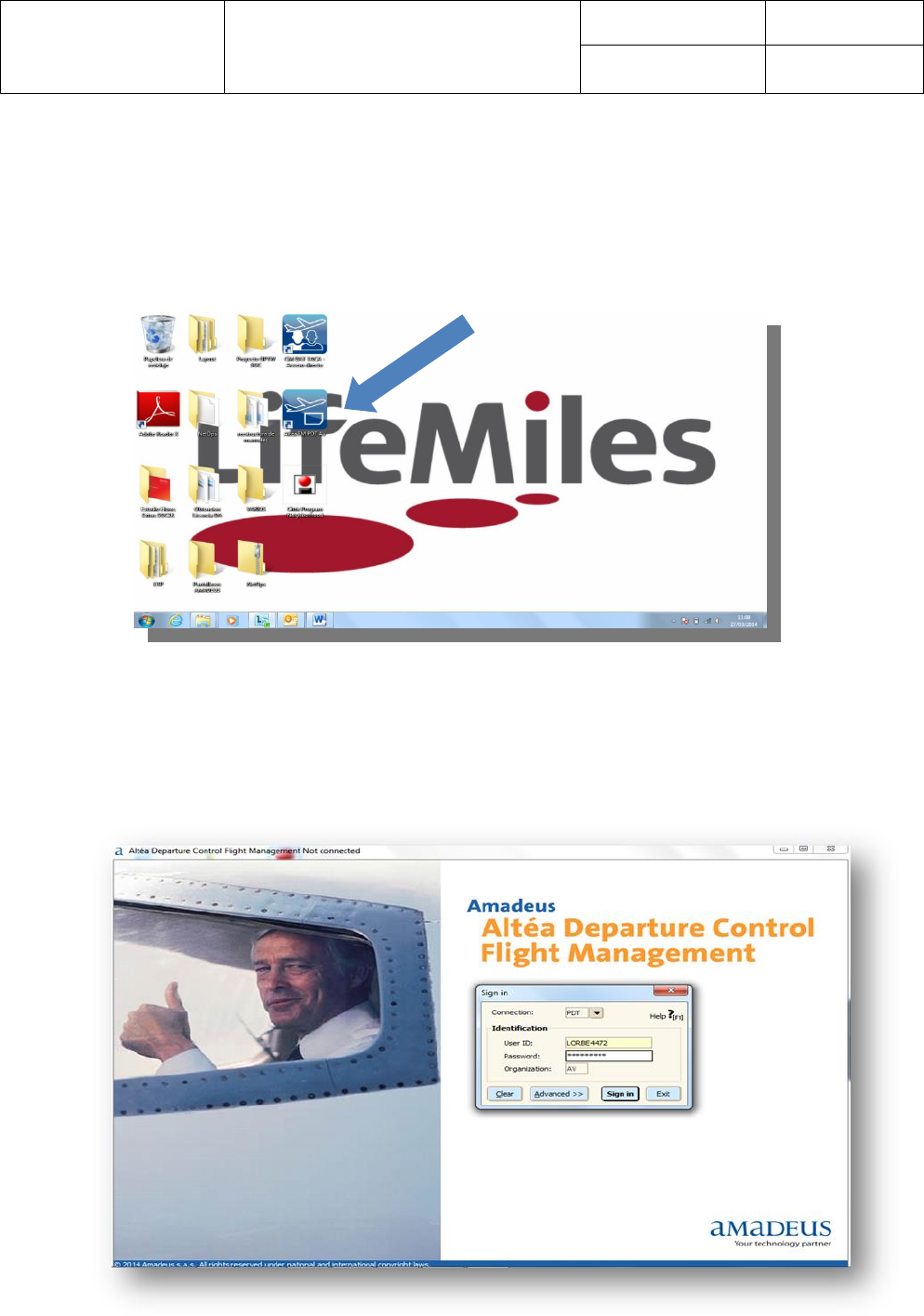

Ilustración 4 Firma Sign In Amadeus ............................................................................................................... 26
Ilustración 5 Pantalla de Ingreso Amadeus ..................................................................................................... 26
Ilustración 6 Pantalla de Bienvenida Amadeus ............................................................................................... 27
Ilustración 7 GUI (Graphical User Interphase) ................................................................................................ 27

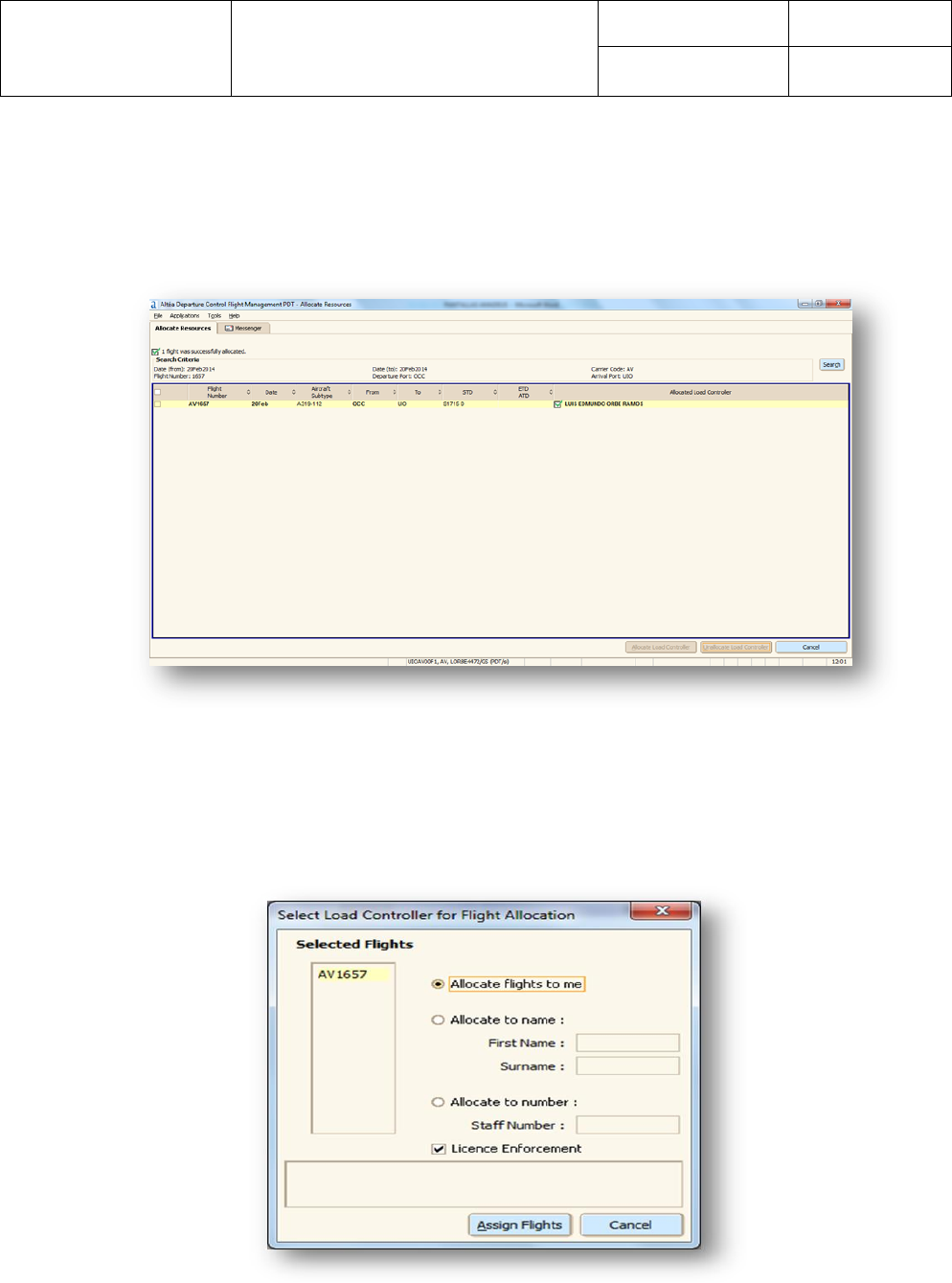

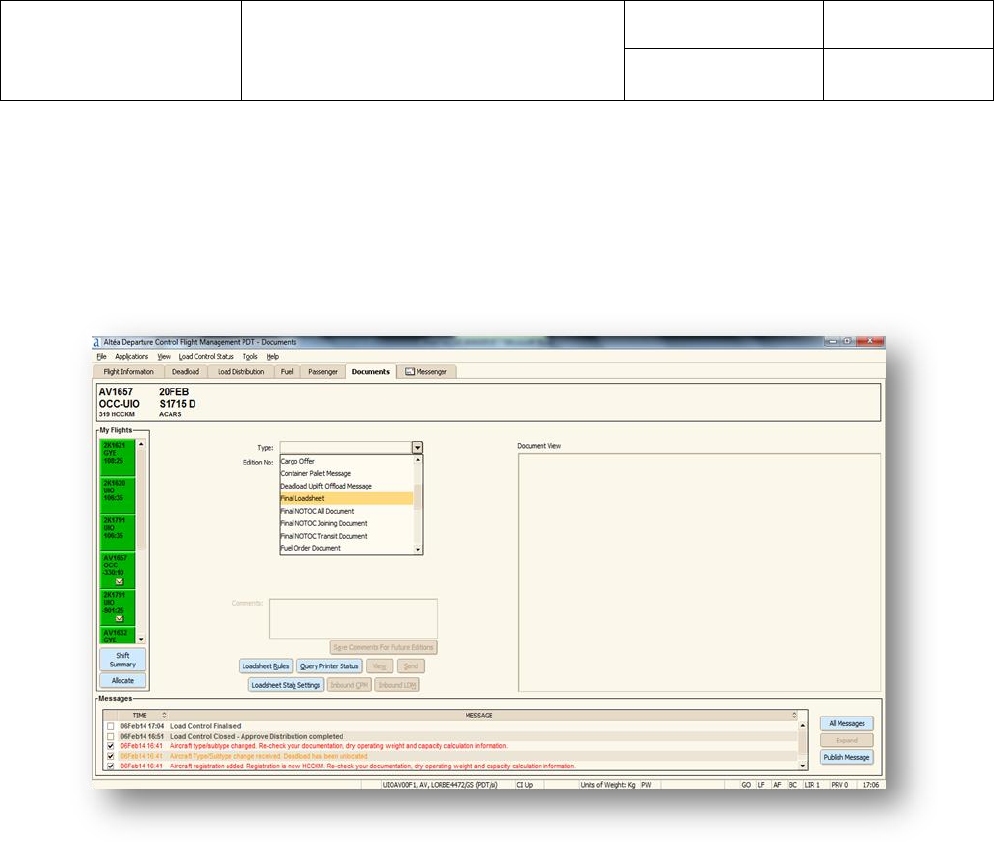

Ilustración 8 Flight Allocation ........................................................................................................................... 28
Ilustración 9 Selected Flights ........................................................................................................................... 28
Ilustración 10 Flight Information 1 ................................................................................................................... 29
Ilustración 11 Flight Information 2 ................................................................................................................... 29
Ilustración 12 Reporte de Carga ...................................................................................................................... 32

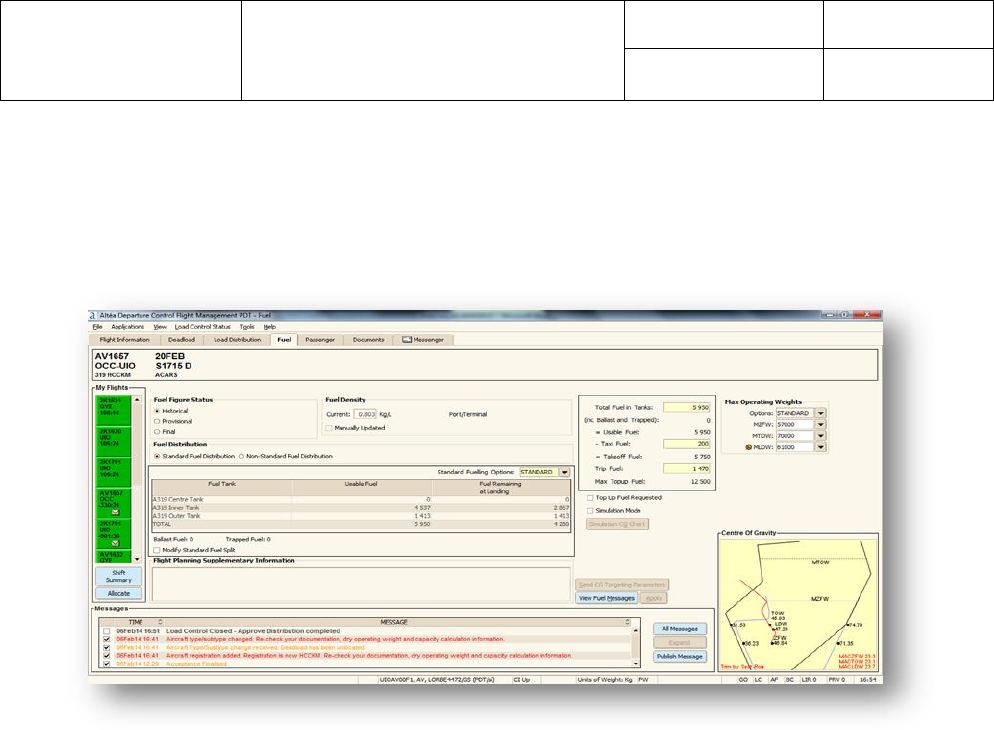

Ilustración 13 Reporte de Combustible ........................................................................................................... 33
Ilustración 14 Reporte LIR ............................................................................................................................... 34
Ilustración 15 Información de Pasajeros ......................................................................................................... 34
Ilustración 16 Documentos de Transferencia .................................................................................................. 35

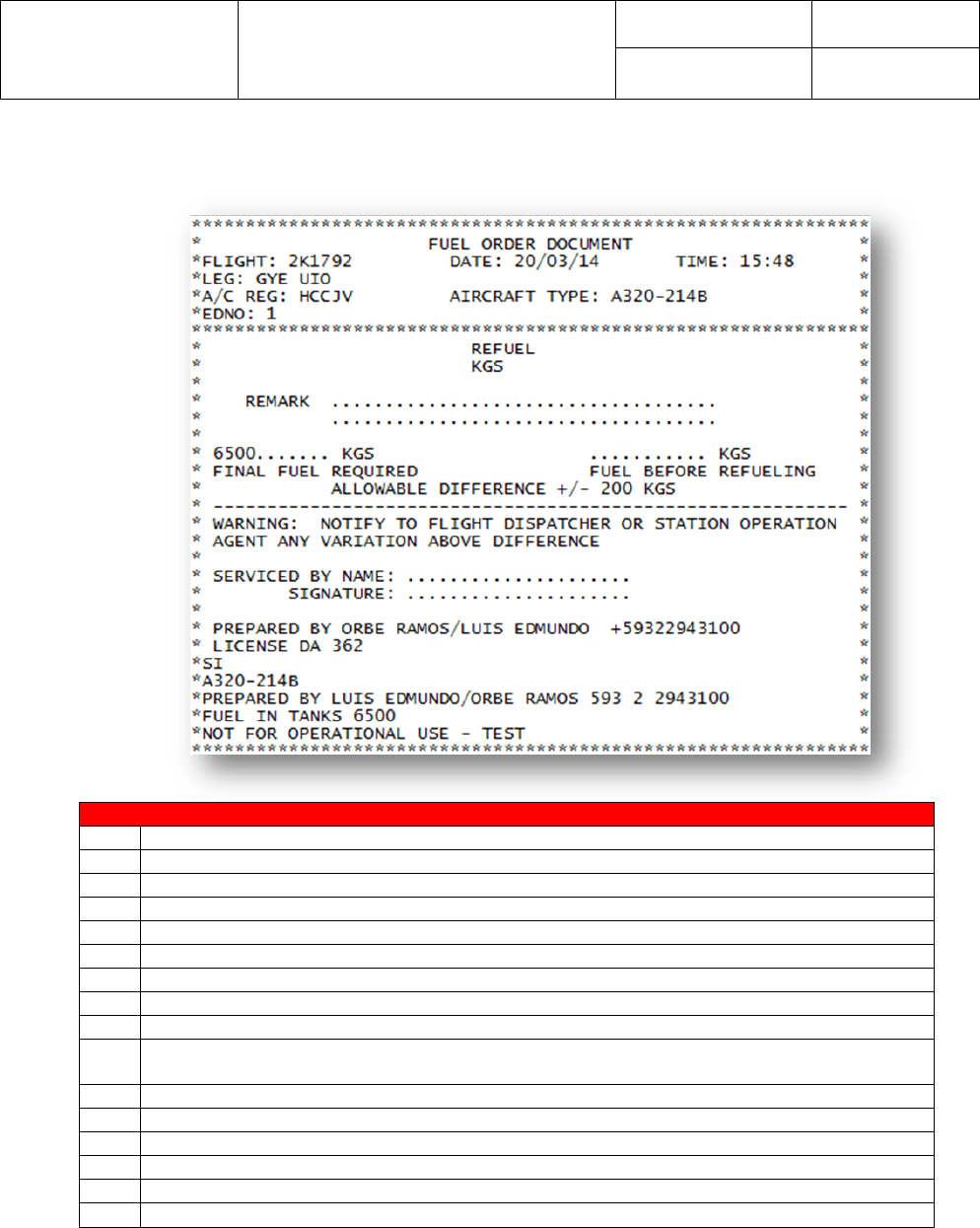

Ilustración 17 Fuel Order Document ................................................................................................................ 36

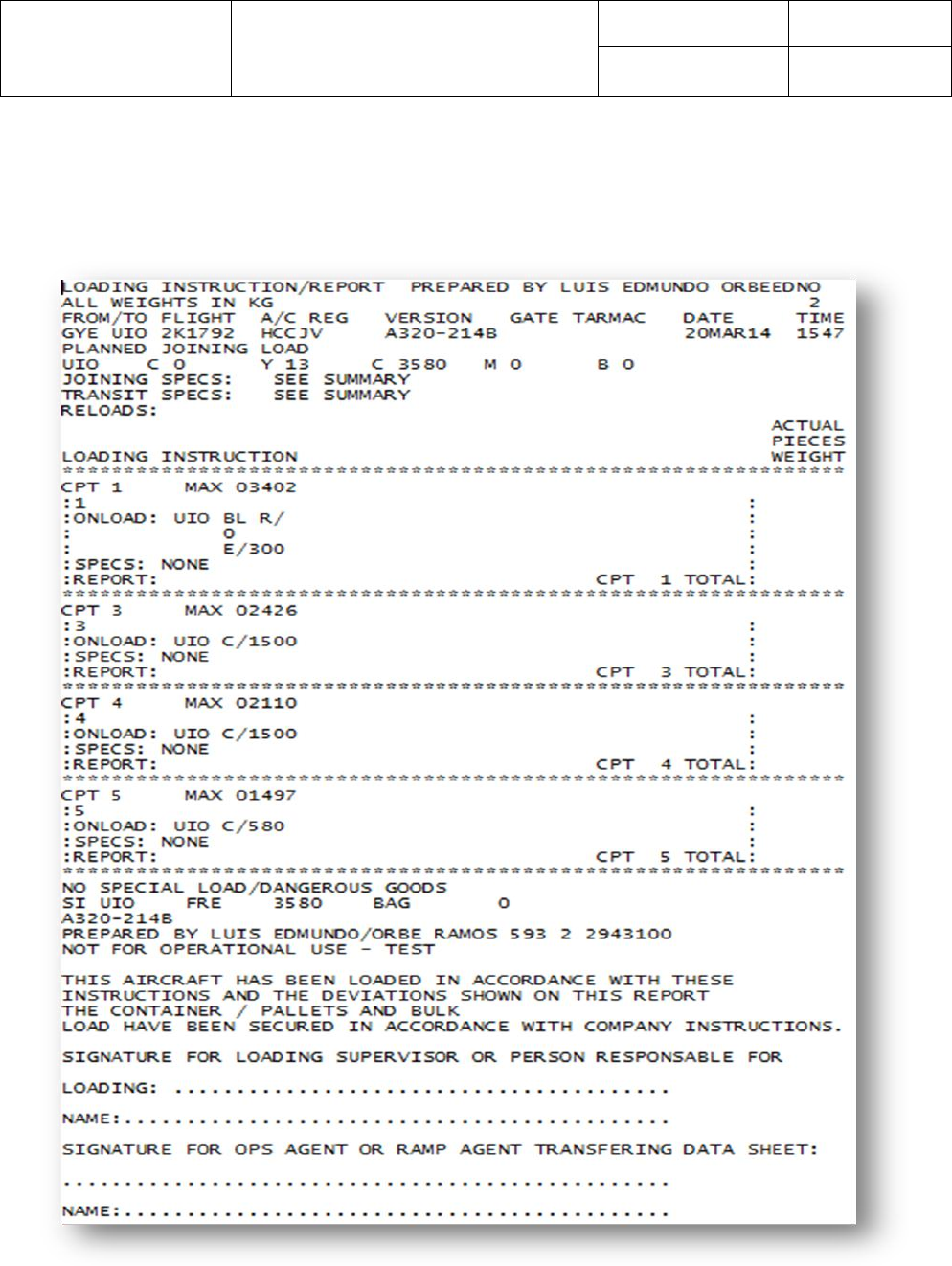

Ilustración 18 Loading Instruction Report ........................................................................................................ 37

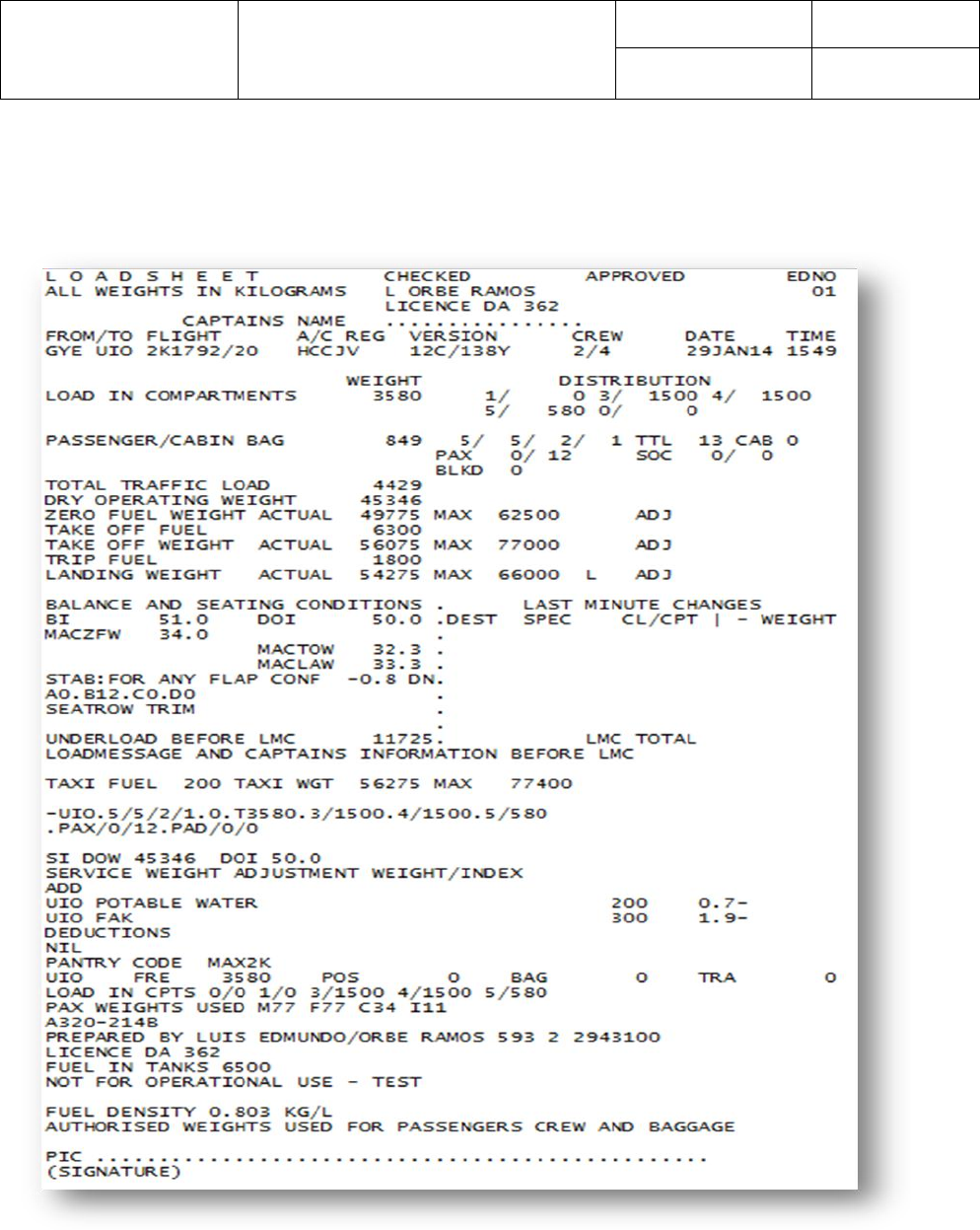

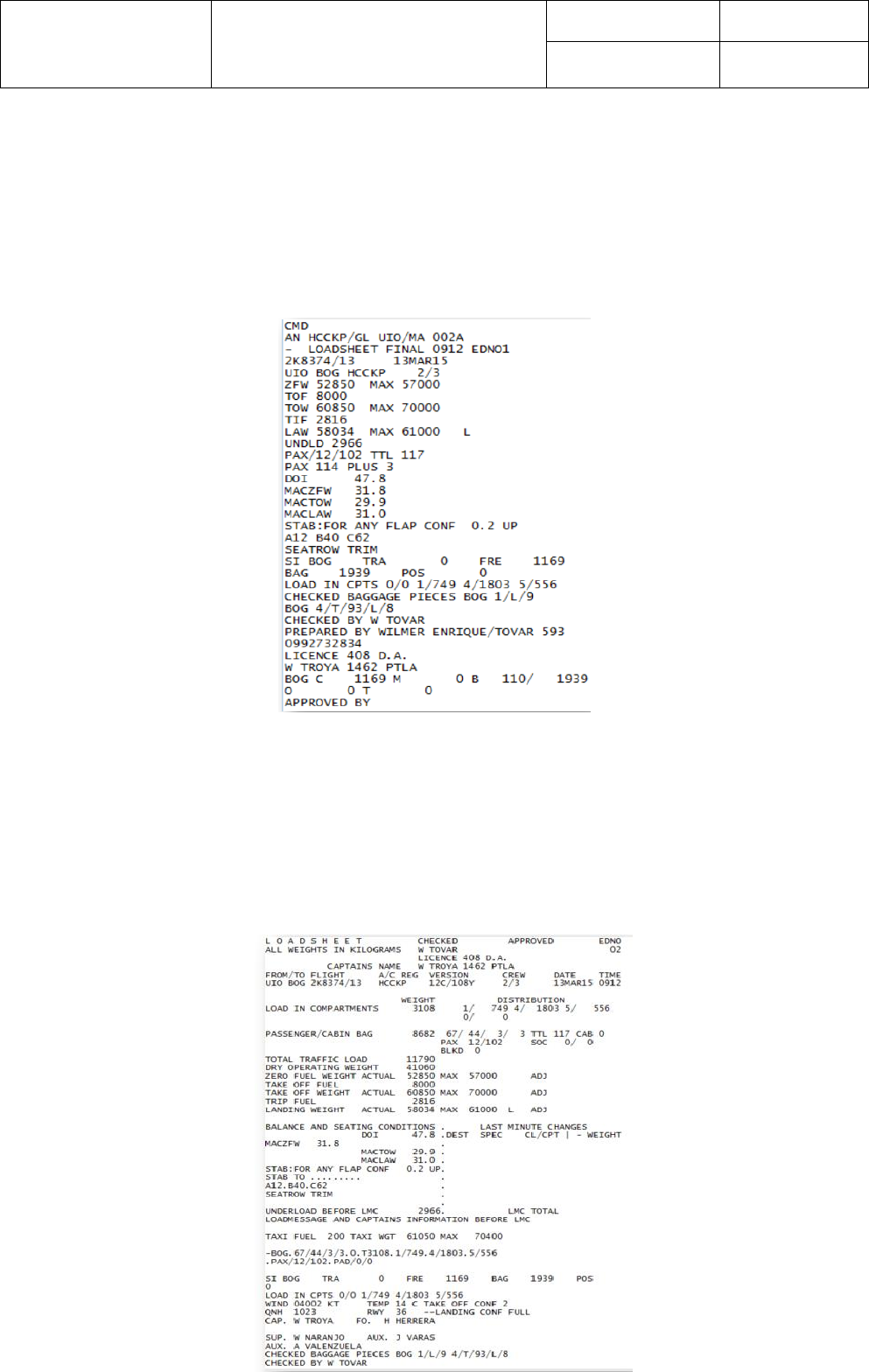

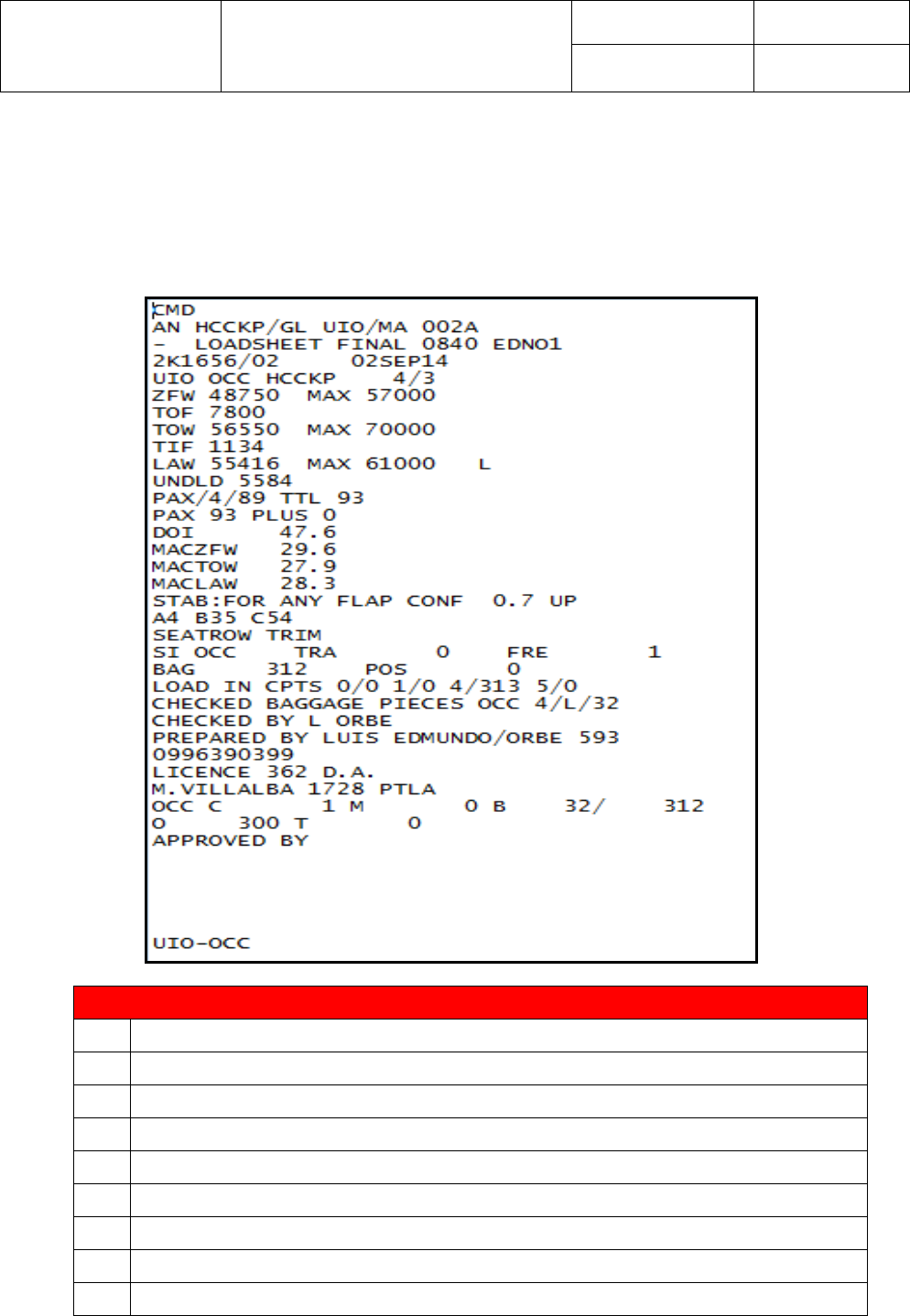

Ilustración 19 Loadsheet.................................................................................................................................. 39

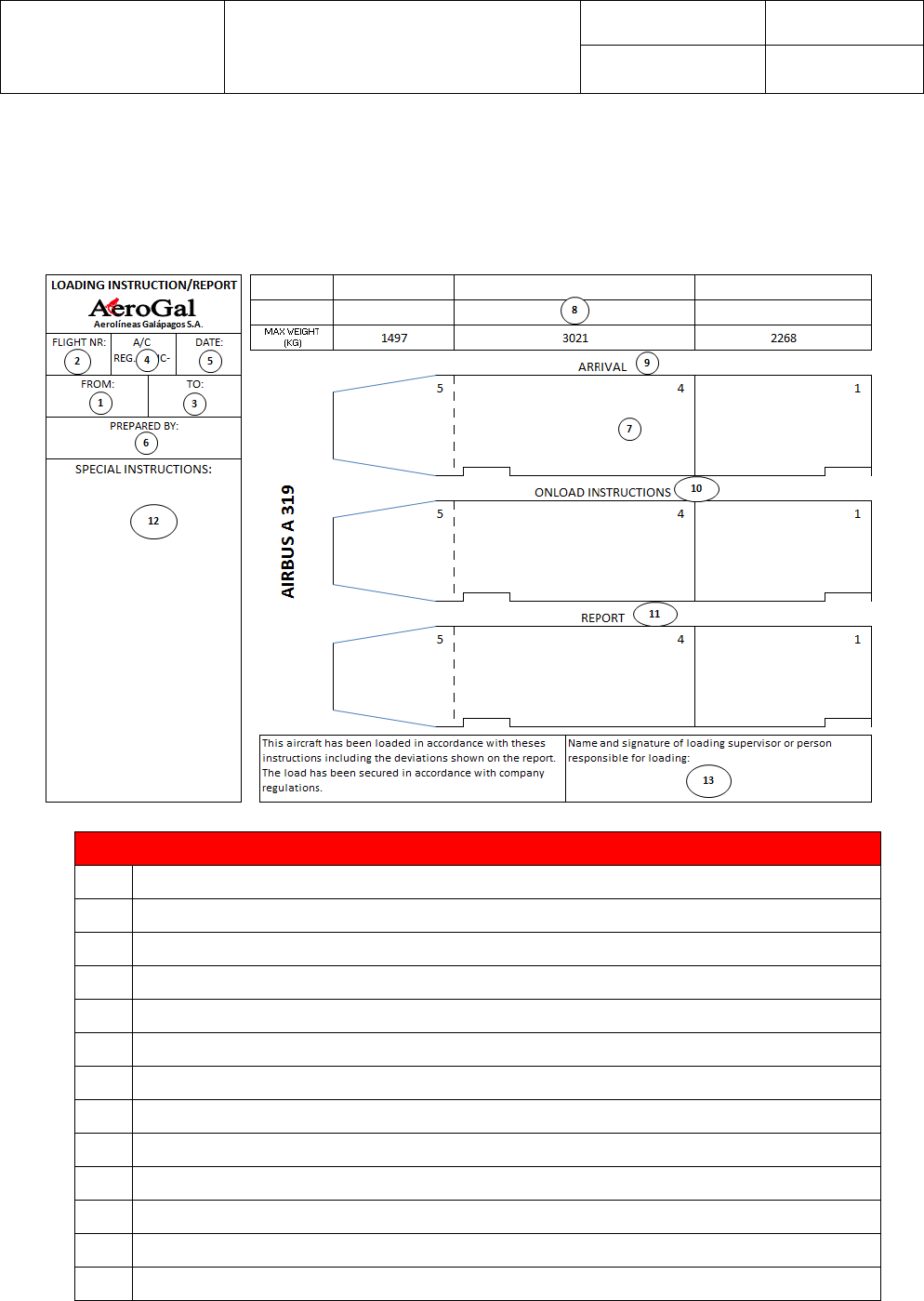

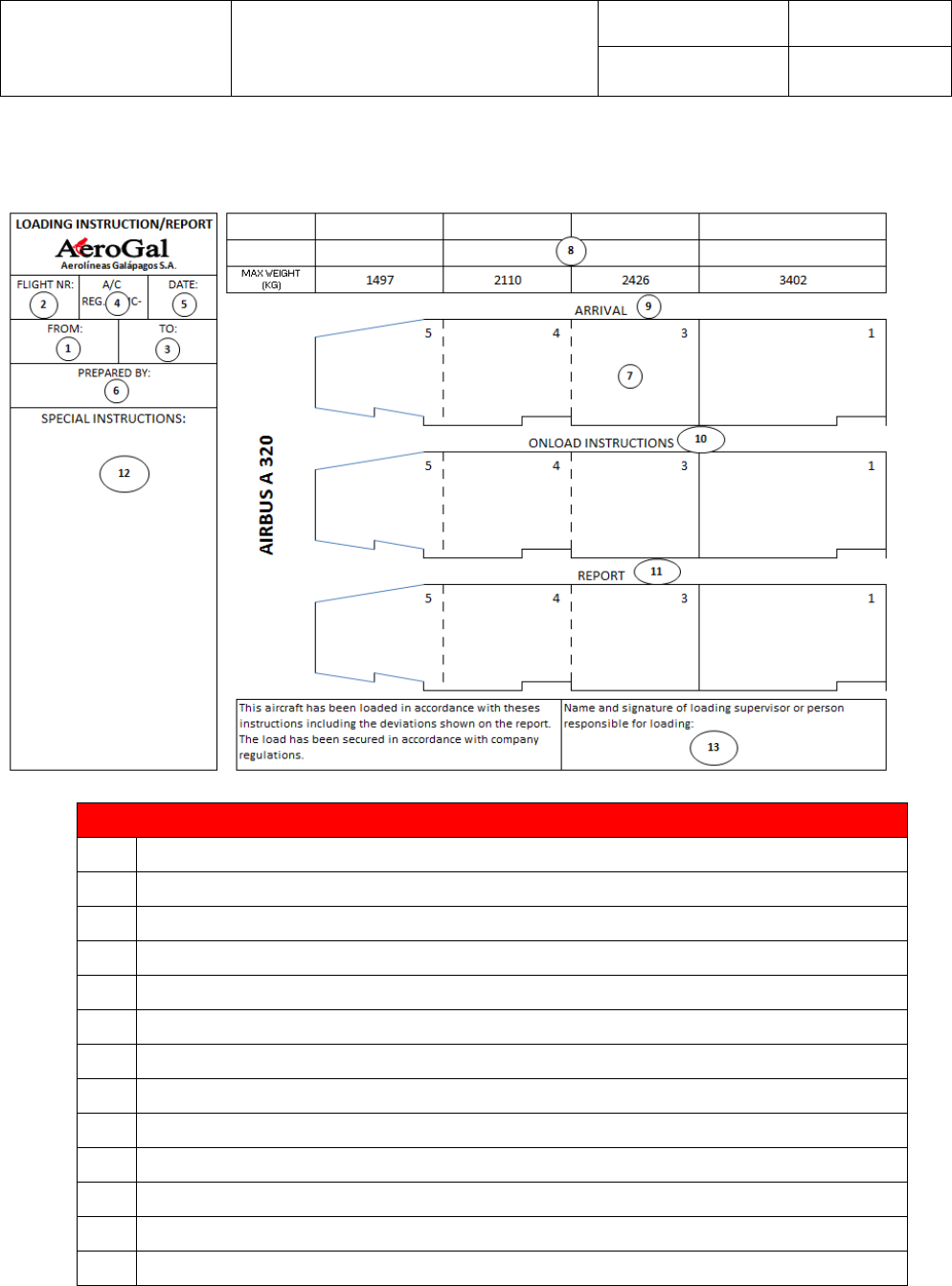

Ilustración 20 Loading Instruction Report A-319 ............................................................................................. 41
Ilustración 21 Loading Instruction Report A-320 ............................................................................................. 42

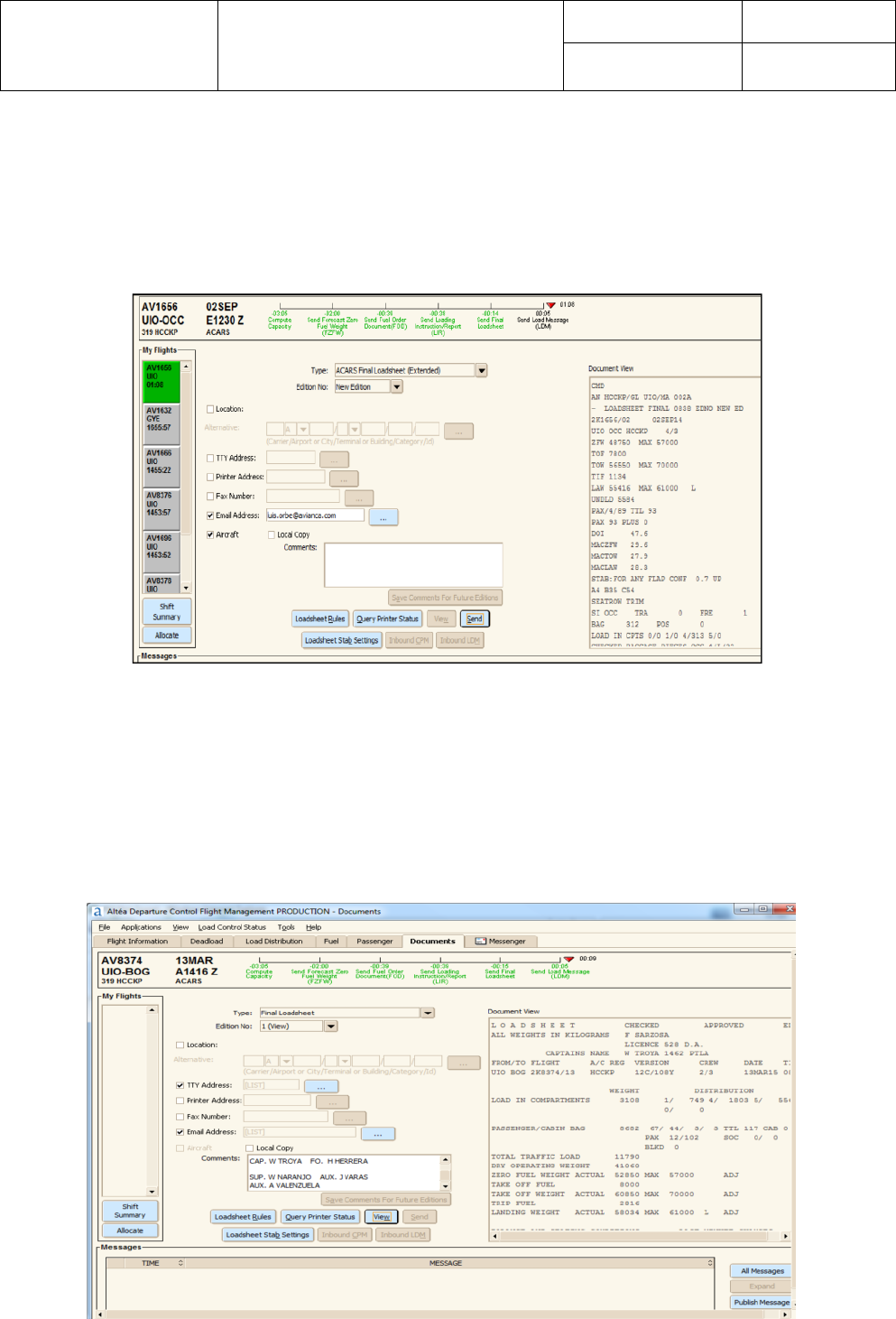

Ilustración 22 ACARS Final Loadsheet Extended ........................................................................................... 43

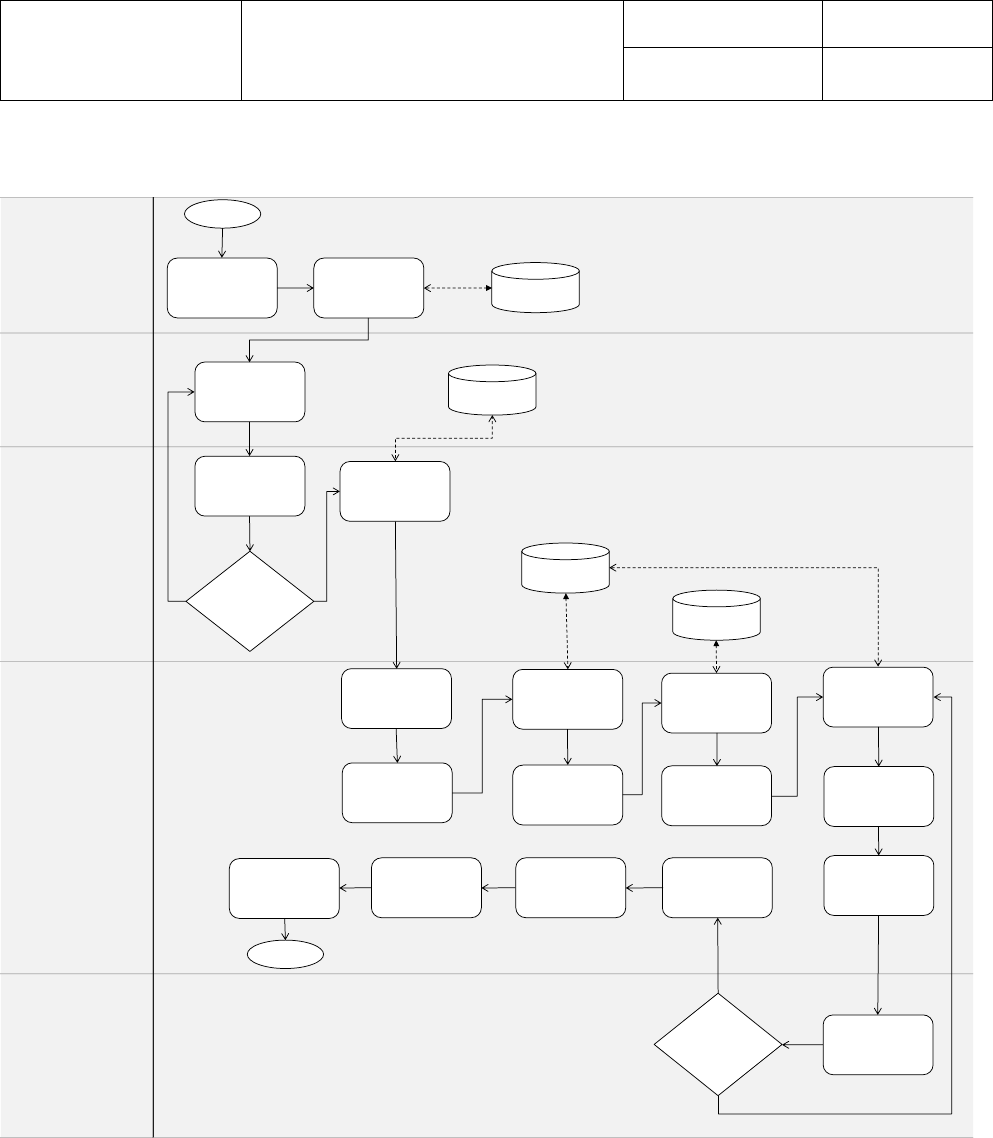

Ilustración 23 Procesos SOC .......................................................................................................................... 46

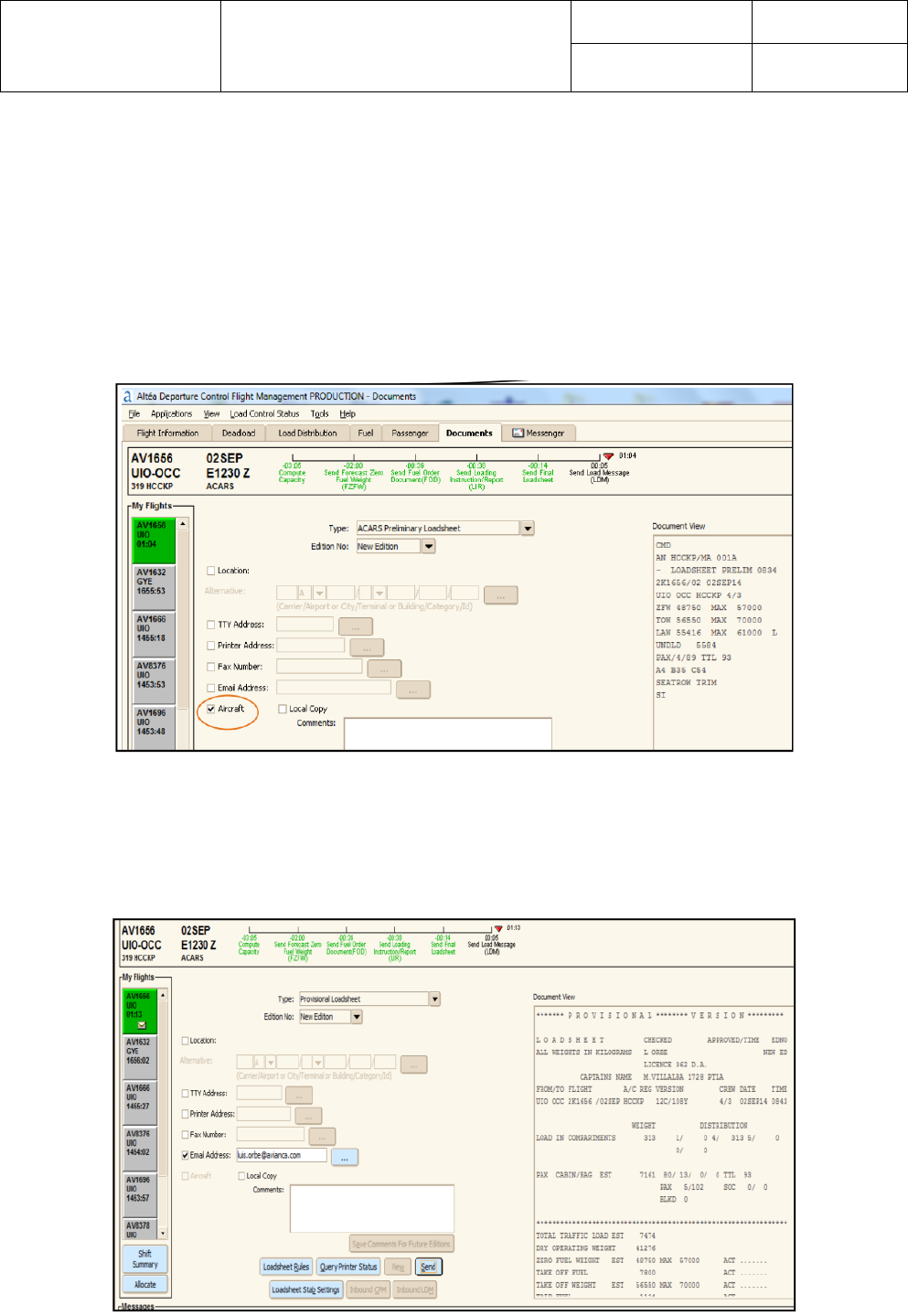

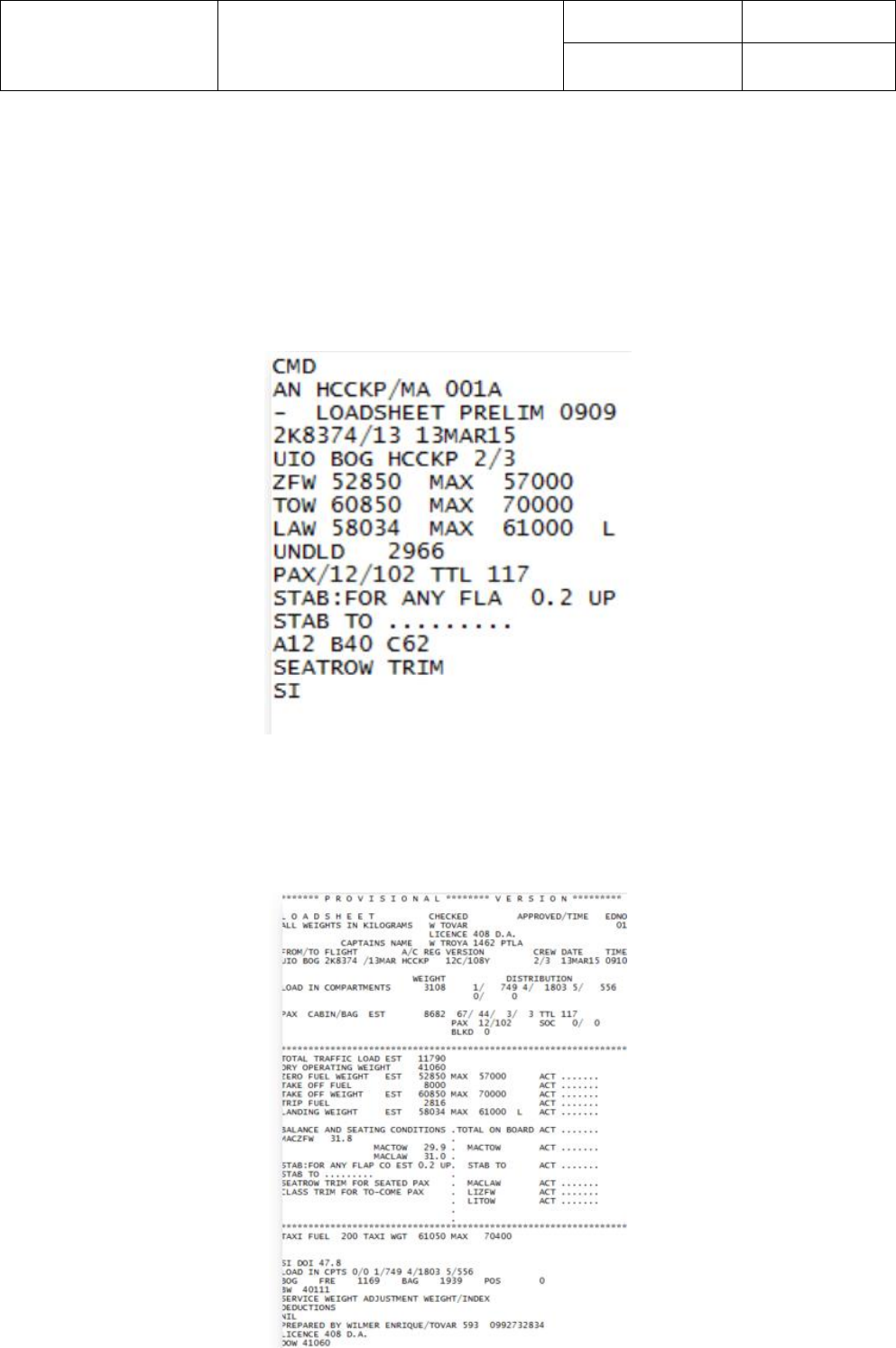

Ilustración 24 ACARS Preliminary Loadsheet ................................................................................................. 59
Ilustración 25 Provisional Loadsheet ............................................................................................................... 59
Ilustración 26 ACARS Final Loadsheet (Extended) ........................................................................................ 60
Ilustración 27 ACARS Final Loadsheet ........................................................................................................... 60
Ilustración 28 Preliminary Loadsheet .............................................................................................................. 61
Ilustración 29 Provisional Loadsheet ............................................................................................................... 61
Ilustración 30 ACARS Final Loadsheet (Extended) ........................................................................................ 62
Ilustración 31 Final Loadsheet) ...................................................................................................................... 62
![](asset-10.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice de Ilustraciones
Fecha: 25-jul-2014
Cap.: 00.01.02
Rev. 00
Página: 2
INTENCIONALMENTE EN BLANCO
![](asset-11.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice de Cuadros
Fecha: 04-abr-2016
Cap.: 00.01.03
Rev. 01
Página: 1
00.01.03 ÍNDICE DE CUADROS
Capítulo Página
Tabla 1 Unidades de Masa (W) ......................................................................................................................... 1
Tabla 2 Unidades de Capacidad (C) / Cantidad (Q) ......................................................................................... 1
Tabla 3 Unidades de Longitud (L) ..................................................................................................................... 1
Tabla 4 Unidades de Velocidad (V) ................................................................................................................... 2
Tabla 5 Unidades de Presión ............................................................................................................................ 2
Tabla 6 Unidades de Potencia (P) / Empuje (Thrust) ........................................................................................ 2
Tabla 7 Unidades de Densidad ......................................................................................................................... 2
Tabla 8 Otras Unidades de Conversión de Combustible .................................................................................. 3
Tabla 9 Sistemas de Medida de los principales parámetros aeronauticos ....................................................... 3
Tabla 10 A319 – 112 / A319-115 Fleet.............................................................................................................. 1
Tabla 11 A320-214 Fleet ................................................................................................................................... 1
Tabla 12 FCOM LIM-12 P 1/4 ........................................................................................................................... 2
Tabla 13 LIM-12 P 2/4 ....................................................................................................................................... 2
Tabla 14 LIM-13 P 1, 2, 5 .................................................................................................................................. 2
Tabla 15 LIM-13 P 4/8 ....................................................................................................................................... 3
Tabla 16 FCOM 3 Description ........................................................................................................................... 4
Tabla 17 AFM Lim SDPD Pag 2 ........................................................................................................................ 4
Tabla 18 EGT CFM56- 5B6, EGT CFM56- 5B4, EGT CFM56-5B7 ................................................................ 5
Tabla 19 Pesos y Capacidades Máximos A319. HC-CKP, HC-CLF ................................................................ 8
Tabla 20A Pesos y Capacidades Máximos A319. HC-CSA, HC-CSB ............................................................. 9
Tabla 21 Pesos y Capacidades Máximos A320. HC-CJM, HC-CJV, HC-CJW, HC-CRU, HC-CSF ............. 10
Tabla 22 Pesos y Correspondiente posición del centro de gravedad HC- CSA ............................................. 12
Tabla 23 Pesos y Correspondiente posición del centro de gravedad HC- CSB ............................................. 13
Tabla 24 Pesos y Correspondiente posición del centro de gravedad HC- CSF ............................................. 14
Tabla 25 Pesos y Correspondiente posición del centro de gravedad HC- CKP ............................................. 15
Tabla 26 Pesos y Correspondiente posición del centro de gravedad HC- CLF.............................................. 16
Tabla 27 Pesos y Correspondiente posición del centro de gravedad HC- CJM ............................................. 17
Tabla 28 Pesos y Correspondiente posición del centro de gravedad HC- CJV.............................................. 18
Tabla 29 Pesos y Correspondiente posición del centro de gravedad HC- CJW............................................. 19
Tabla 30 Pesos y Correspondiente posición del centro de gravedad HC-CRU.............................................. 20
Tabla 31 Parámetros A319 – 112 / A319-115 ................................................................................................. 21
Tabla 32 Parámetros A320 - 214 .................................................................................................................... 21
Tabla 33 Limitantes A319-112 / A319-115 ...................................................................................................... 22
Tabla 34 Limitantes A320-214 ......................................................................................................................... 22
Tabla 35 Peso Normalizado para Tripulación de Vuelo y Cabina ................................................................... 23
Tabla 36 Peso Normalizado para Vuelos Domésticos e Internacionales ....................................................... 24
Tabla 37 Desplazamiento del CG Cabina de Mando A-319 ........................................................................... 24
Tabla 38 Desplazamiento del CG Operación Domestica e Internacional A-319 ............................................ 25
Tabla 39 Desplazamiento del CG Operaciones en el caso de Capacidad Máxima A-319 ............................. 25
Tabla 40 LMC en Bodegas A-319 ................................................................................................................... 25
Tabla 41 Desplazamiento del CG Cabina de Mando A-320 ........................................................................... 26
Tabla 42 Desplazamiento del CG Operación Domestica e Internacional A-320 ............................................ 26
Tabla 43 Desplazamiento del CG Operaciones en el caso de Capacidad Máxima A-320 ............................. 26
Tabla 44 LMC en Bodegas A-320 ................................................................................................................... 27
Tabla 45 Índice de Bodegas A-319 ................................................................................................................. 16
Tabla 46 Índice de Bodegas A-320 ................................................................................................................. 17
Tabla 47 Índice de Pasajeros A-319 ............................................................................................................... 17
Tabla 48 Índice de Pasajeros A-320 ............................................................................................................... 17
![](asset-12.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice de Cuadros
Fecha: 04-abr-2016
Cap.: 00.01.03
Rev. 01
Página: 2
Tabla 49 División Cabina de pasajeros A-319 .................................................................................................. 4
Tabla 50 División Cabina de pasajeros A-320 .................................................................................................. 1
Tabla 51 Especificaciones de Combustible ....................................................................................................... 1
Tabla 52 Disponibilidad de Combustible ........................................................................................................... 3
Tabla 53 Parámetros de Vuelo en equipo A-319 .............................................................................................. 2
Tabla 54 Parámetros de Vuelo para equipo A-320 ........................................................................................... 7
![](asset-13.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice de Formatos
Fecha: 25-jul-2014
Cap.: 00.01.04
Rev. 00
Página: 1
00.01.04 ÍNDICE DE FORMATOS
Capítulo Página
01.03.01 Registros de Despacho
Formato 1 Trim Sheet A319-112 / A319-115 .................................................................................................... 7
Formato 2 Trim Sheet A320-214 ....................................................................................................................... 8
![](asset-14.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Índice de Formatos
Fecha: 25-jul-2014
Cap.: 00.01.04
Rev. 00
Página: 2
INTENCIONALMENTE EN BLANCO
![](asset-15.png)
![](asset-16.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Lisado de Paginas Efectivas
Fecha:23-may-2017
Cap.: 00.02.00
Rev. 06
Página: 2
CAPÍTULO
NUM.
PÁGINA
NUM.
REV.
FECHA
REVISIÓN
CAPÍTULO
NUM.
PÁGINA
NUM.
REV.
FECHA
REVISIÓN
01.01.00
1
00
25-jul-14
01.03.00
1
00
25-jul-14
01.01.00
2
00
25-jul-14
01.03.00
2
00
25-jul-14
01.03.01
1
00
25-jul-14
01.01.01
1
00
25-jul-14
01.03.01
2
00
25-jul-14
01.01.01
2
00
25-jul-14
01.03.01
3
00
25-jul-14
01.01.01
3
00
25-jul-14
01.03.01
4
00
25-jul-14
01.01.01
4
00
25-jul-14
01.03.01
5
00
25-jul-14
01.03.01
6
00
25-jul-14
01.03.01
7
00
25-jul-14
01.03.01
8
00
25-jul-14
01.02.00
1
01
04-abr-16
01.03.01
9
03
10-ago-16
01.02.00
2
01
04-abr-16
01.03.01
10
00
25-jul-14
01.03.01
11
00
25-jul-14
01.03.01
12
00
25-jul-14
01.02.01
1
05
11-nov-16
01.03.01
13
00
25-jul-14
01.02.01
2
06
23-may-17
01.03.01
14
00
25-jul-14
01.02.01
3
05
11-nov-16
01.03.01
15
00
25-jul-14
01.02.01
4
05
11-nov-16
01.03.01
16
00
25-jul-14
01.02.01
5
05
11-nov-16
01.03.01
17
00
25-jul-14
01.02.01
6
05
11-nov-16
01.03.01
18
00
25-jul-14
01.02.01
7
01
04-abr-16
01.03.01
19
00
25-jul-14
01.02.01
8
06
23-may-17
01.03.01
20
00
25-jul-14
01.02.01
9
03
10-ago-16
01.03.01
21
00
25-jul-14
01.02.01
10
03
10-ago-16
01.03.01
22
00
25-jul-14
01.02.01
11
03
10-ago-16
01.03.01
23
00
25-jul-14
01.02.01
12
06
23-may-17
01.03.01
24
00
25-jul-14
01.02.01
13
05
11-nov-16
01.03.01
25
00
25-jul-14
01.02.01
14
06
23-may-17
01.03.01
26
00
25-jul-14
01.02.01
15
06
23-may-17
01.03.01
27
00
25-jul-14
01.02.01
16
06
23-may-17
01.03.01
28
00
25-jul-14
01.02.01
17
06
23-may-17
01.03.01
29
00
25-jul-14
01.02.01
18
05
11-nov-16
01.03.01
30
00
25-jul-14
01.02.01
19
05
11-nov-16
01.03.01
31
00
25-jul-14
01.02.01
20
02
20-jun-16
01.03.01
32
00
25-jul-14
01.02.01
21
01
04-abr-16
01.03.01
33
00
25-jul-14
01.02.01
22
01
04-abr-16
01.03.01
34
00
25-jul-14
01.02.01
23
01
04-abr-16
01.03.01
35
00
25-jul-14
01.02.01
24
01
04-abr-16
01.03.01
36
00
25-jul-14
01.02.01
25
01
04-abr-16
01.03.01
37
00
25-jul-14
01.02.01
26
01
04-abr-16
01.03.01
38
00
25-jul-14
01.02.01
27
03
10-ago-16
01.03.01
39
00
25-jul-14
01.02.01
28
01
04-abr-16
01.03.01
40
00
25-jul-14
01.02.01
29
01
04-abr-16
01.03.01
41
00
25-jul-14
01.02.01
30
01
04-abr-16
01.03.01
42
00
25-jul-14
01.02.01
31
01
04-abr-16
01.03.01
43
00
25-jul-14
01.02.01
32
01
04-abr-16
01.03.01
44
00
25-jul-14
01.03.01
45
00
25-jul-14
01.03.01
46
00
25-jul-14
01.03.01
47
00
25-jul-14
01.03.01
48
00
25-jul-14
01.03.01
49
00
25-jul-14
01.03.01
50
00
25-jul-14
![](asset-17.png)
![](asset-18.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Lisado de Paginas Efectivas
Fecha:11-nov-2016
Cap.: 00.02.00
Rev. 05
Página: 4
CAPÍTULO
NUM.
PÁGINA
NUM.
REV.
FECHA
REVISIÓN
CAPÍTULO
NUM.
PÁGINA
NUM.
REV.
FECHA
REVISIÓN
![](asset-19.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Control de Revisiones
Fecha:23-may-2017
Cap.: 00.03.00
Rev. 06
Página: 1
00.03.00 HOJA DE CONTROL DE REVISIONES
Esta hoja se utiliza para mantener el control de las revisiones del manual. Cuando se reciba una revisión,
deberá anotarse toda la información solicitada en este cuadro y se insertarán las nuevas hojas en el
manual.
El Departamento de Publicaciones Técnicas conservará por un período de 6 meses las hojas retiradas
después de una revisión.
No se permiten enmiendas y revisiones escritas a mano excepto en situaciones en las cuales se necesite
hacerlas en beneficio de la seguridad.
CONTROL DEL DOCUMENTO.
INTERNO:
CODIGO DOCUMENTO:
Manual General de Operaciones
MTDV
Generado por:
Jefe SOC / Aerogal
ACEPTADO-APROBADO POR:
Capítulo I
Gerencia de Operaciones
Capítulos II, III, IV, V.
Gerencia de Operaciones CCO
FR_SO0609_02
REGISTRO DE REVISIONES
CODIGO
REVISION
FR_SO0609_02
01
FECHA
PAGINA (S)
08-oct-15
1 de 1
No. REVISION
FECHA DE REVISION
FECHA INSERTADA
INSERTADA POR
Ed 0 Rev.0
25-Julio-2014
Rev. 01
04-abr-2016
LO
Rev. 02
20-jun-2016
LO
Rev. 03
10-ago-2016
LO
Rev. 04
12-sep-2016
LO
Rev. 05
11-nov-2016
LO
Rev. 06
23-may-2017
LO
![](asset-1a.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Control de Revisiones
Fecha: 11-nov-2016
Cap.: 00.03.00
Rev. 05
Página: 2
FR_SO0609_02
REGISTRO DE REVISIONES
CODIGO
REVISION
FR_SO0609_02
01
FECHA
PAGINA (S)
08-oct-15
1 de 1
No.
REVISION
FECHA DE REVISION
FECHA
INSERTADA
INSERTADA POR
![](asset-1b.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Control de Revisiones
Fecha: 11-nov-2016
Cap.: 00.03.00
Rev. 05
Página: 3
FR_SO0609_02
REGISTRO DE REVISIONES
CODIGO
REVISION
FR_SO0609_02
01
FECHA
PAGINA (S)
08-oct-15
1 de 1
No.
REVISION
FECHA DE REVISION
FECHA
INSERTADA
INSERTADA POR
![](asset-1c.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Control de Revisiones
Fecha: 11-nov-2016
Cap.: 00.03.00
Rev. 05
Página: 4
INTENCIONALMENTE EN BLANCO
![](asset-1d.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Solicitud de Cambios en el
Manual
Fecha: 04-abr-2016
Cap.: 00.04.00
Rev. 01
Página: 1
00.04.00 SOLICITUD DE CAMBIOS EN EL MANUAL
OBJETIVO
Establecer el método para la elaboración y revisión de los diferentes procedimientos que afecten
manuales, guías y/o programas regulados.
Establecer el control para que todos los manuales, guías y/o programas regulados se encuentren
actualizados y estandarizados.
Garantizar que la información y contenido del sistema documental, las políticas, procedimientos y
documentos y otros, sea congruente y consistente entre los mismos.
Garantizar que la revisión del manual, guía y/o programa, se debe presente en forma legible y de acuerdo
al formato aprobado por la autoridad.
ALCANCE
Este procedimiento aplica para todas las áreas generadores de los manuales, guías, programas y/o
procedimientos regulados nuevos o existentes, aplicables a las áreas operativas de AEROGAL ya sea para
su creación, modificación y/o mejora.
CONDICIONES
Toda solicitud, debe tramitarse a través de la hoja de solicitud de cambios incluida en el estándar de
cada manual.
Para que el presente procedimiento cumpla su objetivo, es necesario contar con toda la información que
solicita el formulario / solicitud e identificación de los participantes (solicitante).
JUNTA DE REVISION (ORB-Operation Review Board):
La Junta de Revisión denominado como Operation Review Board - (ORB) es encargada de recibir, evaluar y
aprobar todas las solicitudes de cambios en los Manuales, Guías y/o Programas Regulados, el cual se lleva
a cabo mensualmente dentro del año calendario, también puede ser convocada de manera extraordinaria.
Una vez la solicitud de cambio ha sido evaluada y aprobada por el ORB, se procede a enviar la notificación
de la aprobación al responsable del manual, guía y/o programa afectado por la modificación con copia a los
responsables de los demás manuales, guías y/o programas afectados, para que estos sean homologados.
El responsable de cada manual, guía y/o programa regulado afectado por la modificación, realizara los
cambios en la próxima revisión inmediata, enviándola al Gerente de Calidad y Gerente de Operaciones o
sus delegados para obtener su revisión. Finalmente el Gerente de Operaciones o su designado presentará
la revisión del manual, guía y/o programa regulado por medio de una carta firmada por el mismo Gerente de
Operaciones (Presidente ORB ) a la Dirección General de Aviación Civil para que éste documento ingrese al
proceso de revisión y aprobación por parte de la Autoridad.
Cualquier usuario asignado a la organización puede someter una solicitud a través de su supervisor para
cambiar o modificar información contenida en este manual.
La solicitud será sometida a la Junta de Revisión utilizando el formato siguiente:
![](asset-1e.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Solicitud de Cambios en el
Manual
Fecha: 04-abr-2016
Cap.: 00.04.00
Rev. 01
Página: 2
FR_SO0609_01
SOLICITUD DE CAMBIOS
CODIGO
REVISION
FR_SO0609_01
01
FECHA
PAGINA (S)
08-oct-15
1 de 1
Nombre / Departamento del Solicitante
Firma del Supervisor del Departamento Solicitante
Nombre del Propietario del manual
Nombre del Manual
afectado
Anotar el cambio solicitado o adjuntarlo a esta página
No. de revisión actual:
No. de revisión propuesta:
VERFICADO POR QA APLICA NO APLICA
FECHA:
FIRMA
RESPONSABLE DEL MANUAL
FECHA:
FIRMA
![](asset-1f.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Solicitud de Cambios en el
Manual
Fecha: 04-abr-2016
Cap.: 00.04.00
Rev. 01
Página: 3
Si la solicitud de cambios fue rechazada, el Presidente de la Junta notificará al responsable del manual las
razones del porque la solicitud fue rechazada.
Cualquier cambio requerido por la entidad reguladora, sobrepasa la autoridad del ORB, siempre y cuando
éstos sean derivados de los requerimientos de una Ley, Reglamento y/o Regulación.
El Responsable del manual, se asegurará de que los cambios en su propuesta de revisión estén
debidamente descritos en el Cap. 00.05.00 Cambios Relevantes. Así como es responsable de actualizar la
carta de cumplimiento del manual acorde a las revisiones.
Cada nueva revisión debe modificar el Listado de Paginas Efectivas (LEP), Capitulo 00.01.00, teniendo en
el encabezado de todas sus páginas la fecha y el número de revisión actualizada.
Miembros de la Junta de Revisiones
1. Todo Manual y/o Documento Regulado:
Presidente de la Junta de Revisión. Gerente de Operaciones o su delegado
Revisión. Gerente de Calidad o su delegado
Homologación. Responsable del Manual
El Sistema controla los siguientes manuales:
Manuales de las Aeronaves FCOM.
Manual de Estación
Manual Técnico de Despacho.
Manual de Tripulantes de Cabina.
Manual de Entrenamiento.
Manual de Análisis de Pista.
El Manual General de Operaciones cumplirá con los siguientes preceptos de utilización:
a) Contendrá información legible y precisa.
b) Será escrito en idioma español para el entendimiento de todos los usuarios.
c) Estará presentado en el formato establecido en el Manual Organizacional a fin de que satisfaga las
necesidades del personal que participa en las operaciones de vuelo.
d) Será aprobado por la Autoridad Aeronáutica
No se permiten bajo ninguna circunstancia enmiendas y revisiones escritas a mano, excepto en
situaciones que requieran una enmienda o revisión inmediata en beneficio de la seguridad.
![](asset-20.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Solicitud de Cambios en el
Manual
Fecha: 04-abr-2016
Cap.: 00.04.00
Rev. 01
Página: 4
INTENCIONALMENTE EN BLANCO
![](asset-21.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Registro de Cambios
Relevantes
Fecha:23-may-2017
Cap.: 00.05.00
Rev. 06
Página: 1
00.05.00 REGISTRO DE CAMBIOS RELEVANTES
El propósito de esta hoja de registro sirve para mantener los cambios relevantes de cada revisión.
Los cambios realizados a este documento podrán ser identificados con una línea recta vertical, ubicada al
lado izquierdo de la página, la misma abarcará en su extensión las modificaciones realizadas al mismo.
FR_SO0609_03
REGISTRO DE CAMBIOS
RELEVANTES
CODIGO
REVISION
FR_SO06
09_03
01
FECHA
PAGINA (S)
08-oct-15
1 de 1
DESCRIPCION
TITULO
CAPITU
LO
PAGINAS
Actualización de Índice
Índice General
00.01.01
todas
Actualización de Índice
Índice de cuadros
00.01.03
todas
Listado de pag. efectivas
Listado paginas efectivas
00.02.00
todas
Registro de revisiones
Control de revisiones
00.03.00
todas
Actualización formato
Solicitud cambios en manual
00.04.00
todas
Actualización de Índice
Limitaciones operativas
01.02.00
todas
Rev. limitaciones operativas
Limitaciones operativas
01.02.01
todas
Actualización de Índice
Limitaciones aeropuerto y
ruta
01.05.00
todas
Mínimos de combustible
Análisis de ruta A319 A320
01.05.01
todas
Actualización pesos e índices
DOW / DOI
01.02.01
11 a 19
Incorporación Equipo A319-115
Limitaciones Operativas
01.02.01
1-6, 8-13 y
27
Cambio de peso al equipo HCCJW
REFERENCIAS PARA EL
CG
01.02.01
19
Revision de pesos e incorporación
HC-CSF
Limitaciones operativas
01.02.01
1,2,13,14,15
,18,
19
Generalización de registros para aplicación
Proc. Embarque
desembarque
01.04.02
4
Altitud aeródromo / Limites de W y CG. /
Revisión pesos e índices
HCCSA, HCCSF, HCCKN,
HCCLF, HCCJM
01.02.01
2,8,12,14,1
5,16,17
![](asset-22.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Registro de Cambios
Relevantes
Fecha: 11-nov-2016
Cap.: 00.05.00
Rev. 05
Página: 2
INTENCIONALMENTE EN BLANCO
![](asset-23.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Distribución del Manual
Fecha: 25-jul-2014
Cap.: 00.06.00
Rev. 00
Página: 1
00.06.00 DISTRIBUCIÓN DEL MANUAL (RDAC 121.420 ).
En un plazo de tiempo, no mayor de 15 días, contados a partir de la recepción de la revisión
aprobada/aceptada, el Departamento de Publicaciones Técnicas distribuirá el manual en copia impresa o
copia electrónica (CD) de acuerdo a los siguientes pasos:
1. Para control de distribución se cuenta con un documento denominado “Listado Maestro
de Poseedores de Documentación Técnica dicho documento estará en la oficina de
Documentación Técnica a disposición en el momento en que la misma así lo requiera.
2. Para dar seguimiento y un mejor control para distribución, Documentación Técnica
notificará por medio de correo electrónico la aceptación de elaboración o actualización de
manuales y él Poseedor del Manual confirmará por medio de correo electrónico la recepción y
descarga del manual.
El encargado de cada copia controlada, es responsable de informar al Dpto. de Publicaciones Técnicas
mediante un mensaje electrónico, cualquier cambio en el personal que posee dicha copia controlada, para
su actualización en el listado de distribución.
Para aquellos usuarios que no posean acceso a los medios electrónicos, el Departamento de Publicaciones
Técnicas les proveerá una copia impresa o digital a través del correo interno de la Compañía.
DISTRIBUCIÓN DEL MANUAL A COMPAÑÍAS SUBCONTRATADAS
La distribución de manuales de la Aerolínea a compañías subcontratadas en ubicaciones fuera de la base
principal, será responsabilidad de Publicaciones Técnicas a través del Jefe de Estación de la misma
ubicación, quien le hará llegar el disco compacto o habilitará el acceso a la red electrónica según Cap.
00.08.00 de este manual.
![](asset-24.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Distribución del Manual
Fecha: 25-jul-2014
Cap.: 00.06.00
Rev. 00
Página: 2
INTENCIONALMENTE EN BLANCO
![](asset-25.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Control del Manual
Fecha: 25-jul-2014
Cap.: 00.07.00
Rev. 00
Página: 1
00.07.00 CONTROL DEL MANUAL
Será responsabilidad de Publicaciones Técnicas, el controlar la distribución apropiada y el estado de las
revisiones de este manual y sus partes; y cada responsable del manual debe mantener la versión
actualizada.
El Departamento de Publicaciones Técnicas mantendrá el manual original para probar que la información
disponible en el portal corporativo que ha sido aprobada/aceptada por la DGAC.
El Departamento de Publicaciones Técnicas notificará mensualmente a los usuarios de los correspondientes
manuales, del estatus de su última revisión.
COPIAS NO CONTROLADAS
Todas las copias del manual maestro asignadas de acuerdo a la lista de distribución se consideran como
copias controladas a la hora de ser asignados a un usuario específico, en el caso que se debe obtener una
copia de la totalidad o parte de una de estas, se deberá especificar en forma clara en la hoja de portada;
que es una copia de referencia solamente, por lo tanto, se identificará como una copia no controlada.
Las copias que pueden circular dentro o fuera de la compañía tendrán el sello original del departamento al
que pertenece la copia del manual, para que tenga validez. No se permiten copias o reproducciones si no
cumplen con el procedimiento anterior.
RESPONSABLE DEL MANUAL
Gerente de Operaciones es responsable de aprobar la revisión del contenido descrito en este manual y
sus partes, para la ejecución de las tareas operacionales actuales.
Cada usuario es directa y principalmente responsable de llevar a cabo todas las tareas asignadas.
Asimismo, de establecer los mecanismos necesarios para cumplir los procedimientos contenidos en sus
respectivos manuales.
Los responsables de la edición, enmiendas y modificación de las partes asociadas a este manual son los
siguientes:
Manual
Responsable
1
Manual Técnico de Despacho de Vuelo
Jefe de Centro de Control Operacional
2
3
Los usuarios de este manual y sus partes, involucrados directamente en operaciones de la empresa, deben
de estar familiarizados con los contenidos.
Cuando se amerite, se programará un entrenamiento si la revisión lo requiere.
![](asset-26.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Control del Manual
Fecha: 25-jul-2014
Cap.: 00.07.00
Rev. 00
Página: 2
INTENCIONALMENTE EN BLANCO
![](asset-27.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Control del Manual
Fecha: 25-jul-2014
Cap.: 00.08.00
Rev. 00
Página: 1
00.08.00 CONTROL DEL MANUAL ELECTRÓNICO
Este manual es mantenido en formato electrónico publicado en Internet mediante el sitio web conocido
como Portal Corporativo, construido para desplegar y administrar información de la Aerolínea. Esto permite
que los colaboradores tengan acceso a la información directamente de un computador. El responsable del
área es quien asegurará que todos los colaboradores tengan acceso y recursos suficientes a esta
información.
El portal corporativo es el medio oficial de la Aerolínea para la consulta de sus manuales regulados, este
sitio es controlado y se rige de acuerdo a la Guía de Procedimientos Manejo de Manuales Digitales
ACTUALIZACIÓN DE MANUALES EN EL SISTEMA Y CONTROL
(manuales@aerogal.info y biblioteca@aerogal.info)
De la misma forma en que se efectúan las revisiones del control de manuales descritas en el Capítulo
00.07.00 Control del Manual, se llevarán a cabo las revisiones del formato electrónico.
Una vez la revisión ha sido aprobada/aceptada por la DGAC, Publicaciones Técnicas procederá a actualizar
el manual y el oficio de aprobación/aceptación en la página intranet portal corporativo, en un tiempo no
mayor de 15 días contados a partir de la fecha de la recepción del manual, con el fin de que los usuarios del
manual electrónico puedan consultar la última revisión.
El formato electrónico estándar para visualizar estos manuales en el sistema es “Adobe Portable Document
Format” (PDF).
El Departamento de Publicaciones Técnicas debe asegurarse que este manual se encuentre totalmente al
día en la página intranet, de acuerdo con el listado maestro de revisiones de manuales.
Adicionalmente Publicaciones Técnicas distribuirá este manual y sus revisiones en Disco Compacto (CD),
según la lista de distribución.
Los CD’s desactualizados deben ser desechados en su totalidad.
![](asset-28.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Control del Manual
Fecha: 25-jul-2014
Cap.: 00.08.00
Rev. 00
Página: 2
INTENCIONALMENTE EN BLANCO
![](asset-29.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Identificación de Revisiones
Fecha: 25-jul-2014
Cap.: 00.09.00
Rev. 00
Página: 1
00.09.00 IDENTIFICACIÓN DE REVISIONES
Cuando una revisión es emitida, una línea a lo largo del margen izquierdo identificará toda la información
corregida.
Toda revisión se actualiza en el encabezado de cada página, con su fecha y número de revisión
correspondiente, sin afectar al resto del manual.
Título del Manual
AEROGAL
Título del Capítulo
Título del Sub capítulo
Fecha: DD-Mes-
AAAA
Cap.: 00.10.00
Rev. xx
Página: 1
Título del
Manual
Nombre de
la Aerolínea
Título del Capítulo
Título del sub-capítulo
Fecha que se
hizo la revisión
Número del Capítulo
Número de la sección
Número de
la revisión
Número de
la página
![](asset-2a.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Identificación de Revisiones
Fecha: 25-jul-2014
Cap.: 00.09.00
Rev. 00
Página: 2
INTENCIONALMENTE EN BLANCO
![](asset-2b.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Aprobaciones de Revisiones
Fecha: 25-jul-2014
Cap.: 00.10.00
Rev. 00
Página: 1
00.10.00 APROBACIONES DE REVISONES
Un juego duplicado de páginas efectivas será enviado a la Dirección General de Aeronáutica Civil, para su
aprobación/aceptación. Si la DGAC acepta/aprueba la revisión, el inspector firmará y fechará el Listado
completo de Páginas Efectivas y la devolverá a la Gerencia de Operaciones para su distribución a todas las
áreas correspondientes.
El Departamento de Publicaciones Técnicas colocará las hojas originales para la revisión en el Manual
Maestro correspondiente y marcará en la hoja de control de revisiones como corresponde.
El Departamento de Publicaciones Técnicas mantendrá el manual original para probar que la información
disponible en el Portal ha sido aprobada/aceptada por la DGAC.
El Departamento de Publicaciones Técnicas en una base mensual, notificará a los usuarios de los
correspondientes manuales, del estatus de su última revisión.
Este manual y sus Revisiones deberán tener la aprobación de la Dirección General de Aviación Civil para su
implementación.
![](asset-2c.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Aprobaciones de Revisiones
Fecha: 25-jul-2014
Cap.: 00.10.00
Rev. 00
Página: 2
INTENCIONALMENTE EN BLANCO
![](asset-2d.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Definiciones y Abreviaturas
Fecha: 25-jul-2014
Cap.: 00.11.00
Rev. 00
Página: 1
00.11.00 DEFINICIONES Y ABREVIATURAS
DEFINICIONES
A
Air Waybill (AWB): Es la guía aérea asociada al embarque de un elemento de carga.
B
Ballast Fuel: Es el combustible necesario para generar balance de una aeronave. Este combustible no
es usable.
Barrow: Tipo de ULD usado en compartimentos de equipaje contenerizados y que puede ser usado con
carga mixta.
BLK (Bulk): Identificador del espacio dentro de un compartimento de equipaje, el cual es abordado a
granel.
C
Cabin Load: Son los elementos de carga (AVI) que son abordados en la cabina de pasajeros,
especialmente animales vivos permitidos a transportarse de esa manera.
D
Deadload: Es la ventana disponible para manejar y reflejar los elementos de equipaje, carga y correo.
DG/SL: Indicador de mercancías peligrosas (Dangerous godos) y cargas especiales (special load).
E
Expected to board (ETB): Es la cantidad de pasajeros que se estima para un vuelo en particular.
F
Floating Average Bag Weight: Es el promedio de peso de las piezas de equipaje
Forecast ZFW: Es el peso del EZFW que se debe proveer a tráfico para el chequeo de pasajeros.
L
Loading Instruction Report (LIR): Es el documento que contiene las instrucciones de cargado de las
aeronaves y que es controlado por el analista de despacho.
LFS: Es el estatus del documento de WB, el cual ya ha sido FINALIZADO.
T
Trapped Fuel: Es combustible no usable, el cual es incluido en el ZFW no así en el total de combustible.
Top of Fuel: Es el combustible máximo posible que se puede adicionar.
![](asset-2e.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Definiciones y Abreviaturas
Fecha: 25-jul-2014
Cap.: 00.11.00
Rev. 00
Página: 2
INTENCIONALMENTE EN BLANCO
![](asset-2f.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Definiciones y Abreviaturas
Fecha: 25-jul-2014
Cap.: 00.11.00
Rev. 00
Página: 3
ABREVIATURAS
Español
Ingles
Significado
A
A
ABEW / BEWA
AOEW.CG.IU
ARMBEW [inch]
ARMOEW [inch]
ASDA
PREFIJO Y SUFIJO (ACTUAL O REAL)
ACTUAL BASIC EMPTY WEIGHT (Peso básico vacío REAL)
UNIDADES CORREGIDAS DEL INDICE DEL CG DEL AOEW
POSICION DEL CG DEL BEW EN TERMINOS DE BRAZO
POSICION DEL CG DEL OEW EN TERMINOS DE BRAZO
ACCELERATE-STOP DISTANCE AVAILABLE
B
BEW
BEW.CG.R
BASIC EMPTY WEIGHT (Genérico)
ESTACION (BRAZO) DE REFERENCIA DEL BEW
C
C
CAS
CLW
COEFICIENTE REDUCTOR DE MOMENTOS
CALIBRATED AIR SPEED
CLEARWAY -ZONA LIBRE DE OBSTACULOS
D
DE
DELIVERED EMPTY WEIGHT
E
EAS
EQUIVALENT AIR SPEED
F
FL
Fuel
FLIGHT LEVEL
MAXIMUM RAMP FUEL (Limitación estructural)
G
GS
GS
GROUND SPEED
GLIDE SLOPE (SENDA DE PLANEO)
H
H
h
hv2
ALTITUD
ALTURA
ALTURA DE DESPEGUE O DE SEGURIDAD
I
IAS
IFWA
INDEXBEW
INDEXOEW
ISA
INDICATED AIR SPEED
ACTUAL IN-FLIGHT WEIGHT (Peso REAL del avión EN VUELO)
UNIDADES DE INDICE DEL CG DEL ABEW
UNIDADES DE INDICE DEL CG DEL AOEW
INTERNATIONAL STANDARD ATMOSPHERE
J
K
K
CONSTANTE ADIMENSIONAL DEL INDICE
L
L
LDA
LEMAC/LERC
LANDING
LANDING DISTANCE AVAILABLE
LEADING EDGE MAC (Borde de ataque del MAC - RC)
![](asset-30.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Definiciones y Abreviaturas
Fecha: 25-jul-2014
Cap.: 00.11.00
Rev. 00
Página: 4
M
M
%MACBEW [%]
%MACOEW [%]
MCRG
MEW
MLW
MPLD
MPLDA
MTOW
MTOWA
MRampW
MZFW
TRUE MACH
POSICION DEL CG DEL BEW EN TERMINOS DE MAC
POSICION DEL CG DEL OEW EN TERMINOS DE MAC
MAXIMUM CARGO (Limitación estructural)
MANUFACTURER EMPTY WEIGHT
MAXIMUM LANDING WEIGHT
MAXIMUM PAYLOAD
ACTUAL MAXIMUM PAYLOAD (Carga paga máxima REAL)
MAXIMUM TAKE OFF WEIGHT (Limitación estructural)
ALLOWED MAXIMUM TAKE OFF WEIGHT (El menor de las tres
limitantes) (Peso máximo de decolaje PERMITIDO)
MAXIMUM TAXI WEIGHT
MAXIMUM ZERO FUEL WEIGHT
N
O
OAT
OEW
OEWA
OEWC
OI
OUTSIDE AIR TEMPERATURE
OPERATING EMPTY WEIGHT (Genérico)
ACTUAL OPERATING EMPTY WEIGHT (Peso operativo vacío REAL)
OEWA CORRECTED
OPERATIONAL ITEM(S)
P
P; CP; FE
PLDA
PILOTO, COPILOTO, MECANICO DE VUELO
ACTUAL PAYLOAD (carga paga REAL, menor que la MPLDA)
Q
Q
CONSUMO DE FUEL, en kilogramos por minuto, [kg.x min.-¹]
R
RAT
RC
RF
RRW
RWY
RAM AIR TEMPERATURE
REFERENCE CHORD
RAMP FUEL (En rampa antes del Taxeo)
RESISTENCIA DEL SUELO DE PISTA
RUNWAY
S
SAT
SI
STW
STW
STWS
STATIC AIR TEMPERATURE
STANDARD ITEMS
CLEARWAY -ZONA LIBRE DE OBSTACULOS
STEWARD –Cabinero.
STEWARDESS –Cabinera
T
TAS, V
to
TEMAC/TERC
TOGA
TORA
TOF
TODA
TOWA
TRPF
TRUE AIR SPEED
TAKE-OFF
TAILING EDGE MAC (Borde de salida del MAC - RC)
TAKEOFF AND GO-AROUND ENGINE POWER
TAKE-OFF RW AVAILABLE
TAKE-OFF FUEL
TAKE-OFF DISTANCE AVAILABLE
ACTUAL TAKE OFF WEIGHT
TRIP FUEL
![](asset-31.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Definiciones y Abreviaturas
Fecha: 25-jul-2014
Cap.: 00.11.00
Rev. 00
Página: 5
U
U
UX
µ
VELOCIDAD DEL VIENTO
COMPONENTE LONGITUDINAL DEL VIENTO
COEFICIENTE DE ROZAMIENTO DE LA PISTA
V
V1
V2
V3
V4
VA
VB
VEF
VFE
VERC
VGD
VLE
VLO
VMBE
VMCA
VMCG
VMO
VR
VREF
VST
VELOCIDAD CRITICA O DE DECISION
VELOCIDAD DE SEGURIDAD O DE ASCENSO
VELOCIDAD DE REPLIEGUE DE FLAPS
VELOCIDAD DE DESPEGUE COMPLETO
VELOCIDAD MAXIMA DE MANIOBRA / MANEUVERING SPEED
VELOCIDAD MAXIMA DE PENETRACION EN AIRE TURBULENTO
VELOCIDAD DE FALLA DEL MOTOR
VELOCIDAD MAXIMA PARA DESPLEGAR FLAPS
VELOCIDAD DE RECONOCIMIENTO DE LA FALLA DEL MOTOR
VELOCIDAD GREEN DOT
VELOCIDAD MAXIMA DEL AVION CON EL TREN EXTENDIDO
LIFT –OFF (AIRBORNE) SPEED , VELOCIDAD DE DECOLAJE
MAXIMUM BRAKE ENERGY SPEED
AIR MINIMUM CONTROL SPEED
GROUND MINIMUM CONTROL SPEED
VELOCIDAD MAXIMA DE OPERACIÓN
VELOCIDAD DE ROTACION
LANDING REFERENCE SPEED
STALL SPEED
W
W
WBAG
WPAX
W&B
PESO
PESO DEL EQUIPAJE DE BODEGA DE LOS PASAJEROS
PESO DE LOS PASAJEROS
WEIGHT and BALANCE
X
Y
Z
![](asset-32.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Definiciones y Abreviaturas
Fecha: 25-jul-2014
Cap.: 00.11.00
Rev. 00
Página: 6
INTENCIONALMENTE EN BLANCO
![](asset-33.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Generalidades
Fecha: 25-jul-2014
Cap.: 01.01.00
Rev. 00
Página: 1
01.00.00 GENERALIDADES
01.01.00 UNIDADES DE MEDIDA
ÍNDICE DEL CAPÍTULO
Capítulo Página
ACEPTACIÓN DGAC ........................................................................................................................................ 1
CONTENIDO DEL MANUAL ............................................................................................................................. 2
PORTADA 4
00.00.00 INTRODUCCIÓN ...................................................................................................................... 1
POLÍTICA GENERAL 2
00.01.01 ÍNDICE GENERAL ................................................................................................................... 1
00.01.02 ÍNDICE DE ILUSTRACIONES ................................................................................................. 1
00.01.03 ÍNDICE DE CUADROS ............................................................................................................. 1
00.01.04 ÍNDICE DE FORMATOS .......................................................................................................... 1
![](asset-34.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Generalidades
Fecha: 25-jul-2014
Cap.: 01.01.00
Rev. 00
Página: 2
INTENCIONALMENTE EN BLANCO
![](asset-35.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Generalidades
Unidades de Medida Empleadas
en Operaciones Aeronáuticas
Fecha: 25-jul-2014
Cap.: 01.01.01
Rev. 00
Página: 1
01.01.01 UNIDADES DE MEDIDA EMPLEADAS EN OPERACIONES AERONAUTICAS
A fin de obtener la mayor exactitud de los cálculos matemáticos en las diversas operaciones aeronáuticas, se
recomienda realizarlas empleando dos decimales.
Para efectos de notación de las fracciones decimales, AEROGAL, considera adecuado emplear la coma
(, ), ya que se ha notado que el empleo del punto ( . ) para separar las fracciones decimales de los números
enteros, puede llevar a graves confusiones.
El punto ( . ), para fines de cálculos matemáticos emitidos en Ingeniería de Operaciones, se utiliza para
notar miles que superen las cuatro cifras significativas enteras.
1616 Kg No utilizar punto (< o = 4 cifras significativas enteras).
17.800 Kg Emplear punto (> 4 cifras significativas enteras).
2’353.244,54 m Emplear punto (> 4 cifras significativas enteras).
1. UNIDADES DE MASA (W)
Tabla 1 Unidades de Masa (W)
N
UNIDAD
CONVERSION
1
1 TM
1000 kg
2
1 kg
2,2046 lb
3
1 lb
0.4536 kg
2. UNIDADES DE CAPACIDAD ( C ) / CANTIDAD ( Q )
Tabla 2 Unidades de Capacidad (C) / Cantidad (Q)
N
UNIDAD
CONVERSION
1
1 m3
264,2 USGal
2
1 USGal
3,7853*10-3 m3
3
1 L
0,2642 USGal
4
1 USGal
3,7853 L
3. UNIDADES DE LONGITUD ( L )
Tabla 3 Unidades de Longitud (L)
N
UNIDAD
CONVERSION
1
1 Km
0.54 NM
2
1 Km
0,62 SM
3
1 Km
3280,83 ft
4
1 NM
1,8519 Km
5
1 NM
1851,85 m
6
1 NM
1,15 SM
7
1 ft
0,3048 m
8
1 ft
3,048*10-4 Km
9
1 m
3,2808 ft
10
1 m
39,3701 inch
11
1 inch
0,0254 m
![](asset-36.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Generalidades
Unidades de Medida Empleadas
en Operaciones Aeronáuticas
Fecha: 25-jul-2014
Cap.: 01.01.01
Rev. 00
Página: 2
4. UNIDADES DE VELOCIDAD (V)
Tabla 4 Unidades de Velocidad (V)
N
UNIDAD
CONVERSION
1
1 Km/h
0,53996 kt
2
1 Km/h
0,278 m/s
3
1 Km/h
0,62140 mph (Miles per
hour)
4
1 Kt
1,8519 Km/h
5
1 m/s
3,5971 Km/h
5. UNIDADES DE PRESION ( p )
Tabla 5 Unidades de Presión
N
UNIDAD
CONVERSION
1
29,92 inch
Hg
1013,25 hP ( 1 ) = 760
mm Hg = 14,7 PSI
2
1 PSI
0,07 atm
3
1 atm
14,2857 PSI
(1) La nomenclatura “MILIBARES -mB”, ha sido
cambiada internacionalmente por
“HECTOPASCALES -hP”
6. UNIDADES DE POTENCIA (P) / EMPUJE (Thrust)
Tabla 6 Unidades de Potencia (P) / Empuje (Thrust)
N
UNIDAD
CONVERSION
1
1 KN
225 lb-f
2
1 KW
1.34 HP
7. CONVERSION DE TEMPERATURAS (T)
OC = OK – 273,15
OC = (5/9) x (OF - 32)
OF = (9/5) x OC + 32
OK = OC + 273.15
OK = (5/9) x OF + 255,37
8. UNIDADES DE DENSIDAD ( )
Tabla 7 Unidades de Densidad
N
UNIDAD
CONVERSION
1
1 kg/l
8,3444 lb/USGal
2
1 lb/USGal
0,1198 kg/l
![](asset-37.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Generalidades
Unidades de Medida Empleadas
en Operaciones Aeronáuticas
Fecha: 25-jul-2014
Cap.: 01.01.01
Rev. 00
Página: 3
9. OTRAS UNIDADES DE CONVERSION DE COMBUSTIBLE
Tabla 8 Otras Unidades de Conversión de Combustible
DENSIDAD DE COMBUSTIBLE
(FUEL) NORMALIZADA
PARA EL A 320
FUEL = 6,6998 lb/USGal a OAT = 15,7
OC
FUEL [litros] = 0,5649*FUEL [lb]
FUEL [ Lb ] = 1,7702*FUEL [L]
1 USGal = 3,7850 L
1 L = 0,2642 USGal
1 USGal = 6,7002 lb
1 Lb = 0,1492 USGal
10. CONVERSION DEL COMBUSTIBLE, DE UNIDADES DE CAPACIDAD A UNIDADES DE PESO
QFUEL [ L ] = 0,5649*Q FUEL [lb]
QFUEL = 6,6998 lb/USGal = 3,039 kg/USGal = 802, 8426 kg/m-3
Peso:
QFUEL [ L ] = 3,785 L * QFUEL [lb]
QFUEL [ lb/USGal ]
si QFUEL = otra
11. SISTEMAS DE MEDIDA DE LOS PRINCIPALES PARAMETROS AERONAUTICOS.
Tabla 9 Sistemas de Medida de los principales parámetros aeronauticos
N
PARAMETRO
NOTACION
SISTEMA
SI
SISTEMA
ANGLO-SAJON
1
MASA
W
[kg]
[lb]
2
DISTANCIA
HORIZONTAL
(LONGITUD)
LX
[m]
[inch]
3
DISTANCIA VERTICAL
(ALTURA)
LZ; H
[m]
[ft]
4
VELOCIDAD LINEAL
V; TAS; IAS; CAS
[Km/h]
[mph]
5
VELOCIDAD VERTICAL
VZ
[m/s]
[ft/min]
6
MOMENTO
M
[kg*m]
[lb*inch]
7
AREA
S
[m2]
[ft2]
8
DENSIDAD
δ;
[kg/m3];
[kg/L]
[lb/USGal];
9
PRESION ATMOSFERICA
PA
[mm Hg]
[hPa]
10
EMPUJE
T
[kN]
[lb-f]
![](asset-38.png)
Manual Técnico Despacho
de Vuelo
A-319 y A-320
AEROGAL
Generalidades
Unidades de Medida Empleadas
en Operaciones Aeronáuticas
Fecha: 25-jul-2014
Cap.: 01.01.01
Rev. 00
Página: 4
INTENCIONALMENTE EN BLANCO
![](asset-39.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.00
Rev. 01
Página: 1
01.02.00 ESPECIFICACIONES DESPACHO DE VUELO
ÍNDICE DEL CAPÍTULO
Capítulo Página
01.02.01 LIMITACIONES OPERATIVAS ................................................................................................ 1
1. IDENTIFICACION DE LAS AERONAVES 1
2. TIPOS DE OPERACIÓN 1
3. TRIPULACION MINIMA 1
4. LIMITES DE OPERACION POR ELEVACION DE AERODROMO Y TECHO 2
5. LIMITES DE COMPONENTES DE VIENTO 2
6. LIMITES DE PENDIENTE DE PISTA 2
7. LIMITES DE VELOCIDADES 2
8. LIMITES DE SISTEMA AIRE ACONDICIONADO y PRESURIZACION. 3
9. LIMITES DE SISTEMA NEUMATICO 3
9.1 FUENTE EXTERNA ........................................................................................................... 3
10. LIMITES DE ENERGIA ELECTRICA. 3
11. LIMITES DE LAS SUPERFICIES DE CONTROL DE VUELO. 3
11.1 FLAPS ............................................................................................................................ 3
12. LIMITES PARA EL VUELO AUTOMATICO. 4
13. LIMITES DE LOS INSTRUMENTOS DE VUELO. 4
14. LIMITES DE LOS INSTRUMENTOS DE NAVEGACION 4
14.1 RADAR METEOROLÓGICO ......................................................................................... 4
15. LIMITES DE LOS SISTEMAS DE COMUNICACION 4
16. LIMITES DEL SISTEMA HIDRAULICO 4
17. VELOCIDADES DE OPERACION DEL TREN DE ATERRIZAJE. 4
18. LIMITES DE MOTORES 5
18.1 INDICACIONES ............................................................................................................. 5
18.2 RPM ............................................................................................................................... 5
18.3 SISTEMA DE ACEITE ................................................................................................... 6
18.4 REVERSAS.................................................................................................................... 6
19. LIMITES DE APU 6
20. LIMITES PARA LA PROTECCION CONTRA HIELO Y LLUVIA 6
20.1 ANTIHIELO DE MOTOR ................................................................................................ 6
20.1 CALEFACCIÓN DE VENTANAS ................................................................................... 7
21. LIMITES PARA OPERACION DESDE PISTAS CONTAMINADAS 7
21.1 DESPEGUE EN PISTAS CONTAMINADAS ................................................................. 7
22. LIMITES PARA LA ILUMINACION DE LA AERONAVE 7
23. LIMITES PARA ITEMS SUJETOS AL MEL / CDL 7
24. CARGAS LÍMITES PARA MANIOBRA 7
25. LIMITES DE PESO Y CENTRO DE GRAVEDAD (CG) 8
26. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CSA 12
27. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CSB 13
28. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CSF 14
29. REFERENCIA PARA EL CENTRO DE GRAVEDAD HC-CKP 15
30. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CLF 16
31. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CJM 17
32. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CJV 18
33. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CJW 19
34. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CRU 20
35. PARÁMETROS REFERENCIALES PARA CENTRADO Y BALANCE 21
36. LÍMITES CERTIFICADOS DEL CENTRO DE GRAVEDAD A319 / A320. 22
![](asset-3a.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.00
Rev. 01
Página: 2
37. PESOS OPERACIONALES 23
PESO BÁSICO VACÍO ACTUAL O REAL –ABEW ................................................................ 23
37.1 PESO OPERATIVO VACÍO ACTUAL O REAL –AOEW ............................................. 23
37.2 PESO NORMALIZADO PARA TRIPULACION DE VUELO Y CABINA ...................... 23
37.3 PESO NORMALIZADO PARA PASAJEROS Y SU EQUIPAJE DE MANO ................ 24
37.4 EL PESO OPERATIVO VACÍO ACTUAL Y CORREGIDO – OEWA Y OEWC. ......... 24
37.5 DESPLAZAMIENTO DEL CG POR VARIACION DE PESOS EN ZONAS DE CREW
PAX Y CARGA ........................................................................................................................ 24
37.6 PESO OPERATIVO ACTUAL O REAL –AOW ............................................................ 27
37.7 CAMBIOS DE ULTIMO MINUTO................................................................................. 27
37.8 DEFINICIONES RELACIONADAS CON EL CENTRO DE GRAVEDAD ................... 28
37.9 INDICE QUE RECORRE UN CUERPO (ITEM) AL SER CARGADO O BAJADO DEL
AVION CON UN AOEW .......................................................................................................... 30
37.10 LIMITES DE BODEGAS DE CARGO .......................................................................... 31
37.11 LIMITACIONES DE LOS SISTEMAS .......................................................................... 31
![](asset-3b.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 11-nov-2016
Cap.: 01.02.01
Rev. 05
Página: 1
01.02.01 LIMITACIONES OPERATIVAS
1. IDENTIFICACION DE LAS AERONAVES
Tabla 10 A319 – 112 / A319-115 Fleet
MODELO DE AERONAVE
NUMERO DE SERIE
MATRICULA
A319-112
2126
HC-CKP
A319-112
2078
HC-CLF
A319-115
3518
HC-CSA
A319-115
3467
HC-CSB
Tabla 11 A320-214 Fleet
MODELO DE AERONAVE
NUMERO DE SERIE
MATRICULA
A320-214
4379
HC-CJM
A320-214
4547
HC-CJV
A320-214
4487
HC-CJW
A320-214
3408
HC-CRU
A320-214
4100
HC-CSF
2. TIPOS DE OPERACIÓN
La aeronave A319/320 está certificada para realizar los siguientes tipos de operación:
Vuelo Visual (diurno y nocturno) -VFR
Vuelo Instrumental (diurno y nocturno) –IFR
Vuelo en Condiciones de Formación de Hielo
Operación sobre zonas extensas de agua.
FCOM LIM-10 P 1/2
3. TRIPULACION MINIMA
La tripulación de vuelo mínima requerida es de dos miembros:
Un Piloto o Comandante de la aeronave,
Un Copiloto o Primer Oficial
FCOM LIM-10 P 1/2
La tripulación de cabina de pasajeros mínima requerida, es de tres (3) Auxiliares de Vuelo para el
A319 y A320.
![](asset-3c.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 23-may-2017
Cap.: 01.02.01
Rev. 06
Página: 2
4. LIMITES DE OPERACION POR ELEVACION DE AERODROMO Y TECHO
Tabla 12 FCOM LIM-12 P 1/4
ALTITUD DE PRESION DE
AERODROMO
TECHO
REGISTRO
14100 FT
39800 FT
A319: HC-CKN, HC-CSA, HC-CSB, HC-CLF
A320: HC CJM, HC-CJV, HC-CJW, HC-CRU,
HC-CSF
5. LIMITES DE COMPONENTES DE VIENTO
Tabla 13 LIM-12 P 2/4
N
PARÁMETRO
NOTACION
MODULO
1.
Componente longitudinal de viento de cola, para el despegue y
aterrizaje.
Para aterrizajes autoland con esta configuración, solamente con flaps full
UX
15 kt
2.
Componente Longitudinal de viento de cola para aterrizajes (autoland) y
rollout
UX
10 kt
3.
Componente longitudinal de viento cruzado
UY
38 kt
6. LIMITES DE PENDIENTE DE PISTA
De acuerdo al Manual de Vuelo del fabricante (AFM), la pendiente de pista no podrá exceder la pendiente
de pista +/- 2%
LIM-12 P 1/4
7. LIMITES DE VELOCIDADES
La tabla de las velocidades máximas operativas (VMO) se encuentra a continuación.
Tabla 14 LIM-13 P 1, 2, 5
MAXIMUM OPERATING SPEED VMO/MMO
VMO 350 KIAS / MMO 0,82 MAC
MAXIMUM DESIGN MANOEUVERING SPEED VA
0,78 MAC
MAXIMUM TIRE SPEED
195 KT
![](asset-3d.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 11-nov-2016
Cap.: 01.02.01
Rev. 05
Página: 3
8. LIMITES DE SISTEMA AIRE ACONDICIONADO y PRESURIZACION.
Presión diferencial máxima positiva 9,0 psi
Presión diferencial mínima negativa -1 psi
Ajuste de seguridad de la válvula de alivio 8.60 psi
Presión diferencial máxima permisible para el despegue y el aterrizaje = 0,125 psi
LIM-21-21_10 P 1/2 y LIM-21-21_20 P 1/2
9. LIMITES DE SISTEMA NEUMATICO
9.1 FUENTE EXTERNA
ADVERTENCIA: no suministro de más de 45 psi de presión, pueden ocurrir daños en los equipos o
personal por exceso de presión.
NOTA: la puesta en marcha del motor requiere de flujo de aire de alta y podrá exigir al menos dos
carros de servicio en tierra.
Presión en el conducto para encendido de motor:
Chequear presión del conducto 30 psi o mayor
Maintenance Manual Procedure
10. LIMITES DE ENERGIA ELECTRICA.
Intensidad de la corriente eléctrica AC 115 volt y 28 DC
Frecuencia ƒ de la corriente alterna 400 ciclos
Los TRs convierten 115 volt AC a 28 volt DC
El Static Inverter convierte 24 volt DC de la batería a 115 volt AC
Battery power 24 volt DC volt. Duración aproximada 00:30 minutos.
Maintenance Manual Procedure y QRH
11. LIMITES DE LAS SUPERFICIES DE CONTROL DE VUELO.
11.1 FLAPS
El límite de altitud para operar con los flaps extendidos, es de 20.000 pies de altitud de presión.
Tabla 15 LIM-13 P 4/8
MAXIMUM FLAPS/SLATS SPEEDS
LEVER
POSITION
SLATS
FLAPS
Ind. on ECAM
MAX SPD
FLIGHT PHASE
1
18
0
1
230
HOLDING
1
18
10
1+F
215
TAKEOFF
2
22
15
2
200
TAKEOFF/APPROACH
3
22
20
3
185
TAKEOFF/APPROACH/LANDING
FULL
27
40
FULL
177
LANDING
![](asset-3e.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 11-nov-2016
Cap.: 01.02.01
Rev. 05
Página: 4
12. LIMITES PARA EL VUELO AUTOMATICO.
No use el autopilot por debajo de 100 ft AGL. Para aeropuertos de altitud presión sobre 8400 ft.
El uso del TRIM cuando el autopilot está enganchado es prohibido.
AFM Limitations Pag.12
13. LIMITES DE LOS INSTRUMENTOS DE VUELO.
Para operaciones en espacio aéreo con criterio RVSM, la máxima diferencia en vuelo, de indicación
entre los altímetros del comandante y del primer oficial, será 200 ft.
Para operaciones en espacio aéreo con criterio RVSM, la máxima diferencia en tierra, de indicación
entre los altímetros del comandante y del primer oficial, será:
Tabla 16 FCOM 3 Description
Fiel Elevation
Max. Difference Between Captain & F/O.
Max. Difference Between Captain
F/O & Field Elevation
SEA LEVEL
40 FEET
75 FEET
5.000 FEET
45 FEET
75 FEET
10.000 FEET
50 FEET
75 FEET
14. LIMITES DE LOS INSTRUMENTOS DE NAVEGACION
14.1 RADAR METEOROLÓGICO
No operar el radar meteorológico en hangares, a 50ft del personal o derrames de combustible.
Nota: esta restricción no aplica si el radar opera en modo test.
FCOM 3 description
15. LIMITES DE LOS SISTEMAS DE COMUNICACION
No operar el equipo de HF durante la carga de combustible (riesgo de explosión)
16. LIMITES DEL SISTEMA HIDRAULICO
EL SISTEMA DE DEPÓSITO MUESTRA 1.00 COMO CANTIDAD NORMAL DEL SERVICIO
RF en color magenta, aparece cuando el embalse requiere de recarga
El sistema muestra de presión hidráulica en libras por pulgada cuadrada de las bombas de cada sistema.
FCOM 13.10.1
17. VELOCIDADES DE OPERACION DEL TREN DE ATERRIZAJE.
Tabla 17 AFM Lim SDPD Pag 2
GEAR DOWN SPEEDS
Maximum speed with
landing gear extended
(VLE)
VLE = 280 / 0,67M
Maximum speed at which
the landing gear may be
extended (VLO extension)
VLO = 250 / 0,60M
Maximum speed at which
the landing gear may be
retracted (VLO retraction)
VLO = 220 / 0,54M
![](asset-3f.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 11-nov-2016
Cap.: 01.02.01
Rev. 05
Página: 5
18. LIMITES DE MOTORES
18.1 INDICACIONES
LIMITES MAXIMOS/MINIMOS: rojo
MARGEN DE PRECAUCION: ámbar
Tabla 18 EGT CFM56- 5B6, EGT CFM56- 5B4, EGT CFM56-5B7
OPERATING
CONDITION
TIME LIMIT
EGT LIMIT
NOTE
TAKEOFF(1) and GO-
AROUND
5 min
950°C
10 min
Only In Case Of Engine
Failure
MCT
Unlimited
915°C
STARTING
725°C
18.2 RPM
Los límites máximos para el CFM56-5B6 son:
N1, Low Pressure Compressor Rotor 108.8% (10 Min)
108.4% (continuous)
N2, High Pressure Compressor Rotor 100.3% (10 Min.)
FCOM 2 Engine Starting Procedures
Los límites máximos para el CFM56-5B4/3 son:
N1, Low Pressure Compressor Rotor 108.8% (5Min)
108.4% (continuous)
N2, High Pressure Compressor Rotor 100.3% (5 Min.)
FCOM 2 Engine Starting Procedures
Los límites máximos para el CFM56-5B7 son:
N1, Low Pressure Compressor Rotor 104%
N2, High Pressure Compressor Rotor 105%
FCOM LIM-70 P 2/4
![](asset-40.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 11-nov-2016
Cap.: 01.02.01
Rev. 05
Página: 6
18.3 SISTEMA DE ACEITE
Max continuous temperature................................................................................................. 140 °C
Max transient temperature (15 min)...................................................................................... 155 °C
Minimum starting temperature............................................................................................... -40 °C
Minimum temperature for takeoff........................................................................................... -10 °C
Minimum oil quantity.............................(Refer to PRO-NOR-SOP-04-Before Walk Around-ECAM.)
FCOM LIM-70 P 1/4
18.4 REVERSAS
It is not permitted to select reverse thrust in flight
It is not permitted to back up the aircraft with reverse thrust
Maximum reverse should not be used below 70 kt. (Idle reverse is permitted down to aircraft stop).
LIM-70 P 3/4
19. LIMITES DE APU
Bleed mas eléctrico del APU hasta 20.000ft
El APU puede operar hasta los 39.800ft con cargas eléctricas
No arrancar o apagar el APU durante abastecimiento de combustible.
FCOM LIM-49-20 P 1/2
20. LIMITES PARA LA PROTECCION CONTRA HIELO Y LLUVIA
20.1 ANTIHIELO DE MOTOR
El antihielo de motor debe estar conectado, durante el despegue y la subida inicial, cuando existan o
se prevean condiciones de formación de hielo, excepto durante el ascenso y crucero cuando las
temperaturas estén por debajo de -40ºC SAT.
El antihielo del motor, debe ser una prioridad durante el descenso y todas las condiciones de hielo,
incluidas temperaturas debajo de -40ºC SAT.
NOTA: Se considera que existen condiciones de formación de hielo, cuando:
En tierra y en momento de despegue la OAT = 10° C o inferior, o
En vuelo la TAT = 10° C o inferior, y,
Hay humedad visible (tales como nubes, niebla con una visibilidad de una milla o menos, lluvia,
nieve, agua nieve y cristales de hielo).
También, cuando con una temperatura de 10° C o inferior se opere en plataformas, calles de rodaje o pistas
encharcadas o con agua-nieve, que pueda ser ingerida por los motores o depositarse sobre los mismos,
capotas o censores de los motores.
No opere el wing anti-ice en tierra cuando la temperatura este sobre 10ºC
No confíe en una apreciación visual de formación de hielo desde la cabina de mando. La tardanza en la
utilización del antihielo del motor, podría provocar daños severos en los motores.
MGO Limitaciones
![](asset-41.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 7
20.1 CALEFACCIÓN DE VENTANAS
Todas las ventanas de la cabina de vuelo son calentadas eléctricamente.
Las ventanas delanteras tienen anti-hielo y anti-niebla.
Las ventanas laterales tienen solamente anti-niebla.
Las ventanas son calentadas tan pronto como la energía eléctrica se ha establecido.
Además de la calefacción eléctrica, aire acondicionado es suministrado por la parte superior de las
ventanas delanteras, protegiendo a estas de niebla.
FCOM 2 Procedure
21. LIMITES PARA OPERACION DESDE PISTAS CONTAMINADAS
Información más amplia véase Sección 01.06.00 : “ACONTECIMIENTOS DURANTE LA OPERACION”
21.1 DESPEGUE EN PISTAS CONTAMINADAS
Para efectuar un despegue en estas condiciones, es necesario que las cubiertas de las ruedas del tren de
nariz sean de tipo banda deflectora (chine tires), que estén instalados deflectores en el tren principal y con
una OAT de 2° C o inferior, que la calefacción de las tomas de estática estén operativas.
No se permite despegar o aterrizar con acción de frenada DEGRADADA (POOR) y coeficiente de fricción
menor o igual a 0,20.
Se recomienda no despegar, si existe cualquiera de estas dos condiciones:
Nieve húmeda, agua nieve o agua estancada con una profundidad superior a media pulgada (12.7 mm)
Nieve seca, con una profundidad superior a 4 pulgadas (10 cm)
Cuando se apliquen al avión fluidos de antihielo/deshielo, NO utilizar empuje reducido al momento de
decolar. Uso de “Derate”, sin embargo, sí está permitido
22. LIMITES PARA LA ILUMINACION DE LA AERONAVE
No usar en vuelo, la posición ON BAT (Ground only) de las luces de navegación.
No operar las luces interiores de aterrizaje (INBOARD) y/o luces de giro en pista (TURN OFF) con el avión
parado.
23. LIMITES PARA ITEMS SUJETOS AL MEL / CDL
Cuando haya que realizar un vuelo, con ciertos elementos secundarios de la estructura y/o del motor sin
instalar, el avión debe operarse de acuerdo con las limitaciones especificadas en el CDL (Configuration
Deviation List) o de acuerdo al MEL (Minimum Equipment List).
24. CARGAS LÍMITES PARA MANIOBRA
Slats y Flaps retraidos: -1g a +2.5g
Slats extendidos, Flaps retraidos: -1g a +2.5g
Slats y Flaps extendidos: 0g a +2.0g
![](asset-42.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 23-may-2017
Cap.: 01.02.01
Rev. 06
Página: 8
25. LIMITES DE PESO Y CENTRO DE GRAVEDAD (CG)
Tabla 19 Pesos y Capacidades Máximos A319. HC-CKN, HC-CLF
A319-112
ENGINES = 2 x CFM–56B6/P
(THRUST = 23500 LB)
CREW =
2 + 3
PAX = J12/108
(TOTAL: 120 PAX)
N
PARAMETRO
PESO KG.
OBSERVACIONES
1.
MTXW
70400
LIMITE ESTRUCTURAL
2.
MTOW
70000
LIMITE ESTRUCTURAL
3.
MLW
61000
LIMITE ESTRUCTURAL
4.
MZFW
57000
LIMITE ESTRUCTURAL
5.
Min W
35400
LIMITE ESTRUCTURAL
6.
FUELMAX TANK 01,
6127
LIMITE ESTRUCTURAL. Ver nota 1
7.
FUELMAX TANK 02,
6127
LIMITE ESTRUCTURAL. Ver nota 1
8.
FUELMAX TANK
CENTRAL
6476
LIMITE ESTRUCTURAL. Ver nota 1
9.
FUEL ATRAPADO,
65
FUEL USABLE QUE ES DRENABLE Y ESTA
ATRAPADO EN MANIFOLDS, FEED LINES y
FITTINGS
10.
FUELMAX
18730
LIMITE VOLUMETRICO
11.
BODEGA DELANTERA,
2268
LIMITE ESTRUCTURAL. Ver nota 2
12.
BODEGA
POSTERIOR
4448
LIMITE ESTRUCTURAL. Ver nota 2
PRESURIZADA Y CLIMATIZADA
13.
CARGO MAXIMO
6716
LIMITE ESTRUCTURAL
MCRG – Maximum Cargo
14.
RESISTENCIA DEL
PISO EN AMBAS
BODEGAS
732 Kg/m2
LIMITE ESTRUCTURAL
![](asset-43.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 10-ago-2016
Cap.: 01.02.01
Rev. 03
Página: 9
Tabla 20A Pesos y Capacidades Máximos A319. HC-CSA, HC-CSB
A319-115
ENGINES = 2 x CFM–56B7
(THRUST = 27000 LB)
CREW =
2 + 3
PAX = J12/108
(TOTAL: 120 PAX)
N
PARAMETRO
PESO KG.
OBSERVACIONES
15.
MTXW
75900
LIMITE ESTRUCTURAL
16.
MTOW
75500
LIMITE ESTRUCTURAL
17.
MLW
62500
LIMITE ESTRUCTURAL
18.
MZFW
58500
LIMITE ESTRUCTURAL
19.
Min W
35400
LIMITE ESTRUCTURAL
20.
FUELMAX TANK 01,
6264
LIMITE ESTRUCTURAL. Ver nota 1
21.
FUELMAX TANK 02,
6264
LIMITE ESTRUCTURAL. Ver nota 1
22.
FUELMAX TANK
CENTRAL
6476
LIMITE ESTRUCTURAL. Ver nota 1
23.
FUEL ATRAPADO,
65
FUEL USABLE QUE ES DRENABLE Y ESTA
ATRAPADO EN MANIFOLDS, FEED LINES y
FITTINGS
24.
FUELMAX
19004
LIMITE VOLUMETRICO
25.
BODEGA DELANTERA,
2268
LIMITE ESTRUCTURAL. Ver nota 2
26.
BODEGA
POSTERIOR
4518
LIMITE ESTRUCTURAL. Ver nota 2
PRESURIZADA Y CLIMATIZADA
27.
CARGO MAXIMO
6786
LIMITE ESTRUCTURAL
MCRG – Maximum Cargo
28.
RESISTENCIA DEL
PISO EN AMBAS
BODEGAS
732 Kg/m2
LIMITE ESTRUCTURAL
![](asset-44.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 10-ago-2016
Cap.: 01.02.01
Rev. 03
Página: 10
Tabla 21 Pesos y Capacidades Máximos A320. HC-CJM, HC-CJV, HC-CJW, HC-CRU, HC-CSF
A320-214
MSN: 4379
ENGINES = 2 x CFM–56B4/3
(THRUST = 27000 KG)
CREW =
2 + 6
PAX = J12/138
(TOTAL: 150 PAX)
N
PARAMETRO
PESO KG.
OBSERVACIONES
29.
MTXW
77400
LIMITE ESTRUCTURAL
30.
MTOW
77000
LIMITE ESTRUCTURAL
31.
MLW
66000
LIMITE ESTRUCTURAL
32.
MZFW
62500
LIMITE ESTRUCTURAL
33.
Min W
37230
LIMITE ESTRUCTURAL
34.
FUELMAX TANK 01,
6265
LIMITE VOLUMETRICO. Ver nota 1
35.
FUELMAX TANK 02,
6265
LIMITE VOLUMETRICO. Ver nota 1
36.
FUELMAX TANK
CENTRAL
6476
LIMITE VOLUMETRICO. Ver nota 1
37.
FUEL ATRAPADO,
65
FUEL USABLE QUE ES DRENABLE Y ESTA
ATRAPADO EN MANIFOLDS, FEED LINES y
FITTINGS
38.
FUELMAX
19005
LIMITE VOLUMETRICO
39.
BODEGA DELANTERA,
3402
LIMITE ESTRUCTURAL. Ver nota 2
PRESURIZADA / CLIMATIZADA
40.
BODEGA
POSTERIOR
6033
LIMITE ESTRUCTURAL. Ver nota 2
41.
CARGO MAXIMO
9435
LIMITE ESTRUCTURAL
MCRG – Maximum Cargo
42.
RESISTENCIA DEL
PISO EN AMBAS
BODEGAS
732 Kg/m2
LIMITE ESTRUCTURAL
Notas:
1. La distribución de combustible en los depósitos central y de cada una de las alas se efectuará en
forma equitativa, de acuerdo al Manual de Peso y Balance (WBM) de Airbus y reproducido en el
Volumen Técnico de Control de Peso y Balance de AeroGal. Una vez que se llegue al tope de la
capacidad de los tanques de las alas, el remanente de combustible a ser cargado, en caso de ser
necesario, se lo efectuará en el tanque central cuya capacidad es mayor.
WBM 1.20.01 Pág 1
![](asset-45.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 10-ago-2016
Cap.: 01.02.01
Rev. 03
Página: 11
2. La Hoja de Centrado (Trim Sheet) del A319 (que consta en el Cap. IV de este Manual) considera 3
particiones en las bodegas de carga. Bin 1 (delantera), Bin 4 (trasera) y Bin 5 (carga al granel (bulk).
En el Trim Sheet constan las limitaciones de cada bodega. La ubicación de bulkheads, de puertas y
capacidades volumétricas de cada bodega consta la sección 1.60 del Manual WBM de Airbus.
WBM 1.60.
3. La Hoja de Centrado (Trim Sheet) del A320 (que consta en el Cap. IV de este Manual) considera 4
particiones en las bodegas de carga. Bin 1 (delantera), Bin 3 (trasera anterior), Bin 4 (trasera
posterior) y Bin 5 (carga al granel (bulk). En el Trim Sheet constan las limitaciones de cada bodega.
La ubicación de bulkheads, de puertas y capacidades volumétricas de cada bodega consta la
sección 1.60 del Manual WBM de Airbus.
WBM 1.60.
INTENCIONALMENTE EN BLACO
![](asset-46.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 23-may-2017
Cap.: 01.02.01
Rev. 06
Página: 12
26. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CSA
Los pesos y correspondiente posición del centro de gravedad se refieren a los siguientes valores:
Tabla 22 Pesos y Correspondiente posición del centro de gravedad HC- CSA
DOW/DOI
HC-CSA
RC
4,194
m
LERC
16,2016
m
RefSta
17,2500
m
C
1000
kg*m
K
50
IU
ITEM
N
WEIGHT
INDEX
BASIC WEIGHT
1
41672
50,03
Items Operacionales
Variables
Crew Main / Crew Cabin
2/0
154
-1,87
2/3
346
-1,13
2/4
410
-1,77
3/3
423
-2,02
¾
487
-2,65
4/4
564
-3,53
Pantry Nac
1,00
114
0,43
Pantry Intl
1,00
453
1,75
SWA
1,00
150
1,62
DOW TRAINING (2/0)
1,00
42090
50,21
DOW NAC (2/3)
1,00
42282
50,95
DOW INTL (2/4)
1,00
42685
51,63
![](asset-47.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 11-nov-2016
Cap.: 01.02.01
Rev. 05
Página: 13
27. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CSB
Los pesos y correspondiente posición del centro de gravedad se refieren a los siguientes valores:
Tabla 23 Pesos y Correspondiente posición del centro de gravedad HC- CSB
DOW/DOI
HC-CSB
RC
4,194
m
LERC
16,2016
m
RefSta
17,2500
m
C
1000
kg*m
K
50
IU
ITEM
N
WEIGHT
INDEX
BASIC WEIGHT
1
41180
46,76
Items Operacionales
Variables
Crew Main / Crew Cabin
2/0
154
-1,87
2/3
346
-1,13
2/4
410
-1,77
3/3
423
-2,02
3/4
487
-2,65
4/4
564
-3,53
Pantry Nac
1,00
114
0,43
Pantry Intl
1,00
453
1,75
SWA
1,00
150
1,62
DOW TRAINING (2/0)
1,00
41598
46,94
DOW NAC (2/3)
1,00
41790
47,68
DOW INTL (2/4)
1,00
42193
48,36
![](asset-48.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 23-may-2017
Cap.: 01.02.01
Rev. 06
Página: 14
28. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CSF
Los pesos y correspondiente posición del centro de gravedad se refieren a los siguientes valores:
Tabla 24 Pesos y Correspondiente posición del centro de gravedad HC- CSF
DOW/DOI
HC-CSF
RC
4,1935
m
LERC
17,8015
m
RefSta
18,8499
m
C
1000
kg*m
K
50
IU
ITEM
N
WEIGHT
INDEX
BASIC WEIGHT
1
42368
52,56
Items Operacionales
Variables
Crew Main / Crew Cabin
2/0
154
-2,12
2/3
346
-1,20
2/4
410
-1,93
3/3
423
-2,22
3/4
487
-2,94
4/4
564
-3,95
Pantry Nac
1,00
114
0,52
Pantry Intl
1,00
453
2,10
SWA
1,00
150
-0,50
DOW TRAINING (2/0)
1,00
42786
50,46
DOW NAC (2/3)
1,00
42978
51,38
DOW INTL (2/4)
1,00
43381
52,23
![](asset-49.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 23-may-2017
Cap.: 01.02.01
Rev. 06
Página: 15
29. REFERENCIA PARA EL CENTRO DE GRAVEDAD HC-CKN
Los pesos y correspondiente posición del centro de gravedad se refieren a los siguientes valores:
Tabla 25 Pesos y Correspondiente posición del centro de gravedad HC- CKN
DOW/DOI
HC-CKN
RC
4,1935
m
LERC
16,2016
m
RefSta
17,2500
m
C
1000
kg*m
K
50
IU
ITEM
N
WEIGHT
INDEX
BASIC WEIGHT
1
40069
43,39
Items Operacionales
Variables
Crew Main / Crew Cabin
2/0
154
-1,87
2/3
346
-1,13
2/4
410
-1,77
3/3
423
-2,02
3/4
487
-2,65
4/4
564
-3,53
Pantry Nac
1,00
114
0,43
Pantry Intl
1,00
453
1,75
SWA
1,00
150
1,62
DOW TRAINING (2/0)
1,00
40487
43,57
DOW NAC (2/3)
1,00
40679
44,31
DOW INTL (2/4)
1,00
41082
44,99
![](asset-4a.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 23-may-2017
Cap.: 01.02.01
Rev. 06
Página: 16
30. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CLF
Los pesos y correspondiente posición del centro de gravedad se refieren a los siguientes valores
Tabla 26 Pesos y Correspondiente posición del centro de gravedad HC- CLF
DOW/DOI
HC-CLF
RC
4,1935
m
LERC
16,2016
m
RefSta
17,2500
m
C
1000
kg*m
K
50
IU
ITEM
N
WEIGHT
INDEX
BASIC WEIGHT
1
40244
44,95
Items Operacionales
Variables
Crew Main / Crew Cabin
2/0
154
-1,87
2/3
346
-1,13
2/4
410
-1,77
3/3
423
-2,02
3/4
487
-2,65
4/4
564
-3,53
Pantry Nac
1,00
114
0,43
Pantry Intl
1,00
453
1,75
SWA
1,00
150
1,62
DOW TRAINING (2/0)
1,00
40662
45,13
DOW NAC (2/3)
1,00
40854
45,87
DOW INTL (2/4)
1,00
41257
46,55
![](asset-4b.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 23-may-2017
Cap.: 01.02.01
Rev. 06
Página: 17
31. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CJM
Los pesos y correspondiente posición del centro de gravedad se refieren a los siguientes valores
Tabla 27 Pesos y Correspondiente posición del centro de gravedad HC- CJM
DOW/DOI
HC-CJM
RC
4,1935
m
LERC
17,8015
m
RefSta
18,8499
m
C
1000
kg*m
K
50
IU
ITEM
N
WEIGHT
INDEX
BASIC WEIGHT
1
43736
56,21
Items Operacionales
Variables
Crew Main / Crew Cabin
2/0
154
-2,12
2/3
346
-1,20
2/4
410
-1,93
3/3
423
-2,22
3/4
487
-2,94
4/4
564
-3,95
Pantry Nac
1,00
114
0,52
Pantry Intl
1,00
453
2,10
SWA
1,00
150
-0,50
DOW TRAINING (2/0)
1,00
44154
54,11
DOW NAC (2/3)
1,00
44346
55,03
DOW INTL (2/4)
1,00
44749
55,88
![](asset-4c.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 11-nov-2016
Cap.: 01.02.01
Rev. 05
Página: 18
32. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CJV
Los pesos y correspondiente posición del centro de gravedad se refieren a los siguientes valores
Tabla 28 Pesos y Correspondiente posición del centro de gravedad HC- CJV
DOW/DOI
HC-CJV
RC
4,1935
m
LERC
17,8015
m
RefSta
18,8499
m
C
1000
kg*m
K
50
IU
ITEM
N
WEIGHT
INDEX
BASIC WEIGHT
1
42888
53,76
Items Operacionales
Variables
Crew Main / Crew Cabin
2/0
154
-2,12
2/3
346
-1,20
2/4
410
-1,93
3/3
423
-2,22
3/4
487
-2,94
4/4
564
-3,95
Pantry Nac
1,00
114
0,52
Pantry Intl
1,00
453
2,10
SWA
1,00
150
-0,50
DOW TRAINING (2/0)
1,00
43306
51,66
DOW NAC (2/3)
1,00
43498
52,58
DOW INTL (2/4)
1,00
43901
53,43
![](asset-4d.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 11-nov-2016
Cap.: 01.02.01
Rev. 05
Página: 19
33. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CJW
Los pesos y correspondiente posición del centro de gravedad se refieren a los siguientes valores
Tabla 29 Pesos y Correspondiente posición del centro de gravedad HC- CJW
DOW/DOI
HC-CJW
RC
4,1935
m
LERC
17,8015
m
RefSta
18,8499
m
C
1000
kg*m
K
50
IU
ITEM
N
WEIGHT
INDEX
BASIC WEIGHT
1
43040
54,26
Items Operacionales
Variables
Crew Main / Crew Cabin
2/0
154
-2,12
2/3
346
-1,20
2/4
410
-1,93
3/3
423
-2,22
3/4
487
-2,94
4/4
564
-3,95
Pantry Nac
1,00
114
0,52
Pantry Intl
1,00
453
2,10
SWA
1,00
150
-0,50
DOW TRAINING (2/0)
1,00
43458
52,16
DOW NAC (2/3)
1,00
43650
53,08
DOW INTL (2/4)
1,00
44053
53,93
![](asset-4e.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 20-jun-2016
Cap.: 01.02.01
Rev. 02
Página: 20
34. REFERENCIAS PARA EL CENTRO DE GRAVEDAD. HC-CRU
Tabla 30 Pesos y Correspondiente posición del centro de gravedad HC-CRU
DOW/DOI
HC-CRU
RC
4,1935
m
LERC
17,8015
m
RefSta
18,8499
m
C
1000
kg*m
K
50
IU
ITEM
N
WEIGHT
INDEX
BASIC WEIGHT
1
42989
54,49
Items Operacionales
Variables
Crew Main / Crew Cabin
2/0
154
-2,12
2/3
346
-1,20
2/4
410
-1,93
3/3
423
-2,22
3/4
487
-2,94
4/4
564
-3,95
Pantry Nac
1,00
114
0,52
Pantry Intl
1,00
453
2,10
SWA
1,00
150
-0,50
DOW TRAINING (2/0)
1,00
43407
52,39
DOW NAC (2/3)
1,00
43599
53,31
DOW INTL (2/4)
1,00
44002
54,16
![](asset-4f.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 21
35. PARÁMETROS REFERENCIALES PARA CENTRADO Y BALANCE
El Manual WBM de AIRBUS de los aviones A319-112 y AEROGAL estipulan los siguientes parámetros:
Tabla 31 Parámetros A319 – 112 / A319-115
N
PARAMETRO
MODULO
OBSERVACION
1.
DATUM
2.54 m
DELANTE DE LA NARIZ DEL AVION
2.
LERC
16.2016 m
POSTERIOR AL DATUM
3.
RC
4.1935 m
POSTERIOR AL DATUM
4.
REFSTA
17.2500 m
BRAZO DE REFERENCIA PARA EL
ORIGEN DE LAS UNIDADES DE INDICE
(IU)
5.
C
1000 kg x m
CONSTANTE REDUCTORA DE
MOMENTOS,
6.
K
50
CONSTANTE ADIMENSIONAL
El Manual WBM de AIRBUS de los aviones A320-214 y AEROGAL estipulan los siguientes parámetros:
Tabla 32 Parámetros A320 - 214
N
PARAMETRO
MODULO
OBSERVACION
7.
DATUM
2.54 m
DELANTE DE LA NARIZ DEL AVION
8.
LERC
17.8015 m
POSTERIOR AL DATUM
9.
RC
4.1935 m
POSTERIOR AL DATUM
10.
REFSTA
18.8499 m
BRAZO DE REFERENCIA PARA EL
ORIGEN DE LAS UNIDADES DE INDICE
(IU)
11.
C
1000 kg x m
CONSTANTE REDUCTORA DE
MOMENTOS,
12.
K
50
CONSTANTE ADIMENSIONAL
![](asset-50.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 22
36. LÍMITES CERTIFICADOS DEL CENTRO DE GRAVEDAD A319 / A320.
A319.- El Manual WBM de AIRBUS, estipula que para el A319-112, el CG debe mantenerse dentro de las
siguientes limitantes, en todas las fases del vuelo:
Tabla 33 Limitantes A319-112 / A319-115
PARA EL DECOLAJE Y ATERRIZAJE
N
PARAMETRO
MODULO
OBSERVACION
LIMITE DELANTERO
14% RC
DETRÁS DEL LERC
LIMITE POSTERIOR
39 % RC
DETRÁS DEL LERC
PARA EL VUELO
N
PARAMETRO
MODULO
OBSERVACION
LIMITE DELANTERO
12% RC
DETRÁS DEL LERC
LIMITE POSTERIOR
40 % RC
DETRÁS DEL LERC
A320.- El Manual WBM de AIRBUS, estipula que para el A320-214, el CG debe mantenerse dentro de las
siguientes limitantes, en todas las fases del vuelo:
Tabla 34 Limitantes A320-214
PARA EL DECOLAJE Y ATERRIZAJE
N
PARAMETRO
MODULO
OBSERVACION
LIMITE DELANTERO
15% RC
DETRÁS DEL LERC
LIMITE POSTERIOR
37 % RC
DETRÁS DEL LERC
PARA EL VUELO
N
PARAMETRO
MODULO
OBSERVACION
LIMITE DELANTERO
13% RC
DETRÁS DEL LERC
LIMITE POSTERIOR
45 % RC
DETRÁS DEL LERC
Estos son los límites de certificación. Los límites operativos (más restrictivos) se grafican en HOJA DE
CENTRADO (TRIM SHEET), en donde, durante el proceso de despacho del avión, el Analista de
Despacho situará la posición del CG para el ZFW.CG [%RC] y para el TOW.CG [%RC].
![](asset-51.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 23
37. PESOS OPERACIONALES
PESO BÁSICO VACÍO ACTUAL O REAL –ABEW
Es el DEW (Delivered Empty Weight) aumentado o quitado Standard Items.
El DEW es el Peso Vacío del Avión, entregado por el Fabricante al Operador.
Los Standard Items (SI) son:
Aceite y otros fluidos en los Sistemas cerrados (fluidos atrapados)
Fuel no usable
Equipo de emergencia básico (rescue transmitters ELTs, extinguidores de fuego, pirotécnicas,
megáfonos).
Equipo electrónico complementario que es requerido por el operador.
Por definición:
BEW [lb ó Kg.] = DEW [lb ó Kg.] + (+/- SI) [lb ó Kg.]
37.1 PESO OPERATIVO VACÍO ACTUAL O REAL –AOEW
El Peso Operativo Vacío Actual (o de otro modo conocido como DOW –Dry Operating Weight) es calculado
por cada operador según las particularidades de su servicio (configuración de PAX, ubicación de galleys,
pantry) y equipamiento (cargado de ítems operacionales -OI a bordo de la aeronave).
Los Operational Items (OI) son:
Tripulación de Vuelo y de Cabina con sus Pouches.
Equipaje de las Tripulaciones
Manuales a bordo del avión
Comisariato y Servicio a Bordo
Agua potable
Agua para aseo de los baños
Equipo de emergencia complementario (toboganes, chalecos salvavidas, kits primeros auxilios, hachas,
etc)
Troles y otros ítems de servicio
Por definición:
OEW [Kg.] = BEW [Kg.] + OI [Kg.]
37.2 PESO NORMALIZADO PARA TRIPULACION DE VUELO Y CABINA
El peso estimado para cada tripulante es como sigue:
Tabla 35 Peso Normalizado para Tripulación de Vuelo y Cabina
PESO NORMALIZADO PARA TRIPULACION DE VUELO Y CABINA
WP;CP
WSTW
77 Kg
INCLUIDO 5 KG EQUIPAJE DE MANO
77 Kg
INCLUIDO 5KG EQUIPAJE DE MANO
![](asset-52.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 24
37.3 PESO NORMALIZADO PARA PASAJEROS Y SU EQUIPAJE DE MANO
Tabla 36 Peso Normalizado para Vuelos Domésticos e Internacionales
WPAX INFANTE
<02 AÑOS
WPAX MEDIO
(02...12) AÑOS
WPAX
ADULTO M/F
11 KG
34 KG
INCLUIDO 10KG EQUIPAJE DE
MANO
77 KG Mujeres y Hombres
INCLUIDO 10 KG EQUIPAJE DE
MANO
AEROLINEAS GALAPAGOS, somete a revisión periódica, el OEWA del A319-112 y A320-214 ya sea,
porque:
ha habido una revisión en el peso de los ítems operacionales (peso de los troles, comidas, bebidas,
etc),
Ingeniería de Mantenimiento a cambiado la configuración de los asientos de pasajeros y/o posición
de galleys,
porque el BEWA ha cambiado (posiblemente, después de un chequeo “C”).
37.4 EL PESO OPERATIVO VACÍO ACTUAL Y CORREGIDO – OEWA Y OEWC.
Se obtiene añadiendo o sustrayendo el peso de ítems operacionales (OI) y/o ítems estándar (SI) al OEWA.
Estas correcciones son introducidas por el Analista de Despacho en la LOAD SHEET, al realizar el
despacho del vuelo.
Los motivos para agregar o disminuir peso de ítems operacionales al OEWA pueden ser los siguientes:
Aumento de OBSERVADOR o Extra Crew en la cabina de vuelo.
Aumento o disminución de otros ítems operacionales (por ejemplo: incorporación de un “Fly-away Kit”,
botes salvavidas, chalecos salvavidas, etc)
37.5 DESPLAZAMIENTO DEL CG POR VARIACION DE PESOS EN ZONAS DE CREW PAX Y CARGA
37.5.1 AIRBUS A319
37.5.1.1 CABINA DE MANDO
En caso que el AOEWC sea el resultado de agregar (+) personal de tripulación, se observará la siguiente
norma:
Tabla 37 Desplazamiento del CG Cabina de Mando A-319
CREW
PESO promedio
BRAZO, (inch)
IU
PRIMER OBSERVADOR
+ 77 KG
5.722
-0,77
SEGUNDO OBSERVADOR
+ 77 KG
5.867
-0,77
![](asset-53.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 25
37.5.1.2 CABINA DE PAX
Para la corrección por pasajeros por ZONA y cargo, se observarán lo siguientes desplazamientos del CG:
PARA OPERACION DOMESTICA E INTERNACIONAL (Incluido las operaciones hacia/desde
GALAPAGOS):
Tabla 38 Desplazamiento del CG Operación Domestica e Internacional A-319
ITEM
PESO,
UNIDADES DE MOMENTO
(IU)
+ / - 1 PAX, cabina OA
+ / - 77 KG
- / + 0,5825
+ / - 1 PAX, cabina OB
+ / - 77 KG
- / + 0,1990
+ / - 1 PAX, cabina OC
+ / - 77 KG
+ / - 0,4217
PARA OPERACIONES EN CASO QUE LA CAPACIDAD MAXIMA DE PASAJEROS SEAN NIÑOS
(Incluye los vuelos domésticos e internacionales):
Tabla 39 Desplazamiento del CG Operaciones en el caso de Capacidad Máxima A-319
ITEM
PESO,
UNIDADES DE MOMENTO
(IU)
+ / - 1 PAX, cabina OA
+ / - 34 KG
- / + 0,2572
+ / - 1 PAX, cabina OB
+ / - 34 KG.
- / + 0,0878
+ / - 1 PAX, cabina OC
+ / - 34 KG
+ / - 0,1862
37.5.1.3 ZONA DE CARGA
PARA LMC EN BODEGAS (TODO TIPO DE OPERACIONES):
Tabla 40 LMC en Bodegas A-319
ITEM
PESO,
UNIDADES DE MOMENTO
(IU)
+ / - 100 KG. , Bin 1
+ / - 100 KG
- / + 0,58
+ / - 100 KG. , Bin 4
+ / - 100 KG
+ / - 0,46
+ / - 100 KG. , Bin 5
+ / - 100 KG
+ / - 0,84
![](asset-54.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 26
37.5.2 AIRBUS 320
37.5.2.1 CABINA DE MANDO
En caso que el AOEWC sea el resultado de agregar (+) personal de tripulación, se observará la siguiente
norma: Tabla 41 Desplazamiento del CG Cabina de Mando A-320
CREW
PESO promedio
BRAZO, (inch)
IU
PRIMER OBSERVADOR
+ 77 KG
5.722
-0,77
SEGUNDO OBSERVADOR
+ 77 KG
5.867
-0,77
Para la corrección por pasajeros por ZONA y cargo, se observarán lo siguientes desplazamientos del CG:
37.5.2.2 CABINA DE PAX
PARA OPERACION DOMESTICA E INTERNACIONAL (Incluido las operaciones hacia/desde
GALAPAGOS):
Tabla 42 Desplazamiento del CG Operación Domestica e Internacional A-320
ITEM
PESO,
UNIDADES DE MOMENTO
(IU)
+/ - 1 PAX, cabina BA
+ / - 77 KG
+ / - 0,718
+ / - 1 PAX, cabina OA
+ / - 77 KG
+ / - 0,410
+ / - 1 PAX, cabina OB
+ / - 77 KG
+ / - 0,005
+ / - 1 PAX, cabina OC
+ / - 77 KG
+ / - 0,606
PARA OPERACIONES EN CASO QUE LA CAPACIDAD MAXIMA DE PASAJEROS SEAN NIÑOS
(Incluye los vuelos domésticos e internacionales):
Tabla 43 Desplazamiento del CG Operaciones en el caso de Capacidad Máxima A-320
ITEM
PESO,
UNIDADES DE MOMENTO
(IU)
+/ - 1 PAX, cabina BA
+ / - 34 KG
+ / - 0,317
+ / - 1 PAX, cabina OA
+ / - 34 KG
+ / - 0,181
+ / - 1 PAX, cabina OB
+ / - 34 KG.
+ / - 0,002
+ / - 1 PAX, cabina OC
+ / - 34 KG
+ / - 0,268
![](asset-55.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 10-ago-2016
Cap.: 01.02.01
Rev. 03
Página: 27
37.5.2.3 ZONA DE CARGA
Para lmc en bodegas (todo tipo de operaciones):
Tabla 44 LMC en Bodegas A-320
ITEM
PESO,
UNIDADES DE MOMENTO
(IU)
+ / - 100 KG. , Bin 1
+ / - 100 KG
+ / - 0,66
+ / - 100 KG. , Bin 3
+ / - 100 KG
+ / - 0,40
+ / - 100 KG. , Bin 4
+ / - 100 KG
+ / - 0,73
+ / - 100 KG. , Bin 5
+ / - 100 KG
+ / - 1,05
37.6 PESO OPERATIVO ACTUAL O REAL –AOW
Es la resultante de añadir al OEWA / AOEWC, el peso total de combustible abordo (FOB) necesario para el
vuelo a emprenderse y que está dado por un Plan de Vuelo Operacional.
AOW [Kg.] = OEWA or OEWC [Kg.] + FOB [Kg.]
En consecuencia, el AOW de la Aeronave variará según:
La configuración operativa corregida (OEWC)
La cantidad de combustible de rampa que se haya tanqueado (RampF – Ramp Fuel) para el vuelo a
cumplirse:
37.7 CAMBIOS DE ULTIMO MINUTO.
La cantidad de + / - 500 Kg. [ya sea en pasajeros, cargo, equipaje, combustible o la combinación de ellos],
es lo máximo permisible para cambios de último minuto, sin que se altere la posición del estabilizador del
ATOW, y sin que el Analista de Despacho cambie el TRIM SHEET.
Si la cantidad de combustible abastecida vs la cantidad de combustible solicitada mediante Fuel Order
Document (FOD), tiene una variación de +/- 1kg a 100kg, no será requerida una corrección de último minuto
al peso y balance.
Si la cantidad de combustible abastecida vs la cantidad de combustible solicitada mediante Fuel Order
Document (FOD), tiene una variación de +/- 101kg a 500kg, una corrección de última hora será requerida.
La corrección de combustible en menos será efectuada siempre y cuando el valor final no esté por debajo
del combustible requerido.
![](asset-56.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 28
37.8 DEFINICIONES RELACIONADAS CON EL CENTRO DE GRAVEDAD
TORQUE o MOMENTO: Se define como TORQUE o MOMENTO DE UNA FUERZA de un lugar geométrico
perfectamente equilibrado en un punto de equilibrio o pívot F, a la magnitud ESCALAR con que un ítem (o
ítems) de peso “W” y ubicado(s) a una distancia (o distancias) “d” de dicho punto F, tiende a romper las
condiciones de equlibrio.
M [Kg x inch] = W [Kg.]*d [inch]
Para efectos de este manual, el “lugar geométrico” es el AVION, e “ítem”, a los diversos componentes
operacionales o de carga de la aeronave.
La interacción de FUERZAS (PESOS) y MOMENTOS en un lugar geométrico visto en conjunto, se lo
denomina “sistema”.
DATUM: Es un punto de referencia situado en algún lugar dentro (o fuera) del lugar geométrico respecto al
cual, se mide las distancias (brazos) a las que las fuerzas (pesos) se aplican y respecto al cual los momentos
generados se consideran POSITIVOS o NEGATIVOS.
Para el caso del equilibrio del avión, el CG puede ser considerado también como DATUM.
A continuación se expone algunos criterios importantes de recordar, respecto a lo anterior:
El MOMENTO de una fuerza es “POSITIVO” si en el sistema se genera en sentido HORARIO y es
“NEGATIVO” si se genera en sentido ANTIHORARIO.
EL BRAZO (DISTANCIA o ARM) de un Momento es “POSITIVO” si está ATRAS DEL DATUM y es
“NEGATIVO” si está ADELANTE DEL DATUM.
Si la sumatoria de los momentos de cada uno de estos ítems es igual a cero, se dice que el lugar
geométrico está en EQUILIBRIO o BALANCEADO.
UNIDAD DE INDICES [ IU ]: Es una magnitud escalar adimensional derivada del Momento de una Fuerza
pero simplificada en sus cifras significativas.
Esto se consigue dividiendo el valor del Momento para un factor “C” arbitrario, cuyas unidades son las
mismas que aquellas del Momento a simplificarse.
EJEMPLO 1: Si un momento resultó en 1’832.100 kg x inch y el factor reductor “C” tomado de acuerdo a
una necesidad equis, es 1’000.000 kg x inch, entonces el IU = 1,83.
EJEMPLO 2: Si un momento resultó en 831035 kg x inch y el factor simplificador “C” tomado de acuerdo a
una necesidad equis, es 4535972 kg x inch, entonces el IU = 1,83.
El IU es otra manera de expresar la posición del CG de un estado del peso actual del avión.
![](asset-57.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 29
La frase “estado del peso actual del avión” indica que el IU puede referirse, ya sea al CG del BEWA , o al CG
del OEW o al CG del DEW o a alguno otro relacionado con este avión específicamente .
EJEMPLO: El IU de la posición del CG en el BEWA se expresa como INDEXBEW
El INDICE del Momento Mecánico generado por la distribución de ítems con pesos “W” dentro de la
aeronave (lugar geométrico con un peso real denominado BEWA), con respecto al punto de equilibrio, pívot
o CG, se suele presentar en forma no-dimensional a través de la siguiente fórmula:
INDEXBEW = BEWA [Kg.] ( ARMBEW [inch] - REFSTA [inch] ) + K
C [kg x inch]
El ARMBEW, tiene la siguiente expresión:
ARMBEW[inch] = RC [inch] * %RCBEW [%] + LERC [inch] ;
100
ARMBEW [inch] = MBEW [inch]
BEWA [Kg.]
Donde, el %RCBEW [%], corresponde a:
%RCBEW [%] = (ARMBEW [inch] – LERC [inch] ) x100
RC [inch]
Si el caso fuera determinar el INDICE del OEWA, entonces, la expresión anterior adquiere el siguiente
aspecto:
INDEXOEW = OEWA [Kg.] ( ARMOEW [inch] - REFSTA (inch) ) + K
C [ kg x inch]
Donde las constantes son las mismas, y el ARMOEW se expresa de la siguiente manera:
ARMOEW [inch] = RC [inch] * %RCOEW [%] + LERC [inch];
100
![](asset-58.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 30
ARMOEW [inch] = MOEW [inch]
OEWA [Kg.]
Donde, el %RCOEW [%] corresponde a:
%RCOEW [%] = (ARMOEW [inch] – LERC [inch]) x 100
RC [inch]
37.9 INDICE QUE RECORRE UN CUERPO (ITEM) AL SER CARGADO O BAJADO DEL
AVION CON UN AOEW
A menudo, el Analista de Despacho en su diario trabajo de despachar aeronaves, requiere saber cuántas
unidades de IU va a recorrer positivamente o negativamente, al aumentar o disminuir ítems operacionales
del AOEW, dando lugar de este modo al AOEWC.
Este cálculo, se puede realizar mediante la siguiente expresión matemática:
+/- INDEXITEM [ - ] = +/- WITEM [ Kg.] ( ARMITEM [inch] - REFSTA [inch] )
C [kg x inch]
Donde: +/- WITEM es “ + “ si se carga (“ON”) el ítem al OEWA
es “ - “ si se descarga (“OFF”) el ítem del OEWA
El signo de +/- INDEXITEM resulta de la operación matemática del segundo miembro.
Por lo que el hecho de CARGAR/DESCARGAR un ítem a/desde el avión con un OEWA, va a influir en los
parámetros de masa y de posición del centro de gravedad (CG) del avión, en la siguiente función o relación:
WITEM “ON”/“OFF” = ƒ{OEWA; MOEW; (ARMOEW [inch])-¹; (%RCOEW [%]) -¹; (INDEXOEW ) -¹}
Lo que significa que la masa del ítem “ON” u “OFF” es DIRECTAMENTE PROPORCIONAL al OEWA y al
MOMENTO del OEWA, pero es INVERSAMENTE PROPORCIONAL a los parámetros de situación del CG
expresados en términos de brazo, de %MAC y en unidades de índice.
DIRECTAMENTE PROPORCIONAL significa que:
si se CARGA (+) un ítem al avión, su AOEW-C y su MOMENTO AUMENTA (+);
si se DESCARGA (-) el ítem desde el avión, su AOEW-C y su MOMENTO DISMINUYE (-).
INVERSAMENTE PROPORCIONAL significa que:
![](asset-59.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 31
si se CARGA (+) un ítem al avión, el índice y la posición del CG del AOEWC, DISMINUYEN (-);
si se DESCARGA (-) un ítem del avión, el CG y el índice del AOEWC, AUMENTAN (+).
37.10 LIMITES DE BODEGAS DE CARGO
Bodegas de las aeronaves A319-112
Las características dimensionales, de ubicación de limitaciones estructurales y volumétricas se encuentran
detalladas en la sección 01, ítem 1.60 del manual de Peso y Balance de Airbus:
37.11 LIMITACIONES DE LOS SISTEMAS
37.11.1 AIRE ACONDICIONADO Y PRESURIZACIÓN
Maximum safety relief differential pressure: 8.6 PSI (600 hPa).
Maximum negative differential pressure: -1 PSI (-70 hPa).
Note: The ram air inlet must only be opened when the cabin differential pressure is less than
+1 PSI (70 hPa).
37.11.2 SISTEMA ELÉCTRICO
Maximum continuous load per generator (100 %): 90 KVA
Maximum continuous load per TRU: 200 A
37.11.3 MANDOS DE VUELO
Los mandos de vuelo están constituidos por palancas laterales (sidesticks) de sensibilidad artificial (a la
izquierda para el comandante y a la derecha para el copiloto), como corresponde a una aeronave de
estabilidad artificial (fly-by-wire). Estas palancas reemplazan al cabestro tradicional y controlan giros con
respecto a los ejes transversal Y (pitch) y longitudinal X (roll).
Los giros con respecto al eje vertical Z (yaw) se controlan a través de pedales de suelo de activación similar
a la de otras aeronaves, aunque también su sensibilidad es artificial porque su funcionamiento corresponde
a una aeronave de estabilidad artificial.
37.11.4 INSTRUMENTOS DE VUELO
Los instrumentos de vuelo se encuentran programados en 5 pantallas EFIS, aparte de las pantallas LED del
Sistema FMGS de navegación.
Referirse al Manual FCOM Vol 1.- Descripción de Sistemas
![](asset-5a.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Especificaciones Despacho de Vuelo
Limitaciones Operativas
Fecha: 04-abr-2016
Cap.: 01.02.01
Rev. 01
Página: 32
37.11.5 COMBUSTIBLE
FUEL AND ADDITIVE SPECIFICATIONS
According to engine model specification.
The fuel system has been certified with: JET A1, JET B, JP4, JET A, JP5, JP8, RT, TS-1 and N° 3 JET.
La distribución de Combustible por Tanques de acuerdo con las tablas del Manual de Peso y Balance de
Airbus (WBM 1.20.04 y 1.20.05)
37.11.6 SISTEMA NEUMÁTICO
El sistema se alimenta de aire de los compresores de los motores a una presión de 36 +/- 4 psi.
La presión regulada dentro del sistema se mantiene en 45 +/- 5 psi.
El intercambiador de calor del sistema regula la temperatura a aproximadamente 200ºC
37.11.7 PLANTA DE POTENCIA AUXILIAR
One APlC APS 3200.
37.11.8 APU PARAMETERS
Maximum EGT: 742 °C
Maximum for start: • 900 °C at altitudes below 25 000 ft • 982 °C at altitudes at or above 25 000 ft
Maximum rotor speed: 107 %
37.11.9 OIL SPECIFICATIONS
See APlC maintenance manual.
INTENCIONALMENTE EN BLANCO
![](asset-5b.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Fecha: 25-jul-2014
Cap.: 01.03.00
Rev. 00
Página: 1
01.03.00 DESPACHO DE AERONAVES
ÍNDICE DEL CAPÍTULO
Capítulo Página
01.03.00 DESPACHO DE AERONAVES 1
01.03.01 REGISTROS E INFORMACIÓN DE DESPACHO .................................................................. 1
1. REGISTROS DE CARGA Y ESTIBAJE (LOAD SHEET) Y HOJA DE CENTRADO (TRIM
SHEET) 1
1.1 FINALIDAD DE LAS HOJAS DE CARGA Y CENTRADO ................................................. 1
2. FORMATO DE LA HOJA DE CARGA Y ESTIBAJE (“LOAD SHEET”) 1
2.1 PROCEDIMIENTO DE LLENADO DE LA HOJA DE CARGA Y ESTIBAJE “LOAD SHEET”
2
3. HOJA DE CENTRADO (“ TRIM SHEET”) 6
3.1 PROCEDIMIENTO DE LLENADO DE LA HOJA DE CENTRADO (“TRIM SHEET”) ....... 6
3.2 PROCEDIMIENTO DEL PLOTEO DEL TRIM SHEET .................................................... 10
3.3 DE LA HOJA DE CENTRADO (REFERIRSE A LA TRIM SHEET) ................................. 10
4. AJUSTES DE PESO E ÍNDICE OPERACIONAL VACIO 12
4.1 ÍNDICES OPERACIONALES SECOS ............................................................................. 12
4.2 AJUSTES AL ÍNDICE OPERACIONAL VACÍO (OEI) ..................................................... 13
5. INGRESO DE PESOS OPERACIONALES 13
5.1 PESO CERO COMBUSTIBLE (ZFW) A319 .................................................................... 13
5.2 PESO CERO COMBUSTIBLE (ZFW) A320 .................................................................... 14
5.3 PESO DE DESPEGUE (TOW) ........................................................................................ 14
5.4 PESO DE ATERRIZAJE (LW) ......................................................................................... 15
5.1 LIMITACIONES PARA DETERMINAR EL PESO DE DESPEGUE ................................ 15
6. CALCULO DE ÍNDICES DE MOMENTOS 16
6.1 ABANICO LIMITANTE DE ÍNDICES ............................................................................... 16
6.2 ÍNDICE CORREGIDO INICIAL ........................................................................................ 16
6.3 ÍNDICES DE BODEGAS A319 ........................................................................................ 16
6.4 ÍNDICES DE BODEGAS A320 ........................................................................................ 17
6.5 ÍNDICES DE PASAJEROS A319 .................................................................................... 17
6.6 ÍNDICES DE PASAJEROS A320 .................................................................................... 17
6.7 CHEQUEO DE LÍMITES DE ZFW ................................................................................... 18
6.8 DESPLAZAMIENTO POR CARGA DE COMBUSTIBLE................................................. 18
6.9 CHEQUEO DE LÍMITES DE TOW .................................................................................. 18
6.10 DEBERÁN TOMARSE EN CUENTA, EN TODO CASO, LOS SIGUIENTES
LINEAMIENTOS ..................................................................................................................... 18
6.11 Redistribución de Carga Paga y Combustible ............................................................. 19
7. CALCULO FINAL 19
7.1 POSICIÓN DEL CENTRO DE GRAVEDAD A319 .......................................................... 19
7.2 POSICIÓN DEL ESTABILIZADOR HORIZONTAL A319 ................................................ 19
7.3 POSICIÓN DEL CENTRO DE GRAVEDAD A320 .......................................................... 20
7.4 POSICIÓN DEL ESTABILIZADOR HORIZONTAL A320 ................................................ 20
7.6 RESUMEN EJECUTIVO .................................................................................................. 21
7.7 INFORMACIÓN ADMINISTRATIVO-OPERACIONAL DEL VUELO ............................... 21
7.8 RUBRICACIÓN Y DISTRIBUCIÓN DE COPIAS ............................................................. 21

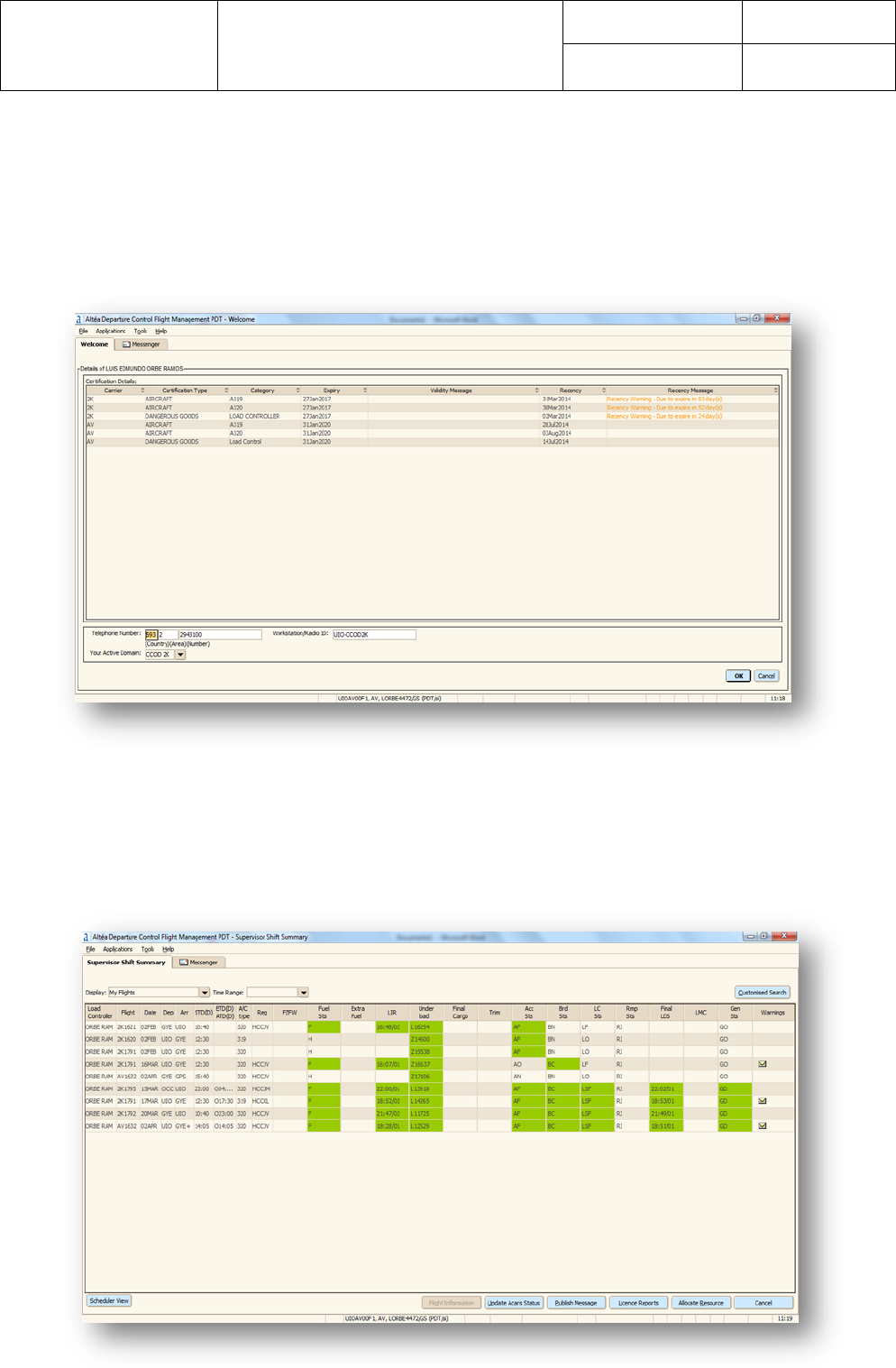

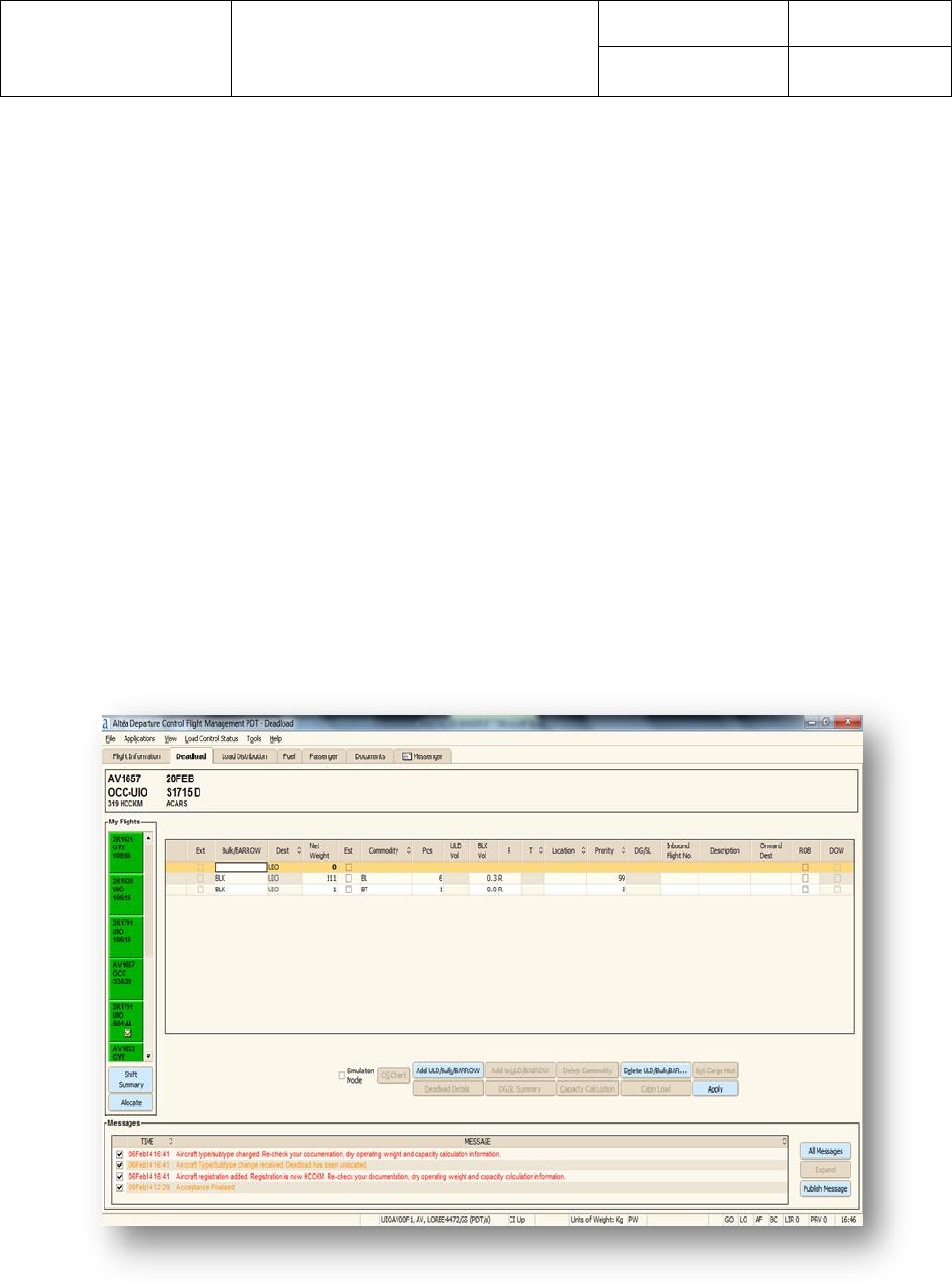

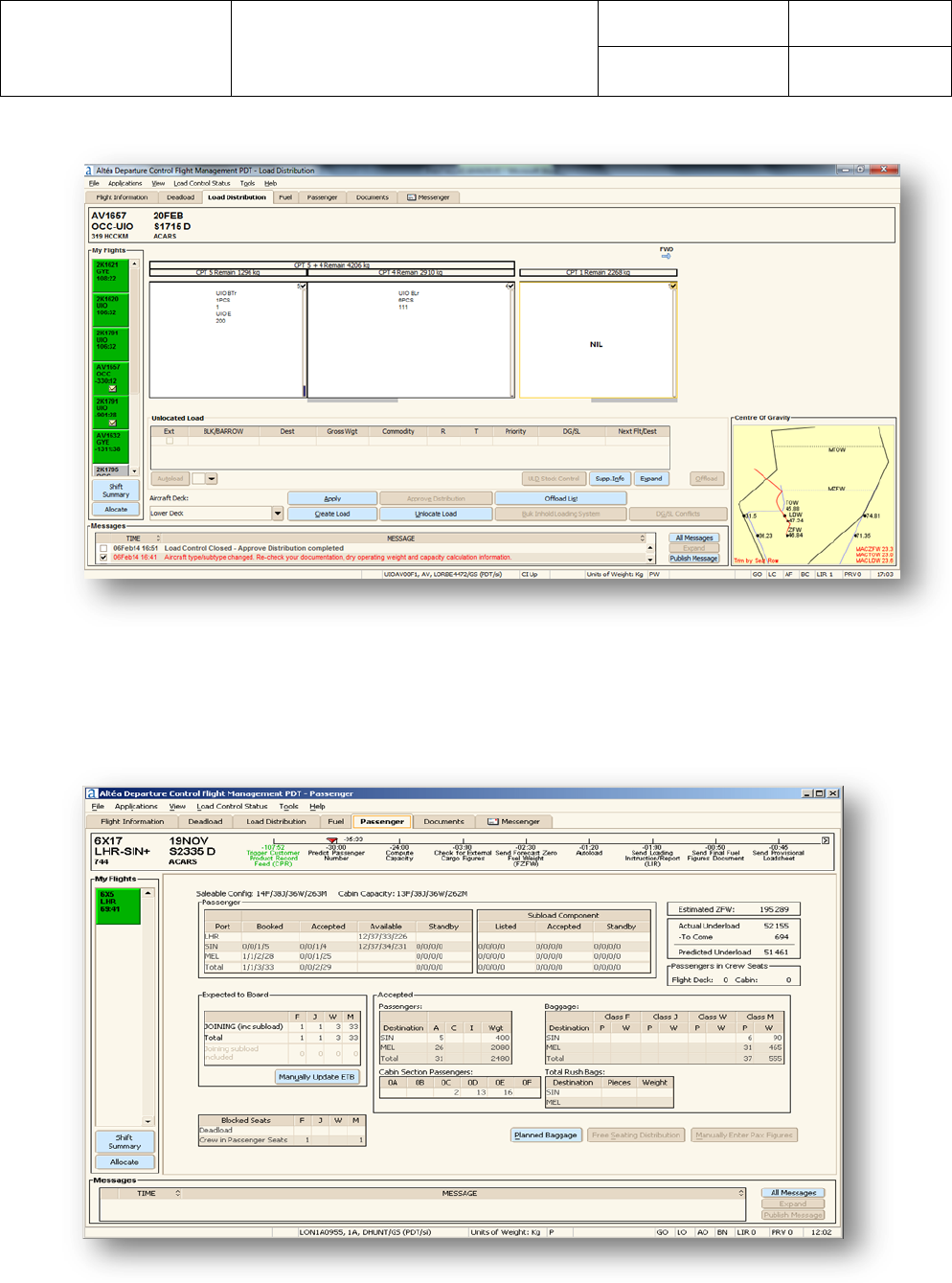

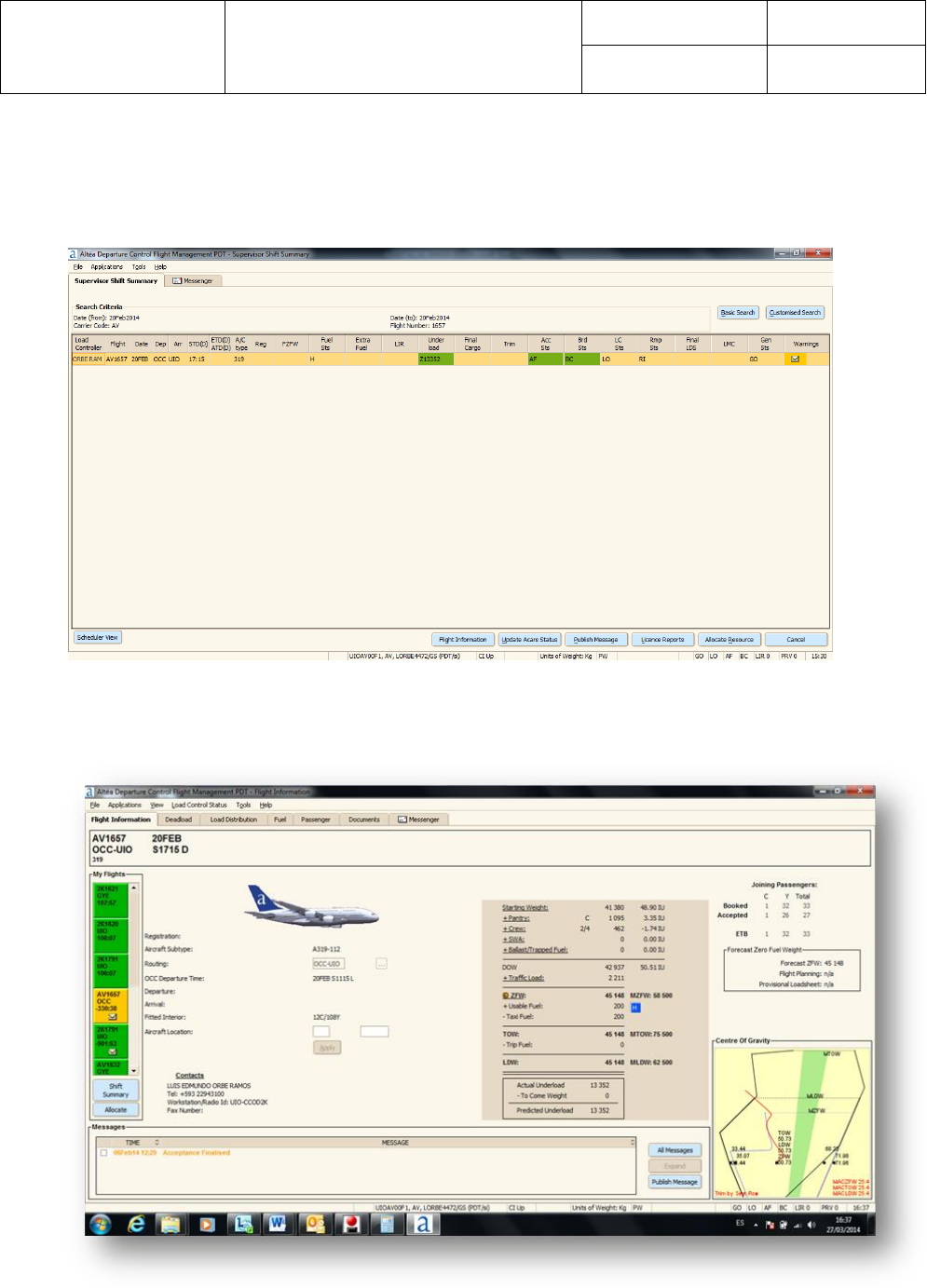

7.9 ALTEA DEPARTURE CONTROL FLIGHT MANAGEMENT AMADEUS ........................ 22
7.10 ANEXOS ...................................................................................................................... 35
8. PROCEDIMIENTO DE DESPACHO DE AERONAVES 44
8.1
ESTÁNDARES ................................................................................................................. 44
8.2
PROCEDIMIENTO EN CASO DE FALLA DEL SISTEMA AMADEUS. ........................... 45
![](asset-5c.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Fecha: 25-jul-2014
Cap.: 01.03.00
Rev. 00
Página: 2
8.3
Despacho de Aeronaves Operados por 2K ...................................................................... 45
8.4
DESCRIPCIÓN DEL PROCEDIMIENTO ......................................................................... 46
8.4.4. Procedimiento de despacho ACARS………………………………………………………58
![](asset-5d.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 1
01.03.01 REGISTROS E INFORMACIÓN DE DESPACHO
1. REGISTROS DE CARGA Y ESTIBAJE (LOAD SHEET) Y HOJA DE CENTRADO (TRIM SHEET)
1.1 FINALIDAD DE LAS HOJAS DE CARGA Y CENTRADO
El objetivo general de estos dos documentos, se concreta en:
Proporcional a la Tripulación de Vuelo, información sobre las actuales limitantes de peso de la aeronave
en el origen y en el destino; el número de pasajeros, su categoría (adultos, niños, infantes) y su
distribución; la cantidad de carga y su distribución; la posición del CG del AZFW y ATOW en [%RC] y el
respectivo ajuste del estabilizador en base al ATOW.CG [%RC] y posición de FLAPS.
Alimentar los diversos Programas de Monitoreo de la Condición de Operación de la Empresa, los cuales
tienen como fin, proporcionar registros estadísticos en cuanto a movimiento de pasajeros, movimiento
de cargo, abastecimiento de combustible, consumos de combustible, tiempos bloque y de vuelo, % de
ocupación de las aeronaves en las rutas operadas y otros datos, tanto de utilidad técnica como para
fines de diagnóstico económico de la Empresa en general.
Los nombres, número de licencia y firma de las personas involucradas en el llenado, chequeo y
aprobación final de estos dos documentos, se mencionan abajo, en el procedimiento de llenado.
2. FORMATO DE LA HOJA DE CARGA Y ESTIBAJE (“LOAD SHEET”)
Consta de las siguientes reproducciones en papel químico:
ORIGINAL, de color blanco, destinado para CCO.
Copia N 1, de color amarillo pálido, destinado para TRÁFICO.
Copia N 2, de color verde pálido, para presentación a DAC.
Copia N 3, de color celeste pálido, para AVION.
Tiene una sola hoja indicada como “PAGE 1 / 2”, pues, esta se complementa con la hoja “TRIM SHEET”
en cuyo extremo inferior derecho figura la palabra “PAGE 2/2”.
![](asset-5e.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 2
2.1 PROCEDIMIENTO DE LLENADO DE LA HOJA DE CARGA Y ESTIBAJE “LOAD SHEET”
N DEL
CASILLERO
NOMBRE DEL
CASILLERO
MODO DE LLENAR
1
DATE
FECHA DEL DESPACHO, EJ. 22MAR2008; 03NOV2010
2
DEPARTURE
AIRPORT
AEROPUERTO DE SALIDA
3
DESTINATION
AIRPORT
AEROPUERTO DE DESTINO
4
AIRCRAFT
REGISTRATION
MATRICULA O REGISTRO DE LA AERONAVE.
5
PAX VERSION
NUMERO DE PASAJEROS POR CLASES (SECCIONES):
EJEMPLO:
B 12
Y138
6
FLIGHT #
NUMERO DE VUELO
7
AIRCRAFT MODEL
MODELO DE AVION EJE. A319
8
CREW
NUMERO DE TRIPULANTES DE VUELO Y CABINA, EJ : 2/6
9
NOTA
REF.HORA CIERRE DE VUELO
10
ABOEW
ACTUAL BASIC OPERATING EMPTY WEIGHT
11
+ / - CORRECTIONS
NOMBRE DE LA CORRECCION AL AOEW, PRECEDIDO DE
SIGNO + o – SI SE AGREGA O SE QUITA ITEMS. EJ. E/C, A.C,
ETC.
12
AOEWC
AOEW CORREGIDO EN MAS O MENOS (SI HAY ITEMS).
13
TAKE-OFF FUEL
COMBUSTIBLE DE DECOLAJE (MENOS EL TAXI FUEL)
14
AOW
ACTUAL OPERATING WEIGHT.
15
MTOW TAKE OFF
LIMITATIONS
LIMITACION A TOMAR LA MENOR DE 1, 2 o 3.
16
1. LIMITATION
SUMA ALGEBRAICA ENTRE LAS CASILLAS 17 Y 12
17
MZFW
PESO ESTRUCTURAL SIN COMBUSTIBLE
18
2. LIMITATION
VALOR DEL AMTOW POR ANÁLISIS DE PISTA.
![](asset-5f.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 3
N DEL
CASILLERO
NOMBRE DEL
CASILLERO
MODO DE LLENAR
19
RWY
PISTA EN USO.
20
OAT
TEMPERATURA DE LA HORA PREVISTA
21
QNH
PRESION BAROMETRICA DEL AEROPUERTO
22
VIENTO
VIENTO PREVISTO PARA EL DESPEGUE
23
3. LIMITATION
SUMA ALGEBRAICA DE LAS CASILLAS 24 Y 25
24
MLW
MAXIMO LANDING
25
TRIP FUEL
COMBUSTIBLE A CONSUMIR EN EL VUELO
26
A.PAYLOAD
MAXIMUM
CARGA PAGA MAXIMA ACTUAL QUE PUEDE SER
LEVANTADA EN EL AERÓDROMO DE ORIGEN Y QUE
RESULTA DE LA DIFERENCIA ALGEBRAICA DE LA LIMITANTE
SELECCIONADA Y EL AOW.
27
NOTES ON
CORRECTIONS
CASILLERO DESTINADO PARA ELEGIR CORRECIONES POR
FLAP´S/BLEED´S/QNH/WIND/ Y OTROS, TANTO PARA
TAKEOFF COMO PARA LANDING
28
PASSENGERS:
NUMERO DE PASAJEROS ADULTO, MEDIO E INFANTE.
29
DESTINATION
CODIGO OACI DEL AEROPUERTO DE DESTINO (o DE
TRANSITO)
30
CARGO
ESPECIFICACIÓN DEL CARGO SEGÚN:
TR –EQUIPAJE EN TRANSITO;
B -EQUIPAJE LOCAL;
C – CARGA
M –CORREO (MAIL)
T - TOTAL PARCIAL
31
WEIGHT
DISTRIBUTION:
HOLD # 1 / HOLD # 2
DISTRIBUCIÓN DE LA CARGA PARA LAS BODEGAS
DELANTERAS Y POSTERIORES
32
PAX DISTRIBUTION:
PAX / PAD
DISTRIBUCIÓN DE PASAJEROS. LA PALABRA “PAX” DENOTA
LA COLUMNA DE PASAJEROS QUE PAGAN SU BOLETO
LA PALABRA “PAD” DENOTA LA COLUMNA DE PASAJEROS
CON BOLETOS DE CORTESÍA O DE OTRO TIPO.
33
TOTAL
SUMA TOTAL NUMERO DE PASAJEROS
![](asset-60.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 4
N DEL
CASILLERO
NOMBRE DEL
CASILLERO
MODO DE LLENAR
34
TOTAL PASSENGER
WEIGHT
PESO TOTAL DE LOS PASAJEROS, PARA ADULTOS, MEDIOS
E INFANTES EN VUELOS NACIONALES E INTERNACIONALES.
35
A. PAYLOAD
CARGA PAGA ACTUAL
36
REMAINING
PAYLOAD
PAY-LOAD REMANENTE
37
FUEL UPLIFT:
TAXI FUEL
RAMP FUEL
CONSUMO DE COMBUSTIBLE EN EL TAXEO
TOTAL DE COMBUSTIBLE EN RAMPA
38
SEATING
CONDITION:
ASIGNACIÓN DE PASAJEROS A LA SECCION QUE
CORRESPONDE
39
LMC
PESO A INSERTAR POR CORRECCION DE ULTIMA MINUTO
EN MAS O MENOS.
DEST: DESTINO
SPECIFICATION: PAX, CARGO, BAG O FUEL
CL / CPT : SECCION O COMPARTIMIENTO
+- : PESO A CORREGIR EN MAS O MENOS
WEIGHT : PESO EN LB O KG
TOTAL LAST MINUTE CHANGE +- : TOTAL PESO A
AUMENTAR O DISMINUIR
40
AZFW
PESO CERO COMBUSTIBLE ACTUAL
41
ATOW
PESO DE DECOLAJE ACTUAL:
42
MTOW:
PESO MÁXIMO DE DECOLAJE ACTUAL (EL MENOR DE LOS
LIMITANTES 1, 2 o 3)
43
ALW
PESO DE ATERRIZAJE ACTUAL
44
PREPARED BY
FIRMA DE RESPONSABILIDAD Y # DE LICENCIA DEL
ANALISTA DE DESPACHO QUE PREPARA EL FORMATO.
45
APPROVED BY
FIRMA DE RESPONSABILIDAD y # DE LICENCIA DEL
CAPITAN DE NAVE AL MANDO DE LA AERONAVE.
46
NOTES TO CAPTAIN
NOTAS IMPORTANTES PARA INFORMACION DEL CAPITAN,
RELACIONADAS POR EJEMPLO, CON EL TRANSPORTE DE
ANIMALES VIVOS, DE MERCANCIA PELIGROSA , EXTRA
![](asset-61.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 5
N DEL
CASILLERO
NOMBRE DEL
CASILLERO
MODO DE LLENAR
CREW, ETC.
47
FLIGHT CREW
NOMBRE DE LOS TRIPULANTES DE VUELO INCLUYE UN
OBSERVADOR.
48
CABIN CREW
NOMBRE DE LOS TRIPULANTES DE CABINA
A CONTINUACION SE INSERTA EL FORMATO DEL “LOAD SHEET” CON LA NUMERACIÓN DE LOS
CASILLEROS PARA SU PROCEDIMIENTO DE LLENADO
![](asset-62.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 6
3. HOJA DE CENTRADO (“ TRIM SHEET”)
La Hoja de Centrado (“TRIM SHEET”) consta del mismo número de copias que el LOAD SHEET.
En su parte inferior derecha tiene la palabra “PAGE2/2”, pues es el complemento de la “LOAD SHEET”.
3.1 PROCEDIMIENTO DE LLENADO DE LA HOJA DE CENTRADO (“TRIM SHEET”)
CON REFERENCIA AL FORMATO DEL “TRIM SHEET” QUE SE ADJUNTA.
INTENCIONALMENTE EN BLANCO
![](asset-63.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 7
Formato 1 Trim Sheet A319-112 / A319-115
![](asset-64.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 8
Formato 2 Trim Sheet A320-214
![](asset-65.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 10-ago-2016
Cap.: 01.03.01
Rev. 03
Página: 9
Ilustración 1 Partes Trim Sheet
Figura 3
TRIM SHEET
AIRBUS A319
Sección I
Diagrama del Avión
Sección II
Sección III
Sección IV
AEROGAL
Formula
Sección VI
Secció
n
V
![](asset-66.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 10
3.2 PROCEDIMIENTO DEL PLOTEO DEL TRIM SHEET
El Centro De Control Operacional e Ingeniería de Operaciones han desarrollado la Hoja de Centrado (Trim
Sheet) a ser utilizada en el Despacho de aviones tipo Airbus operados por la Compañía.
Esta hoja complementa y anticipa a Sistemas de Control de Salidas automatizados (Departure Control
Systems) en la parte correspondiente al cálculo del Peso y Balance de la Aeronave. Sin embargo, es
necesario recalcar que la presente Hoja de Centrado no constituye el Manifiesto de Despacho del avión,
documento que tiene su formato propio por separado basado en el LoadSheet Load Message de IATA.
Estando destinado el documento para su utilización en todas las estaciones del sistema, y previéndose que en
algunas de ellas el español no sea de dominio local, esta Hoja de Centrado ha sido elaborada en idioma
inglés.
El objetivo de este instructivo es proveer instrucciones y directrices claras para la correcta utilización de la
HOJA DE CENTRADO para aviones del tipo Airbus 319 y 320
3.3 DE LA HOJA DE CENTRADO (REFERIRSE A LA TRIM SHEET)
3.3.1 OBJETIVO GENERAL
El objetivo general de toda hoja de centrado es proveer lo siguiente:
a.- Un registro de que la operación del avión despachado se encuadra dentro de los límites estructurales y
operacionales determinados por el fabricante del avión, las autoridades de Aviación Civil locales e
internacionales y las políticas propias de la Compañía.
b.- Al piloto en comando, un cálculo fidedigno de la posición del centro de gravedad del avión que permita
determinar la fijación (setting) del estabilizador horizontal en forma tal que se asegure la operabilidad de la
aeronave despachada.
Para tales efectos, el documento deberá ser rubricado por el Técnico de Operaciones de Vuelo (F.D.) que
haya efectuado el cálculo y aprobado o aceptado por el Capitán de la nave (P.I.C.).
3.3.2 OBJETIVOS ESPECÍFICOS
La correcta utilización de la Hoja de Centrado permite determinar, en secuencia, lo siguiente:
a.- El Índice Operacional Seco (DOI) a partir del Índice Operacional Vacío (OEI), tras aplicar las correcciones
por número de tripulantes y configuración de despensa o comisariato (pantry).
b.- Una vez establecidos y registrados el Peso de Despegue y sus componentes, el cálculo de los siguientes
índices de momentos:
El desplazamiento de índices por la carga ubicada en las bodegas.
El desplazamiento de índices debido a la distribución de pasajeros en la cabina.
El Índice Cero Combustible (ZFI)
El desplazamiento de índices debido a la carga de combustible.
![](asset-67.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 11
El Índice (TOI) correspondiente al Peso de Despegue.
c.- Establecidos (ZFI) y (TOI), la verificación de que los mismos caigan, en relación a sus correspondientes
pesos (ZFW y TOW), dentro de los límites permisibles estipulados en el diagrama del Abanico Limitante.
Si el chequeo es positivo, se podrá determinar el valor de la posición del centro de gravedad (%RC) y, a
partir de ésta, la posición del estabilizador horizontal que corresponda.
3.3.2 SECCIONES HOJA DE CENTRADO
Para una mejor visualización la Hoja de Centrado aglutina los datos a ser llenados o consultados en 5
Secciones, a saber: (Referirse a la Figura 3)
3.3.2.1 Sección I
Esta es la Información Administrativa respecto al vuelo. Incluye la Matrícula del Avión (AIRCRAFT), el Número
del Vuelo (FLIGHT No.), la Fecha (DATE) y la designación de las Estaciones de Origen (FROM) y Destino
(TO)
3.3.2.2 Sección II
Esta sección corresponde al cálculo de los Índices de Momentos, como ya se ha reseñado y se detallará más
adelante. Incluye la tabla de Índices por combustible (carguío normal)
3.3.2.3 Sección III
Esta sección constituye el Abanico Limitante de Índices de Momentos en función de los Pesos operativos.
Esta es la parte medular de la Hoja de Centrado.
3.3.2.3 Sección IV
Estas son las tablas de Posición del Estabilizador Horizontal en función de la posición del Centro de Gravedad
(%MAC) y de la gradación de flaps (FLAPS SETTING)
3.3.2.4 Sección V
Resumen ejecutivo para el Piloto al Mando que incluye los índices al ZFW, TOW, posición del estabilizador
horizontal (Stab. Trim) y posición del centro de gravedad (% MAC).
3.3.2.5 Sección VI
Se registrará la firma del Técnico en Operaciones de Vuelo (Prepared by) y del Piloto al Mando de la Aeronave
(Approved by).
![](asset-68.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 12
3.3.2 PROCEDIMIENTO
El procedimiento esquemático para llenar el presente documento es el siguiente:
1.- Deberá determinarse, primero, la matrícula del avión (Sección I) y, a partir de este dato, el Índice (OEI)
correspondiente al Peso Operativo Vacío (OEW). Deberán determinarse los ajustes al Índice (OEI)
(Sección II) para obtener el Índice Operacional Seco (DOI)
2.- Los pesos operativos correspondientes a la estiba y despacho del avión deberán haber sido determinados
y registrados en el Manifiesto de Despacho (LoadSheet Load Message). En particular, el Peso de
Despegue (TOW) deberá haber sido determinado en consideración a las varias limitaciones de carácter de
Desempeño (Performance), como de tipo Operacional, las cuales son conocidas por los Despachadores,
pero sobre las que se redundará más adelante.
3.- Luego deberán calcularse los Índices de Momentos antes reseñados (Sección II), según el detalle
estipulado más adelante, chequeando que los mismos satisfagan los límites preconizados por el Abanico
Limitante de Momentos (Sección III) y, en caso necesario, procediendo a redistribuir la carga paga para
recaer dentro de las restricciones impuestas por tal Abanico.
4.- Luego se determinará, según las tablas (Sección IV), la posición del estabilizador horizontal que permita
una operación segura a la aeronave, en función de la posición del centro de gravedad correspondiente a la
intercepción (TOW - TOI) en el diagrama del Abanico Limitante de Momentos.
5.- A continuación se llenarán los datos de carácter administrativo (Sección I) y el resumen ejecutivo de la
Hoja (Sección V).
6.- Finalmente, la Hoja rubricada por el Despachador Técnico (Sección VI) será remitida a la tripulación de la
nave para su revisión y aceptación.
A continuación se detallará, para cada ítem, el procedimiento específico.
4. AJUSTES DE PESO E ÍNDICE OPERACIONAL VACIO
4.1 ÍNDICES OPERACIONALES SECOS
El despachador debe asegurarse de que posee, para cada matrícula de avión, el reporte de la Gerencia de
Operaciones en el que consta el detalle del Peso e Índice Operativo Vacío básicos (OEW y OEI),
respectivamente.
![](asset-69.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 13
Estos parámetros han sido calculados previéndose una operación comercial rutinaria (vuelo local continental).
En particular, se ha asumido lo siguiente:
Tripulación Técnica de 2 pilotos en Cabina de Mando
Tripulación Auxiliar de 3 personas en Cabina de Pasajeros para A319 y 4 para A320
Trolleys y Comisariato para un pasaje completo (servicio nacional continental).
El Peso e Índice correspondiente a esta configuración se denomina Peso e Índice Referencial, tal como consta
en la Hoja de Centrado (Ref Index). Ref Index puede modificarse en caso de aumentar o quitar ítems
operacionales.
Si la operación a ser realizada se efectuare bajo estas mismas condiciones, no será necesario efectuar
“corrección” alguna a OEW y OEI para obtener los valores corregidos, los mismos que pasan a denominarse
Peso e Índice Operativo Seco (DOW y DOI, respectivamente).
4.2 AJUSTES AL ÍNDICE OPERACIONAL VACÍO (OEI)
En caso de haber alguna variación significativa en estos parámetros se hará necesario efectuar correcciones
que se detallan en este manual.
5. INGRESO DE PESOS OPERACIONALES
El cálculo de los Pesos Operacionales es parte fundamental del Despacho de la Aeronave. El mismo debe
realizarse en detalle y registrarse en el Manifiesto de Despacho (LoadSheet). Como para cada uno de tales
Pesos existe un correspondiente Índice de Momentos, tales índices deben ingresarse en la Sección V del
formato de Hoja de Centrado.
Los referidos índices son los siguientes:
Índice Peso Cero Combustible
Índice Peso Bruto de Decolaje
A continuación se redundará en algunos conceptos y definiciones:
5.1 PESO CERO COMBUSTIBLE (ZFW) A319
El Peso Cero Combustible es el peso operativo de la aeronave en línea de vuelo (incluyendo la carga y los
pasajeros), excepto por el peso del combustible.
Se determina como resultado de añadir lo siguiente al Peso Operacional Seco (DOW):
+ Peso en las Bodega Delantera (1)
+ Peso en las Bodegas Posteriores (4 y 5)
+ Peso de Pasajeros en la Cabina OA
+ Peso de Pasajeros en la Cabina OB
+ Peso de Pasajeros en la Cabina OC
![](asset-6a.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 14
5.2 PESO CERO COMBUSTIBLE (ZFW) A320
El Peso Cero Combustible es el peso operativo de la aeronave en línea de vuelo (incluyendo la carga y los
pasajeros), excepto por el peso del combustible.
Se determina como resultado de añadir lo siguiente al Peso Operacional Seco (DOW):
+ Peso en las Bodega Delantera (1)
+ Peso en las Bodegas Posteriores (3,4 y 5)
+ Peso de Pasajeros en la Cabina BA
+ Peso de Pasajeros en la Cabina OA
+ Peso de Pasajeros en la Cabina OB
+ Peso de Pasajeros en la Cabina OC
Deberá tomarse atención a lo siguiente:
Que el peso unitario por pasajero adulto será de 77 KG.
Que no se excedan los pesos máximos estructurales de cada bodega.
Que el (ZFW) calculado no exceda el límite estructural máximo para la aeronave, según la limitación
correspondiente a su matrícula.
5.3 PESO DE DESPEGUE (TOW)
Estrictamente hablando, el Peso de Despegue es el peso al que la aeronave culmina la rotación en la carrera
de despegue al alcanzar la velocidad VLO.
Para efectos de despacho, sin embargo, el valor asimilable a TOW es el llamado Brake Release Weight, o
Peso de Soltada de Frenos
Un parámetro similar es el Peso Bruto en Rampa (RampW) que es el peso en rampa de la aeronave al
momento de encender motores.
Tanto (TOW) como (RampW) tienen valores máximos restringidos por consideraciones estructurales. Ambas
limitaciones constan, para cada aeronave en la respectiva Hoja de Limites, y no deben ser excedidas.
El Peso Bruto en Rampa (RampW) es el (ZFW) al que se añade el peso del combustible embarcado (RAMP
FUEL).
El Peso de Despegue (TOW) es el valor de (RampW) al que hay que reducir un estimativo del combustible a
consumirse en el arranque de motores, el taxeo y la carrera de despegue. Este es un ítem al que se asigna el
valor de 140 KG
![](asset-6b.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 15
5.4 PESO DE ATERRIZAJE (LW)
Este parámetro es auto explicativo. Corresponde exactamente al peso de la aeronave cuando ésta toca
ruedas en la pista de destino. Se determina a partir del Peso Bruto de Decolaje (TOGW) del que se sustrae el
estimativo del Combustible Consumido en Ruta (Trip Fuel).
5.1 LIMITACIONES PARA DETERMINAR EL PESO DE DESPEGUE
El Peso de Despegue es el parámetro más importante en el proceso de Despacho de la Aeronave, incluyendo
el Peso y Balance y el Centrado.
El A319 / A320 tienen restricciones dadas por las limitaciones Estructurales (S) de la aeronave, por
limitaciones en el Desempeño (Performance) de la aeronave desde una pista y restricciones debidas a la
Operación impuesta a la misma una vez que el avión está en el aire.
Restricciones de Performance: (A)
Limitación por Longitud de Pista (aceleración-salida y aceleración parada)
Limitación por capacidad para cumplir la tasa de Ascenso (2do. segmento)
Limitación por Velocidad de las Llantas
Limitación por Capacidad de Frenado.
Limitación por presencia de Obstáculos
Limitación por Tiempo Máximo en Potencia de Despegue
Restricciones por Operación:
Limitación por Peso de Aterrizaje en el aeropuerto de destino (B)
Limitación por Peso Zero Combustible (carga útil transportable) (C)
Limitación por Capacidad Máxima de Combustible en Tanques (D)
Las restricciones Estructurales (S) y aquellas debidas a Performance (A) se aplican directamente al (TOW).
Las restricciones por Operación, en forma indirecta, como sigue:
(B) TOW = MLW +
Trip.Fuel
(C) TOW = MZFW + TOF
(D) TOW = ZFW +
TOF
...donde las siglas tienen el significado que ya se les ha asignado previamente en el presente texto.
![](asset-6c.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 16
6. CALCULO DE ÍNDICES DE MOMENTOS
6.1 ABANICO LIMITANTE DE ÍNDICES
El objeto de este cálculo es el obtener la posición del centro de gravedad del avión. Para un Índice de
Momentos y su correspondiente Peso existe un sólo, único, valor del centro de gravedad, el mismo que
coincide con la intercepción de los dos primeros parámetros en el diagrama del Abanico Limitante. Para el
efecto se utiliza la Sección III de la Hoja de Centrado. El Abanico Limitante tiene una cuadrícula para facilitar
su interpretación: En el Eje Vertical incluye paralelas cada 5000 KG de Peso, a partir de 35000 KG hasta
77000 KG. En el A319 y hasta 80000Kg en el A320. En el eje Horizontal incluye perpendiculares cada 10 IUs,
a partir de 20 IUs hasta 100 IUs. La envolvente también incluye las trazantes de la familia de curvas (Peso-
Índice de Momentos) en función de la Posición del Centro de Gravedad expresada en forma porcentual no
dimensional con respecto al borde de ataque de la cuerda aerodinámica media (%MAC). Se ha trazado líneas
de %MAC constante desde 14 hasta 40 en el A319 y hasta 44 en el A320; se han marcado en su totalidad
tales líneas en el mismo rango.
Para facilitar la proyección de paralelas y perpendiculares, la Envolvente Limitante cuenta con escalas en toda
su periferia; horizontales para los Índices de Momentos y Verticales para los Pesos.
6.2 ÍNDICE CORREGIDO INICIAL
Deberá ingresarse el Índice correspondiente al Peso Operativo Vacío (OEW) en el casillero Dry Operating
Index de la Sección II de la Hoja de Centrado. Las correcciones deberán ingresarse en el renglón marcado
Adjustment. El Índice corregido deberá marcarse en el renglón marcado DOI Adjusted.
6.3 ÍNDICES DE BODEGAS A319
Deberán correrse tantos segmentos, en cada bodega, cuántas libras hayan sido cargados en las mismas.
Nótese el sentido de las flechas para determinar el sentido del desplazamiento y que cada división
corresponde a un incremento de 500 kg bodegas (1,4) y a 250 kg bodega (5). La carga en las Bodega
Delantera (1) disminuye los índices; la carga en las Bodegas Posteriores (4 y 5) aumenta los índices. El
desplazamiento también puede hacerse en forma analítica, como sigue:
Tabla 45 Índice de Bodegas A-319
Bodega
Desplazamiento
1
- 2,91 IUs c/500 KG
4
+ 2,28 IUs c/500 KG
5
+ 2,10 IUs c/250 KG
![](asset-6d.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 17
6.4 ÍNDICES DE BODEGAS A320
Deberán correrse tantos segmentos, en cada bodega, cuántas libras hayan sido cargados en las mismas.
Nótese el sentido de las flechas para determinar el sentido del desplazamiento y que cada división
corresponde a un incremento de 500 lb bodegas (1,4) y a 1000 lb bodegas (2 y 3). La carga en las Bodegas
Delanteras (1 y 2) disminuye los índices; la carga en las Bodegas Posteriores (3 y 4) aumenta los índices. El
desplazamiento también puede hacerse en forma analítica, como sigue:
Tabla 46 Índice de Bodegas A-320
Bodega
Desplazamiento
1
- 3,28 IUs c/500 KG
3
+ 2,02 IUs c/500 KG
4
+ 3,66 IUs c/500 KG
5
+ 2,63 IUs c/250 KG
6.5 ÍNDICES DE PASAJEROS A319
Deberán correrse tantos segmentos, en cada cabina, en el sentido determinado por las flechas según la
siguiente norma:
Tabla 47 Índice de Pasajeros A-319
Cabina
Segmentos
Desplazamiento / Segmento
OA
1 cada 4 pax
- 2,33 IUs
OB
1 cada 10 pax
- 1,99 IUs
OC
1 cada 6 pax
+ 2,53 IUs
Estos desplazamientos corresponden a un peso promedio de pasajeros de 77 kg
6.6 ÍNDICES DE PASAJEROS A320
Deberán correrse tantos segmentos, en cada cabina, en el sentido determinado por las flechas según la
siguiente norma:
Tabla 48 Índice de Pasajeros A-320
Cabina
Segmentos
Desplazamiento / Segmento
0A
1 cada 4 pax
‘- 2,86 IUs
0B
1 cada 5 pax
‘- 2,05 IUs
0C
1 cada 40 pax
+ 0,21 IUs
0D
1 cada 5 pax
+ 3,03 IUs
stos desplazamientos corresponden a un peso promedio de pasajeros de 77 kg
![](asset-6e.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 18
6.7 CHEQUEO DE LÍMITES DE ZFW
Efectuados los cálculos de desplazamiento de Índices debido a la inclusión de la Carga Paga, se proyecta el
valor encontrado en forma perpendicular hacia la Envolvente Limitante. Tal perpendicular deberá interceptar el
valor correspondiente al Peso Cero Combustible. Si la intercepción recae dentro de los límites, se prosigue
con el cálculo, como se señala más adelante. Si la intercepción estuviera fuera de límites sería necesario
redistribuir las cargas en bodegas y pasajeros. En general, la mayor probabilidad, en caso de caer fuera de
límites, es que sea el límite posterior el que se exceda; en tal caso sería preciso recargar el avión hacia
adelante (bodega 1 y parte delantera de las cabinas de pasajeros). Para el recálculo, en tales casos, habría
que referirse a la presente Memoria Técnica del Sistema de Centrado para Airbus A319 y A320.
6.8 DESPLAZAMIENTO POR CARGA DE COMBUSTIBLE
Deberá consultarse la Tabla incluida en la Hoja de Centrado para determinar el Índice correspondiente a la
carga de combustible. Tal tabla contiene Índices para cada Carga de Combustible, desde 3000 KG hasta
18500 KG. En el A319 y desde 3500Kg. Hasta 18500Kg en el A320. Nótese que, el valor absoluto de los
Índices crece y decrece con la carga de combustible, pero que tal crecimiento o decrecimiento no es uniforme.
Establecido el valor del desplazamiento, este se registrará en la escala adyacente, la misma que señala con
una flecha el sentido del desplazamiento. Nótese que el desplazamiento es positivo y negativo.
6.9 CHEQUEO DE LÍMITES DE TOW
El Índice Operativo de Decolaje (TOI) es el resultado de aplicar secuencialmente sobre las escalas provistas
los desplazamientos arriba mencionados. Una vez establecido el mismo, se lo proyectará perpendicularmente
hacia el Abanico Limitante hasta encontrar su intercepción con la paralela correspondiente al Peso de
Despegue (TOW. Tal intercepción deberá ser chequeada respecto a su inclusión o exclusión dentro de los
límites anterior y posterior establecidos en el Abanico. Si el chequeo es positivo, deberá proseguirse el
proceso como se señala más adelante. Caso contrario, esto es, si la intercepción recayese fuera de límites
será necesario revisar la distribución de pesos de la aeronave, abriéndose la posibilidad de incluir lastre o,
eventualmente, reducir la Carga Paga. En caso de tener que revisar en detalle la distribución de carga y
pasajeros, deberá referirse a la Memoria Técnica del Sistema de Centrado para A319 y A320.
6.10 DEBERÁN TOMARSE EN CUENTA, EN TODO CASO, LOS SIGUIENTES LINEAMIENTOS
1.- Si el ZFW se encuentra dentro de límites (cercano al límite posterior) y TOW se encuentra fuera de tales
límites, la situación puede corregirse mediante la inclusión de lastre en la Bodega 1, o incrementando la
carga de combustible (hasta cierto punto), o redistribuyendo pasajeros y carga hacia adelante en bodegas
y cabinas.
2.- Si el ZFW se encuentra dentro de límites (cercano al límite delantero) y TOW se encuentra fuera de tales
límites la situación se puede remediar mediante la inclusión de lastre en las Bodegas Posteriores o
disminuyendo la carga de combustible (en caso de ser posible, dependiendo del rango), o disminuyendo la
carga de pasajeros y carga (Bodegas Delanteras), o redistribuyendo pasajeros y carga hacia atrás en
bodegas y cabinas.
![](asset-6f.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 19
6.11 Redistribución de Carga Paga y Combustible
En caso de tener que revisar la carga de Pasajeros, Bodegas o Combustible por motivos de limitaciones de
centro de gravedad será necesario recalcular el Peso y Balance de la aeronave en un ejemplar nuevo de la
Hoja de Centrado. Si tal revisión afectase los Pesos cargados, tendría que volverse a llenar un formato del
Manifiesto de Peso y Balance.
7. CALCULO FINAL
7.1 POSICIÓN DEL CENTRO DE GRAVEDAD A319
Ubicada la intercepción de Peso e Índice correspondientes al Despegue y chequeada su ubicación dentro de
los límites señalados por el Abanico Limitante, se deberá determinar la línea %MAC más próxima a tal
intercepción. En caso de existir una sensible indeterminación en este respecto, deberá adoptarse la línea
%MAC próxima superior. Así, por ejemplo, si la intercepción Peso-Índice recae a medio camino entre las
líneas (25%MAC) y (26%MAC), deberá adoptarse la línea (26%MAC).
7.2 POSICIÓN DEL ESTABILIZADOR HORIZONTAL A319
Una vez determinada la línea %MAC, deberá bajarse a lo largo de la misma hasta la Tabla de Posiciones
(Settings) del Estabilizador Horizontal (Sección IV) y determinar el valor de este parámetro que corresponda,
para la línea %MAC, a la gradación de flaps escogida para la operación y que se ingresara en el casillero
(Stab.Trim) ubicado en la Sección V de la Hoja de Centrado.
Ilustración 2 Weight and Balance A-319
![](asset-70.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 20
7.3 POSICIÓN DEL CENTRO DE GRAVEDAD A320
Ubicada la intercepción de Peso e Índice correspondientes al Despegue y chequeada su ubicación dentro de
los límites señalados por el Abanico Limitante, se deberá determinar la línea %MAC más próxima a tal
intercepción. En caso de existir una sensible indeterminación en este respecto, deberá adoptarse la línea
%MAC próxima superior. Así, por ejemplo, si la intercepción Peso-Índice recae a medio camino entre las
líneas (25%MAC) y (26%MAC), deberá adoptarse la línea (26%MAC).
7.4 POSICIÓN DEL ESTABILIZADOR HORIZONTAL A320
Una vez determinada la línea %MAC, deberá bajarse a lo largo de la misma hasta la Tabla de Posiciones
(Settings) del Estabilizador Horizontal (Sección IV) y determinar el valor de este parámetro que corresponda,
para la línea %MAC, a la gradación de flaps escogida para la operación y que se ingresara en el casillero
(Stab.Trim) ubicado en la Sección V de la Hoja de Centrado.
Ilustración 3 Weight and Balance A-320
Con esta acción habrá concluido la utilización operativa del documento, quedando, tan sólo, el completar la
parte formal, también muy importante, del mismo.
![](asset-71.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 21
7.6 RESUMEN EJECUTIVO
El objeto del Resumen Ejecutivo es proveer al Capitán de la nave la información más relevante respecto al
proceso Centrado realizado por el Despachador Técnico, y está ubicado en la Sección V de la Hoja de
Centrado.
Deberá transcribirse lo siguiente:
El Indice de Momentos correspondiente a la condición de Cero Combustible, en el casillero (INDEX AT ZFW)
El Indice de Momentos correspondiente a la condición de Despegue, en el casillero (INDEX AT TOW)
La Posición del Centro de Gravedad en Despegue, en el casillero (%MAC AT TOW)
La Posición del Estabilizador Horizontal, en el casillero (TAKEOFF STAB TRIM)
7.7 INFORMACIÓN ADMINISTRATIVO-OPERACIONAL DEL VUELO
Esto es fundamental, ya que constituye la identificación de la operación. Se ha ubicado la necesidad de llenar
esta Sección I en este punto, aunque más bien debiera llenarse como primera cosa, al ingresar en el casillero
AIRCRAFT la Matrícula de la aeronave que se va a despachar.
Deberá ingresarse lo siguiente:
El número del vuelo, en el casillero (FLIGHT No)
La fecha de salida, en el casillero (DATE)
La estación de salida (aeropuerto), en el casillero (FROM)
La estación de llegada (aeropuerto), en el casillero (TO).
Por supuesto, la matrícula de la aeronave, en el casillero (AIRCRAFT)
7.8 RUBRICACIÓN Y DISTRIBUCIÓN DE COPIAS
En la Sección V deberá rubricar el Técnico de Operaciones de Vuelo su propio trabajo en el casillero
marcado (Prepared by). En el casillero (Approved by) debería avalizar el documento el Capitán de la Nave,
con su rúbrica.
ORIGINAL, de color blanco, destinado para CCO.
Copia N 1, de color amarillo pálido, destinado para TRÁFICO.
Copia N 2, de color verde pálido, para presentación a DAC.
Copia N 3, de color celeste pálido, para AVION.
![](asset-72.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 22
7.9 ALTEA DEPARTURE CONTROL FLIGHT MANAGEMENT AMADEUS
7.9.1 INFORMACIÓN GENERAL
A continuación se dará a conocer una guía que describa las principales funciones y entradas requeridas por el
Analista de Despacho en la elaboración del peso y balance de aeronaves.
7.9.1.1 Objetivos:
a) Entregar al analista de despacho, una visión clara de todas las funciones básicas y entradas al
sistema de peso y balance computarizado AMADEUS.
b) Generar el peso y balance computarizado, para cualquier tipo de aeronave, agregar
notificaciones de cargas especiales, mensajes, documentos, etc.
c) Disponer de información veraz y en tiempo real del estatus del vuelo, lo cual dará mayor
agilidad al proceso de despacho.
7.9.1.2 Contenido:
Glosario/Nomenclatura
Abreviaturas
Códigos de DG/SL
Iconos del Vuelo
Acceso al sistema
Firmas
Pantalla de bienvenida
7.9.1.3 Familiarización con las pantallas
GUI (Graphical User Interphase)
Flight Allocation
Flight Information
Deadload
Fuel
Load Distribution
Passenger
Documents
Messenger
Anexos
FOD
LIR
![](asset-73.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 23
Weight and balance
7.9.1.3 Glosario/Nomenclatura
Antes de ingresar usar el Sistema Flight Management, es necesario familiarizarse con alguna terminología y
nomenclatura de iconos y colores asociada:
a. Air Waybill (AWB)
Es la guía aérea asociada al embarque de un elemento de carga.
b. Ballast Fuel
Es el combustible necesario para generar balance de una aeronave. Este combustible no es usable.
c. BLK (Bulk)
Identificador del espacio dentro de un compartimento de equipaje, el cual es abordado a granel.
d. Barrow
Tipo de ULD usado en compartimentos de equipaje contenerizados y que puede ser usado con carga
mixta.
e. Cabin Load
Son los elementos de carga (AVI) que son abordados en la cabina de pasajeros, especialmente
animales vivos permitidos a transportarse de esa manera.
f. Deadload
Es la ventana disponible para manejar y reflejar los elementos de equipaje, carga y correo.
g. DG/SL
Indicador de mercancías peligrosas (Dangerous godos) y cargas especiales (special load).
h. Expected to board (ETB)
Es la cantidad de pasajeros que se estima para un vuelo en particular.
i. Floating Average Bag Weight
Es el promedio de peso de las piezas de equipaje
j. Forecast ZFW
Es el peso del EZFW que se debe proveer a tráfico para el chequeo de pasajeros.
k. Loading Instruction Report (LIR)
Es el documento que contiene las instrucciones de cargado de las aeronaves y que es controlado por
el analista de despacho.
![](asset-74.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 24
l. LFS
Es el estatus del documento de WB, el cual ya ha sido FINALIZADO.
m. Trapped Fuel
Es combustible no usable, el cual es incluido en el ZFW no así en el total de combustible.
n. Top of Fuel
Es el combustible máximo posible que se puede adicionar.
o. Abreviaturas
BZR Business Rules
BJ Equipaje de clase ejecutiva
BY Equipaje de clase económica
DBM Data base mentenance
ROB Remain on board
SWA Service weight adjustment
TI Transport index
p. Códigos DG/SL
ICE Hielo seco
AVI Animales vivos
RPB Sustancias biológicas
HUM Restos humanos
PES Pescado
q. Código de colores
En la barra del panes de actividades (Event Scheduler Panel)
Verde La actividad ya fue completada con éxito
Negro La actividad está en espera de ser completada
Rojo Falla en la actividad (alerta)
F1 herramienta para acezar ayuda (help)
F5 herramienta para actualizar (refresh)
![](asset-75.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 25

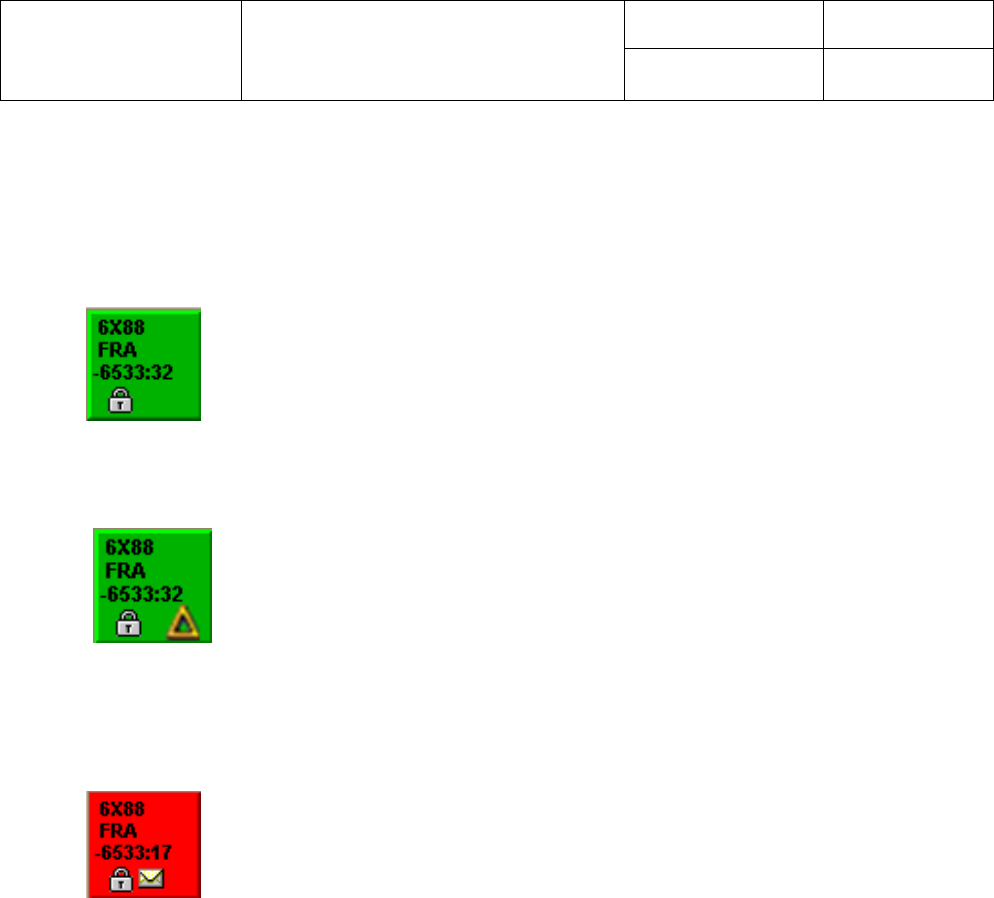

r. Iconos del vuelo
Hay varios iconos o símbolos que se encuentran los cuadros de vuelo y son los siguientes:
El icono con candado significa que el puerto de partida no tiene el control de la pierna del vuelo. (El
control del vuelo se encuentra en otra parte)
El triángulo amarillo significa que el control del vuelo es parcial
El sobre significa que un mensaje ha sido recibido y necesita ser leído pues contiene un mensaje de
muy alta prioridad.
Los cuadros de vuelo están codificados por colores de acuerdo a la prioridad de los mensajes.
Rojo: significa que un mensaje de muy alta prioridad fue recibido en ese vuelo y no ha sido
reconocido o leído. Una vez leamos el mensaje el color del cuadro cambiara a verde.
Ámbar: significa que un mensaje de alta prioridad fue recibido en ese vuelo, y no ha sido reconocido o
leído. Una vez leamos el mensaje el color cambiara a verde.
Verde: hace referencia al estado normal del vuelo.
Gris: indica que en esta pierna del vuelo ya ha salido.
![](asset-76.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 26
7.9.1.4 Acceso al Sistema FM
a. Firma (Sign In)
En la pantalla de su computadora, seleccionar el icono FM PRD AV, tal como se indica en la figura de abajo.
Ilustración 4 Firma Sign In Amadeus
Una vez dentro del ambiente FM, la respuesta del sistema será en donde se digitalizara la firma del usuario
asignada:
Ilustración 5 Pantalla de Ingreso Amadeus
![](asset-77.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 27
b. Pantalla de bienvenida
Esta constituye la pantalla inicial, donde podremos mirar la recurrencia adecuada de nuestros entrenamientos.
Verificar los datos y dar click en el botón OK, esto permitirá acceso a la siguiente información.
Ilustración 6 Pantalla de Bienvenida Amadeus
c. Familiarización con las pestañas
Para mayor efectividad, se muestran a continuación, las pestañas que serán de mayor uso y aplicación en el
proceso de cálculo de Peso y Balance:
Ilustración 7 GUI (Graphical User Interphase)
![](asset-78.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 28
d. Flight Allocation
En esta pantalla se encuentran MY FLIGHT, los cuales serán asignados por el Lider de Despacho en tiempo
real. La respuesta será un despliegue de todos los vuelos asignados.
Ilustración 8 Flight Allocation
Seleccionar el vuelo dando click en la casilla izquierda. También los vuelos pueden seleccionarse según las
opciones disponibles de flight numbers, flight range, carrier code. Para dedicarse al vuelo, seleccione la opción
Allocate Load Controler, que es un comando mandatorio para llegar al vuelo específico. La siguiente
información será mostrada:
Ilustración 9 Selected Flights
Con esta pantalla podemos dedicar el vuelo o asignarnos el mismo.
![](asset-79.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 29
e. Flight Information
En el despliegue siguiente dar click en la opción flight information.
Ilustración 10 Flight Information 1
Luego se visualizara lo siguiente:
Ilustración 11 Flight Information 2
![](asset-7a.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 30
En esta sección se encuentran todas las opciones para trabajar el vuelo, entre ellas:
Deadload
Load Distribution
Fuel
Passenger
Documents
Messenger
Nota:
Para las actualizaciones de datos, se puede usar las opciones OK o APPLY, con la diferencia que si opta por
OK, la información se actualizara pero abandonara la ventana, y con APPLY, se actualice pero se mantiene en
la ventana. La opción CANCEL se usa para cambiar de ventana y como retorno a una ventana anterior.
f. Estados del vuelo
En flight management existen diferentes estados del vuelo, los cuales definen las etapas del mismo, por medio
de los estados se establecen dependencias de los procesos para la generación de los documentos
operacionales del vuelo. Lo podemos encontrar en la esquina inferior derecha de la pantalla, una vez se ha
ingresado a flight information.
g. Estado General del Vuelo
Estado que indica la situación actual del vuelo. Por ejemplo: GO
GO General abierto.
GX General cancelado.
GS General suspendido.
GD General partiendo.
h. Estado de Cargado de la Aeronave
Estado para el control del cargado del vuelo especialmente para el Analista de Despacho, indica el estado del
proceso de cargado de la aeronave. Por ejemplo: LO
LO Control de carga abierto.
![](asset-7b.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 31
LC Control de carga cerrado, distribución aprobada y completa.
LL Control de carga cerrado, distribución requiere aprobación.
LF Control de carga, carga finalizada.
LSF Control de carga, peso y balance finalizado.
LX Control, de carga, peso y balance cancelado.
LI Control, de carga ignorado.
Todos los segmentos de vuelo se crean inicialmente con el control de carga abierto LO. El estado para aprobar
y cerrar compartimentos de carga es LL y LC. El estado de cierre final de compartimentos es LF. Cuando se
genera el peso y balance el estado es LSF. Si se modifica la carga cuando el estado es LC, LF o LSF
entonces el vuelo muestra el estado LL y requiere aprobación. El estado LSF no es que se lleve a cabo hasta
que el estado del vuelo esta AF cuando las figuras de chequeo vienen de CM. Si el estado del Load Controller
es LX, todo el peso y balance de la pierna de vuelo es cancelado y todos los datos son de lectura. El estado de
un vuelo LX se puede recuperar con un cambio de estado a LO.
Nota:
No se puede hacer cambios cuando el estado del vuelo es: GD, GS o GX
La carga para el vuelo solo puede agregar, modificar o suprimir los datos cuando el estado del vuelo es LO.
i. Estado de Aceptación de Figuras de Pasajeros y Equipaje
Estado del vuelo para aceptación de pasajeros:
AN Aceptación, no hay datos de aceptación de pasajeros.
AO Aceptación, abierto.
AG Aceptación, única puerta o gate.
AC Aceptación, cerrado.
AF Aceptación, finalizados.
AS Aceptación, suspendido.
AI Aceptación, ignorado (solo disponible para Flight Management)
Nota:
Todas las piernas de vuelo se crean inicialmente con la aceptación AN
![](asset-7c.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 32
j. Estado de Abordaje de Pasajeros
Estado del vuelo para abordaje final de pasajeros:
BN Abordaje, no hay datos de abordaje
BO Abordaje abierto
BC Abordaje cerrado
BI Abordaje, ignorado (solamente para Flight Management)
k. Versión de Instrucción de Cargado LIR
Nos muestra el número de versión de instrucción de cargado más reciente. Ejemplo. LIR 1.
l. Deadload
En esta parte, se reporta la CARGA (DG/SL) según se haya reportado por 2K cargo y los datos serán tomados
por FM del modo CM (Checking).
Ilustración 12 Reporte de Carga
![](asset-7d.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 33
m. Fuel
Reportar el combustible (FOB, Taxi, Trip fuel), siempre se usara la opción STANDARD además de la opción
para verificar la limitante del vuelo.
Ilustración 13 Reporte de Combustible
n. Load distribution
En esta pestaña, se hace el cargado de la aeronave y también se envía las instrucciones de cargado (LIR) a
rampa o Agente de Operaciones. Para aceptar el cargado y cerrarlo (ramp clearance) se debe actualizar la
información y dar click en una de las casillas ubicadas justo a la derecha de cada número indicador del
compartimento de equipaje.
En la parte inferior de la pestaña, observe el cambio del estatus de LOAD CONTROL, si se encuentra en LO
(open) pasara a LC (close).
La LIR se puede enviar desde la Event scheduler Panel.
![](asset-7e.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 34
Ilustración 14 Reporte LIR
o. Passenger
La información de pasajeros será transferida a FM directamente de CM, sin embargo se recomienda verificar.
Ilustración 15 Información de Pasajeros
![](asset-7f.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 35
p. Documents
Seleccionar el documento requerido a transferir, considerando la última versión (edition No.) del mismo, que
debe ser la más actualizada.
Ilustración 16 Documentos de Transferencia
q. Messenger
Un mensaje no ha sido revisado, el sistema le enviara una alerta, cambiando el color de estatus de vuelo a rojo
y en la parte inferior indicara cual es el mensaje no leído, y para retornarlo a color verde, antes se debe leer el
mensaje dando click en la casilla a la izquierda del mismo.
7.10 ANEXOS
7.10.1 FOD (FUEL ORDER DOCUMENT)
![](asset-80.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 36
Ilustración 17 Fuel Order Document
Descripción de Campos FOD (Fuel Order Document)
1
Nombre del document
2
Vuelo / fecha de la emission del document / Hora de emission del document
3
Pierna del vuelo
4
Matricula de la aeronave / tipo de aeronave
5
Edicion del document
6
Recarga en kilogramos
7
Observaciones, ejemplo segunda recarga / cantidad de galones abastecidos
8
Cantidad de combustible requerida / cantidad de combustible antes de la recarga
9
Diferencia permisible entre fuel solicitado y lo abastecido
10
Notificar al despachador o agente de operación si la diferencia permisible fue
sobrepasada
11
Firma del Técnico de Mantenimiento
12
Firma Digital del Despachador de Aeronave
13
Information Suplementaria
14
Tipo de aeronave
15
Persona que preparo el FOD
16
Cantidad de combustible en tanques
![](asset-81.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 37
7.10.2 LIR (LOADING INSTRUCTION REPORT)
Ilustración 18 Loading Instruction Report
![](asset-82.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 38
Descripción de Campos LIR (Loading Instruction Report)
1
Nombre del Documento LIR (Loading Instruction Report) / Firma digital del Despachador
de Aeronave.
2
Todos los pesos son en kilogramos
3
Origen, destino / Numero de Vuelo / Matricula del avión / Configuracion asientos / Puerta
de embarque / Fecha emission de LIR / hora de emission de LIR
4
Planeación de carga
5
Especificaciones de carga
6
Especificaciones del transito
7
Recargado de aeronave
8
Carga actual o real
9
Piezas actuales o reales
10
Peso actual o real
11
Instrucciones de carga
12
Bodega 1 / Max peso estructural en bodega
13
No hay carga
14
Total de carga en bodega 1
15
Bodega 4 / Max peso estructural en bodega
16
Cargar para CUE 500kg de carga / Equipaje local 2070kg con 90 piezas
17
Especificación de cargas especiales
18
Bodega 5 / Max peso estructural en bodega
19
Cargar 460kg de equipaje local con 20 piezas
20
Localización / tipo carga / destino / tipo de carga / piezas / peso / guía aérea
21
Bodega 4 / join / CUE……/ Hielo seco / 1 / 20kg./11111111
22
Carga por compartimento Bin1/0kg Bin4/2570kg Bin5/460kg
23
Piezas chequeadas por compartimento Bin4/90 piezas Bin5/20 piezas
24
Tipo de aeronave
25
Promedio de peso por maleta para planeación de carga 23kg
26
Equipaje local / bodega / piezas / peso
27
Equipaje local / bodega / piezas / peso
28
Preparado por: nombre y contacto del despachador de aeronaves
29
Reporte en peso total de carga, correo y equipaje
30
Esta aeronave ha sido cargada en acuerdo con estas instrucciones y desviaciones
mostradas en este reporte. Las bodegas han sido cargadas con seguridad en acuerdo
con las instrucciones de la compañía.
31
Nombre y firma del supervisor de rampa o persona encargada de la estiba
![](asset-83.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 39
7.10.3 FINAL LOADSHEET
Ilustración 19 Loadsheet
El peso y balance también se podrá enviar a la aeronave vía ACARS siempre y cuando existan
las facilidades de transmisión y recepción.
Si el peso y balance es enviado vía ACARS, el Piloto al Mando lo deberá imprimir, firmar y
entregar al agente encargado del vuelo, quien a su vez lo entregara al Analista de Despacho
para ser archivado junto al peso y balance generado por AMADEUS FM.
![](asset-84.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 40
Descripción de Campos Load Sheet
1
Nombre del documento / chequeado por / aprobado por / edición N 01
2
Todos los pesos están manifestados en kilogramos
3
Nombre del Capitán
4
Origen / Destino / Vuelo / Matricula / Configuracion / Tripulación / Fecha / Hora Z
5
OCC…./ UIO……/AV1755/ HCCKO./ 12C 108Y / 4/4 /09APR14/1605
6
Peso / Distribution
7
Carga en bodegas
8
Pasajeros FF / HF / INF / equipaje en cabina / Total pax / Total equipaje / pasajeros por
clase Y y C
9
Payload actual
10
DOW
11
AZFW
12
Combustible al take off
13
ATOW
14
Combustible previsto a consumirse en ruta
15
ALW
16
Condiciones de balance
17
Cambios de último momento Destino/especificación/ubicación/peso en + o -
18
Dry operating index
19
MAC al ZFW
20
MAC al TOW
21
MAC al LW
22
Estabilizador aplicable a cualquier configuración de flaps
23
Pasajeros por zonas
24
Estabilizador obtenido por cabina o por filas
25
Peso disponible en caso de cambios de última hora en positivo
26
Información al Capitán antes de efectuar el cambio de última hora
27
Combustible considerado para el taxi y máximo peso estructural al despegue
28
Destino / pax por clase FF HF INF / Total de carga y distribución en bodegas
29
Pasajeros por clase / Cargas especiales
30
Condiciones meteorológicas para cálculo de peso y balance
31
Tripulación
32
Tipo de aeronave
33
Preparado por: Firma digital del despachador de aeronave
34
Nombre y firma del PIC
7.10.4 LOAD INSTRUCTION REPORT “LIR”
El formato puede ser manual o computarizado.
El documento LOADING INSTRUCTION REPORT, es utilizado por el personal de despacho, para indicar de
forma escrita la distribución de equipaje, carga y correo en las bodegas de la aeronave.
El documento LOADING INSTRUCTION REPORT, es entregado al personal de carga, quienes certificarán
con su firma, que la aeronave ha sido estibada como detallada en el documento.
Una vez firmado, el documento original será archivado en el file operacional por seis meses, la copia será
entregada al agente de carga.
![](asset-85.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 41
7.10.5 DESCRIPCIÓN Y USO DEL FORMATO MANUAL
Ilustración 20 Loading Instruction Report A-319
Descripción de Campos LIR manual
1
FROM: en código IATA estación de origen
2
FLIGHT NR: número de vuelo
3
TO: en código IATA estación de destino
4
A/C REG.: matrícula o registro de la aeronave
5
DATE: fecha local
6
PREPARED BY: nombre de quien prepara el documento
7
Número de compartimentos
8
Máximos pesos disponibles por compartimentos
9
Información de arribo
10
Instrucciones de cargado
11
Reporte del cargado final
12
SPECIAL INSTRUCTIONS: instrucciones especiales de carga
13
Firma del responsable del cargado o estiba de la aeronave
![](asset-86.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 42
Ilustración 21 Loading Instruction Report A-320
Descripción de Campos LIR manual
1
FROM: en código IATA estación de origen
2
FLIGHT NR: número de vuelo
3
TO: en código IATA estación de destino
4
A/C REG.: matrícula o registro de la aeronave
5
DATE: fecha local
6
PREPARED BY: nombre de quien prepara el documento
7
Número de compartimentos
8
Máximos pesos disponibles por compartimentos
9
Información de arribo
10
Instrucciones de cargado
11
Reporte del cargado final
12
SPECIAL INSTRUCTIONS: instrucciones especiales de carga
13
Firma del responsable del cargado o estiba de la aeronave
![](asset-87.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 43
7.10.6 ACARS FINAL LOADSHEET EXTENDED
Este documento será enviado via ACARS por el Analista de despacho. Este documento debe ser impreso,
firmado y entregado por el PIC al agente de servicio que se encuentre en la aeronave.
La información de tripulación, condiciones meteorológicas y pista, la encontramos en el documento Final
Loadsheet, mismo que deberá ser archivado junto a este documento.
Ilustración 22 ACARS Final Loadsheet Extended
Descripción de Campos ACARS Final Loadsheet Extended
1
Registro Aeronave
2
Nombre del documento
3
Numero de vuelo y fecha
4
Ruta / Matricula / Tripulación
5
Zero Fuel Weight y Max Zero Fuel Weight
6
Take Off Fuel
7
Take Off Weight y Max Take Off Weight
8
Trip fuel
9
Landing Weight y Max Landing Weight
![](asset-88.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 44
10
Underload
11
Pasajeros C/Y y Total
12
Dry Operating Index
13
MAC ZFW
14
MAC TOW
15
MAC LAW
16
Stabilizador
17
Distribucion Pax en Cabinas
18
Obtención del Centrado por Filas o Cabinas
19
Informacion de transitos
20
Informacion de equipajes
21
Informacion de ubicación de cargas en bodegas
22
Preparado por
23
Aprobado por
24
Ruta
8. PROCEDIMIENTO DE DESPACHO DE AERONAVES
8.1
ESTÁNDARES
Para todos los despachos de las aeronaves:
Para todos los despachos de las aeronaves es necesario que las siguientes áreas envíen los siguientes
reportes:
Centro de Control de Mantenimiento MCC 2K (Reporte de diferidos)
a. El reporte de diferidos serán entregados durante el cambio de turno del MCC; por los controladores
en los siguientes horarios: 4:00 am, 13:00 pm, 21:00 pm al Departamento del SOC 2K vía correo
electrónico.
b. En el caso de que existan diferidos durante la operación se debe notificar de inmediato al SOC 2K vía
correo electrónico.
Supervisor SOC 2K (Itinerario)
c. El itinerario será enviado el día anterior a las 16:30 pm; en el caso de existir algún cambio un día
antes o durante la operación el SOC 2K; deberá enviar el itinerario con las modificaciones, realizar
los cambios en NetLineOps publicar y enviar vía correo electrónico detallando las modificaciones.
Analista de planificación (Mensaje de presentación)
d. En caso de vuelos Internacionales, completar y enviar el mensaje de presentación estipulado mediante
template de FM, por lo menos con 2:00 horas previas a la programada en el itinerario del vuelo
Agente de Operaciones (Mensaje de presentación)
e. En el caso de vuelos Internacionales, los Agentes de Operaciones deberán completar el Mensaje de
Presentación en el template estipulado de FM, con
no menos de 1:50 horas
previas a la salida del
![](asset-89.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 45
vuelo.
Carga (Manifiesto de carga).
f. El reporte de carga deberá ser ingresado en la herramienta Opsweb (vuelos internacionales) o enviado
vía correo electrónico (vuelos domésticos) con por lo menos 2 horas previas
a la salida del vuelo.
Planificación del vuelo
g. El Analista de Planificación deberá enviar la planificación de vuelo al Analista de Despacho y Agente
de Operación con no menos de 01:30 horas a la salida del vuelo.
Estiba previa de carga (LIR)
h. El Analista de Despacho deberá enviar la Estiba Previa de Carga (LIR) al Agente de Operación
(Estación Internacional) con no menos de 01:10 horas previas a la salida del vuelo.
Agente de experiencia al cliente (Datos finales del vuelo)
El Agente de experiencia al cliente notificará datos finales del vuelo vía frecuencia con 60 minutos
(Acceptance Closed) antes
de la hora programada en el itinerario.
Peso y balance de aeronave
i. El Analista de Despacho deberá enviar Peso y Balance a través de FM al Agente de Operación,
máximo hasta 10 minutos antes de la salida del vuelo.
j. El peso y balance también podrá ser enviado a la aeronave via ACARS.
Entrega de documentos a Tripulación de Mando
k. El Agente de Operación deberá entregar todos los documentos de despacho a la Tripulación de
Mando. El peso y balance es el último documento a entregarse y se lo hará dentro de los 10 minutos
luego de haberlo recibido.
l. Si el peso y balance es enviado a la aeronave via ACARS (ACARS Final Loadsheet Extended), este
deberá ser impreso, firmado y entregado por el PIC al agente encargado del vuelo. Este documento se
deberá fotocopiar y archivar en el file operacional junto con el documento de peso y balance (Final
Loadsheet) generado en FM AMADEUS.
8.2
PROCEDIMIENTO EN CASO DE FALLA DEL SISTEMA AMADEUS.
En caso de no contar con el Sistema de peso y balance computarizado AMADEUS o exista falla en los
sistemas de impresión, la documentación será elaborada manualmente por el Analista de Despacho y se
envían electrónicamente, fax o cualquier otro medio. Se debe agotar todos los recursos tecnológicos, logísticos
y humanos, para lograr un despacho centralizado SEGURO, y EFICIENTE.
8.3
Despacho de Aeronaves Operados por 2K
Payload (Reporte de Capping por carga a las islas)
a. El reporte de capping por carga y pasajeros a las islas será enviado vía correo electrónico todos los
días viernes hasta medio día con los datos de toda la semana siguiente.
Planificación del vuelo
b. El Analista de Planificación deberá enviar la planificación de vuelo al Analista de Despacho con 1:30
horas antes de la salida del vuelo para Vuelos Doméstico o Internacionales originados en Ecuador.
Estiba previa de carga (LIR)
c. El Analista de Despacho deberá entregar al Agente de Rampa la Estiba Previa de Carga con 1 hora
![](asset-8a.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 46
ENTRADAS SALIDAS
Requerimientos
de las Áreas
Cumplimiento
con el Itinerario
Despacho de la
aeronave
"Procesos SOC 2K"
Requerimiento
de vuelos
planificados o
Temas
Regulatorios
Itinerarios con
asignacion
de
tripulaciones
Planeación de
la Operacion
Aprobación de
vuelo planificados o
Planificación
mantenimiento de
aeronaves
Itinierario final
de operación
Despacho
Despacho desde
una estación
internacional
Offline
Despacho
desde
una estación
internacional
Online
Despacho
desde
una estación
nacional
Control y
Seguimiento
de la
Operación
Cumplimiento
con el
Reportes y
Métricas
Cumplimiento
con el OTP
Control de
Documentación
y Suministros
Reportes
enviados a
involucrados
Control de
documentos
físicos y
almacenamiento
antes de la hora programada en el itinerario para vuelos Domésticos o Internacionales.
Experiencia al cliente (Datos finales del vuelo)
d. Agente de Experiencia al cliente notificará datos finales del vuelo vía frecuencia con 30 minutos antes
de la hora programada en el itinerario para operación doméstica y 1 hora antes para operación
Internacional.
Entrega de documentos a Tripulación de Mando
e. El Agente de Despacho deberá entregar los documentos de despacho a la Tripulación de Mando con
f. 10 minutos luego del Acceptance Finalized para operación
Domestica e Internacional.
8.4
DESCRIPCIÓN DEL PROCEDIMIENTO
El procedimiento de despacho de las aeronaves han sido descritas en tres flujogramas que a
continuación se describen y son aplicables según el requerimiento que amerite:
Despacho en Estación
Operados por 2K
Estación Internacional
Flujograma N.-01 y N-02
Estación Nacional
Flujograma N.-03
Definiciones:
a. Estación Nacional: Se denomina estación nacional a todos aquellos vuelos que son despachados en
el Ecuador; incluyendo las Islas.
b. Estación Internacional: Se denomina estación internacional a todos aquellos vuelos que son
despachados fuera del Ecuador.
c. Estación Online: Se denomina estación Online a aquellas estaciones en las que tenemos operación
regular y se ocupan los sistemas de la compañía.
d. Estación Offline: Se denomina estación Offline a aquellas estaciones en las cuales no tenemos
operación regular y se subcontratan los servicios de tierra.
Ausencia de un Despachador
En el caso de la ausencia de un Despachador en cualquier Estación Nacional; se ha de designar un
Despachador de otra Estación para cubrir su asignación de vuelos, esta programación deberá constar
como revisión en los itinerarios del personal del SOC 2K.
Ilustración 23 Procesos SOC
![](asset-8b.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 47

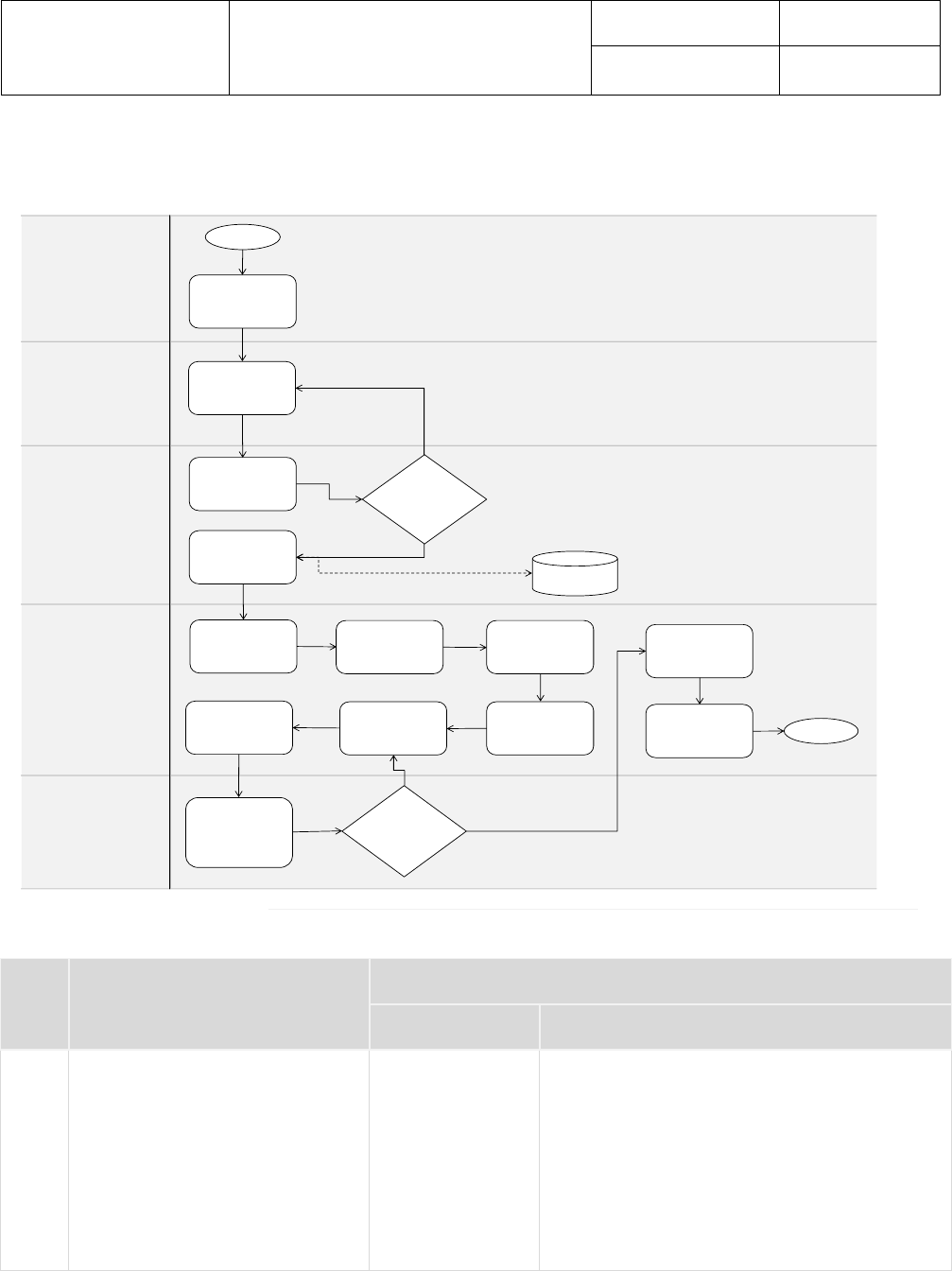

Supervisor del SOC
Áreas Involucradas
Analista de
Planificación
Analista de Despacho
Comandante (PIC)
Inicio
1. Enviar
programación
diaria de vuelos
2. Entregar
información para
el vuelo
3. Verificar datos
enviados
Cumple
las
espcificaci
ones?
4. Elaborar y
enviar plan
de
vuelo
5. Recibir plan de
vuelo
6. Elaborar
LIR
preliminar
7. Realizar
brefing
con las
áreas
8. Recibir datos
finales del vuelo
9. Realizar las
correcciones
10. Elaborar
peso y balace
11. Recibir y
revisar
documentos de
Despacho
Datos están
correctos?
11. Escanear y
archivar
documentos
12. Copilar
documentos de
Despacho
Fin
No
Sí
No
Sí
Sita
8.4.1 FLUJOGRAMA N.-01
Procedimiento de Despacho desde una Estación Internacional no Regular (Chárter) Offline
Tabla de detalle de actividades del Procedimiento de Despacho desde una Estación Internacional
no
regular
(Chárter)
Offline.
No.
Actividad
Detalle
Responsable
Descripción de la Actividad
1
Enviar programación diaria de
vuelos a las áreas involucradas
Supervisor SOC
2K
La programación se envía todos los días a las
16:30 del día anterior. En esta se indica: hora
de salida/llegada, tipo de aeronave, matrícula,
origen-destino, tripulación, tiempo de vuelo,
tiempo en tierra, estimado de pasajeros a
transportarse en cada vuelo.
Las áreas involucradas son: Mantenimiento,
Payload, Carga y Programación de tripulación.
![](asset-8c.png)
Manual Técnico
Despacho de Vuelo
A-319 y A-320
AEROGAL
Despacho de Aeronaves
Registros e Informacion de Despacho
Fecha: 25-jul-2014
Cap.: 01.03.01
Rev. 00
Página: 48
2
Entregar información para el
vuelo
Áreas
involucradas
Las áreas involucradas deben entregar la
siguiente información:
MCC: El reporte de diferidos.
Carga: El manifiesto de carga.
Payload: Estimado de pasajeros
Programación: Tripulaciones para los vuelos.
3
Verificar datos enviados por
Áreas Involucradas
Analista de
Planificación
Recibir información de las Áreas Involucradas
y verificar datos enviados; en el caso de existir
algún error, solicitar sea rectificado al área que
envía la información; caso contrario seguir al
numeral 4.
4
Elaborar y enviar plan de vuelo y
autorización de Despacho
Analista de
Planificación
Elaborar el plan de vuelo en SITA y la
autorización de Despacho (documento de
